ＧＡＳ ＡＭＰＺＩＬＬＡ　ⅡＡ．　修理記録
平成１６年９月２２日到着　　　10月13日完成
  • Ａ．　修理前の状況
    　　（１）直前の状態
    　　　　レベルメータが左右不揃いの動き以外は、特段不満なし。
    　　（２）修理歴等（　　）内は修理業者名
    　　　　・１９７９年　５月　　新規購入（バブコ正規輸入品）。
    　　　　・年月不明　　　　　両Ｃｈノイズあり（株バエス）。
    　　　　　　　　　　　　　　　→初段Ｔｒ（２Ｎ5401，5551）交換。
    　　　　　　　　　　　　　　　　Ａｃｈサーボ用ＩＣ（1458ＣＰＩ）交換。
    　　　　・年月不明　　　　　右Ｃｈの音が出ない（株バエス）。
    　　　　　　　　　　　　　　　→Ｆｕｓｅ交換。
    　　　　　　　　　　　　　　　　パワーＴｒ、ドライバ段中信号用Ｔｒ（Ｇ101Ｃ、102Ｃ、Ｇ116）
    　　　　　　　　　　　　　　　　初段Ｔｒ（2Ｎ5401）交換。
    　　（３）その他
    　　　　・プリ・メインとも、１９９０年代は殆ど電気を入れていない状態でした。
    　　　　　最近は1週間に1度（3時間程度）は、電源を入れています。

  • Ｂ．原因
    　　各部劣化

  • Ｃ．修理状況
    　　電解コンデンサー交換。
    　　半固定ＶＲ交換。
    　　配線手直し、補強。
    　　経年劣化による各部ハンダ補正。
    　　ＯＰ－ＡＭＰ交換。
    　　SP端子交換。
    　　ＲＣＡ端子交換。

    　
  • Ｄ．使用部品
    　　半固定ＶＲ　　　　　　　　　　　　　　　　　４個。
    　　電解コンデンサー　　　　　　　　　　　　　１０個。
    　　SP端子　　　　　　　　　　　　　　　　　　　　４個。
    　　ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　４個。
    　　ＲＣＡ端子　　　　　　　　　　　　　　　　　　２個。

  • Ｅ．調整・測定

  • Ｆ．修理費　　９５，０００円

  • Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況

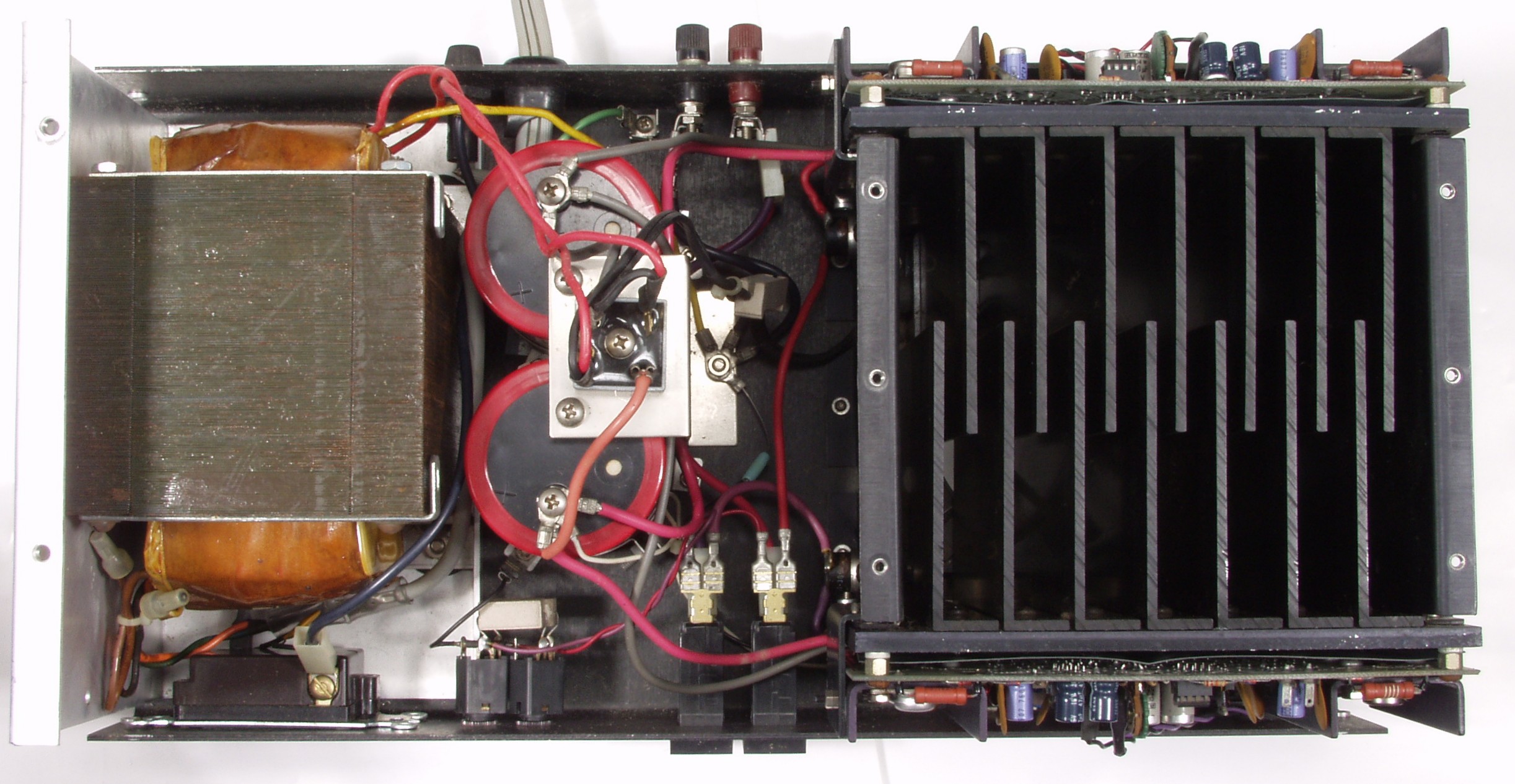

Ａ１．　点検中　　清掃後上から見る
Ａ３．　点検中　清掃後下から見る

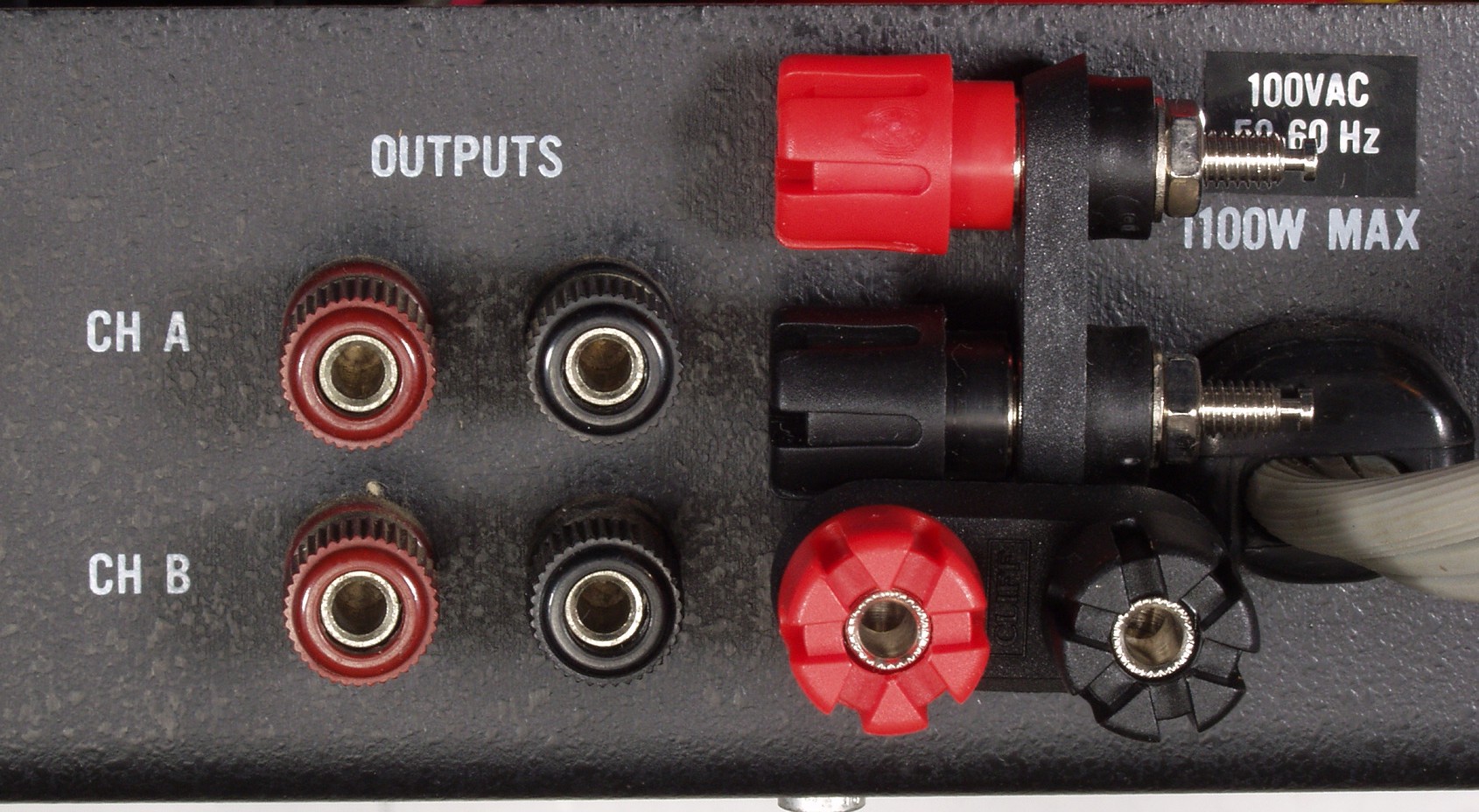

Ａ４．　点検中　ＳＰ端子比較

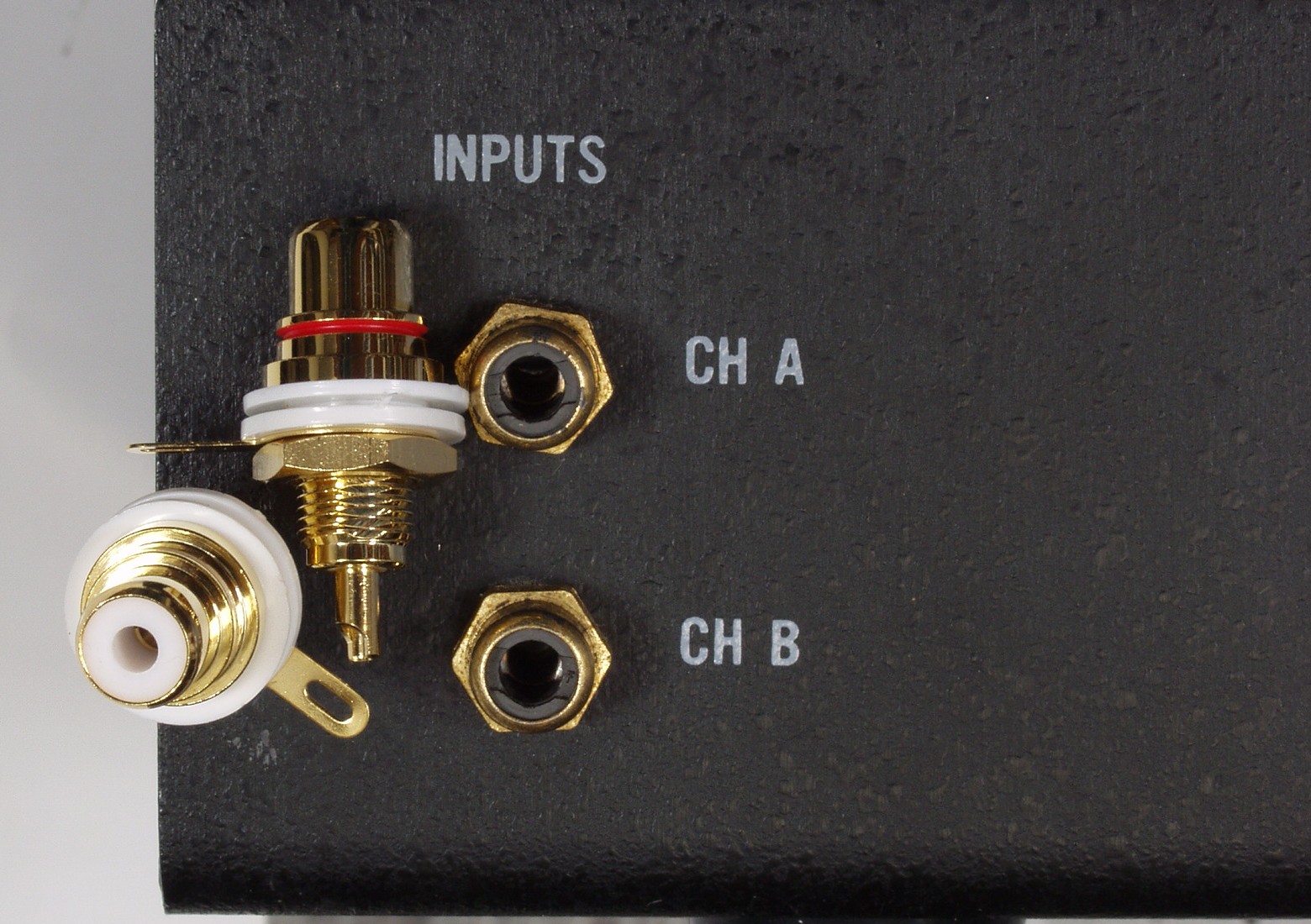

Ａ５．　点検中　ＲＣＡ端子比較

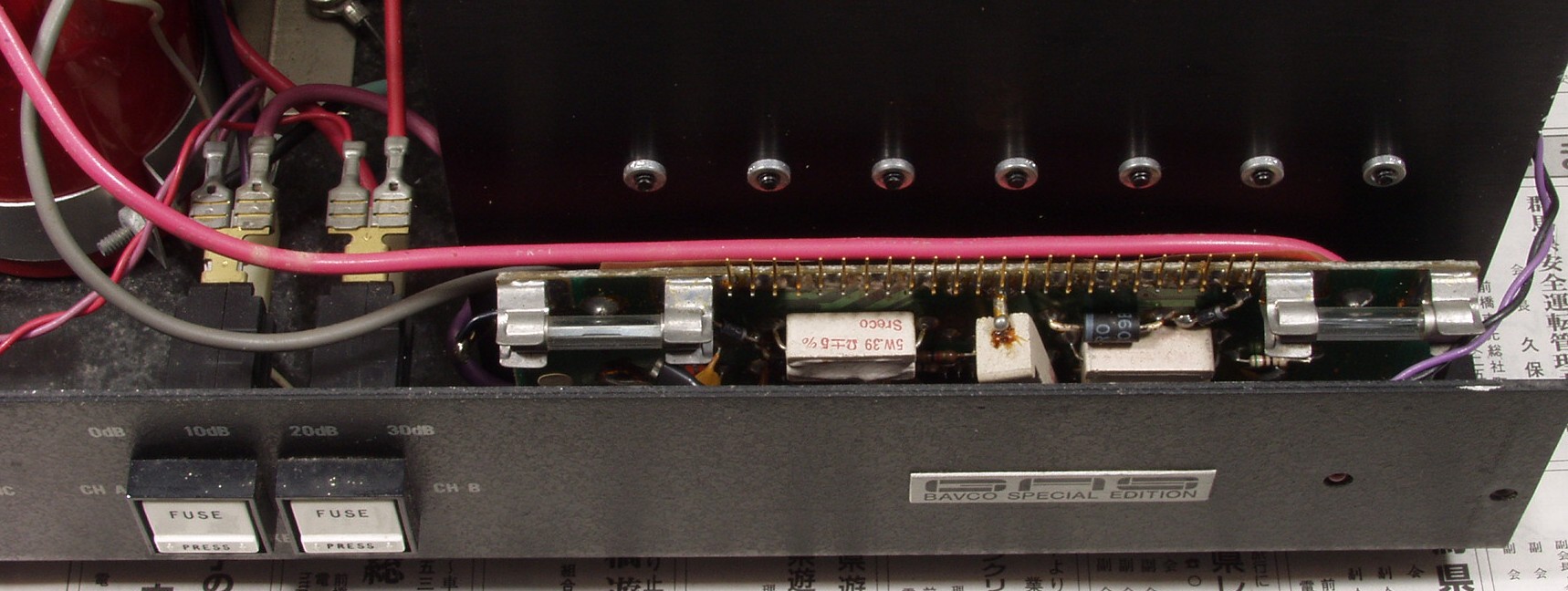

Ａ６．　点検中　安全装置のフューズ
Ｃ．　修理状況

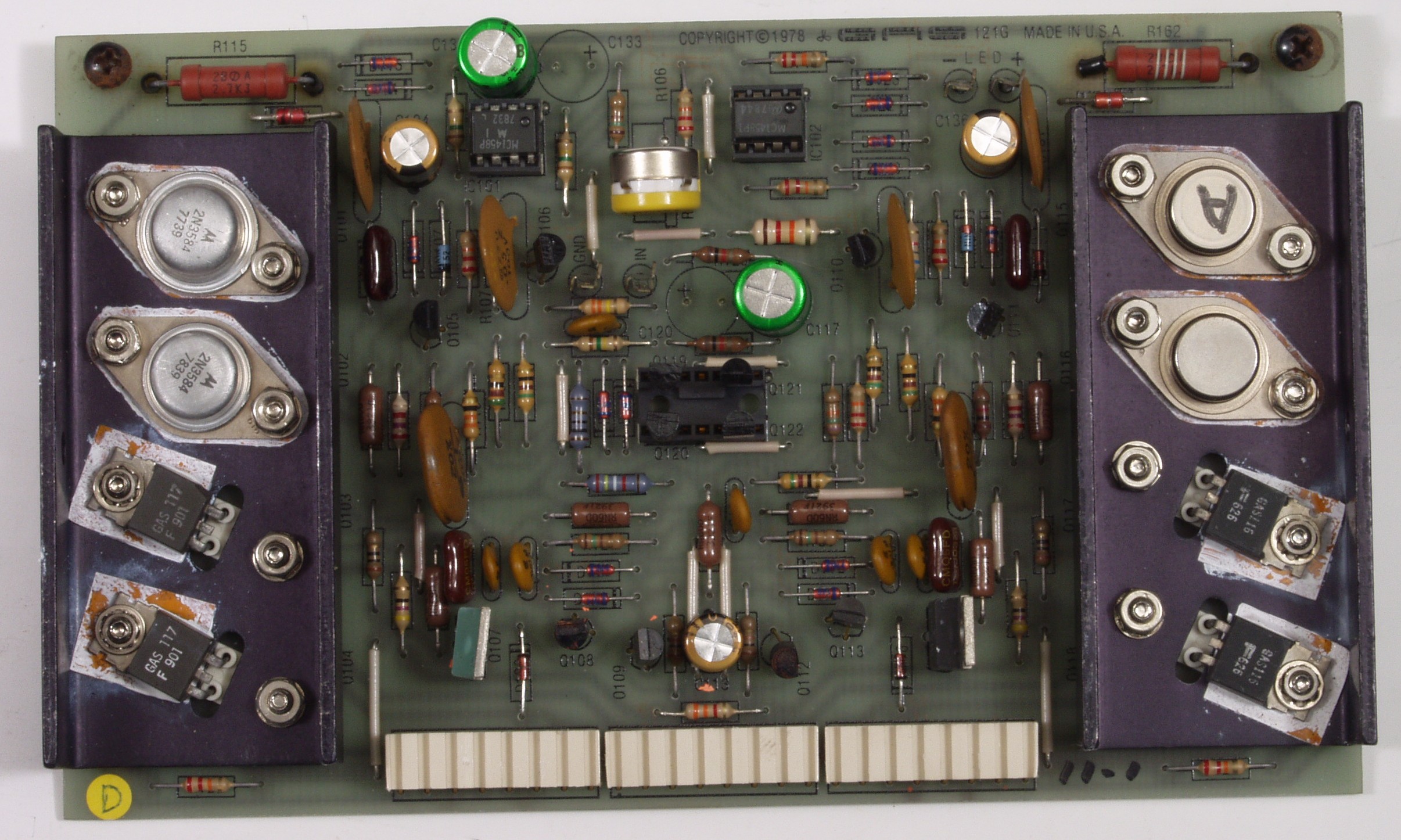

Ｃ１Ａ．　修理前　Ａ側－ＡＭＰ基板

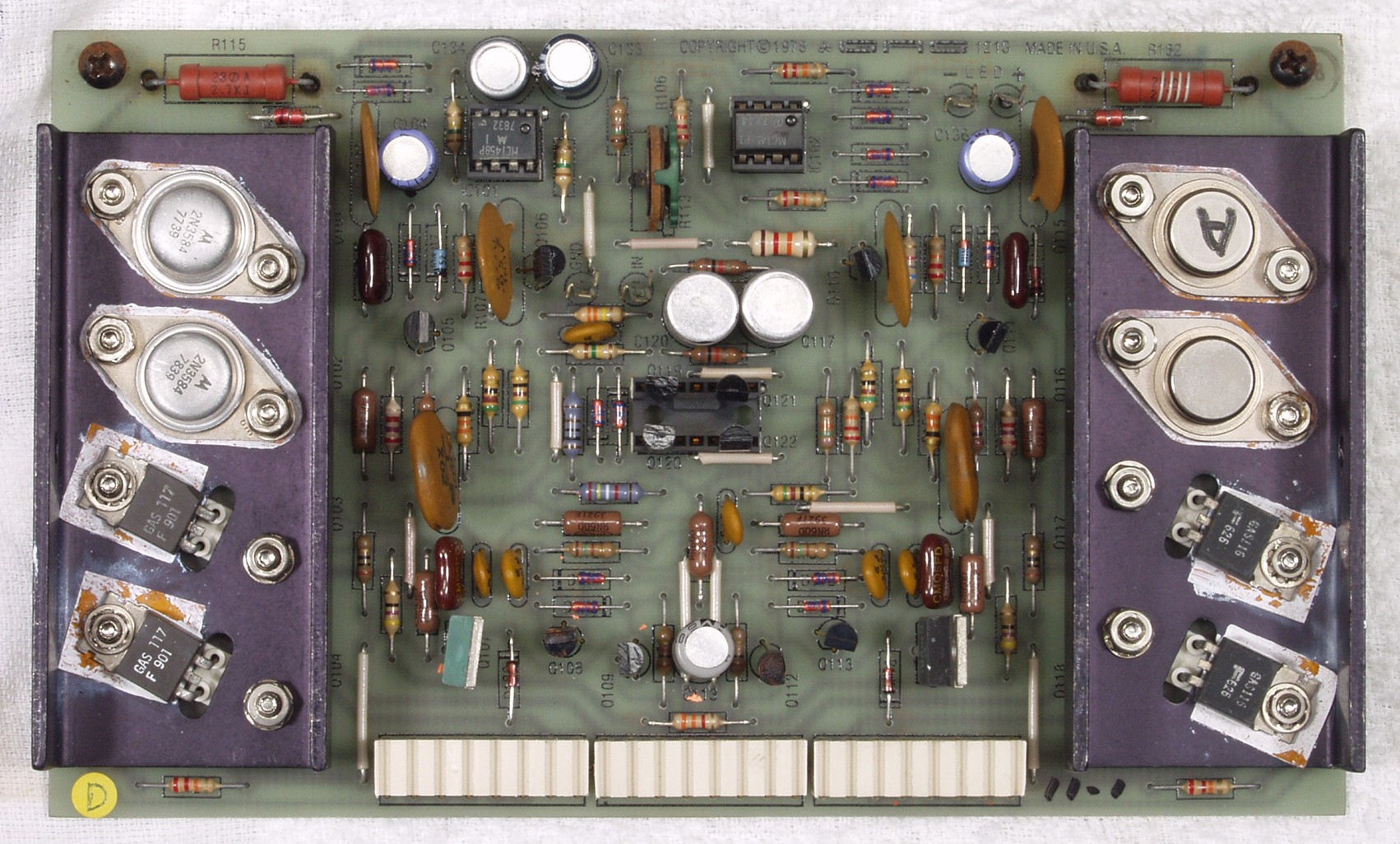

Ｃ１Ｂ．　修理後　Ａ側－ＡＭＰ基板　電解コンデンサー７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、
　　　　　　　　　　　半固定ＶＲ、撮影後ＯＰ－ＡＭＰ２個交換（以下同じ）

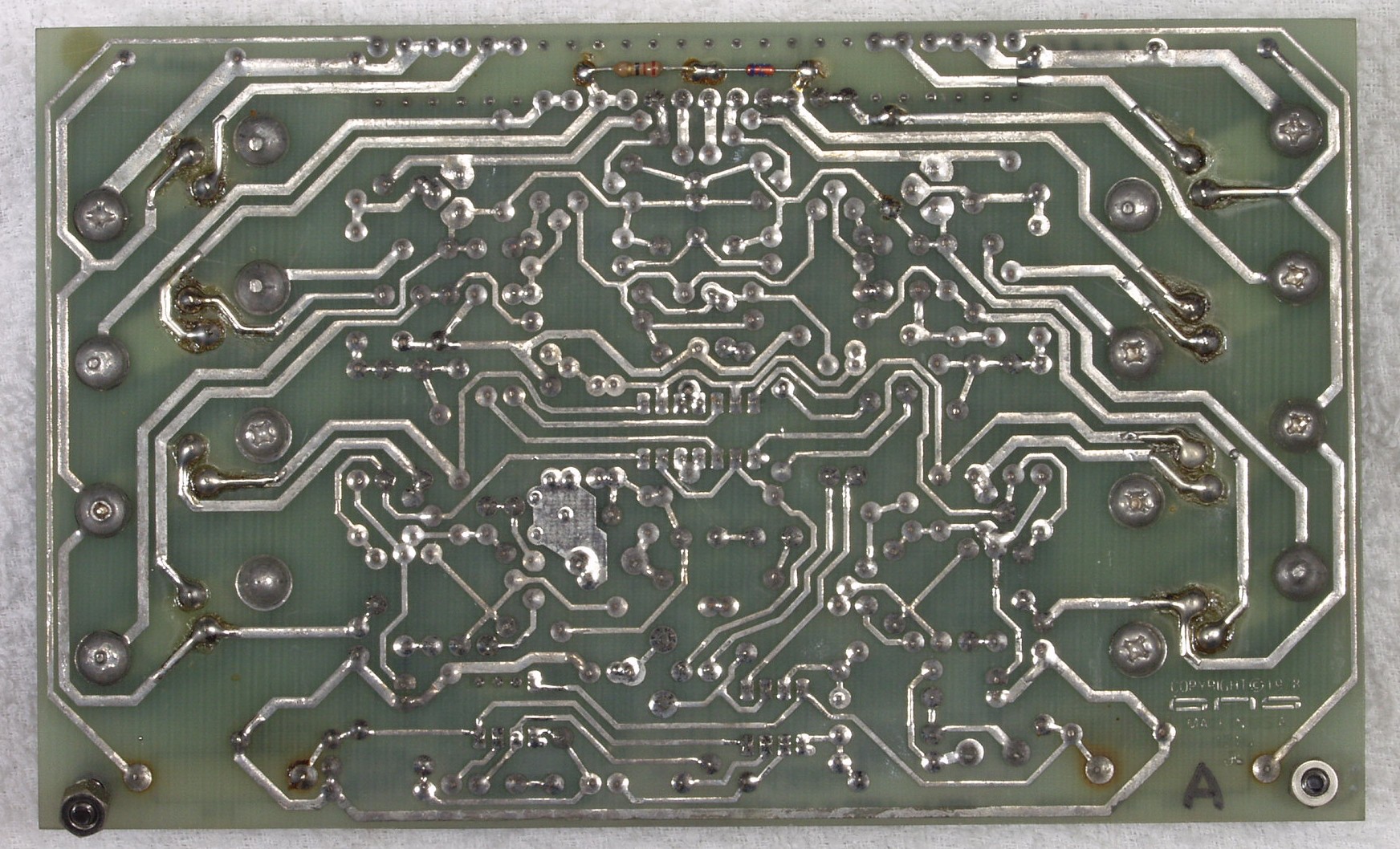

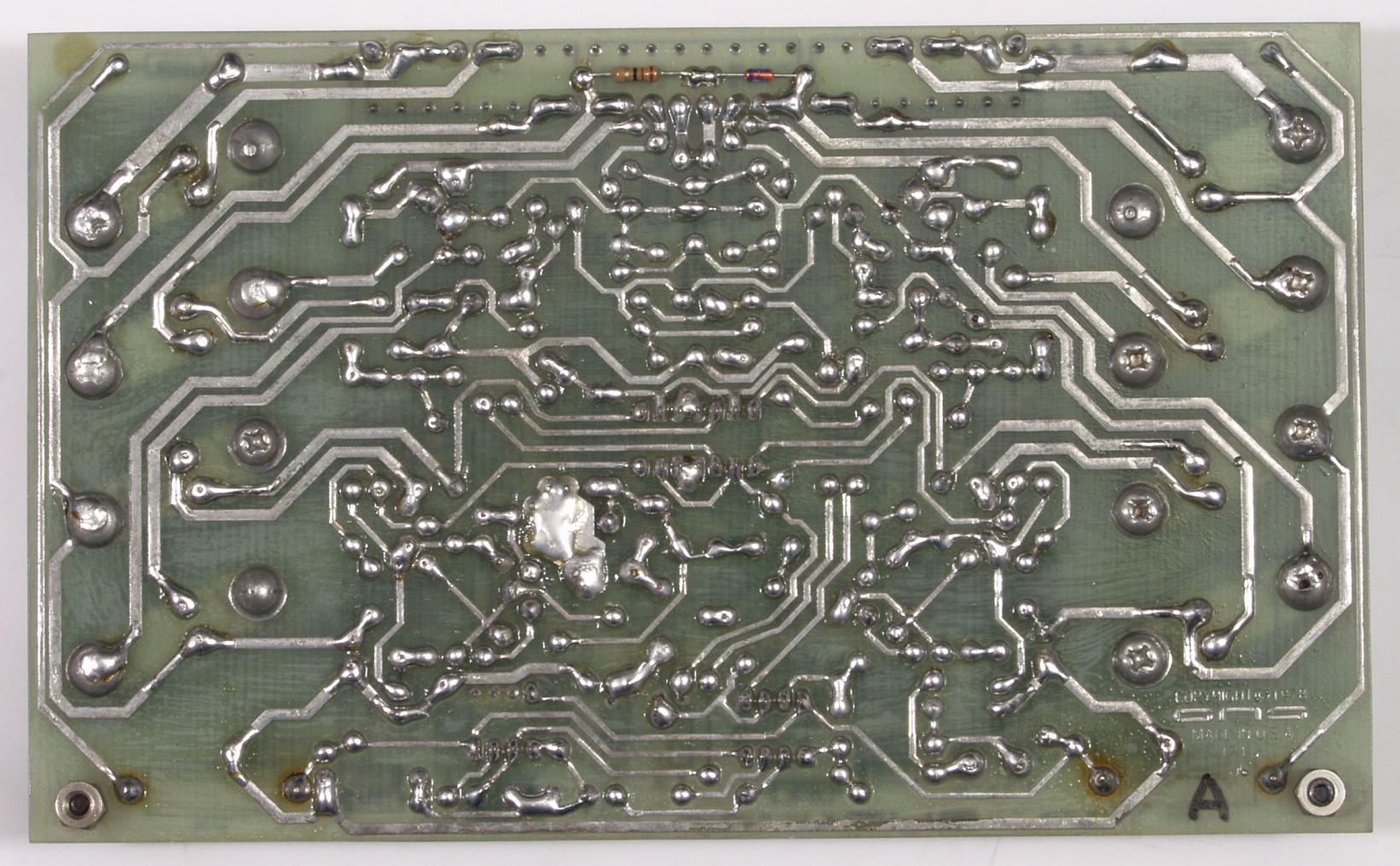

Ｃ１Ｃ．　修理前　Ａ側－ＡＭＰ基板裏

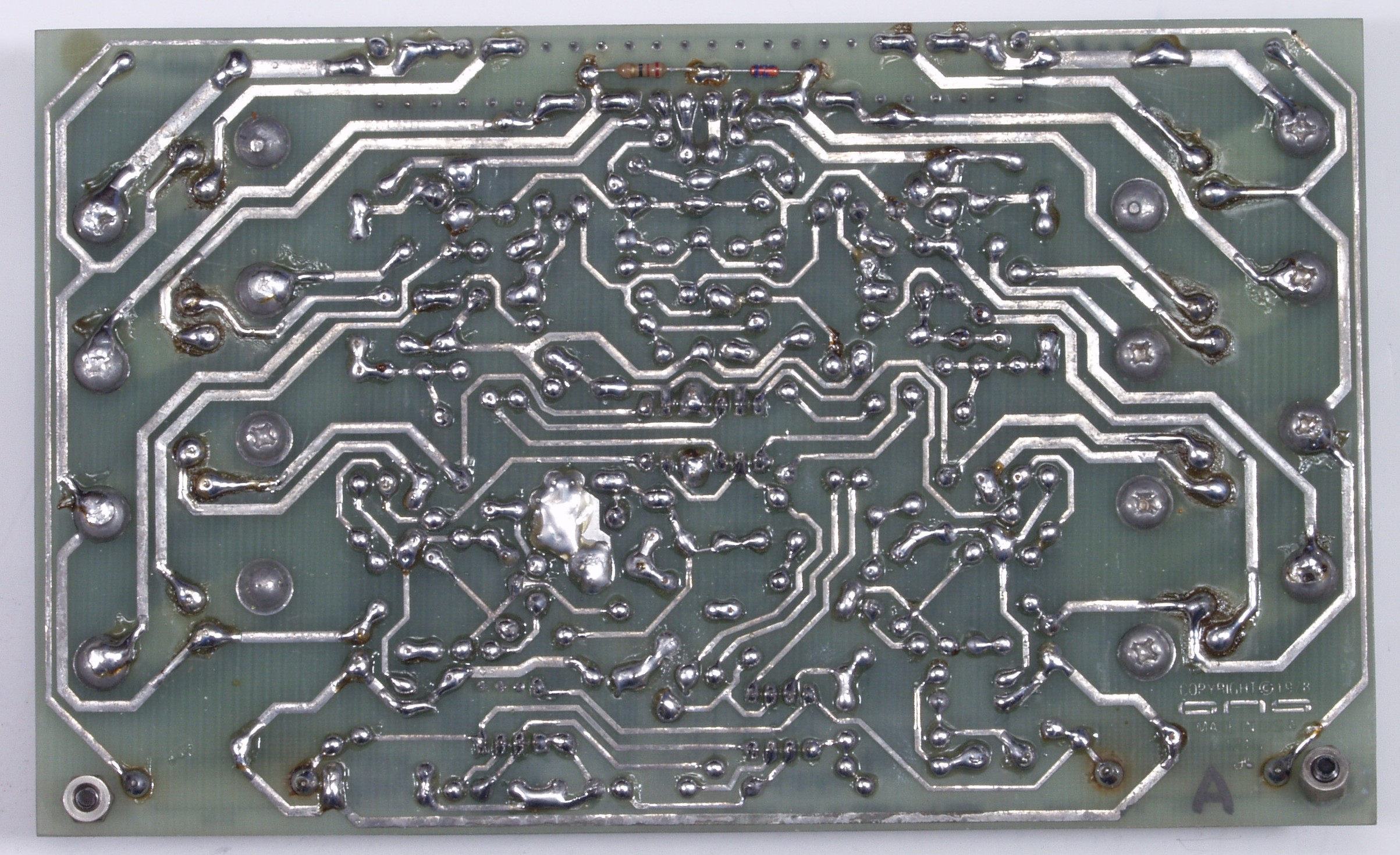

Ｃ１Ｄ．　修理（半田補正）後　Ａ側－ＡＭＰ基板裏　全ハンダやり直す
Ｃ１Ｅ．　完成Ａ側－ＡＭＰ基板裏　不要なフラックスを取り、洗浄する
Ｃ２Ａ．　修理前　Ｂ側－ＡＭＰ基板

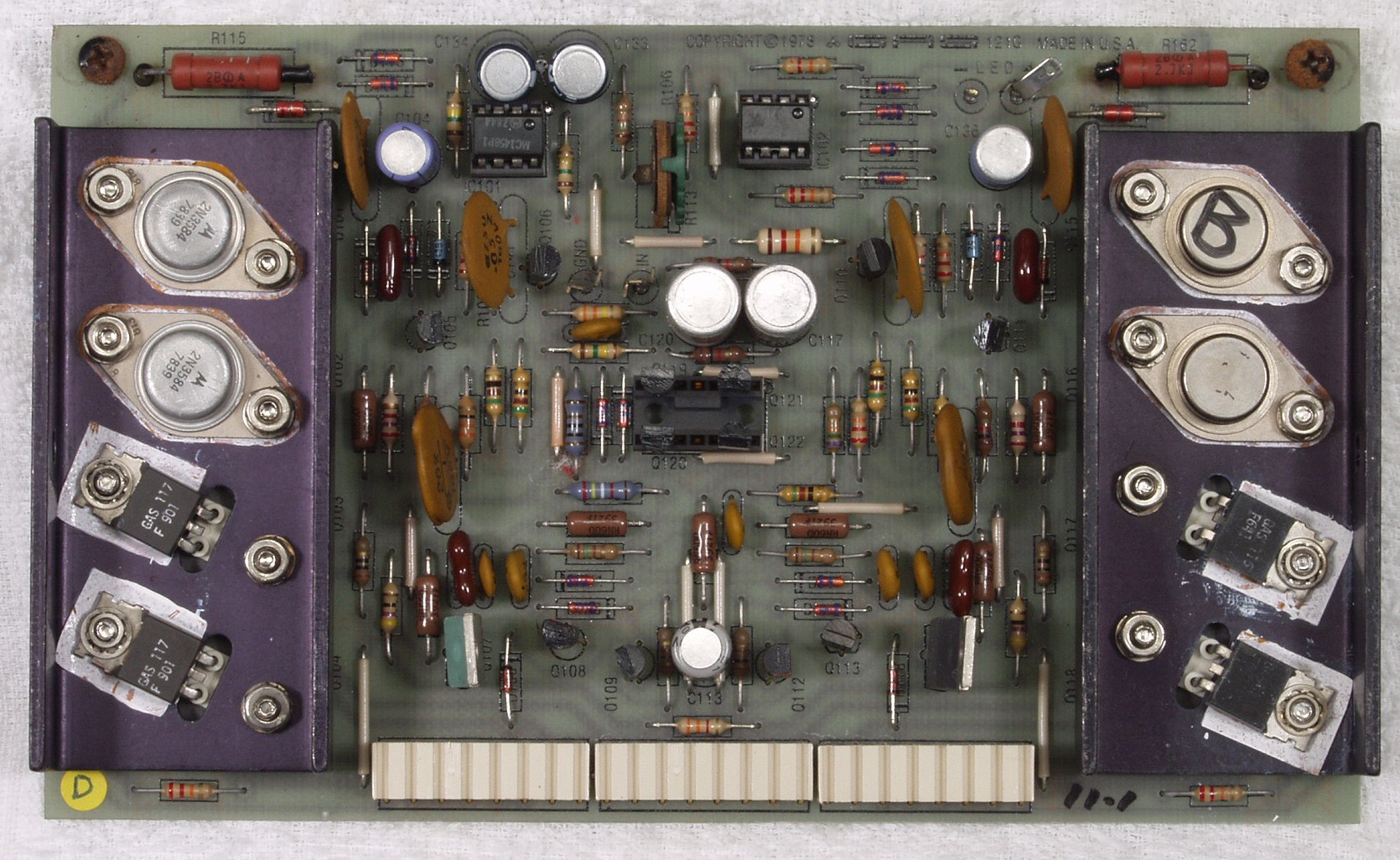

Ｃ２Ｂ．　修理後　Ｂ側－ＡＭＰ基板　電解コンデンサー７個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、
　　　　　　　　　　　半固定ＶＲ、撮影後ＯＰ－ＡＭＰ２個交換（以下同じ）

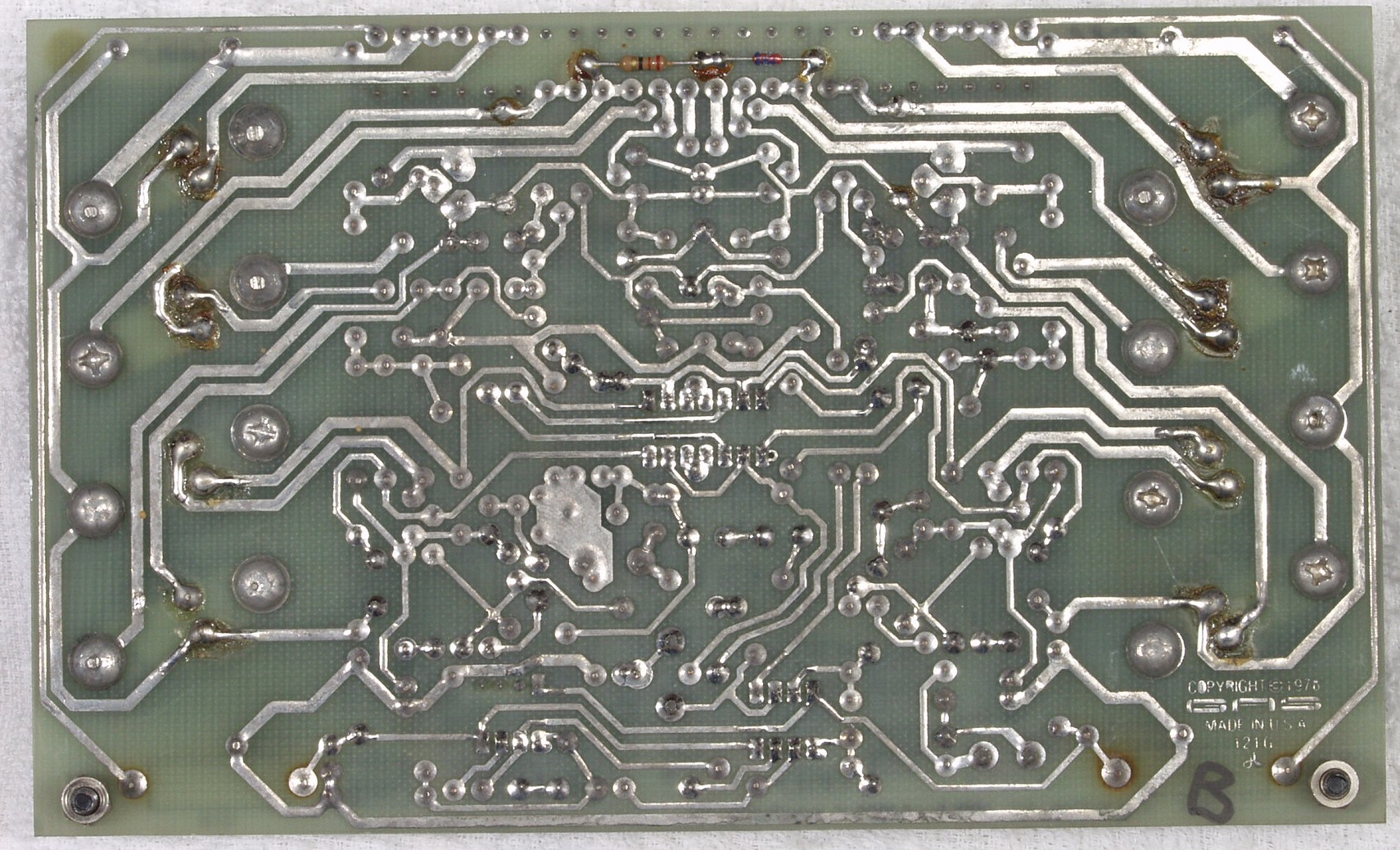

Ｃ２Ｃ．　修理前　Ｂ側－ＡＭＰ基板裏

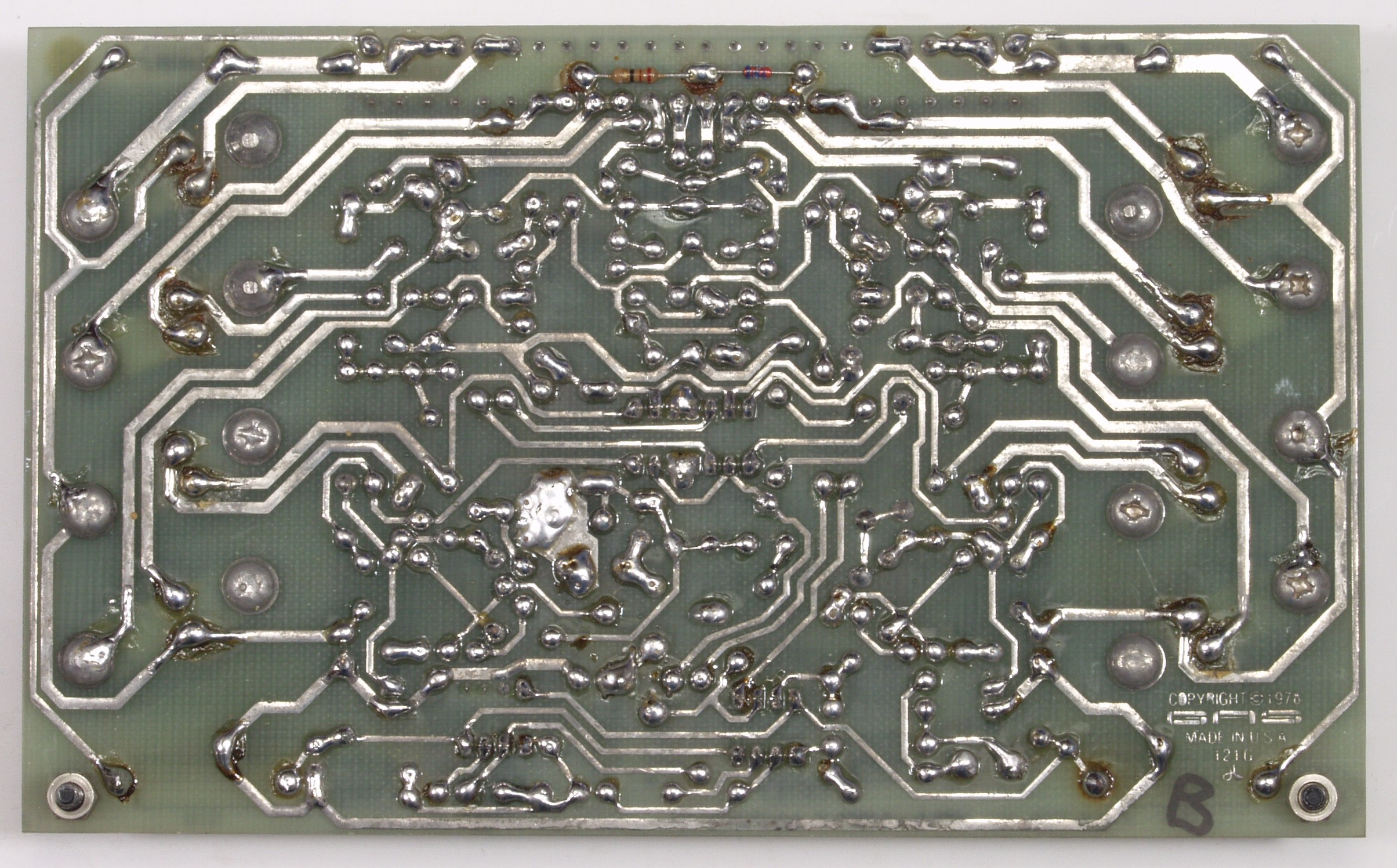

Ｃ２Ｄ．　修理（半田補正）後　Ｂ側－ＡＭＰ基板裏　全ハンダやり直す

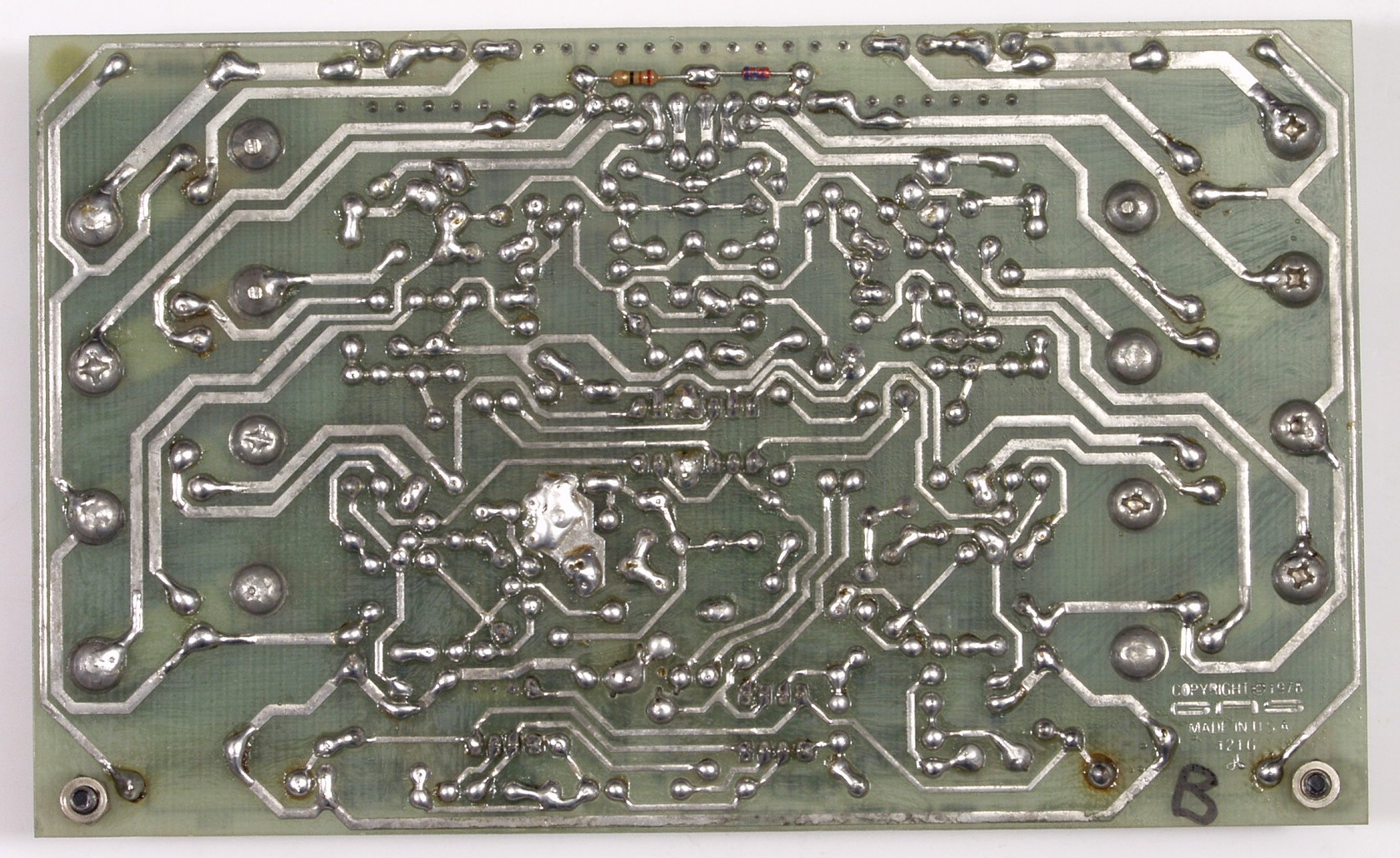

Ｃ２Ｅ．　完成Ｂ－ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

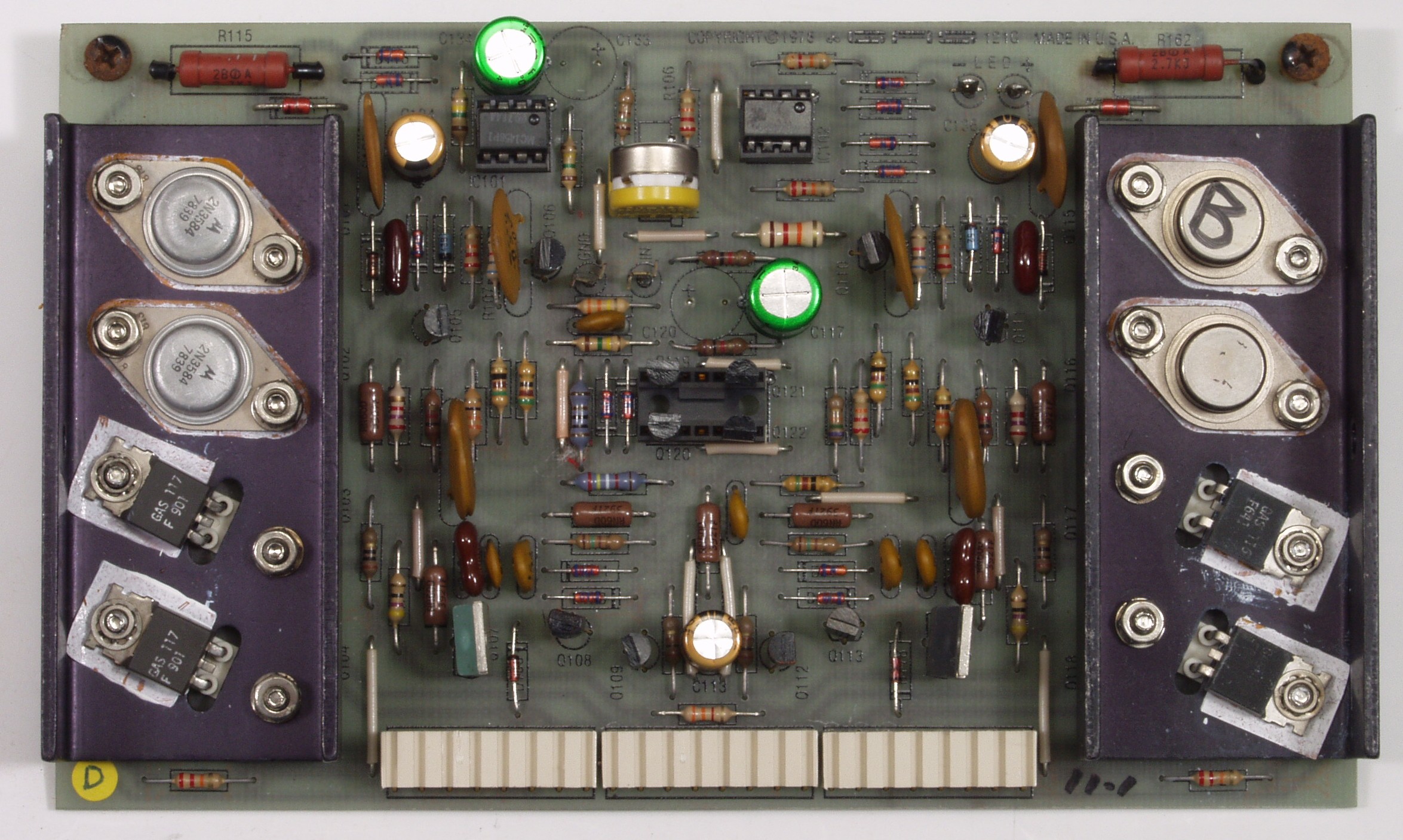

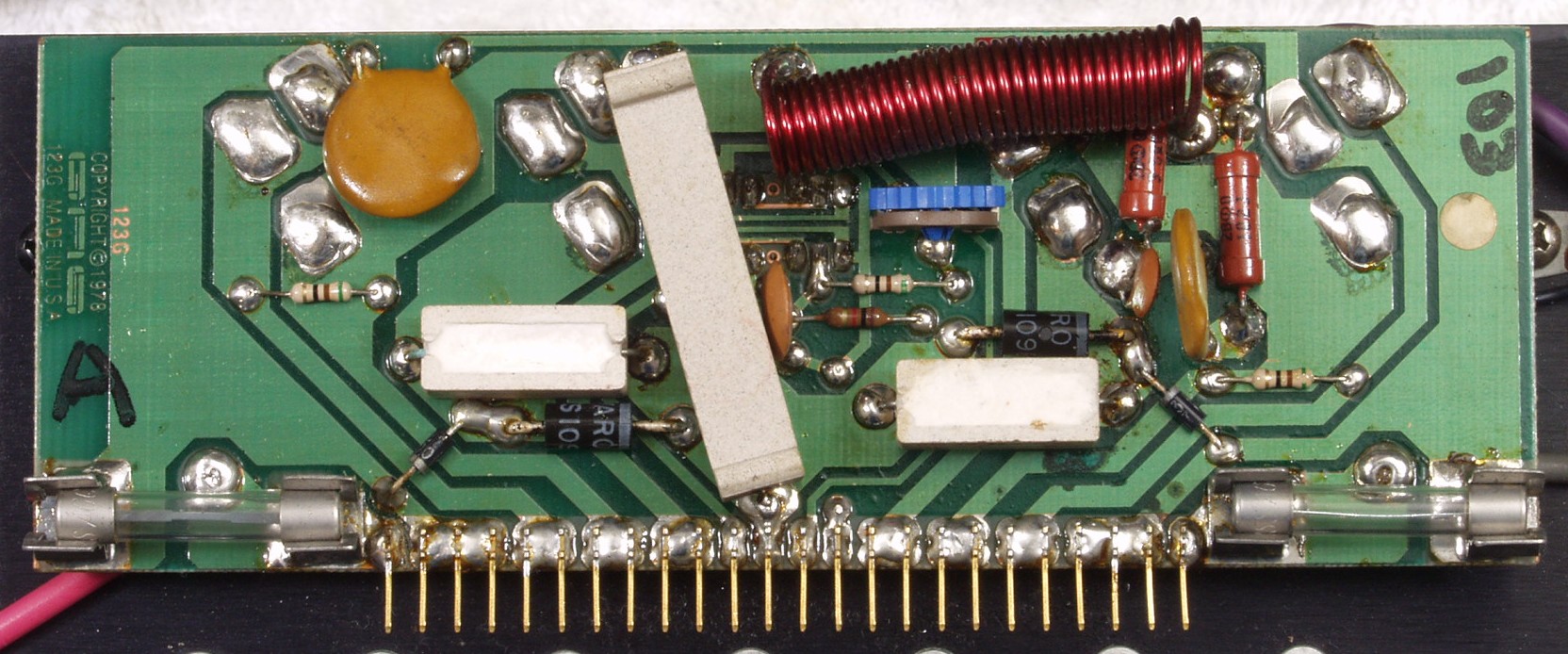

Ｃ３Ａ．　修理前　Ａ側－終段基板
Ｃ３Ｂ．　修理（半田補正）後　Ａ側－終段基板　全ハンダやり直す
　　　　　　写真紛失

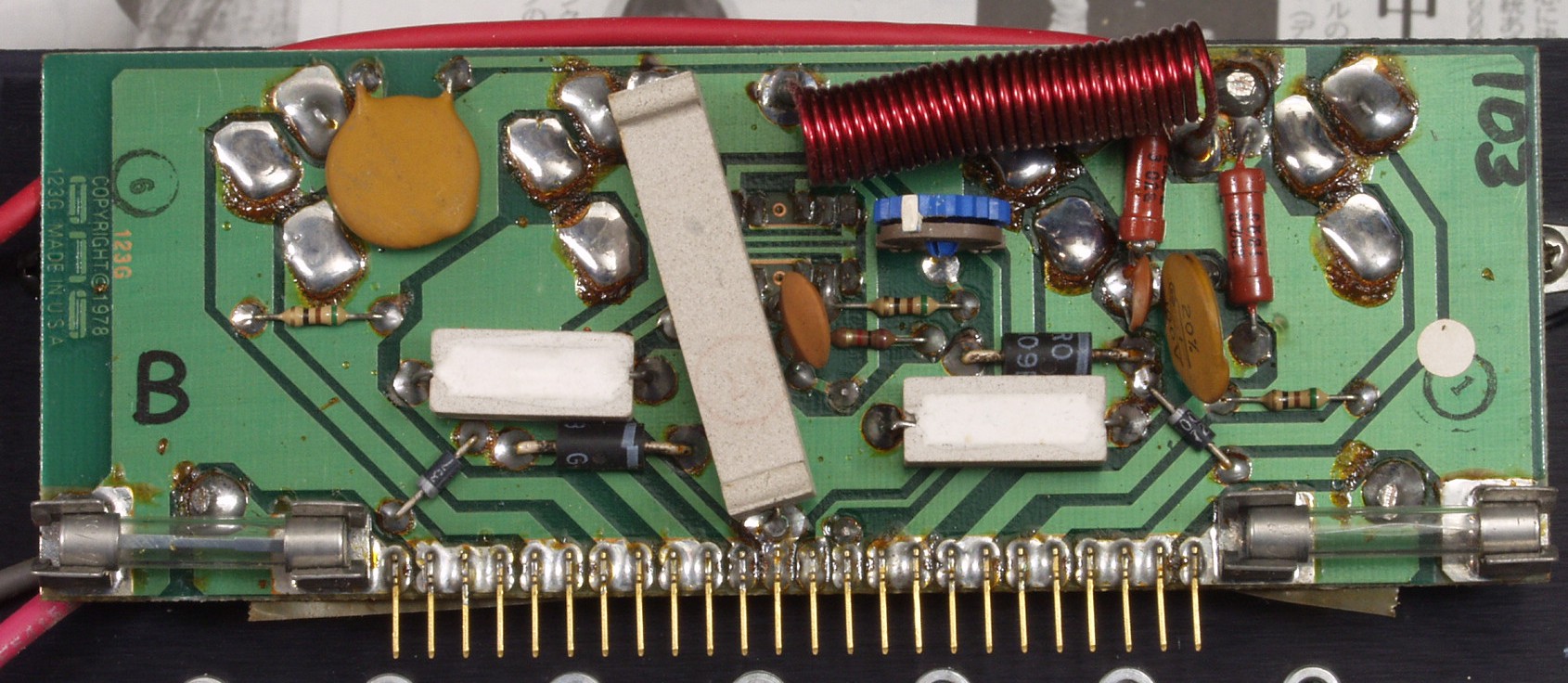

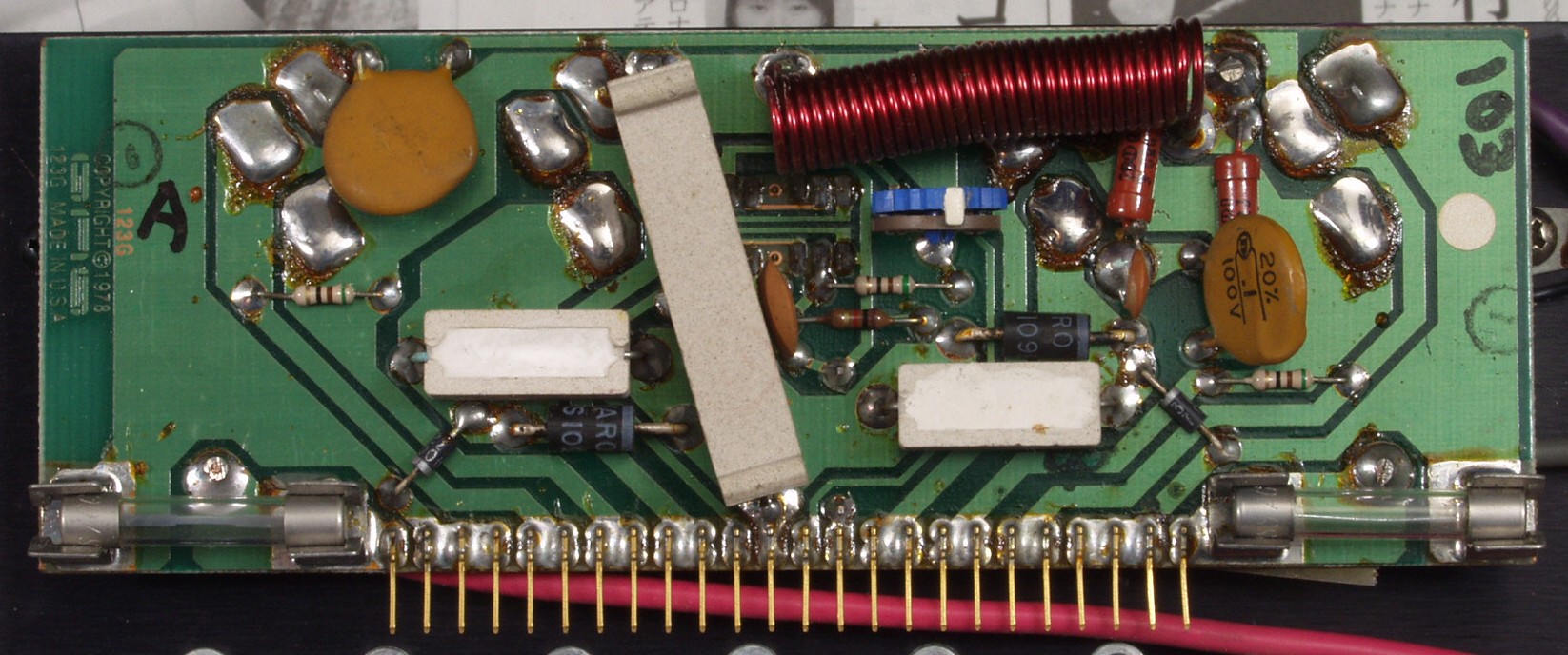

Ｃ３Ｃ．　完成Ａ側－終段基板裏　不要なフラックスを取り、洗浄する

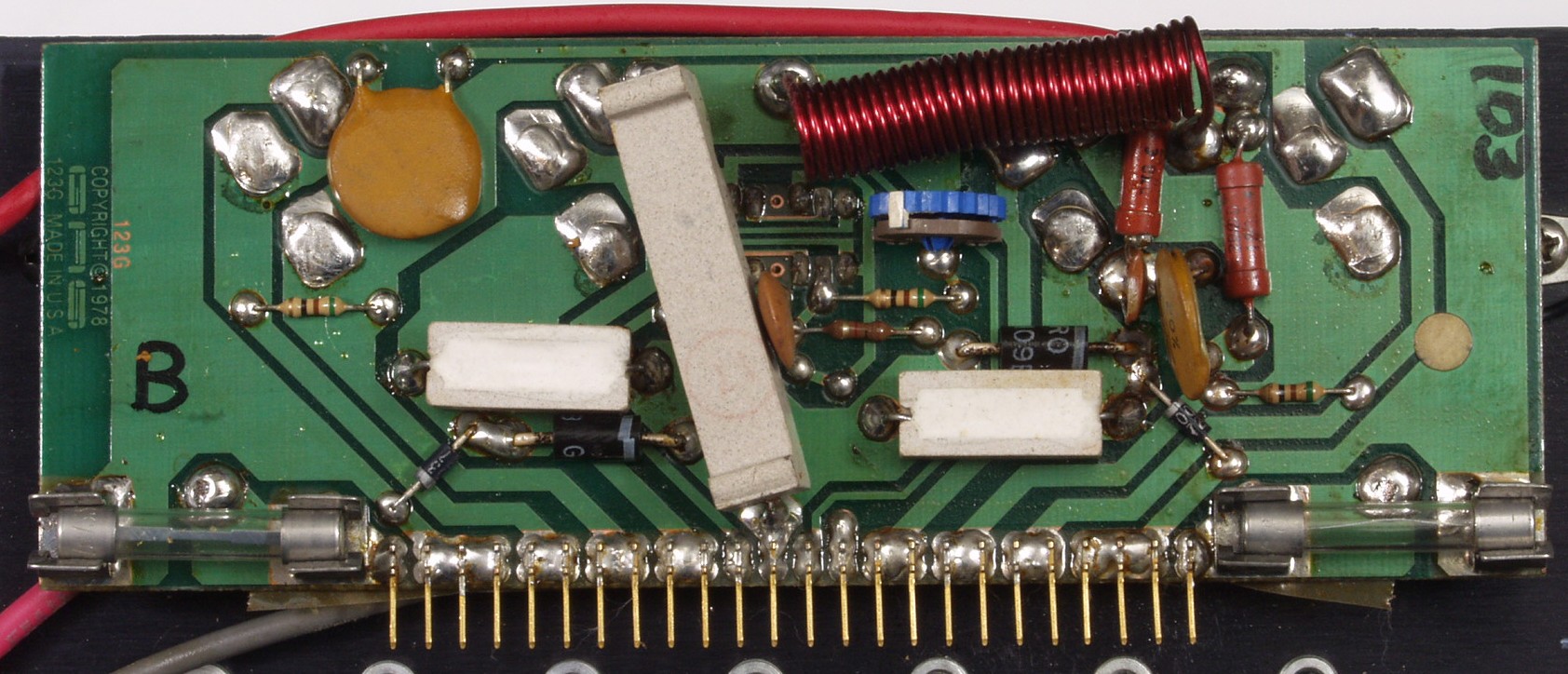

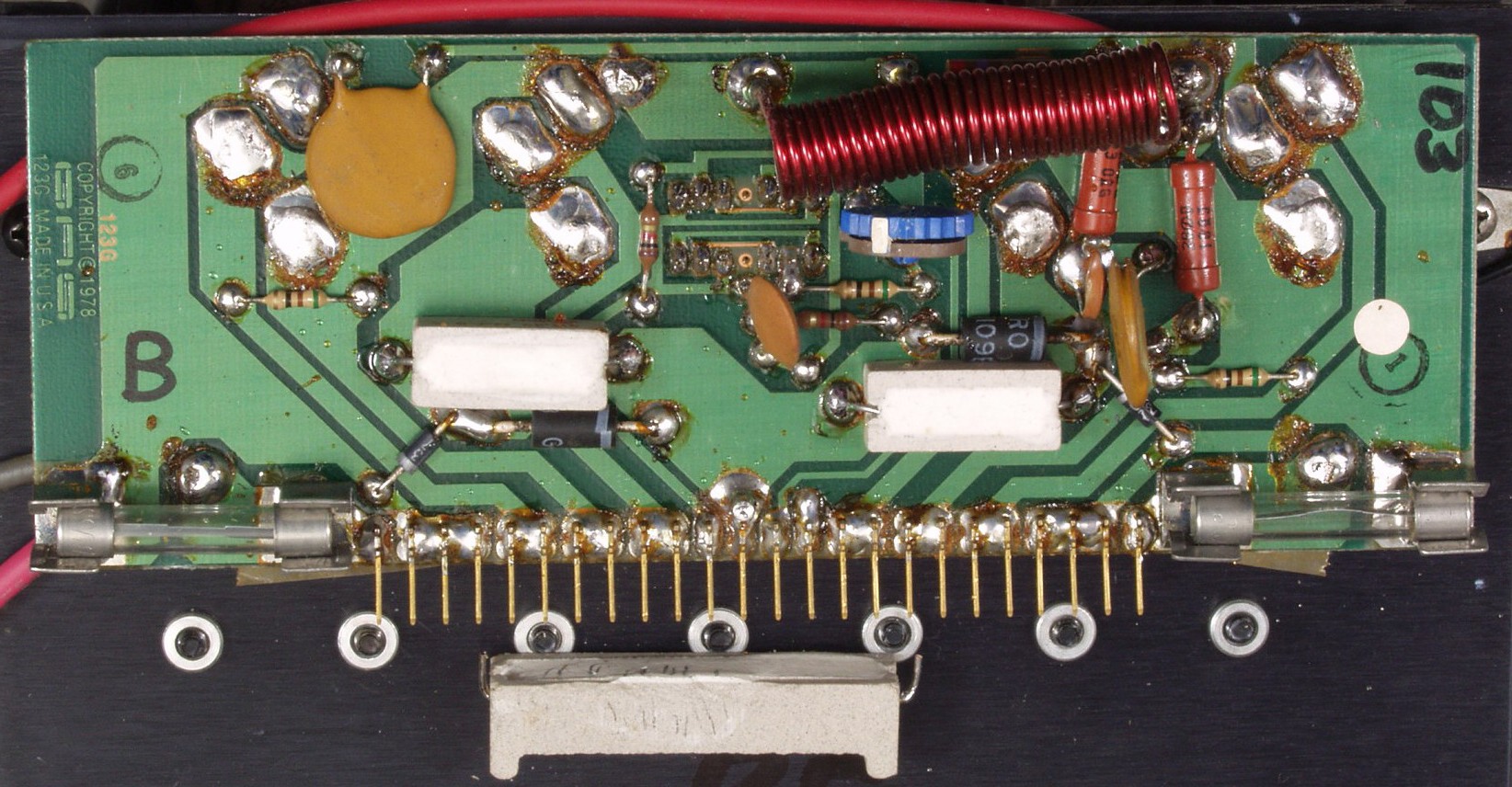

Ｃ４Ａ．　修理前　Ｂ側－終段基板
Ｃ４Ｂ．　修理（半田補正）後　Ｂ側－終段基板裏　全ハンダやり直す
Ｃ４Ｃ．　完成Ｂ－終段基板裏　不要なフラックスを取り、洗浄する

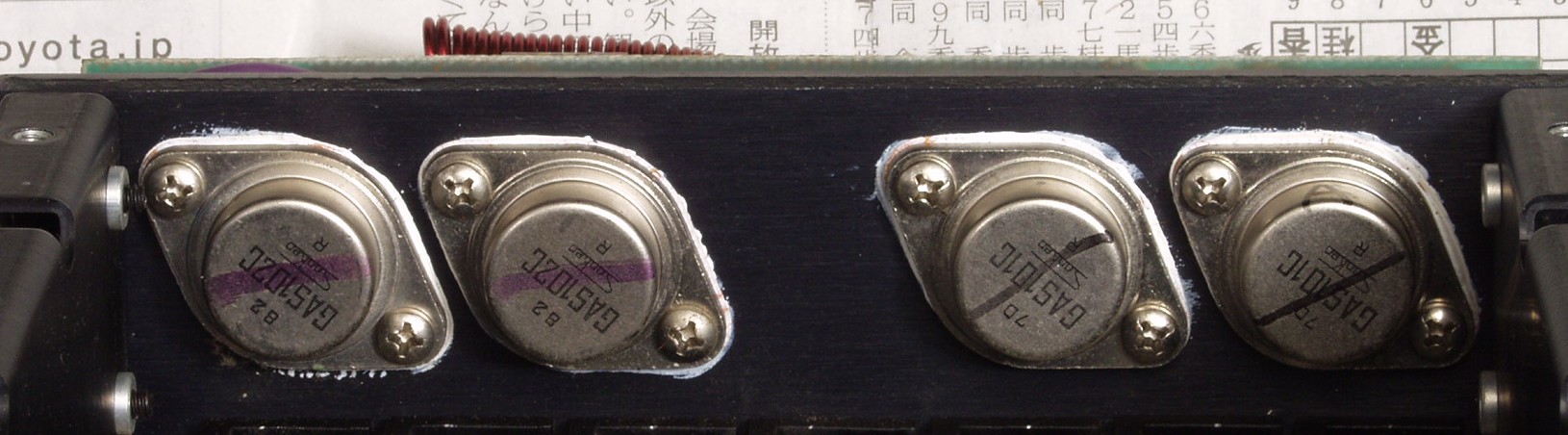

Ｃ５Ａ．　修理中　終段ＴＲ（トランジスター）Ａ側　増締めする、何と２回転も締まる！

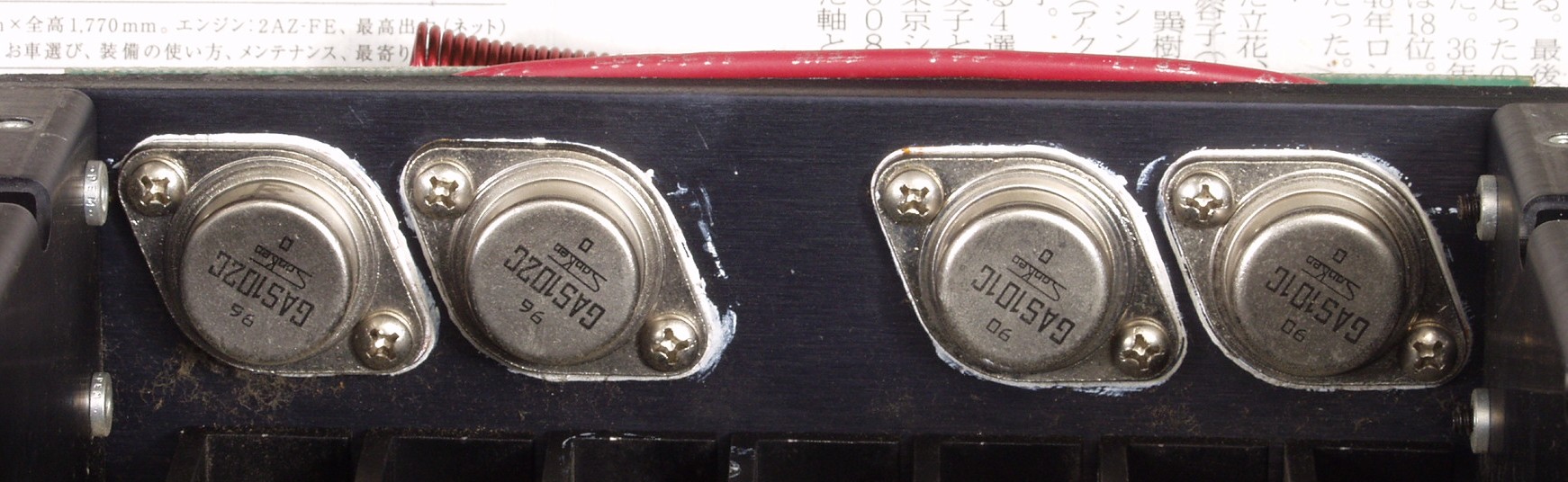

Ｃ５Ｂ．　修理中　終段ＴＲ（トランジスター）Ａ側　増締めする

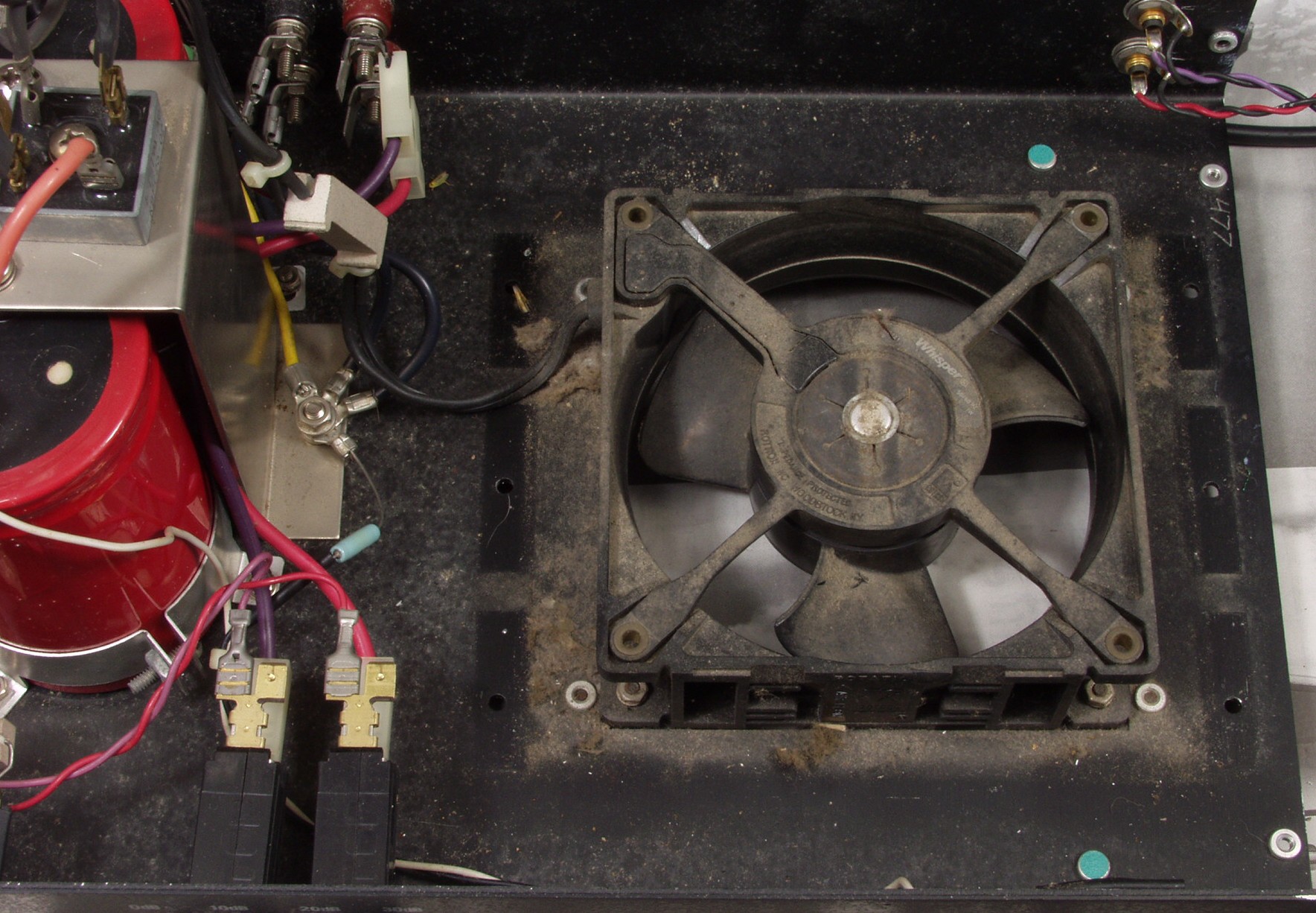

Ｃ６Ａ．　修理中　フアン回りの埃、一応上から「掃除機＋刷毛」で掃除したのにこの有様！

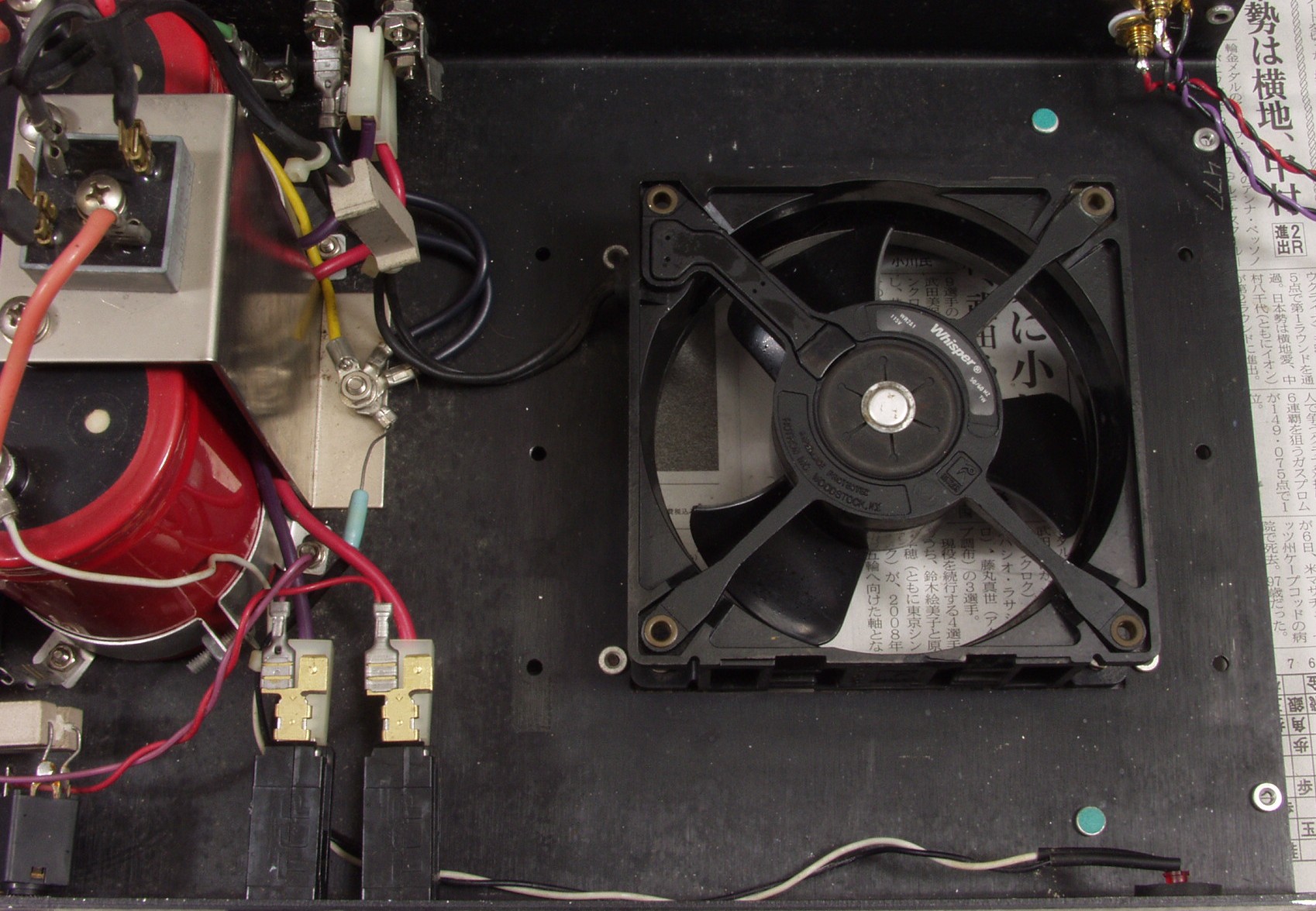

Ｃ６Ｂ．　修理後　フアン回り

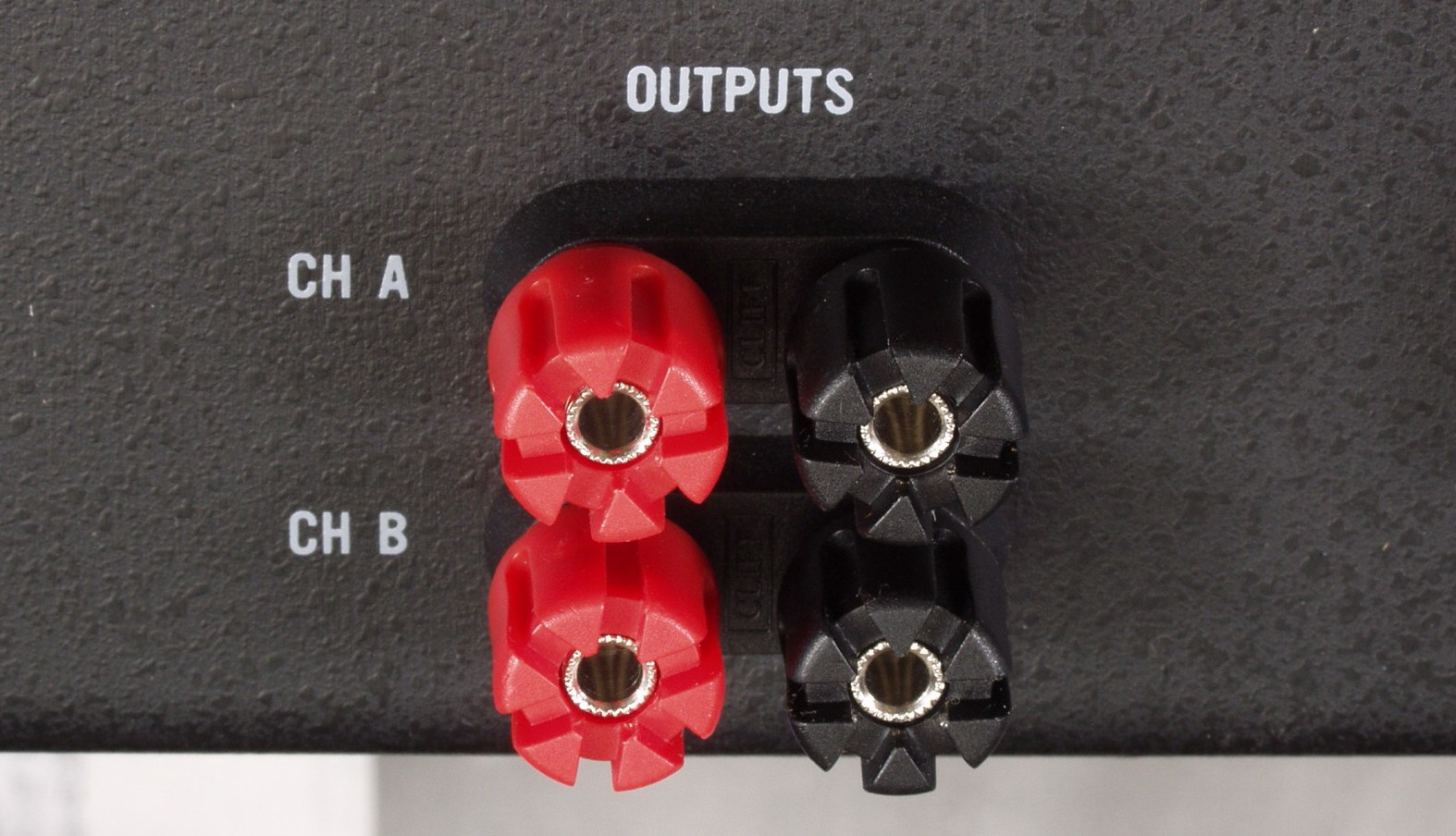

Ｃ７Ａ．　修理後ＳＰ端子

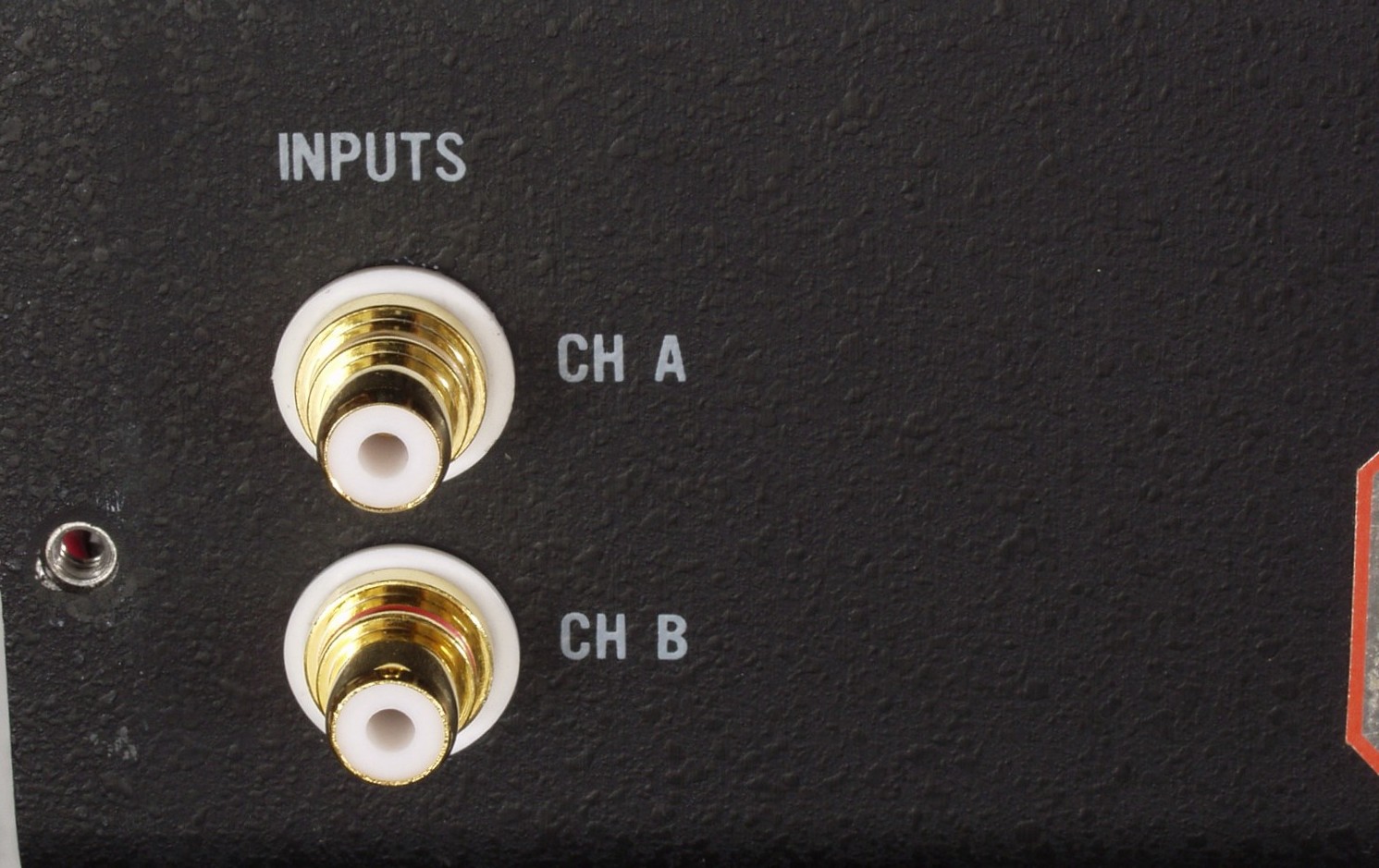

Ｃ７Ｂ．　修理後　ＲＣＡ端子

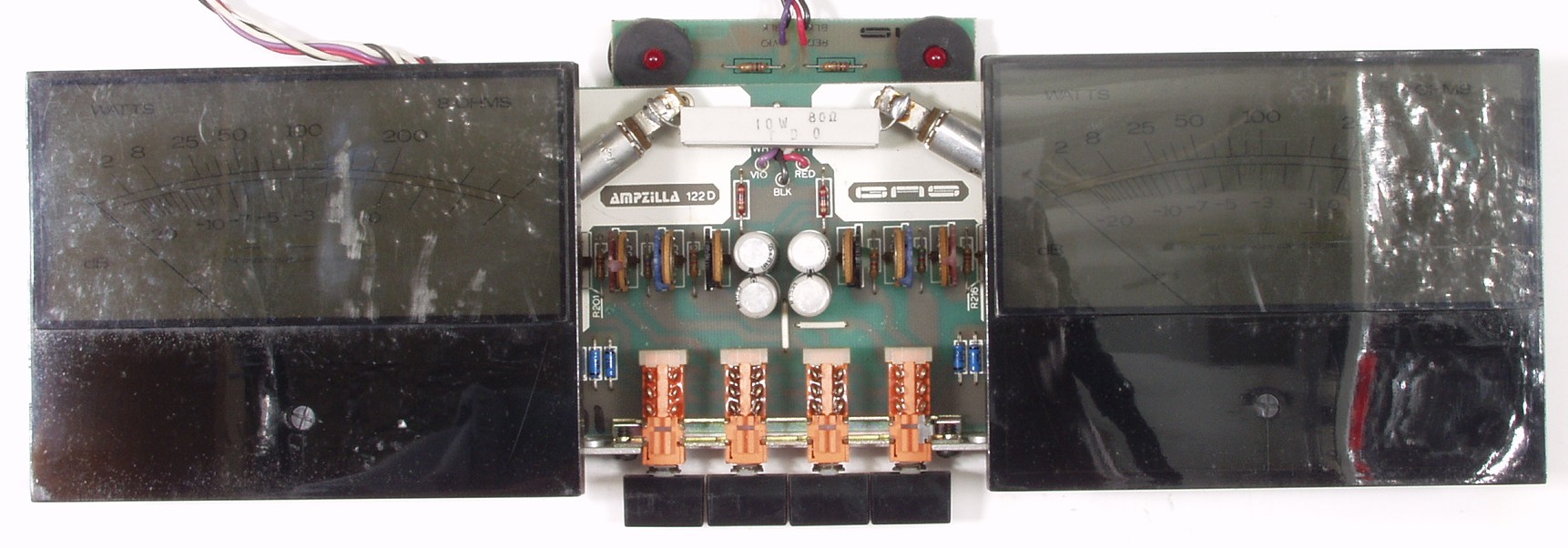

Ｃ８Ａ．　修理前　ＶＵ－ＡＭＰ基板

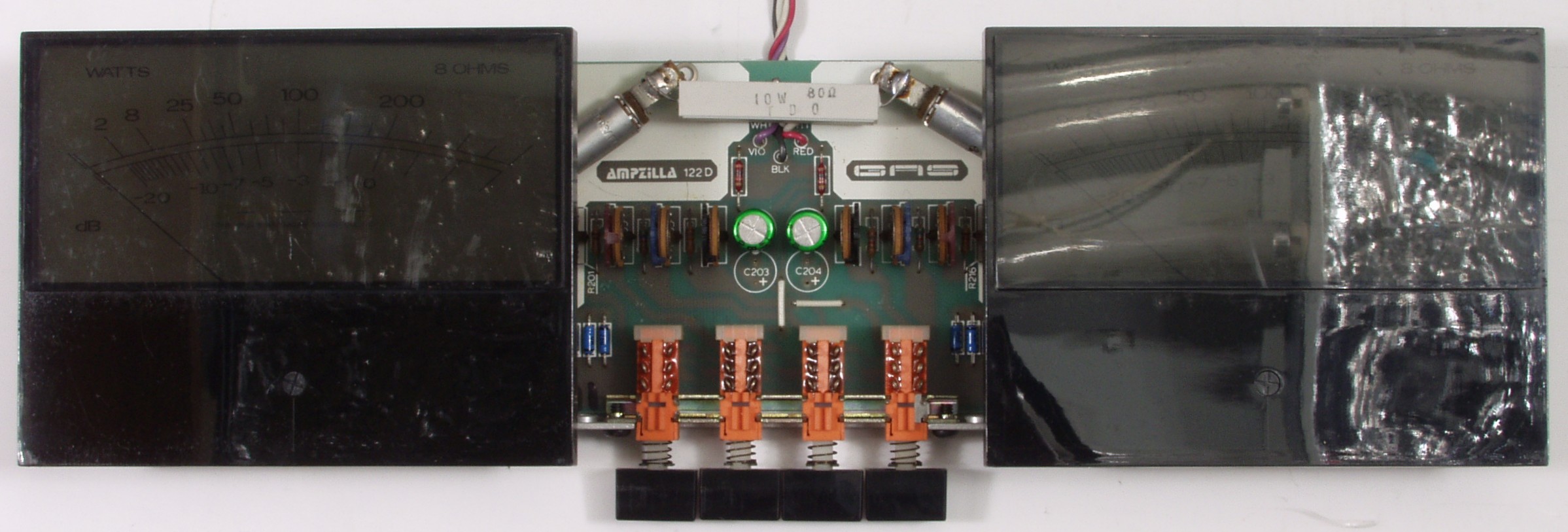

Ｃ８Ｂ．　修理後　ＶＵ－ＡＭＰ基板　電解コンデンサー４個交換（高いノンポール電解コンデンサーを使用したので２個→１個）

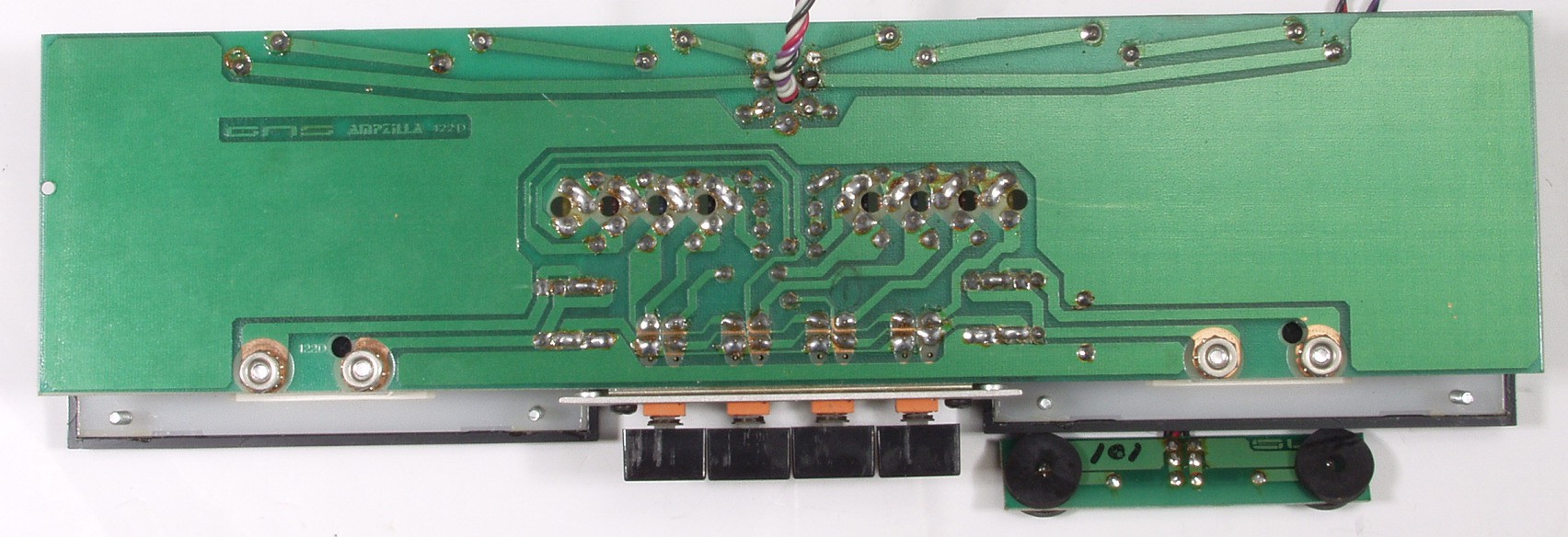

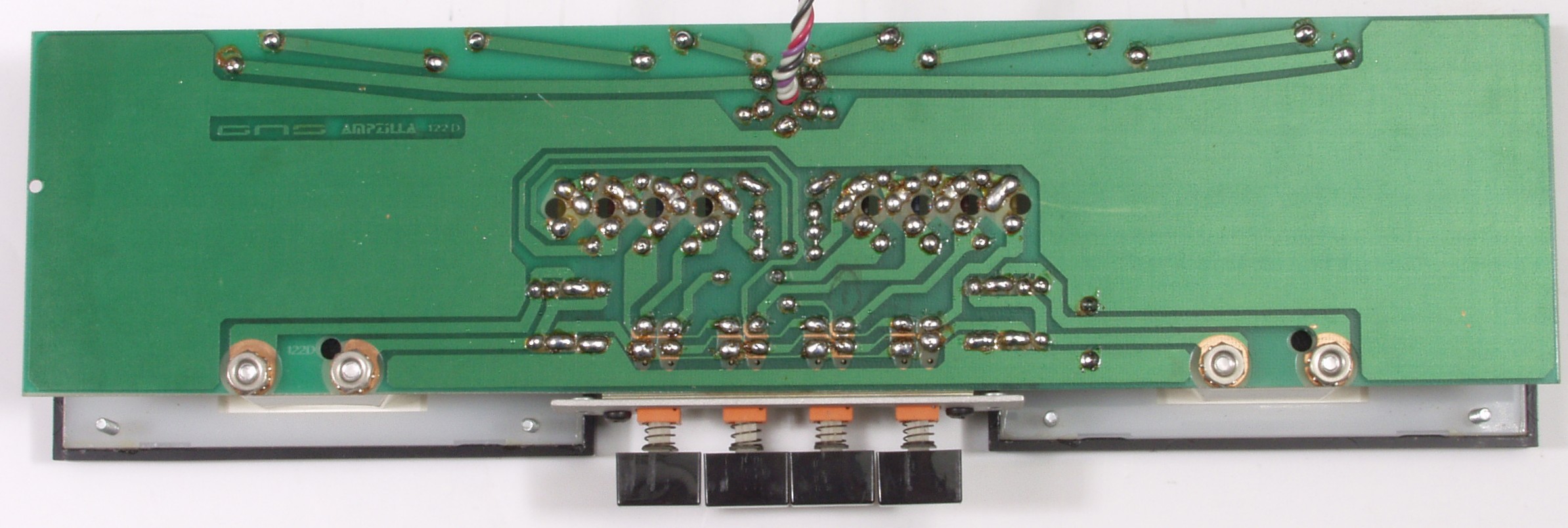

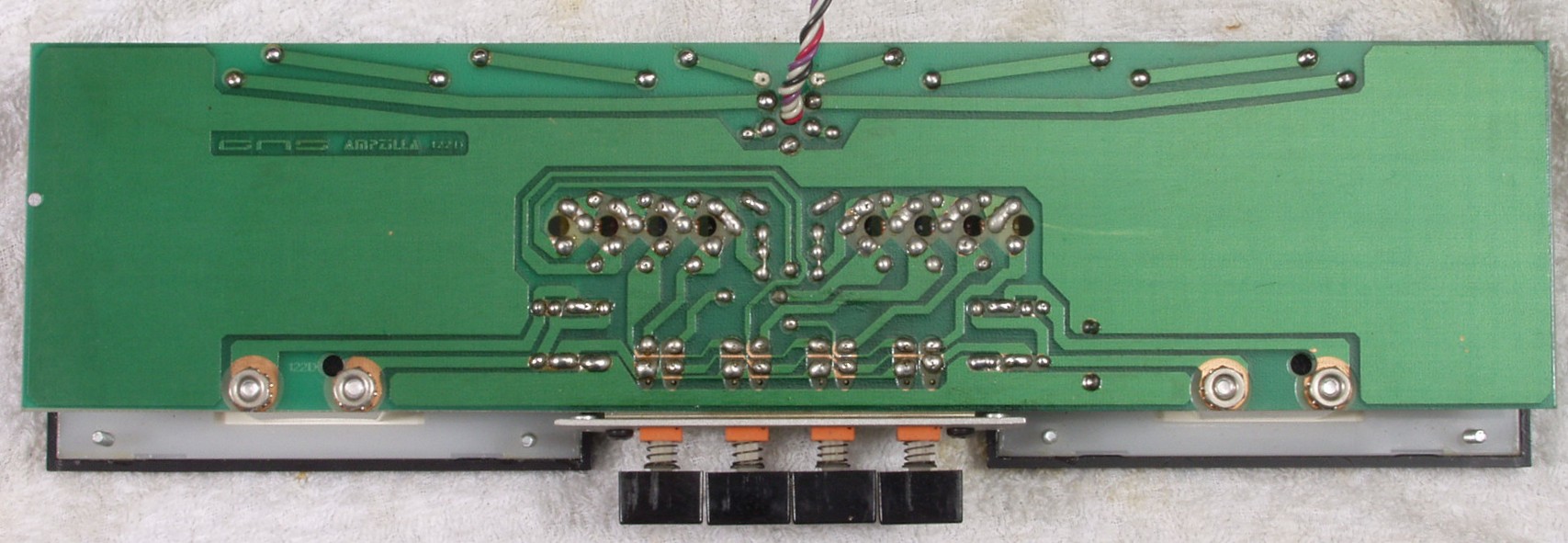

Ｃ８Ｃ．　修理前　ＶＵ－ＡＭＰ基板裏
Ｃ８Ｄ．　修理（半田補正）後　ＶＵ－ＡＭＰ基板裏　全ハンダやり直す
Ｃ８Ｅ．　完成ＶＵ－ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

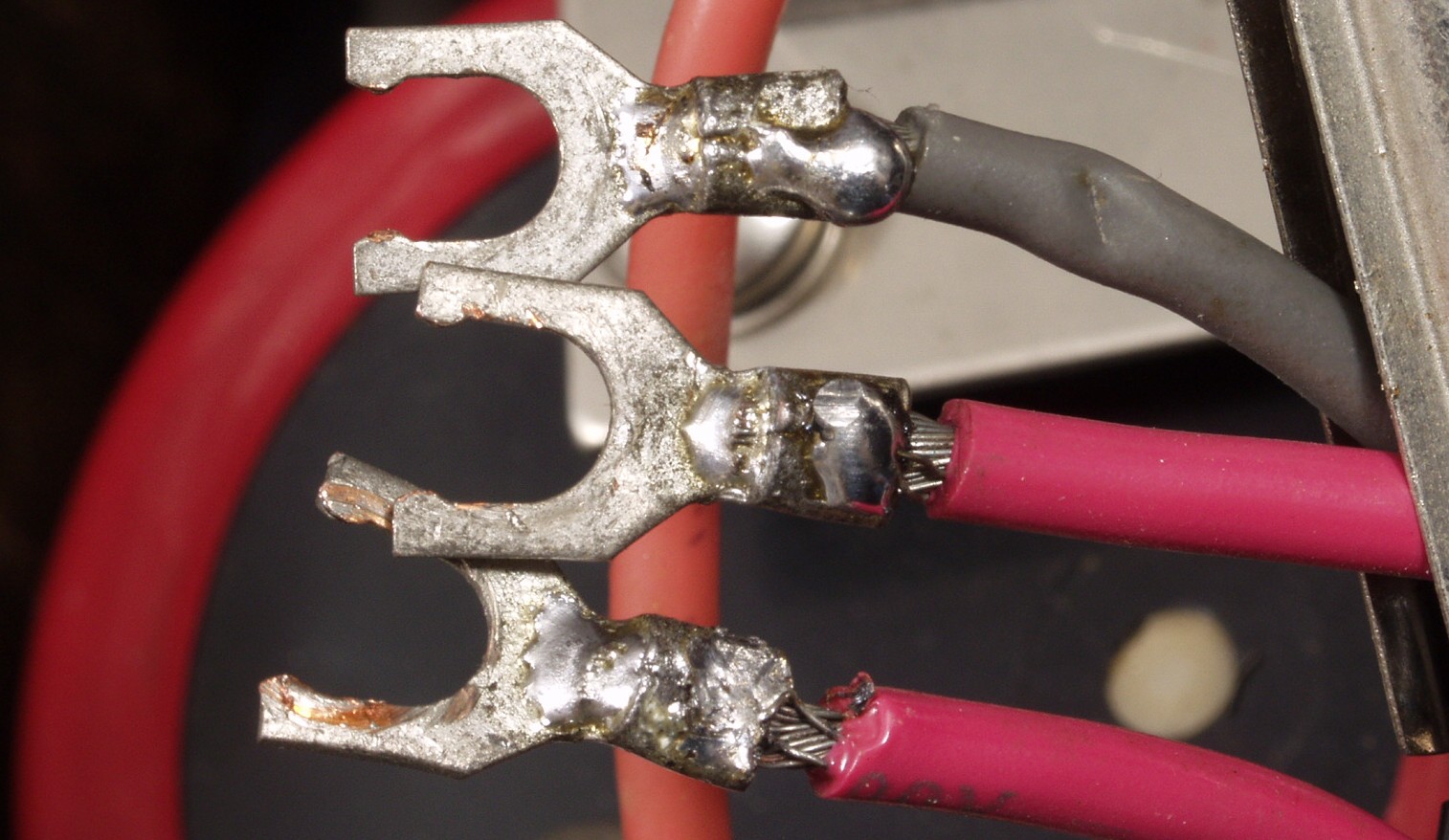

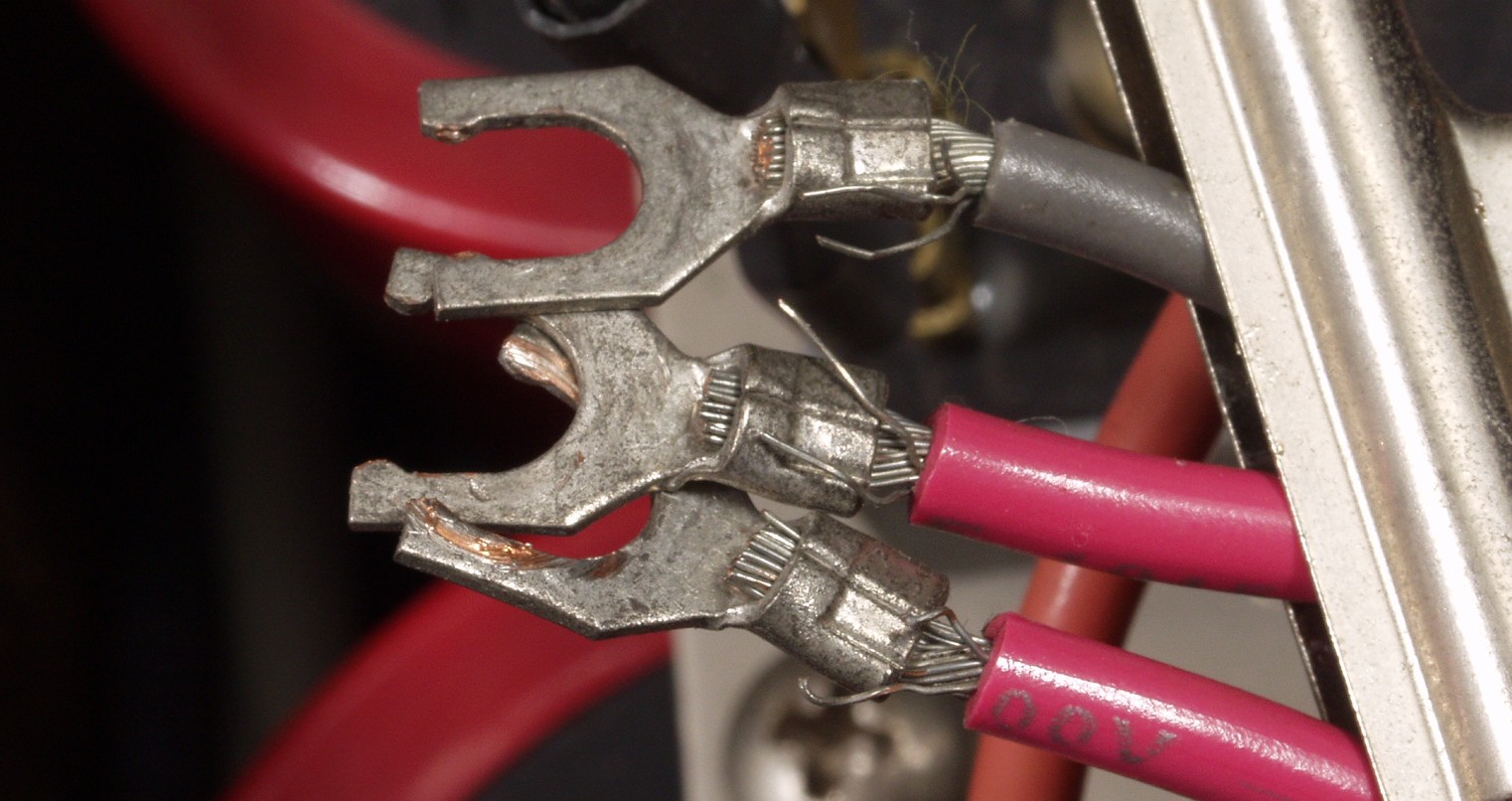

Ｃ９Ａ．　修理中　電源供給線の圧着が雑で２本入れ忘れている
Ｃ９Ｂ．　修理後　半田で補正しておく

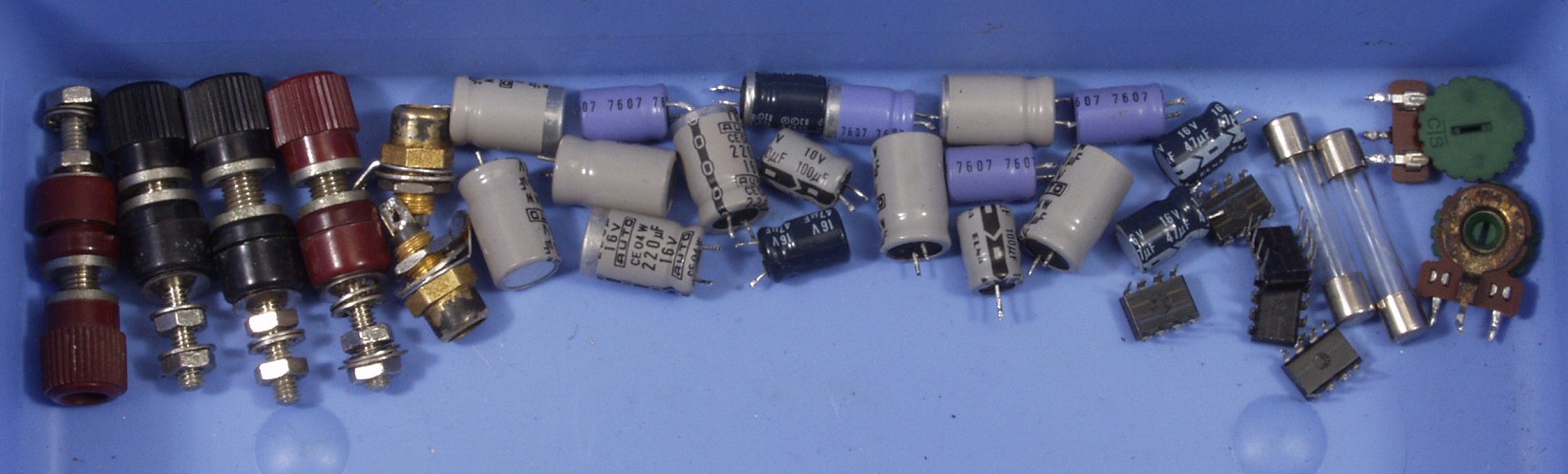

ＣＡ．　交換部品
ＣＢＡ．　修理前　上から見る
ＣＢＢ．　修理後　上から見る

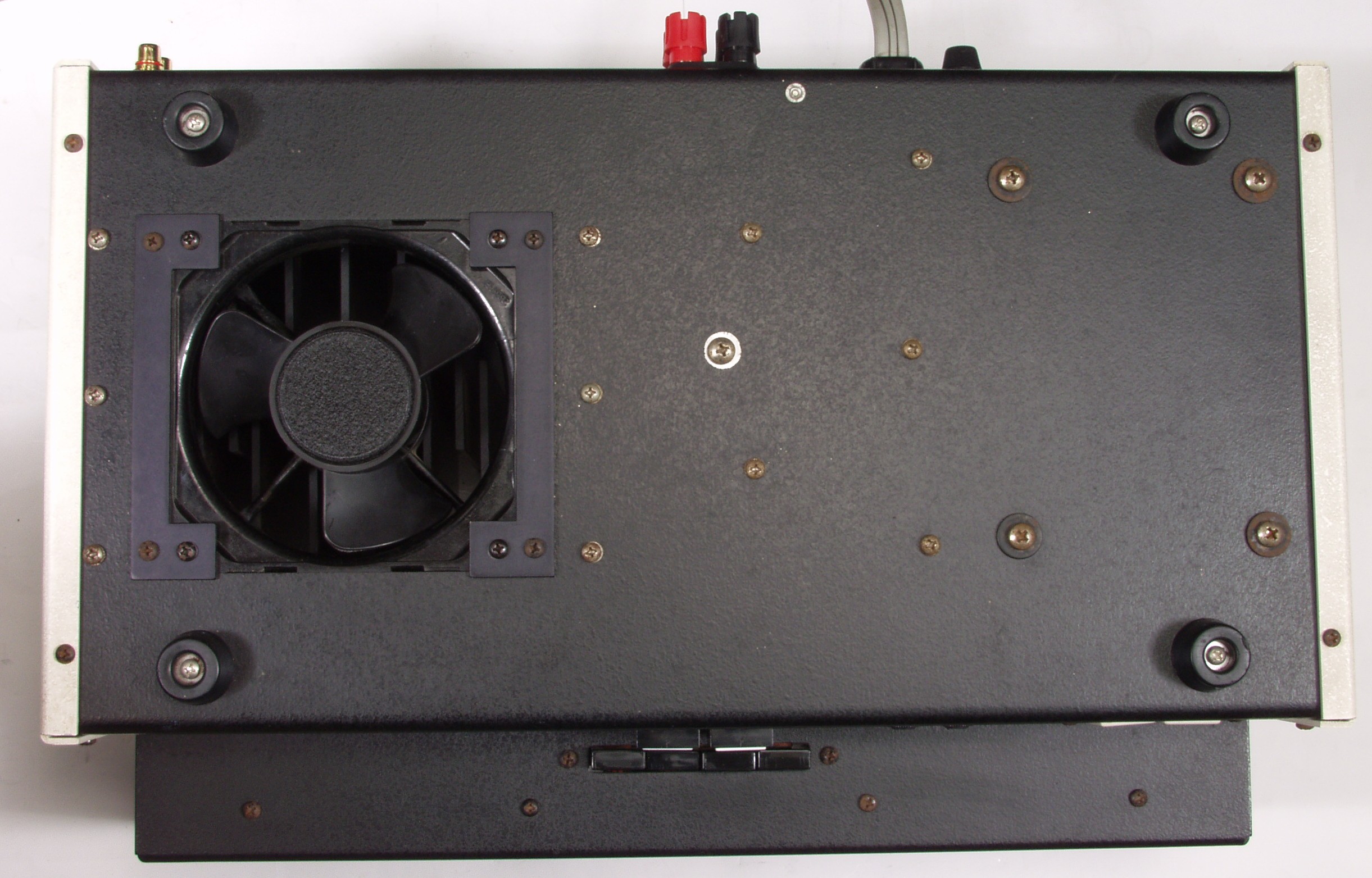

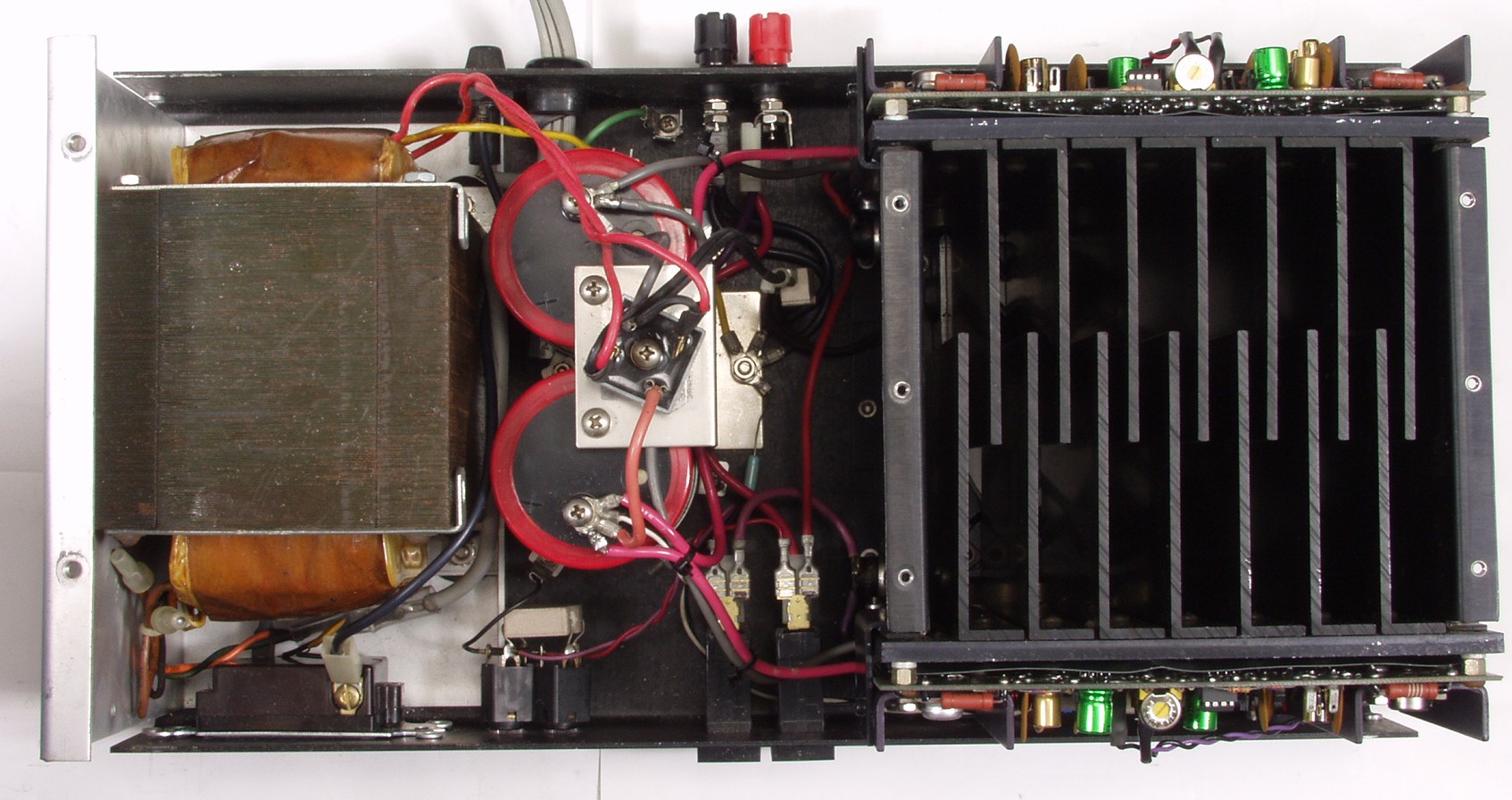

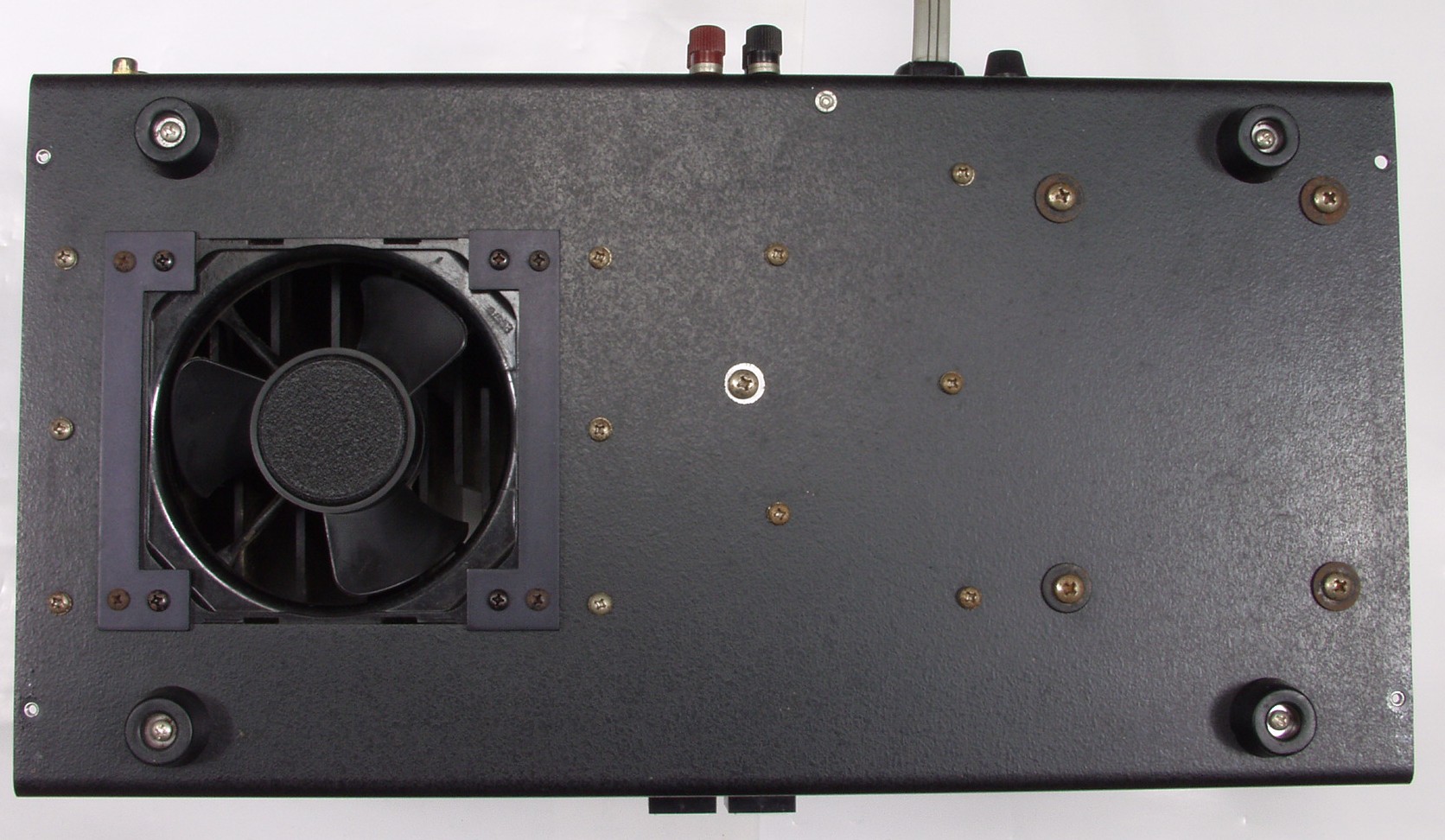

ＣＢＣ．　修理前　下から見る
ＣＢＤ．　修理後　下から見る
Ｅ．　調整・測定

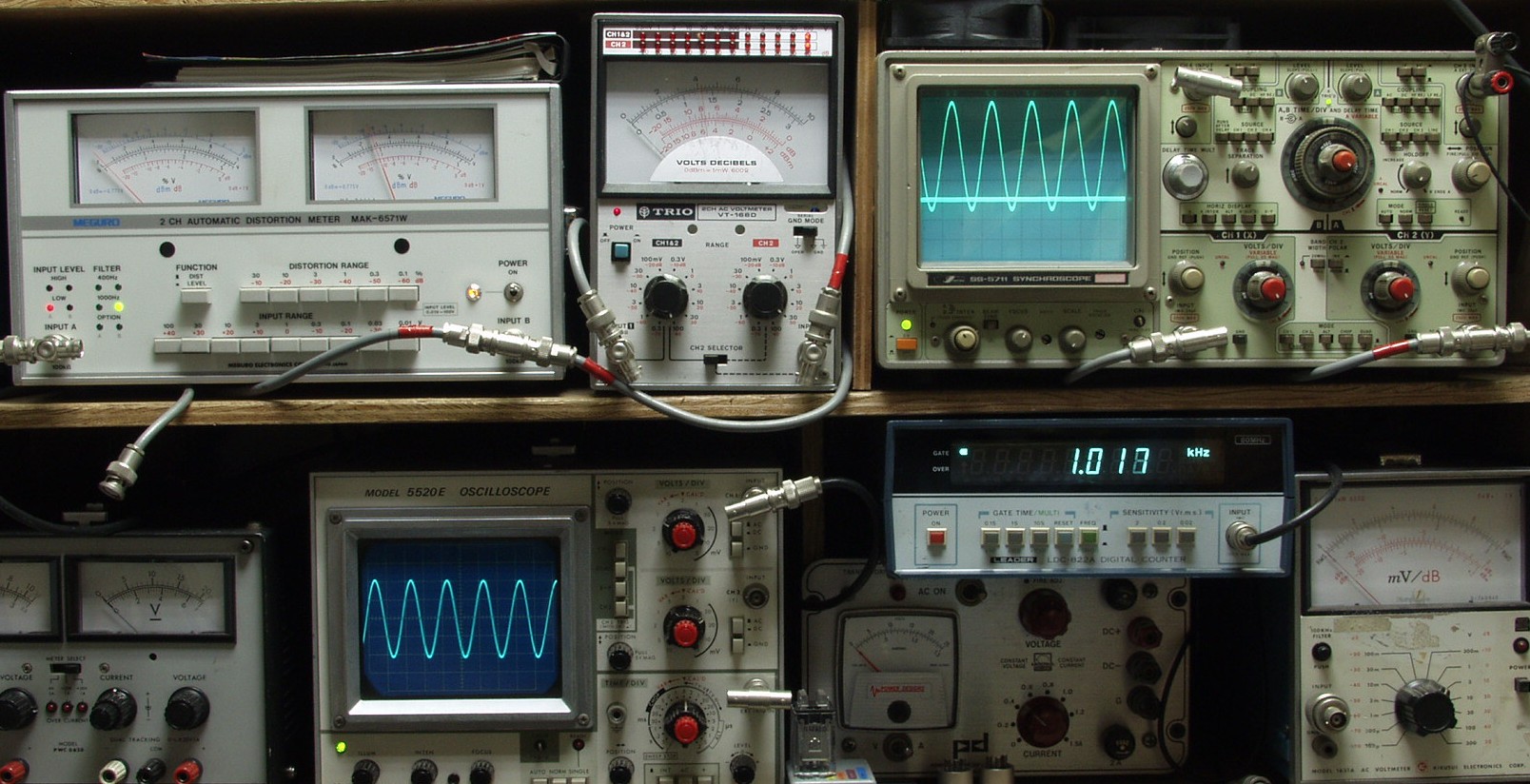

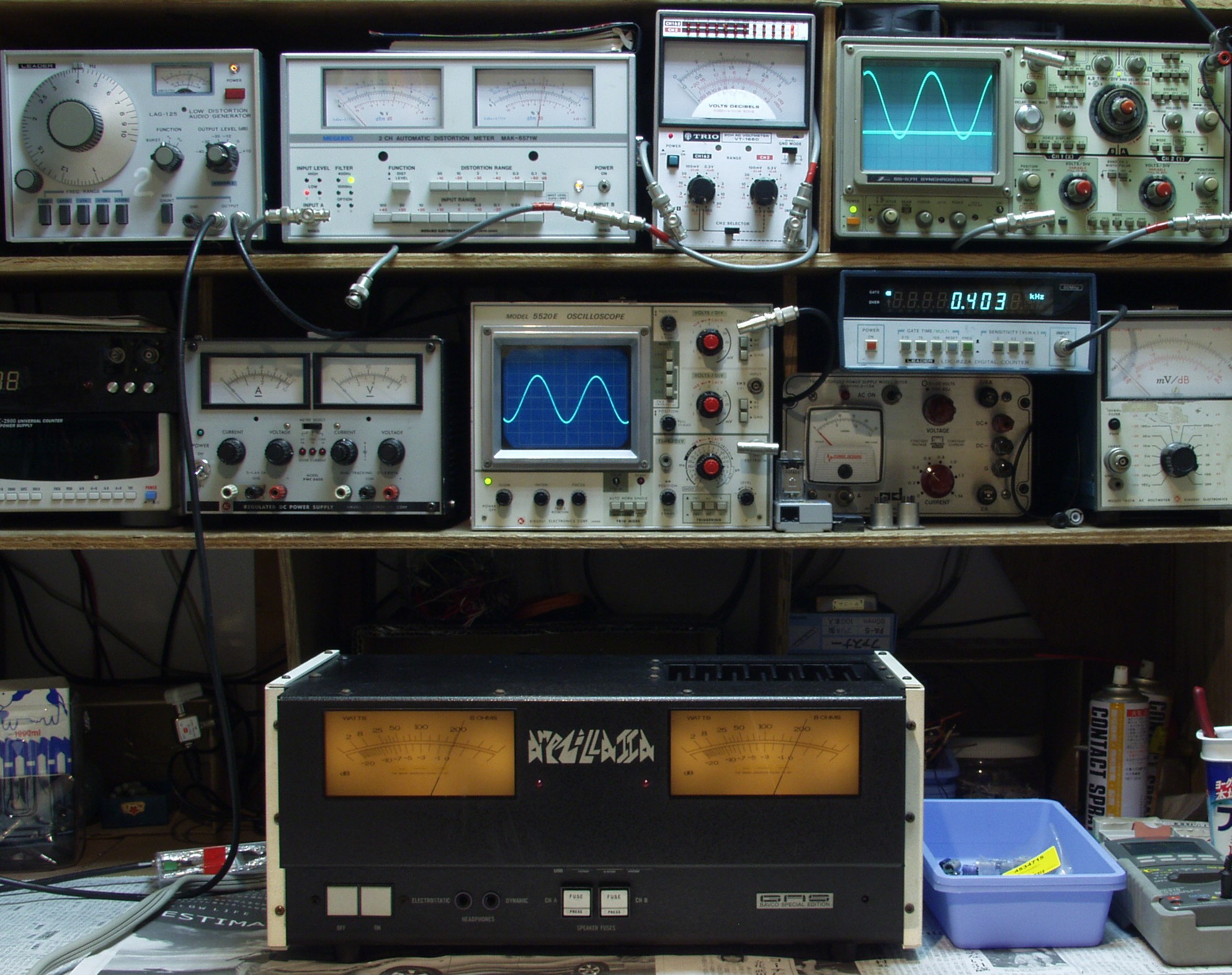

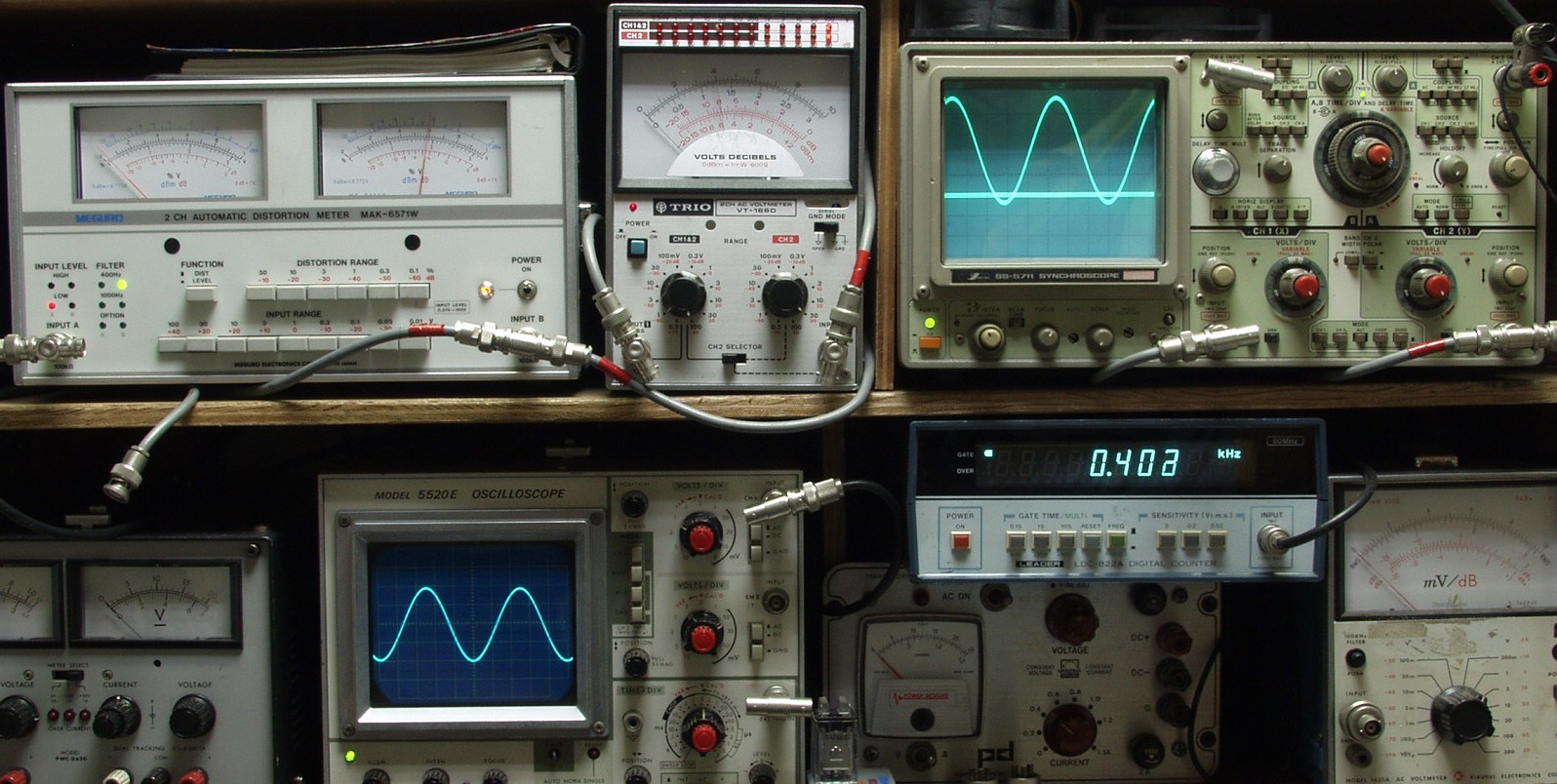

Ｅ１．　出力／歪み率測定・調整

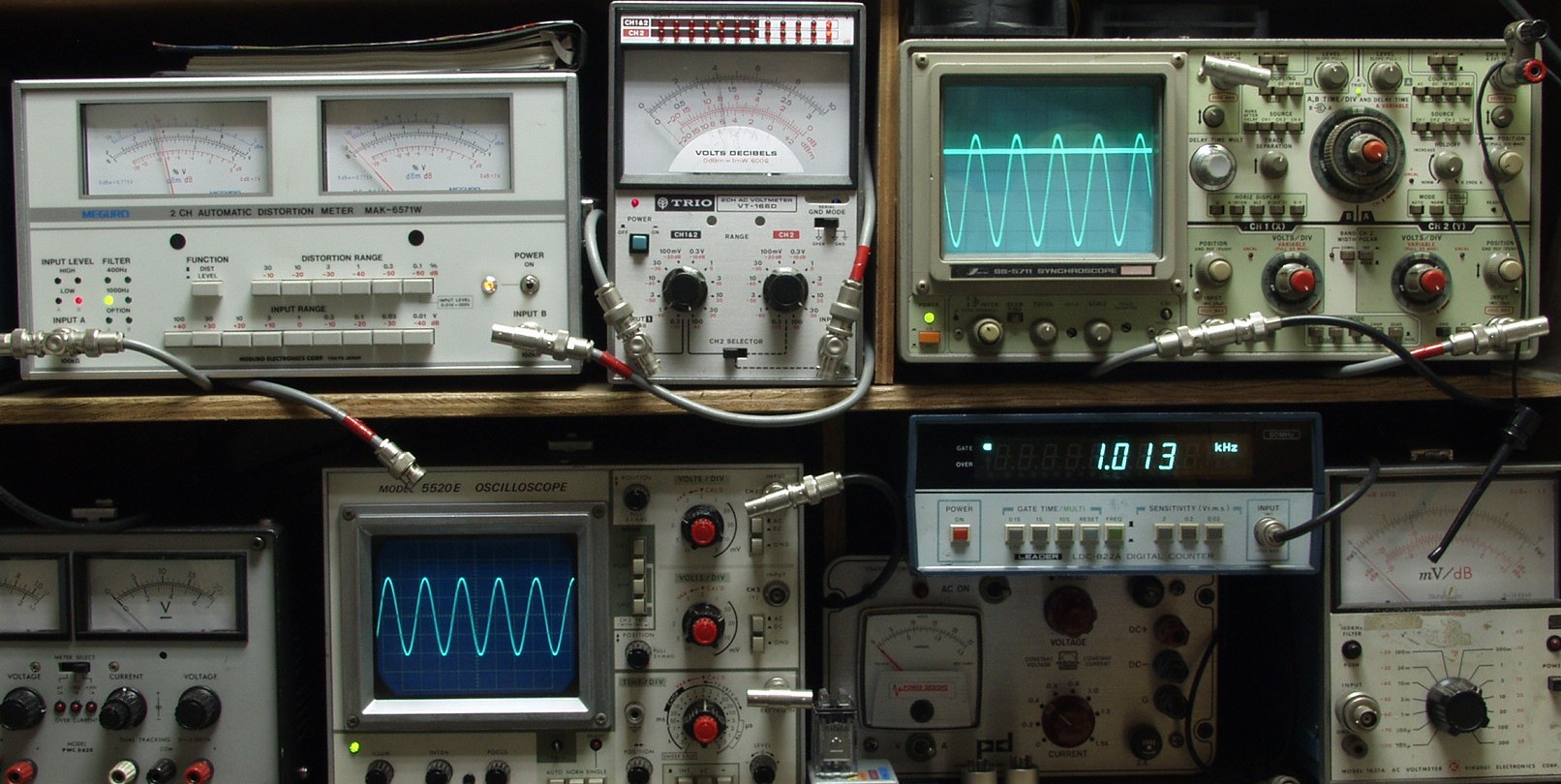

Ｅ２Ａ．　Ａ側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０４％歪み　１０００ＨＺ

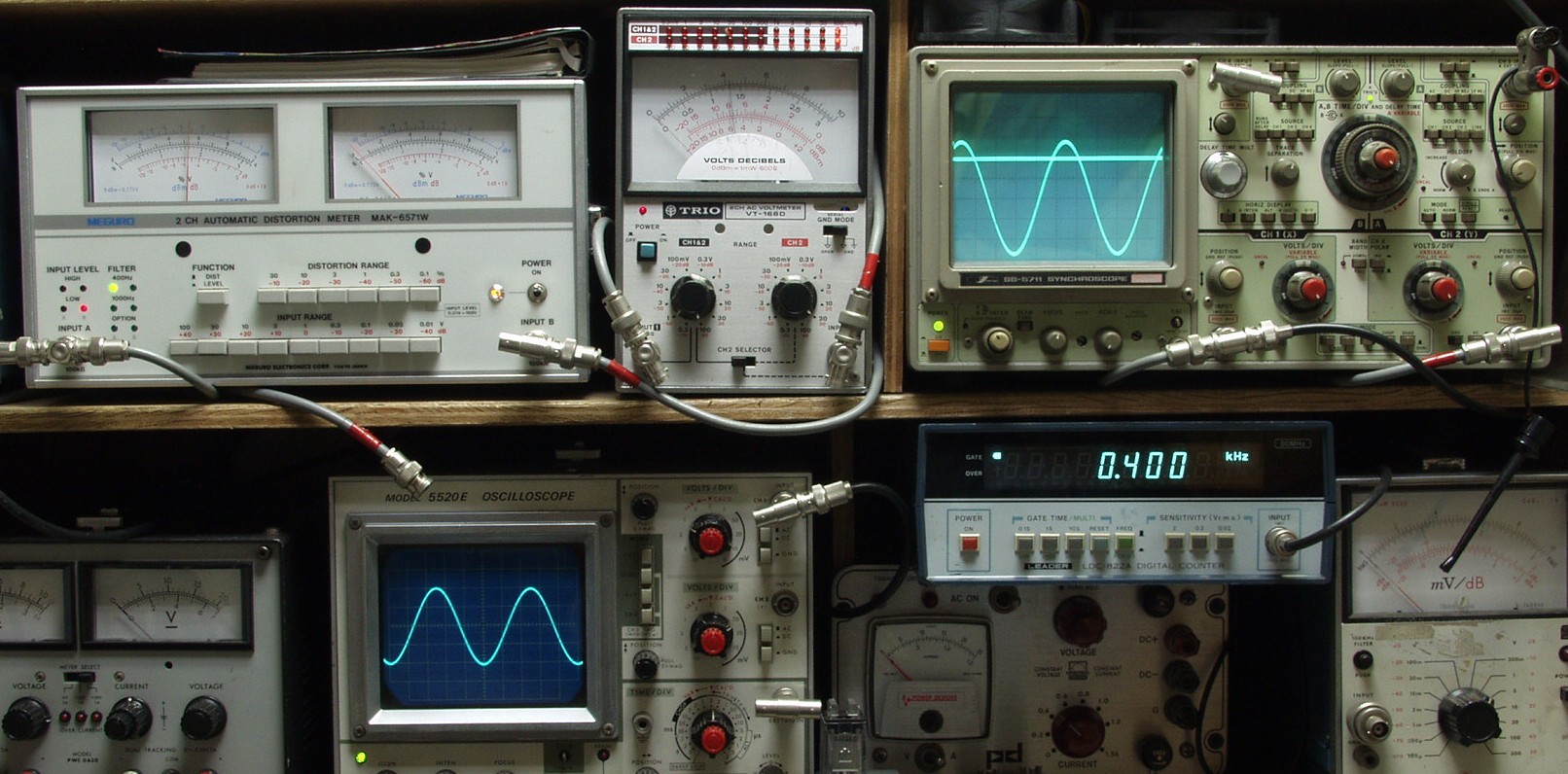

Ｅ２Ｂ．　Ａ側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０６％歪み　４００ＨＺ
Ｅ２Ｃ．　Ｂ側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０４％歪み　１０００ＨＺ
Ｅ２Ｄ．　Ｂ側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０５％歪み　４００ＨＺ

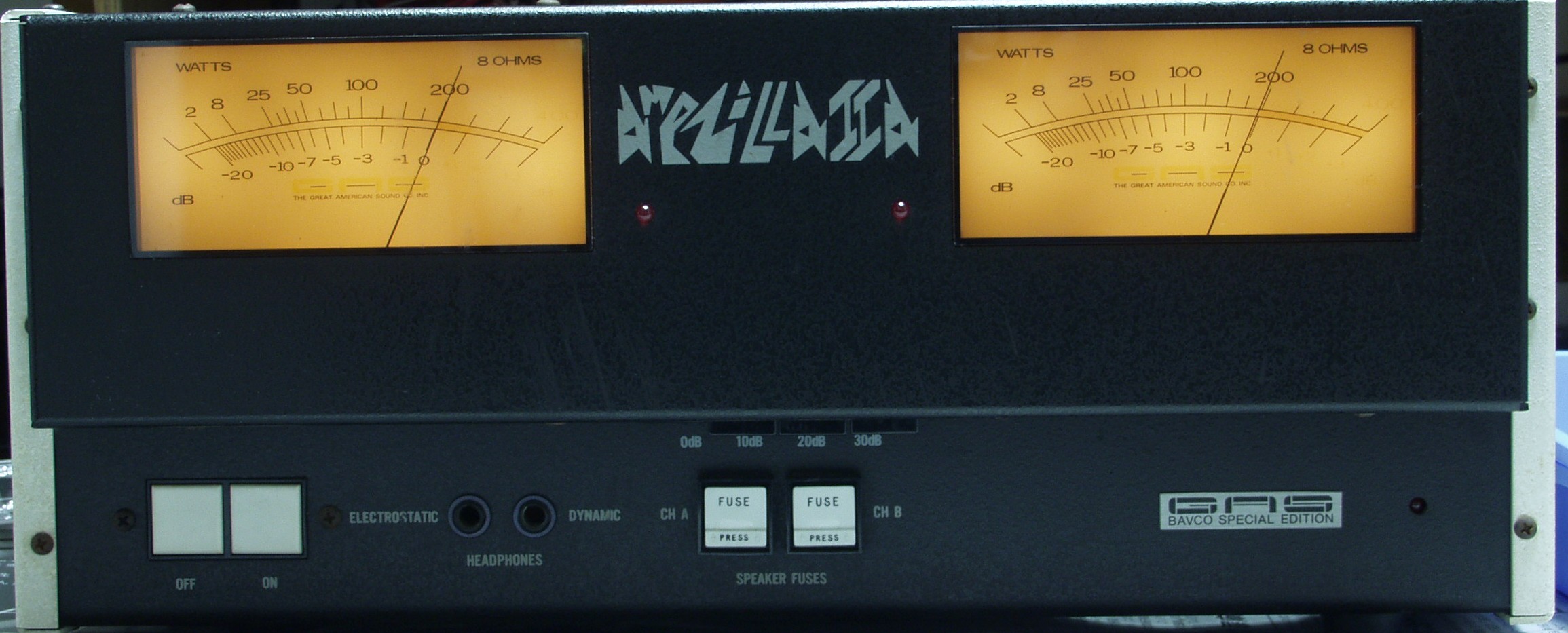

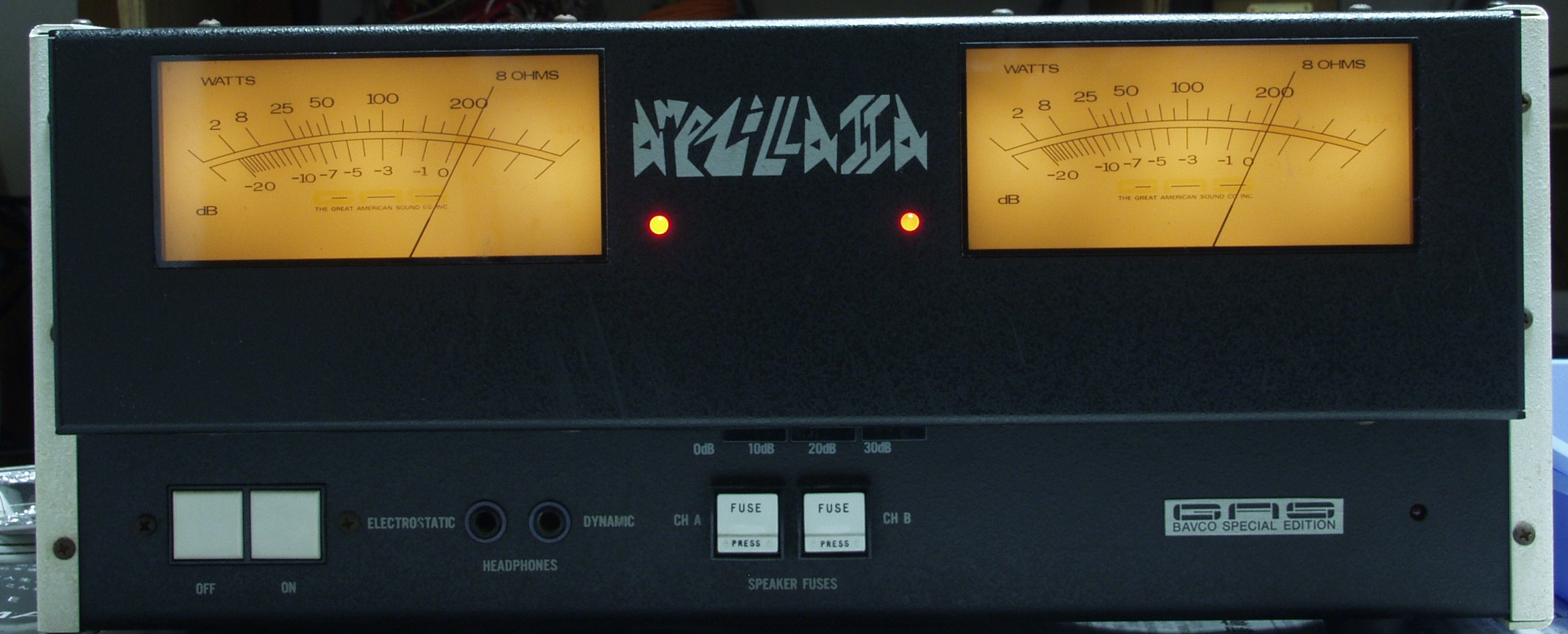

Ｅ３．　その時の本体ＶＵメータ＝２００Ｗ
Ｅ４．　２４０ＷくらいでオーバーロードＬＥＤ表示

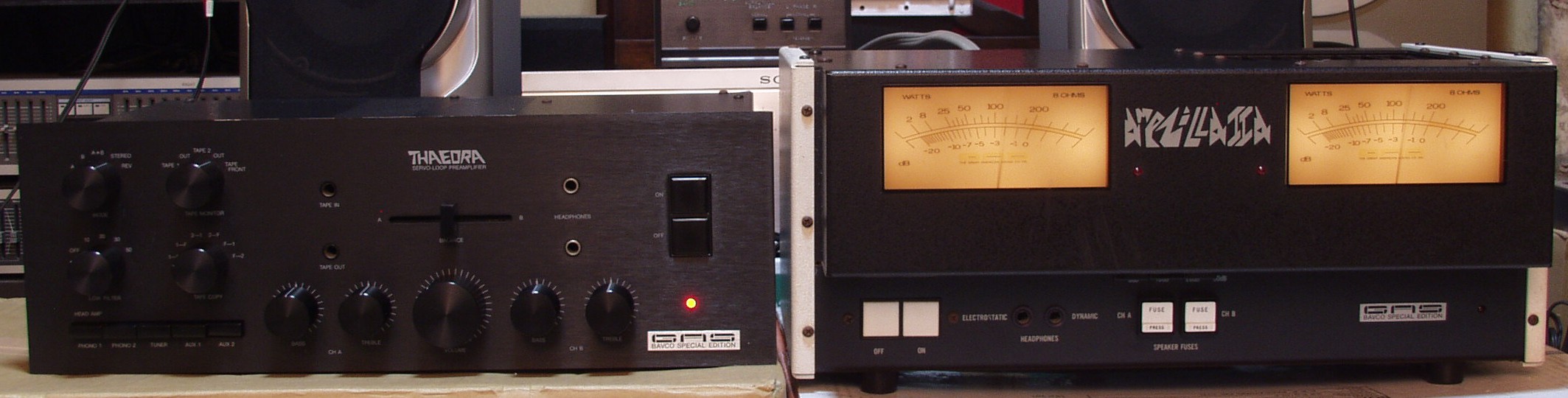

Ｅ５．　完成　　２４時間エージング
Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）
型式、価格 ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥４９９，０００.　(株)バブコ
実効出力（両ch駆動、20Hz～20kHz） 350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷）
全高調波歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷）
混変調歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷）
入力感度 1.6V R.M.S.（定格出力時8Ω負荷）
入力インピーダンス 75kΩ
周波数特性 4Ω負荷　　　　＝20Hz～20kHz ±0.2dB、　1Hz～100kHz ±2dB
8Ω、16Ω負荷＝20Hz～20kHz ±0.1dB、　1Hz～100kHz ±1dB
立ち上がり特性 2μsec（8Ω負荷、最大出力時、20kHz）
スルー・レイト 40V/μsec
ダンピング・ファクター 150(20Hz～１kHz)
ノイズレベル 100dB以上（最大出力時）、　112dB（RFフィルター挿入時）
外形寸法 幅445×高さ178×奥行229mm
重量 22.7kg
