ＧＡＳ　ＴＨＯＥＢＥ．　２台目修理記録

平成１７年１１月２５日到着　　　　　１２月９日完成

注意　このＡＭＰもプリ出力にコンデンサーが無くＤＣ漏れの可能性が有ります、メインＡＭＰのＤＣ入力端子に接続すると、 　　　　メインＡＭＰが「チンチン」になり壊れます 　　　　更に、音質重視の為、プリ出力に安全（保護）抵抗が有りません！！ 　　　　プリ出力をショウトさせると、プリのバッファＡＭＰ（出力リレー）が壊れる可能性が有ります 　　　　安全の為、ＲＣＡケーブルの接続は電源を切って行いましょう

Ａ．　修理前の状況 ＹＡＨＯＯオークションで購入 Ｂ．原因 各部劣化 Ｃ．修理状況 出力ＡＭＰ修理 Ｄ．使用部品 ＴＲ（トランジスター）　　　　　　　　　　　　　　４個 Ｅ．調整・測定 Ｇ．修理費　　　　　　　　　　　　　　　２８，０００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　お馴染みさん価格。 Ｓ．　ＧＡＳ　ＴＨＯＥＢＥ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　点検中　　上から見る

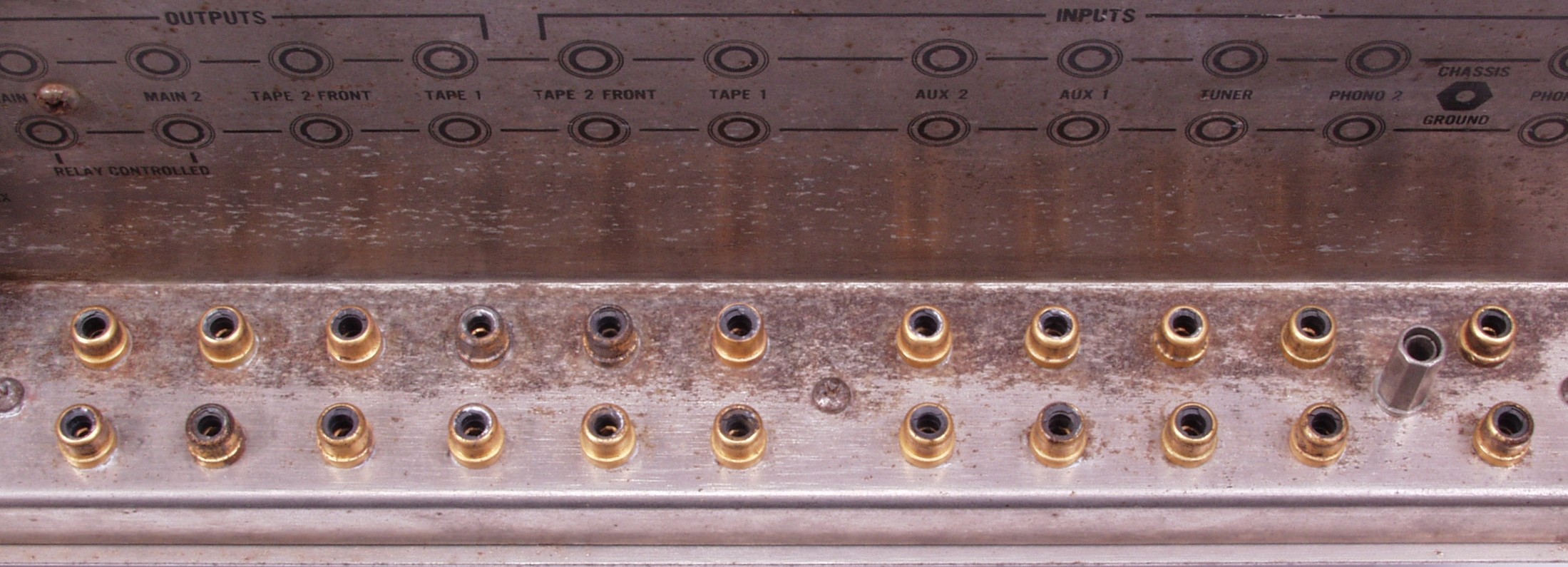

Ａ２．　点検中　かなりくたびれている入出力ＲＣＡ端子郡

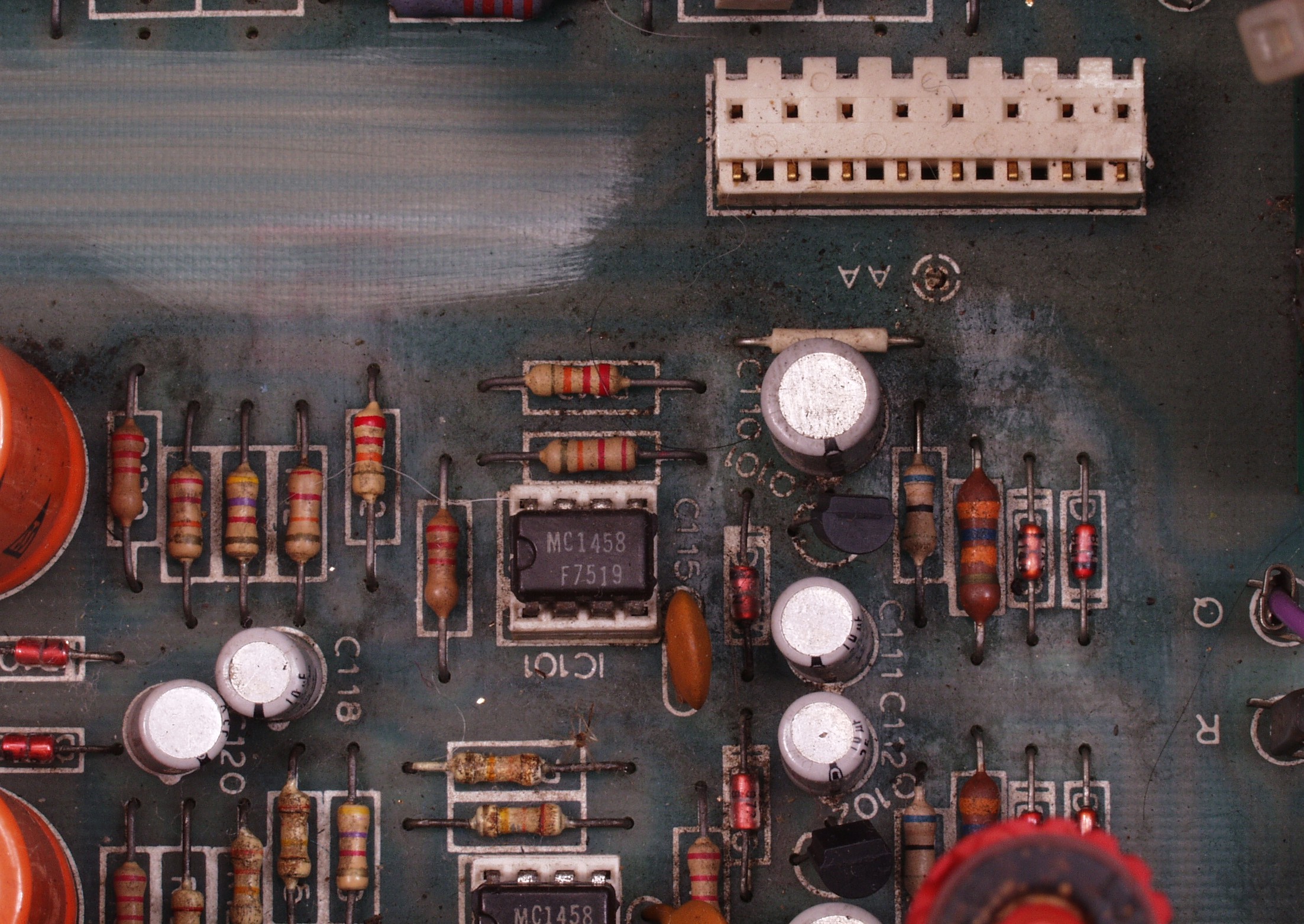

Ａ３．　点検中　接点復活材の多用で、「ベタベタ」のメイン基板

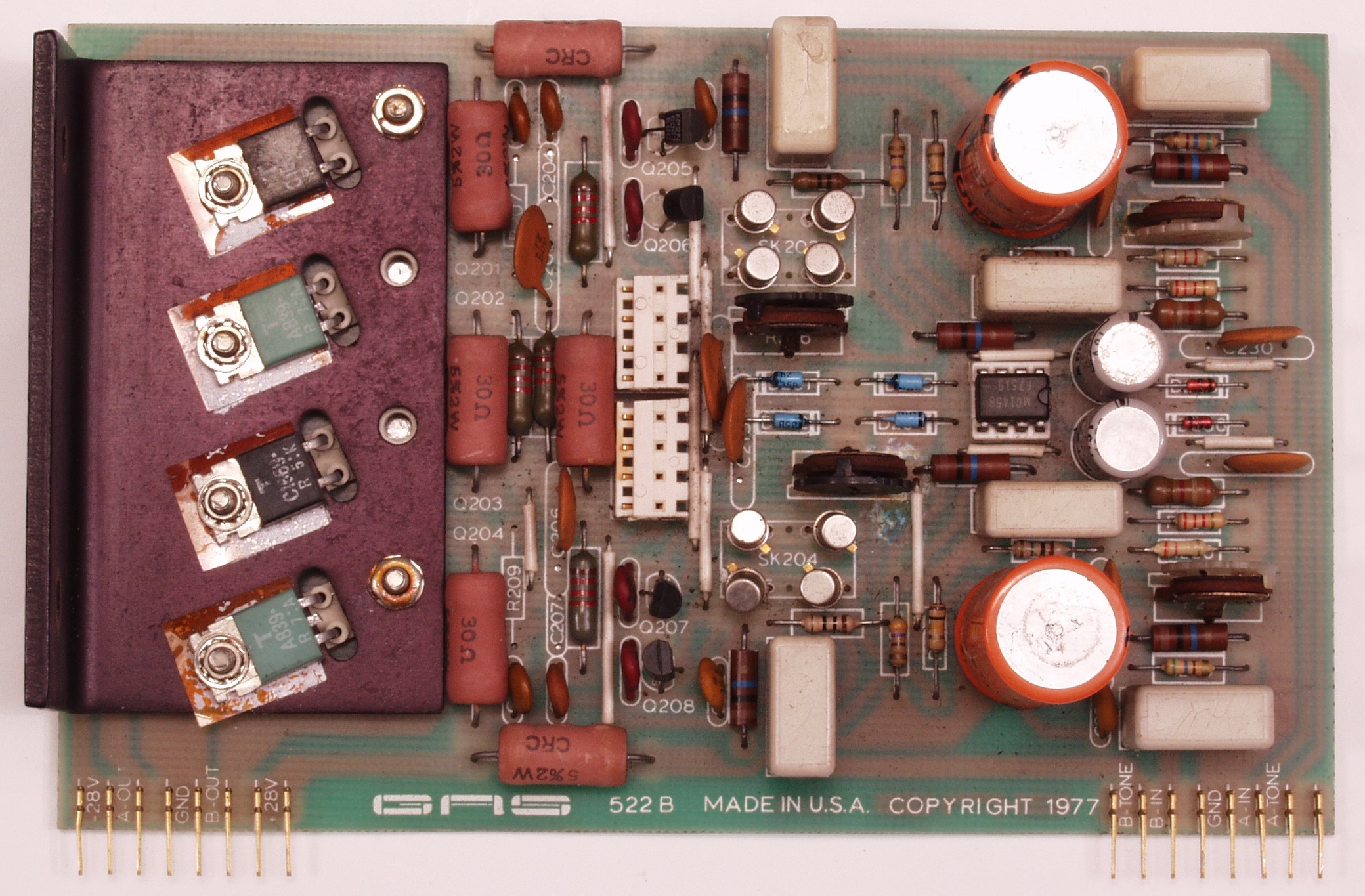

Ｃ．　修理状況 Ｃ１１．　修理前　　バッファーＡＭＰ基盤

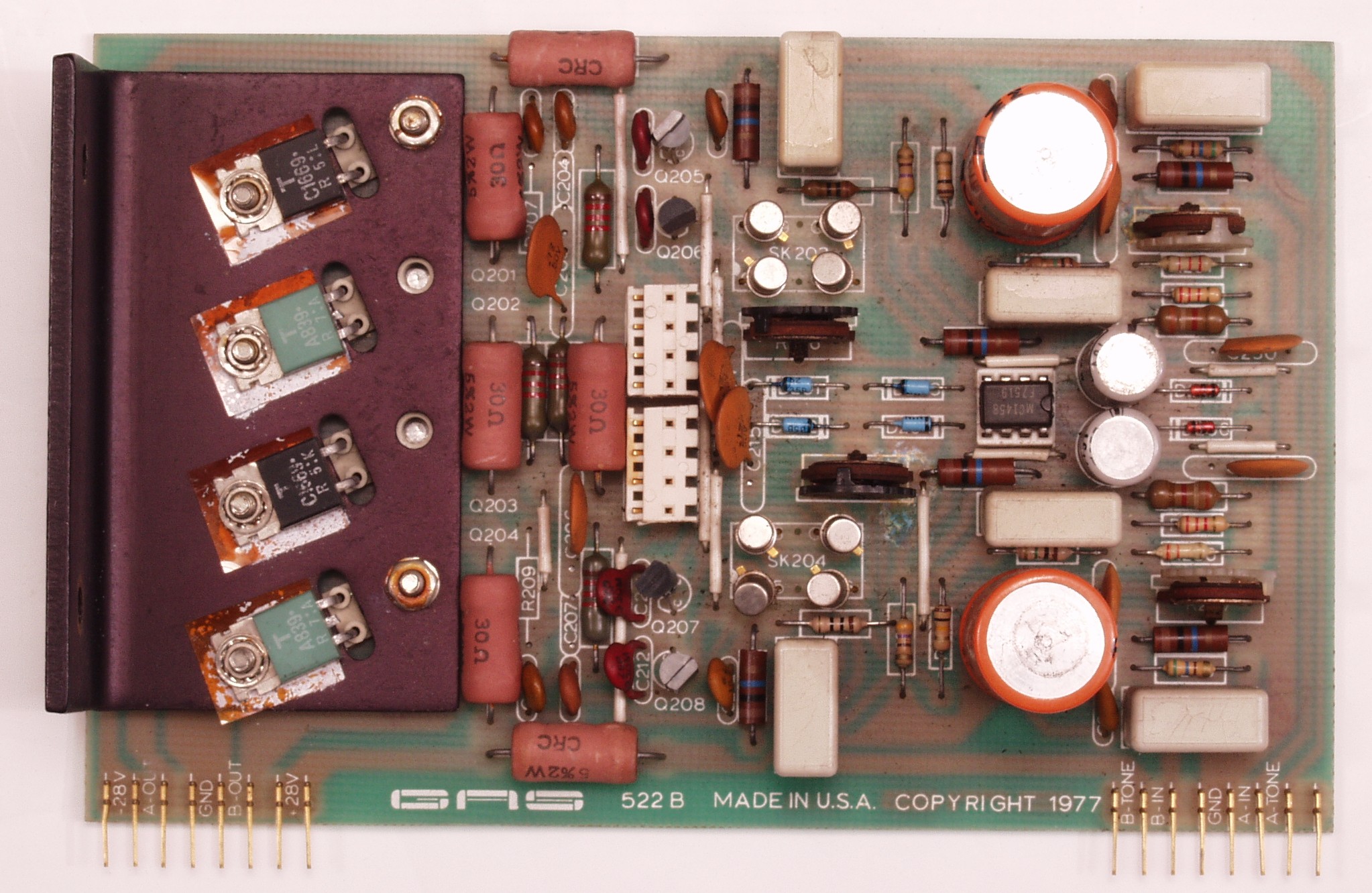

Ｃ１２．　修理後　バッファーＡＭＰ基盤　ＴＲ（トランジスター）４個交換

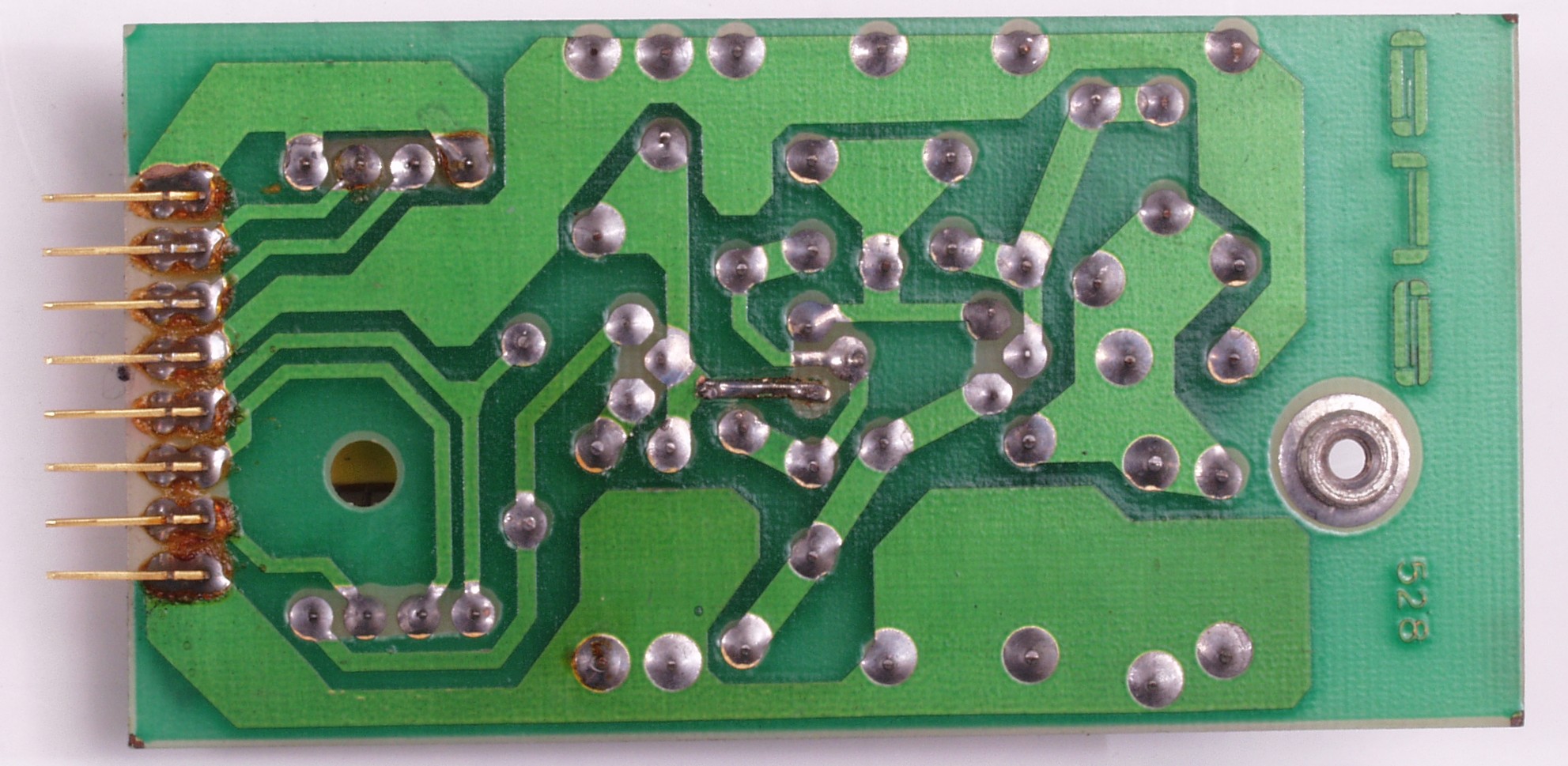

Ｃ１３．　修理前　バッファーＡＭＰ基盤裏

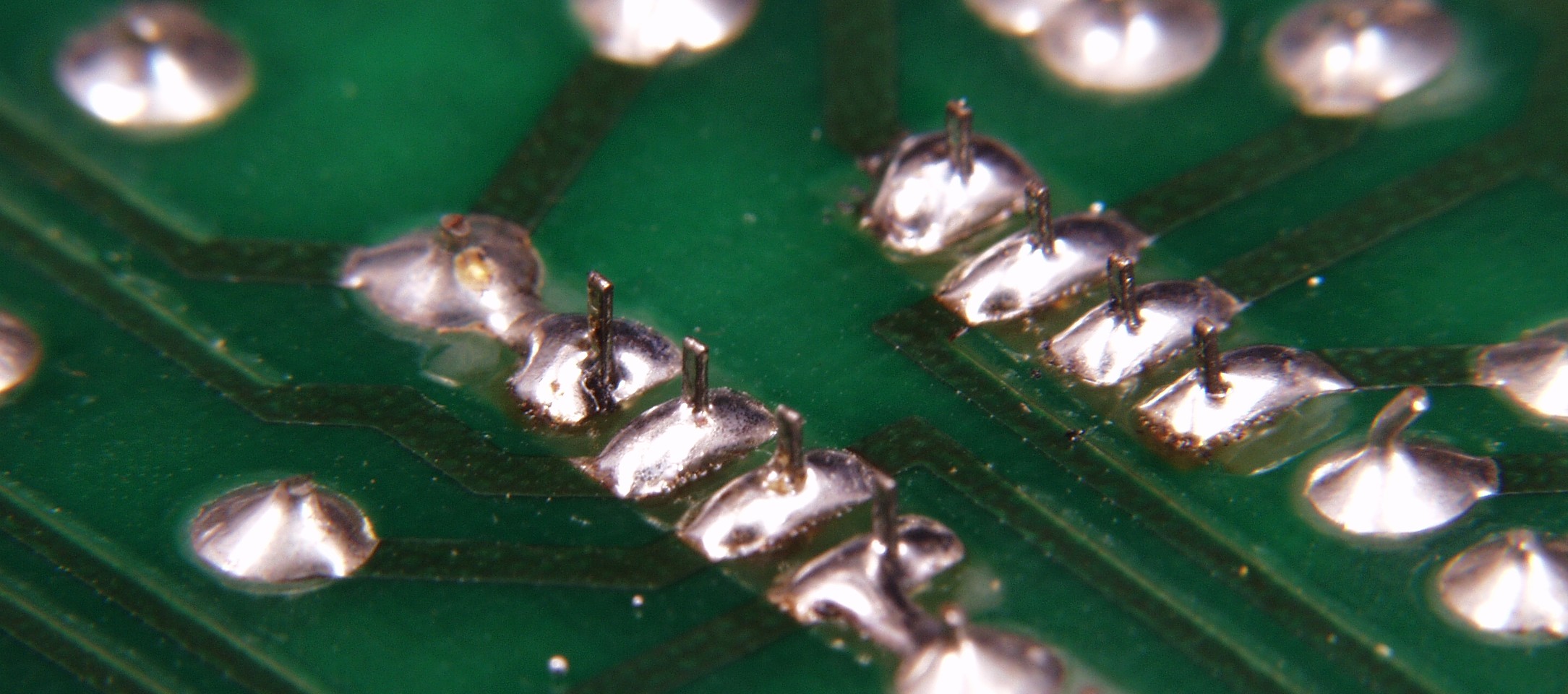

Ｃ１３１．　修理前　バッファーＡＭＰ基盤裏、ハンダ不良ヶ所

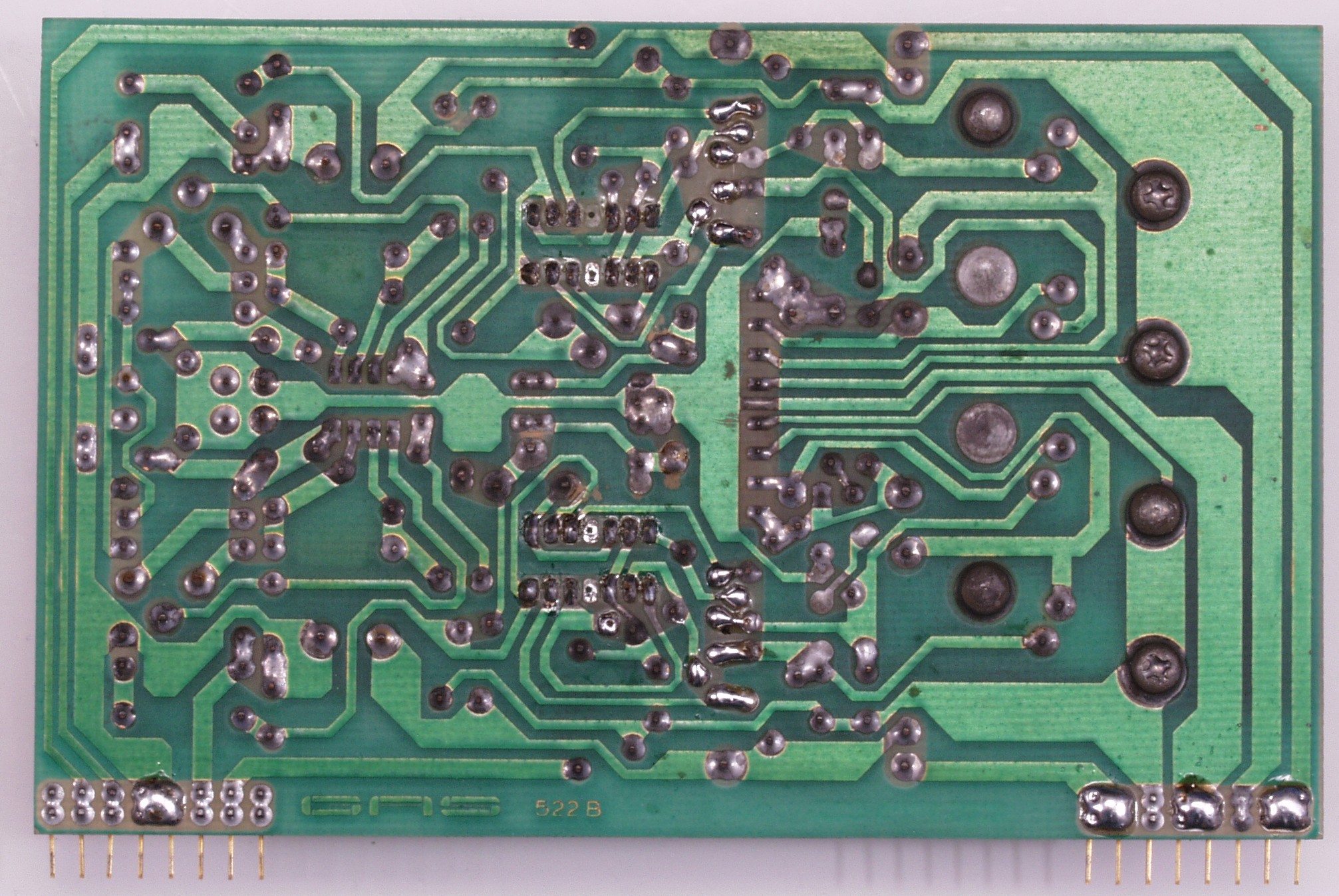

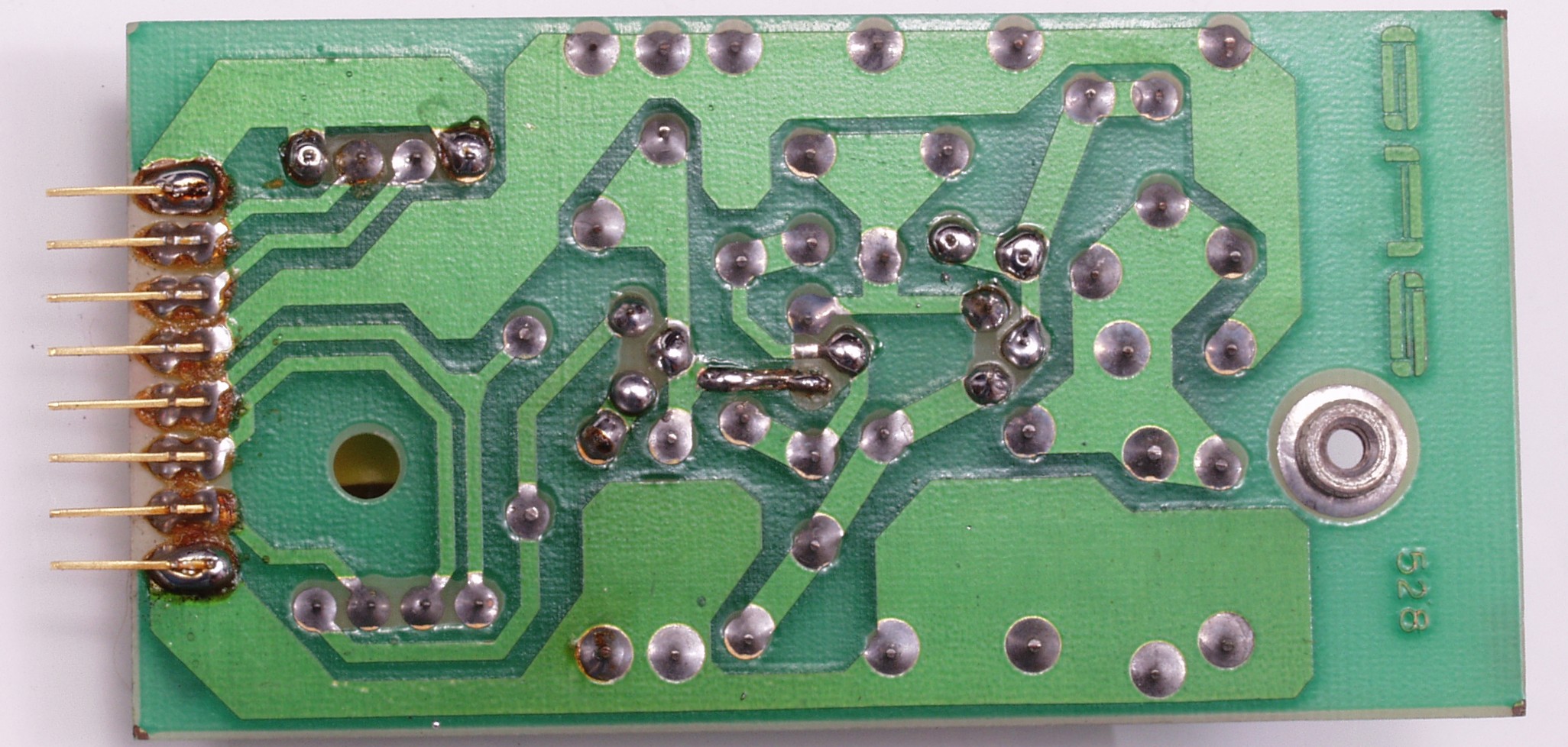

Ｃ１４．　修理（１部半田補正）後　バッファーＡＭＰ基盤裏

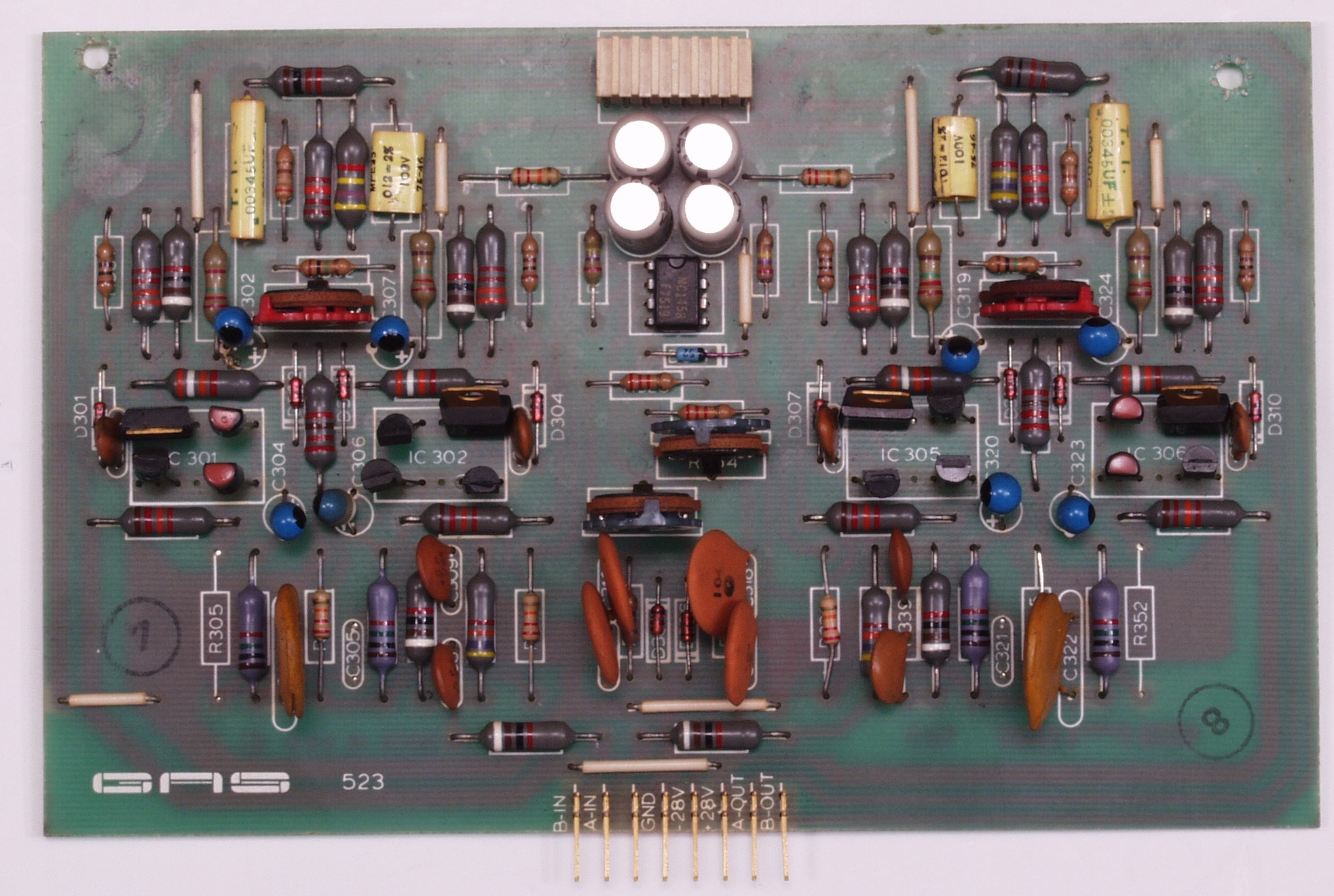

Ｃ２１．　修理前　ＭＭ−ＥＱ−ＡＭＰ基盤

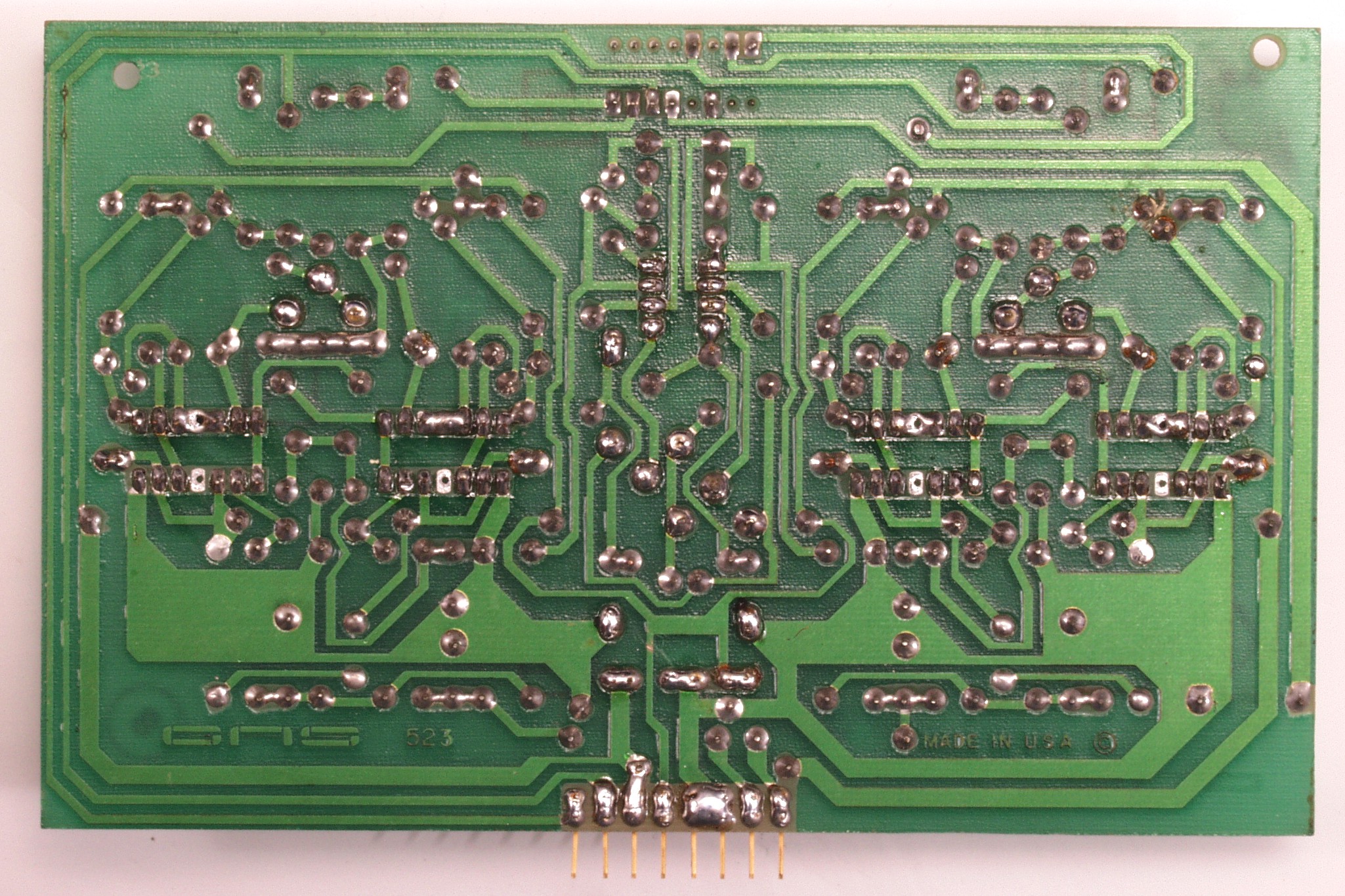

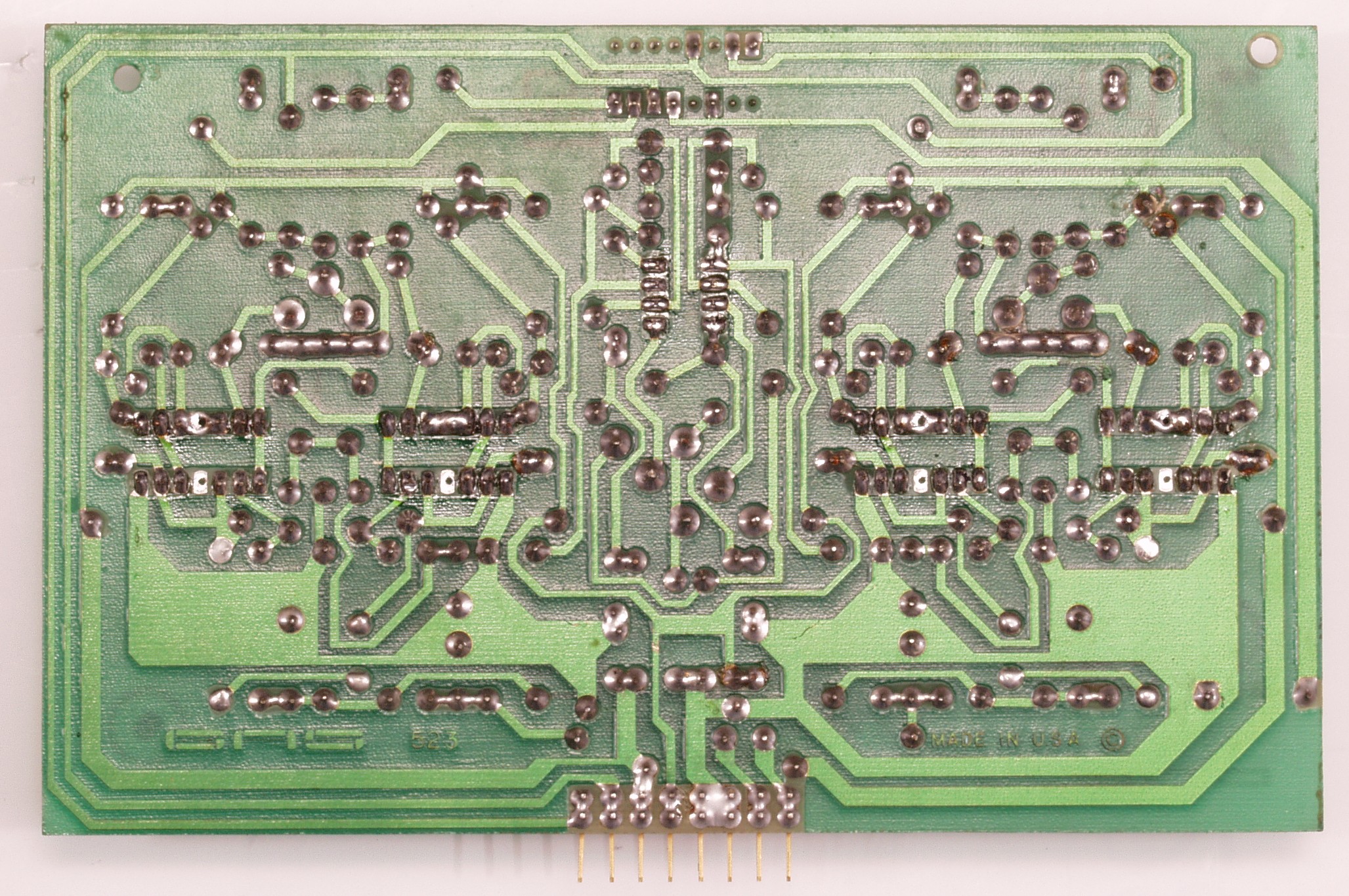

Ｃ２２．　修理前　ＭＭ−ＥＱ−ＡＭＰ基盤裏

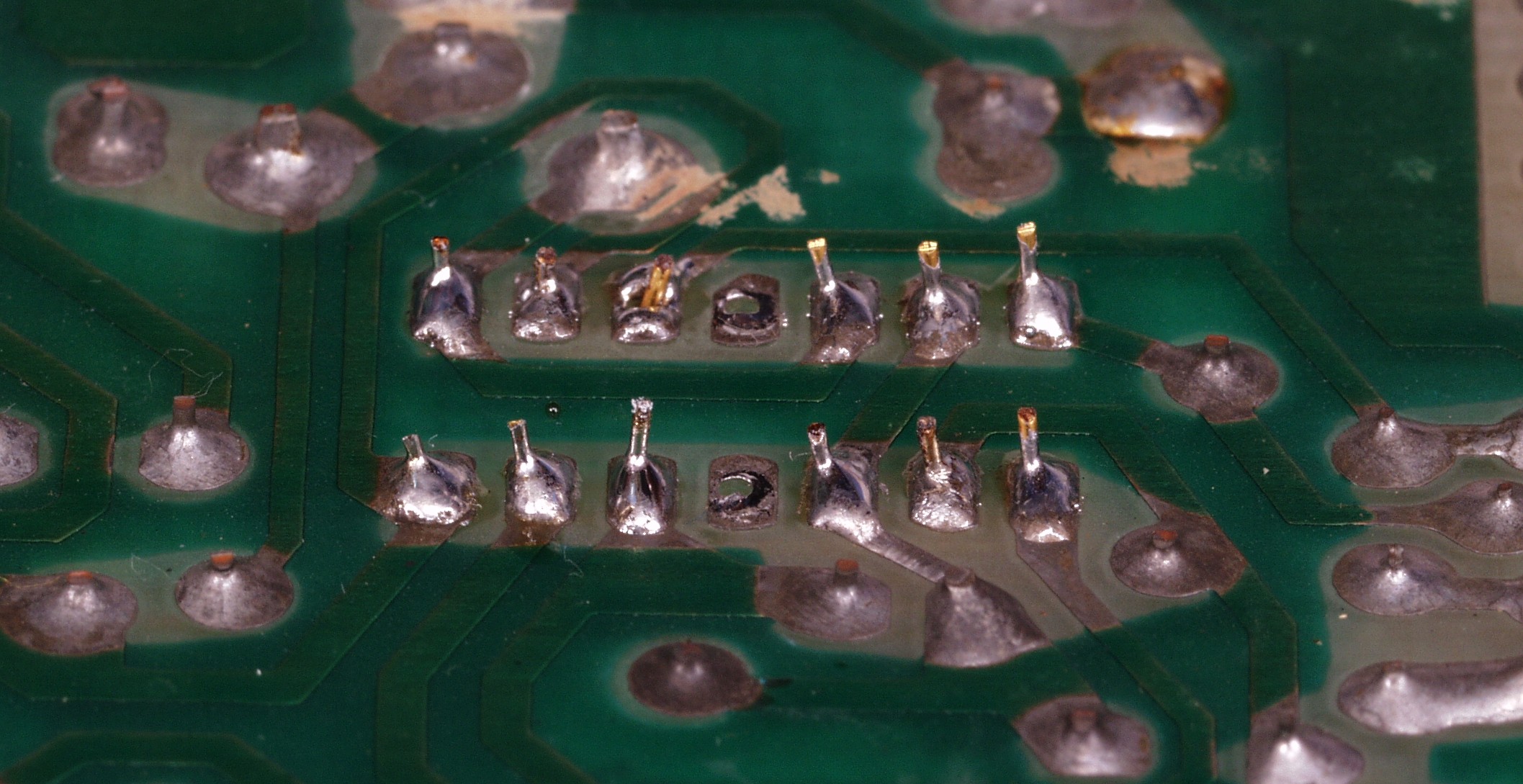

Ｃ２２１．　修理前　ＭＭ−ＥＱ−ＡＭＰ基盤裏ハンダ不良ｹ所

Ｃ２３．　修理（１部半田補正）後　ＭＭ−ＥＱ−ＡＭＰ基盤裏

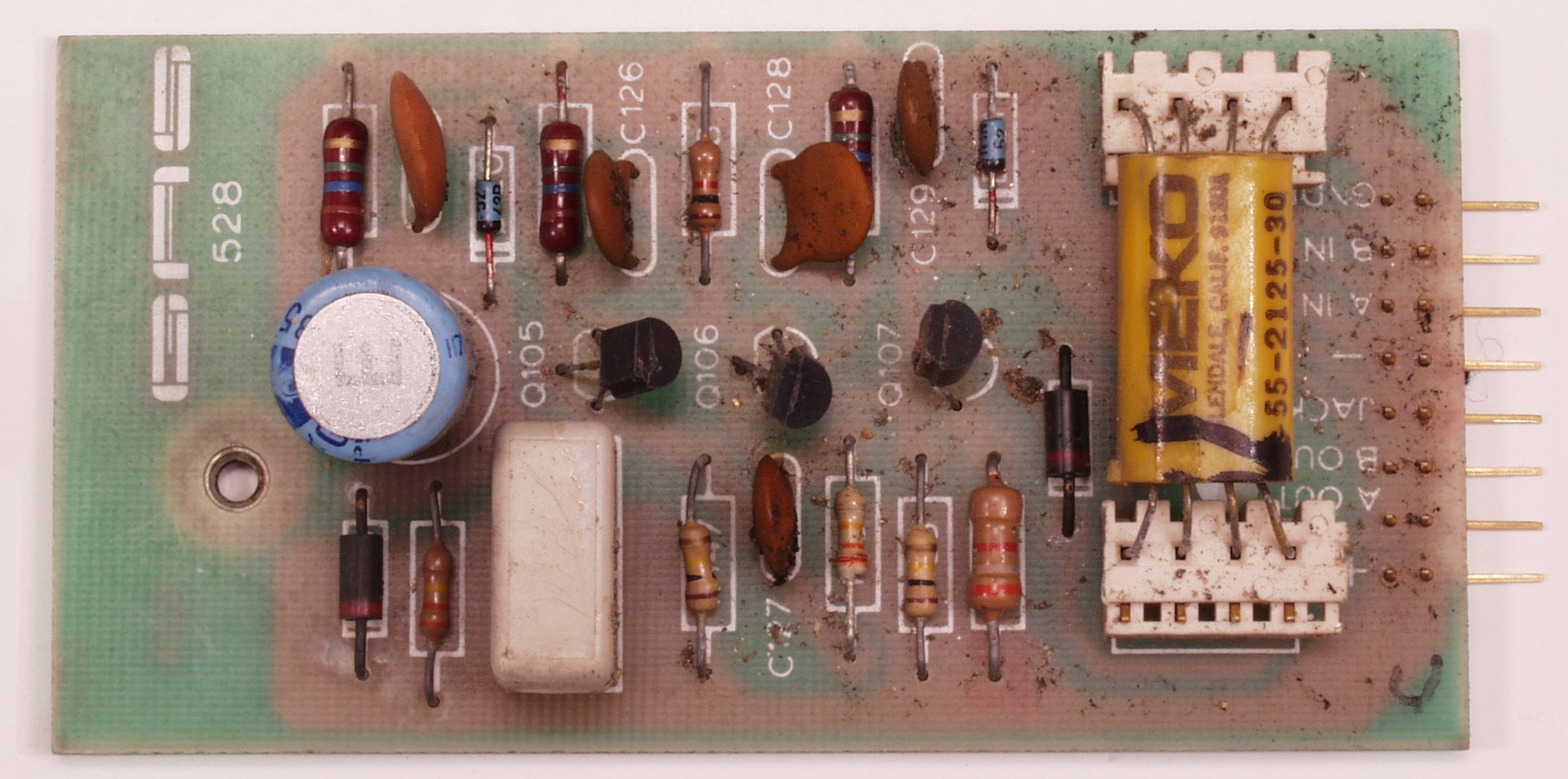

Ｃ３１．　修理前　出力リレー基板

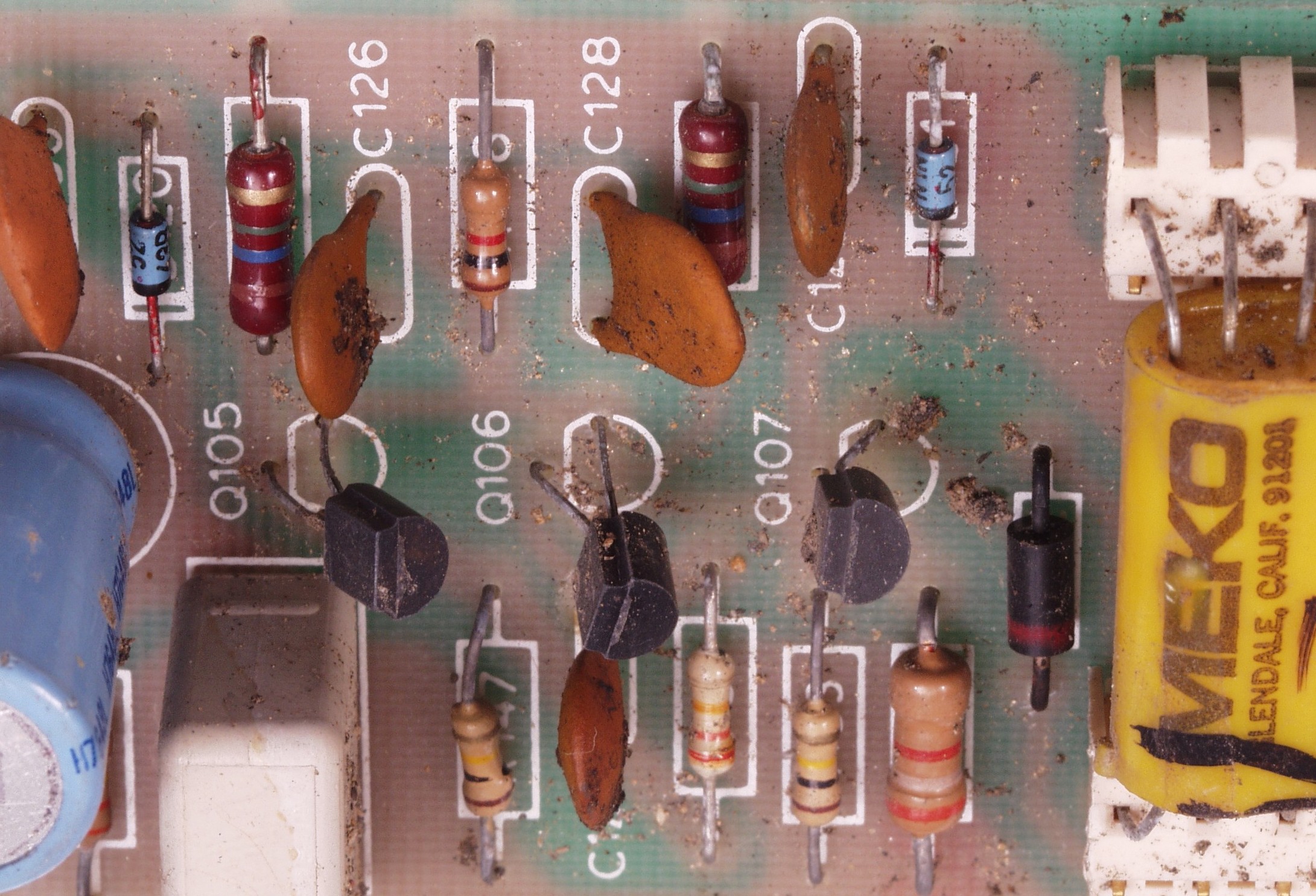

Ｃ３１１．　修理中　　出力リレー基板上のゴミ？　電解コンデンサーが爆発したとき、飛び散る部質に似ている？

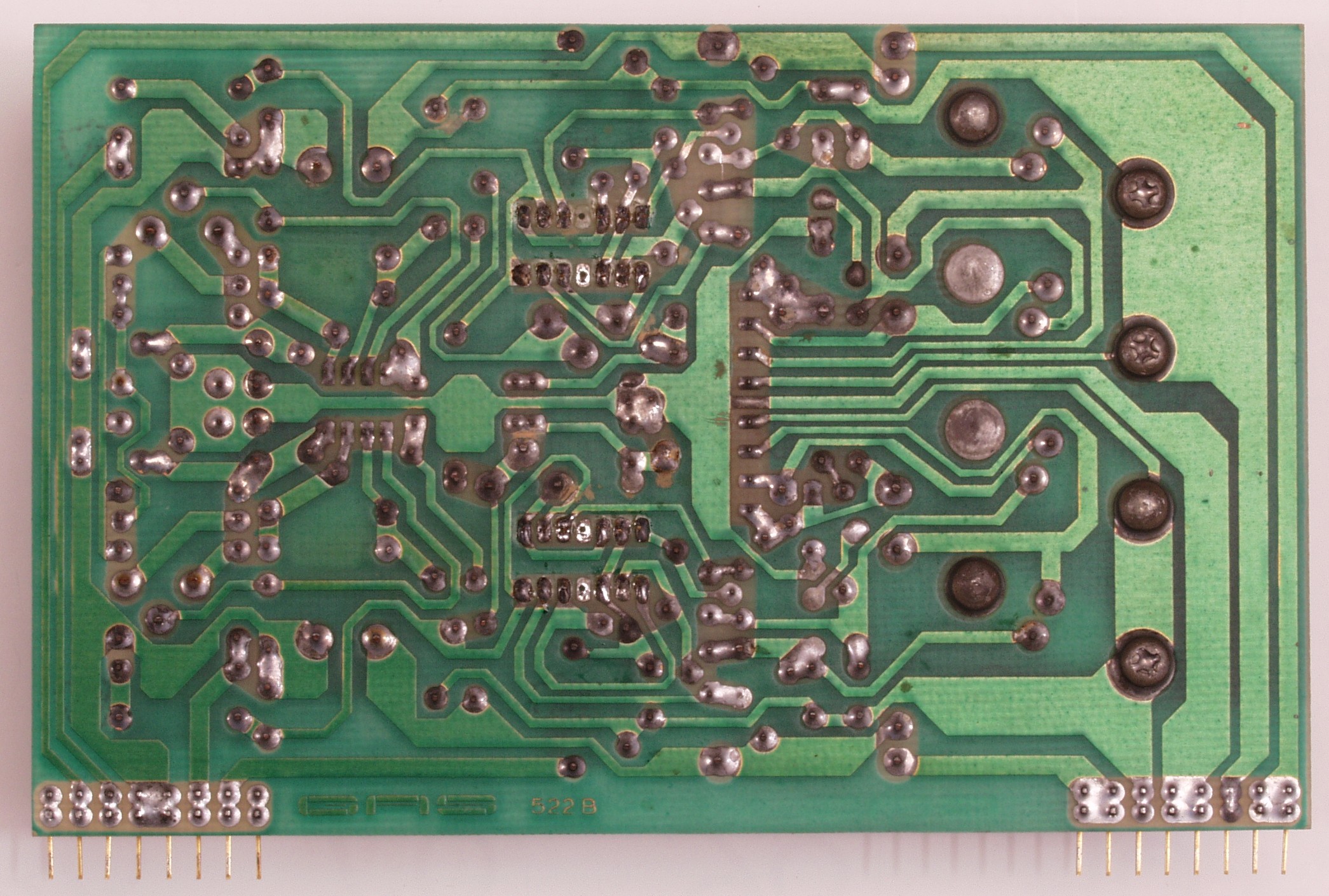

Ｃ３３．　修理前　出力リレー回路基板裏

Ｃ３４．　修理（１部半田補正）後　出力リレー回路基板裏

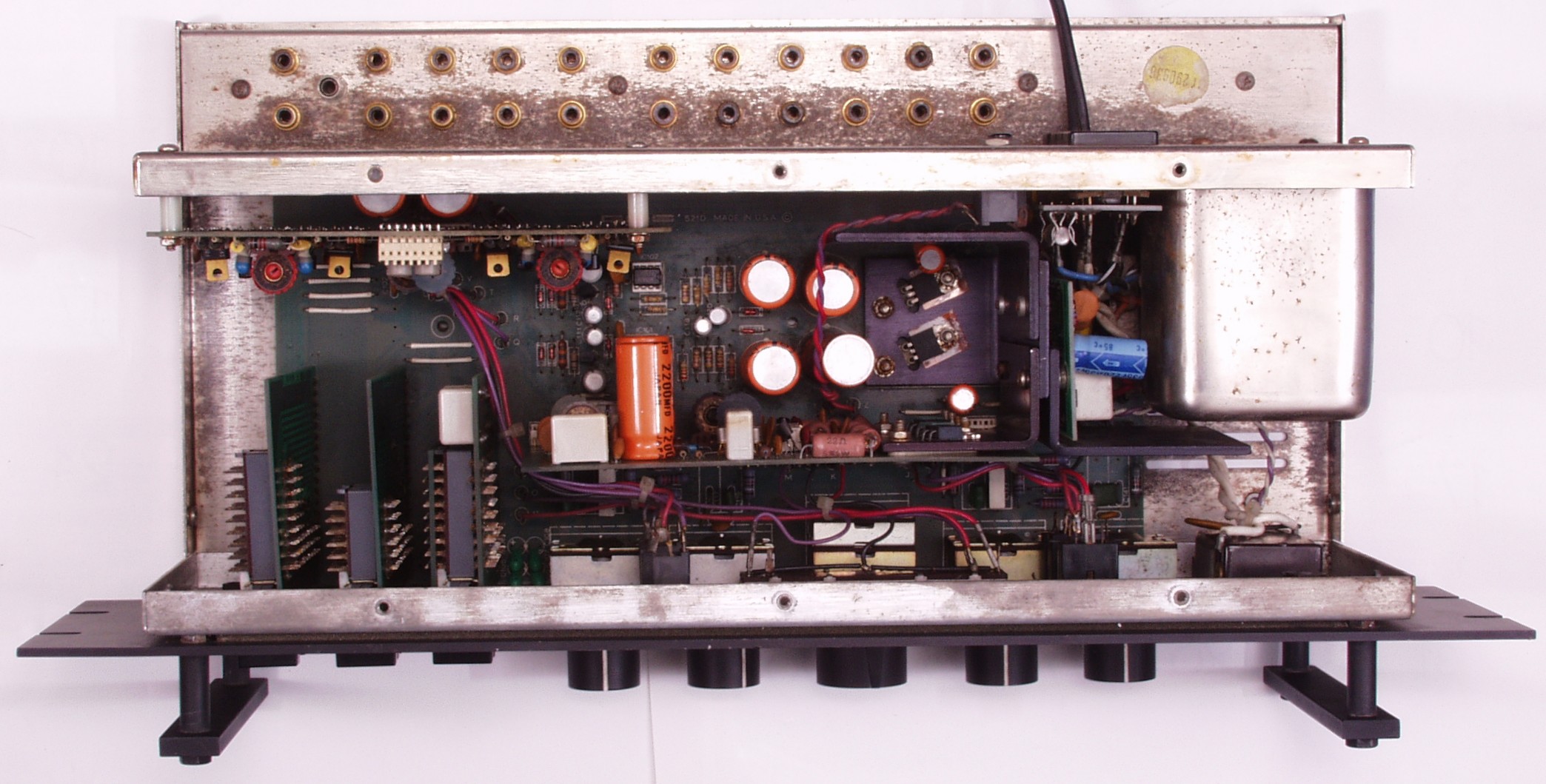

Ｃ４１．　修理前　上から見る

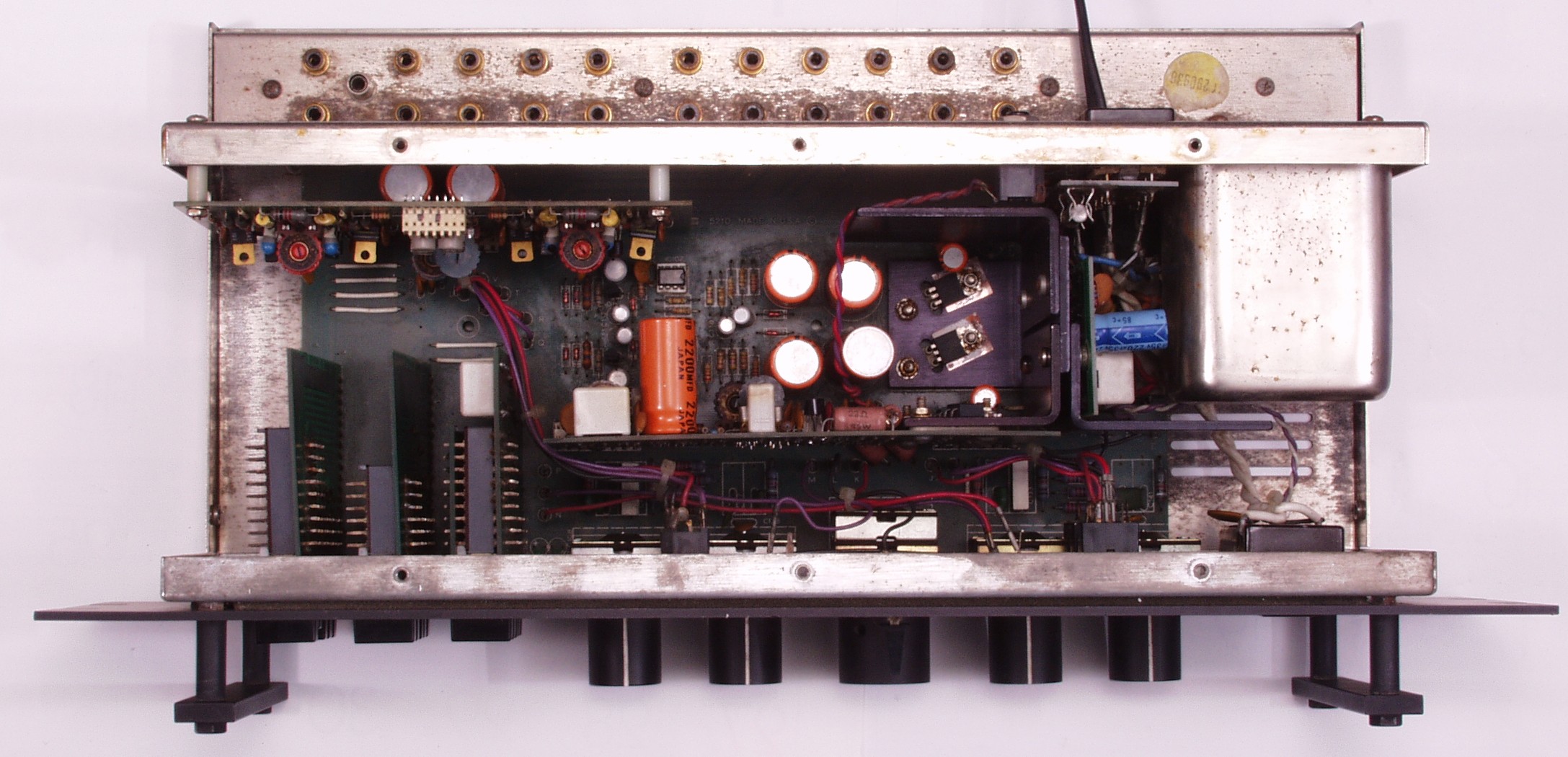

Ｃ４２．　修理後　上から見る

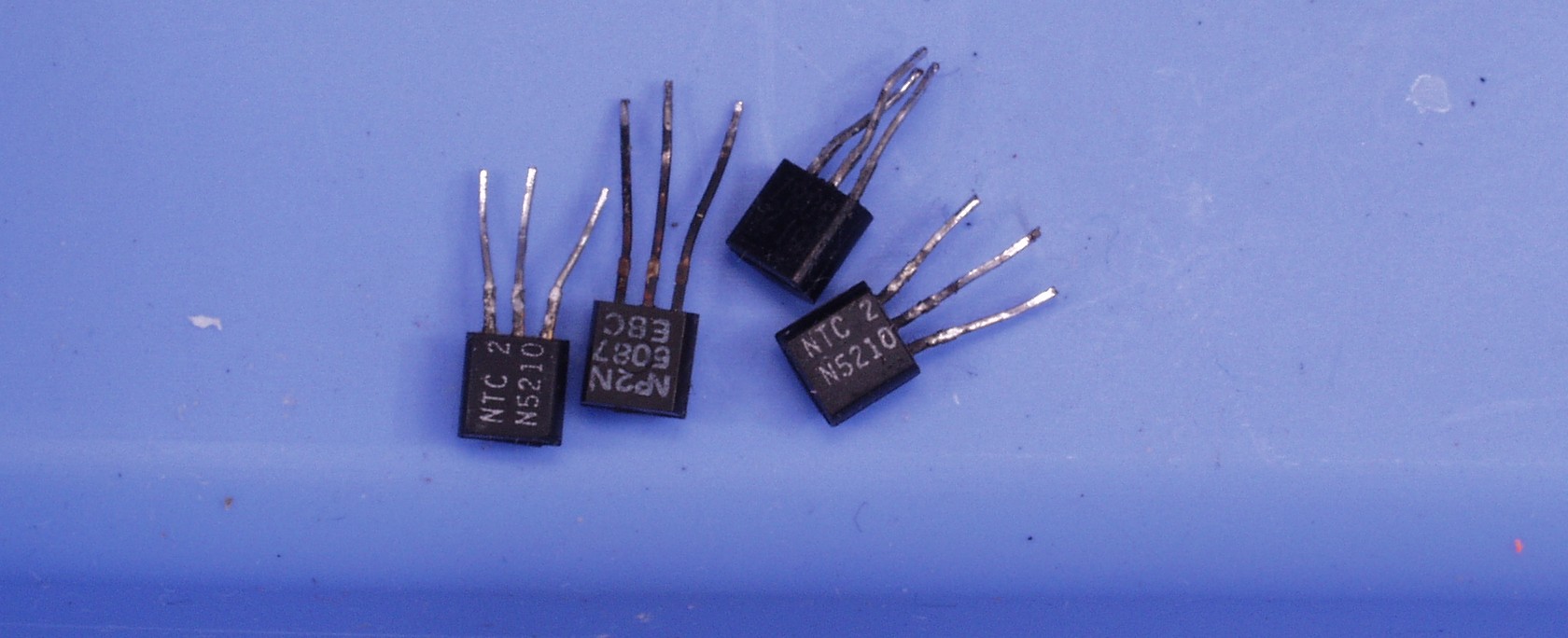

Ｃ５．　交換部品

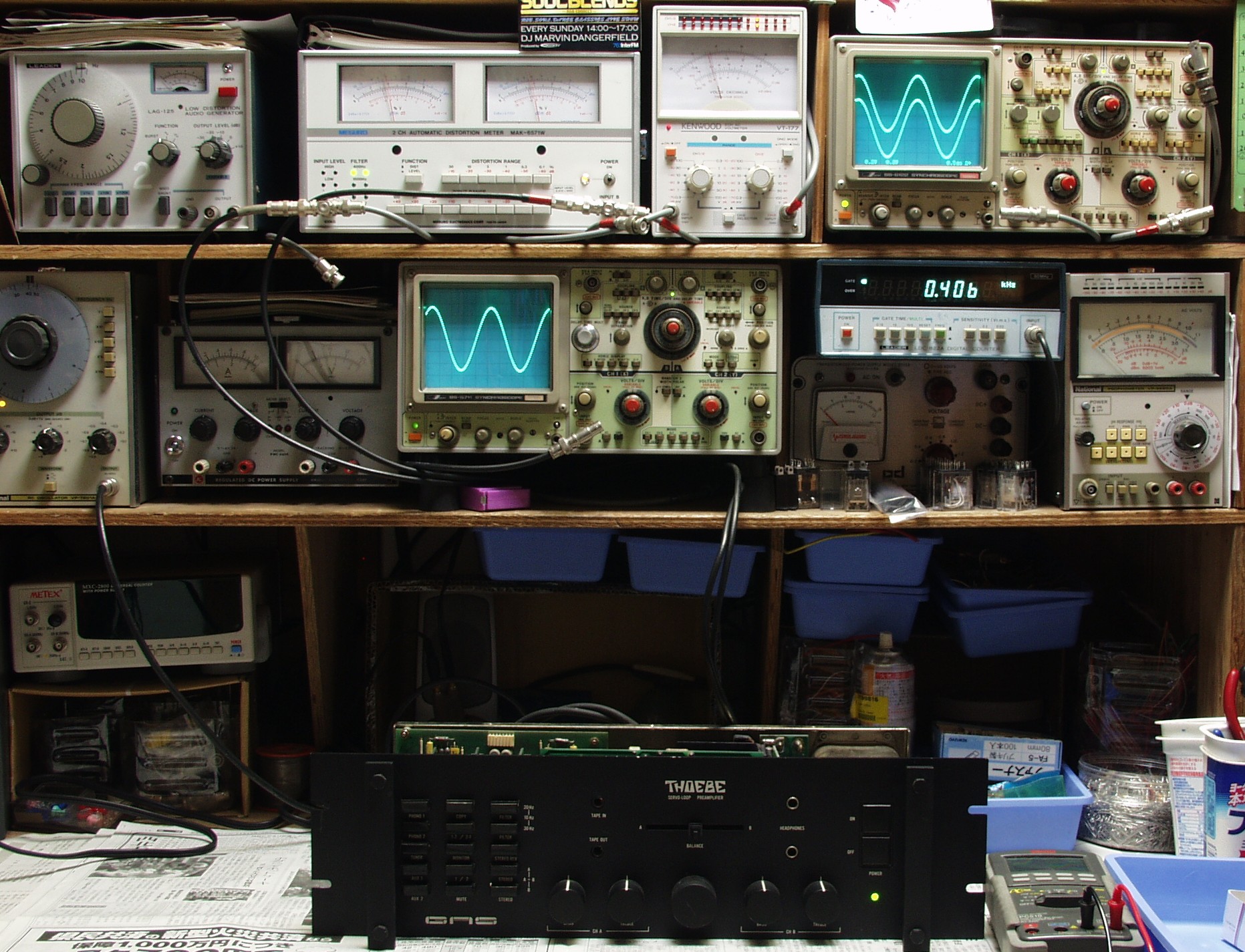

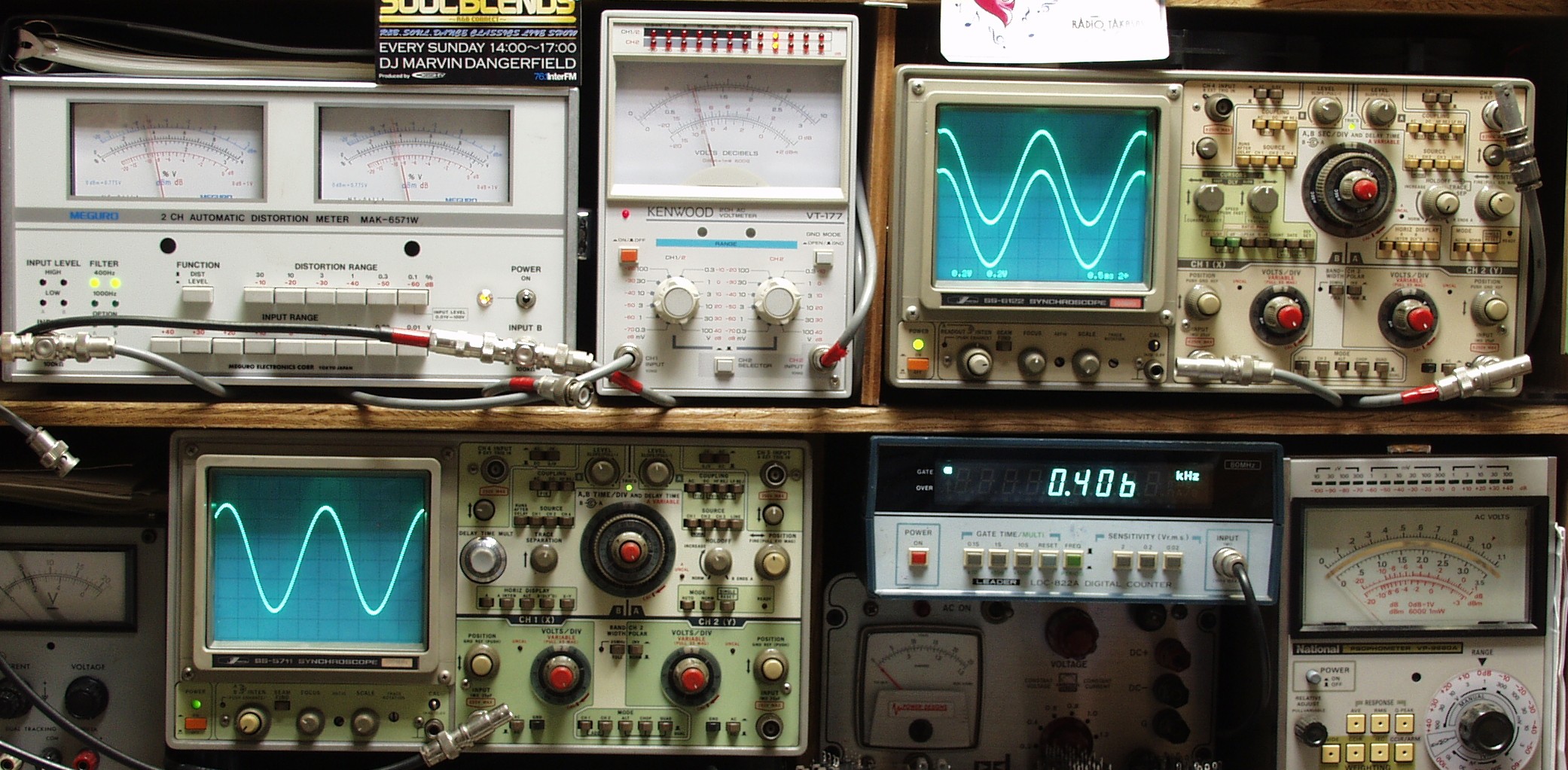

Ｅ．　調整・測定 Ｅ１．　出力／歪み測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ−＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ２．　出力＝８Ｖでも飽和しない！　歪み率＝０．０２％　ＡＵＸ入力　１０００ＨＺ 　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

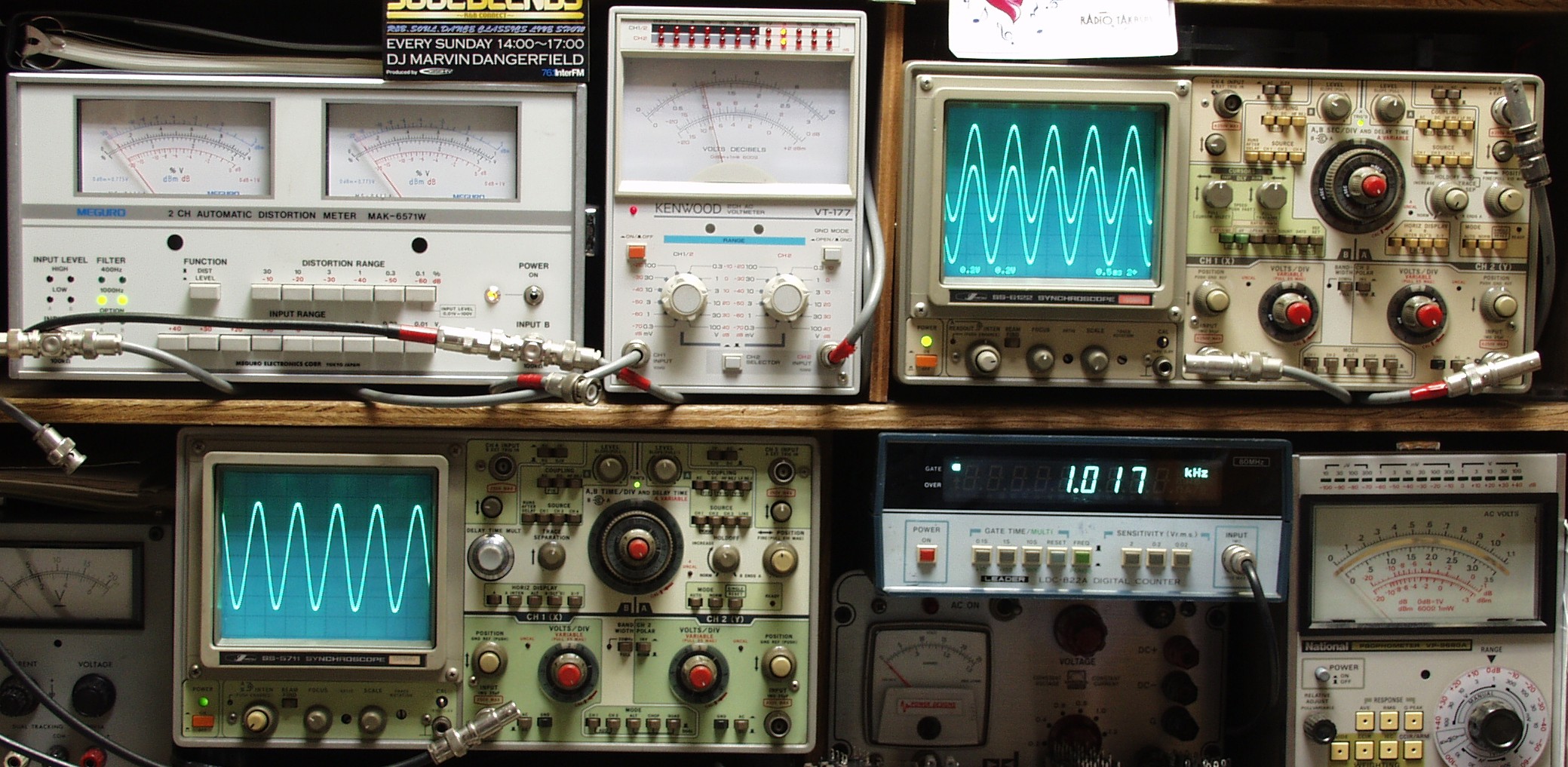

Ｅ３１．　出力＝１Ｖ　歪み率＝０．０１％　ＡＵＸ入力　１０００ＨＺ

Ｅ３２．　出力＝１Ｖ　歪み率＝０．０１％　ＡＵＸ入力　４００ＨＺ

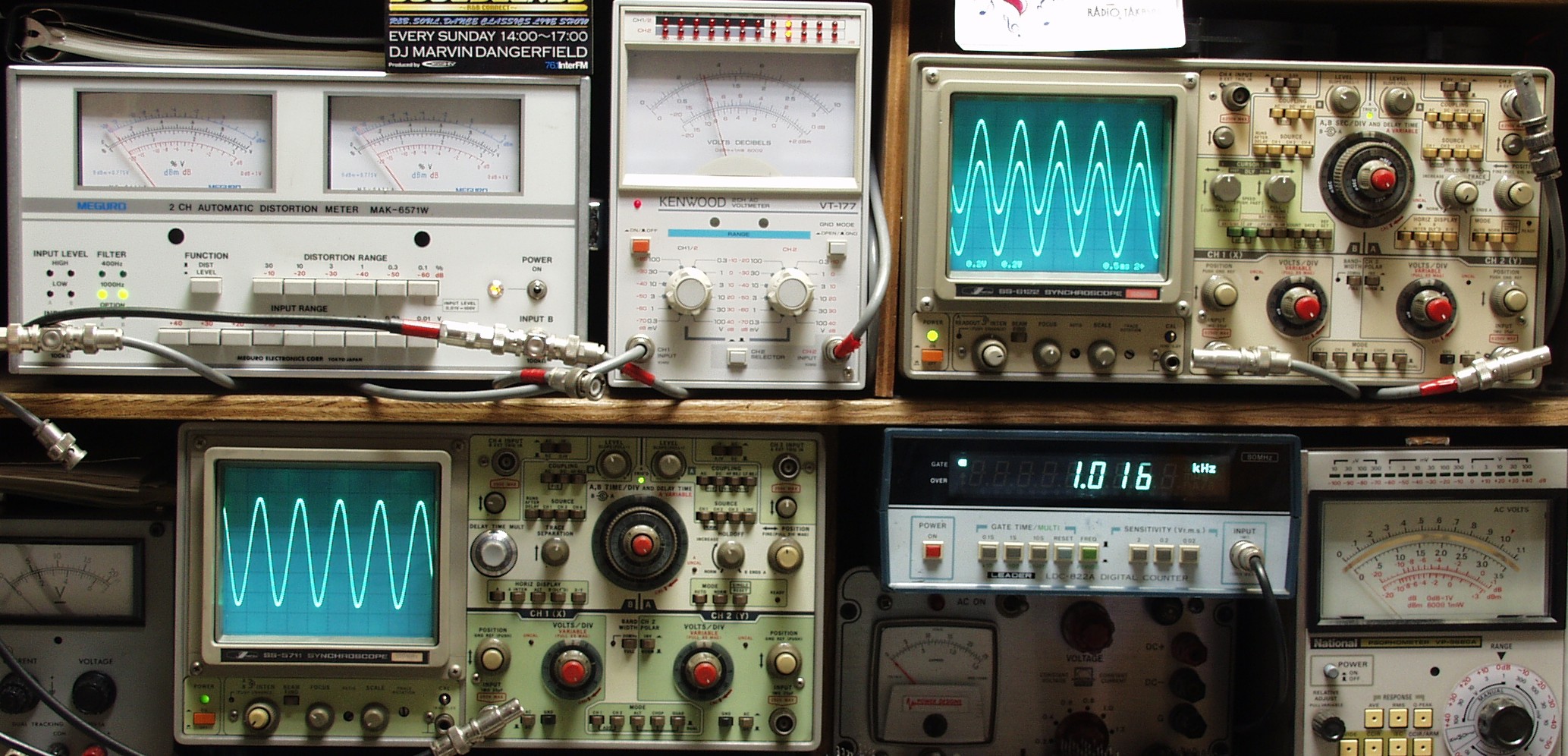

Ｅ４１．　出力＝１Ｖ　歪み率＝０．０１％　ＭＭ入力　１０００ＨＺ

Ｅ４２．　出力＝１Ｖ　歪み率＝０．０３％　ＭＭ入力　４００ＨＺ

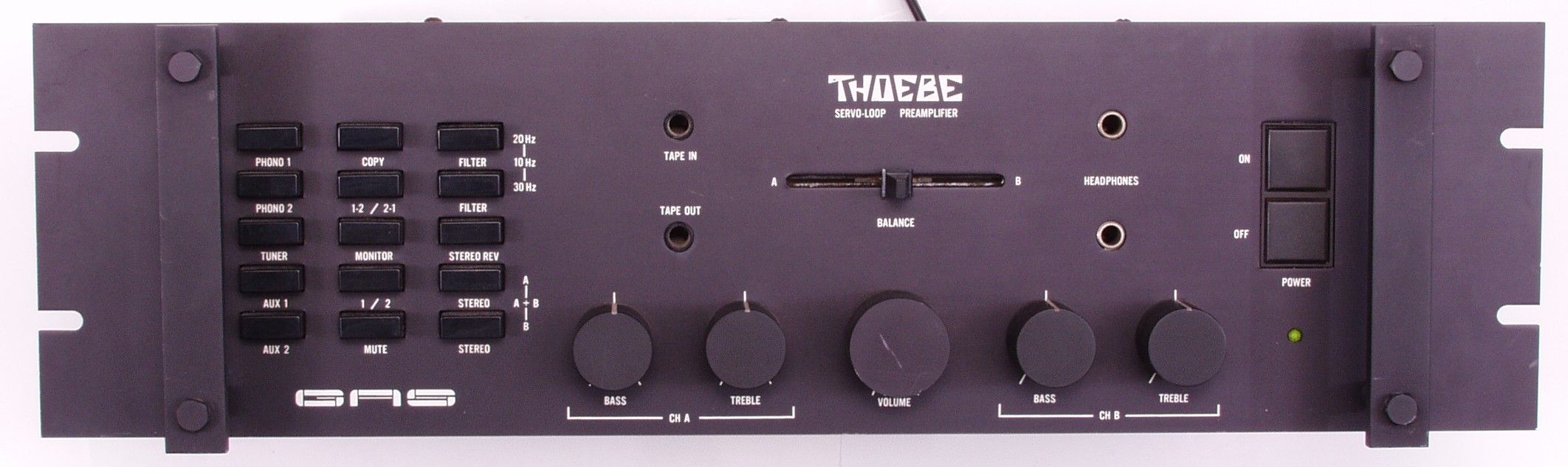

Ｅ５．　完成

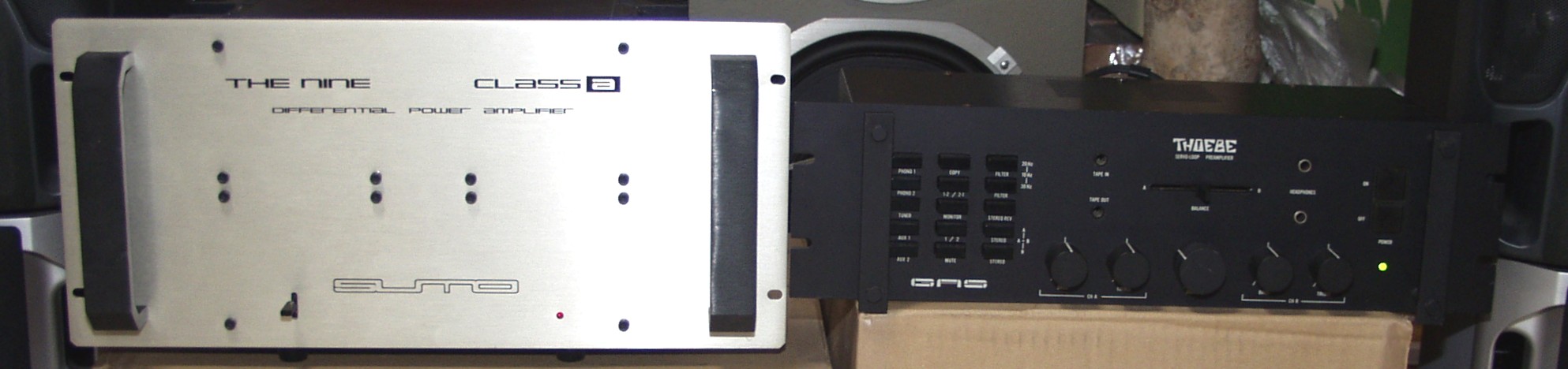

Ｅ６．　エ−ジング

Ｓ．　ＧＡＳ ＴＨＯＥＢＥ　の仕様（マニアル・カタログより）

型式、価格 コントロール（プリ）アンプ　　ＴＨＯＥＢＥ　価格（(株)バブコ）￥３６６，０００円 ＜Phono＞ ゲイン 42dB/1000Hz 入力インピーダンス 47kΩ/100pFシャント 入力感度 1.6mV/１Khz 最大入力 110mV/１Khz ノイズ 0.6μV（20Hz〜20kHz）、　0.25μV（400Hz〜20kHz） 出力インピーダンス 約500Ω ＜High Level＞ ゲイン 20dB/1000Hz 入力インピーダンス 53kΩ/VR　Full　C.C.W、　36kΩ/VR　Full　C.W。 入力感度 200mV/１Khz 最大入力 1.2V/RMS ノイズ 5μV（20Hz〜20kHz） 総合 最大出力 2V R.M.S. 外形寸法 417（W）×129（H）×196（D）mm 重量 13.6kg
