ＧＡＳ　ＴＨＡＥＤＲＡ．　５台目修理記録
平成１６年９月６日到着　　　　９月１７日完成
注意　このＡＭＰもプリ出力にコンデンサーが無くＤＣ漏れの可能性が有ります、メインＡＭＰのＤＣ入力端子に接続すると、
　　　　メインＡＭＰが「チンチン」になり壊れます
　　　　更に、音質重視の為、プリ出力に安全（保護）抵抗が有りません！！
　　　　プリ出力をショウトさせると、プリのバッファＡＭＰ（出力リレー）が壊れる可能性が有ります
　　　　安全の為、ＲＣＡケーブルの接続は電源を切って行いましょう
  • Ａ．　修理前の状況
    　　片方の出力のピンジャックの接触が悪い事と、音がつぶれているような、かすれているような、風をひいているひとの声のような感じです。
    よく表現出来ませんが、微妙な状態ではなく、完全におかしくなっています。
    １５年位前に同じような症状だと思うんですが、修理（オーバーホールかも？）をしています。
    当時は、近くのオーディオショップに持ち込み、そこからどこかに出したようです。そのときすでにメーカーはなく、部品の一部は、オリジナルではないそうです。


  • Ｂ．原因
    　　各部劣化。


  • Ｃ．修理状況
    　　出力リレー回路修理。
    　　半固定ＶＲ交換。
    　　配線手直し、補強。
    　　経年劣化による各部ハンダ補正。
    　　電解コンデンサー交換（オーデオコンデンサー使用）。
    　　ＯＰ−ＡＭＰ交換。
    　　ＴＲ（トランジスター）交換。

  • Ｄ．使用部品
    　　半固定ＶＲ　　　　　　　　　　　　　　　　　　１４個。
    　　抵抗。
    　　電解コンデンサー　　　　　　　　　　　　　　５５個。
    　　フイルムコンデンサー　　　　　　　　　　　１２個。
    　　ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　８個。
    　　ＴＲ（トランジスター）　　　　　　　　　　　　　４個。

  • Ｅ．調整・測定

  • Ｆ．上位測定機器での調整・測定

  • Ｇ．修理費　１１５，０００円　　　　　オーバーホール修理。

  • Ｓ．　ＧＡＳ ＴＨＡＥＤＲＡ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況

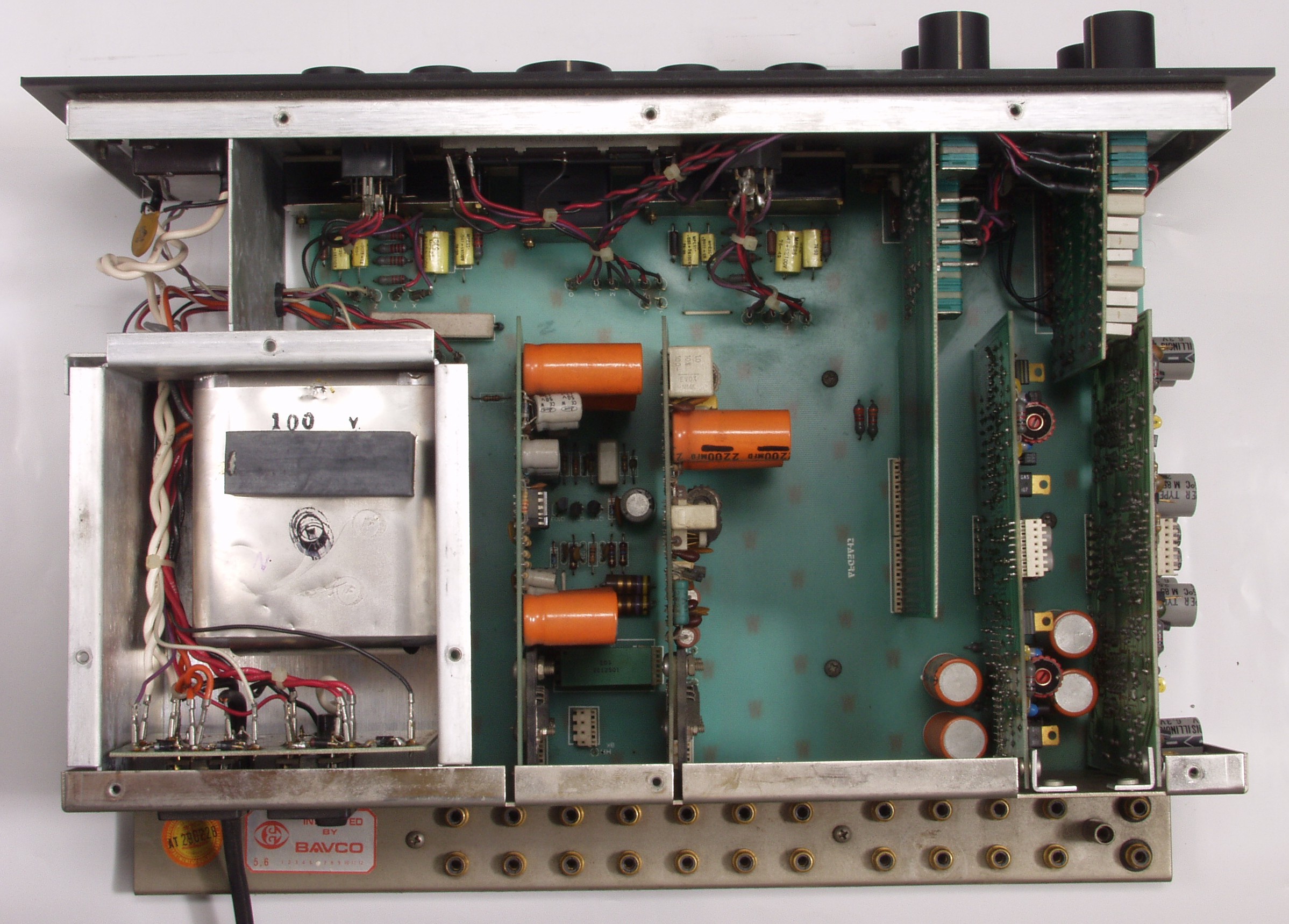

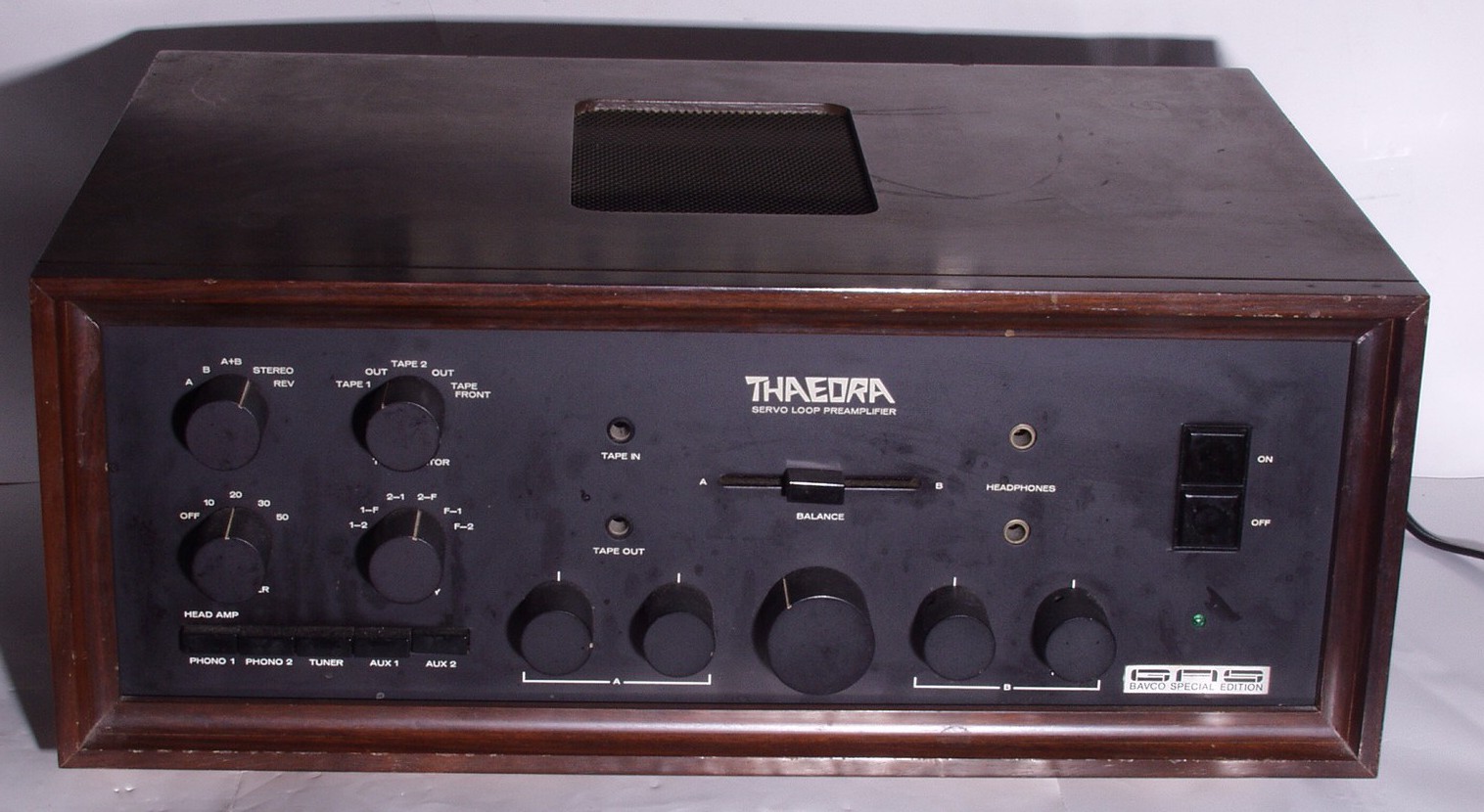

Ａ１．　点検中　上から見る 木製ケース入り

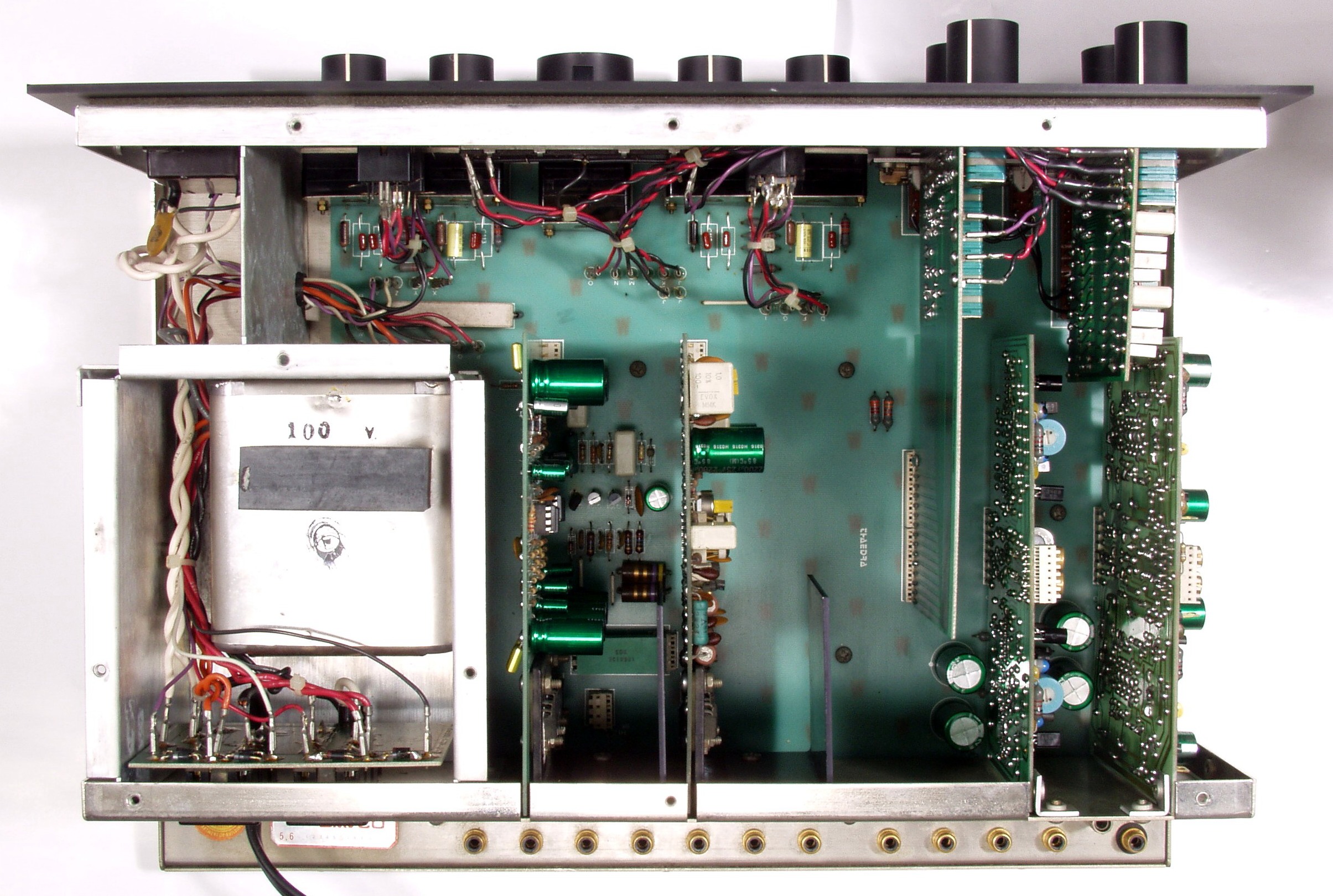

Ａ２．　点検中　清掃後上から見る

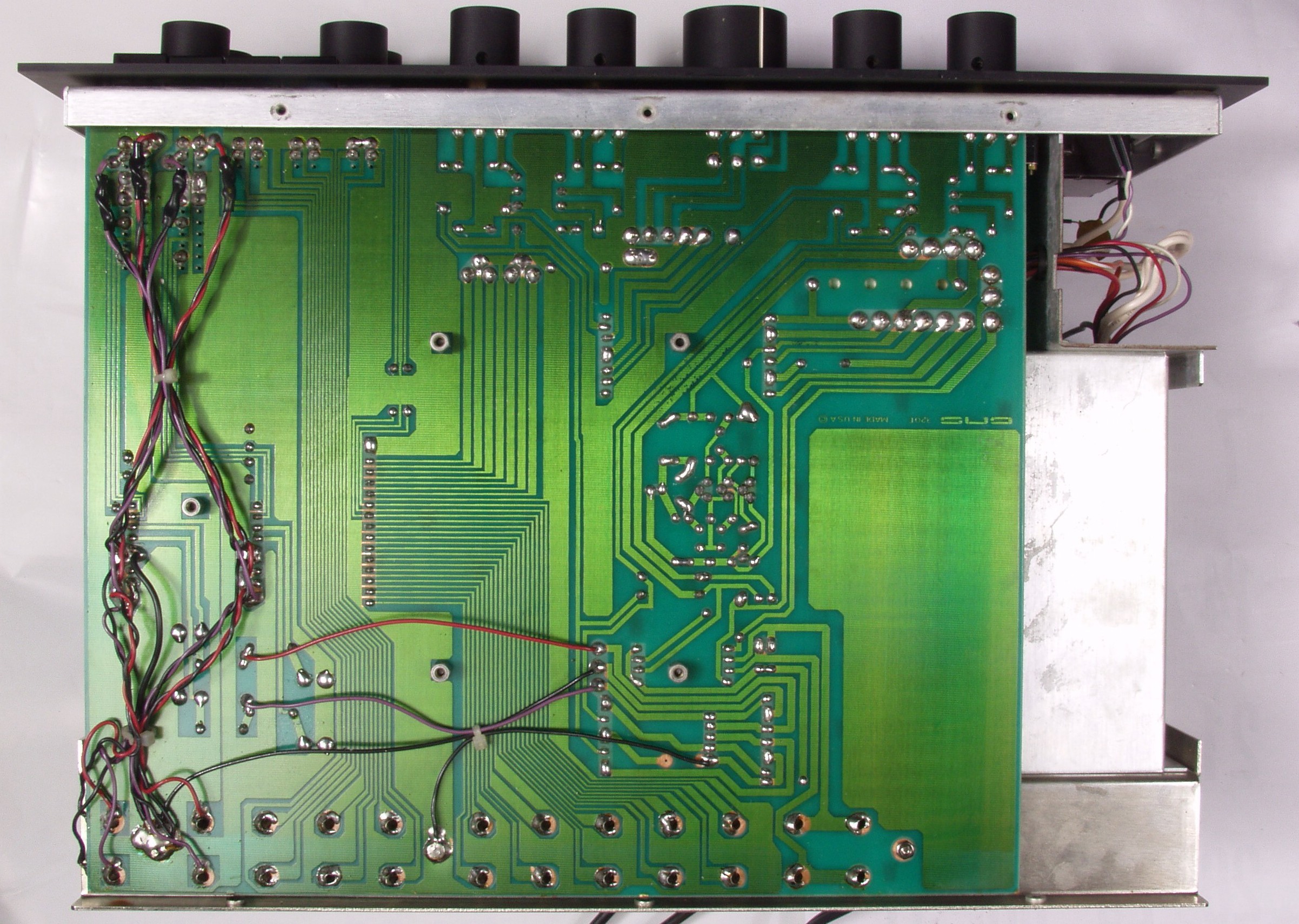

Ａ３．　点検中　清掃後下から見る

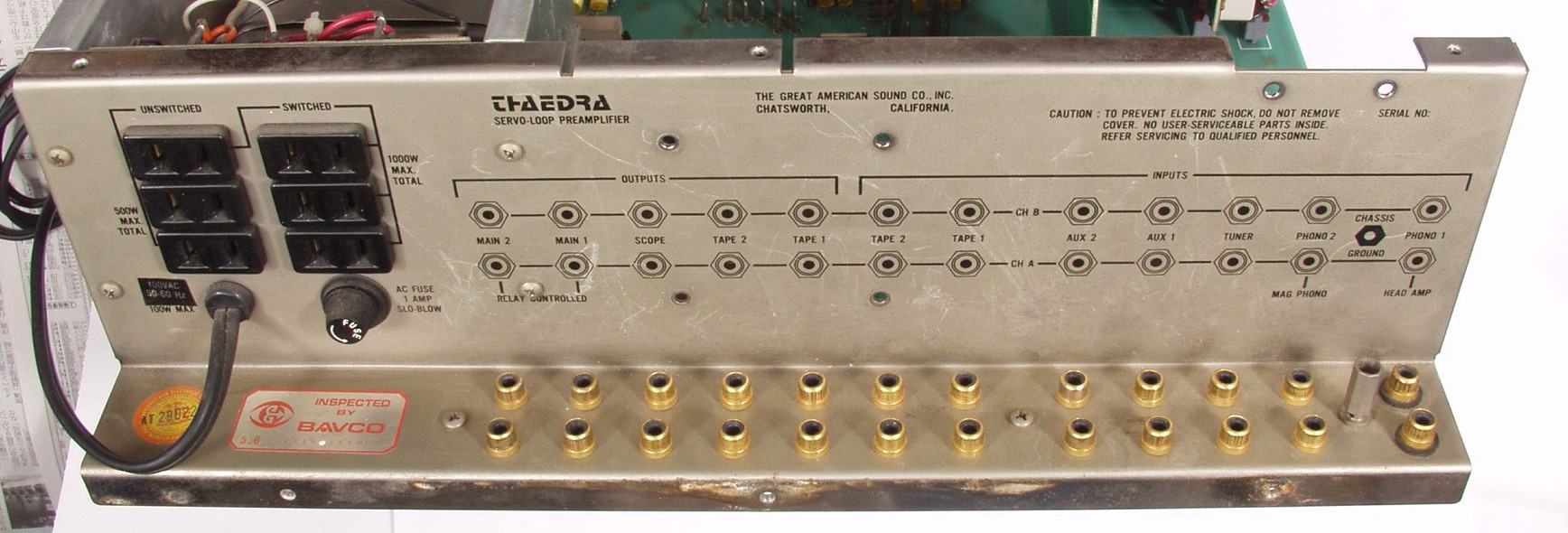

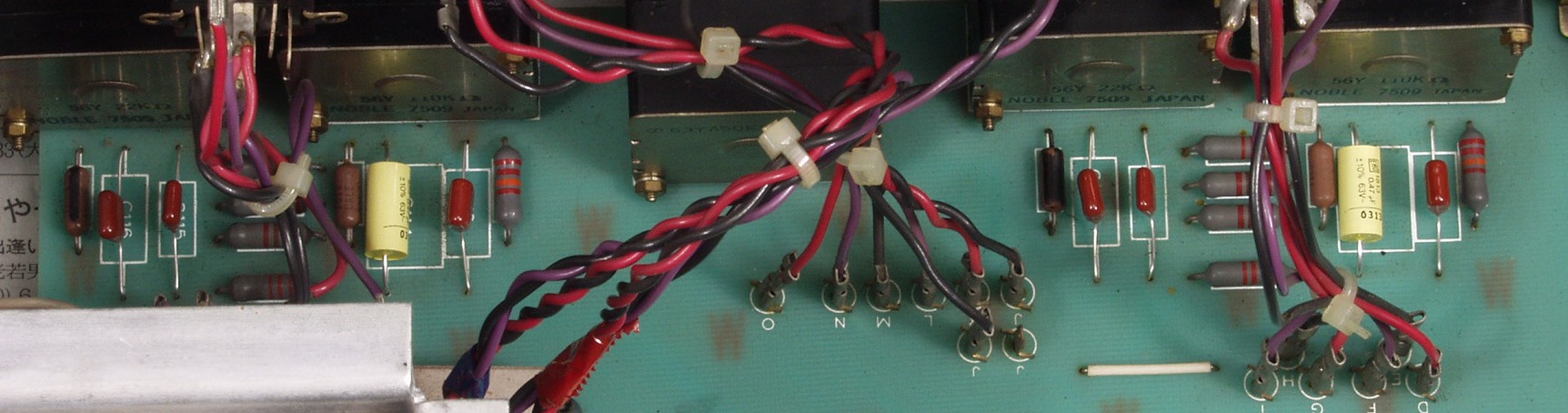

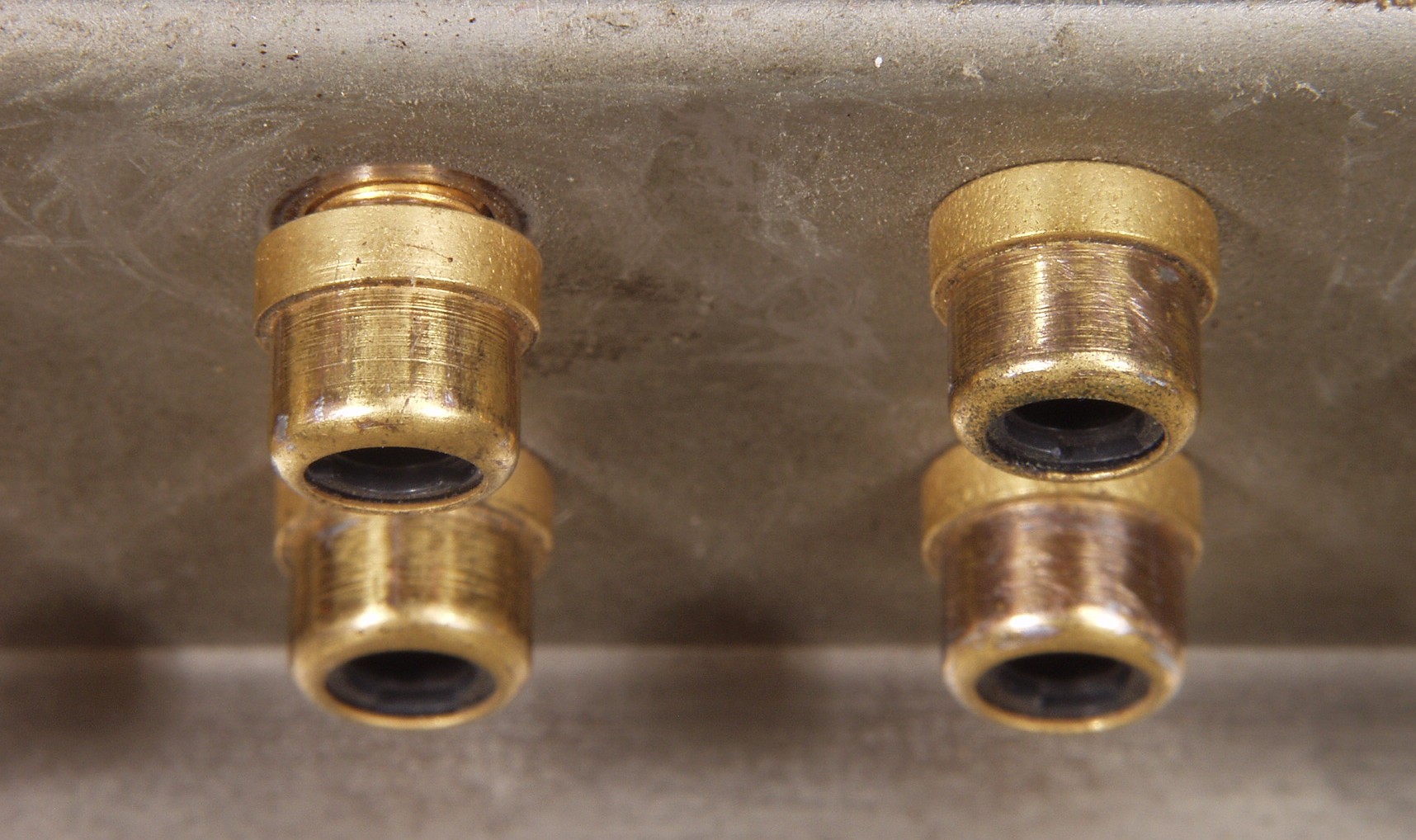

Ａ４．　点検中　「ＡＵＸ−１」のＲＣＡ端子が緩んでいる
Ａ５．　点検中　この為に、全ＲＣＡ端子の半田を取り、後パネルを取り外すのが通常の方法、
　　　　　　　　　　　しかしそれでは経費がかかりすぎる！
Ｃ．　修理状況

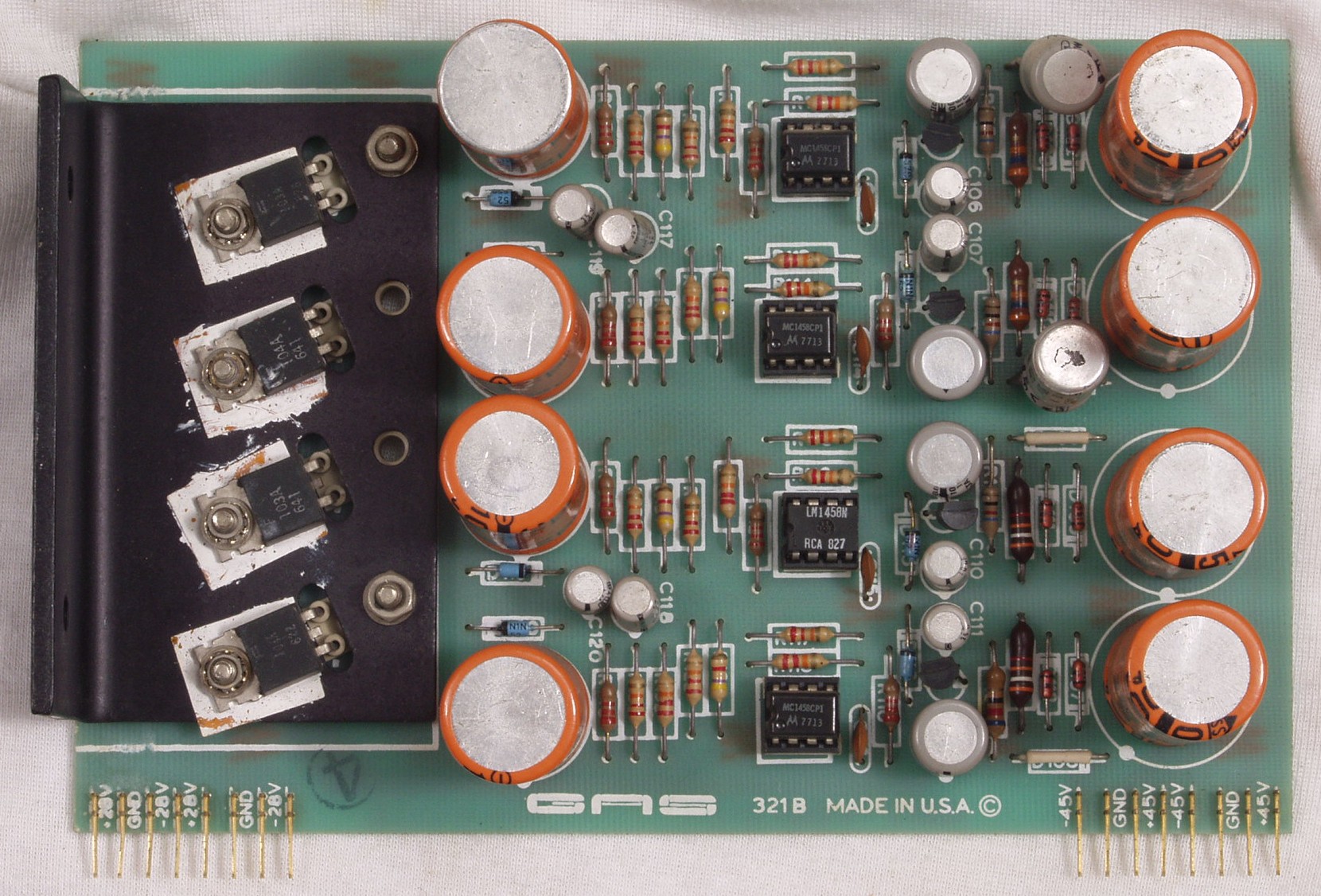

Ｃ１Ａ．　修理前　定電圧基板

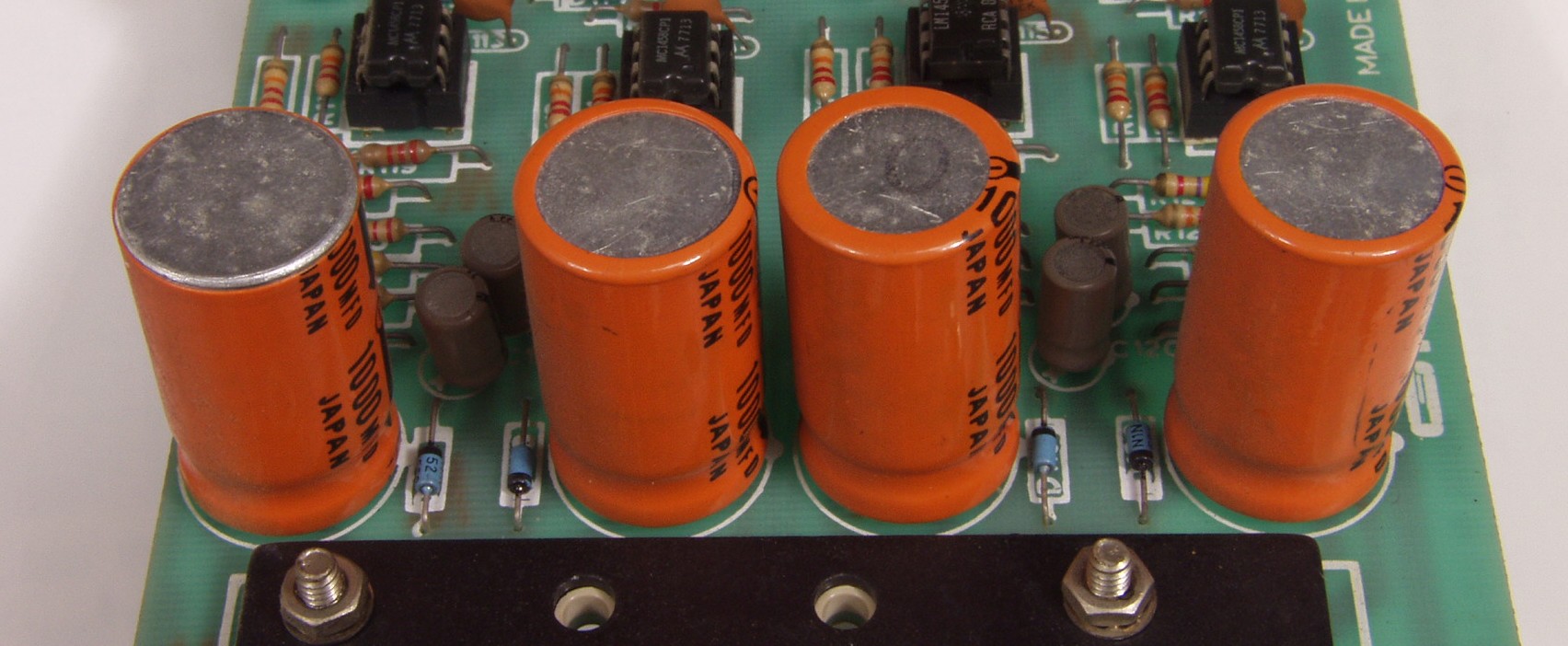

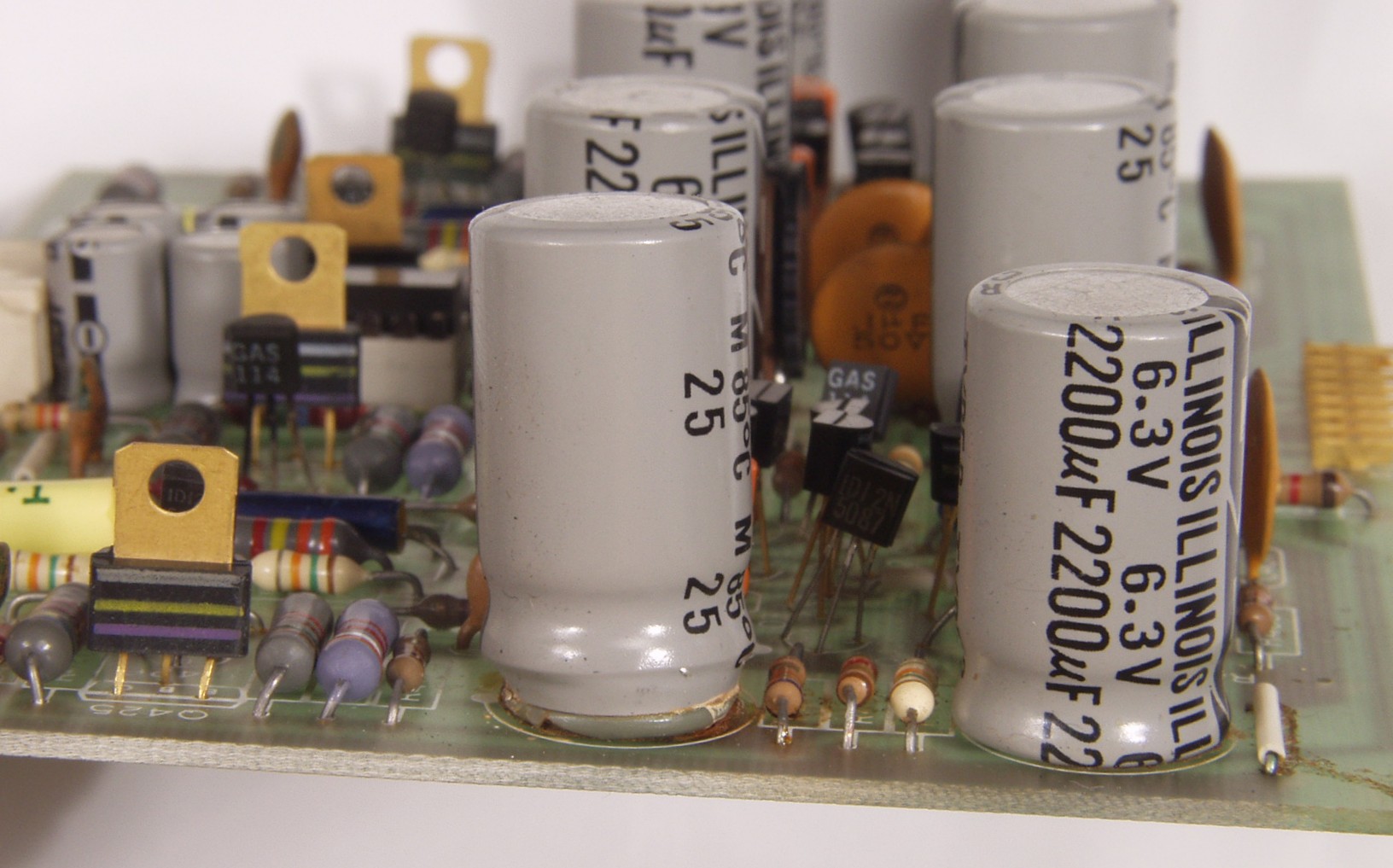

Ｃ１Ａ１．　修理前　定電圧基板　放熱が悪い為、上にある電解コンデンサーの頭の剥けが多い
Ｃ１Ｂ．　修理後　定電圧基板　電解コンデンサー２２個、撮影後ＯＰ−ＡＭＰ４個交換（以下同じ）

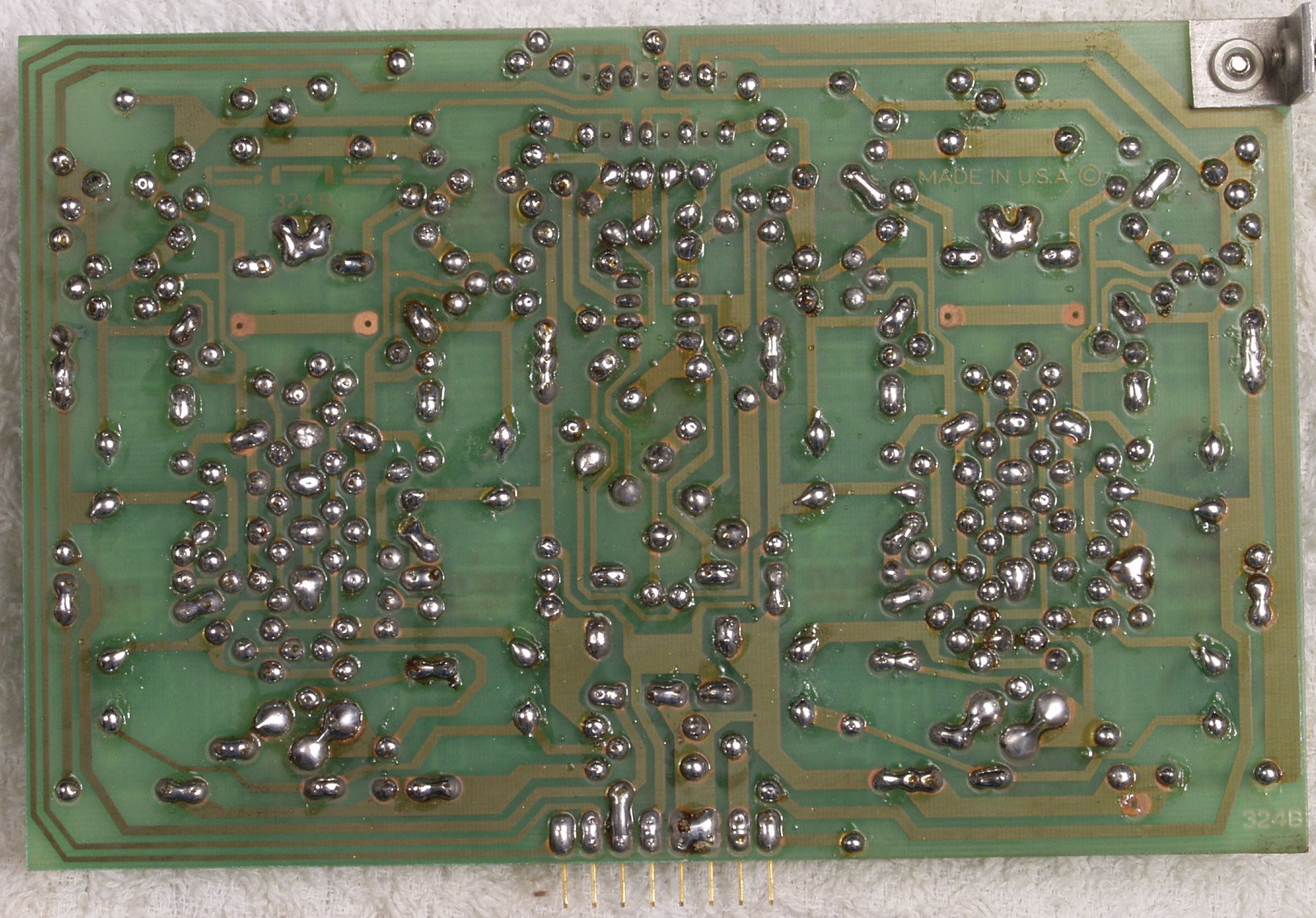

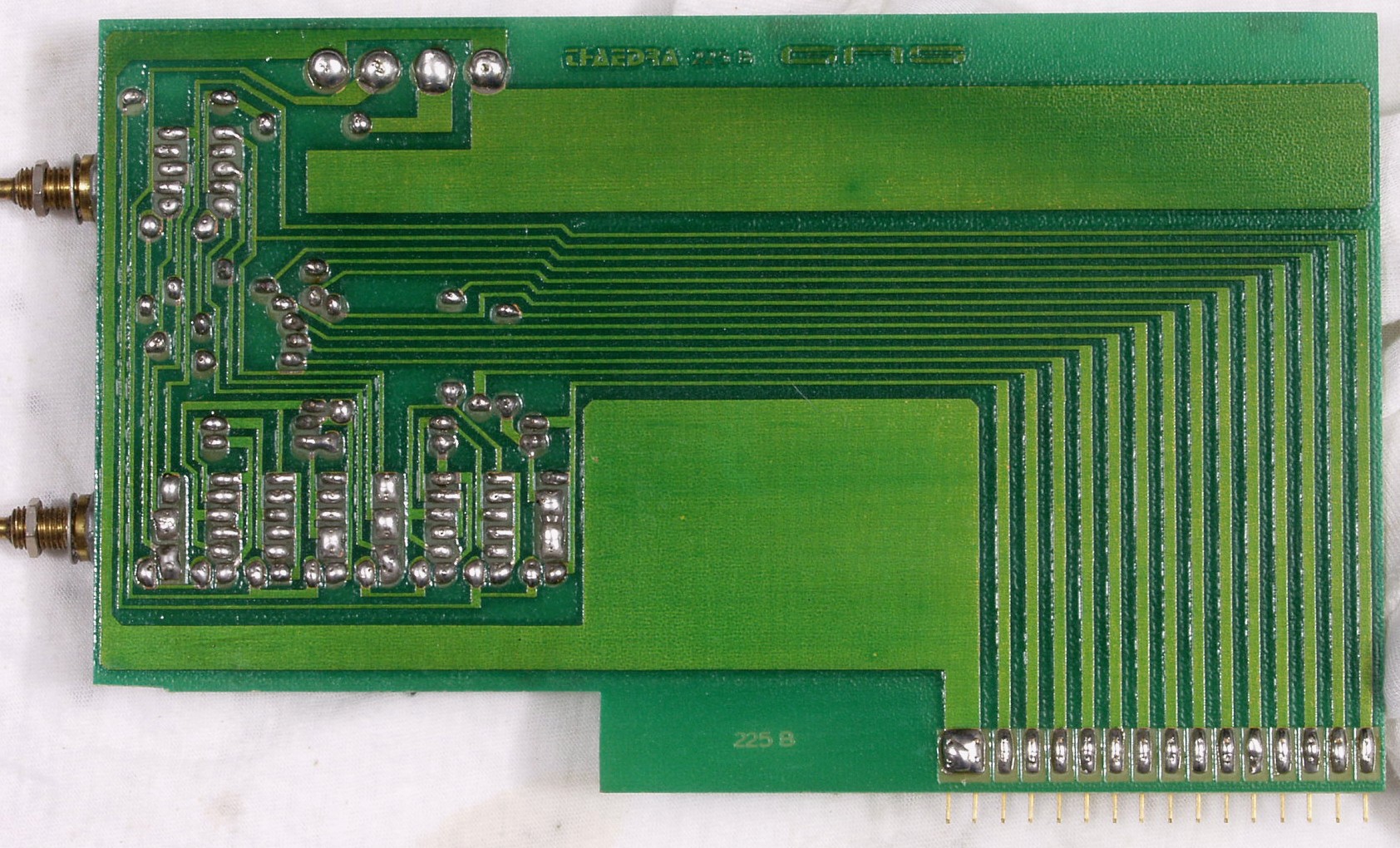

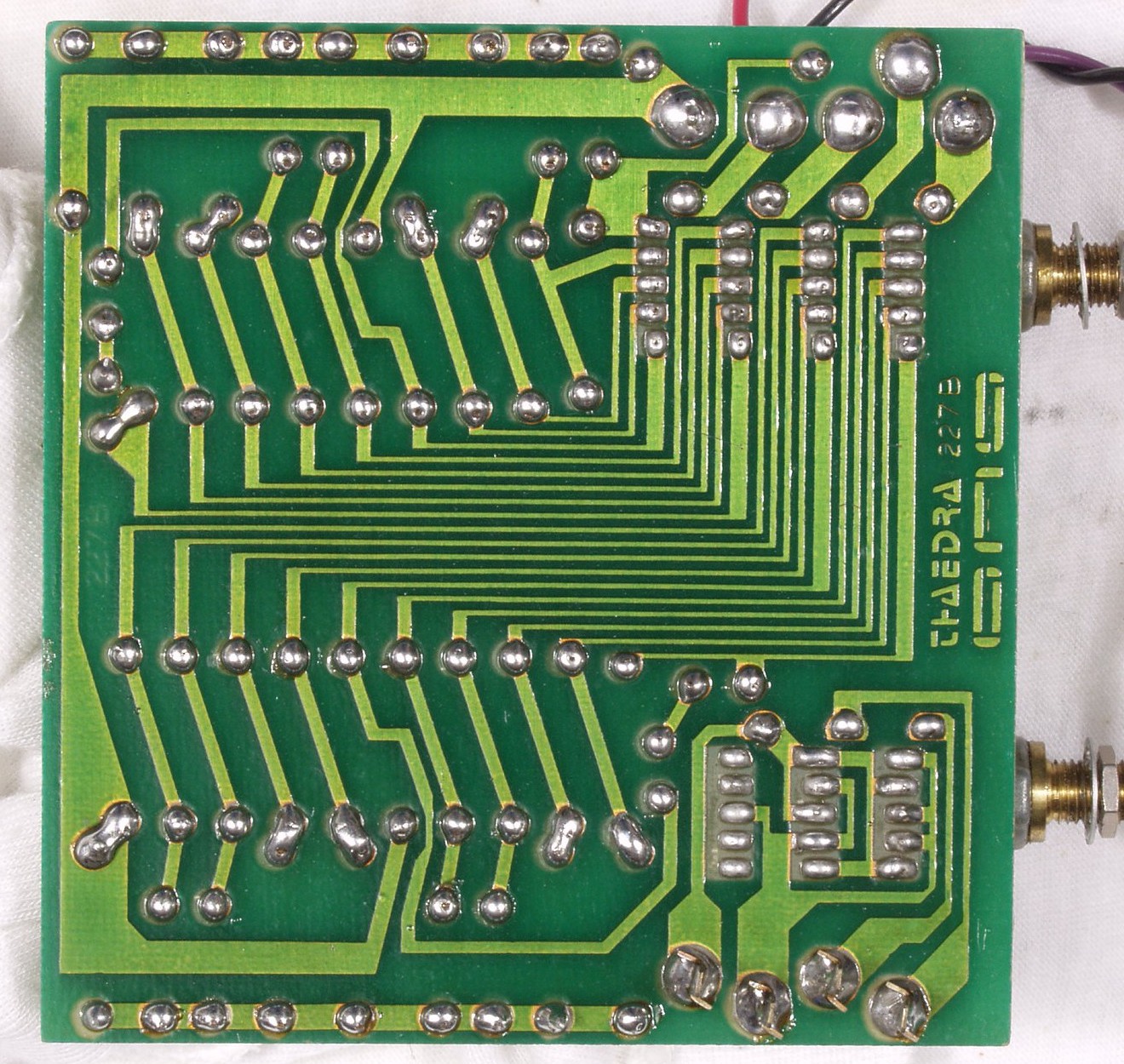

Ｃ１Ｃ．　修理前　定電圧基板裏
Ｃ１Ｄ．　修理（半田補正）後　定電圧基板裏　フイルムコンデンサー８個追加
Ｃ１Ｅ．　完成定電圧基板裏　不要なフラックスを取り、洗浄する

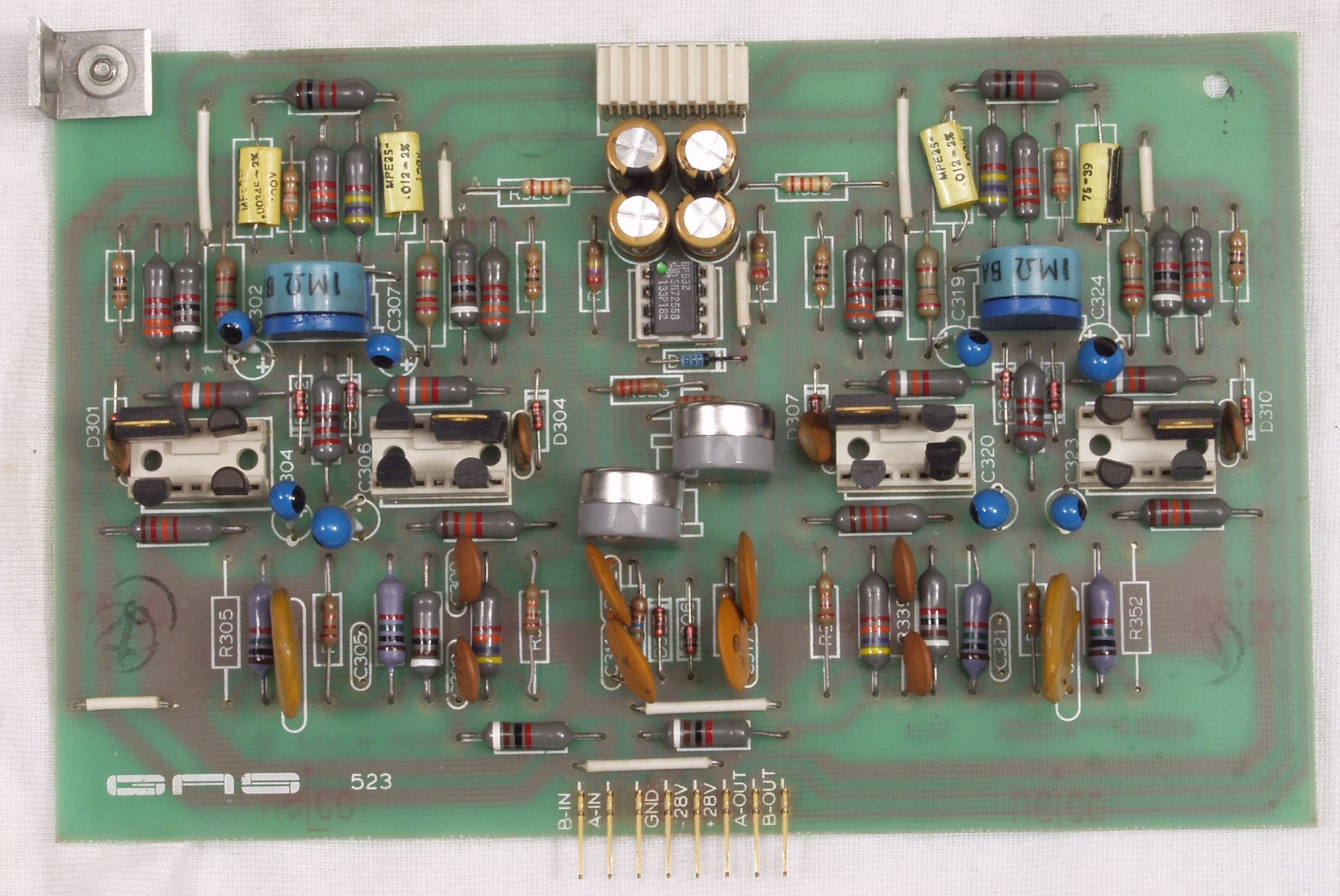

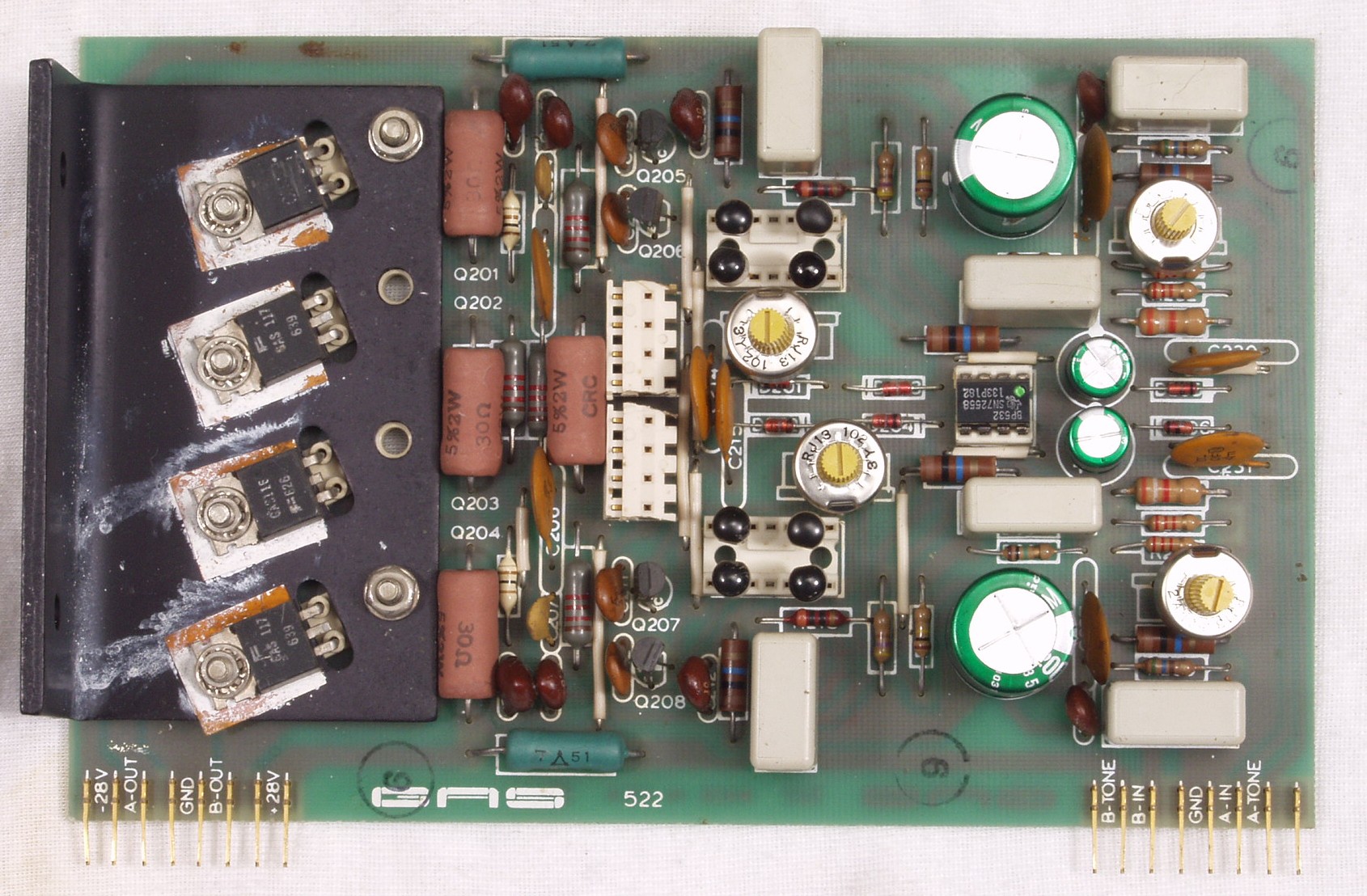

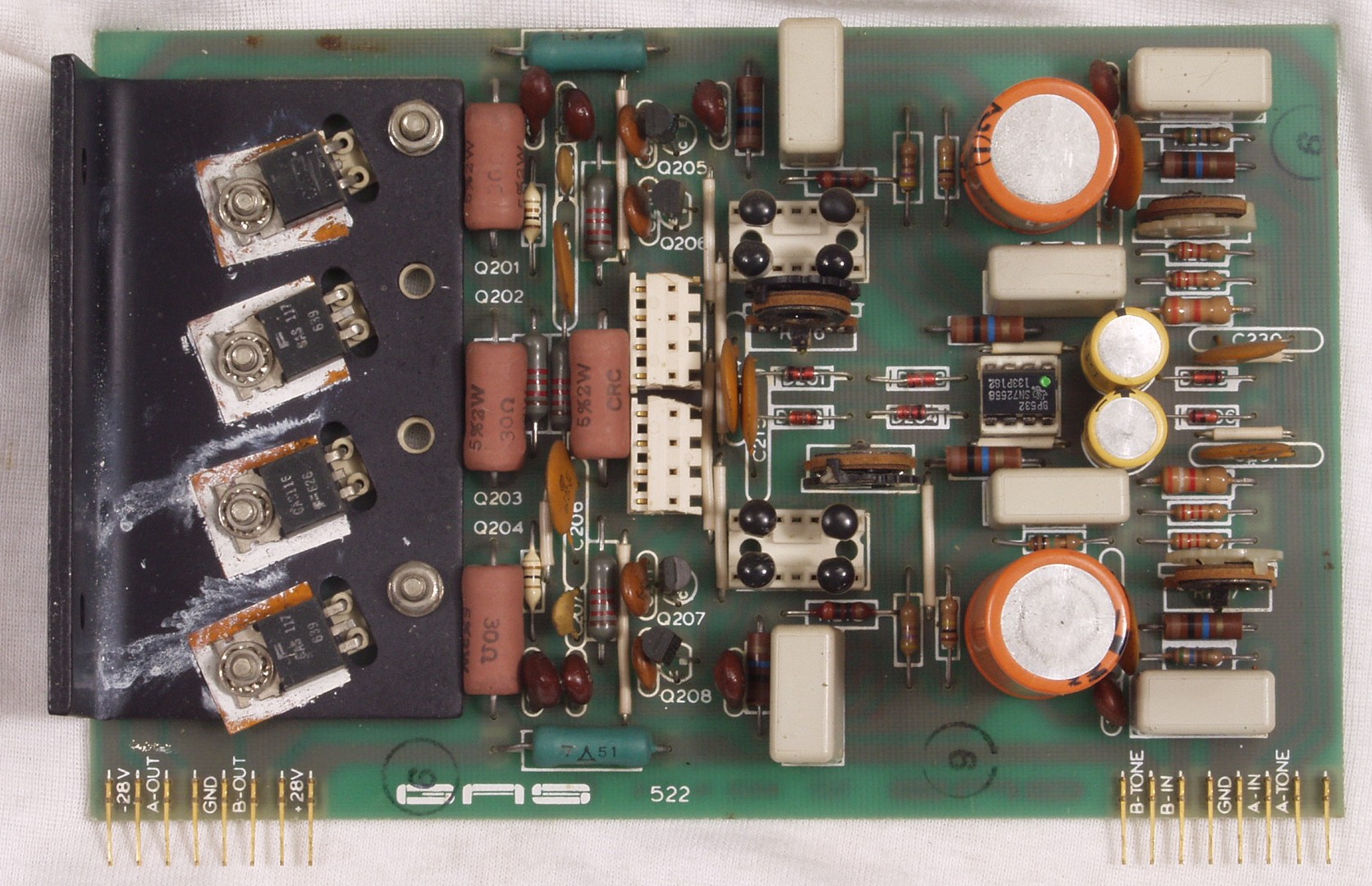

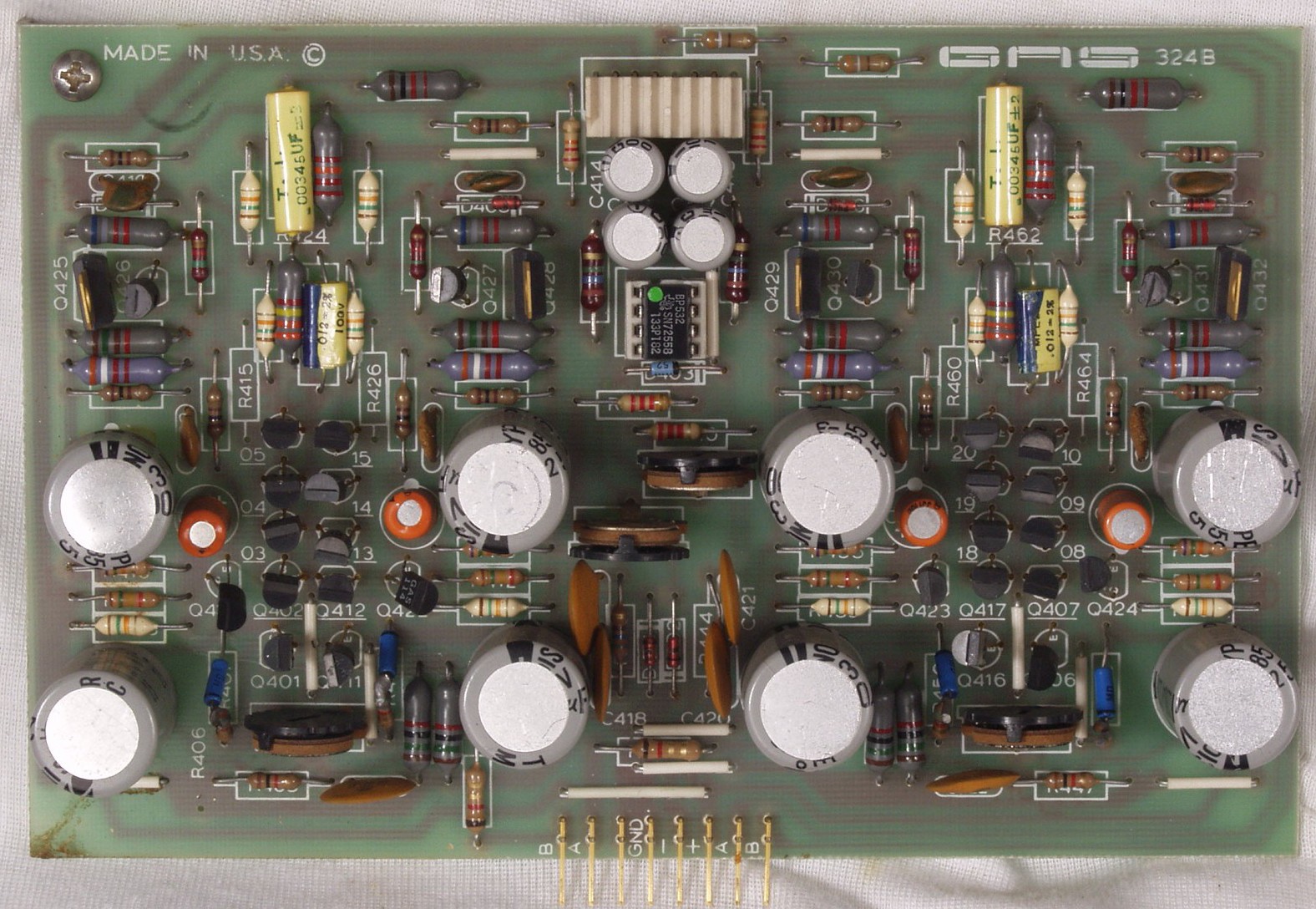

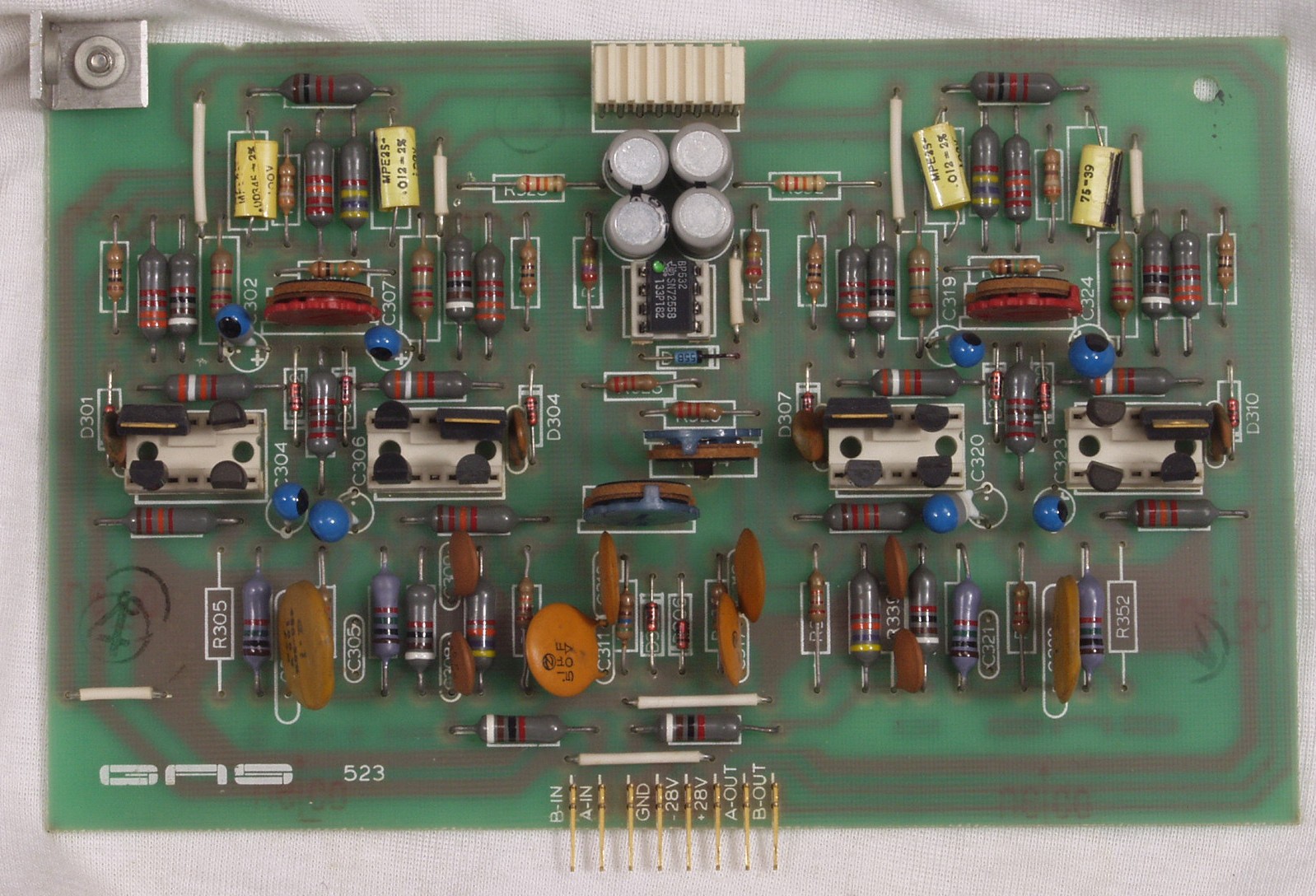

Ｃ２Ａ．　修理前　バッファーＡＭＰ基板

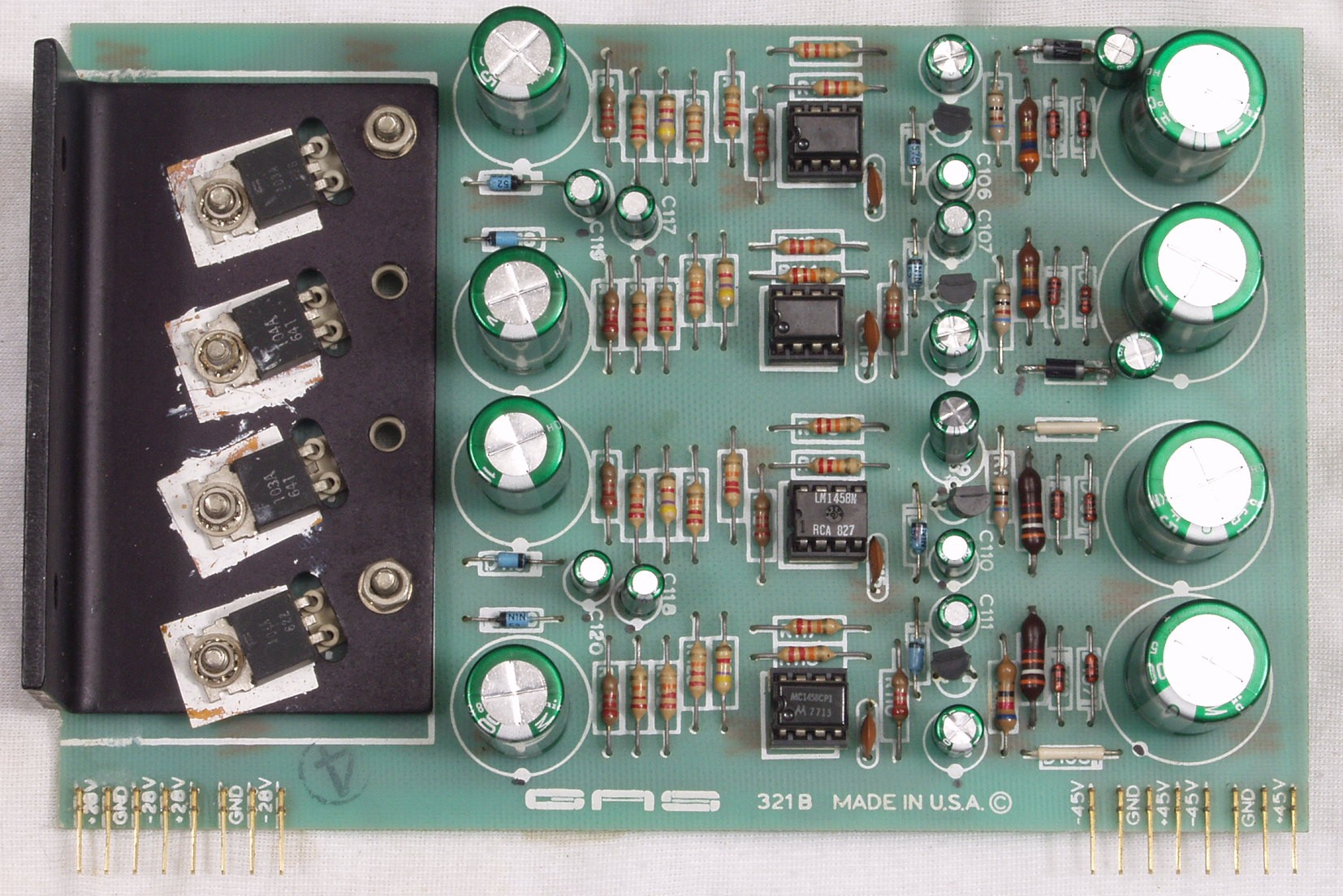

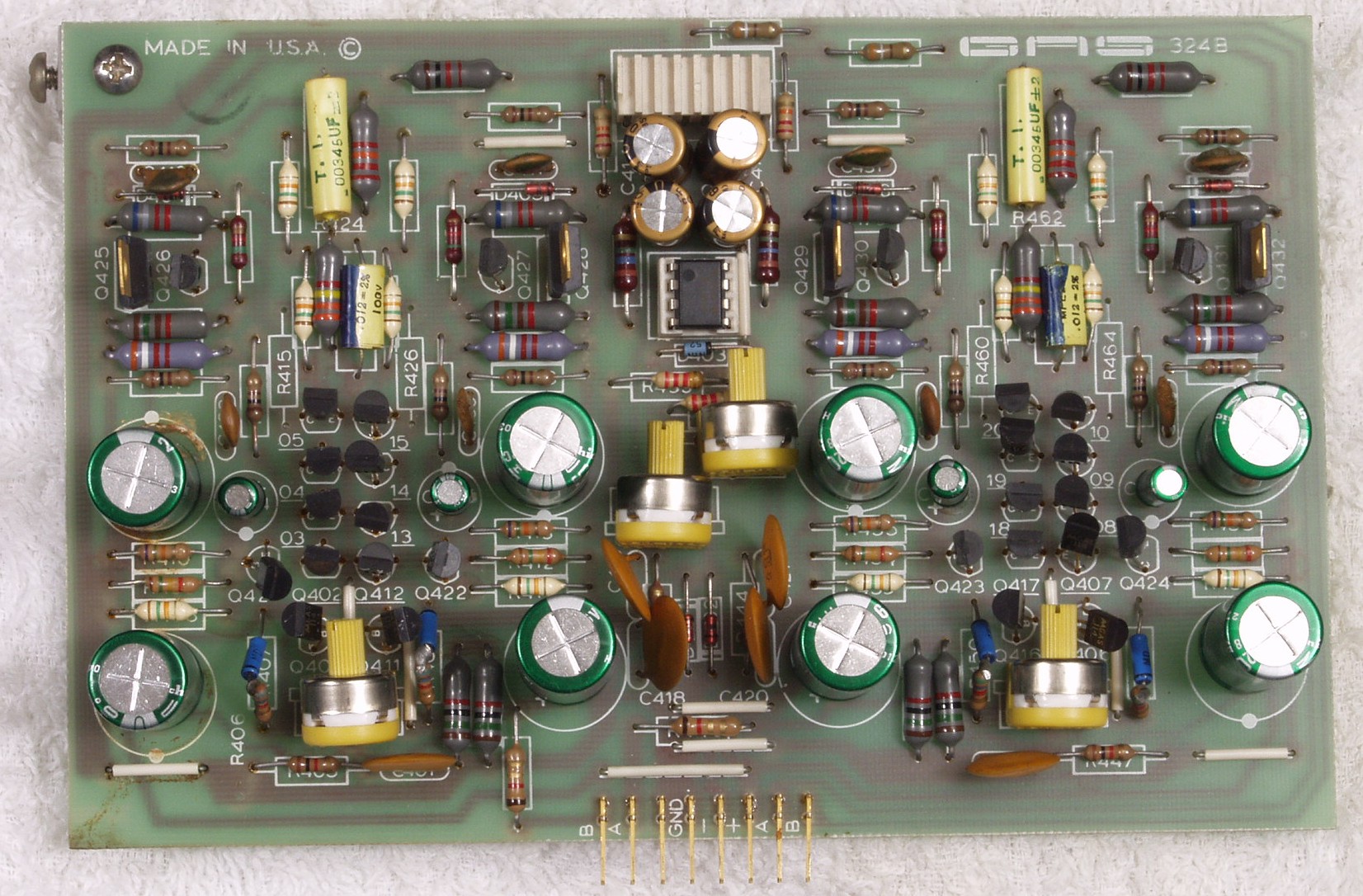

Ｃ２Ｂ．　修理後　バッファーＡＭＰ基板　半固定VR４個、電解コンデンサー４個、ＯＰ−ＡＭＰ交換

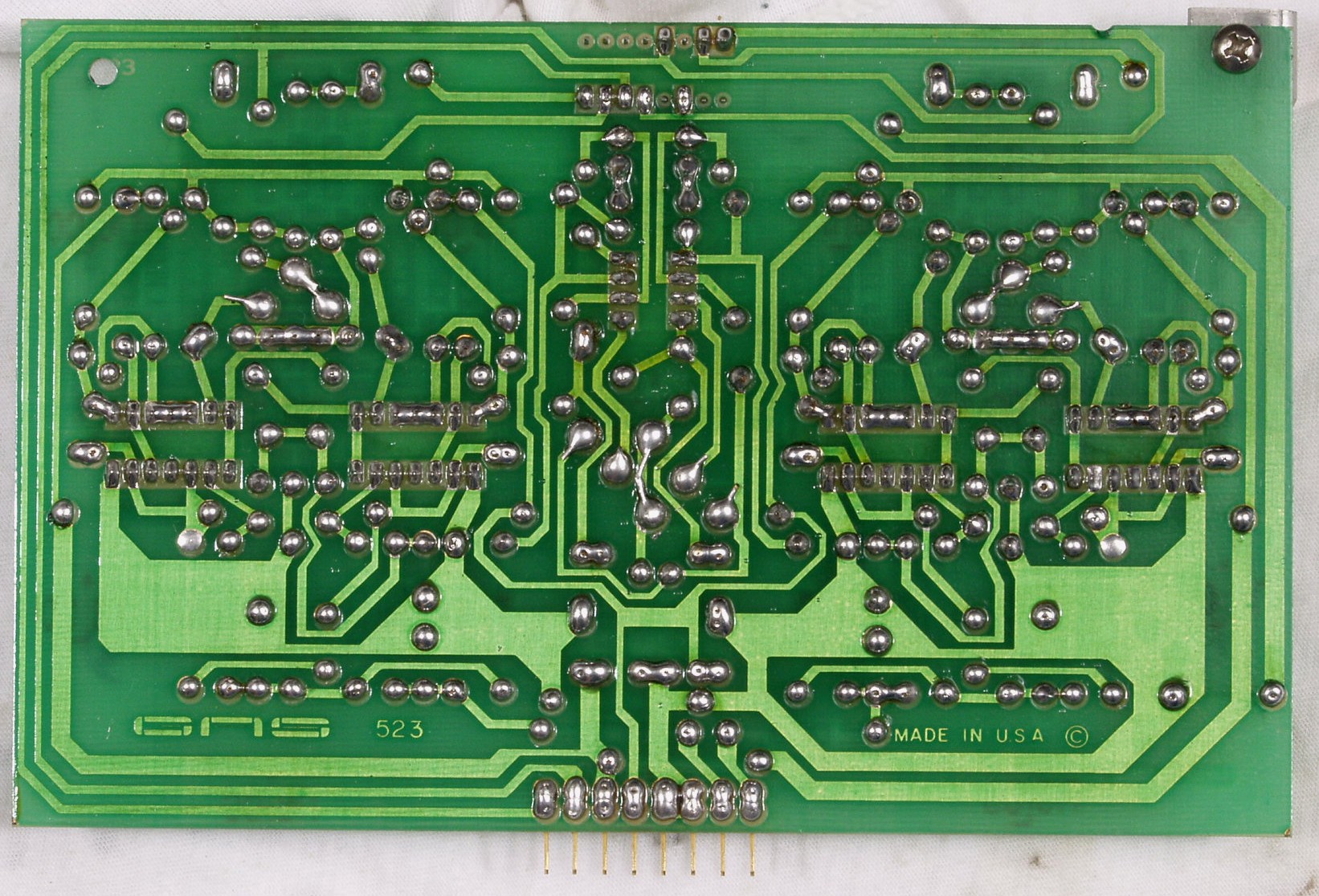

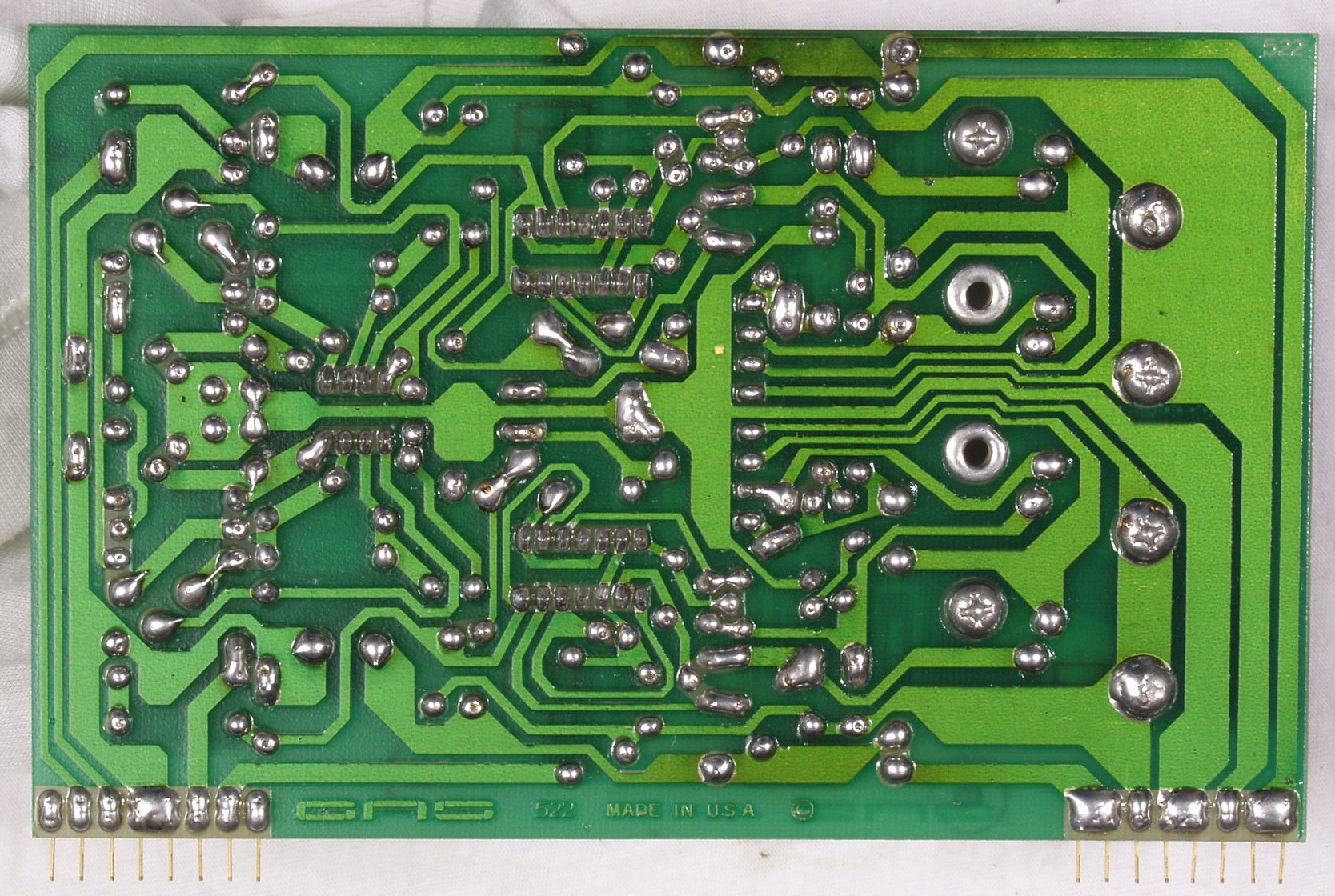

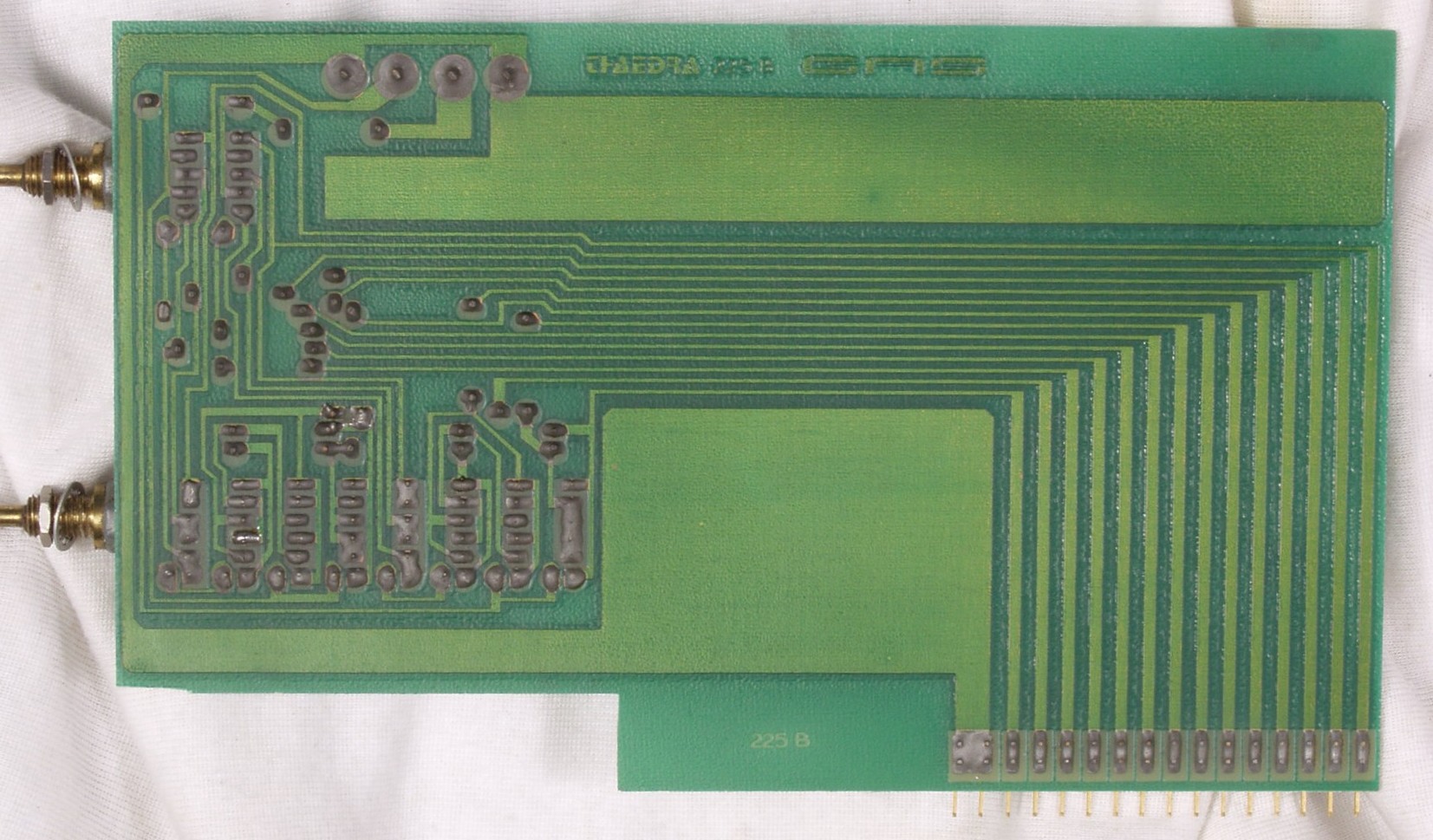

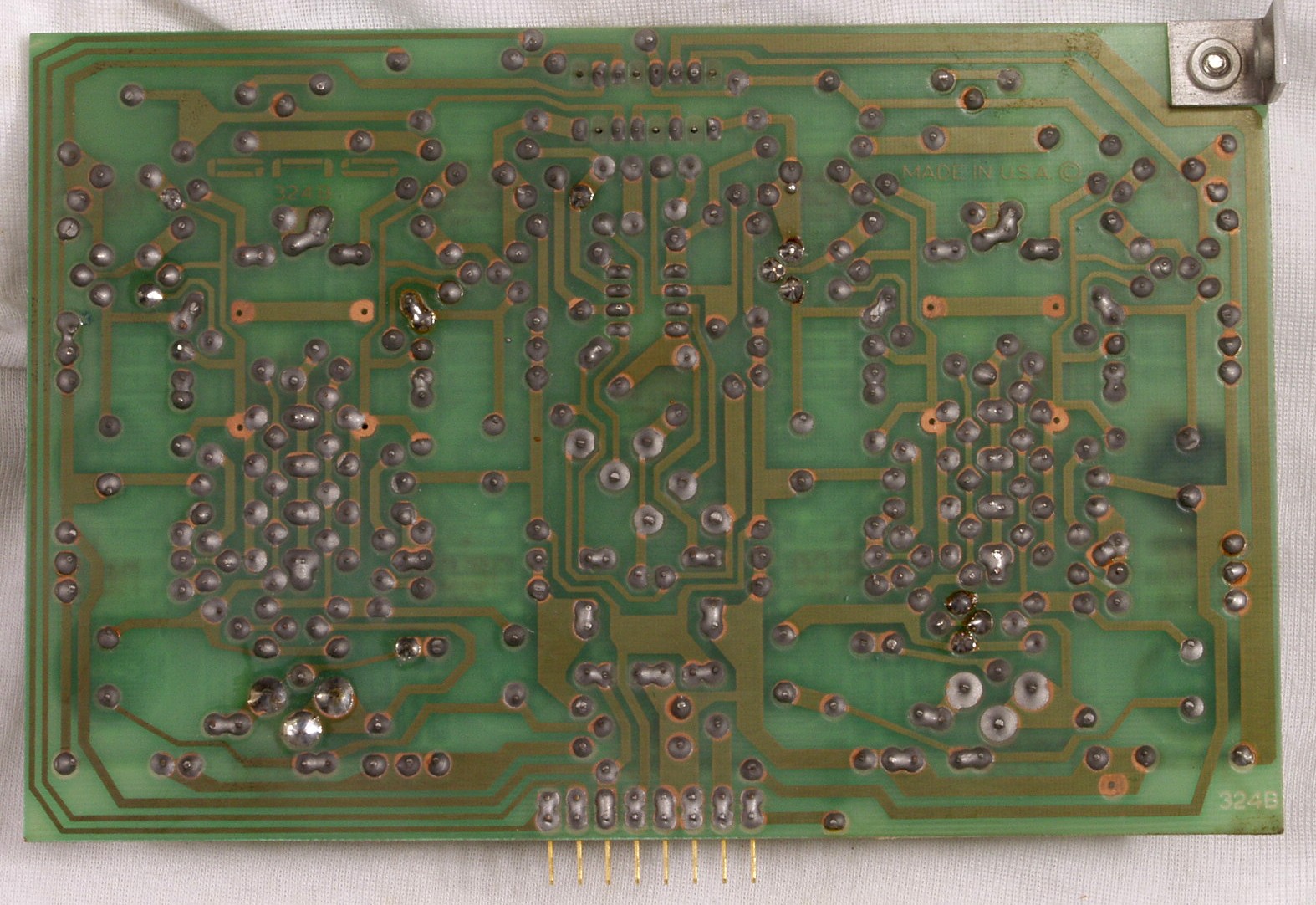

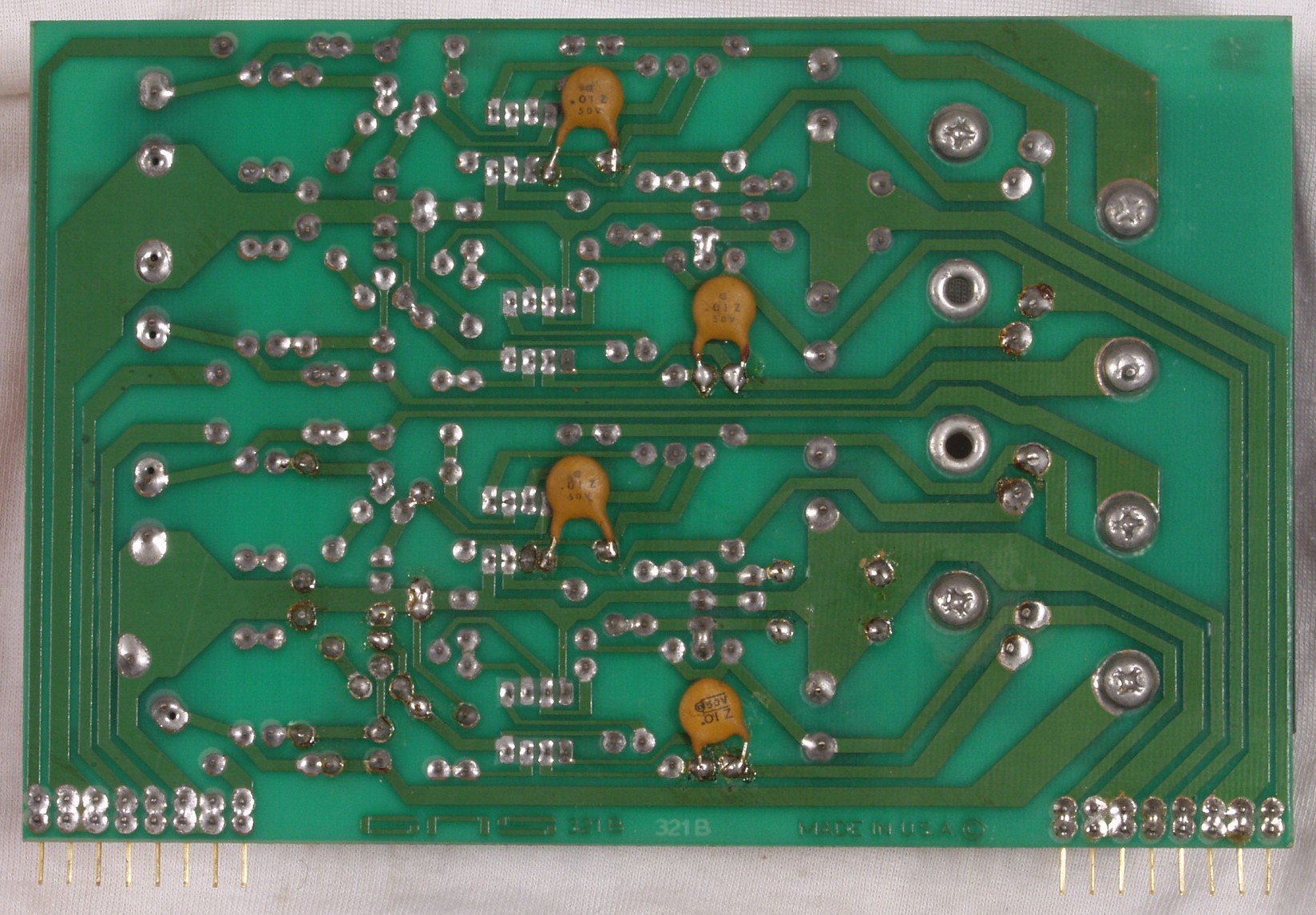

Ｃ２Ｃ．　修理前　バッファーＡＭＰ基板裏

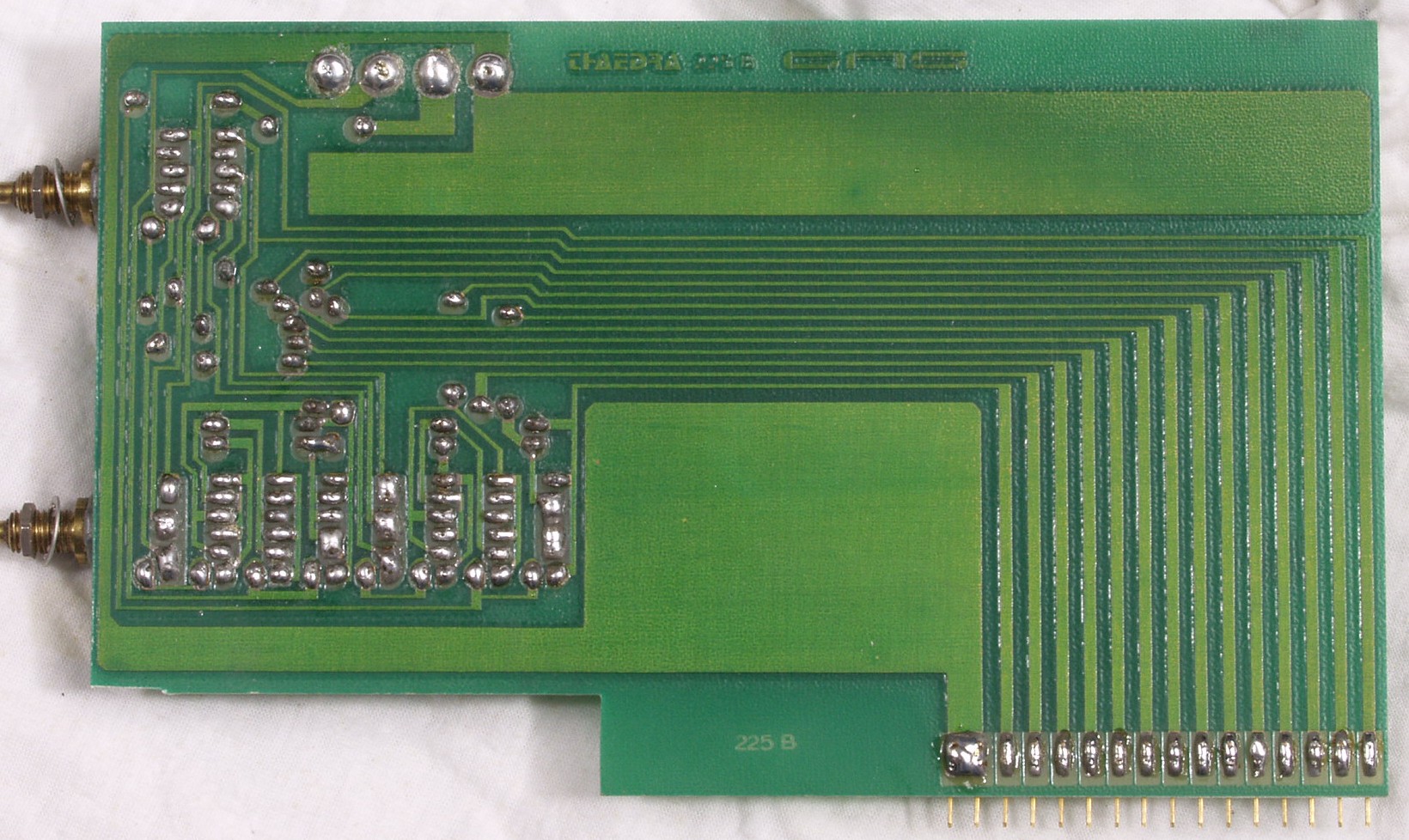

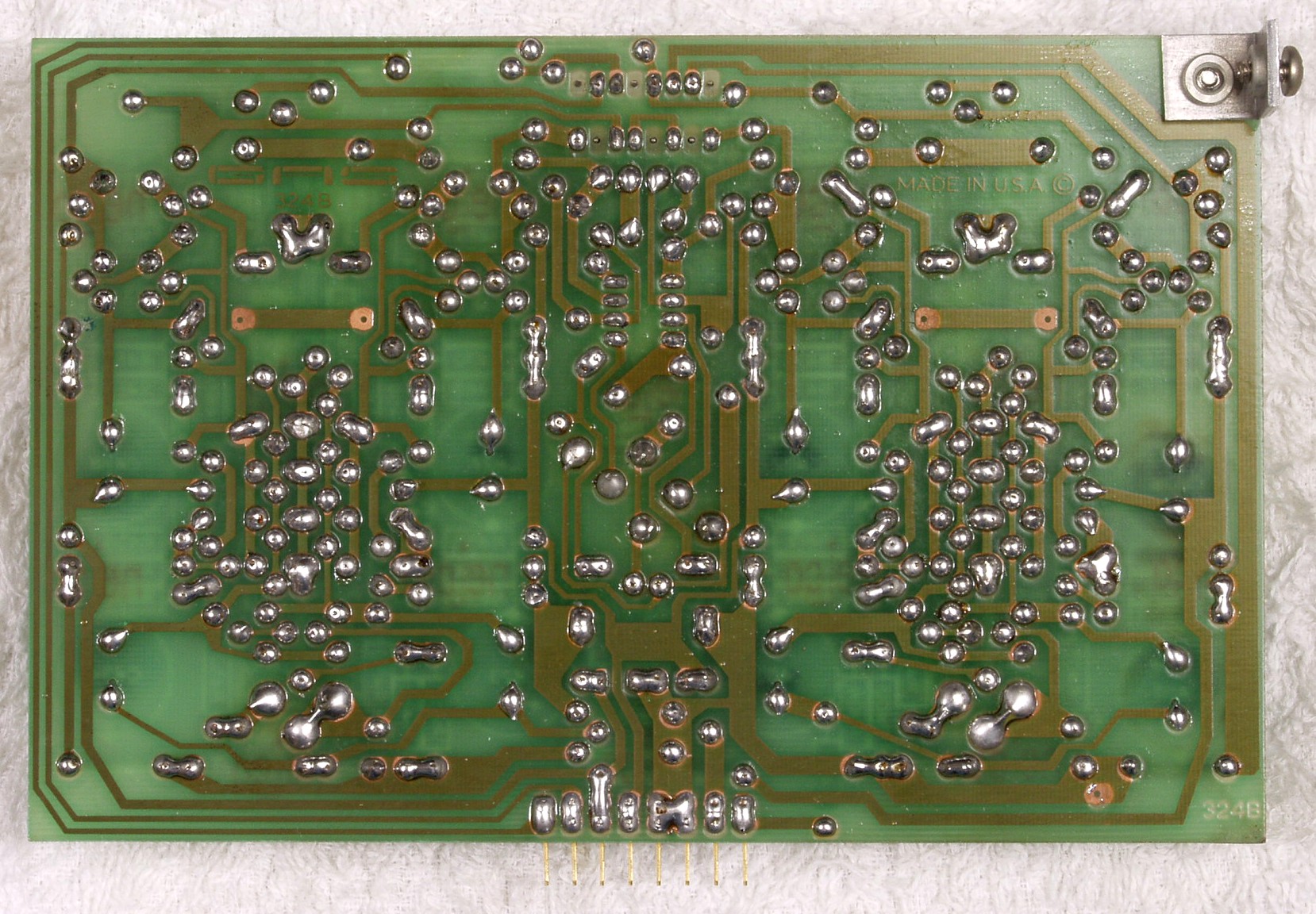

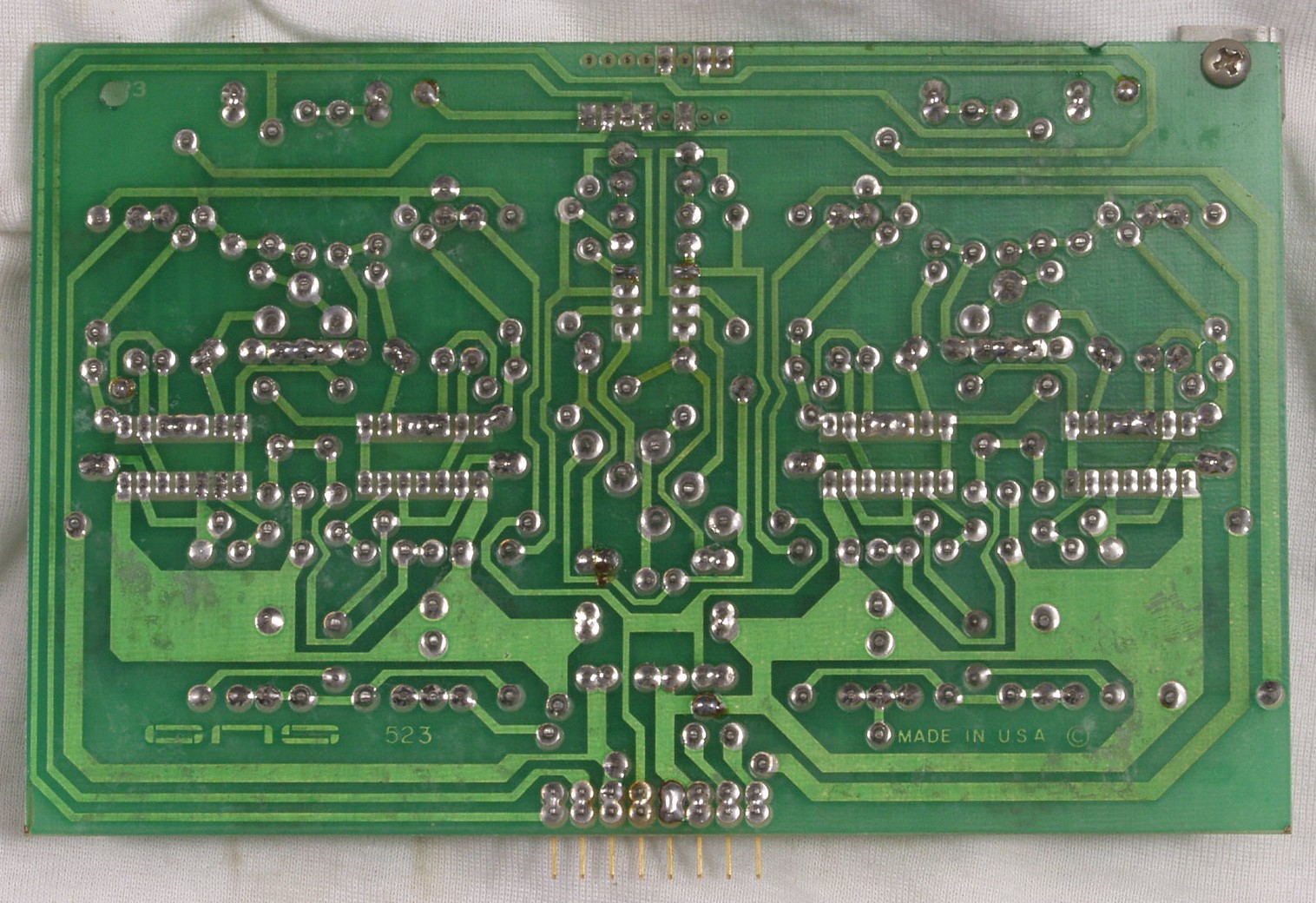

Ｃ２Ｄ．　修理（半田補正）後　バッファーＡＭＰ基板裏
Ｃ２Ｅ．　完成バッファーＡＭＰ基板裏　不要なフラックスを取り、洗浄する
Ｃ３Ａ．　修理前　ＭＭ−ＥＱ−ＡＭＰ基板
Ｃ３Ｂ．　修理後　ＭＭ−ＥＱ−ＡＭＰ基板　半固定VR４個、電解コンデンサー４個、ＯＰ−ＡＭＰ交換

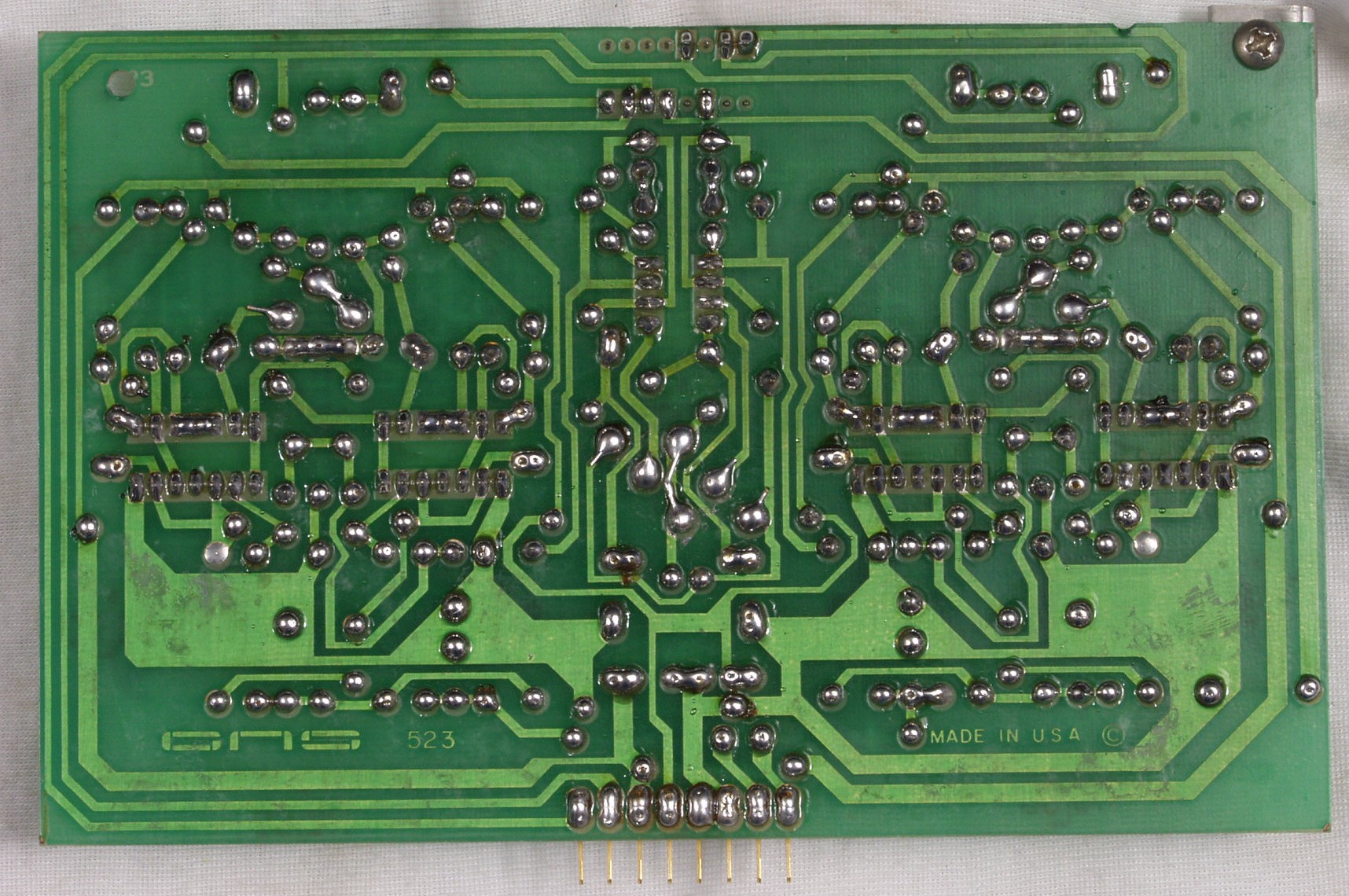

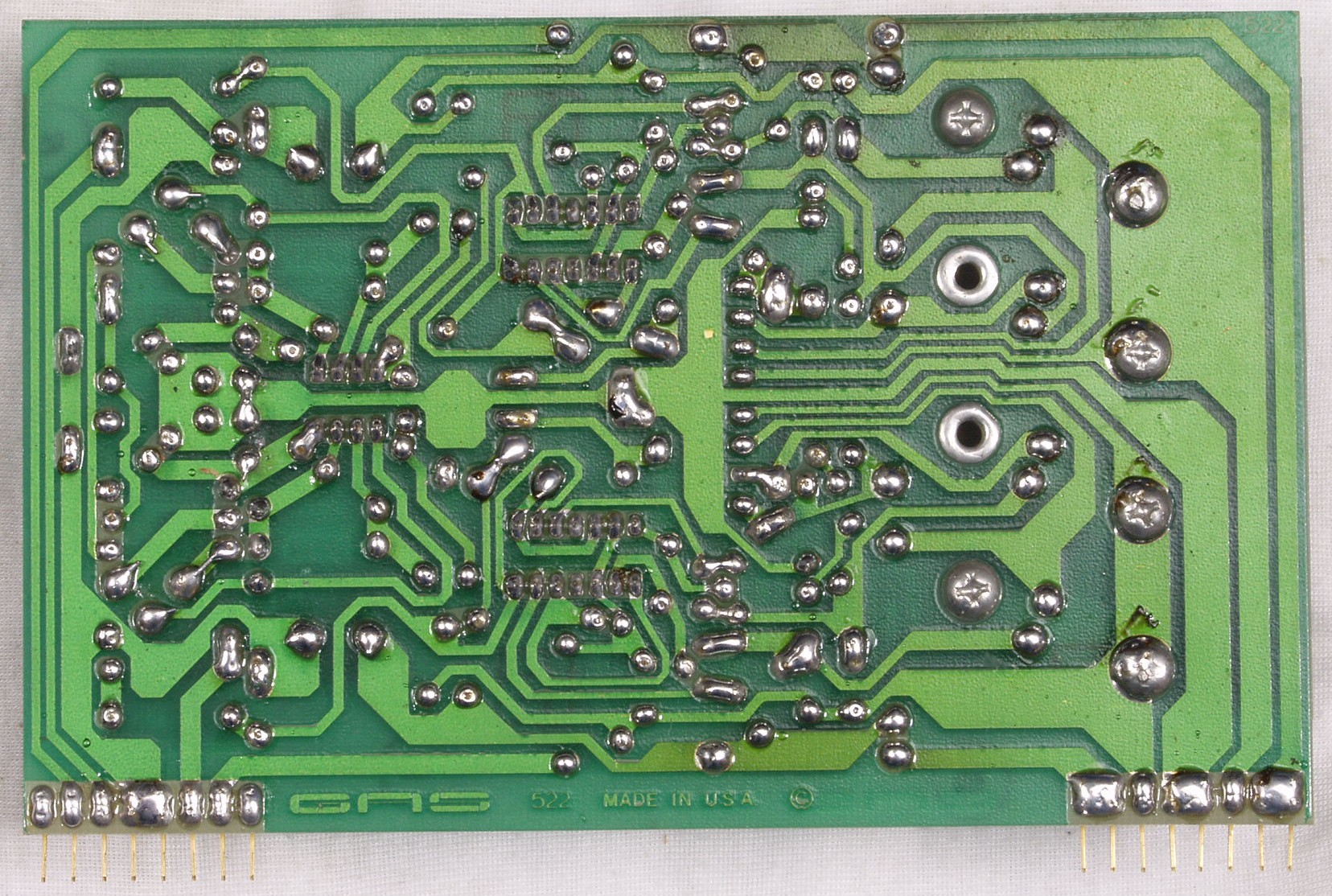

Ｃ３Ｃ．　修理前　ＭＭ−ＥＱ−ＡＭＰ基板裏

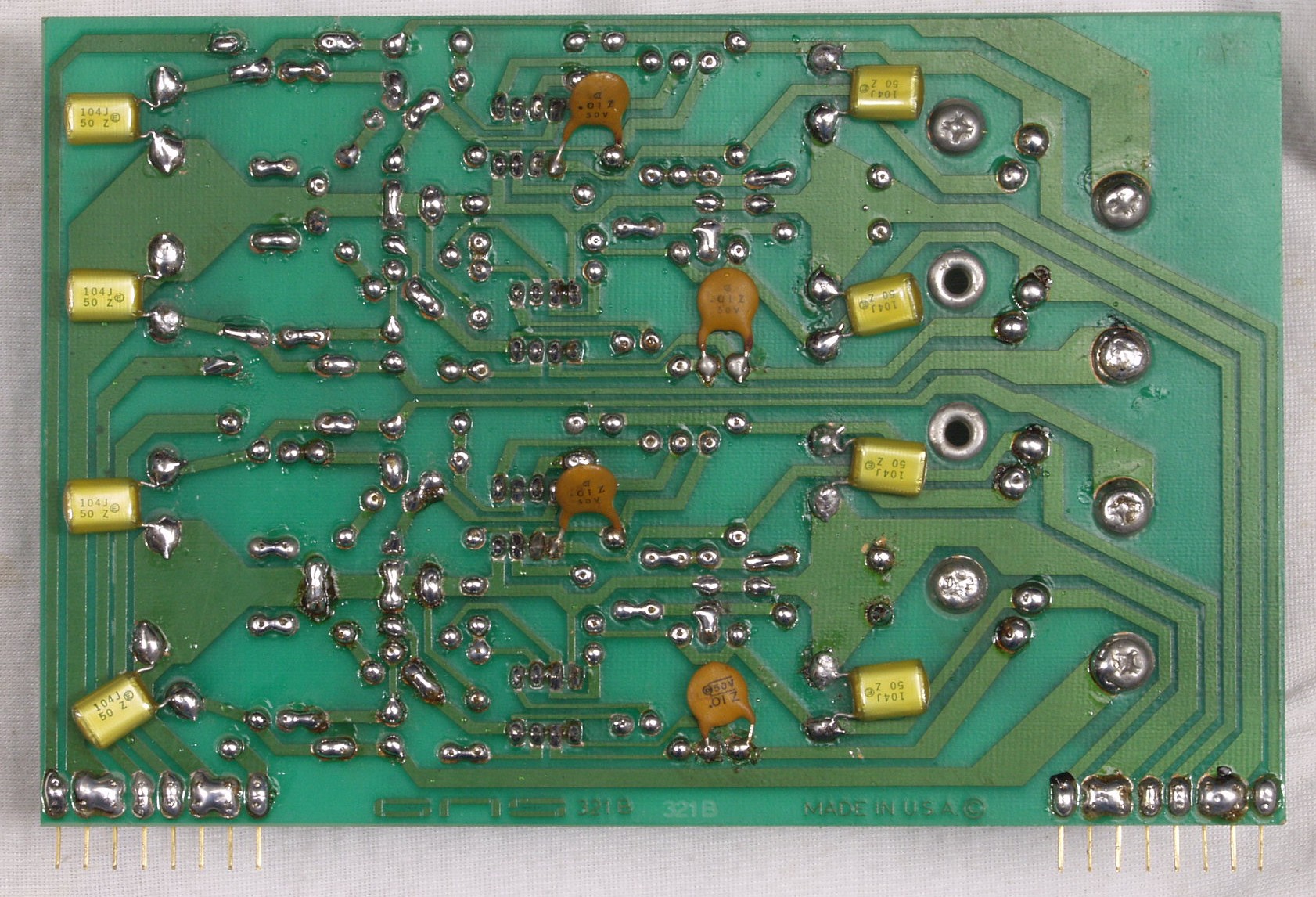

Ｃ３Ｄ．　修理（半田補正）後　ＭＭ−ＥＱ−ＡＭＰ基板裏
Ｃ３Ｅ．　完成ＭＭ−ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り、洗浄する
Ｃ４Ａ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板
Ｃ４Ａ１．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板　下から液漏れが始まった電解コンデンサー、右と同じ大きさ
Ｃ４Ｂ．　修理後　ＭＣ−ＥＱ−ＡＭＰ基板　半固定VR４個、電解コンデンサー１０個、ＯＰ−ＡＭＰ１個交換

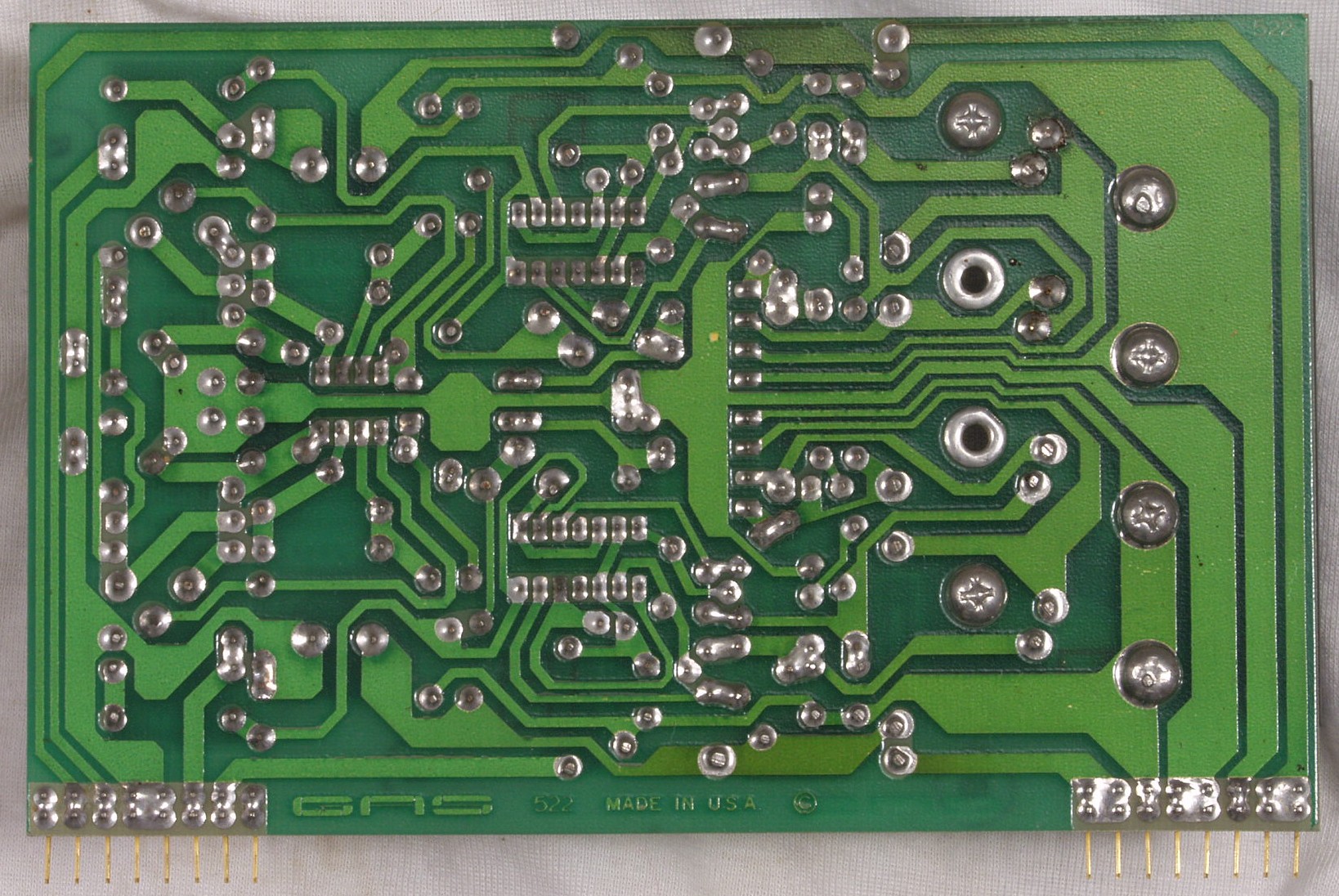

Ｃ４Ｃ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板裏
Ｃ４Ｄ．　修理（半田補正）後　ＭＣ−ＥＱ−ＡＭＰ基板裏
Ｃ４Ｅ．　完成ＭＣ−ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

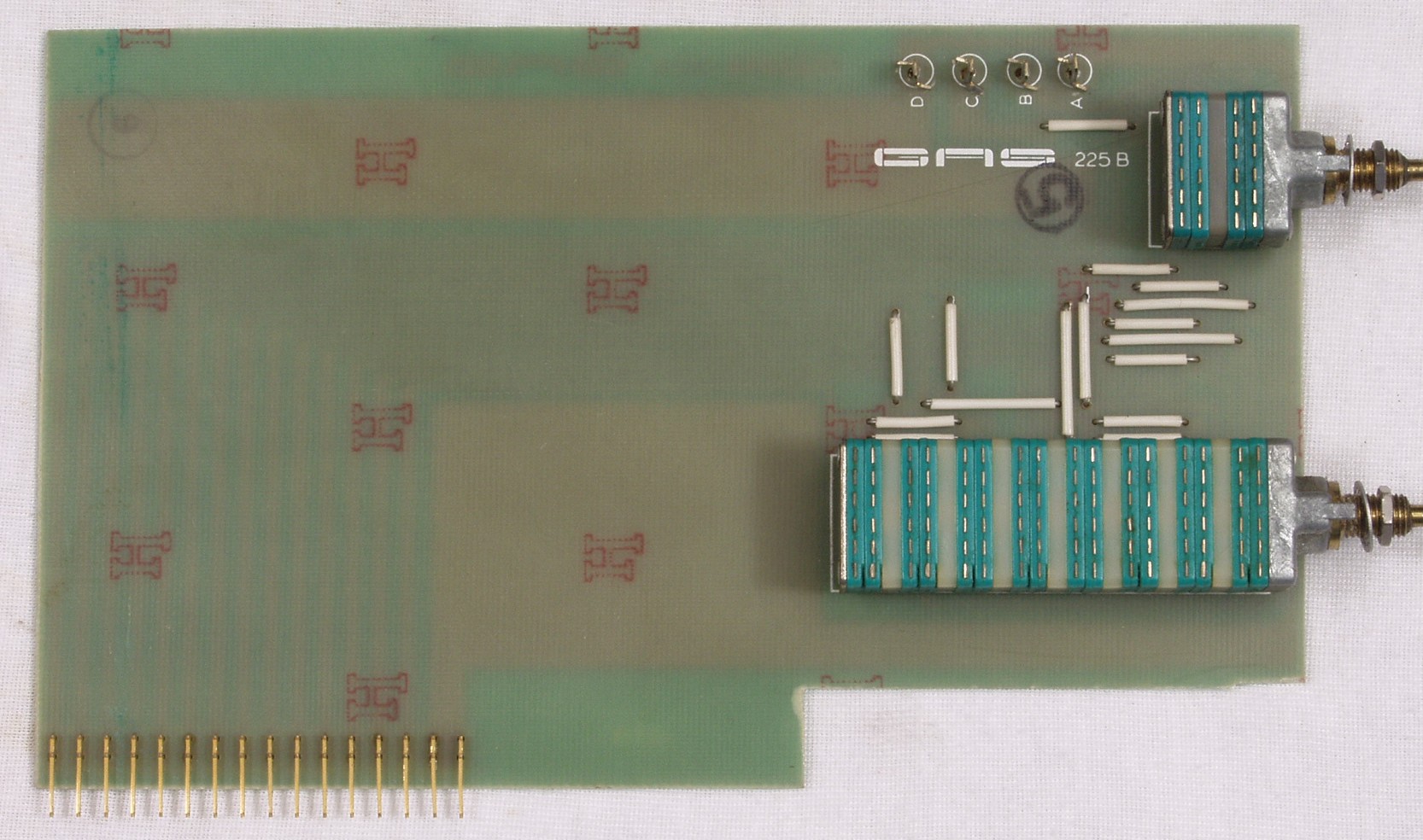

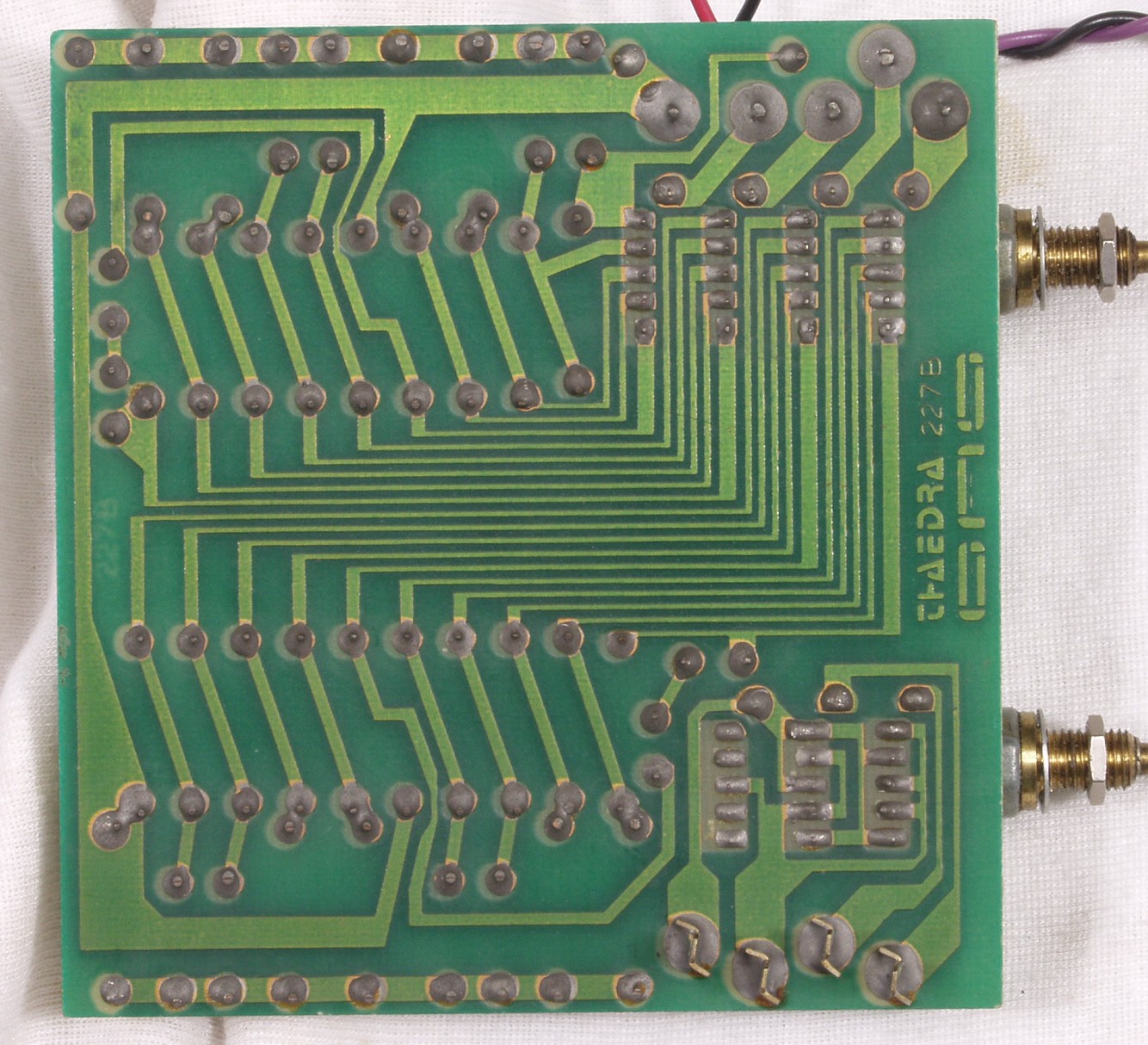

Ｃ５Ａ．ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板
Ｃ５Ｂ．　修理前　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板裏

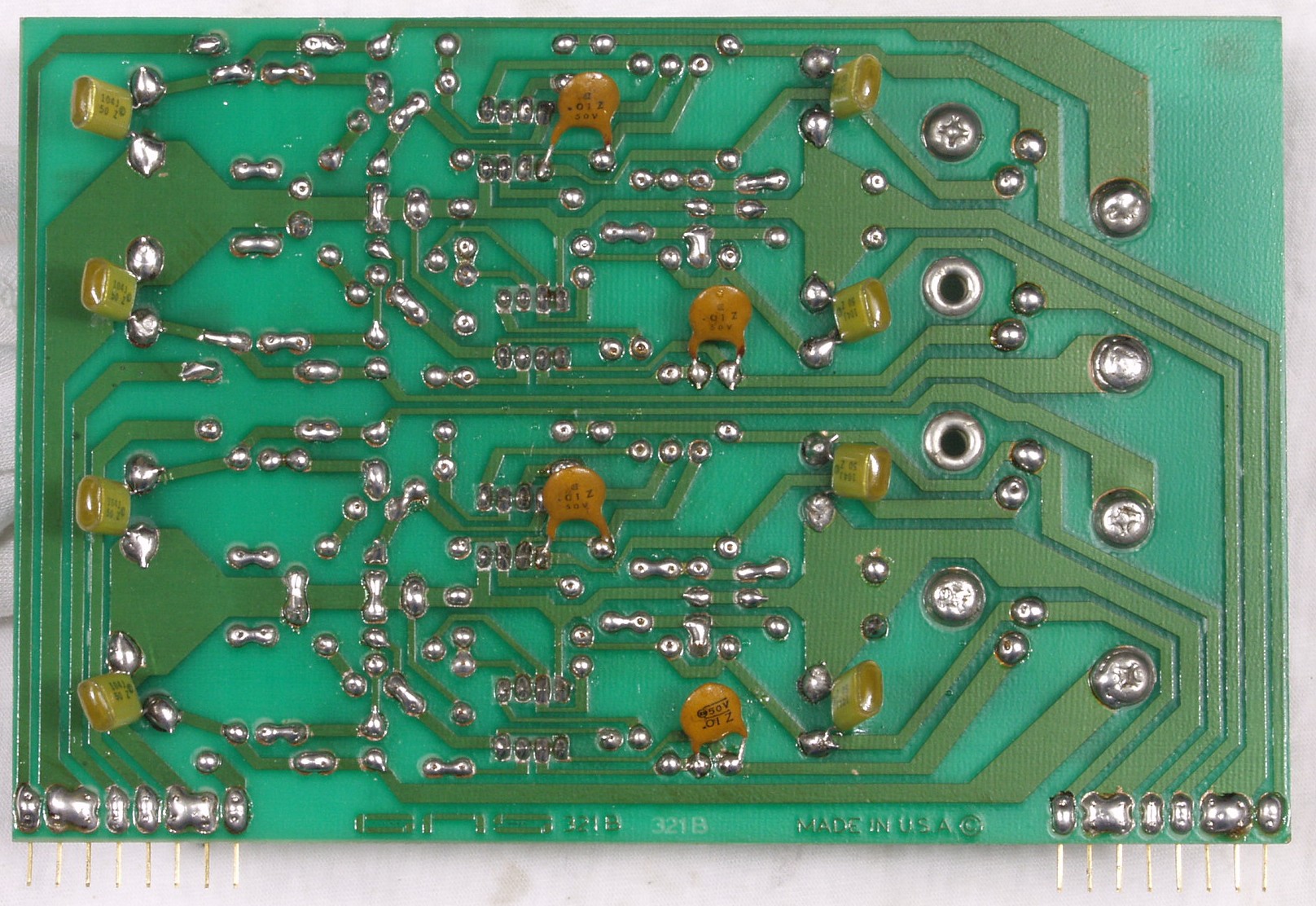

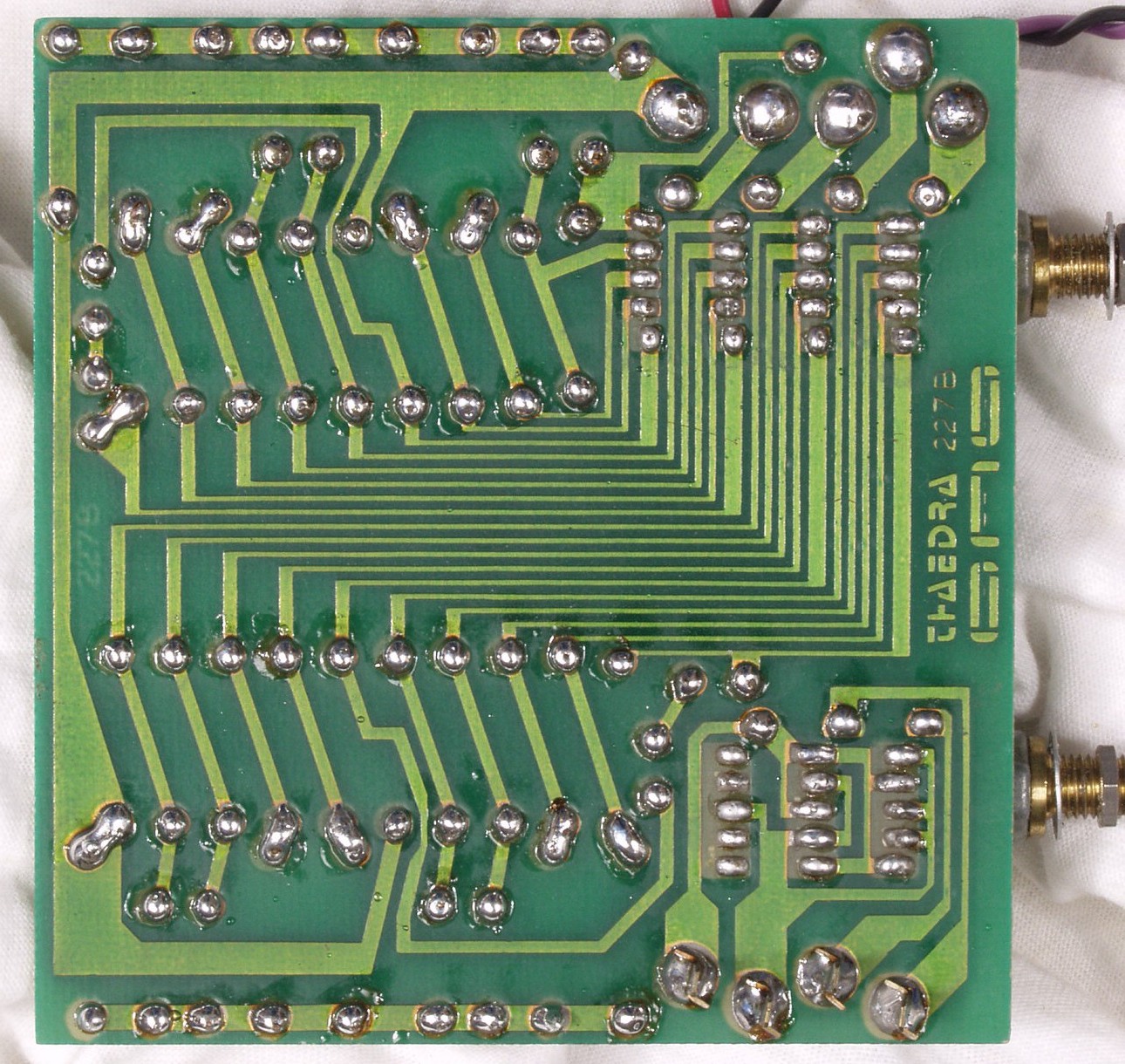

Ｃ５Ｃ．　修理（半田補正）後　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板裏
Ｃ５Ｄ．　完成ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板裏　不要なフラックスを取り、清掃する
Ｃ６Ａ．　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板
Ｃ６Ｂ．　修理前　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板裏
Ｃ６Ｃ．　修理（半田補正）後　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板裏
Ｃ６Ｄ．　完成Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板裏　不要なフラックスを取り、清掃する

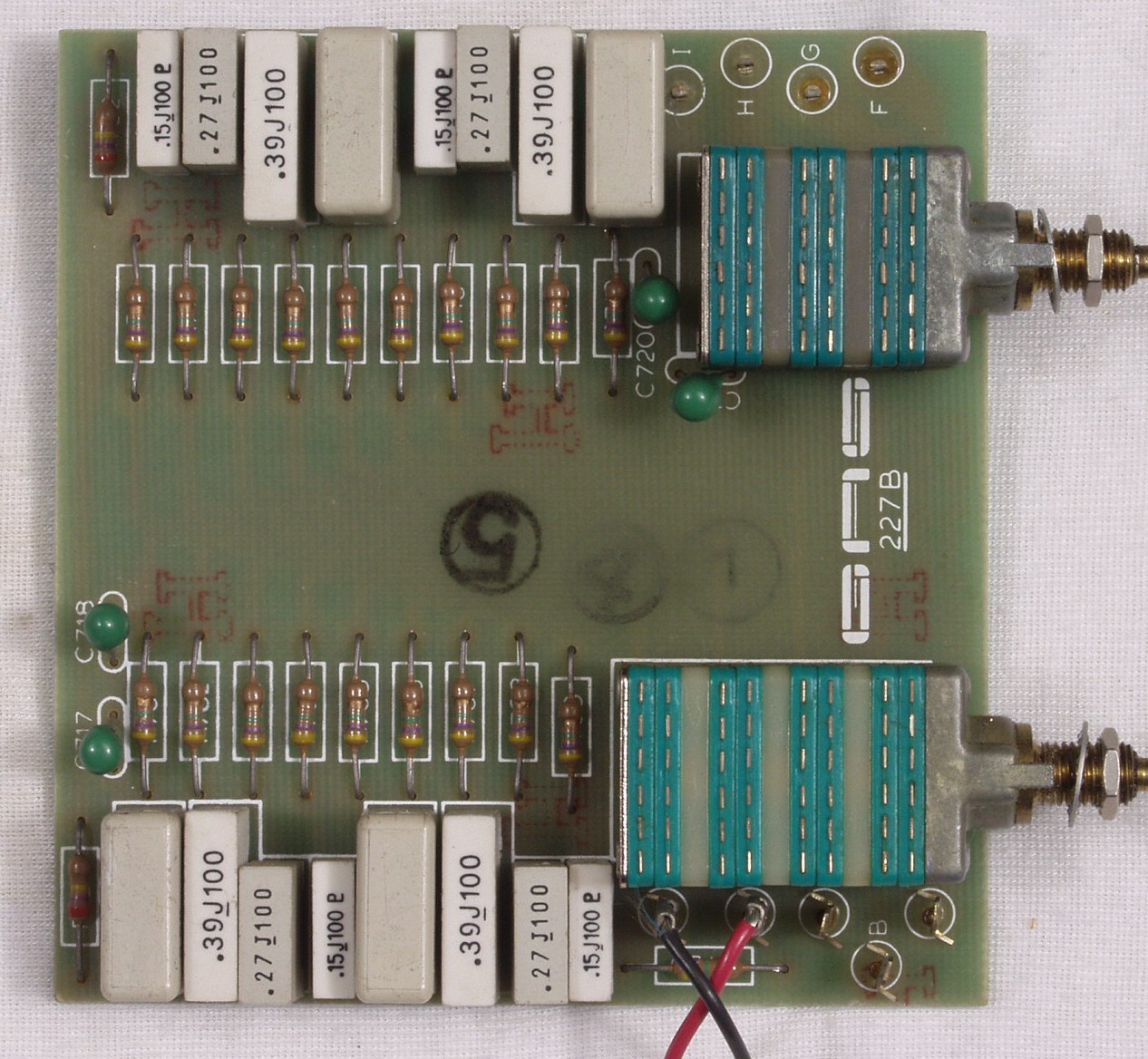

Ｃ８Ａ．　修理前　トーンコントロールコンデンサー
Ｃ８Ｂ．　修理後　トーンコントロールコンデンサー８個交換

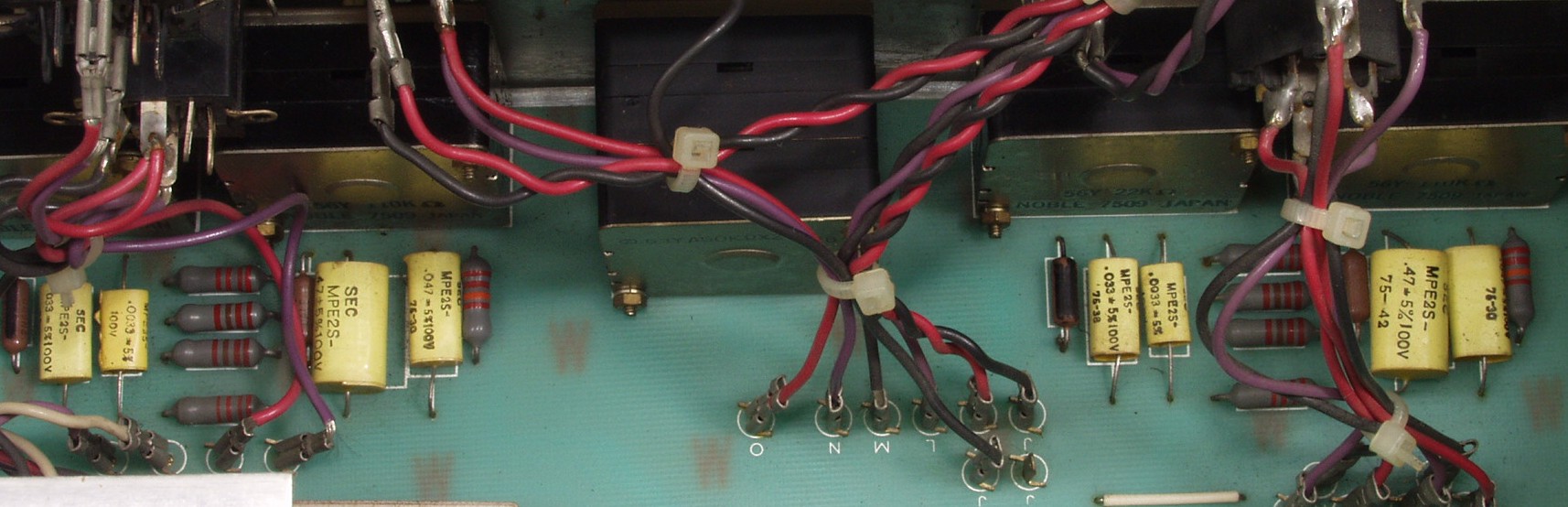

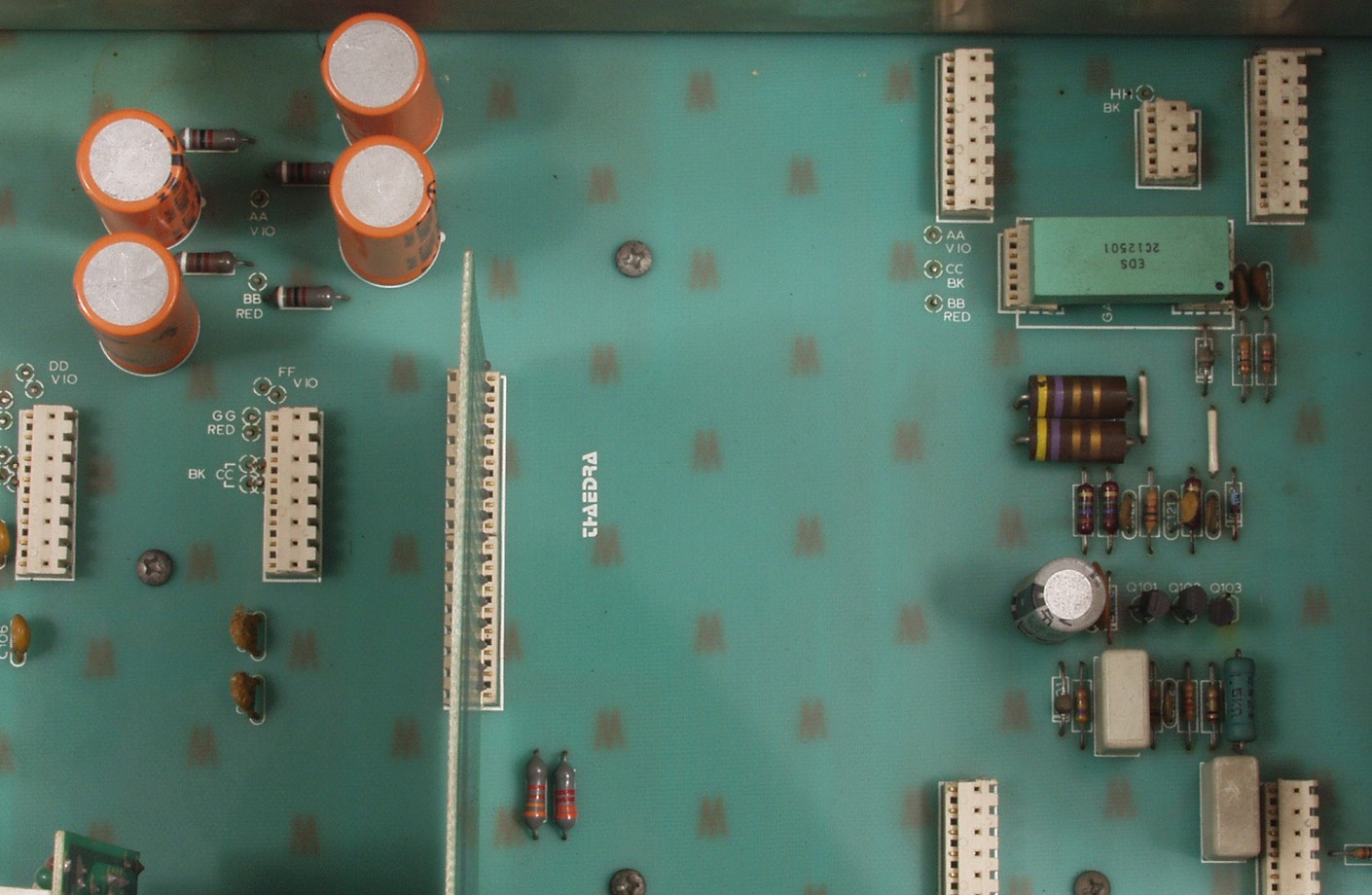

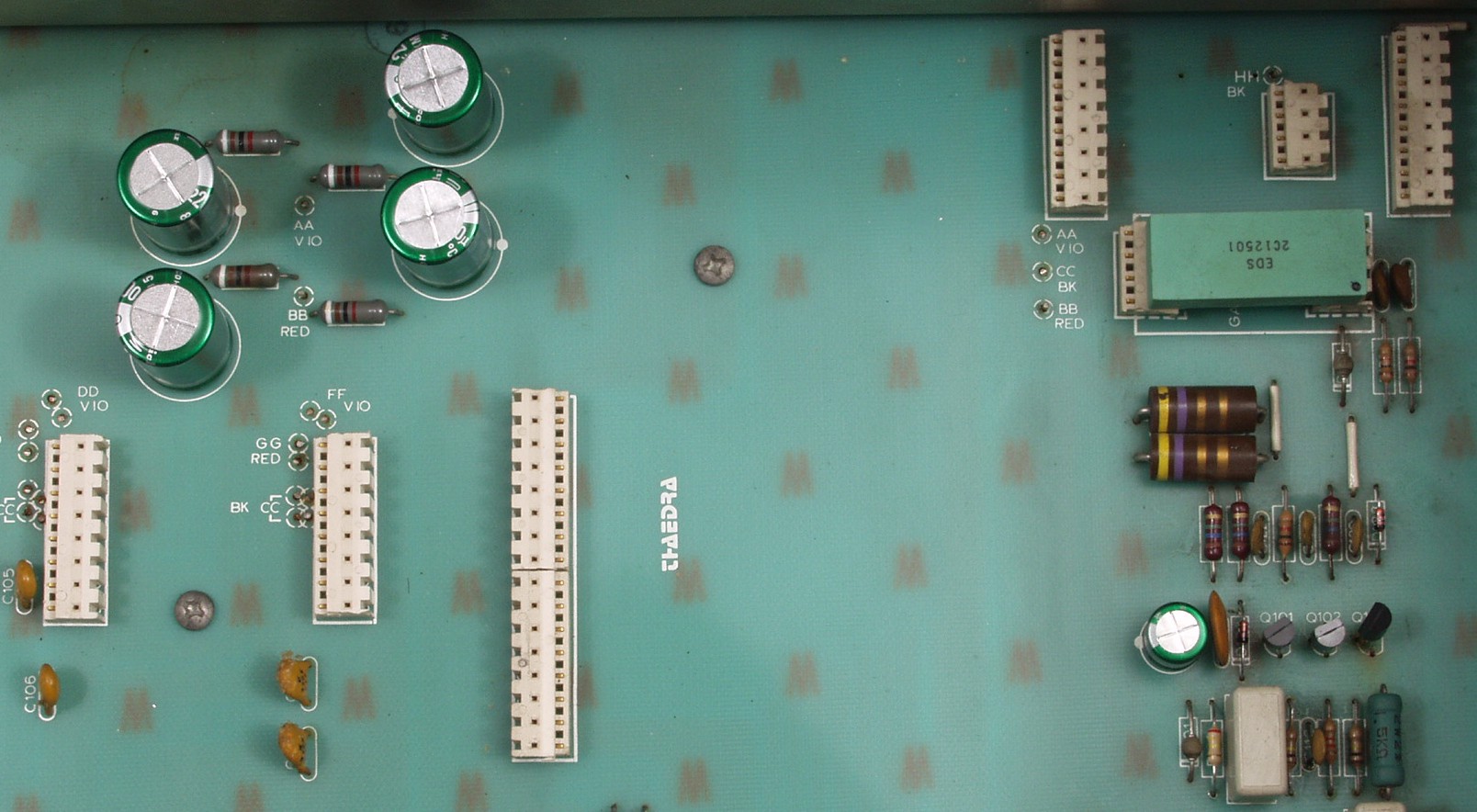

Ｃ９Ａ．　修理前　メイン基板電解コンデンサー
Ｃ９Ｂ．　修理後　メイン基板電解コンデンサー　　電解コンデンサー５個交換

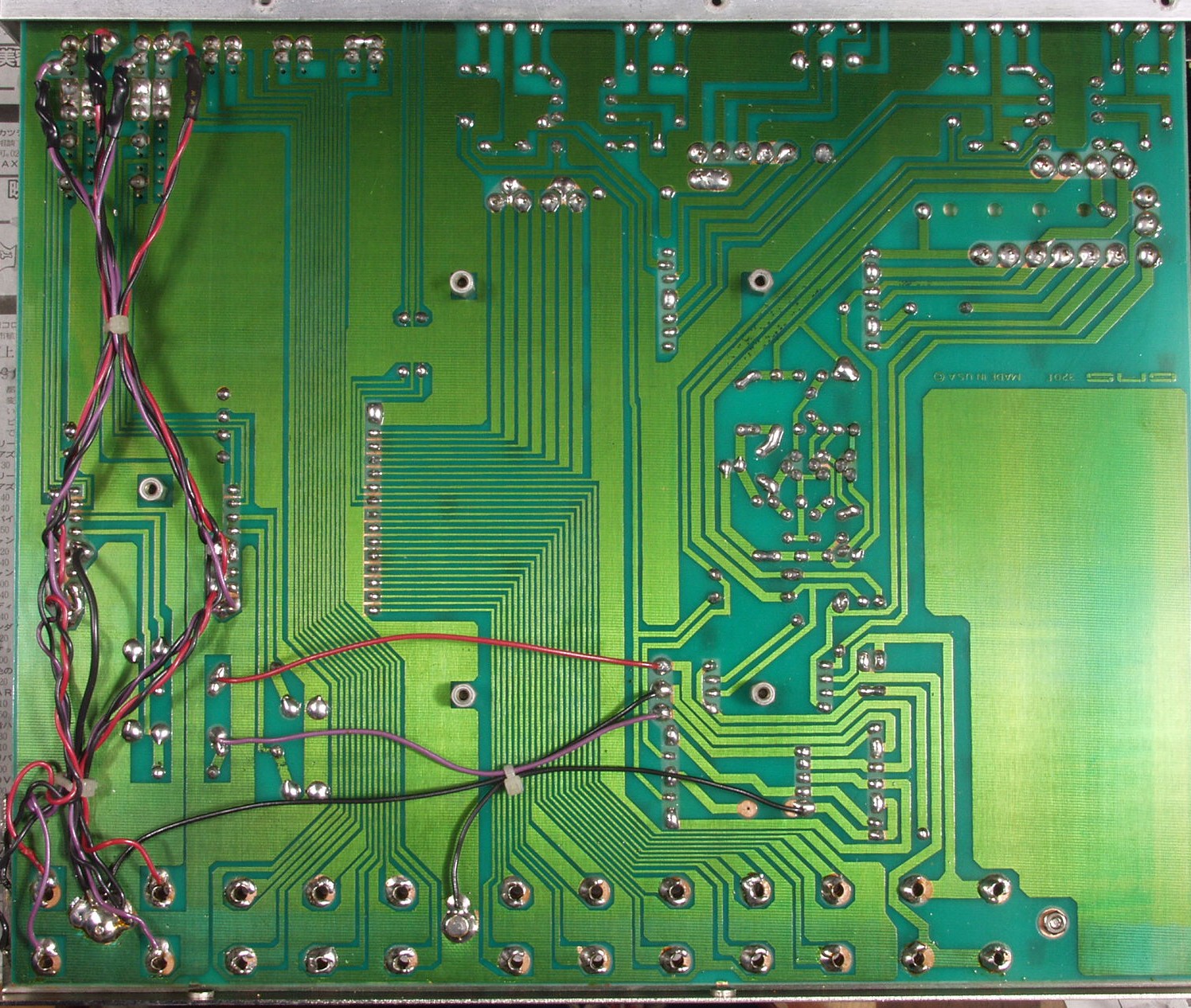

ＣＡＡ．　修理前　メイン基板裏

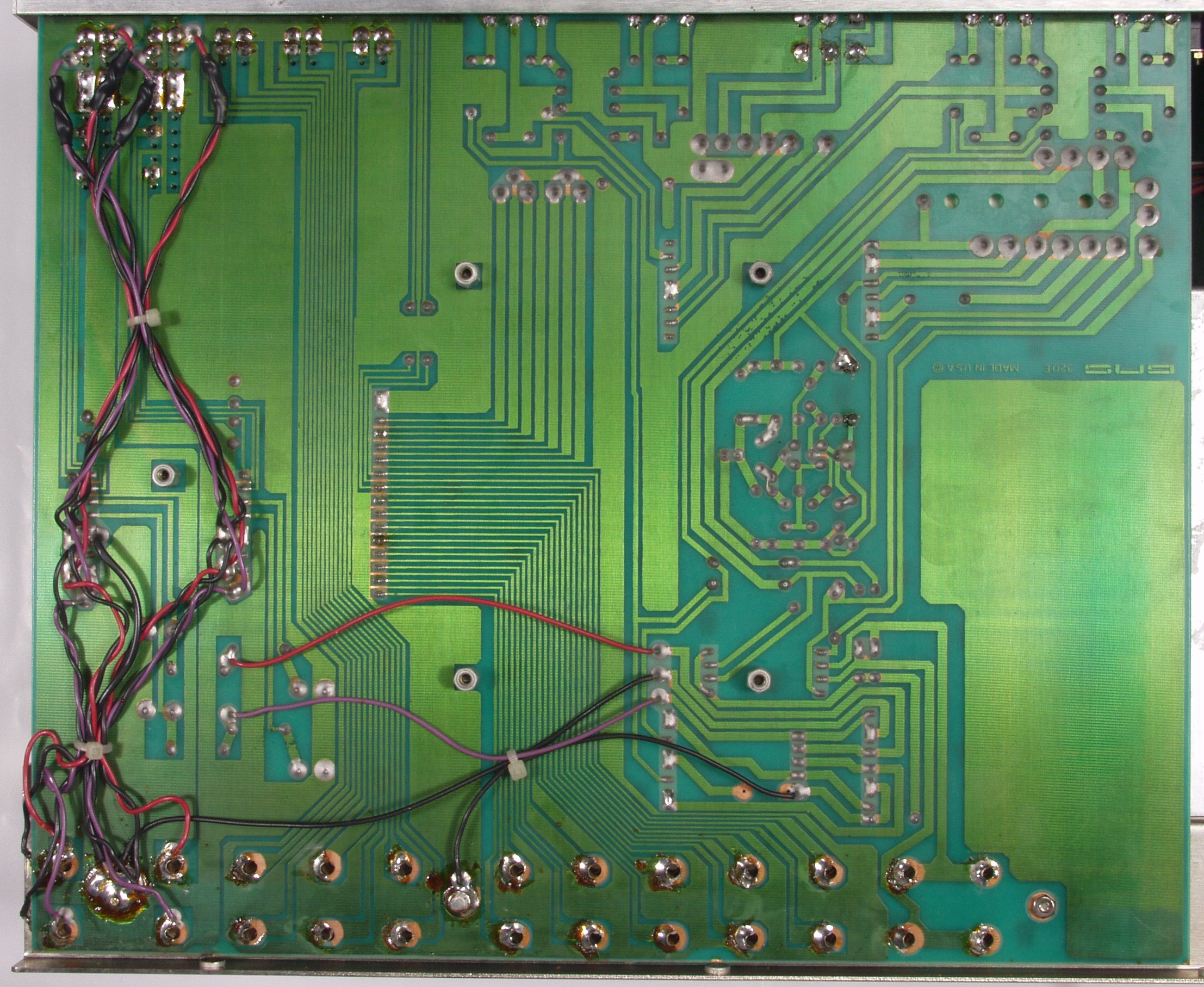

ＣＡＢ．　修理（半田補正）後　メイン基板裏
ＣＡＣ．　完成メイン基板裏　不要なフラックスを取り、洗浄する

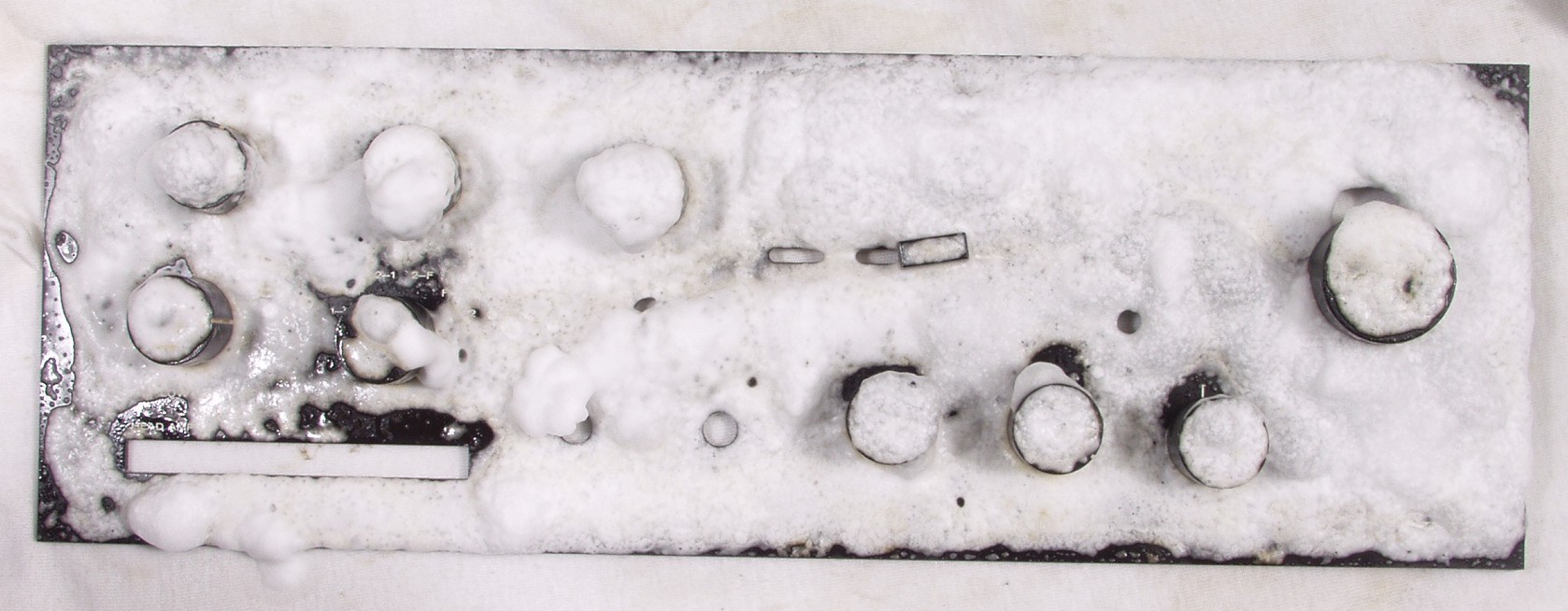

ＣＢＡ．　パネル清掃

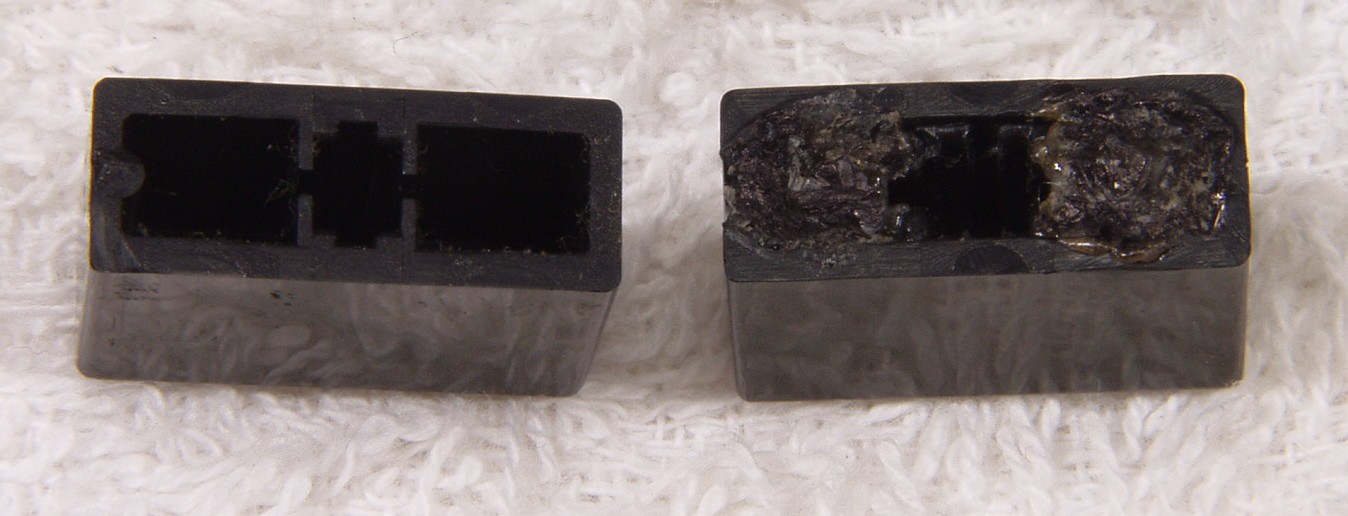

ＣＢＢ．　バランスＶＲのツマミが緩いので、ホット・ボンドで補強する。

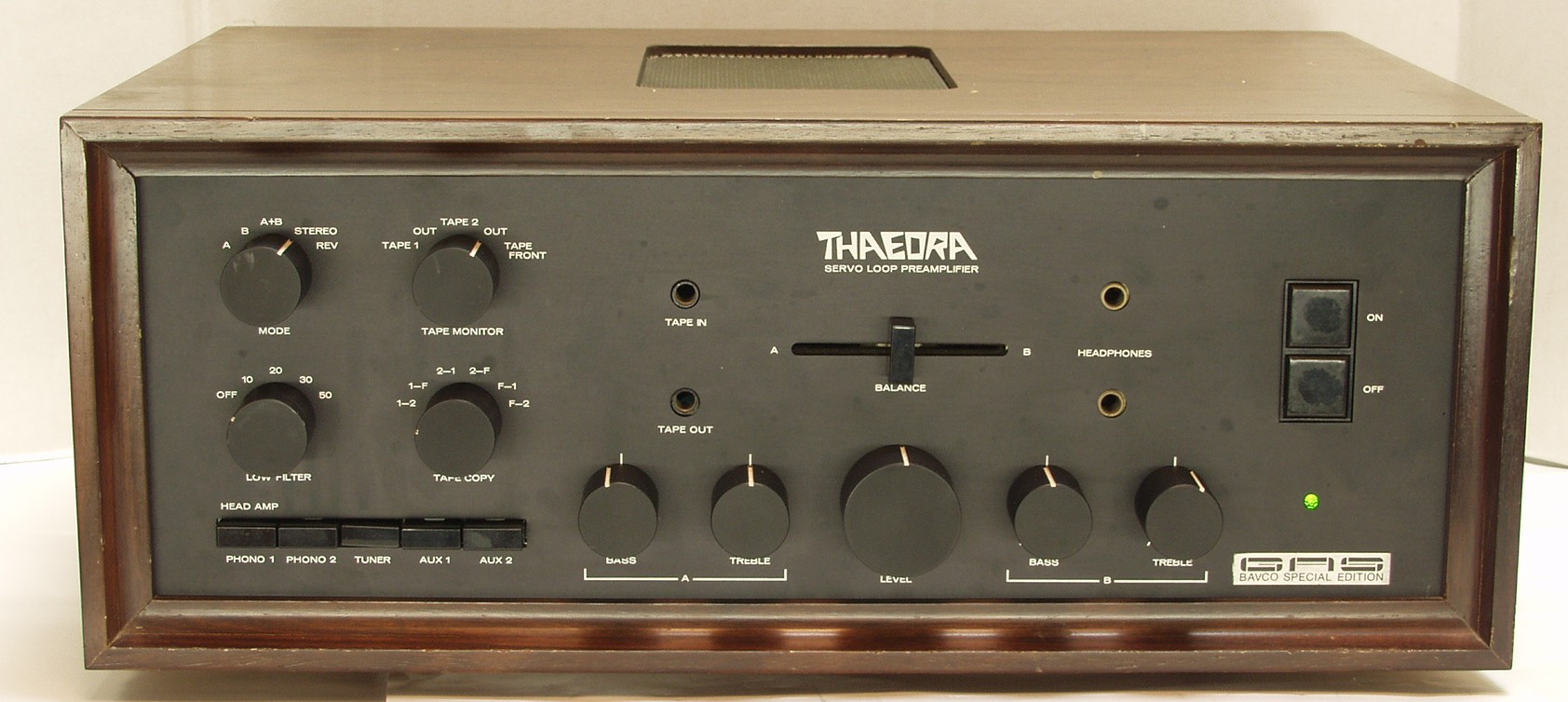

ＣＣＡ．　修理前　上から見る
ＣＣＢ．　修理後　上から見る

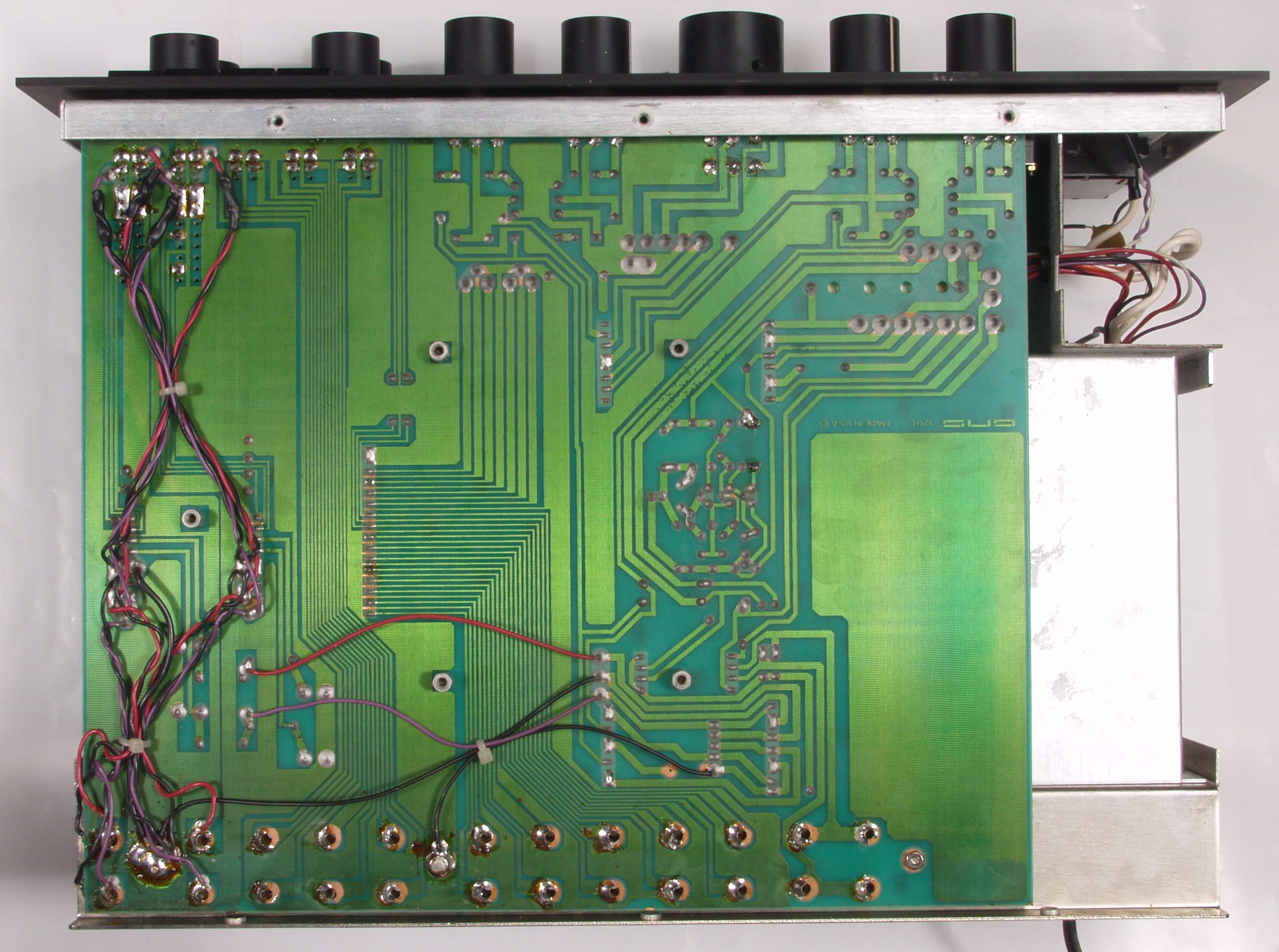

ＣＣＣ．　修理前　下から見る
ＣＣＤ．　修理後　下から見る

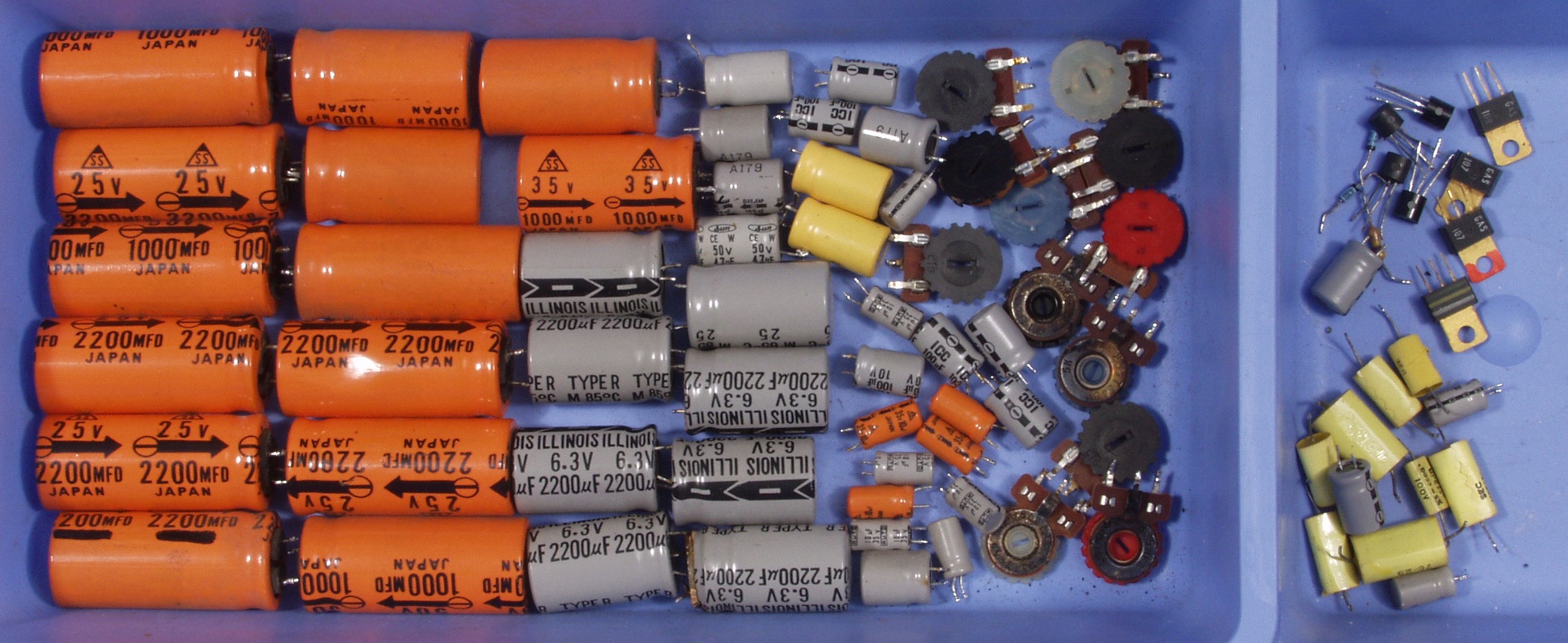

ＣＤ．　交換部品

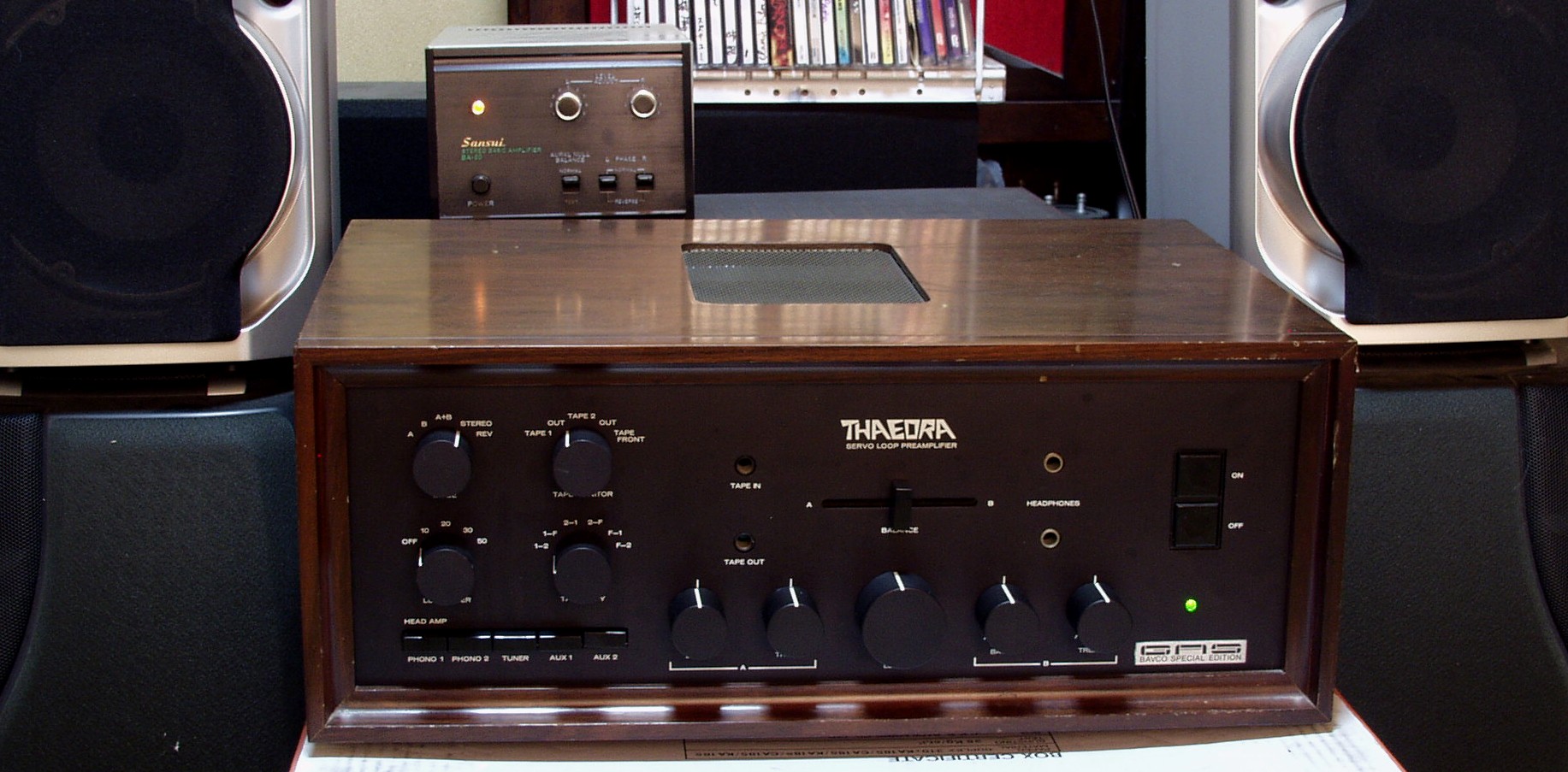

ＣＥ．　完成　やはり木製ケースは良い！！

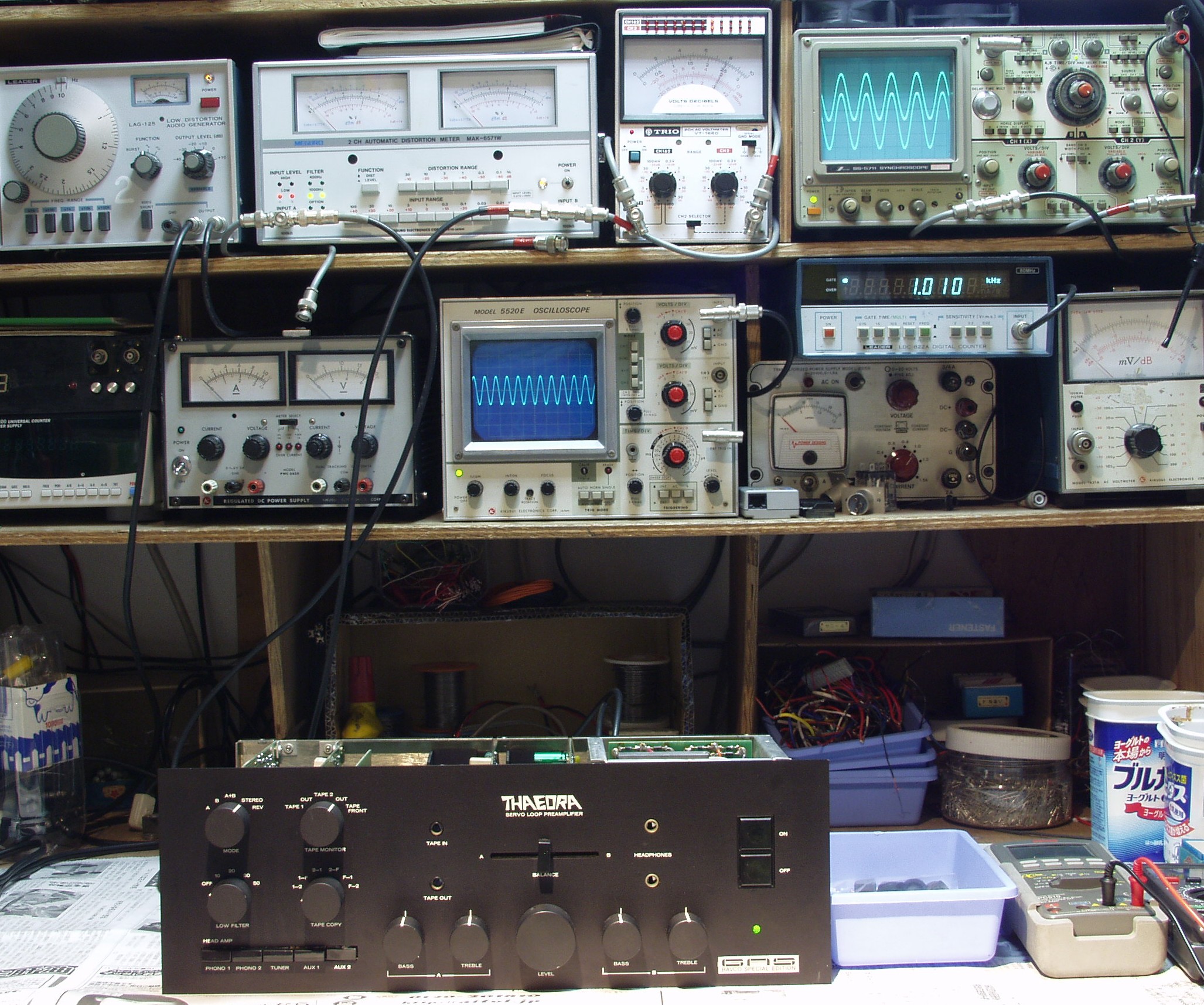

Ｅ．　調整・測定
Ｅ１Ａ．　出力／歪み測定・調整

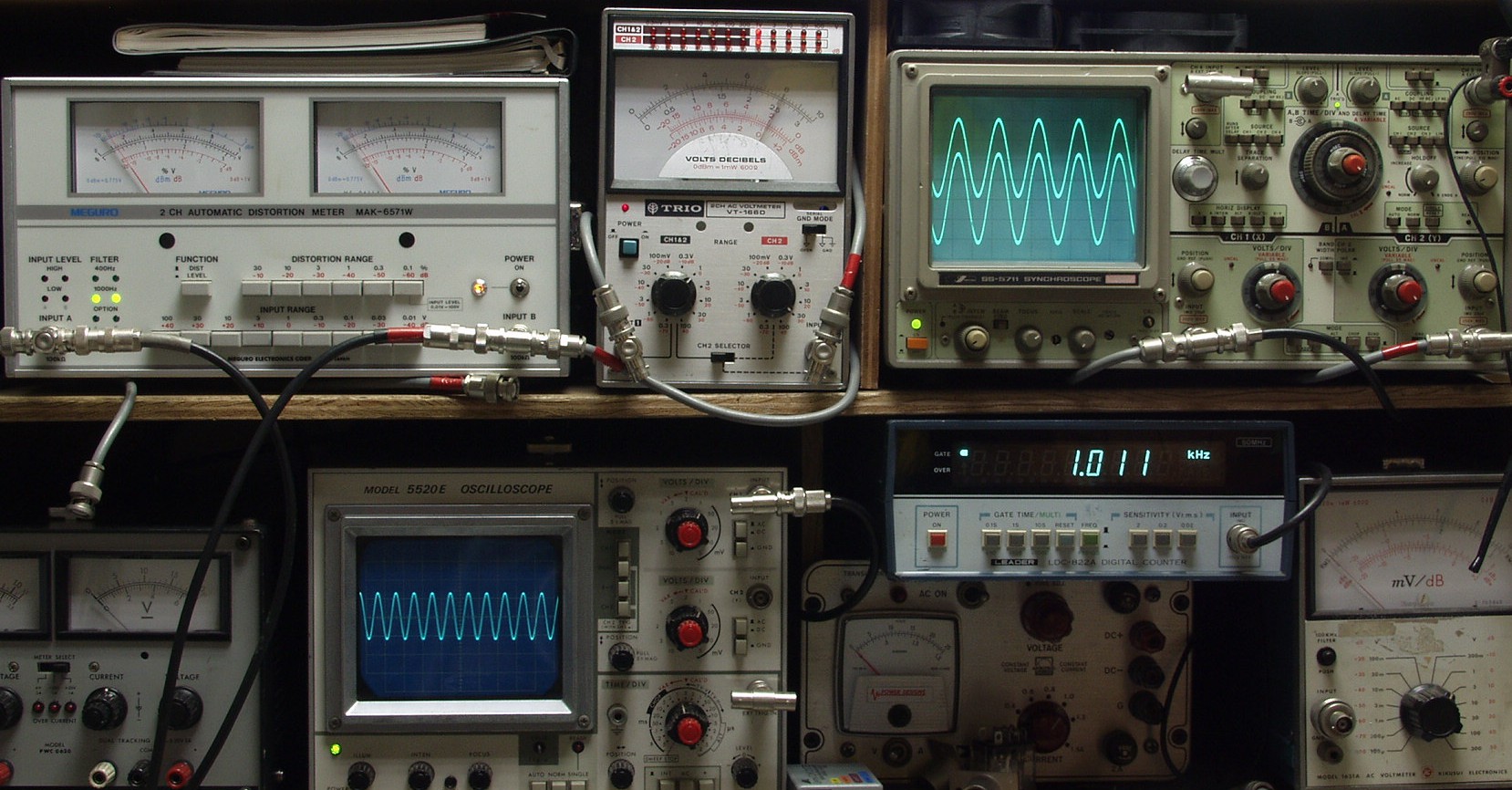

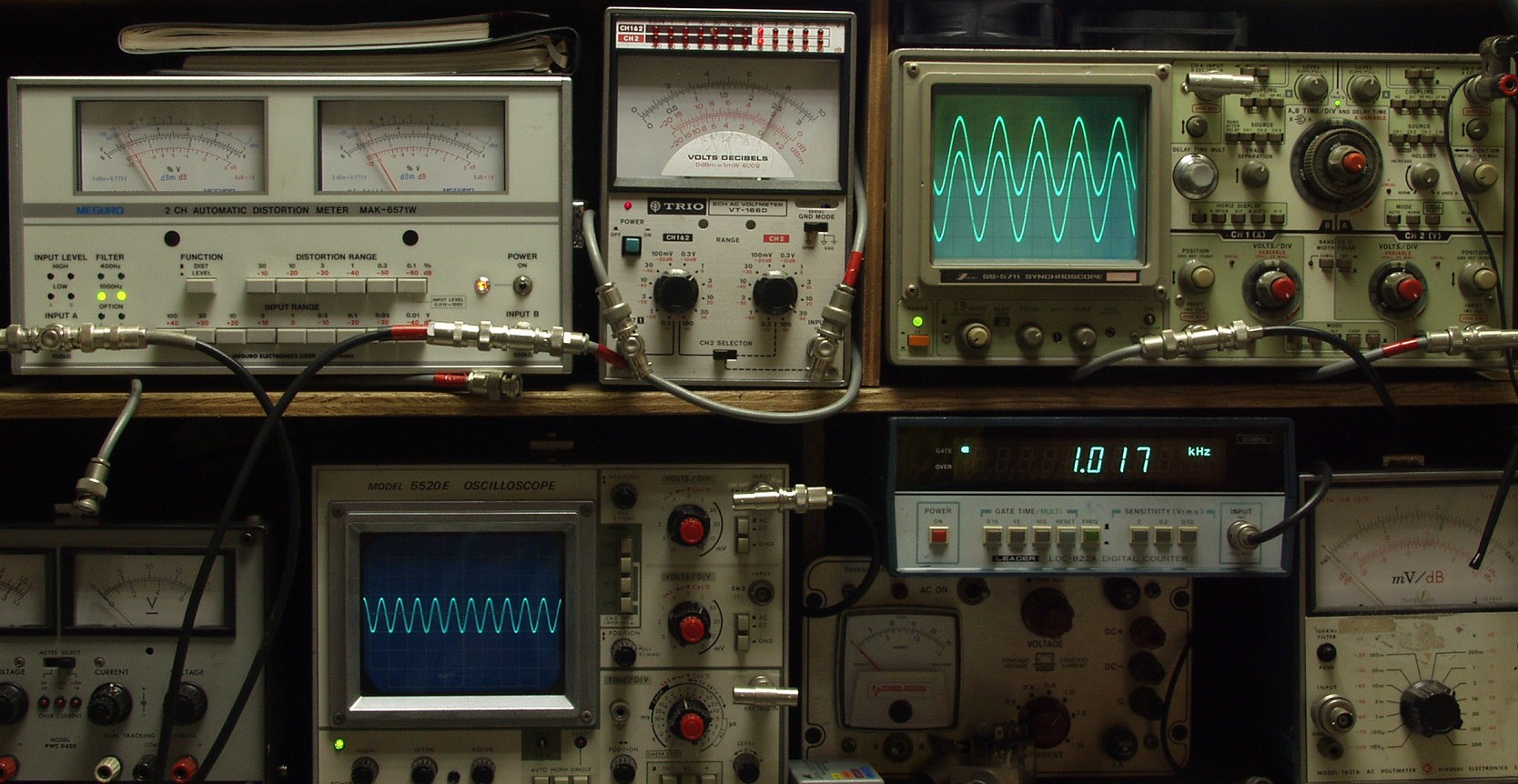

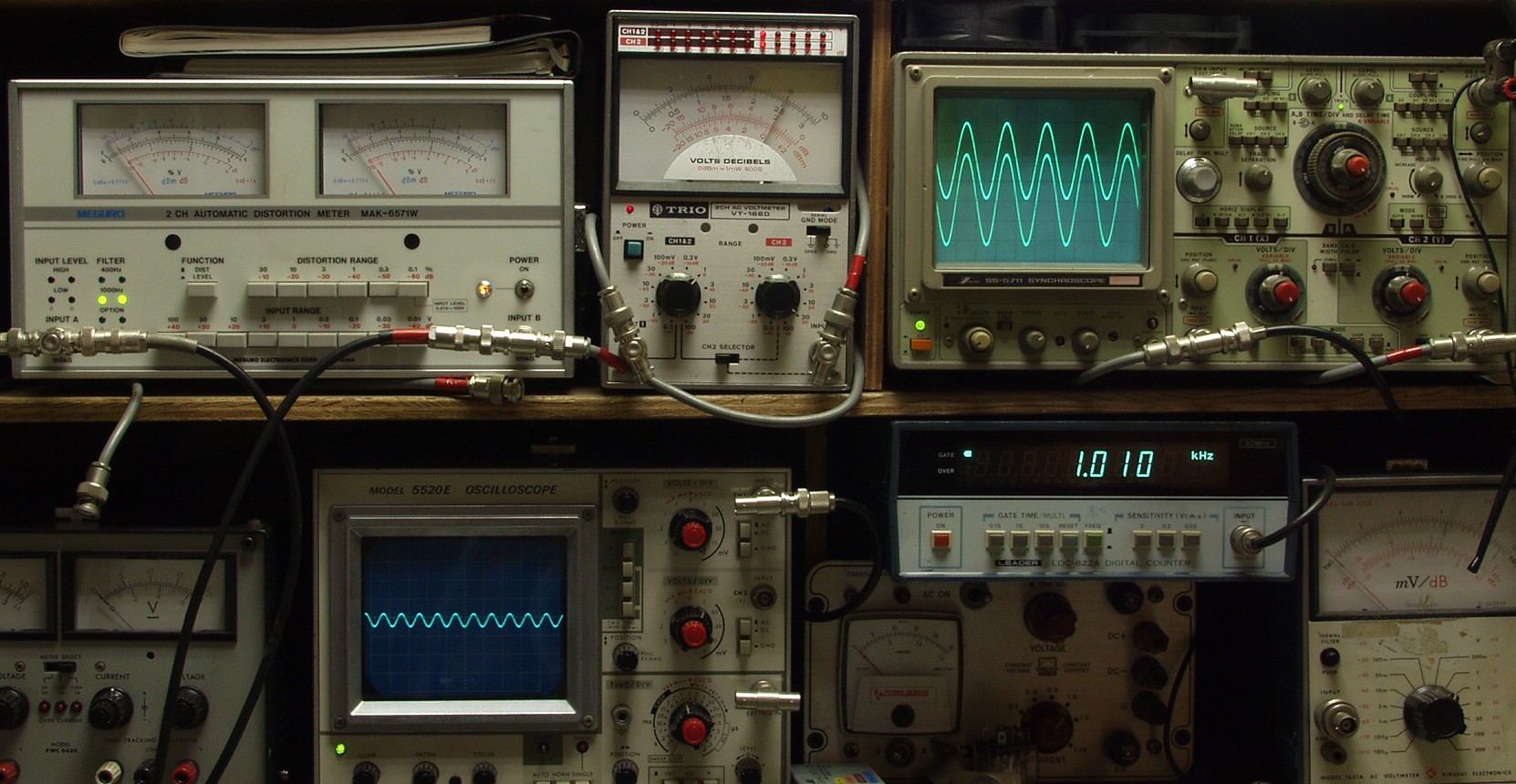

　　　　＜見方＞

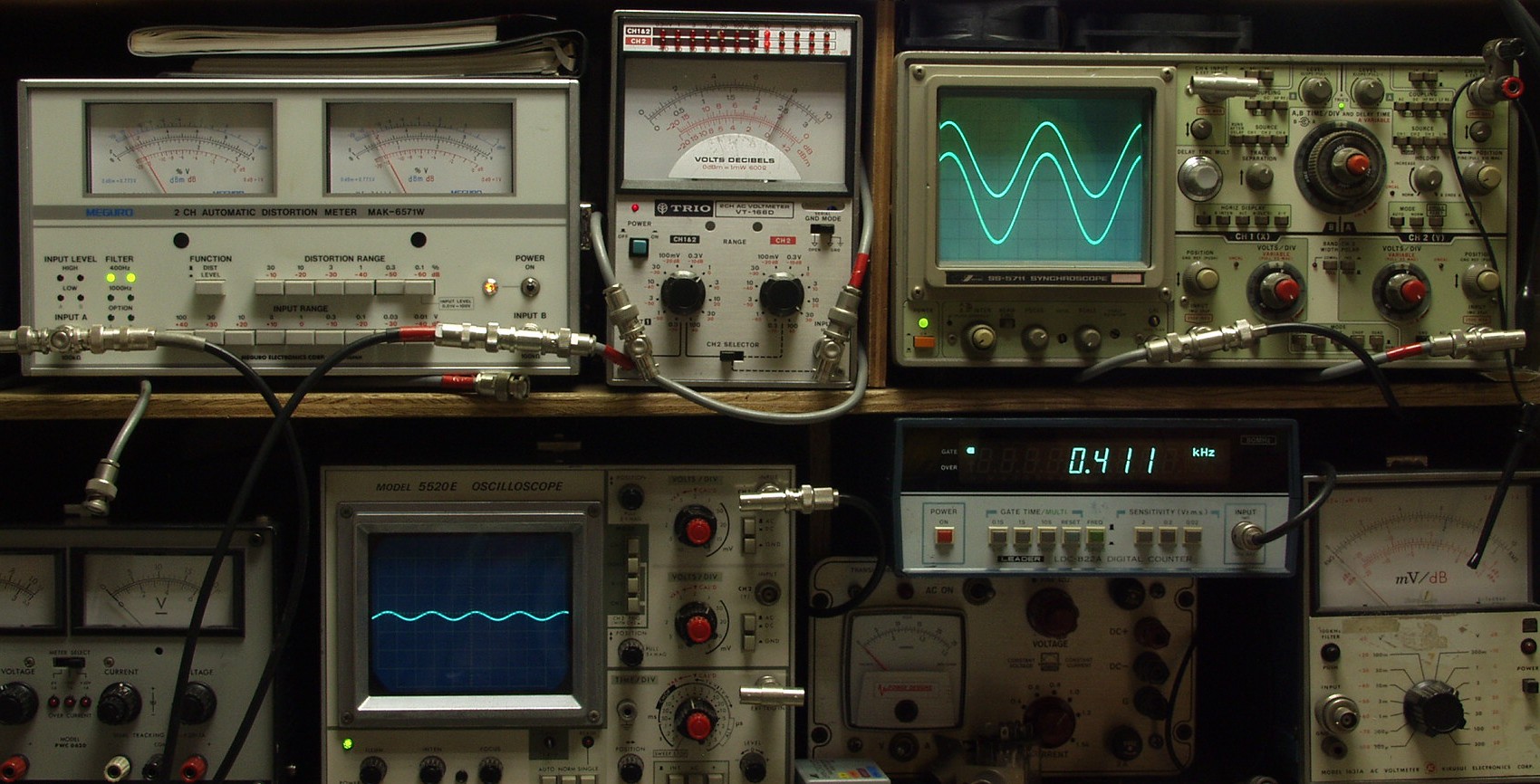

　　　　　上左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）
Ｅ１Ｂ．　出力＝８Ｖの出力でも飽和しない！　歪み率＝０．０１％　ＡＵＸ入力　４００ＨＺ
　　　　　　　このＡＭＰは入力ジャックの抜き差し等は、十分注意する事。ミスをするとメインＡＭＰやＳＰを壊します。

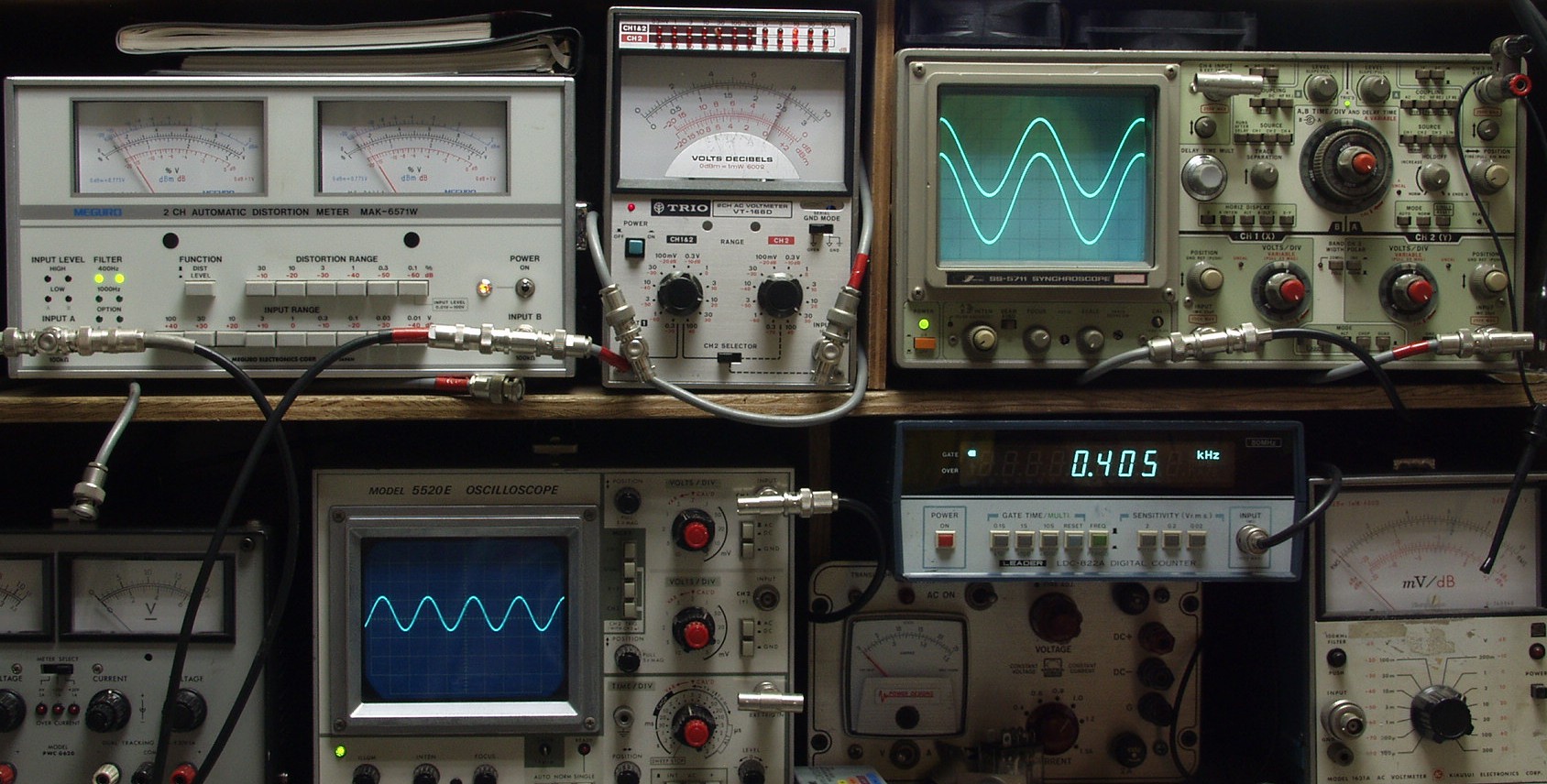

Ｅ２Ａ．　出力＝０．８Ｖ　歪み率＝０．０１％　ＡＵＸ入力　１０００ＨＺ
Ｅ２Ｂ．　出力＝０．８Ｖ　歪み率＝０．０１５％　ＡＵＸ入力　４００ＨＺ

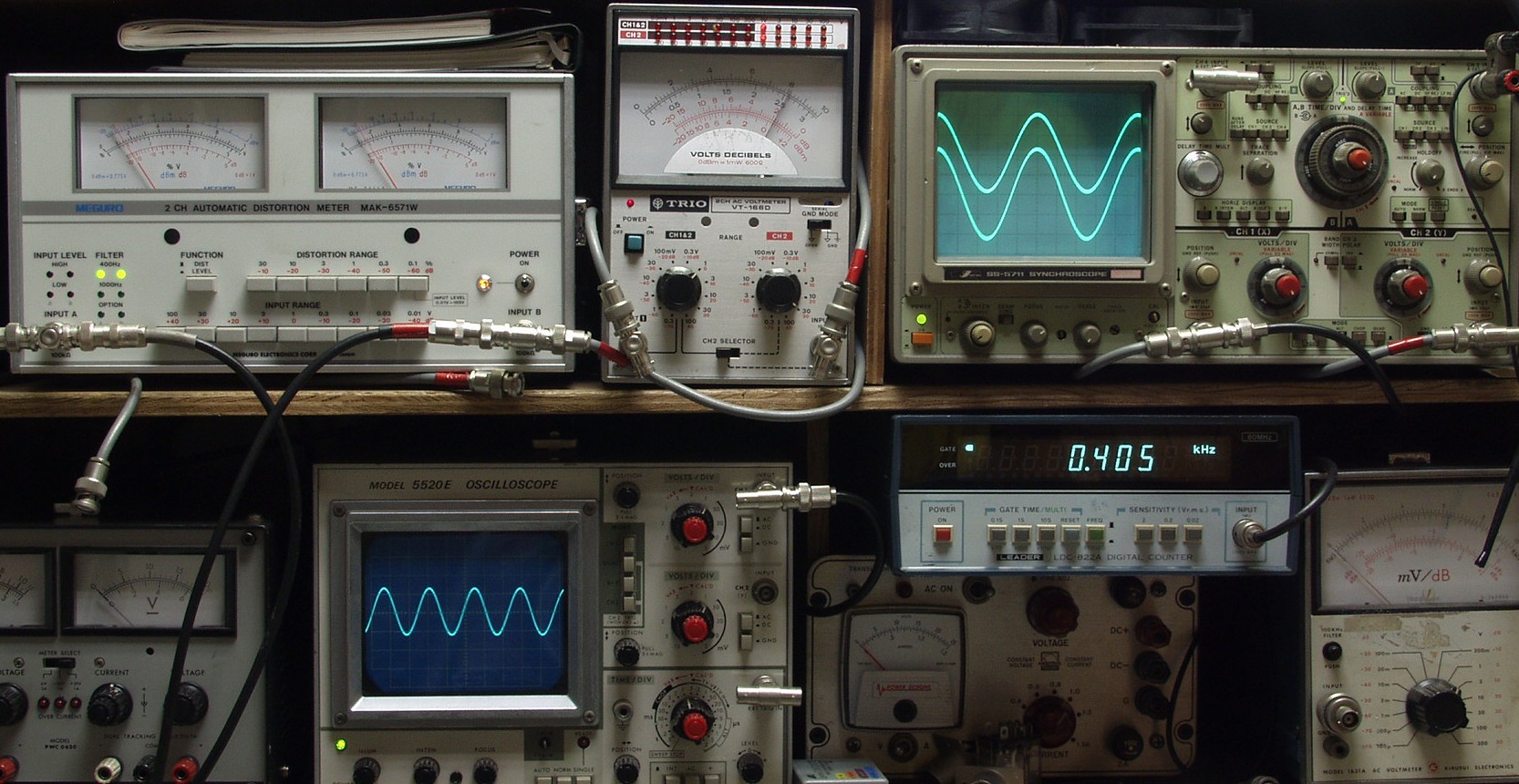

Ｅ３Ａ．　出力＝０．８Ｖ　歪み率＝０．０２％　ＭＭ入力　１０００ＨＺ
Ｅ３Ｂ．　出力＝０．８Ｖ　歪み率＝０．０２％　ＭＭ入力　４００ＨＺ
Ｅ４Ａ．　出力＝０．８Ｖ　歪み率＝０．０１％　ＭＣ入力　１０００ＨＺ。
Ｅ４Ｂ．　出力＝０．８Ｖ　歪み率＝０．０２％　ＭＣ入力　４００ＨＺ
Ｆ．　上位測定機器での調整・測定

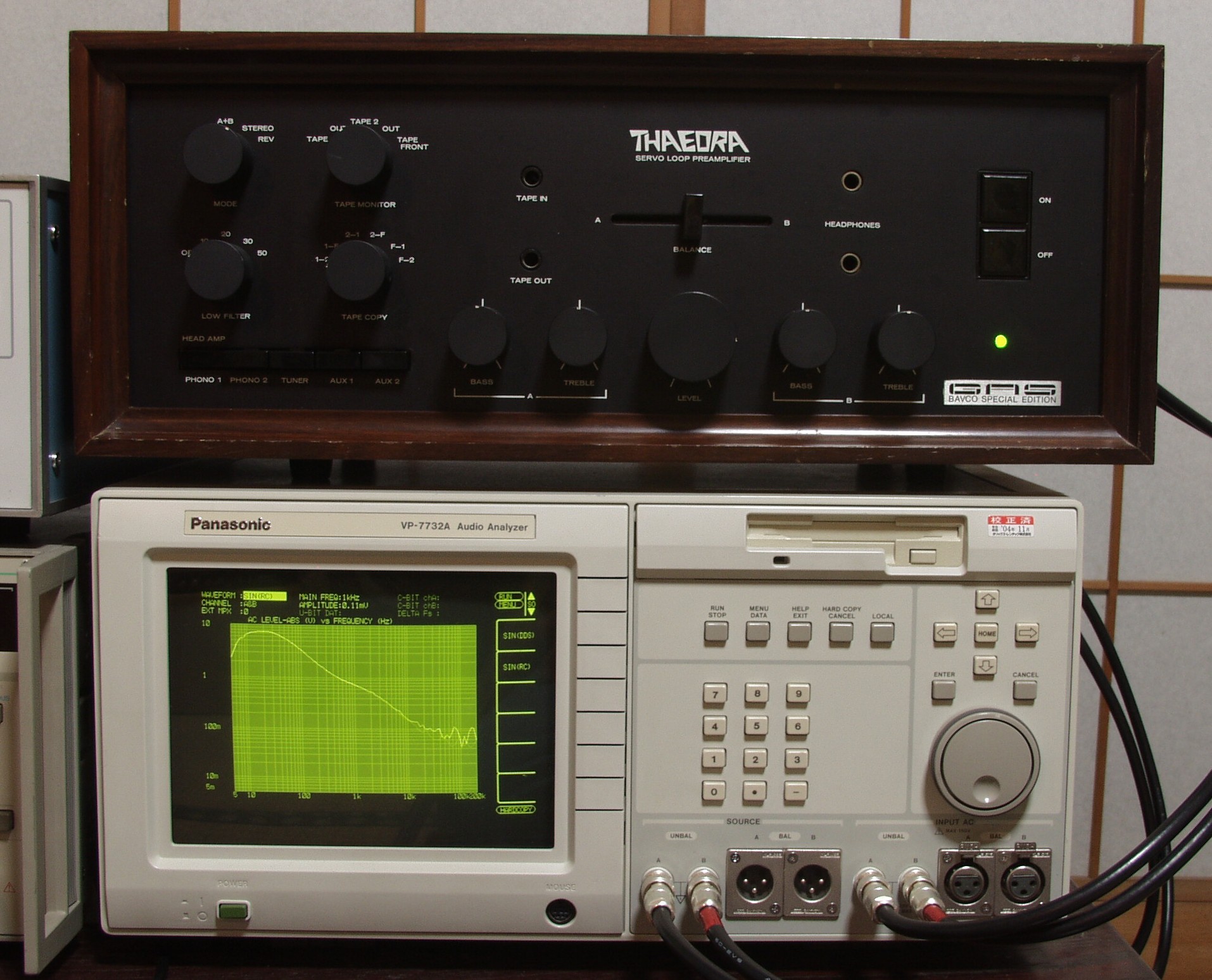

 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

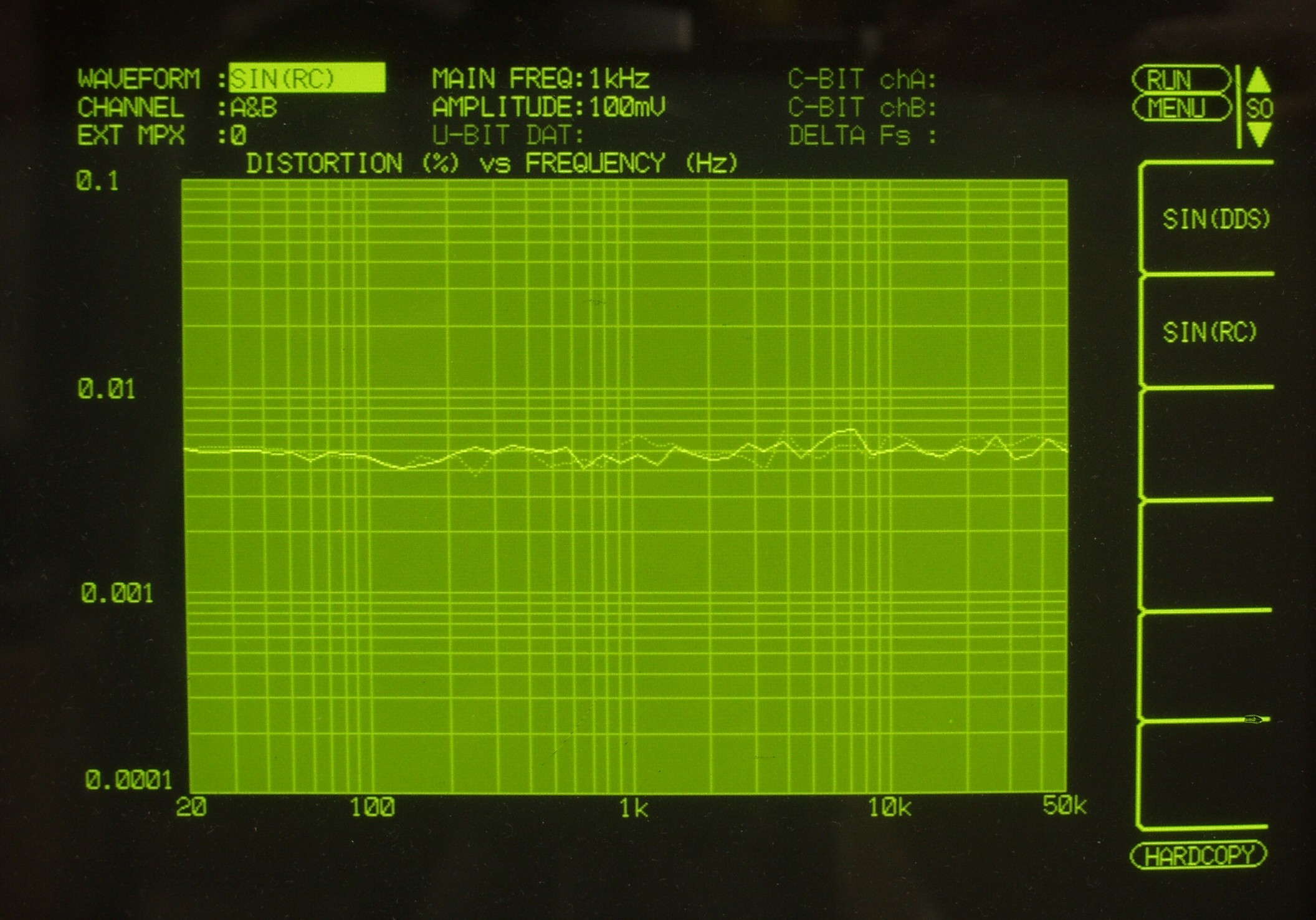

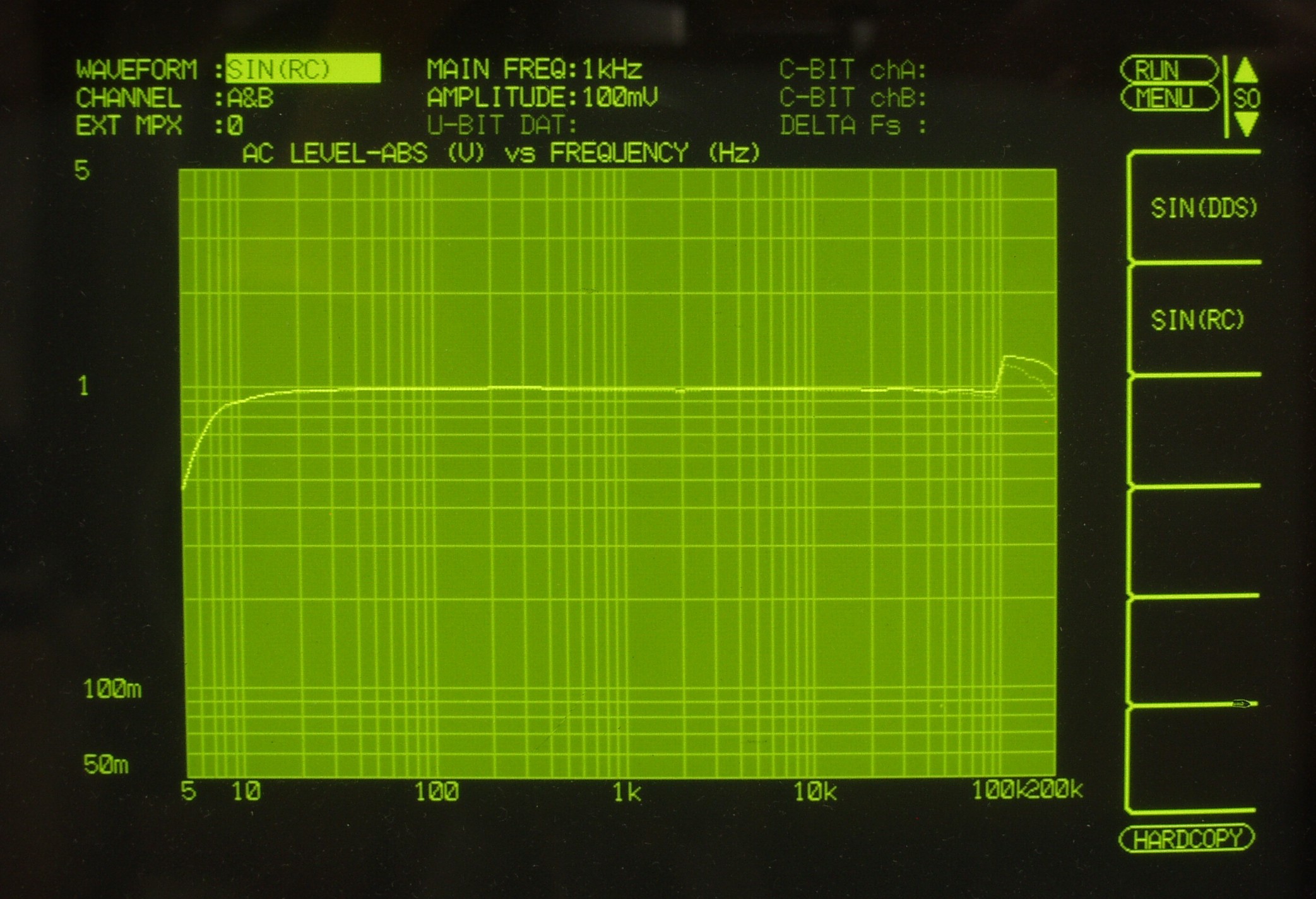

Ｆ２Ａ．　「ＡＵＸ入力」周波数特性　入力＝１００ｍＶ一定　　ＲＬ共殆ど同じ　薄い色＝Ｌ
Ｆ２Ｂ．　「ＡＵＸ入力」歪み率測定　　入力＝１００ｍＶ一定　薄い色＝Ｌ

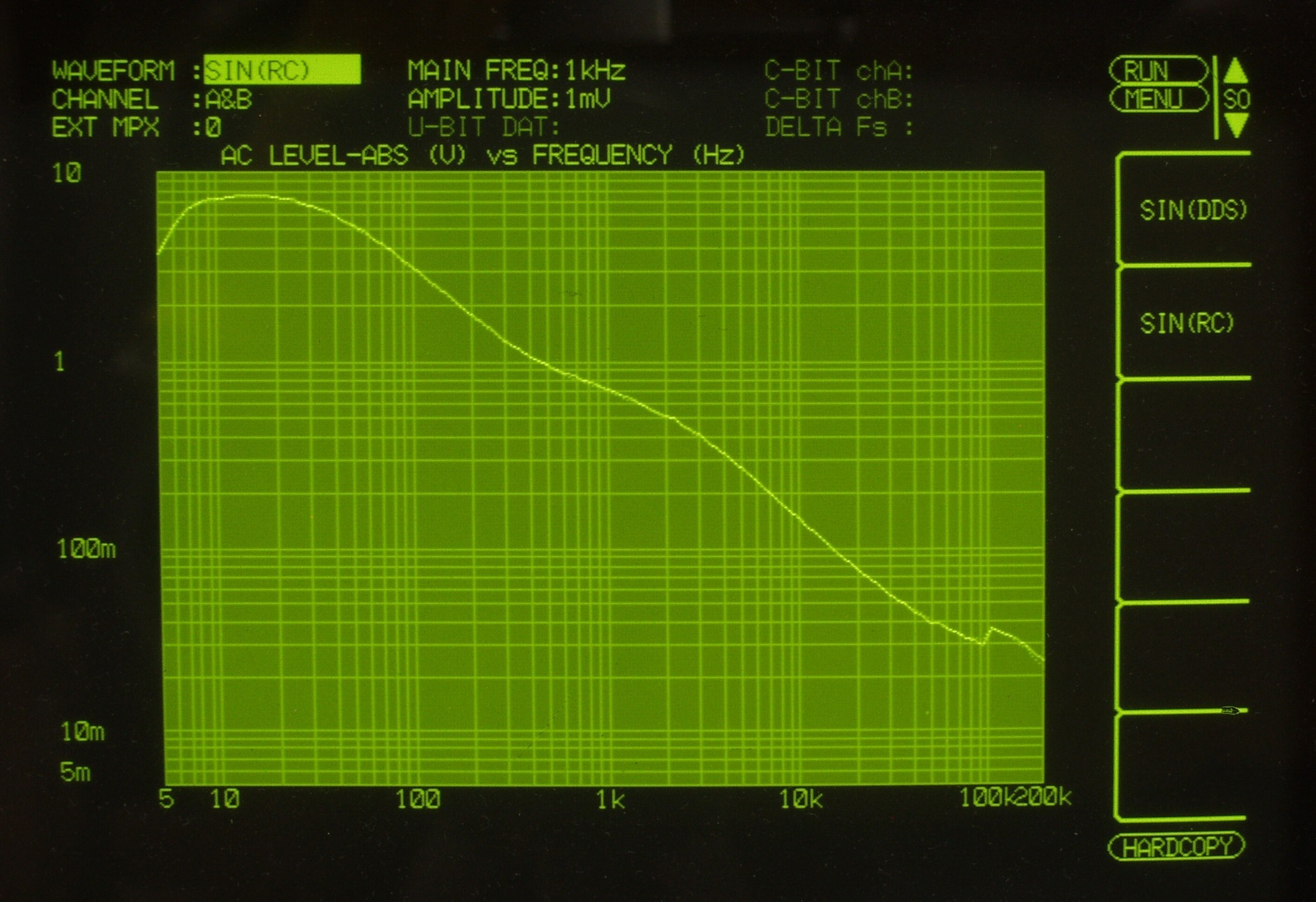

Ｆ３．　「ＭＭ入力」周波数特性　入力＝１ｍＶ一定

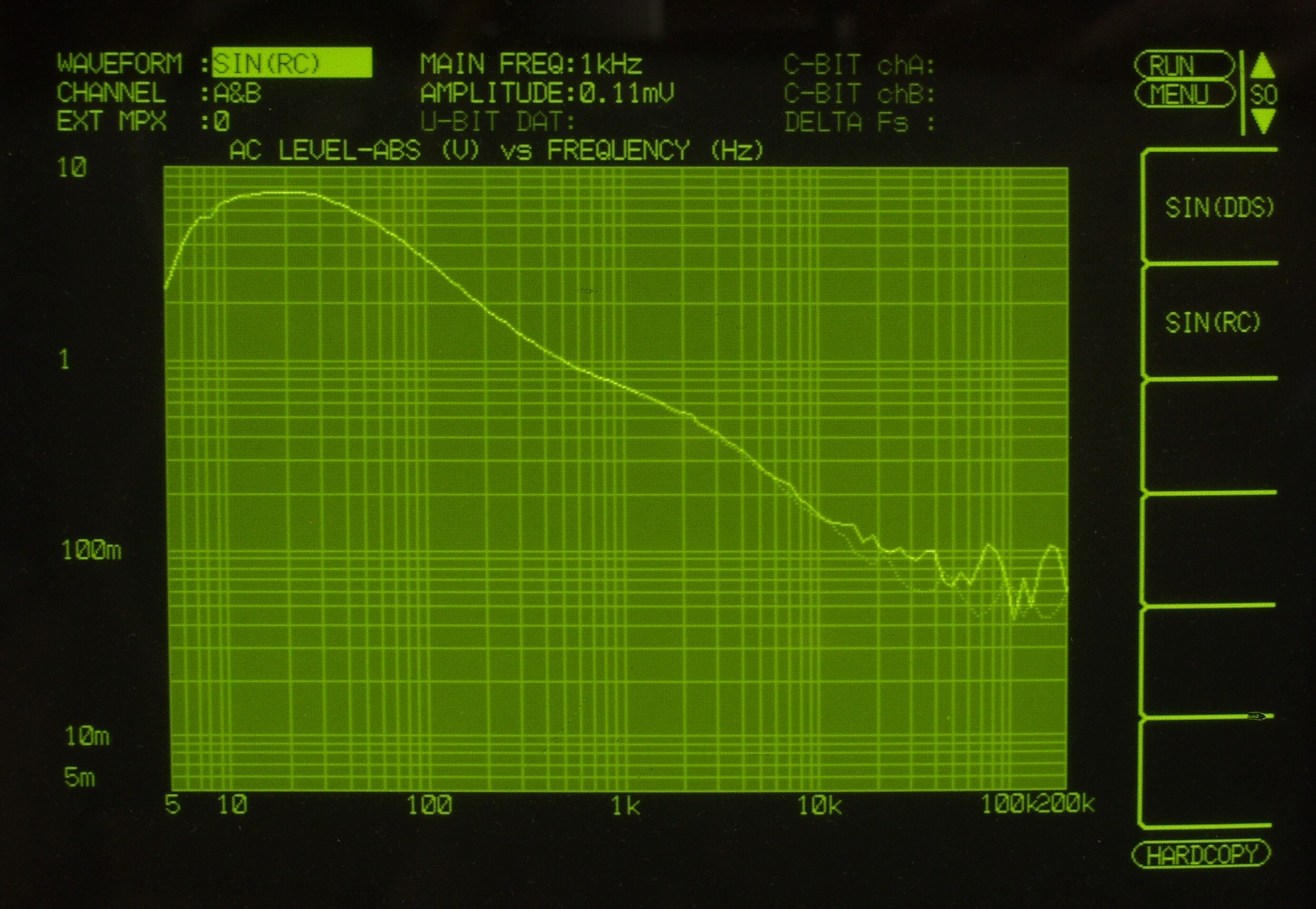

Ｆ４．　「ＭＣ入力」周波数特性　入力＝０．１１ｍＶ一定
Ｅ５．　完成　２４時間エージング
Ｓ．ＧＡＳ ＴＨＡＥＤＲＡ　の仕様（マニアル・カタログより）
型式、価格 コントロール（プリ）アンプ　　ＴＨＡＥＤＲＡ　価格￥６６０，０００.　(株)バブコ
＜HEAD　AMP/Moving-Coil、Phono＞
ゲイン Tape output＝69dB、　Main output＝90dB
ノイズ 75nV（20Hz〜20kHz）、　32nV（400Hz〜20kHz）
歪率 0.01％以下（出力＝2V、20Hz〜20kHz）
RIAA偏差 ±0.5dB（20Hz〜20kHz）
＜HEAD　AMP/Magnetic Phono＞
ゲイン Tape output＝42dB、　Main output：63dB
ノイズ 500nV（20Hz〜20kHz）
歪率 0.01％以下（2V、20Hz〜20kHz）
RIAA偏差 ±0.5dB（20Hz〜20kHz）
＜High Level＞
ゲイン Main output＝21dB
ノイズ 6μV（20Hz〜20kHz）
歪率 0.01％（出力＝2V、20Hz〜20kHz）
周波数特性 DC〜100kHz ±1dB
総合
最大入力 Head amp＝3.5mV（1kHz）、　Phono＝100mV（1kHz）、　High level＝1V R.M.S.
最大出力 10V R.M.S.
外形寸法 430（W）×152（H）×324（D）mm
重量 15.9kg
備考 入出力端子、接続コード・ピンは全て金メッキが施されています。
オプションパーツアンプカード￥８，０００
