ＧＡＳ　ＴＨＡＥＤＲＡ．　３台目修理記録
平成１５年１２月１日　　　　１２月１９日完成
注意　このＡＭＰもプリ出力にコンデンサーが無くＤＣ漏れの可能性が有ります、メインＡＭＰのＤＣ入力端子に接続すると、
　　　　メインＡＭＰが「チンチン」になり壊れます
　　　　更に、音質重視の為、プリ出力に安全（保護）抵抗が有りません！！
　　　　プリ出力をショウトさせると、プリのバッファＡＭＰ（出力リレー）が壊れる可能性が有ります
　　　　安全の為、ＲＣＡケーブルの接続は電源を切って行いましょう
  • Ａ．　修理前の状況
    　　出力しません（サーッと言うノイズのみです）
  • Ｂ．原因
    　　定電圧回路故障、各部劣化。

  • Ｃ．修理状況
    　　出力リレー交換。
    　　半固定ＶＲ交換。
    　　配線手直し、補強。
    　　経年劣化による各部ハンダ補正。
    　　電解コンデンサ−交換（オーデオコンデンサー使用）。
    　　ＯＰ−ＡＭＰ交換。
    　　定電圧出力ＴＲ（トランジスター）交換。
  • Ｄ．使用部品
    　　半固定ＶＲ　　　　　　　　　　　　　　　　　　１４個。
    　　抵抗。
    　　電解コンデンサー　　　　　　　　　　　　　　５５個。
    　　フイルムコンデンサー　　　　　　　　　　　１２個。
    　　出力リレー　　　　　　　　　　　　　　　　　　１個。
    　　ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　８個。
    　　定電圧出力ＴＲ（トランジスター）　　　　　　４個。
  • Ｅ．調整・測定

  • Ｆ．上位測定機器での調整・測定

  • Ｇ．修理費　９５，０００円　　　　　オーバーホール修理。
    　　　　　　　　　　　　　　　　　　　　　お馴染み特別価格。

  • Ｓ．　ＧＡＳ ＴＨＡＥＤＲＡ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況

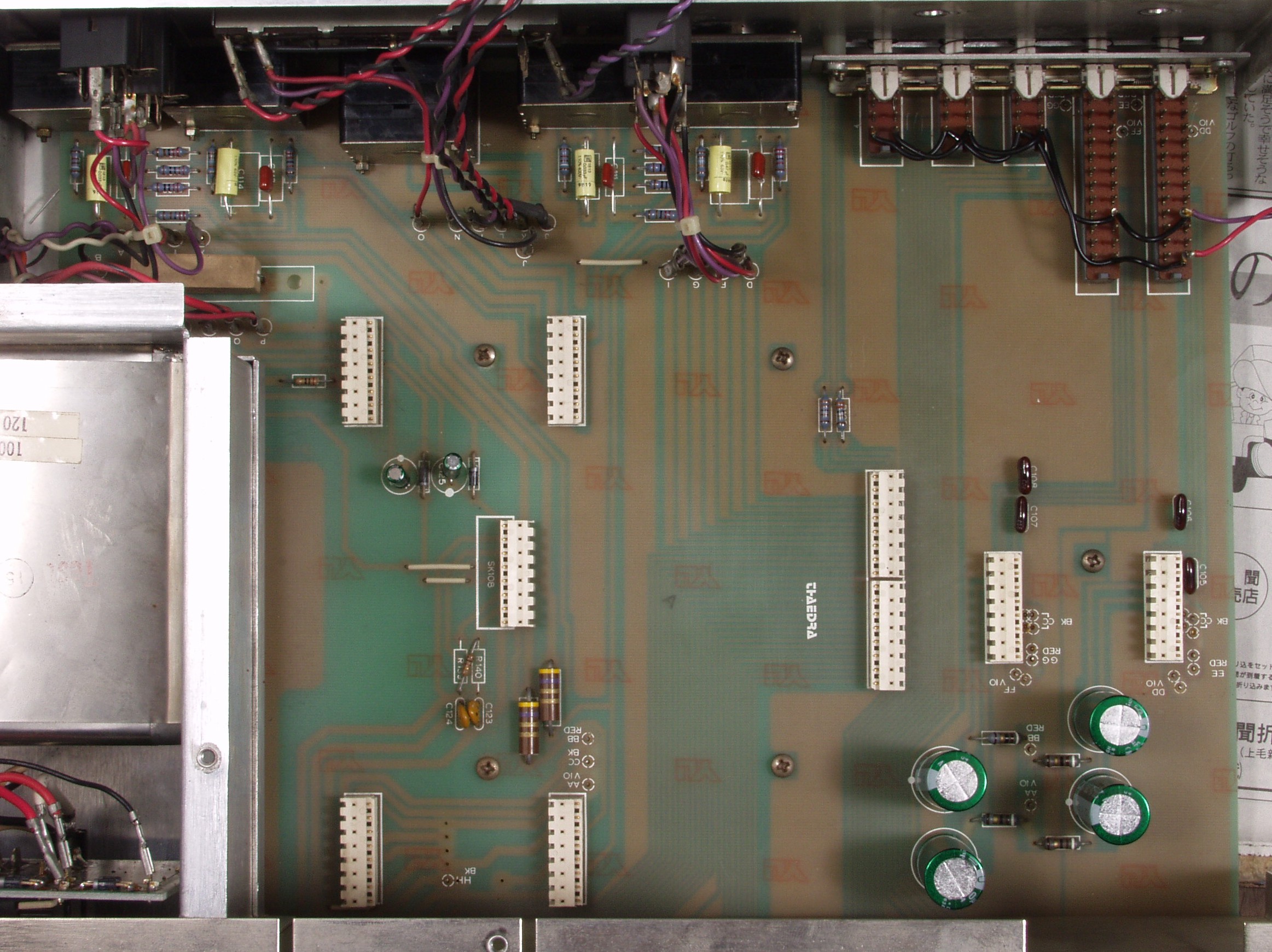

Ａ１．　修理前　上から見る
Ｃ．　修理状況
Ｃ１Ａ．　修理前　定電圧基板

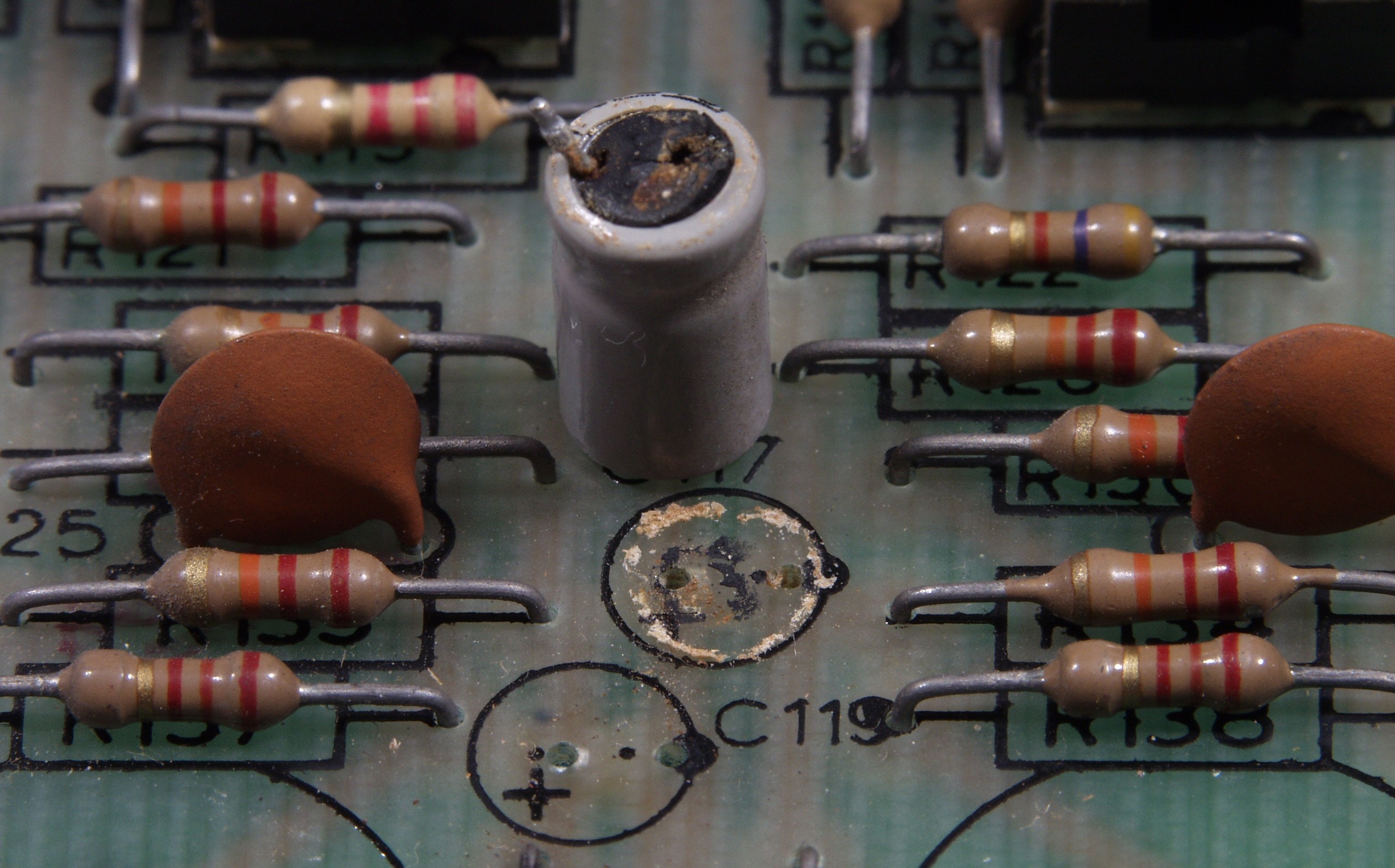

Ｃ１Ａ１．　修理前　定電圧基板　液漏れした電解コンデンサー

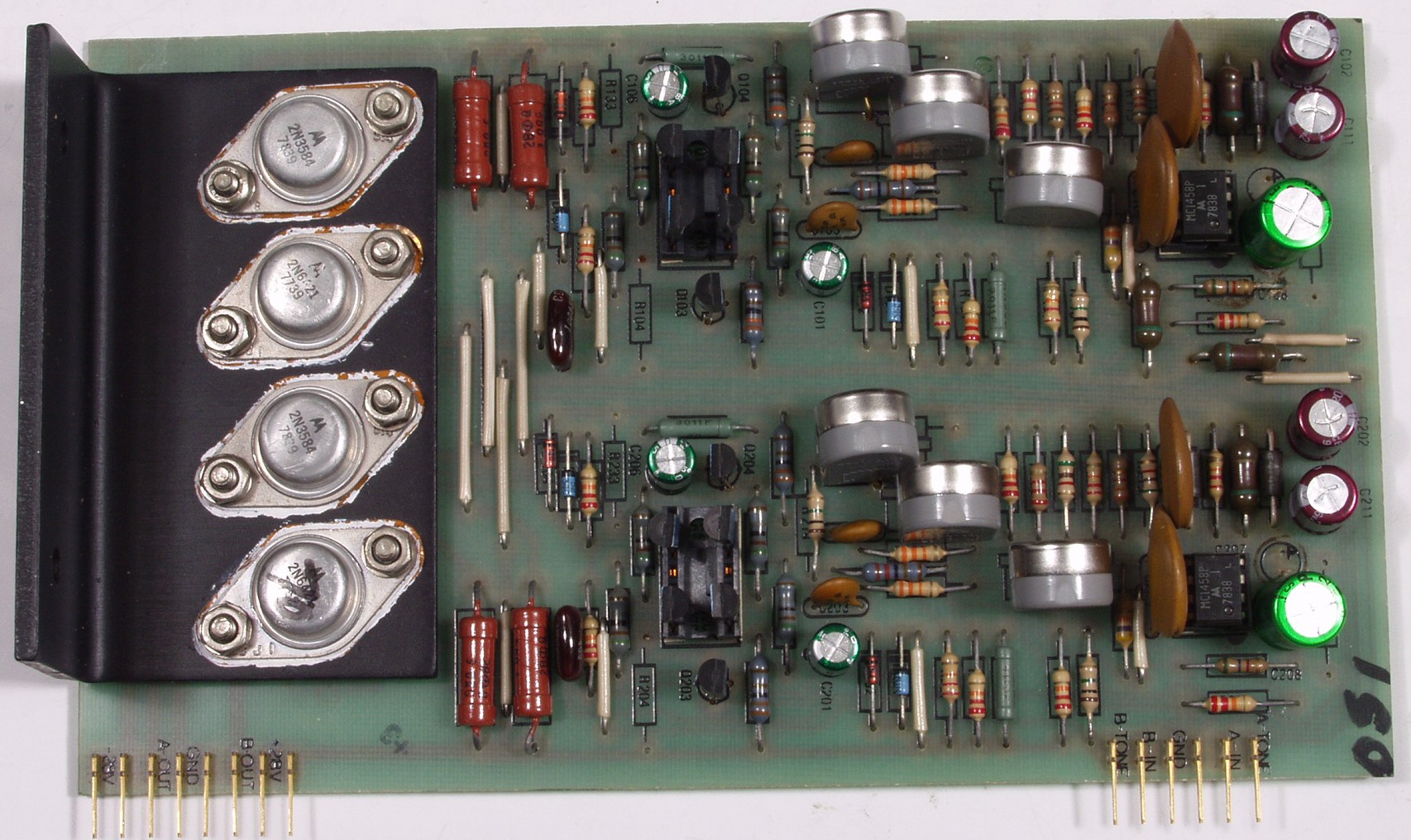

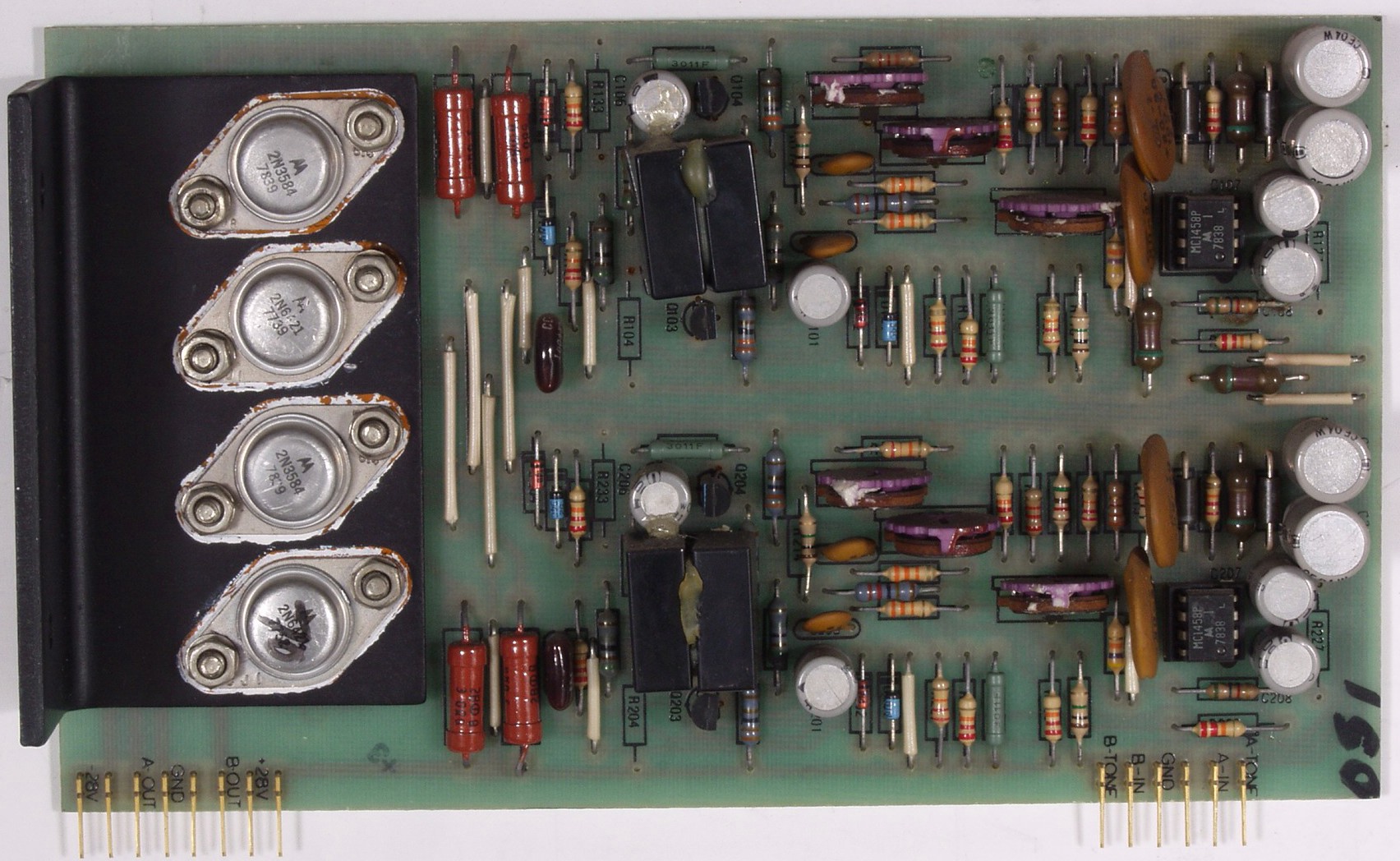

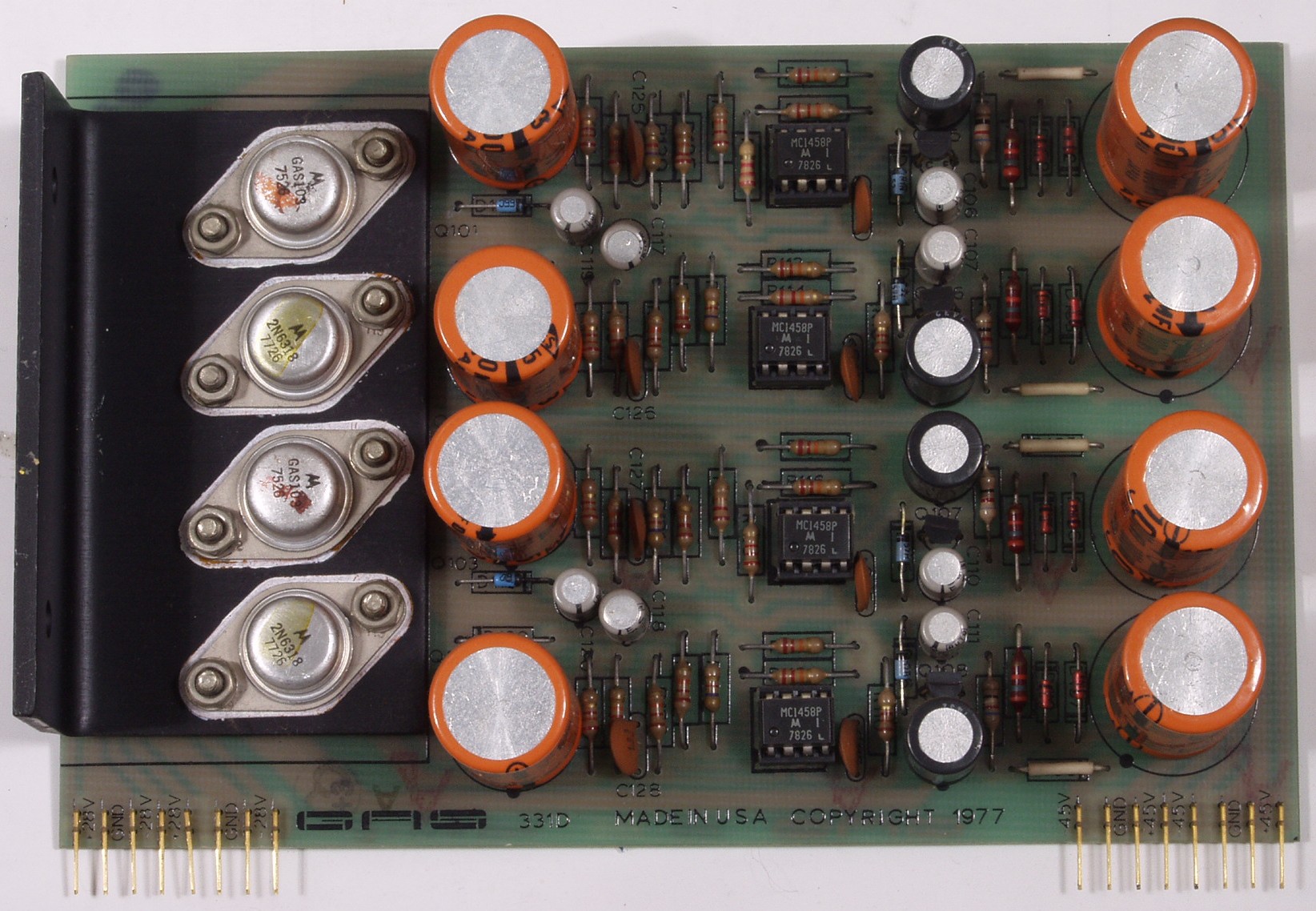

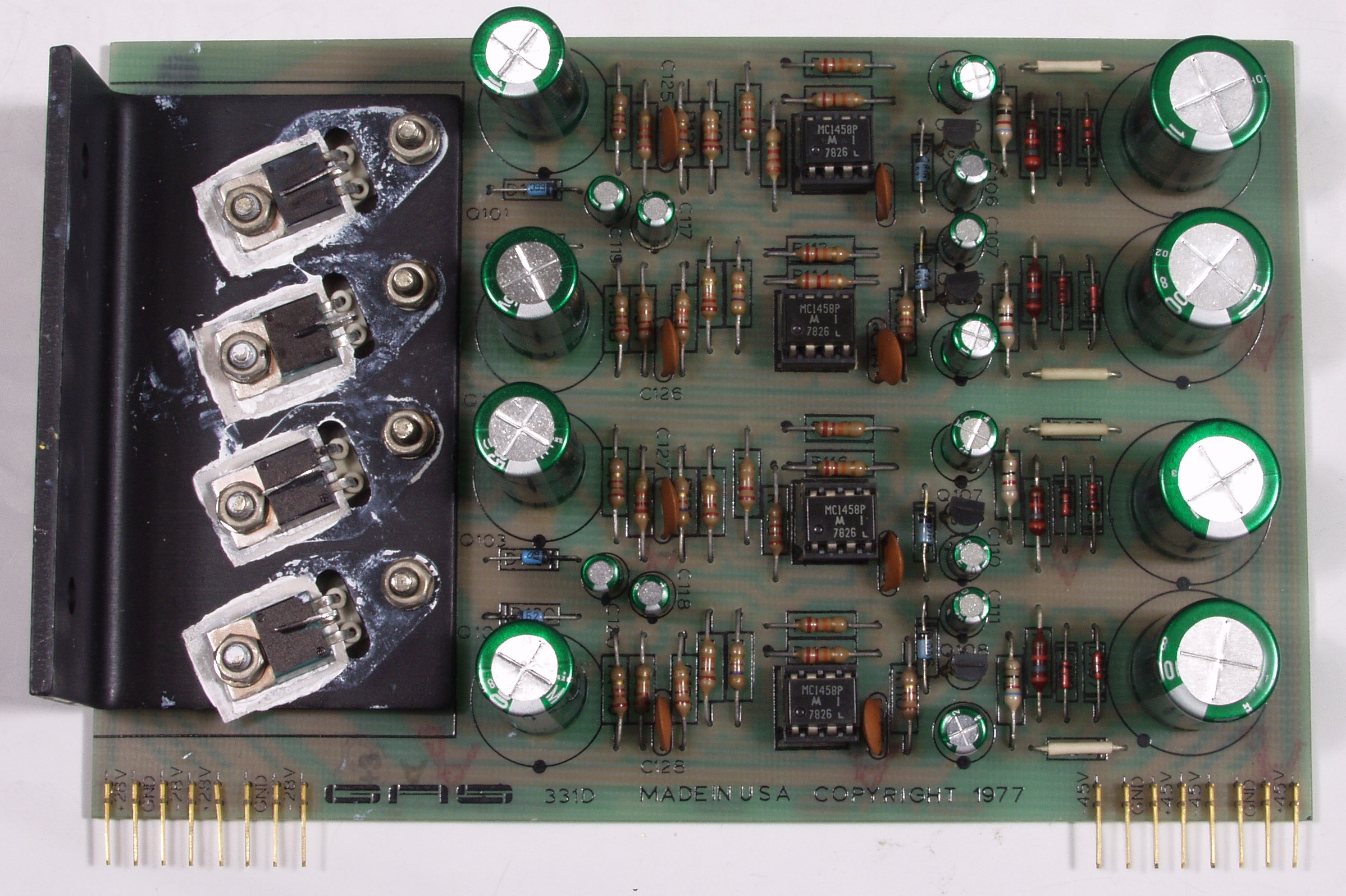

Ｃ１Ｂ．　修理後　定電圧基板　電解コンデンサー２０個、ＯＰ−ＡＭＰ４個、ＴＲ（トランジスター）４個交換
　　　　　　　　　　　　　　　　　　　　交換ＴＲ（トランジスター）はマジックで品番消してあります、ＯＰ−ＡＭＰは撮影後交換する

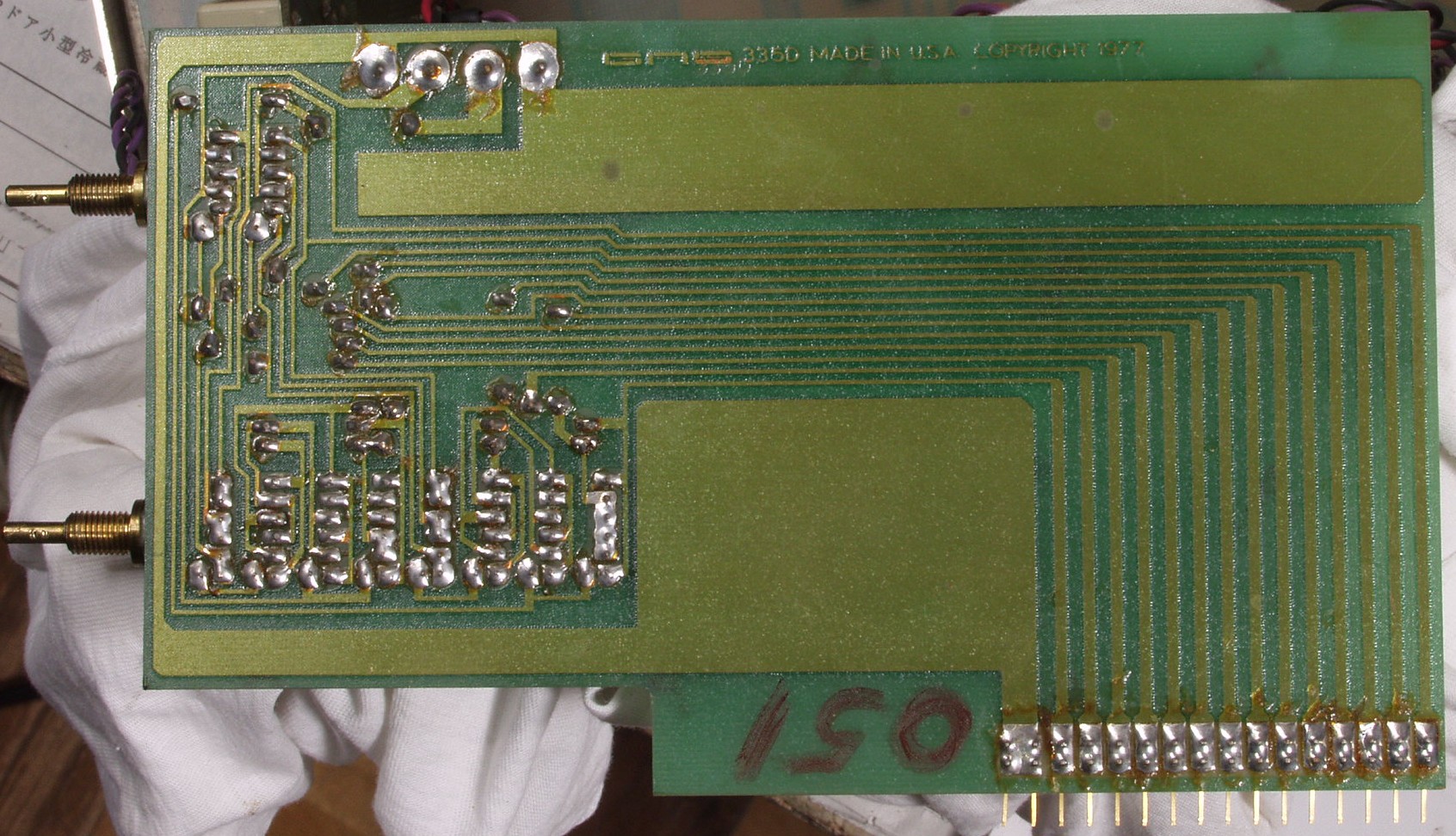

Ｃ１Ｃ．　修理前　定電圧基板裏

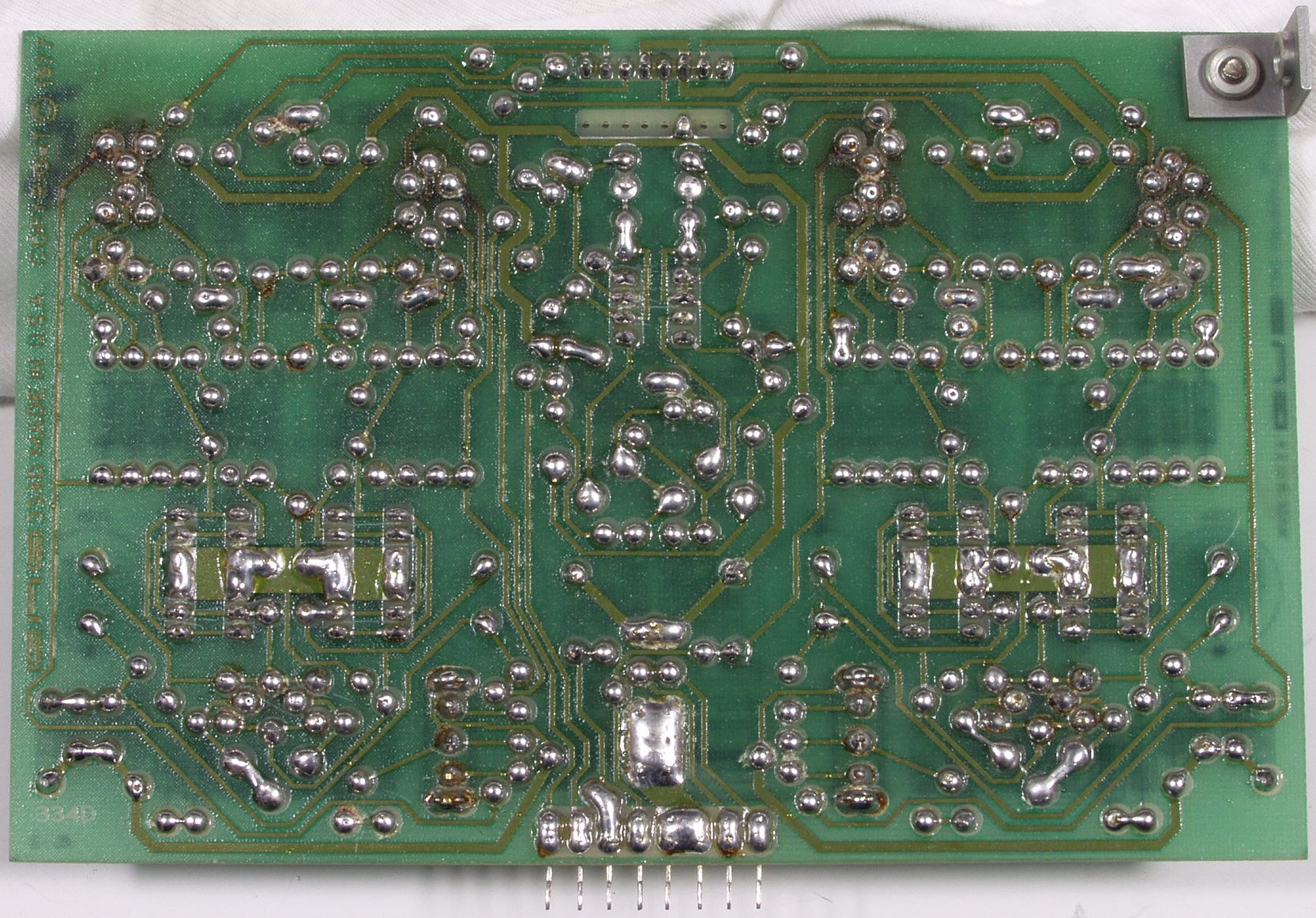

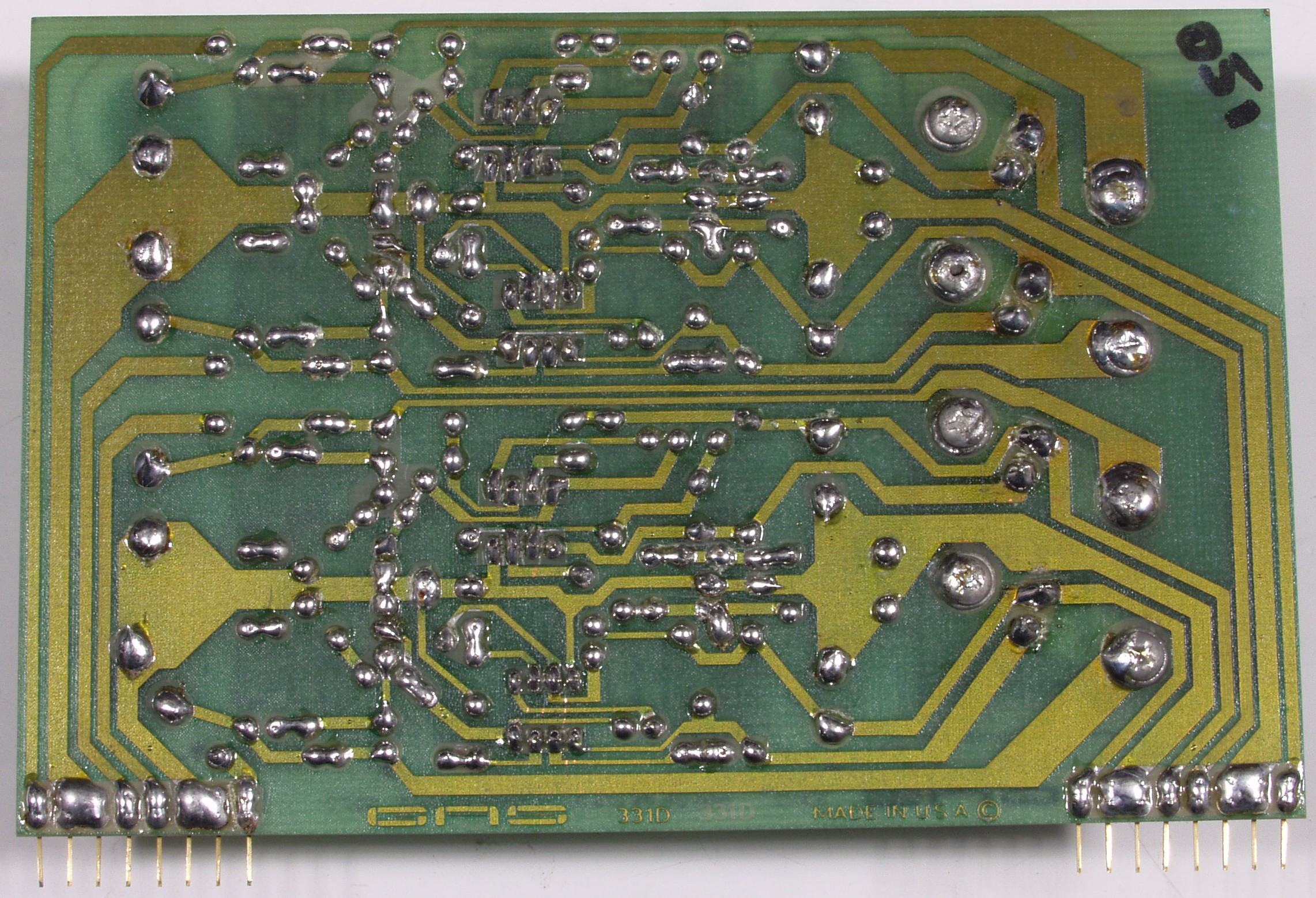

Ｃ１Ｄ．　修理（半田補正）後　定電圧基板裏

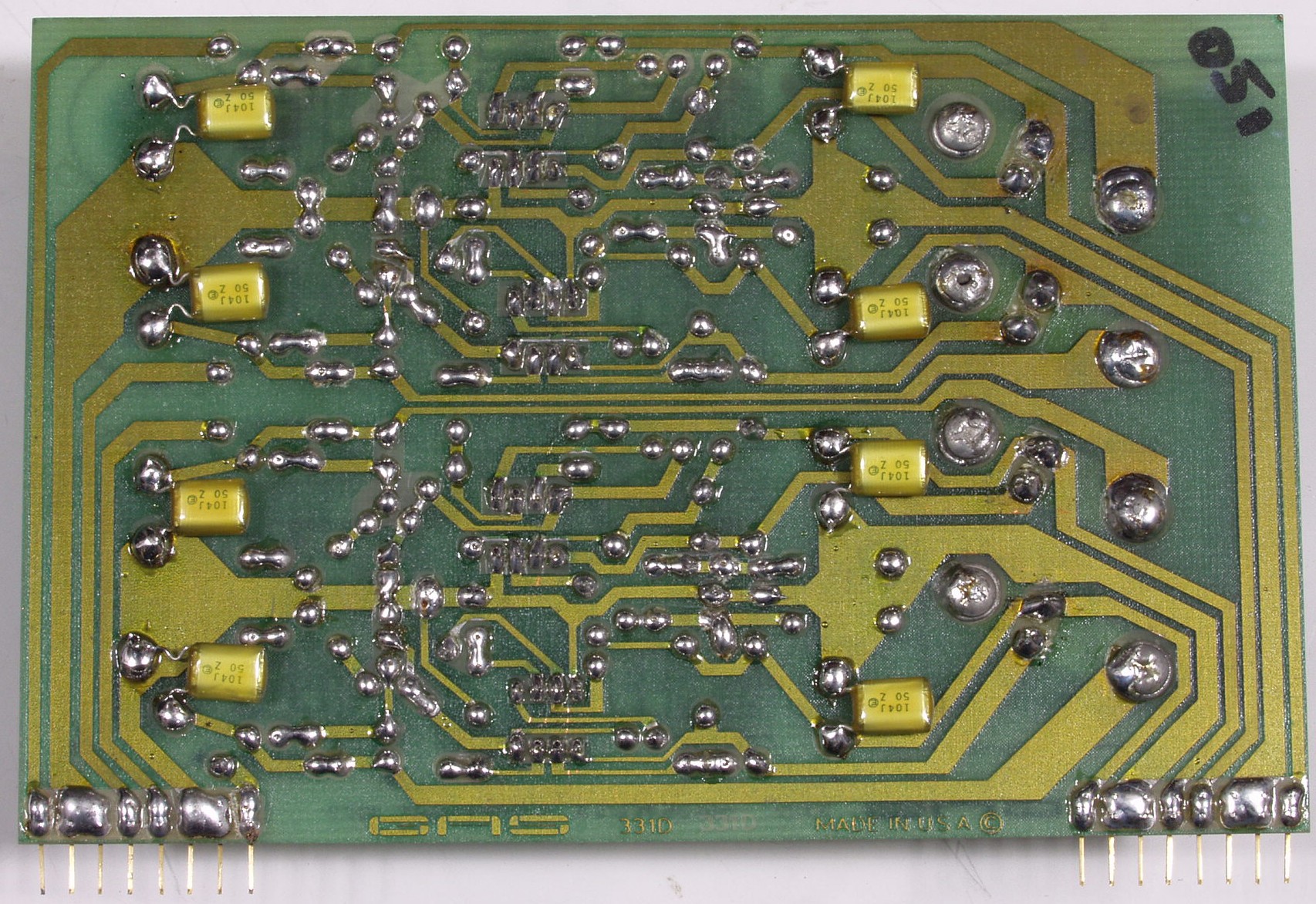

Ｃ１Ｄ１．　修理（半田補正）後　定電圧基板裏　フイルムコンデンサー追加

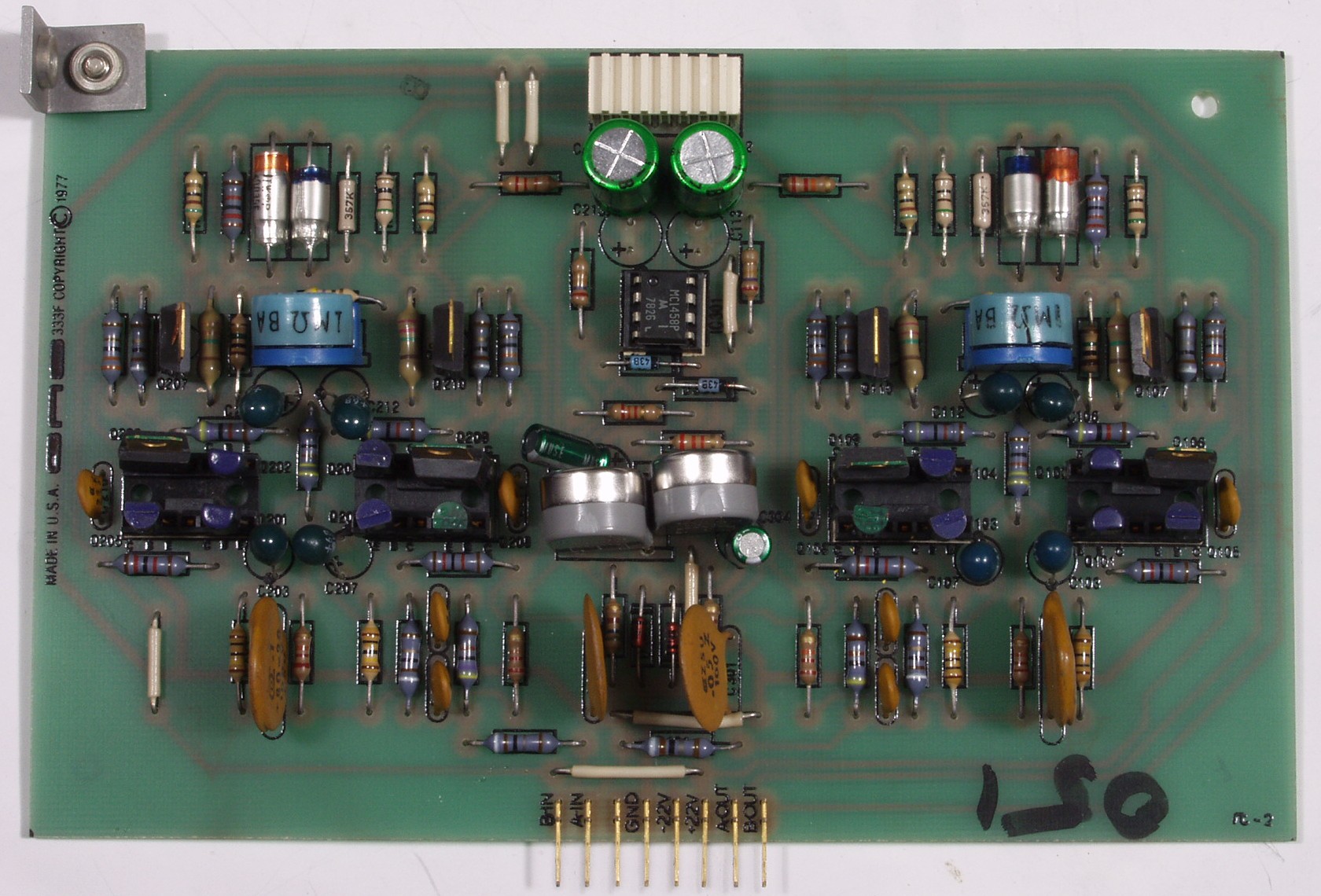

Ｃ２Ａ．　修理前　バッファーＡＭＰ基板

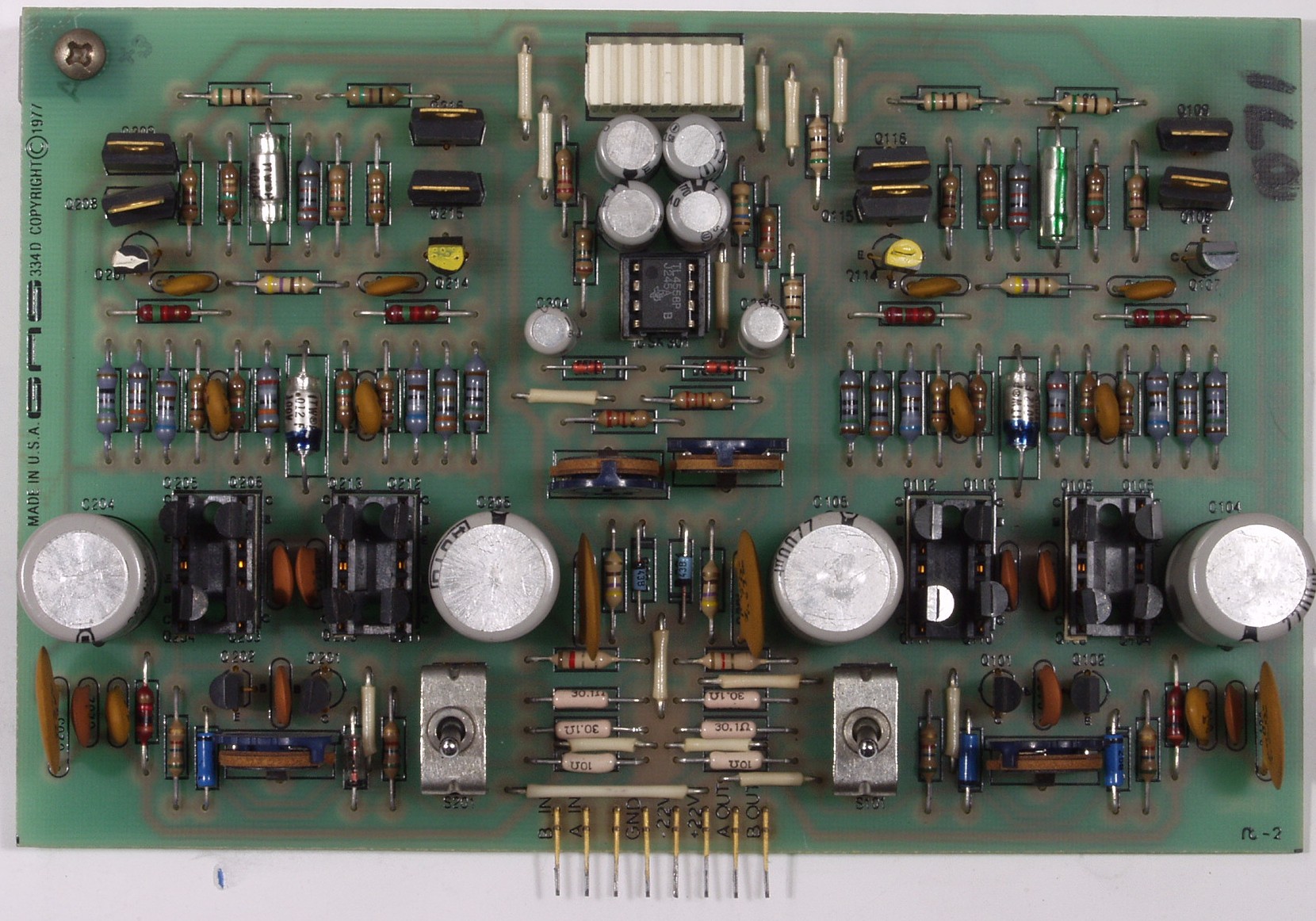

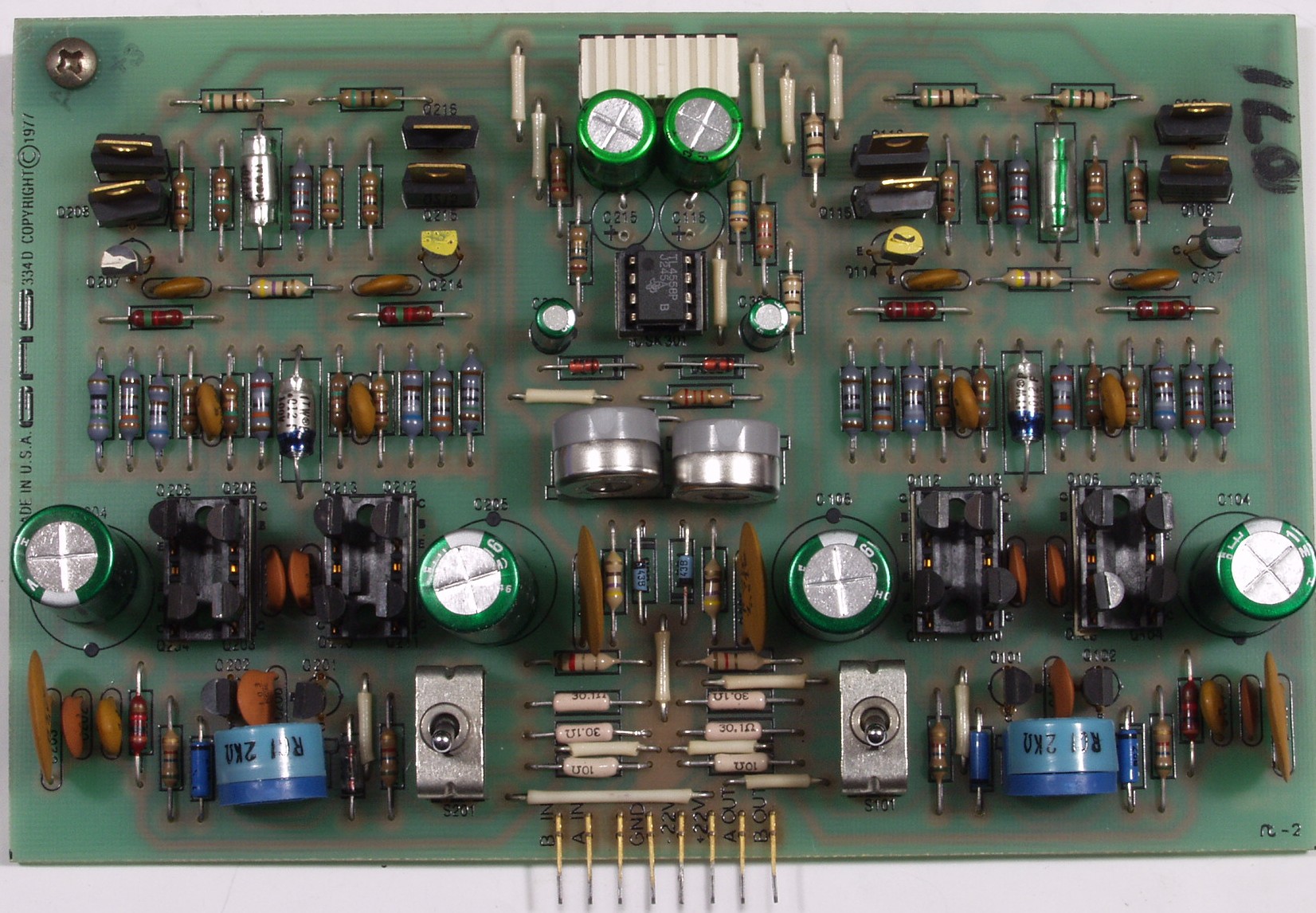

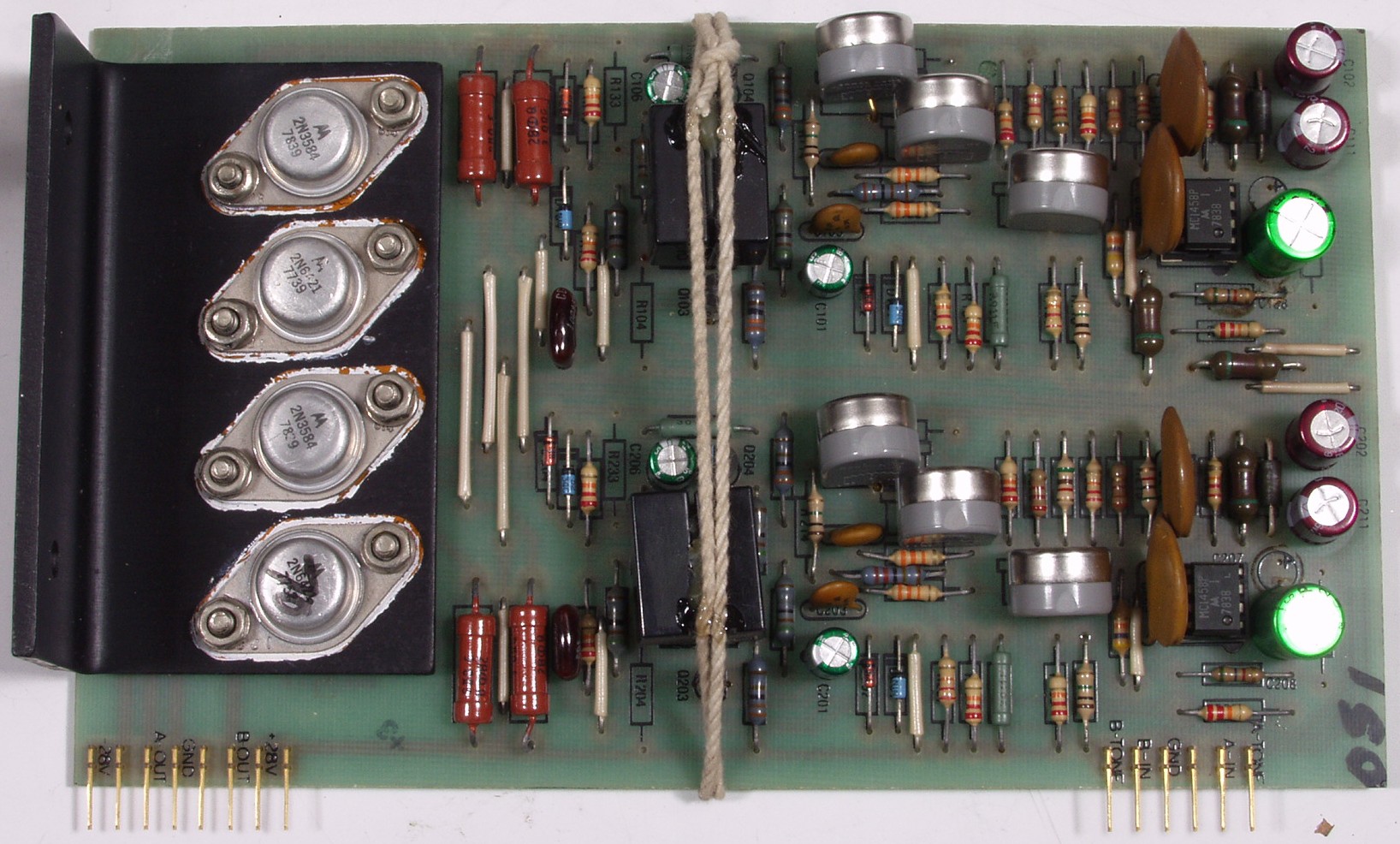

Ｃ２Ｂ．　修理後　バッファーＡＭＰ基板　半固定VR６個、電解コンデンサー１２個、ＯＰ−ＡＭＰ２個交換
Ｃ２Ｂ１．　修理後　バッファーＡＭＰ基板　ＴＲ（トランジスター）ケースを凧紐で固定

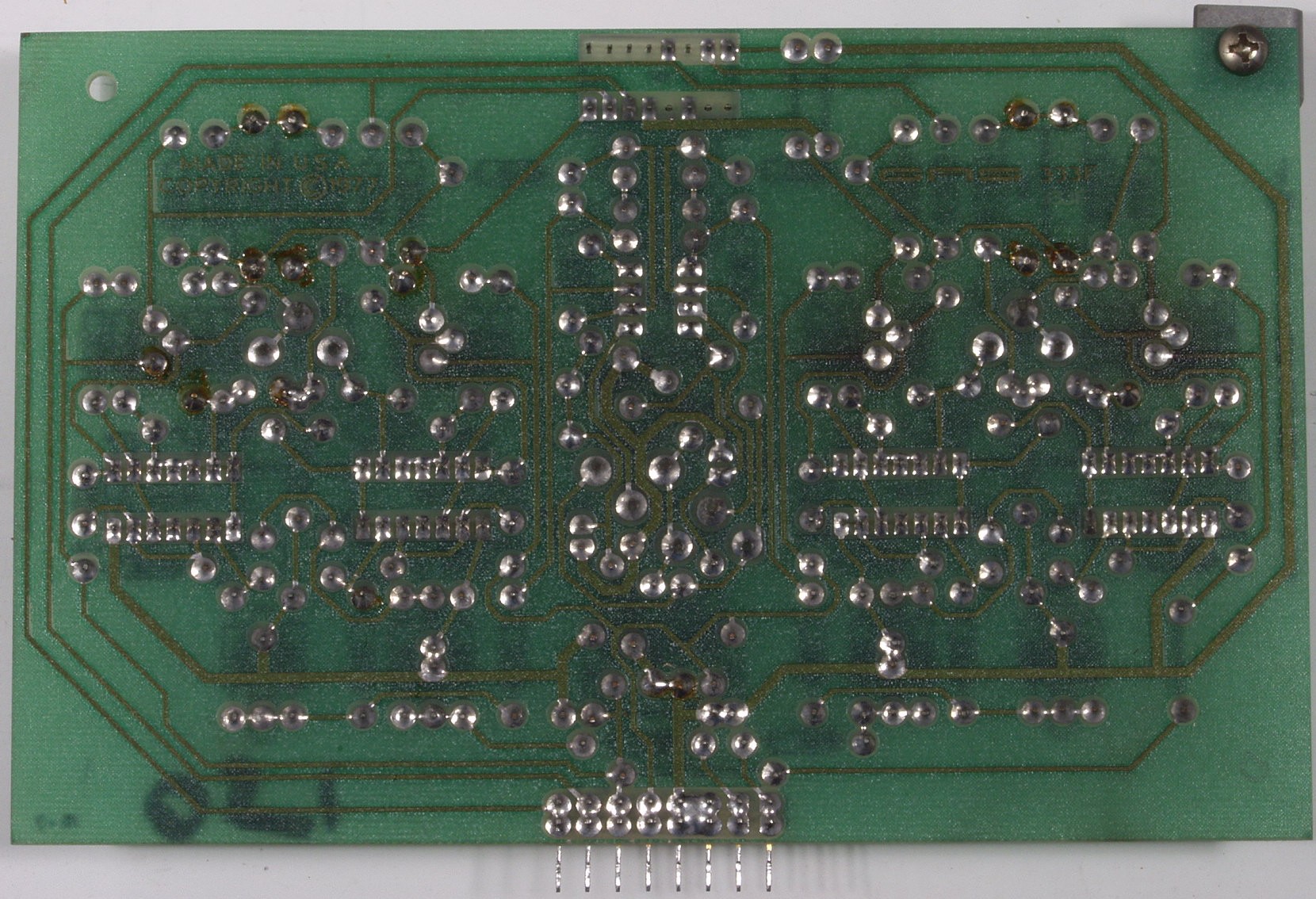

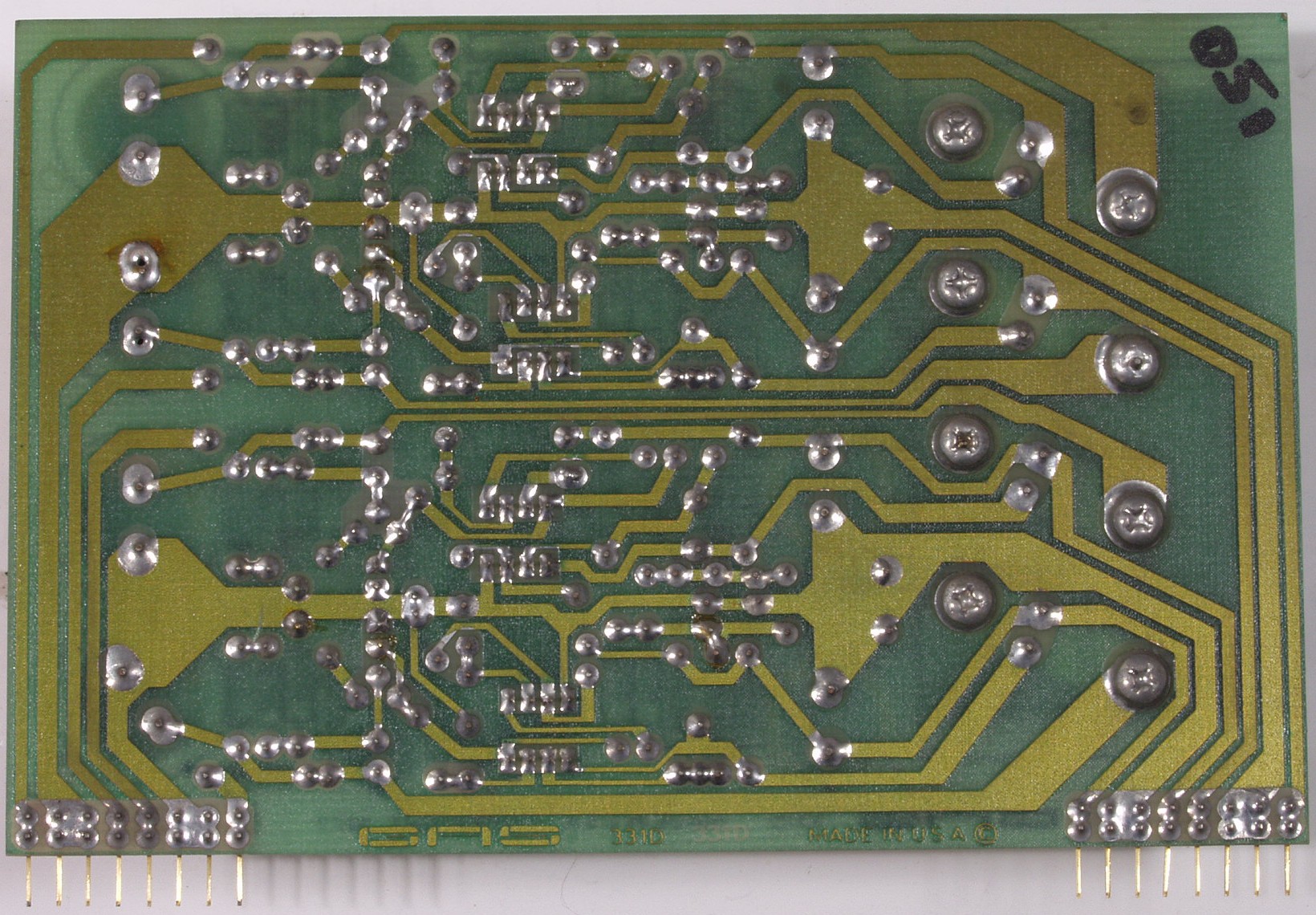

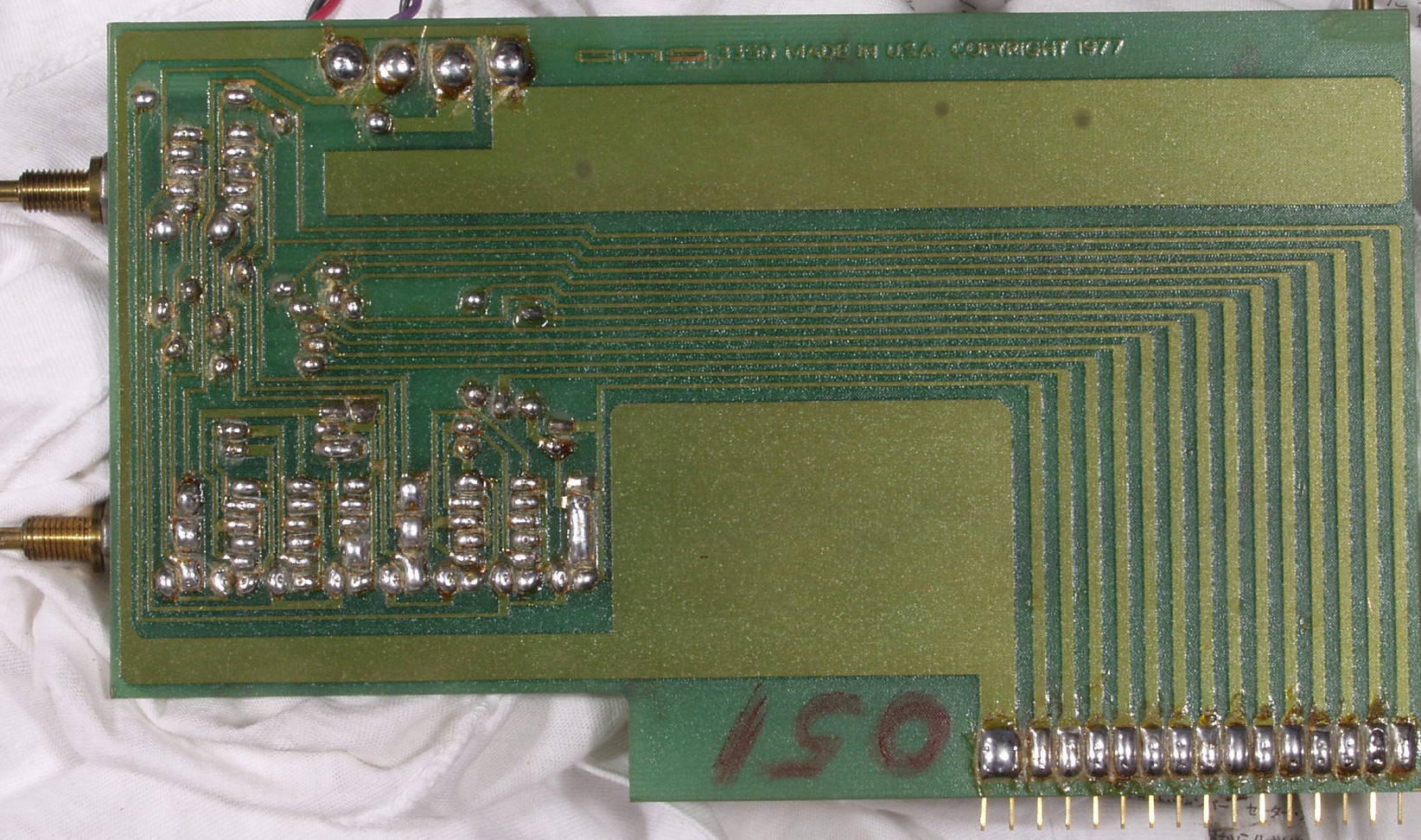

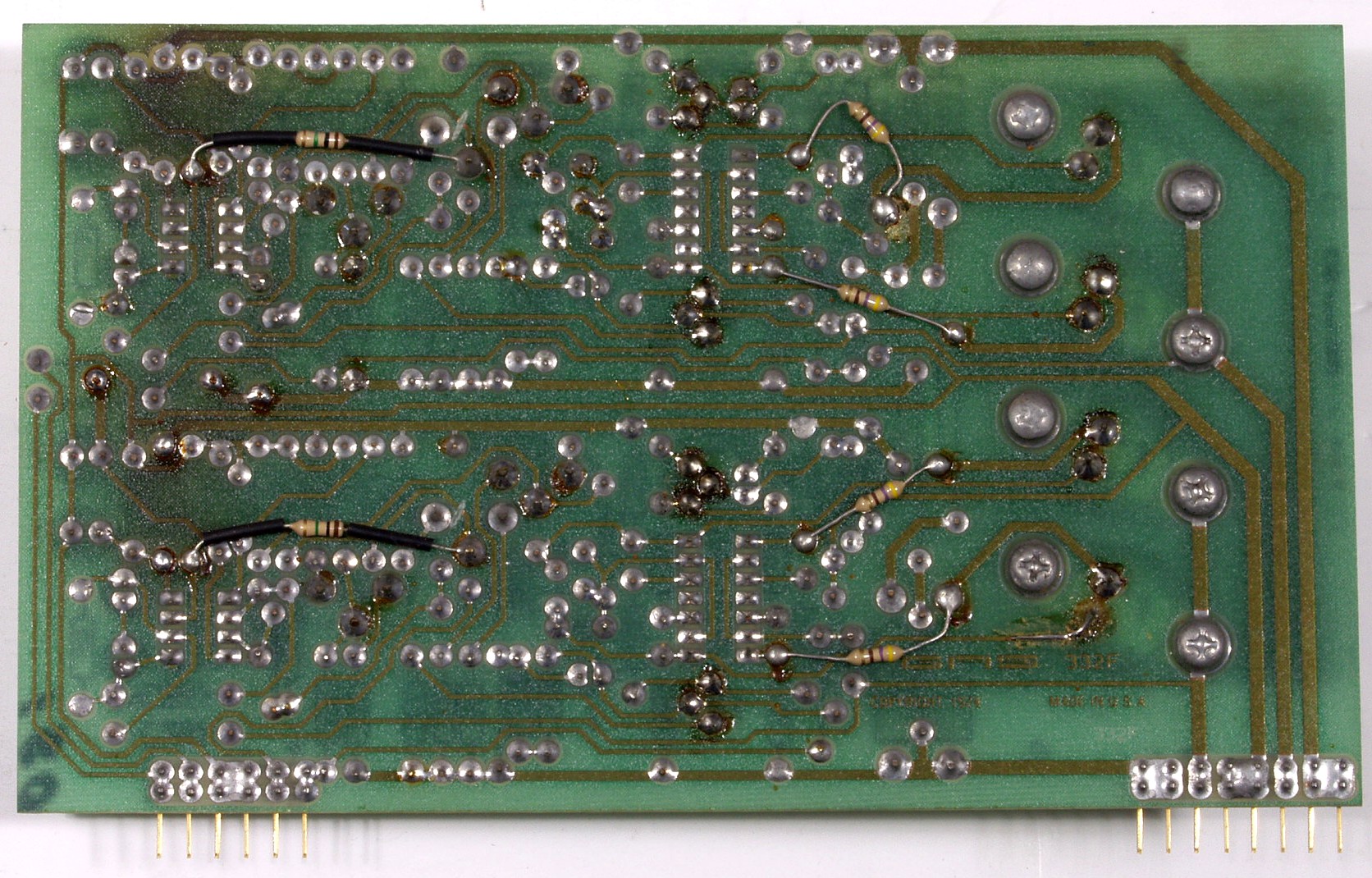

Ｃ２Ｃ．　修理前　バッファーＡＭＰ基板裏

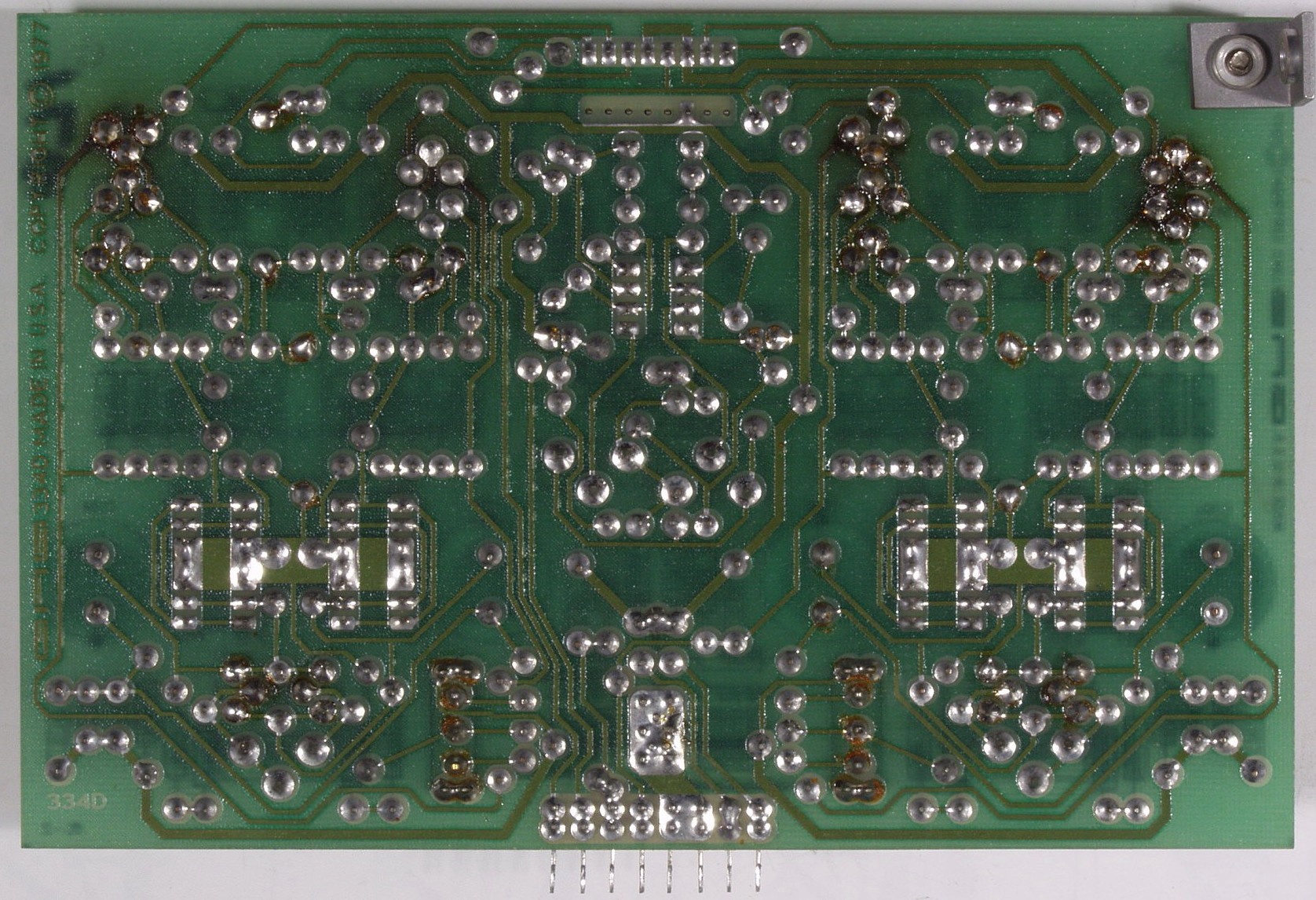

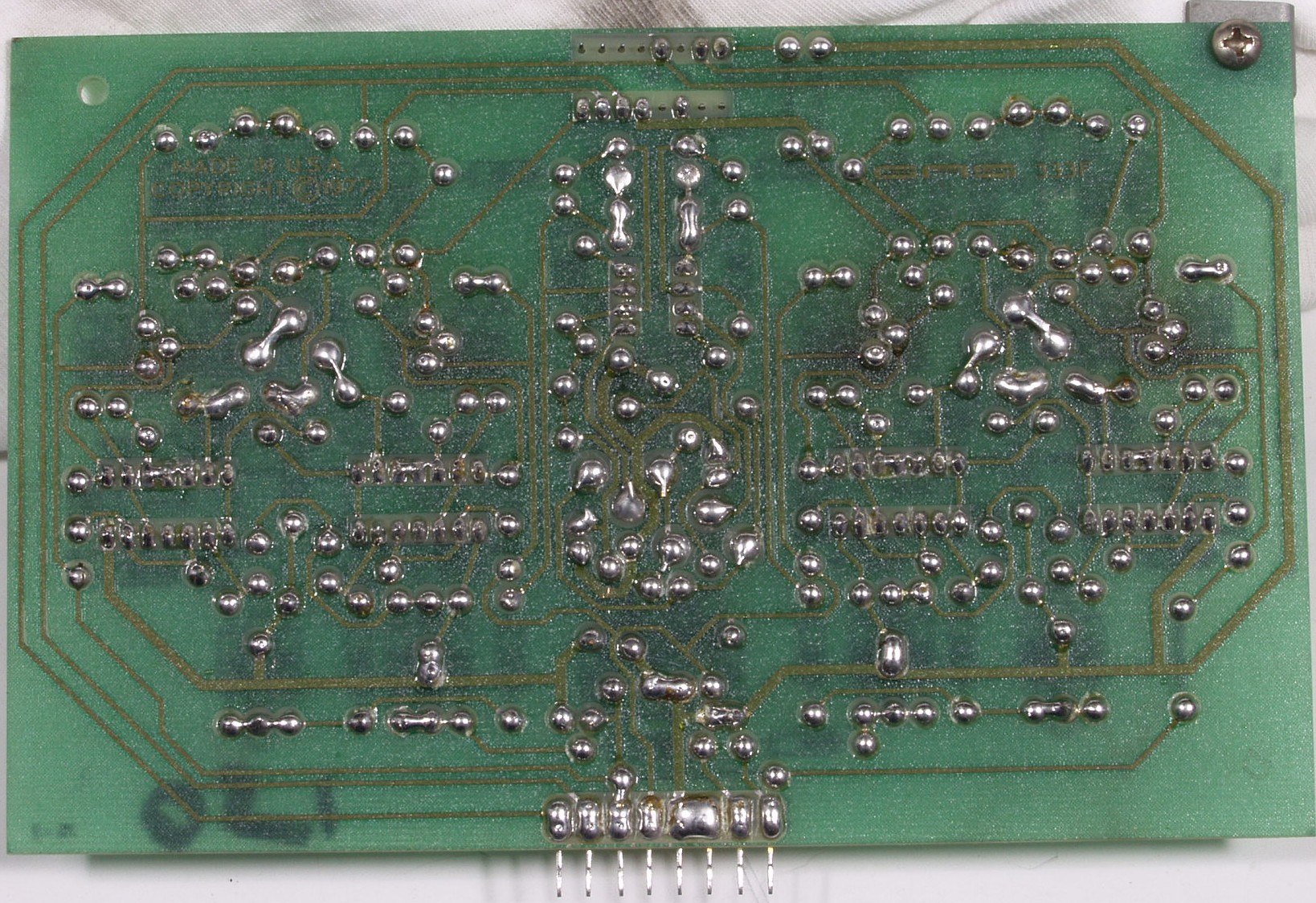

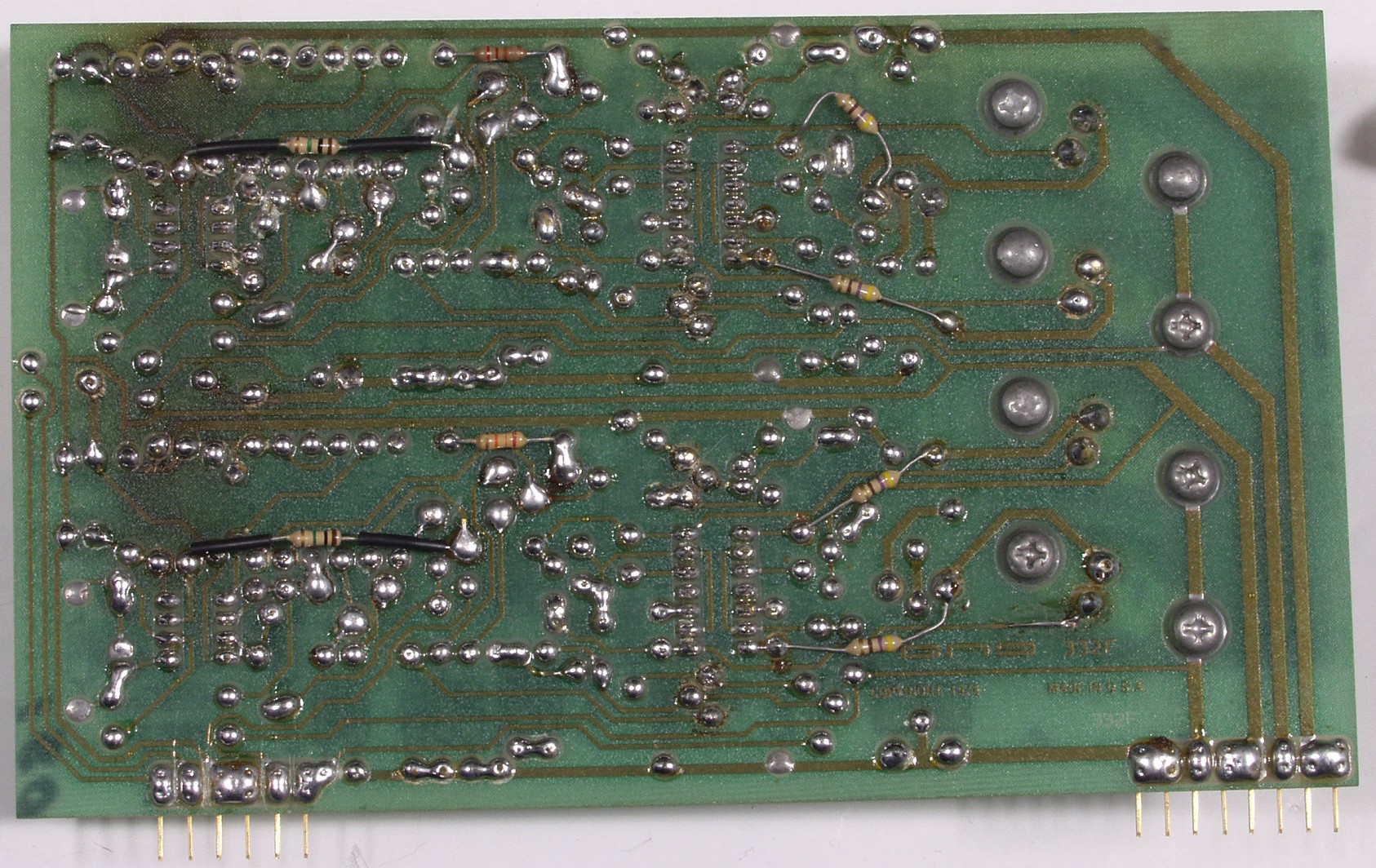

Ｃ２Ｄ．　修理（半田補正）後　バッファーＡＭＰ基板裏

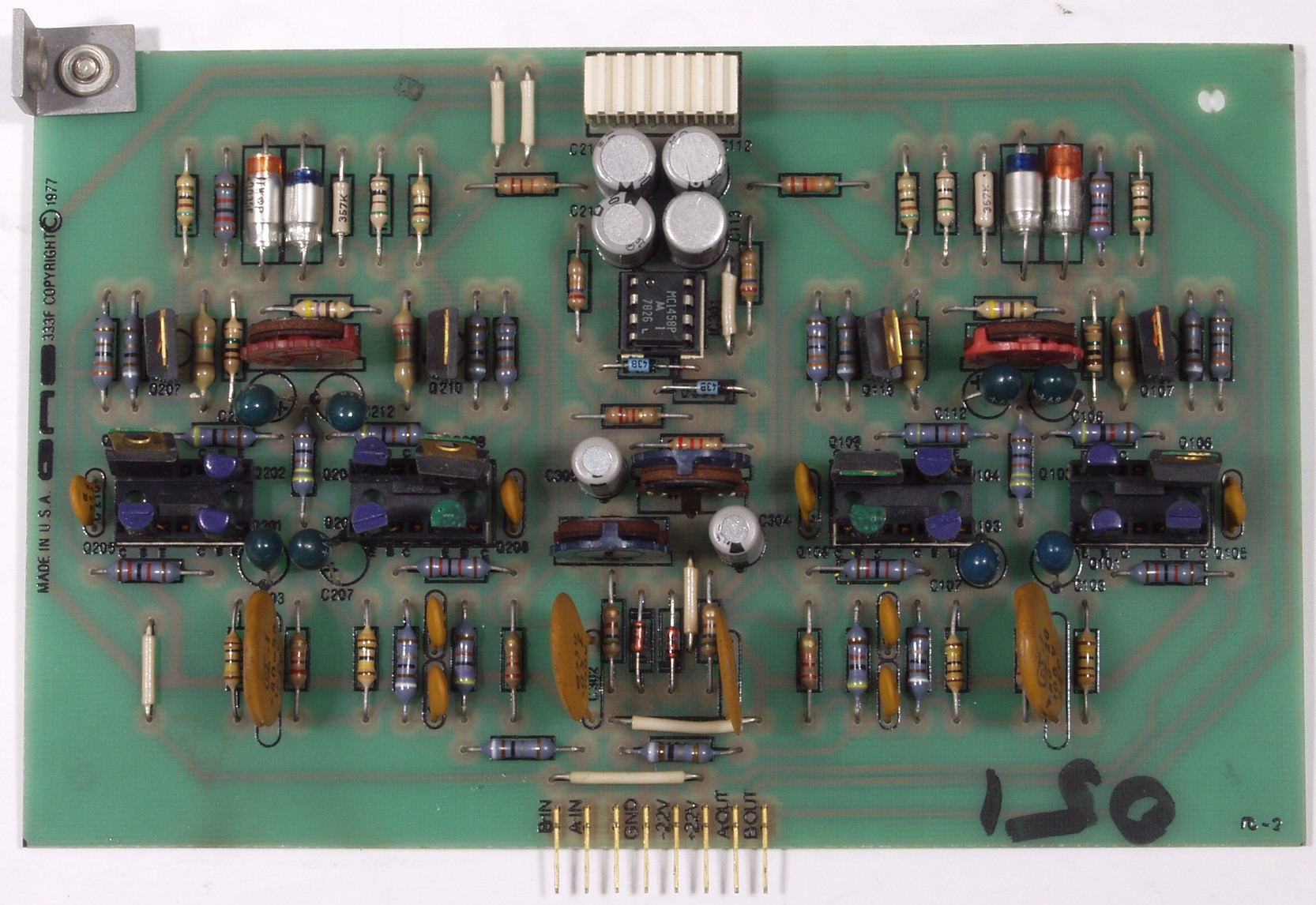

Ｃ３Ａ．　修理前　ＭＭ−ＥＱ−ＡＭＰ基板
Ｃ３Ｂ．　修理後　ＭＭ−ＥＱ−ＡＭＰ基板　半固定VR４個、電解コンデンサー６個、ＯＰ−ＡＭＰ１交換

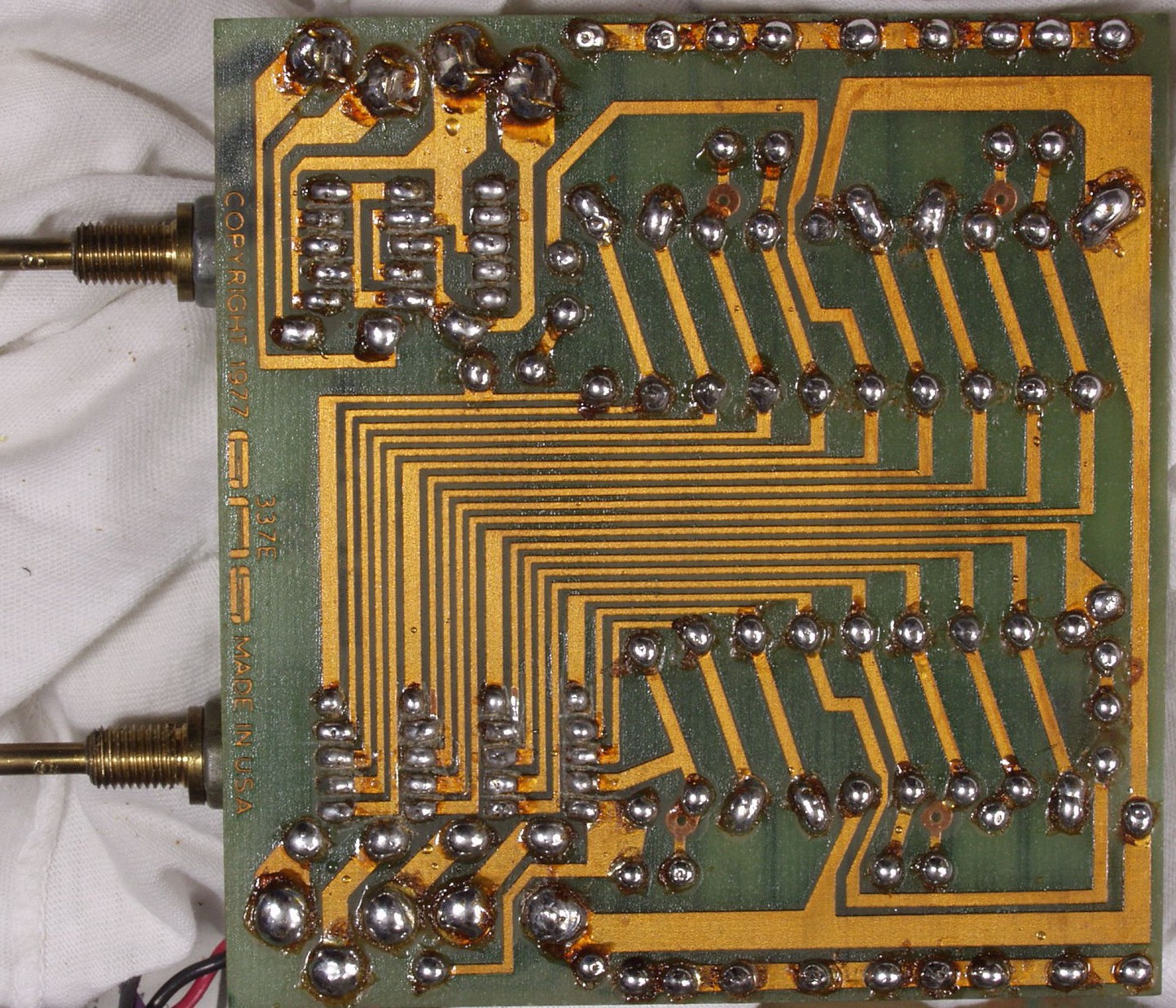

Ｃ３Ｃ．　修理前　ＭＭ−ＥＱ−ＡＭＰ基板裏
Ｃ３Ｄ．　修理裏（半田補正）後　ＭＭ−ＥＱ−ＡＭＰ基板裏
Ｃ４Ａ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板
Ｃ４Ｂ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板　半固定VR４個、電解コンデンサー１０個、ＯＰ−ＡＭＰ１個交換
Ｃ４Ｃ．　修理前　ＭＣ−ＥＱ−ＡＭＰ基板裏
Ｃ４Ｄ．　修理（半田補正）後　ＭＣ−ＥＱ−ＡＭＰ基板裏
Ｃ５Ａ．　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板

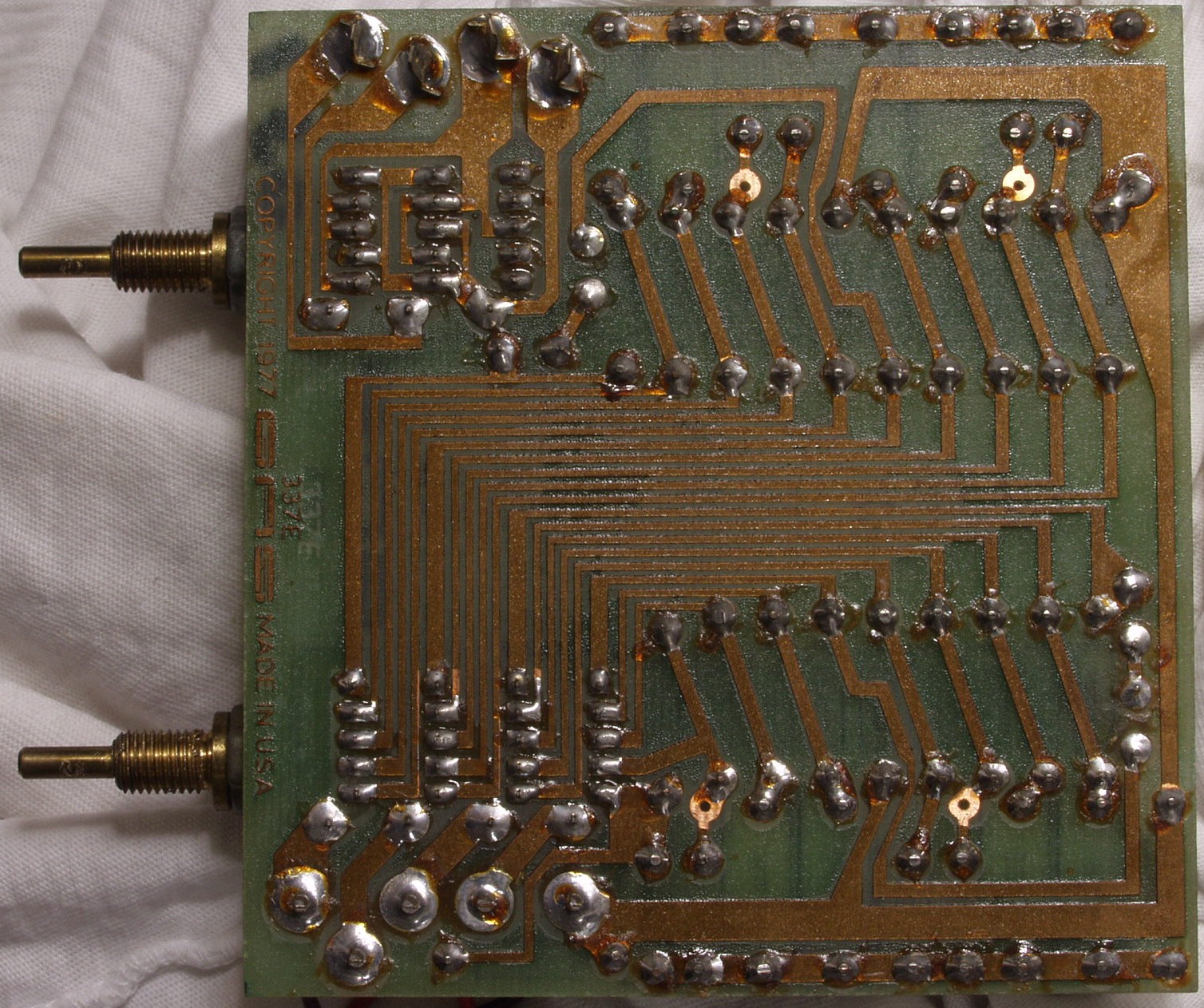

Ｃ５Ｂ．　修理前　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板裏

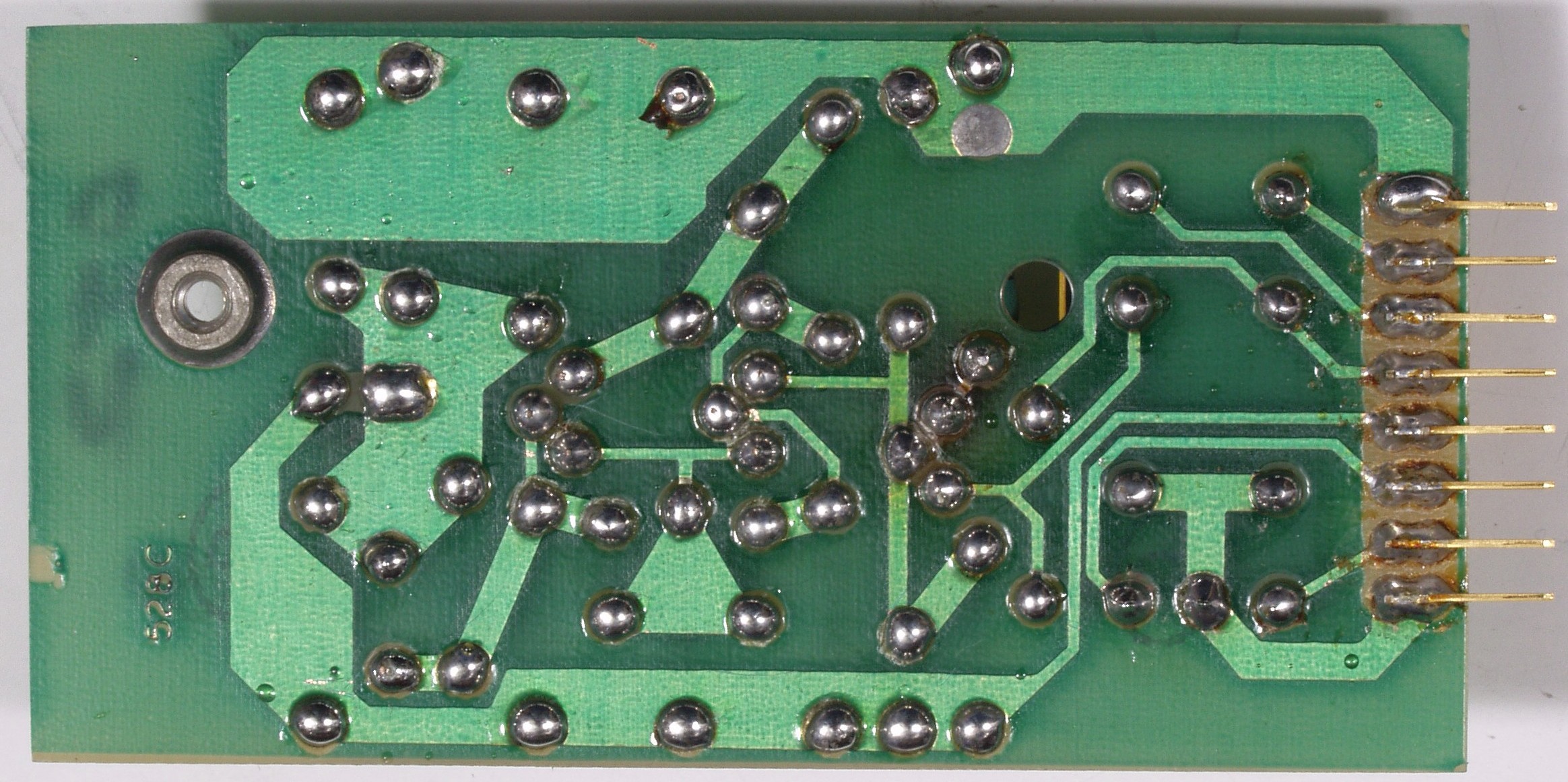

Ｃ５Ｃ．　修理（半田補正）後　ＴａｐｅＣｏｐｙ・ＴａｐｅＭｏｎｉｔｏｒＳＷ基板裏
Ｃ６Ａ．　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板
Ｃ６Ｂ．　修理前　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板裏
Ｃ６Ｃ．　修理（半田補正）後　Ｍｏｄｅ・ＬｏｗＦｉｌｔｅｒ基板裏

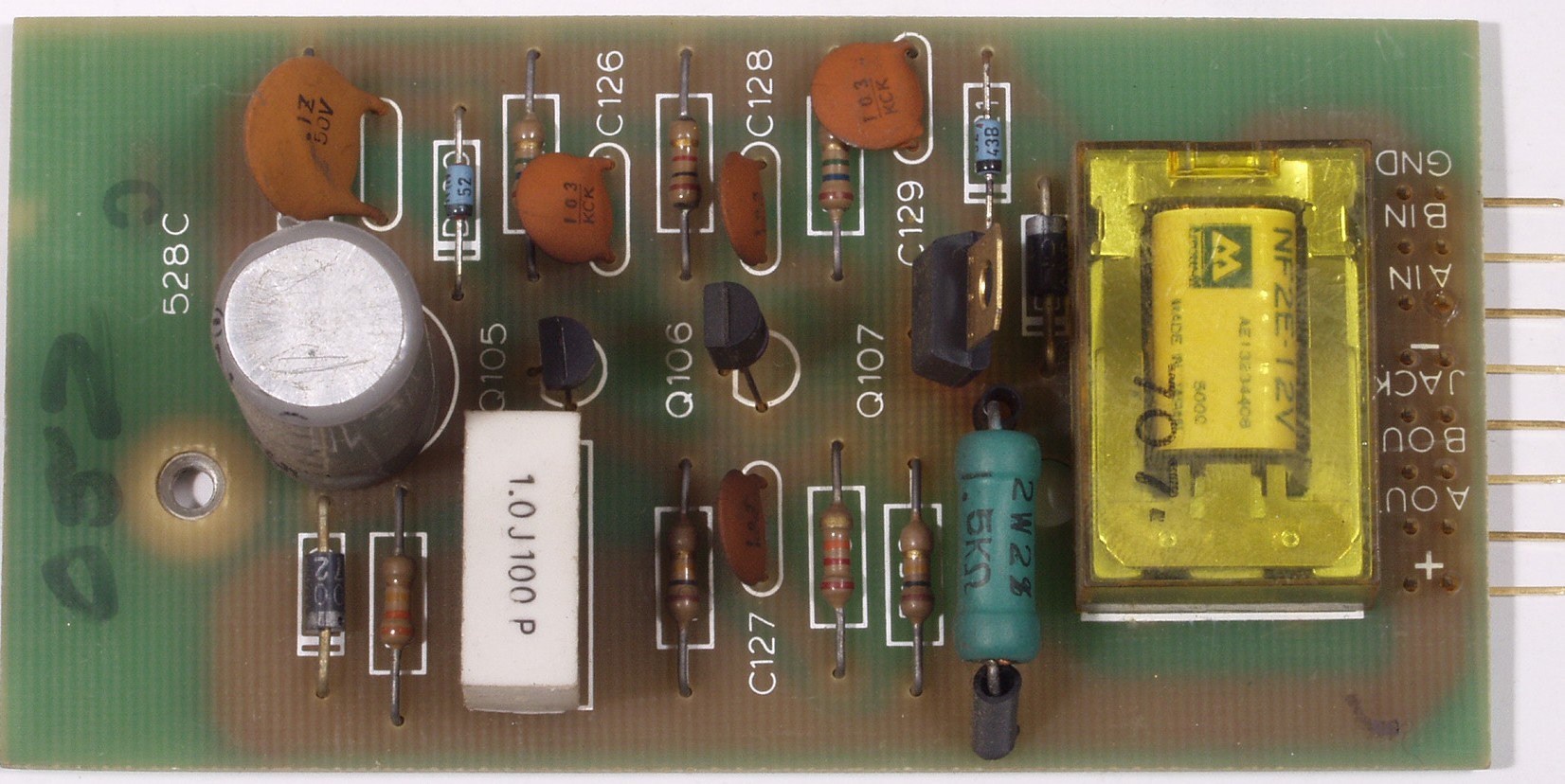

Ｃ７Ａ．　修理前　出力リレー回路

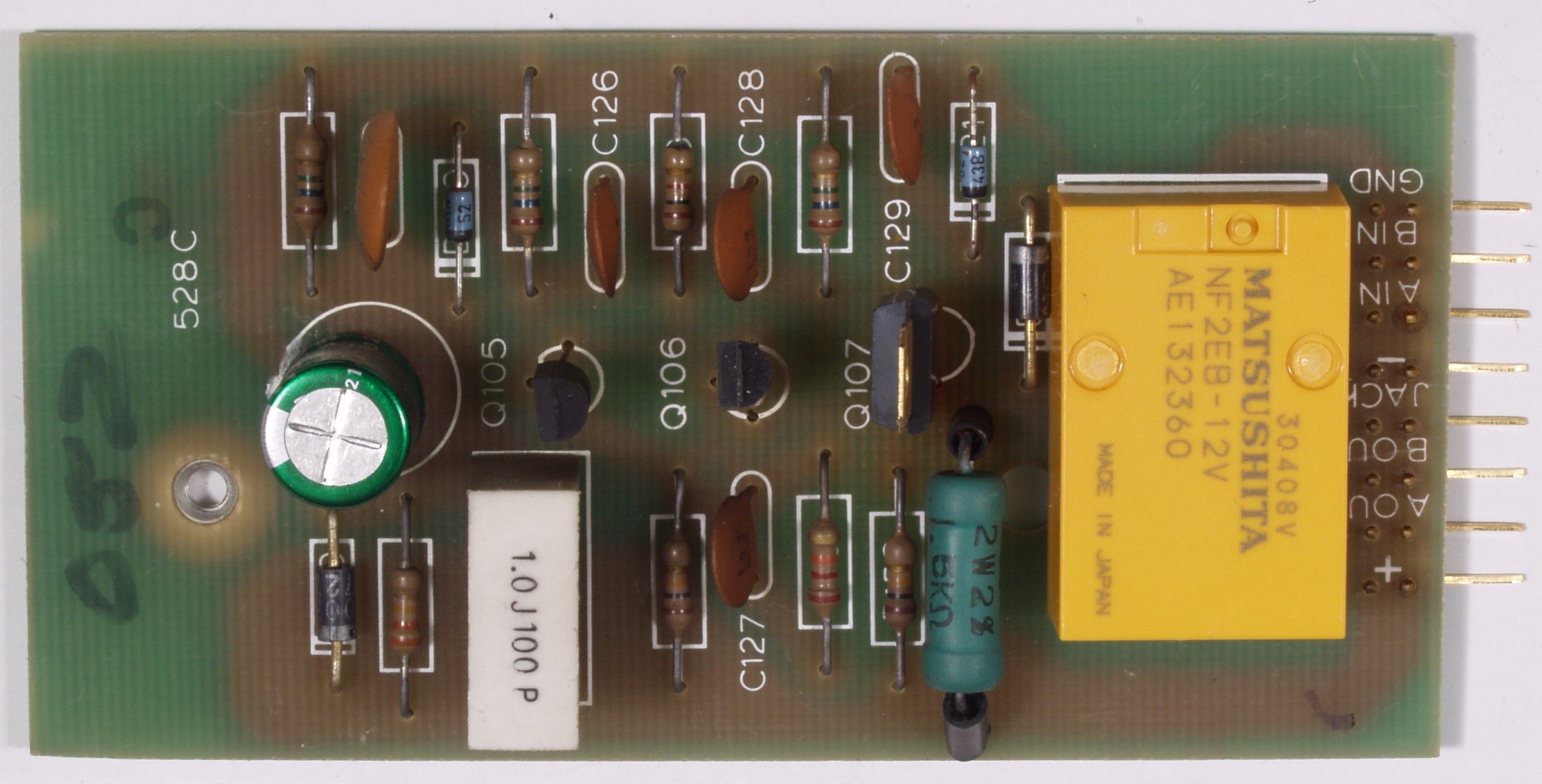

Ｃ７Ｂ．　修理後　出力リレー回路　電解コンデンサー、リレー交換

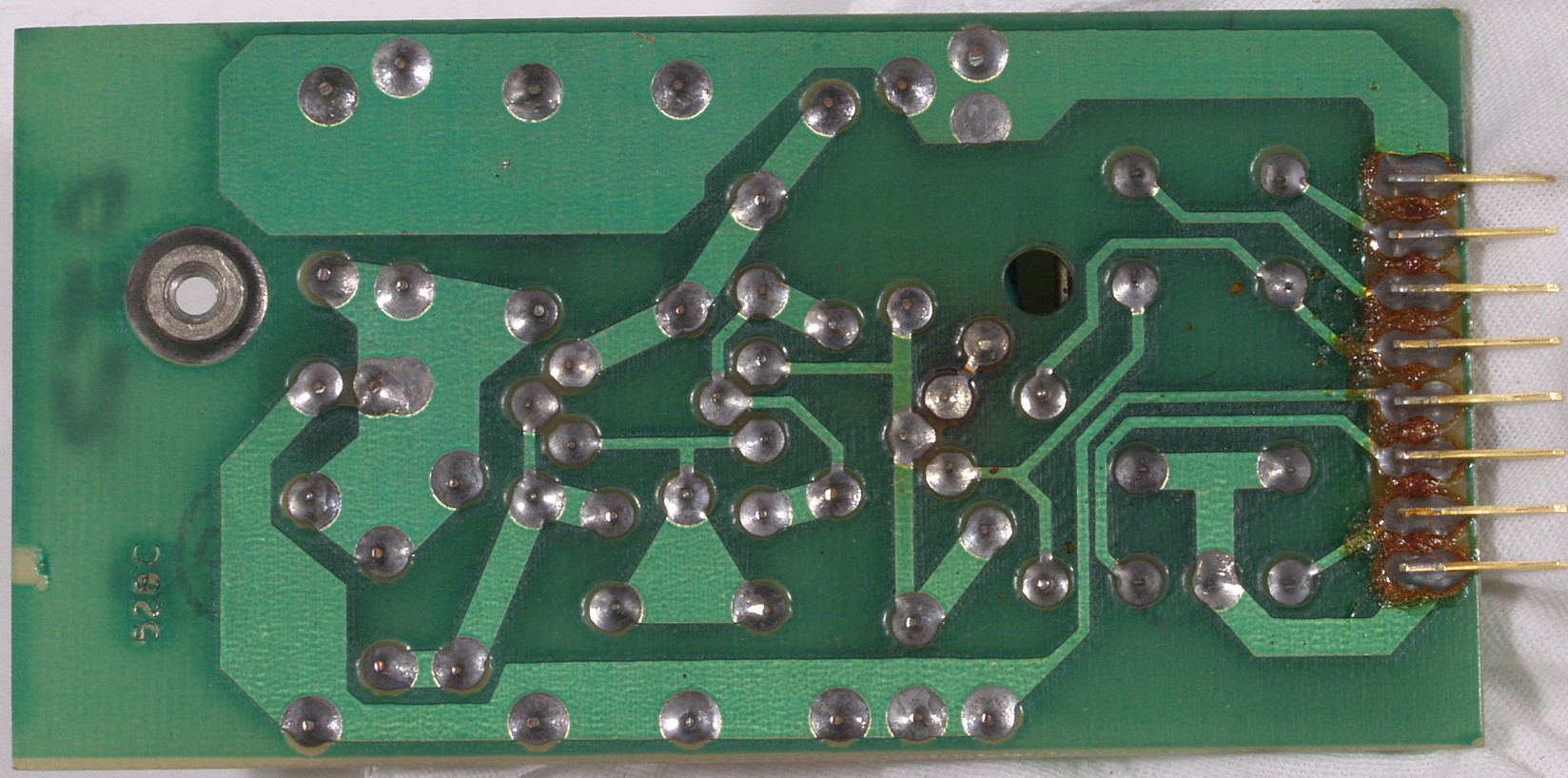

Ｃ７Ｃ．　修理前　出力リレー回路基板裏
Ｃ７D．　修理（半田補正）後　出力リレー回路基板裏

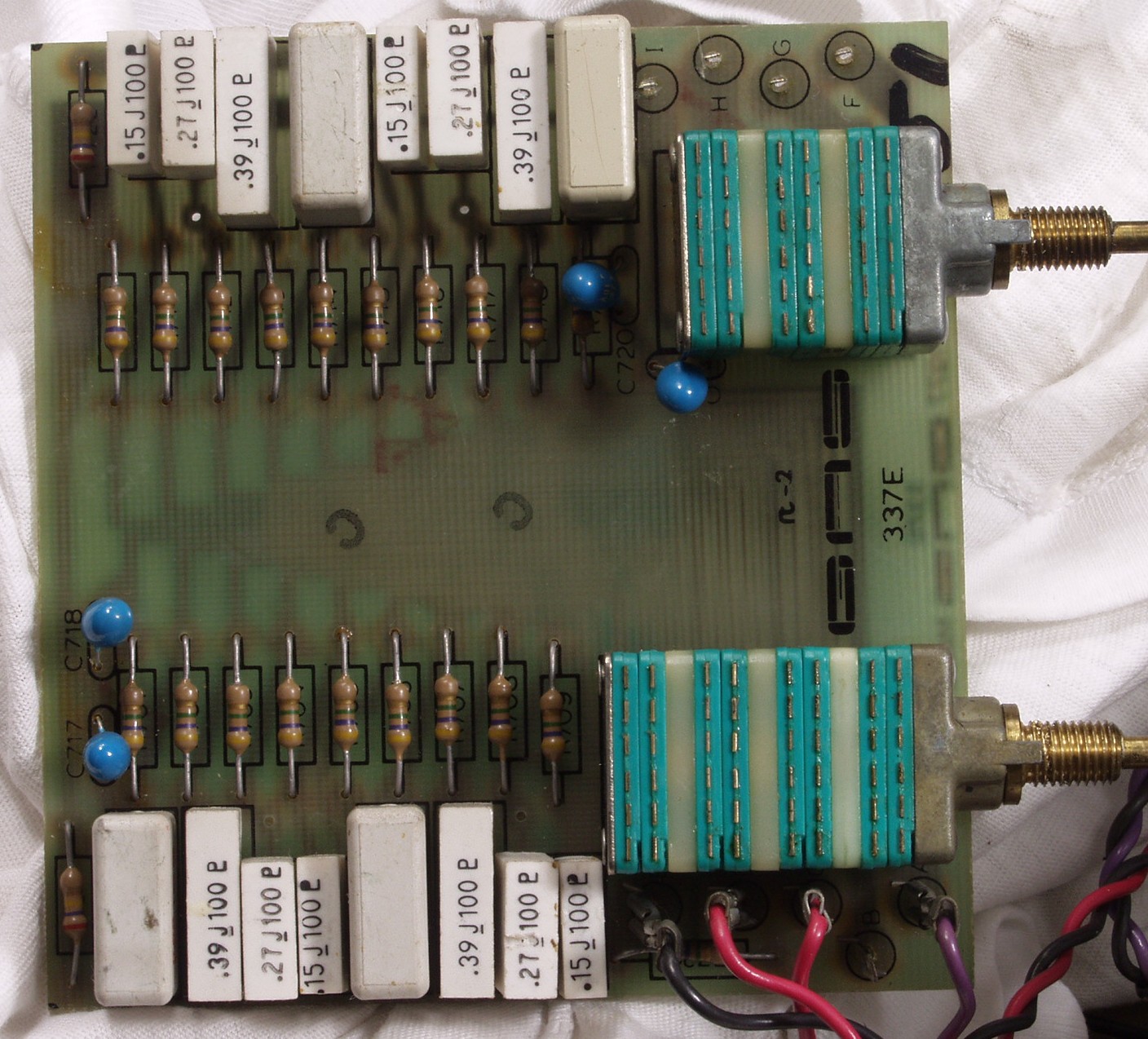

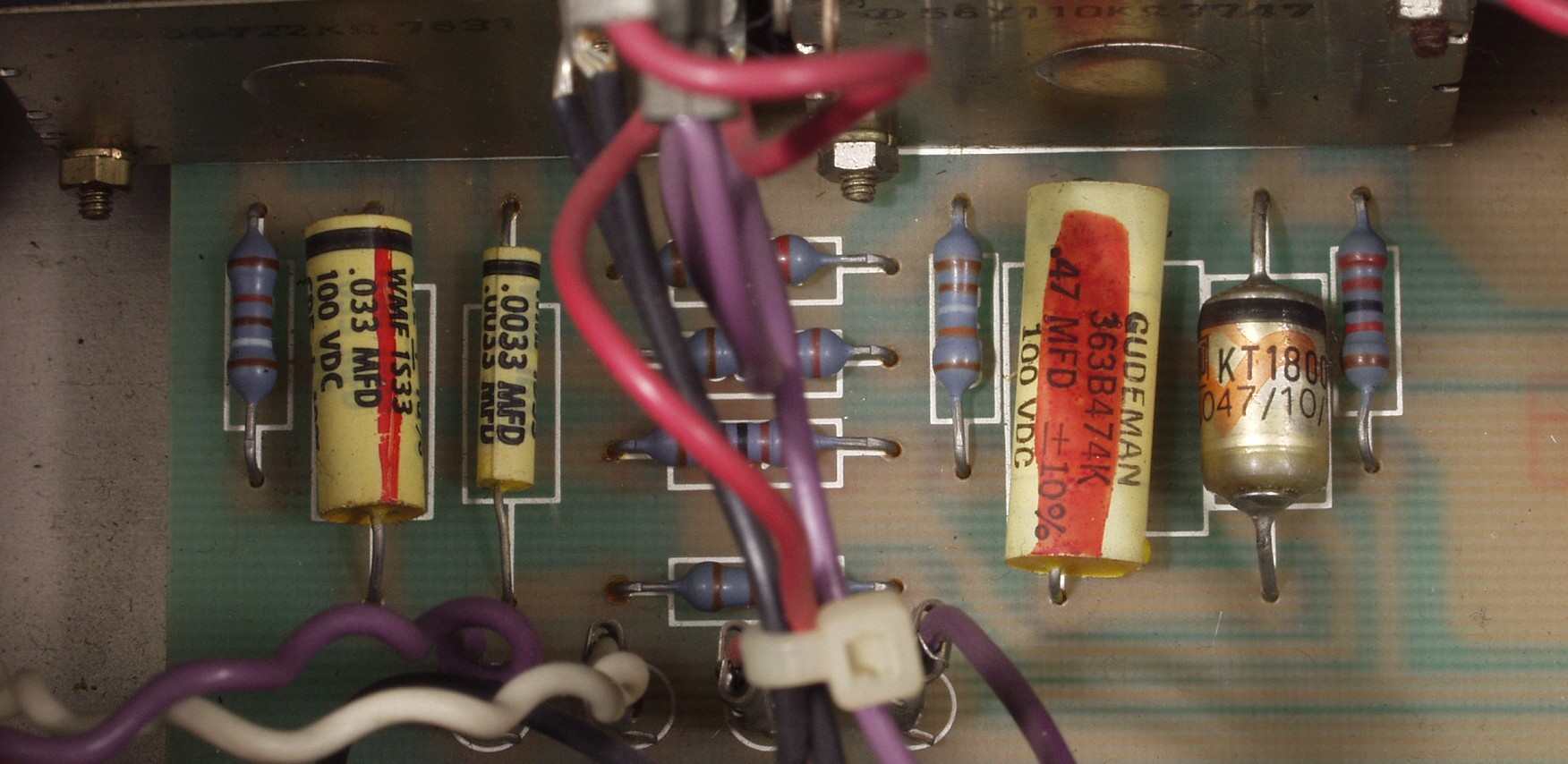

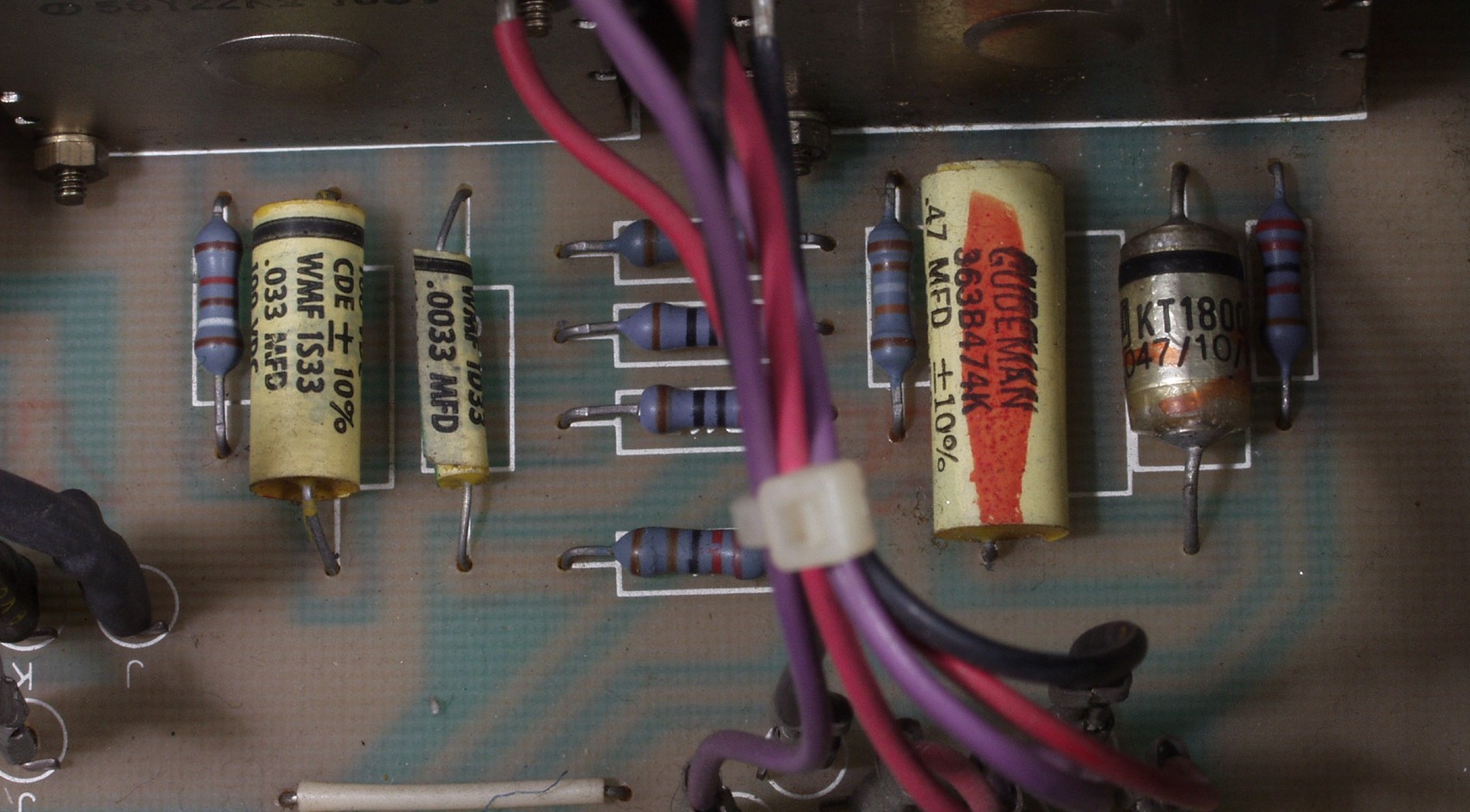

Ｃ８Ａ．　修理前　トーンコントロールコンデンサー
Ｃ８Ａ２．　修理前　トーンコントロールコンデンサー２

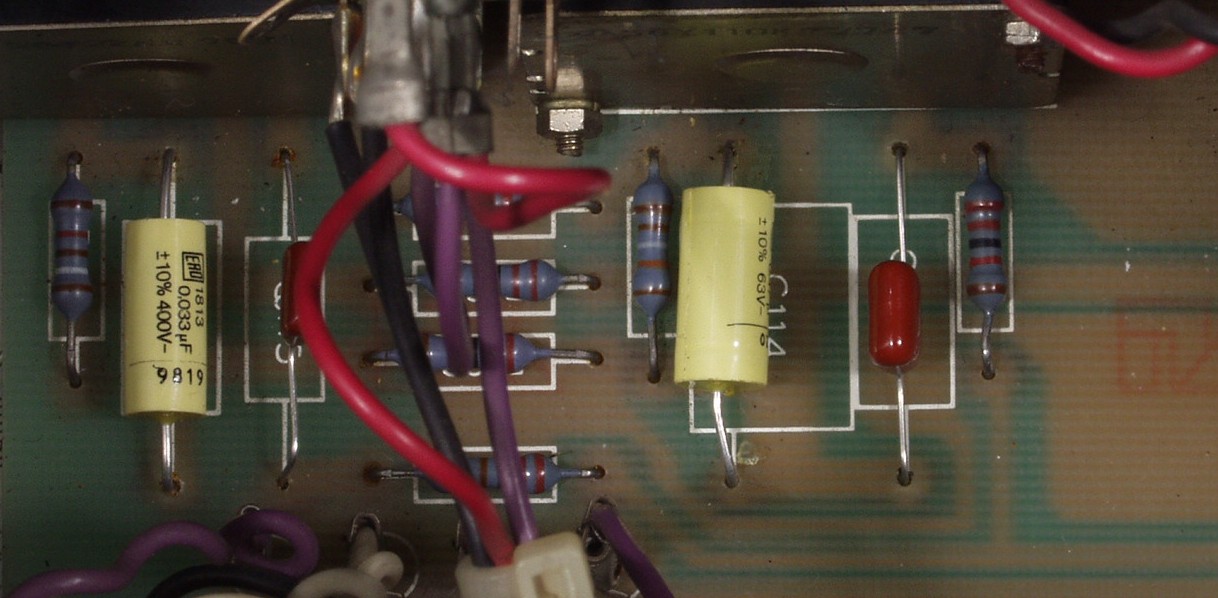

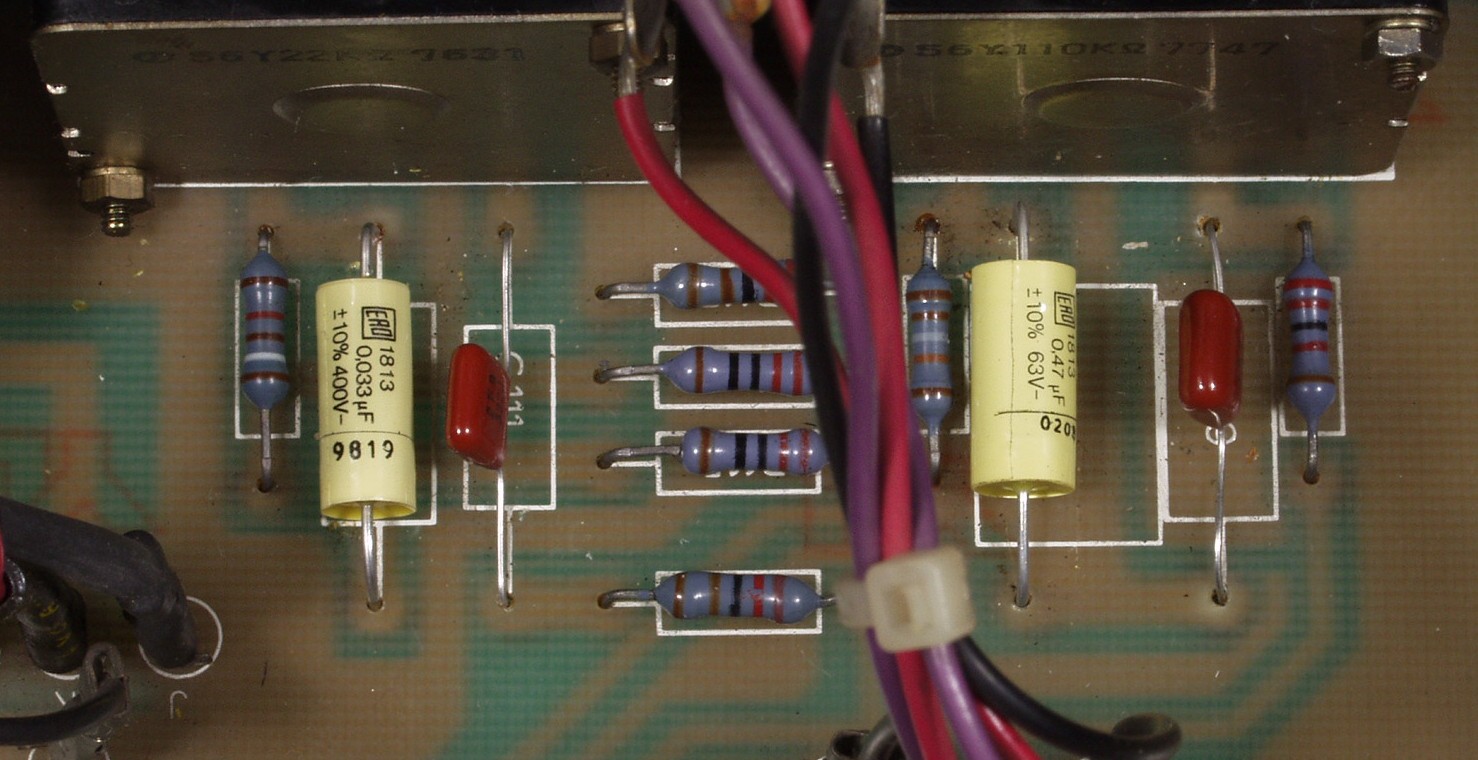

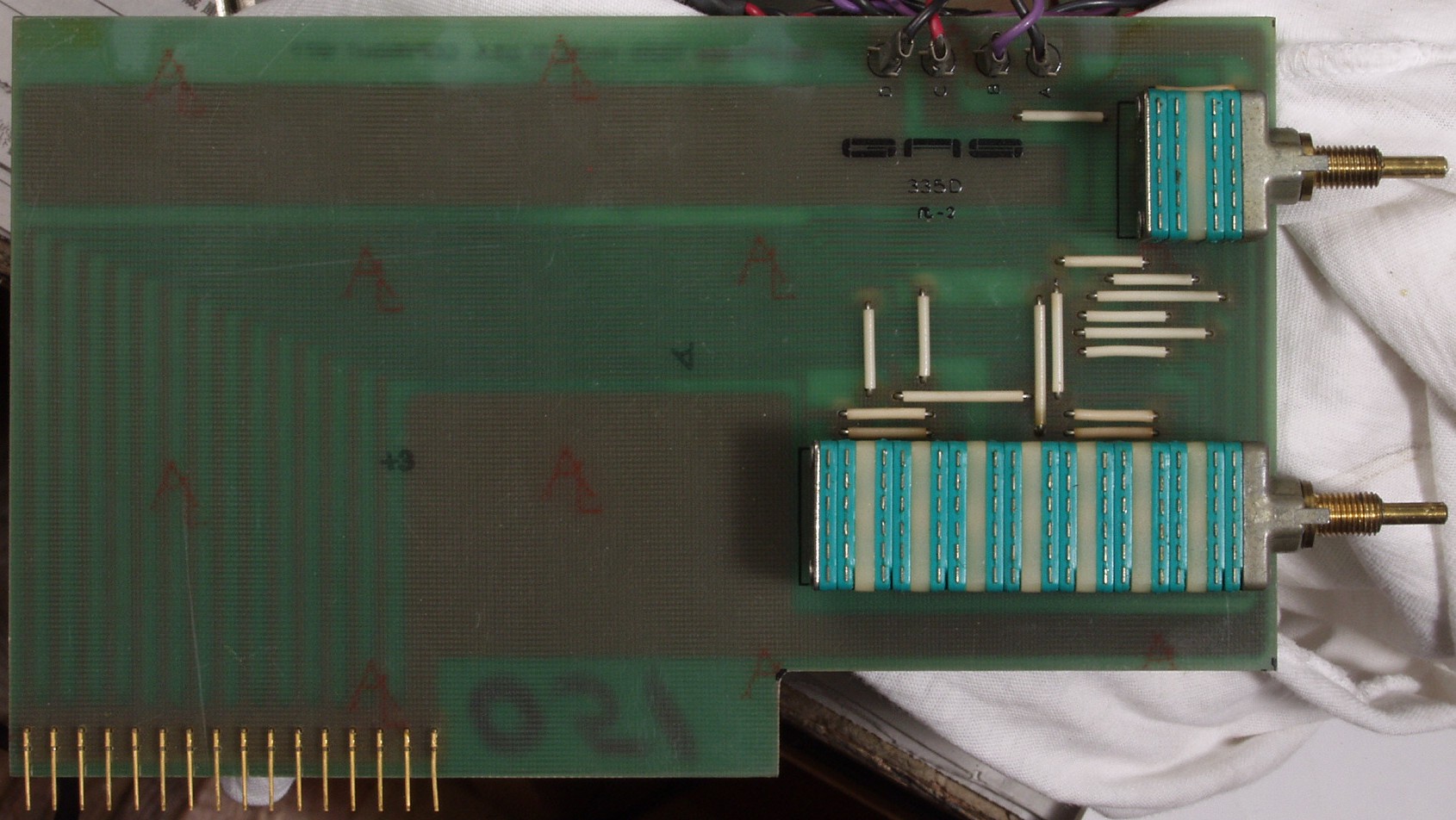

Ｃ８Ｂ．　修理後　トーンコントロールコンデンサー８個交換
Ｃ８Ｂ２．　修理後　トーンコントロールコンデンサー２

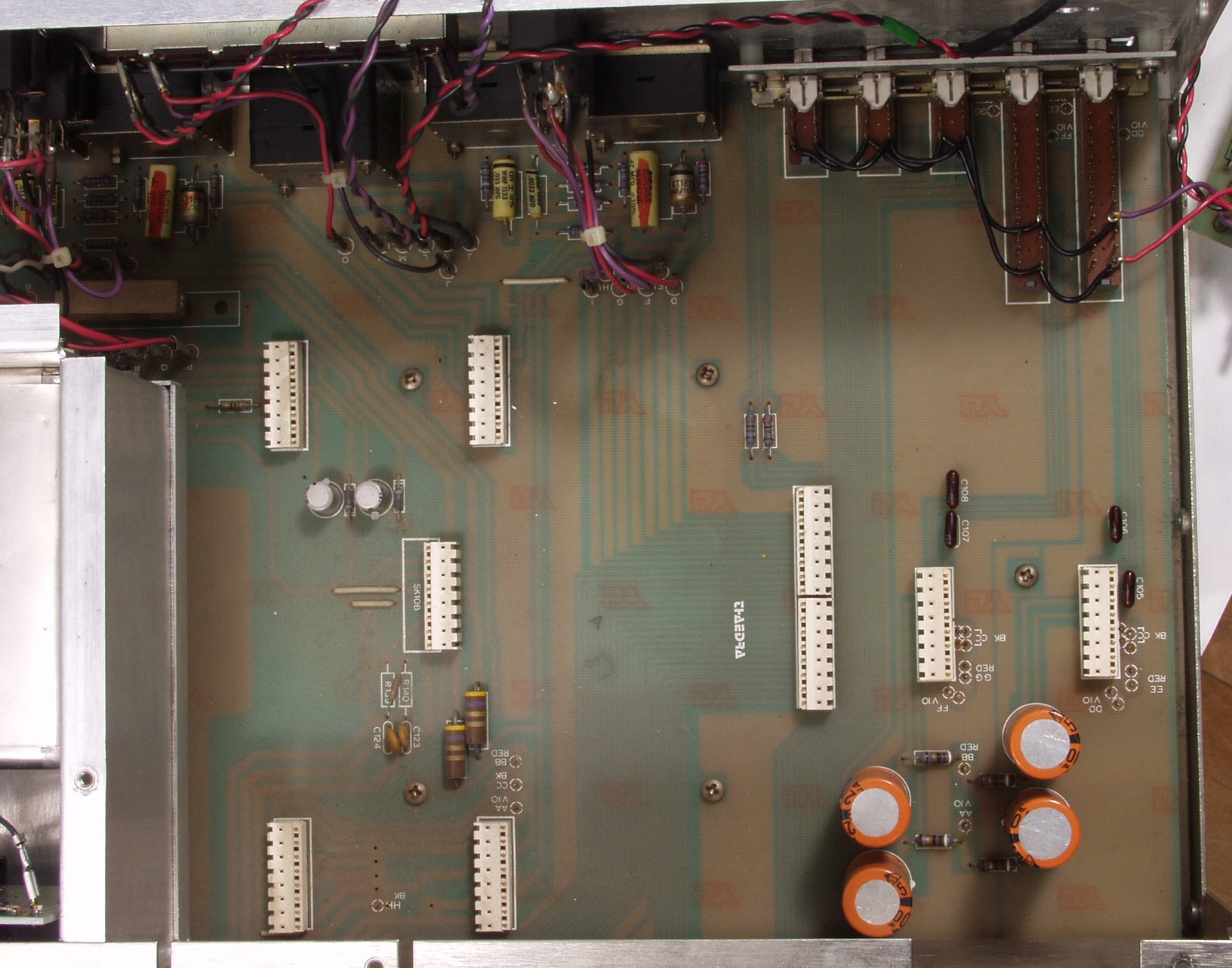

Ｃ９Ａ．　修理前　メイン基板
Ｃ９Ｂ．　修理後　メイン基板　　電解コンデンサ６個交換
Ｃ９Ｃ．　修理前　メイン基板裏
Ｃ９Ｄ．　修理後　メイン基板裏

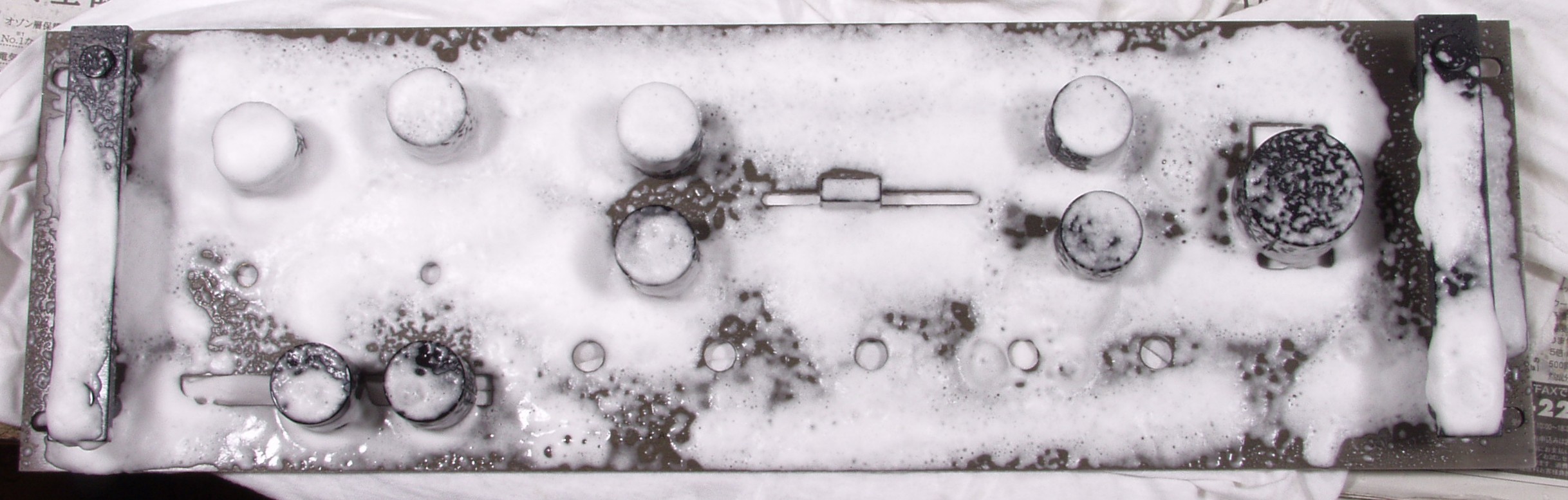

Ｃ１０．　パネル清掃

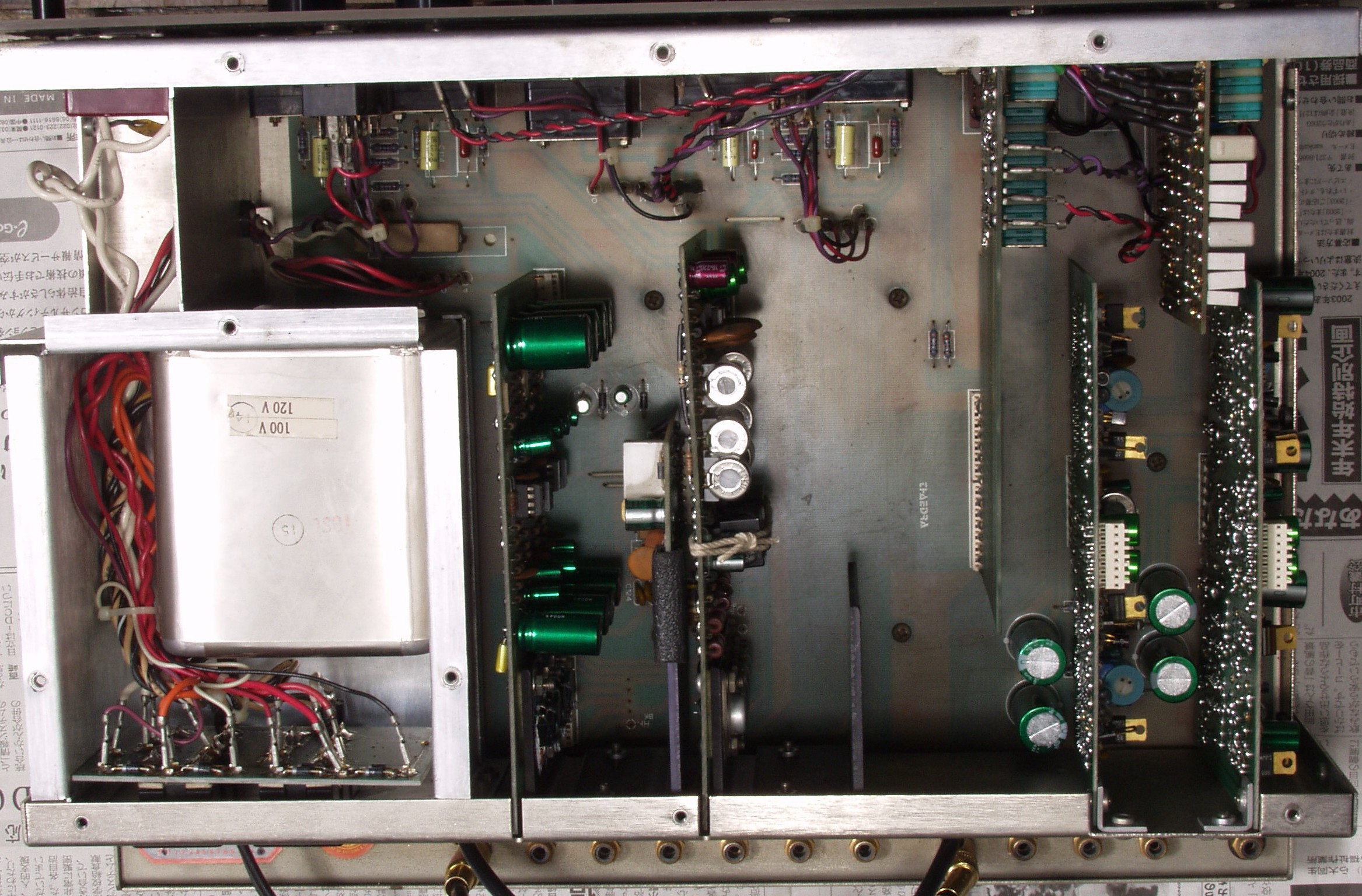

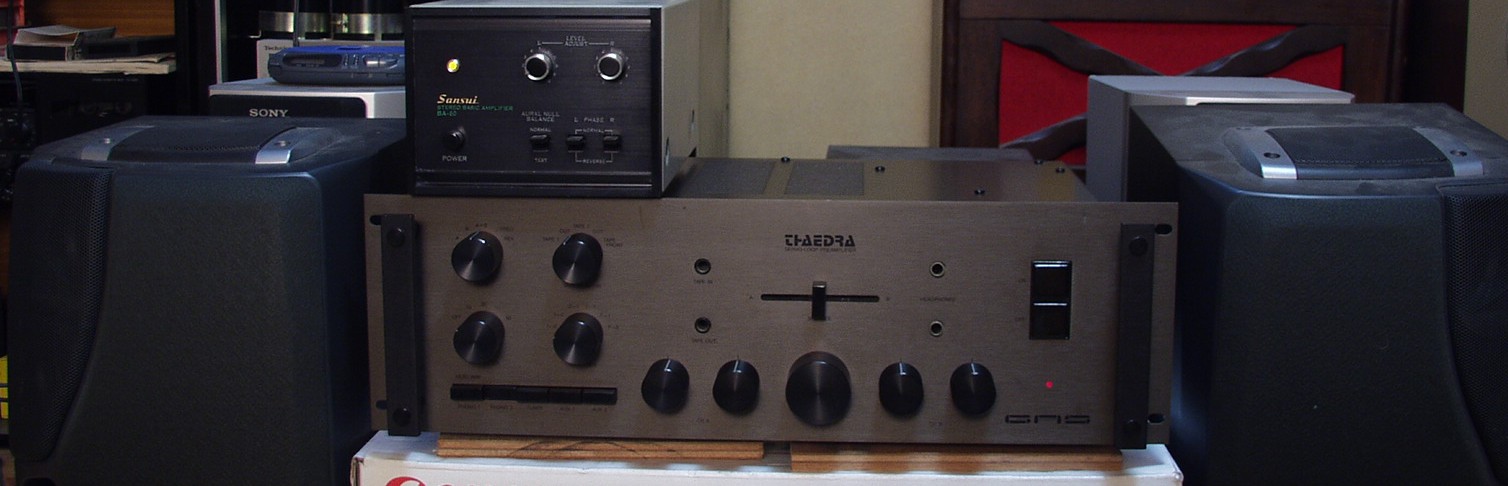

Ｃ１１Ａ．　修理前　上から見る

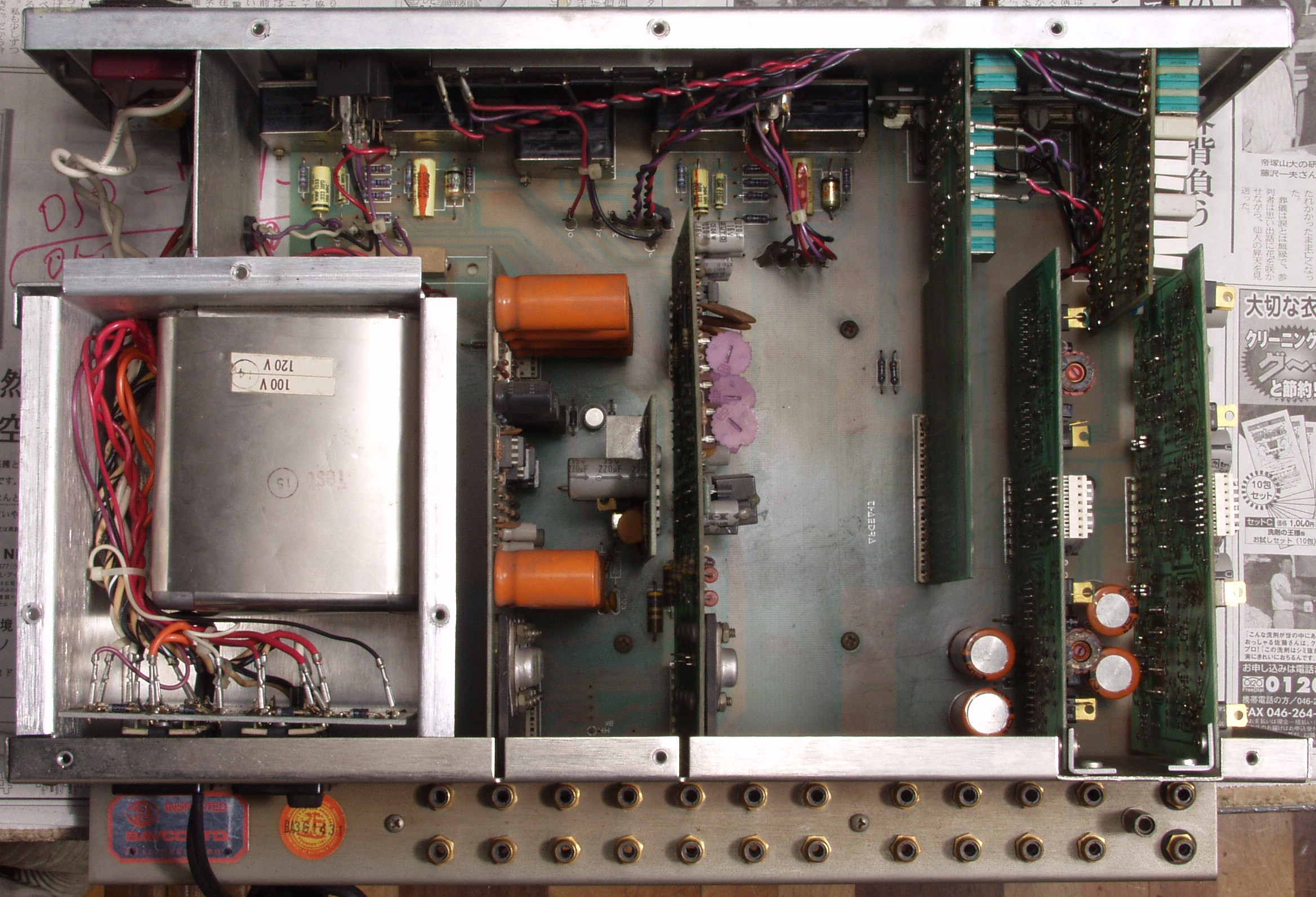

Ｃ１１Ｂ．　修理後　上から見る

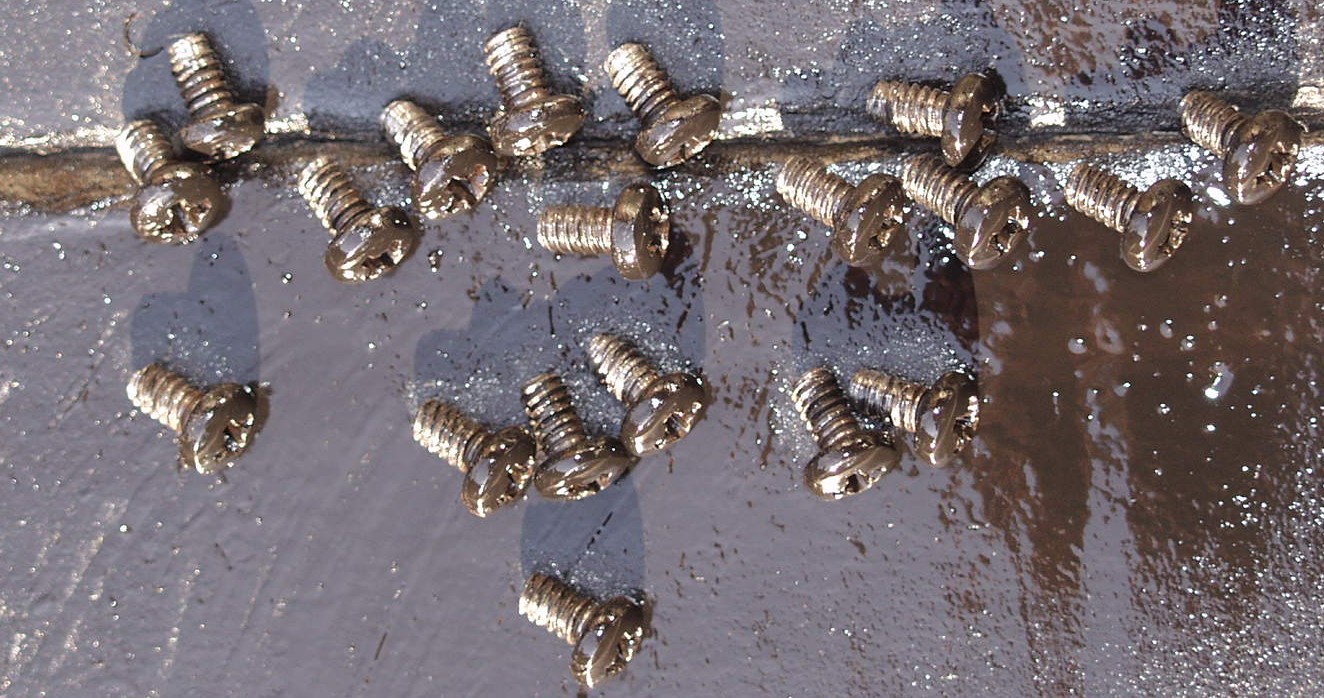

Ｃ１２．　修理後　止めネジも塗装する

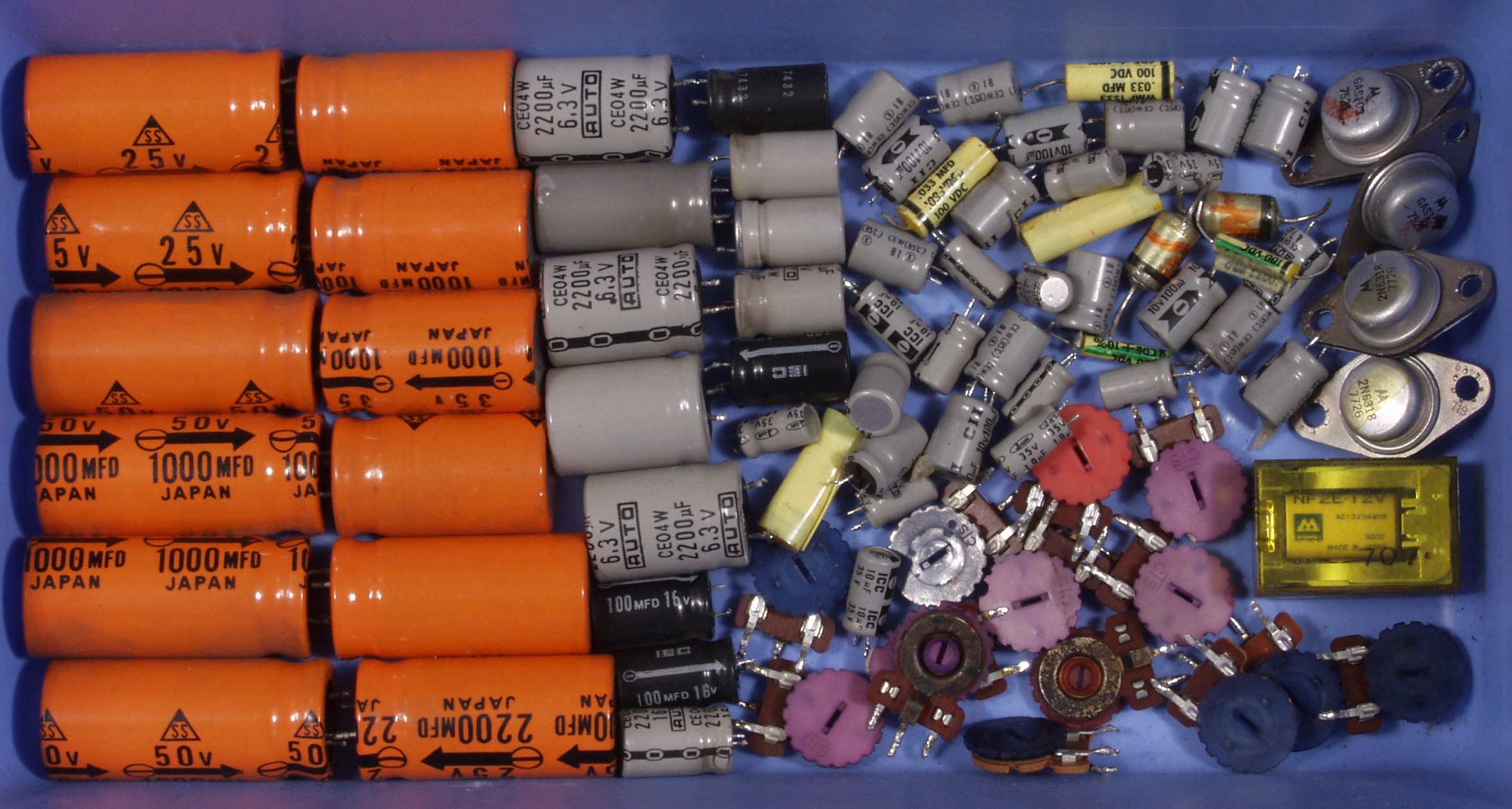

Ｃ１３．　交換部品
Ｅ．　調整・測定
Ｅ１．　出力／歪み測定・調整

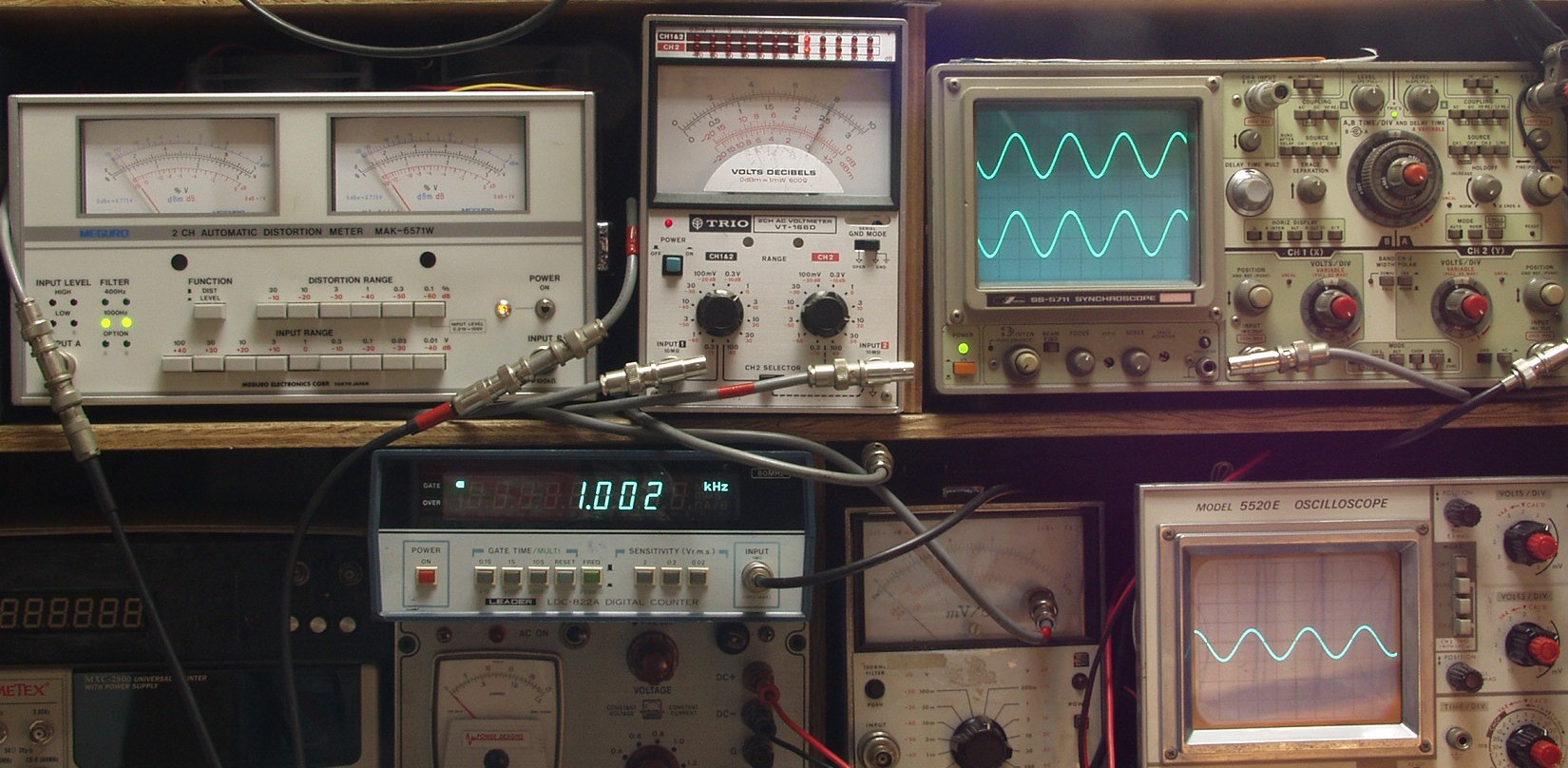

Ｅ２Ａ．　出力＝０．８Ｖ　歪み率＝０．０？％　ＡＵＸ入力　１０００ＨＺ

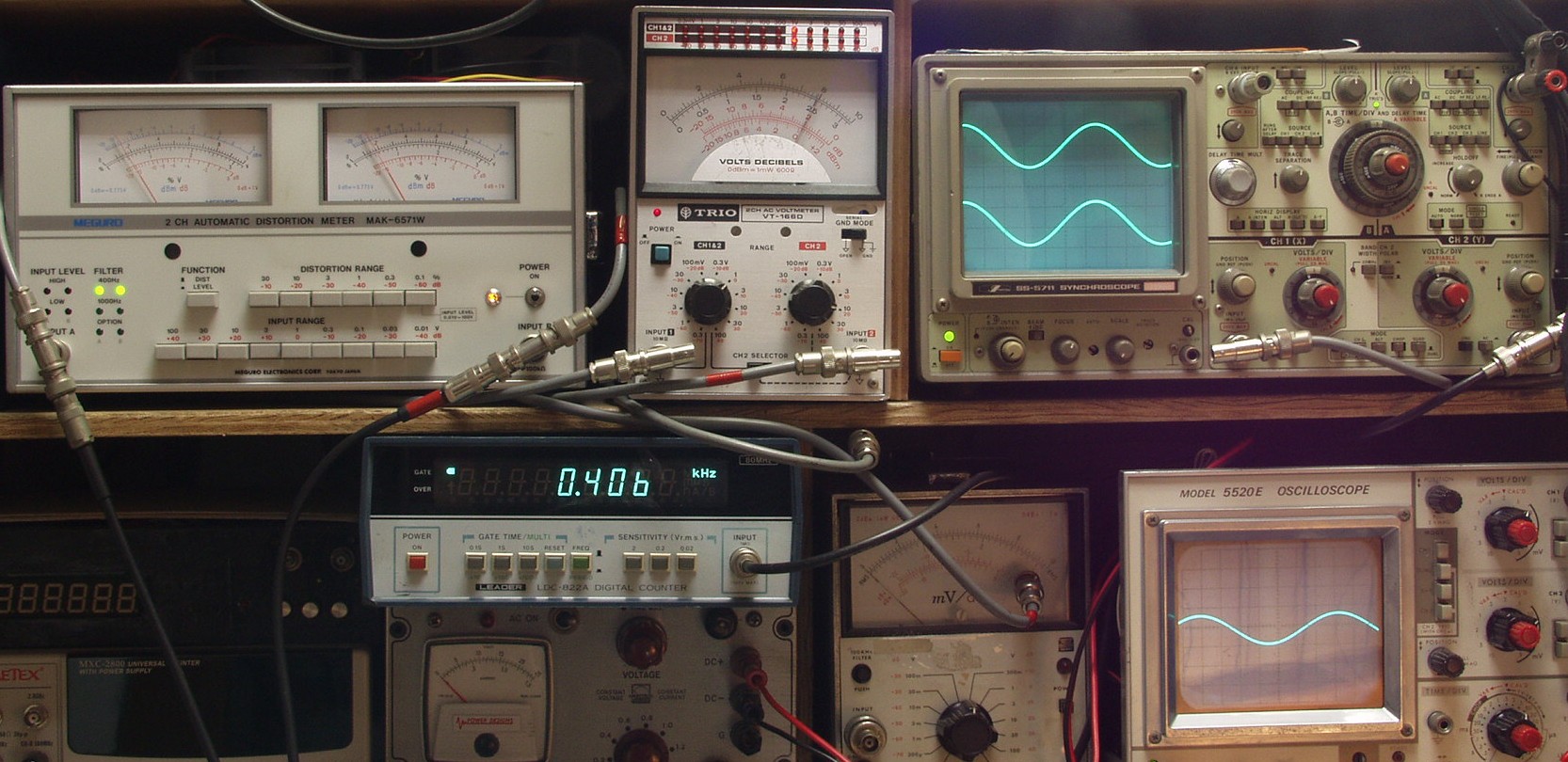

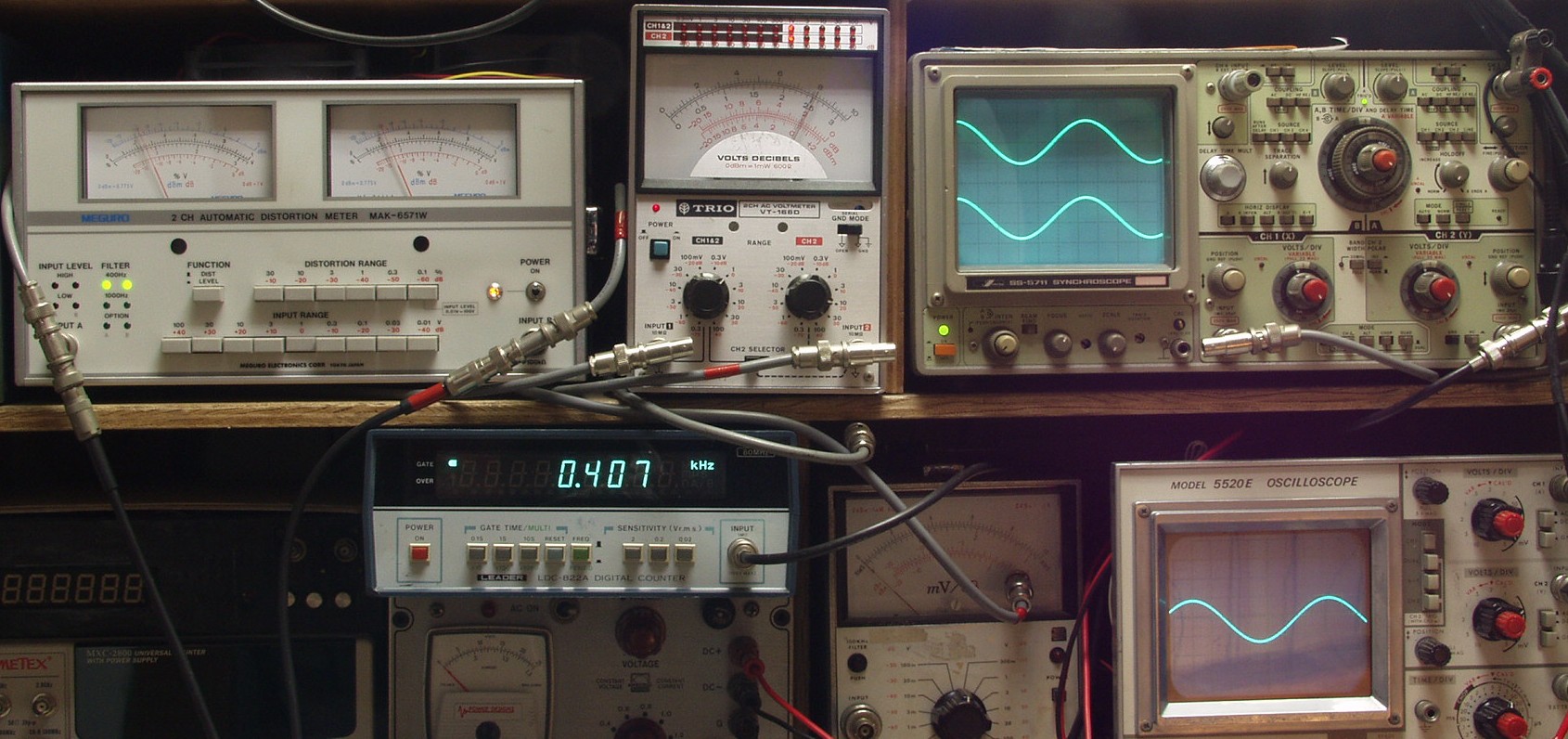

Ｅ２Ｂ．　出力＝０．８Ｖ　歪み率＝０．０１％　ＡＵＸ入力　４００ＨＺ

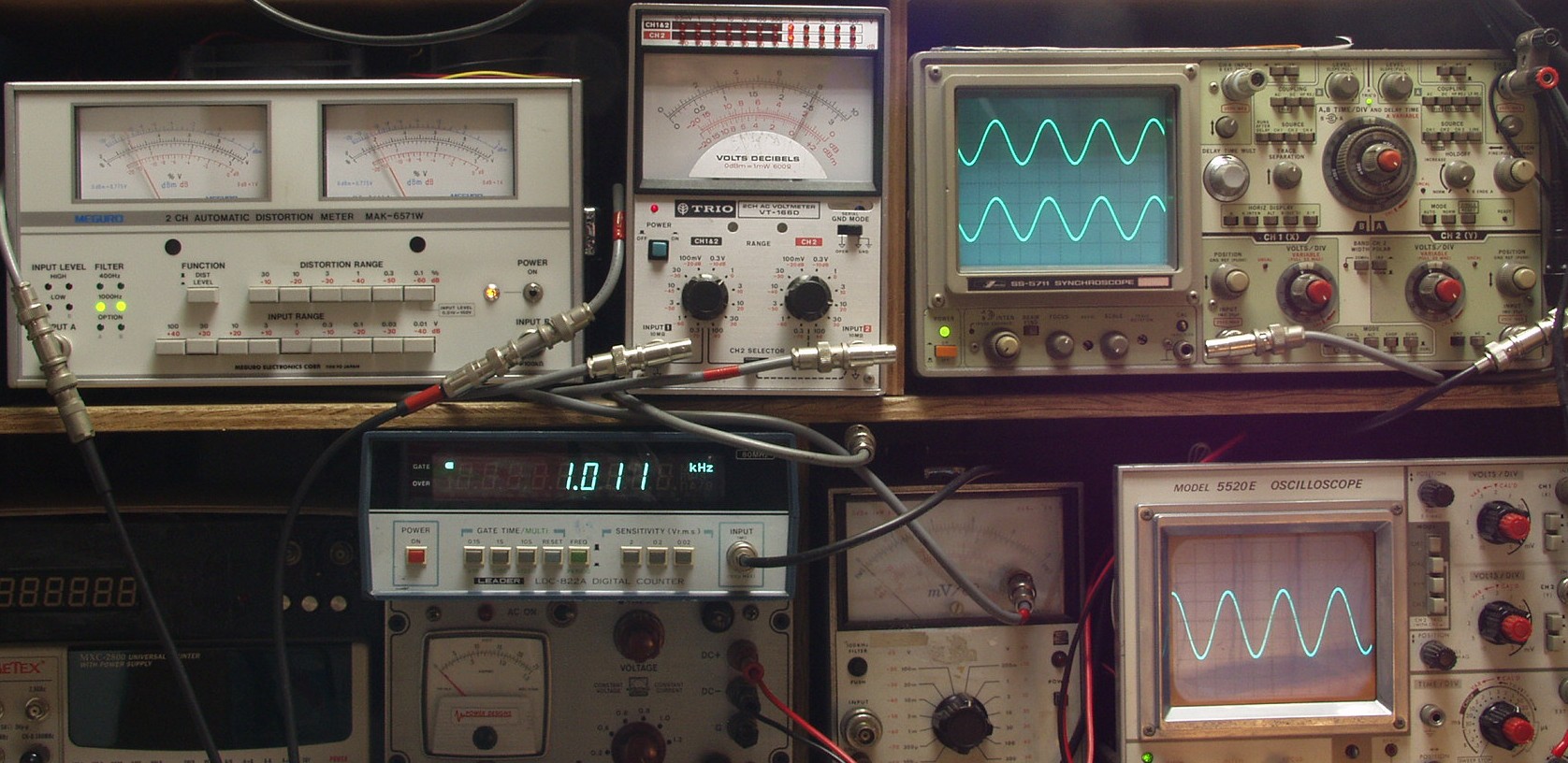

Ｅ３Ａ．　出力＝０．８Ｖ　歪み率＝０．０２％　ＭＭ入力　１０００ＨＺ
Ｅ３Ｂ．　出力＝０．８Ｖ　歪み率＝０．０２％　ＭＭ入力　４００ＨＺ
Ｅ４Ａ．　出力＝０．８Ｖ　歪み率＝０．０１％　ＭＣ入力　１０００ＨＺ。
Ｅ４Ｂ．　出力＝０．８Ｖ　歪み率＝０．０１％　ＭＣ入力　４００ＨＺ
Ｆ．　上位測定機器での調整・測定

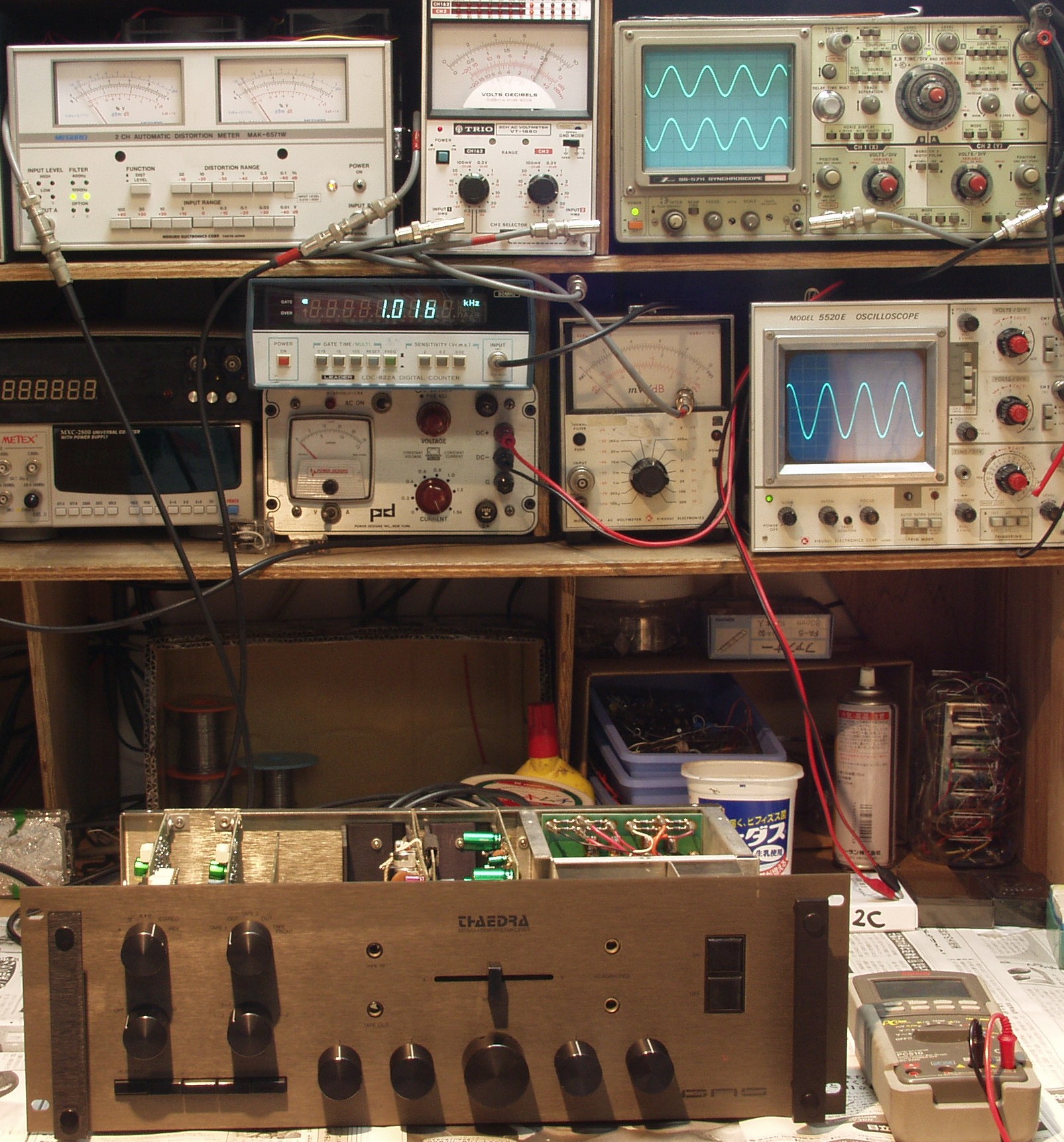

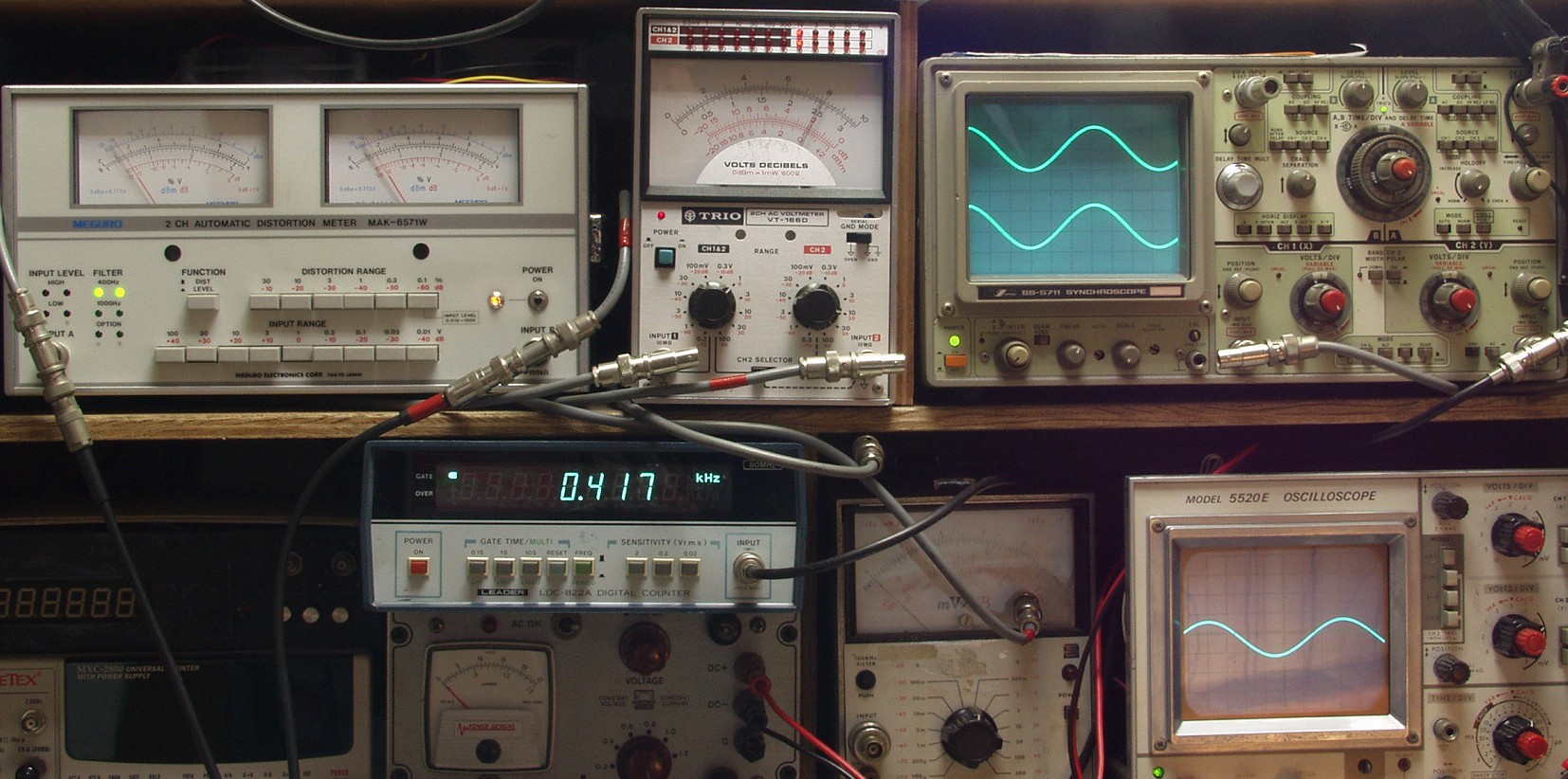

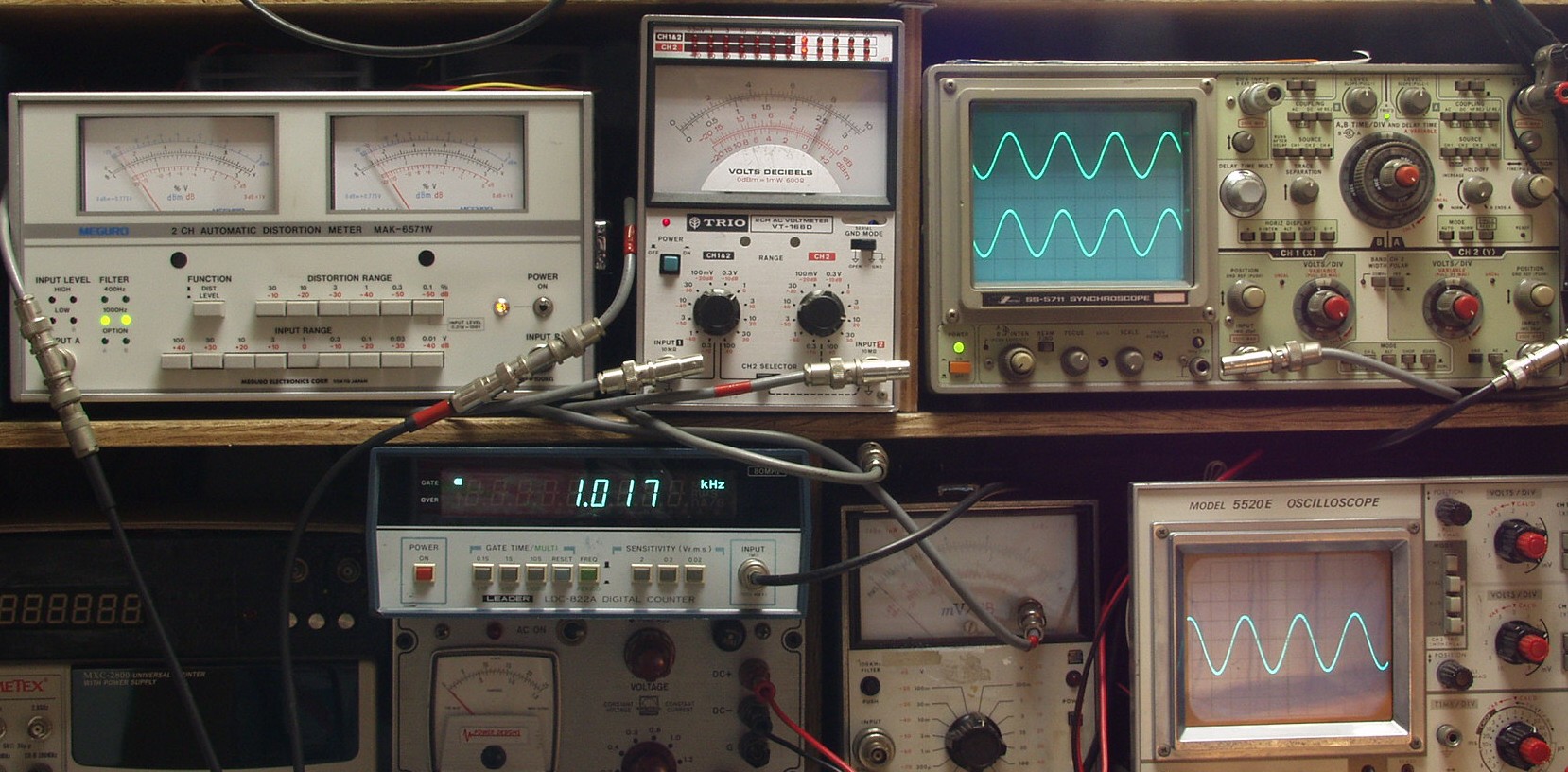

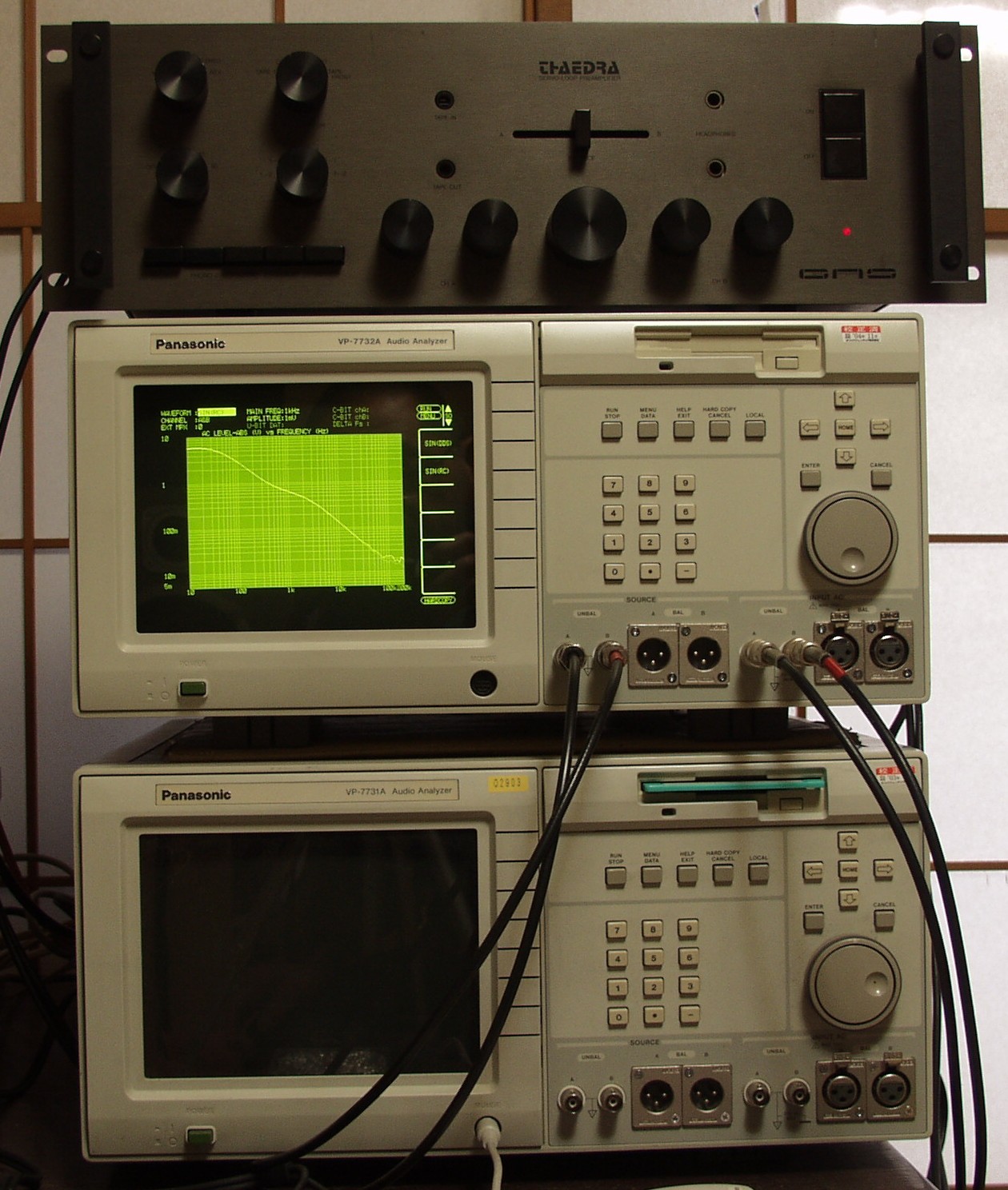

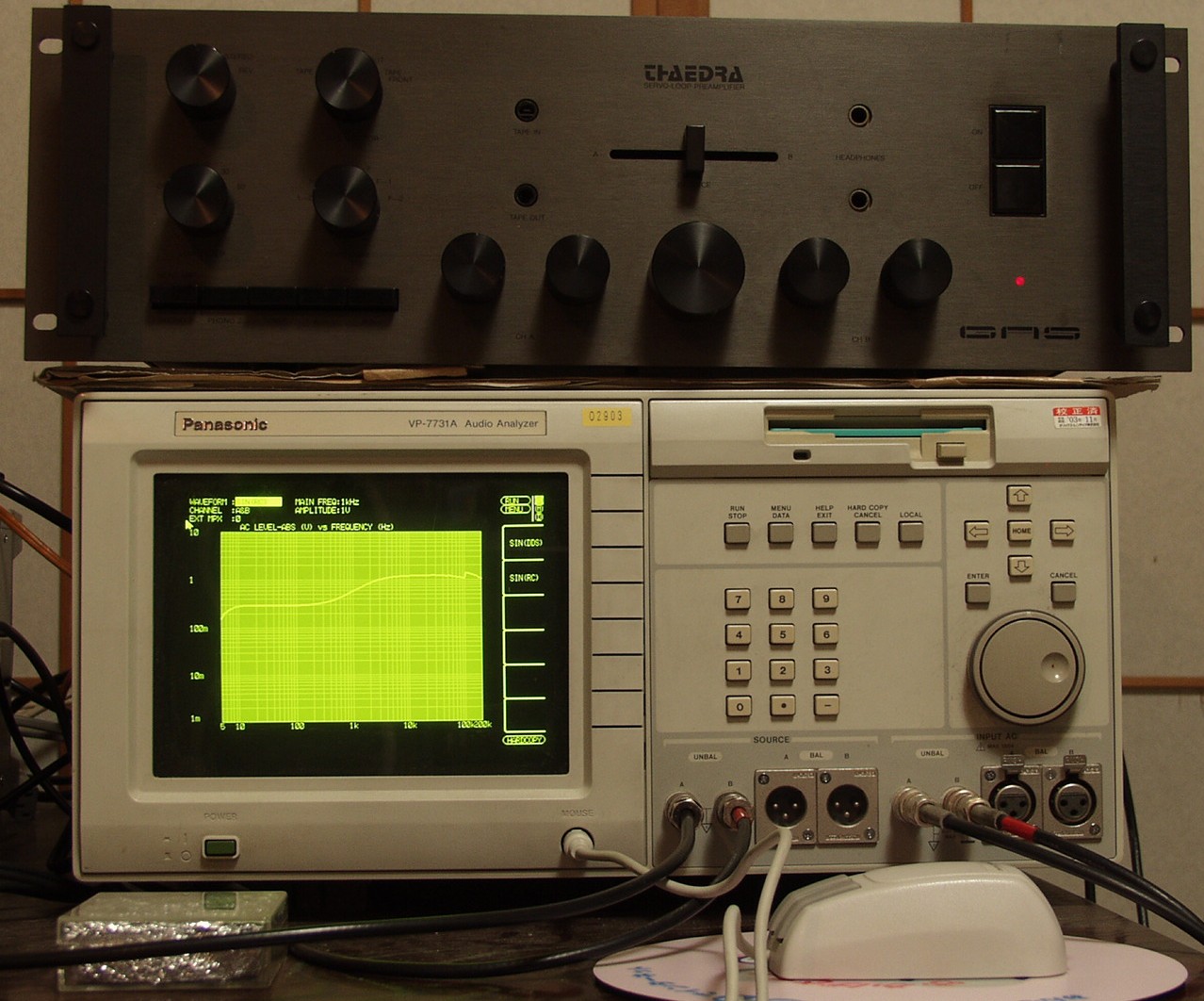

 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。
　　　　　左下の銀色のカセットケースが自作逆ＲＩＡＡフイルター。

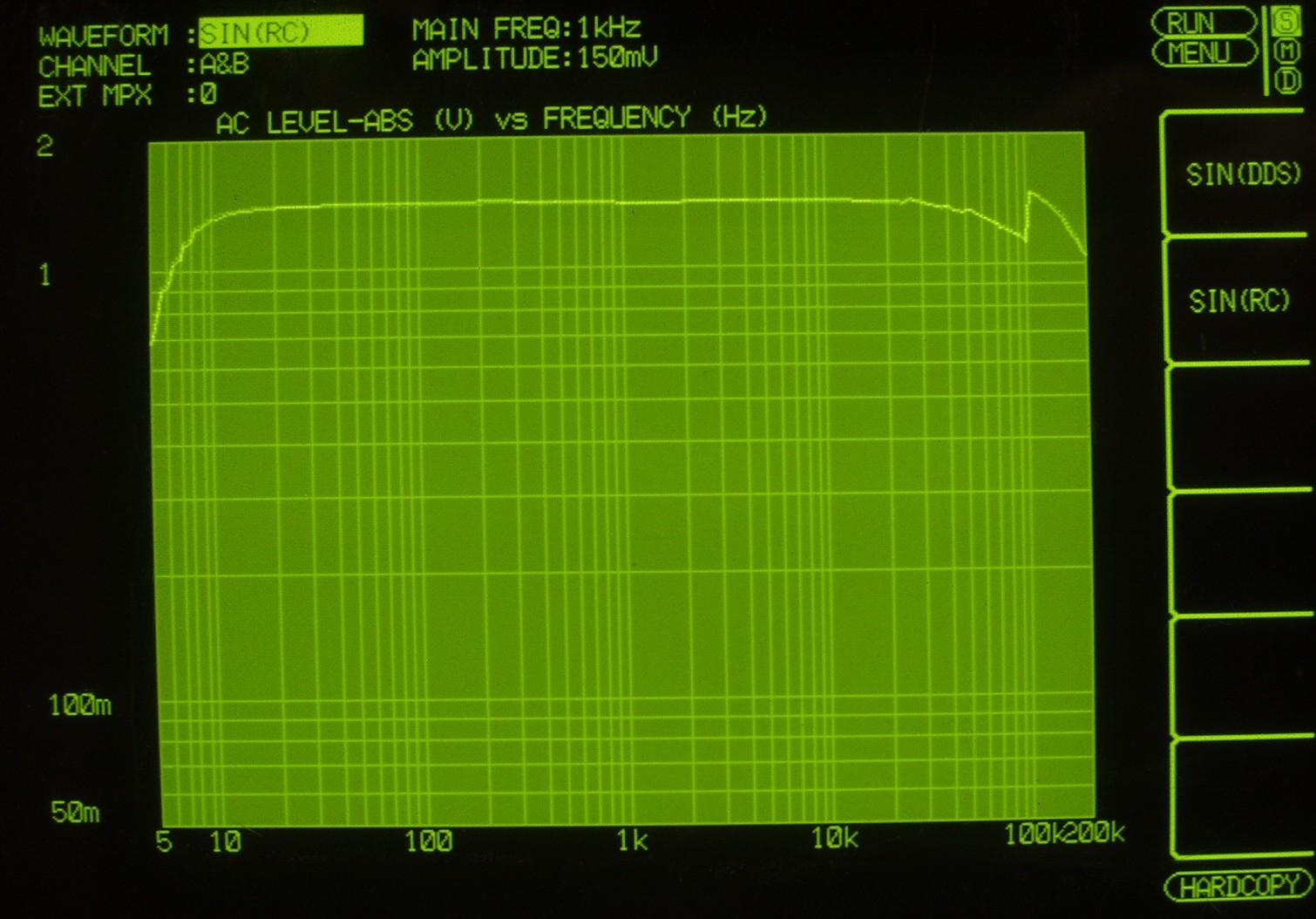

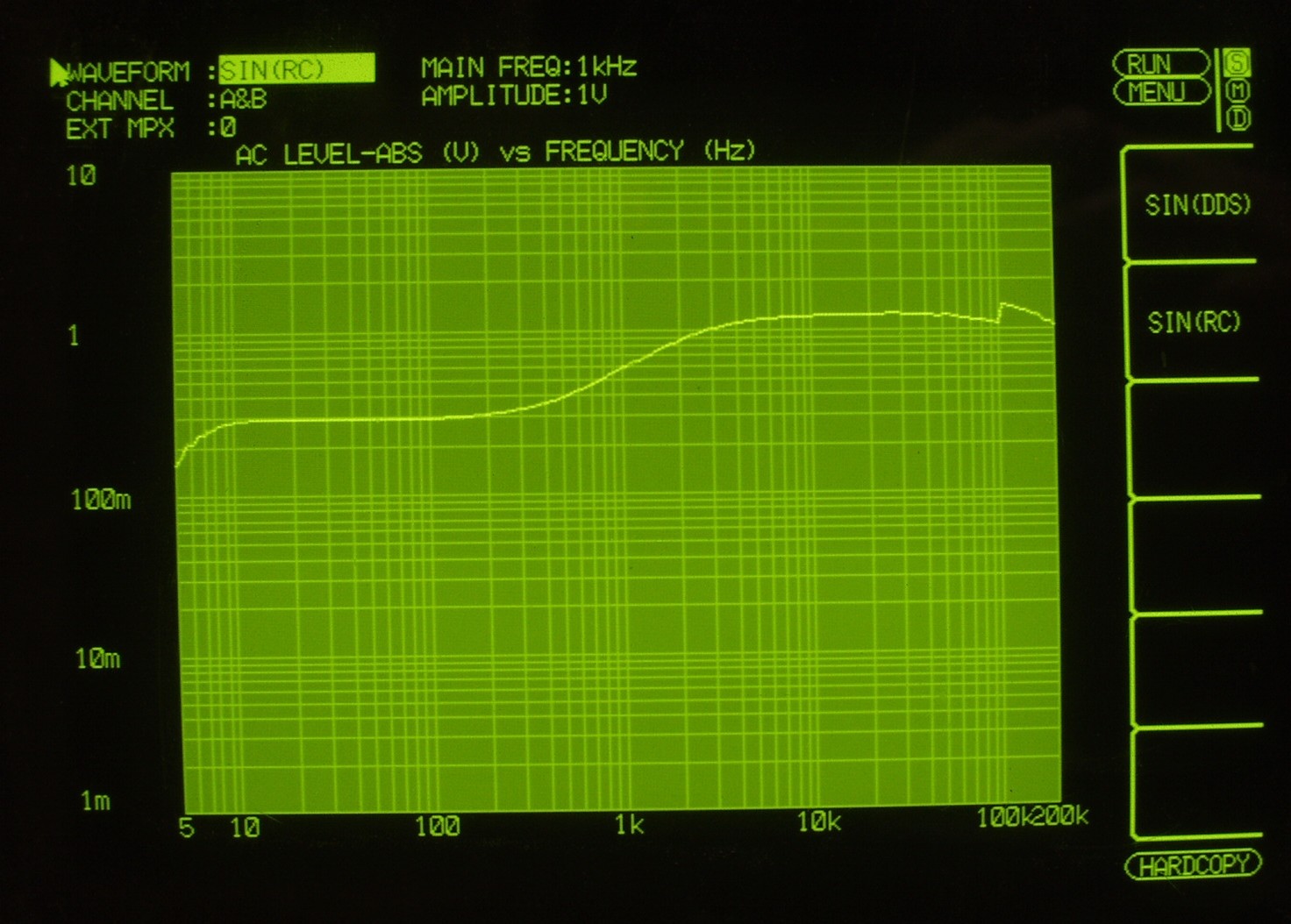

Ｆ−２Ａ．　「ＡＵＸ入力」周波数特性　入力＝１５０ｍＶ一定　　ＲＬ共殆ど同じ　薄い色＝Ｌ

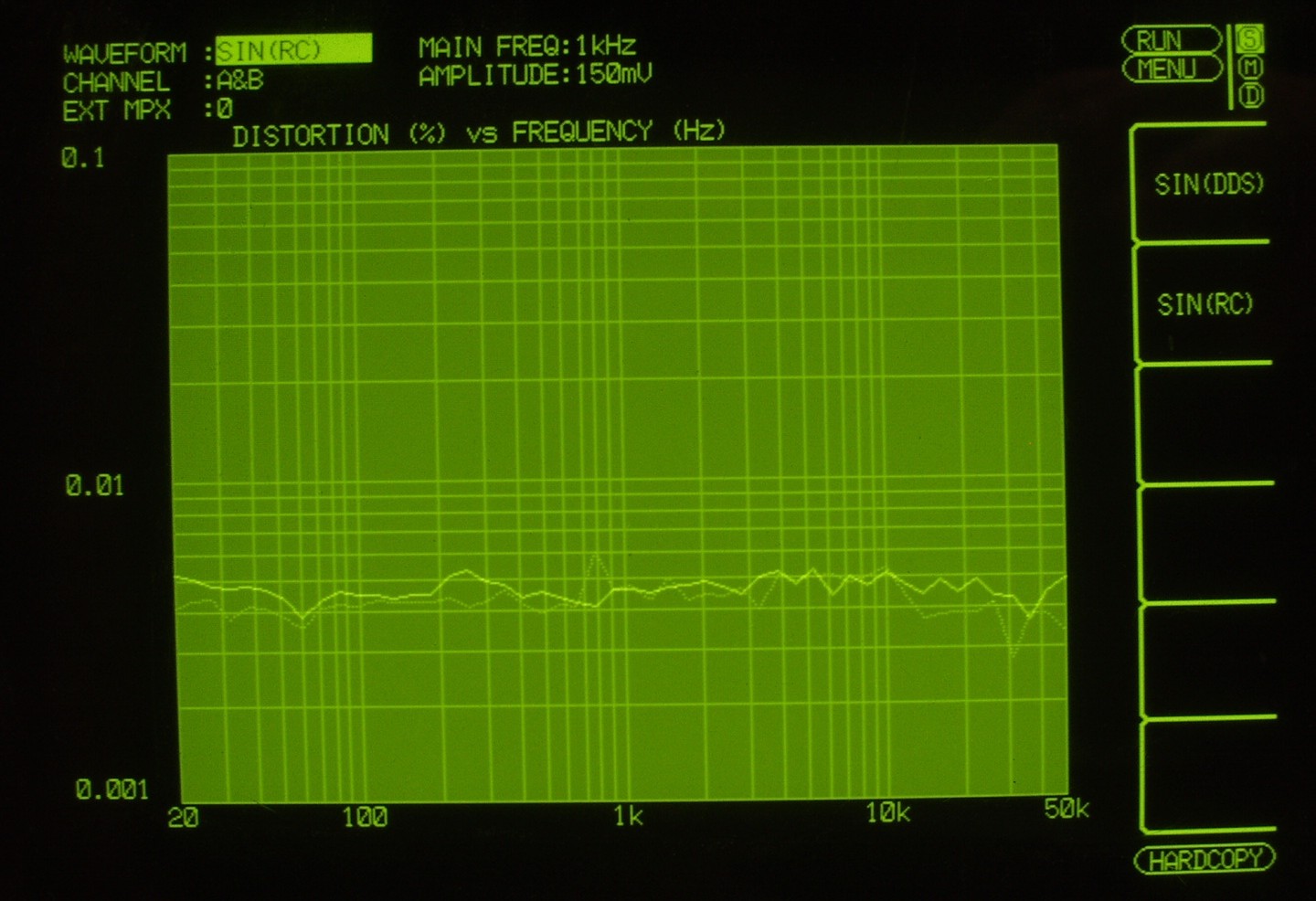

Ｆ−２Ｂ．　「ＡＵＸ入力」歪み率測定　　入力＝１５０ｍＶ一定　薄い色＝Ｌ

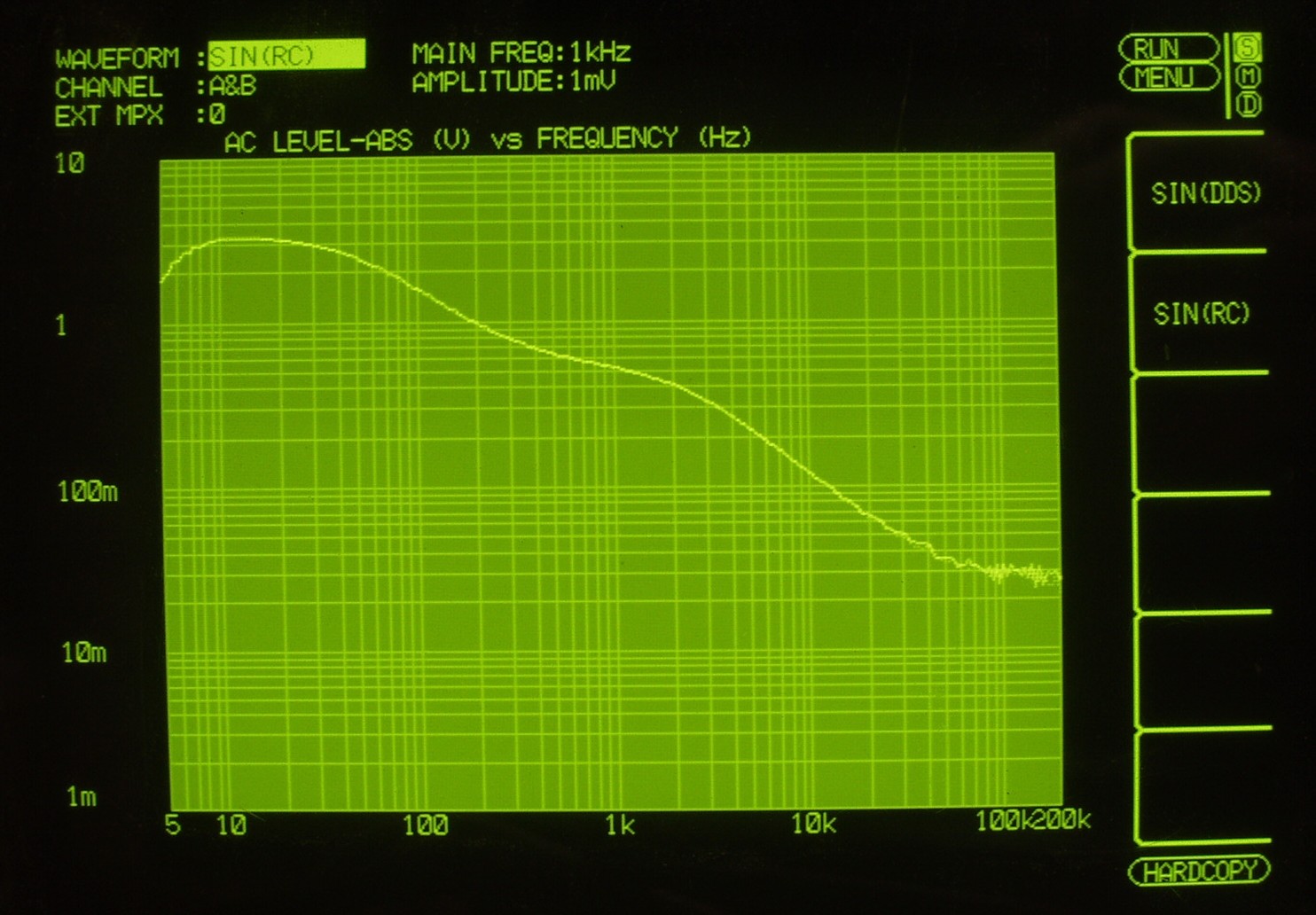

Ｆ−３Ａ．　「ＭＭ入力」周波数特性　入力＝１ｍＶ一定　ＲＬ全く同じ
Ｆ−３B．　「ＭＭ入力」歪み率測定　　入力＝１ｍＶ一定　薄い色＝Ｌ　この歪み計は」レベルが変化すると測定誤差が大きい？

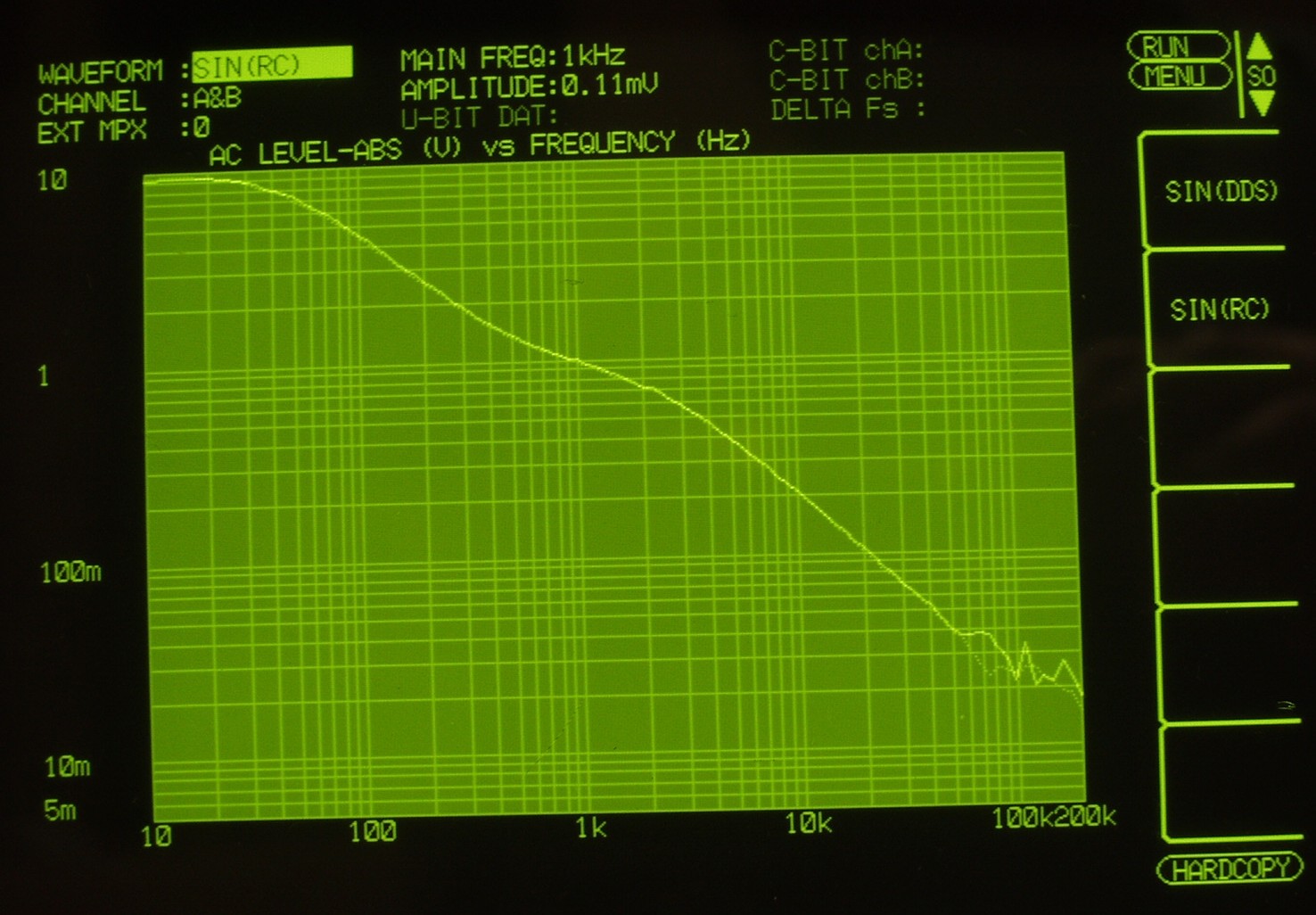

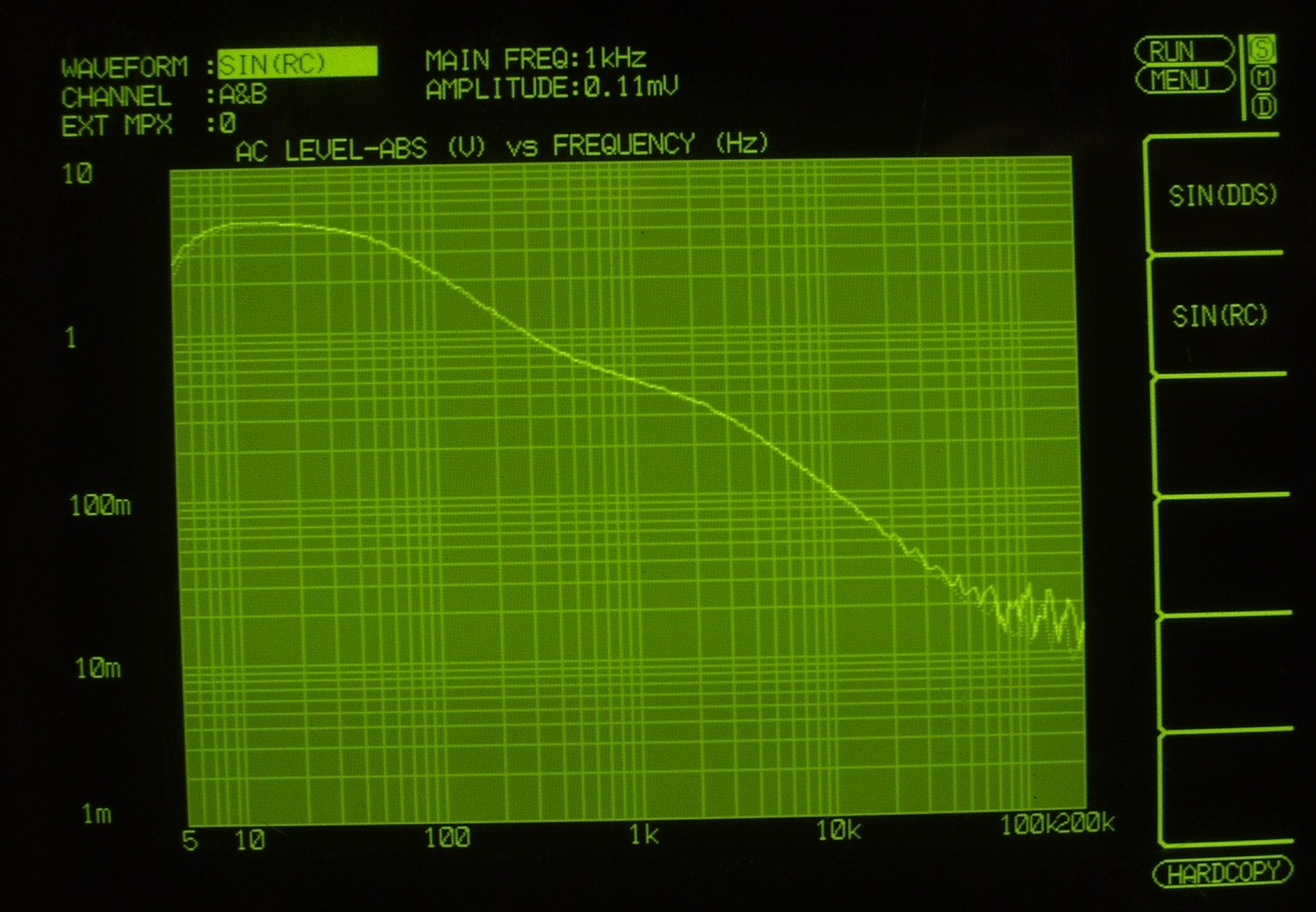

Ｆ−４Ａ．　「ＭＣ入力」周波数特性　入力＝０．１１ｍＶ一定

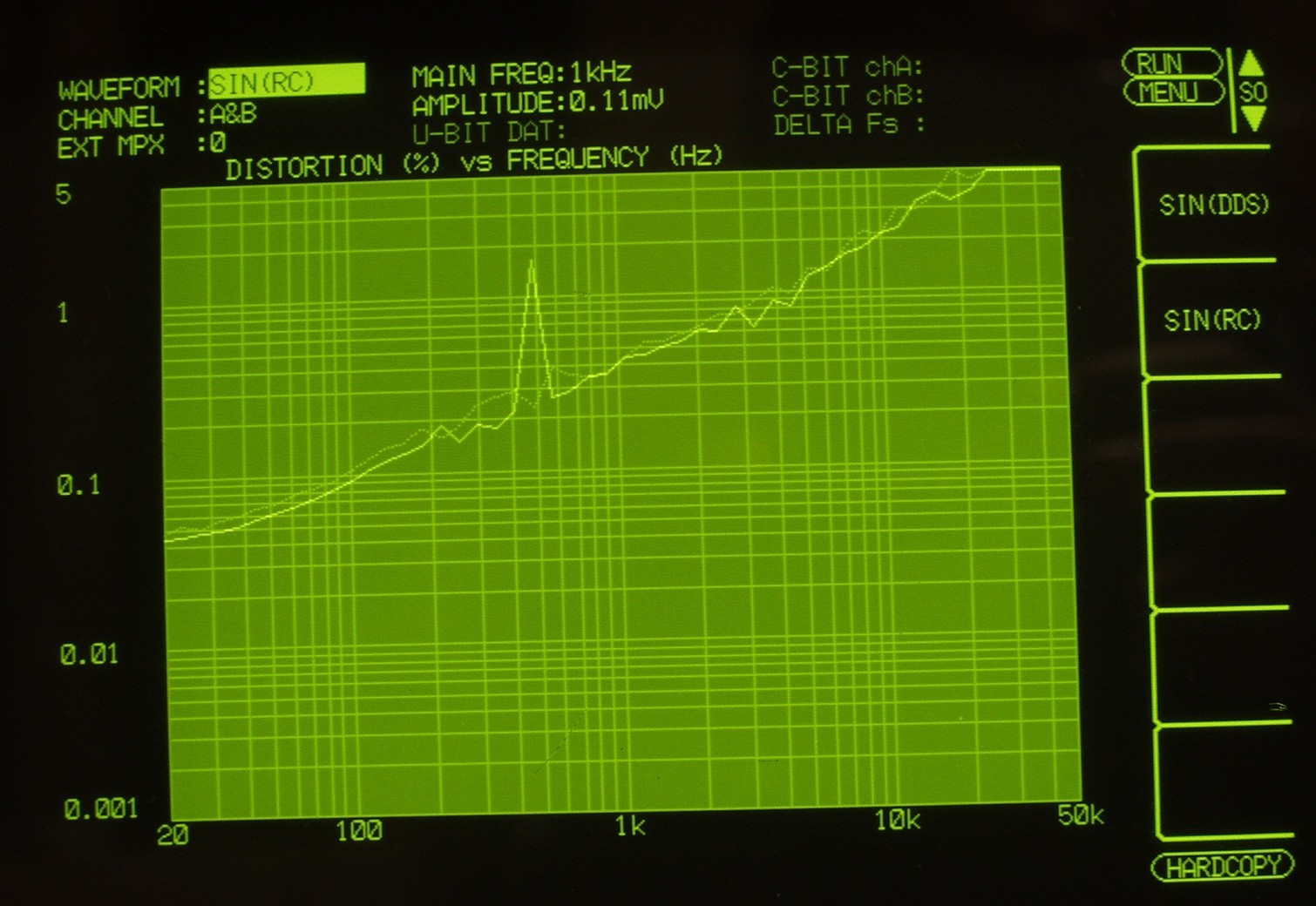

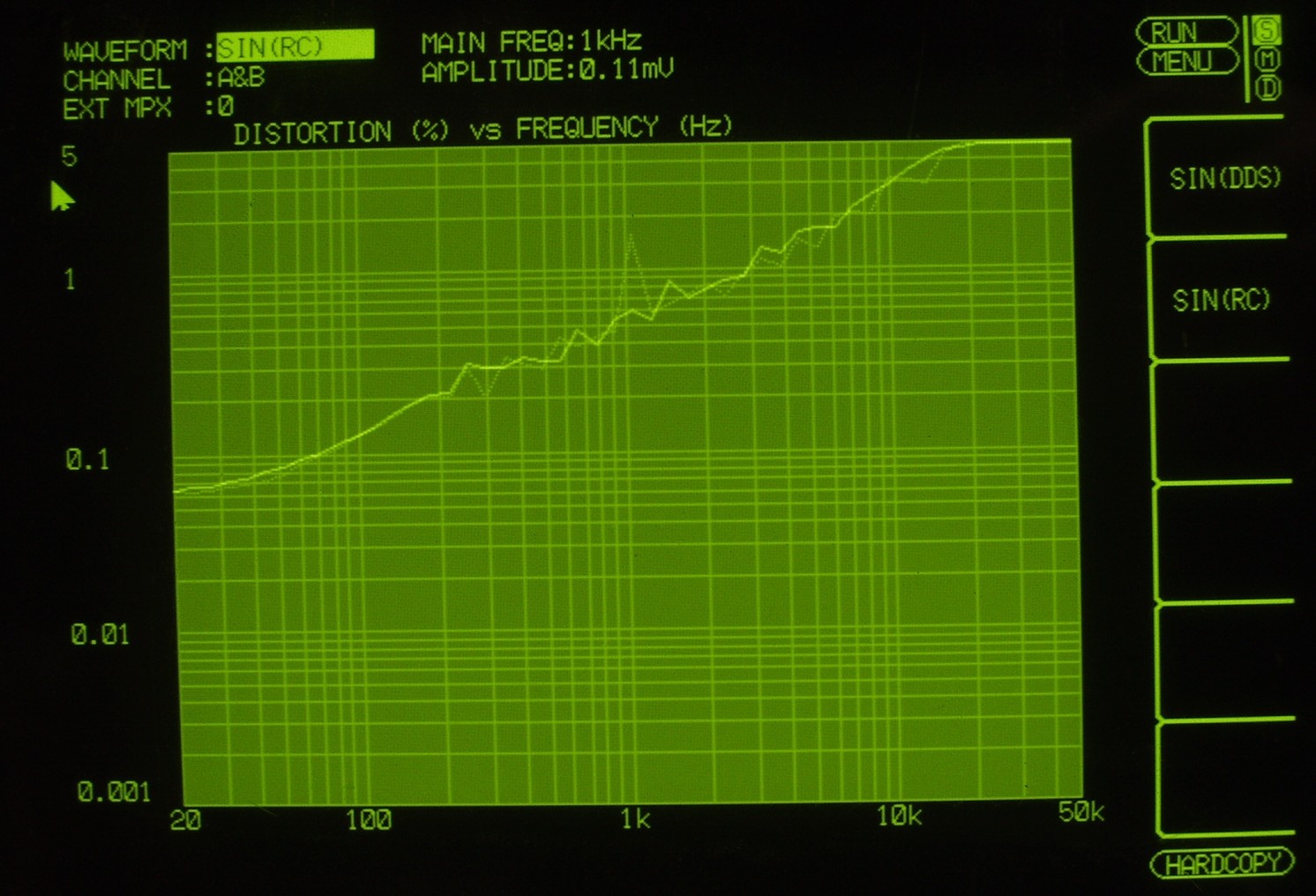

Ｆ−４Ｂ．　「ＭＣ入力」歪み率測定　　入力＝０．１１ｍＶ一定　薄い色＝Ｌ　この歪み計は」レベルが変化すると測定誤差が大きい？

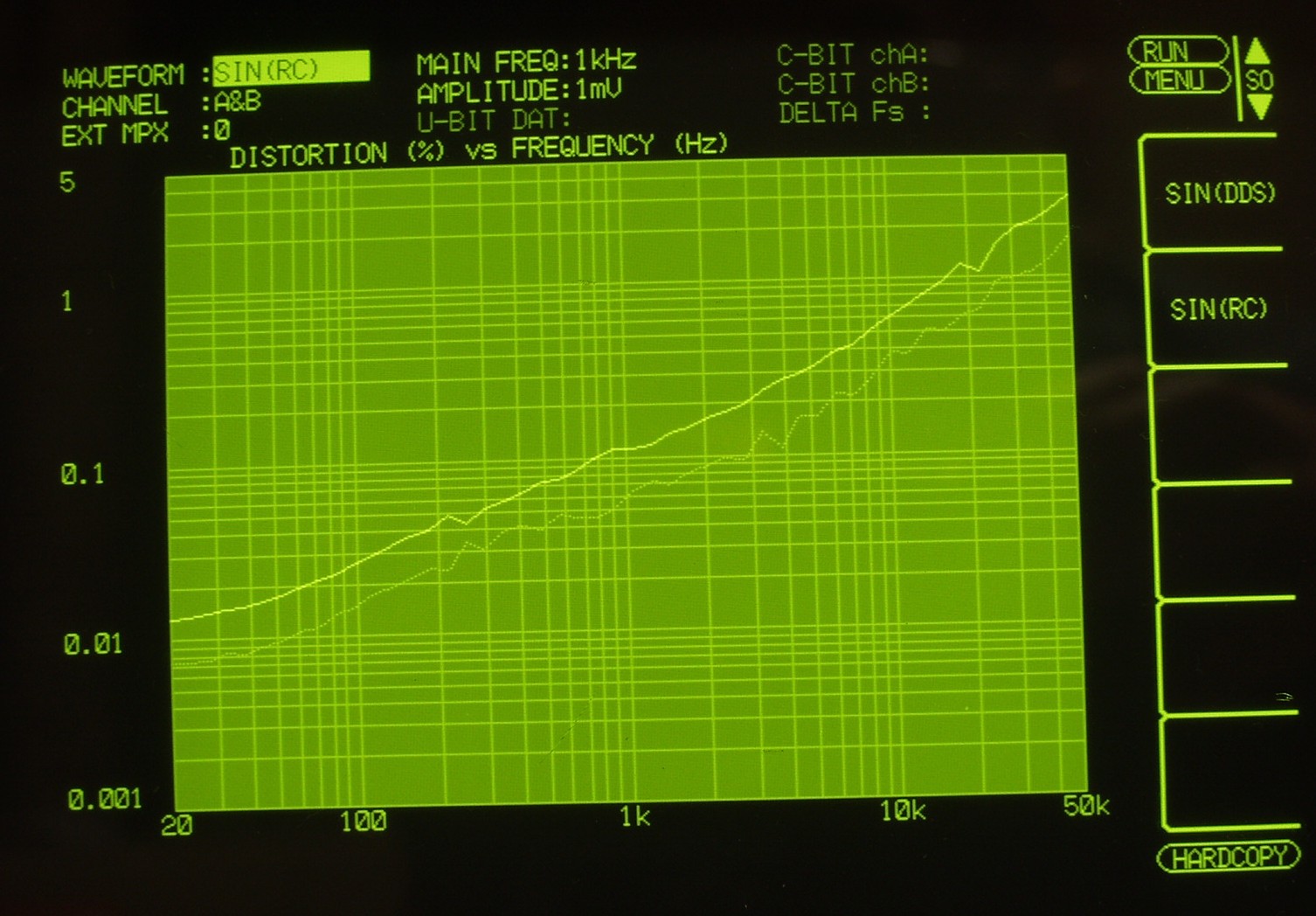

Ｆ−５．　自作逆ＲＩＡＡを入れての周波数特性　本当は１直線に成るはずですが、余り出来が良くありませんね？
Ｇ．　もう１台の上位測定機器での調整・測定
Ｇ−１．　上位測定器で計測２

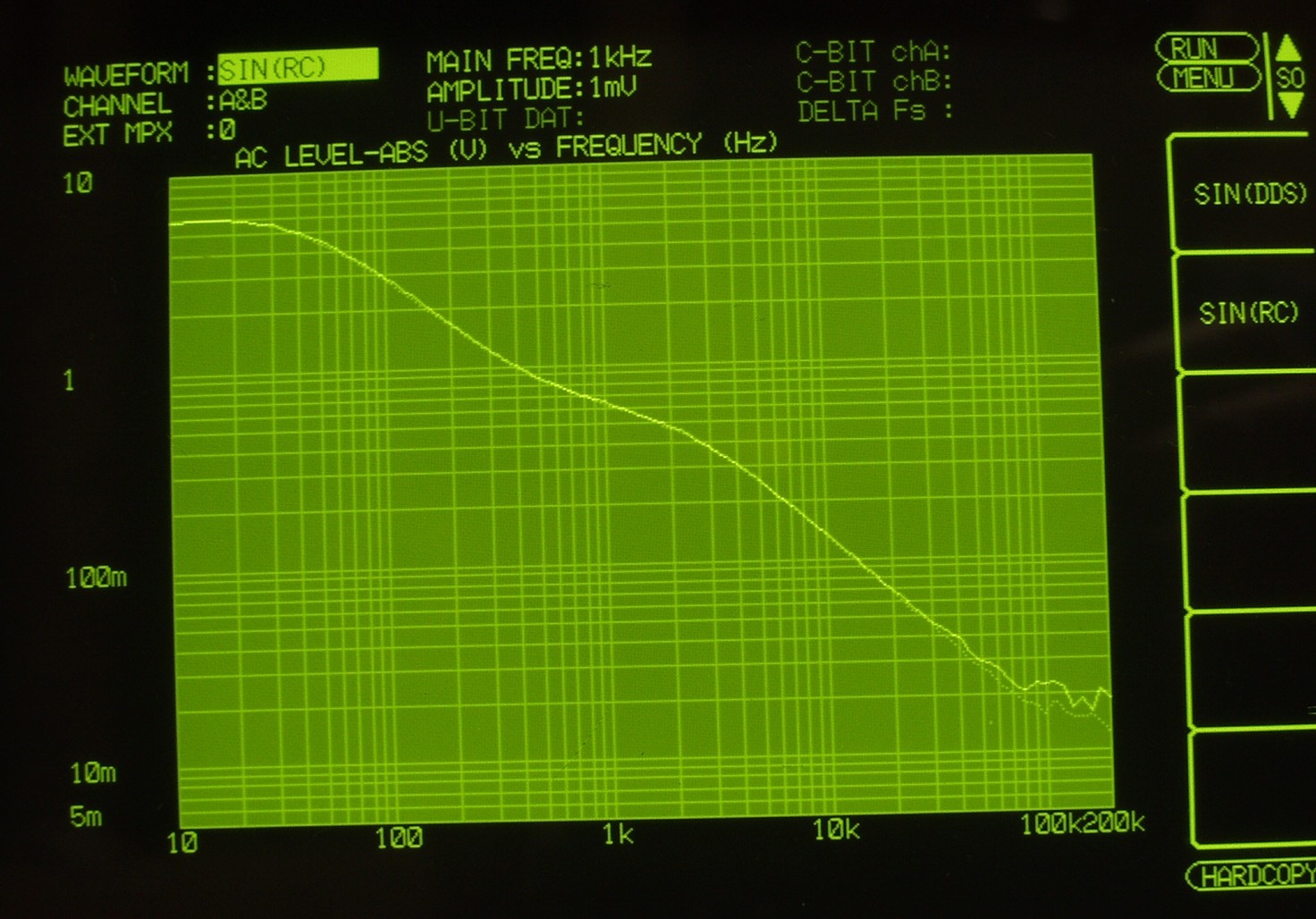

Ｇ−２Ａ．　「ＭＭ入力」周波数特性　入力＝１ｍＶ一定　高域の乱れが少ない
Ｇ−２B．　「ＭＭ入力」歪み率測定　　入力＝１ｍＶ一定　薄い色＝Ｌ　余り変わり無し
Ｇ−３Ａ．　「ＭＣ入力」周波数特性　入力＝０．１１ｍＶ一定　高域の乱れが少ない
Ｇ−３Ｂ．　「ＭＣ入力」歪み率測定　　入力＝０．１１ｍＶ一定　薄い色＝Ｌ　　余り変わり無し
Ｅ５．完成　２４時間エージング
Ｓ．ＧＡＳ ＴＨＡＥＤＲＡ　の仕様（マニアル・カタログより）
型式、価格 コントロール（プリ）アンプ　　ＴＨＡＥＤＲＡ　価格￥６６０，０００.　(株)バブコ
＜HEAD　AMP/Moving-Coil、Phono＞
ゲイン Tape output＝69dB、　Main output＝90dB
ノイズ 75nV（20Hz〜20kHz）、　32nV（400Hz〜20kHz）
歪率 0.01％以下（出力＝2V、20Hz〜20kHz）
RIAA偏差 ±0.5dB（20Hz〜20kHz）
＜HEAD　AMP/Magnetic Phono＞
ゲイン Tape output＝42dB、　Main output：63dB
ノイズ 500nV（20Hz〜20kHz）
歪率 0.01％以下（2V、20Hz〜20kHz）
RIAA偏差 ±0.5dB（20Hz〜20kHz）
＜High Level＞
ゲイン Main output＝21dB
ノイズ 6μV（20Hz〜20kHz）
歪率 0.01％（出力＝2V、20Hz〜20kHz）
周波数特性 DC〜100kHz ±1dB
総合
最大入力 Head amp＝3.5mV（1kHz）、　Phono＝100mV（1kHz）、　High level＝1V R.M.S.
最大出力 10V R.M.S.
外形寸法 430（W）×152（H）×324（D）mm
重量 15.9kg
備考 入出力端子、接続コード・ピンは全て金メッキが施されています。
オプションパーツアンプカード￥８，０００
