ＢＲＹＳＴＯＮ　４Ｂ修理記録

平成２９年１２月５日到着　　１２月１２日完成

Ａ．　修理前の状況 PAで使っている、BRYSTON 4Bの片チャンネルの音が出 なくなったので見てみると、 ヒューズがとんでいました。 新しいヒューズに換えても又飛びます。 Ｂ．原因 ＴＲ（トランジスター）の固定ビスの緩みにより、Ｌ側終段ＴＲ（トランジスター）焼損 Ｌ側＋電源ブロック電解コンデンサー液漏れ。 他各部経年劣化。 ユーザ希望で終段ＴＲ（トランジスター）交換のみ修理。 工房の原因推測 多分、引っ越しの振動や衝撃で、終段ＴＲ（トランジスター）の固定ビスの緩みで接触不良が起きた。 その結果パラレル（並列）接続の相手が過負荷になり焼損する。 シリーズ（直列）接続の２個の片側に、倍電圧が加わり焼損。 反対側の２個パラレル＋２組直列に倍電圧が加わり、焼損。 Ｃ．　修理状況 終段ＴＲ（トランジスター）交換。　２種３２個以上購入して、２種１６個選別して使用する。 終段ＴＲ（トランジスター）保護の為ヒューズ挿入。 Ｄ．使用部品 選別終段ＴＲ（トランジスター）　　　　　　　　　　　　　　１６個。 ヒューズホルダー（ヒューズ込）　　　　　　　　　　　　　　４本。 Ｅ．　調整・測定 Ｆ．修理費　　　６０，０００円　　　通常修理「ユーザ希望で終段ＴＲ（トランジスター）交換修理のみ」 　　　　　　　　　　　　　　　　　　　　　特別にHP製作、測定実施。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＢＲＹＳＴＯＮ　４Ｂ　の仕様（マニアル・カタログより）

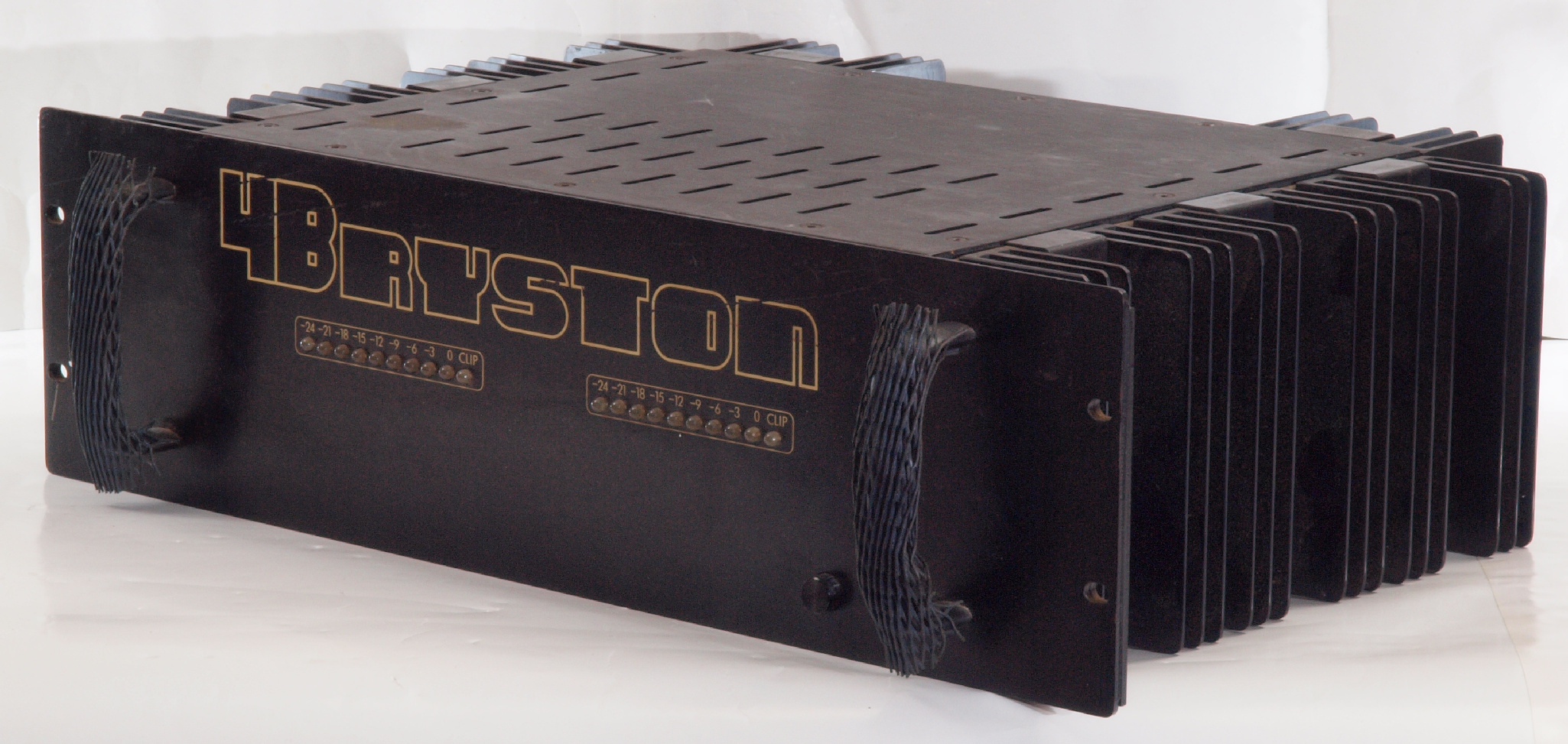

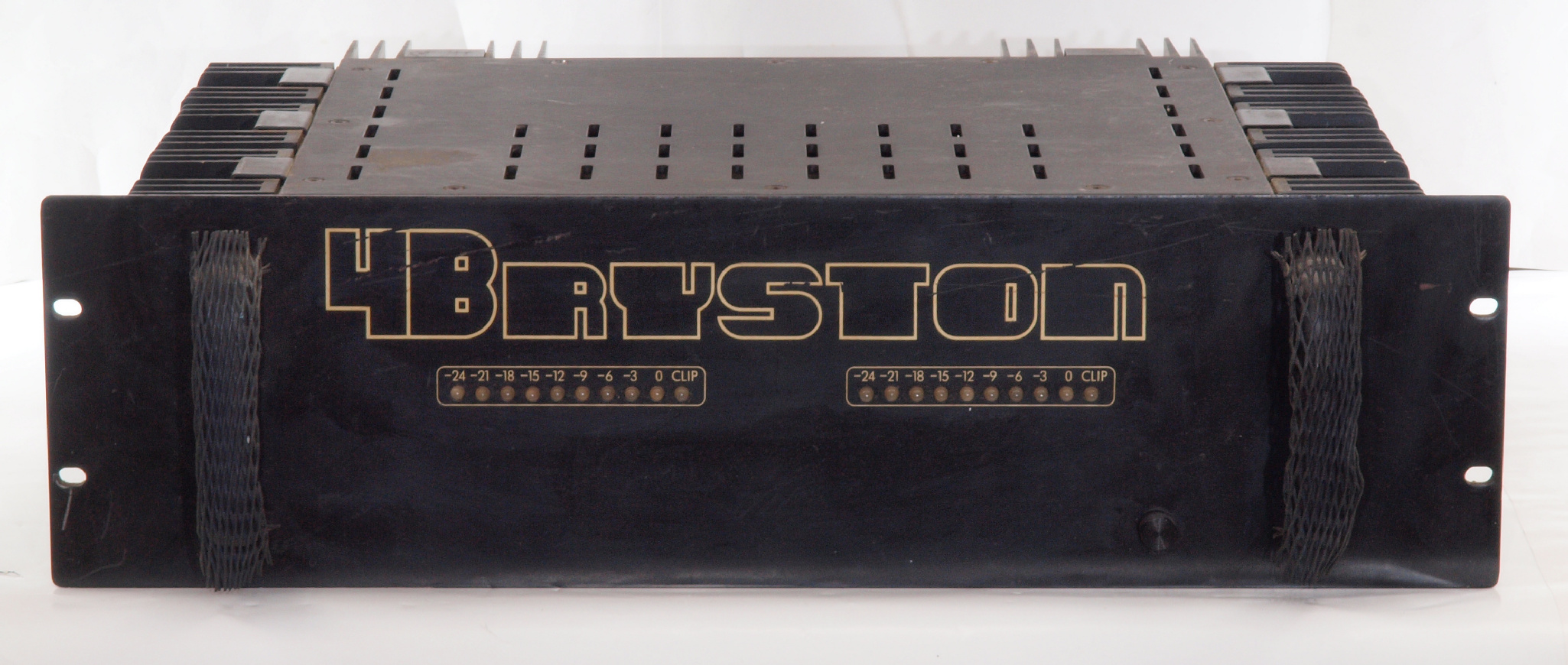

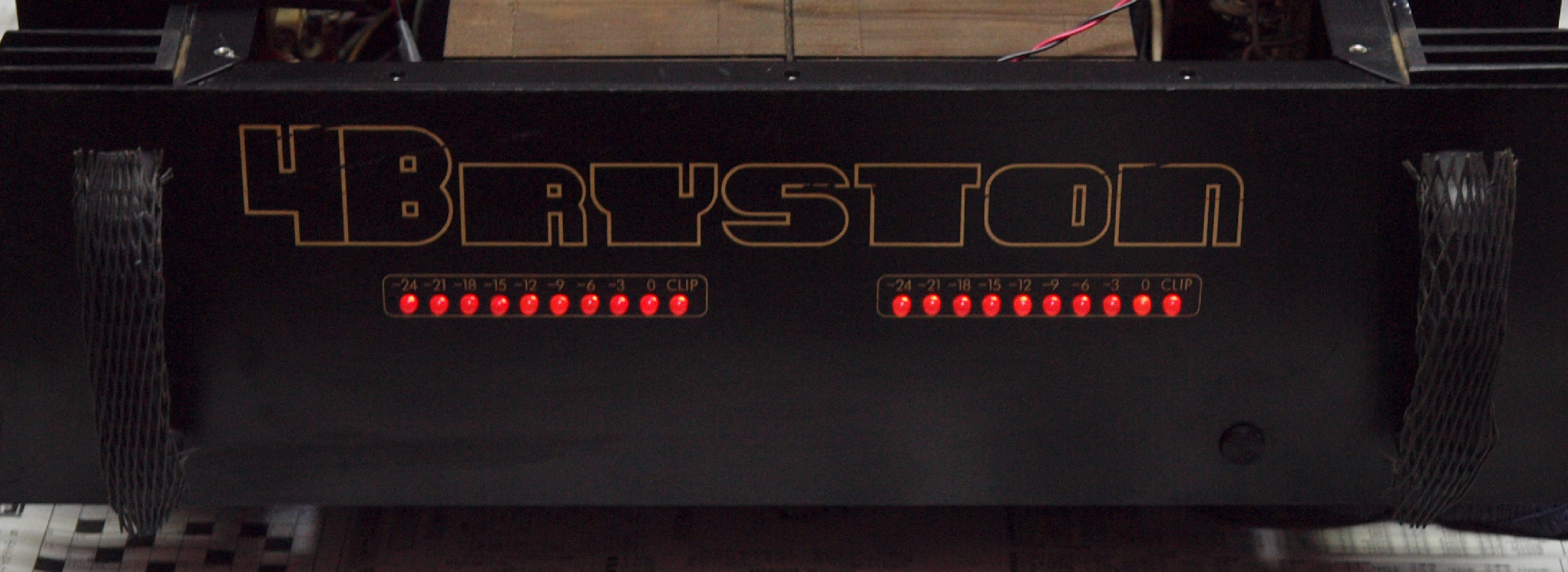

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

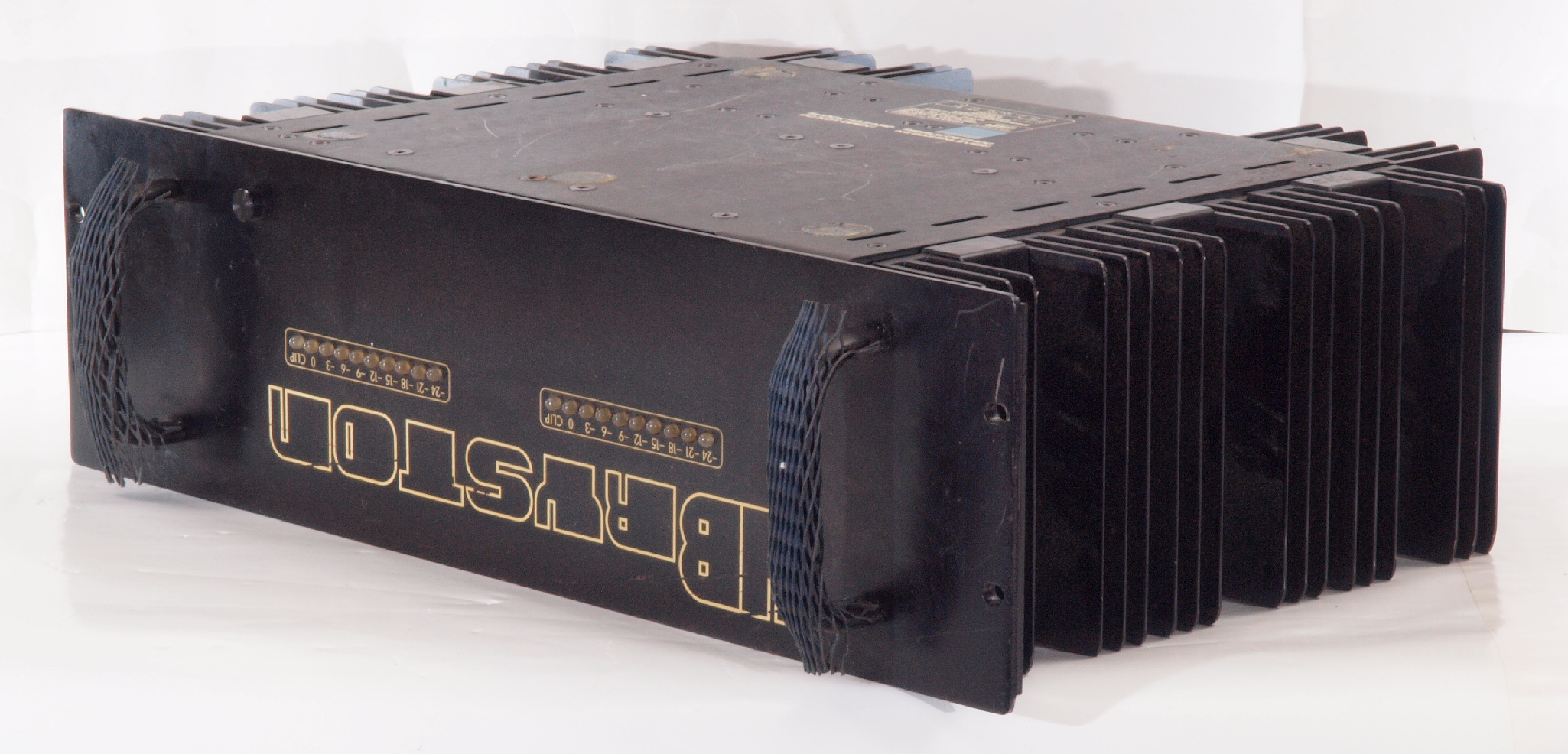

Ａ１２．　点検中　前右から見る

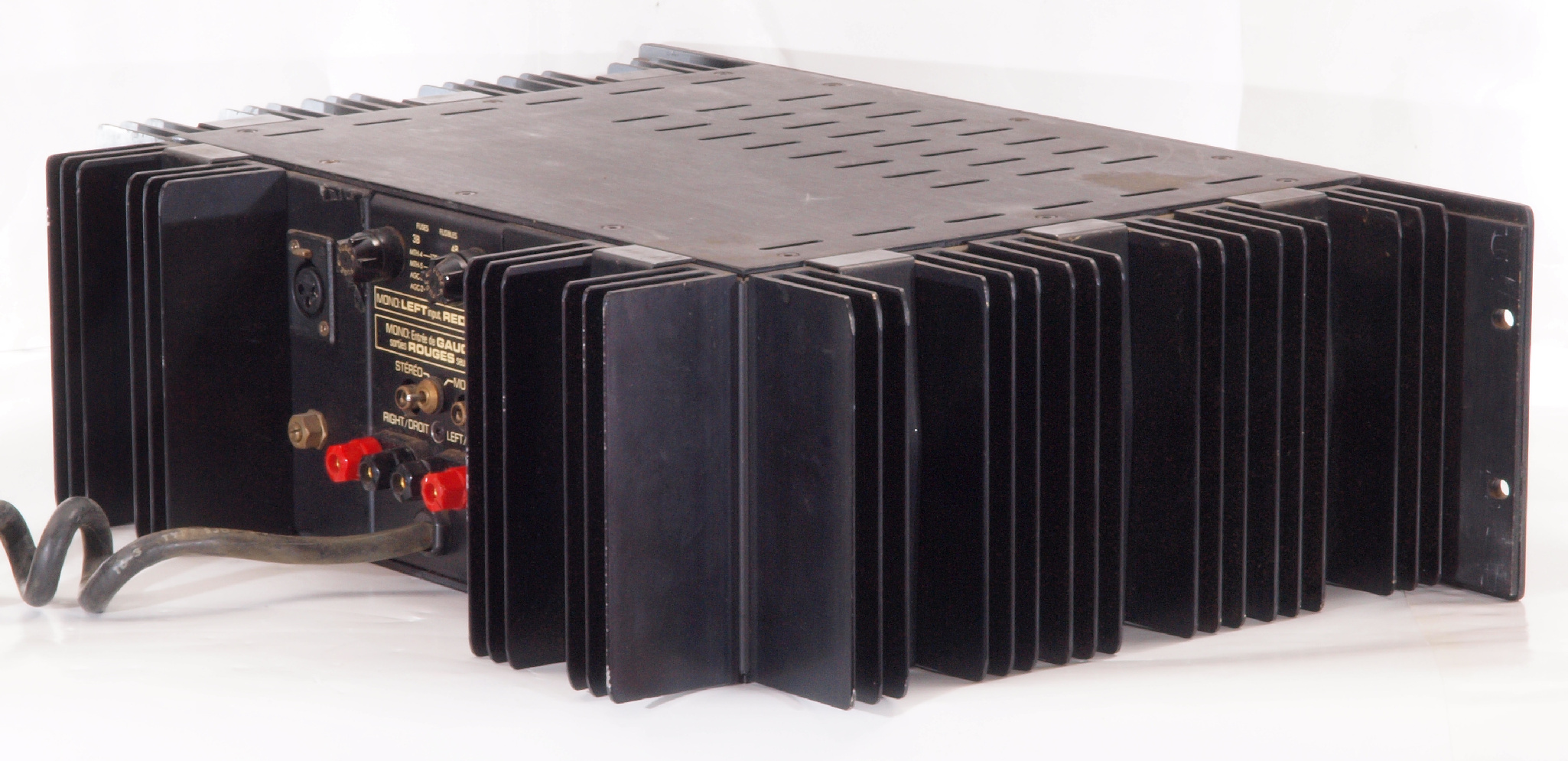

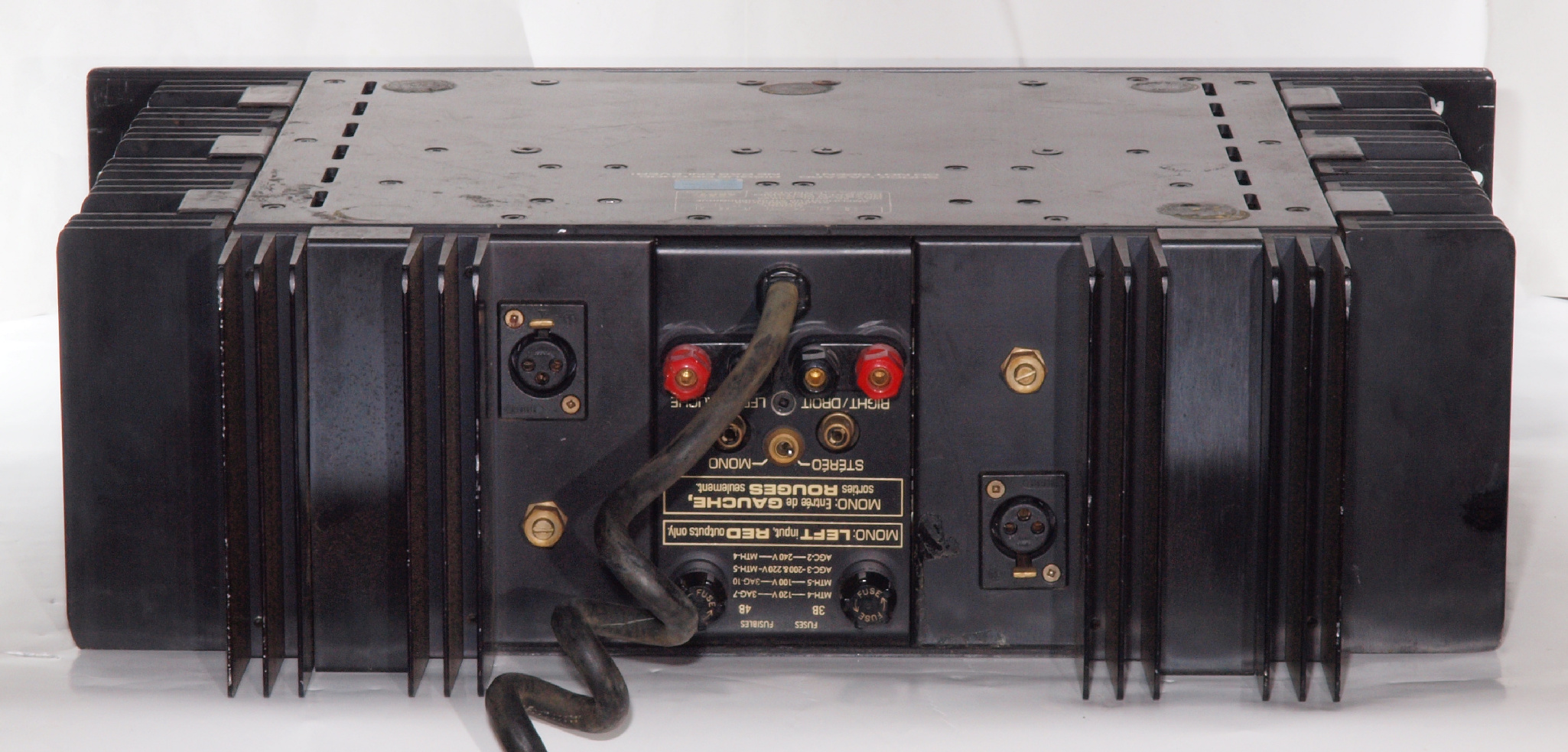

Ａ１３．　点検中　後から見る

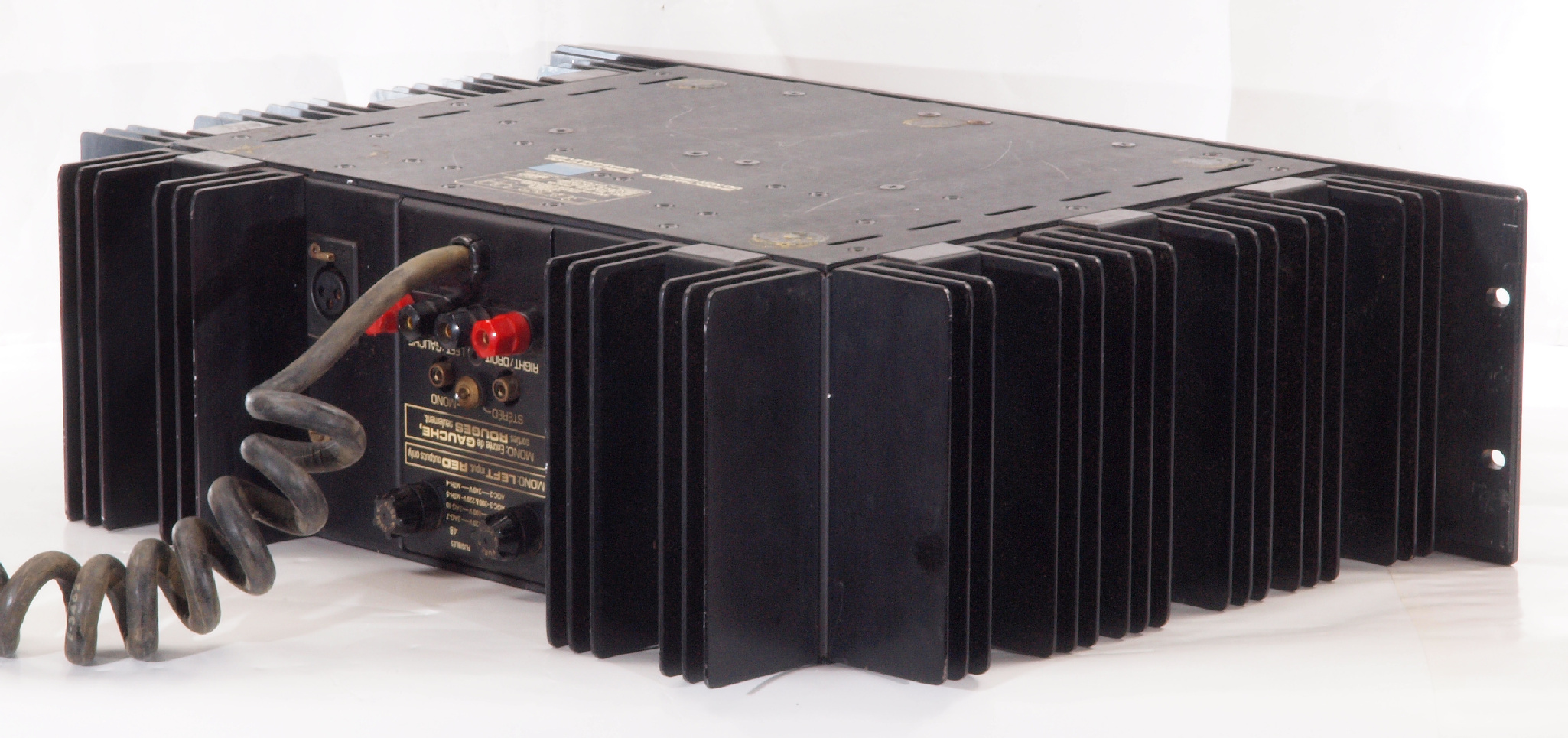

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

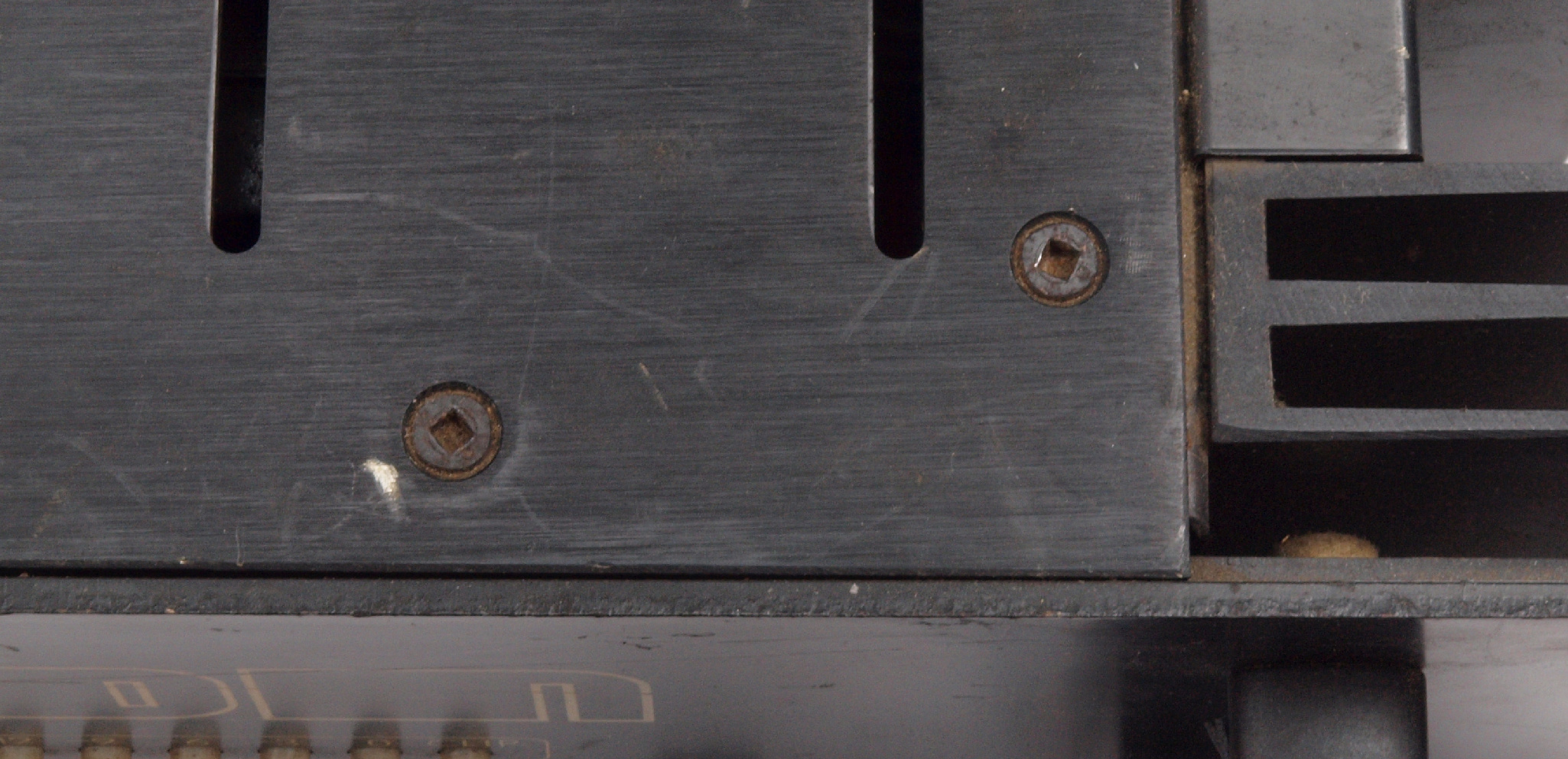

Ａ１６．　点検中　上から見る。　上蓋の止めビスが４角レンチ！　今時捜すの大変！

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

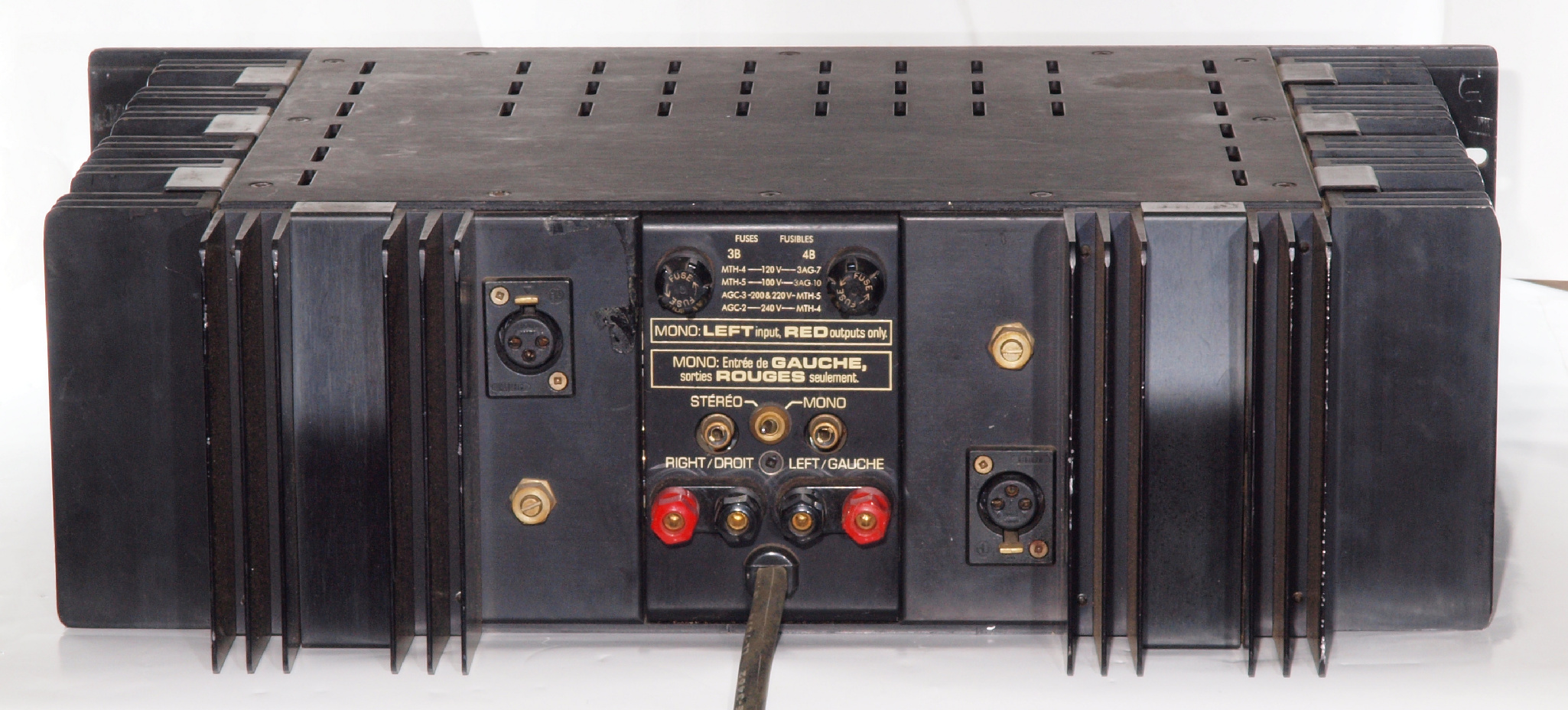

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

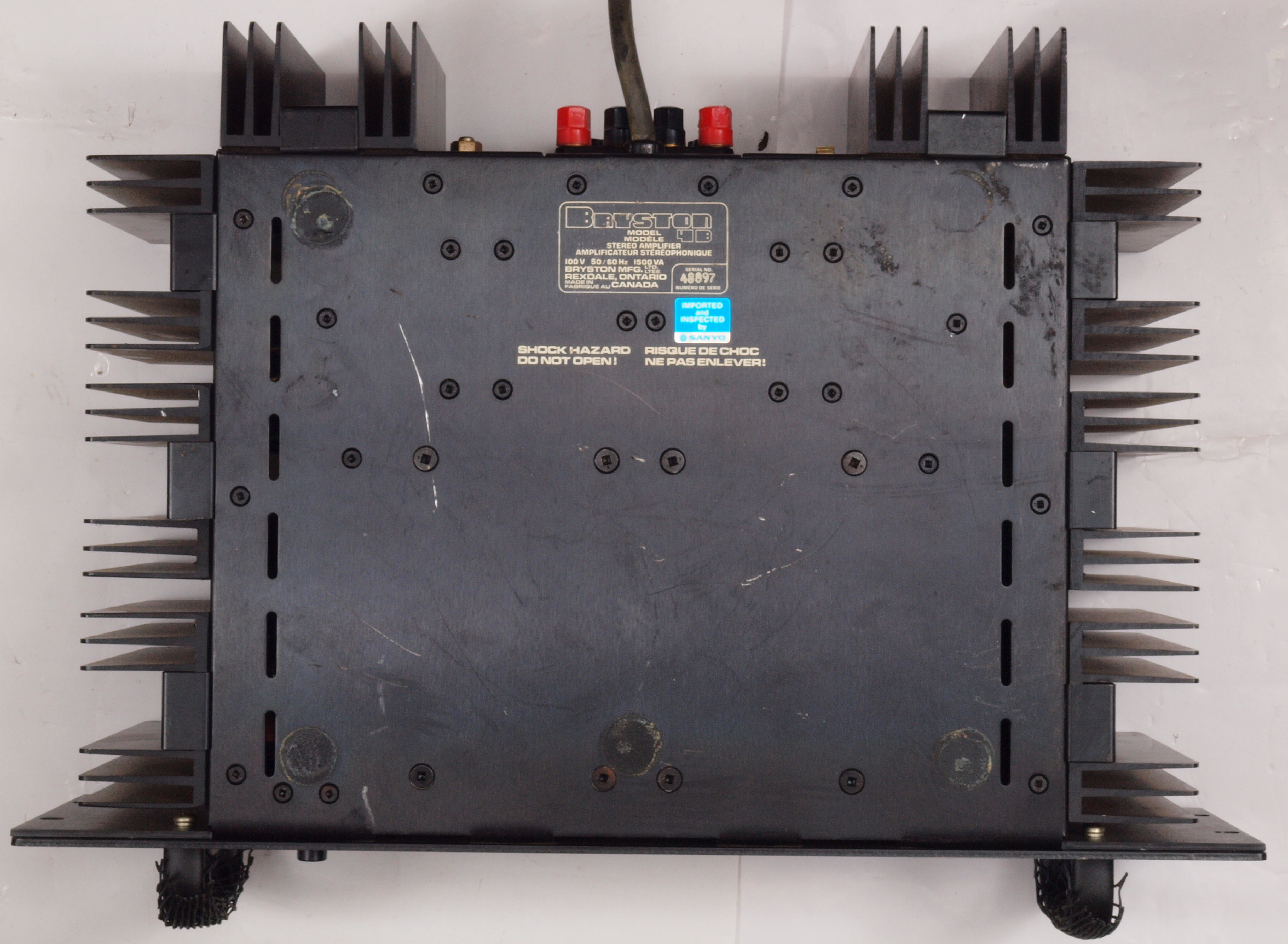

Ａ２５．　点検中　下から見る。

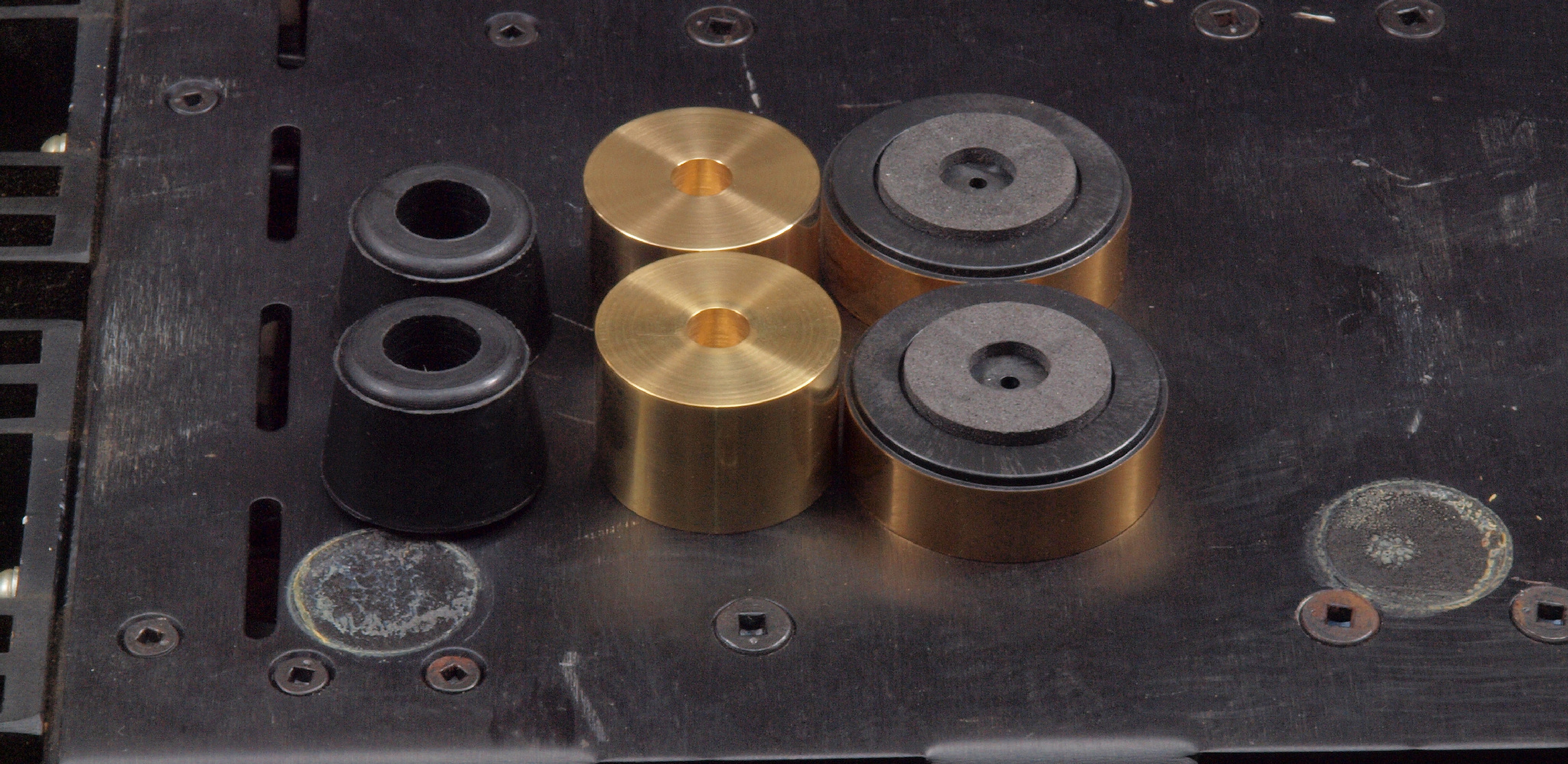

Ａ２６．　点検中　下から見る。下足は放熱の為に必要なのです、今回見送り。 左＝一般的なゴム製＝１０００円／４個。 中＝真鍮削り出し＝４０００円／４個。 プラスチック製＝１０００円／４個。

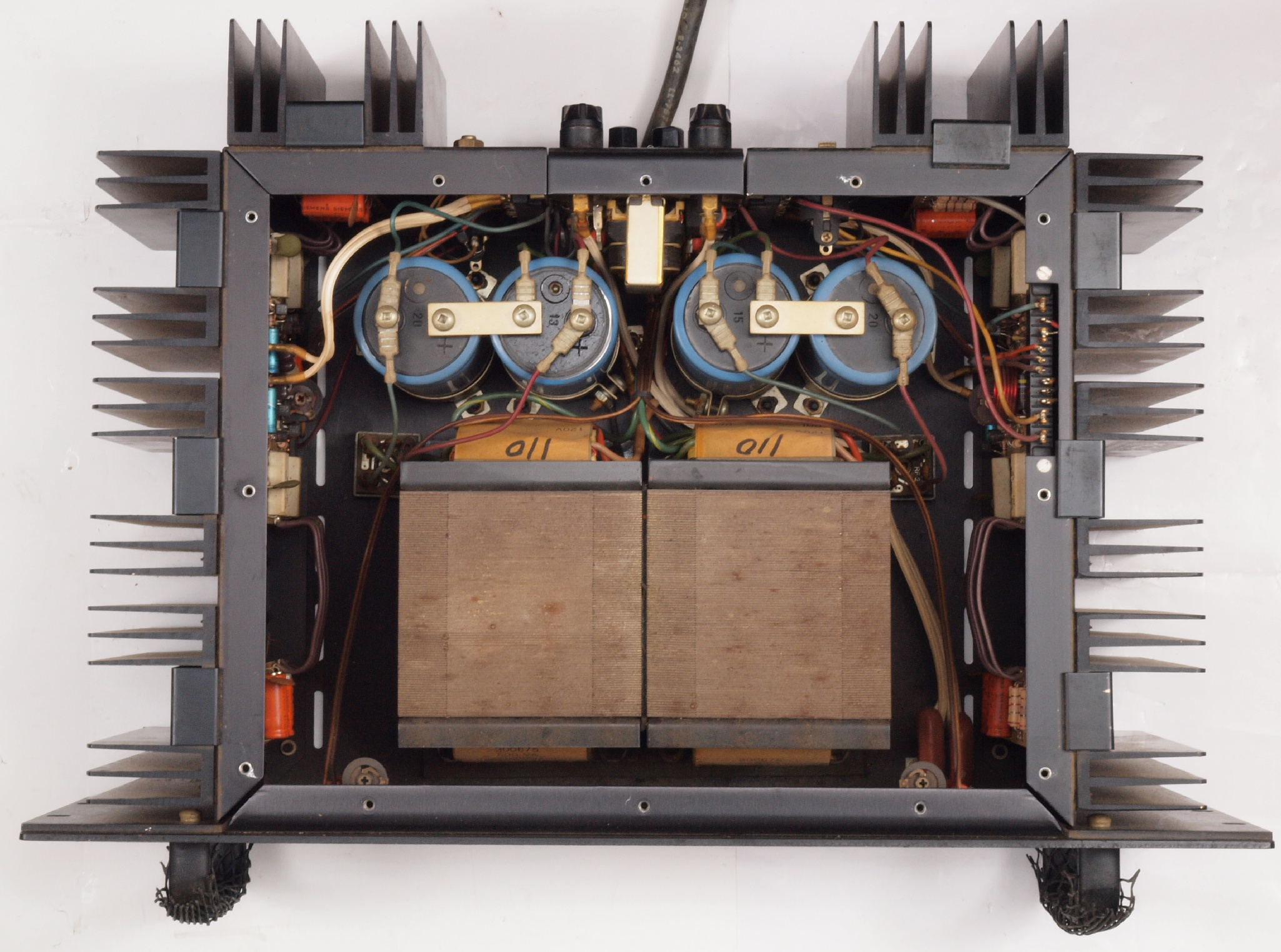

Ａ３１．　点検中　上蓋を取り、上から見る

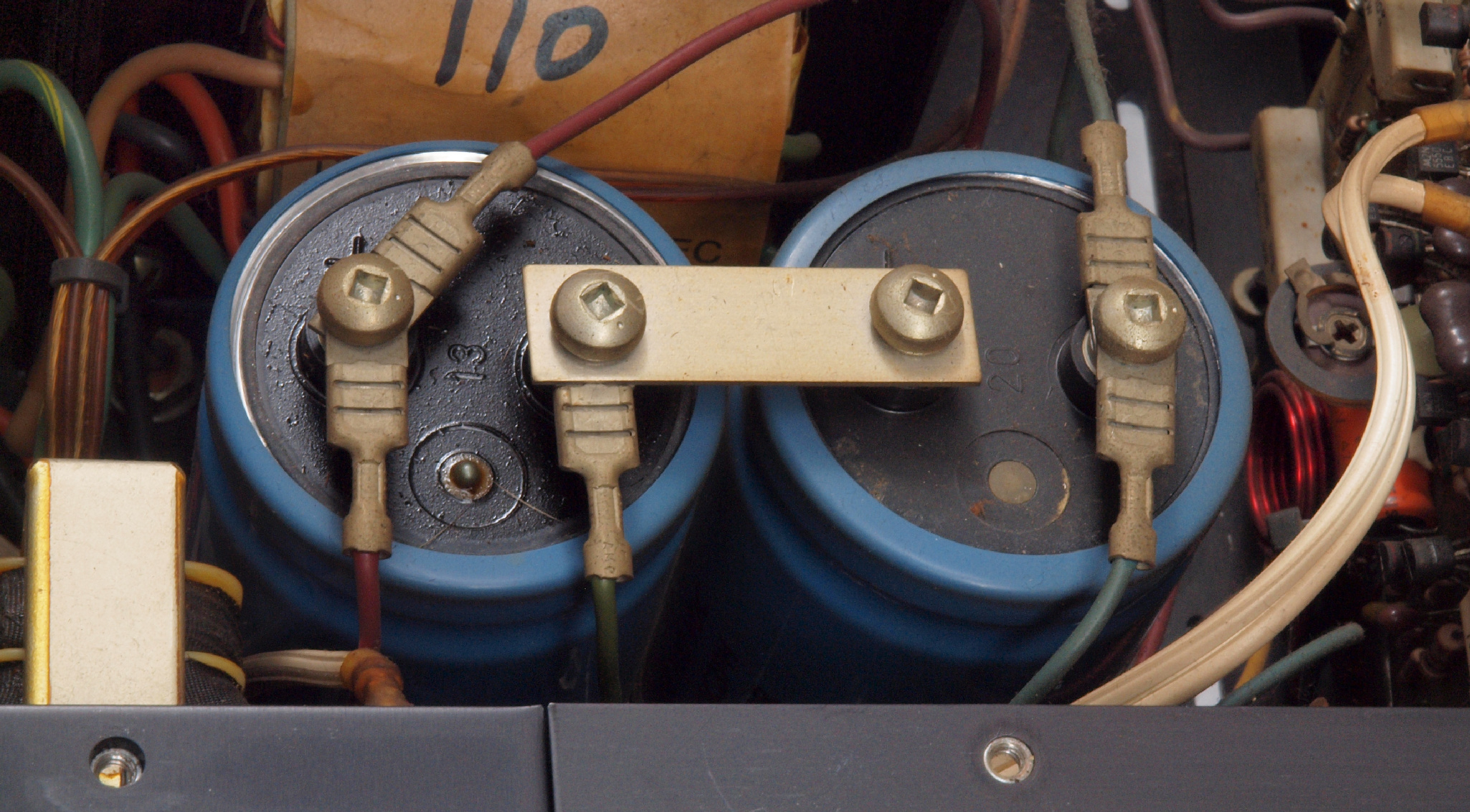

Ａ４１．　点検中　Ｌ側＋電源ブロック電解コンデンサー液漏れ。

Ａ４２．　点検中　Ｒ側＋電源ブロック電解コンデンサー測定＝７６００μＦ、ＥＳＲ＝０．０Ω。 　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic、日本ケミコン(株)参照。 　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

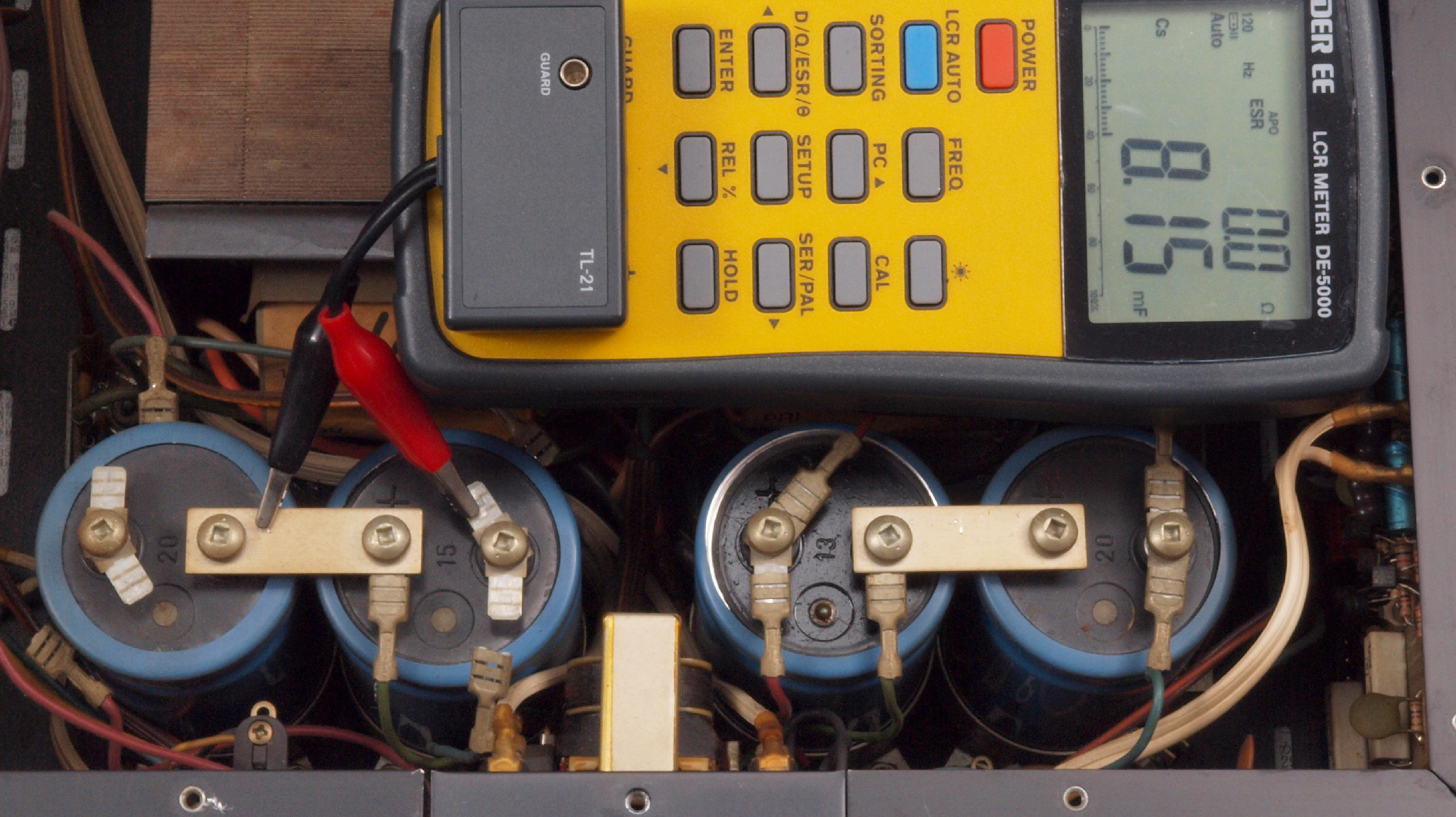

Ａ４３．　点検中　Ｒ側−電源ブロック電解コンデンサー測定＝８１５０μＦ、ＥＳＲ＝０．０Ω。

Ａ４４．　点検中　Ｌ側＋電源ブロック電解コンデンサー測定＝７５１０μＦ、ＥＳＲ＝０．０Ω。

Ａ４５．　点検中　Ｌ側−電源ブロック電解コンデンサー測定＝８５３０μＦ、ＥＳＲ＝０．０Ω。

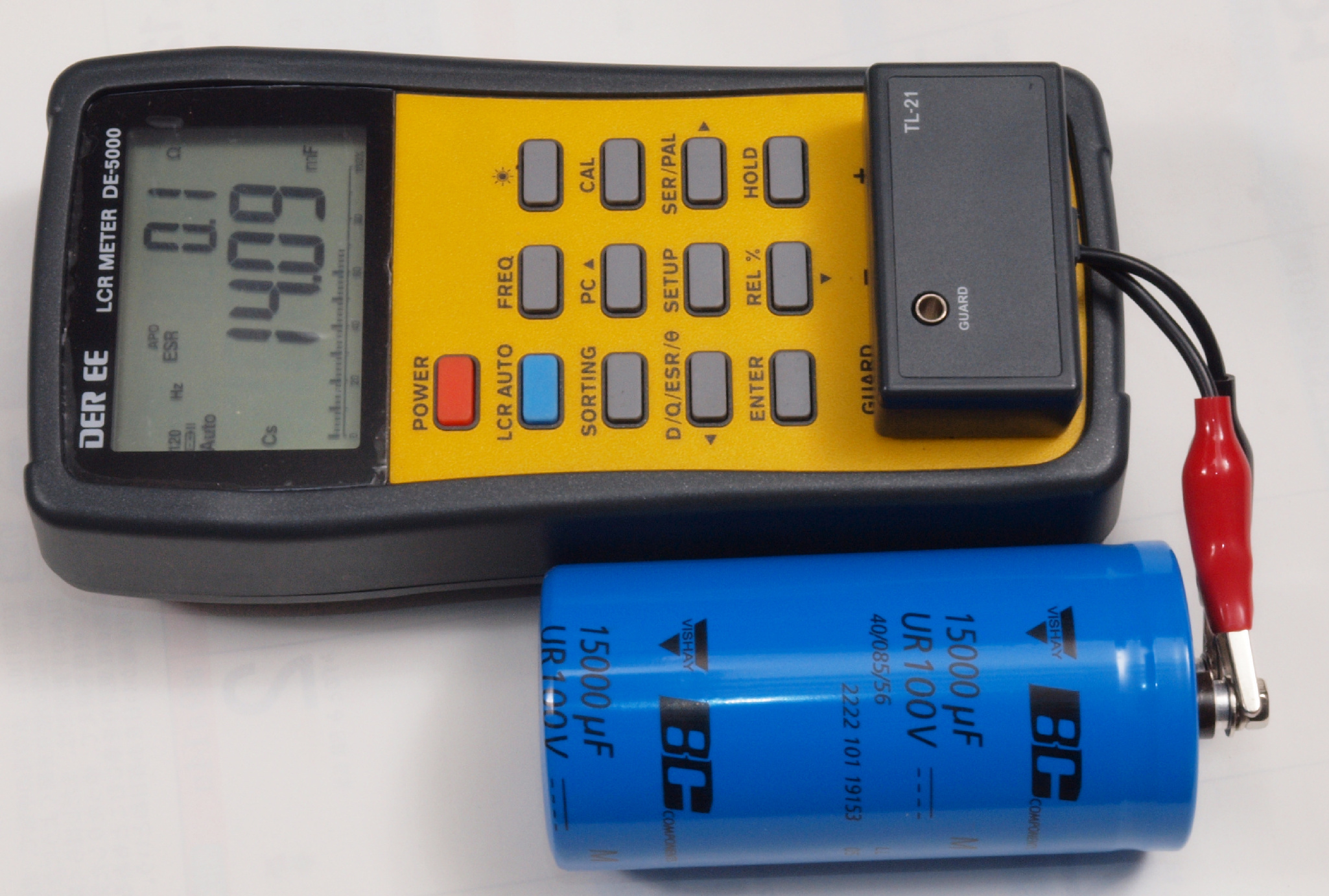

Ａ４６．　点検中　在庫交換可能な電源ブロック電解コンデンサー測定＝１４０００μＦ、ＥＳＲ＝０．１Ω。 　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic、日本ケミコン(株)参照。 　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

Ａ４７．　点検中　在庫交換可能な電源ブロック電解コンデンサーその２測定＝１４０９０μＦ、ＥＳＲ＝０．１Ω。

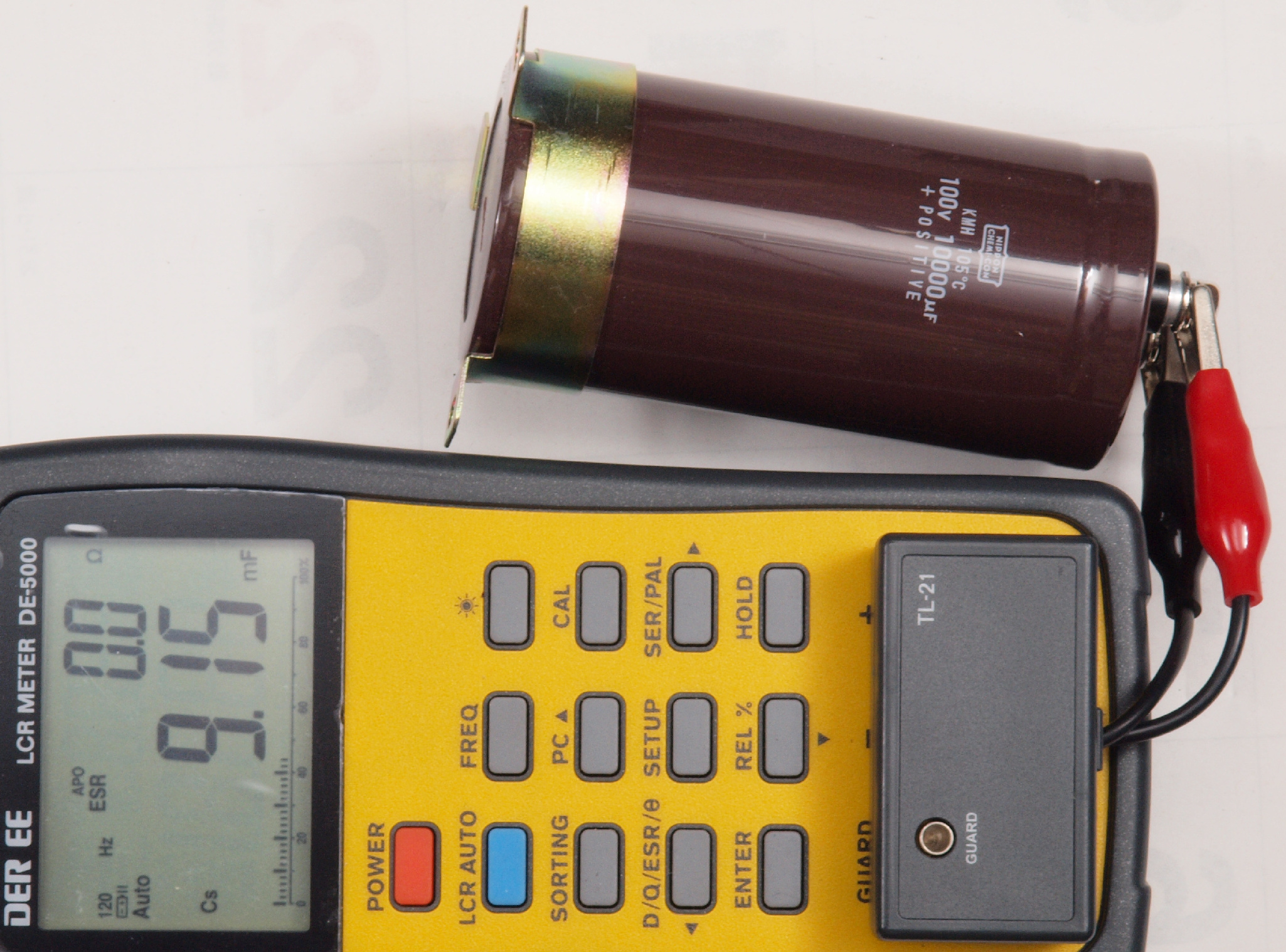

Ａ４８．　点検中　在庫交換可能な電源ブロック電解コンデンサーその３測定＝９１４０μＦ、ＥＳＲ＝０．０Ω。 　　　　　　　　　　　　　　　　　　　ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic、日本ケミコン(株)参照。 　　　　　　　　　　　　　　　　　　　この測定でＮＧな物はダメですが、負荷試験方が正確です。

Ａ４９．　点検中　在庫交換可能な電源ブロック電解コンデンサーその８測定＝９１５０μＦ、ＥＳＲ＝０．０Ω。

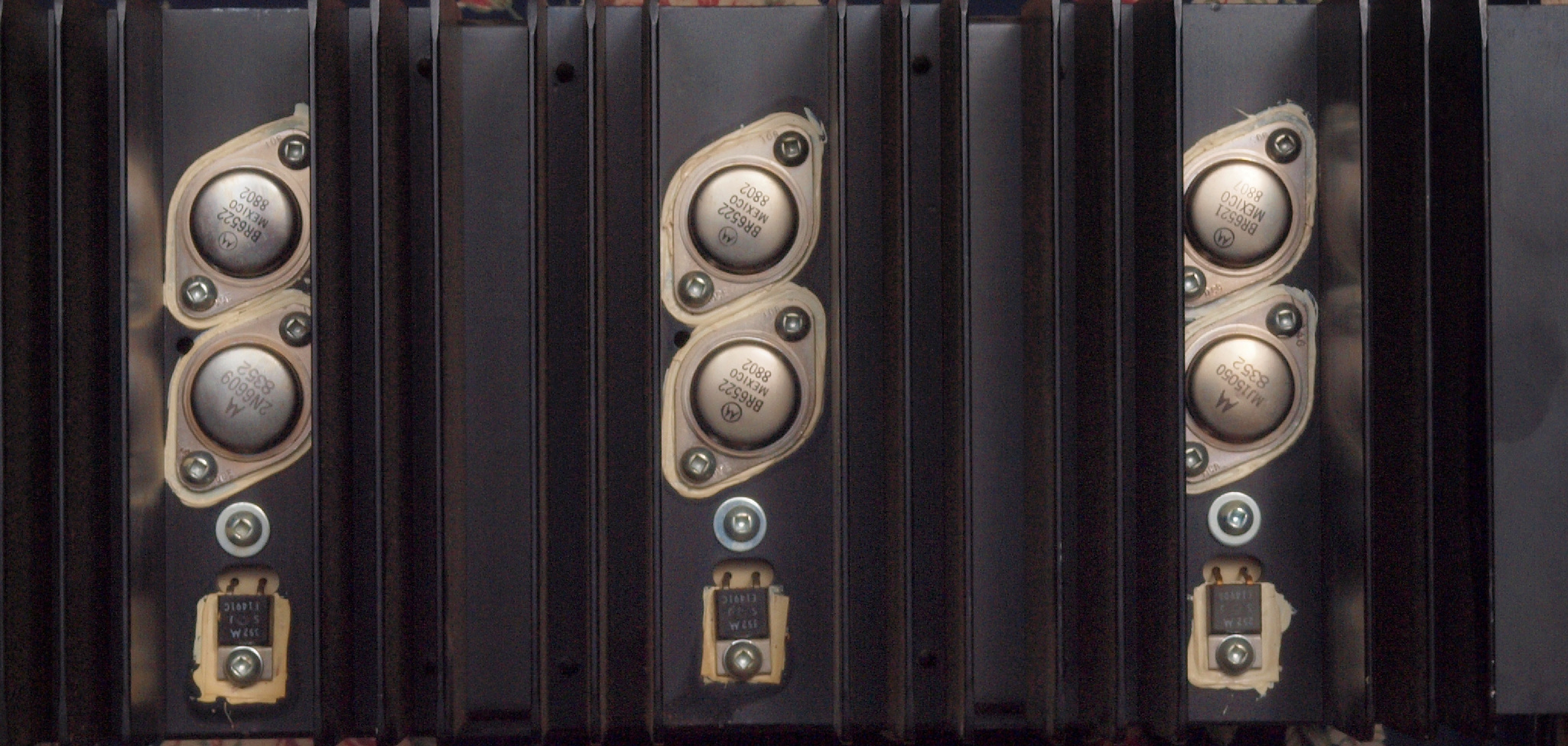

Ａ５１．　点検中　Ｒ側終段ＴＲ（トランジスター）。 　　　　　　　ＯＥＭの「ＭＢ６５２１、ＭＢ６５２２」、 モトローラーの汎用品の「２Ｎ６６０９」、ＯＮＳＥＭの「ＭＪ１５０５０」の混在。

Ａ５２．　点検中　ＲＬ側終段ＴＲ（トランジスター）。　ＯＥＭの「ＢＲ６５２１」、ＯＮＳＥＭの「ＭＪ１５０５０」

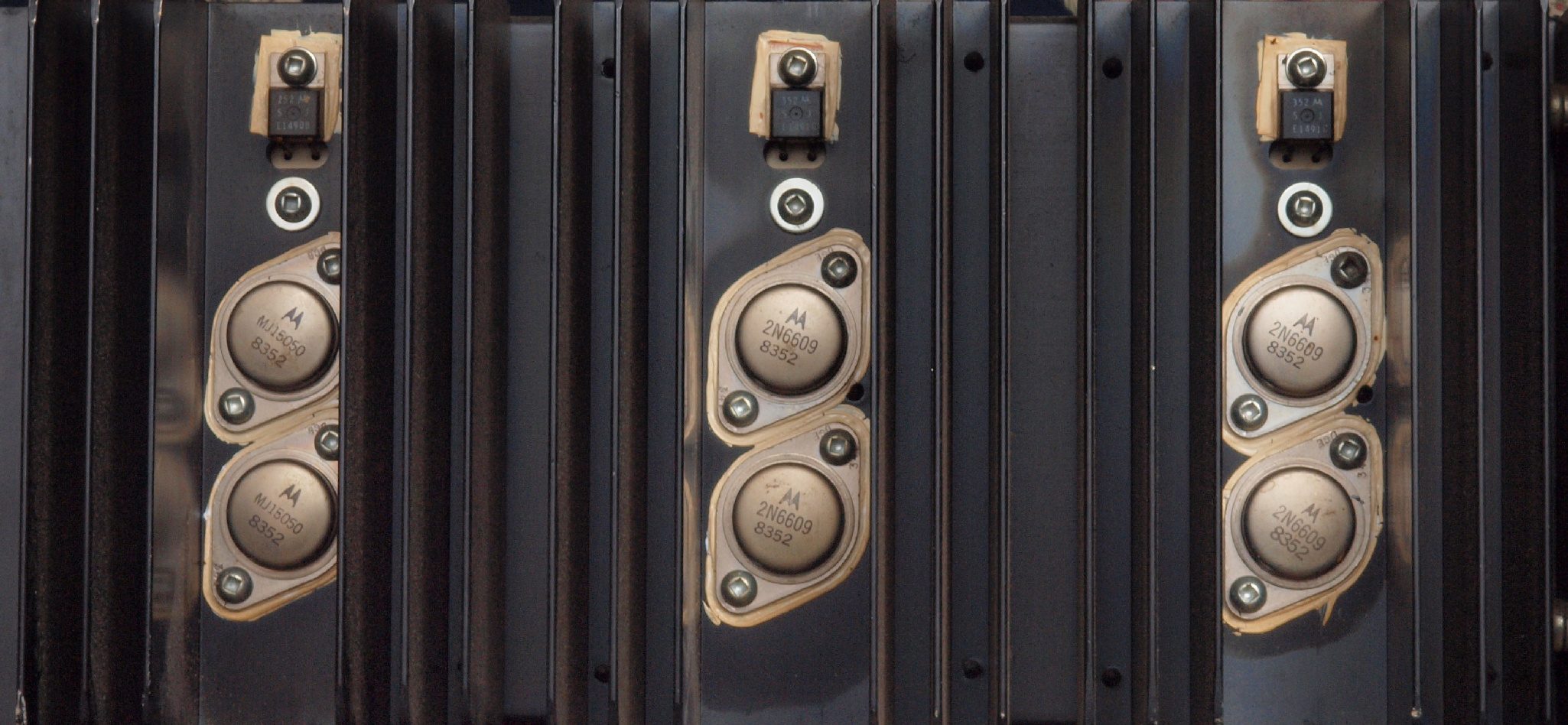

Ａ５３．　点検中　Ｌ側終段ＴＲ（トランジスター）。モトローラーの汎用品の「２Ｎ６６０９」、 ＯＮＳＥＭの「ＭＪ１５０５０」、

Ａ５４．　点検中　終段ＴＲ（トランジスター）の止めビスはマイナスドライバーで軽く回せる。 　　　　　　　　　　　上蓋の固定ビスとは対称的！

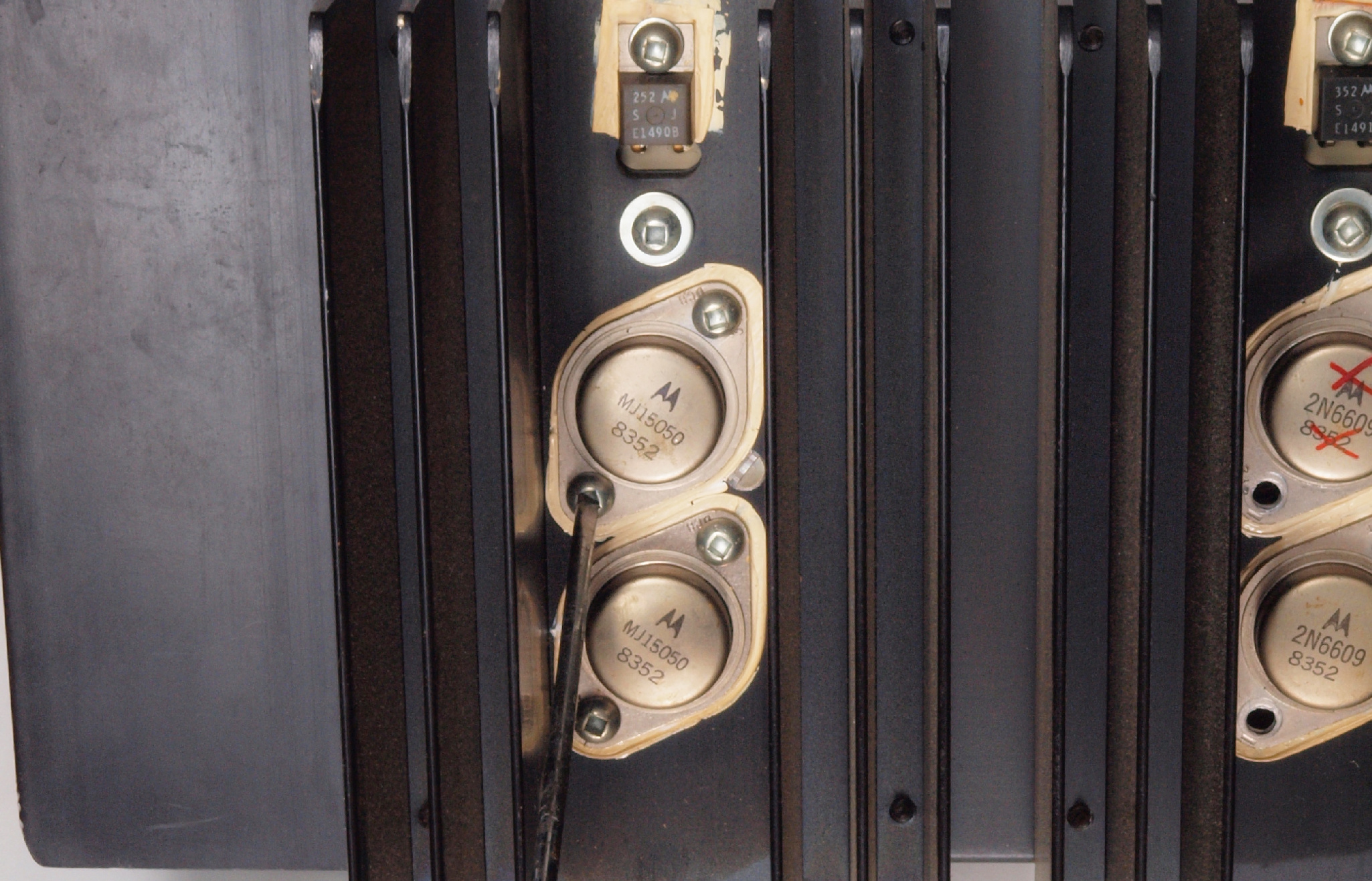

Ａ５５．　点検中　焼損したＬ側終段ＴＲ（トランジスター）＝赤×印。

Ａ５６．　点検中　焼損したＬ側終段ＴＲ（トランジスター）その２＝赤×印。

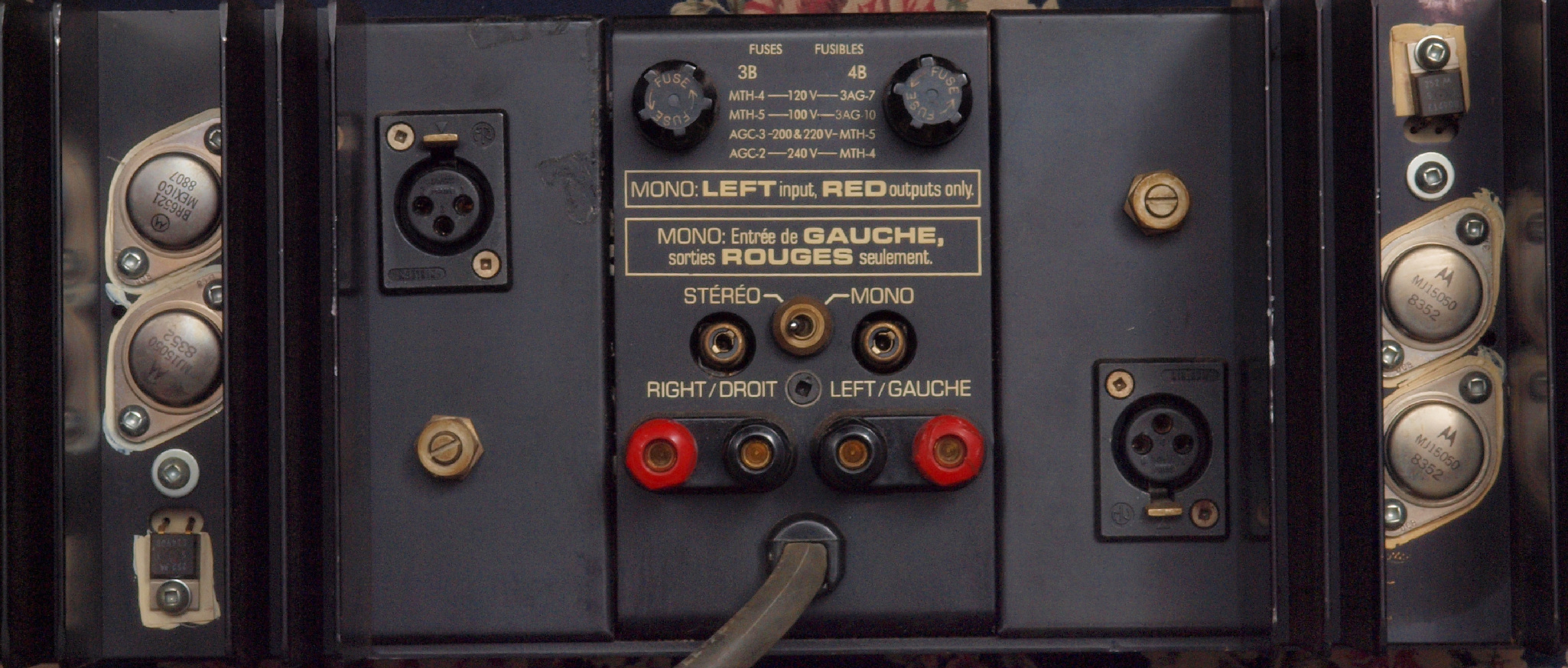

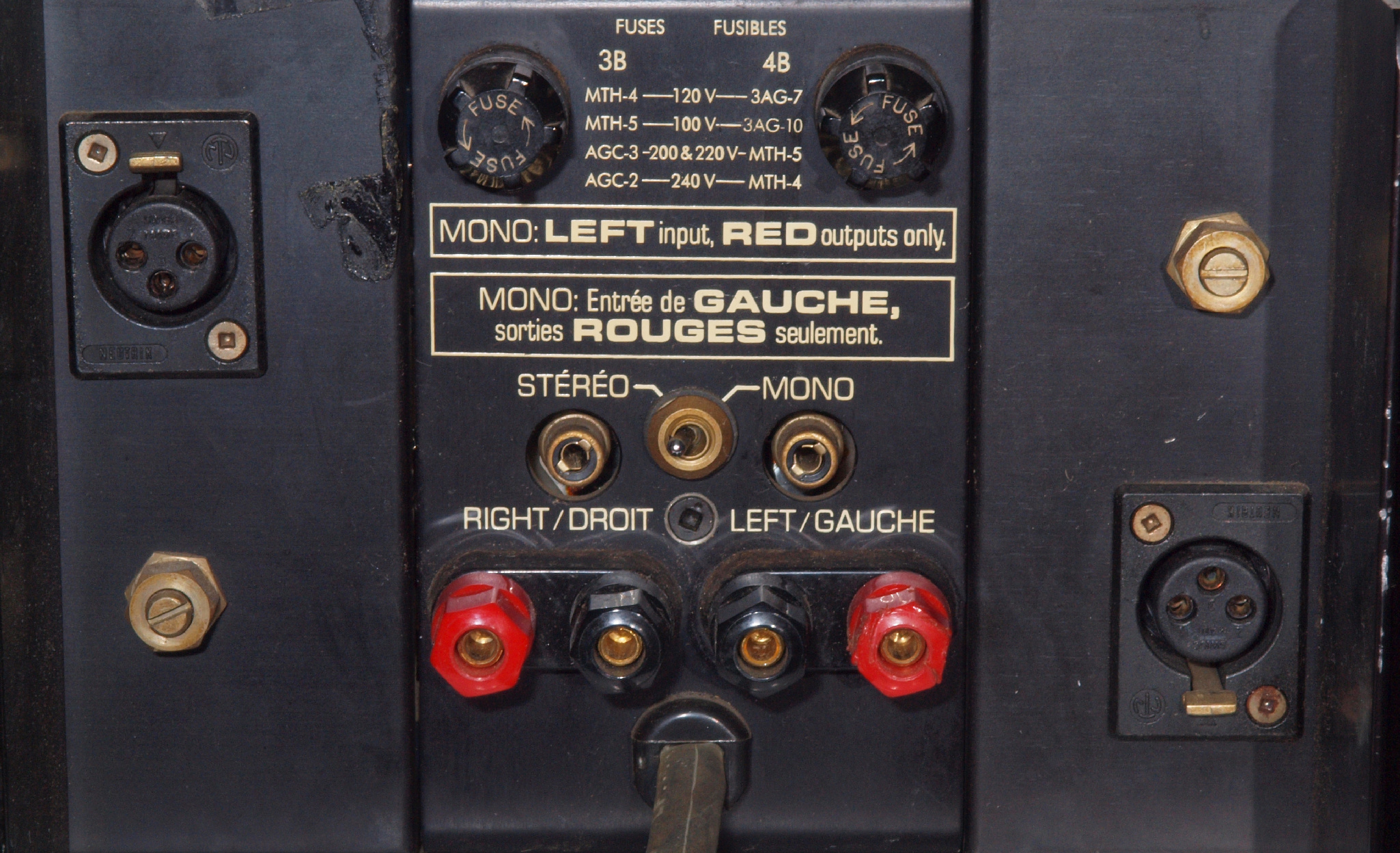

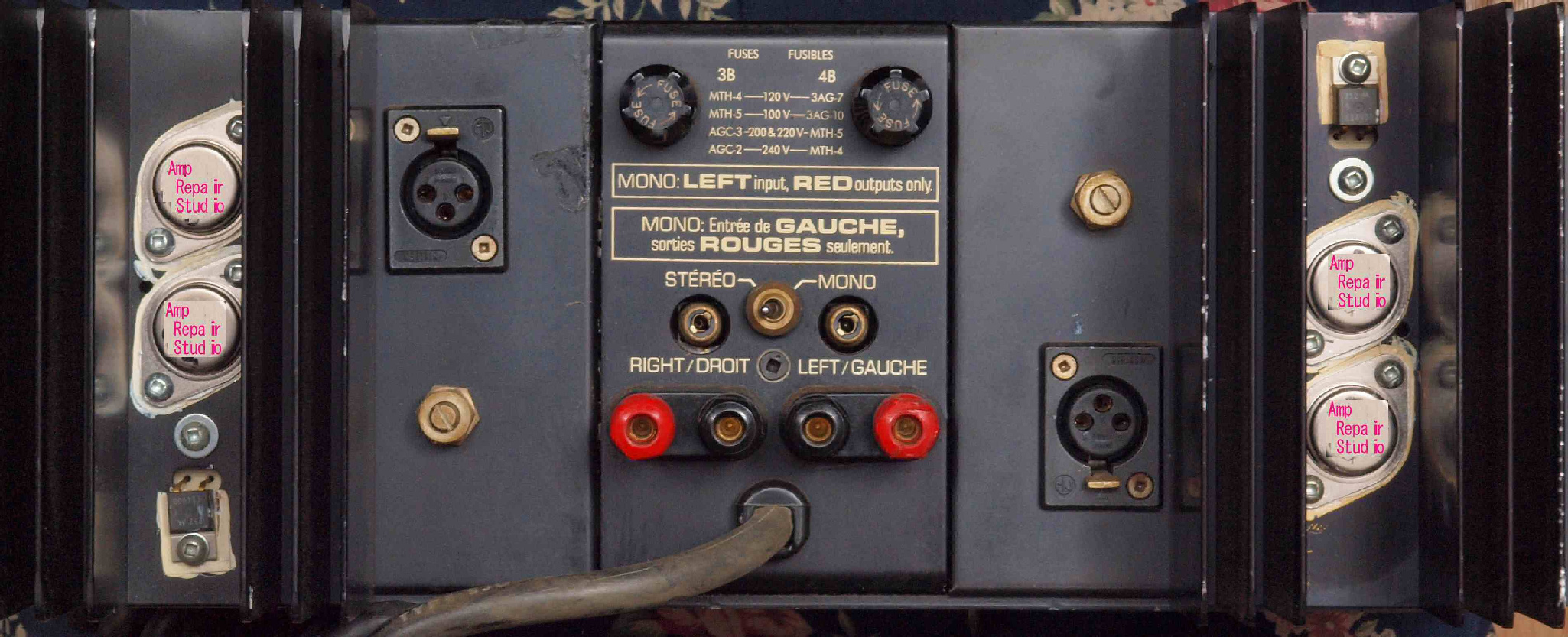

Ａ６１．　点検中　入出力端子郡、電源ケーブル取付。

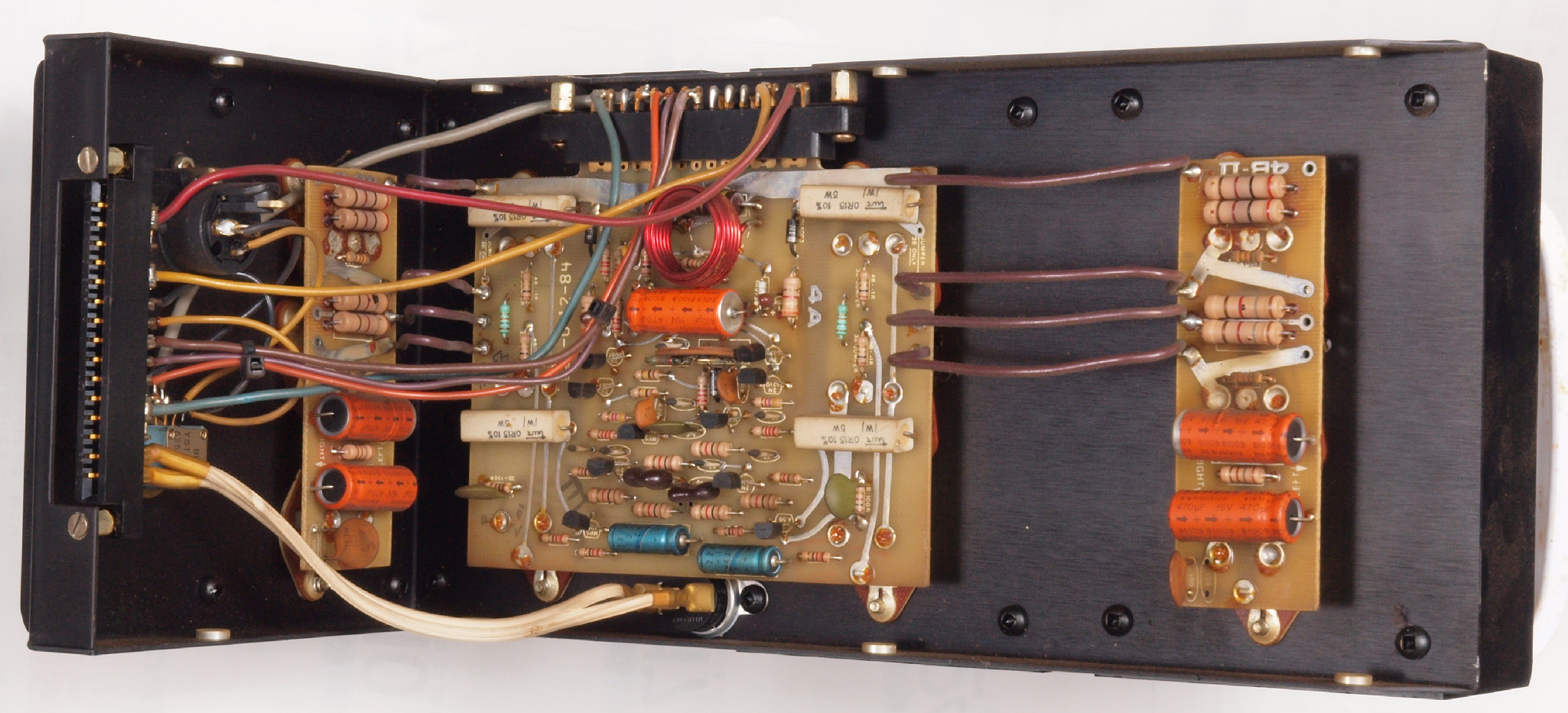

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　Ｌ側−ＡＭＰブロック。

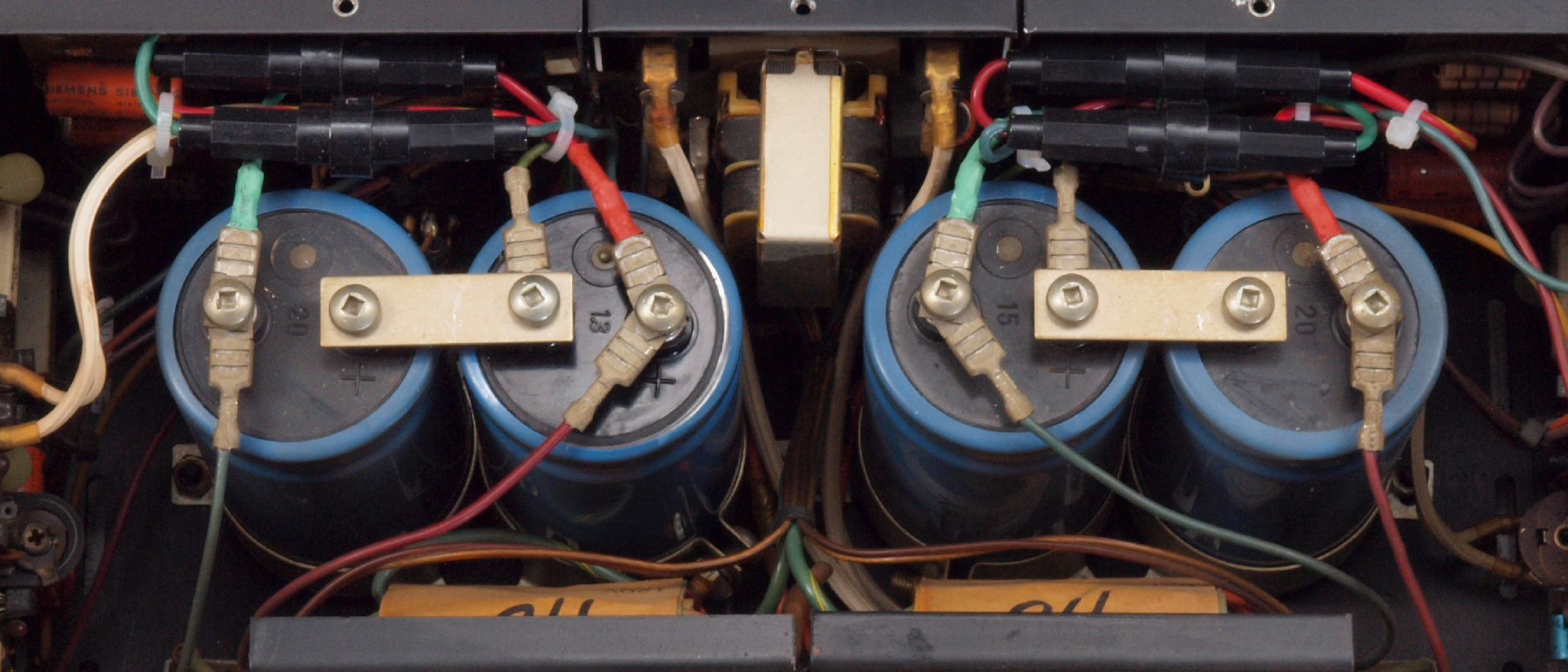

Ｃ２．　修理後　増設したヒューズ４個。

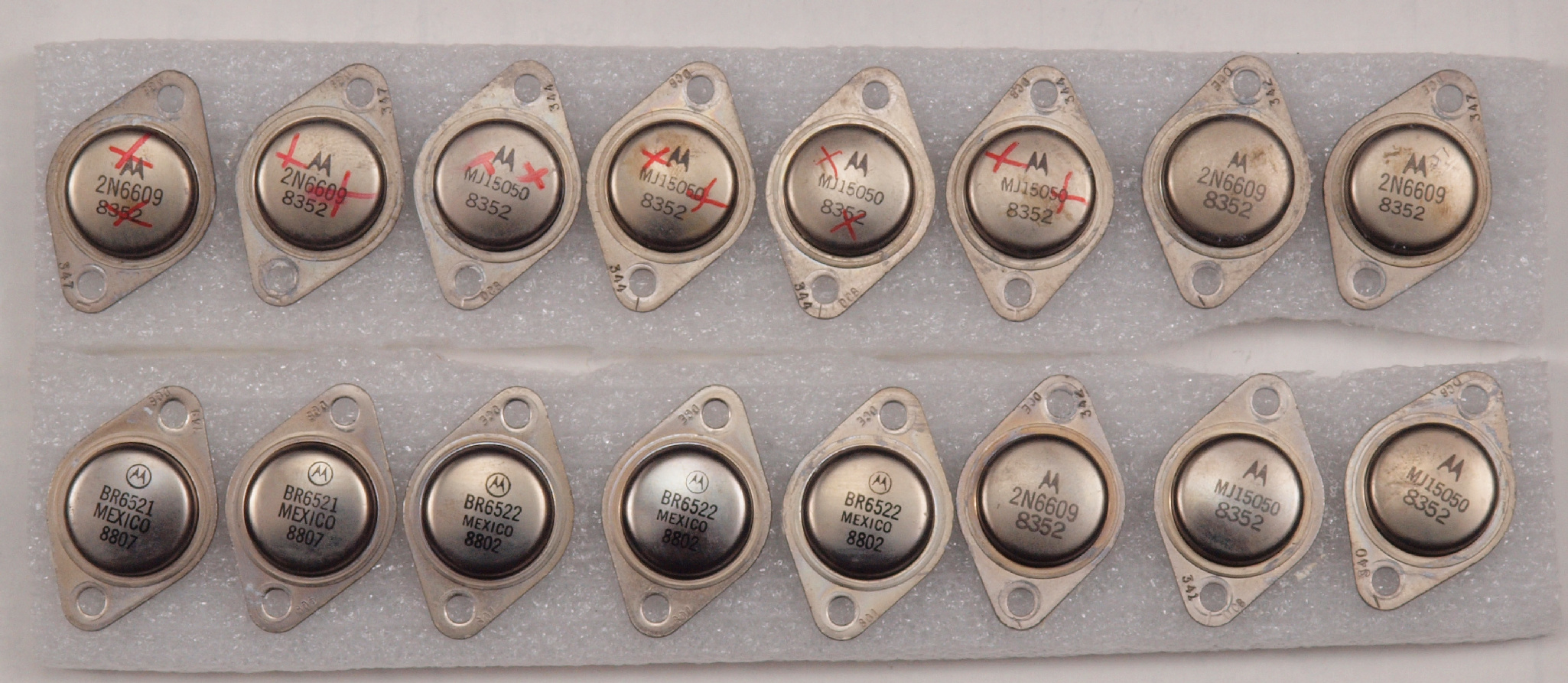

Ｃ３．　修理中　購入した終段ＴＲ（トランジスター）。　測定して選別使用する。

Ｃ４１．　修理前　Ｒ側終段ＴＲ（トランジスター）。 　　　　　ＯＥＭの「ＭＢ６５２１、ＭＢ６５２２」、 モトローラーの汎用品の「２Ｎ６６０９」、ＯＮＳＥＭの「ＭＪ１５０５０の混在。

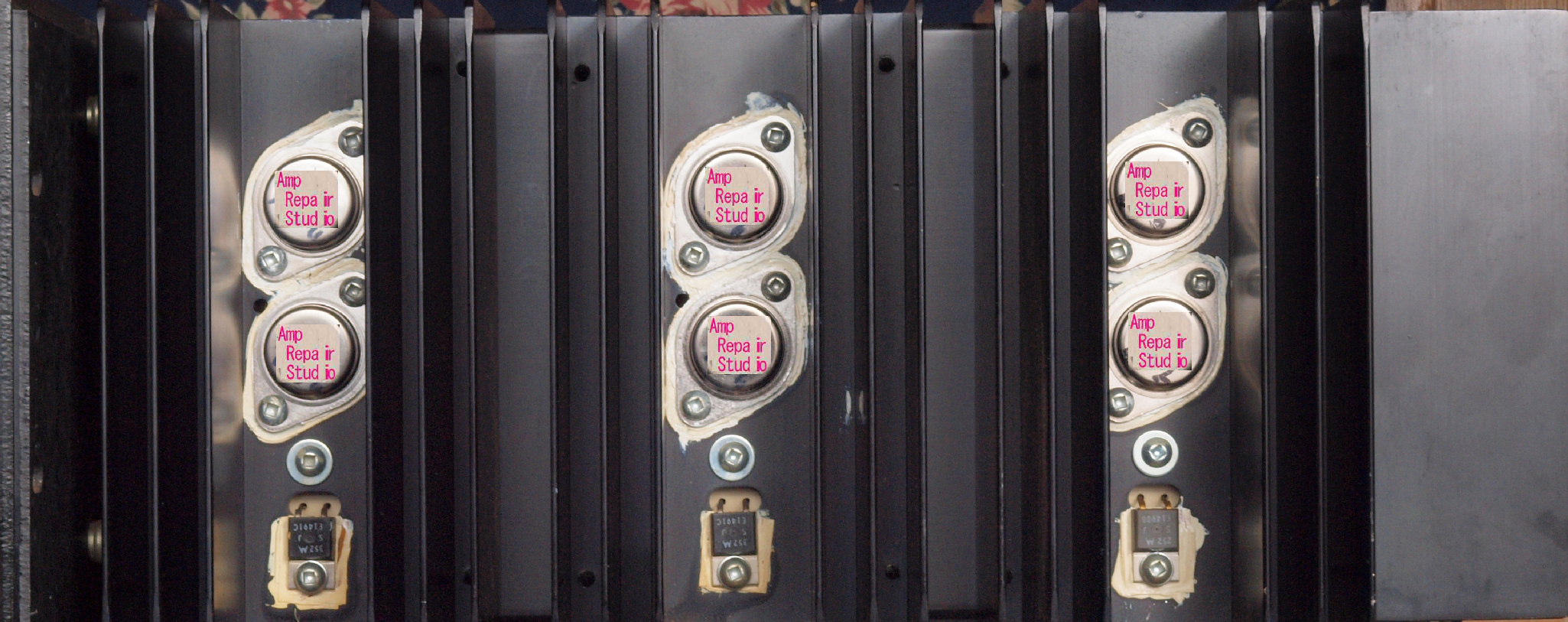

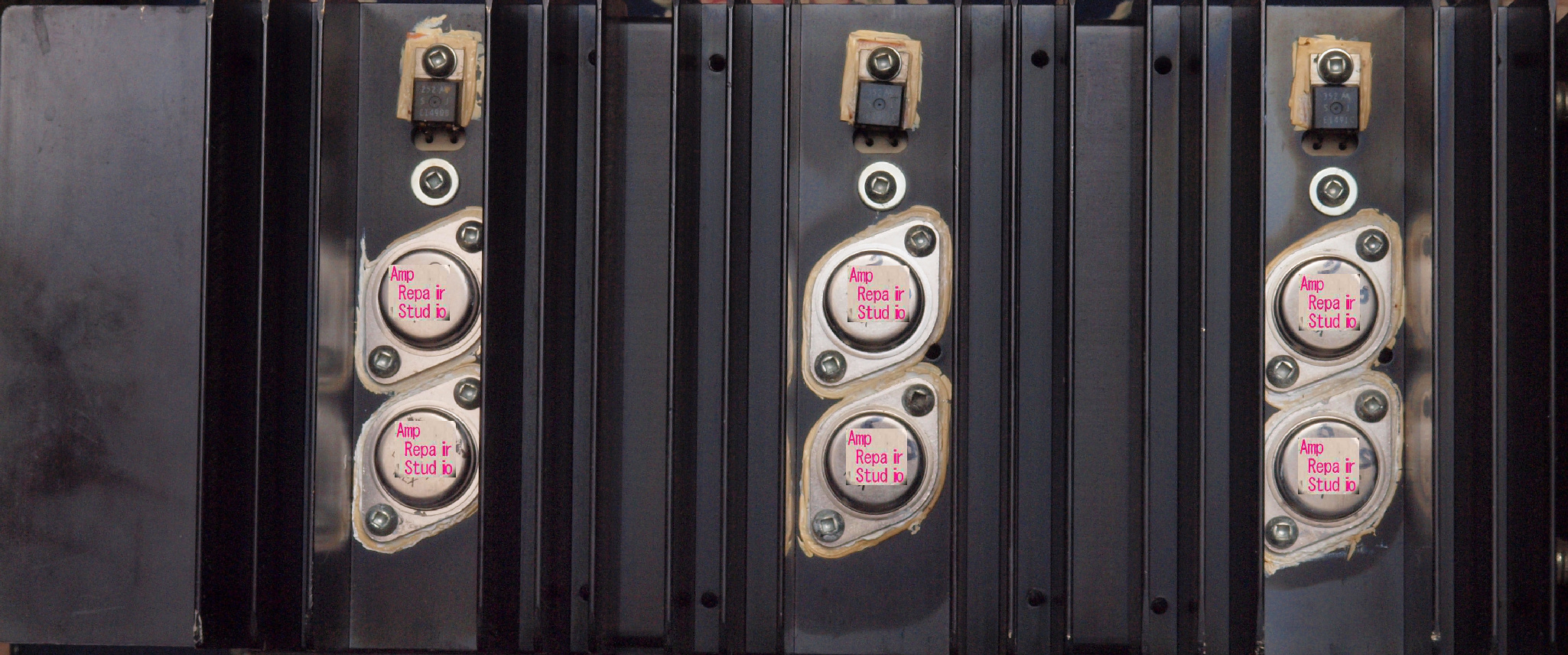

Ｃ４２．　修理（交換）後　Ｒ側終段ＴＲ（トランジスター）。　全ＴＲ（トランジスター）交換。

Ｃ４３．　修理前　ＲＬ側終段ＴＲ（トランジスター）。ＯＥＭの「ＢＲ６５２１」、ＯＮＳＥＭの「ＭＪ１５０５０」

Ｃ４４．　修理（交換）後　ＲＬ側終段ＴＲ（トランジスター）。　全ＴＲ（トランジスター）交換。

Ｃ４５．　修理前　Ｌ側終段ＴＲ（トランジスター）。モトローラーの汎用品の「２Ｎ６６０９」、 ＯＮＳＥＭの「ＭＪ１５０５０」、

Ｃ４６．　修理（交換）後　Ｌ側終段ＴＲ（トランジスター）。　全ＴＲ（トランジスター）交換。

Ｃ５．　交換部品

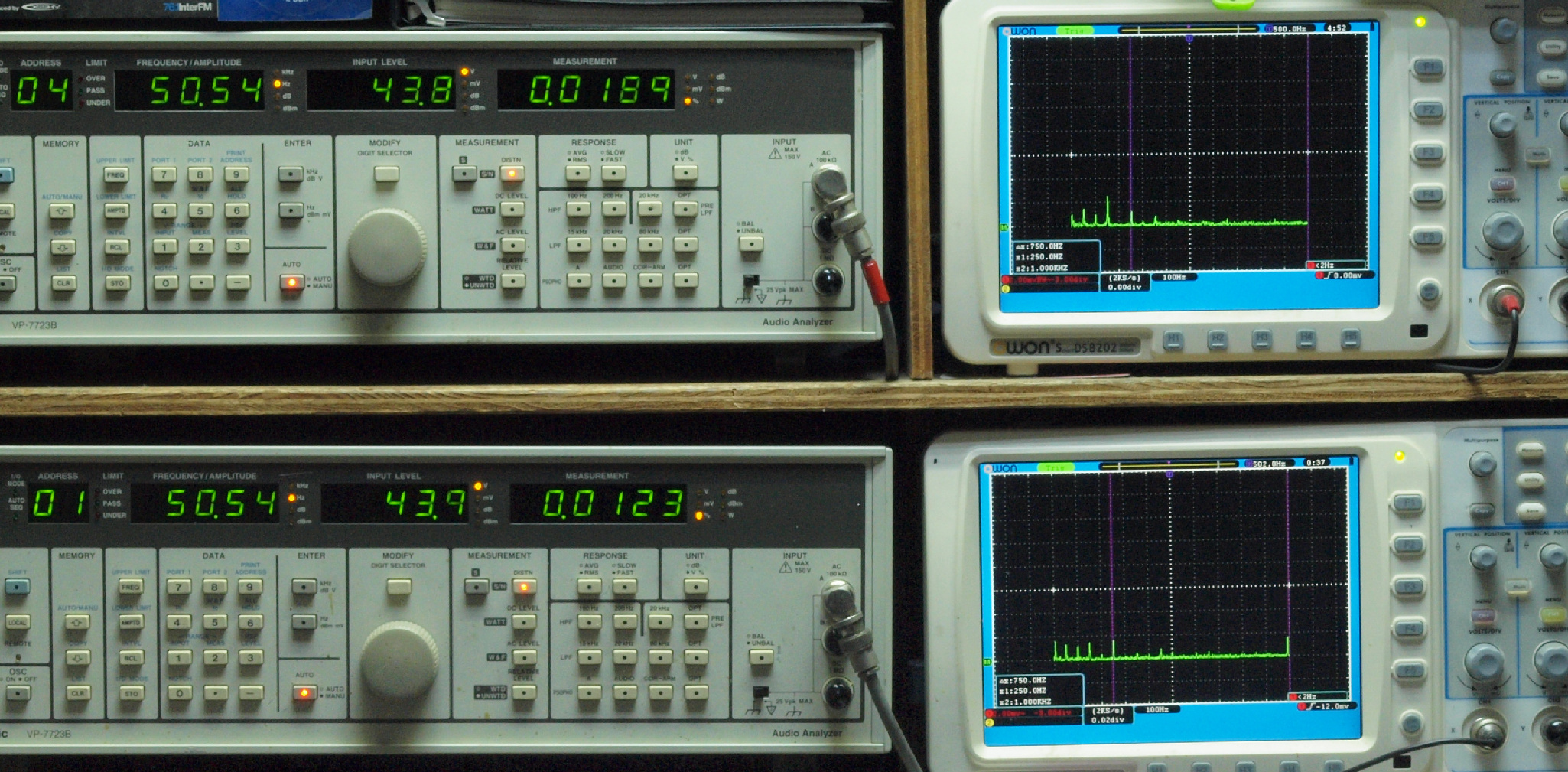

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０５５％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０５４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０３４％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４９歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０５８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０９０％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０１０８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

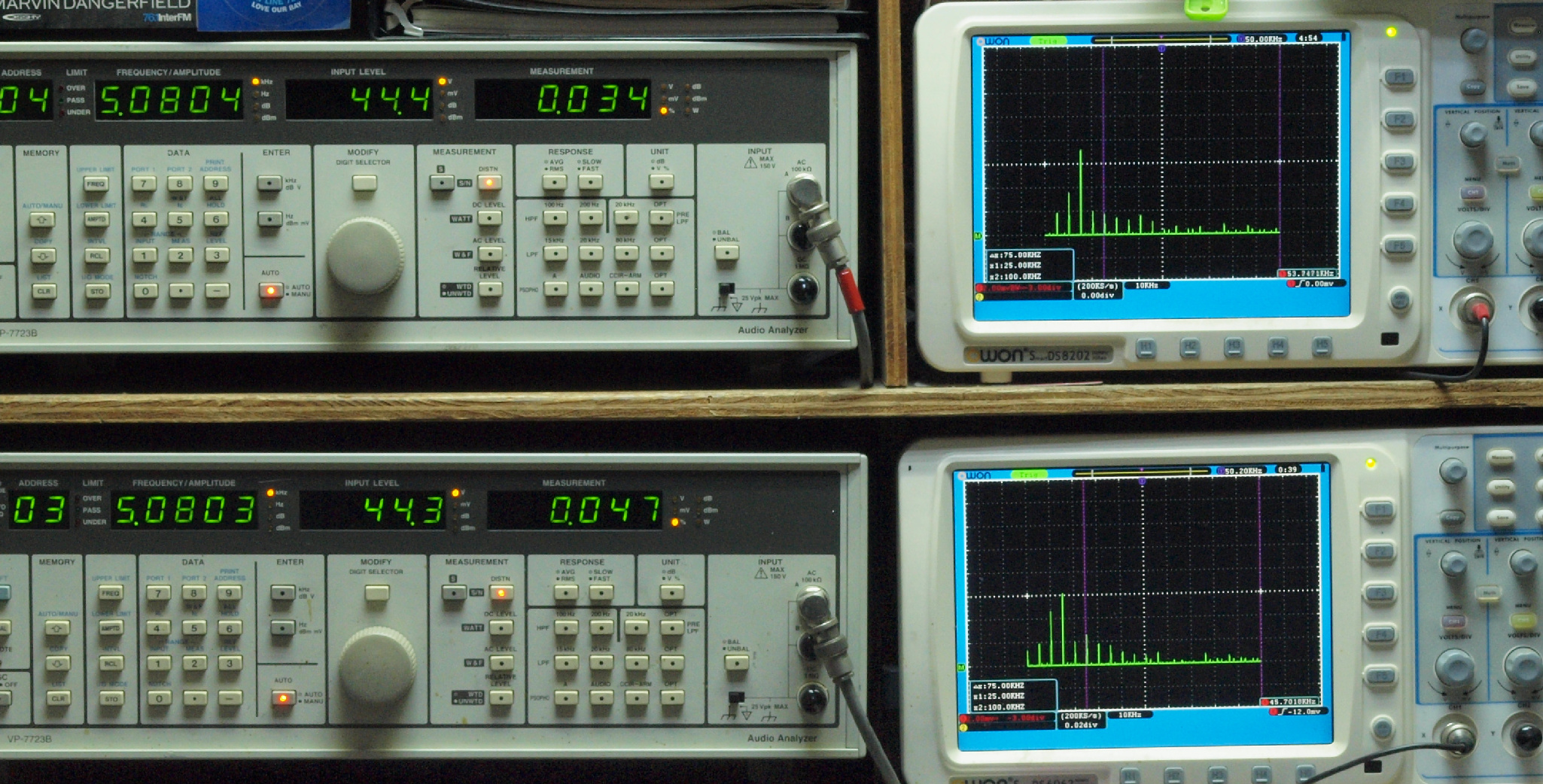

Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０３４％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

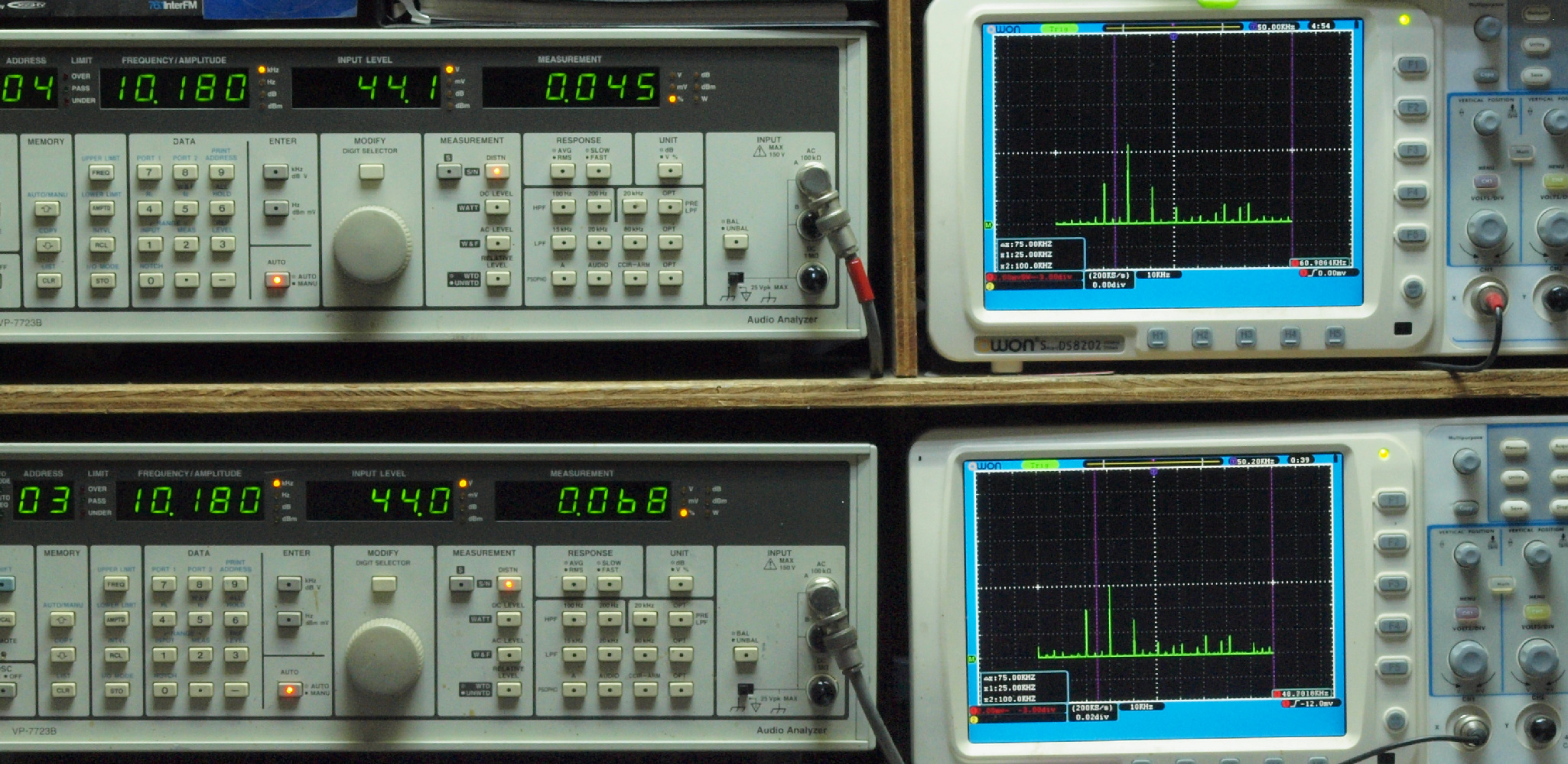

Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４５％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０６８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０３７％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０６０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　その時の出力メータ

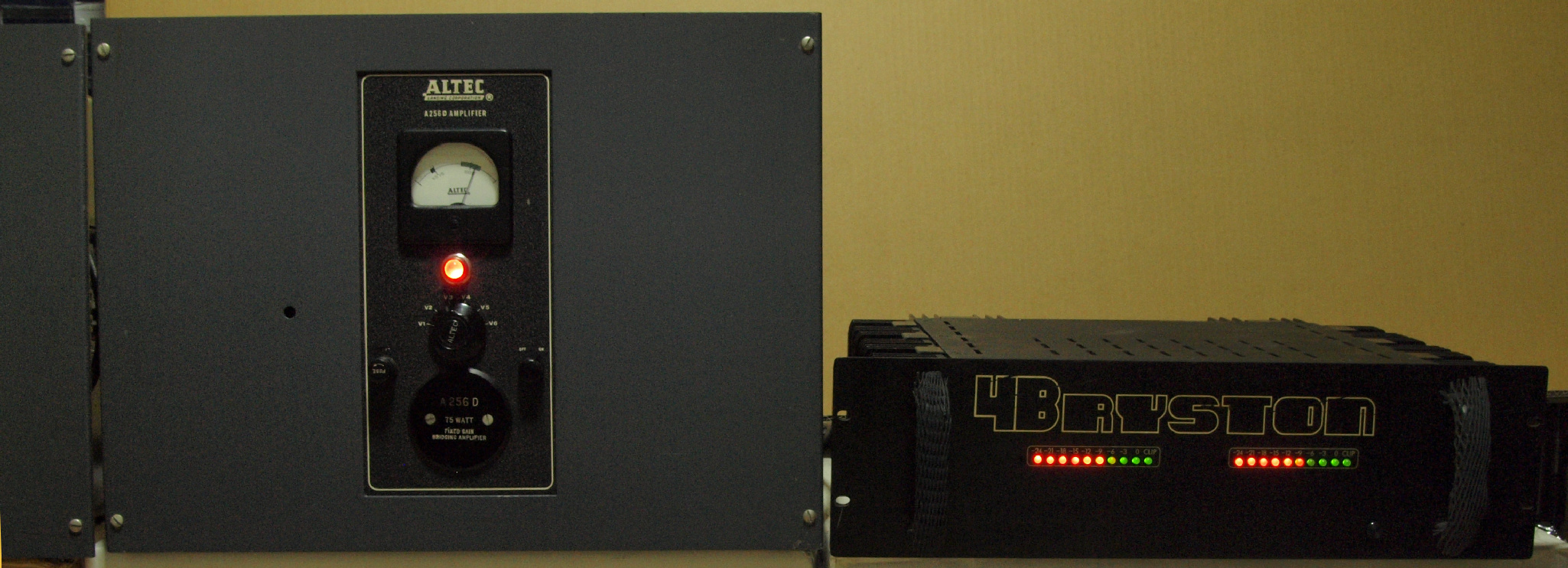

Ｅ５．　２４時間エージング中。　　左は　ＡＬＴＥＣ−２５６D．　１台目　ＡＬＴＥＣ−２５６D．　２台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況

Ｓ．　ＢＲＹＳＴＯＮ　４Ｂ　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＢＲＹＳＴＯＮ　４Ｂ 実効出力 400W＋400W(4Ω)、 250W＋250W(8Ω) 入力感度/インピーダンス RCA=1.4V/50kΩ 1/4フォーン、XLR3=2.8V/20kΩ ※XLR3は2番ホット 全高調波歪率 0.007％以下 周波数特性 1Hz〜100kHz(250W) SN比 106dB ダンピングファクター 500(20Hz、8Ω) 電源 AC100V、50Hz/60Hz 消費電力 1350W(最大) 外形寸法 幅483×高さ148×奥行427mm 重量 18kg 価格 380,000(2000年頃)
