ＡＧＩ−５１１．　４台目修理記録

平成２１年５月２８日到着　　平成２２年１月１２日完成

Ａ．　修理前の状況。 ピンジャックが劣化したようです。そのほかはトラブルは無いよう です。 Ｔ．　修理前点検測定。 Ｂ．　原因。 各部劣化、ＲＣＡ端子劣化。 Ｃ．　修理状況。 ＲＣＡ端子交換。 電解コンデンサー交換。 フイルムコンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 Ｄ．　使用部品。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　２０個。 電解コンデンサー　　　　　　　　　　　　　　　　　　８個。 フイルムコンデンサー　　　　　 　　　　　　　　　　２個。 抵抗 Ｅ．　調整・測定。 Ｆ．　上位測定器による　調整・測定。 Ｆ．　修理費　　　　　　　　　　　　　　８５，０００円 Ｓ．　ＡＧＩ−５１１　の仕様（マニアル・カタログより）

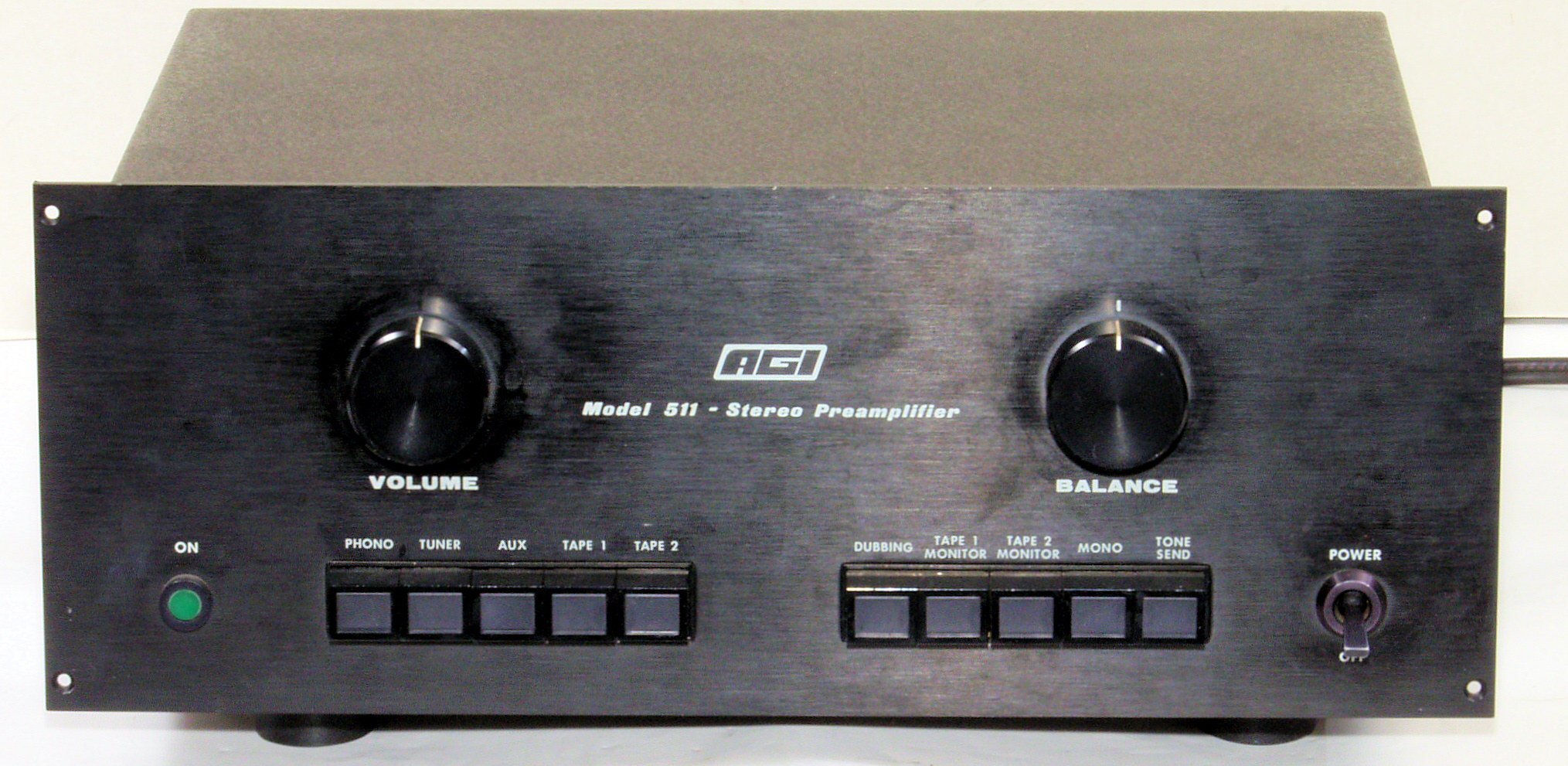

Ａ．　修理前の状況。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前左から見る

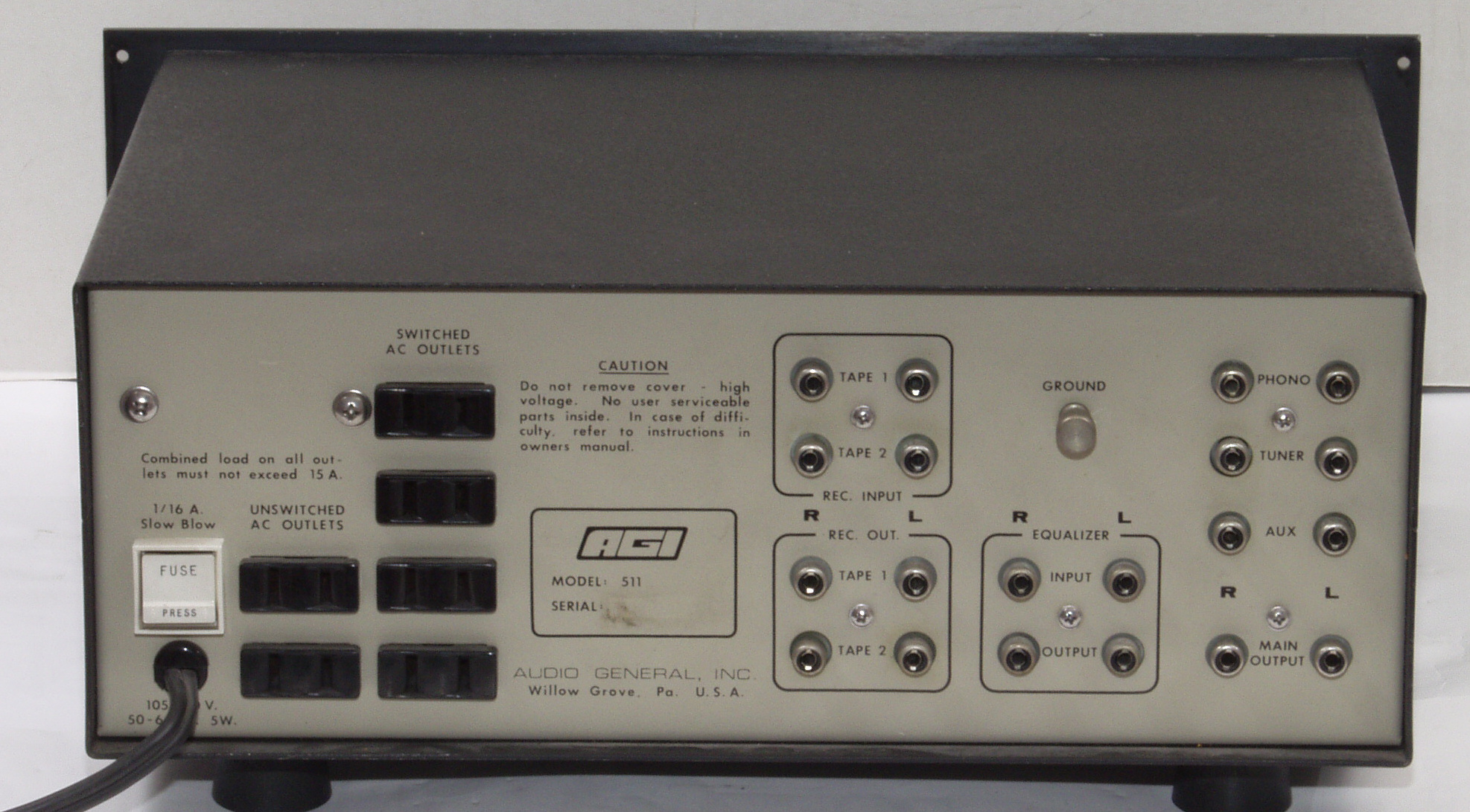

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後右から見る

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　下から見る

Ａ２１．　点検中　前下から見る

Ａ２２．　点検中　前右下から見る

Ａ２３．　点検中　後下から見る

Ａ２４．　点検中　後左下から見る

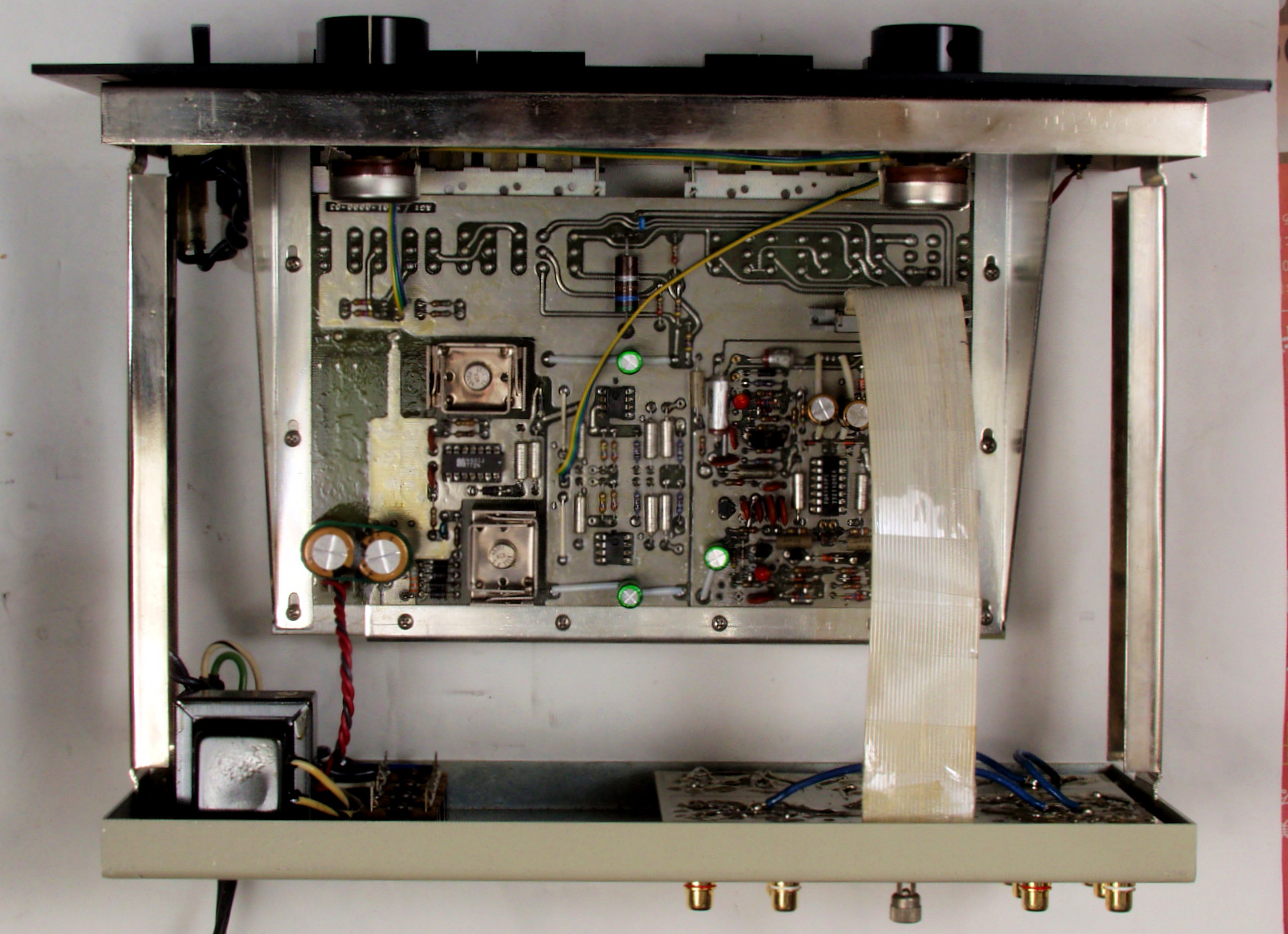

Ａ３１．　点検中　上下ケースを外し、上から見る

Ａ３２．　点検中　上下ケースを外し、上から見る２

Ａ３３．　点検中　上下ケースを外し、下から見る

Ａ４１．　点検中　入出力RCA端子を見る

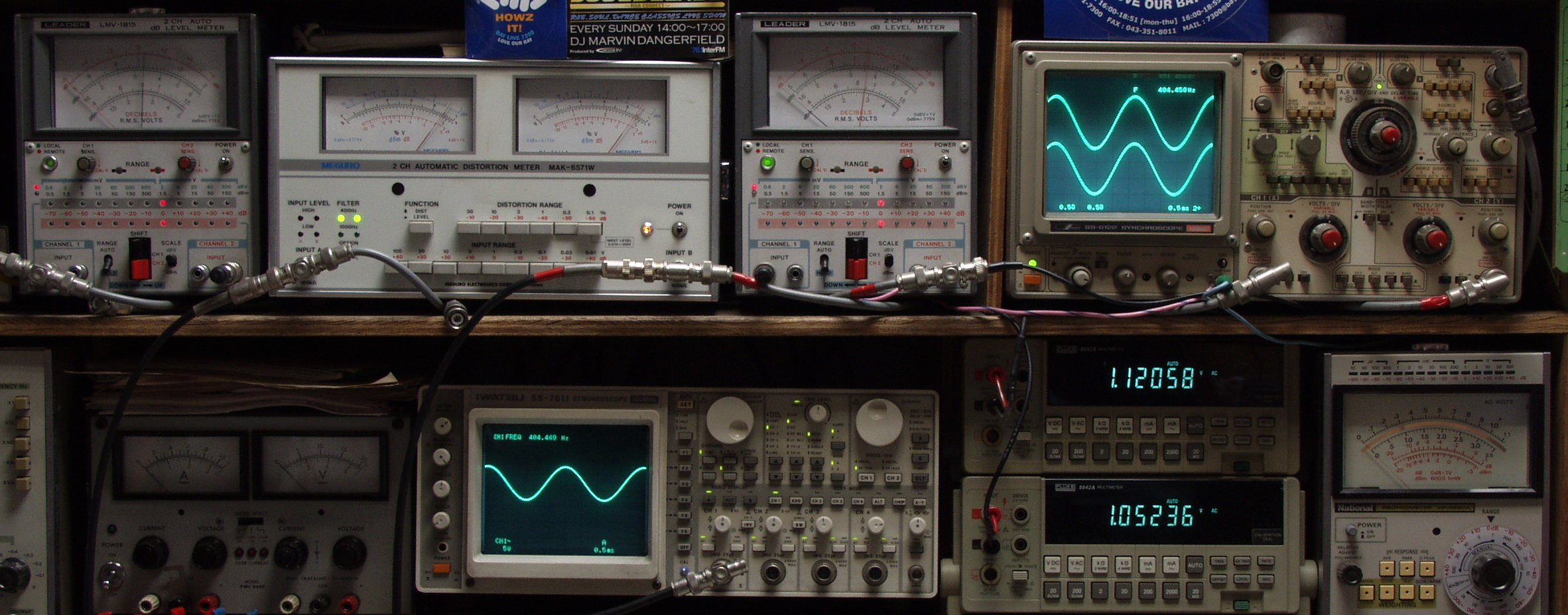

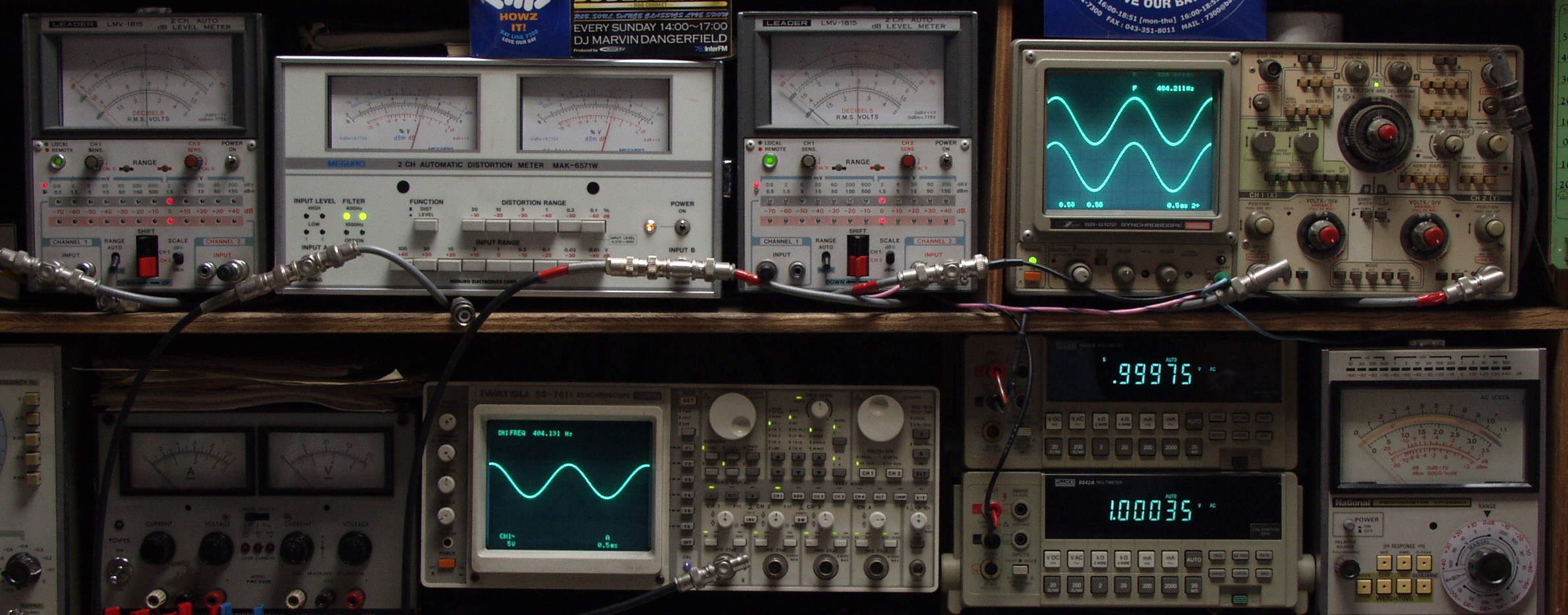

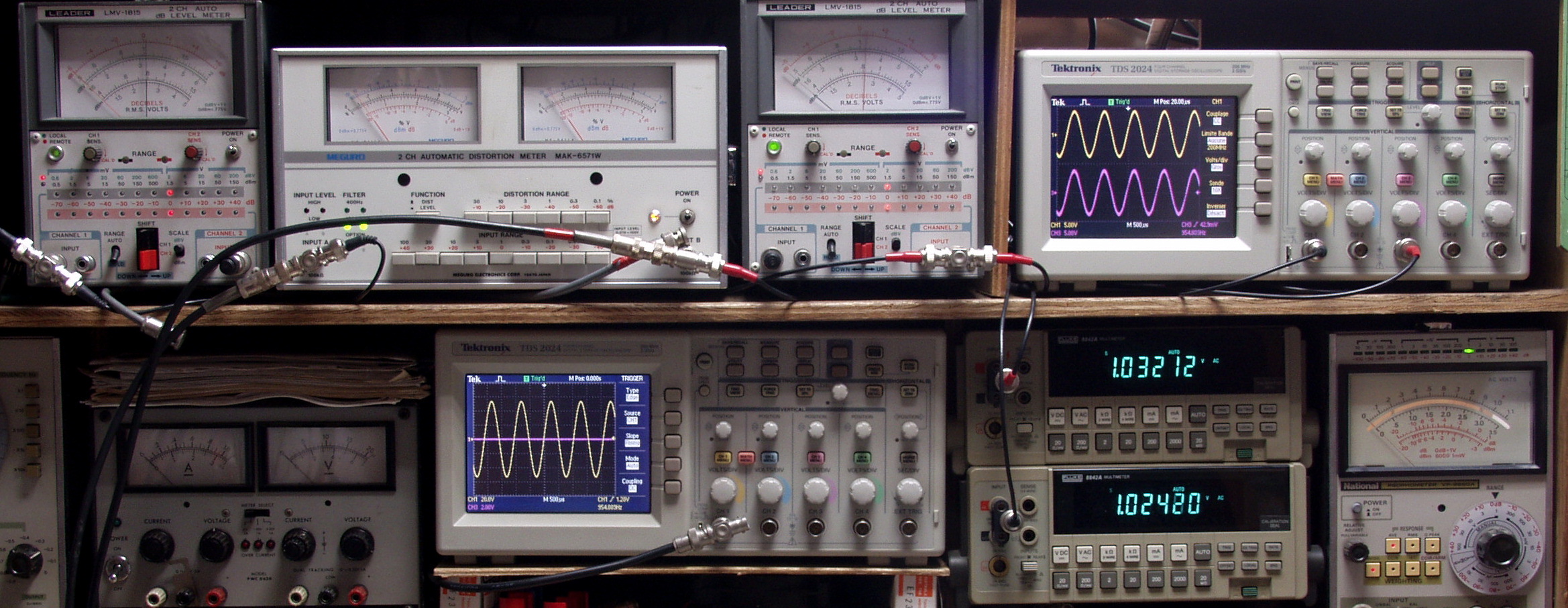

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｔ２１．　出力電圧１Ｖ　歪み率＝０．２％　測定レンジ＝０．３％　ＡＵＸ入力　１０００ＨＺ

Ｔ２２．　出力電圧１Ｖ　歪み率＝０．２％　測定レンジ＝０．３％　ＡＵＸ入力　４００ＨＺ

Ｔ３１．　出力電圧１Ｖ　歪み率＝０．２４％　測定レンジ＝０．３％　ＭＭ入力　１０００ＨＺ

Ｔ３２．　出力電圧１Ｖ　歪み率＝０．２８％　測定レンジ＝０．３％　ＭＭ入力　４００ＨＺ

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　基板

Ｃ１２．　修理後　基板　電解コンデンサー８個、抵抗交換、コンデンサー２個追加

Ｃ１３．　完成基板　洗浄後防湿材を塗る。

Ｃ１４．　修理前　基板裏

Ｃ１５．　修理（半田補正）後　基板裏

Ｃ１６．　完成基板裏　洗浄後防湿材を塗る

Ｃ２１．　修理前　ＲＣＡ端子基盤

Ｃ２２．　修理中　ＲＣＡ端子基盤、シャシとの固定ブシュを取り除いた

Ｃ２３．　修理前　ＲＣＡ端子基盤裏　外側端子が皆曲げてあるので、取り外すのに時間がかかる 　　　　　　　　　　　取り付けの数１０倍の時間がかかる

写真紛失

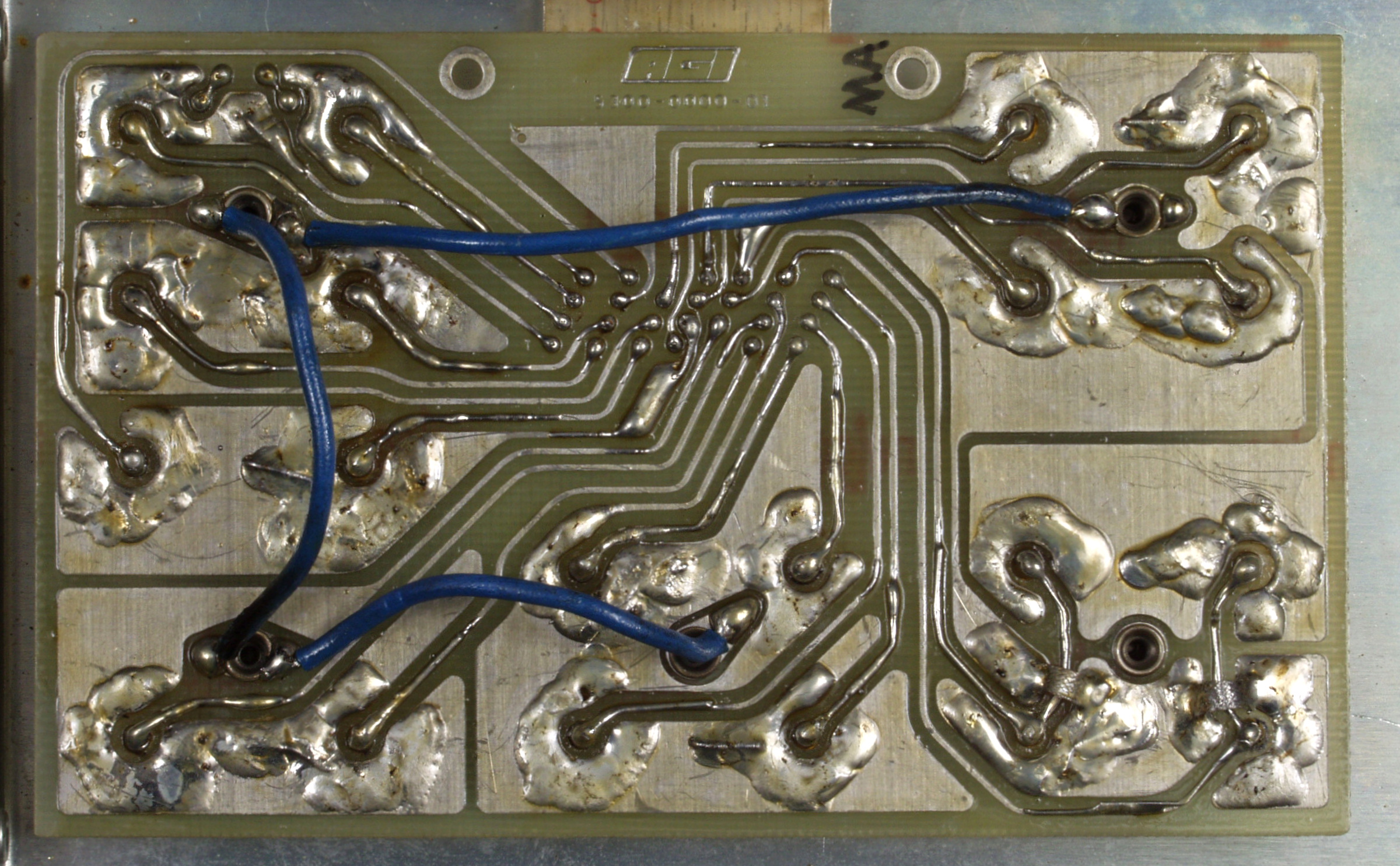

Ｃ２４．　修理中　ＲＣＡ端子基盤裏　ＲＣＡ端子を取り除いた所

Ｃ２５．　修理後　ＲＣＡ端子基盤裏、　　念の為、アースライン強化する。

Ｃ２６．　完成ＲＣＡ端子基盤裏　洗浄後防湿材を塗る。

Ｃ３１．　修理前　ＲＣＡ端子

Ｃ３２．　修理後　ＲＣＡ端子　ＲＣＡ端子２０個交換

Ｃ３３．　修理後　ＲＣＡ端子裏　接着材を使用するので、乾燥に２時間

Ｃ４１．パネル・ツマミ清掃、電源ＳＷ取り付けネジが「特殊楕円形ネジ」なので、取り付けのまま清掃する。

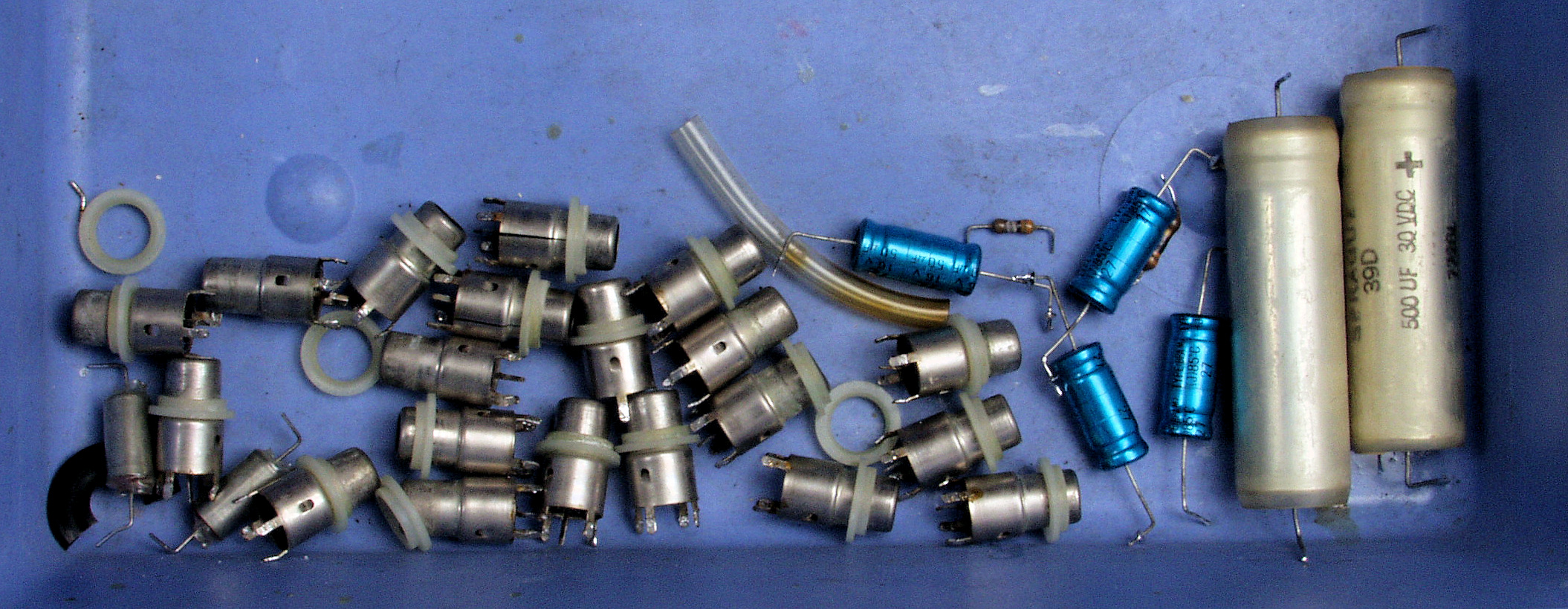

Ｃ７１．　交換部品

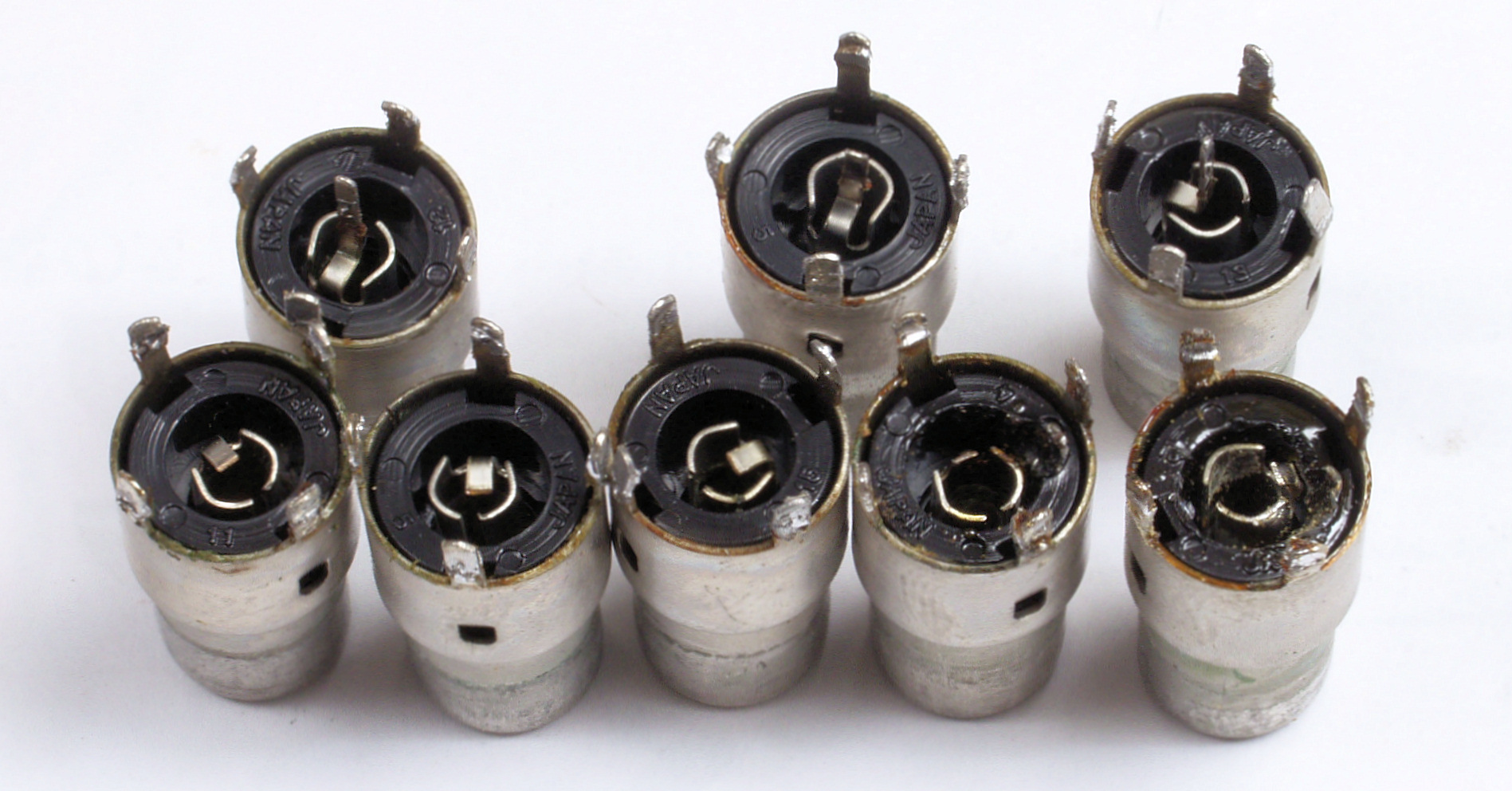

Ｃ７２．　交換したＲＣＡ端子、センターの電極が細く、現在の重く太いケーブルでは、折れてしまう。２０個中５個がセンター極の端子破損！ 　　　　　　　　　　　　　　　　　　下５個＝センター極の端子破損品、上３個＝正常品。

Ｃ８１．　修理前上から見る

Ｃ８２．　修理後上から見る

Ｃ８３．　修理前下から見る

Ｃ８４．　修理後下から見る

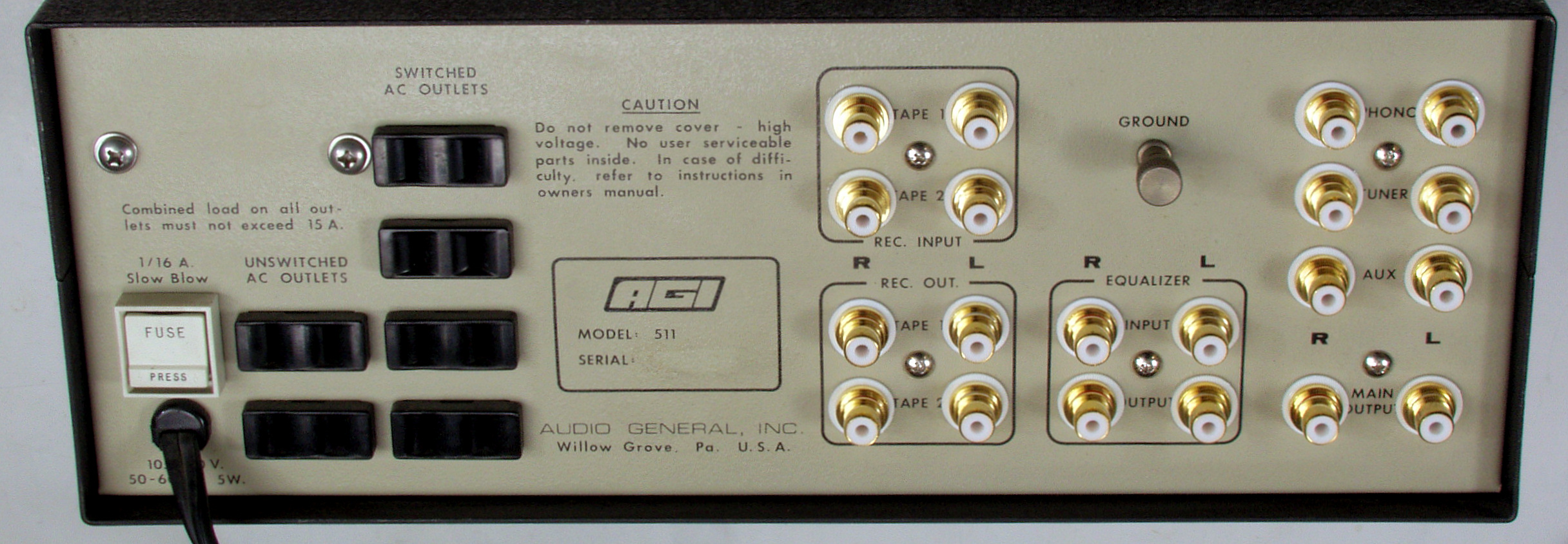

Ｃ９１．　完成　綺麗なお尻で帰ります

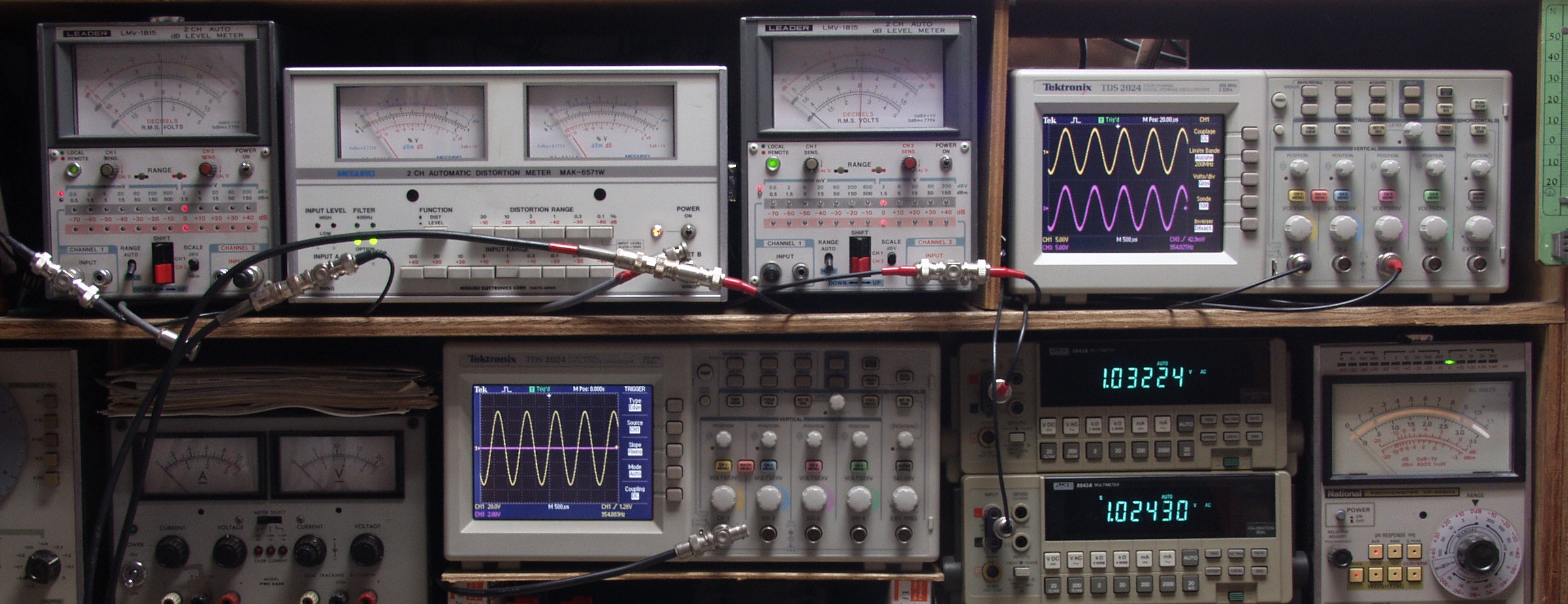

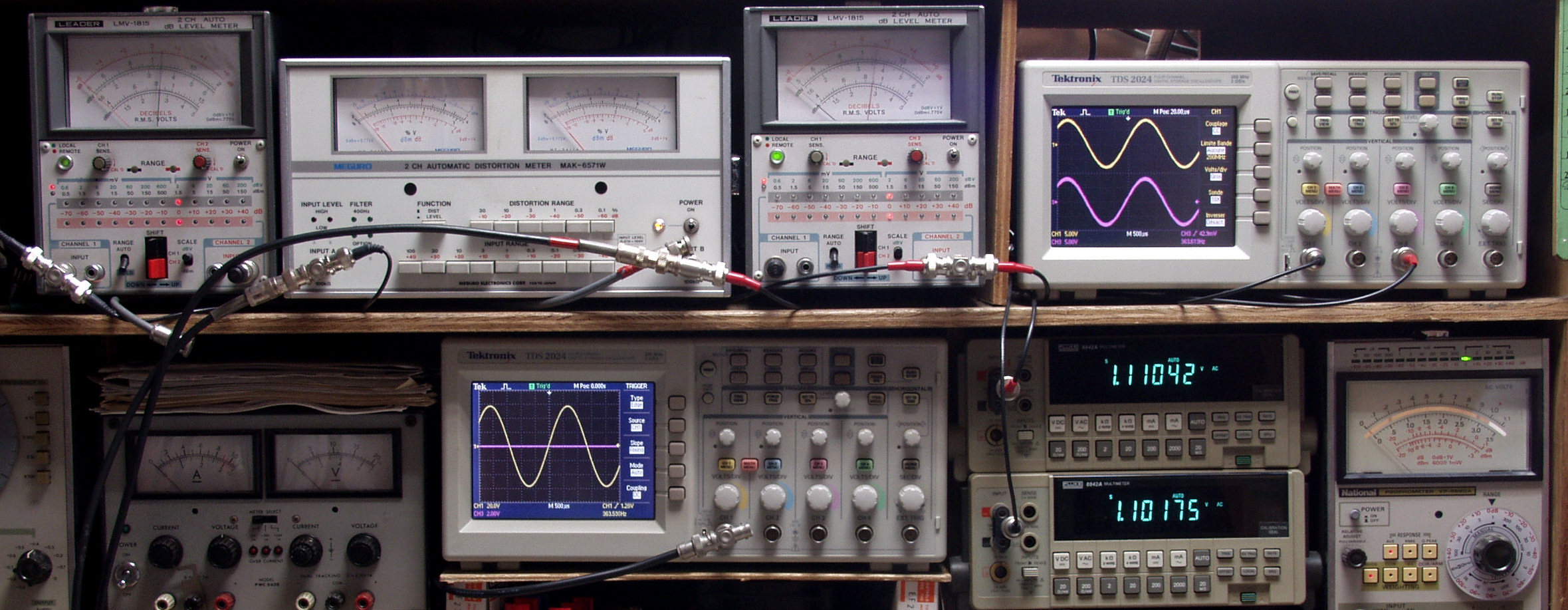

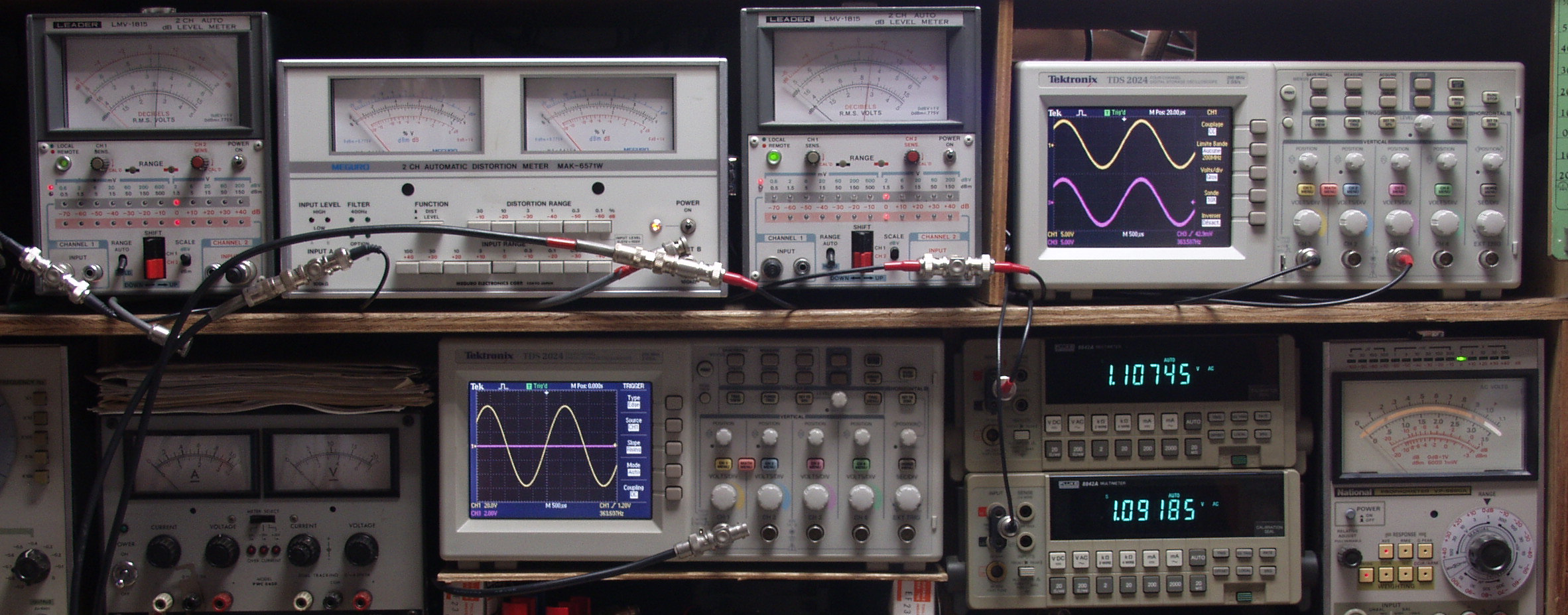

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力／歪み率測定・調整 　　　　「見方」。 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中央　オシロ＝入力波形（オーディオ発振器のTTLレベル表示）。 　　　上段左端　交流電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　交流電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形表示、　赤表示＝Ｒ出力、黄色表示＝Ｌ出力。（実際にはＲＬ交流電圧計の出力「Ｍａｘ１Ｖ」を観測）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定。 　　　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

Ｅ２１．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ２２．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ３１．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ３２．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

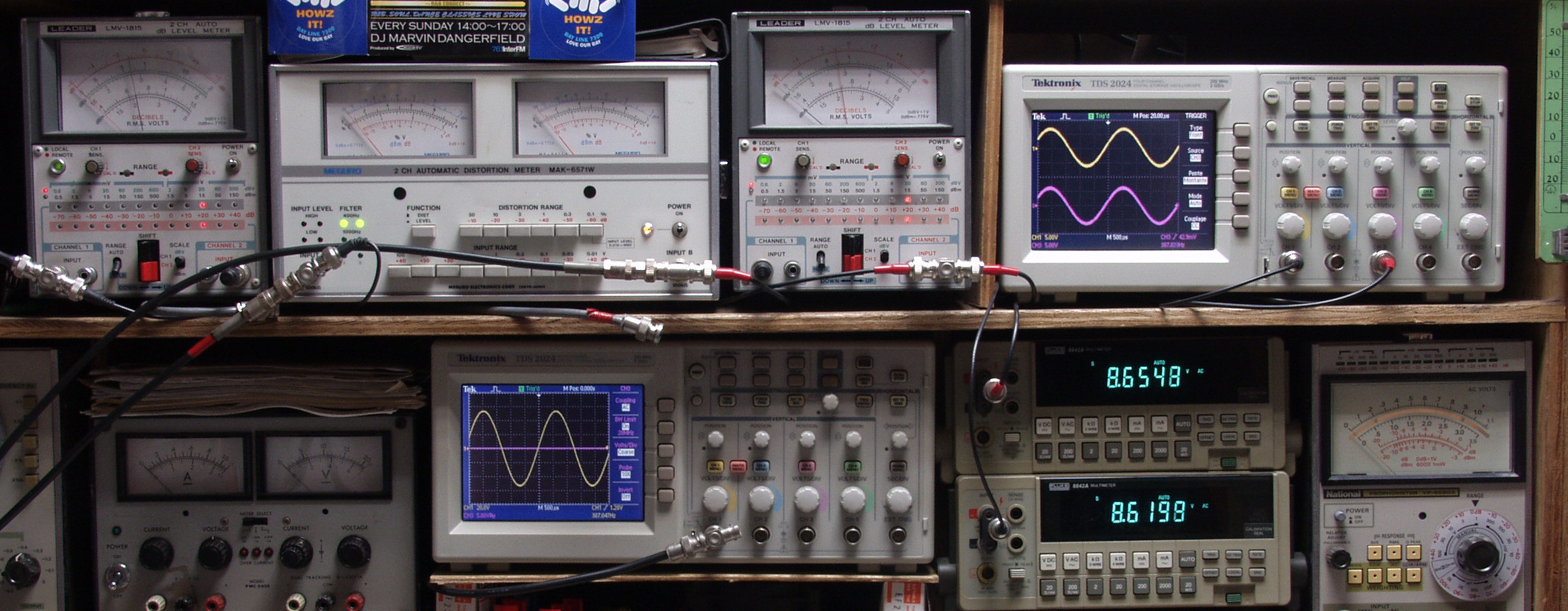

Ｅ４１．　出力電圧８Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ 　　　　　　　　　　　　　　　まだ飽和していないので、過大入力使用には十分気を付ける事

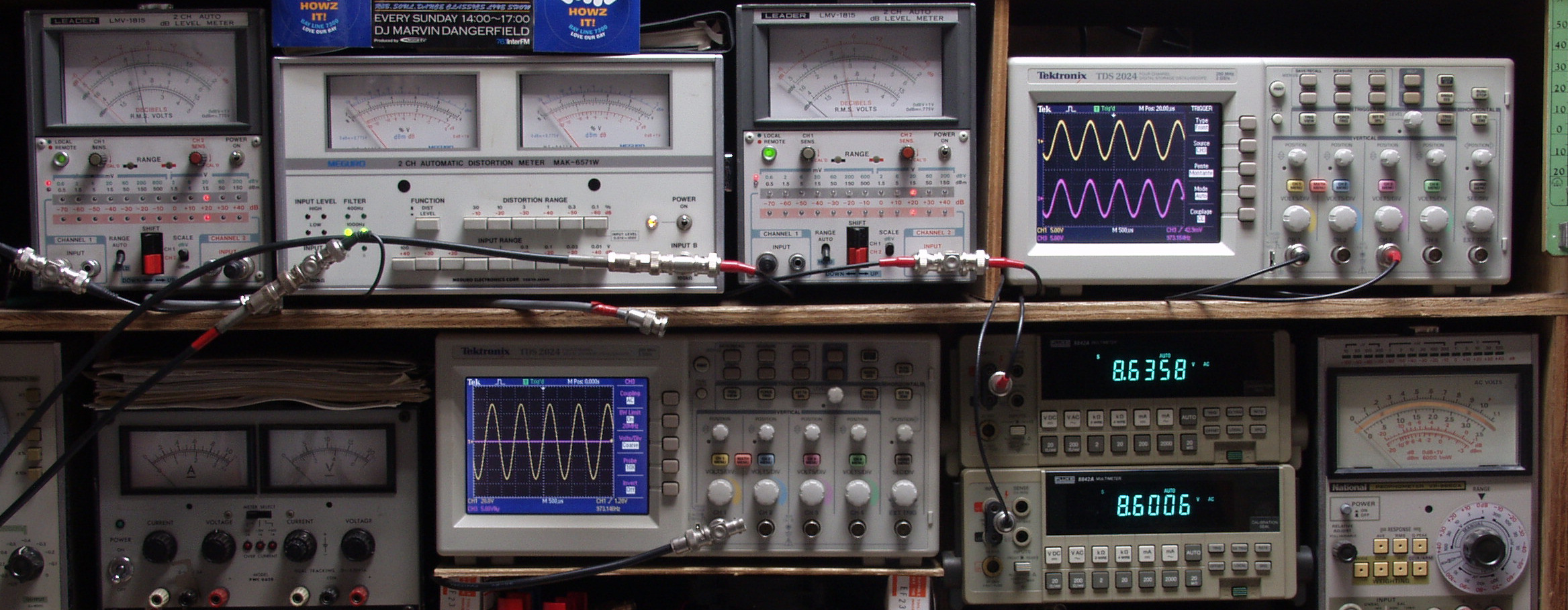

Ｅ４２．　出力電圧８Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

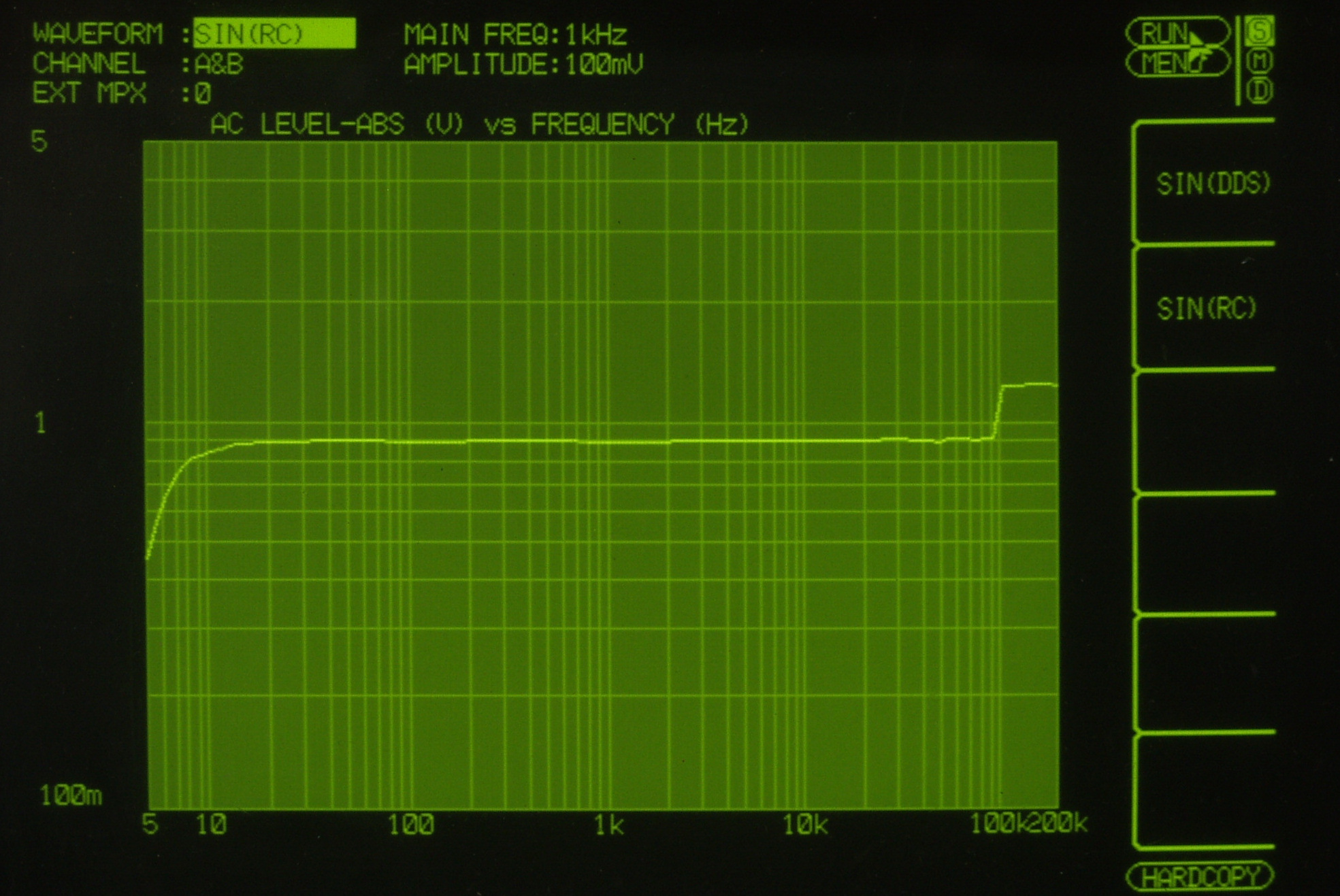

Ｆ１．　入出力特性測定（AUX入力）　１００ｍＶ一定入力　ＶＲはｍａｘ 　　　　　　　　　　　　　　　　　　　　　　　　　　平均で０．９Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

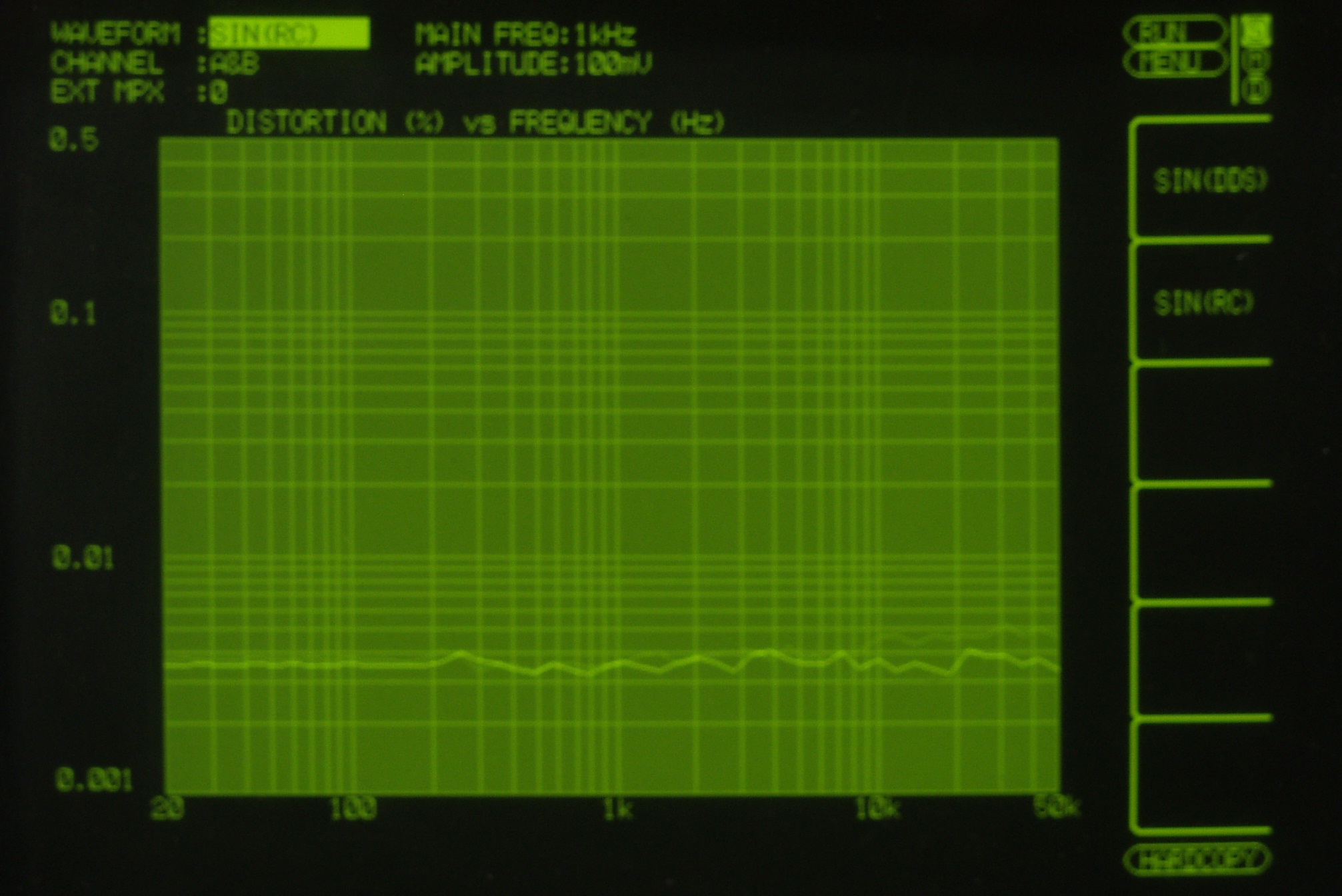

Ｆ２．　歪み測定　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

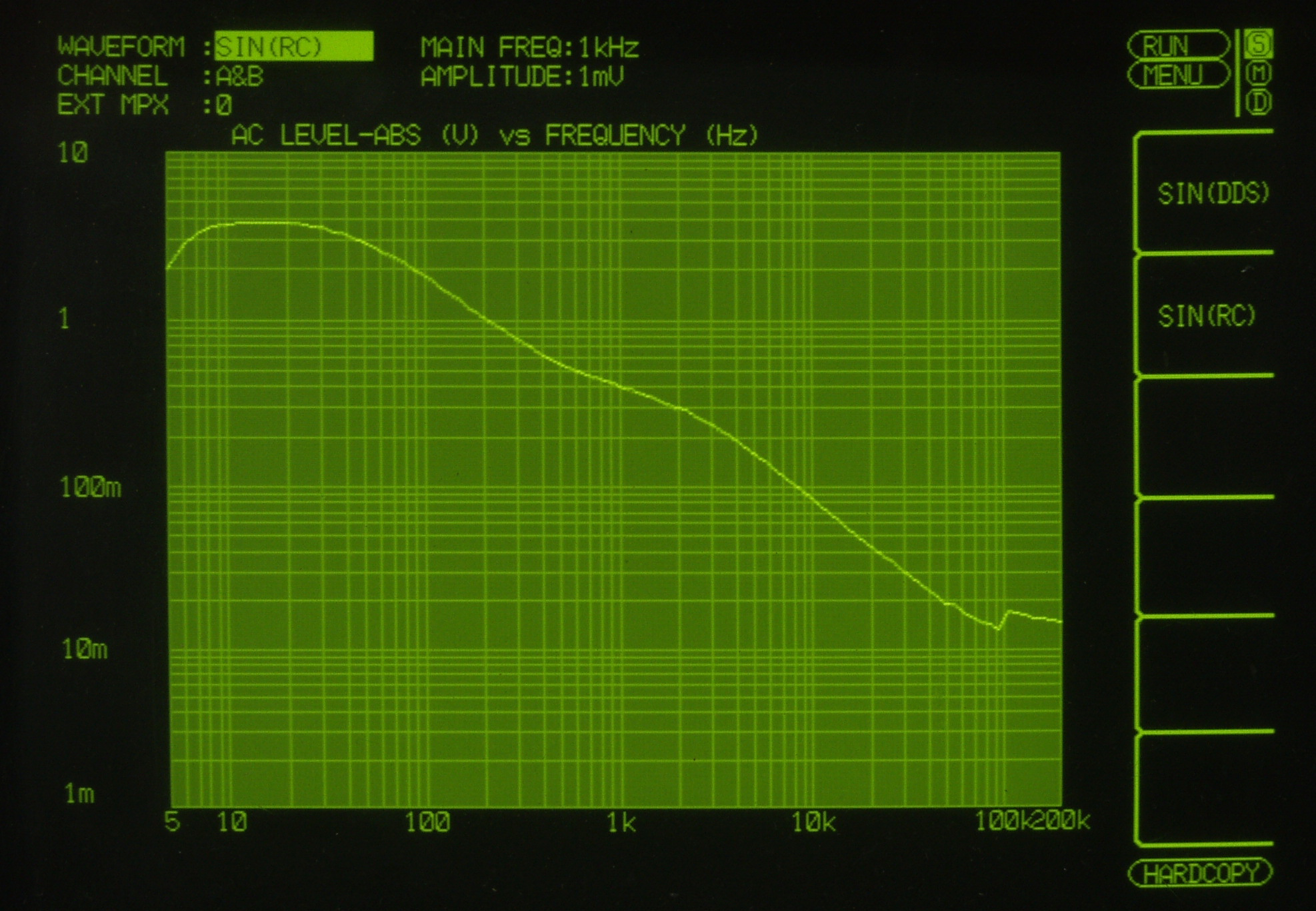

Ｆ３．　入出力特性　ＭＭ入力端子へ１ｍＶ一定入力　ＶＲはｍａｘ　左出力＝薄（細い）色　右出力＝濃い（太い）色

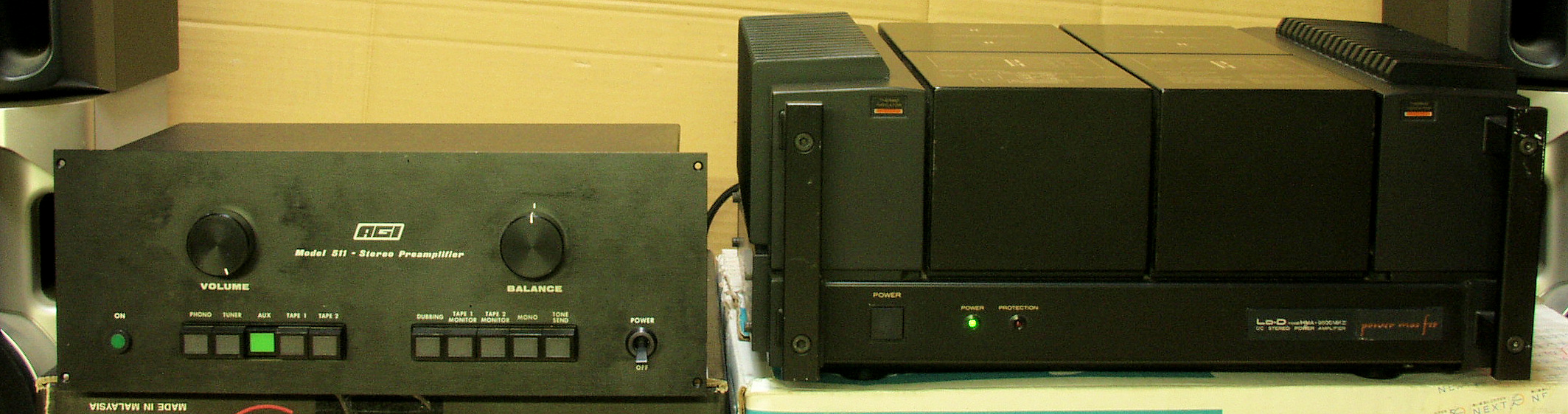

Ｅ４．　完成　　２４時間エージング中。　右はHMA-9500ｍｋ　４１台目。

Ｓ．　ＡＧＩ−５１１　の仕様（マニアル・カタログより）

型式 プリアンプ　　ＡＧＩ−５１１ 　　フォノアンプ部 ゲイン 33.0dB±0.25dB（1kHz） 入力インピーダンス 47kΩ（90pF） 最大許容入力 160mV（1kHz） 出力インピーダンス Rec out＝220Ω 最大出力レベル 7V/10kΩ 周波数特性 RIAA偏差±0.25dB以内 位相特性 +12゜、-4゜（20Hz〜20kHz） SN比 88dB以上（10mV、1kHz、IHF-A） 歪率（5V/10kΩ時） THD＝0.005％以下（通常0.001％以下、20Hz〜20kHz） IMD＝0.005％以下（通常0.001％以下、SMPTE法） 過渡特性 スルーレイト＝250V/μsec以上 ライズ/フォール・タイム＝0.01μsec以下（2Vp-p） タイムディレイ＝0.0035μsec以下 　　ハイレベルアンプ部 ゲイン 18.7dB±0.25dB 入力インピーダンス 38kΩ 出力インピーダンス 47Ω 最大出力レベル 9.5V/10kΩ 6V/600Ω 周波数特性 20Hz〜20kHz ±0.1dB 位相特性 +1゜、-3゜（20Hz〜20kHz） 歪率（5V/10kΩ時） THD＝0.005％以下（通常0.001％以下、20Hz〜20kHz） IMD＝0.005％以下（通常0.001％以下、SMPTE法） 過渡特性 スルーレイト＝50V/μsec以上 ライズ/フォールタイム＝0.25μsec以下（10Vp-p） 方形波ディルト＝2％以下（20Hz、1000Ω負荷） 　　その他 電源 AC100V（90V〜111V）、50Hz/60Hz 消費電力 5W 外形寸法 幅354×高さ132×奥行243mm 重量 約6kg 付属 木製ケース 価格 \260,000（1978年頃） 、\185,000（1979年頃）、 \230,000（1980年頃）
