DIATONE　ＤＡ−Ａ１０　修理記録

平成１５年１０月１７到着　　　１０月２０日完成

Ａ．　修理前の状況 　オークションにてダイヤトーンのパワーアンプ「ＤＡ−Ａ１０」を手に入れたのはよかったのですが 左チャンネルの出力が不安定で怖くて使えません。　（いきなり入ったり切れたりします） 　 B．　原因 経年劣化による各部品劣化。 Ｃ．　修理状況 初段ＴＲ（トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーデオコンデンサー使用）。 各基盤・配線の半田補正。 SP接続リレー交換。 Ｄ．　使用部品 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　１０個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　１８個。 SP接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　４８，０００円　　　　　　オーバーホール修理 Ｇ．　再修理　SP切替えSWのB側でリレーがカチカチ言い、音出無い。　平成１６年３月１１日到着、３月１１日完成。 Ｓ．　ＤＩＡＴＯＮＥ ＤＡ−Ａ１０　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。 Ａ１Ａ．　修理前　上から見る、非常に綺麗です

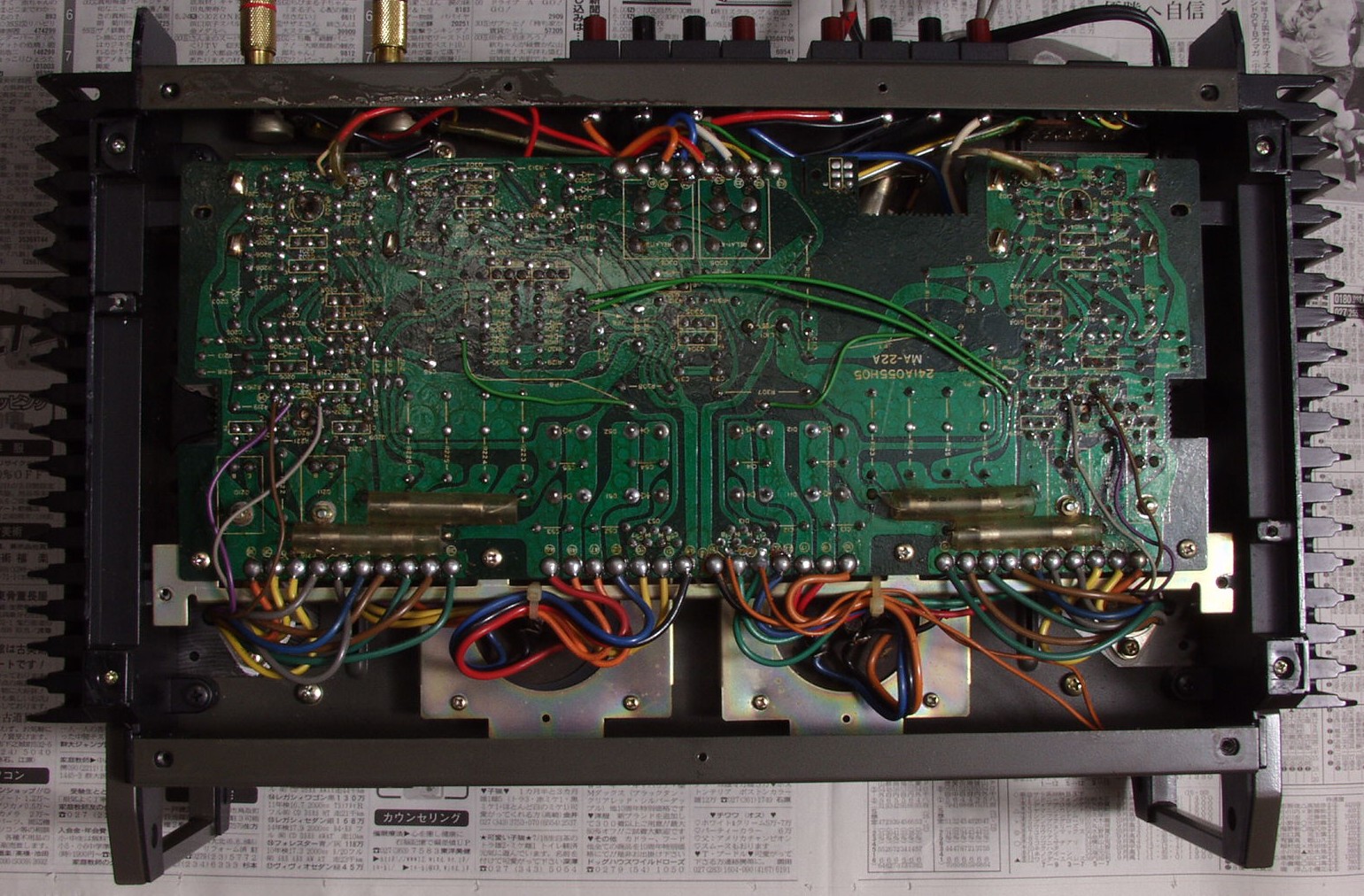

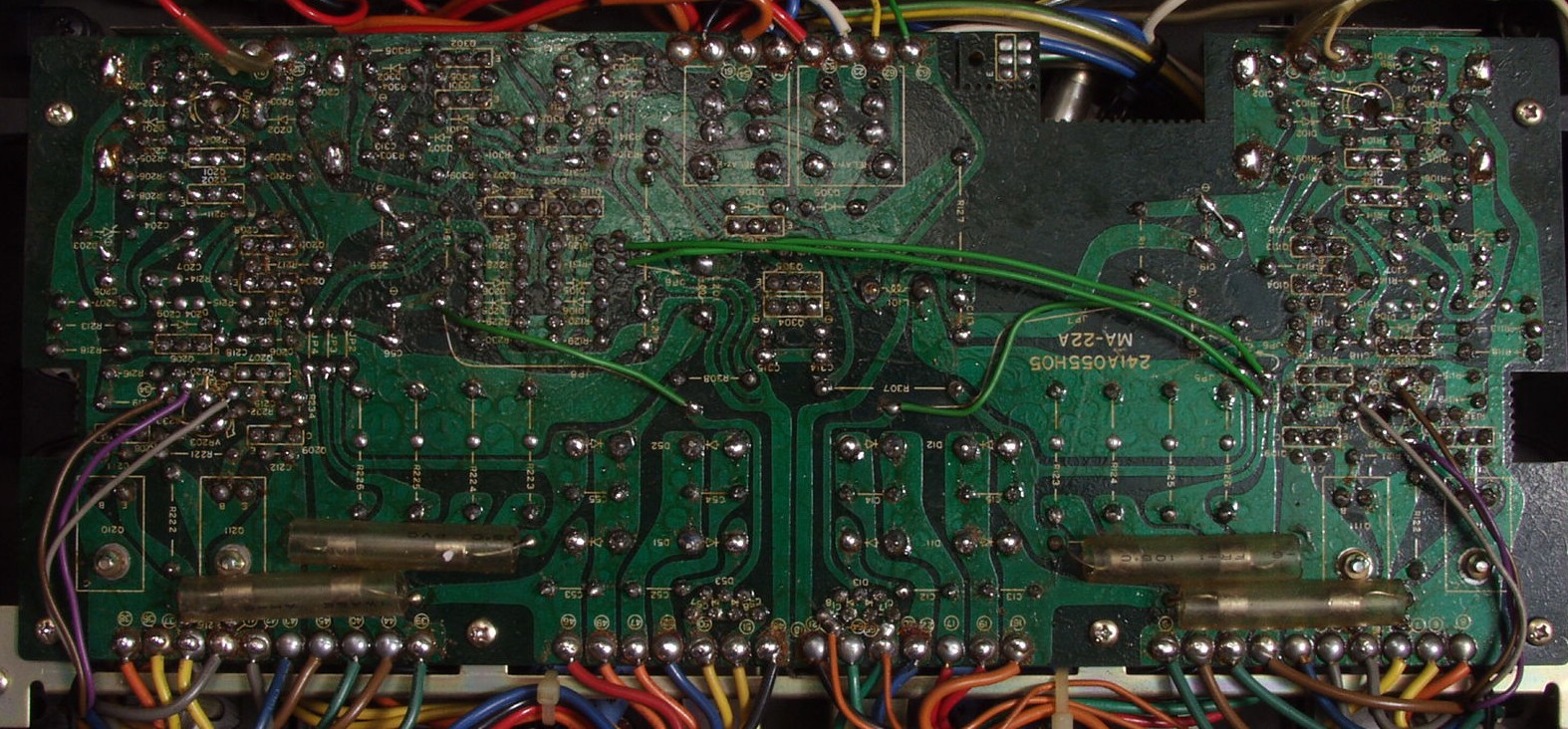

Ａ１Ｂ．　修理前　下から見る、熱の為基盤が曲がっている（ひょってる）

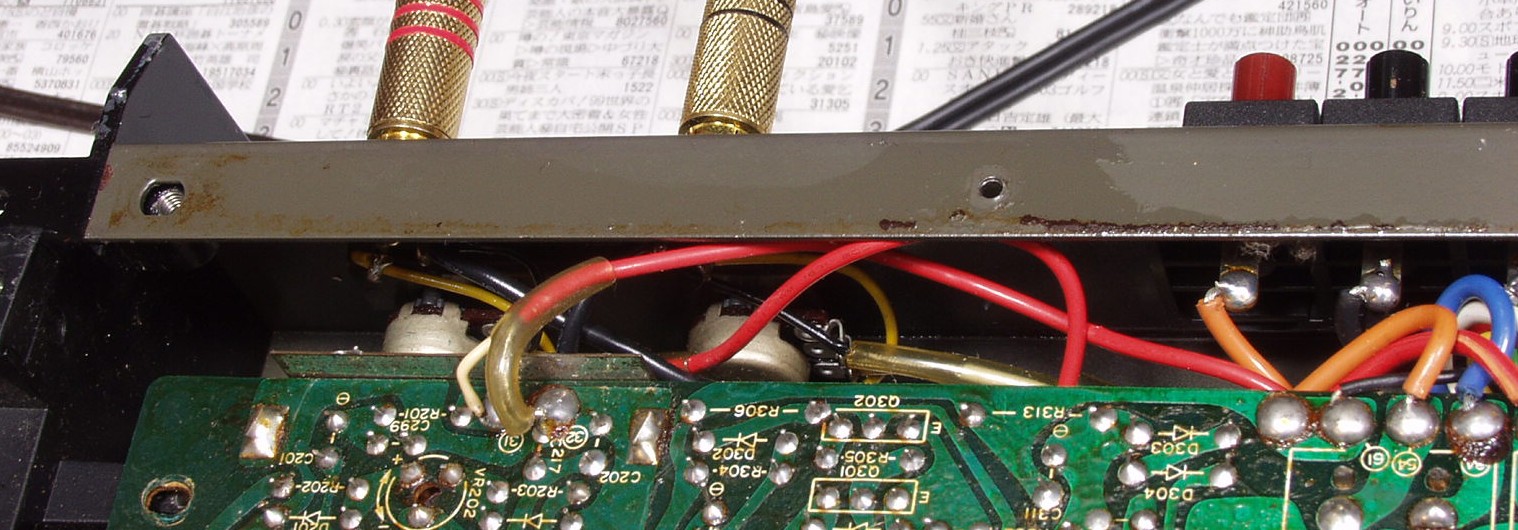

Ａ２．　修理前　VRにガリが出たのか、接点復活材を多量使用してびちょびちょ

Ｃ．　修理状況。 Ｃ１Ａ．　修理前　ドライブ基板

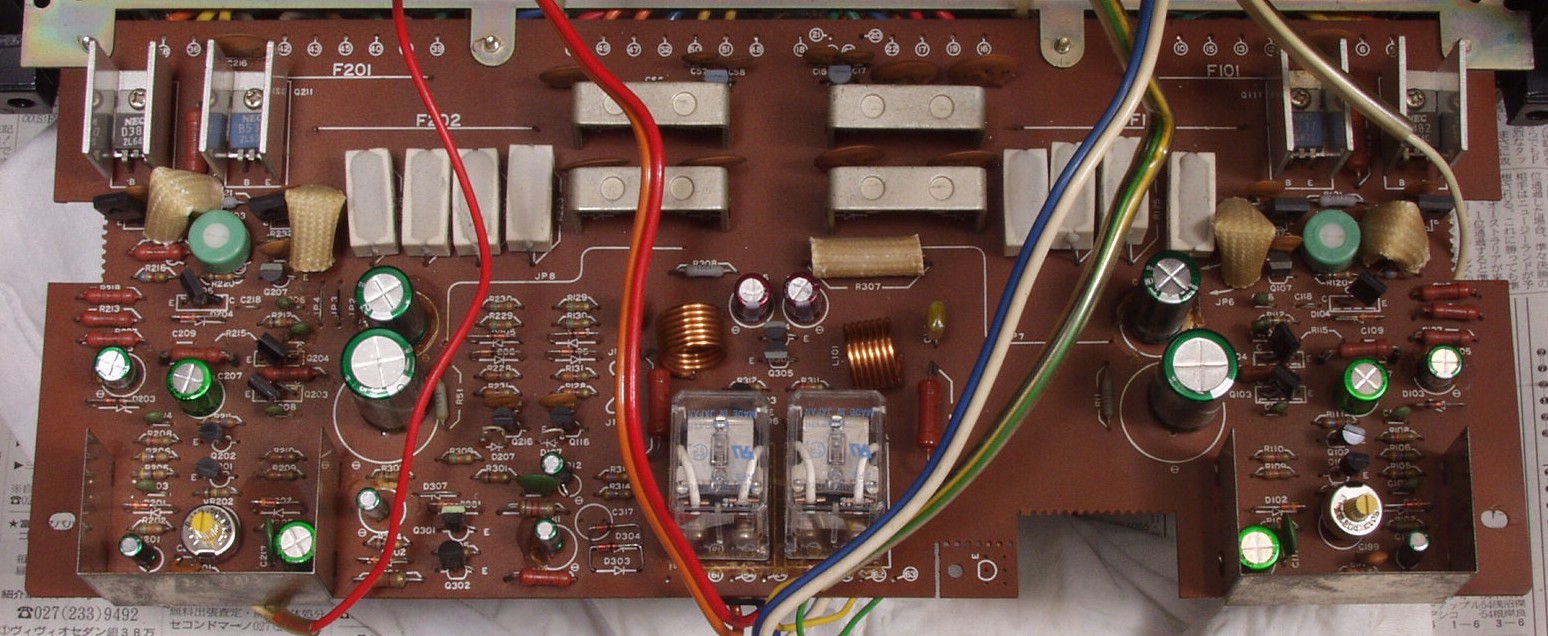

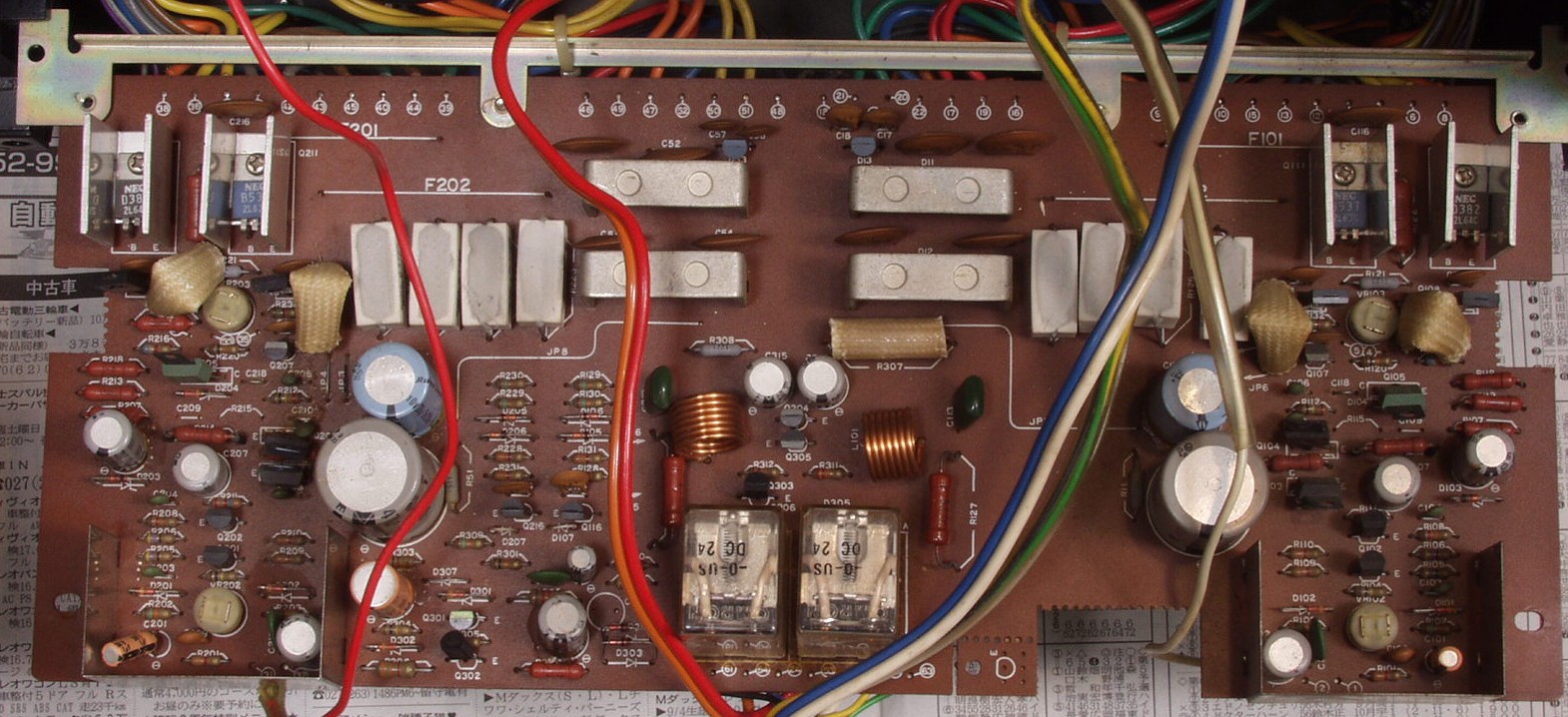

Ｃ１Ｂ．　修理後　ドライブ基板　初段ＴＲ（トランジスター）８個、バランス／バイアス調整用半固定ＶＲ４個、 　　　　　　　　　　　電解コンデンサー１８個交換

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

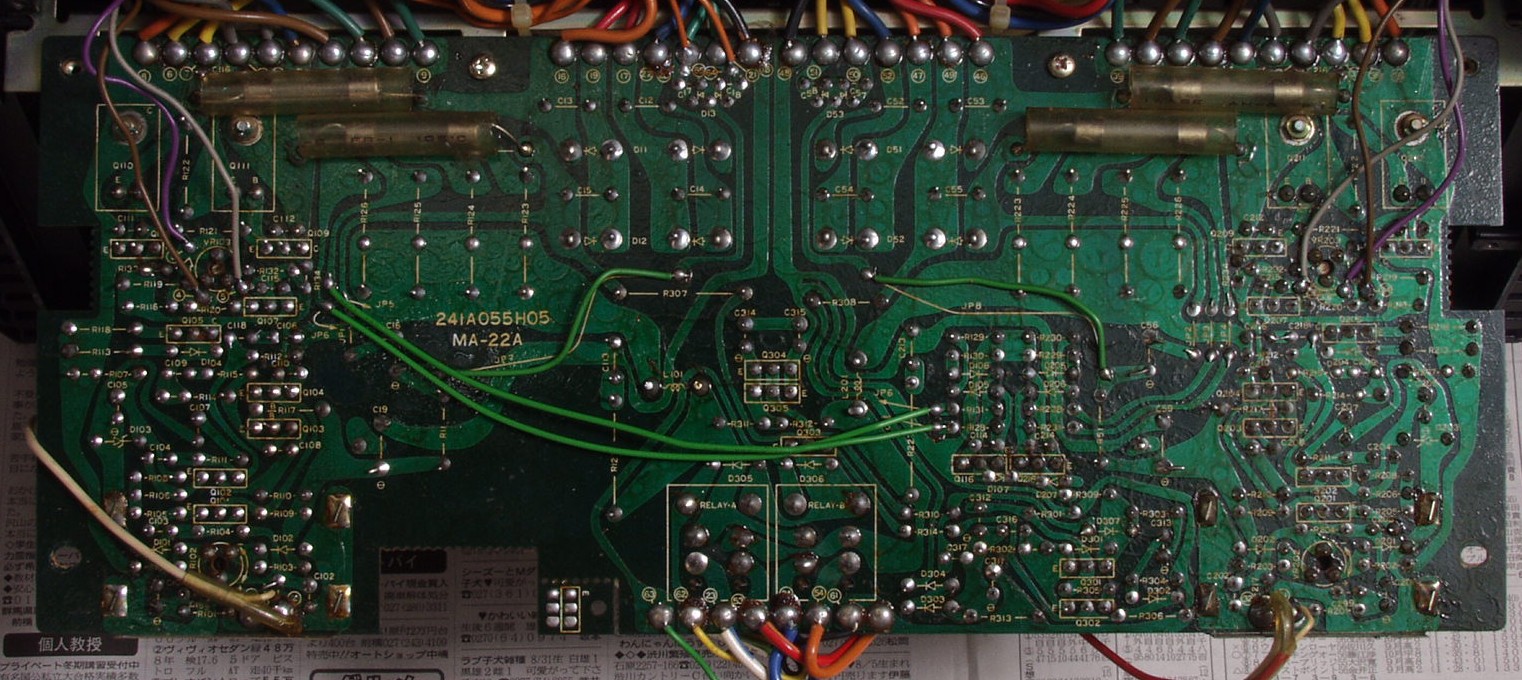

Ｃ１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す

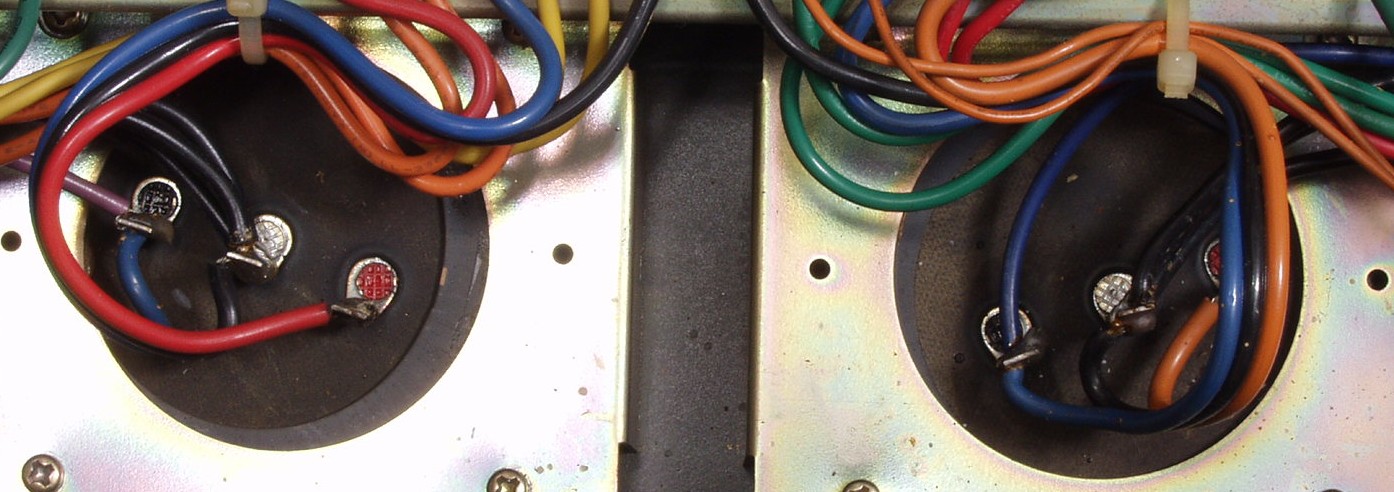

Ｃ２Ａ．　修理前　電源ブロック電解コンデンサー

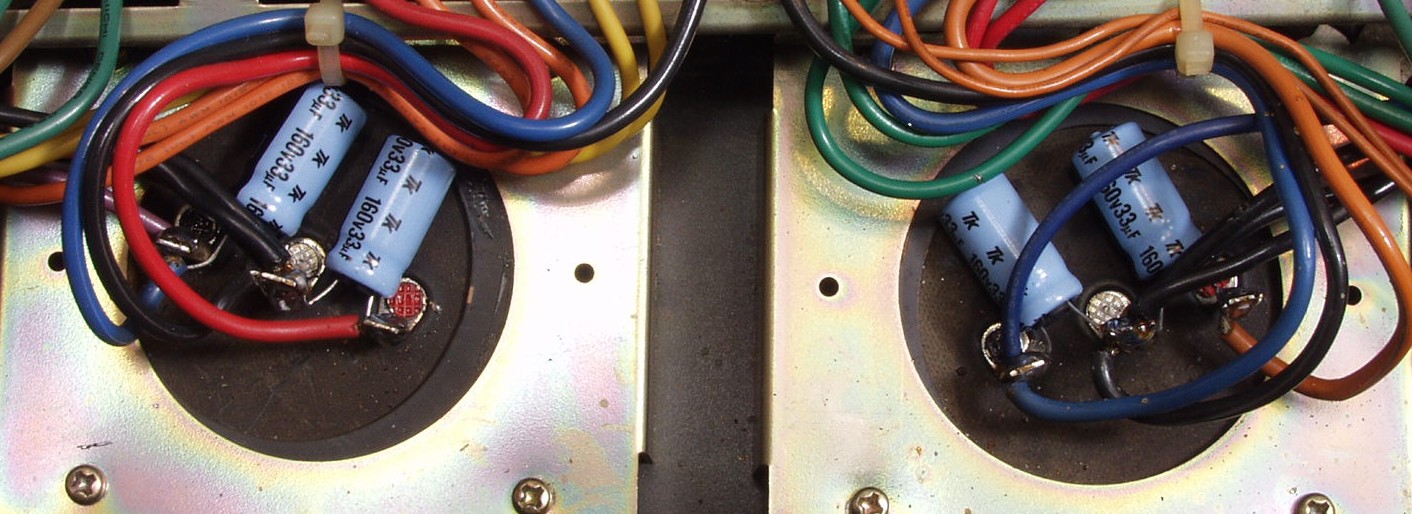

Ｃ２Ｂ．　修理後　電源ブロック電解コンデンサー。　電解コンデンサー４個追加。

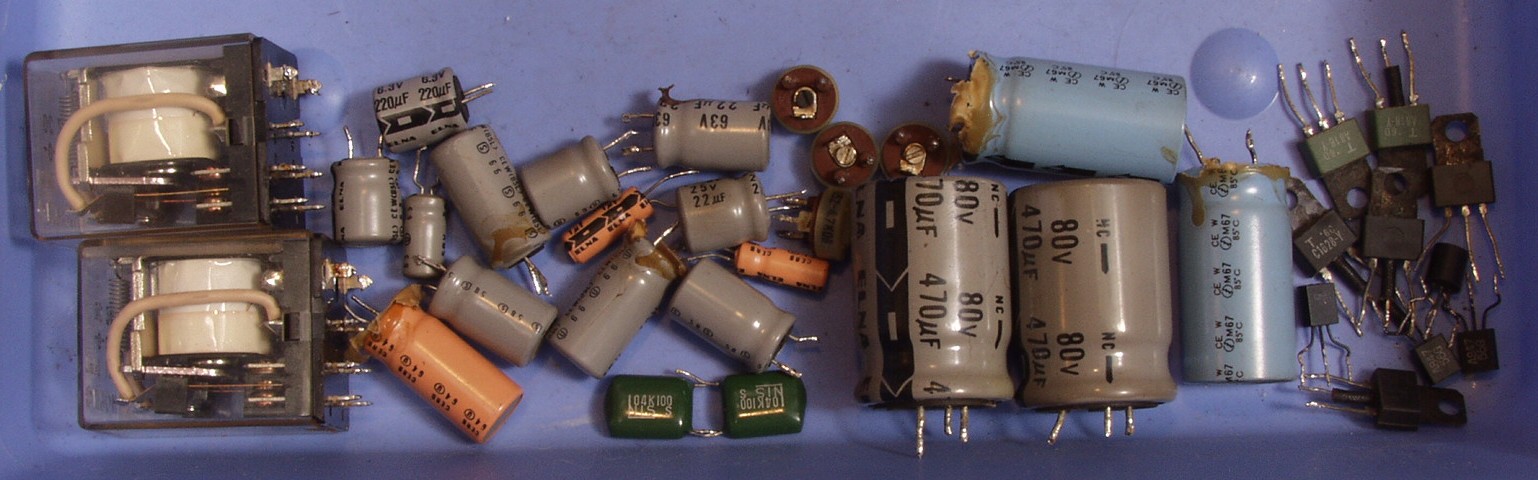

Ｃ３Ａ．　交換した部品

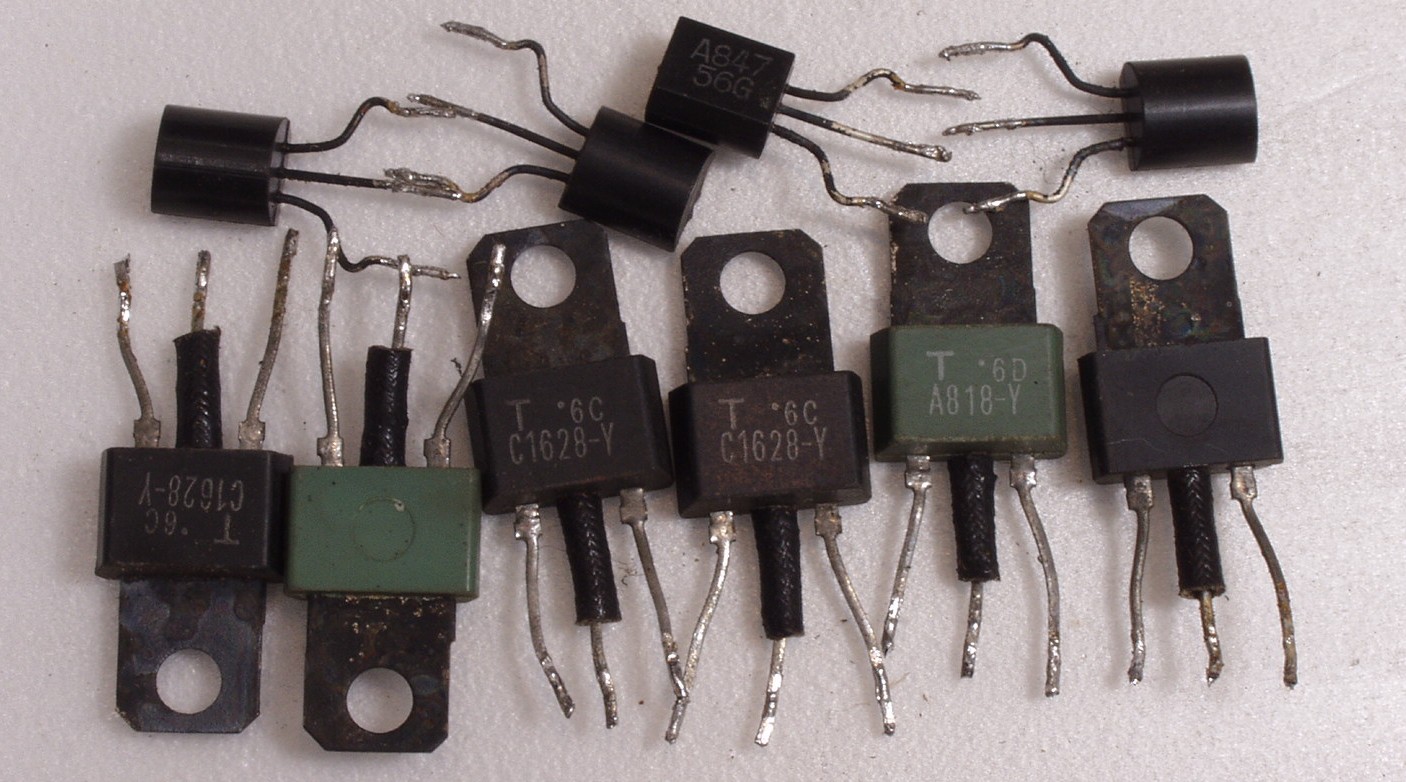

Ｃ３Ｂ．　交換した部品ＴＲ（トランジスター）の拡大。　足が真っ黒。

Ｃ４Ａ．　修理前　下から

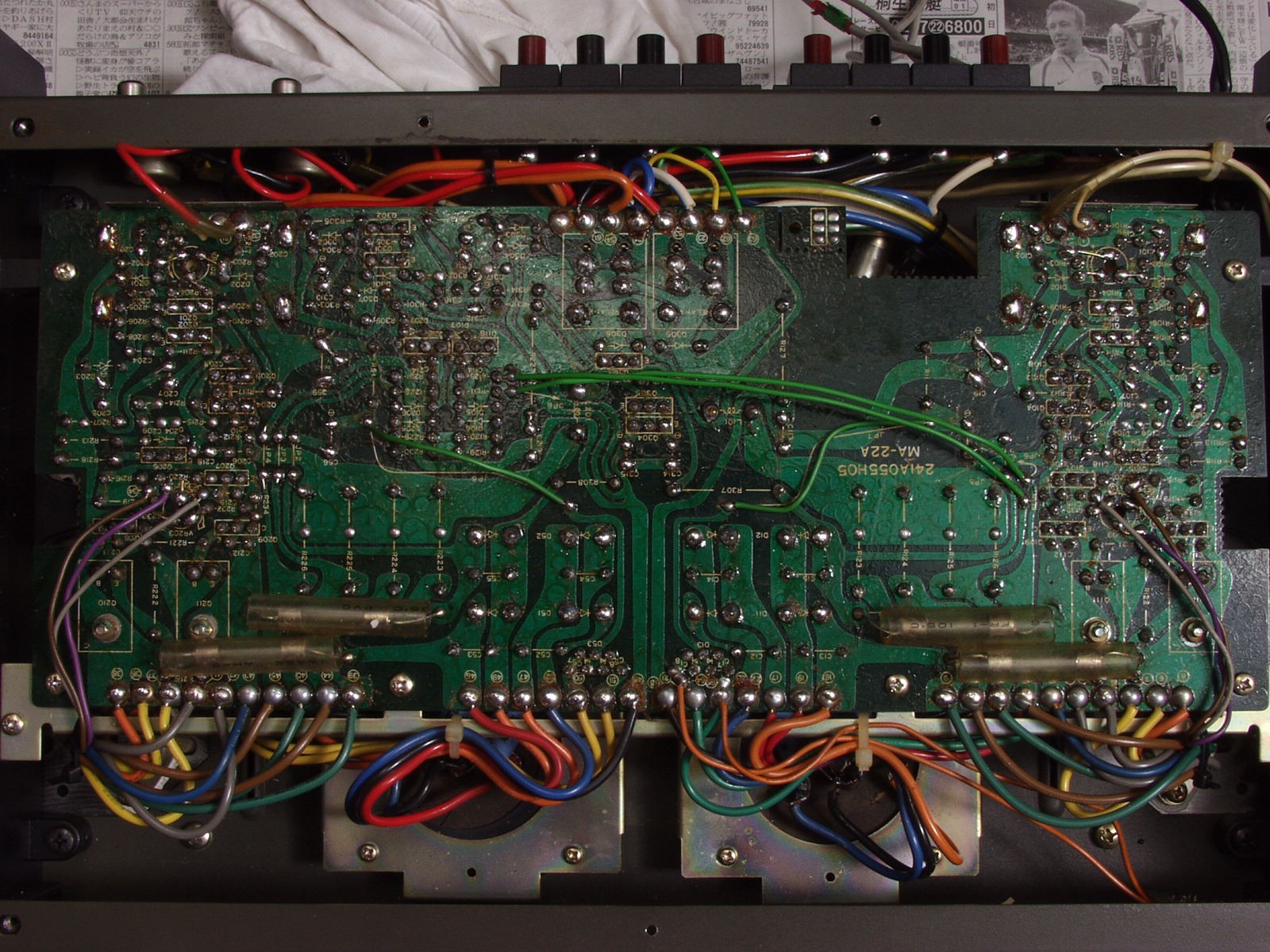

Ｃ４Ｂ．　修理後　下から

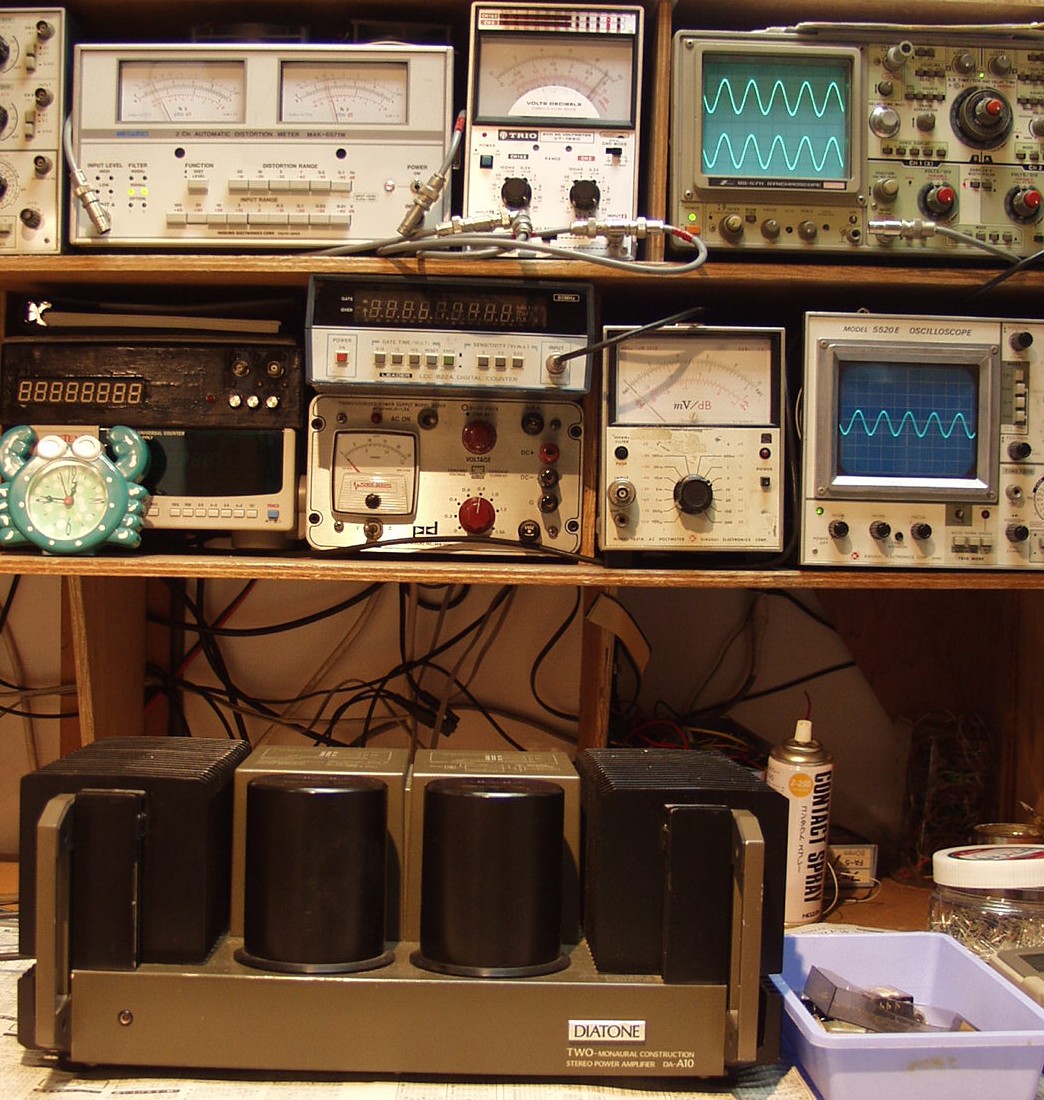

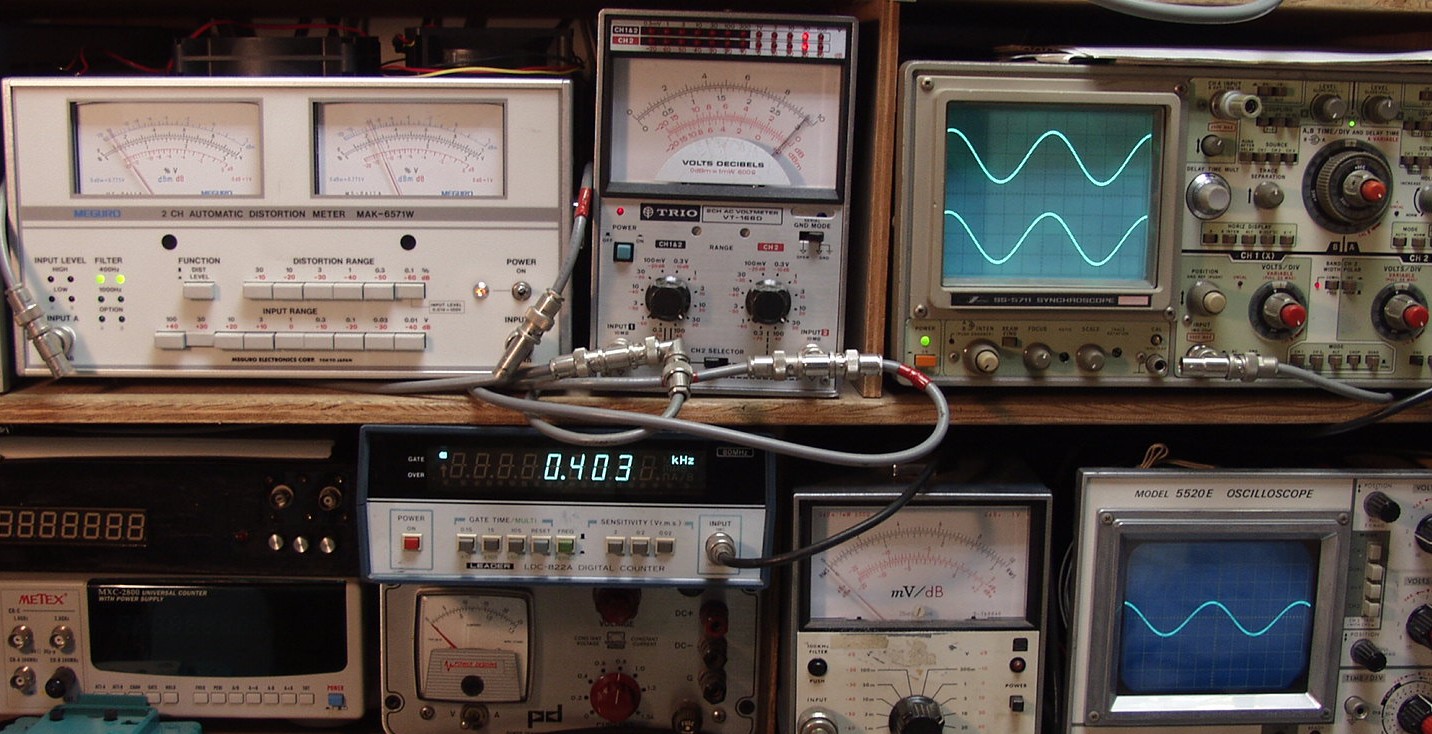

Ｅ．　調整・測定。 Ｅ１．　出力／歪み率測定・調整

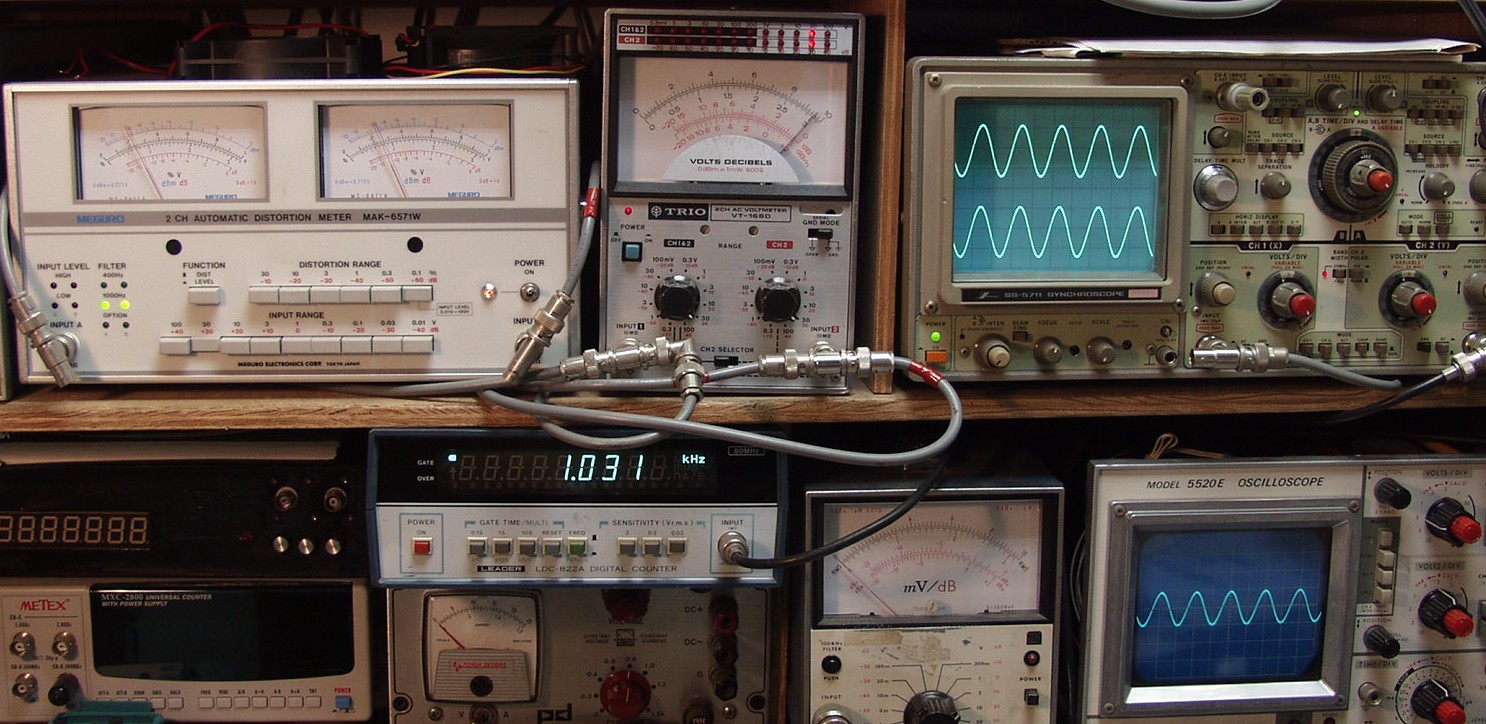

Ｅ２Ａ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０３％歪み　１０００ＨＺ

Ｅ２Ｂ．　ＳＰ出力３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ

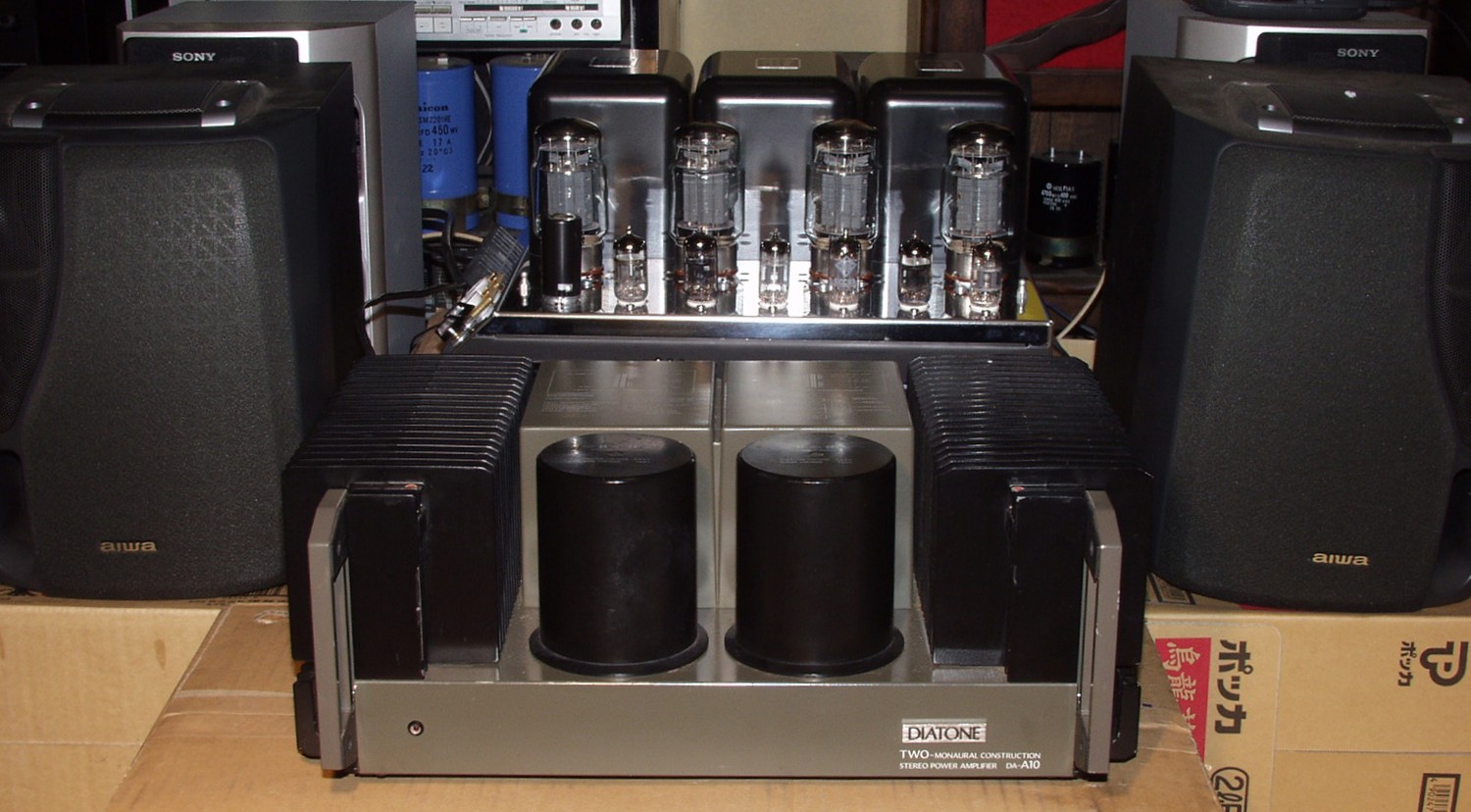

Ｅ３．　完成　　２４時間エージング。　後ろはC−２４０。

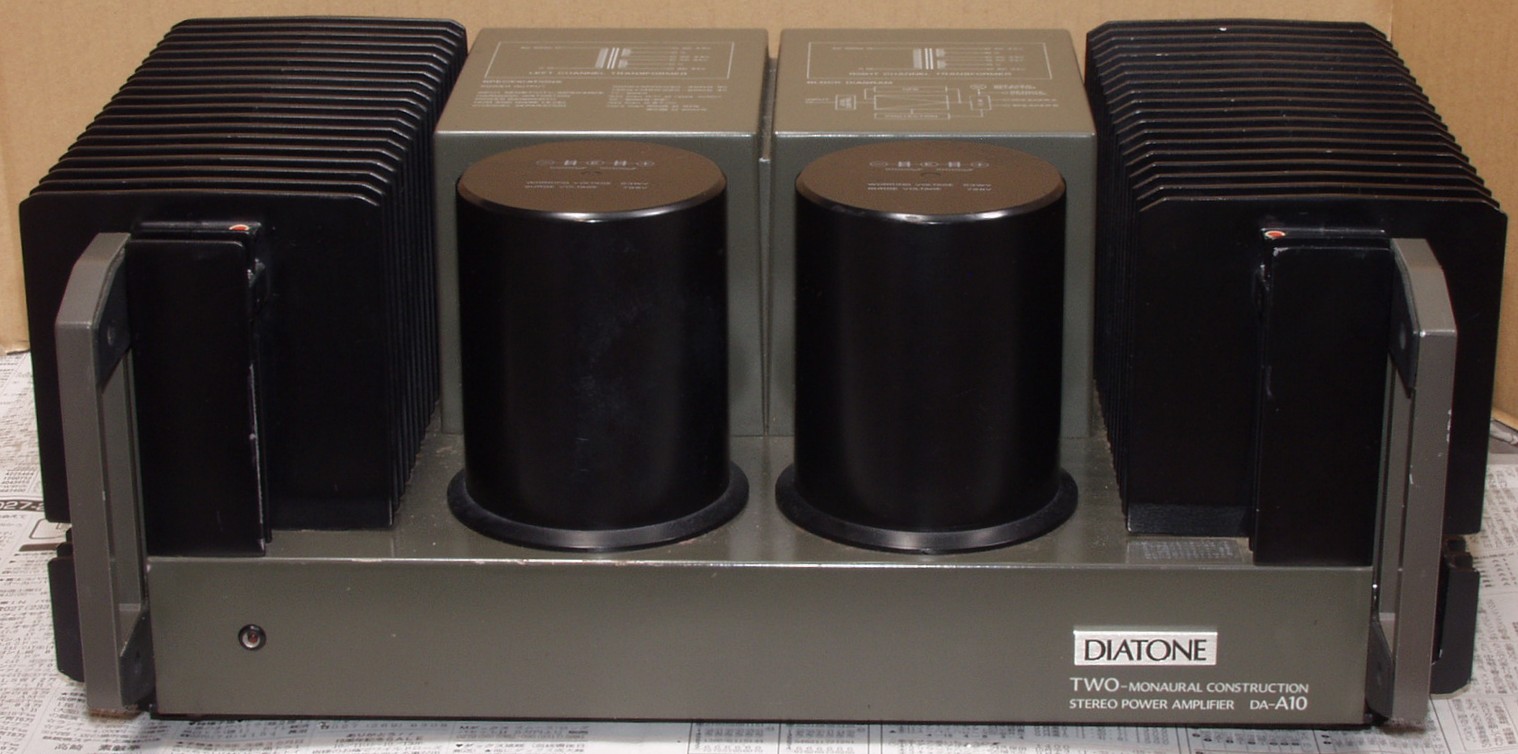

Ｅ４Ａ．　完成　　前から見る

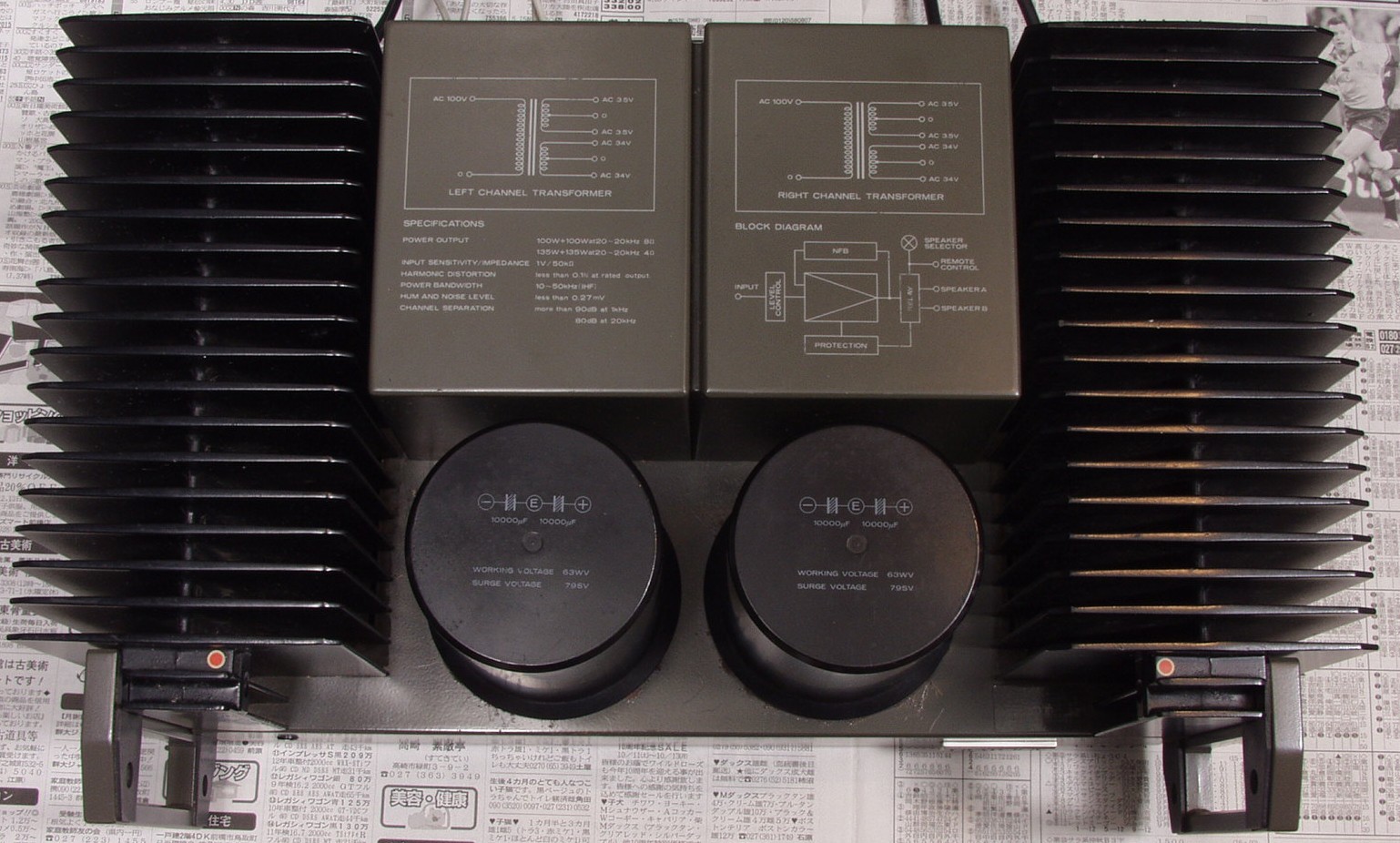

Ｅ４Ｂ．　完成　　上から見る

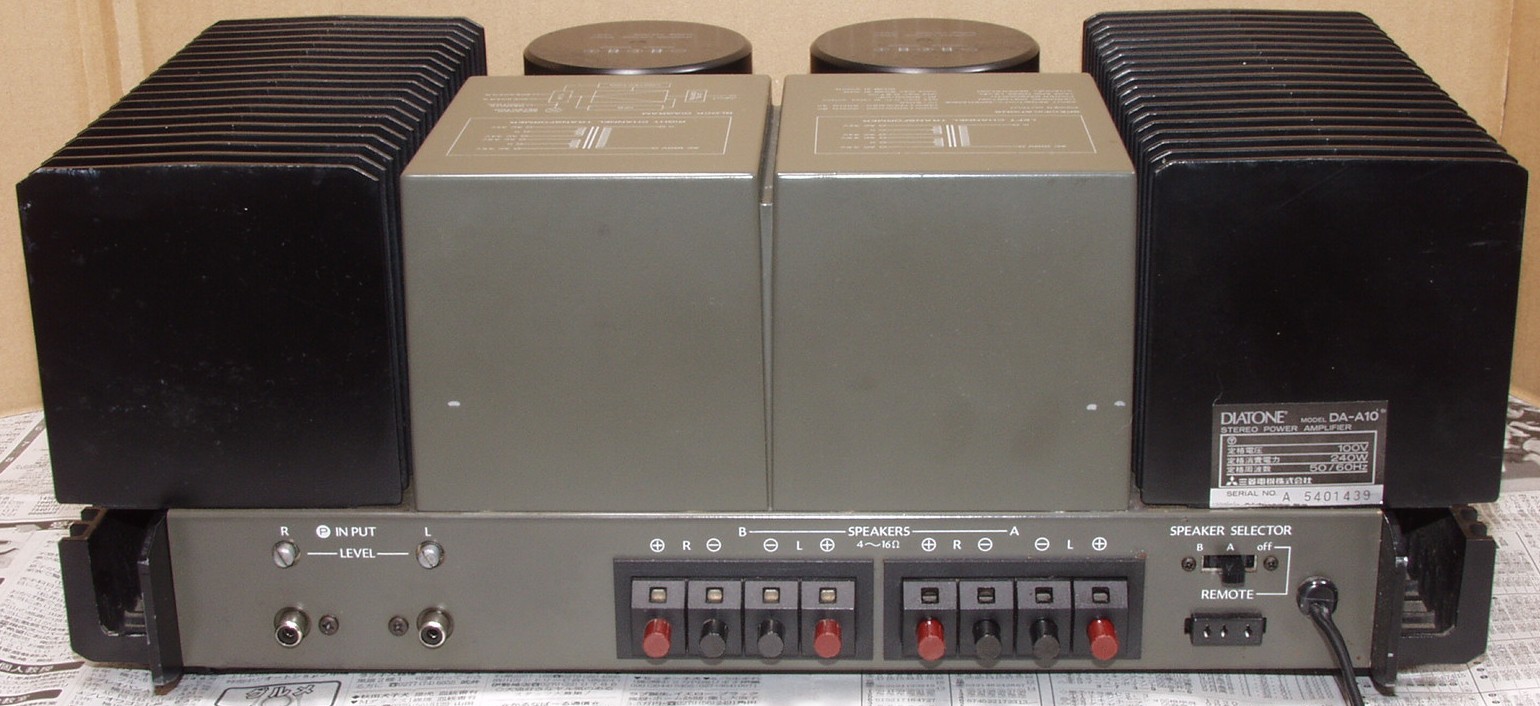

Ｅ４Ｃ．　完成　　後から見る

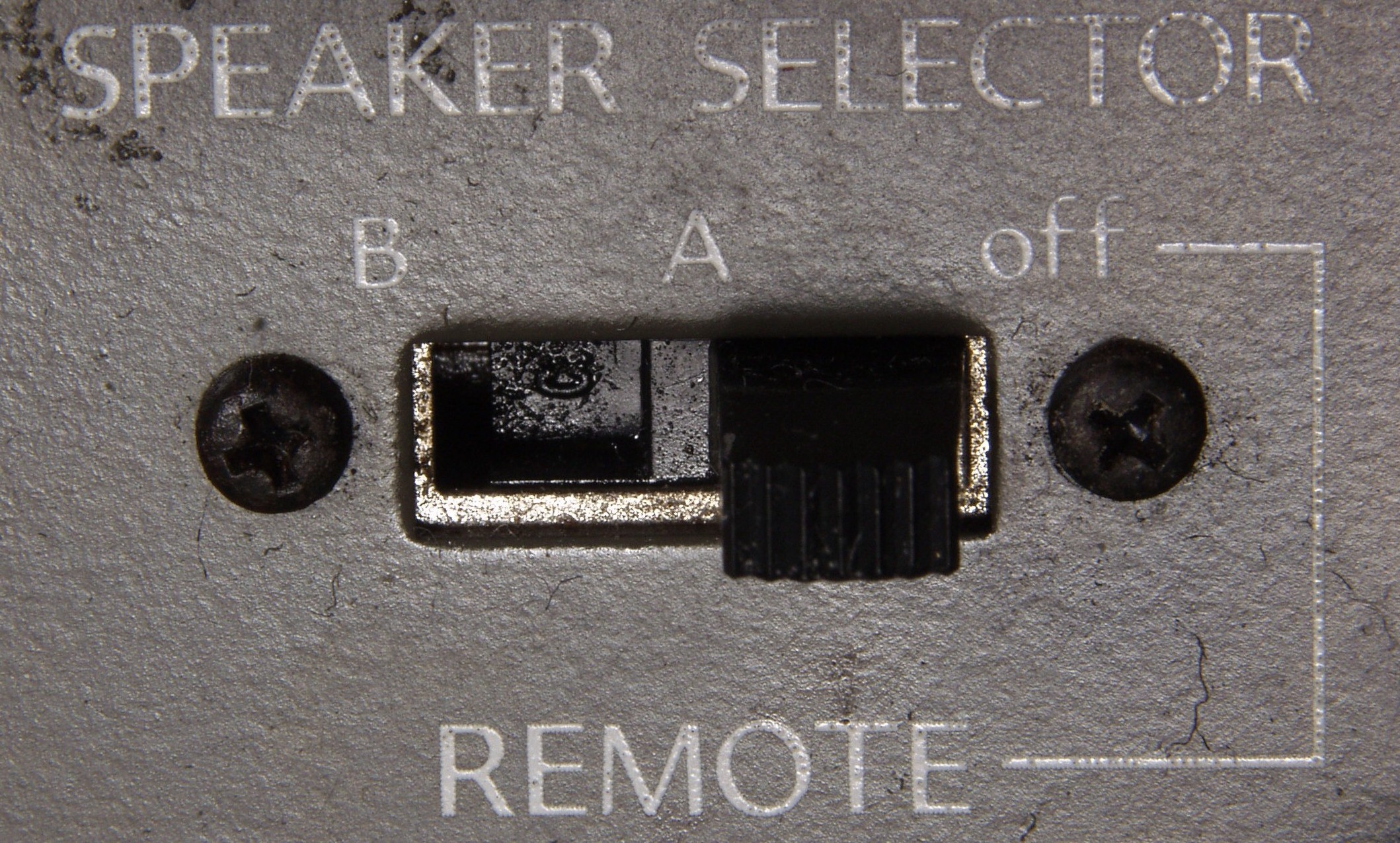

Ｇ．　再修理。 　　　　SP切替えSWのB側でリレーが「カチカチ」言い、音出無い Ｇ１．　原因＝接点復活剤の多量使用で、グリスの皮膜が出来て、接触不良 　　　　　完全修理は交換ですが、同型がないので、３ヶ月に１度１００回くらい動かす。 SWやVR（ボリューム）には機械的な部分に「グリス」が使用してあり、安易な接点復活剤の使用は、１時的には、改良されても、接点復活剤がグリスを溶かし出し、接点に皮膜となり、さらなる、不良が起きえる

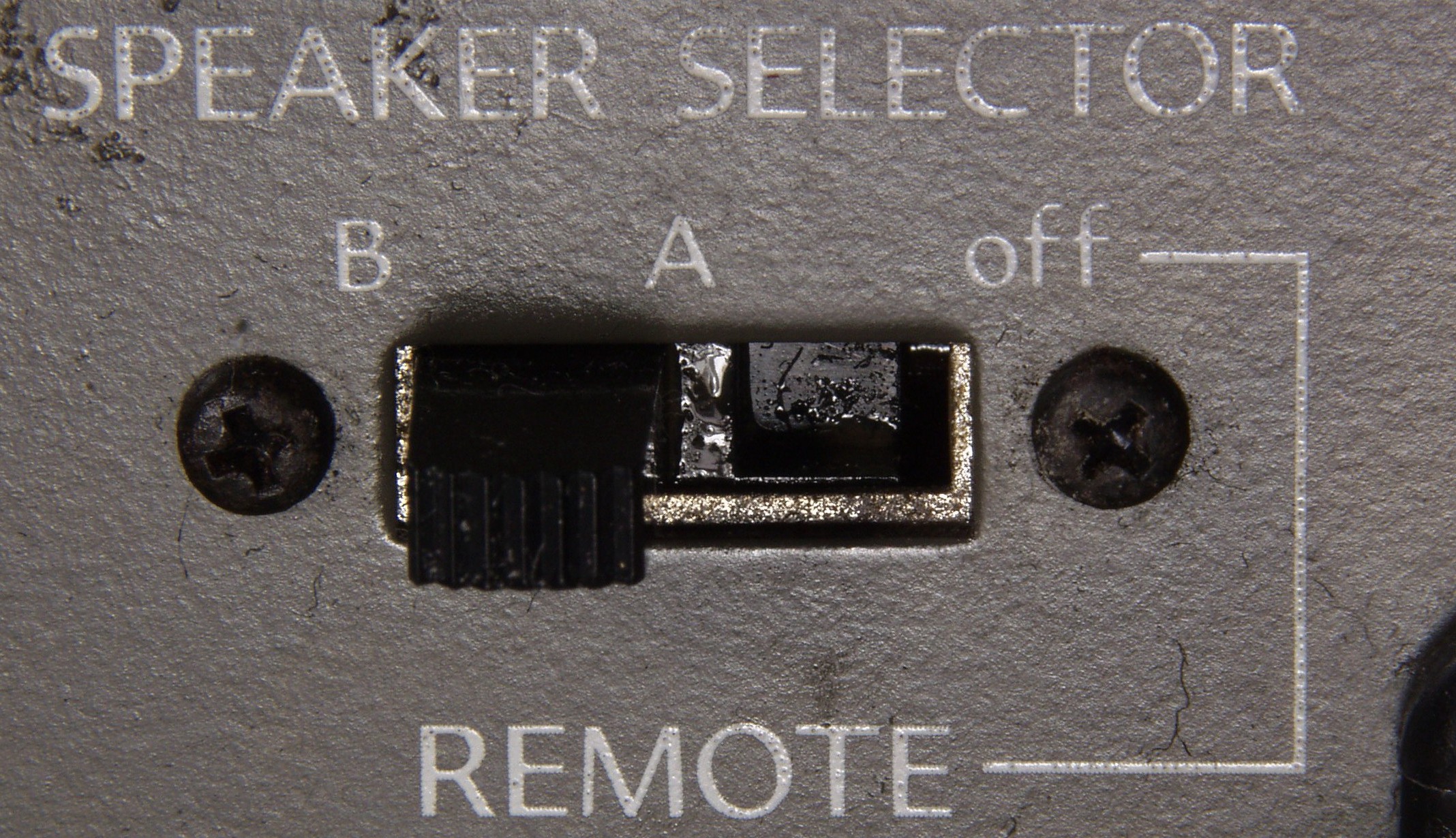

ＧG−２．　接点復活剤が見られる

Ｓ．　ＤＩＡＴＯＮＥ ＤＡ−Ａ１０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＤＡ−Ａ１０ 出力 20Hz〜20kHz＝100W+100W(8Ω)、135W+135W(4Ω) 1kHz＝115W+115W(8Ω)、155W+155W(4Ω) ミュージックパワー＝320W(8Ω)、 600W(4Ω) EIAJ(5%歪)＝250W(8Ω)、400W(4Ω) 高調波歪率 定格出力時＝0.1%、　1W(20Hz〜20kHz)時＝0.02%、　定格出力(-3dB、1kHz)＝0.003% 混変調歪率(1W、50Hz＝7kHz＝4＝1) 0.03% 入力感度/インピーダンス 1V(可変)/50kΩ 周波数特性(0.5W、0dB -1dB) 10Hz〜100kHz 出力帯域幅(IHF 0.1%歪) 10Hz〜50kHz ダンピングファクター 100 チャンネルセパレーション 1kHz＝90dB、　20kHz＝80dB 残留ノイズ 0.30mV ミューティングタイム 5秒 適合負荷インピーダンス 4〜16Ω 電源 AC100V 50Hz/60Hz 消費電力 電気用品取締法＝240W、　定格出力(8Ω)＝380W 外形寸法 幅425x高さ170x奥行285mm 重量 16.5kg 価格 ￥80,000(1976年頃)
