PRA−2000ZR. 12台目修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
2024/9/24到着 完成 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
注意 このAMPはPRE−OUT/REC端子出力にDCが出る事が有ります。 よって、メインAMPに、DC入力が有る場合、これを使用しないように! HMA−9500やB-2301等 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況
B. 原因・現状
C. 修理状況
K. 裏パネル加工・塗装、木ケース修理。 D. 使用部品

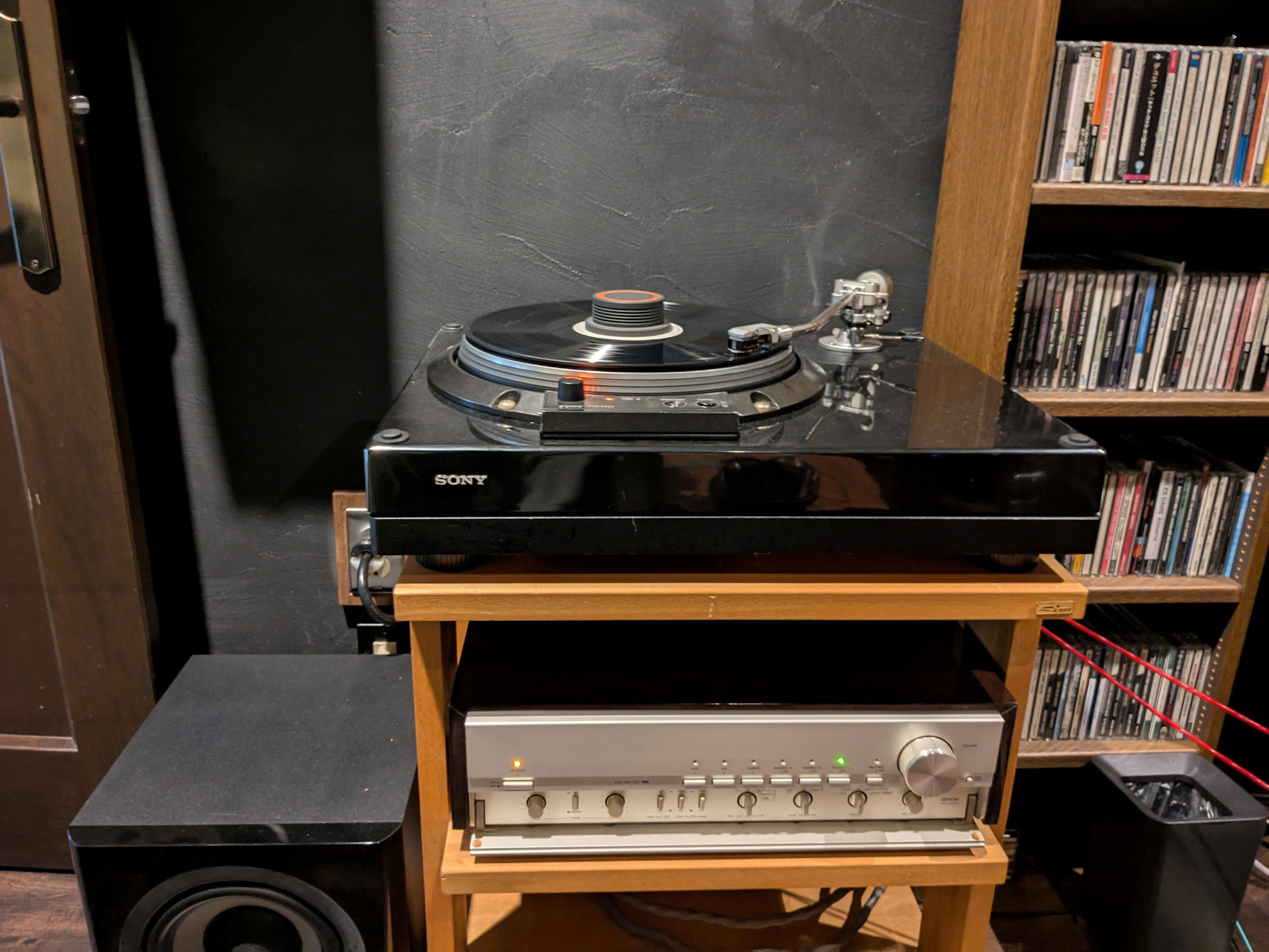

E. 調整・測定 F. 上位測定器による 調整・測定 G. 修理費 140,000円。 オ−バ−ホ−ル修理。 Y. ユーザー宅の設置状況 S. DENON PRA−2000ZR の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||||||||||||||||||||||

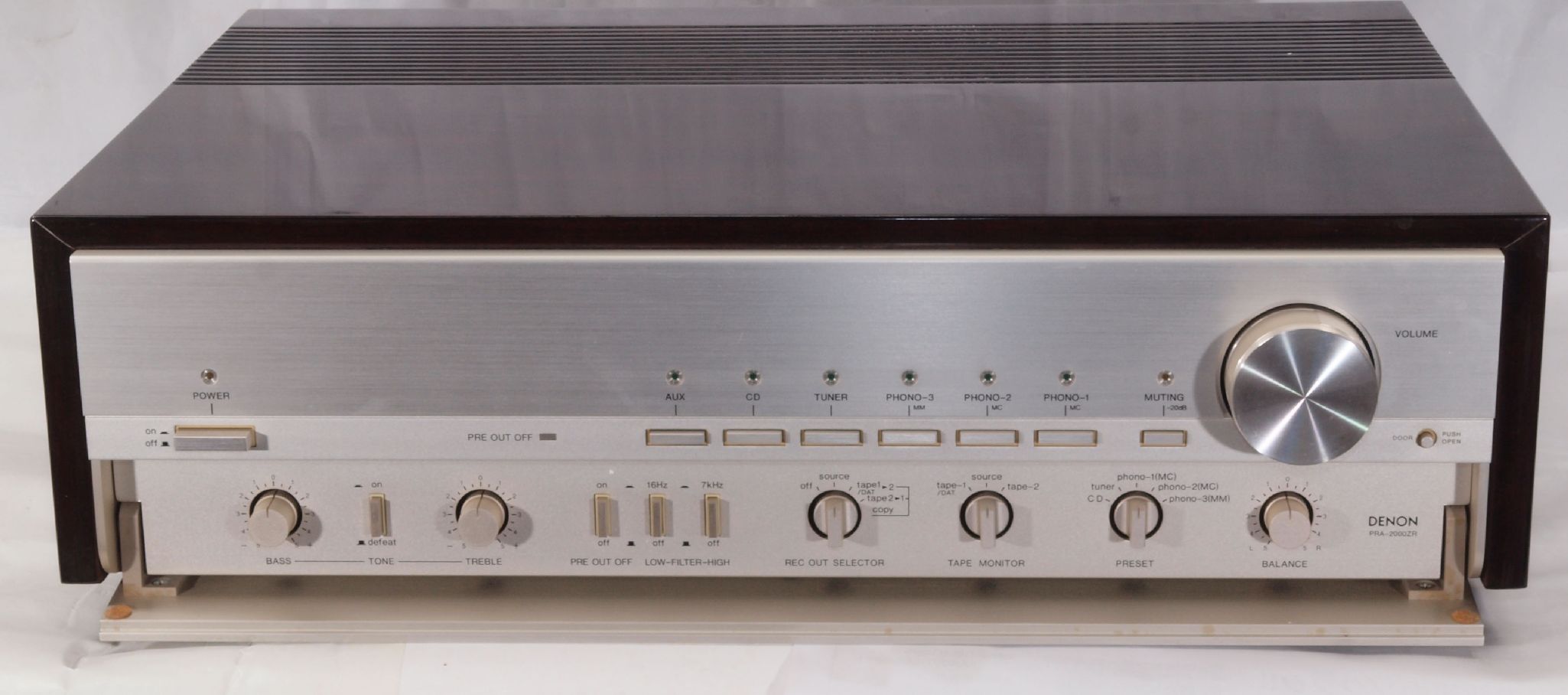

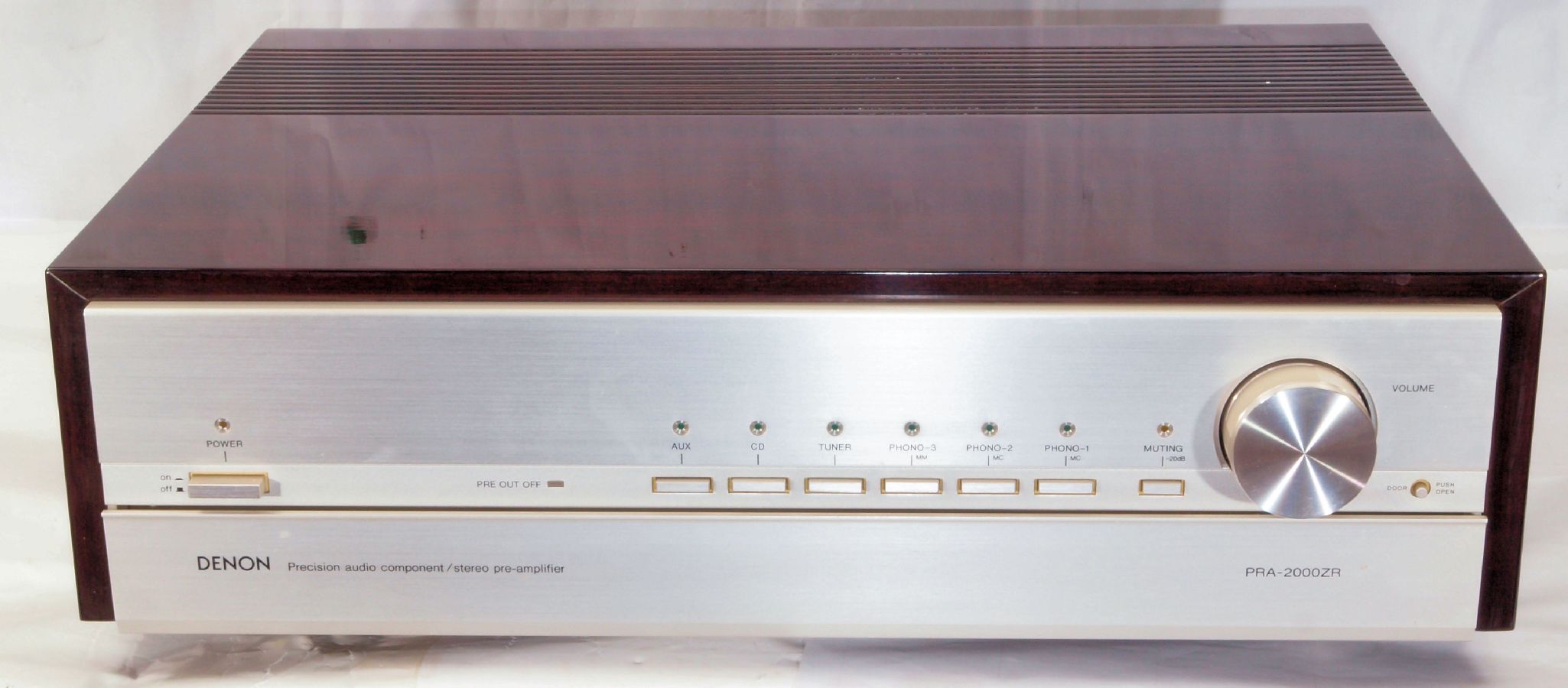

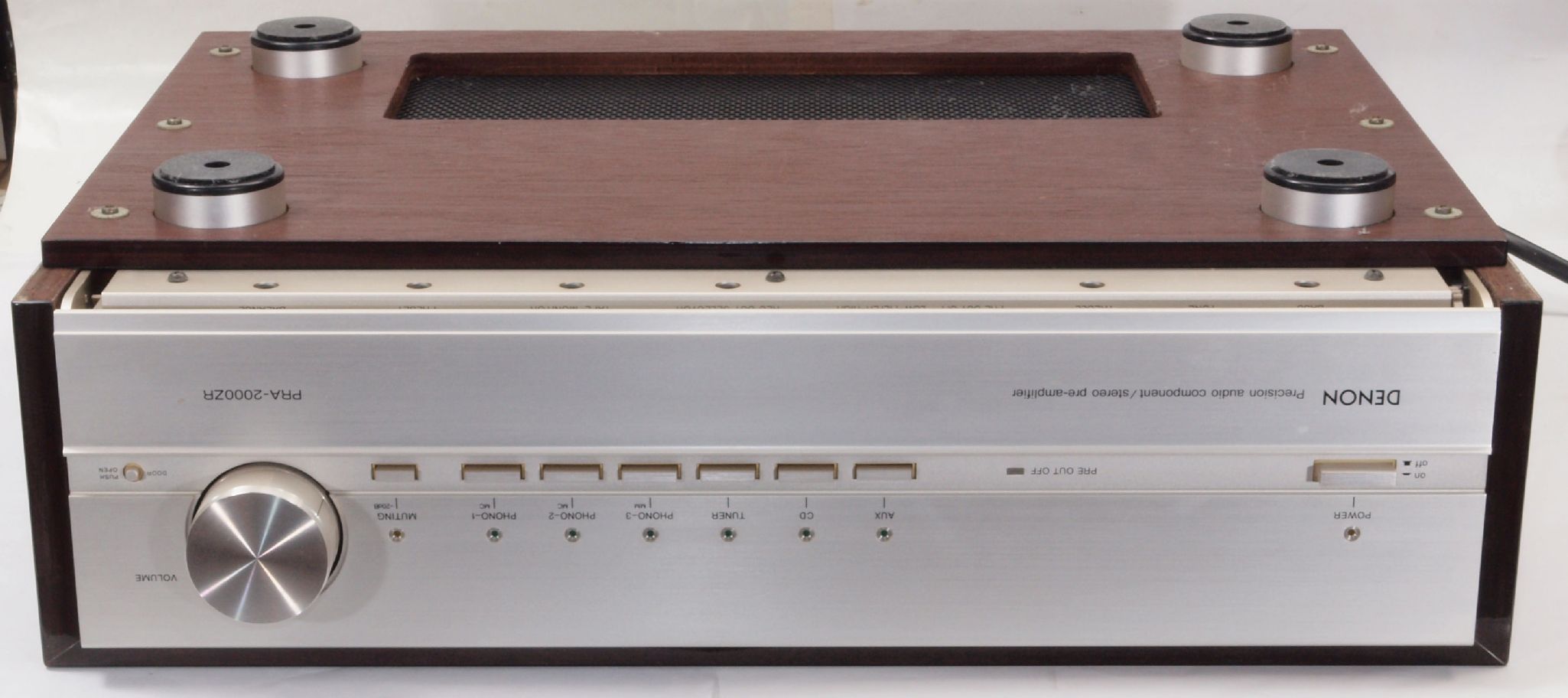

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中 前から見る。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
A12. 点検中 操作ポケットを開け、前から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

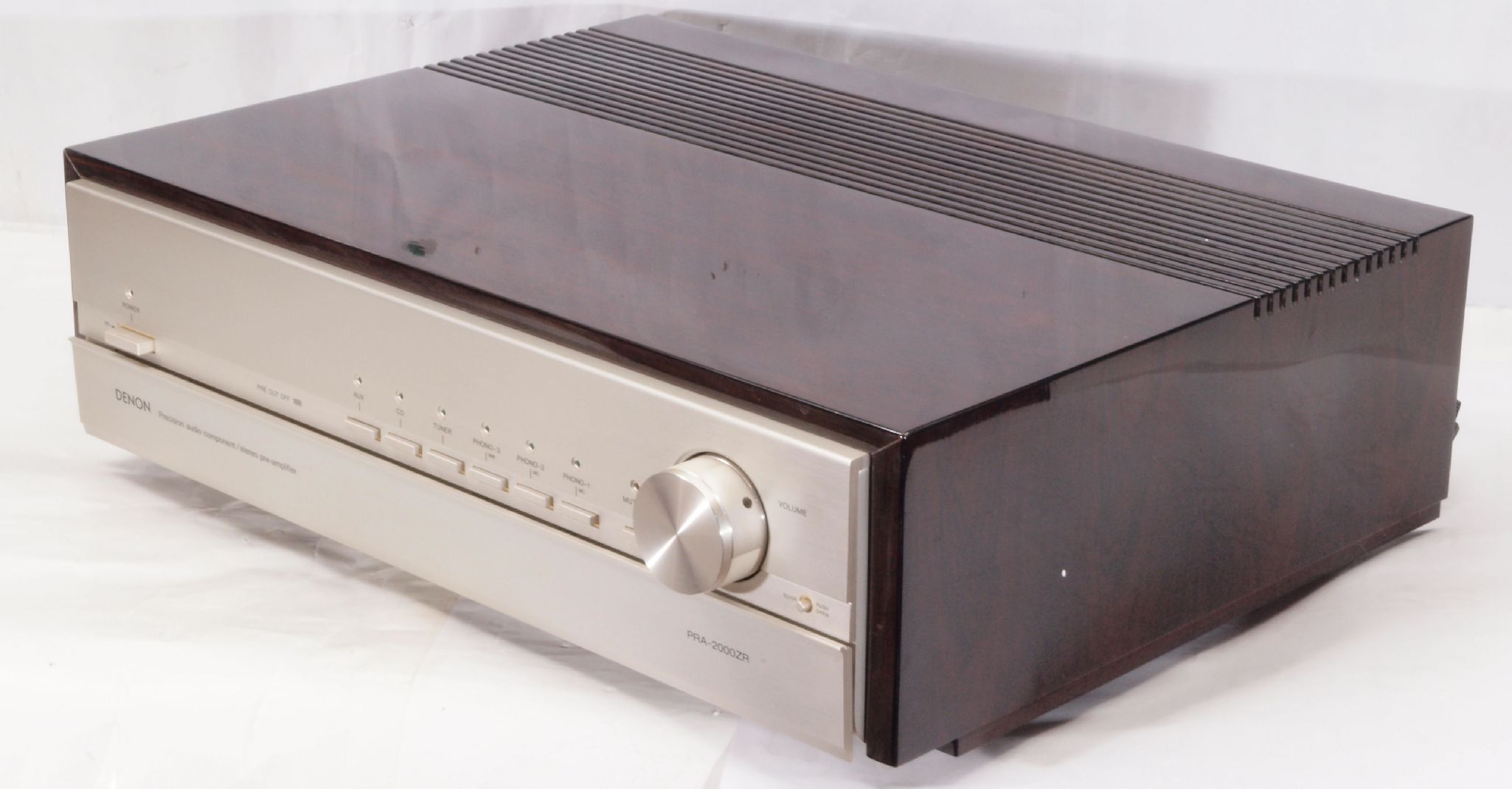

A13. 点検中 前右から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

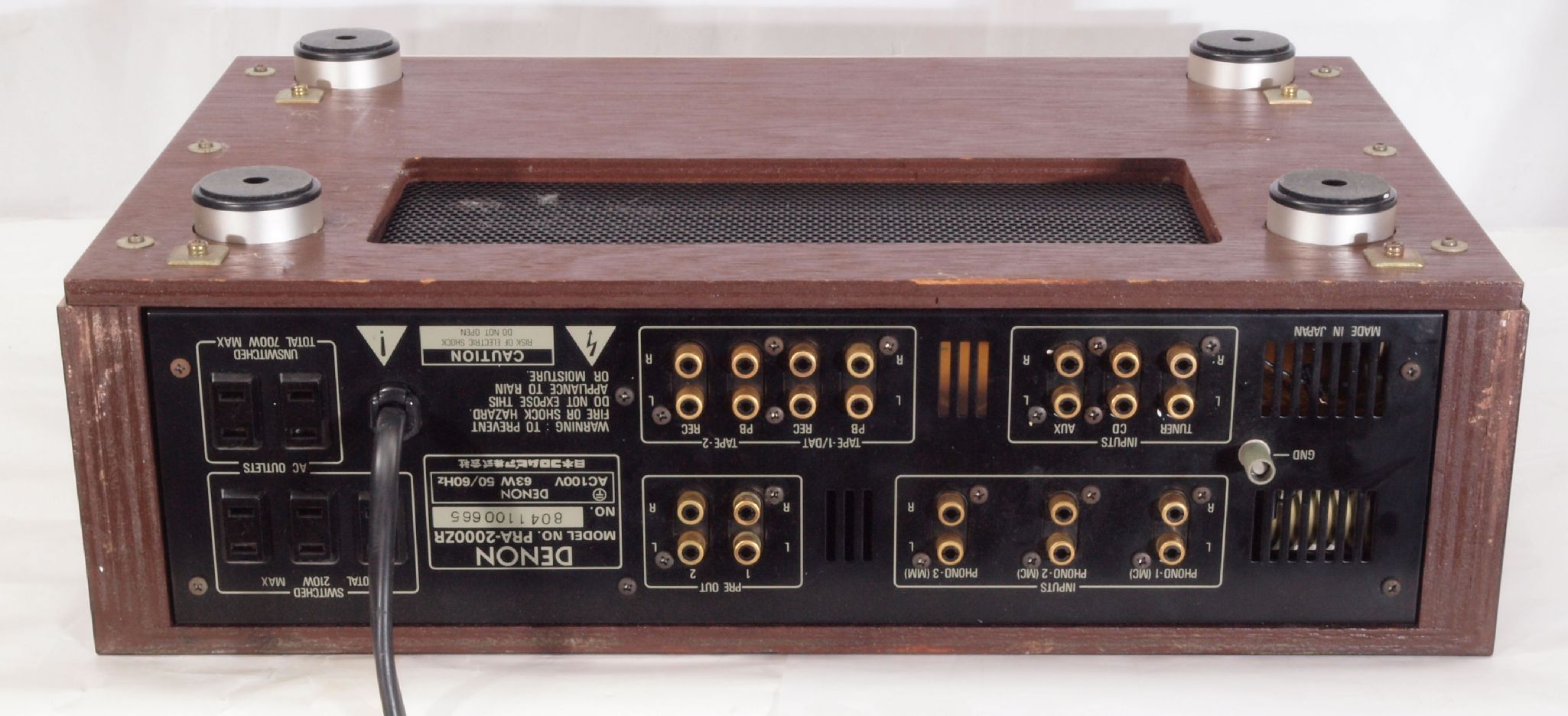

A14. 点検中 後から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A15. 点検中 後左から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A21. 点検中 上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

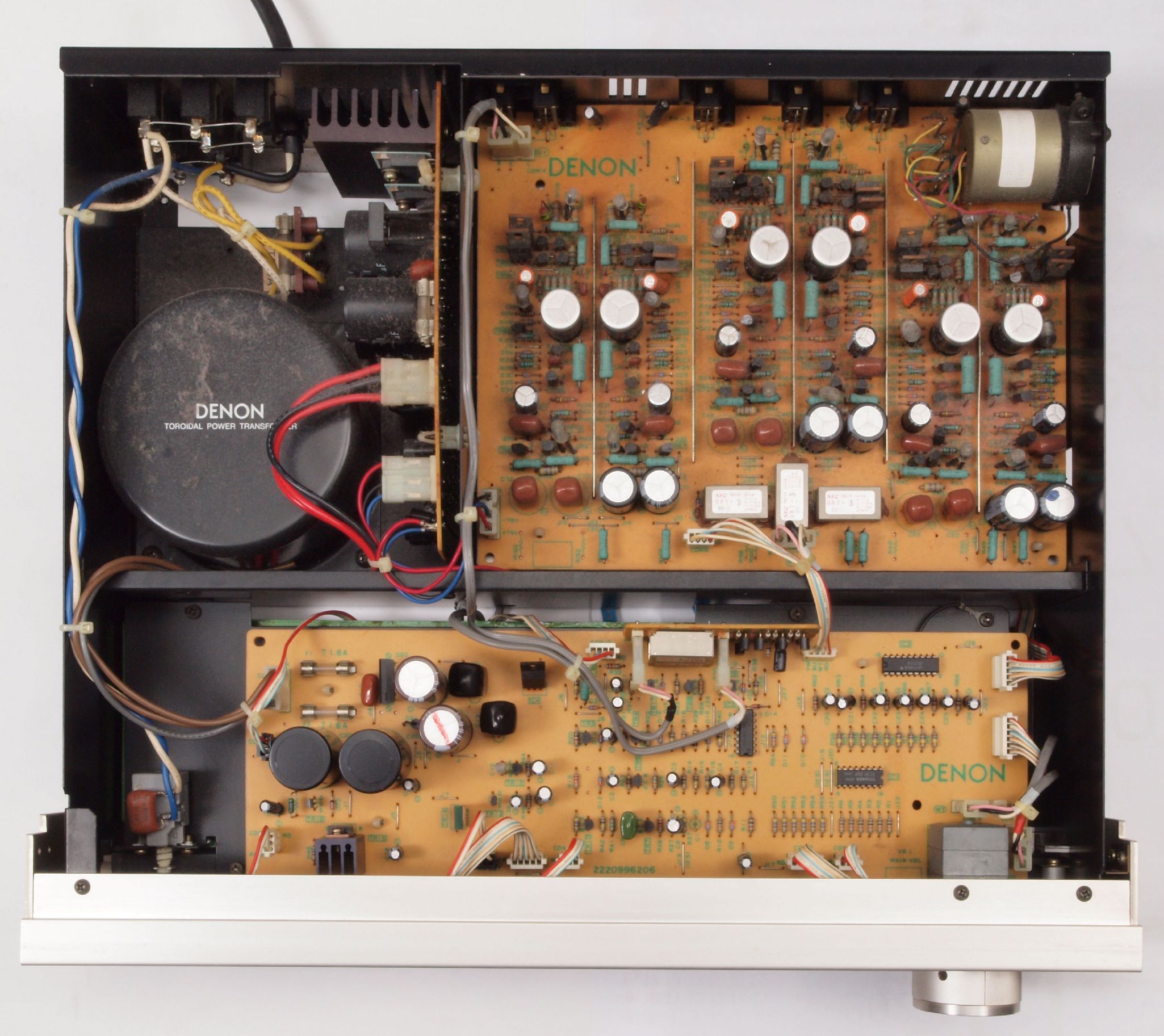

A22. 点検中 木ケースを取り、上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A23. 点検中 木ケースを取り、清掃後、上から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A24. 点検中 木ケースを取り、上から見る。ヘッドAMPのの電解コンデンサー頭のビニールが剥けている。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A31. 点検中 下前から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A32. 点検中 下前左から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

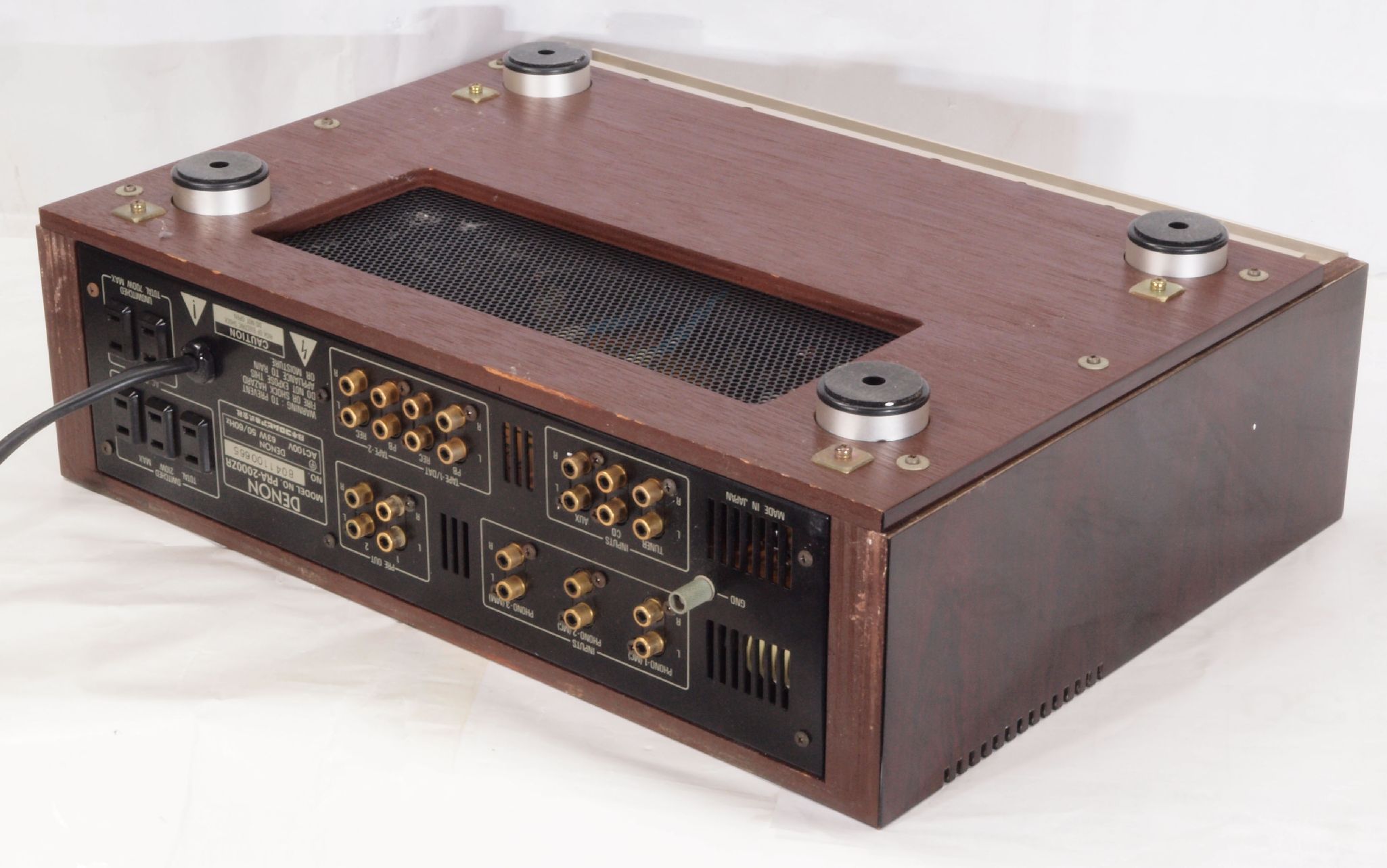

A33. 点検中 下後から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A34. 点検中 下後右から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

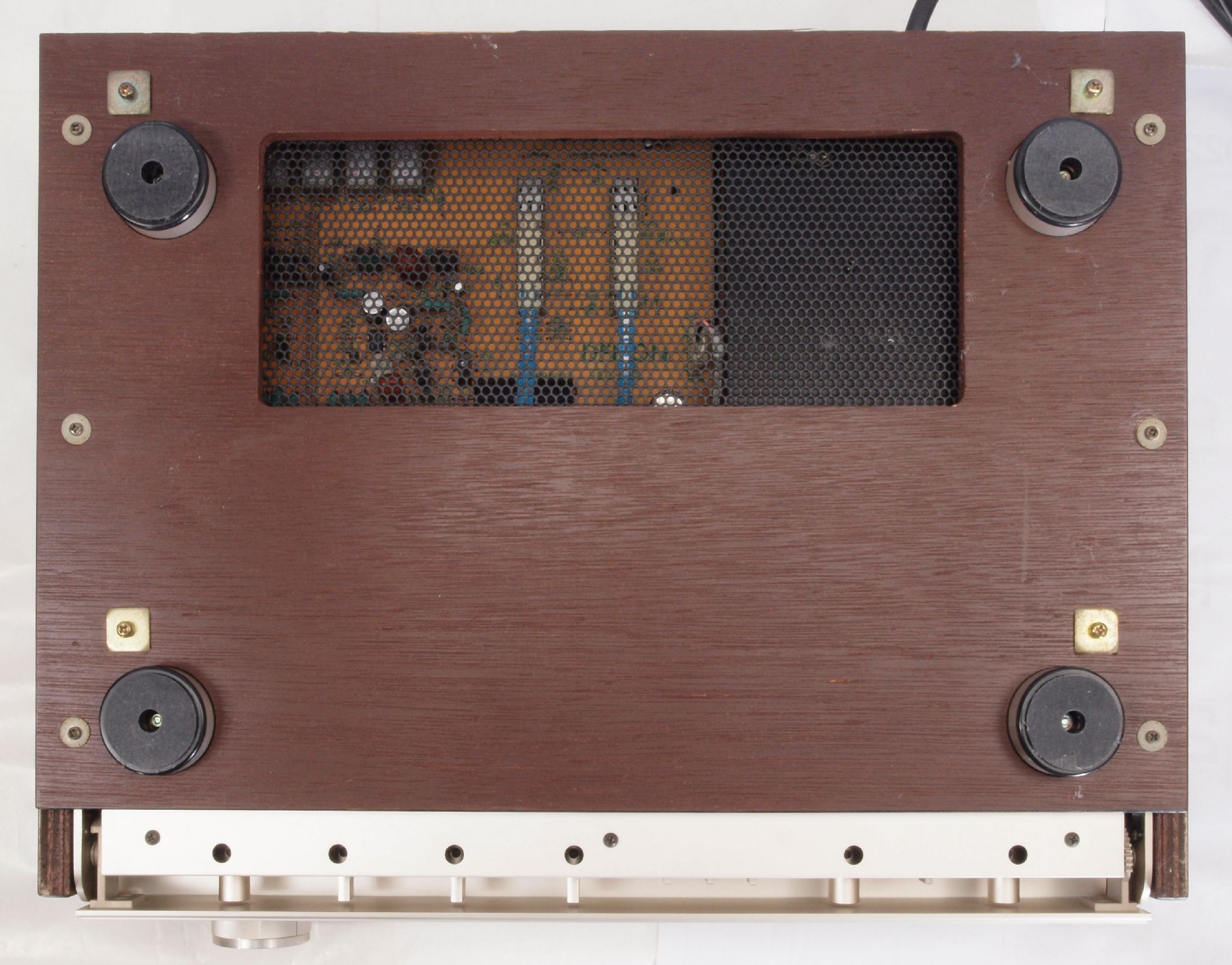

A41. 点検中 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||||||

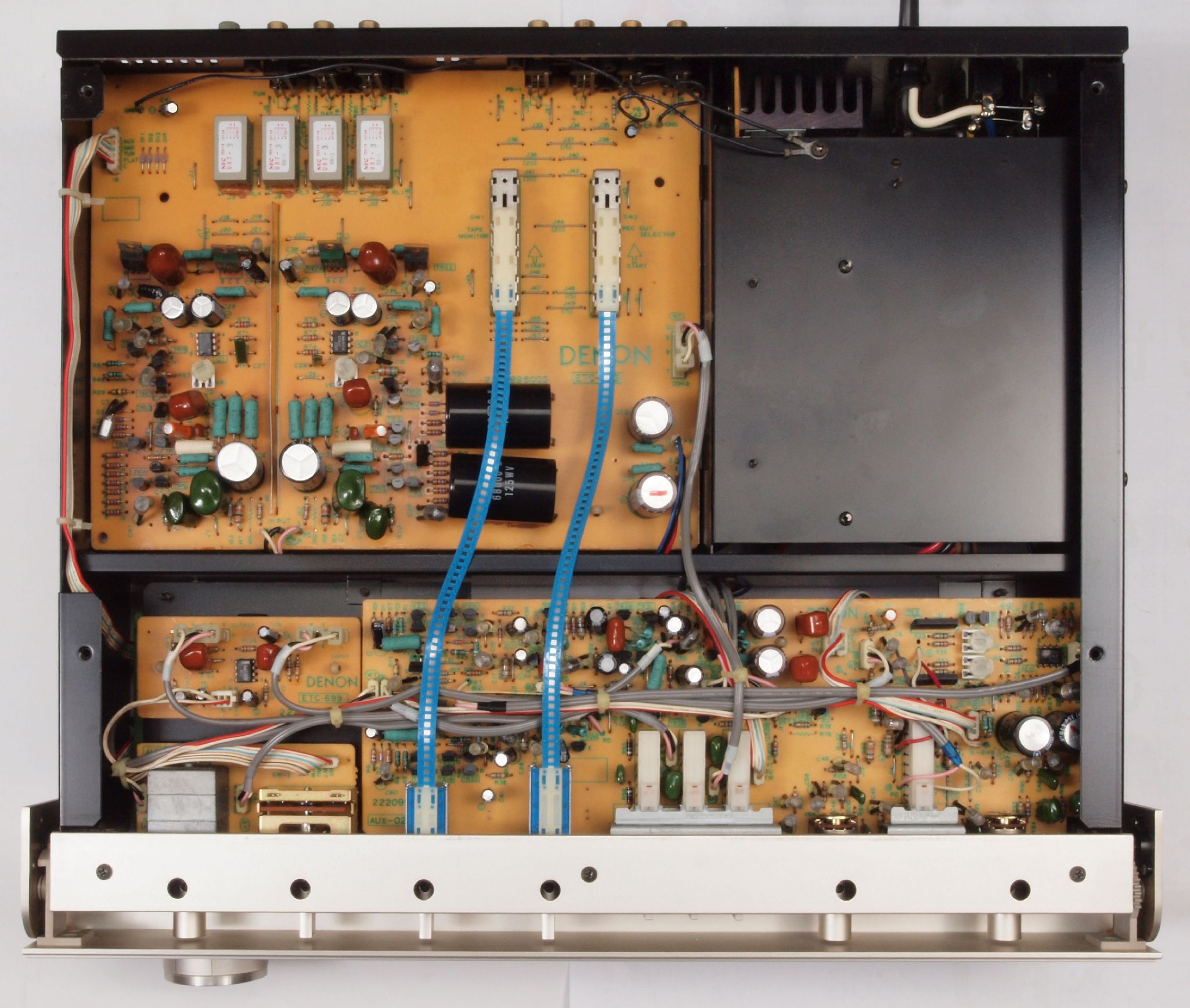

A42. 木ケースを取り、下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A43. 木ケースを取り、下から見る。 EQアンプの電解コンデンサー頭のビニールが剥けている。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A51. 点検中 電源コード取り付け。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A52. 点検中 電源コード取り付け。 3Pインレットに交換可能。FURUTECH FI-10(R) ロジウムメッキ。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A61. 点検中 入力RCA端子。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A62. 点検中 入力RCA端子。 テフロン絶縁型と交換可能。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A71. 点検中 TAPE_入出力RCA端子、出力RCA端子。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A72. 点検中 TAPE_入出力RCA端子、出力RCA端子。 テフロン絶縁型と交換可能。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A81. 点検中 使用されていたRCA端子。 中心電極は上下で挟む方式。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A82. 点検中 使用されていたRCA端子。 挟み込むタイプなので、接触は2点(2線)のみ。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A83. 点検中 使用されていたRCA端子。 拡大。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A84. 点検中 交換するテフロン絶縁製RCA端子。 中心電極は円筒状で4つ割方式。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A85. 点検中 WBT製RCA端子。 さらに複雑な構造で「カチ」と差し込み感を与える。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A86. 点検中 最近の「RCAプラグ」の中心電極は2割になっているので接触不良が起きにくい。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
A91. 点検中 このAMPの重要な部品の一つ「リードリレー」は9個使用。ユーザーは下記から選択使用出来る。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
AA1. 点検中 メインVRは交換可能。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

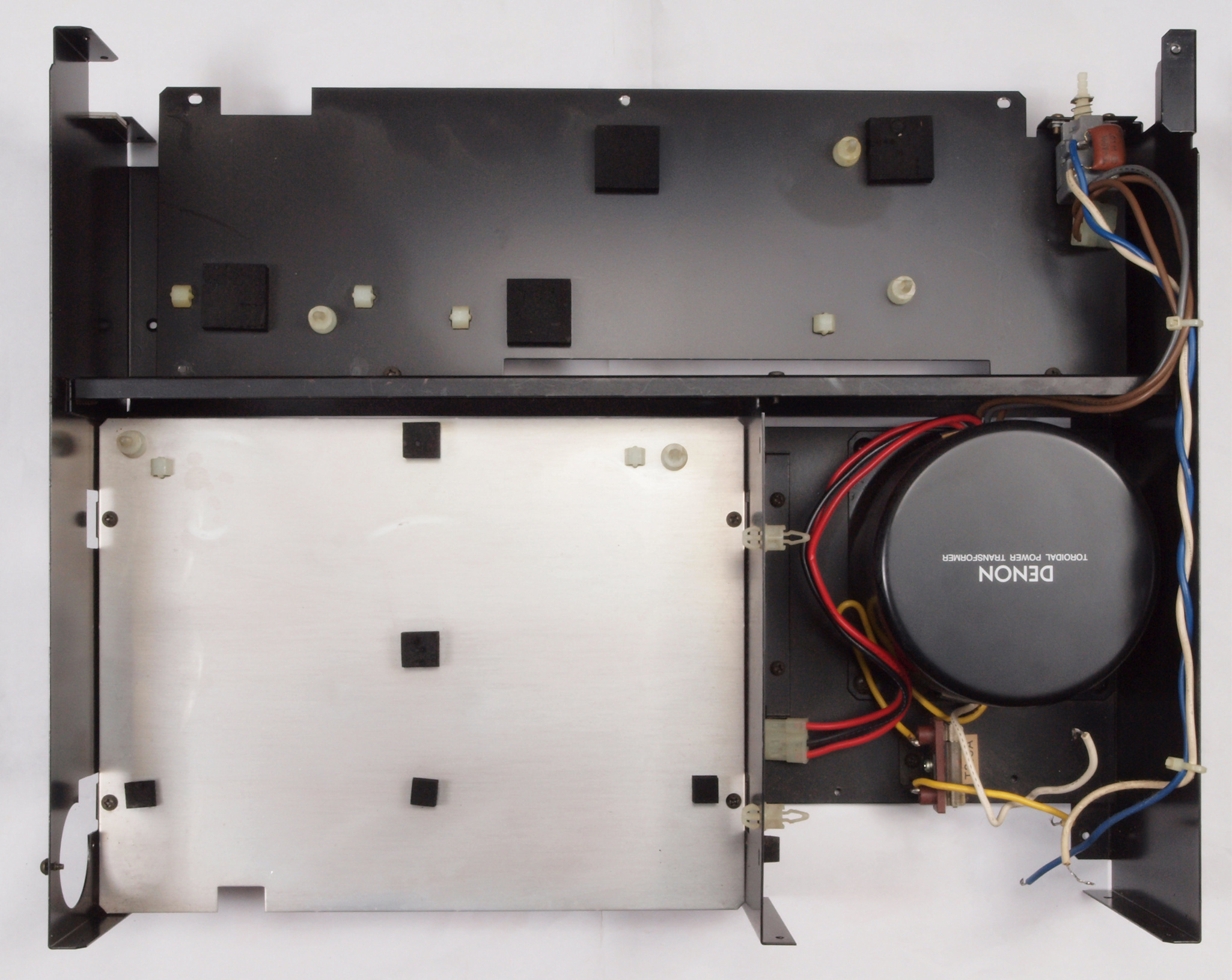

C. 修理状況 。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C01. 修理中 前後パネル及び基板を全て取り除いたシャーシを上から見る。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
C02. 修理中 前後パネル及び基板を全て取り除いたシャーシを下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C11. 修理前 EQ−HEAD-AMP基板。 左=MM、中=MC、右=トランス使用MC。 上右端がMC−トランス。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C112. 修理中 EQ−HEAD-AMP基板。 トルエン溶媒の接着剤。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C113. 修理中 EQ−HEAD-AMP基板。 トルエン溶媒の接着剤、ジャンパー線、ダイオードを取り去り、コート液を塗布後。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

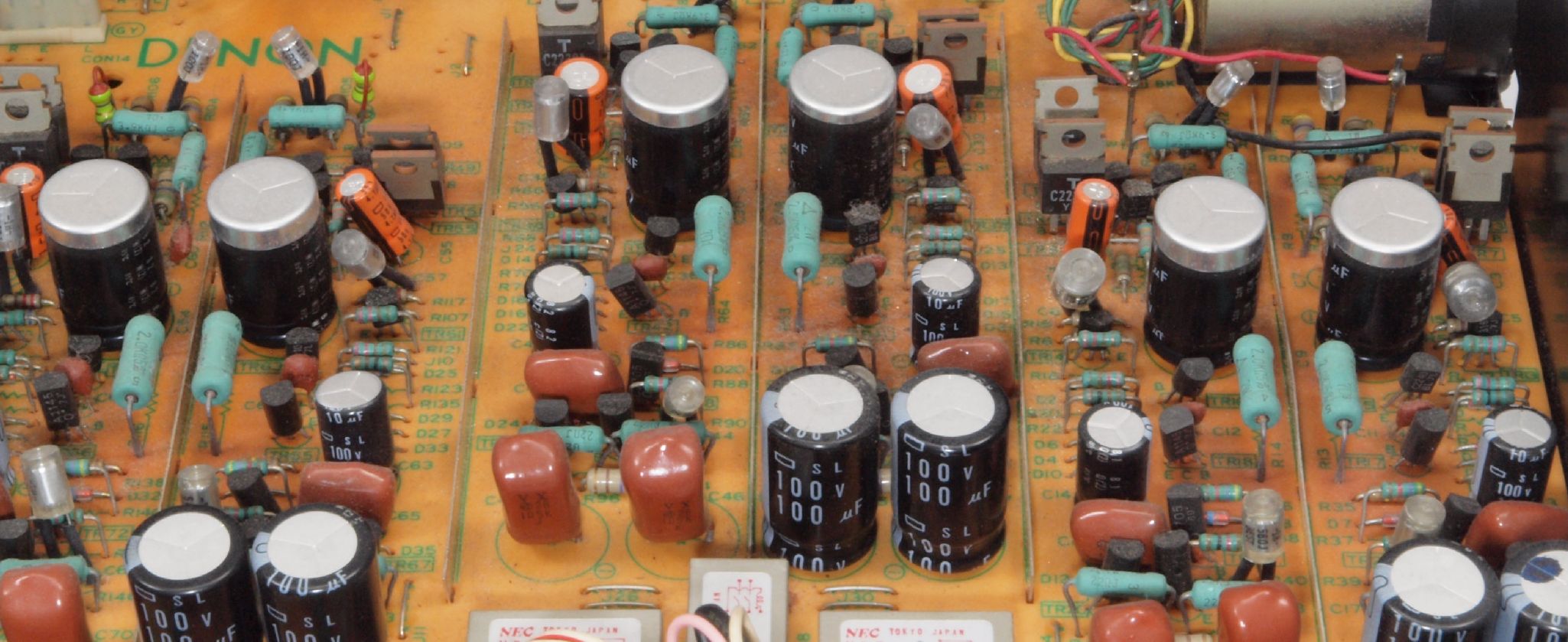

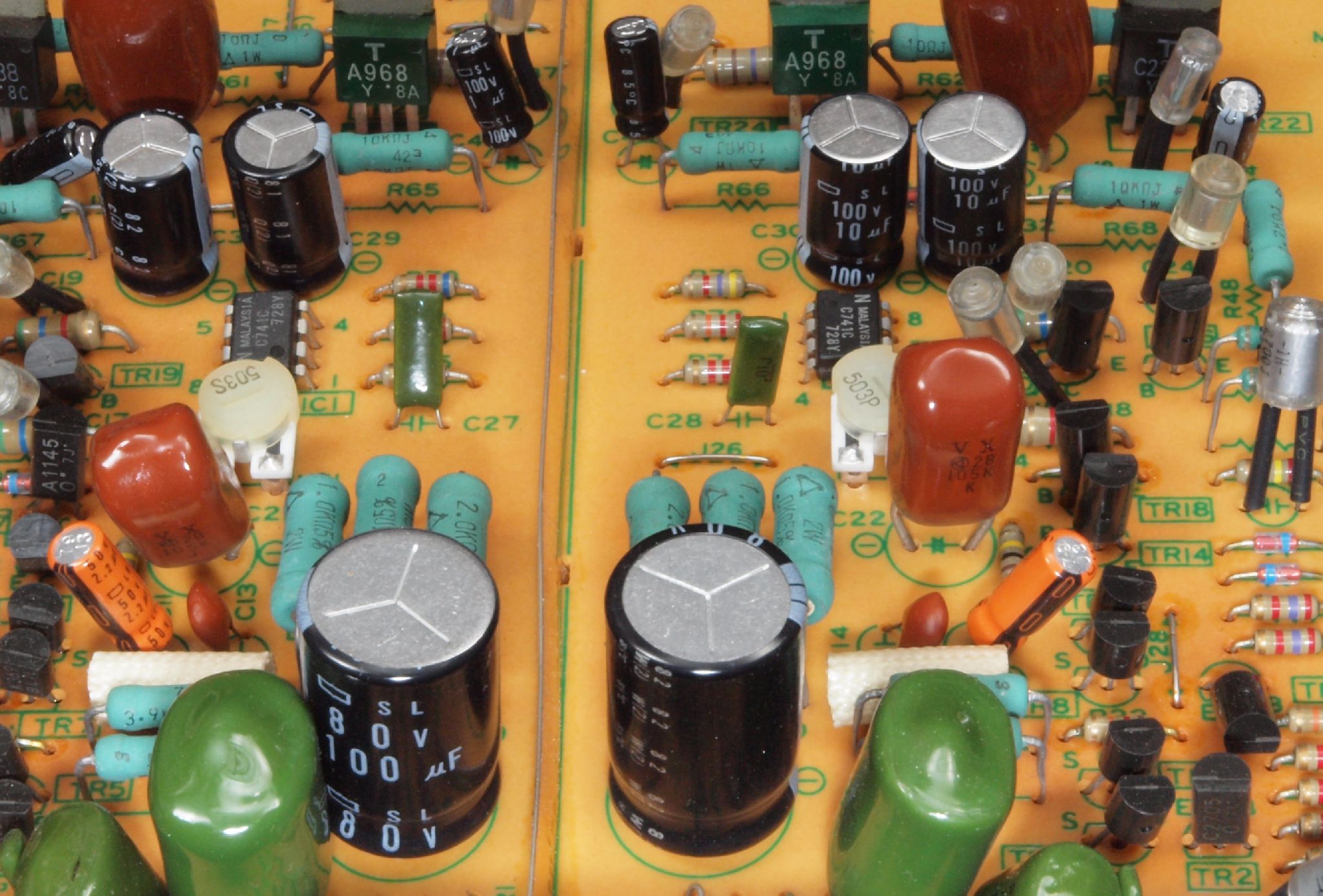

C12. 修理後 EQ−HEAD-AMP基板。 電解コンデンサ−28個、リレー3個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

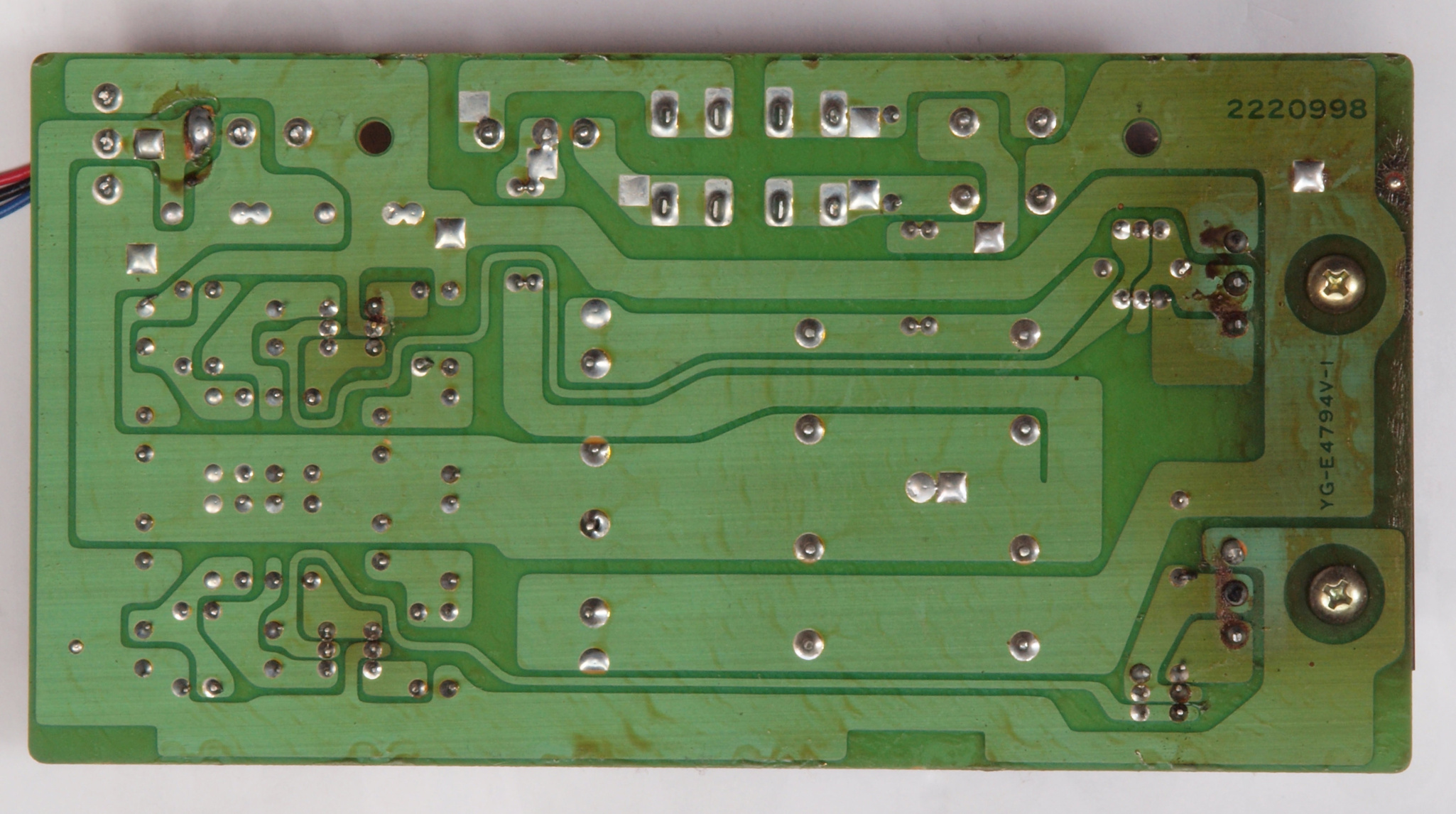

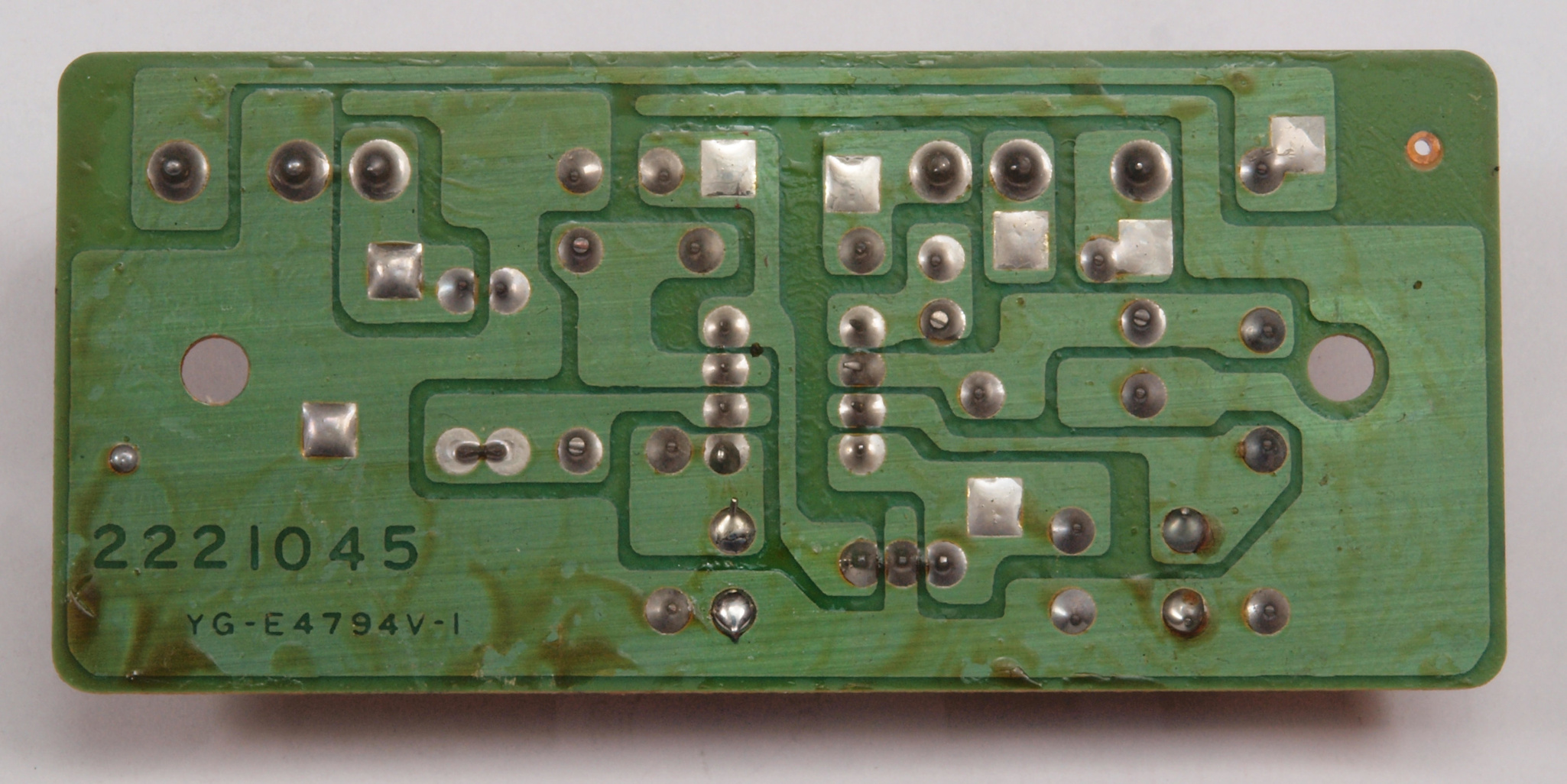

C13. 修理前 EQ−HEAD-AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

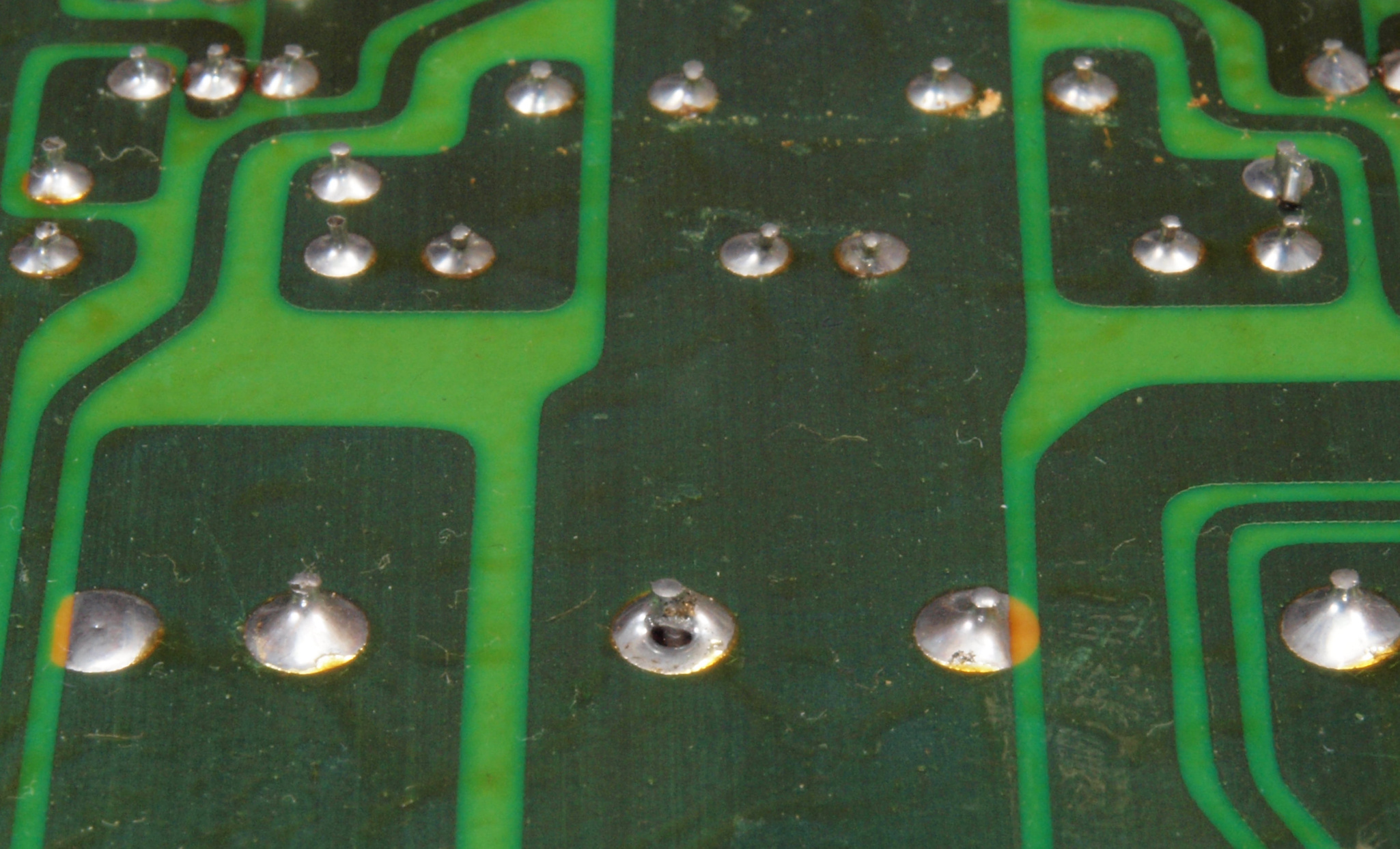

C131. 修理中 EQ−HEAD-AMP基板裏。 半田不良予備郡1。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C14. 修理(半田補正)後 EQ−HEAD-AMP基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C15. 完成EQ−HEAD-AMP基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C21. 修理前 EQ−AMP基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

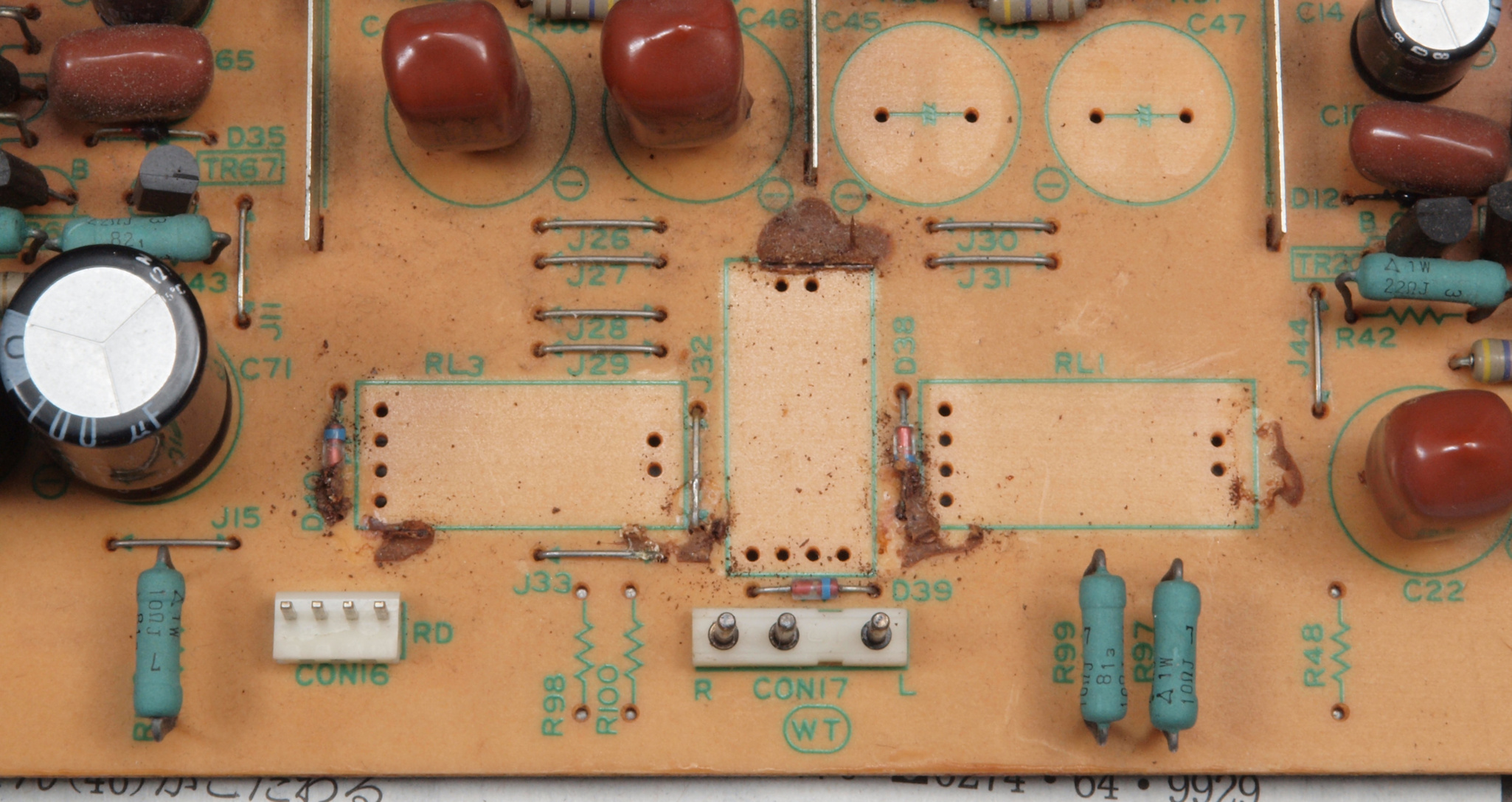

C212. 修理中 EQ−AMP基板。 トルエン溶媒の接着剤。錫メッキジャンパー線が腐食している。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C213. 修理中 EQ−AMP基板。 トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コート液を塗布後。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C22. 修理後 EQ−AMP基板 電解コンデンサ−18個、リードリレー4個、半固定VR2個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C24. 修理前 EQ−AMP基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C241. 修理中 EQ−AMP基板裏。 曲げる方向が悪く隣の銅箔接触するかも1。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C243. 修理中 EQ−AMP基板裏。 半田不良予備郡1。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C245. 修理中 EQ−AMP基板裏 熱を持つところは半田の劣化が早い、半田面積を増す | ||||||||||||||||||||||||||||||||||||||||||||||||||||

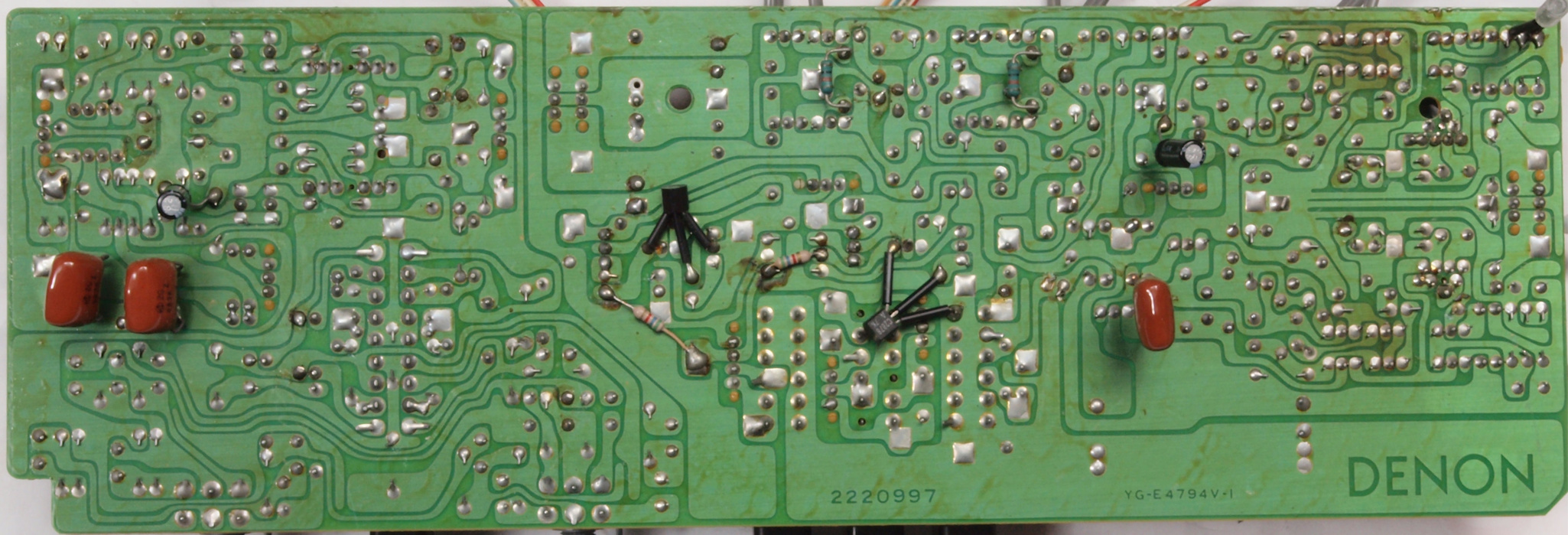

C25. 修理(半田補正)後 EQ−AMP基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

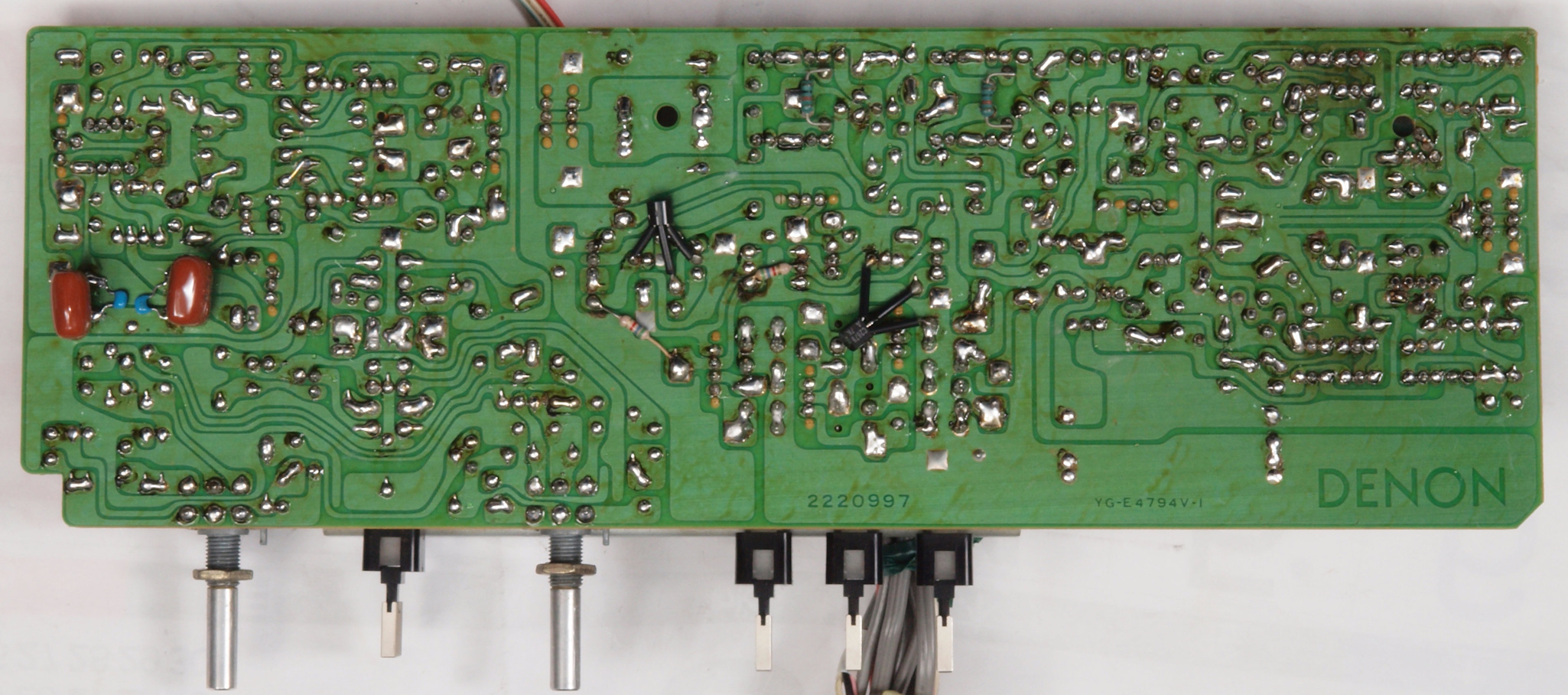

C26. 完成EQ-AMP基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

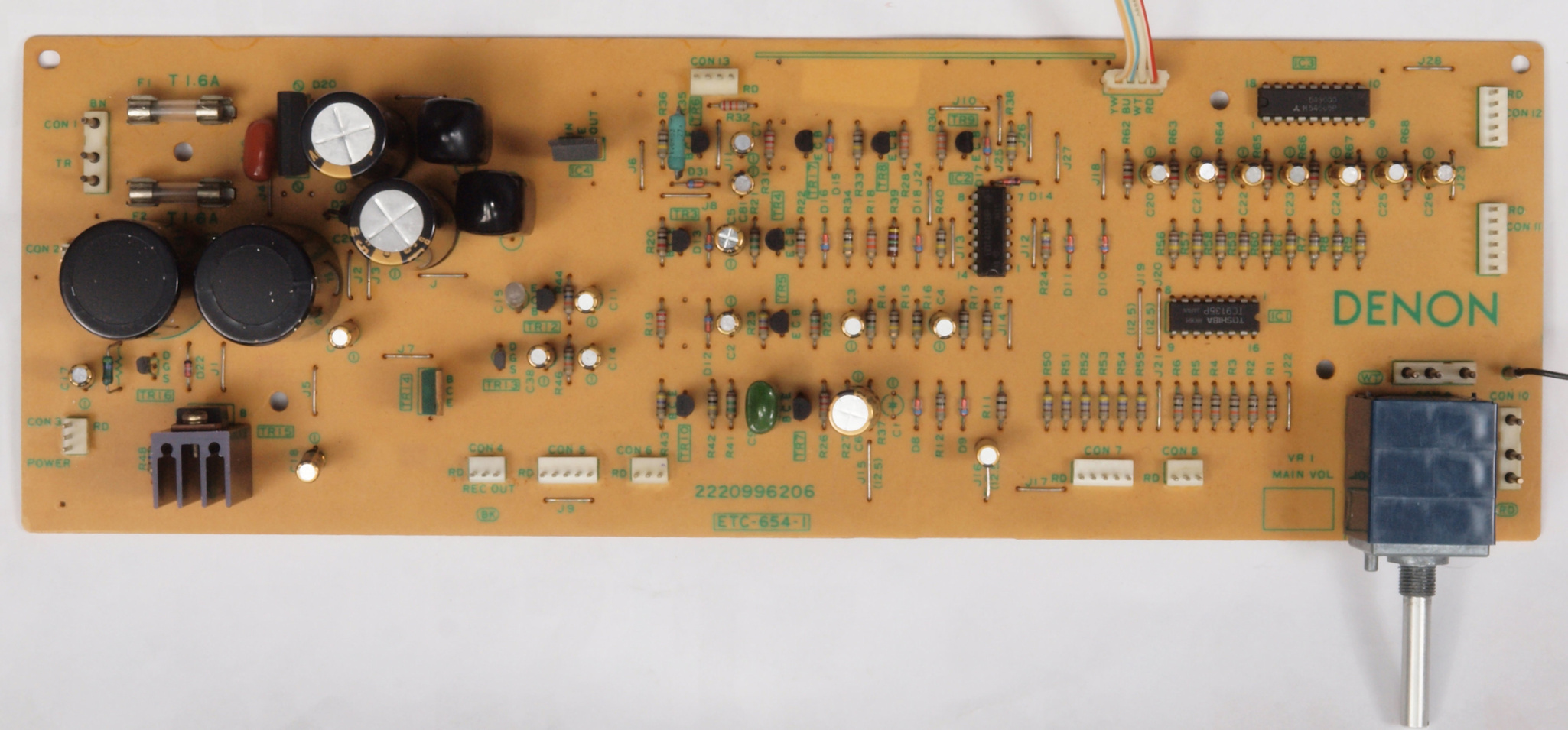

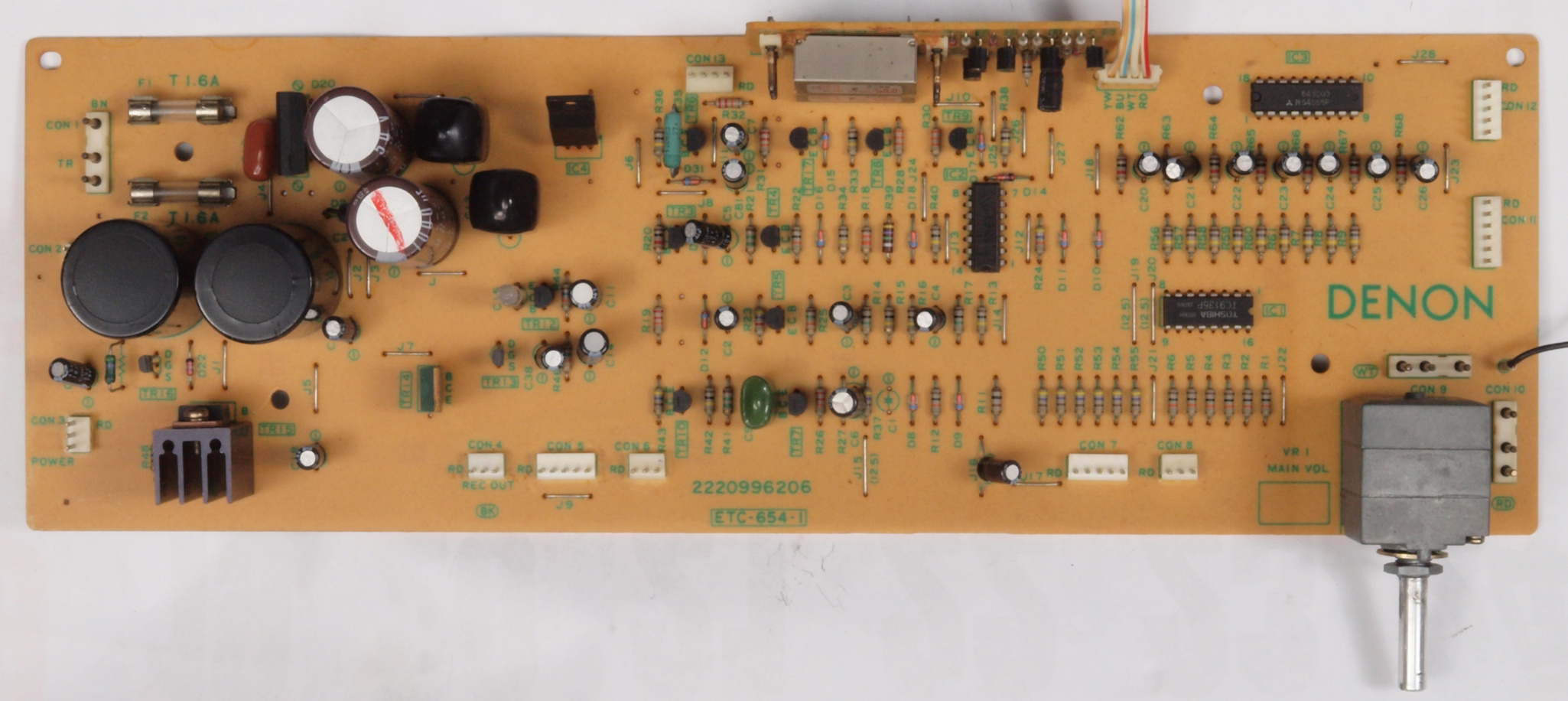

C31. 修理前 電源・コントロール基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C32. 修理後 電源・コントロール基板。 電解コンデンサー23個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

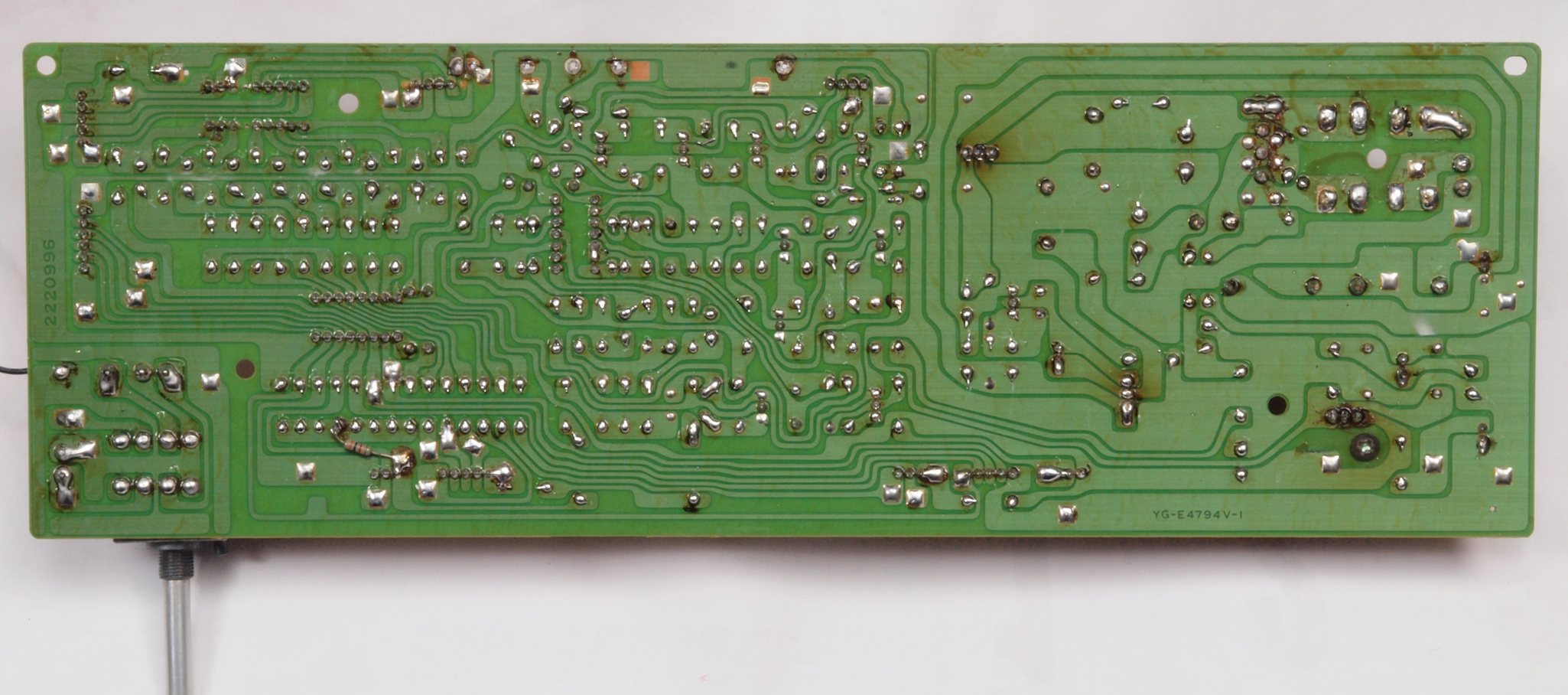

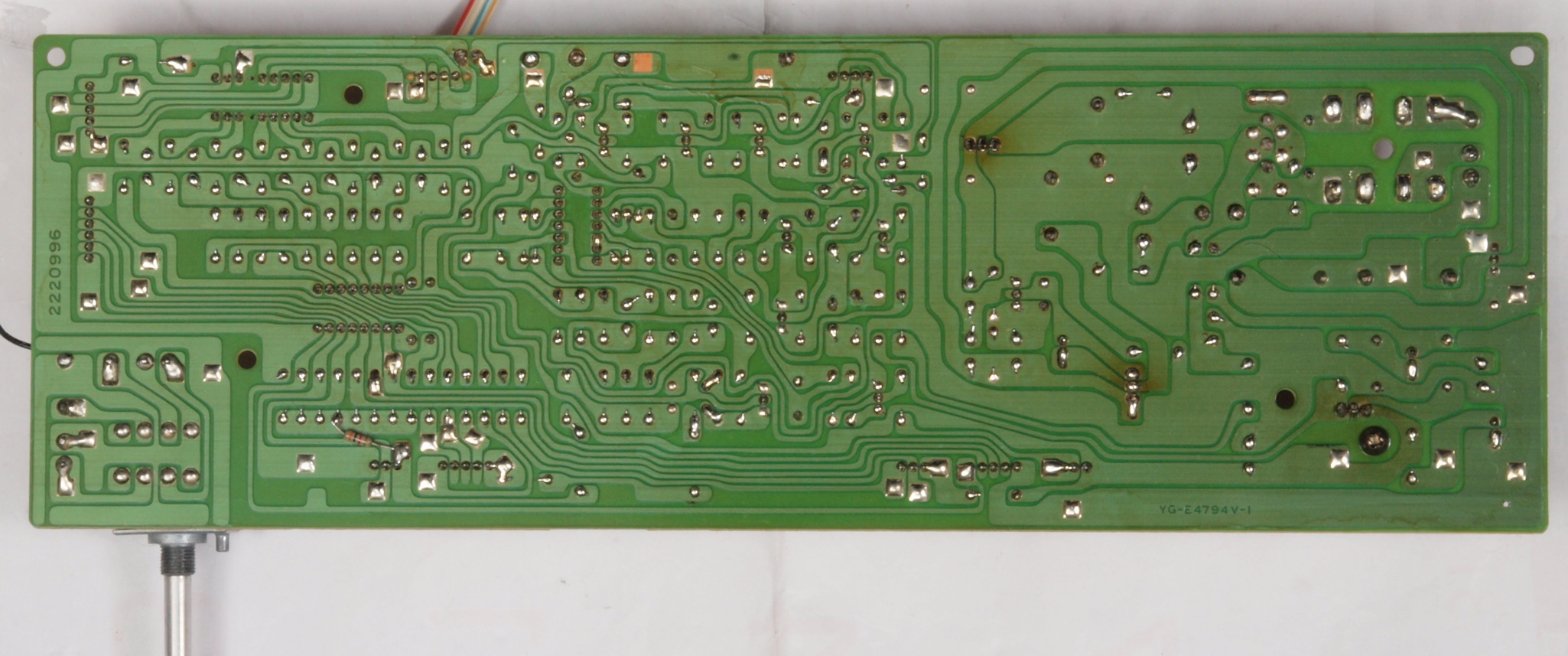

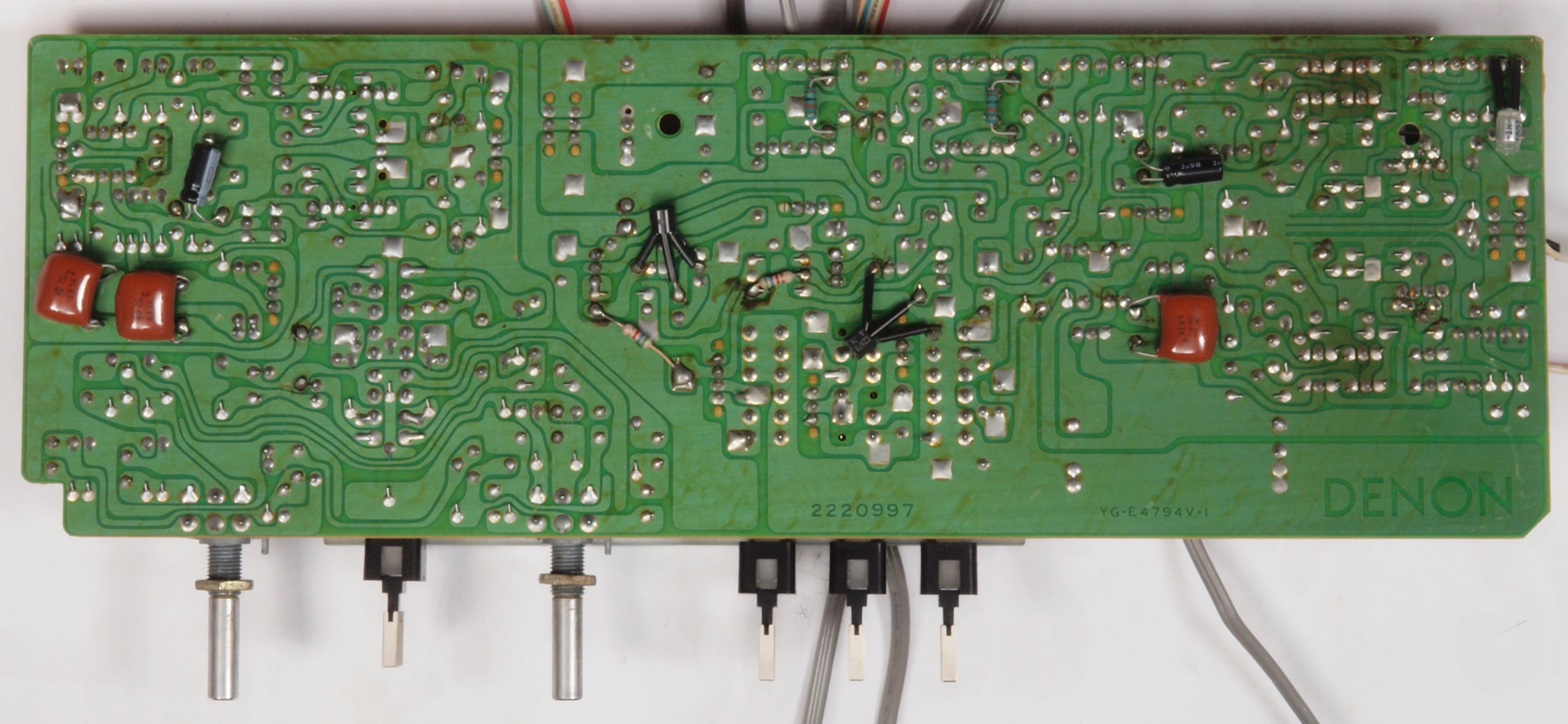

C33. 修理前 電源・コントロール基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C331. 修理中 電源・コントロール基板裏。 曲げる方向が悪く隣の銅箔接触するかも1。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C332. 修理中 電源・コントロール基板裏 半田面積を増す | ||||||||||||||||||||||||||||||||||||||||||||||||||||

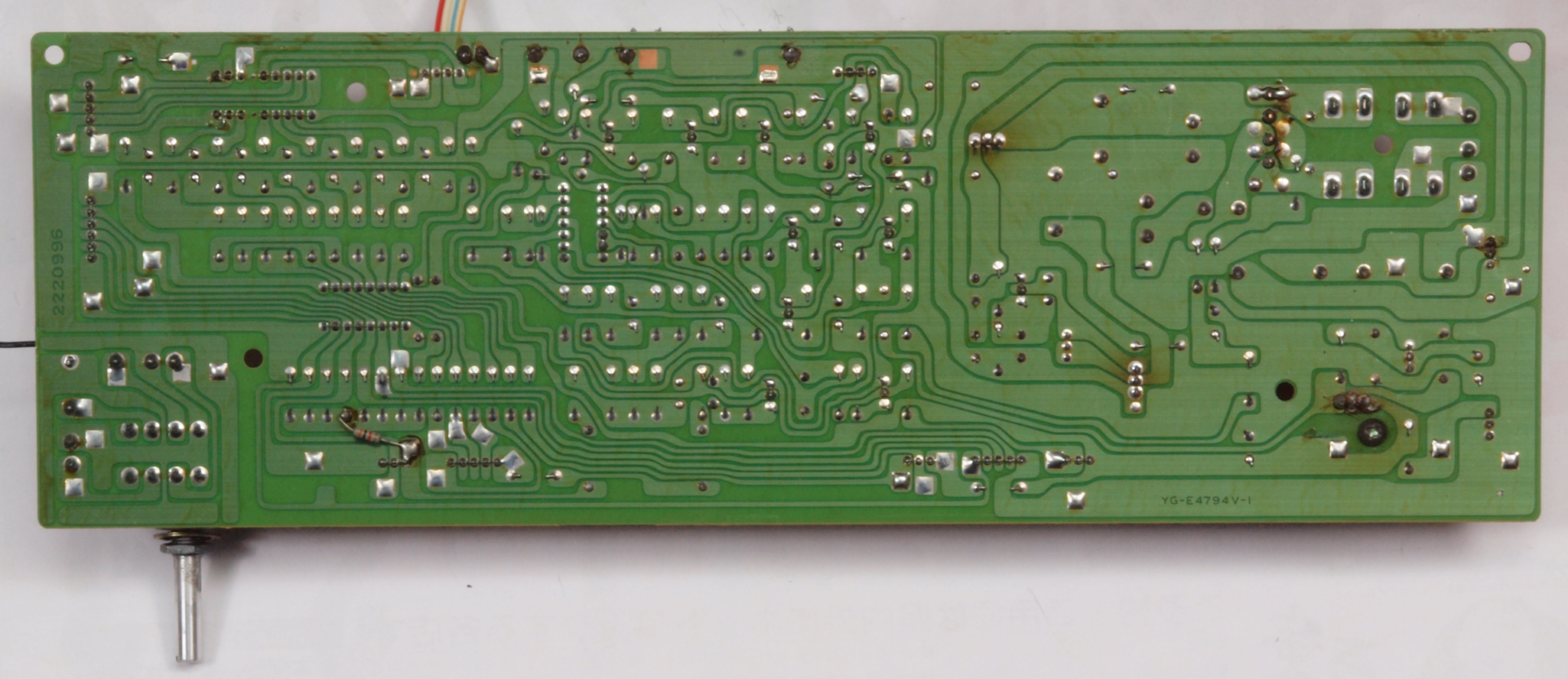

C34. 修理(半田補正)後 電源・コントロール基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C35. 完成電源・コントロール基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

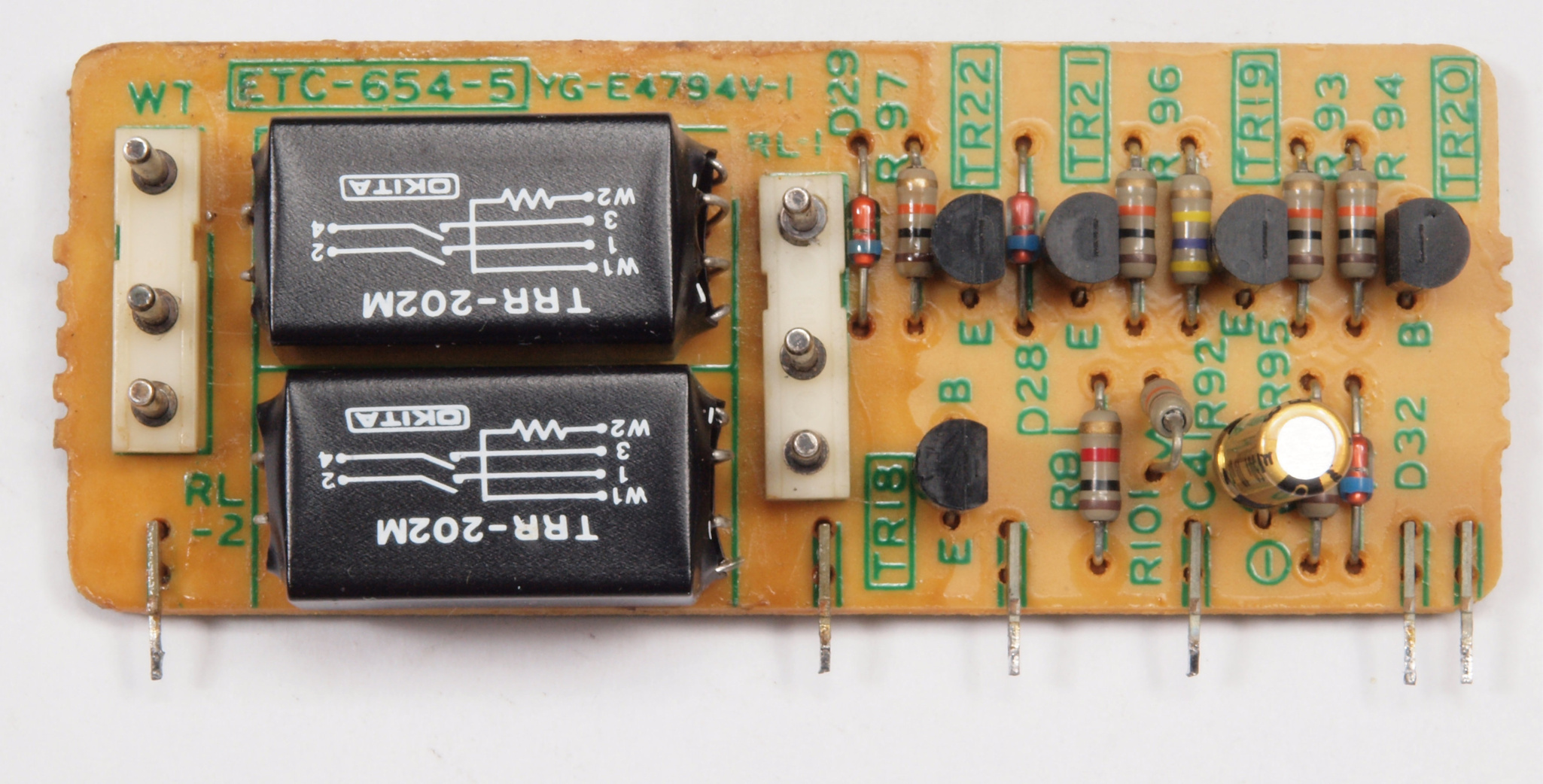

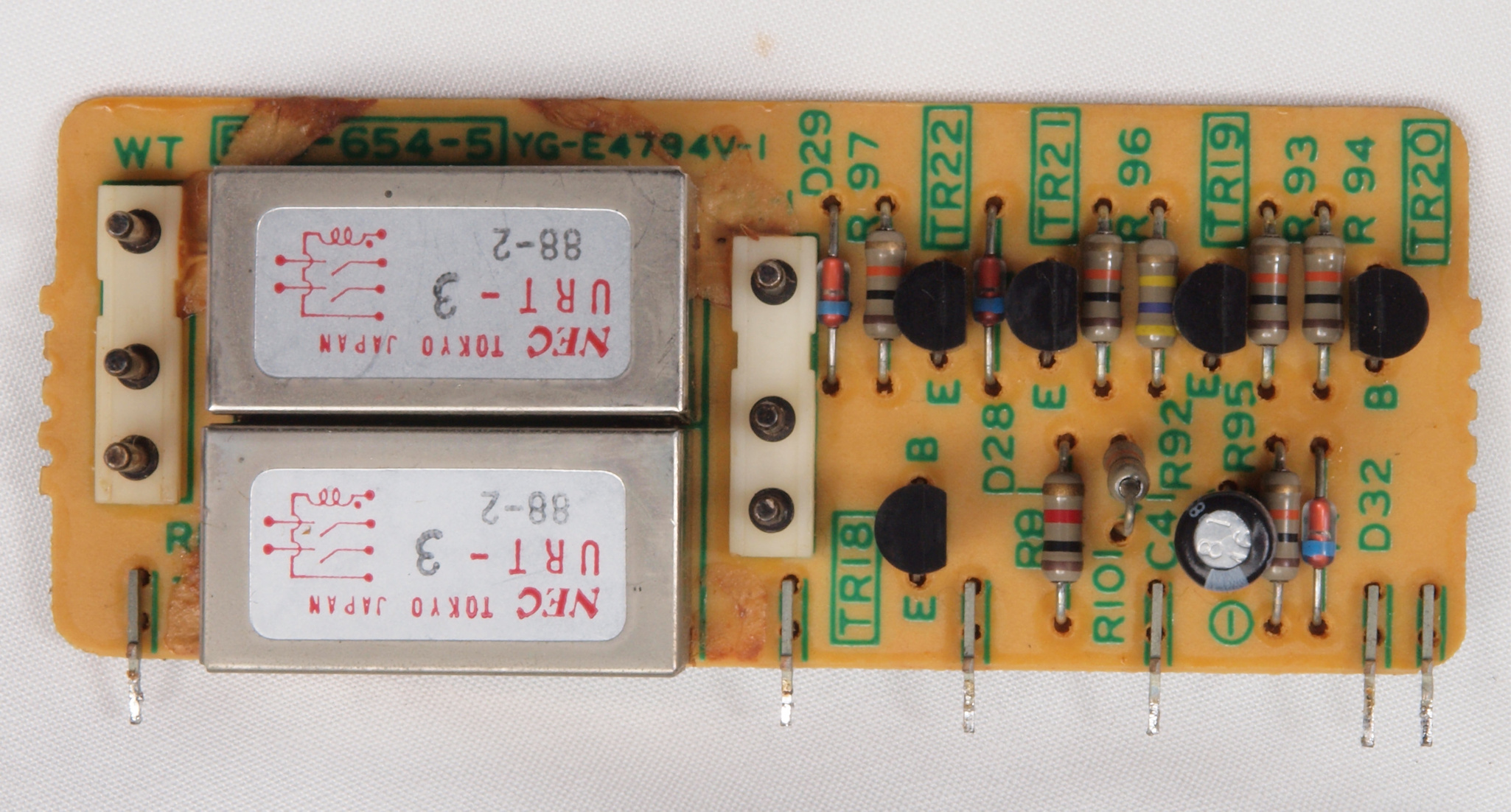

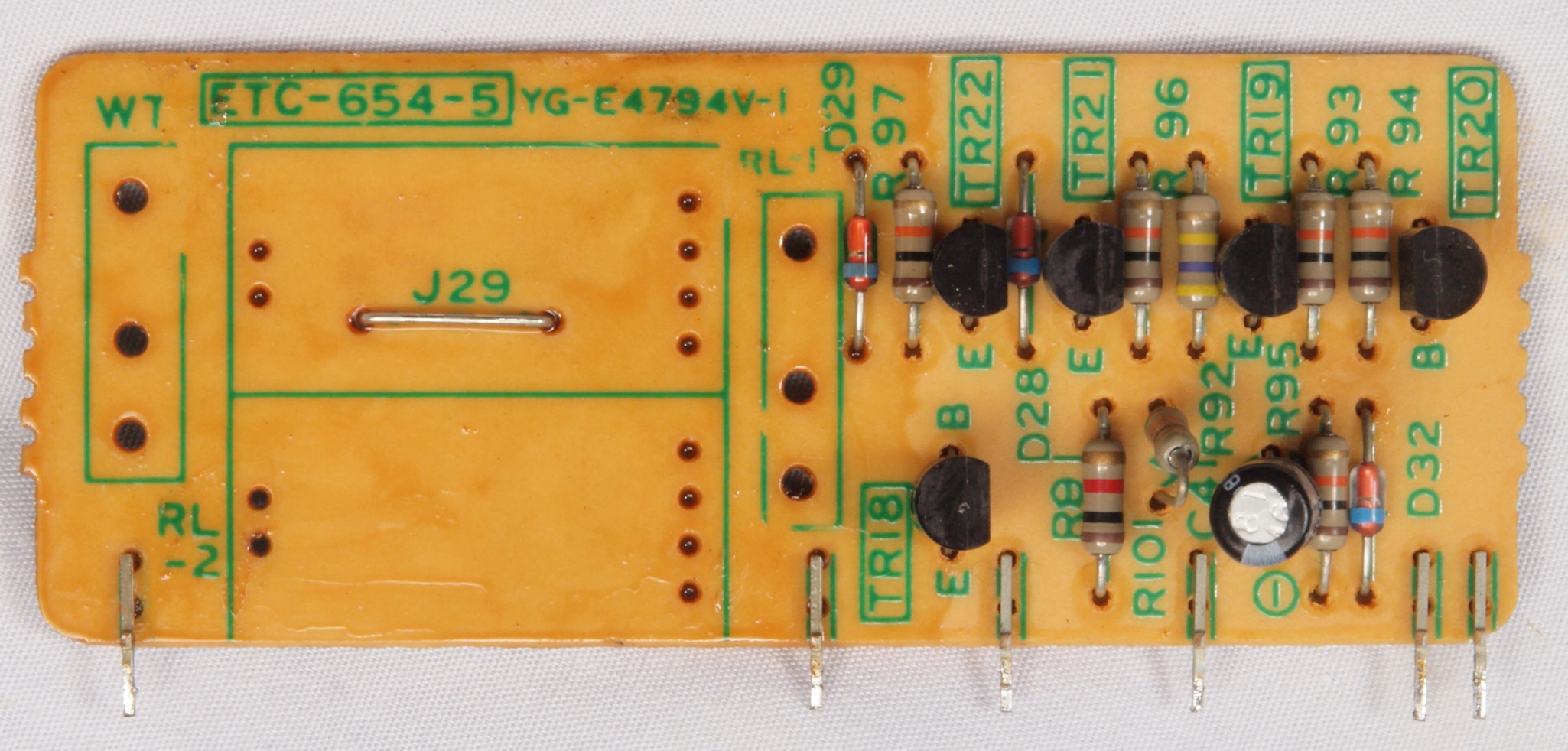

C41. 修理前 電源・コントロール、リレー基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

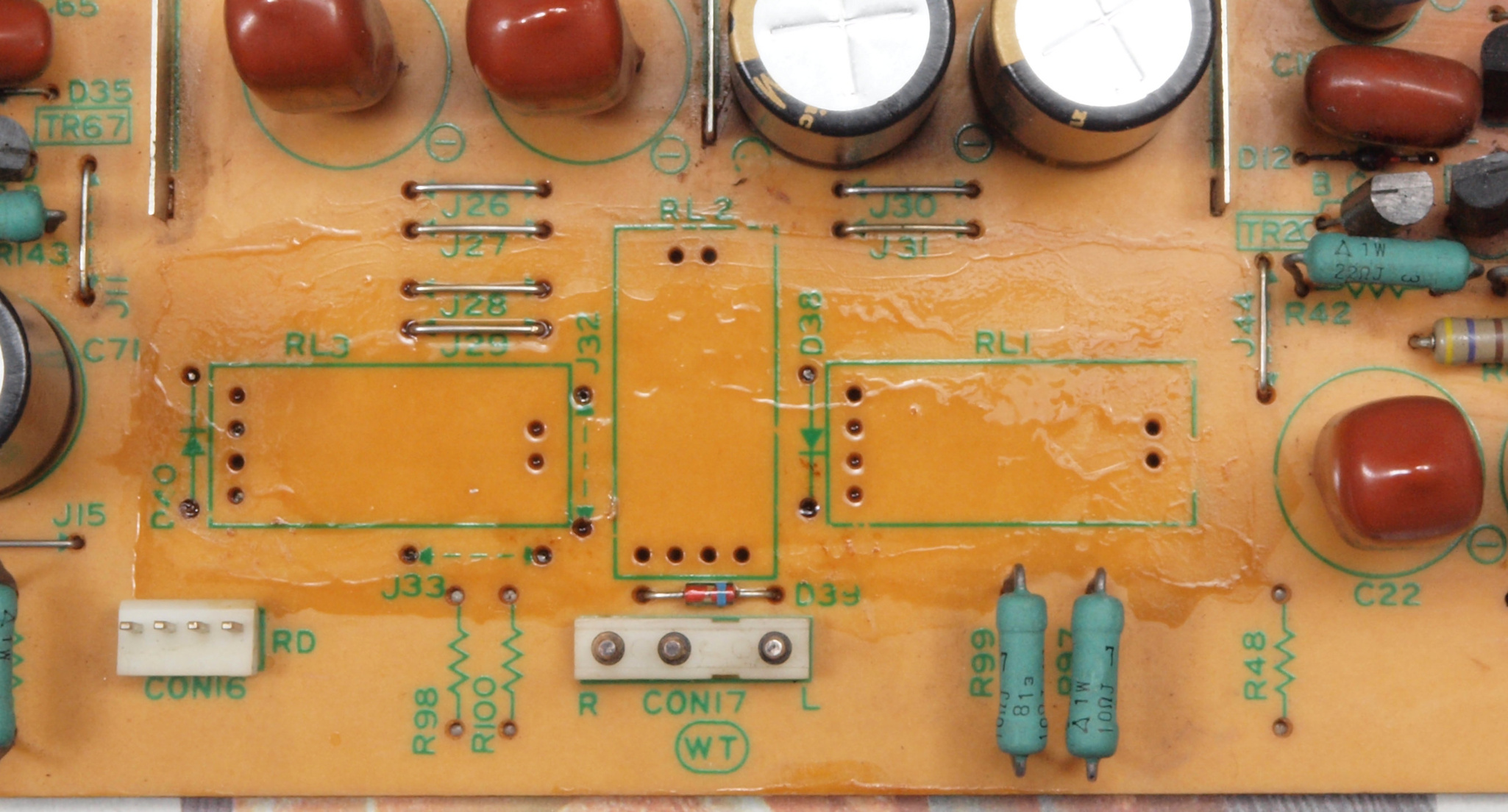

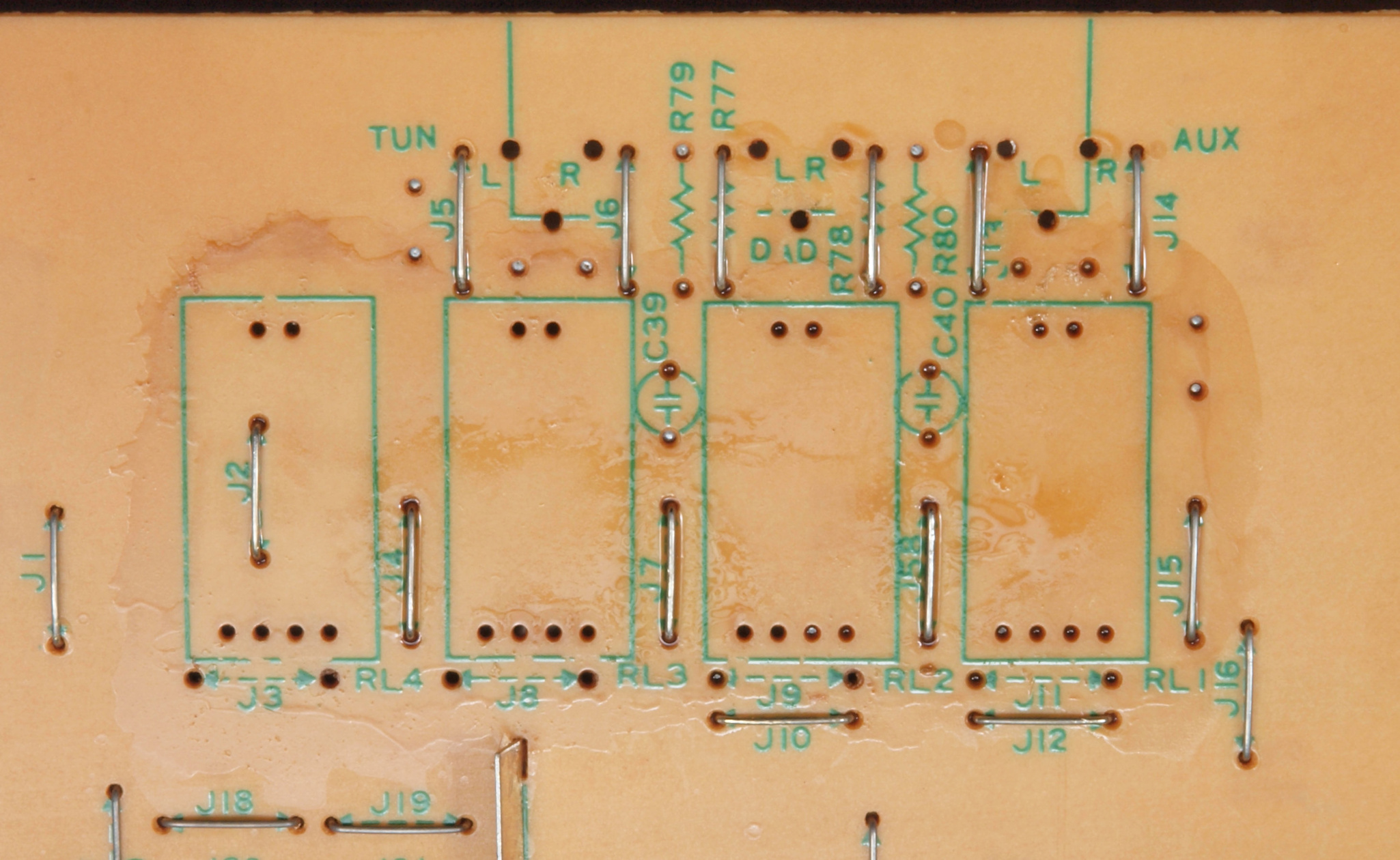

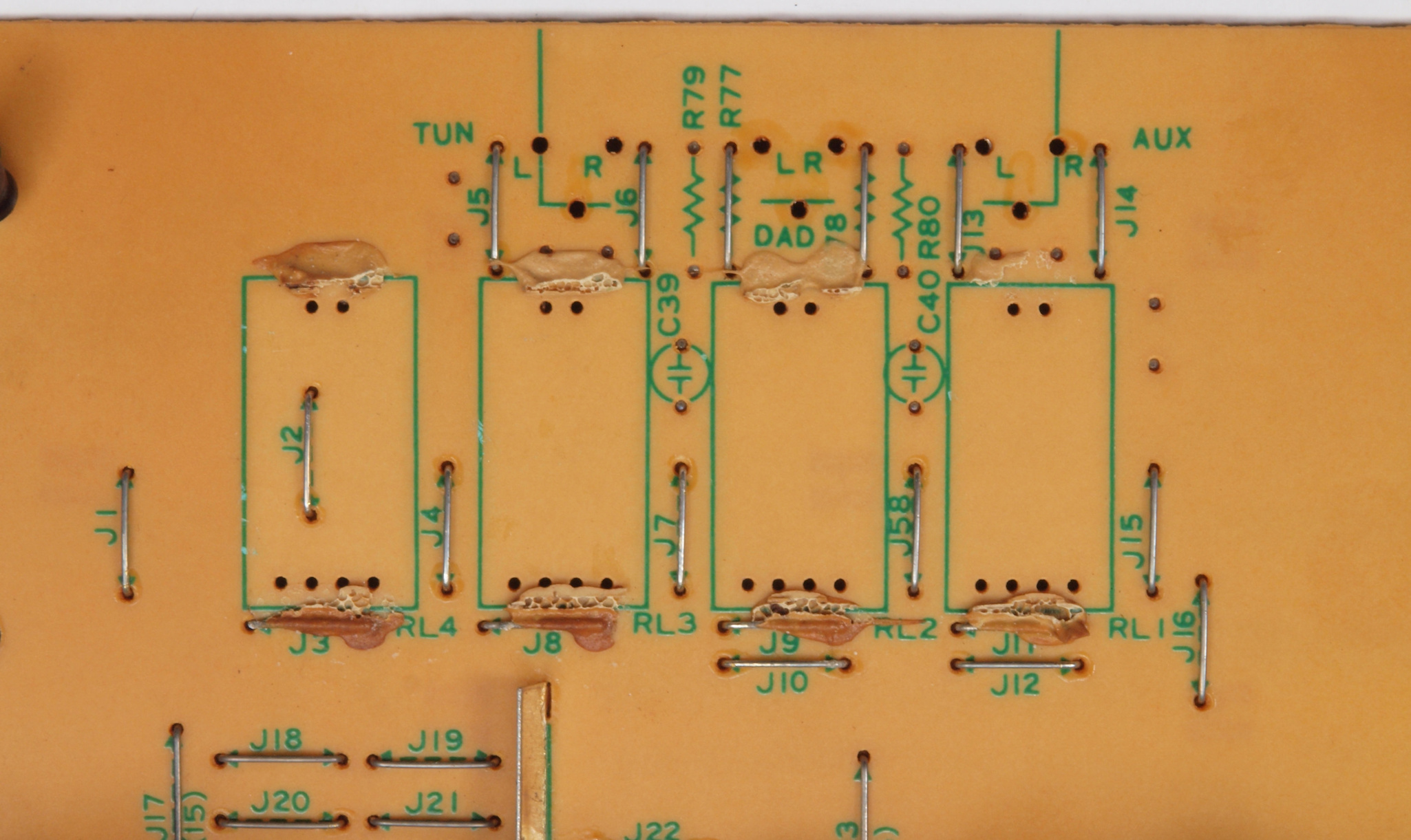

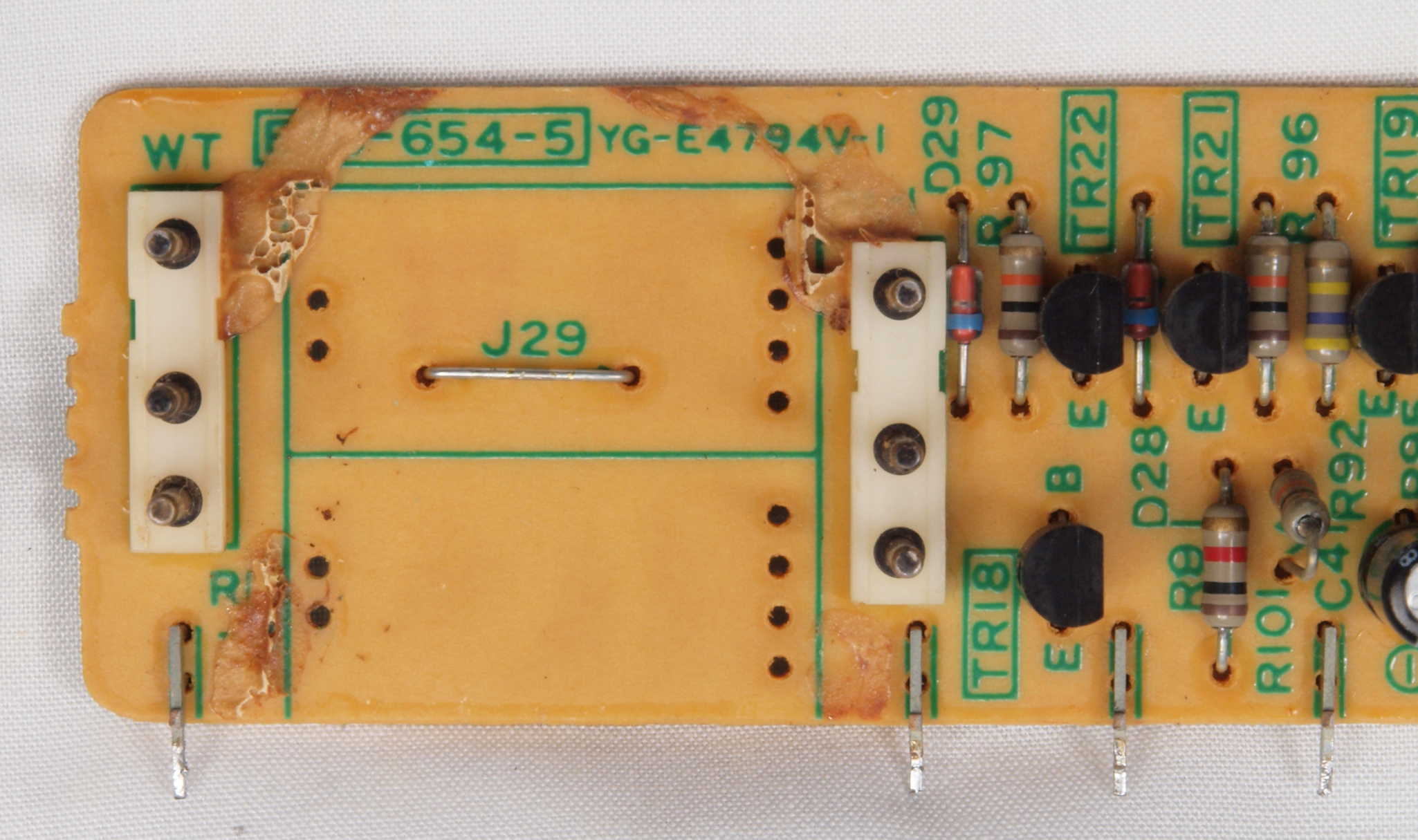

C412. 修理中 電源・コントロール、リレー基板、トルエン溶媒の接着剤。錫メッキ端子を腐食す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C413. 修理中 電源・コントロール、リレー基板。 トルエン溶媒の接着剤を取り去り、コート液を塗布後。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C42. 修理後 電源・コントロール、リレー基板。 電解コンデンサー1個、リードリレー2個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

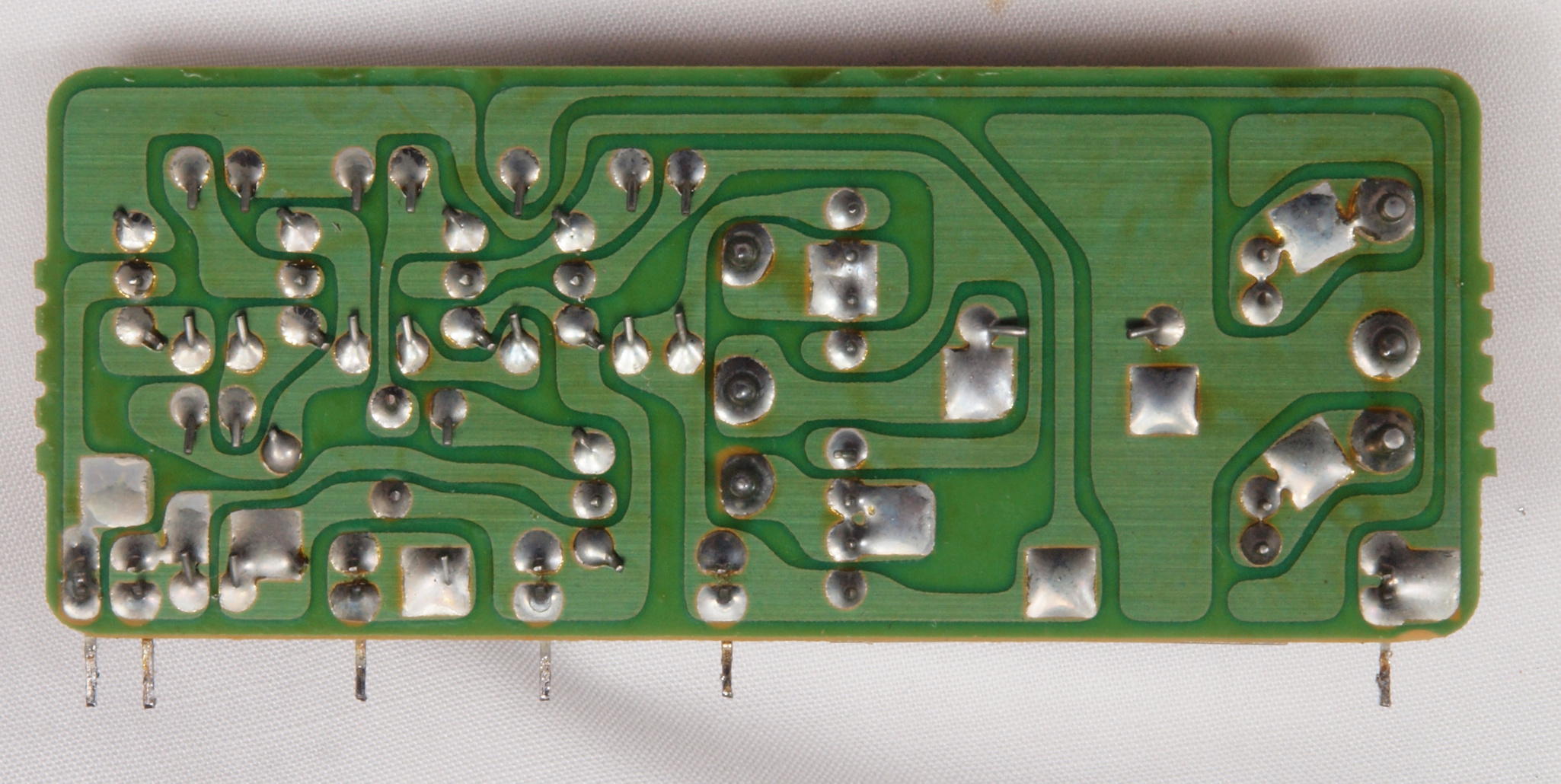

C43. 修理前 電源・コントロール基板、リレー基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C44. 修理(半田補正)後 電源・コントロール基板 、リレー基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C45. 完成電源・コントロール基板、リレー基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C51. 清掃中 主VRの分解・清掃。 カシメ構造なので、これまで! | ||||||||||||||||||||||||||||||||||||||||||||||||||||

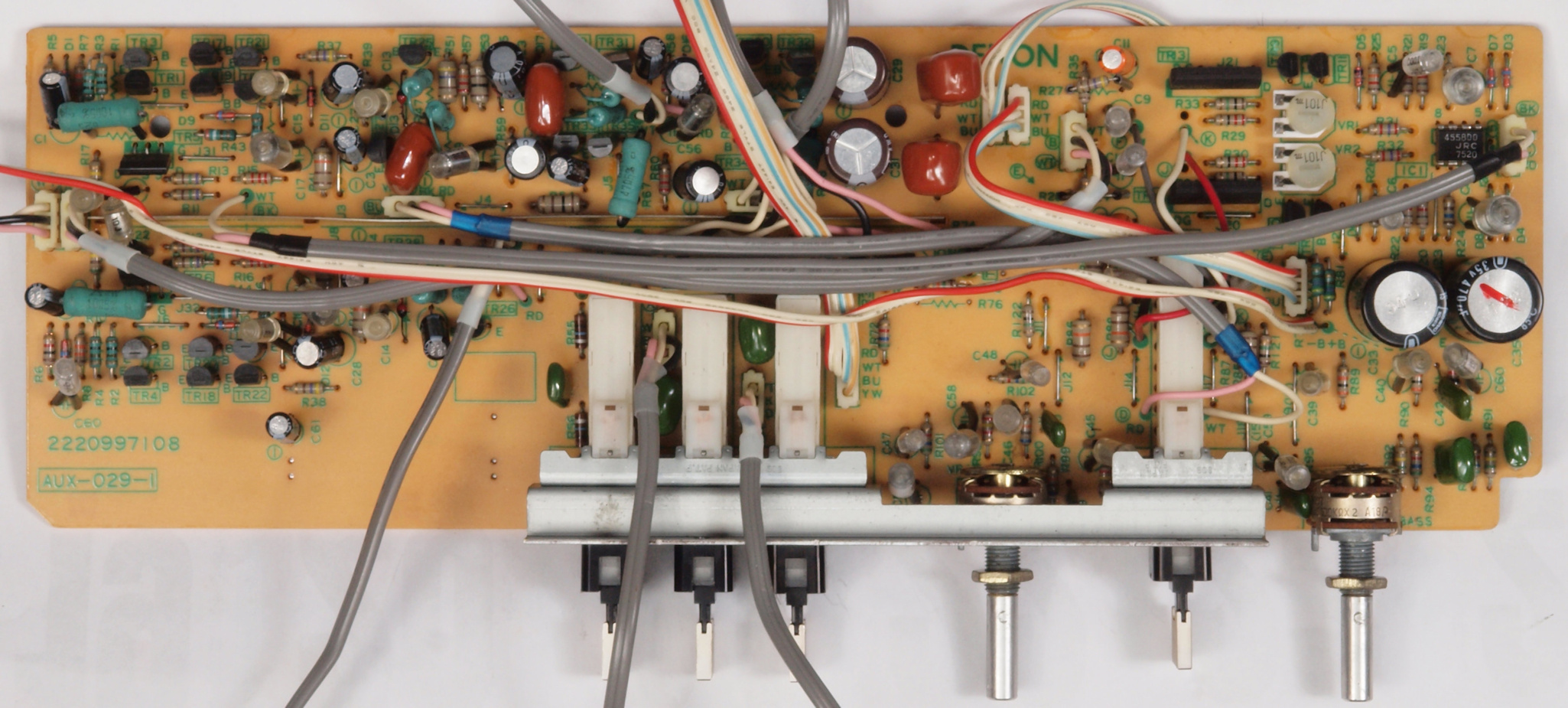

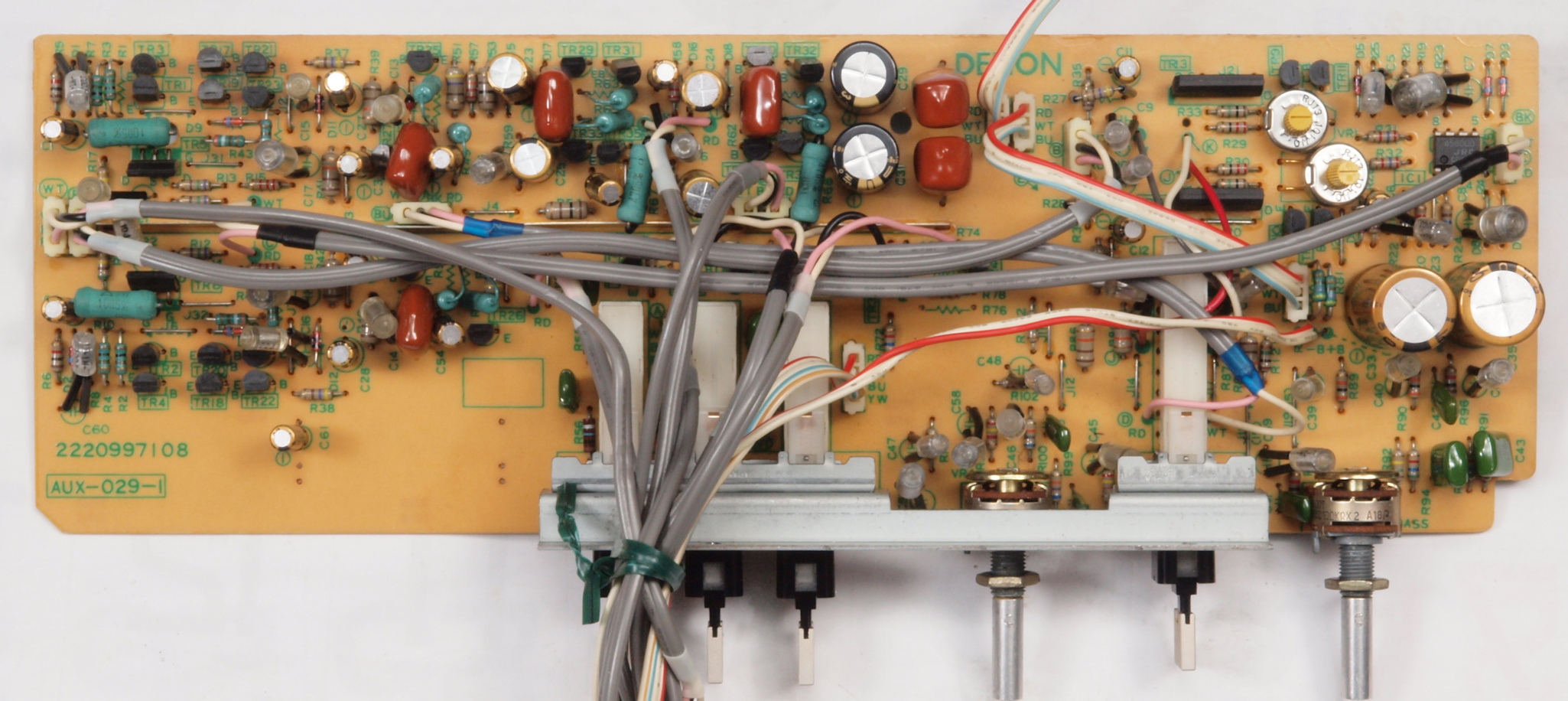

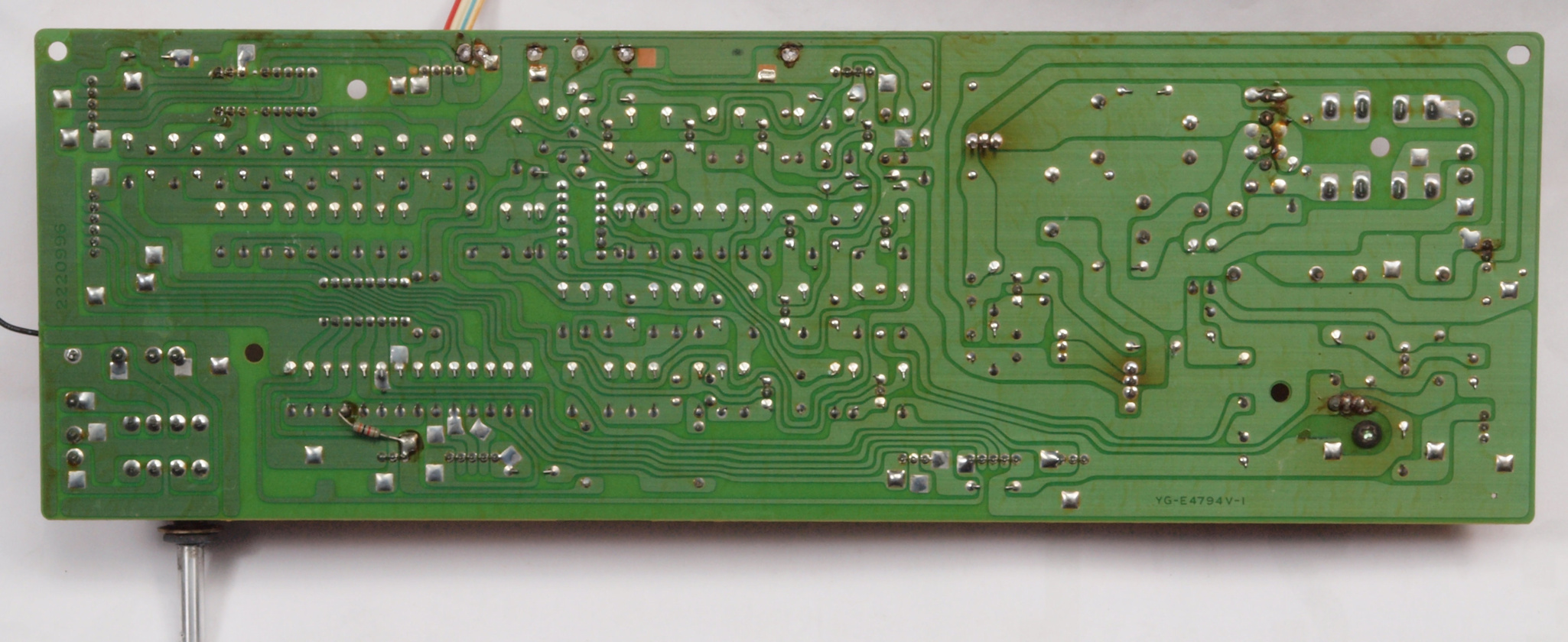

C61. 修理前 バッファーAMP・SWコントロール基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C62. 修理後 バッファーAMP・SWコントロール基板。 電解コンデンサ−20個、 半固定VR2個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C63. 修理前 バッファーAMP・SWコントロール基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C631. 修理中 バッファーAMP・SWコントロール基板裏。 半田不良予備郡1。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C64. 修理(半田補正)後 バッファーAMP・SWコントロール基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C65. 完成バッファーAMP・SWコントロール基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

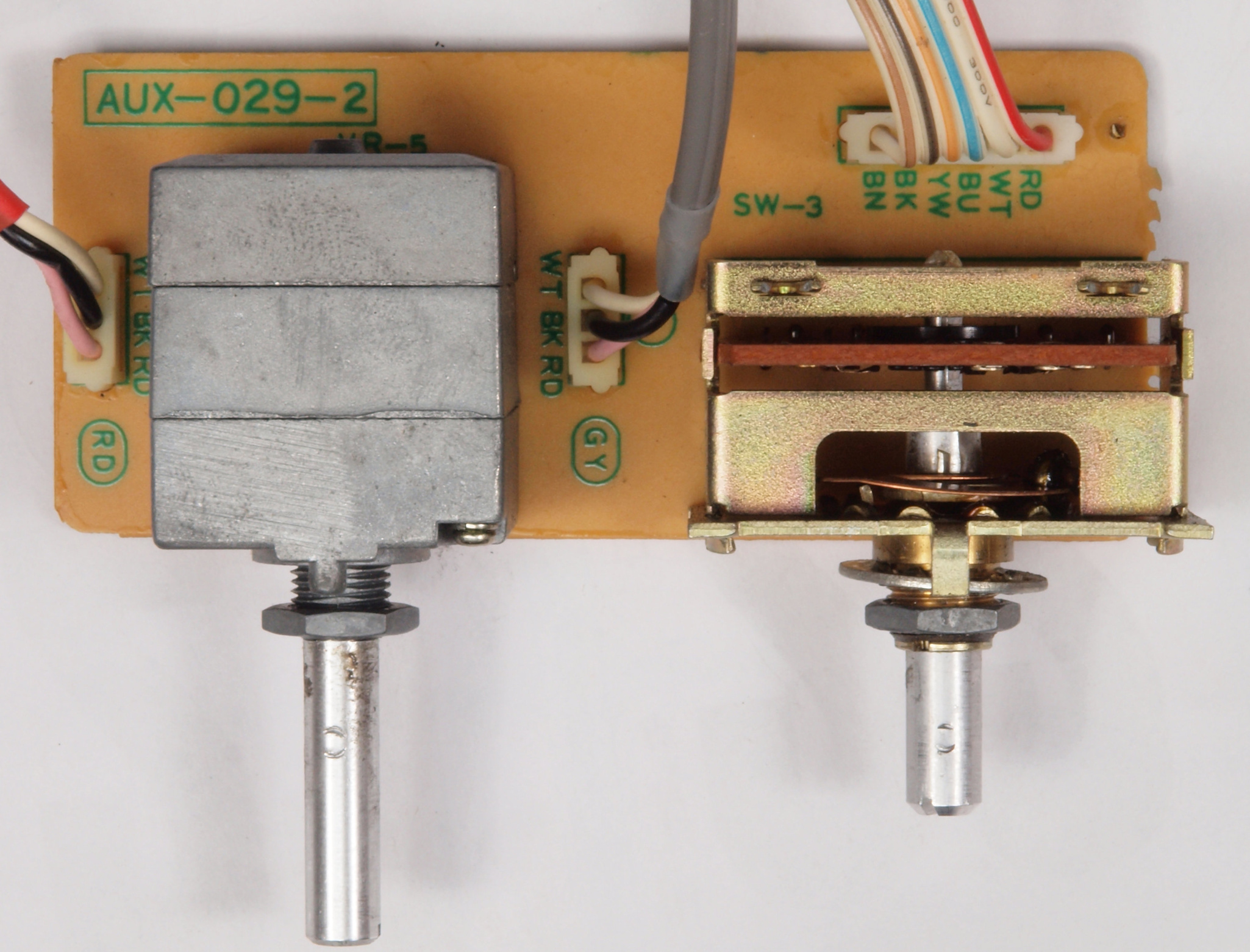

C71. 修理前 バランスVR+プリセットセレクター基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

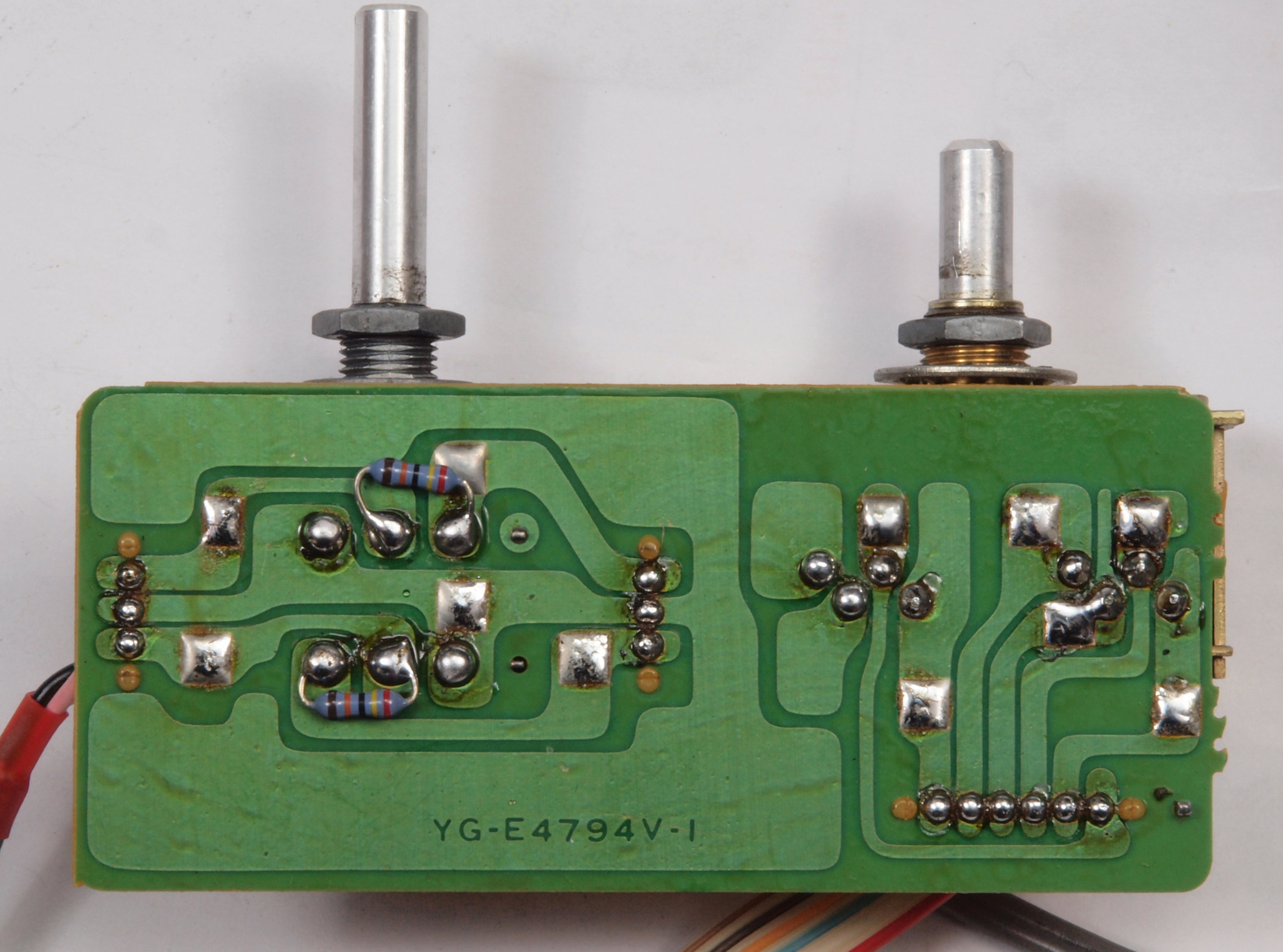

C72. 修理前 バランスVR+プリセットセレクター基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

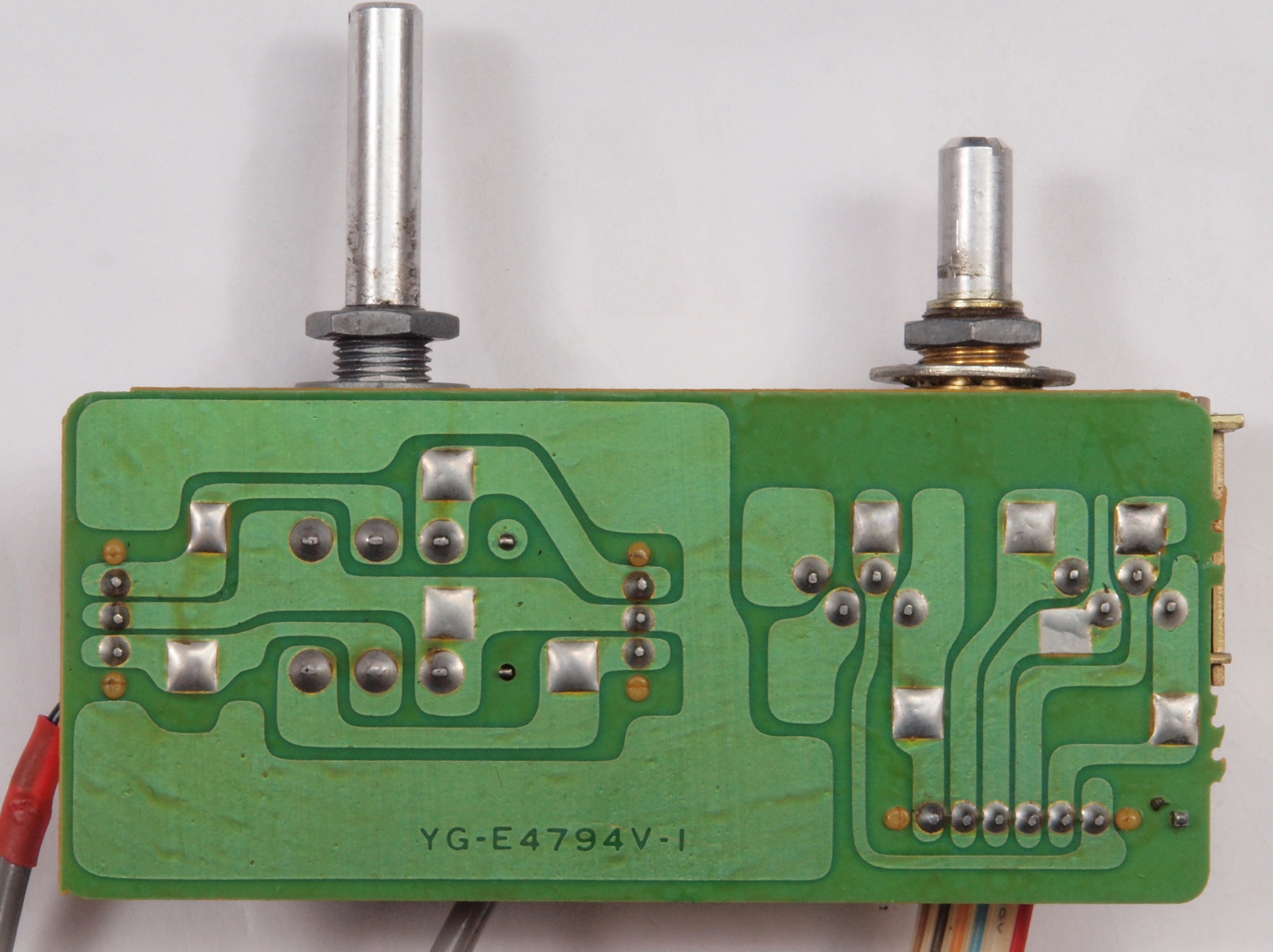

C73. 修理(半田補正)後 バランスVR+プリセットセレクター基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C74. 完成バランスVR+プリセットセレクター基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

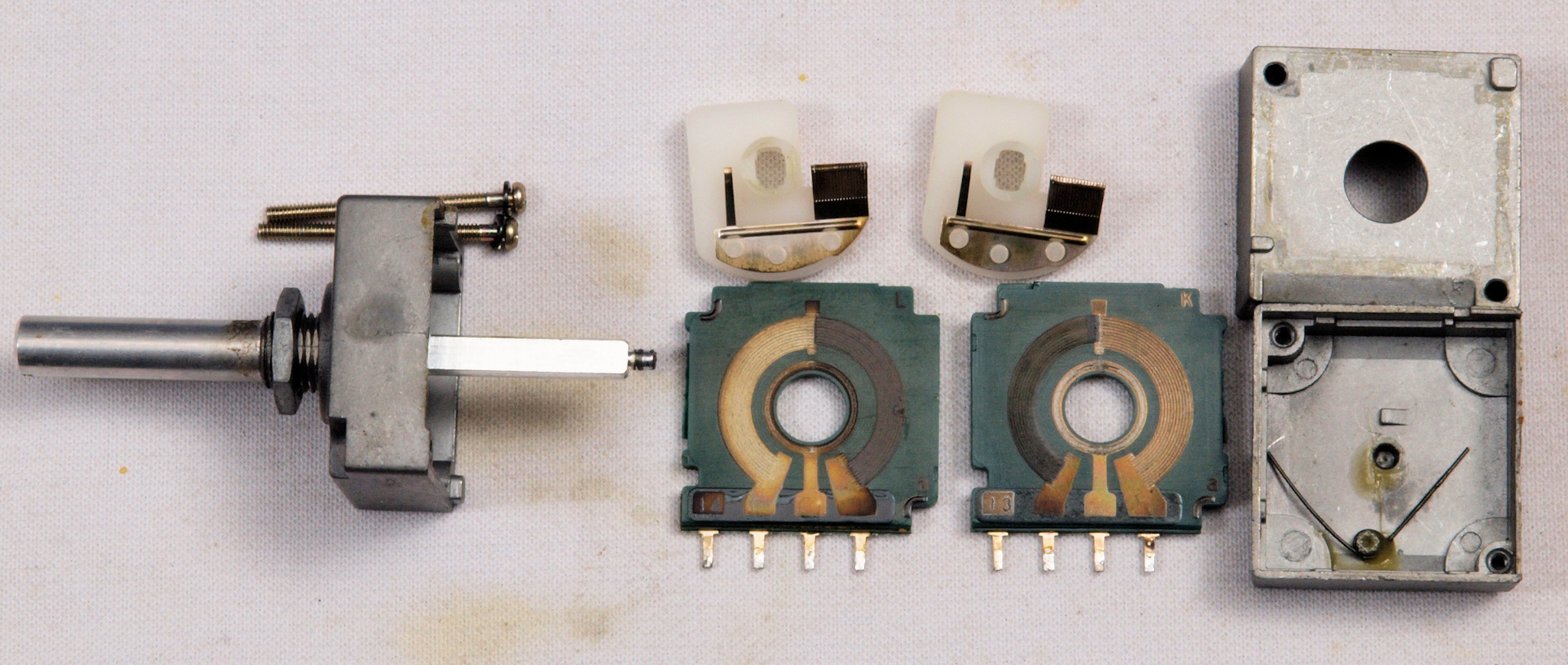

C81. バランスVR分解・清掃。 カシメ構造なので、これまで! | ||||||||||||||||||||||||||||||||||||||||||||||||||||

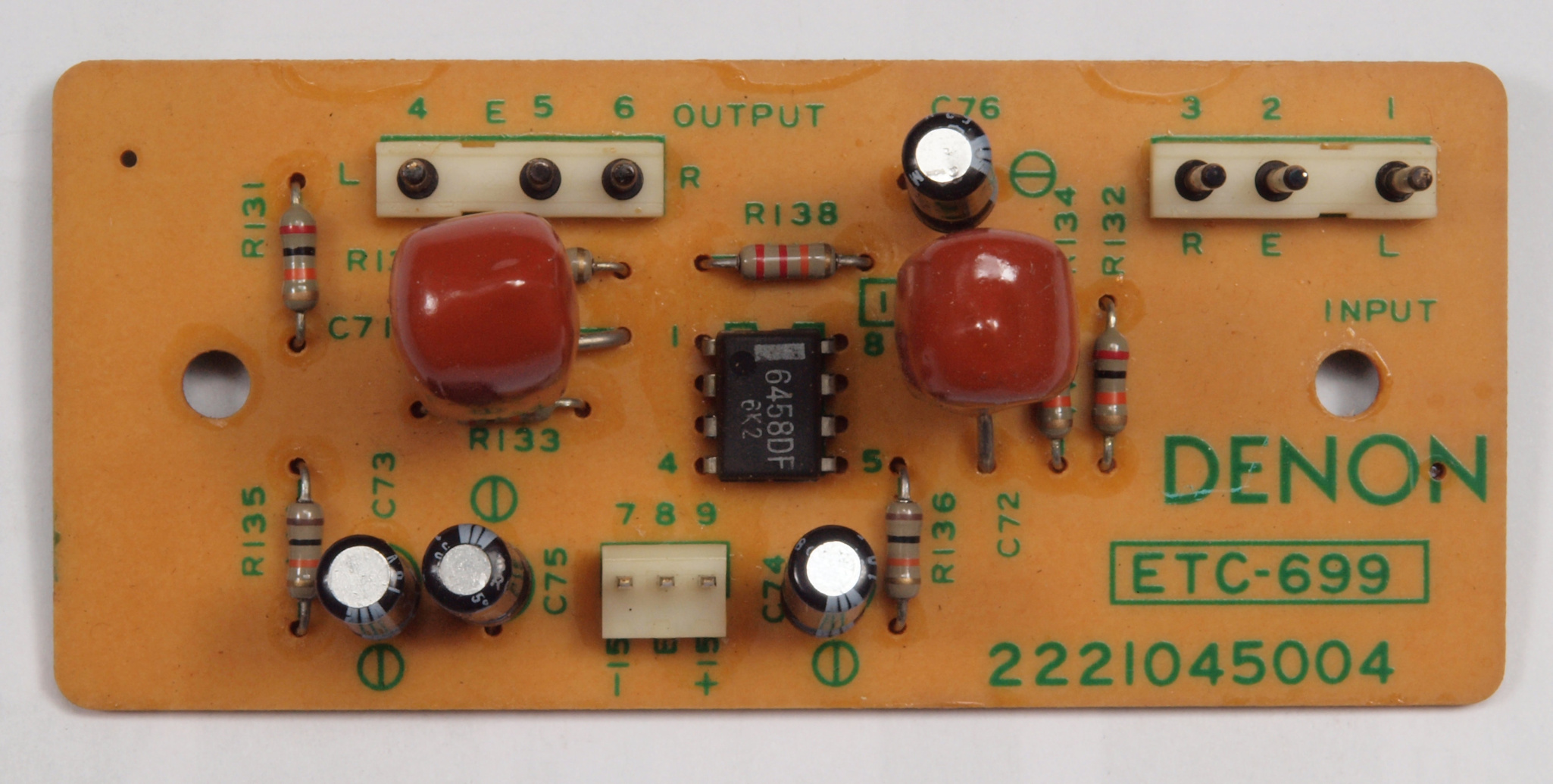

C91. 修理前 NFB−AMP基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

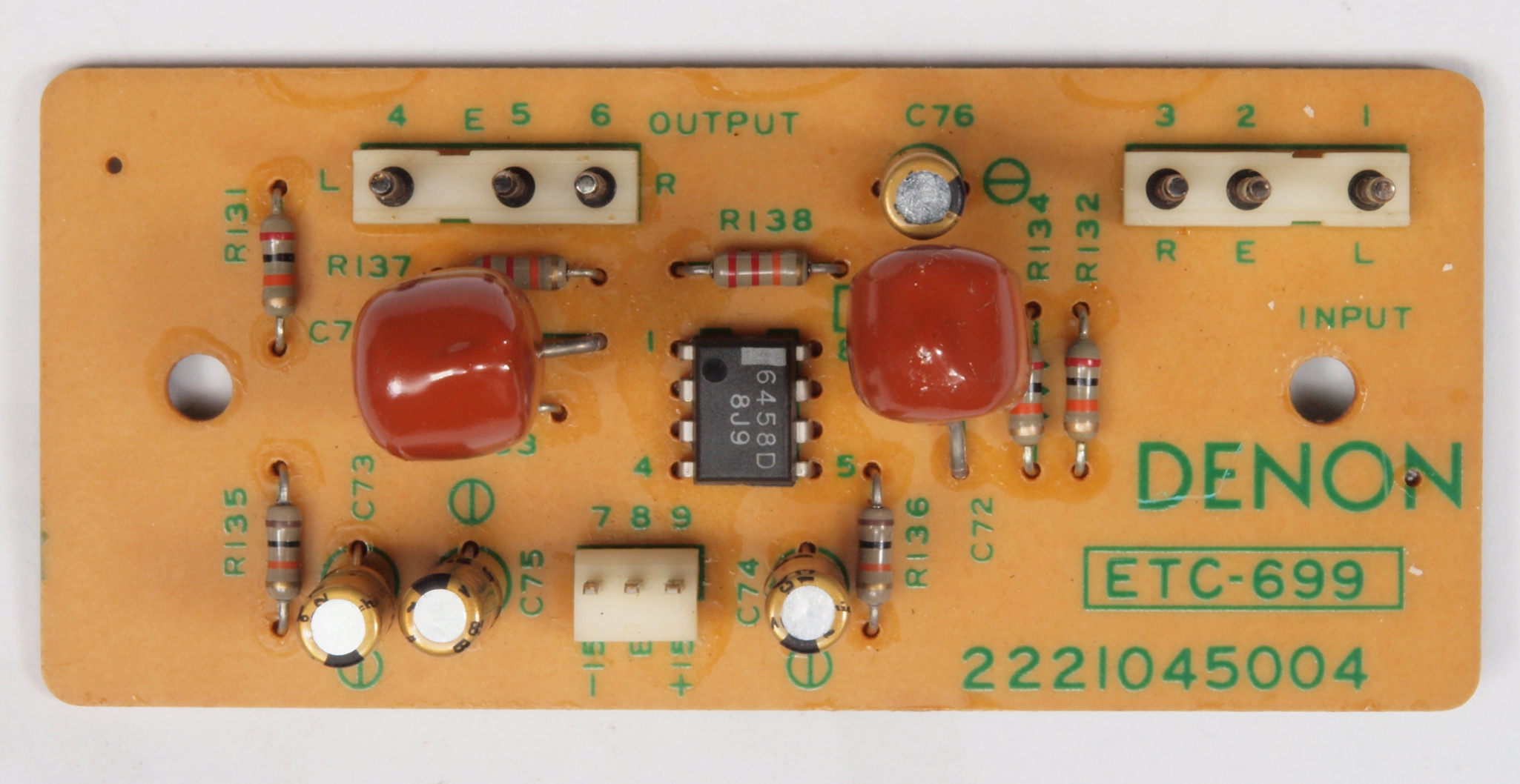

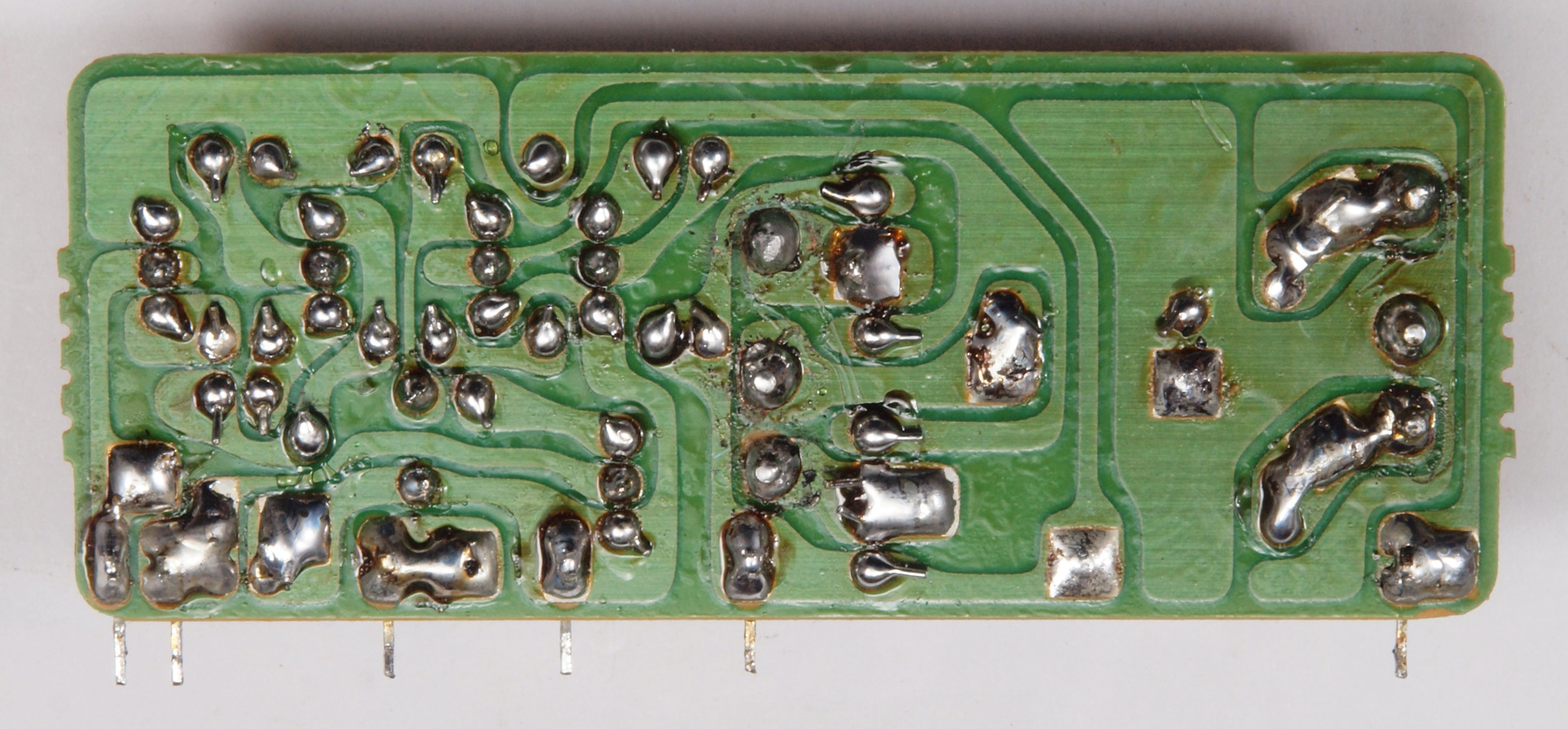

C92. 修理後 NFB−AMP基板 電解コンデンサ−4個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C93. 修理前 NFB−AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

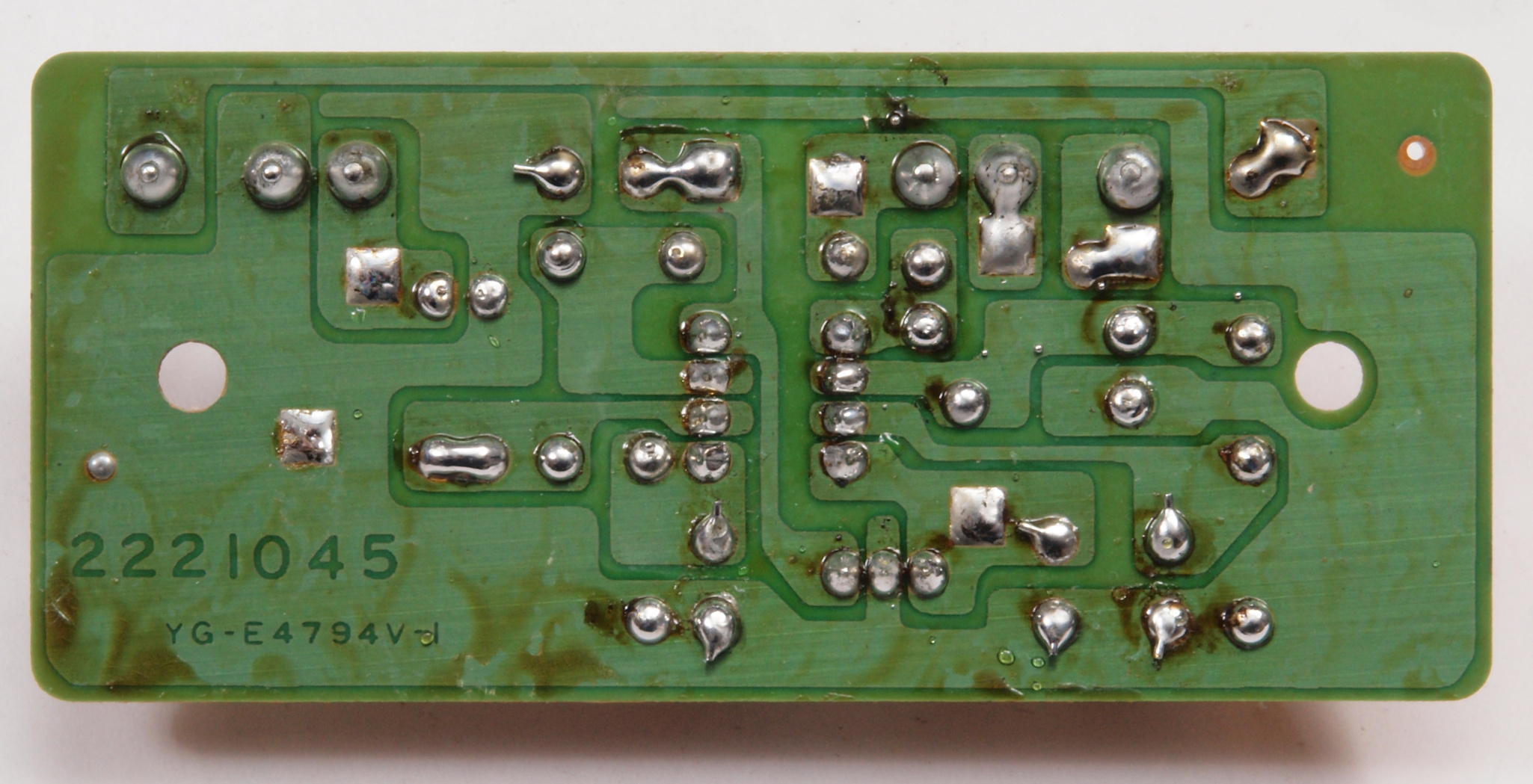

C94. 修理(半田補正)後 NFB−AMP基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
C95. 完成NFB−AMP基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

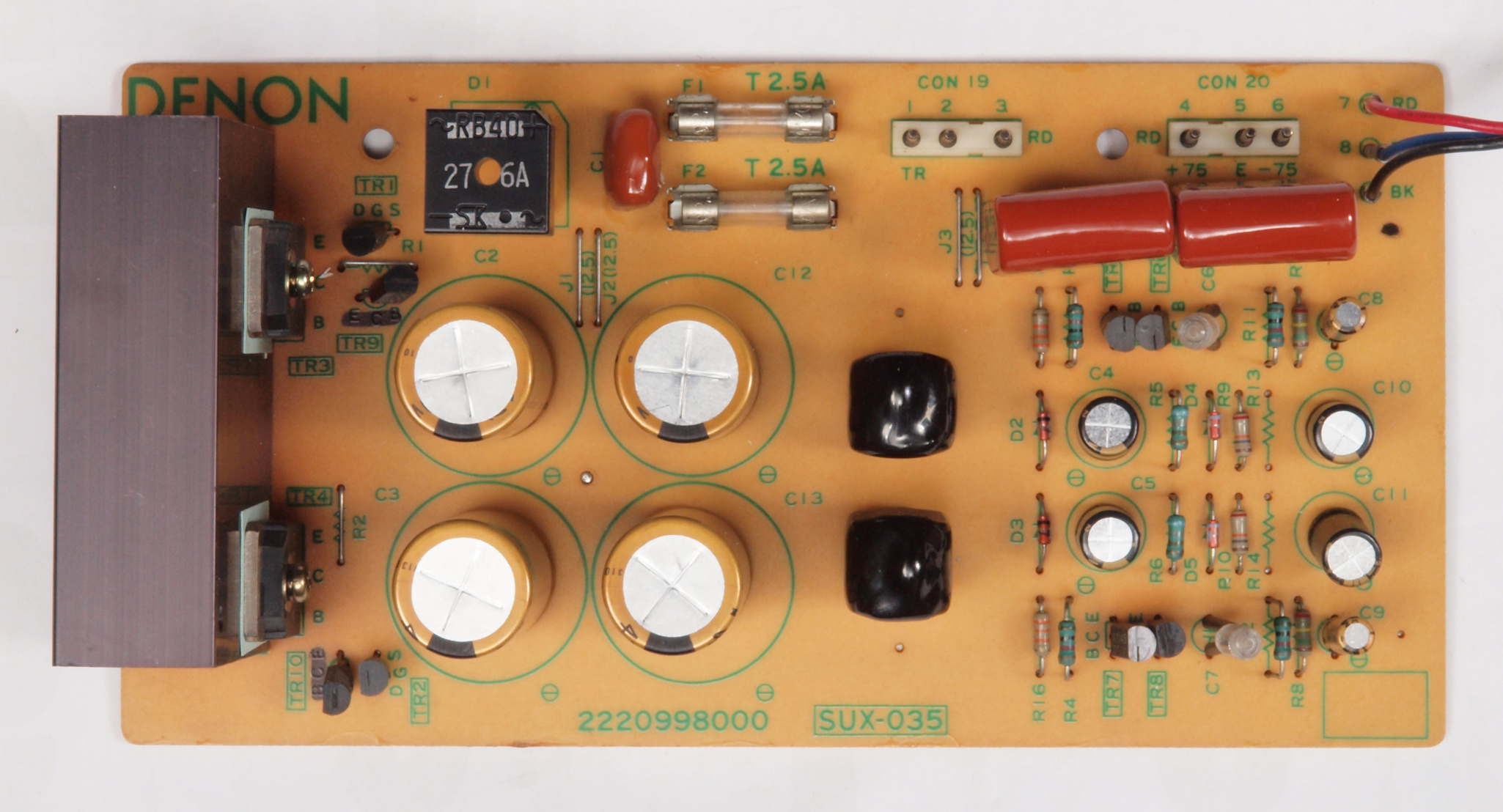

CA1. 修理前 電源基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

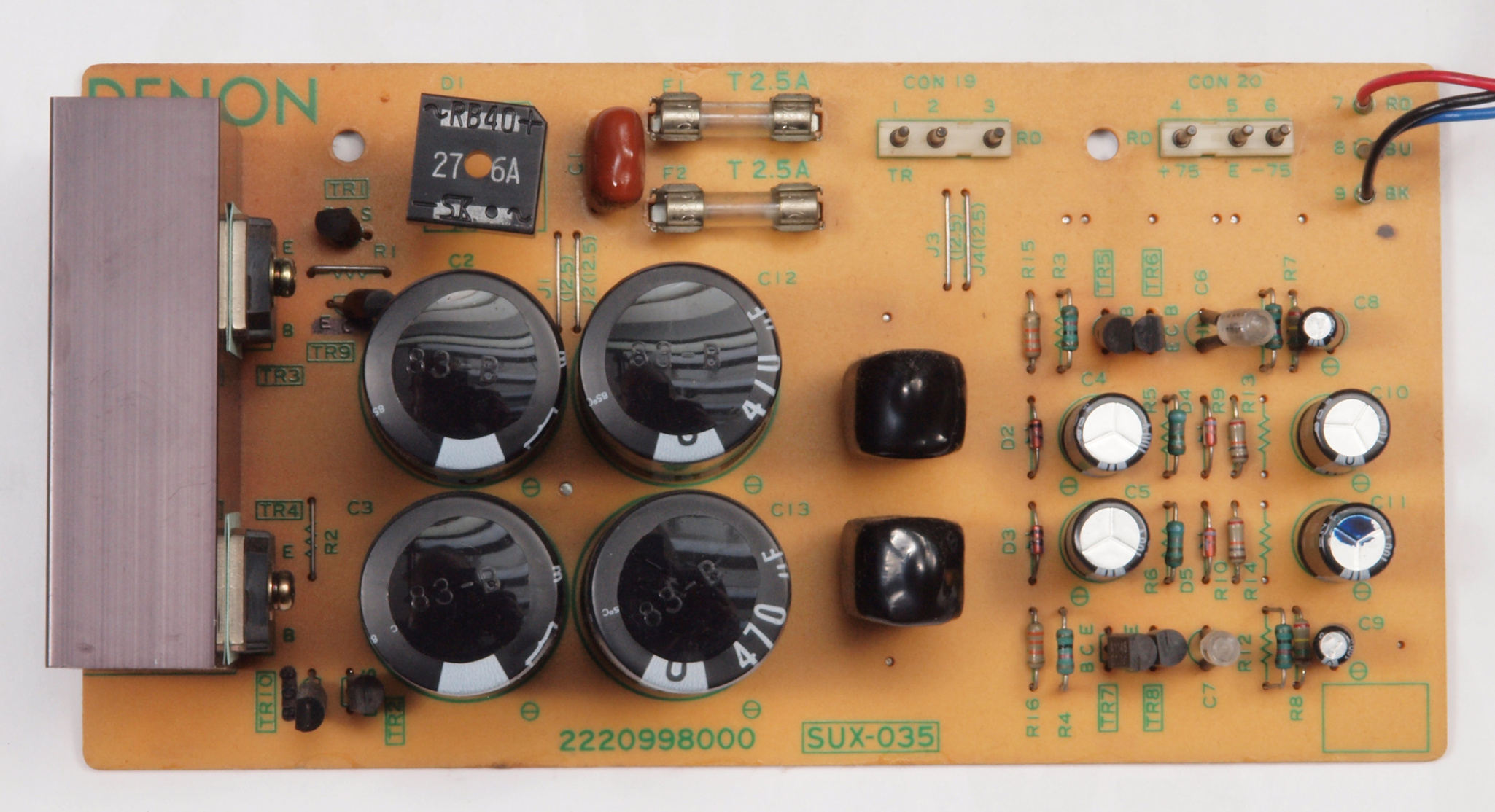

CA2. 修理後 電源基板 電解コンデンサー10個交換、フイルムコンデンサー2個追加。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

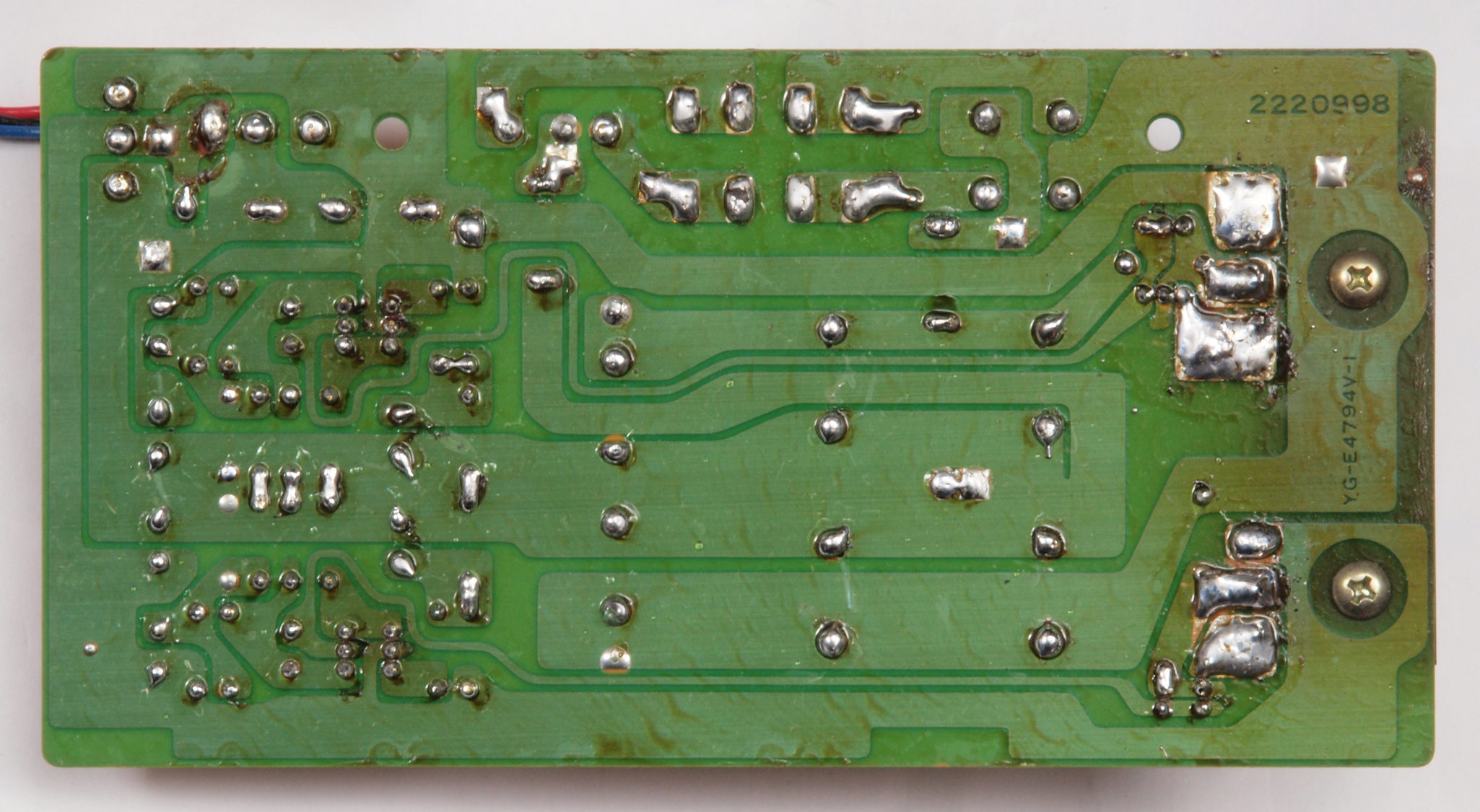

CA3. 修理前 電源基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

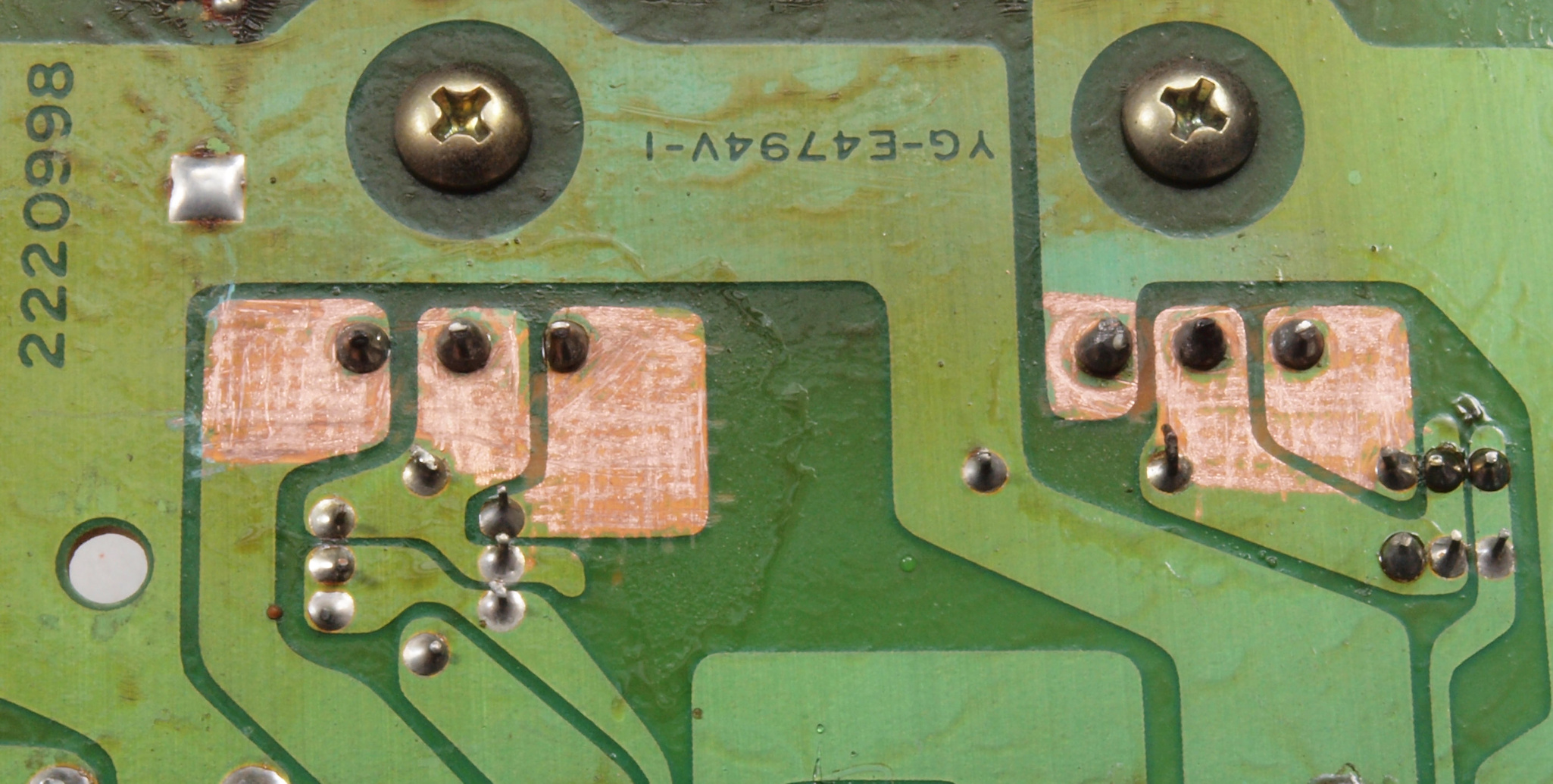

CA31. 修理中 電源基板裏 熱を持つところは半田の劣化が早い、半田面積を増す | ||||||||||||||||||||||||||||||||||||||||||||||||||||

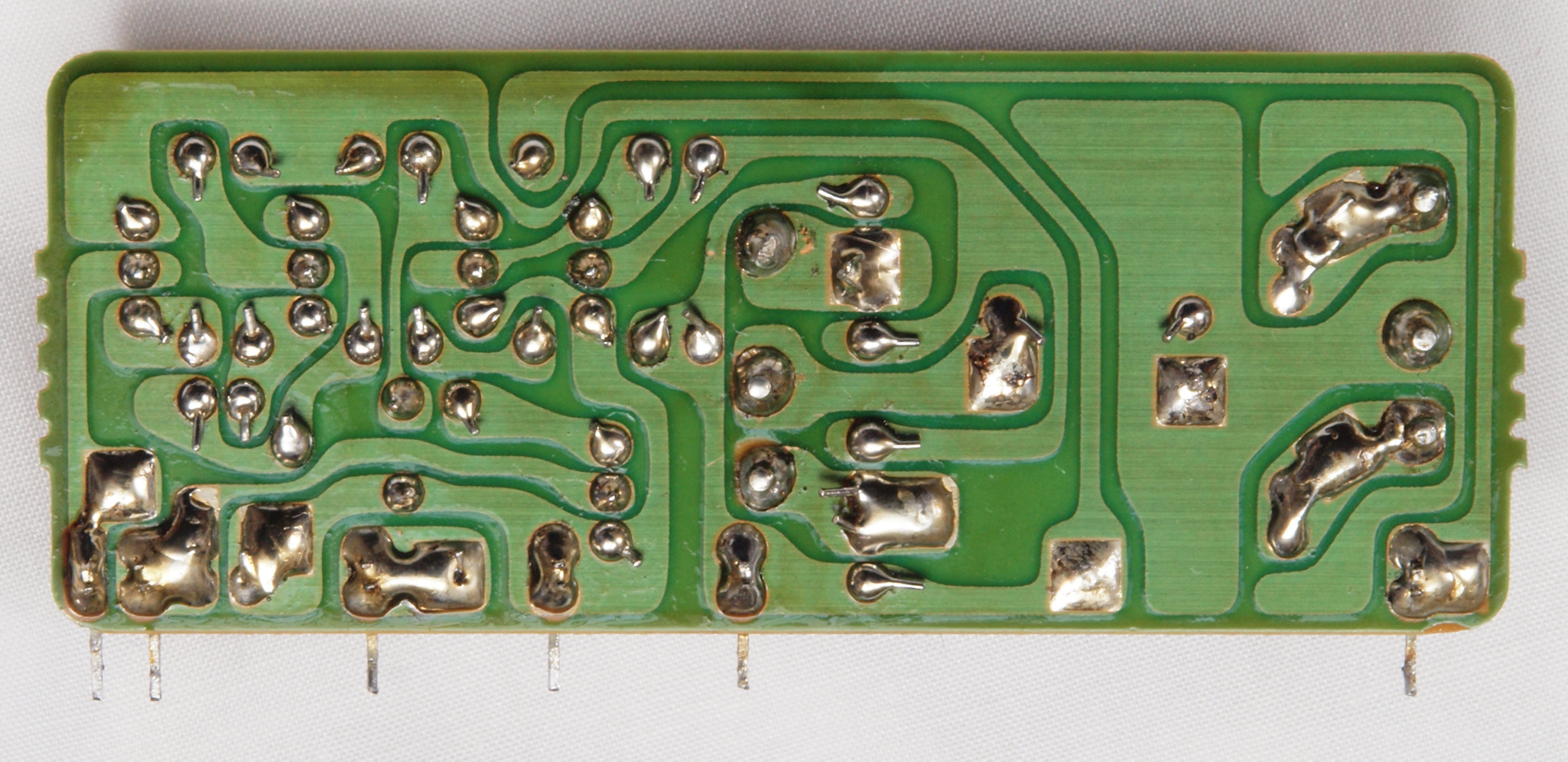

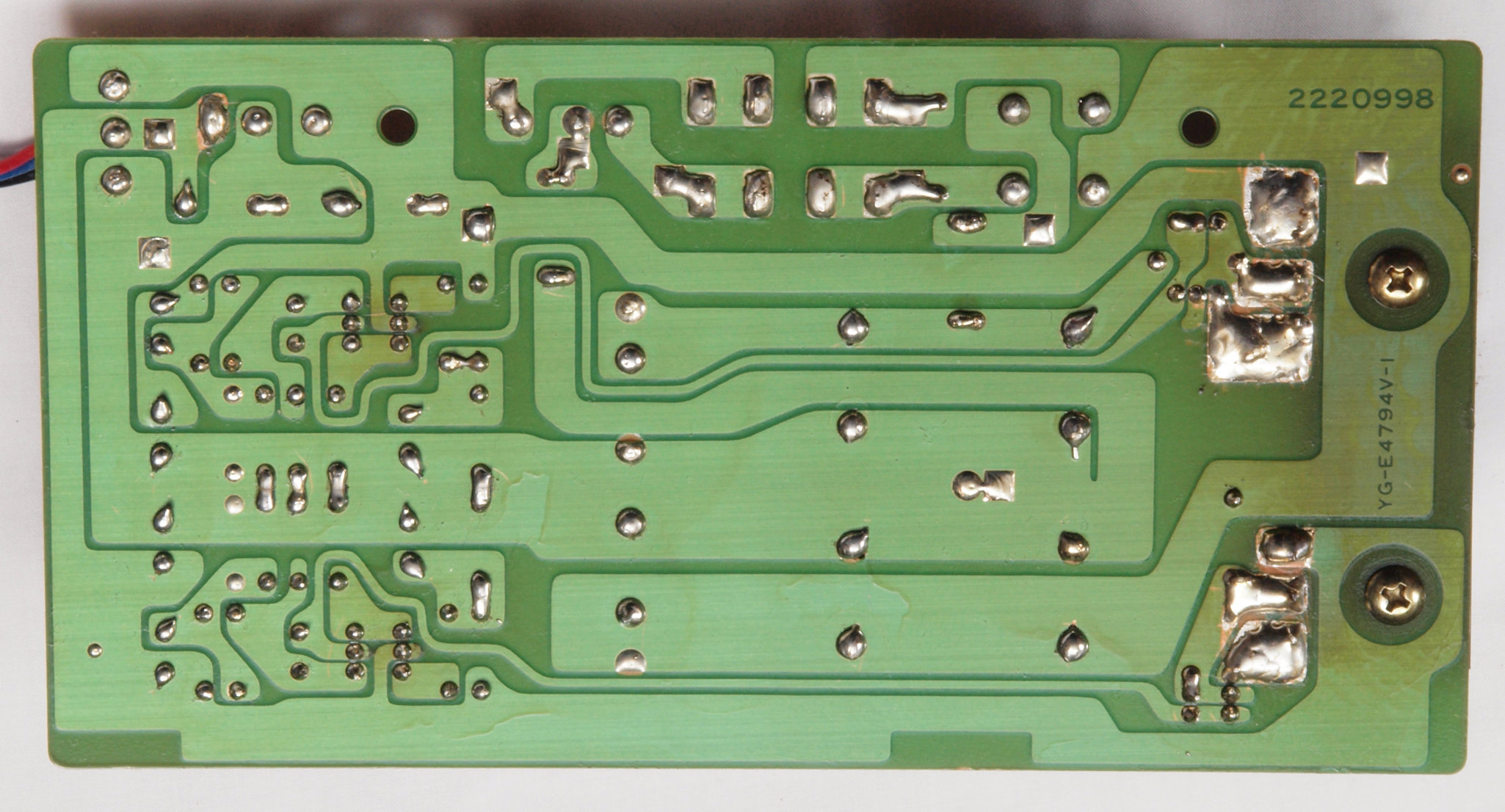

CA4. 修理(半田補正)後 電源基板裏。 全ての半田をやり修す、フイルムコンデンサー2個追加。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CA5. 完成電源基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

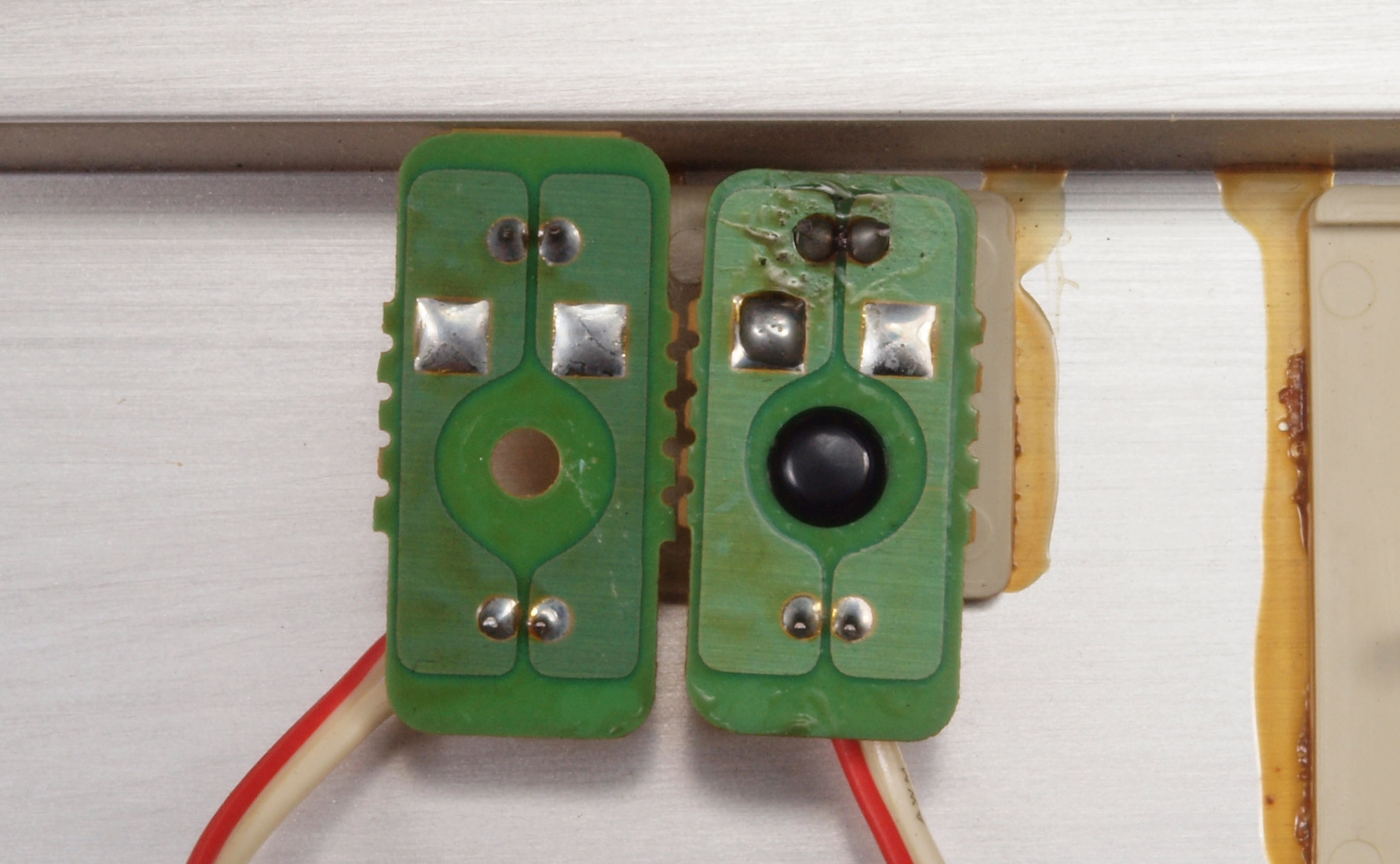

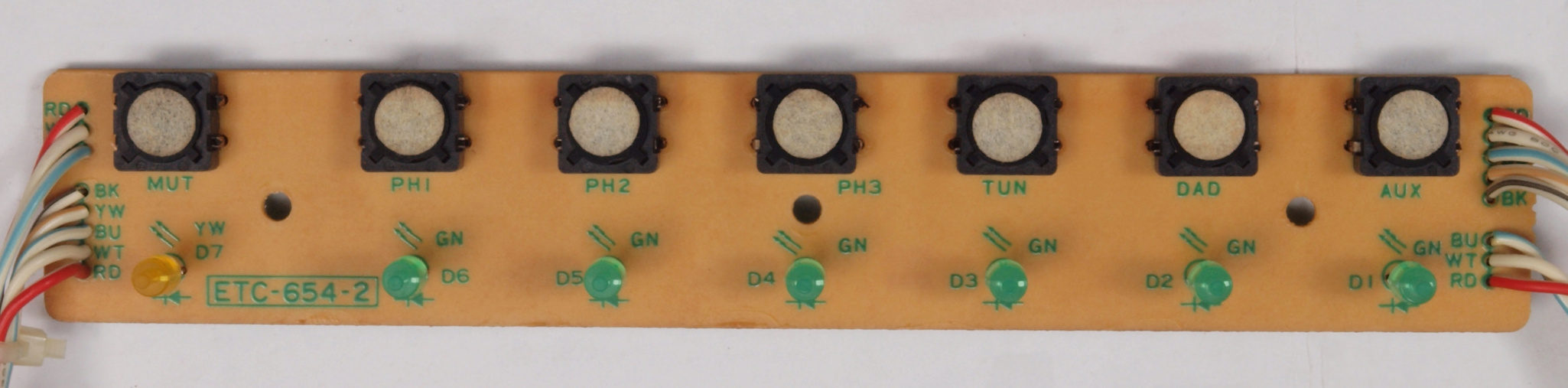

CB1. 修理前 パネルLED表示基板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CB2. 修理前 パネルLED表示基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

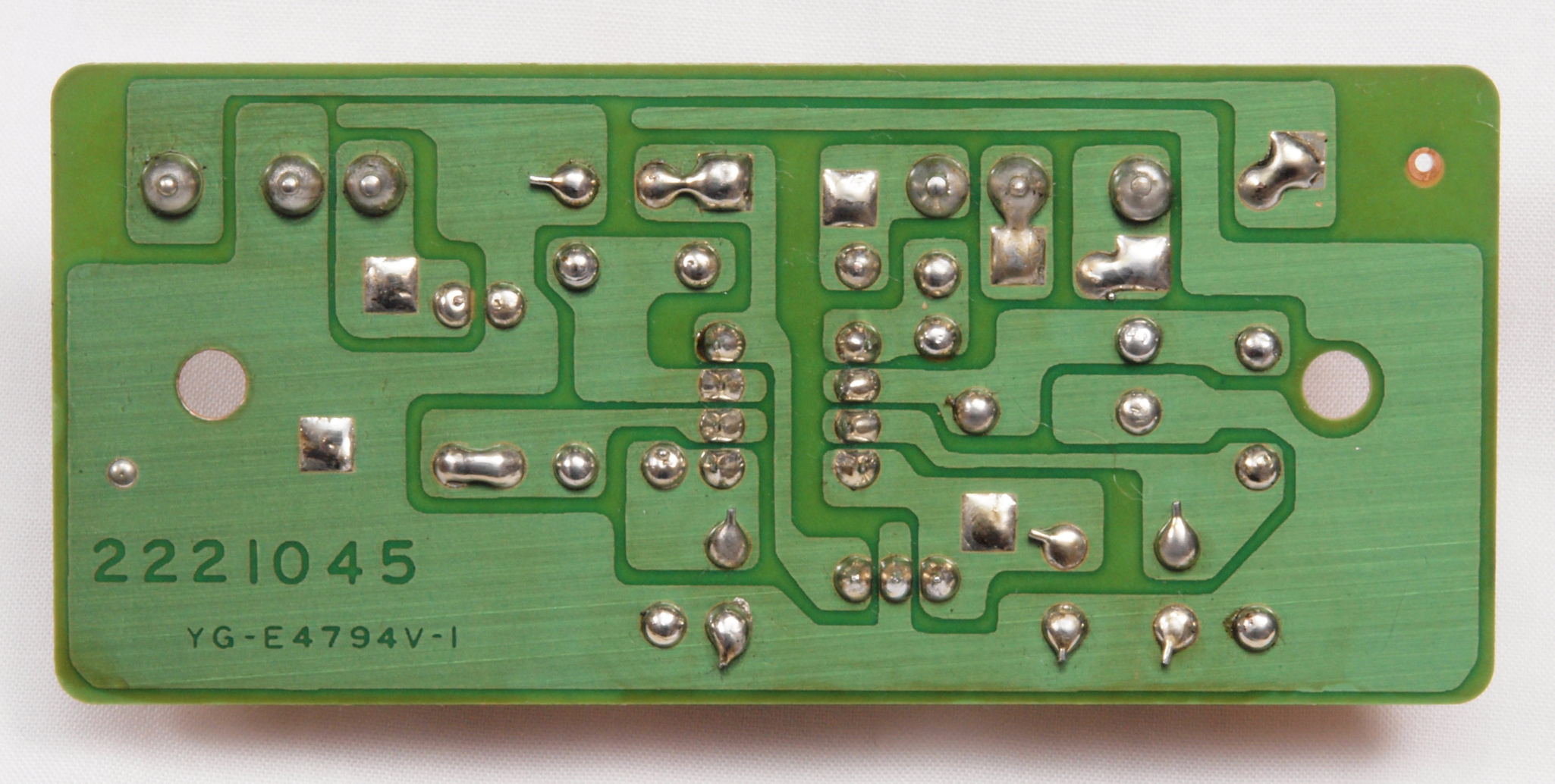

CB3. 修理(半田補正)後 パネルLED表示基板裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

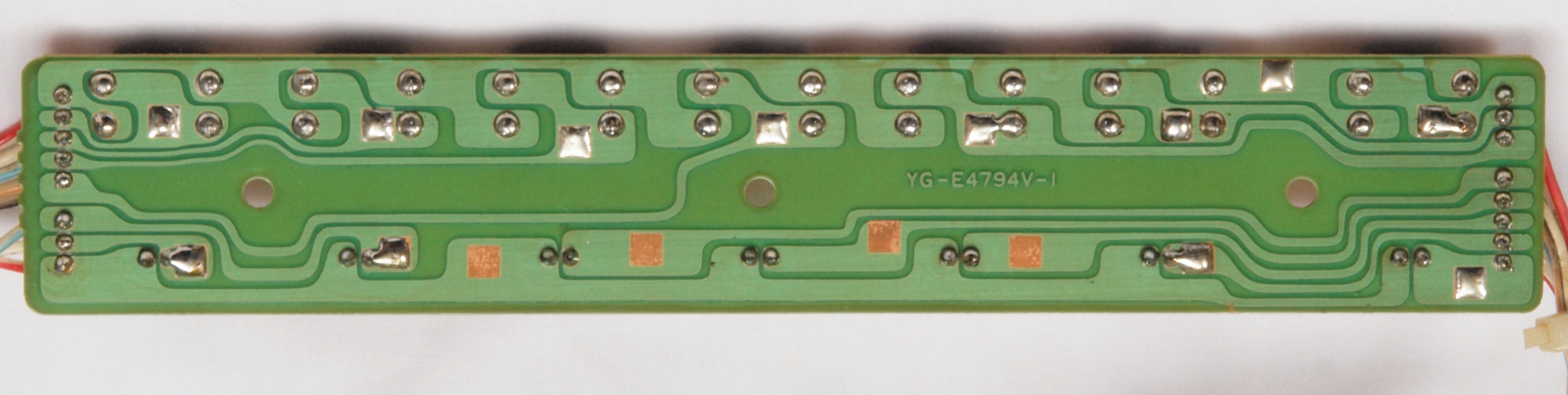

CB4. 完成パネルLED表示基板裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

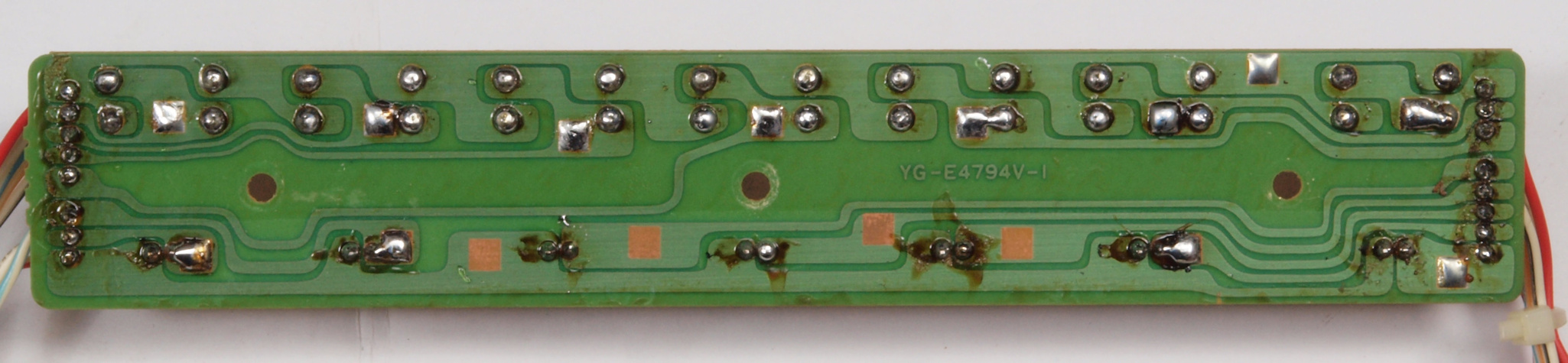

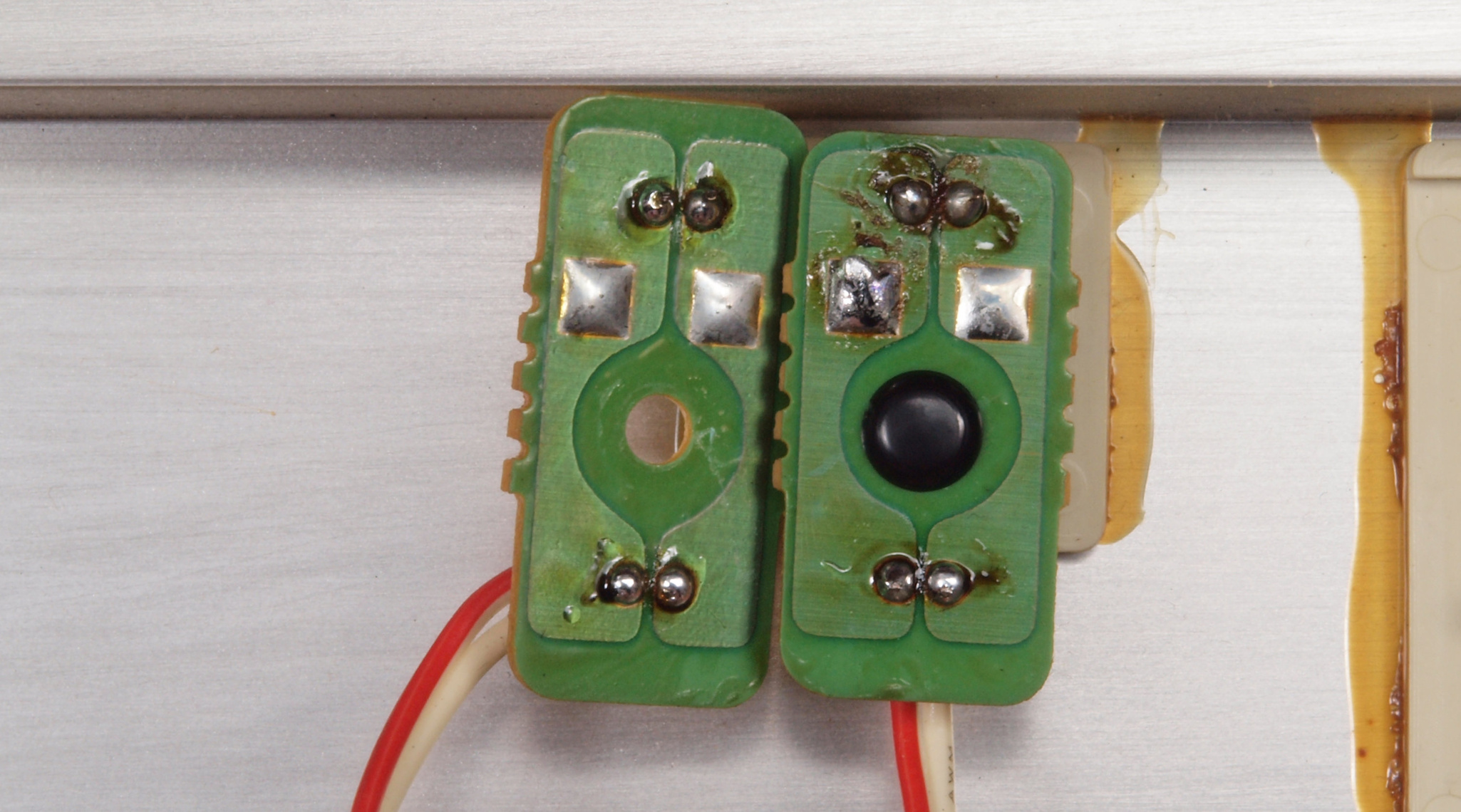

CB5. 修理前 パネルLED表示基板2裏 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

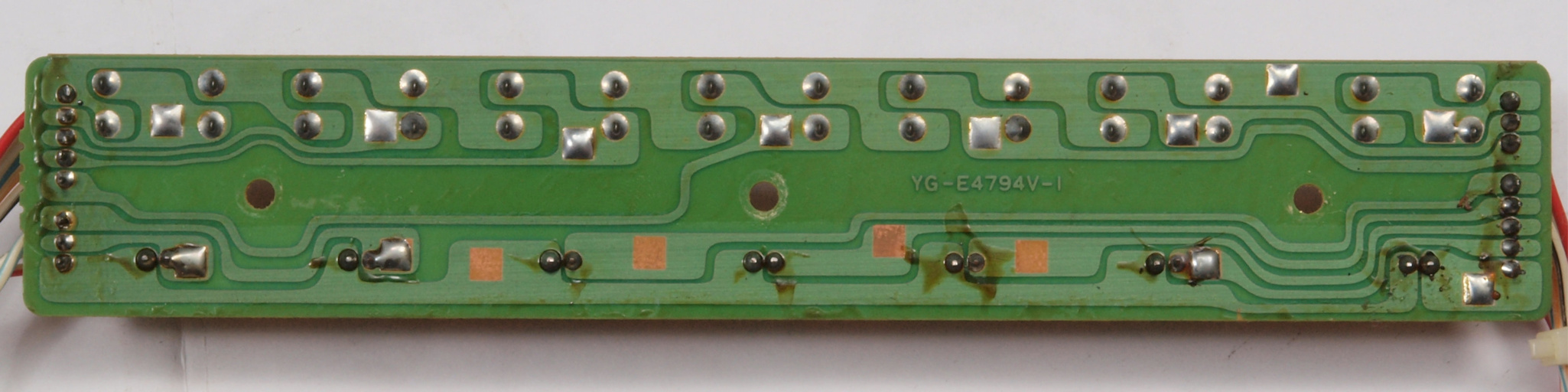

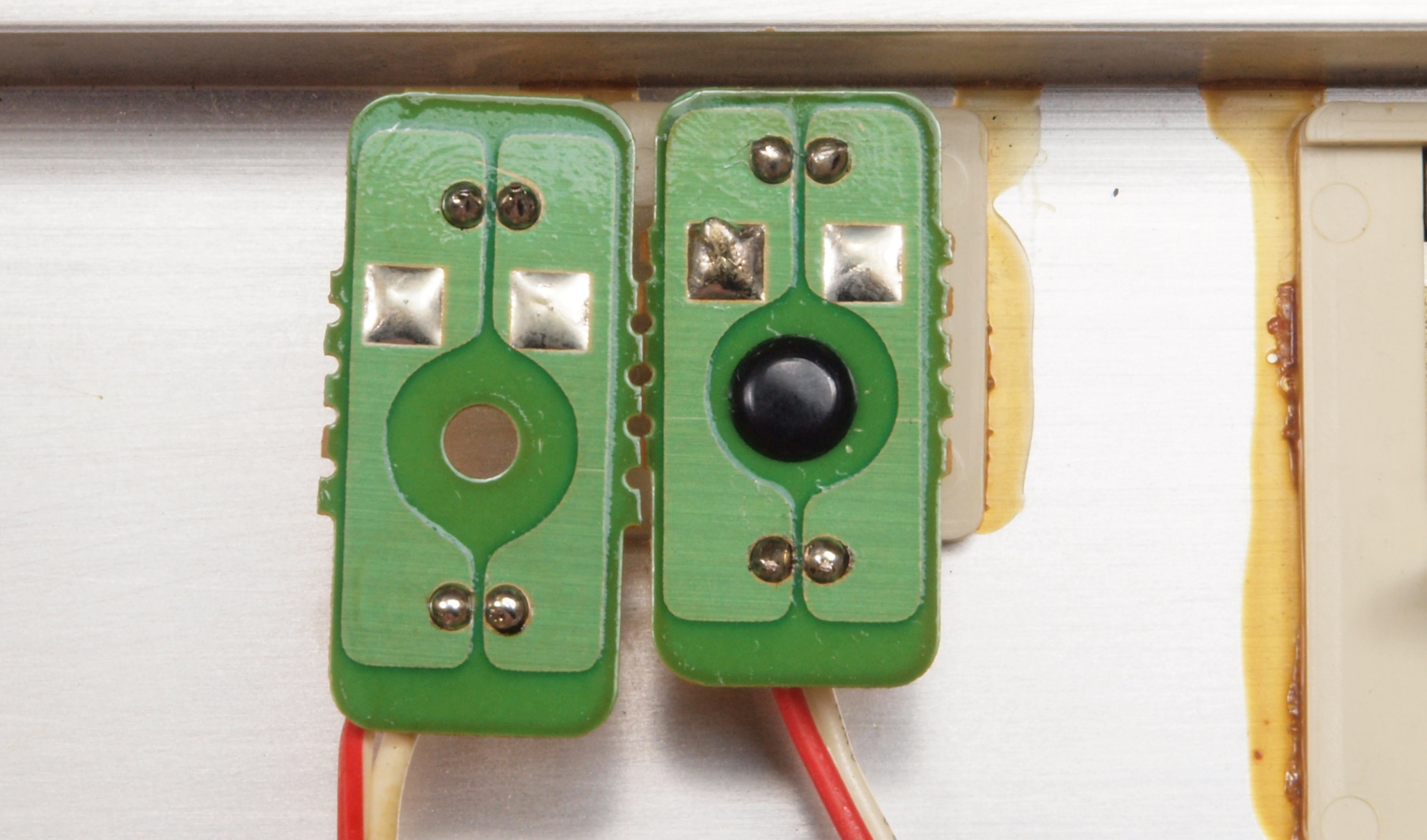

CB6. 修理(半田補正)後 パネルLED表示基板2裏。 全ての半田をやり修す。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CB7. 完成パネルLED表示基板2裏。 余分なフラックスを落として、コート液を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

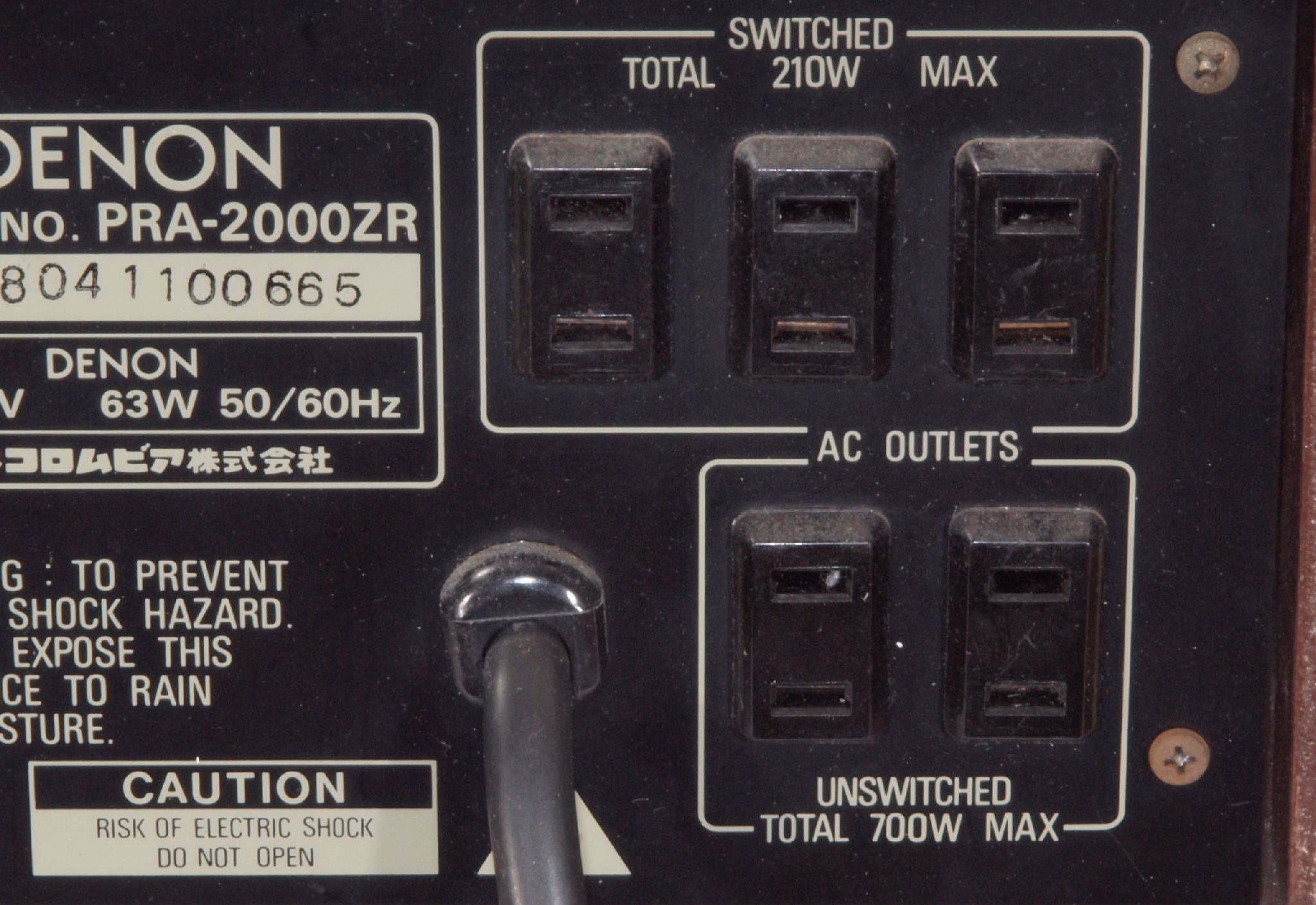

CD1. 修理前 電源ケーブル挿入部。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CD2. 修理(加工)中 電源ケーブル挿入部、3Pインレット取り付け穴を開ける、ハンドツールなので時間がかかる。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

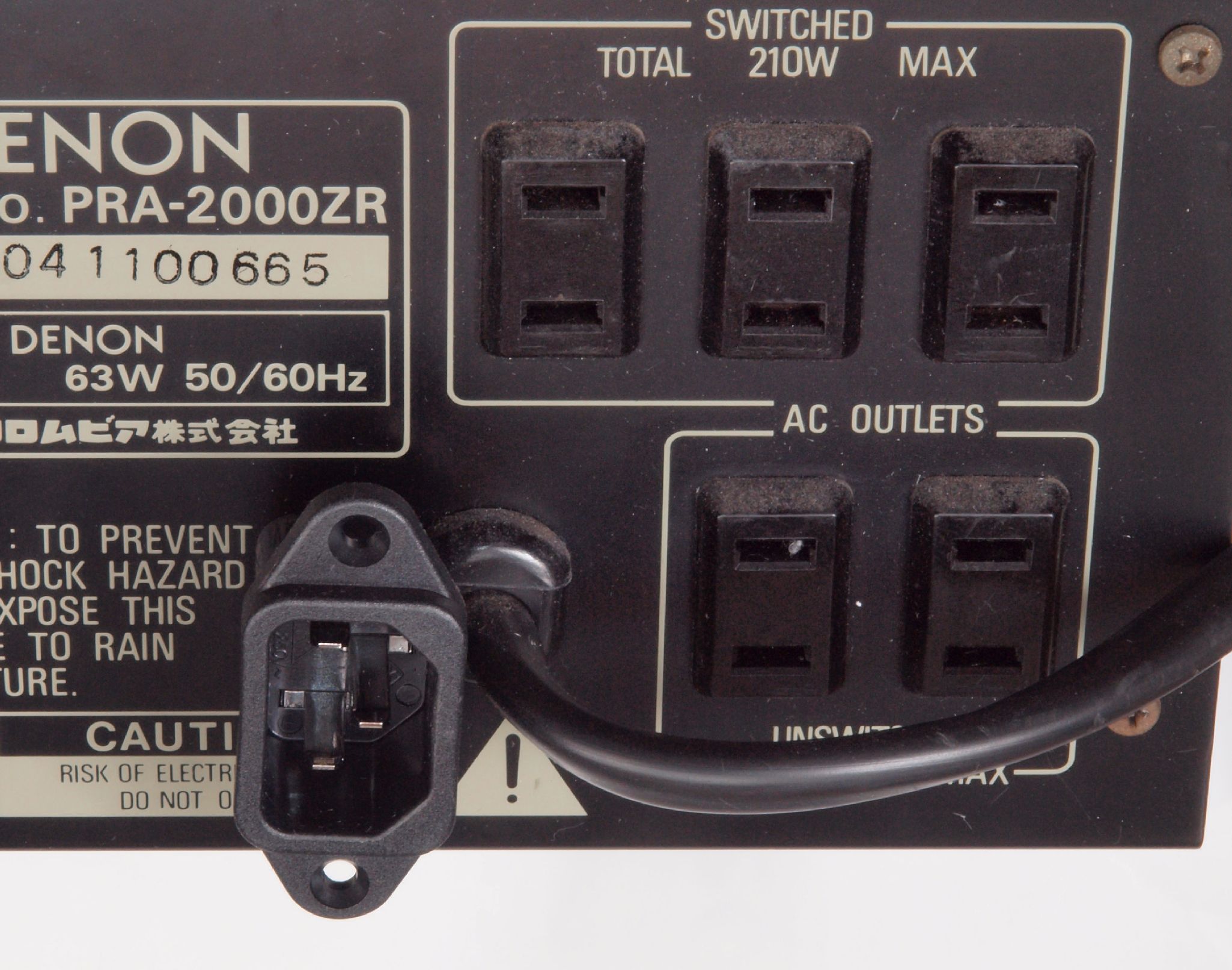

CD3. 修理後 3Pインレット取り付け。 FURUTECH FI-10(G) 金メッキ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CD4. 修理後 3Pインレット裏の配線。 アースはしっかりと取る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

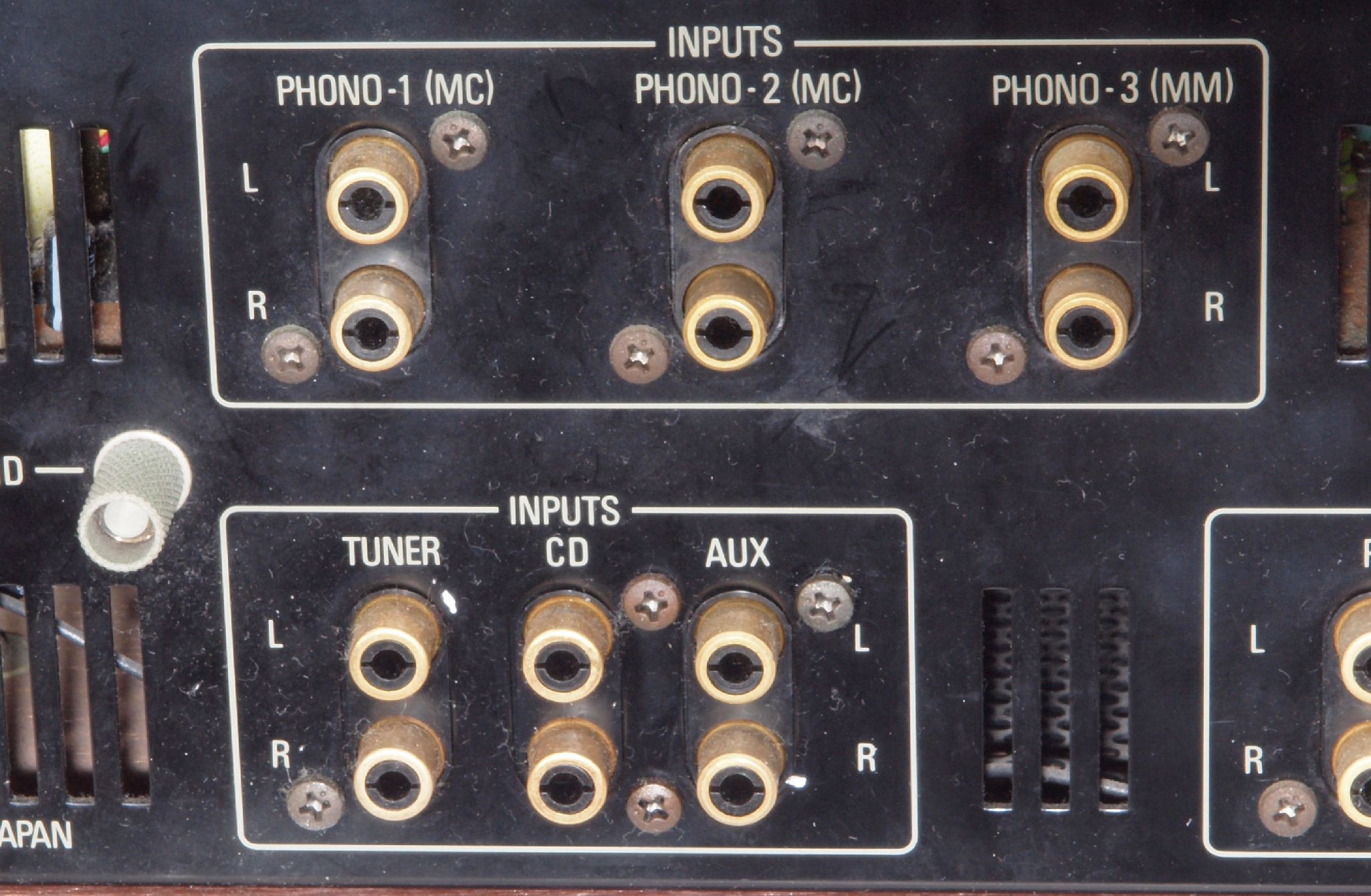

CE1. 修理前 PHONO_入力RCA端子。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

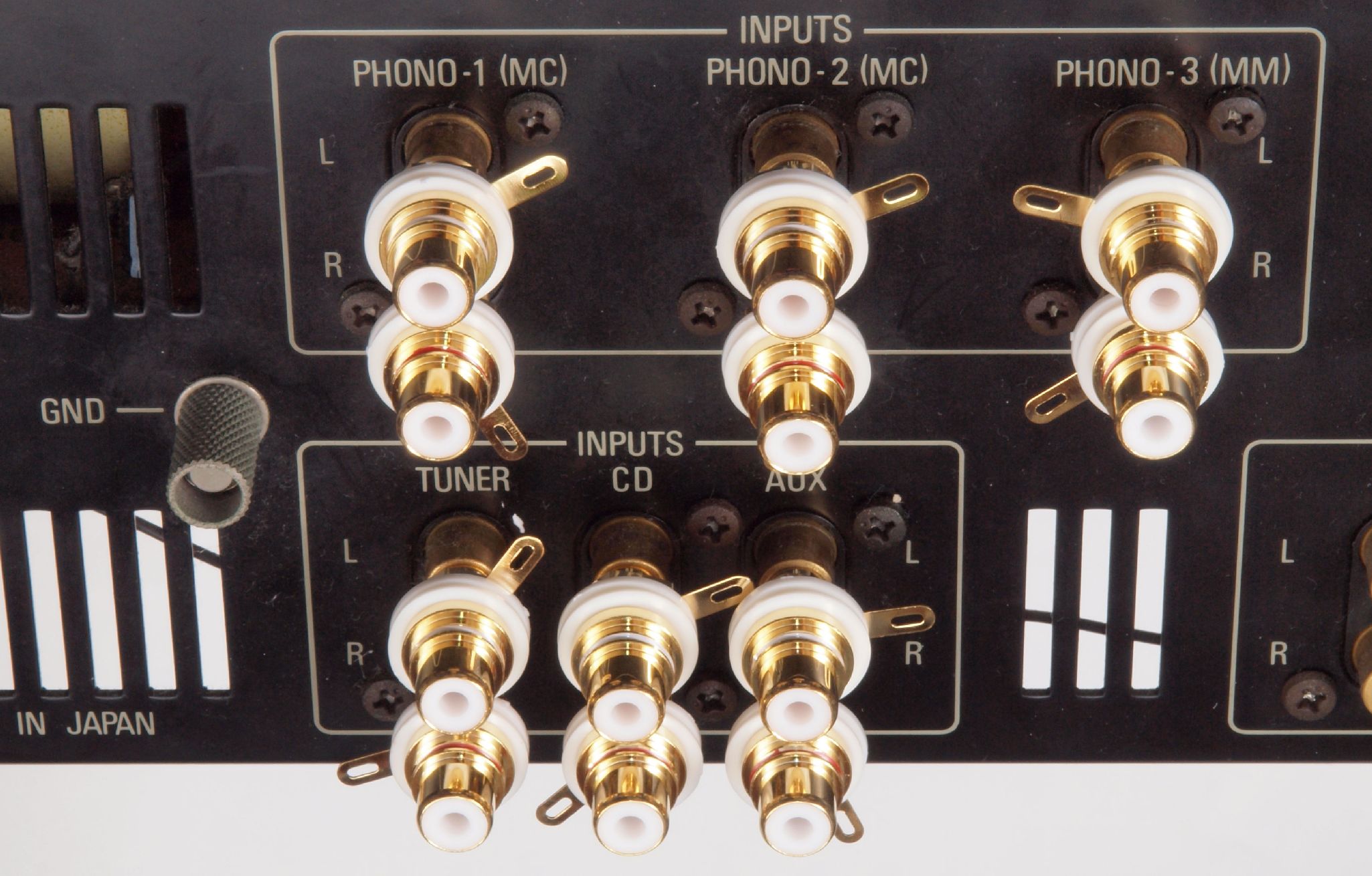

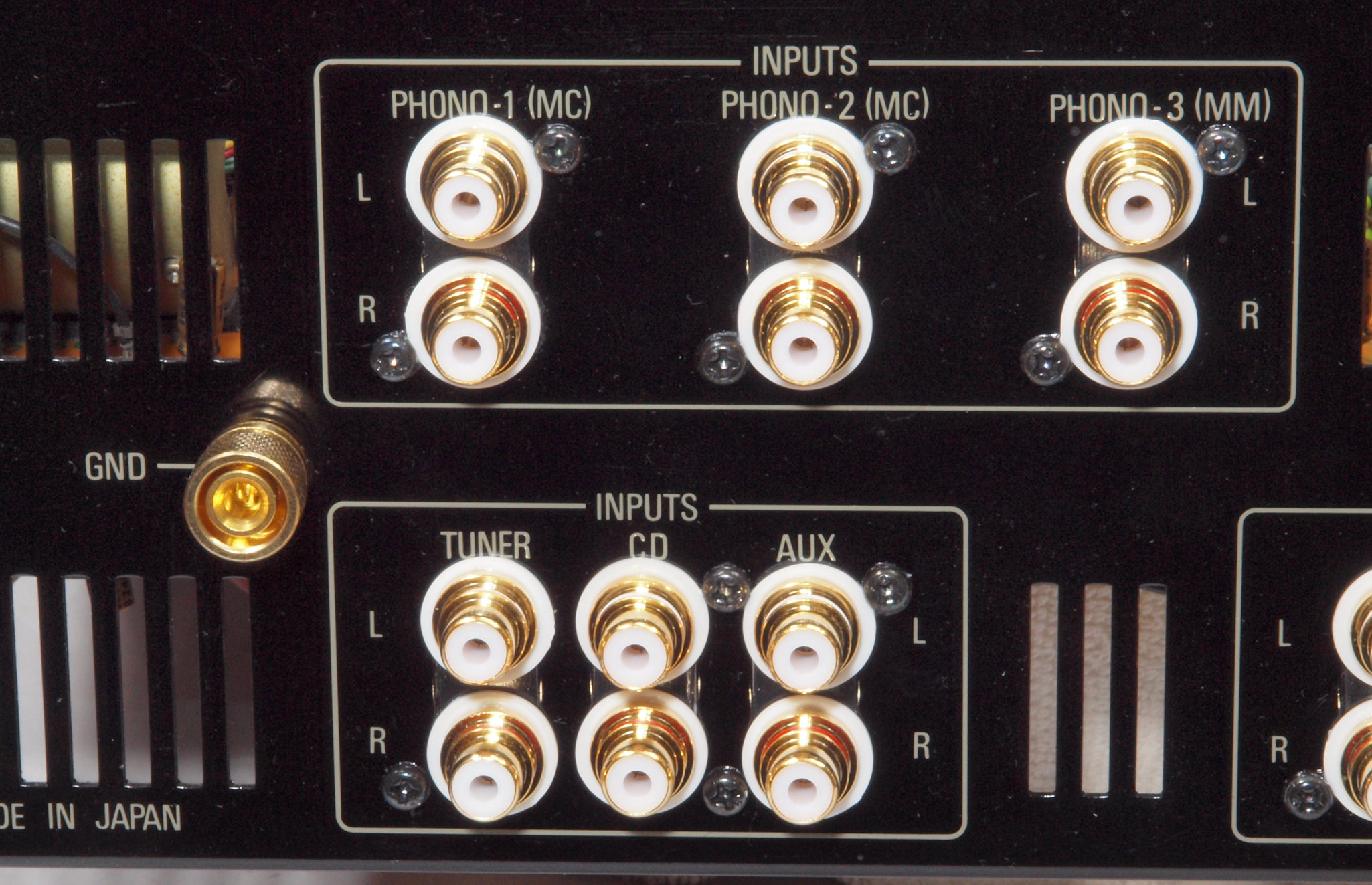

CE2. 修理(交換)後 PHONO_入力RCA端子。 テフロン絶縁型と交換。 アース端子も交換する。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CE3. 修理中 PHONO_入力RCA端子裏配線。 配線は半田が染み込むよう撚る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CE4. 修理後 PHONO_入力RCA端子裏配線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CF1. 修理前 TUNER、CD、AUX_入力RCA端子。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CF2. 修理(交換)後 TUNER、CD、AUX_入力RCA端子。 テフロン絶縁型と交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CF3. 修理中 TUNER、CD、AUX_入力RCA端子裏配線。 配線は半田が染み込むよう撚る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CF4. 修理後 TUNER、CD、AUX_入力RCA端子裏配線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

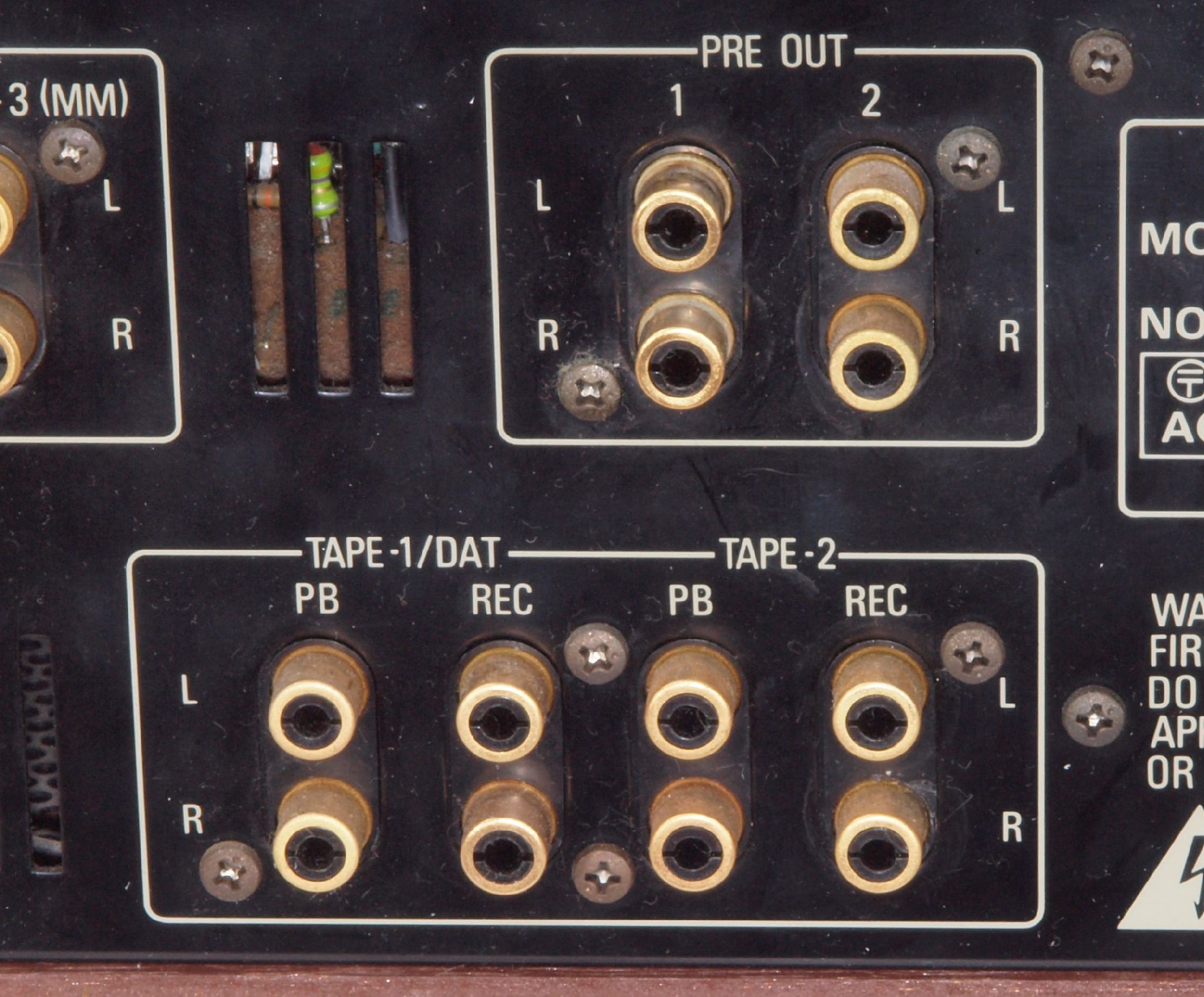

CG1. 修理前 TAPE_入出力RCA端子。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

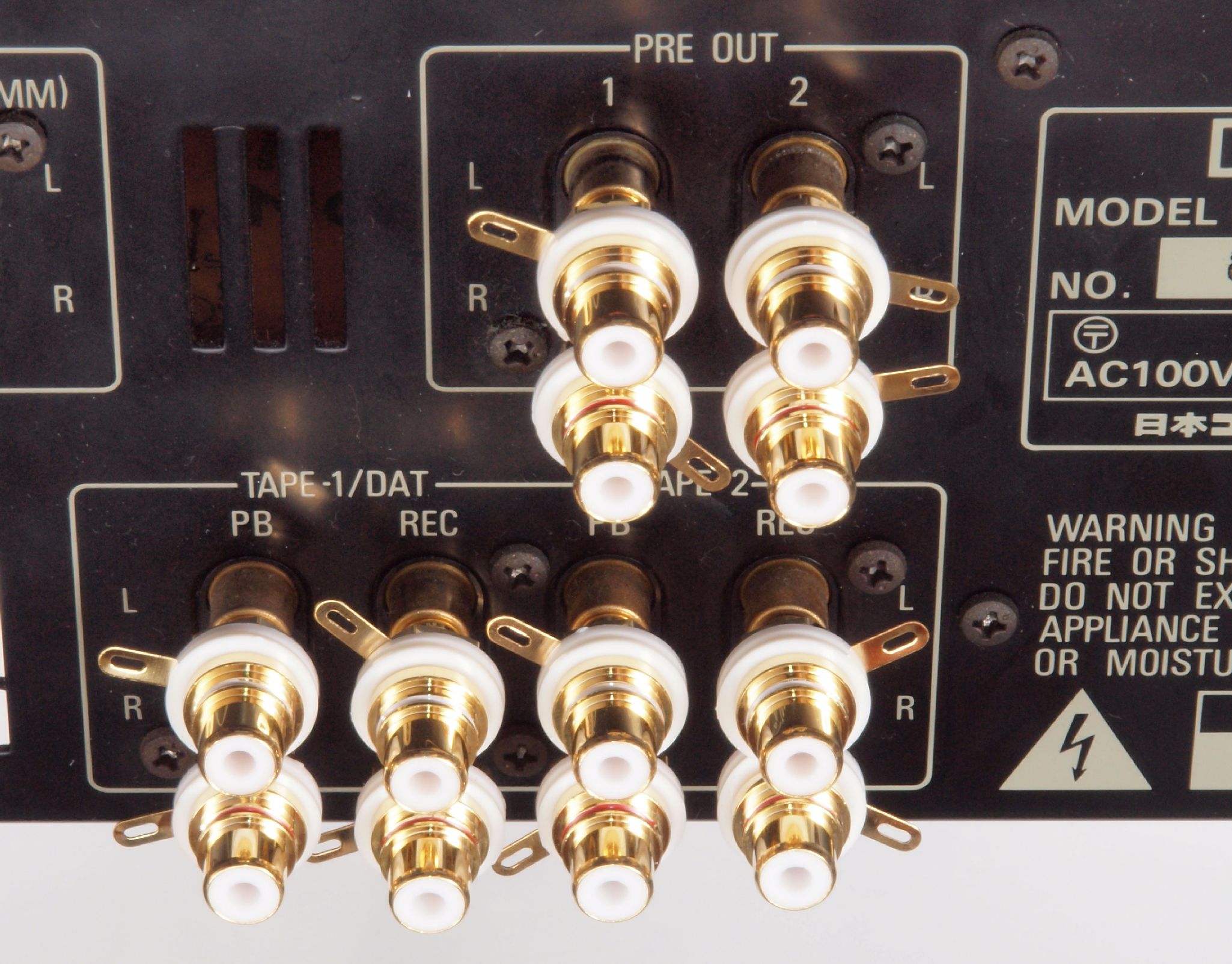

CG2. 修理(交換)後 TAPE_入出力RCA端子。 テフロン絶縁型と交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CG3. 修理中 TAPE_入出力RCA端子裏配線。 配線は半田が染み込むよう撚る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CG4. 修理後 TAPE_入出力RCA端子裏配線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CH1. 修理前 出力RCA端子。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CH2. 修理(交換)後 出力RCA端子。 テフロン絶縁型と交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CH3. 修理中 出力RCA端子裏配線。 配線は半田が染み込むよう撚る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CH4. 修理後 出力RCA端子裏配線。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

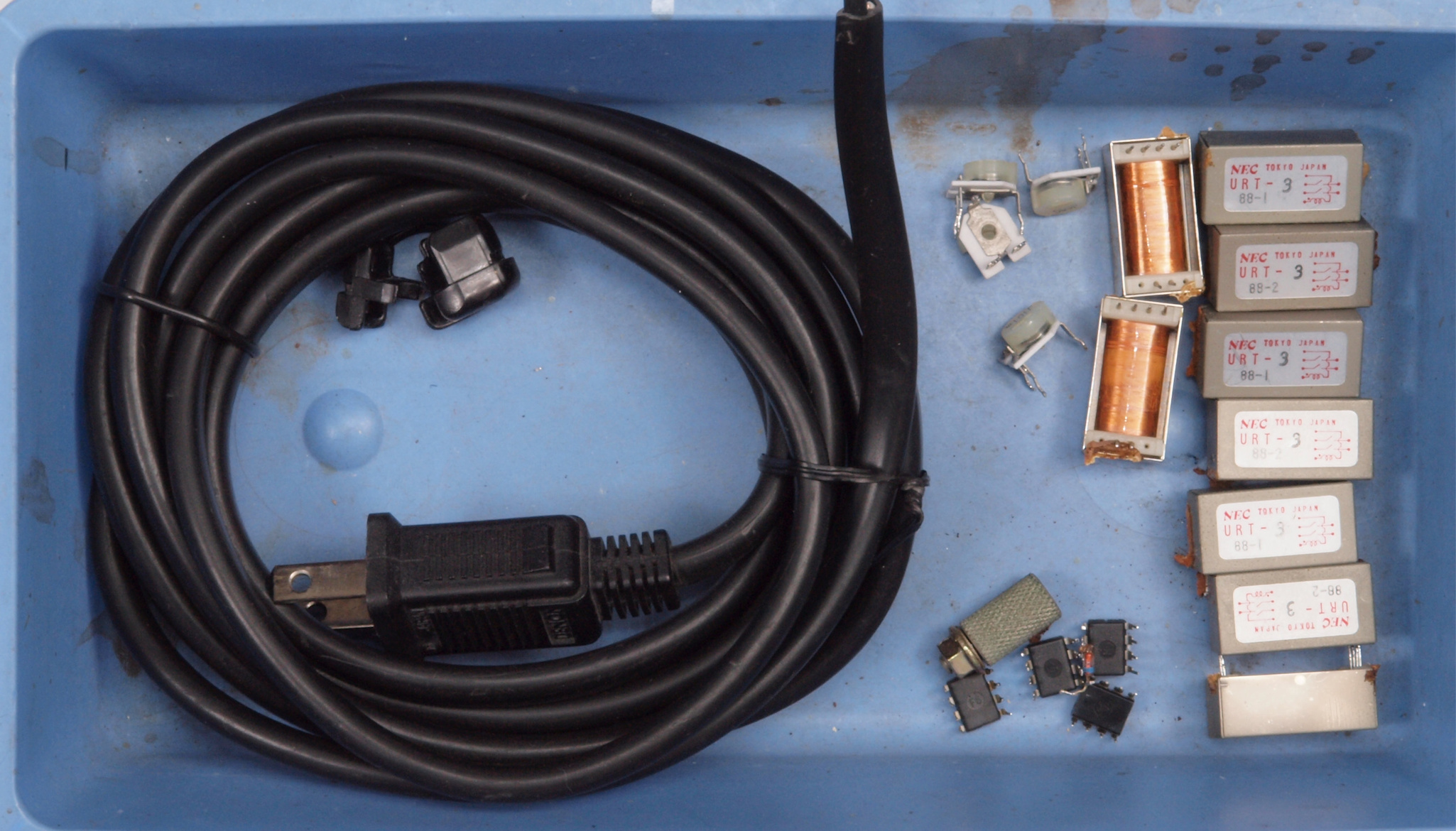

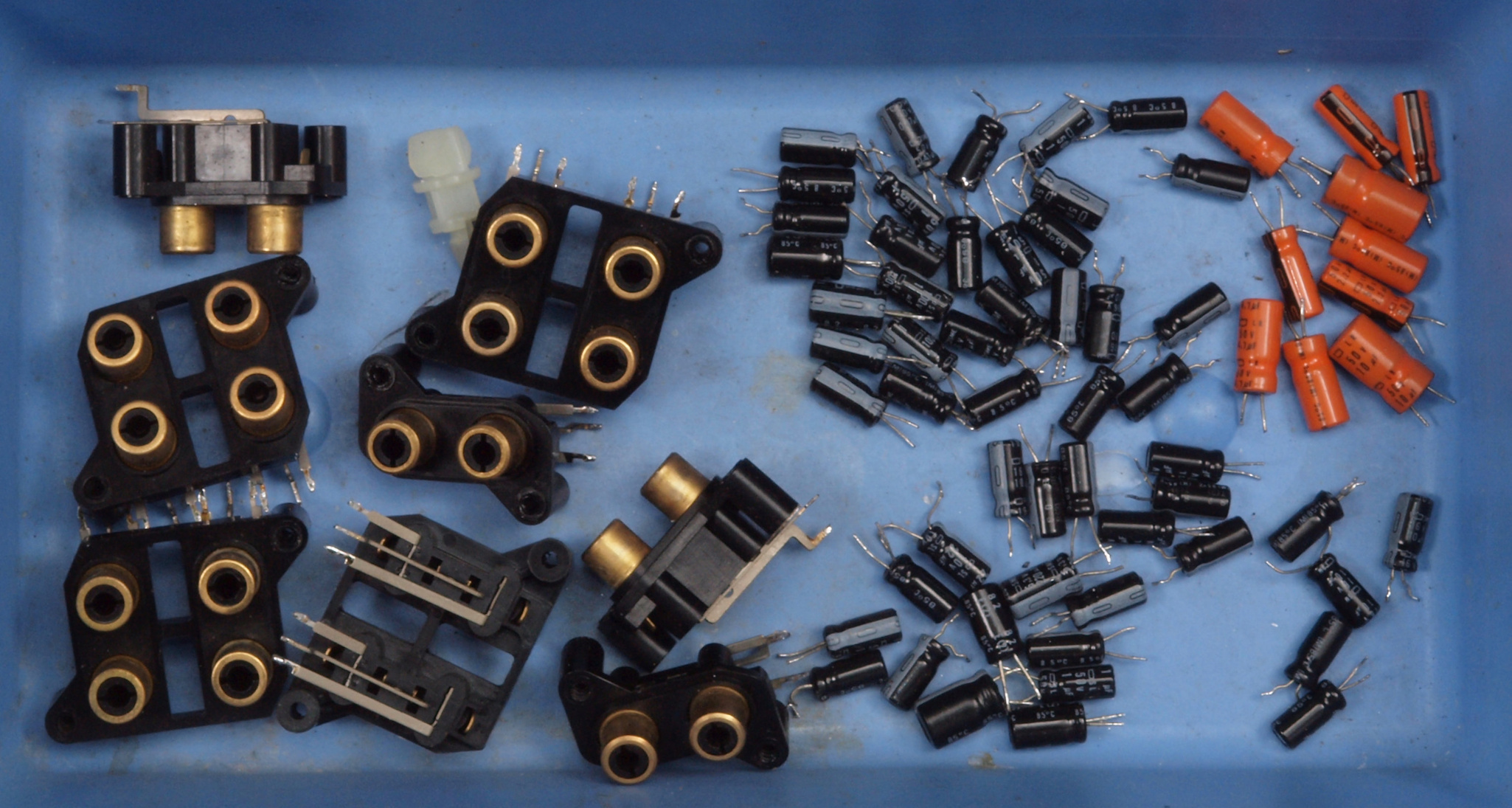

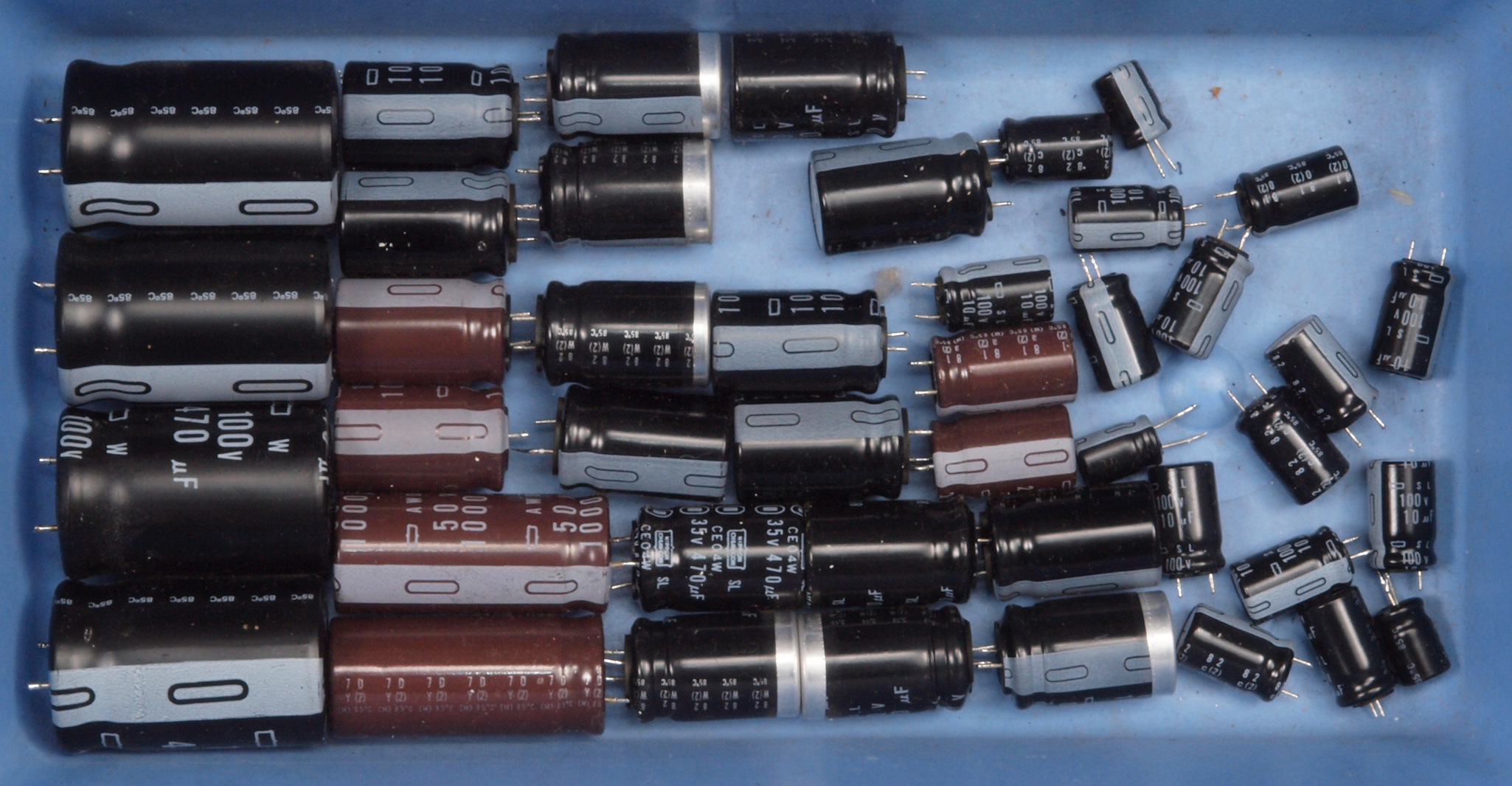

CI1. 交換部品 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

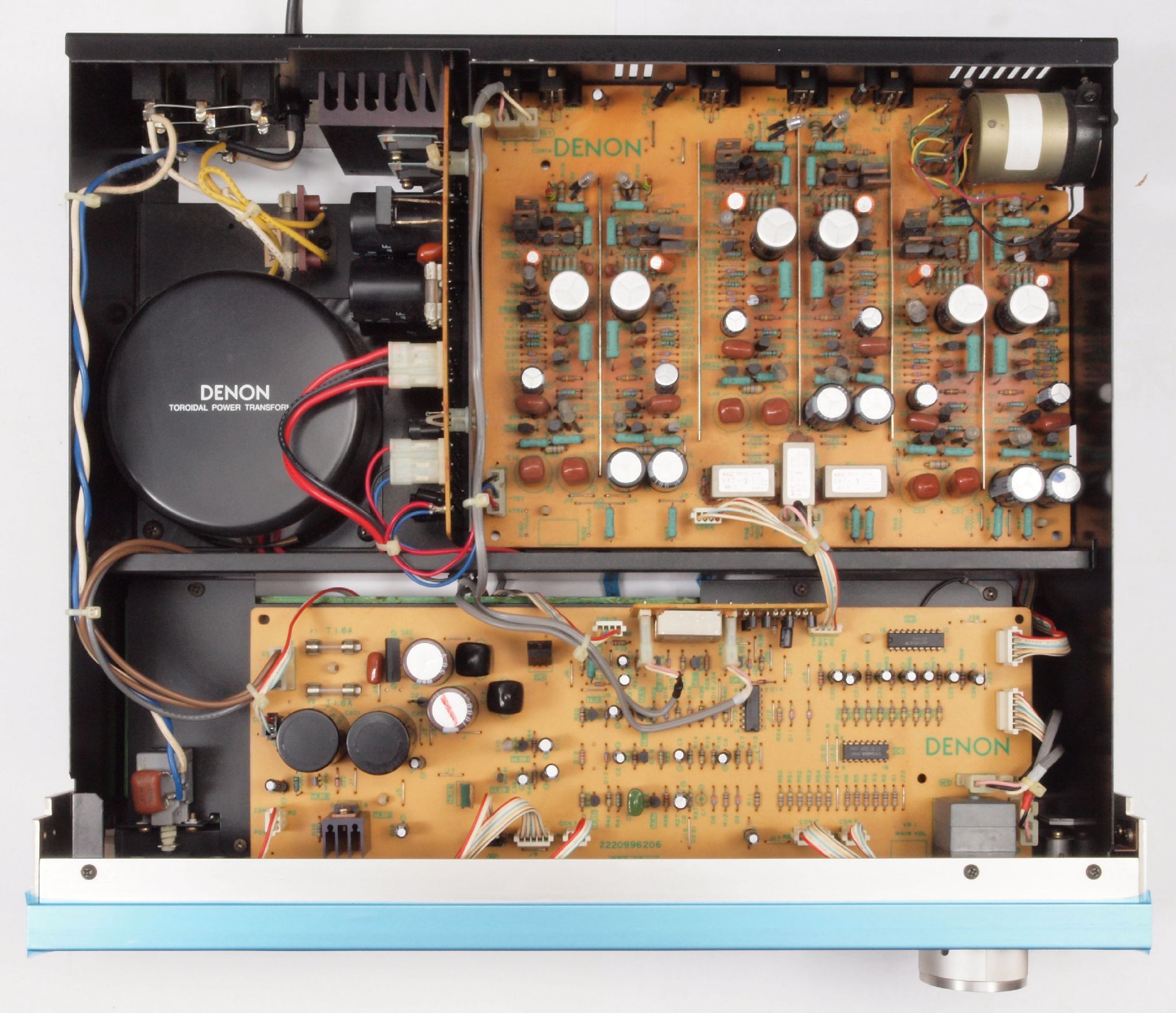

CJ1. 修理前 上から | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CJ2. 修理後 上から | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CJ3. 修理前 下から | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CJ4. 修理後 下から | ||||||||||||||||||||||||||||||||||||||||||||||||||||

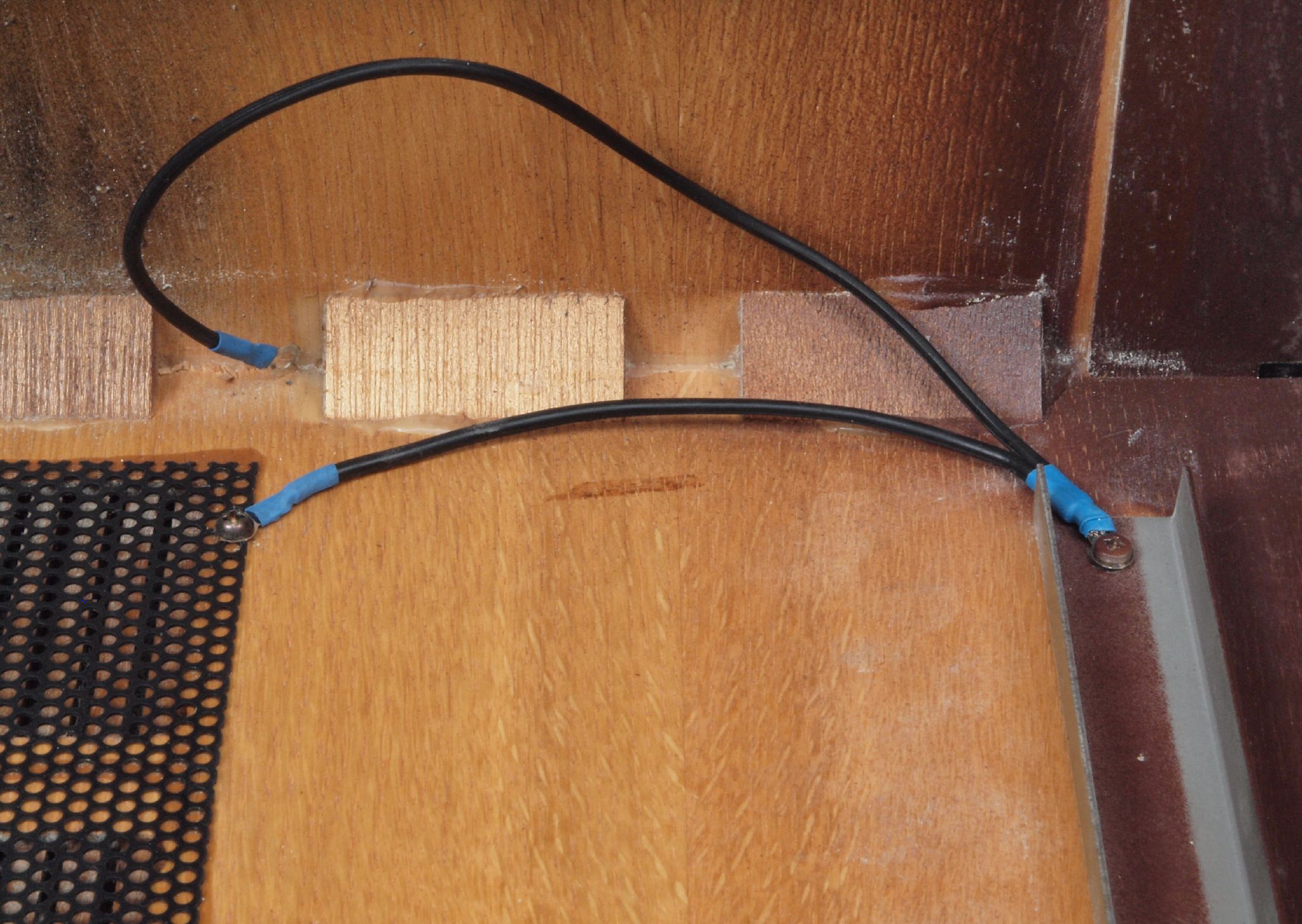

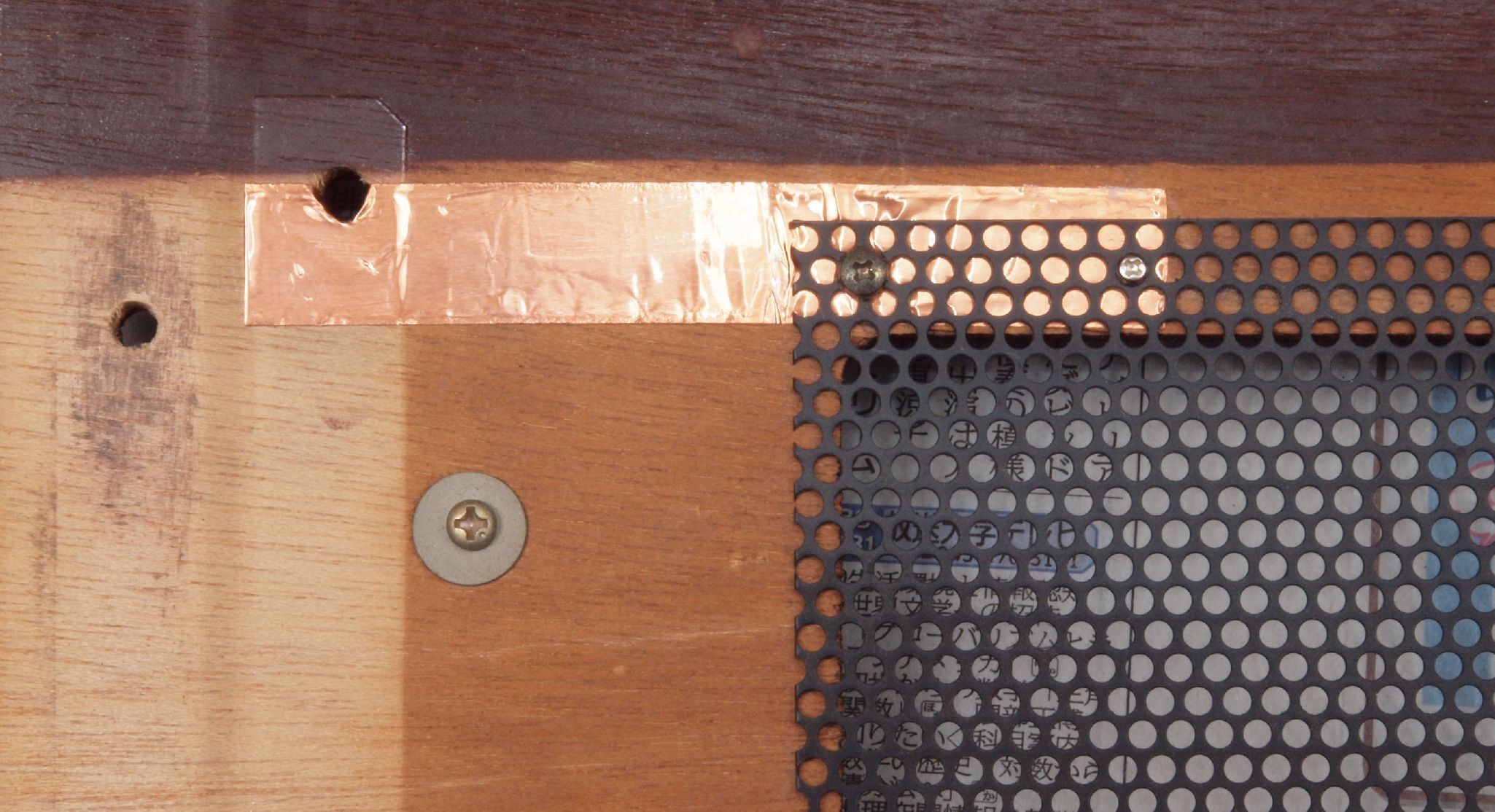

CJ5. 修理後 上ケース(木ケース)ガラリと補強材もアースを取る。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
CJ6. 修理後 下蓋ガラリもアースを取る。 銅箔テープを使用。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

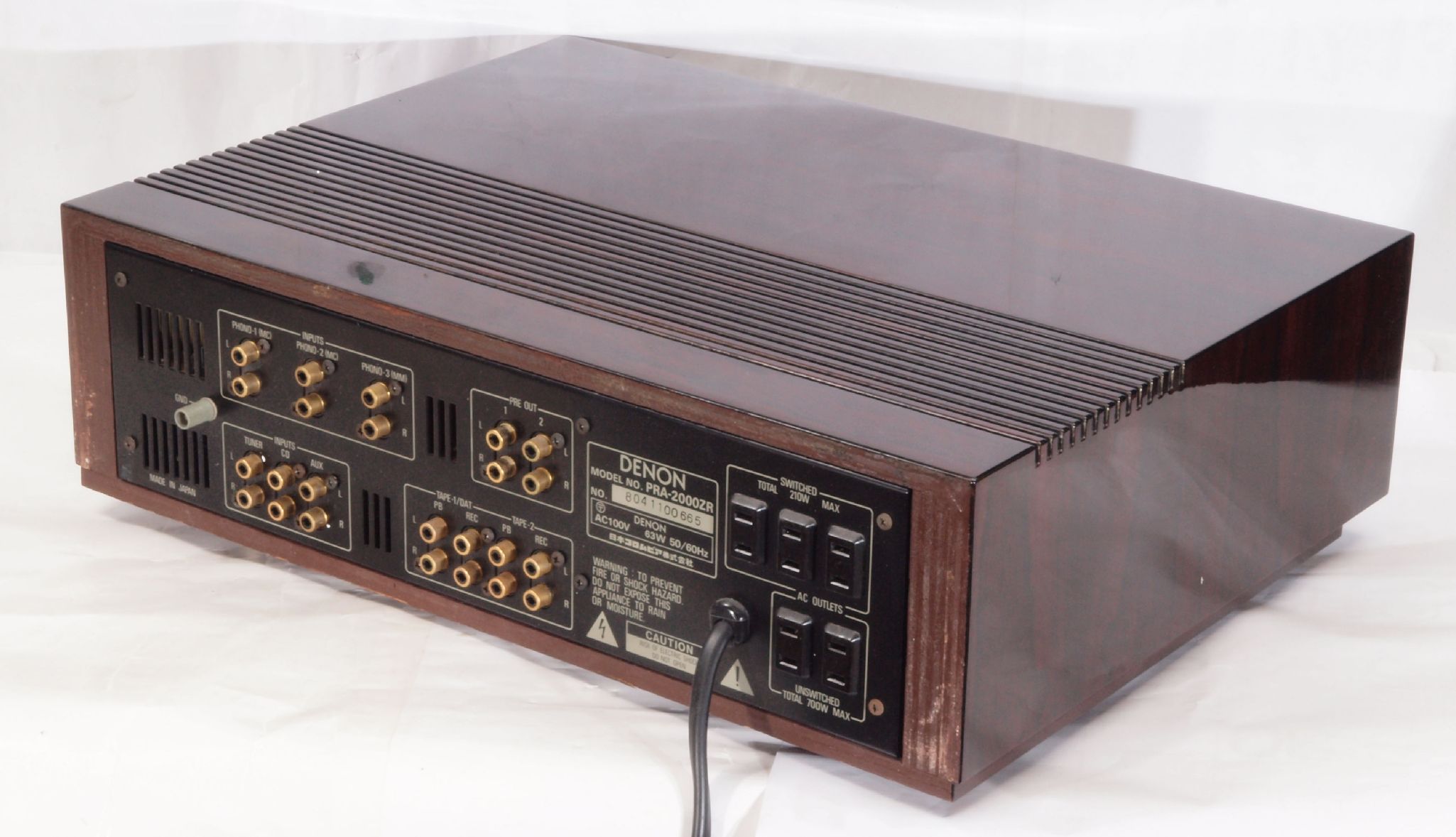

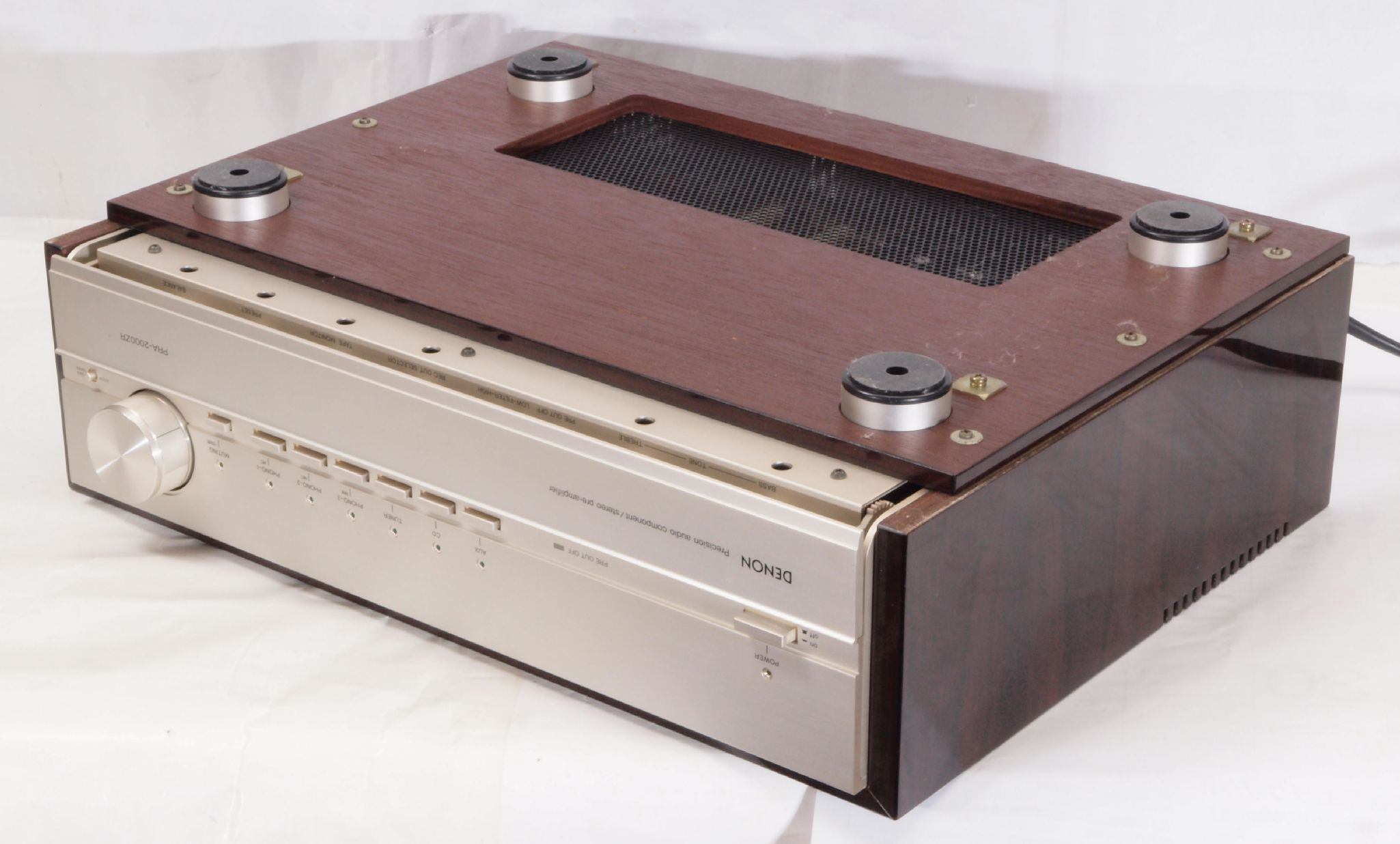

CJ7. 完成 綺麗なお尻で帰ります。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

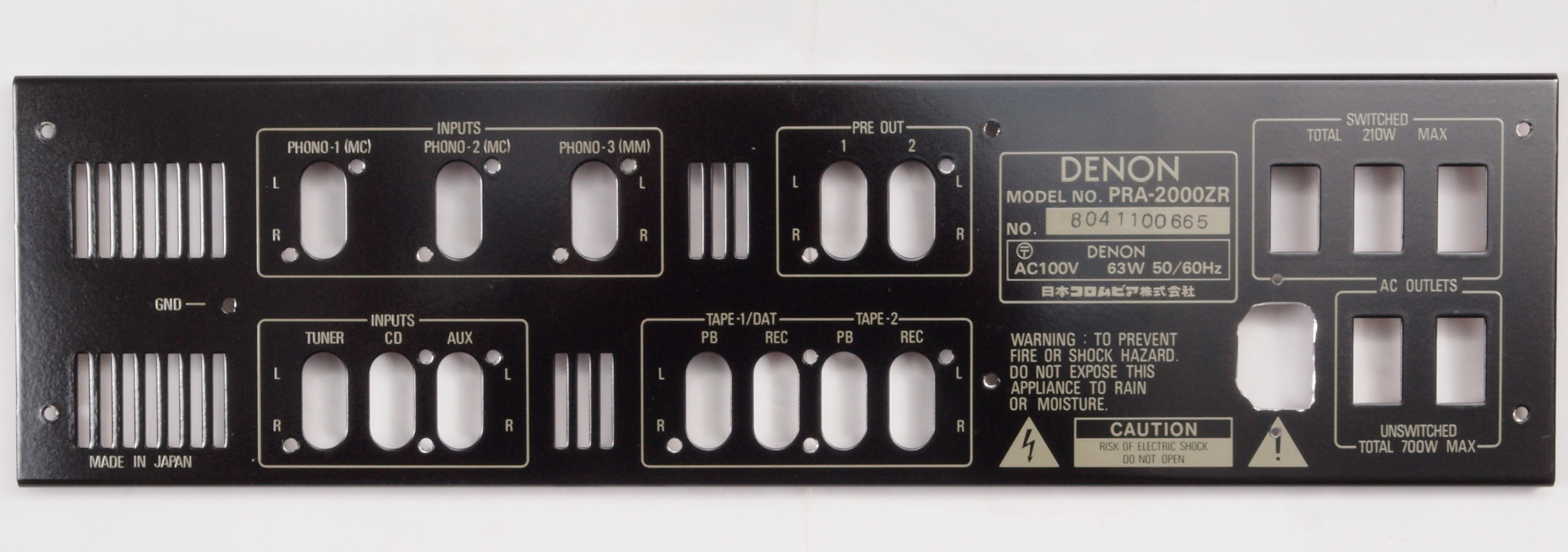

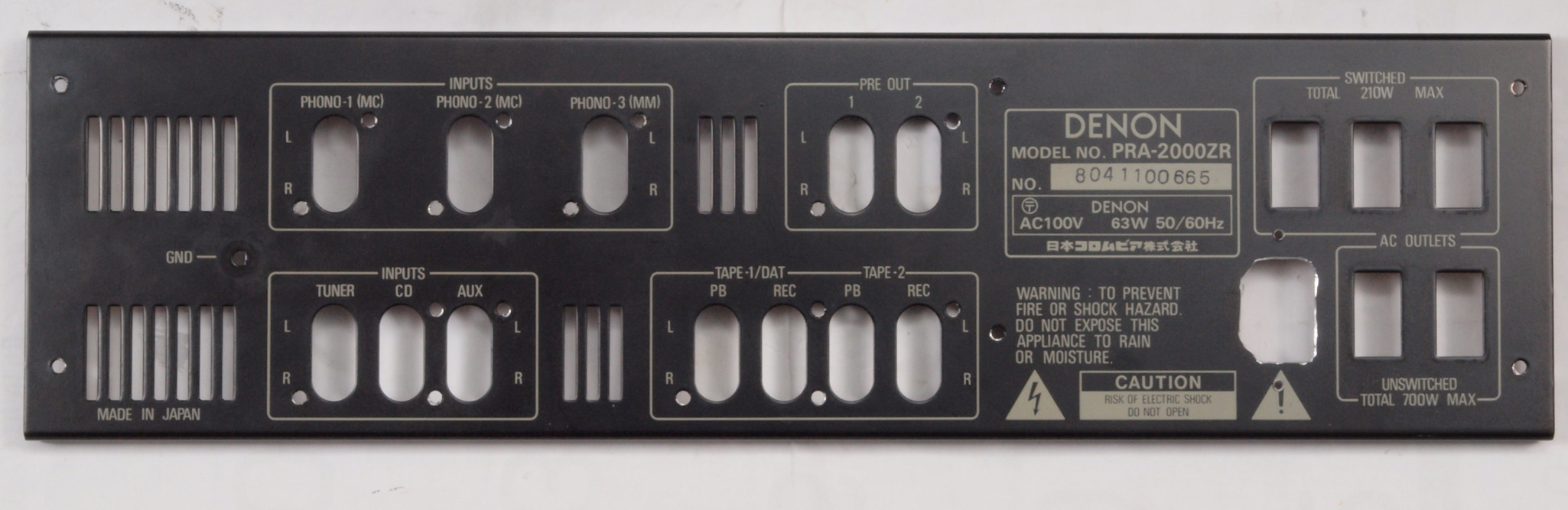

K. 裏パネル加工・塗装 K1. 修理前 後パネル。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
K2. 修理(塗装)後 後パネル。錆び止めと文字消え防止の為、透明ラッカーを吹く。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
K3. 修理(乾燥)中 天日にさらし、焼き付ける。 下は PRA−2000RG. 2台目。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

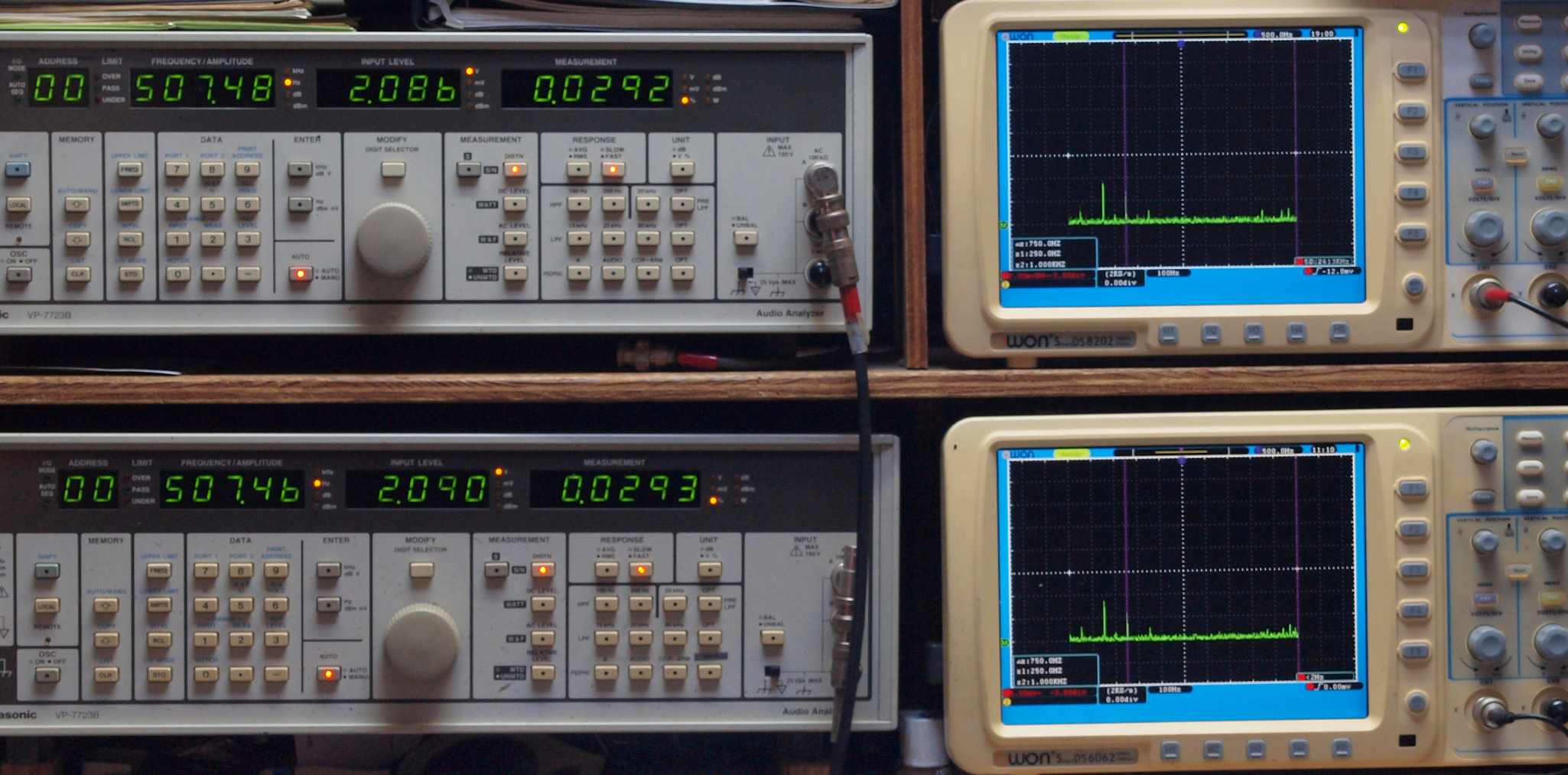

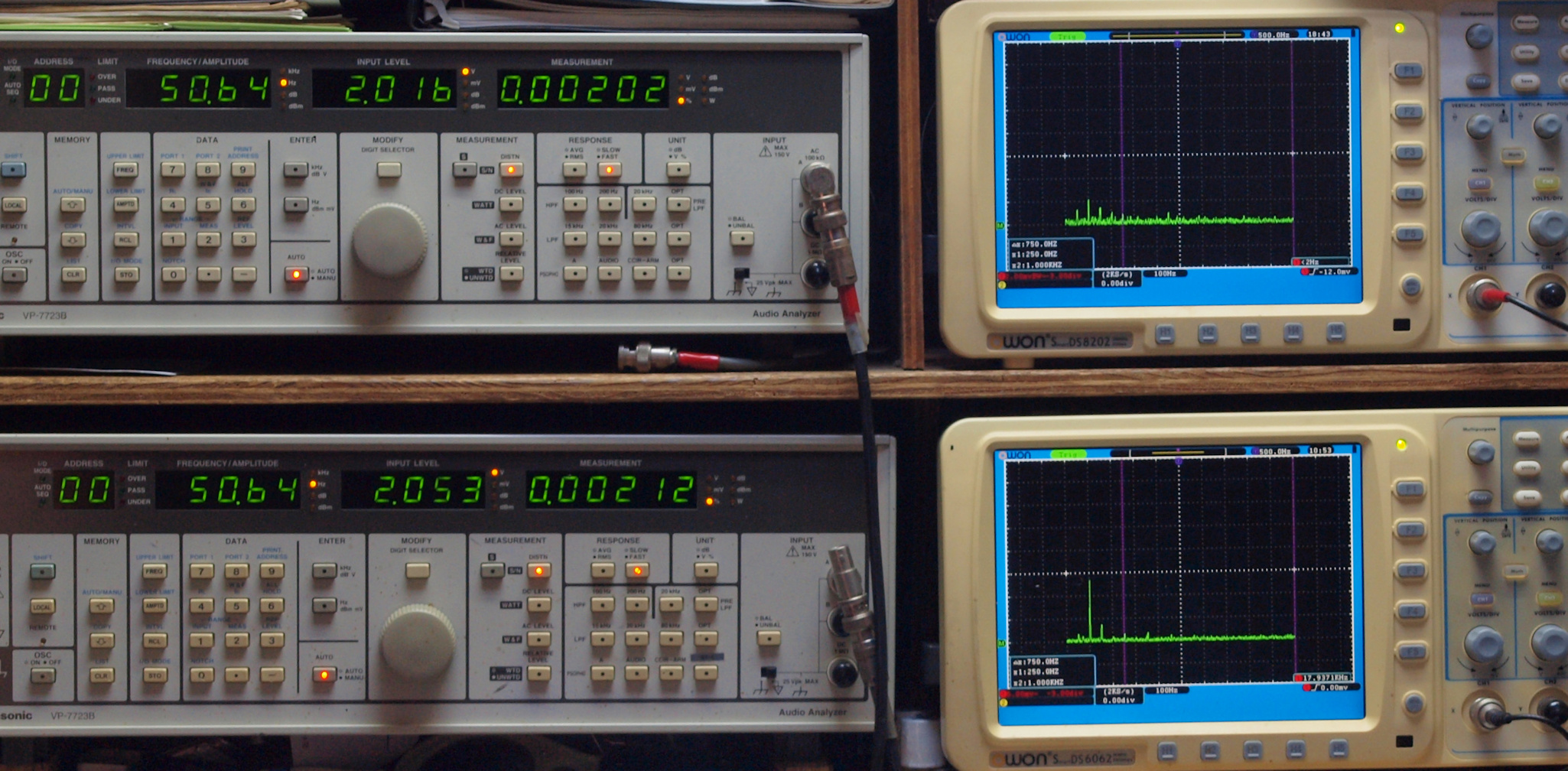

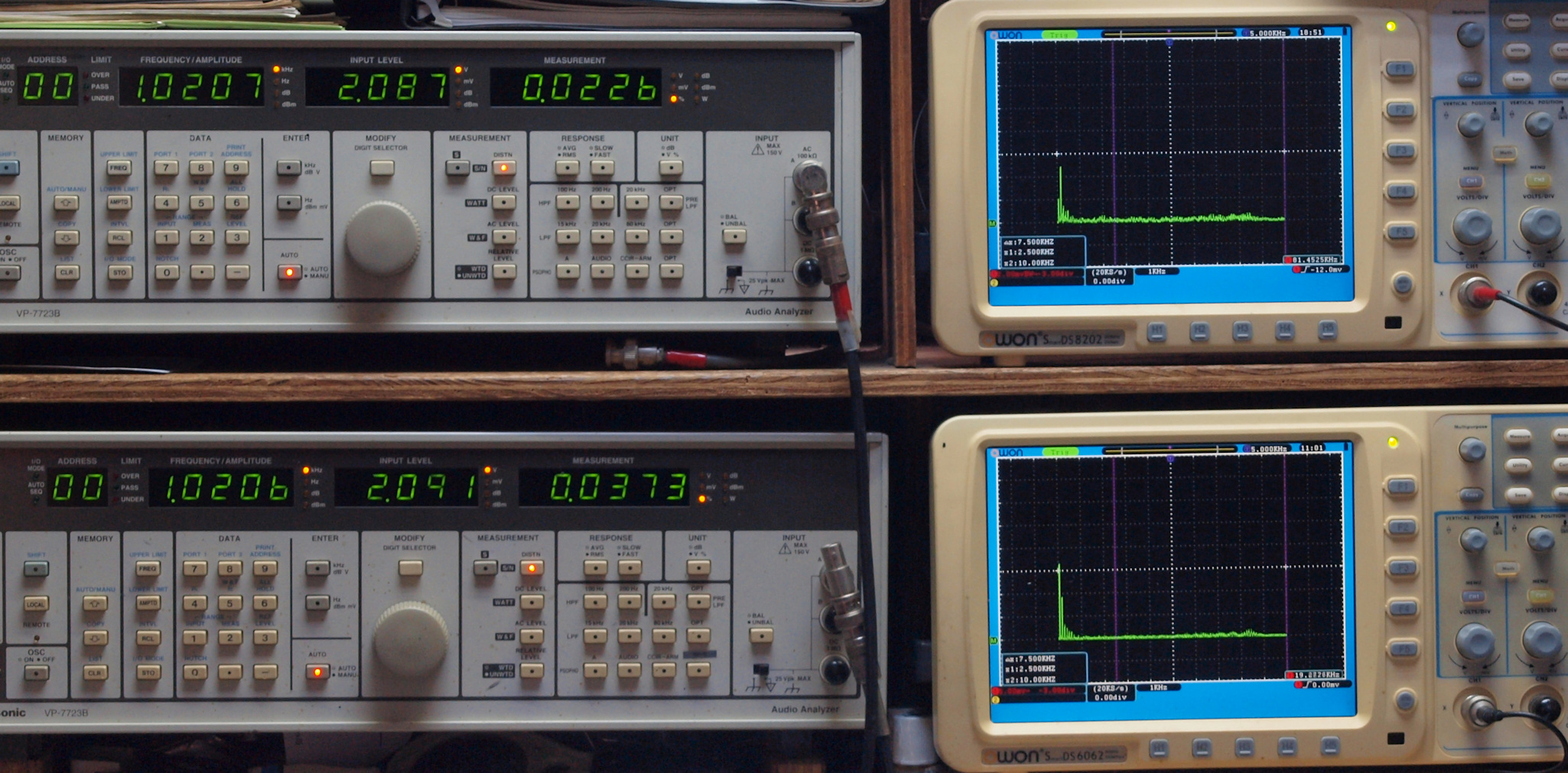

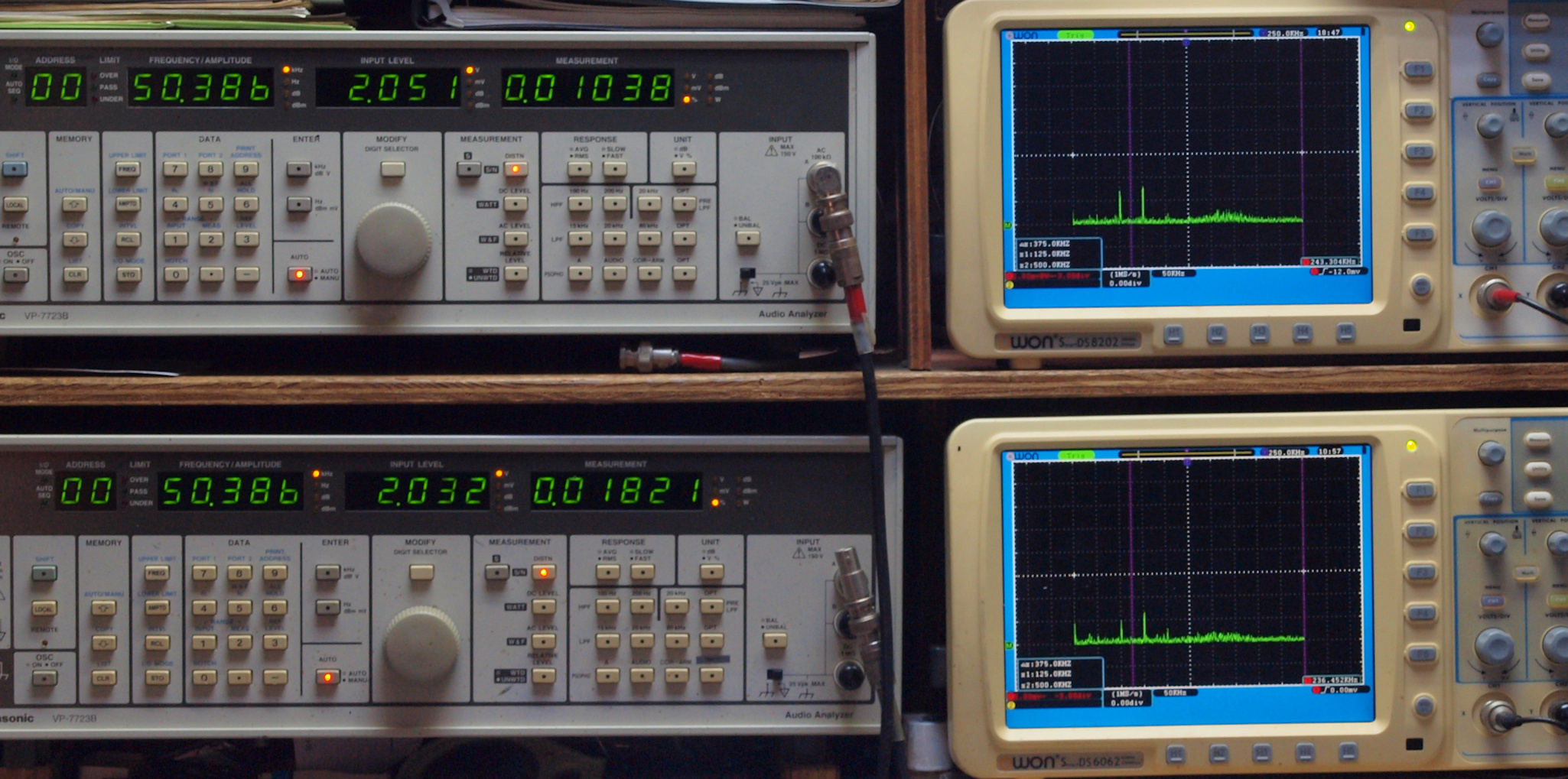

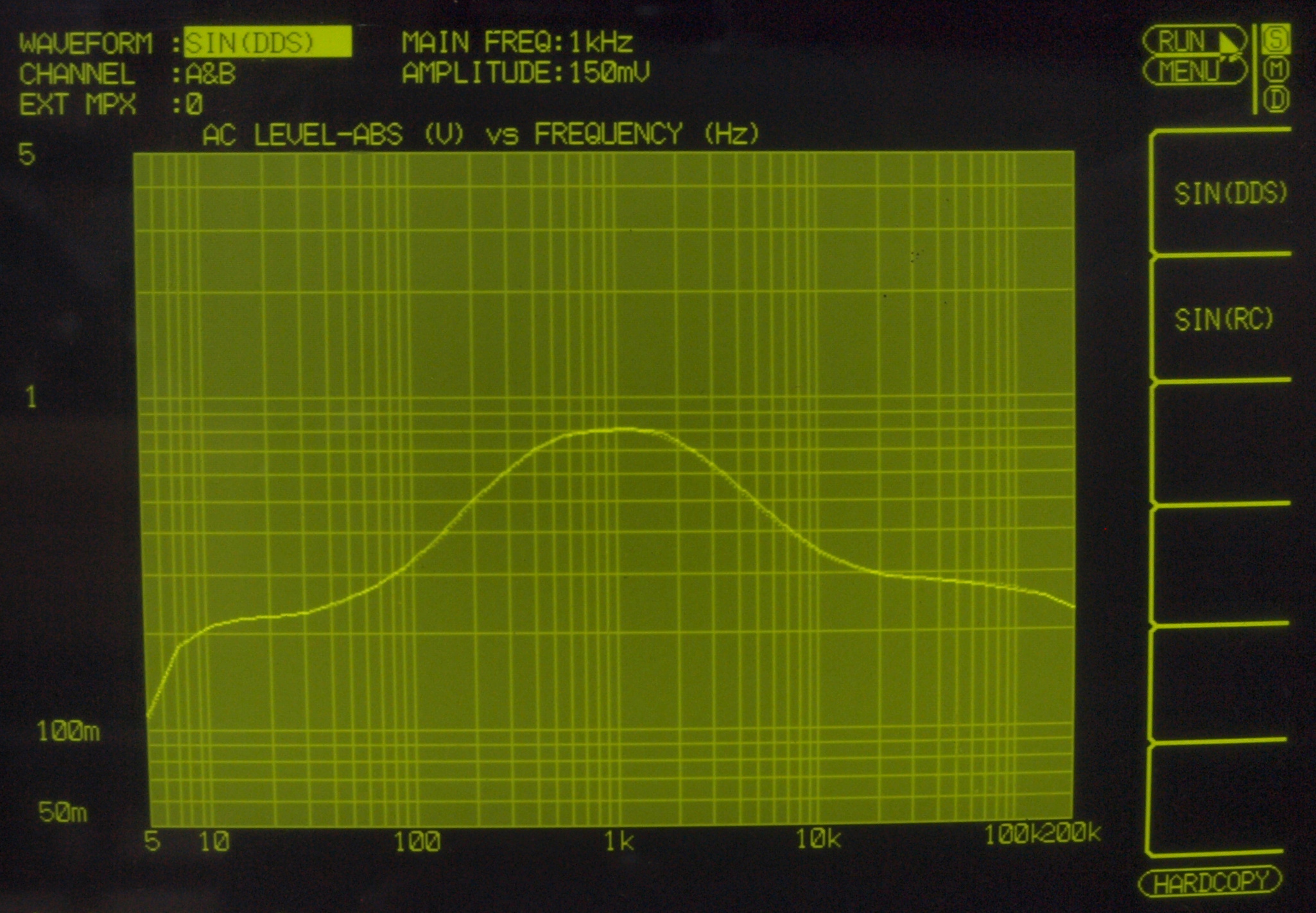

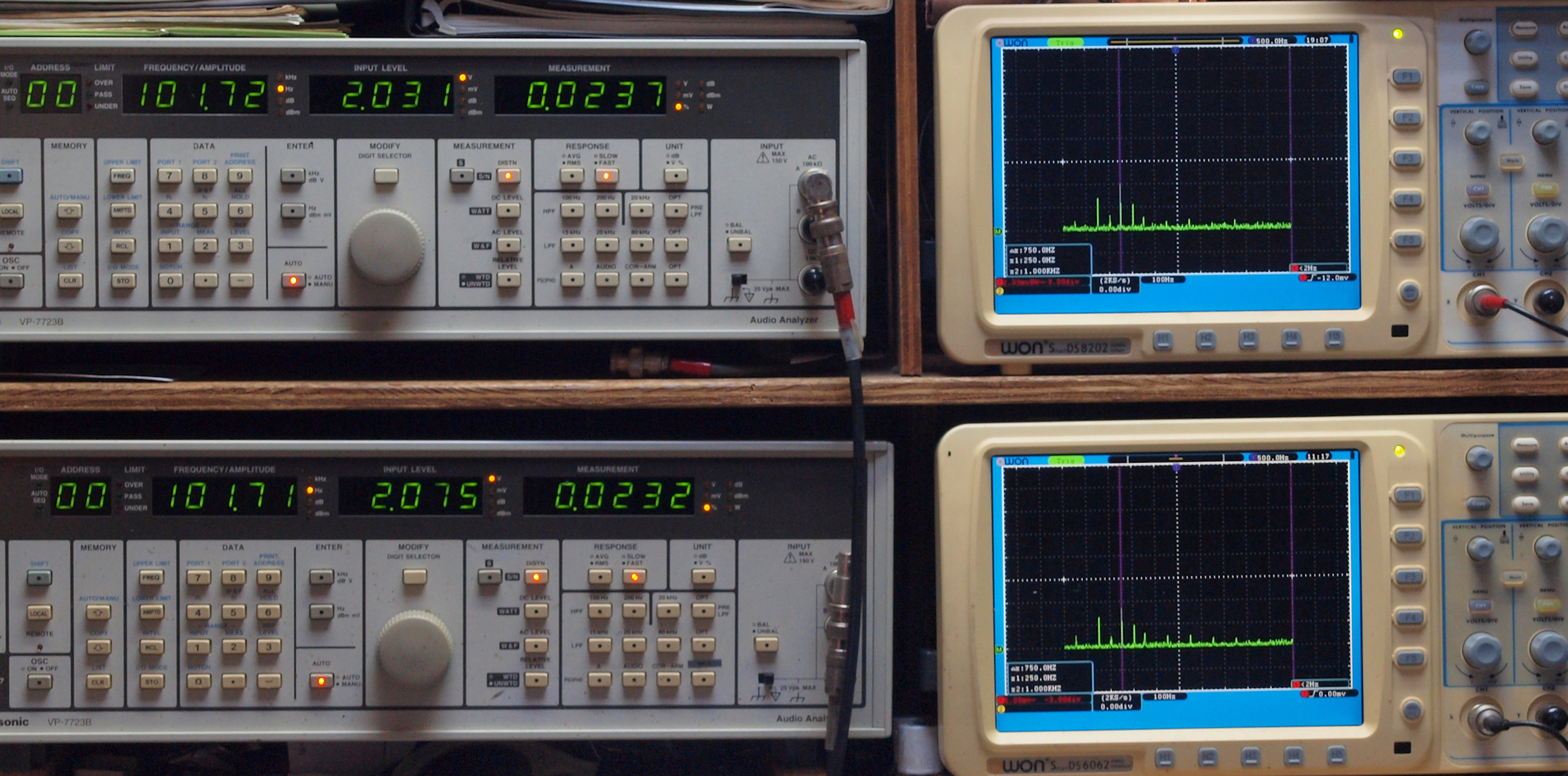

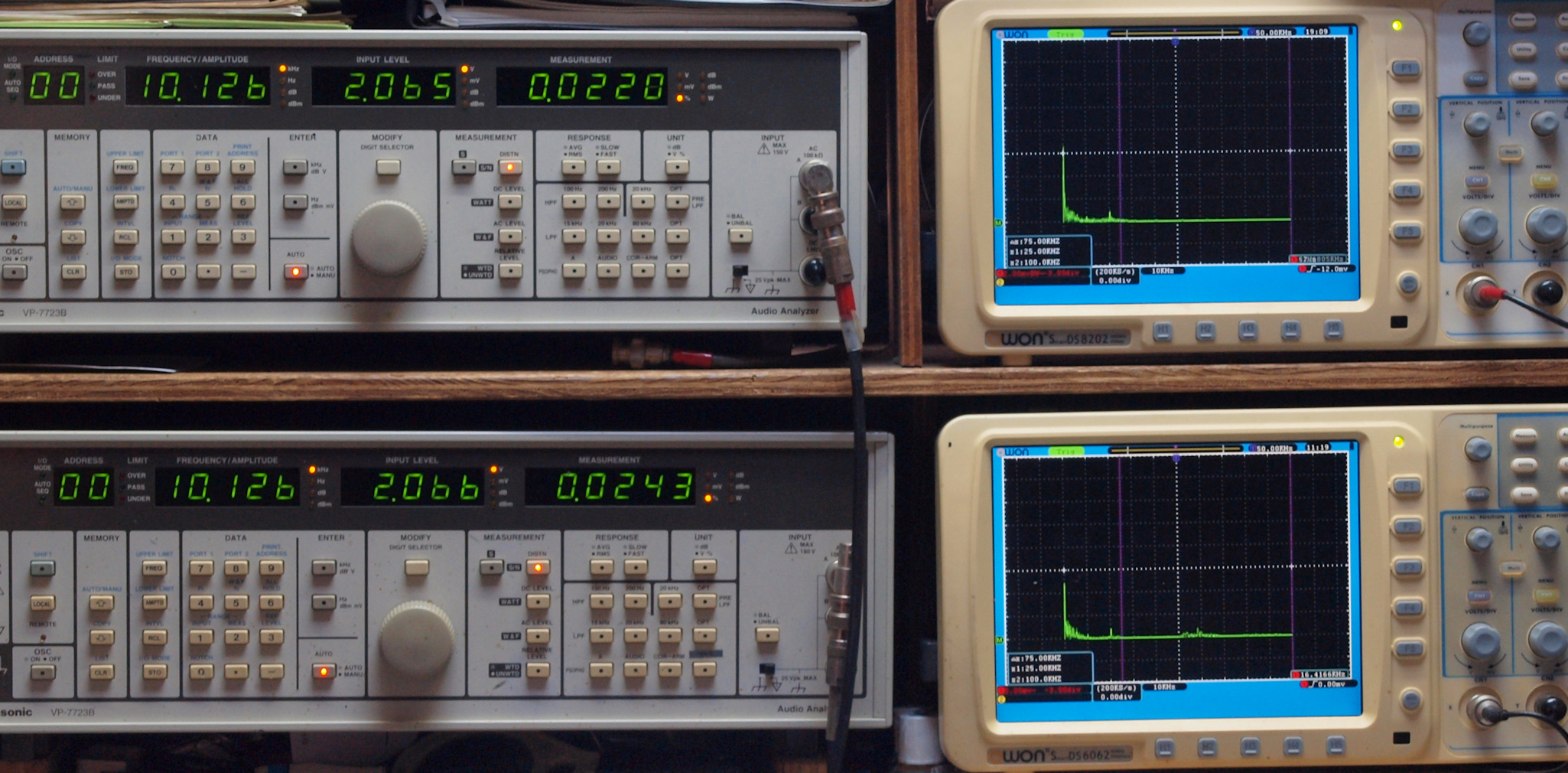

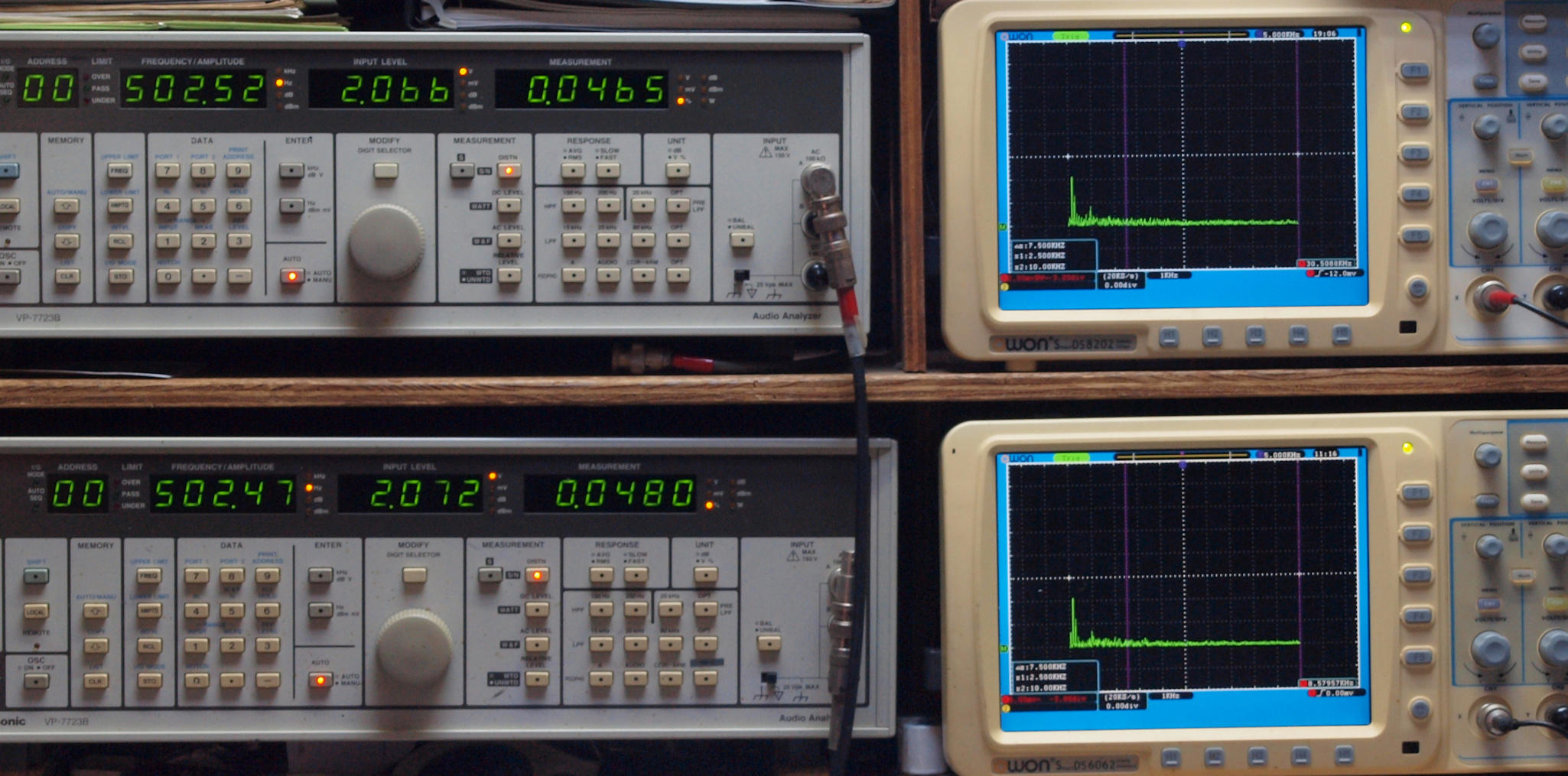

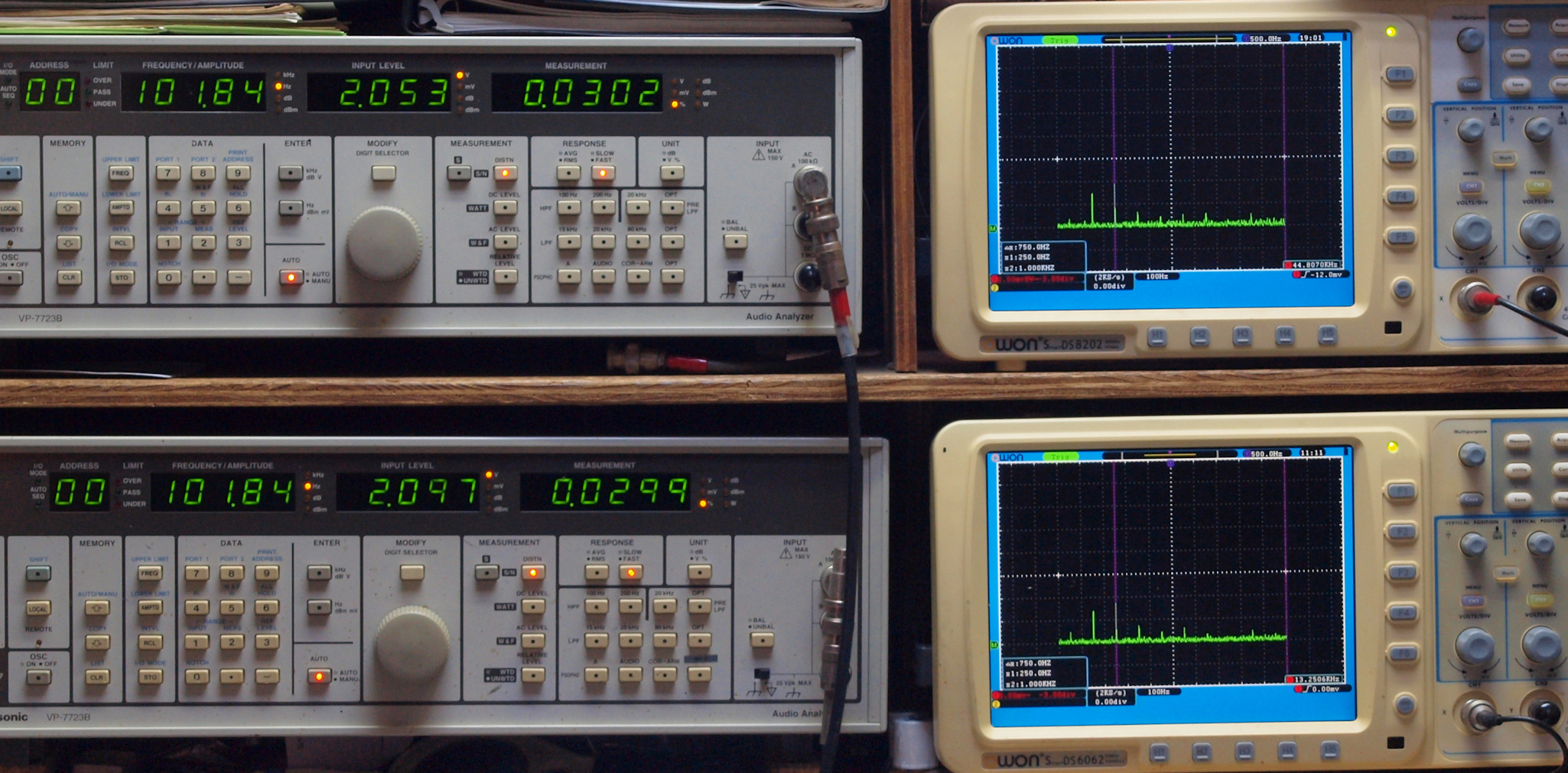

E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E0. 出力・歪み率測定・調整。 「見方」。 上段中 右側出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。 下段中 左側出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。 下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E11. AUX_50Hz入力、R側出力電圧=2V、 0.00929%歪み。 L側出力電圧=2V、 0.00911%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E12. AUX_100Hz入力、R側出力電圧=2V、 0.00925%歪み。 L側出力電圧=2V、 0.00908%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E13. AUX_500Hz入力、R側出力電圧=2V、 0.00883%歪み。 L側出力電圧=2V、 0.00827%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E14. AUX_1kHz入力、R側出力電圧=2V、 0.00879%歪み。 L側出力電圧=2V、 0.00819%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E15. AUX_5kHz入力、R側出力電圧=2V、 0.00936%歪み。 L側出力電圧=2V、 0.00974%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

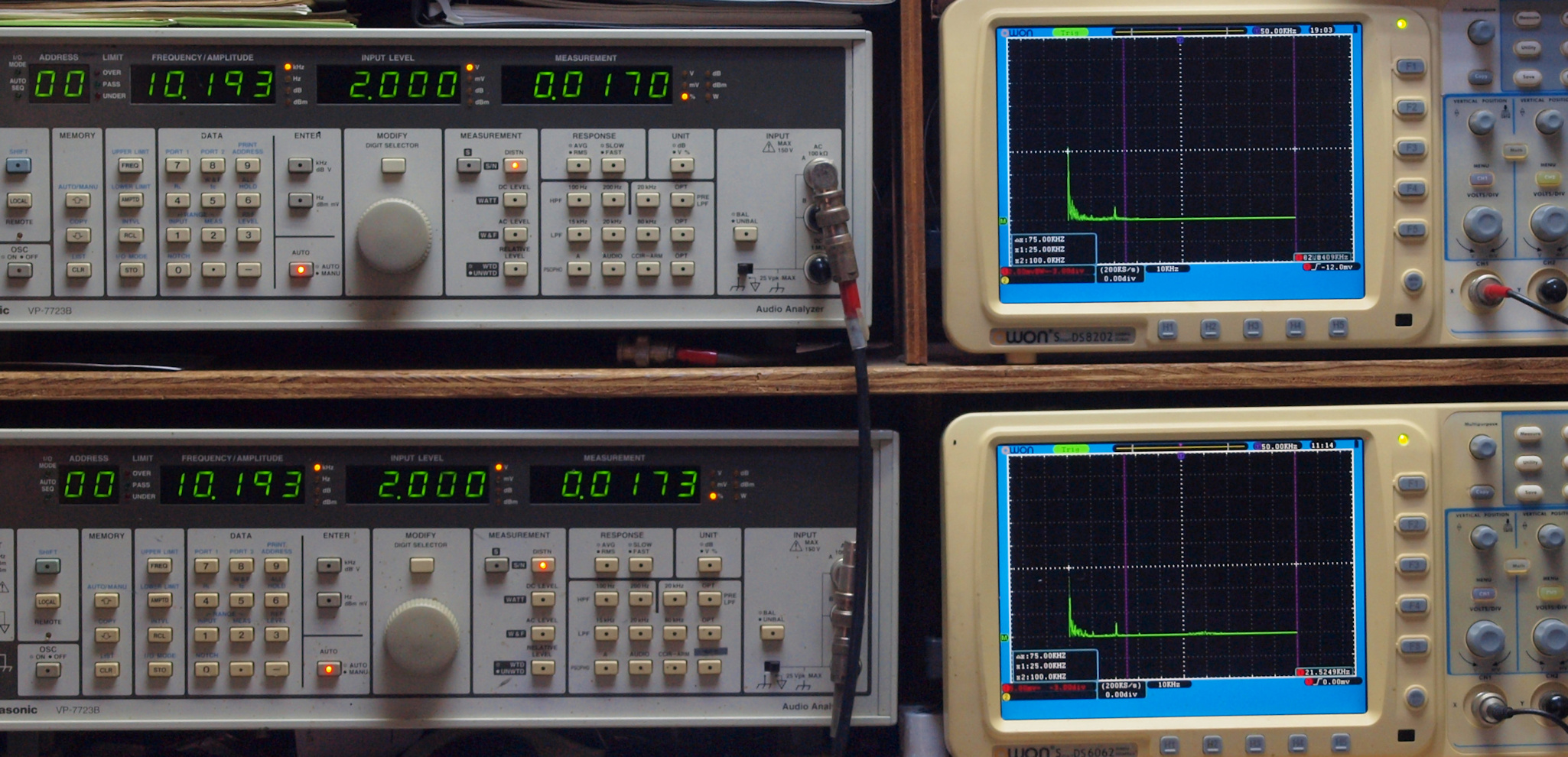

E16. AUX_10kHz入力、R側出力電圧=2V、 0.01159%歪み。 L側出力電圧=2V、 0.01161%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E17. AUX_50kHz入力、R側出力電圧=2V、 0.01460%歪み。 L側出力電圧=2V、 0.01466%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E18. AUX_100kHz入力、R側出力電圧=0.888V、 0.020%歪み。 L側出力電圧=0.891V、 0.021%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E21. MM_50Hz入力、 R側出力電圧=2V、 0.0635%歪み。 PHONO_3入力、 L側出力電圧=2V、 0.0644%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E22. MM_100Hz入力、R側出力電圧=2V、 0.00613%歪み。 L側出力電圧=2V、 0.00758%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E23. MM_500Hz入力、R側出力電圧=2V、 0.00613%歪み。 L側出力電圧=2V、 0.00710%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E24. MM_1kHz入力、R側出力電圧=2V、 0.00607%歪み。 L側出力電圧=2V、 0.00700%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E25. MM_5kHz入力、R側出力電圧=2V、 0.00648%歪み。 L側出力電圧=2V、 0.00624%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E26. MM_10kHz入力、R側出力電圧=2V、 0.00745%歪み。 L側出力電圧=2V、 0.00773%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E27. MM_50kHz入力、R側出力電圧=2V、 0.0336%歪み。 L側出力電圧=2V、 0.0302%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E28. MM_100kHz入力、R側出力電圧=2V、 0.1235%歪み。 L側出力電圧=2V、 0.1236%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E41. MC_50Hz入力、 R側出力電圧=2V、 0.00895%歪み。 PHONO_2入力、 L側出力電圧=2V、 0.00874%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E42. MC_100Hz入力、R側出力電圧=2V、 0.00894%歪み。 L側出力電圧=2V、 0.00883%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E43. MC_500Hz入力、R側出力電圧=2V、 0.00874%歪み。 L側出力電圧=2V、 0.00916%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E44. MC_1kHz入力、R側出力電圧=2V、 0.00698%歪み。 L側出力電圧=2V、 0.00728%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E45. MC_5kHz入力、R側出力電圧=2V、 0.00708%歪み。 L側出力電圧=2V、 0.00751%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E46. MC_10kHz入力、R側出力電圧=2V、 0.00672%歪み。 L側出力電圧=2V、 0.00680%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E47. MC_50kHz入力、R側出力電圧=2V、 0.00847%歪み。 L側出力電圧=2V、 0.00878%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E48. MC_100kHz入力、R側出力電圧=2V、 0.218%歪み。 L側出力電圧=2V、 0.282%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

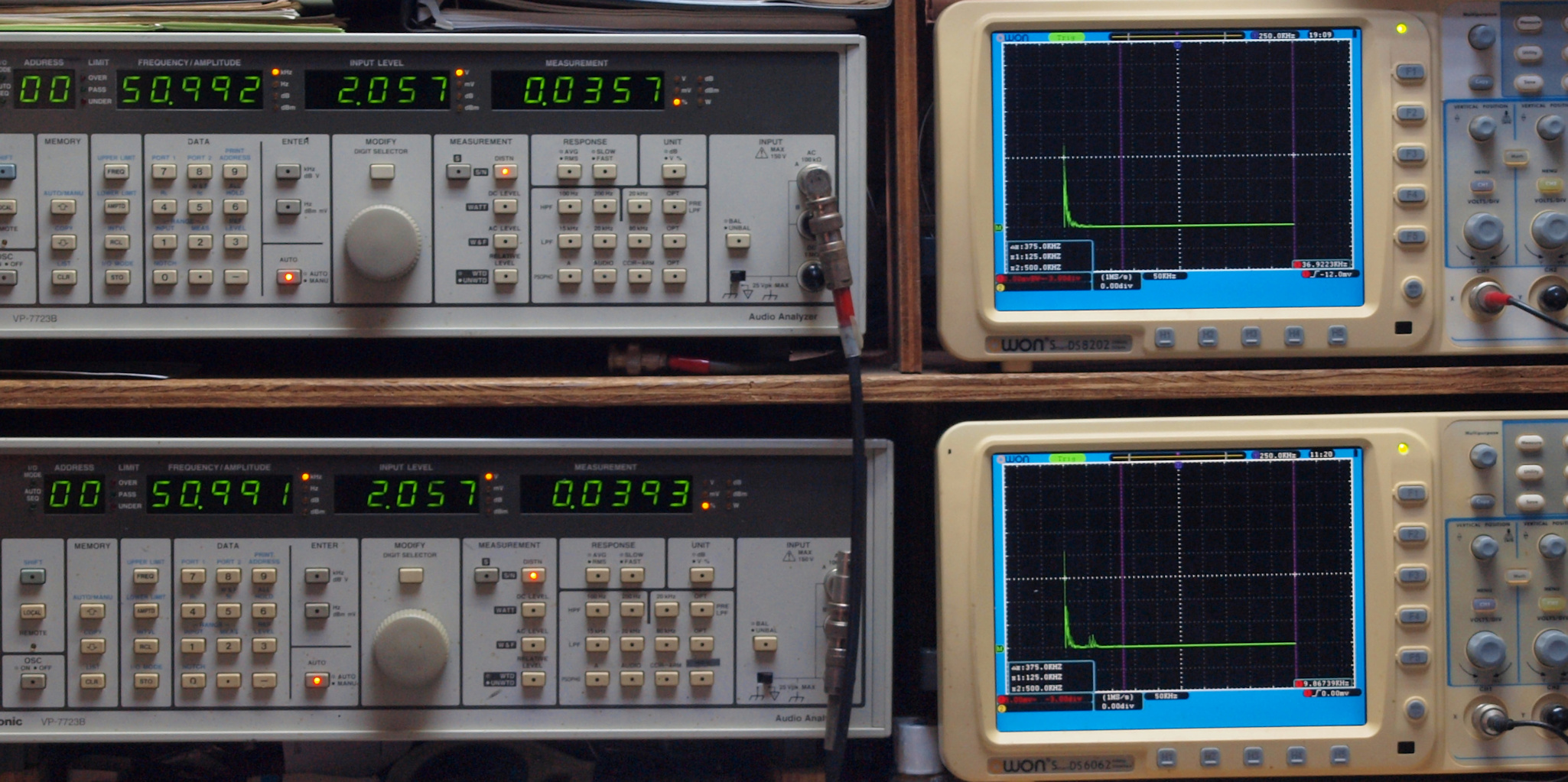

E51. MC−Tr_50Hz入力、 R側出力電圧=2V、 0.0398%歪み。 PHONO_1入力、 L側出力電圧=2V、 0.0328%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E52. MC−Tr_100Hz入力、R側出力電圧=2V、 0.0348%歪み。 L側出力電圧=2V、 0.0340%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E53. MC−Tr_500Hz入力、R側出力電圧=2V、 0.0288%歪み。 L側出力電圧=2V、 0.0282%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

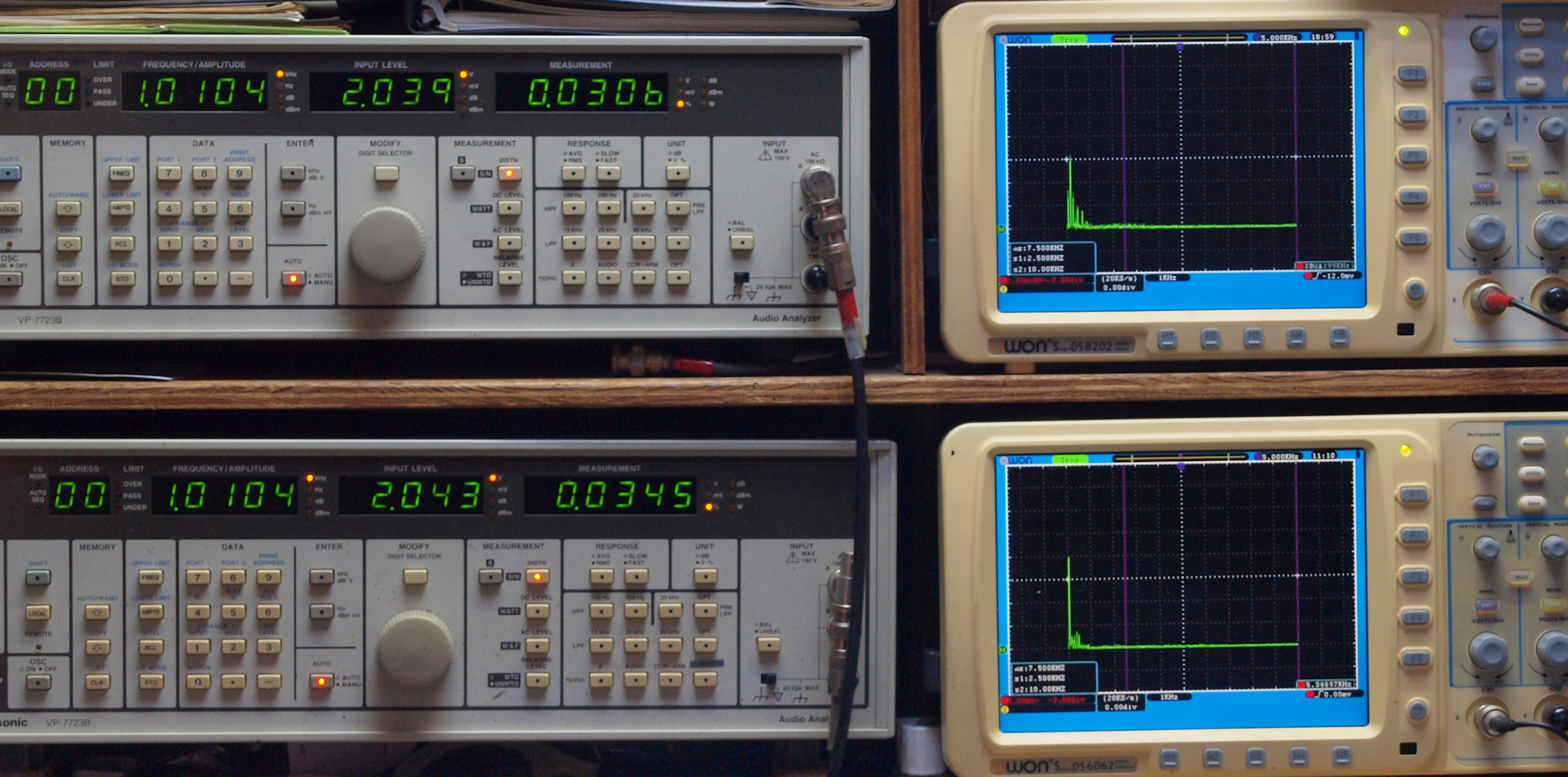

E54. MC−Tr_1kHz入力、R側出力電圧=2V、 0.01204%歪み。 L側出力電圧=2V、 0.01904%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

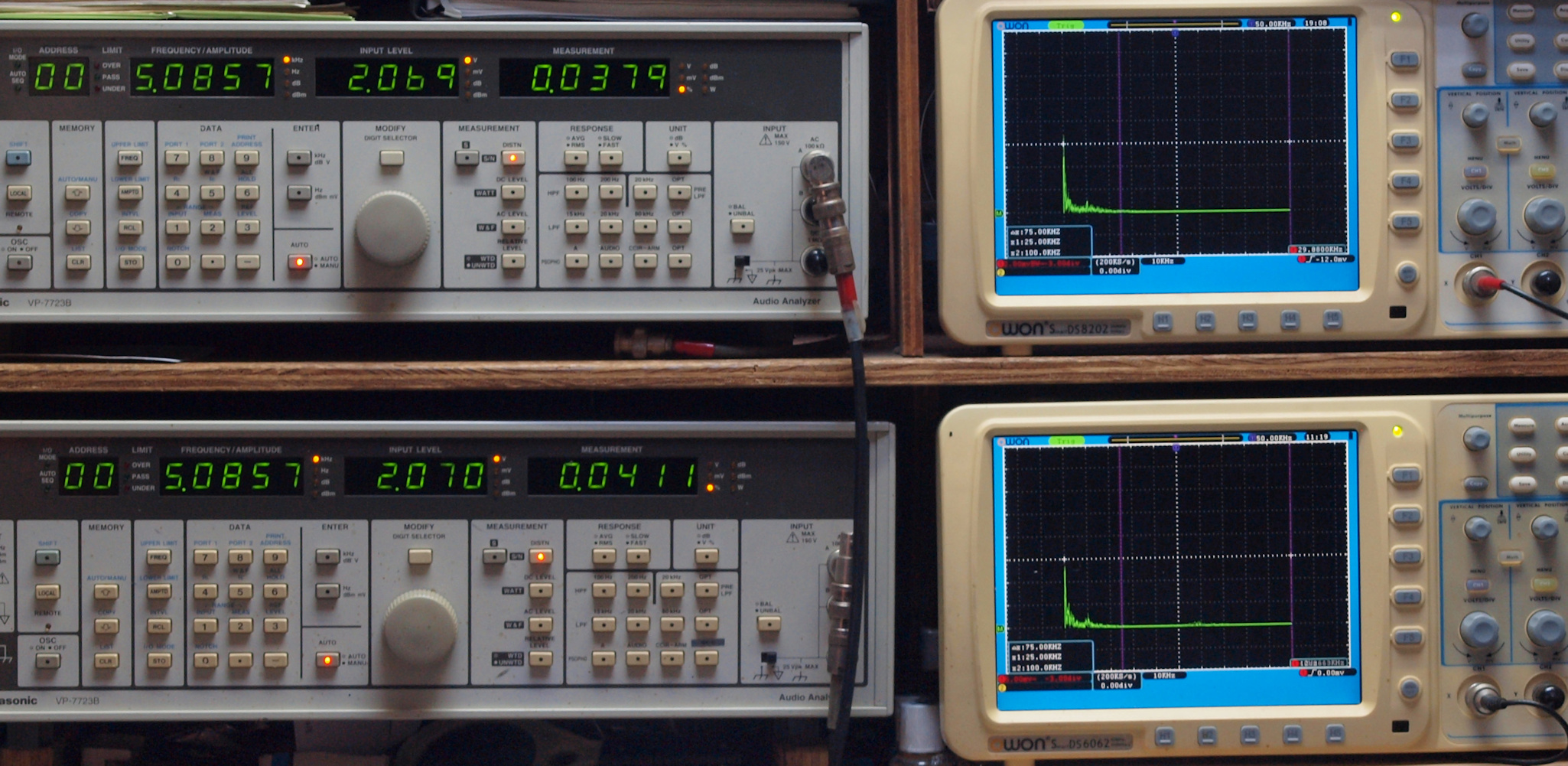

E55. MC−Tr_5kHz入力、R側出力電圧=2V、 0.0408%歪み。 L側出力電圧=2V、 0.0488%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E56. MC−Tr_10kHz入力、R側出力電圧=2V、 0.0791%歪み。 L側出力電圧=2V、 0.0781%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E57. MC−Tr_50kHz入力、R側出力電圧=2V、 0.1169%歪み。 L側出力電圧=2V、 0.1099%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E58. MC−Tr_100kHz入力、R側出力電圧=2V、 0.1413%歪み。 L側出力電圧=2V、 0.1581%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||

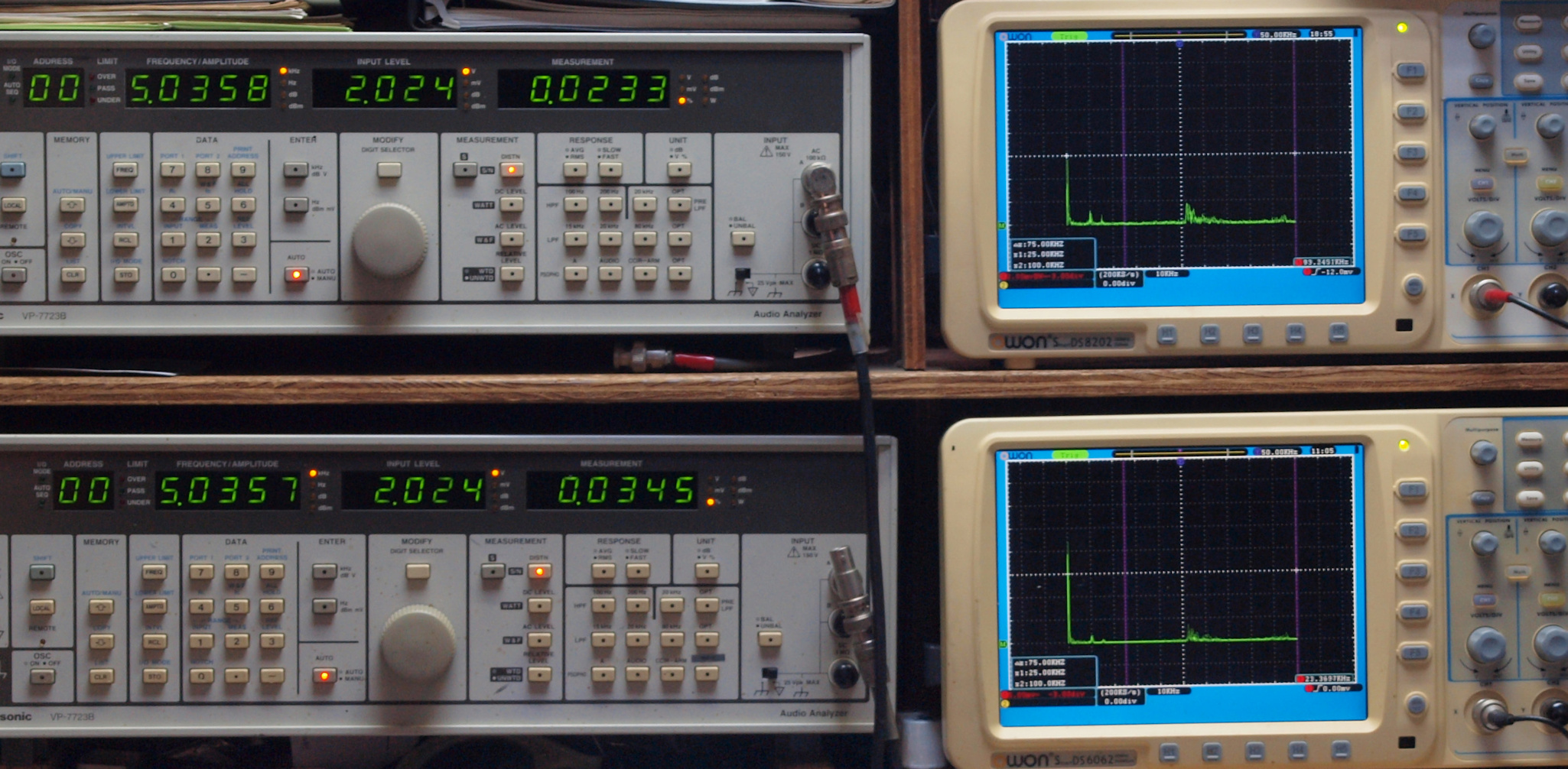

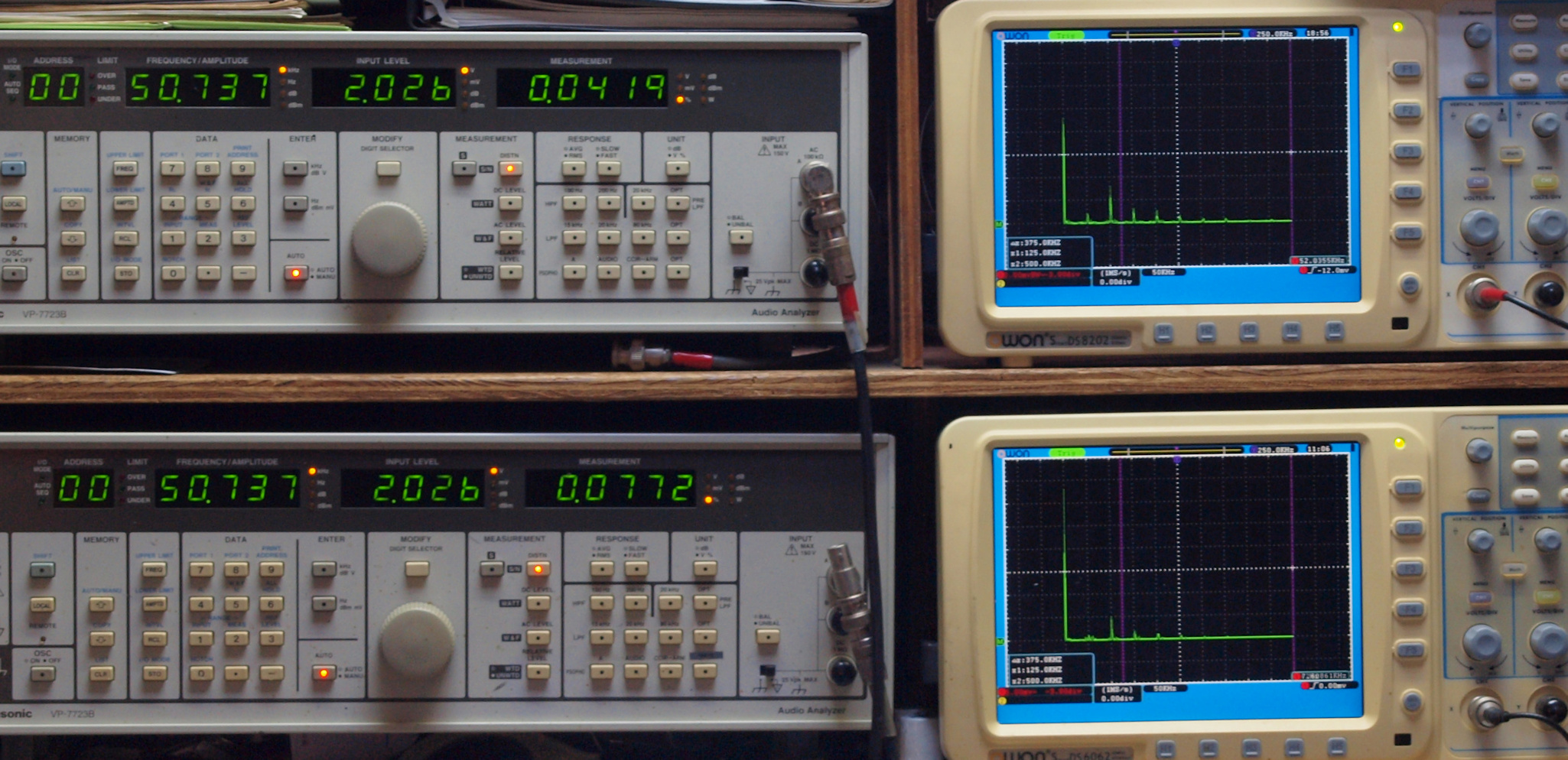

F. 上位測定器による 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 F0. 下のオーディオアナライザーVP−7732Aで自動測定 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F11. 入出力特性測定(AUX入力) AUX入力端子へ150mV一定入力 VRはmax。 平均で1V出力 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F12. 歪み率特性測定(AUX入力) AUX入力端子へ150mV一定入力 VRはmax。 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F13. 入出力特性測定(AUX入力) BASS & TREBLE 最大 AUX入力端子へ150mV一定入力 VRはmax。左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F14. 入出力特性測定(AUX入力) BASS & TREBLE 最小 AUX入力端子へ150mV一定入力 VRはmax。 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F15. 入出力特性測定(AUX入力) LowFilter & HighFilter ON AUX入力端子へ150mV一定入力 VRはmax。 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F21. 入出力特性測定(MM入力)=PHONO−3 MM入力 入力電圧=2mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F22. 入出力特性測定(MC入力)=PHONO−2 MC入力端子へ0.11mV入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
F23. 入出力特性測定(MC TR入力)=PHONO−1 MC入力端子へ0.11mV入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
E5. 引き続き24時間エージング。 左はベストコンビ日立 HMA−9500mkU. 65台目 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

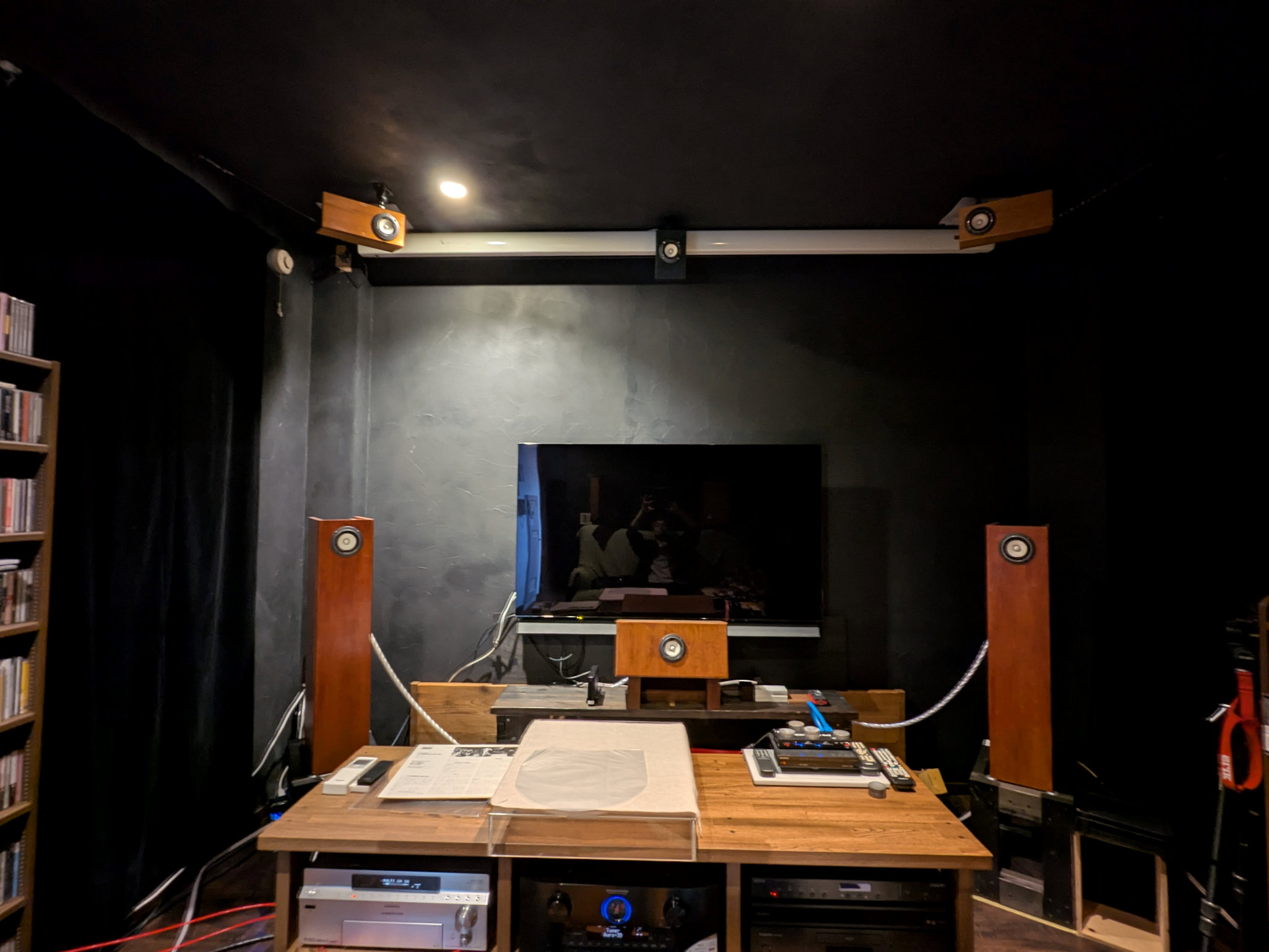

Y. ユーザー宅の設置状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 Y1. 設置状況、 全体を見る。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
Y2. 設置状況。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
S. DENON PRA−2000ZR の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
pra2000_c1b | ||||||||||||||||||||||||||||||||||||||||||||||||||||
ここに掲載された写真は、修理依頼者の機器を撮影した物です、その肖像権・版権・著作権等は、放棄しておりません。
写真・記事を無断で商用利用・転載等することを、禁じます。 Copyright(C) 2024 Amp Repair Studio All right reserved. |
