ＰＲＡ−２０００ＺＲ．　１０台目修理記録

同時修理　SANSUI B-2103 MOS VINTAGE　　２０１８／３／１到着　　３／１６完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 7年ほど前にオークションで中古品として手に入れました。 2年ほど使っておりましたが、プリアウトランプが点灯し、解除できなくなり、ここ5年ほど放置しておりました。 定年間近になり、今回思い切って、SANSUI B-2103 MOS VINTAGEと共にオーバーホール修理依頼します。 修理にあたっては、下記の２点の改造もお願いいたします。 �@ACインレットの取り付。 �A入出力端子の交換。 Ｂ．　原因・現状 経年変化による劣化で歪みが多い。 修理履歴あり。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 リード・リレー交換。 １部抵抗。 １部フイルムコンデンサー。 ＯＰ-ＡＭＰ交換。 入力コードを取り３Pインレットに取付。 入出力RCA端子をテフロン絶縁型と交換。 Ｋ．　裏パネル加工・塗装 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　１０４個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。 リード・リレー　　　　　　　　　　　　　　　　　　　　　　９個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１２個。 ＯＰ-ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　１個。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　　１個。 テフロン絶縁型ＲＣＡ端子　　　　　　　　　　　　　１２組２４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　　　　　１２５，０００円。　　　オ−バ−ホ−ル修理。 　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

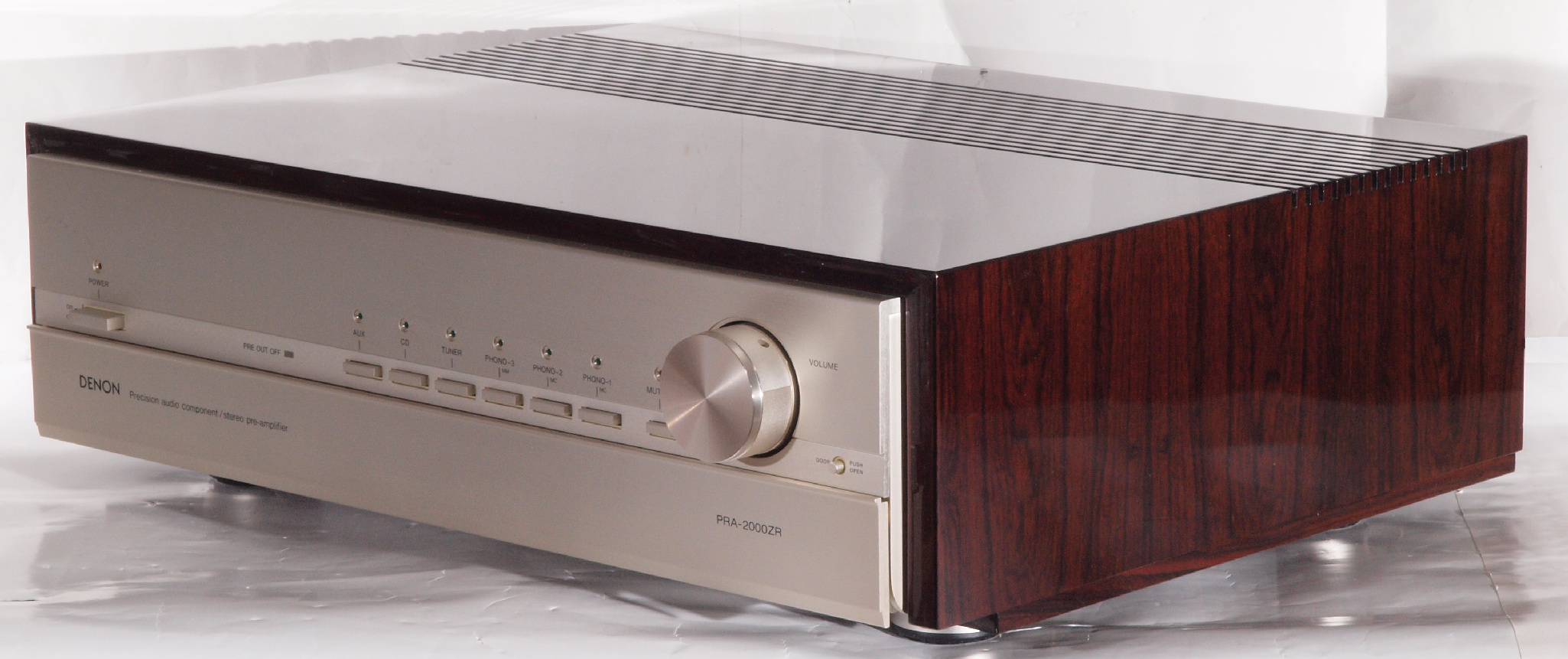

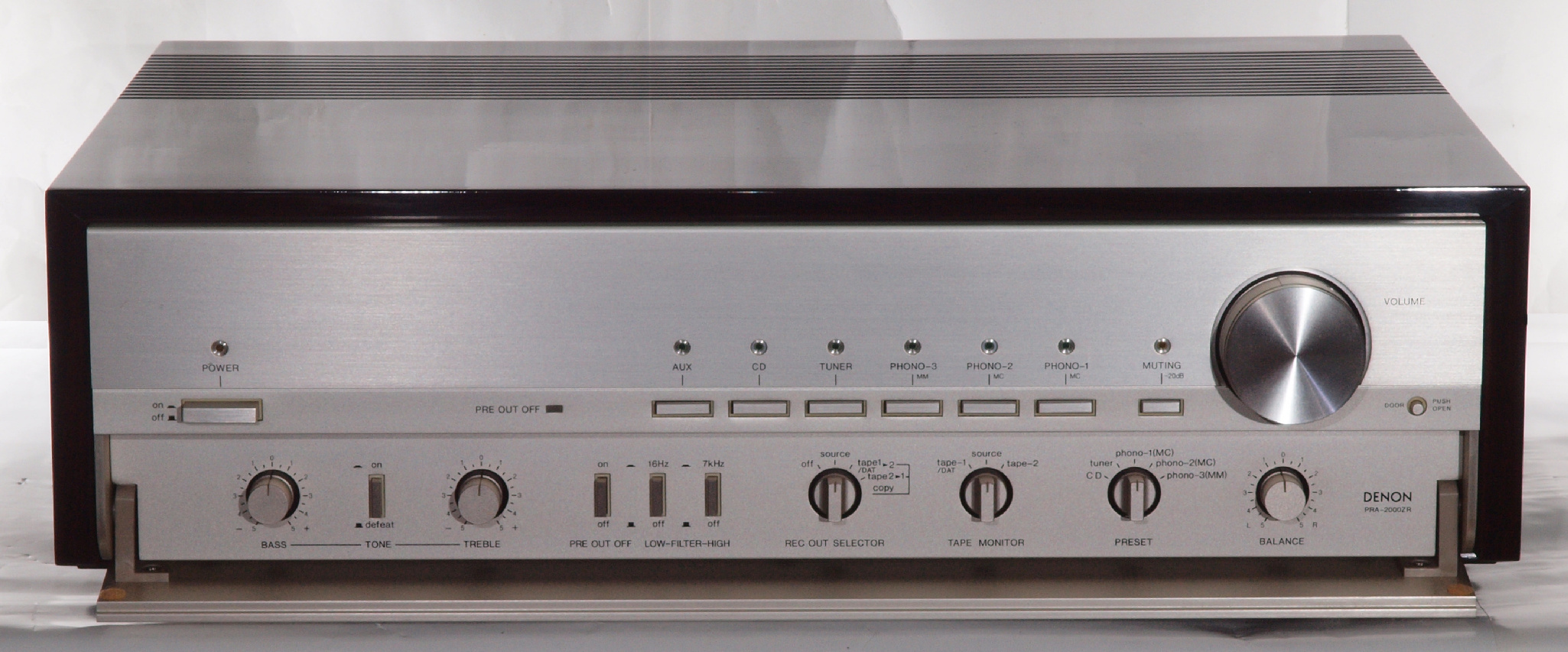

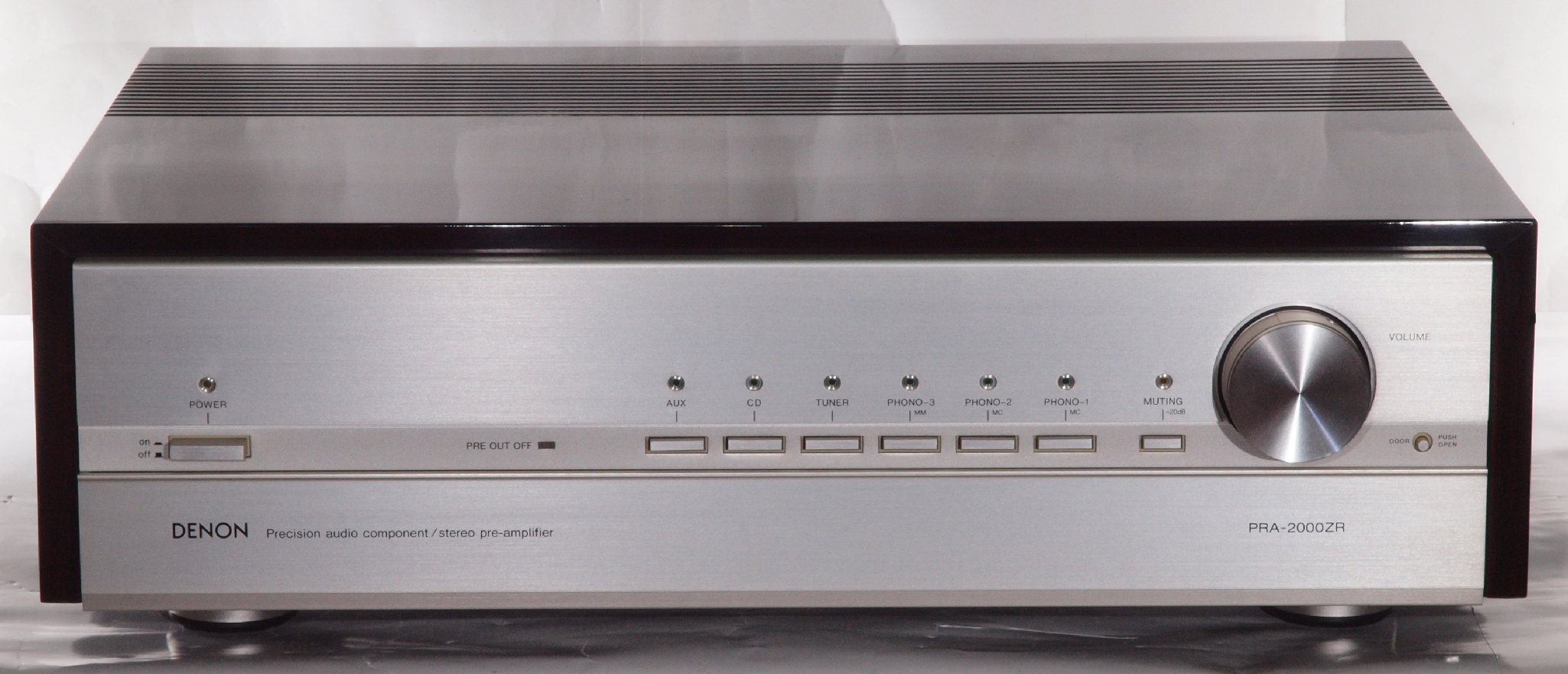

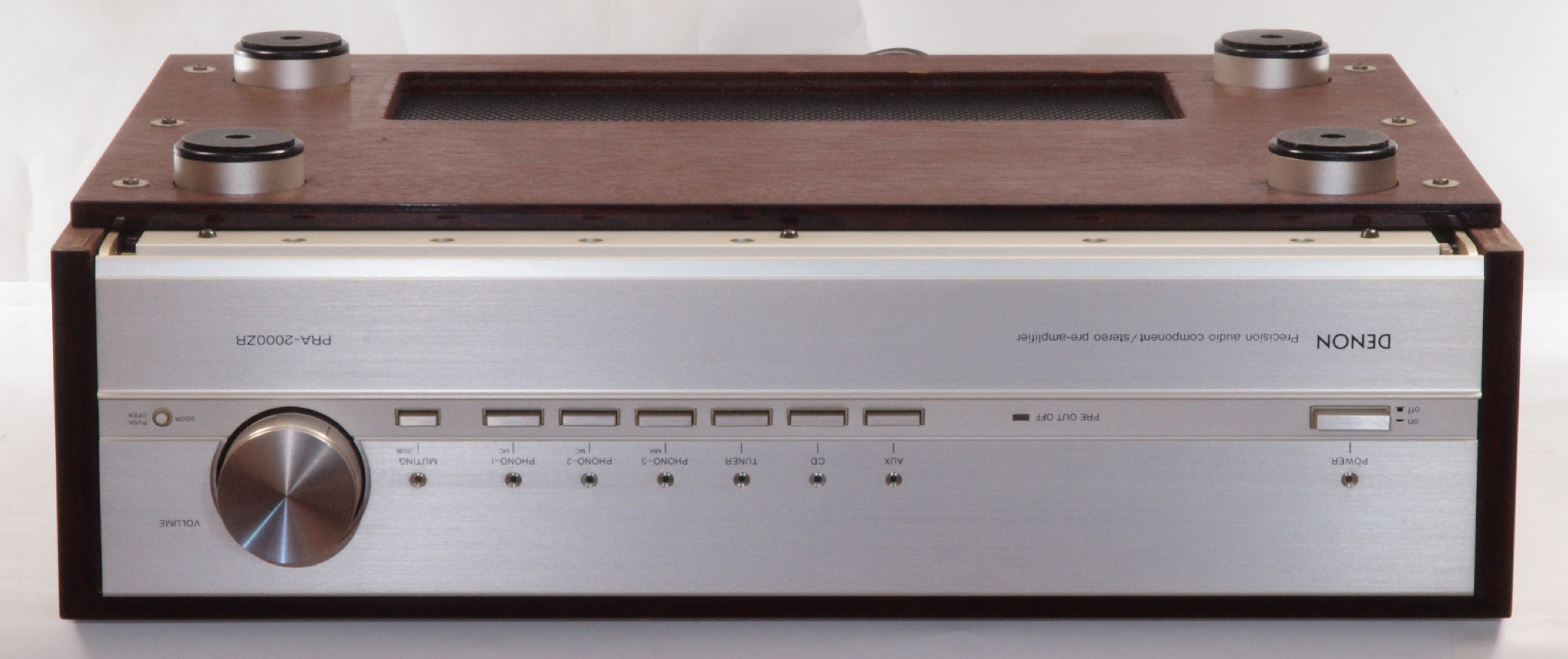

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１０．　点検中　前から見る。

Ａ１１．　点検中　操作ポケットを開け、前から見る。

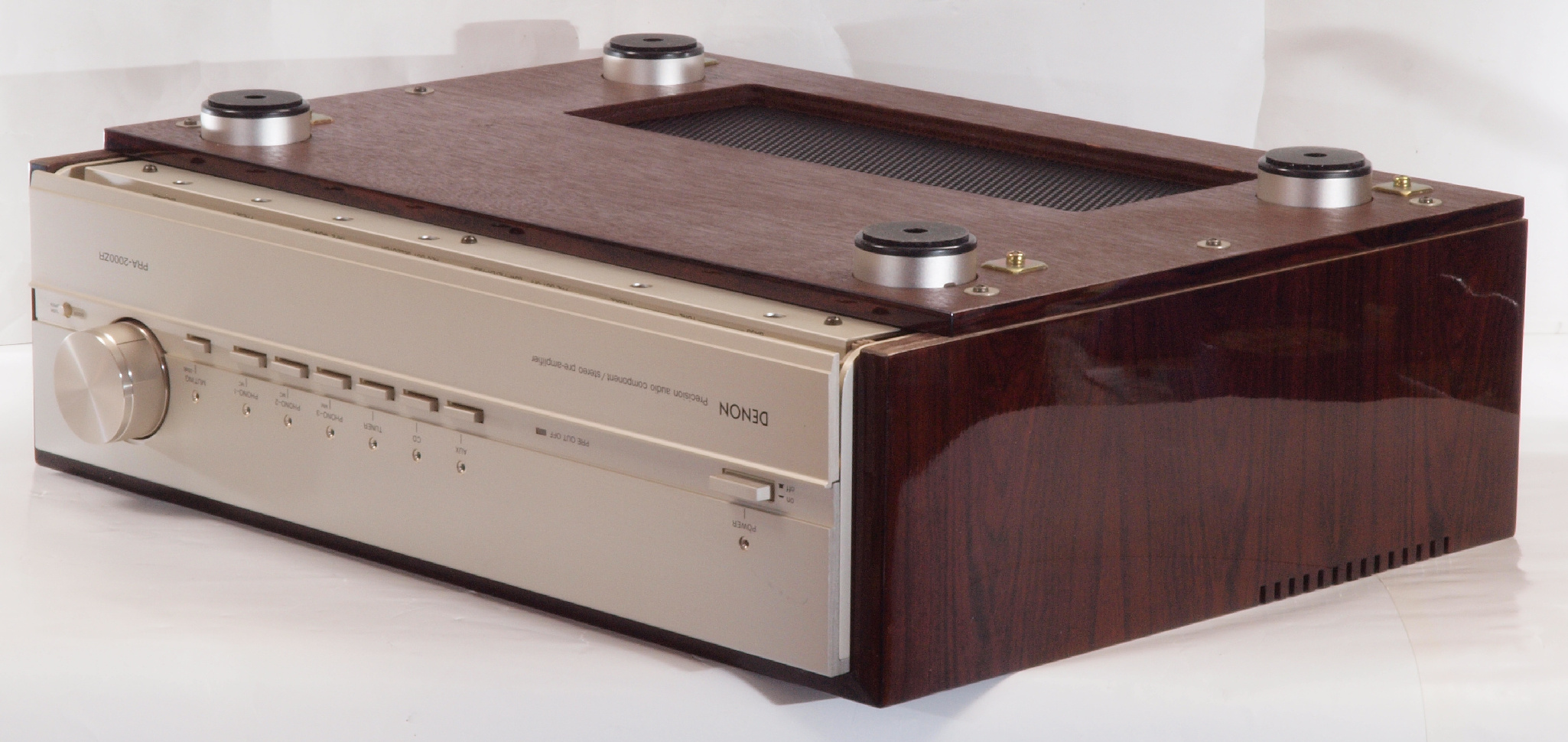

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

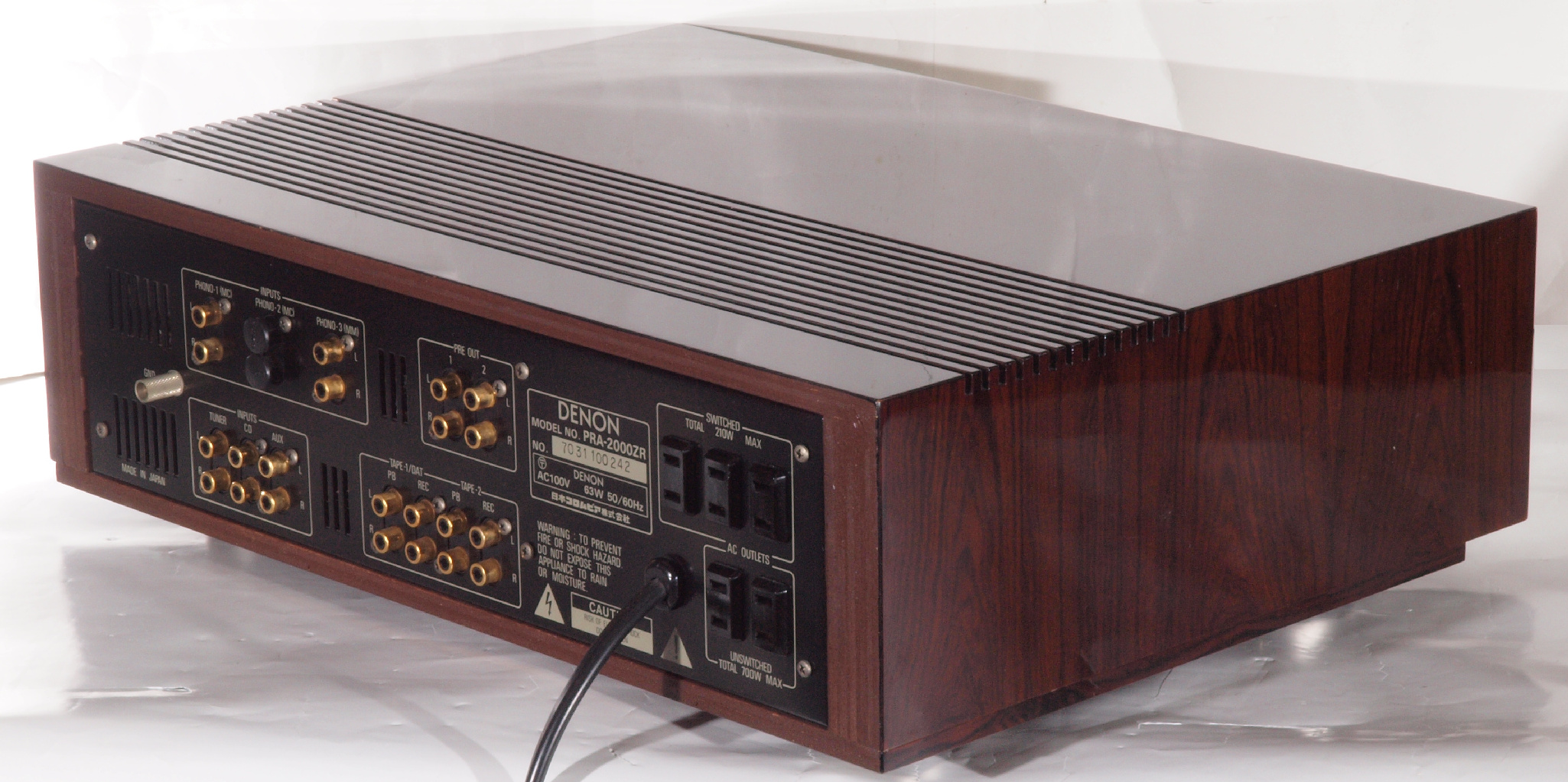

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る。

Ａ１６．　点検中　木ケースを取り、上から見る。

Ａ２１．　点検中　下前から見る

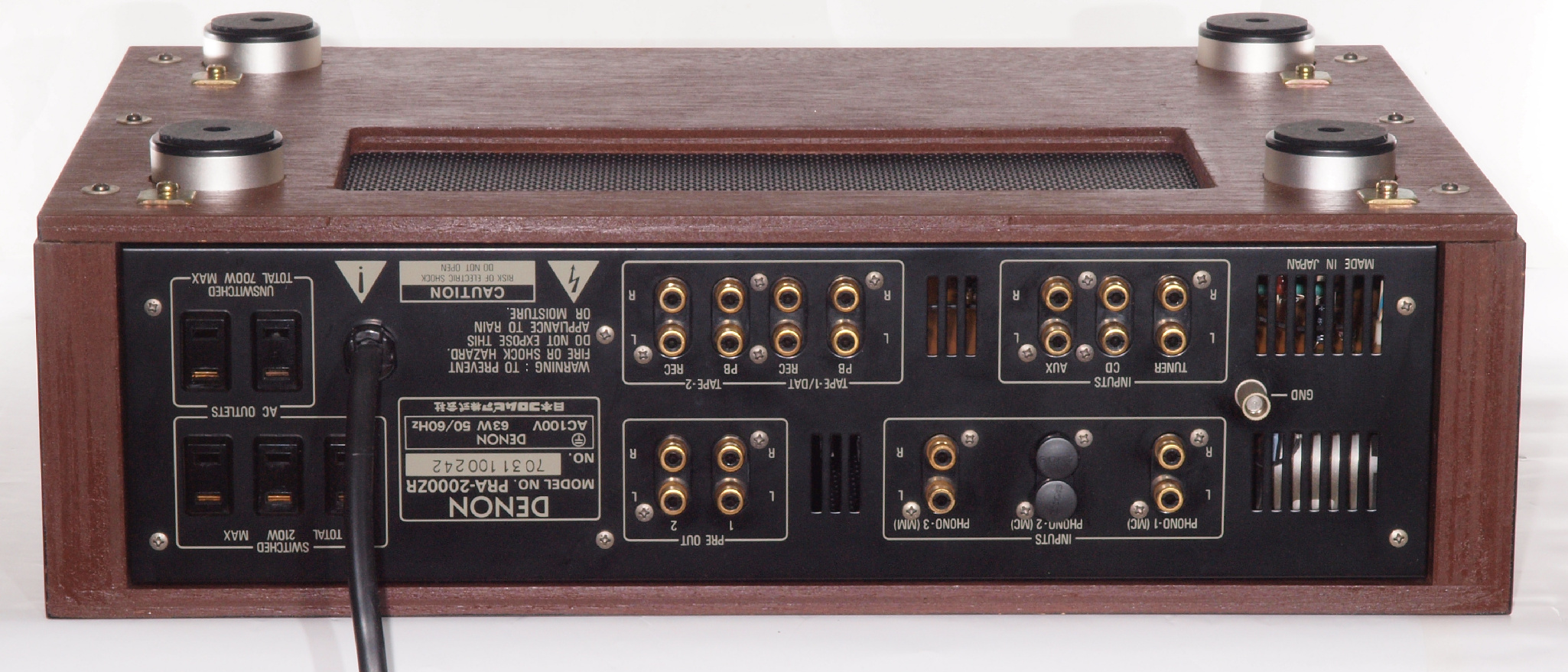

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ２６．　木ケースを取り、下から見る。

Ａ３１．　点検中　電源コード取り付け、３Pインレットに交換可能。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ａ４１．　点検中　PHONO_入力RCA端子。　テフロン絶縁型と交換可能。

Ａ４２．　点検中　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。　テフロン絶縁型と交換可能。

Ａ４３．　点検中　ＴＡＰＥ_入出力RCA端子。　テフロン絶縁型と交換可能。

Ａ４４．　点検中　出力RCA端子。　テフロン絶縁型と交換可能。

Ａ５１．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ５２．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ５３．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ５４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５５．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ６１．　点検中　このAMPの重要な部品の一つ「リードリレー」は９個使用。ユーザーは下記から選択使用出来る。 上＝現在製造中のｏｋｉｔａ製．．．．．．．手持ち２台分 　denonの修理で使用中、2018-11-5現在以下同じ。 中＝omuron製（現在は製造中止）．．．手持ち1台分。 下＝ｉｋｕｎｏ（現在は製造中止）．．．．．手持ち２台分（大ので、２個は他の製品を使用）

Ｃ．　修理状況 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を全て取り除いたシャーシを上から見る。

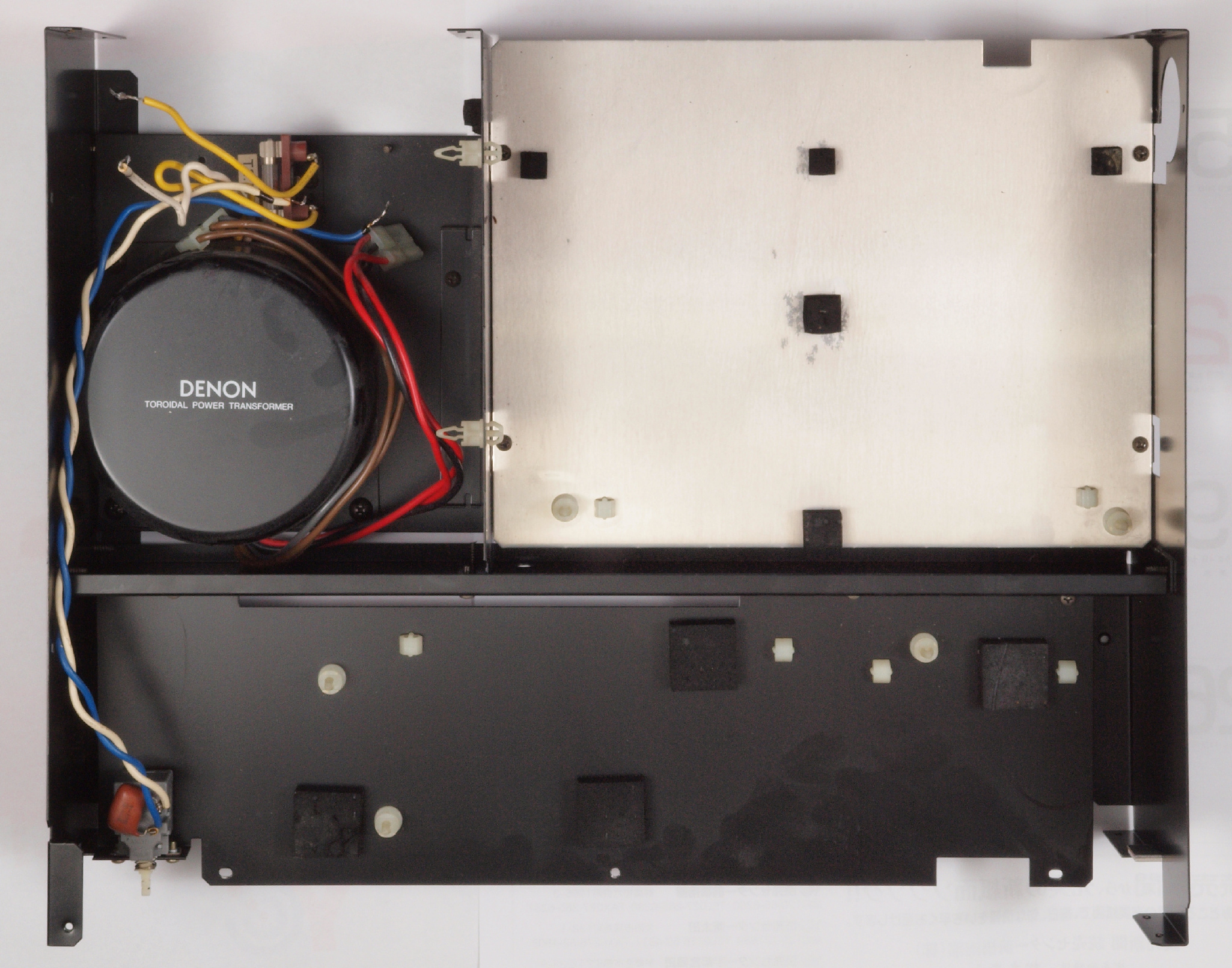

Ｃ２．　修理中　基板を全て取り除いたシャーシを下から見る。

Ｃ１１．　修理前　ＥＱ−HEAD-ＡＭＰ基板。　左＝MM、中＝MC、右＝トランス使用ＭＣ。　上右端がＭＣ−トランス。

Ｃ１１２．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　トルエン溶媒の接着剤。

Ｃ１１３．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　トルエン溶媒の接着剤、ジャンパー線、ダイオードを取り去り、コート液を塗布後。

Ｃ１１４．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　フイルムコンデンサー（高域補正）の足の差し込みが不十分で、半田が無。 　　　　　　ＭＣトランス使用のＭＣ入力（Ｐｈｏｎｏ−１）なので、トランスの特性のお陰で、ＲＬの差が僅差で解らなかったかも？

Ｃ１２．　修理後　ＥＱ−HEAD-ＡＭＰ基板。　電解コンデンサ−２８個、リレー３個交換。

Ｃ１３．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏。　ＲＣＡ端子が半田補正してある。

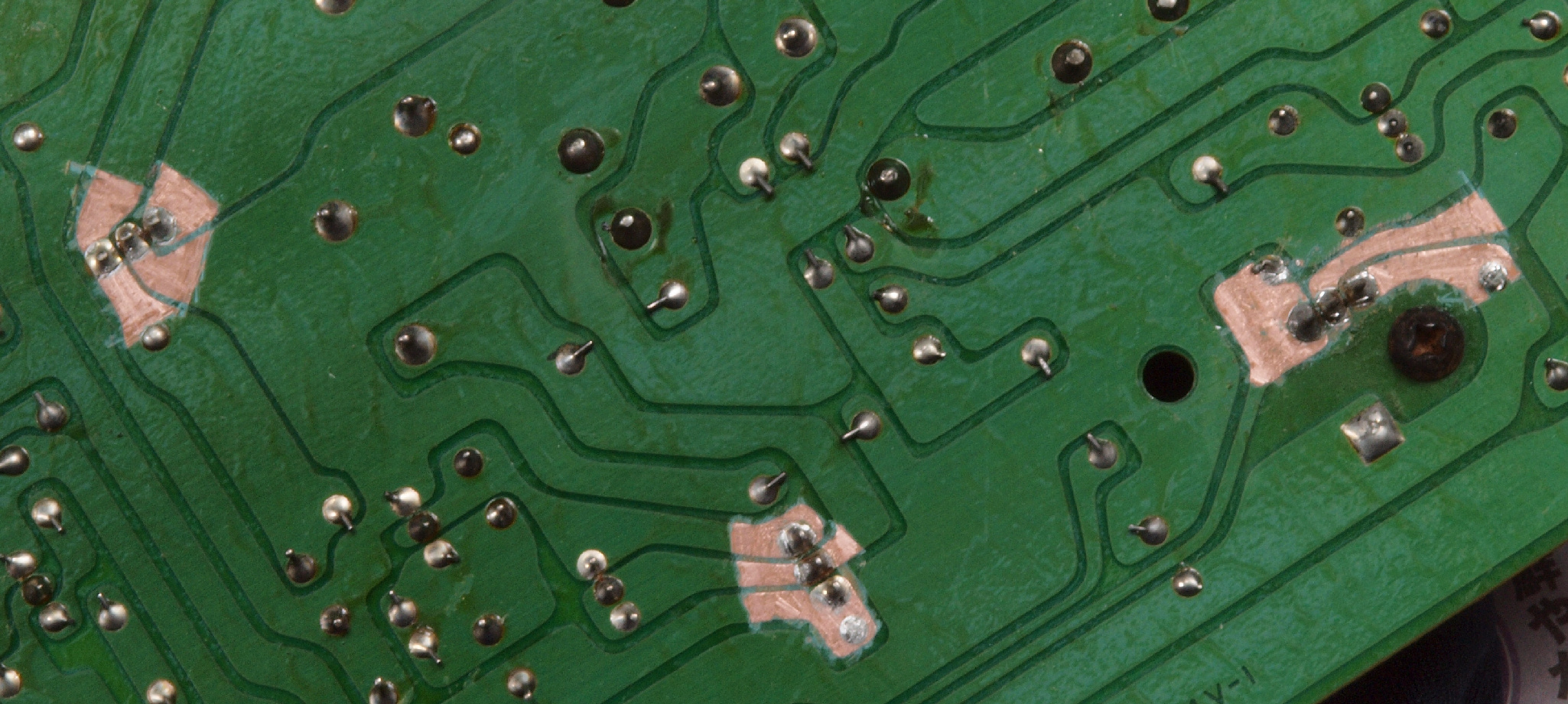

Ｃ１３１．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡１。

Ｃ１３２．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡２。

Ｃ１３３．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡３。

Ｃ１３４．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　半田不良予備郡４。

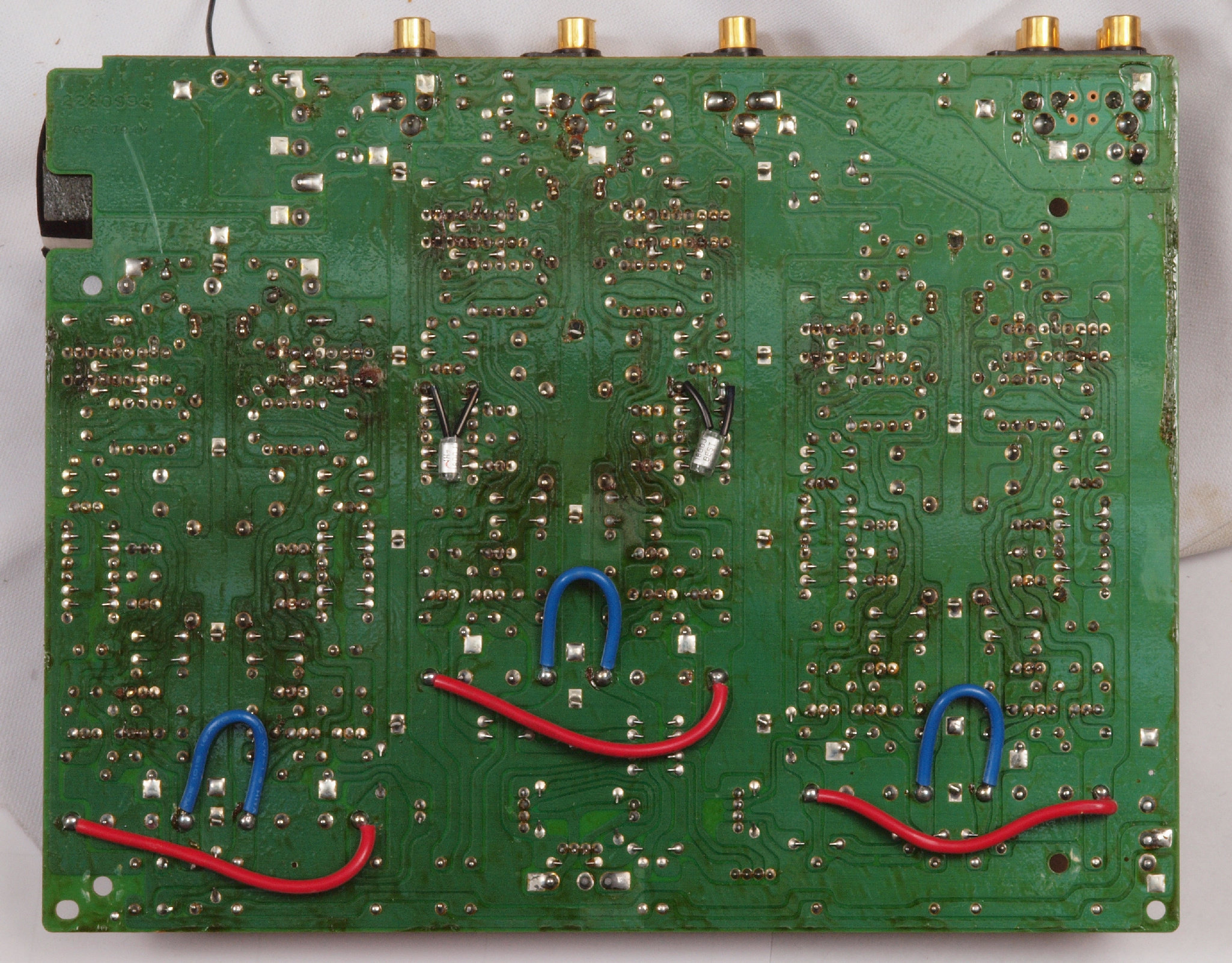

Ｃ１４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ１５．　完成ＥＱ−HEAD-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　ＥＱ−ＡＭＰ

Ｃ２１２．　修理中　ＥＱ−ＡＭＰ。　トルエン溶媒の接着剤。錫メッキジャンパー線が腐食している。

Ｃ２１３．　修理中　ＥＱ−ＡＭＰ。　　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コート液を塗布後。

Ｃ２２．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサ−１８個、リードリレー４個、半固定ＶＲ２個交換。

Ｃ２３．　修理前　ＥＱ−ＡＭＰ基板裏。　ＲＣＡ端子が半田補正してある。

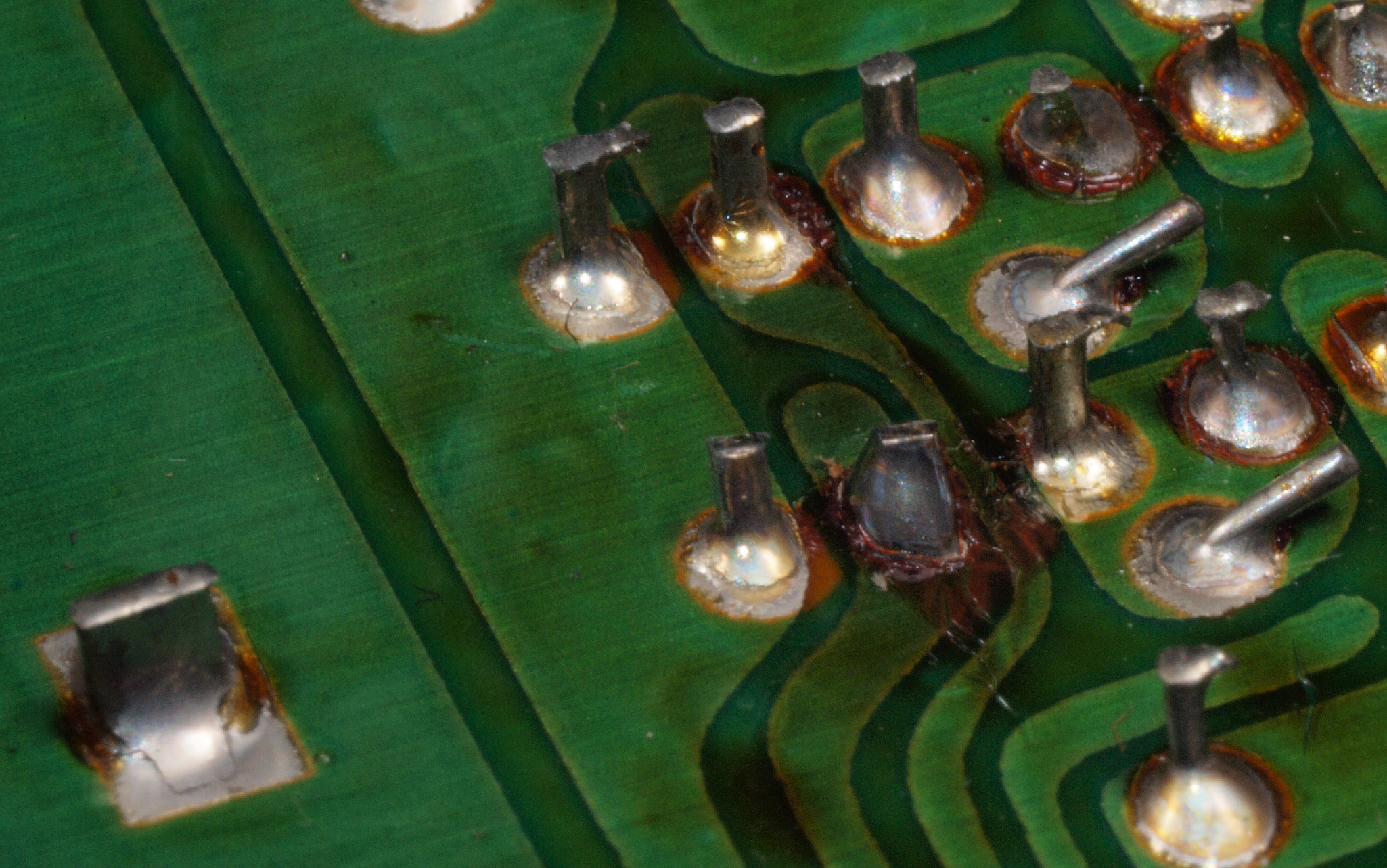

Ｃ２３２．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ２３３．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ２３４．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

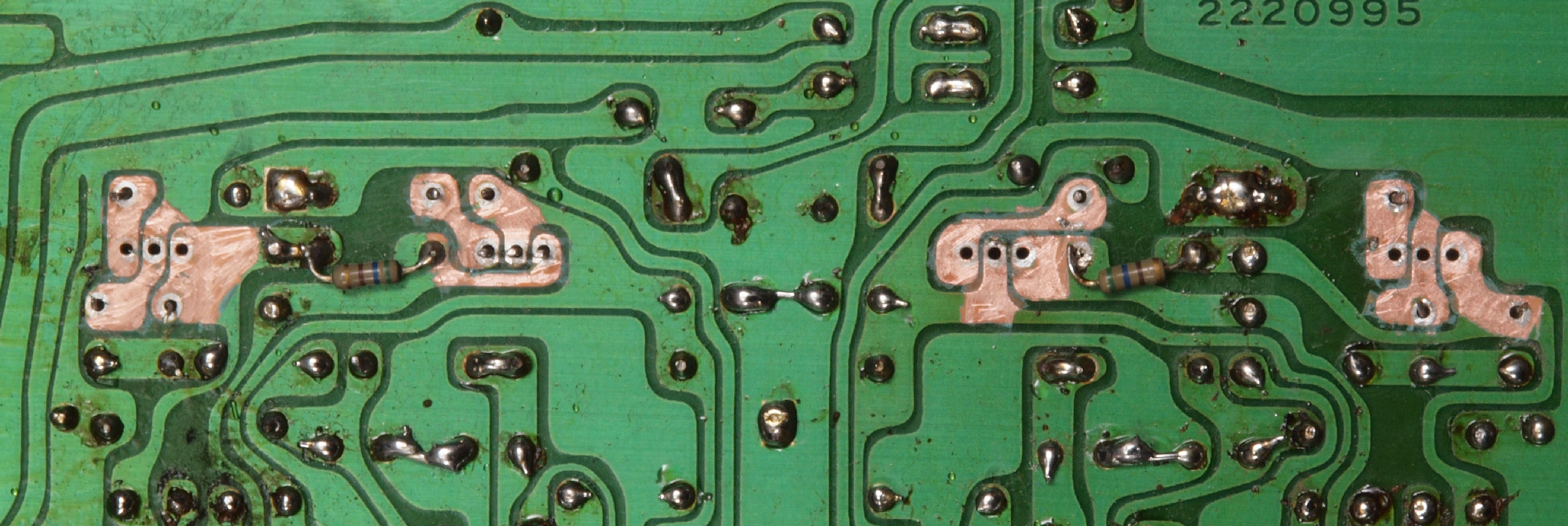

Ｃ２３５．　修理中　ＥＱ−ＡＭＰ基板裏　　熱を持つところは半田の劣化が早い、半田面積を増す

Ｃ２４．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ２５．　完成ＥＱ-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

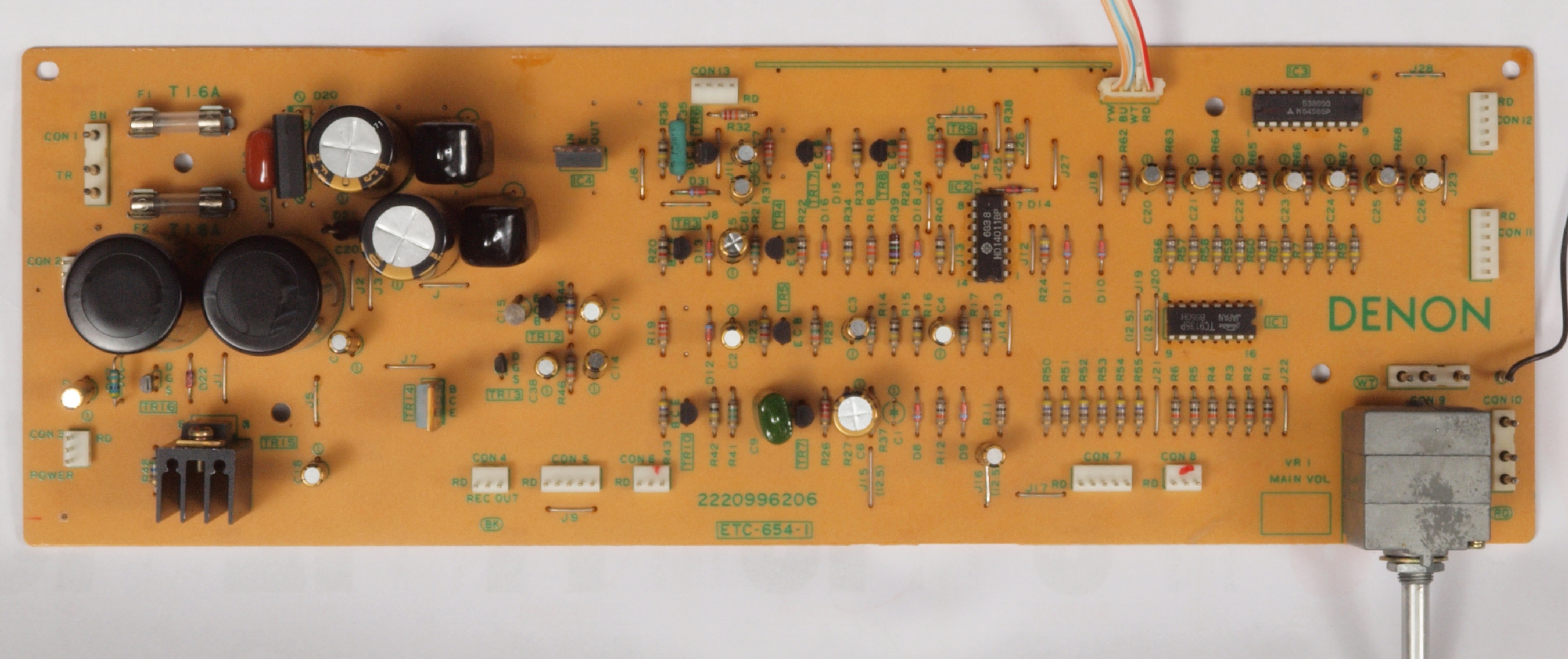

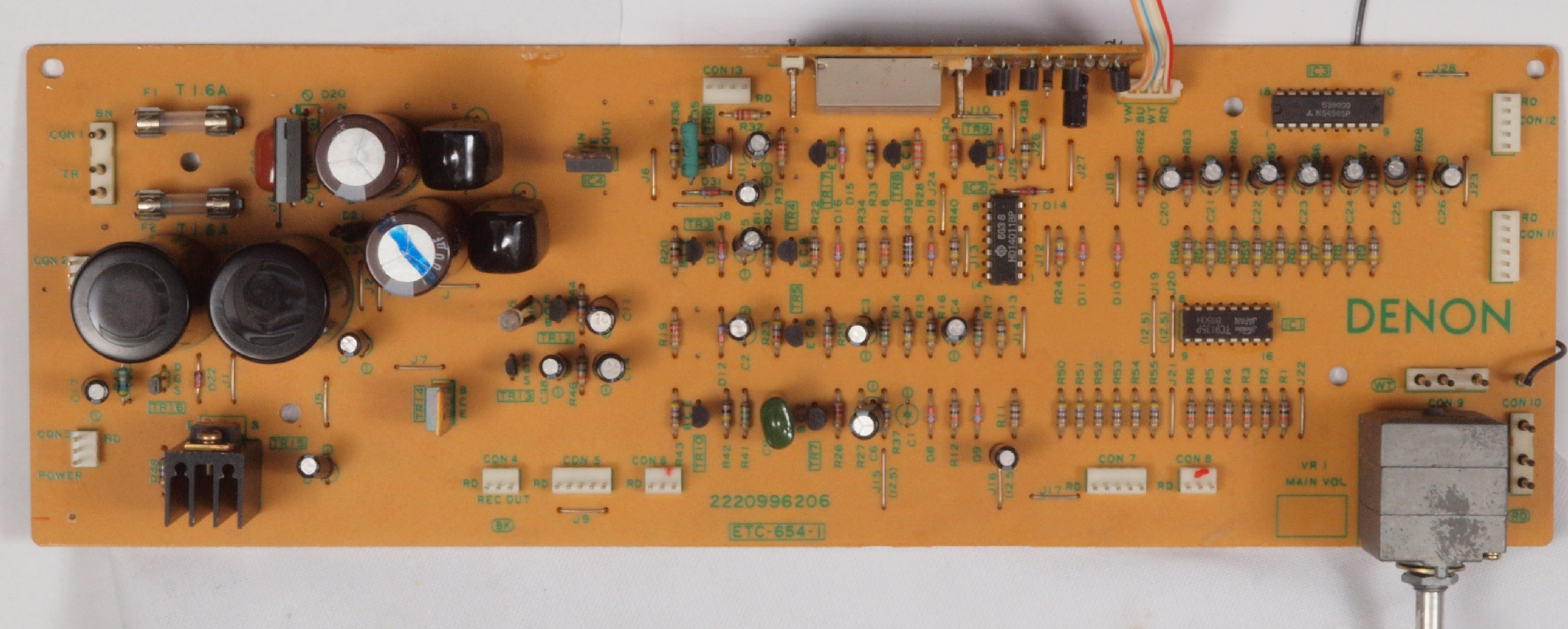

Ｃ３１．　修理前　電源・コントロール基板

Ｃ３２．　修理後　電源・コントロール基板。　電解コンデンサー２３個交換。

Ｃ３３．　修理前　電源・コントロール基板裏

Ｃ３３２．　修理中　電源・コントロール基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ３３３．　修理中　電源・コントロール基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ３３４．　修理中　電源・コントロール基板裏　　半田面積を増す

Ｃ３４．　修理（半田補正）後　電源・コントロール基板裏。 全ての半田をやり修す。

Ｃ３５．　完成電源・コントロール基板裏。 余分なフラックスを落として、コート液を塗る。

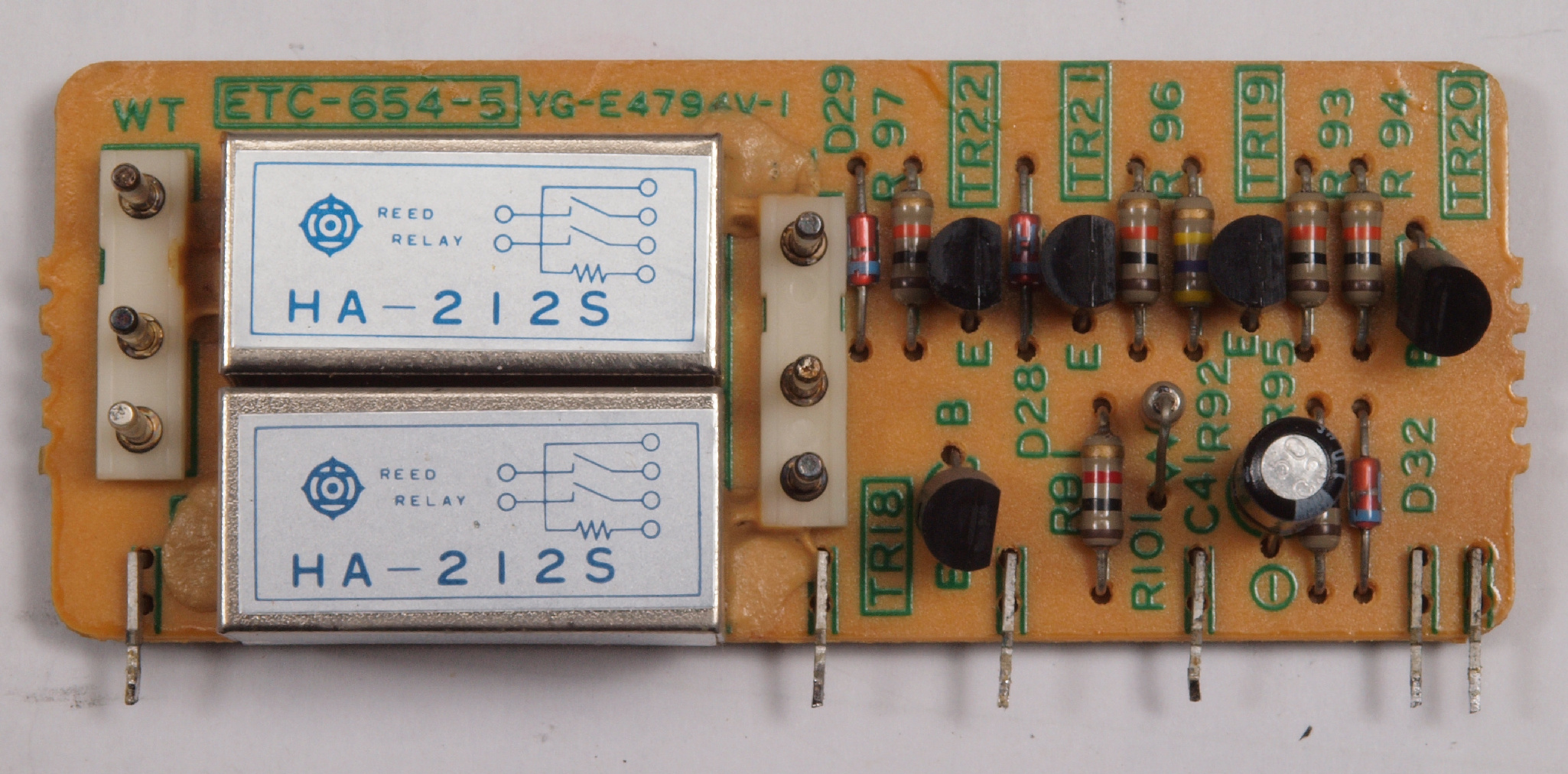

Ｃ４１．　修理前　電源・コントロール、リレー基板

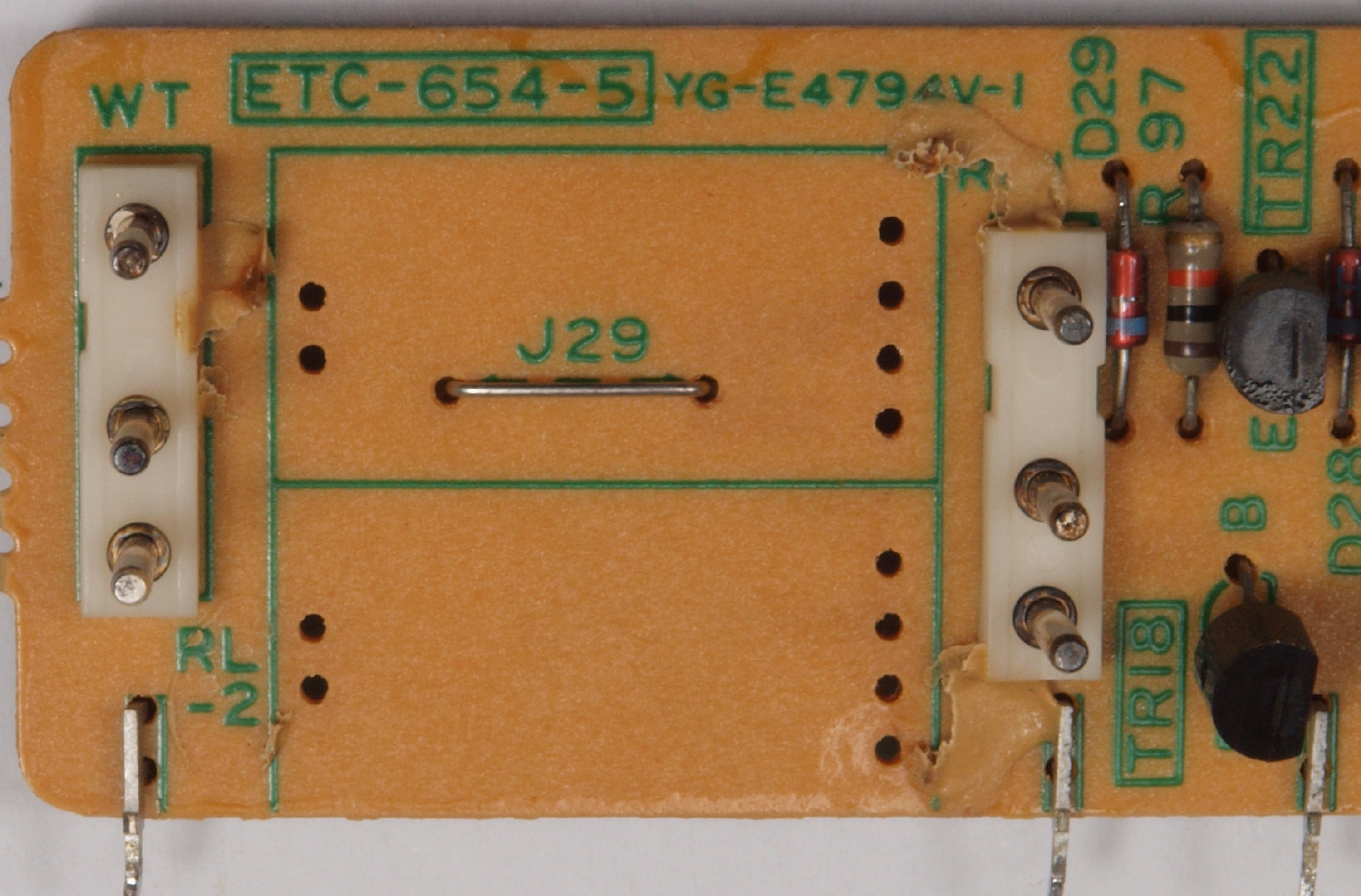

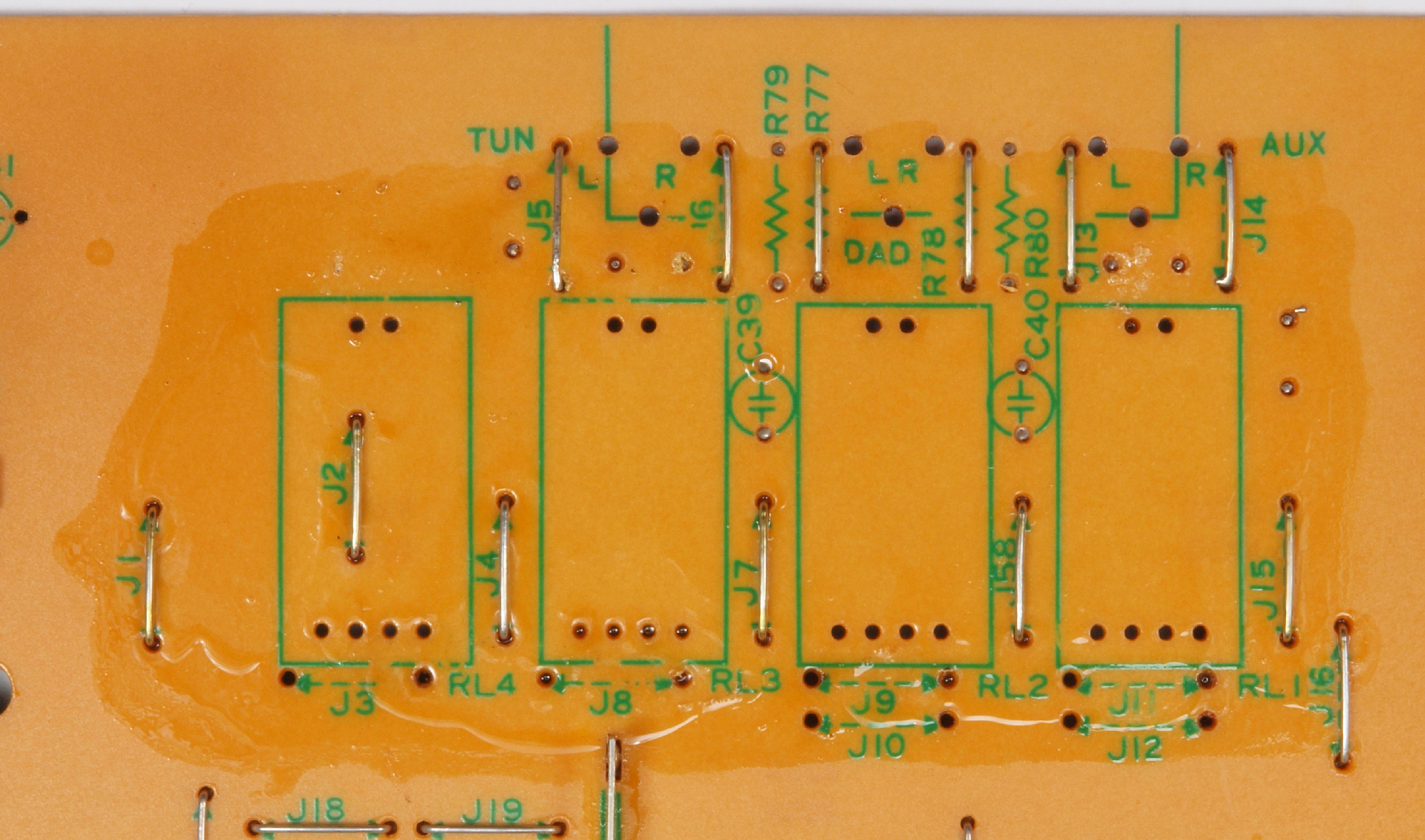

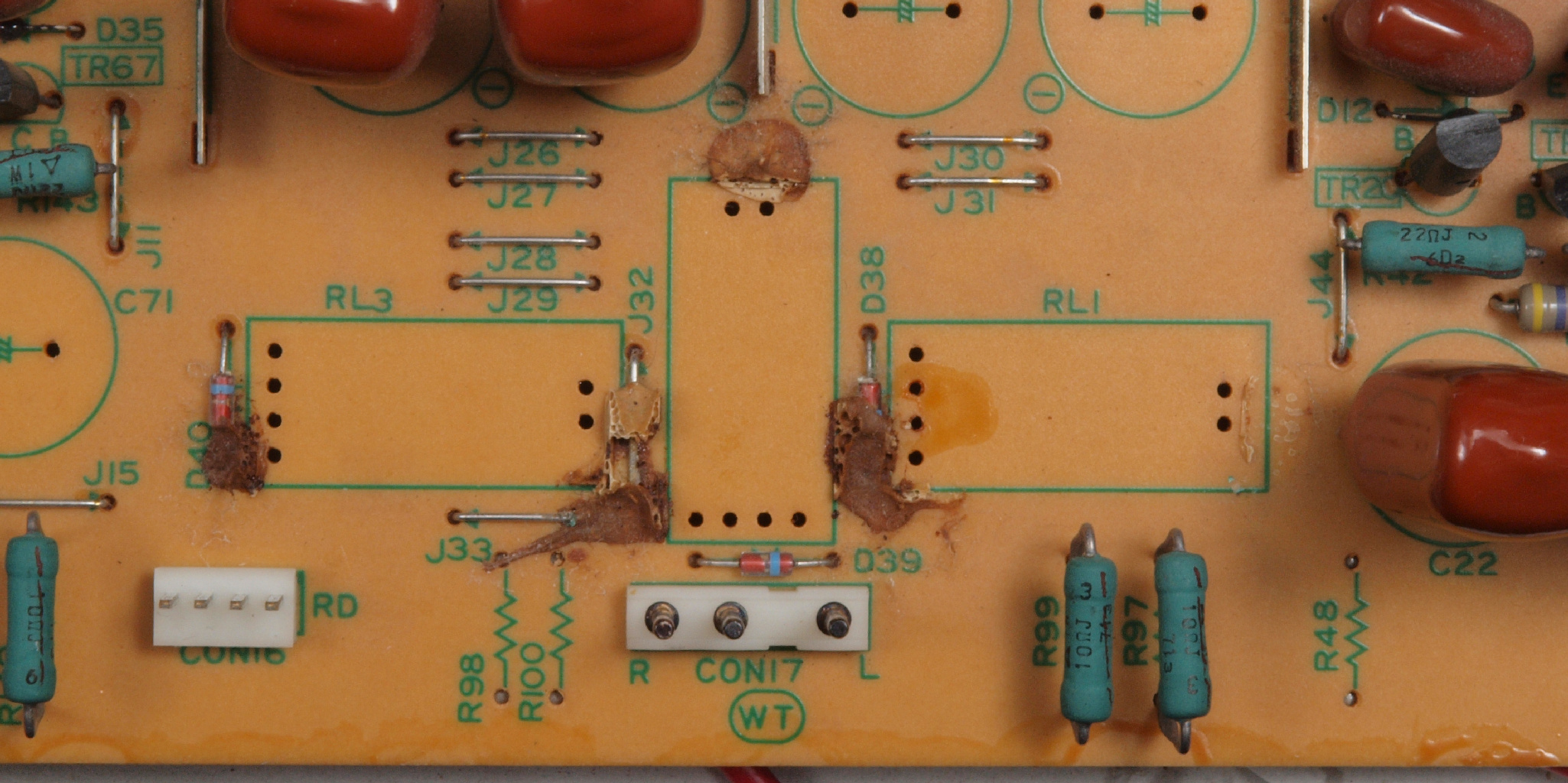

Ｃ４１２．　修理中　電源・コントロール、リレー基板、トルエン溶媒の接着剤。錫メッキ端子を腐食す。

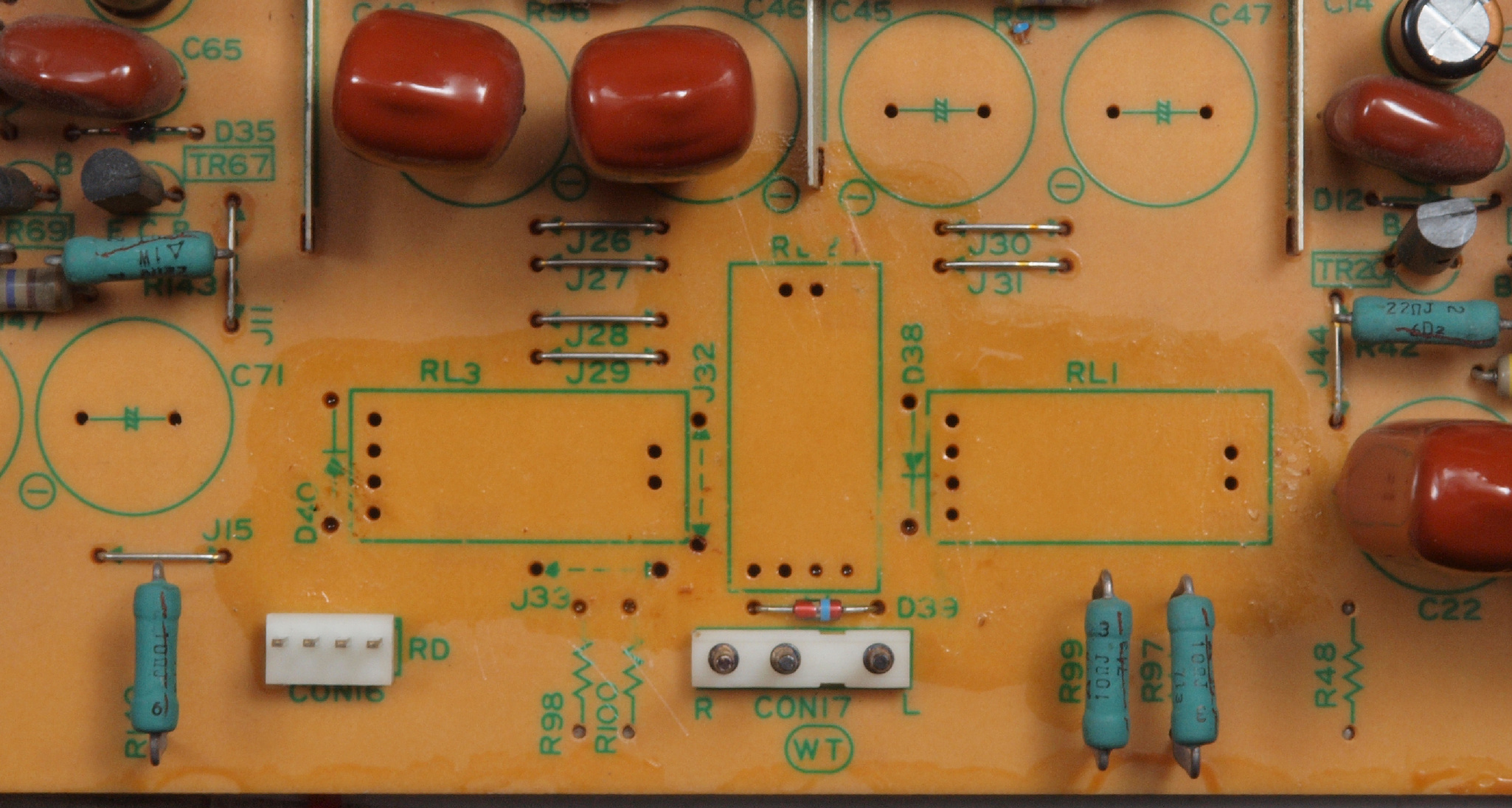

Ｃ４１３．　修理中　　電源・コントロール、リレー基板。　トルエン溶媒の接着剤を取り去り、コート液を塗布後。

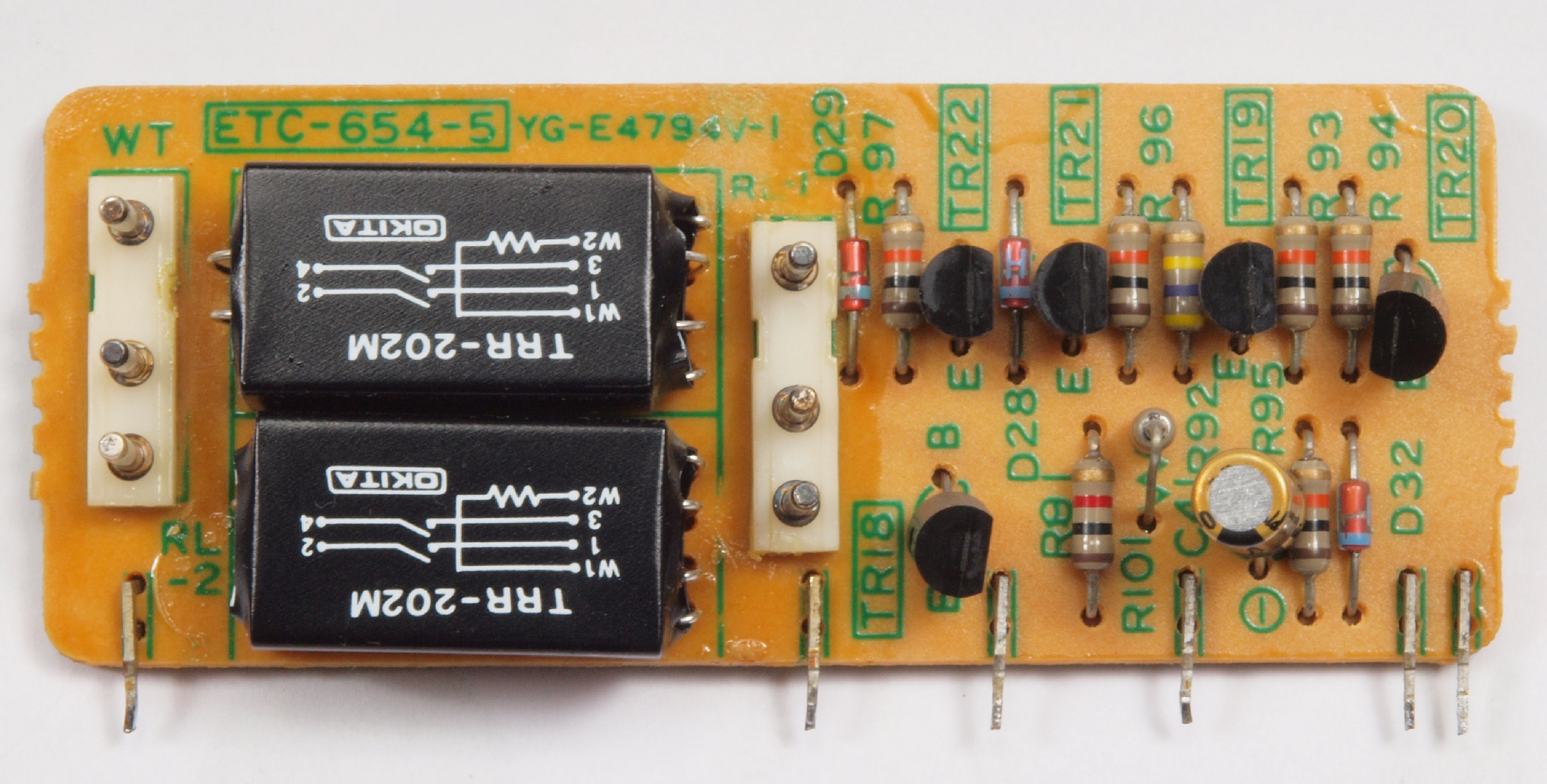

Ｃ４２．　修理後　電源・コントロール、リレー基板。　電解コンデンサー１個、リードリレー２個交換。

Ｃ４３．　修理前　電源・コントロール基板、リレー基板裏

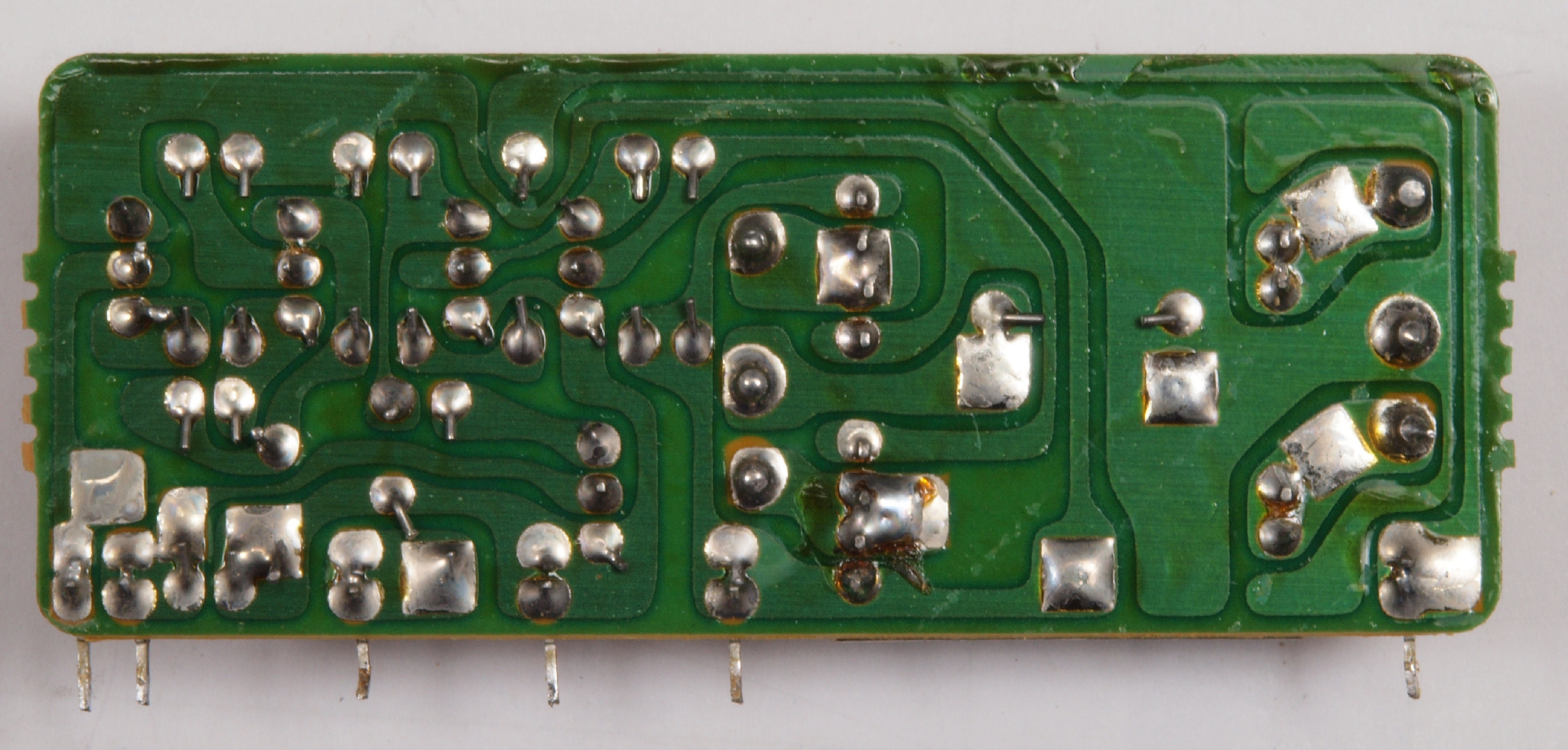

Ｃ４４．　修理（半田補正）後　電源・コントロール基板 、リレー基板裏。 全ての半田をやり修す。

Ｃ４５．　完成電源・コントロール基板、リレー基板裏。 余分なフラックスを落として、コート液を塗る。

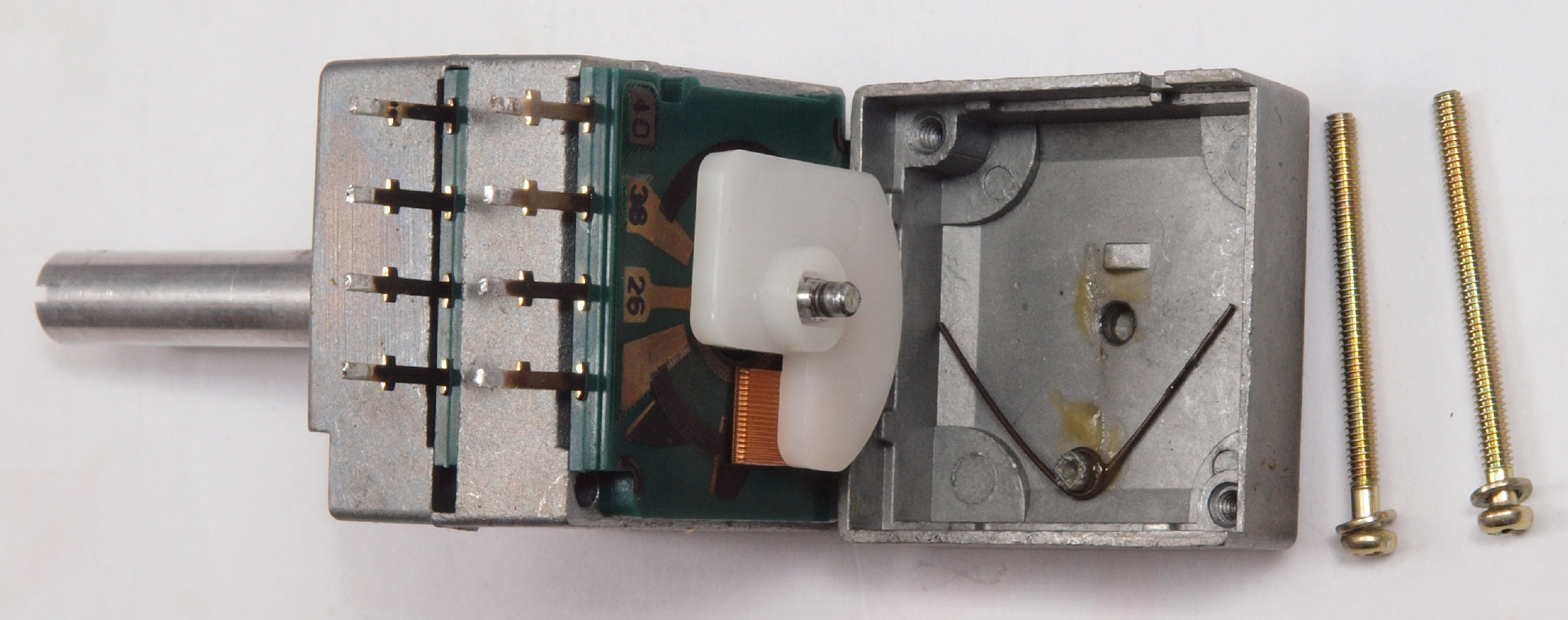

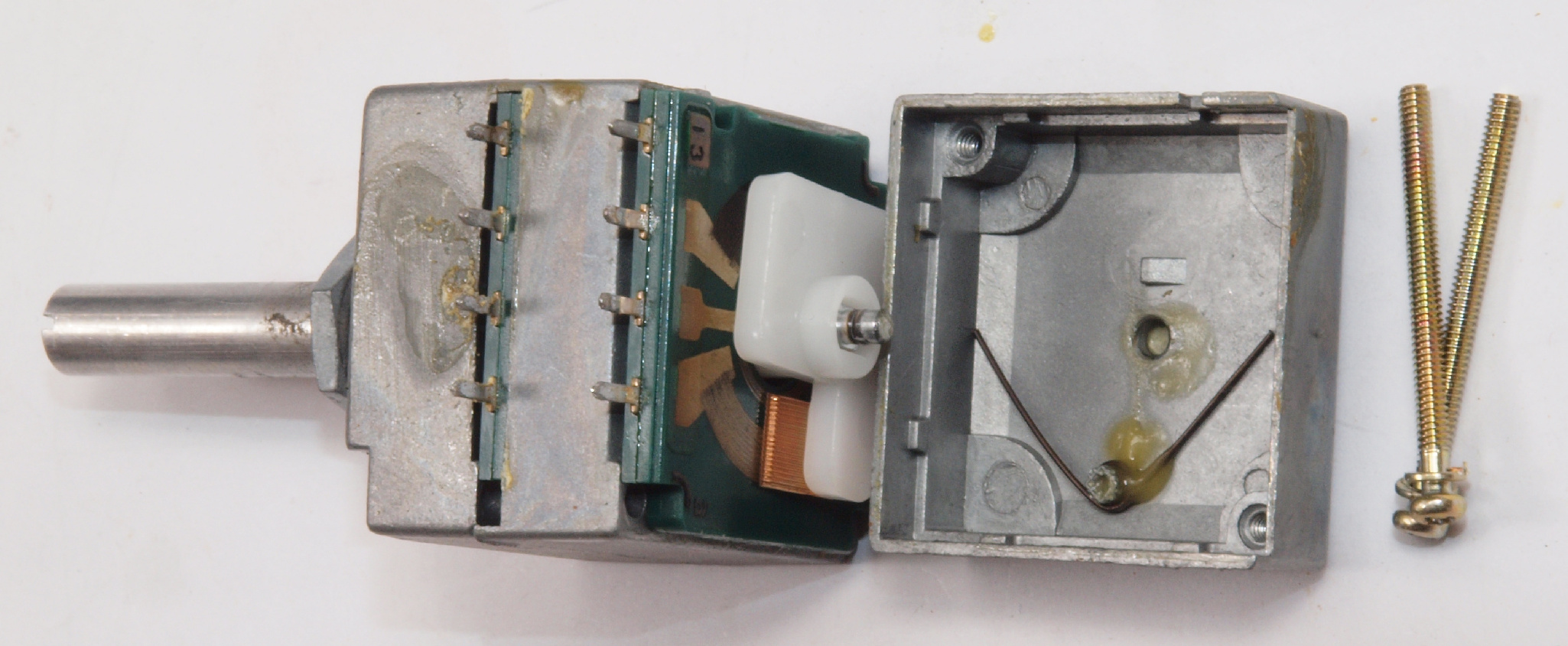

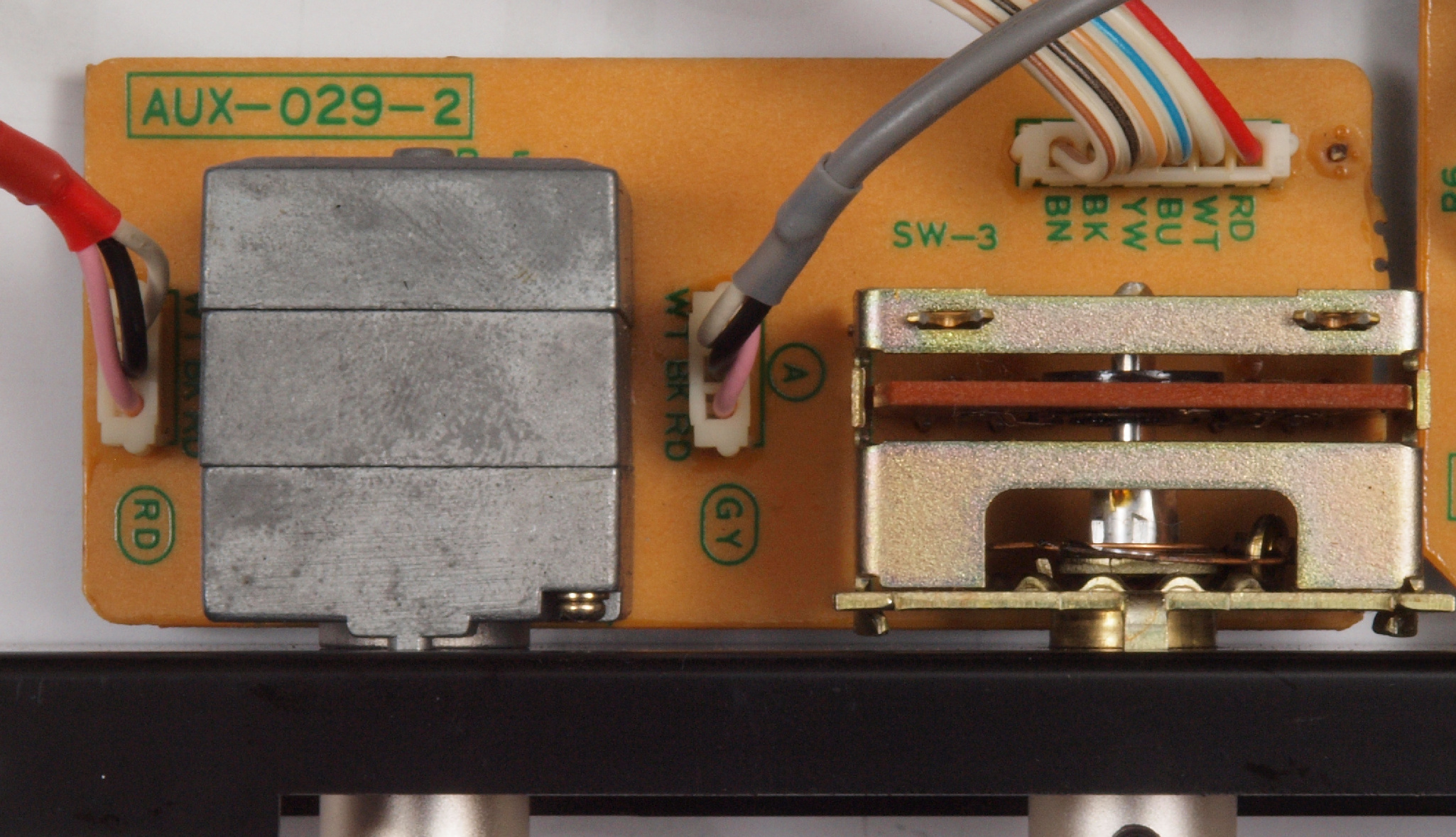

Ｃ５１．　清掃中　主ＶＲの分解・清掃。　カシメ構造なので、これまで！

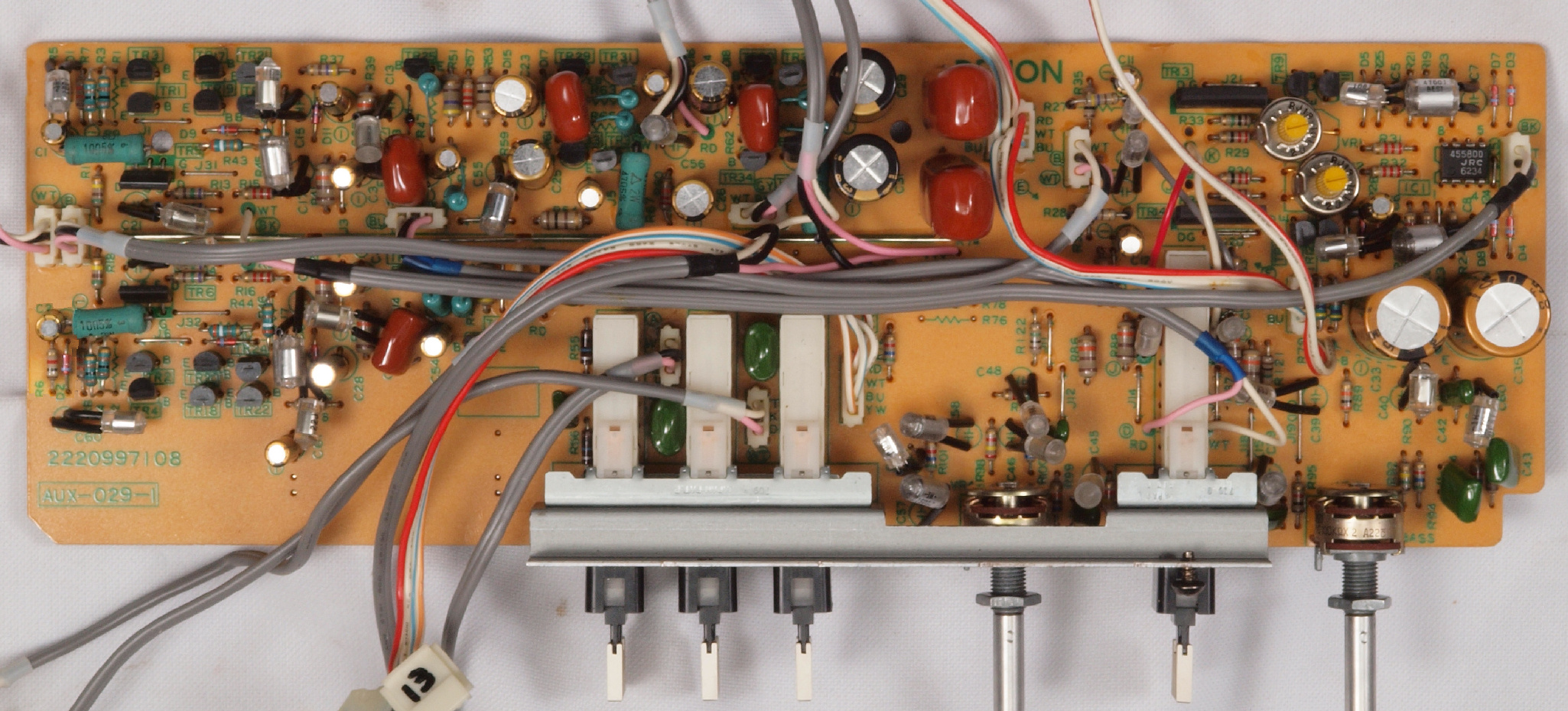

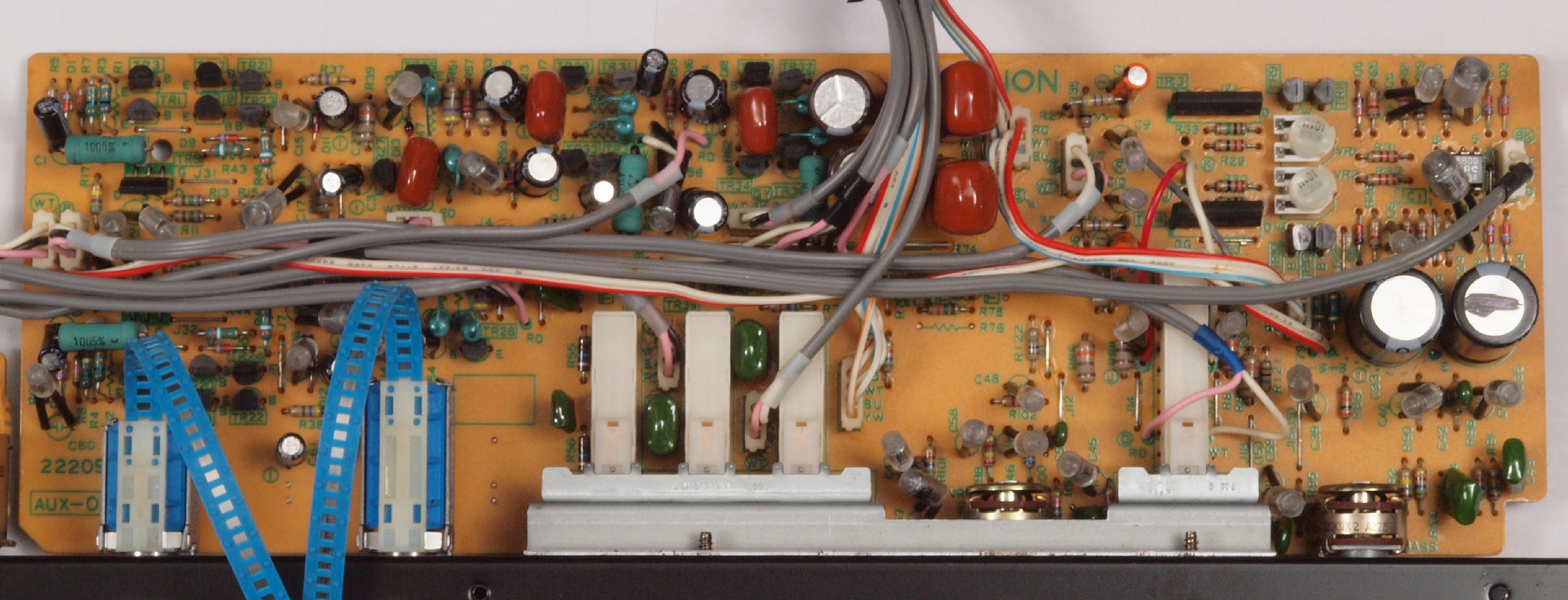

Ｃ６１．　修理前　バッファーＡＭＰ・ＳＷコントロール基板

Ｃ６２．　修理後　バッファーＡＭＰ・ＳＷコントロール基板。　電解コンデンサ−２０個、　半固定ＶＲ２個交換。

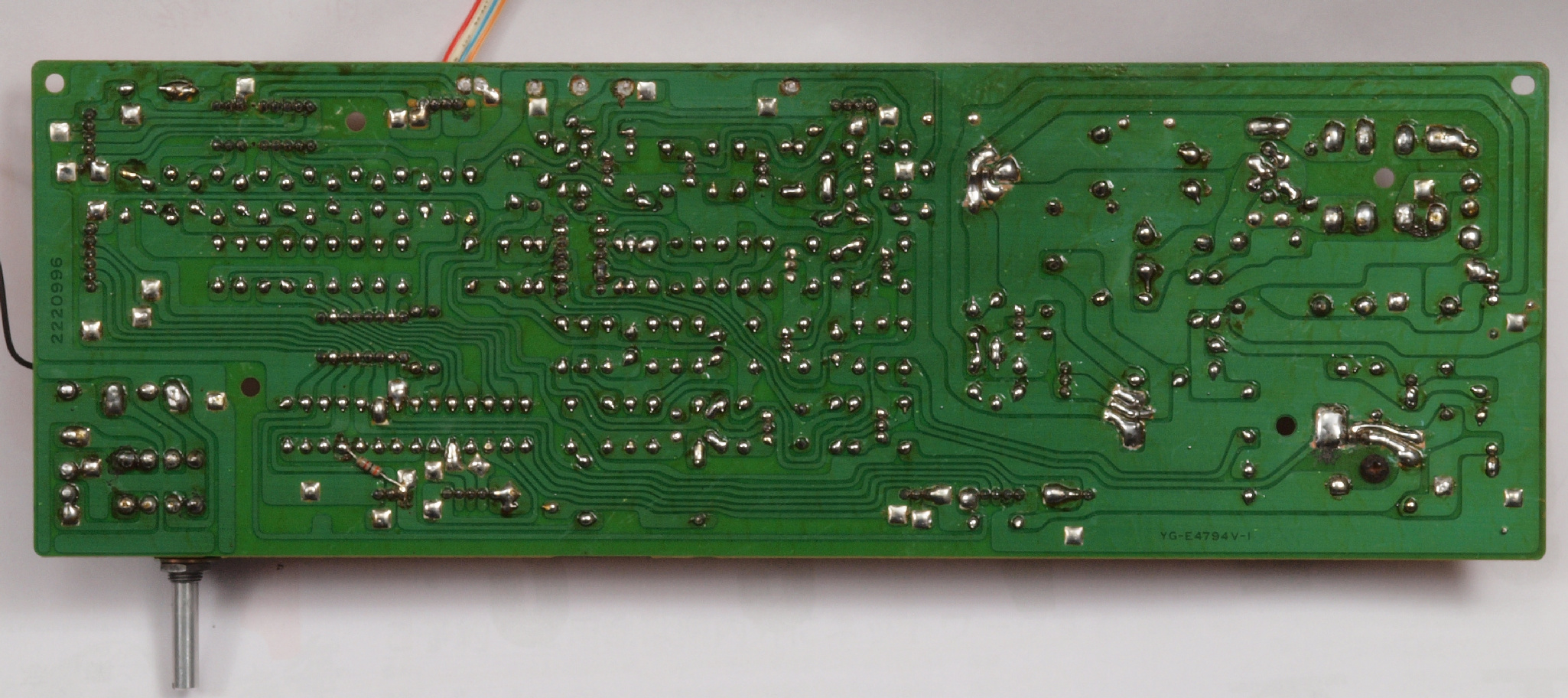

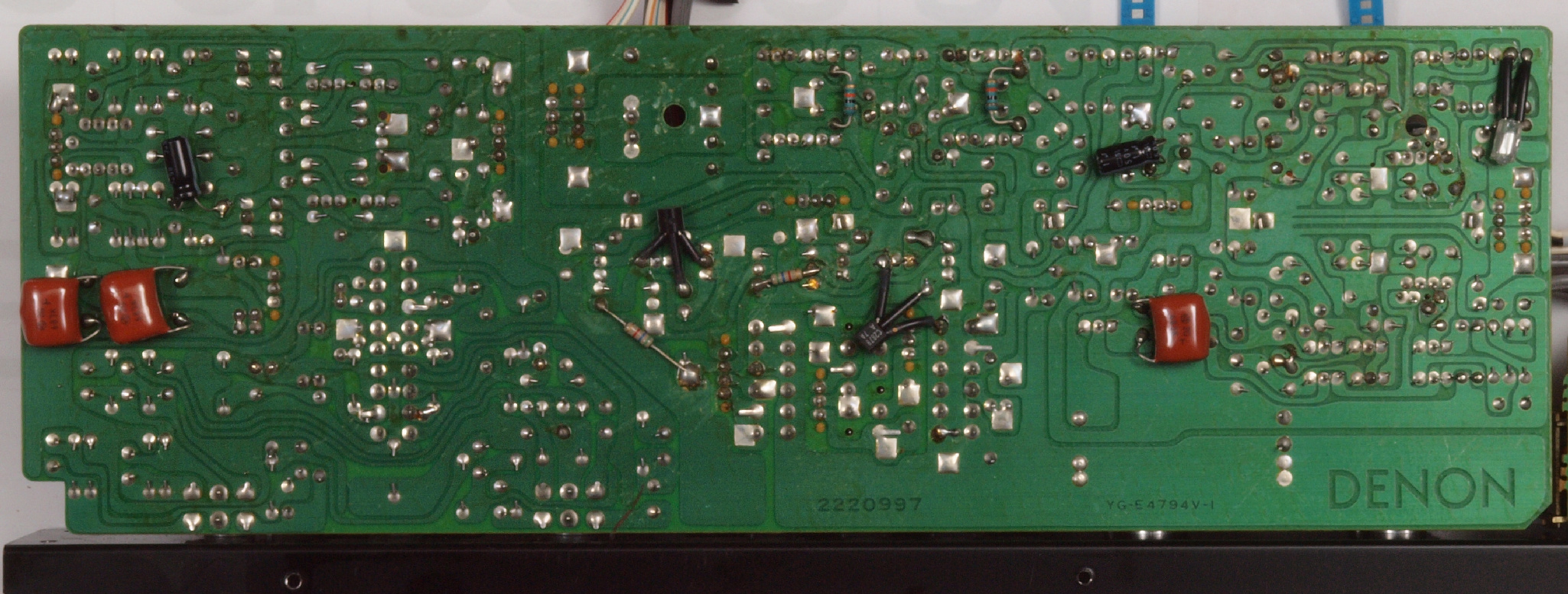

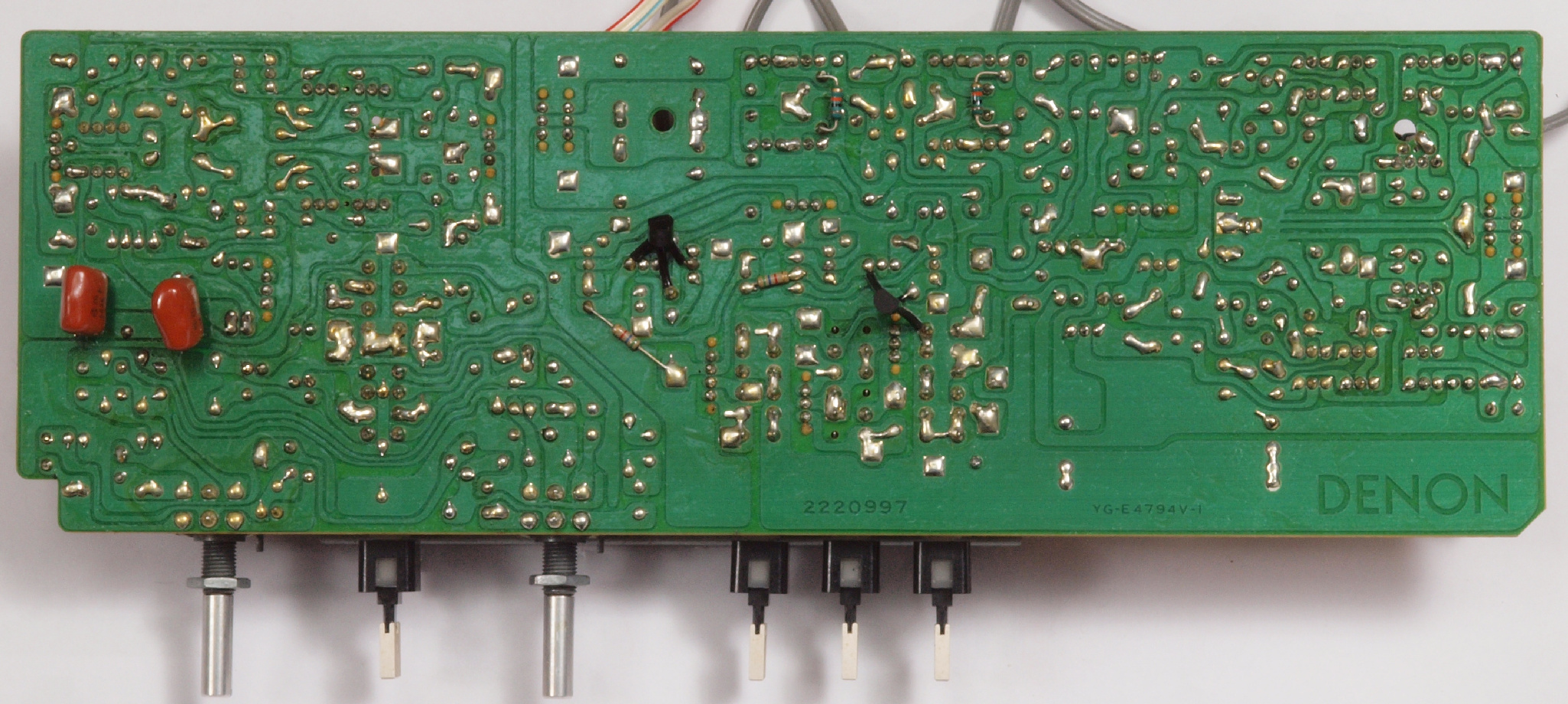

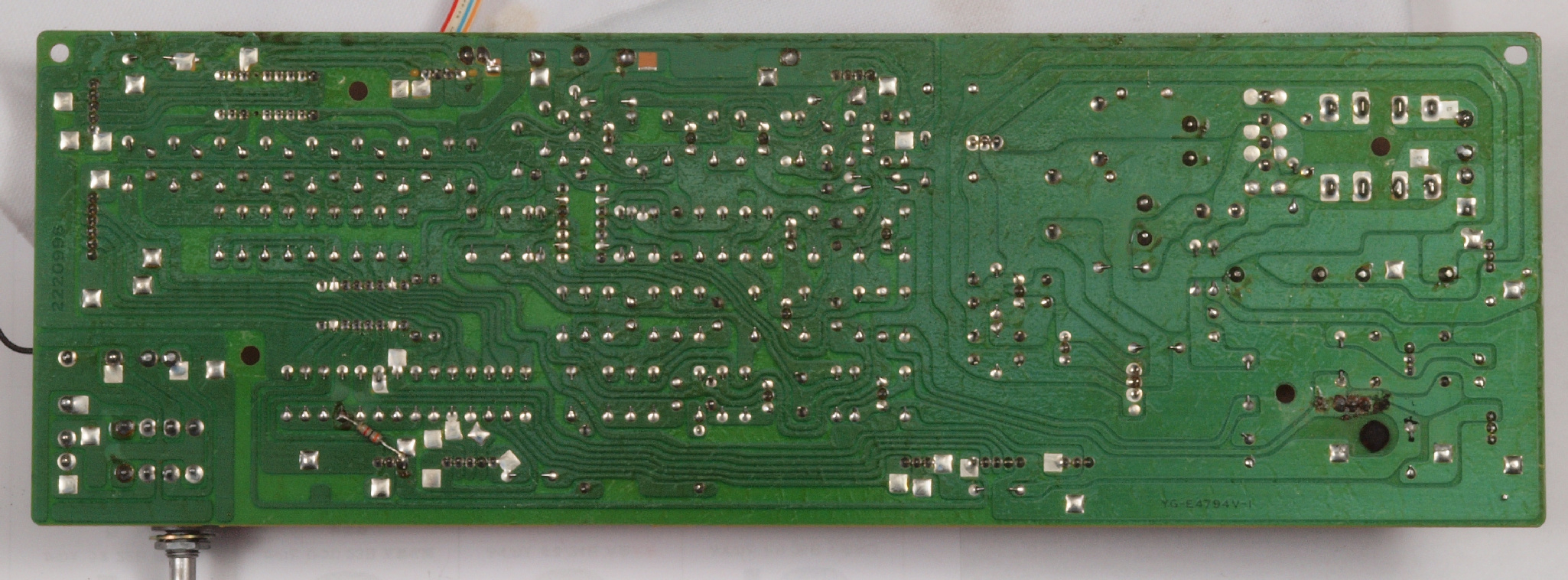

Ｃ６３．　修理前　バッファーＡＭＰ・ＳＷコントロール基板裏

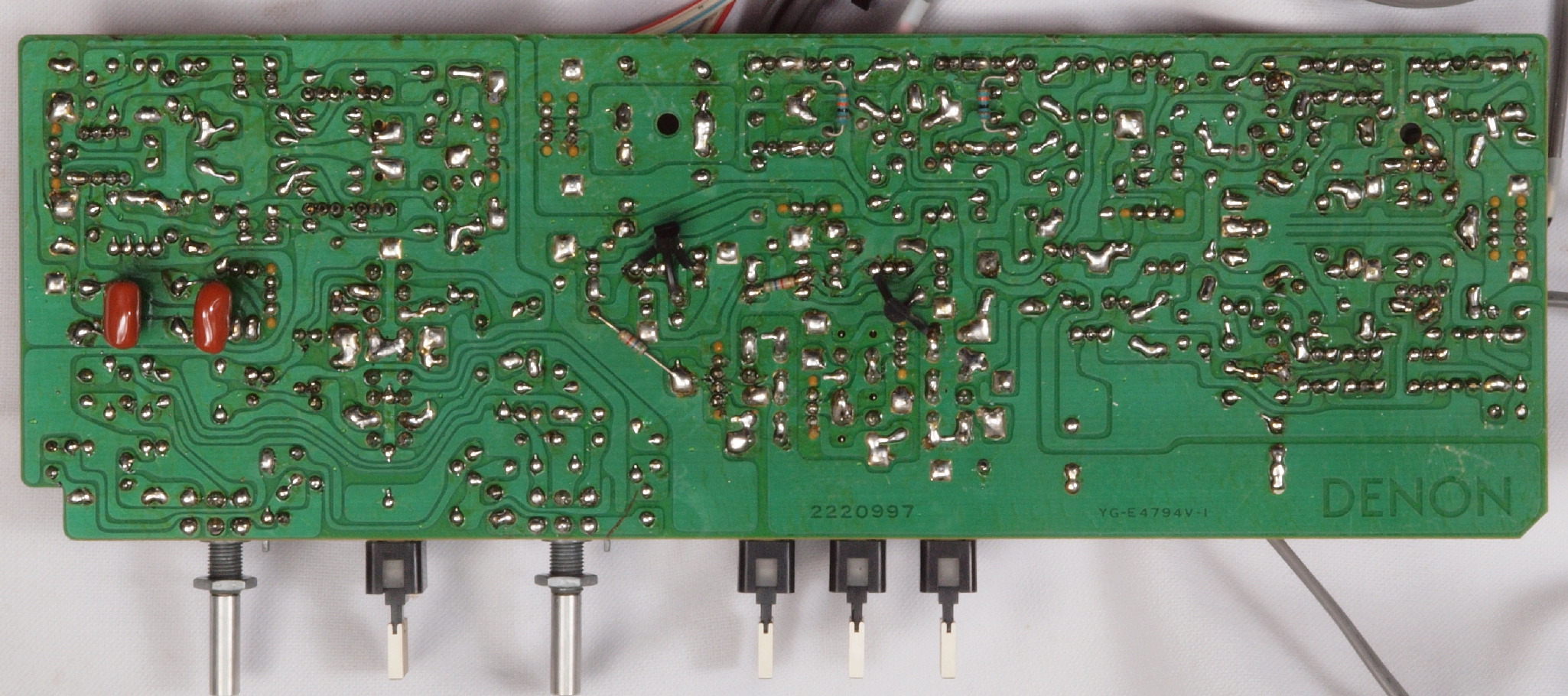

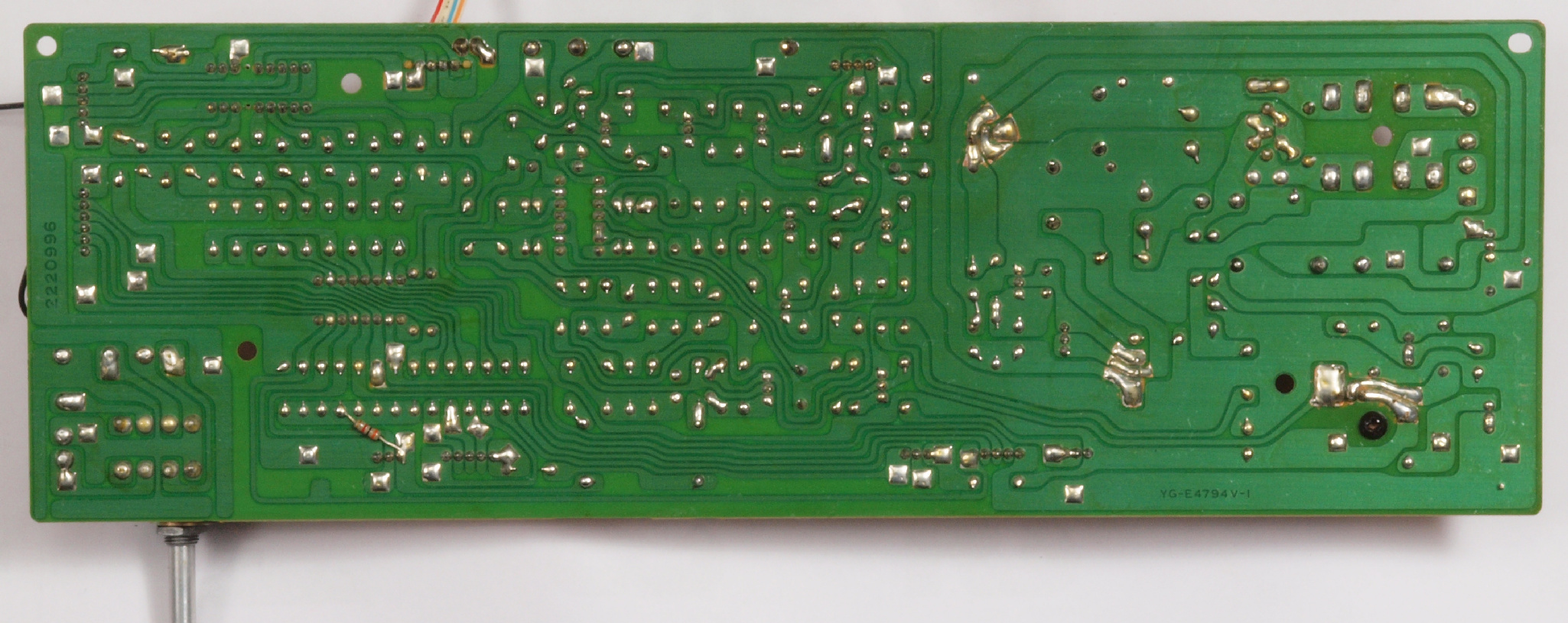

Ｃ６４．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏。 全ての半田をやり修す。

Ｃ６５．　完成バッファーＡＭＰ・ＳＷコントロール基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ７１．　修理前　バランスＶＲ＋プリセットセレクター基板

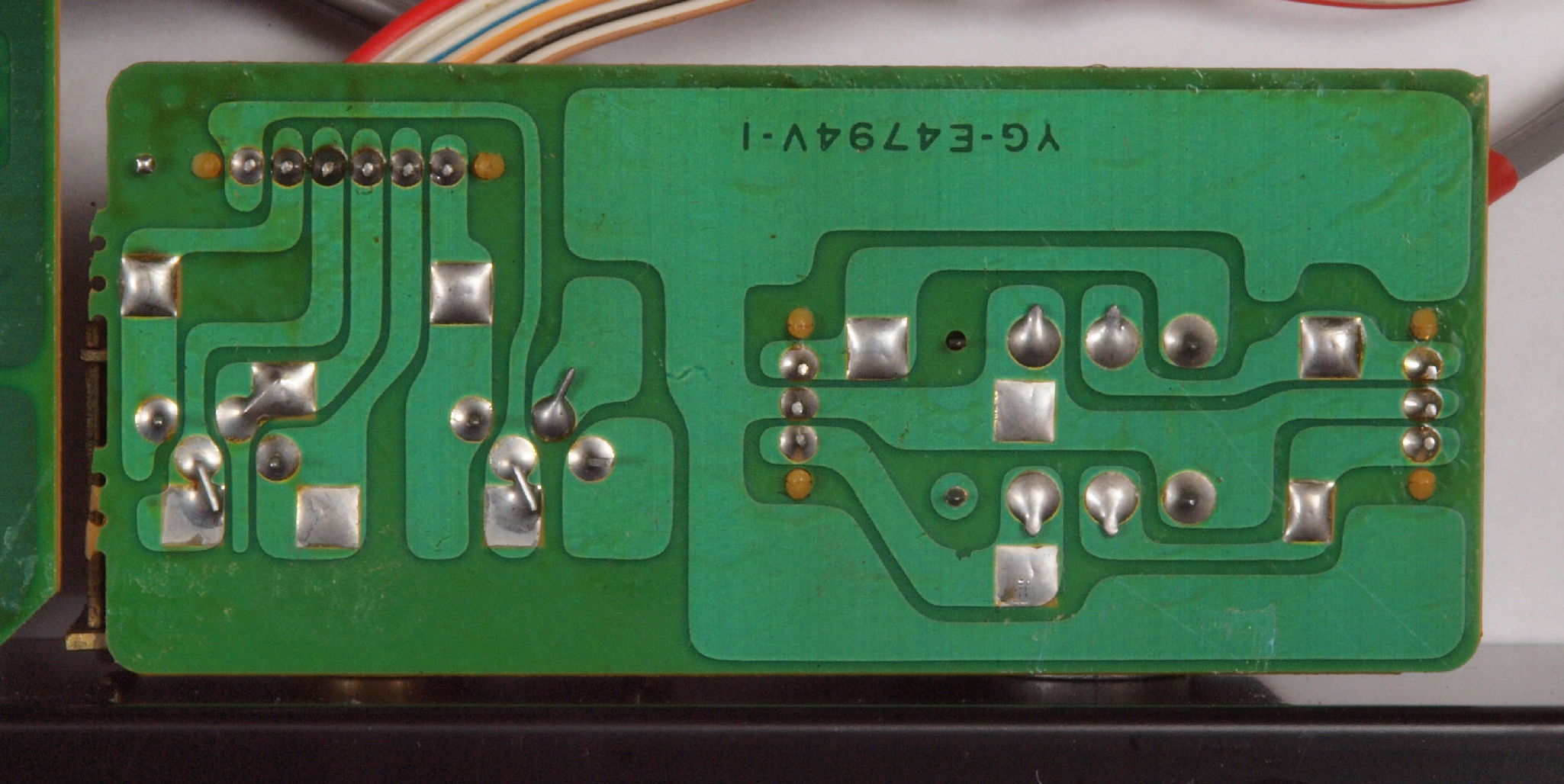

Ｃ７２．　修理前　バランスＶＲ＋プリセットセレクター基板裏

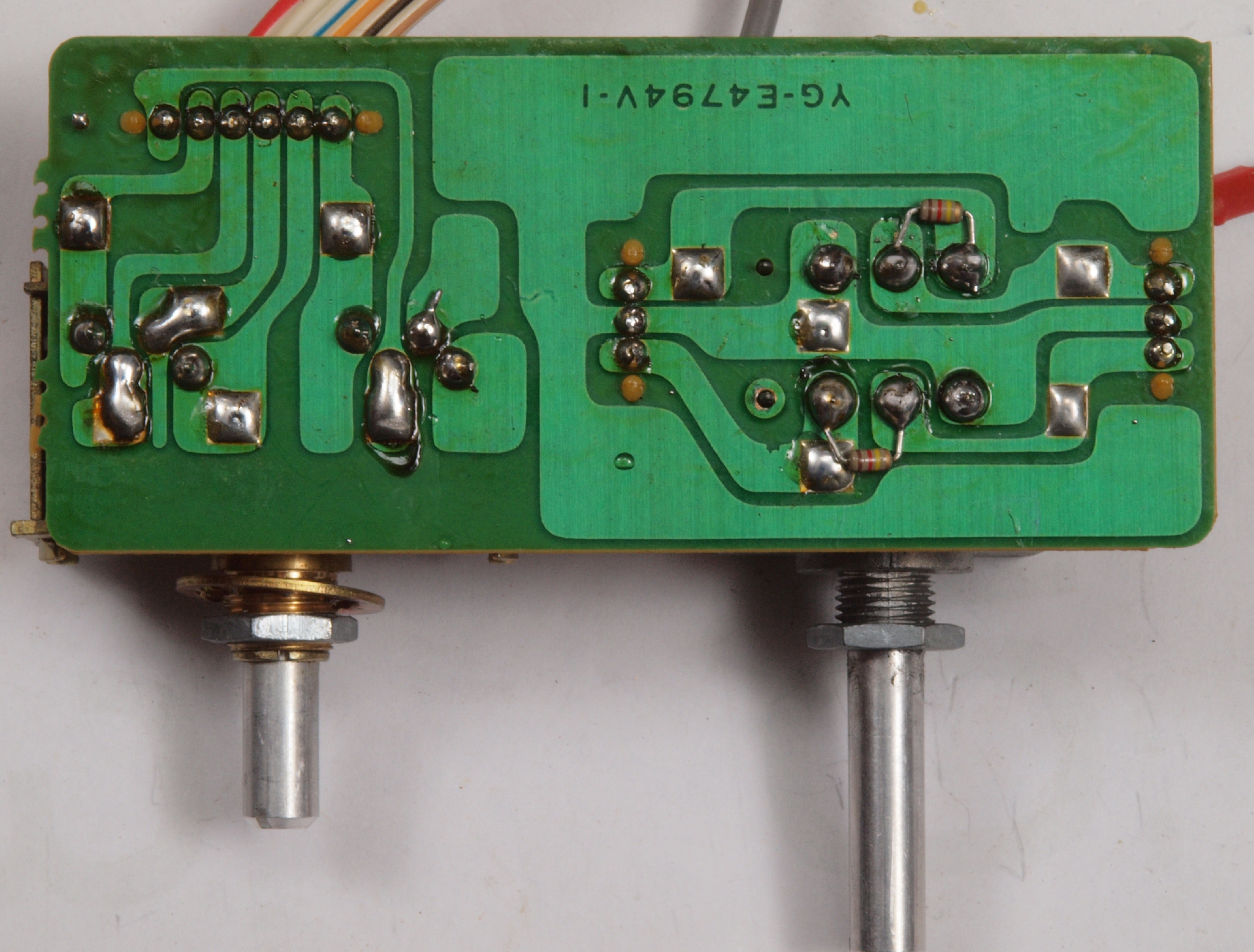

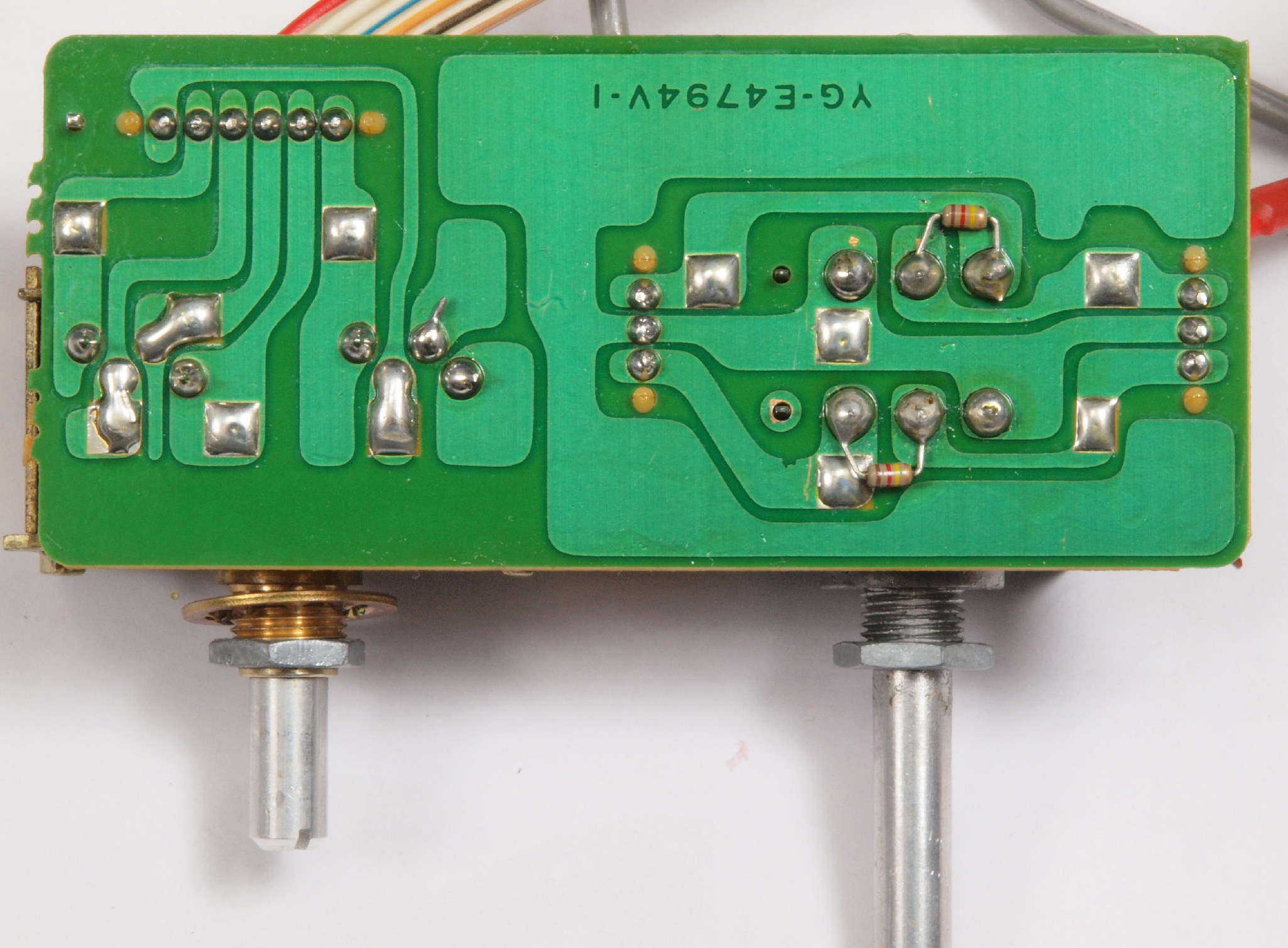

Ｃ７３．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基板裏。 全ての半田をやり修す。

Ｃ７４．　完成バランスＶＲ＋プリセットセレクター基板裏。 余分なフラックスを落として、コート液を塗る。

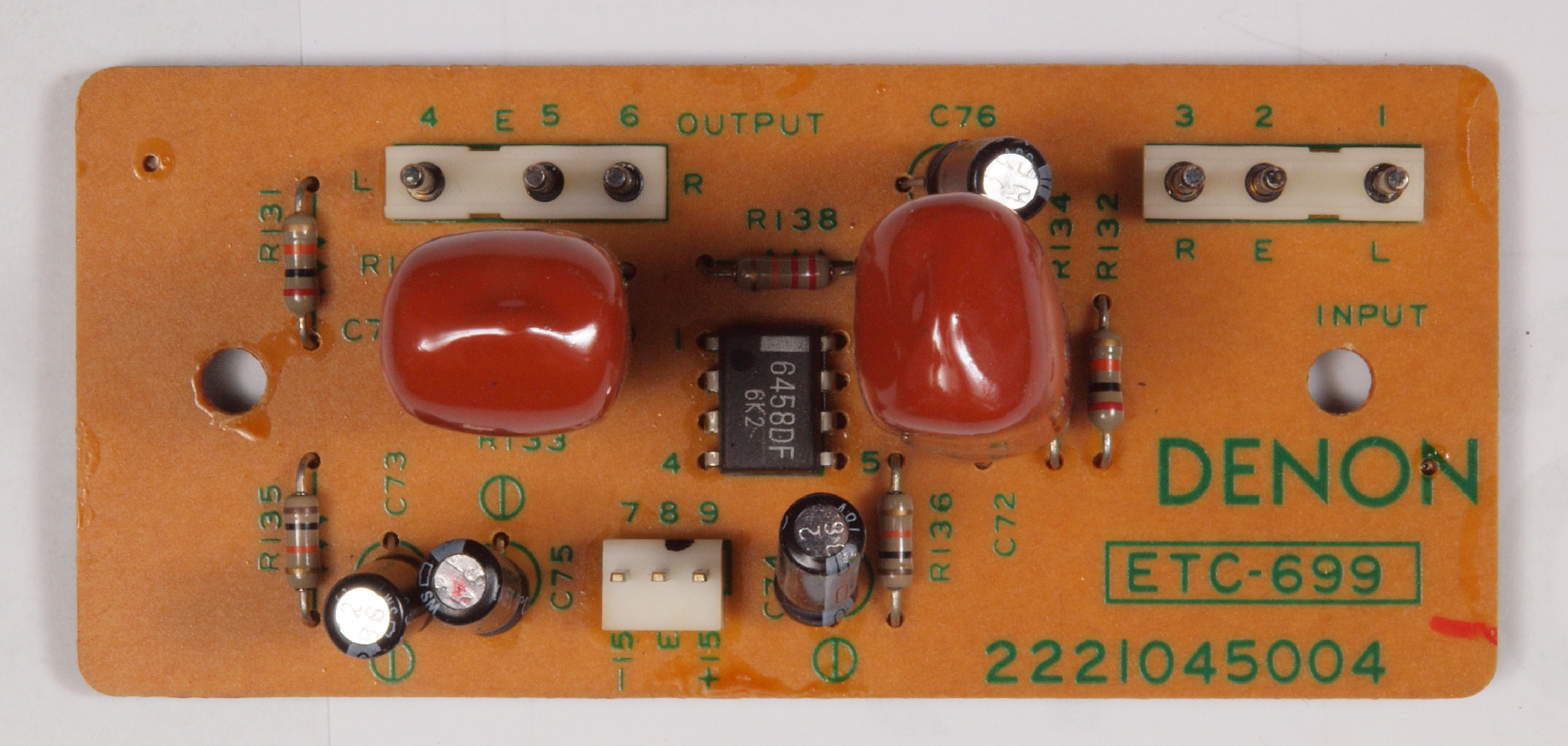

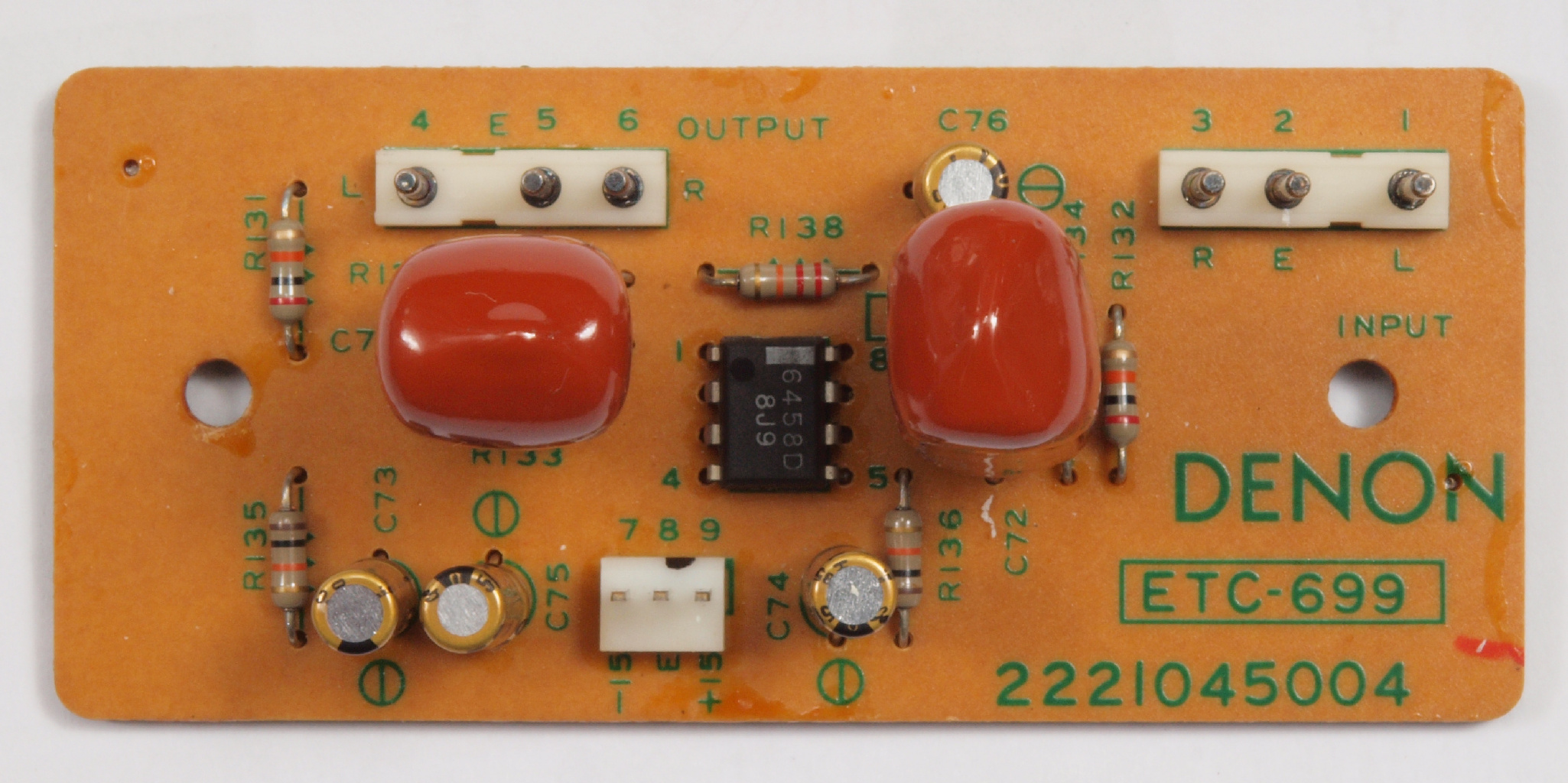

Ｃ８１．　修理前　ＮＦＢ−ＡＭＰ基板

Ｃ８２．　修理後　ＮＦＢ−ＡＭＰ基板　電解コンデンサ−４個交換。

Ｃ８３．　修理前　　ＮＦＢ−ＡＭＰ基板裏

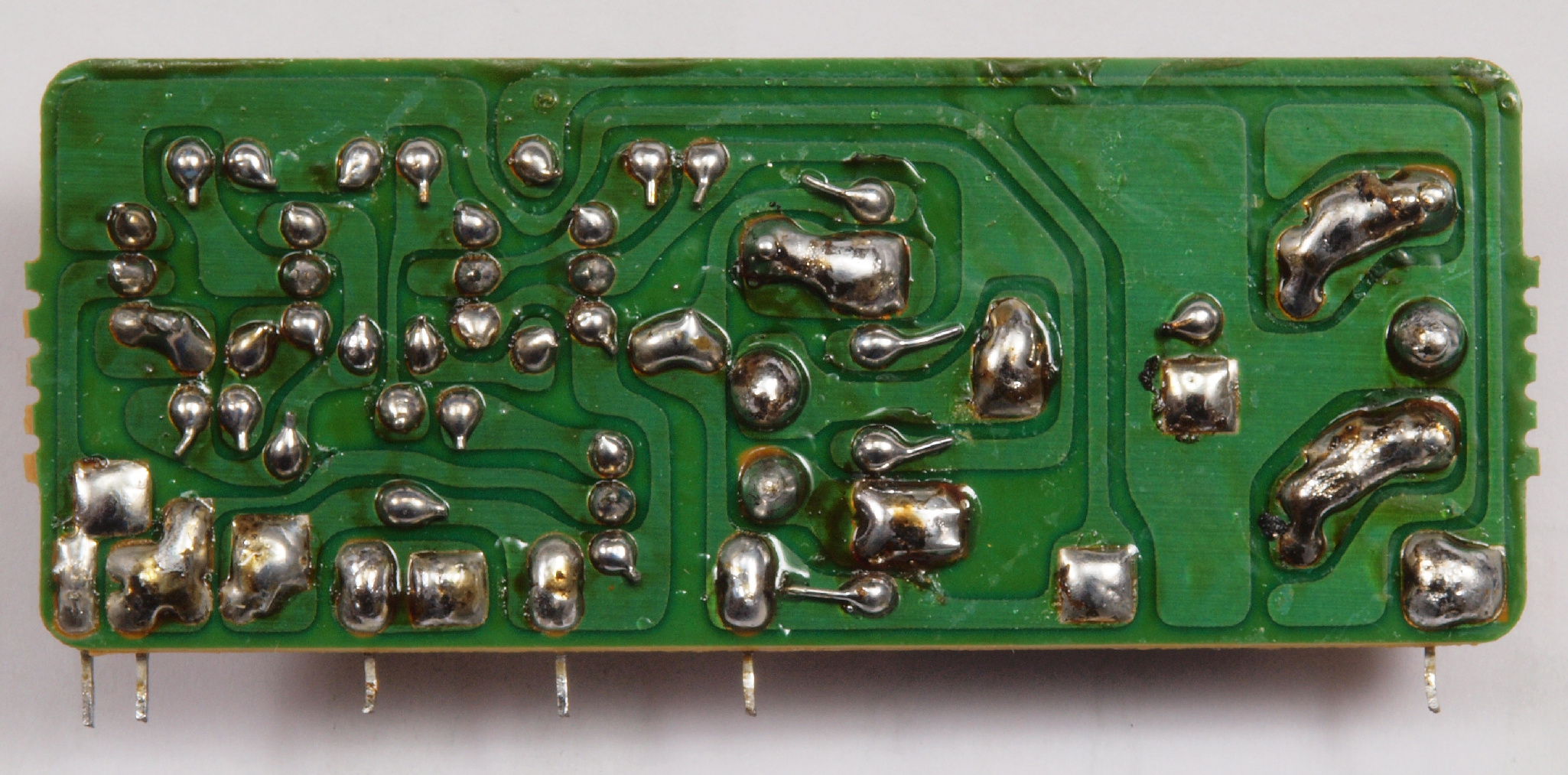

Ｃ８４．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基板裏。 全ての半田をやり修す。

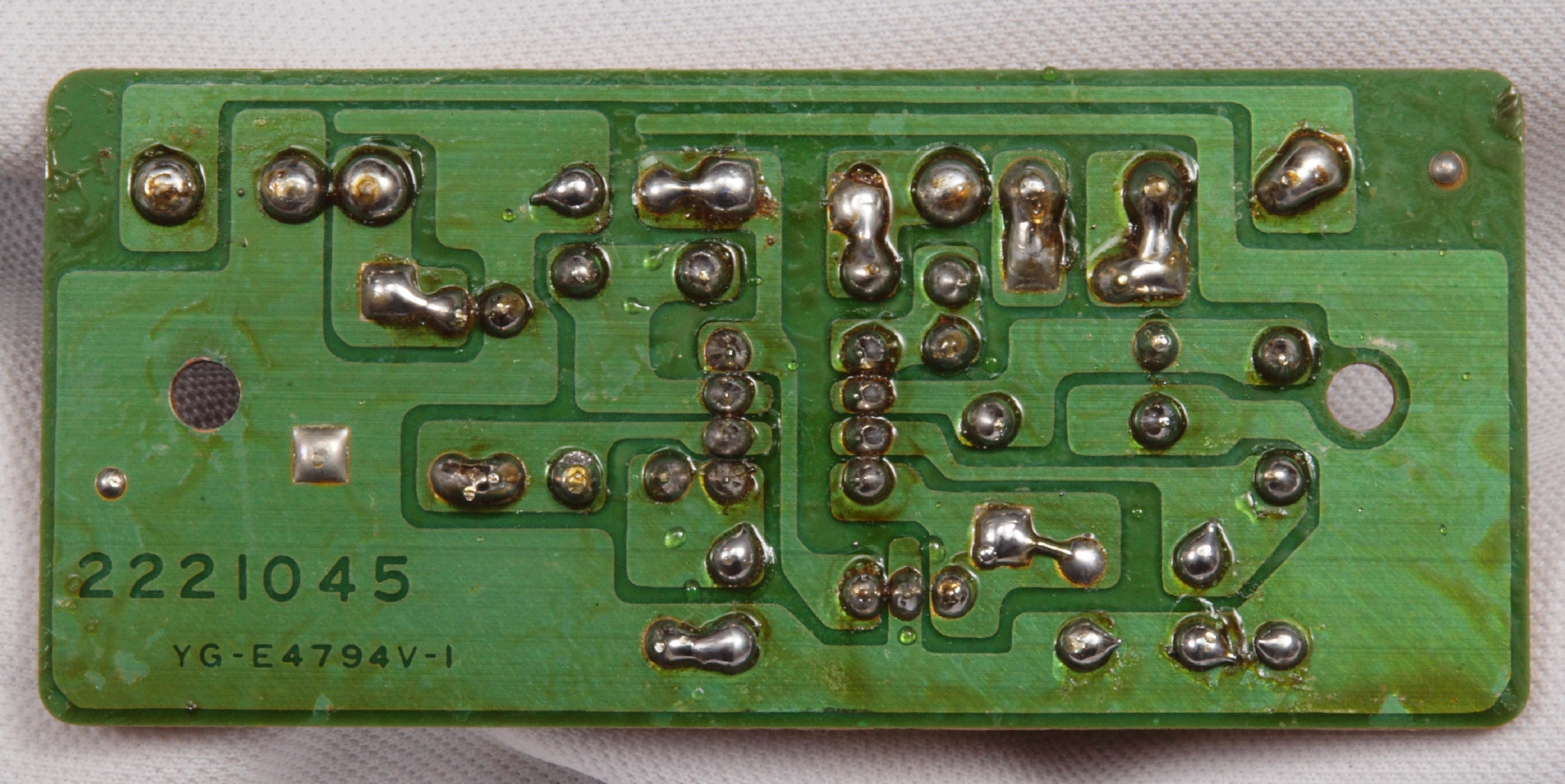

Ｃ８５．　完成ＮＦＢ−ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ９１．　バランスＶＲ分解・清掃。　カシメ構造なので、これまで！

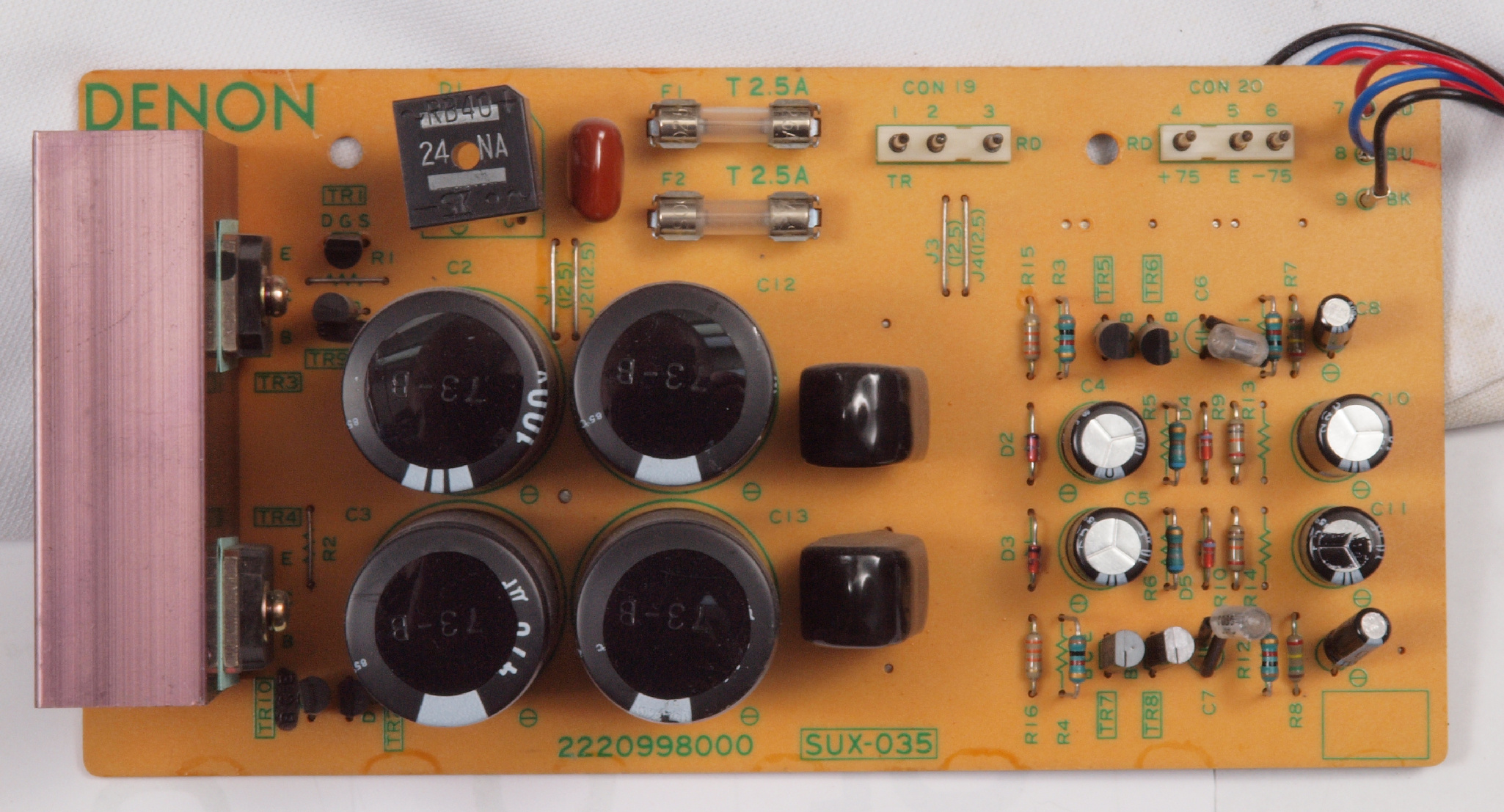

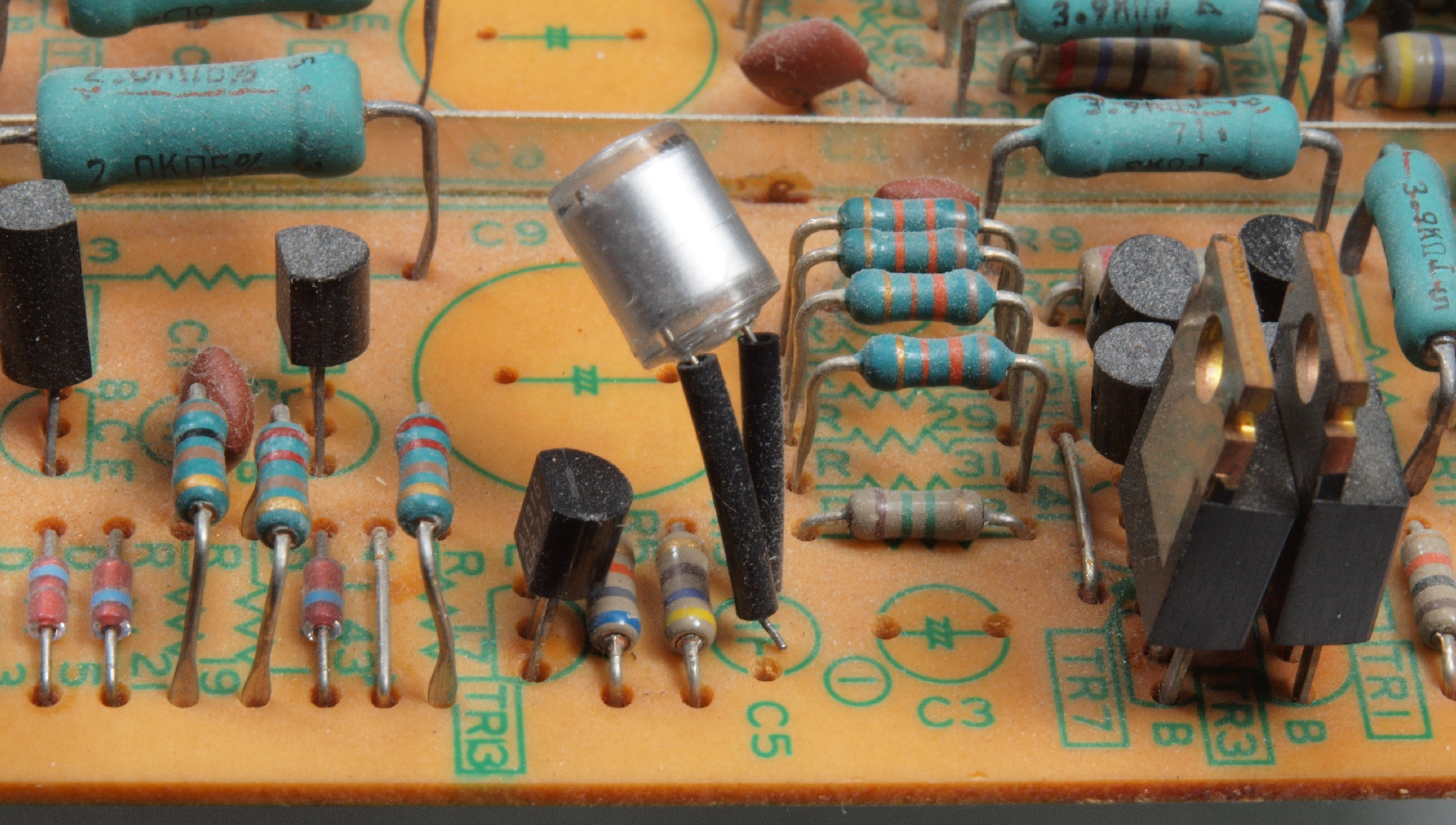

ＣA１．　修理前　電源基板

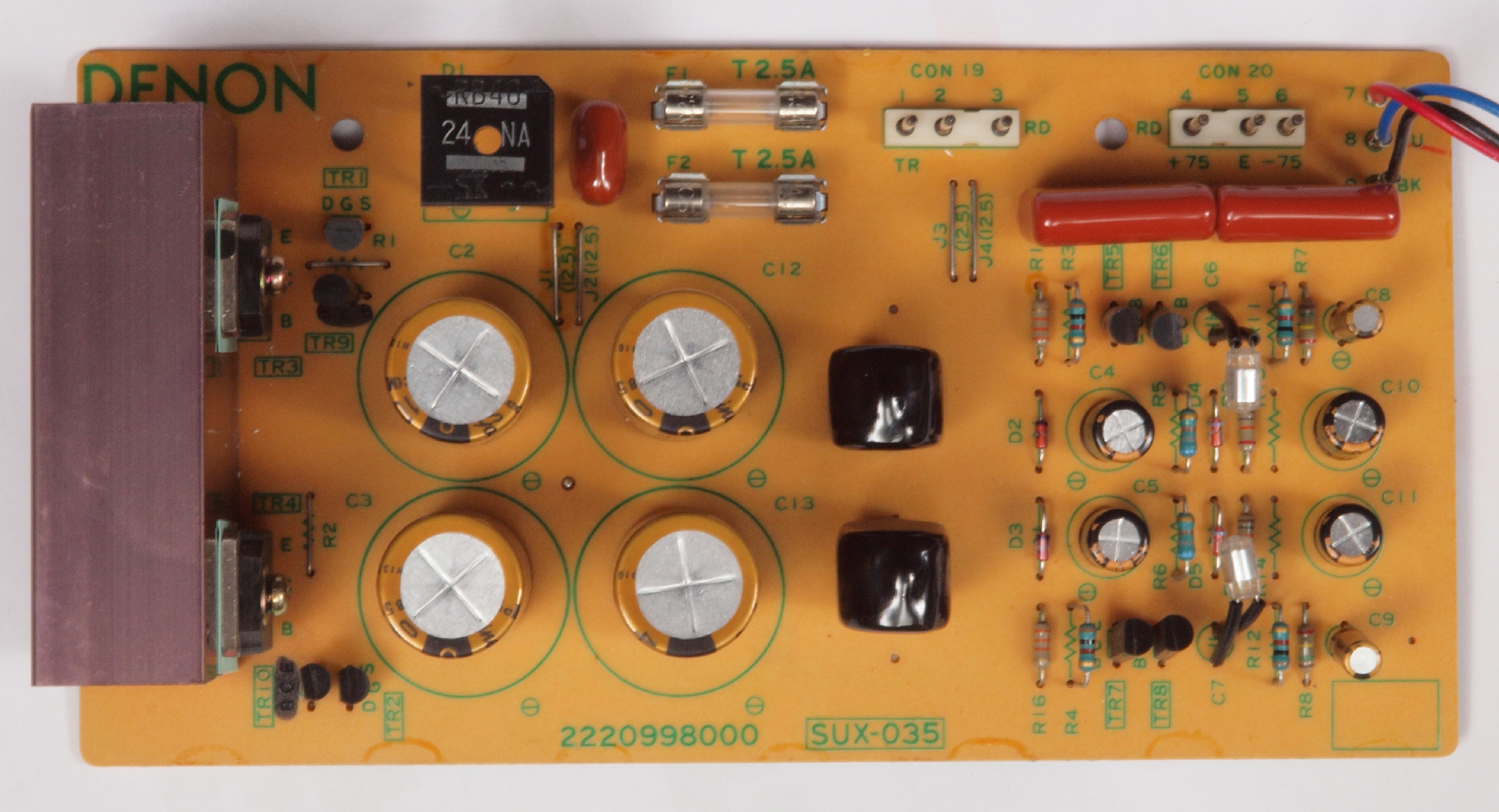

ＣA２．　修理後　電源基板　電解コンデンサー１０個交換、フイルムコンデンサー２個追加。

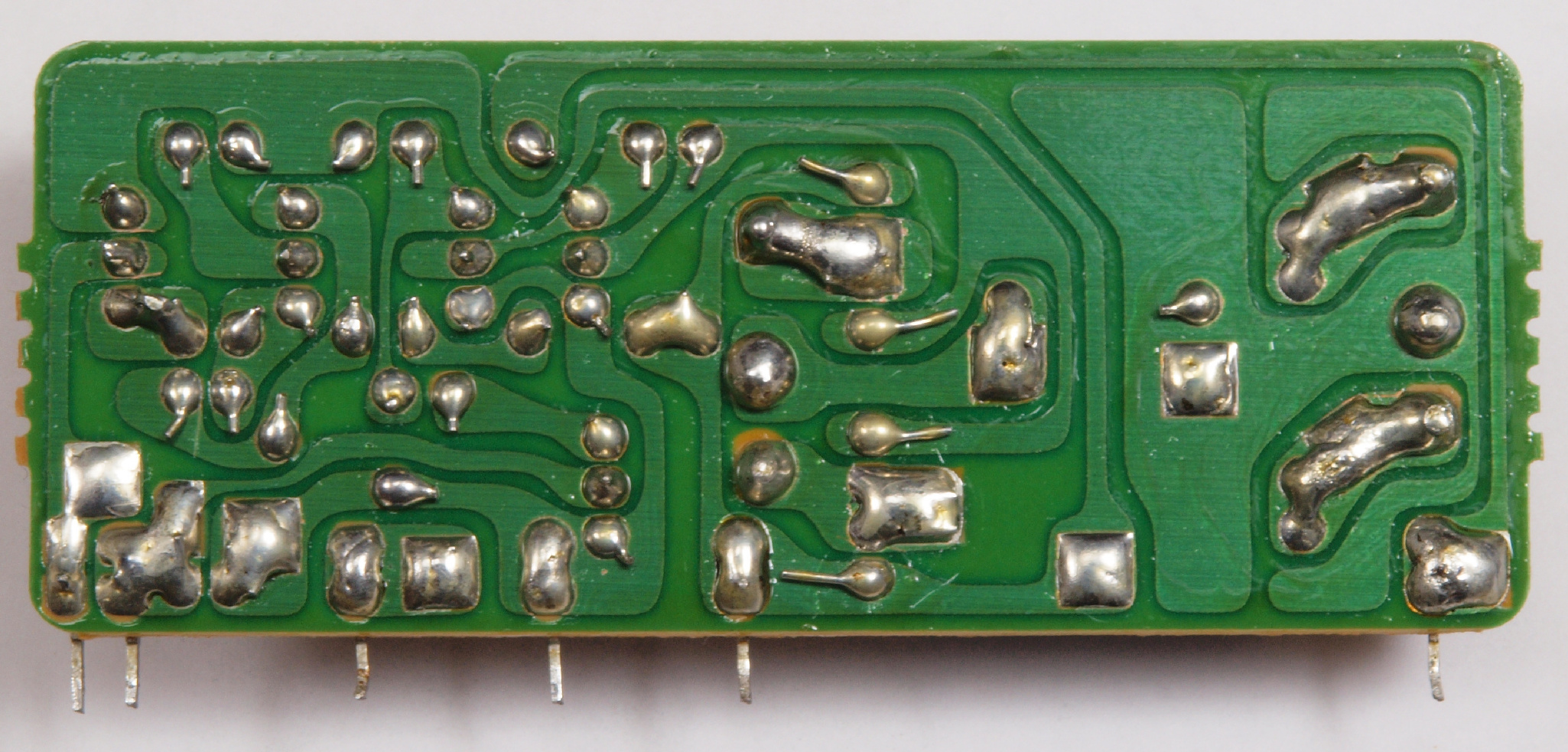

ＣA３．　修理前　電源基板裏

ＣA３１．　修理中　電源基板裏　熱を持つところは半田の劣化が早い、半田面積を増す

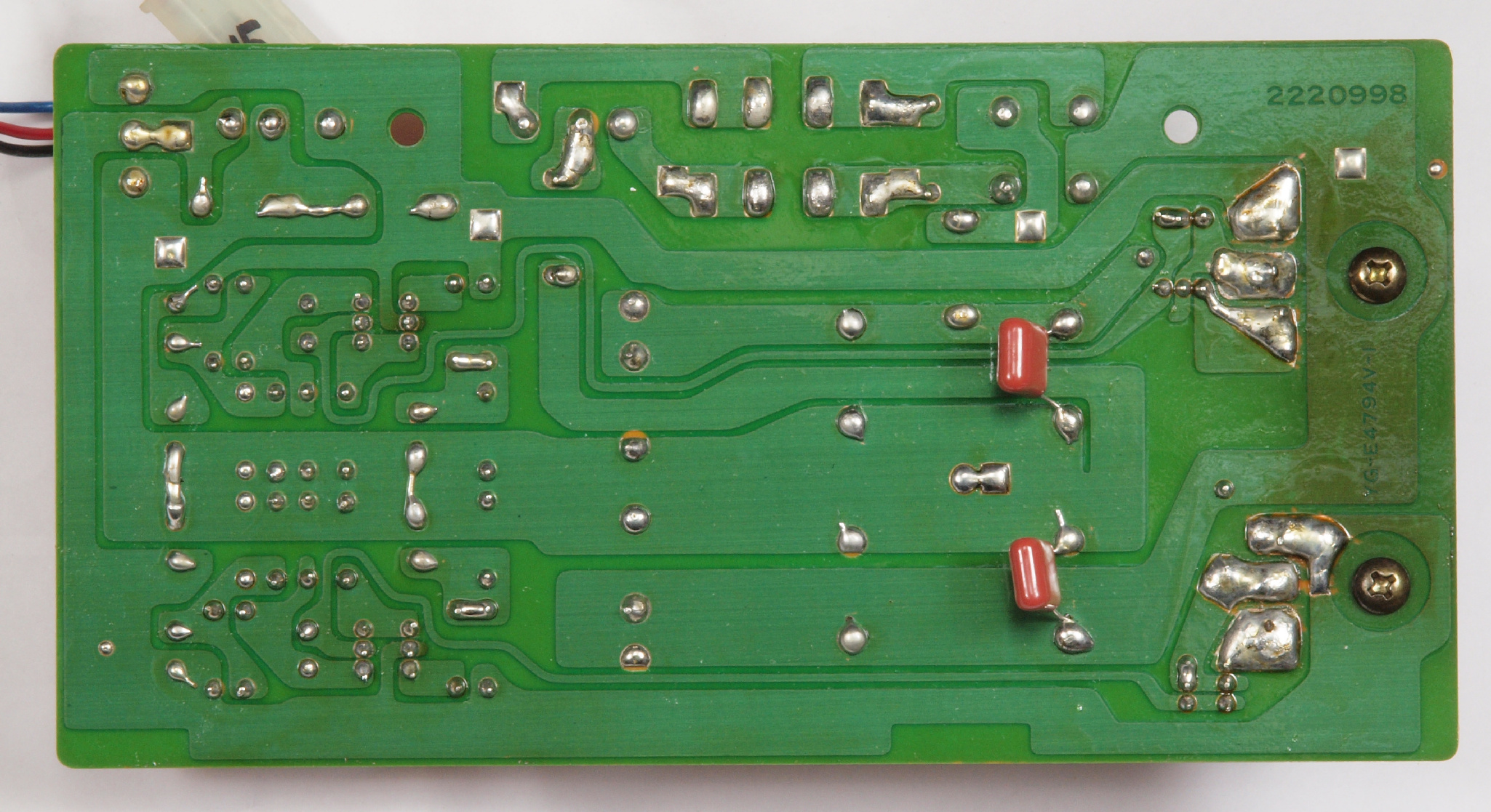

ＣA４．　修理（半田補正）後　電源基板裏。 全ての半田をやり修す、フイルムコンデンサー２個追加。

ＣA５．　完成電源基板裏。 余分なフラックスを落として、コート液を塗る。

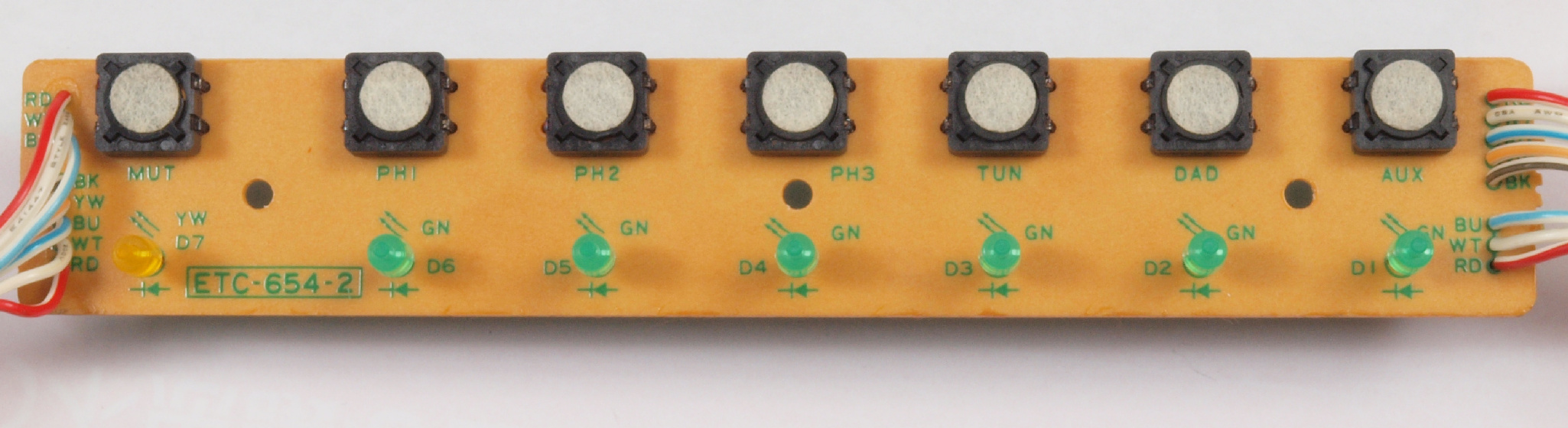

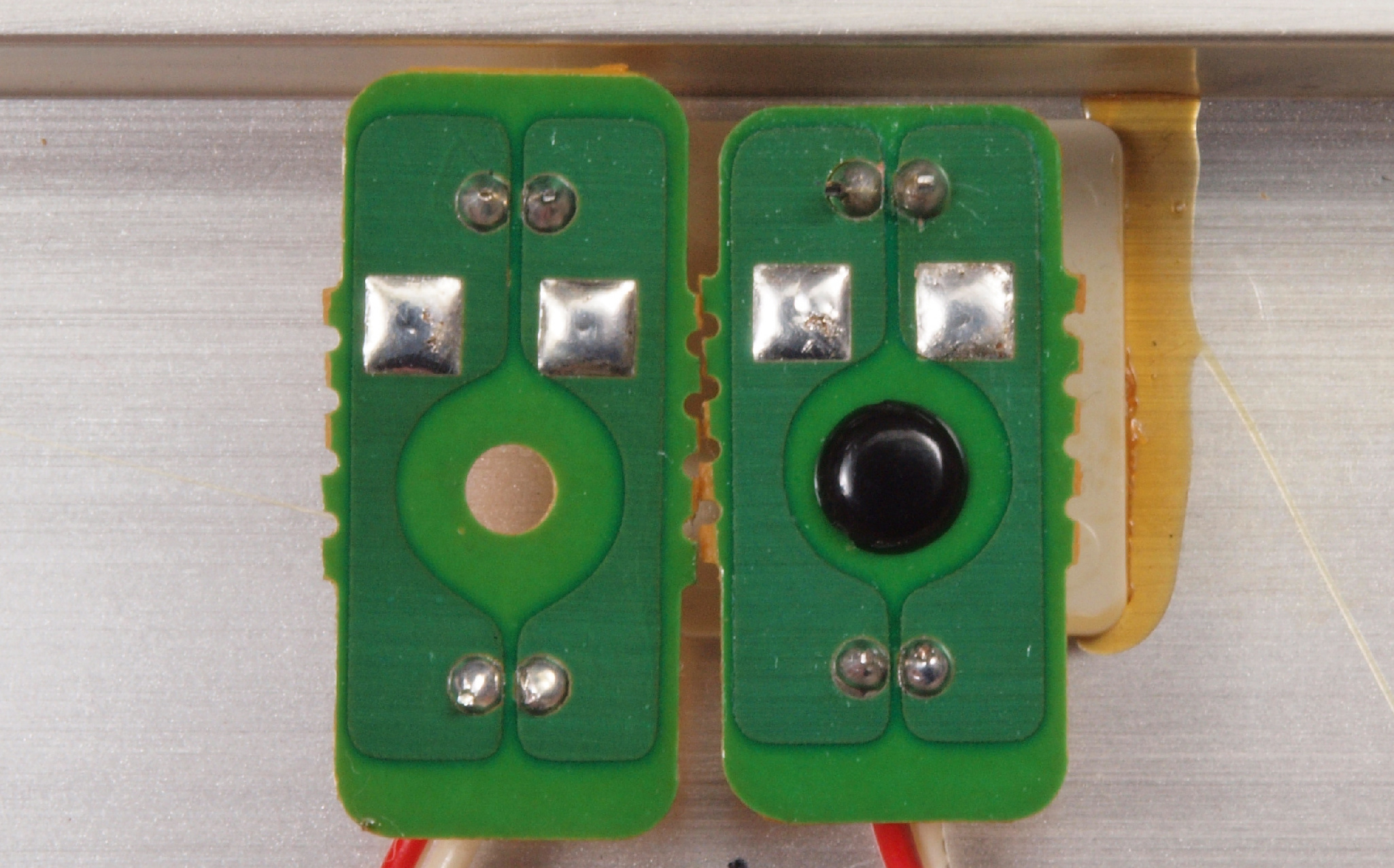

ＣＢ１．　修理前　パネルＬＥＤ表示基板

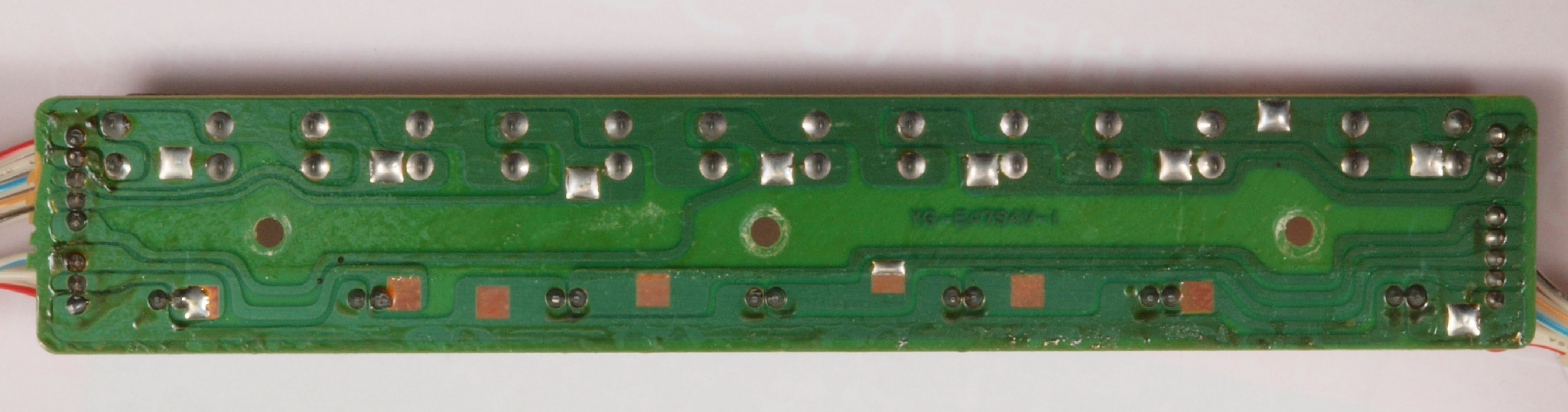

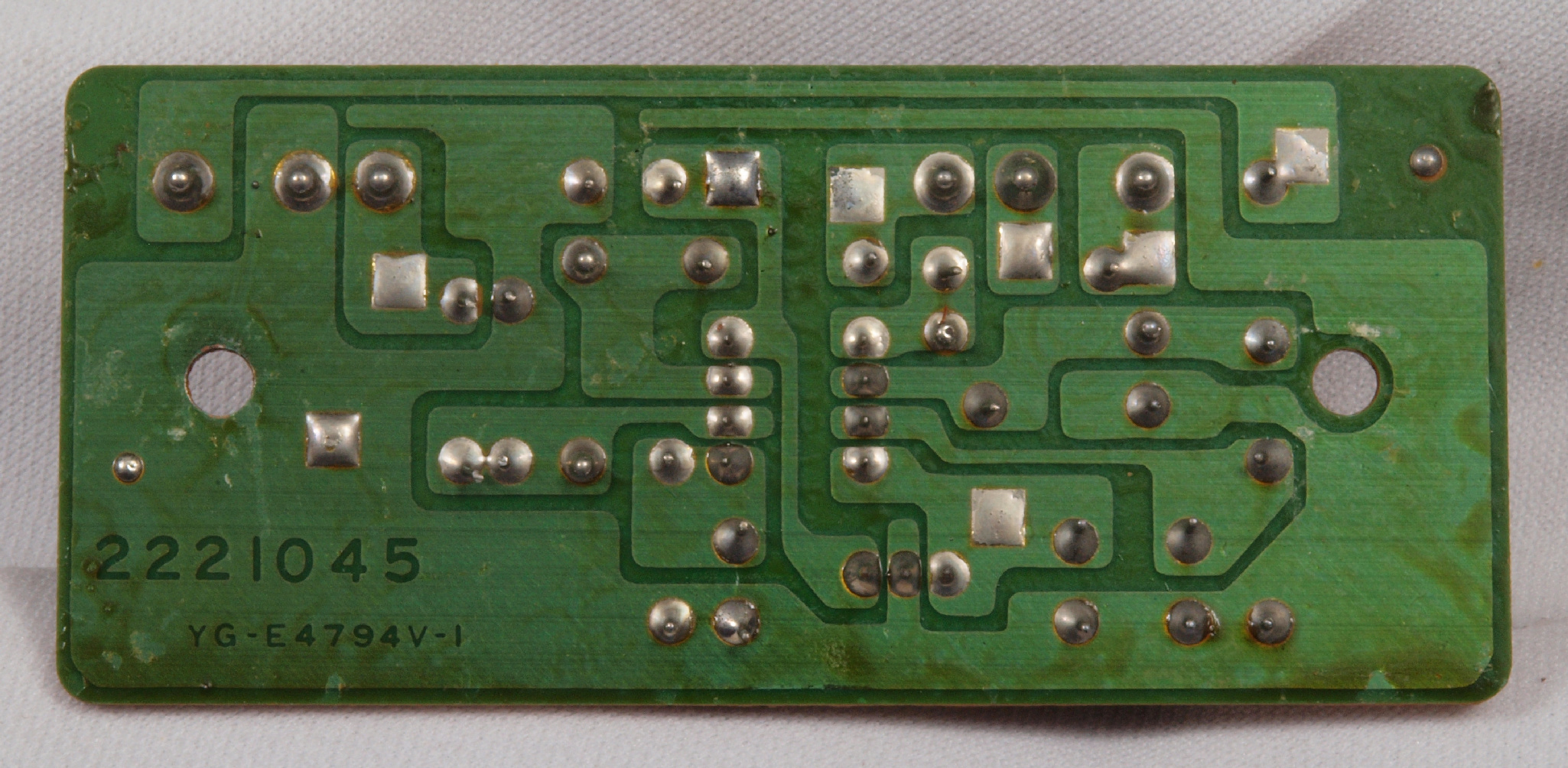

ＣＢ２．　修理前　パネルＬＥＤ表示基板裏

ＣＢ３．　修理（半田補正）後　パネルＬＥＤ表示基板裏。 全ての半田をやり修す。

ＣＢ４．　完成パネルＬＥＤ表示基板裏。 余分なフラックスを落として、コート液を塗る。

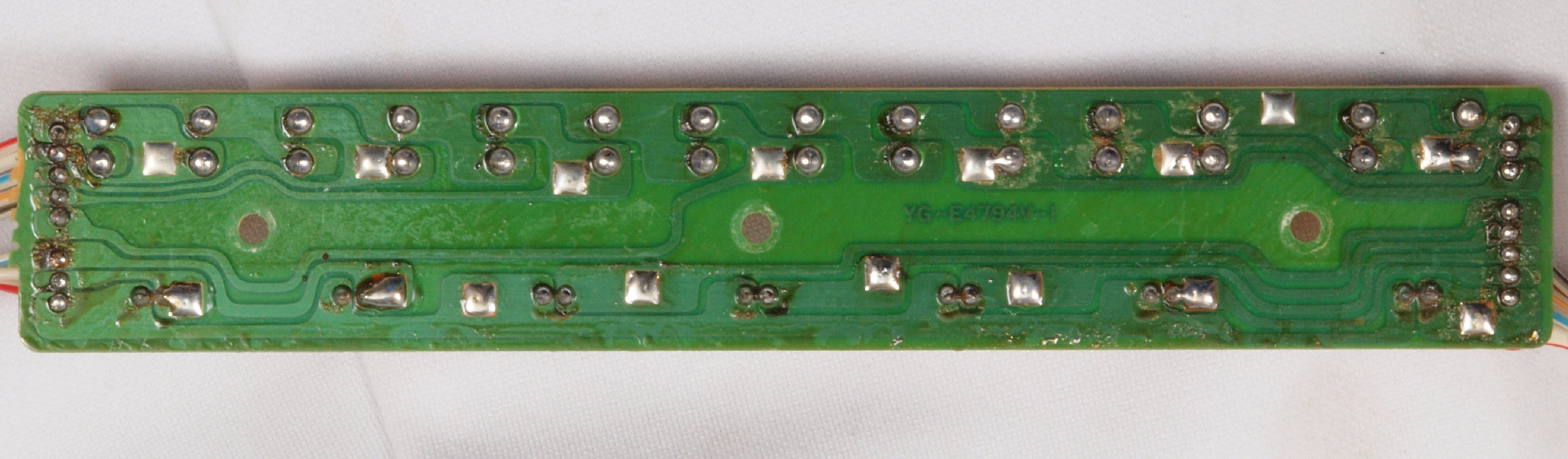

ＣＢ５．　修理前　パネルＬＥＤ表示基板２裏

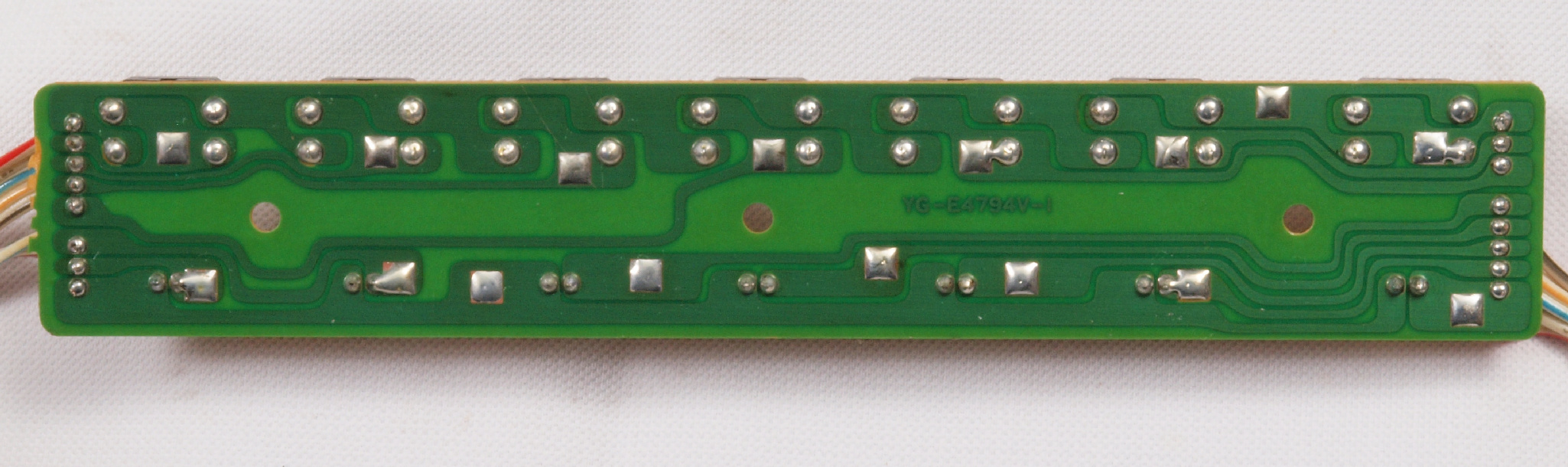

ＣＢ６．　修理（半田補正）後　パネルＬＥＤ表示基板２裏。 全ての半田をやり修す。

ＣＢ７．　完成パネルＬＥＤ表示基板２裏。 余分なフラックスを落として、コート液を塗る。

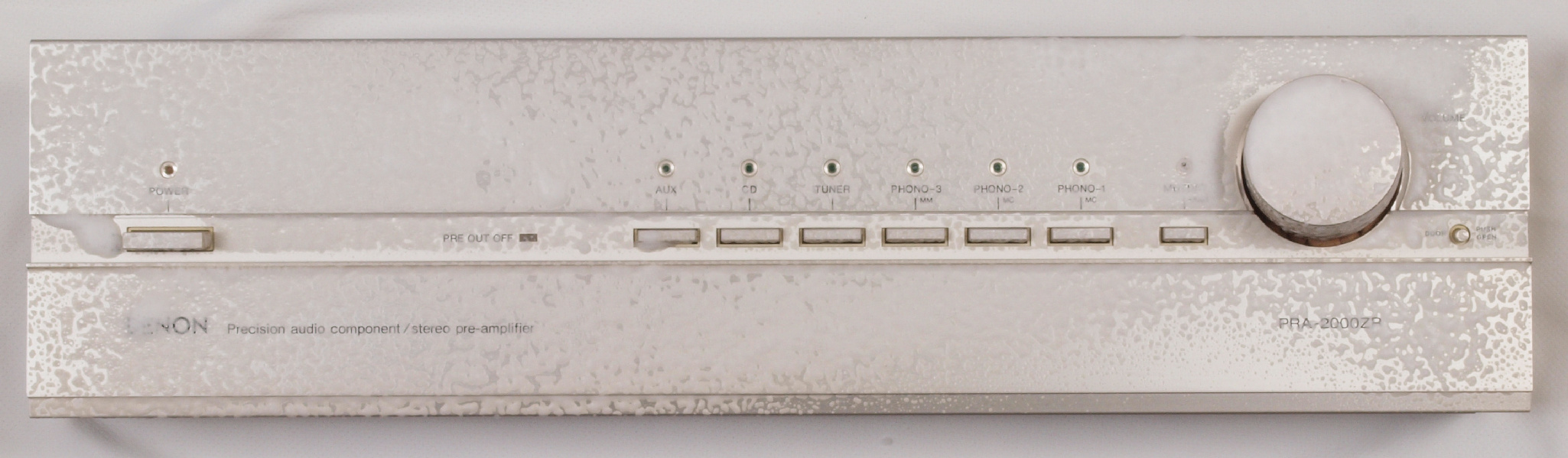

ＣＣ１．　前パネル清掃。　合わせパネルなので、布にクリーナーを付けて清掃

ＣＤ１．　修理前　電源ケーブル挿入部。

ＣＤ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

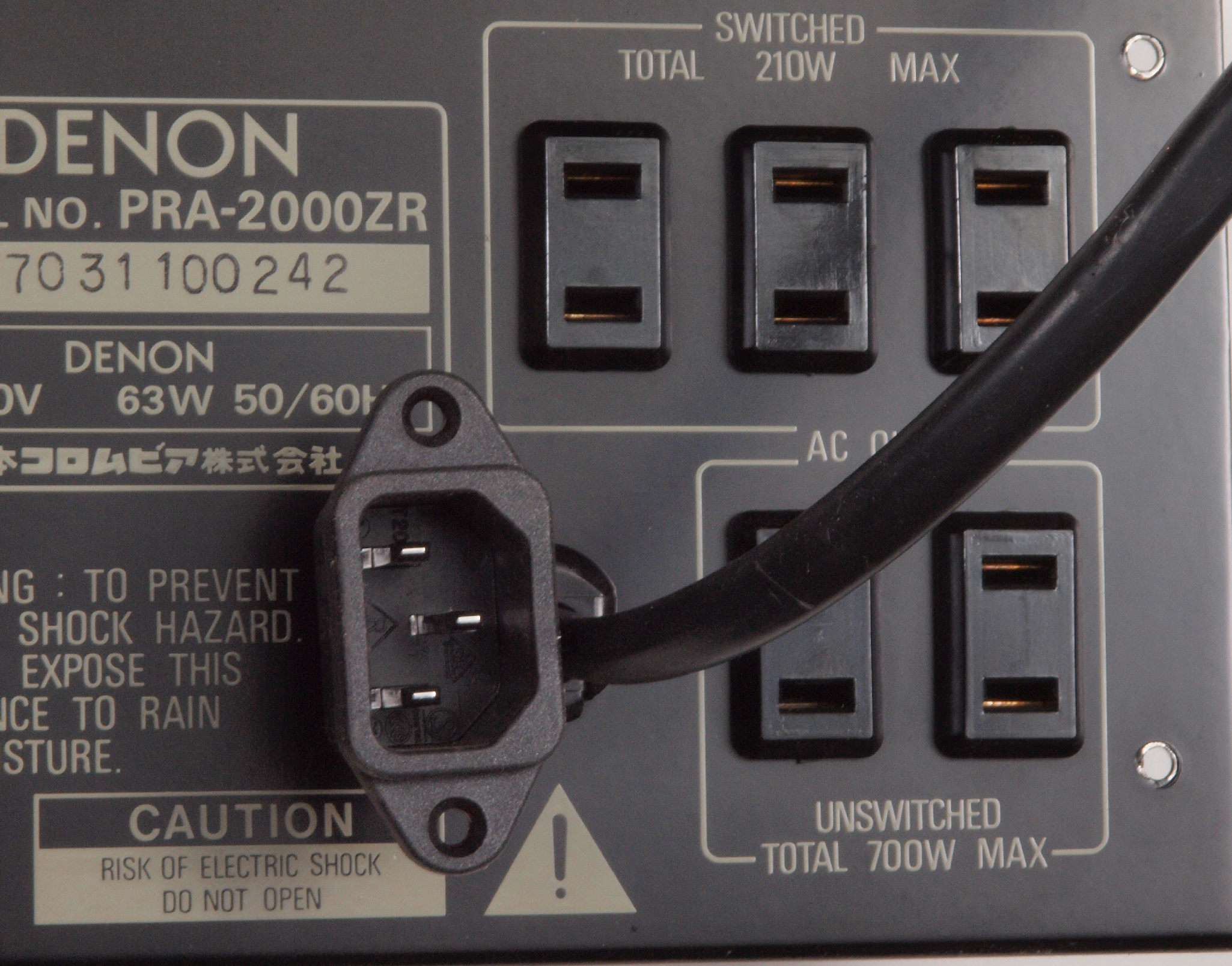

ＣＤ３．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ

ＣＤ４．　修理後　３Ｐインレット裏の配線。　アースはしっかりと取る。

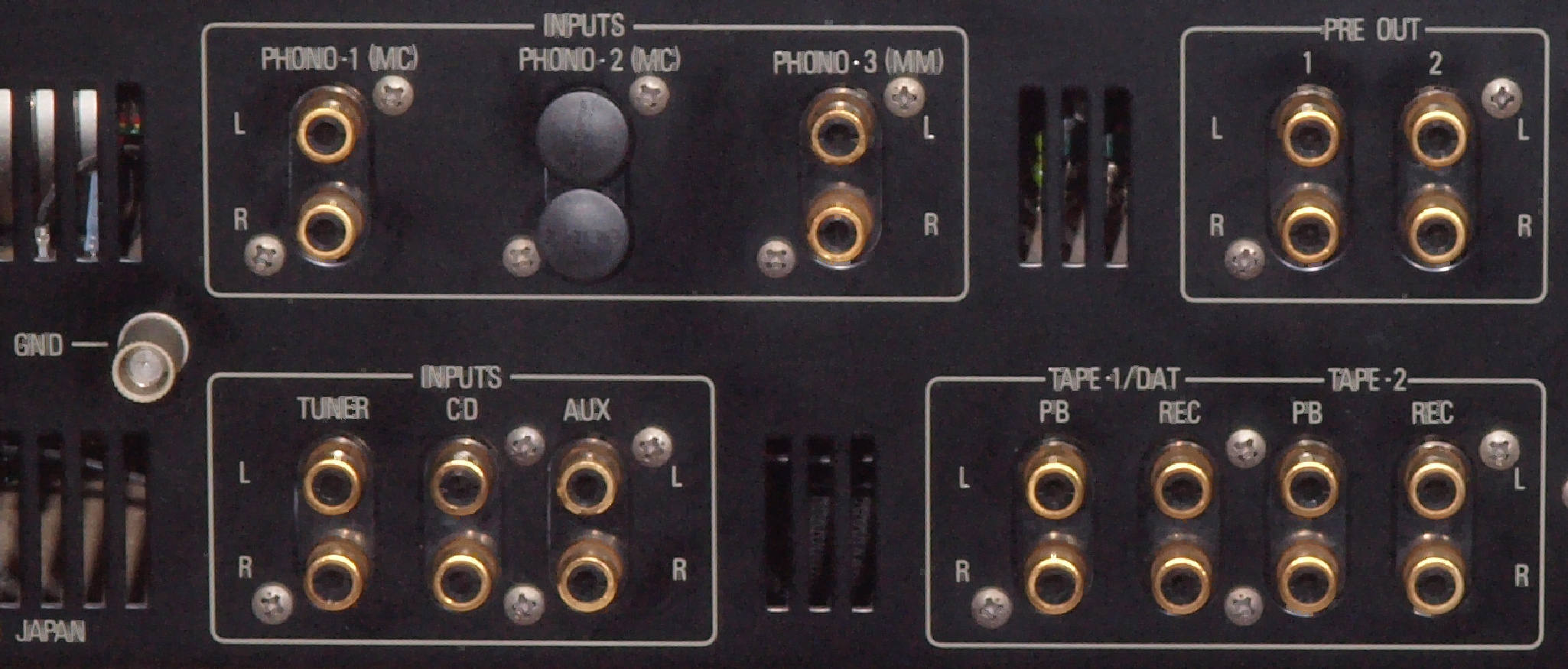

ＣＥ１．　修理前　入出力RCA端子。

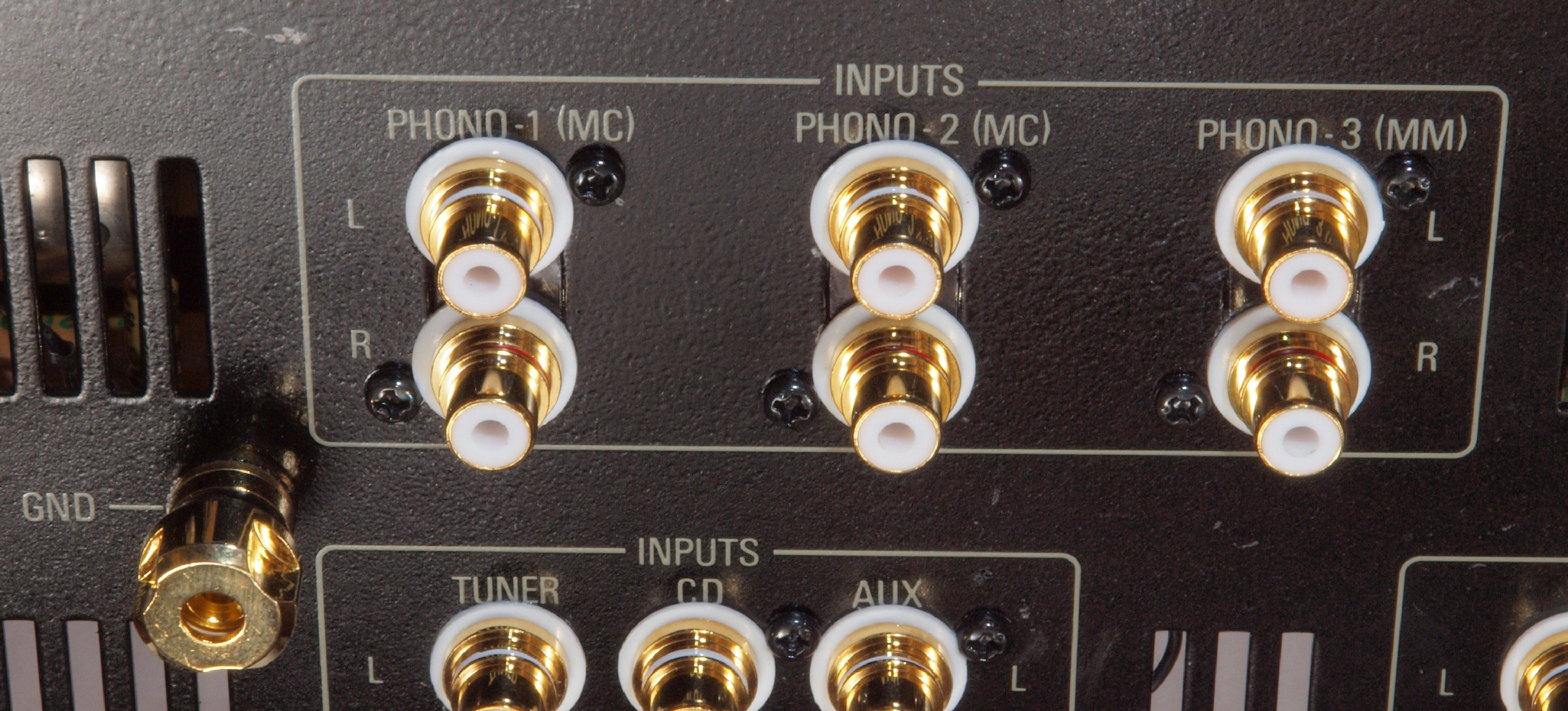

ＣＥ２．　修理（交換）後　PHONO_入力RCA端子。　テフロン絶縁型と交換。　アース端子も交換する。

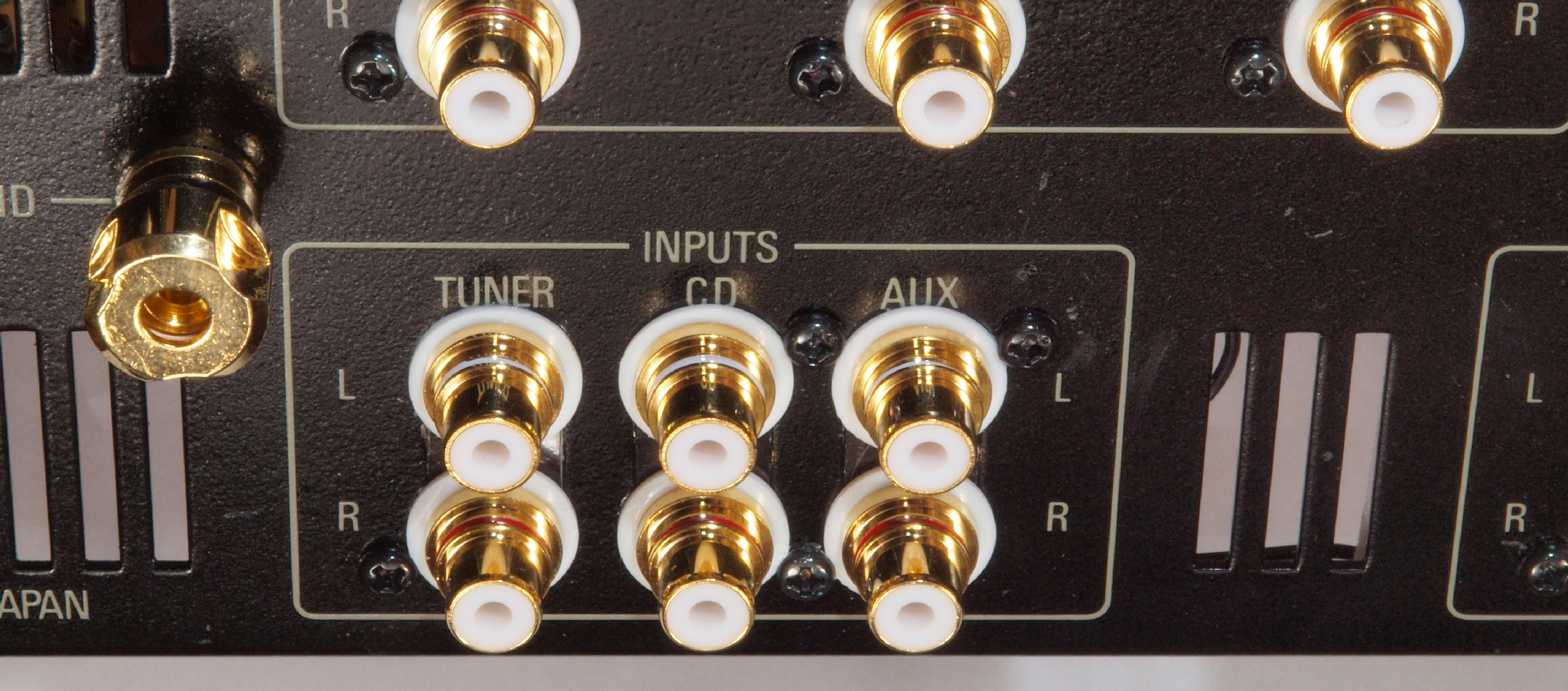

ＣＥ３．　修理（交換）後　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。　テフロン絶縁型と交換。

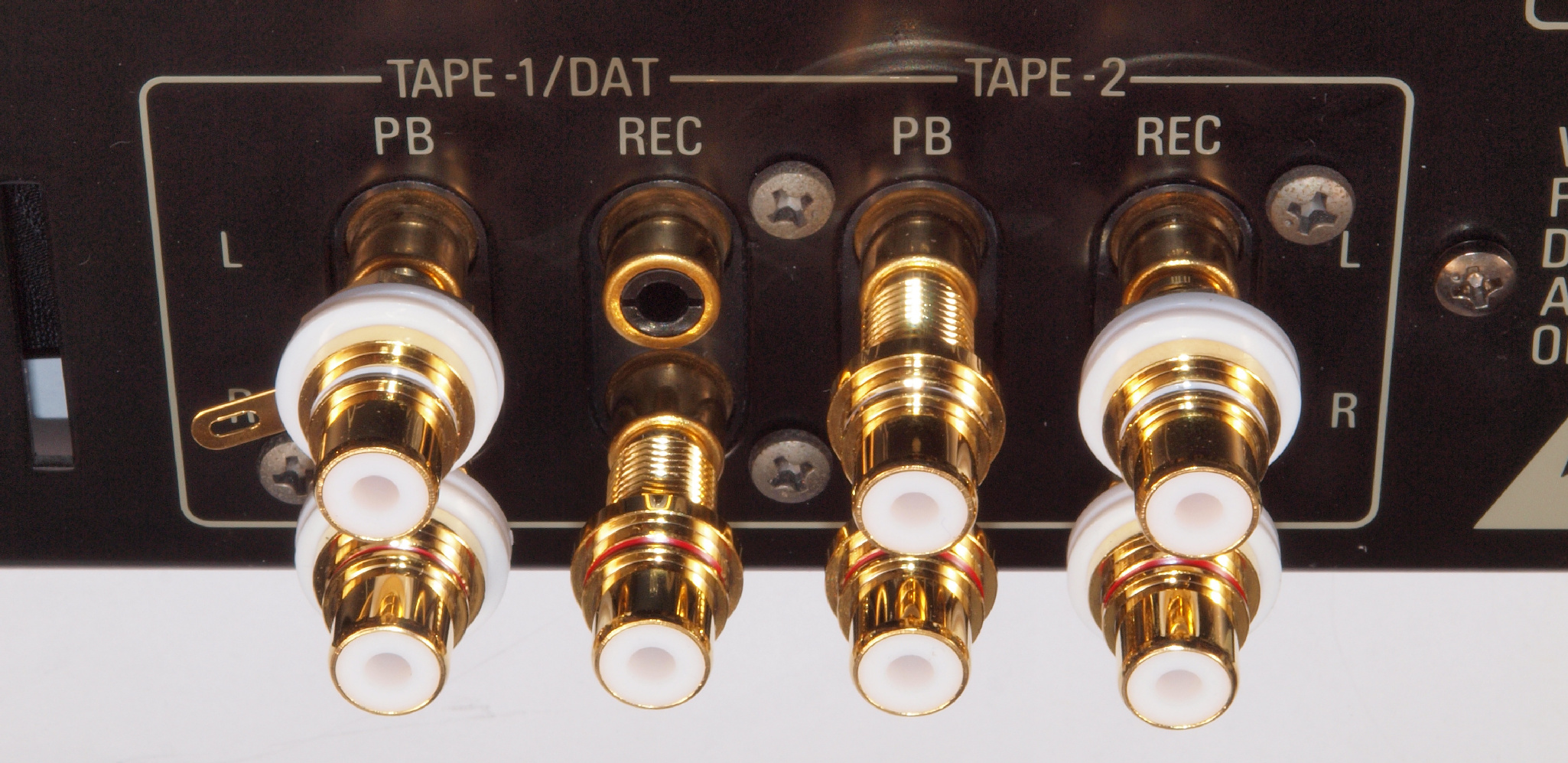

ＣＥ４．　修理（交換）後　ＴＡＰＥ_入出力RCA端子。　テフロン絶縁型と交換。

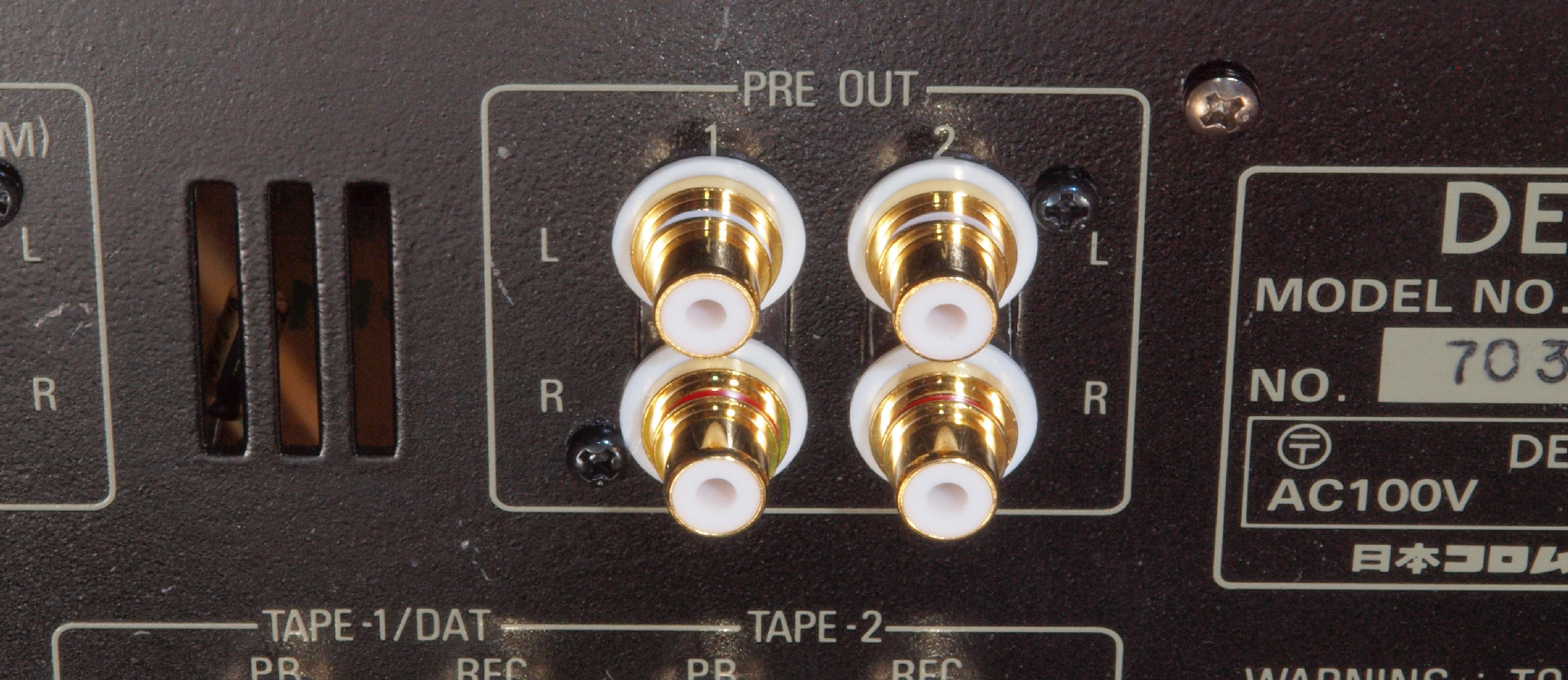

ＣＥ５．　修理（交換）後　出力RCA端子。　テフロン絶縁型と交換。

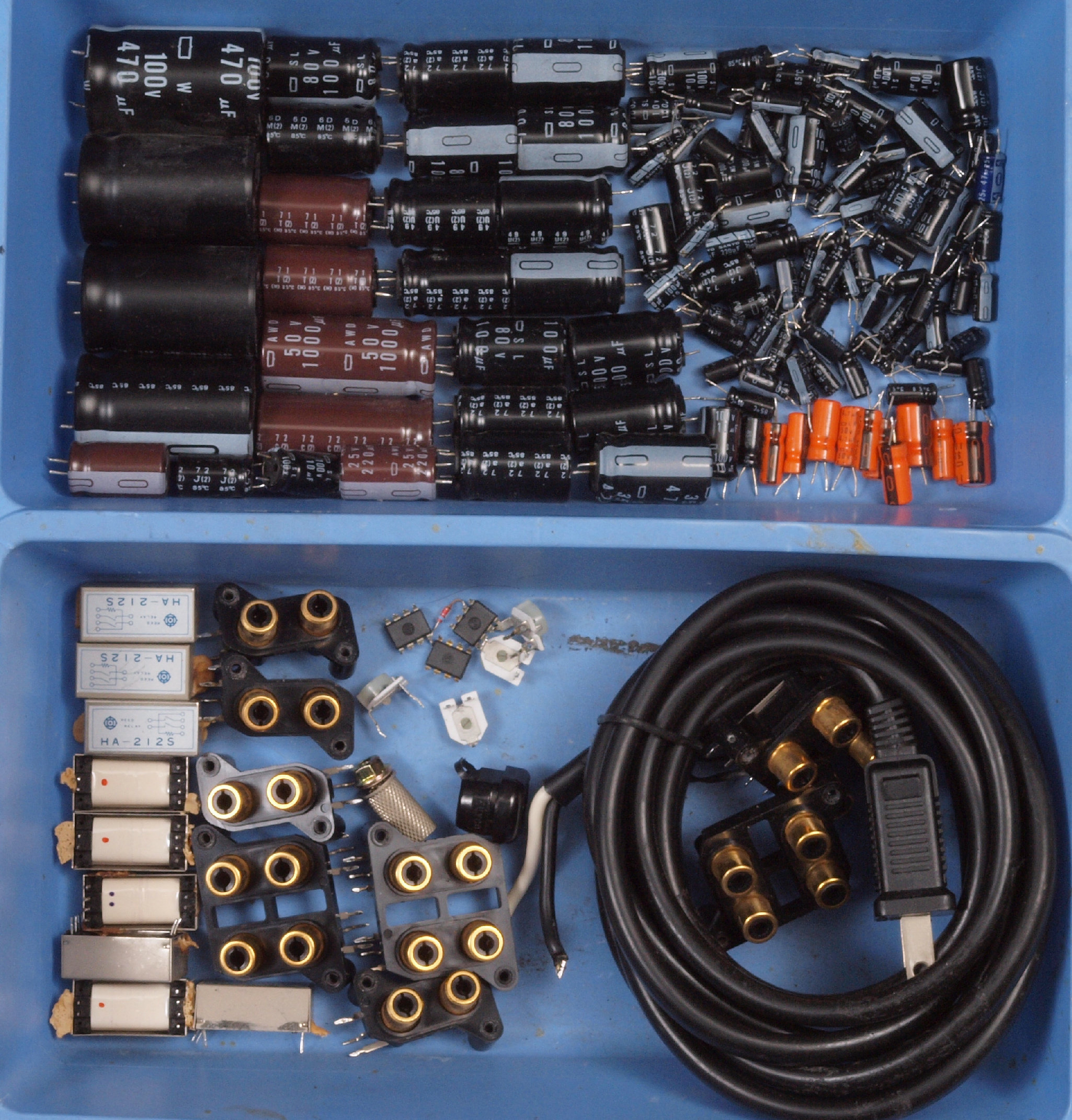

ＣＦ１．　交換部品

ＣＧ１．　修理前　上から

ＣＧ２．　修理後　上から

ＣＧ３．　修理前　下から

ＣＧ４．　修理後　下から

ＣＧ５．　修理後　上下ガラリもアースを取る。

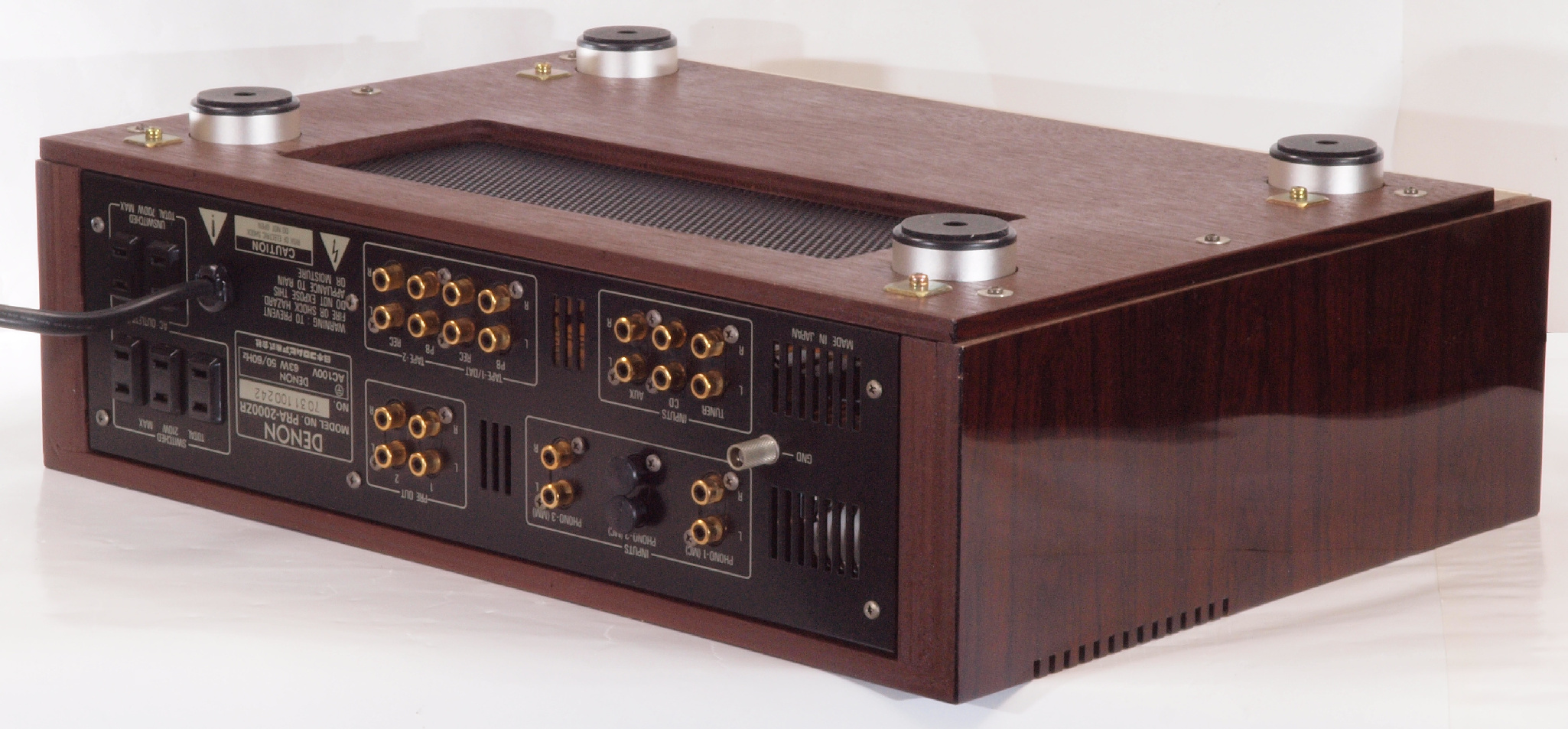

ＣＧ６．　完成　綺麗なお尻で帰ります。

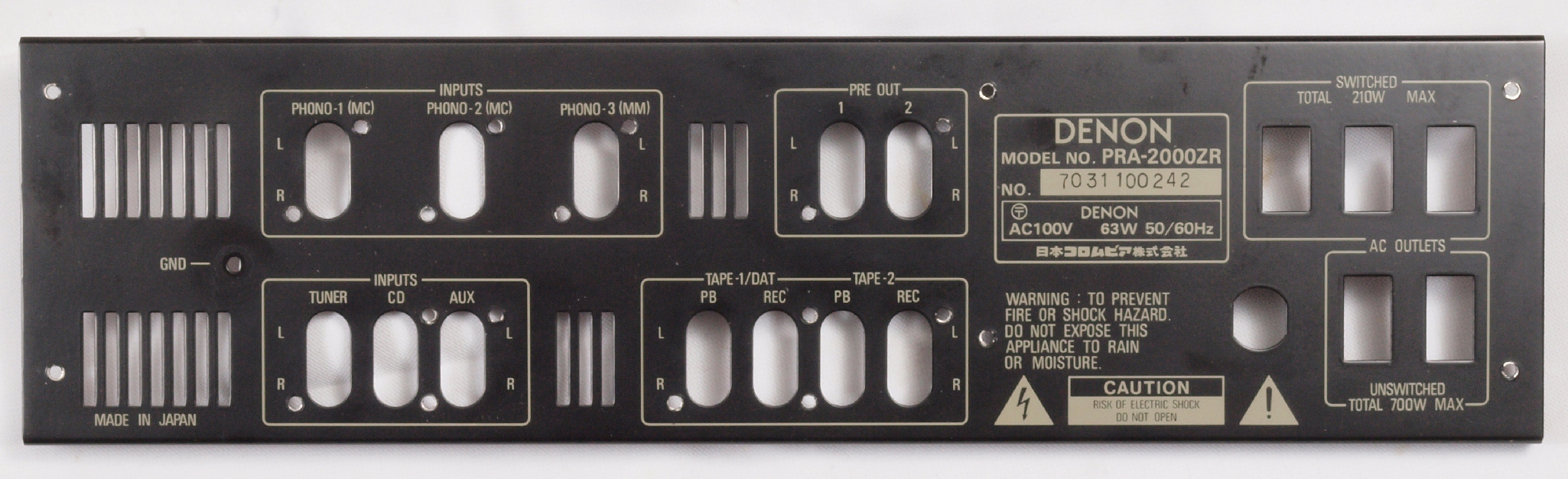

Ｋ．　裏パネル加工・塗装 Ｋ１１．　修理前　後パネル。

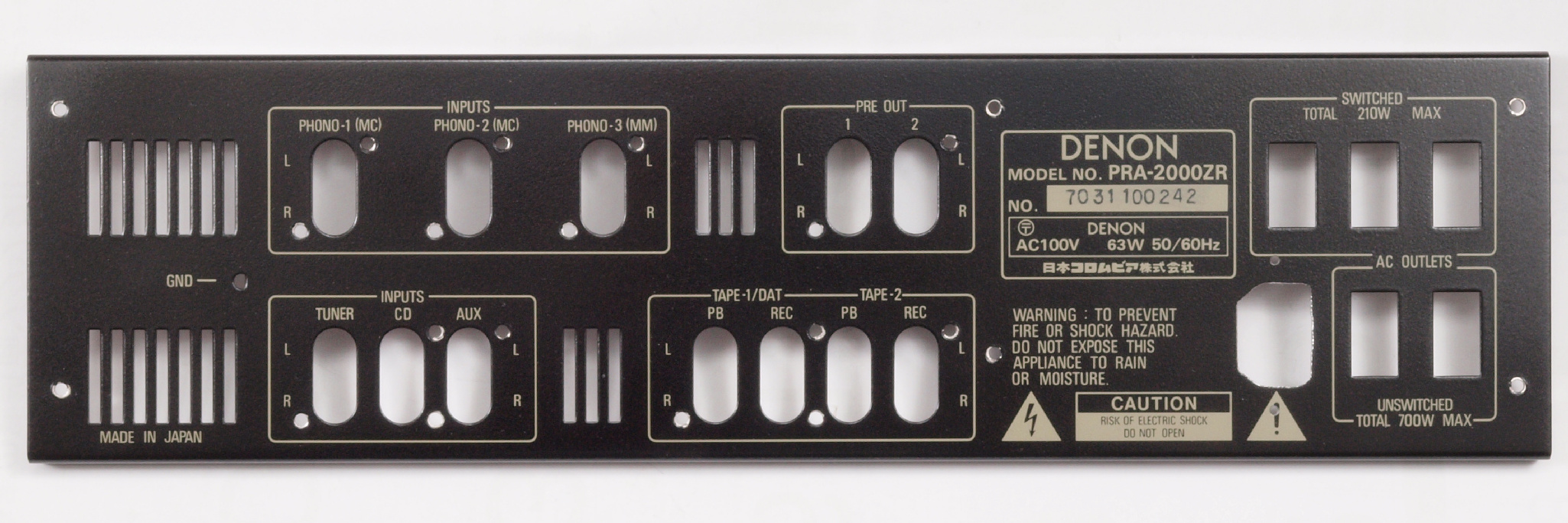

Ｋ１２．　修理（塗装）後　後パネル。

Ｋ２１．　修理（乾燥）中　炎天下にさらし、焼き付ける。 　　　　　　　　　左から２個と右端はＧＡＳ　ＴＨＡＥＤＲＡ．　１０台目。　左から３個目はＴＡＥ−５４５０．　２台目。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

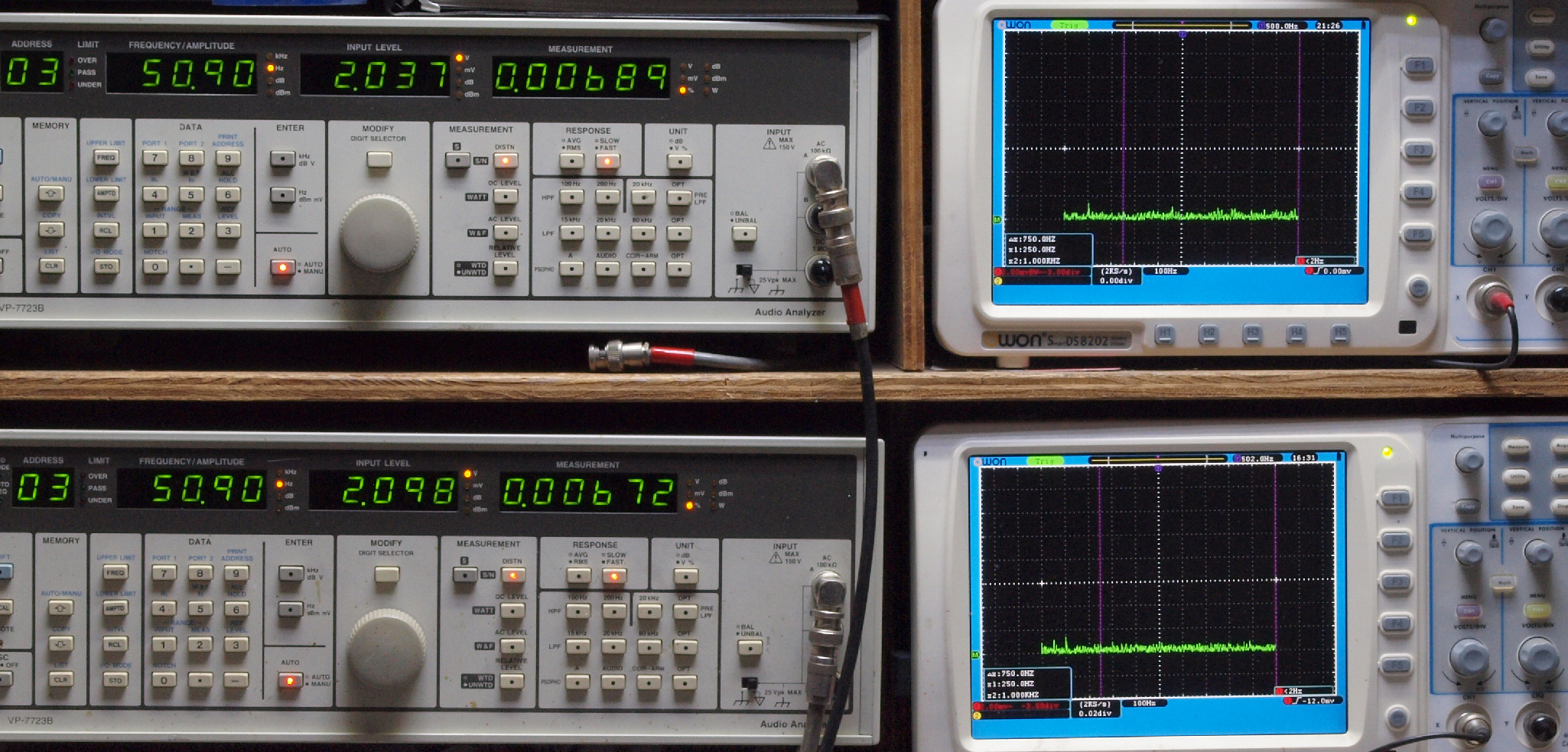

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６８９％歪み。 　　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００６７２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６６７％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００６７１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

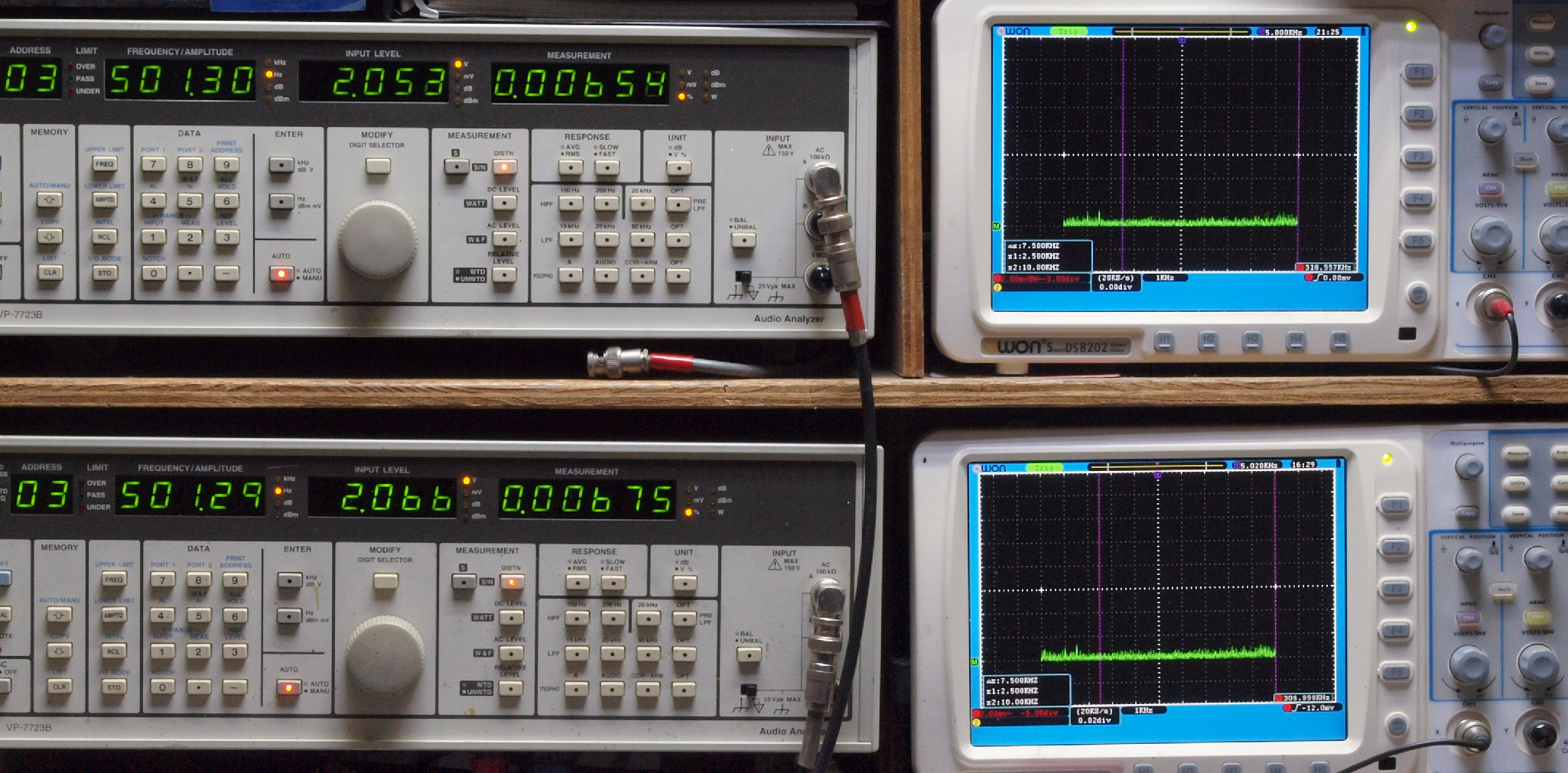

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６５４％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側出力電圧＝２Ｖ、　０．００６７５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

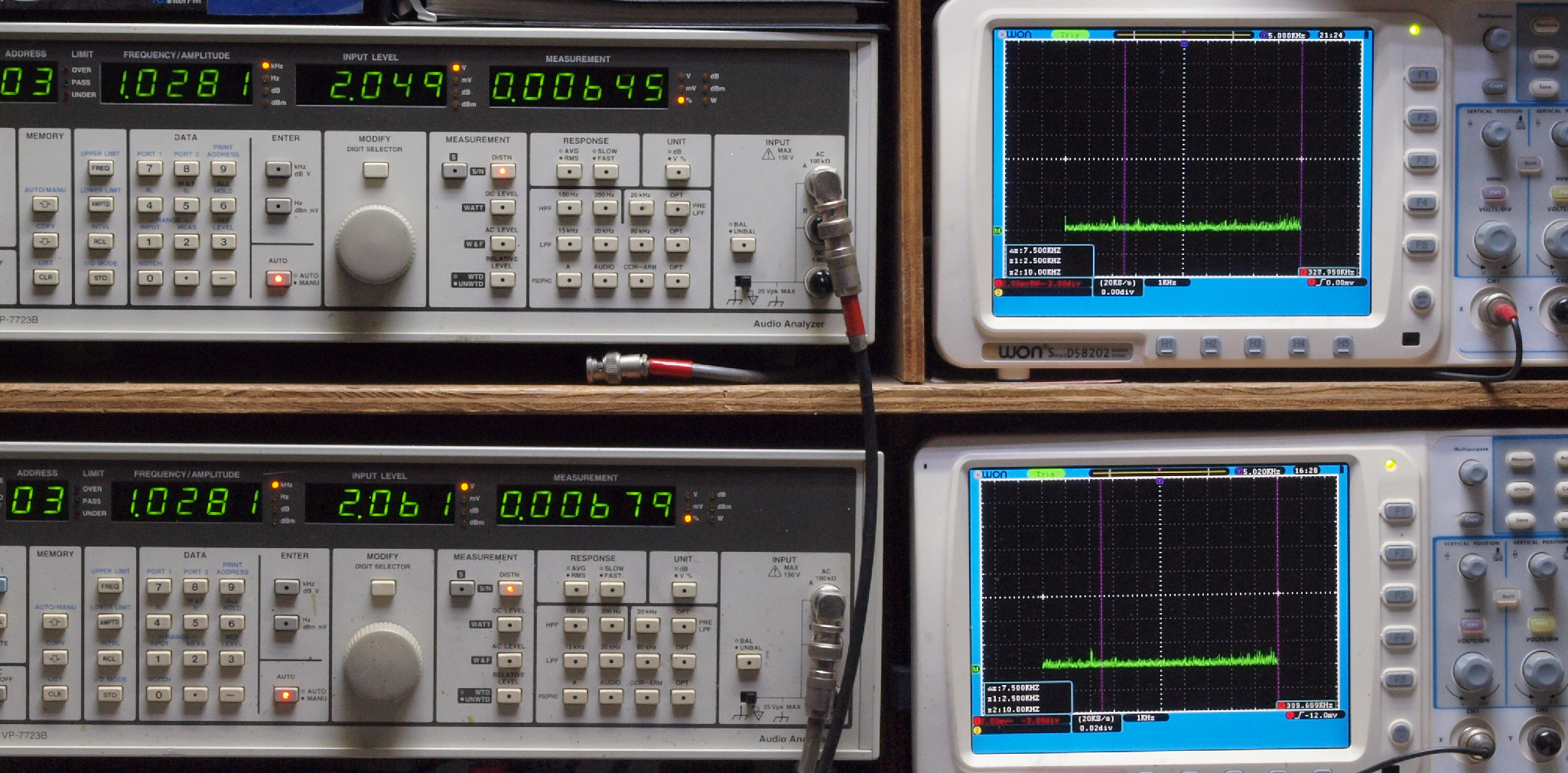

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６４５％歪み。 　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００６７９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６３３％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６６５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６４４％歪み。 　　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．００６６８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６１３％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００６１４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

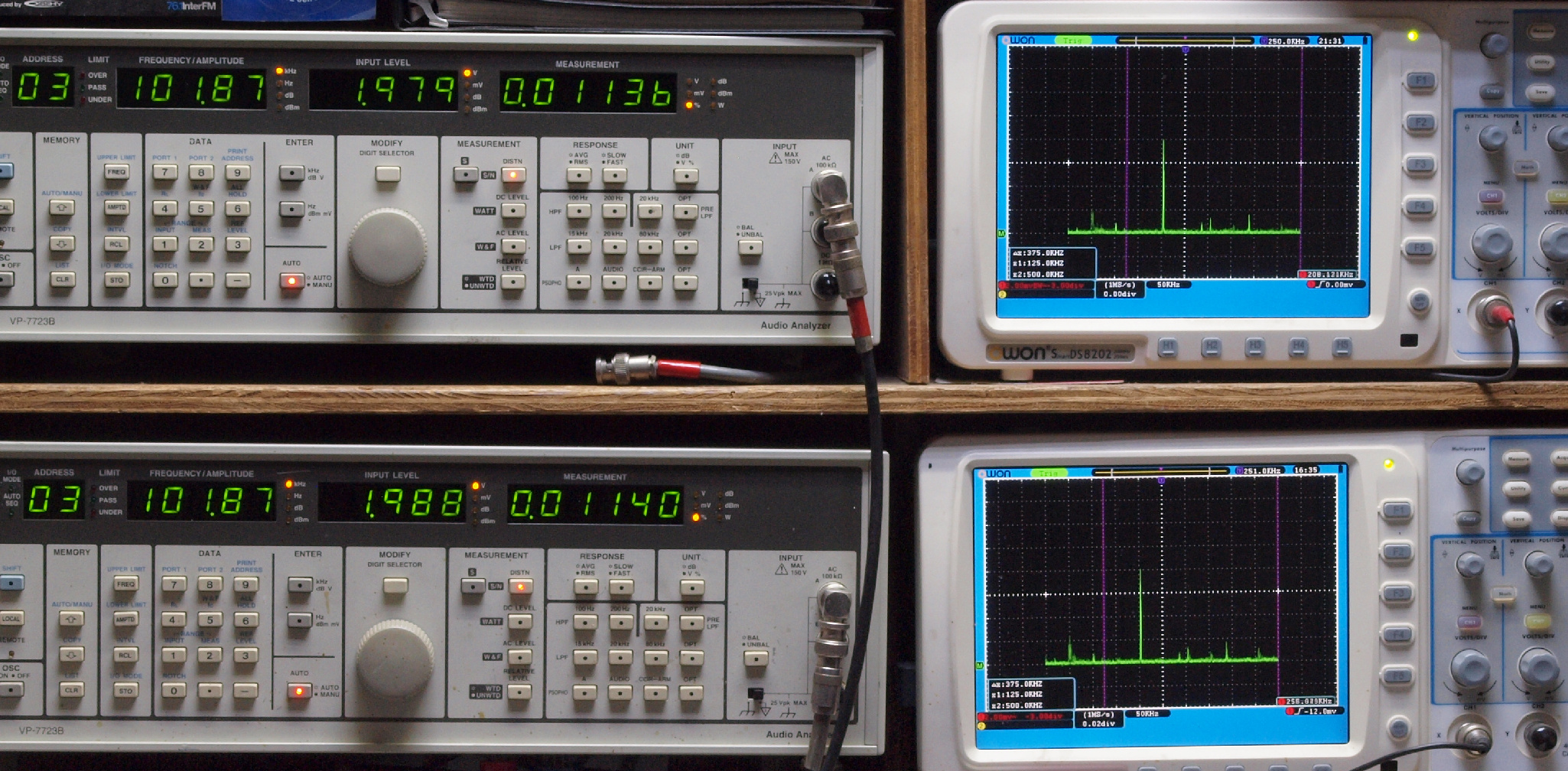

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝１．３Ｖ、　０．０１１３６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．３Ｖ、　０．０１１４０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０７３６％歪み。 　　　　　ＰＨＯＮＯ_３入力、　Ｌ側出力電圧＝２Ｖ、　０．０７３２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７１５％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側出力電圧＝２Ｖ、　０．００７２８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７００％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７３３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

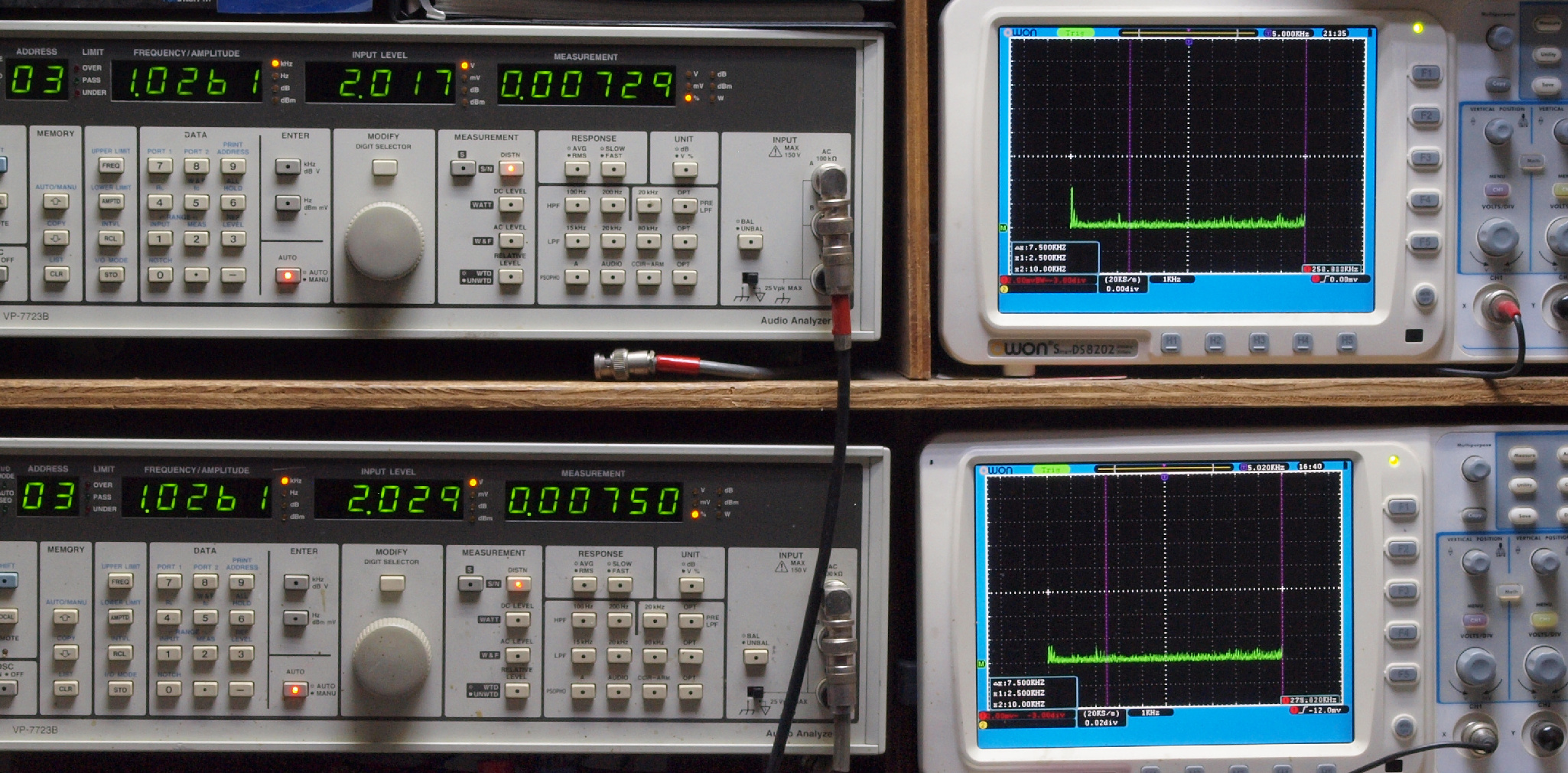

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７２９％歪み。 　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７５０％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７４４％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００７６２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８３５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８５５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２８８％歪み。 　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０３３１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＭＭ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３８３％歪み。 　　　　　　　　　　 　　　　　　 　Ｌ側出力電圧＝２Ｖ、　０．０４２５％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

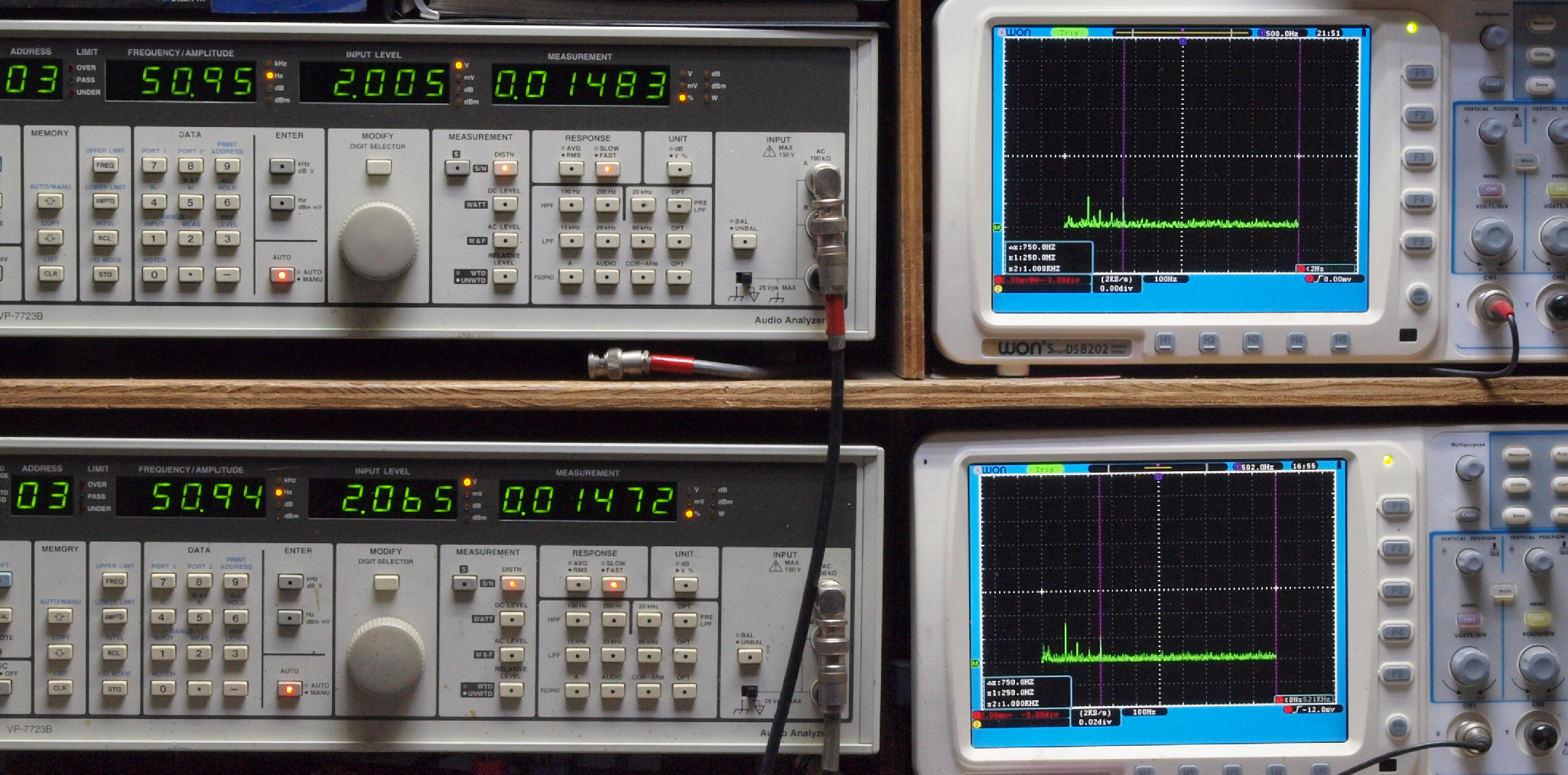

Ｅ４１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０１４８３％歪み。 　　　　　ＰＨＯＮＯ_２入力、　Ｌ側出力電圧＝２Ｖ、　０．０１４７２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２５２％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０２５５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２８９％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２９７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２７１％歪み。 　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．０２８７％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１１０６％歪み。 　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２８７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１４０１％歪み。 　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０１３９５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２２４％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３９７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

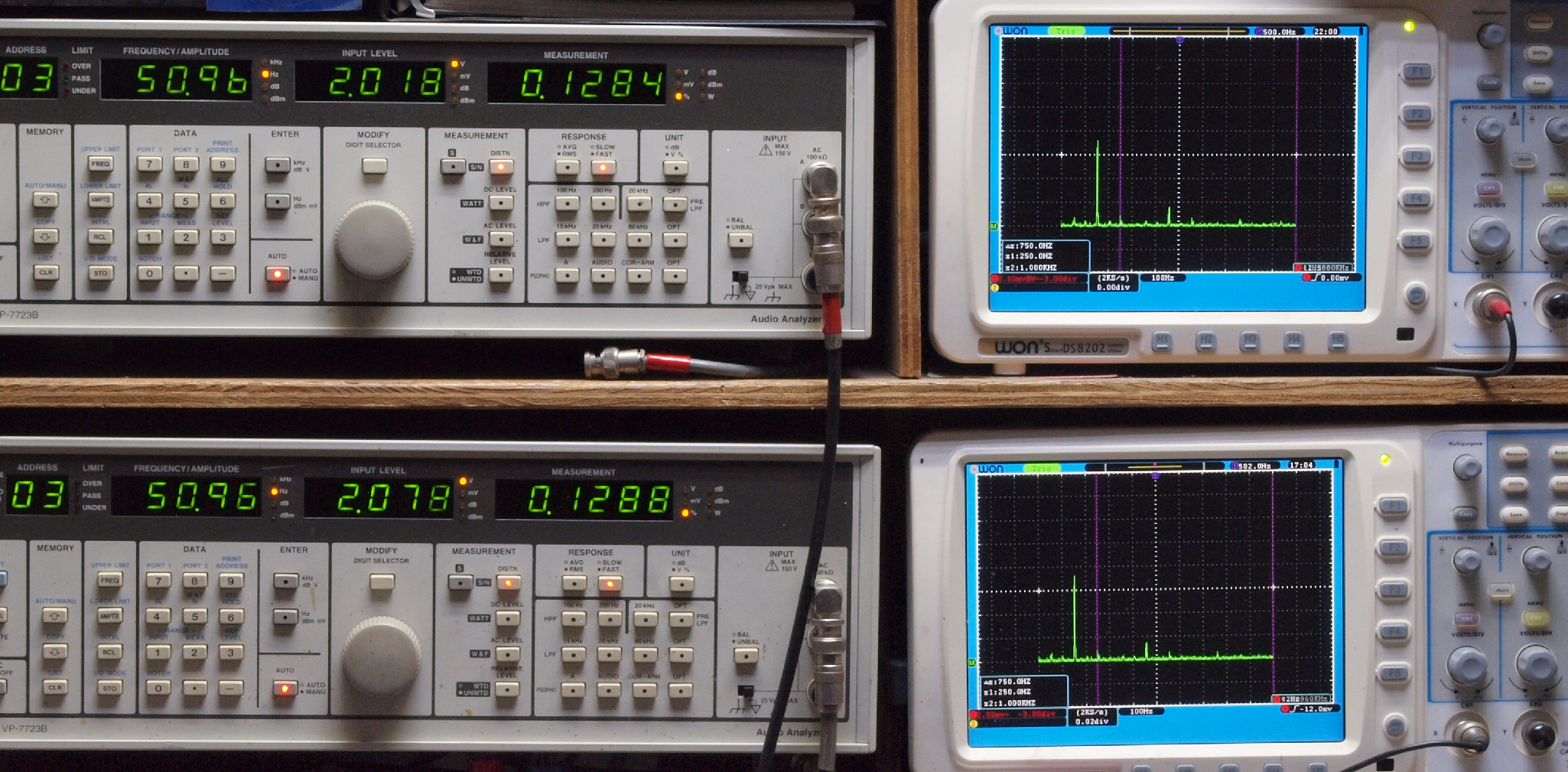

Ｅ５１．　ＭＣ−Ｔｒ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．１２８４％歪み。 　　　　　　ＰＨＯＮＯ_１入力、　　　Ｌ側出力電圧＝２Ｖ、　０．１２８８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ５２．　ＭＣ−Ｔｒ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０７９２％歪み。 　　　　　　　　　　　 　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０７４８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ５３．　ＭＣ−Ｔｒ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４７％歪み。 　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３３５％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

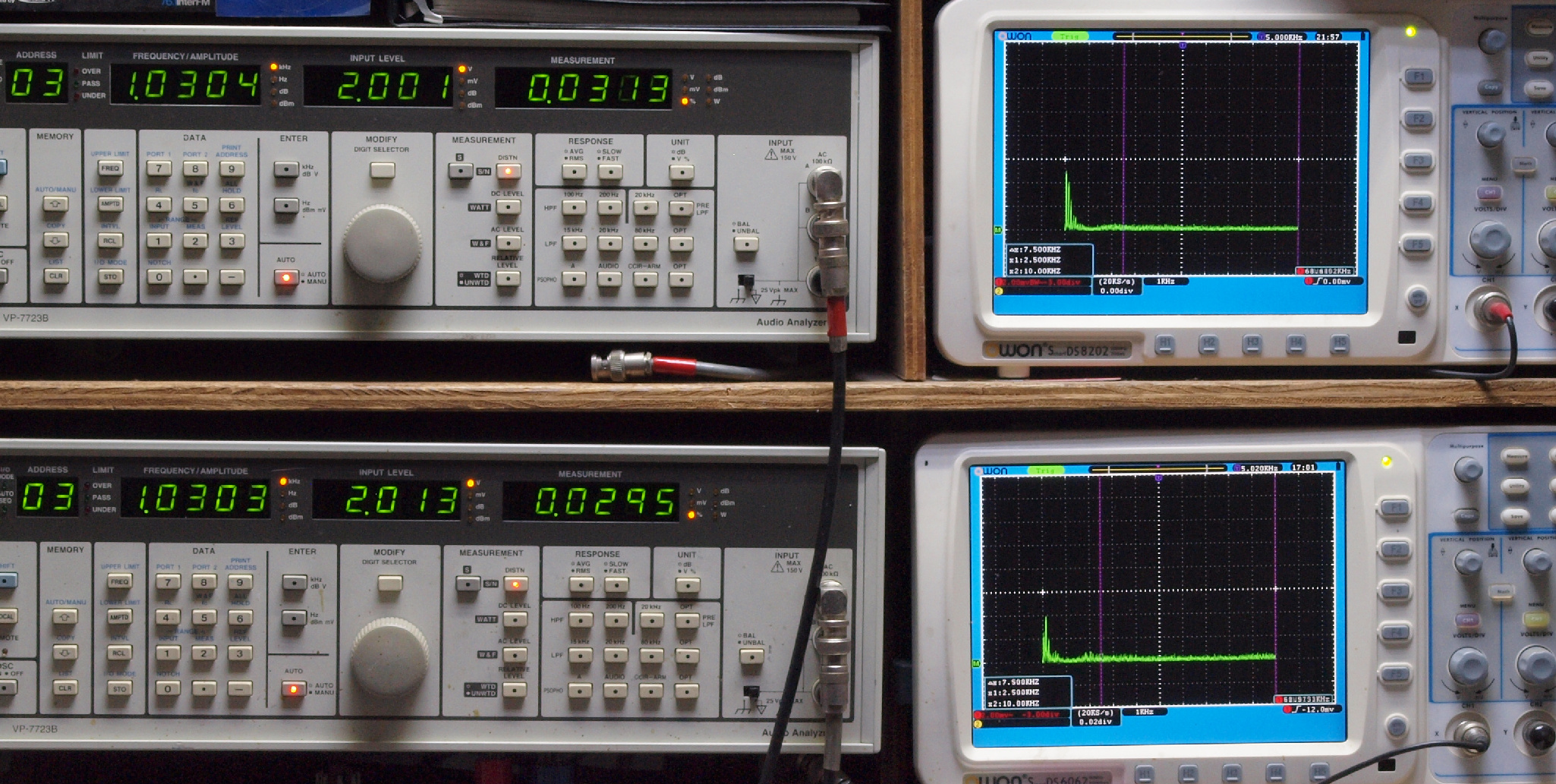

Ｅ５４．　ＭＣ−Ｔｒ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３１３％歪み。 　　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２９５％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５５．　ＭＣ−Ｔｒ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０７５８％歪み。 　　　　　　　　　 　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６８７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ５６．　ＭＣ−Ｔｒ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４１８％歪み。 　　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０４０２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

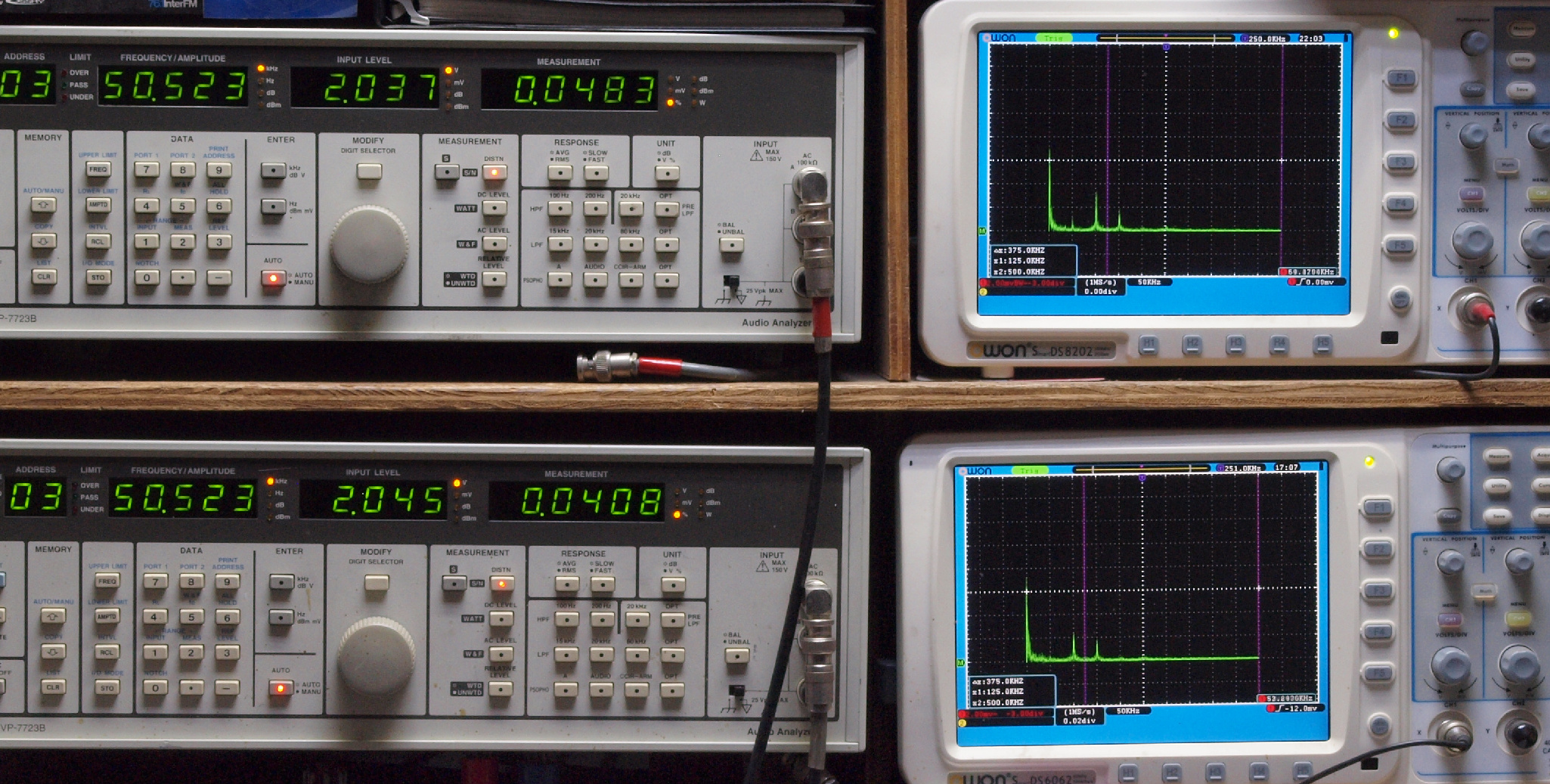

Ｅ５７．　ＭＣ−Ｔｒ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４８３％歪み。 　　　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４０８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

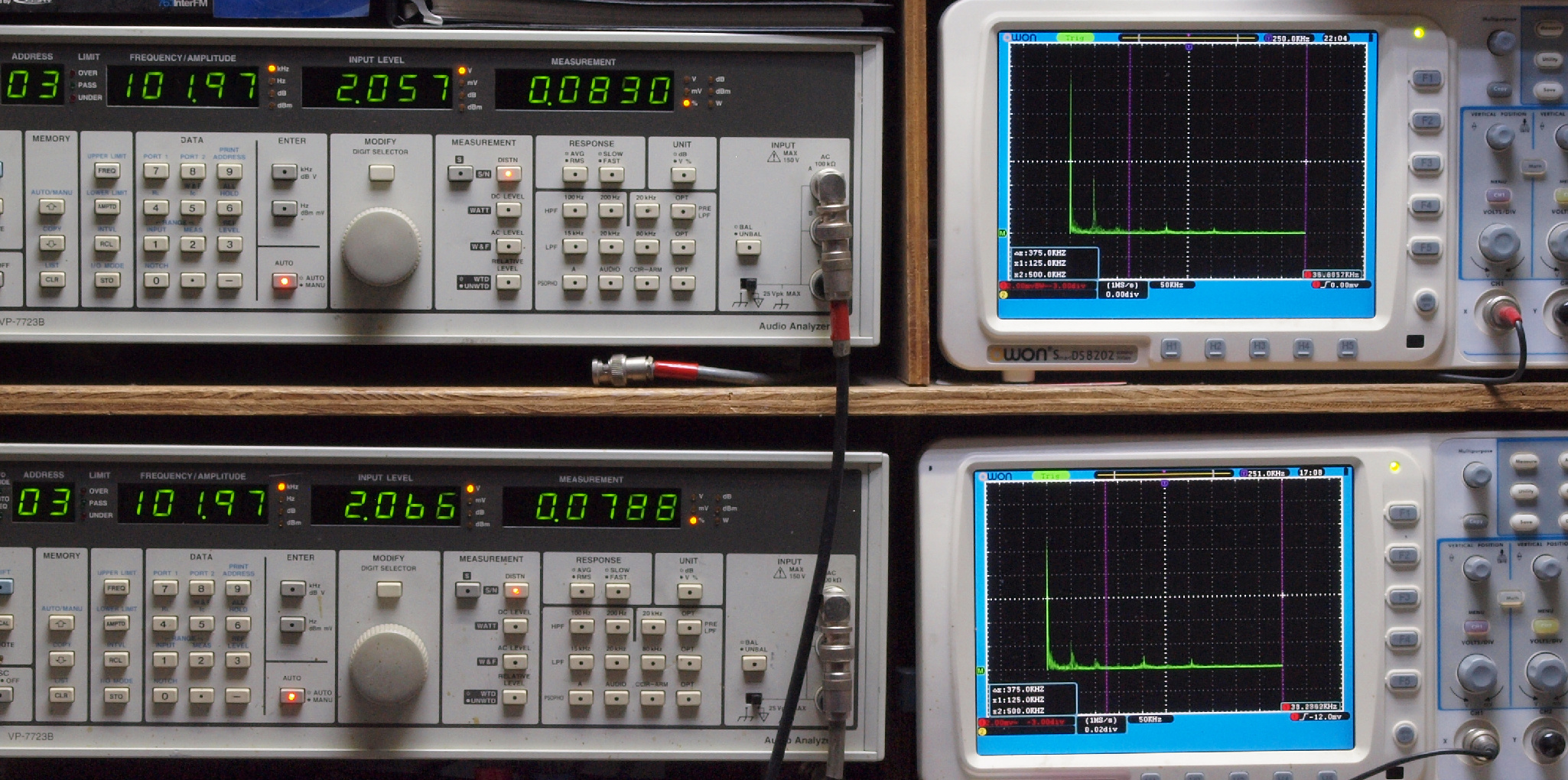

Ｅ５８．　ＭＣ−Ｔｒ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０８３０％歪み。 　　　　　　　　　　 　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７８８％歪み。 　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１５．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ　＆　ＨｉｇｈＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　　ＭＣ入力端子へ０．１２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｅ５．　引き続き２４時間エージング。　右はＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ．　８台目。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが20Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg 付属品 低容量接続コード1本、保証書 価格 250,000円、1984年2月
