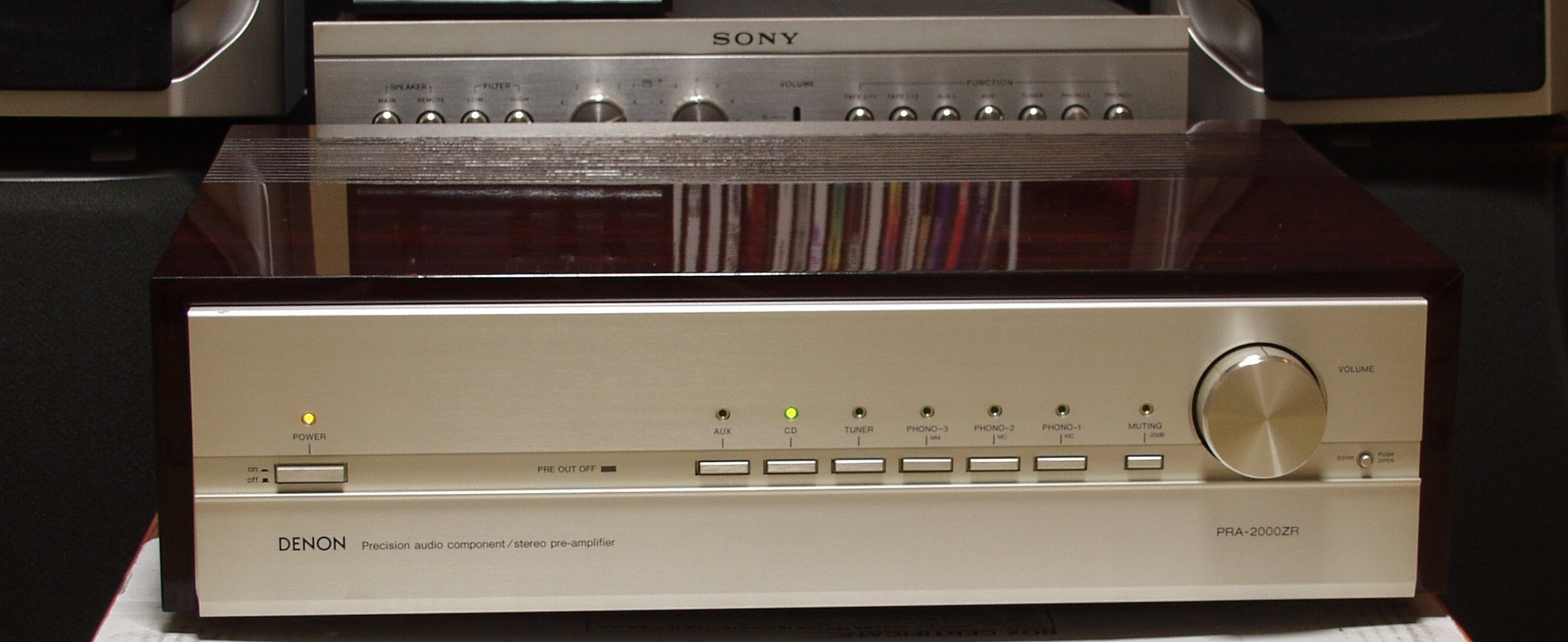

ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ．　４台目修理記録

平成１６年７月３０到着　　１０月１４日完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 昨日、電源投入後もプリオウトオフランプが点滅したままで音が出なくなりました。 他にメインボリュームにガリがあります。 Ｂ．　原因・現状 経年変化による劣化。 Ｃ．　修理状況 全電解コンデンサー交換。 ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。 半固定ＶＲ交換。 初段ＦＥＴ（電解トランジスター）交換。 リード・リレー交換。 ＲＣＡ入力端子修理。 ３Ｐインレットソケット取付。 D．　使用部品 オーディオ用電解コンデンサー　　　　　１０４個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　４個。 リ−ド・リレー　　　　　　　　　　　　　　　　　　９個。 ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　２個。 ３Ｐインレットソケット　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費（改造費）　　１４５，０００円　　（オーバーホール修理） Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

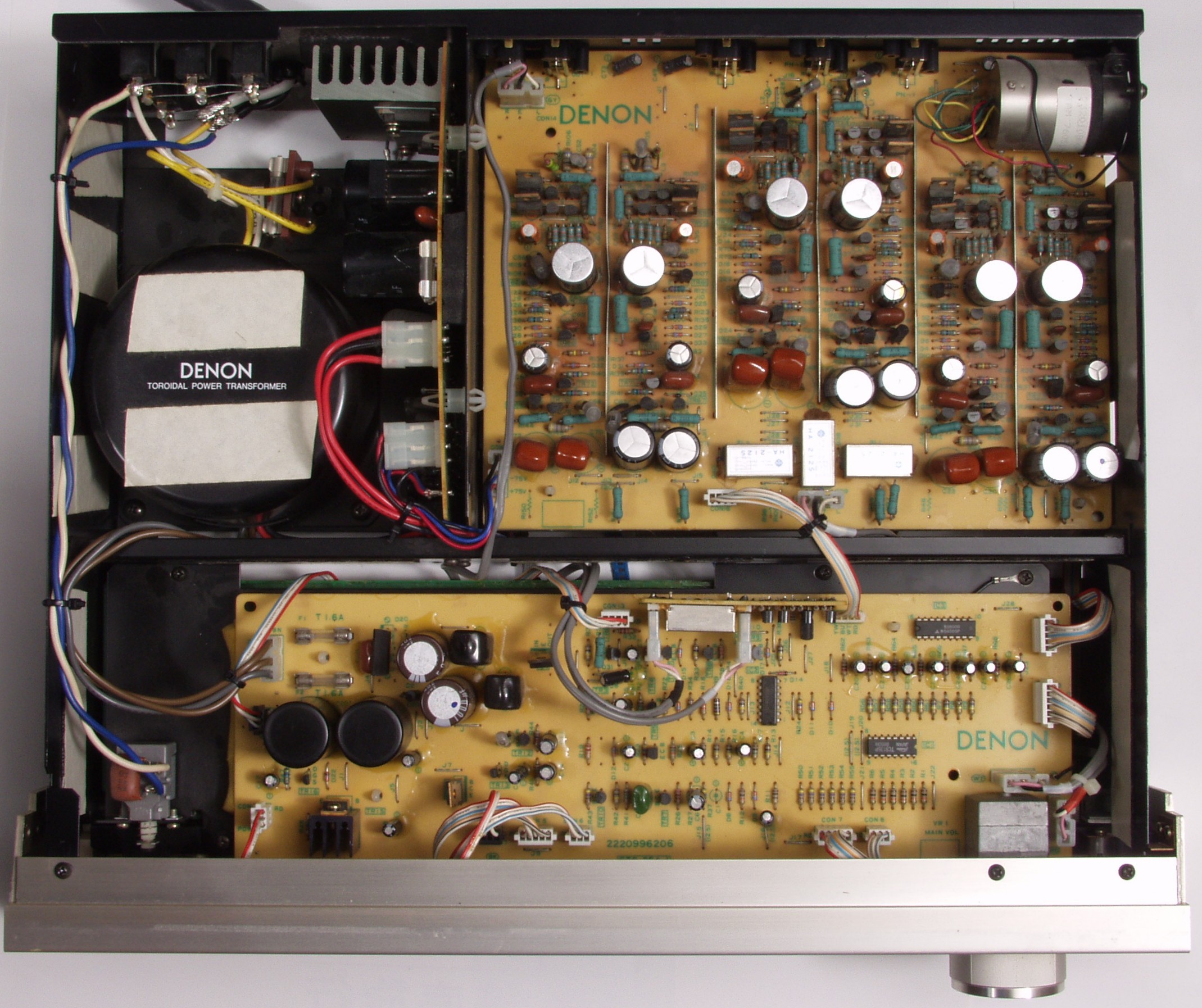

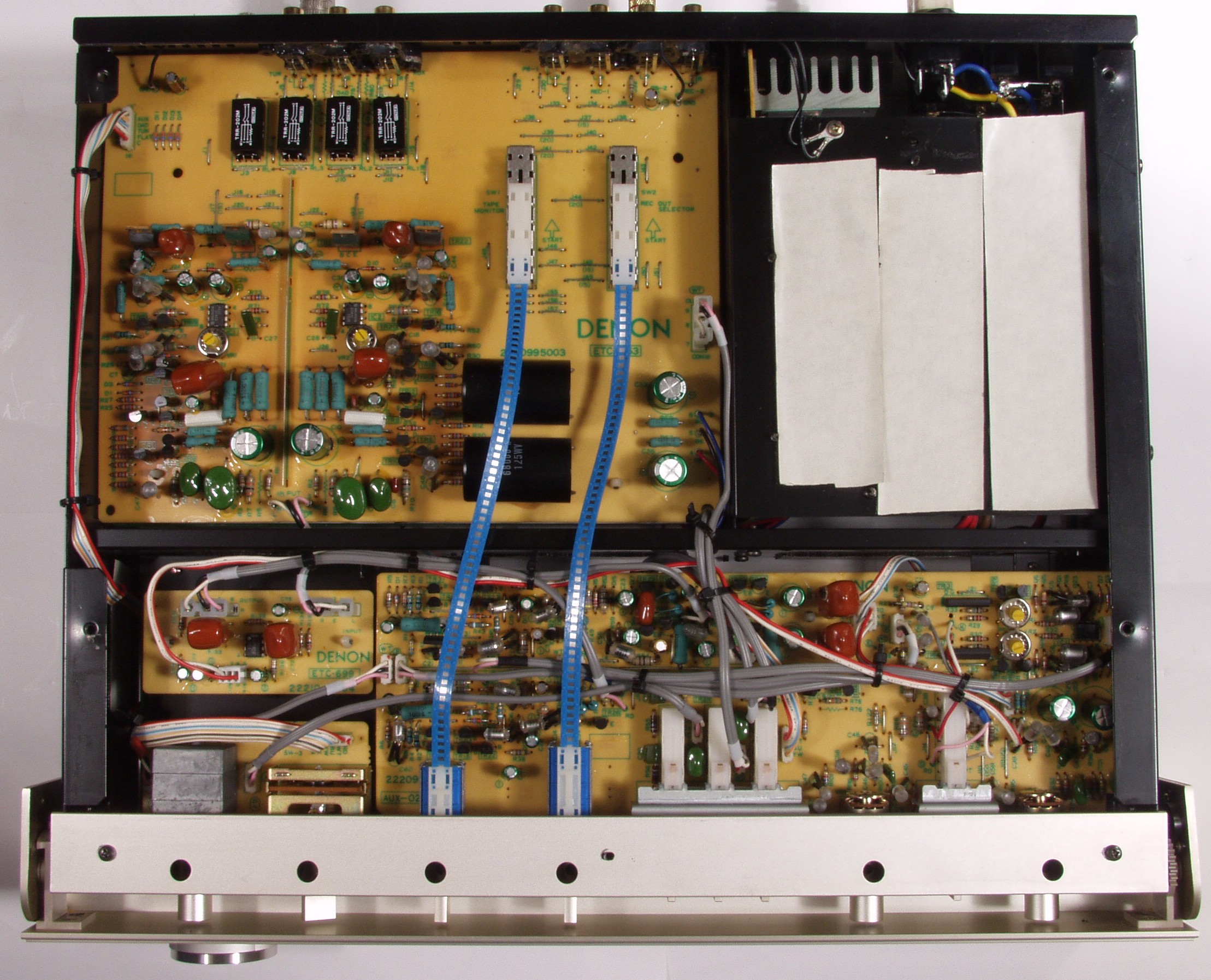

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　上から見る

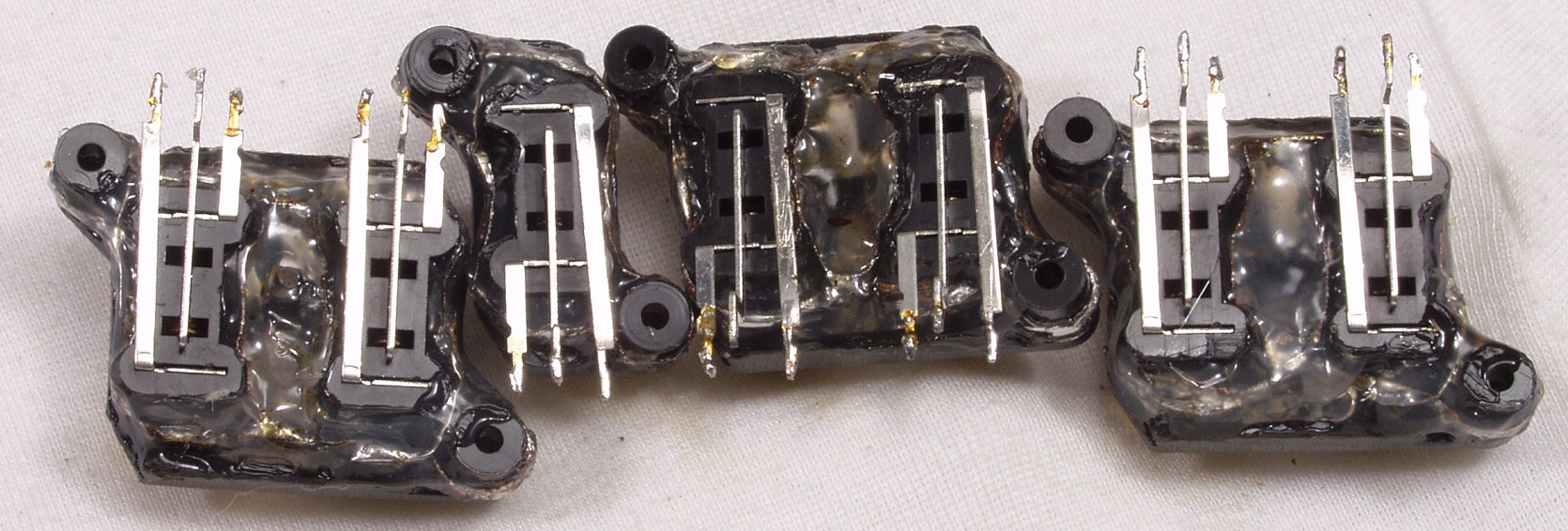

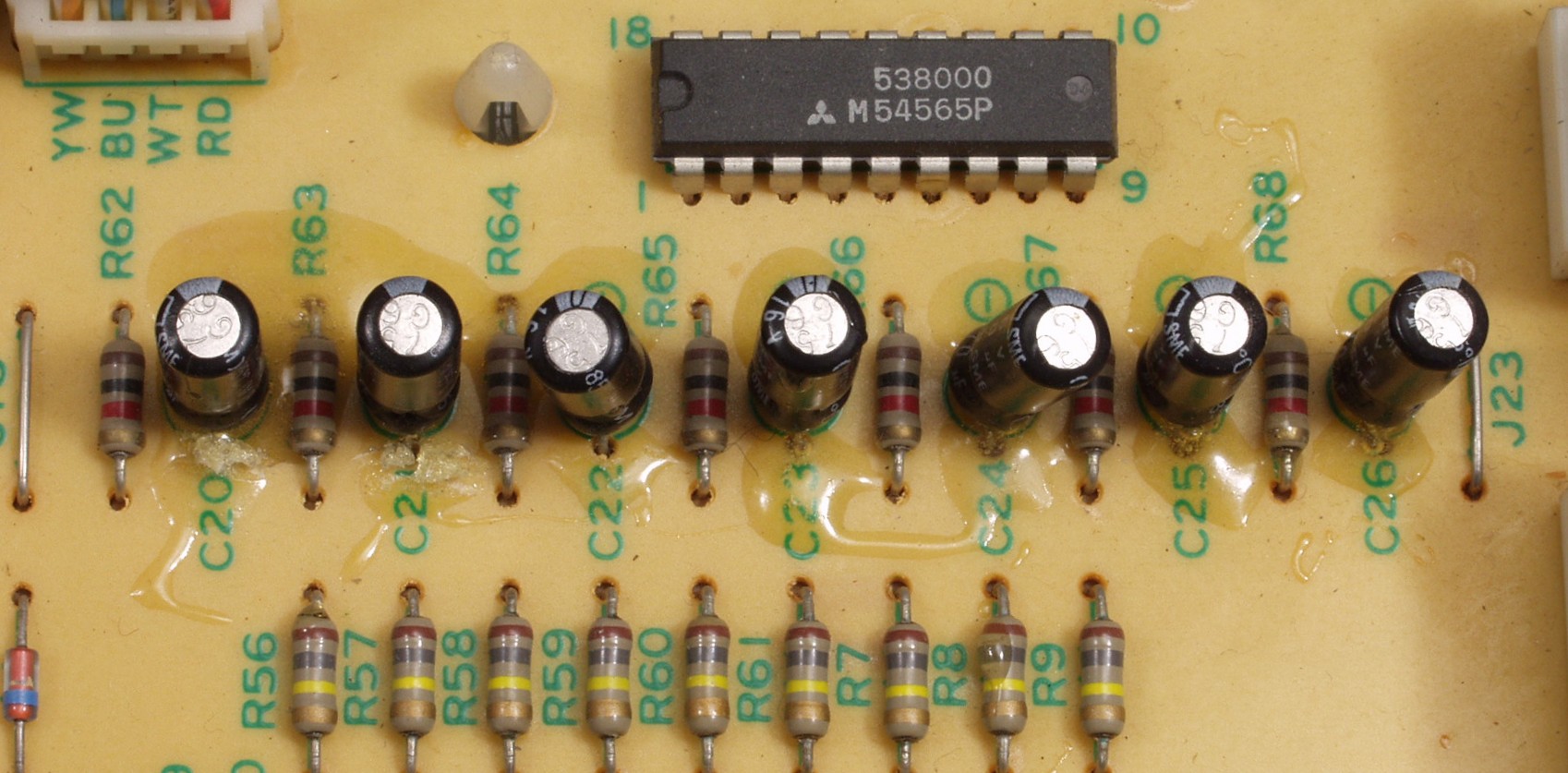

Ａ３．　点検中　アラルダイトで、十二分に電解コンデンサーが固定されている、２液性接着剤なので強く・堅い！

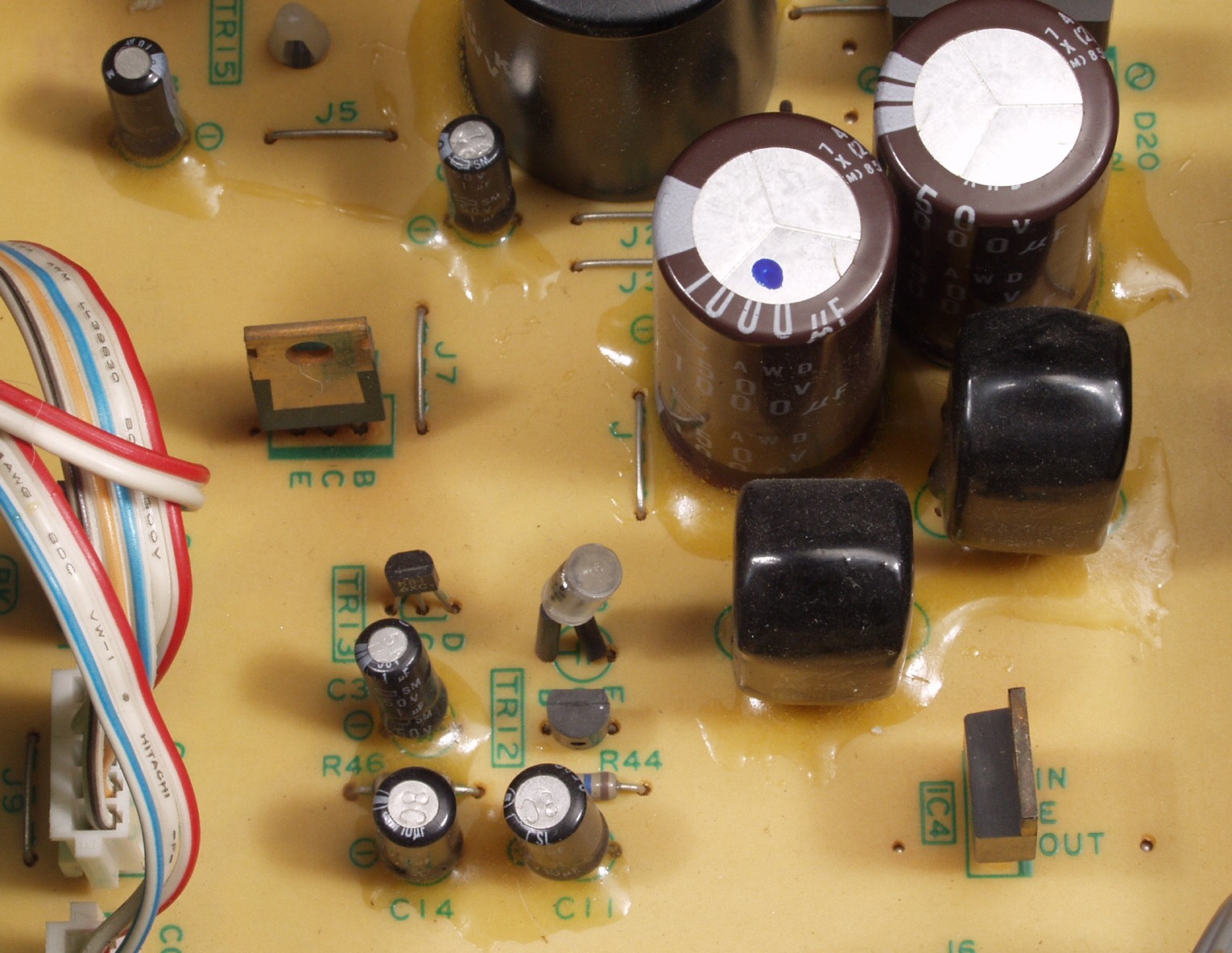

Ａ４．　点検中　アラルダイトで、十二分に電解コンデンサーが固定されている

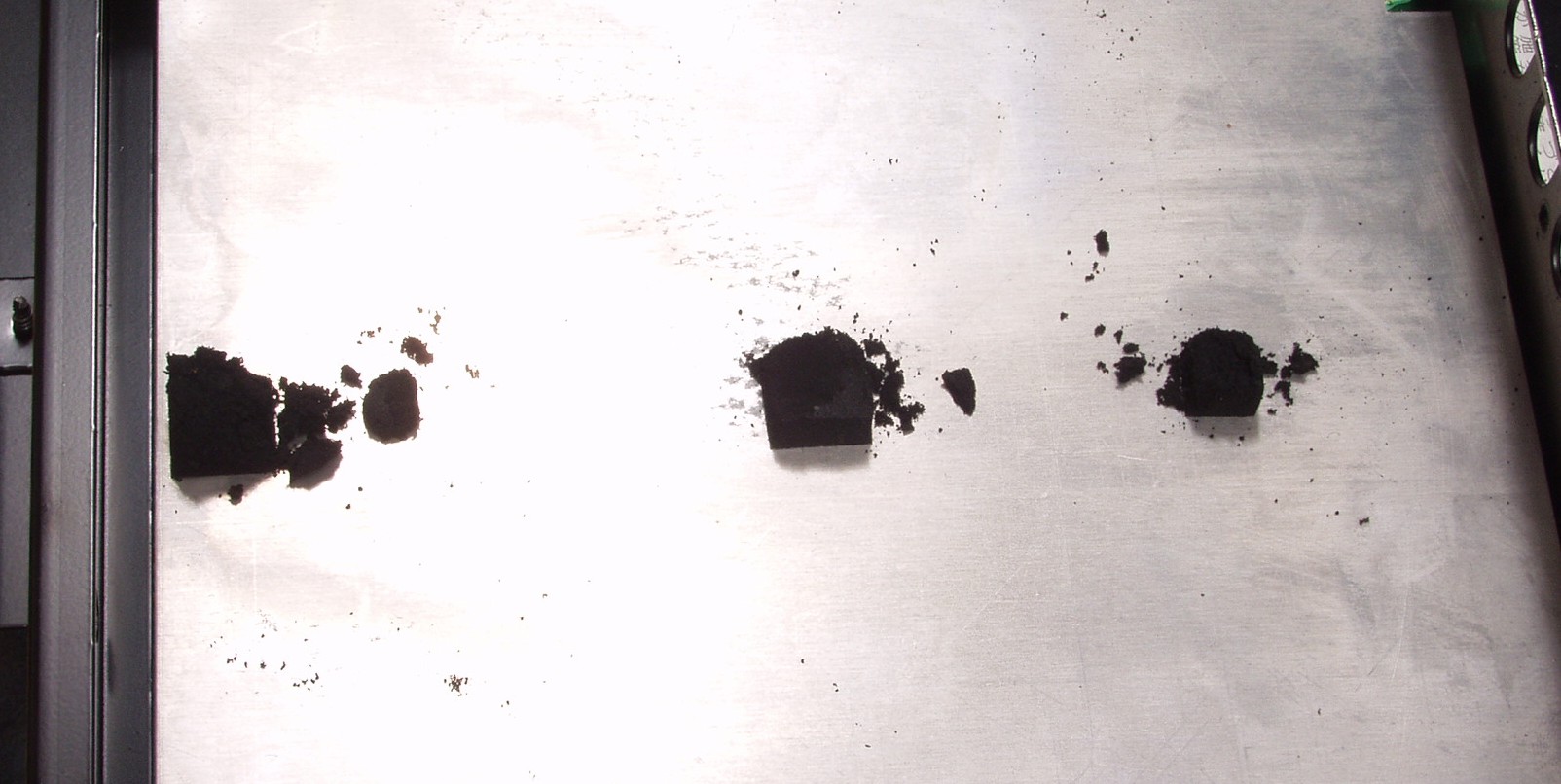

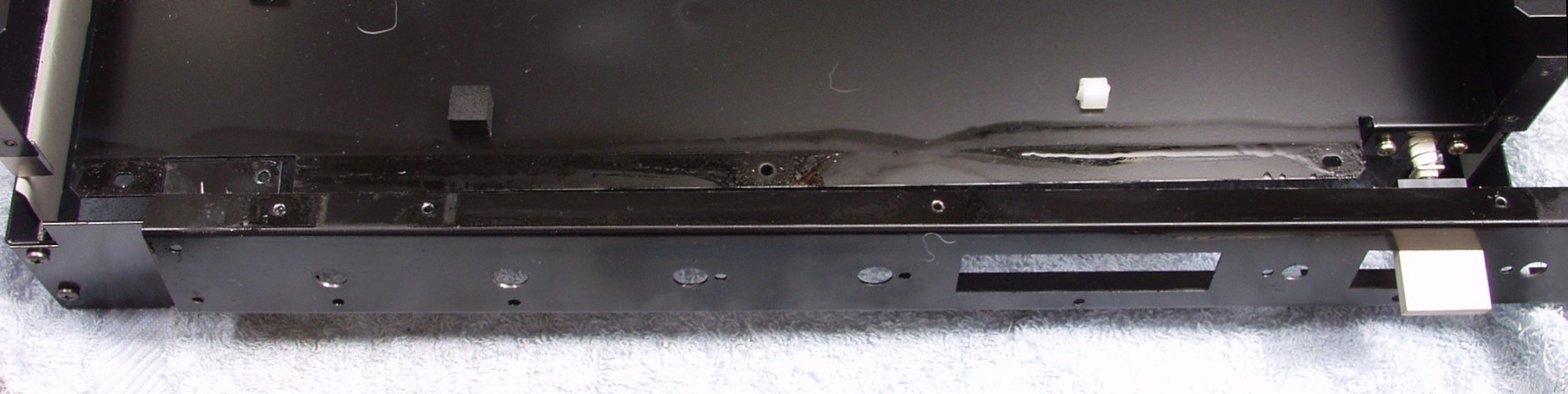

Ａ５．　点検中　接点復活材の多量使用で取り付けシャーシまでびっしょり！　 　　　　　　　　　　これでは多分軸のグリスが流れ出している　　＜＜詳しくは此方＞＞

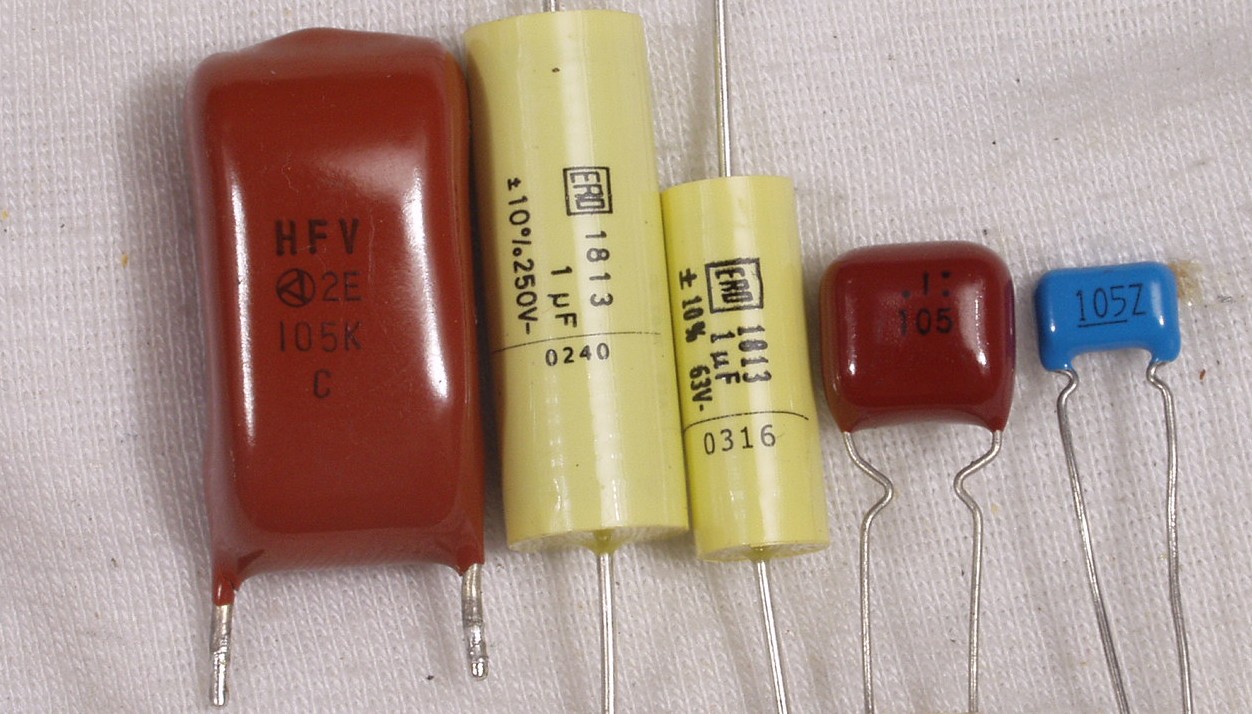

Ａ６．　小容量コンデンサー比較　左＝付いているVコン当時は技術が低く小型化出来ず耐圧250V/許容差±10% 　　　　　　　　　　　　　　　　　　　　　中左＝現在のメタライズドフイルム・コンデンサー耐圧250V/許容差±10% 　　　　　　　　　　　　　　　　　　　　　中＝現在のメタライズドフイルム・コンデンサー耐圧63V/許容差±10% 　　　　　　　　　　　　　　　　　　　　　中右＝現在のメタライズドフイルム・コンデンサー耐圧V/許容差±20% 　　　　　　　　　　　　　　　　　　　　　左＝積層セラミック・コンデンサー耐圧50V許容差+80% -20% 　　　　　　　　　　　　　　　　　　　　　「Vコン神話？」　があるので、無暗に交換出来ない

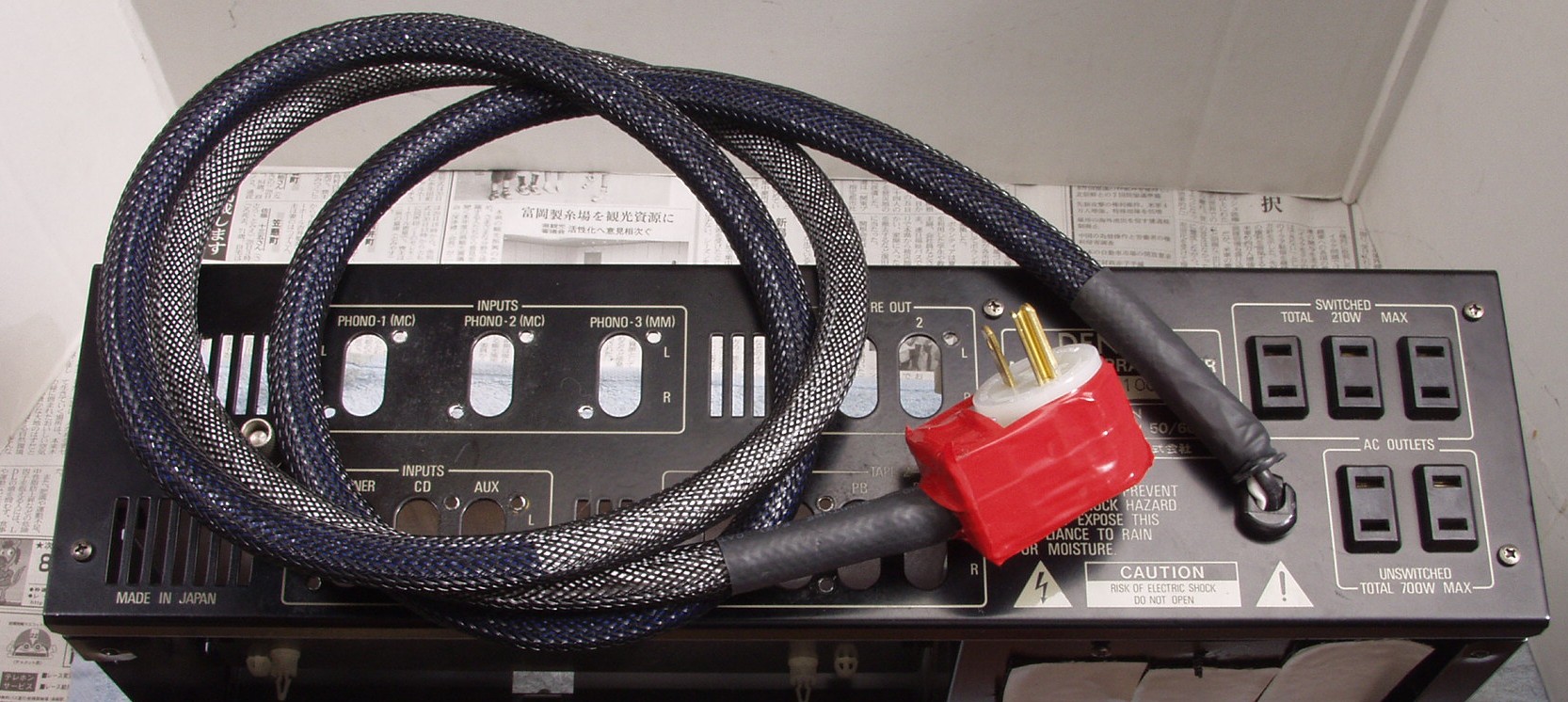

Ａ７Ａ．　点検中　太い電源コードに交換

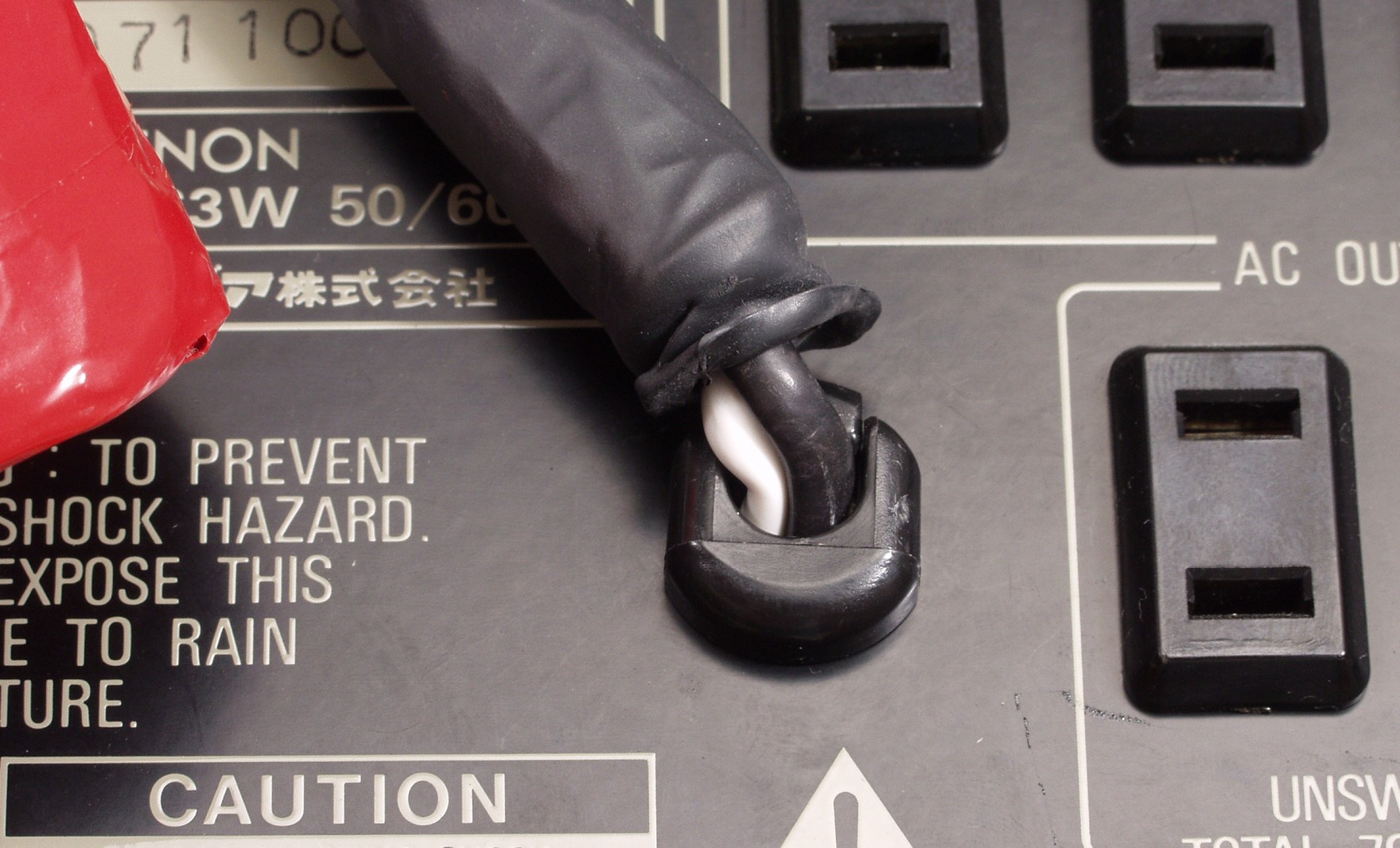

Ａ７Ｂ．　点検中　この弱い付け根の心線が多分切れている

Ａ７Ｃ．　点検中　取り外した所

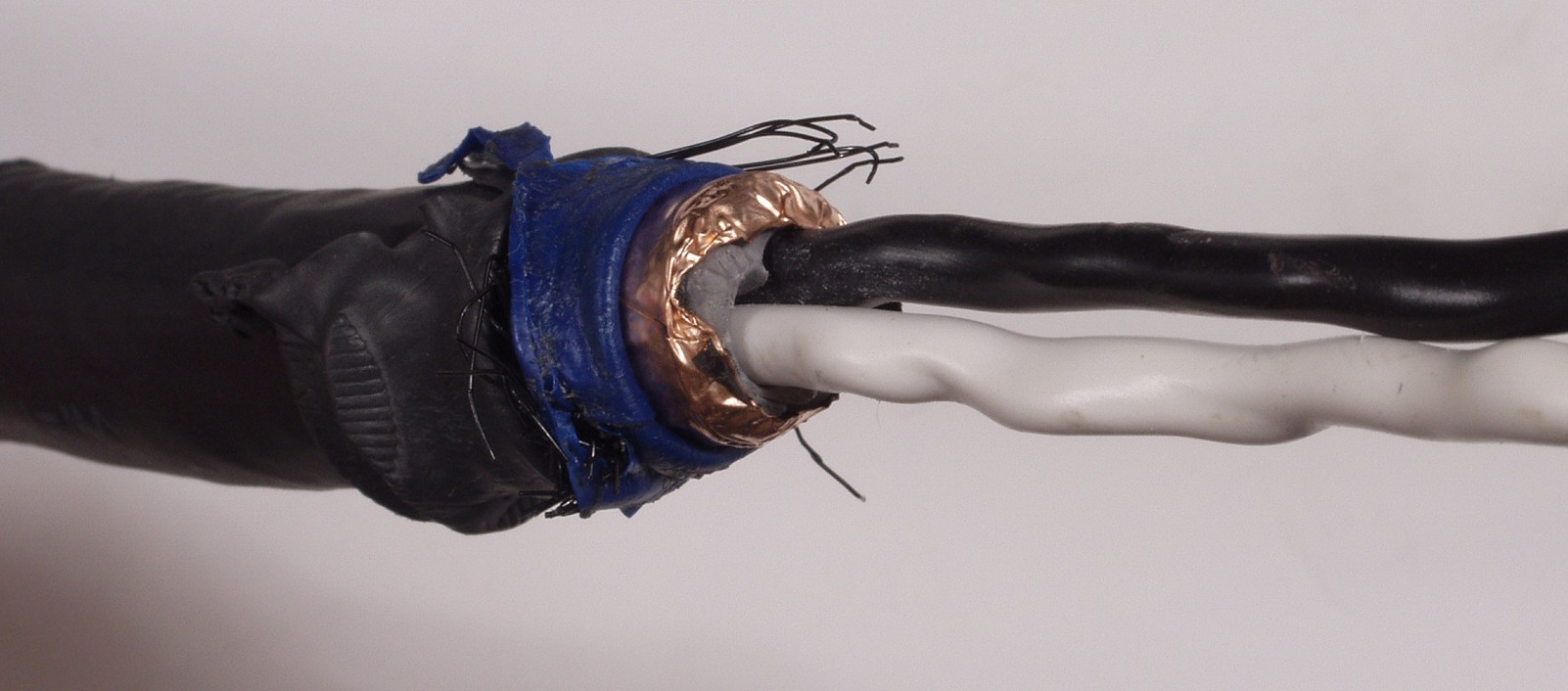

Ａ７Ｃ．　点検中　シールドの銅泊が心線の絶縁に食い込むのでは！

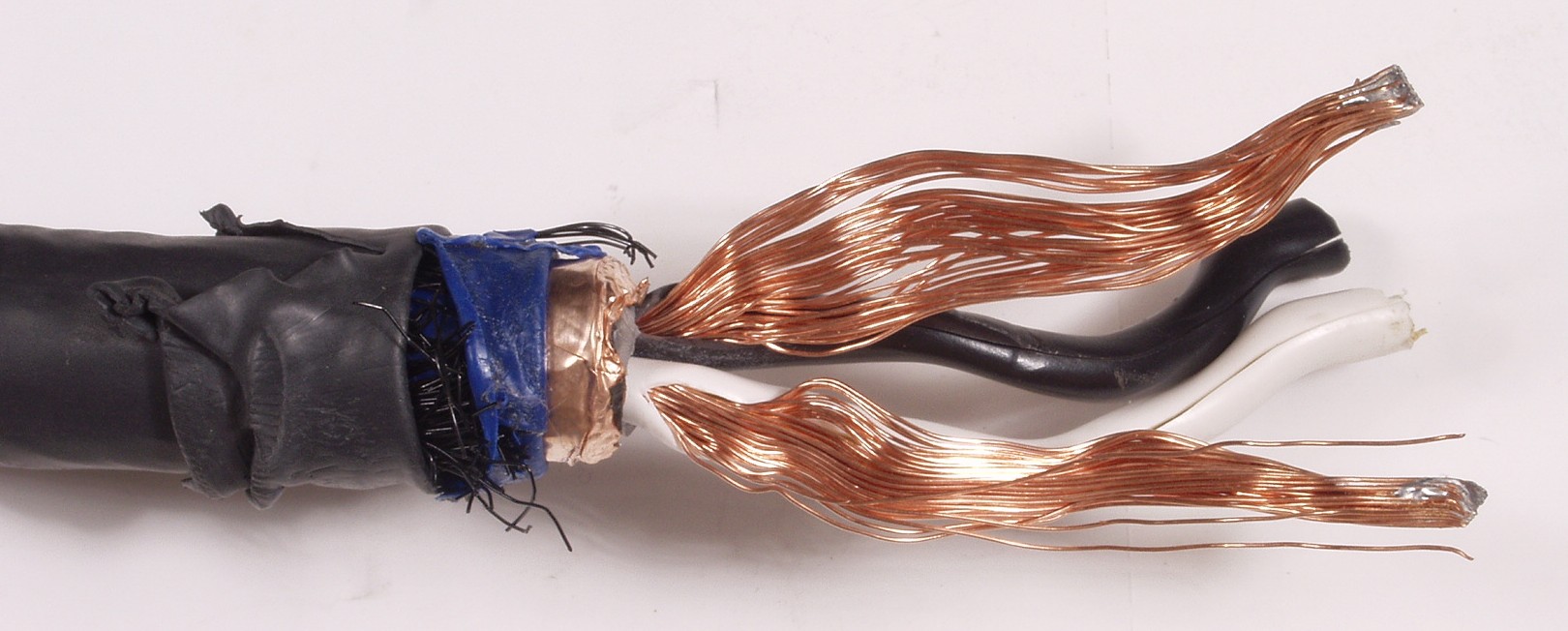

Ａ７Ｃ．　点検中　心線はよれよれでネッキングで細い所有り

Ａ８．　点検中　場所があるので、３Ｐインレットに交換

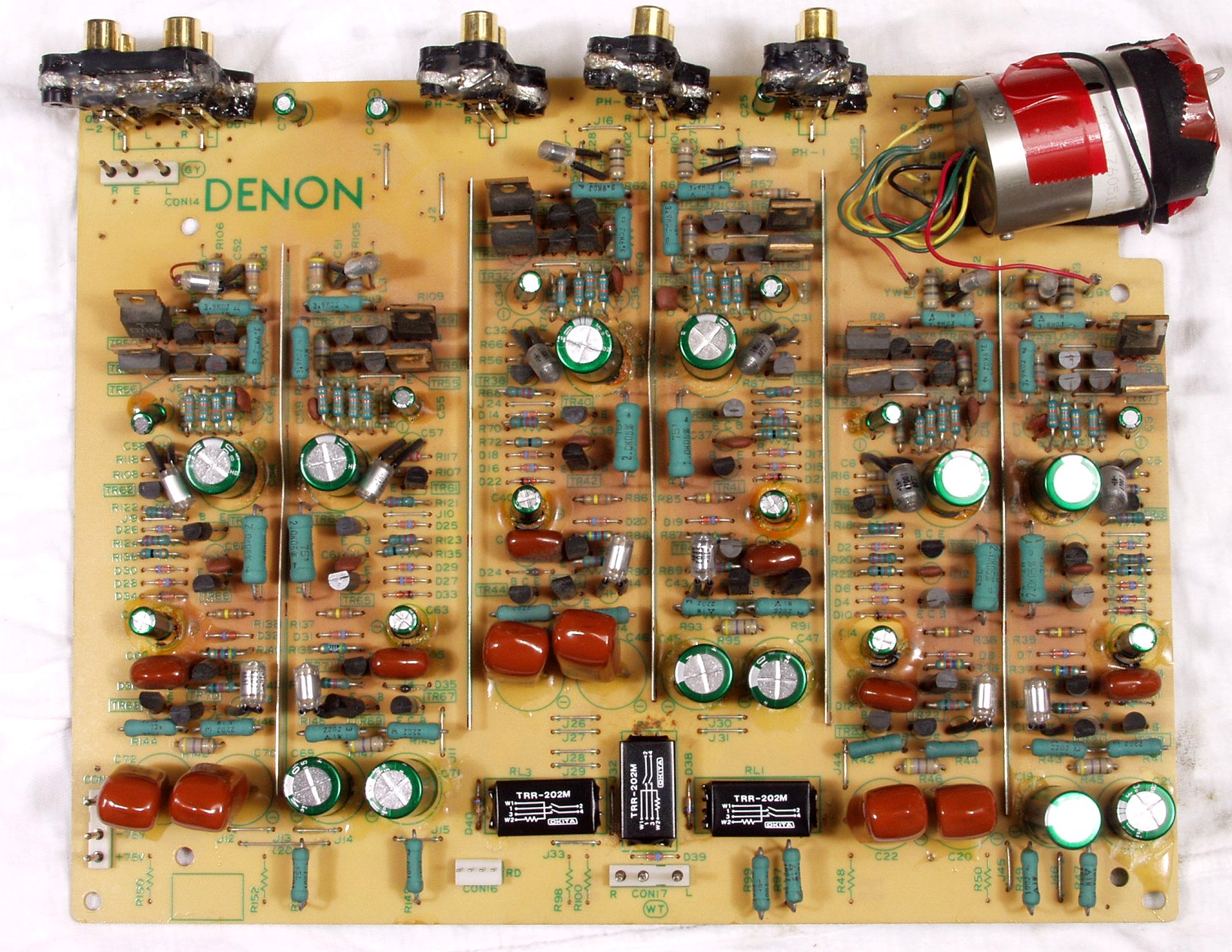

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＥＱ−HEAD-ＡＭＰ基板　左＝MM　中＝MC　右＝トランス使用ＭＣ　上右端がＭＣ−トランス

Ｃ１Ａ１．　修理前　ＥＱ−HEAD-ＡＭＰ基板　を支えるスポンジは熱で劣化

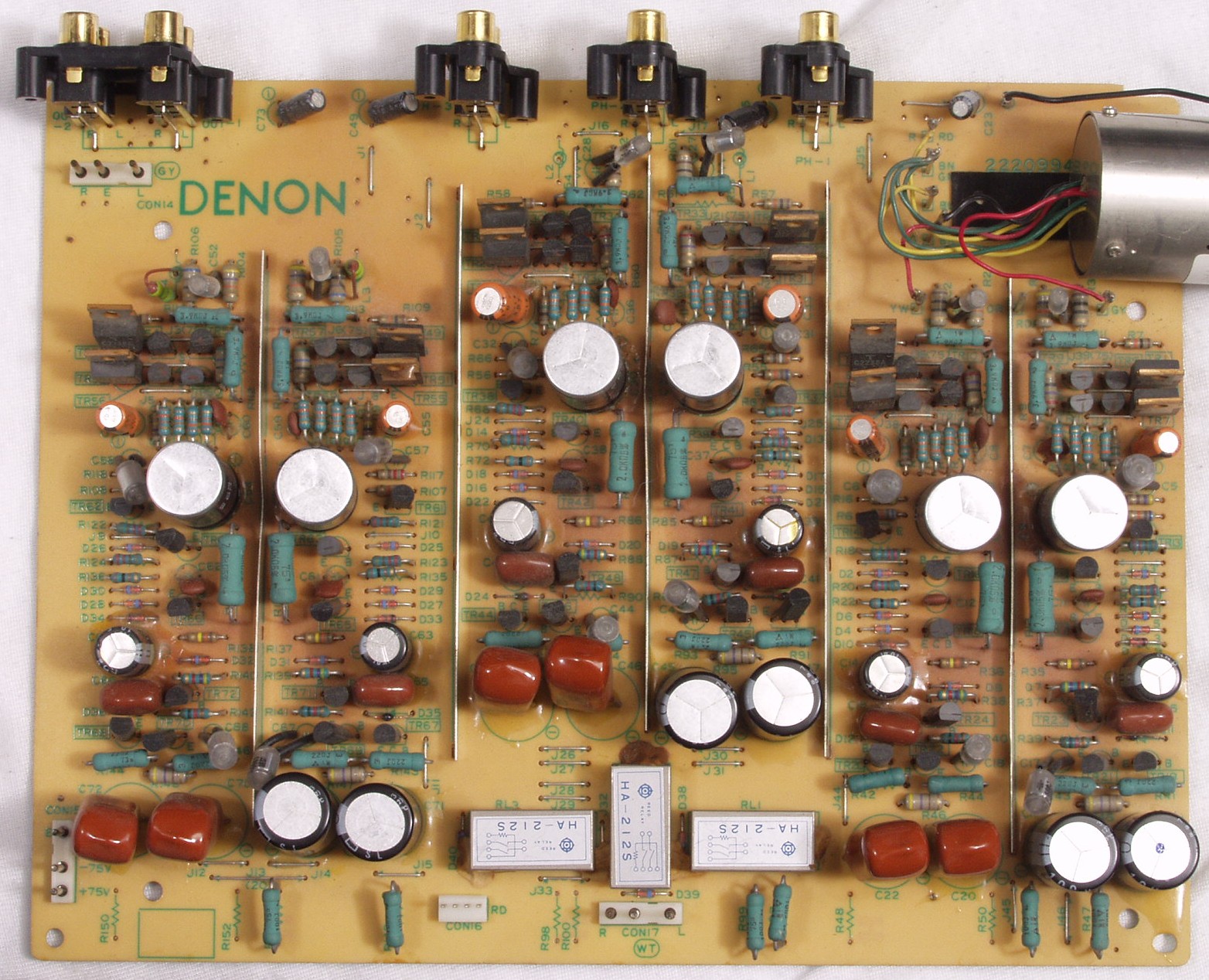

Ｃ１Ｂ．　修理後　ＥＱ−HEAD-ＡＭＰ基板　電解コンデンサー２８個、リレー３個交換

Ｃ１C．　修理前　ＥＱ−ＡＭＰのRCA端子　１度交換してある

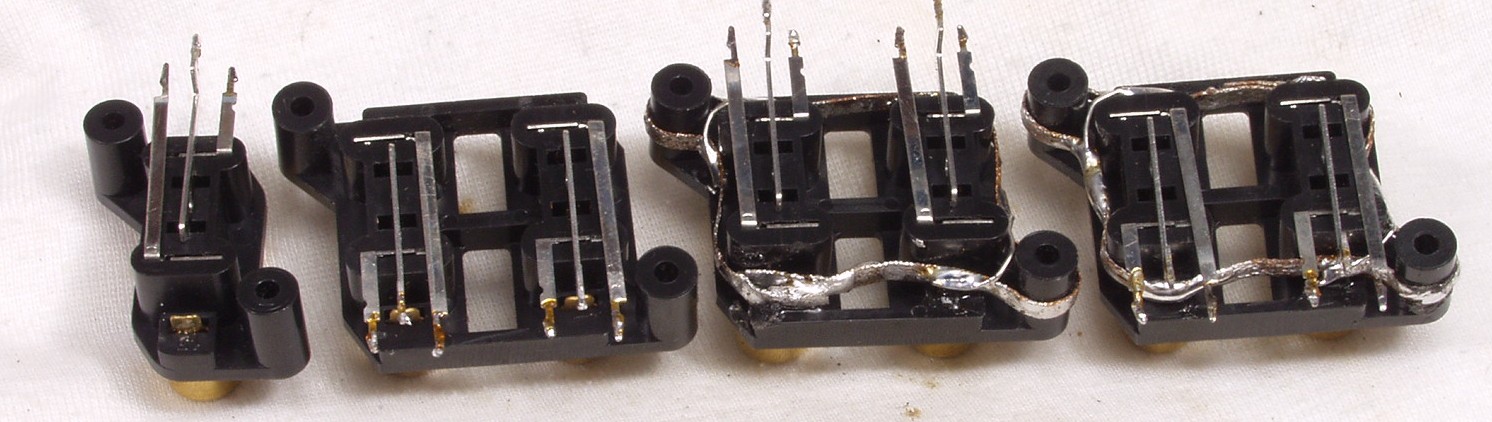

Ｃ１Ｄ．　修理中　ＥＱ−ＡＭＰのRCA端子　半田吸い取り線で補強する

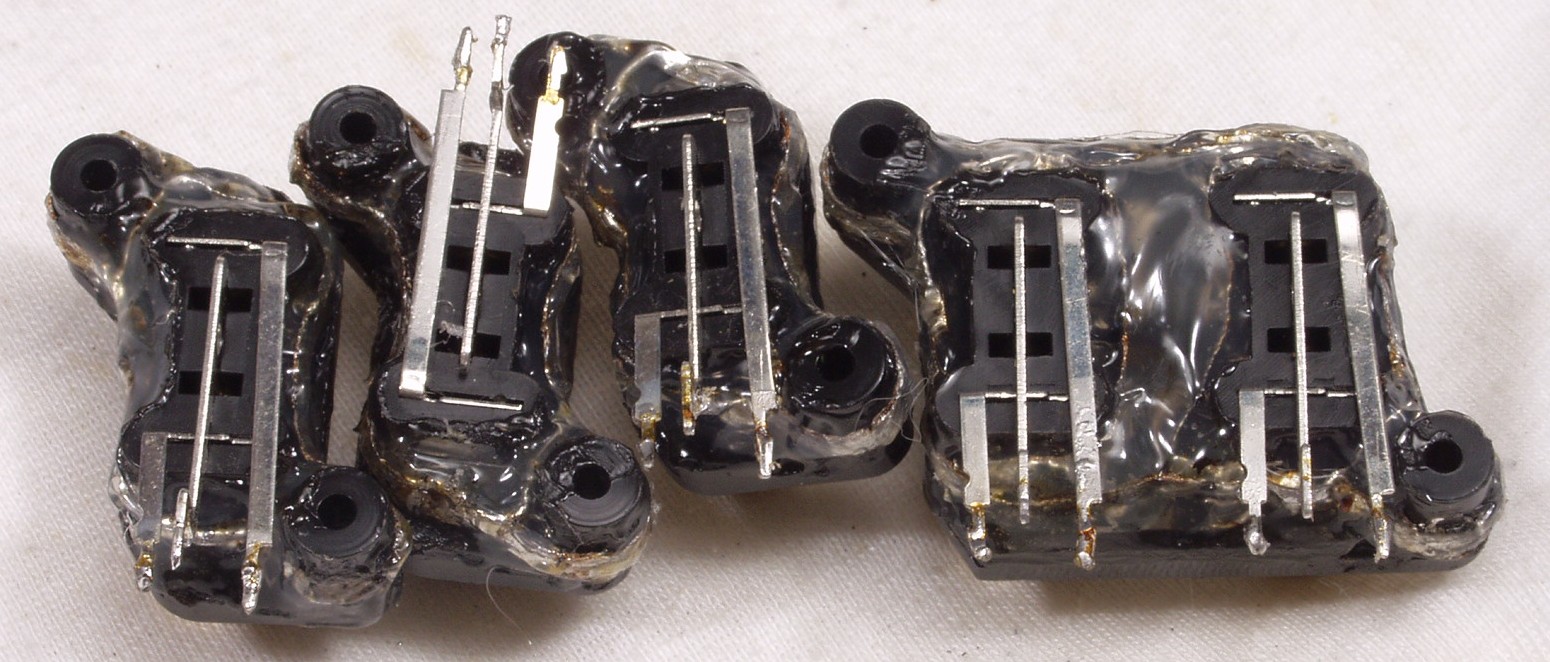

Ｃ１Ｅ．　修理後　ＥＱ−ＡＭＰのRCA端子　ホットボンドで補強

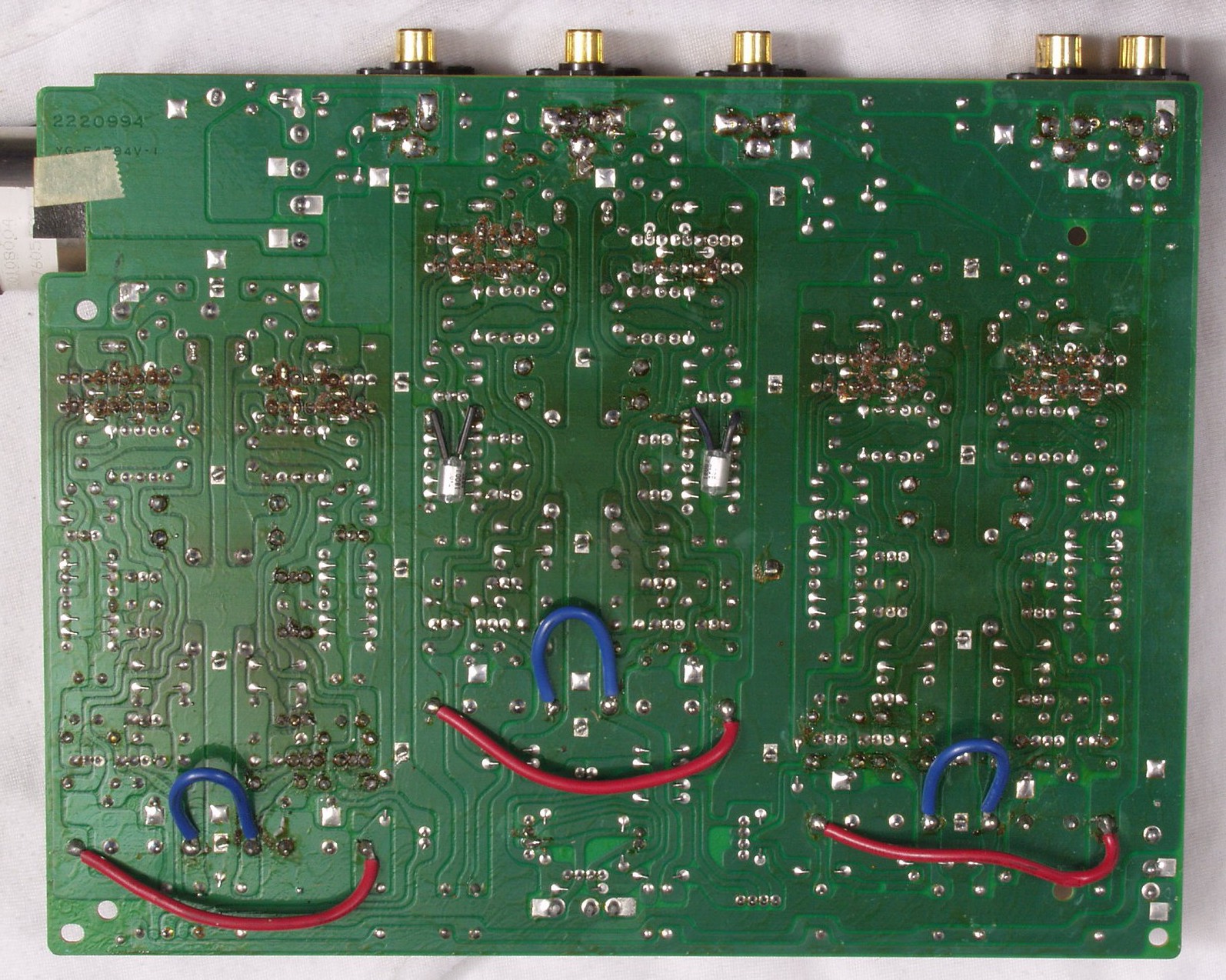

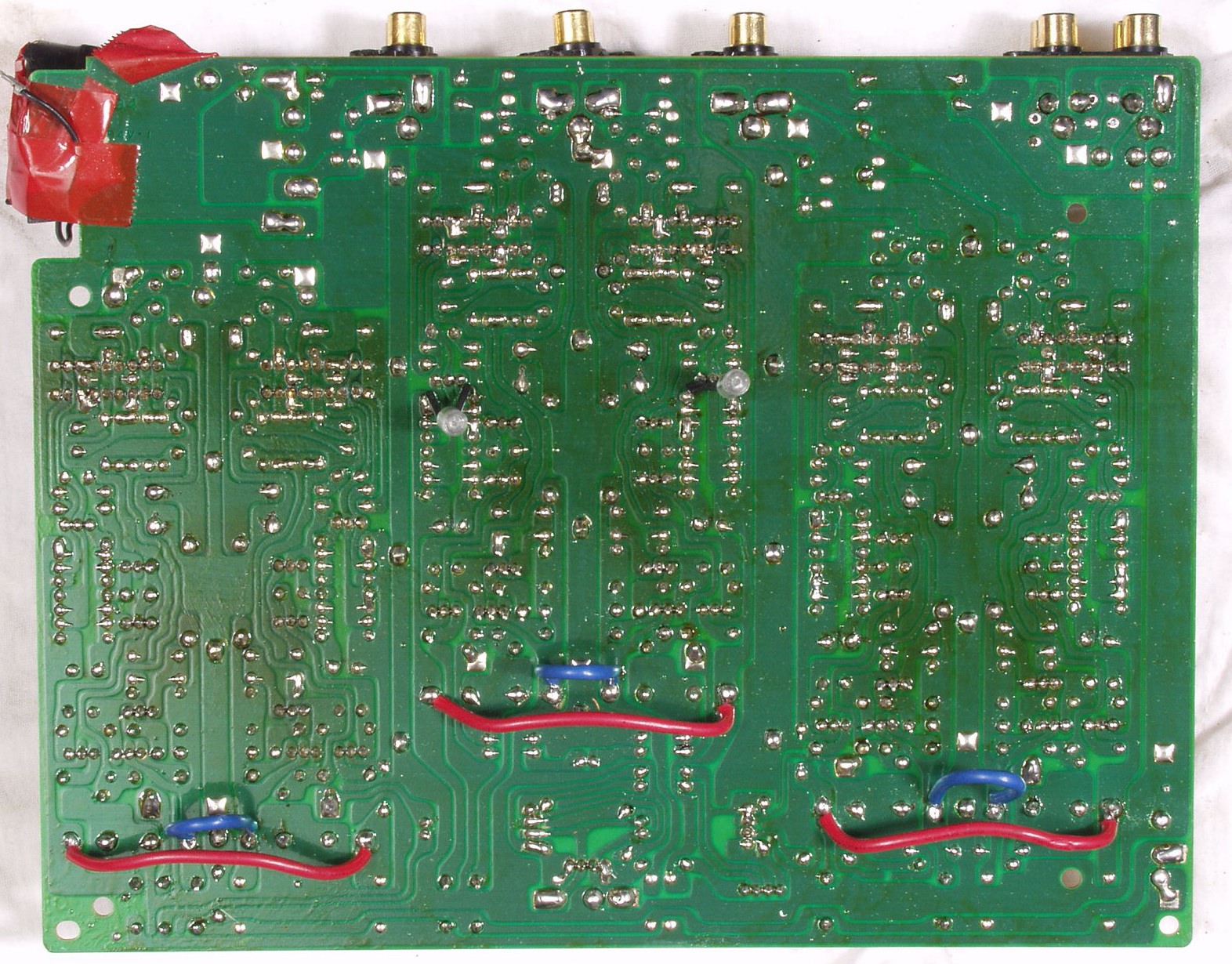

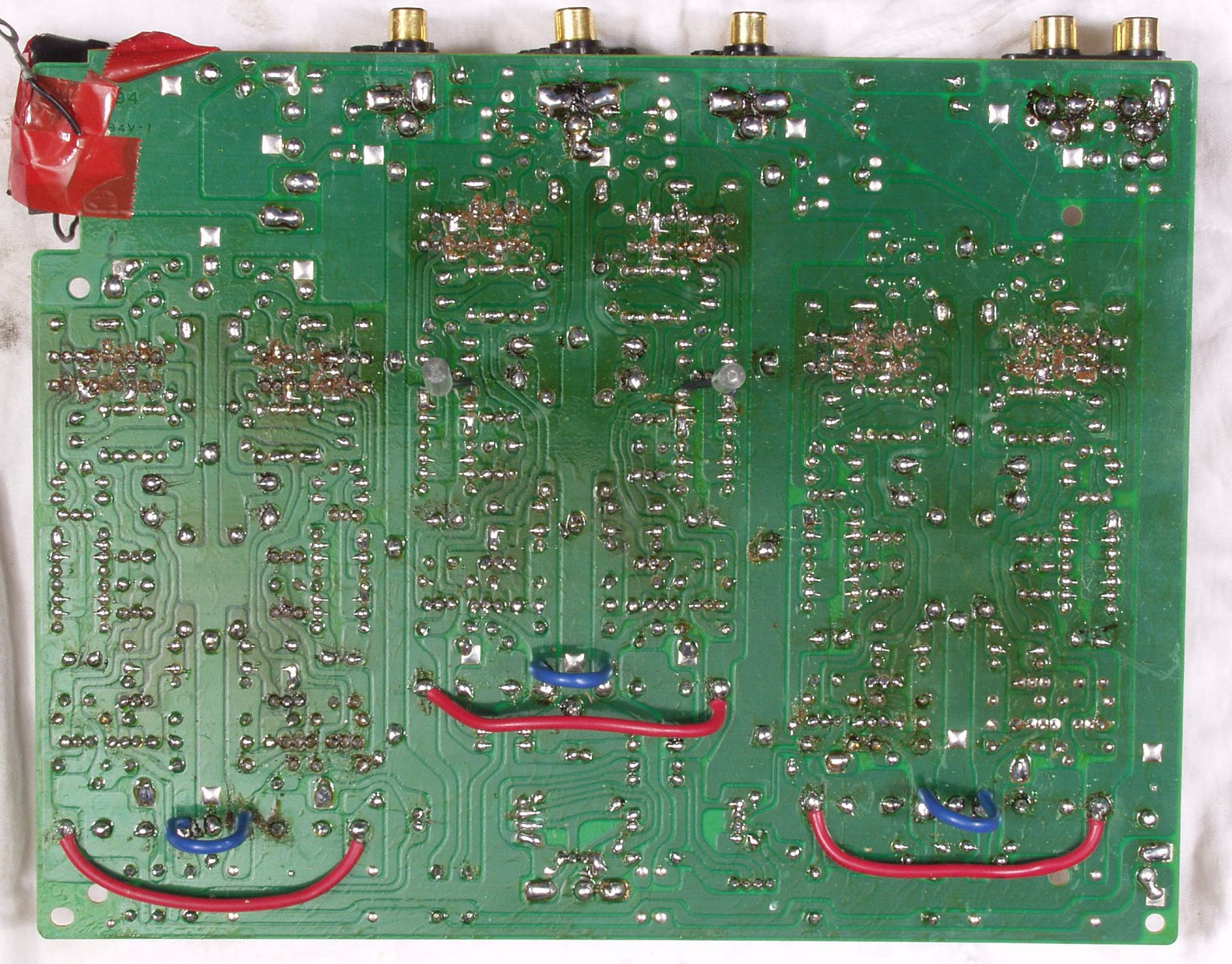

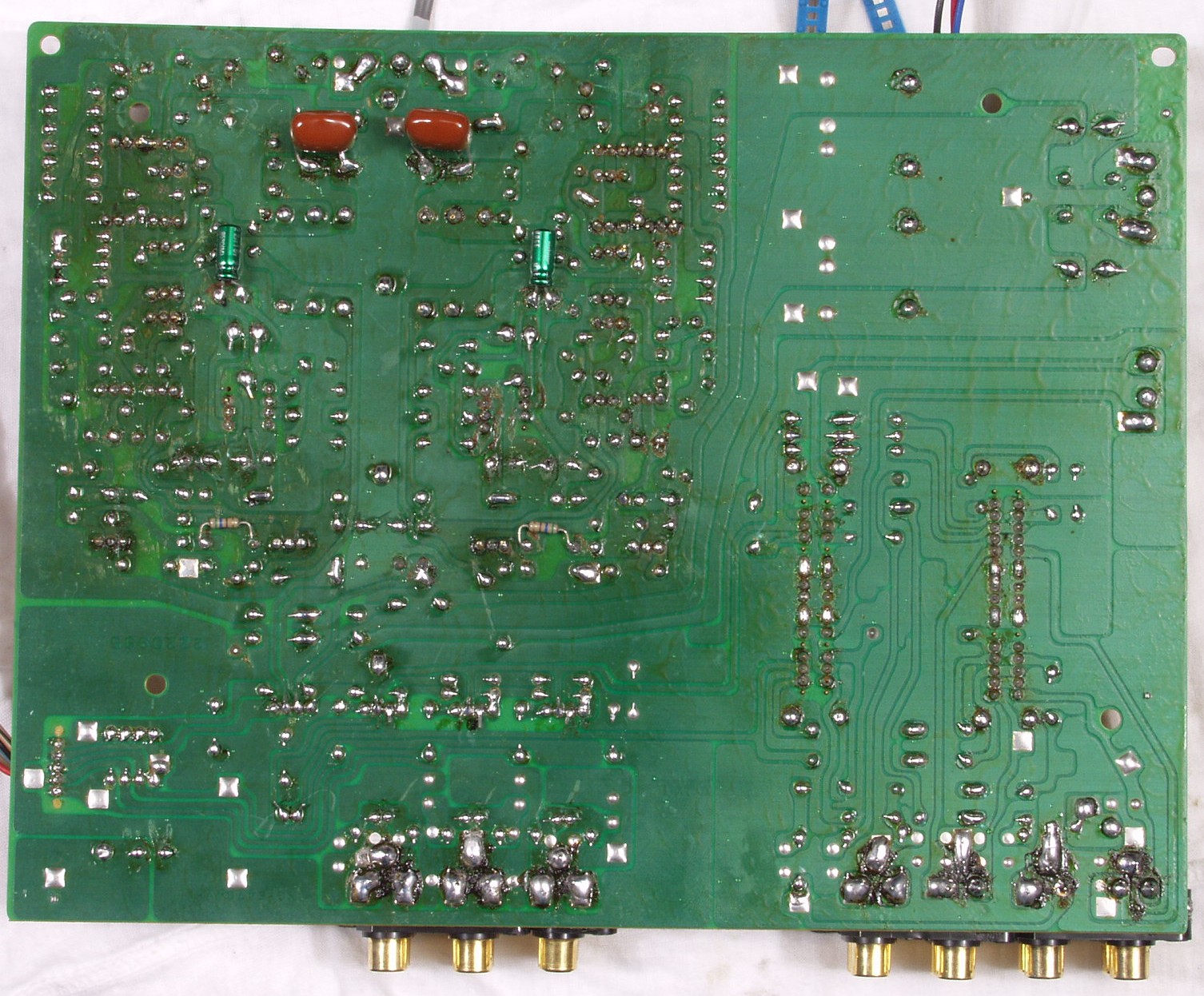

Ｃ１Ｆ．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏

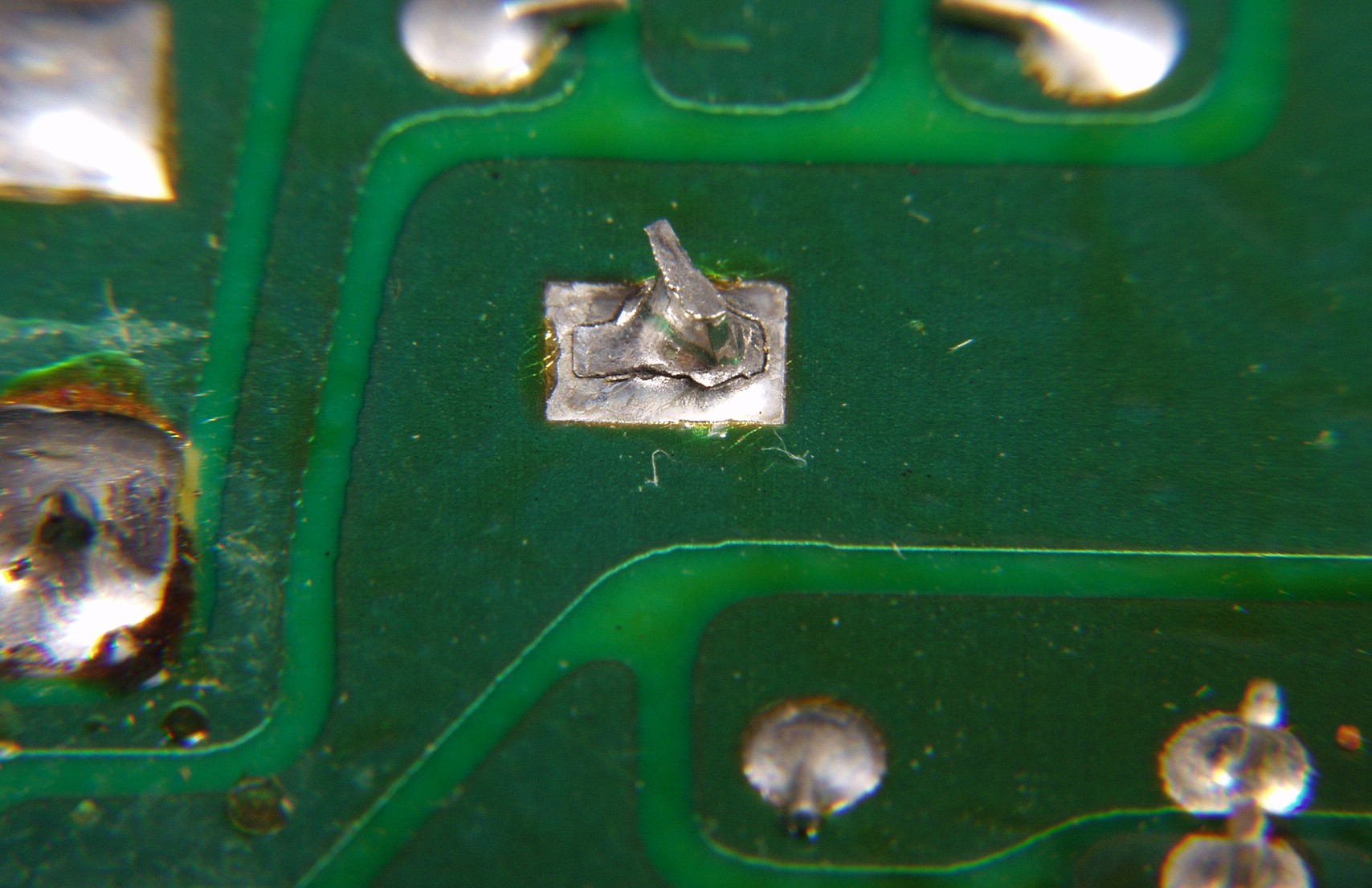

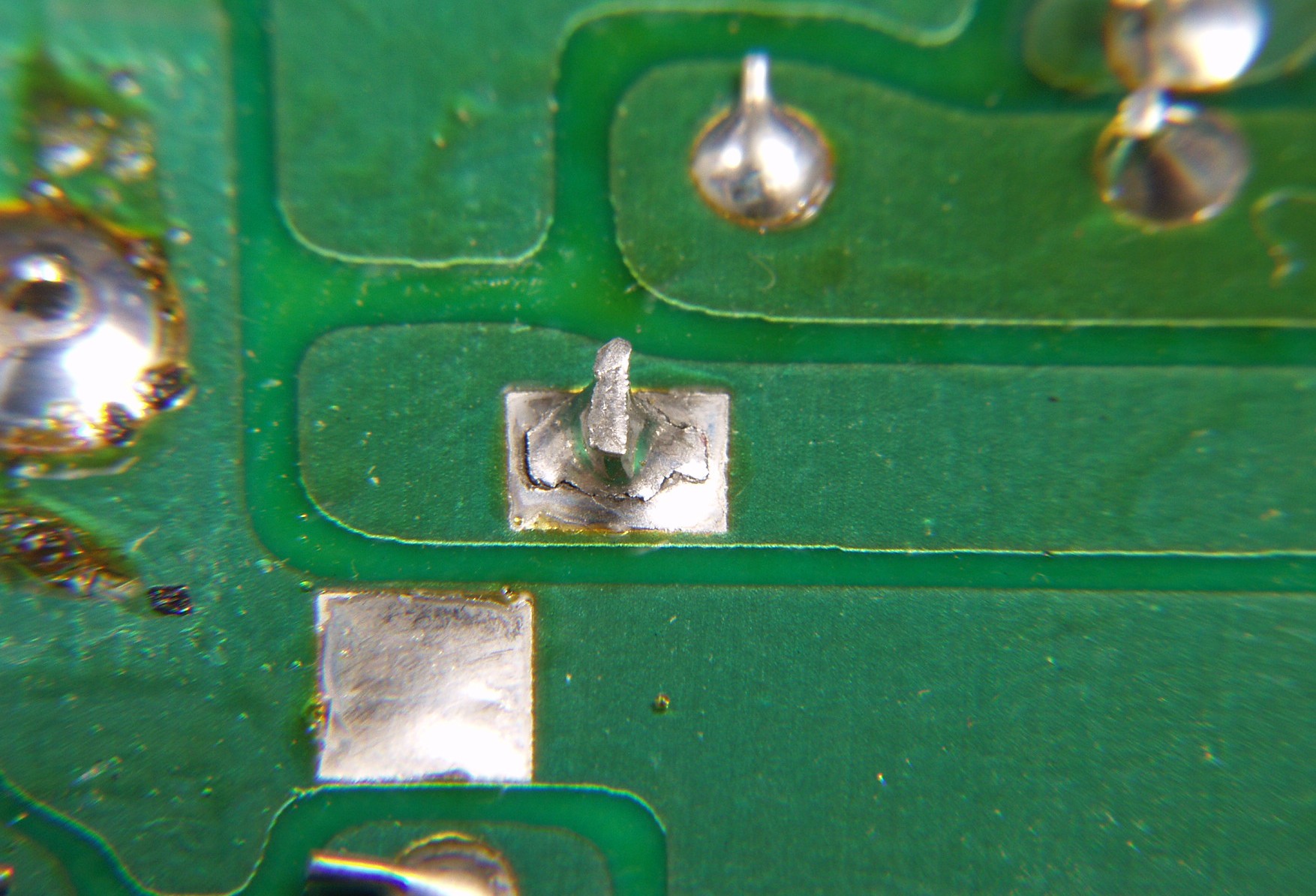

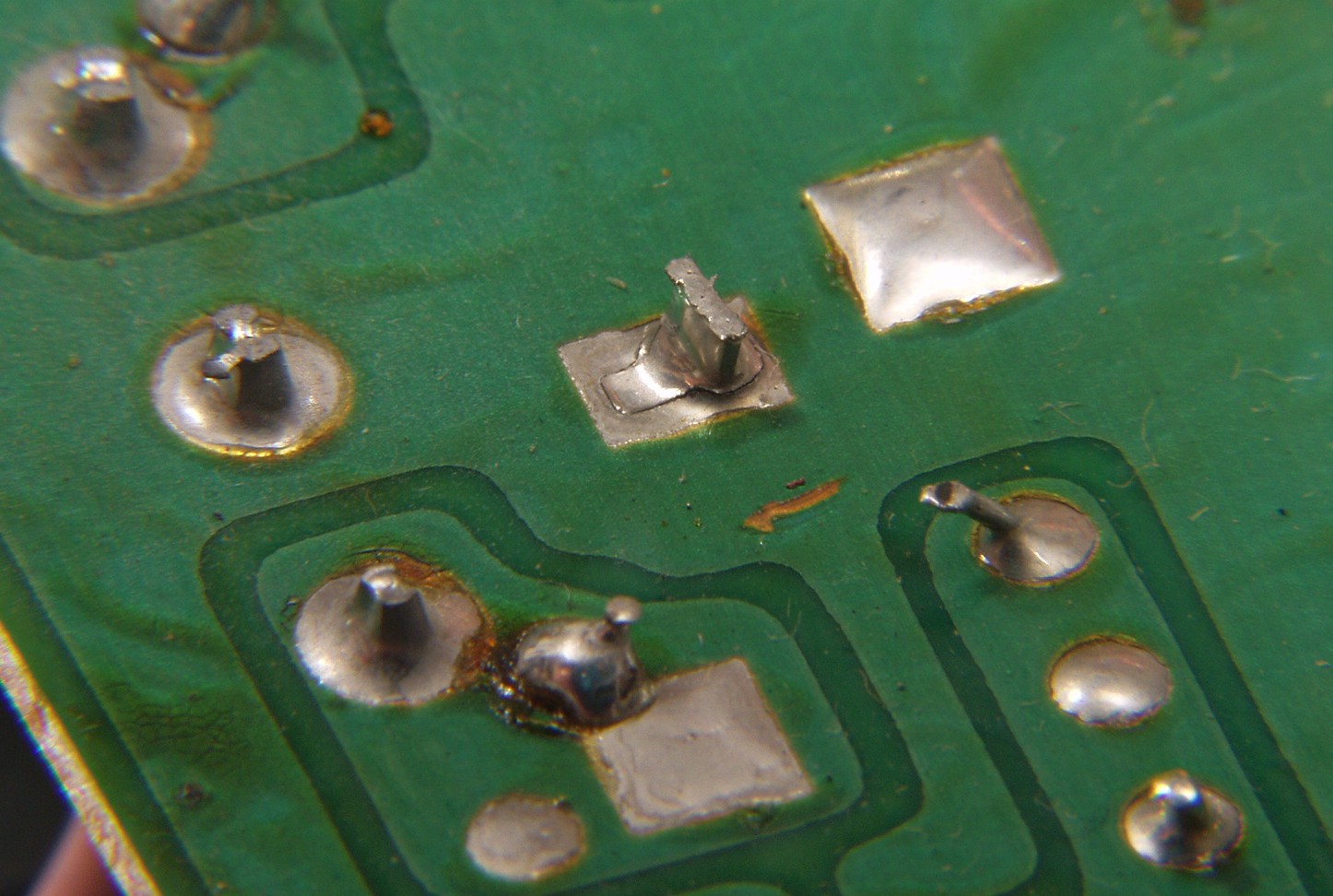

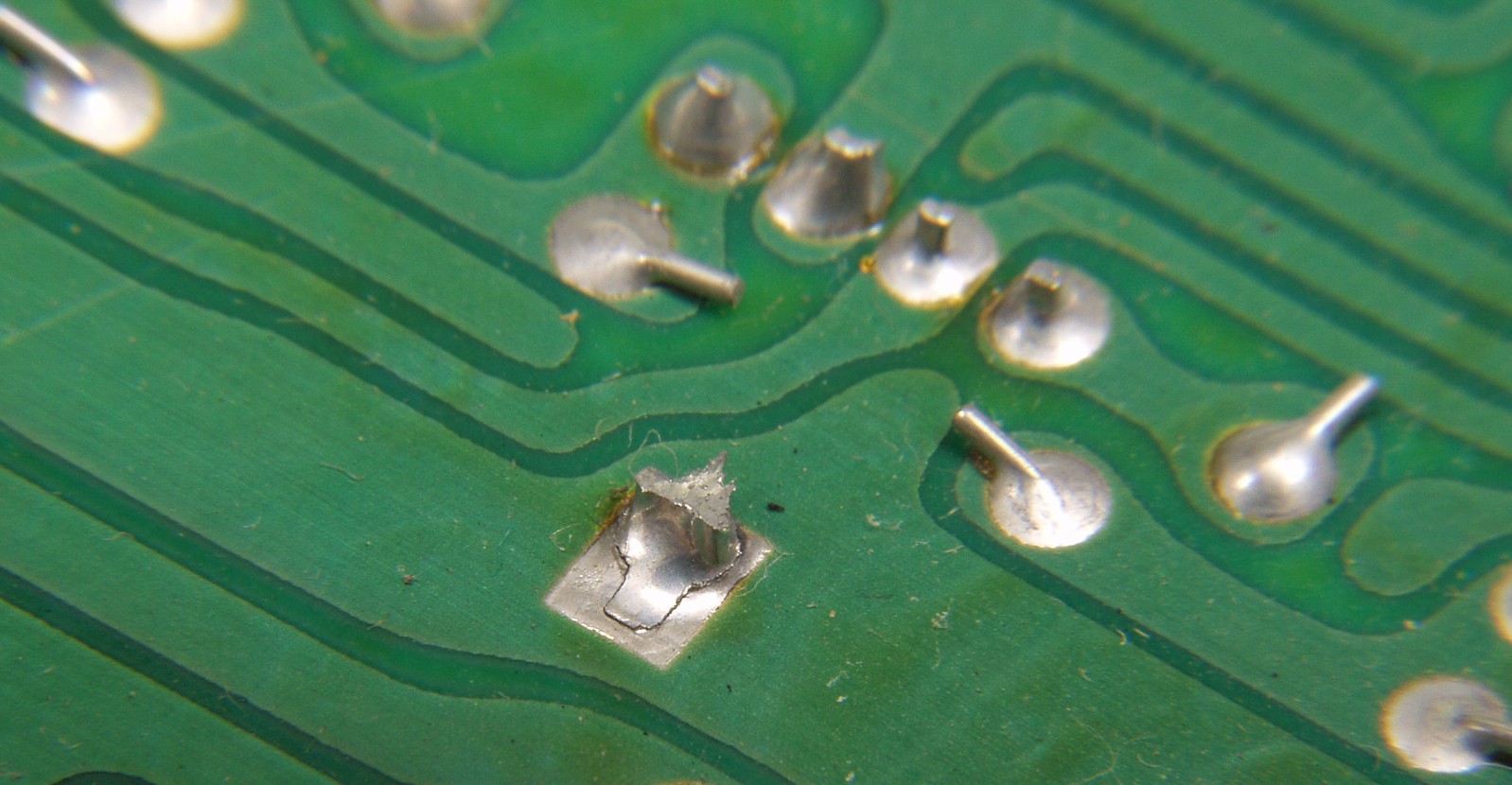

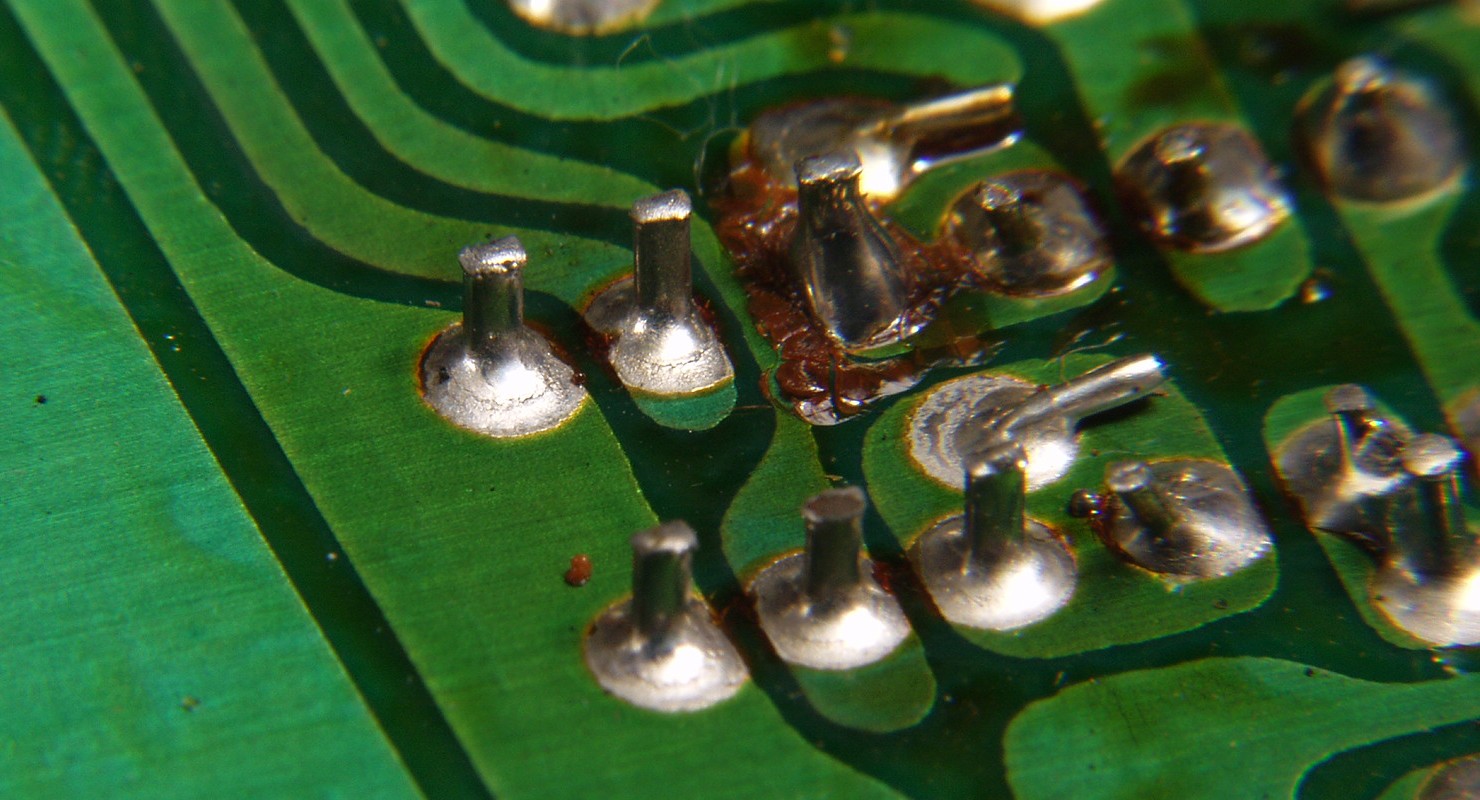

Ｃ１Ｆ１．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏　ハンダ不良ヶ所

Ｃ１Ｆ２．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏　ハンダ不良ヶ所　折角のアースラインも効き目が無い

Ｃ１Ｆ３．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏　ハンダ不良ヶ所　折角のアースラインも効き目が無い

Ｃ１Ｇ．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ１Ｈ．　完成　ＥＱ−HEAD-ＡＭＰ基板裏　洗浄後

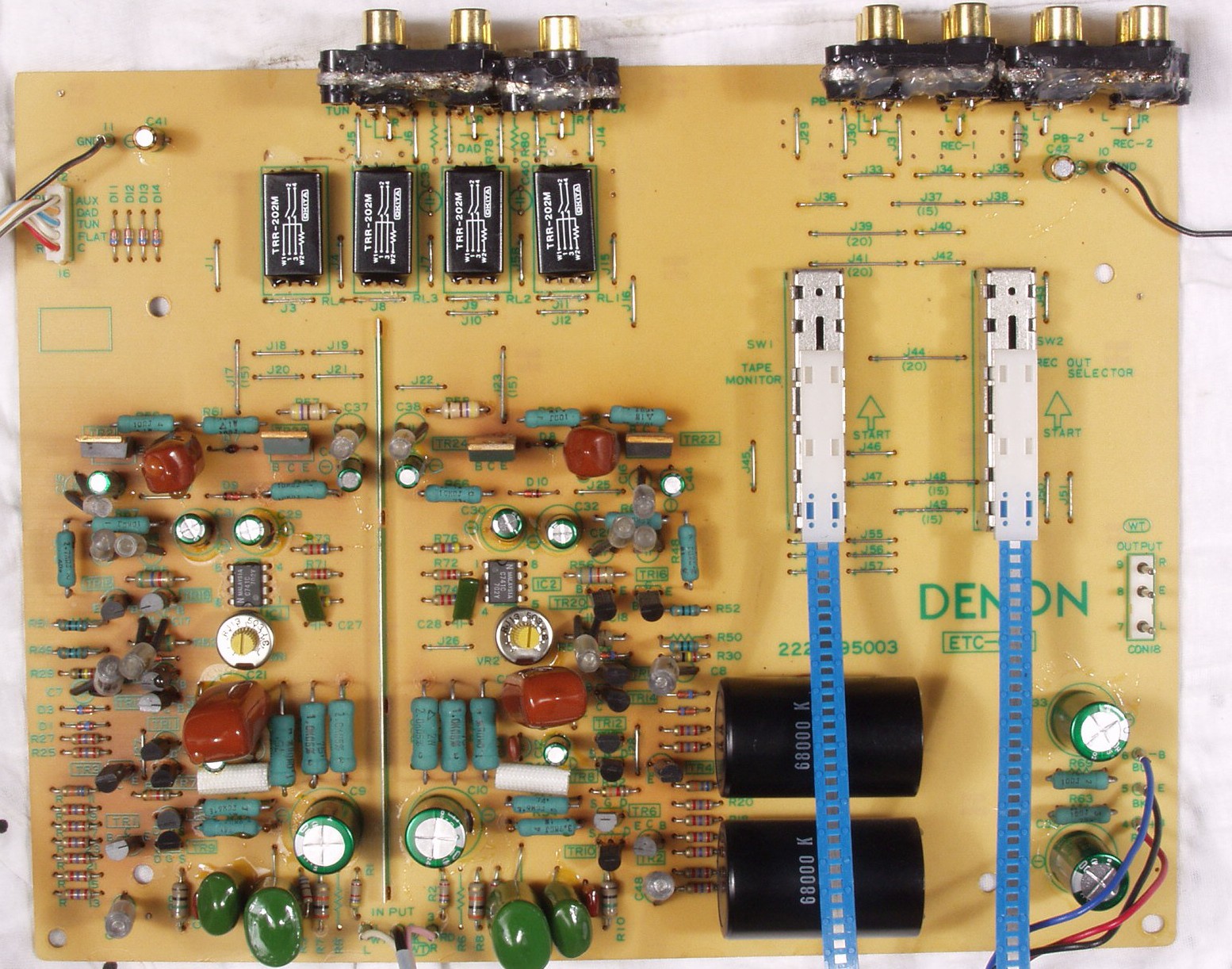

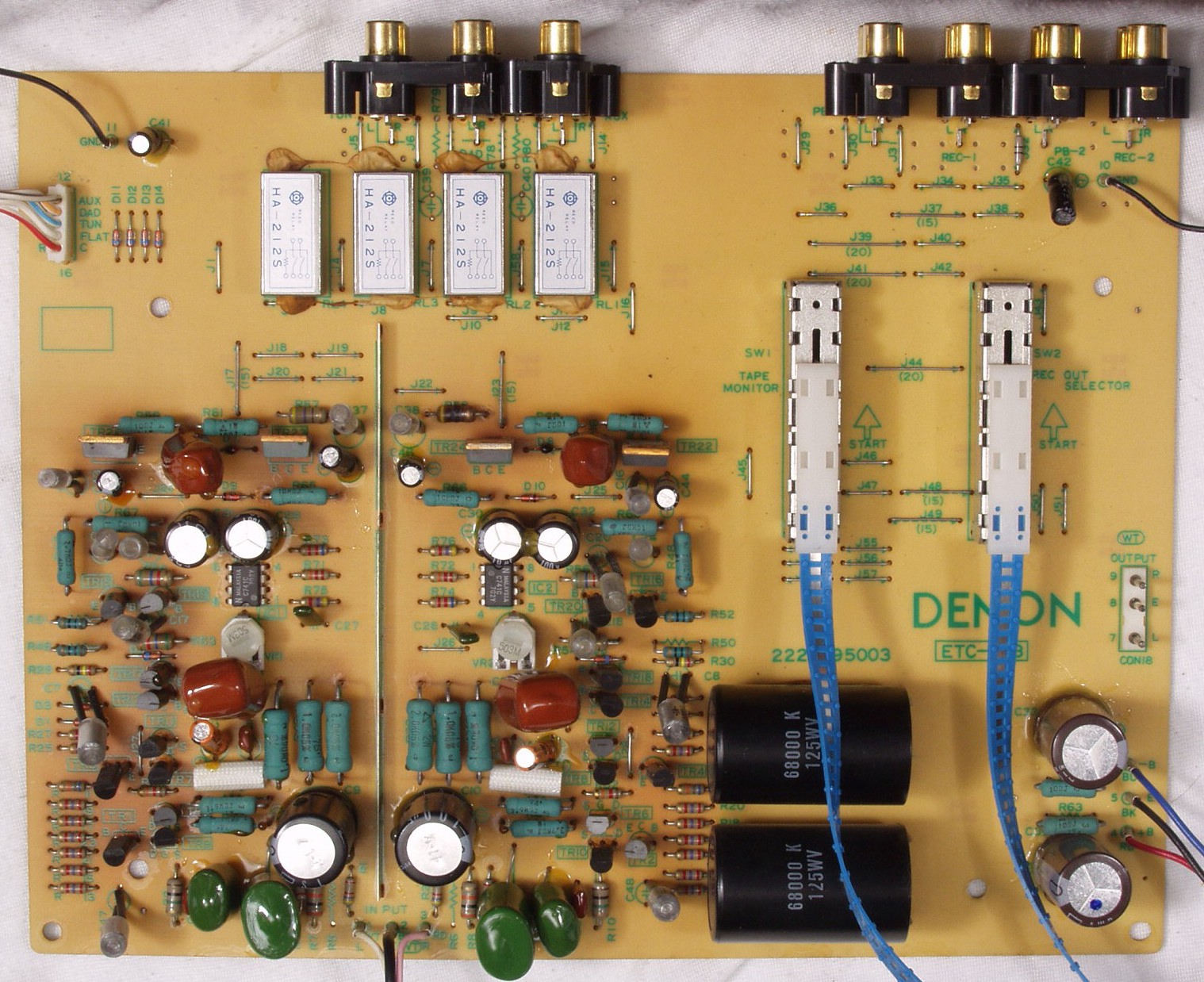

Ｃ２Ａ．　修理前　ＥＱ−ＡＭＰ

Ｃ２Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー１８個、リードリレー４個、半固定ＶＲ２個交換

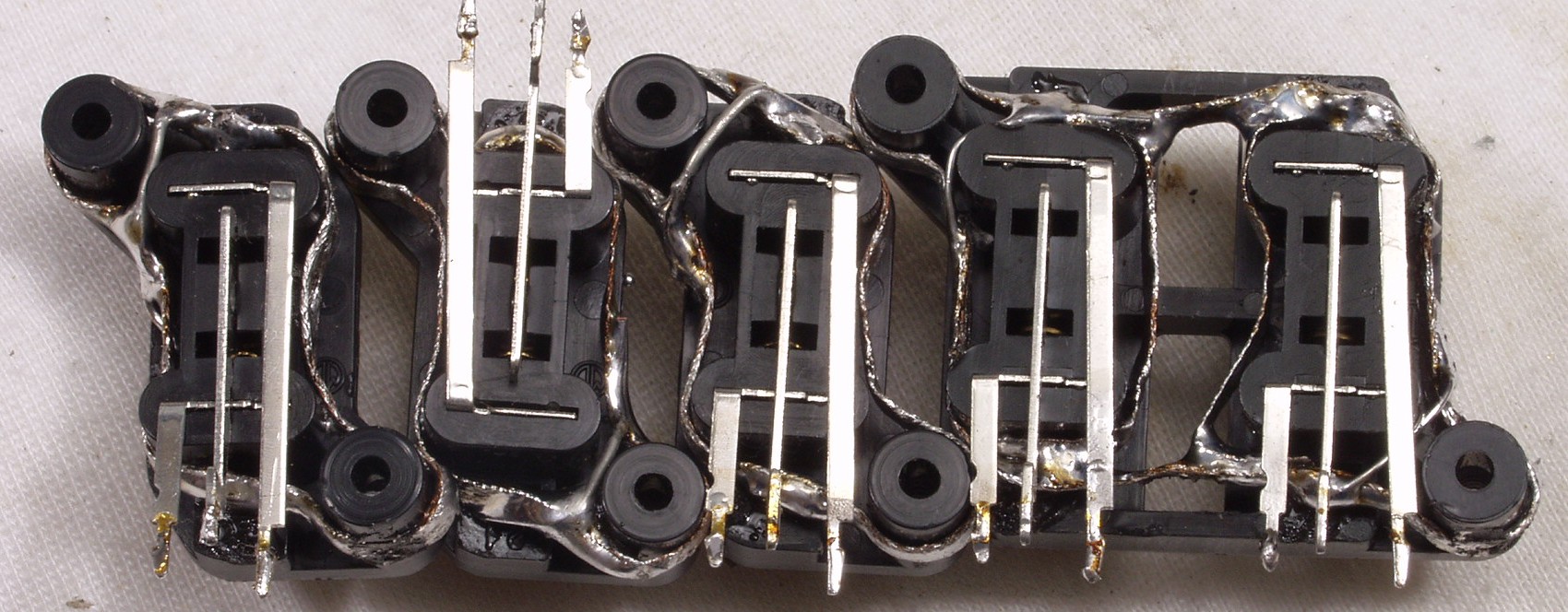

Ｃ２Ｃ．　修理中　RCA端子

Ｃ２Ｄ．　修理後　RCA端子

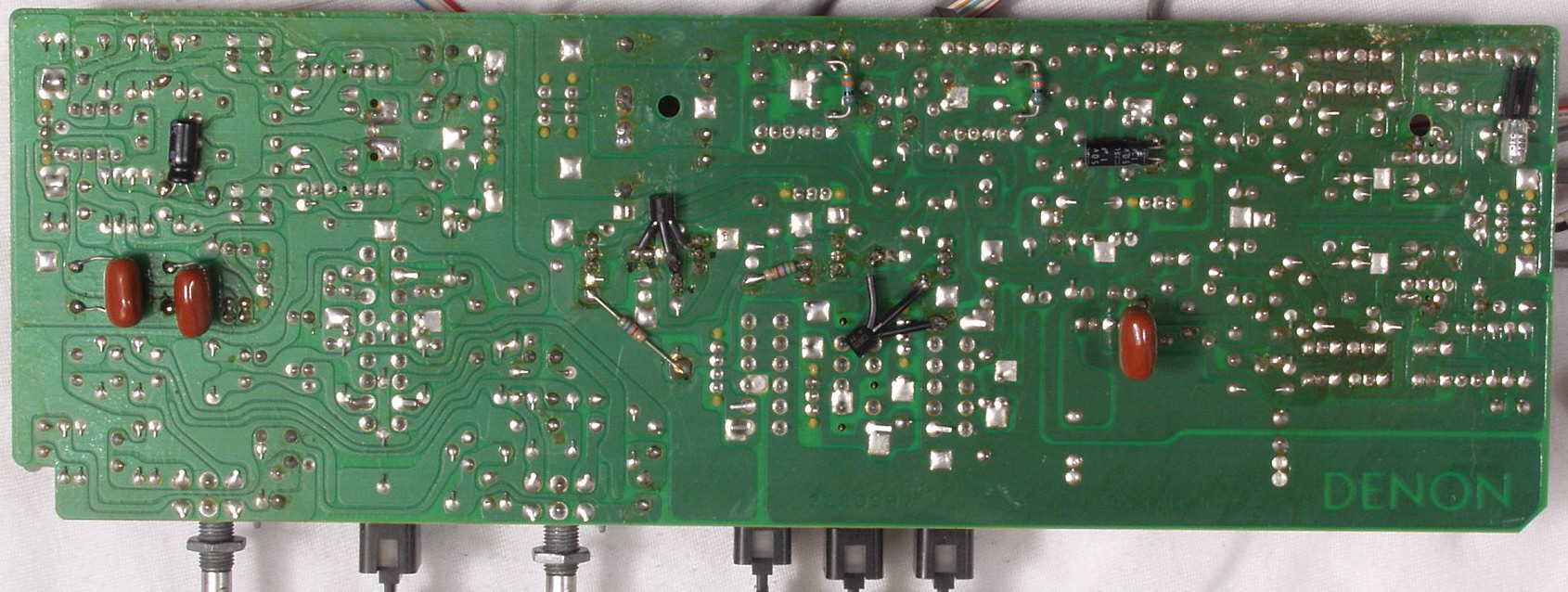

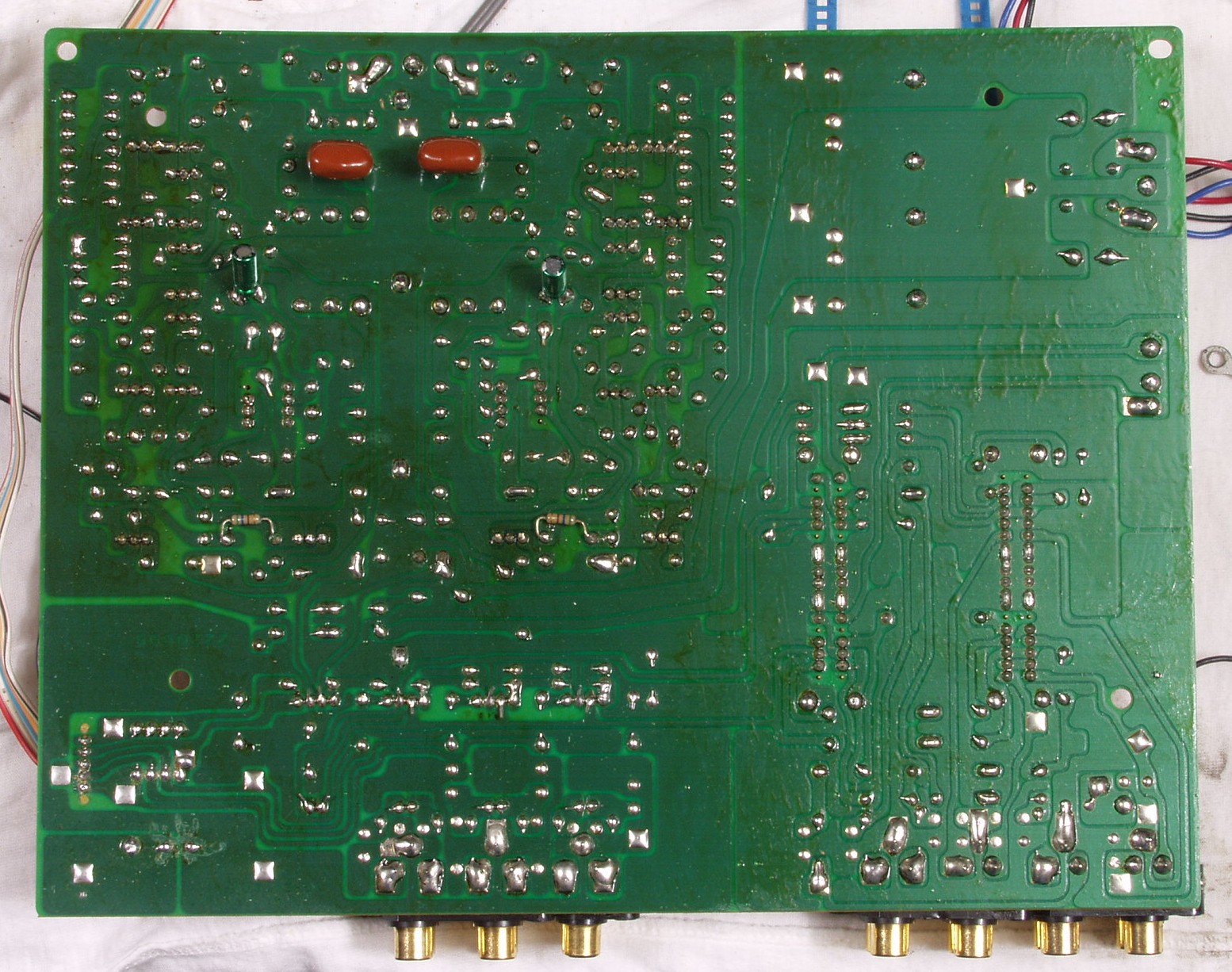

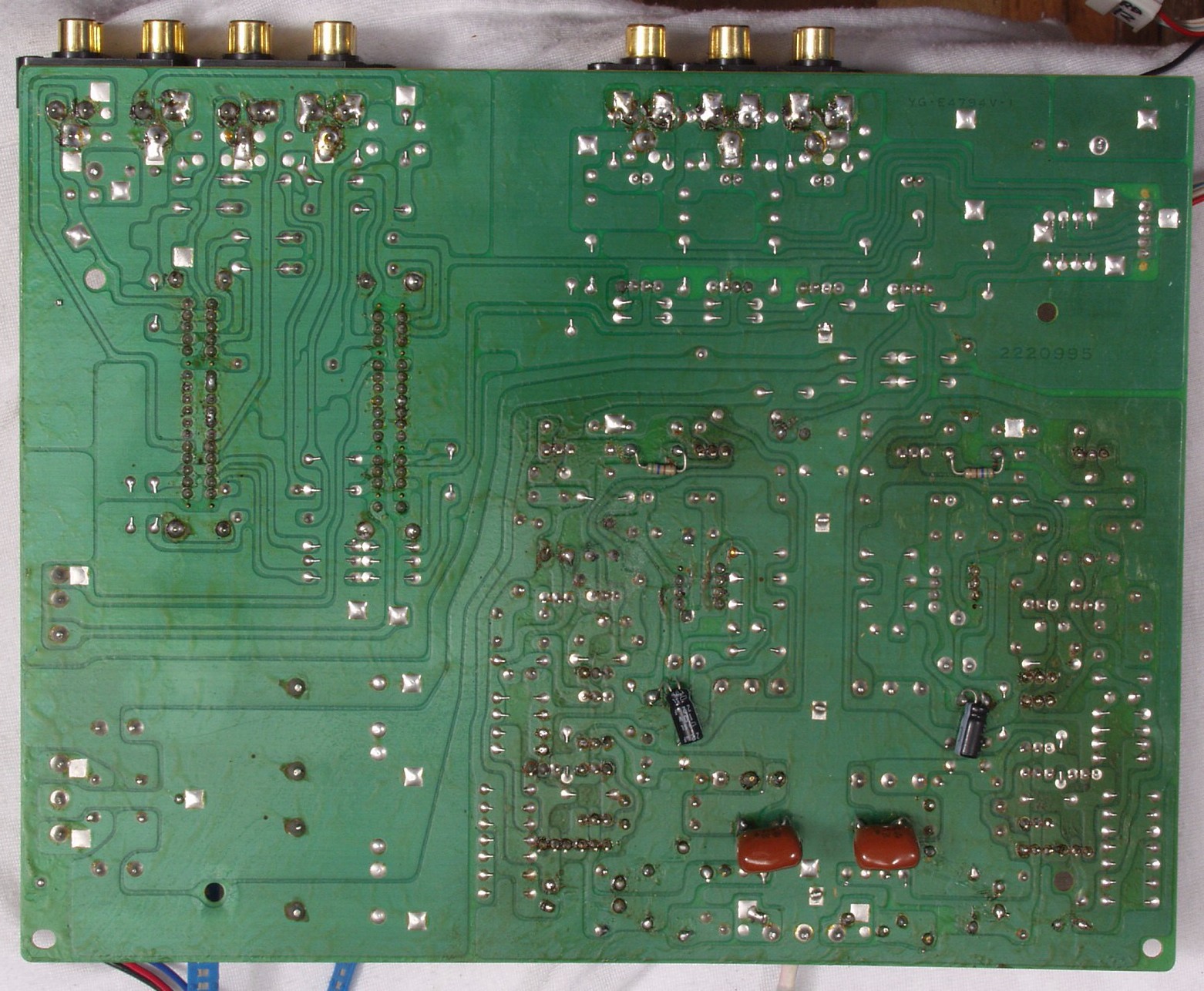

Ｃ２Ｅ．　修理前　ＥＱ−ＡＭＰ基板裏

Ｃ２Ｅ１．　修理前　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、

Ｃ２Ｅ２．　修理前　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、

Ｃ２Ｆ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ２Ｇ．　完成　ＥＱ−ＡＭＰ基板裏　洗浄後

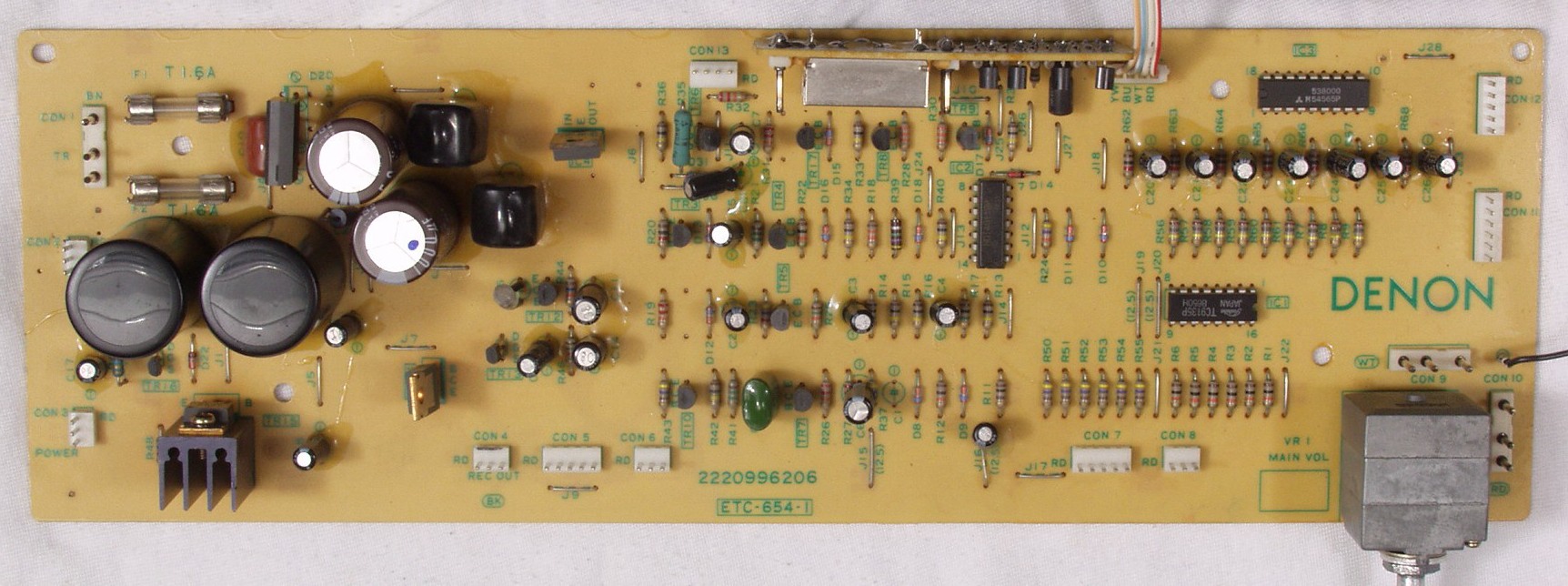

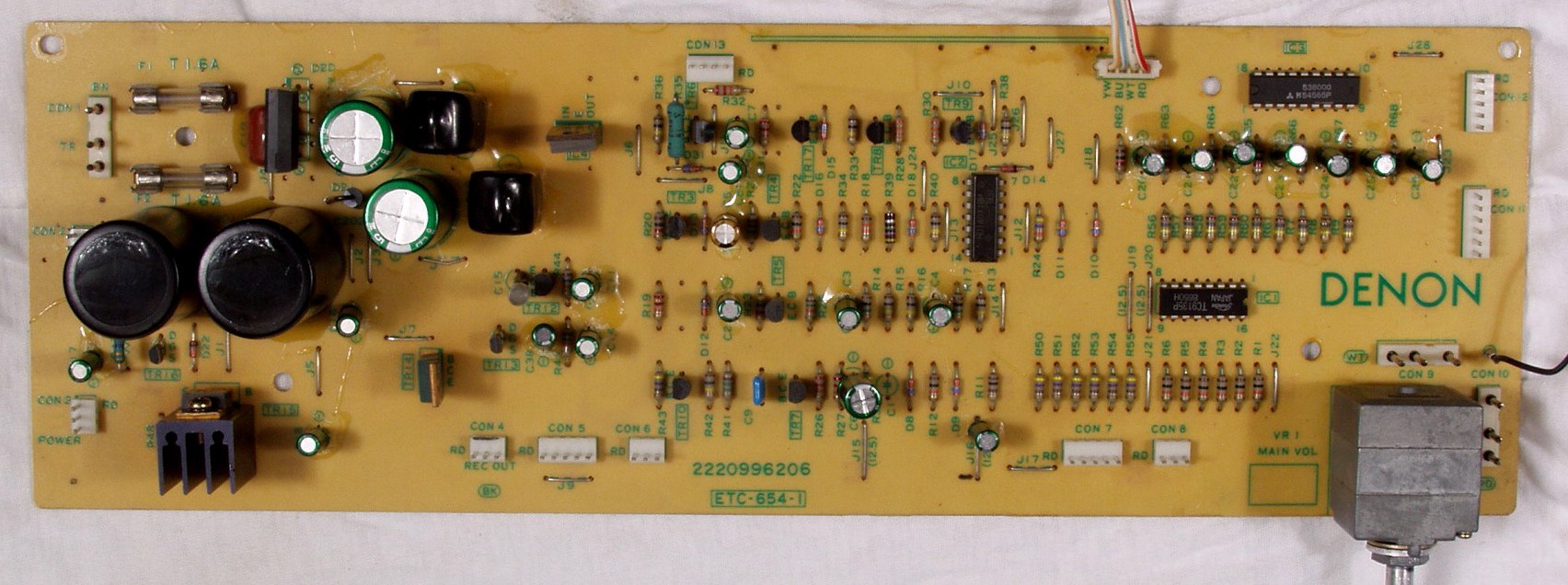

Ｃ３Ａ．　修理前　電源・コントロール基板

Ｃ３Ｂ．　修理後　電源・コントロール基板　　電解コンデンサー２３個交換

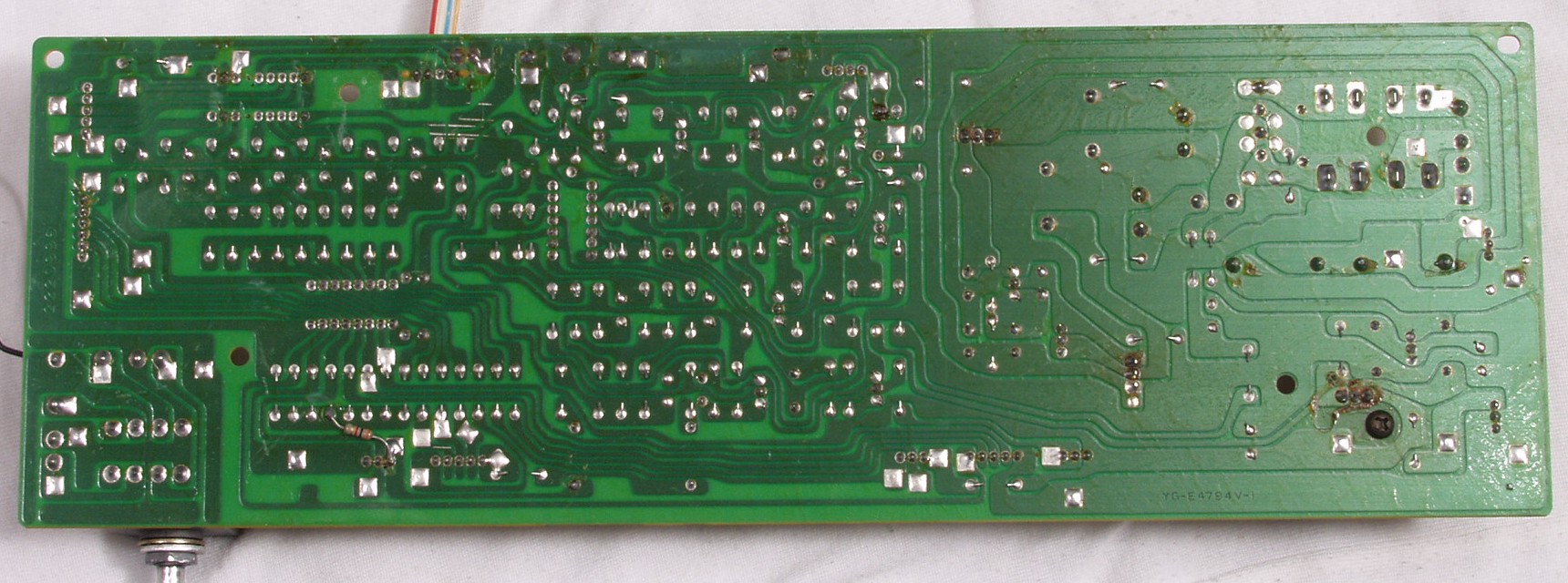

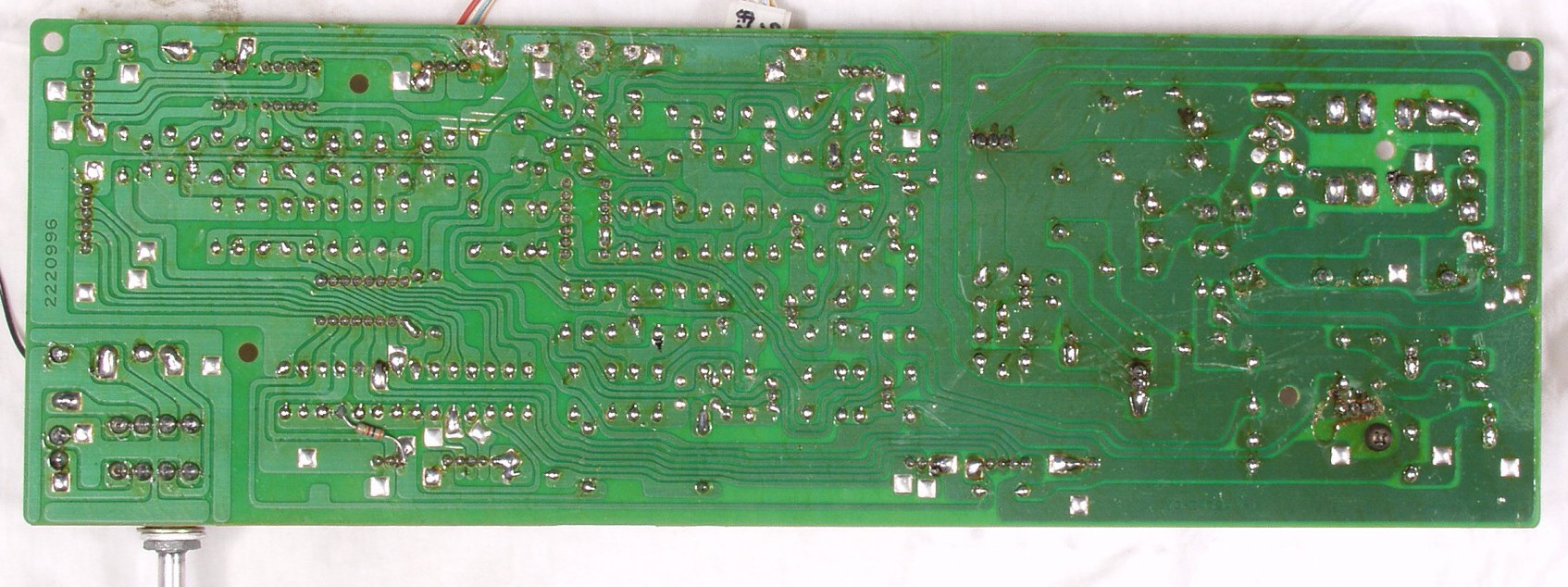

Ｃ３Ｃ．　修理前　電源・コントロール基板裏

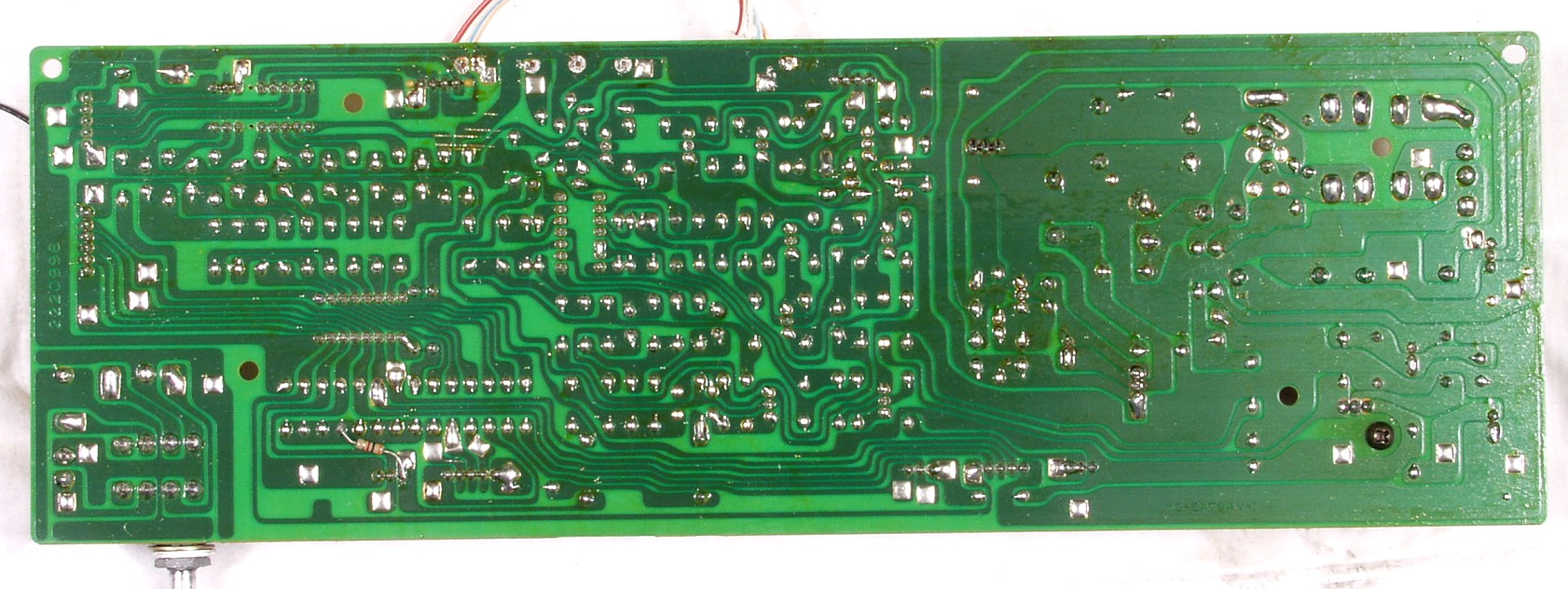

Ｃ３Ｄ．　修理（半田補正）後　電源・コントロール基板裏 　全ての半田をやり修す

Ｃ３Ｅ．　完成　電源・コントロール基板裏　洗浄後

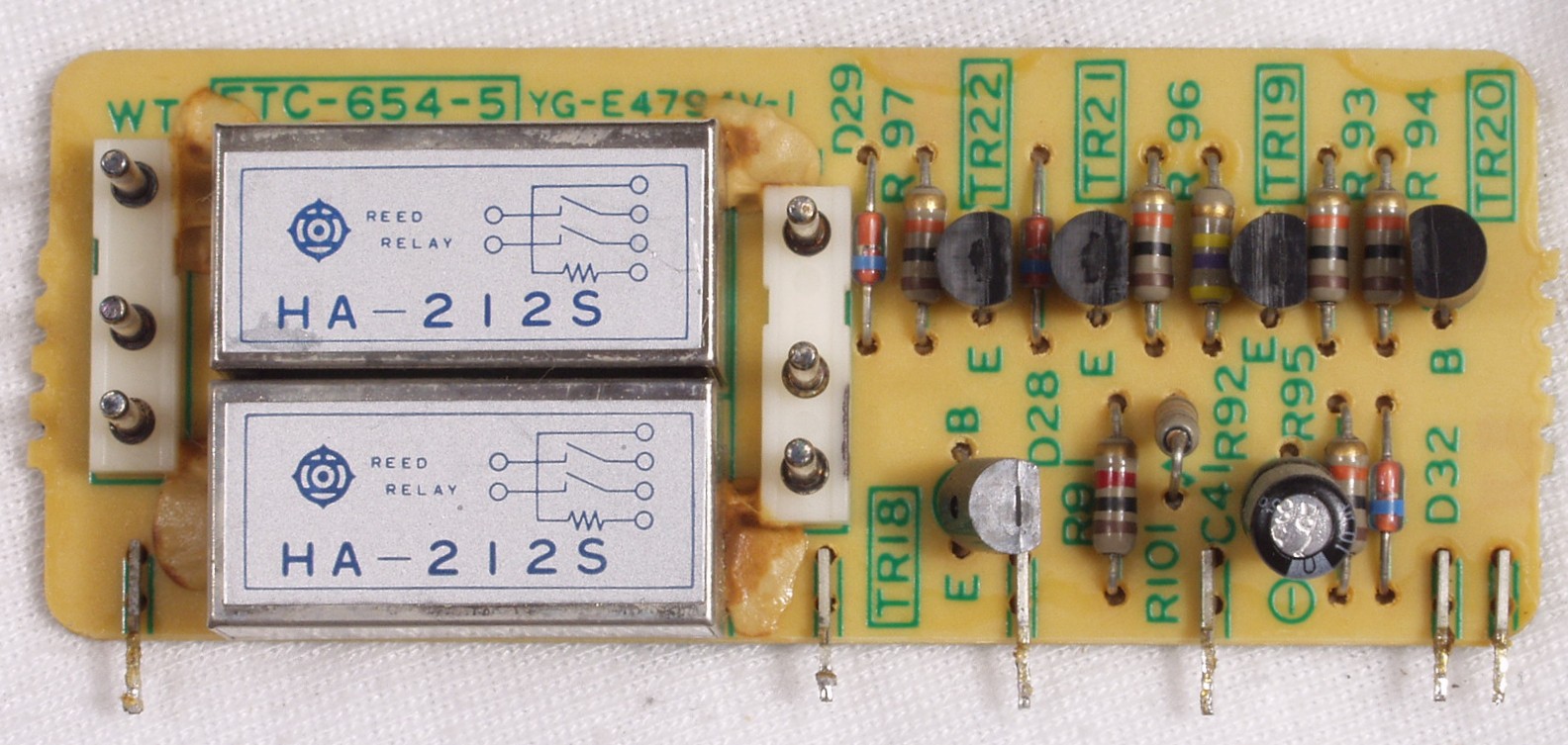

Ｃ３Ｆ．　修理前　電源・コントロ−ル 　リレ−基板

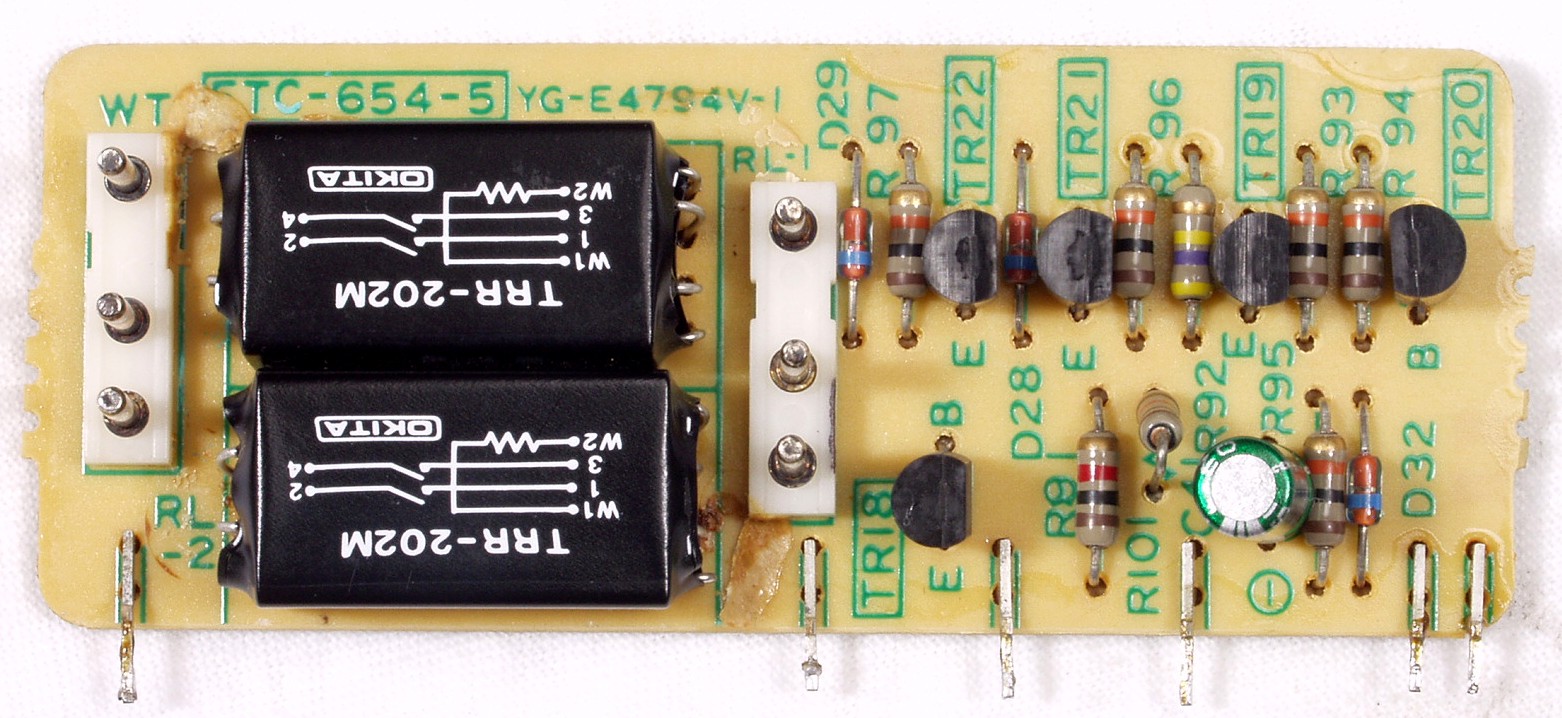

Ｃ３Ｈ．　修理後　電源・コントロール 　リレー基板　電解コンデンサー１個、リードリレー２個交換

Ｃ３Ｇ．　修理前　電源・コントロ−ル基板　リレ−基板裏

Ｃ３Ｉ．　修理（半田補正）後　電源・コントロール基板リレー基板裏

Ｃ３Ｊ．　完成　電源・コントロール基板リレー基板裏　洗浄後

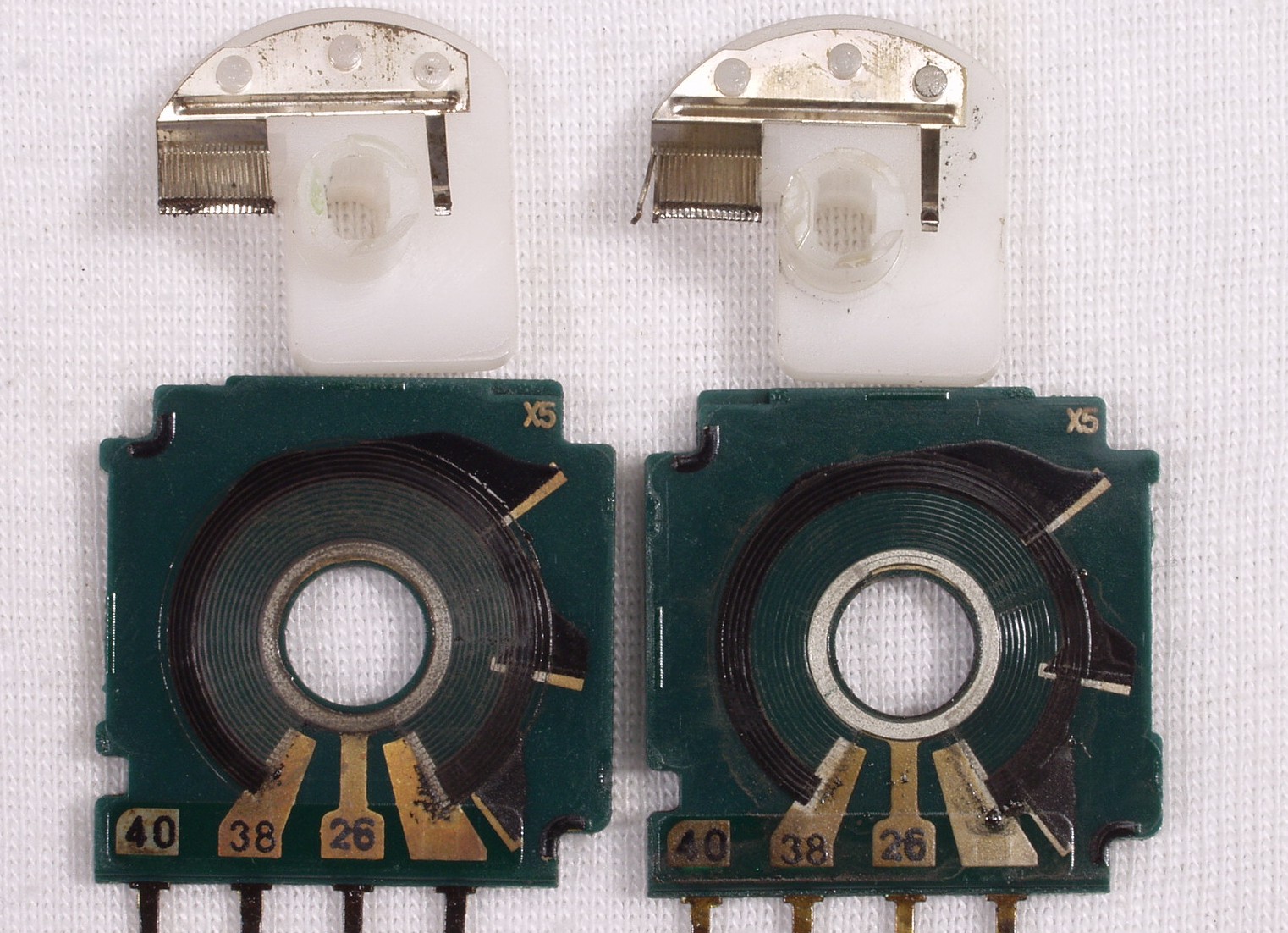

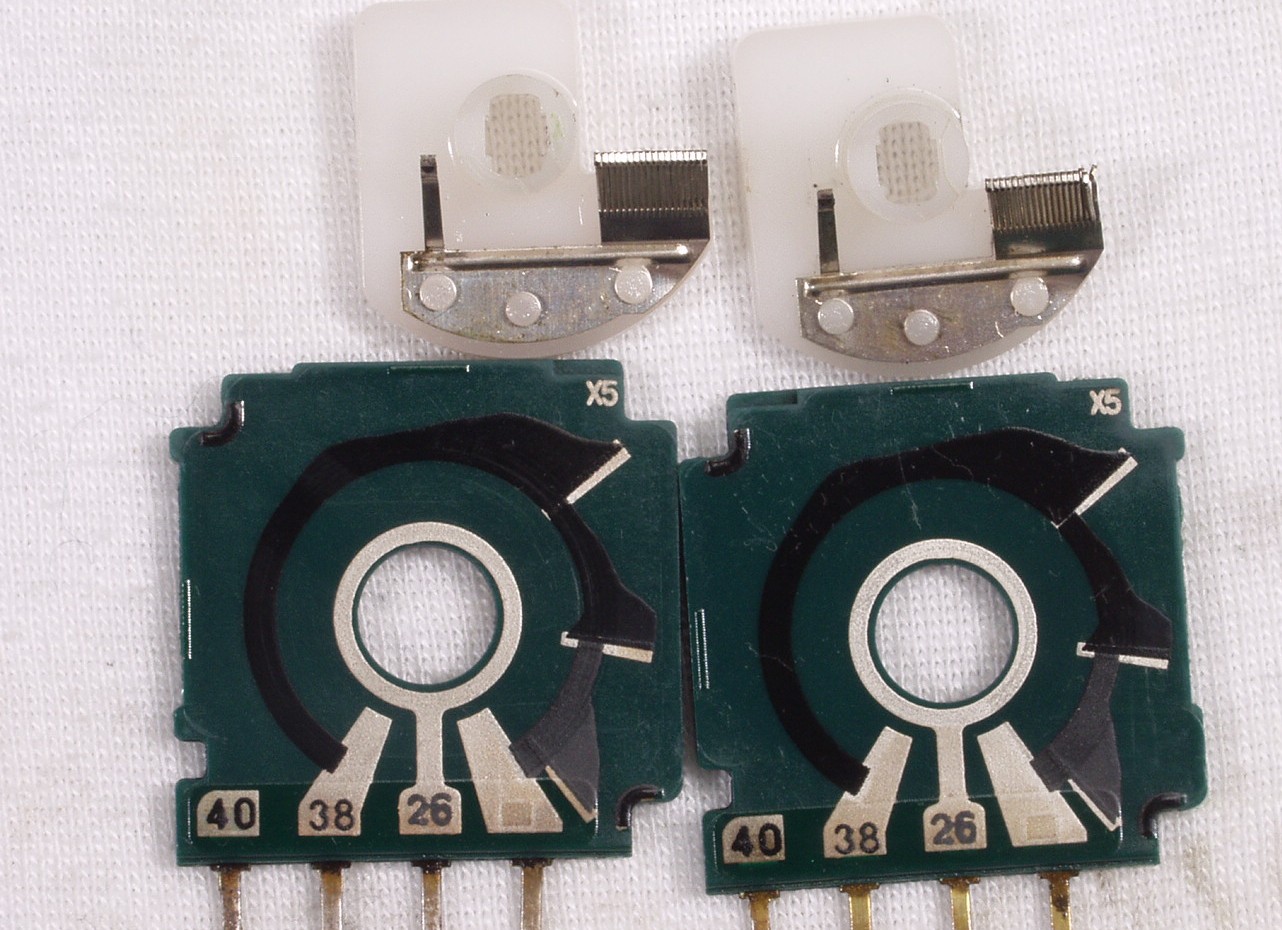

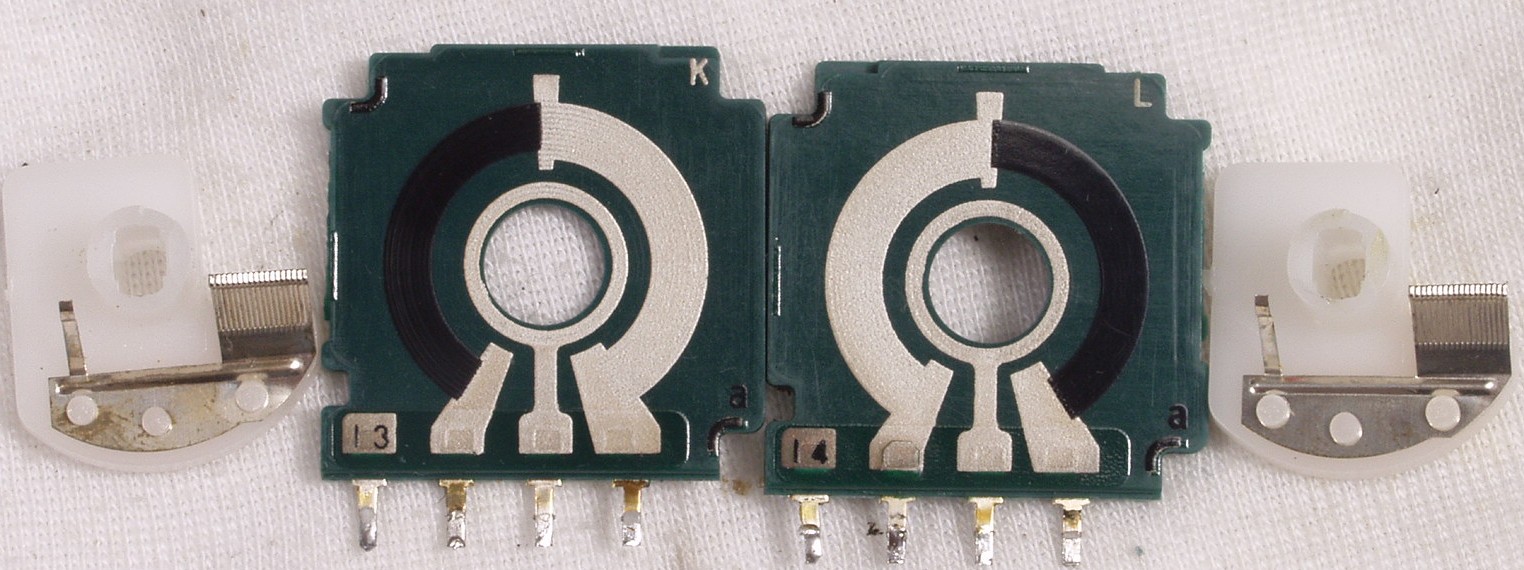

Ｃ３Ｋ．　清掃前　メインＶＲ抵抗体　摺動部、右の摺動部はユーザーが挑戦した形跡 　　　　　　　　　　　　　　　　　　　　　　　強い接点復活材を使用した為、摺動部で抵抗体が削られている（黒い粉）

Ｃ３Ｌ．　清掃後　メインＶＲ抵抗体　摺動部

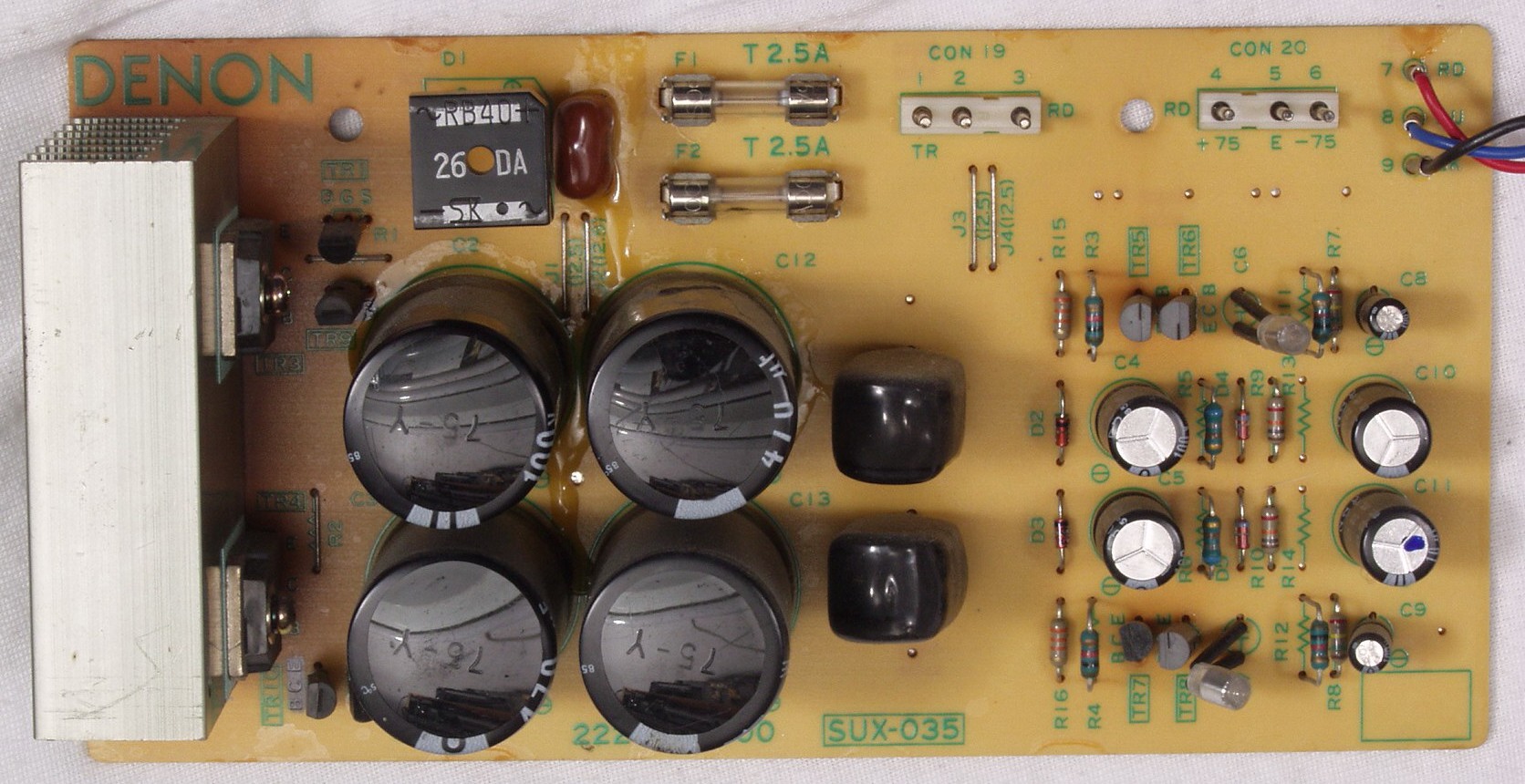

Ｃ４Ａ．　修理前　電源基板

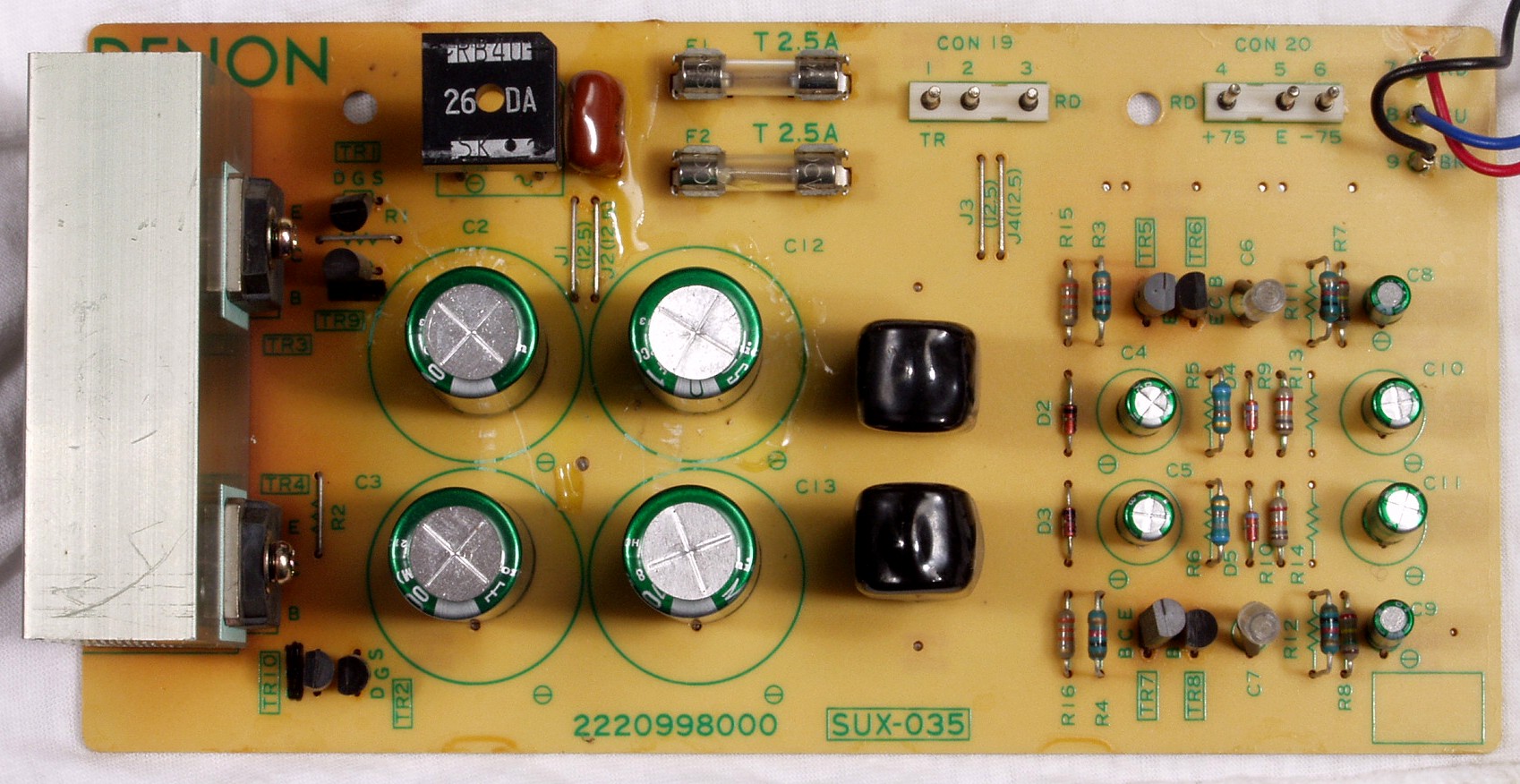

Ｃ４Ｂ．　修理後　電源基板　電解コンデンサー１０個交換

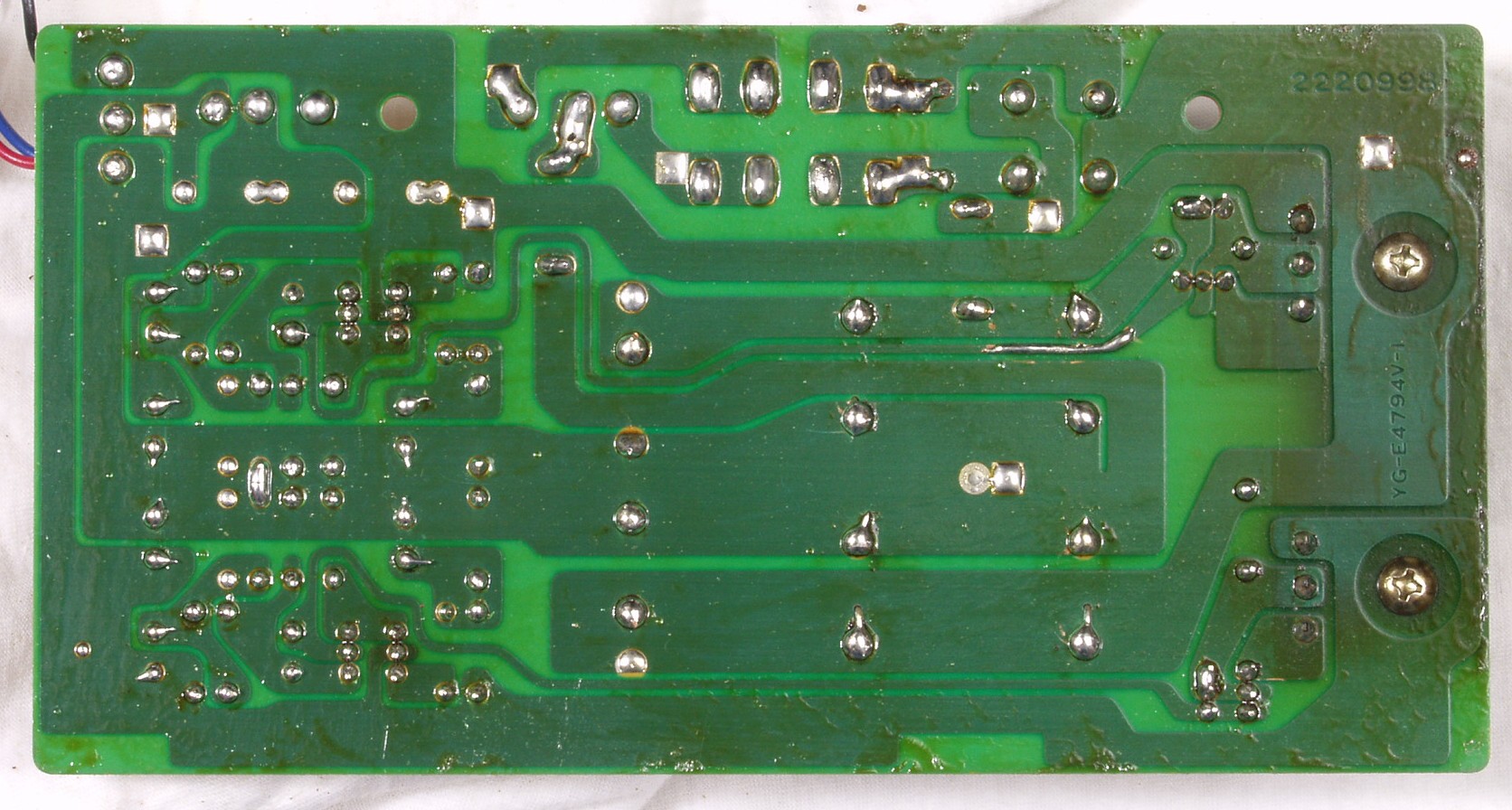

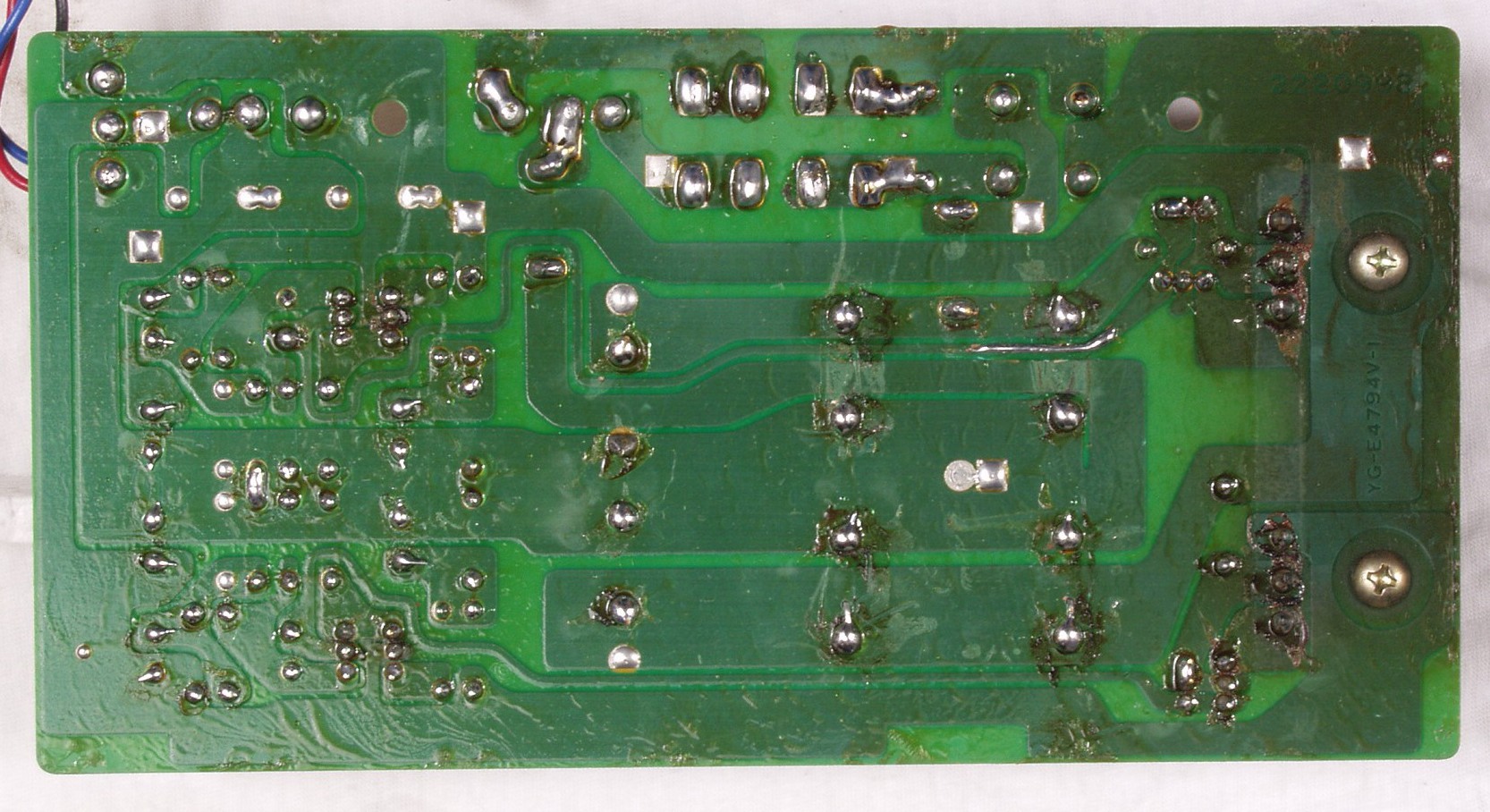

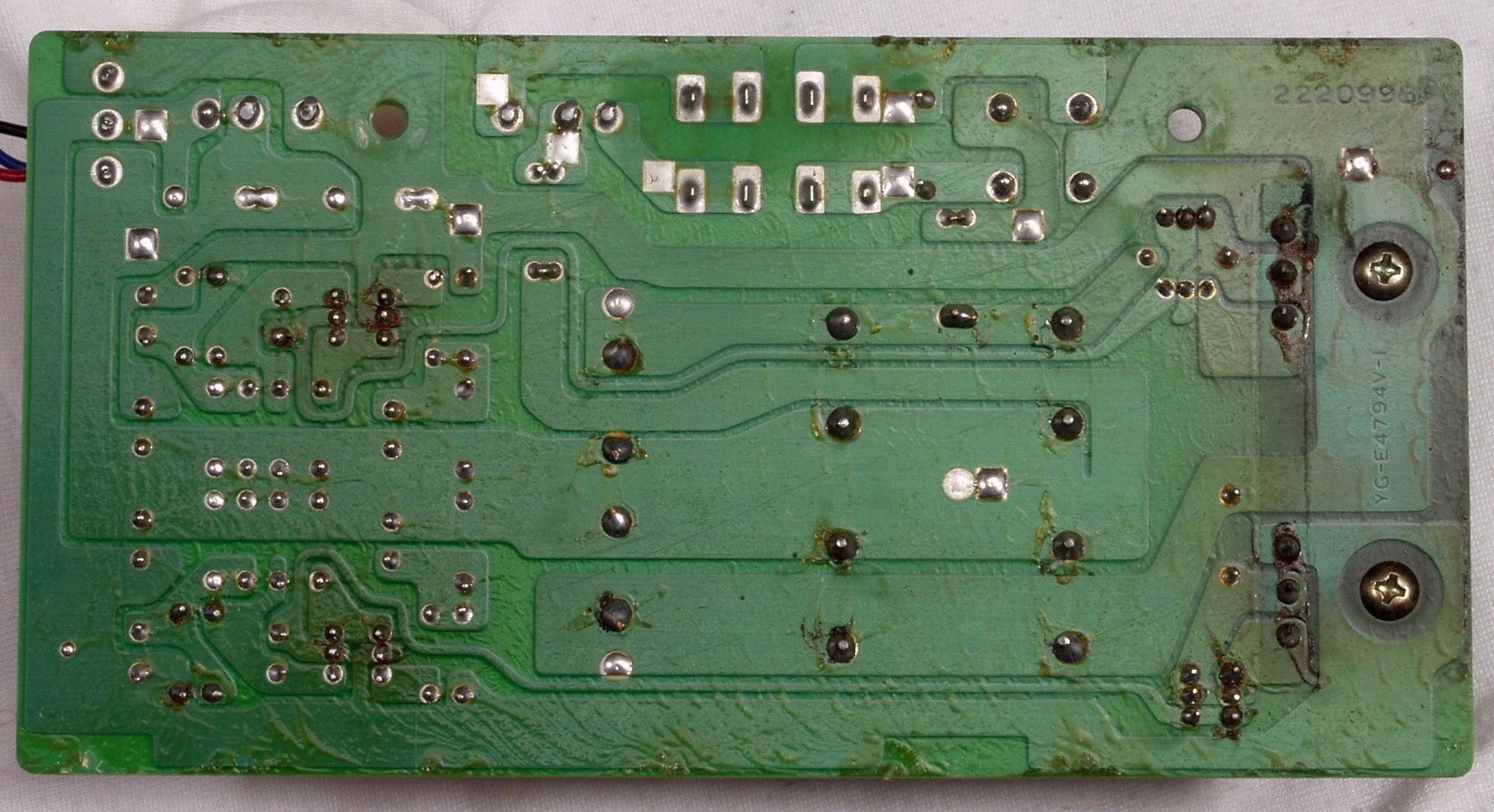

Ｃ４Ｃ．　修理前　電源基板裏

Ｃ４Ｄ．　修理（半田補正）後　電源基板裏 　全ての半田をやり修す

Ｃ４Ｅ．　完成　電源基板裏 　洗浄後

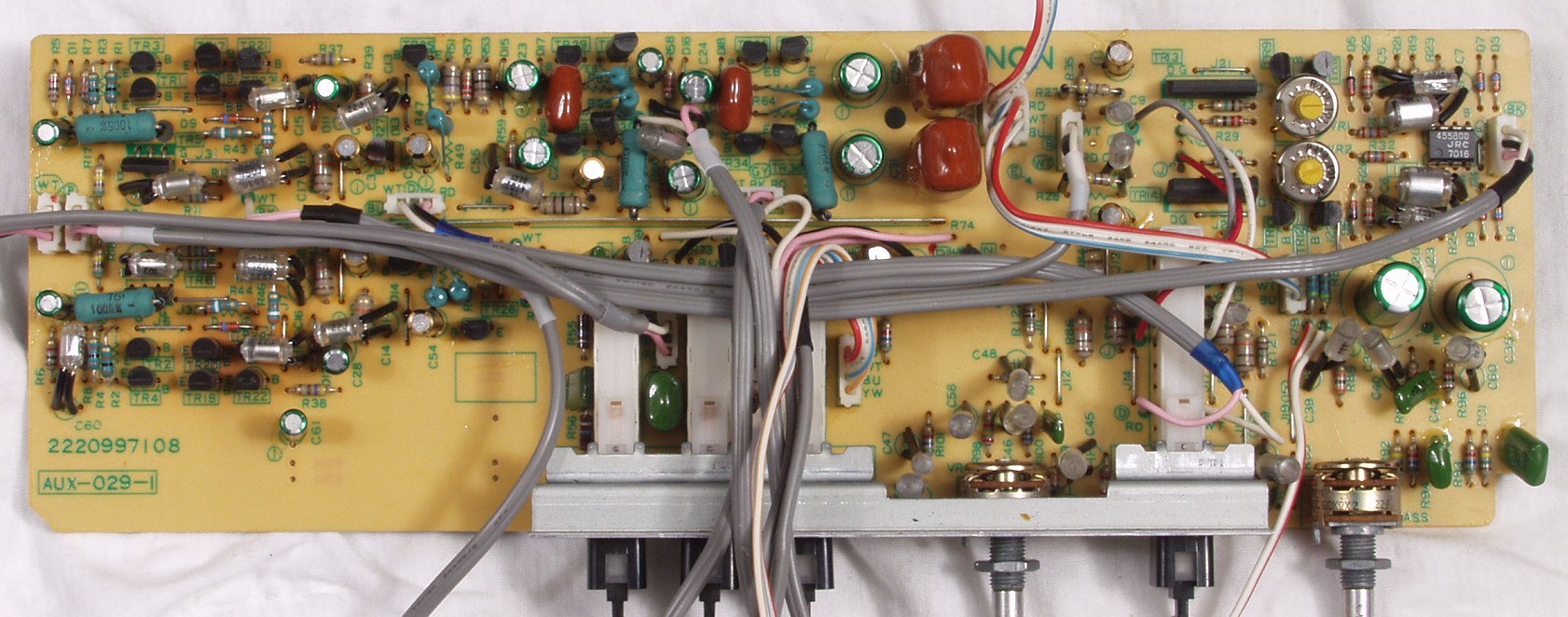

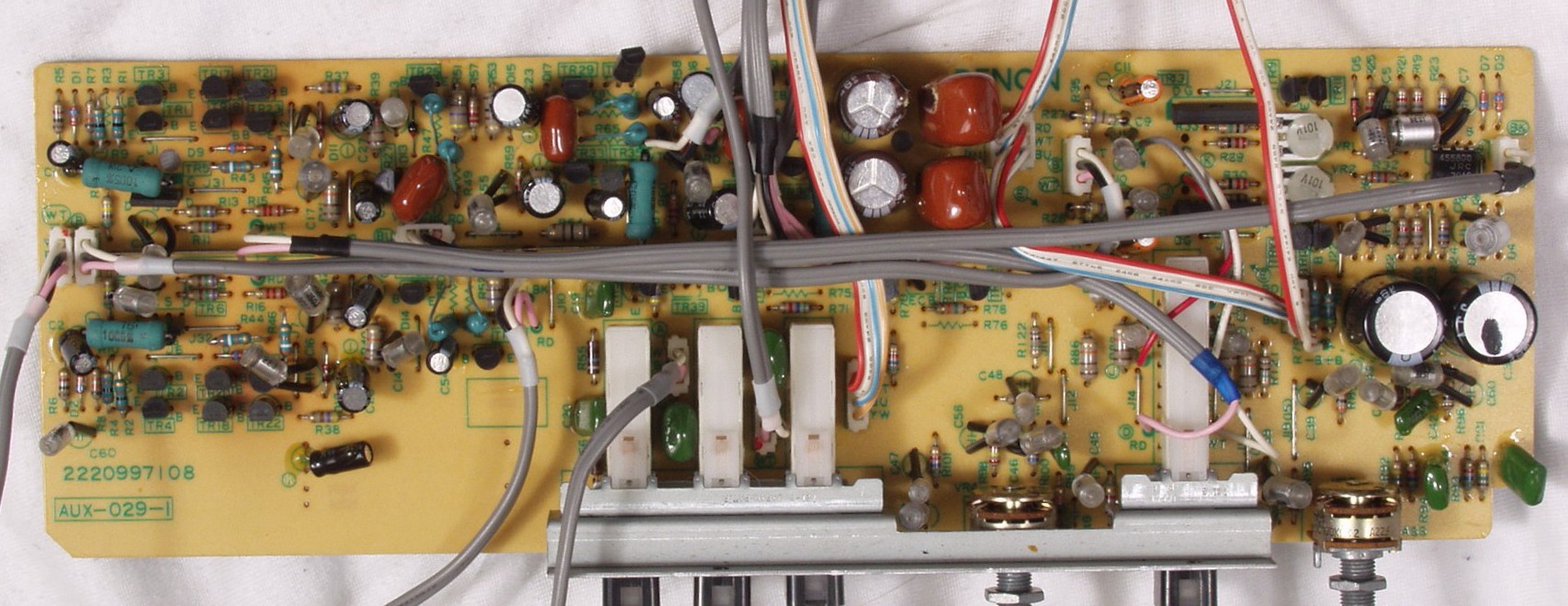

Ｃ５Ａ．　修理前　バッファーＡＭＰ・ＳＷコントロール基板

Ｃ５Ｂ．　修理後　バッファーＡＭＰ・ＳＷコントロール基板 　　　　　　　　　　　　　　　電解コンデンサー２０個、半固定ＶＲ２個、ＦＥＴ２個交換

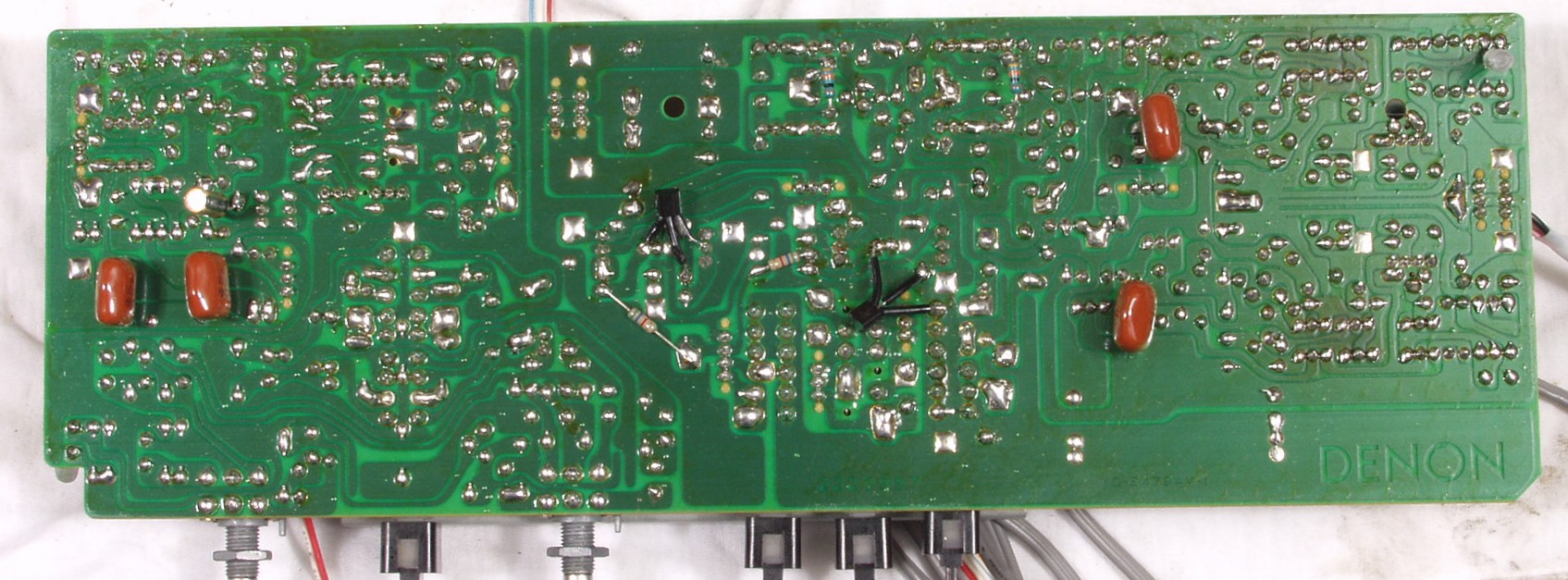

Ｃ５Ｃ．　修理前　バッファーＡＭＰ・ＳＷコントロール基板裏

Ｃ５Ｄ．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏

Ｃ５Ｅ．　完成　バッファーＡＭＰ・ＳＷコントロール基板裏　洗浄後

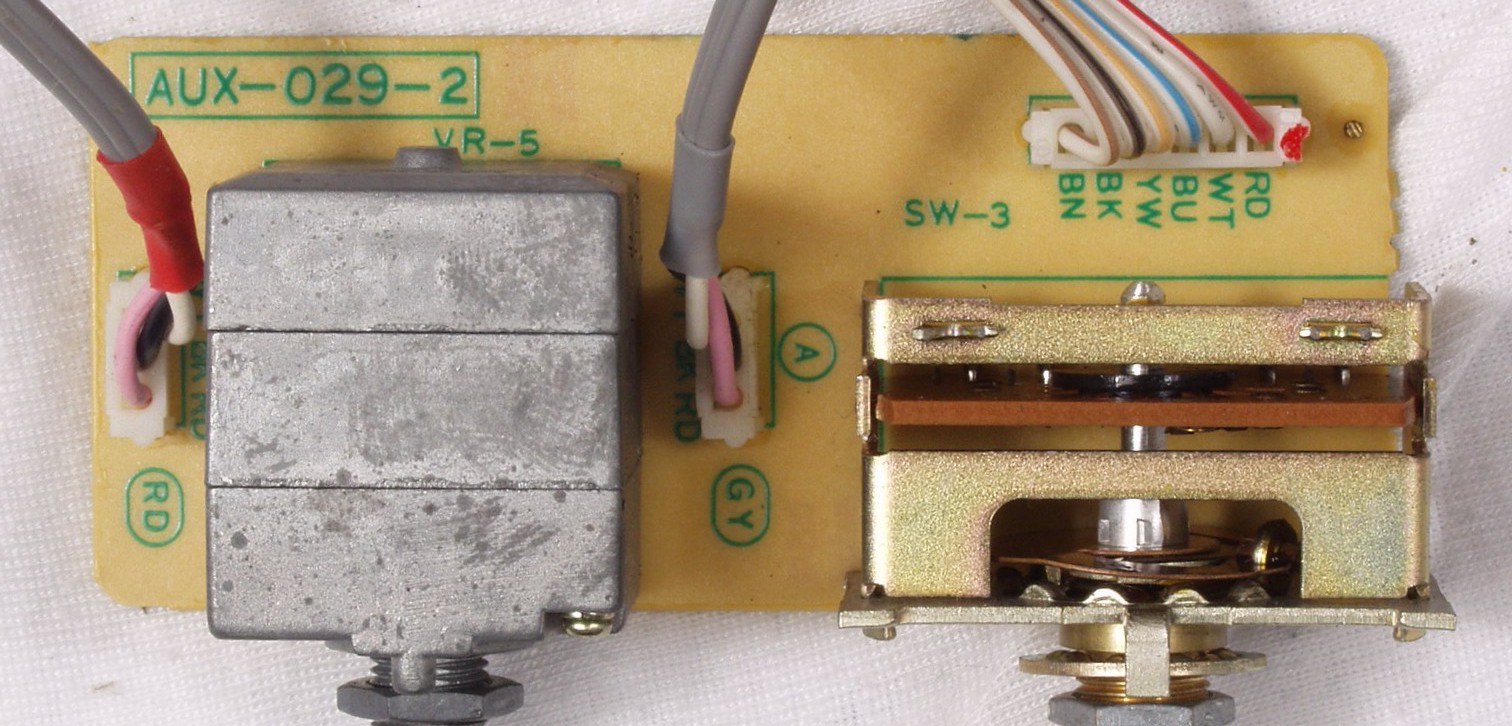

Ｃ５Ｆ．　修理前　バランスＶＲ＋プリセットセレクター基板

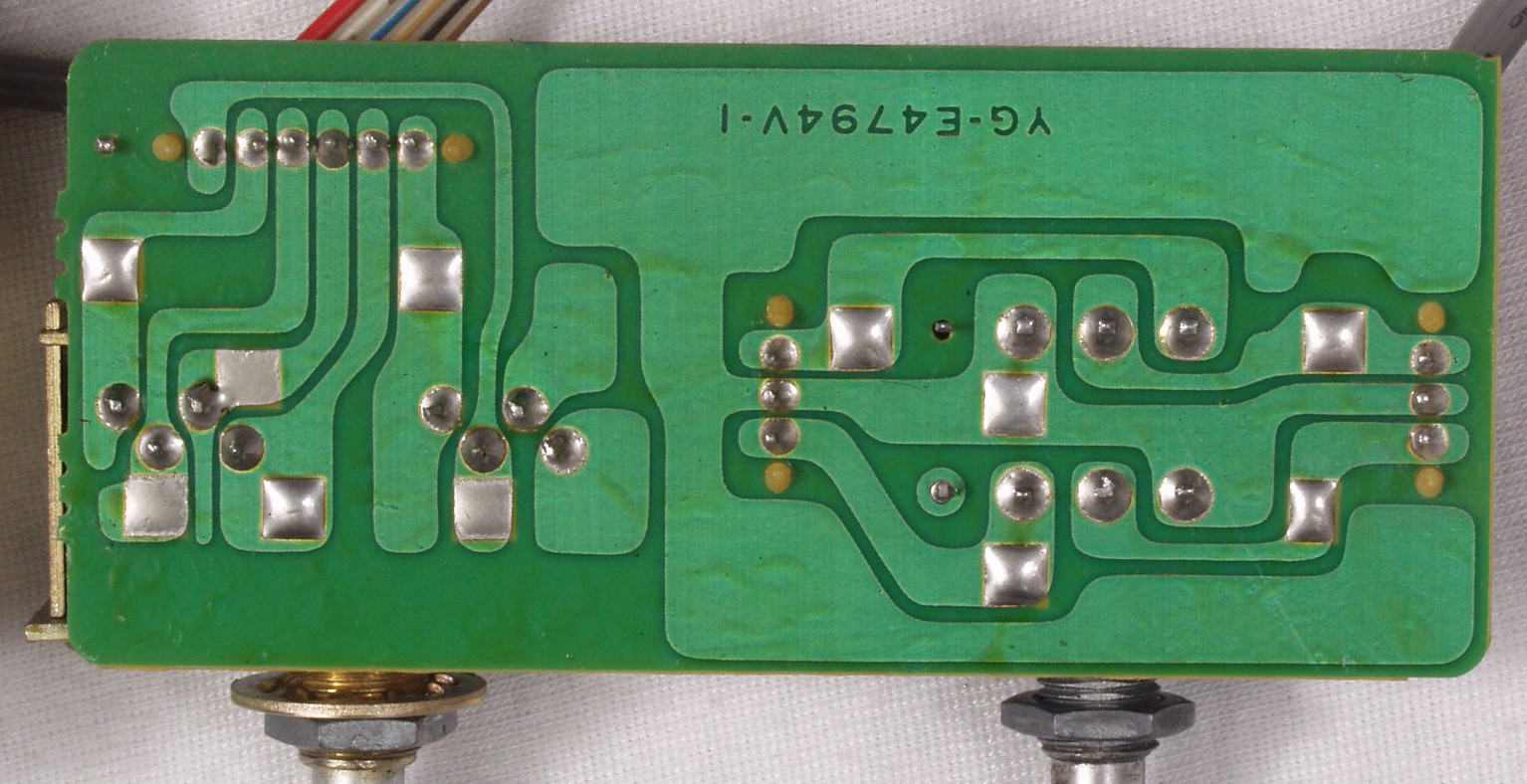

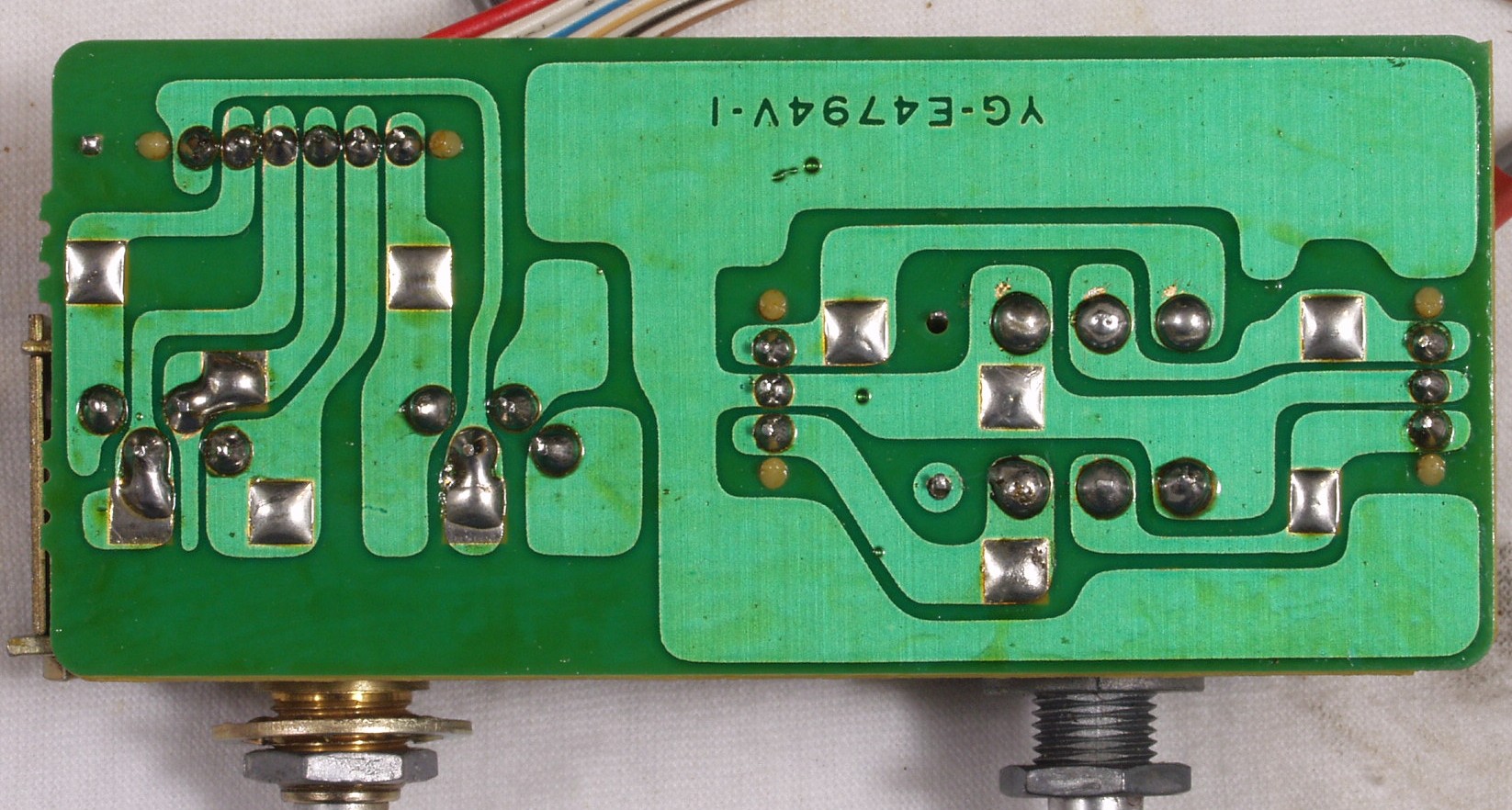

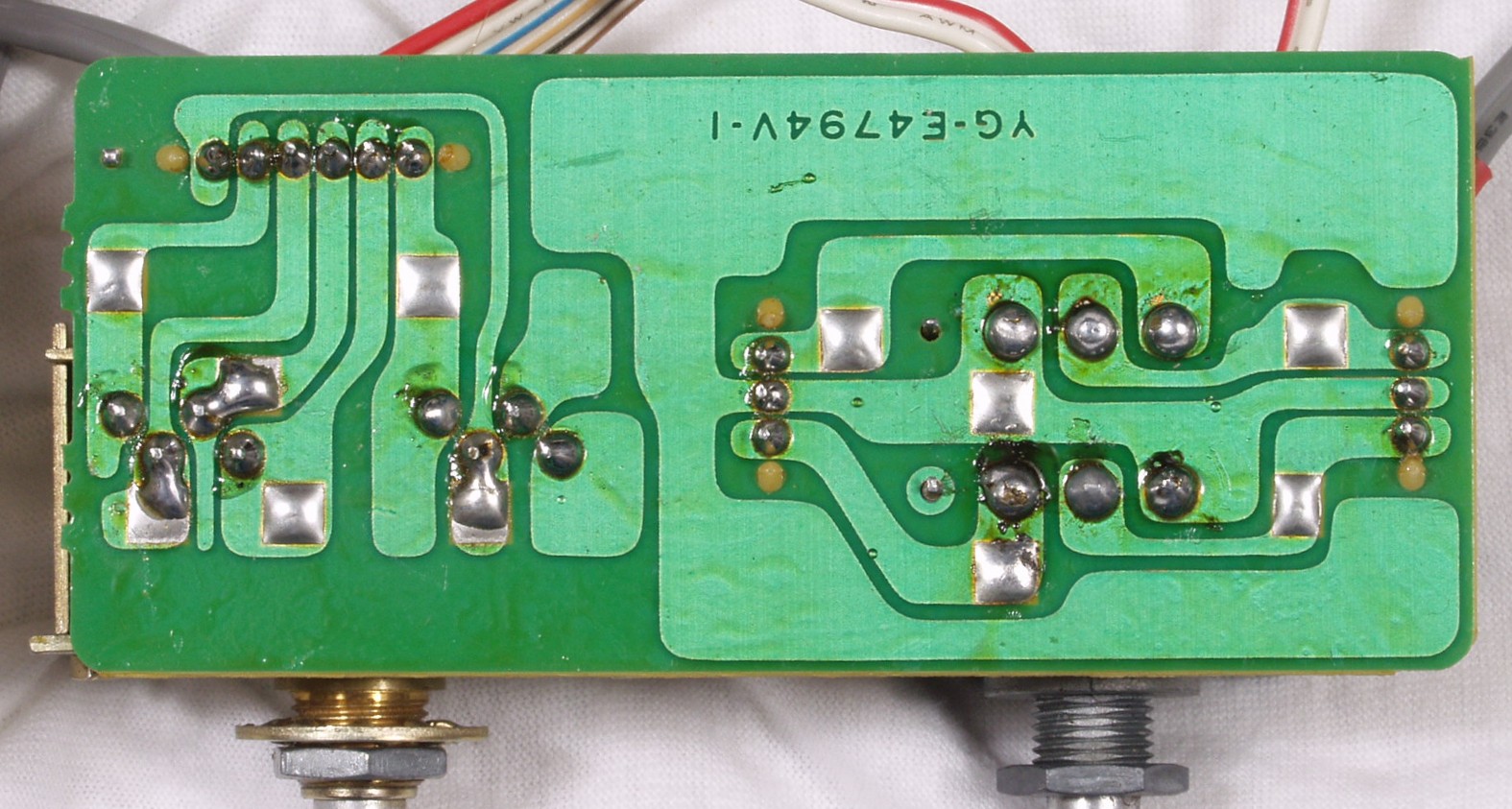

Ｃ５Ｇ．　修理前　バランスＶＲ＋プリセットセレクター基板裏

Ｃ５Ｈ．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基板裏 　全ての半田をやり修す

Ｃ５Ｉ．　完成　バランスＶＲ＋プリセットセレクター基板裏　洗浄後

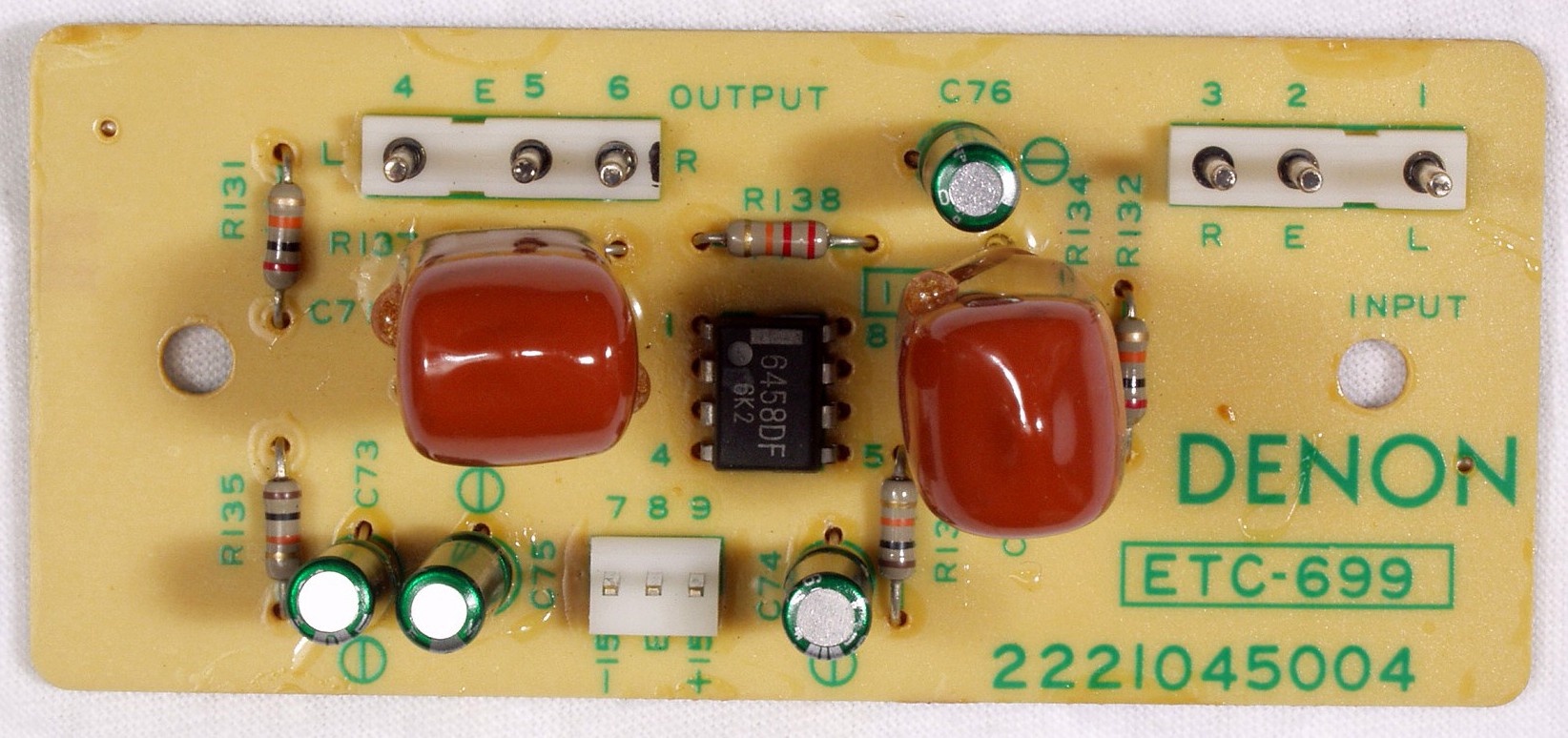

Ｃ６Ａ．　修理前　ＮＦＢ−ＡＭＰ

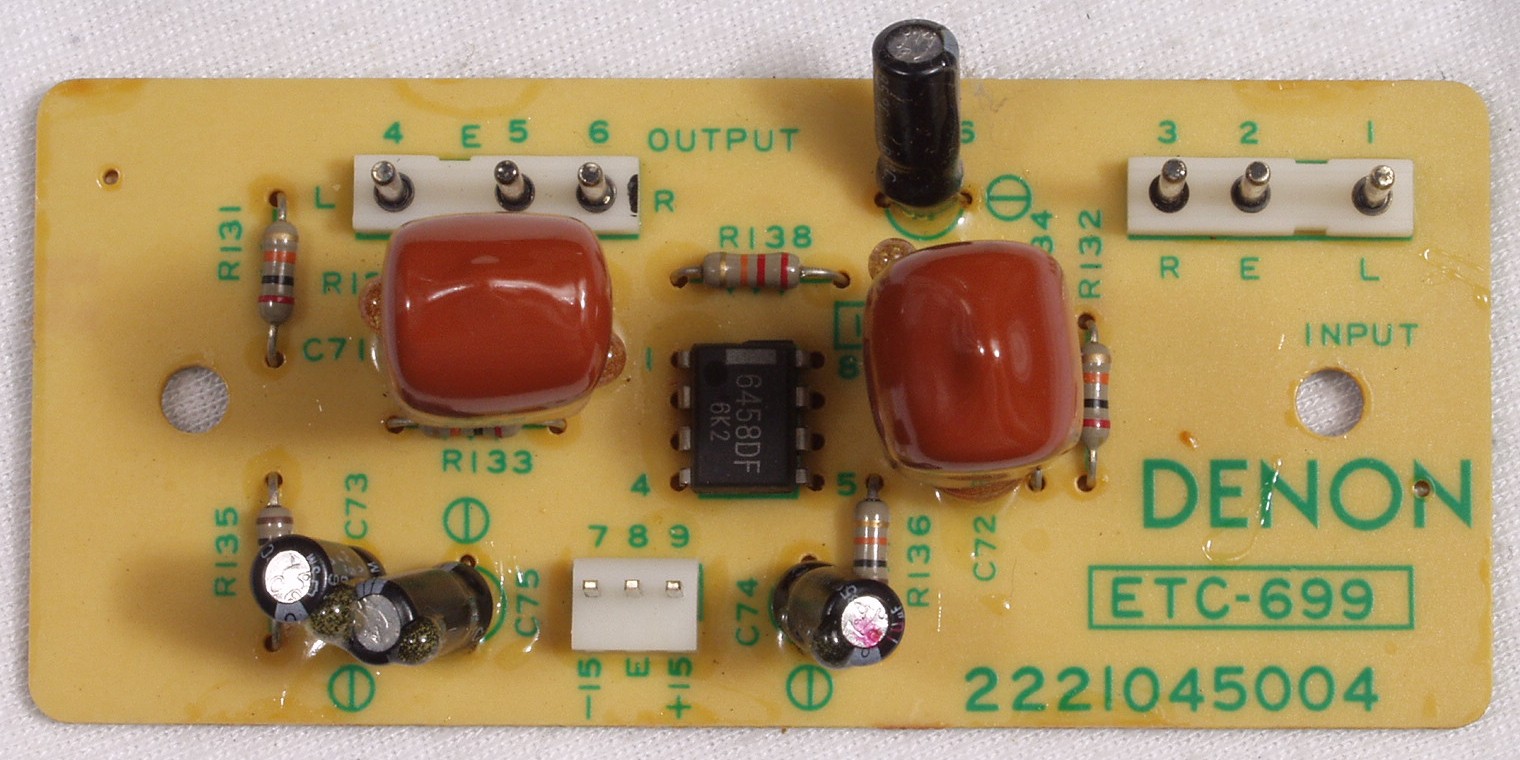

Ｃ６Ｂ．　修理後　ＮＦＢ−ＡＭＰ　電解コンデンサ−４個交換

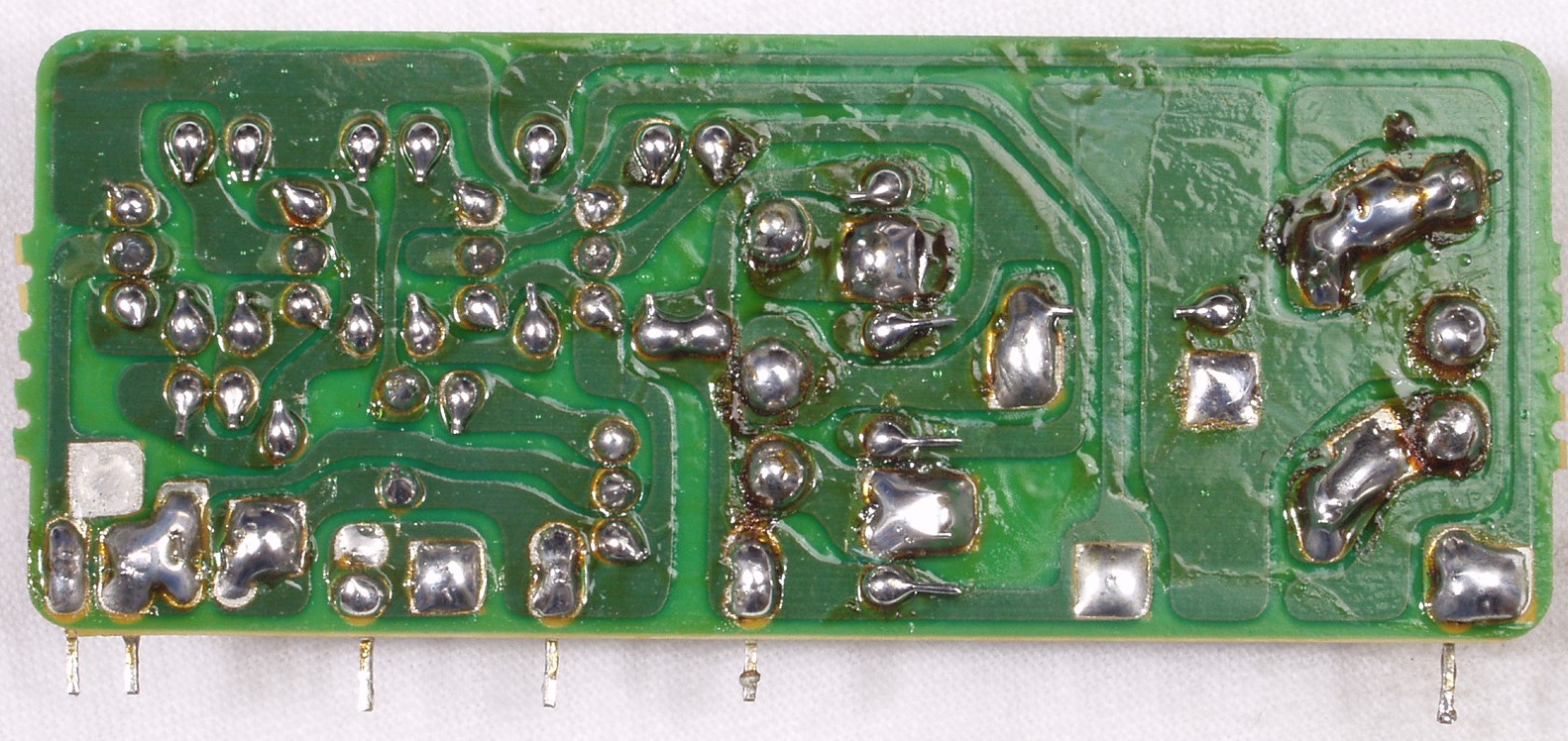

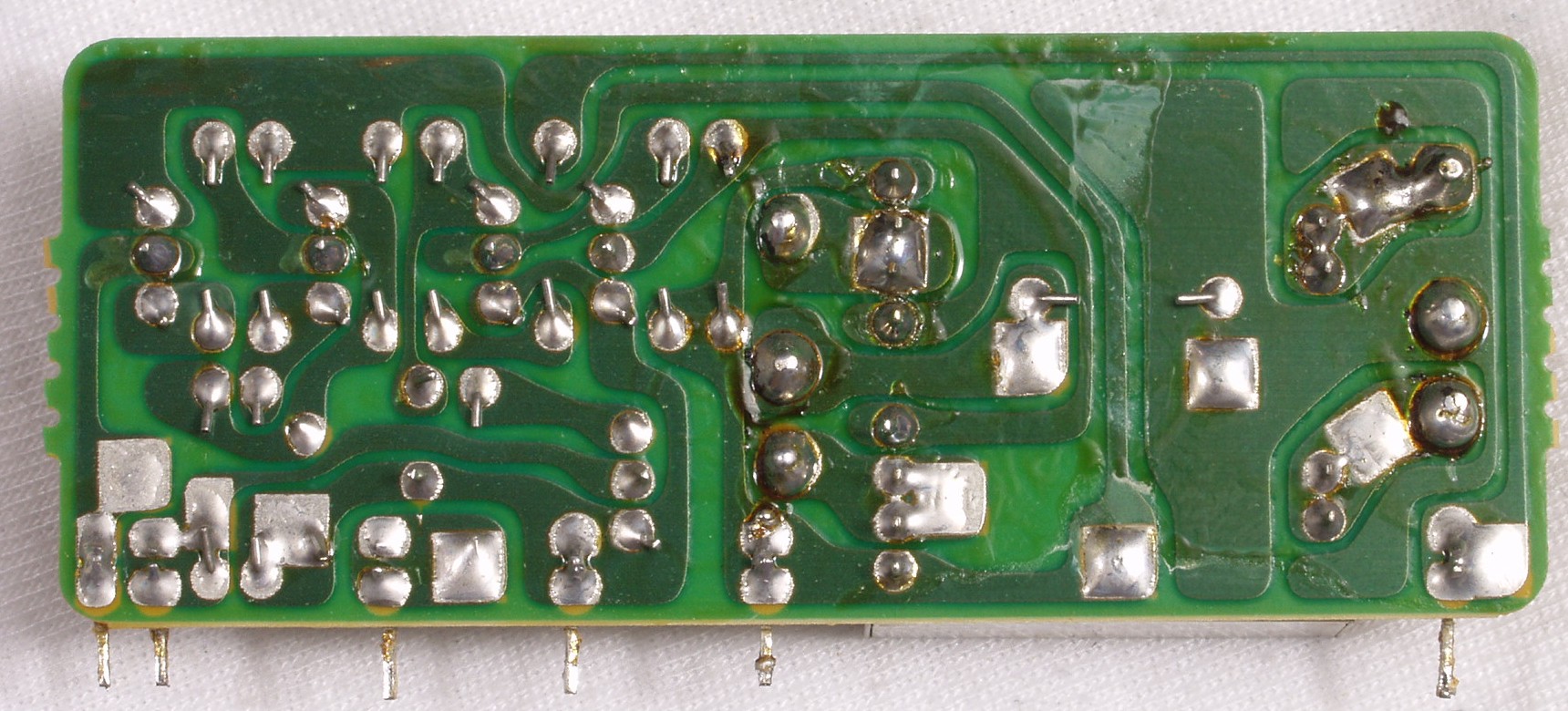

Ｃ６Ｃ．　修理前　　ＮＦＢ−ＡＭＰ裏

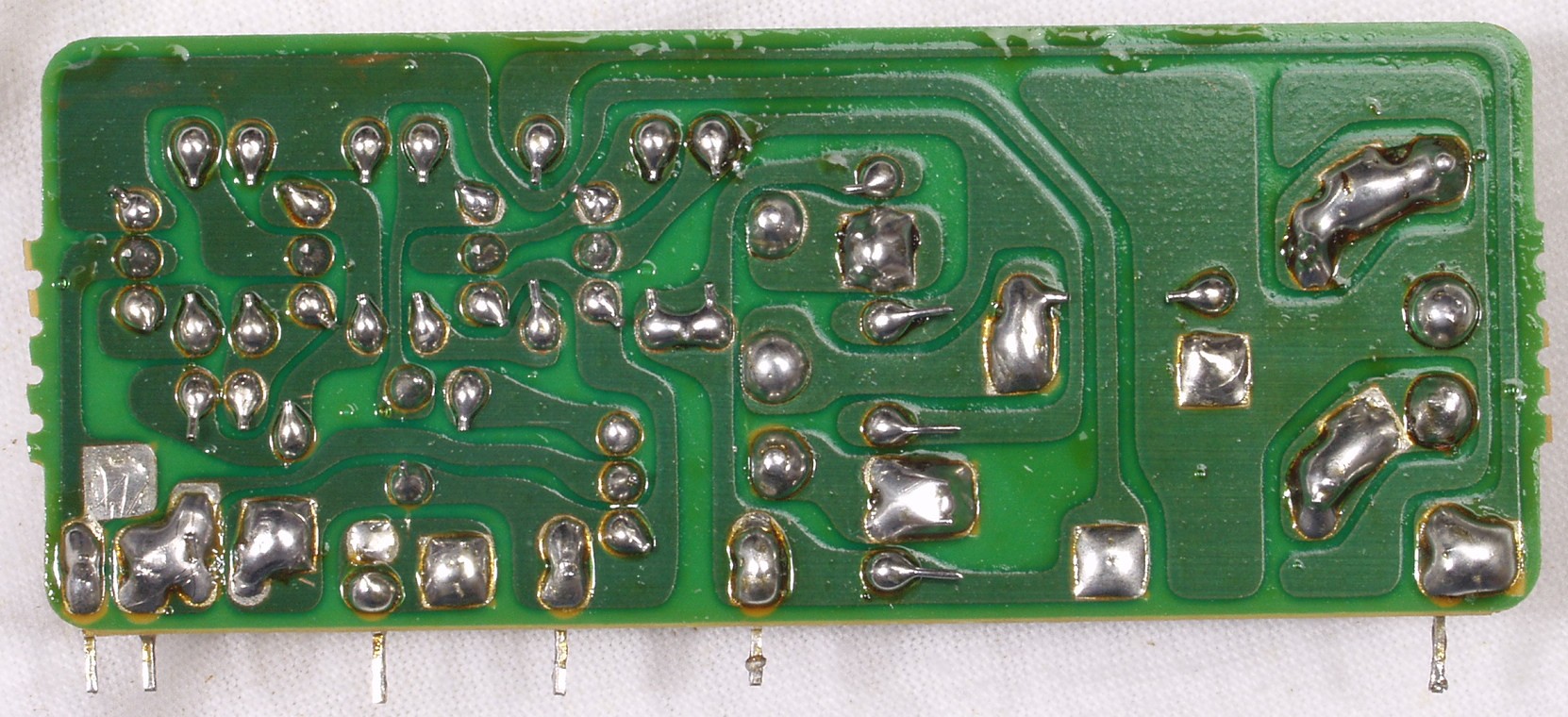

Ｃ６Ｄ．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ裏

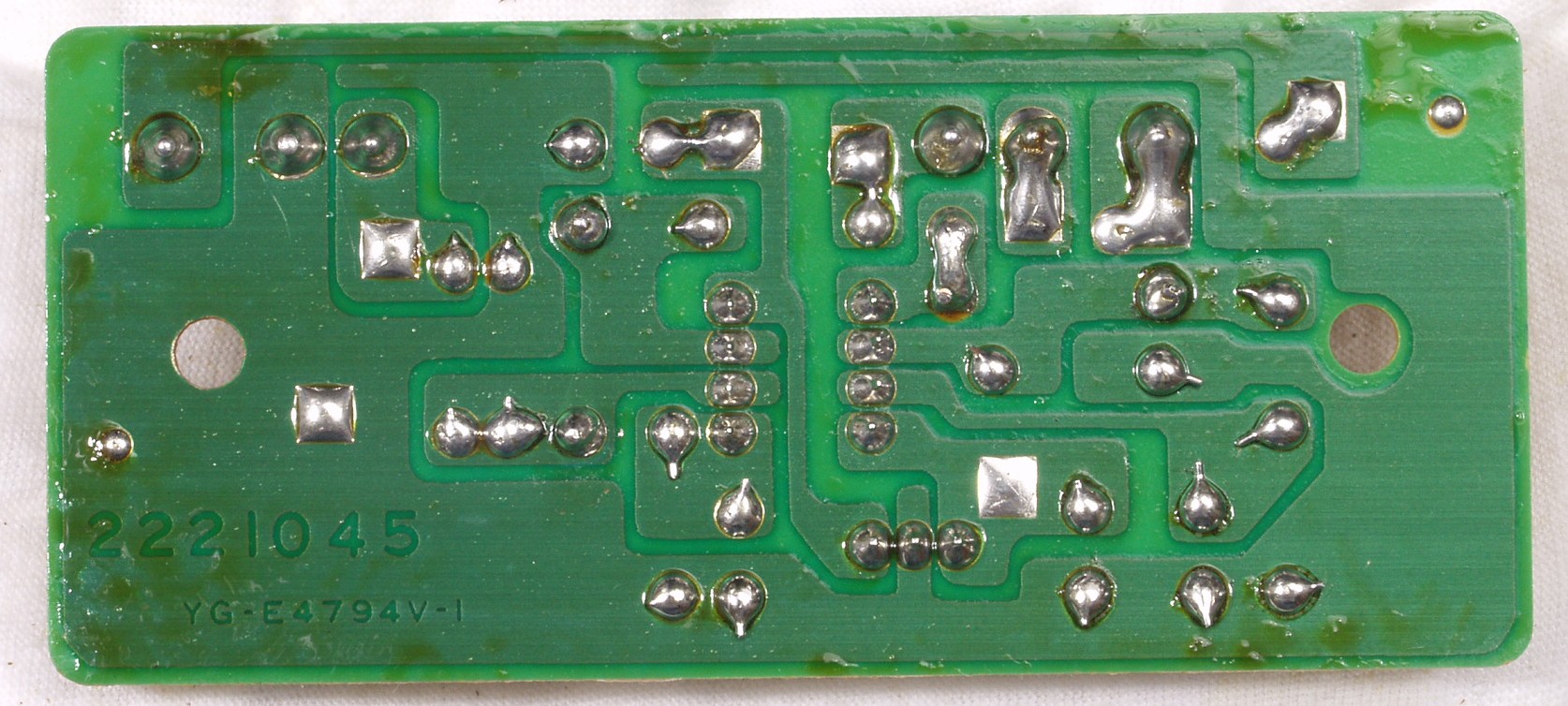

Ｃ６Ｅ．　完成　　ＮＦＢ−ＡＭＰ裏　洗浄後

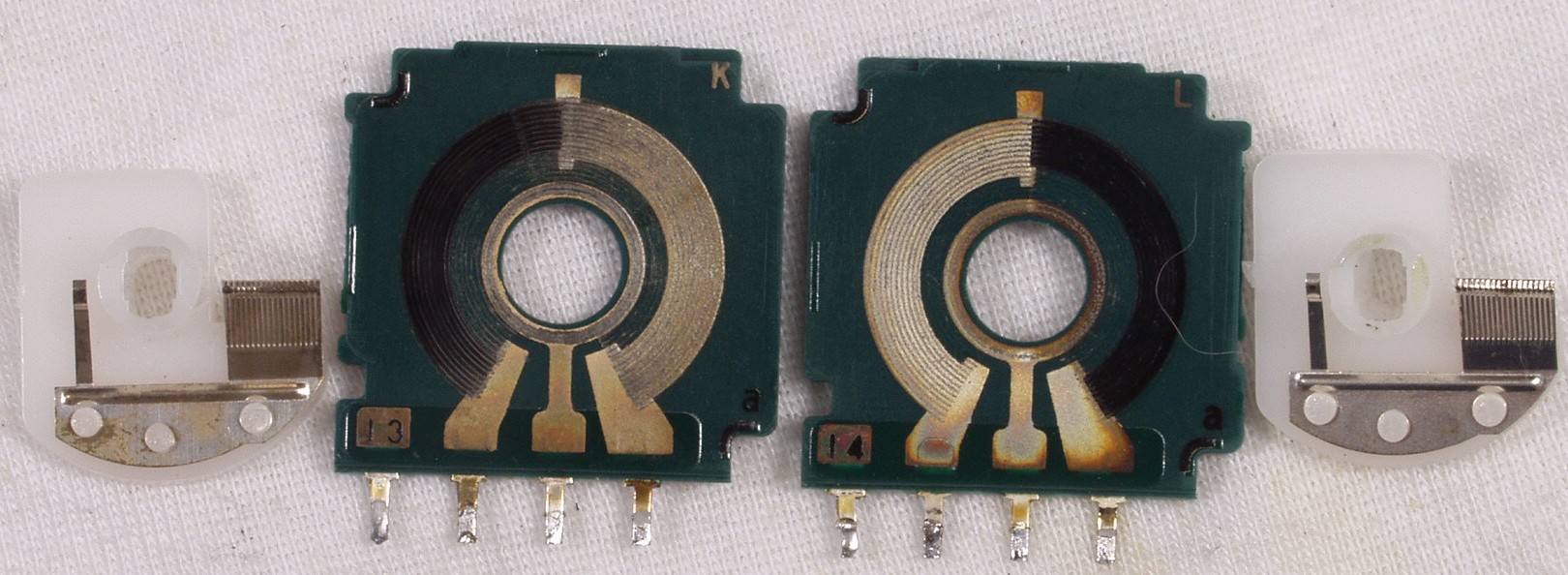

Ｃ６Ｆ．　バランスＶＲ　清掃前

Ｃ６Ｇ．　バランスＶＲ　清掃後

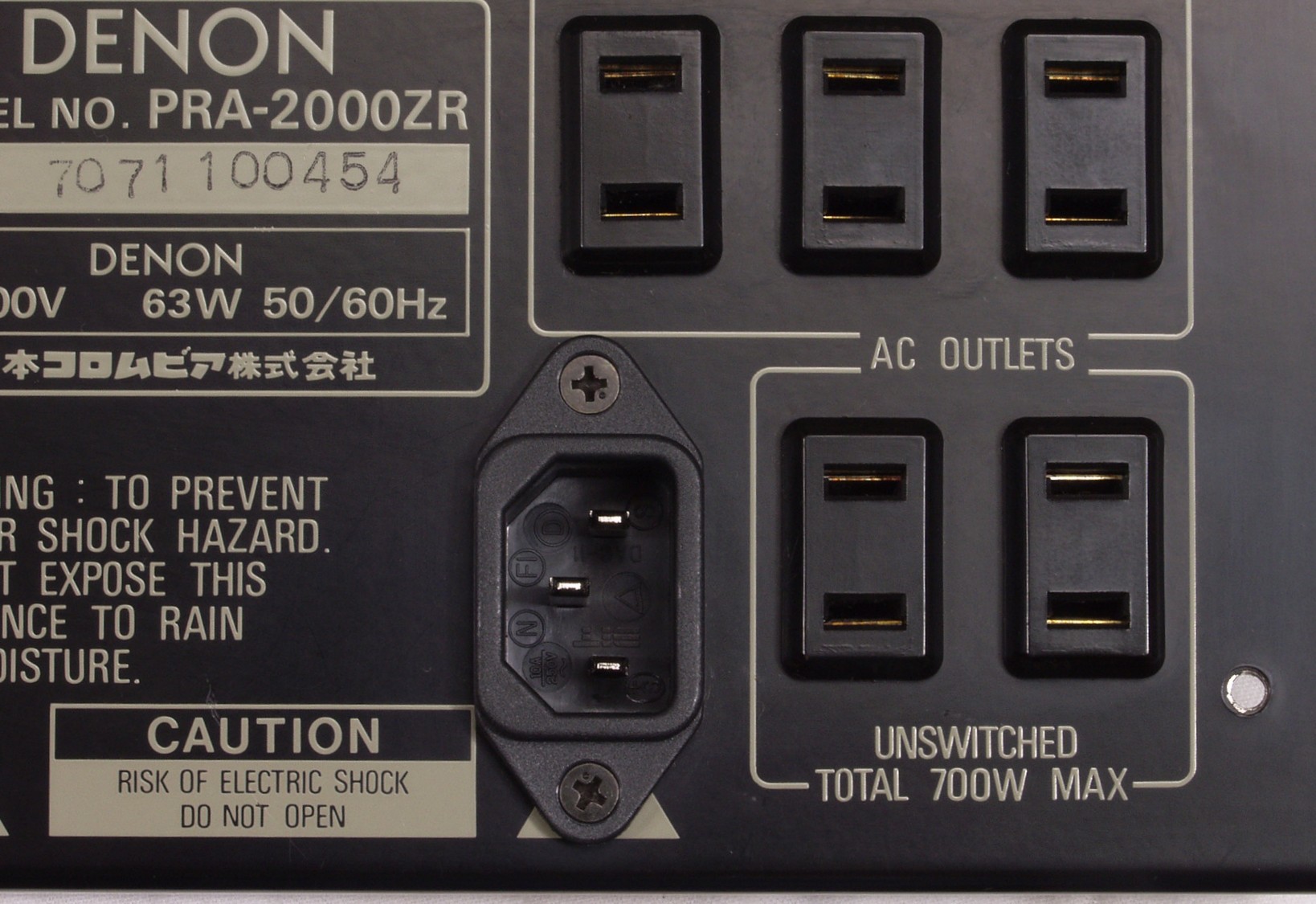

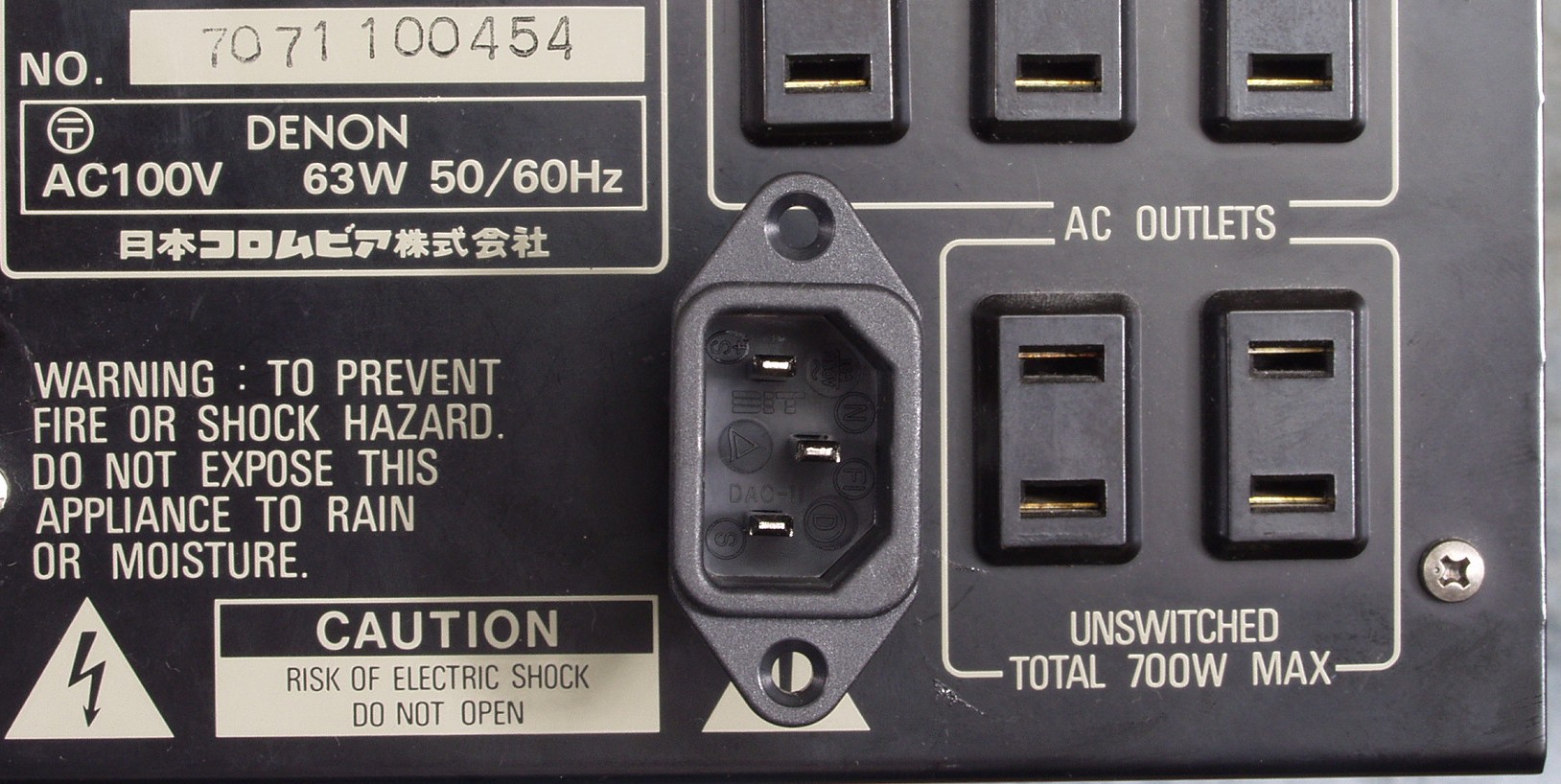

Ｃ７．　修理後　３Ｐインレットソケット取り付け

Ｃ８Ａ．　パネル清掃　一体型でないので。気長にボロで拭く

写真紛失

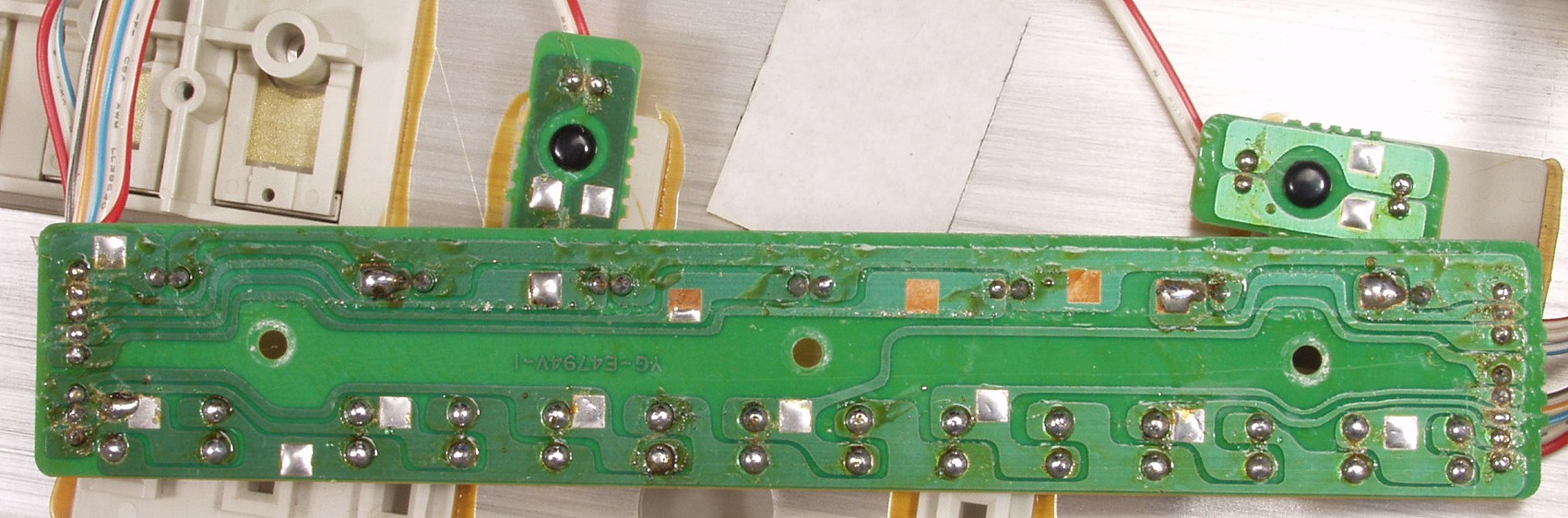

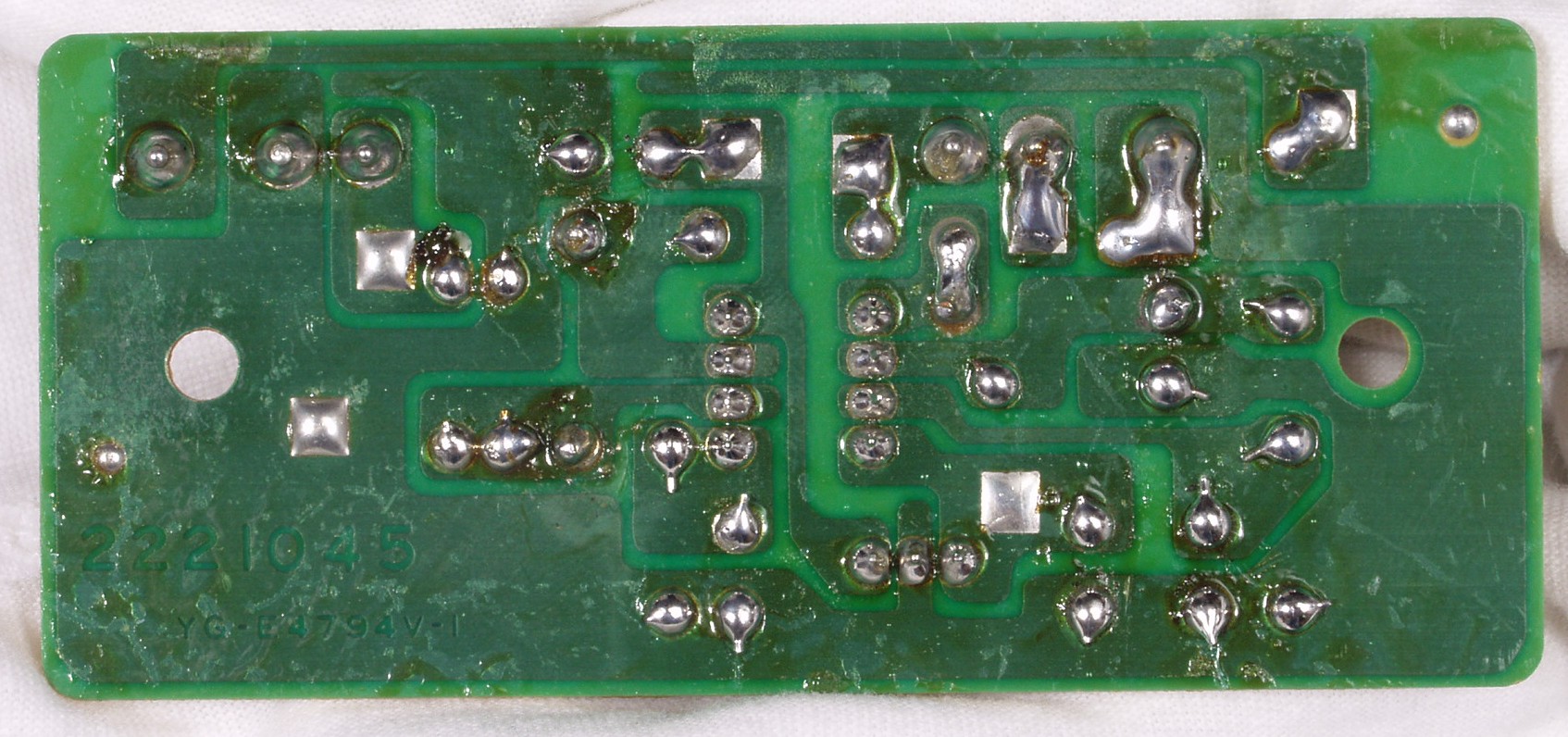

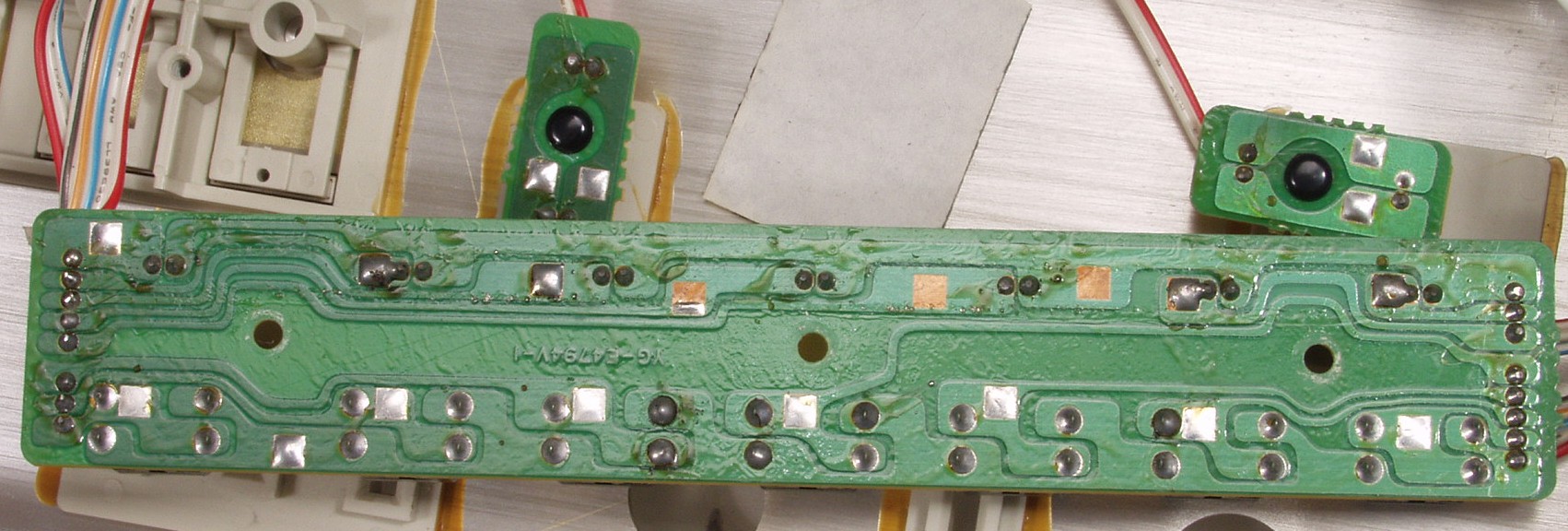

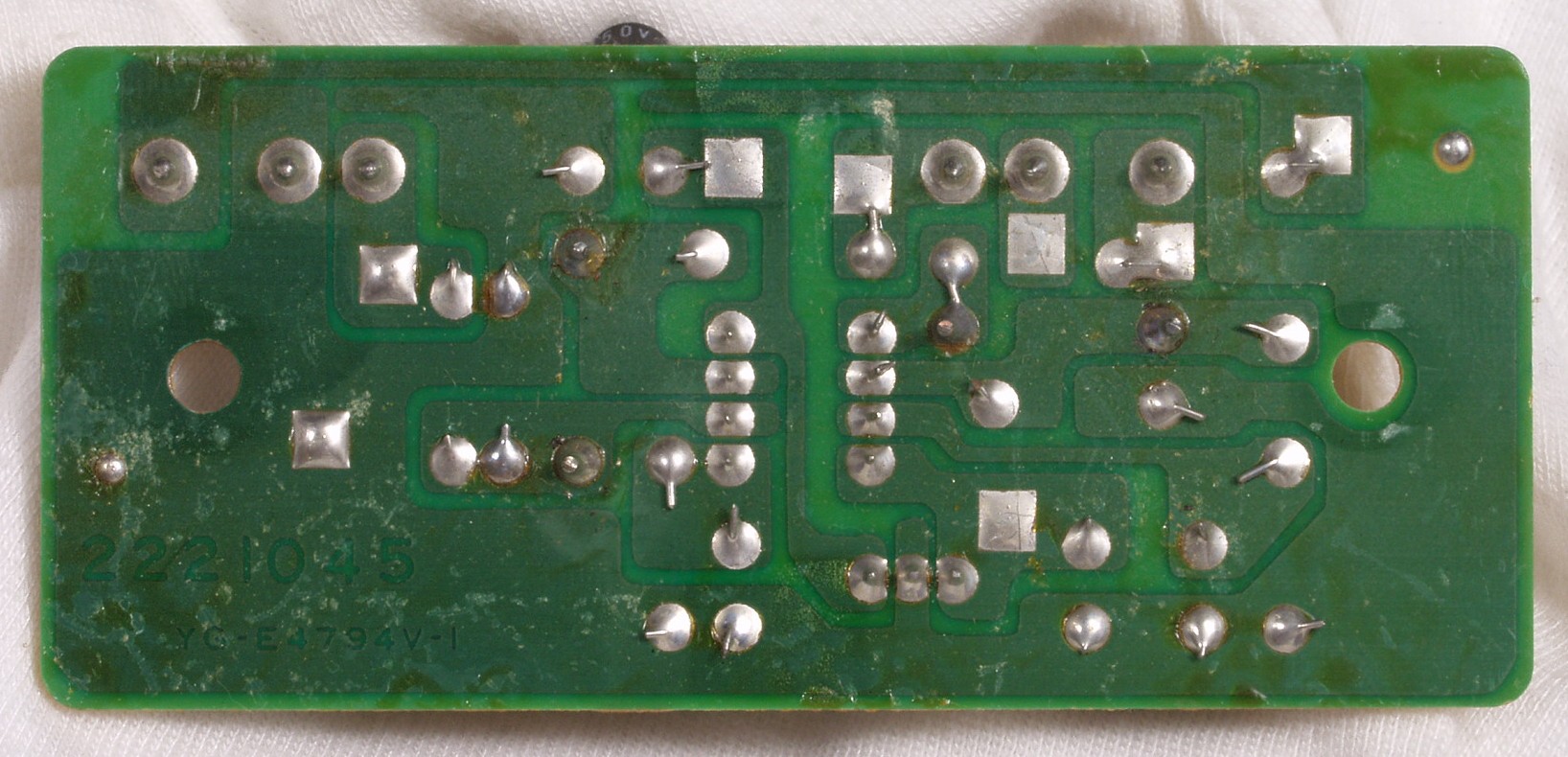

Ｃ８Ｂ．　修理前　パネルＬＥＤ表示基板裏

Ｃ８Ｃ．　修理（半田補正）後　パネルＬＥＤ表示基板裏

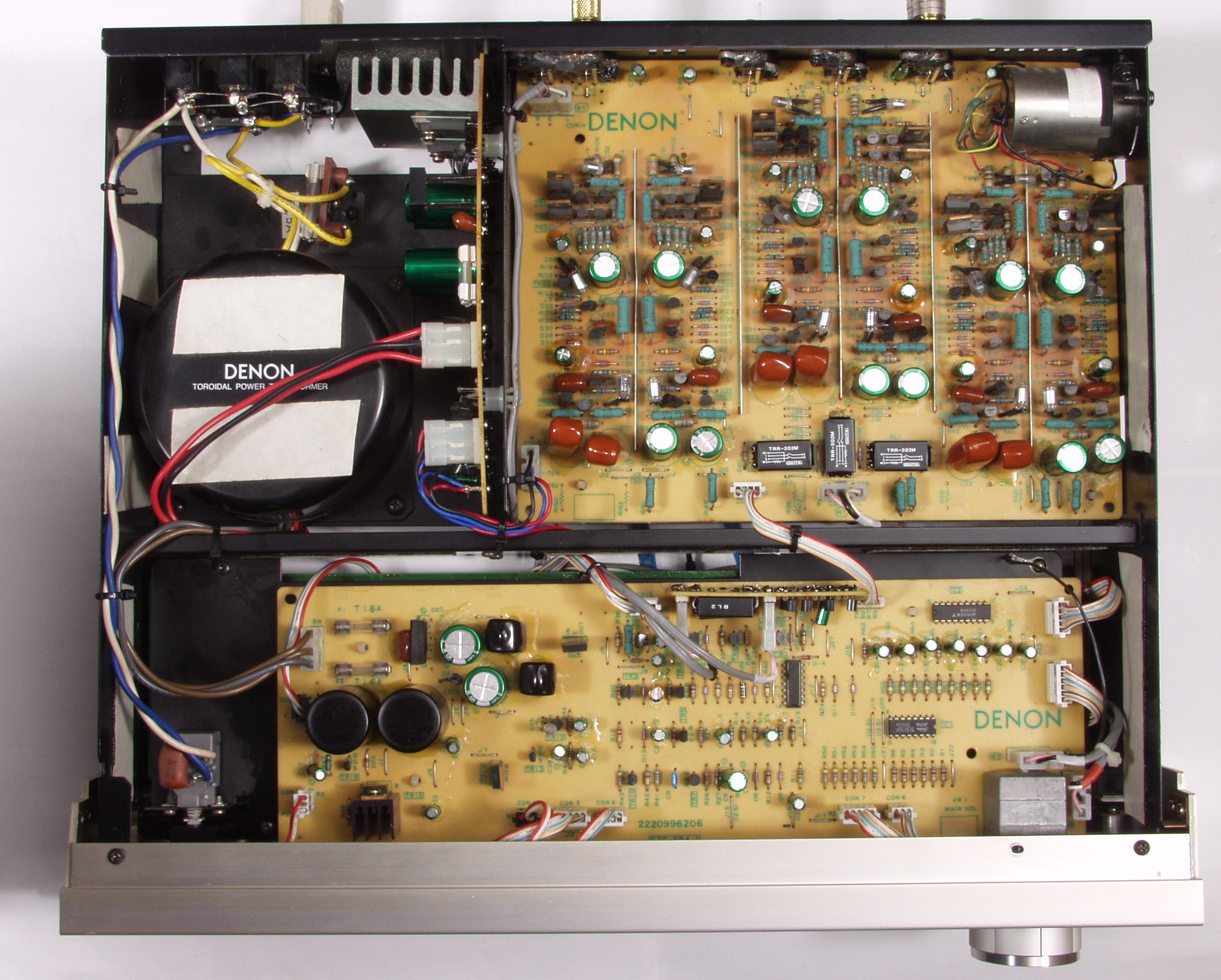

Ｃ９Ａ．　修理前　上から

Ｃ９Ｂ．　修理後　上から

Ｃ９Ｃ．　修理前　下から

Ｃ９Ｄ．　修理後　下から

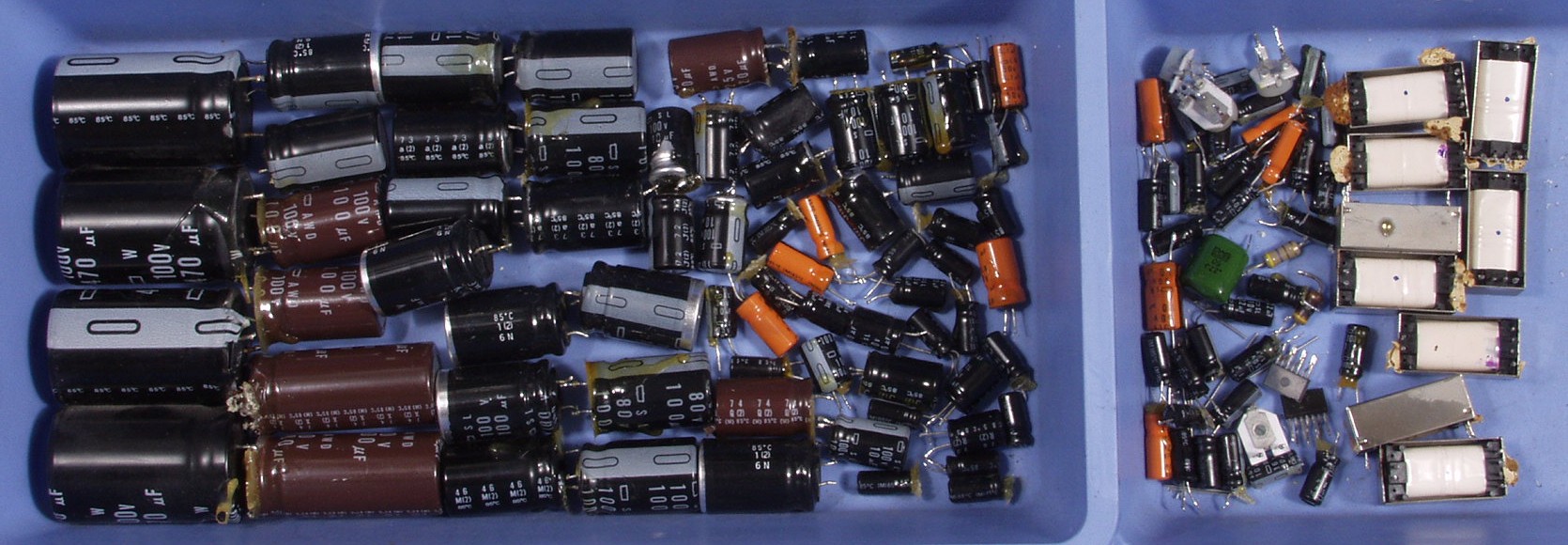

C−Ａ．　交換部品

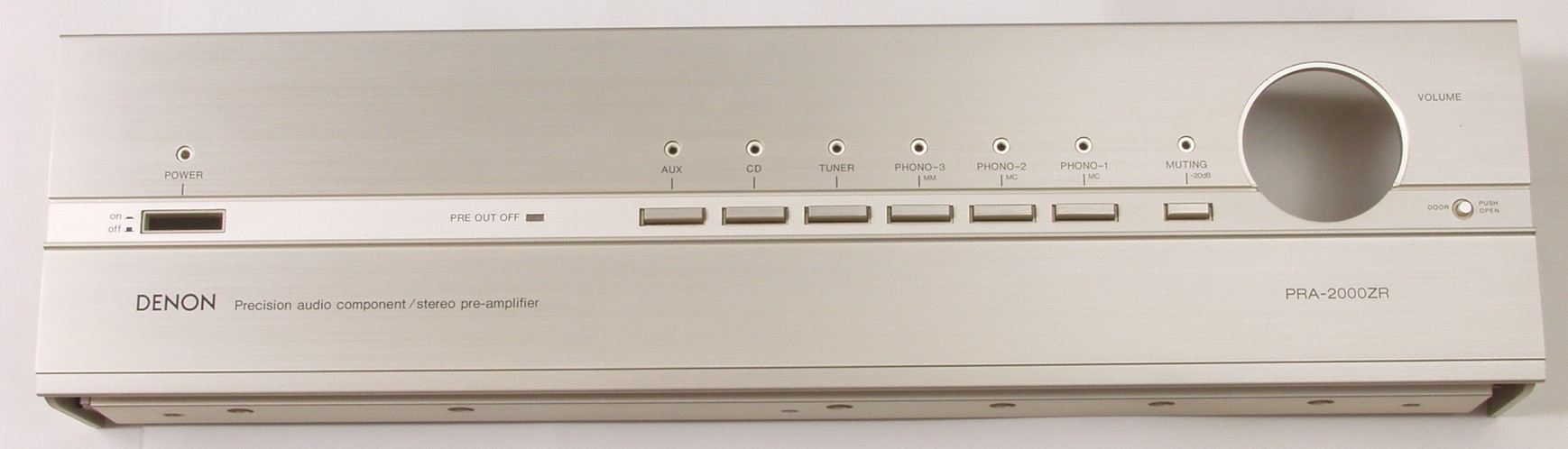

C−B．　パネルの表示が消えているのでシルク印刷で書き直す。詳しくは此方

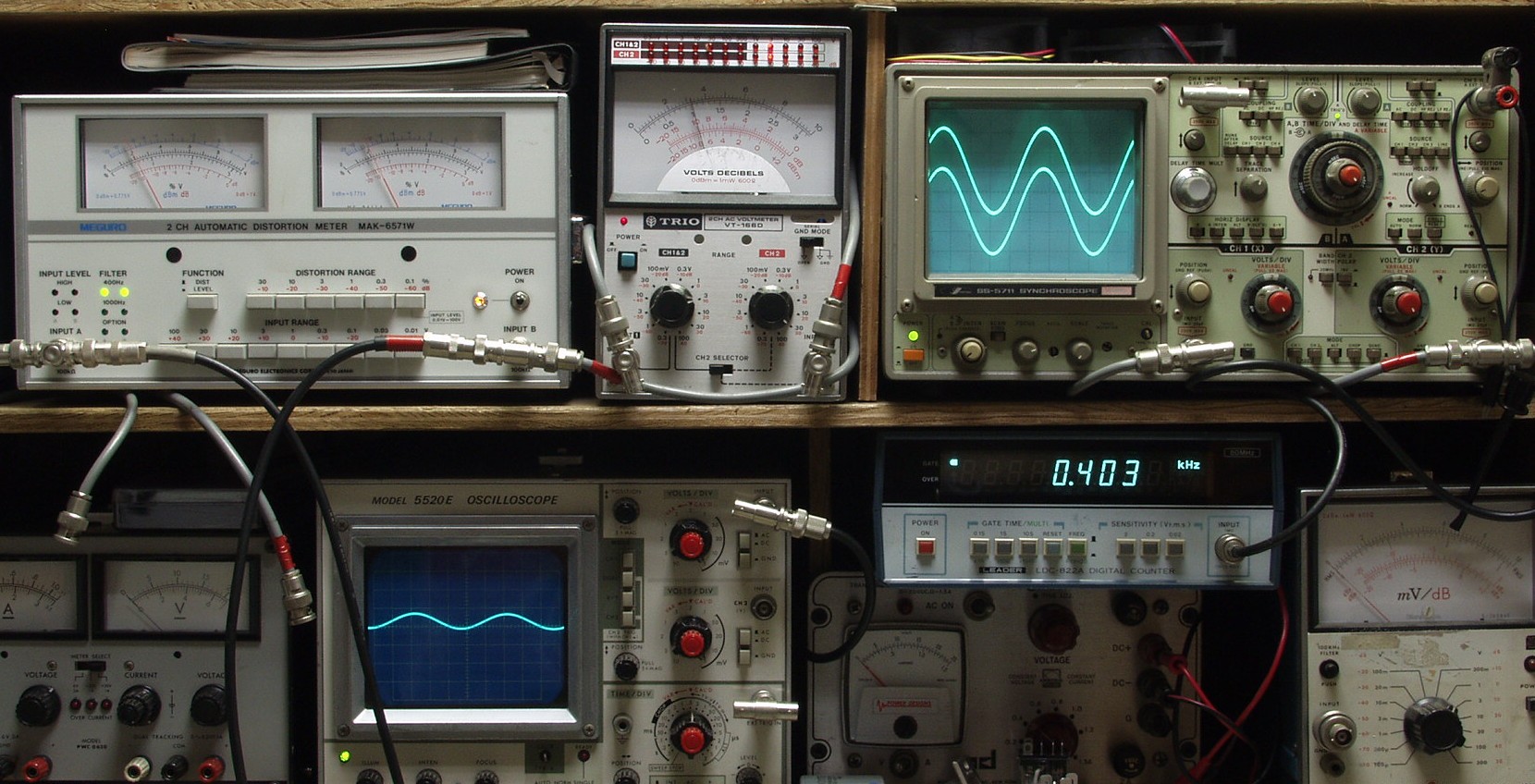

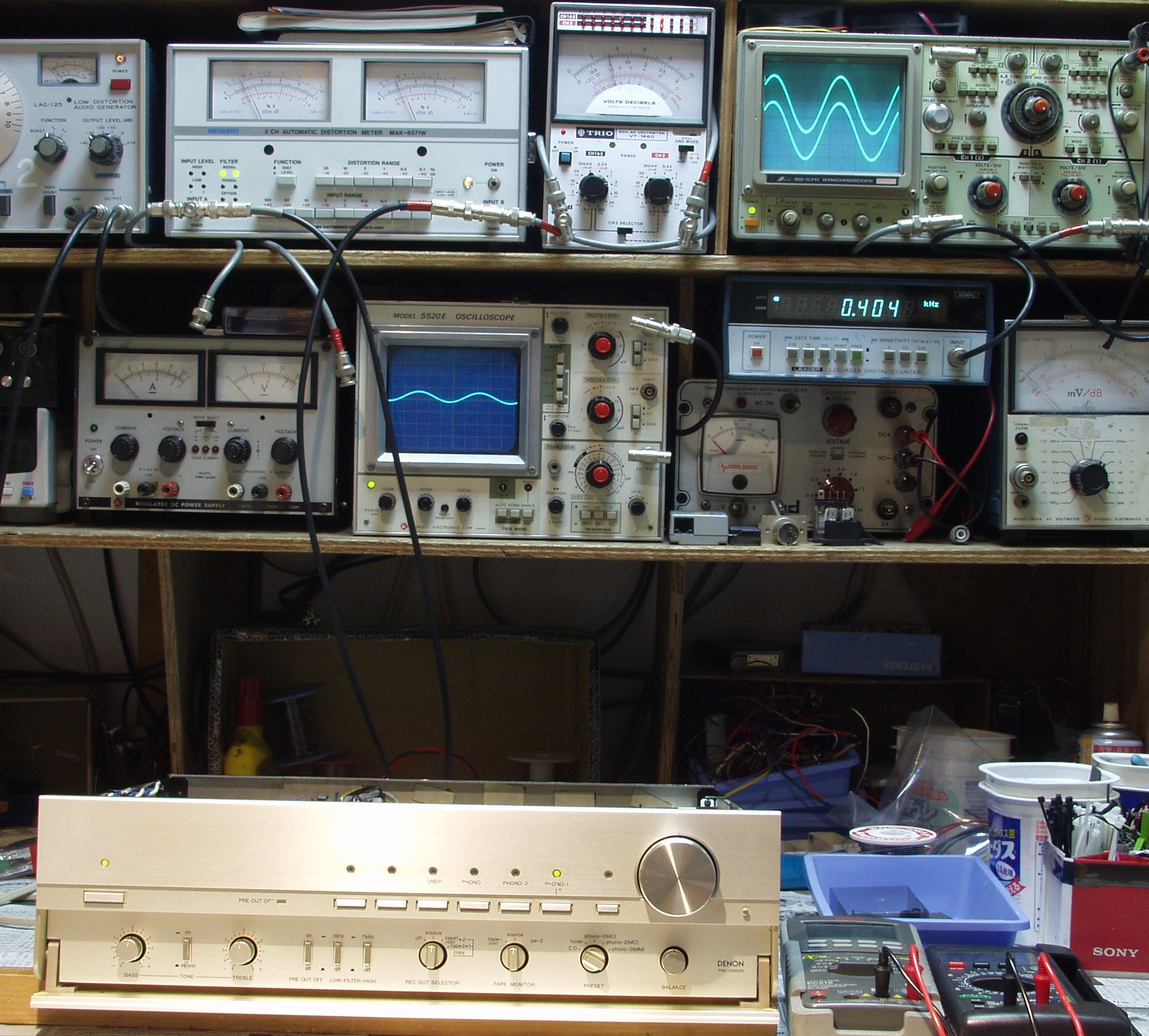

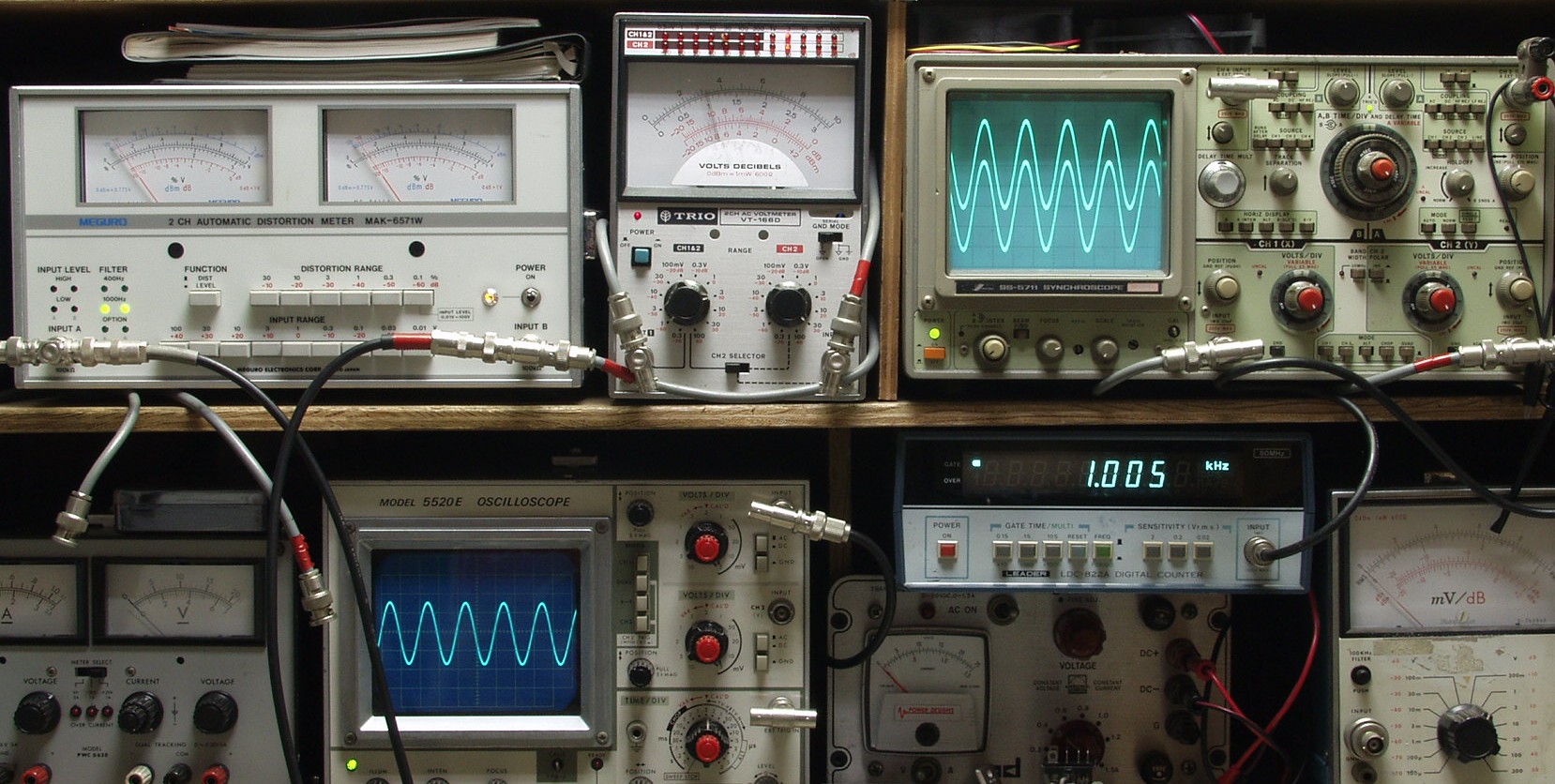

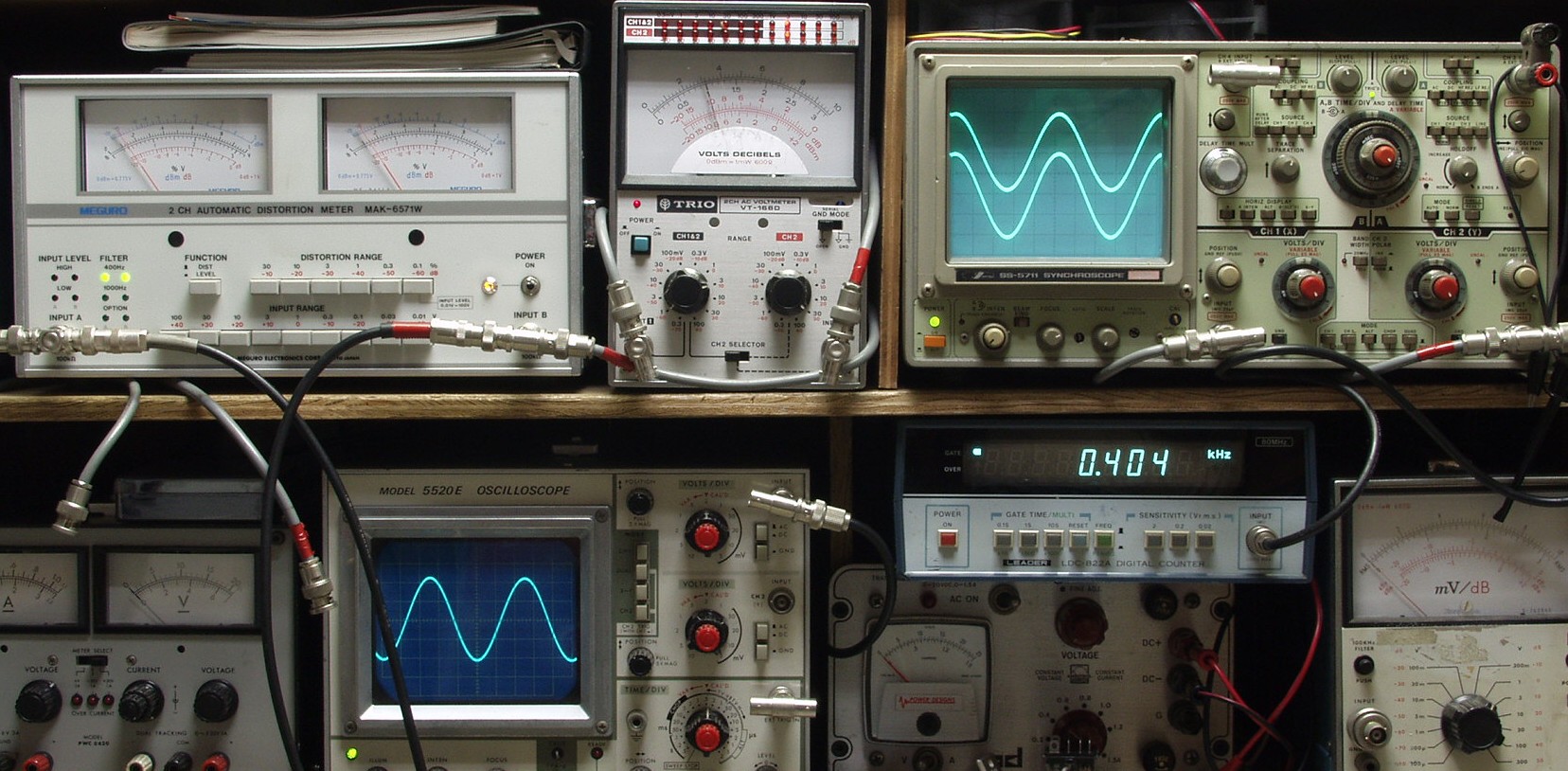

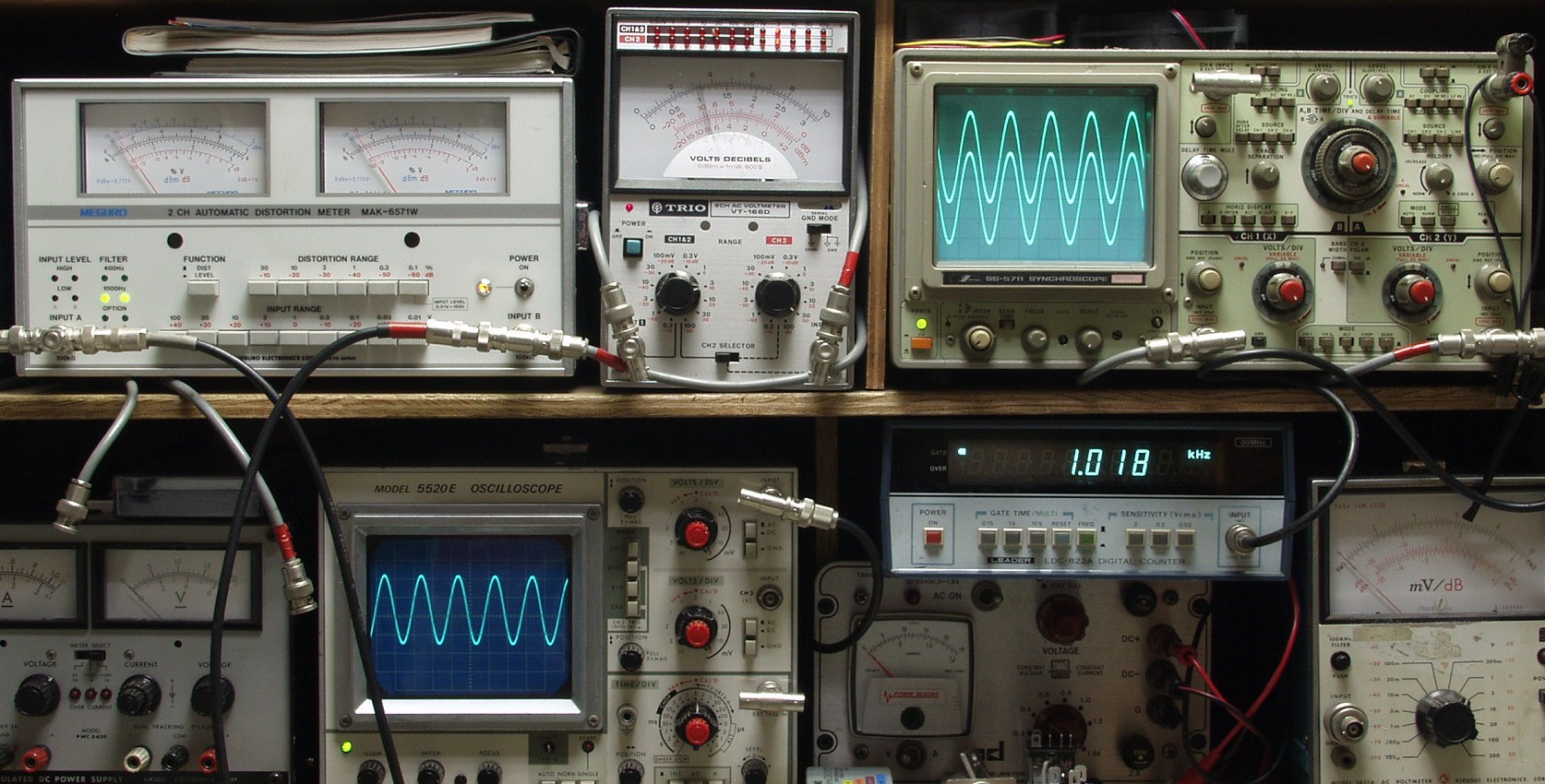

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定

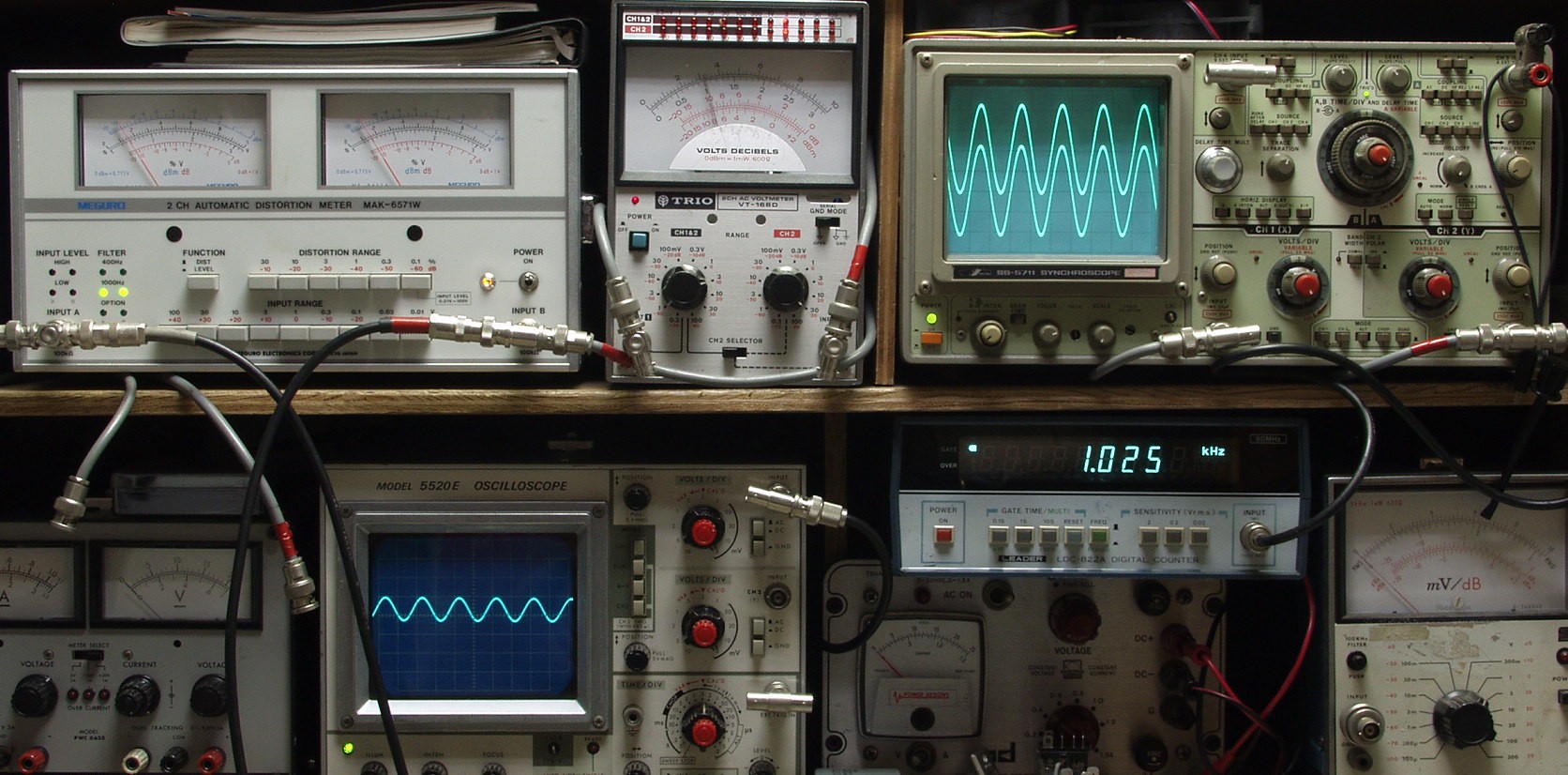

Ｅ１Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

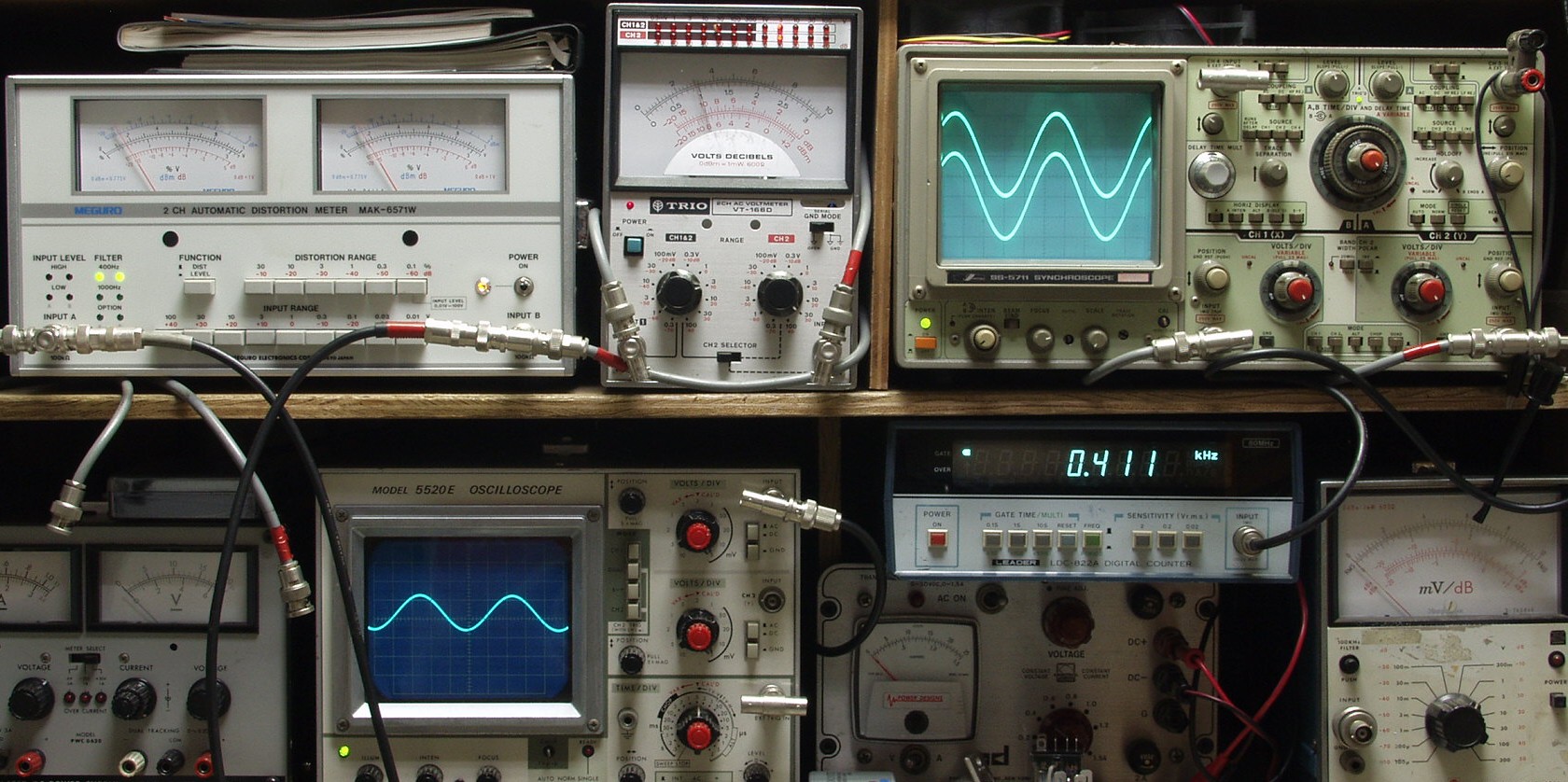

Ｅ１Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ（トランス）入力　１０００ＨＺ

Ｅ２Ｂ．　出力電圧１Ｖ　歪み率＝０．０４％　測定レンジ＝０．１％　ＭＣ（トランス）入力　４００ＨＺ

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

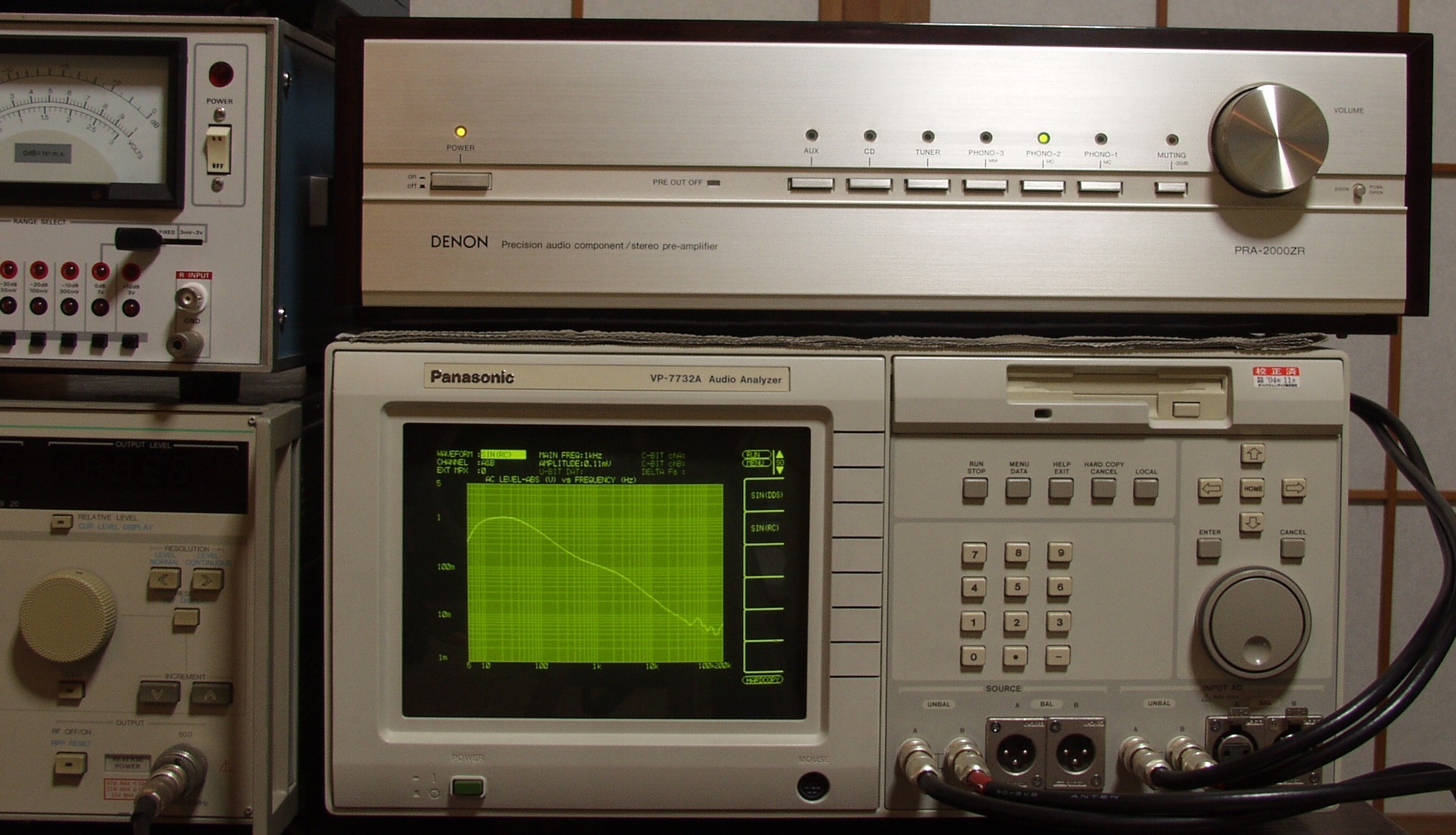

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

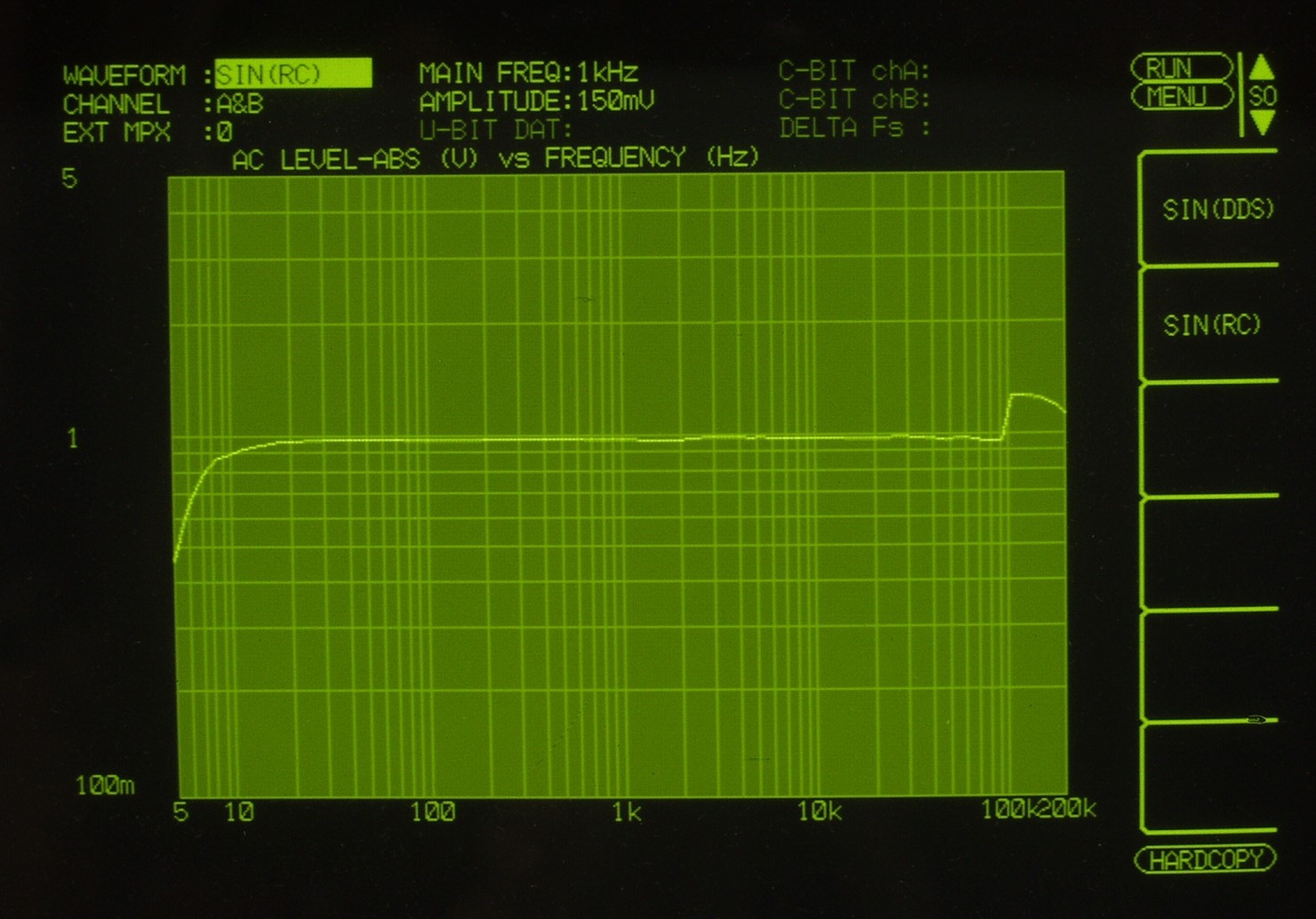

Ｆ１Ａ．　入出力特性測定（AUX入力） 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

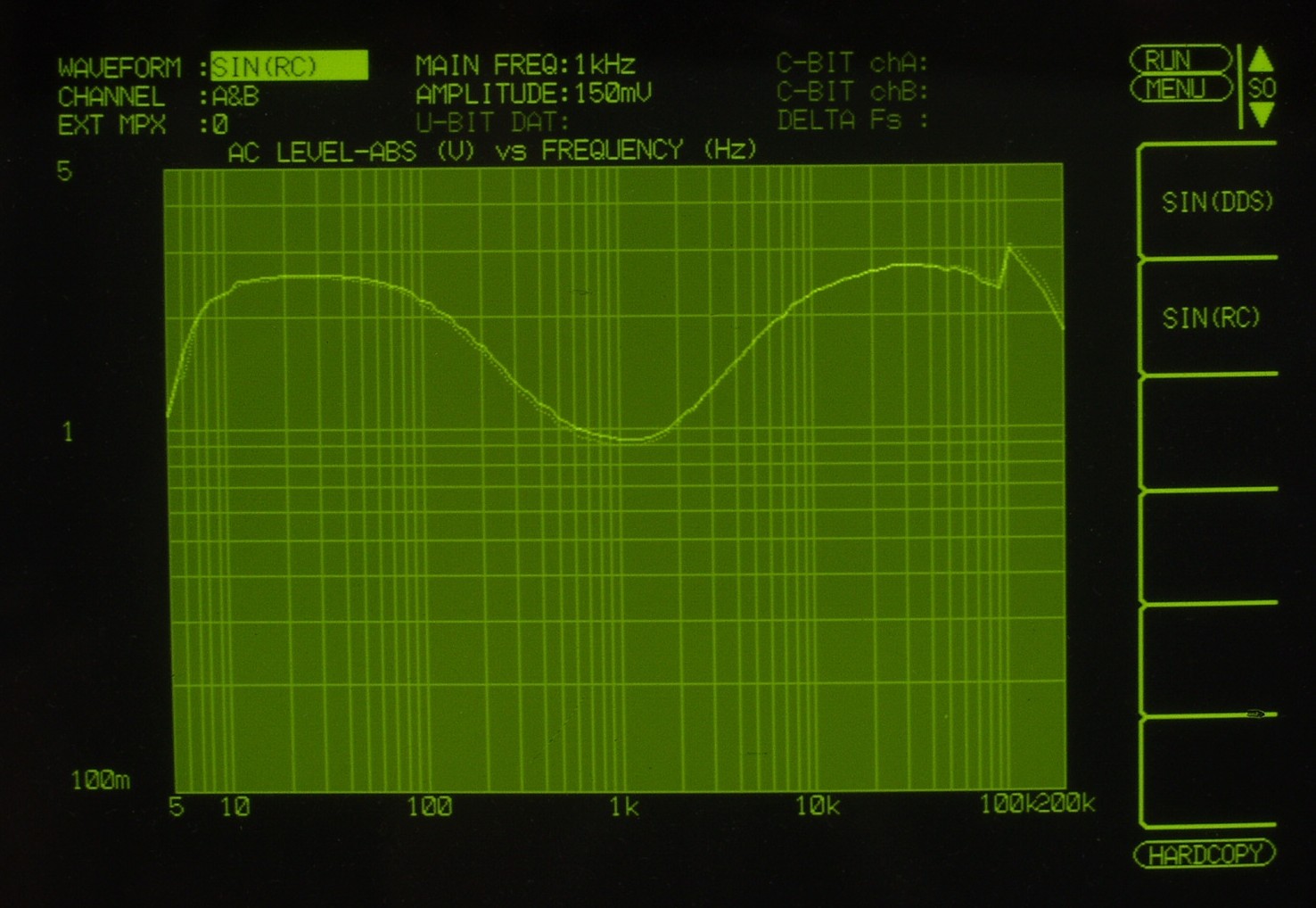

Ｆ１Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

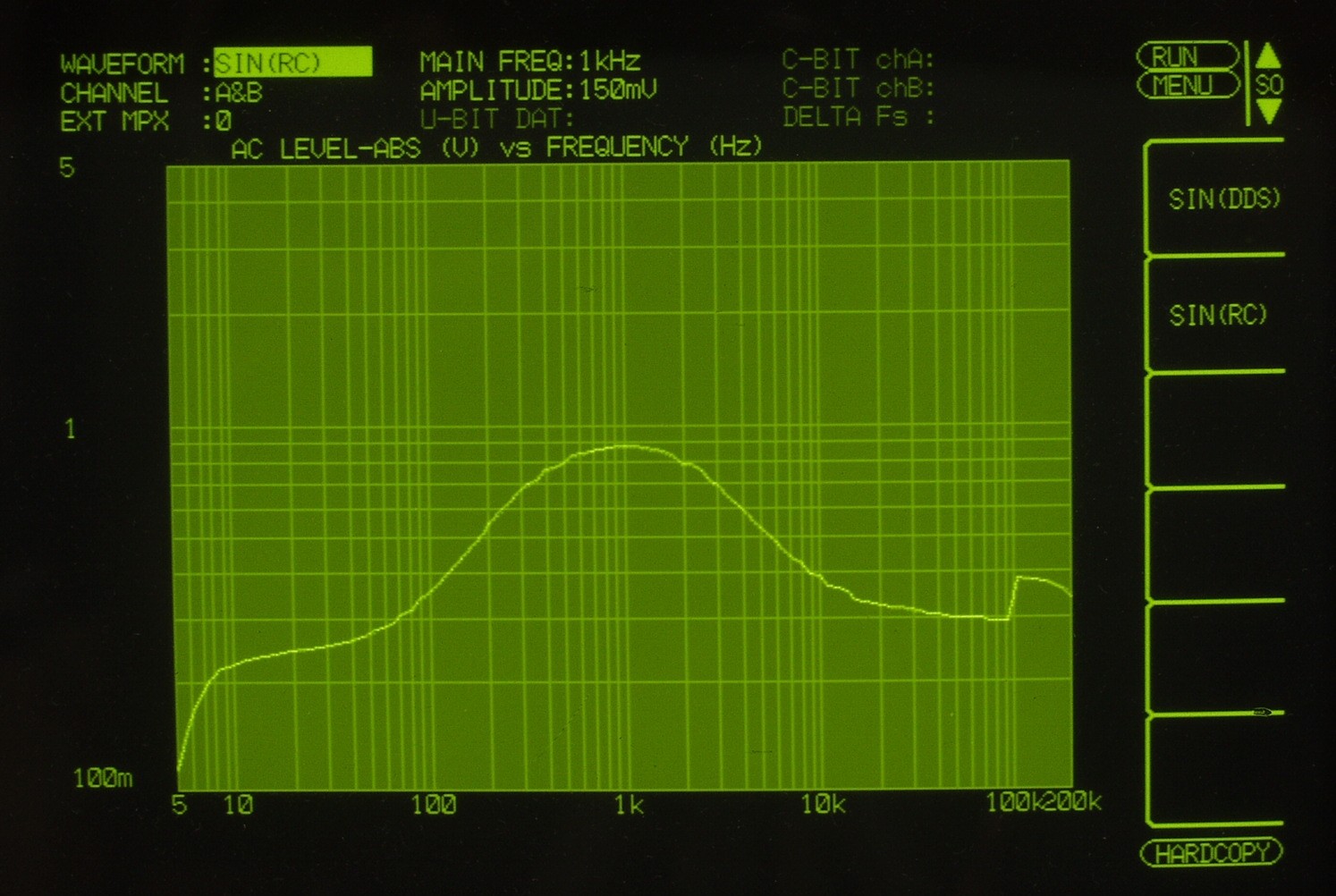

Ｆ１Ｃ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

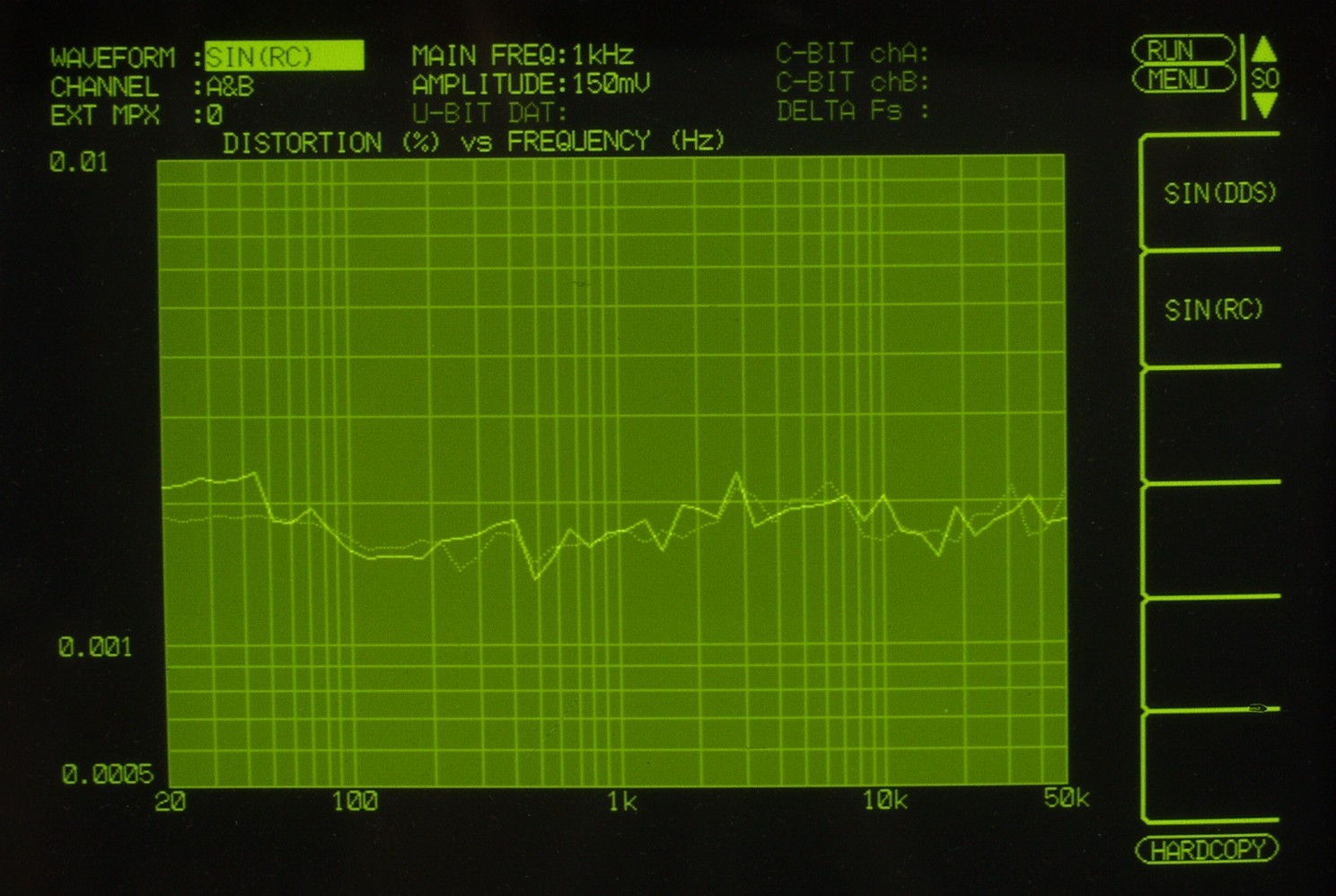

Ｆ１Ｄ．　歪み率特性測定（AUX入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

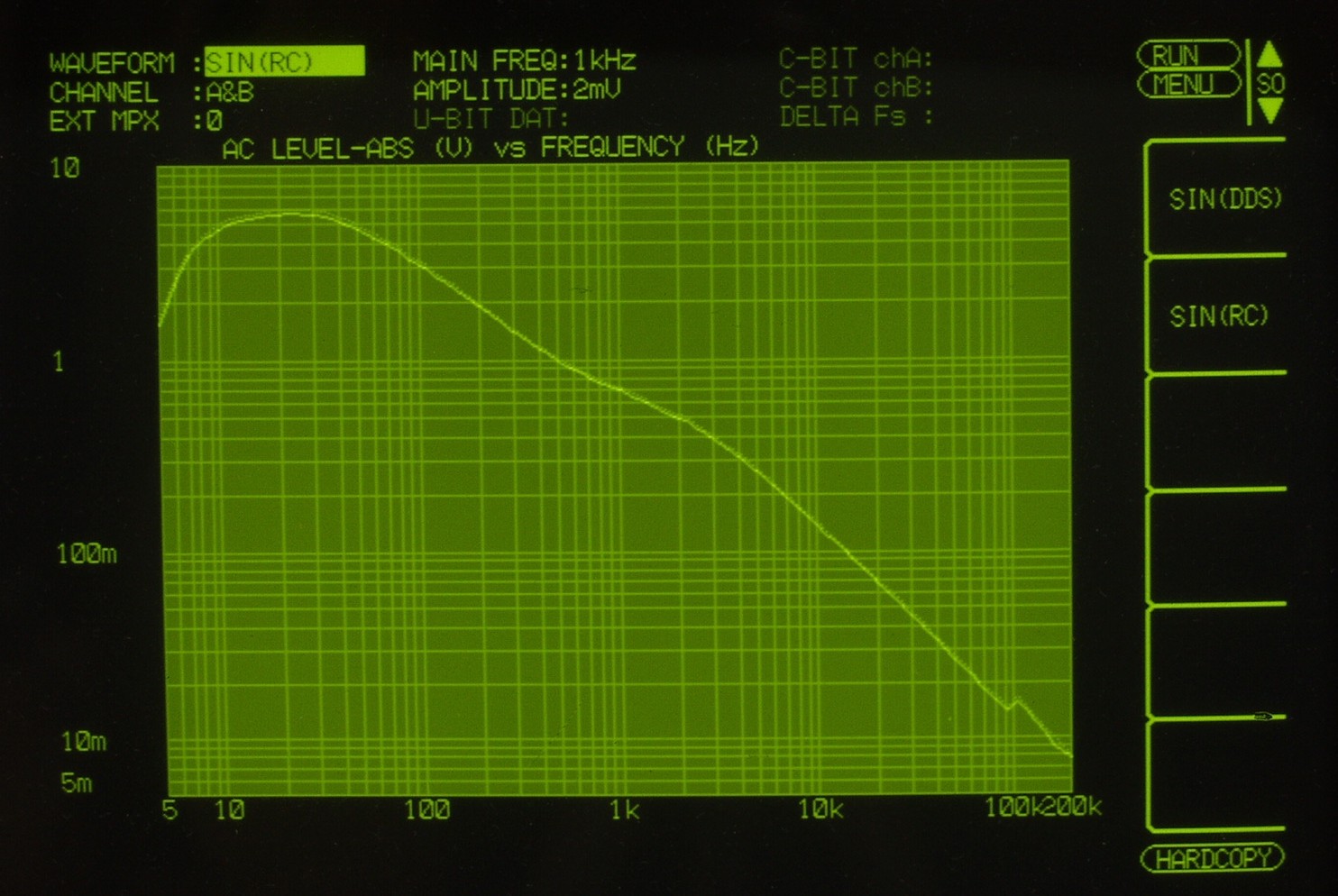

Ｆ２Ａ．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

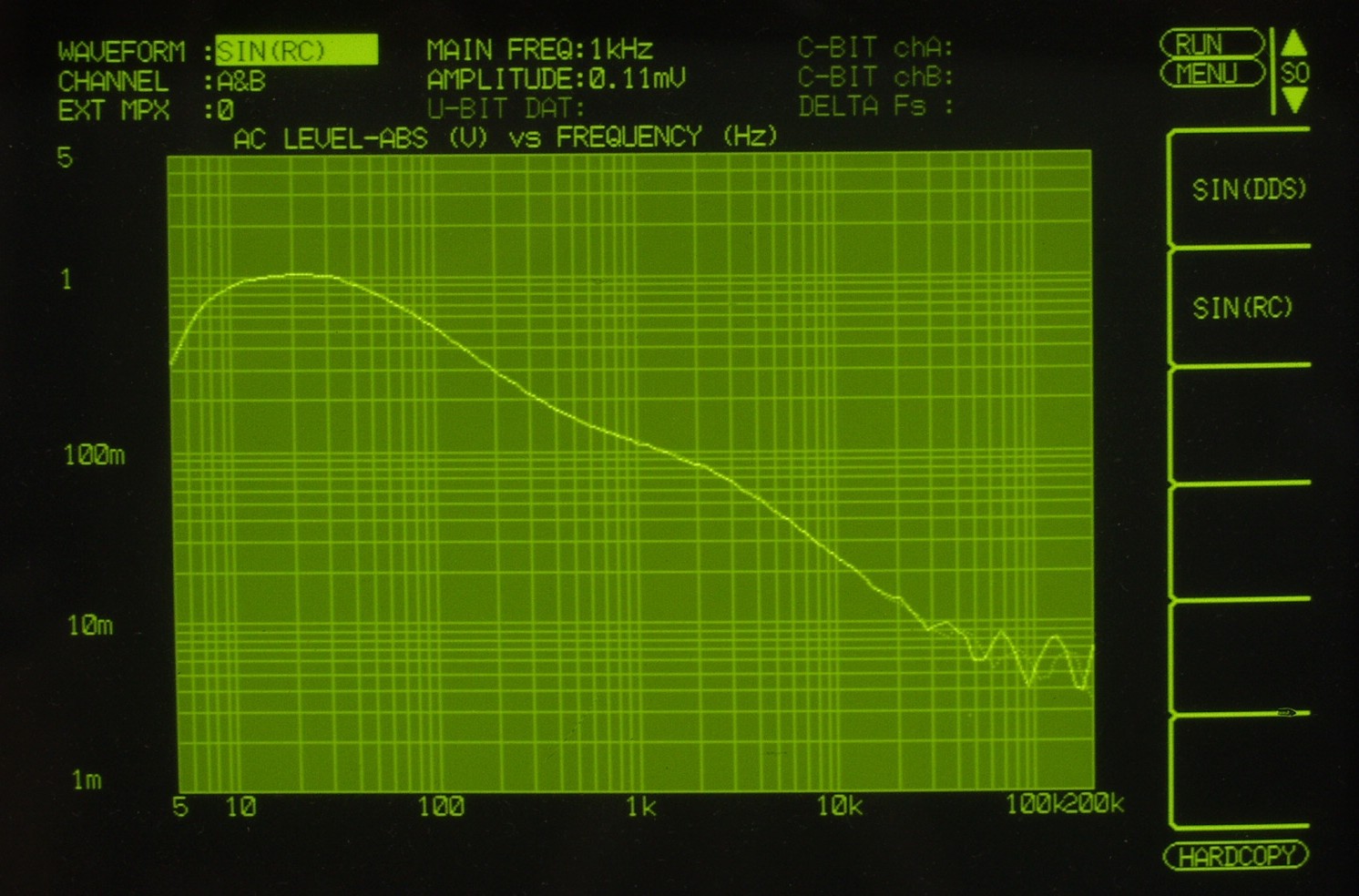

Ｆ３Ａ．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

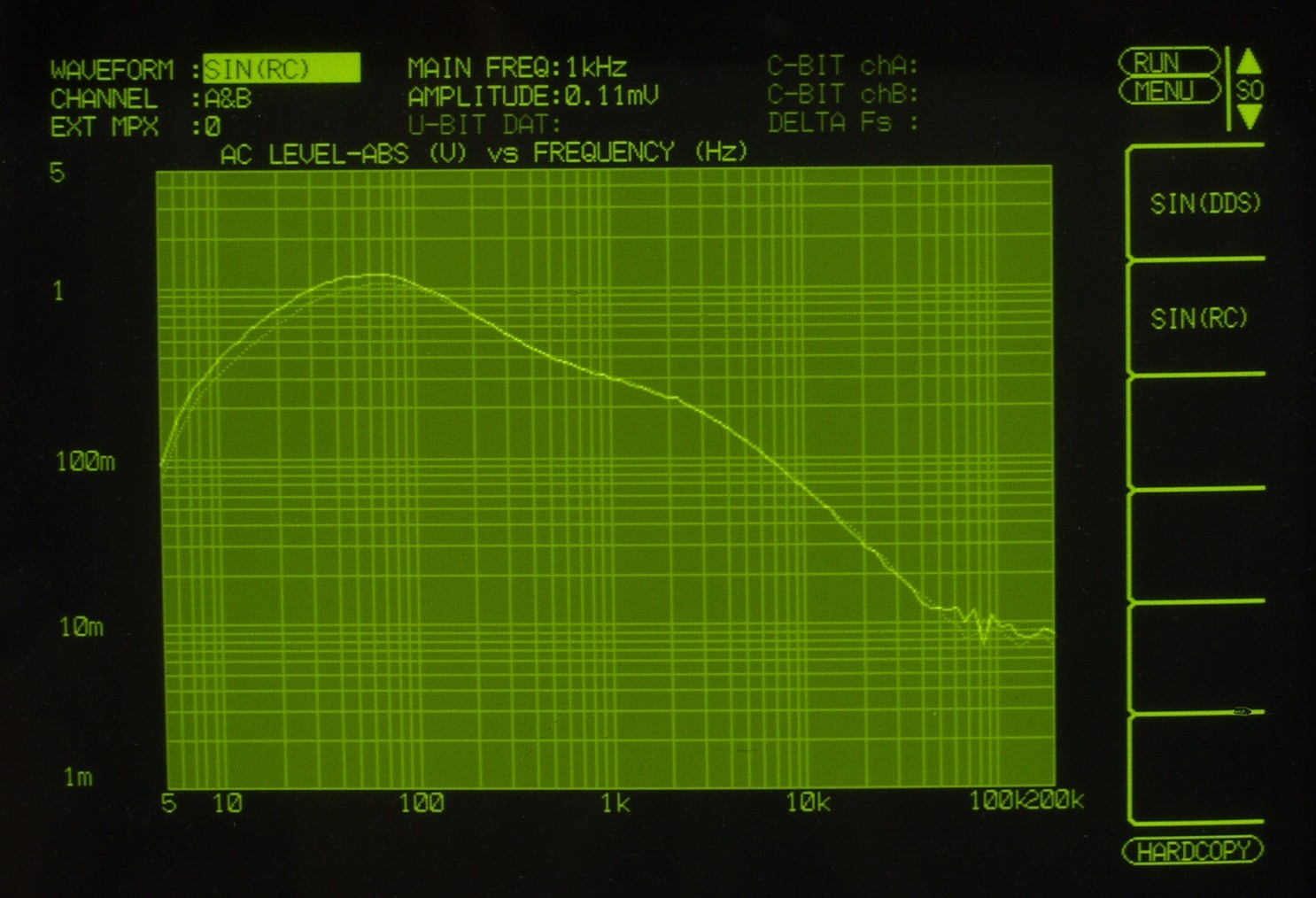

Ｆ４Ａ．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ

Ｅ５．　引き続き２４時間エージング

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg 付属品 低容量接続コード1本、保証書 価格 250,000円、1984年2月
