ＰＲＡ−２０００Ｚ．　３台目修理記録

平成２８年１月６到着　　平成２９年２月２６日完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 今回、中古のDENON PRA-2000Zを入手しましたが、高音域の歪みがきつくオーバーホールをお願いします。 （タバコのヤニ臭いもあります） もちろんHMA-9500と組み合わせての使用目的です。 Ｔ．　修理前点検測定 Ｂ．　原因・現状 経年変化による劣化で歪みが多い。 修理履歴あり。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 リード・リレー交換。 抵抗。 フイルムコンデンサー。 ＯＰ-ＡＭＰ交換。 電源コードを取り３Pインレットに取付。 入出力RCA端子をテフロン絶縁型と交換。 Ｋ．　裏パネル加工・塗装 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　１０４個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。 リード・リレー　　　　　　　　　　　　　　　　　　　　　　９個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１２個。 ＯＰ-ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　２個。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　　１個。 テフロン絶縁型ＲＣＡ端子　　　　　　　　　　　　　１２組２４個。 Ｅ．　調整・測定 Ｆ．上位測定器による　調整・測定 Ｇ．　修理費　　　　　　　　１３０，０００円。　　　「オ−バ−ホ−ル修理」。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００Ｚ　の仕様（マニアル・カタログより）

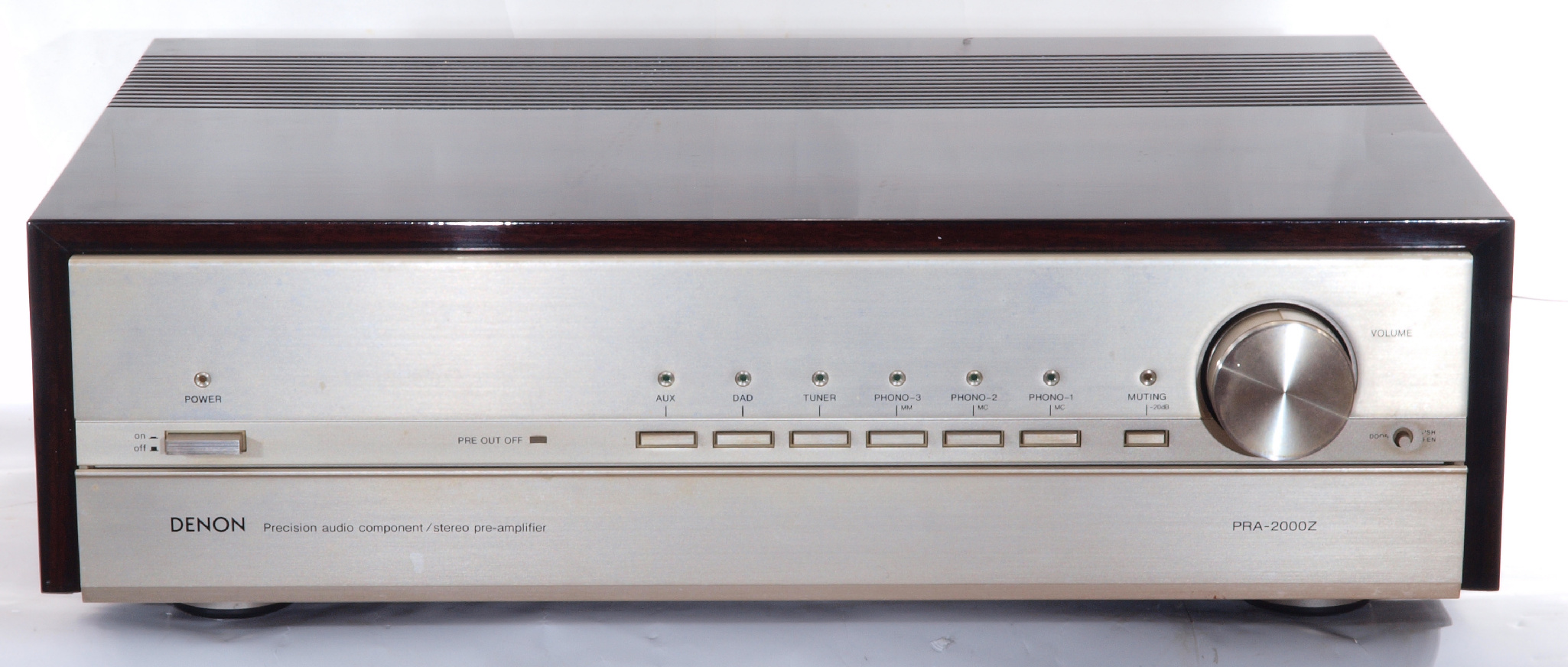

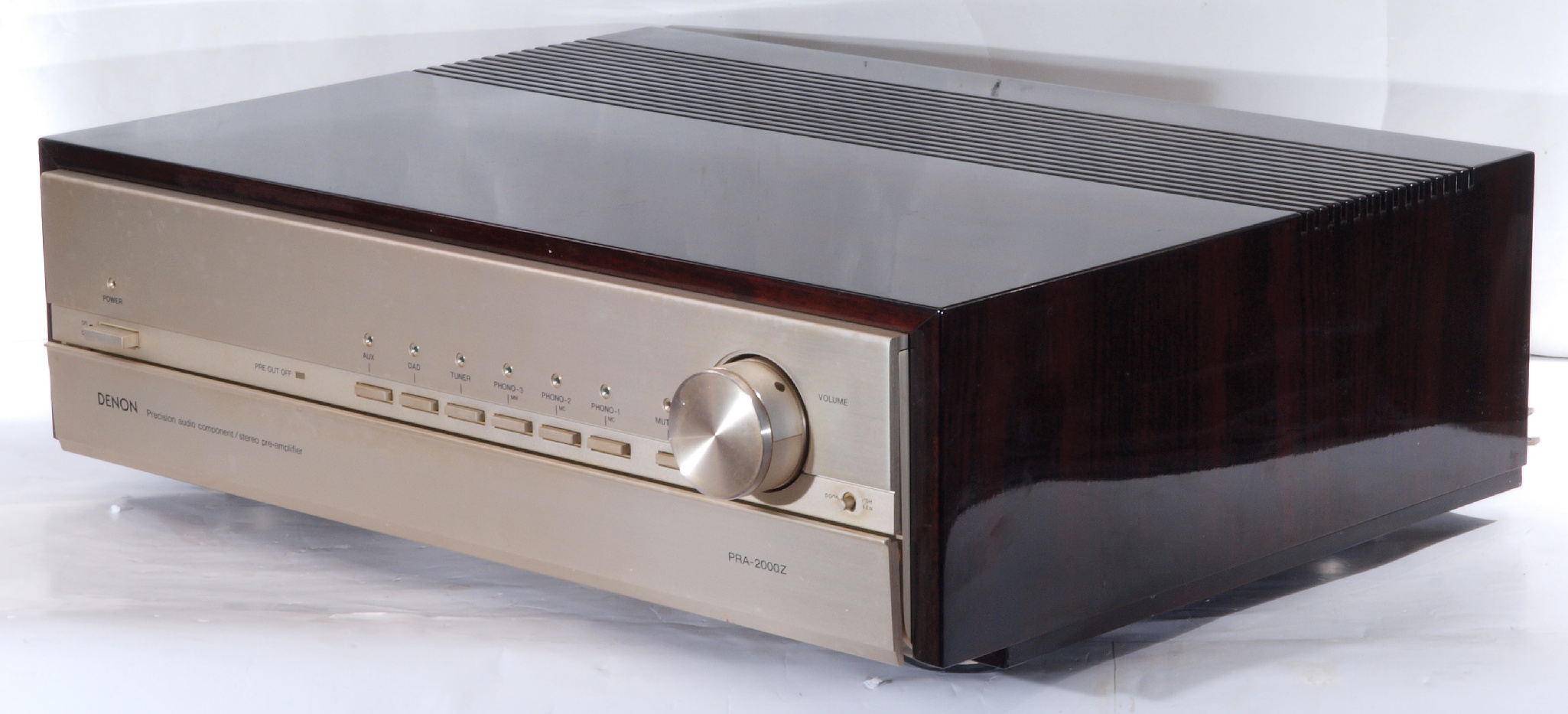

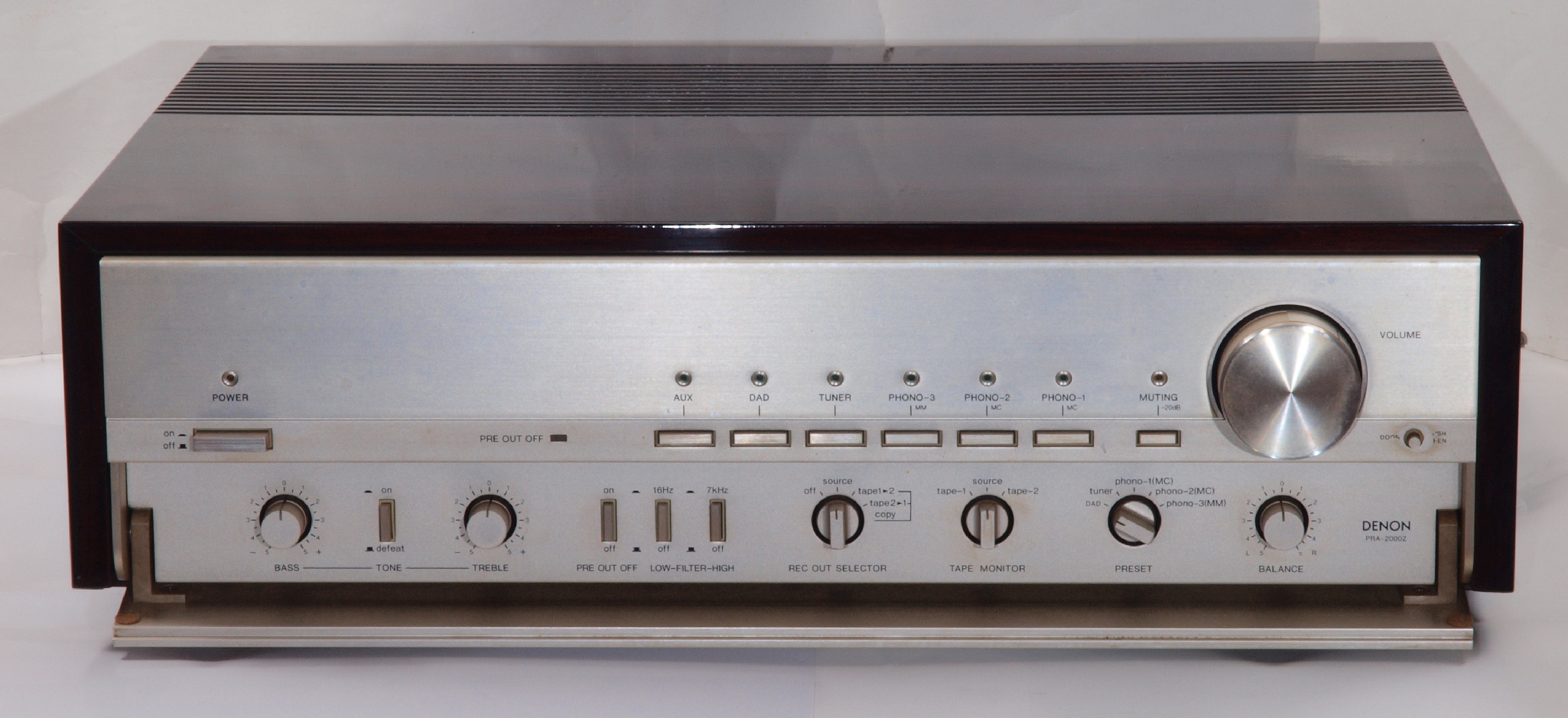

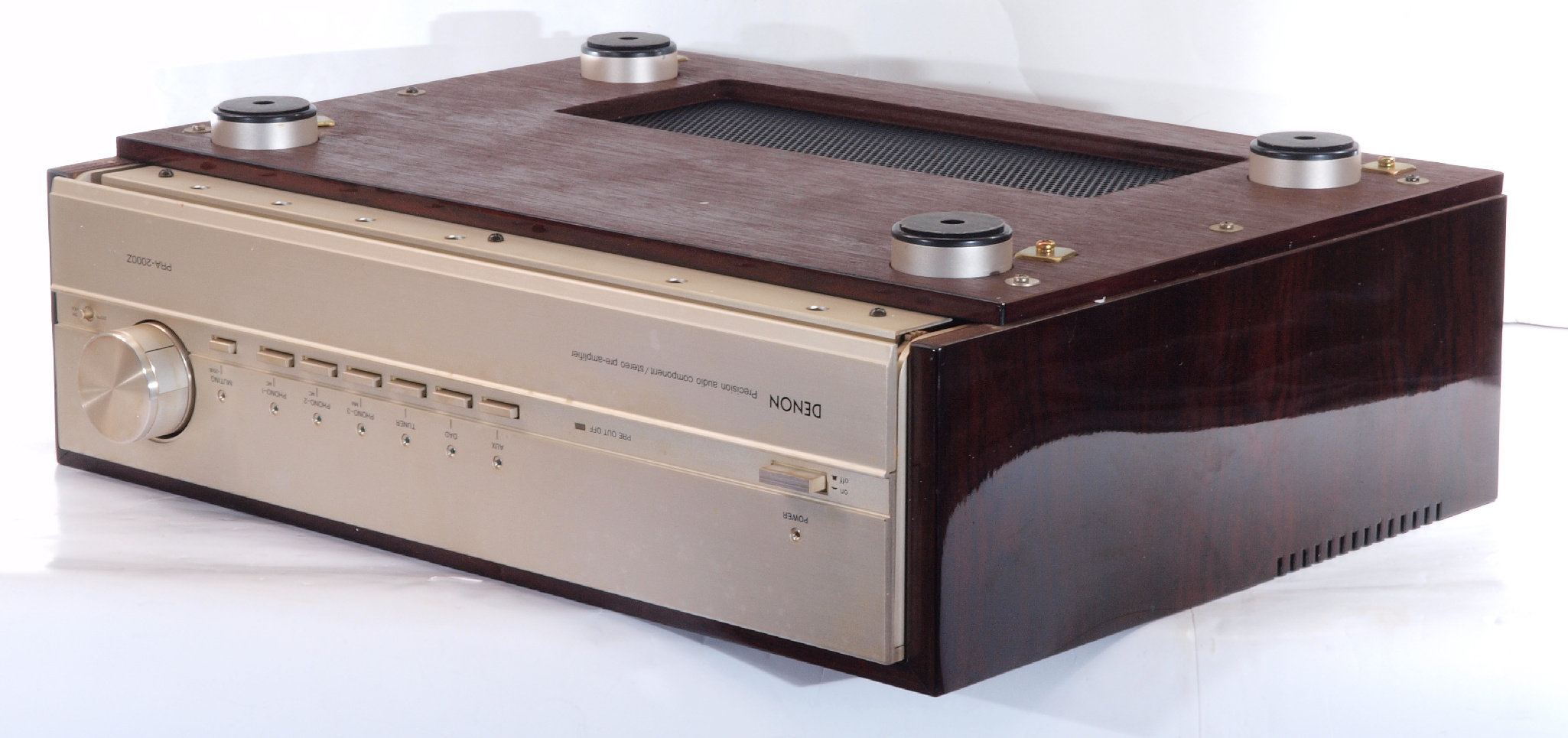

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１０．　点検中　前から見る。

Ａ１１．　点検中　操作ポケットを開け、前から見る。

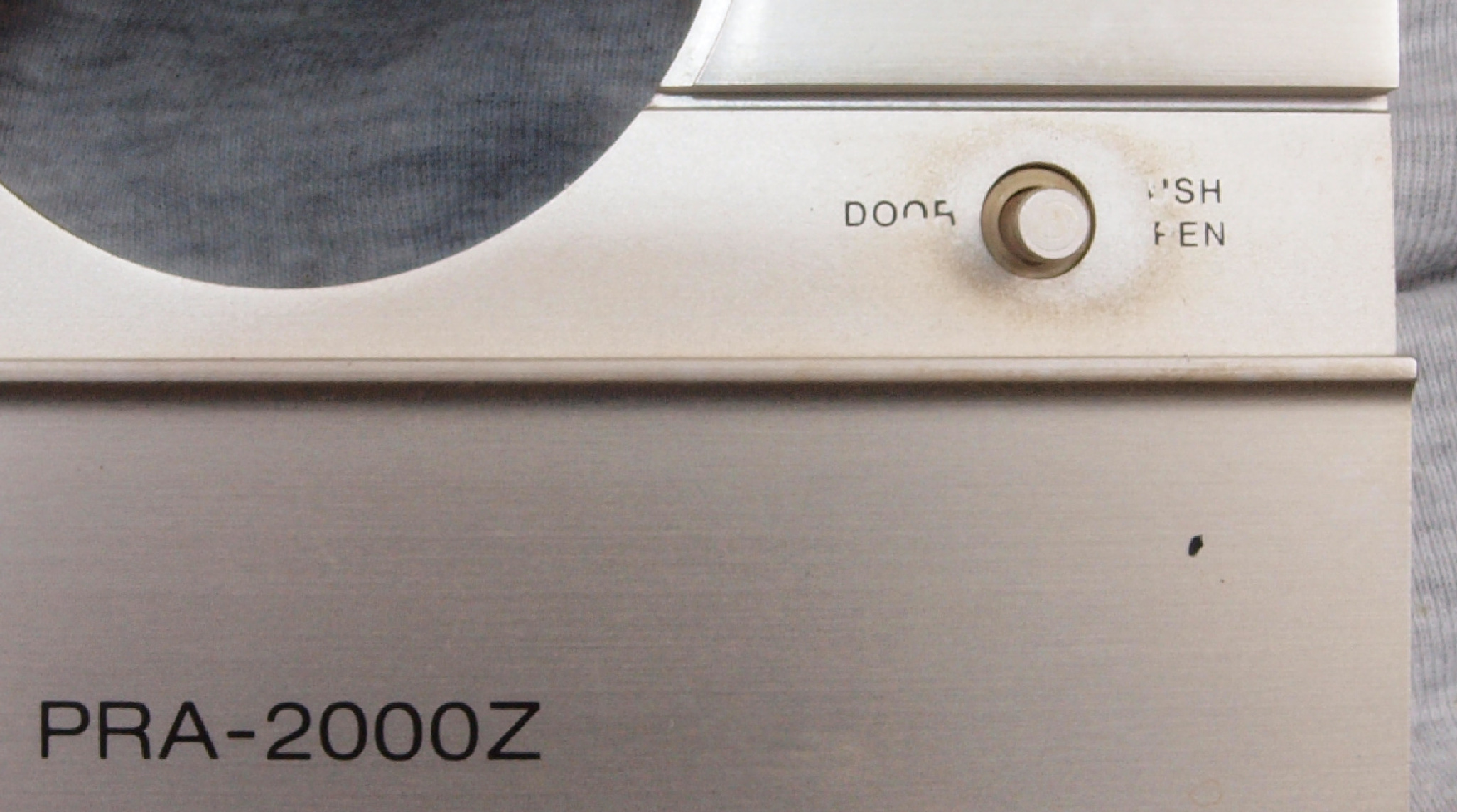

Ａ１１２．　点検中　操作ポケットを開け、前から見る。スクリーン印刷文字が消えやすい？

Ａ１２．　点検中　前右から見る

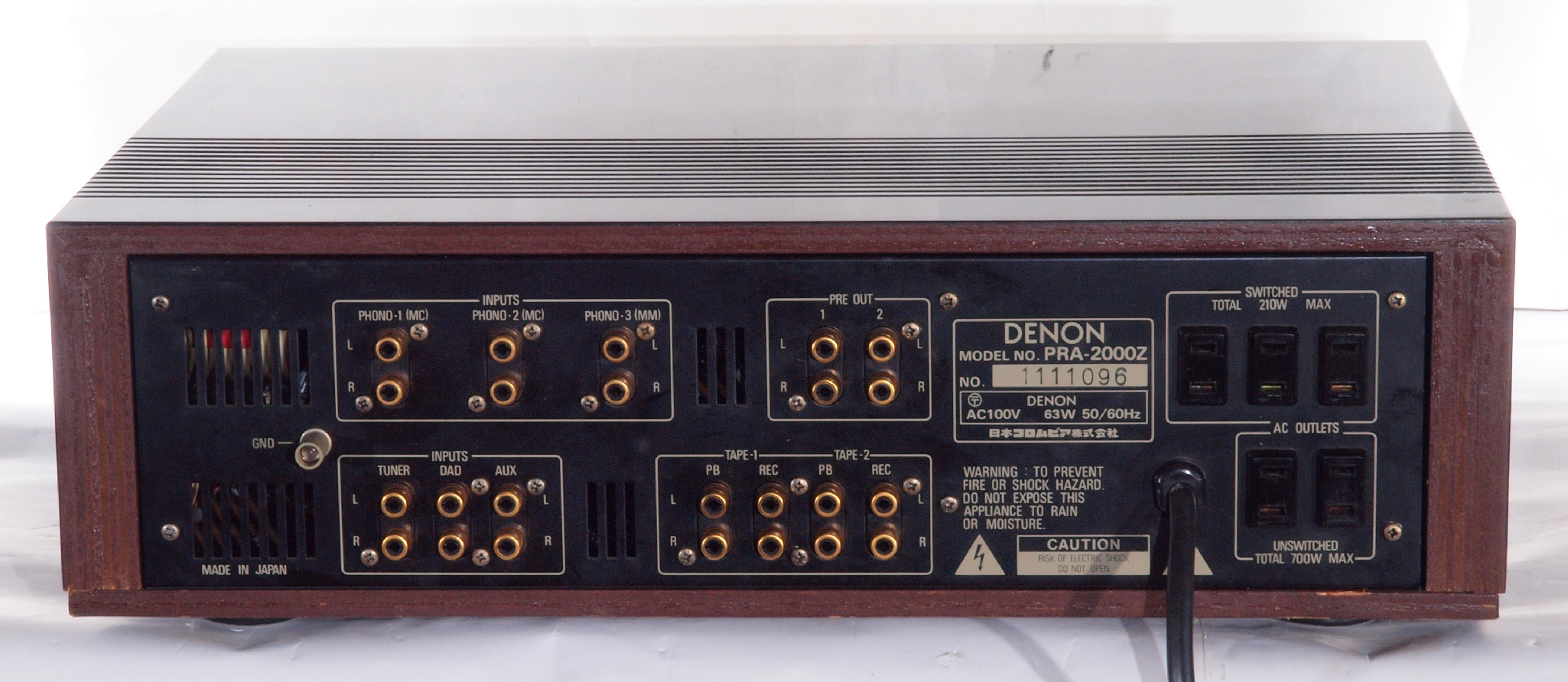

Ａ１３．　点検中　後から見る

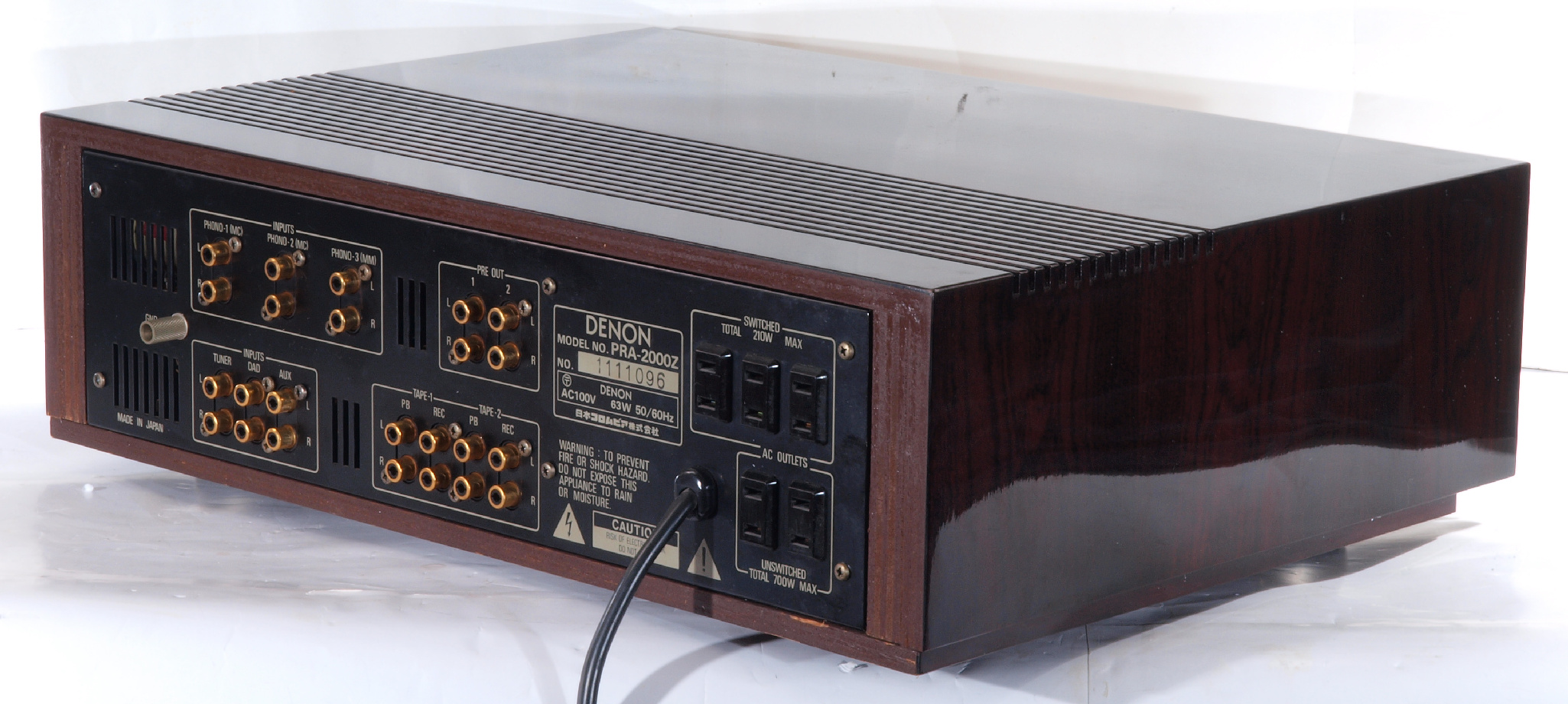

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る。

Ａ１５２．　点検中　上後から見る。

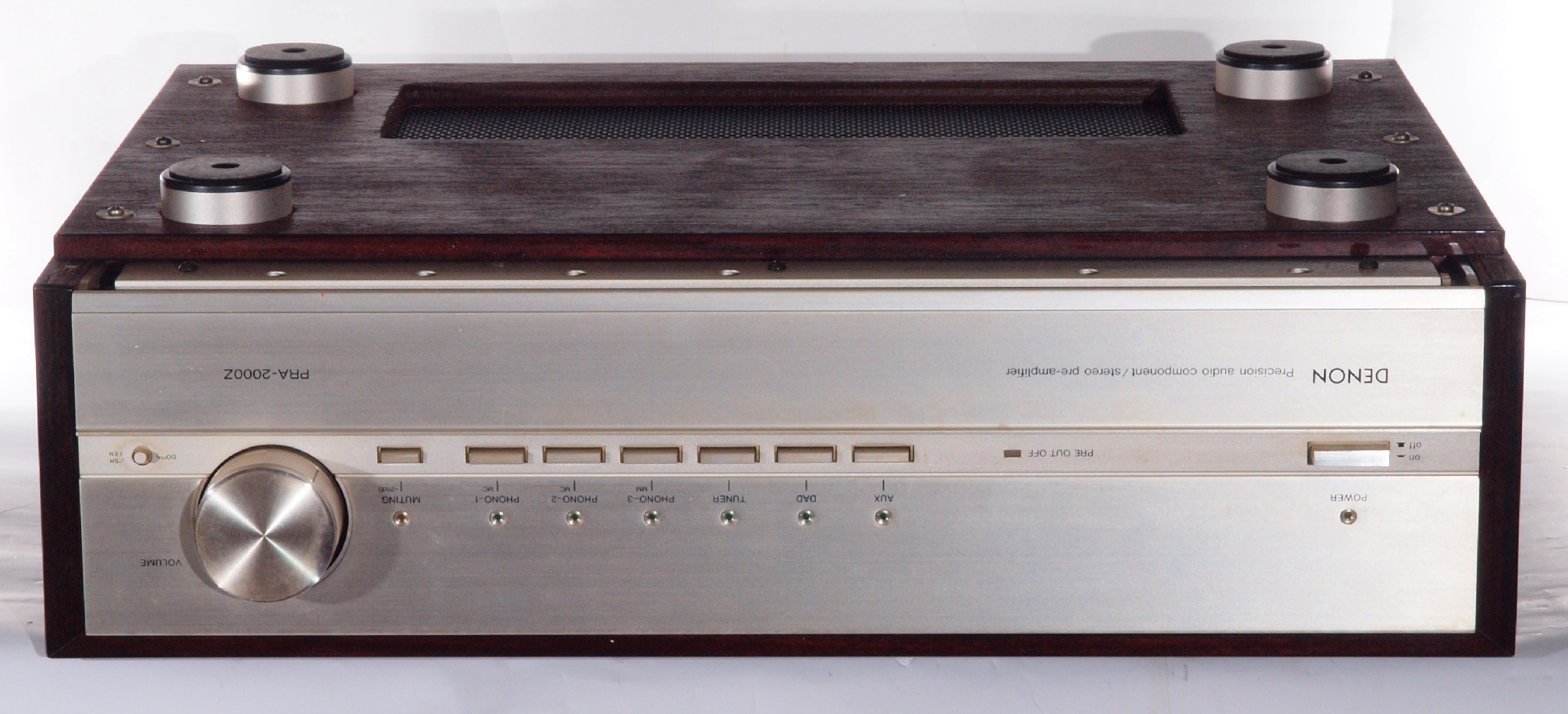

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

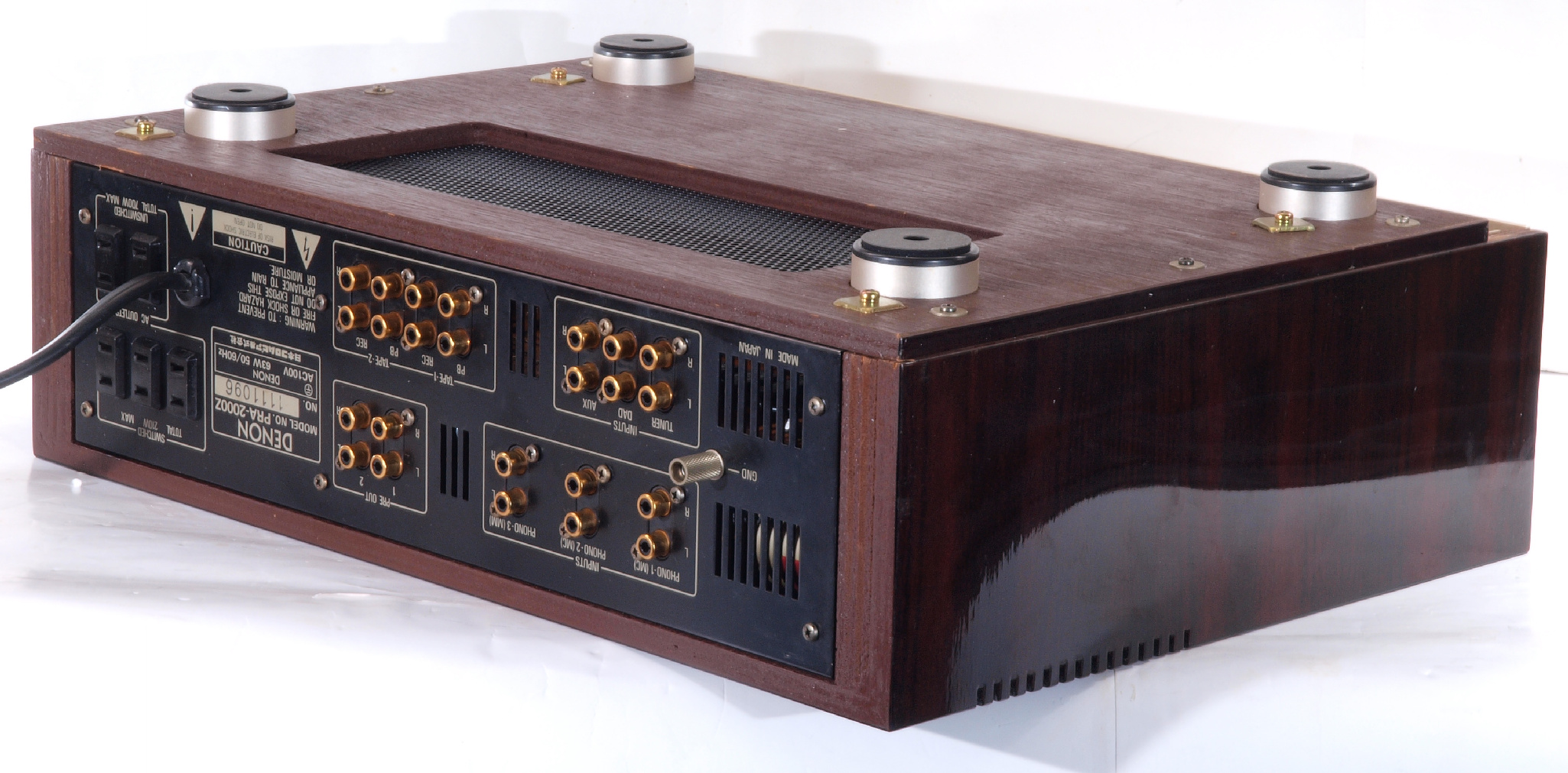

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ３１．　点検中　木ケースから取出し、上から見る。　リレーや１部電解コンデンサーが交換されている。

Ａ３２．　点検中　木ケースから取出し、下から見る。　リレーや１部電解コンデンサーが交換されている。

Ａ３２．　点検中　木ケースから取出し、下から見る。荷扱いが悪いため、トランス取り付けシャーシが下がっている！

Ａ４１．　点検中　電源コード取り付け。

Ａ４２．　点検中　３Pインレットに交換可能。FURUTECH　FI-10(R) ロジウムメッキ。

Ａ５１．　点検中　PHONO_入力RCA端子。

Ａ５２．　点検中　PHONO_入力RCA端子。　テフロン絶縁型と交換可能。 ＷＢＴ　ＲＣＡ端子を選択可。

Ａ５３．　点検中　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。

Ａ５４．　点検中　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。　テフロン絶縁型と交換可能。

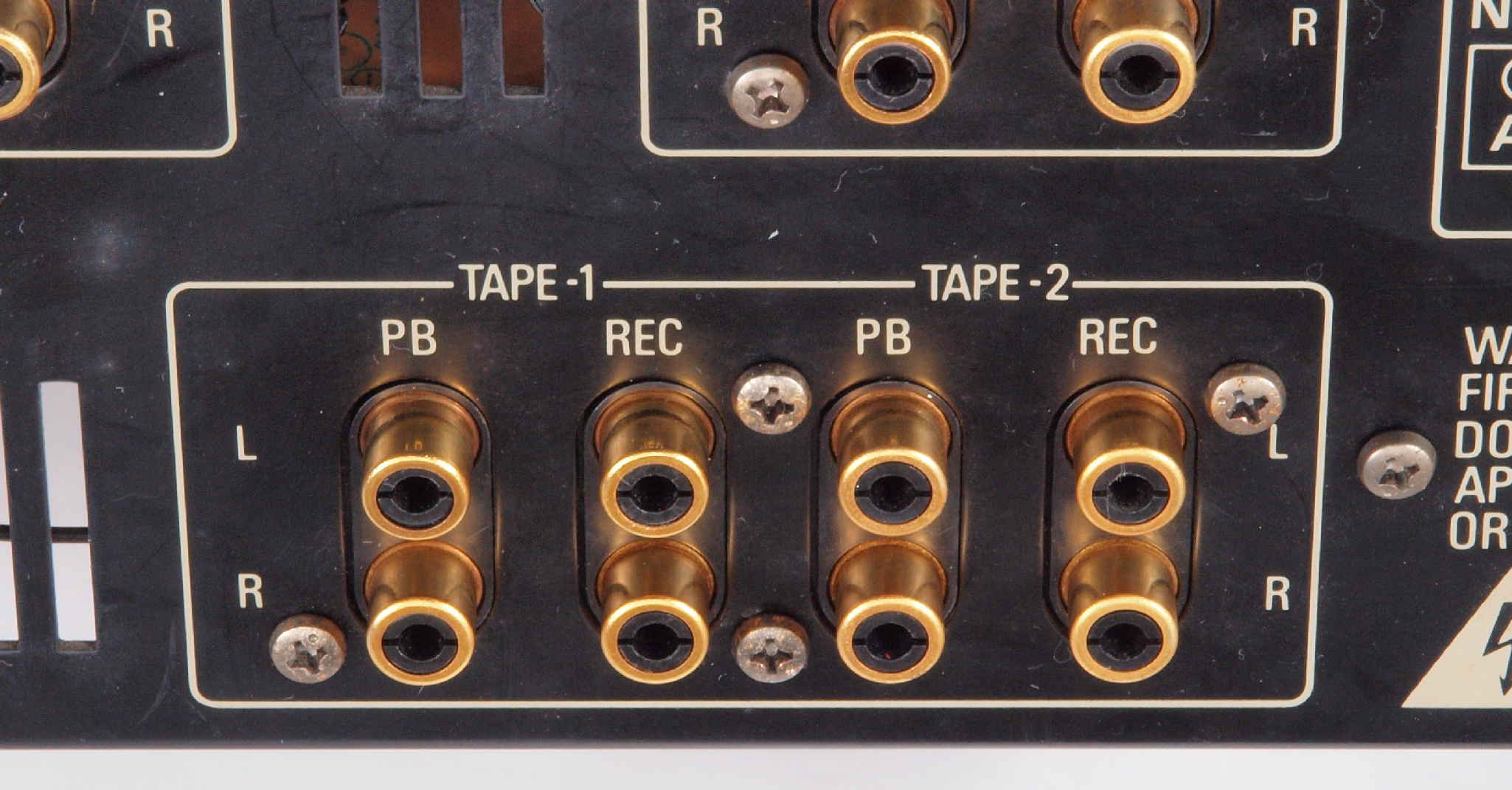

Ａ５５．　点検中　ＴＡＰＥ_入出力RCA端子。

Ａ５６．　点検中　ＴＡＰＥ_入出力RCA端子。　テフロン絶縁型と交換可能。

Ａ５７．　点検中　出力RCA端子。

Ａ５８．　点検中　出力RCA端子。　テフロン絶縁型と交換可能。

Ａ６１．　点検中　使用されていたＲＣＡ端子。　中心電極は上下で挟む方式。

Ａ６２．　点検中　使用されていたＲＣＡ端子。　挟み込むタイプなので、接触は２点（２線）のみ。

Ａ６３．　点検中　使用されていたＲＣＡ端子。　拡大。

Ａ６４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６５．　点検中　ＷＢＴ製ＲＣＡ端子。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ７１．　点検中　このAMPの重要な部品の一つ「リードリレー」は９個使用。ユーザーは下記から選択使用出来る。 上＝現在製造中のｏｋｉｔａ製．．．．．．．手持ち６台分　denonの修理で使用中、2016-1-10現在以下同じ。 中＝omuron製（現在は製造中止）．．．手持ち４台分。 下＝ｉｋｕｎｏ（現在は製造中止）．．．．．手持ち1台分（大ので、２個は他の製品を使用）

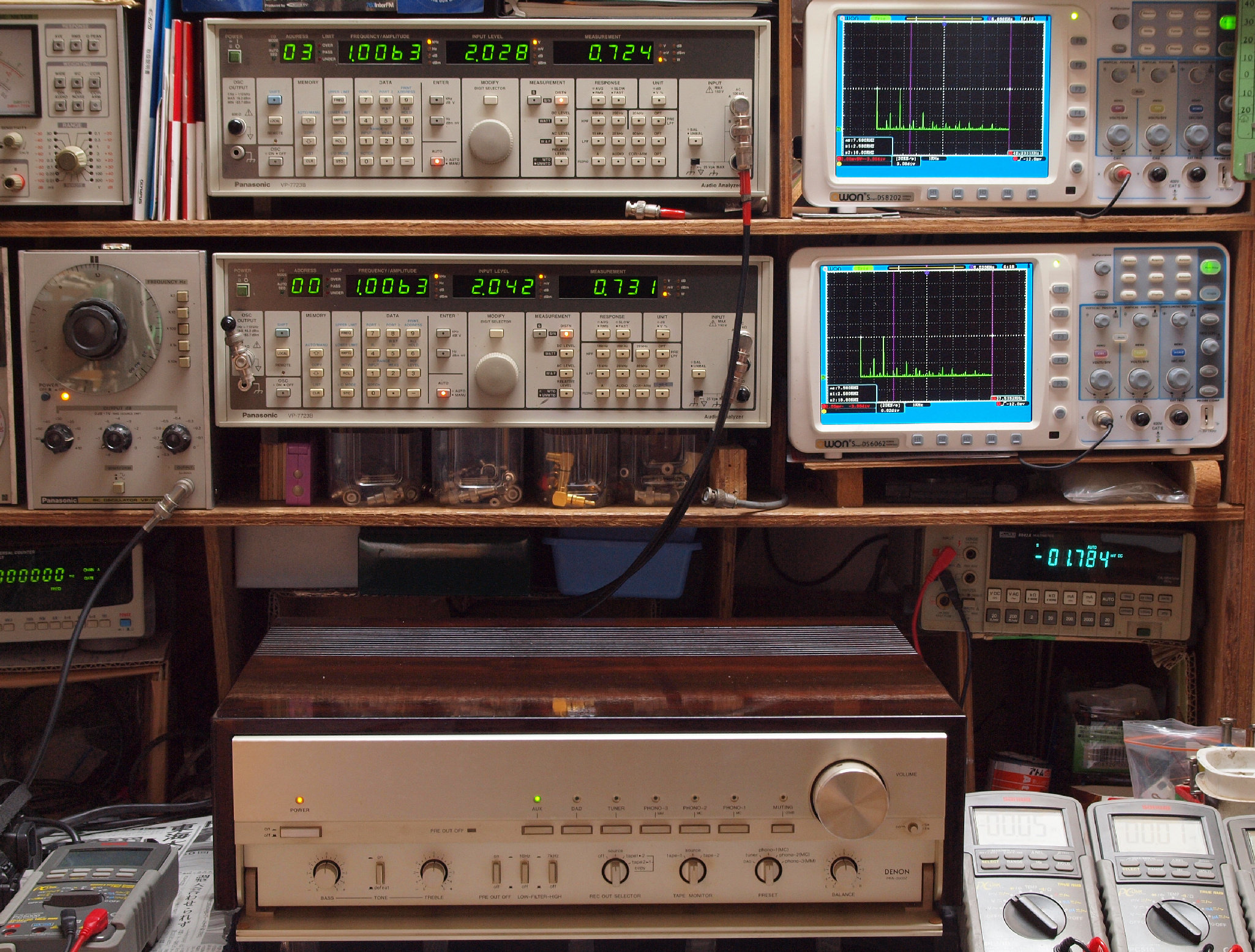

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ１１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．７１４％歪み。 　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．７２０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

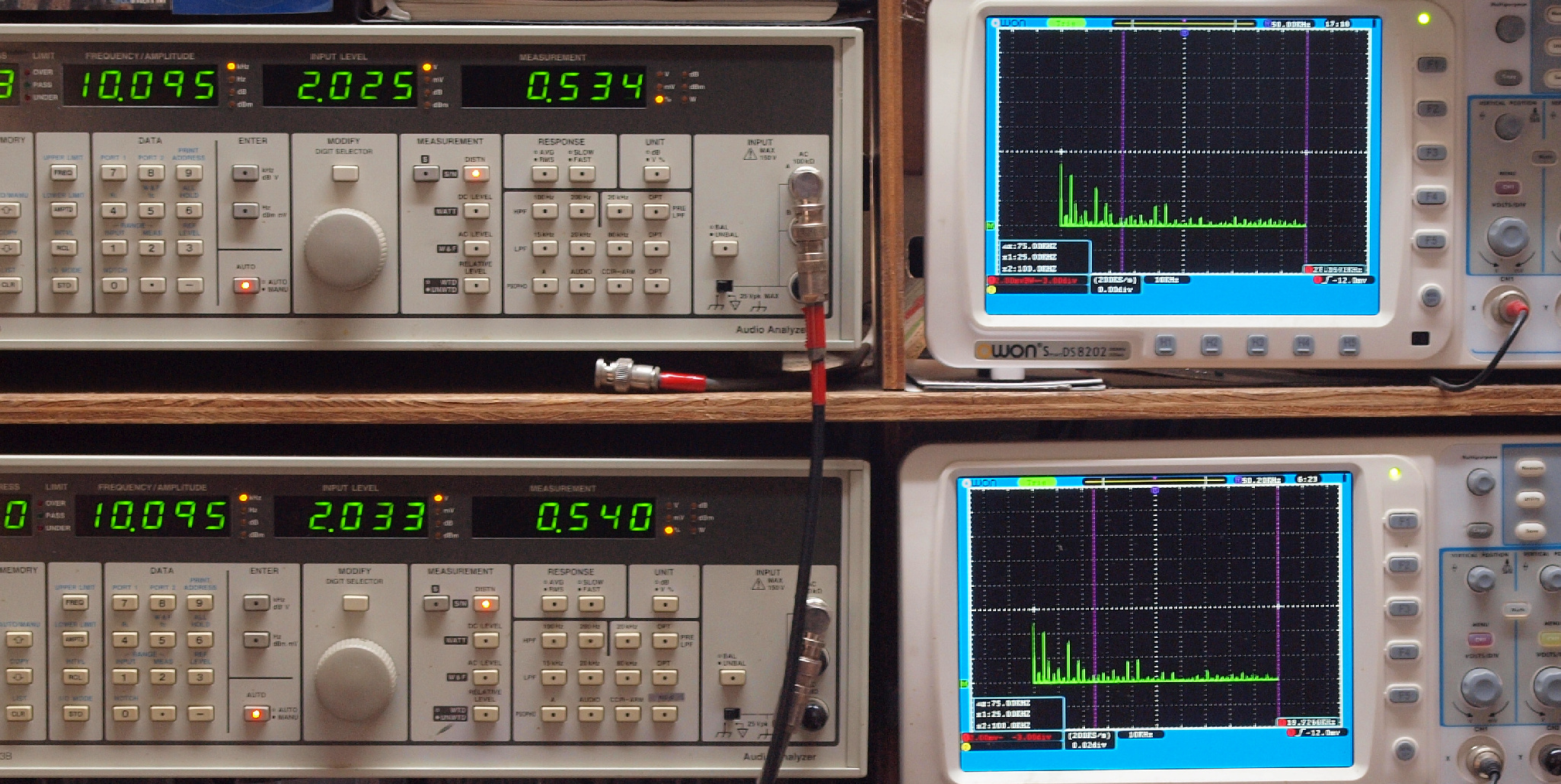

Ｔ１２．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．５３４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．５４０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ２１．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３９８％歪み。 　　　　　ＰＨＯＮＯ_３入力、Ｌ側出力電圧＝２Ｖ、　１．７０％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ２２．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．５２６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　２．５９％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ３１．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　１．５５９％歪み。 　　　　　ＰＨＯＮＯ_１入力、Ｌ側出力電圧＝２Ｖ、　４．７２％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

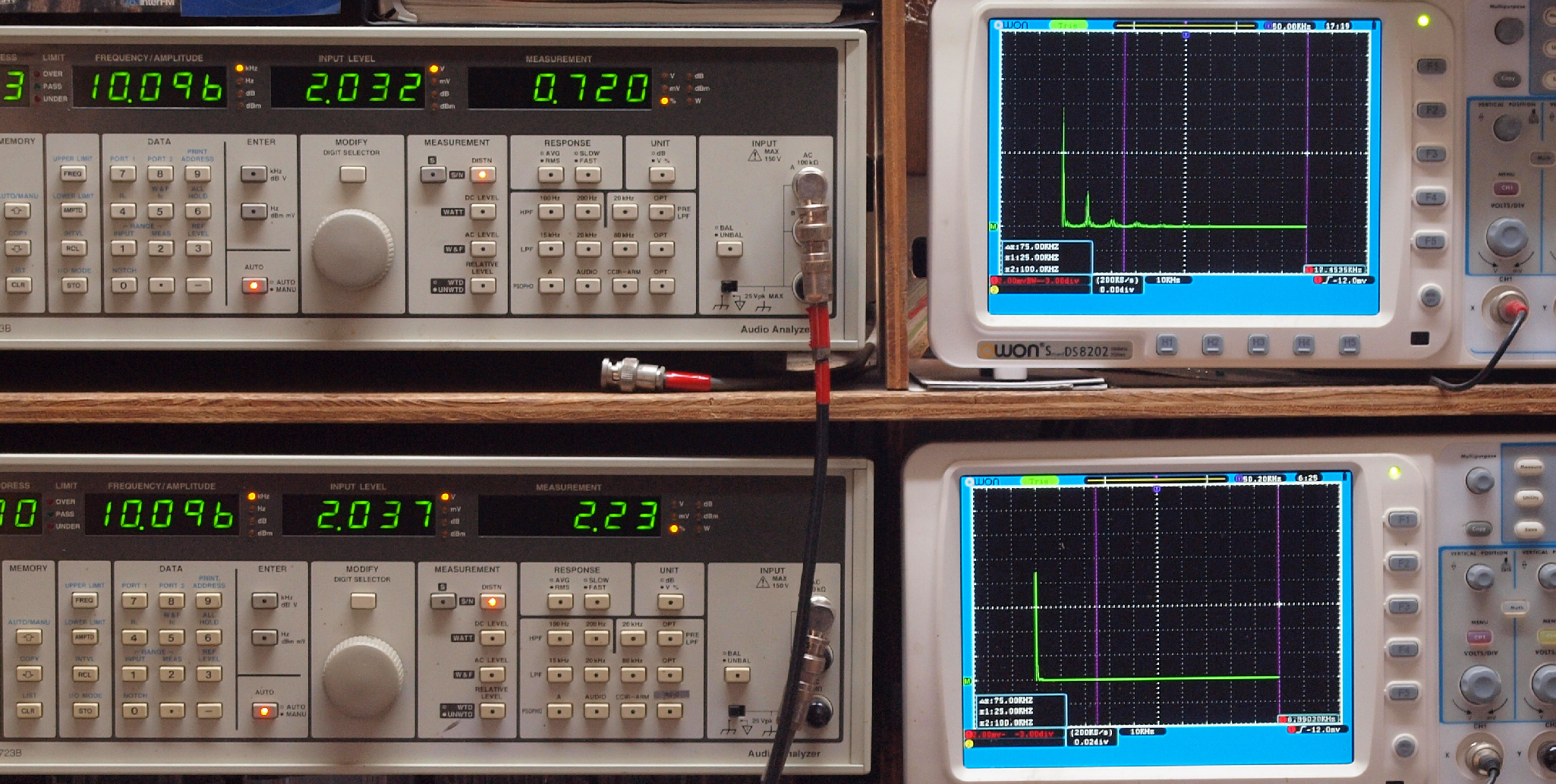

Ｔ３２．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．７２０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　２．２３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

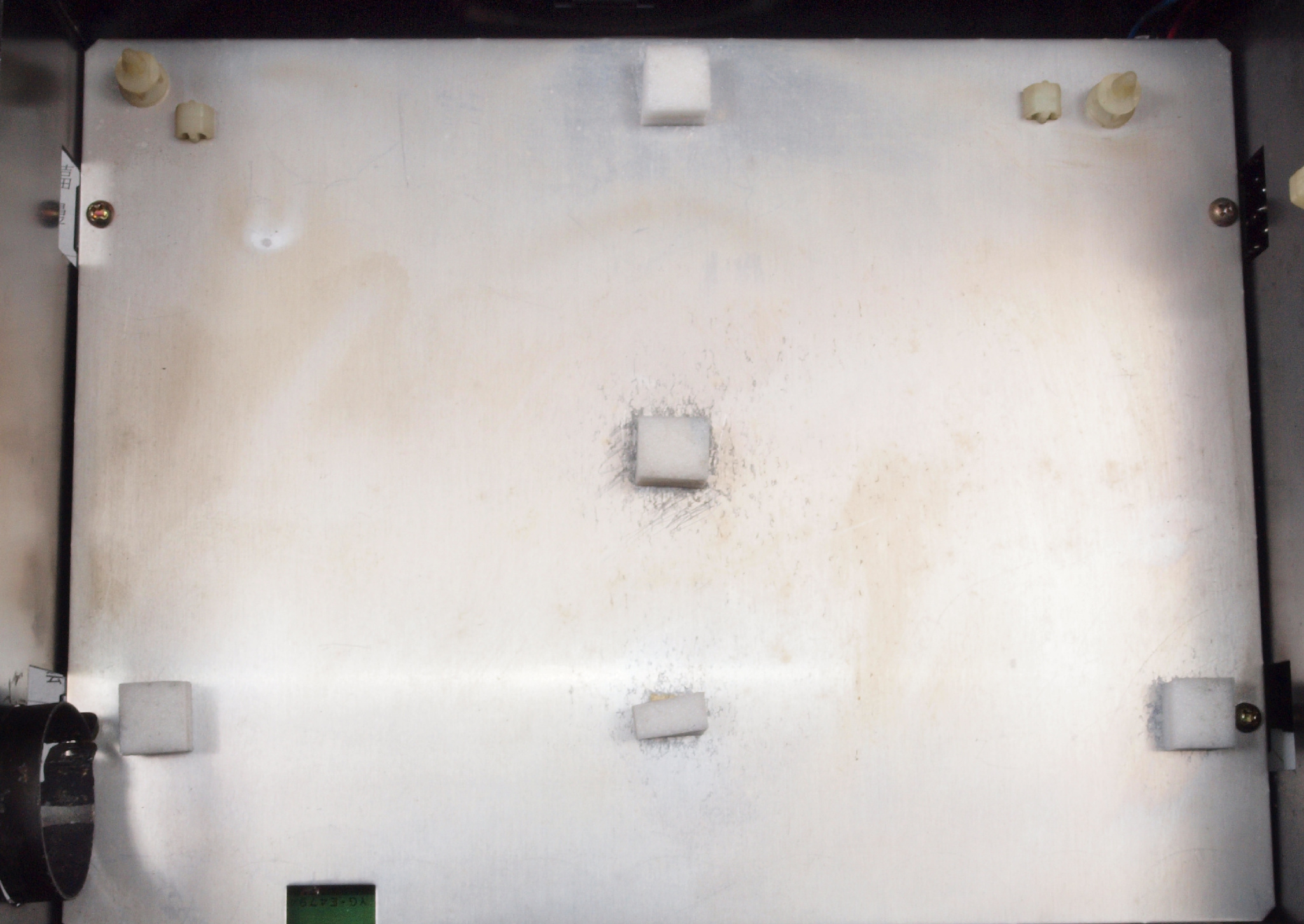

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０１．　修理中　基板を全て取り除いたシャーシを上から見る。基板とのクション材は劣化してボロボロ！

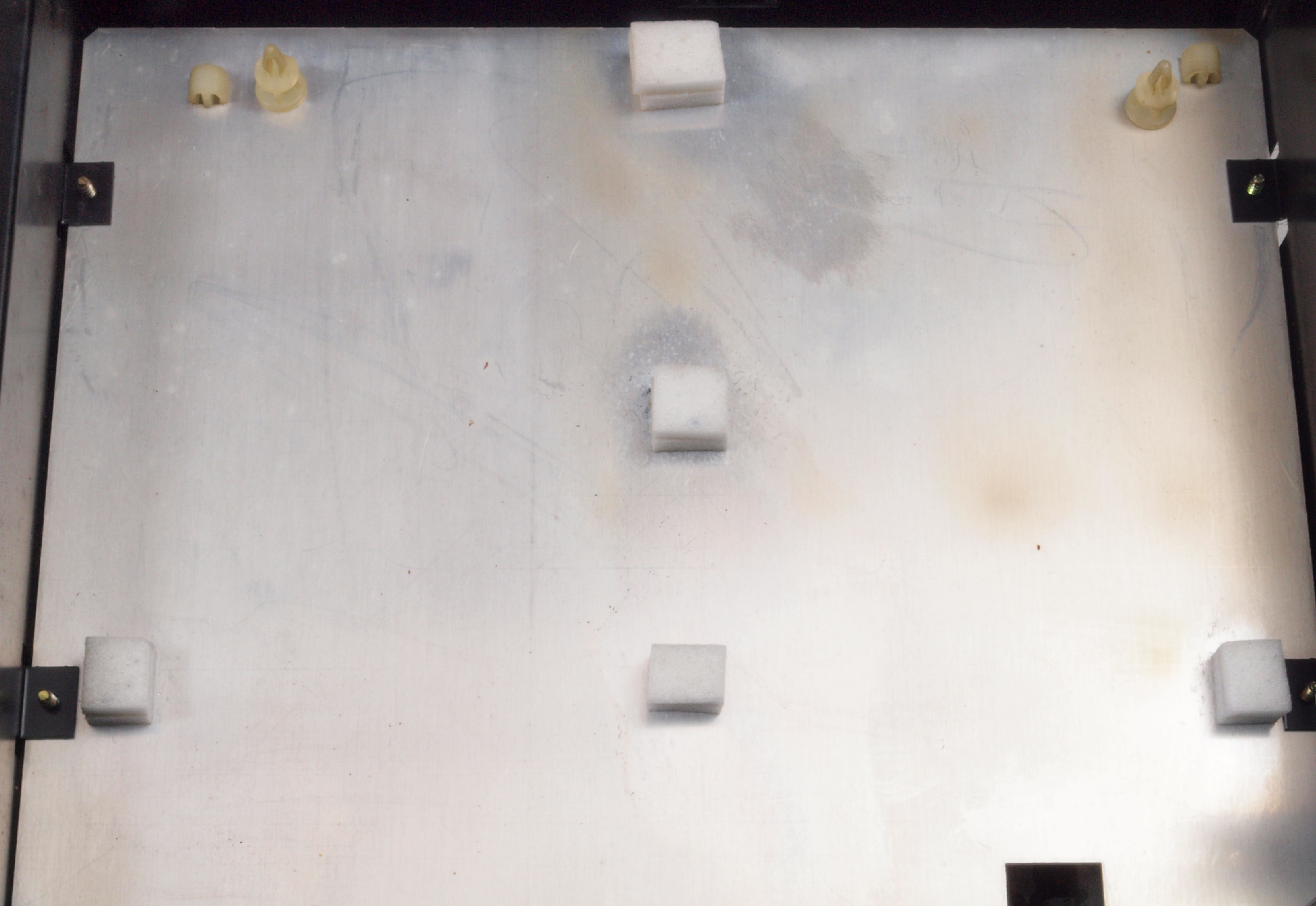

Ｃ０２．　修理中　基板とのクション材は交換。

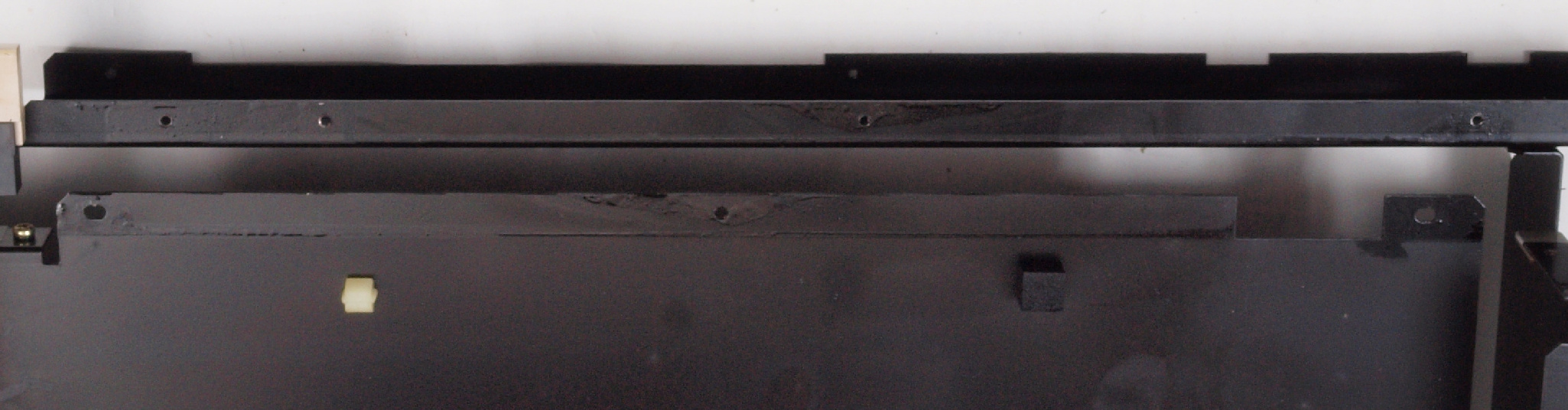

Ｃ０３．　修理中　基板を全て取り除いたシャーシを下から見る。基板とのクション材は劣化してボロボロ！

Ｃ０４．　修理中　基板を全て取り除いたシャーシを下から見る。多量の接点復活材使用の跡が見える。

Ｃ０５．　修理中　基板とのクション材は交換。

Ｃ１１．　修理前　ＥＱ−HEAD-ＡＭＰ基板。　左＝MM、中＝MC、右＝トランス使用ＭＣ。　上右端がＭＣ−トランス。

Ｃ１１２．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　トルエン溶媒の接着剤。錫メッキジャンパー線が腐食している。

Ｃ１１３．　修理中　ＥＱ−HEAD-ＡＭＰ基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ１２．　修理後　ＥＱ−HEAD-ＡＭＰ基板。　電解コンデンサ−２８個、リレー３個交換。

Ｃ１３．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏。

Ｃ１３１．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ１４．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ１５．　完成ＥＱ−HEAD-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　ＥＱ−ＡＭＰ

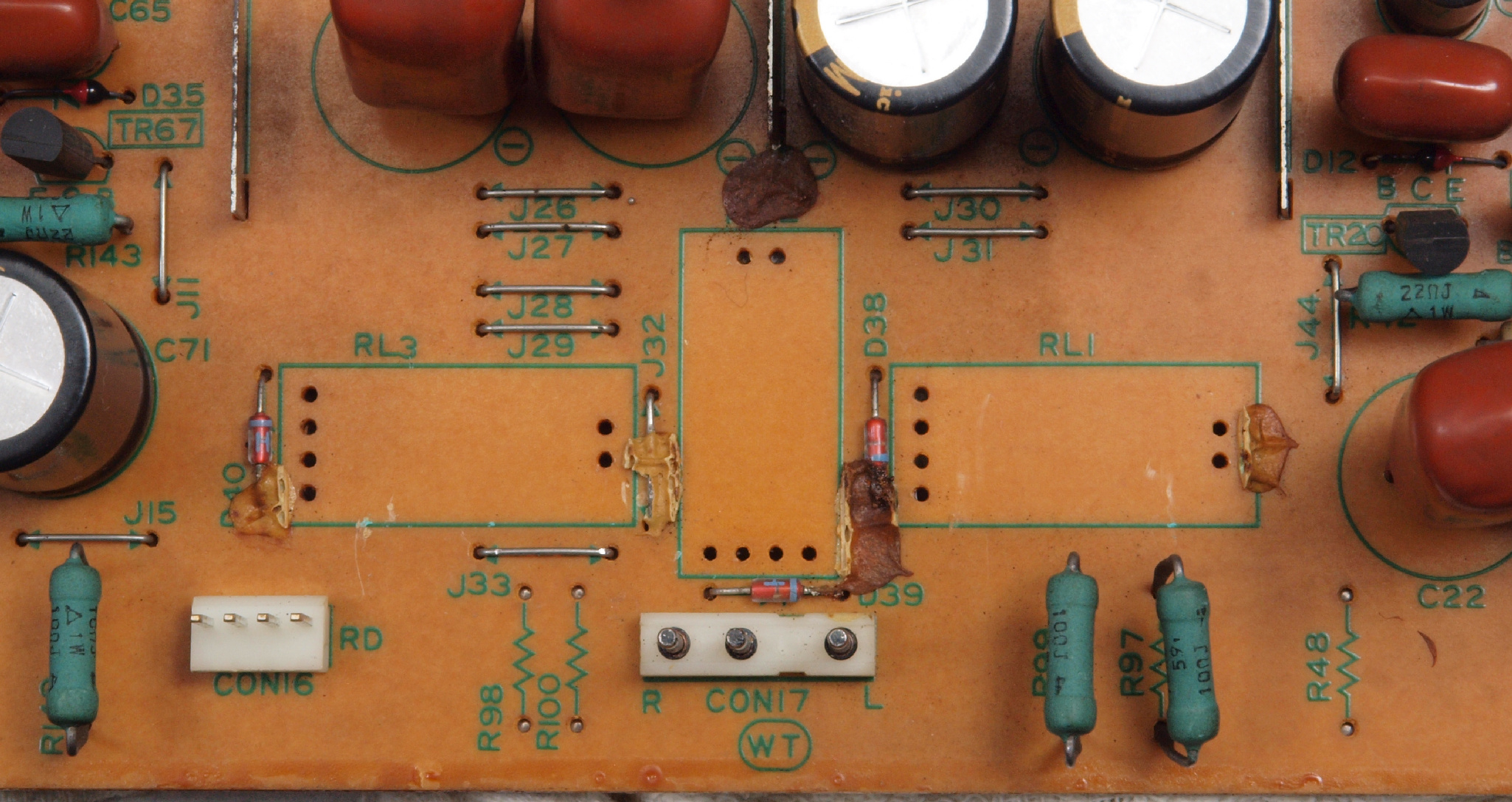

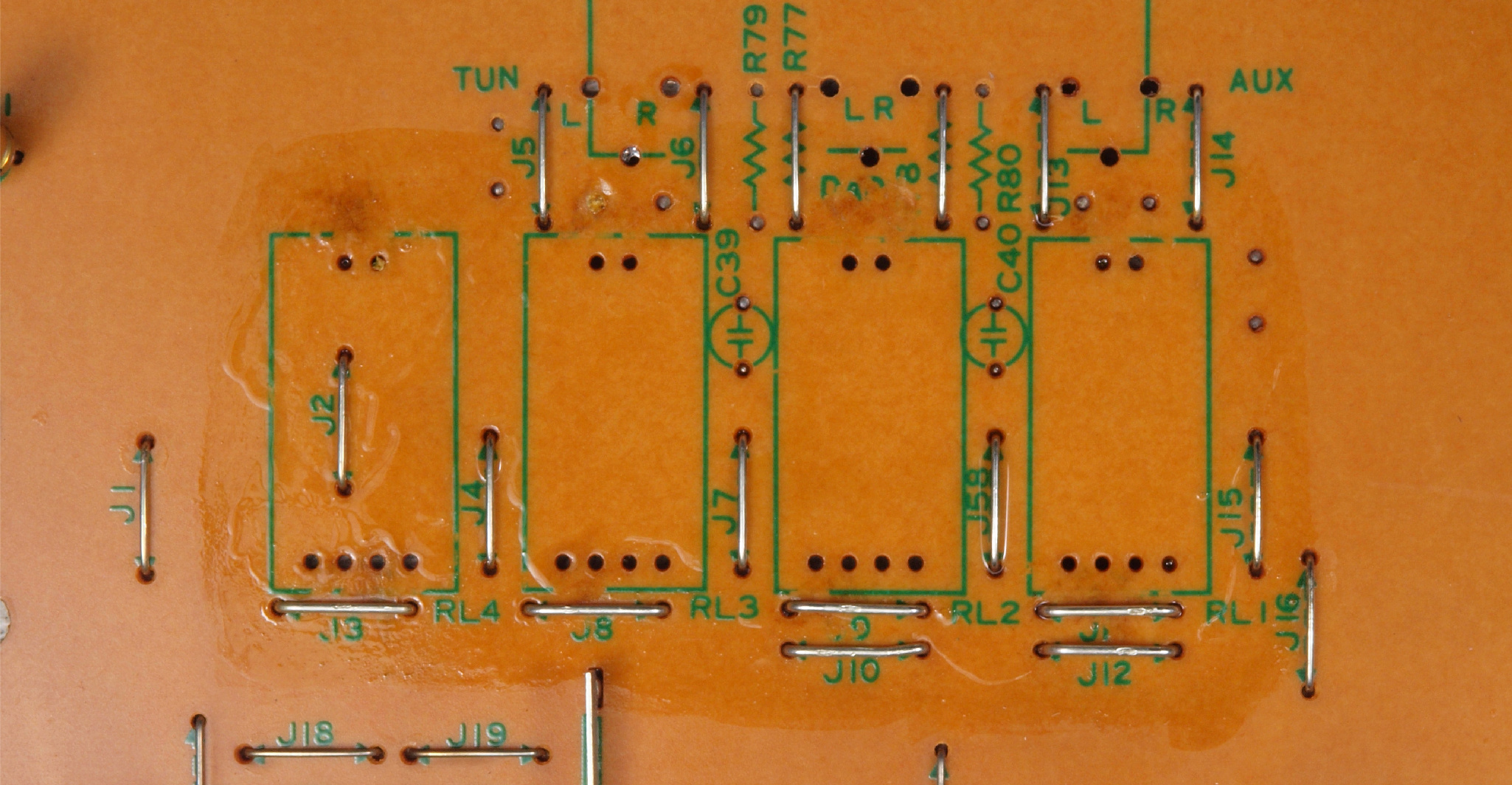

Ｃ２１２．　修理中　ＥＱ−ＡＭＰ。　トルエン溶媒の接着剤。錫メッキジャンパー線が腐食している。

Ｃ２１３．　修理中　ＥＱ−ＡＭＰ。　　トルエン溶媒の接着剤を取り去り、ジャンパー線を交換後、コートを塗布後。

Ｃ２２．　修理後　ＥＱ−ＡＭＰ基板。 　　　　　　　　　　電解コンデンサ−１８個、リードリレー４個、半固定ＶＲ２個交換、フイルムコンデンサー２個追加。

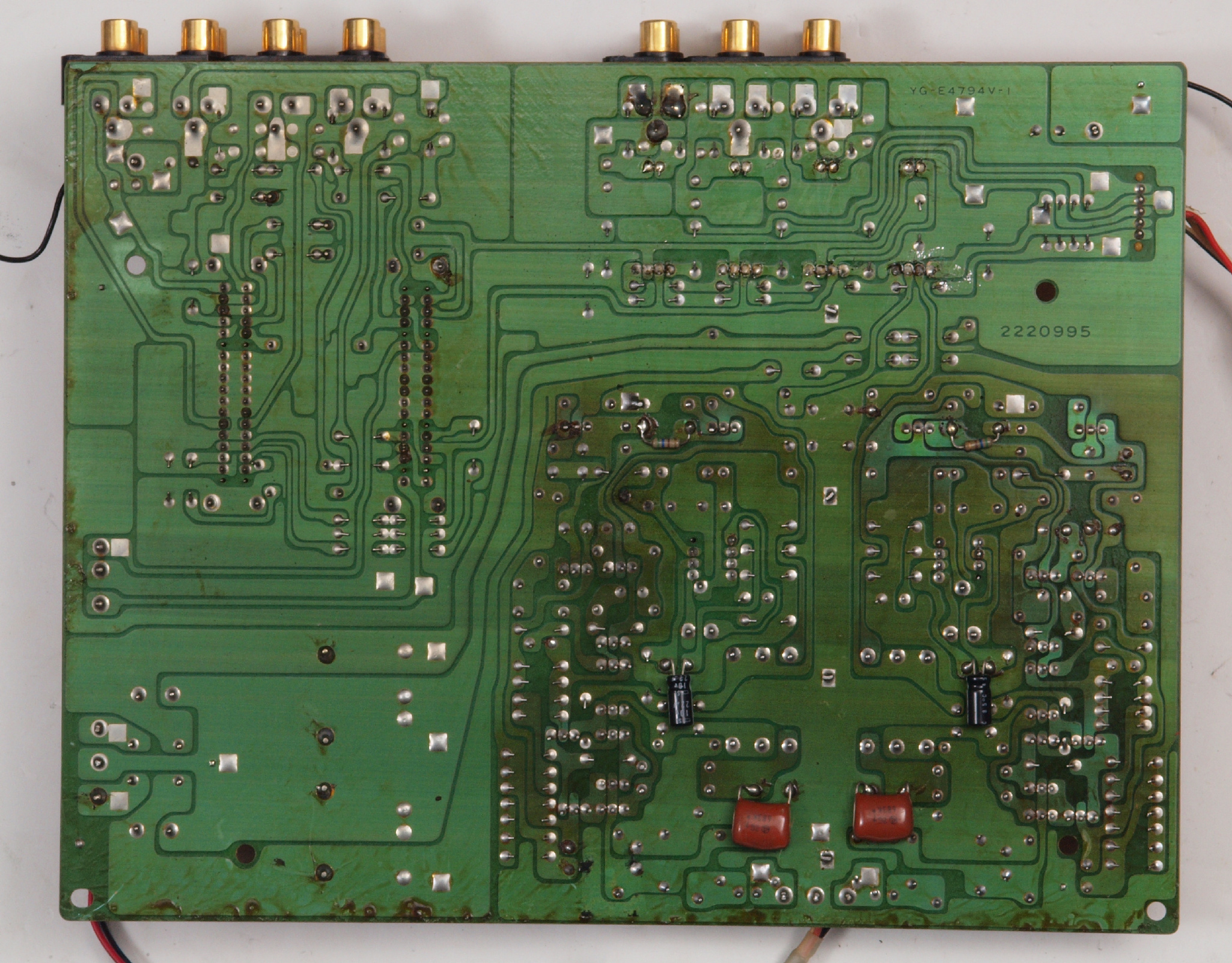

Ｃ２３．　修理前　ＥＱ−ＡＭＰ基板裏

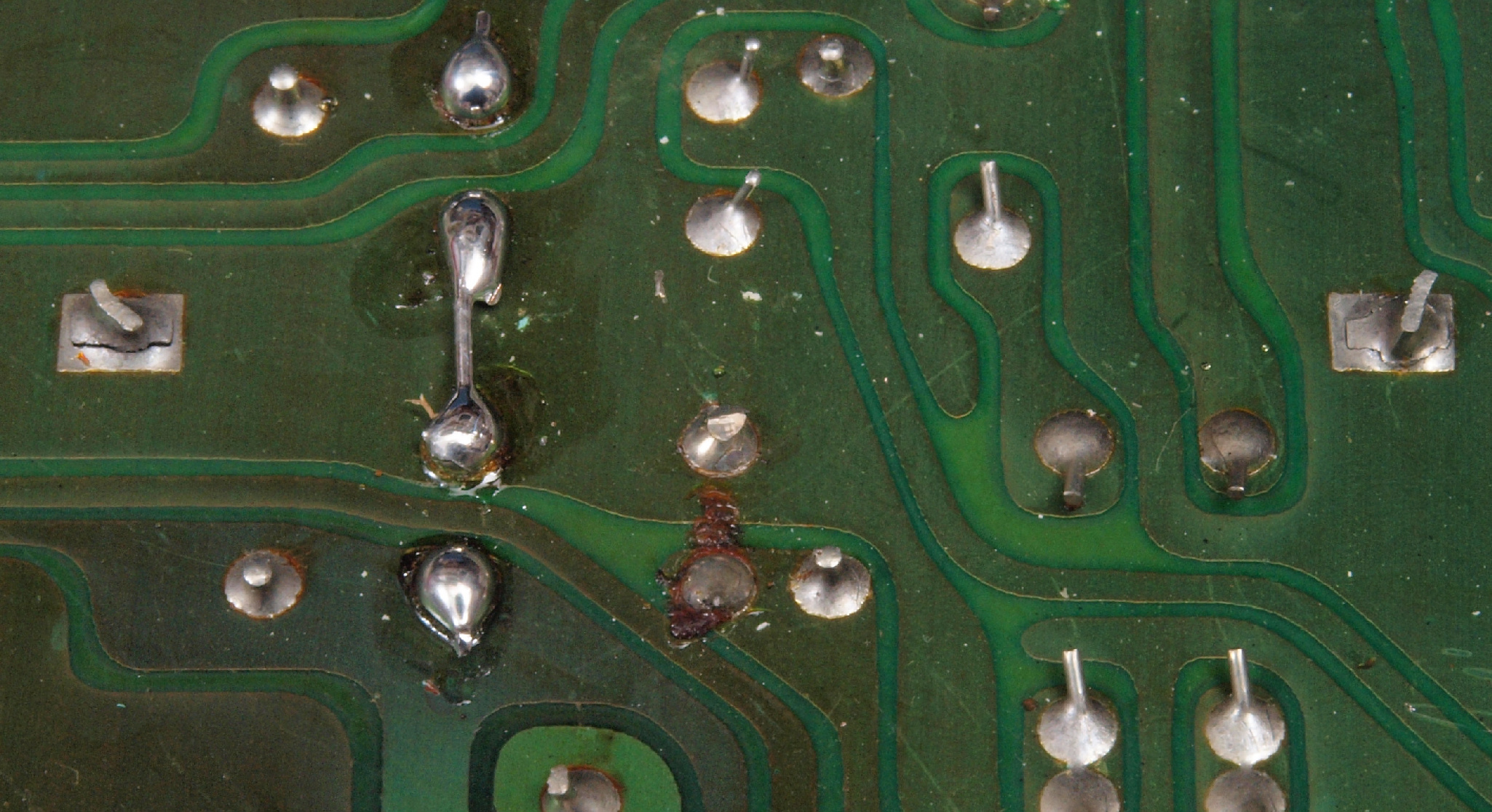

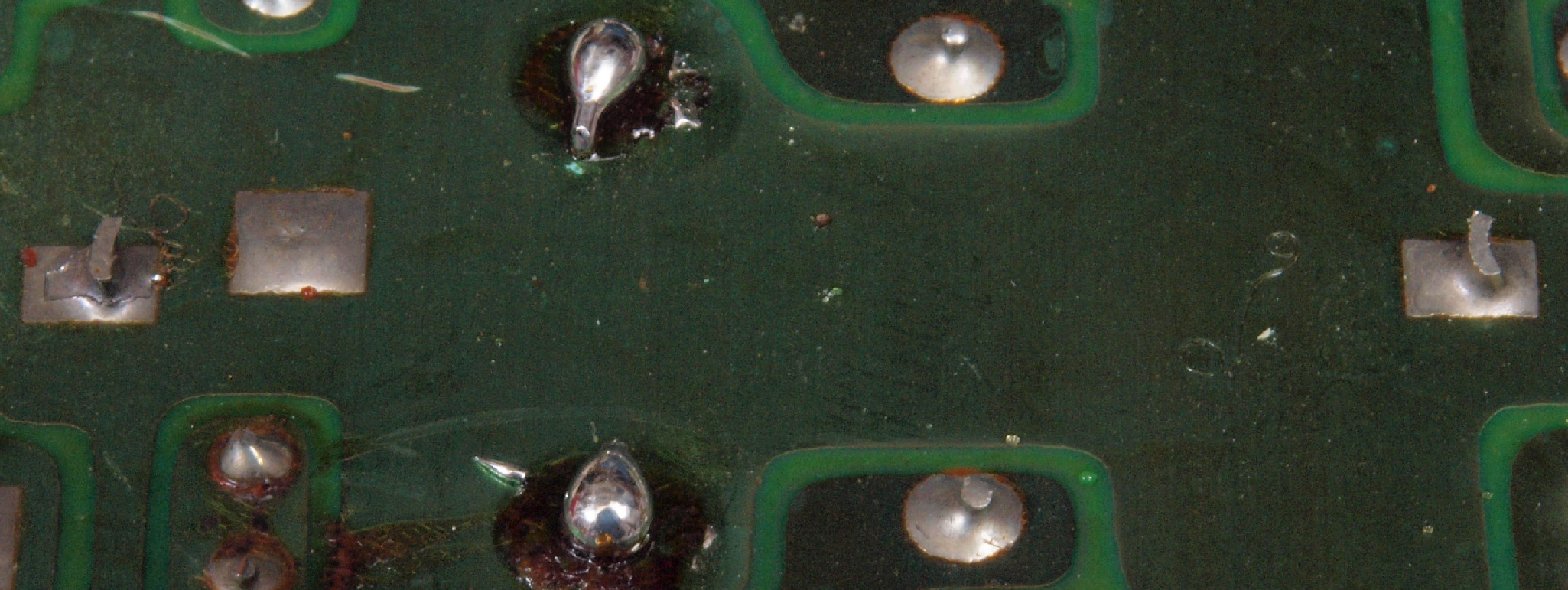

Ｃ２３１．　修理中　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、その１

Ｃ２３２．　修理中　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、その１

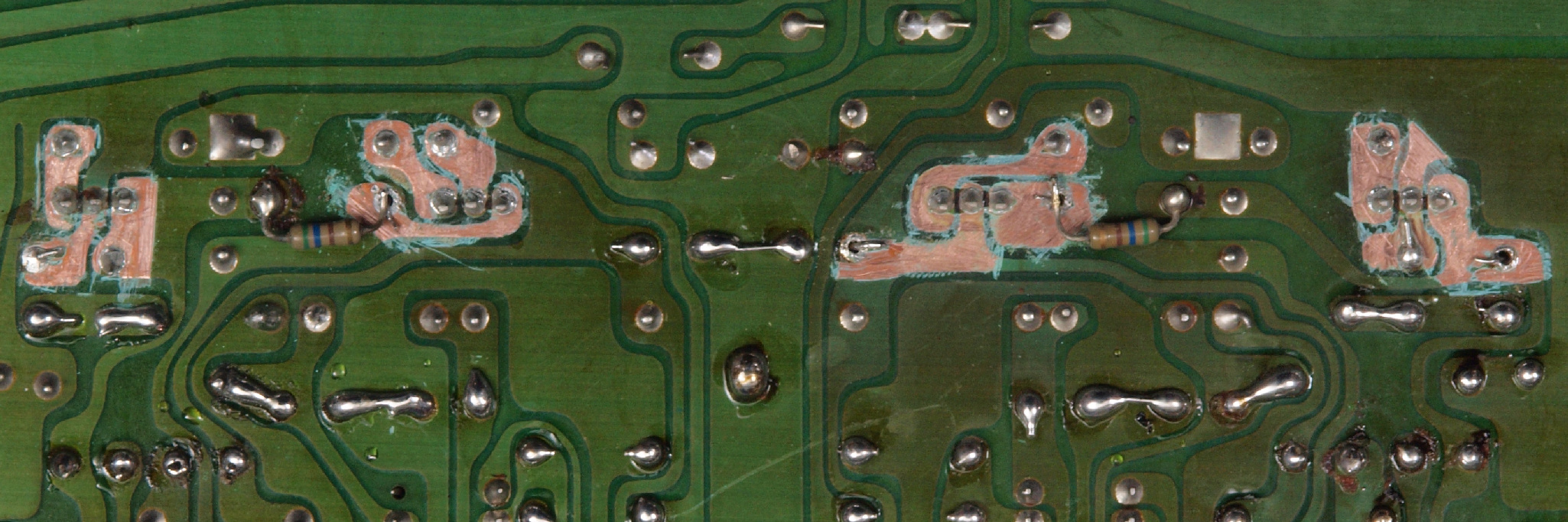

Ｃ２３３．　修理中　ＥＱ−ＡＭＰ基板裏　　熱を持つところは半田の劣化が早い、半田面積を増す

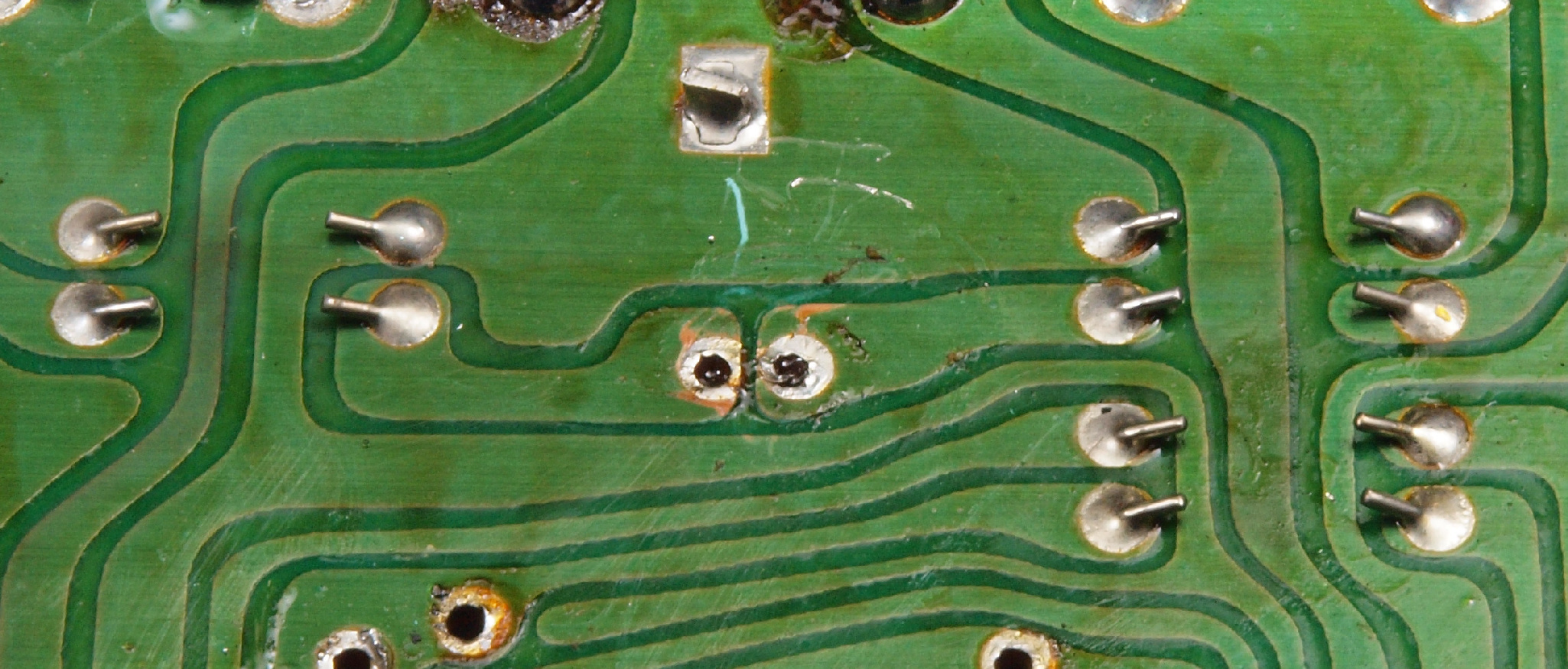

Ｃ２３４．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ２３５．　修理中　ＥＱ−ＡＭＰ基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ２４．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ２５．　完成ＥＱ-ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

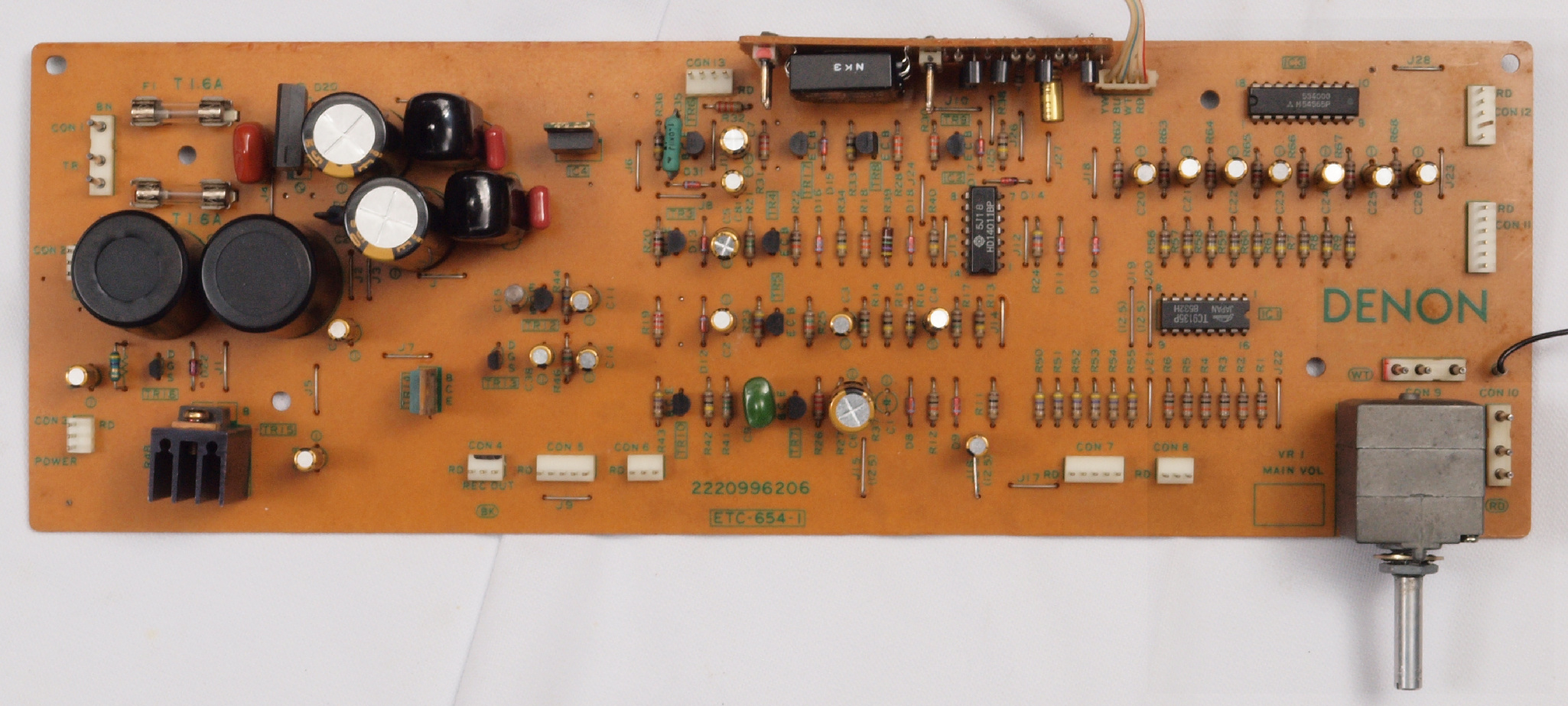

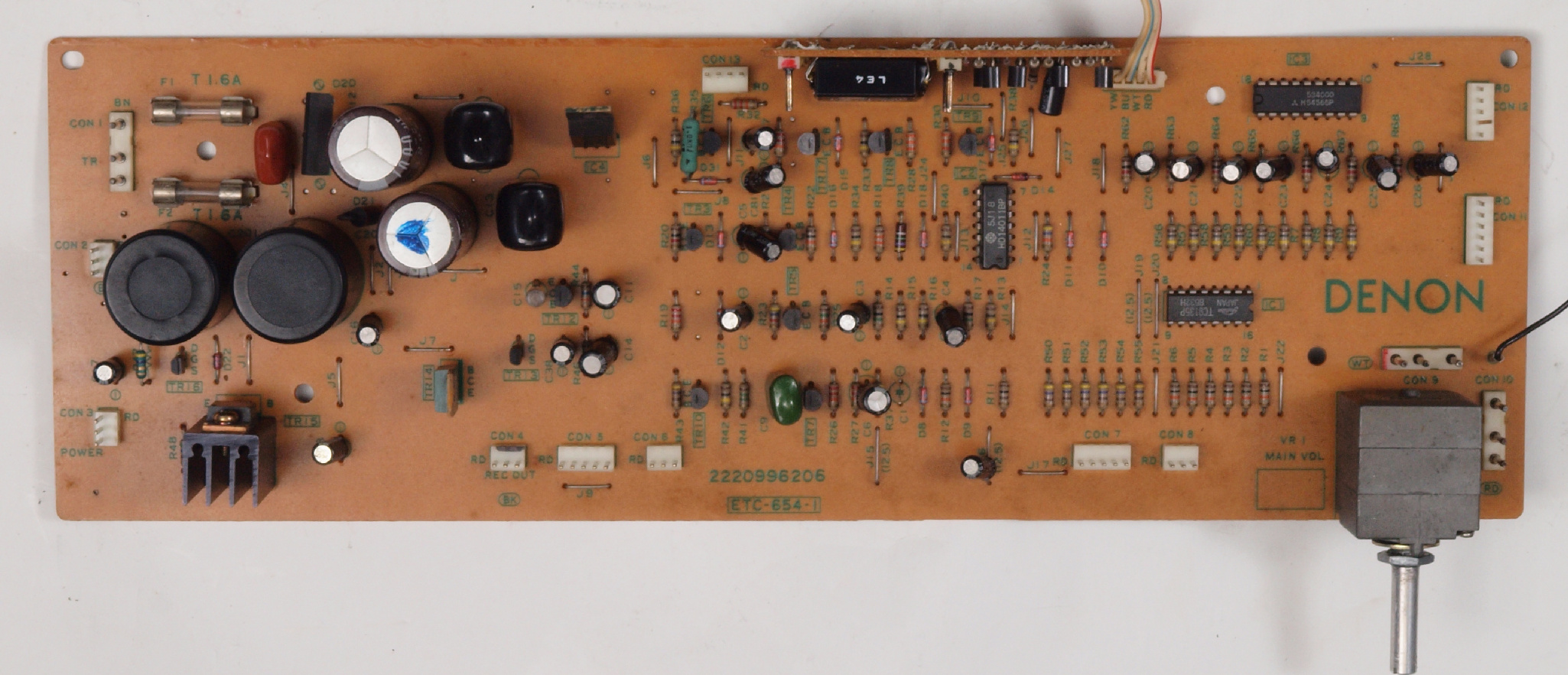

Ｃ３１．　修理前　電源・コントロール基板

Ｃ３２．　修理後　電源・コントロール基板。　電解コンデンサー２３個交換、フイルムコンデンサー２個追加。

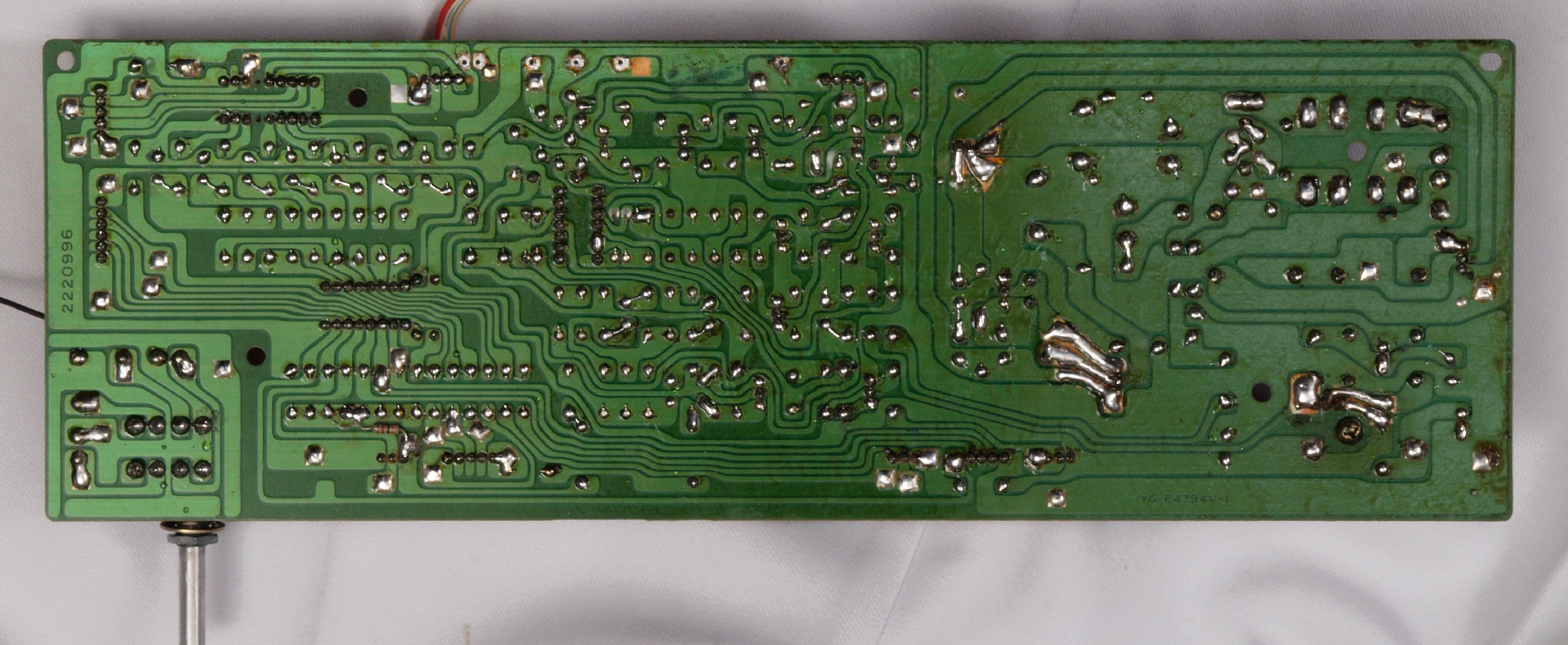

Ｃ３３．　修理前　電源・コントロール基板裏

Ｃ３３２．　修理前　電源・コントロール基板裏。　放熱器取り付けビスの腐食？

Ｃ３３３．　修理中　電源・コントロール基板裏　　半田面積を増す

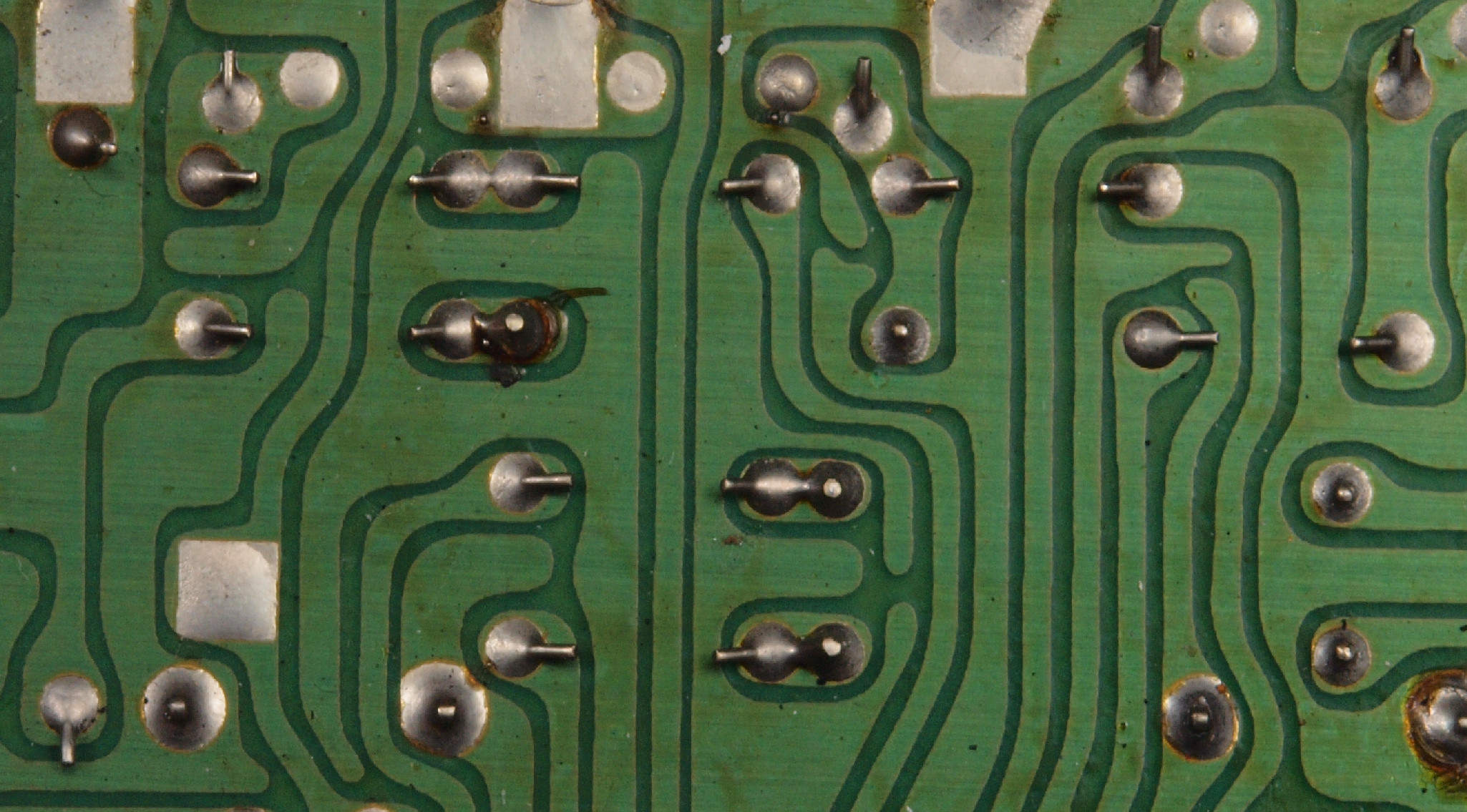

Ｃ３３４．　修理中　電源・コントロール基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ３３５．　修理中　電源・コントロール基板裏。　曲げる方向が悪く隣の銅箔に？

Ｃ３４．　修理（半田補正）後　電源・コントロール基板裏。 全ての半田をやり修す。

Ｃ３５．　完成電源・コントロール基板裏。 余分なフラックスを落として、コート液を塗る。

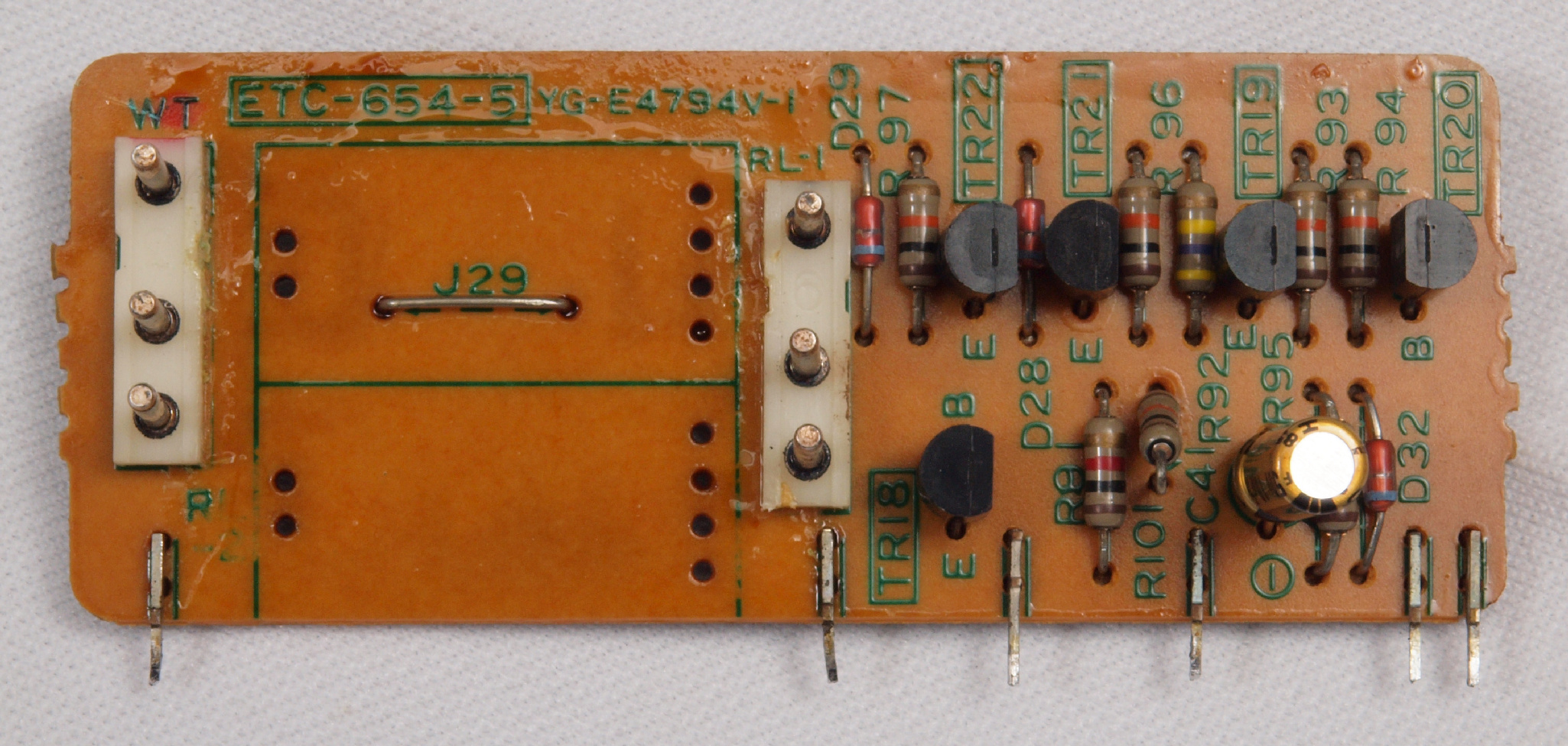

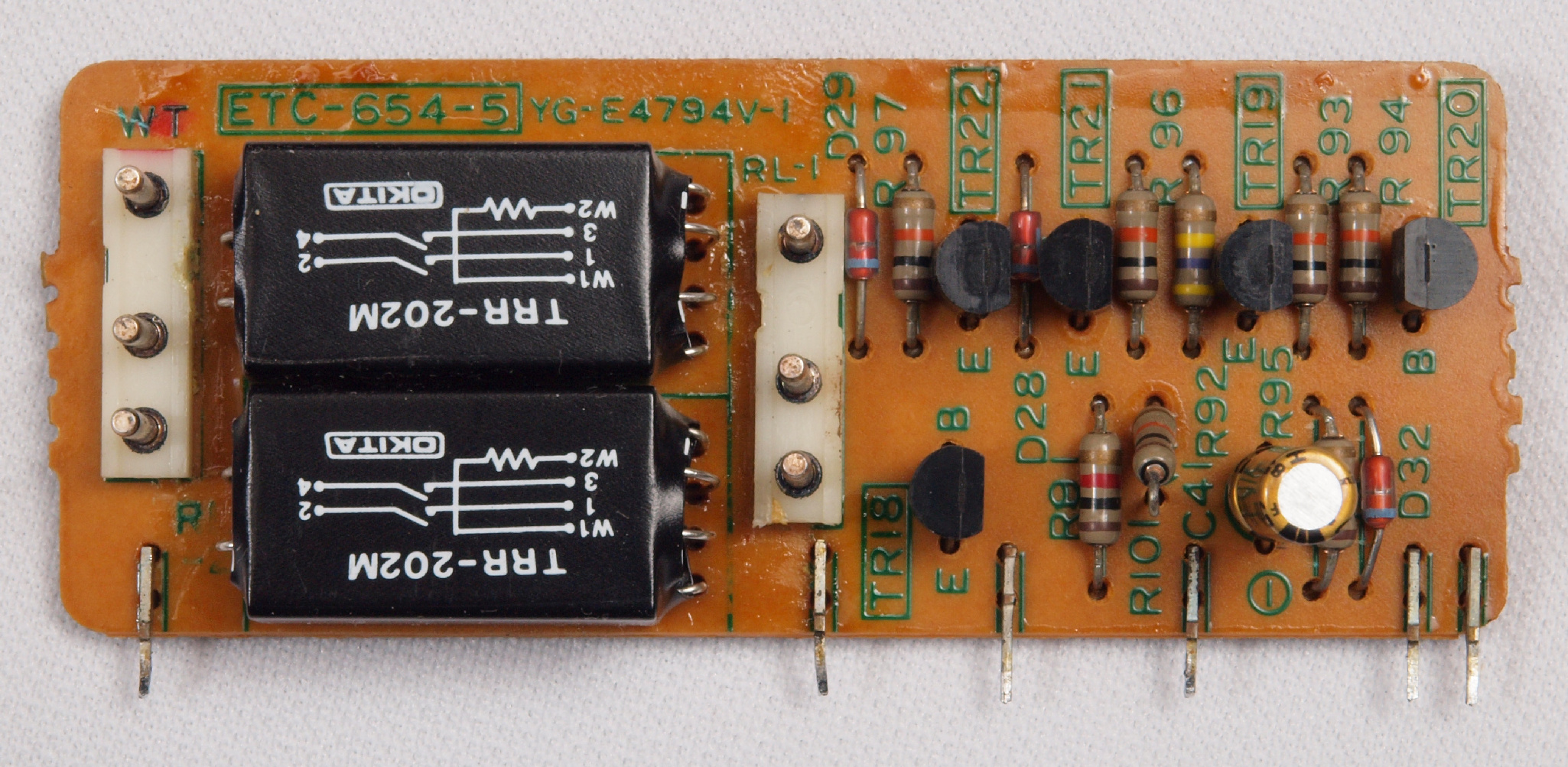

Ｃ４１．　修理前　電源・コントロール、リレー基板

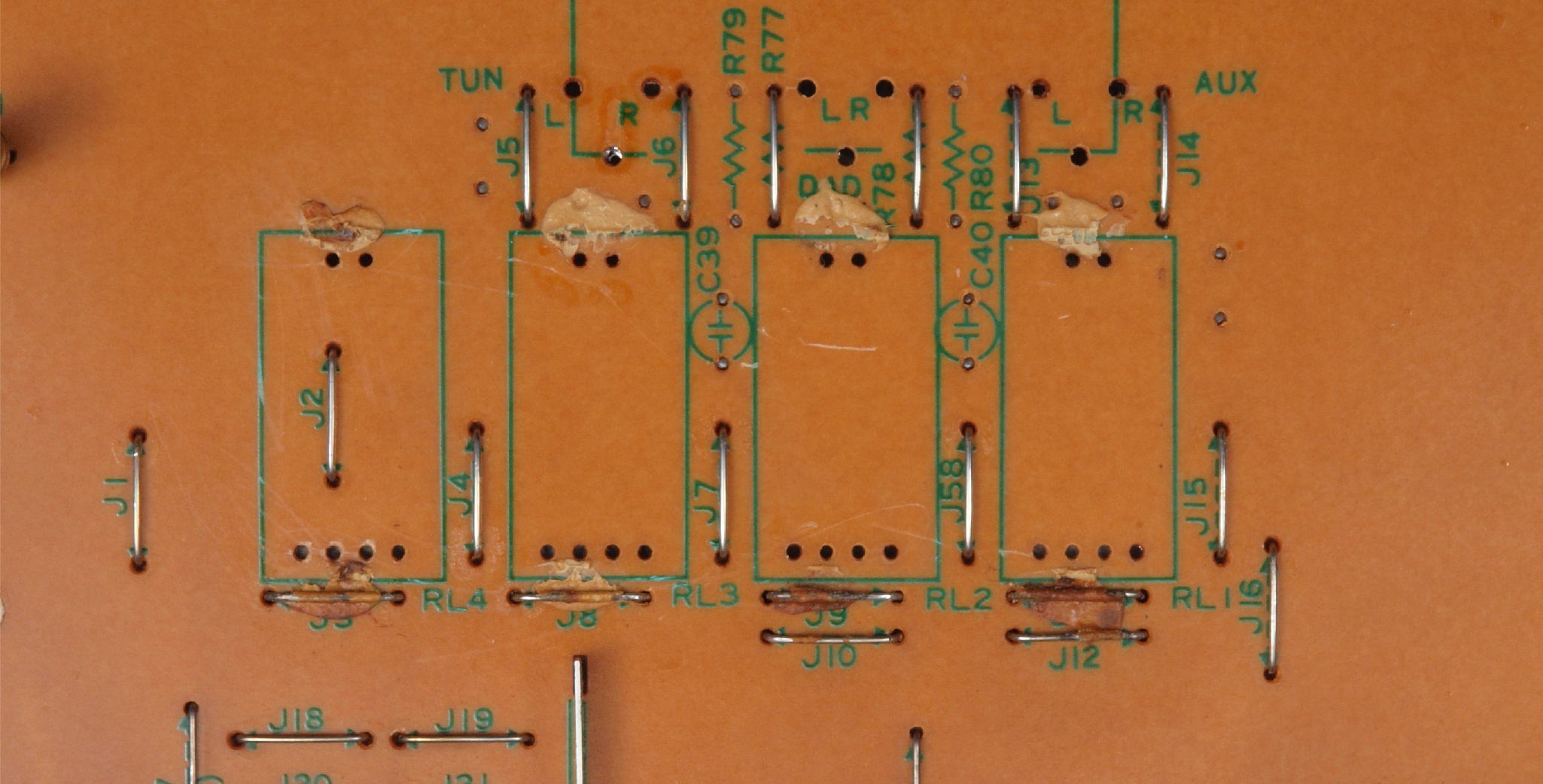

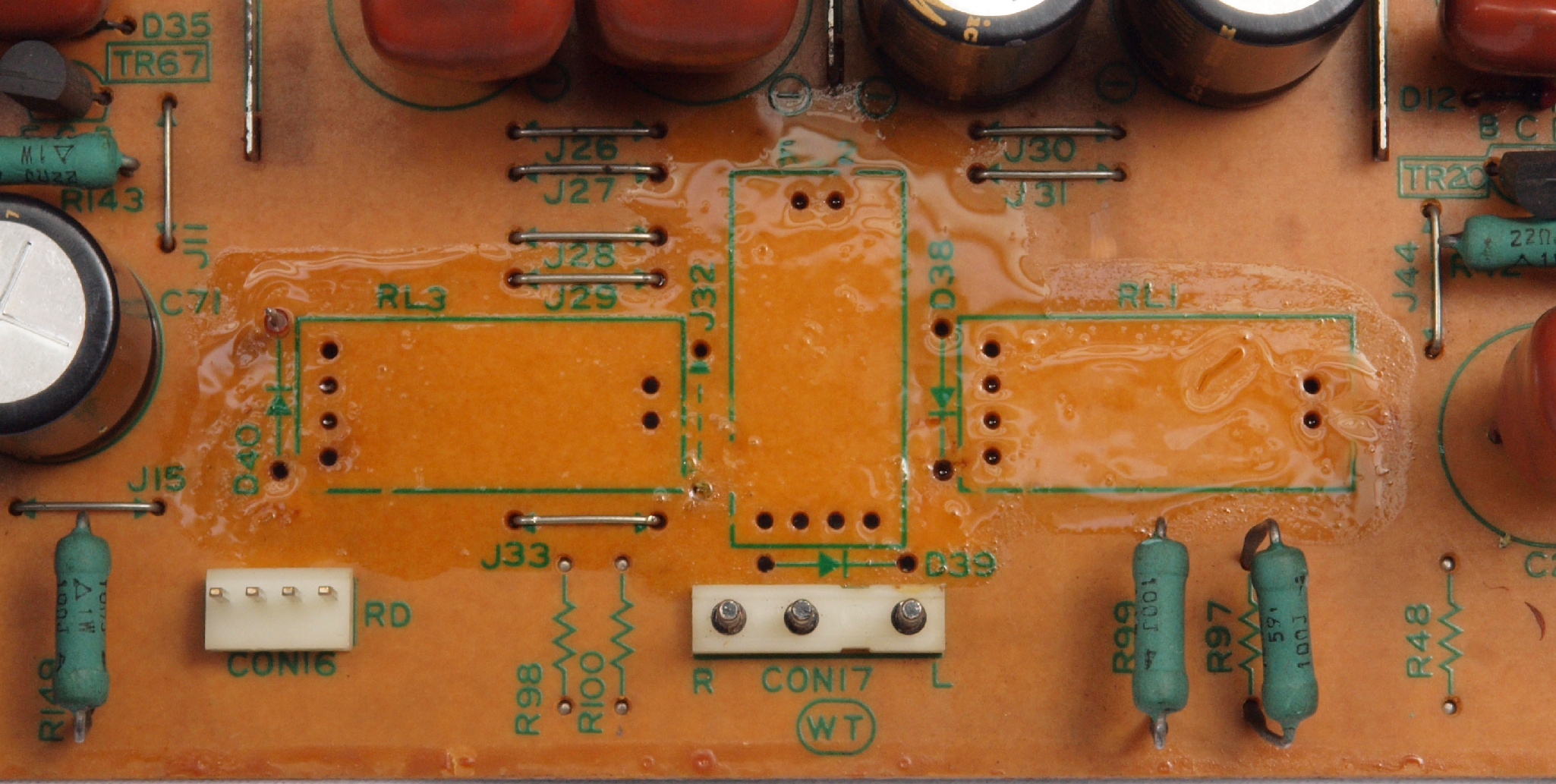

Ｃ４１２．　修理中　電源・コントロール、リレー基板。　　トルエン溶媒の接着剤。

Ｃ４１３．　修理中　電源・コントロール、リレー基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

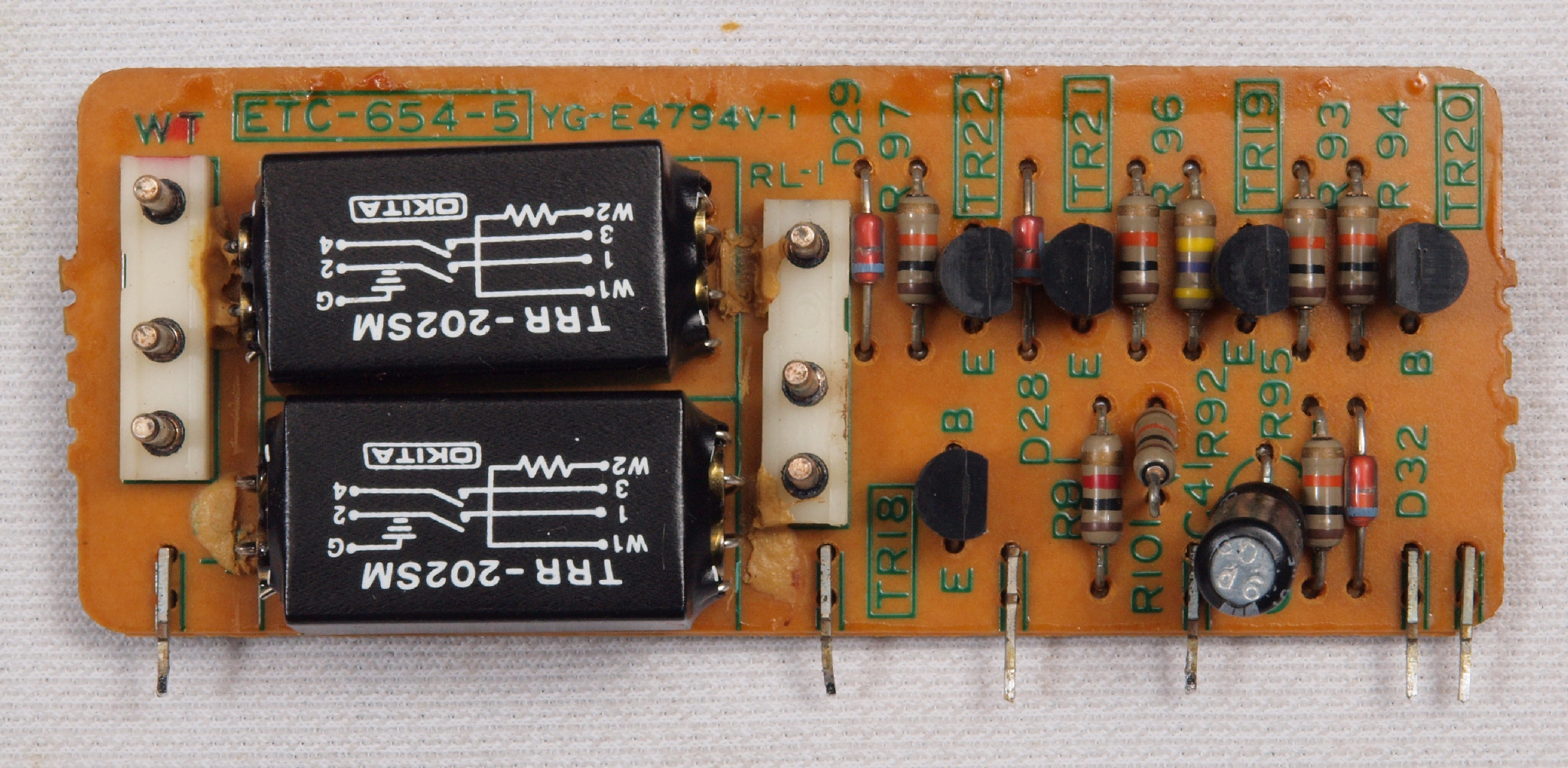

Ｃ４２．　修理後　電源・コントロール、リレー基板。　電解コンデンサー１個、リードリレー２個交換。

Ｃ４３．　修理前　電源・コントロール基板、リレー基板裏

Ｃ４４．　修理（半田補正）後　電源・コントロール基板 、リレー基板裏。 全ての半田をやり修す。

Ｃ４５．　完成電源・コントロール基板、リレー基板裏。 余分なフラックスを落として、コート液を塗る。

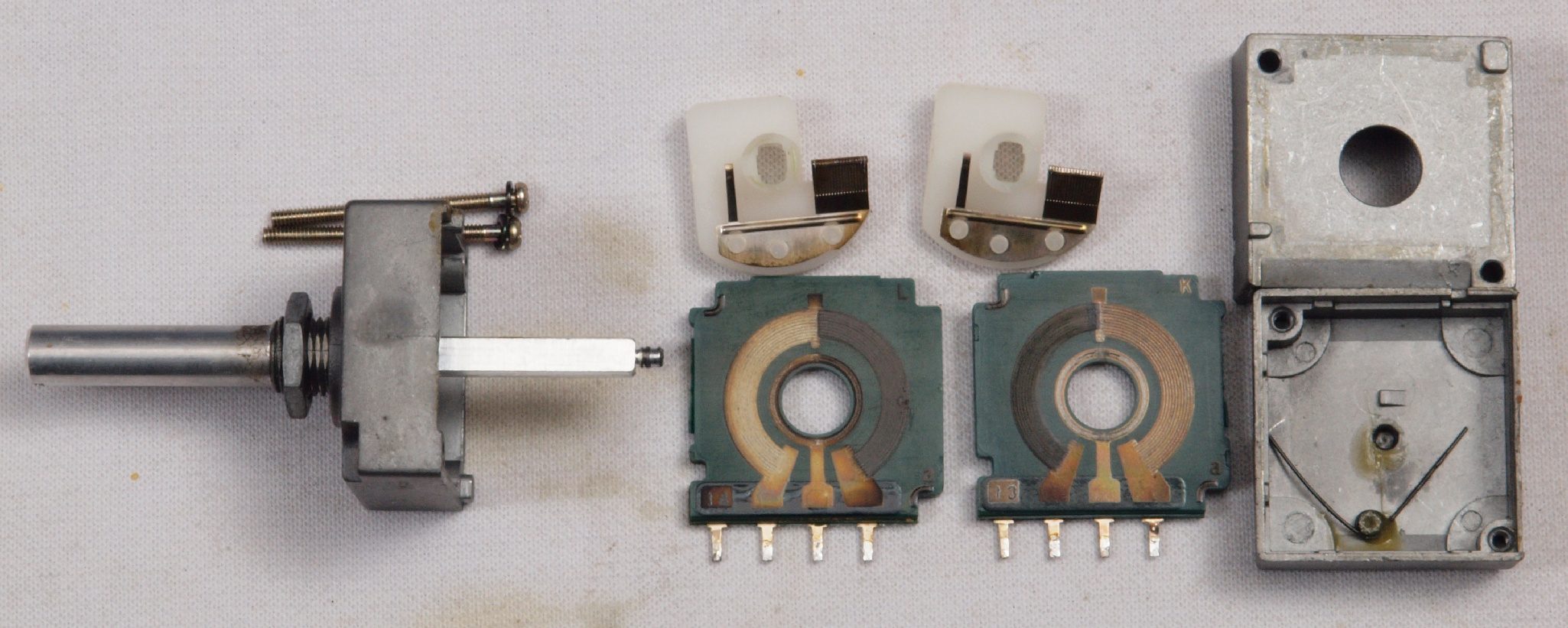

Ｃ５１．　修理（清掃）中　主ＶＲの分解

Ｃ５２．　清掃前　主ＶＲの抵抗体摺動部

Ｃ５３．　清掃後　主ＶＲの抵抗体摺動部

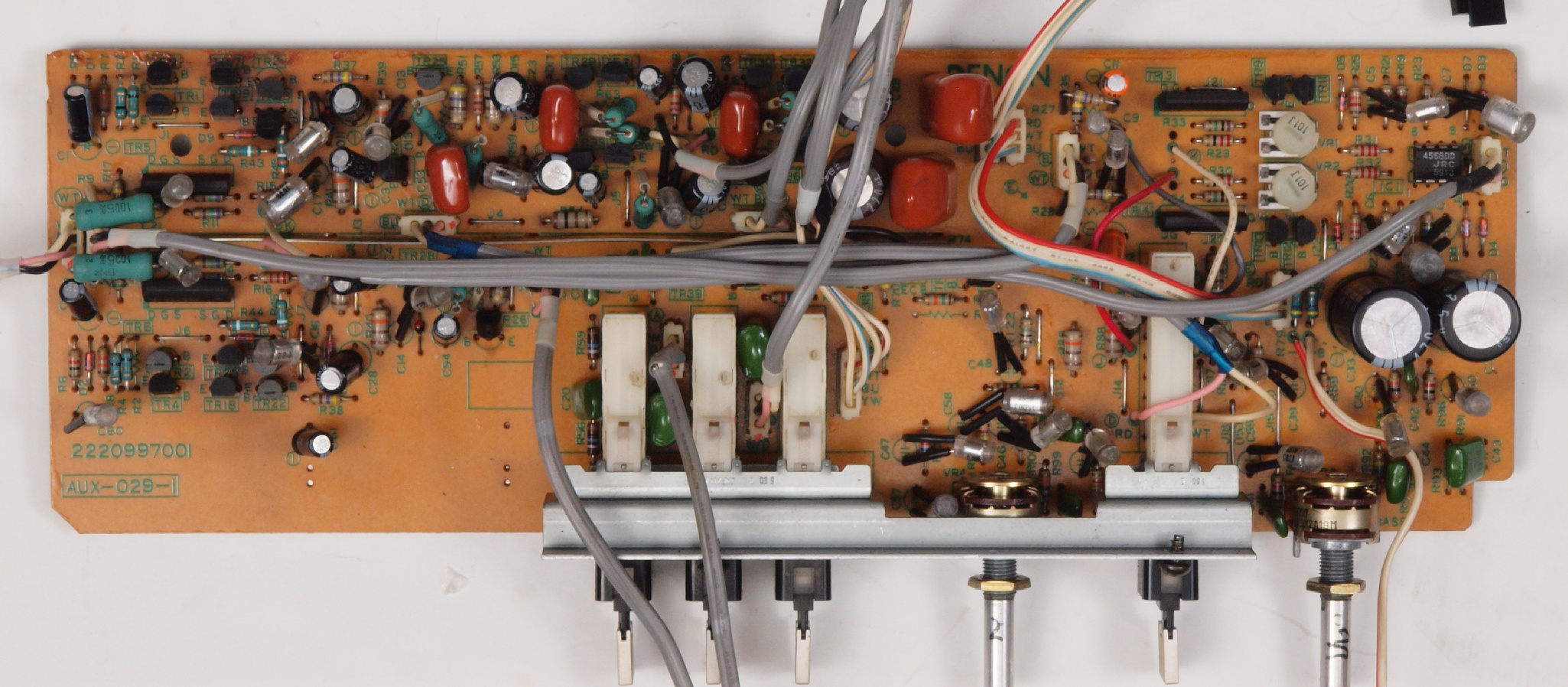

Ｃ６１．　修理前　バッファーＡＭＰ・ＳＷコントロール基板

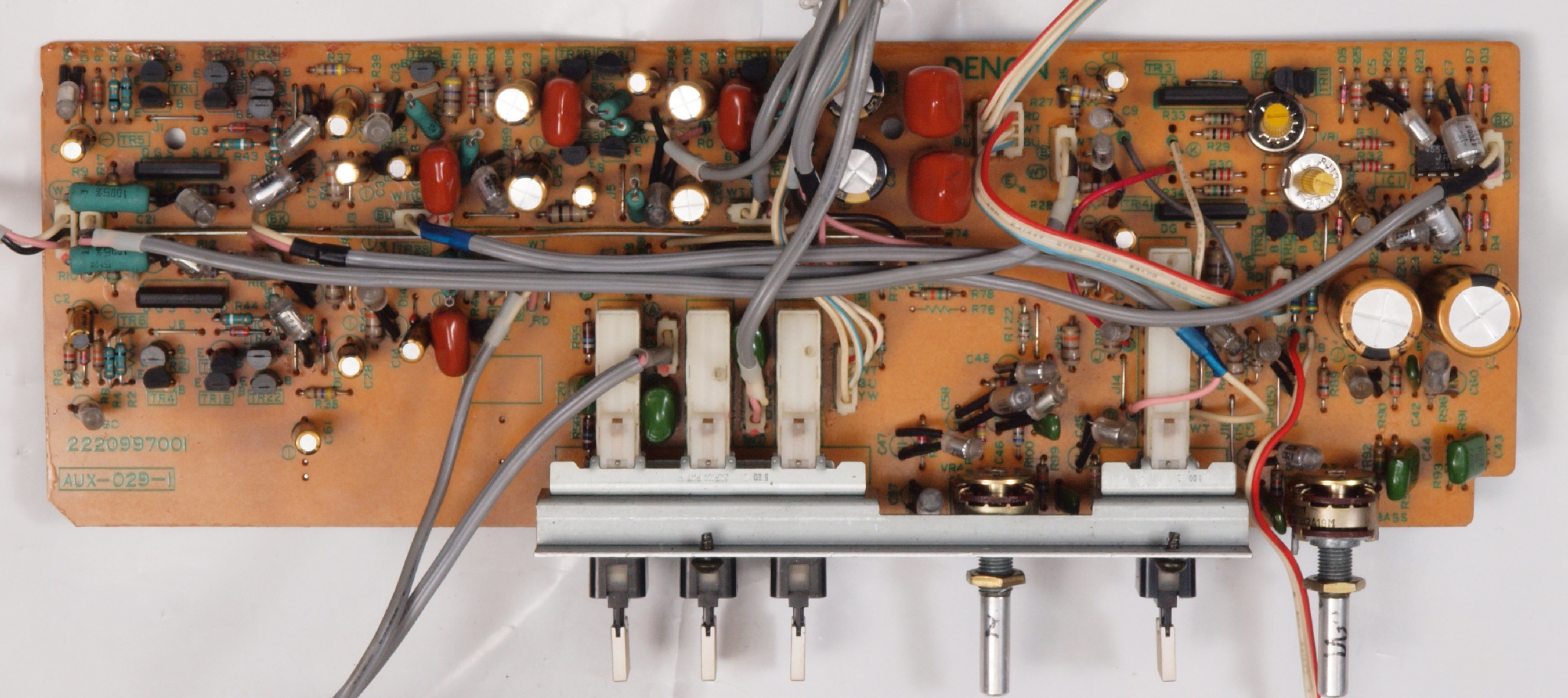

Ｃ６２．　修理後　バッファーＡＭＰ・ＳＷコントロール基板。 　　　　　　　　　　　　　　　　　　　　　ＦＥＴ（電解トランジスター）４個、電解コンデンサ−２０個、半固定ＶＲ２個交換。

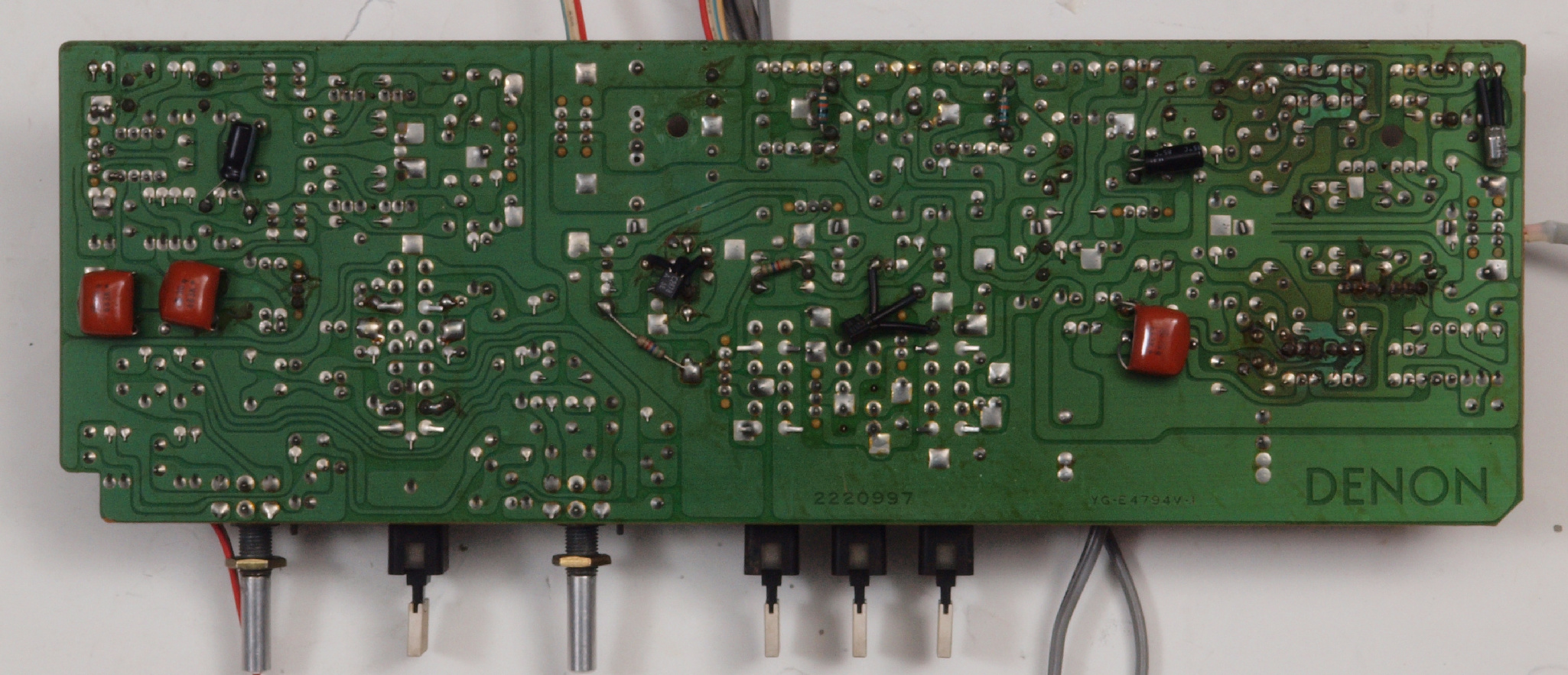

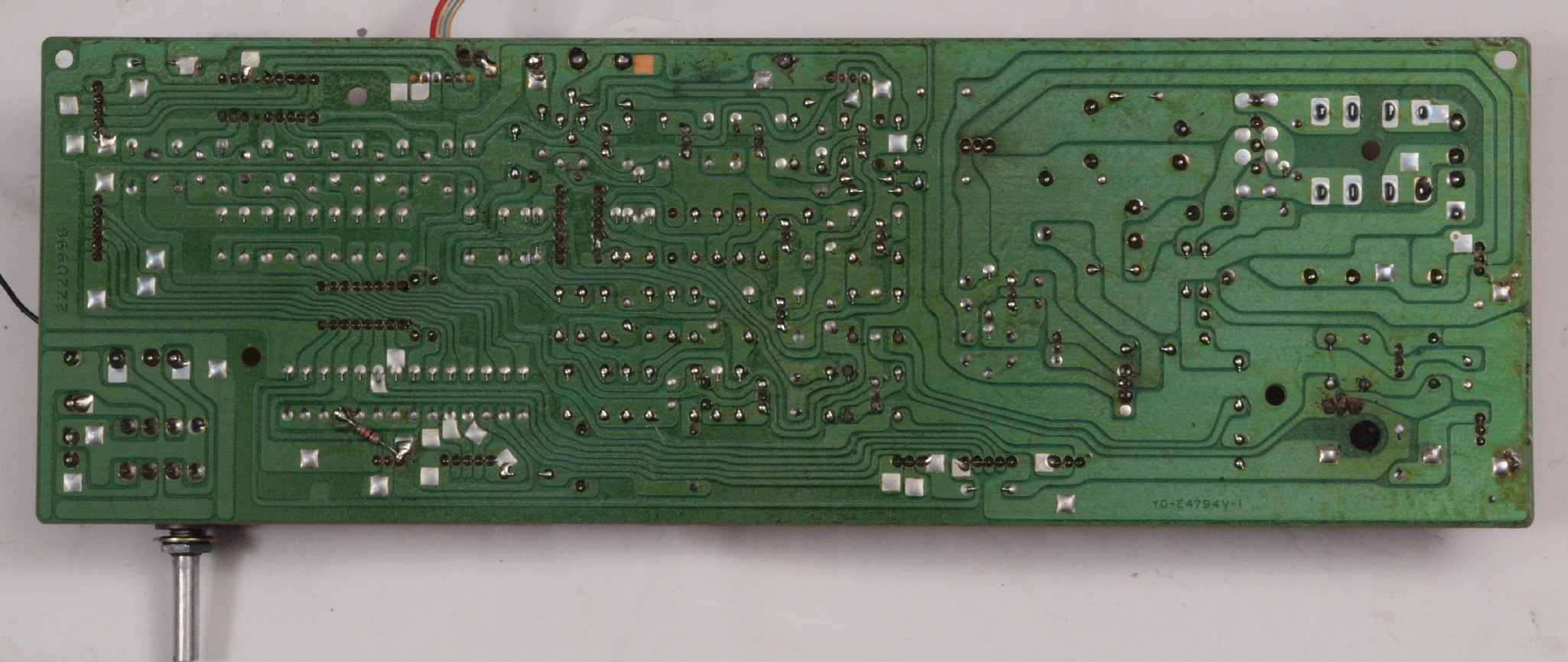

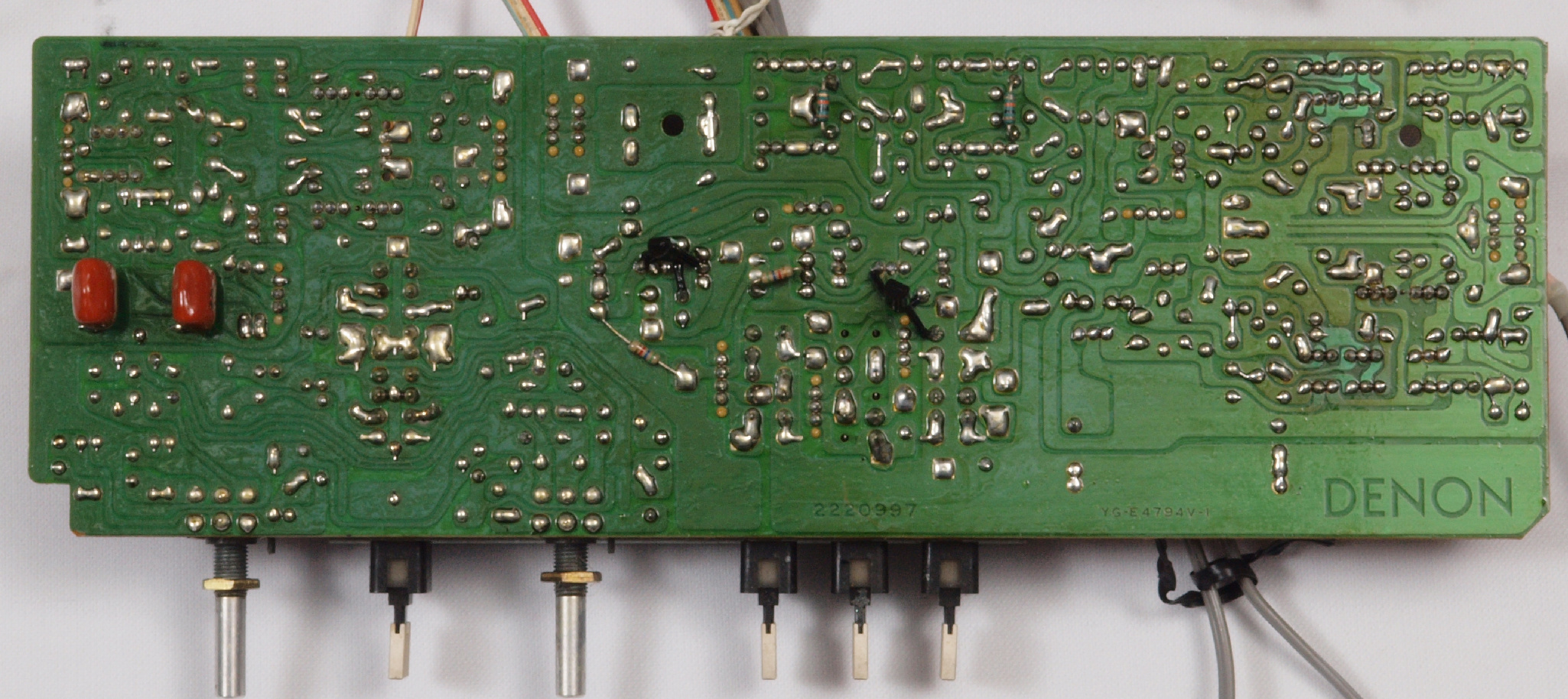

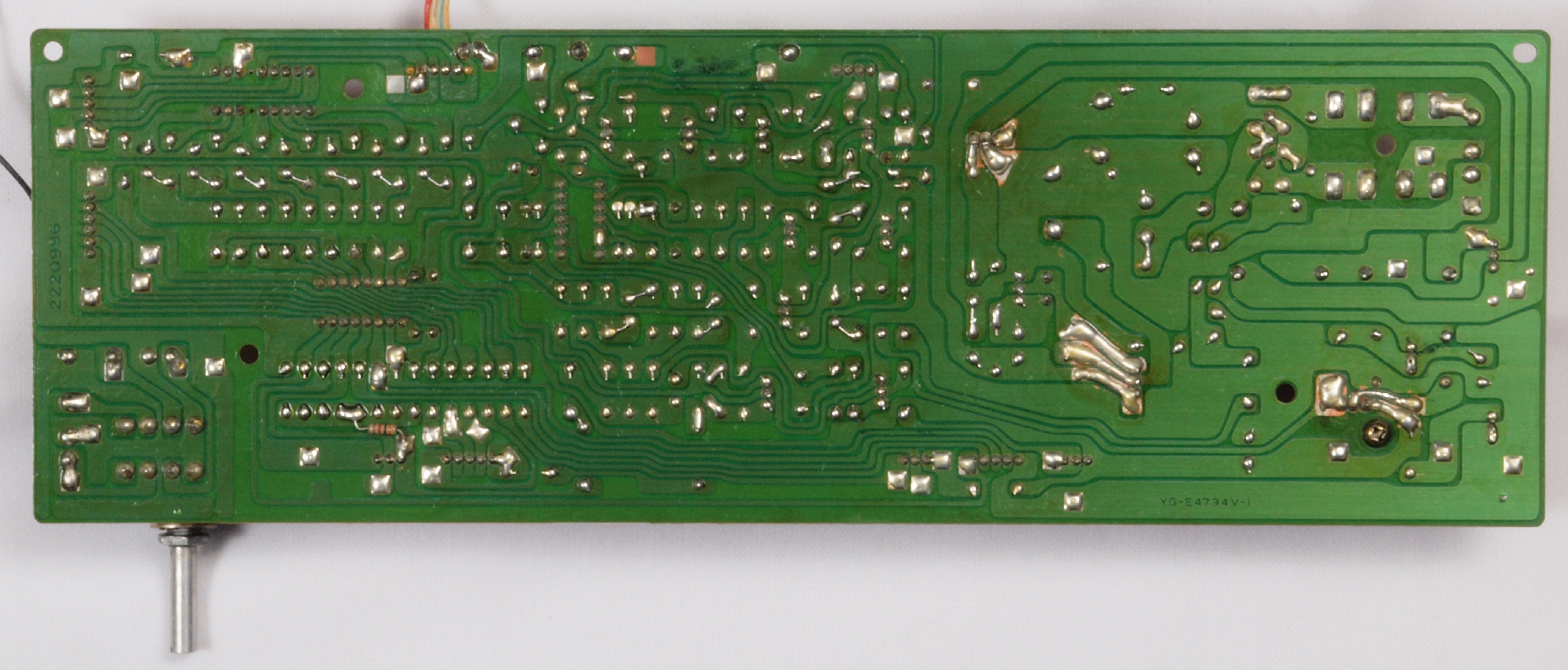

Ｃ６３．　修理前　バッファーＡＭＰ・ＳＷコントロール基板裏

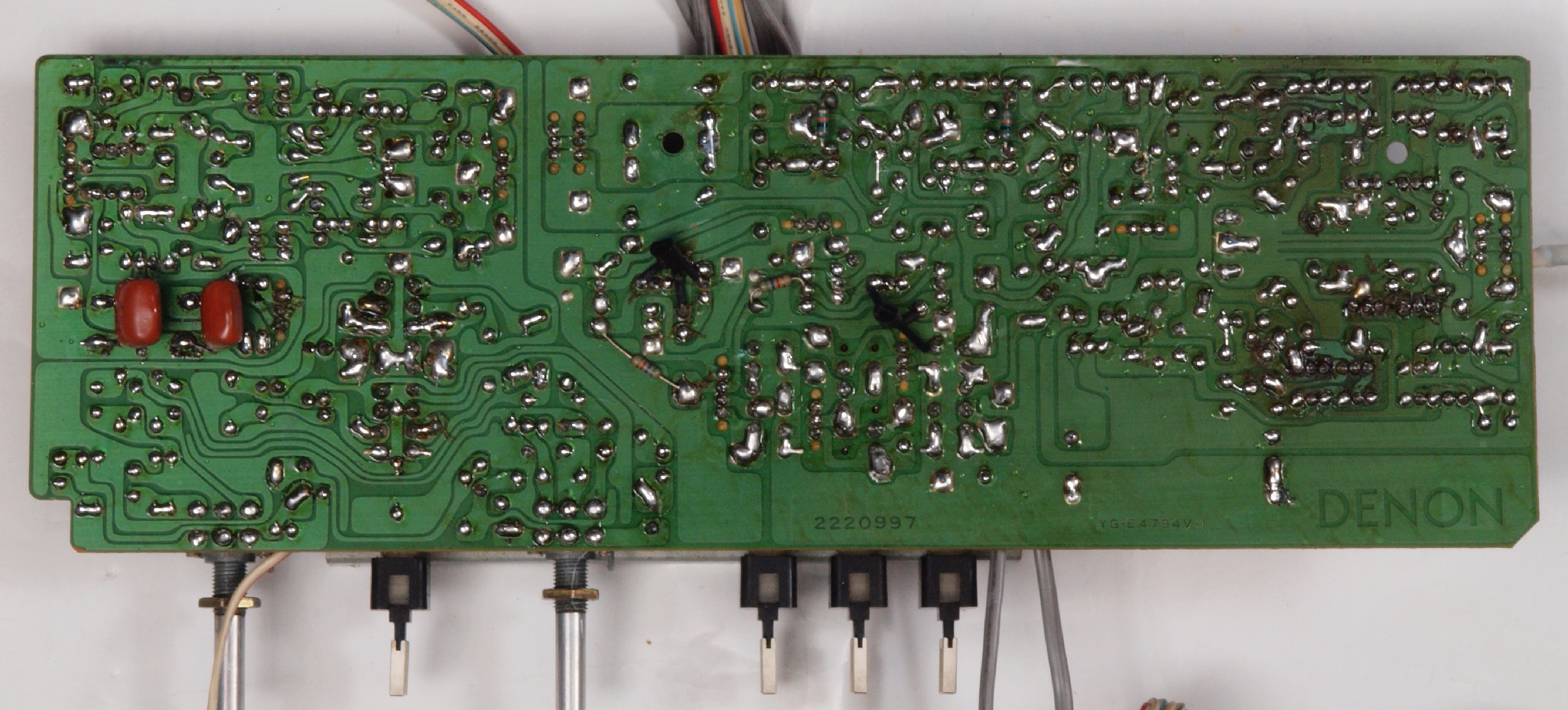

Ｃ６４．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏。 全ての半田をやり修す。

Ｃ６５．　完成バッファーＡＭＰ・ＳＷコントロール基板裏。 余分なフラックスを落として、コート液を塗る。

Ｃ７１．　修理前　バランスＶＲ＋プリセットセレクター基板

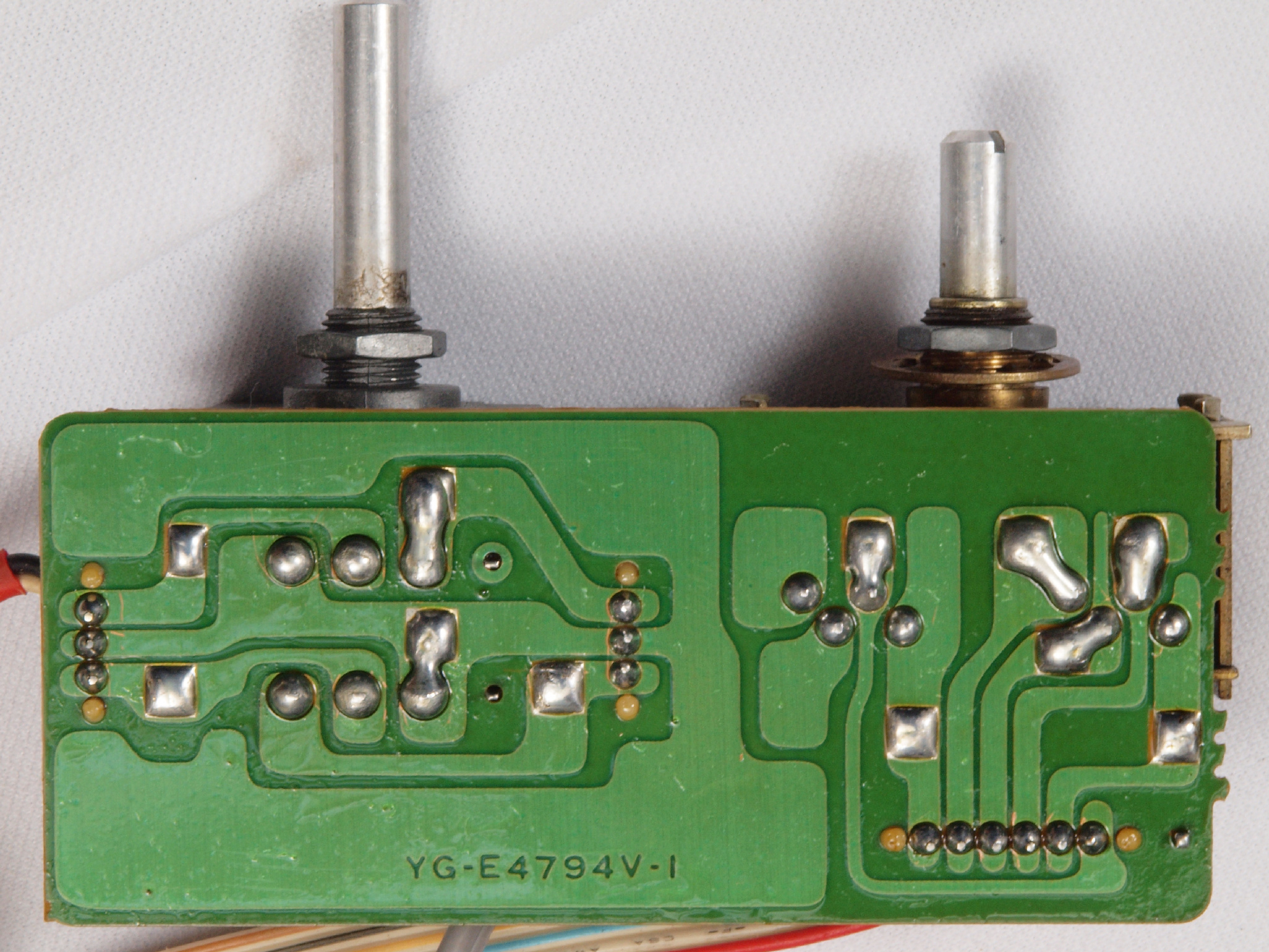

Ｃ７２．　修理前　バランスＶＲ＋プリセットセレクター基板裏

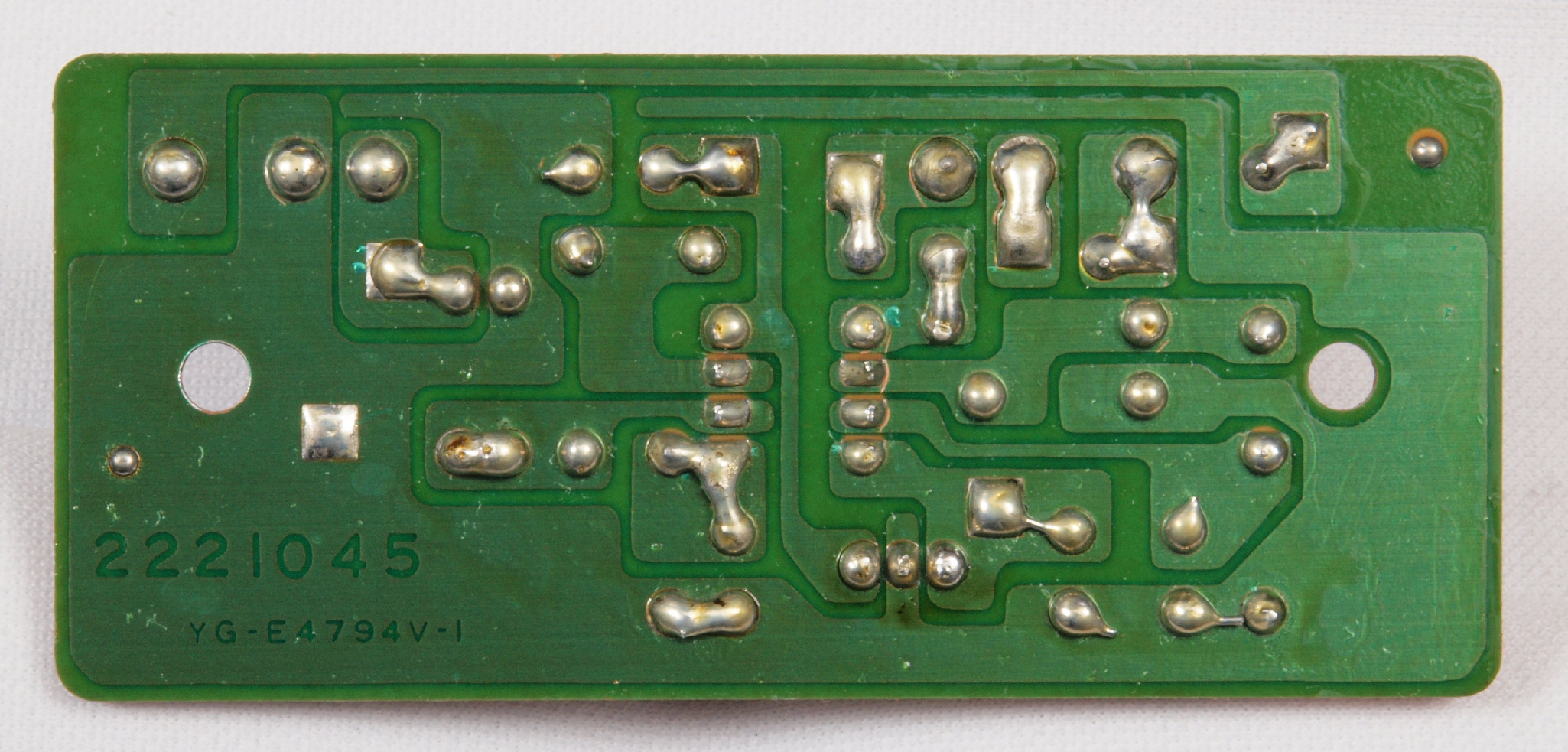

Ｃ７３．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基板裏。 全ての半田をやり修す。

Ｃ７４．　完成バランスＶＲ＋プリセットセレクター基板裏。 余分なフラックスを落として、コート液を塗る。

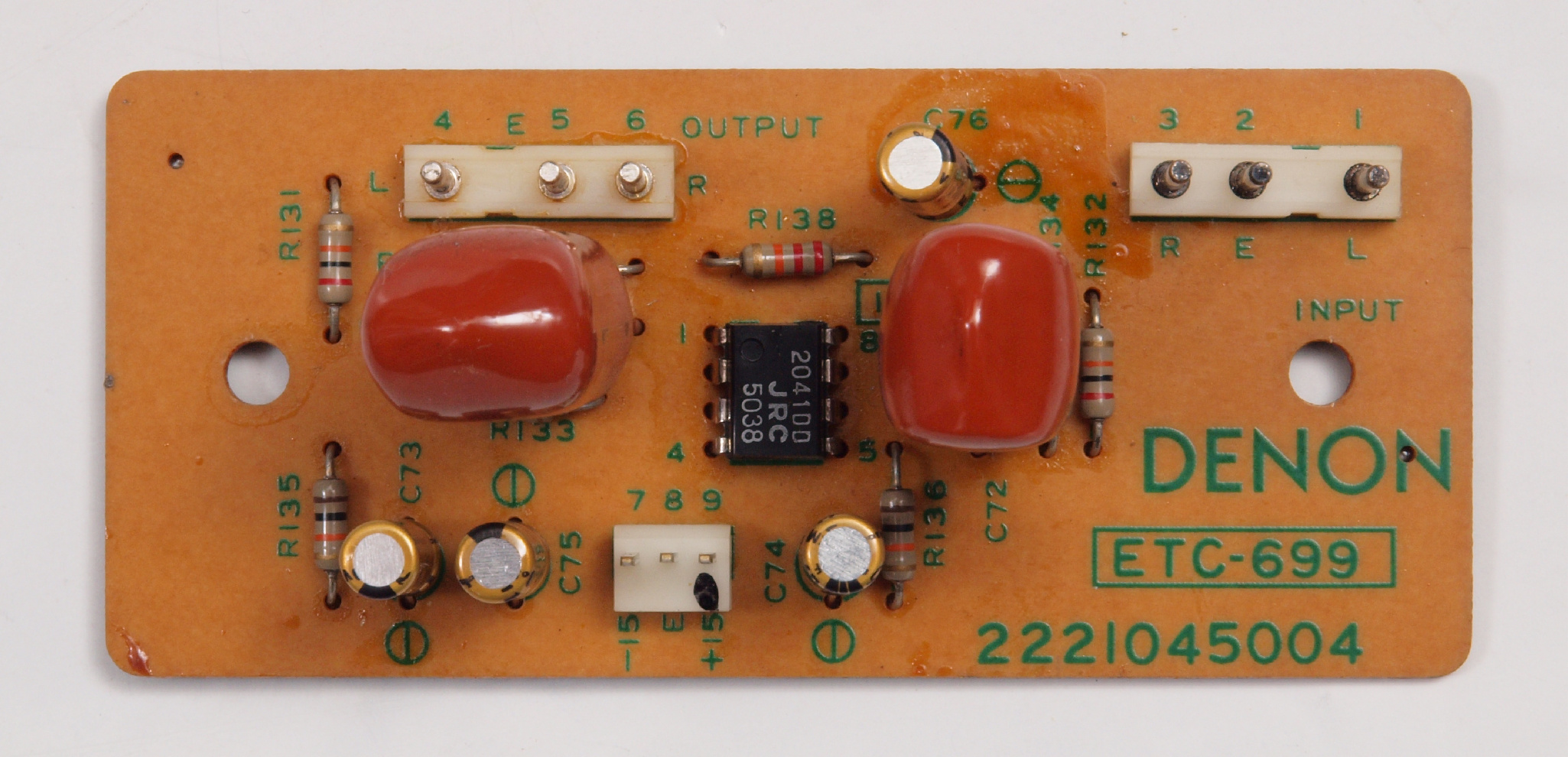

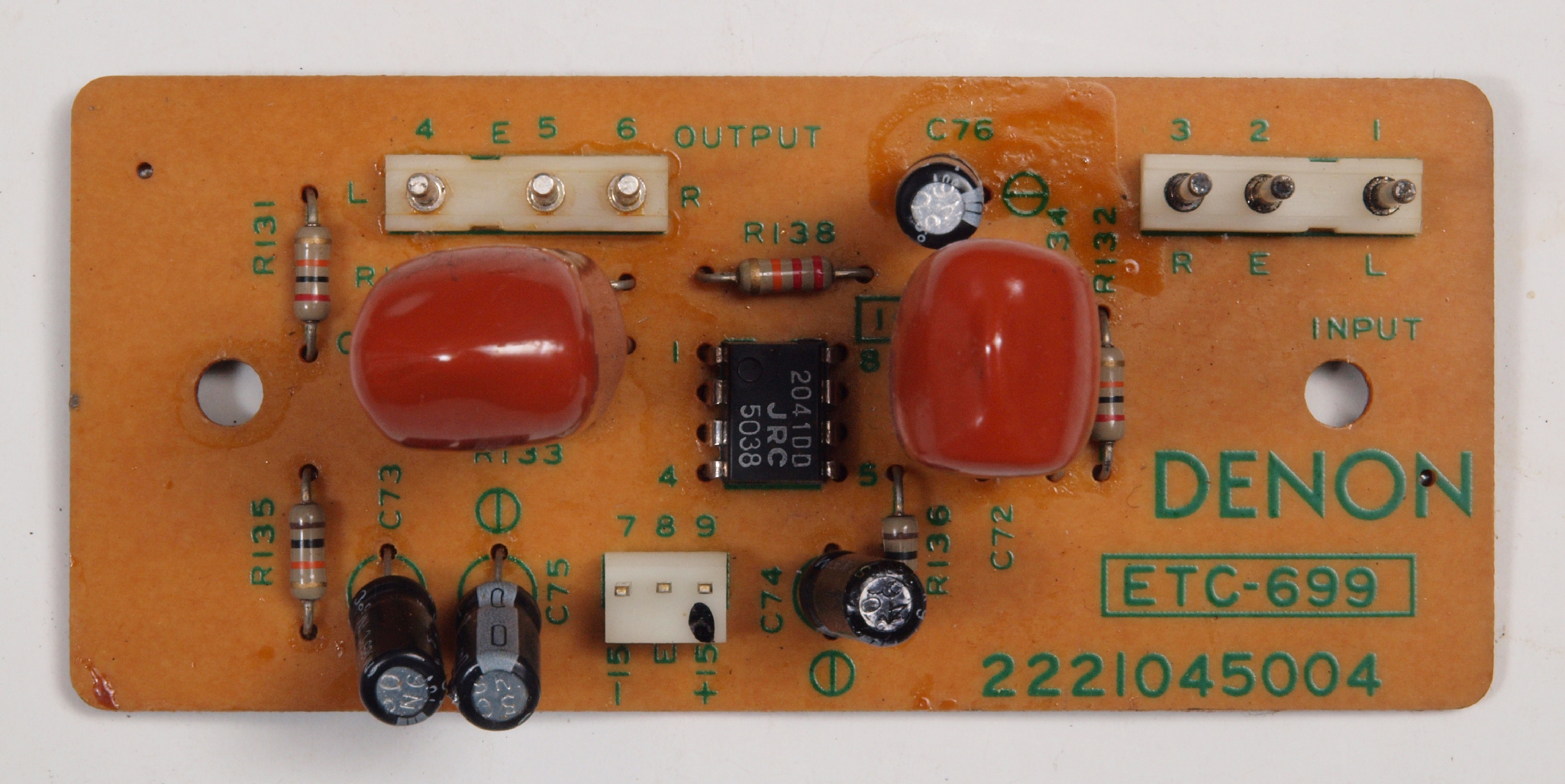

Ｃ８１．　修理前　ＮＦＢ−ＡＭＰ基板

Ｃ８２．　修理後　ＮＦＢ−ＡＭＰ基板　電解コンデンサ−４個交換。

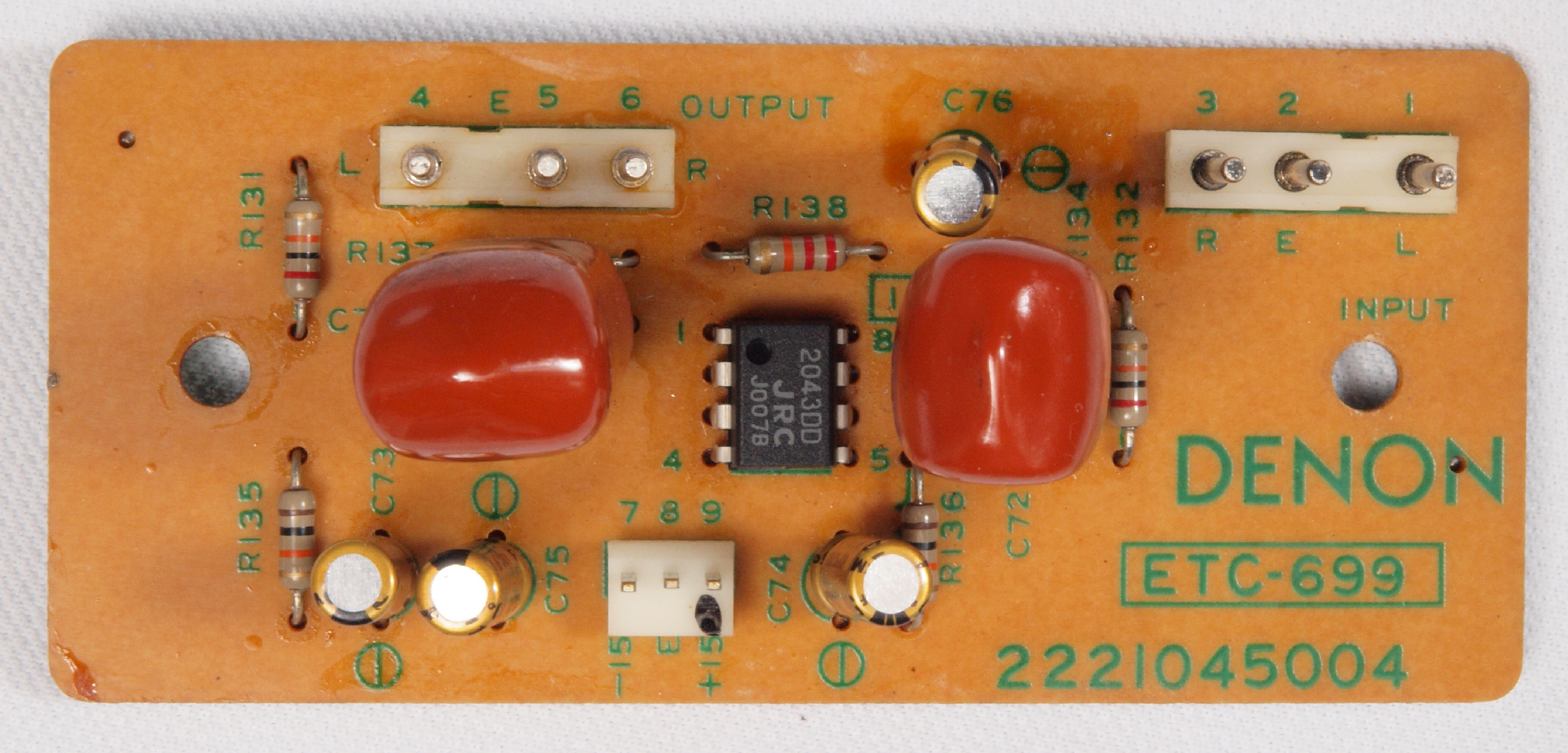

Ｃ８２２．　修理後　ＮＦＢ−ＡＭＰ基板。　ＯＰ−ＡＭＰ交換。

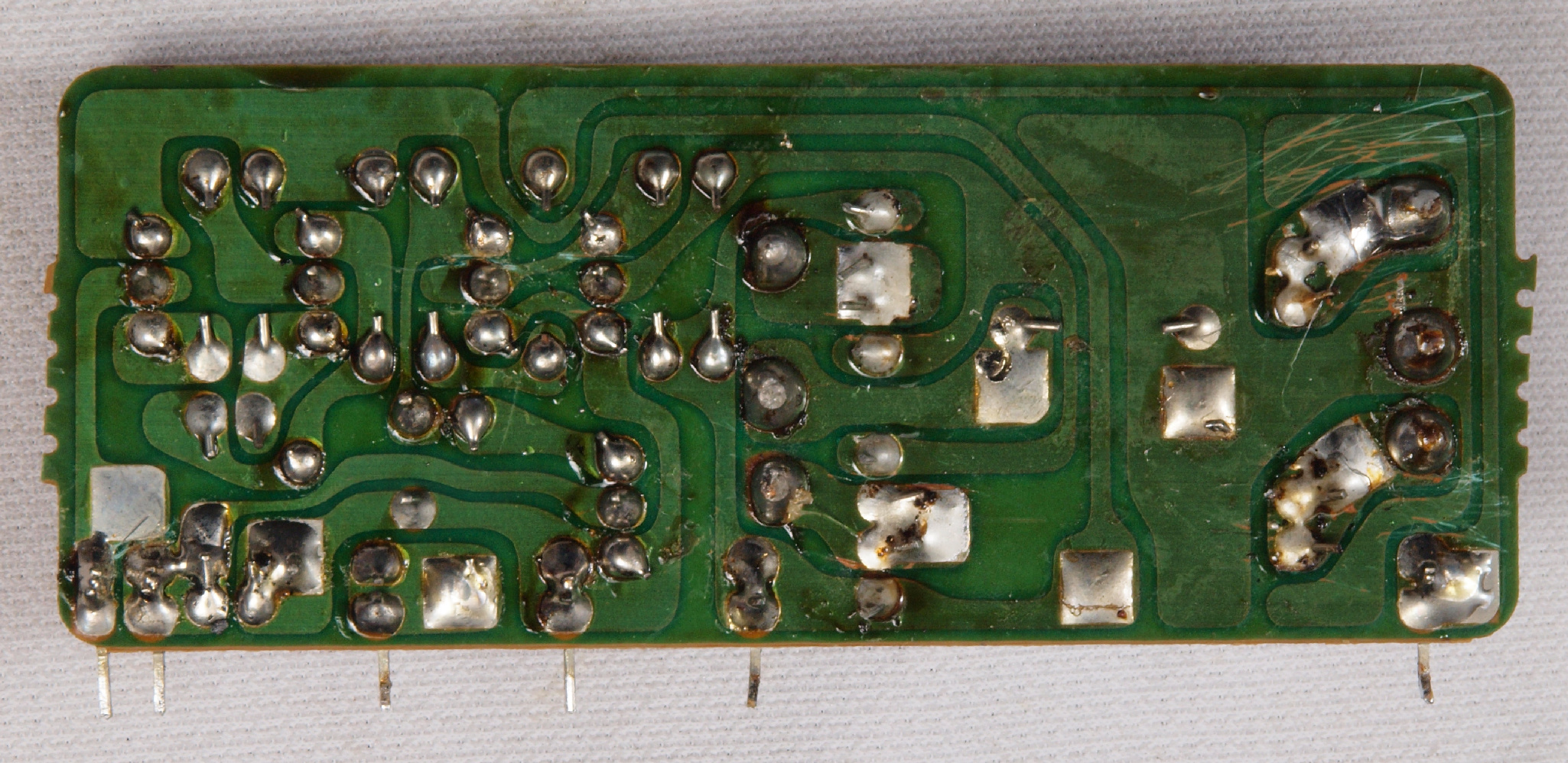

Ｃ８３．　修理前　　ＮＦＢ−ＡＭＰ基板裏

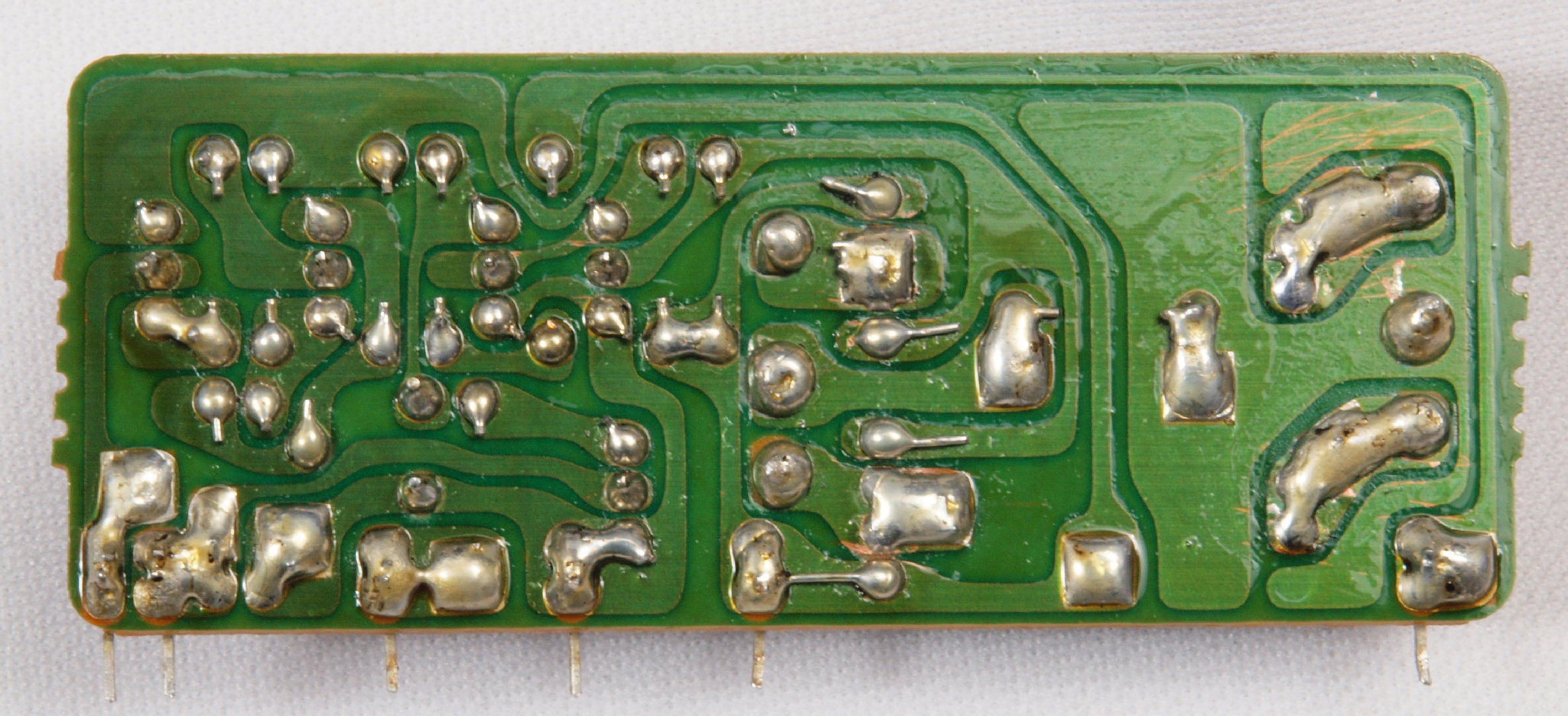

Ｃ８４．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基板裏。 全ての半田をやり修す。

Ｃ８５．　完成ＮＦＢ−ＡＭＰ基板裏。 余分なフラックスを落として、コート液を塗る。

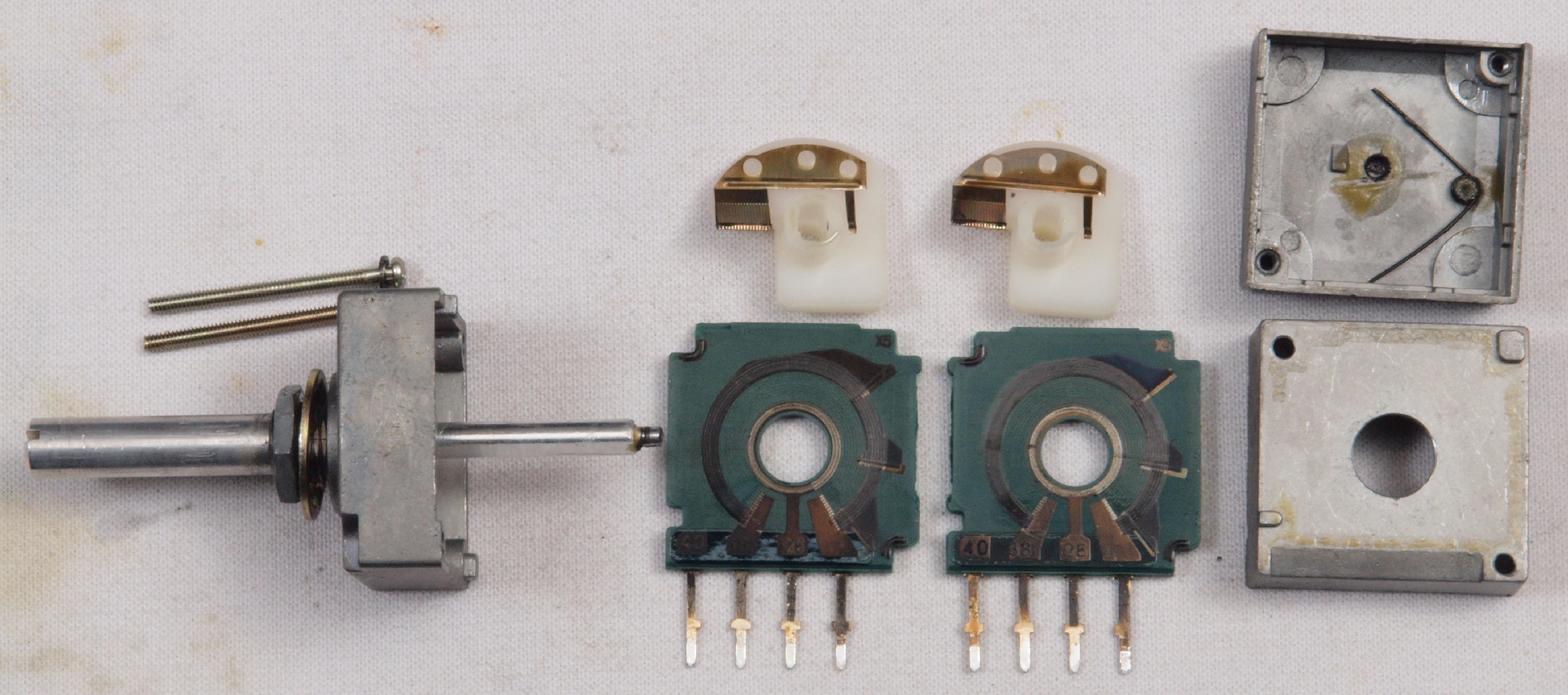

Ｃ９１．　修理（清掃）中　バランスＶＲの分解

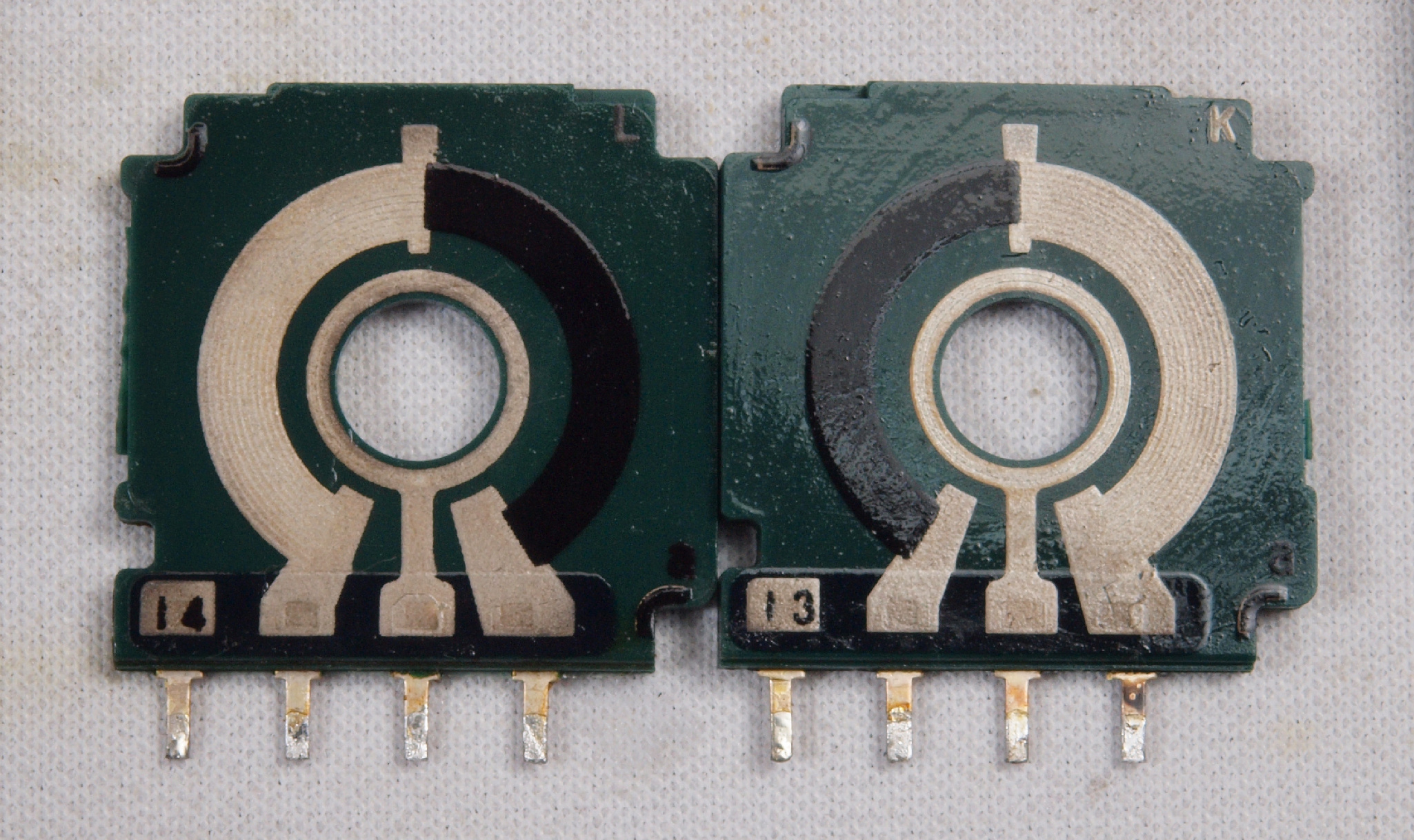

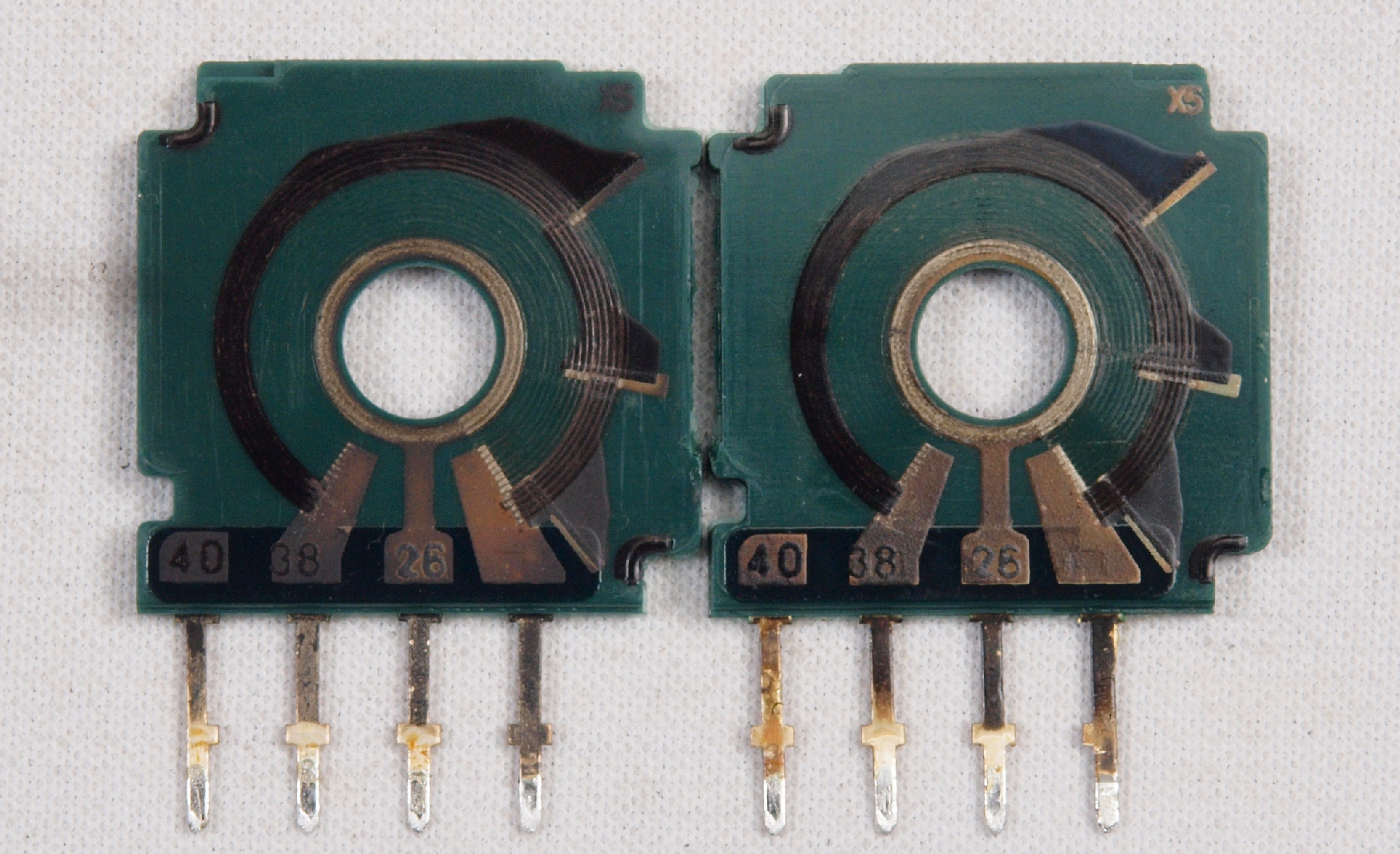

Ｃ９２．　バランスＶＲ抵抗体　清掃前

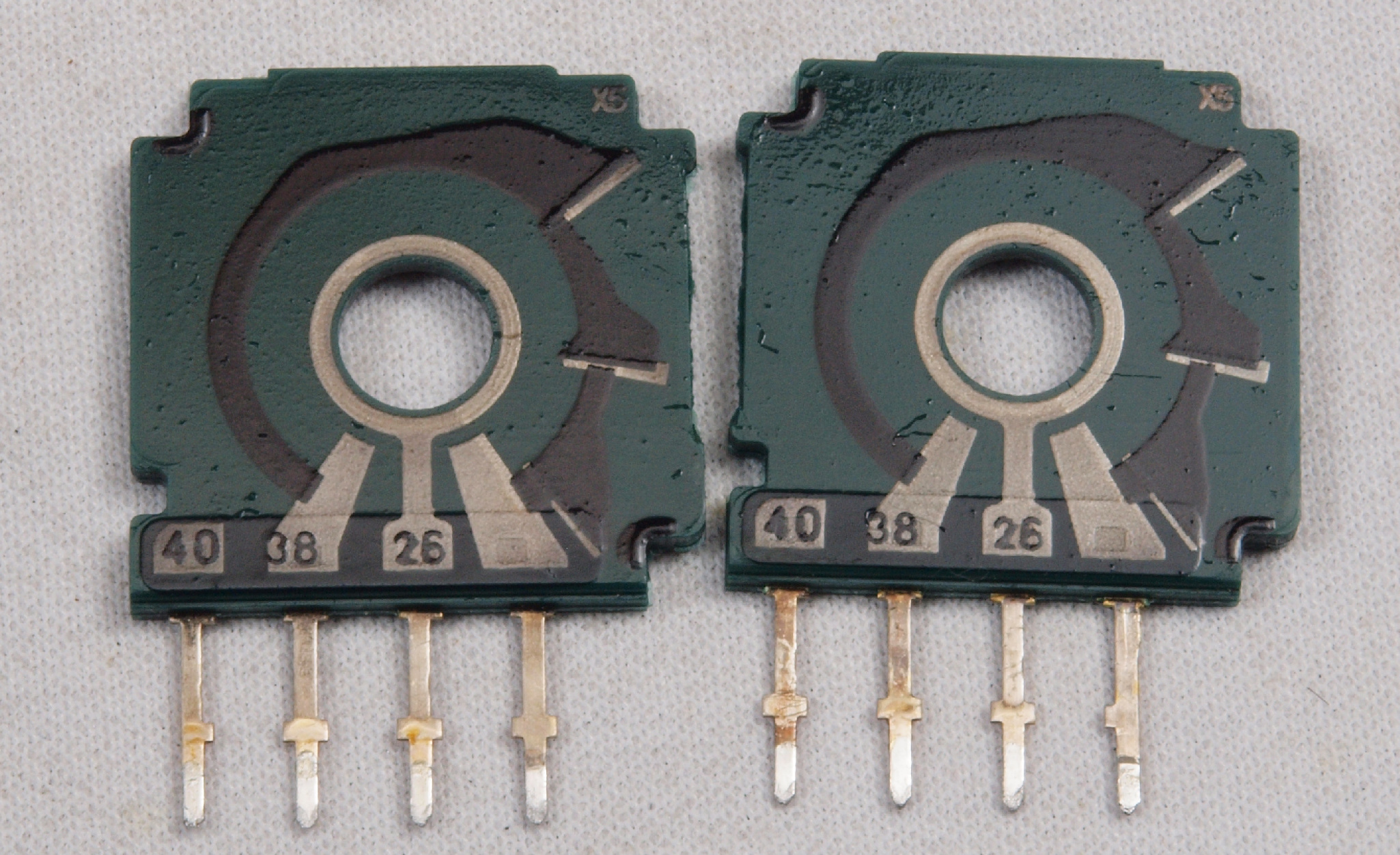

Ｃ９３．　バランスＶＲ抵抗体　清掃後

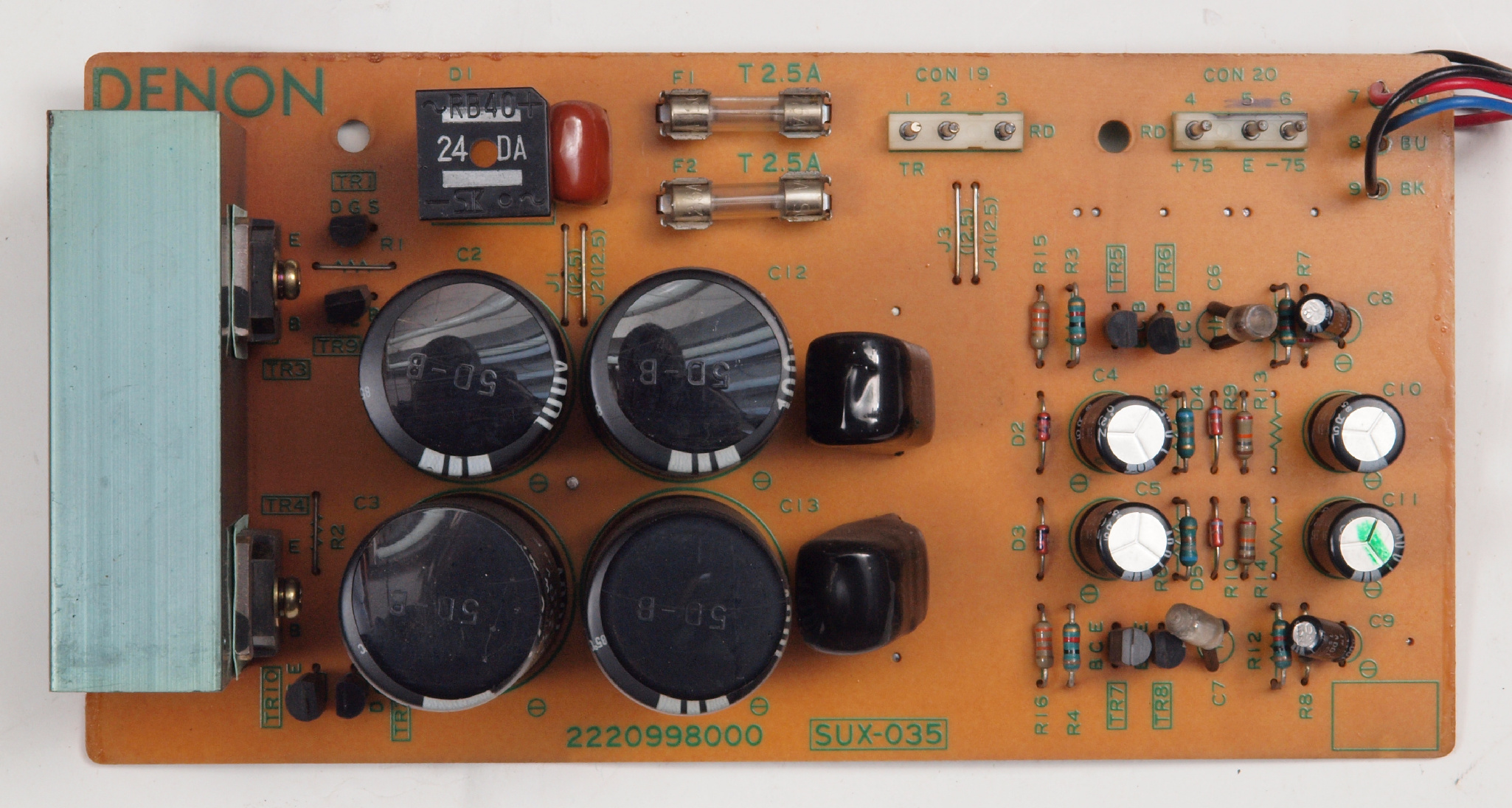

ＣA１．　修理前　電源基板

ＣA２．　修理後　電源基板　電解コンデンサー１０個交換、フイルムコンデンサー２個追加。

ＣA３．　修理前　電源基板裏

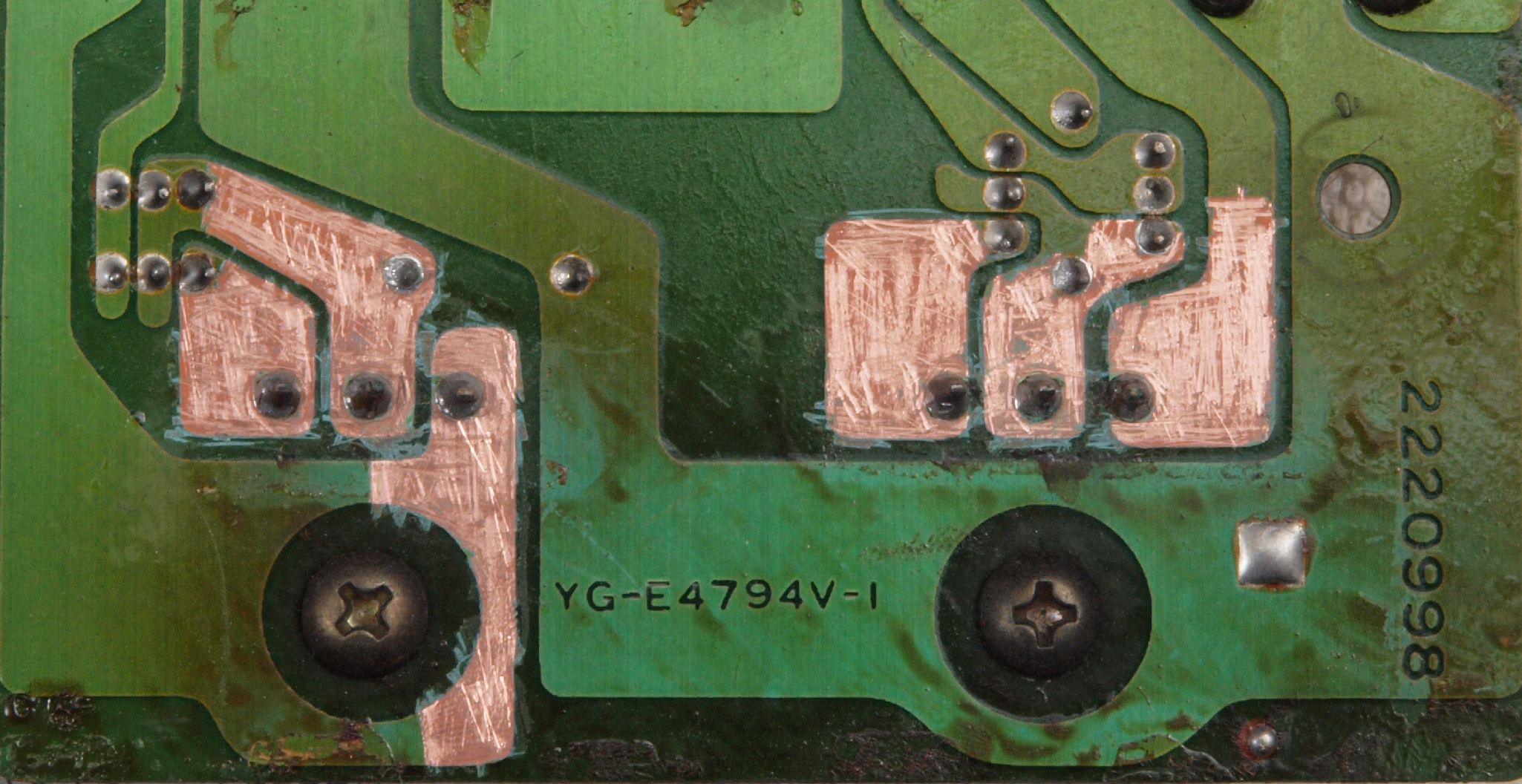

ＣA３１．　修理中　電源基板裏　熱を持つところは半田の劣化が早い、半田面積を増す

ＣA４．　修理（半田補正）後　電源基板裏。 全ての半田をやり修す。

ＣA５．　完成電源基板裏。 余分なフラックスを落として、コート液を塗る。

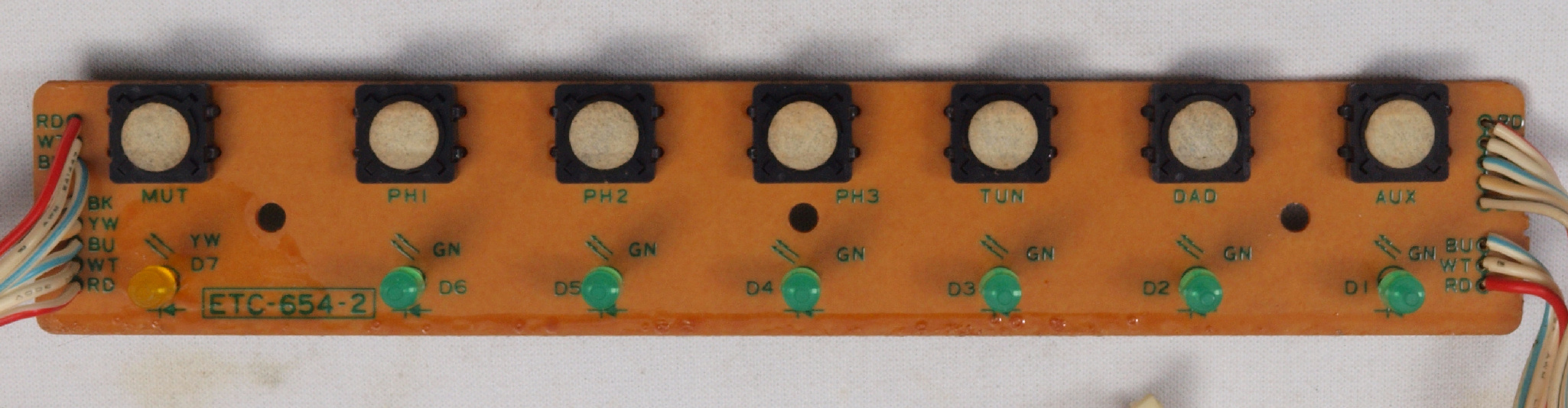

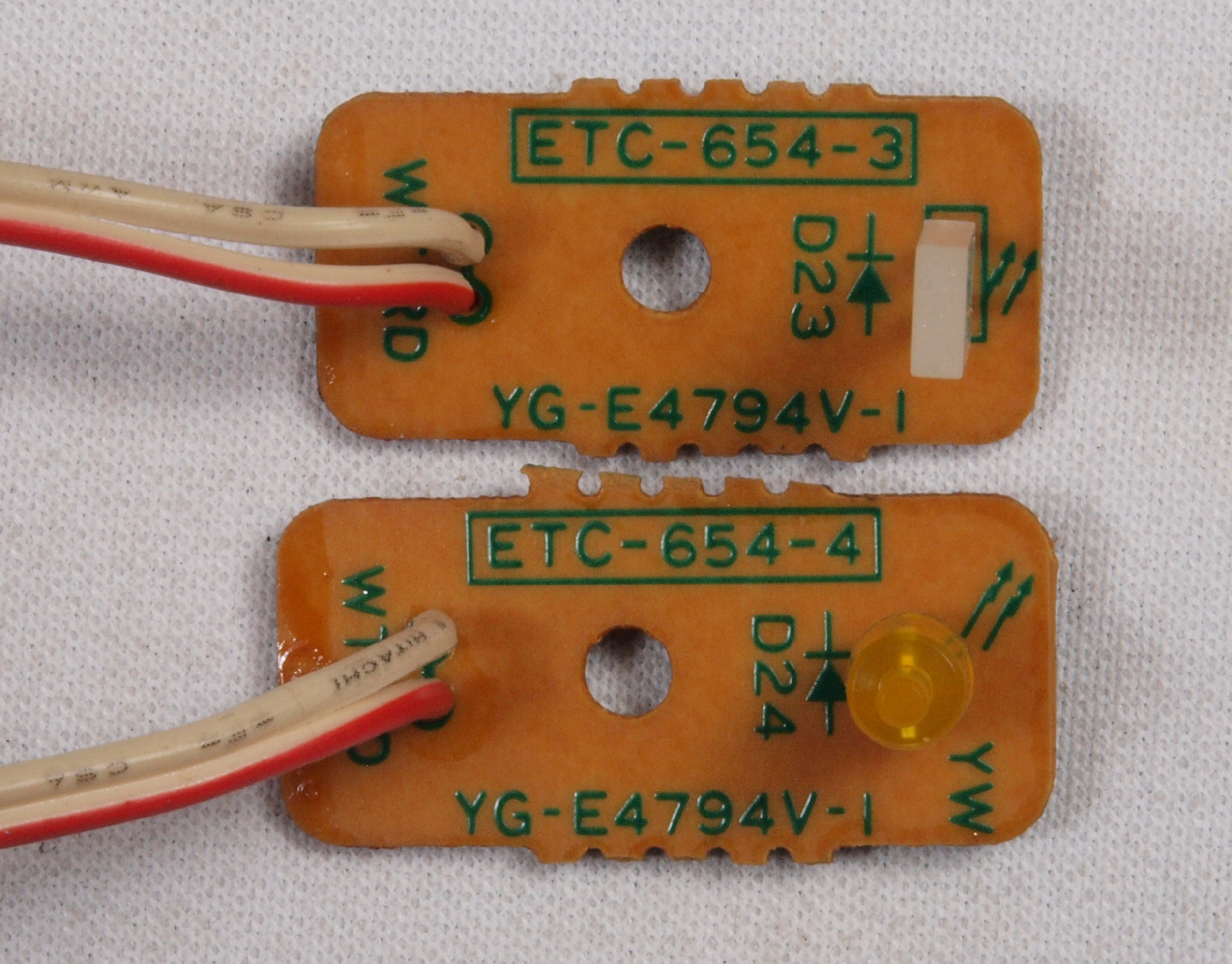

ＣＢ１．　修理前　パネルＬＥＤ表示基板

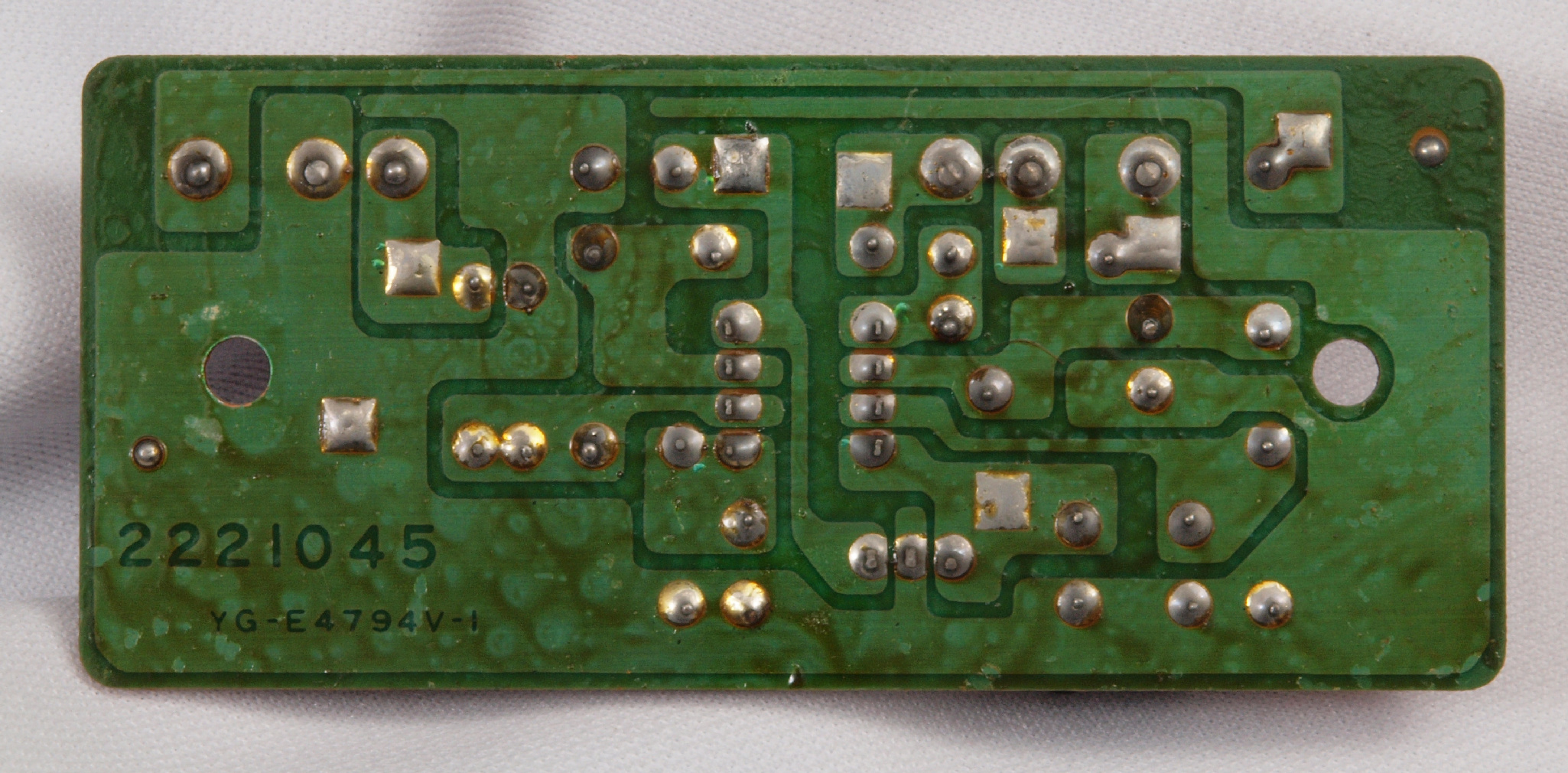

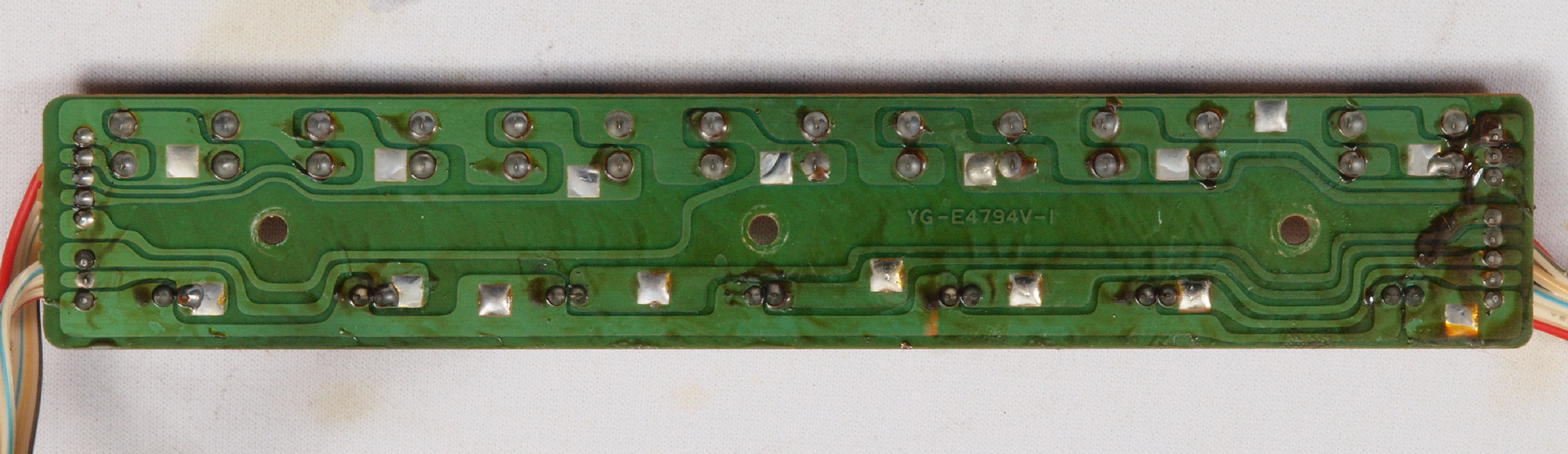

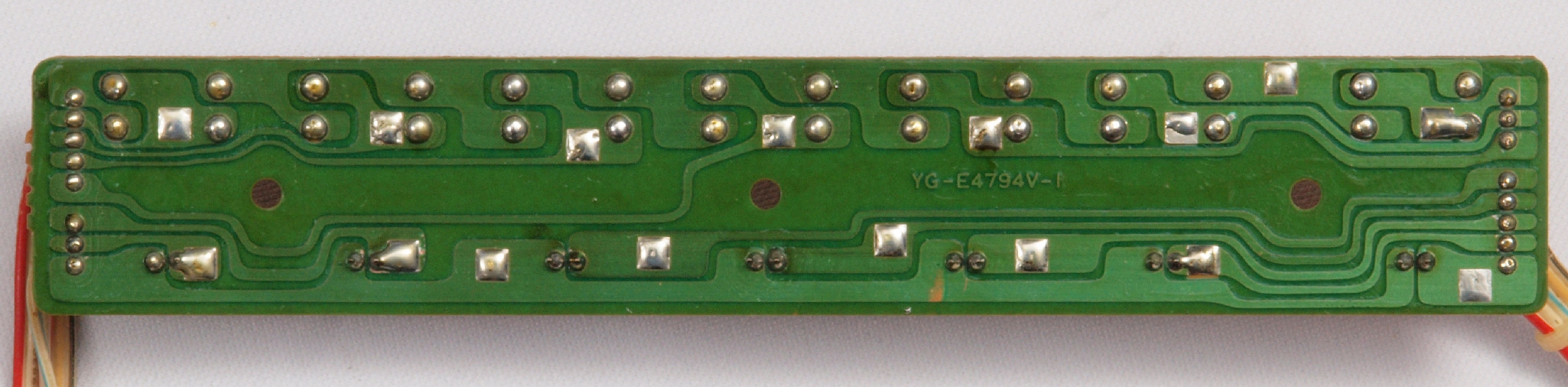

ＣＢ２．　修理前　パネルＬＥＤ表示基板裏

ＣＢ３．　修理（半田補正）後　パネルＬＥＤ表示基板裏。 全ての半田をやり修す。

ＣＢ４．　完成パネルＬＥＤ表示基板裏。 余分なフラックスを落として、コート液を塗る。

ＣＢ５．　修理前　パネルＬＥＤ表示基板２

ＣＢ６．　修理前　パネルＬＥＤ表示基板２裏

ＣＢ７．　修理（半田補正）後　パネルＬＥＤ表示基板２裏。 全ての半田をやり修す。

ＣＢ８．　完成パネルＬＥＤ表示基板２裏。 余分なフラックスを落として、コート液を塗る。

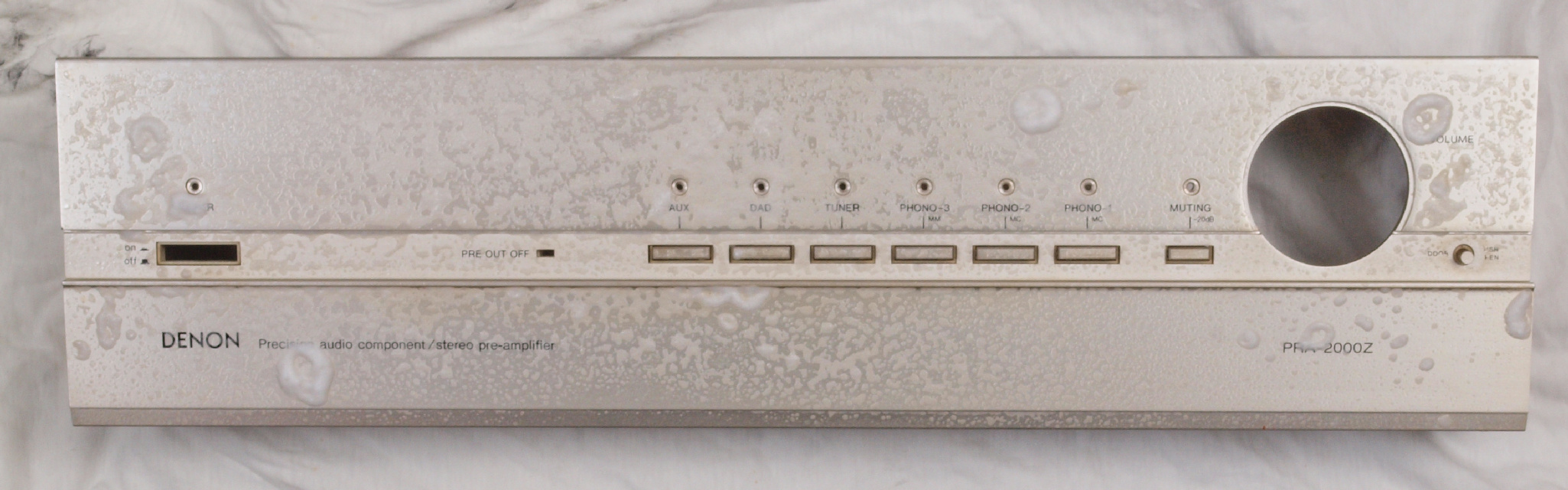

ＣＣ１．　前パネル清掃。 　　　　　　　　　　タバコのヤニがびっしり！　強いヤニ落し洗剤を使用すると、シルク印刷文字も落ちるので注意！

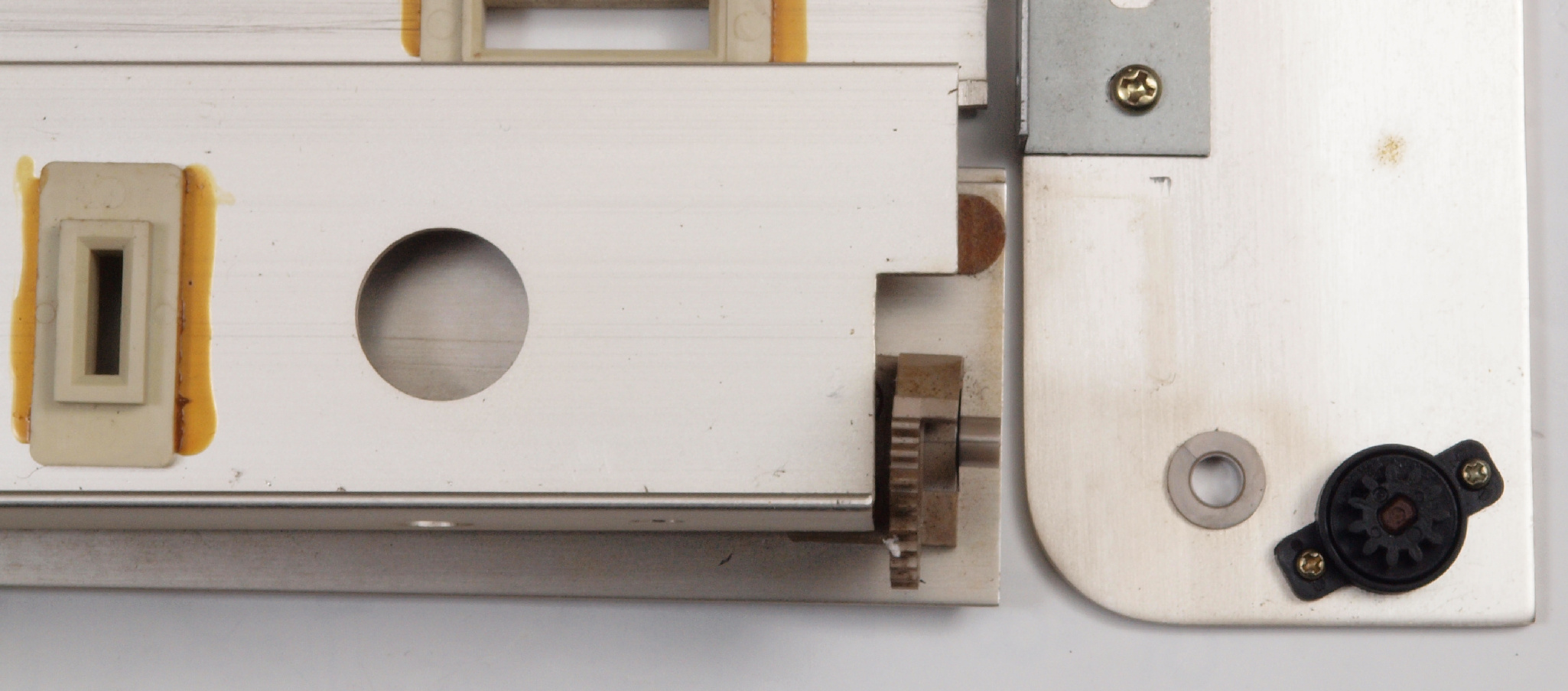

ＣＣ２．　前アンダーパネルヒンジ調整。

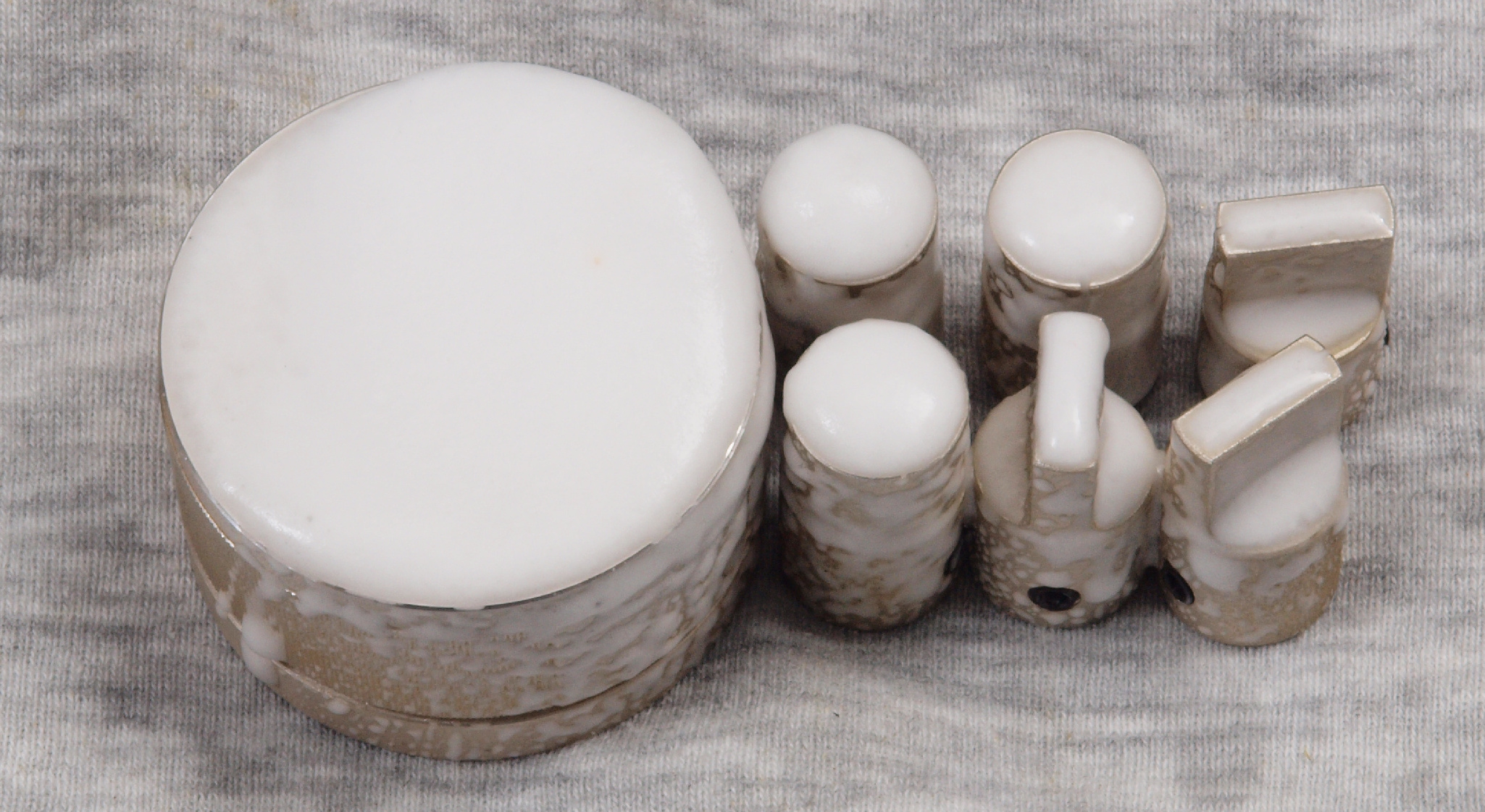

ＣＣ３．　ツマミ清掃。　タバコのヤニがびっしり！　強いヤニ落し洗剤を使用すると、ペイントも落ちるので注意！

ＣＤ１．　修理前　電源ケーブル挿入部。

ＣＤ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

ＣＤ３．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ使用。

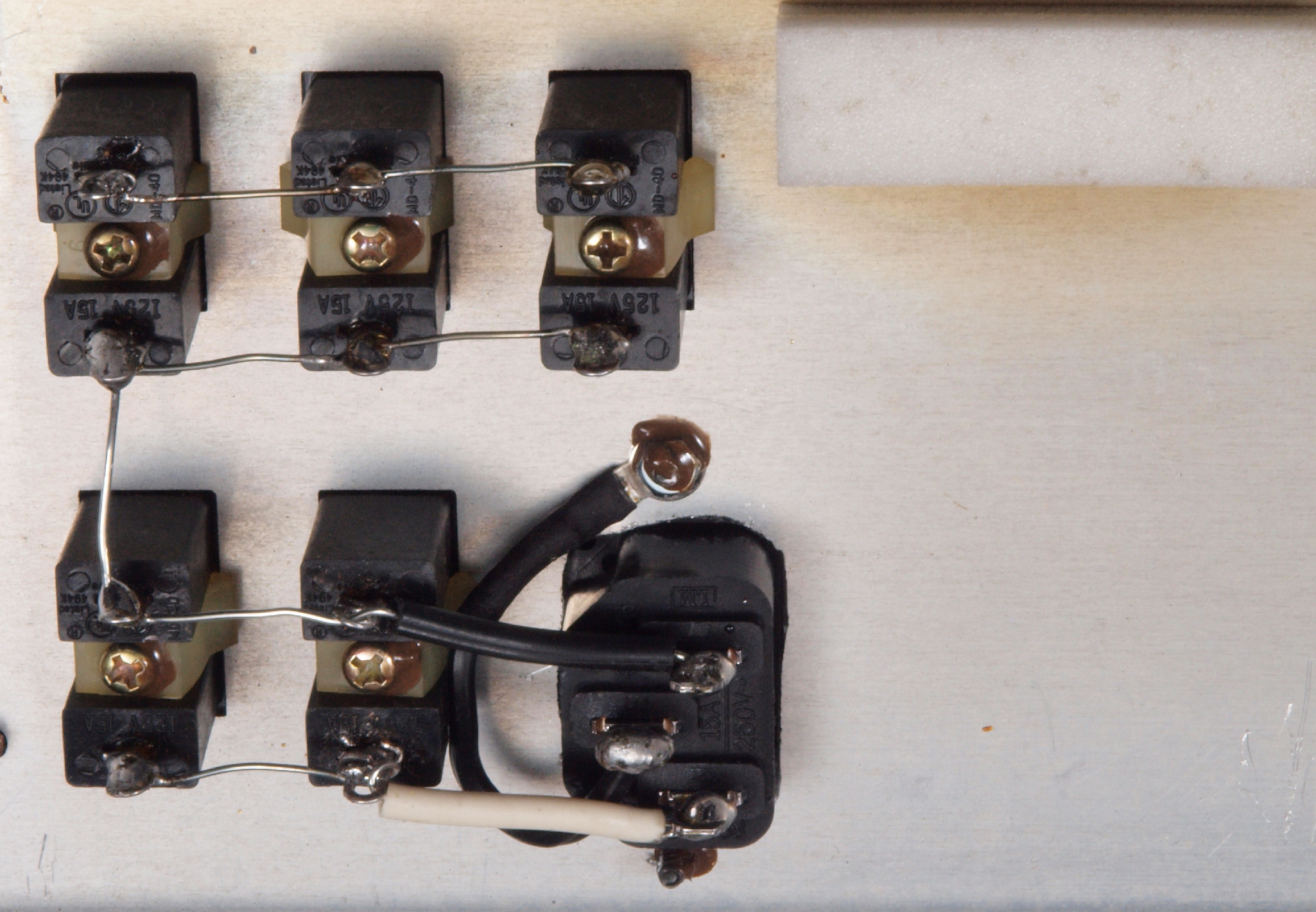

ＣＤ４．　修理後　３Ｐインレット裏の配線。使用しなくともアースは取る。

ＣＥ１．　修理前　PHONO_入力RCA端子。

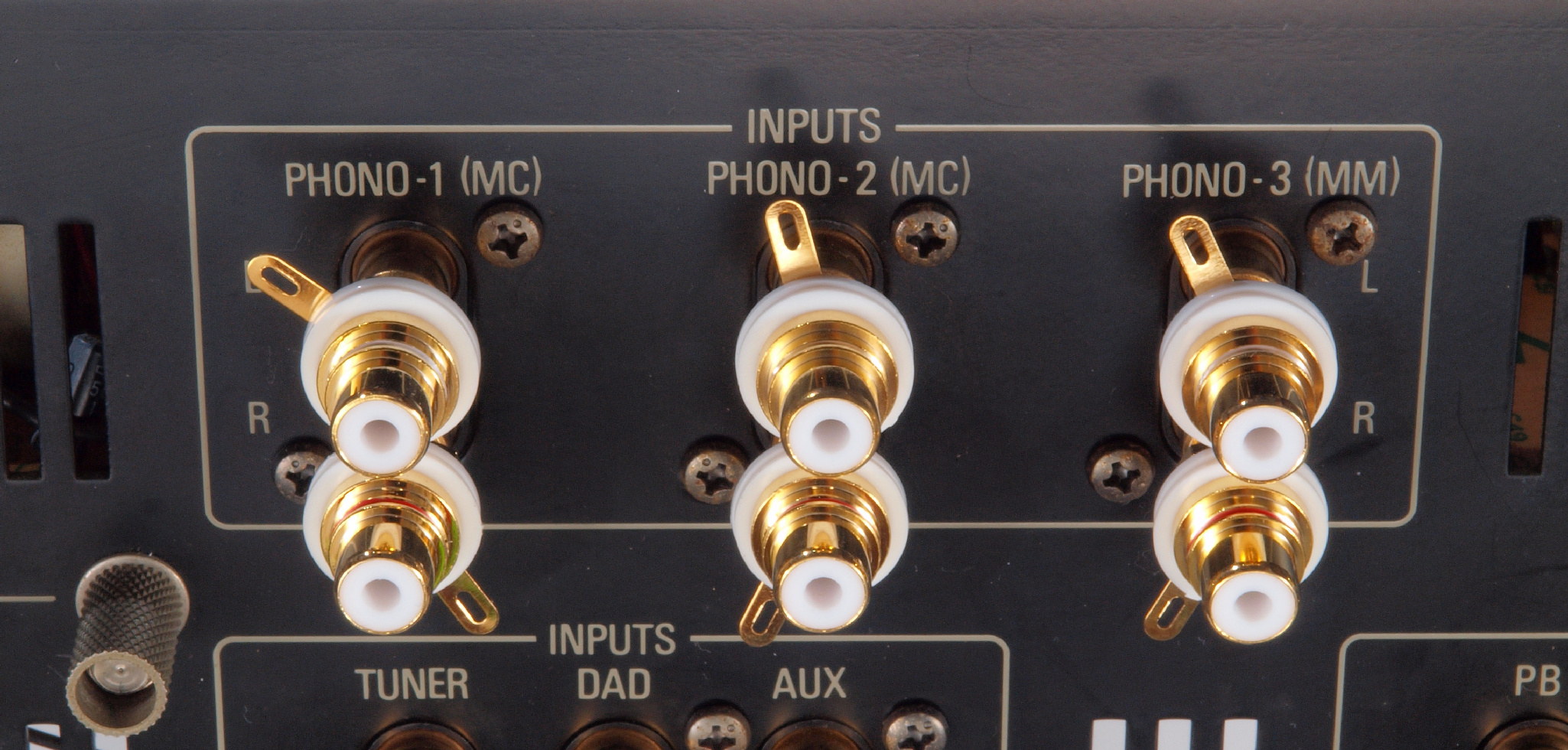

ＣＥ２．　修理（交換）後　PHONO_入力RCA端子。 　　　　　　　　テフロン絶縁型と交換。アース端子も交換する。太いケーブルを使用するので、接着材で固定する。

ＣＥ３．　修理前　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。

ＣＥ４．　修理（交換）後　TUNER、ＣＤ、ＡＵＸ_入力RCA端子。　テフロン絶縁型と交換。太いケーブルを使用するので、接着材で固定する。

ＣＥ５．　修理前　ＴＡＰＥ_入出力RCA端子。

ＣＥ６．　修理（交換）後　ＴＡＰＥ_入出力RCA端子。　テフロン絶縁型と交換。太いケーブルを使用するので、接着材で固定する。

ＣＥ７．　修理前　出力RCA端子。

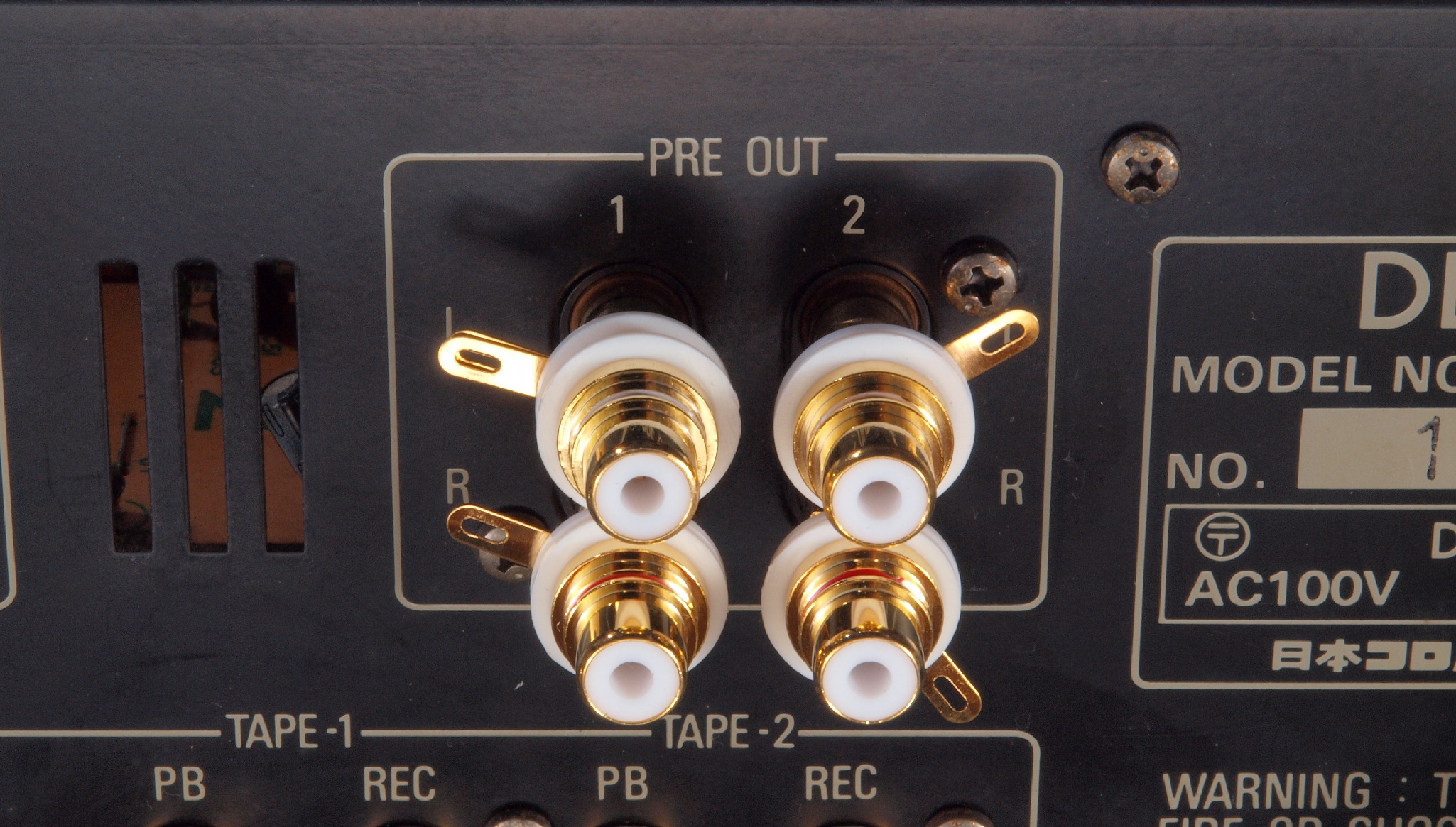

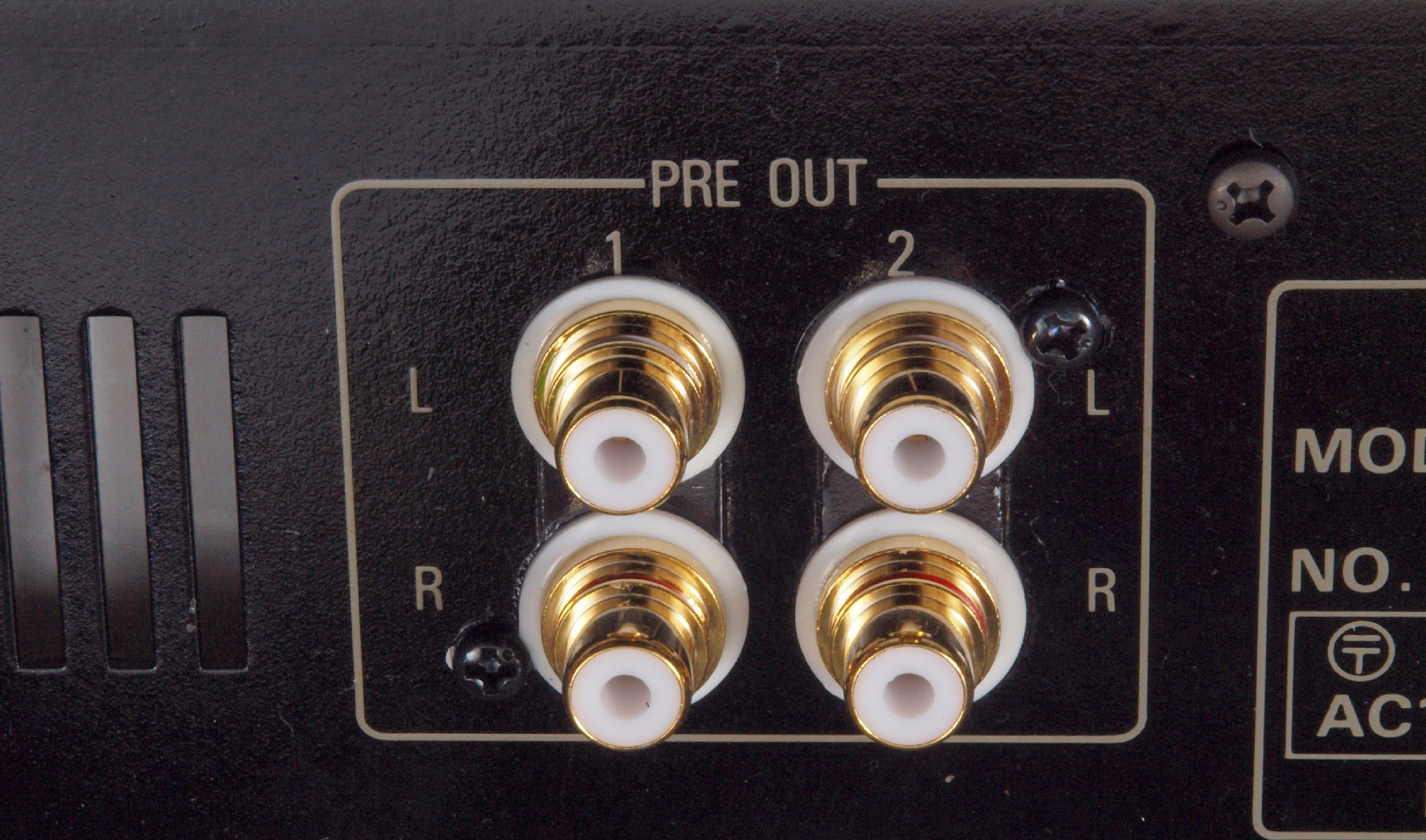

ＣＥ８．　修理（交換）後　出力RCA端子。テフロン絶縁型と交換。太いケーブルを使用するので、接着材で固定する。

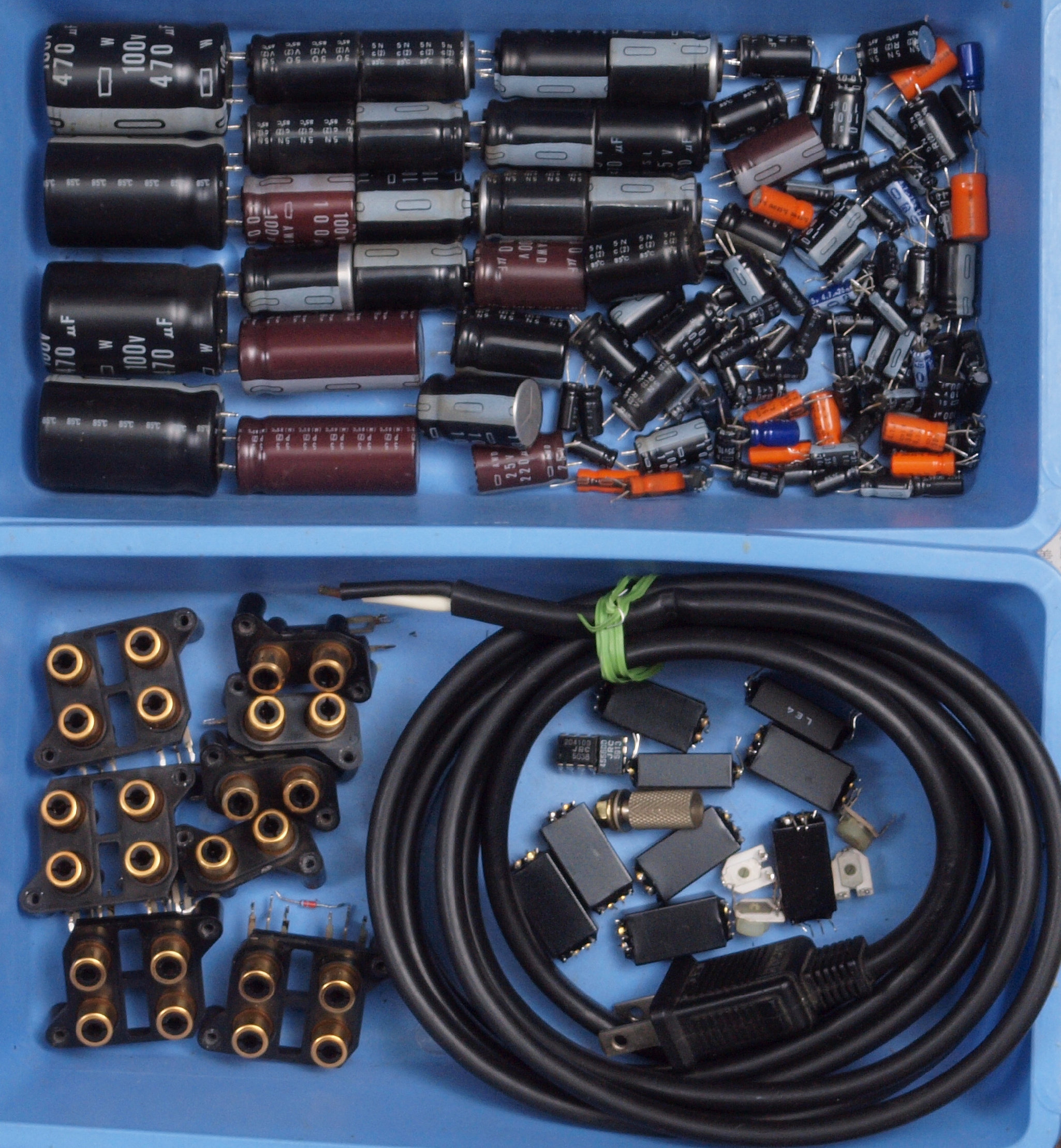

ＣＦ１．　交換部品

ＤＧ１．　修理前　上から

ＤＧ２．　修理後　上から

ＤＧ３．　修理前　下から

ＤＧ４．　修理後　下から

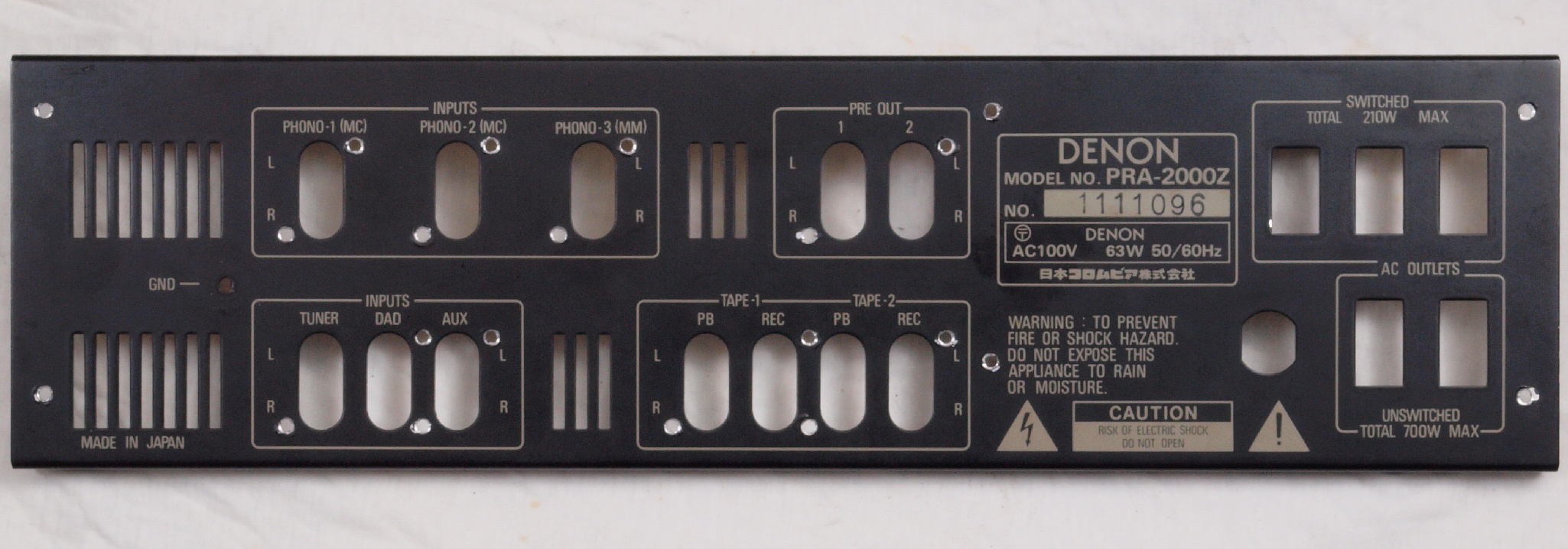

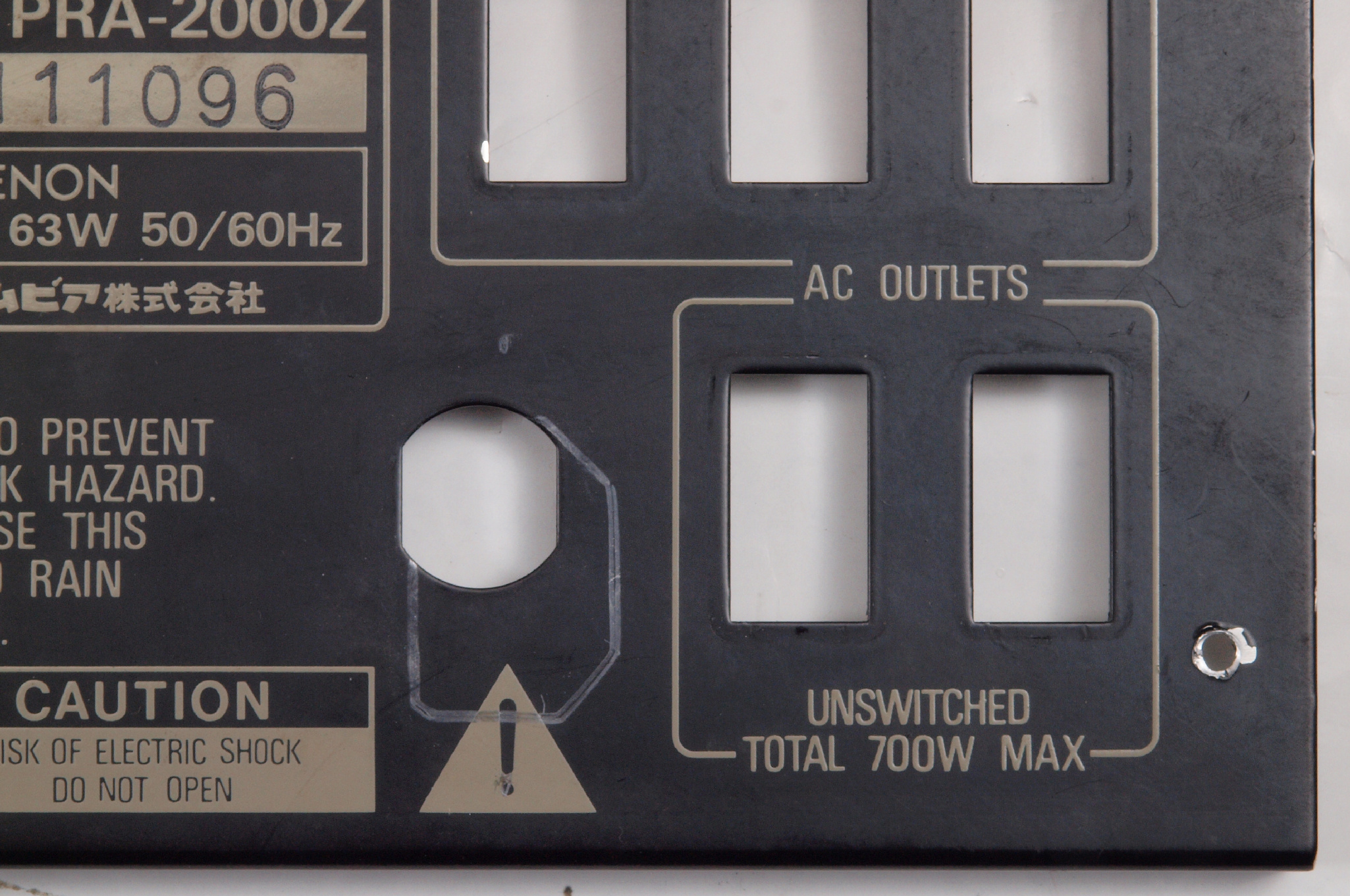

Ｋ．　裏パネル加工・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　後パネル。

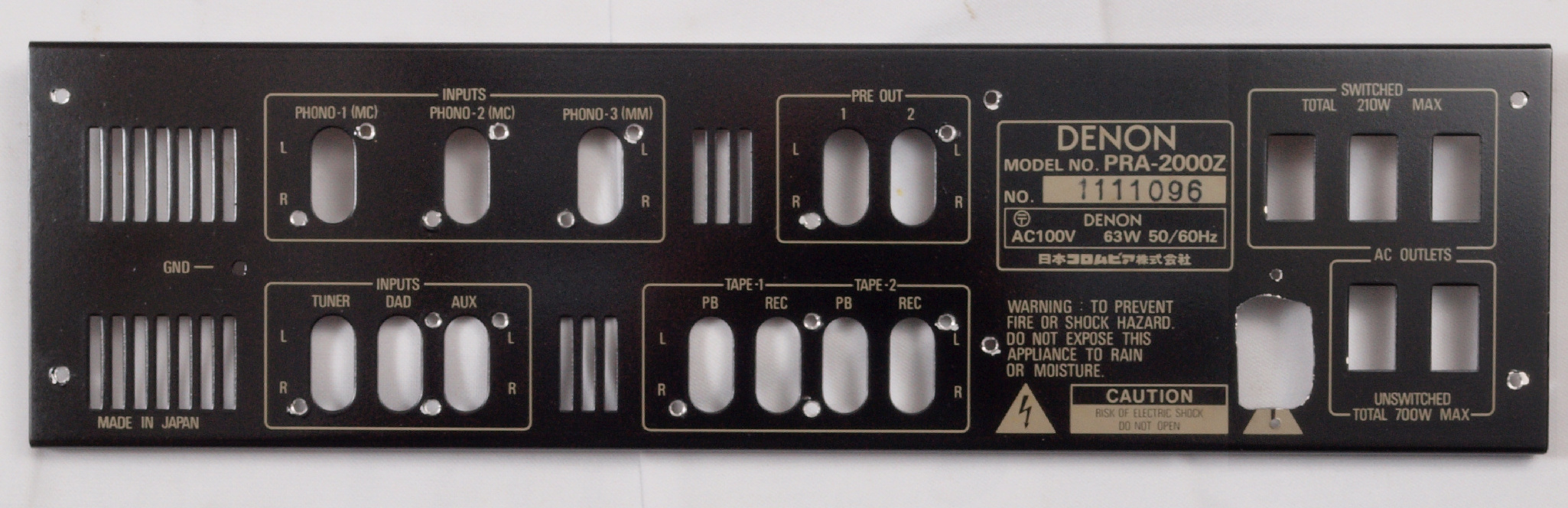

Ｋ１２．　修理（塗装）後　後パネル。

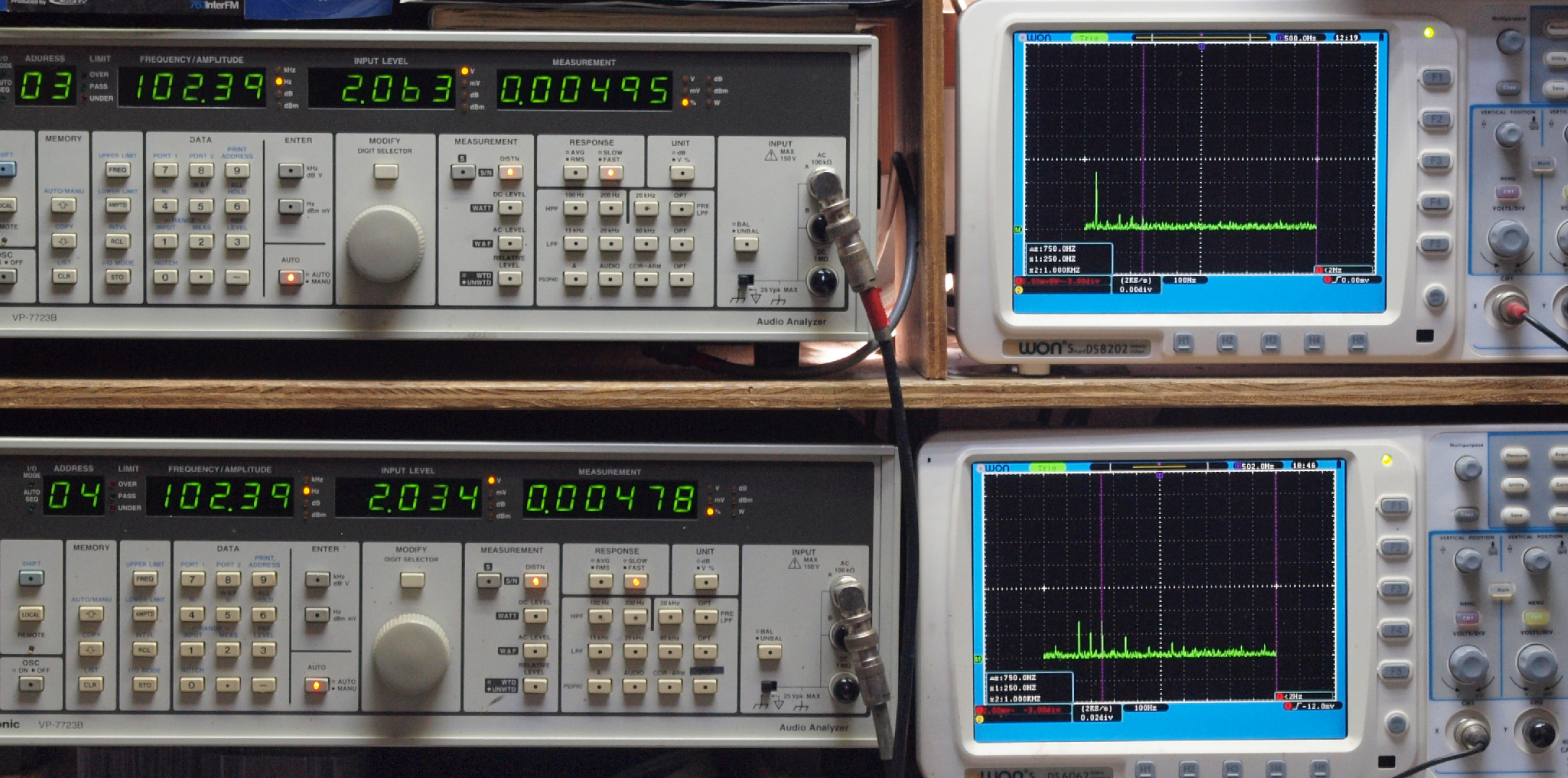

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８８５％歪み。 　　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００９７６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８３６％歪み。 　　　　　　　　　　　 　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００９３５％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

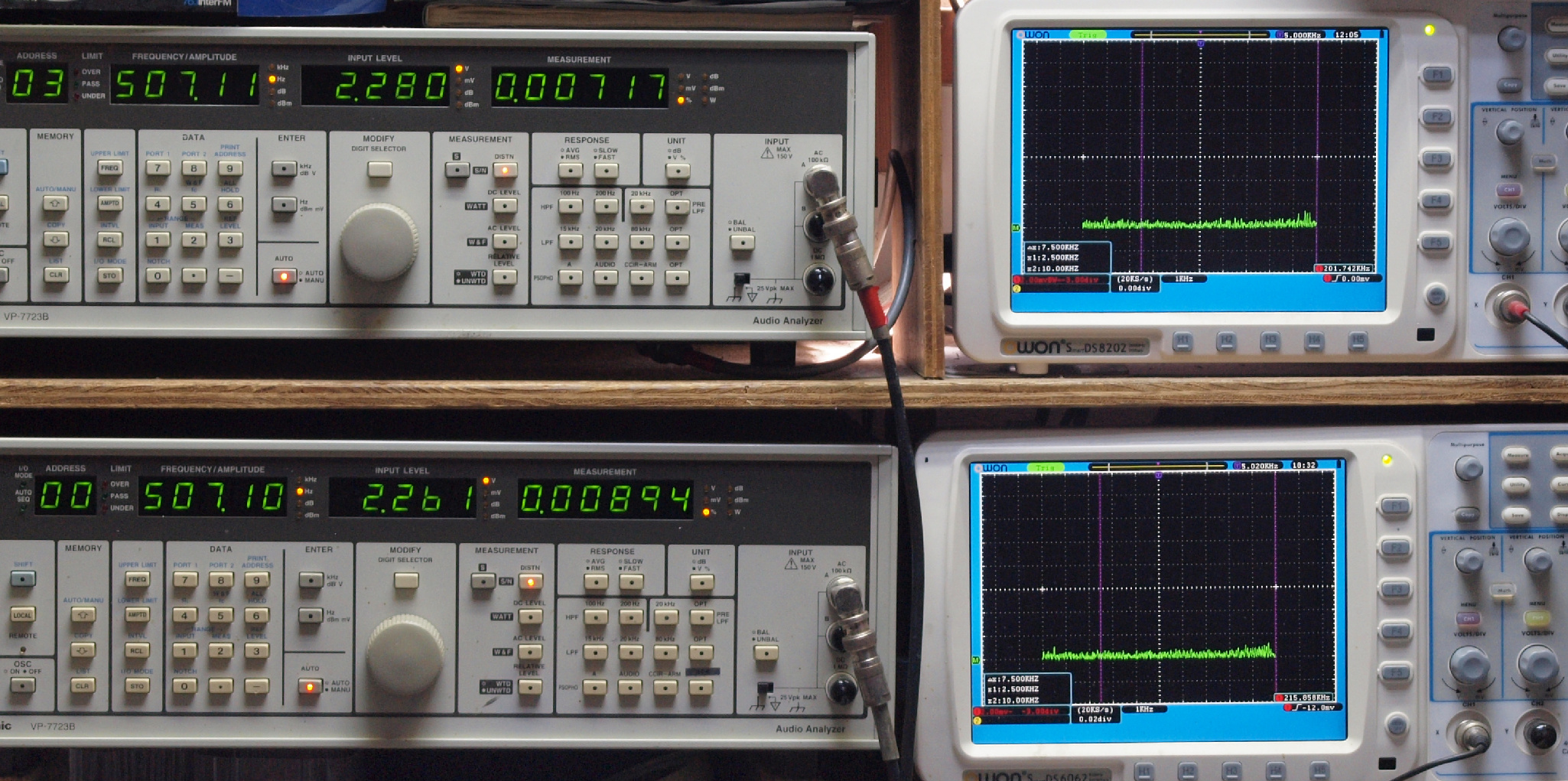

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７１７％歪み。 　　　　　　　　　　　　 　 　　　 　Ｌ側出力電圧＝２Ｖ、　０．００８９４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

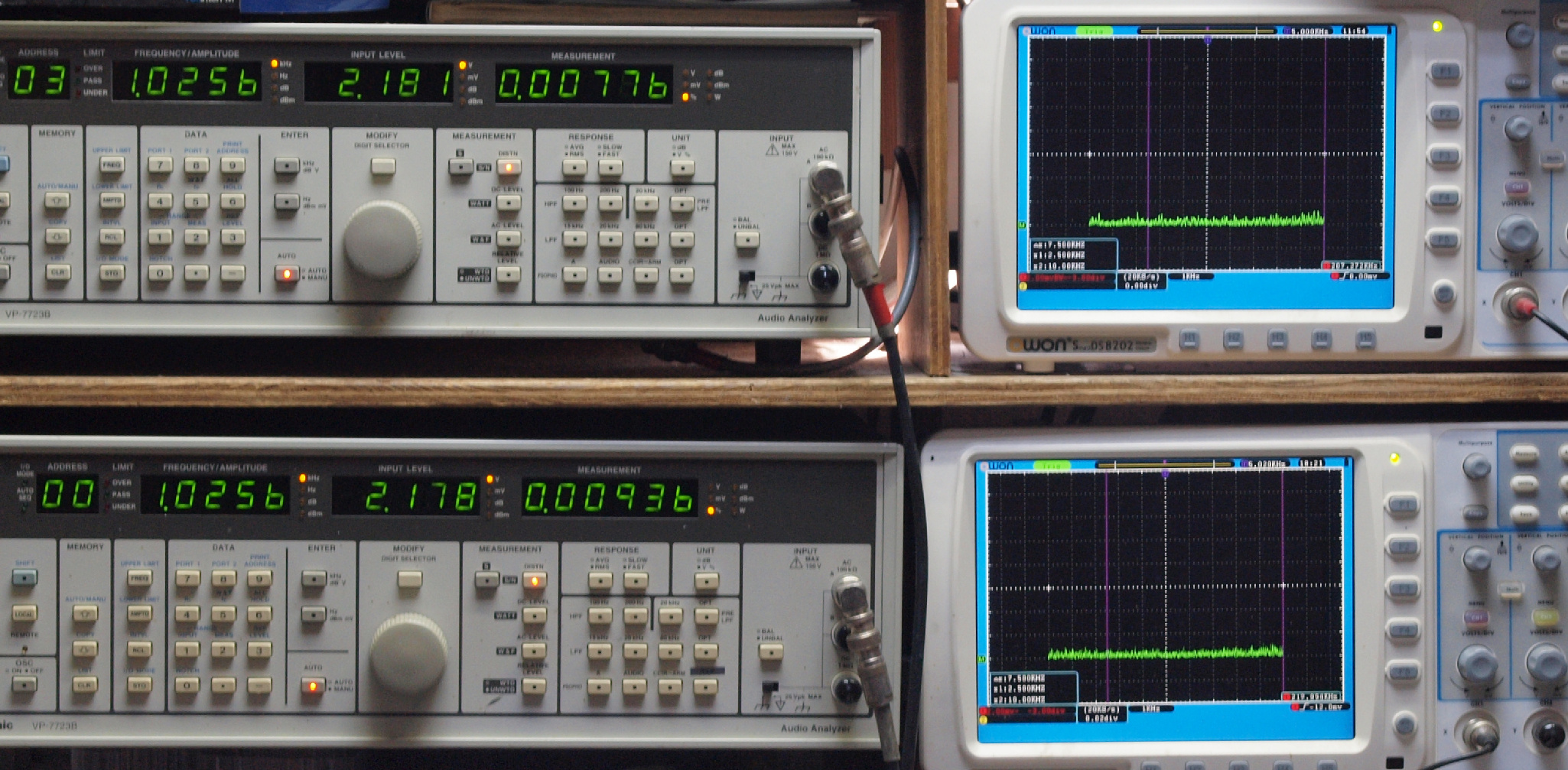

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７７６％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００９３６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７８５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００９３８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

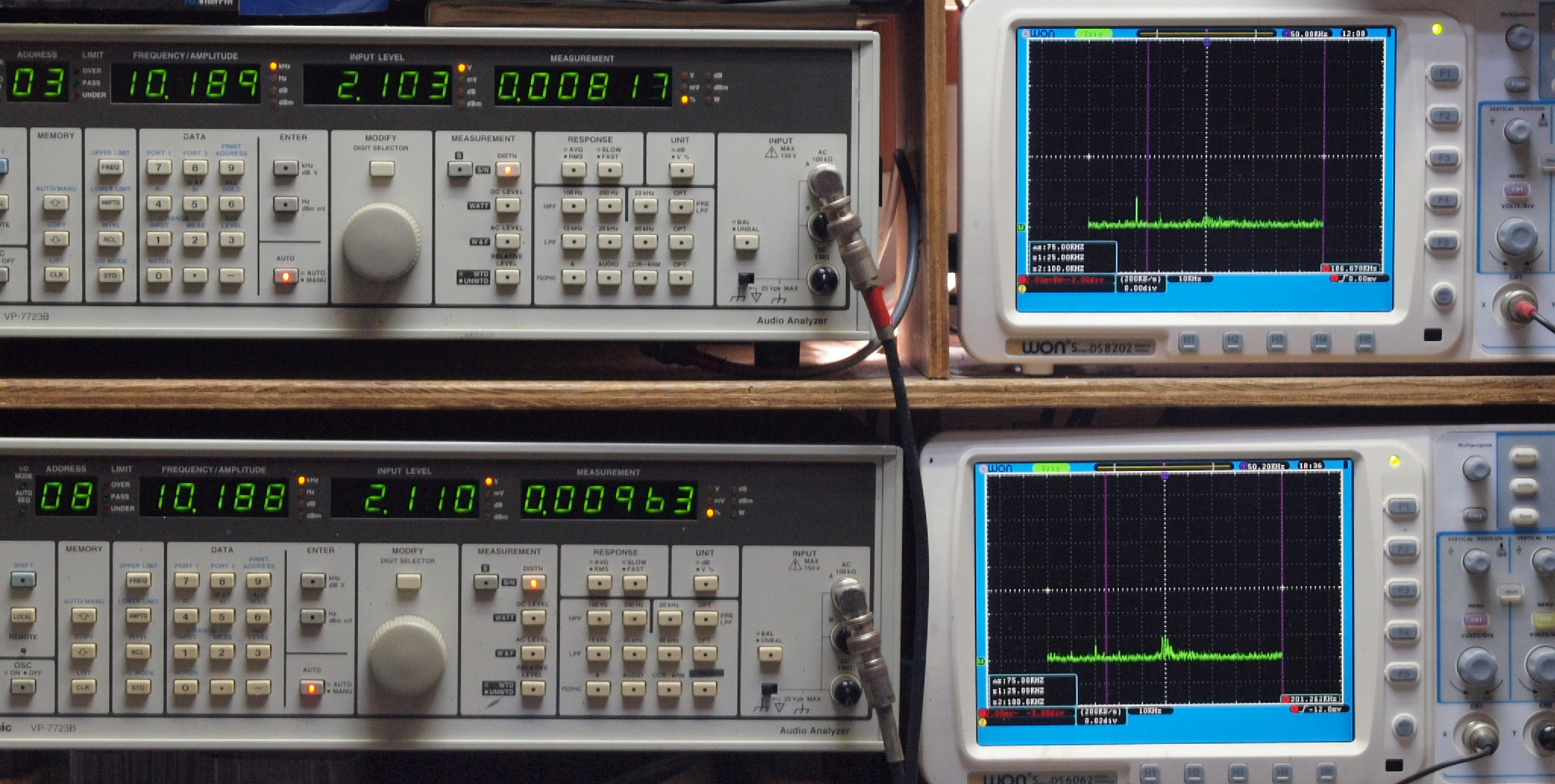

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８１７％歪み。 　　　　　　　　　　　　　　　 　　 Ｌ側出力電圧＝２Ｖ、　０．００９６３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７２１％歪み。 　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０９０３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

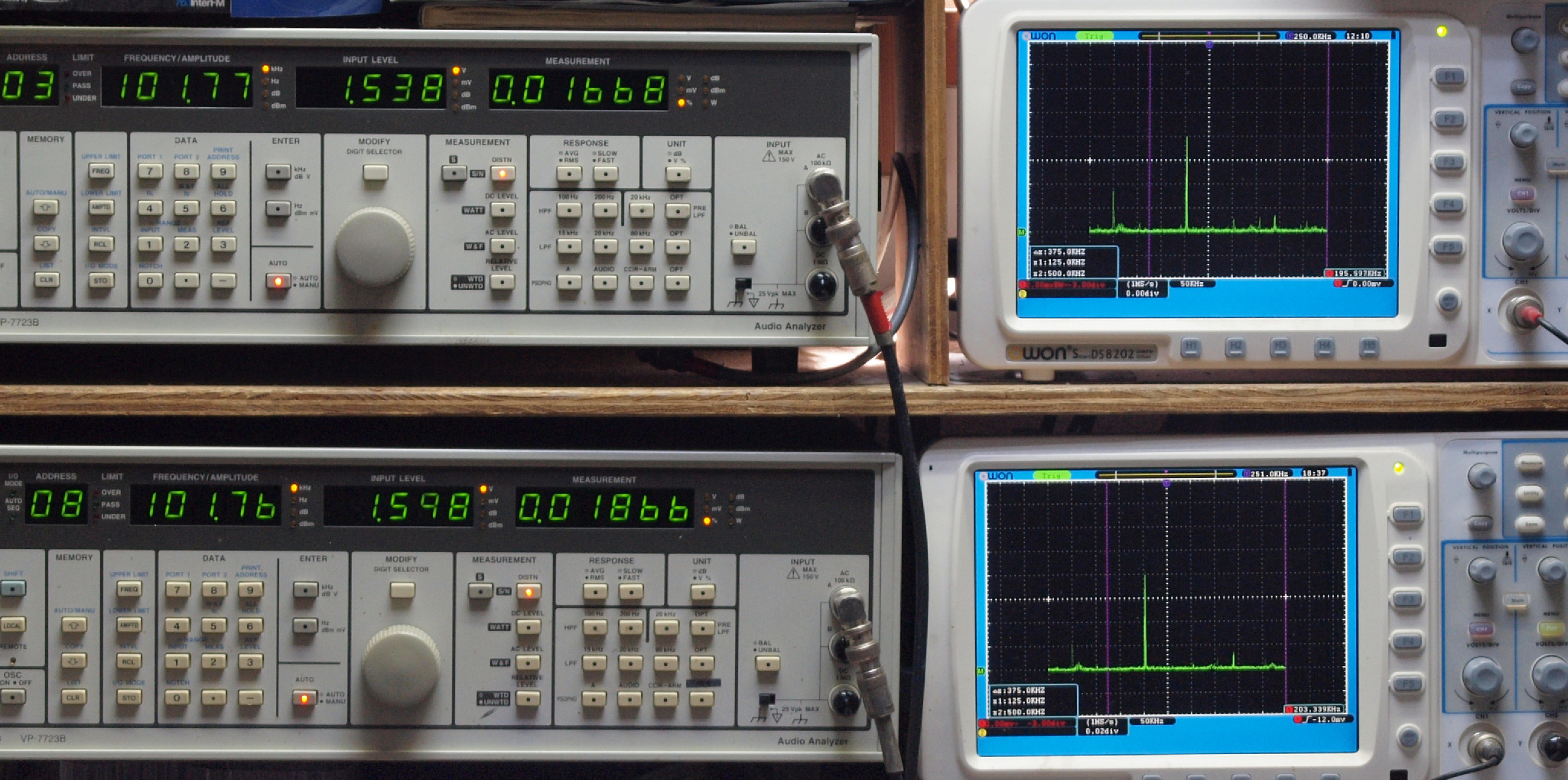

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝１．５Ｖ、　０．０１６６８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１．６Ｖ、　０．０１８６６％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０４５５％歪み。 　　　　　ＰＨＯＮＯ_３入力、　Ｌ側出力電圧＝２Ｖ、　０．０４２４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４９５％歪み。 　　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０４７８％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

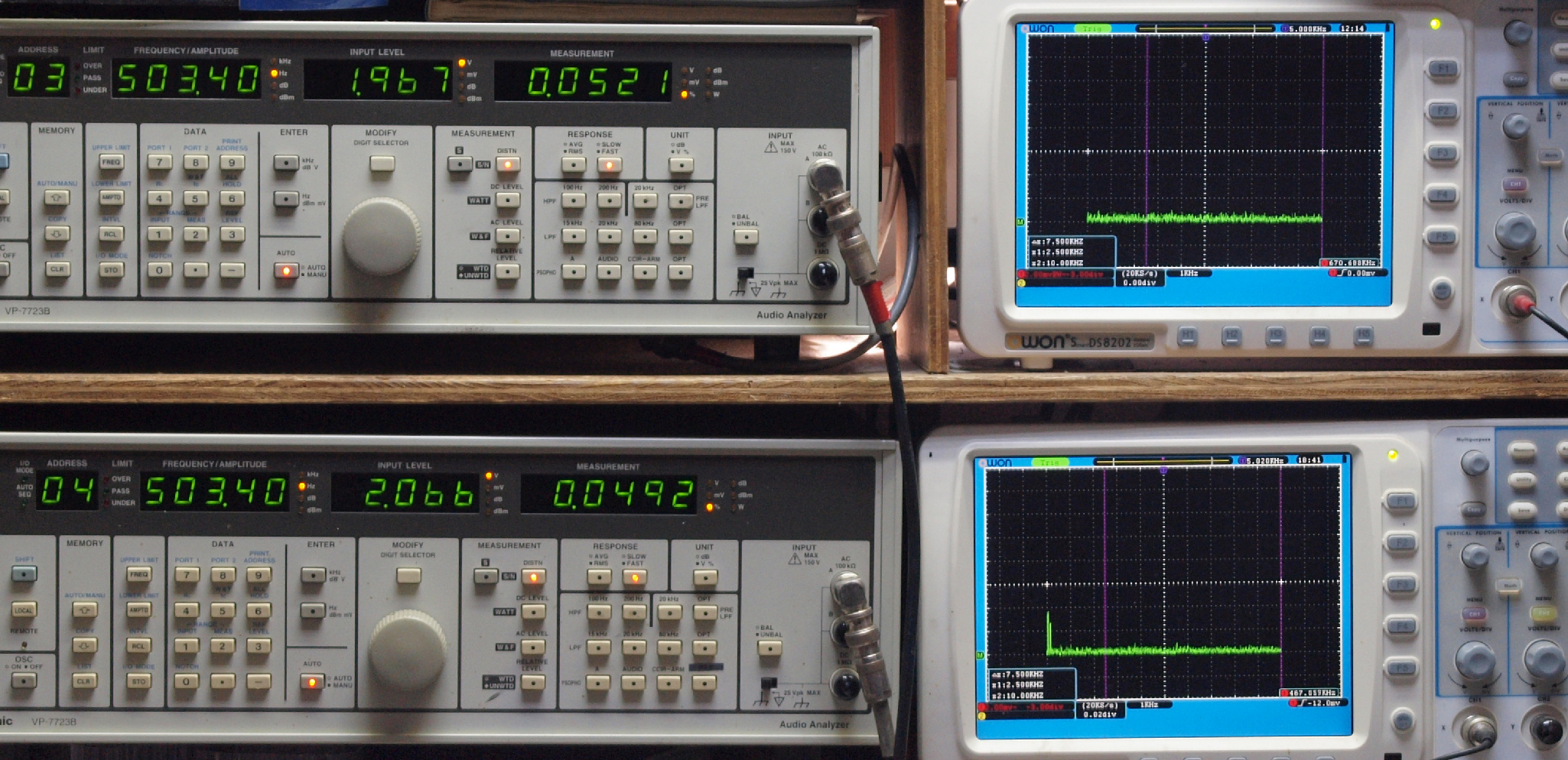

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０５２１％歪み。 　　　　　　　　　　　 　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４９２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

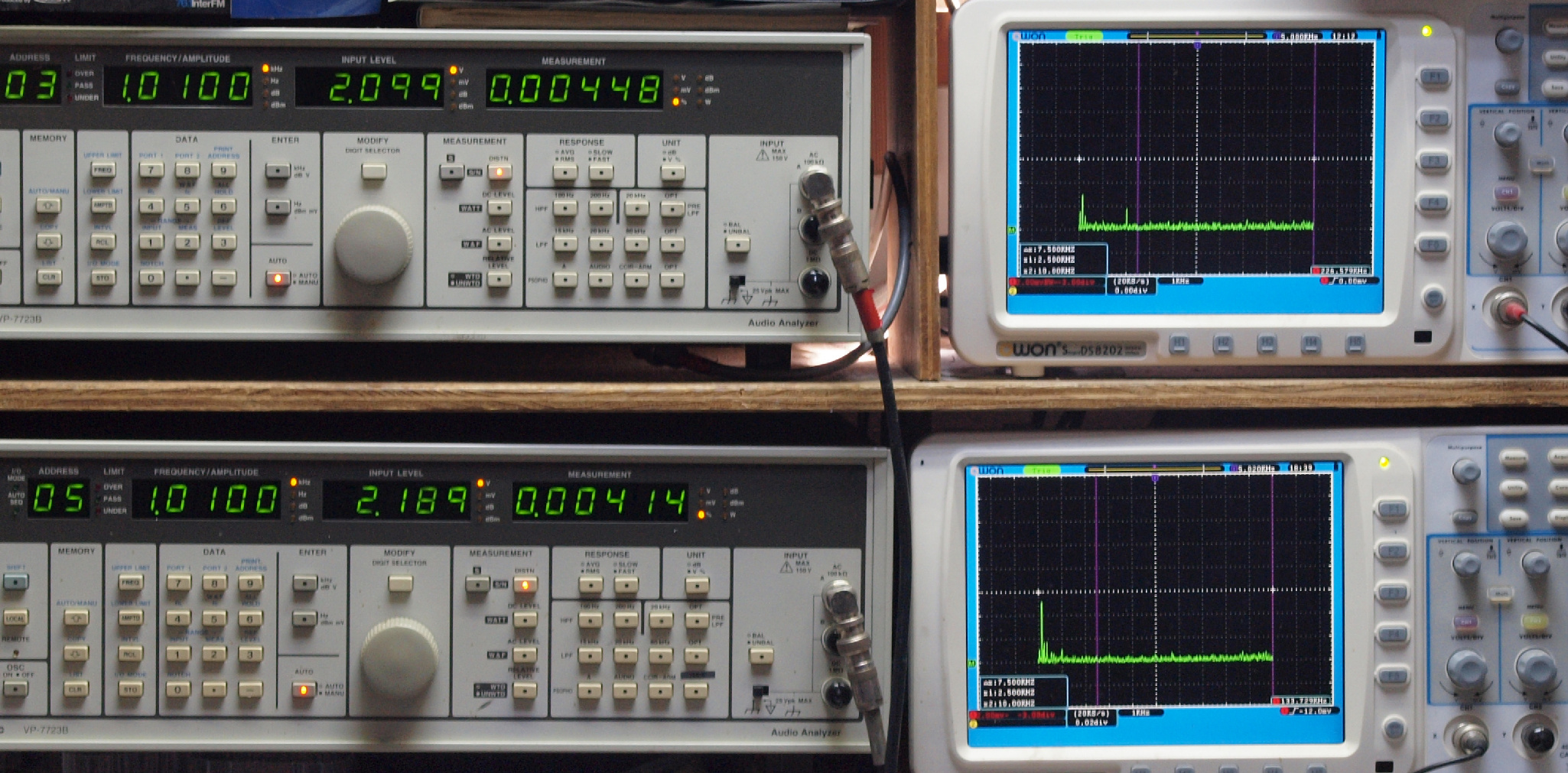

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４４８％歪み。 　　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４１４％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６１９％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７７９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

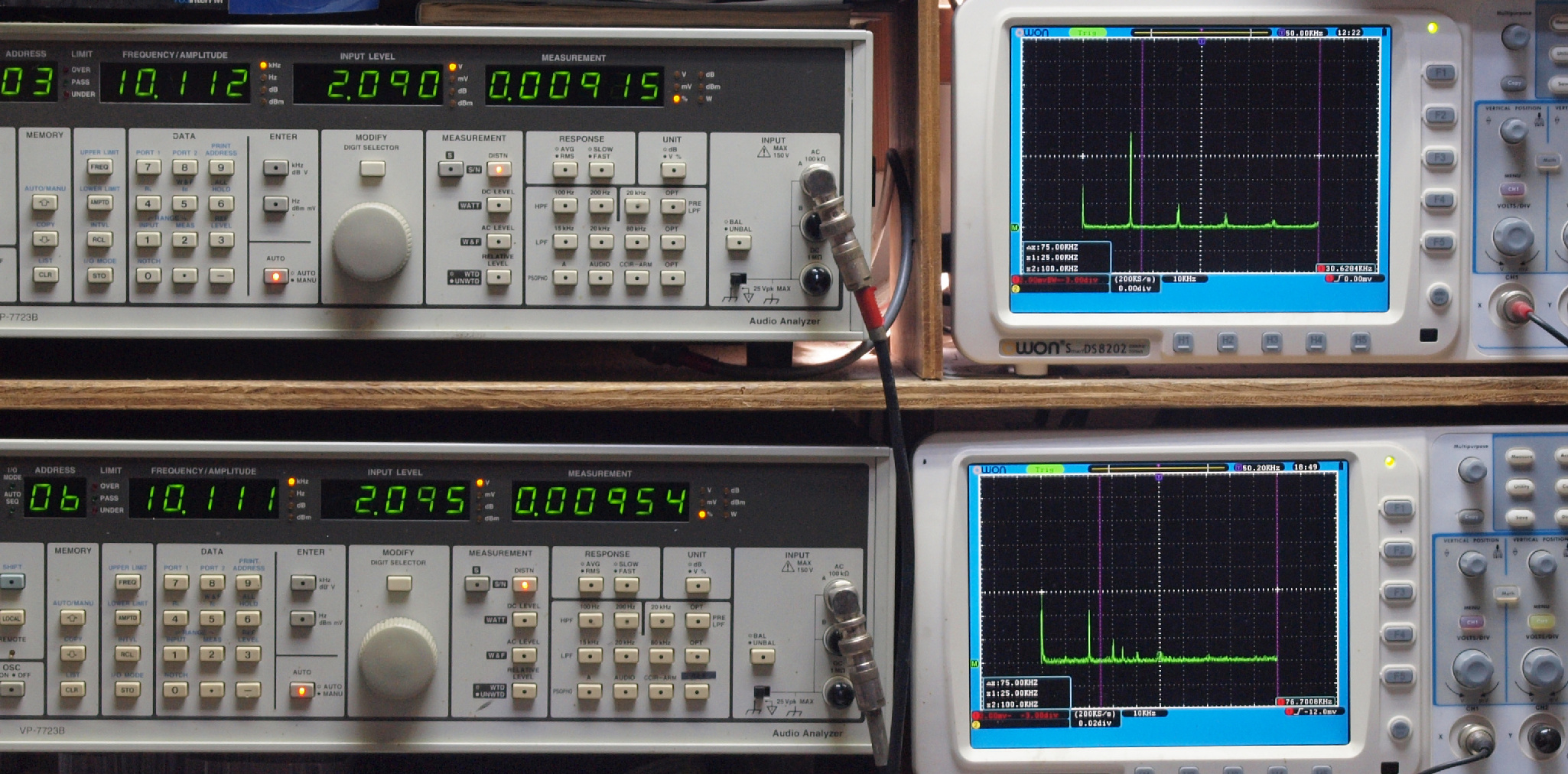

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０９１５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０９５４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

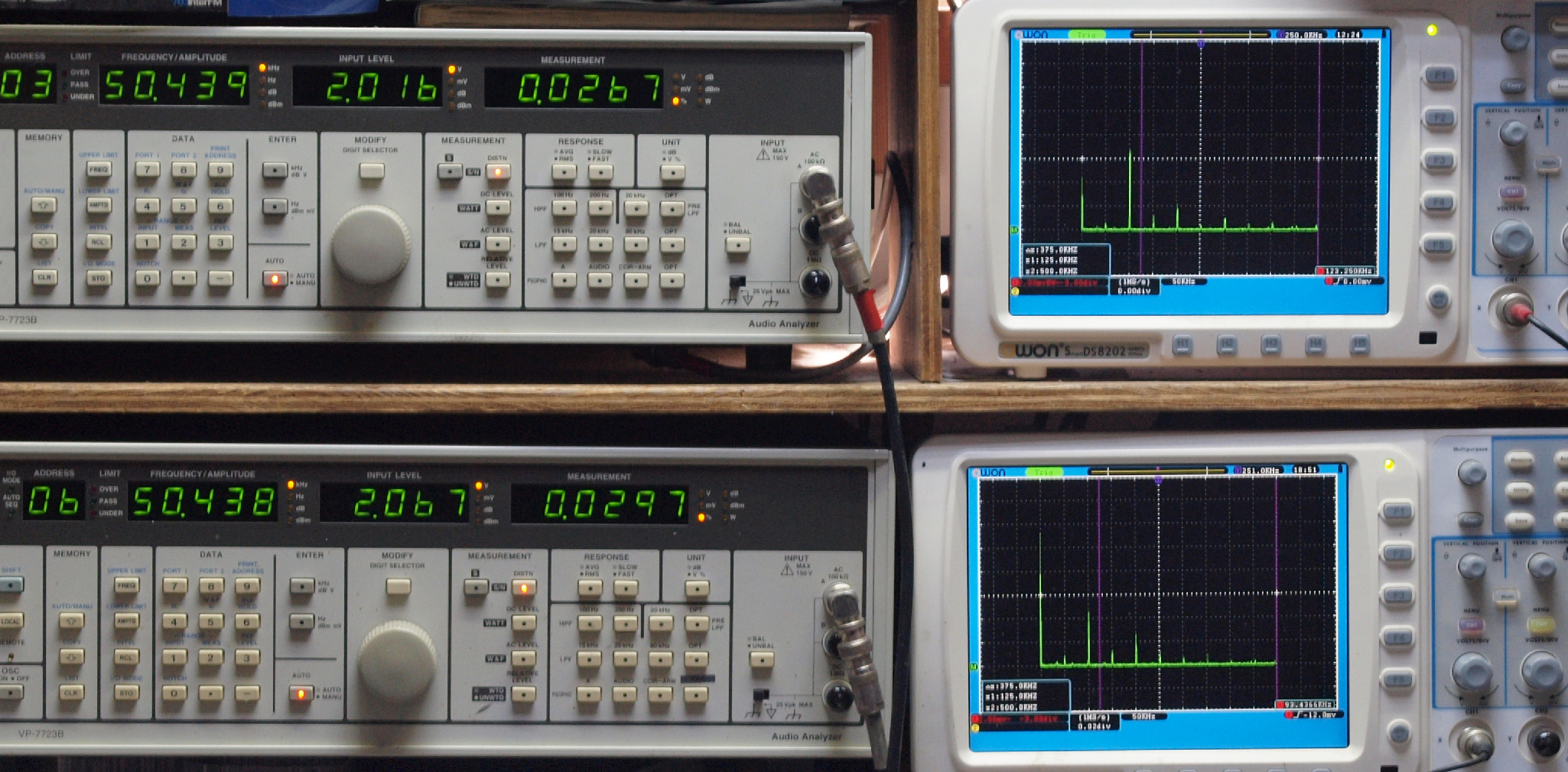

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２６７％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０２９７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

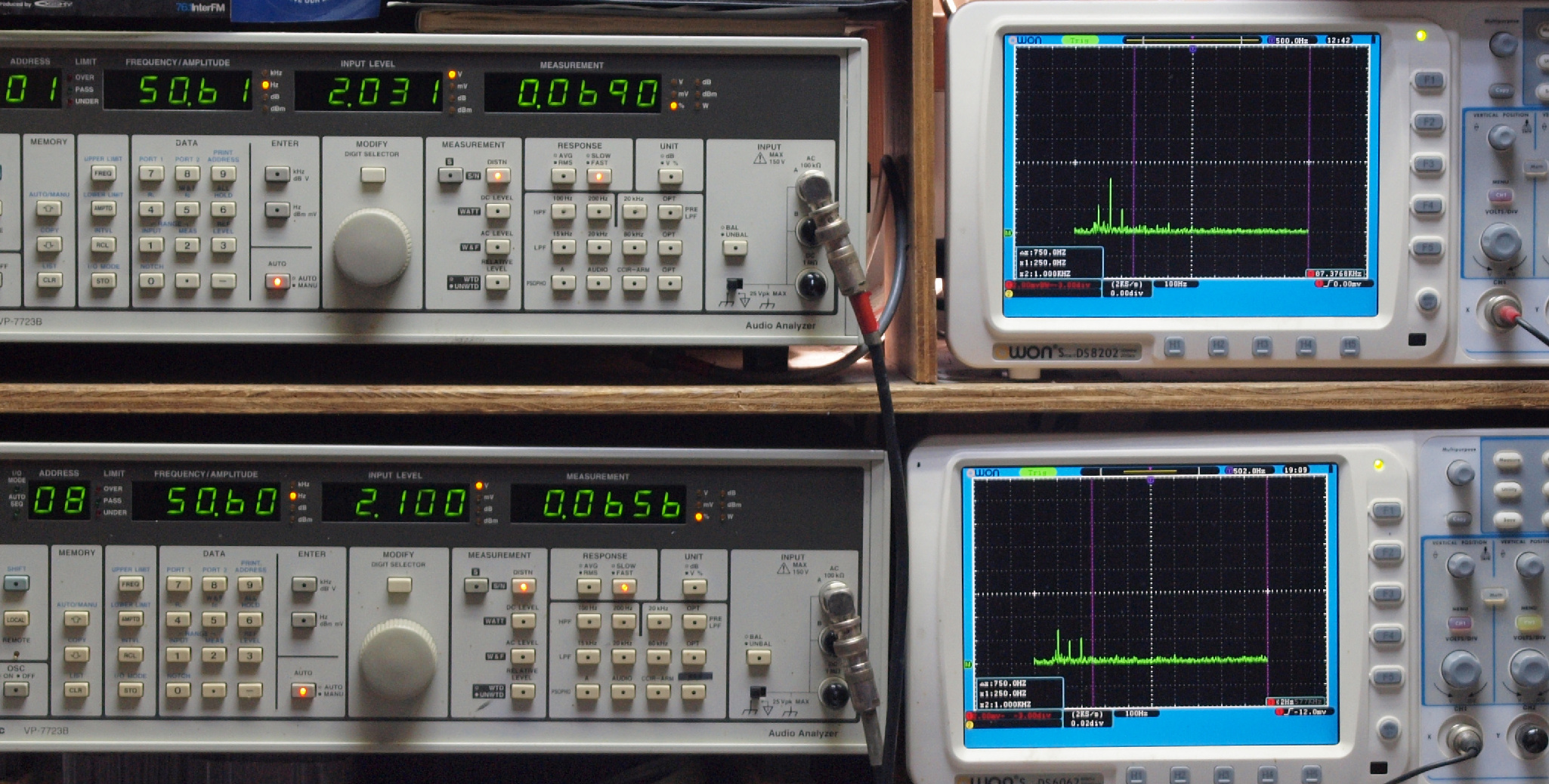

Ｅ４１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．０６９０％歪み。 　　　　　ＰＨＯＮＯ_１入力、　Ｌ側出力電圧＝２Ｖ、　０．０６５６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３９６％歪み。 　　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．０３６０％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

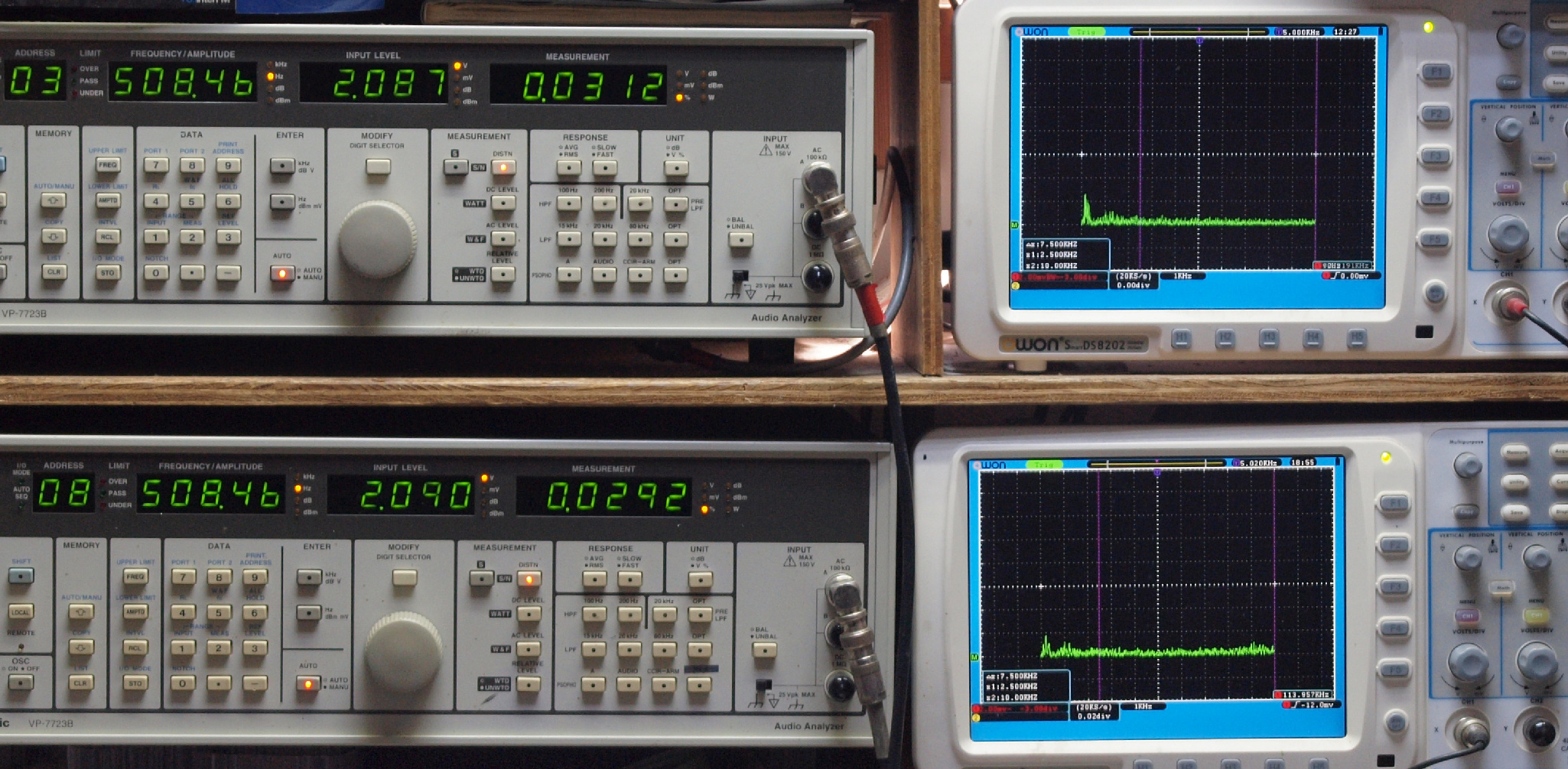

Ｅ４３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３１２％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２９２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

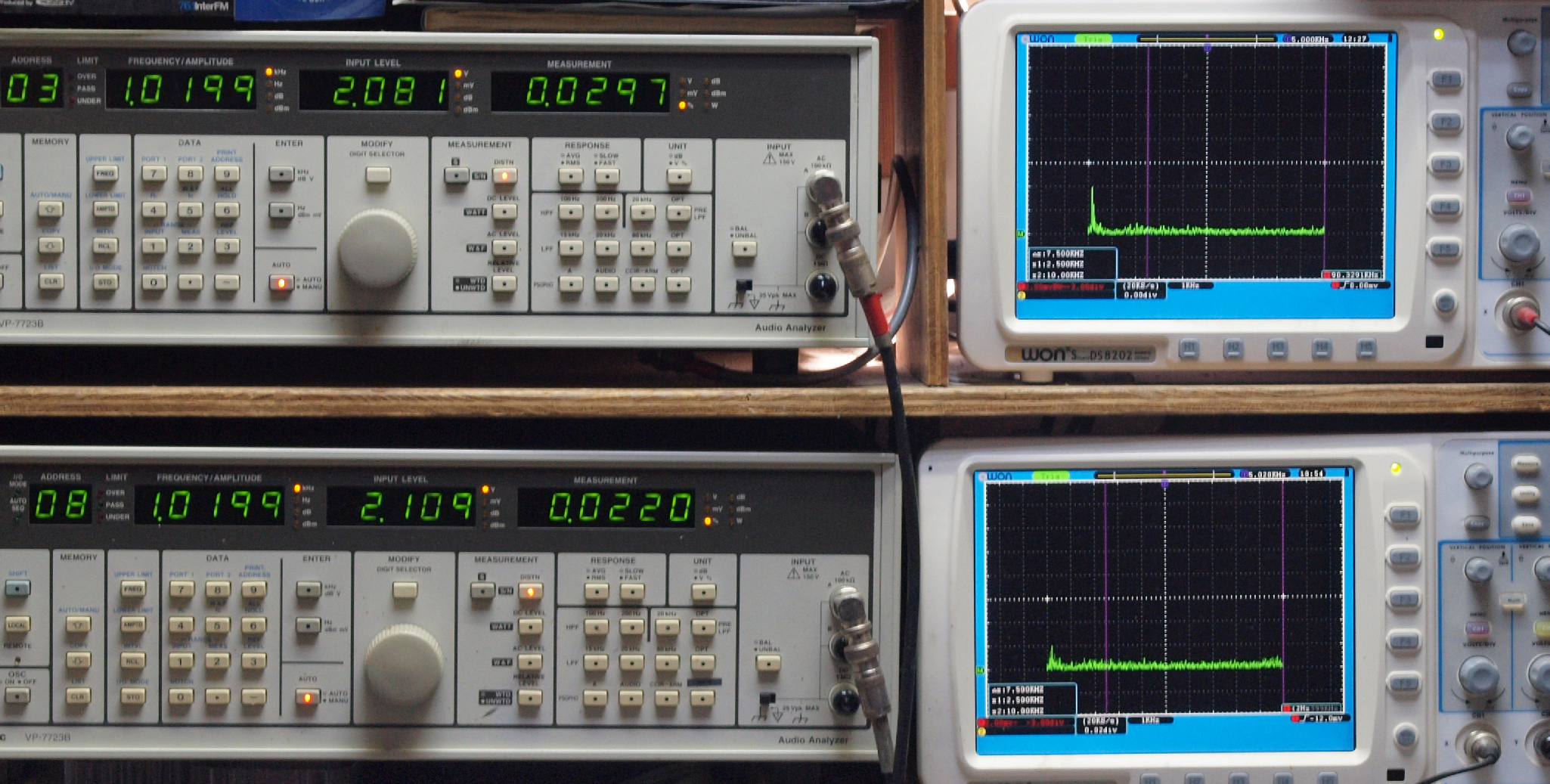

Ｅ４４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２９７％歪み。 　　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．０２２０％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

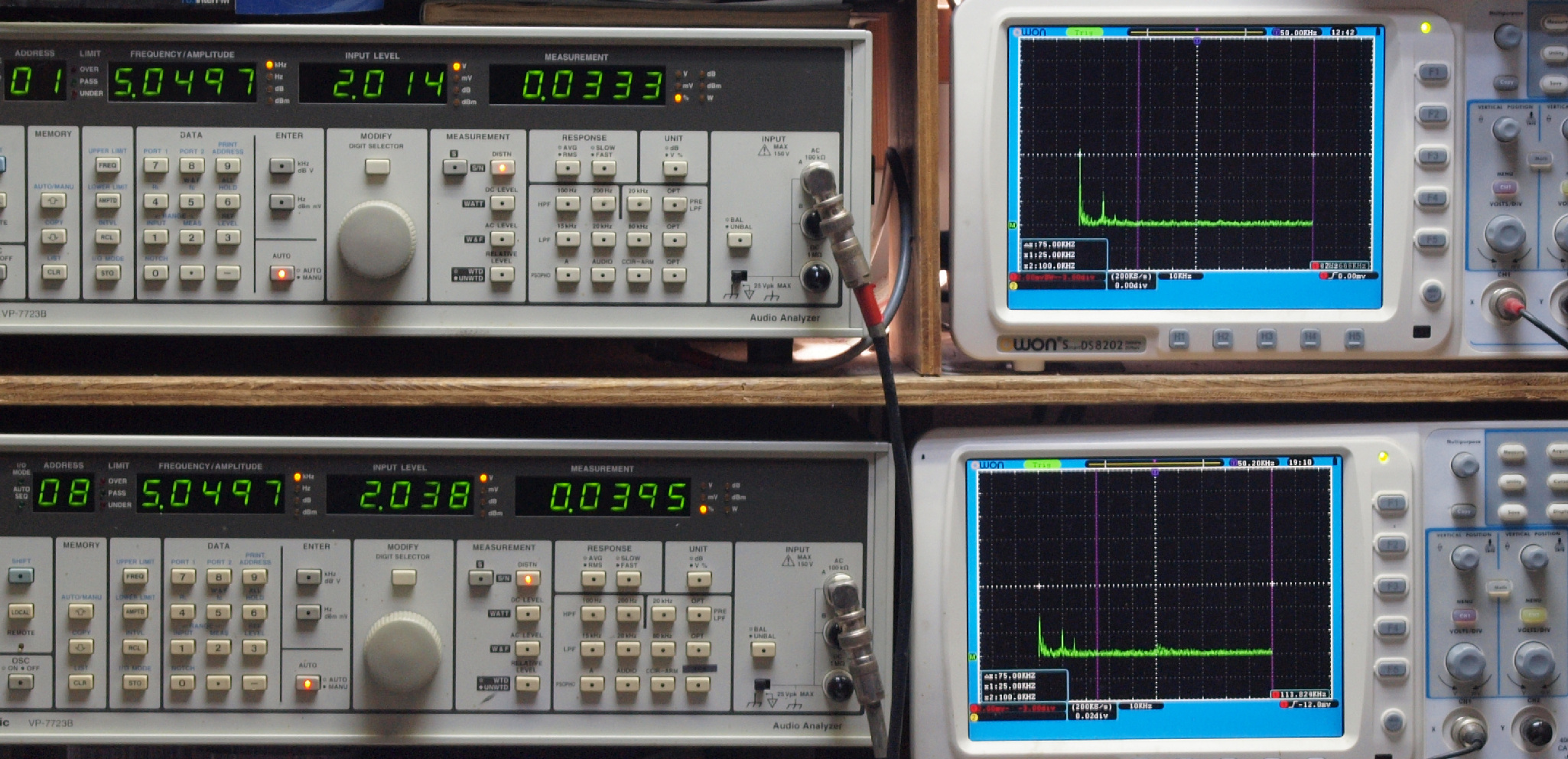

Ｅ４５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３３３％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３９５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３４９％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０３６４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

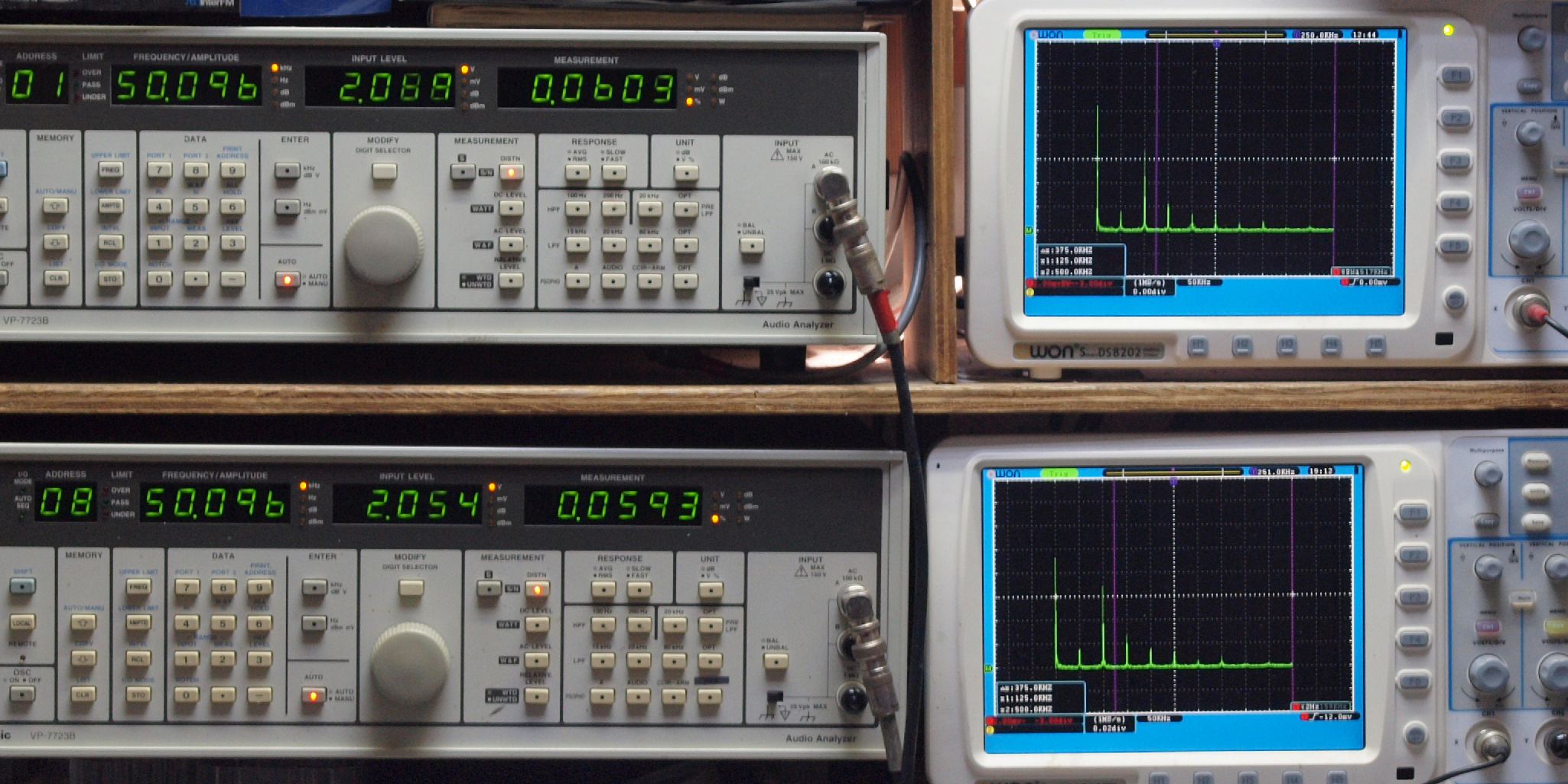

Ｅ４７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６０３％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０５９３％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１３．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１４．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１５．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ　＆　ＨｉｇｈＦｉｌｔｅｒ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ。 　　　　　　　　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　　ＭＣ入力端子へ０．１２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色。

Ｅ５．　引き続き２４時間エージング。　右はＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ．　８台目。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００Ｚ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００Ｚ イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg 付属品 低容量接続コード1本 標準価格 250,000円、1984年2月 付属品 低容量接続コード1本、保証書 価格 250,000円、1984年2月
