ＤＥＮＯＮ　ＰＯＡ−８０００．　３台目修理記録
同時修理ＰＯＡ−８０００．　４台目識別に赤テープ貼付、　ＰＲＡ−６０００　　２０２０／４／１４到着　　２０２１／３／１０完成
Ａ．　修理前の状況
  • 私のオーディオ歴は、小学３・４年頃に親戚の家にあったパイ オニアのシステムコンポに興味を持った頃に始まりました。
    当時は、当然親にも買ってもらえず、電気屋さんにあったカタログ集め眺めたり、店頭のデモ機器の視聴に始まっております。
    家にも パイオニアの４CHステレオはありましたが、触らせてくれませ んでした。
    小学３・４年の当時、良くなかったと思いますが、親から新聞配達でお金を貯めてから購入してはと提案があり、小学生ながら新聞配達を始めましたが、部数も多くはなく月額10,000円にも満たないバイト代をコツコツと貯め始めました。
    　時は過ぎ、中学生になり、地元の電気屋さんにレコードを見に立ち入った際、店の奥から流れている良い音に引き寄せられ奥に進むと、お高そうなオーディオ製品がずらりと並べてありました。
    鳴っていたのは、当時のDENONのフラグシップモデルである DP-100、DH-710、PRA-6000、POA-8000、SC-5000などがずらりと並んでおり、これまで聞いた音楽と違うそのすさまじい音 色に驚愕したと記憶しております。
    　以後、その店に幾度と通い、いろいろ話していると1年先輩の複数人が、バイトしてローン会社から融資を受けるために親などに保証人をお願いし、中学生ながらPRA-6000、POA-8000、 SC-5000の機器を購入していることを聞き、私も親に頼みましたが、さすがにフラグシップモデルの購入は認めてもらえず、PMA-970、SC-A7などを購入し、自分の部屋で自分のシステムで好きな音楽を聴けて大変満足していたと記憶しております。
    　その後、システム変更を行い現在に至っております。
    　今から10年近く前ですが、その地元電気屋さん足を運んだ際 に、メーカーで部品調達が困難（コンデンサーの不良と記憶しております。）で修理不可のPRA-6000、POA-8000が置いてあり、当時の自分の思いを伝えるとディスプレイ用にと譲ってもらい、電源を入れることなく時が過ぎたところであります。
    　昨年末から今年の２月中旬にかけオーディオルームと機器の大掃除をした際に、PRA-6000、POA-8000外見の掃除をした際に たまたま電源を入れたところ、電源が入り、恐る恐るCD、安価 なSP接続したところ、音も鳴ることを初めて知った次第であり ます。
    　コンデンサー類に経年劣化はあると思いますが、プリは、ボ リュームにガリがあったものの問題ないようですが、パワーは、残念ながら、片方が時間経過し発熱するとエラー１〜７でプロ テクターが働き、復旧を繰り返すようです。（エラーが出るパ ワーから、たまに、レコードのようなパチッとノイズが出るこ とがあります。
    プリかとも考えましたが、パワーのVUメーターに反応がないので、パワーではないかと思います。）
    　一度聞いてしまうともっと長く聞いてみたくなり、何とかな らないかと考えておりましたところ、この度、ネットで貴社のHPで修理実績があることを拝見し、連絡させていただいたとこ ろでございます。
    　ヤフオクでの中古動作品の購入も検討しておりましが、ビン テージ物で、出品極僅かで動作保証もありませんので、貴社での修理が可能であれば一番確実かと思っておりますが、部品調達が可能か否か、修理費がどれくらいなのかにもよりますし、本 来、3台一緒にOH・修理が理想ですが、大学生2人分の学費、家 のローンも抱えており、自分で自由になるお金がないので、と りあえず修理が必要なPOA-8000の1台分からでも復旧できれば と考えております。
    　見てみないとわからないと思いますが、3台分それぞれの修理 費のおよその目安を教えていただき、嫁と相談・検討したいと考 えております。


B．　原因
  • プロテクト解除せず。
    各部経年劣化多し。


Ｃ．　修理状況
Ｄ．　使用部品
  • ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　３個。
    電源投入リレー　　　　　　　　　　　　　　　　　　　　　　　　　１個。
    バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　８個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　６１個 。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　４個。
    OP-AMP　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６個。
    ３ＰインレットFURUTECH　FI-10(R) ロジウムメッキ　　１個。
    入力ＲＣＡ端子ＷＢＴ−０２０１　　　　　　　　　　　　　　　１組４台目と半分分。
    ＶＵメーター照明ＬＥＤ　　　　　　　　　　　　　　　　　　　　１２個。
    ヒューズ入抵抗　　　　　　　　　　　　　　　　　　　　　　　　２８本。
    トランジスター　　　　　　　　　　　　　　　　　　　　　　　　　　４個。


Ｅ．　調整・測定

Ｆ．　修理費　　　　１２３，５００円。　　　オ−バ−ホ−ル修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＤＥＮＯＮ　ＰＯＡ−８０００ の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

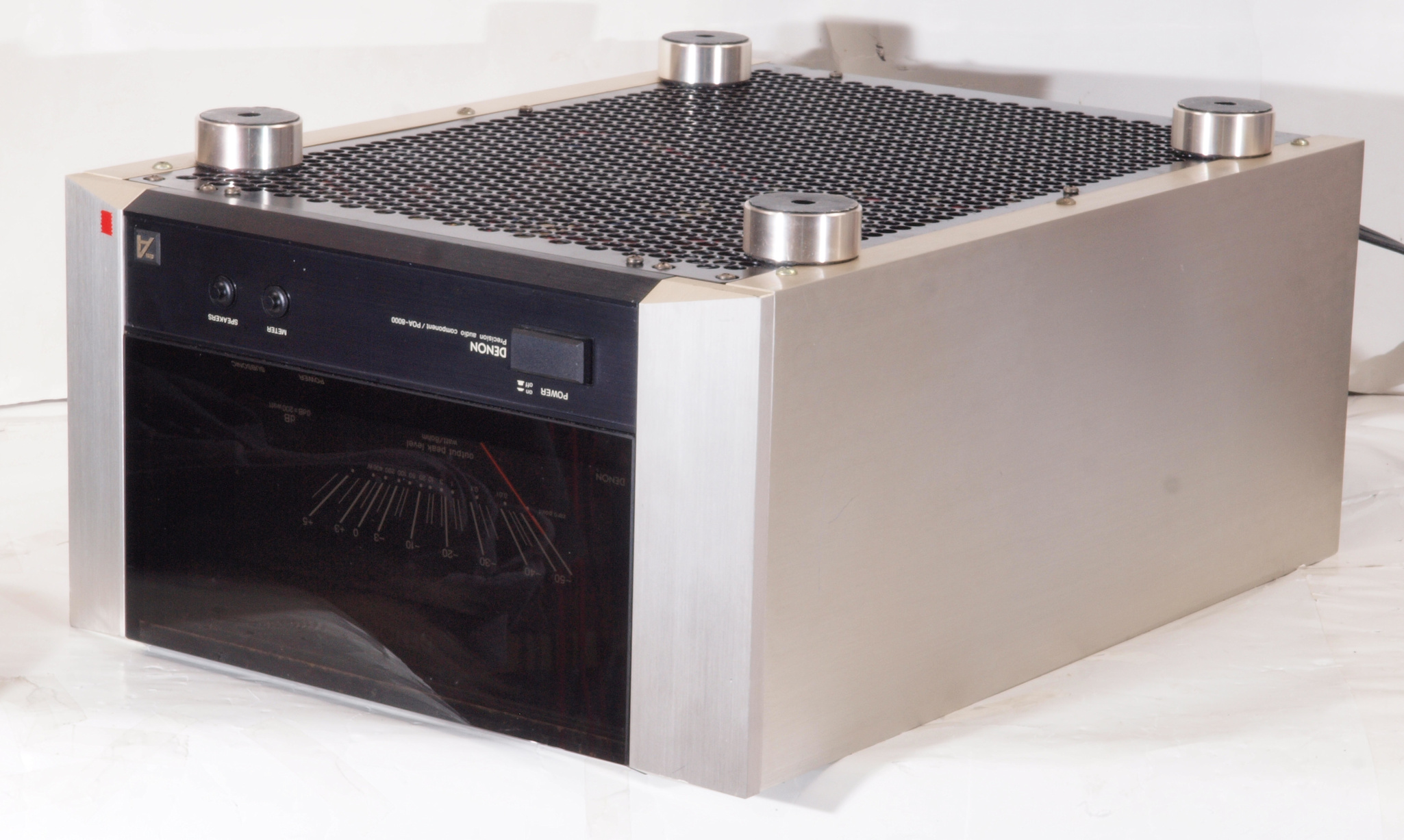

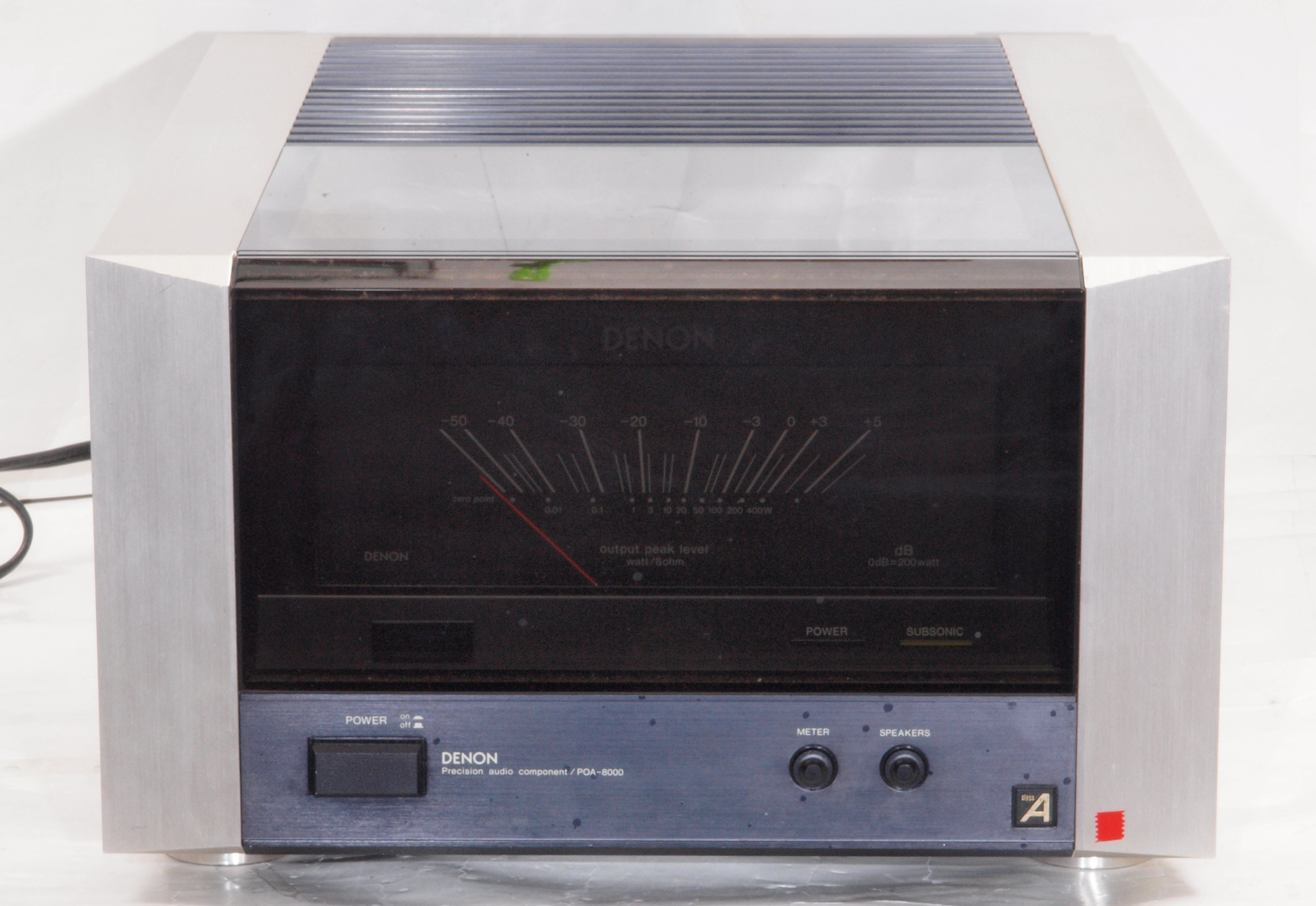

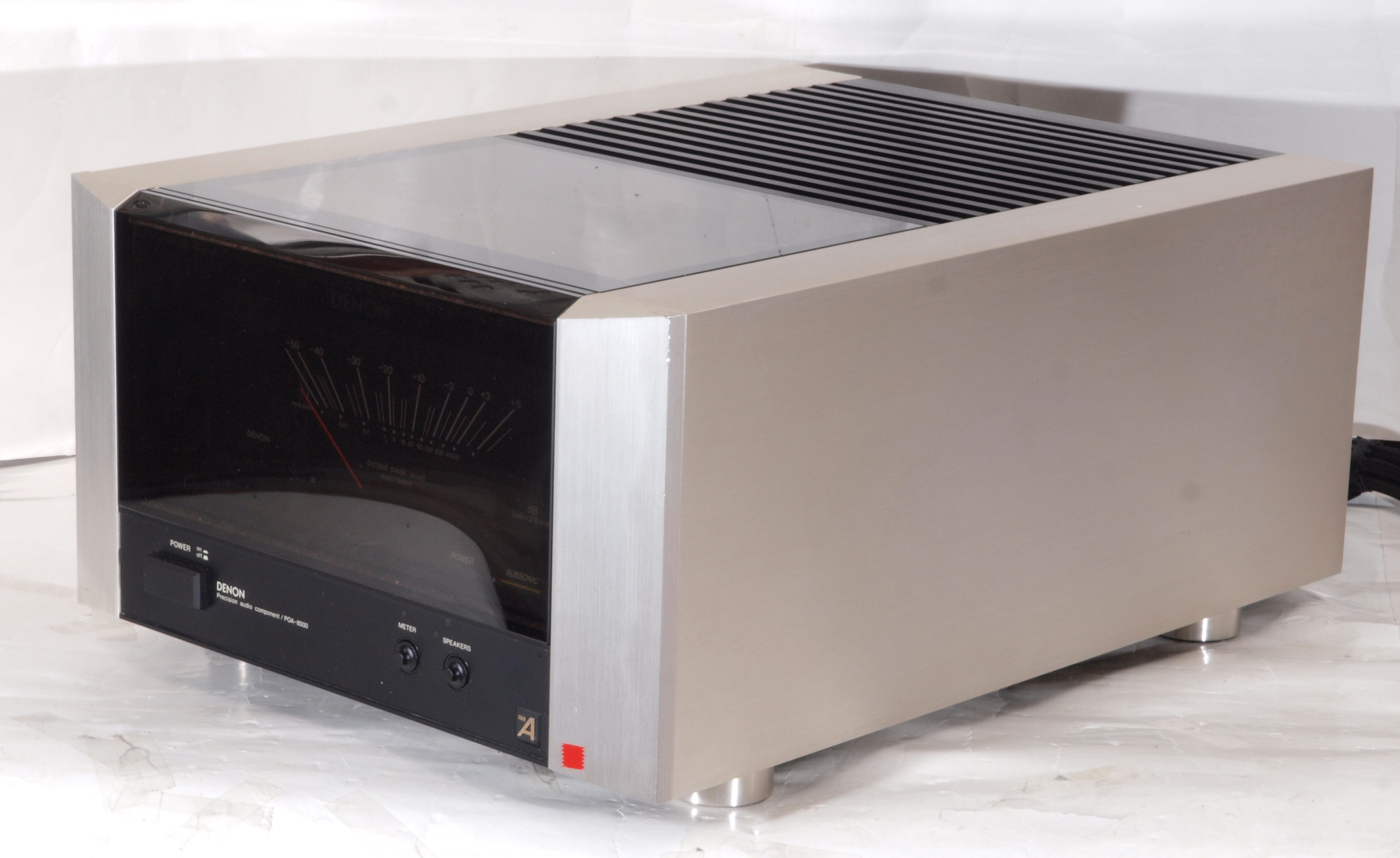

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前右から見る

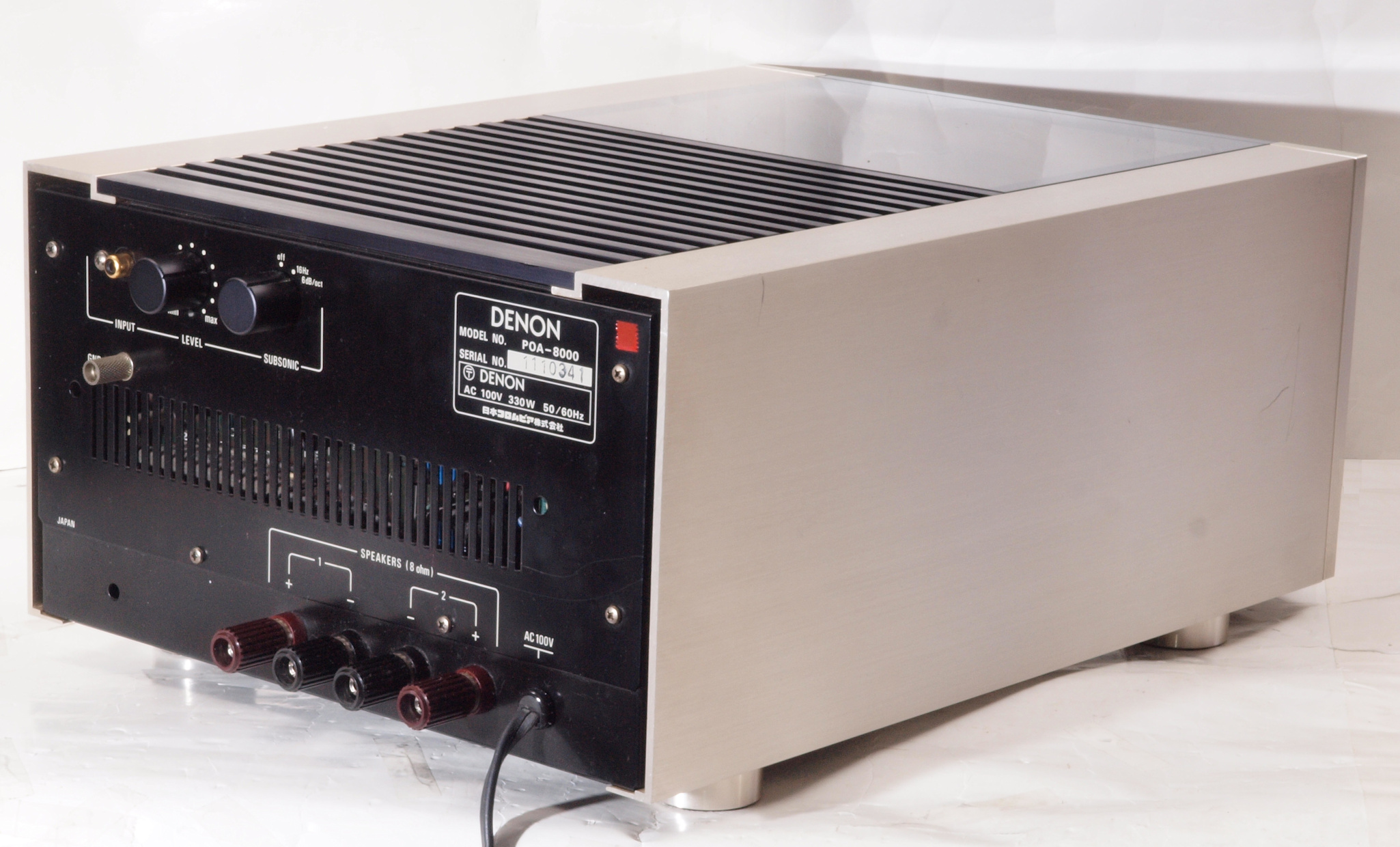

Ａ１３．　点検中　後から見る

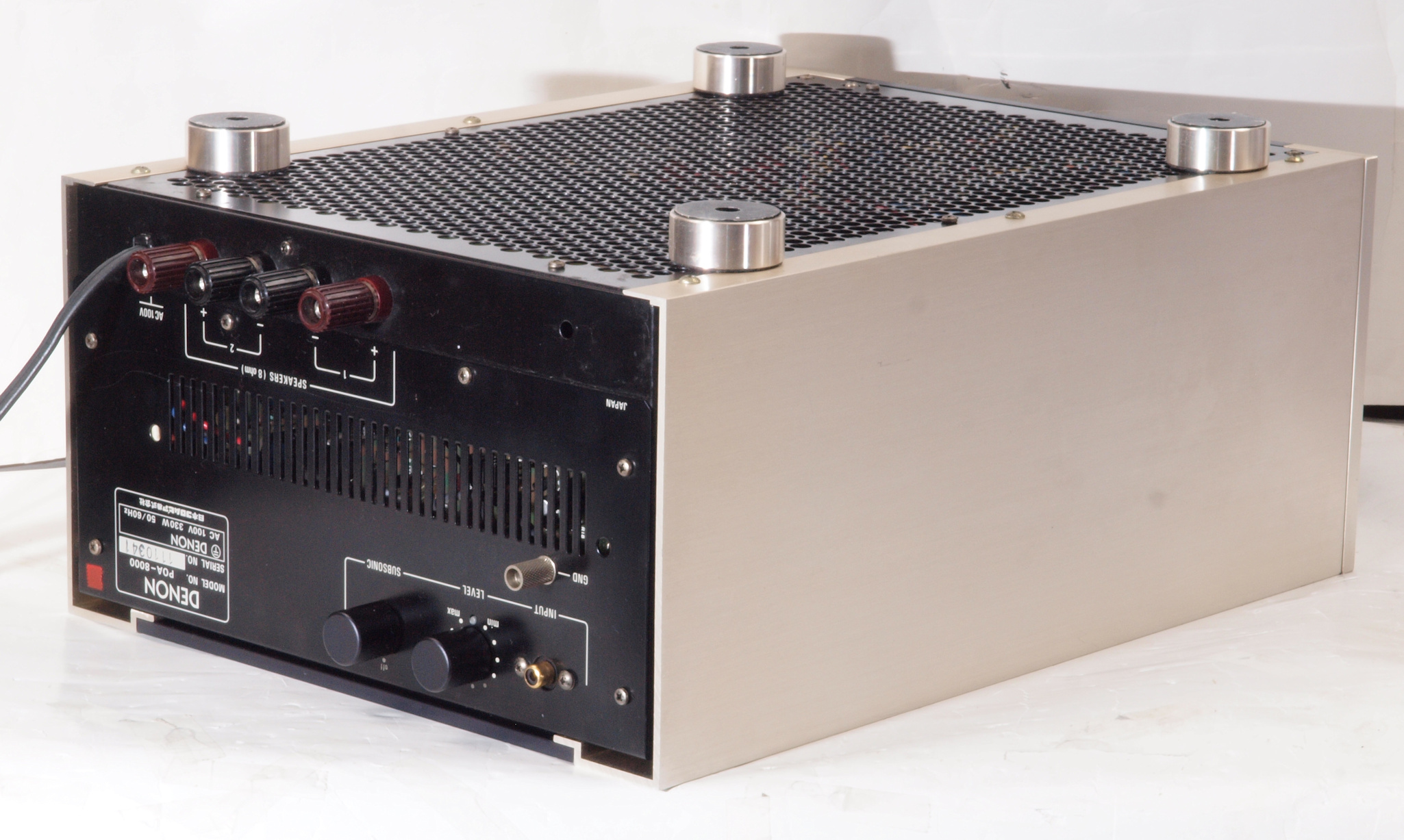

Ａ１４．　点検中　後左から見る
Ａ１５．　点検中　上から見る
Ａ１６．　点検中　上・下蓋、前パネルを取り、上から見る。

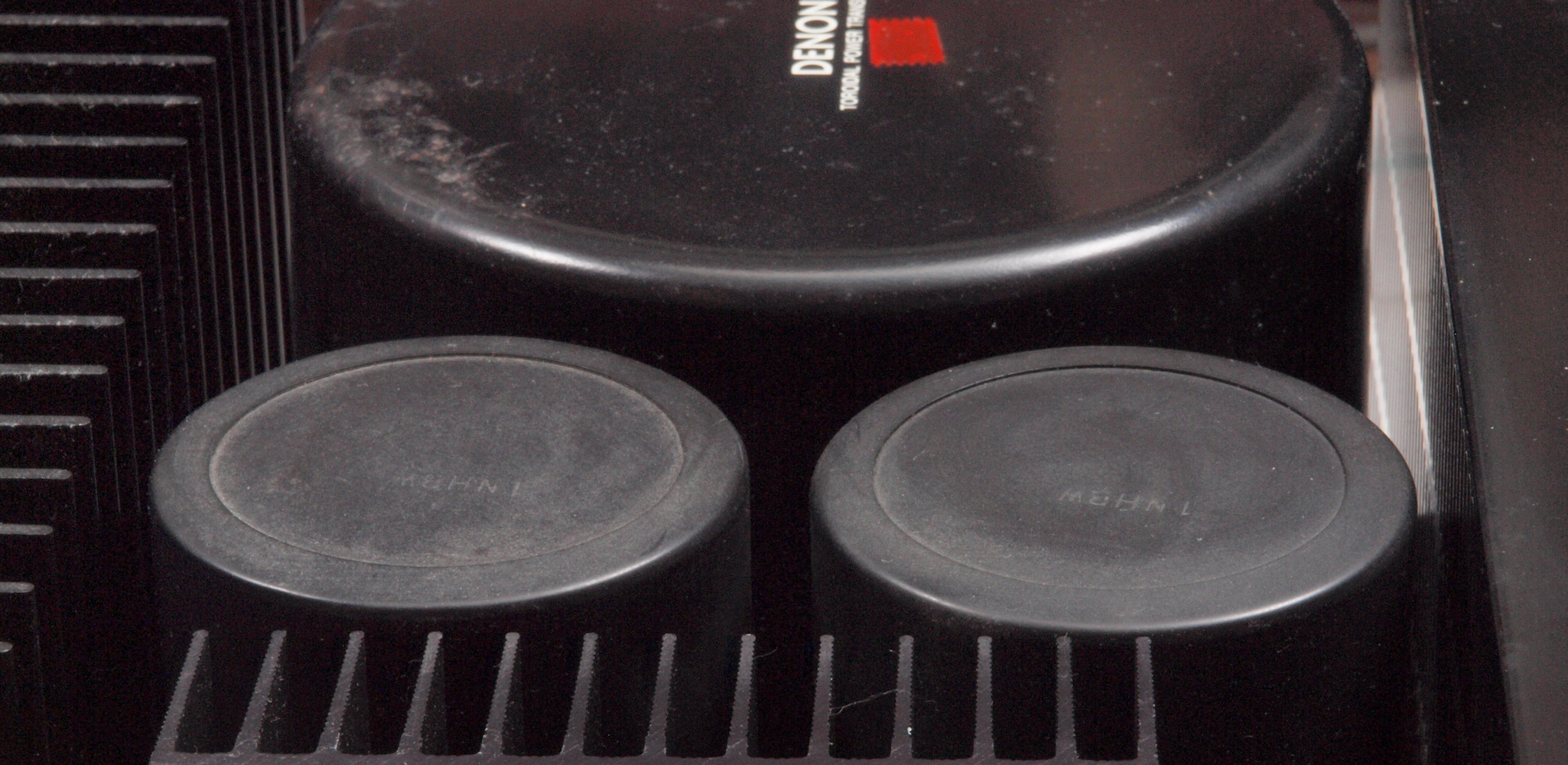

Ａ１７．　点検中　電源ブロック電解コンデンサーの頭のビニールの膨らみ無。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る
Ａ２５．　点検中　下から見る
Ａ２６．　点検中　上・下蓋、前パネルを取り、下から見る。
Ａ２７．　点検中　電源基板。

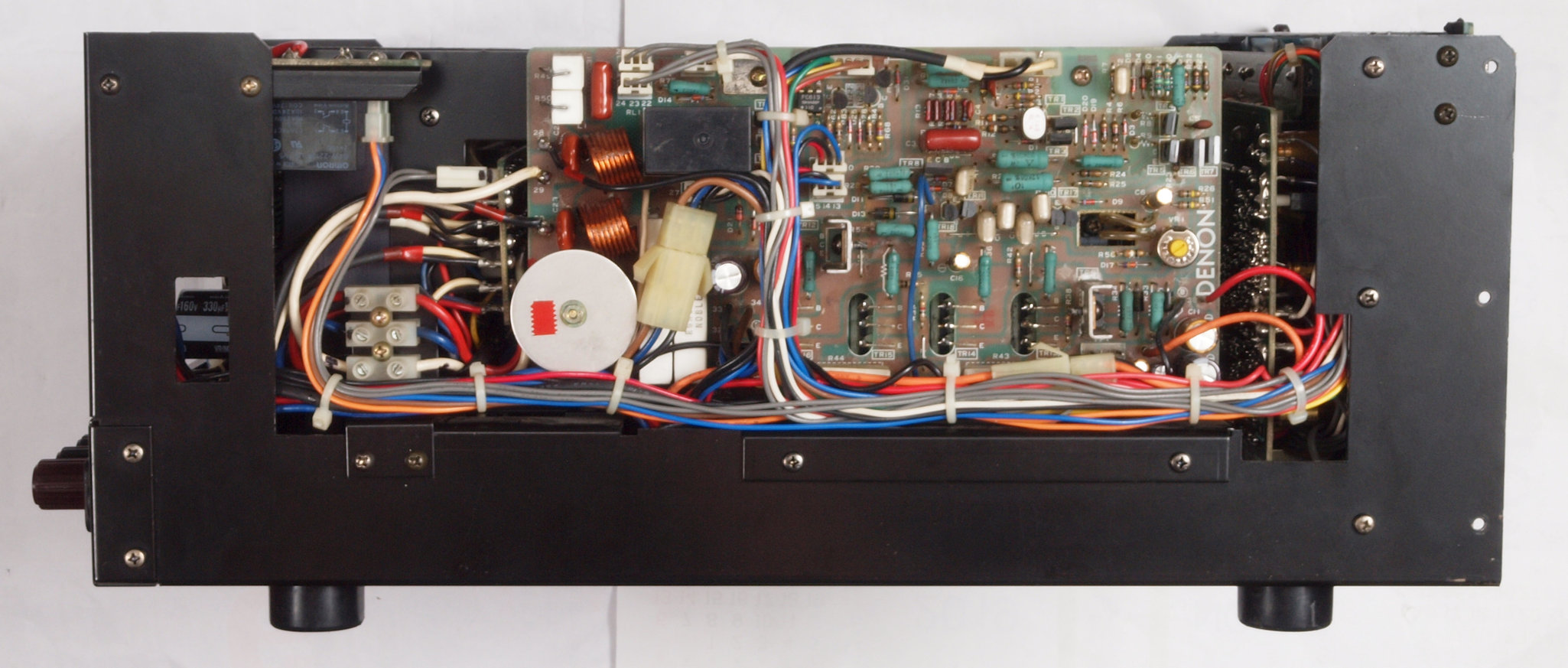

Ａ３１．　点検中　上・下蓋、前パネルを取り、横から見る。
Ａ３２．　点検中　歪打消AMP基板。
Ａ４１．　点検中　後パネルを外し、ドライブAMP基板。
Ａ５１．　点検中　電源コード取り付け。　
Ａ５２．　点検中　電源コード取り、３Pインレットに交換可能。使用する３Ｐインレットは　FURUTECH　FI-10(R) ロジウムメッキ。
Ａ６１．　点検中　ＳＰ接続端子。
Ａ６２．　点検中　ＳＰ接続端子。取り付け穴が大きいので、ＷＢＴ−０７０５Ａｇ　ＷＢＴ−０７０５Ｃｕ以外交換不可。下記は１組４個使用。
Ａ７１．　点検中　入力ＲＣＡ端子。
Ａ７２．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２０１は定価で工賃込み。
Ａ８１．　点検中　電源投入リレー＆SP接続リレー比較。
　　　　　　　　　　　右＝付いていた接点容量７Aのリレー、８Ω出力だと３９２Ｗ定格
　　　　　　　　　　　左＝交換する接点容量１０Aのリレー、８Ω出力だと８００Ｗ定格
Ａ９１．　点検中　交換するＦＥＴ（電界効果トランジスター）の選別測定。　
ＡＡ１．　点検中　電解コンデンサー比較。　左＝付いていた１００μ／１６０Ｖ、　右＝交換する３３０μ／１６０Ｖ。
ＡＡ２．　点検中　電解コンデンサー比較。　左＝付いていた４７０μ／１６０Ｖ、　右＝交換する１０００μ／１６０Ｖ。

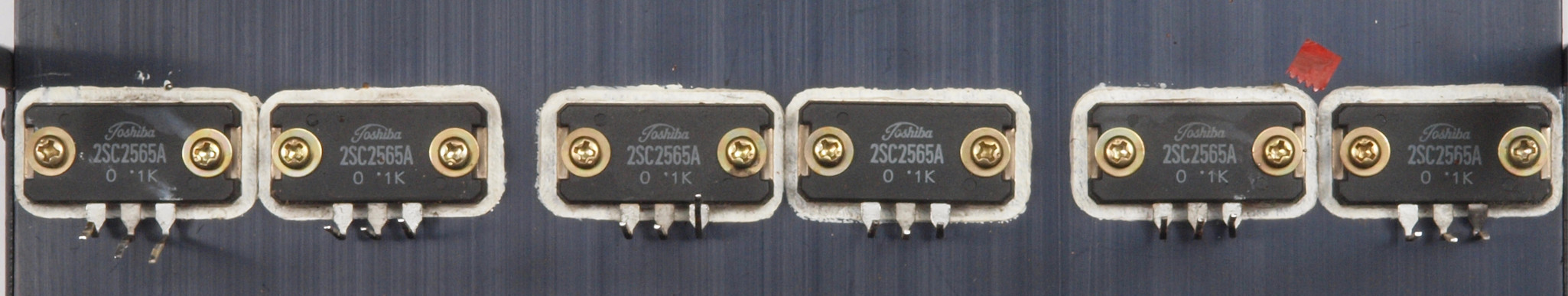

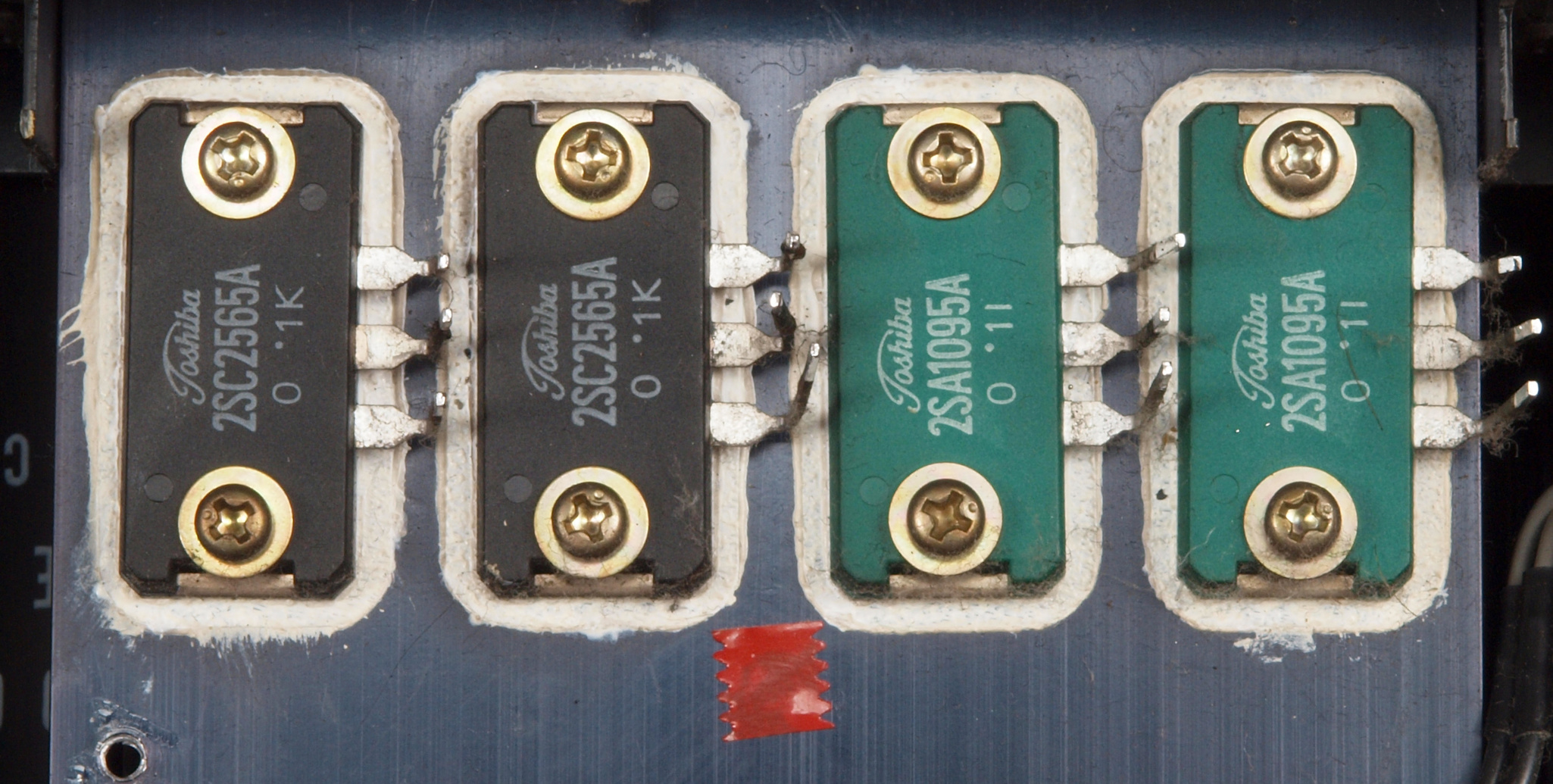

ＡＢ１．　点検中　＋側終段ＴＲ（トランジスター）。

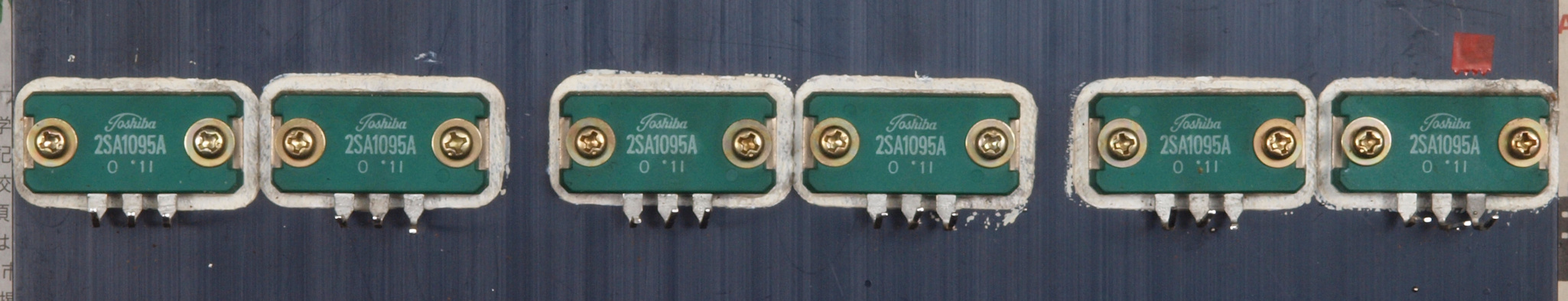

ＡＢ２．　点検中　−側終段ＴＲ（トランジスター）。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１１．　修理前　＋側終段ＡＭＰブロック。
Ｃ１２．　修理後　＋側終段ＡＭＰブロック。

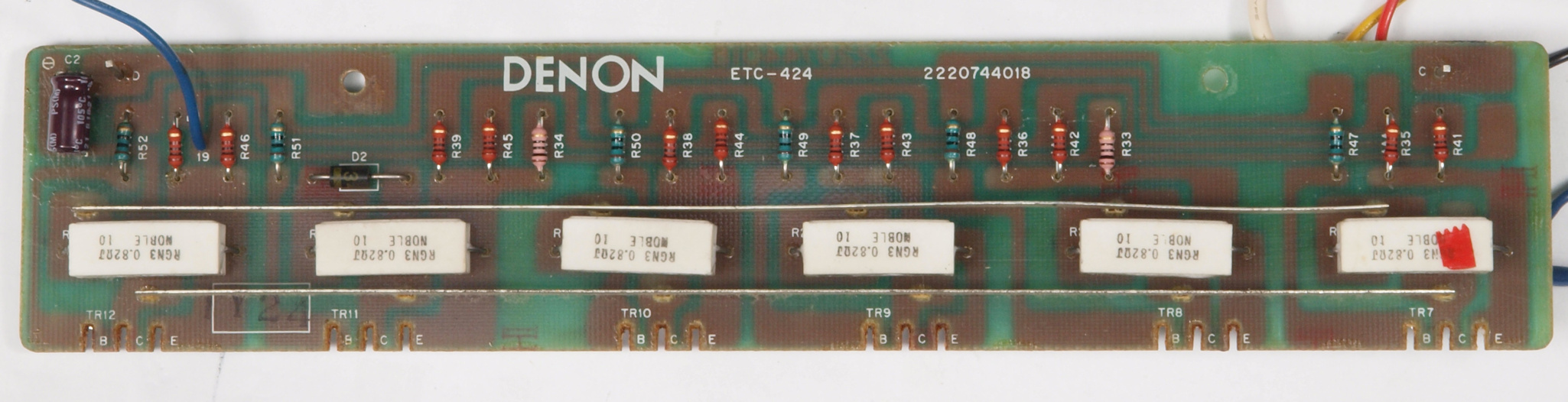

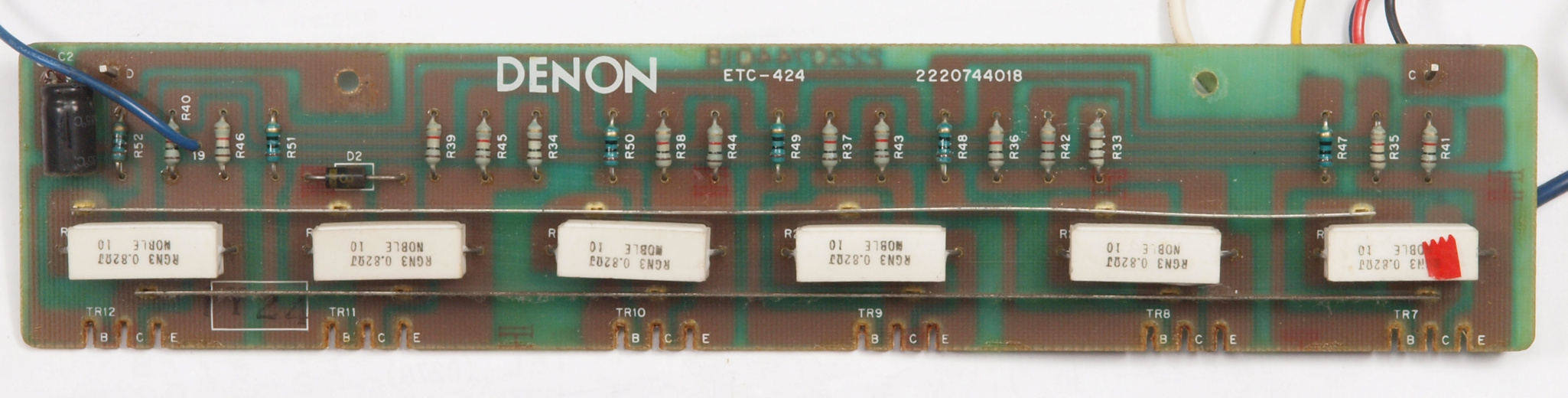

Ｃ１３．　修理前　＋側終段ＡＭＰ基板。
Ｃ１４．　修理後　＋側終段ＡＭＰ基板。　半固定ＶＲ１個、電解コンデンサー１個、ヒューズ抵抗１４本交換。

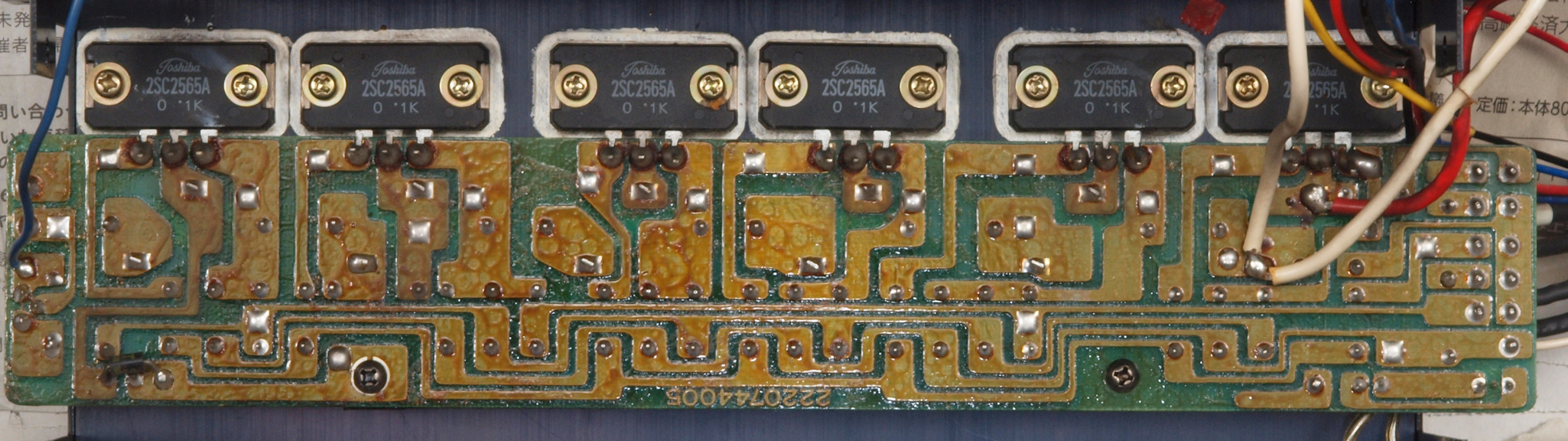

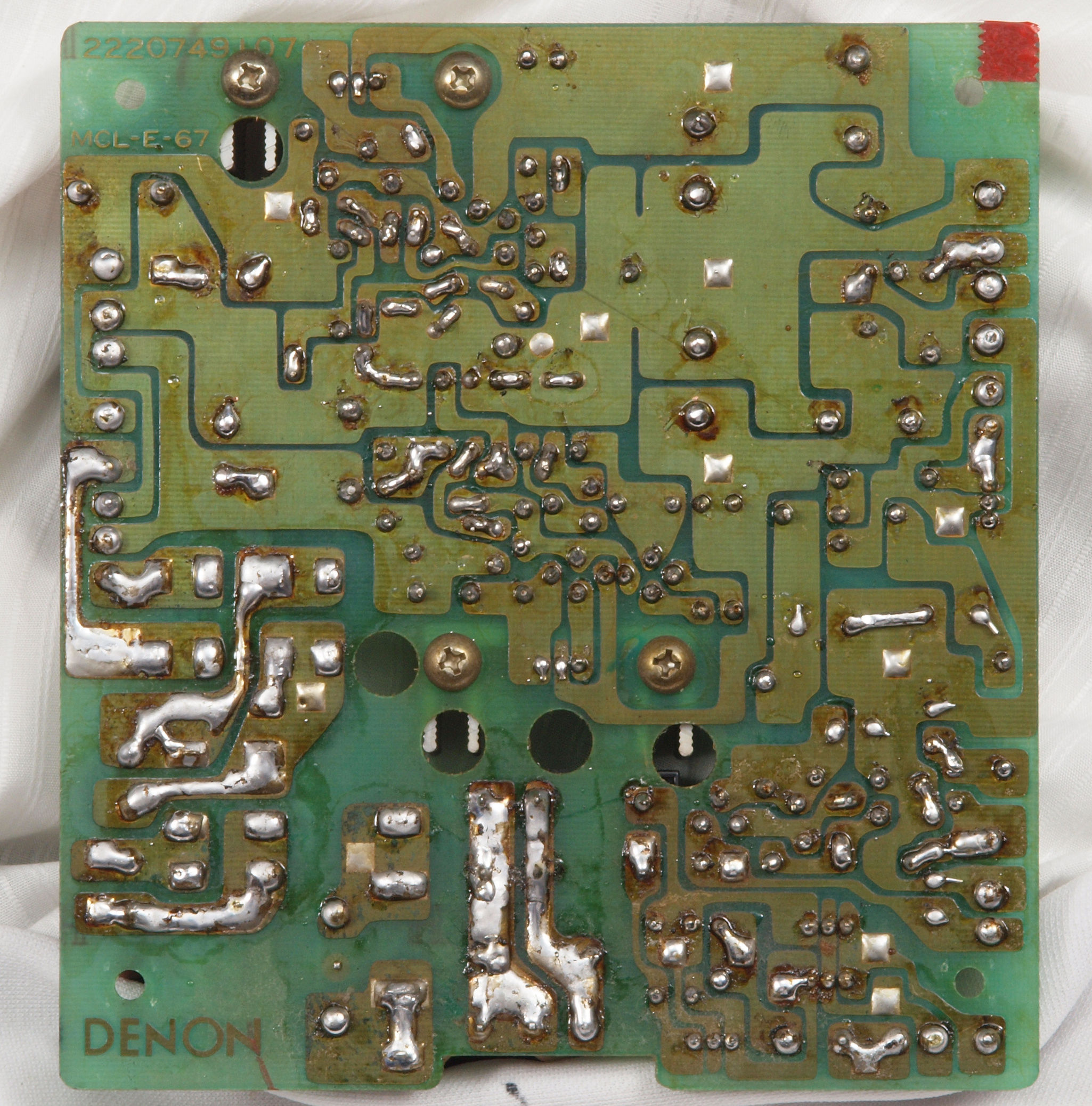

Ｃ１５．　修理前　＋側終段ＡＭＰ基板裏。　
Ｃ１６．　修理（半田補正）後　＋側終段ＡＭＰ基板裏。　半田を全部やり直す。

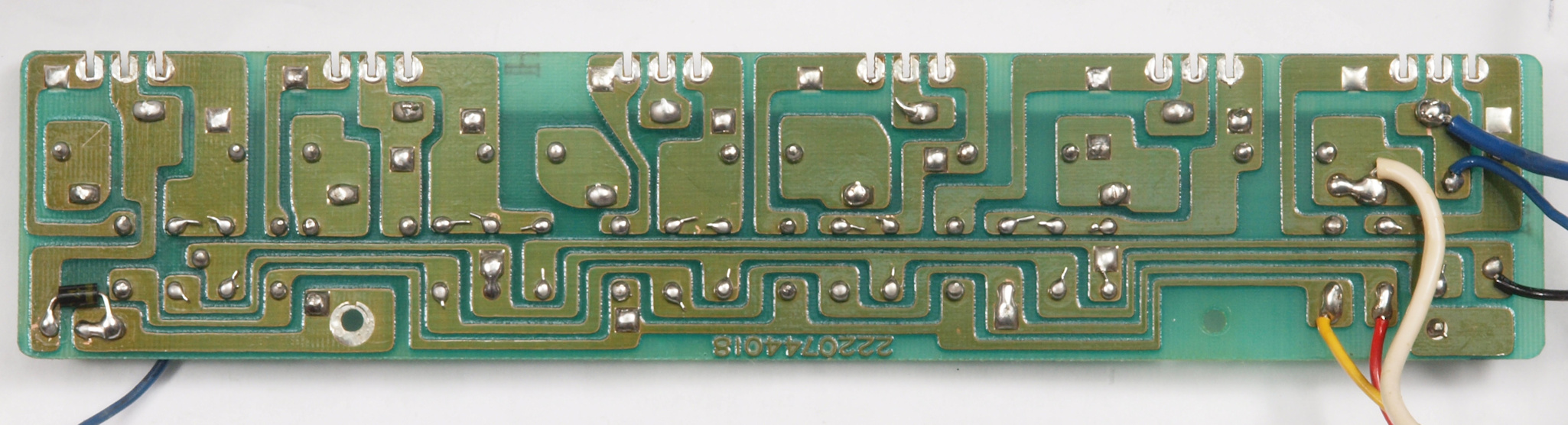

Ｃ１７．　完成＋側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。
Ｃ１８．　修理前　−側終段ＡＭＰブロック。
Ｃ１９．　修理後　−側終段ＡＭＰブロック。
Ｃ１Ａ．　修理前　−側終段ＡＭＰ基板。
Ｃ１Ｂ．　修理後　−側終段ＡＭＰ基板。　電解コンデンサー１個、ヒューズ抵抗１４本交換。

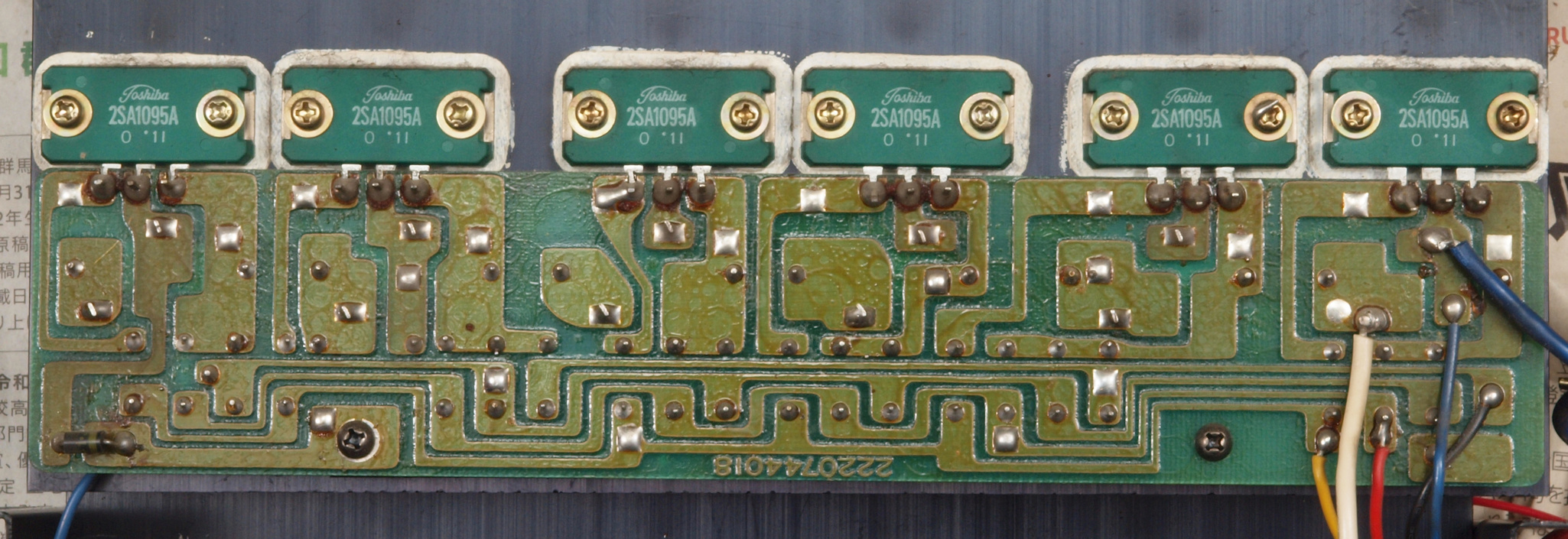

Ｃ１Ｃ．　修理前　−側終段ＡＭＰ基板裏。　
Ｃ１Ｄ．　修理（半田補正）後　−側終段ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ１Ｅ．　完成−側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。
Ｃ１Ｆ．　修理中　＋−側終段ＡＭＰ基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

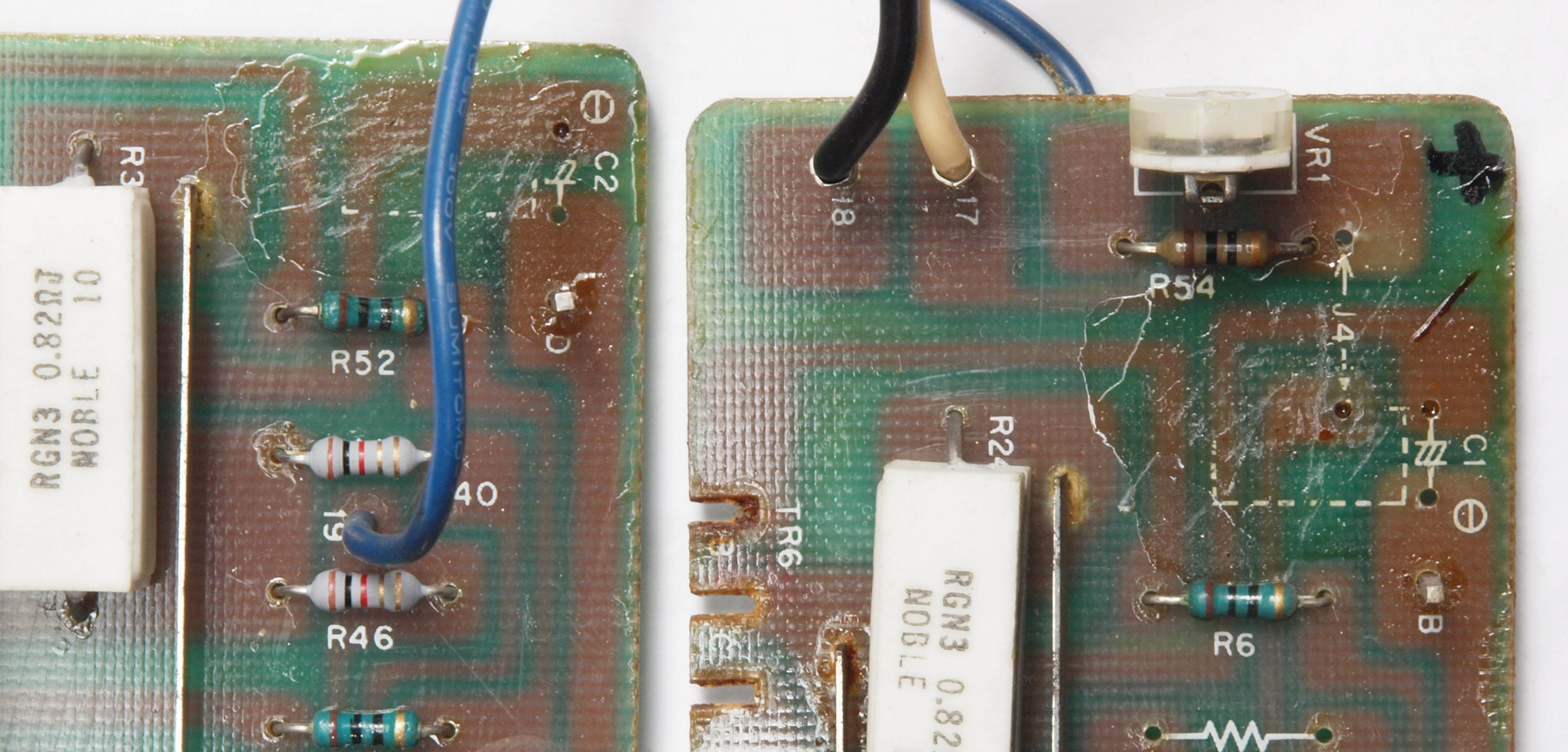

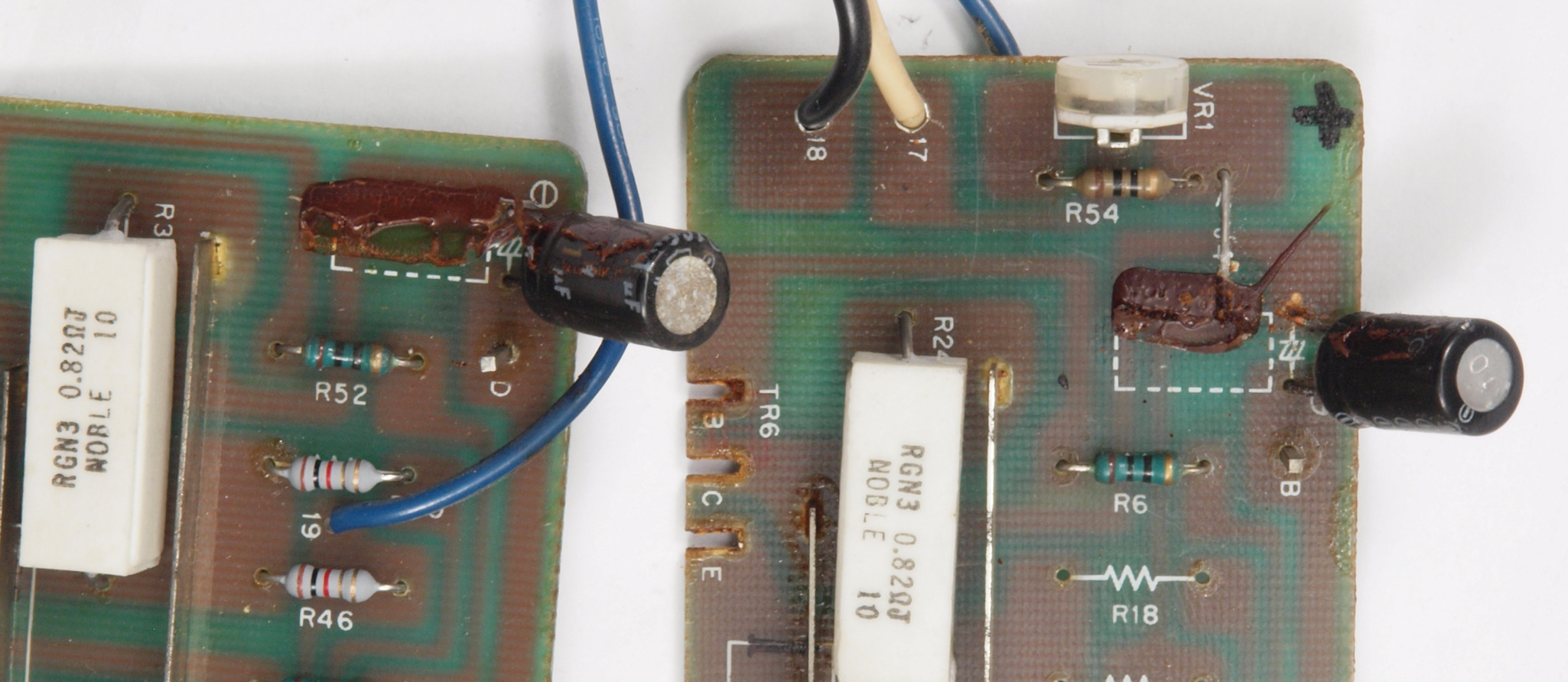

Ｃ１Ｇ．　修理中　＋−側終段ＡＭＰ基板。　ジャンパー線、電解コンデンサーの足が腐食している。
Ｃ１Ｈ．　修理中　＋−側終段ＡＭＰ基板。。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

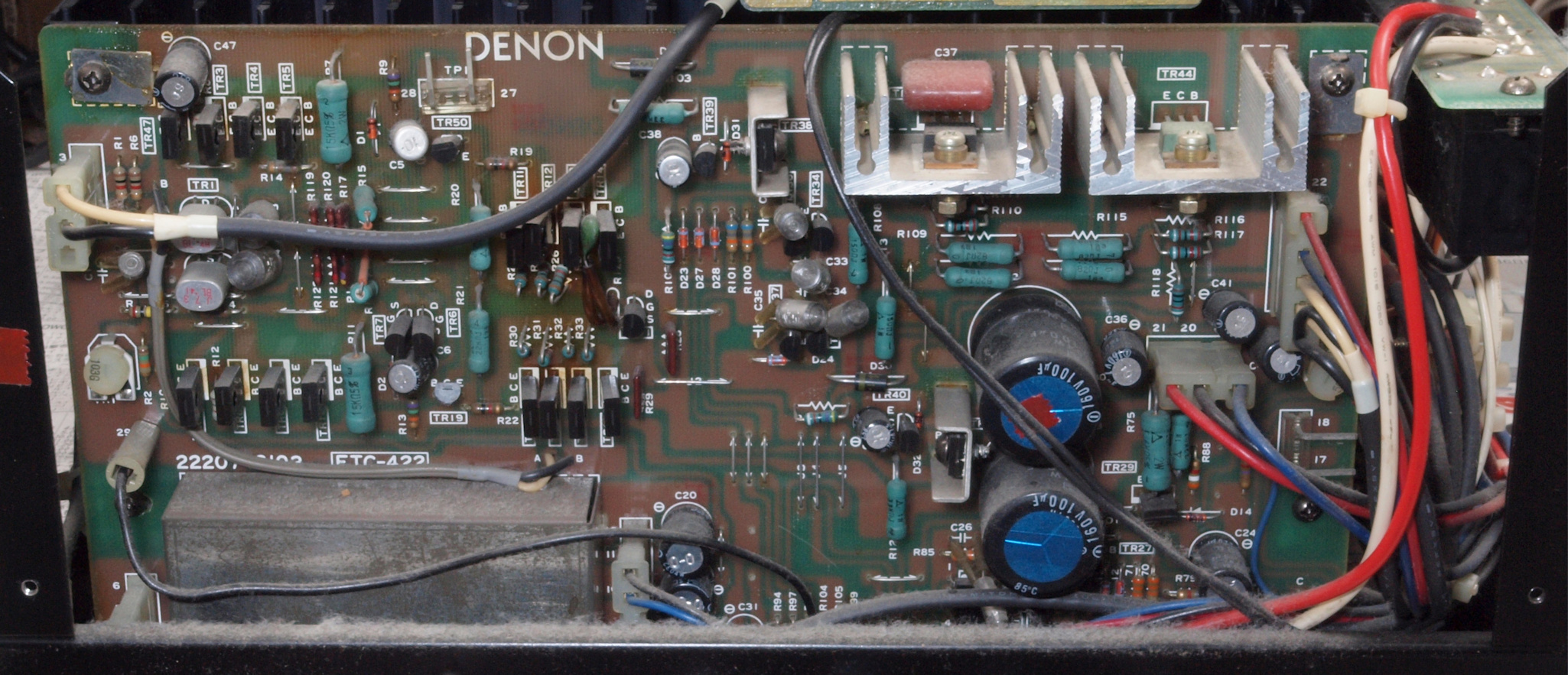

Ｃ２１．　修理前　ドライブＡＭＰ基板。
Ｃ２２．　修理中　ドライブＡＭＰ基板。シールドを取る。
Ｃ２３．　修理後　ドライブＡＭＰ基板。
　　　　　　　　　　　半固定ＶＲ３個、電解コンデンサー個２１、ＴＲ（トランジスター）２個、ＯＰ−ＡＭＰ６個交換。

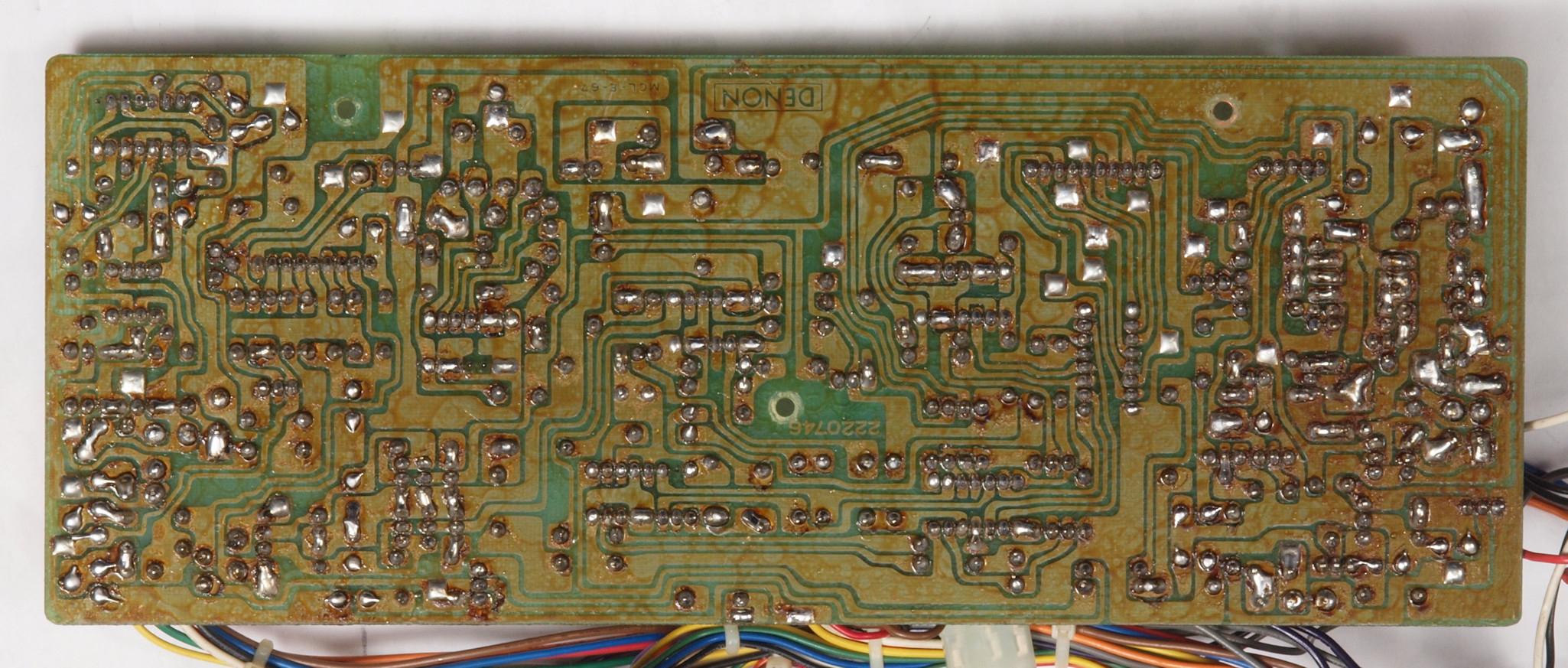

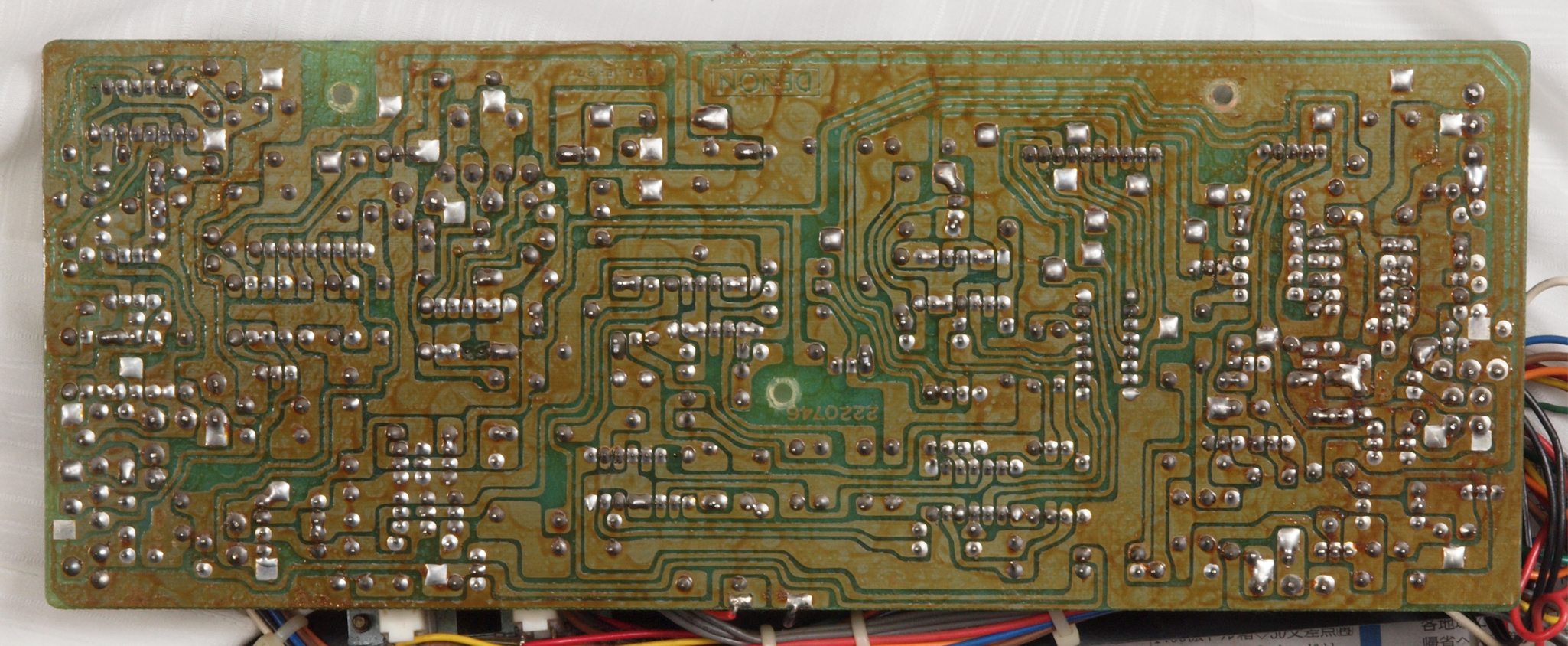

Ｃ２４．　修理前　ドライブＡＭＰ基板裏。

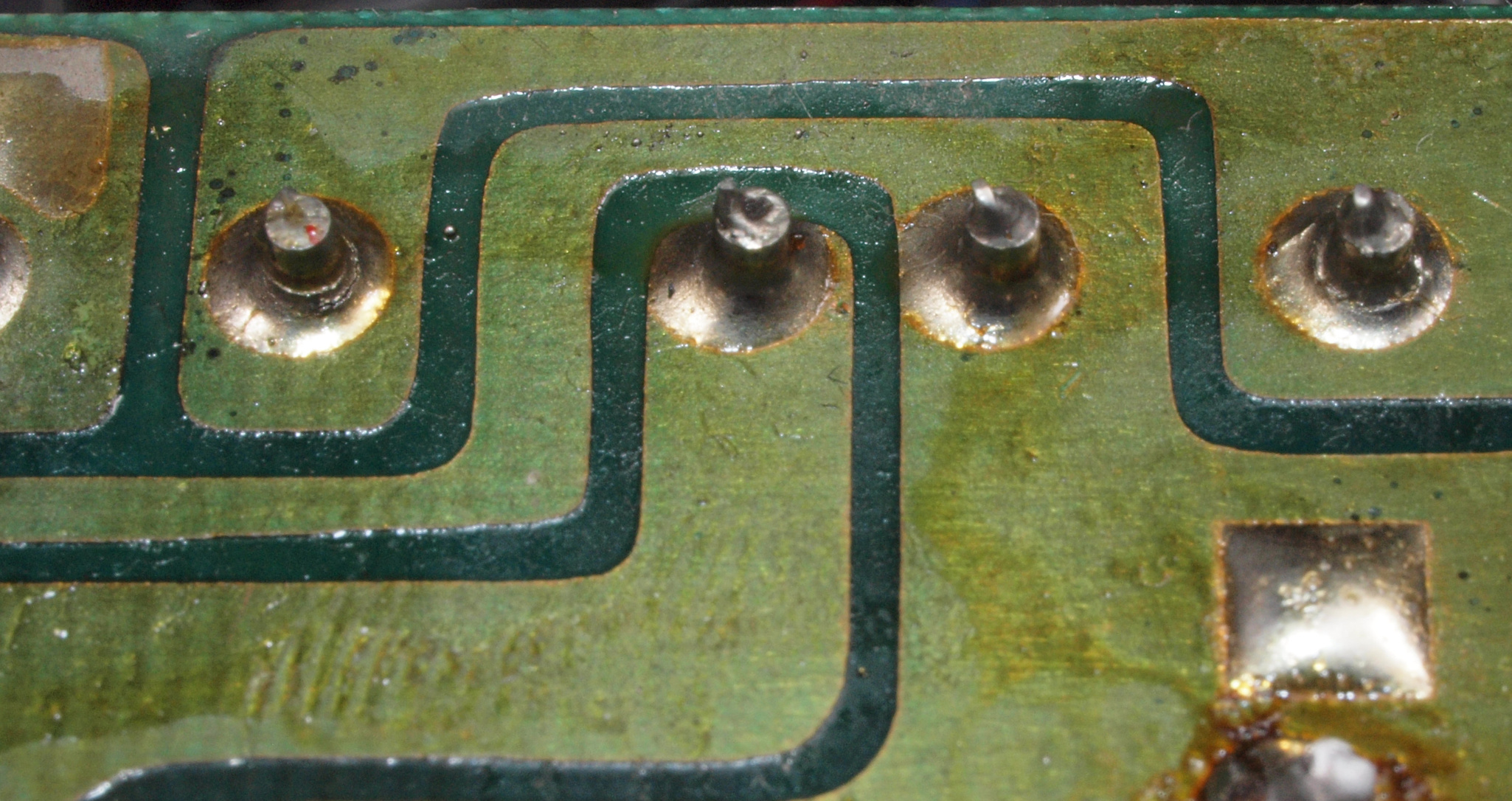

Ｃ２４２．　修理中　ドライブＡＭＰ基板裏。　半田不良予備郡。

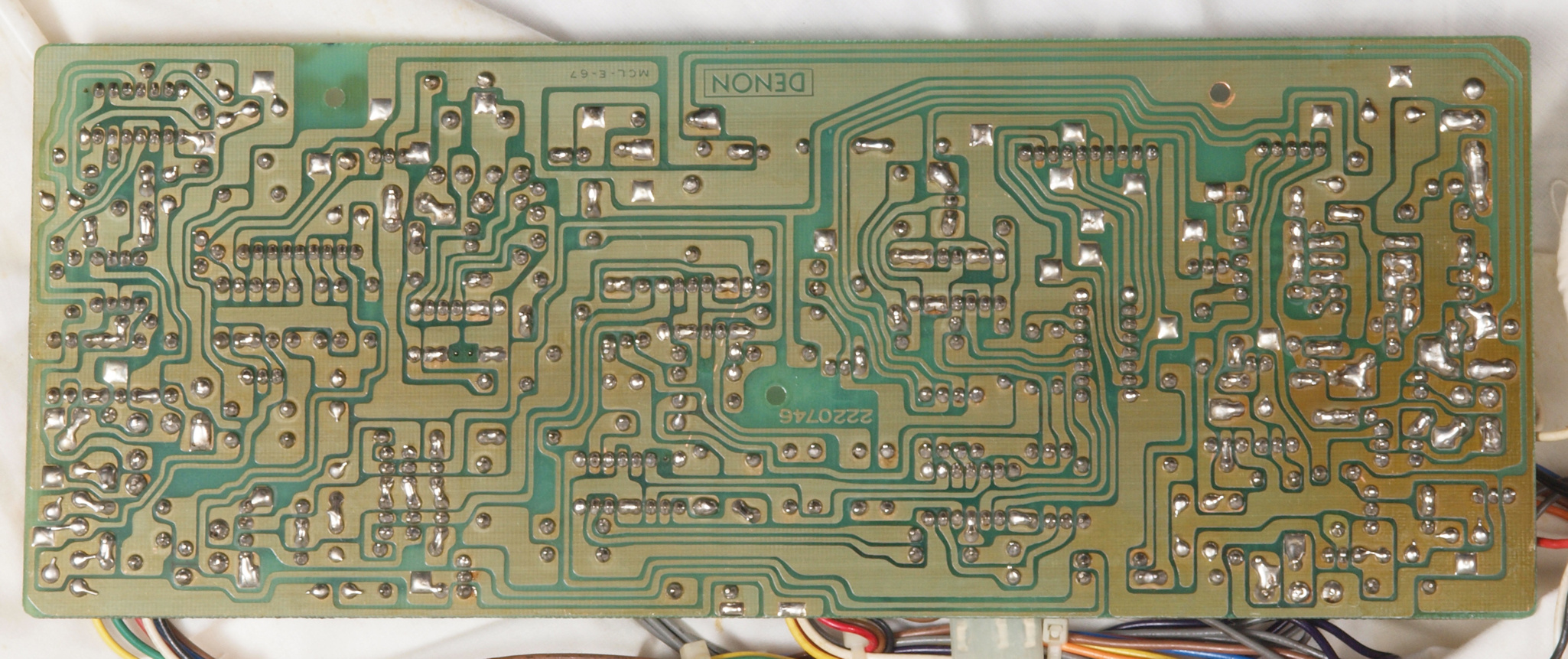

Ｃ２５．　修理（半田補正）後　ドライブＡＭＰ基板裏。　半田を全部やり直す。
Ｃ２６．　完成ドライブＡＭＰ基板裏。　　洗浄後防湿材を塗る。

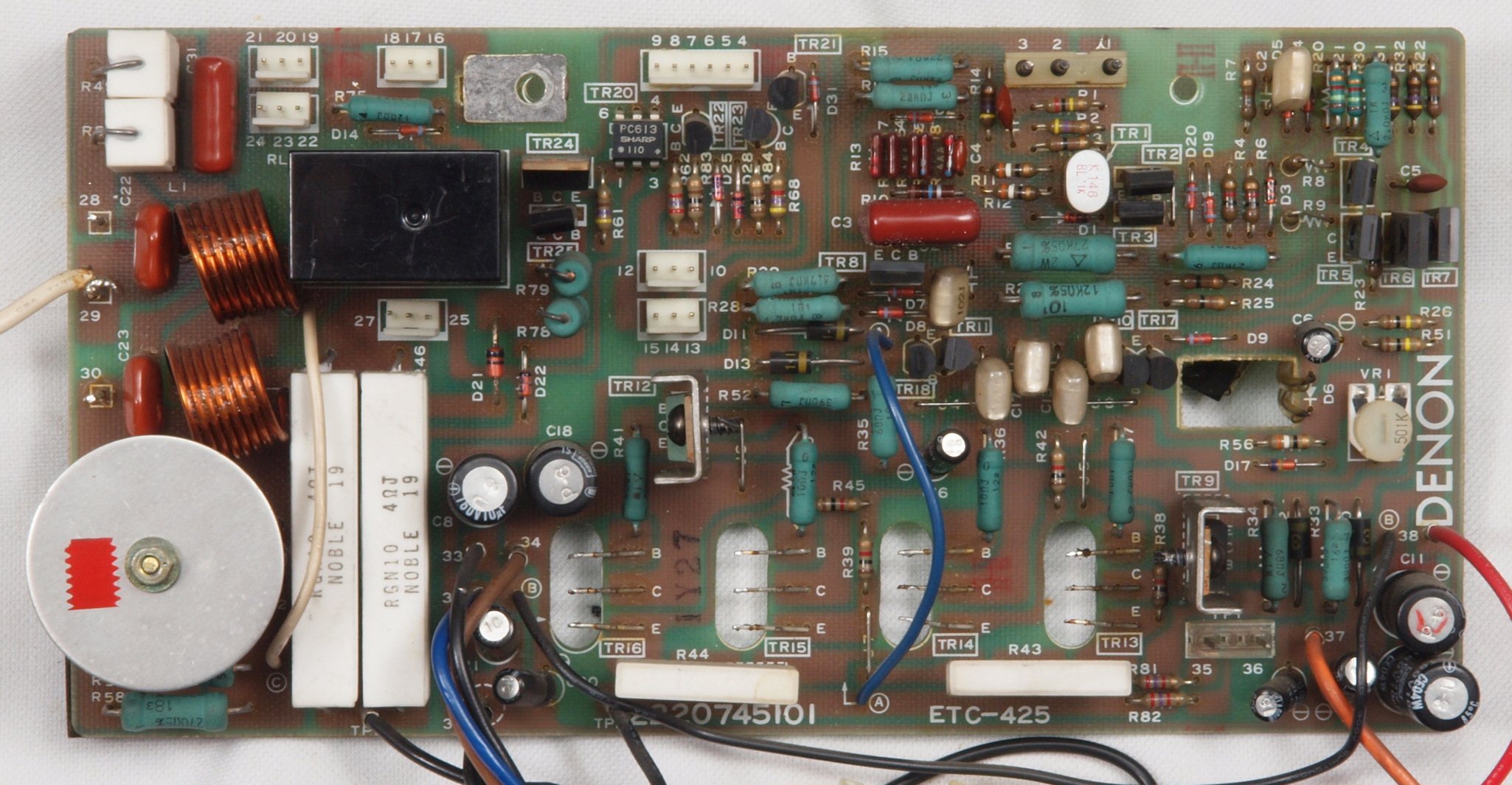

Ｃ３１．　修理前　歪打消ＡＭＰ基板。
Ｃ３２．　修理後　歪打消ＡＭＰ基板。　リレー１個、半固定ＶＲ１個、電解コンデンサー１０個交換。

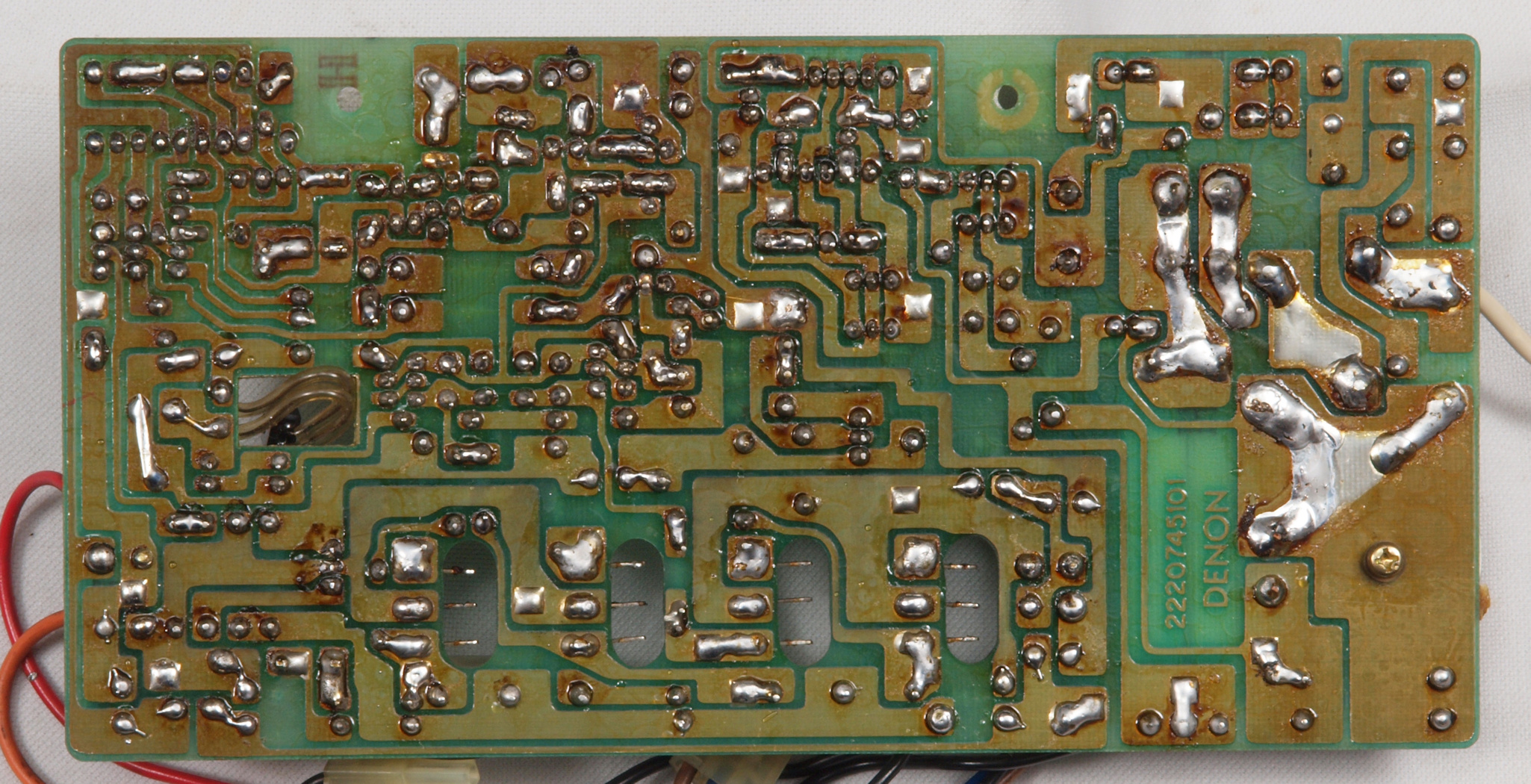

Ｃ３３．　修理前　歪打消ＡＭＰ基板裏。
Ｃ３４．　修理（半田補正）後　歪打消ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ３５．　完成歪打消ＡＭＰ基板裏。　　洗浄後防湿材を塗る。
Ｃ３６．　修理中　歪打消ＡＭＰ終段ＴＲ（トランジスター）。
Ｃ４１．　修理前　電源基板。
Ｃ４２．　修理後　電源基板。　リレー１個、電解コンデンサー１０個交換。

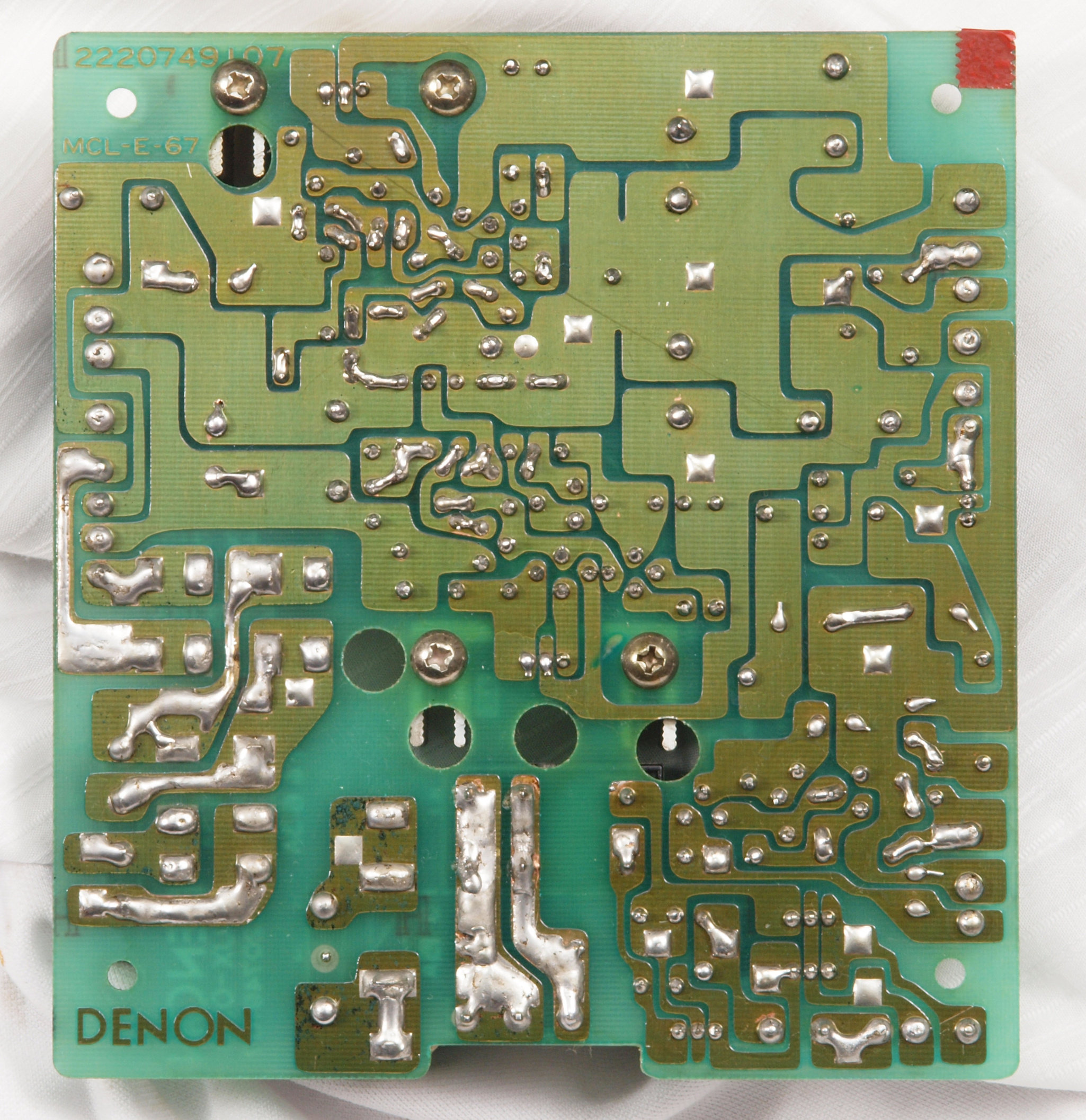

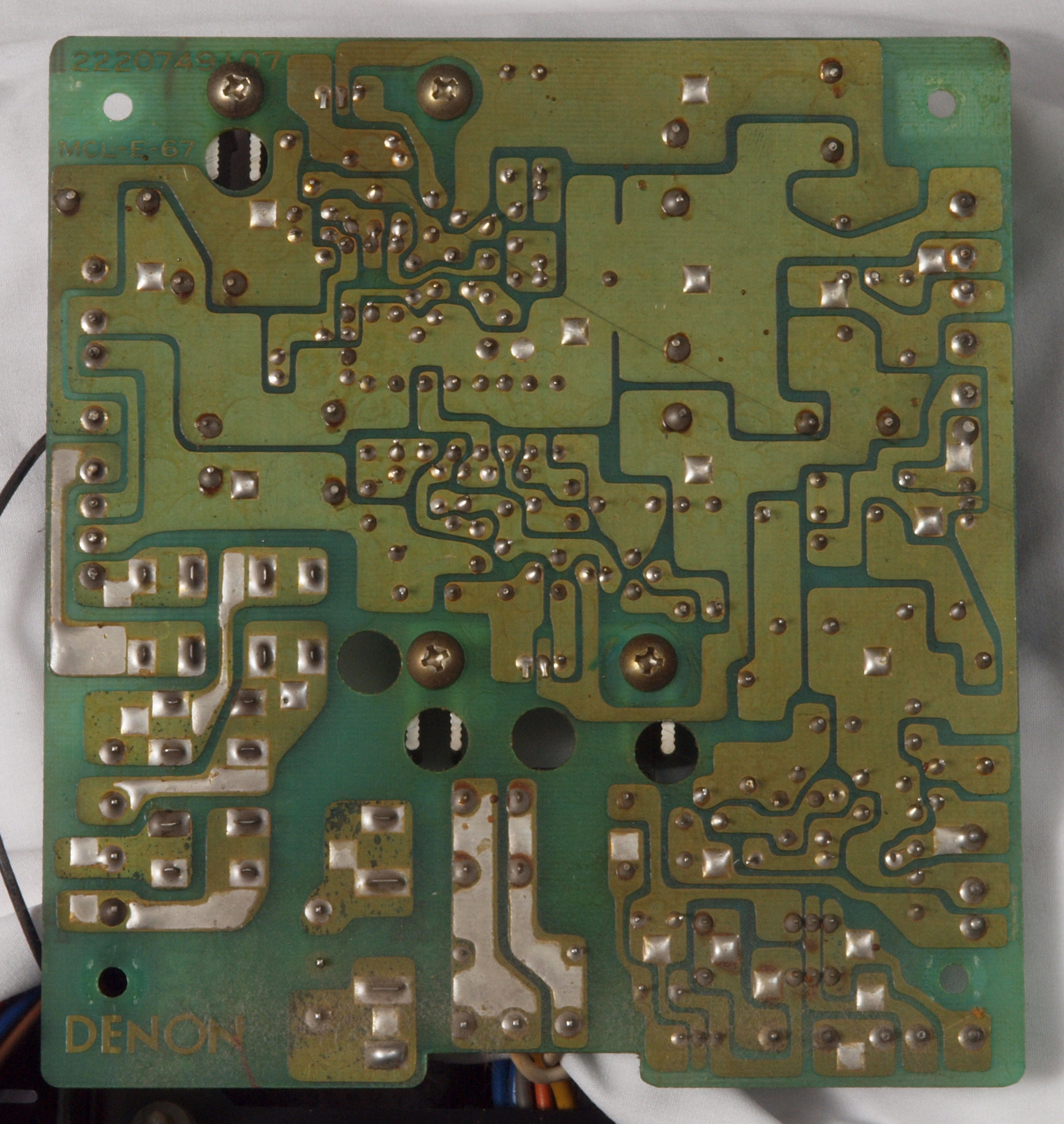

Ｃ４３．　修理前　電源基板裏。
Ｃ４３２．　修理中　電源基板裏。　半田不良予備郡。
Ｃ４４．　修理（半田補正）後　　電源基板裏。　半田を全部やり直す。
Ｃ４５．　完成電源基板裏。　　洗浄後防湿材を塗る。

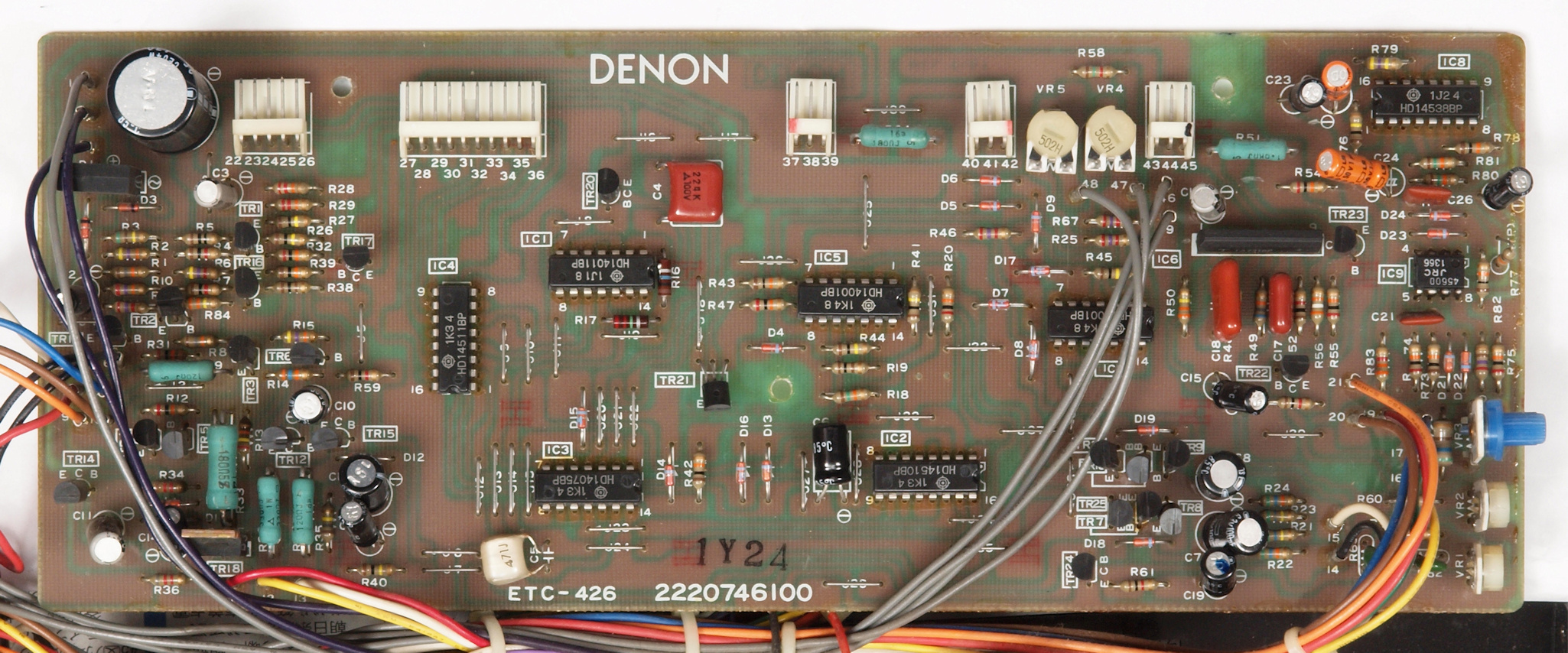

Ｃ５１．　修理前　メーター・プロテクト基板。
Ｃ５２．　修理後　メーター・プロテクト基板。　半固定ＶＲ３個、電解コンデンサー１８個交換。

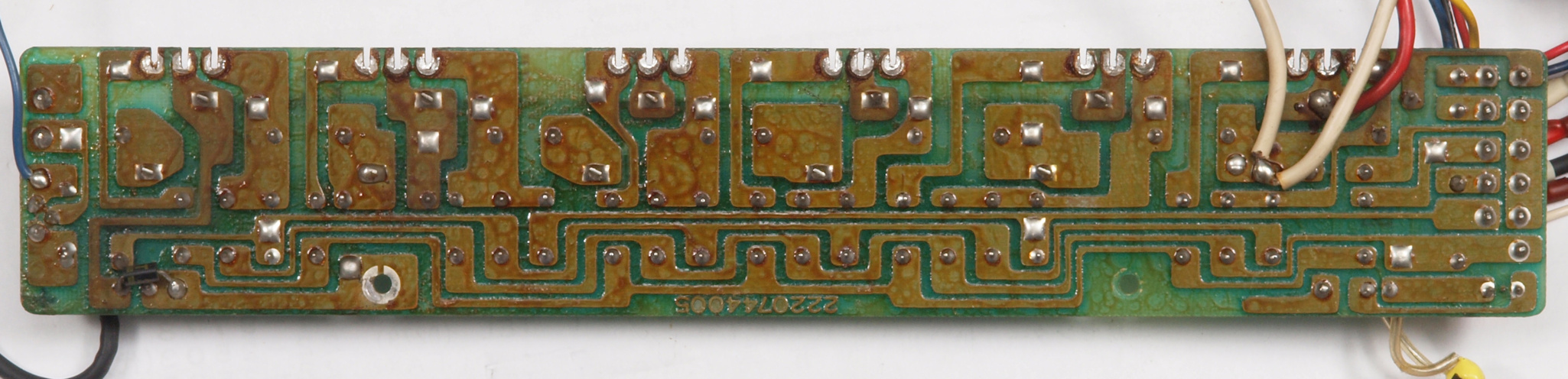

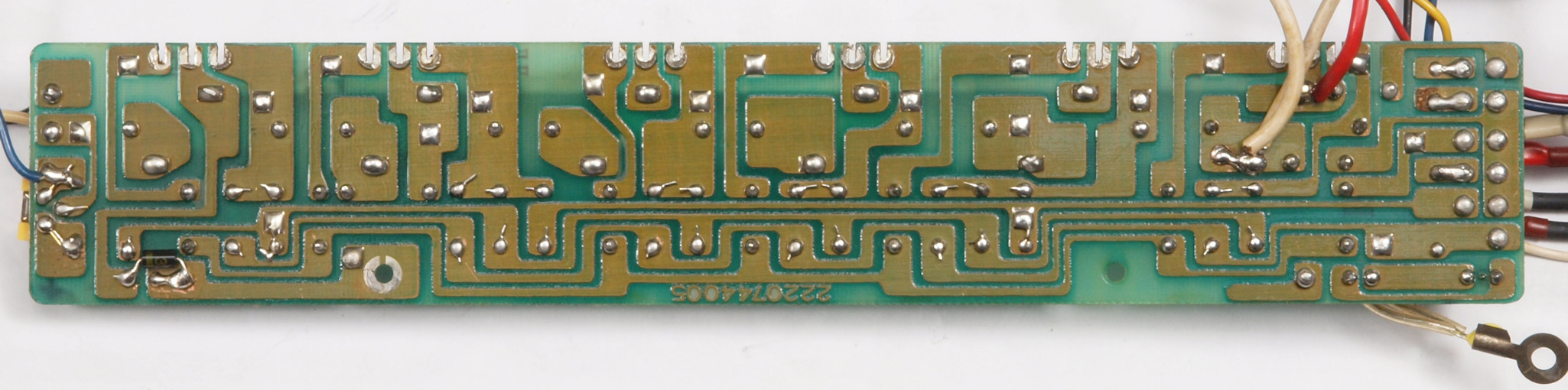

Ｃ５３．　修理前　メーター・プロテクト基板裏。
Ｃ５４．　修理（半田補正）後　　メーター・プロテクト基板裏。　半田を全部やり直す。
Ｃ５５．　完成メーター・プロテクト基板裏。　　洗浄後防湿材を塗る。

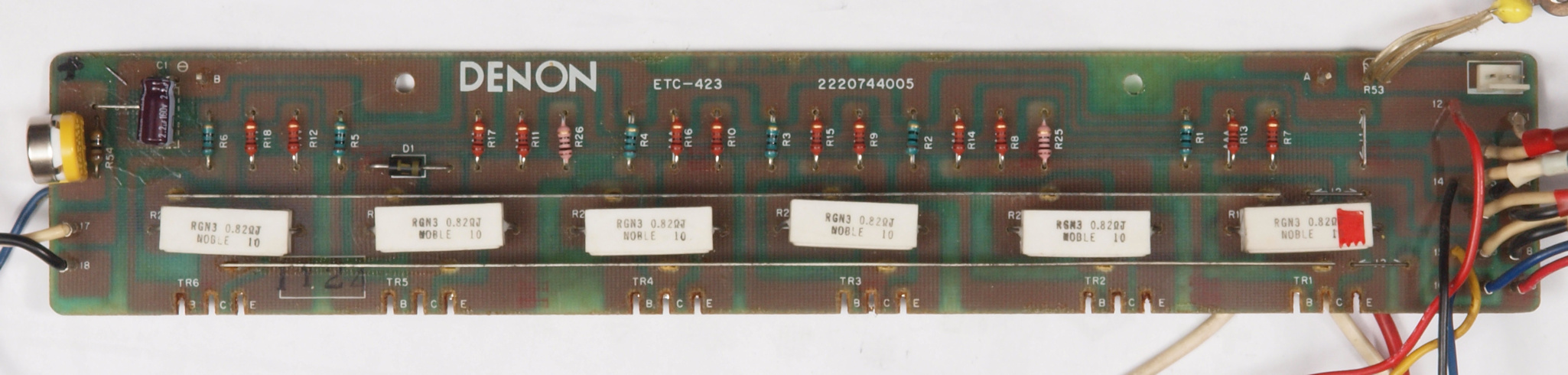

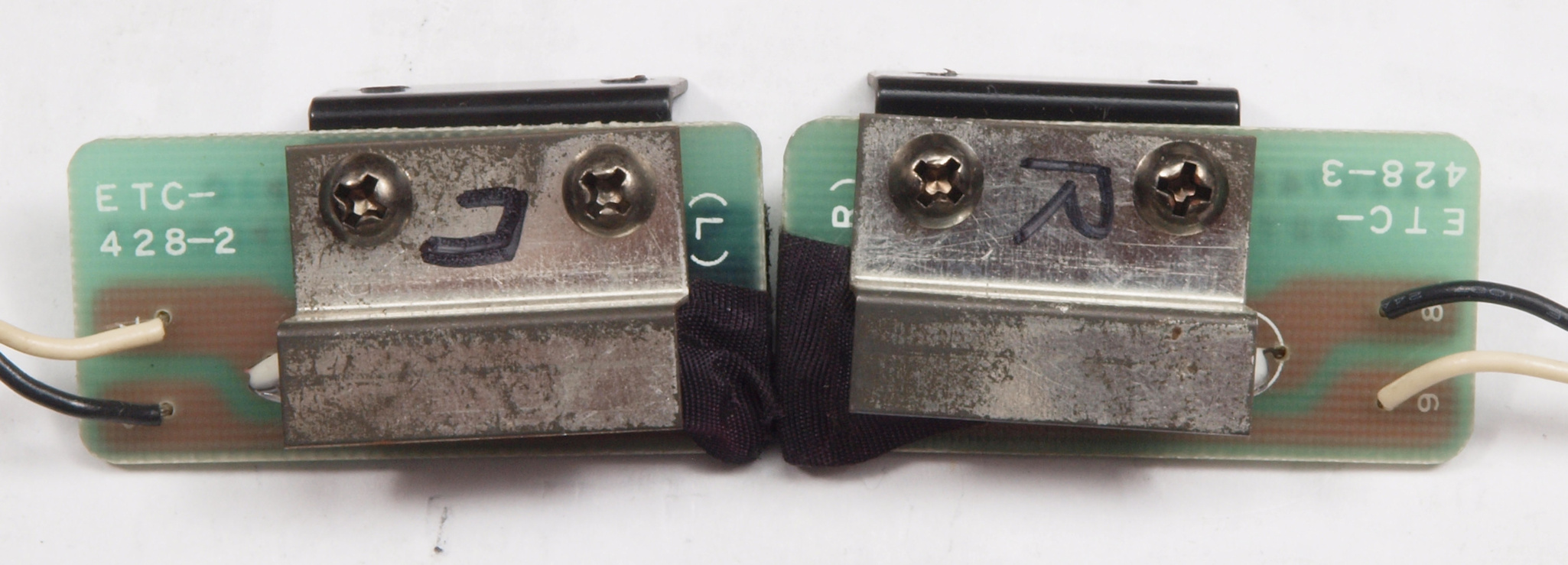

Ｃ６１．　修理前　起動時左右ランプ表示基板。
Ｃ６２．　修理前　起動時左右ランプ表示基板。　起動時のみ動作の為、表示ランプは綺麗。

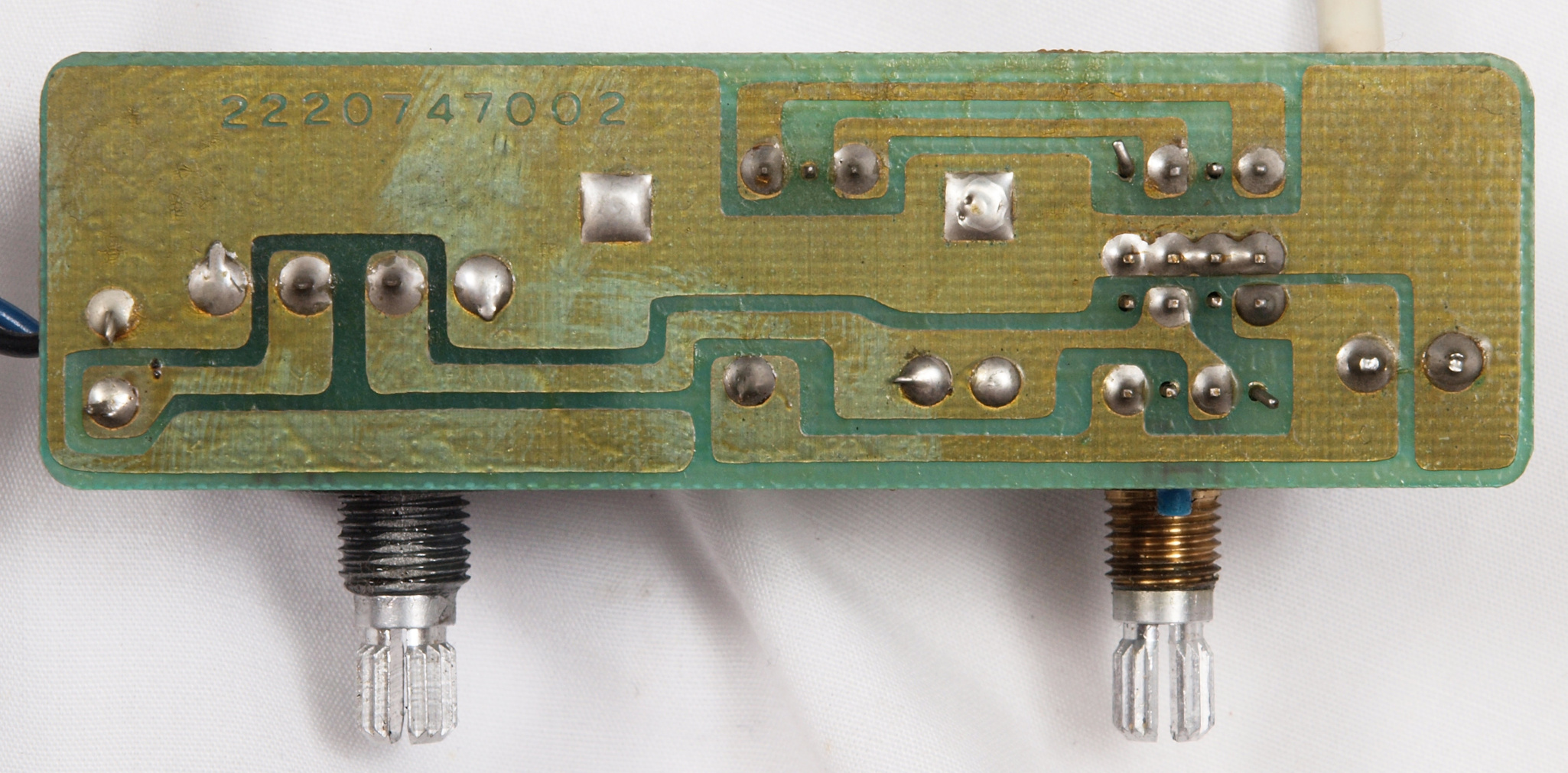

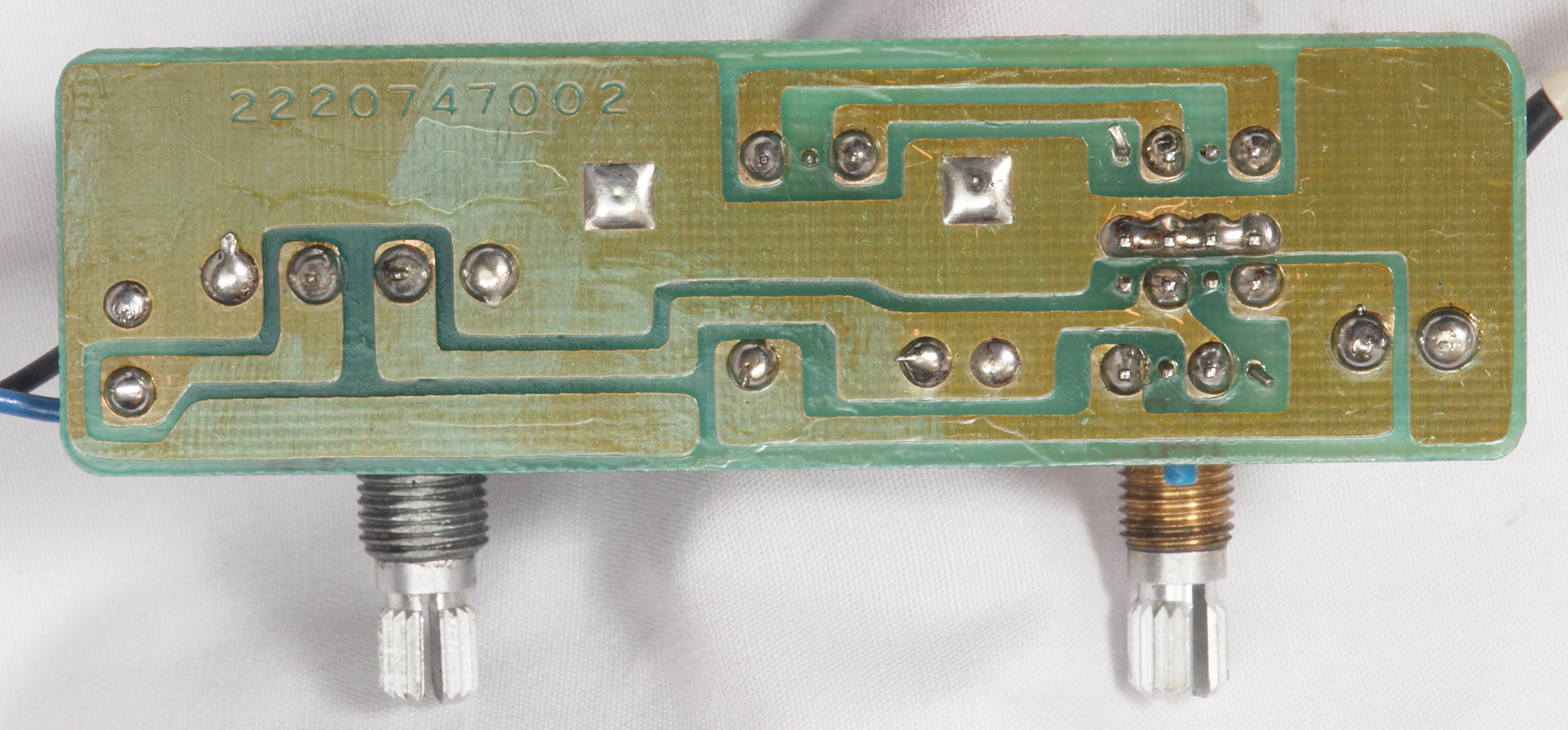

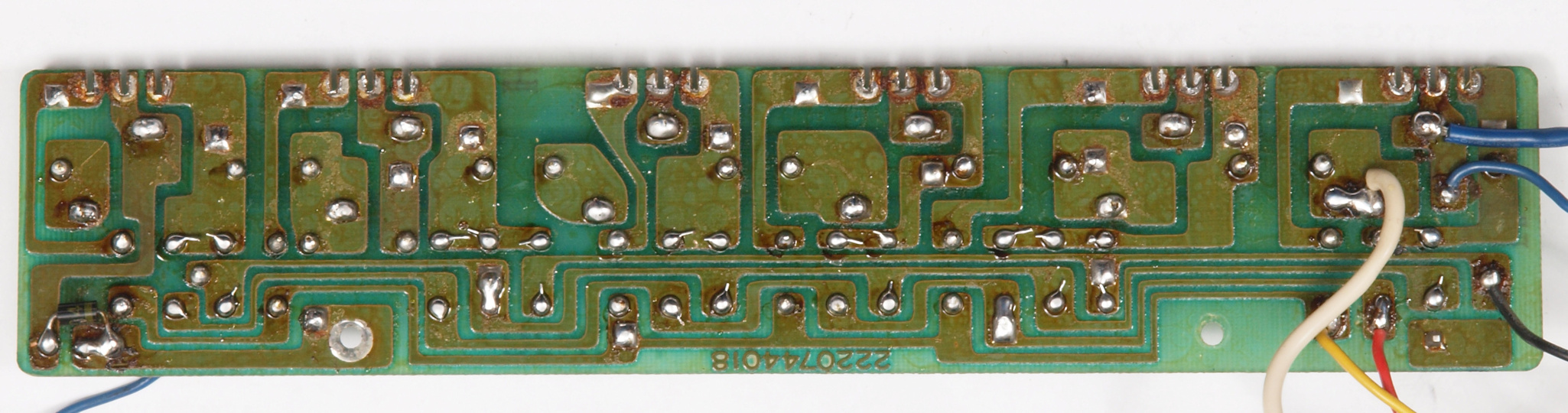

Ｃ６３．　修理前　ＬＥＤ表示基板裏。
Ｃ６４．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。
Ｃ６５．　完成ＬＥＤ表示基板裏。　　洗浄後防湿材を塗る。

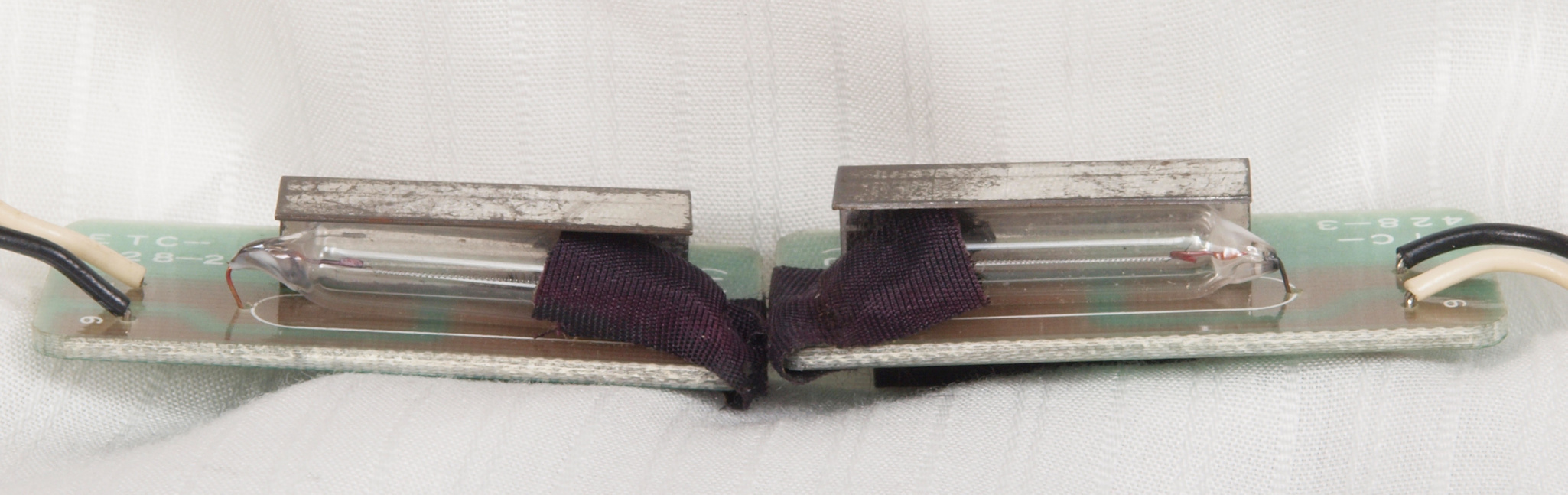

Ｃ７１．　修理前　メーター照明ランプ基板。
Ｃ７２．　修理後　メーター照明ランプ基板。　ＬＥＤ表示に変更。３素子入り３個をランプ１個に入れます。全部で４×３×３＝３６個使用します。

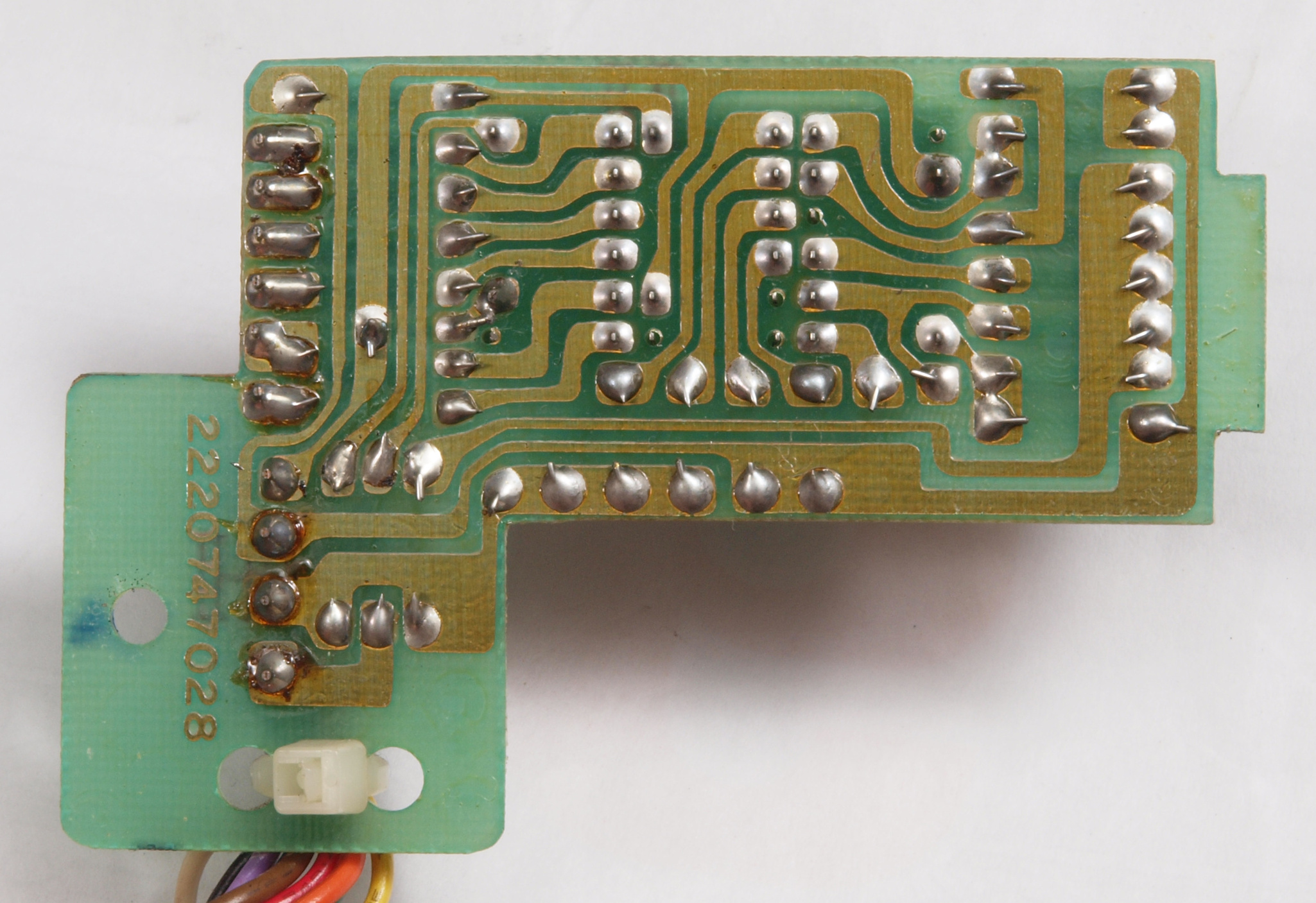

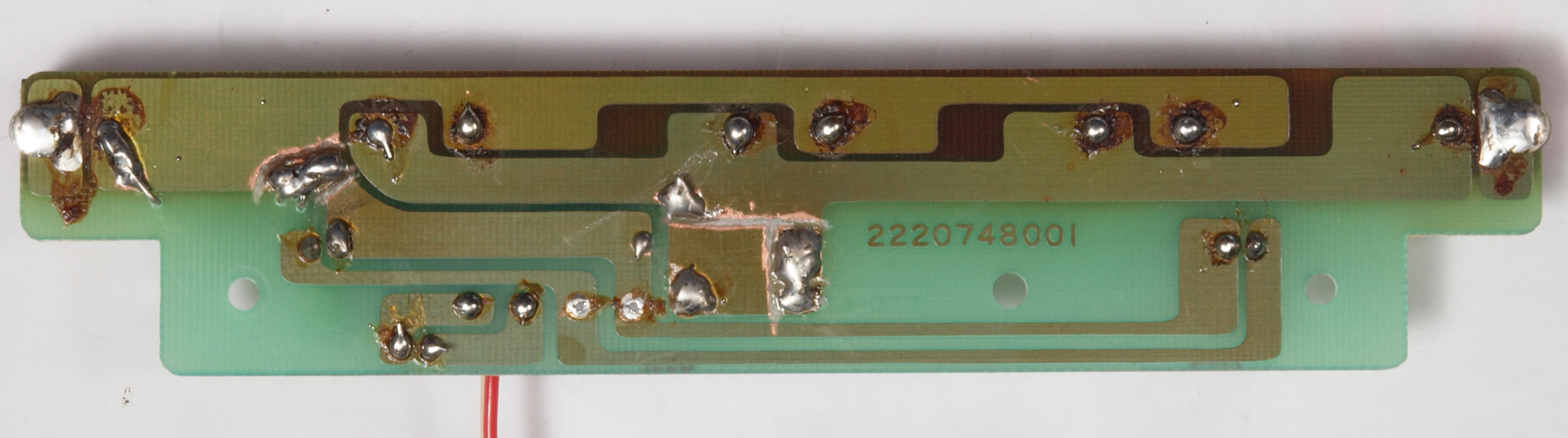

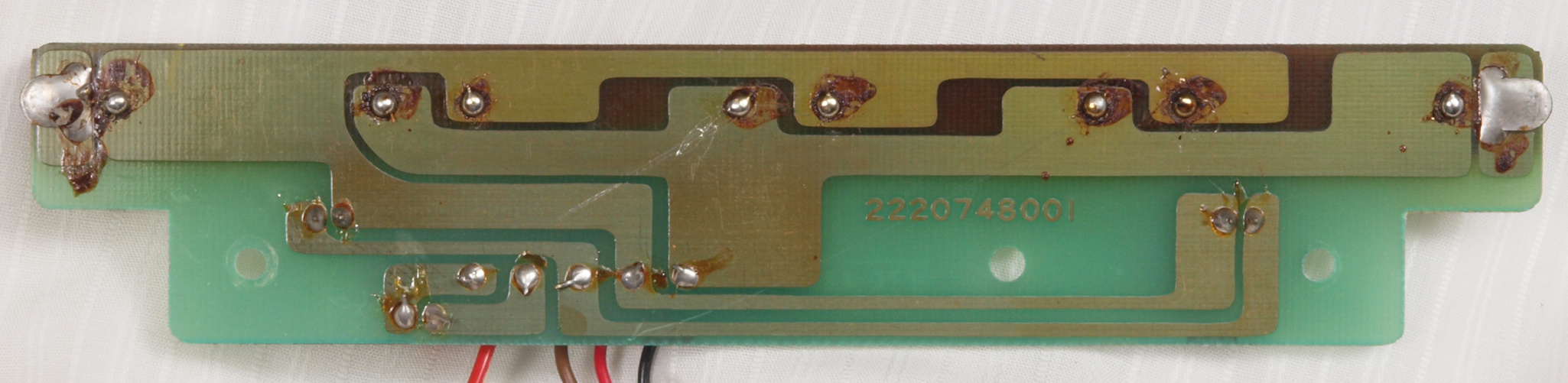

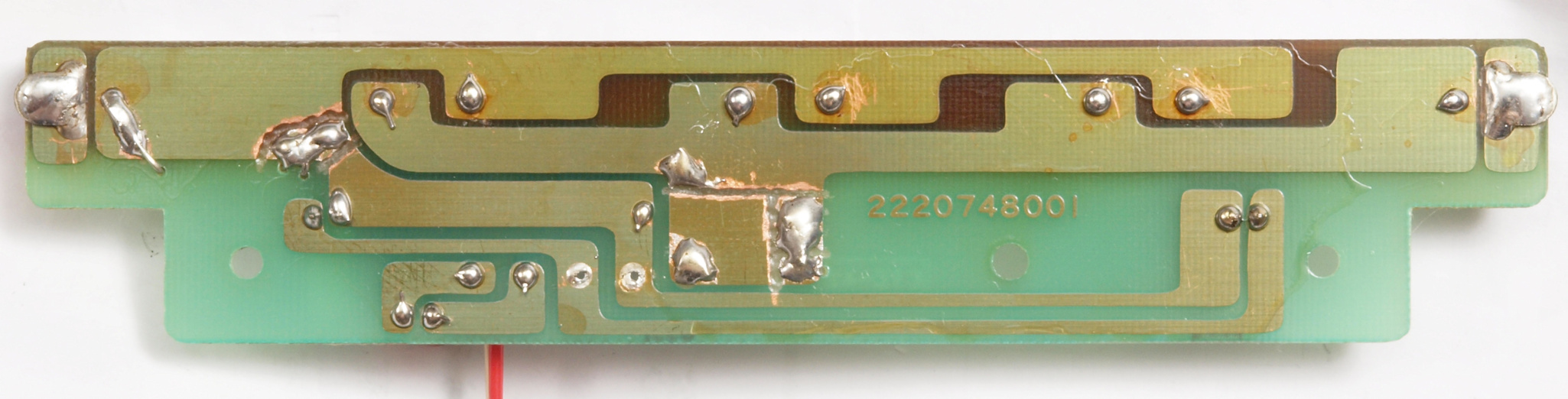

Ｃ７３．　修理前　メーターランプ基板裏。
Ｃ７４．　修理（半田補正）後　メーターランプ基板裏。　半田を全部やり直す。
Ｃ７５．　完成メーターランプ基板裏。　　洗浄後防湿材を塗る。

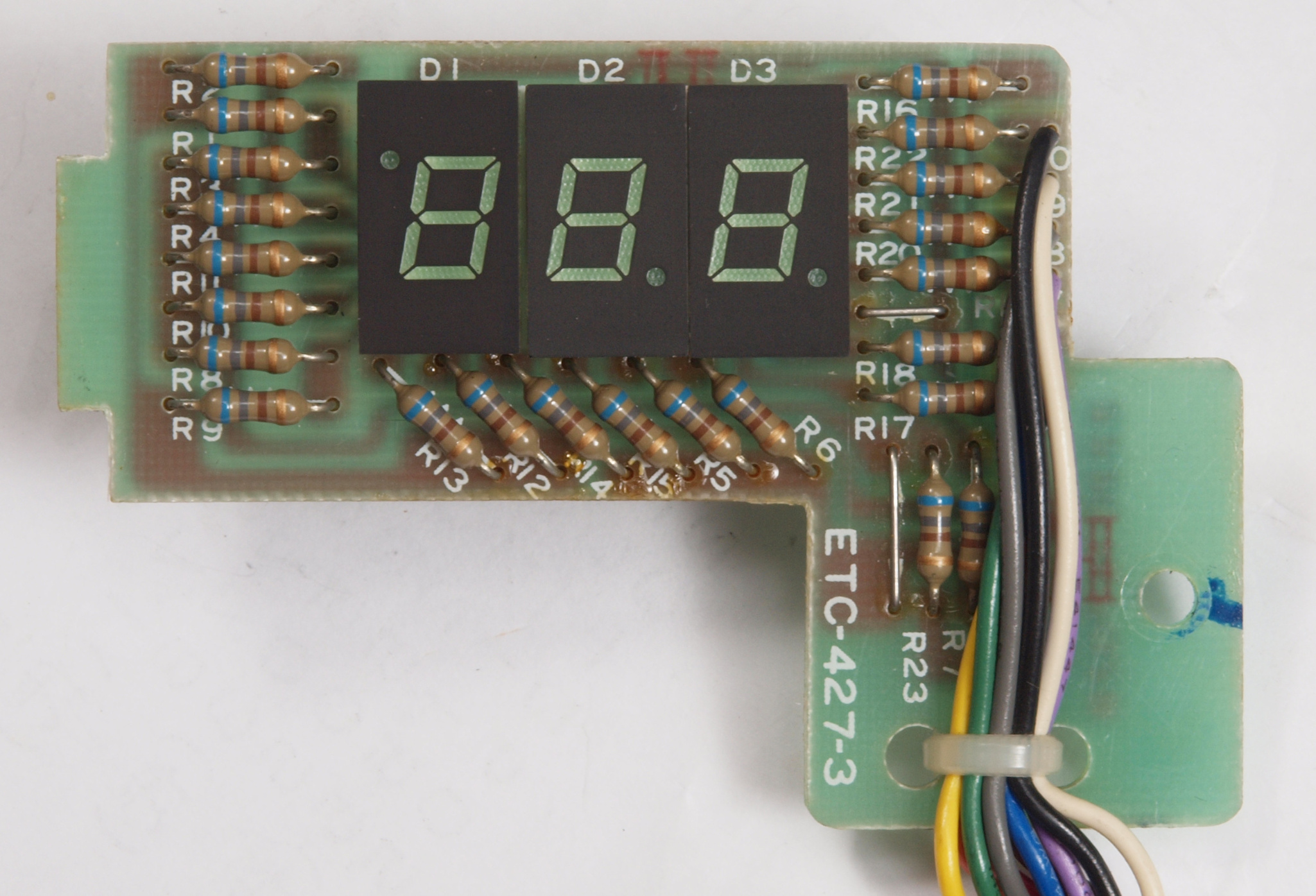

Ｃ８１．　修理前　ＬＥＤ表示基板。

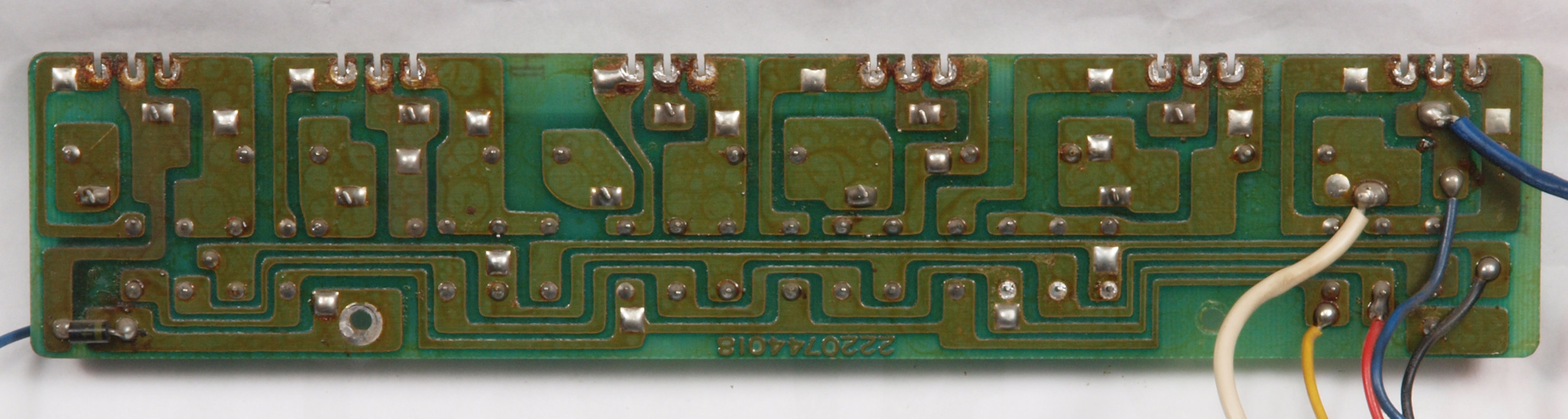

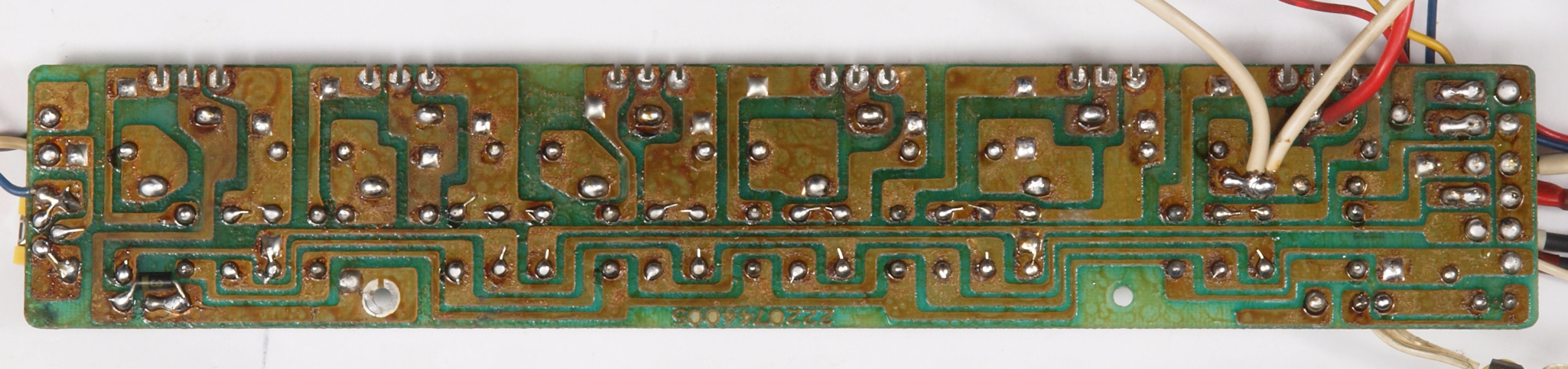

Ｃ８２．　修理前　ＬＥＤ表示基板裏。
Ｃ８３．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。
Ｃ８４．　完成ＬＥＤ表示基板裏。　　洗浄後防湿材を塗る。

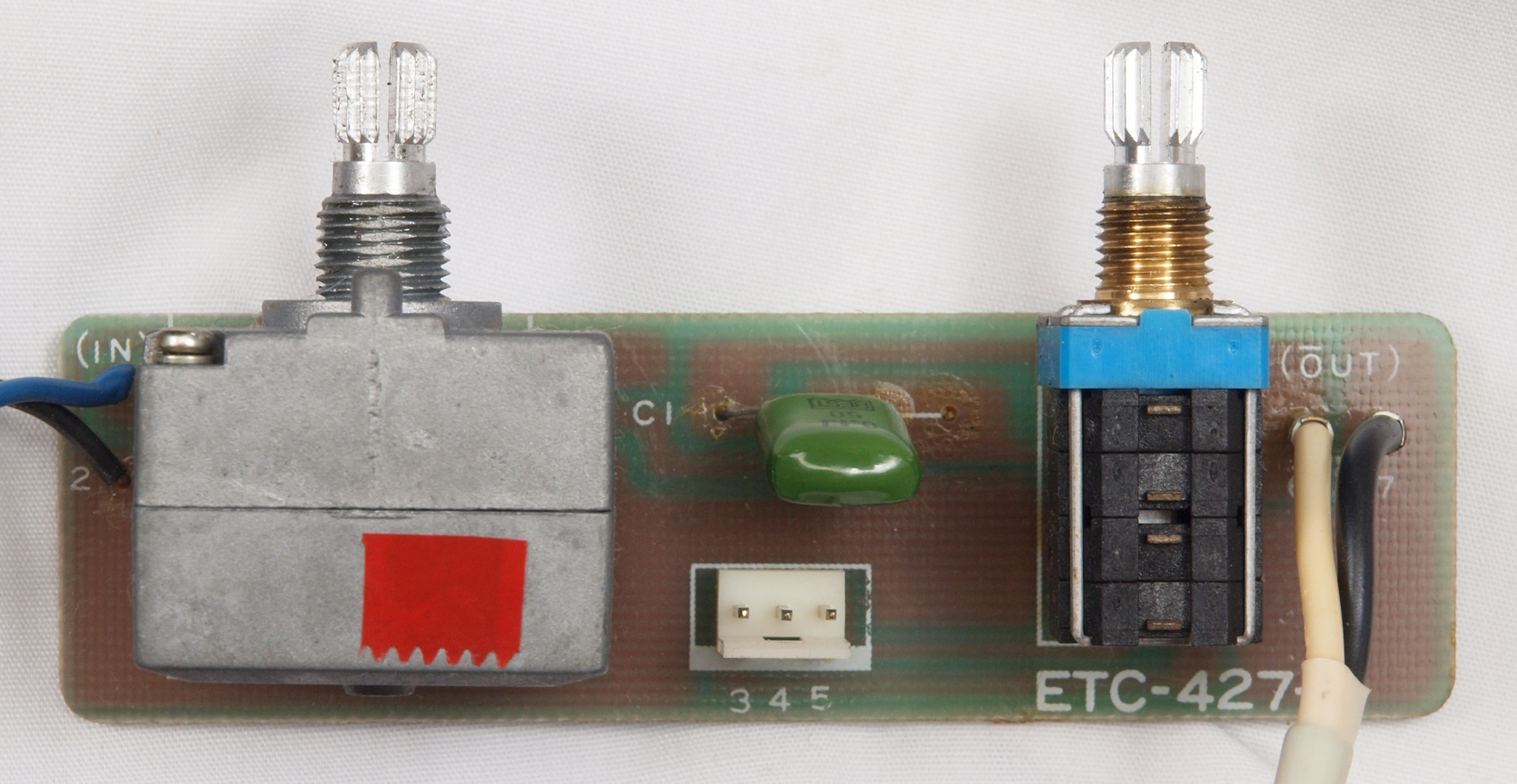

Ｃ９１．　修理前　入力基板。

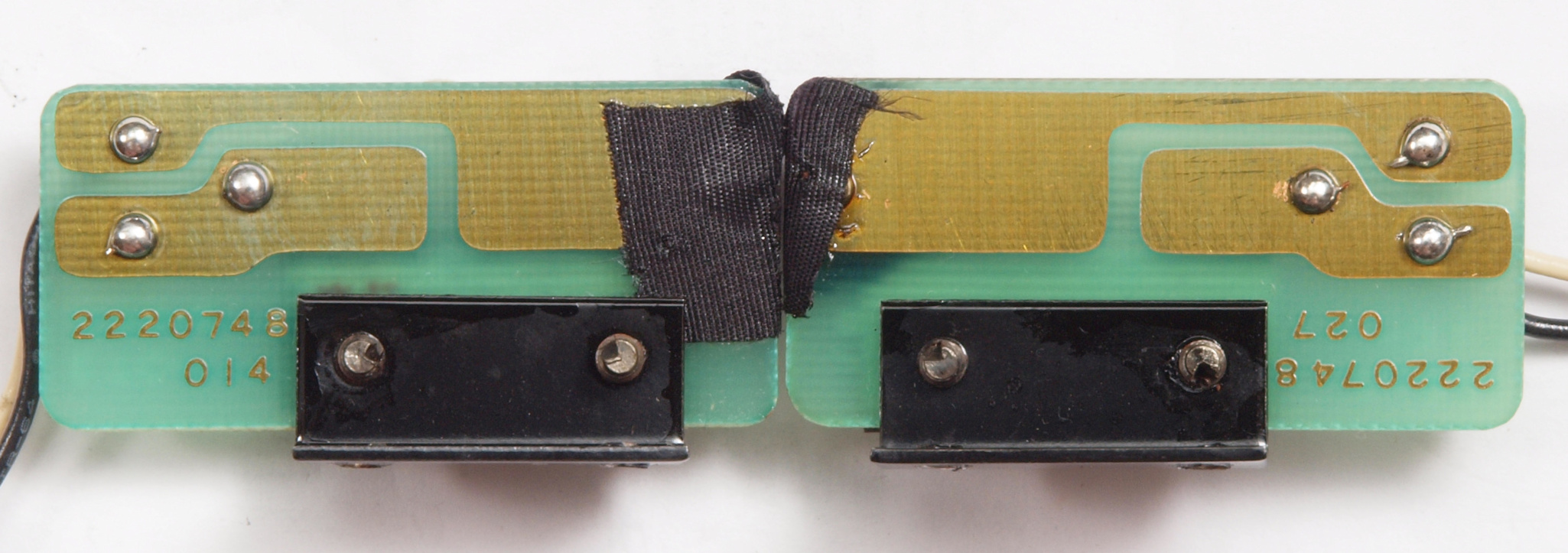

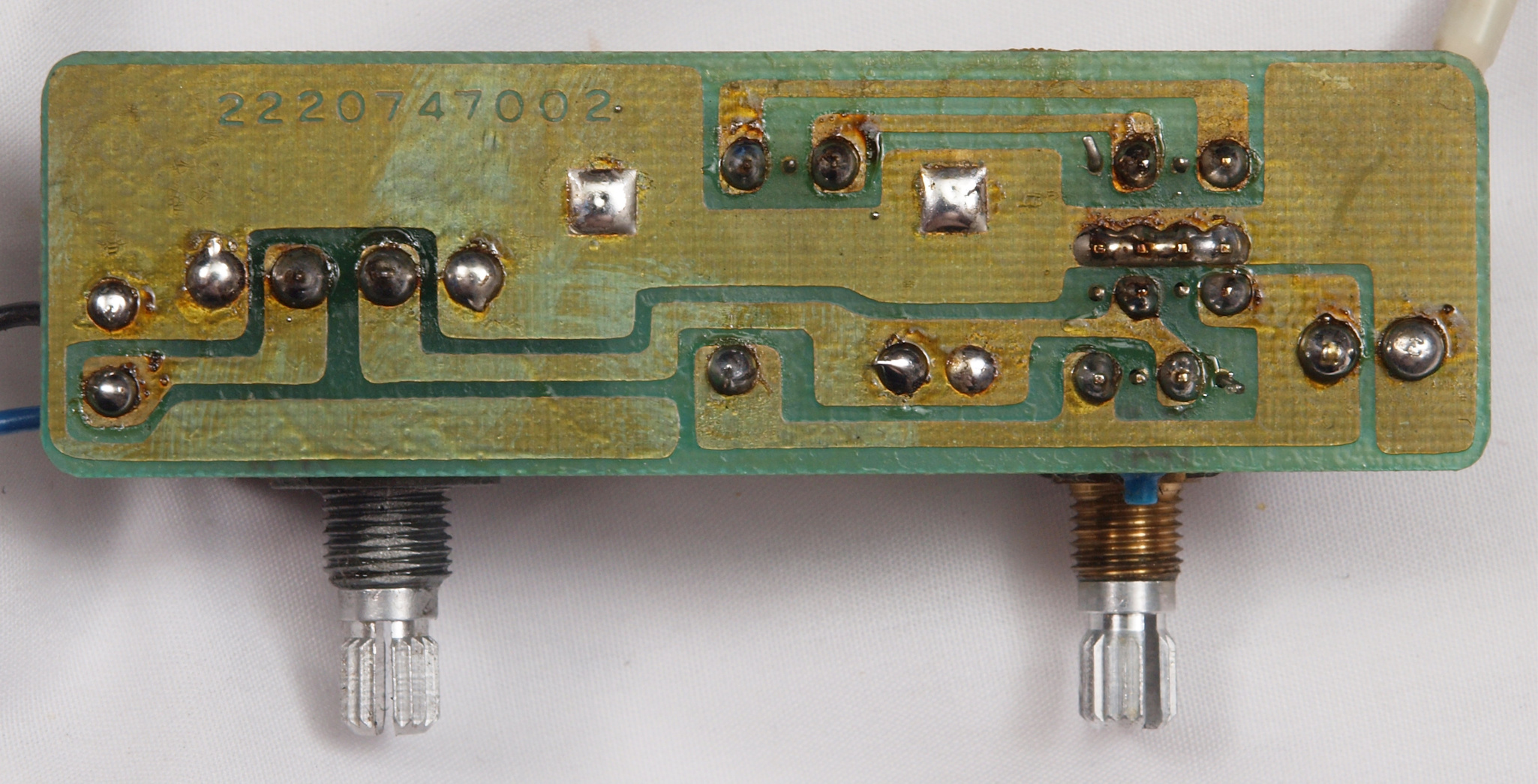

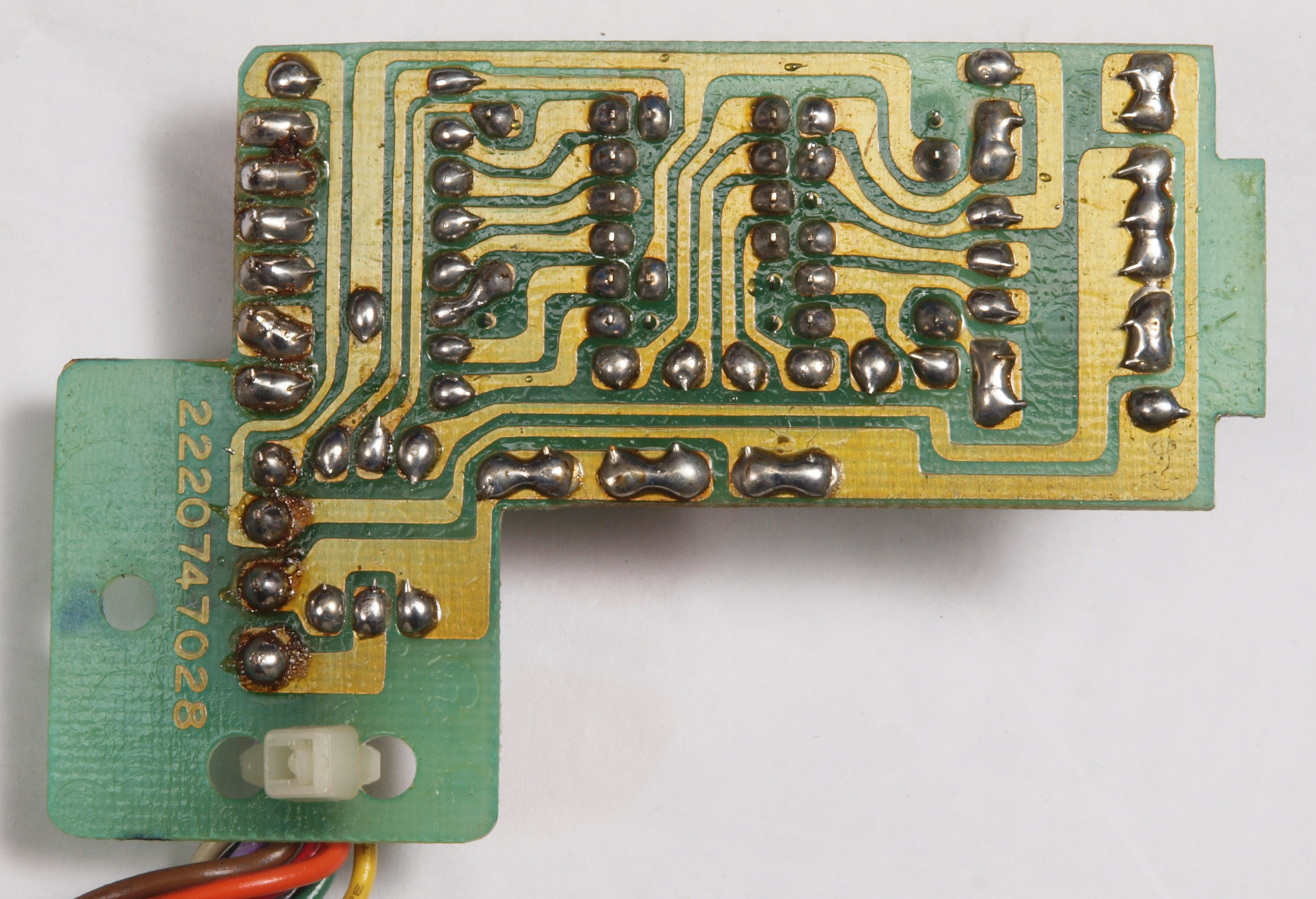

Ｃ９２．　修理前　入力基板裏。
Ｃ９３．　修理（半田補正）後　入力基板裏。　半田を全部やり直す。
Ｃ９４．　完成入力基板裏。　　洗浄後防湿材を塗る。

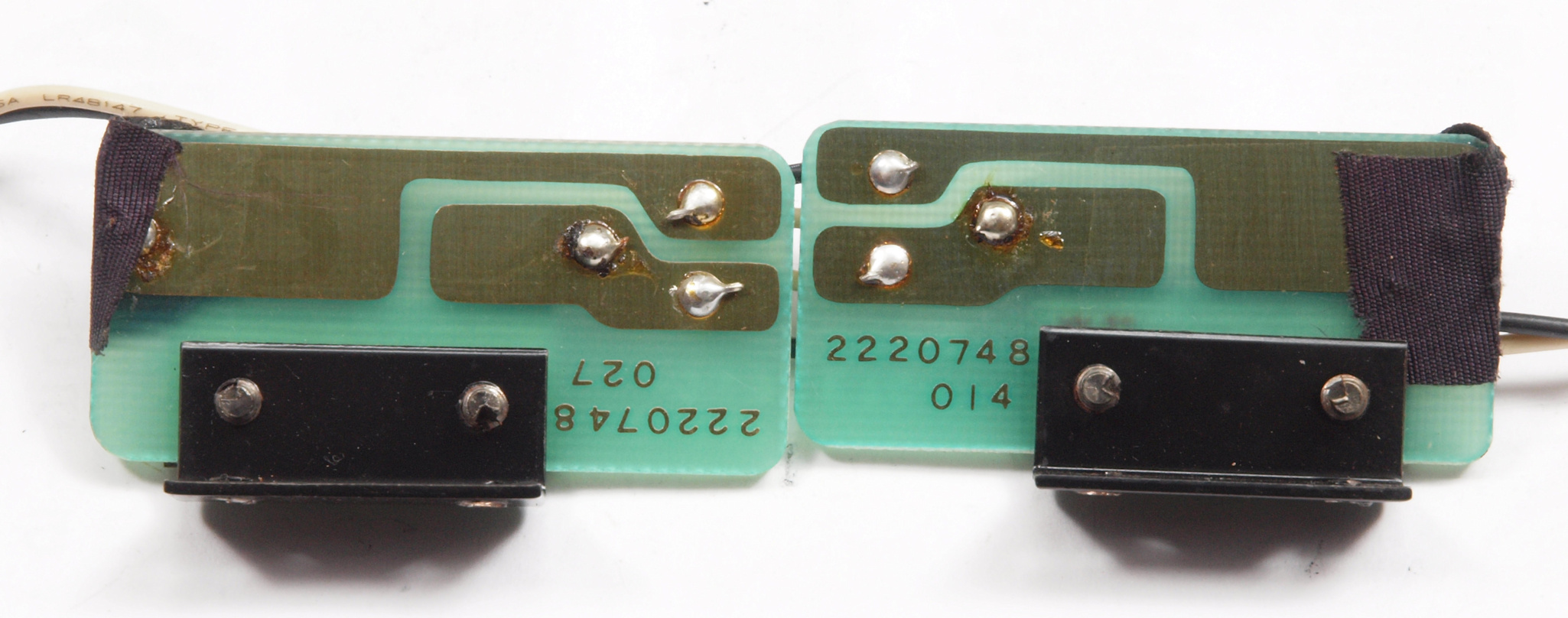

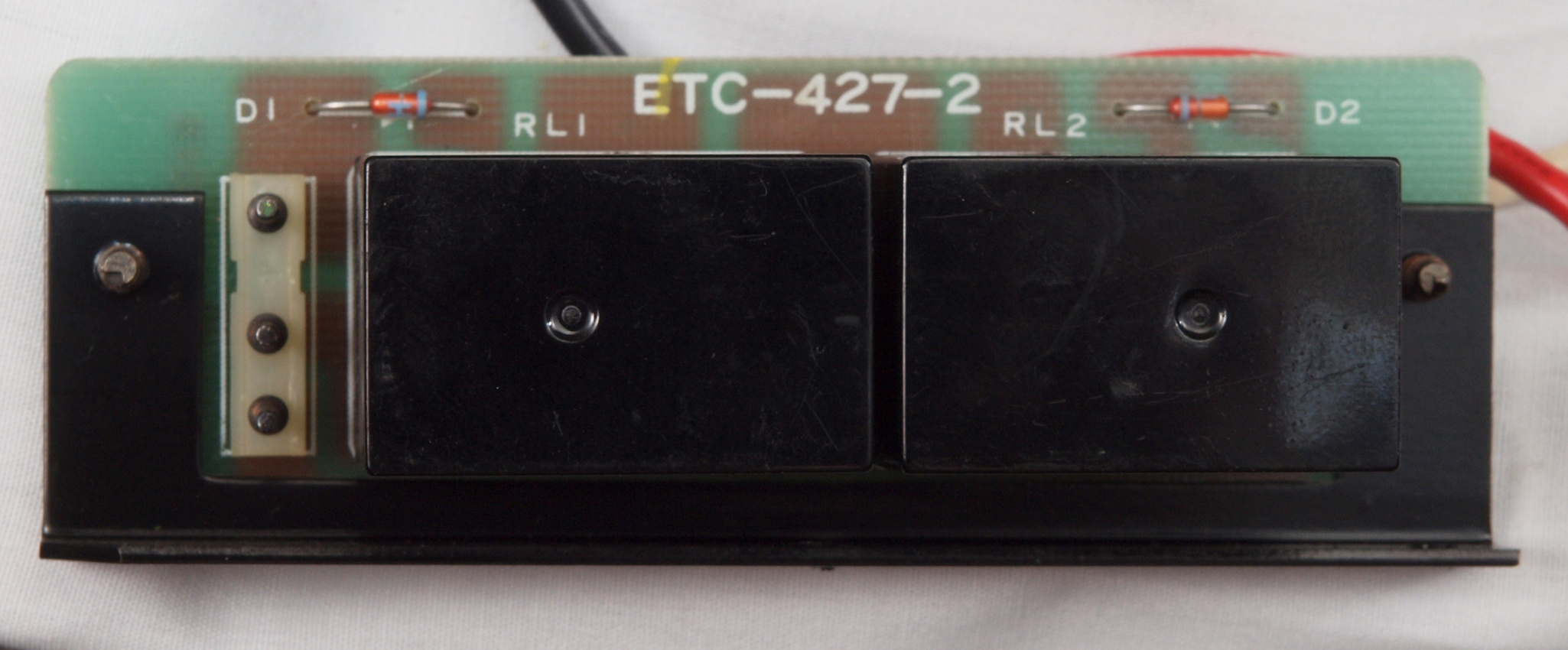

ＣＡ１．　修理前　ＳＰ接リレー基板。

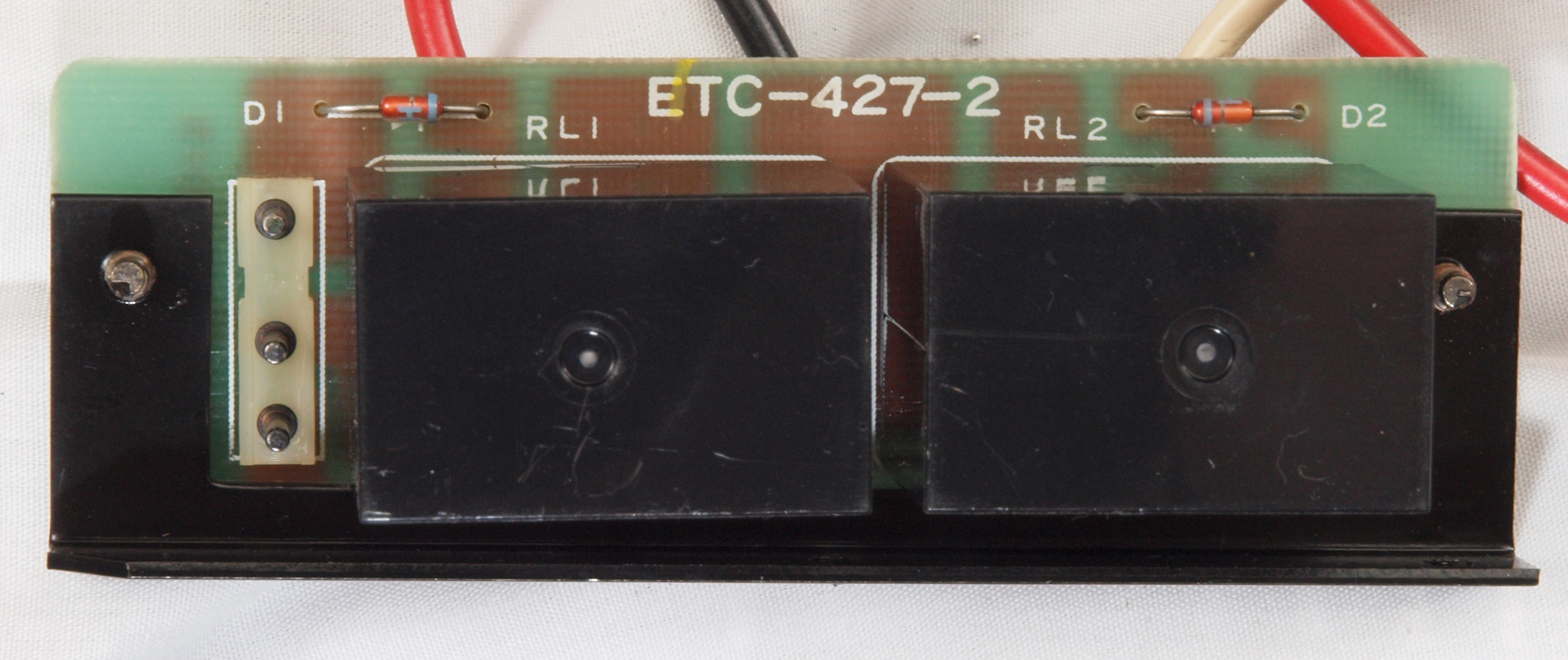

ＣＡ２．　修理中　ＳＰ接リレー基板。　リレー２個交換。

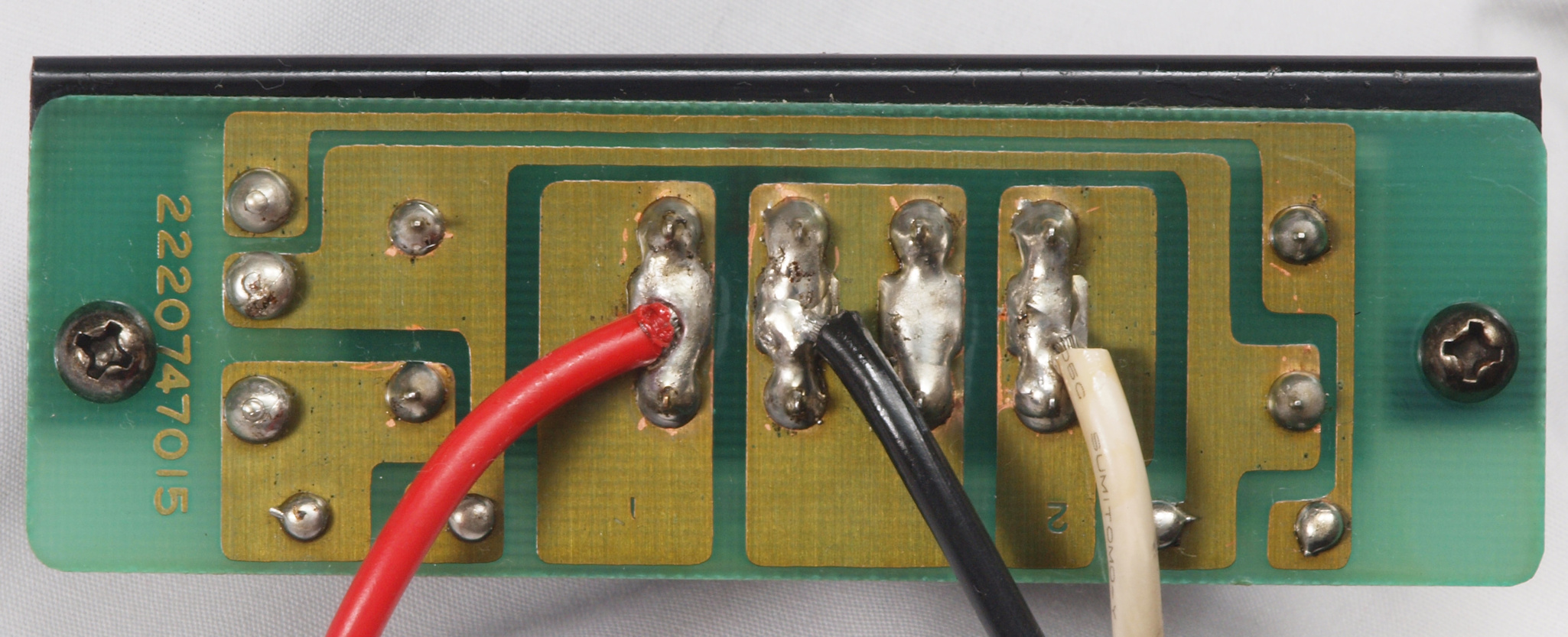

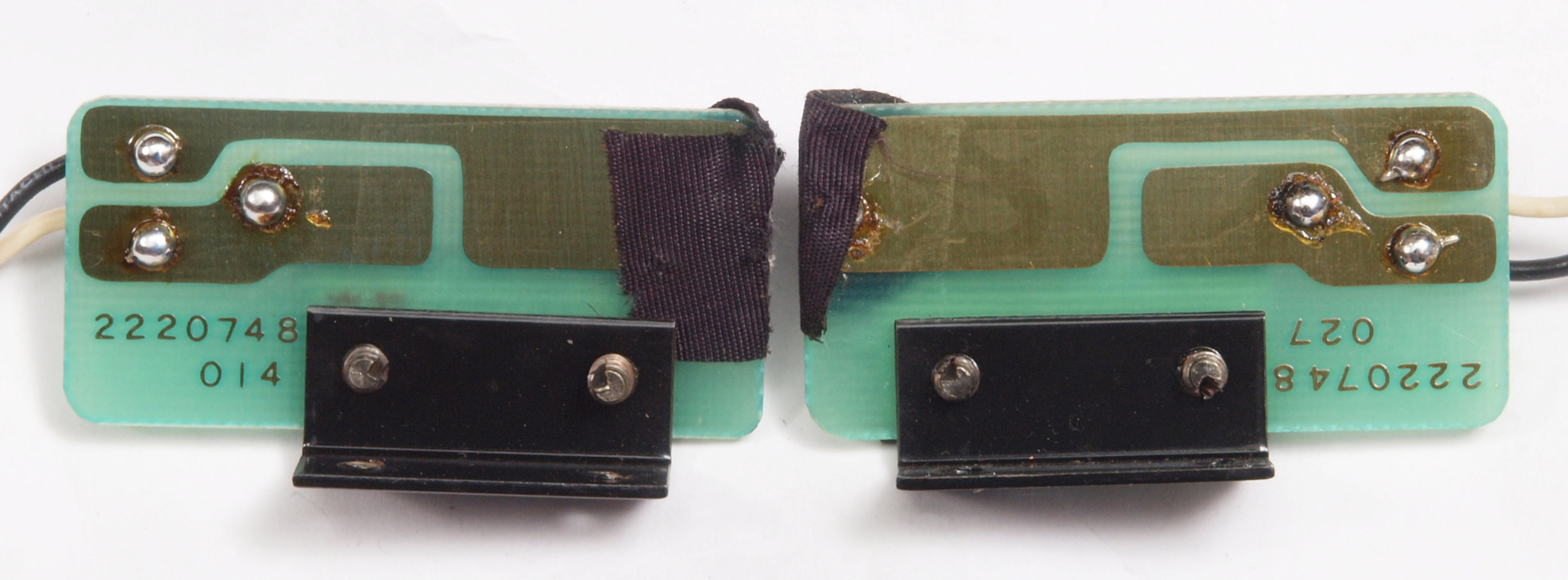

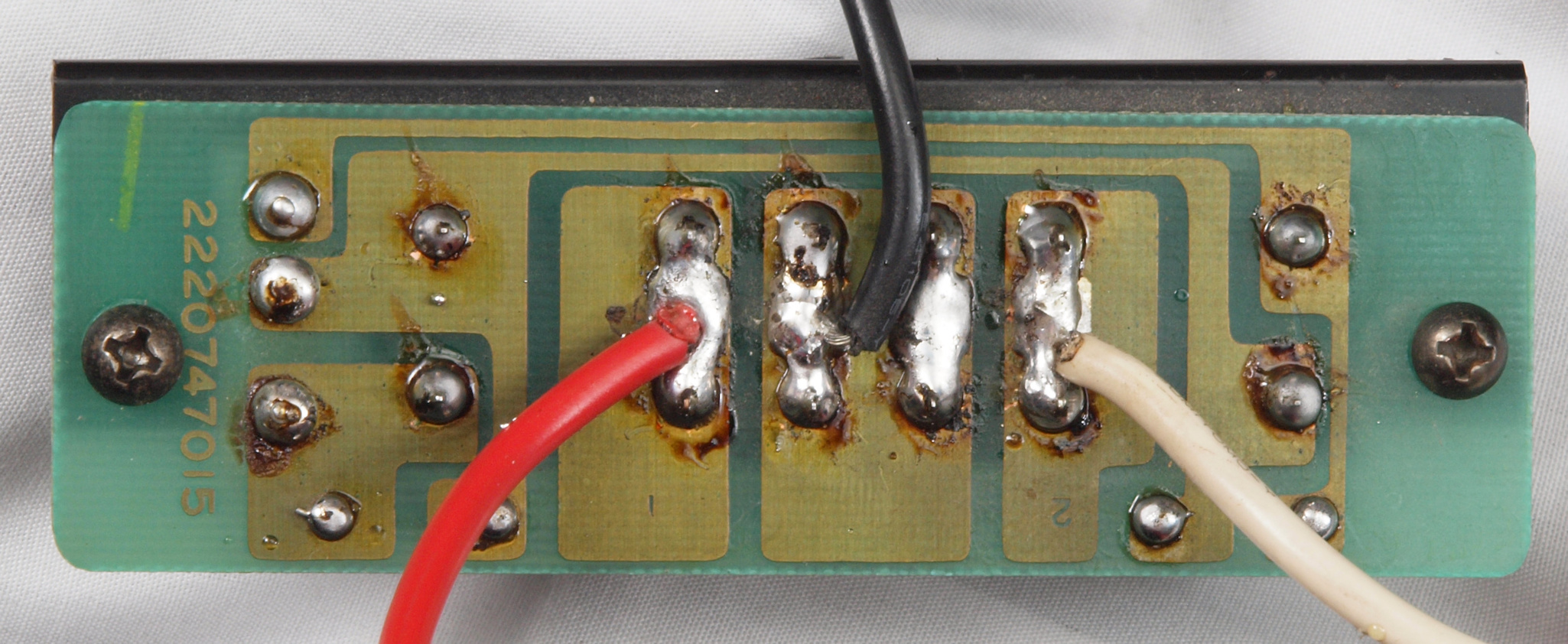

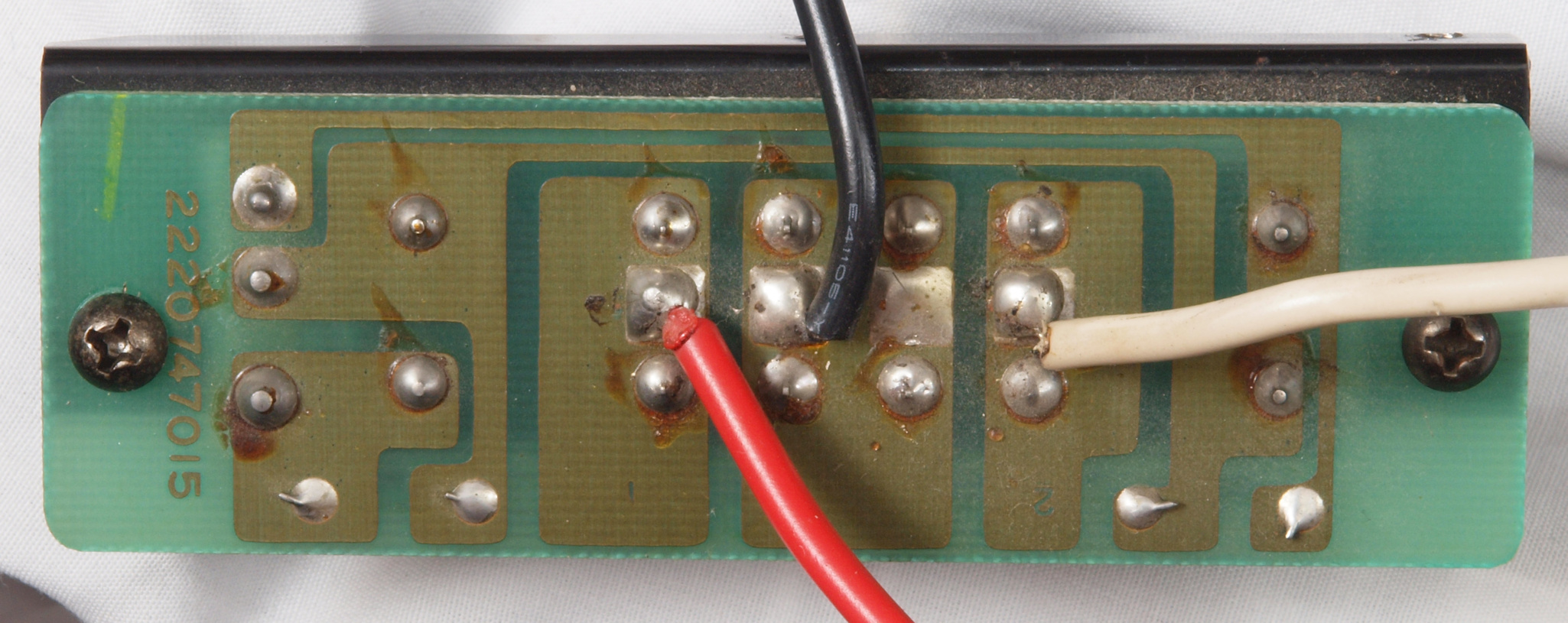

ＣＡ３．　修理前　ＳＰ接リレー基板裏。
ＣＡ４．　修理（半田補正）後　ＳＰ接リレー基板裏。　半田を全部やり直す。
ＣＡ５．　完成ＳＰ接リレー基板裏。　　洗浄後防湿材を塗る。
ＣＢ１．　修理前　電源ブロック電解コンデンサー下配線。
ＣＢ２．　修理後　電源ブロック電解コンデンサー下配線。　フイルムコンデンサー２個追加。
　　　　　　　　　　　フイルムコンデンサー取付ビスは塗装ビスからメッキビスに交換する。
ＣＣ１．　修理前　電源ケーブル挿入部。

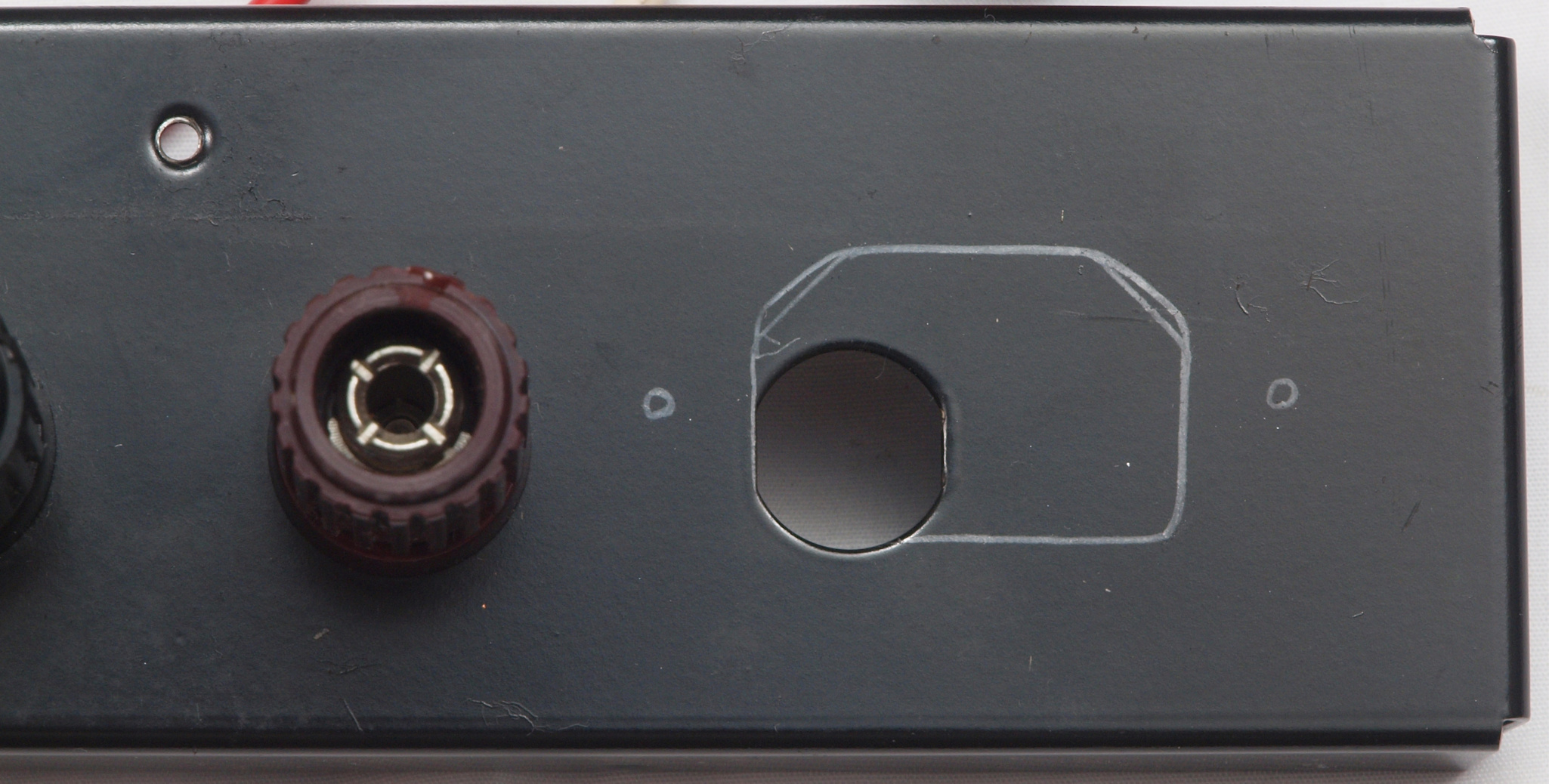

ＣＣ２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

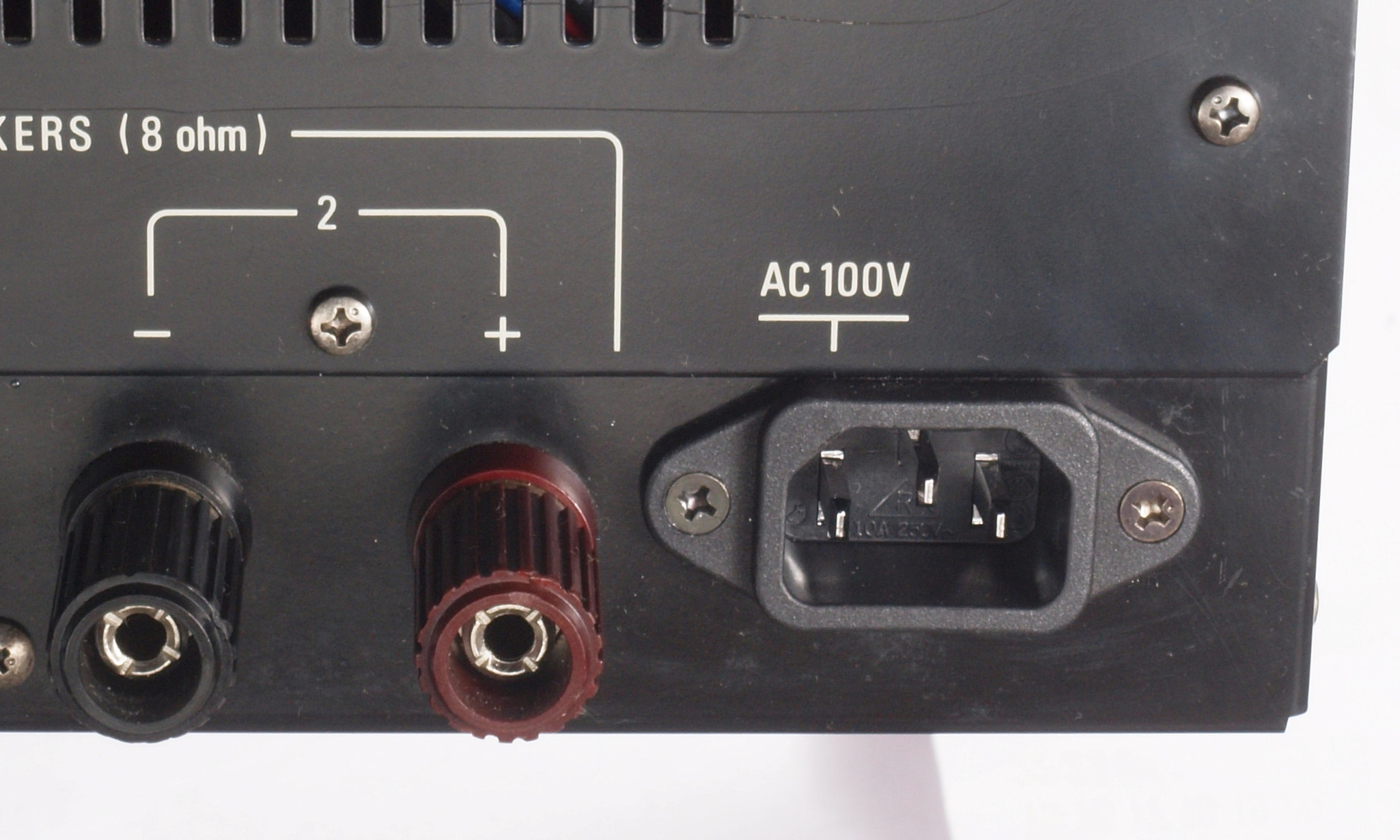

ＣＣ３．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ

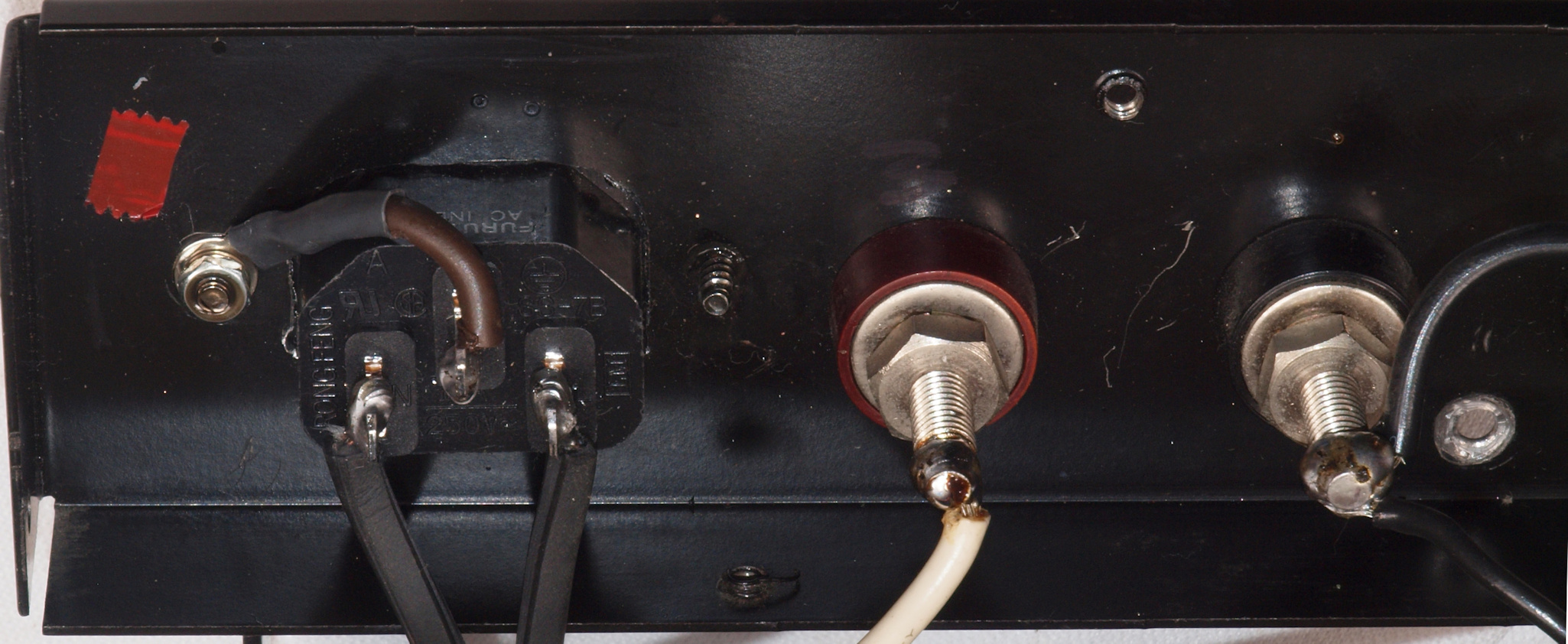

ＣＣ４．　修理後　３Ｐインレット裏配線。　アースはしっかり取る。

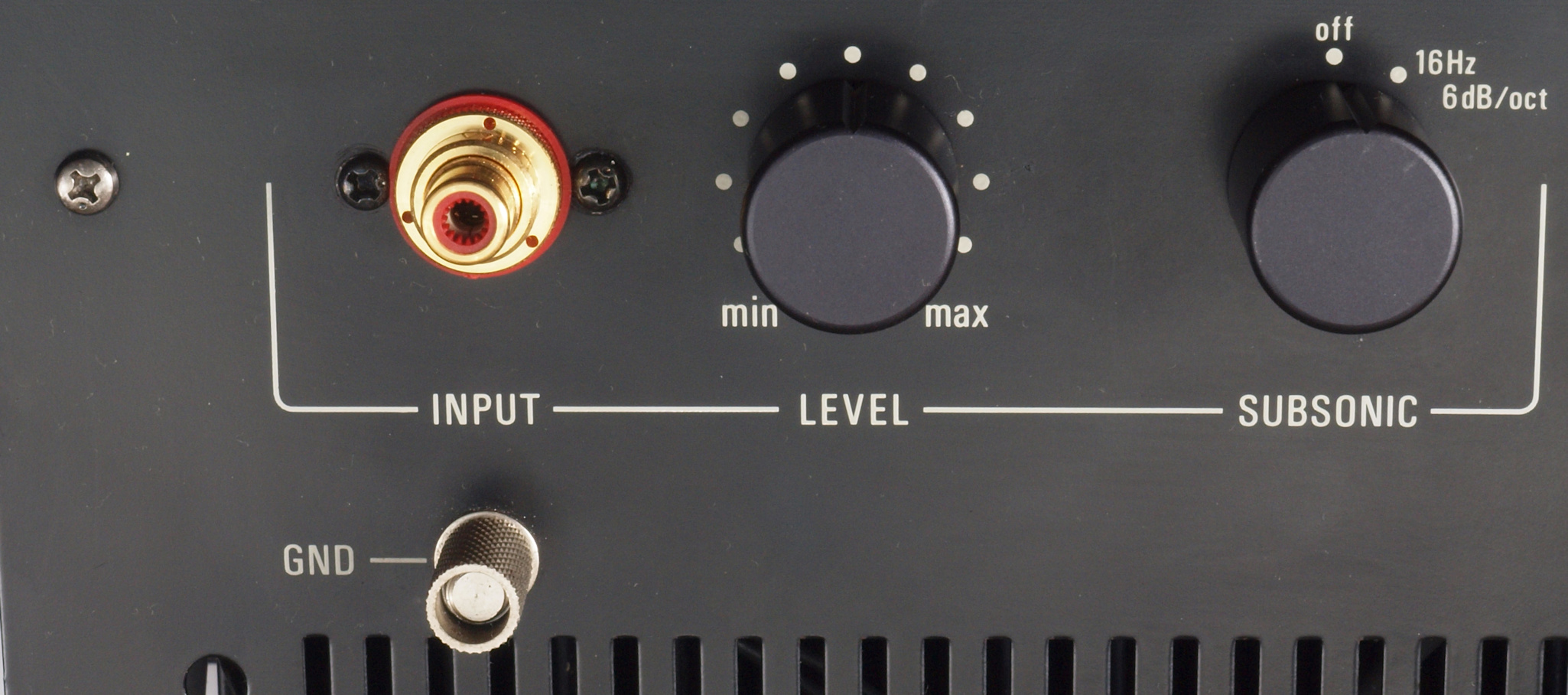

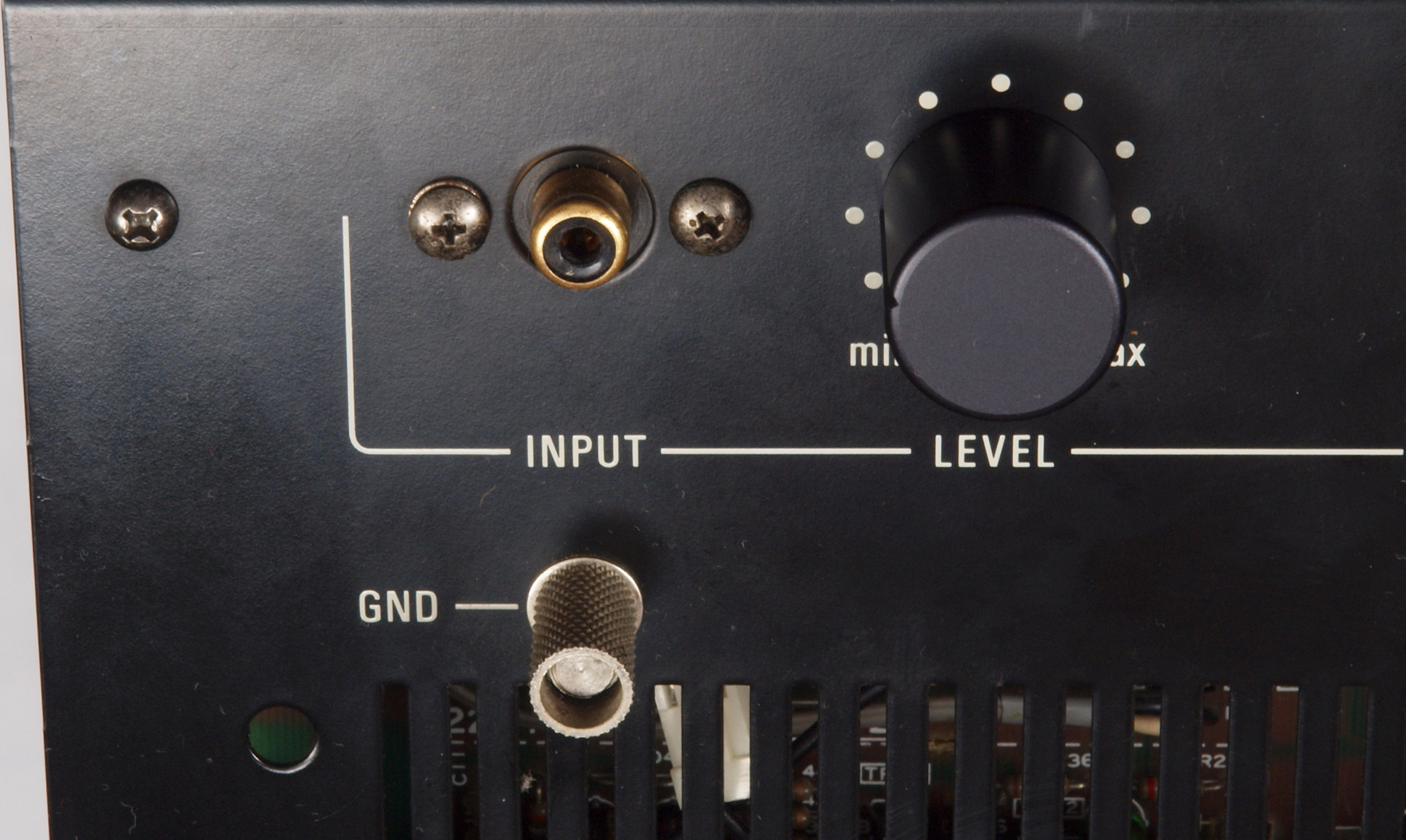

ＣＤ１．　修理前　入力RCA端子。

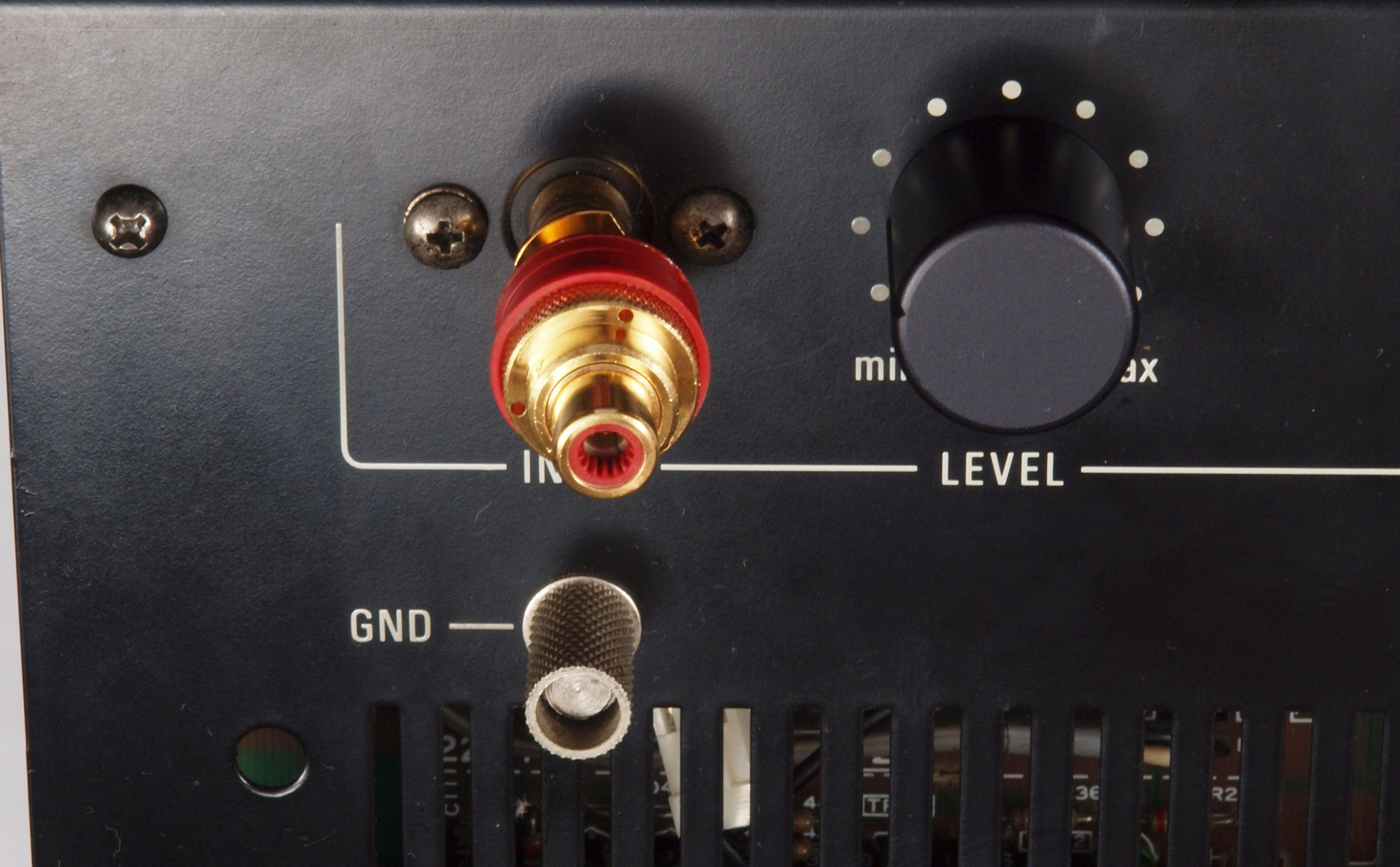

ＣＤ２．　修理（交換）後　入力RCA端子郡。ＷＢＴ−０２０１に交換。

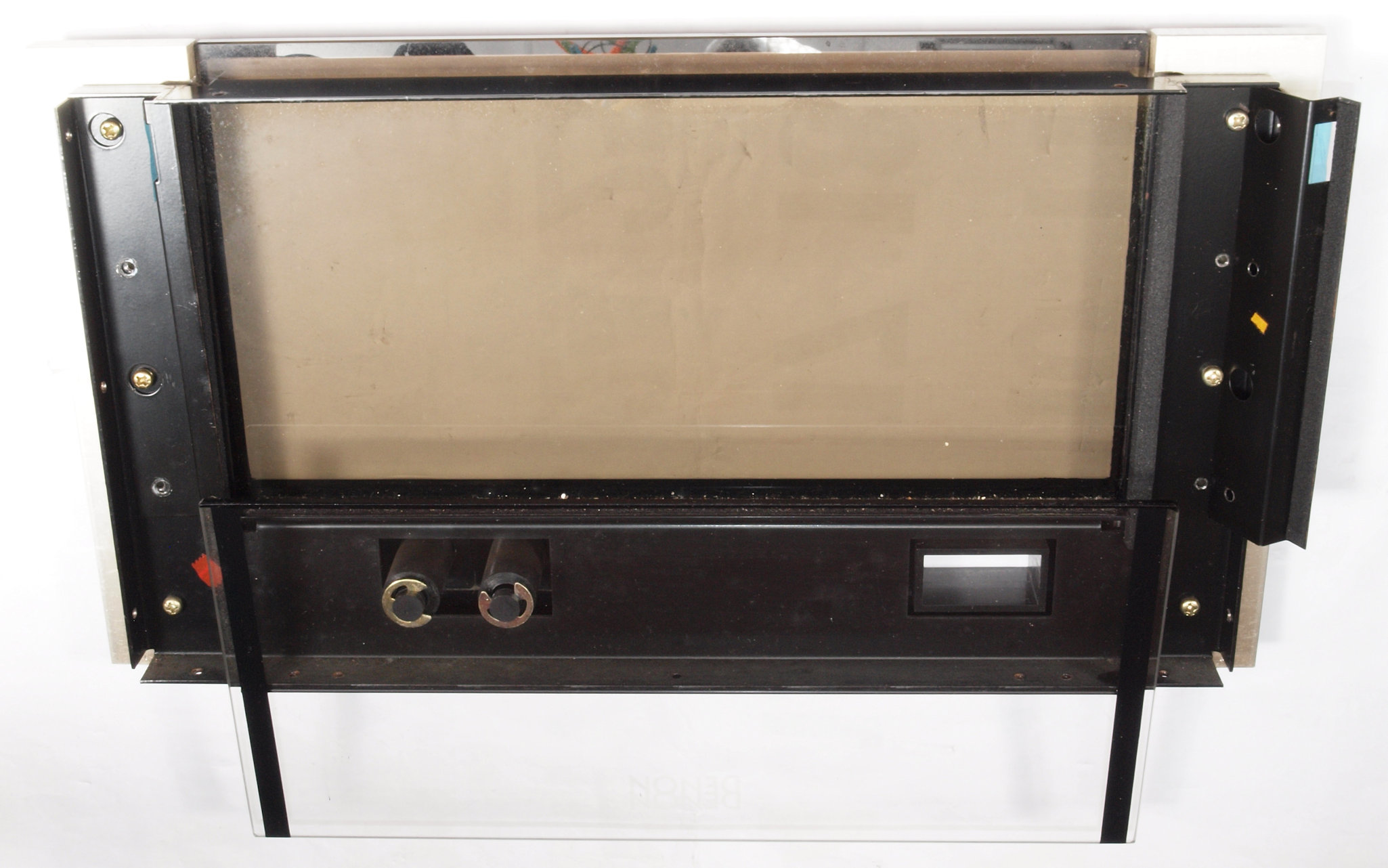

ＣＥ１．　修理中　前パネル、２枚合わせガラス清掃。
ＣＦ１．　交換部品
ＣＦ２．　交換部品、足黒ＯＰ−ＡＭＰ。

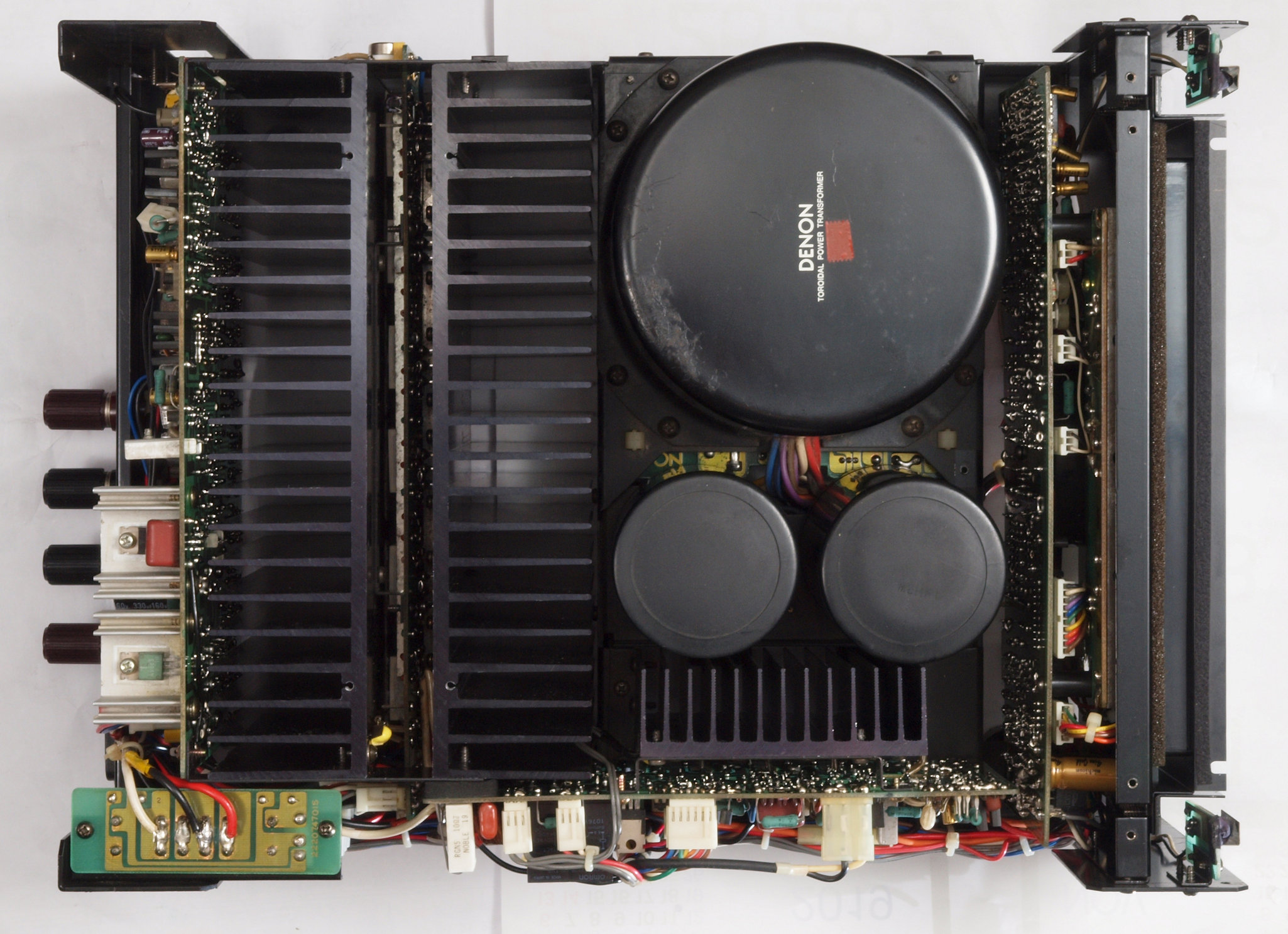

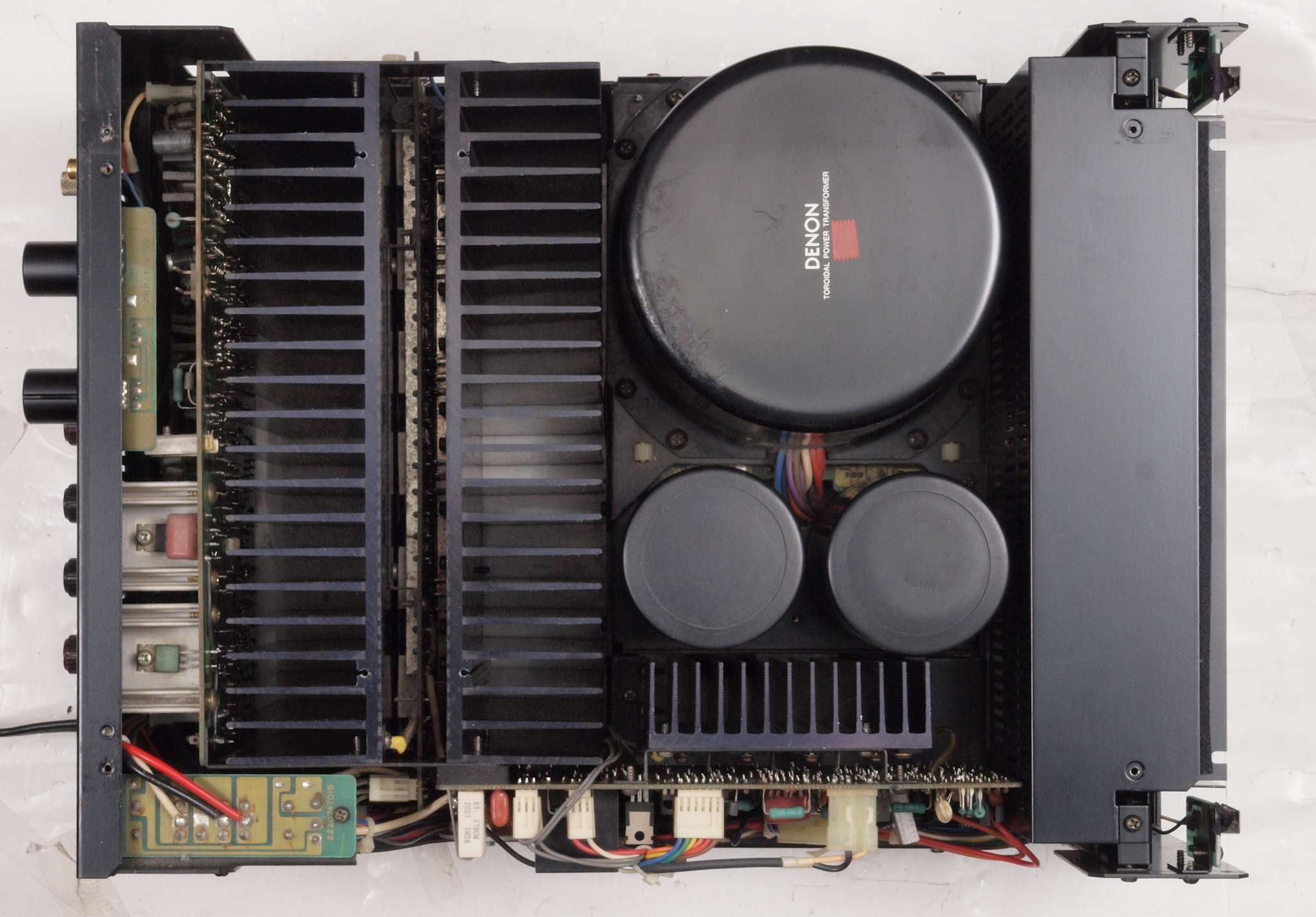

ＣＧ１．　修理前　上から見る。
ＣＧ２．　修理後　上から見る。

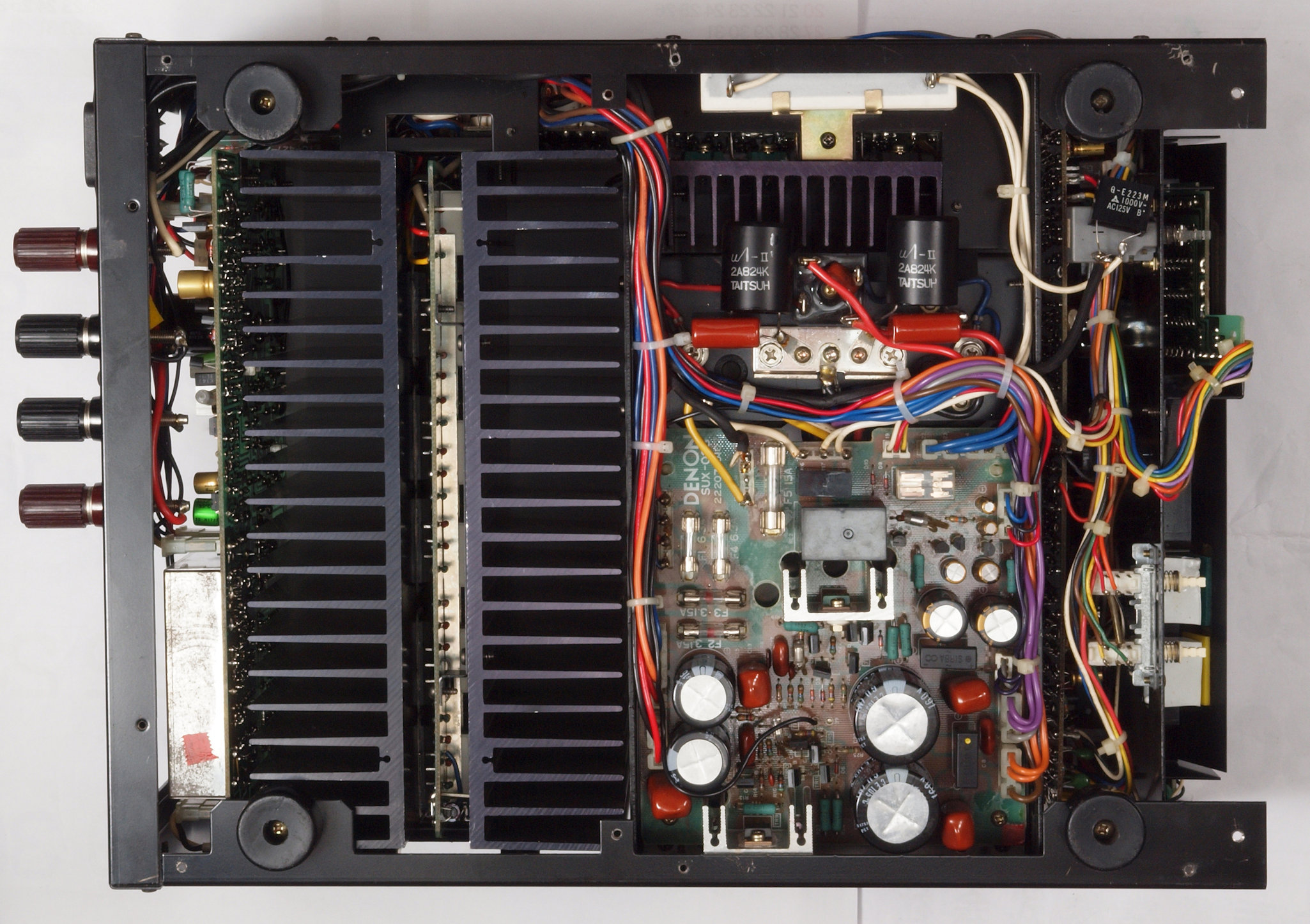

ＣＧ３．　修理前　下から見る。
ＣＧ４．　修理後　下から見る。

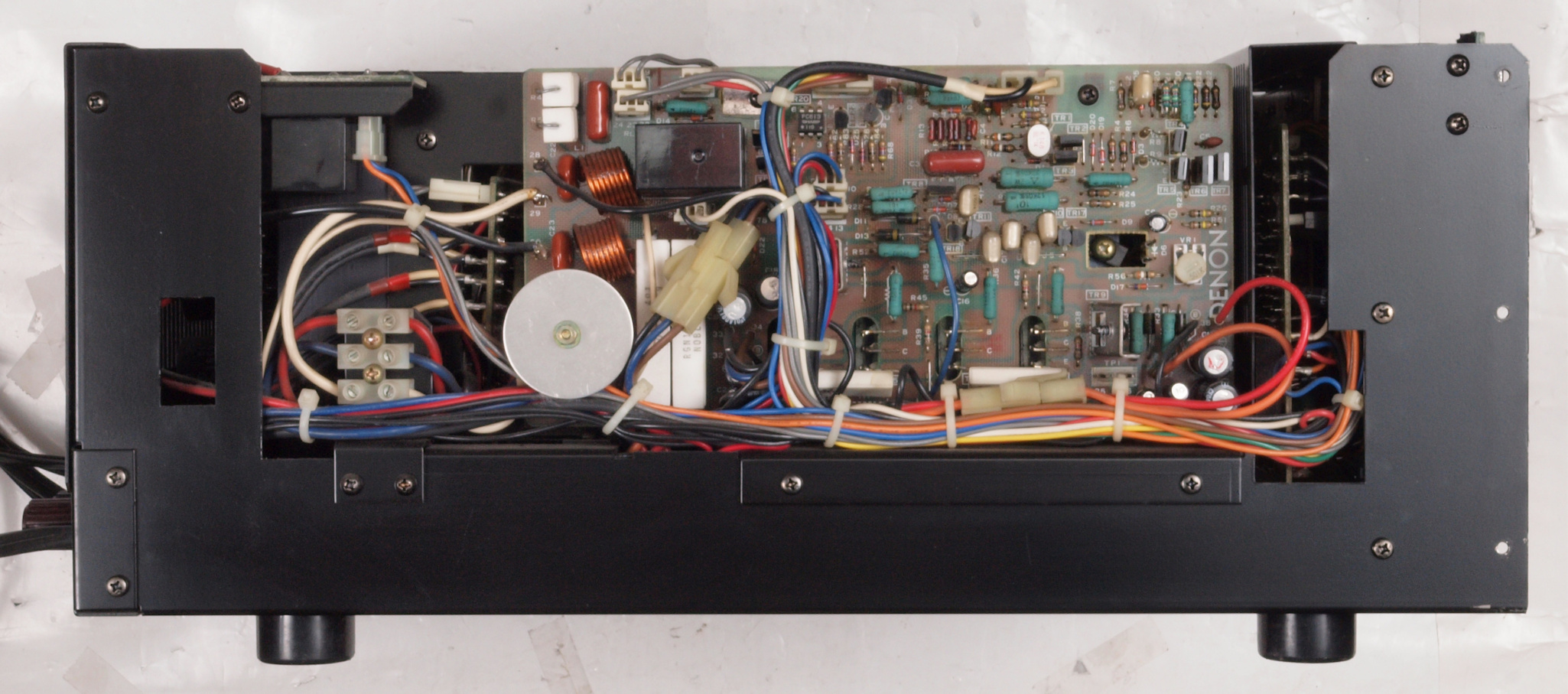

ＣＧ５．　修理前　左横から見る。
ＣＧ６．　修理後　左横から見る。

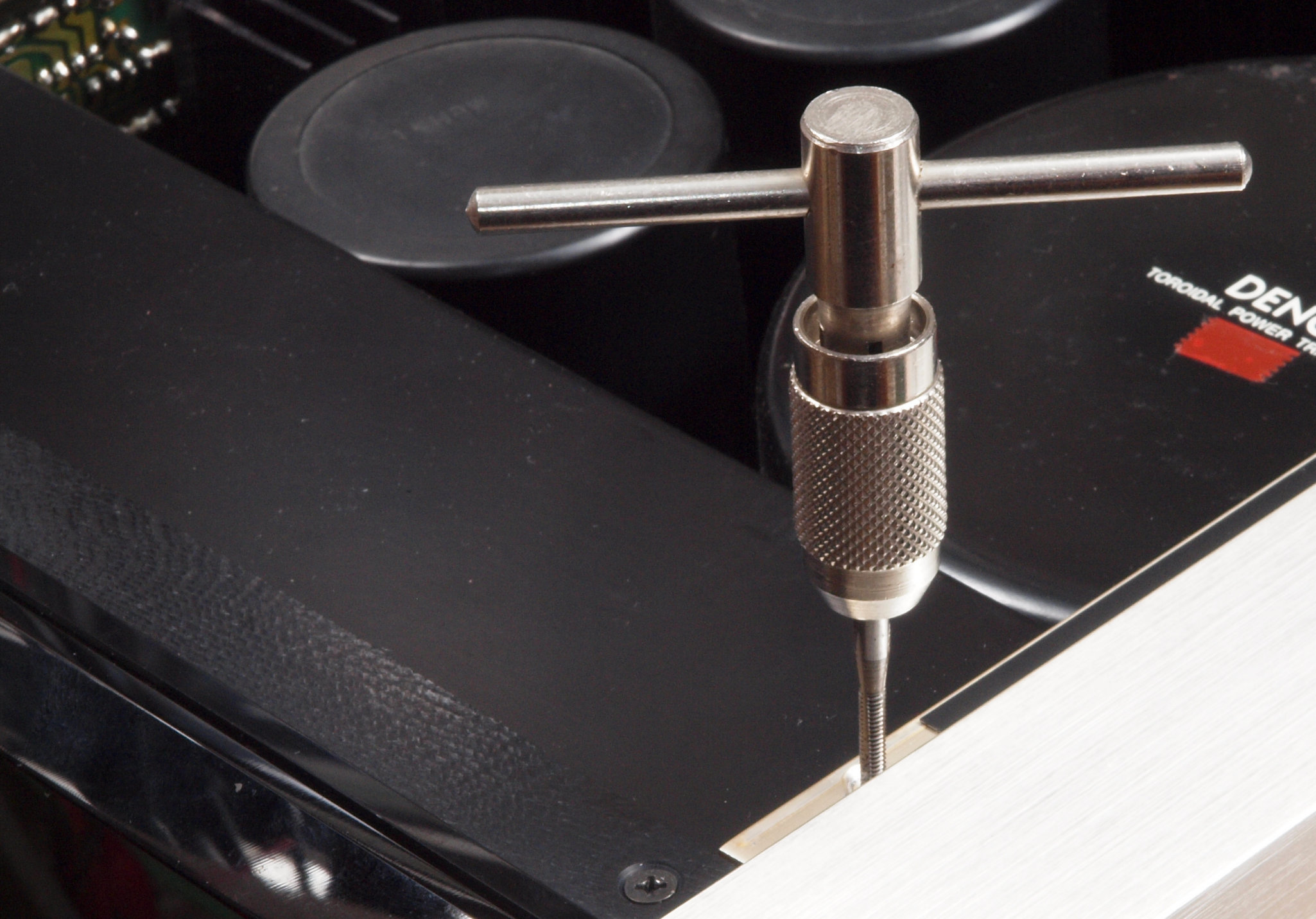

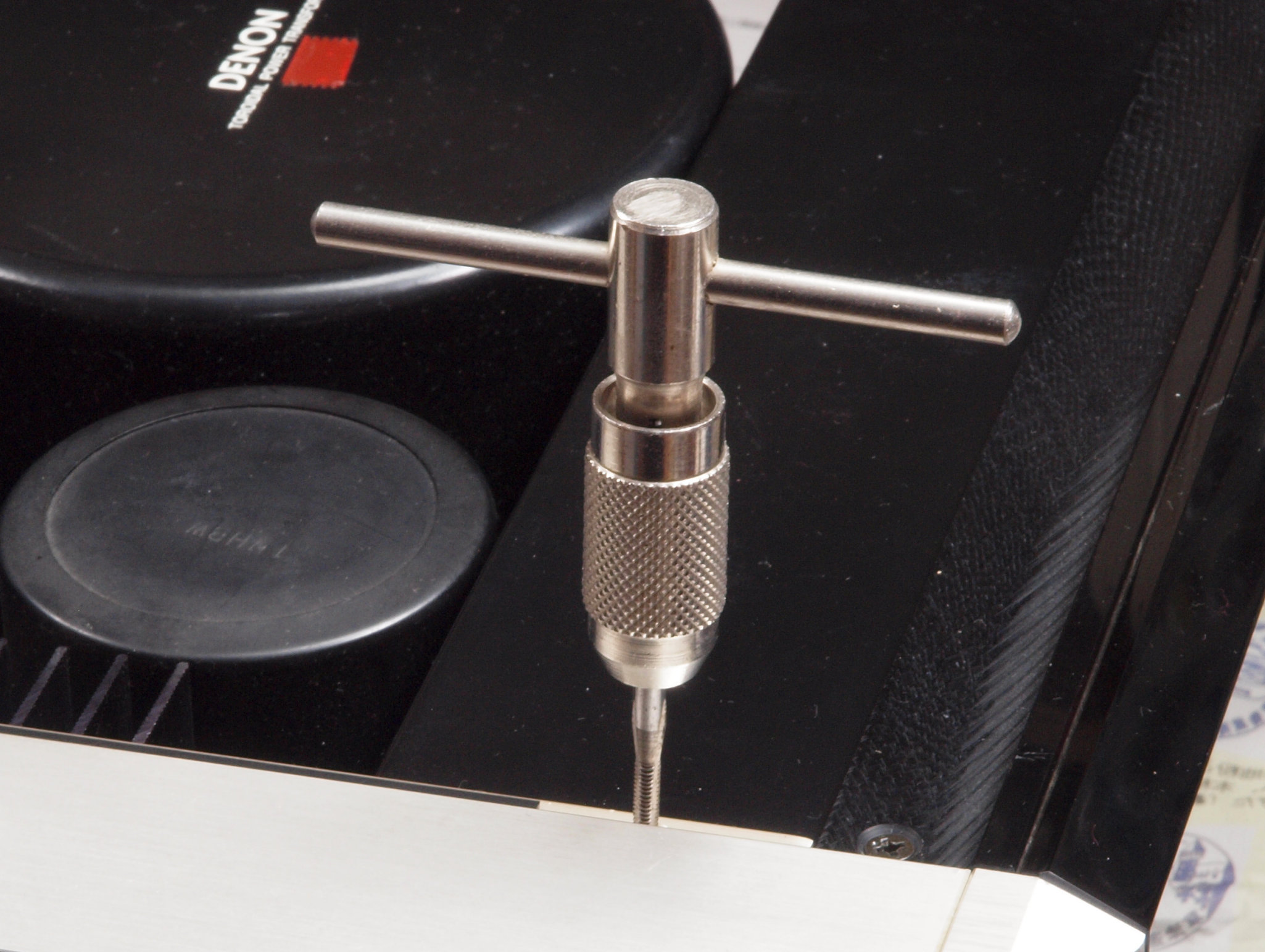

ＣＨ１．　修理中　側板の止めビスのタップを立てる。
ＣＨ２．　修理中　側板の止めビスのタップを立てる。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

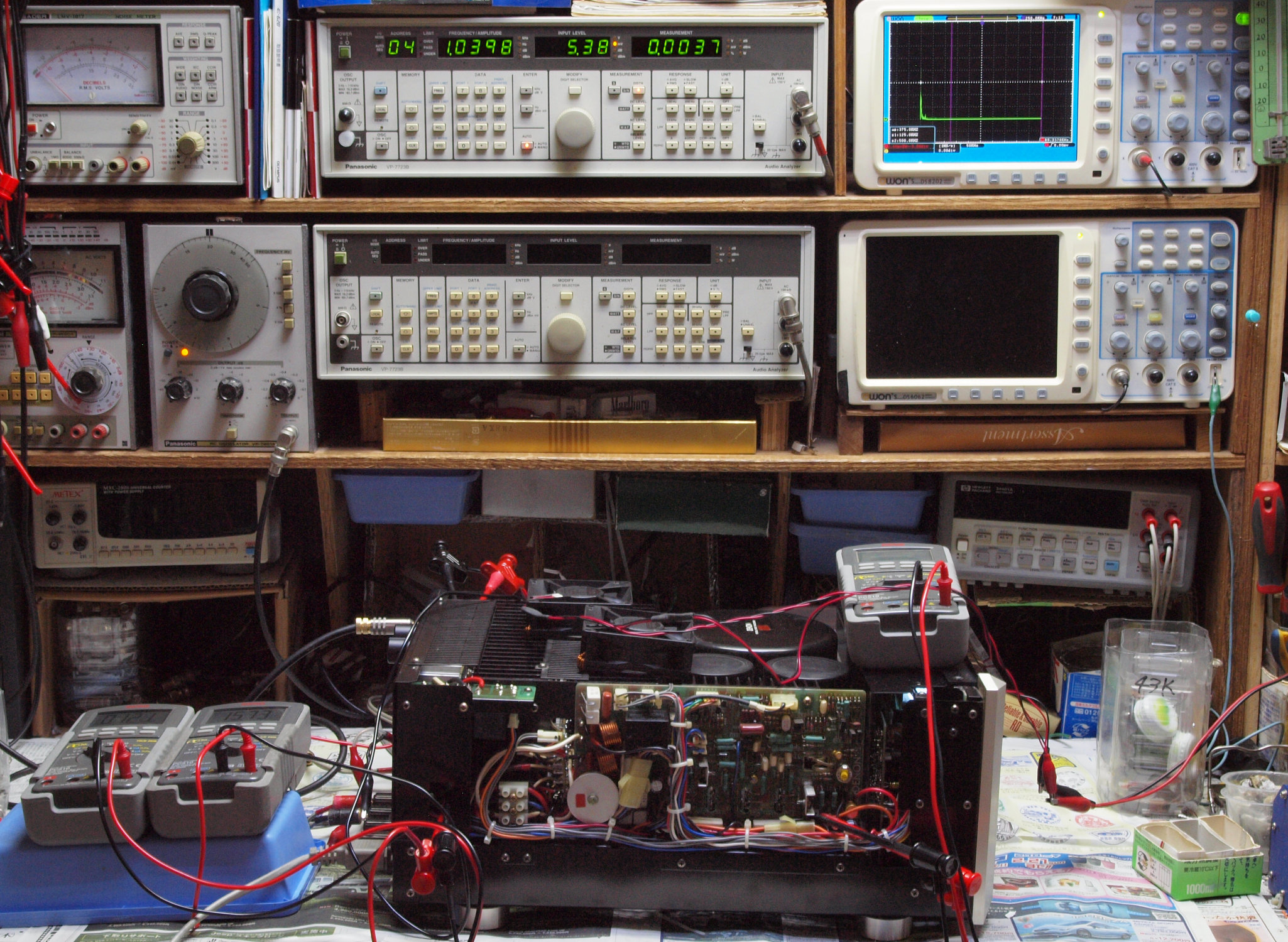

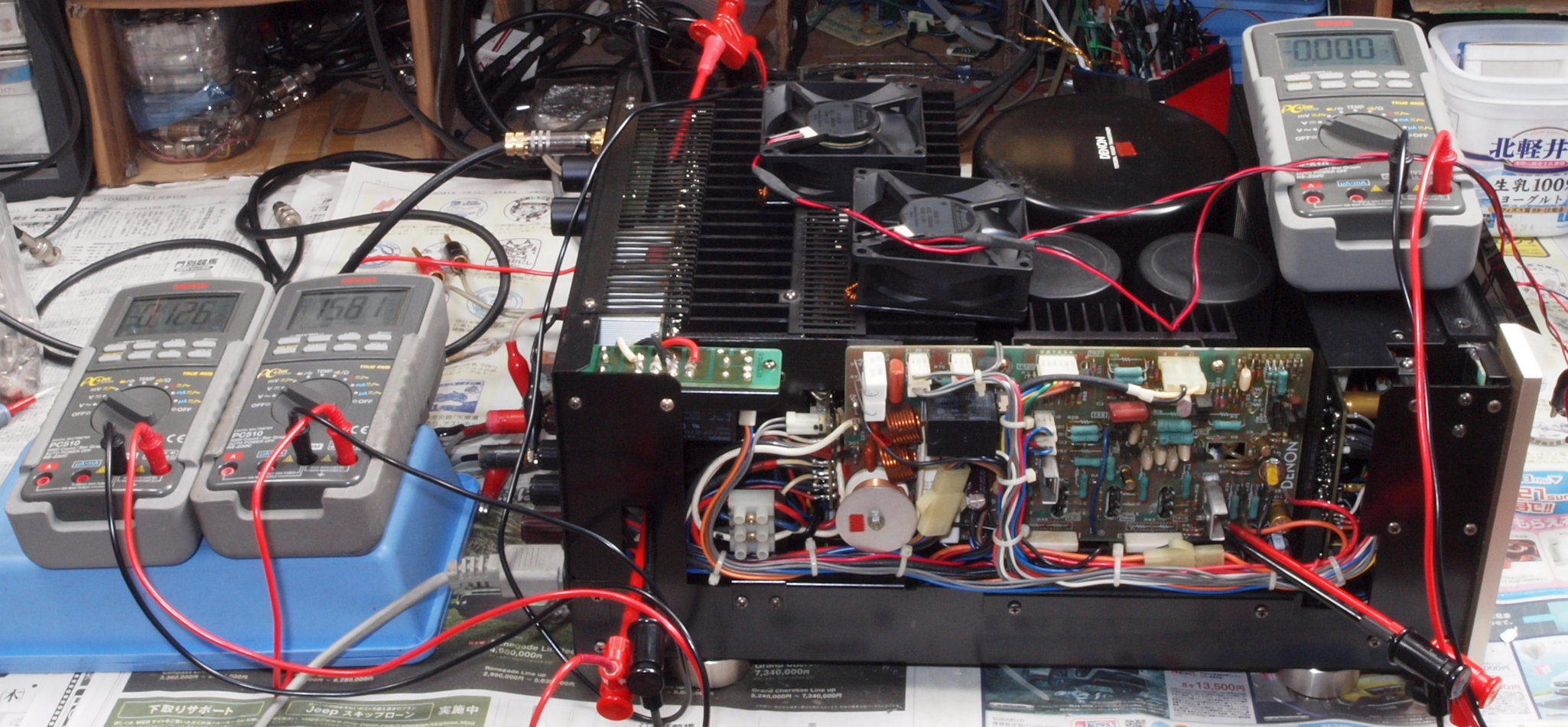

Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　中．．ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　右．．ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　左．．オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

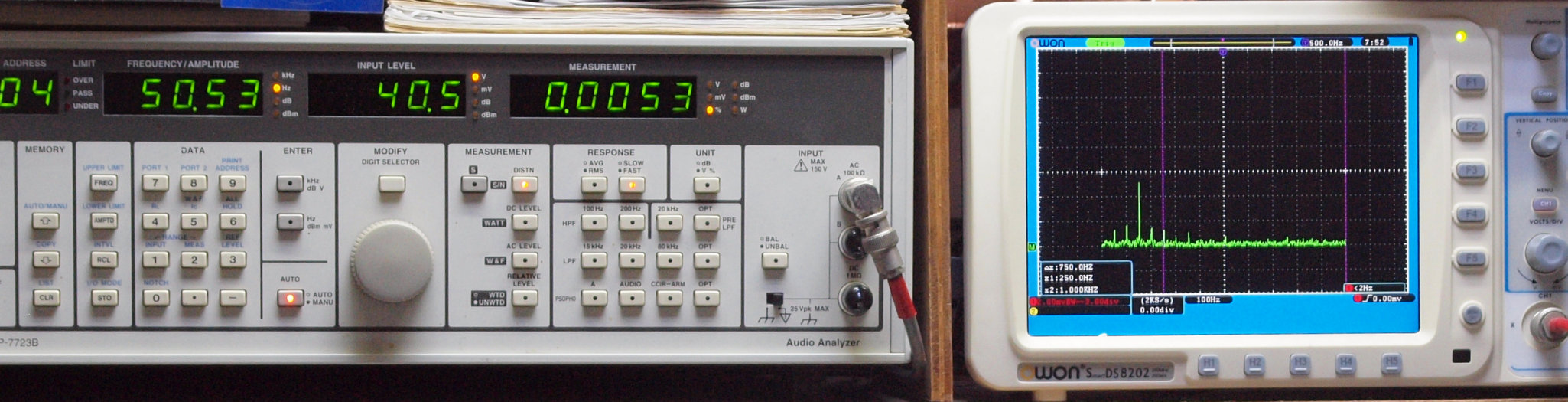

Ｅ１．　５０Ｈｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５３％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２．　１００Ｈｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００３４％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

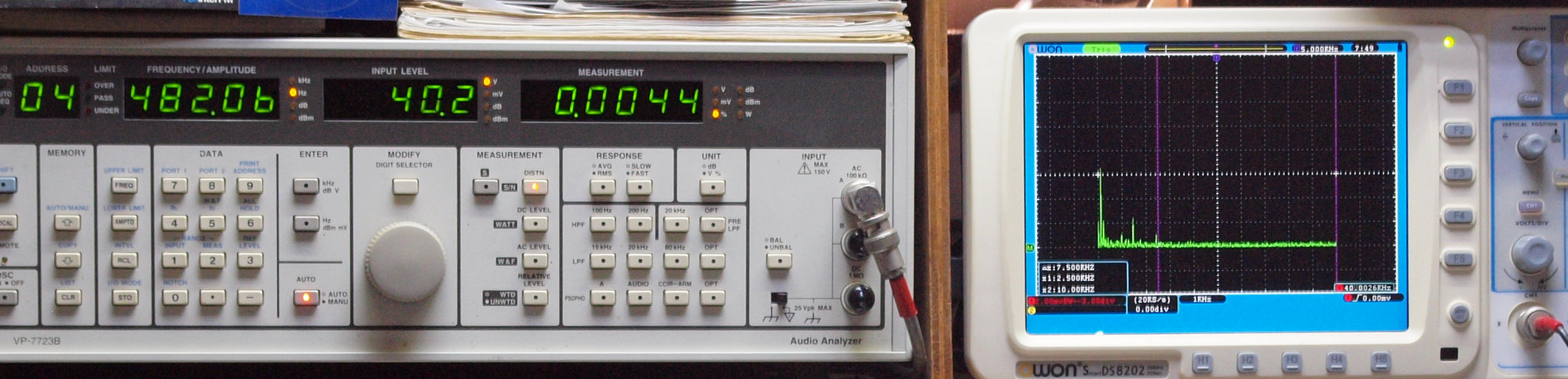

Ｅ３．　５００Ｈｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００４４歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ４．　１ｋＨｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００４８％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

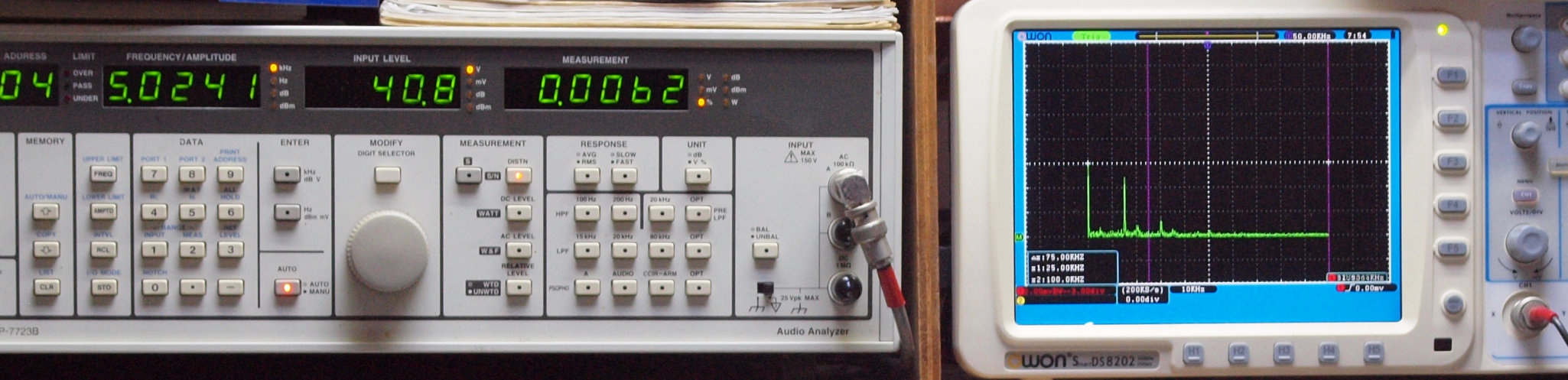

Ｅ５．　５ｋＨｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００６２％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

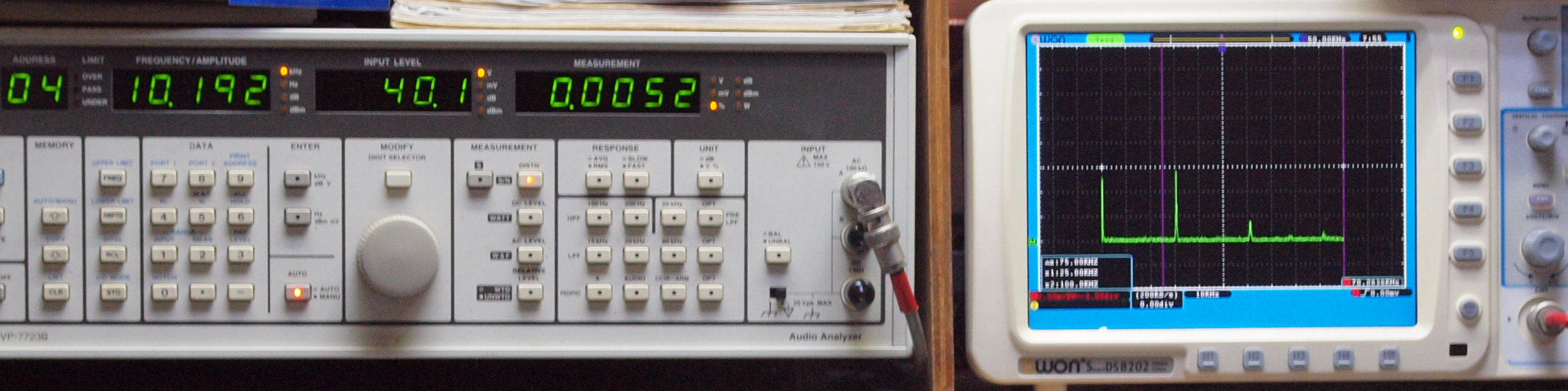

Ｅ６．　１０ｋＨｚ入力、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力、　０．００５２％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

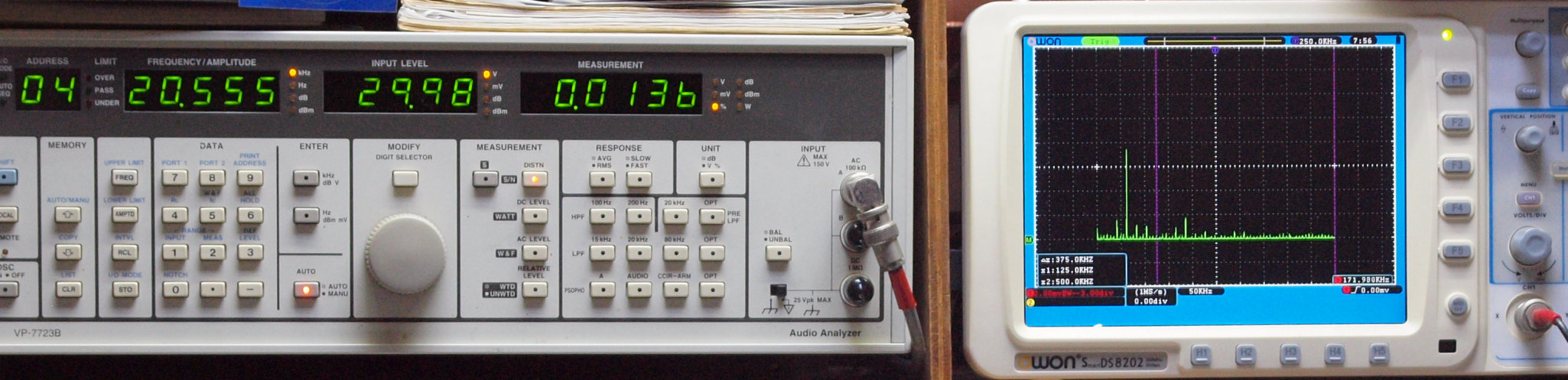

Ｅ７．　２０ｋＨｚ入力、ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０１３６％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

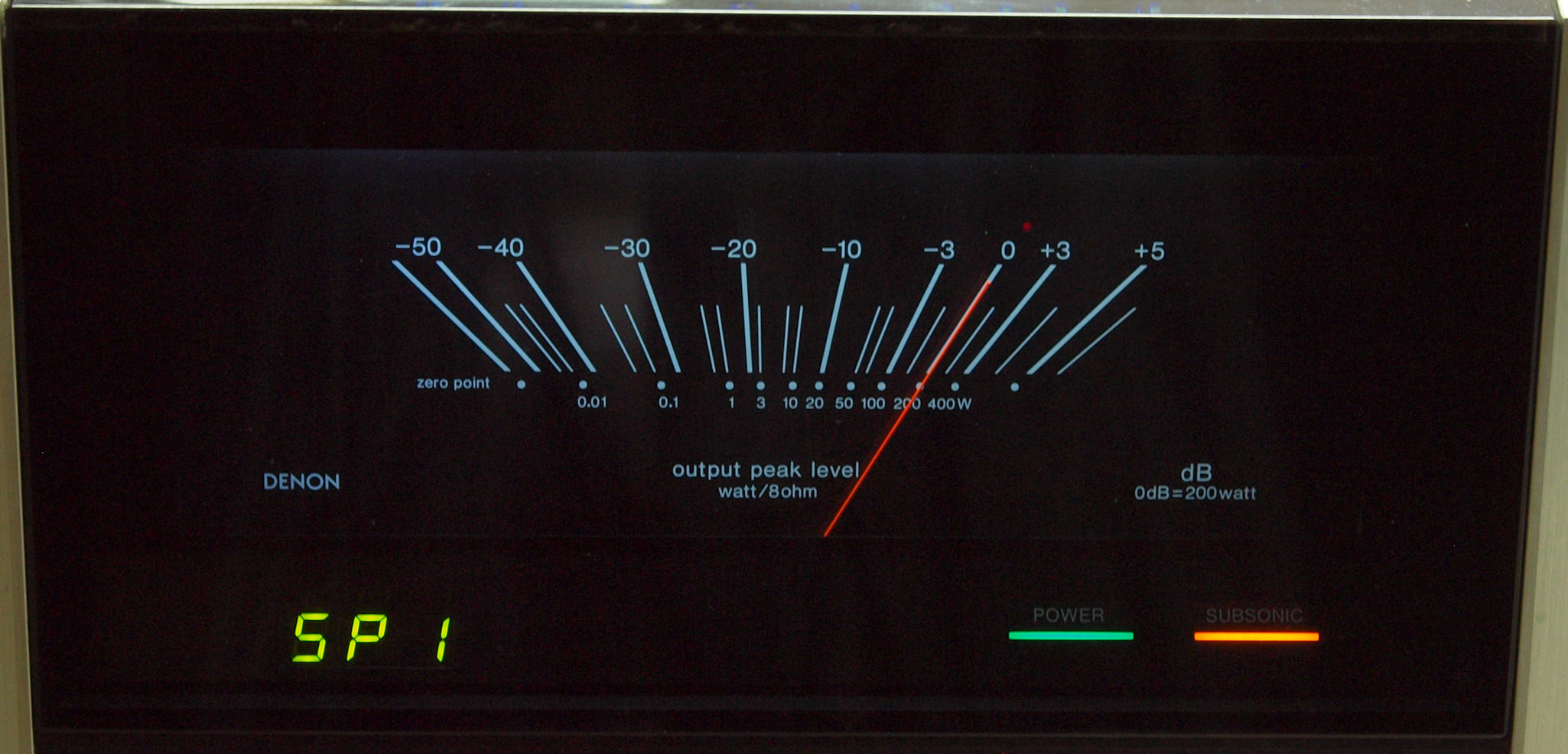

Ｅ８．　その時のメーター表示。　オーバーロードＬＥＤインジケーターも点灯開始。
Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
ＥＡ．　２４時間エージング。　右は同時修理ＰＯＡ−８０００．　４台目
Ｓ．　ＤＥＮＯＮ　ＰＯＡ−８０００ の仕様（マニアル・カタログより）　
型式 モノラルパワーアンプ　ＰＯＡ−８０００
ミュージック出力 320W(8Ω)
定格出力 200W(8Ω、正弦波連続、20Hz〜20kHz)
全高調波歪率 0.003%以下(8Ω、正弦波連続、20Hz〜20kHz)
混変調歪率 0.005%以下(60Hz:7kHz＝4:1、定格出力時)
出力帯域幅(THD 0.01%) 5Hz〜100kHz
入力感度/入力インピーダンス 1V/50kΩ
出力インピーダンス(1kHz) 0.1Ω以下
SN比(IHF-A) 120dB以上
周波数特性(1W出力時) 1Hz〜200kHz +0dB -3dB
出力端子 2系統
サブソニックフィルター特性 16Hz、6dB/oct
スルーレイト ±380V/μsec
レベルメーター特性
指示方式 ピーク値指示方式レベルメーター
指示範囲 -50dB〜+5dB(0dB＝200W/8Ω)
周波数特性 10Hz〜100kHz ±3dB
付属機能 定格出力ピークホールド表示
デジタルディスプレイ機能
ミューティング表示 初期値7→0へのカウントダウン
スピーカー表示 SP1、SP2
自己診断機能 メイン回路、歪除去回路、異常温度上昇時の動作診断
総合
電源電圧 AC100V、50Hz/60Hz
消費電力 330W(電気用品取締法)
160W(無信号時)
外形寸法 幅310x高さ188x奥行462mm(つまみ類、脚の高さを含む)
重量 22kg
標準価格 ￥350,000(1981年9月、昭和56年発売)
Ｙ．　ユーザー宅の設置状況
Ｙ１．　設置状況
