ＤＥＮＯＮ　ＰＭＡ−９７０　修理記録

平成１５年４月１６日　　　５月９日完成

Ａ．　修理前の状況 プロテクト解除せず。 B．　原因 終段ＴＲ（トランジスター）周りの全フューズ抵抗焼損。 Ｃ．　修理状況 ドライブ基板修理。 コントロールＡＭＰ修理。 ＭＭ／ＭＣ−ＡＭＰ修理。 ＳＰ接続リレー交換。 配線手直し、補強。 基板ハンダ補正。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　１個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　２個。 半固定ＶＲ　　　　　　　　　　　　８個。 抵抗　　　　　　　　　　　　　　　　　２４本。 ＦＥＴ（電解トランジスター）　　　　　４個。 電解コンデンサー　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ．　修理費　　４８，０００円　　通常（最低限）の修理。 Ｓ．　ＤＥＮＯＮ　ＰＭＡ−９７０　の仕様（カタログ・マニアルより）

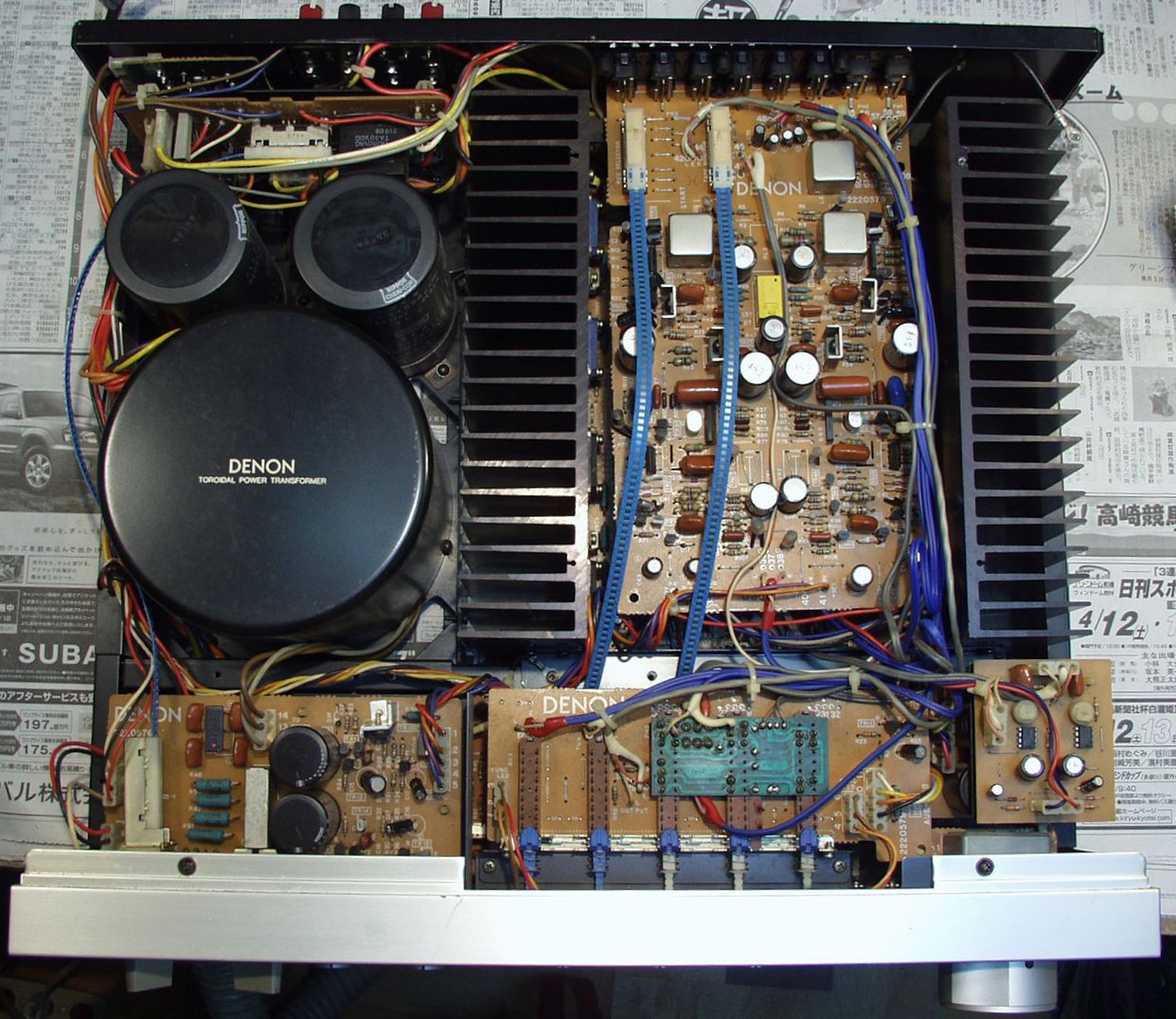

Ａ．　修理前の状況 Ａ−１．　修理前　上から見る

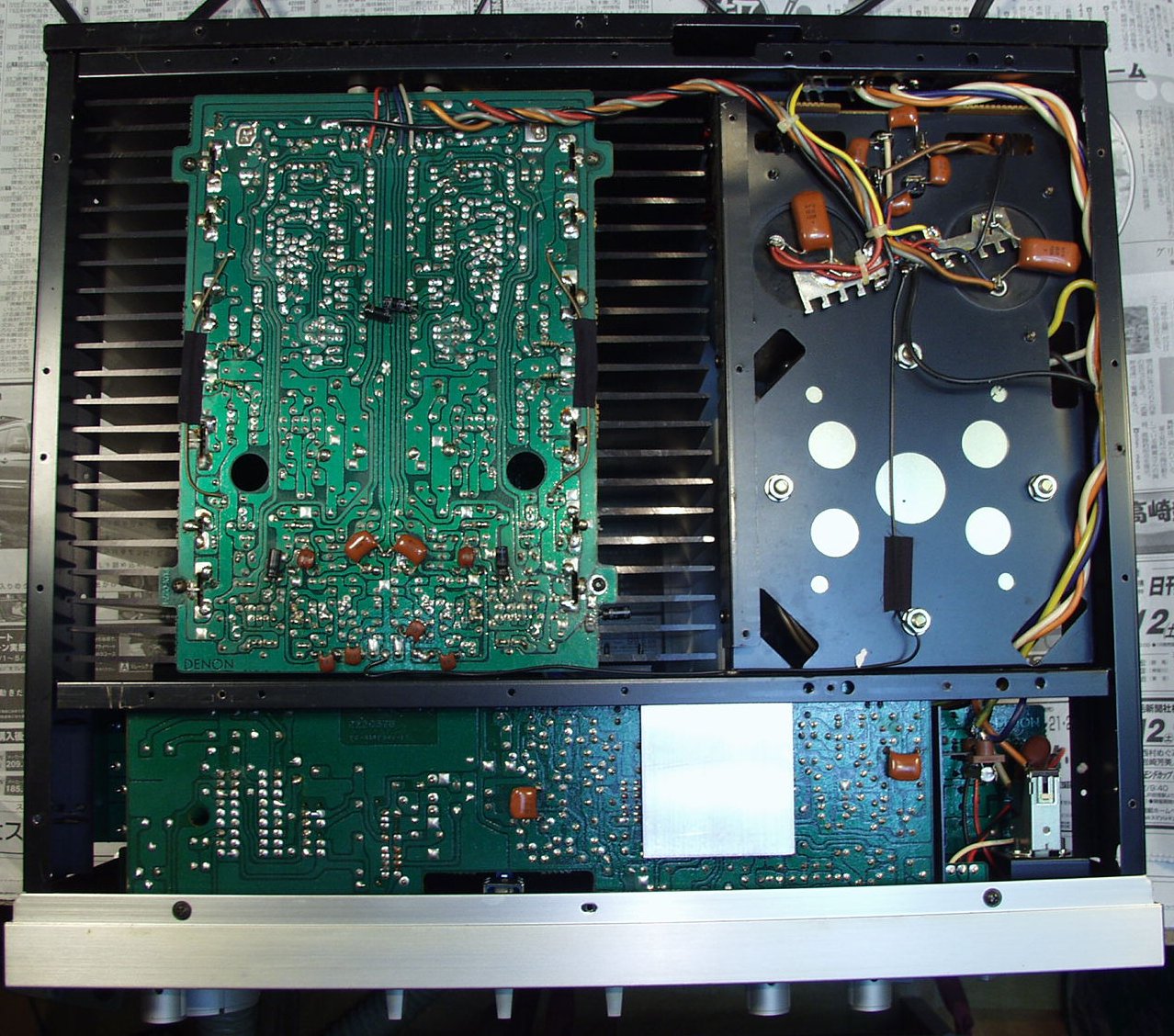

Ａ−２．　修理前　下から見る

Ａ−４．　修理前　ＥＱ−ＡＭＰ基盤裏　電解コンデンサーのビニールが大分後退している

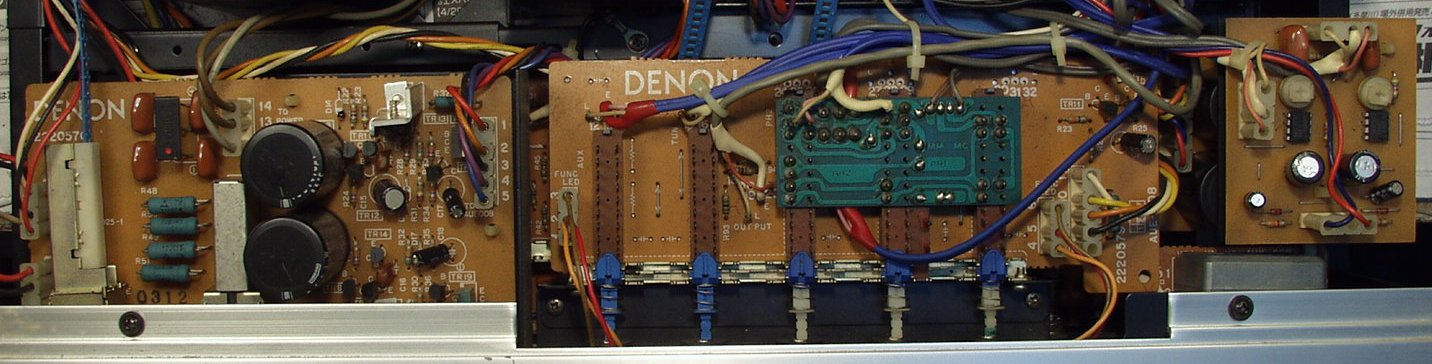

Ａ−５．　修理前　左＝ＥＱ−ＡＭＰ電源　中＝ＳＷ　右＝ＭＣ−ＡＭＰ 　　　　　　　　　　この下にコントロールＡＭＰが有る

Ｃ．　修理状況 Ｃ１Ａ．　取り出したメインＡＭＰ終段部

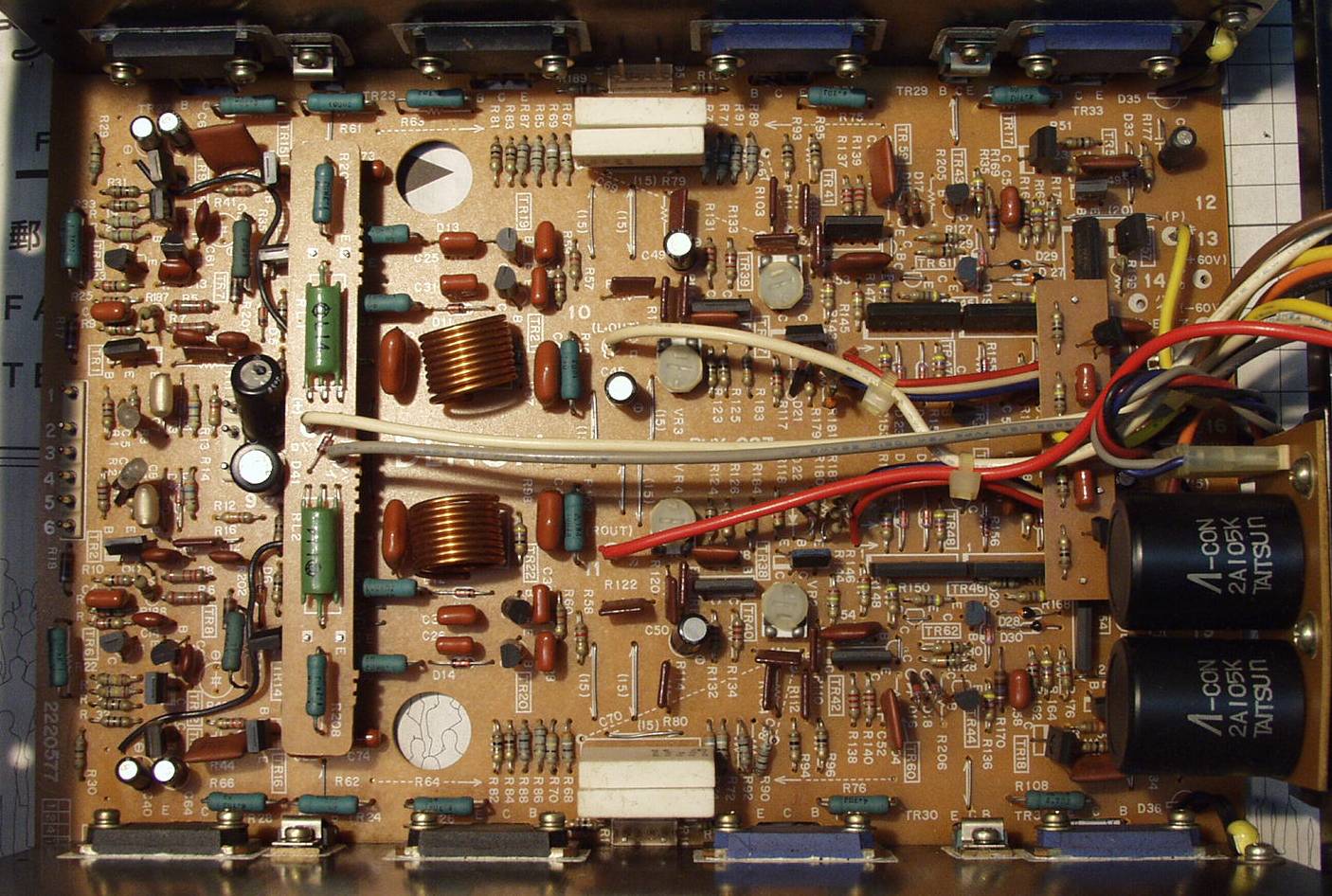

Ｃ１Ｂ．　修理前　メインＡＭＰ基盤　フューズ入抵抗が全焼損

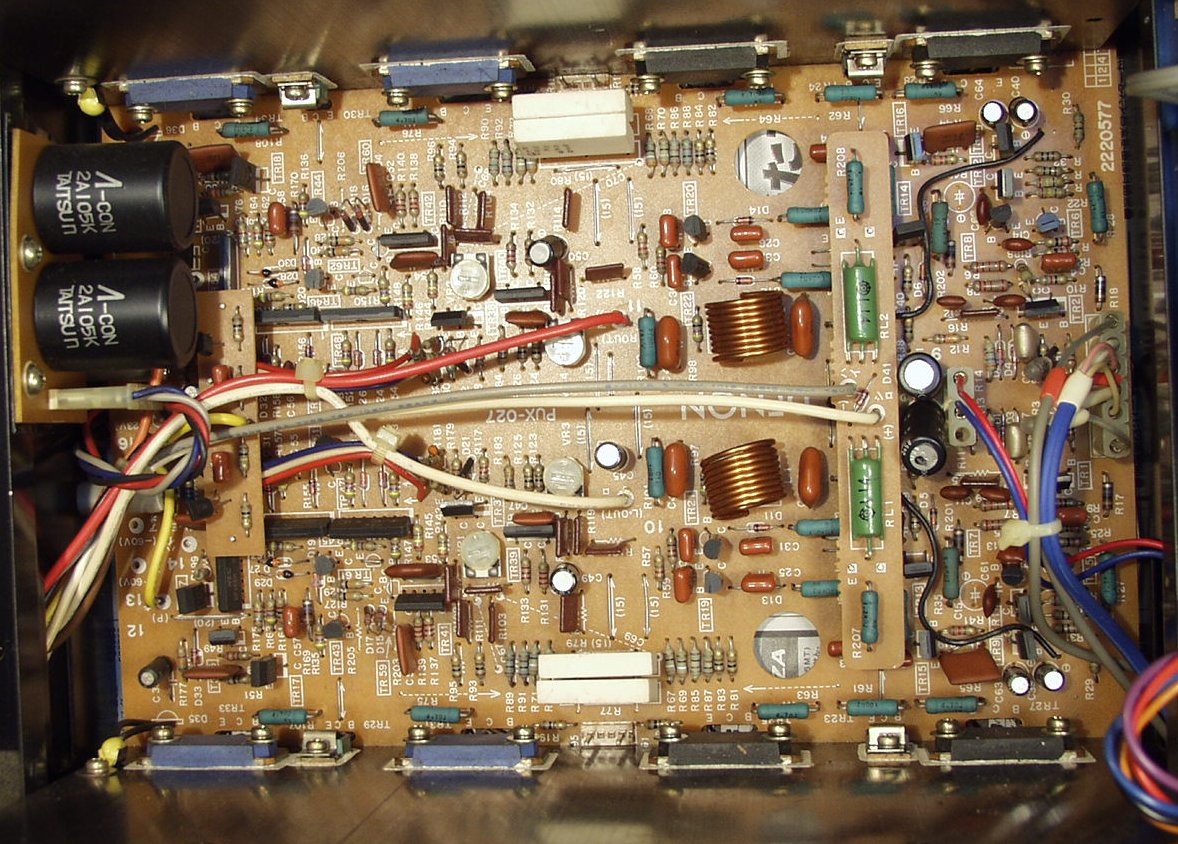

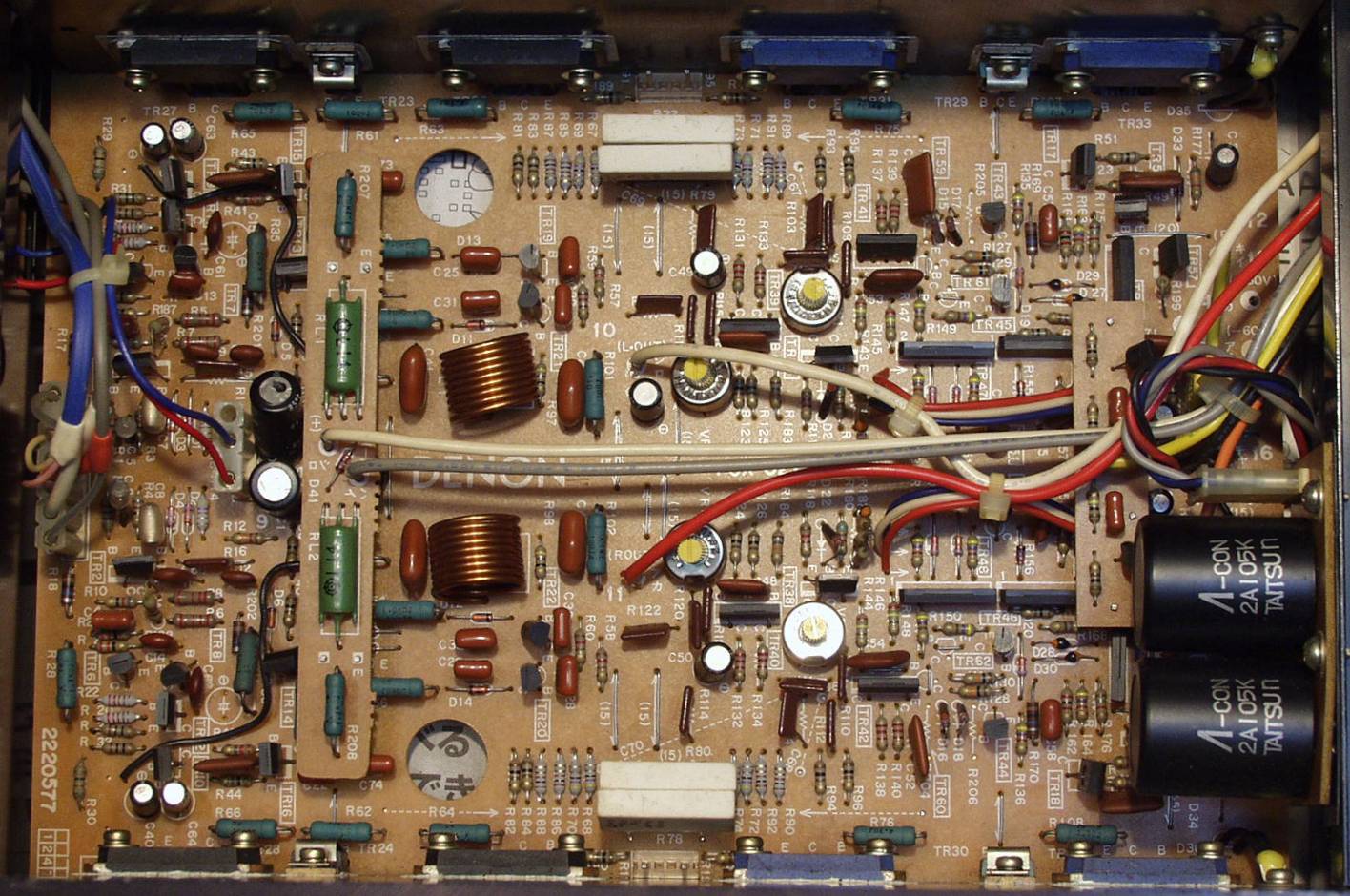

Ｃ１Ｃ．　修理後　メインＡＭＰ基盤　半固定ＶＲ６個、ＦＥＴ４個、フューズ入抵抗２０個交換

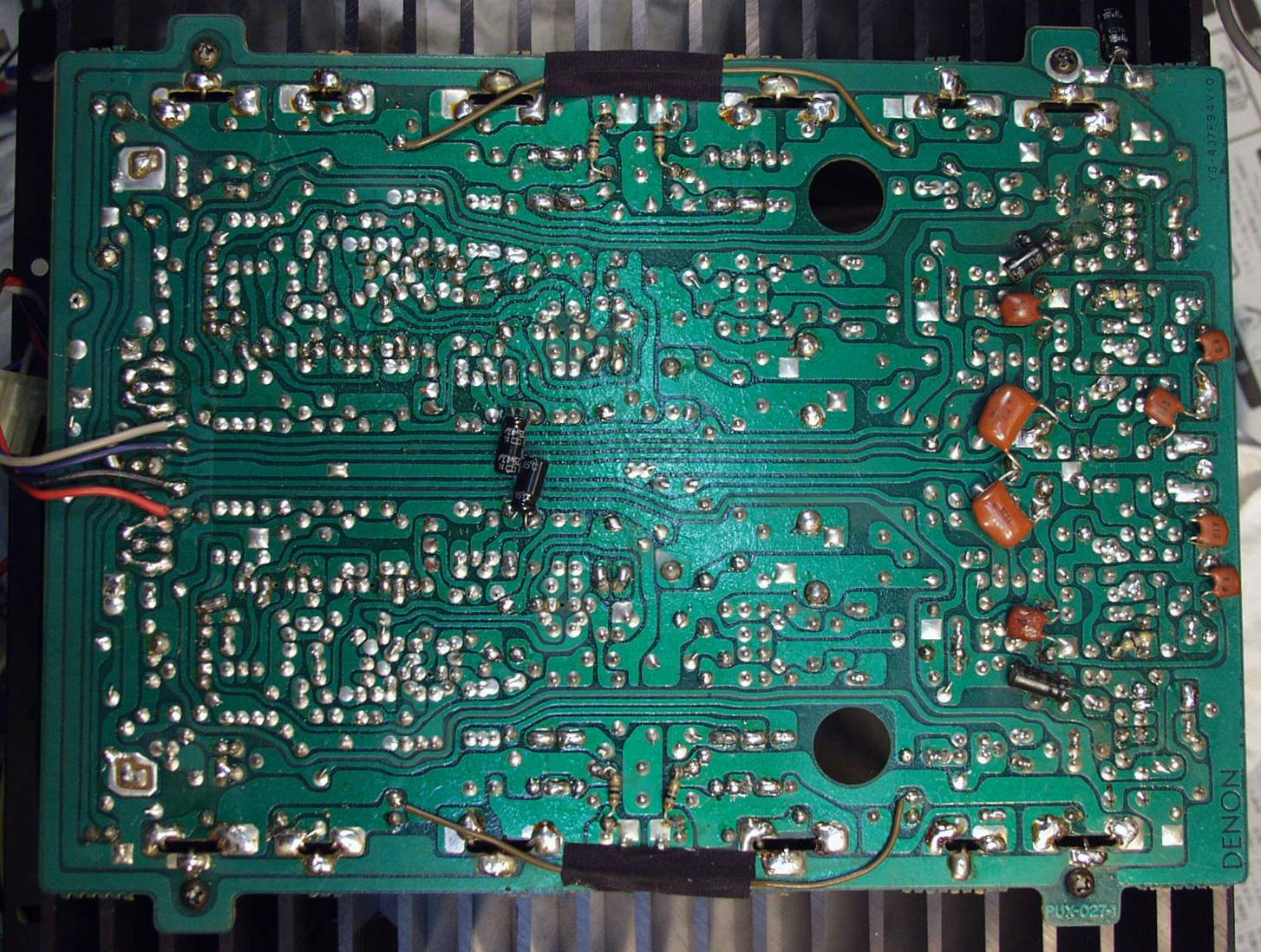

Ｃ１Ｄ．　修理前　メインＡＭＰ基盤裏

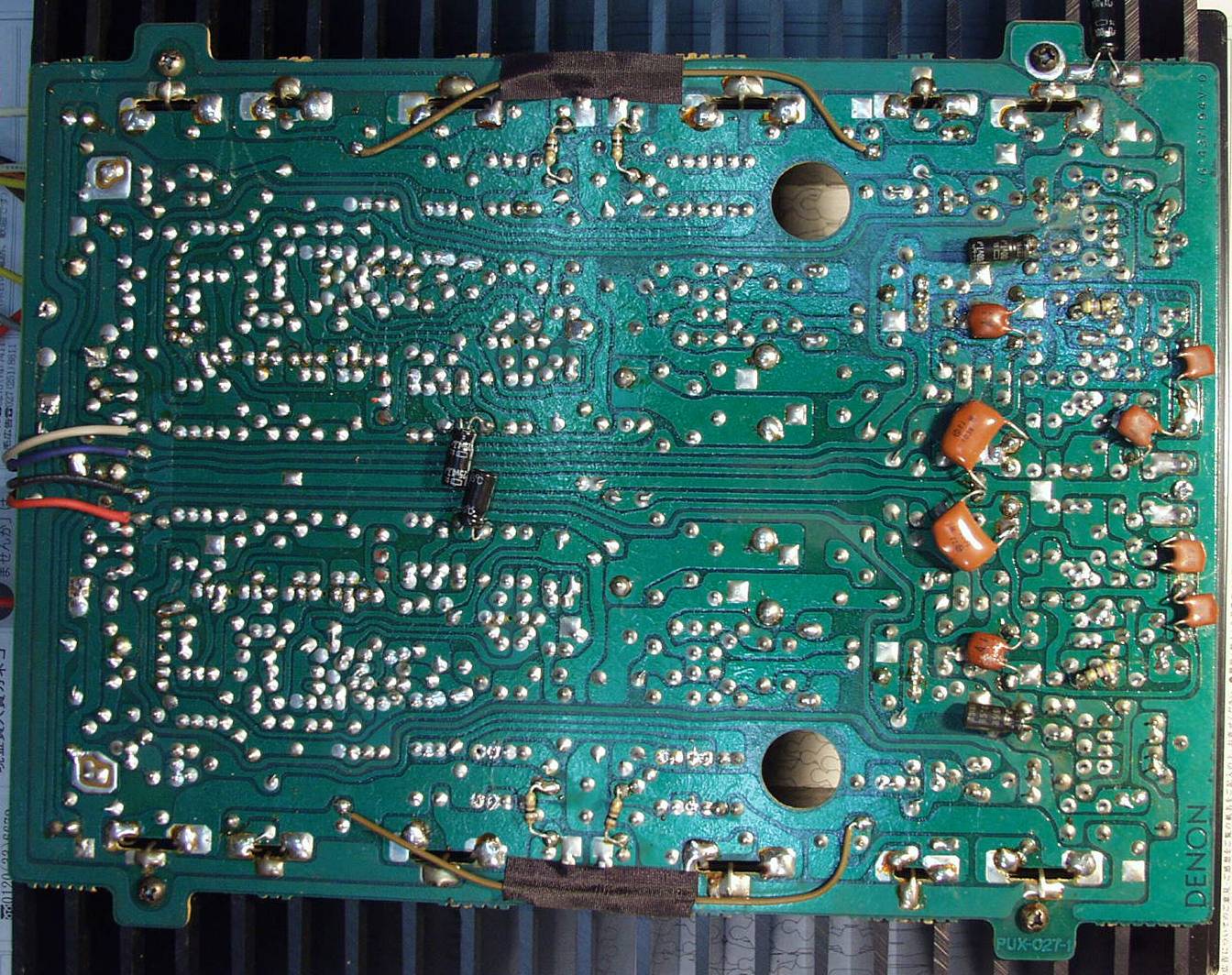

Ｃ１Ｅ．　修理（半田補正）後　メインＡＭＰ基盤裏

Ｃ２Ａ．　修理前 　ＳＰ接続・プロテクト基盤

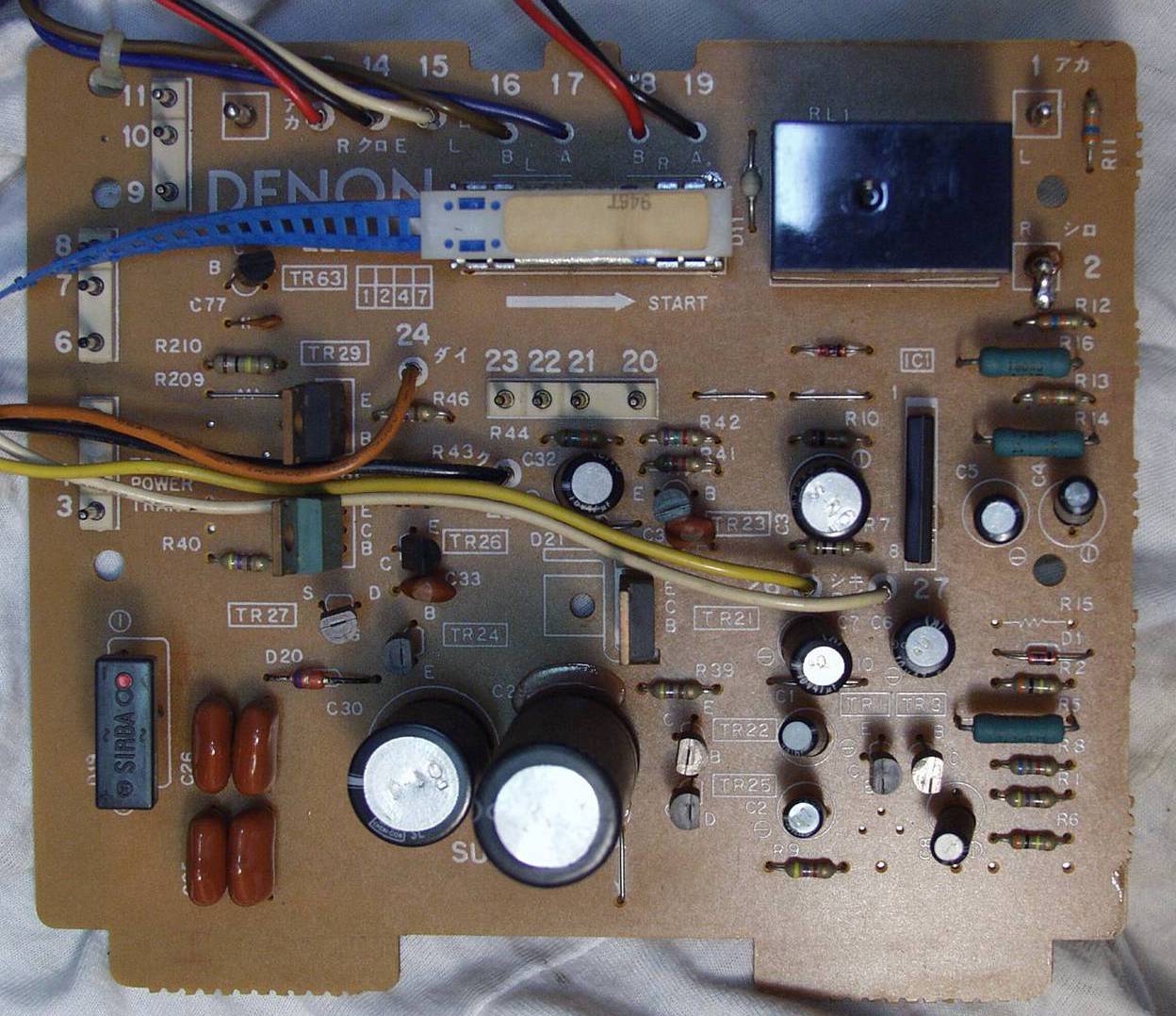

Ｃ２Ｂ．　修理後 　ＳＰ接続・プロテクト基盤　ＳＰ接続リレー交換

Ｃ２Ｃ．　修理前 　ＳＰ接続・プロテクト基盤裏

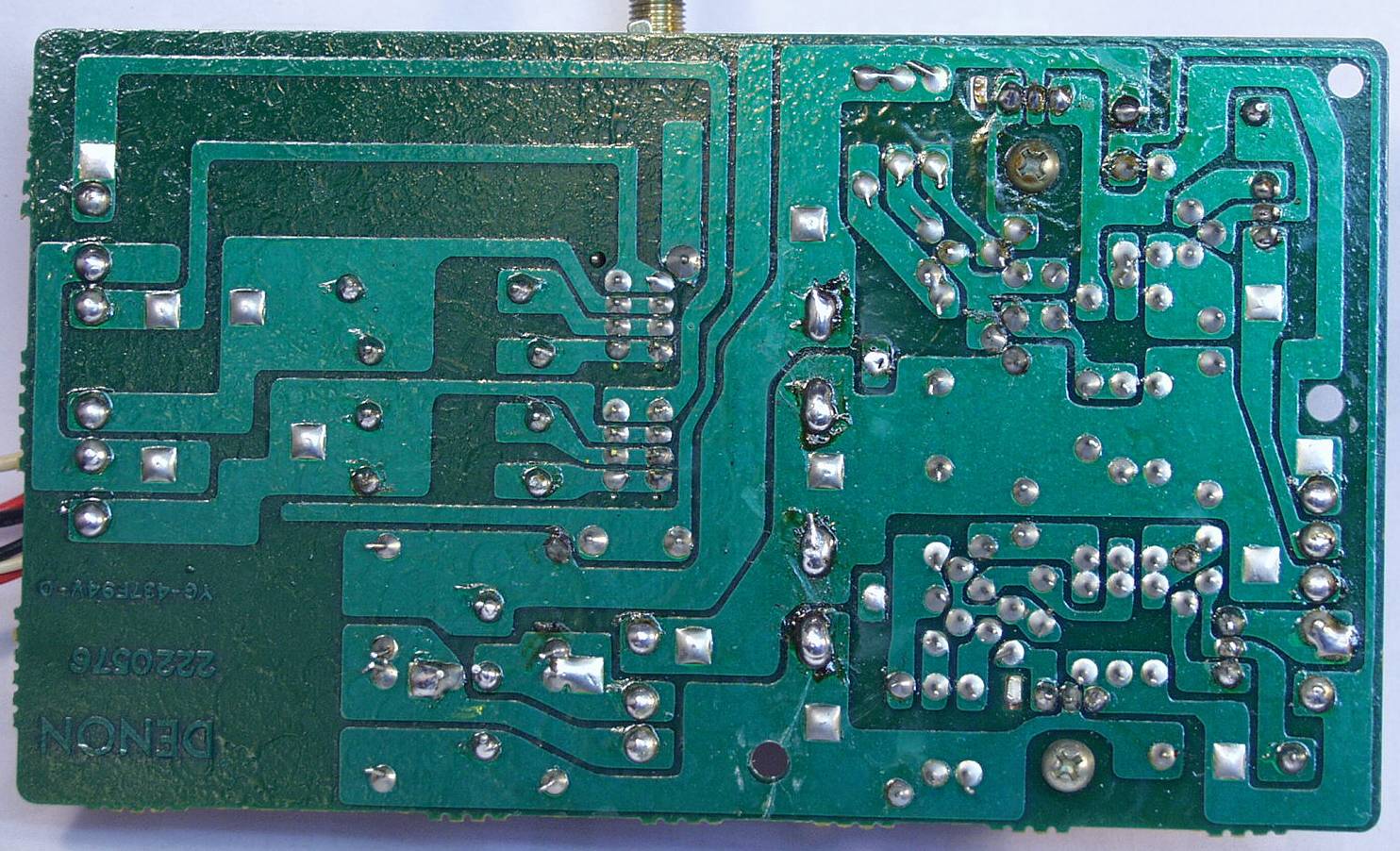

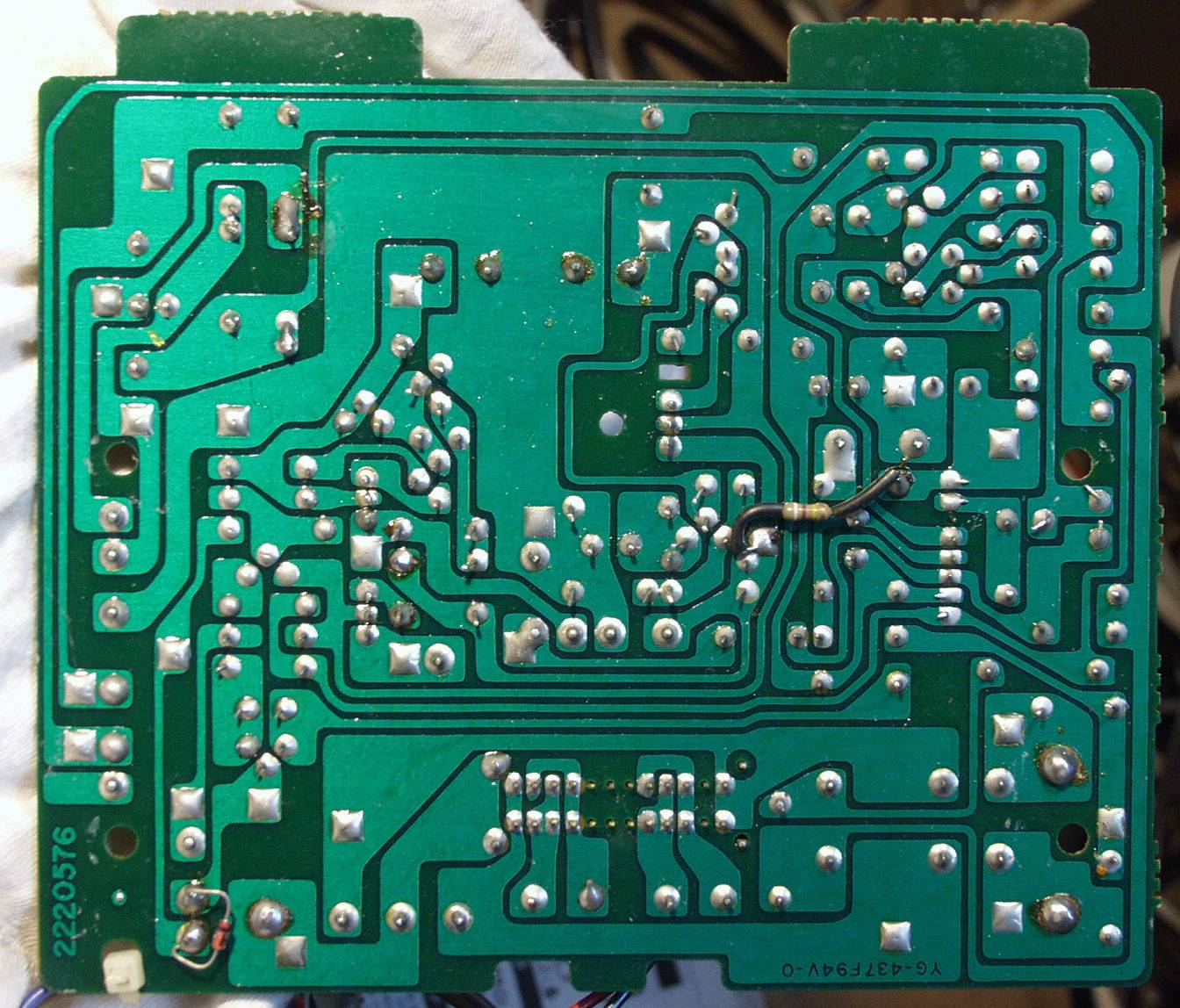

Ｃ２Ｄ．　修理（半田補正）後　ＳＰ接続・プロテクト基盤裏

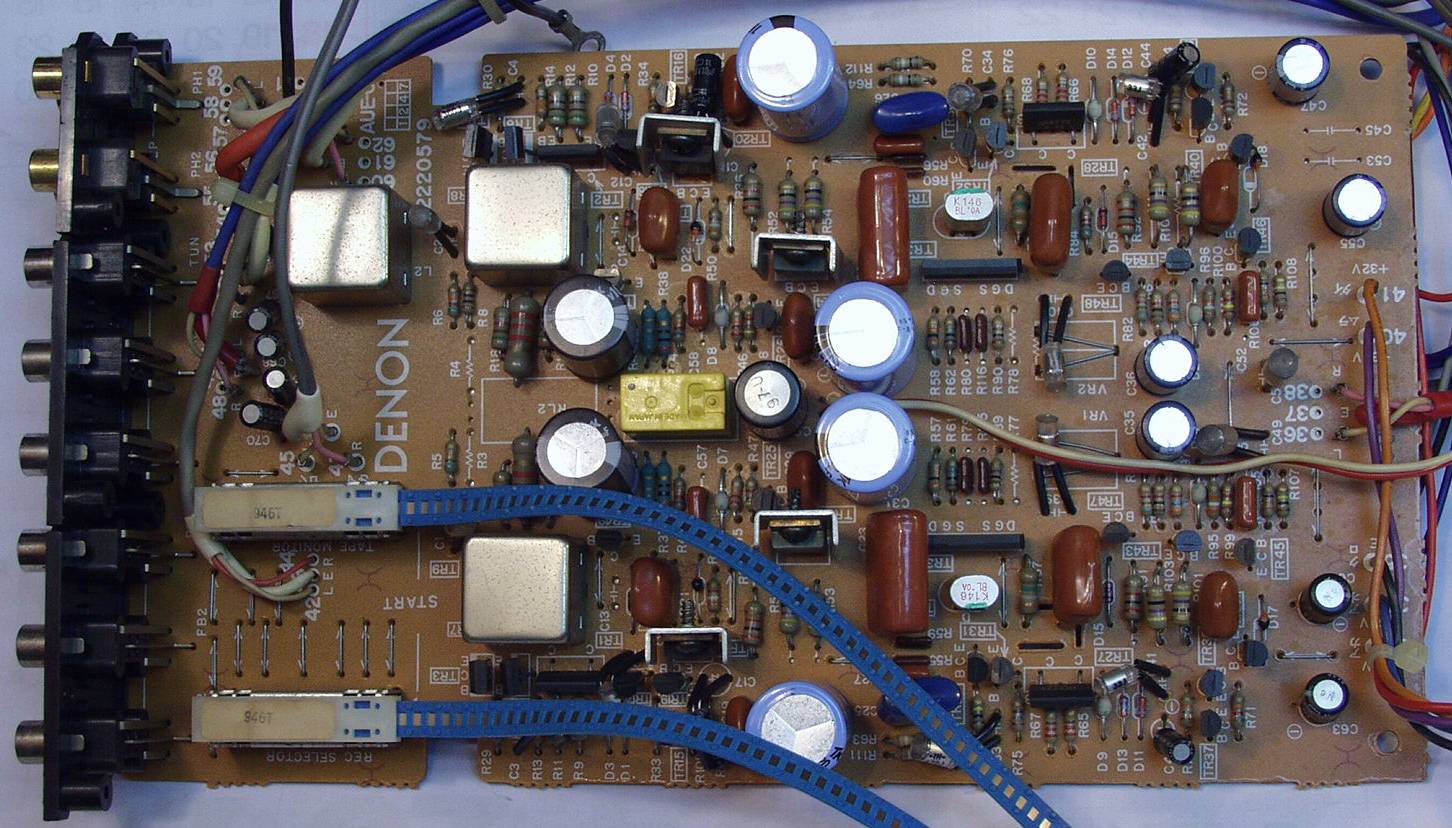

Ｃ３Ａ．　修理前　ＥＱ−ＡＭＰ基盤

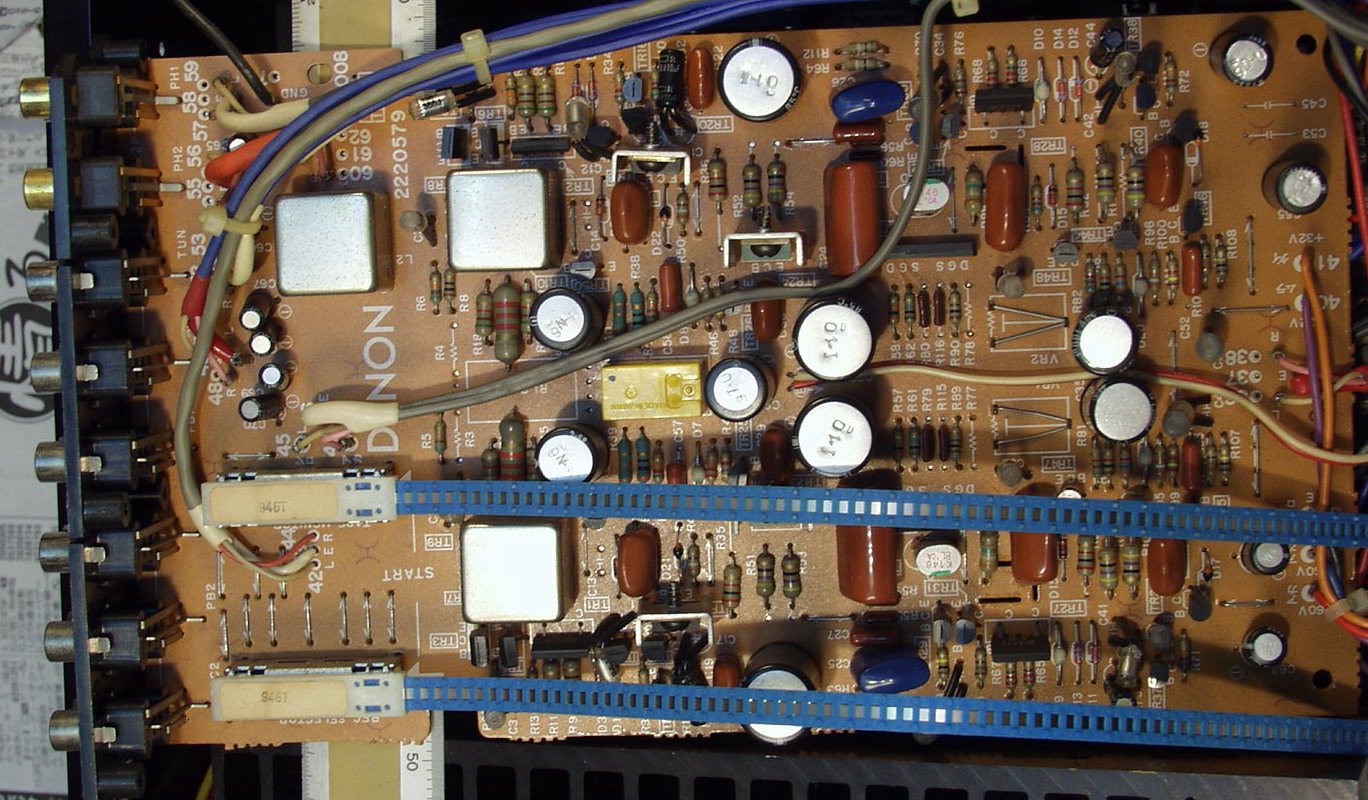

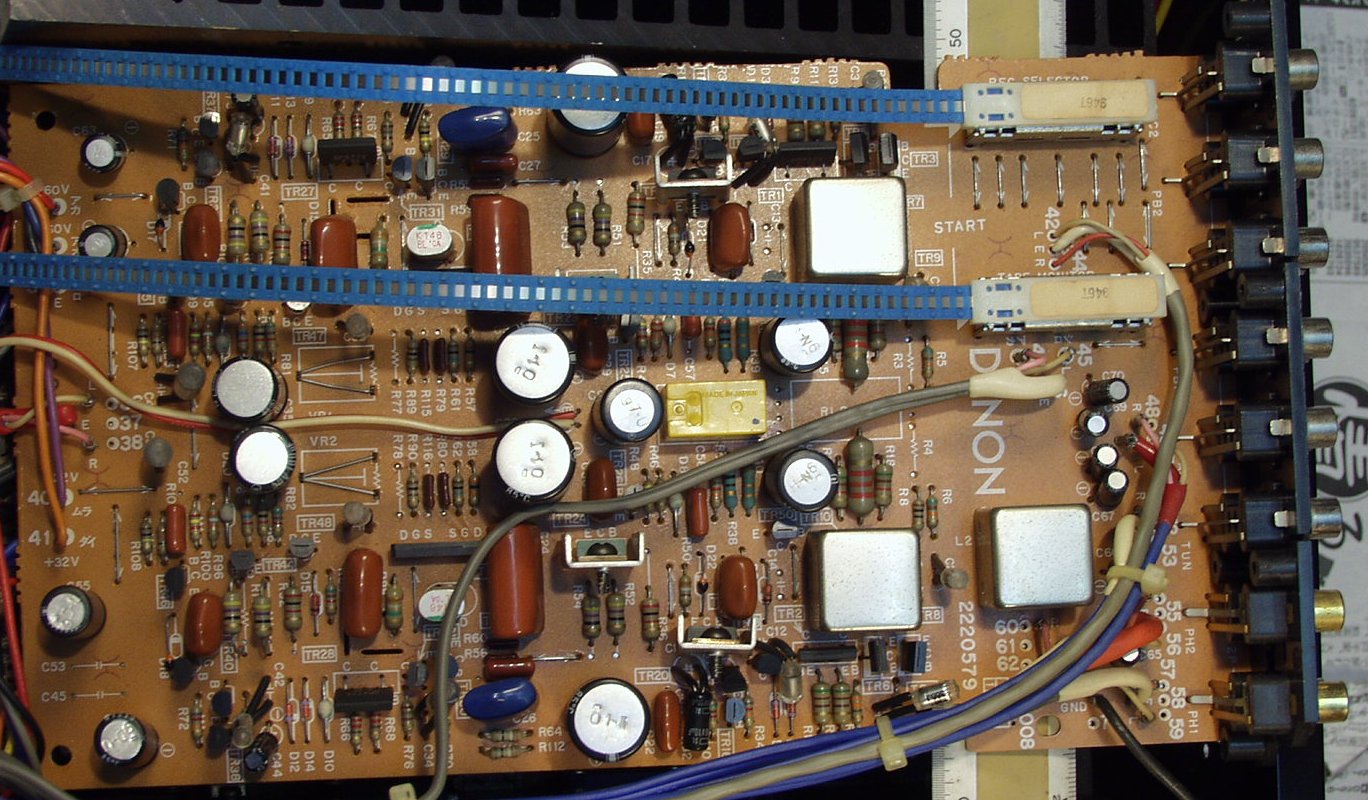

Ｃ３Ｂ．　修理後　ＥＱ−ＡＭＰ基盤　電解コンデンサー６個、抵抗４個交換

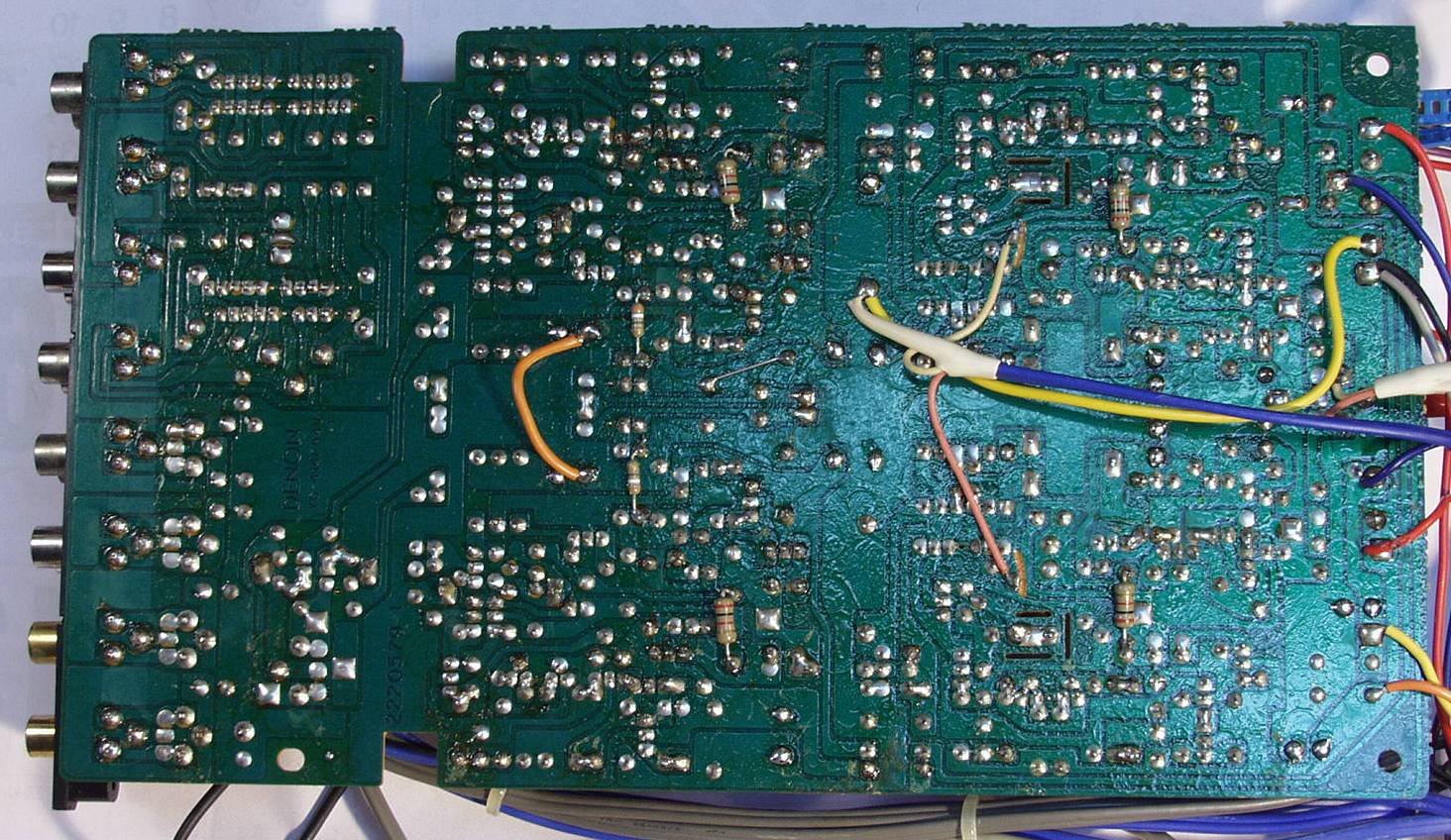

Ｃ３Ｃ．　修理前　ＥＱ−ＡＭＰ基盤裏

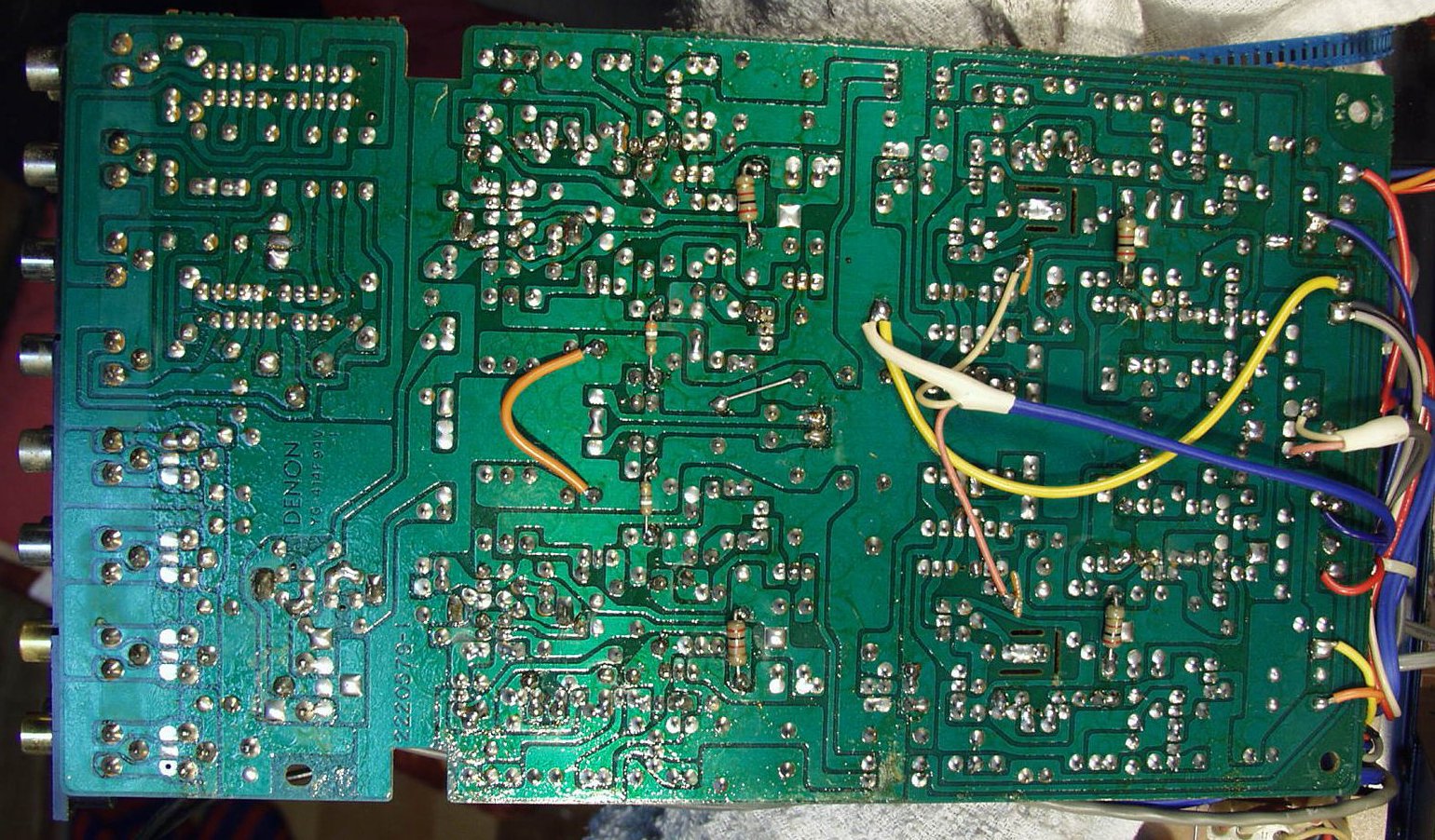

Ｃ３Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基盤裏

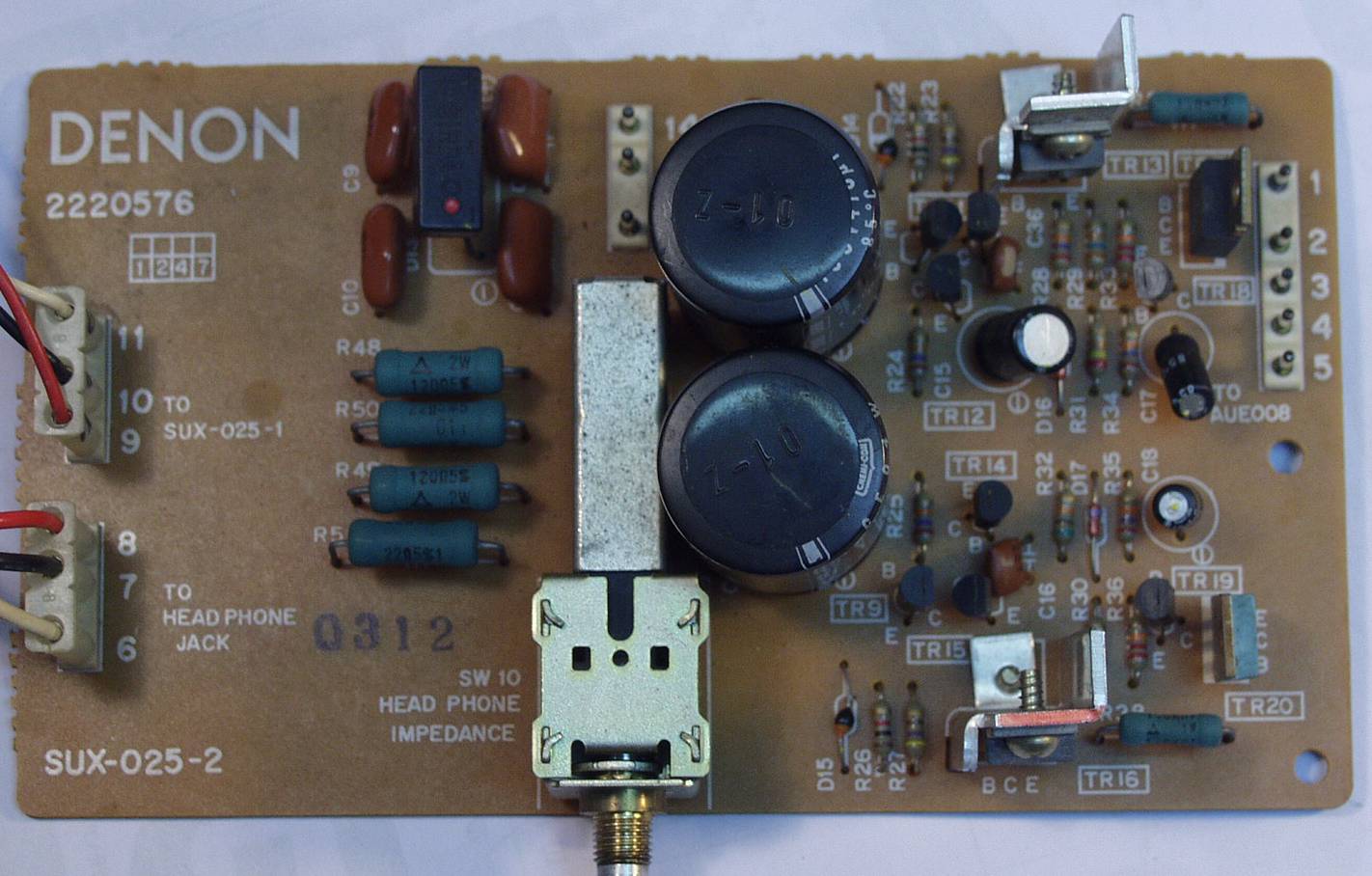

Ｃ４Ａ．　修理前　ＥＱ−ＡＭＰ電源基盤

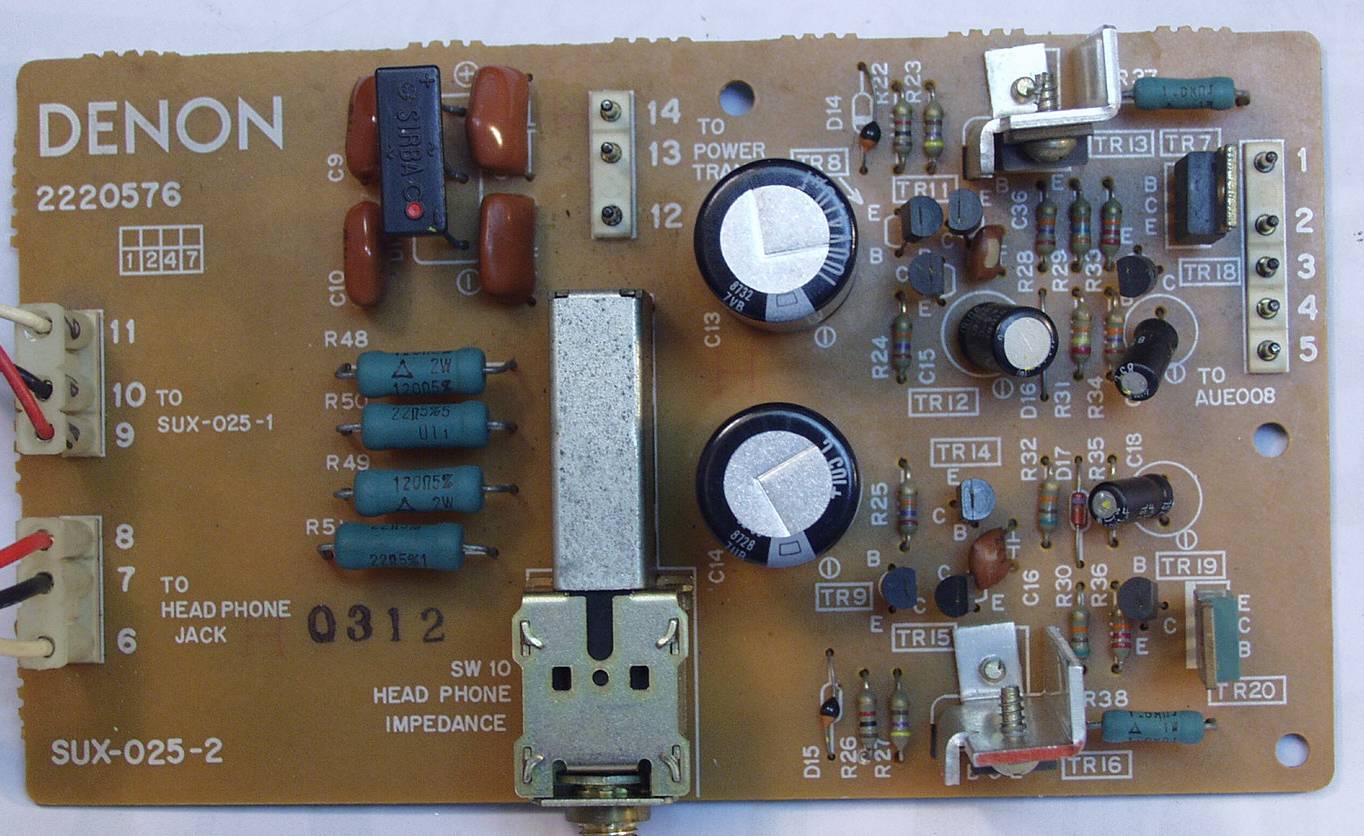

Ｃ４Ｂ．　修理後　ＥＱ−ＡＭＰ電源基盤　電解コンデンサー６個交換

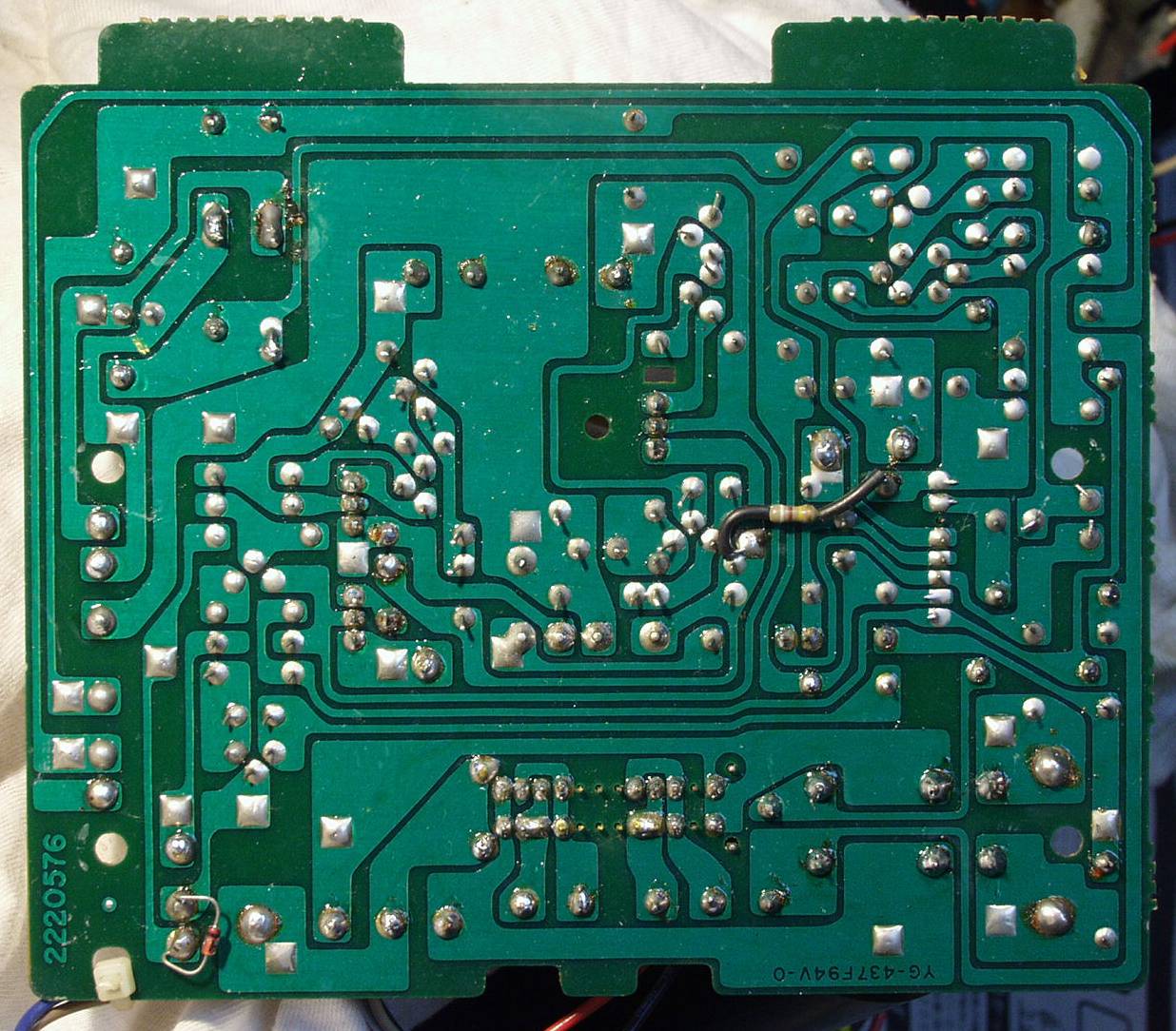

Ｃ４Ｃ．　修理（半田補正）後　ＥＱ−ＡＭＰ基盤裏

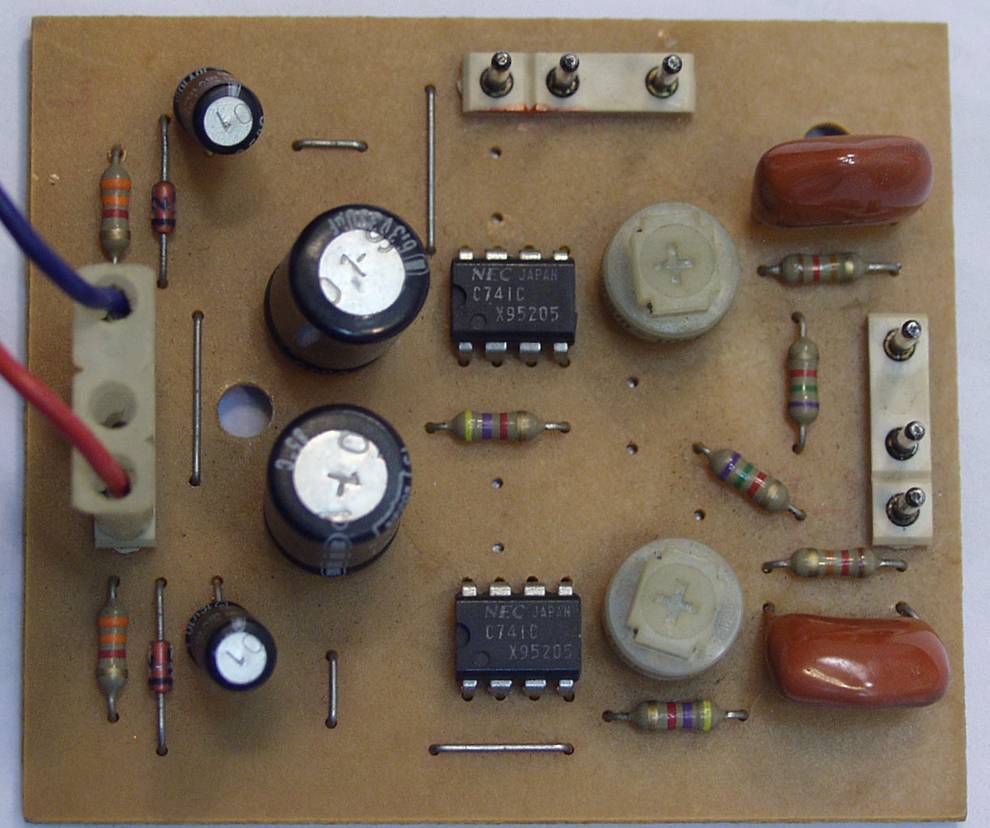

Ｃ５Ａ．　修理前　ＥＱ−ＡＭＰ−ＮＦＢ基盤

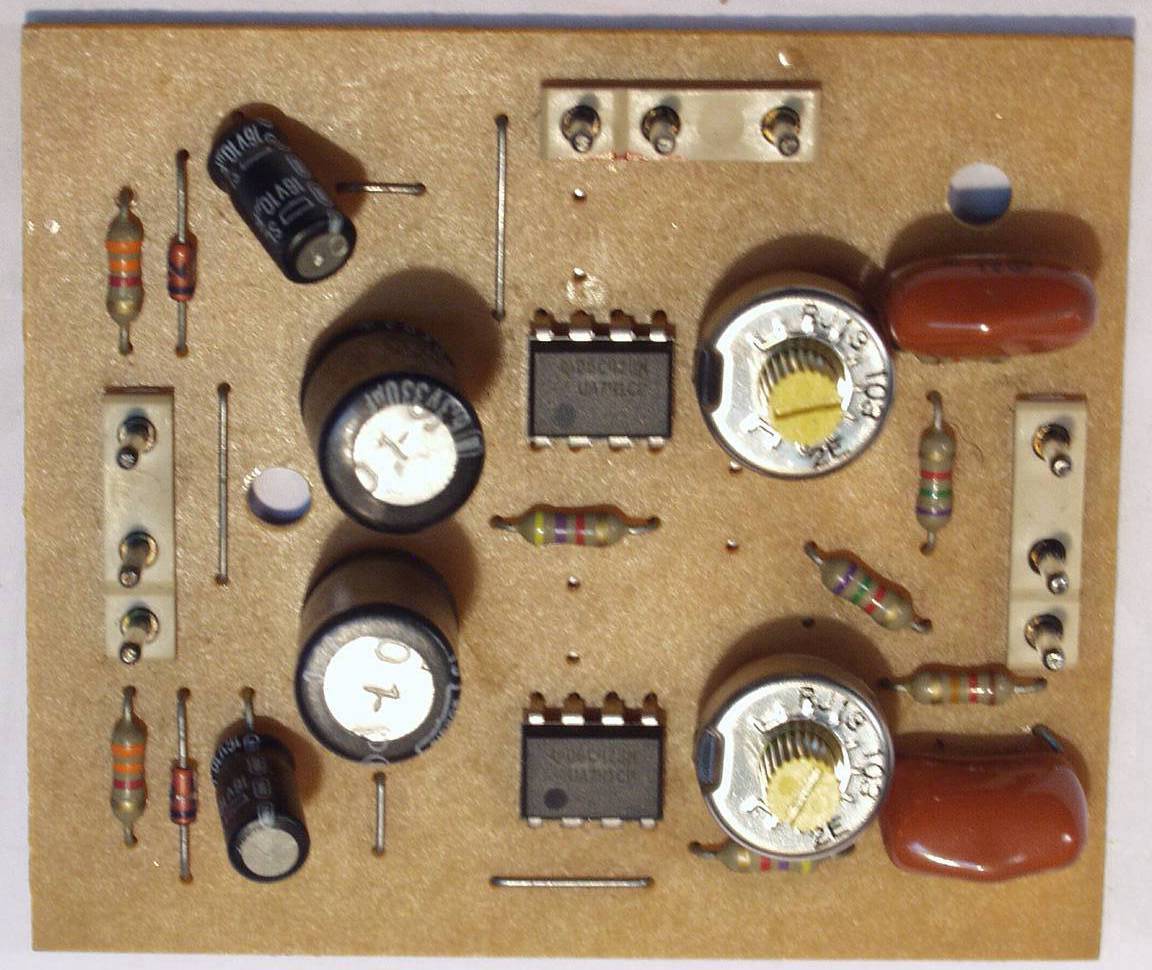

Ｃ５Ｂ．　修理後　ＥＱ−ＡＭＰ−ＮＦＢ基盤

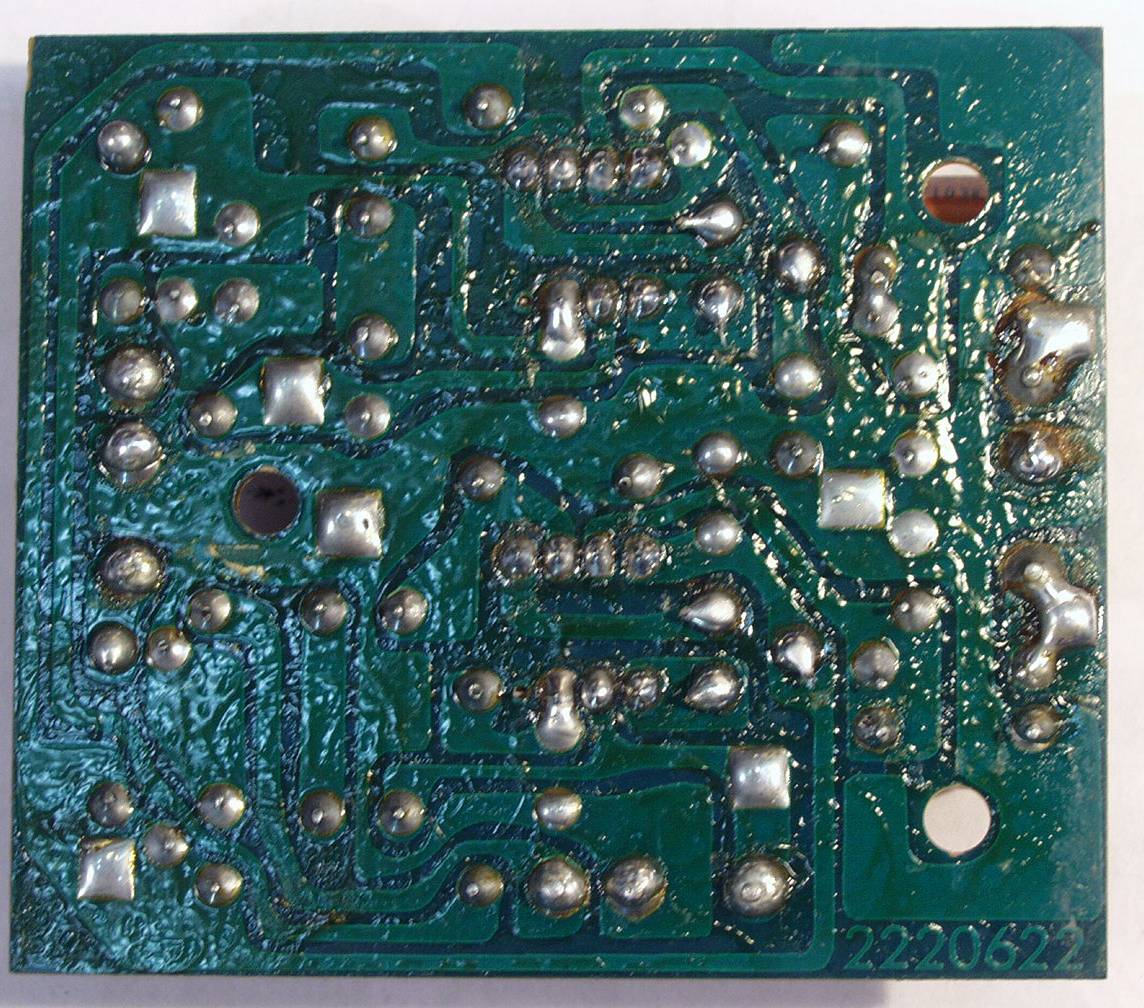

Ｃ５Ｃ．　修理（半田補正）後　ＥＱ−ＡＭＰ−ＮＦＢ基盤裏

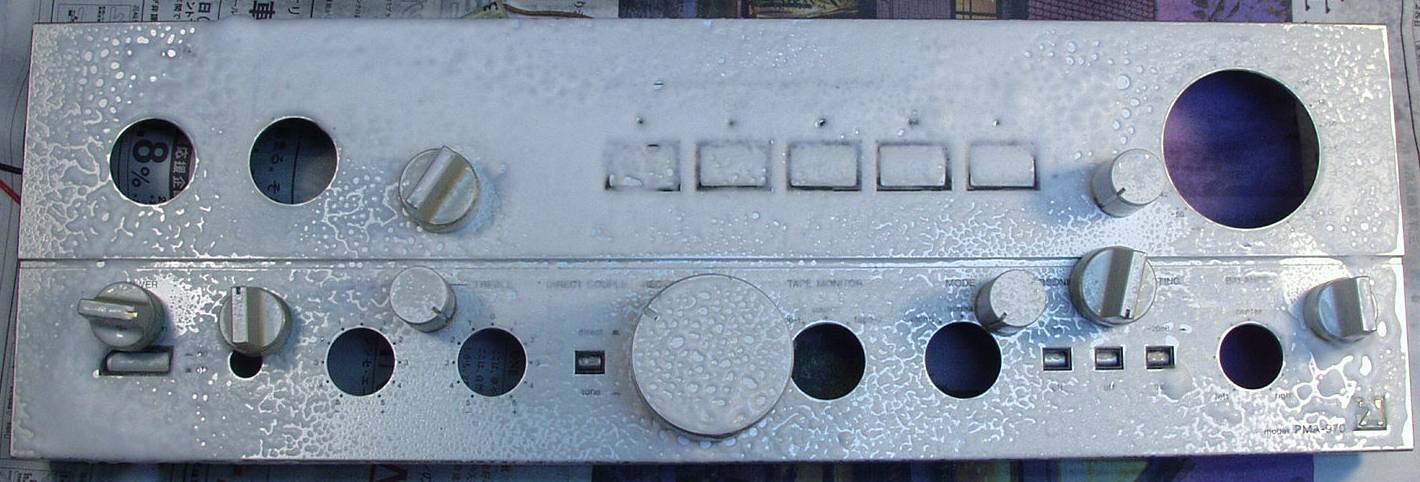

Ｃ６．　パネル清掃

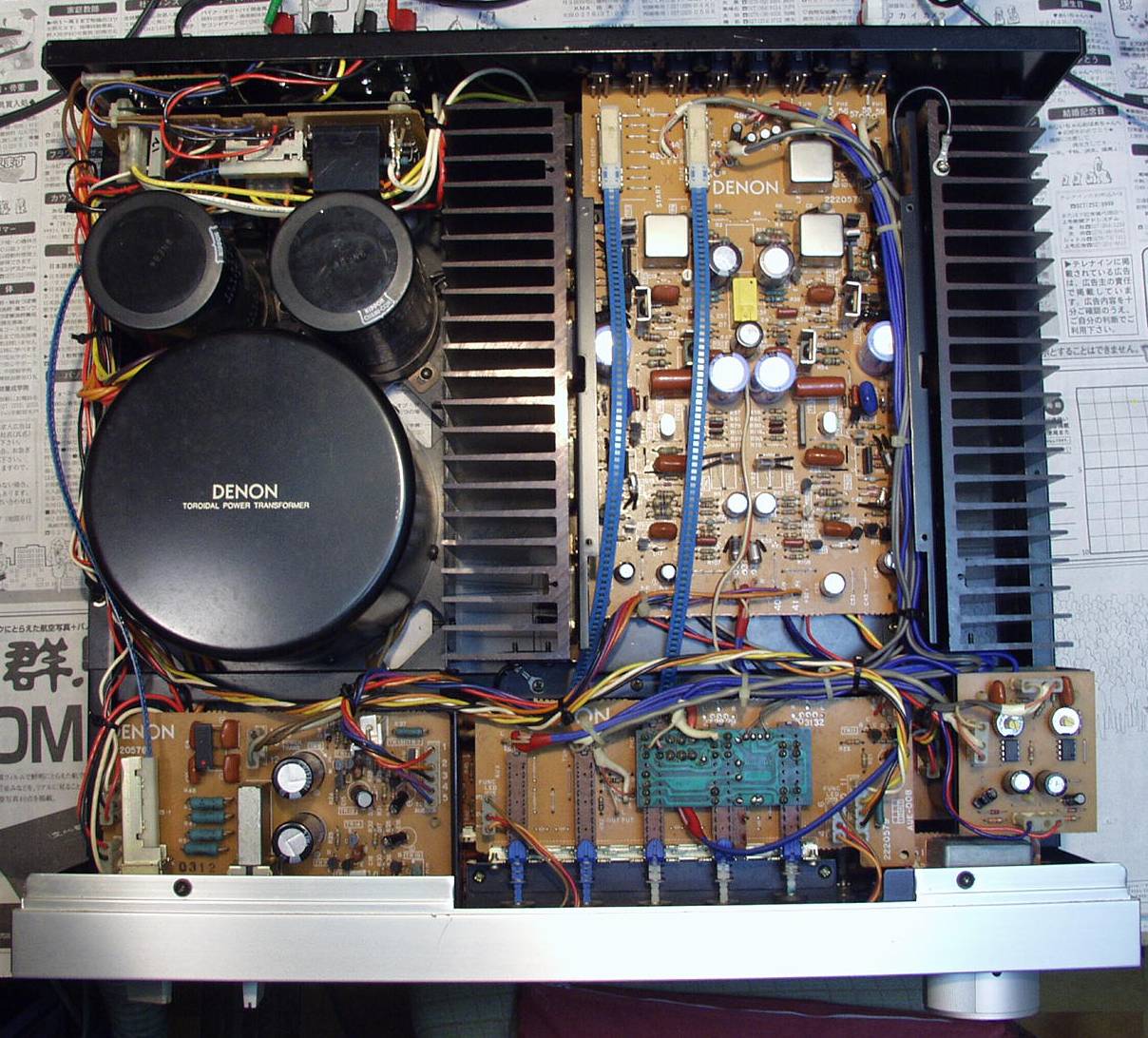

Ｃ７Ａ．　修理完了　上から見る

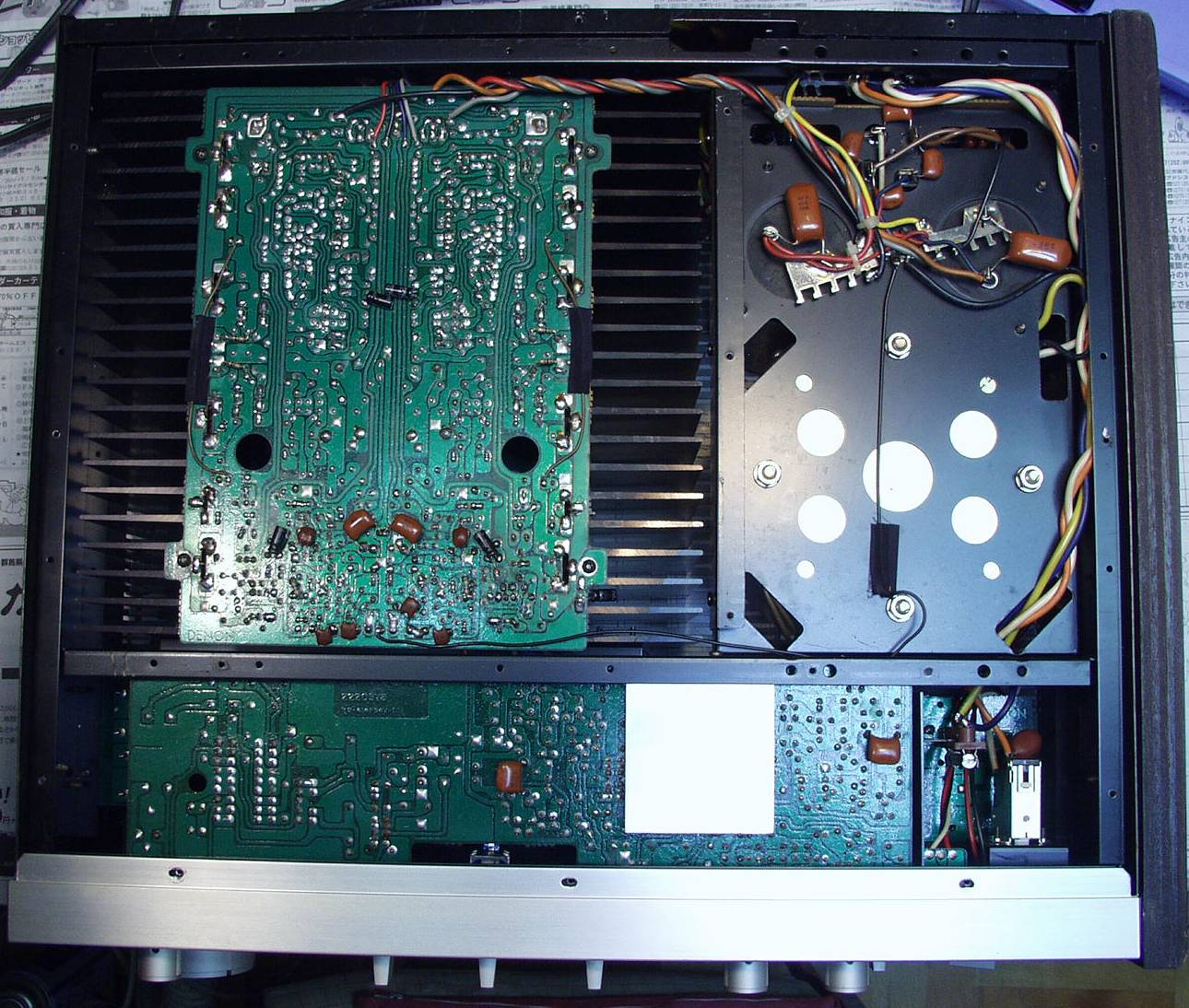

Ｃ７Ｂ．　修理完了　下から見る

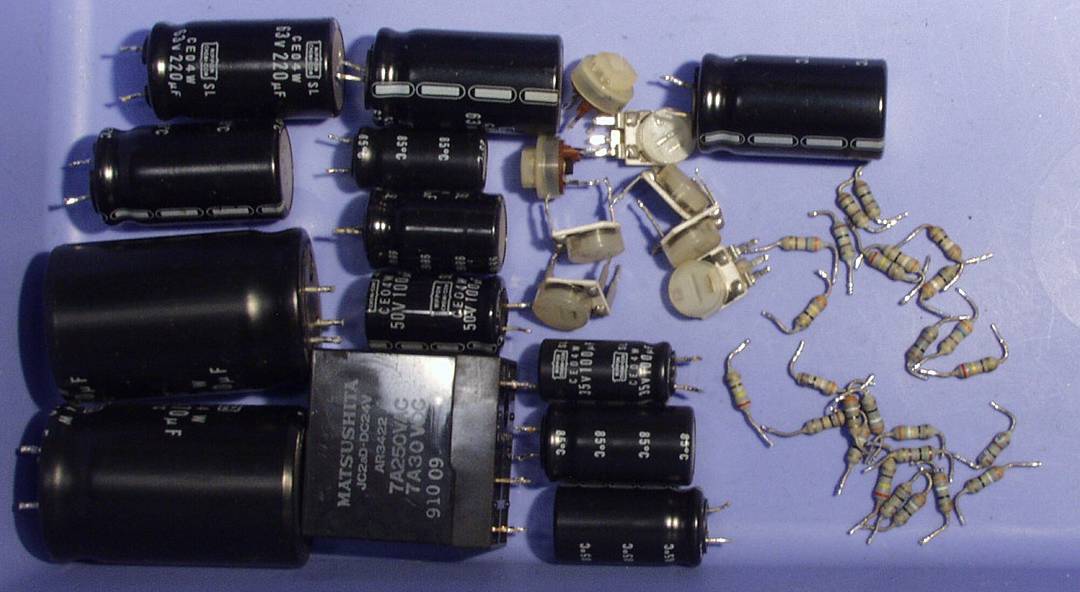

Ｃ８．　交換部品

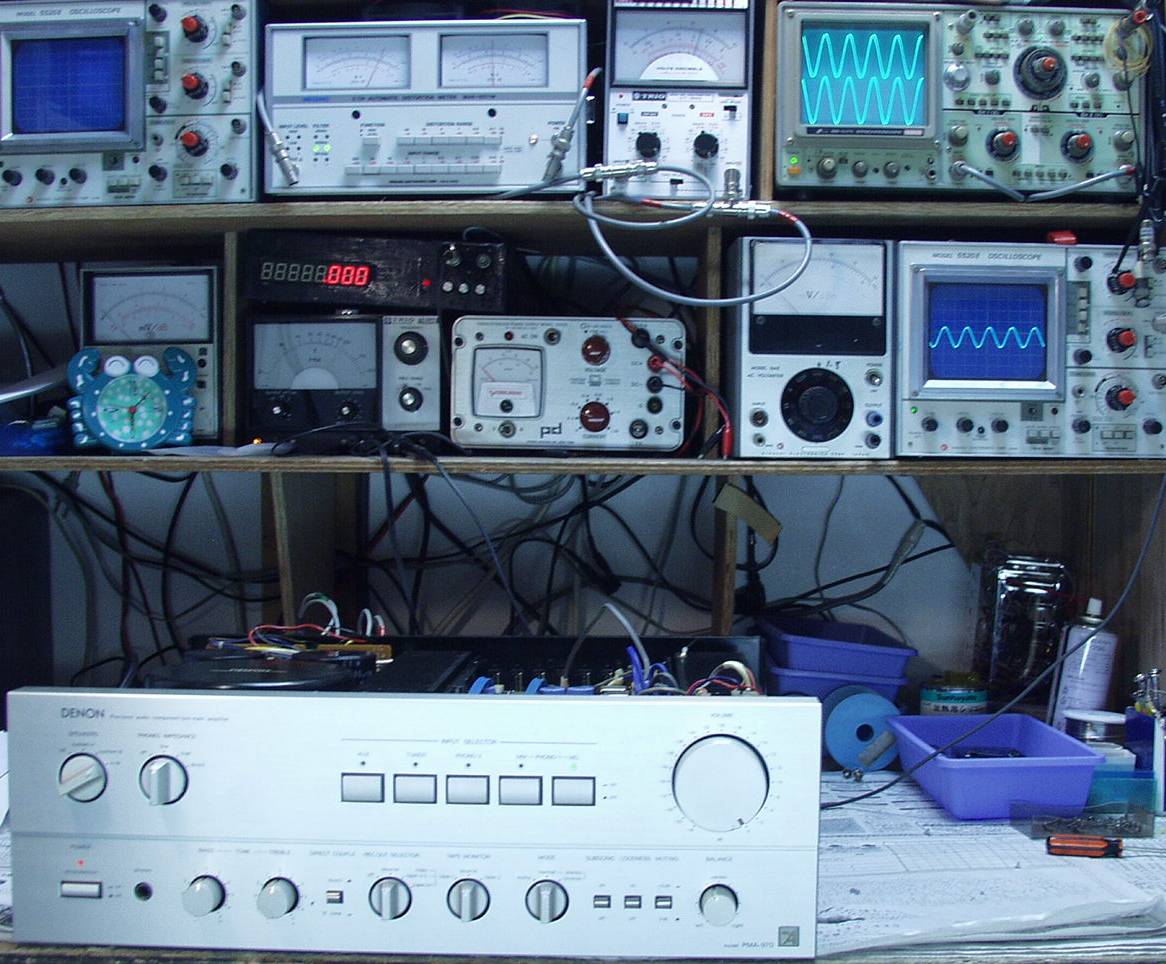

Ｅ．　測定・調整 Ｅ１Ａ．　出力／歪み率測定

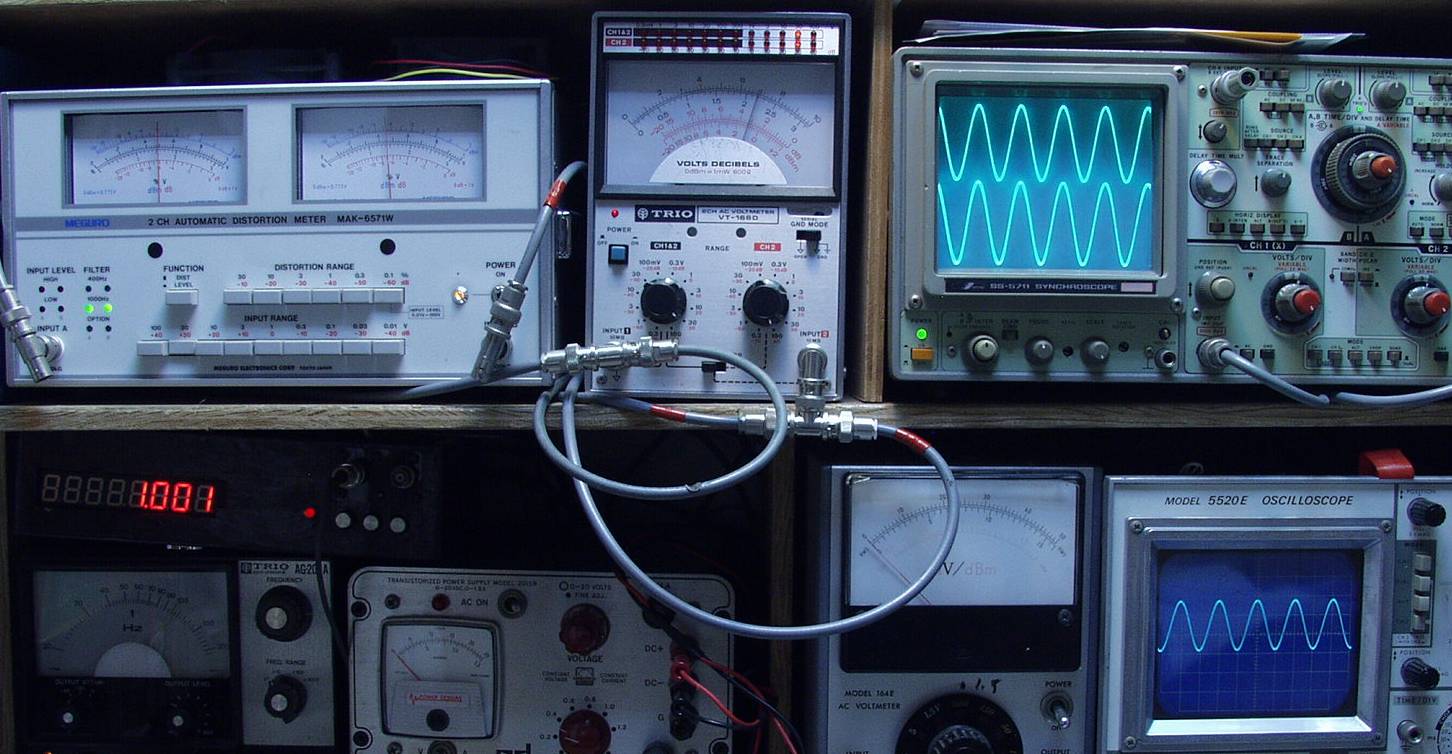

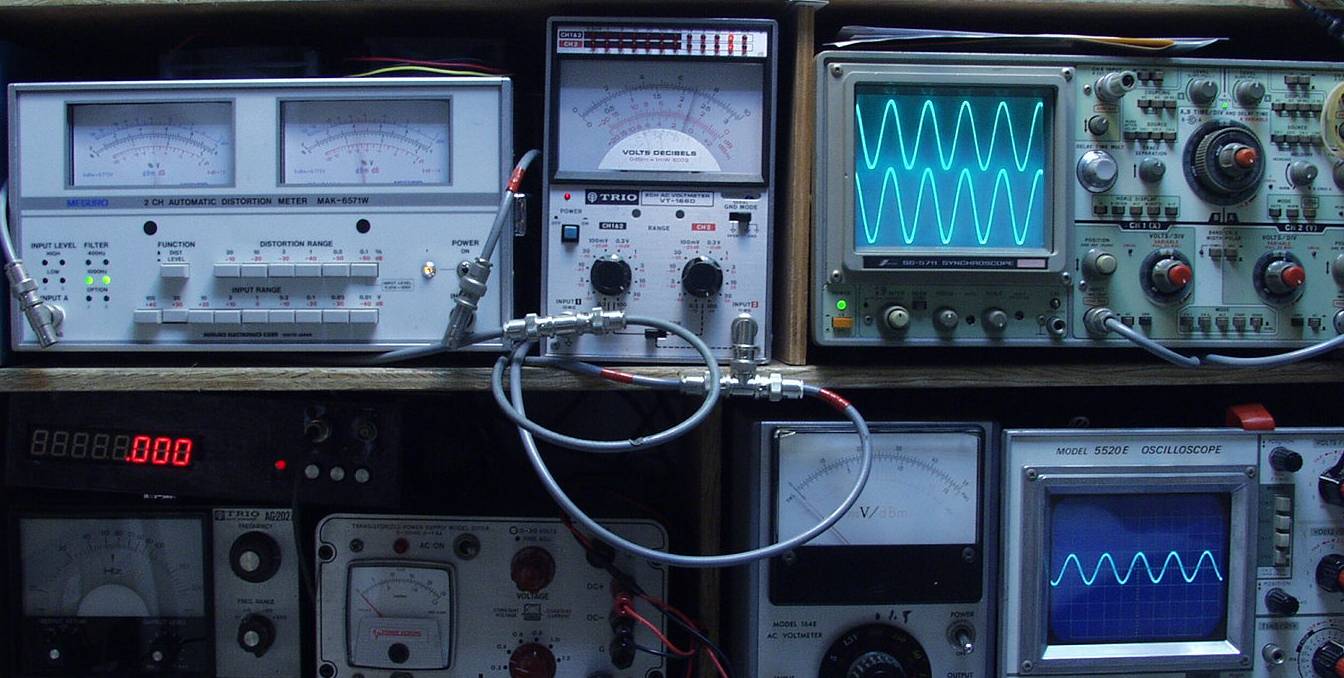

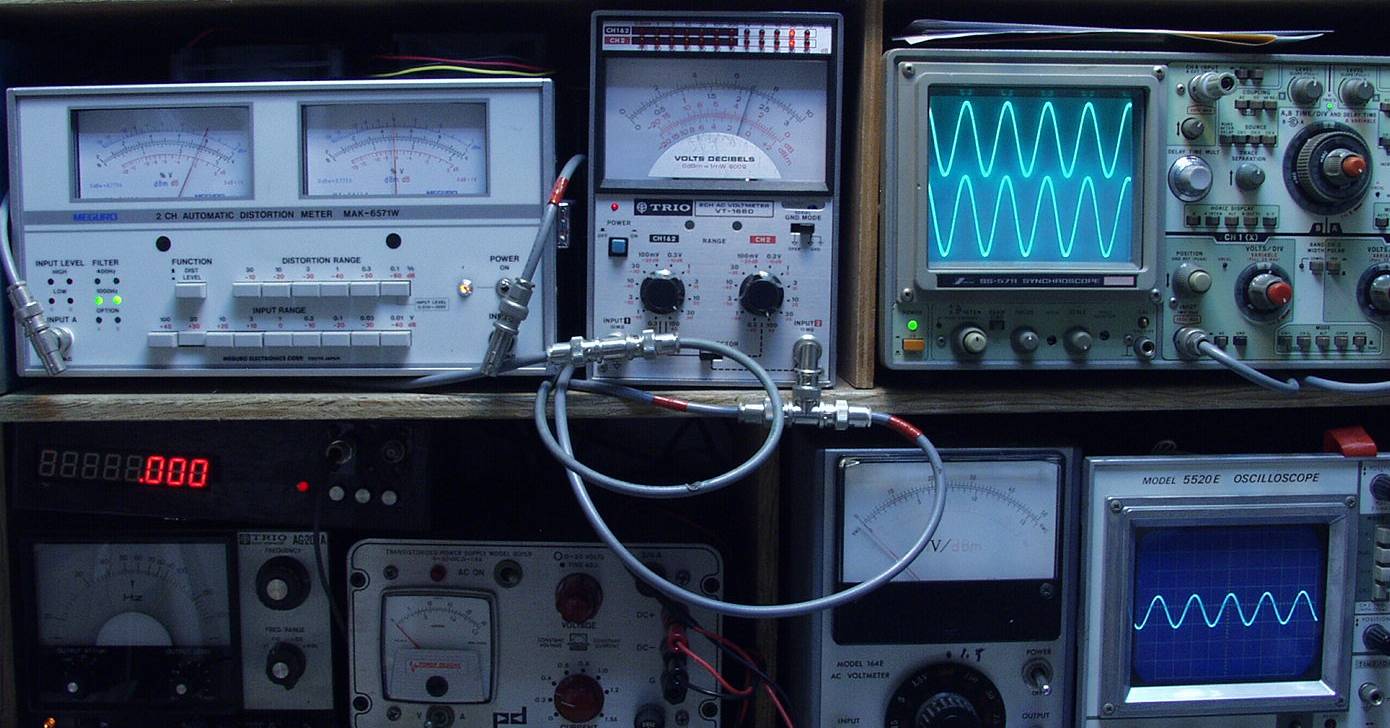

Ｅ２Ａ．　ＳＰ出力電圧２２Ｖ＝６０Ｗ　歪み率＝０．０５％　　ＡＵＸ入力　１０００ＨＺ

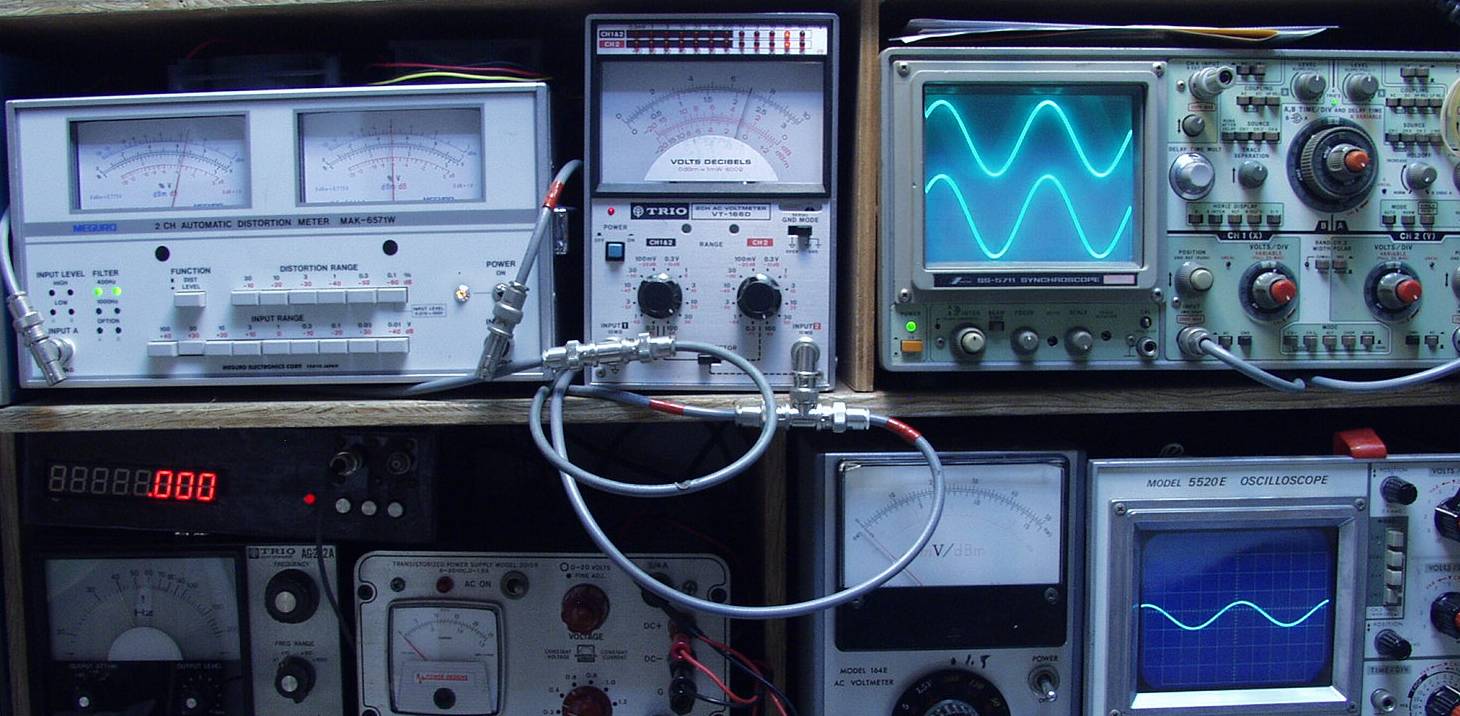

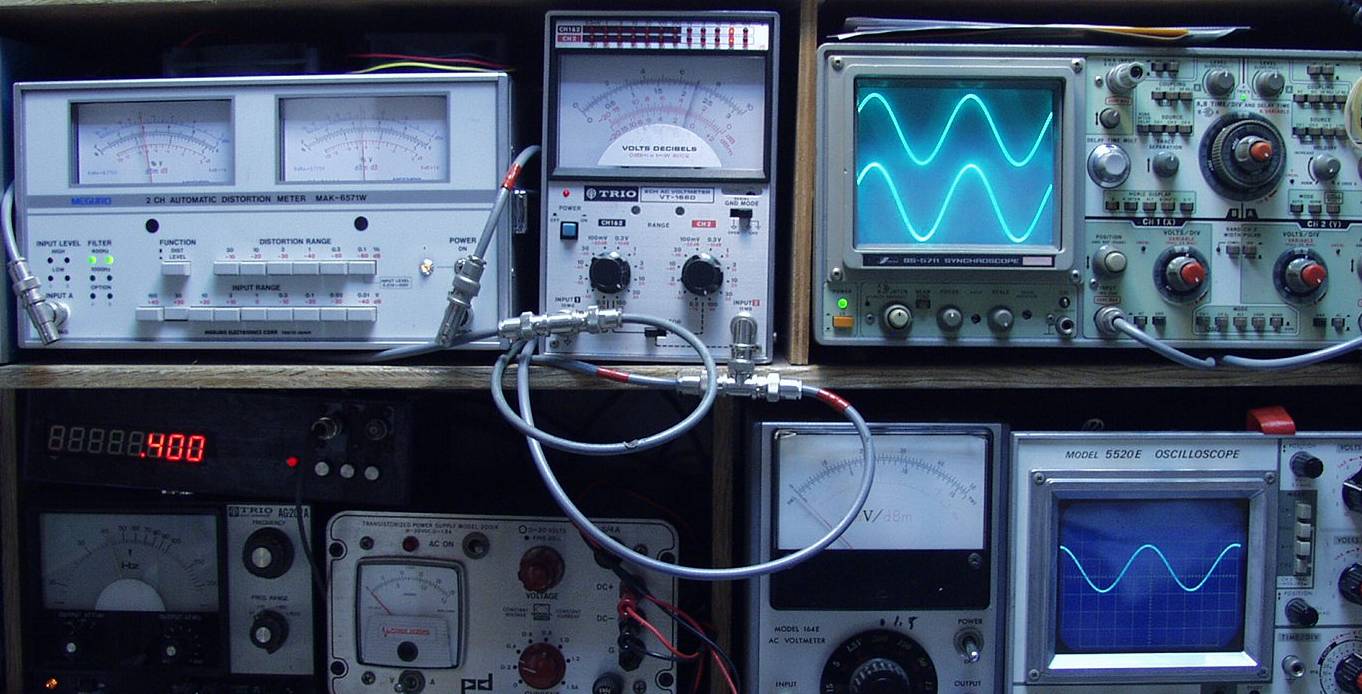

Ｅ２Ｂ．　ＳＰ出力電圧２２Ｖ＝６０Ｗ　歪み率＝０．０５　ＡＵＸ入力　４００ＨＺ

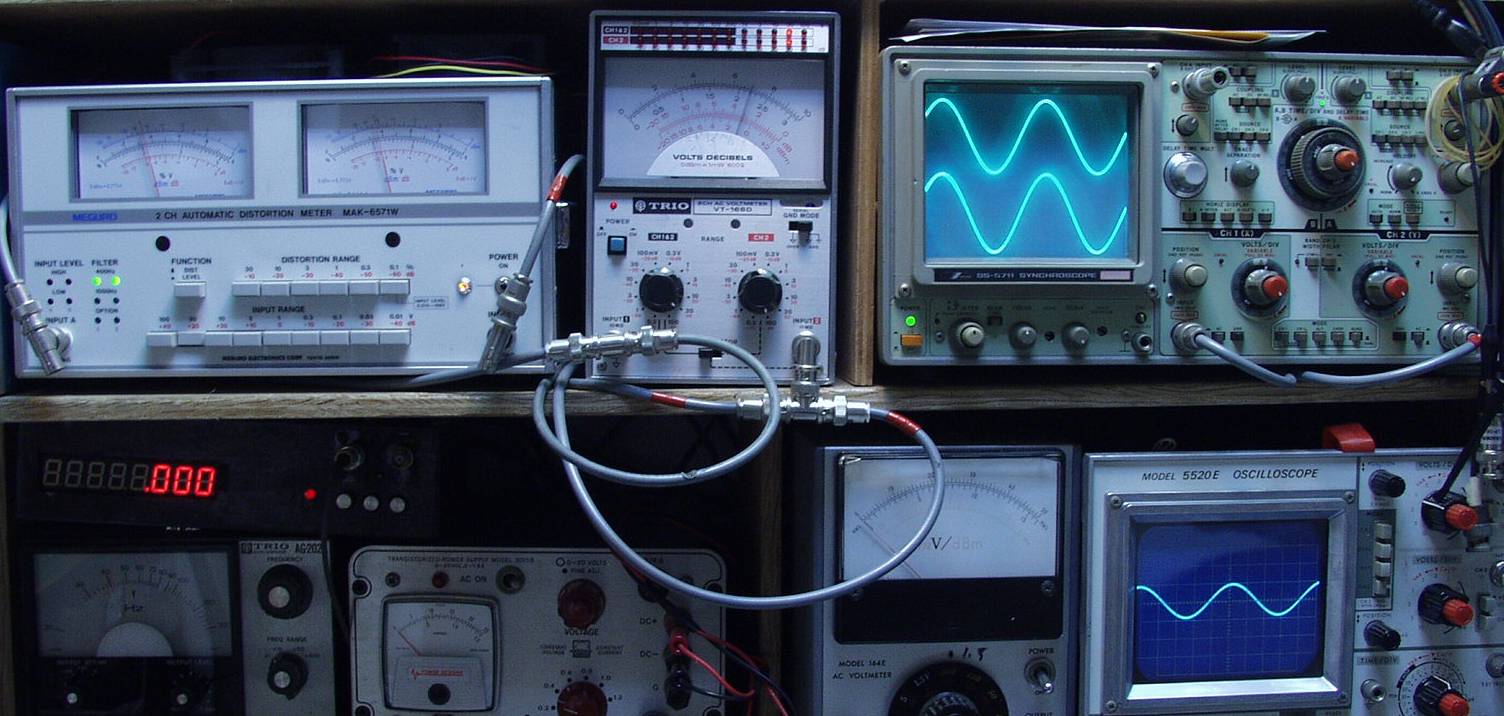

Ｅ３Ａ．　ＳＰ出力電圧２２Ｖ＝６０Ｗ　歪み率＝０．０５　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　ＳＰ出力電圧２２Ｖ＝６０Ｗ　歪み率＝０．０４　ＭＭ入力　１０００ＨＺ

Ｅ４Ａ．　ＳＰ出力電圧２２Ｖ＝６０Ｗ　歪み率＝０．０７　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　ＳＰ出力電圧２２Ｖ＝６０Ｗ　歪み率＝０．０７　ＭＣ入力　４００ＨＺ

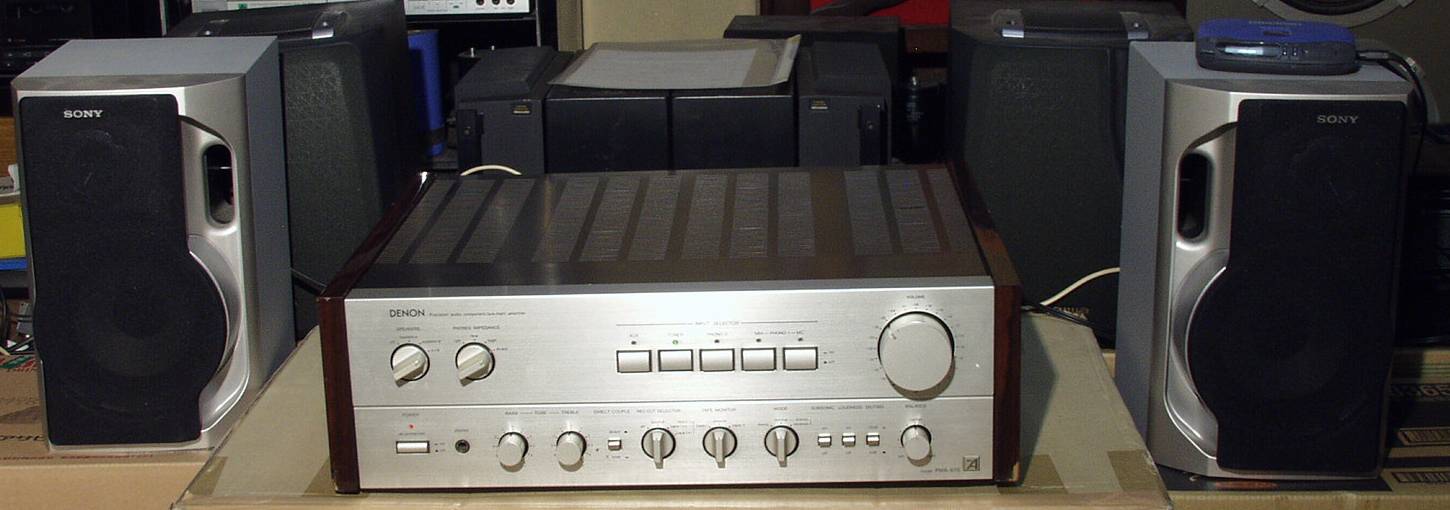

Ｅ５．　定格実働試験引き続き、２４時間エージングで完成

Ｓ．　ＤＥＮＯＮ　ＰＭＡ−９７０　の仕様（カタログ・マニアルより）

型式 プリメインアンプ パワーアンプ部(Tuner in - SP out) 回路方式 ダイレクトDCサーボ方式DENON class A回路 定格出力(両ch駆動、正弦波連続出力) 100W+100W(8Ω、20Hz〜20kHz) 80W+80W(4Ω、1kHz) 入力感度/インピーダンス 150mV/40kΩ 全高調波歪率 0.003%(20Hz〜20kHz) 混変調歪率(60Hz:7kHz＝4:1) 0.005%以下(定格出力相当振幅出力時) 出力帯域幅(IHF、両ch駆動) 5Hz〜100kHz(THD 0.02%) 周波数特性 1Hz〜400kHz +0 -3dB(1W出力時) SN比(IHF-A) 108dB 出力インピーダンス 0.08Ω以下 スルーレイト 250V/μs ライズタイム 0.6μs 出力端子 Speaker AorB:4Ω〜16Ω、A+B:8Ω〜16Ω 　(インピーダンス切換えスイッチ付き) Headphone:ステレオヘッドホン 　(インピーダンス切換可能:Low/High/Direct) プリアンプ部(イコライザーアンプ) 入力感度/インピーダンス Phono1/2 MM:2.5mV/50kΩ Phono1 MC:200μV/100Ω Tuner、Aux、Tape1/2:150mV/40kΩ 最大出力/定格出力 18V/150mV Phono最大許容入力(1kHz) MM:300mV MC:23mV RIAA偏差 MM/MC:20Hz〜100kHz ±0.2dB 全高調波歪率 0.001%(1kHz、出力10V時) 総合特性 SN比(IHF-A、入力短絡) Phono1/2 MM:90dB Phono1 MC:75dB(250μV入力時) Tuner、Aux、Tape:108dB トーンコントロール Bass:±8dB(100Hz) Treble:±8dB(10kHz) サブソニックフィルター 18Hz、6dB/oct ラウドネスコントロール 低域:+7dB(100Hz) 高域:+6dB(10kHz) ミューティング -20dB その他 電源 AC100V、50Hz/60Hz 消費電力(電気用品取締法) 305W 外形寸法(ツマミ、ゴム脚、端子含む) 幅506x高さ168x奥行451mm 重量 23kg 価格 ￥200,000(1980年頃)
