Accuphase　Ｃ−２００Ｓ　修理記録
同時修理　Ｐ−３００Ｓ　　２０１７／９／２６持込　　　　２０１８／１／２９完成
Ａ．　修理前の状況
  • ３５年ほど前に、全財産をはたいて購入した「Ｃ−２００Ｓ＋Ｐ３００Ｓ」です。
    数年前に片チャンネルから音が出なくなり、それ以来聴いていません。
    オーディオにやや詳しい方に何とか音が出るようにしてもらいましたが、 ノイズは消えないとのことでした。
    アルテックの６１２Cモニターで鳴らす勇気が湧かず、替わりに真空管の「３００B　４本」のアンプでCDやレコードを
    聴いていましたが、今年３月の退職を機にどうしても アキュフェーズのアンプでアルテックの６０４−８Gのユニットの６１２Cモニタースピーカーを鳴らしたいと決断し修理依頼です。
  • 下記の様に、アキュフェーズ株式会社の修理費が、５〜１１万円（外税）です。
    よって、当方の修理費は、これを下まわる事はありません。
    又、修理者が修理に失敗した物は、メーカーは修理拒否が通常。
    アキュフェーズ(株)の修理方針。
    又保証は、修理製品を正常な使用状態において、万一1年以内に修理した箇所が原因で、再び故障した場合は無償で修理いたします。 」

Ｔ．　修理前点検測定

B．　原因
  • 各部経年劣化。
    オーバホール修理依頼。

Ｃ．　修理状況
Ｄ．　使用部品
  • 電源ブロック電解コンデンサー　　　　　　　　　　　　　　　　４本。
    バイアス半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　１個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　４６個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　３０個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。
    ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　　　１個、　FURUTECH　FI-10(R) ロジウムメッキ。
    テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　　　　　１２組２４個。

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費　　　　１２０，０００円　　　オーバーホール修理

Ｓ．　Ｃ−２００Ｓ　の仕様（カタログ・マニアルより）
Ａ．修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

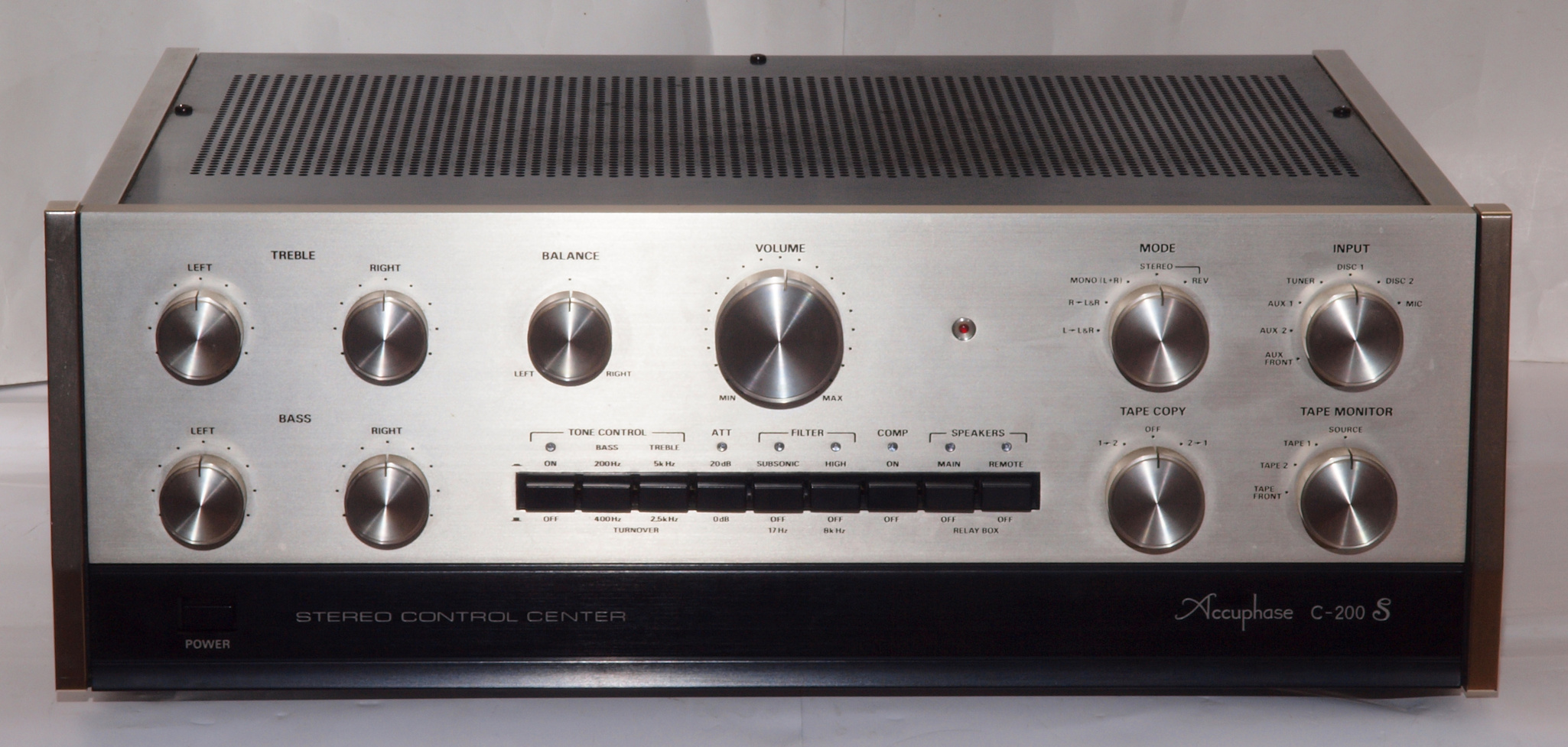

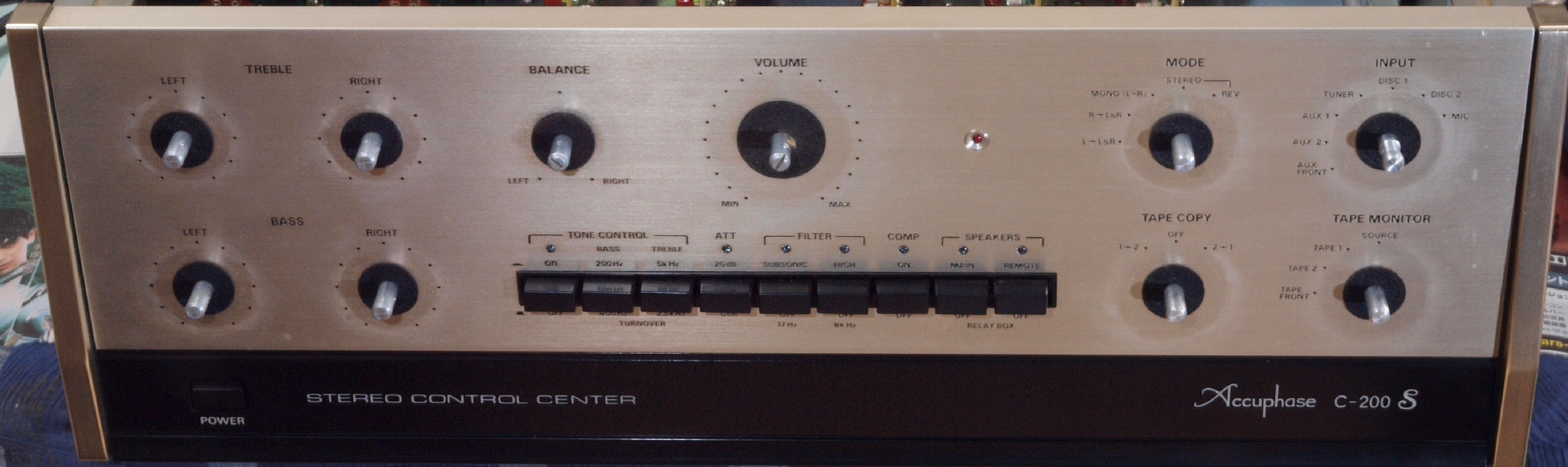

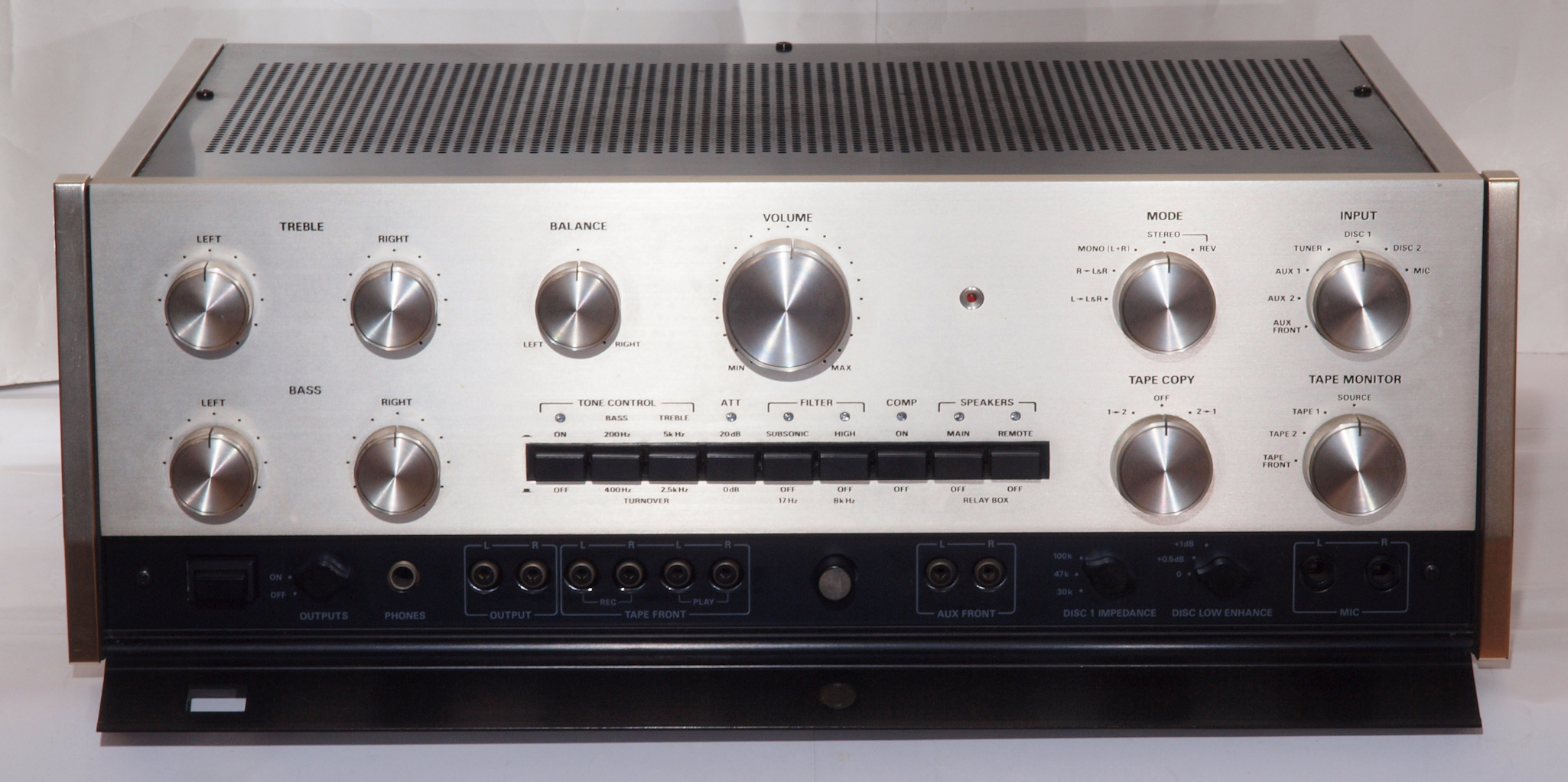

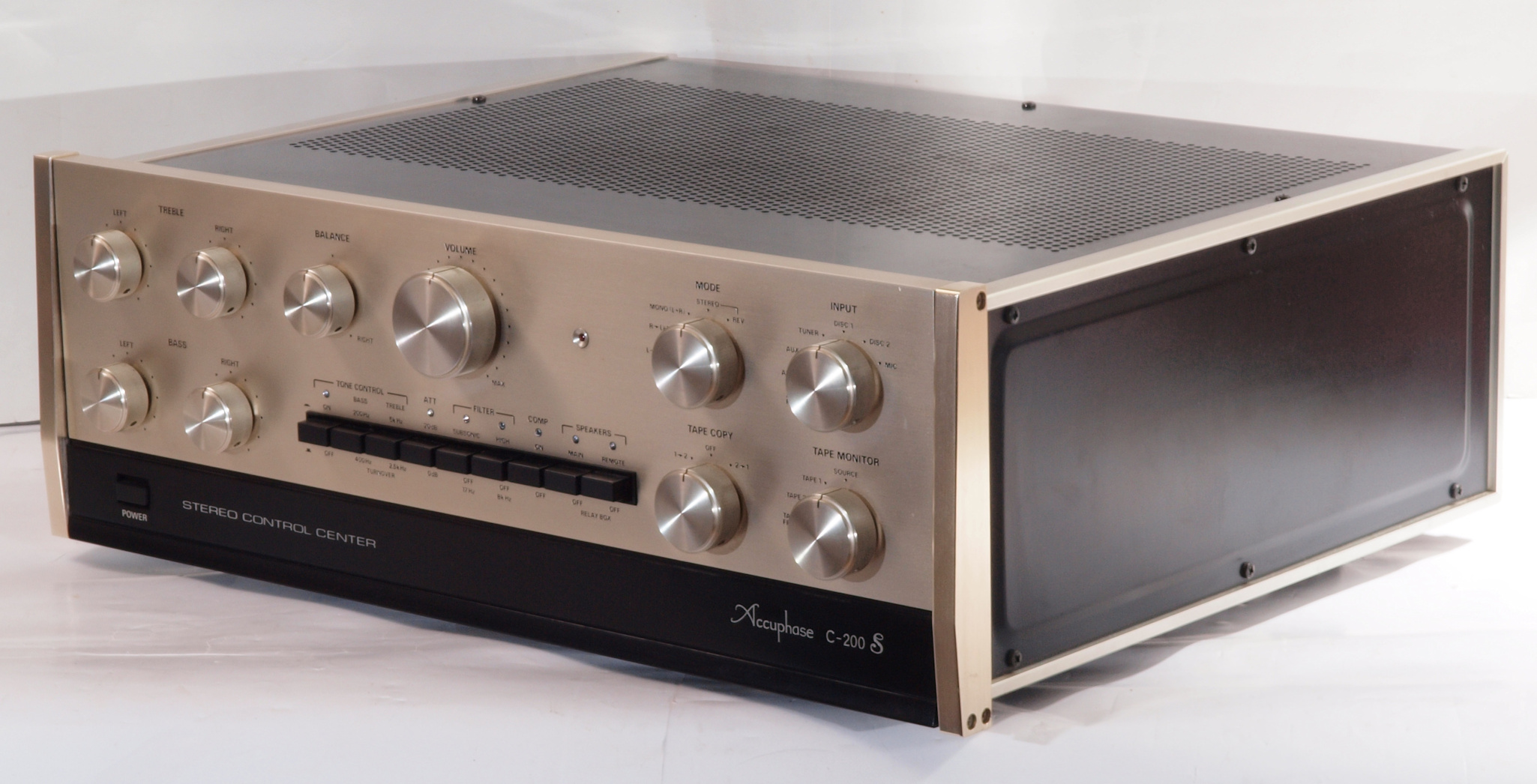

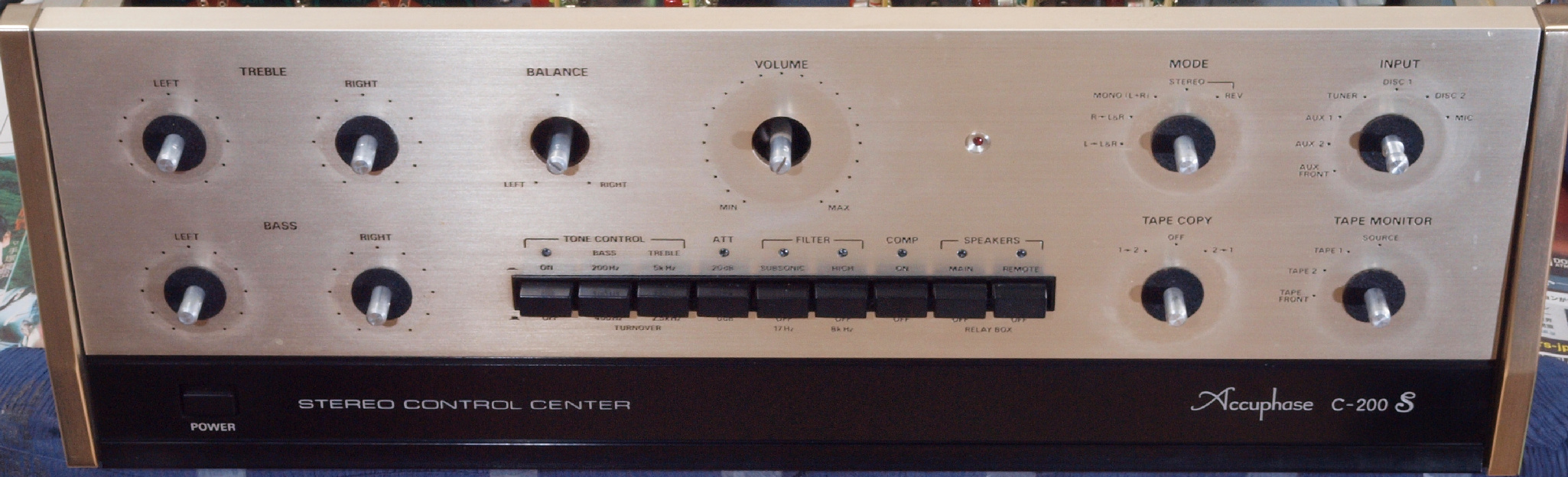

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前から見る、操作パネル開ける。
Ａ１３．　点検中　前右から見る

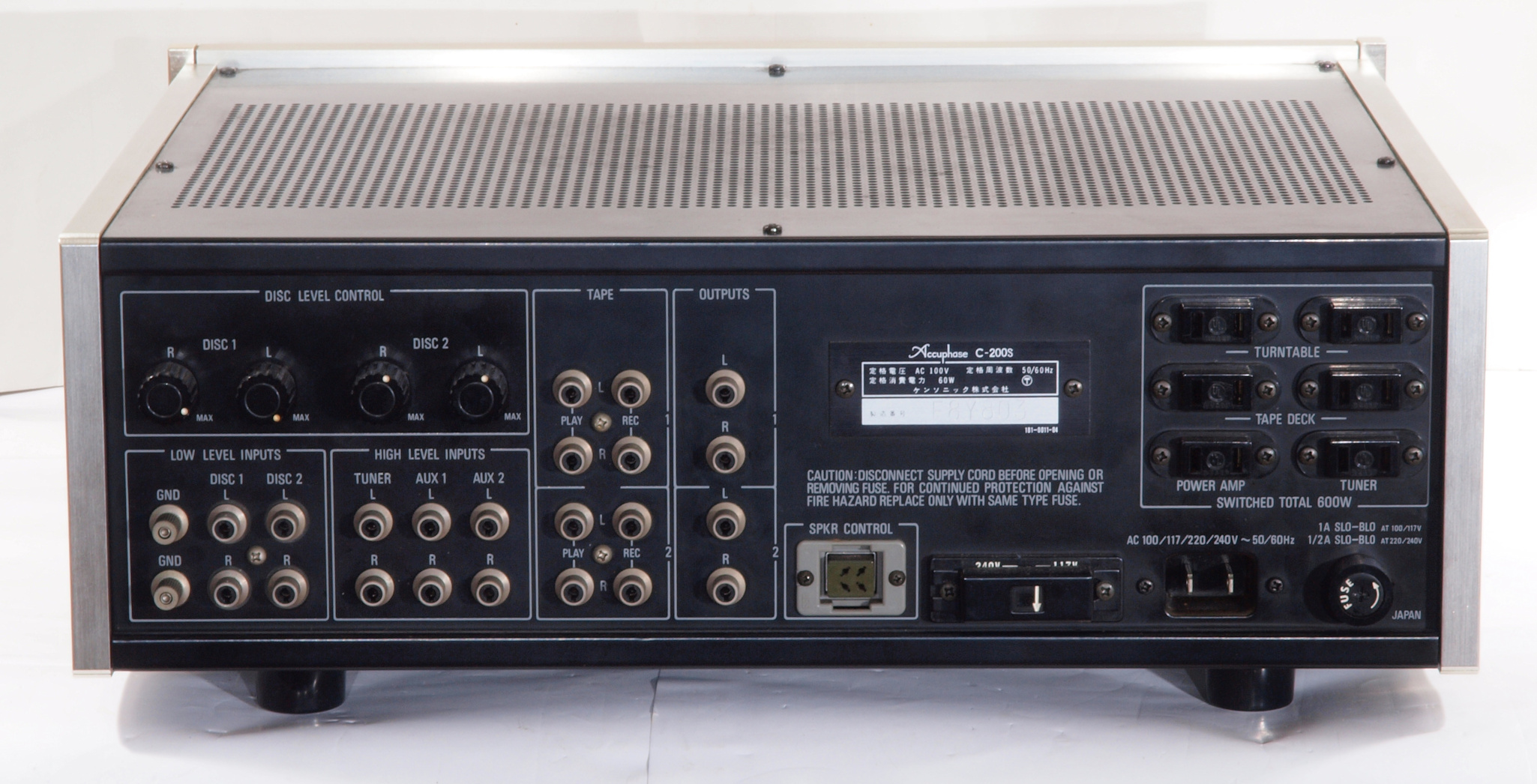

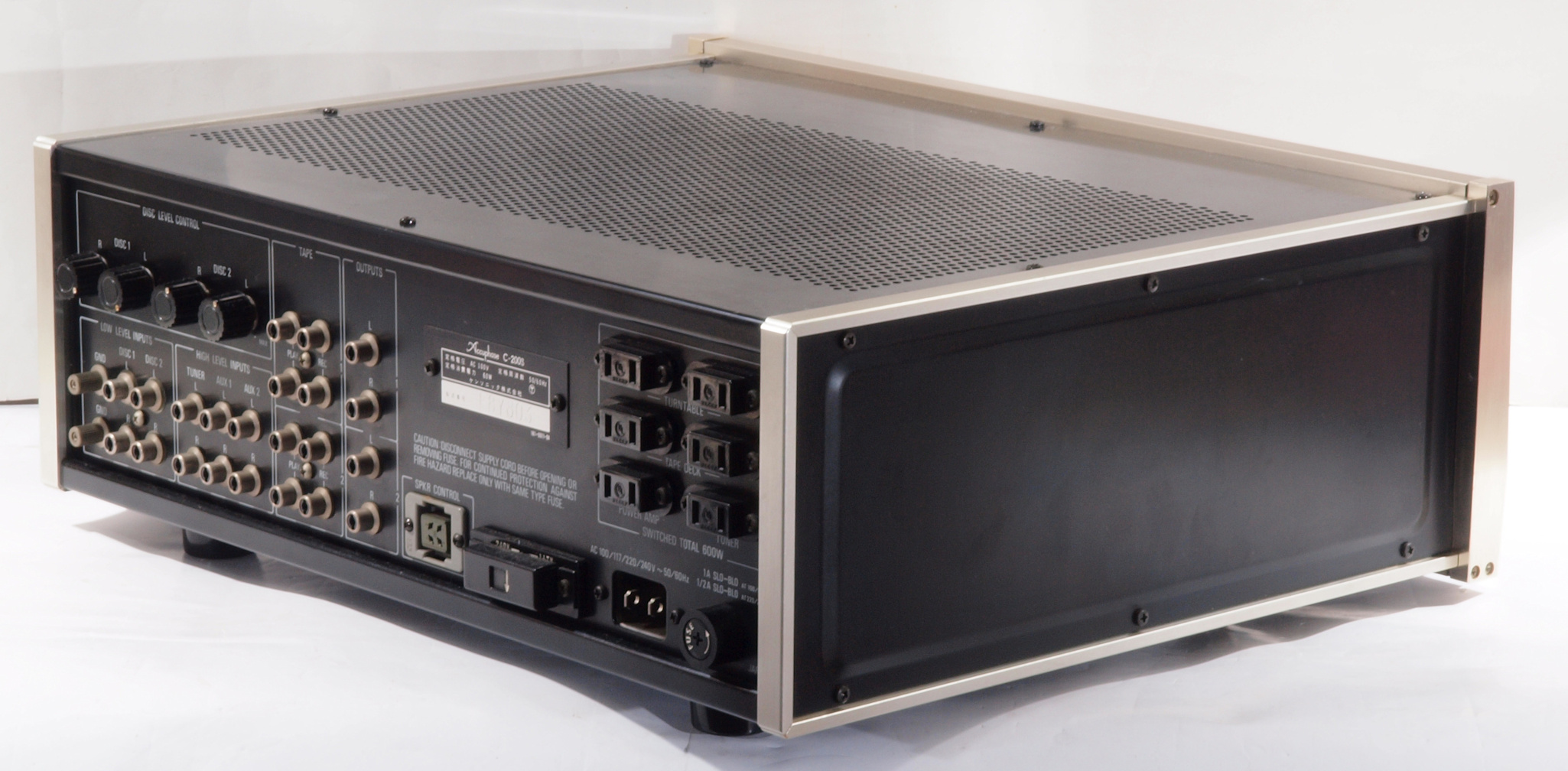

Ａ１４．　点検中　後から見る
Ａ１５．　点検中　後左から見る

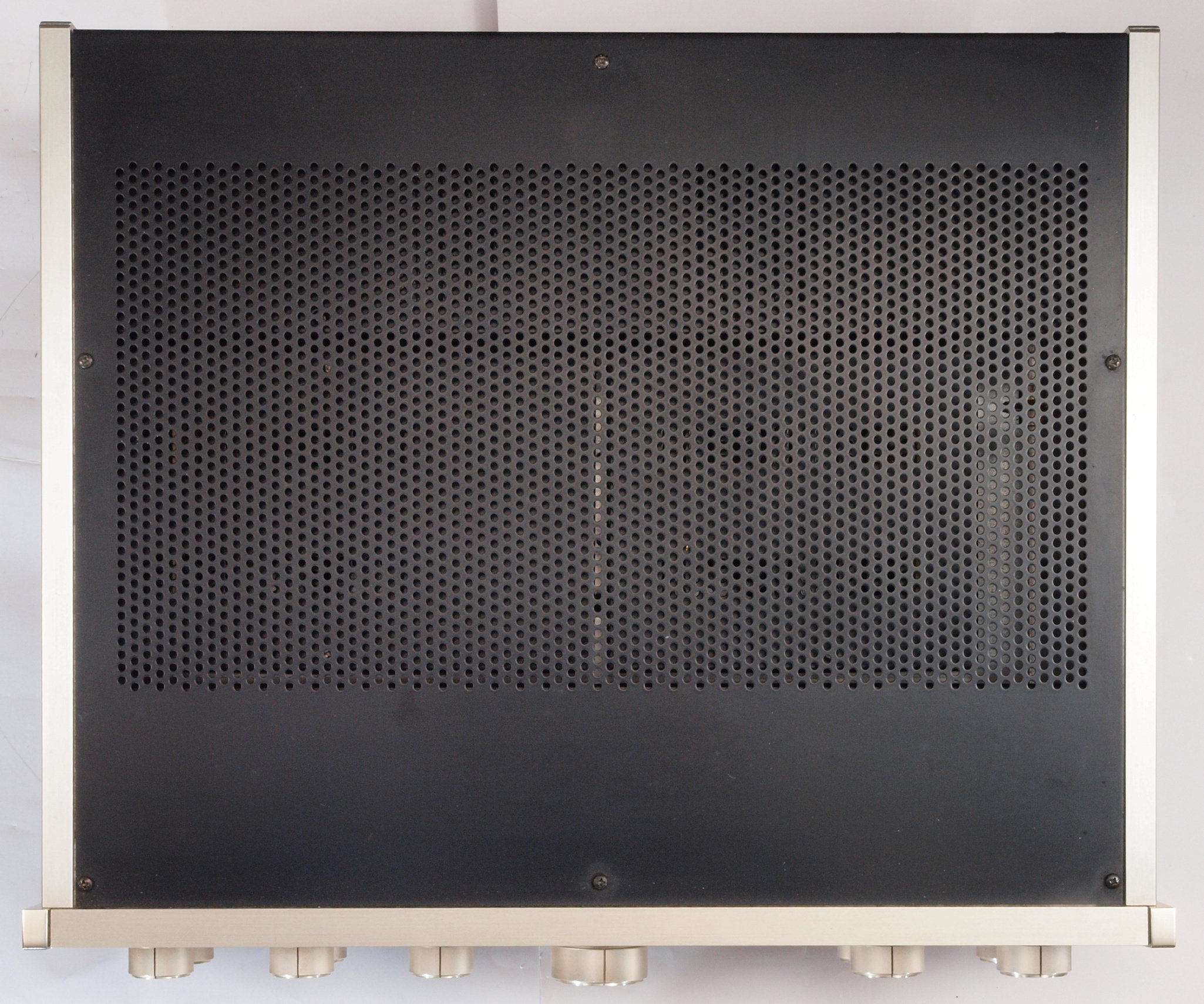

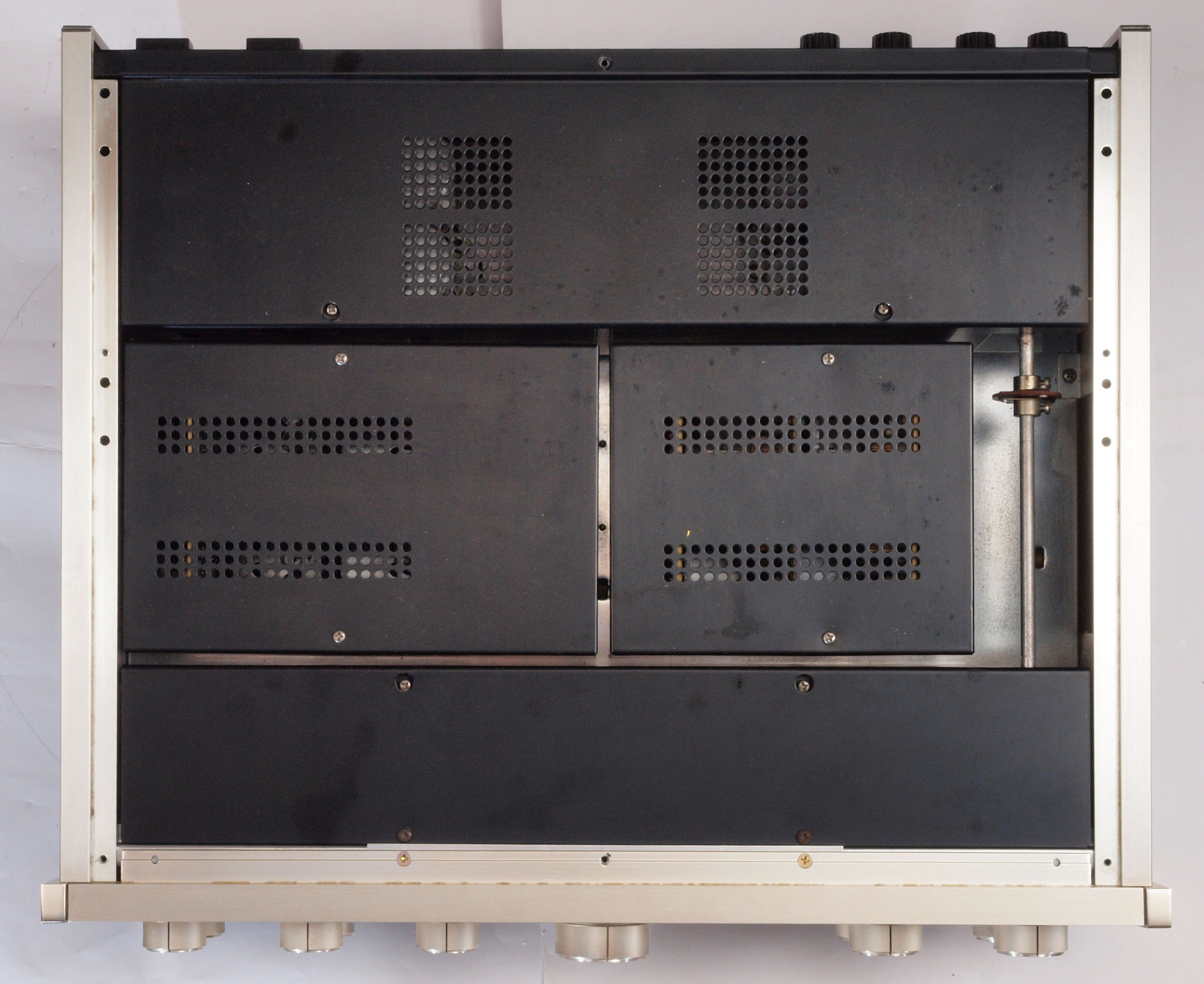

Ａ１６．　点検中　上から見る

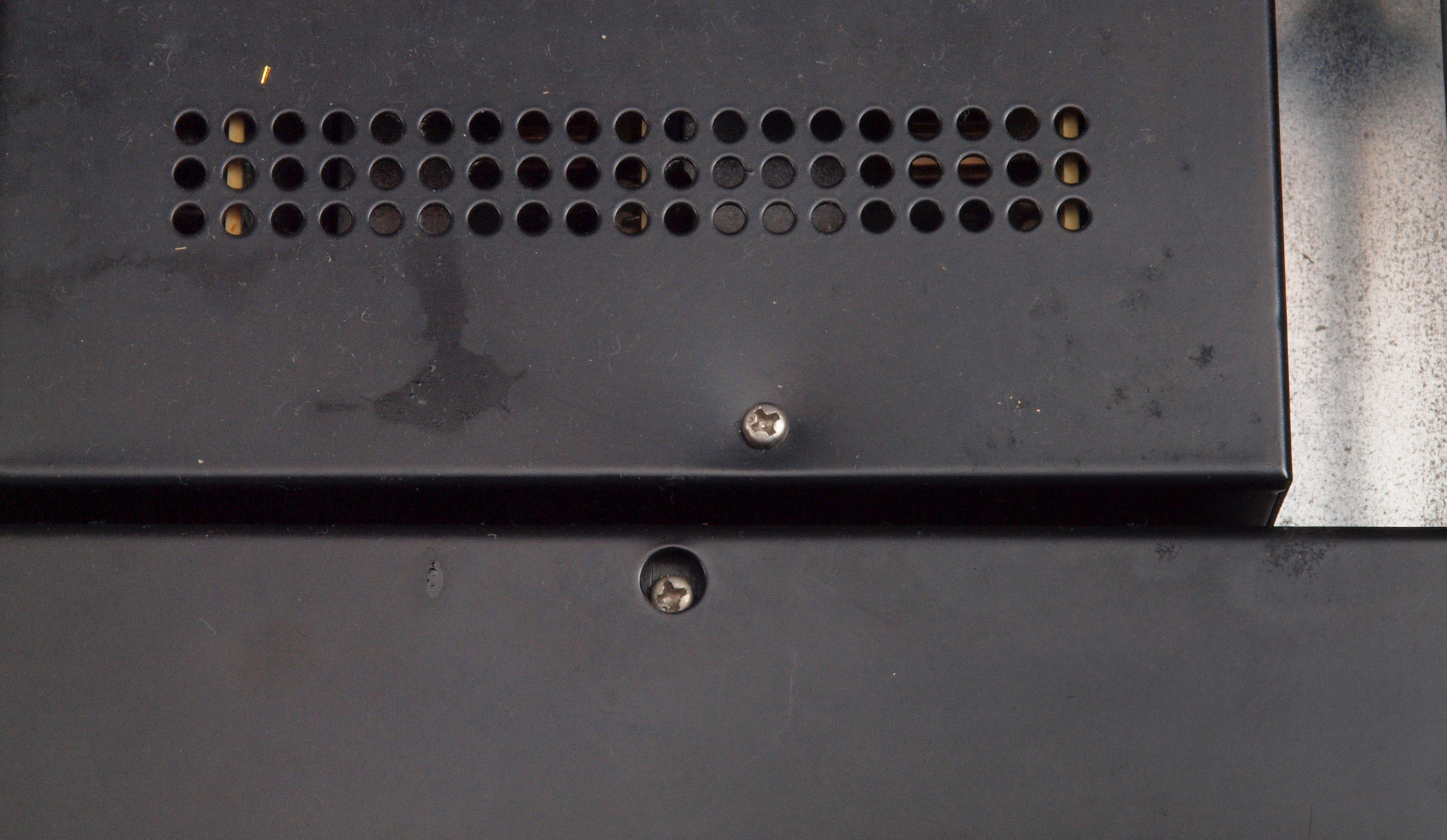

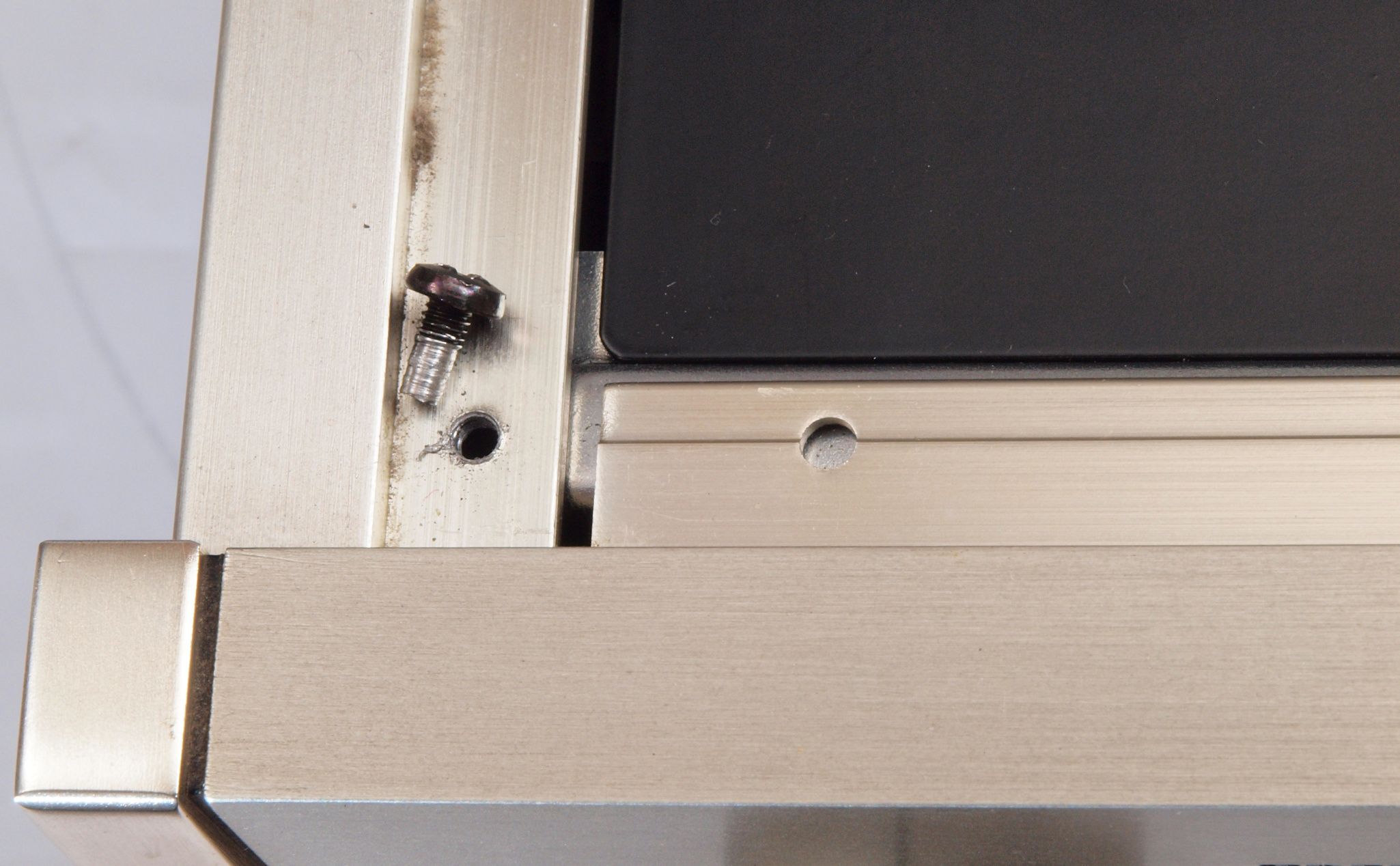

Ａ１６２．　点検中　上蓋止めビスの山が潰れている！
Ａ１７．　点検中　上蓋を外し、上から見る。
Ａ１７２．　点検中　上蓋を外し、上から見る。　シールド止めビス、こんなに締結しなくてもＯＫ！
Ａ１８．　点検中　上蓋・シールドを外し。上から見る。

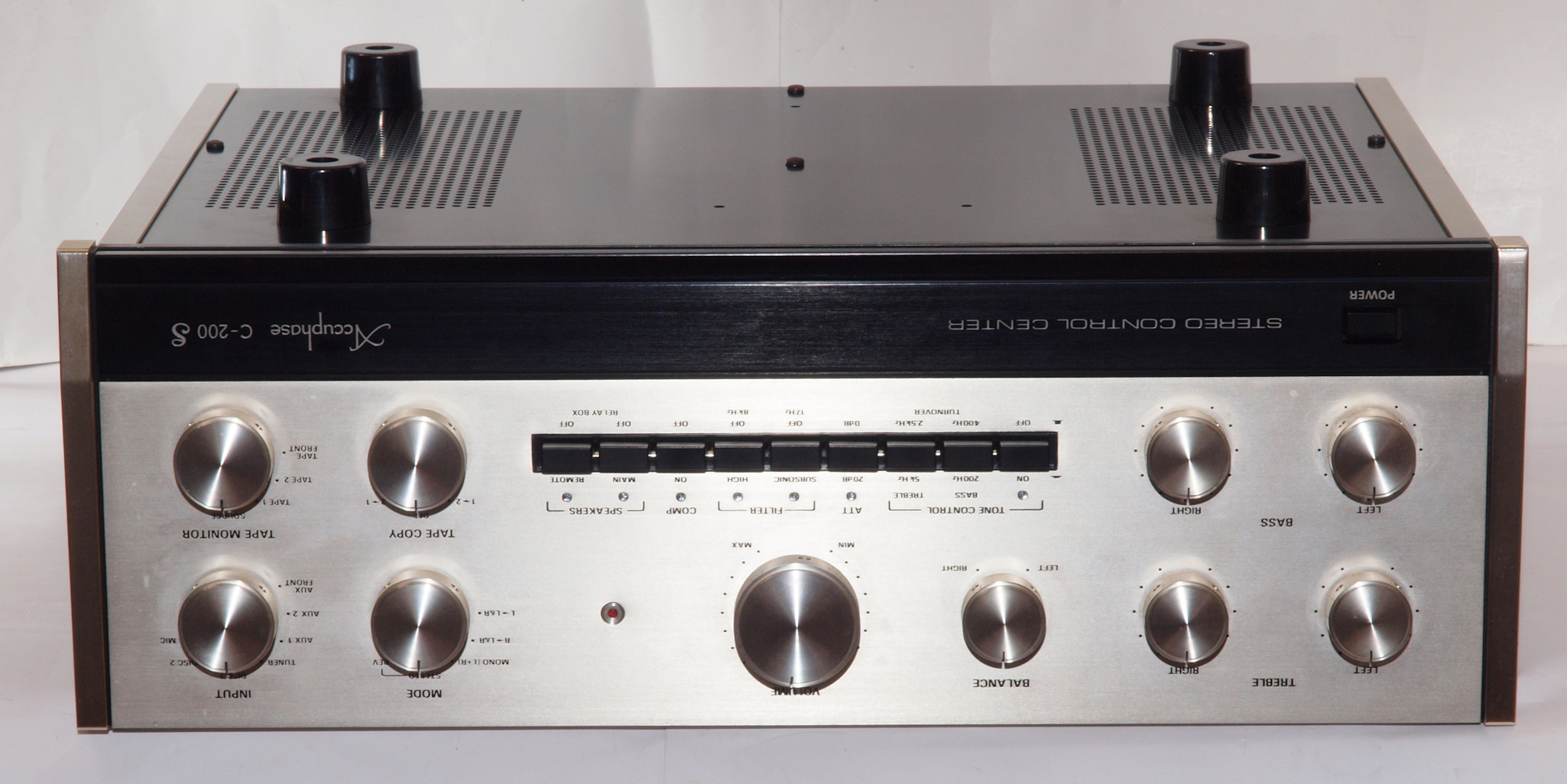

Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る

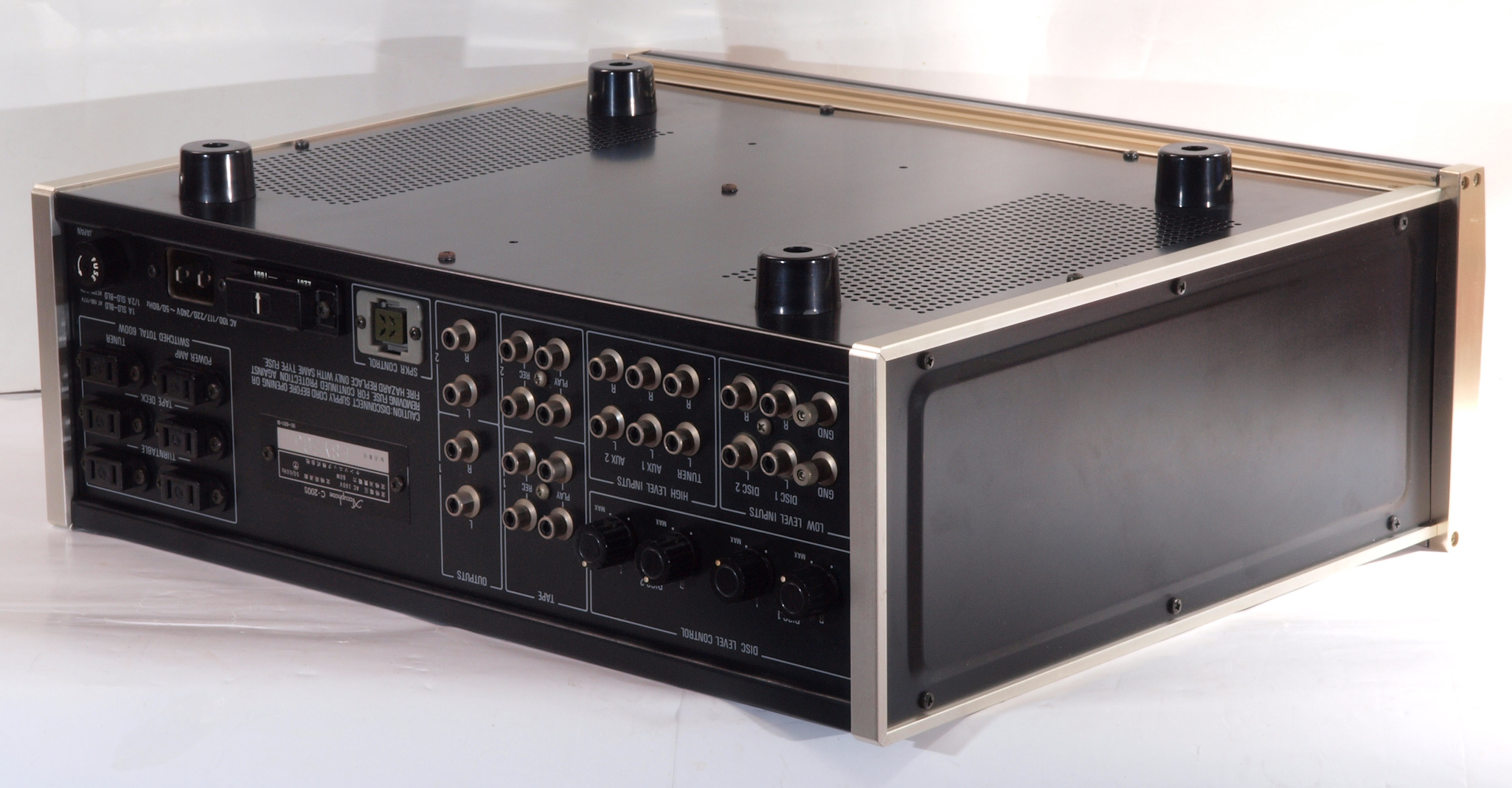

Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

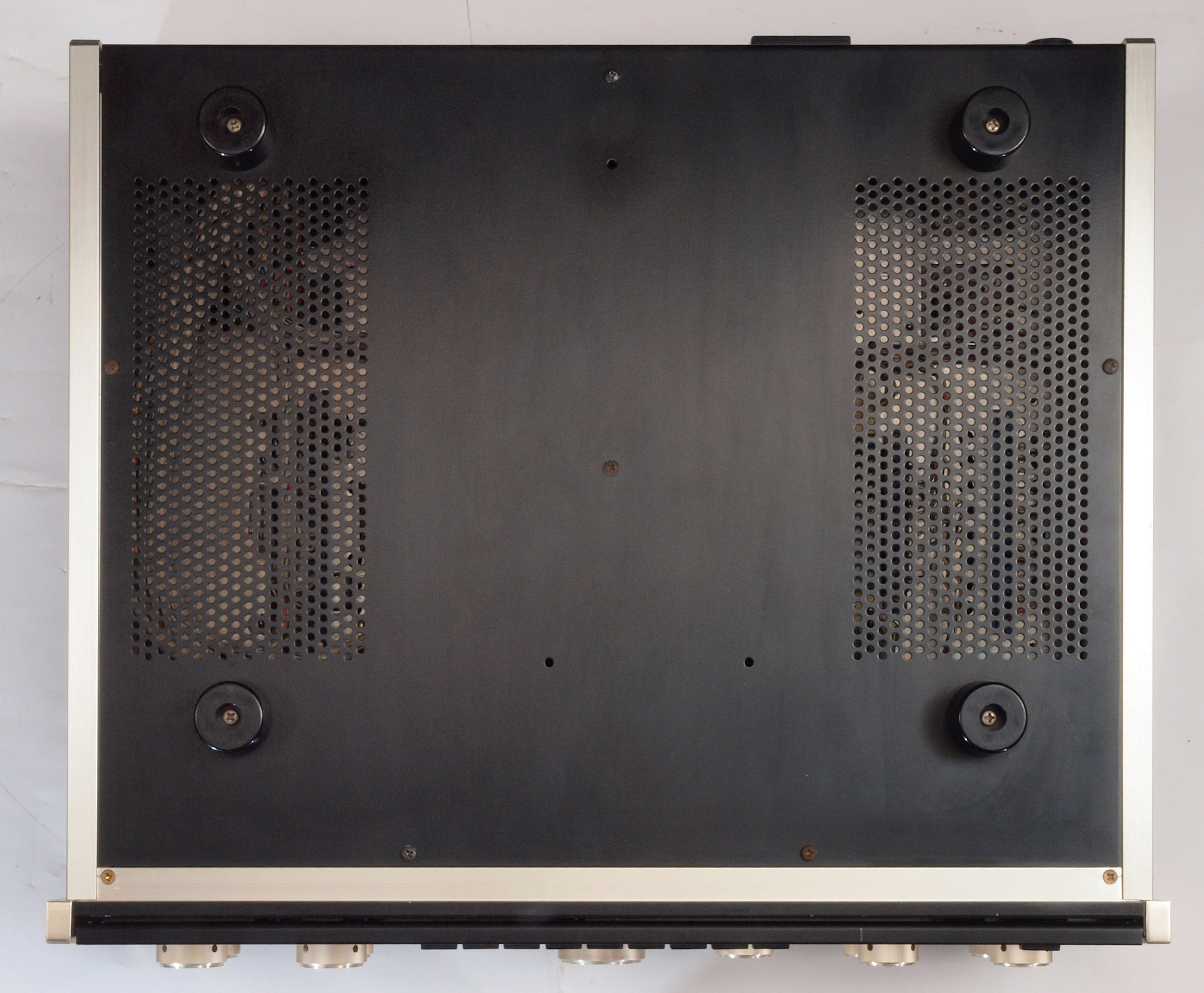

Ａ２５．　点検中　下から見る

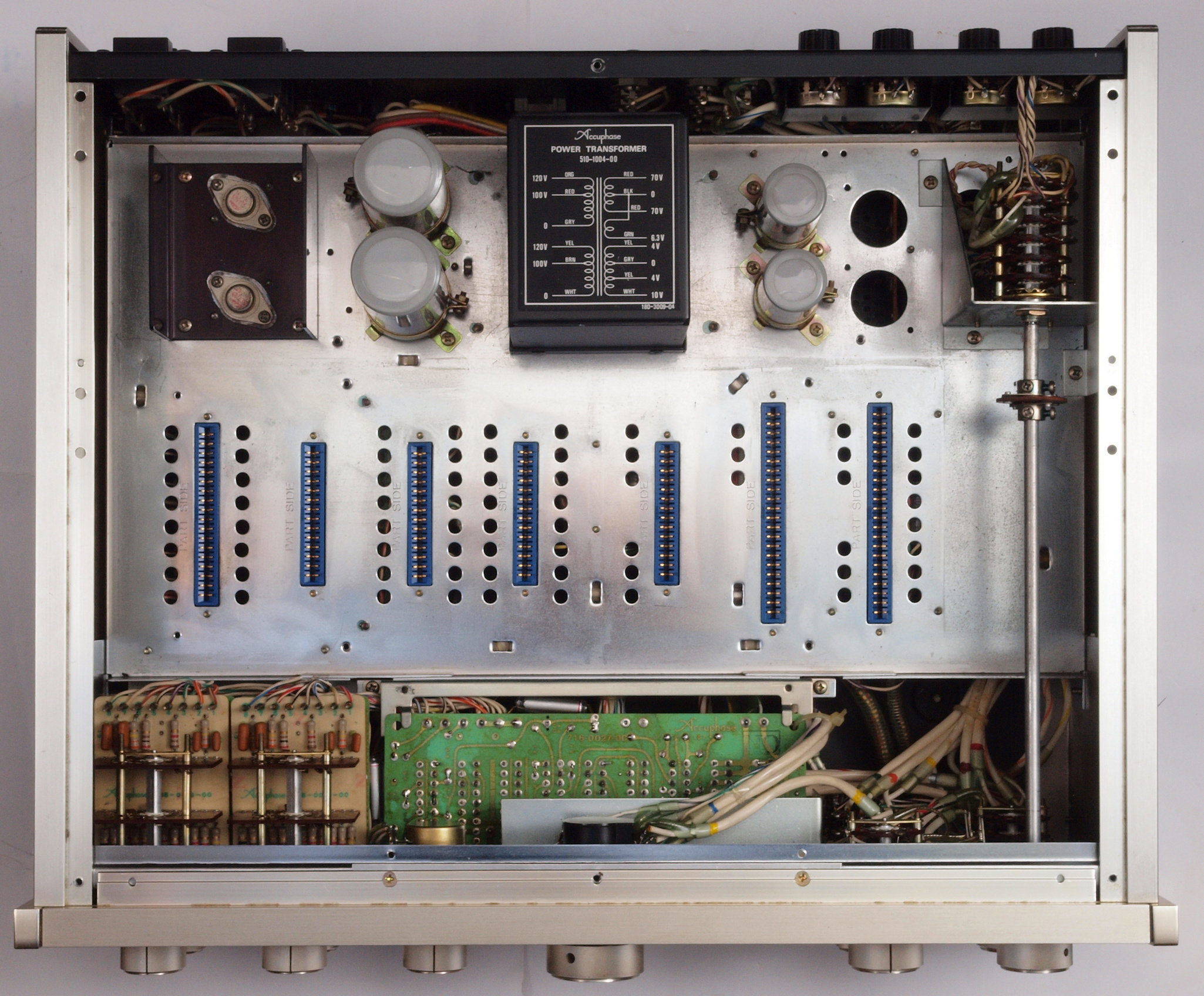

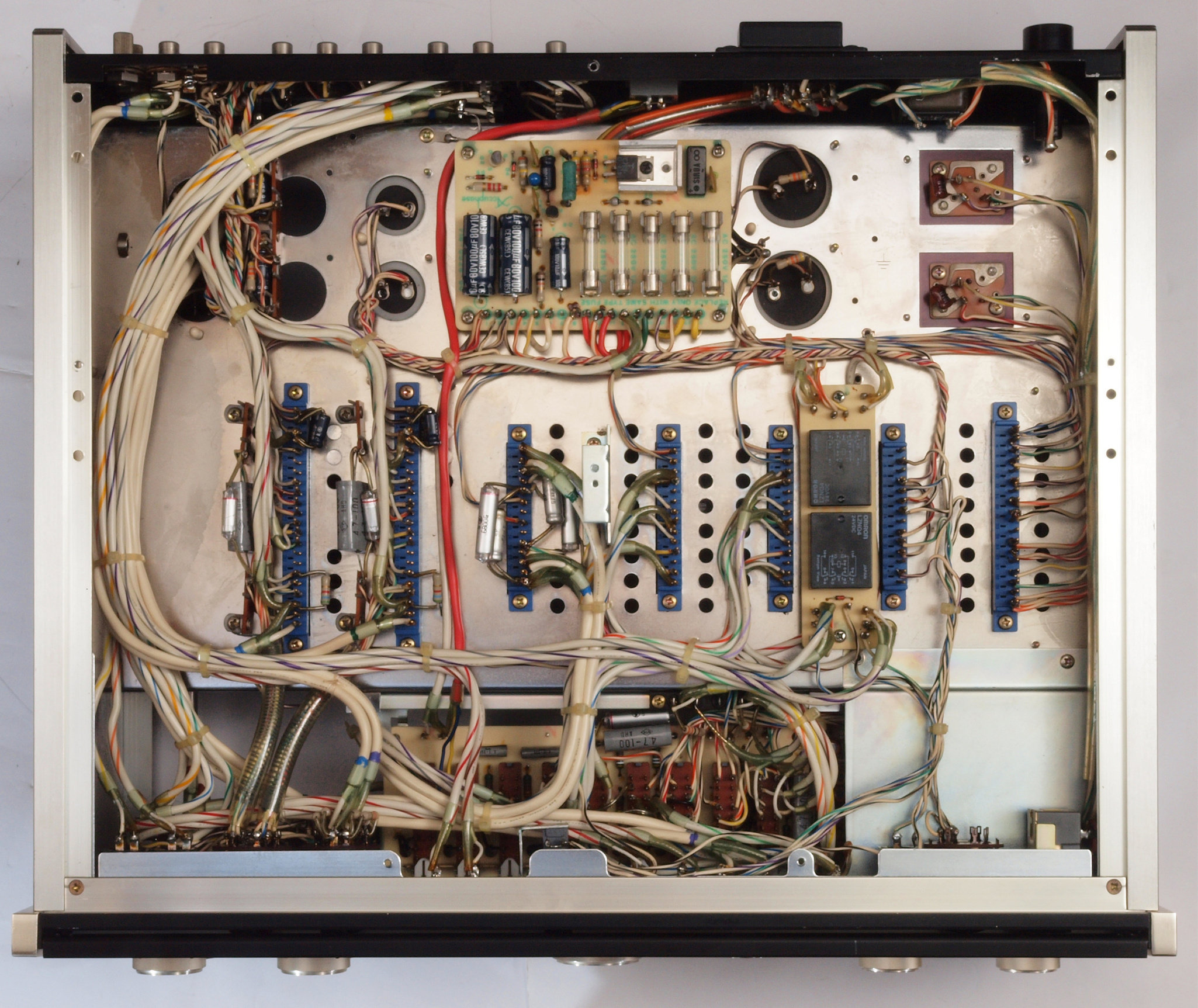

Ａ２６．　点検中　下蓋を取り、下から見る

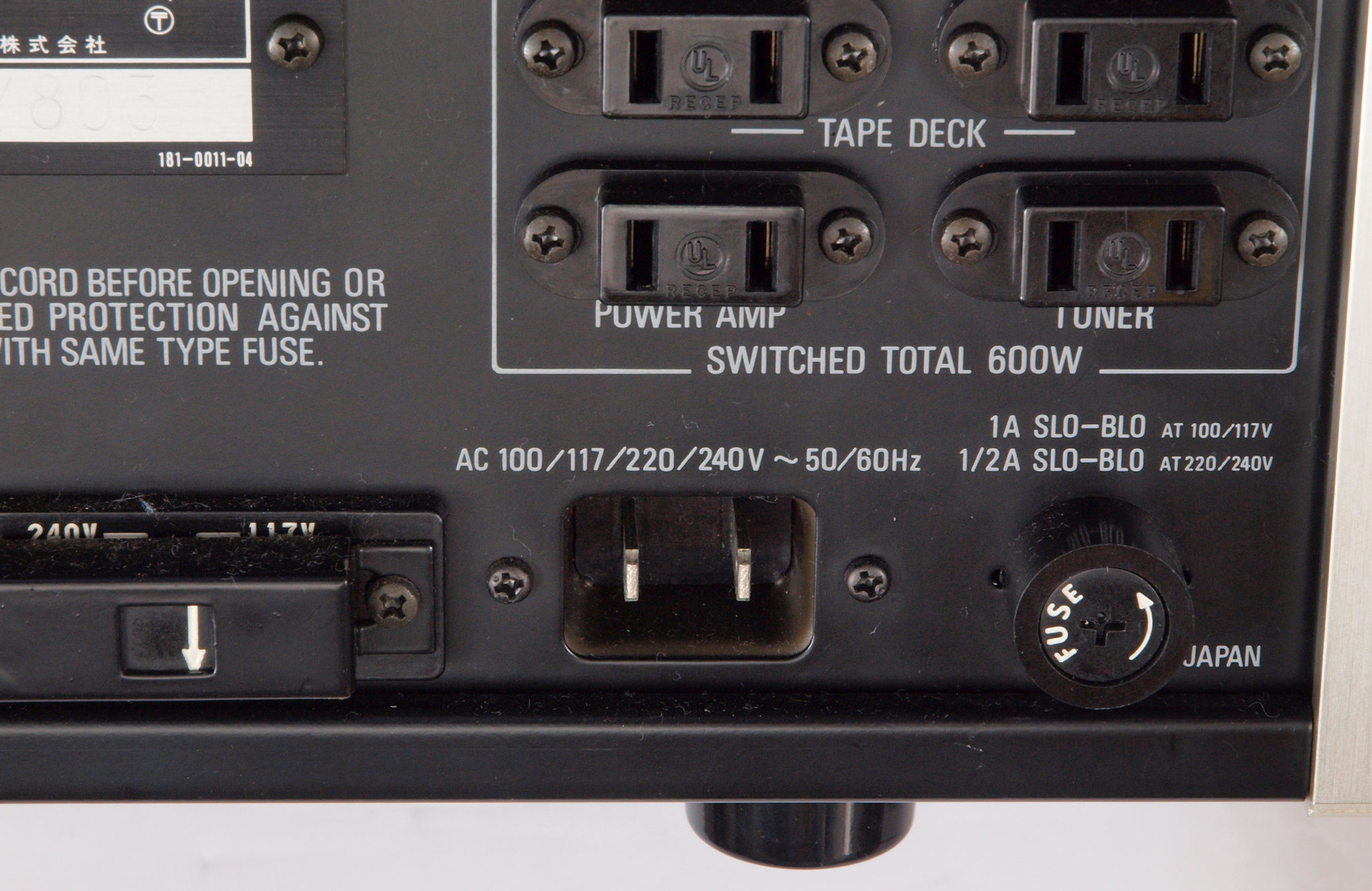

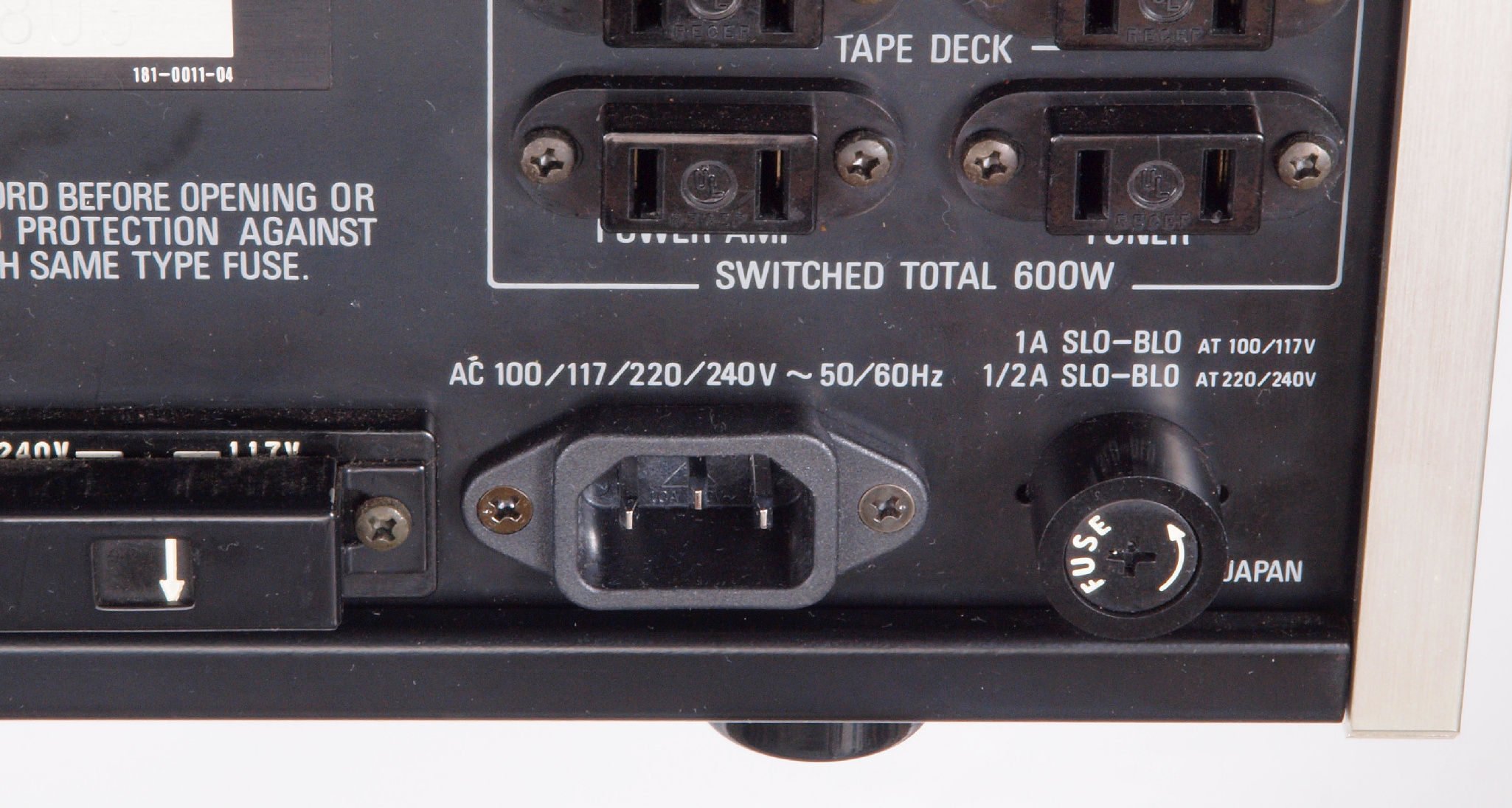

Ａ３１．　点検中　電源インレット。
Ａ３２．　点検中　電源インレット。　３Pインレットに交換する。
　　　　　　　　　　　　　　　　　　　　　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ使用。
Ａ４１．　点検中　出力＆ＴＡＰＥ　ＲＣＡ端子郡
Ａ４２．　点検中　出力＆ＴＡＰＥ　ＲＣＡ。　テフロン絶縁ＲＣＡ端子に交換する。　ＷＢＴ−０２０１は定価で工賃込みです。
Ａ５１．　点検中　入力ＲＣＡ端子郡
Ａ５２．　点検中　入力RCA端子郡。　テフロン絶縁ＲＣＡ端子に交換する。　ＷＢＴ−０２０１は定価で工賃込みです。
Ａ６１．　点検中　出力リレー基板。　かなり前に製造中止で同型が無！

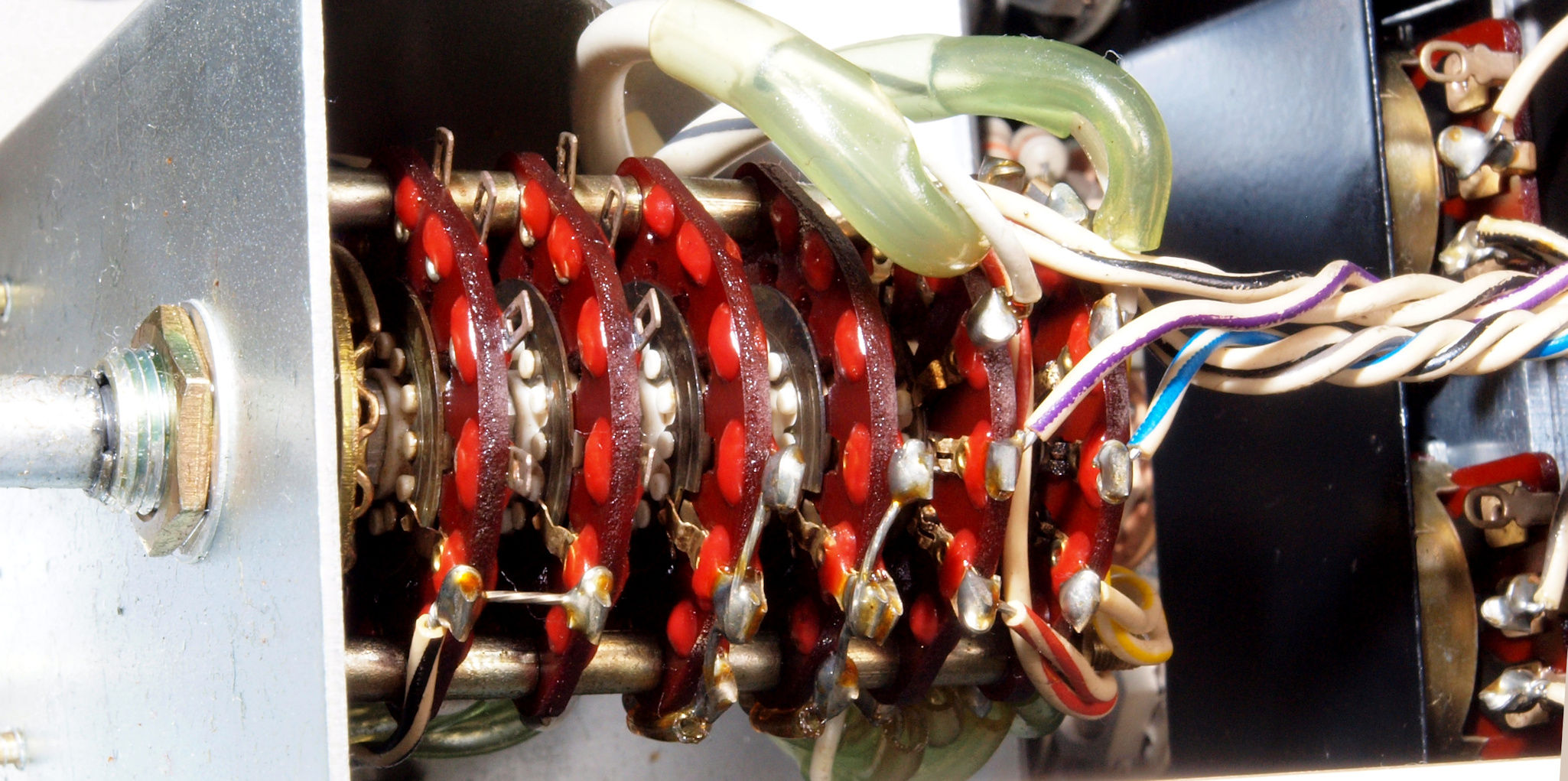

Ａ７１．　点検中　入力切換ＳＷ。　多量の接点復活材の使用でベトベト！
Ｔ．　修理前点検測定

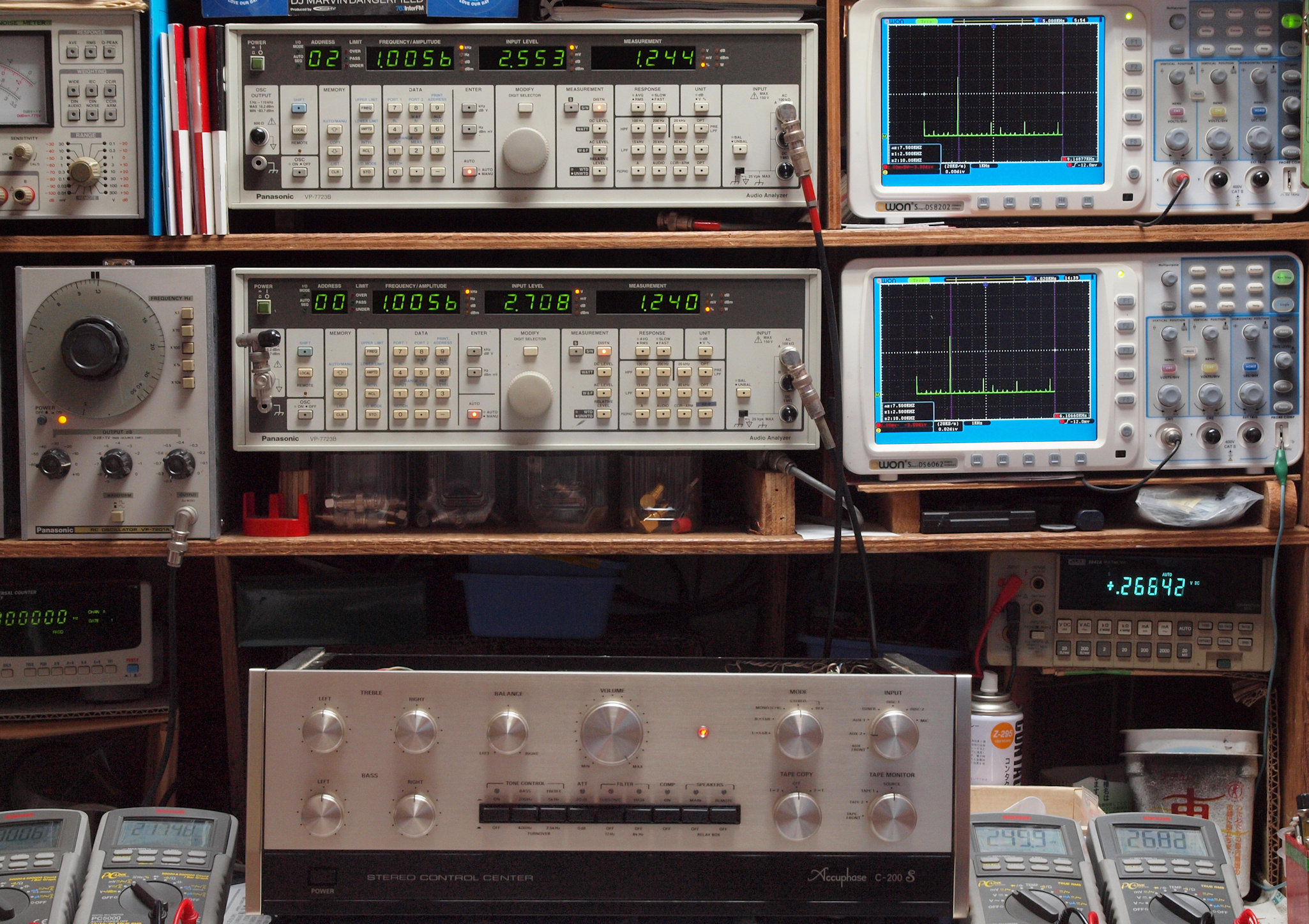

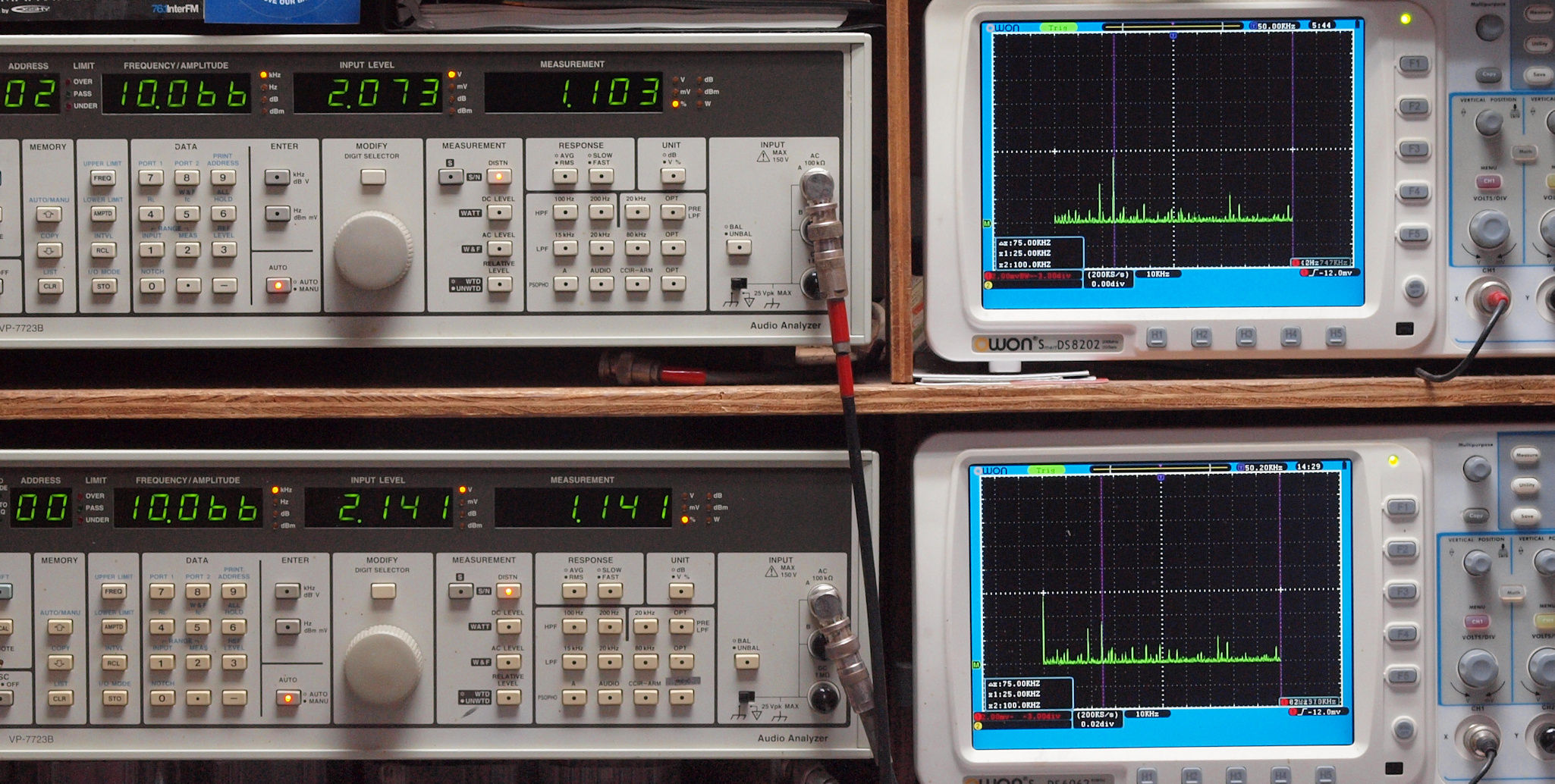

Ｔ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

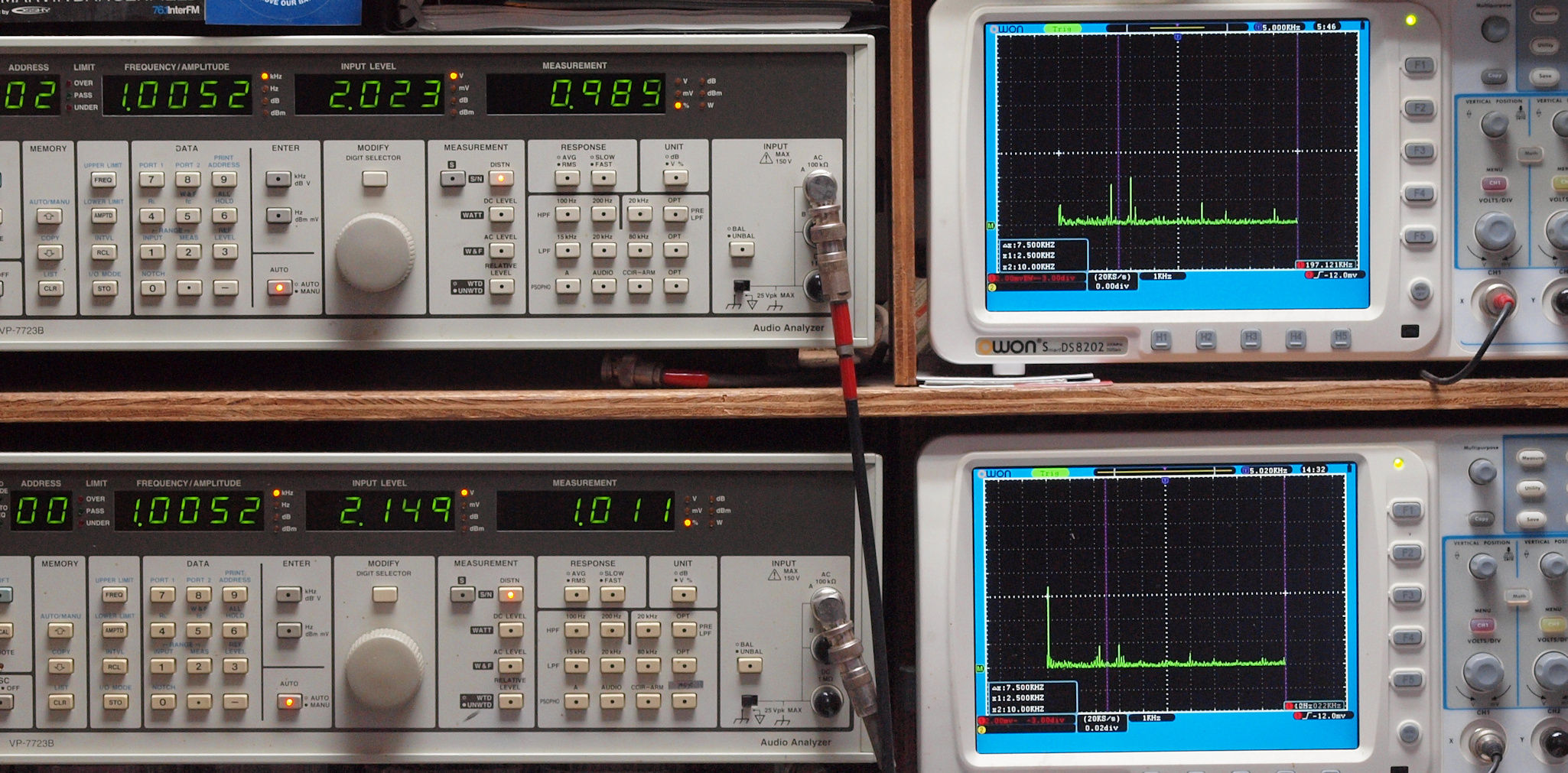

Ｔ１．　ＡＵＸ１，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．９８９％歪み。
　　　　　　　　　　　　　 　　 　 Ｌ側出力電圧２Ｖ出力、　１．０１１％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ２．　ＡＵＸ１，１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　１．１０３％歪み。
　　　　　　　　　　　　　 　　　 　 Ｌ側出力電圧２Ｖ出力、　１．１４１％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

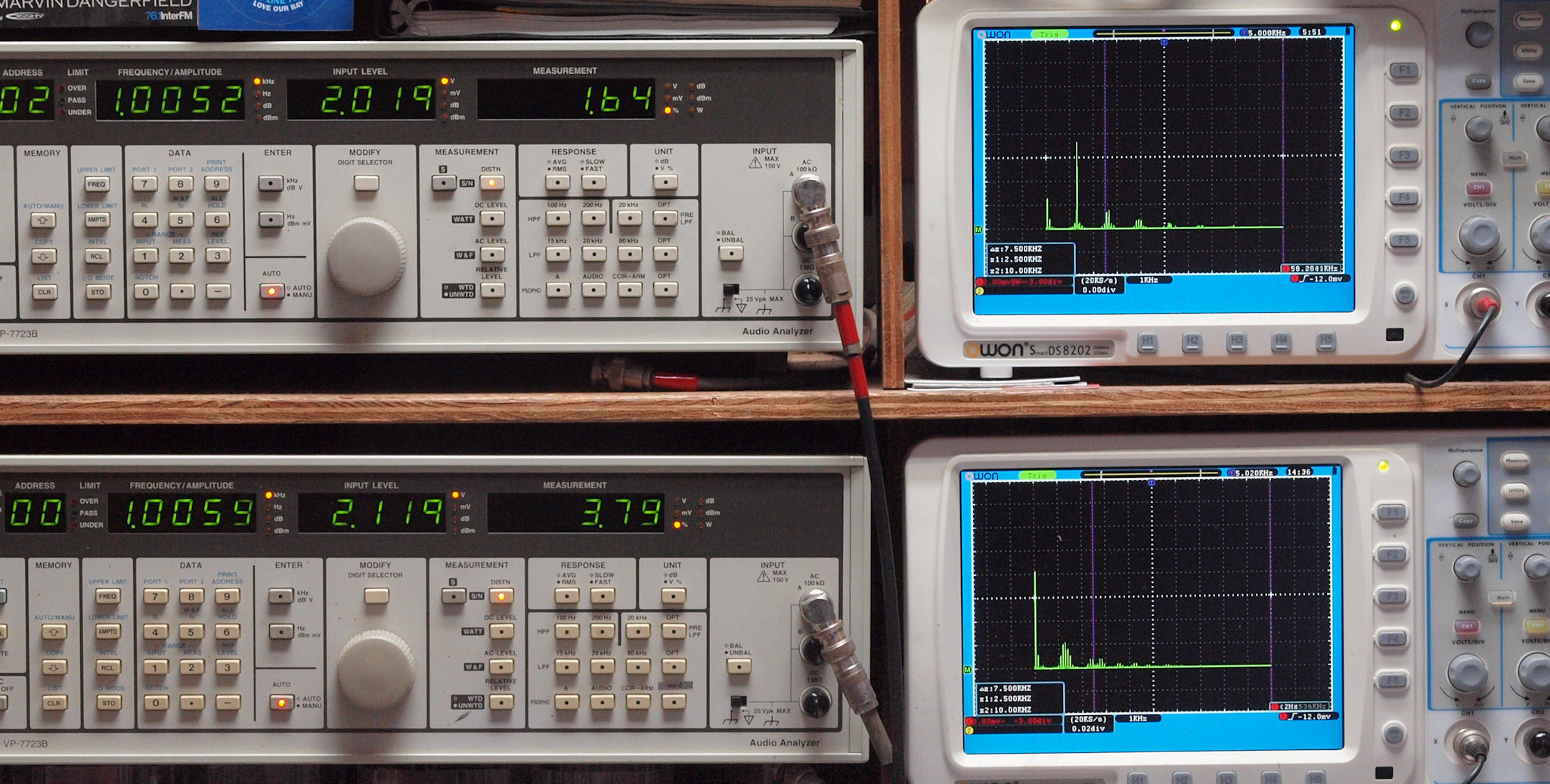

Ｔ３．　ＭＭ，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　１．６４％歪み。
　　　　　ＤＩＳＫ１　　 　　　 Ｌ側出力電圧２Ｖ出力、　３．７９％歪み。
　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

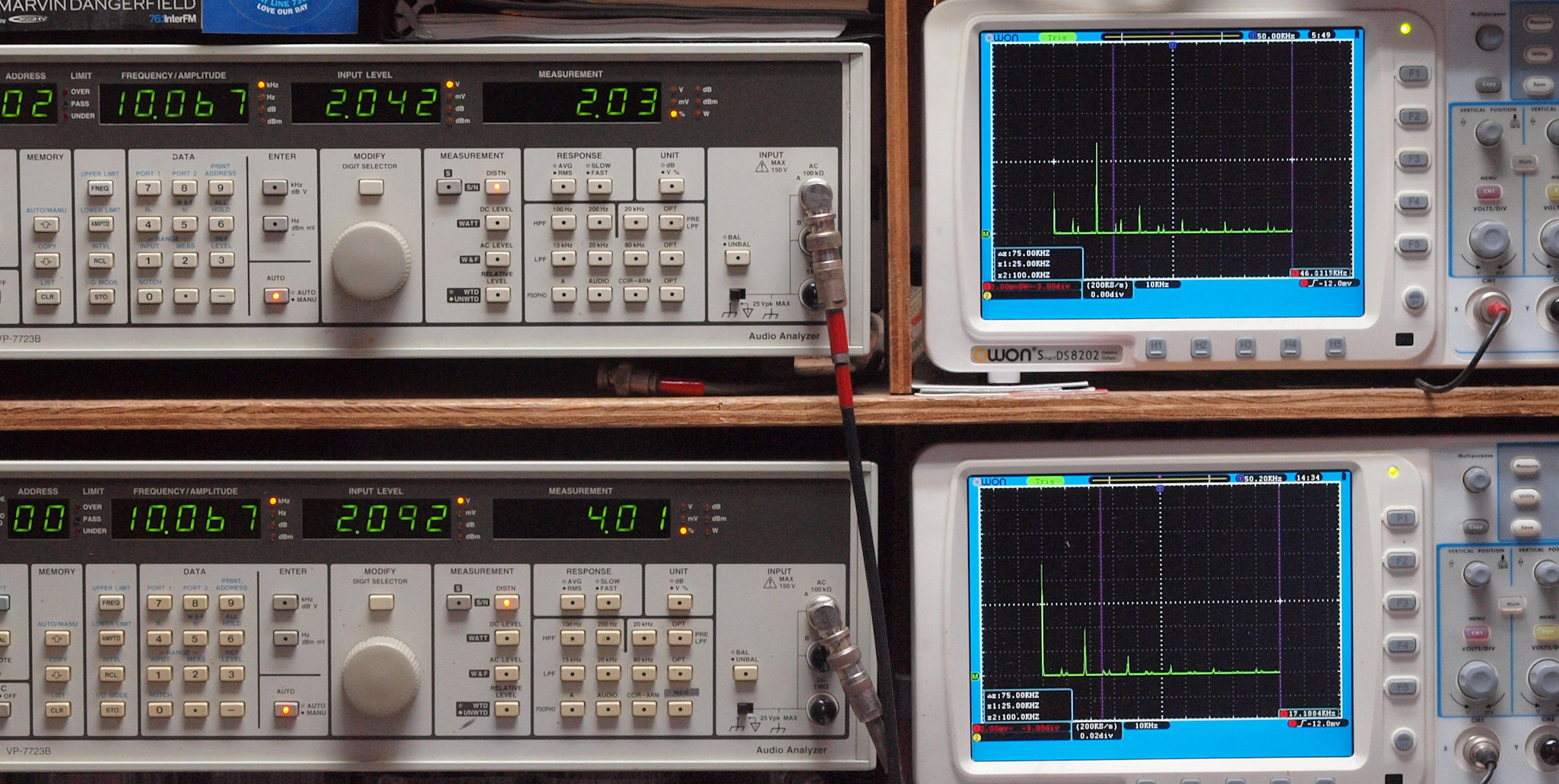

Ｔ４．　ＭＭ，１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　２．０３％歪み。
　　　　　ＤＩＳＫ１　　　　　　　 Ｌ側出力電圧２Ｖ出力、　４．０１％歪み。
　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　上下蓋、シールド、左右パネル、基板類を外したシャーシを上から見る。

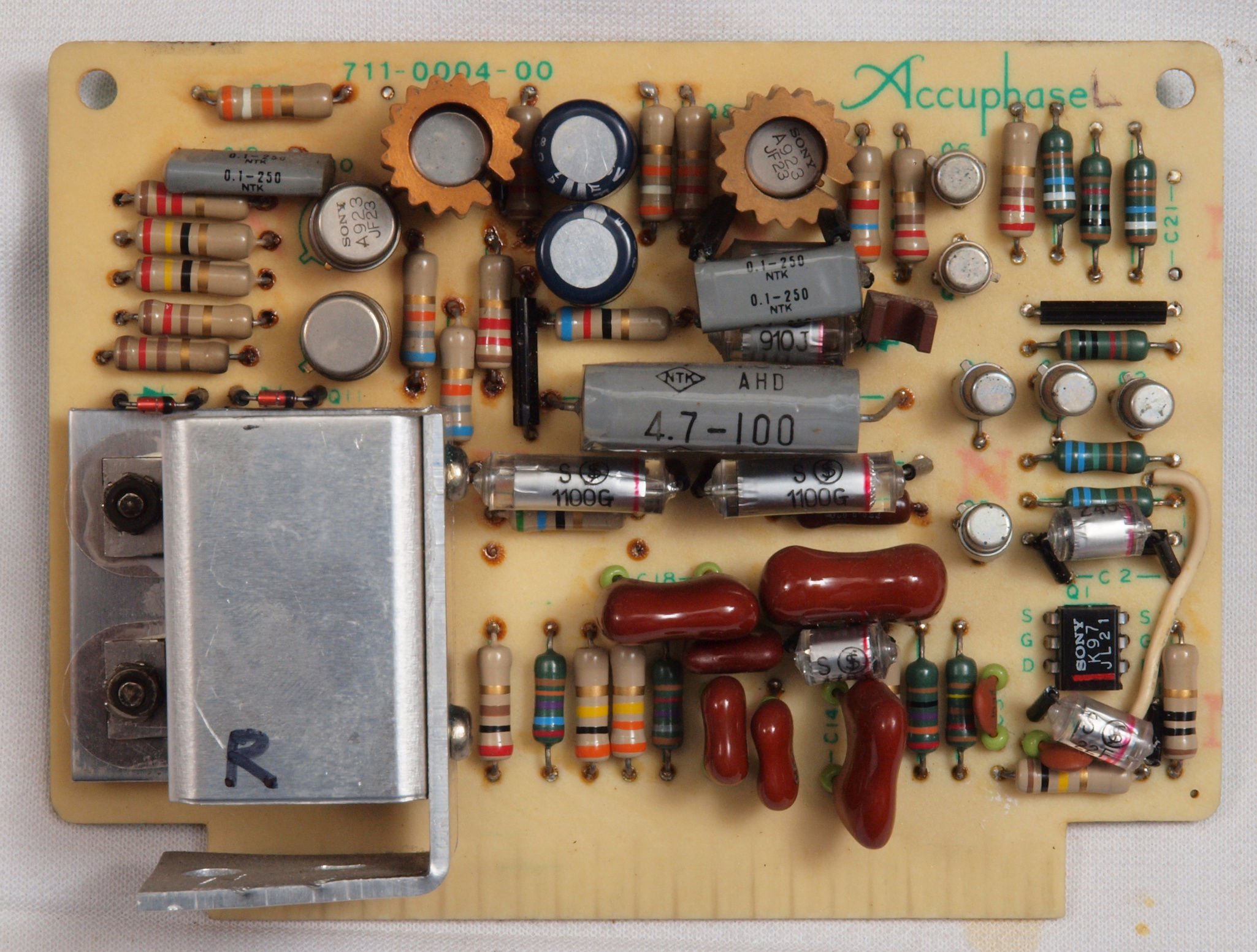

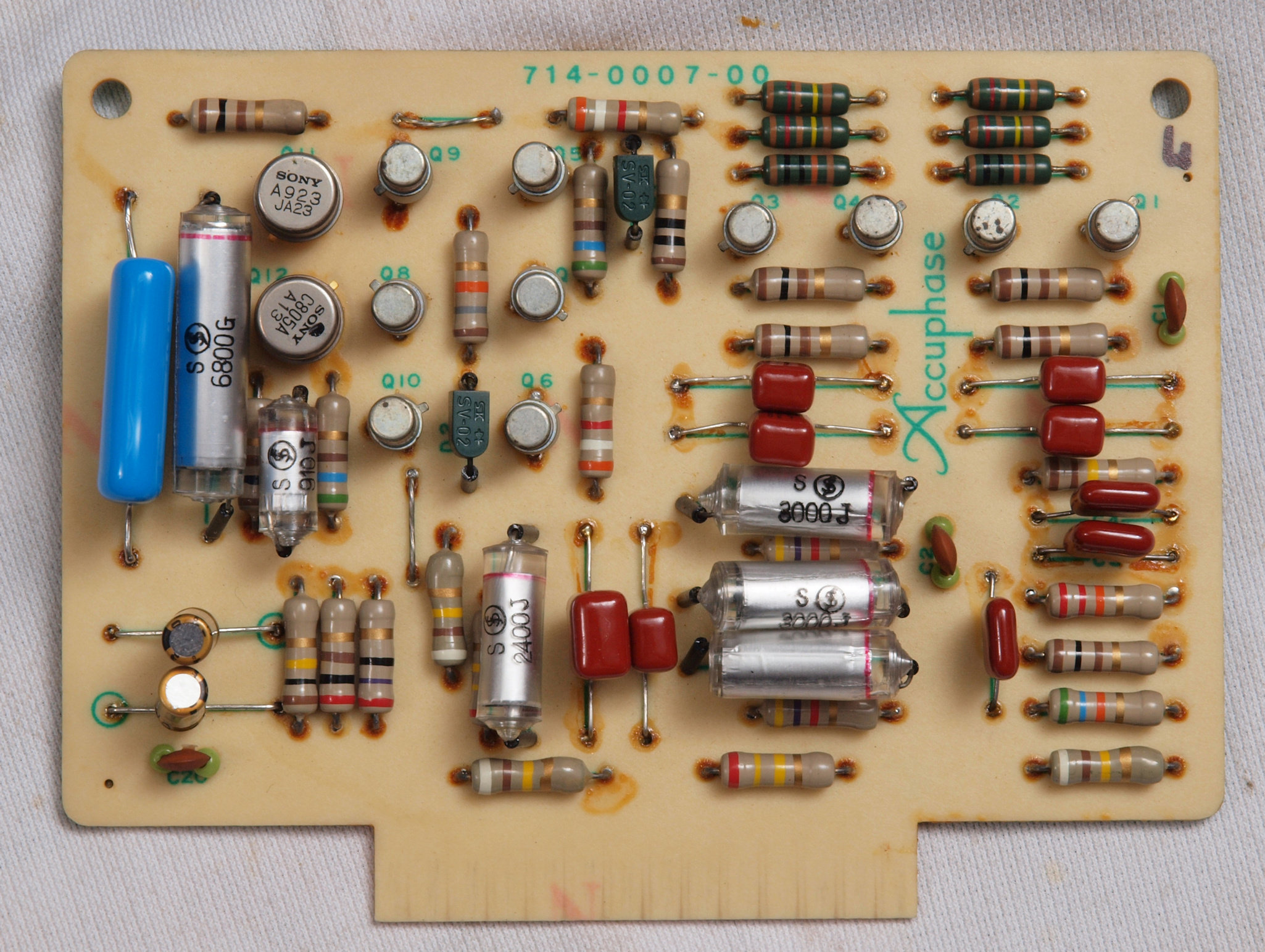

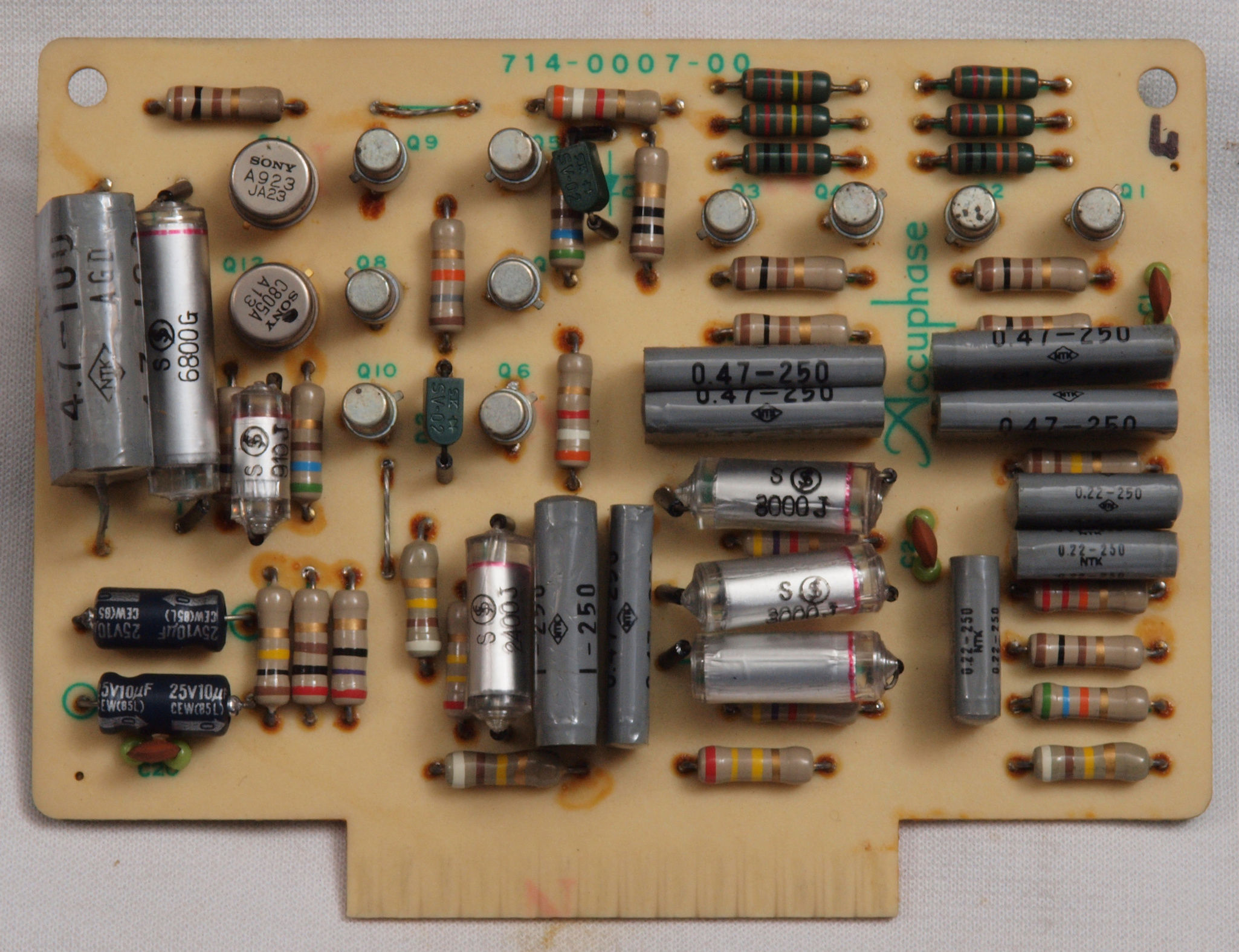

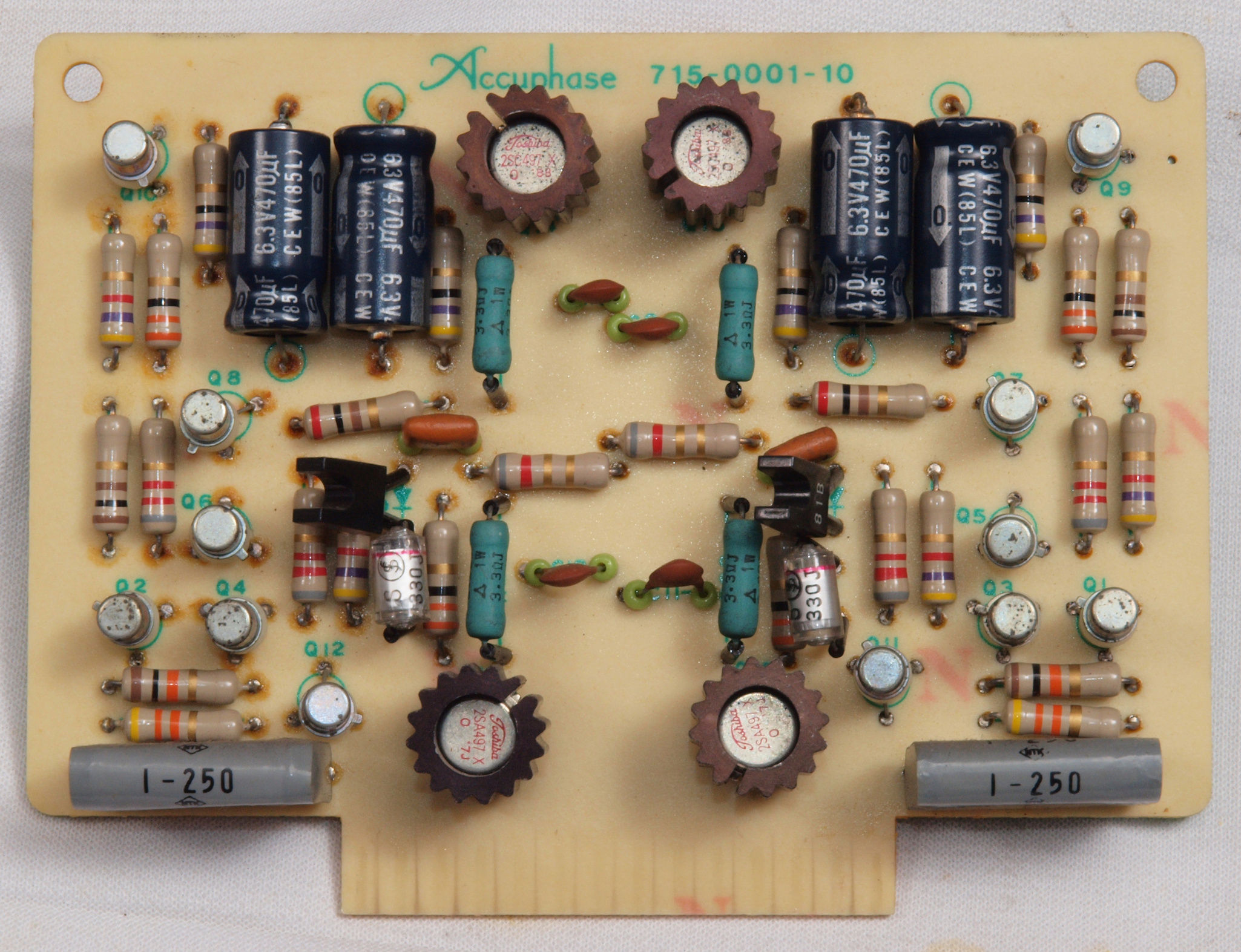

Ｃ１１．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板。

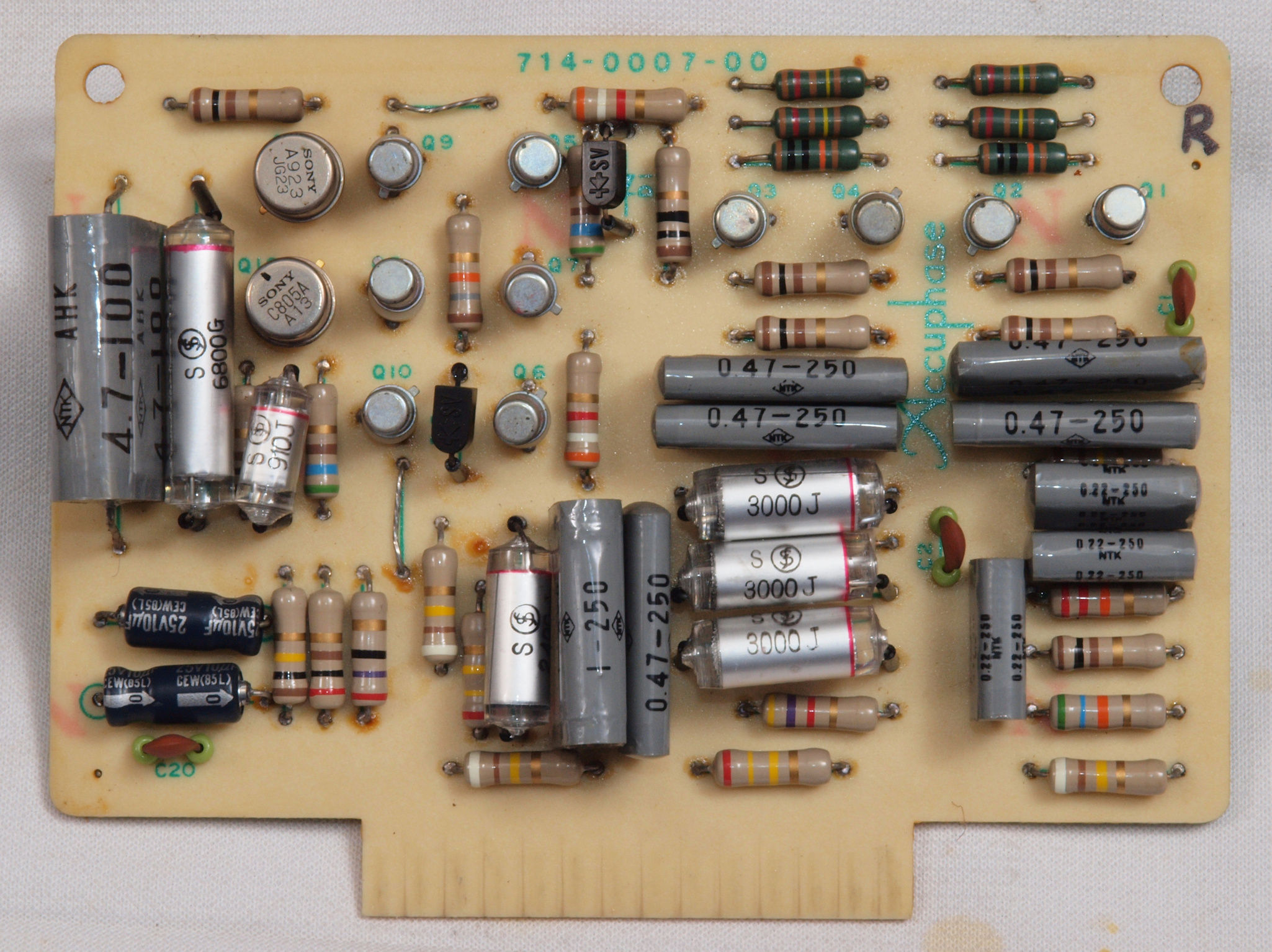

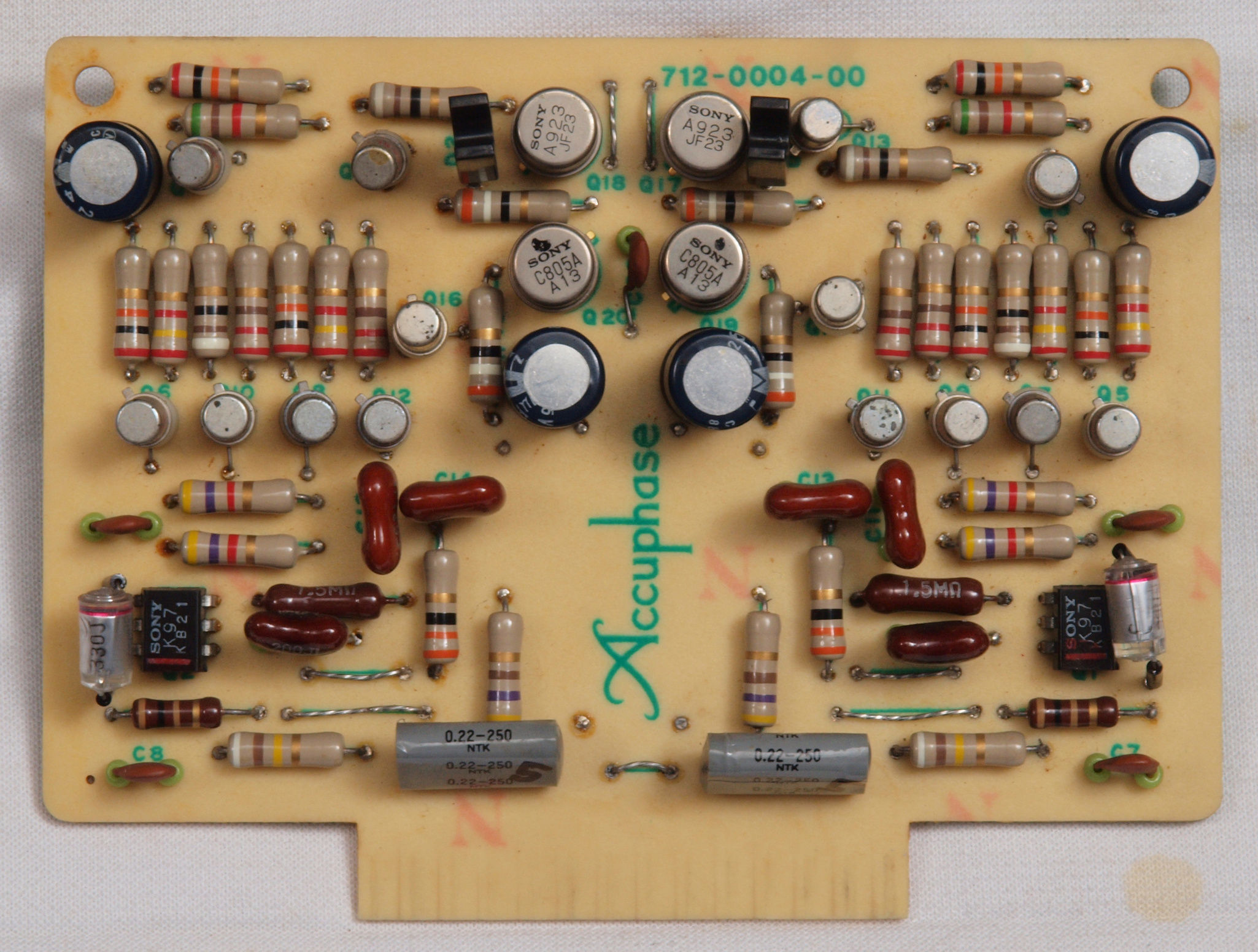

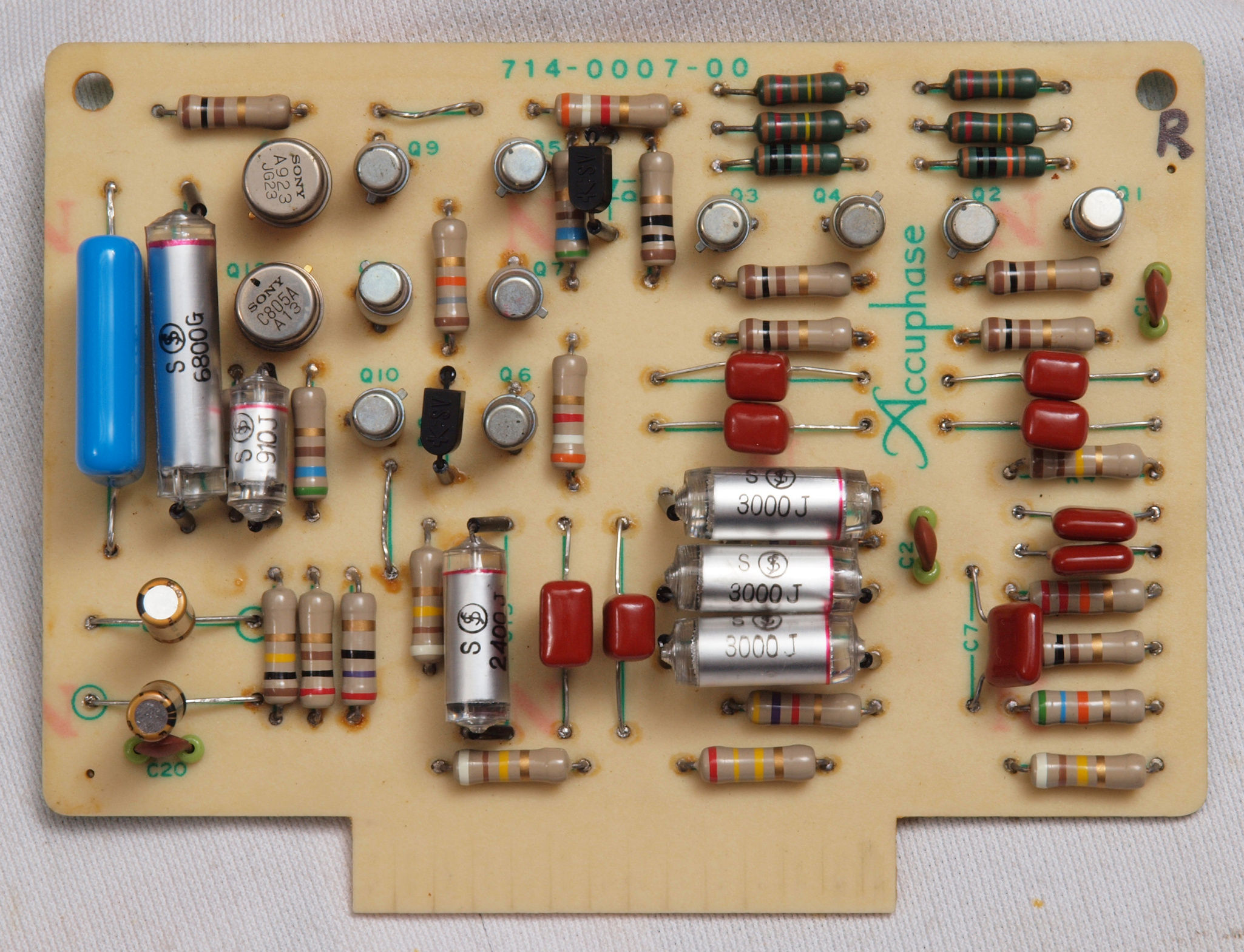

Ｃ１２．　修理後　Ｒ側ＥＱ＿ＡＭＰ基板。
　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、フイルムコンデンサー３個、ＴＲ（トランジスター）２個交換。

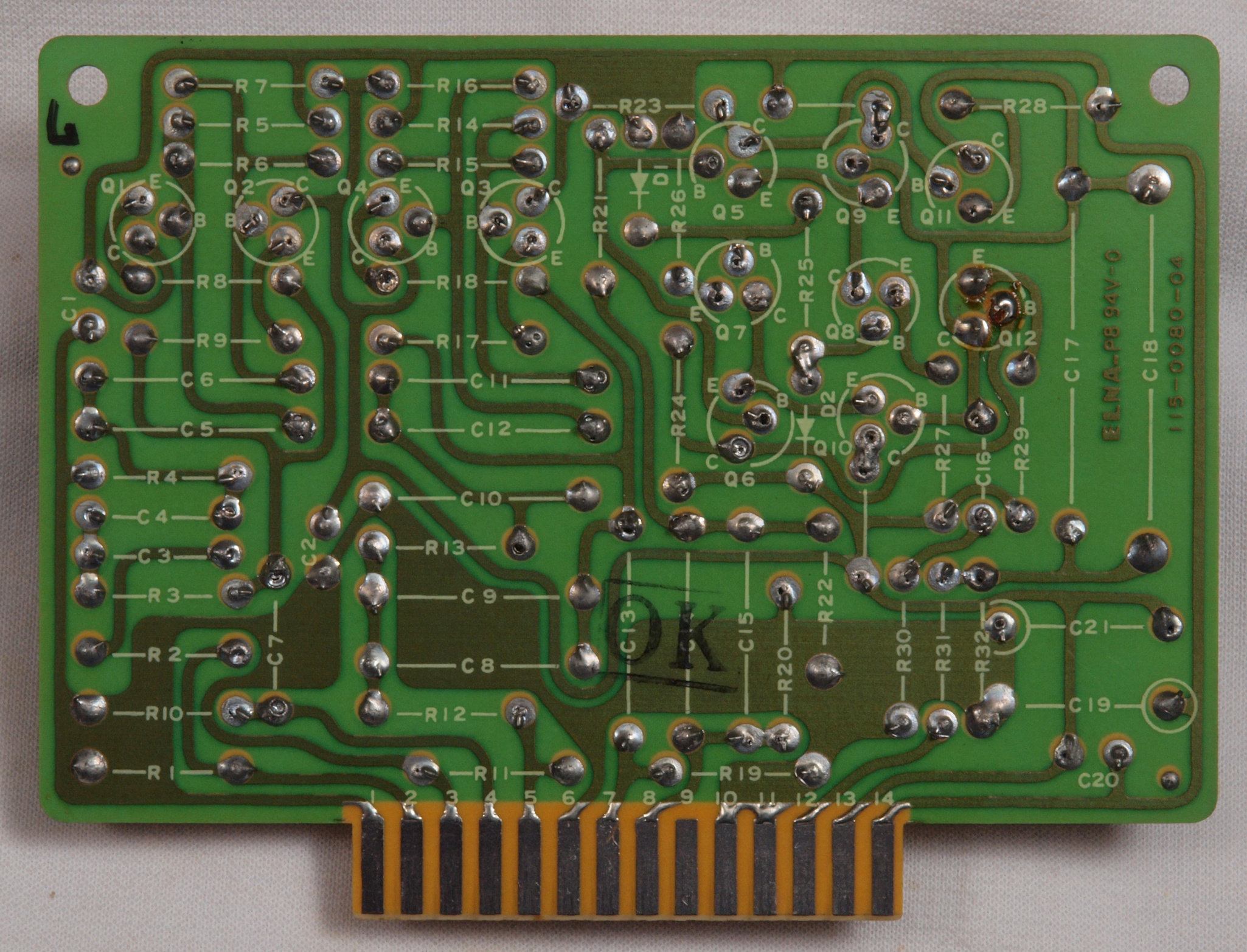

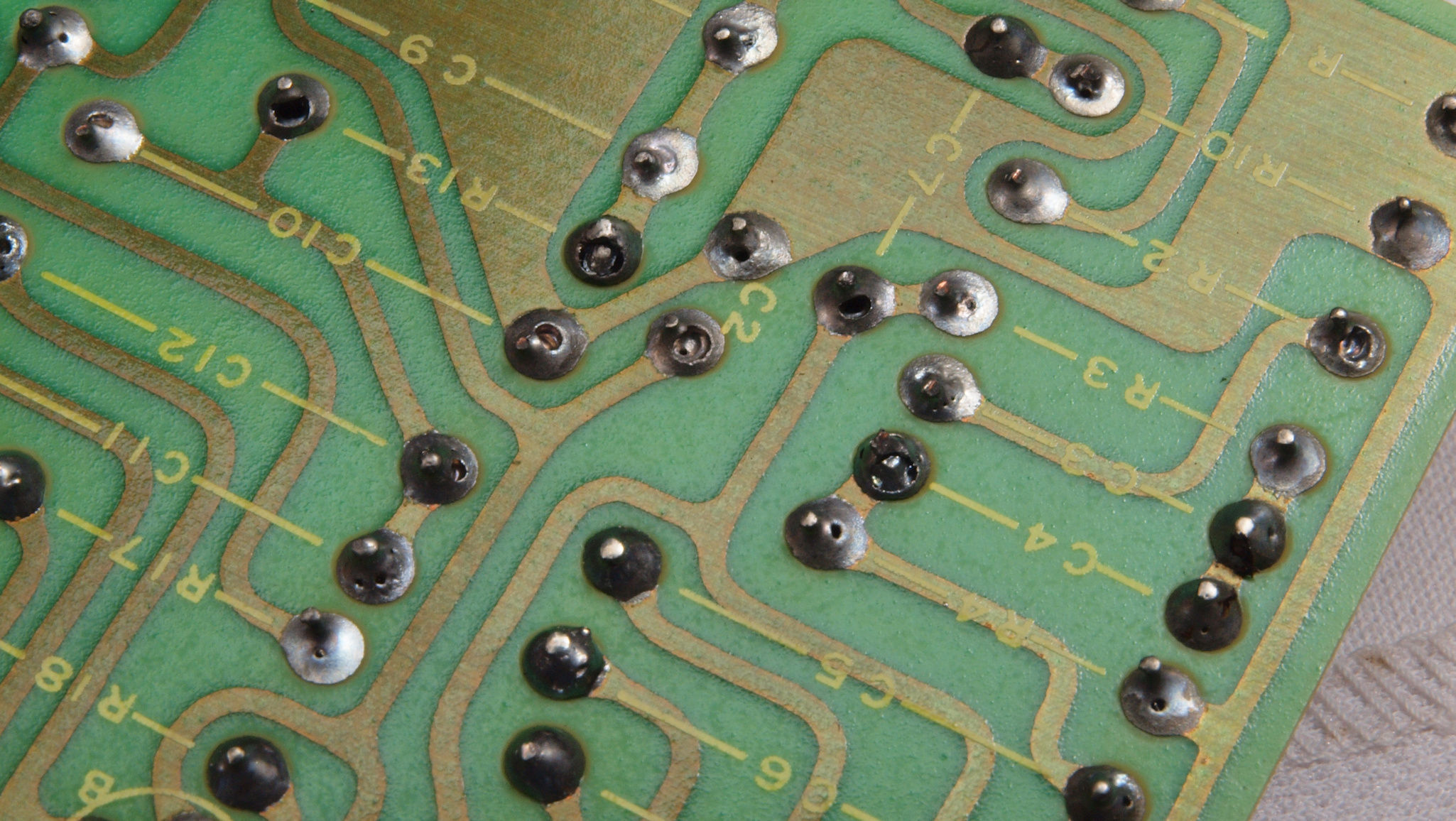

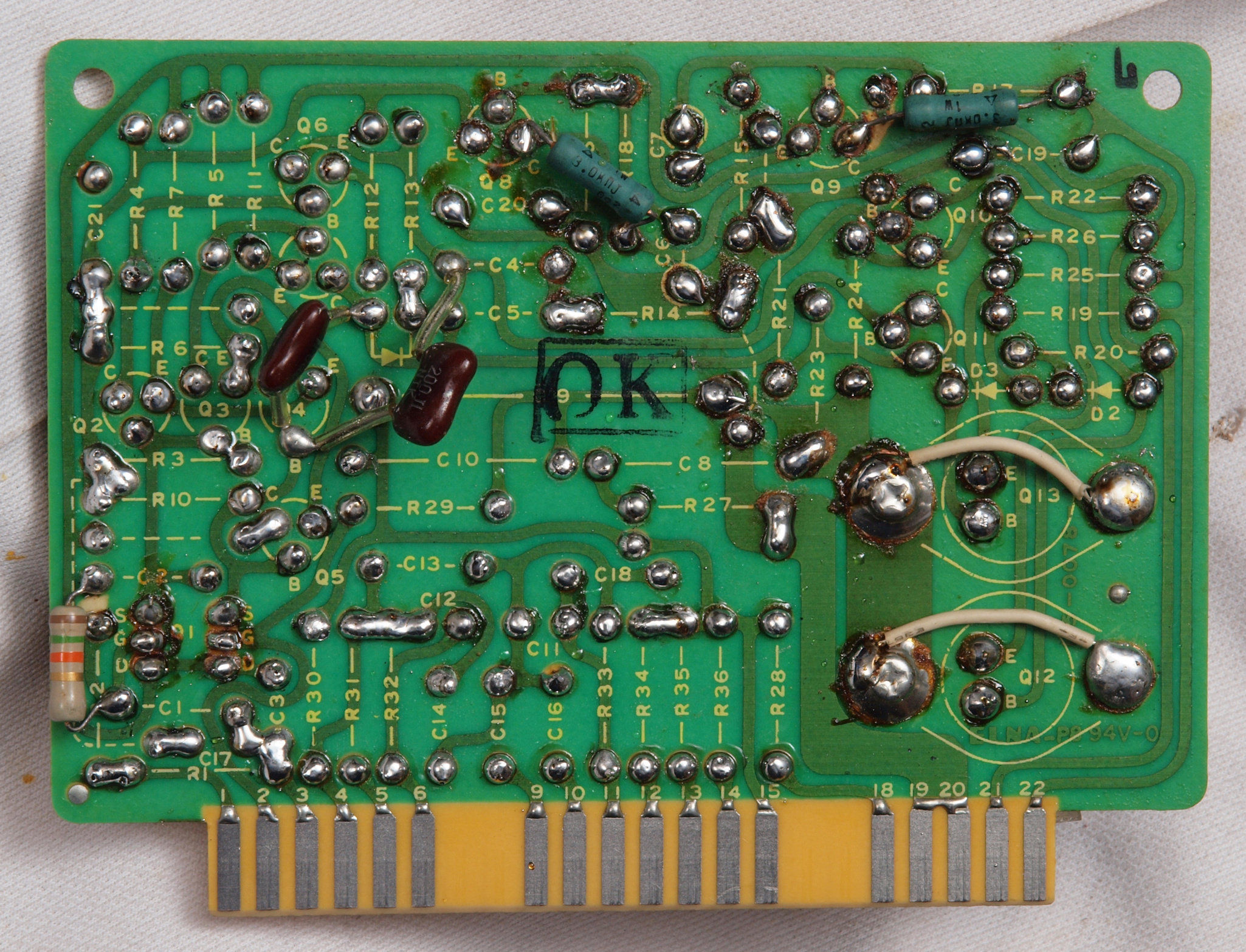

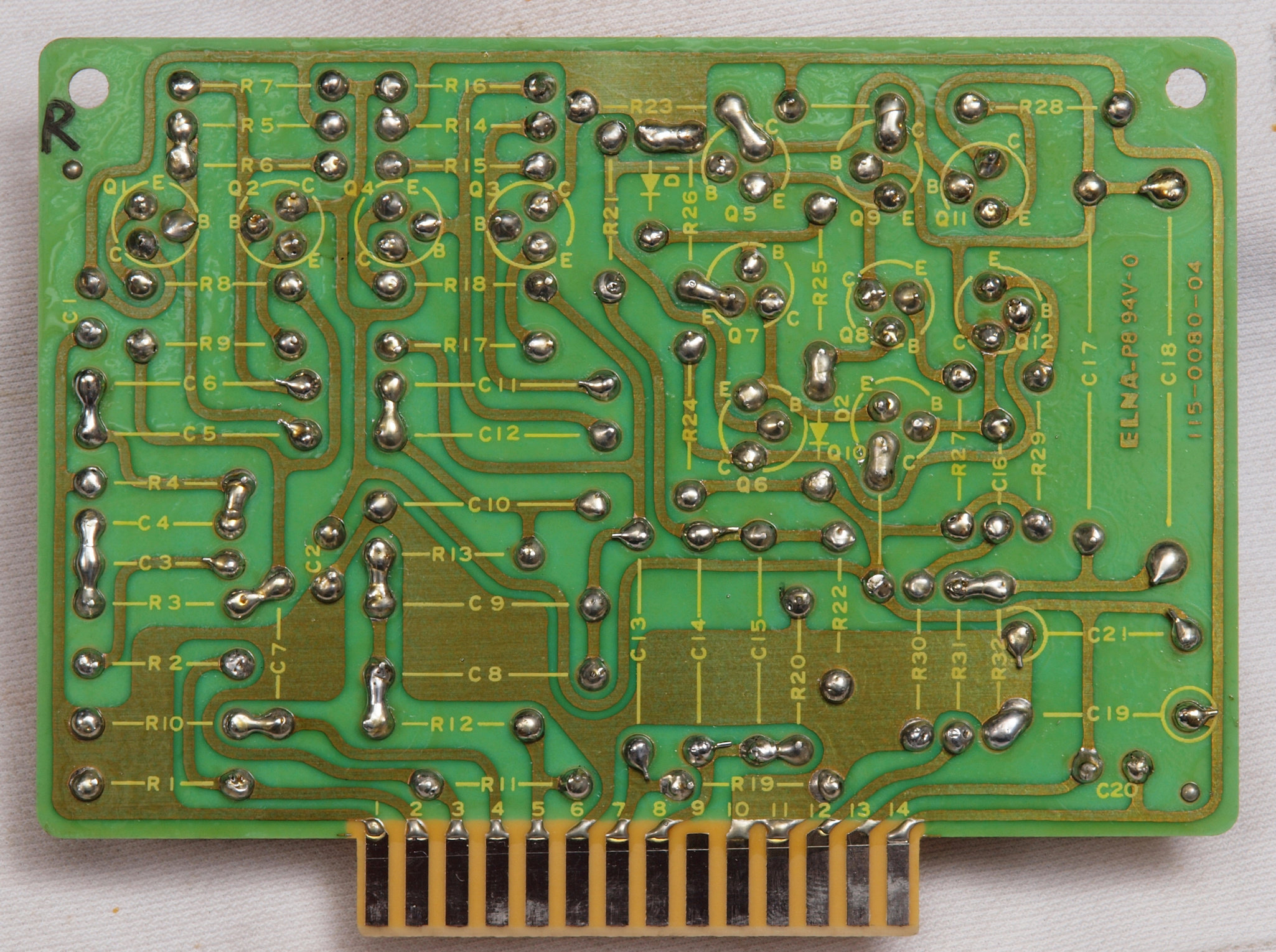

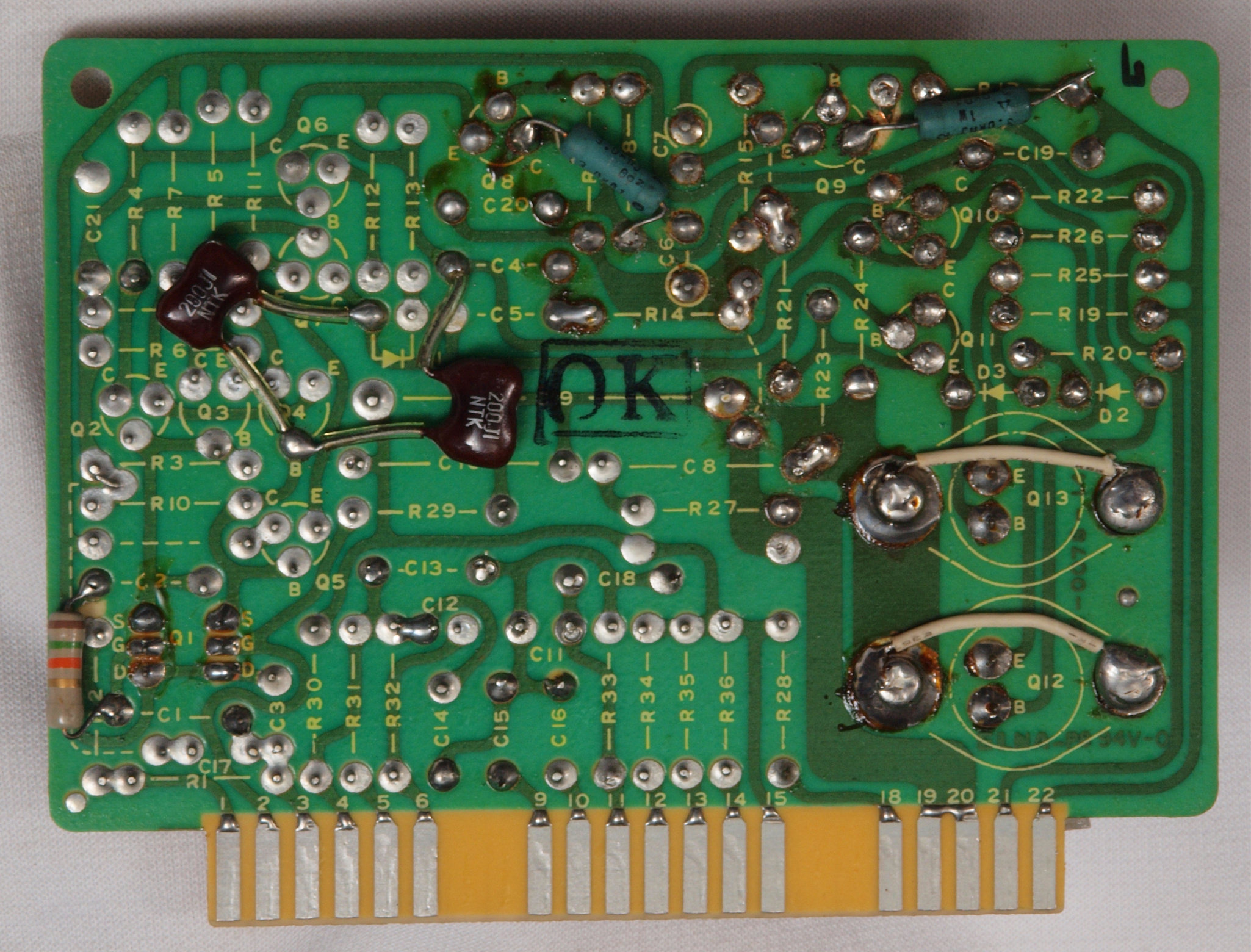

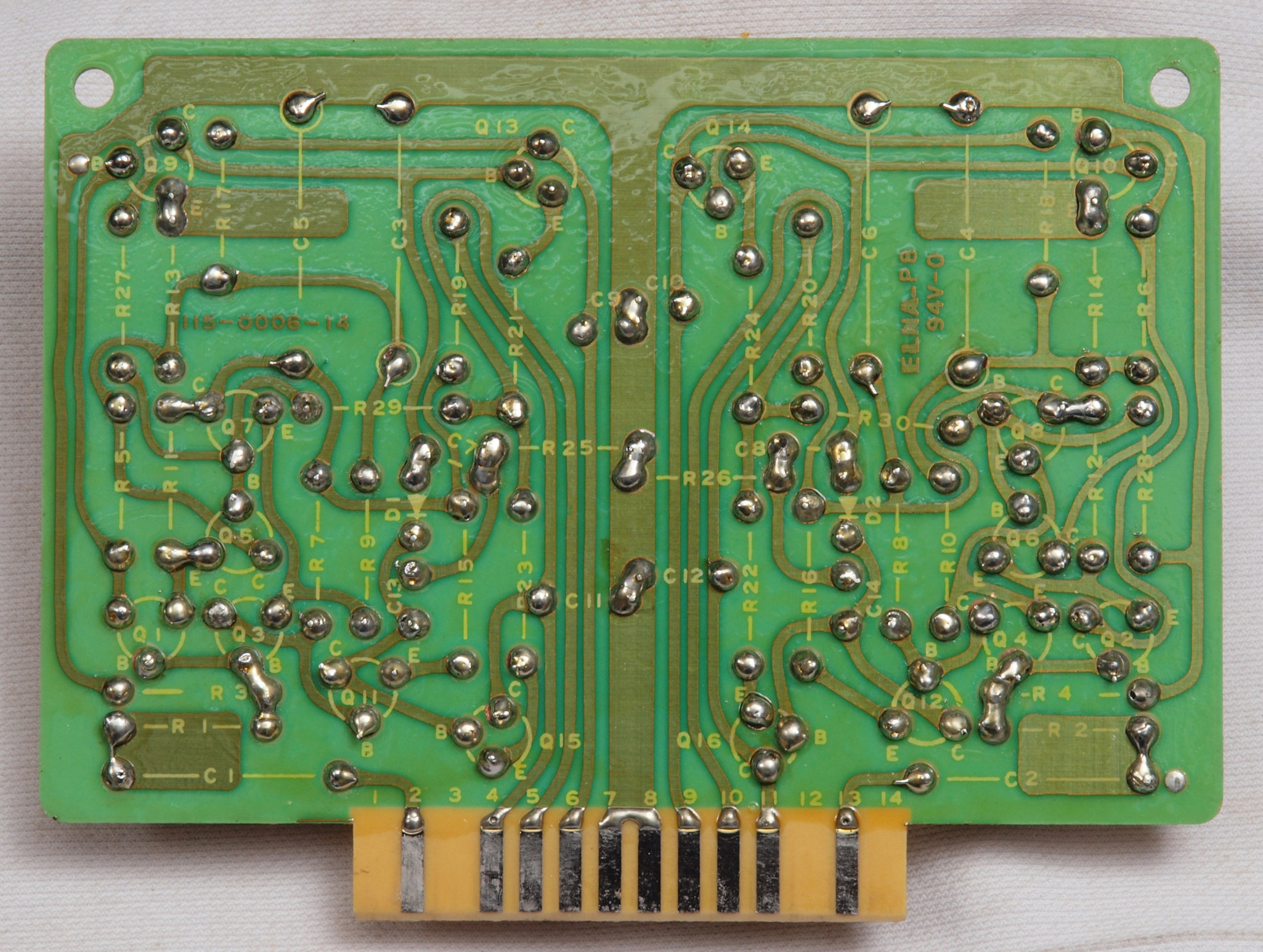

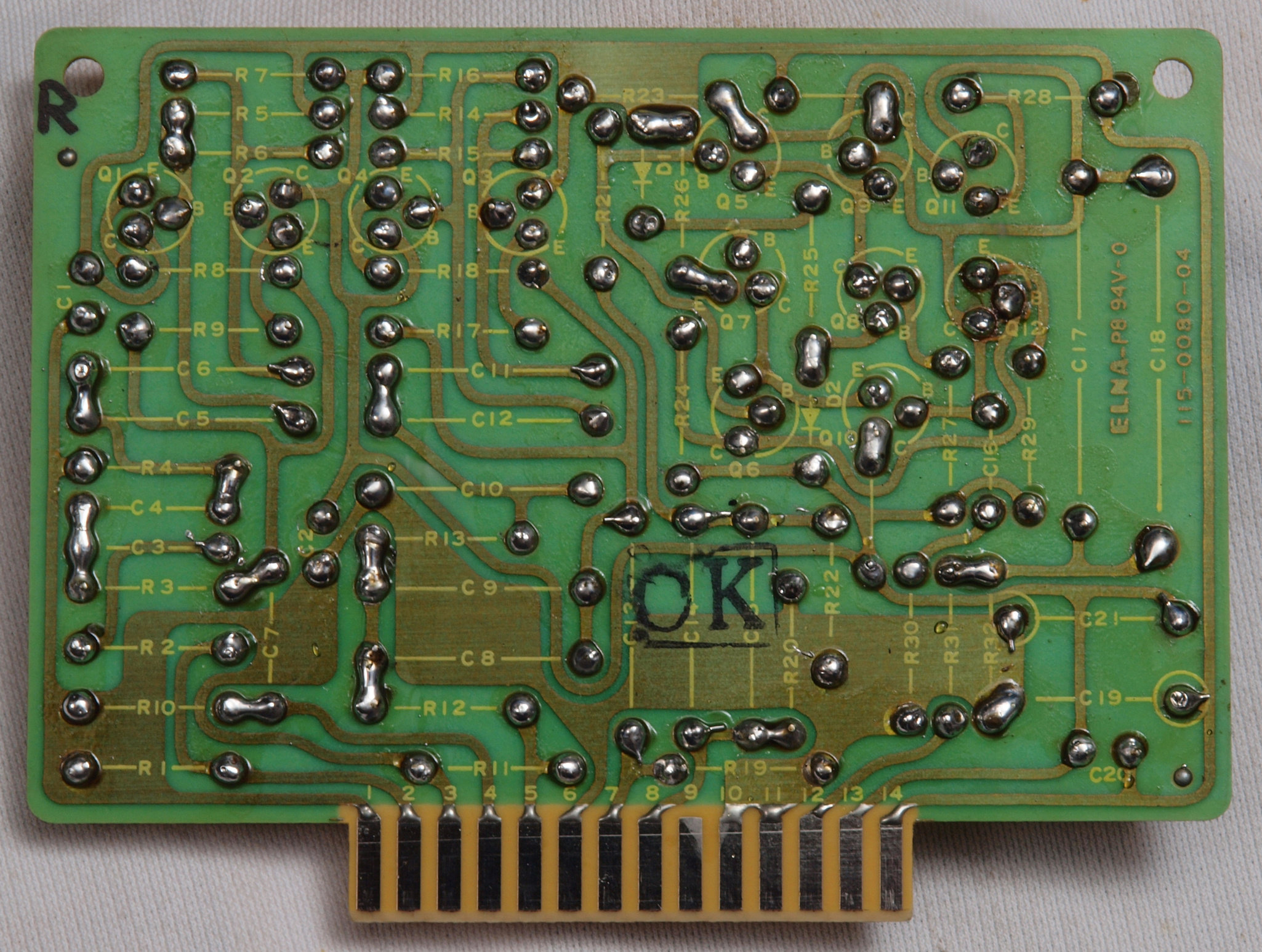

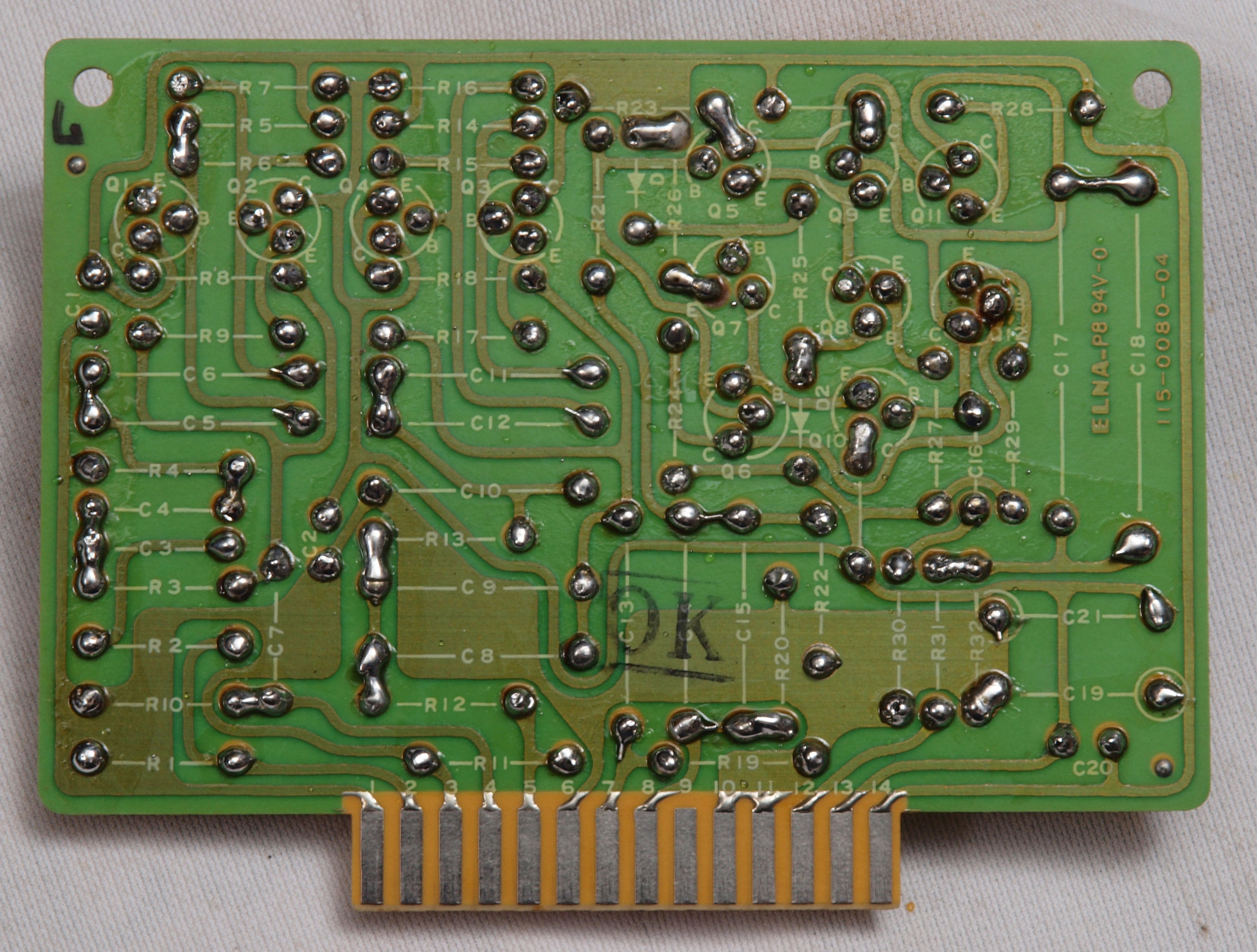

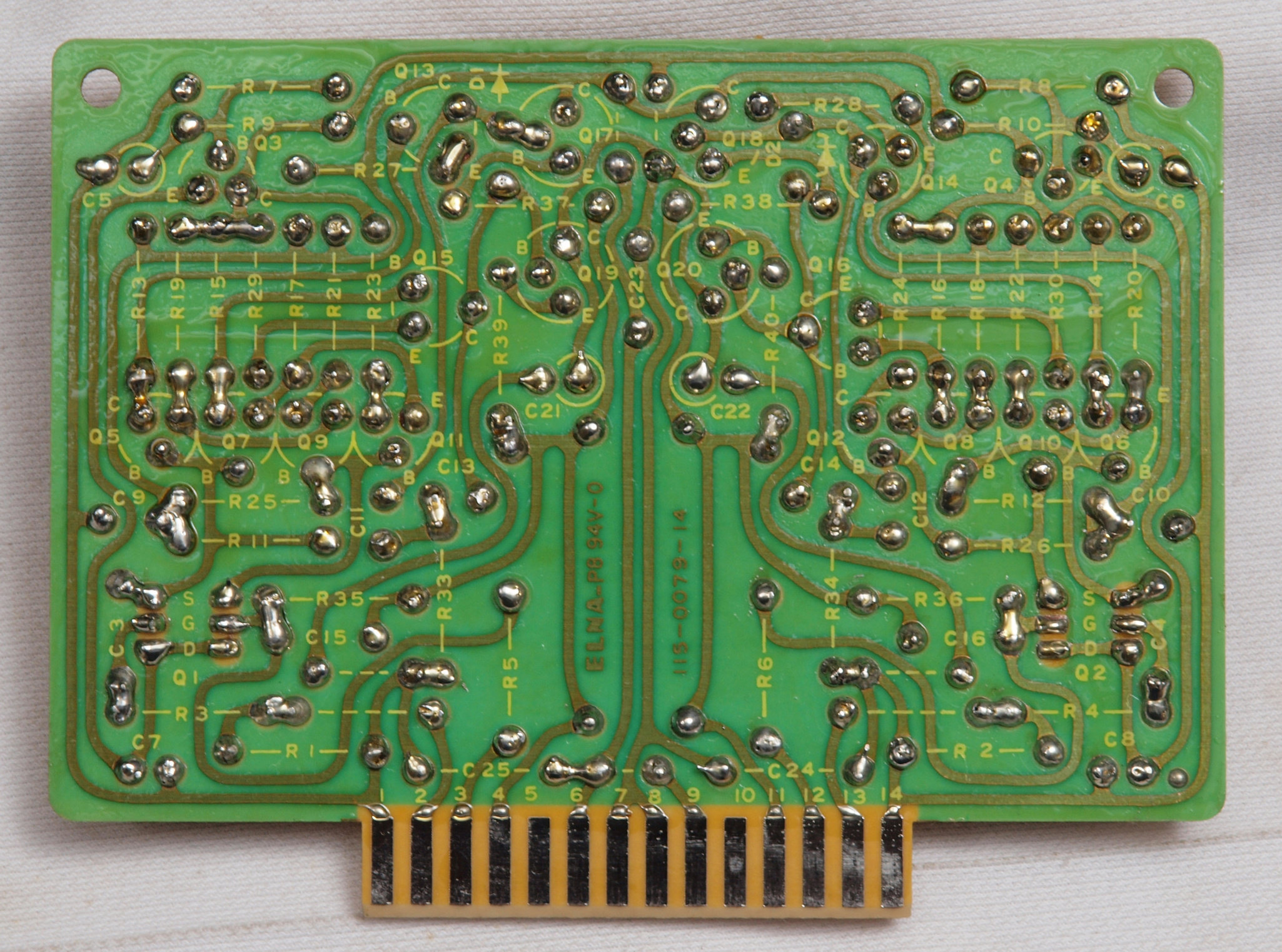

Ｃ１３．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板裏

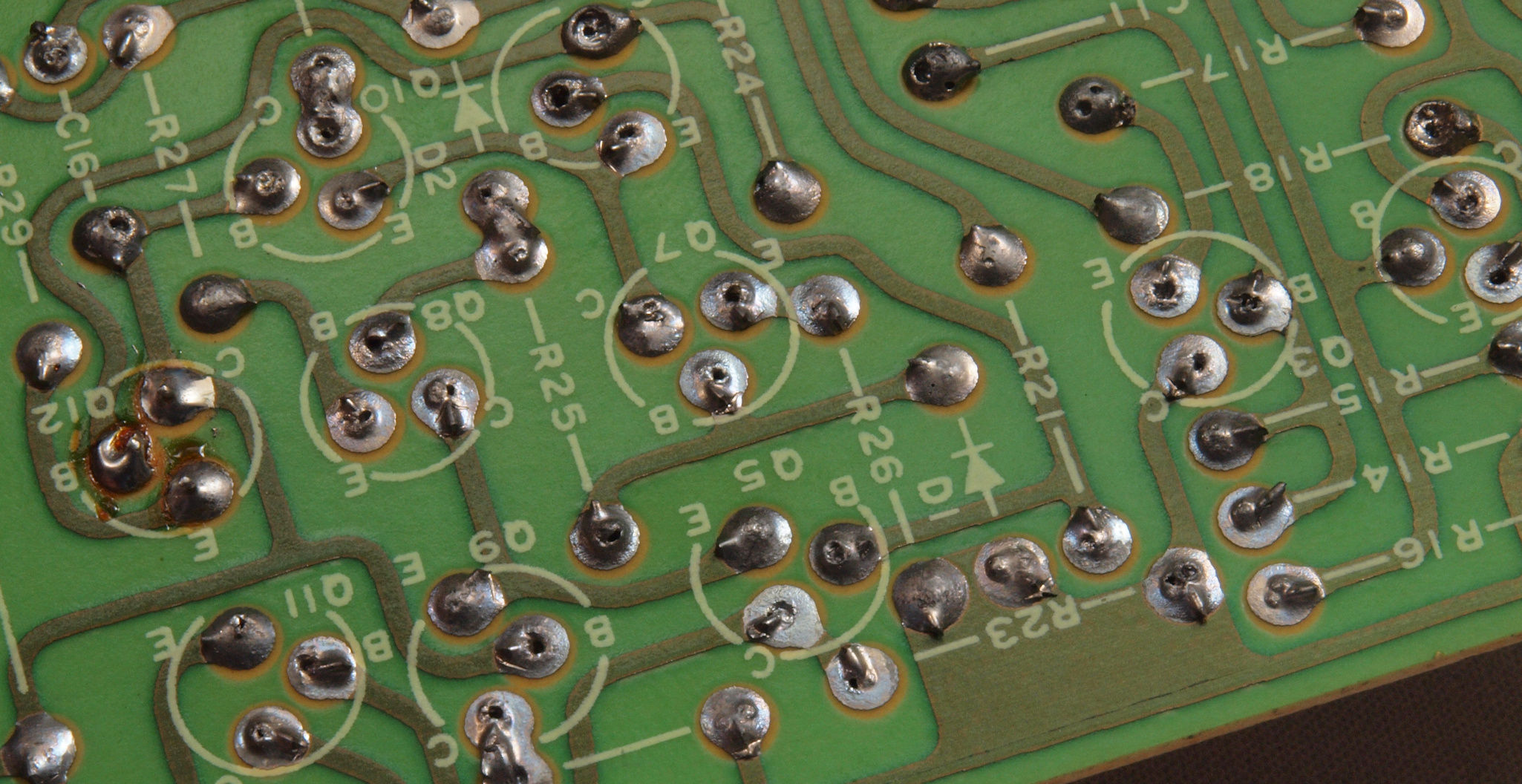

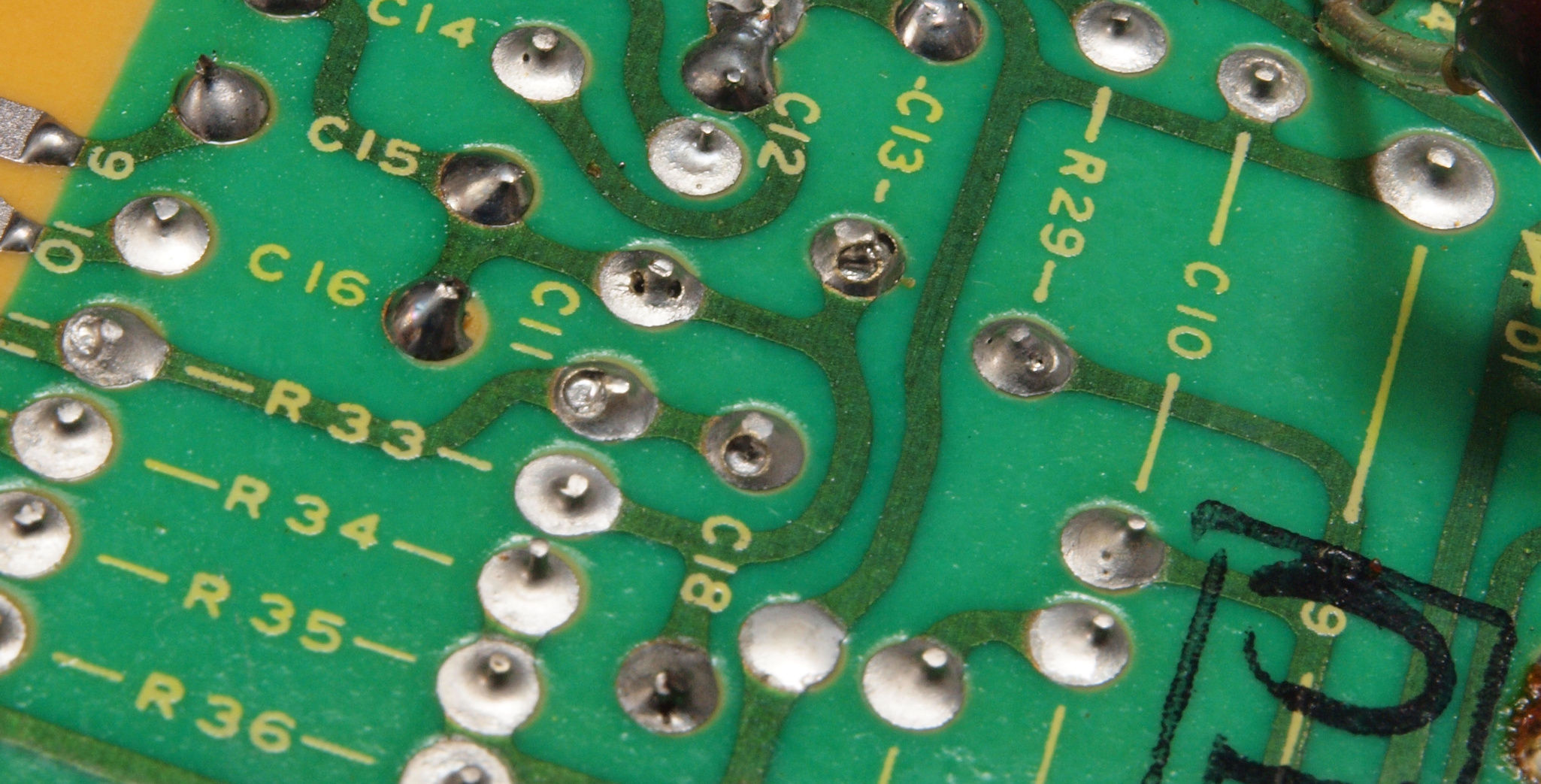

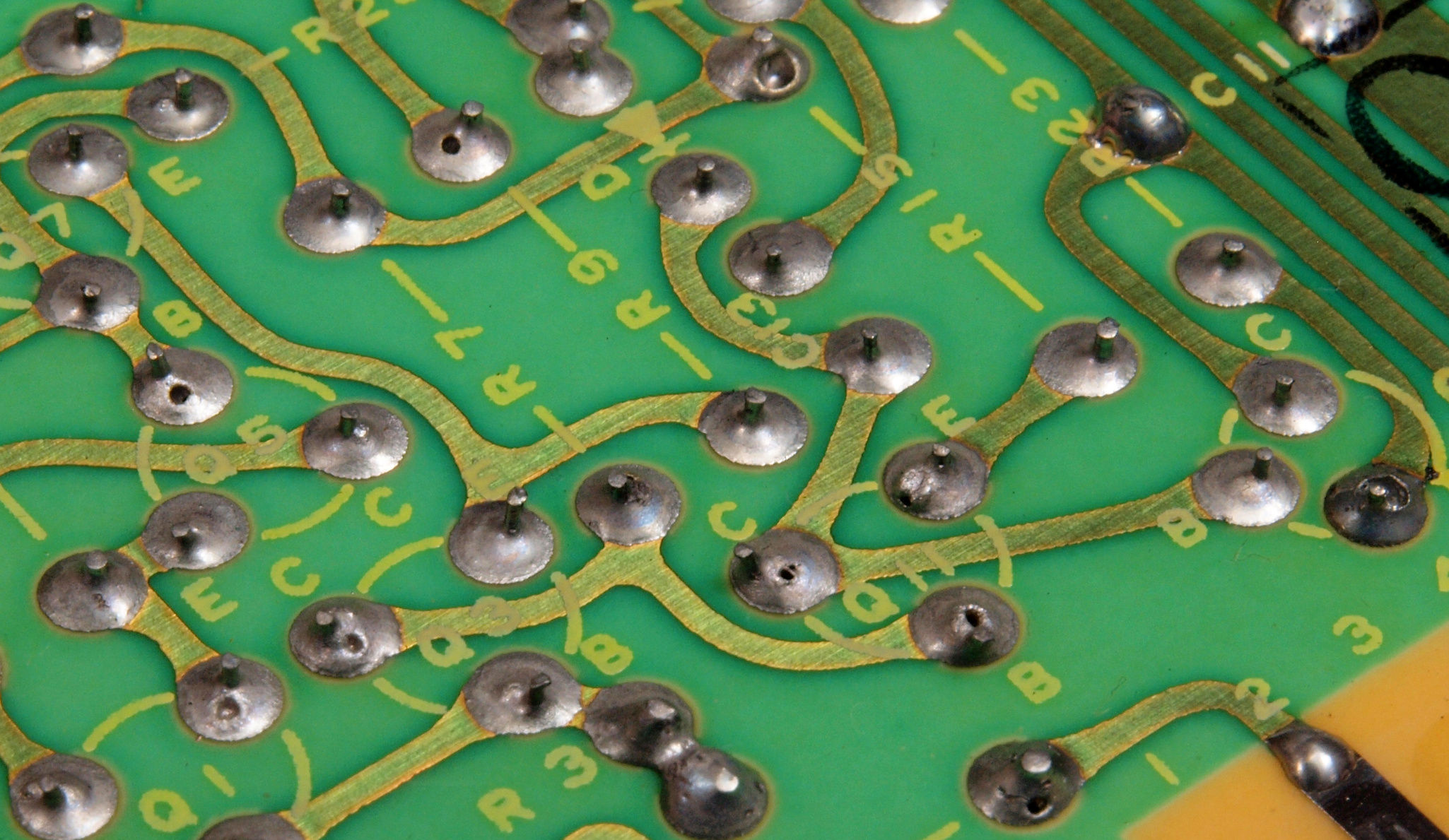

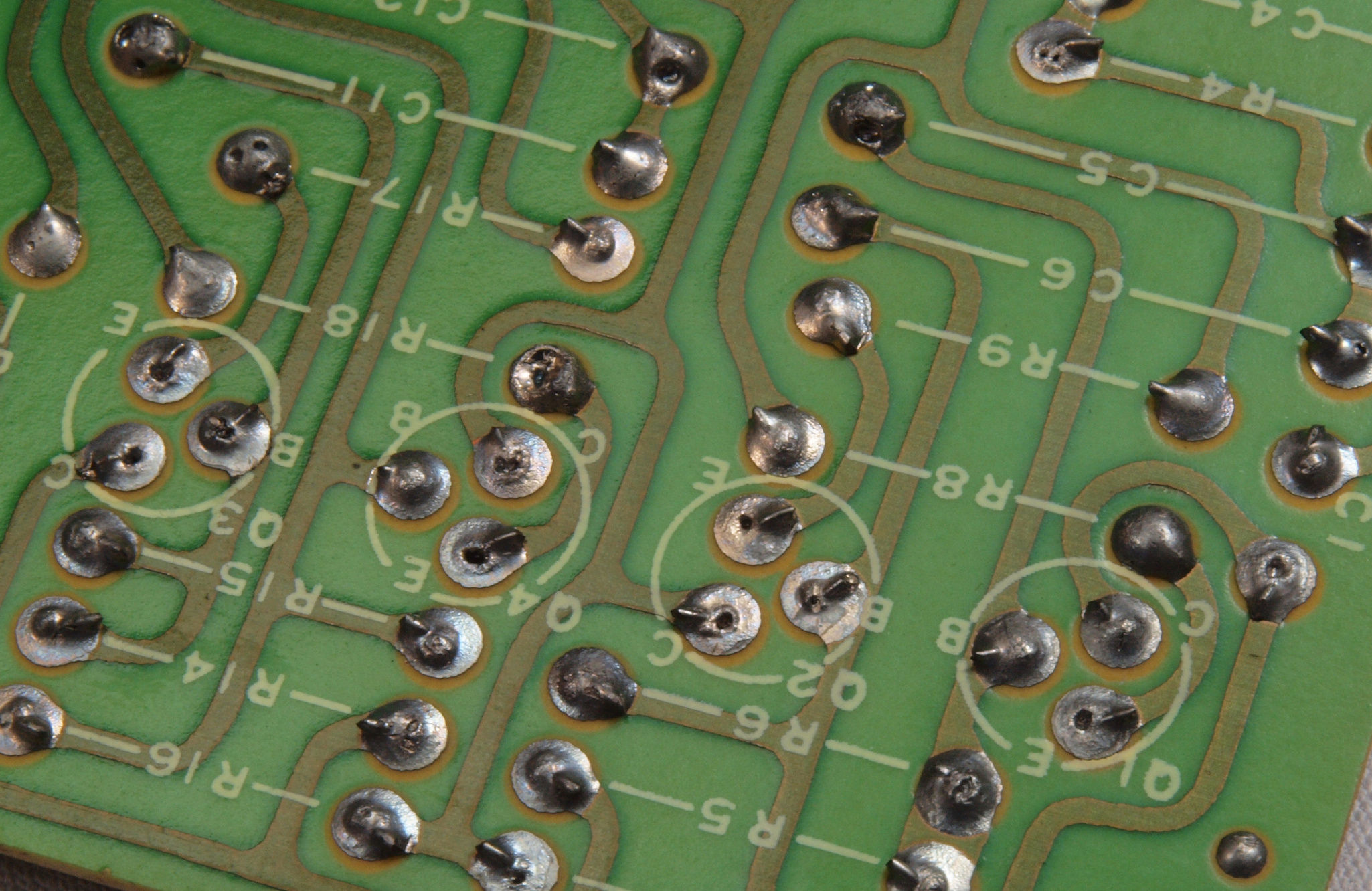

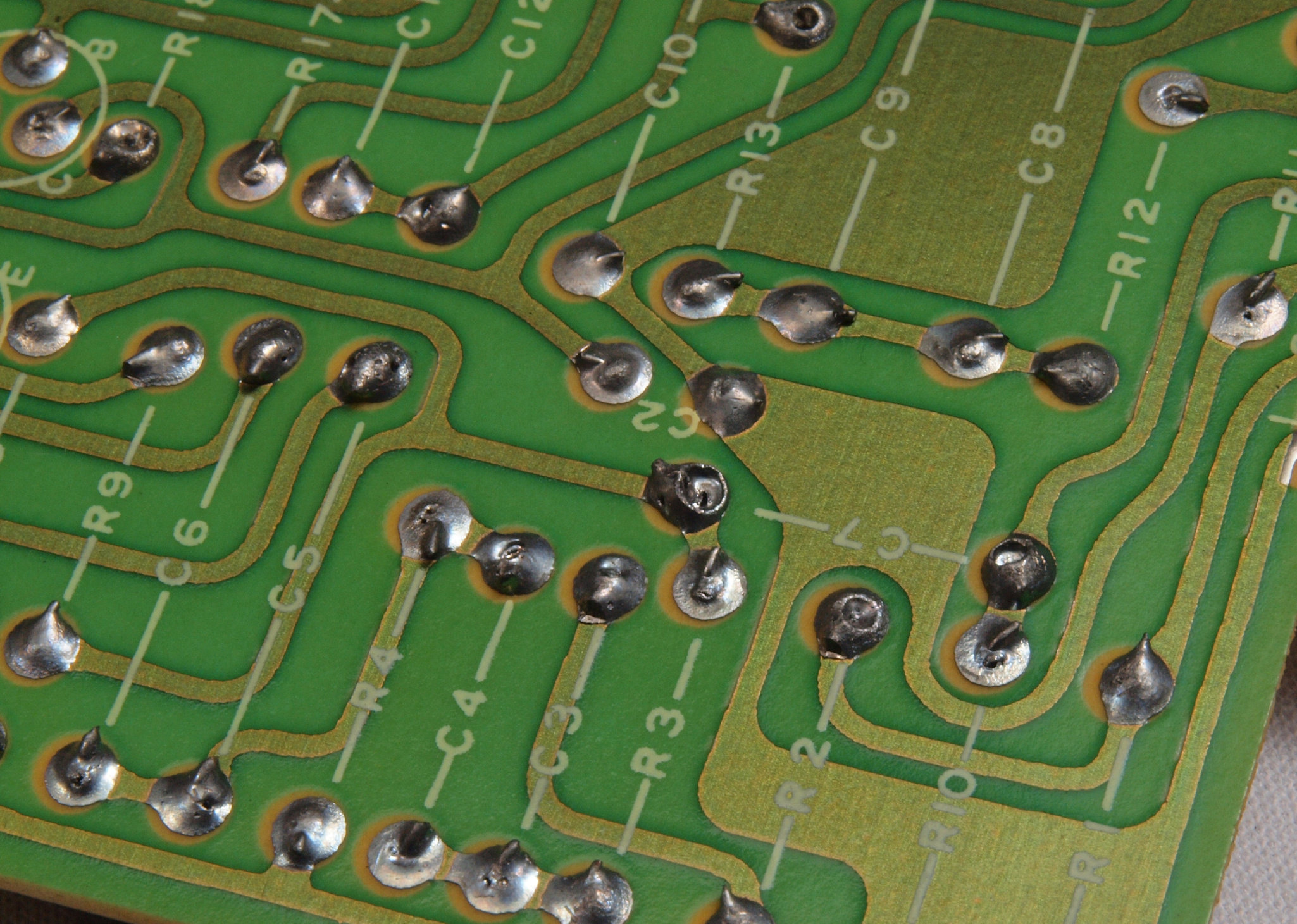

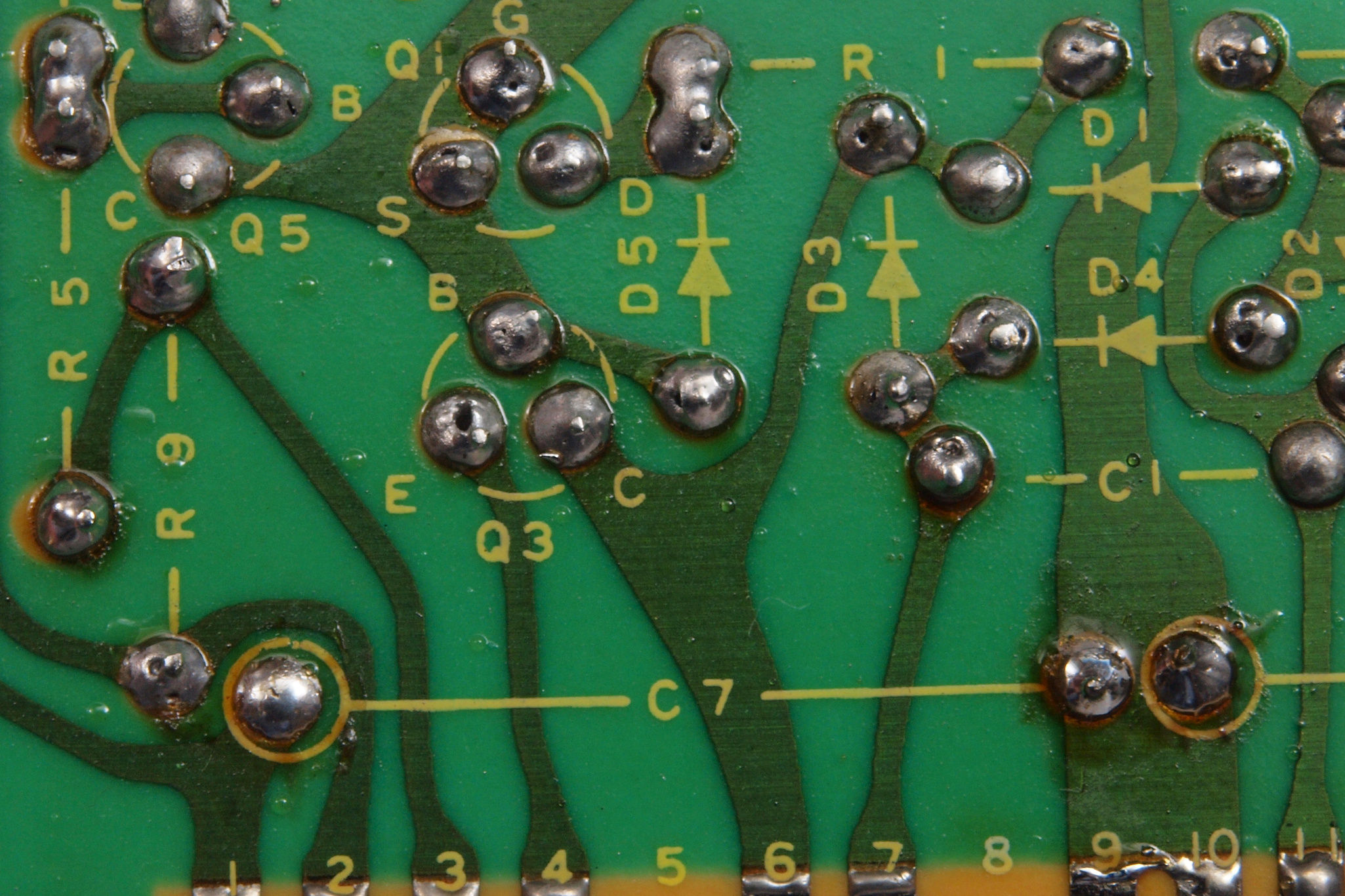

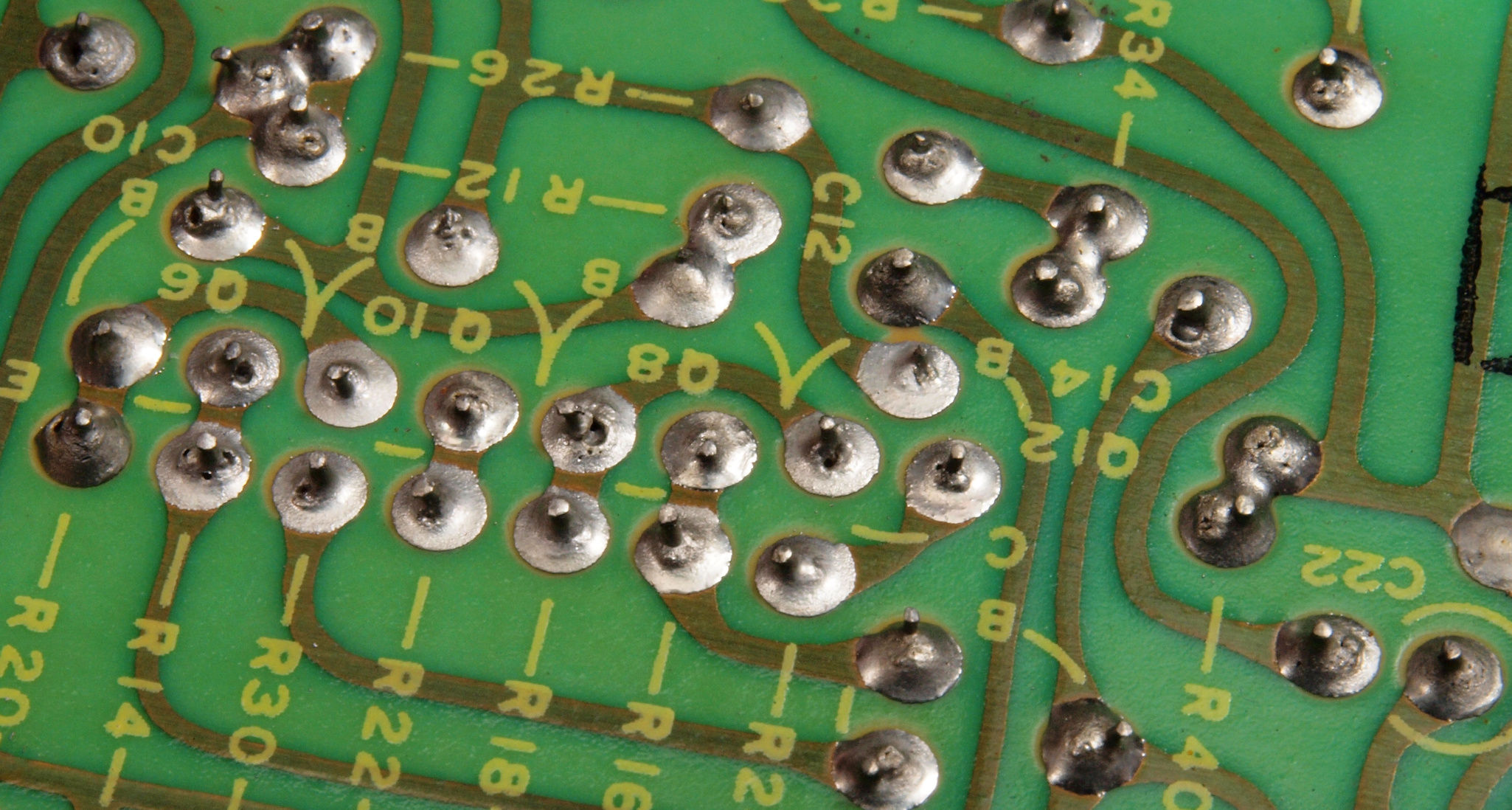

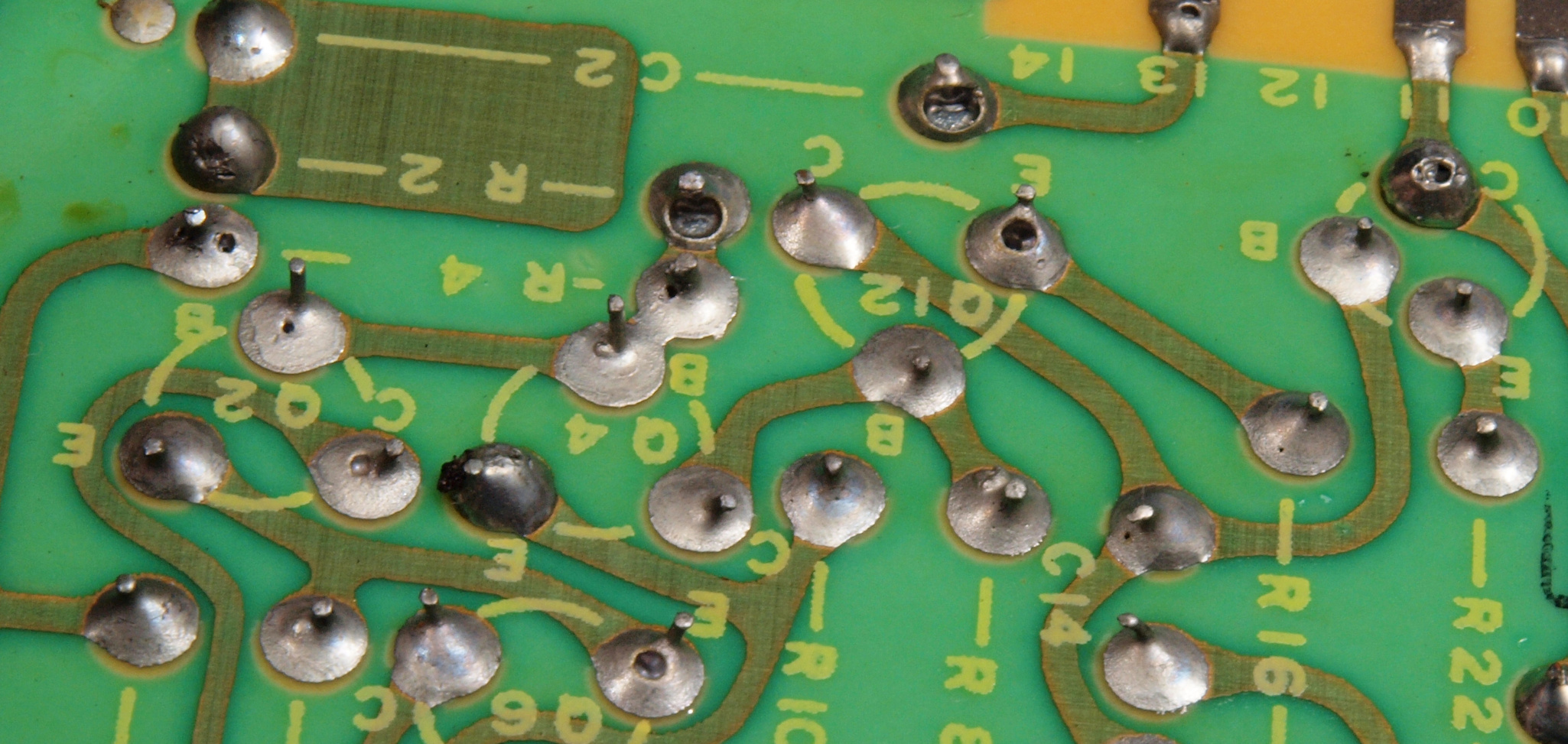

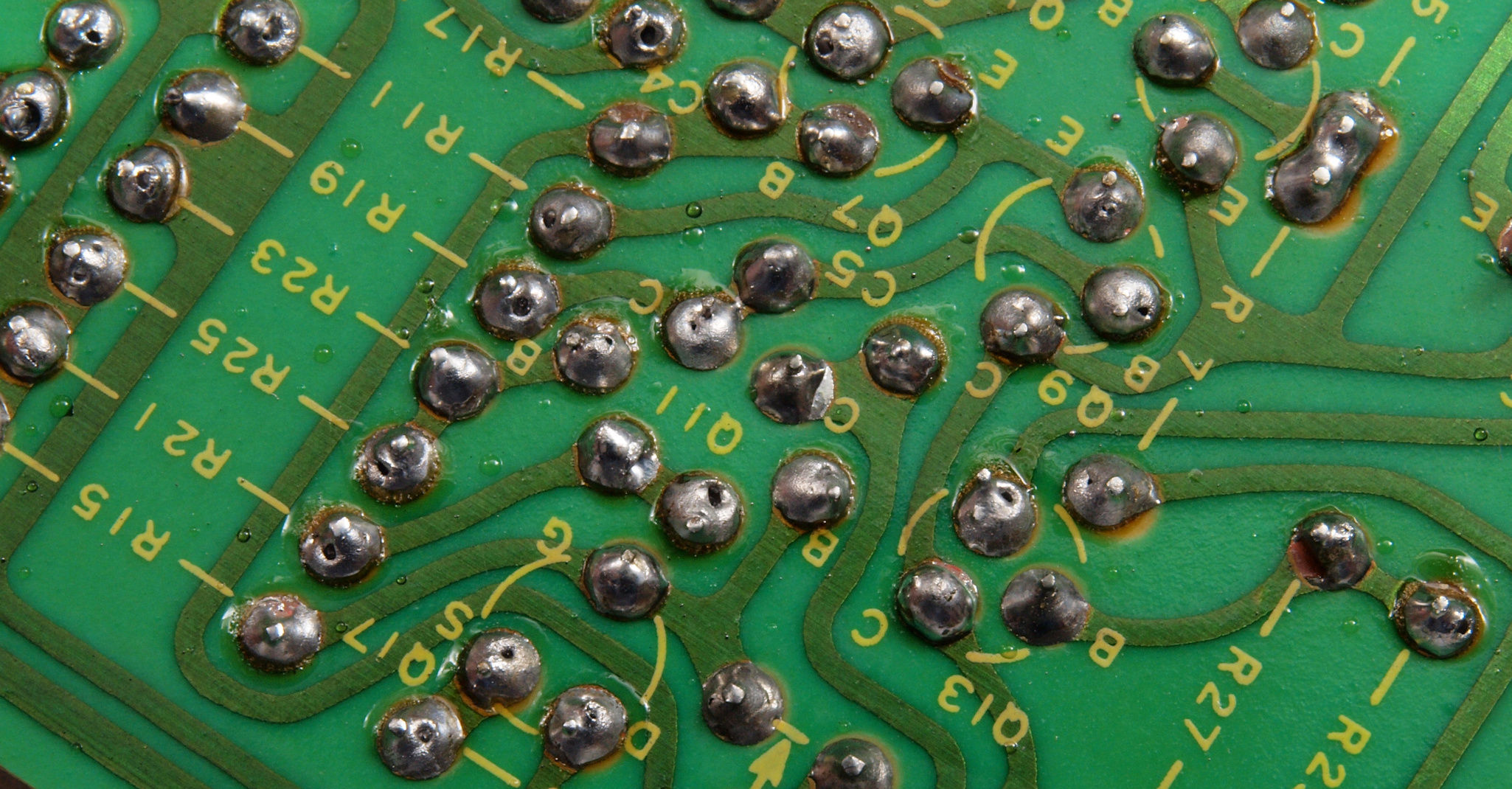

Ｃ１３２．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田不良予備郡。

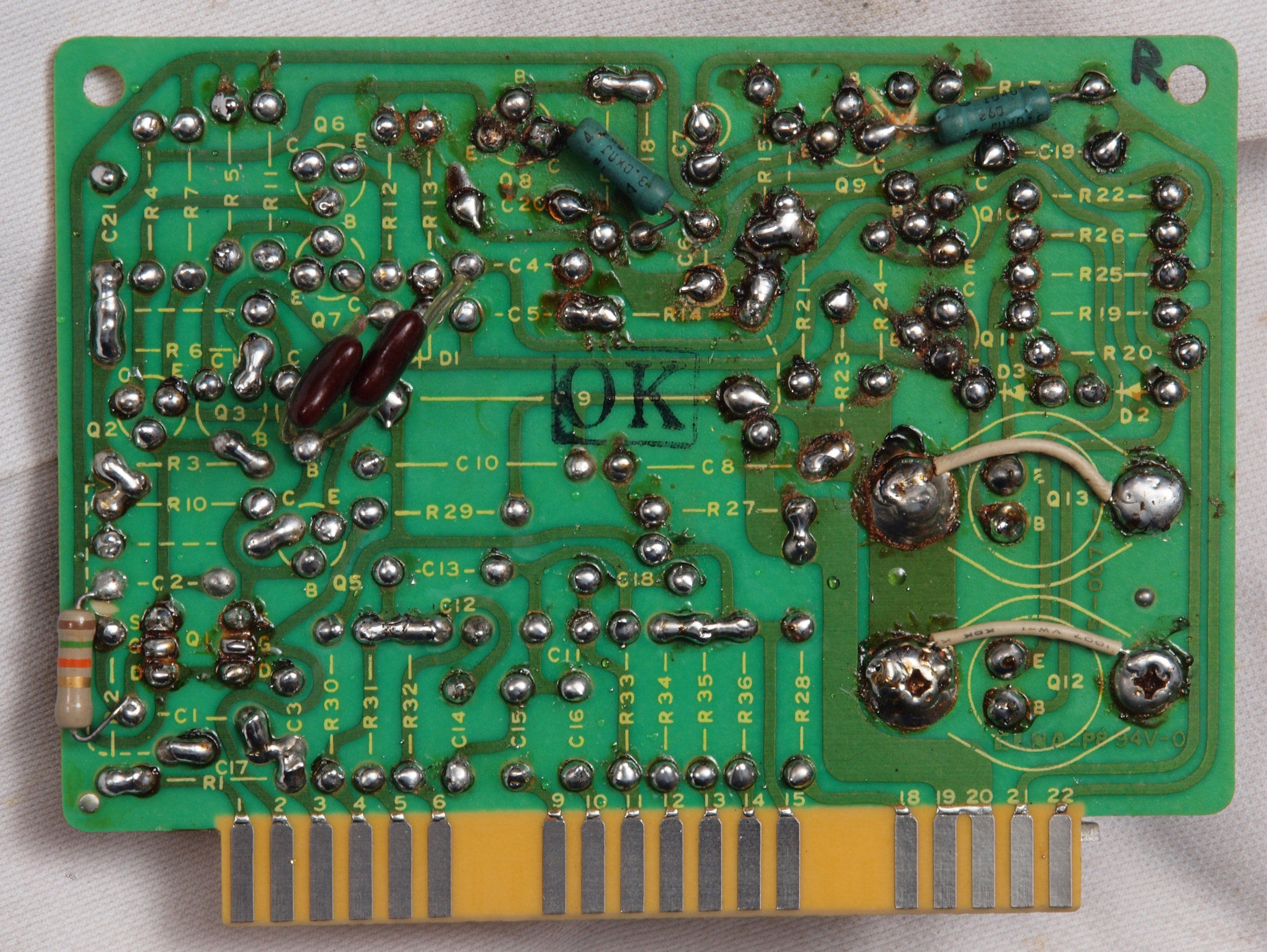

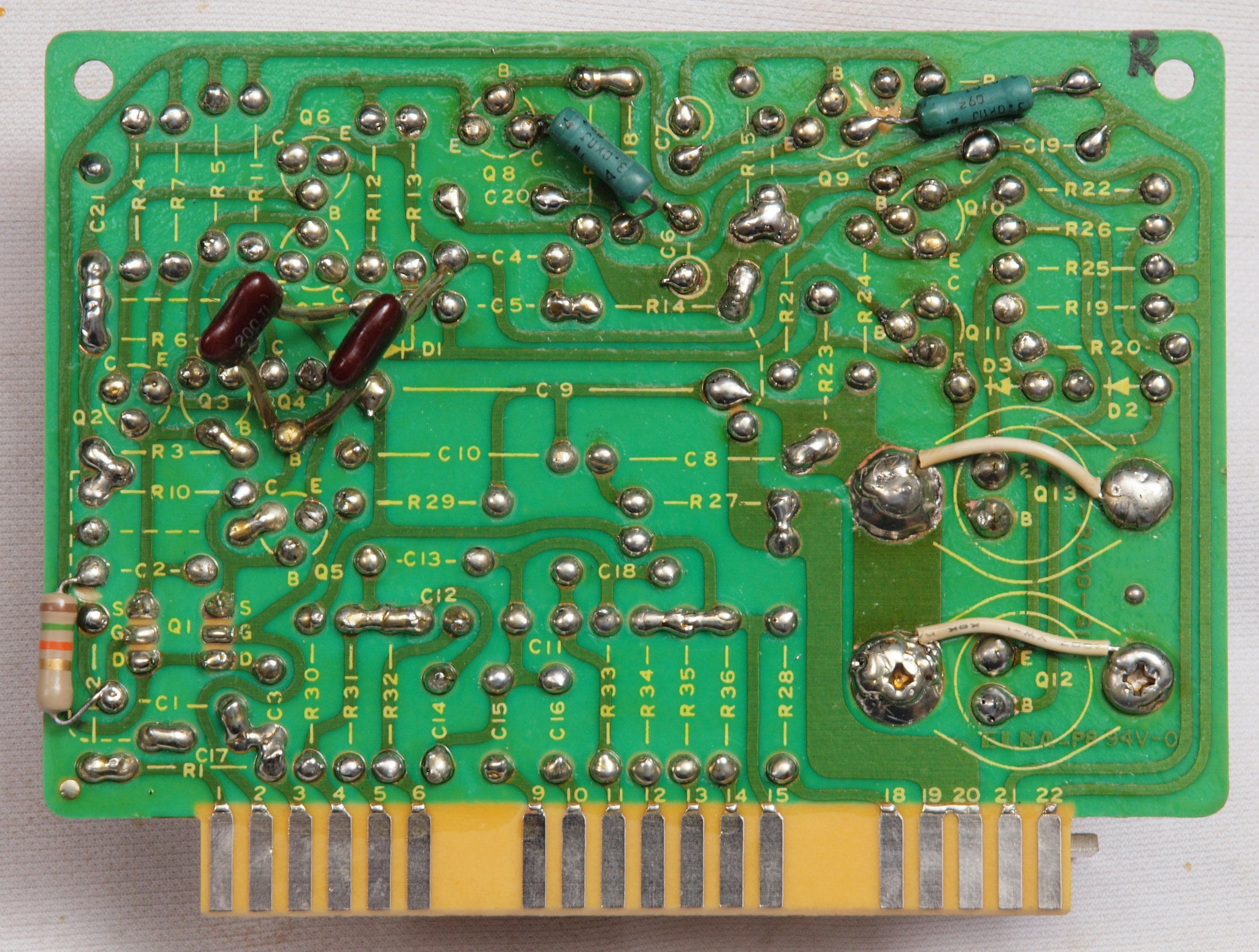

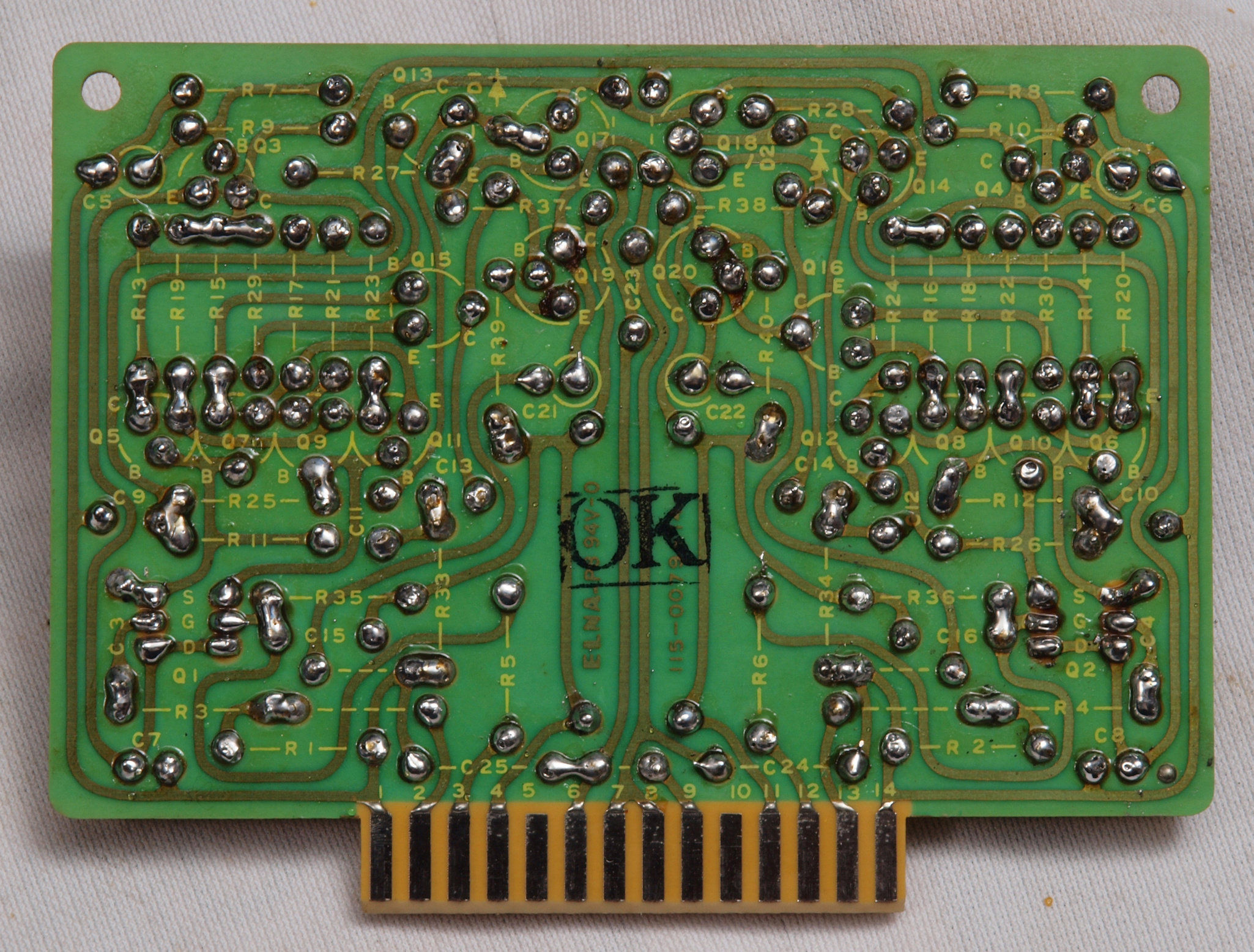

Ｃ１４．　修理（半田補正）後　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。

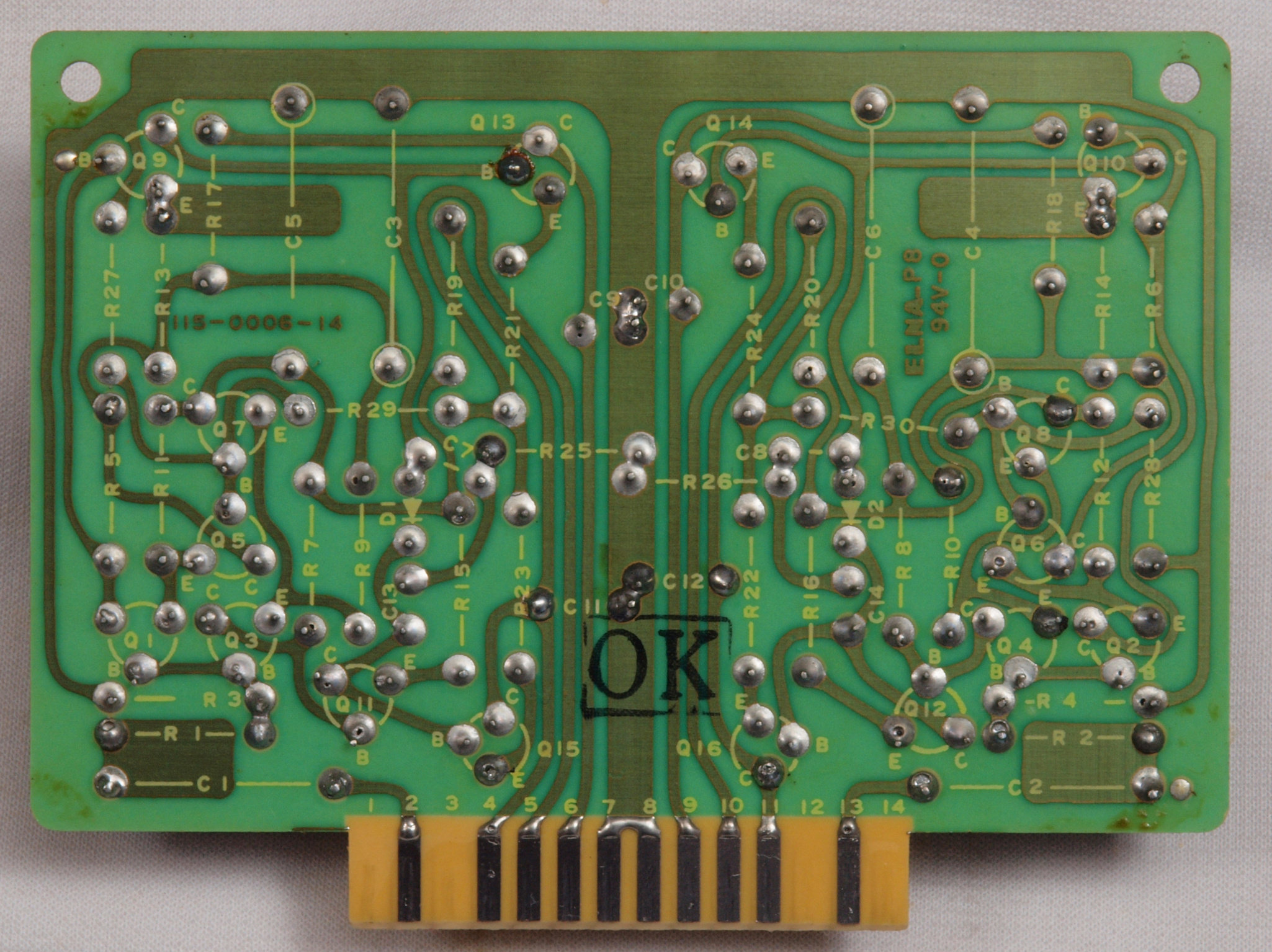

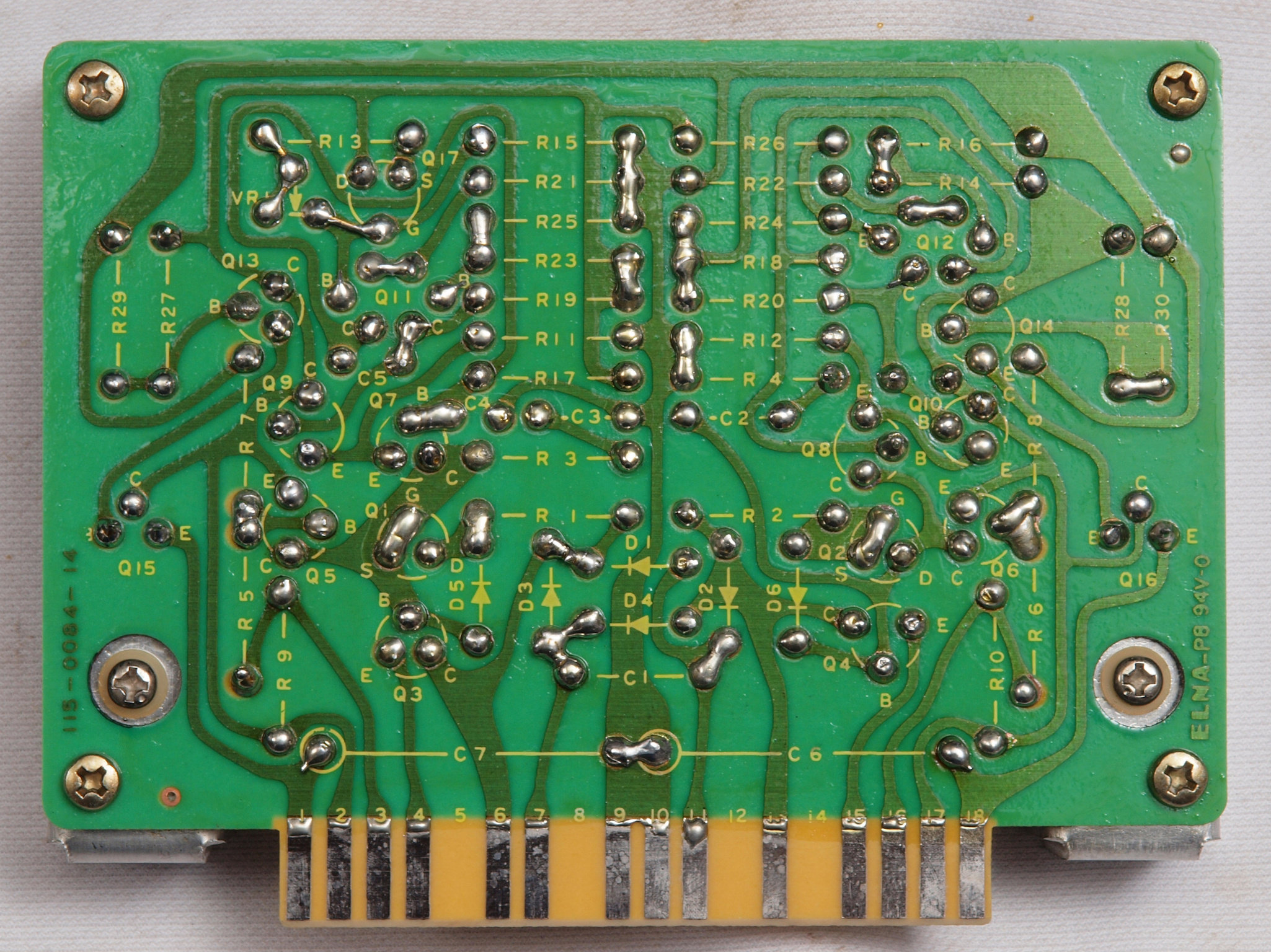

Ｃ１５．　完成Ｒ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

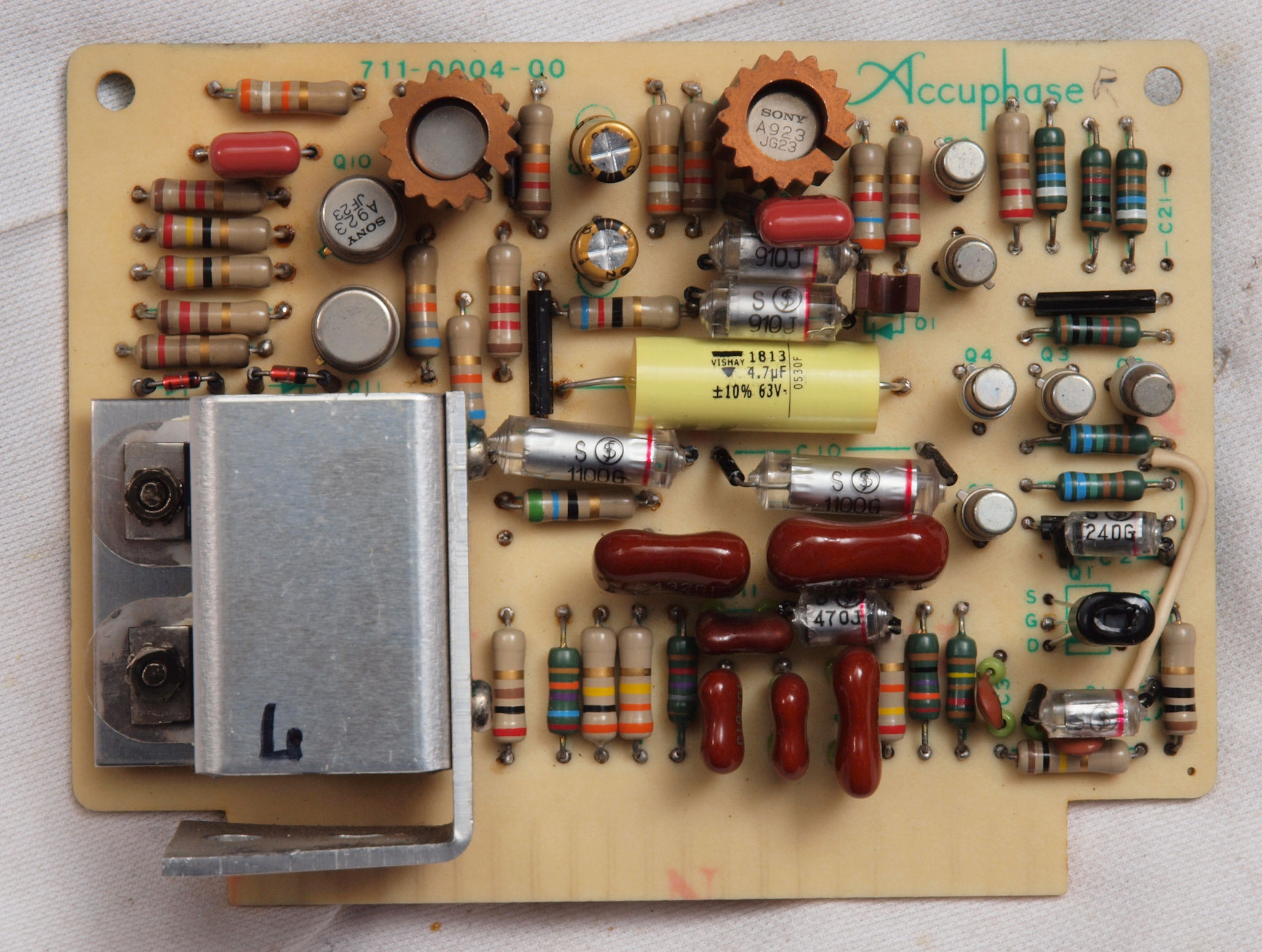

Ｃ２１．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板
Ｃ２２．　修理後　Ｌ側ＥＱ＿ＡＭＰ基板。
　　　　　　　　　　　　　　　　　　　電解コンデンサー２個、フイルムコンデンサー３個、ＴＲ（トランジスター）２個交換。

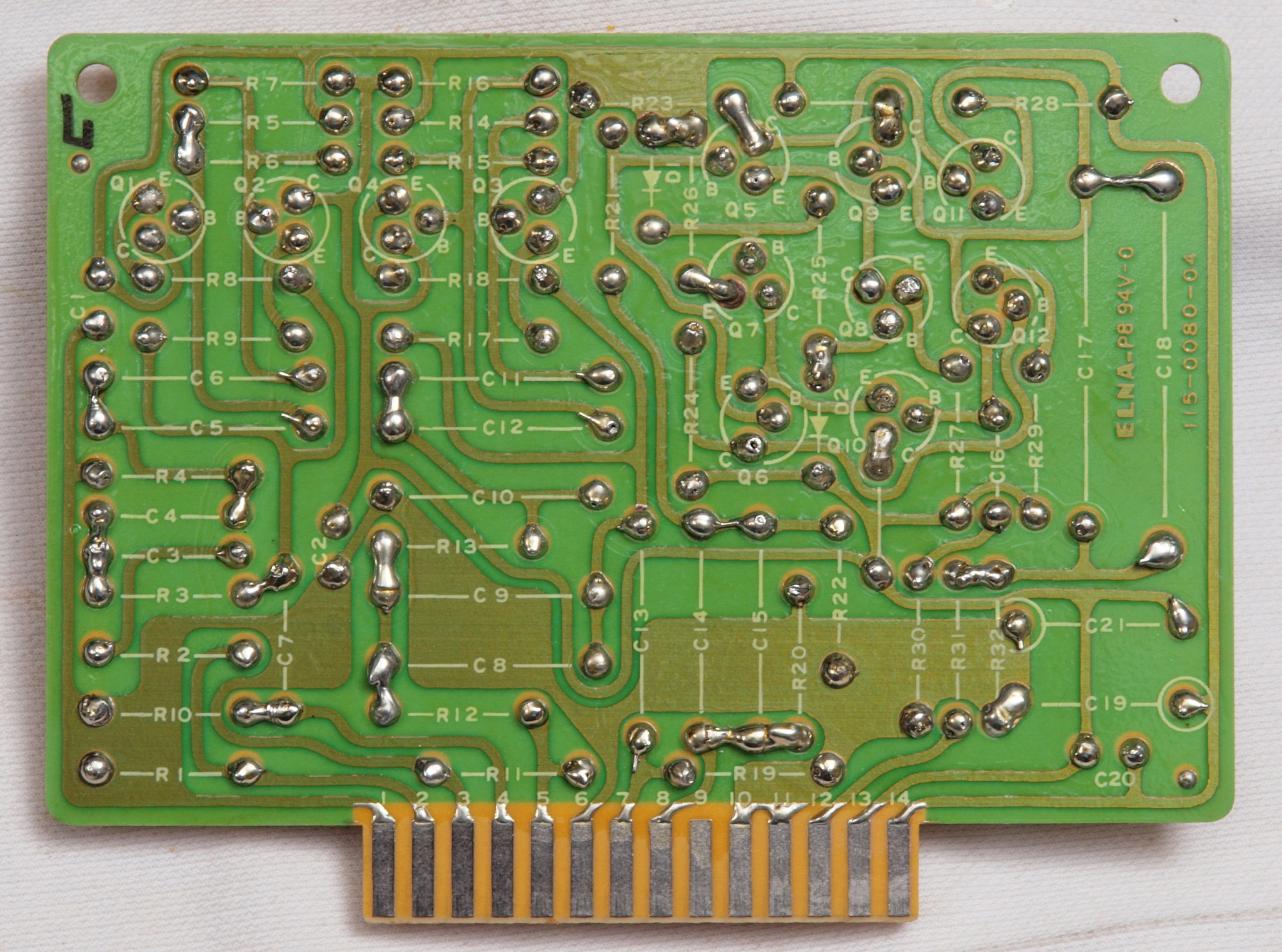

Ｃ２３．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板裏
Ｃ２３２．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板裏。　半田不良予備郡。
Ｃ２４．　修理（半田補正）後　Ｌ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ２５．　完成Ｌ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

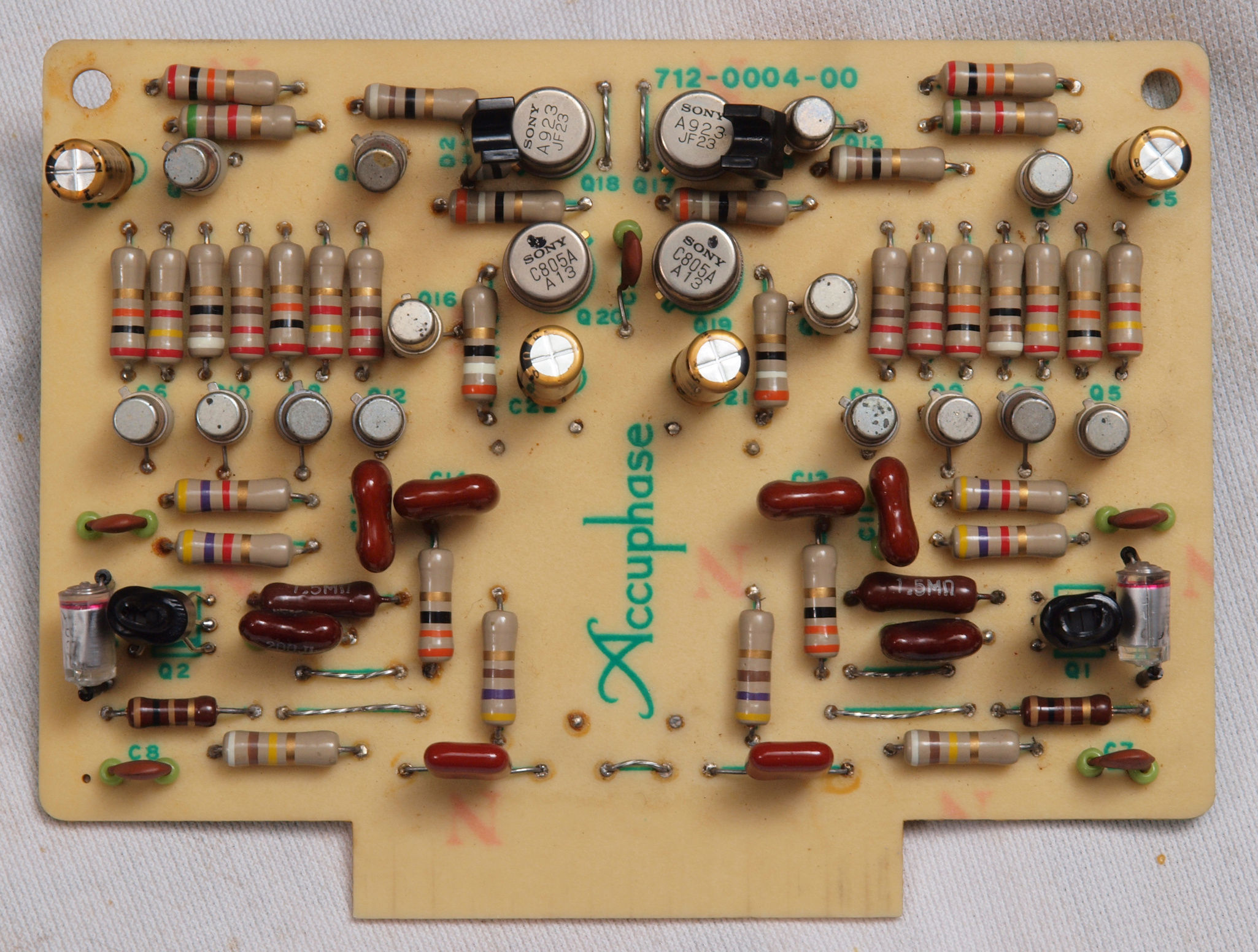

Ｃ３１．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板。
Ｃ３２．　修理後　Ｈｉレベル＆トーンコントロールＡＭＰ基板。
　　　　　　　　　　　　　　　　　　　電解コンデンサー４個、フイルムコンデンサー２個、ＴＲ（トランジスター）４個交換。

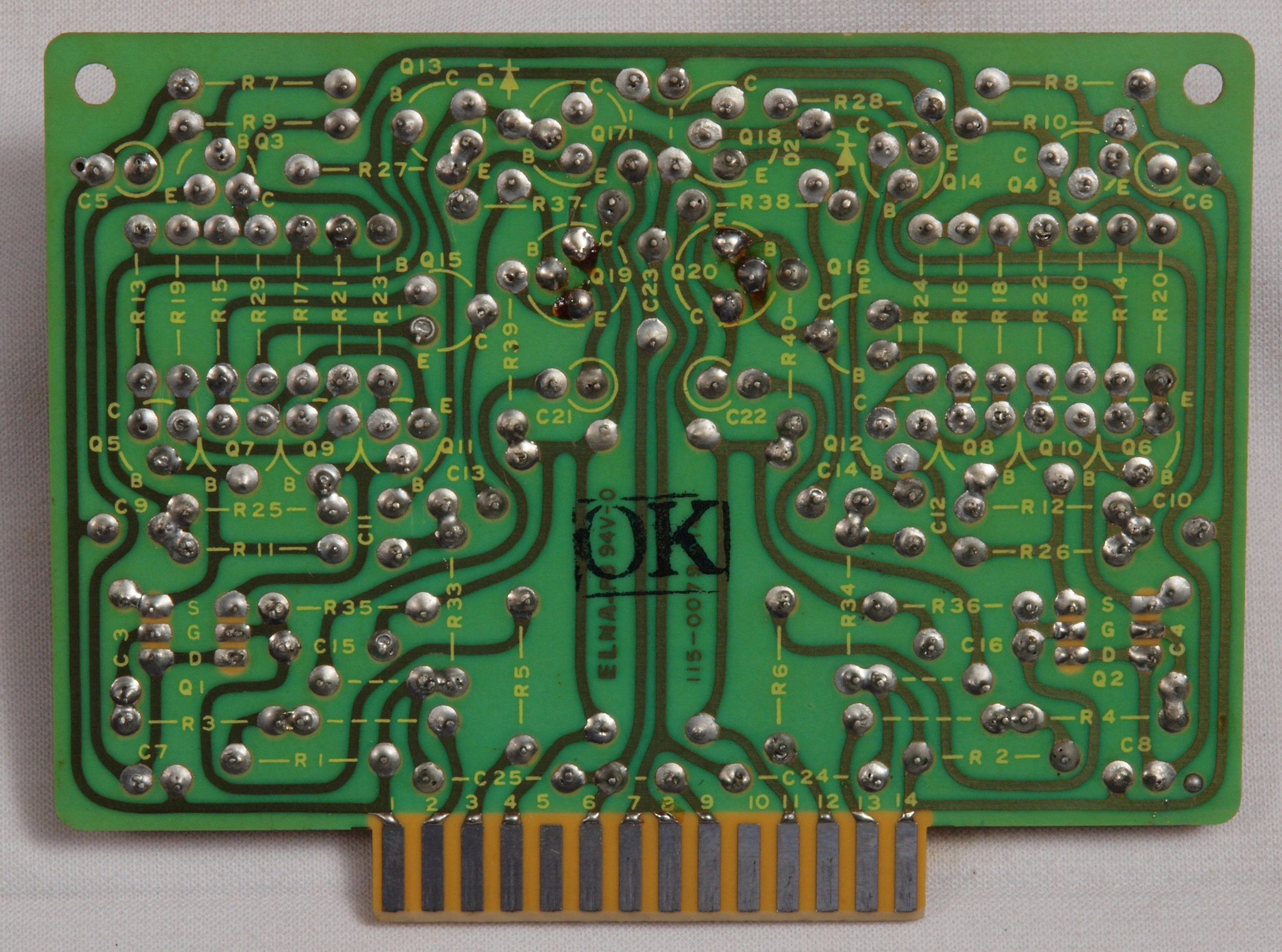

Ｃ３３．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。

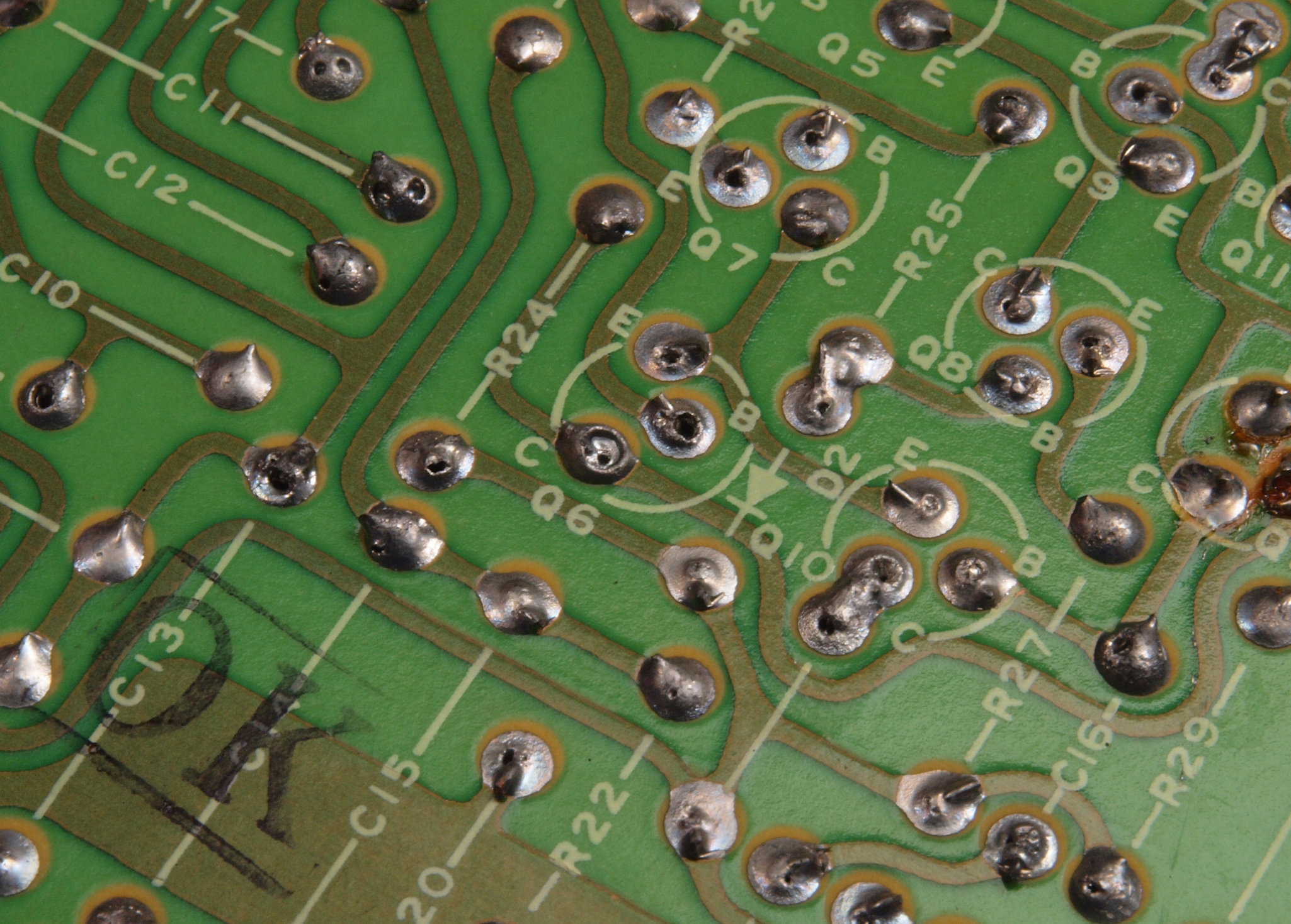

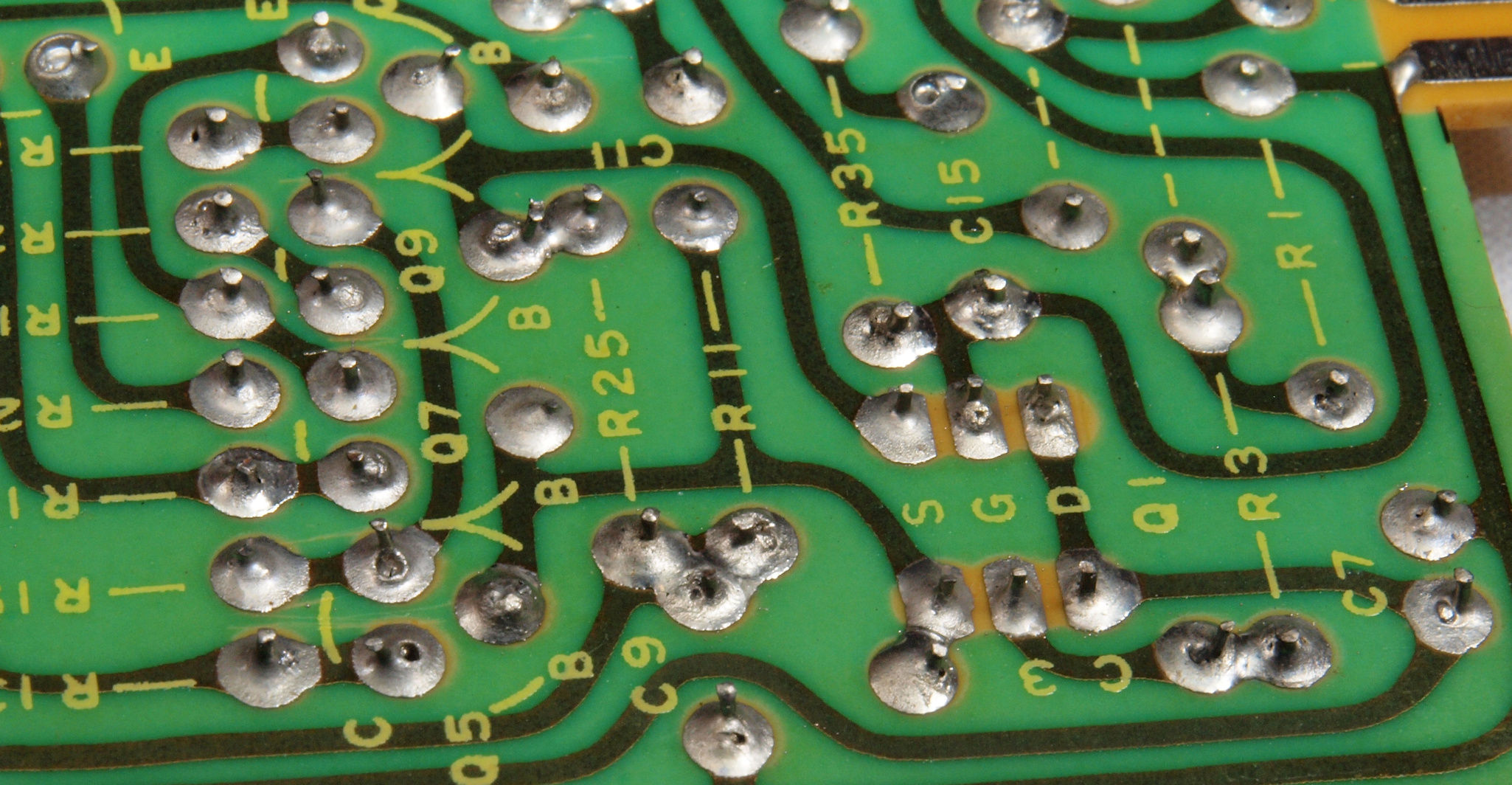

Ｃ３３２．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　半田不良予備郡。
Ｃ３３３．　修理前　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　半田不良予備郡２。
Ｃ３４．　修理（半田補正）後　Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　半田を全部やり直す。
Ｃ３５．　完成Ｈｉレベル＆トーンコントロールＡＭＰ基板裏。　洗浄後防湿材を塗る。

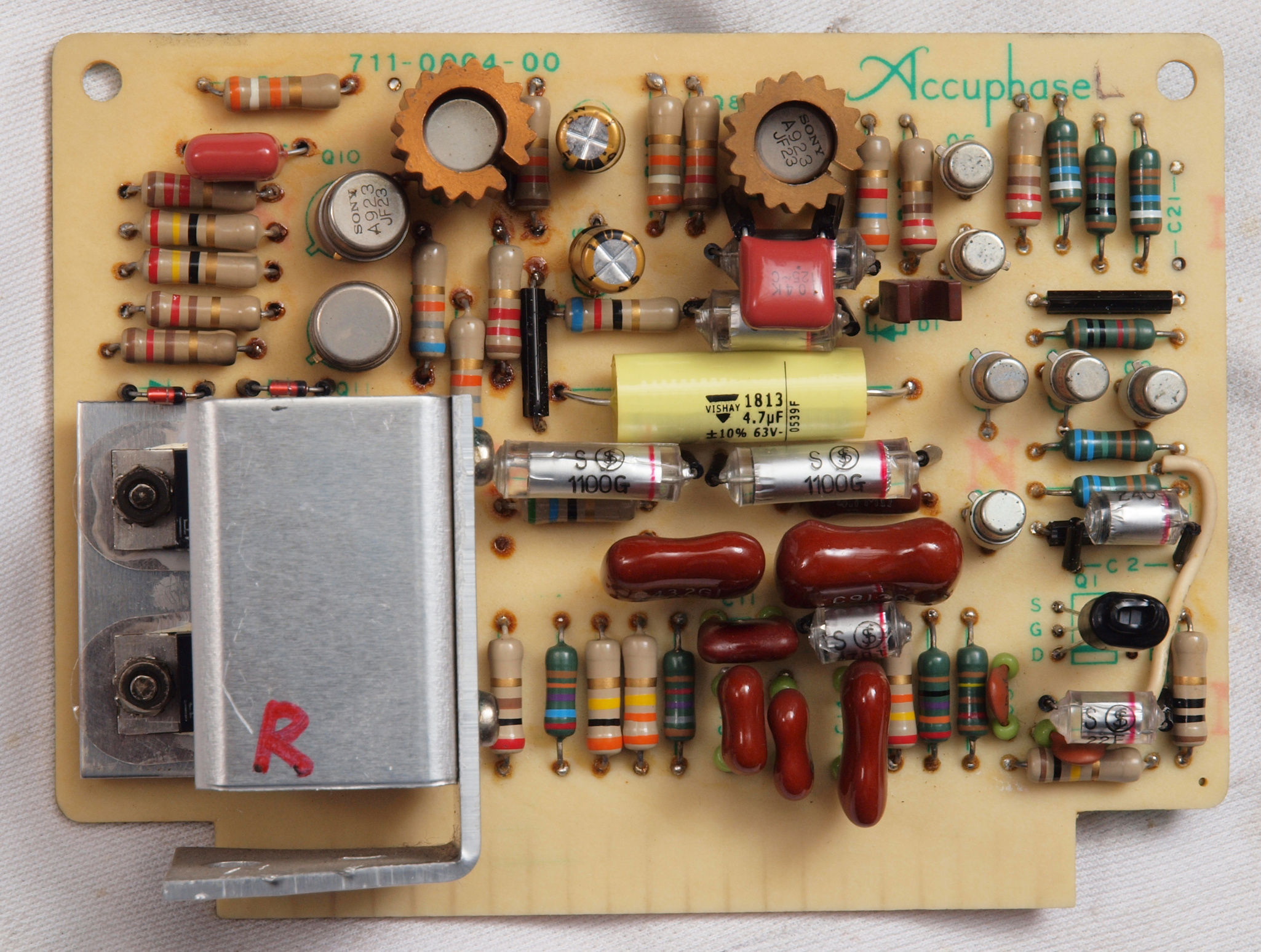

Ｃ４１．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板
Ｃ４２．　修理後　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板。　電解コンデンサー２個、フイルムコンデンサー１０個交換。

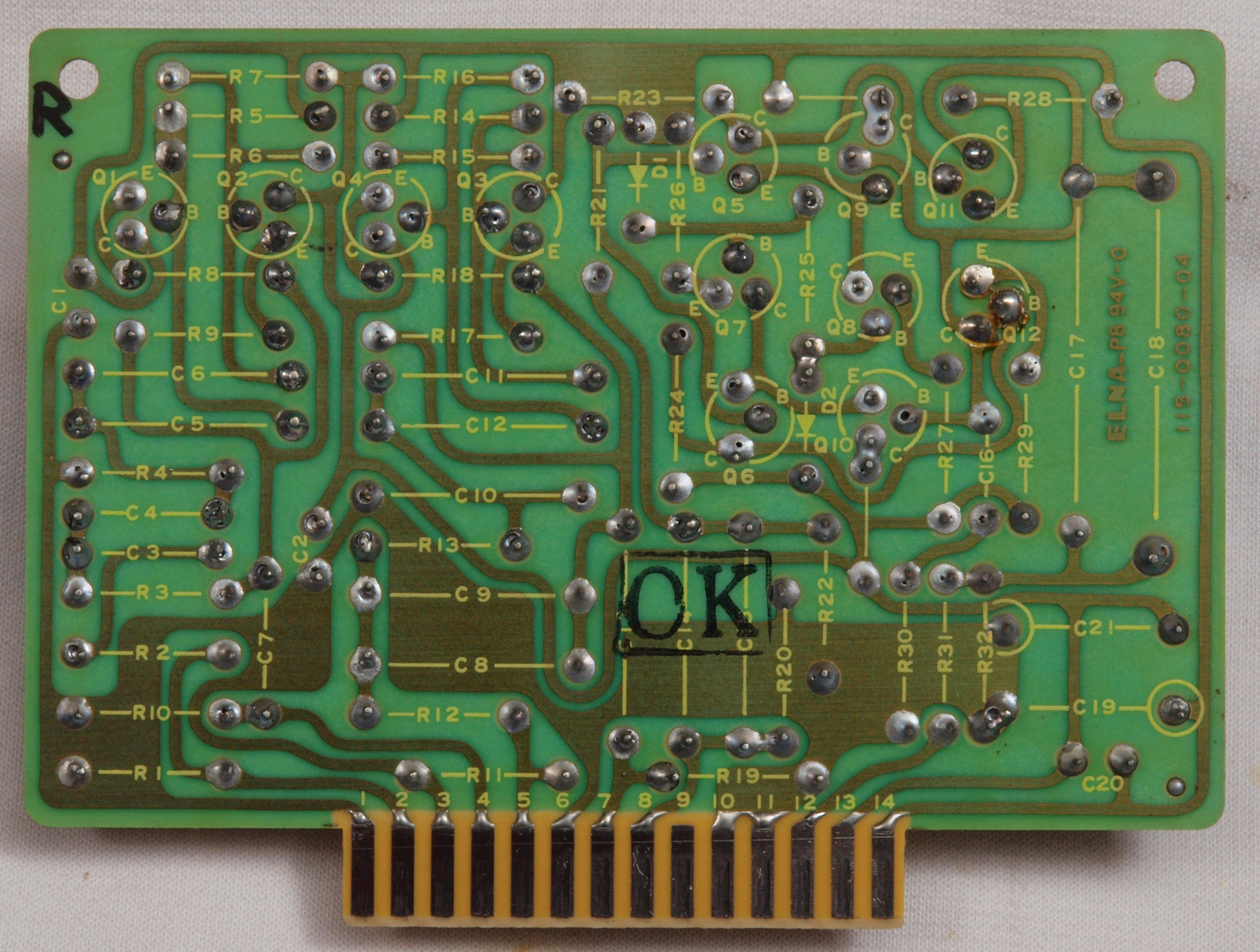

Ｃ４３．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏

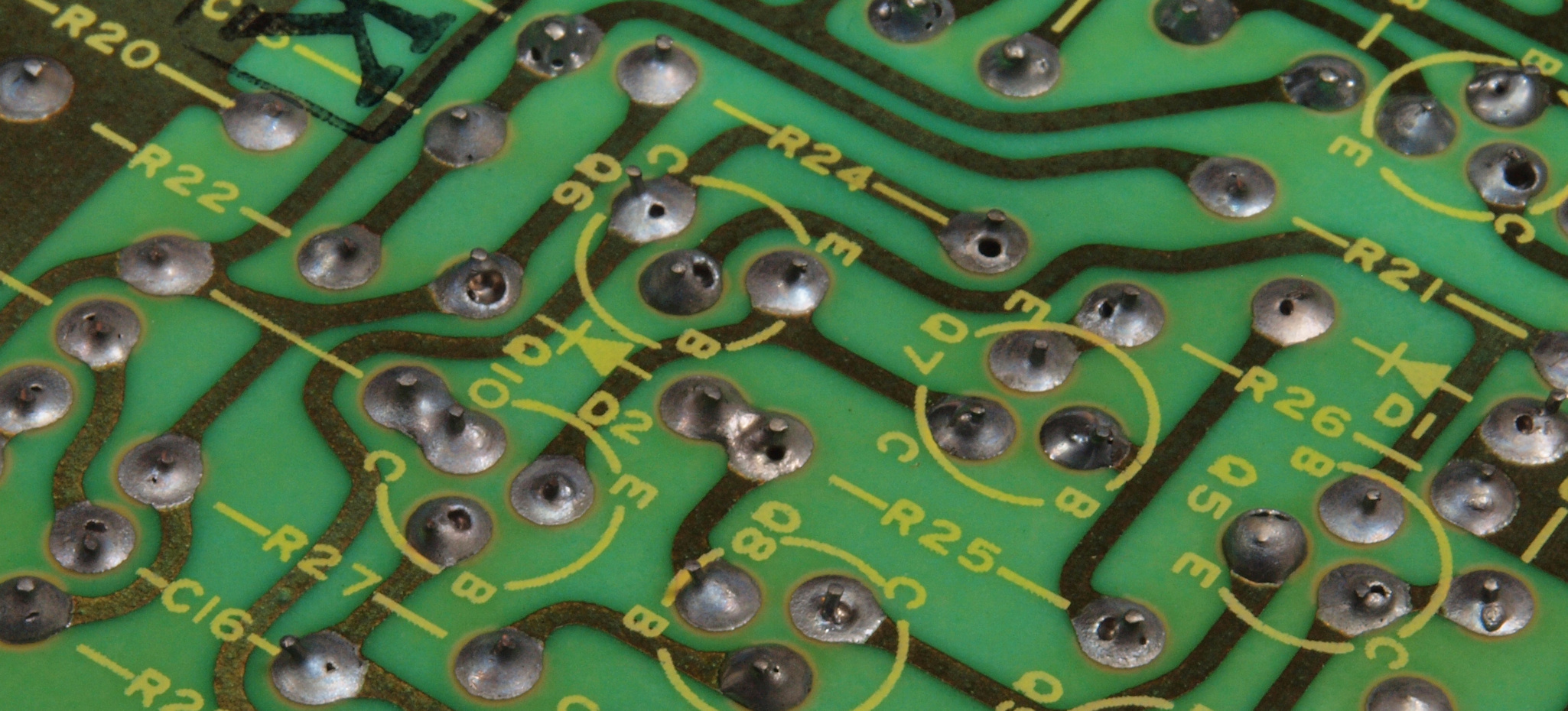

Ｃ４３２．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡。
Ｃ４３３．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡２。
Ｃ４３４．　修理前　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡３。
Ｃ４４．　修理（半田補正）後　Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ４５．　完成Ｒ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。

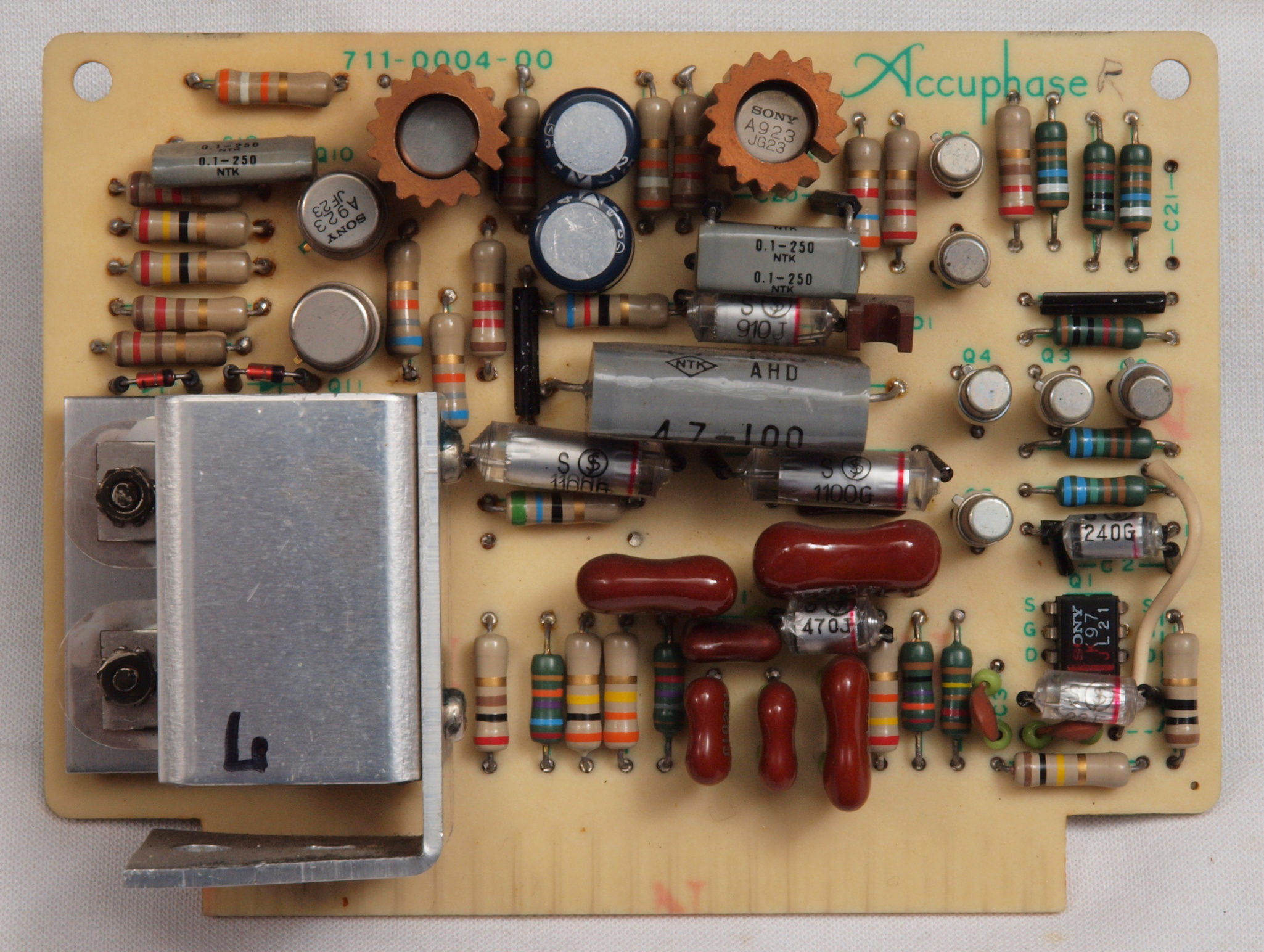

Ｃ５１．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板
Ｃ５２．　修理後　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板。　電解コンデンサー２個、フイルムコンデンサー１０個交換。

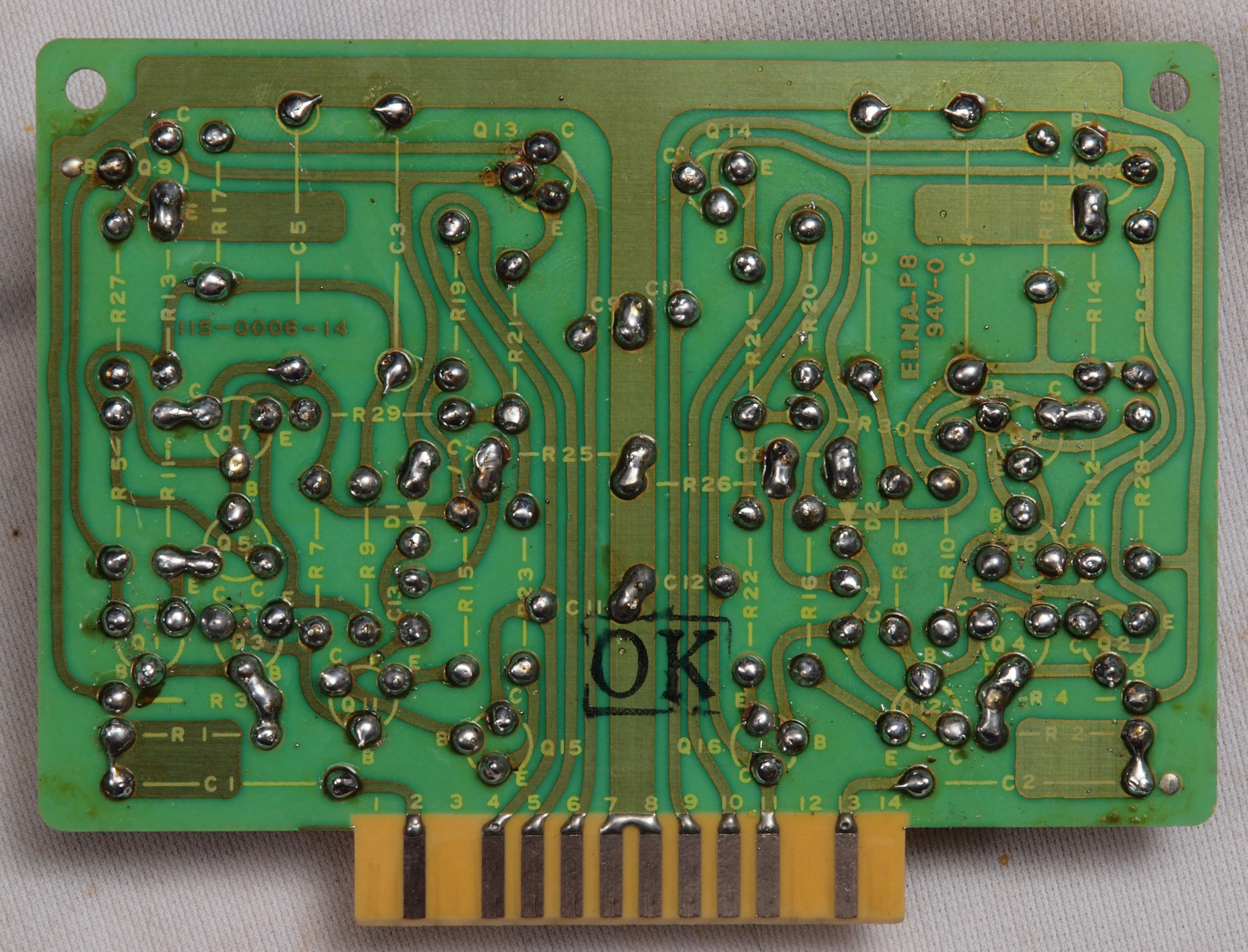

Ｃ５３．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏
Ｃ５３２．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡。
Ｃ５３３．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡２。
Ｃ５３４．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡３。
Ｃ５３５．　修理前　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田不良予備郡４。
Ｃ５４．　修理（半田補正）後　Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏。　半田を全部やり直す。
Ｃ５５．　完成Ｌ側＿ＦＩＬＴＥＲー＆出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。
Ｃ６１．　修理前　ヘッドホーンＡＭＰ基板。
Ｃ６２．　修理後　ヘッドホーンＡＭＰ基板。　電解コンデンサー４個、フイルムコンデンサー２個交換。
Ｃ６３．　修理前　ヘッドホーンＡＭＰ基板裏。
Ｃ６３２．　修理前　ヘッドホーンＡＭＰ基板裏。　半田不良予備郡。
Ｃ６３３．　修理前　ヘッドホーンＡＭＰ基板裏。　半田不良予備郡２。

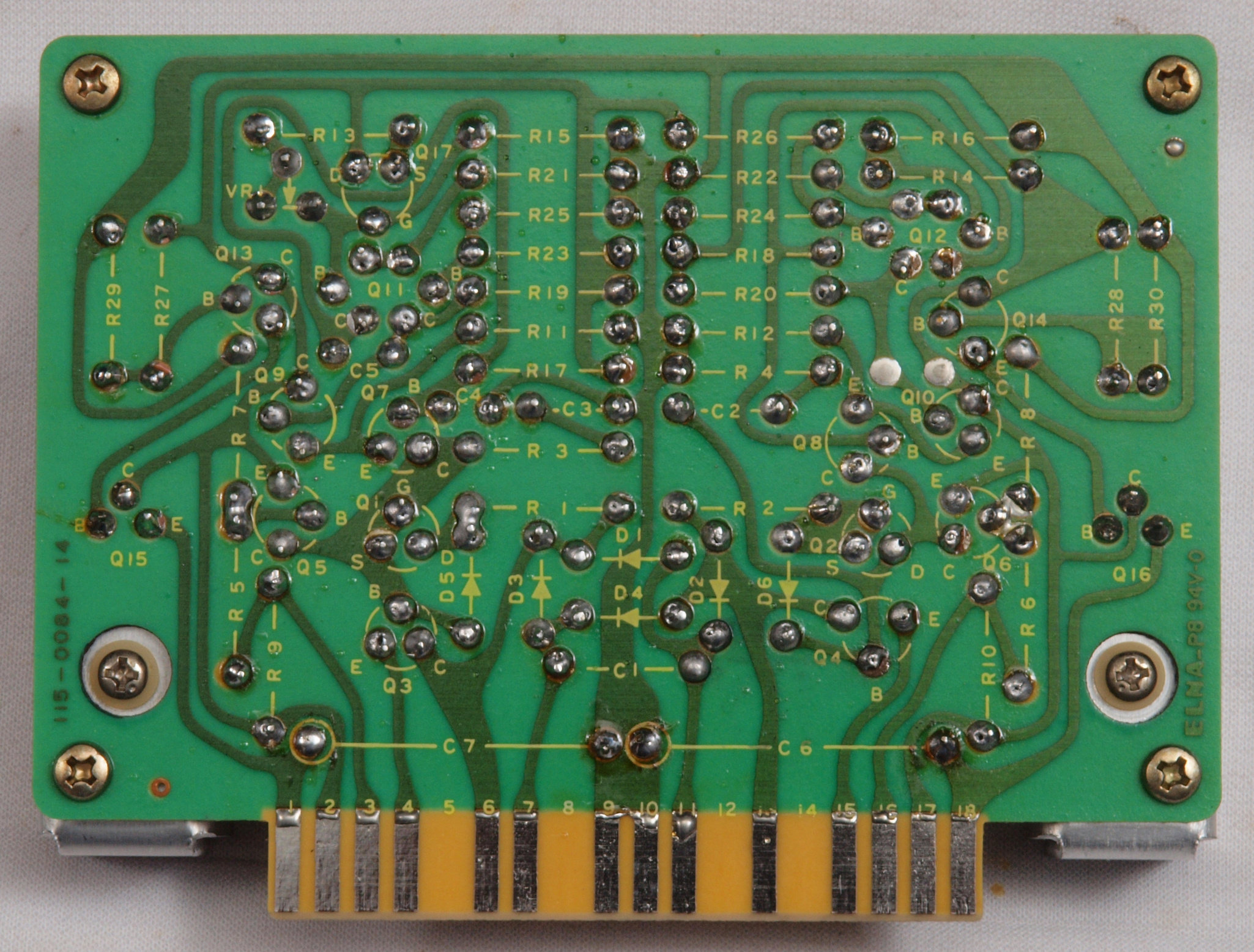

Ｃ６４．　修理（半田補正）後　ヘッドホーンＡＭＰ基板裏。　半田を全部やり直す。
Ｃ６５．　完成ヘッドホーンＡＭＰ基板裏、　洗浄後防湿材を塗る。

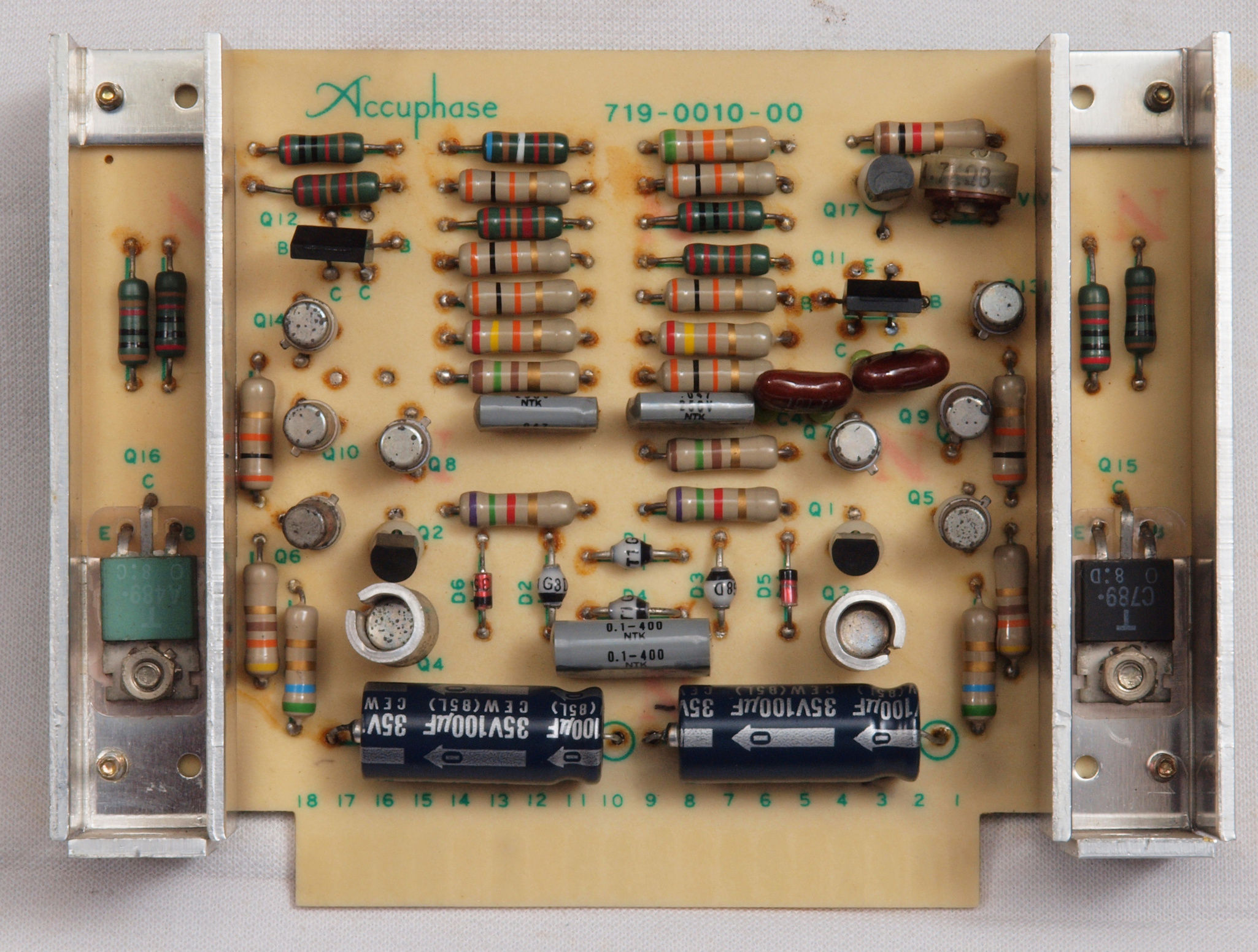

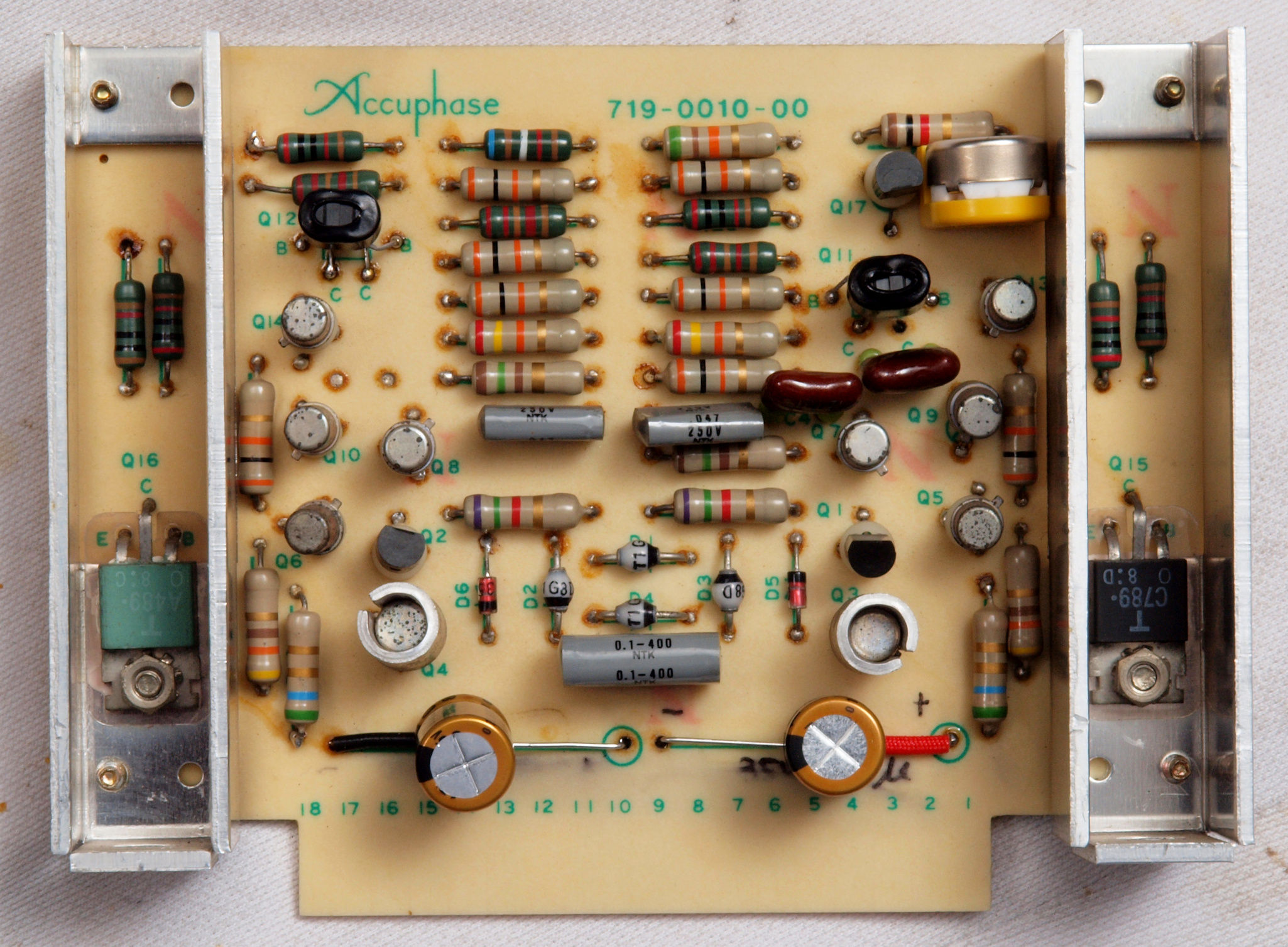

Ｃ７１．　修理前　定電圧電源基板。

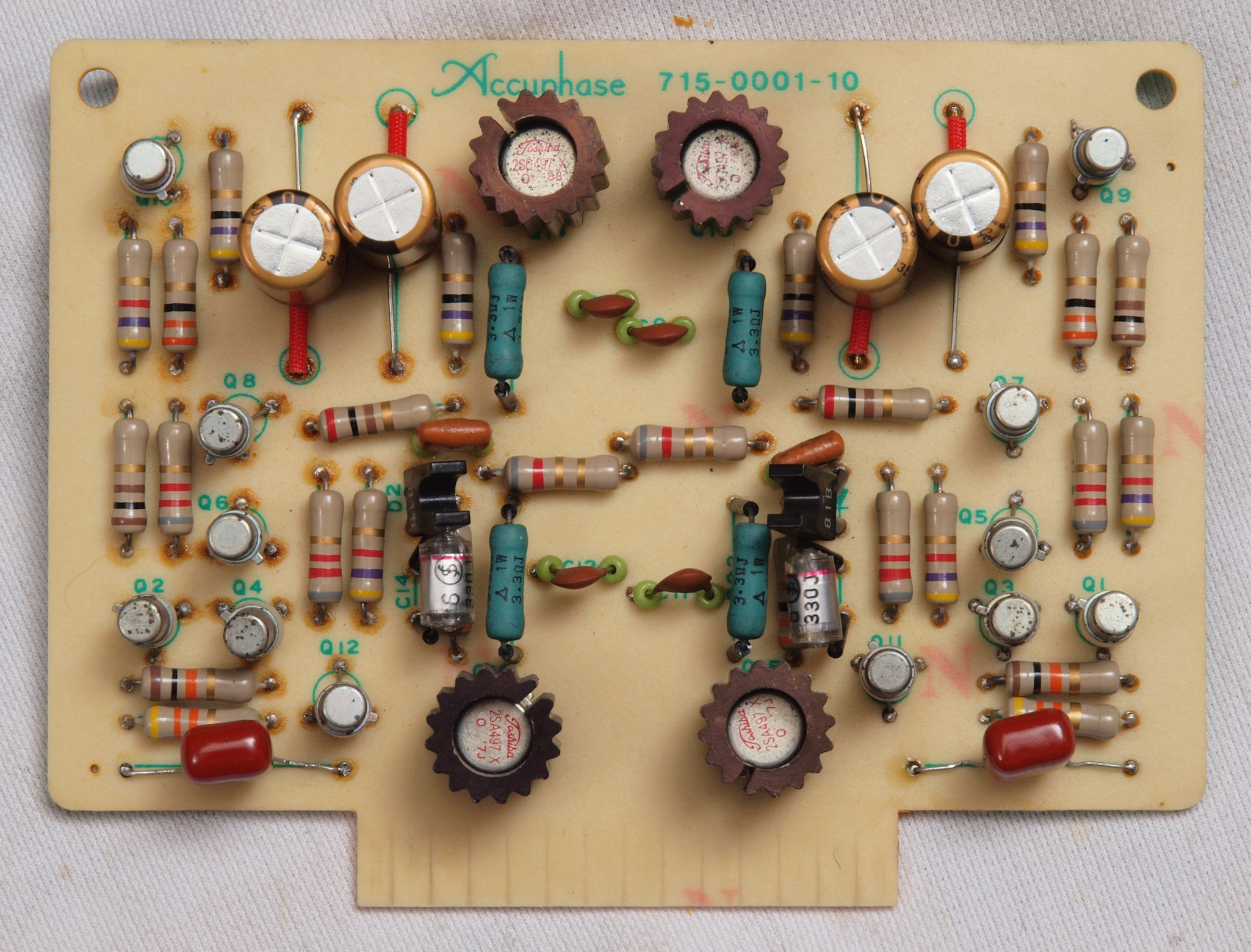

Ｃ７２．　修理後　定電圧電源基板。電解コンデンサー２個、ＴＲ（トランジスター）４個交換。
Ｃ７３．　修理前　定電圧電源基板裏。

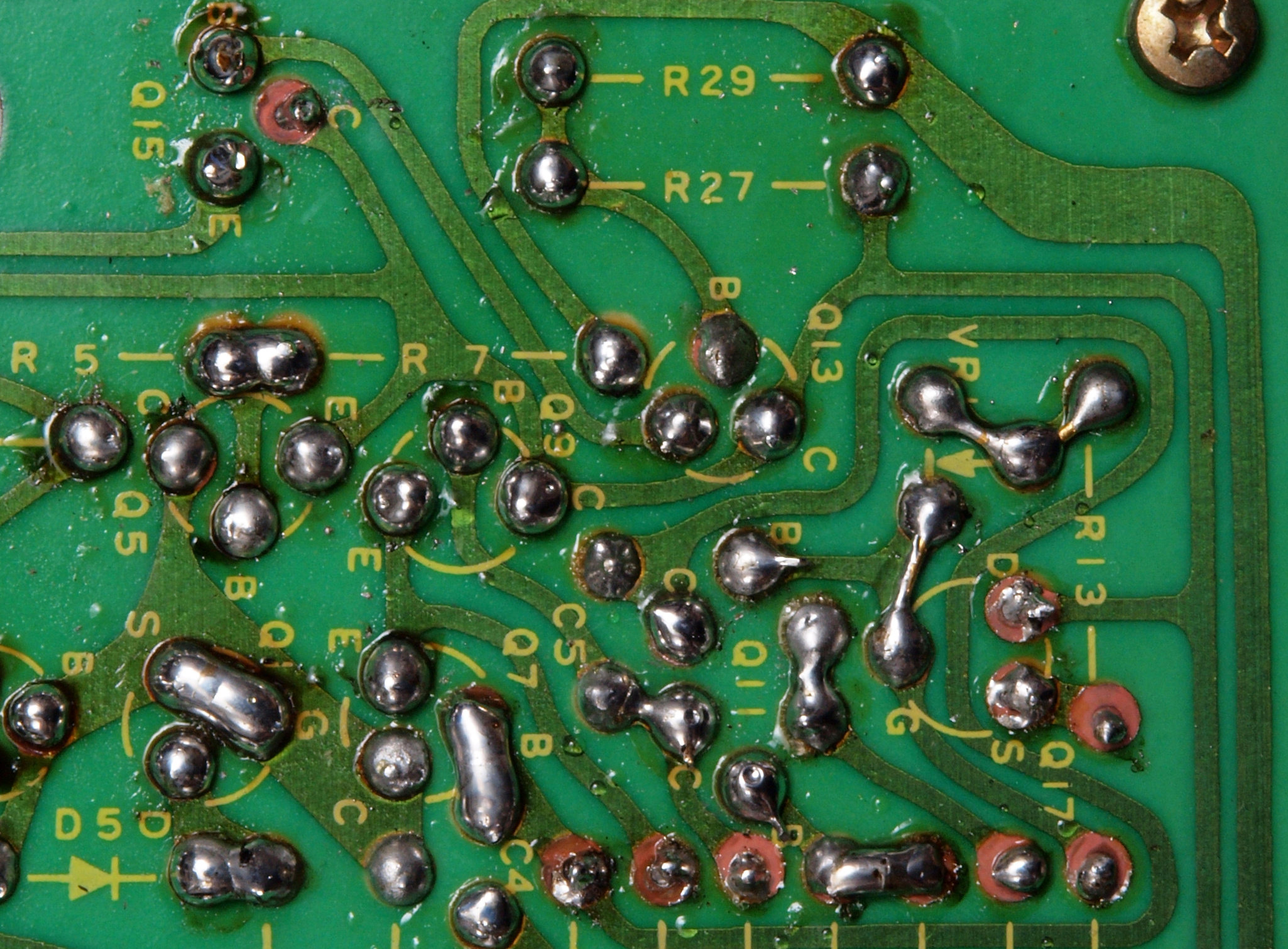

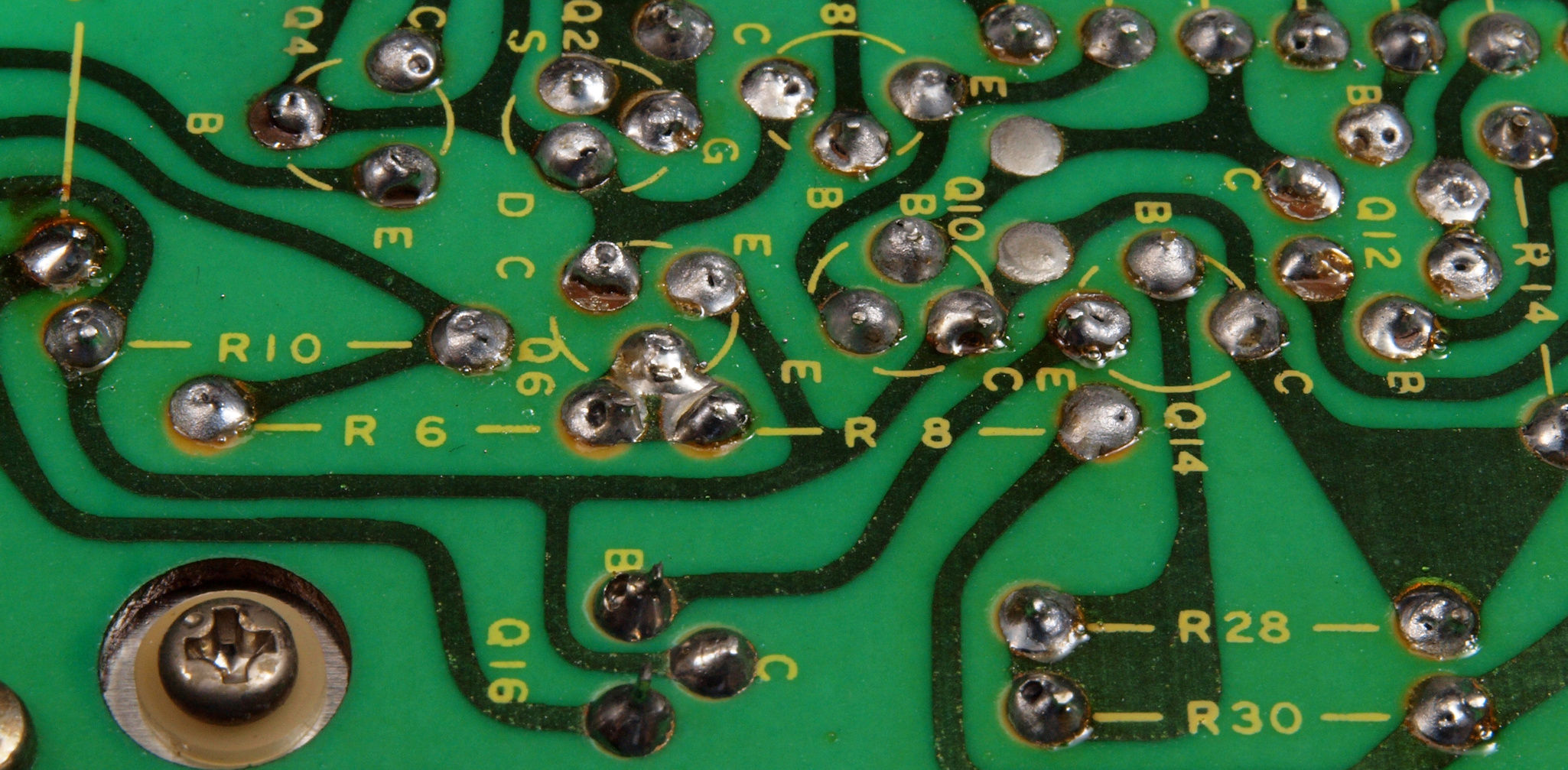

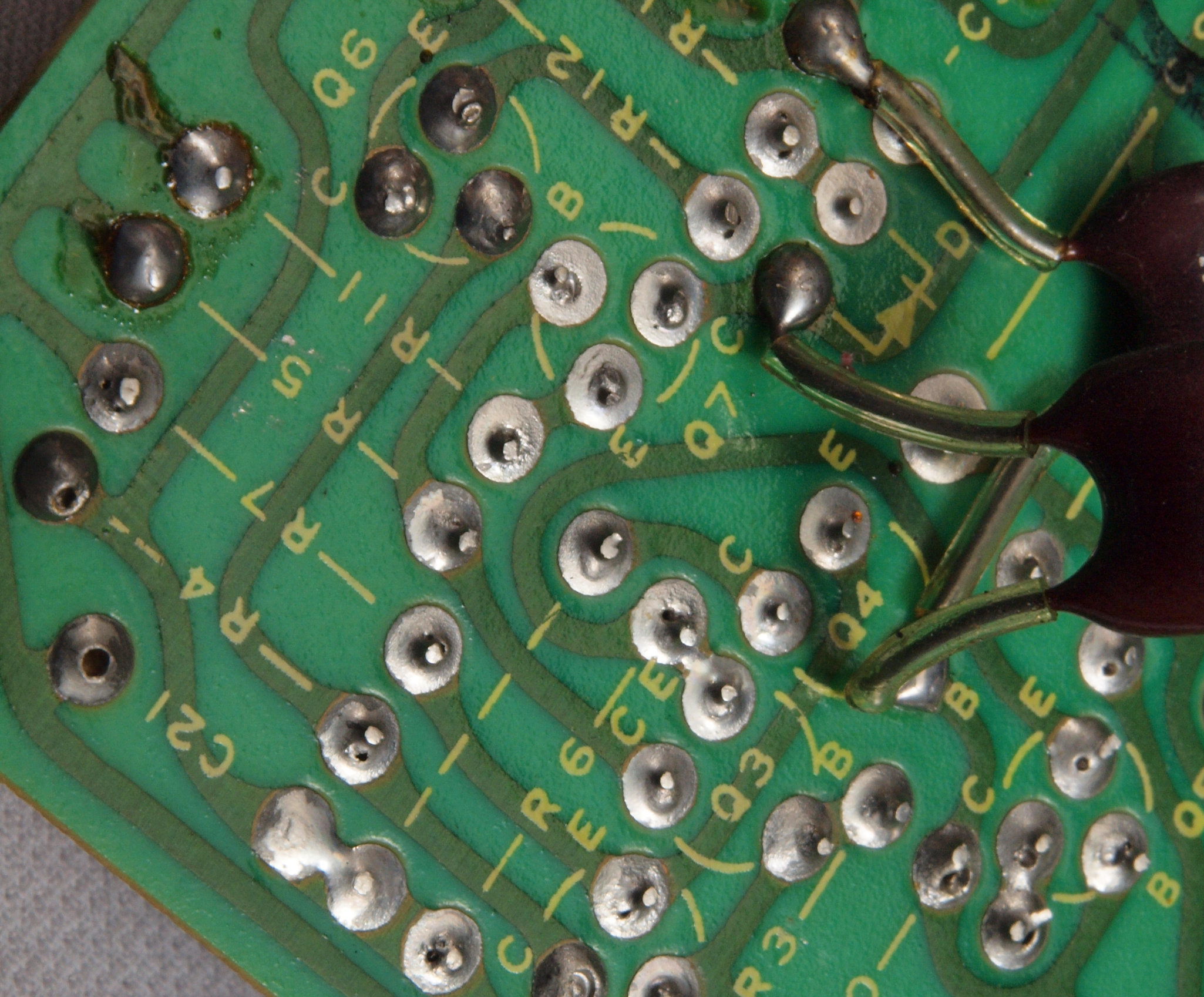

Ｃ７３２．　修理前　定電圧電源基板裏。　半田不良予備郡。
Ｃ７３３．　修理前　定電圧電源基板裏。　半田不良予備郡２。
Ｃ７３４．　修理前　定電圧電源基板裏。　半田不良予備郡３。
Ｃ７３５．　修理前　定電圧電源基板裏。　半田不良予備郡４。

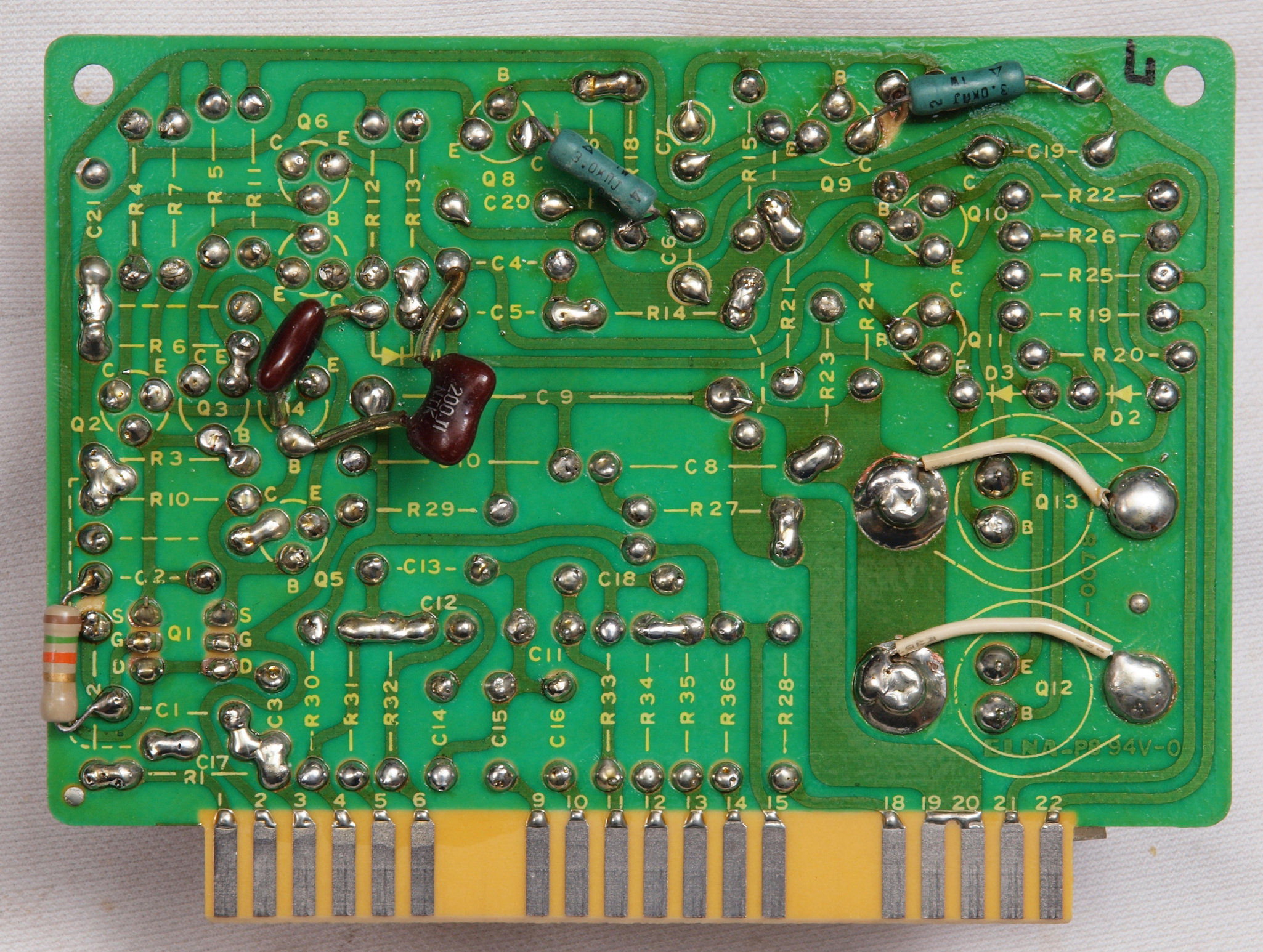

Ｃ７４．　修理（半田補正）後　定電圧電源基板裏。　半田を全部やり直す。

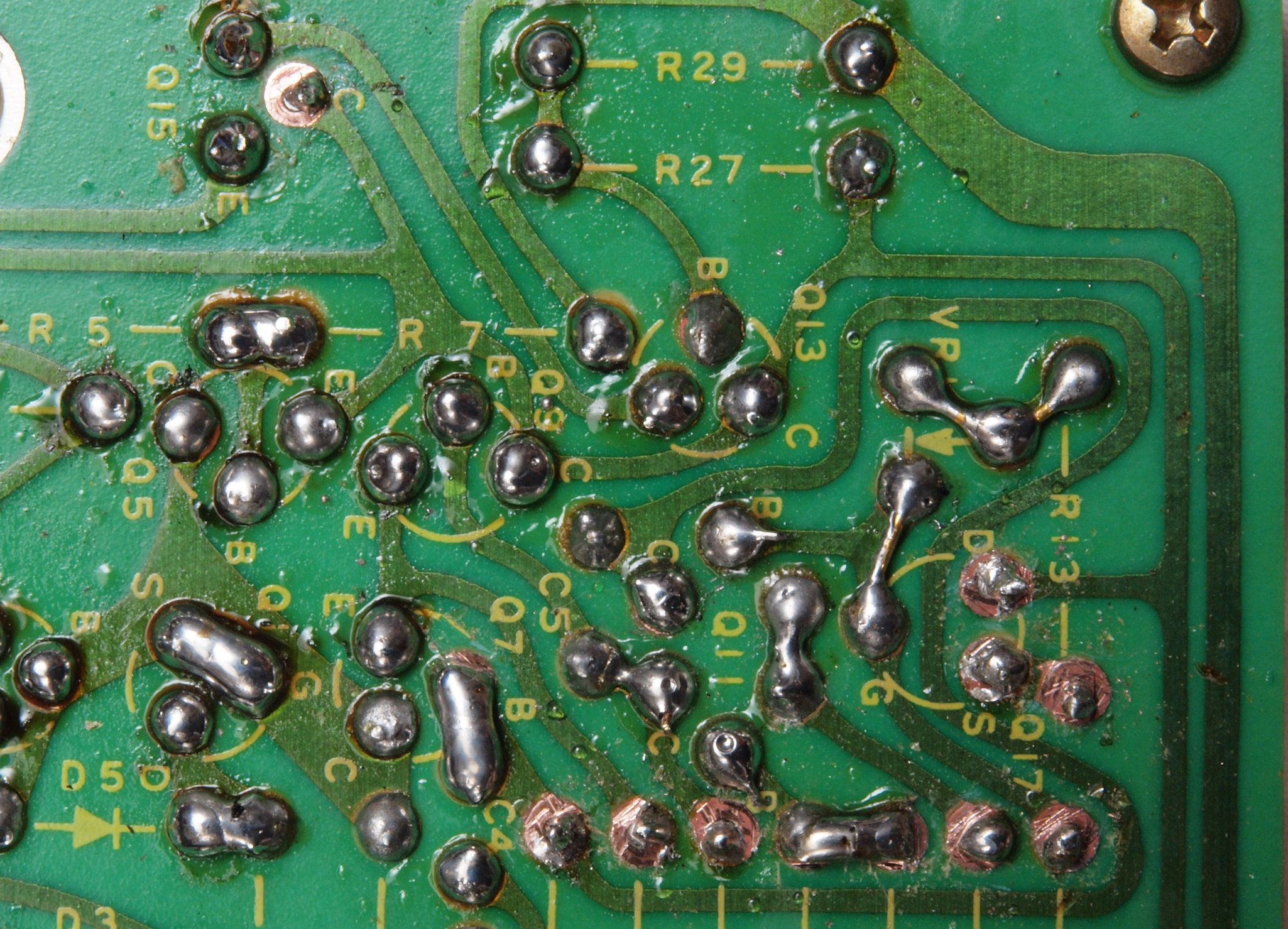

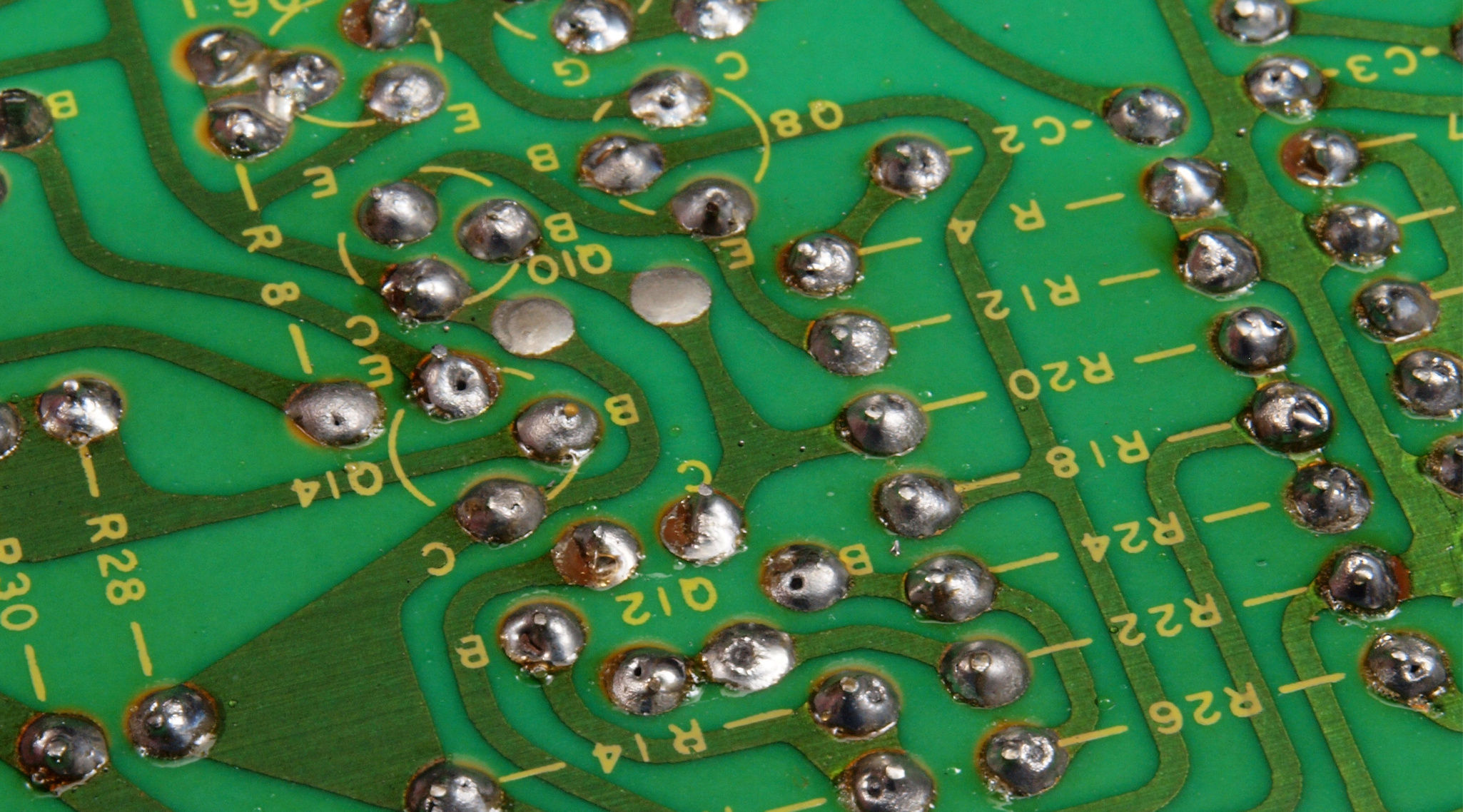

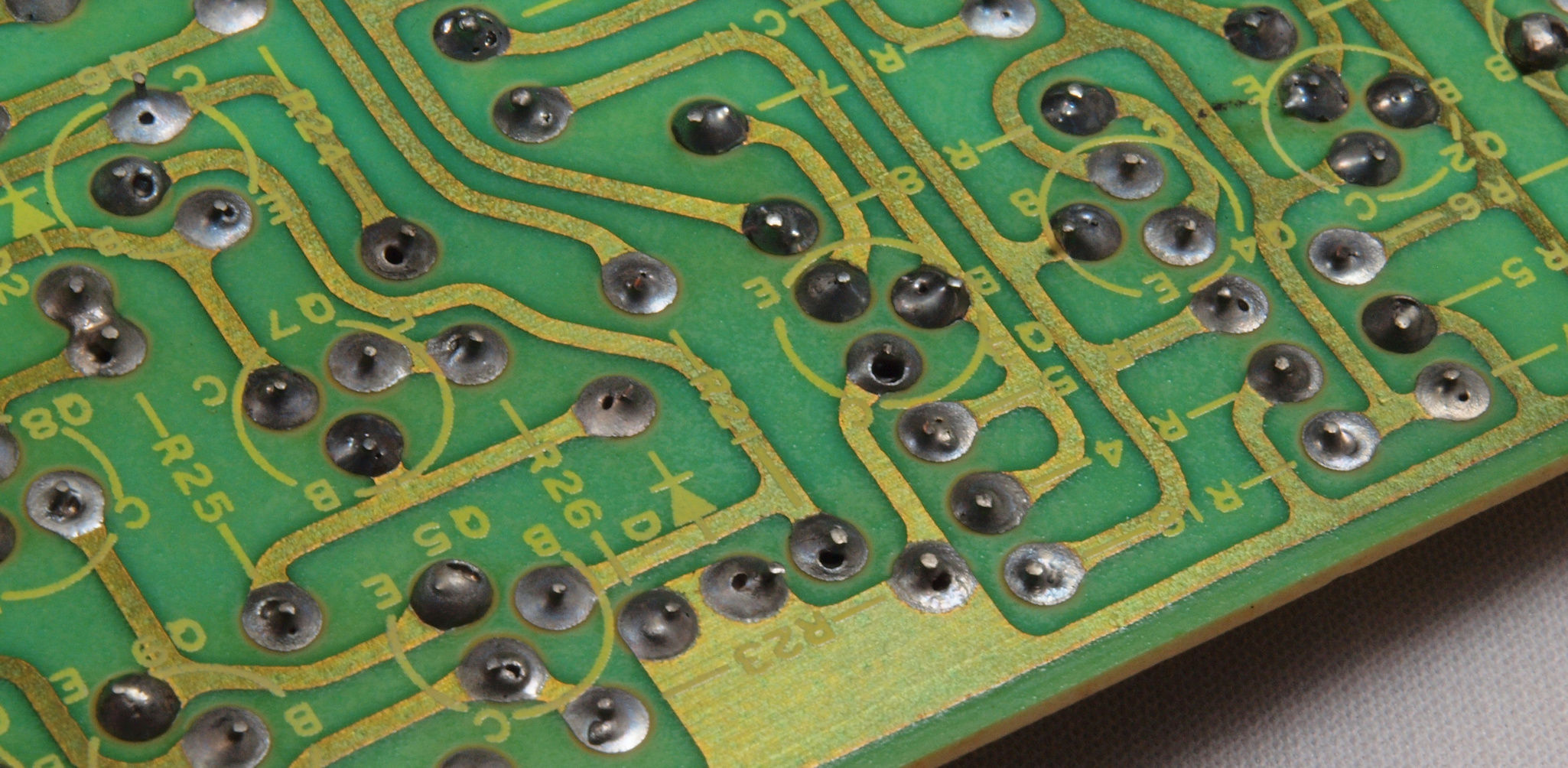

Ｃ７４２．　修理（半田補正）中　定電圧電源基板裏。　銅箔に半田が全く載っていない！
Ｃ７４３．　修理（半田補正）中　定電圧電源基板裏。　銅箔を磨き半田の載りを良くする。
Ｃ７５．　完成定電圧電源基板裏、　洗浄後防湿材を塗る。

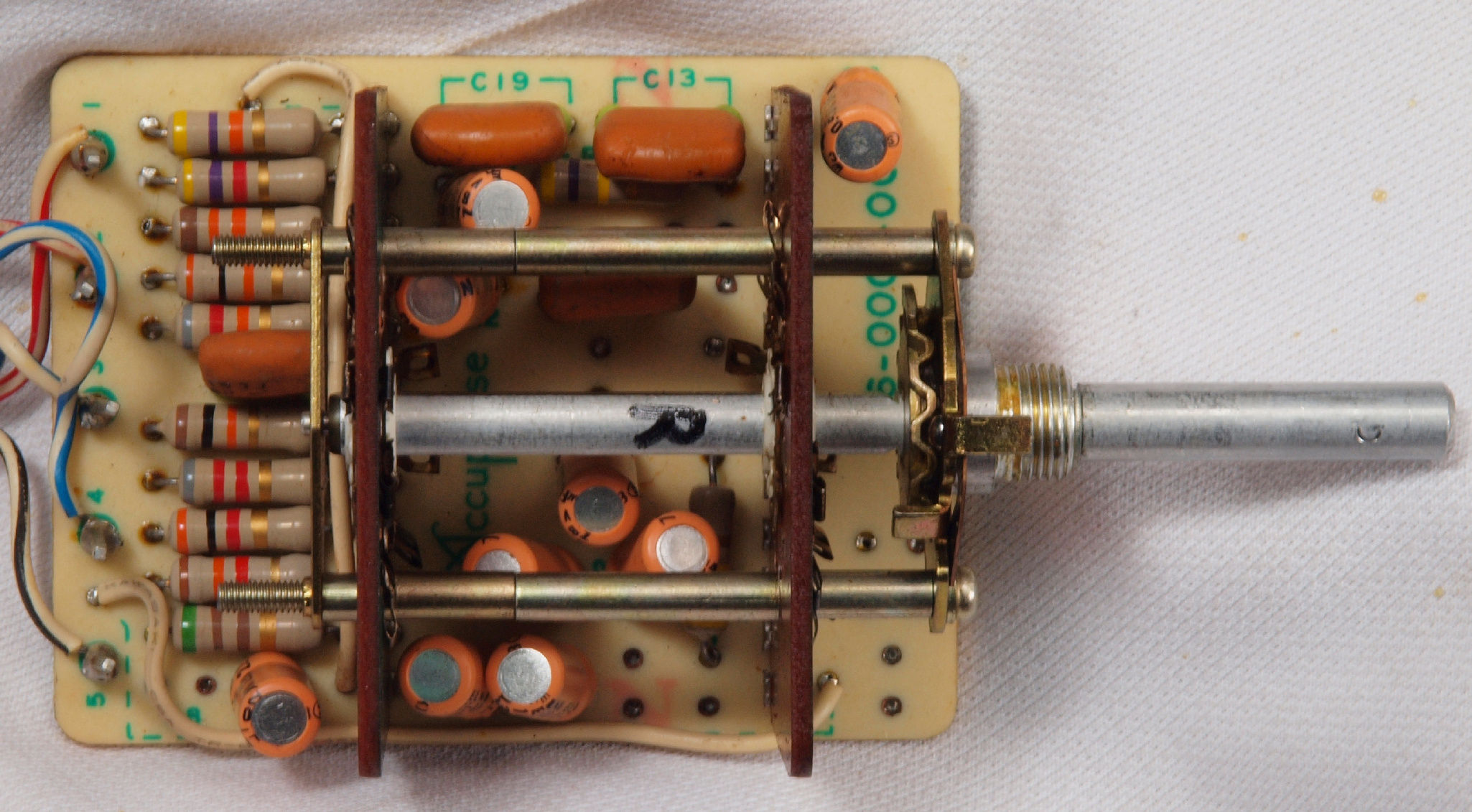

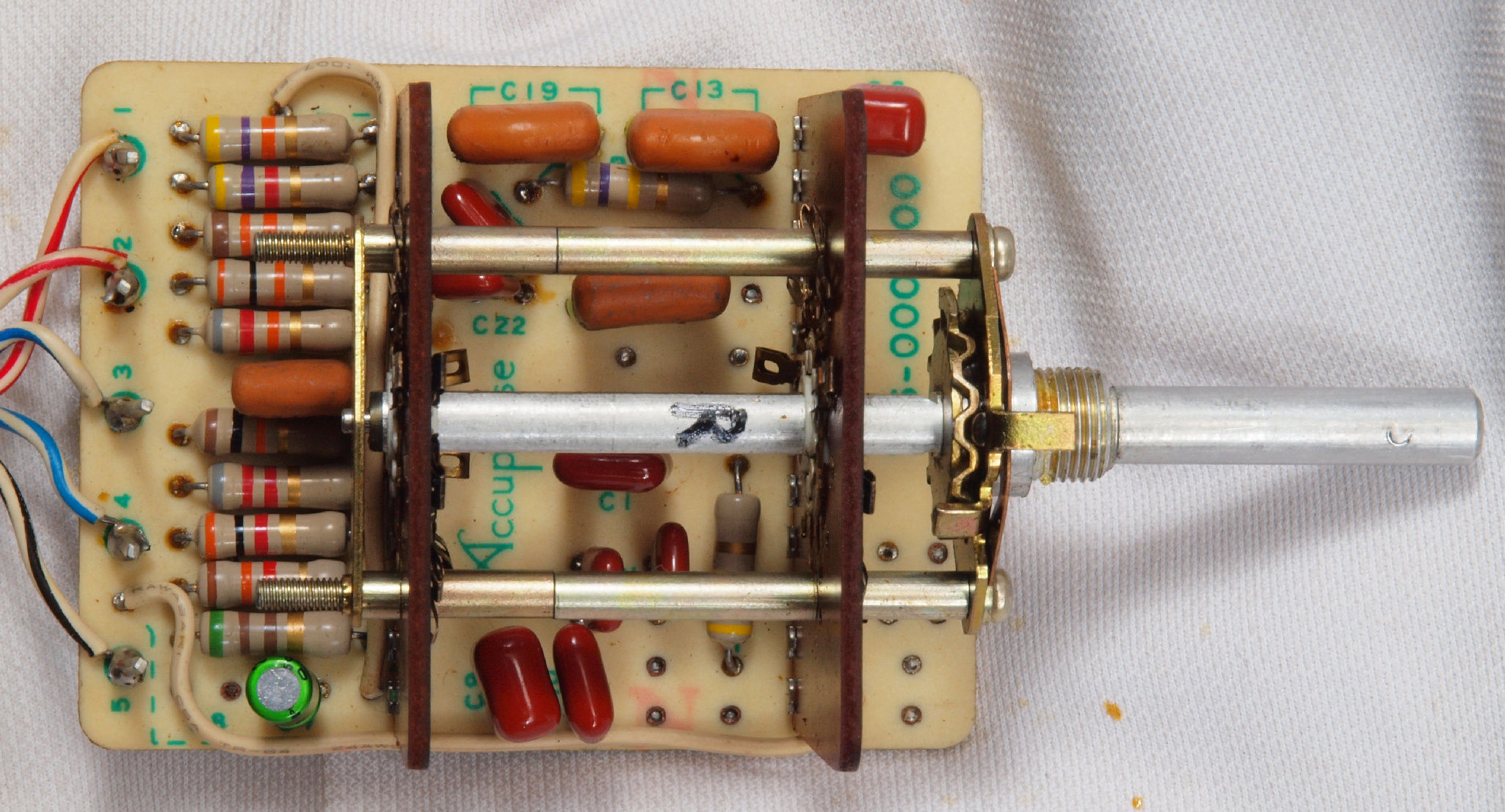

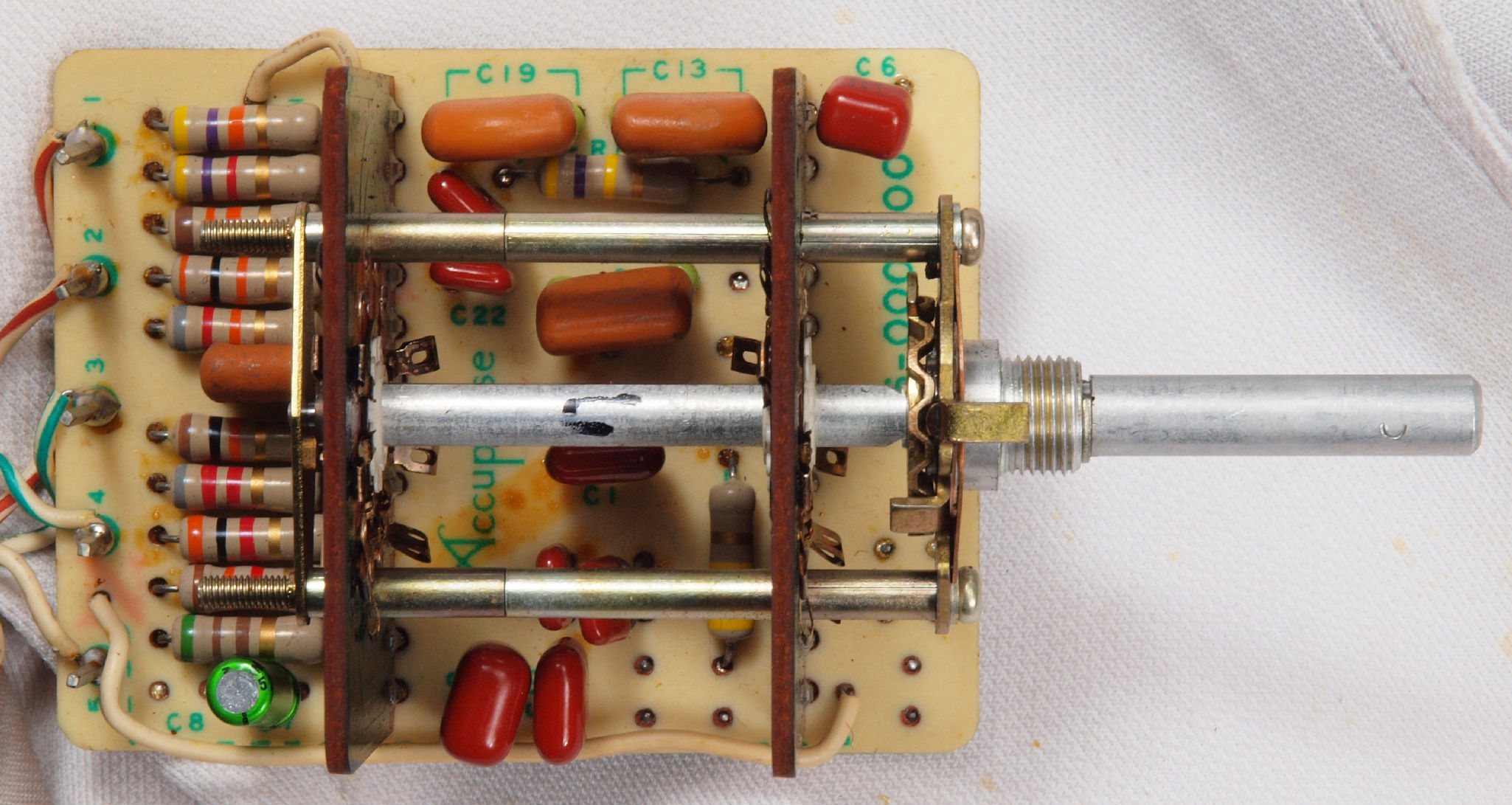

Ｃ８１．　修理前　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板。

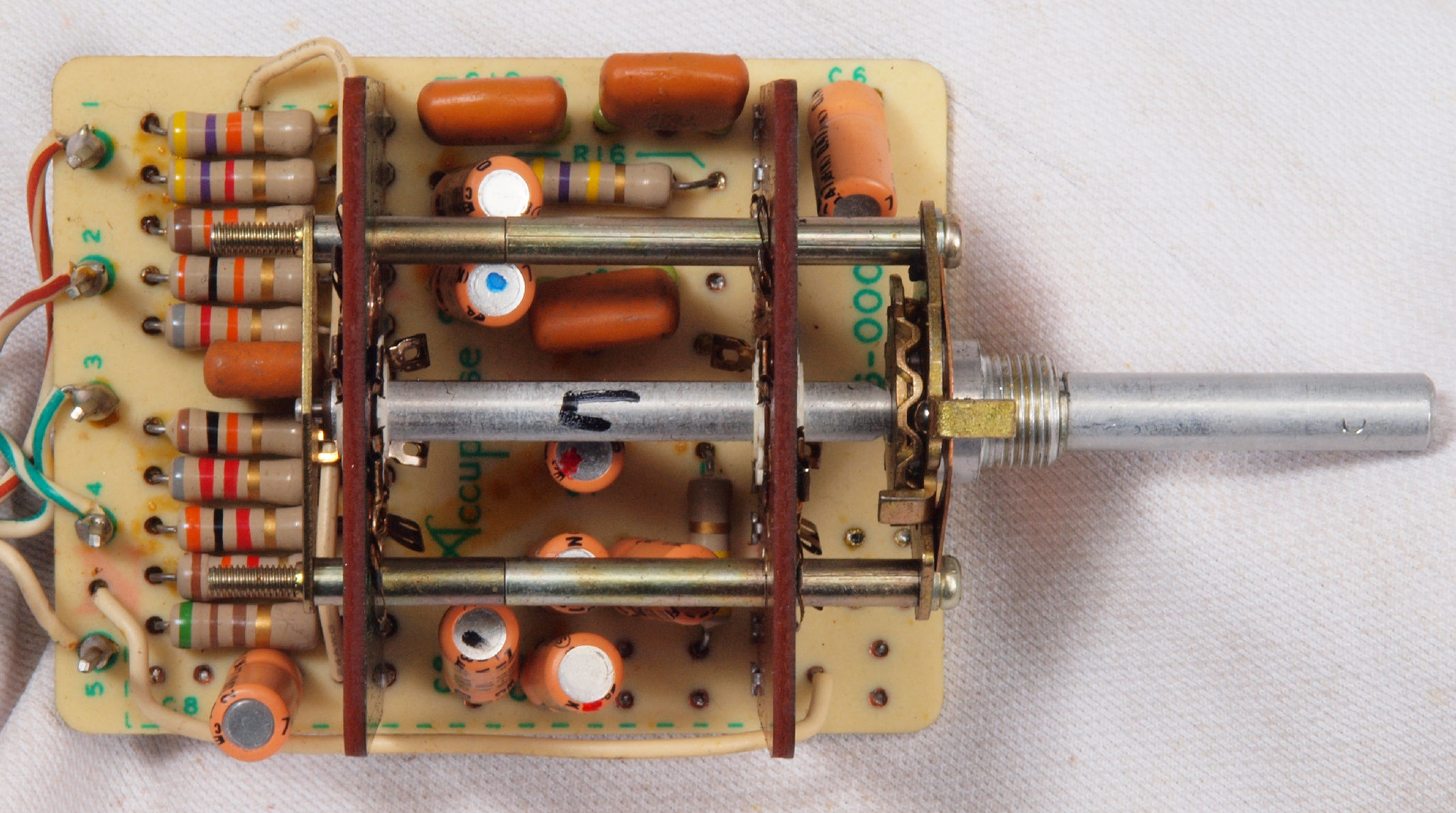

Ｃ８２．　修理後　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板、　電解コンデンサー９個交換。

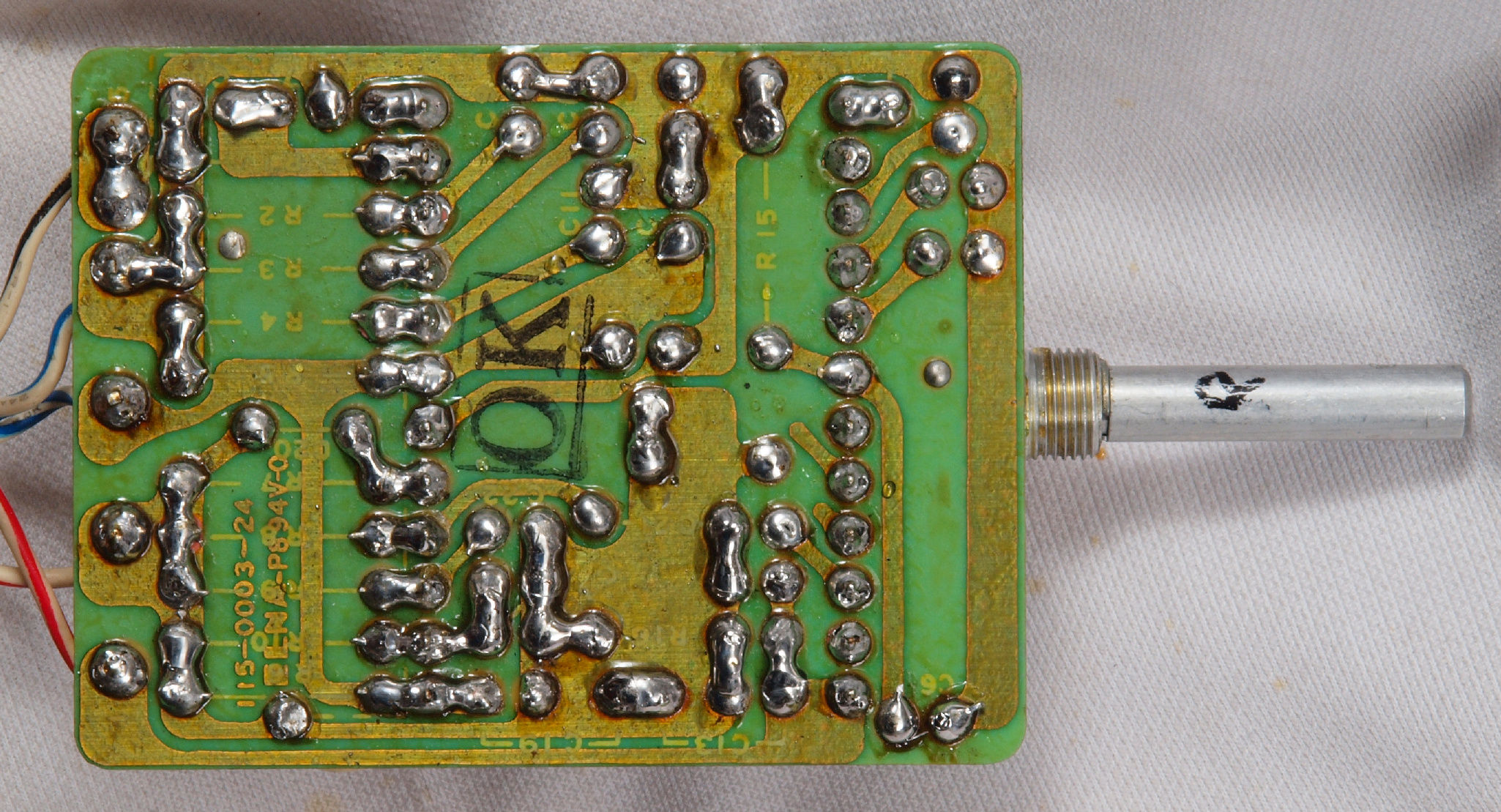

Ｃ８３．　修理前　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。

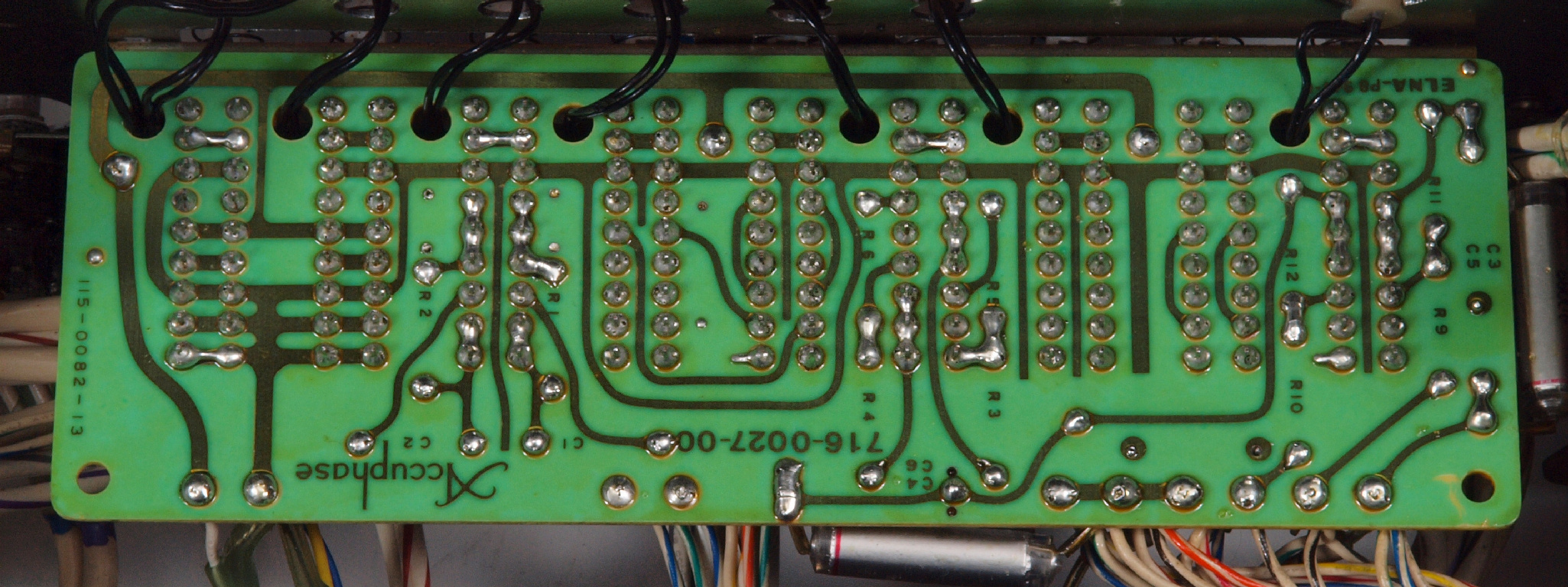

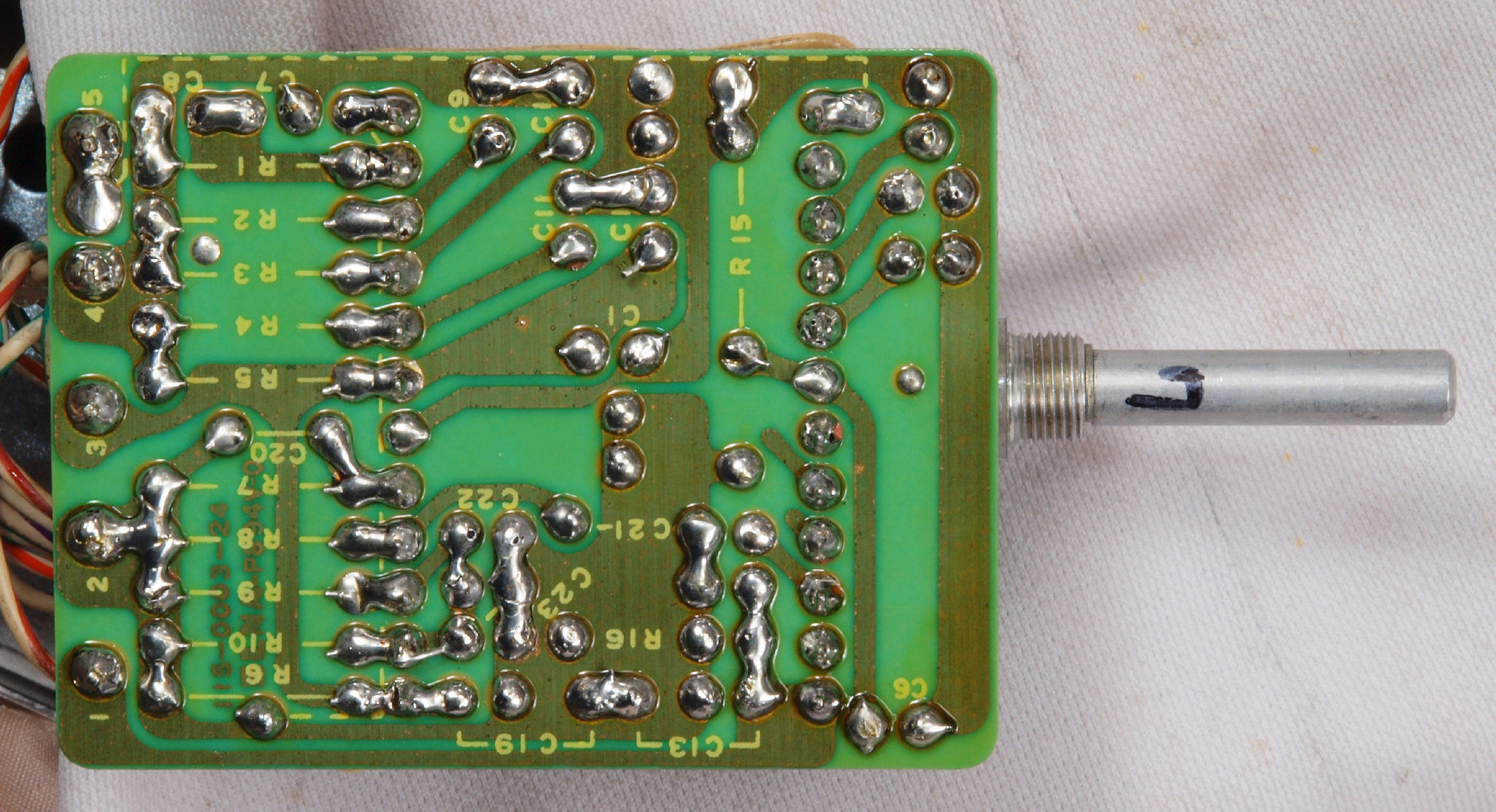

Ｃ８４．　修理（半田補正）後　Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。
Ｃ８５．　完成Ｒ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。。
Ｃ８６．　修理前　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板。
Ｃ８７．　修理後　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板、　電解コンデンサー９個交換。
Ｃ８８．　修理前　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。

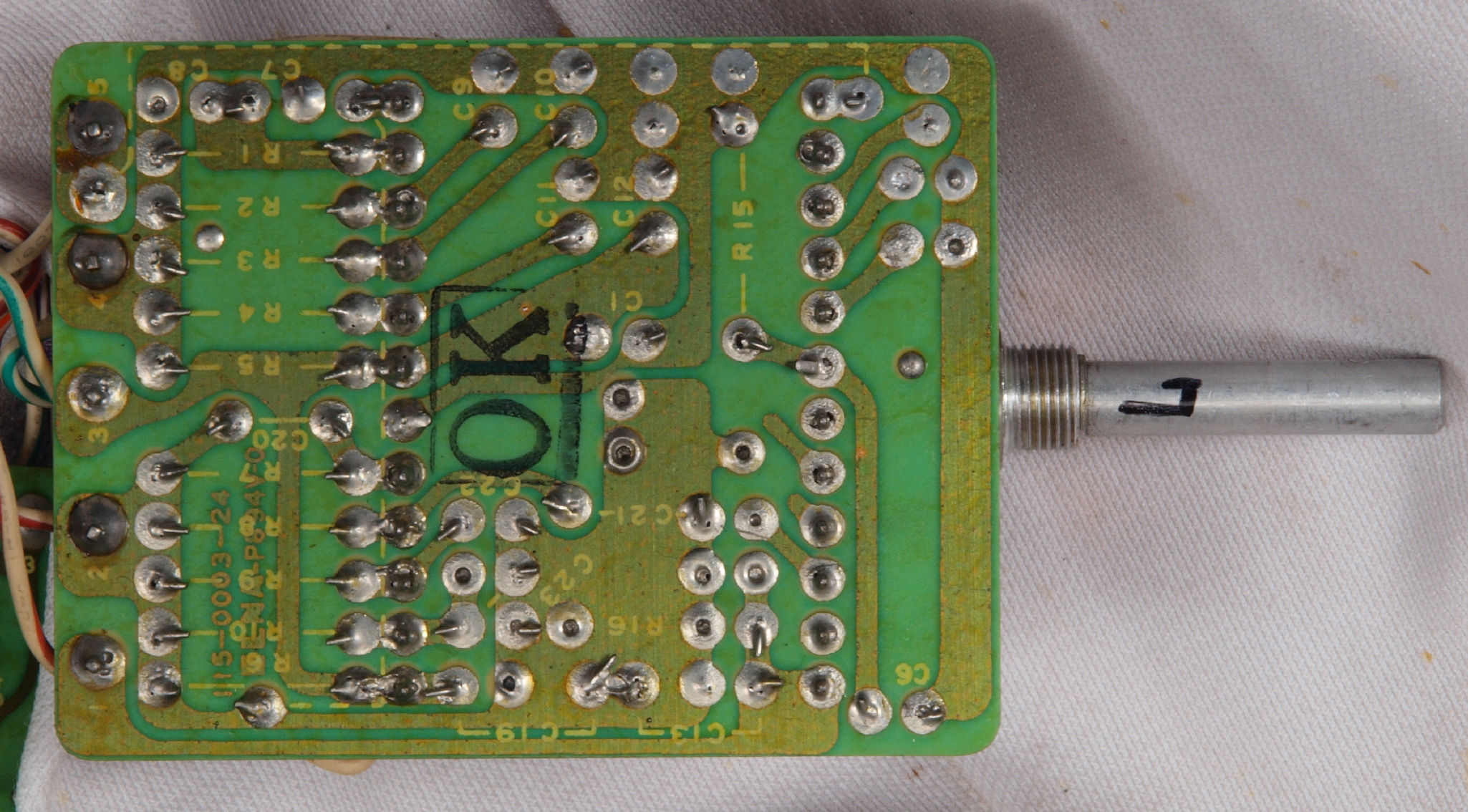

Ｃ８９．　修理（半田補正）後　Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。
Ｃ８Ａ．　完成Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。。

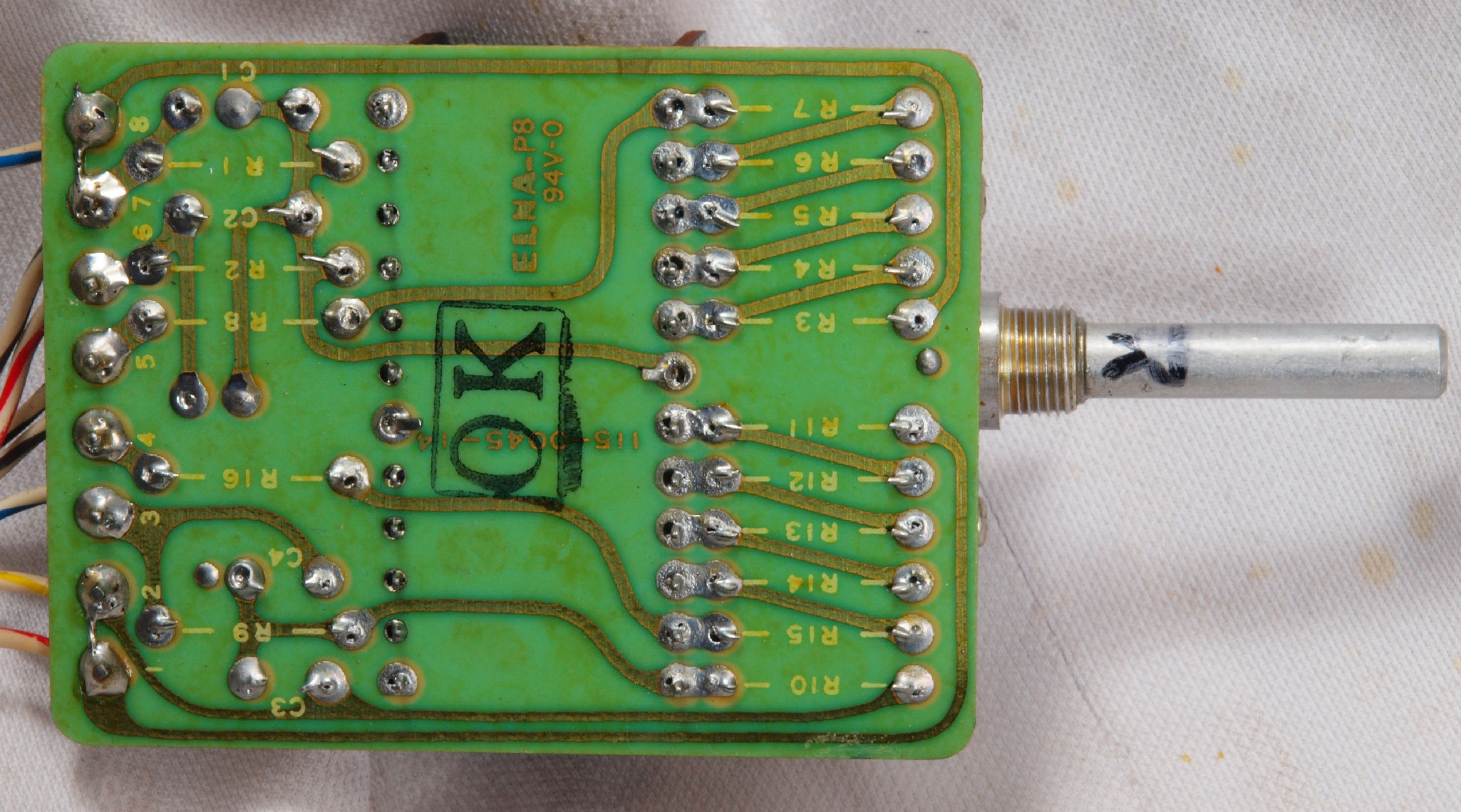

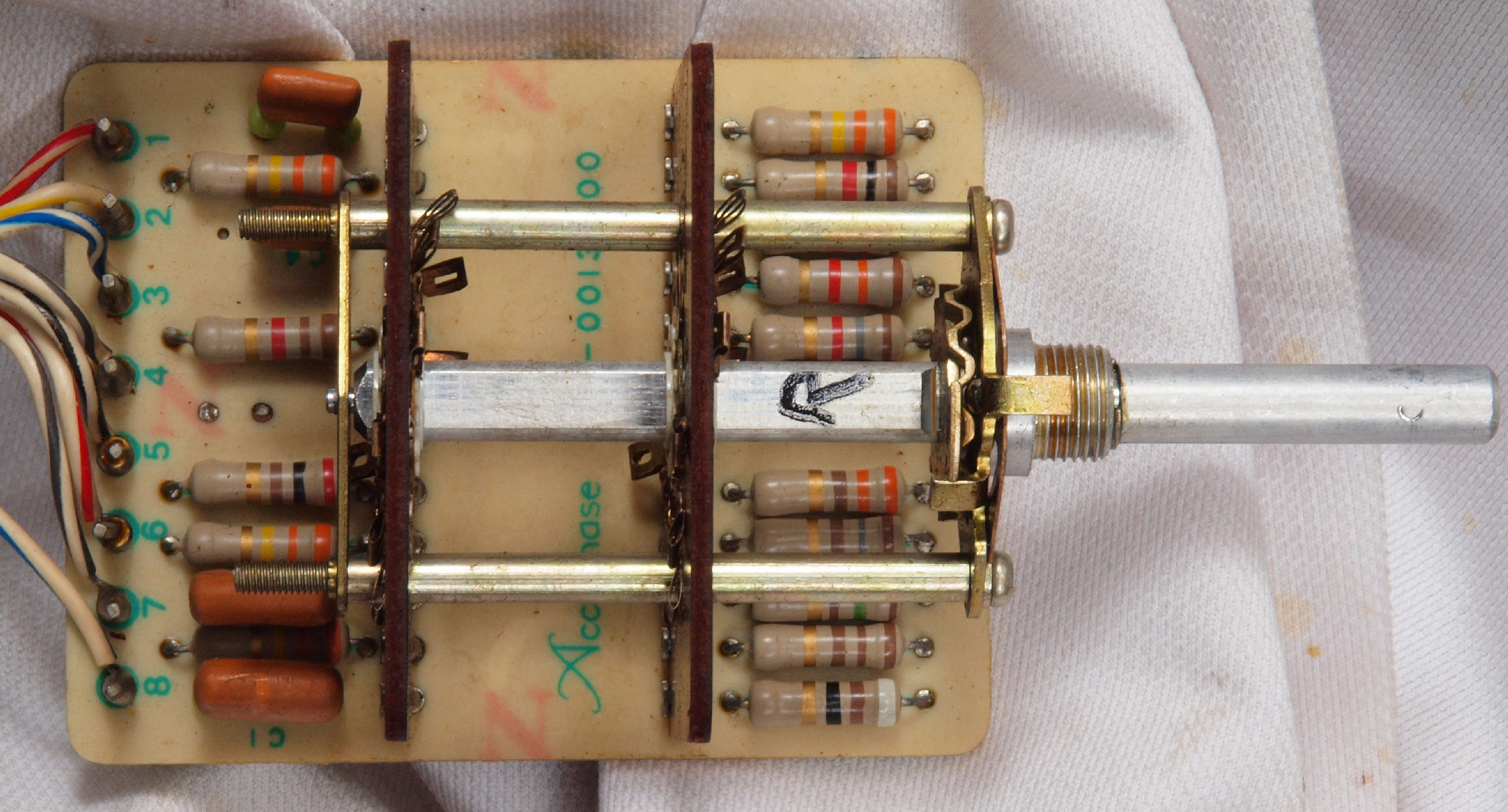

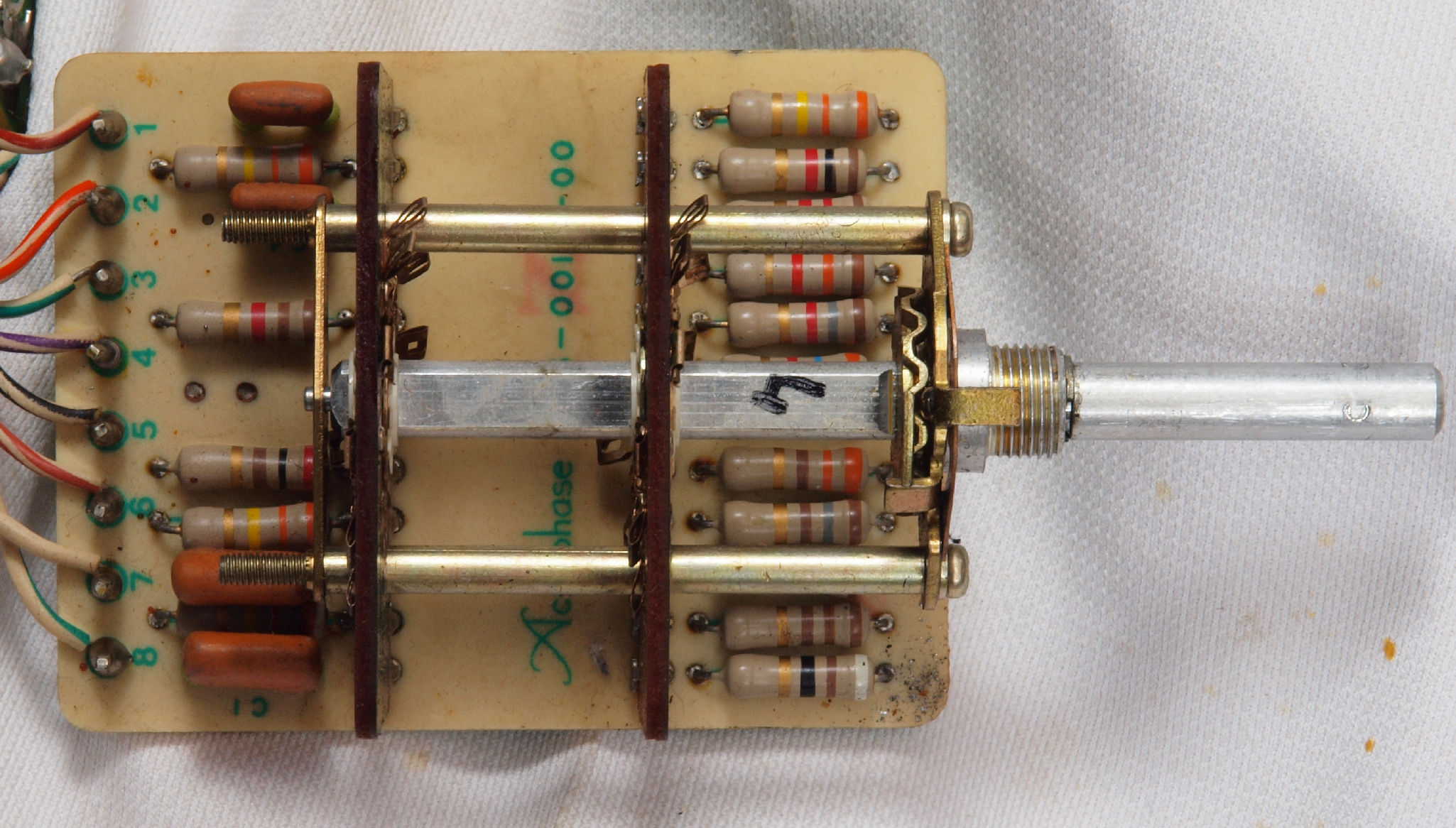

Ｃ９１．　修理前　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板。

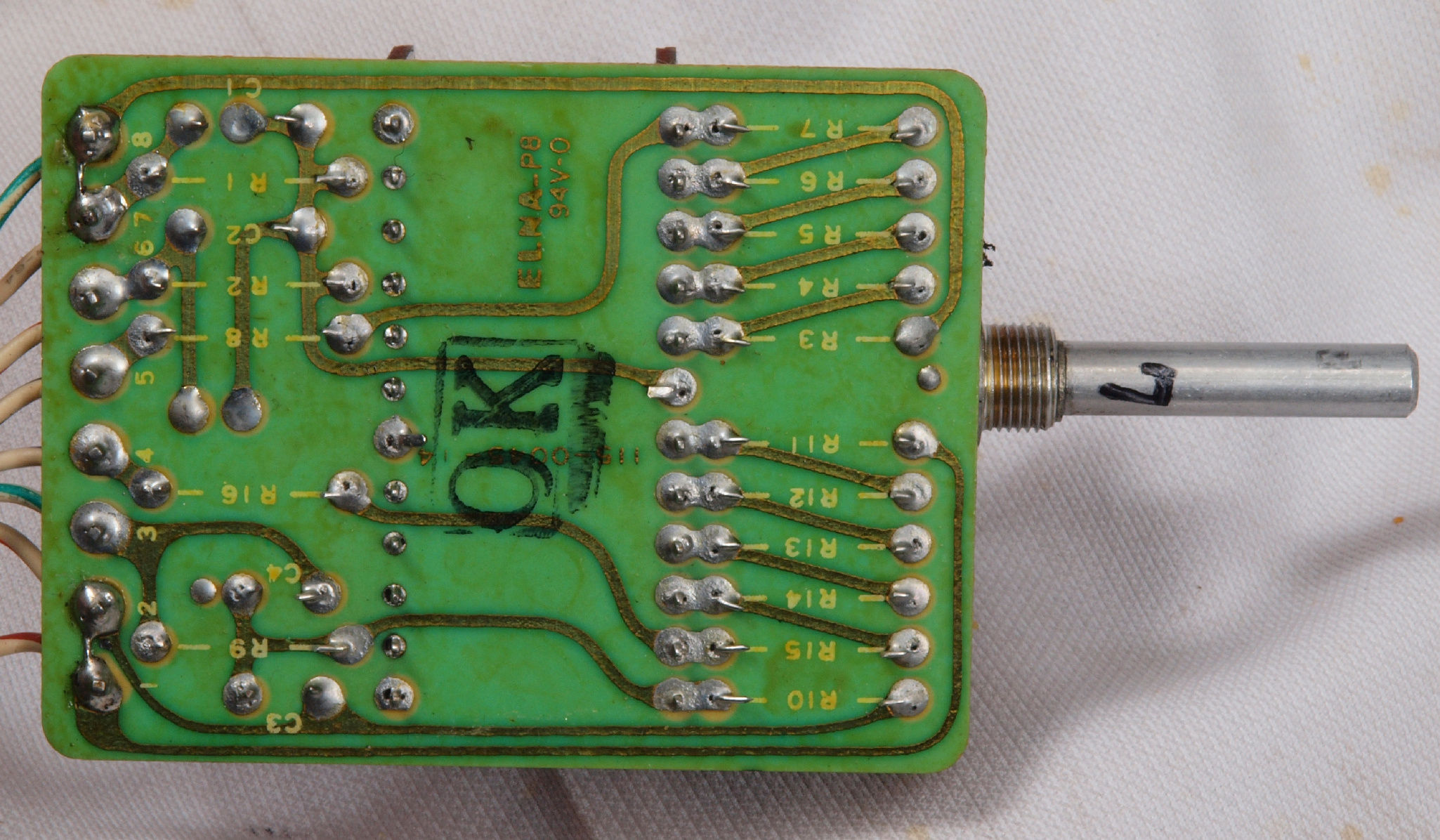

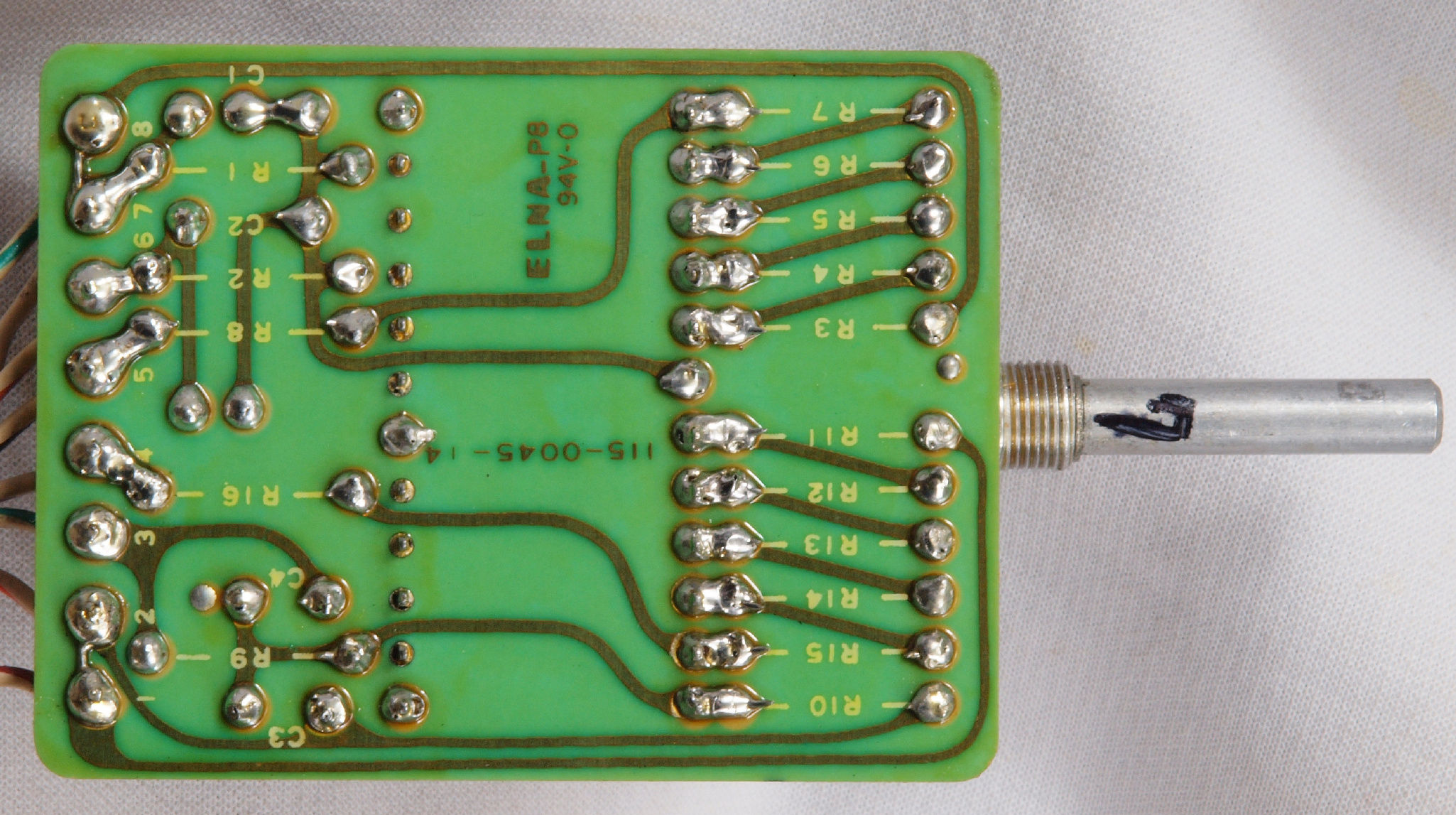

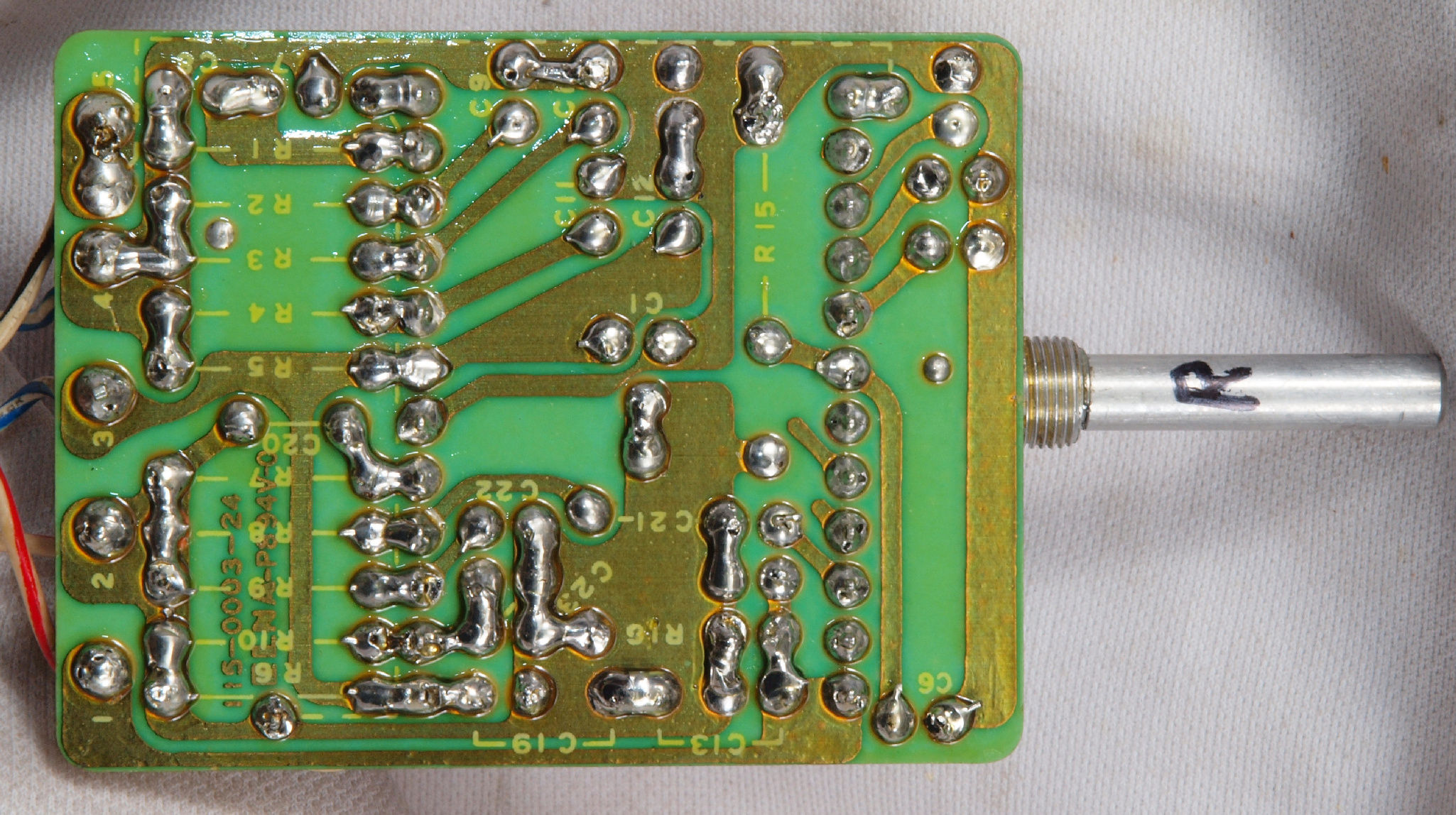

Ｃ９２．　修理前　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。

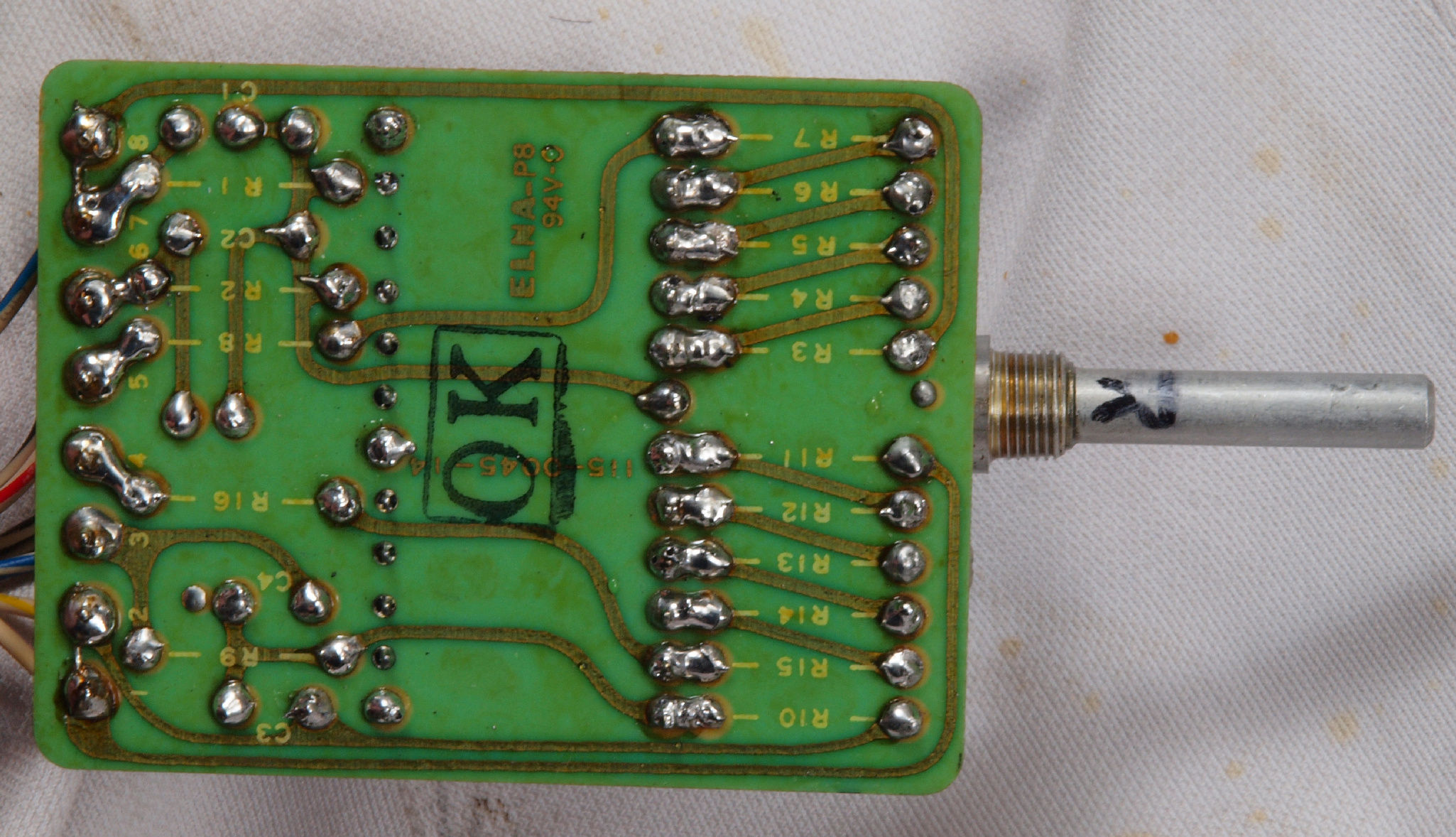

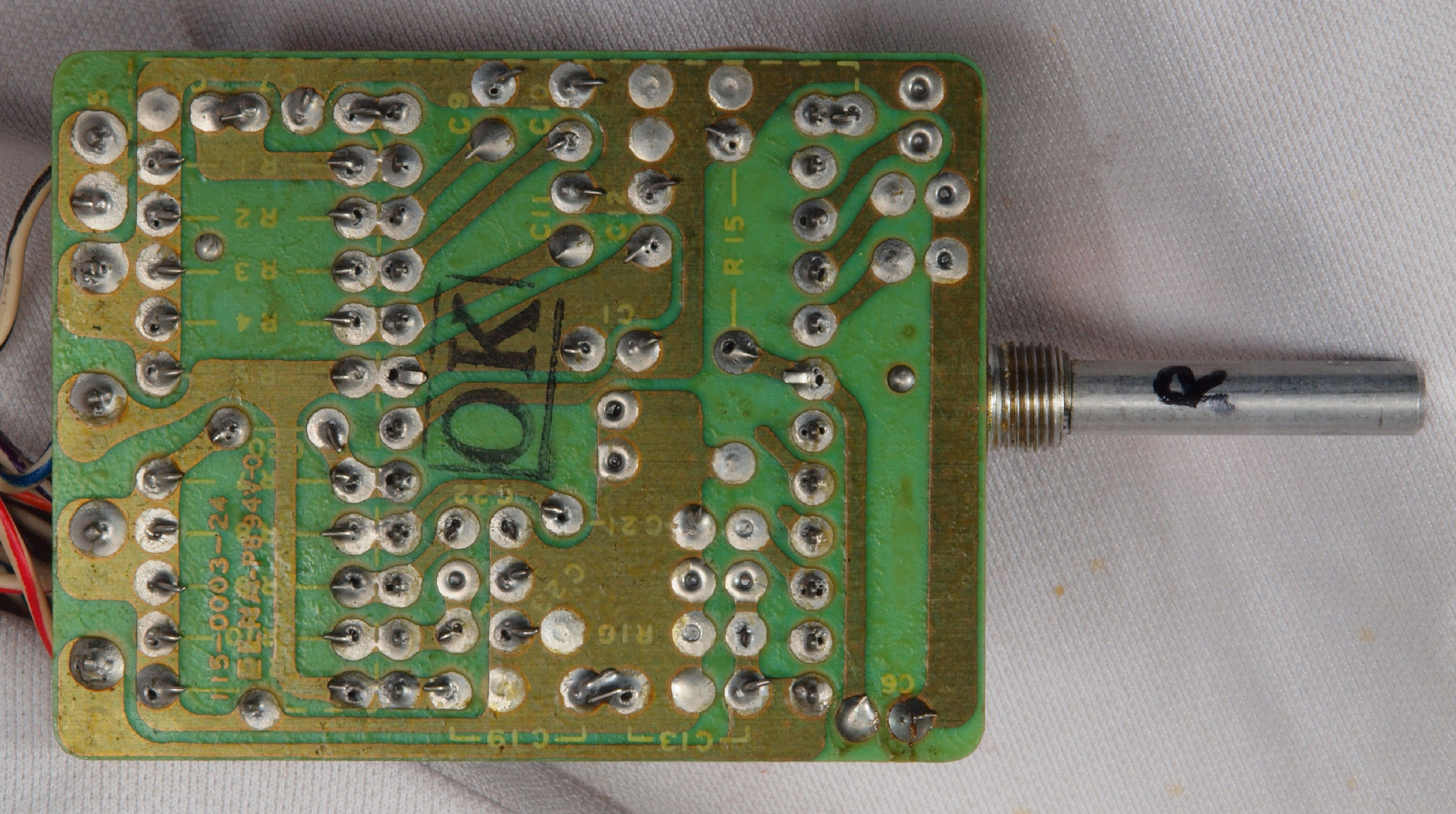

Ｃ９３．　修理（半田補正）後　Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。
Ｃ９４．　完成Ｒ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。。
Ｃ９５．　修理前　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板。
Ｃ９６．　修理前　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏。
Ｃ９７．　修理（半田補正）後　Ｌ側ＴＲＥＢＬＥ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　半田を全部やり直す。
Ｃ９８．　完成Ｌ側ＢＡＳＳ＿ＦＩＬＴＥＲ＿ＳＷ基板裏、　洗浄後防湿材を塗る。。

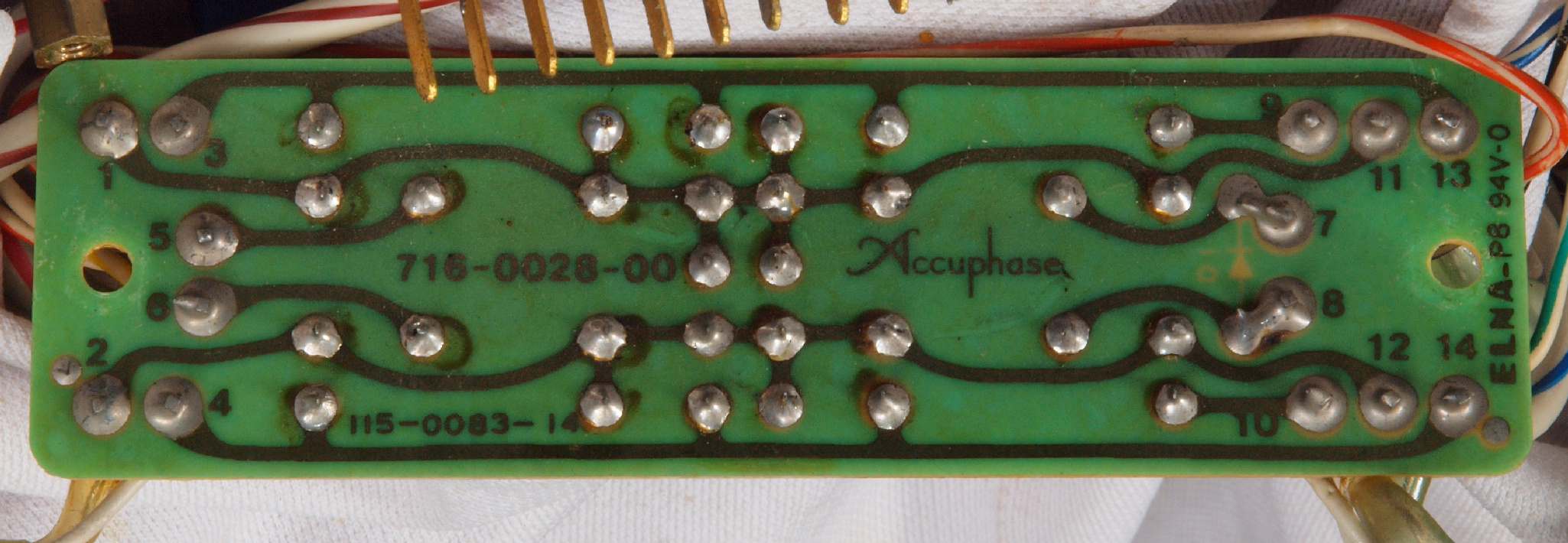

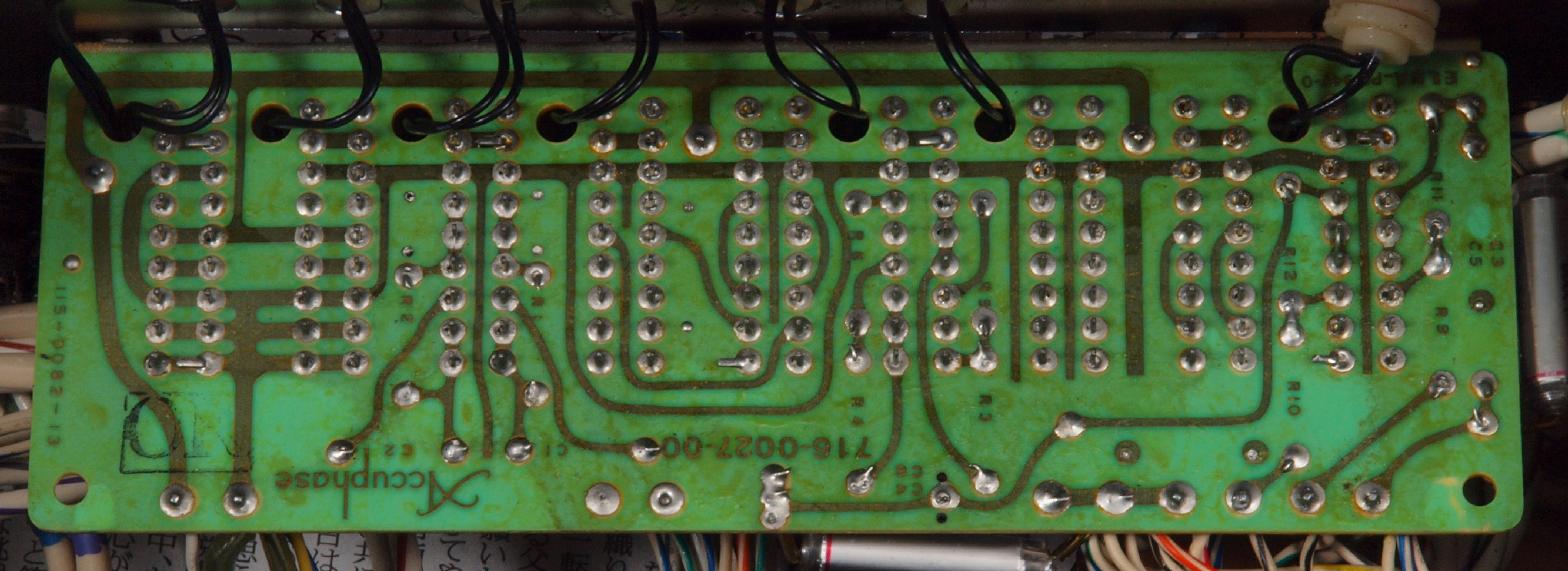

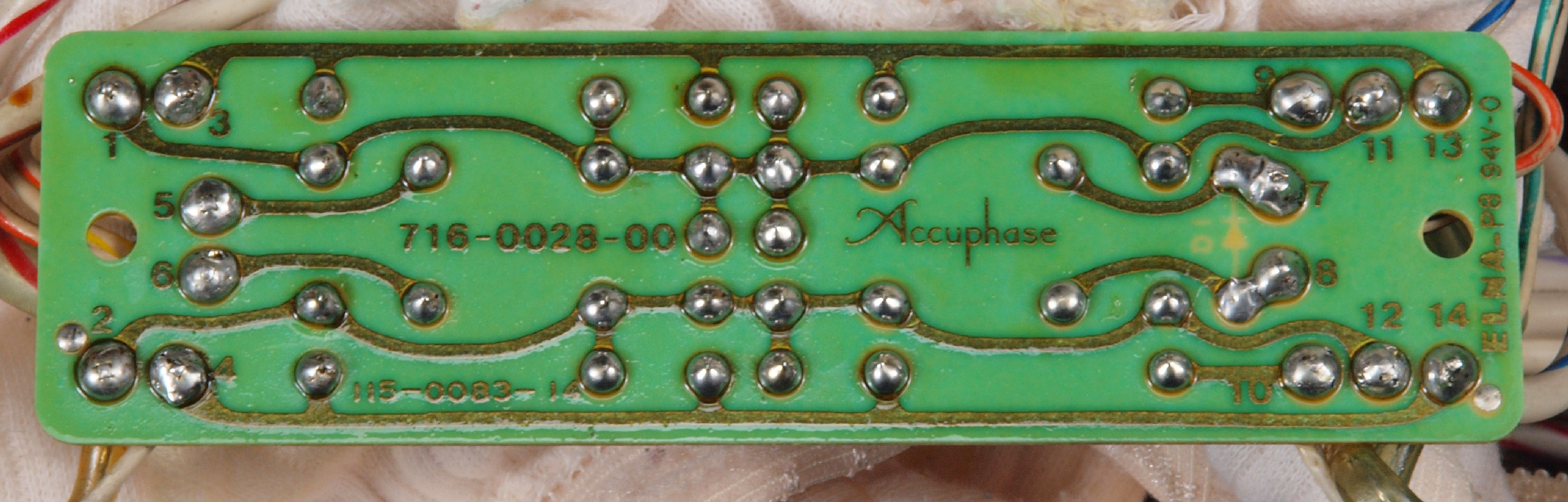

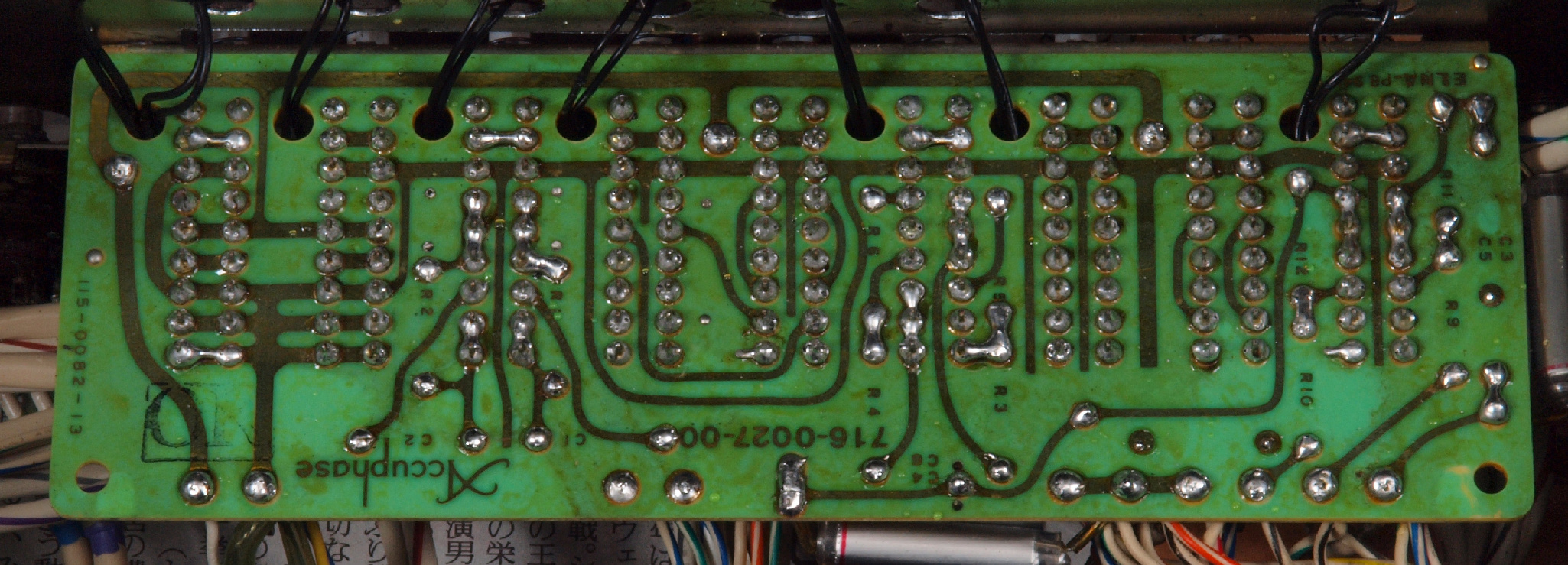

ＣＡ１．　修理前　各種押ボタンＳＷ基板裏。
ＣＡ２．　修理（半田補正）後　各種押ボタンＳＷ基板裏。　半田を全部やり直す。
ＣＡ３．　完成各種押ボタンＳＷ基板裏。　洗浄後防湿材を塗る。

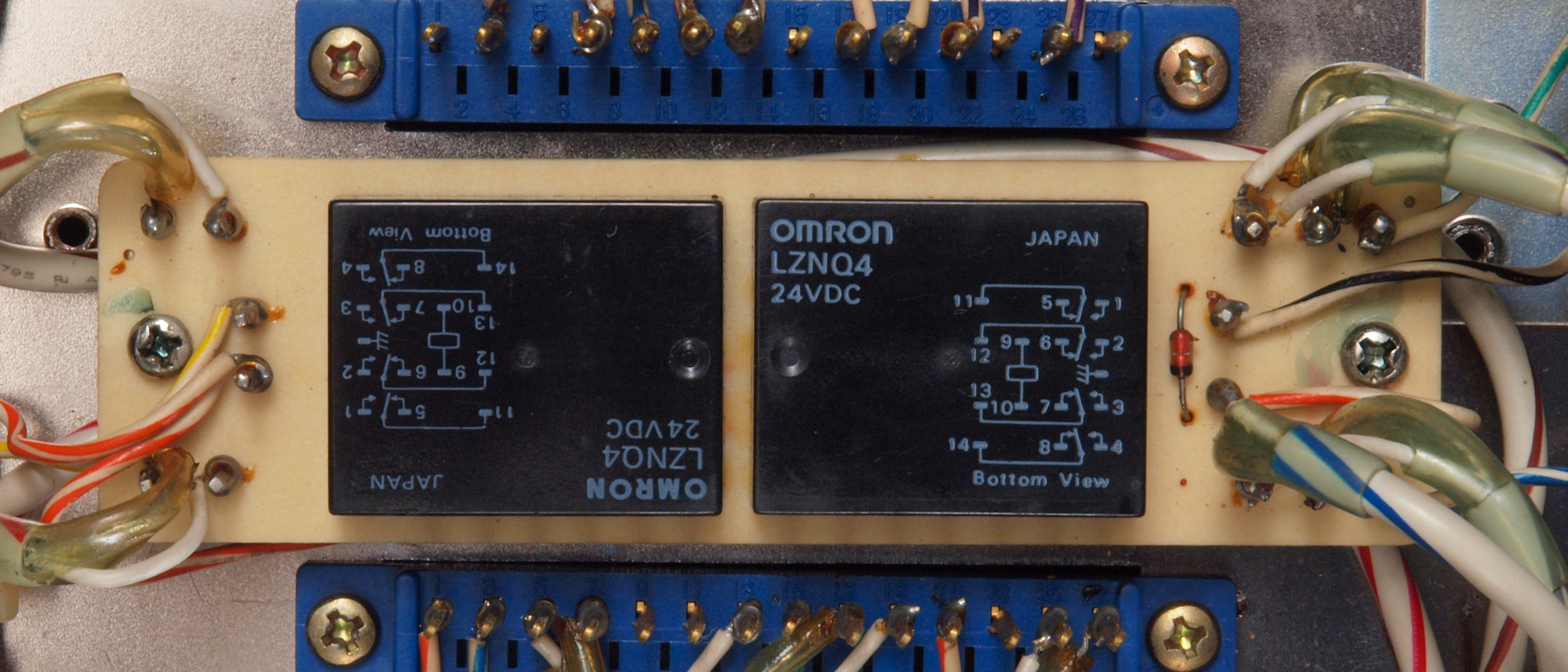

ＣＢ１．　修理前　出力リレー基板。
ＣＢ３．　修理前　出力リレー基板裏。

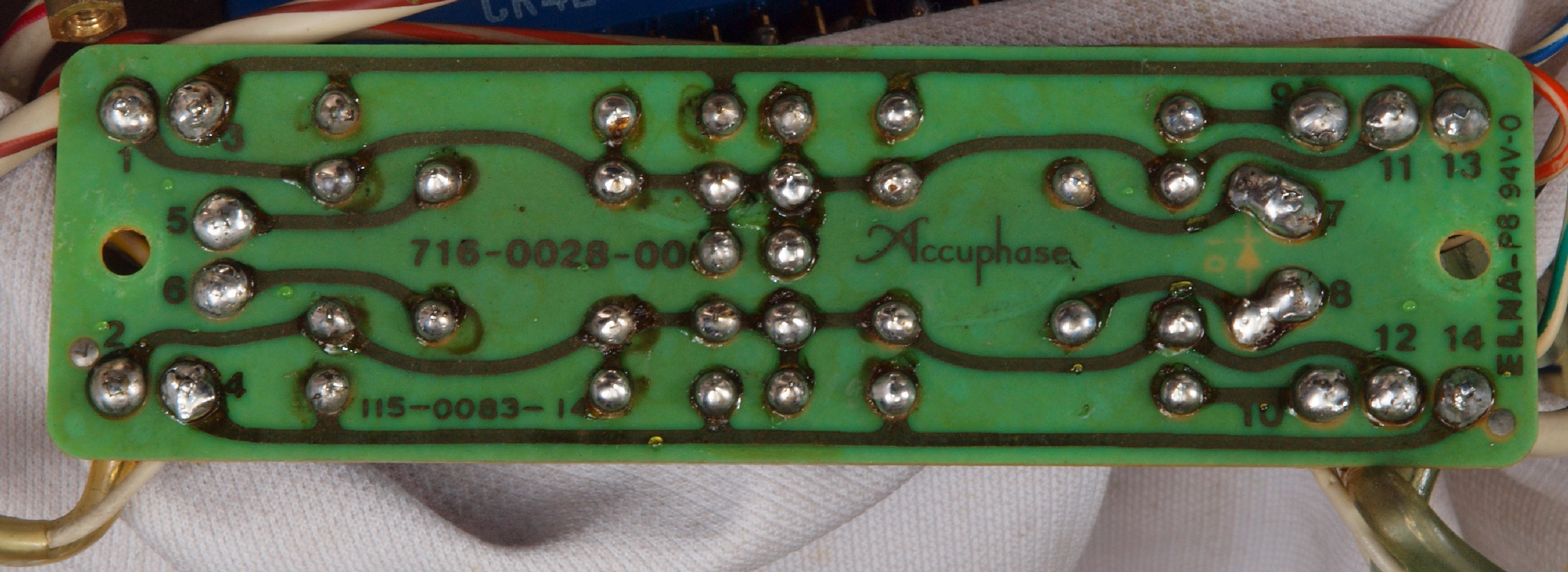

ＣＢ４．　修理（半田補正）後　出力リレー基板裏。
ＣＢ５．　完成出力リレー基板裏。　洗浄後防湿材を塗る。

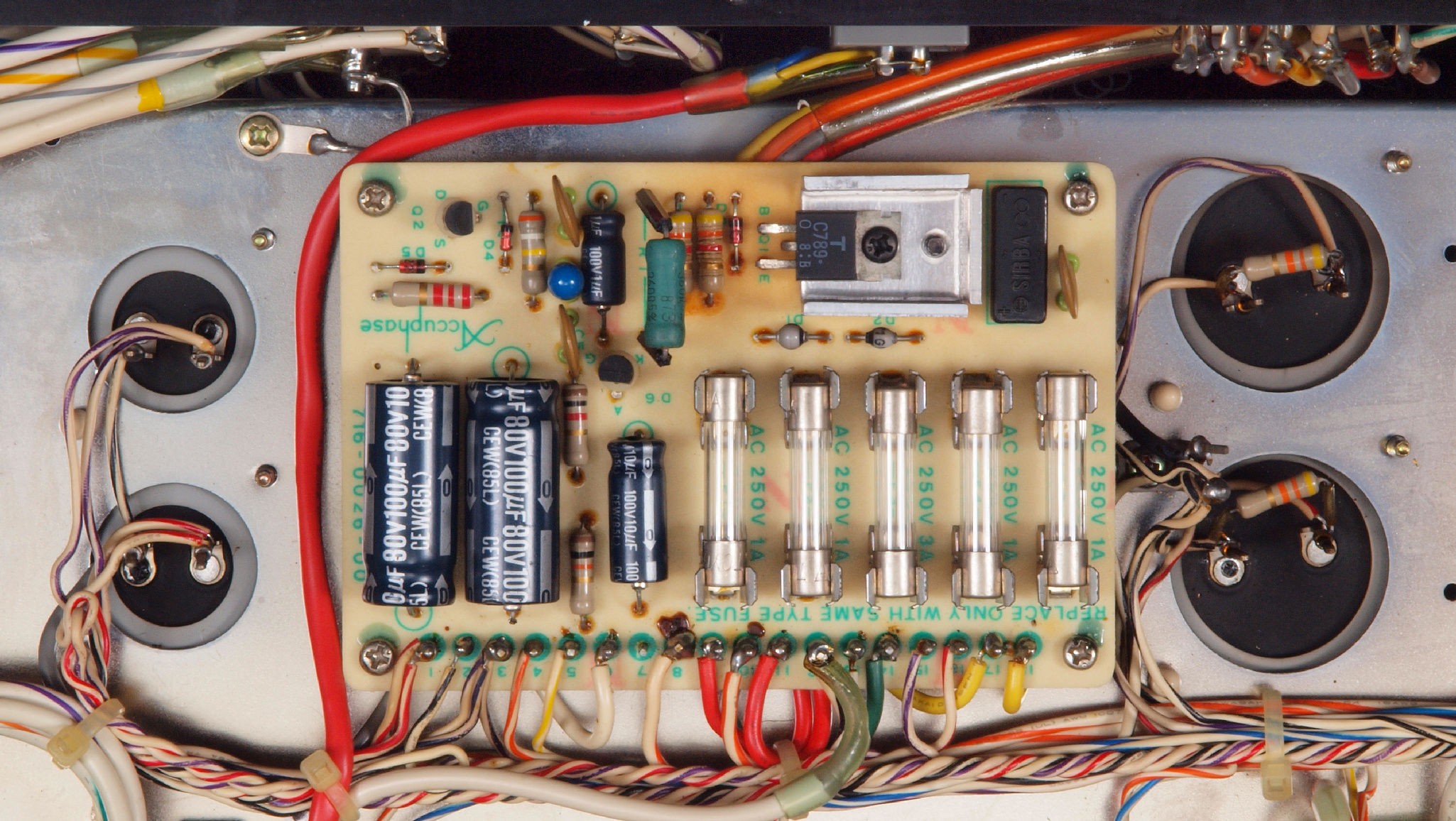

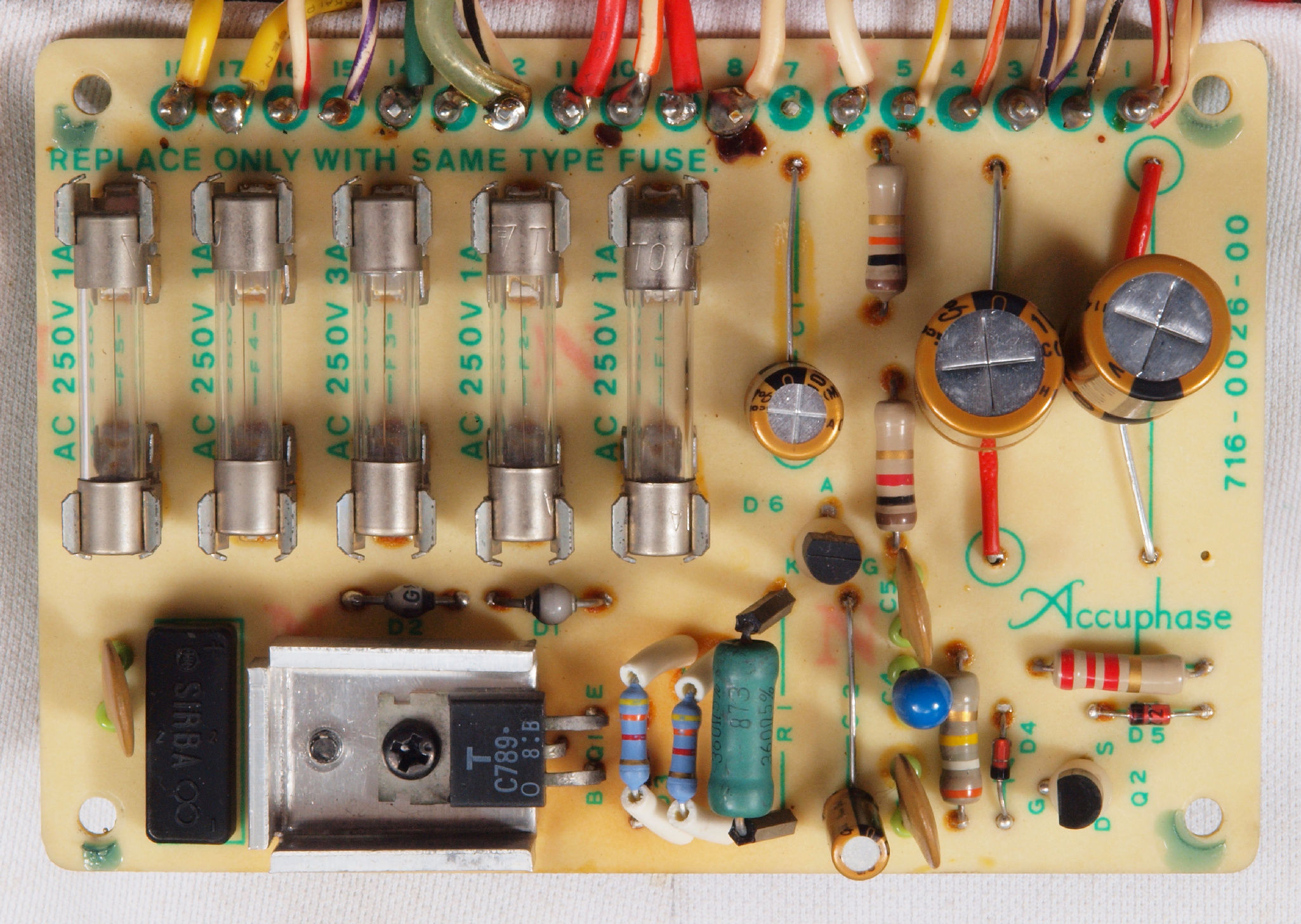

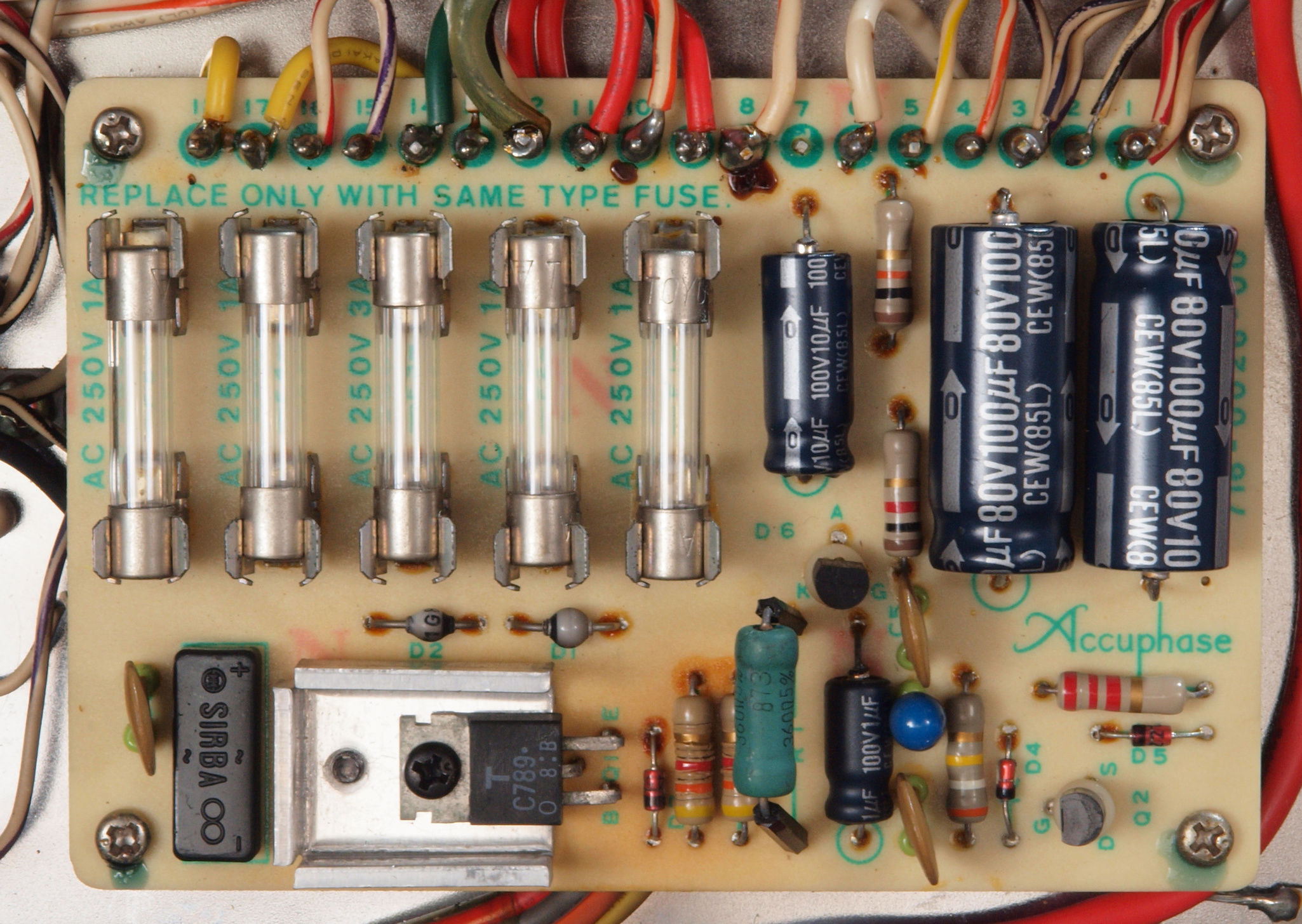

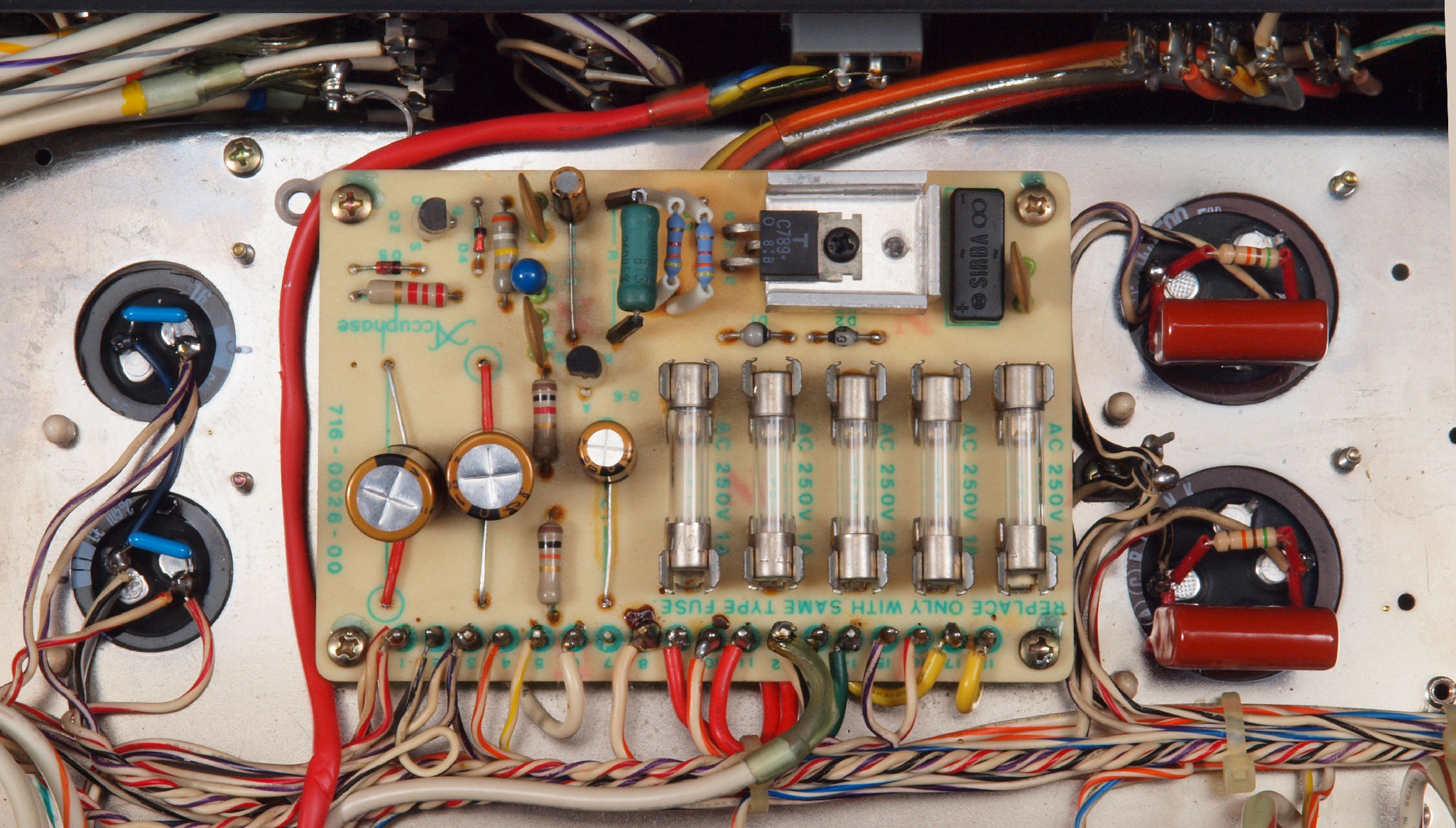

ＣＣ１．　修理前　フューズ＆整流基板。
ＣＣ２．　修理後　フューズ＆整流基板。電解コンデンサー４個、抵抗２個交換。

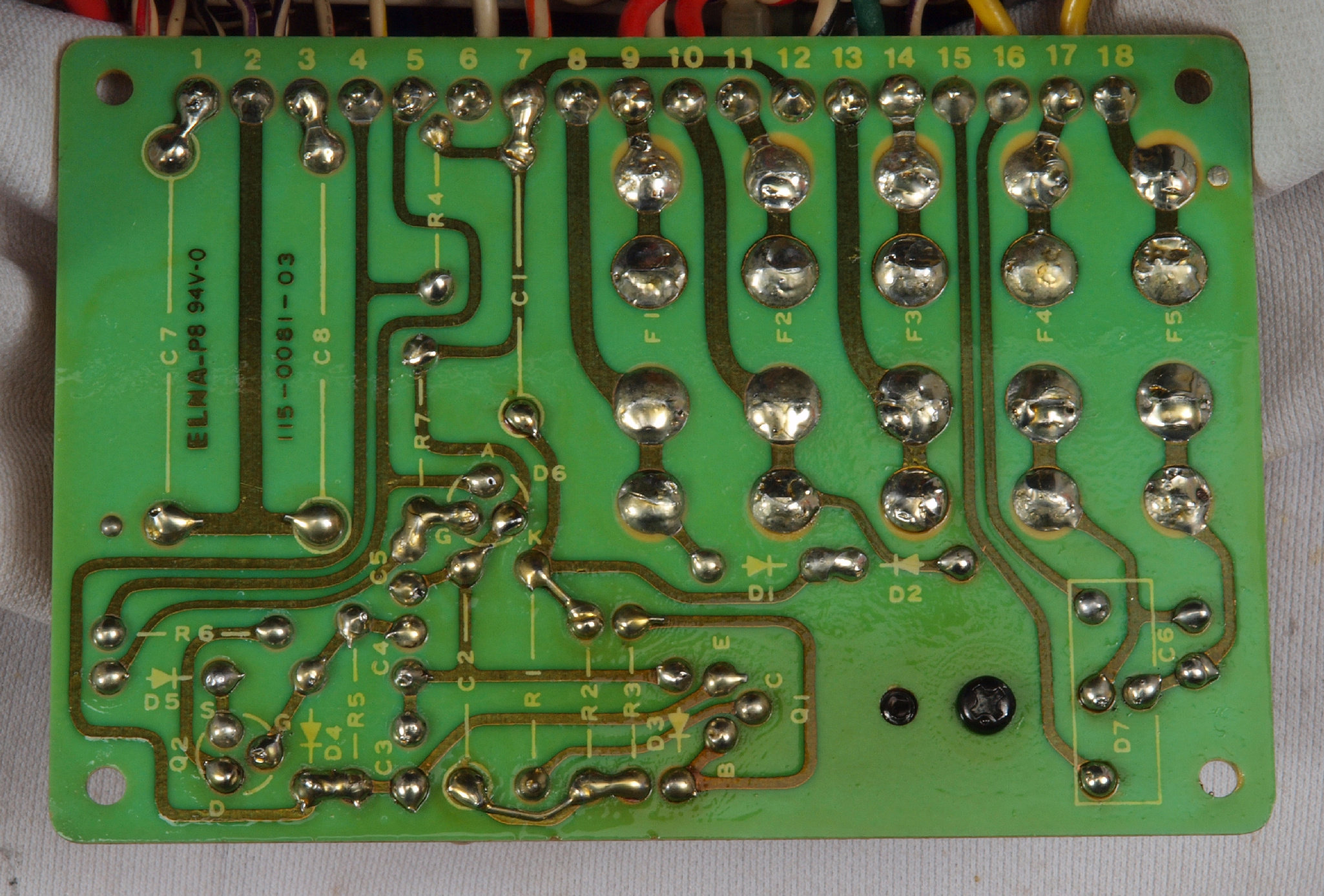

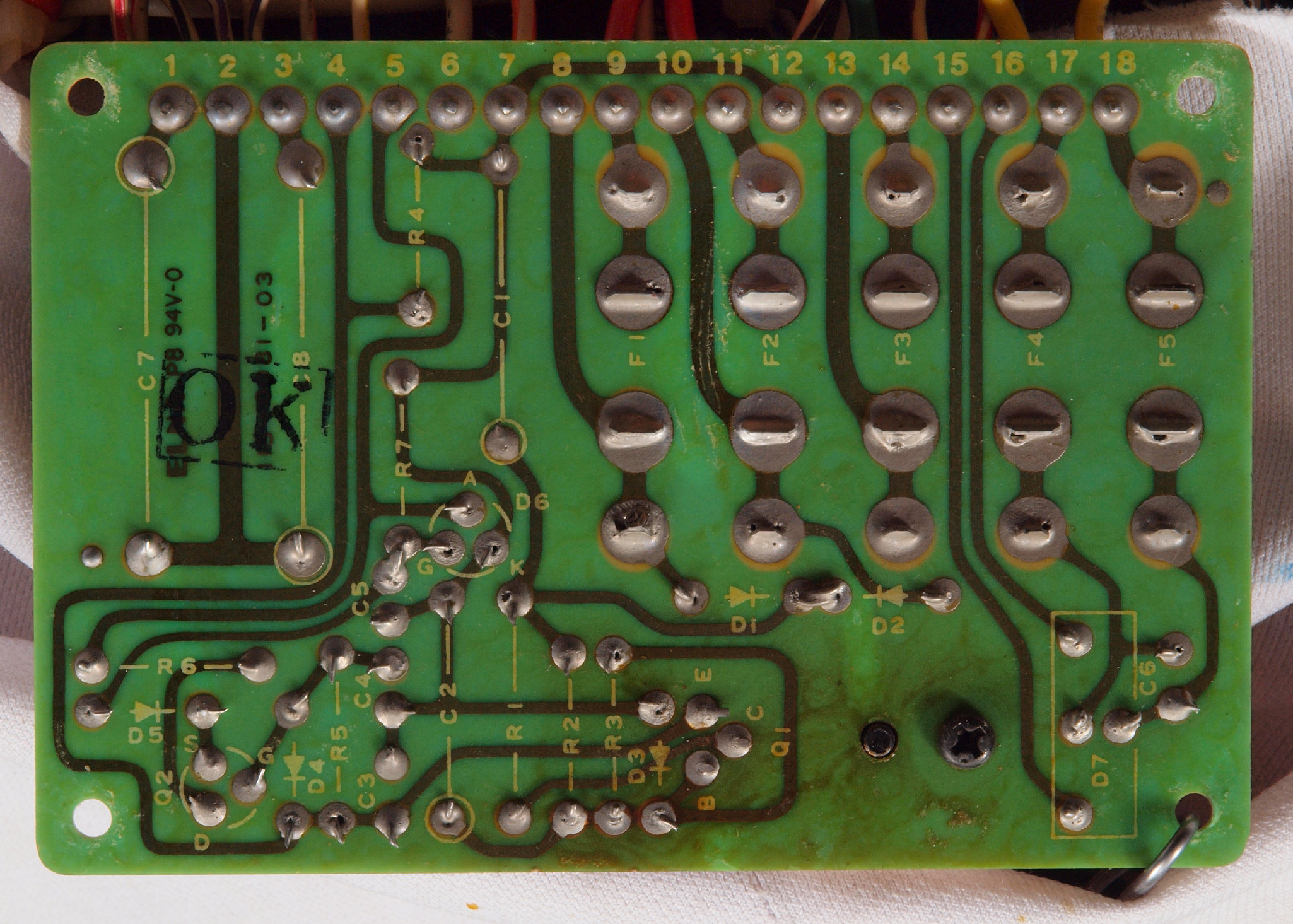

ＣＣ３．　修理前　フューズ＆整流基板裏。
ＣＣ４．　修理（半田補正）後　フューズ＆整流基板裏。　半田を全部やり直す。
ＣＣ５．　完成フューズ＆整流基板裏。　洗浄後防湿材を塗る。

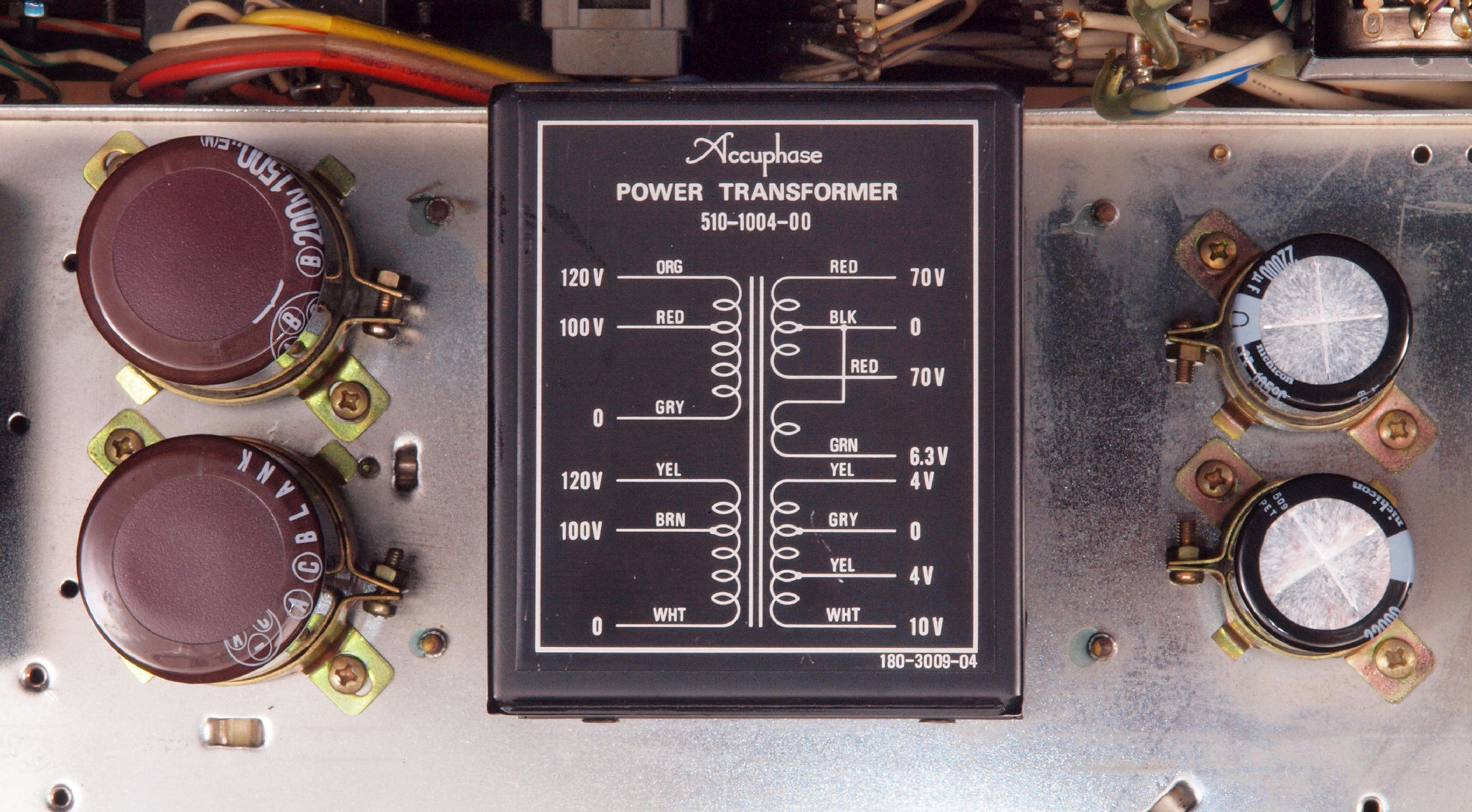

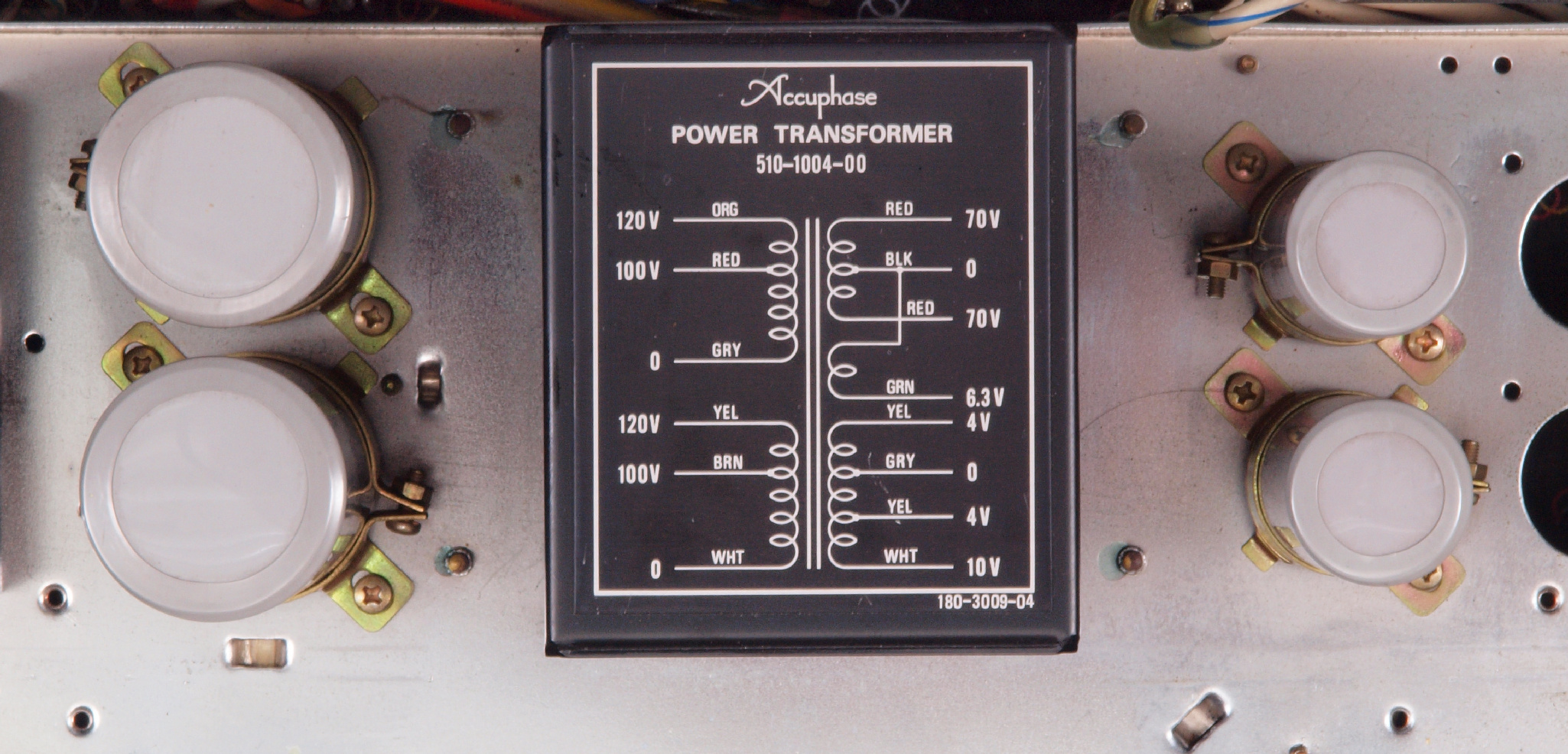

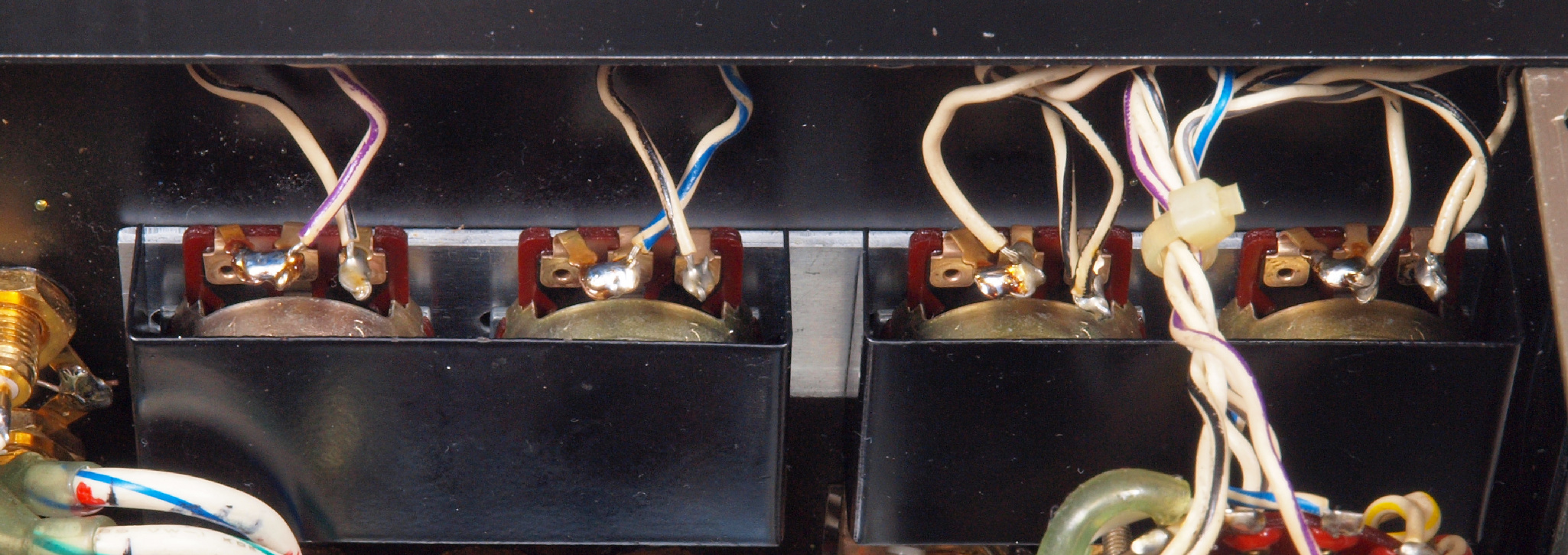

ＣＤ１．　修理前　電源ブロック電解コンデンサー。
ＣＤ２．　修理（交換）後　電源ブロック電解コンデンサー。
ＣＤ３．　修理前　電源ブロック電解コンデンサー裏側。
ＣＤ４．　修理（交換）後　電源ブロック電解コンデンサー裏側。フイルムコンデンサー４個追加。

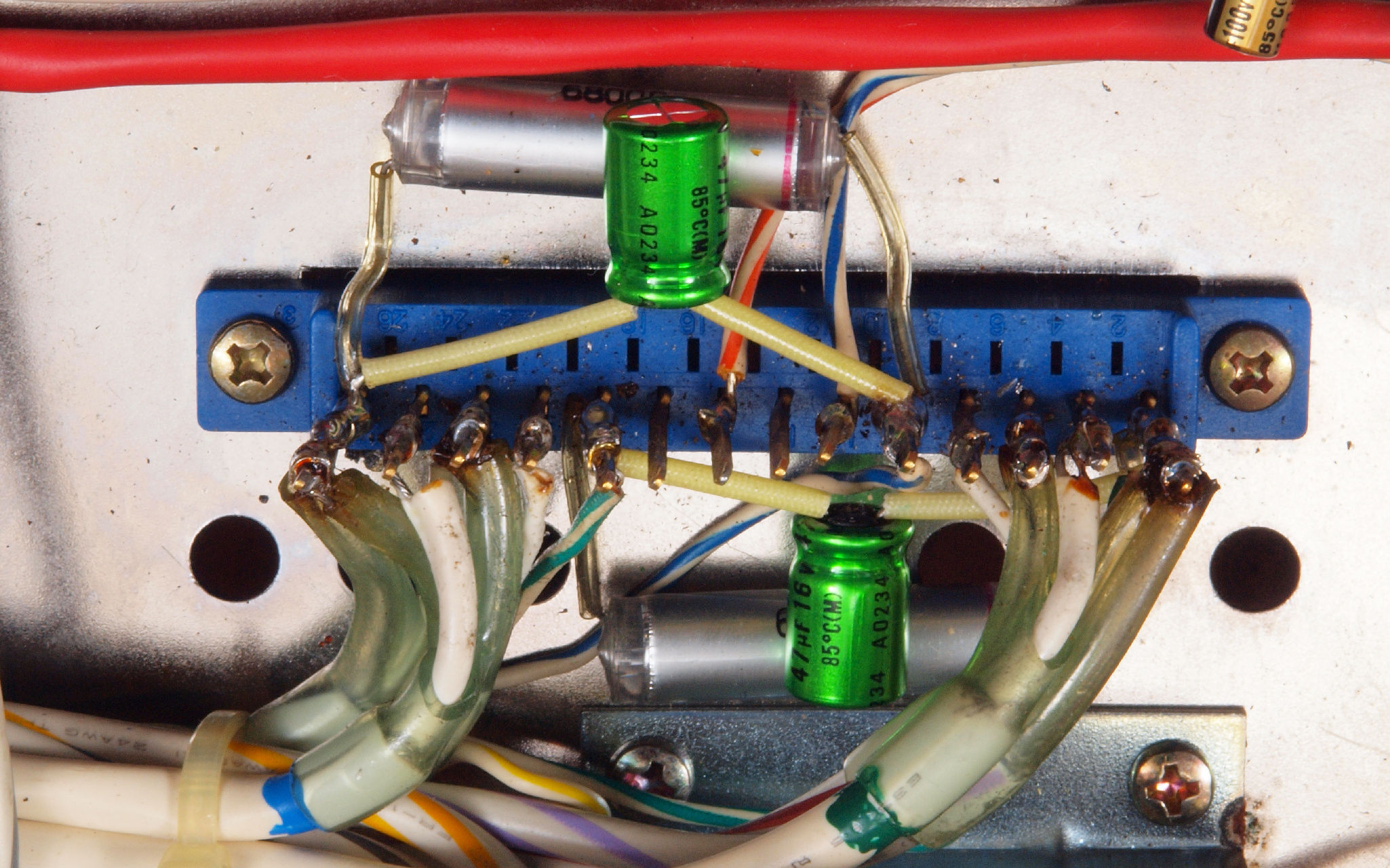

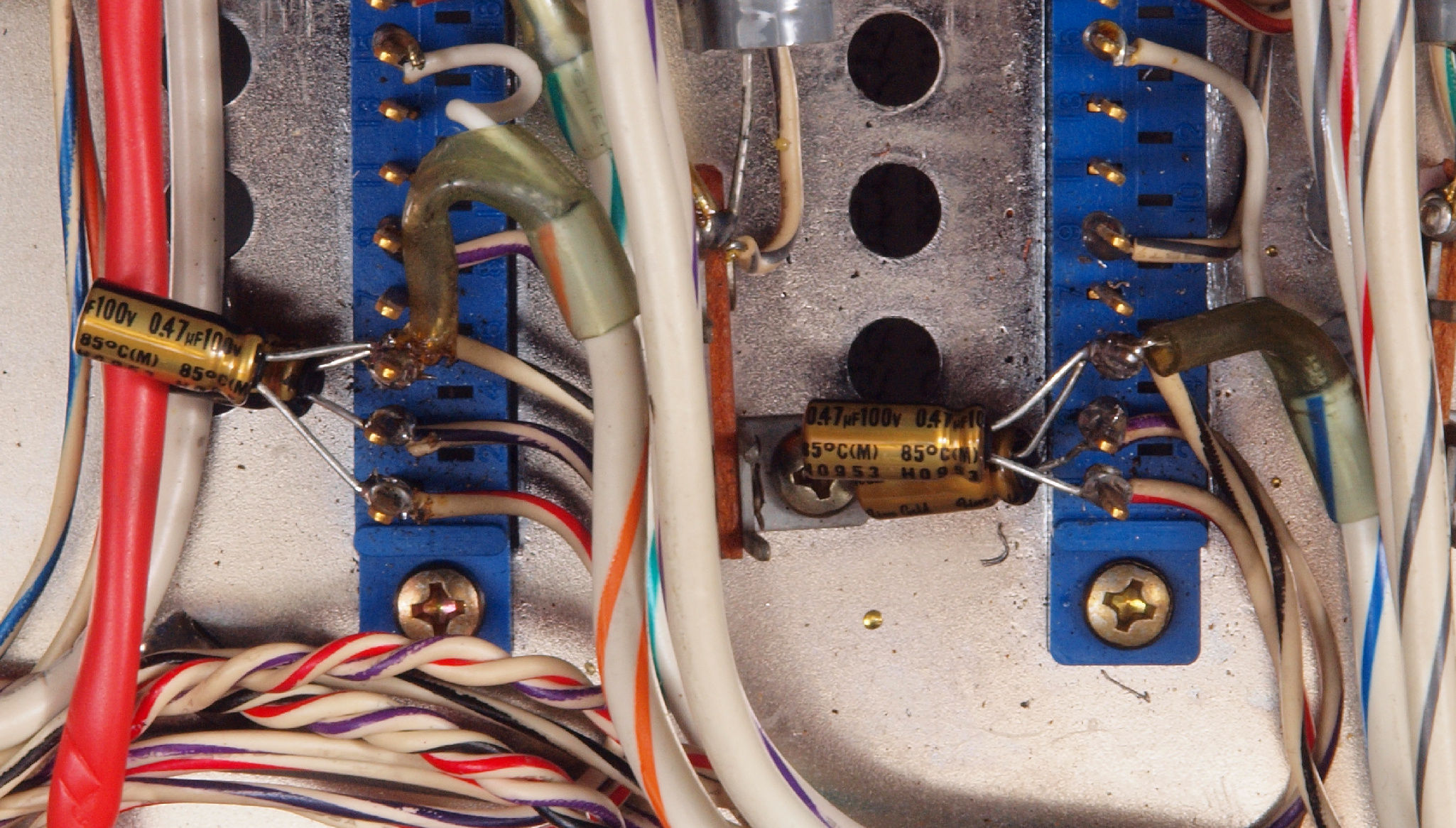

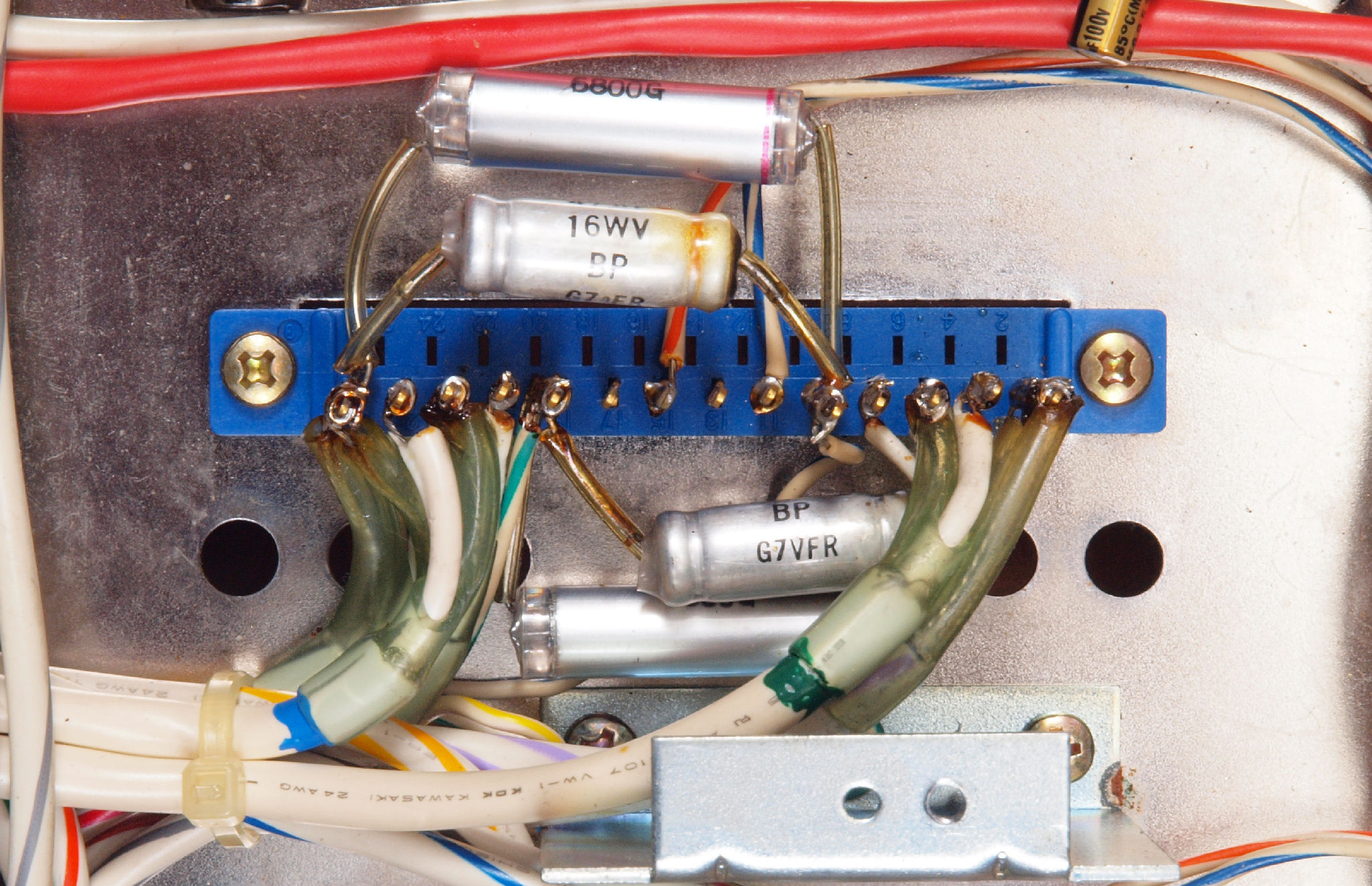

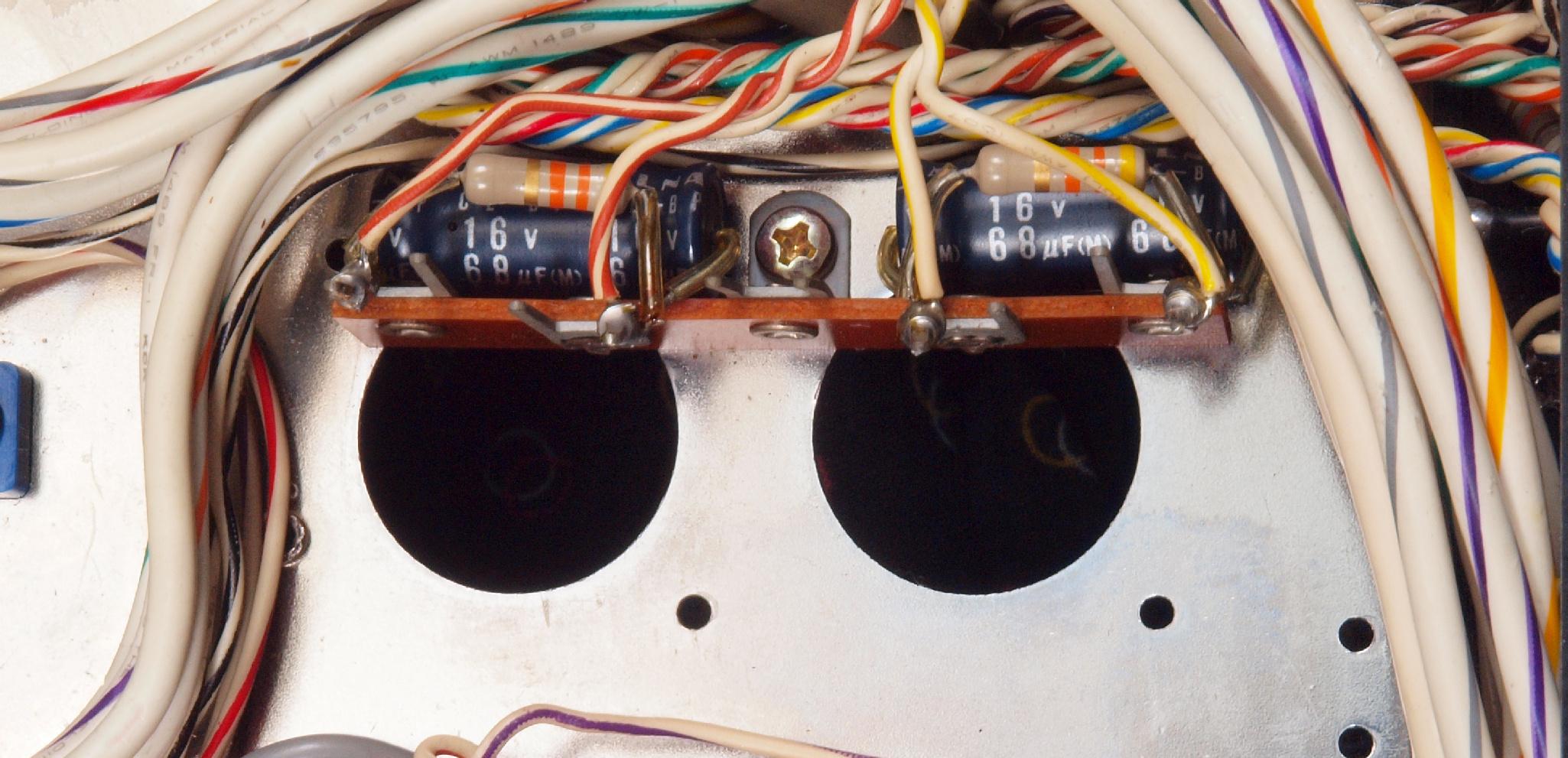

ＣＥ１．　修理前　基板コネクターの電解コンデンサー。

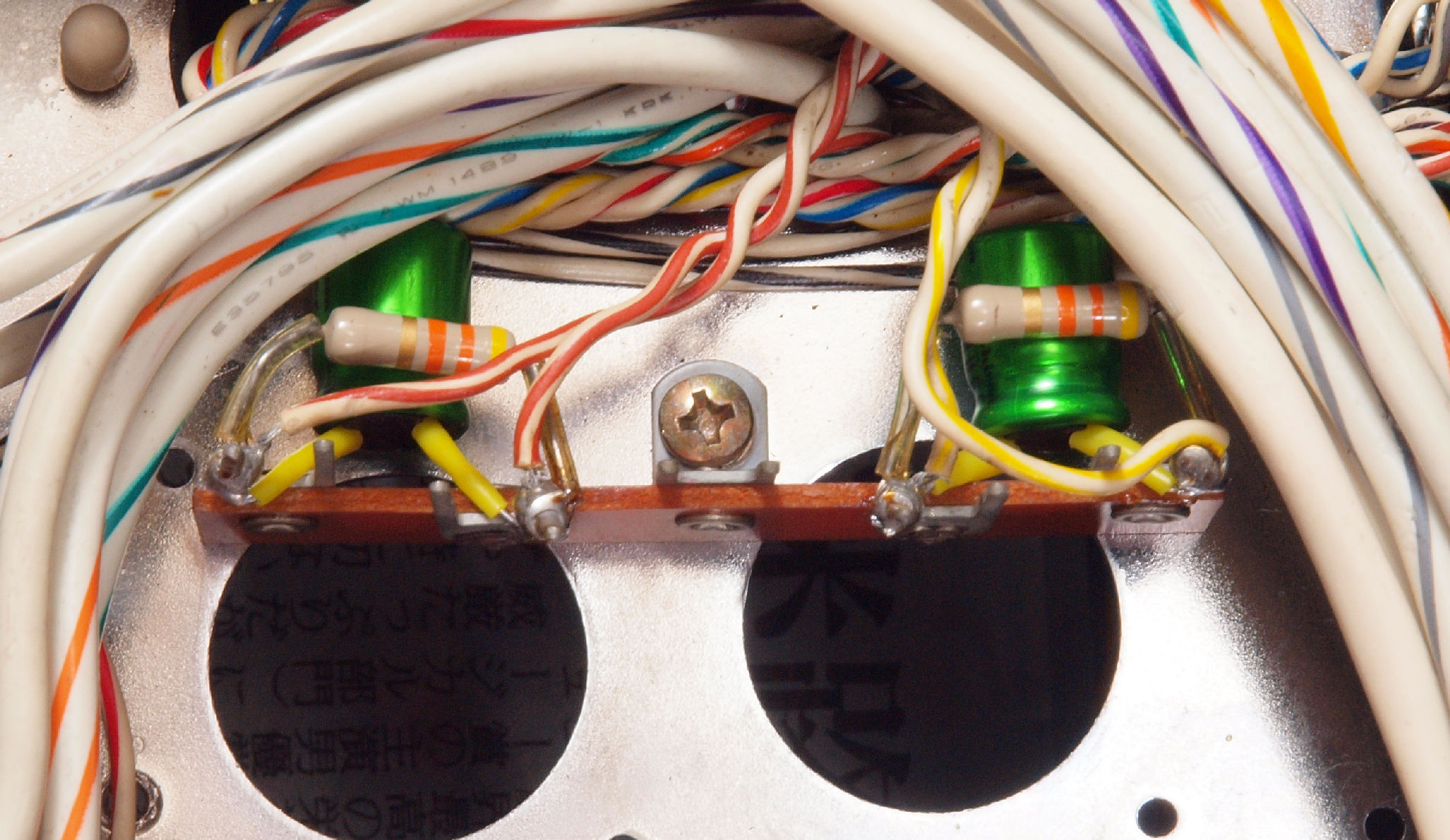

ＣＥ２．　修理後　基板コネクターの電解コンデンサー。
ＣＥ３．　修理前　基板コネクターの電解コンデンサー２。
ＣＥ４．　修理後　基板コネクターの電解コンデンサー２。
ＣＥ５．　修理前　基板コネクターの電解コンデンサー３。
ＣＥ６．　修理後　基板コネクターの電解コンデンサー３。
ＣＦ１．　修理前　　電源インレット。
ＣＦ２．　修理後　３Ｐインレットに交換。　　FURUTECH　FI-10(R) ロジウムメッキ使用。

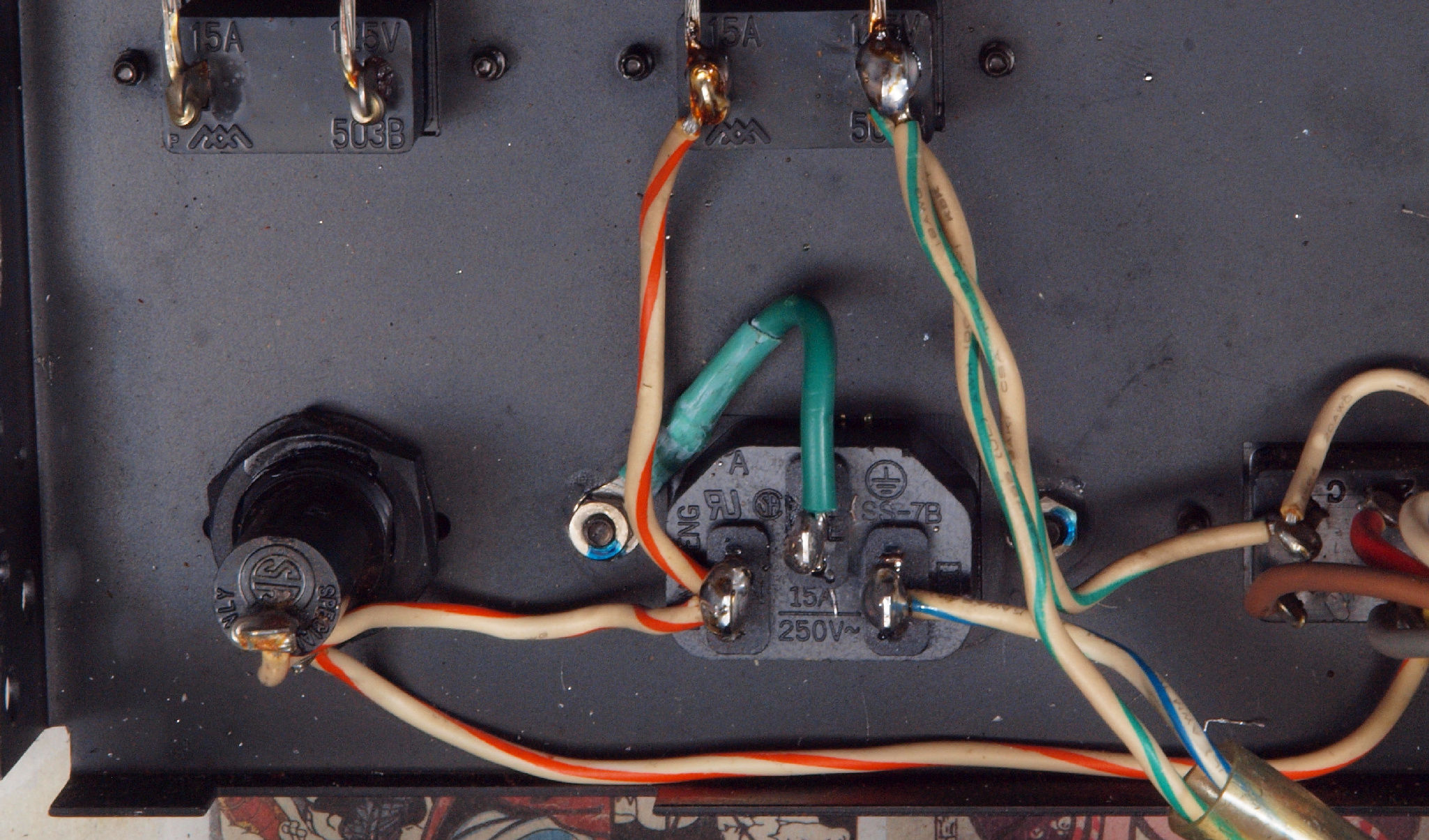

ＣＦ３．　修理後　３Ｐインレット裏の配線。　しっかりとアースを取る。

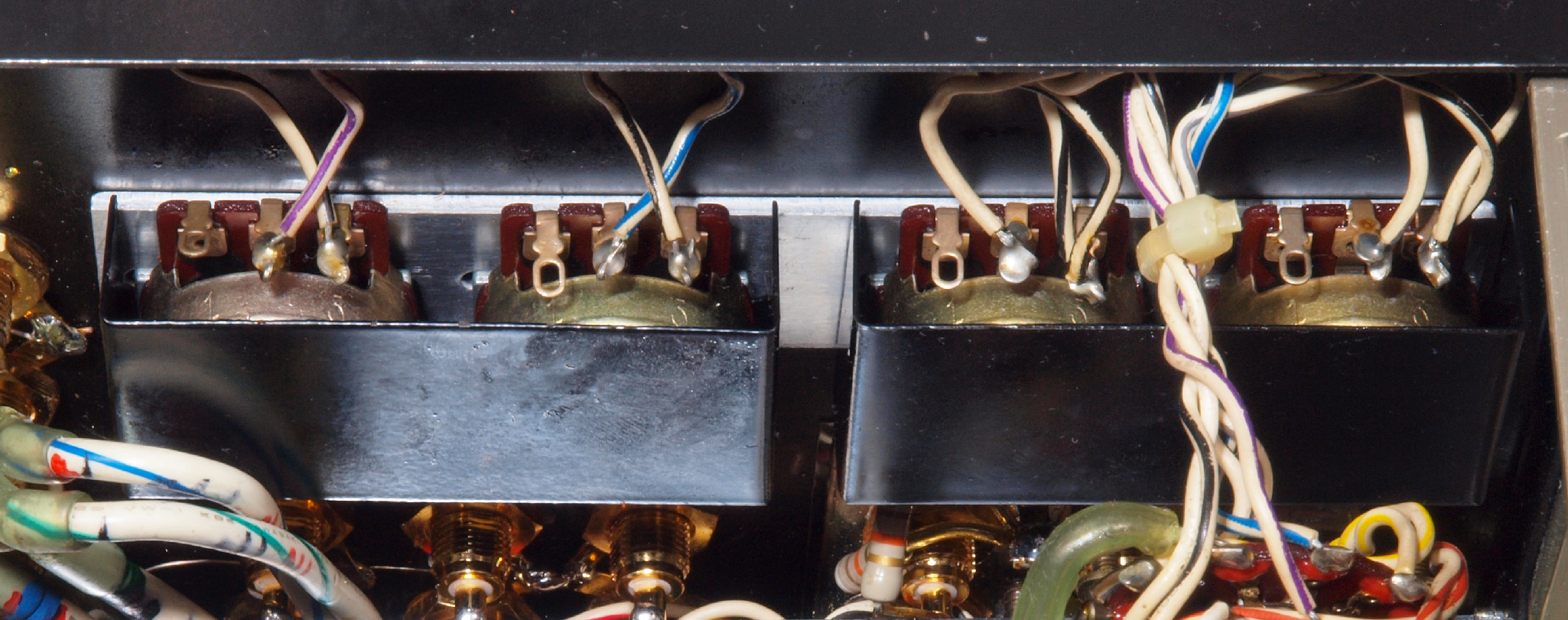

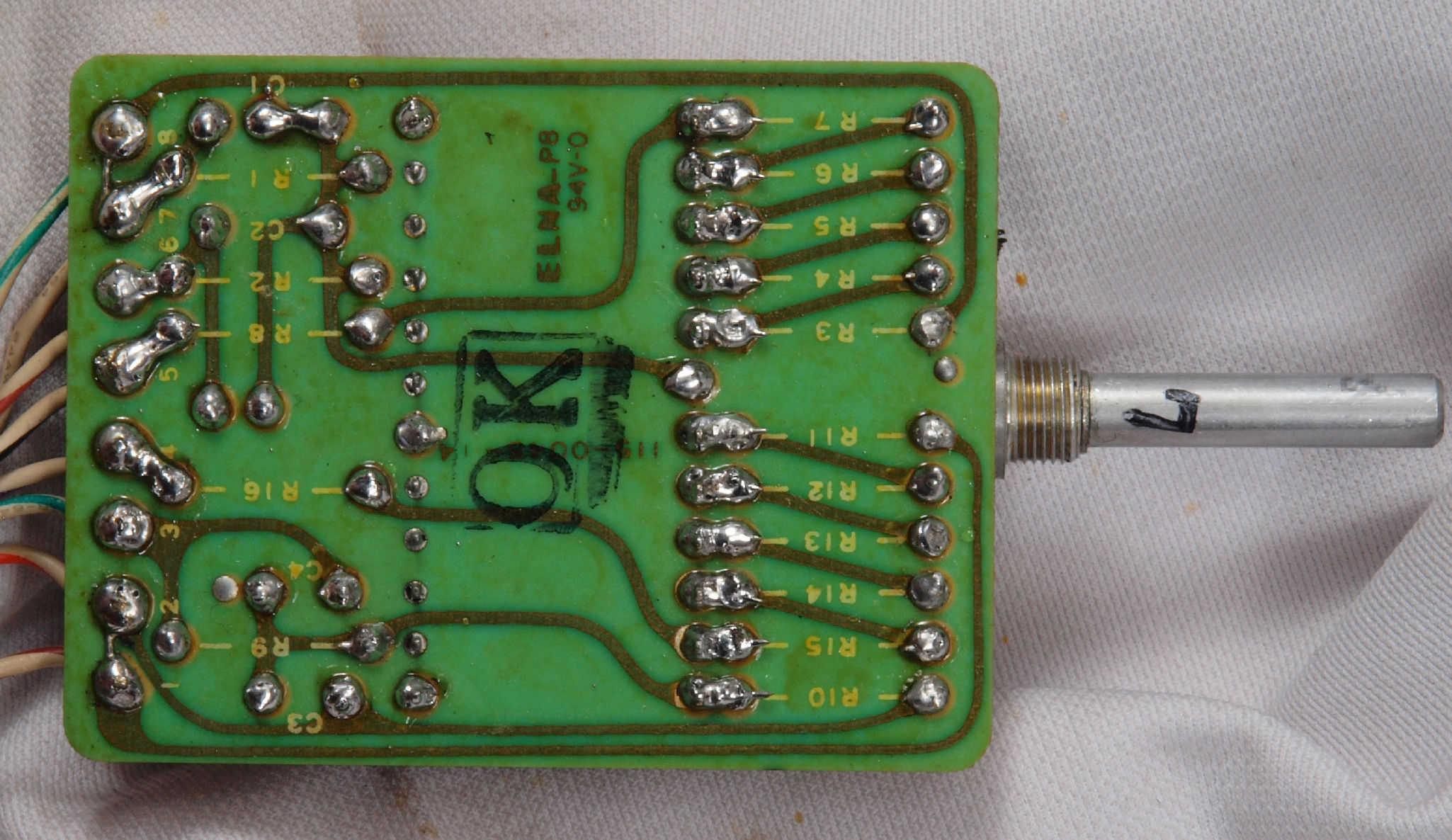

ＣＧ１．　修理前　ＭＭ入力調整ＶＲ配線。
ＣＧ２．　修理後　ＭＭ入力調整ＶＲ配線。　ガリ防止（軽減）をする。
ＣＨ１．　修理前　出力＆ＴＡＰＥ　ＲＣＡ端子郡。
ＣＨ２．　修理（交換）後　出力＆ＴＡＰＥ　ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。
ＣＨ３．　修理前　　入力ＲＣＡ端子郡。
ＣＨ４．　修理（交換）後　入力ＲＣＡ端子郡。　テフロン絶縁ＲＣＡ端子に交換。
ＣＩ１．　修理中　軸のフエルト、　バランスＶＲとメインＶＲが無い！
ＣＩ２．　修理後　軸のフエルト、　手持ちを付ける。

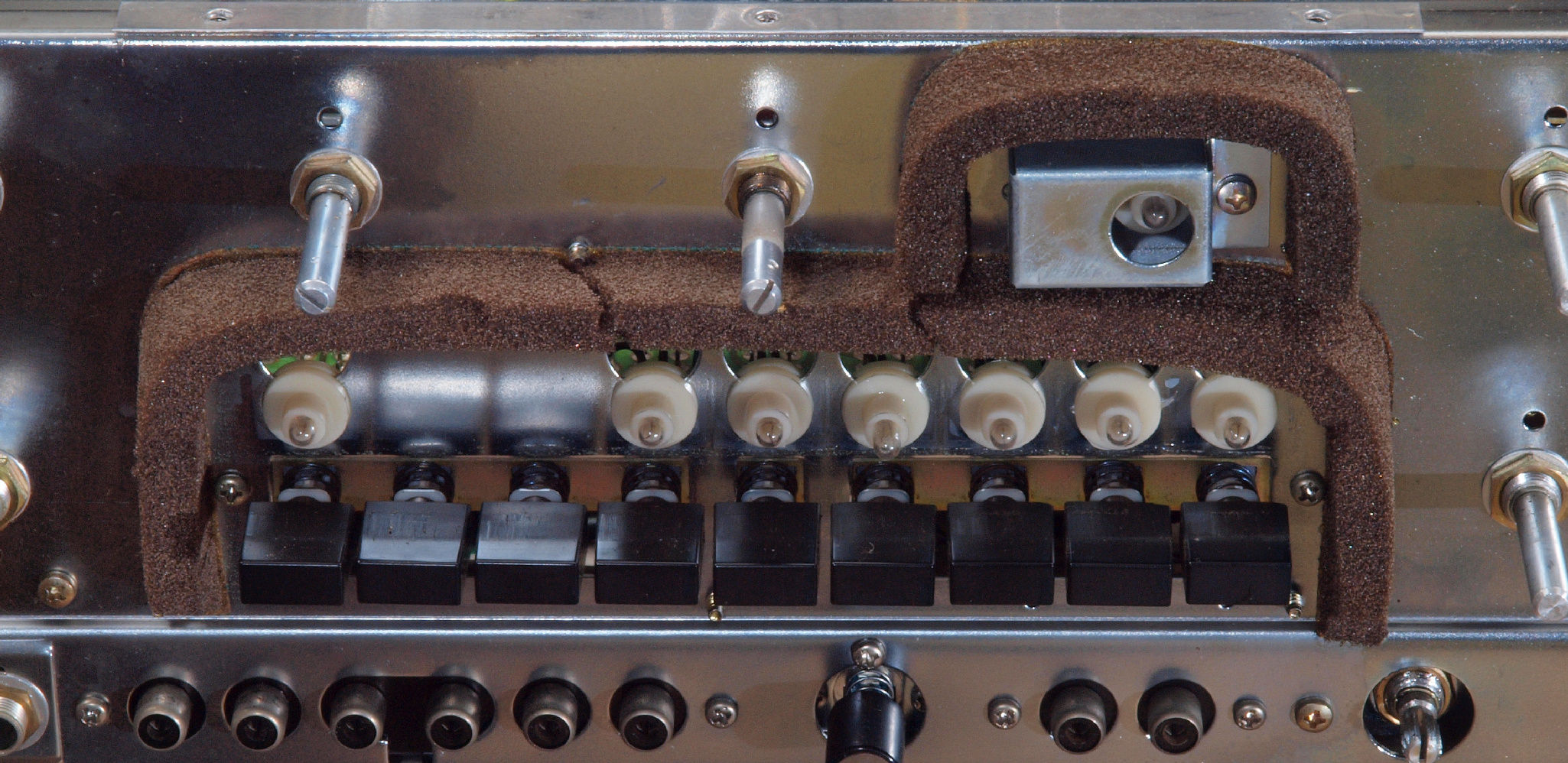

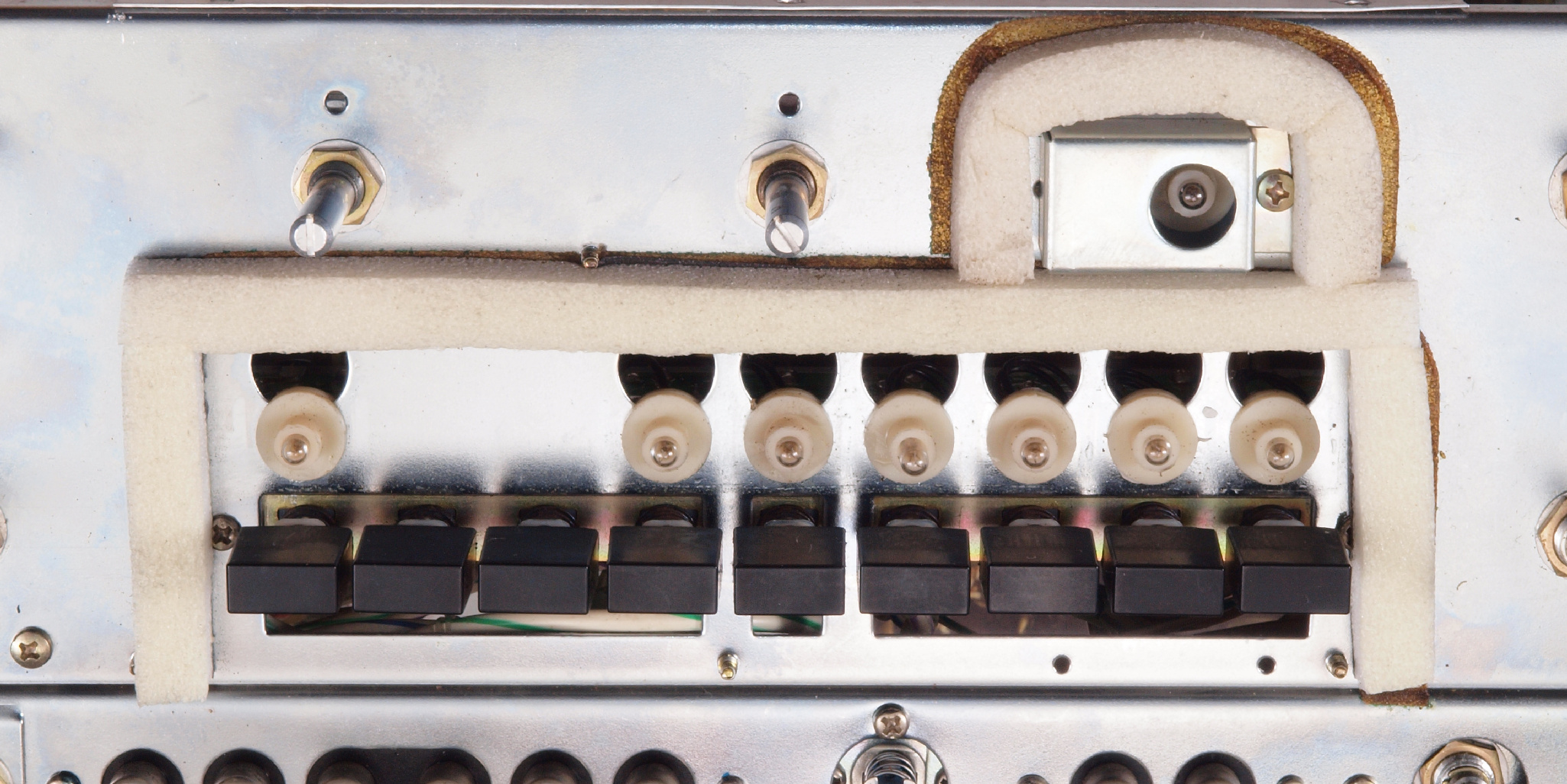

ＣＪ１．　修理中　遮光用スポンジ、　経年劣化でボロボロ。
ＣＪ２．　修理後　遮光用スポンジ、　交換する。

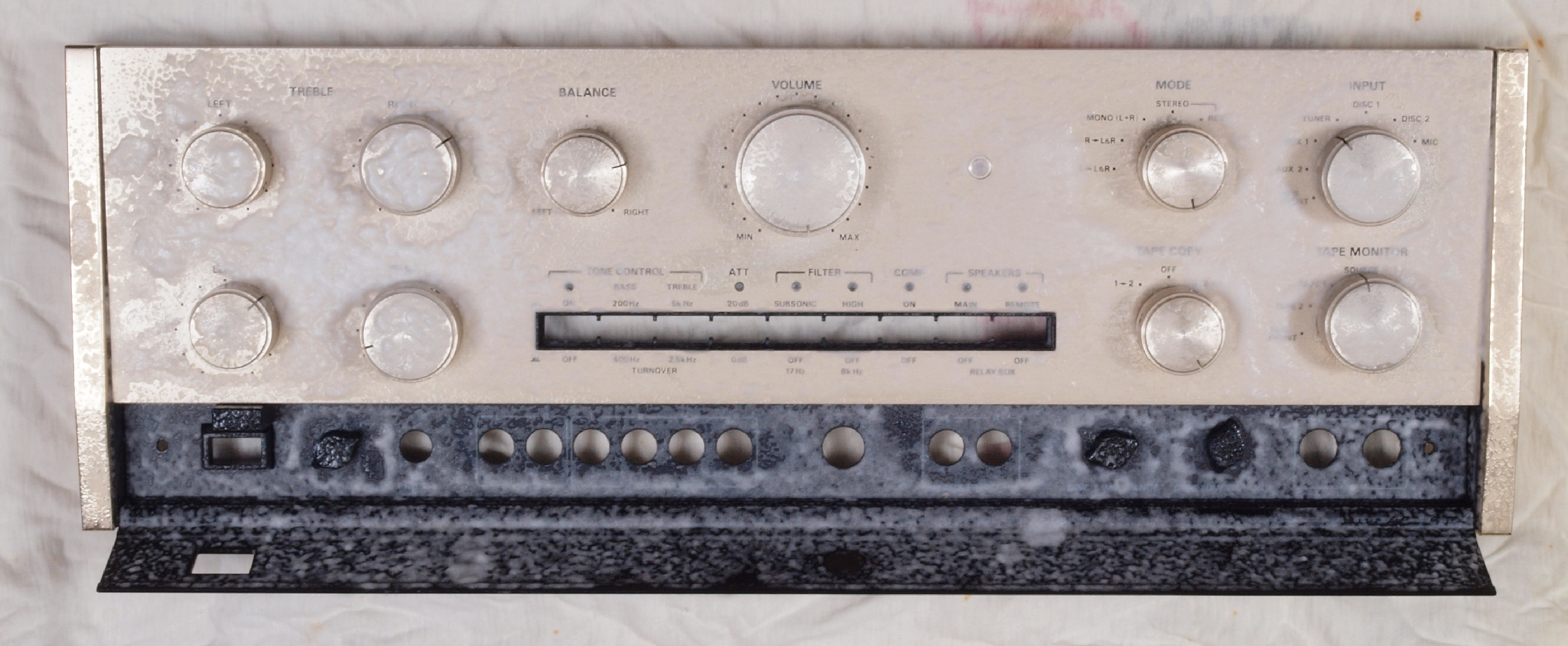

ＣＫ１．　パネル清掃。

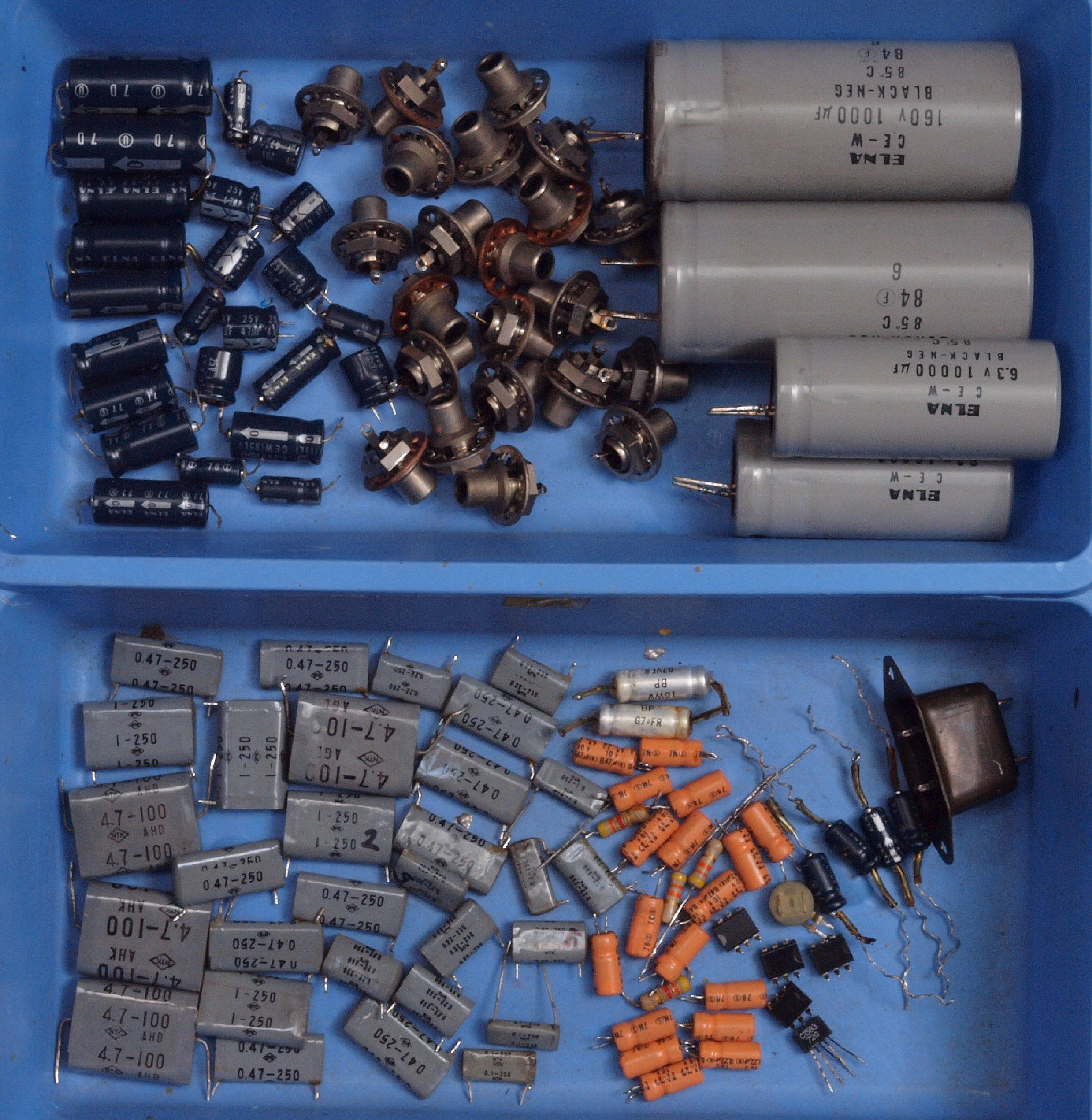

ＣＬ１．　交換した部品。
ＣＬ２．　交換した部品。　左＝付いていた　１０００μ／１６０Ｖ、　右＝交換する　１５００μ／２００Ｖ。
ＣＬ３．　交換した部品。　左＝付いていた　１００００μ／６．３Ｖ、　右＝交換する　２２０００μ／１６Ｖ。

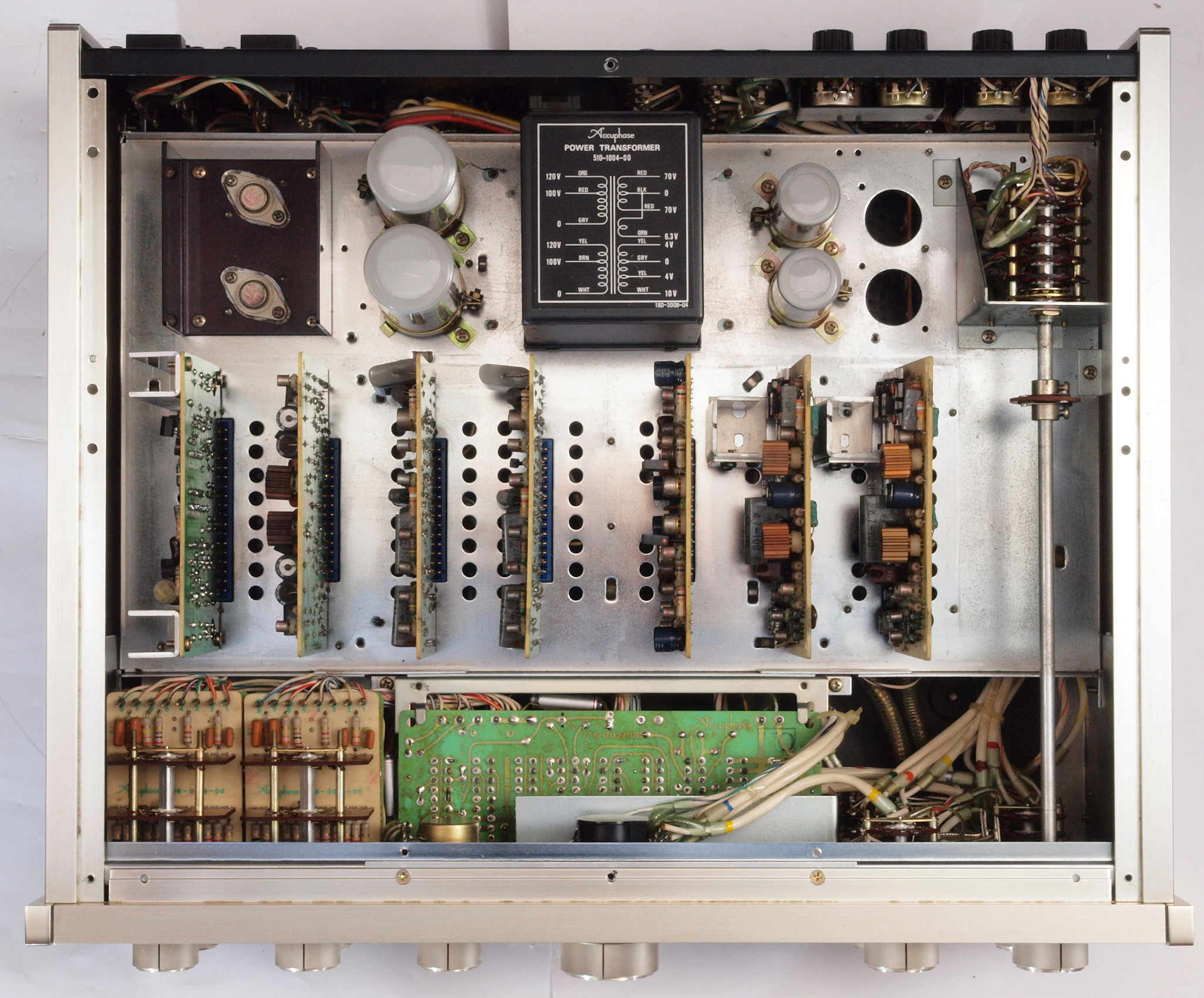

ＣＭ１．　修理前　上から見る

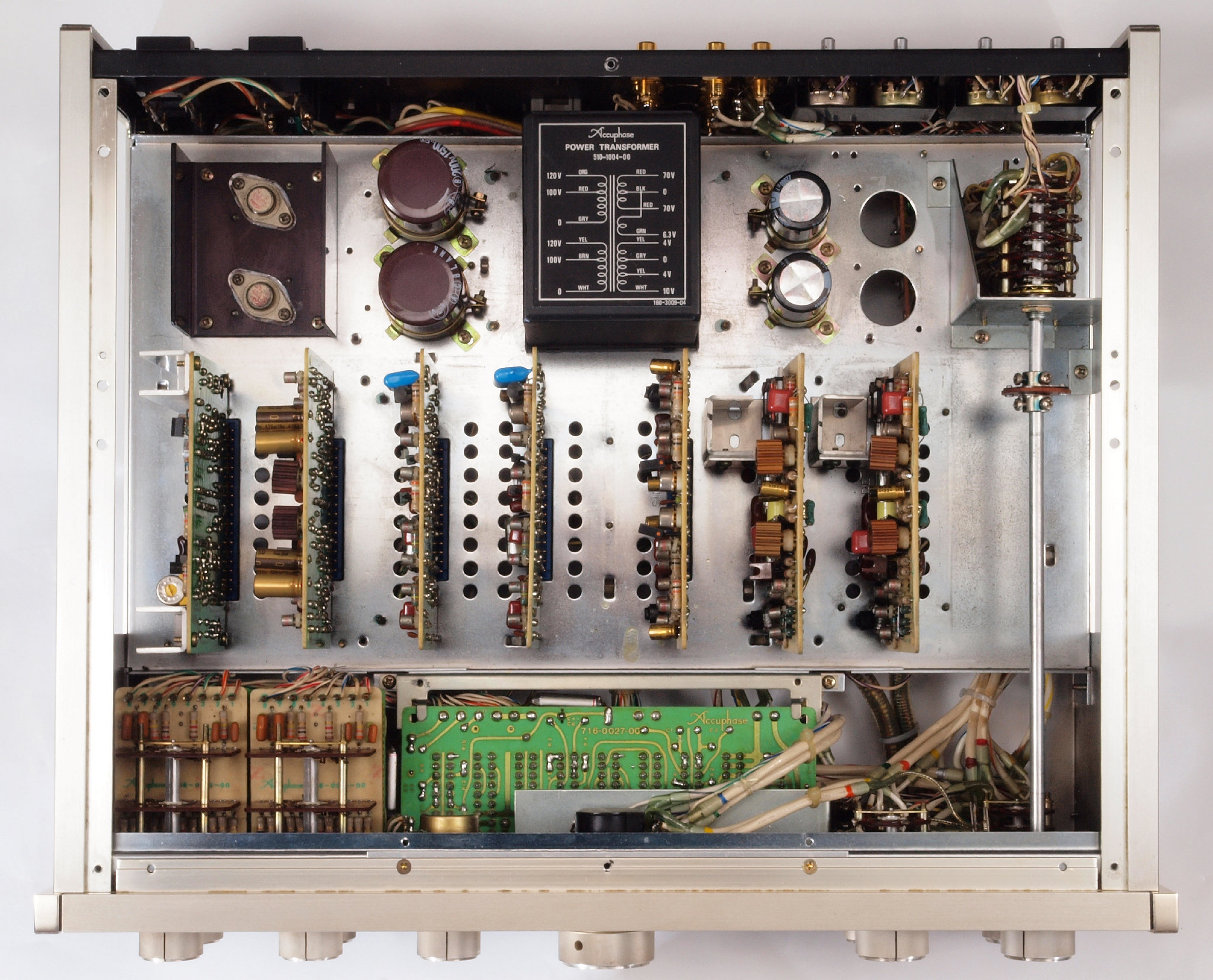

ＣＭ２．　修理後　上から見る

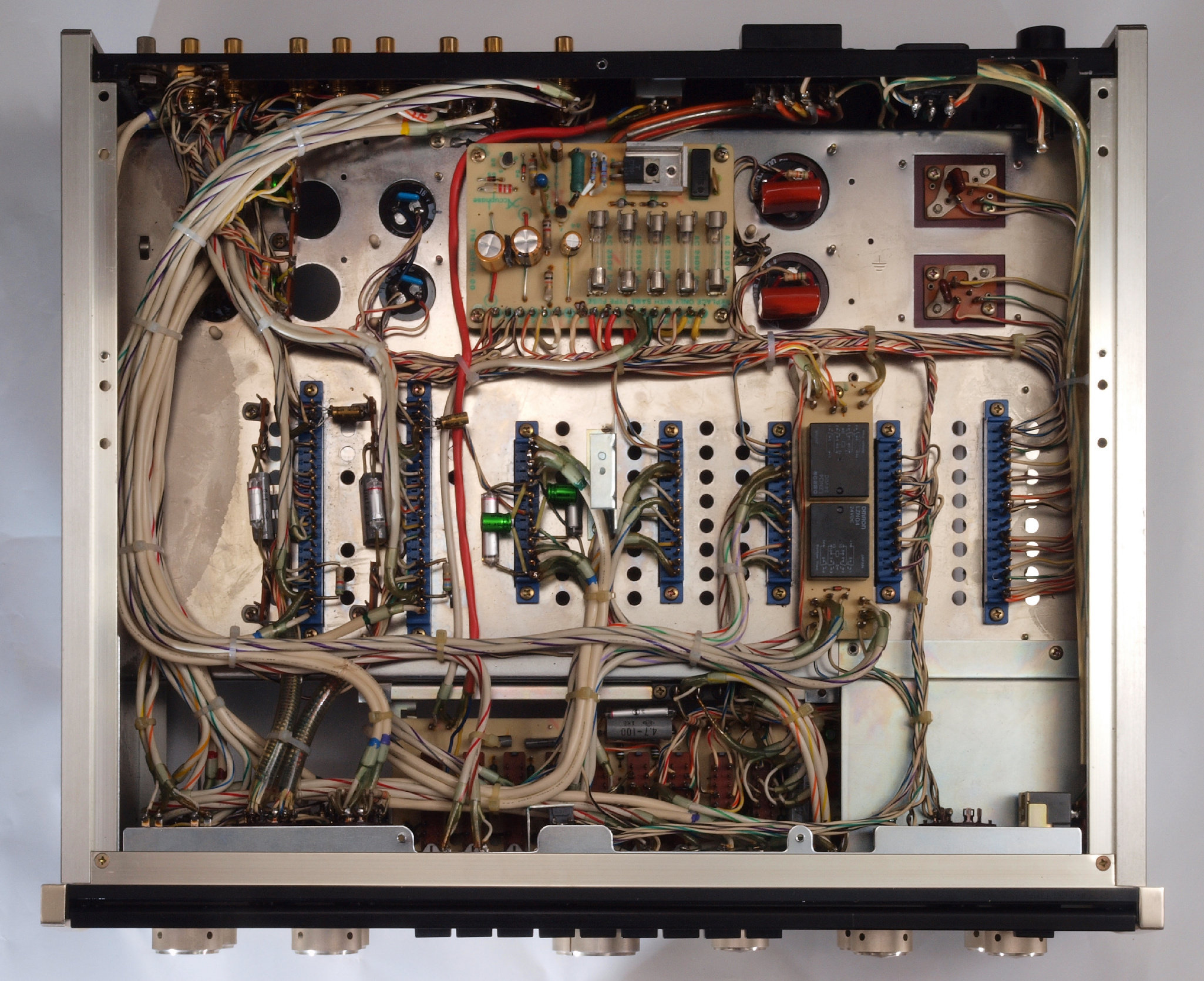

ＣＭ３．　修理前　下から見る
ＣＭ４．　修理後　下から見る
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

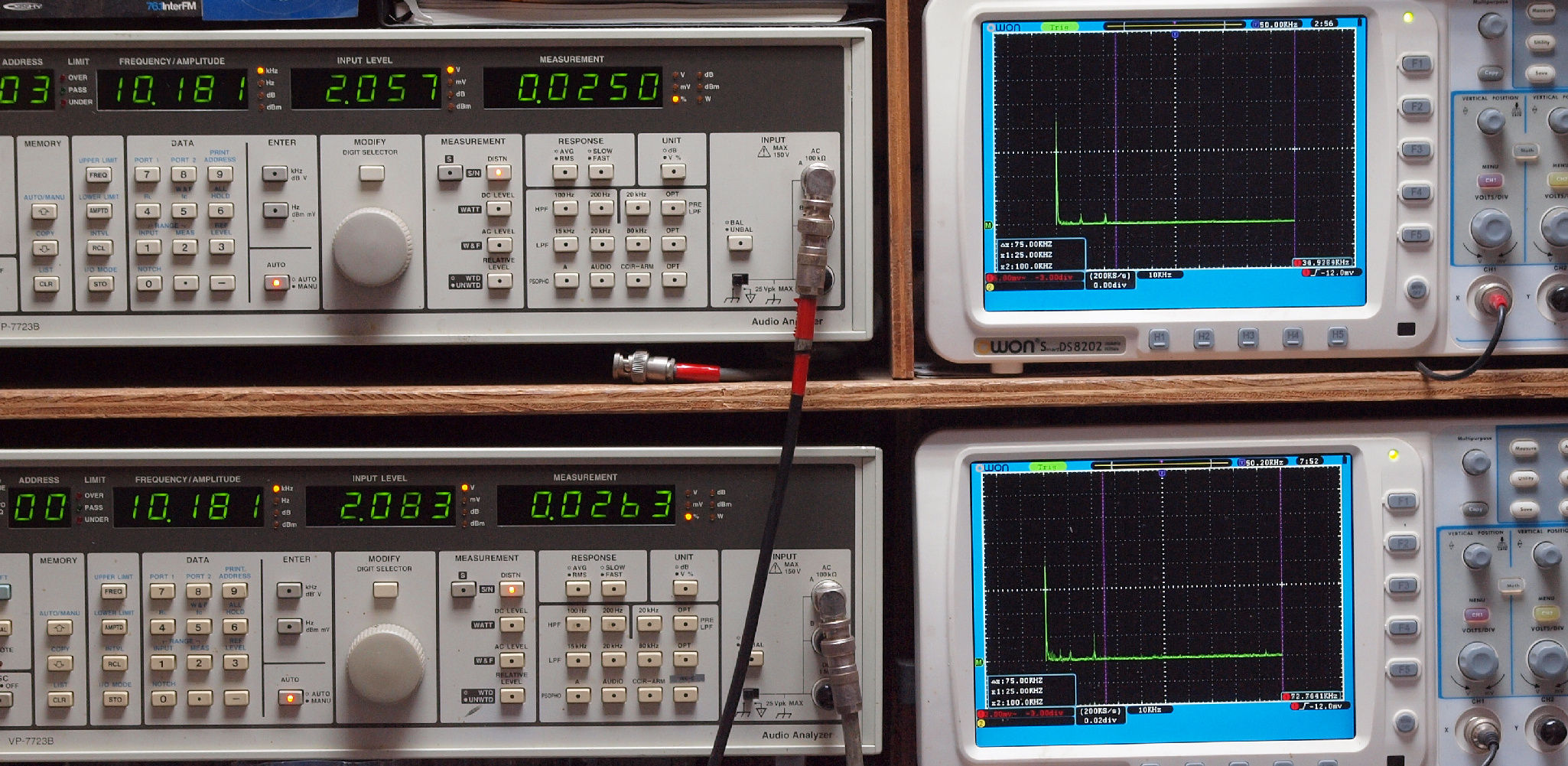

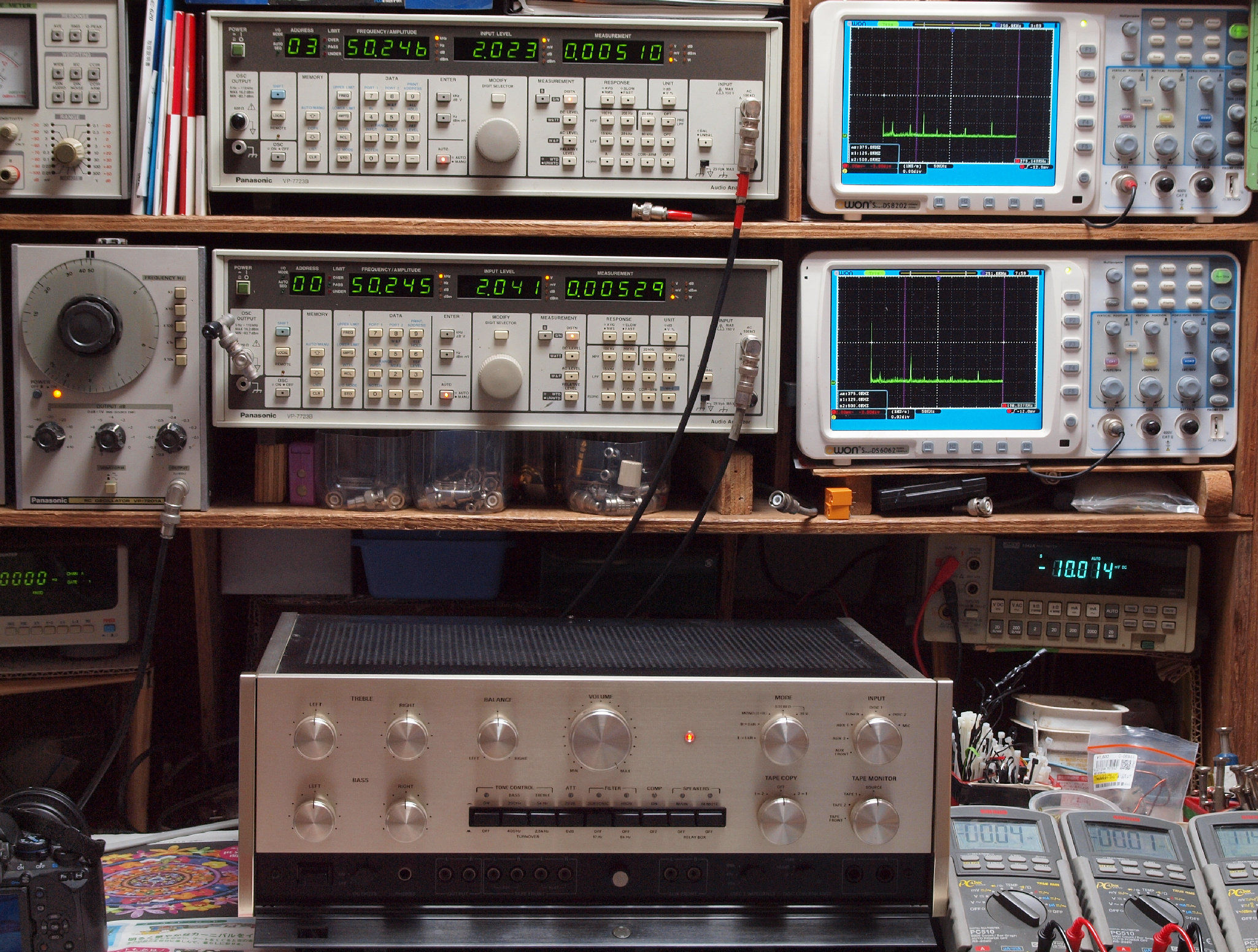

Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

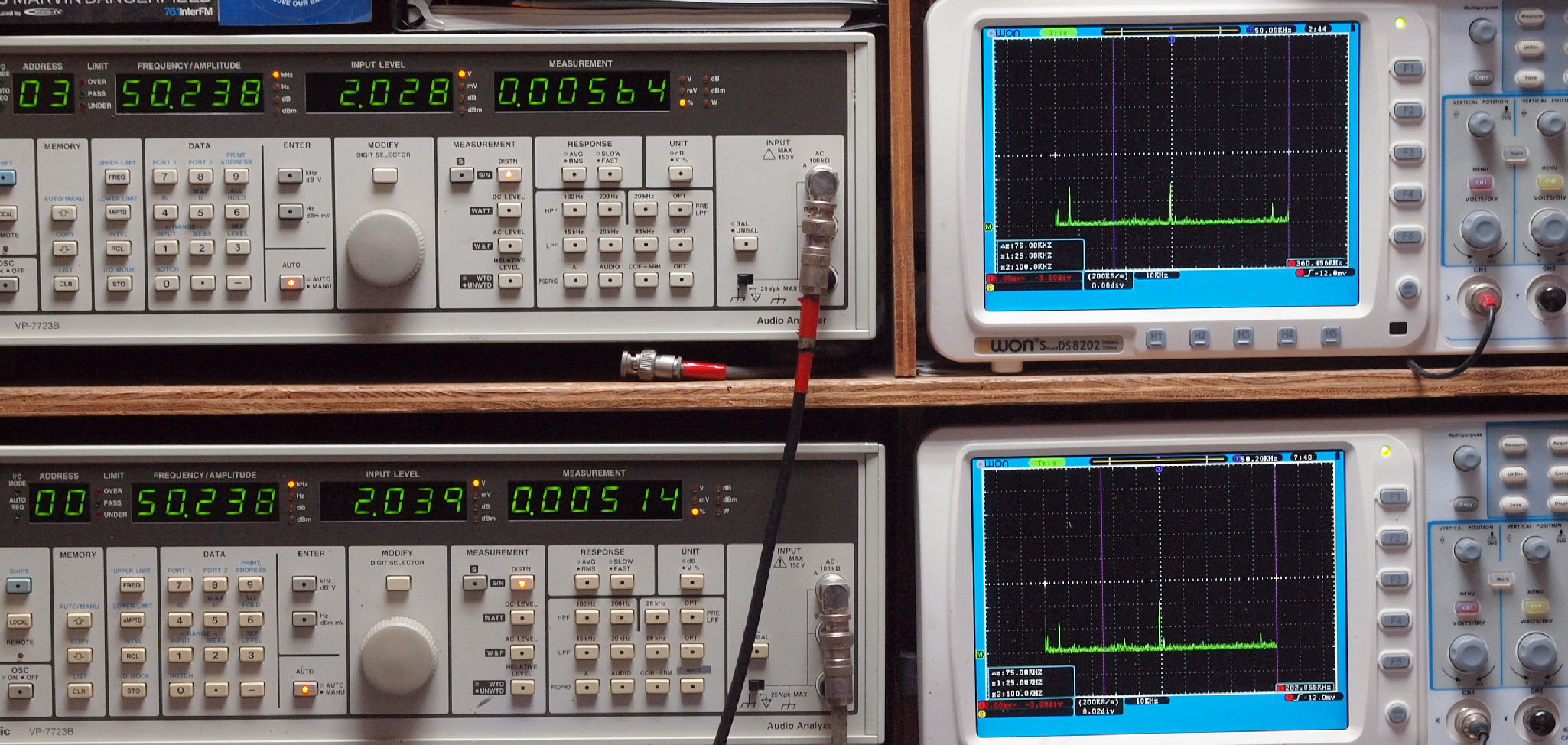

Ｅ１１．　Ｔｕｎｅｒ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４９８％歪み。
　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００５０８％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

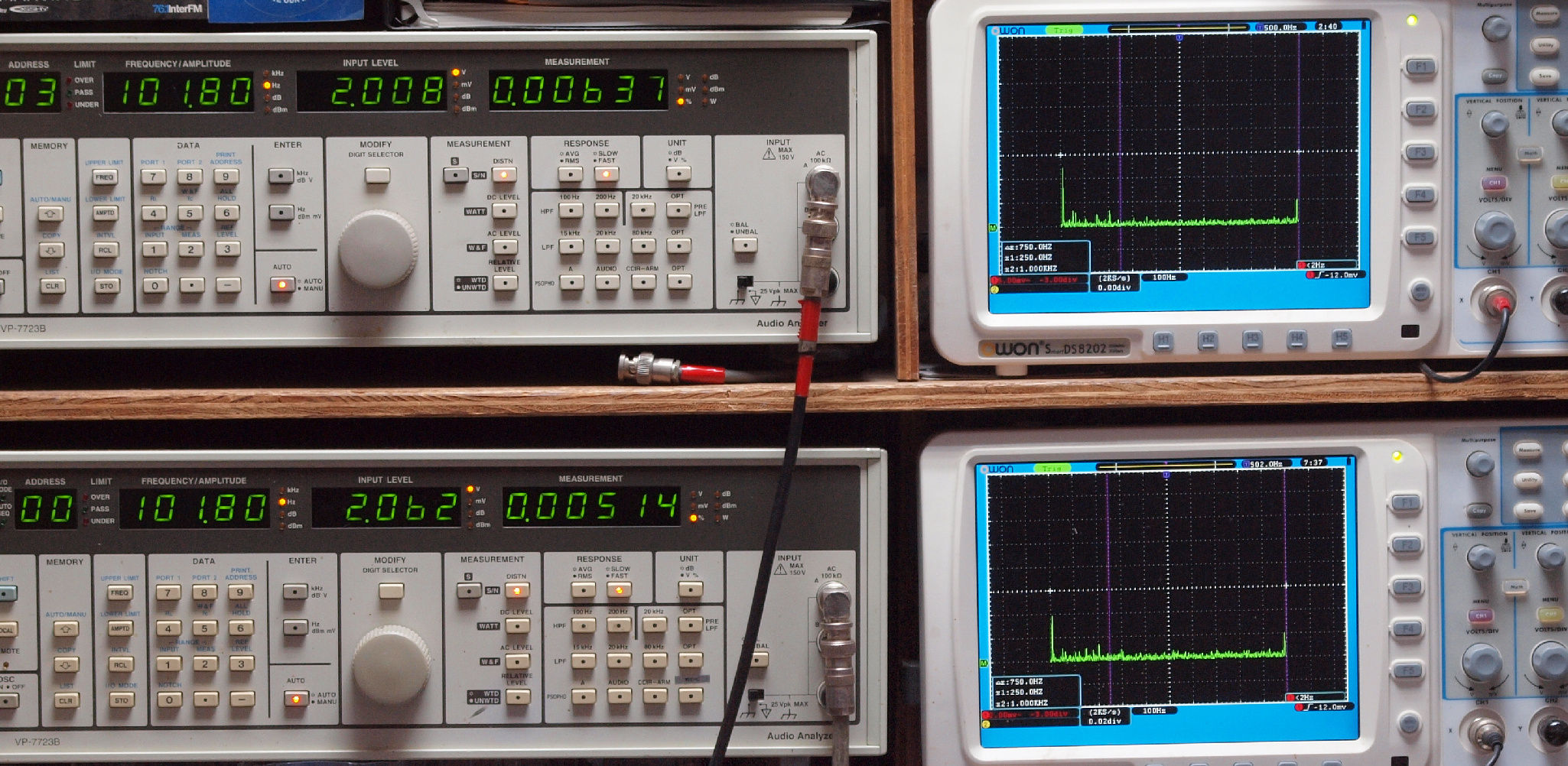

Ｅ１２．　Ｔｕｎｅｒ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６３７％歪み。
　　　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００５１４％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１３．　Ｔｕｎｅｒ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６０３％歪み。
　　　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００５１９％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

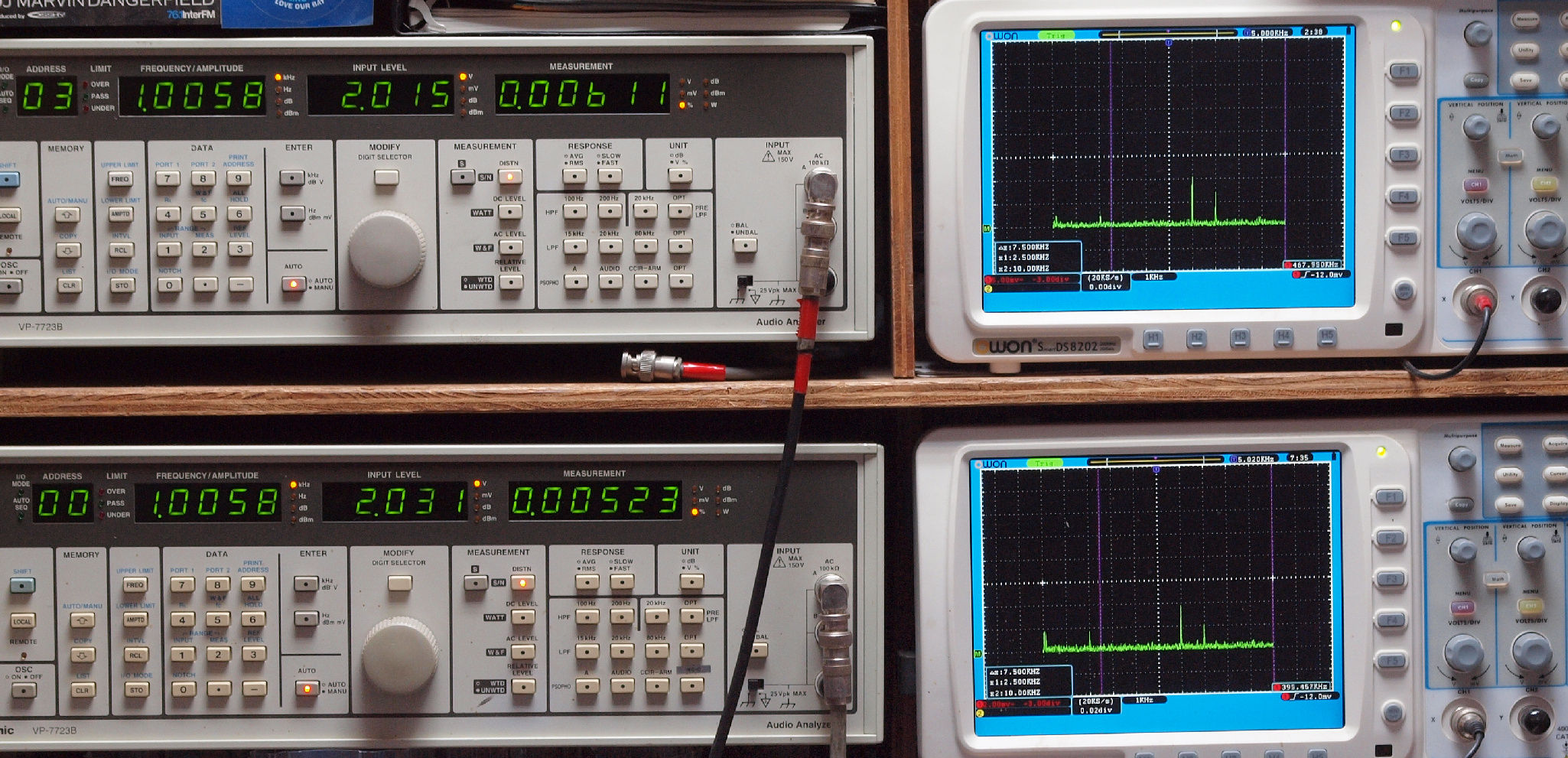

Ｅ１４．　Ｔｕｎｅｒ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６１１％歪み。
　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００５２３％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

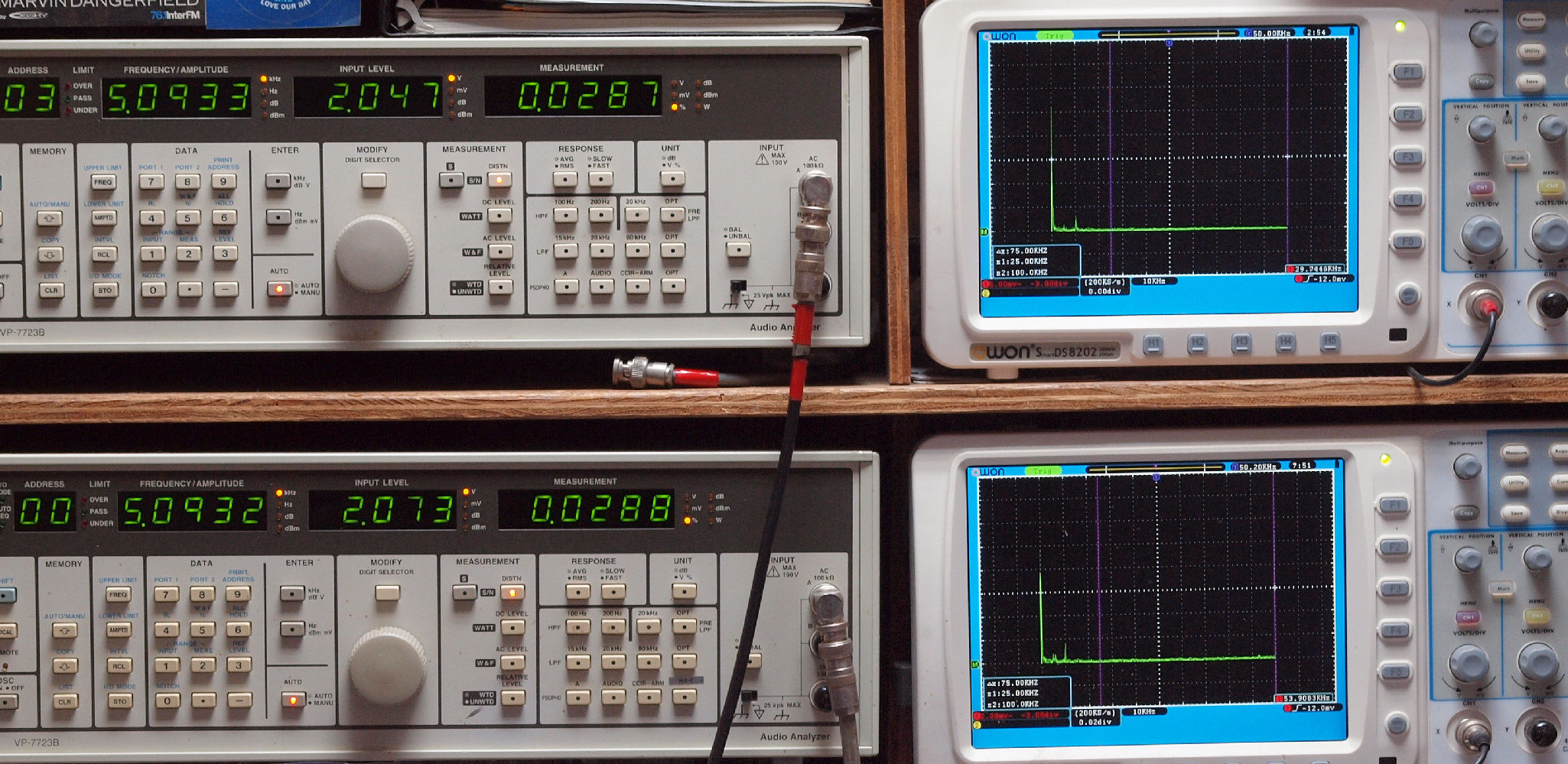

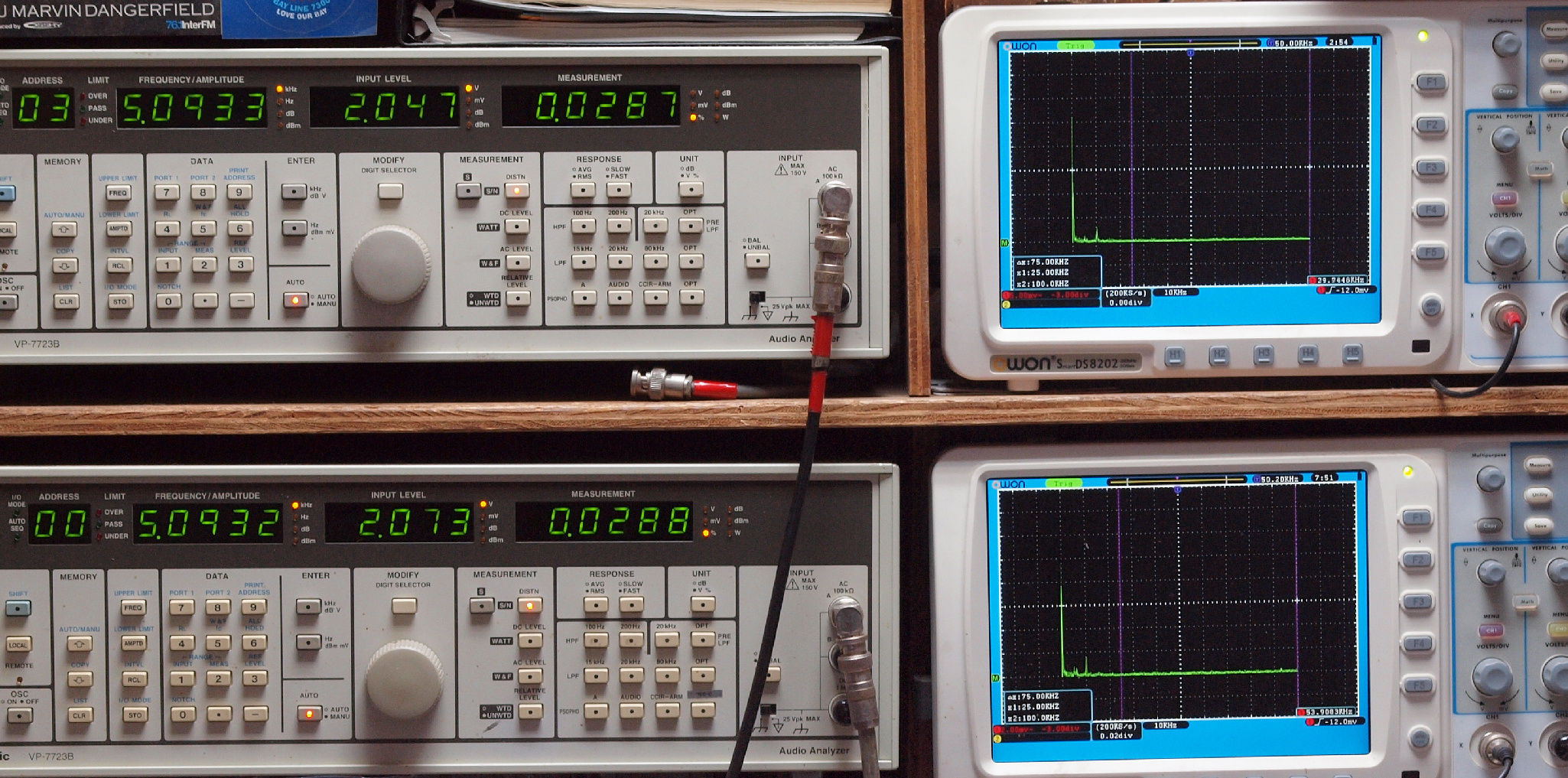

Ｅ１５．　Ｔｕｎｅｒ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００２８７％歪み。
　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００２８８％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

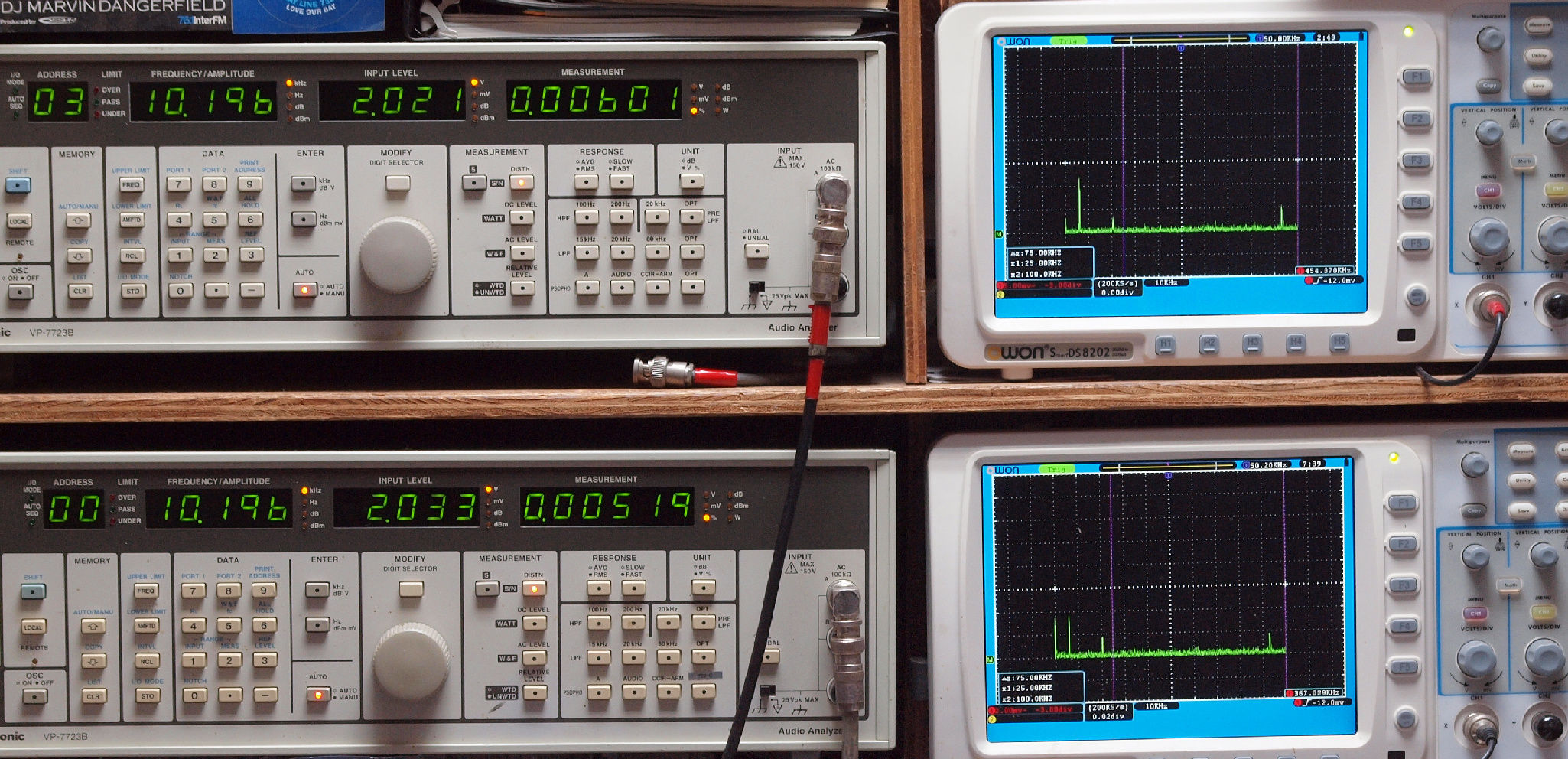

Ｅ１６．　Ｔｕｎｅｒ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００６０１％歪み。
　　　　　　　　　　　 　　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００５１９％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

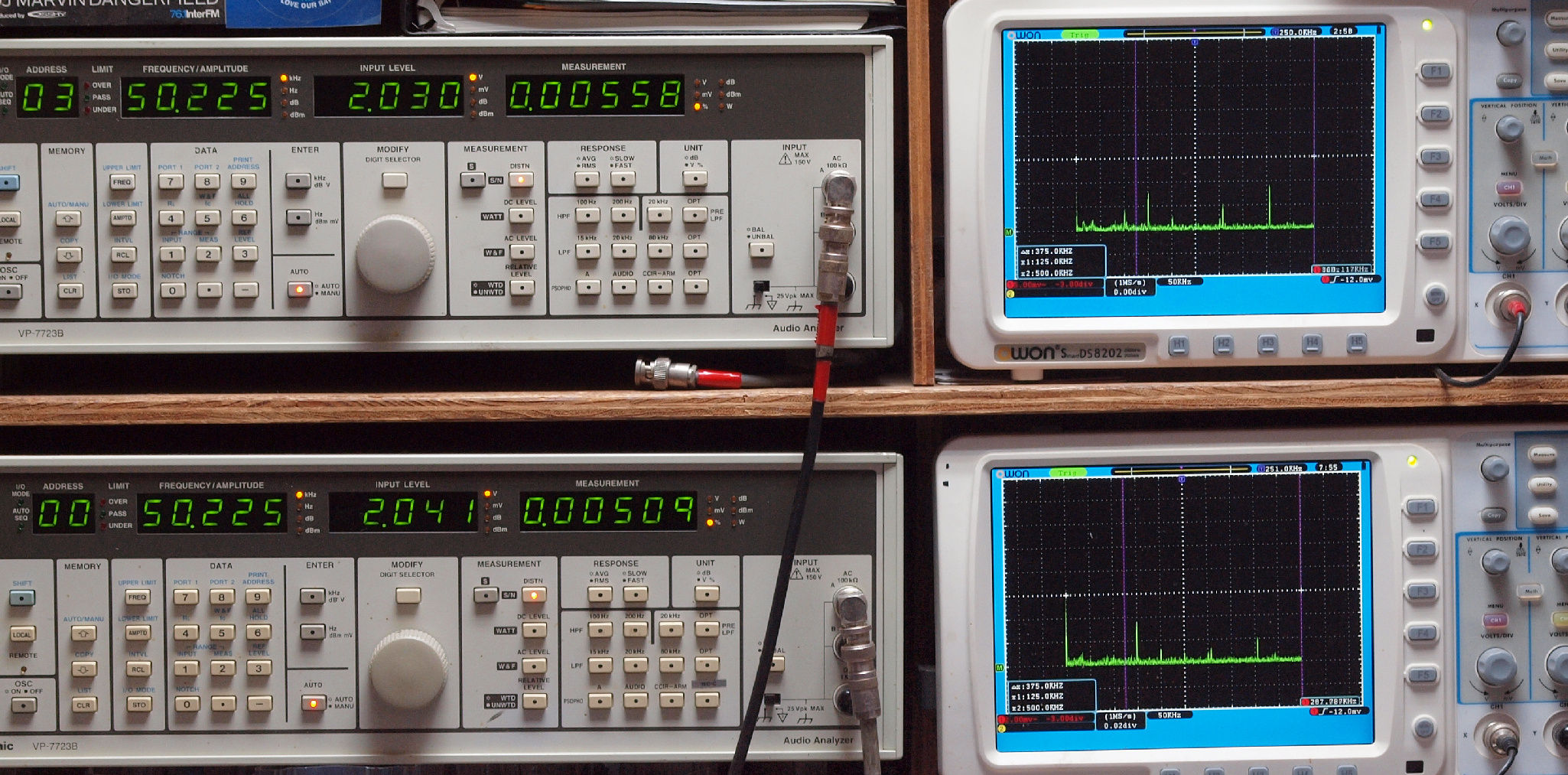

Ｅ１７．　Ｔｕｎｅｒ、５０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００５５８％歪み。
　　　　　　　　　　　　 　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００５０９％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

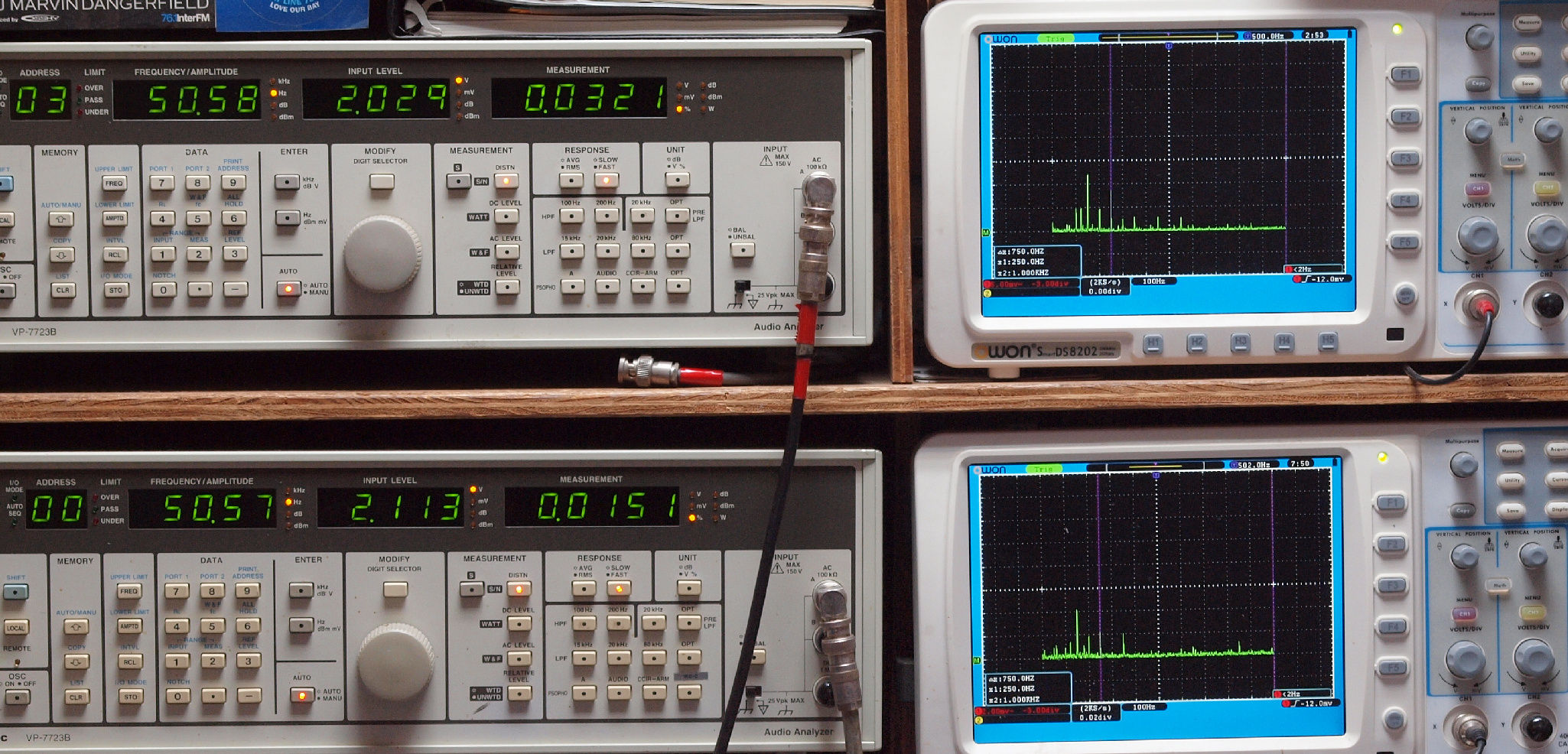

Ｅ２１．　ＭＭ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０３２１％歪み。
　　　　　　　　　　　 　　　　 　Ｌ側出力電圧２Ｖ、　０．０１５１％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　ＭＭ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０３０８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０２７１％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　ＭＭ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０３９８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０３０１％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

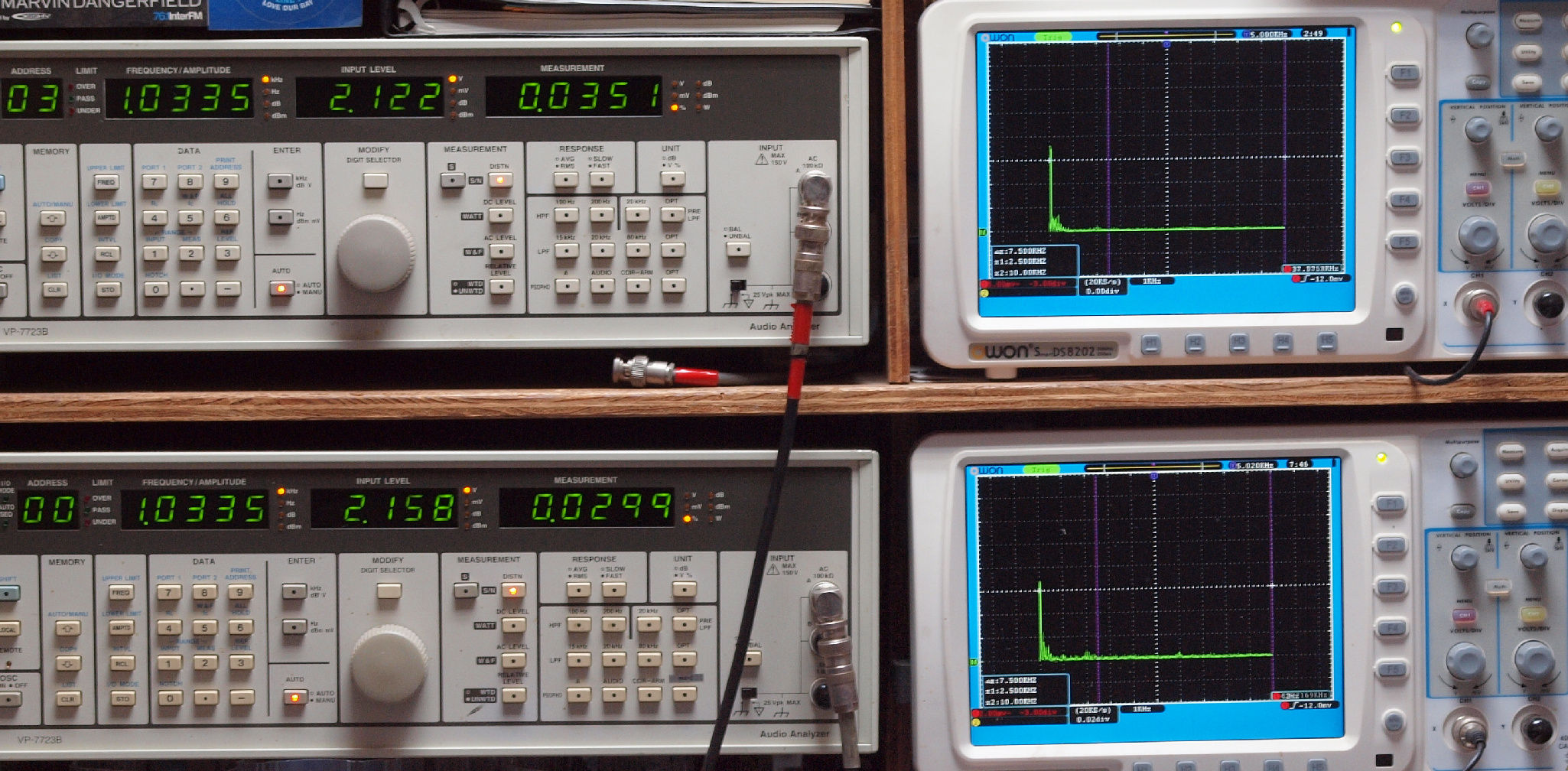

Ｅ２４．　ＭＭ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０３５１％歪み。
　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０２９９％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　ＭＭ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０２８７％歪み。
　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．０２８８％歪み。
　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　ＭＭ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０２５０％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０２６３％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

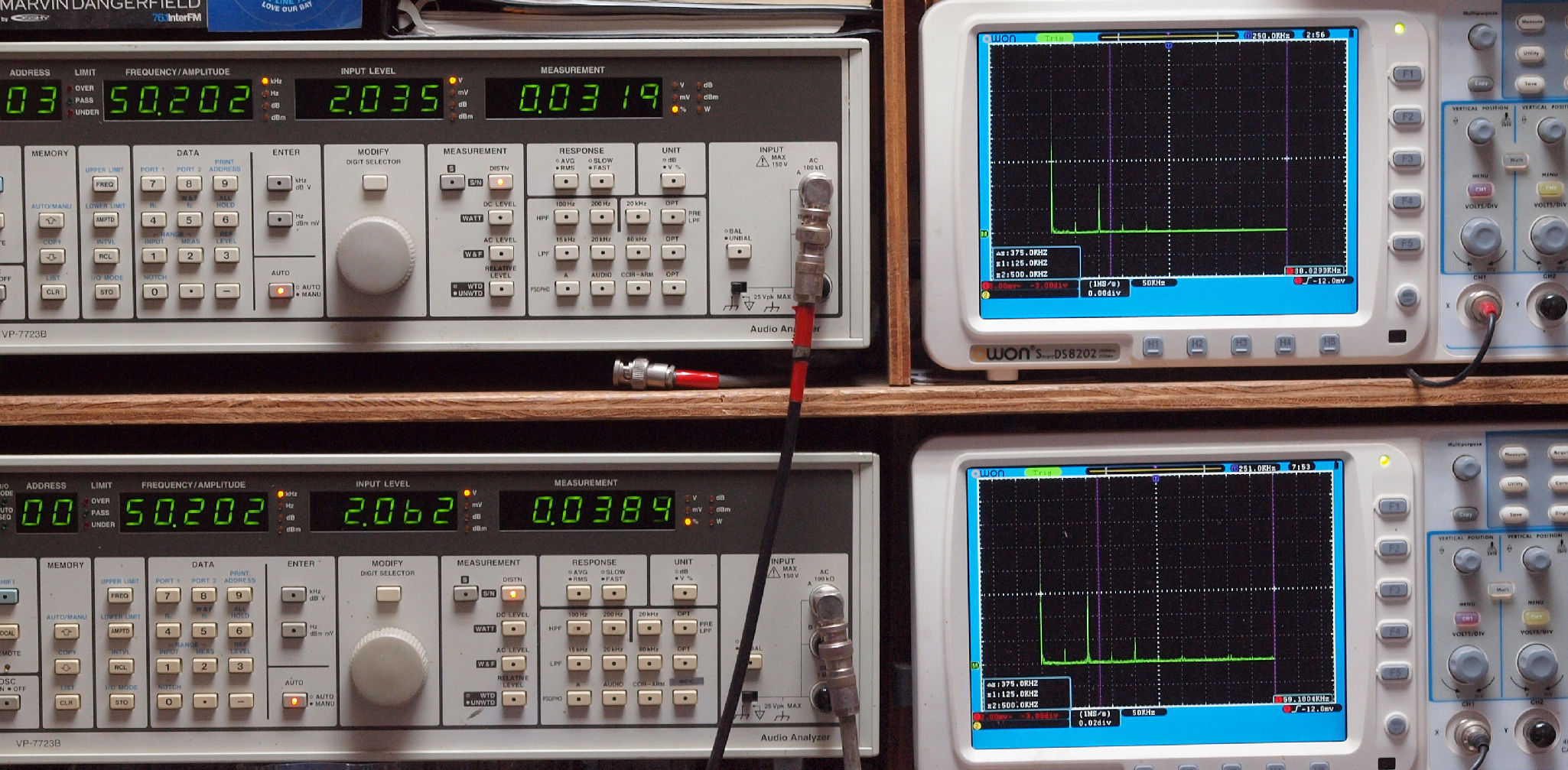

Ｅ２７．　ＭＭ、５０ｋＨｚ入力＝Ｒ側出力電圧１．６Ｖ、　０．０３１９％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１．６Ｖ、　０．０３８４％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

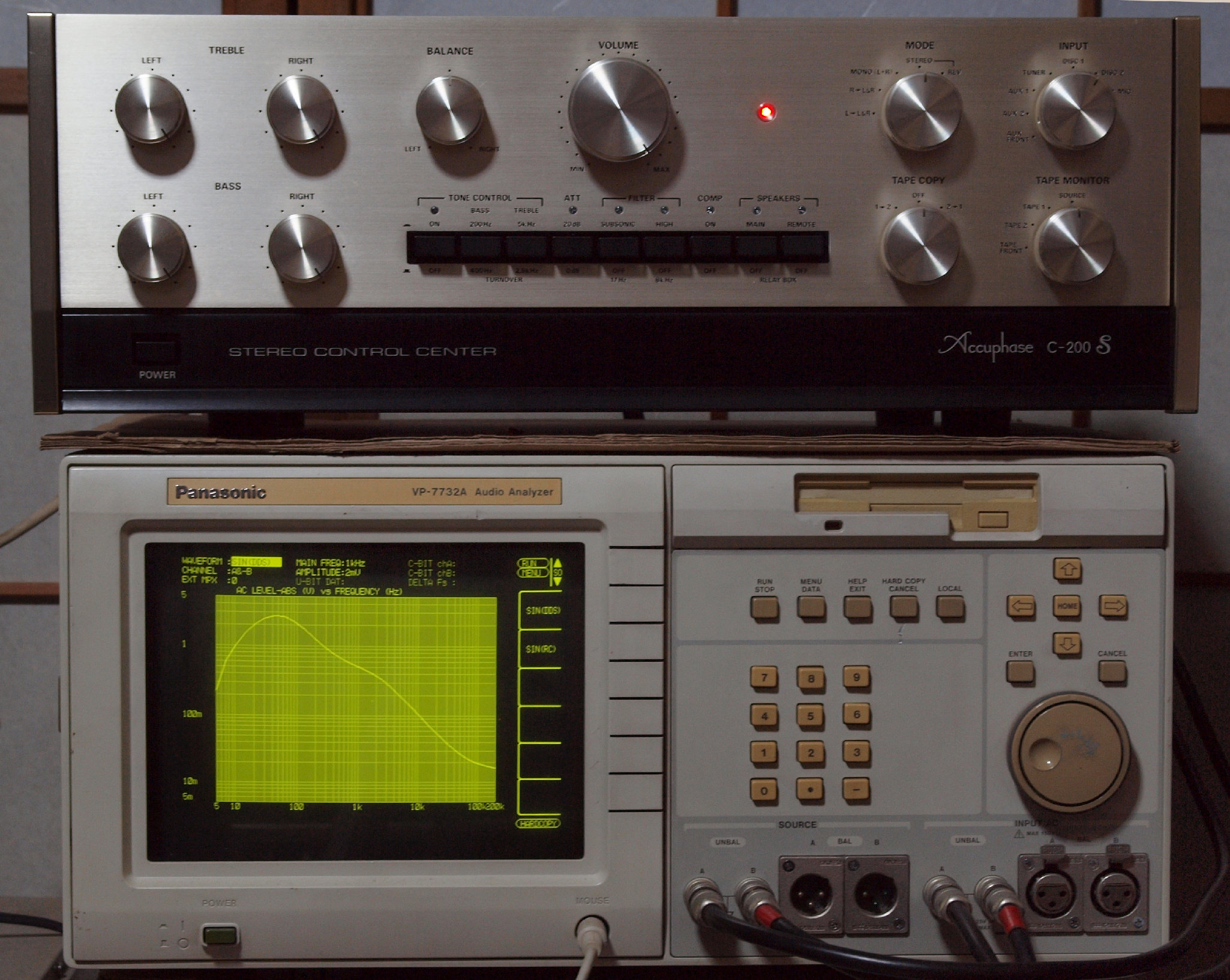

Ｆ１．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

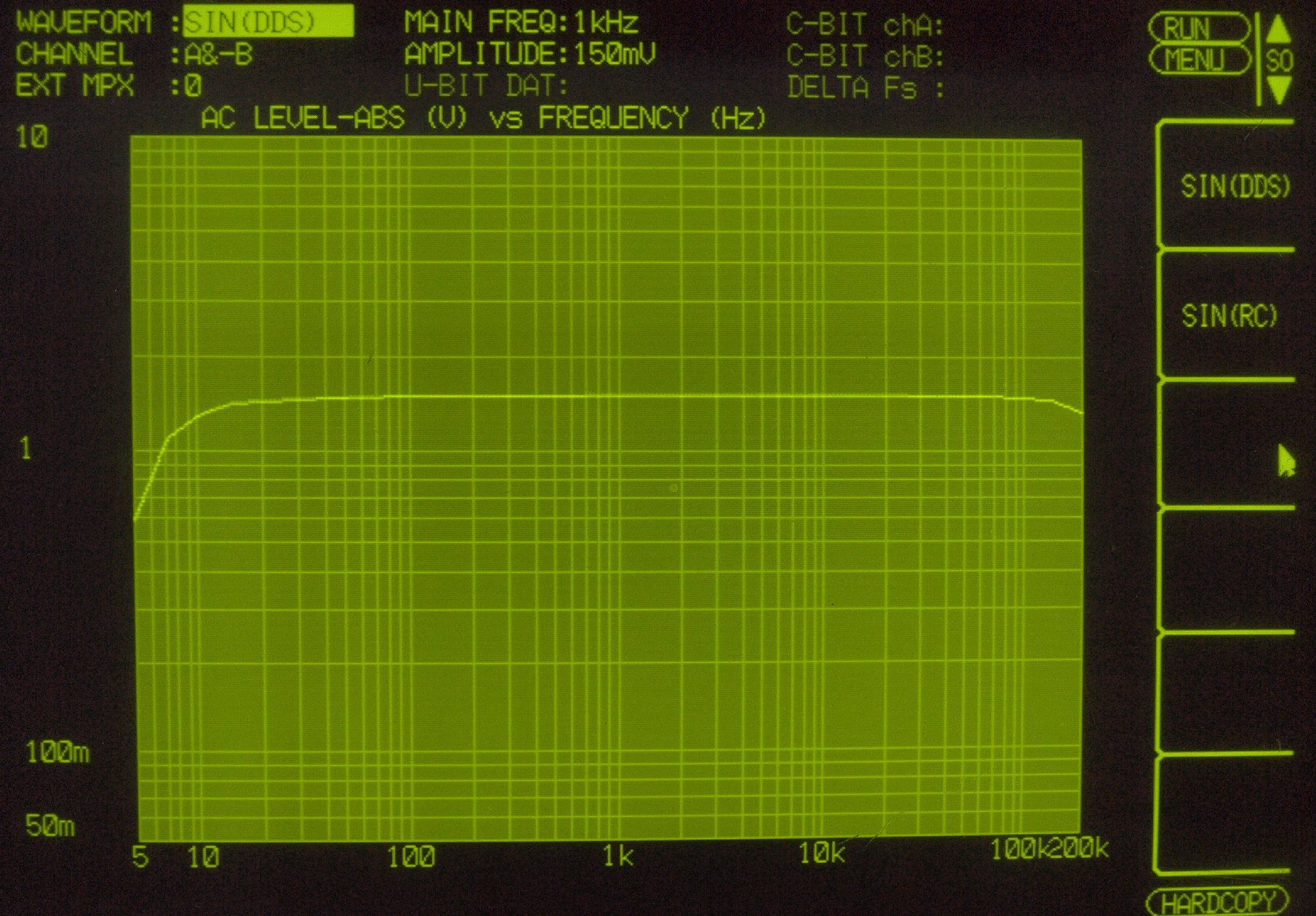

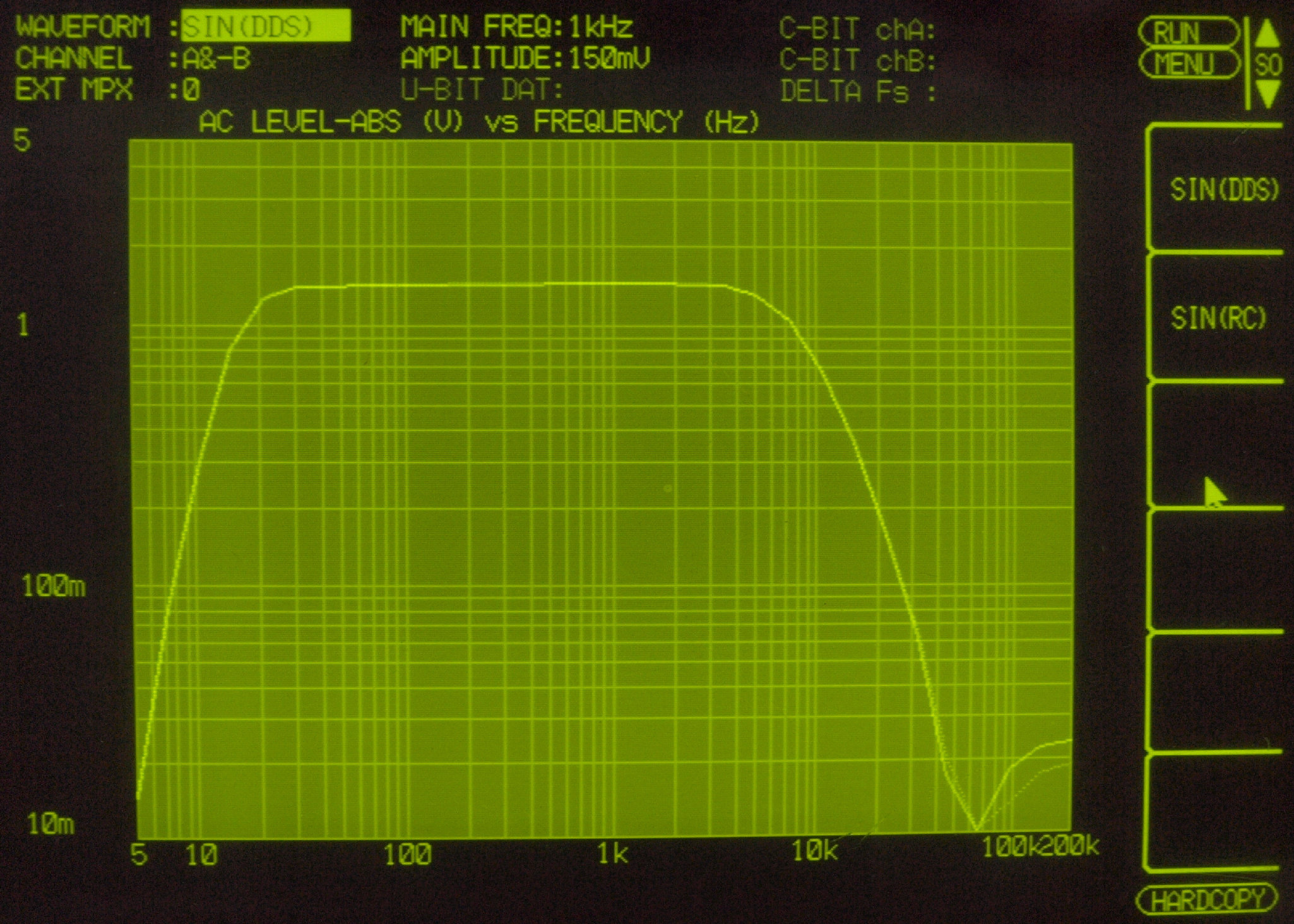

Ｆ２１．　入出力特性測定（Ｔｕｎｅｒ入力）。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａＦ、平均で１．６Ｖ出力。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２２．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＳｕｂＳｏｎｉｃ（１７Ｈｚ）＋ＨｉｇｈｔＦｉｌｔｅｒ（８ｋＨｚ）　ＯＮ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

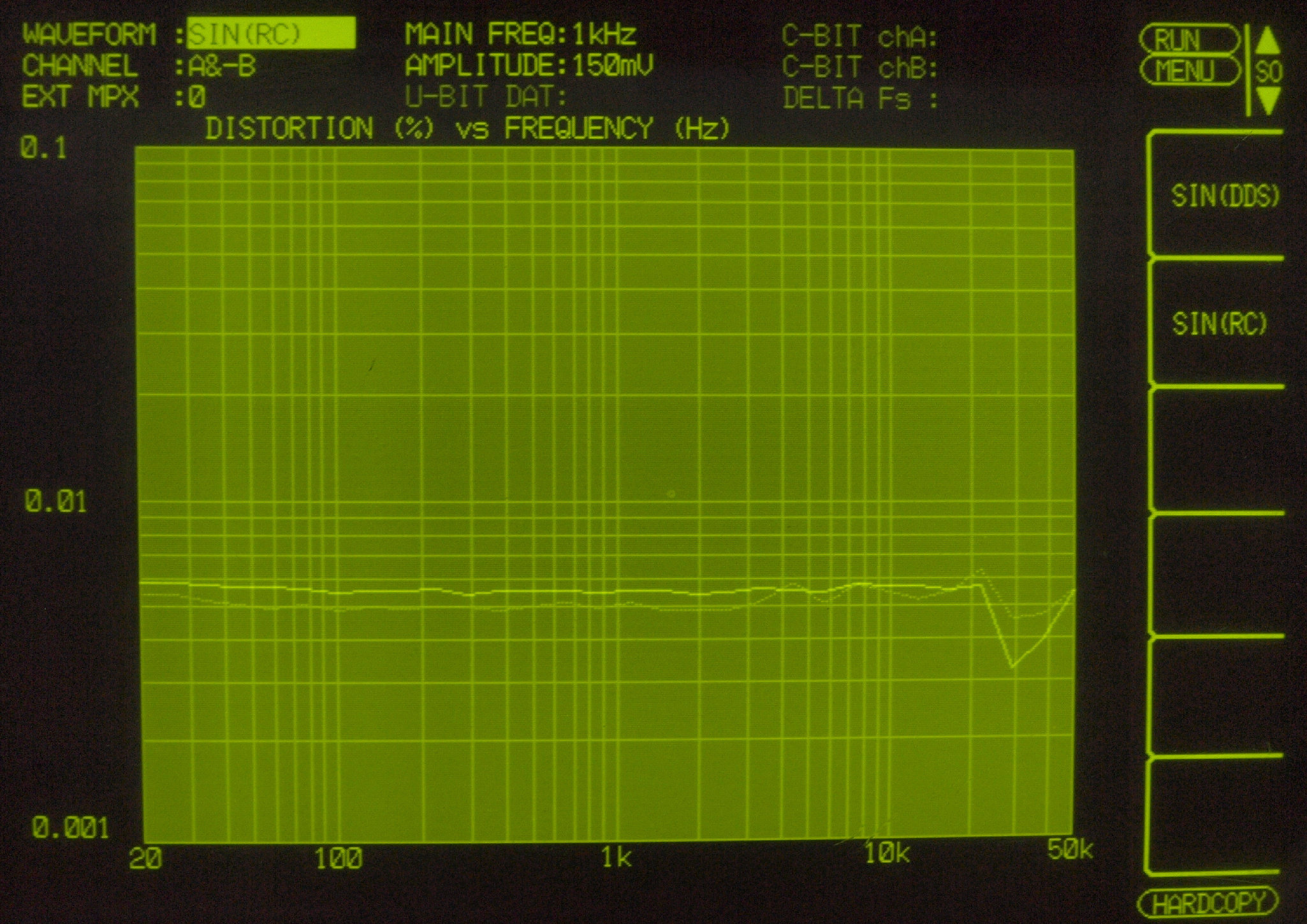

Ｆ２３．　歪み率特性測定（Ｔｕｎｅｒ入力）
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

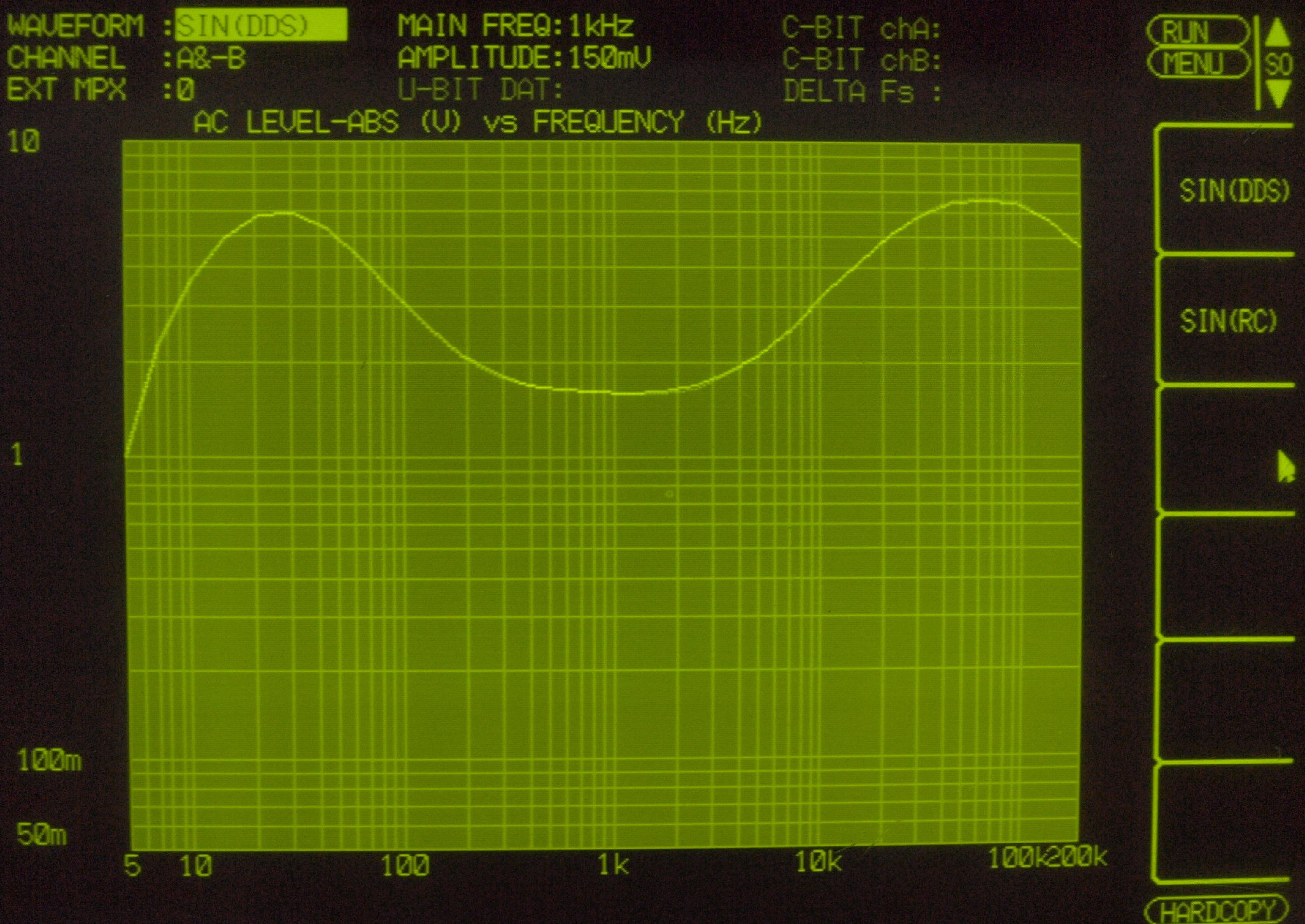

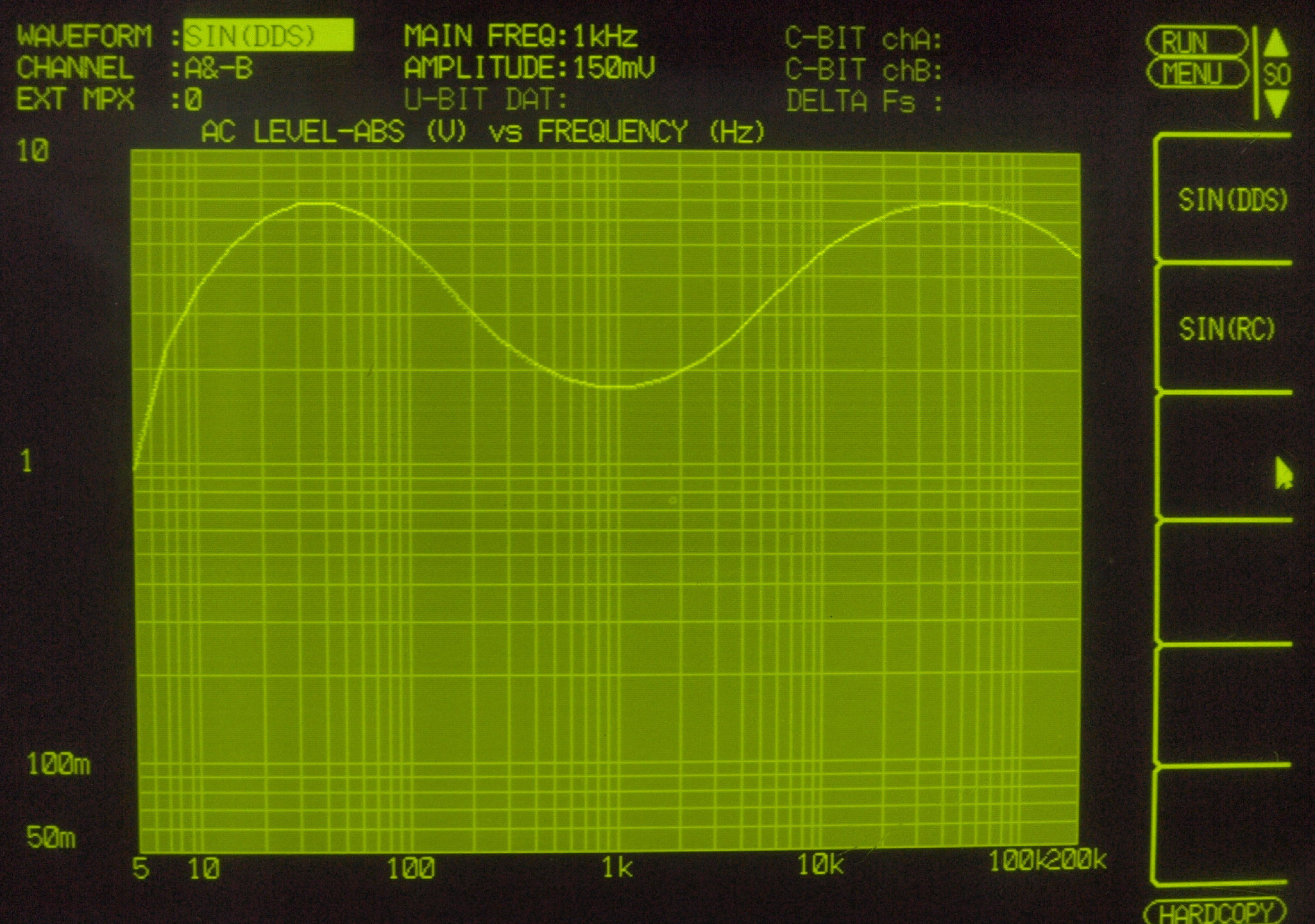

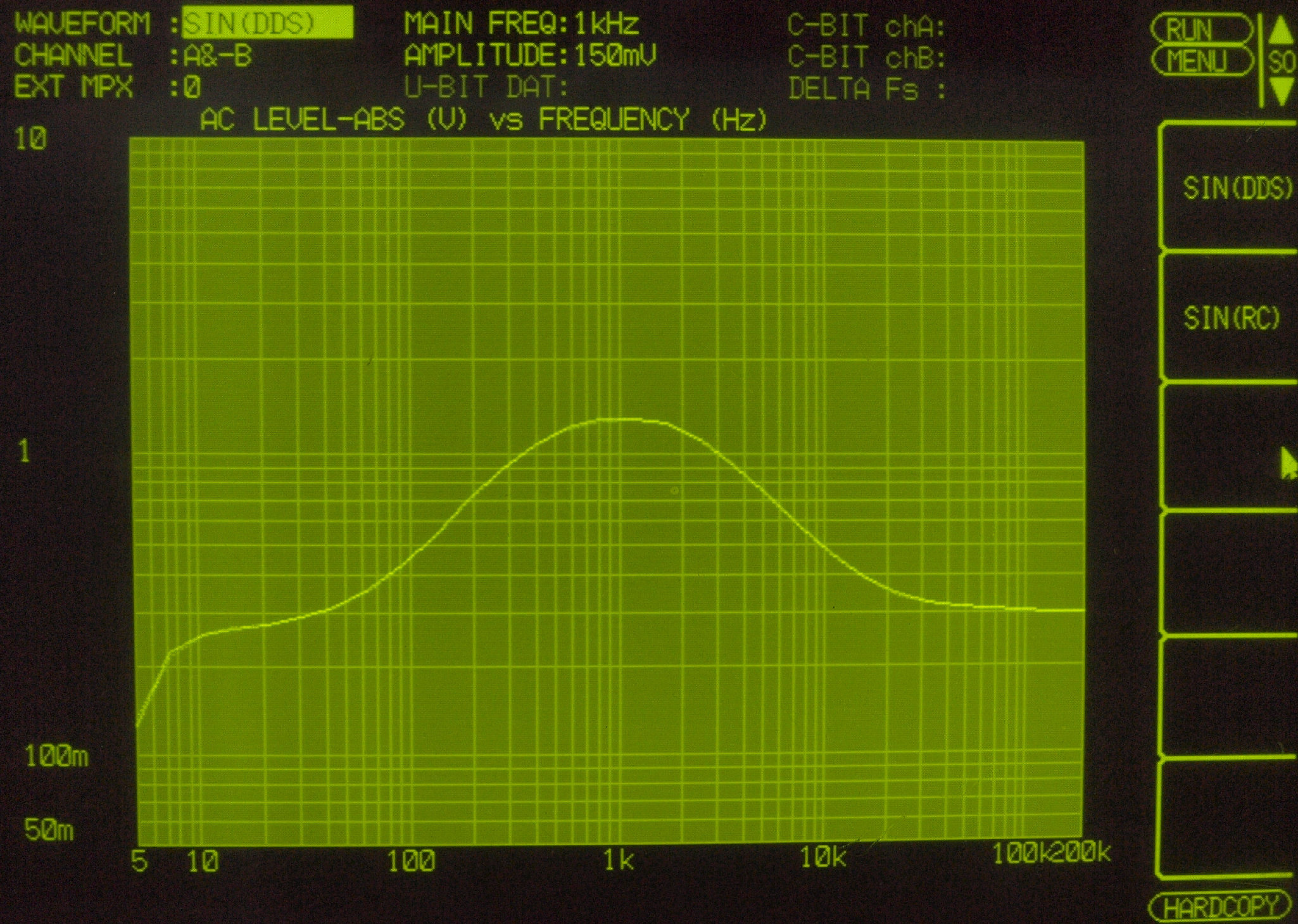

Ｆ２４．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（２００Ｈｚ）　＆　ＴＲＥＢＬＥ（５ｋＨｚ）　最大。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２５．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（２００Ｈｚ）　＆　ＴＲＥＢＬＥ（５ｋＨｚ）　最小。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２６．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（４００Ｈｚ）　＆　ＴＲＥＢＬＥ（２５ｋＨｚ）　最大。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

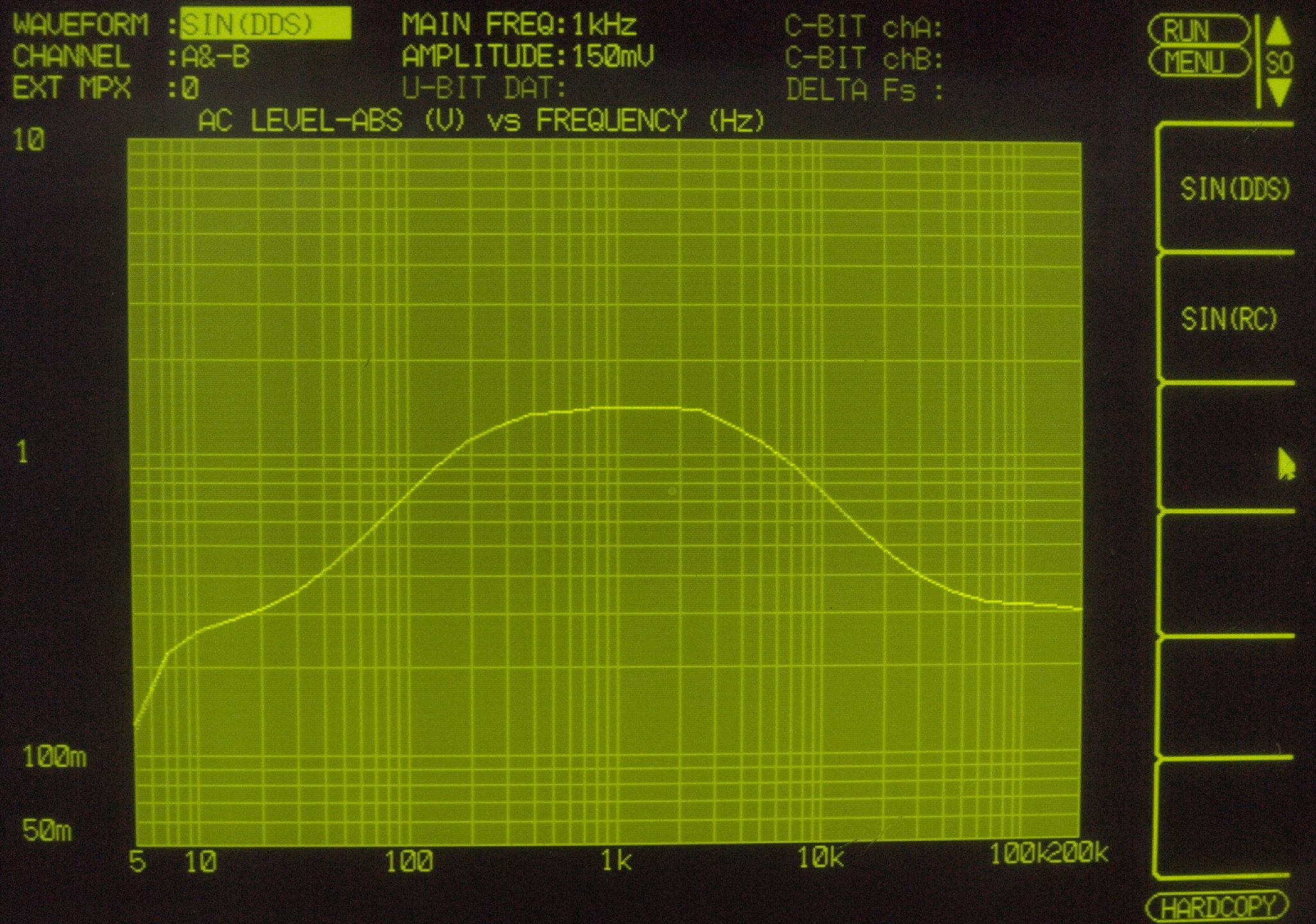

Ｆ２７．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（４００Ｈｚ）　＆　ＴＲＥＢＬＥ（２５ｋＨｚ）　最小。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

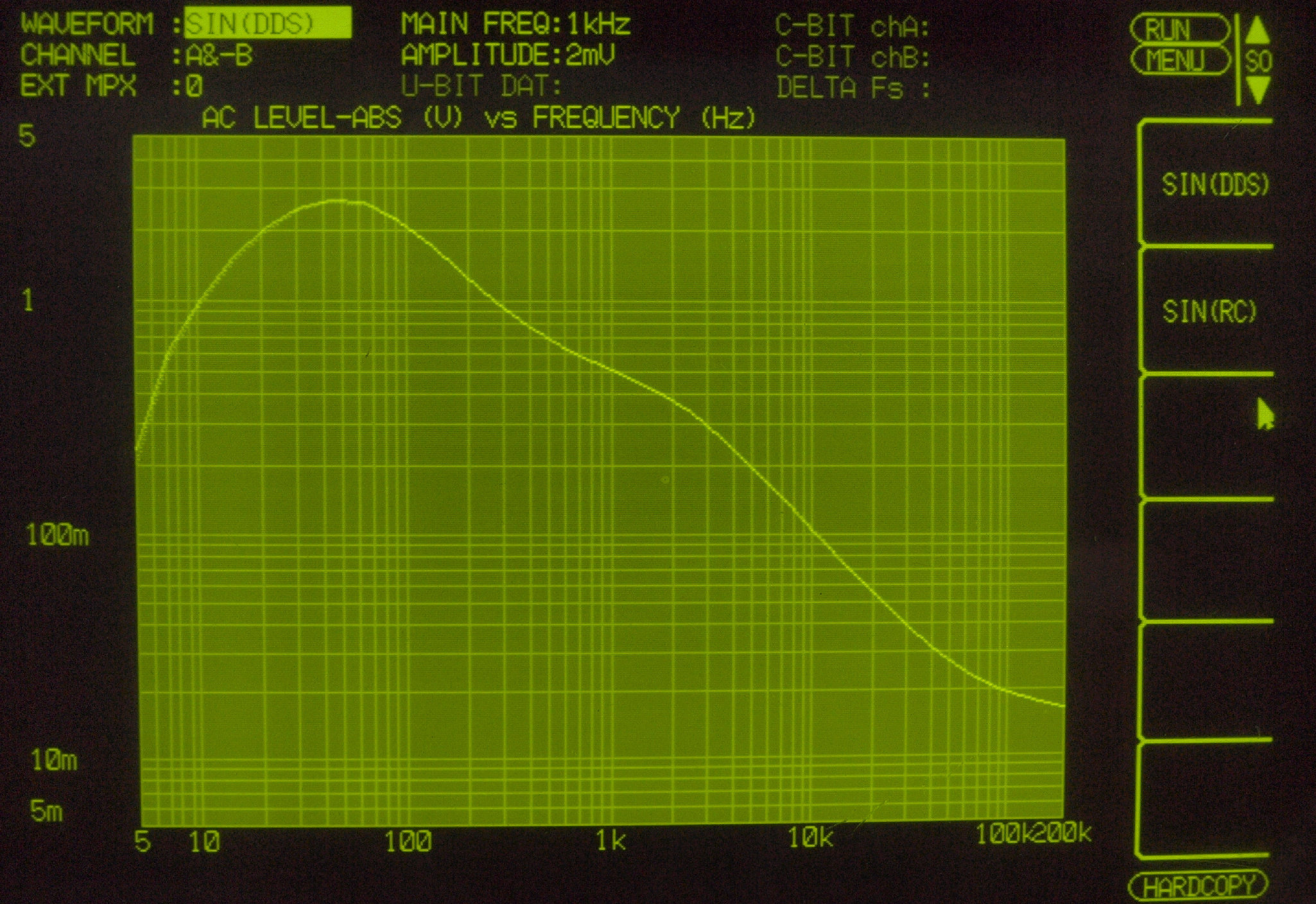

Ｆ３１．　入出力特性測定（MM入力）。
　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ、　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

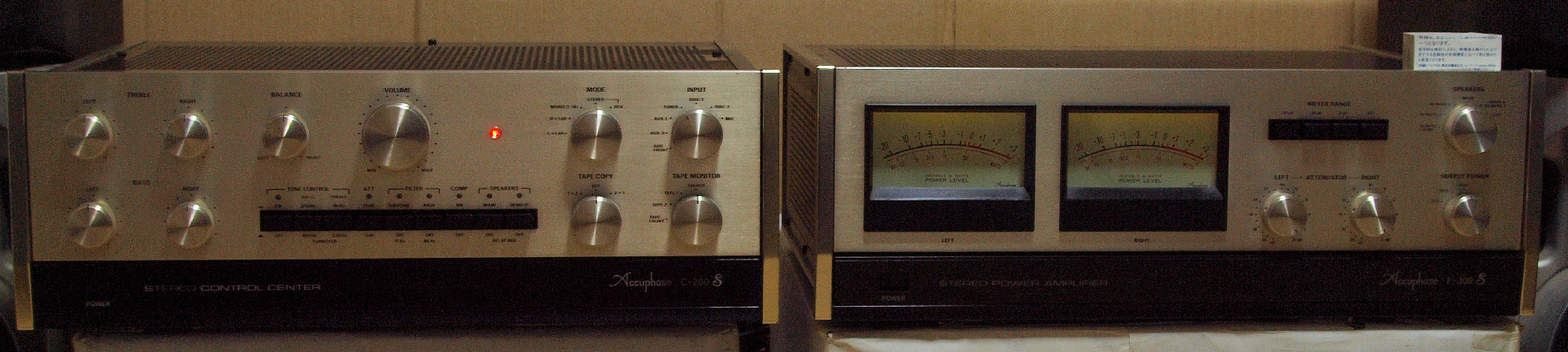

Ｅ３．　完成　　２４時間エージング、　右は　　Ｐ−３００Ｓ
Ｓ．　Ｃ−２００Ｓ　の仕様（カタログ・マニアルより）　
型式 ステレオプリアンプ　Ｃ−２００Ｓ
周波数特性 ハイ･レベル入力=20Hz〜20000Hz、+0 -0.2dB
DISC入力=20Hz〜20000Hz、±0.2dB
高調波歪率 0.01％（20Hz〜20kHz、定格出力にて）
入力感度/入力インピーダンス DISC1=2〜6mV/30kΩ、47kΩ、100kΩ
DISC2=2〜6mV/47kΩ
MIC=2mV/47kΩ
Tuner、AUX1、2、Front、Tape Play1、2、Front=200mV/47kΩ
定格出力/出力インピーダンス Main Output=2.0V/200Ω（Volume最大、定格入力時）
Tape Rec Output1、2、Front=200mV/200Ω
最大出力レベル 10V以上（歪率 0.01％、20Hz〜20kHz）
ディスク最大入力 400mV〜1.2Vrms（1kHz、歪0.01％）
400mV=DISCレベル・コントロール最大（イコライザゲイン40dB）
1.2V=DISCレベル・コントロール最小（イコライザゲイン30dB）
最小負荷インピーダンス Output=5.0kΩ
Tape Rec=10.0kΩ
ゲイン Tuner、AUX、Tape Play入力より
　Tape Rec Output=0dB
　Output=20dB
　Headphone=16dB
DISC1、2、MIC入力より
　Tape Rec Output=40dB
　Output=60dB
　Headphone=56dB
DISC1、2はレベル調節付、-10dBまで調整可能
S/N/入力換算雑音
　　定格入力、IHF-A、入力ショート		 ハイレベル入力=106dB/-120dBV
DISC、MIC=81dB/-135dBV
音量調整連動誤差 1dB以内
トーンコントロール 低域=変化点 400Hz=±10dB（100Hz）、200Hz=±10dB（50Hz）
高域=変化点 2.5kHz=±10dB（10kHz）、5kHz=±10dB（20kHz）
各2dBステップ
DISCローエンハンスメント
　　（量感補償回路）		 RIAA基準特性に対し、0dB、+0.5dB、+1dB（100Hz）
アッテネーター -20dB
コンペンセーター
　　（音量調整-30dB）		 50Hz、250Hz=+9dB
フィルター サブソニックフィルター=17Hz、18dB/oct
ハイ・フィルター=8kHz、12dB/oct
ヘッドホン 出力インピーダンス=0.3Ω
出力（8Ω負荷）=0.8W（1kHz、歪率0.03％）
使用半導体 トランジスタ=99個、　FET=8個、　ダイオード=28個
電源 AC100V/117V/220V/240V、50Hz/60Hz
消費電力 60W
外形寸法（脚含む） 幅445×高さ160×奥行355mm
重量 14kg
別売品 リレーボックス R-1＝\12,000、　ウッドケース A-2＝\15,000
価格 20万円　1977年9月発売
