ACCUPHASE　Ｃ−２００Ｌ．　２台目修理記録
２０２４／４／２２到着　　　　７／６完成　
Ａ．　修理前の状況
  • 当方が長年愛用してきました『アキュフェーズ200L』のオーバーホールをお願いしたくてメールさせていただきます。
    本アンプは発売当初に購入し、今に至るまでアナログ再生の中心機器として使用してきました。
    途中、住環境や仕事の関係でアナログ生成がななわず大切に保管していた期間があります。
    昨年末にようやくアナログ再生の環境を整えて200Lを起動しました。
    しかし、メインスイッチのOＮ時にリレーのチャタリング音がして起動が出来たり出来なかったりの症状が出ました。
    無事、起動しましてもアナログ入力・LINE入力共に冴えない音しか聞こえてきません。
    具体的には「低域の量感不足」「音の抜けの悪さ」「音の広がり感不足」と言った症状です。
    4wayのマルチスピーカーを鳴らすためにプリアンプが必要なので、別のプリアンプ購入を検討しました。
    しかし、ご存じのように最近の物はライン入力しかできず別のフォノイコライザーユニットを挿入したり、ケーブルで別体フォノイコライザーをつなぐことになります。
    フォノ入力がおまけのようなプリアンプはいくら性能が良くても心情的に使いたくありません。
    40数年前の古い物ですが愛着もあり修理を考えておりました。
    当然、アキュフェーズ（株）への修理を問い合わせましたが部品が無いため修理は断られました。
    困っていたところアンプ修理工房様が200Lの修理をアップされているのを見ました。
    大変根気のいる作業を丁寧に行われている様子に感動し、修理依頼をしてみようと思いメールをさせて頂きました。
    修理依頼が多くお忙しくされているのは承知しております。
    よって、時間が掛かっても結構ですので修理をお願いいたします。
    オーバホール修理希望。

Ｔ．　修理前点検測定
  • 各部経年劣化。
    ＲＬ共、ＭＣ＿ＡＭＰの利得ＳＷ変化せず。原因はMC_AMP基板不動作。
B．　原因
  • オーバホール修理依頼。

Ｃ．　修理状況
Ｄ．　使用部品
  • バイアス／バランス半固定ＶＲ　　　　　８個。
    電解コンデンサー　　　　　　　　　　　　７５個。
    フイルムコンデンサー　　　　　　　　　　６個。
    セラミックコンデンサー　　　　　　　　　１６個。
    制御リレー　　　　　　　　　　　　　　　　２７個。
    抵抗　　　　　　　　　　　　　　　　　　　　２個。
    ３Pインレット　　　　　　　　　　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。
    テフロン絶縁ＲＣＡ端子　　　　　　　４組８個。
    ＸＬＲコネクター　　　　　　　　　　　　２個　NEUTRIC NC3FP-B-1。

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費　　　　　１７５，０００円　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｃ−２００Ｌ　の仕様（カタログ・マニアルより）
Ａ．修理前の状況

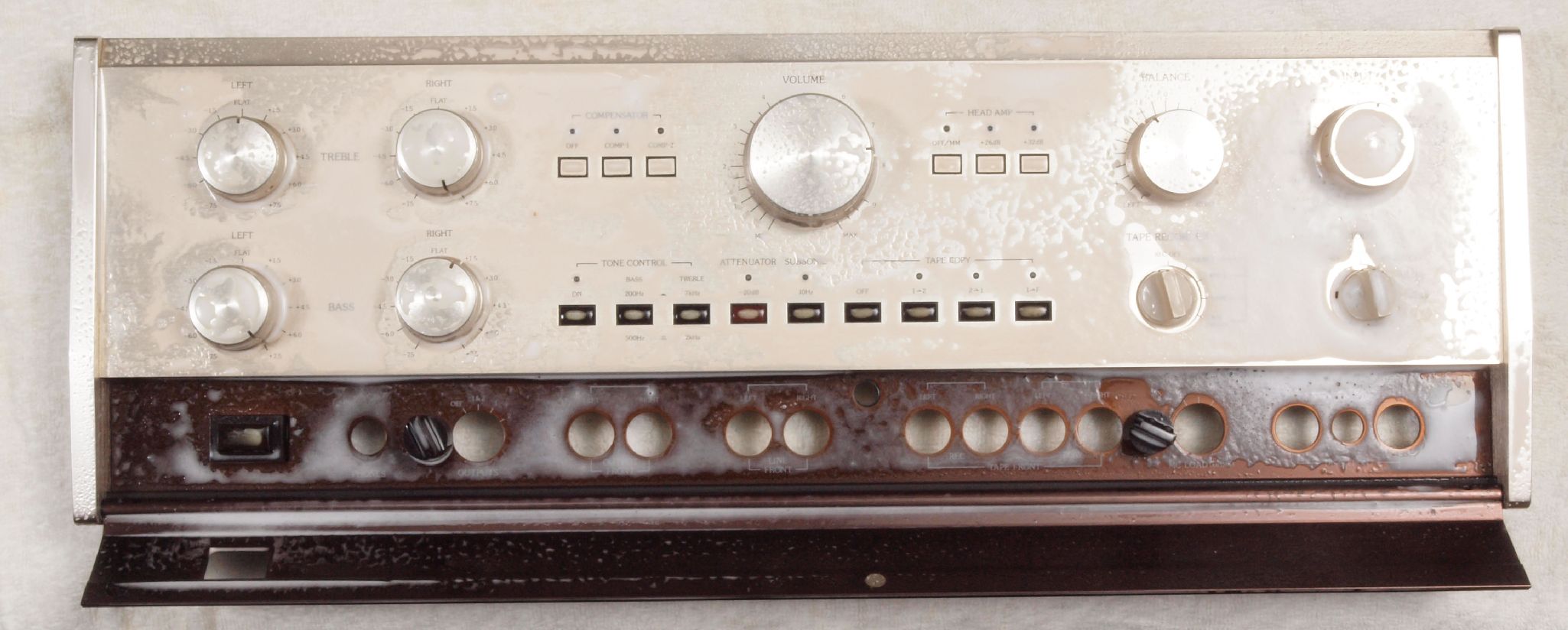

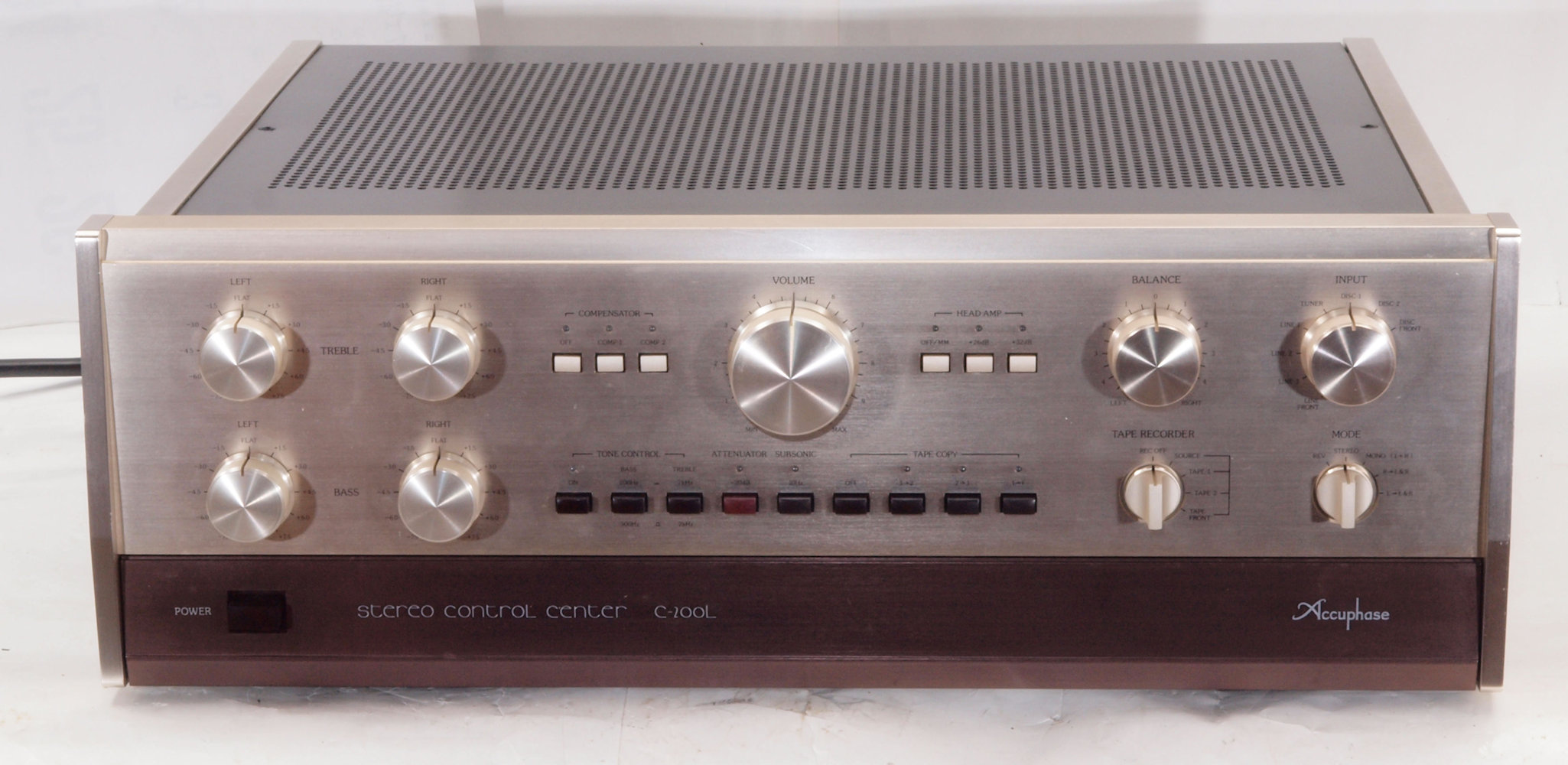

Ａ１１．　点検中　前から見る

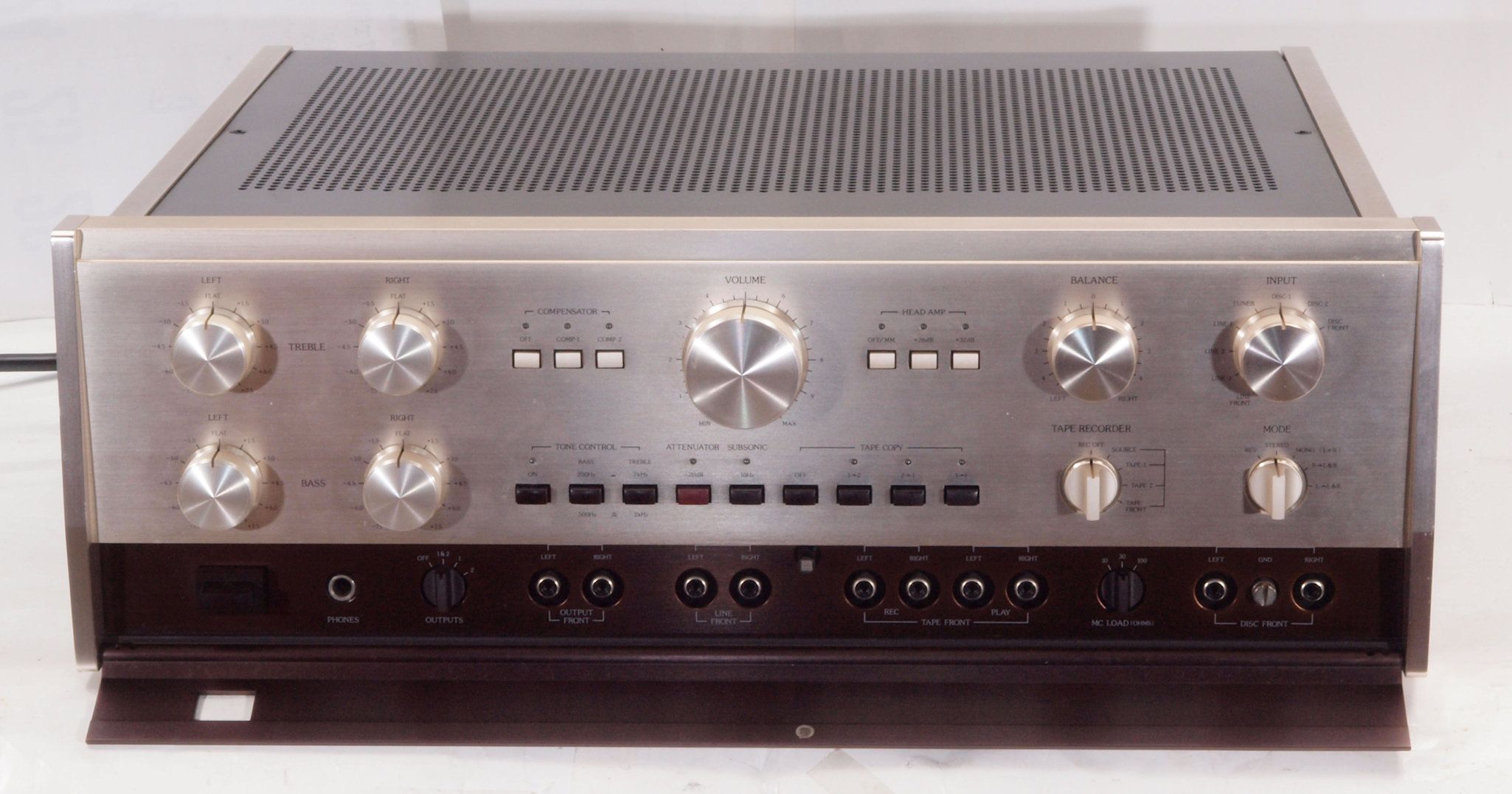

Ａ１２．　点検中　前から見る、操作パネル開ける。

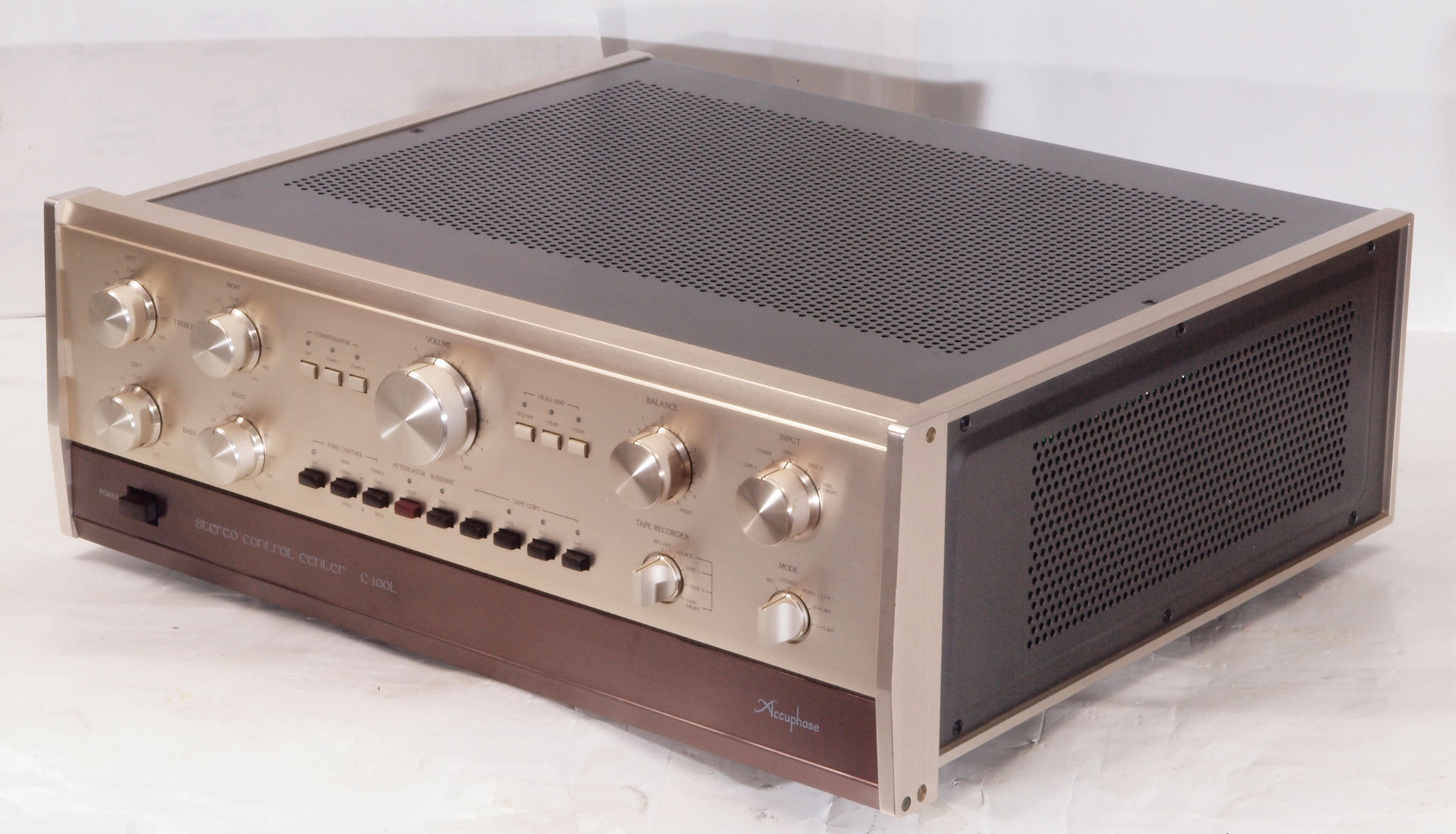

Ａ１３．　点検中　前右から見る

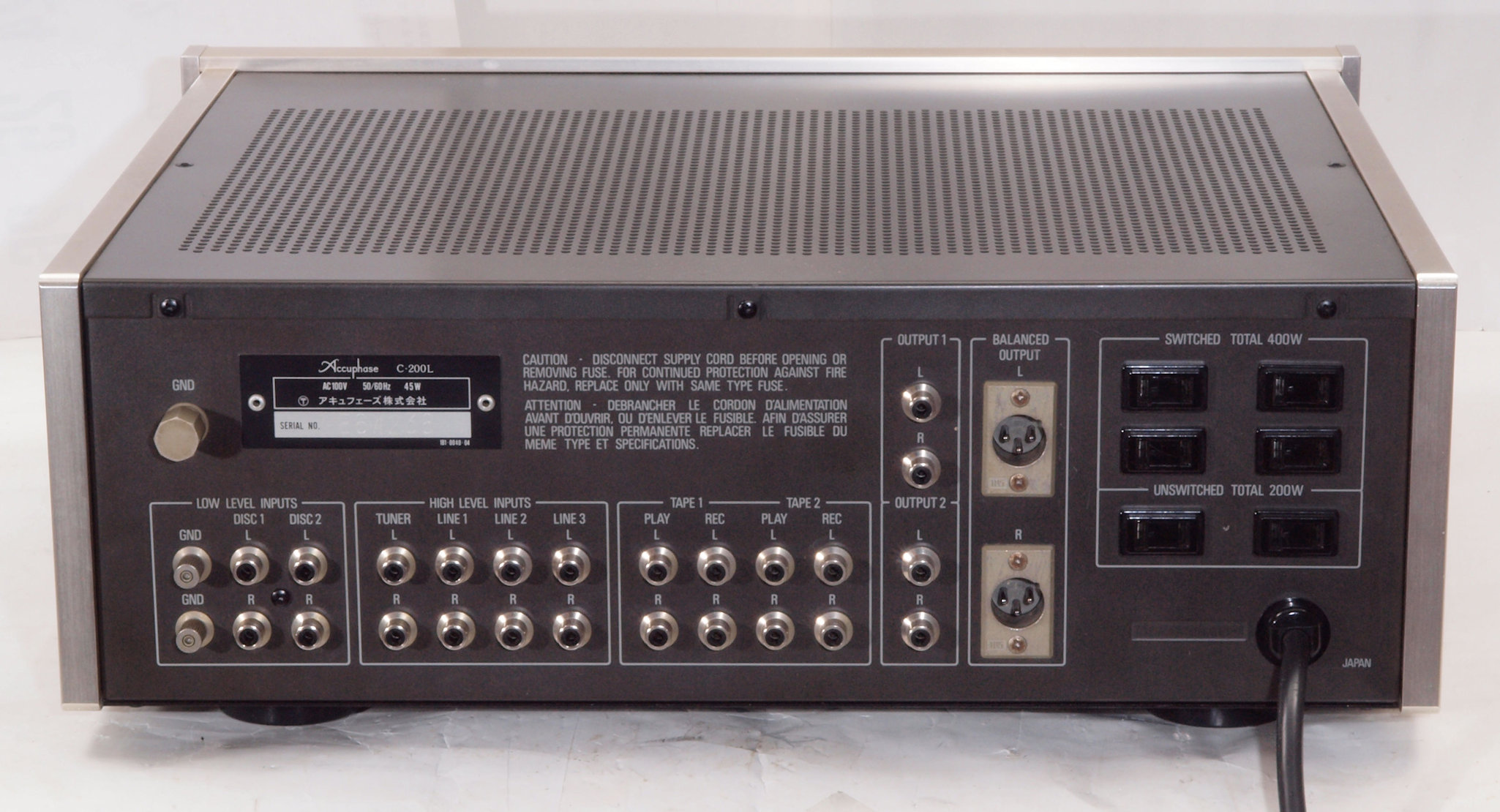

Ａ１４．　点検中　後から見る

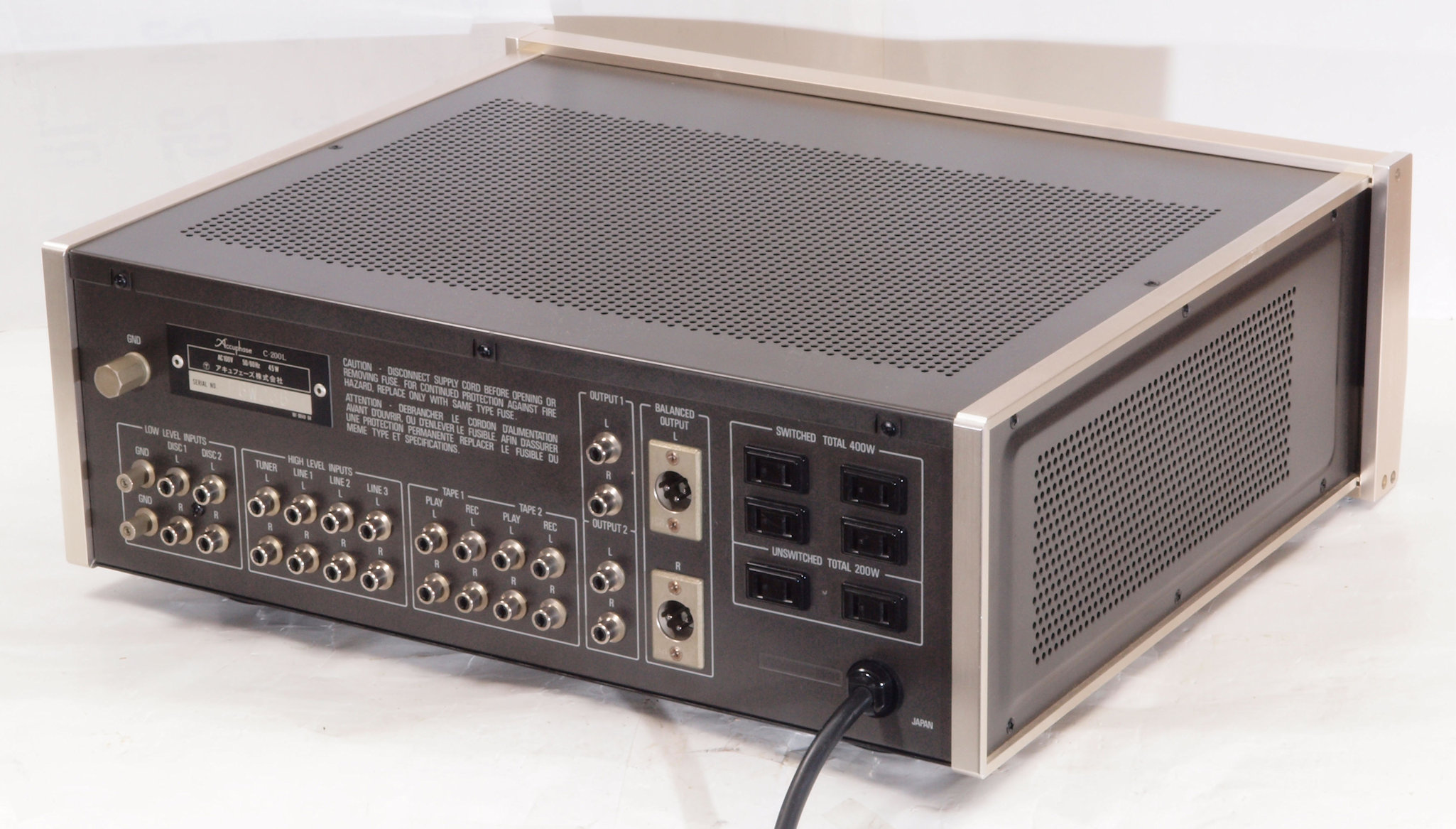

Ａ１５．　点検中　後左から見る

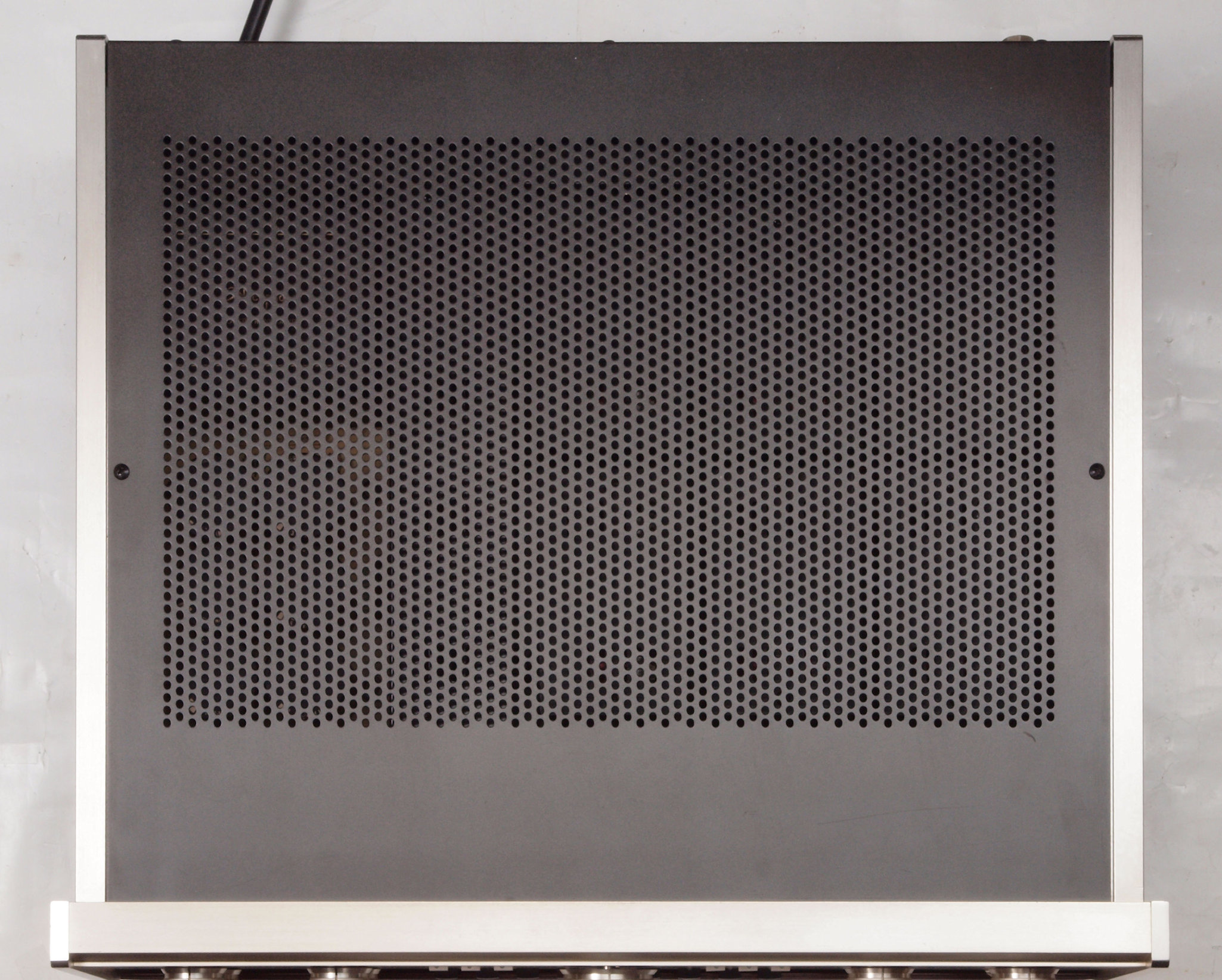

Ａ１６．　点検中　上から見る

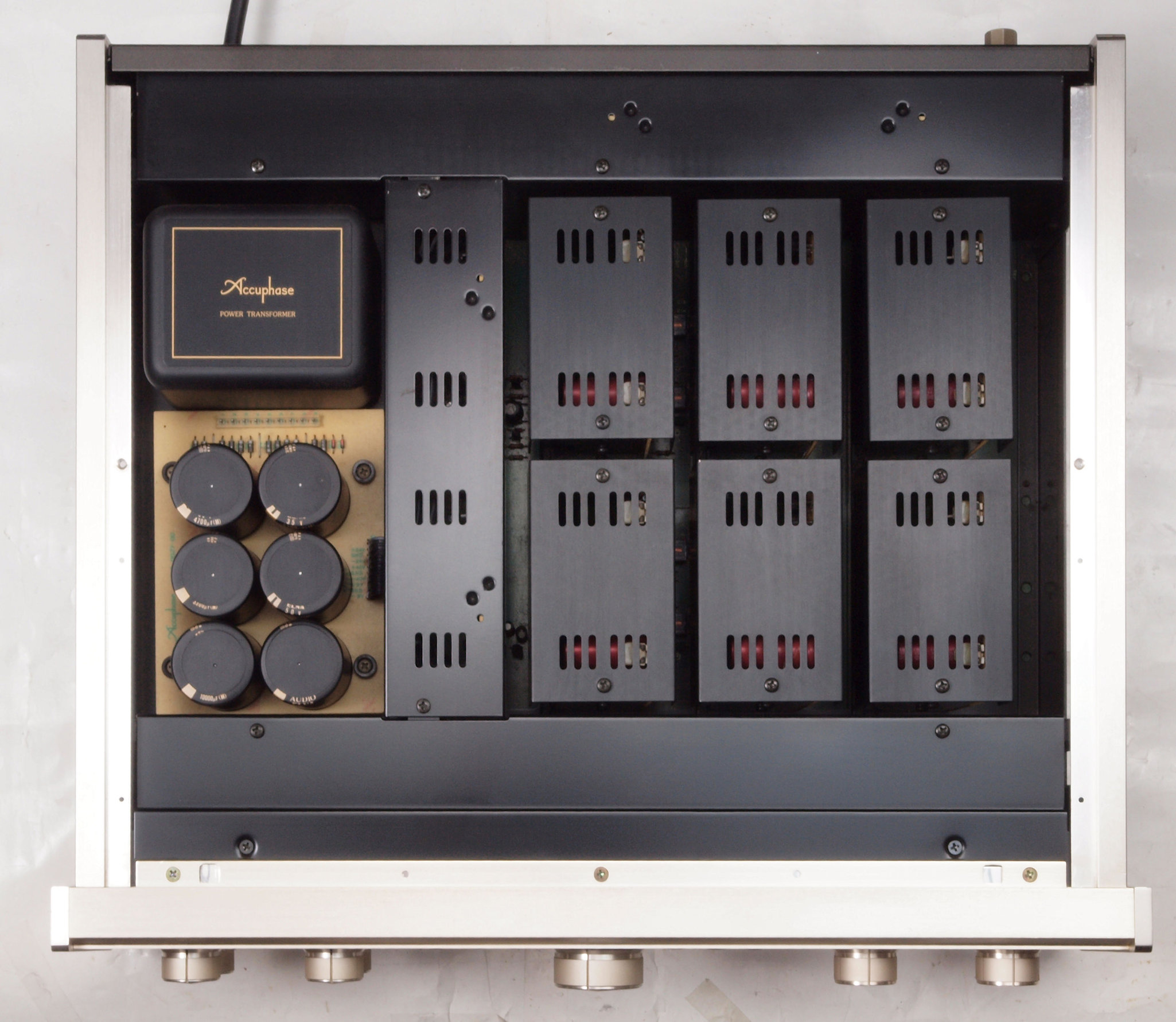

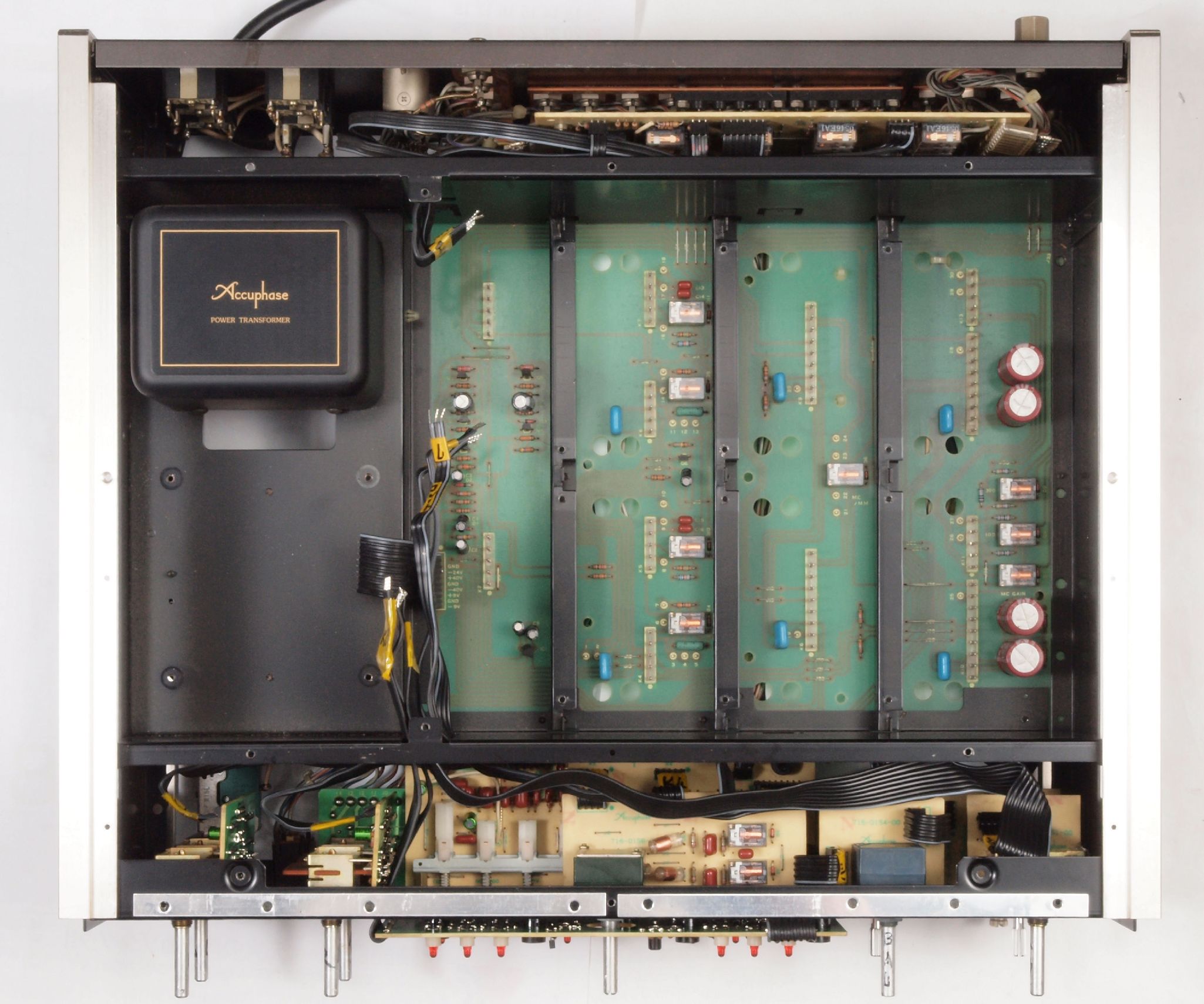

Ａ１７．　点検中　上蓋を外し。上から見る
Ａ１８．　点検中　上蓋・シールドを外し。上から見る。
Ａ２１．　点検中　下前から見る

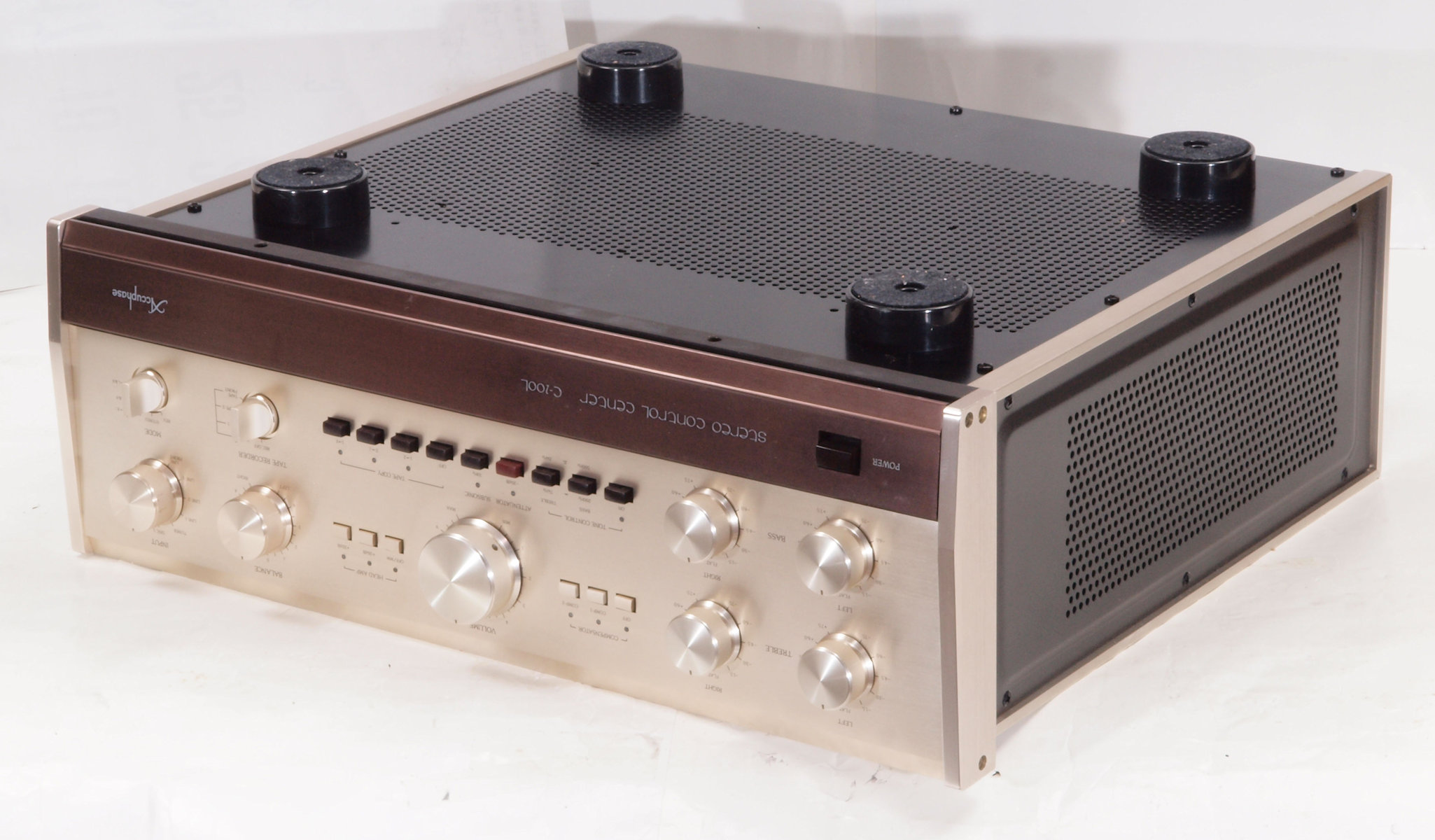

Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

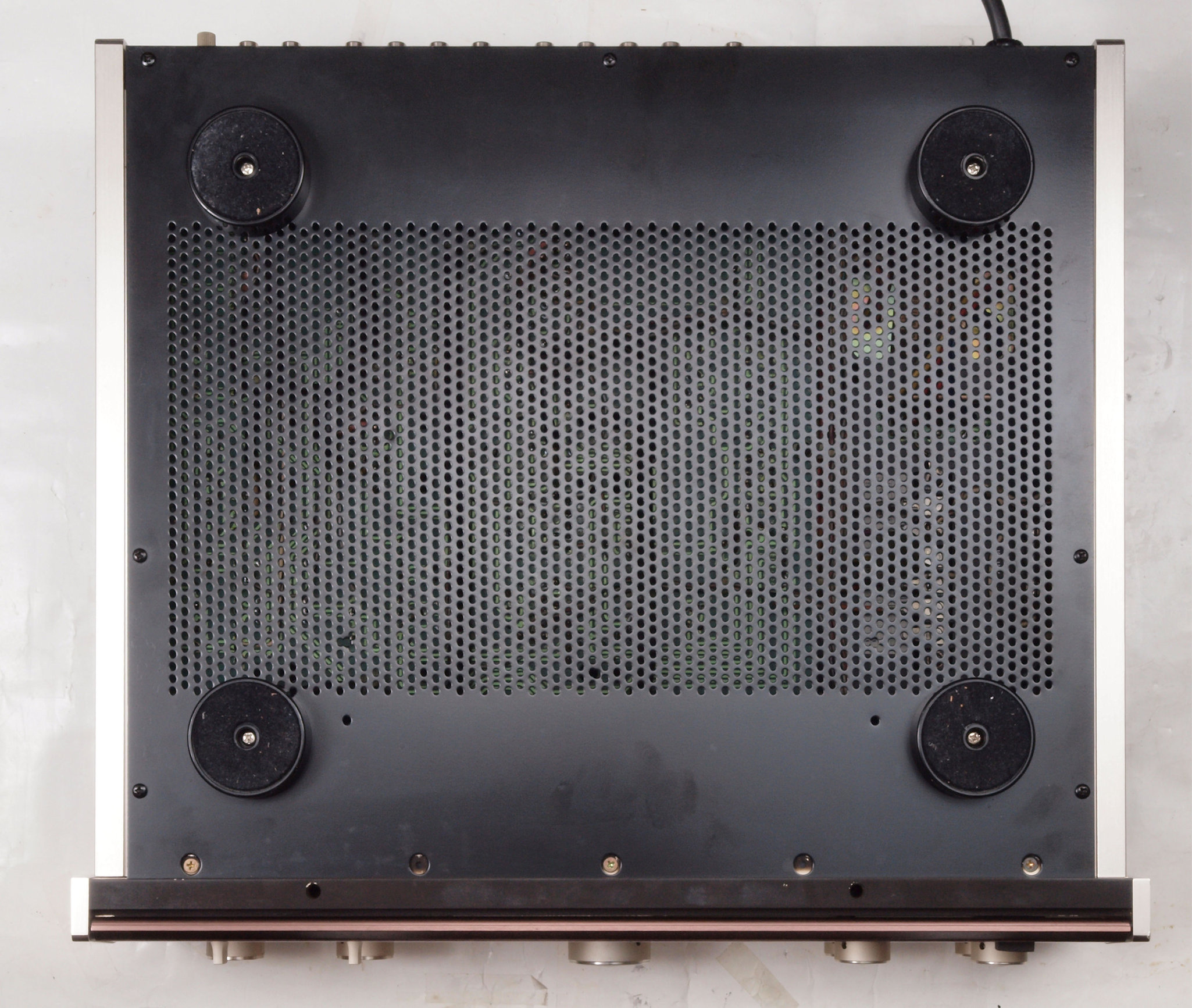

Ａ２５．　点検中　下から見る
Ａ２６．　点検中　下蓋を取り、下から見る
Ａ３１．　点検中　電源コード取り付け。
Ａ３２．　点検中　電源コード取り、３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。
Ａ４１．　点検中　出力端子郡
Ａ４２．　点検中　出力＆ＴＡＰＥ　ＲＣＡ端子郡。　ＯＵＴＰＵＴ　１、２をテフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込みです。
Ａ５１．　点検中　入力ＲＣＡ端子郡
Ａ５２．　点検中　入力ＲＣＡ端子郡。　ＤＩＳＫ　１，２　をテフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込みです。
Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

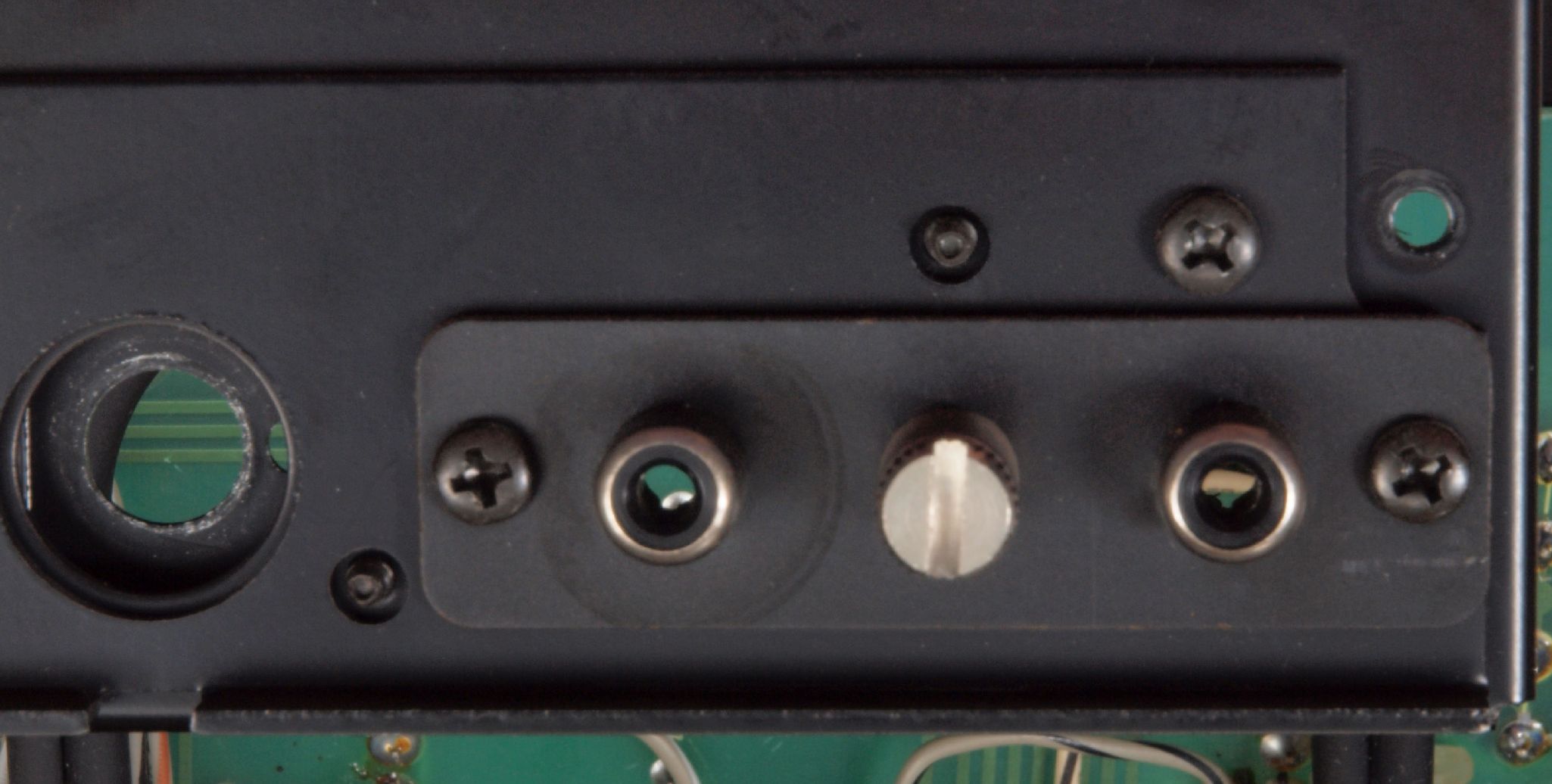

Ａ６１．　点検中　ユーザーから希望があった表パネルの入力ＲＣＡ端子交換。　ベーク板に取り付けられていて、穴も大きく、裏に補強板の製作が必要で交換費用は１万円〜。他の表パネルのＲＣＡ端子交換も同様です。
Ａ７１．　点検中　交換する制御リレー。　製造中止で価格は１個２０００円〜！
Ｔ．　修理前点検測定

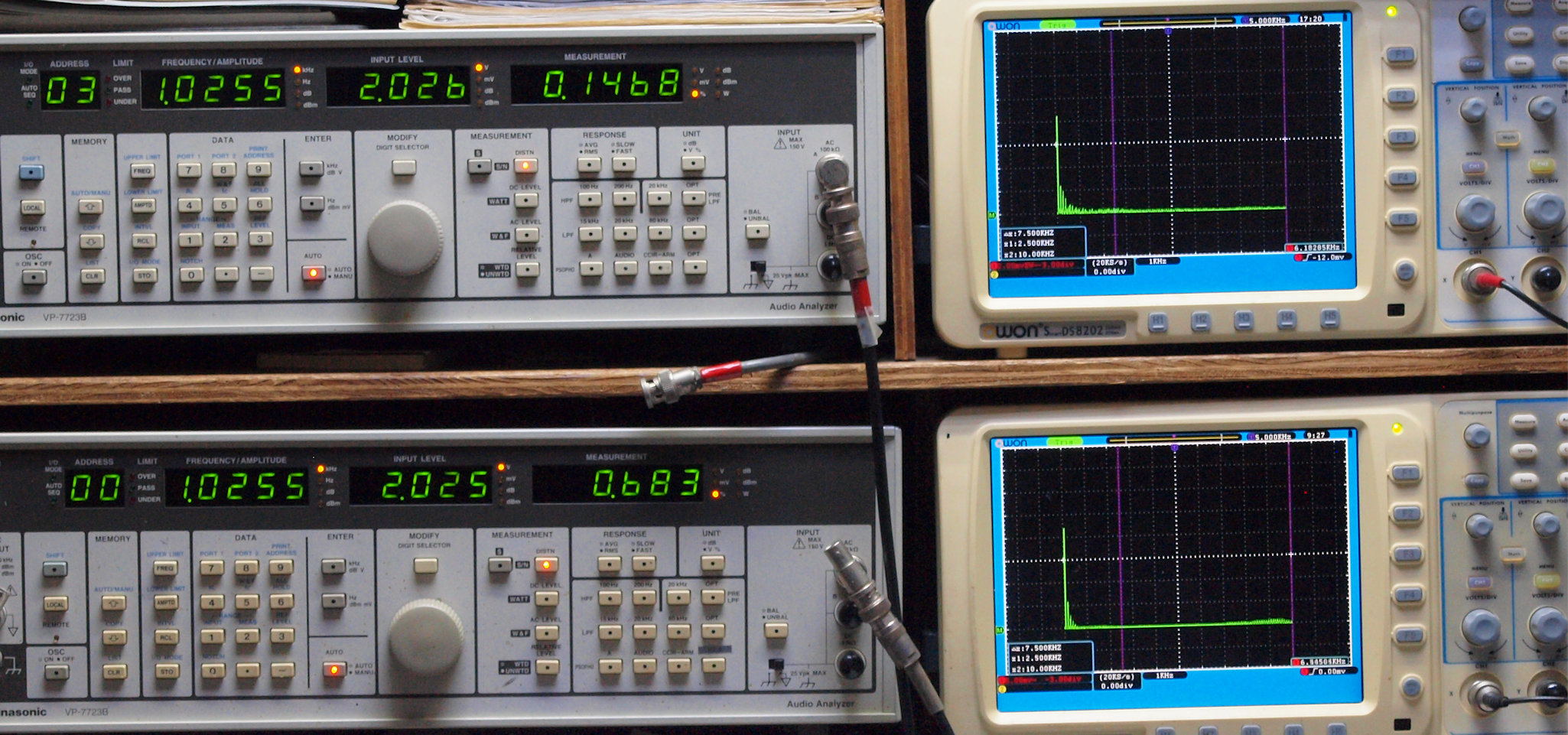

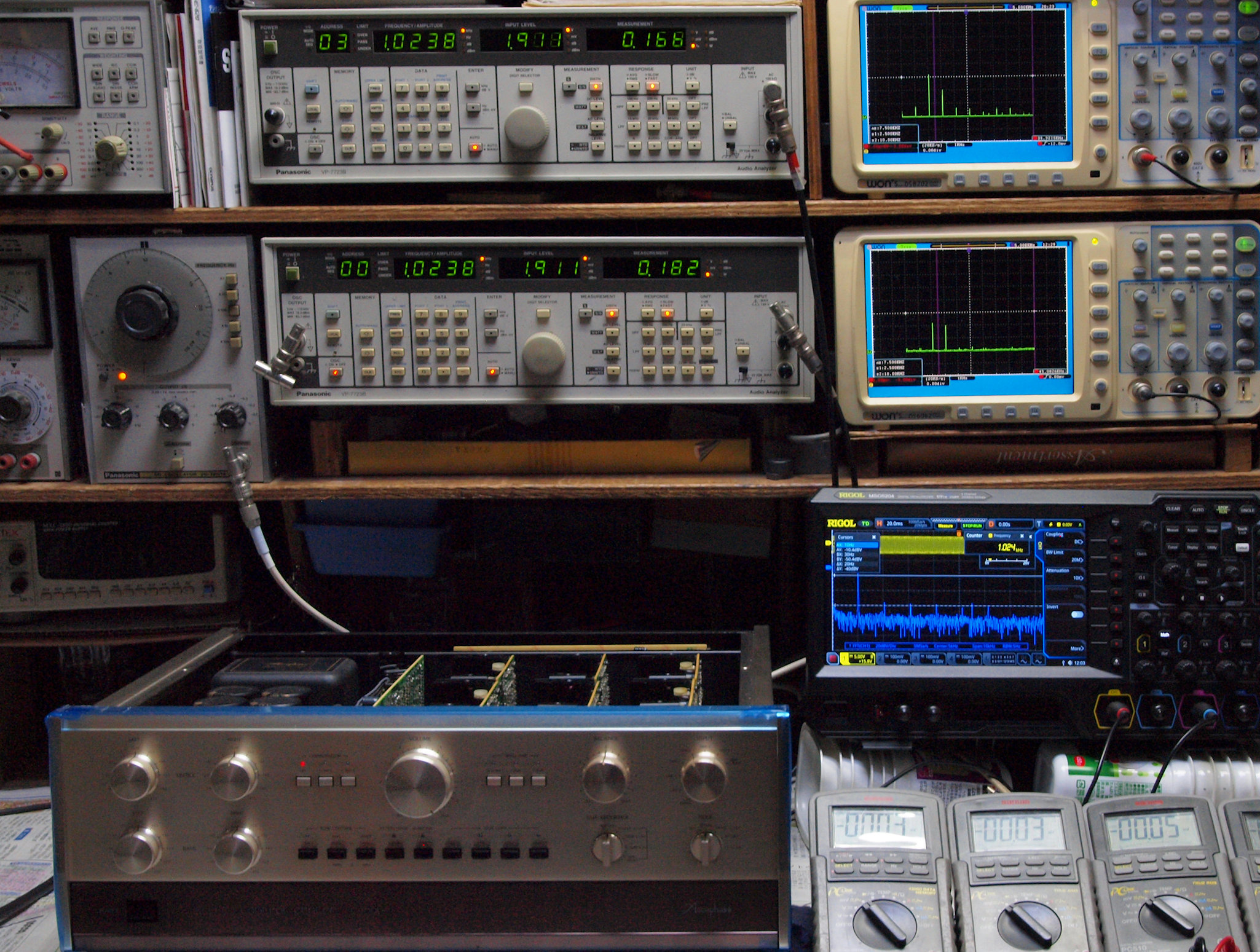

Ｔ１．　出力・歪み率測定・調整。

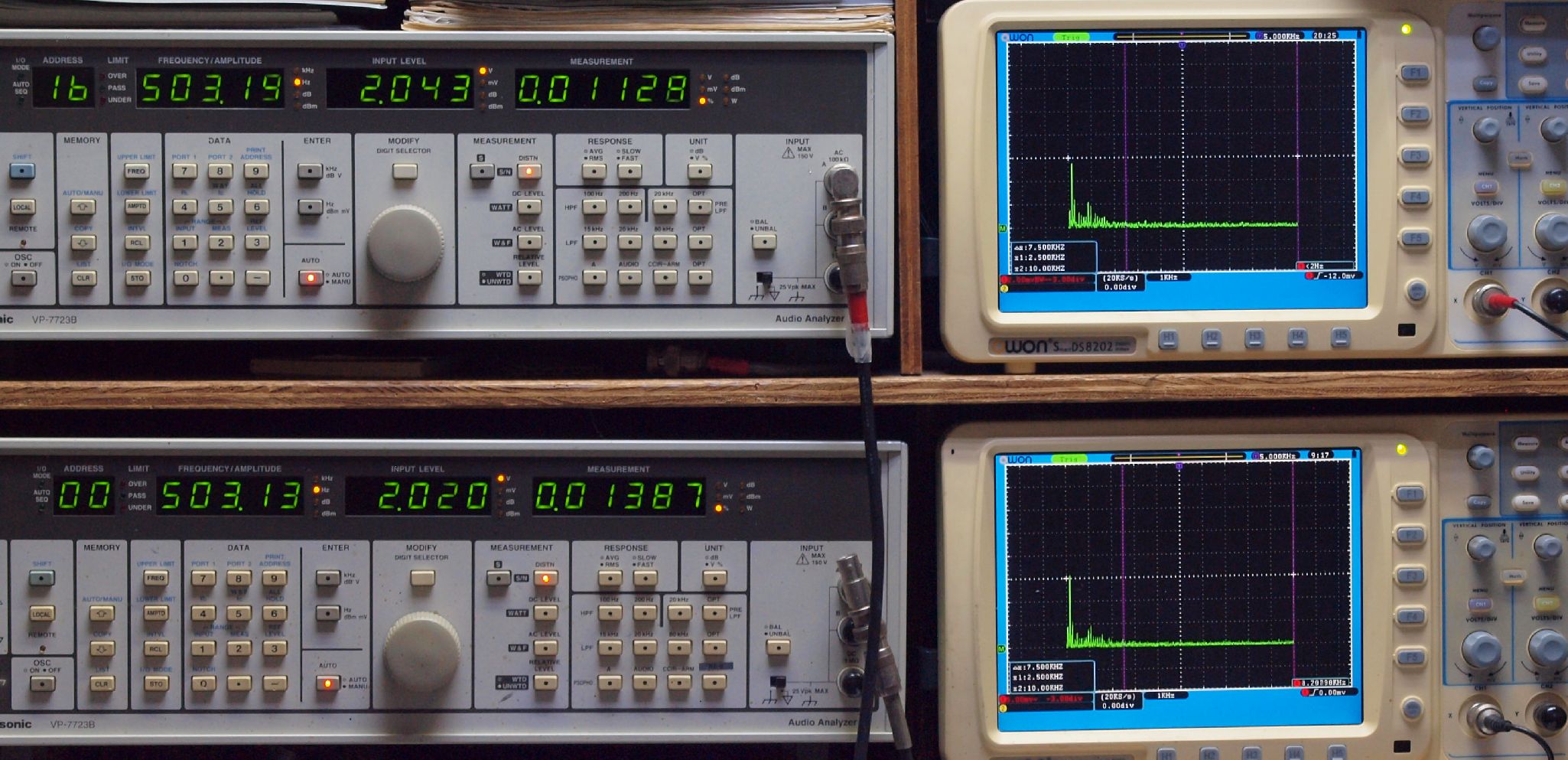

　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｔ１２．　Ｔｕｎｅｒ，１ＫＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．１８％歪み。
　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ出力、　０．１７％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ１３．　Ｔｕｎｅｒ，１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．１６％歪み。
　　　　　　　　　　　　　 　　　 　　Ｌ側出力電圧２Ｖ出力、　０．１６％歪み。
　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

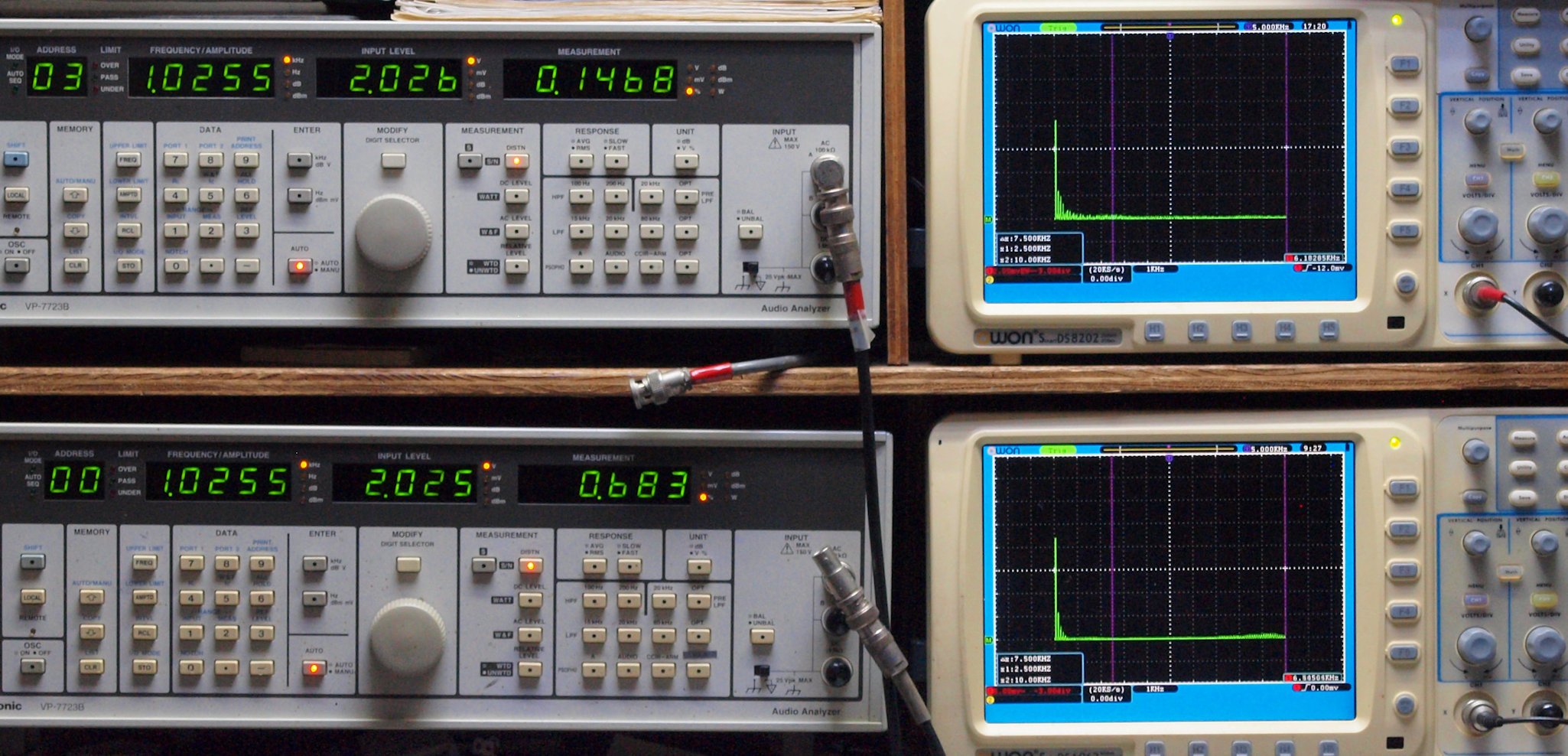

Ｔ２１．　ＭＭ，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．３５％歪み。
　　　　　　　　　　 　　　　　　Ｌ側出力電圧２Ｖ出力、　０．２２％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

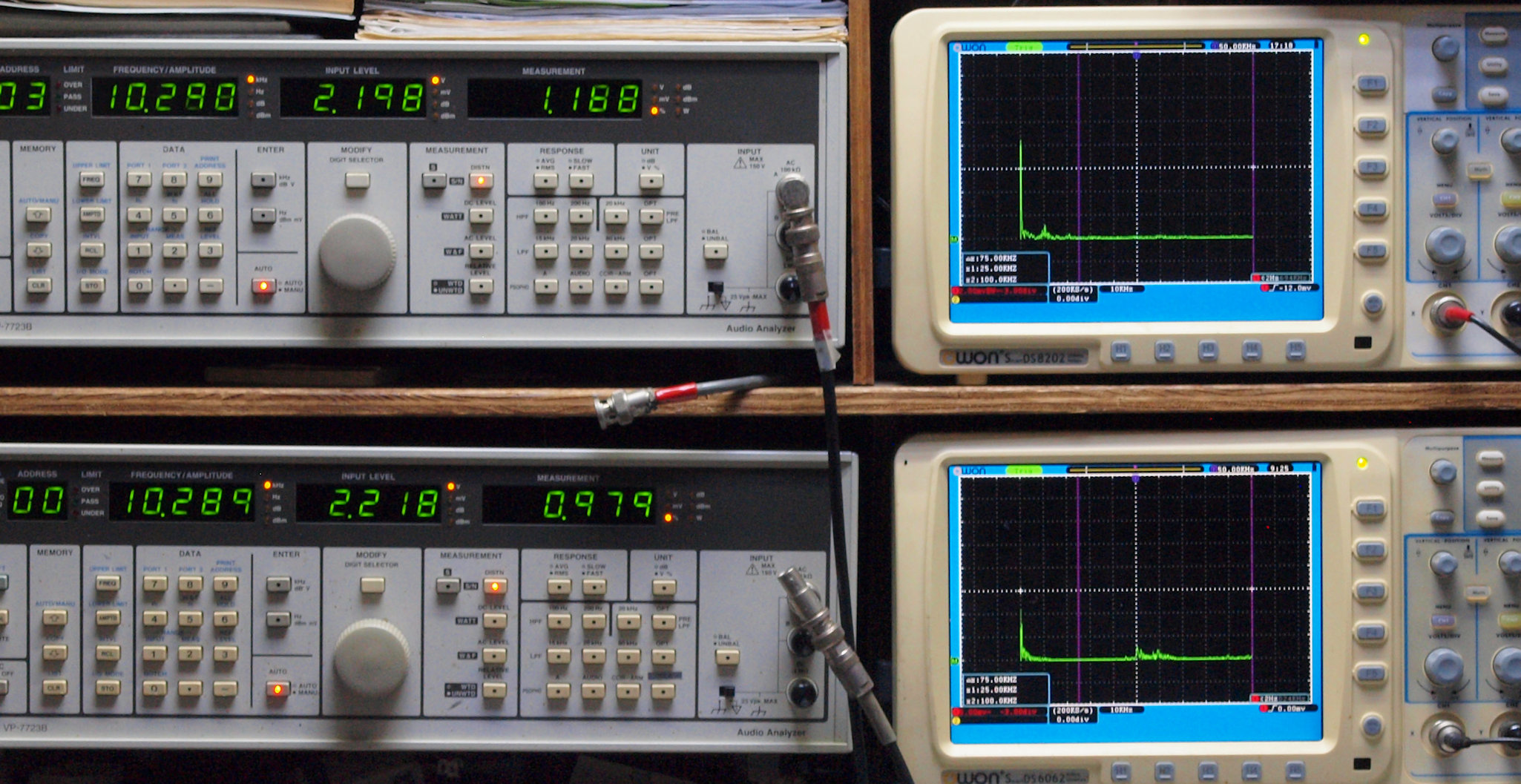

Ｔ２２．　ＭＭ，１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．９１％歪み。
　　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ出力、　０．３０％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

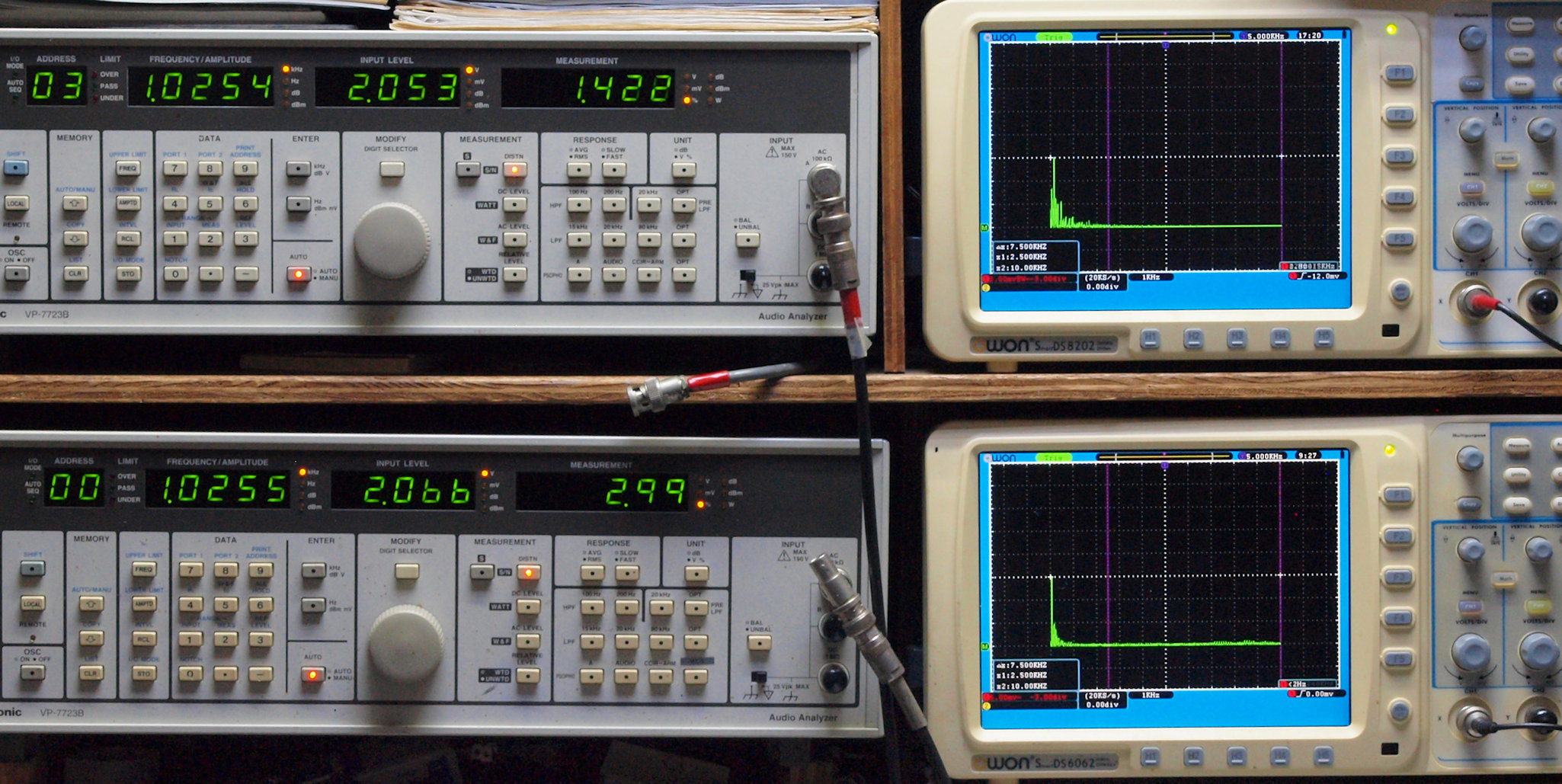

Ｔ３１．　ＭＣ(26dB)，１ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．３５％歪み。
　　　　　　　　　　 　　　　　　　 　　 Ｌ側出力電圧２Ｖ出力、　０．２１％歪み。
　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

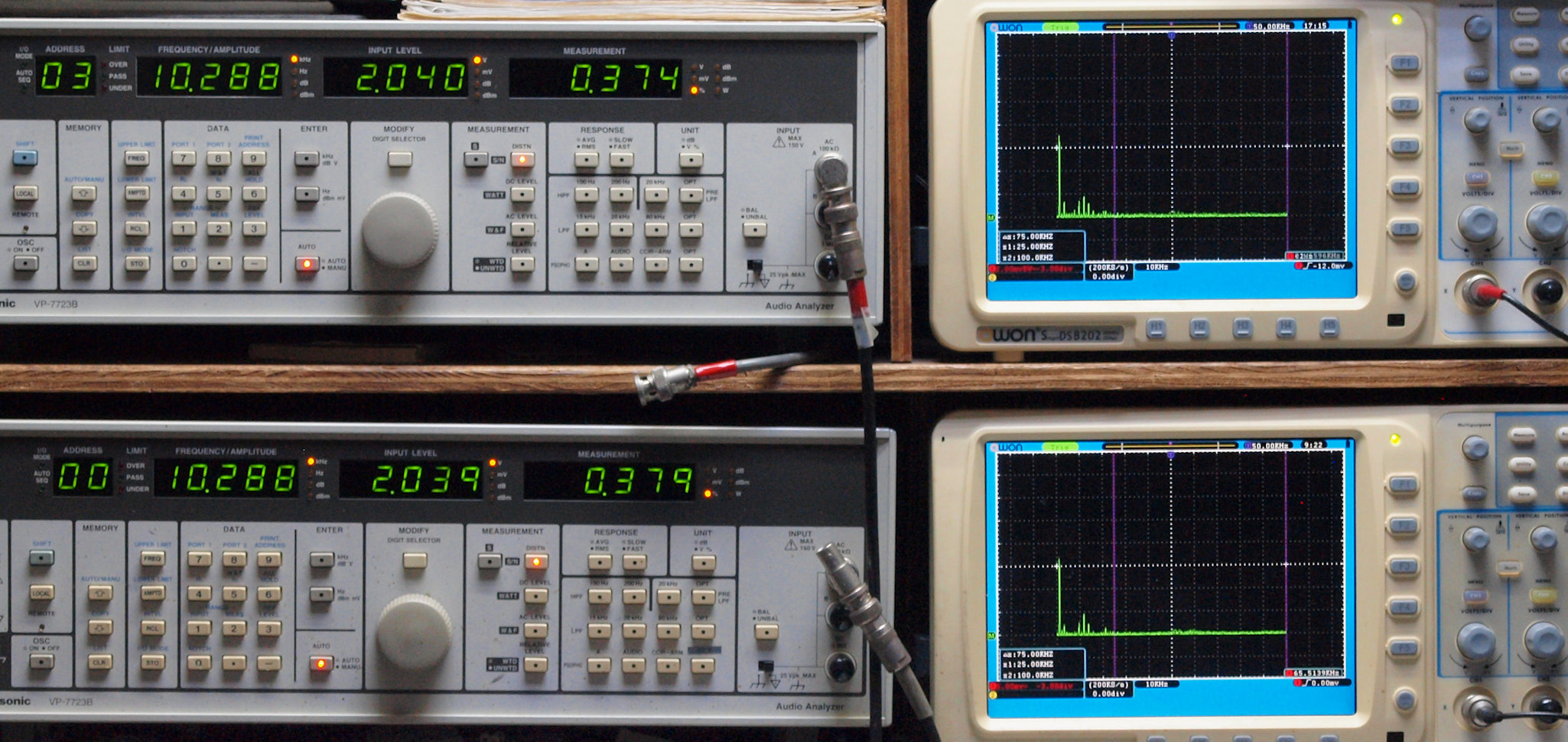

Ｔ３２．　ＭＣ(32dB)，１０ｋＨｚ入力、Ｒ側出力電圧２Ｖ出力、　０．４９％歪み。
　　　　　　　　　　 　　　　　　　 　　　 Ｌ側出力電圧２Ｖ出力、　０．２７％歪み。
　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

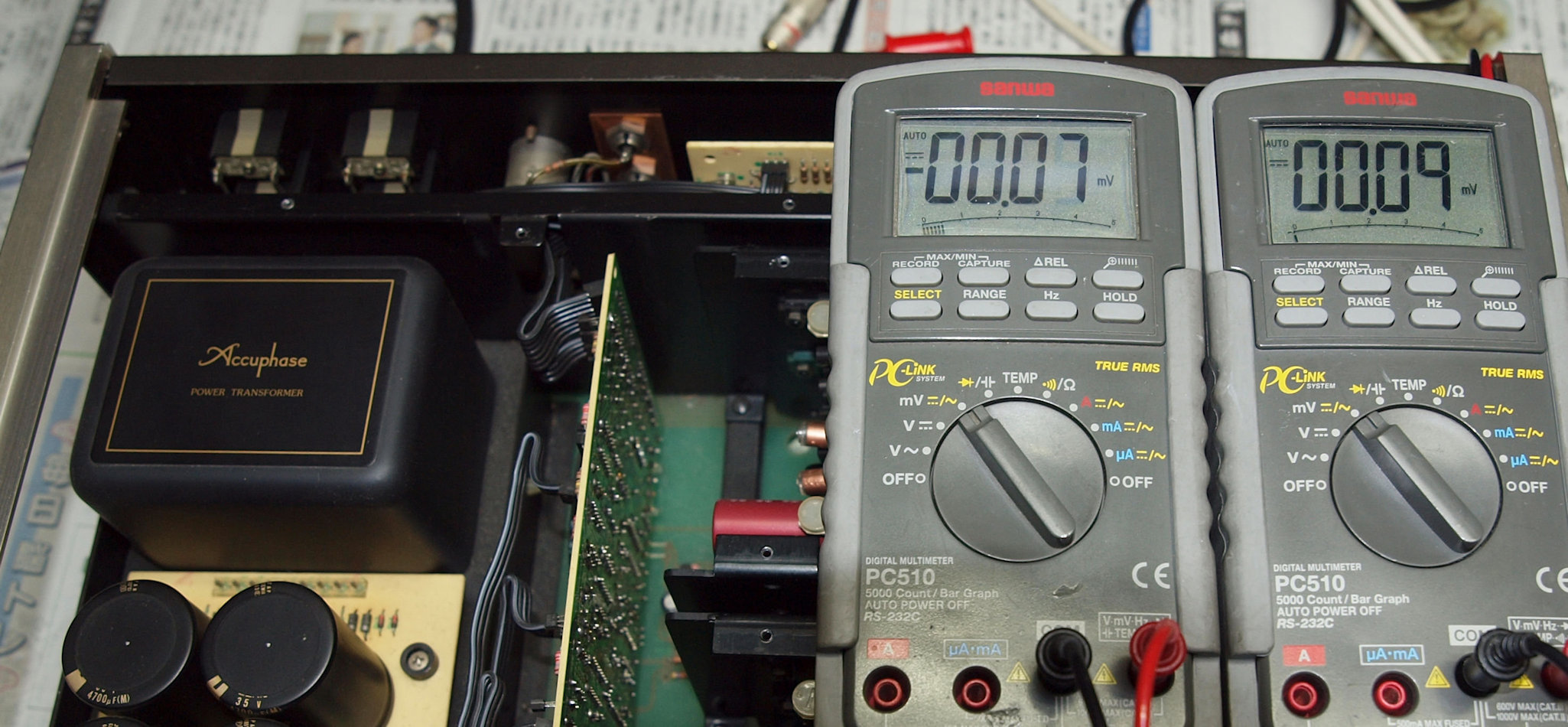

Ｔ４１．　右側バランス出力ＤＣ漏れ。　左＝＋側＝−０．０７ｍＶ、右＝１側＝０．０９ｍＶ。

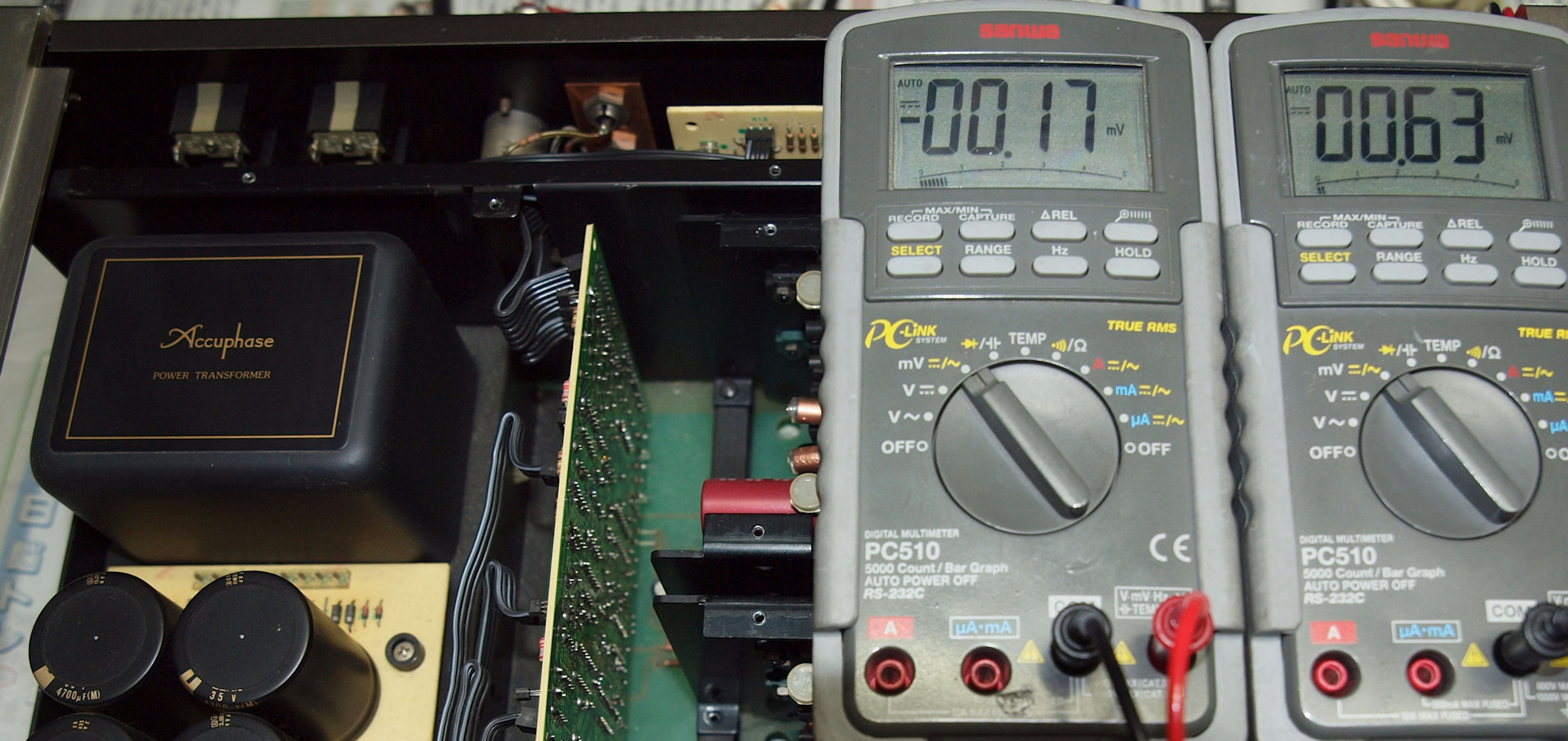

Ｔ４２．　左側バランス出力ＤＣ漏れ。　左＝＋側＝−０．１７ｍＶ、右＝１側＝０．６３ｍＶ。
Ｃ．　修理状況
Ｃ０１．　修理中　前・左右パネ・基板類を外したシャーシを上から見る。

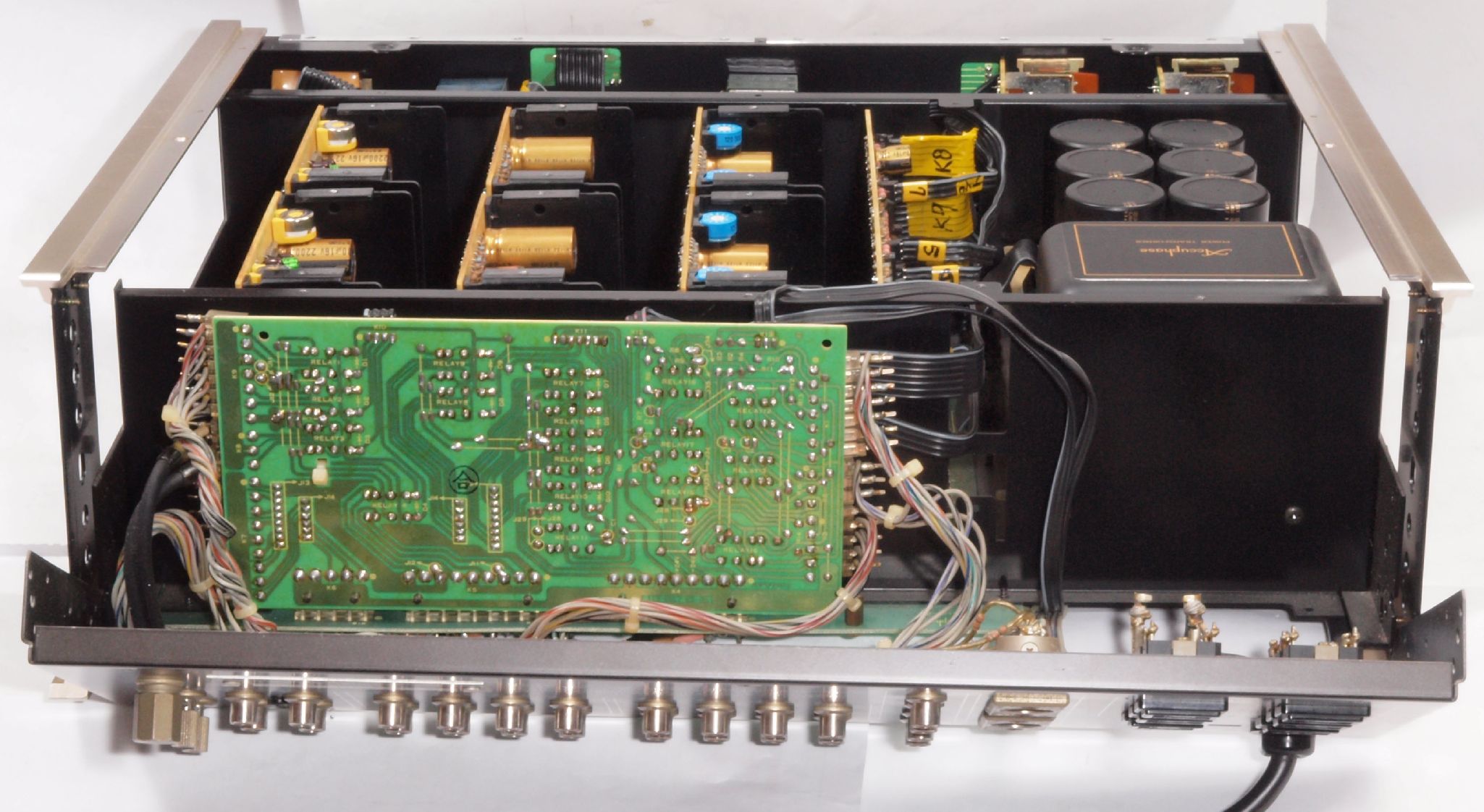

Ｃ０２．　修理中　前・左右パネ・基板類を外したシャーシを下から見る。

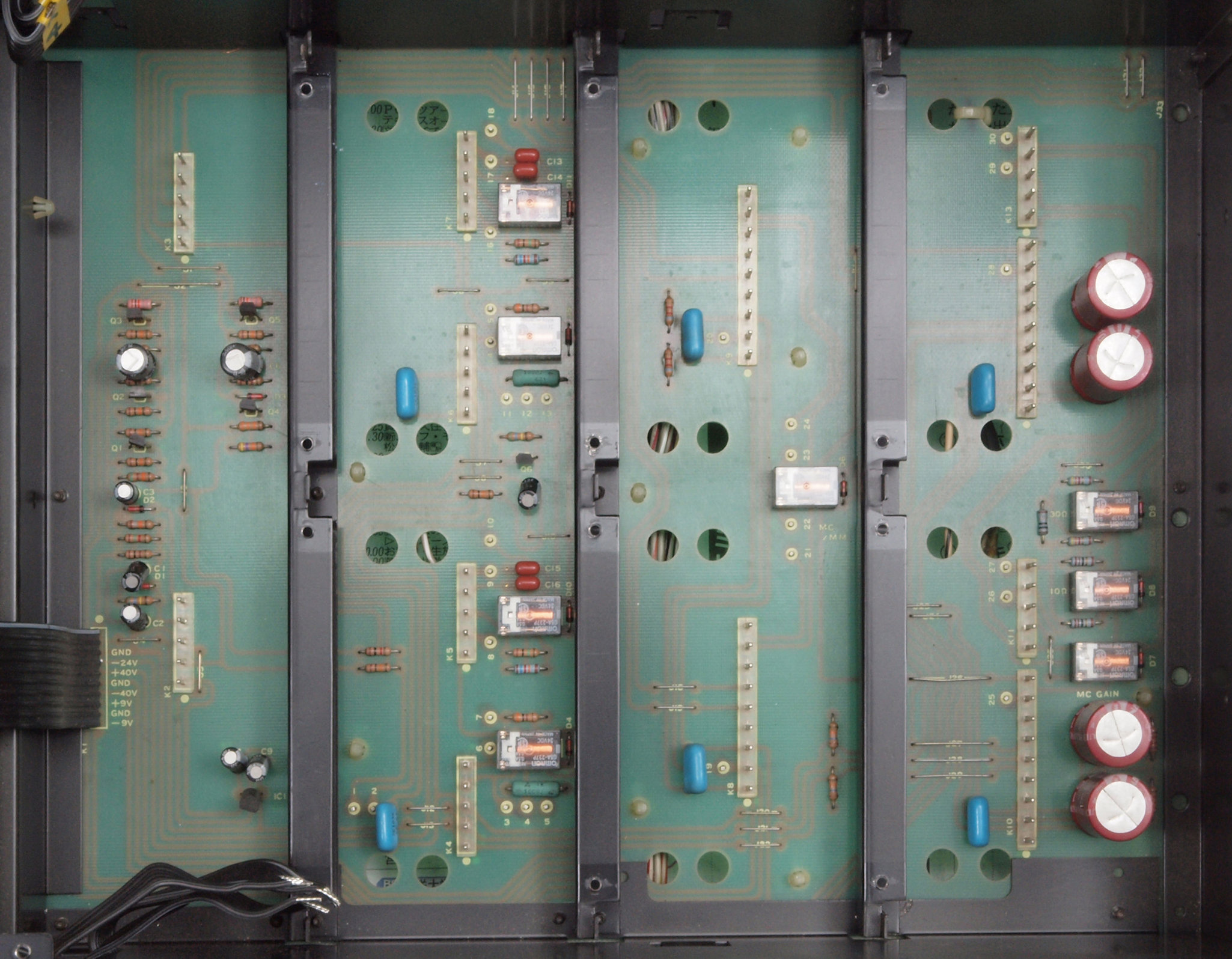

Ｃ０３．　修理前　メイン基板。
Ｃ０４．　修理後　メイン基板裏。　制御リレー８個、電解コンデンサー１２個交換。

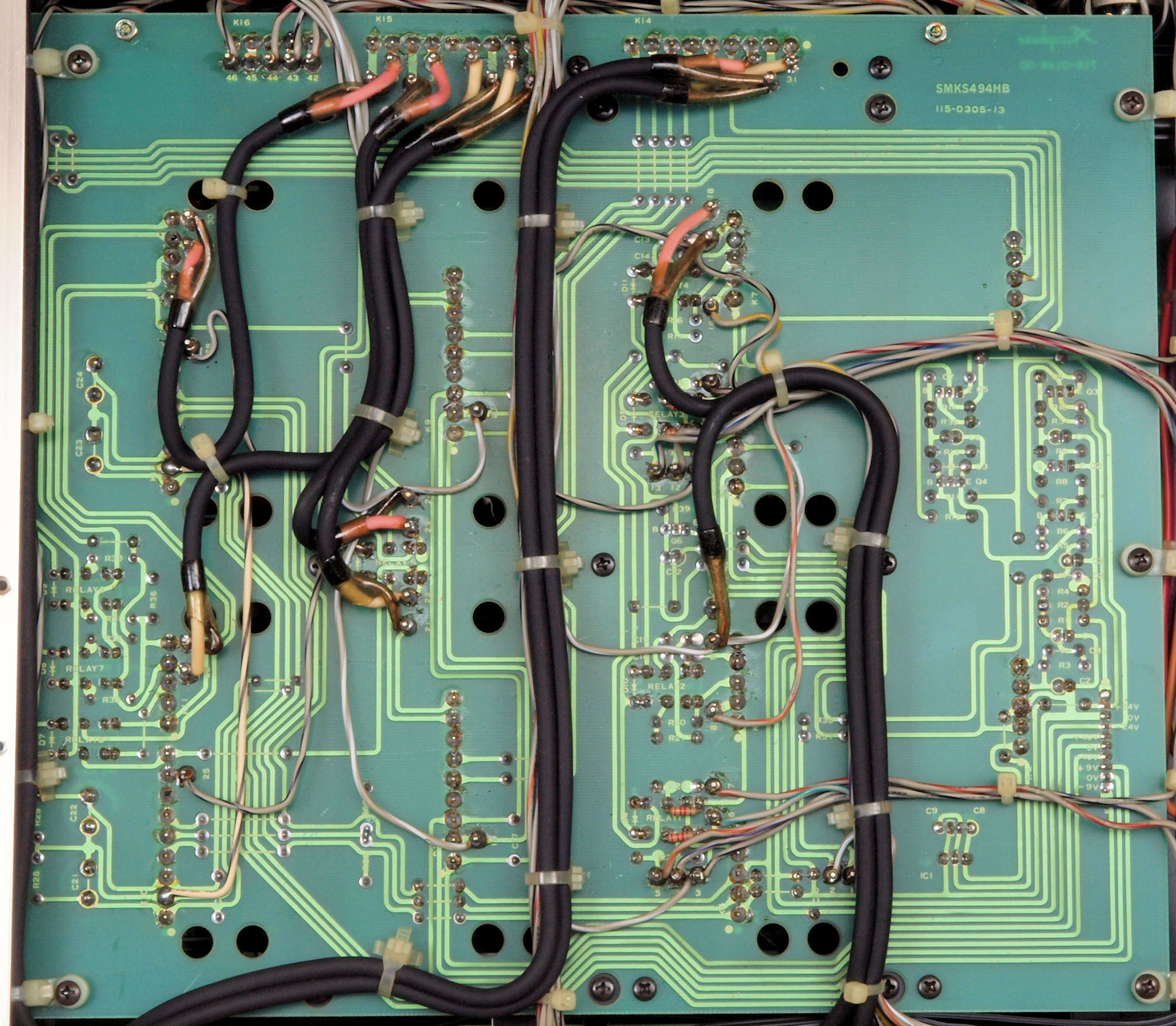

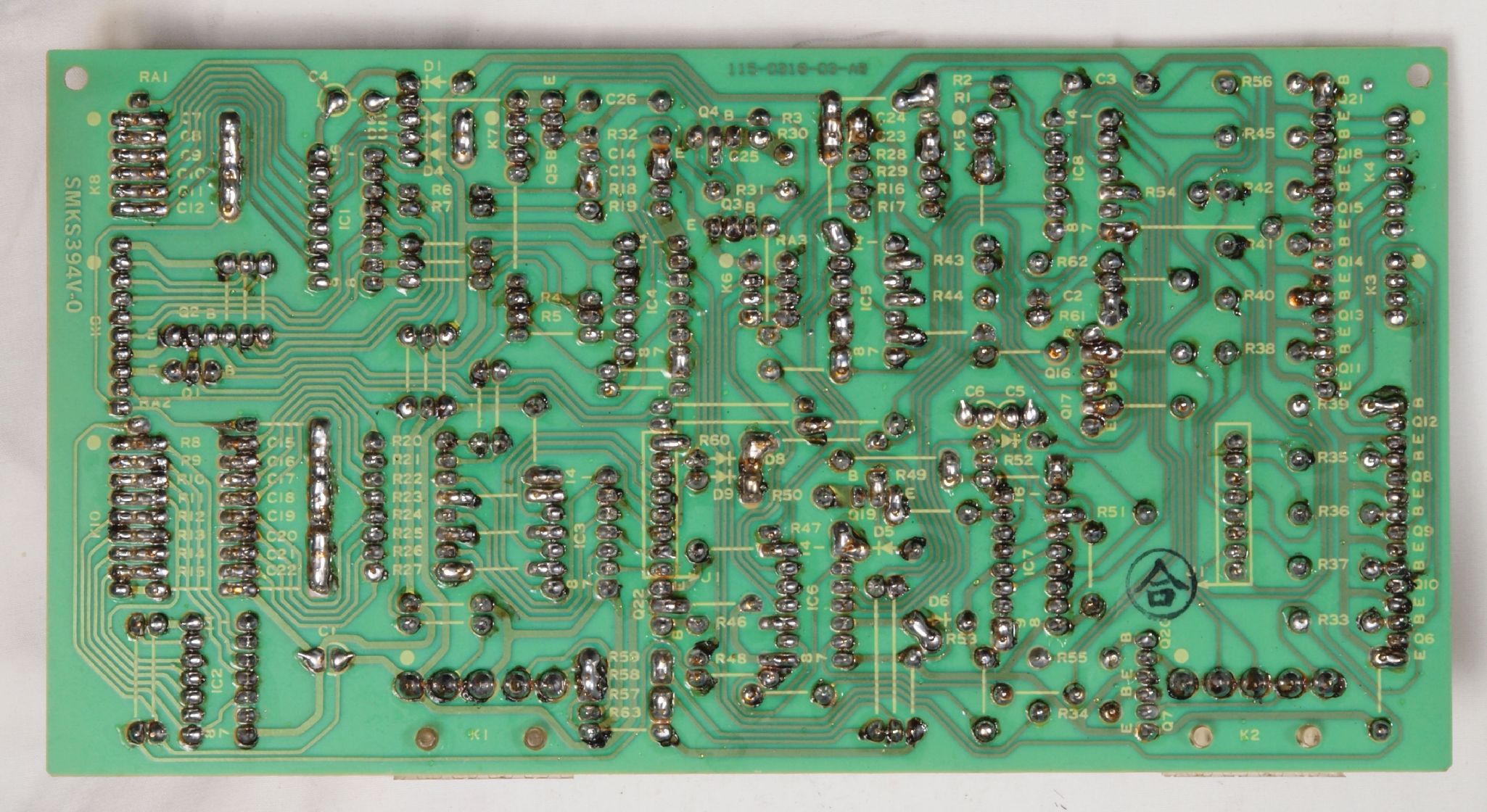

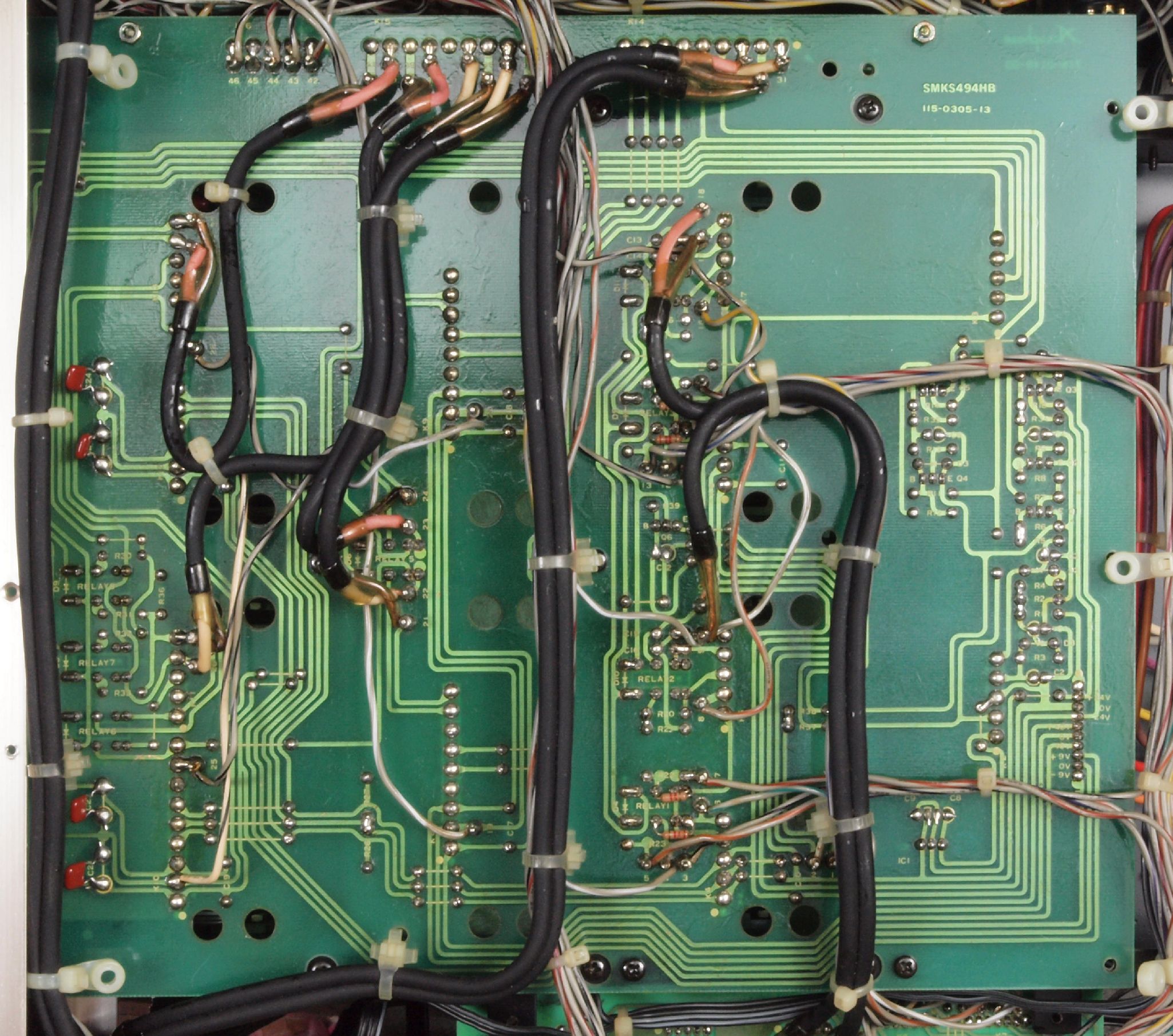

Ｃ０５．　修理前　メイン基板裏。
Ｃ０６．　修理（半田補正）後　メイン基板裏。フイルムコンデンサー４個追加。

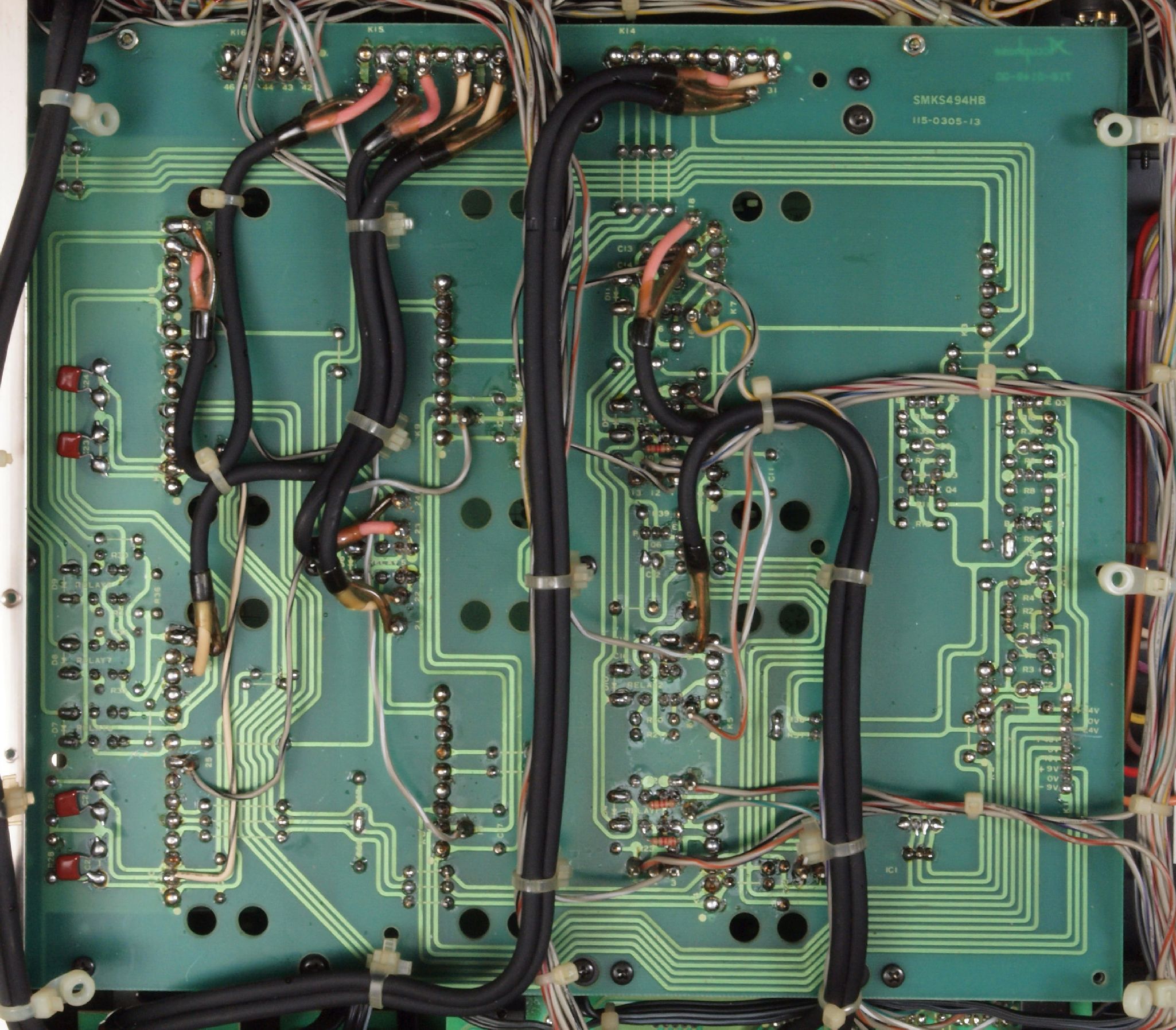

Ｃ０７．　完成メイン基板裏。　洗浄後防湿材を塗る。　まだ配線は固定されていません。

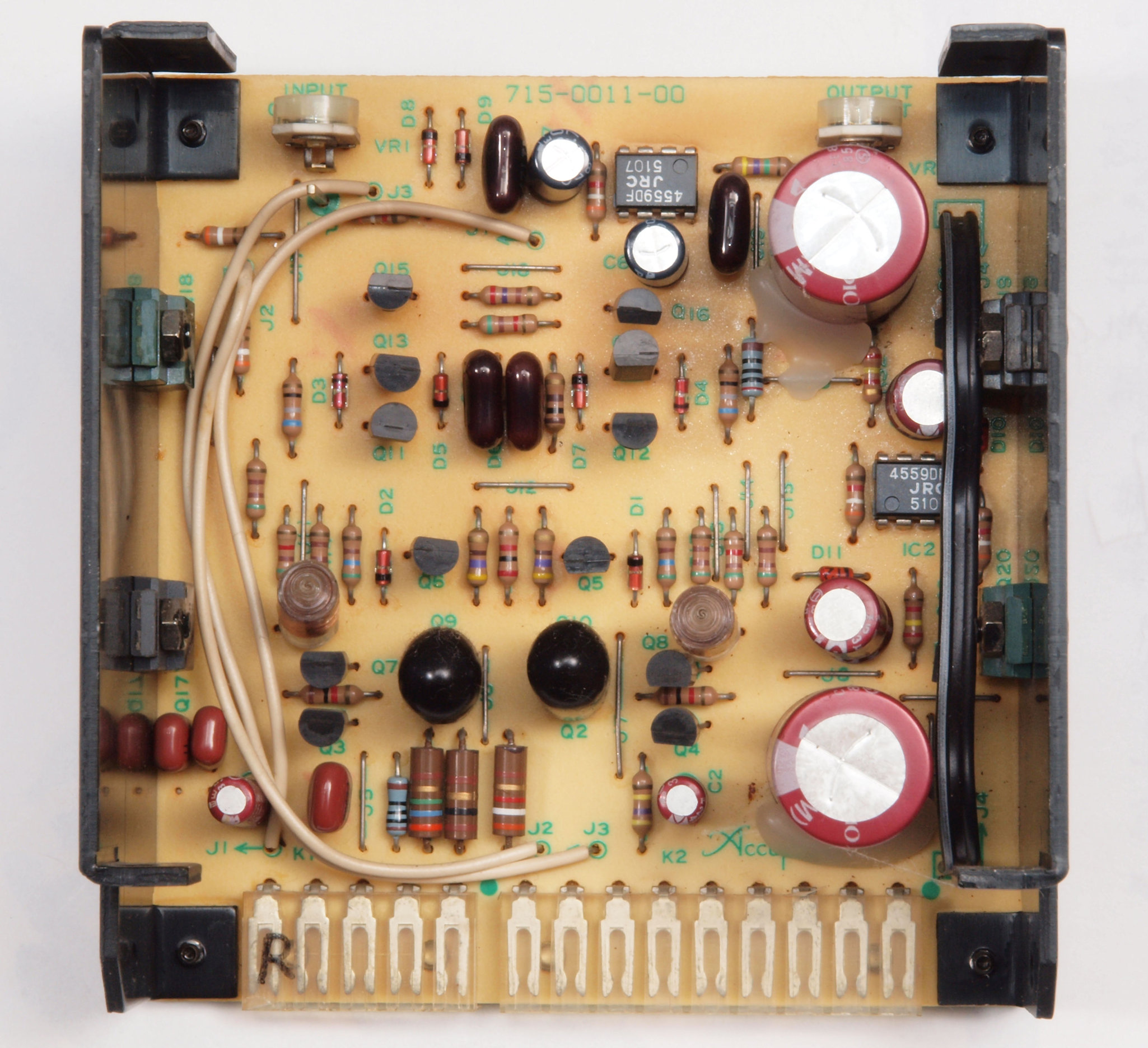

Ｃ１１．　修理前　Ｒ側ＭＣ＿ＡＭＰ基板

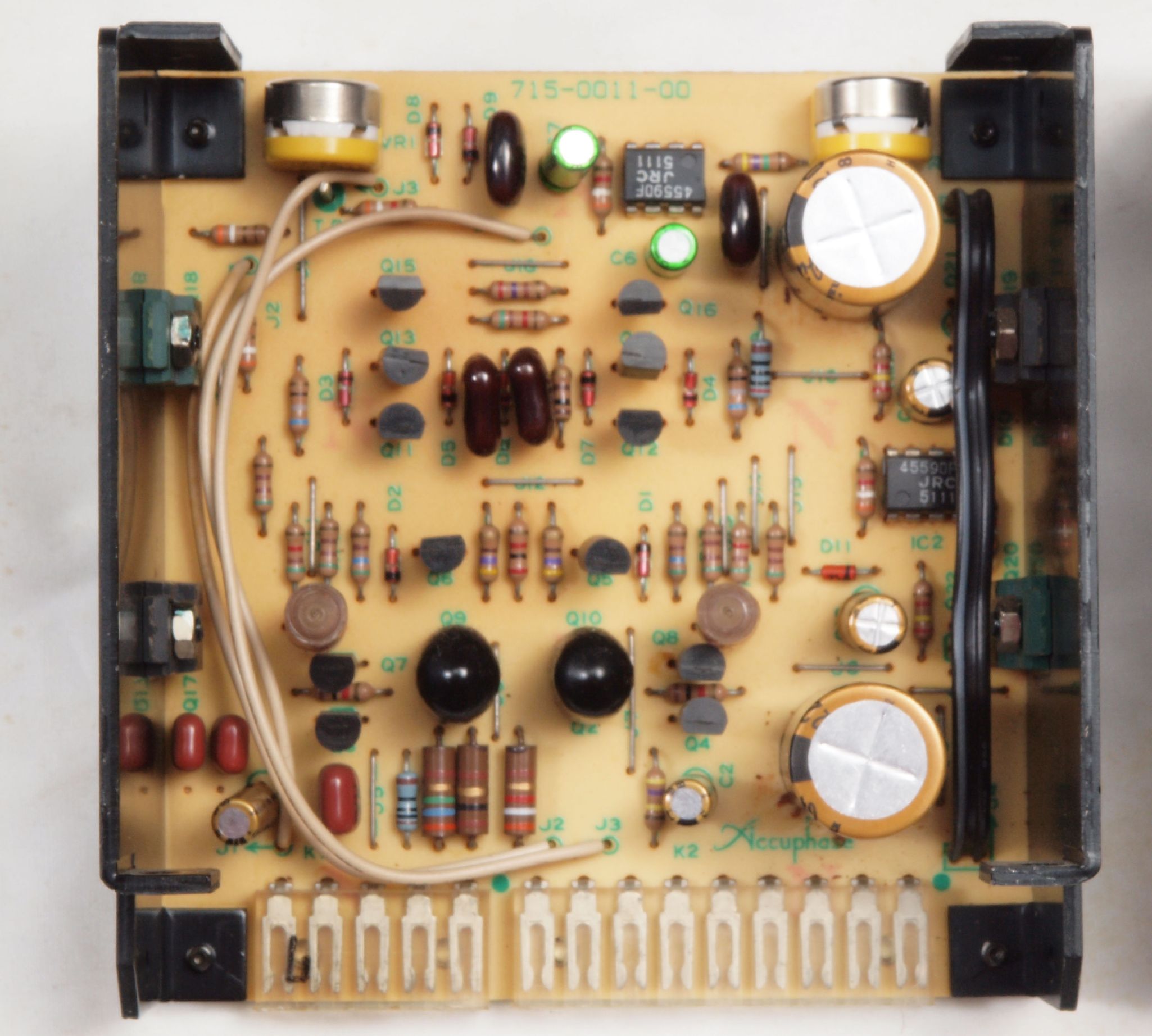

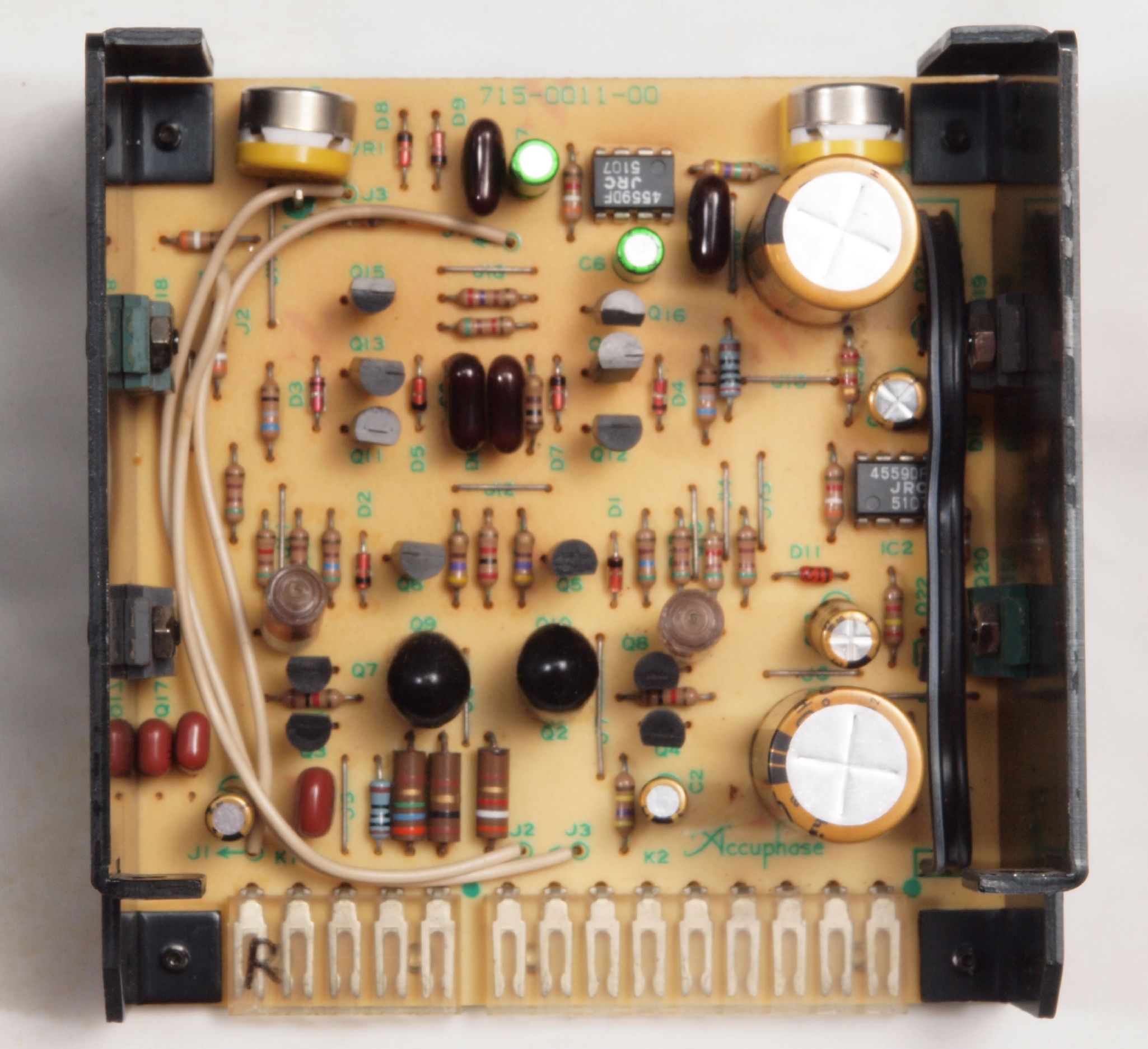

Ｃ１２．　修理後　Ｒ側ＭＣ＿ＡＭＰ基板。　半固定ＶＲ２個、電解コンデンサー８個交換。

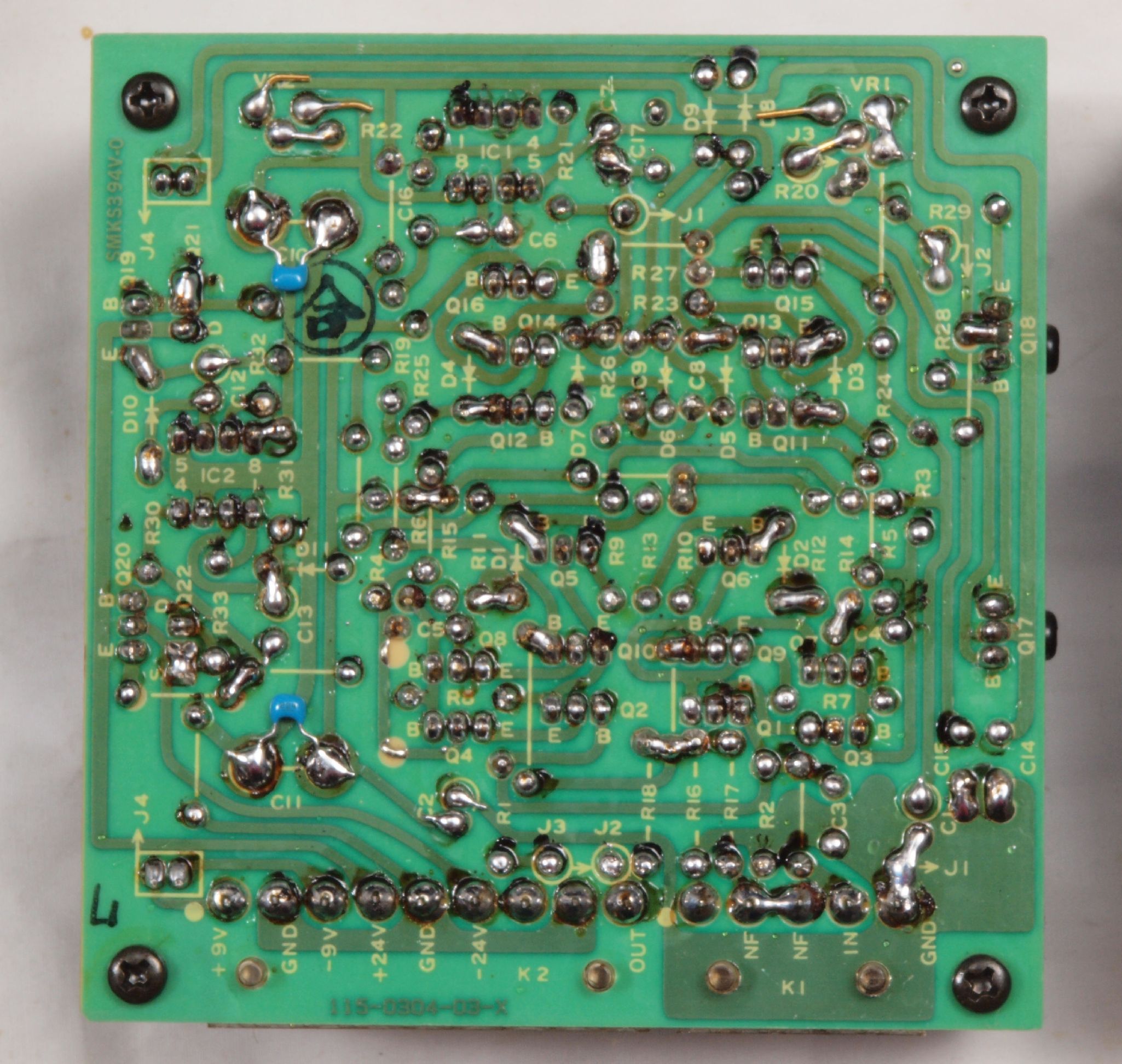

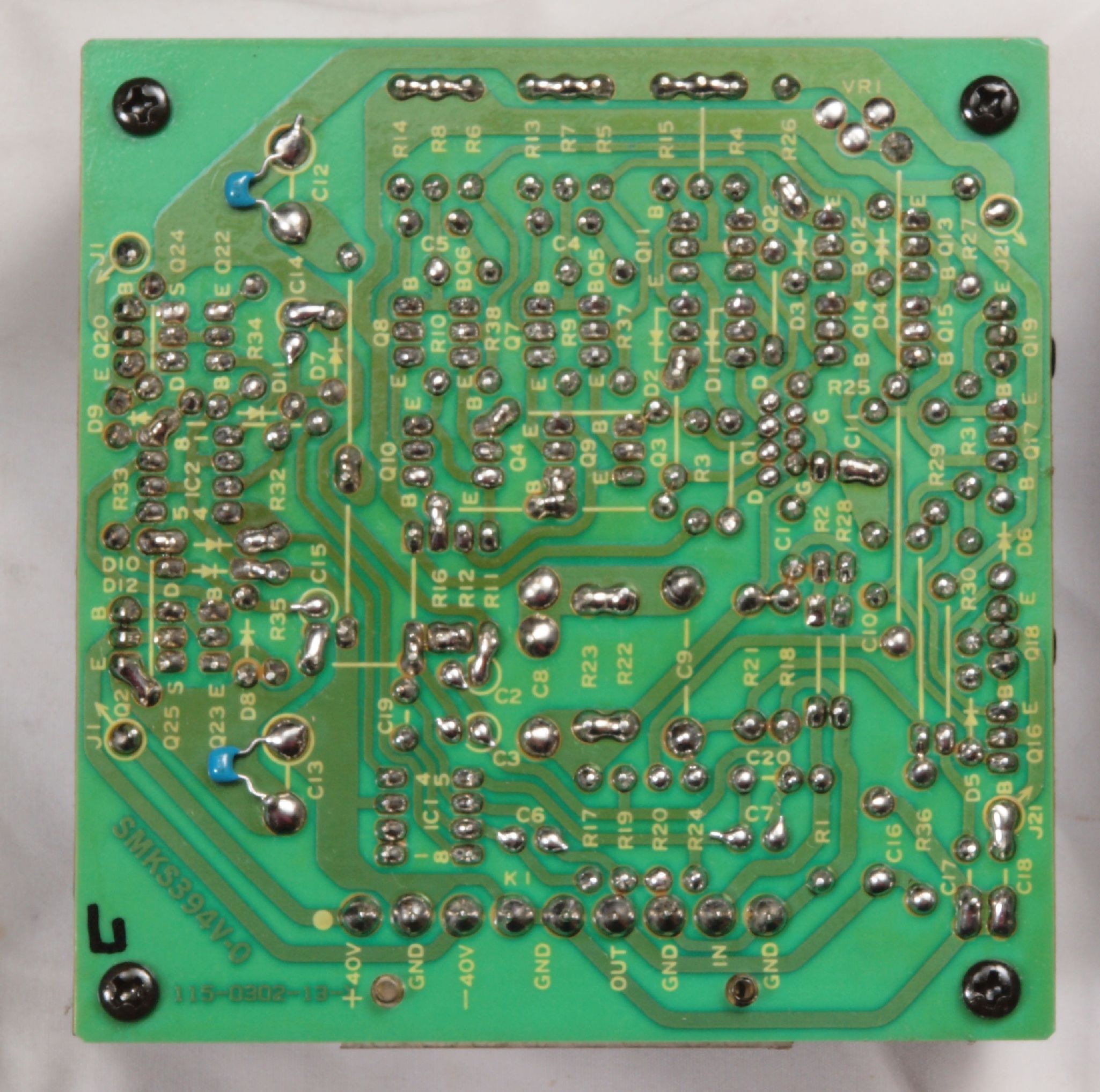

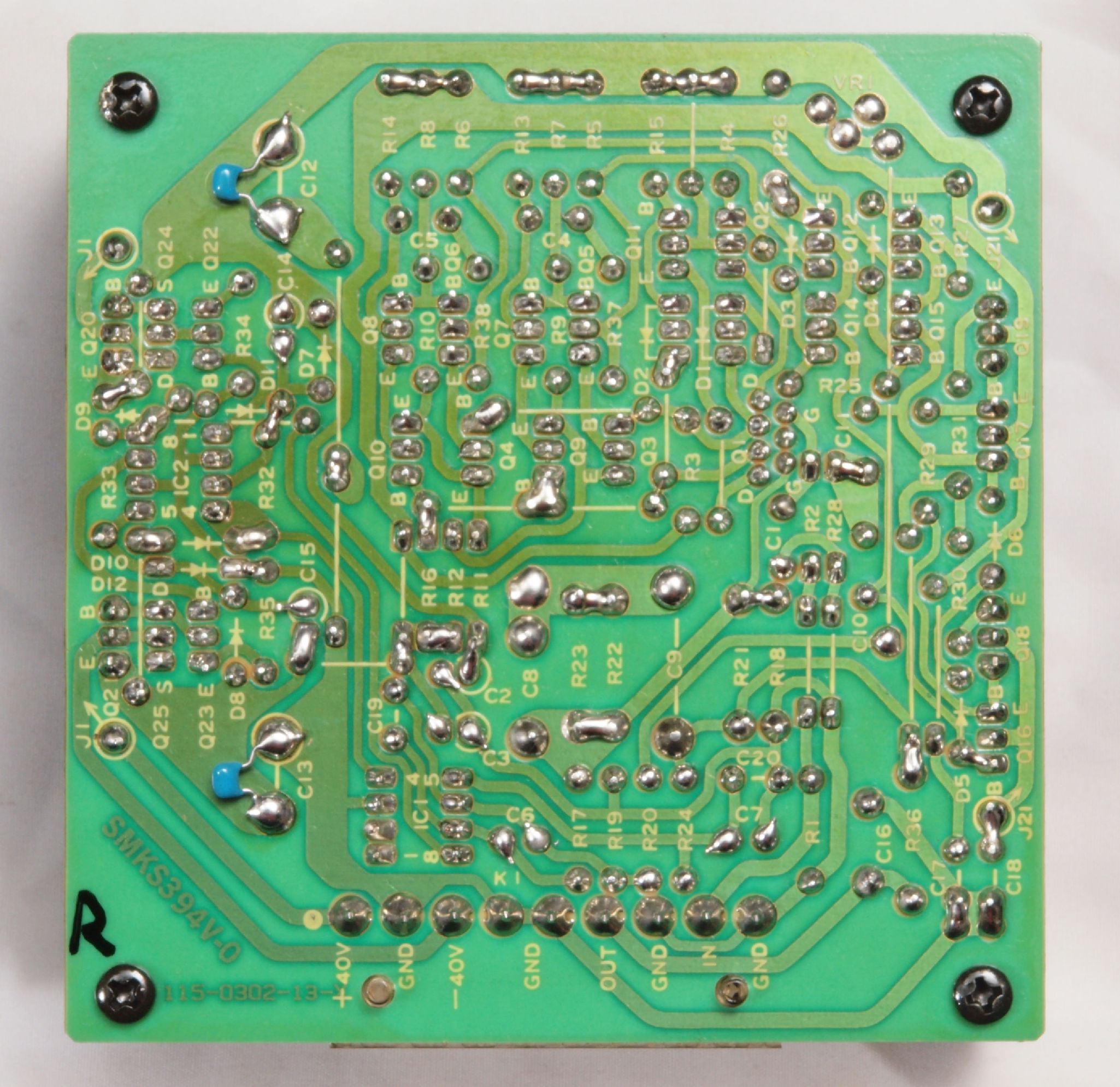

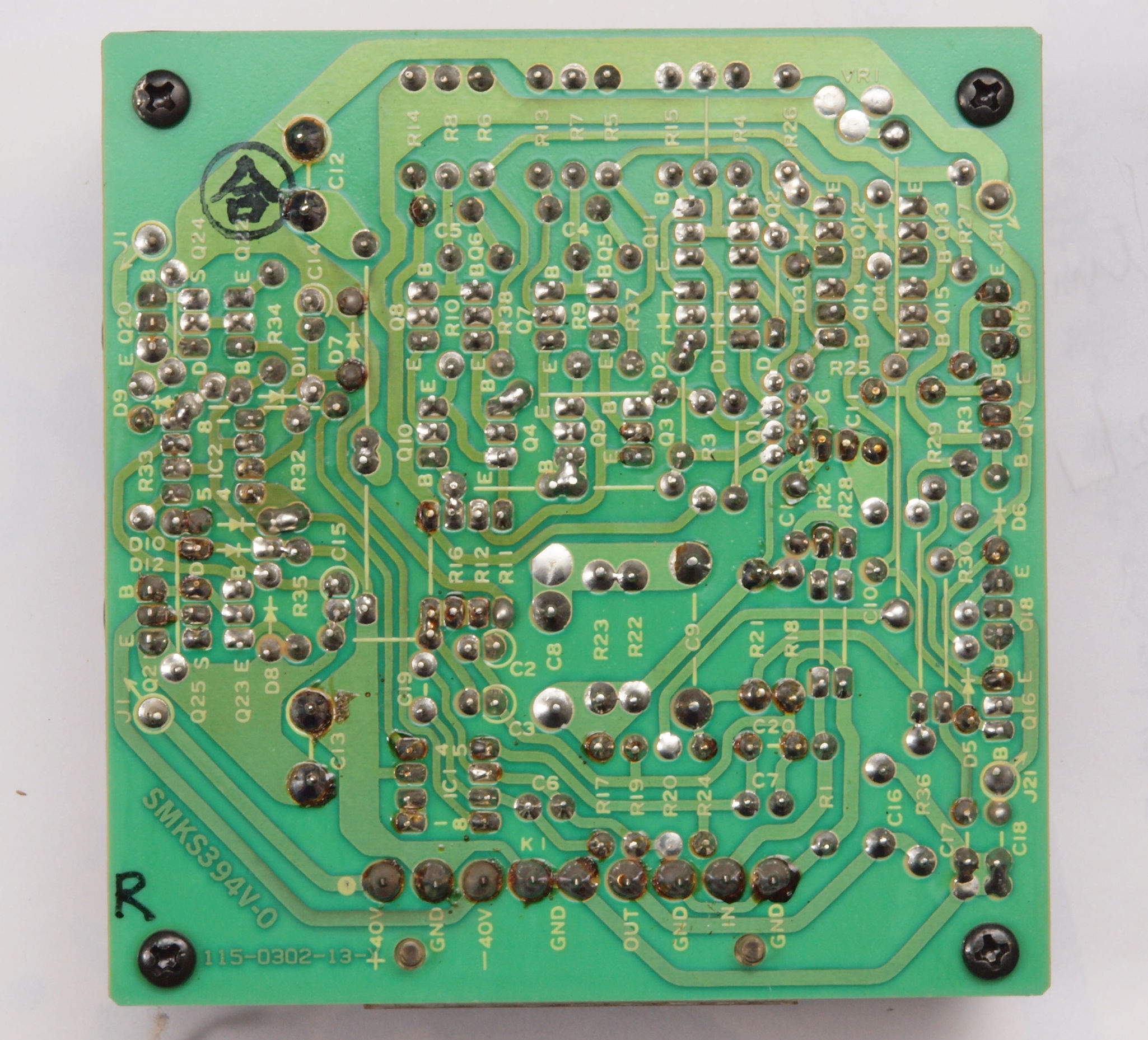

Ｃ１３．　修理前　Ｒ側ＭＣ＿ＡＭＰ基板裏

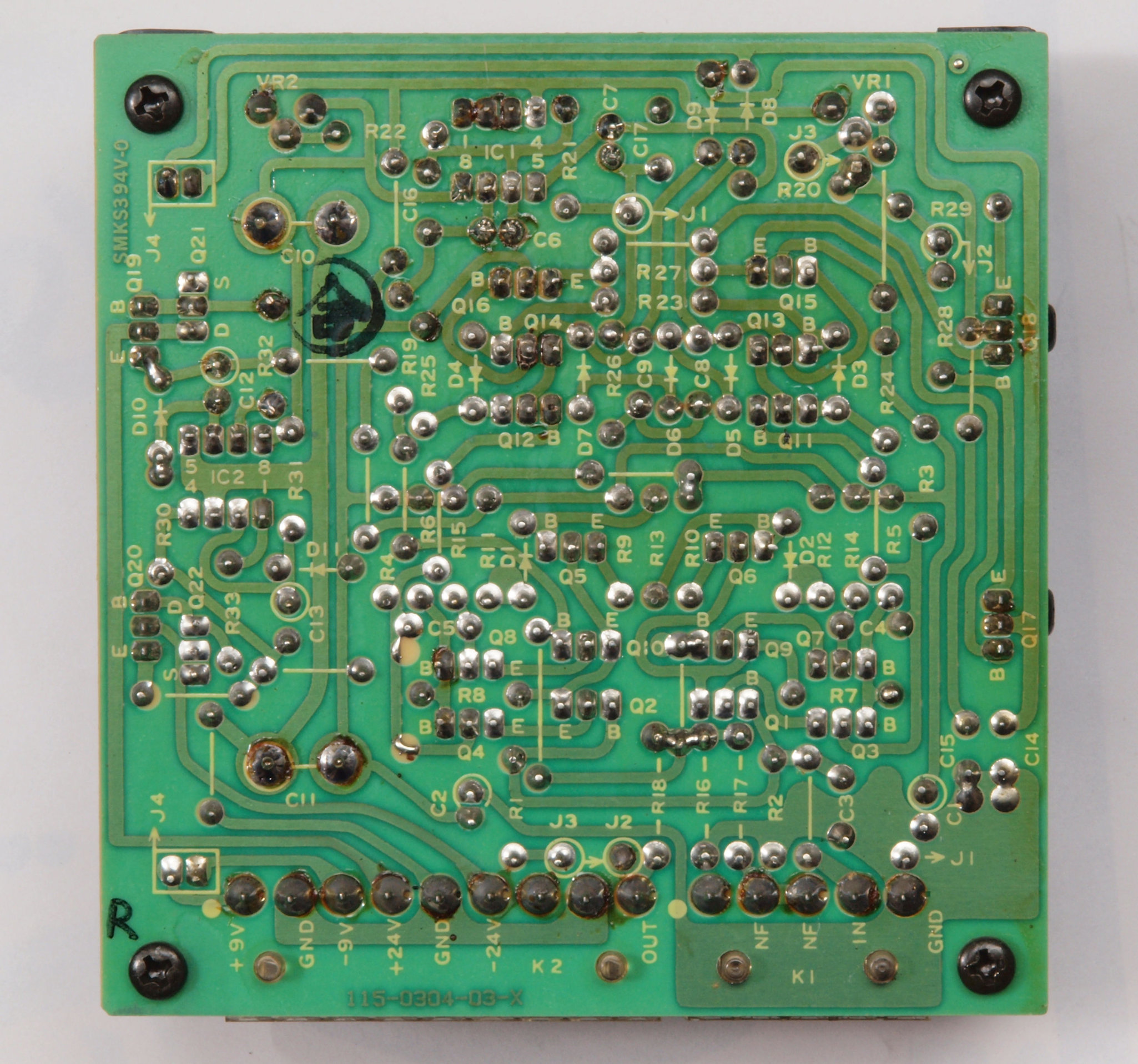

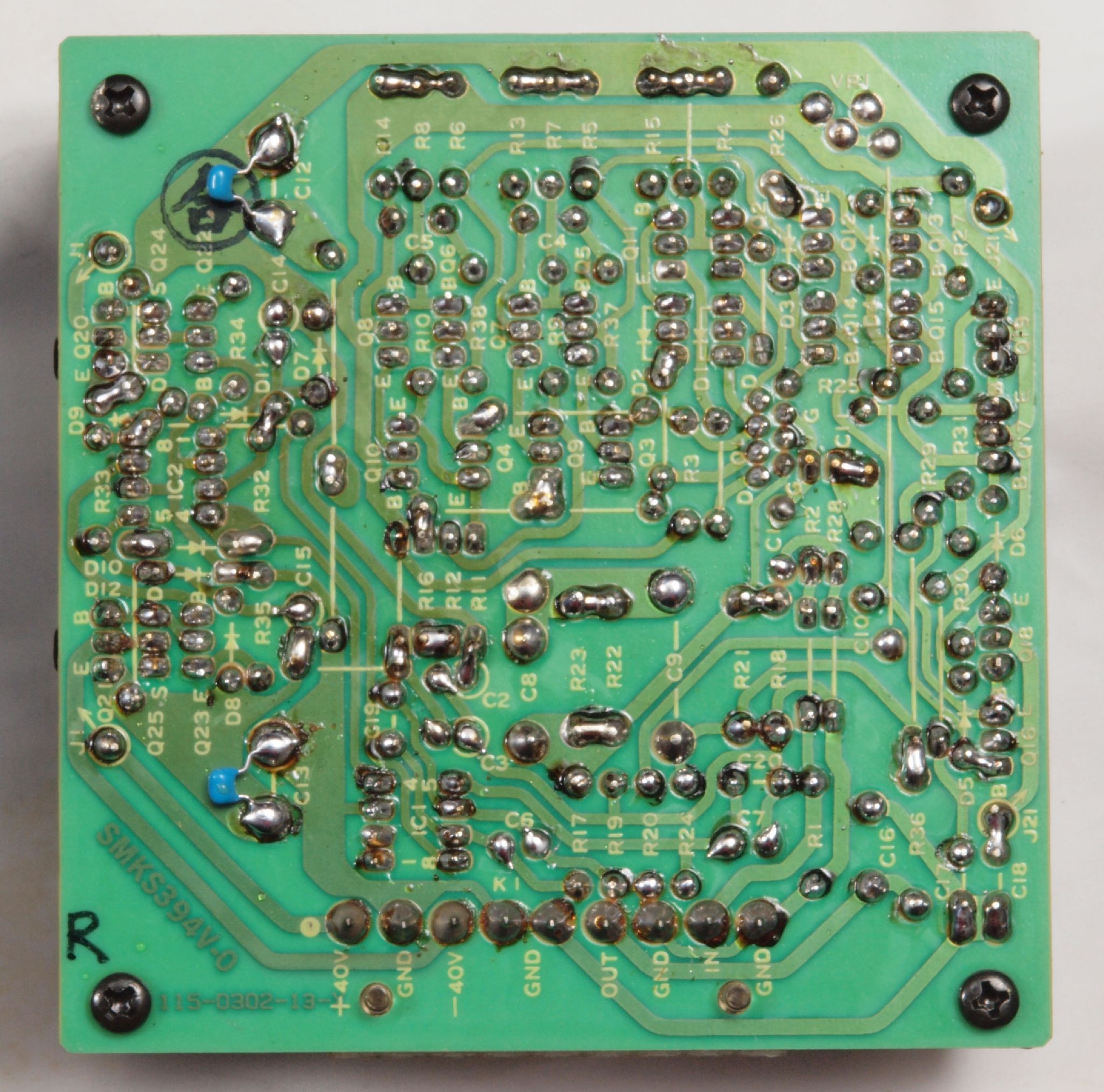

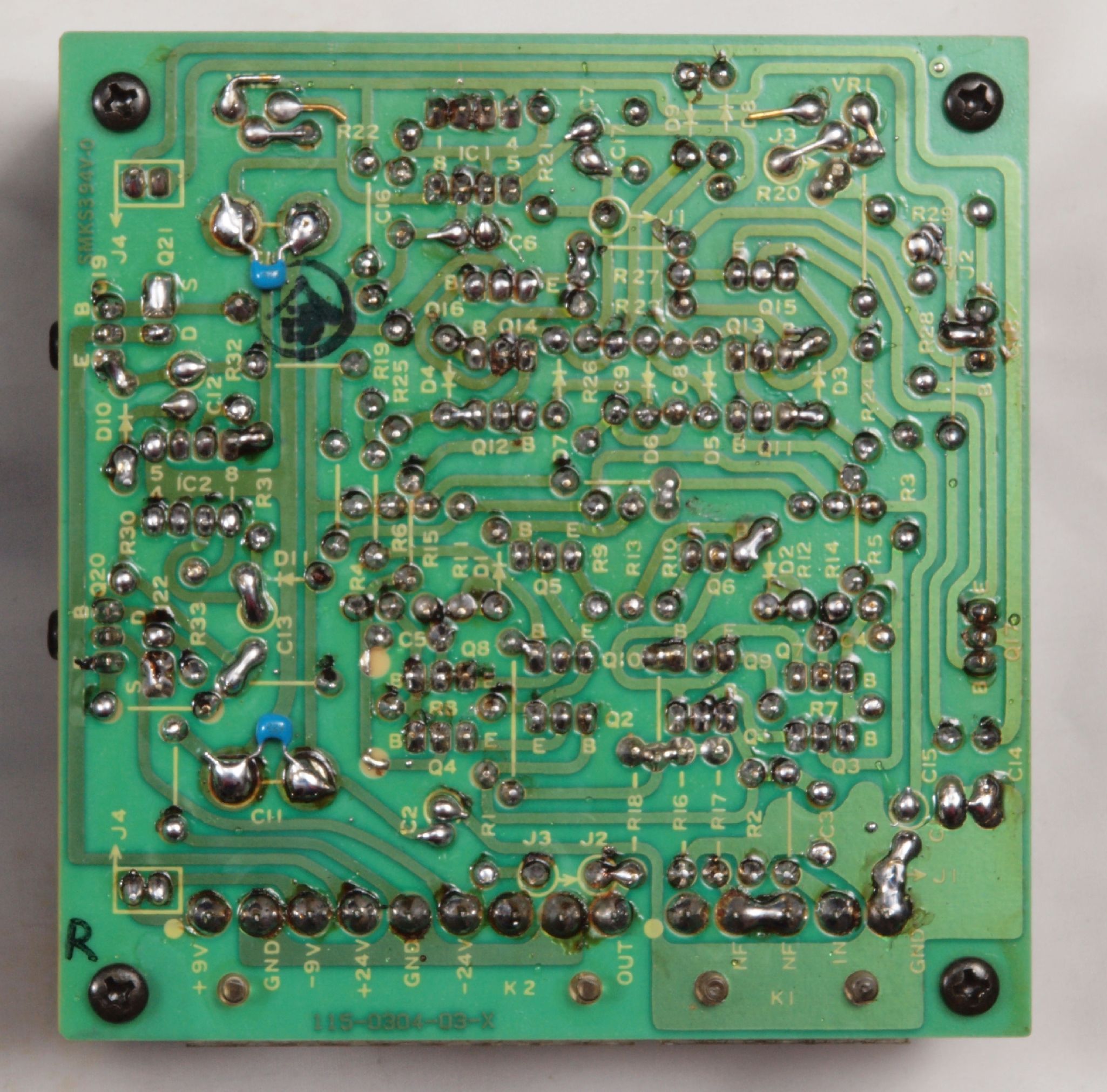

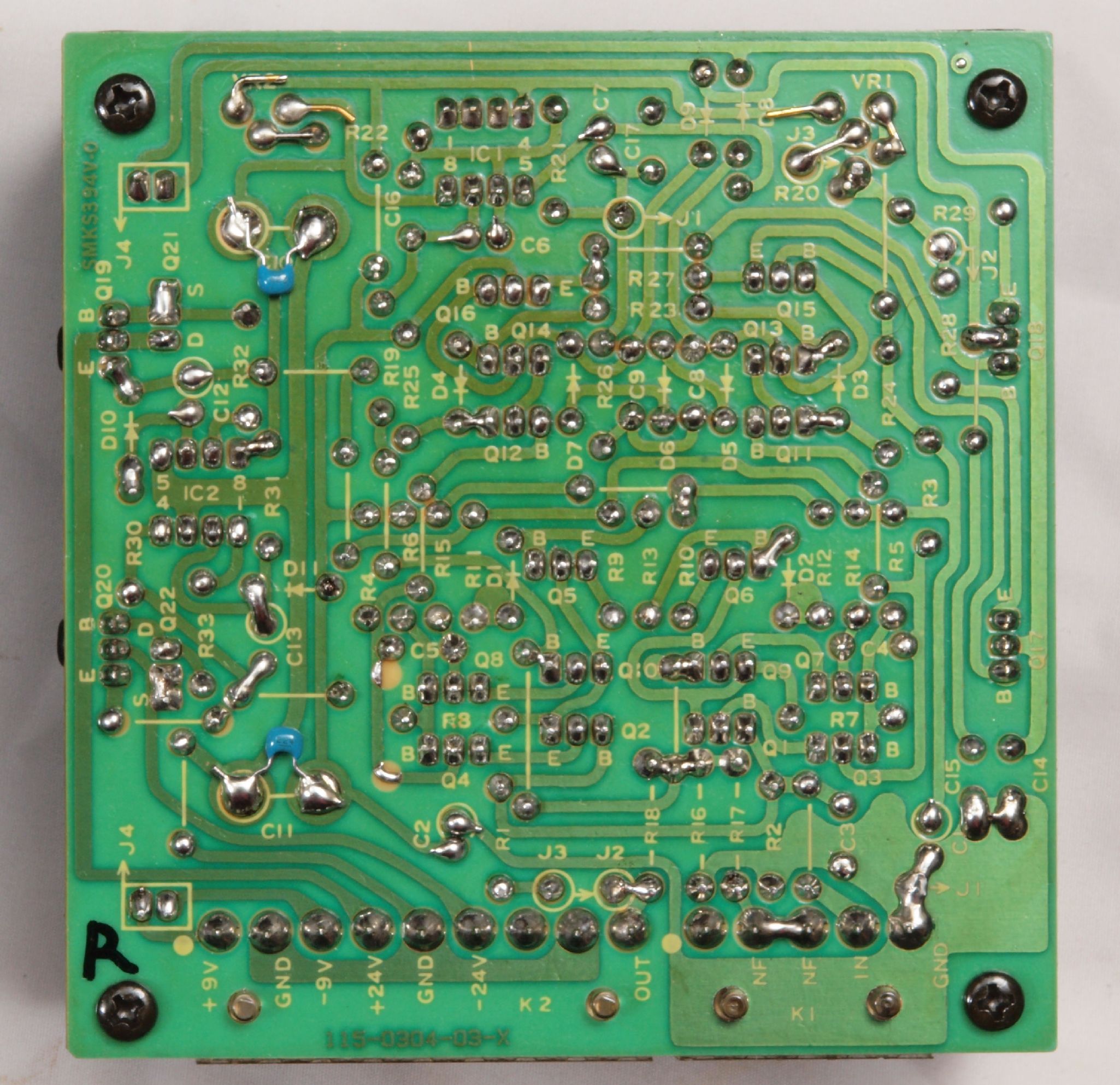

Ｃ１４．　修理（半田補正）後　Ｒ側ＭＣ＿ＡＭＰ基板裏。　半田を全部やり直す。フイルムコンデンサー２個追加。
Ｃ１５．　完成Ｒ側ＭＣ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。
Ｃ２１．　修理前　Ｌ側ＭＣ＿ＡＭＰ基板
Ｃ２２．　修理後　Ｌ側ＭＣ＿ＡＭＰ基板。半固定ＶＲ２個、電解コンデンサー８個交換。

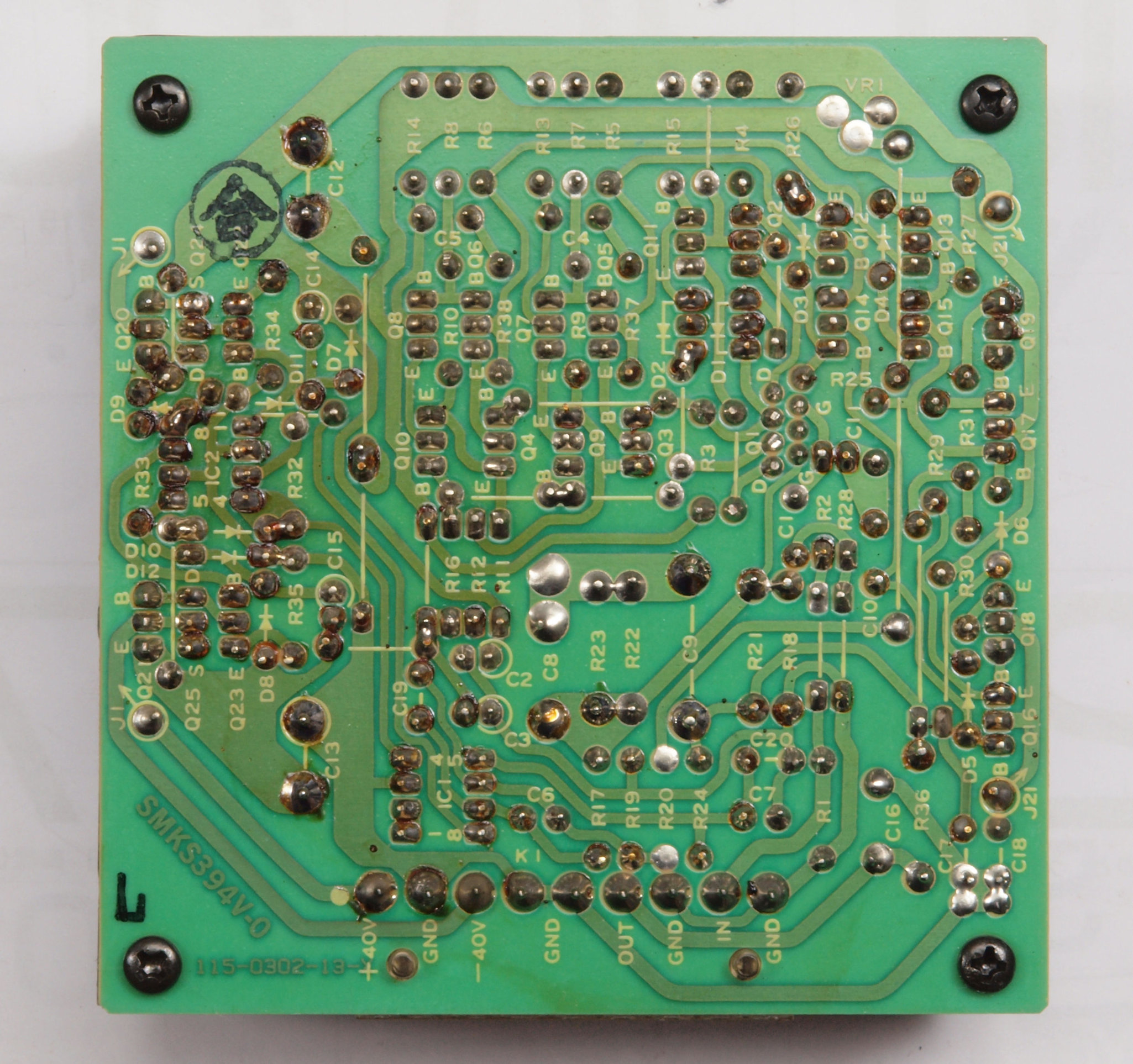

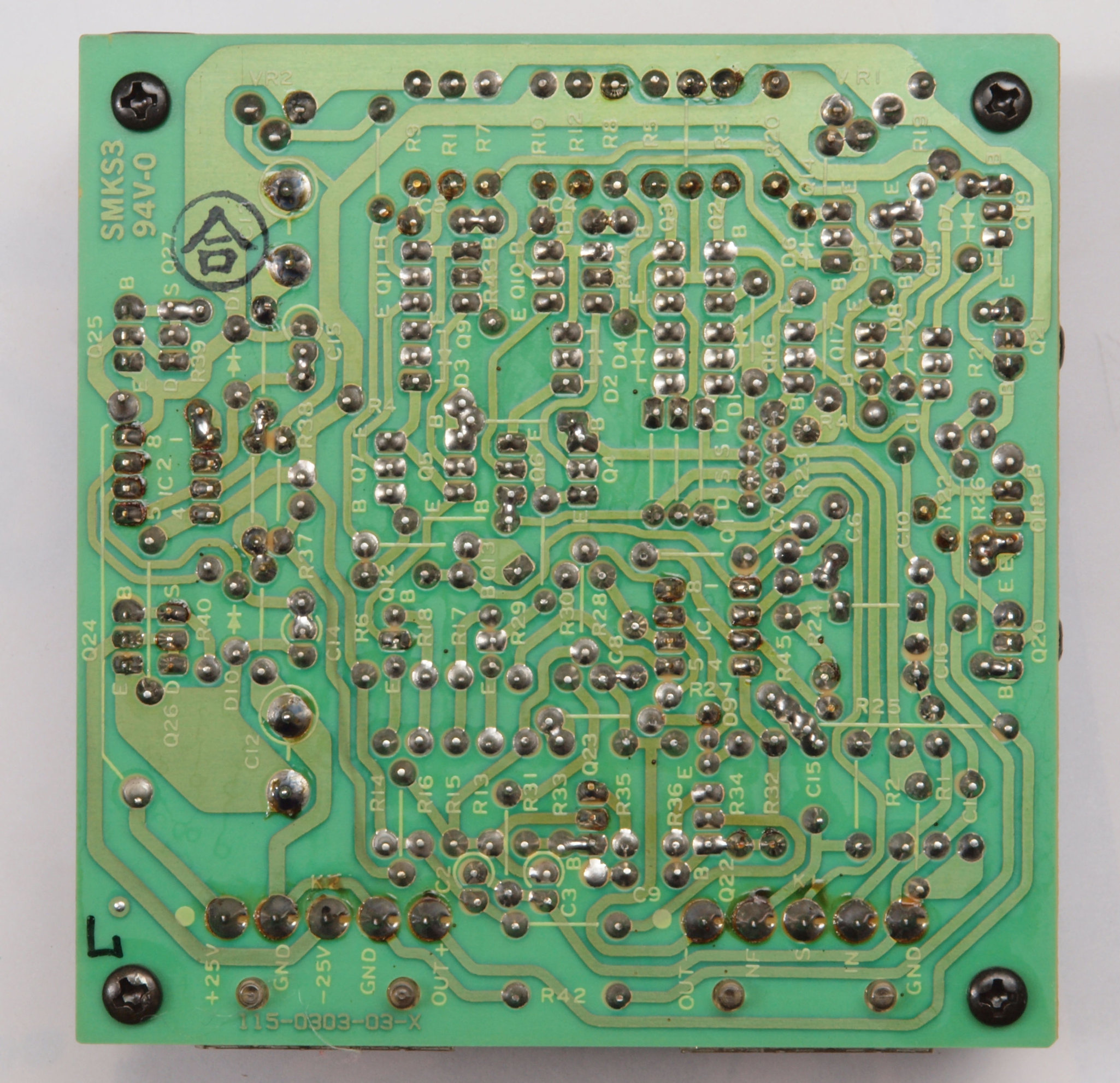

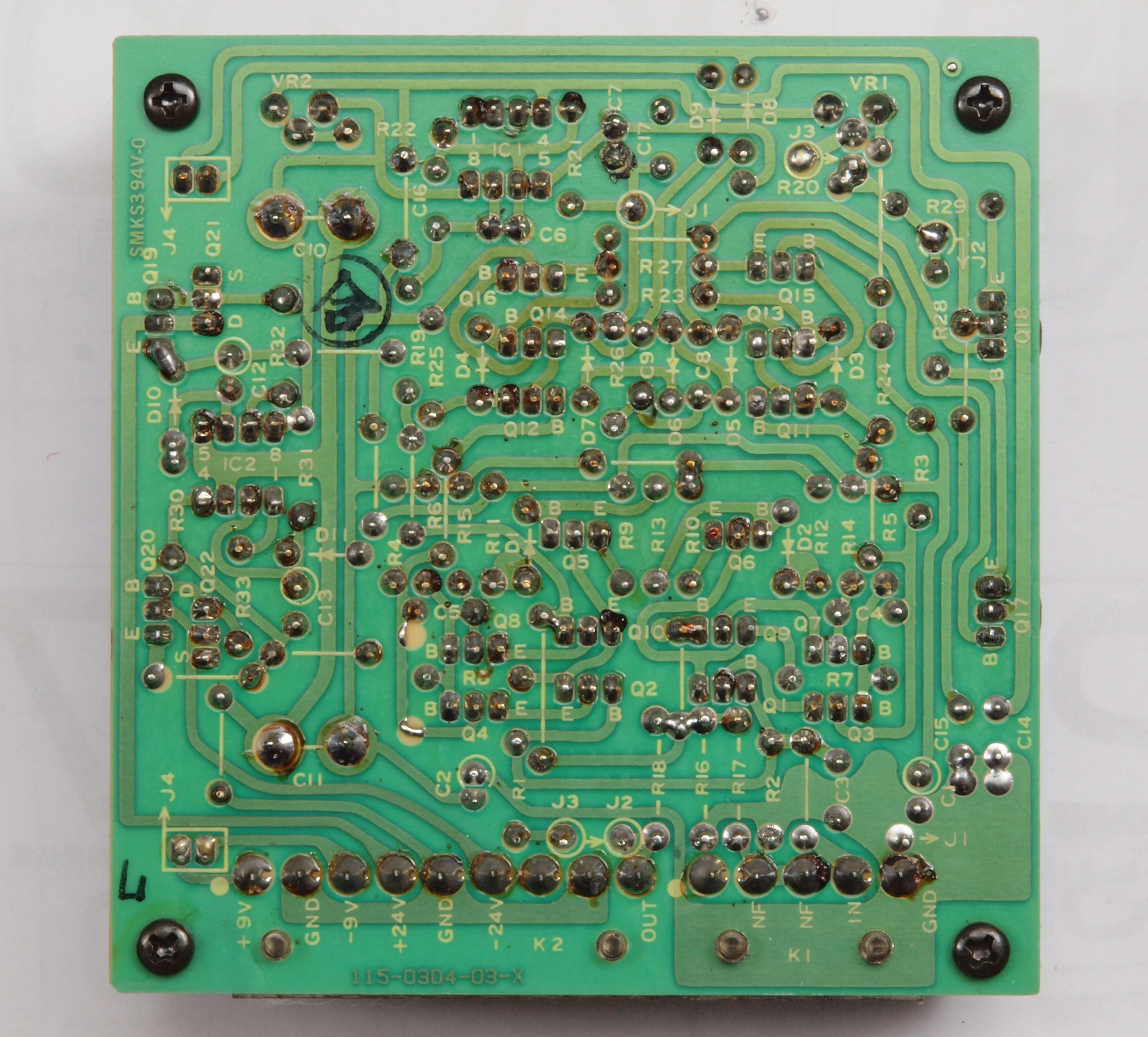

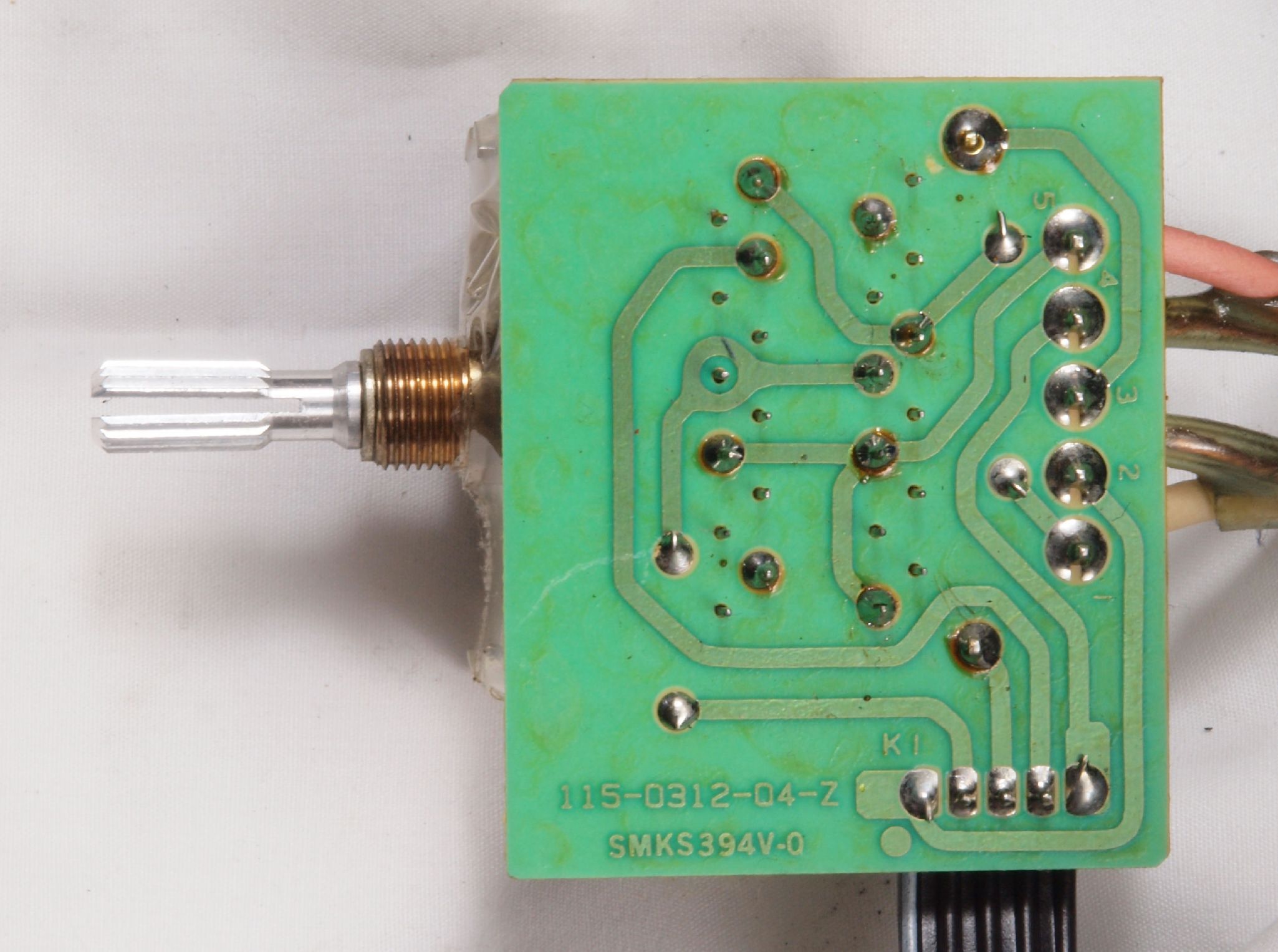

Ｃ２３．　修理前　Ｌ側ＭＣ＿ＡＭＰ基板裏
Ｃ２４．　修理（半田補正）後　Ｌ側ＭＣ＿ＡＭＰ基板裏。　半田を全部やり直す。フイルムコンデンサー２個追加。
Ｃ２５．　完成Ｌ側ＭＣ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

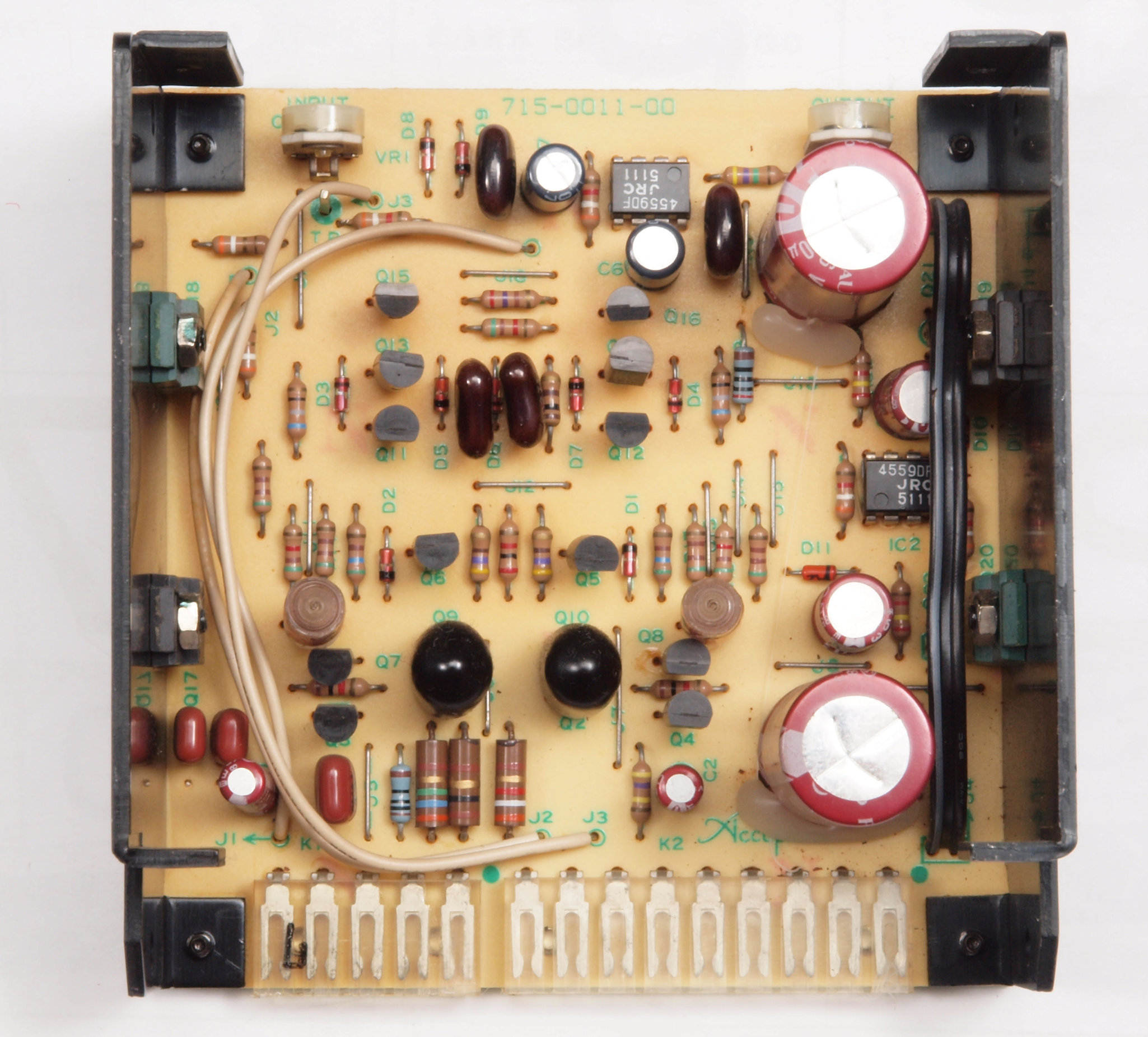

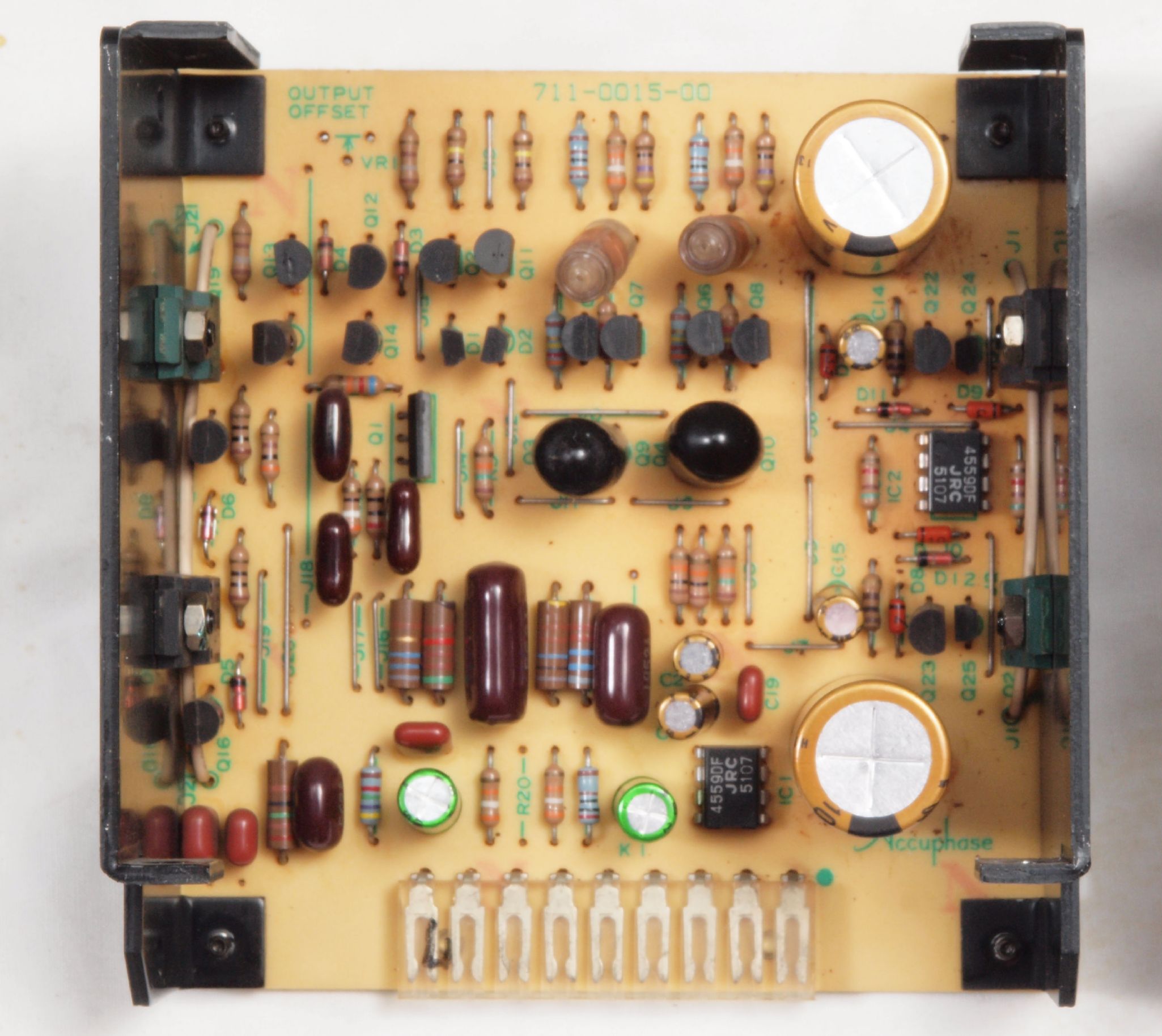

Ｃ３１．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板。
Ｃ３２．　修理後　Ｒ側ＥＱ＿ＡＭＰ基板。　電解コンデンサー８個交換。

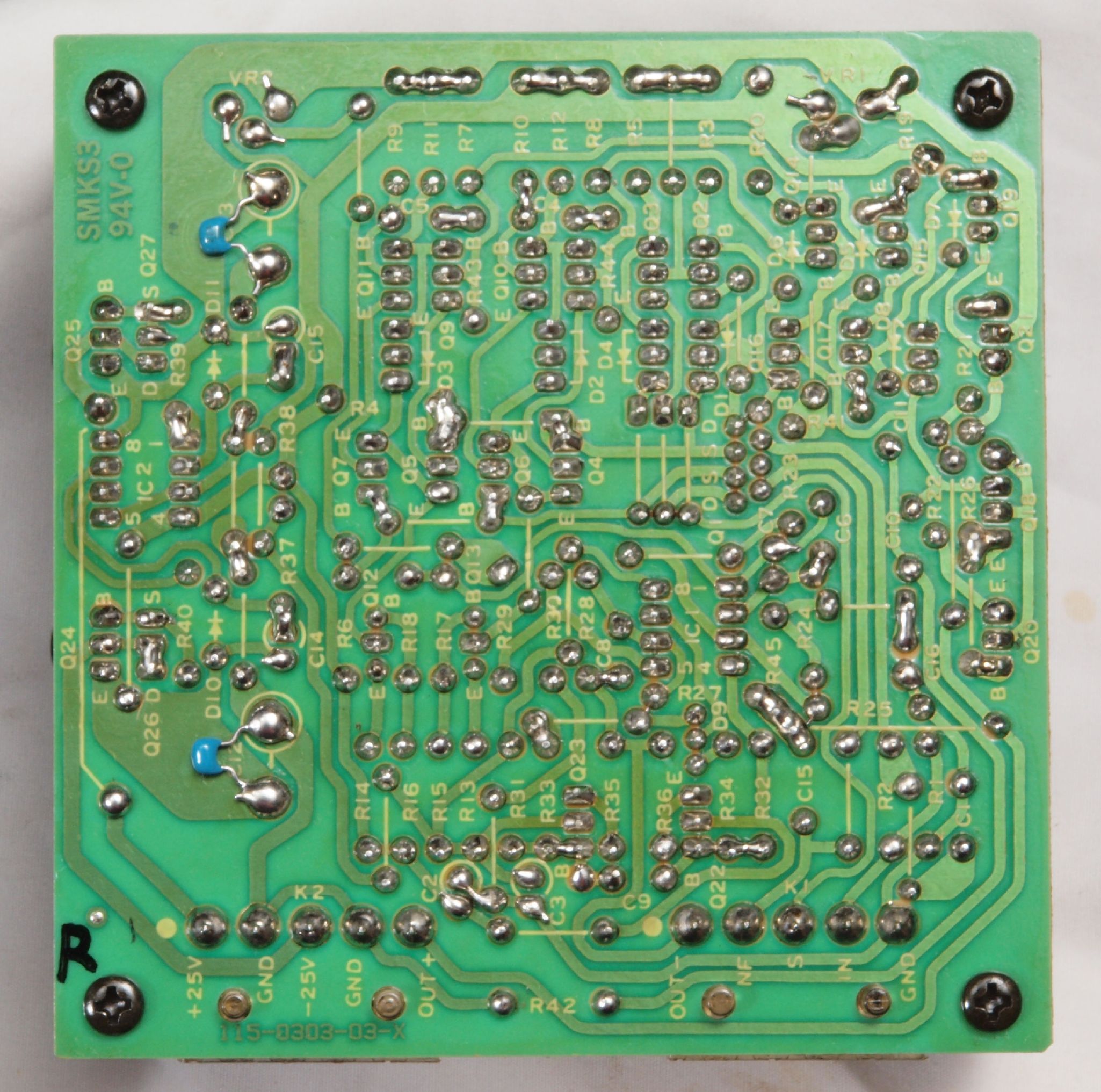

Ｃ３３．　修理前　Ｒ側ＥＱ＿ＡＭＰ基板裏
Ｃ３４．　修理（半田補正）後　Ｒ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。フイルムコンデンサー２個追加。

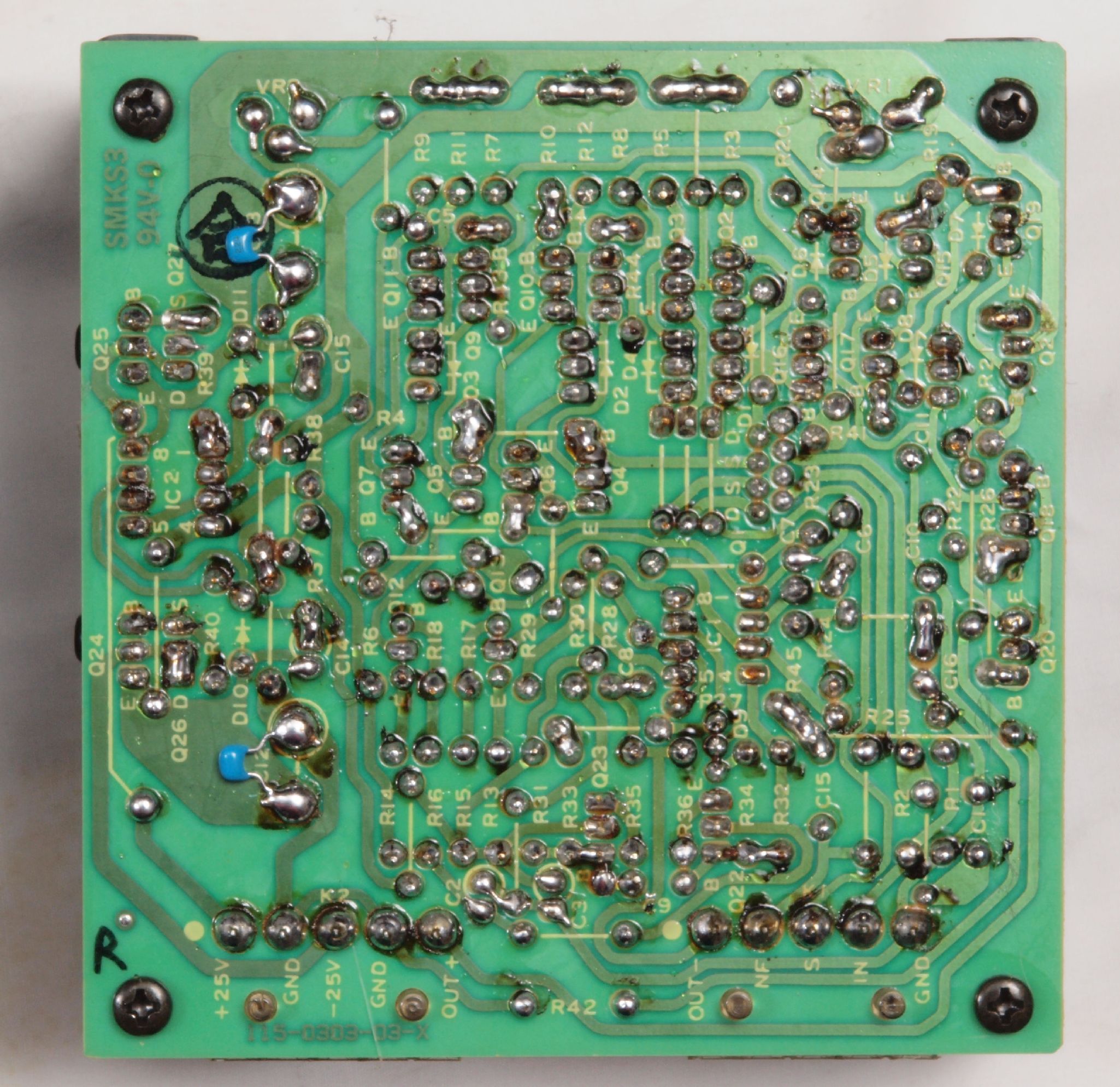

Ｃ３５．　完成Ｒ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

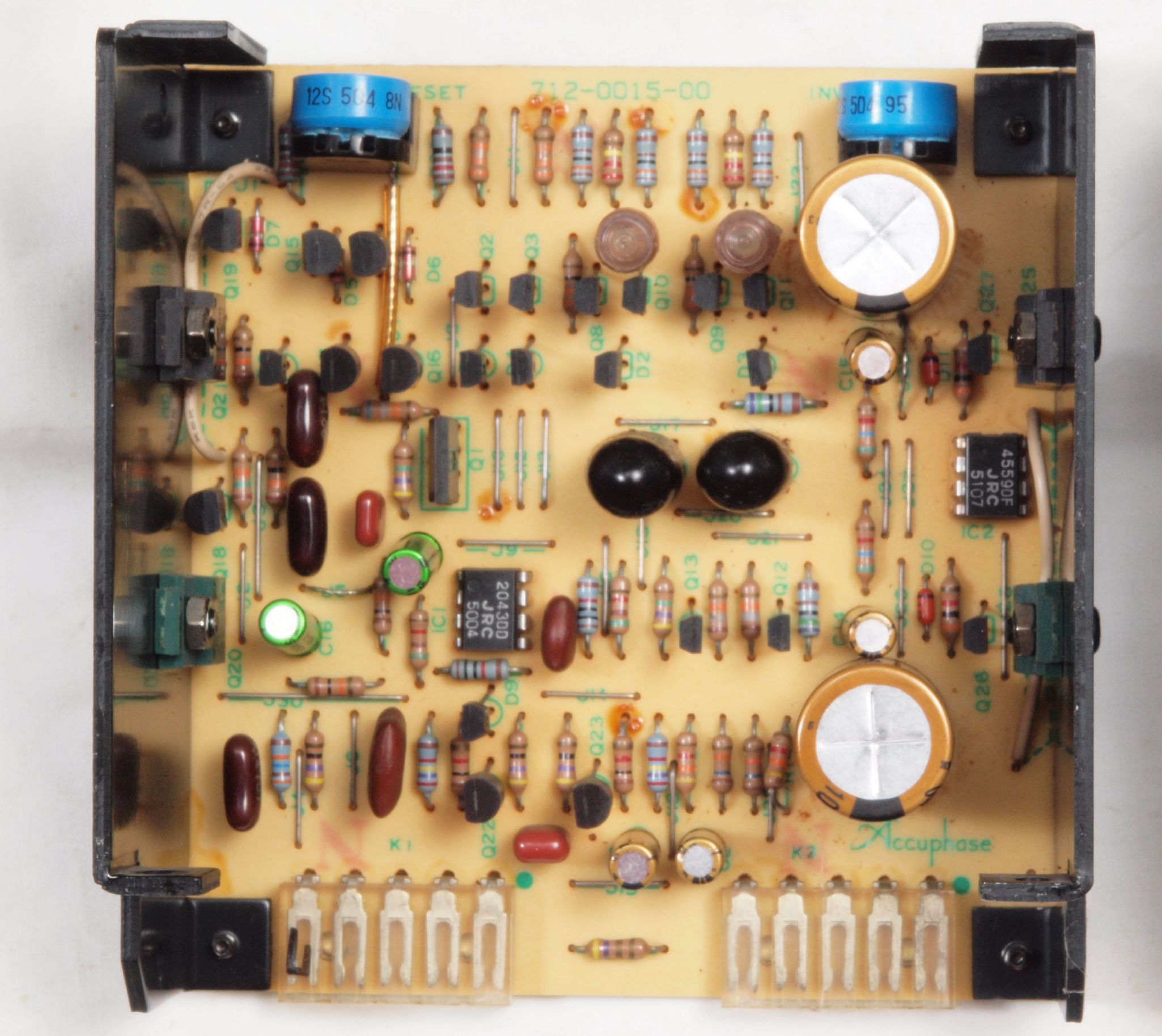

Ｃ４１．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板
Ｃ４２．　修理後　Ｌ側ＥＱ＿ＡＭＰ基板。　電解コンデンサー８個交換。フイルムコンデンサー２個追加。

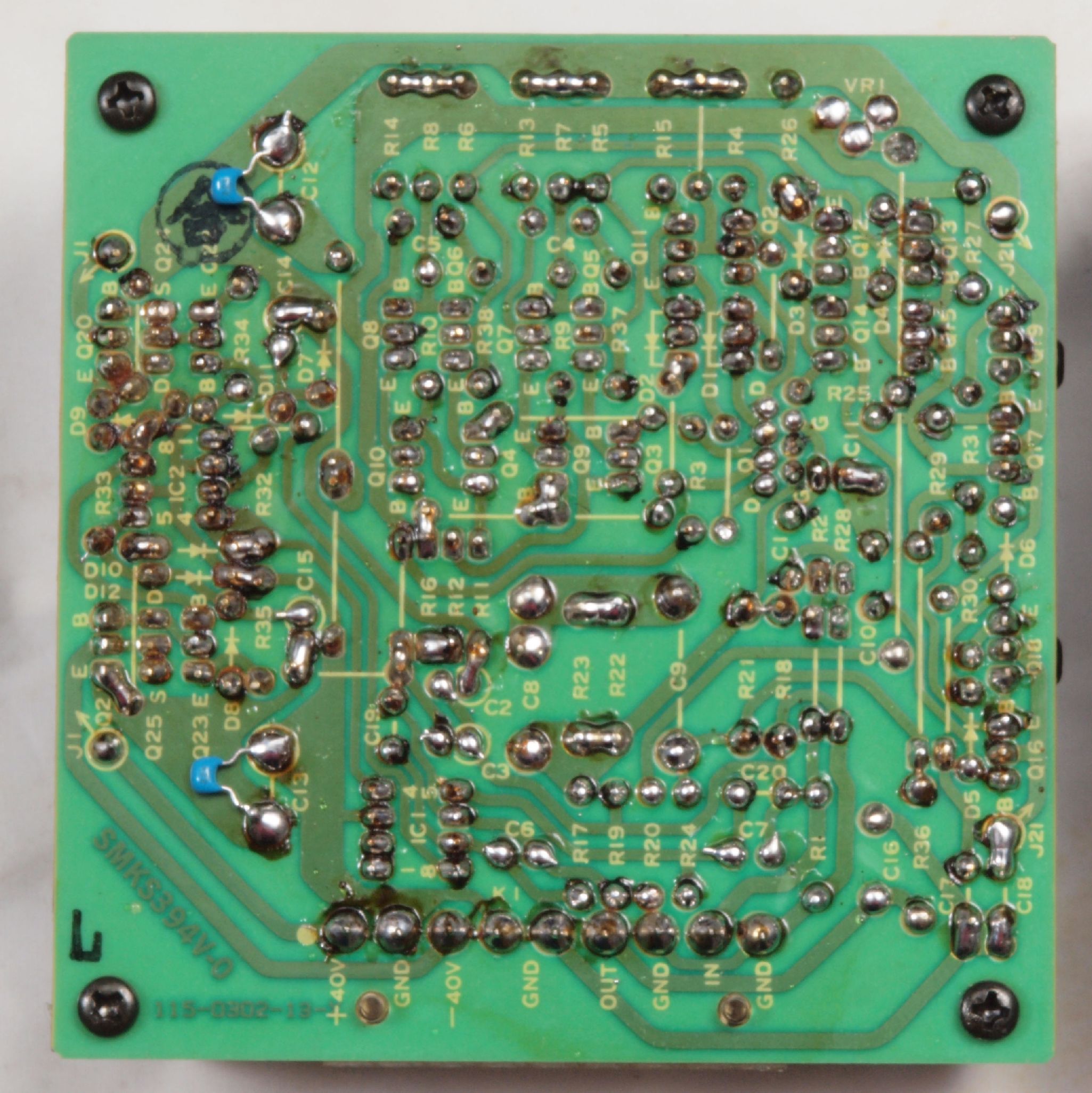

Ｃ４３．　修理前　Ｌ側ＥＱ＿ＡＭＰ基板裏

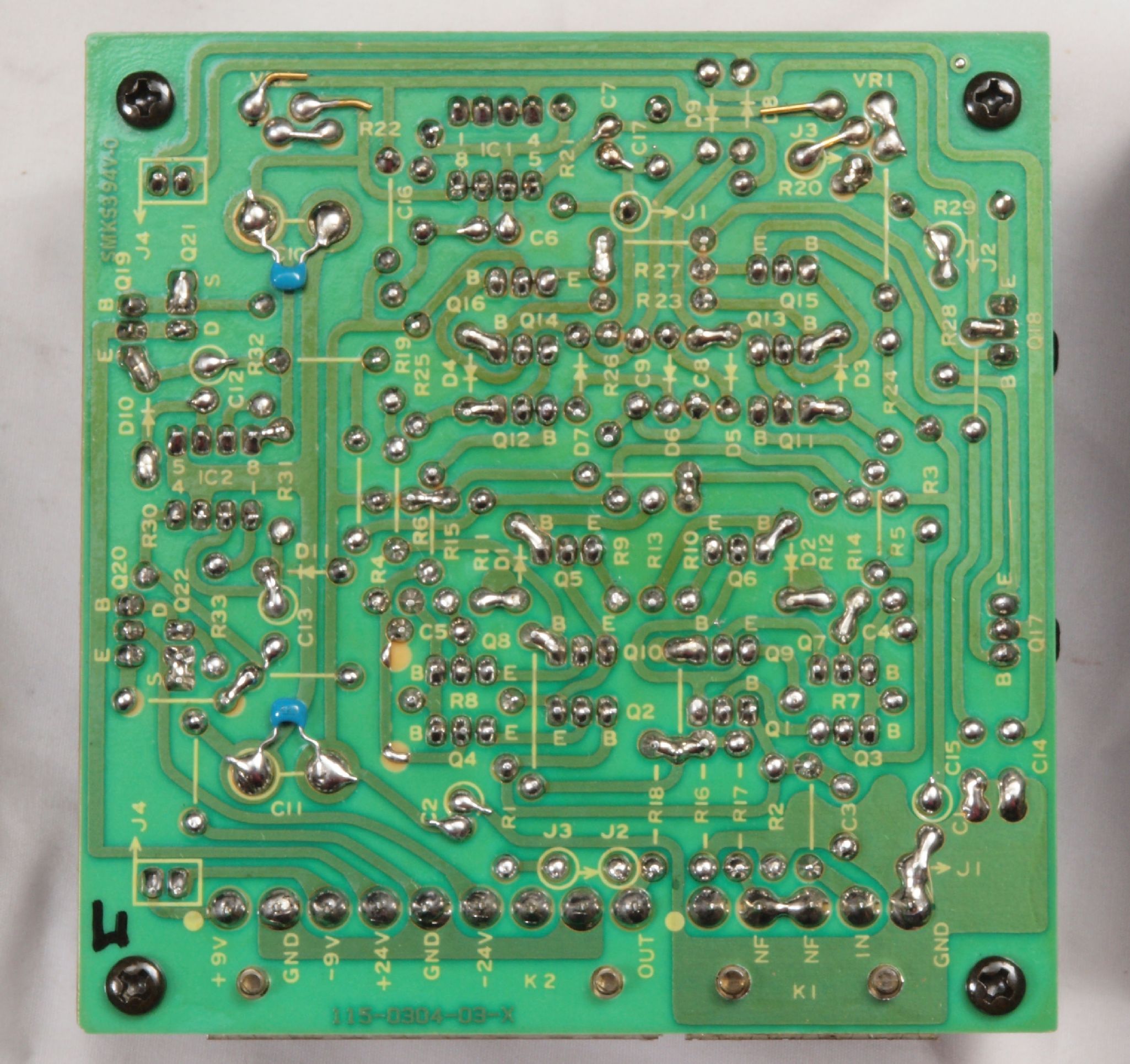

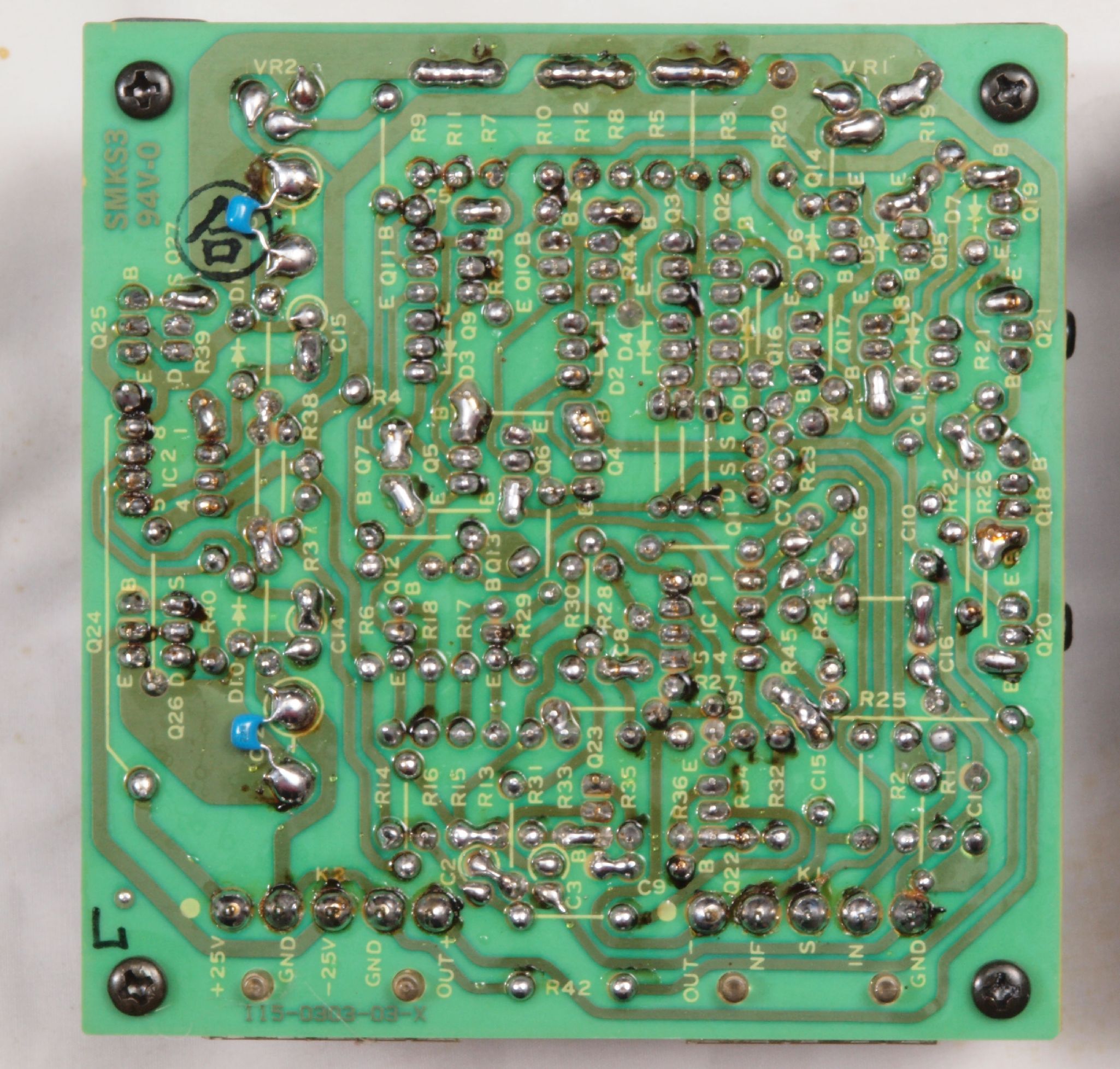

Ｃ４４．　修理（半田補正）後　Ｌ側ＥＱ＿ＡＭＰ基板裏。　半田を全部やり直す。フイルムコンデンサー２個追加。
Ｃ４５．　完成Ｌ側ＥＱ＿ＡＭＰ基板裏、　洗浄後防湿材を塗る。

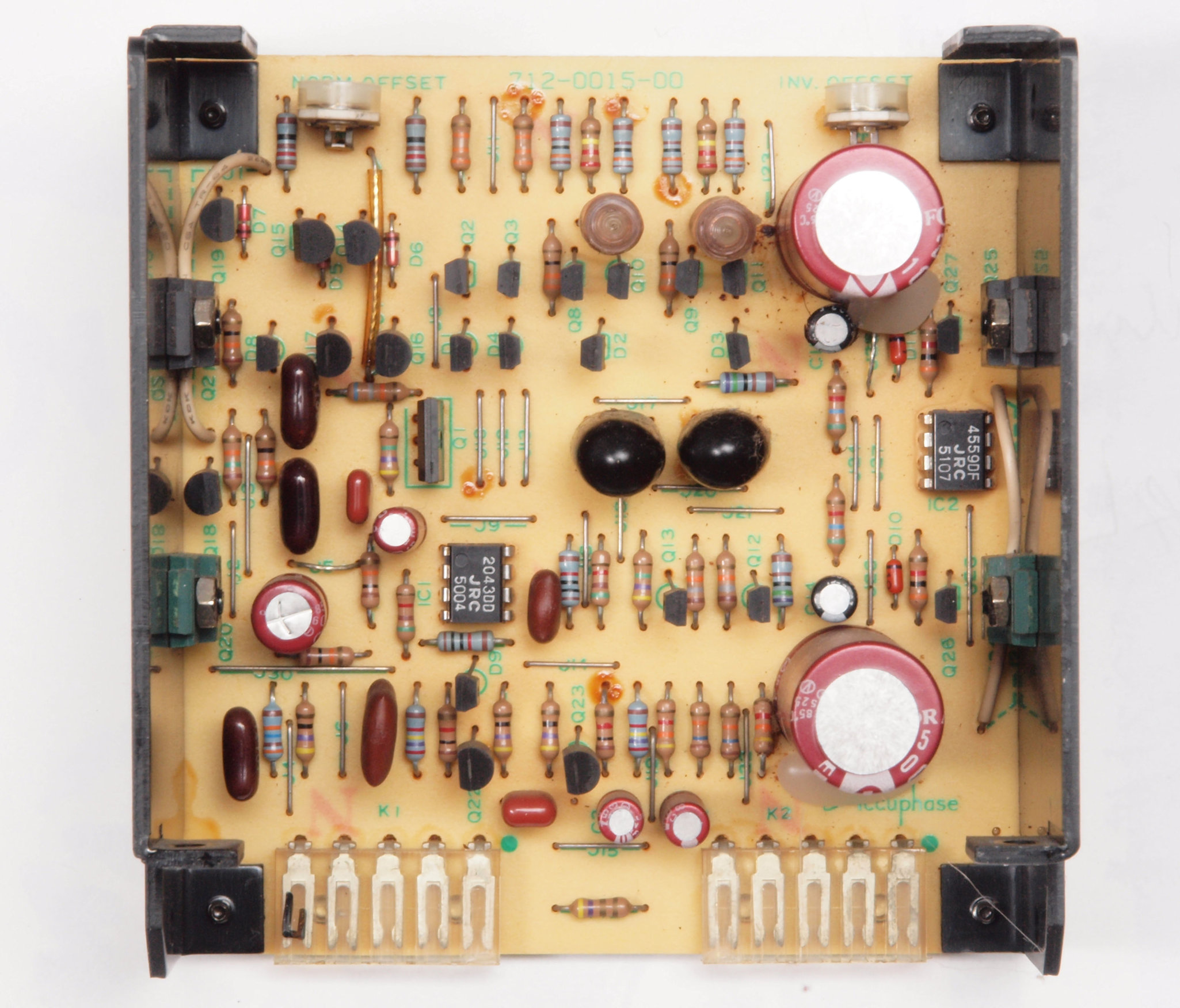

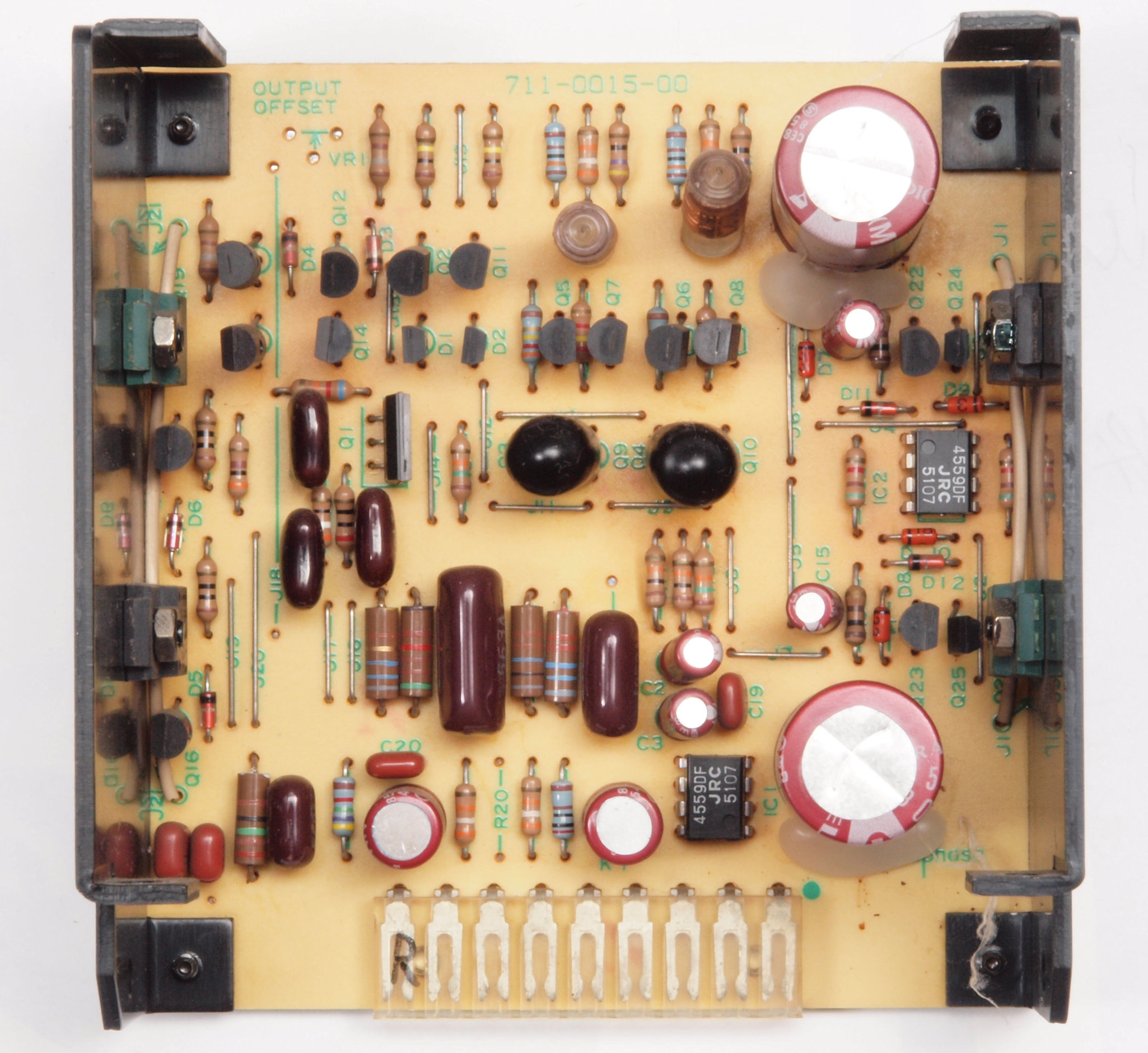

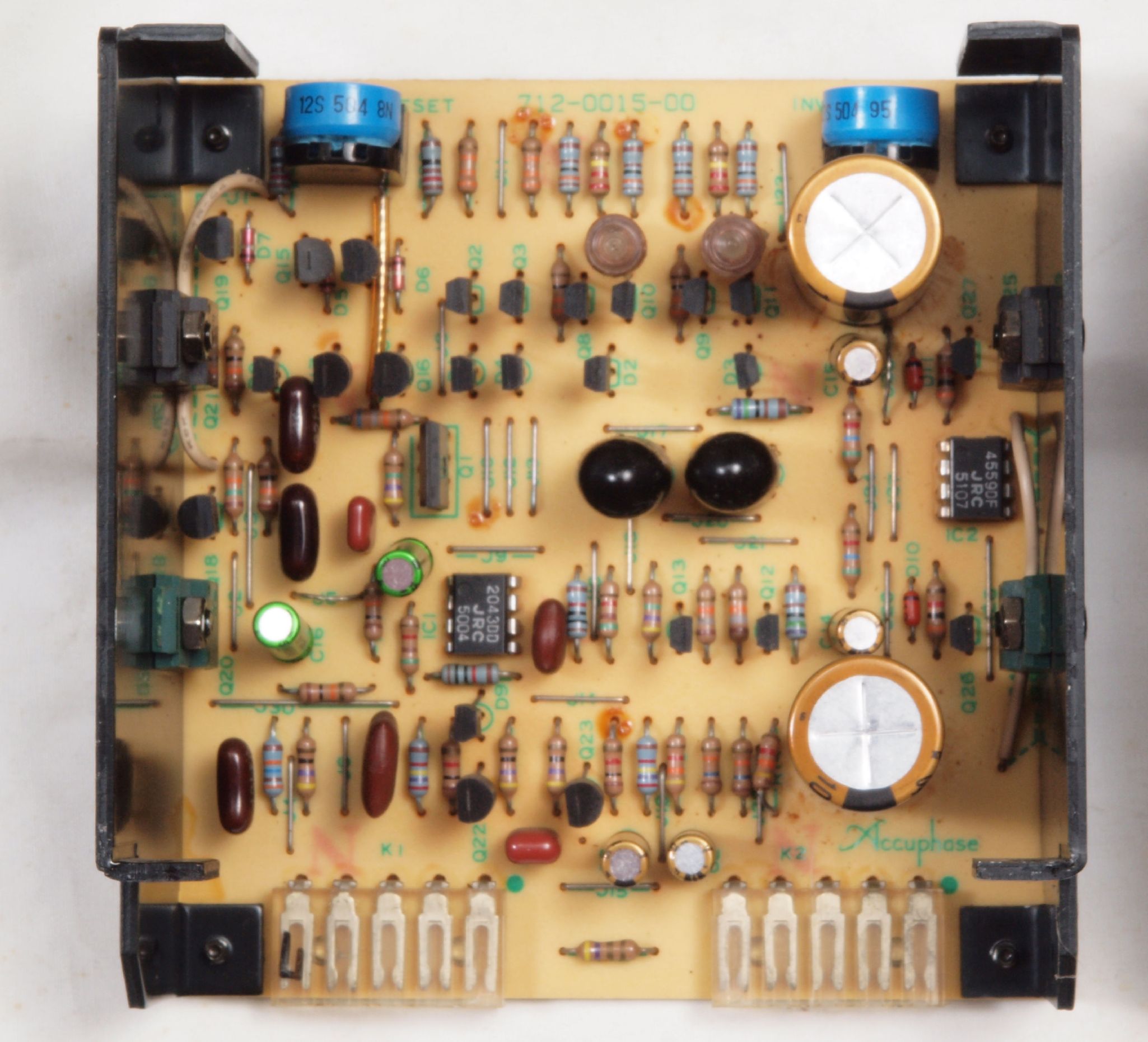

Ｃ５１．　修理前　Ｒ側出力ＡＭＰ基板

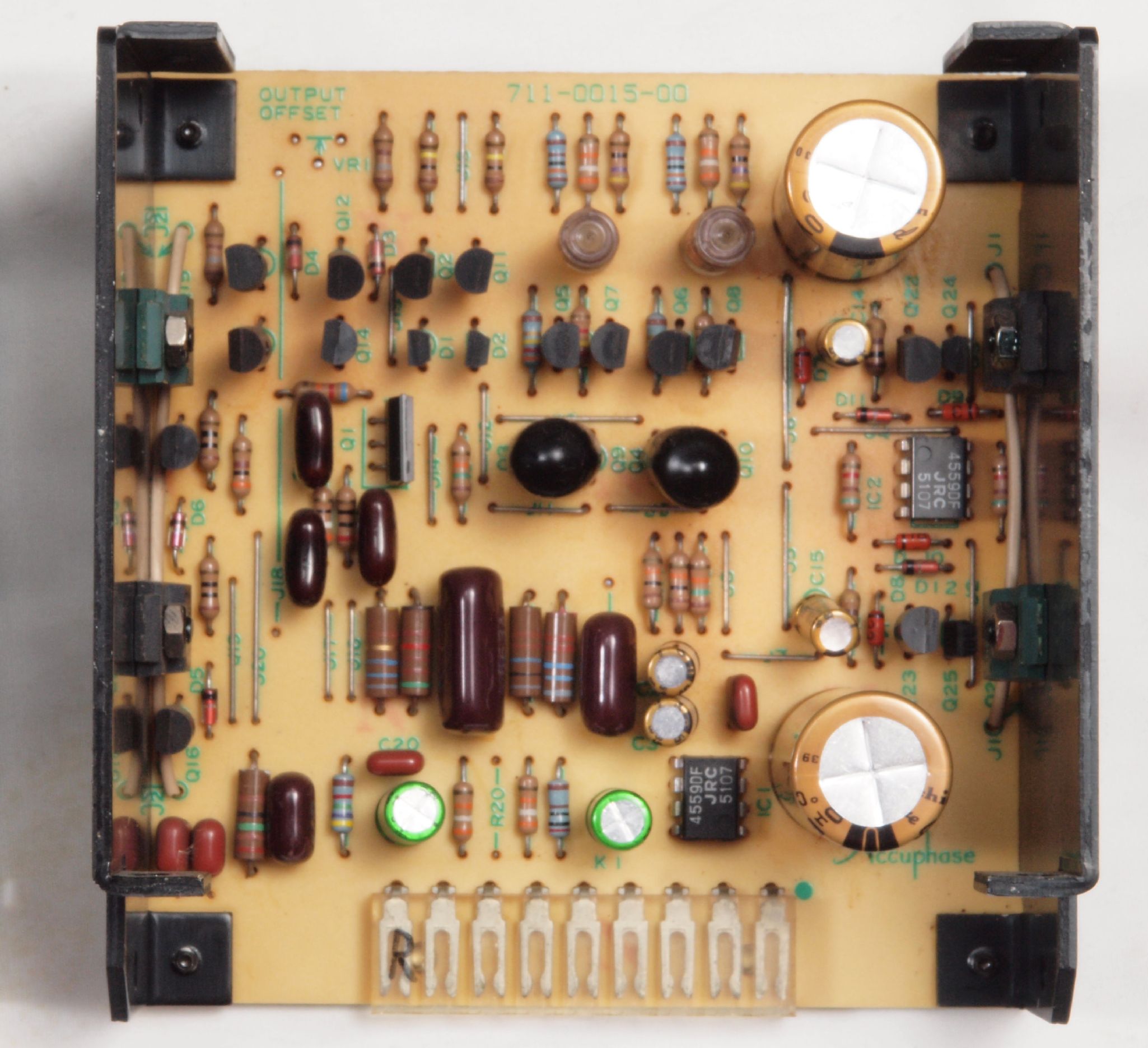

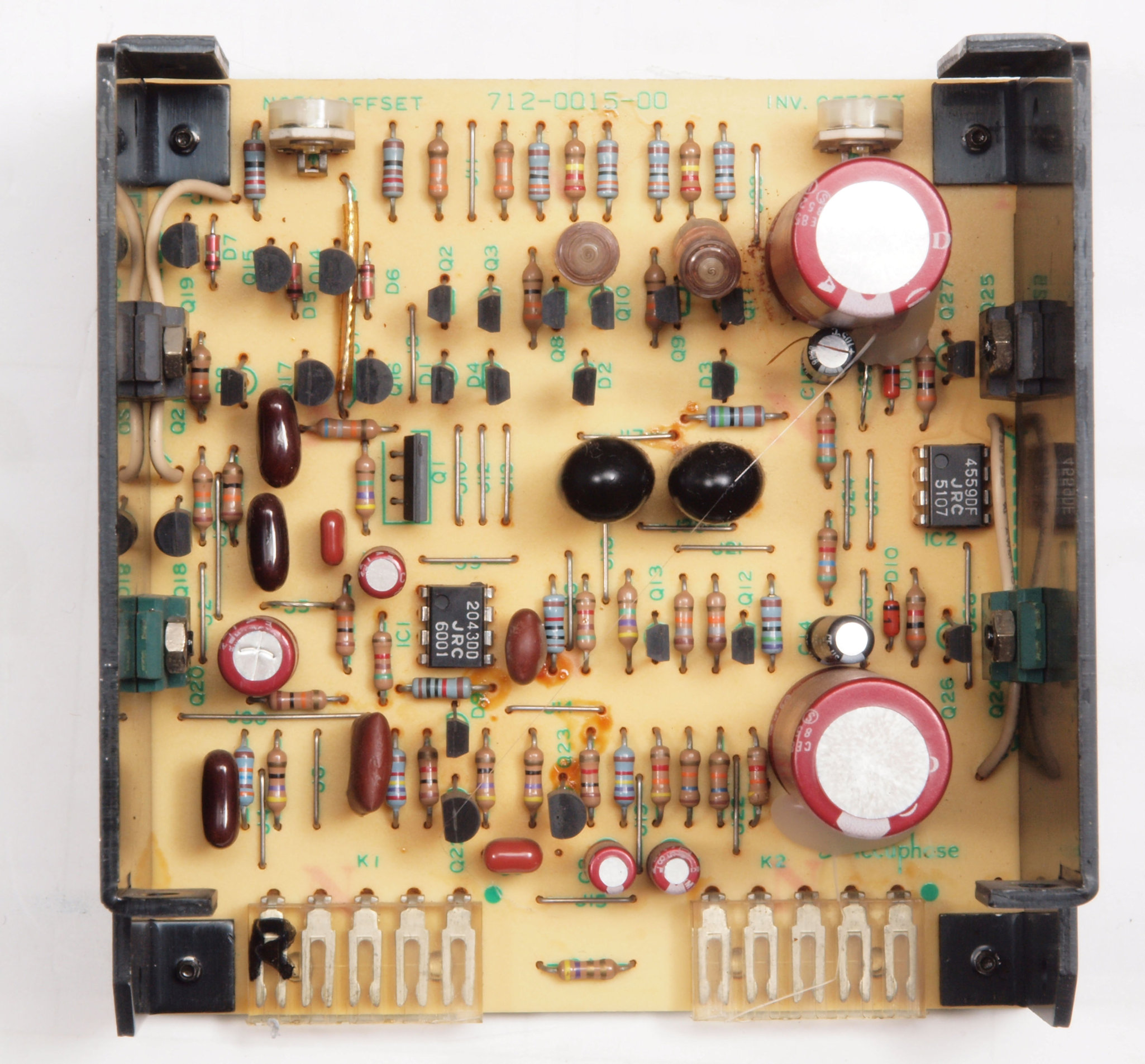

Ｃ５２．　修理後　Ｒ側出力ＡＭＰ基板。バランス調整用半固定ＶＲ２個、電解コンデンサー８個交換。
Ｃ５３．　修理前　Ｒ側出力ＡＭＰ基板裏

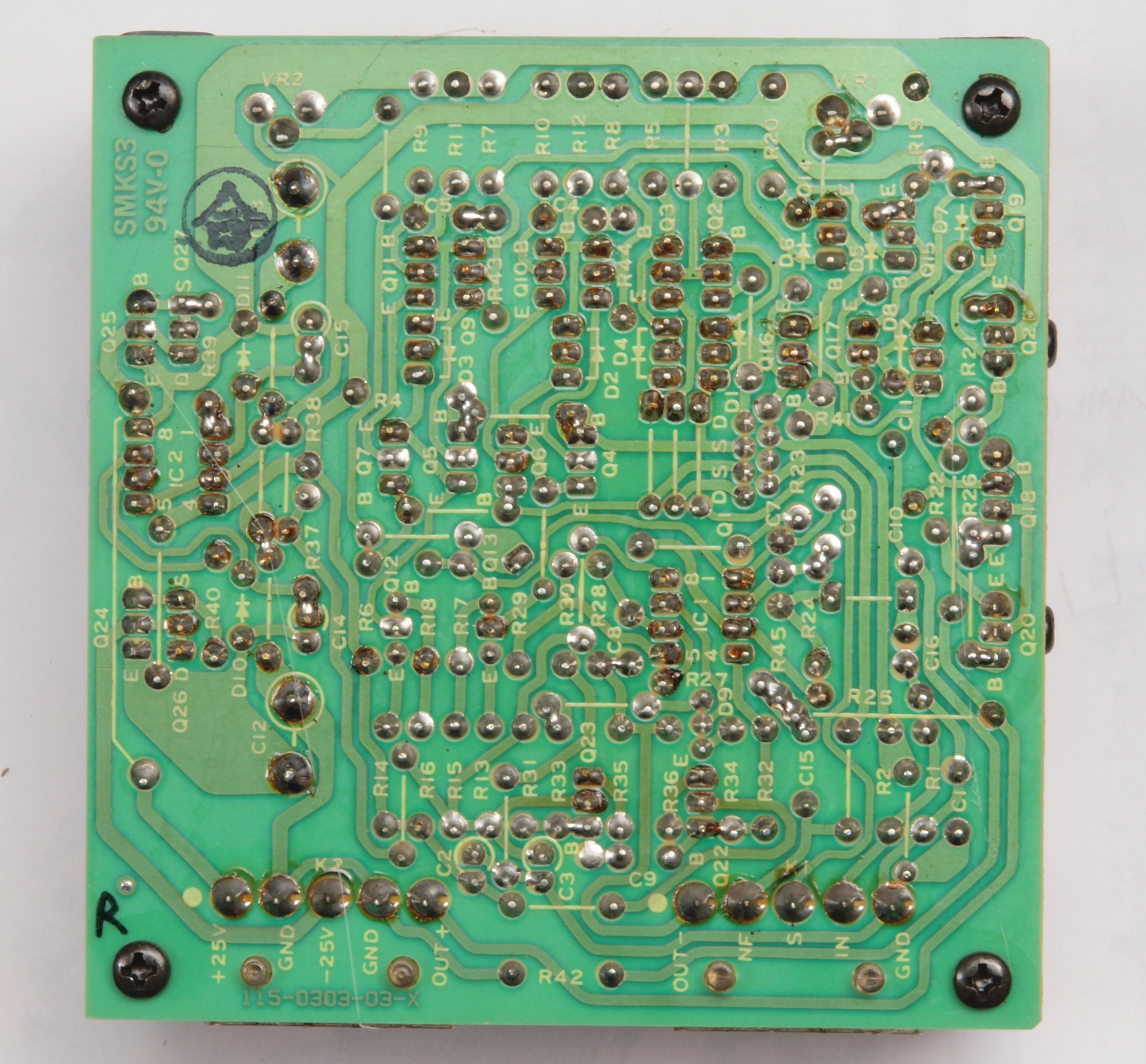

Ｃ５４．　修理（半田補正）後　Ｒ側出力ＡＭＰ基板裏。　半田を全部やり直す。フイルムコンデンサー２個追加。
Ｃ５５．　完成Ｒ側出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。
Ｃ６１．　修理前　Ｌ側出力ＡＭＰ基板
Ｃ６２．　修理後　Ｌ側出力ＡＭＰ基板。　半固定ＶＲ２個、電解コンデンサー８個交換。
Ｃ６３．　修理前　Ｌ側出力ＡＭＰ基板裏

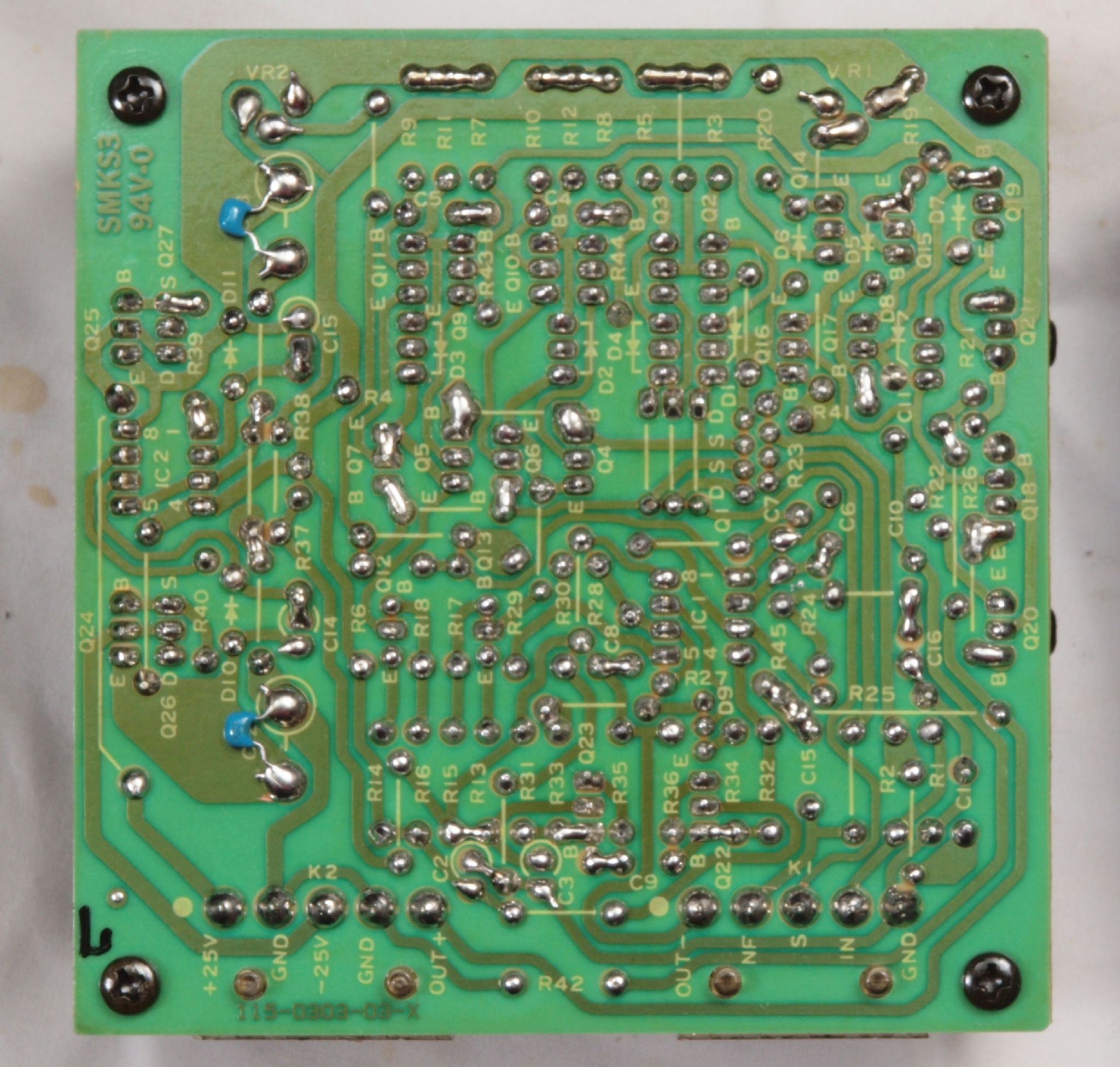

Ｃ６４．　修理（半田補正）後　Ｌ側出力ＡＭＰ基板裏。　半田を全部やり直す。フイルムコンデンサー２個追加。
Ｃ６５．　完成Ｌ側出力ＡＭＰ基板裏、　洗浄後防湿材を塗る。

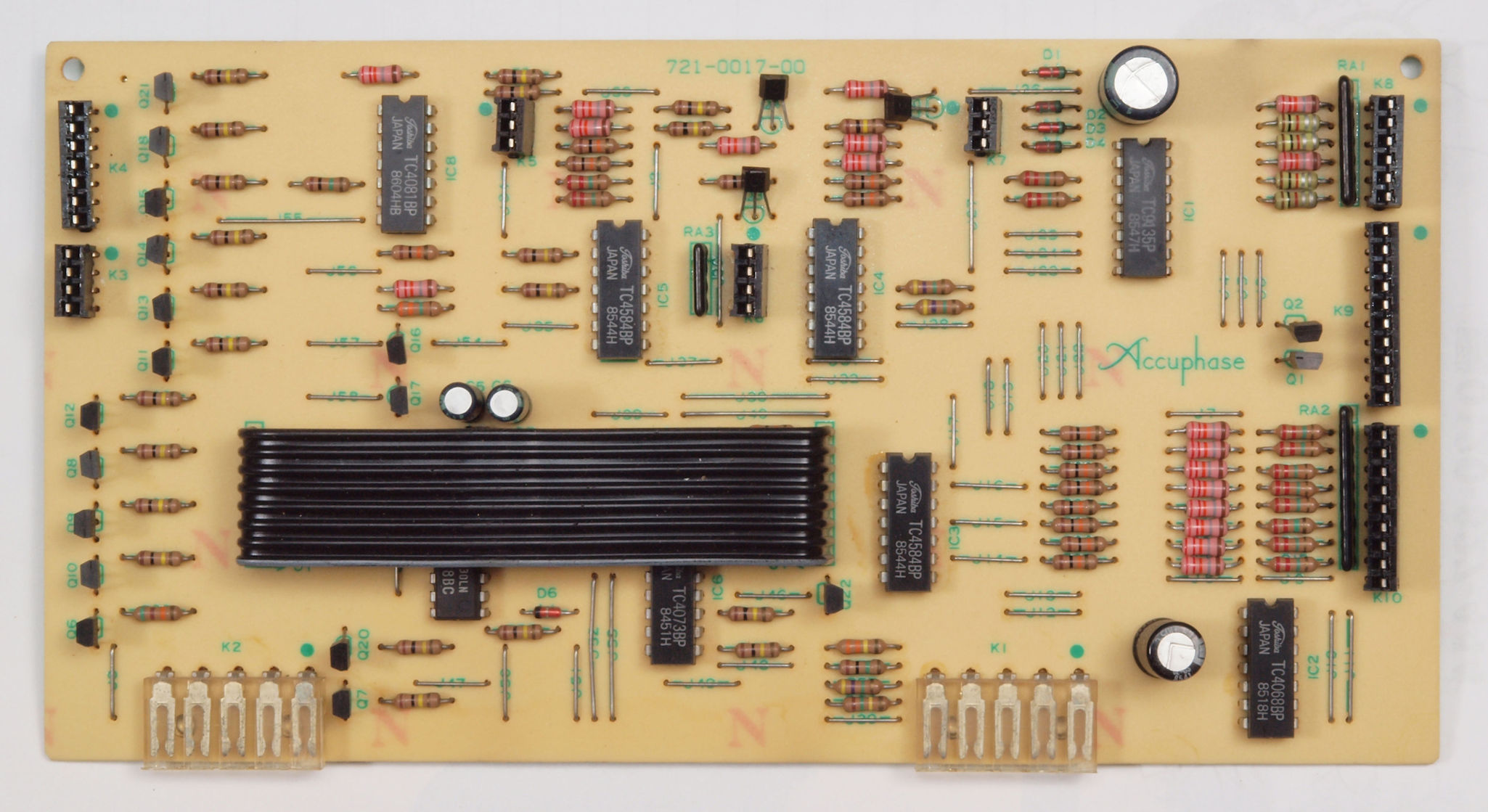

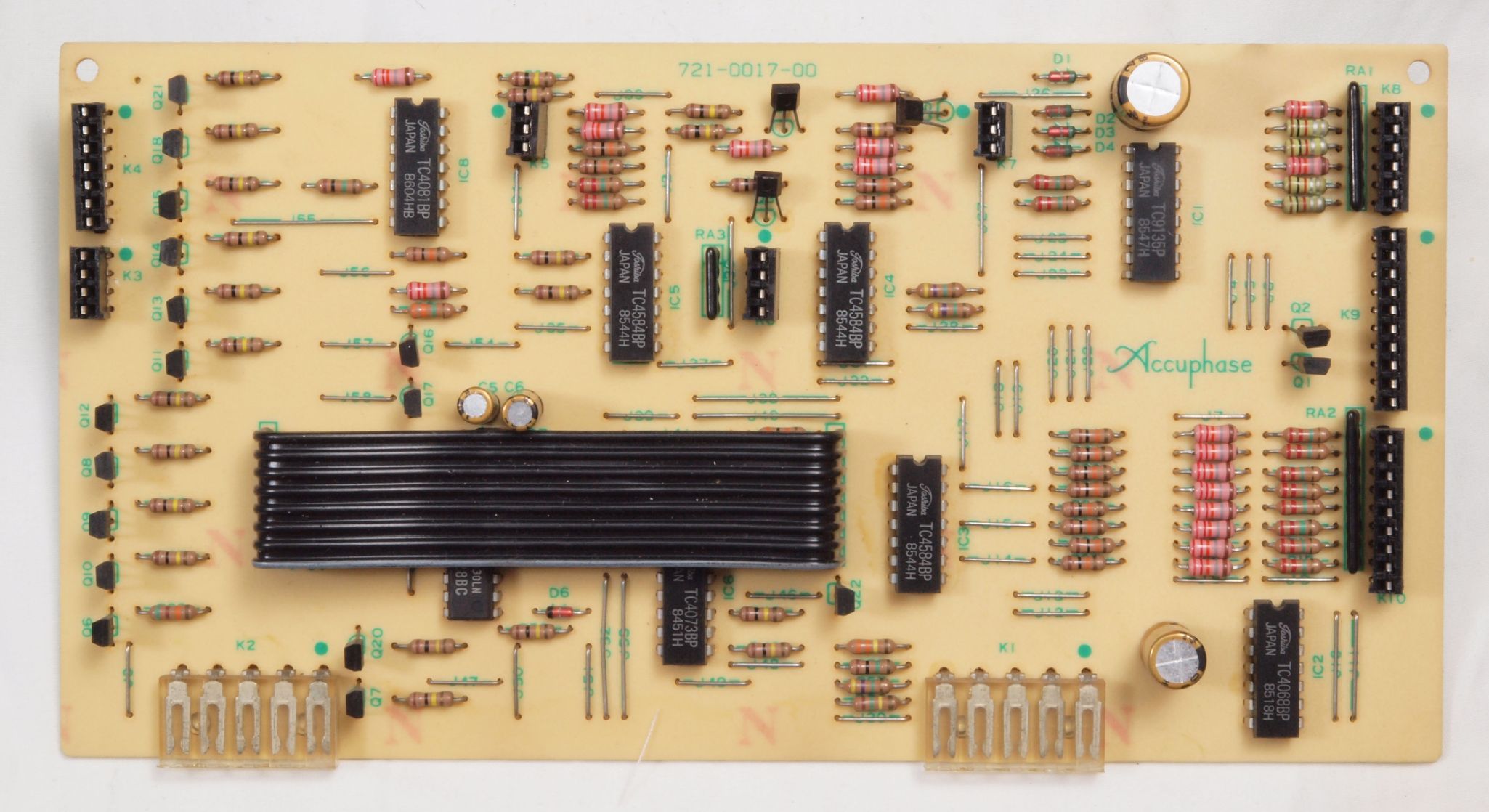

Ｃ８１．　修理前　制御基板。
Ｃ８２．　修理後　制御基板。電解コンデンサー４個交換。

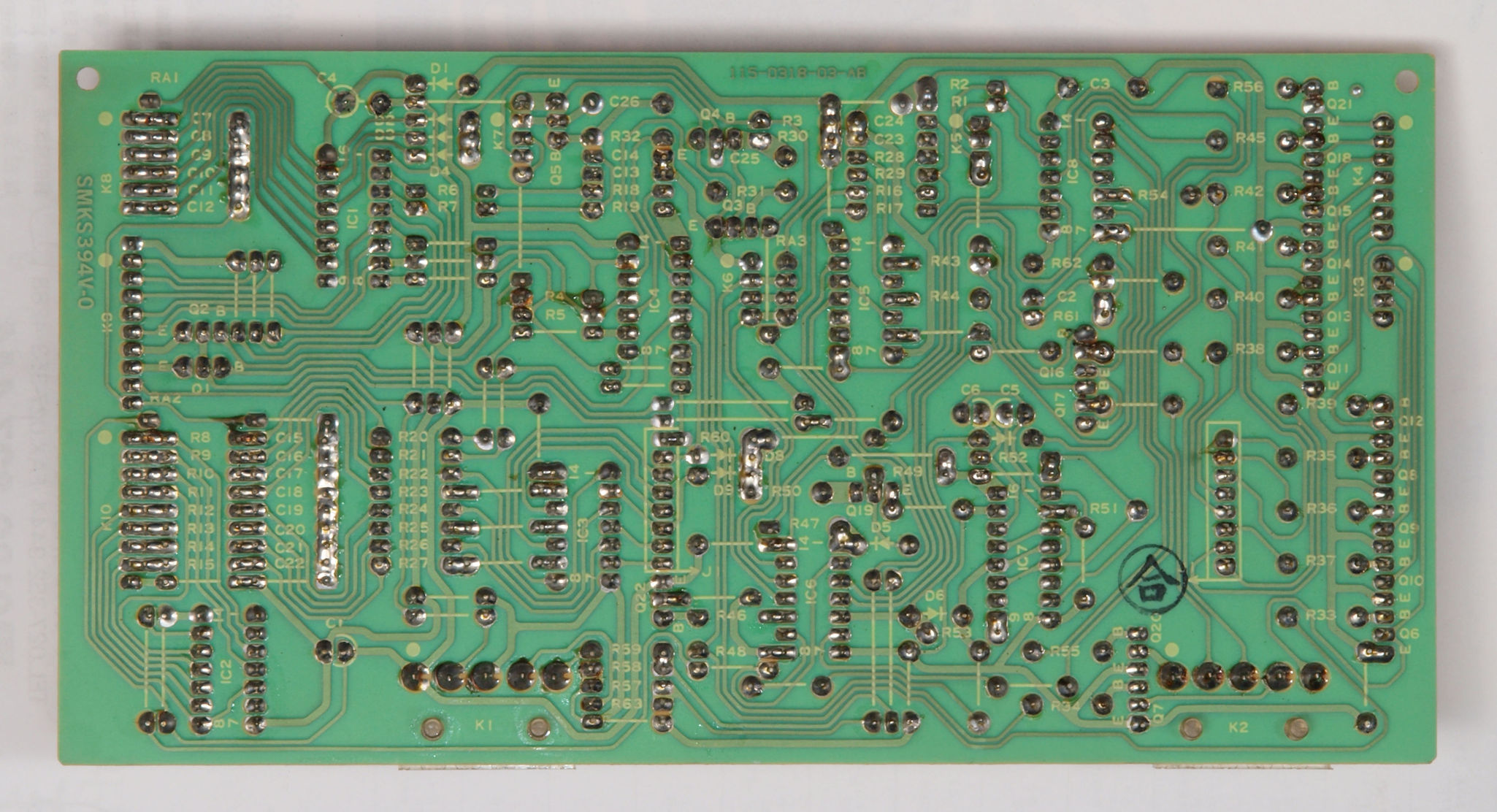

Ｃ８３．　修理前　制御基板裏。

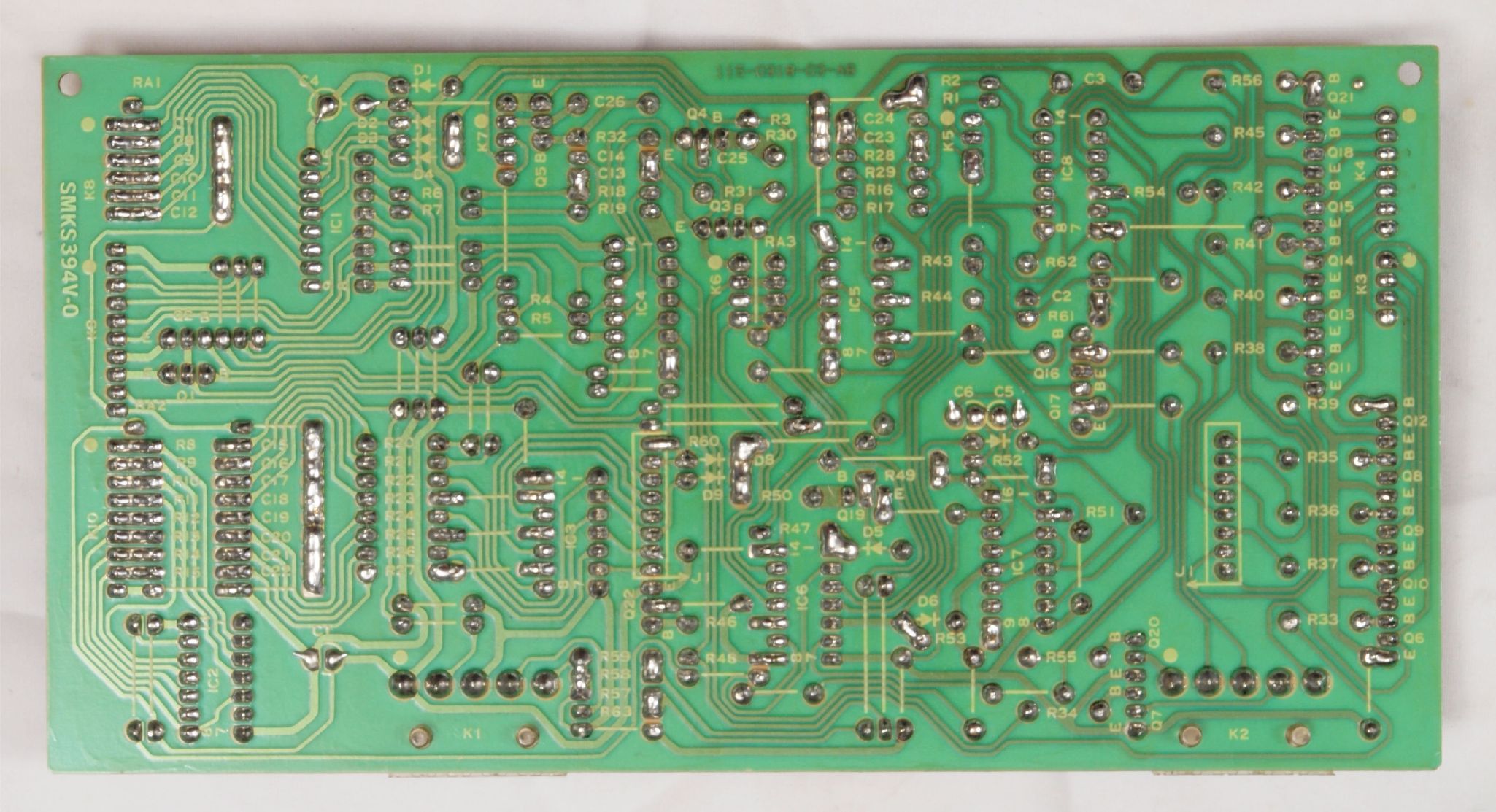

Ｃ８４．　修理（半田補正）後　制御基板裏。　半田を全部やり直す。
Ｃ８５．　完成制御基板裏。　洗浄後防湿材を塗る。

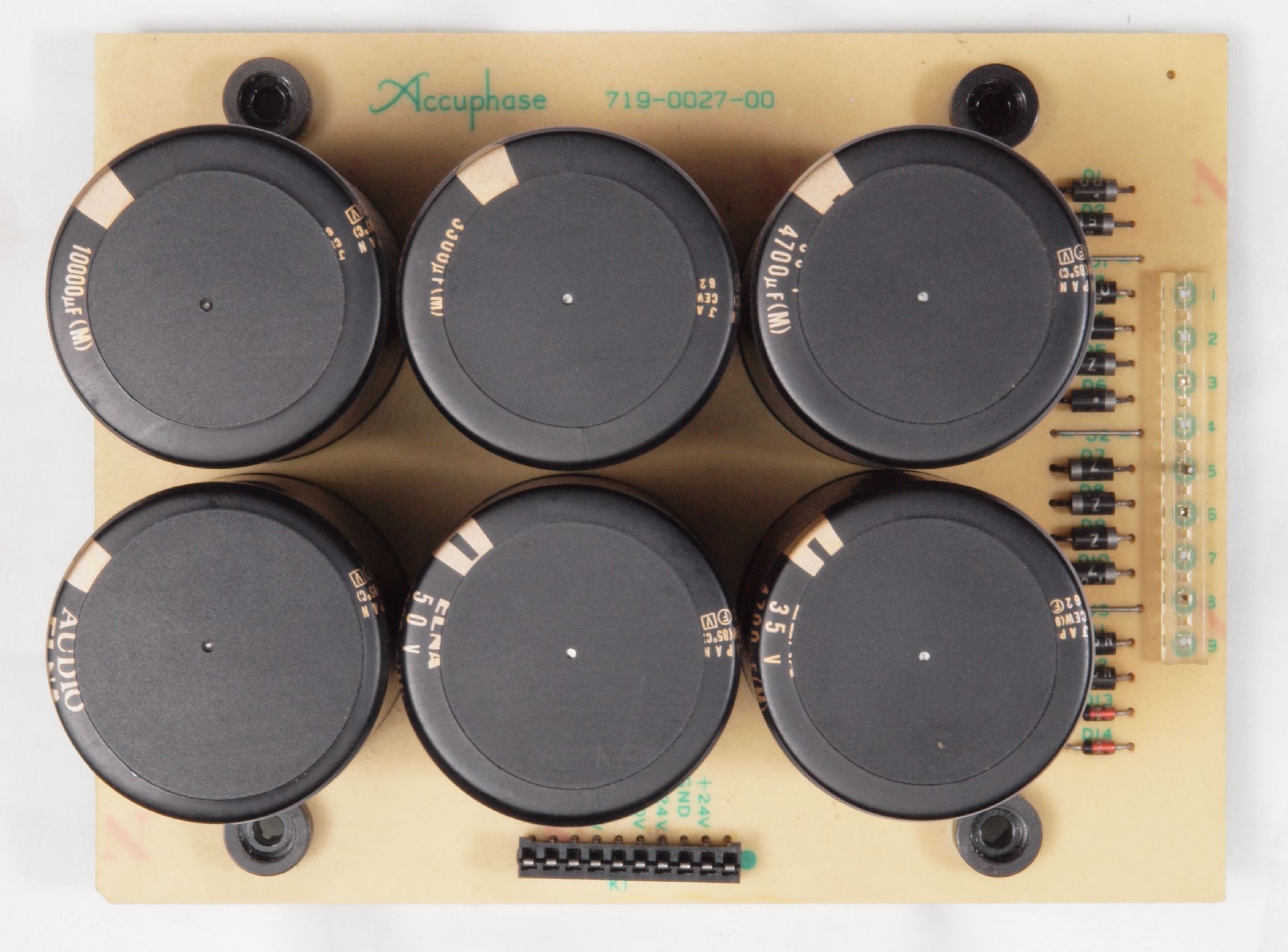

Ｃ９１．　修理前　電源ブロック電解コンデンサー基板。

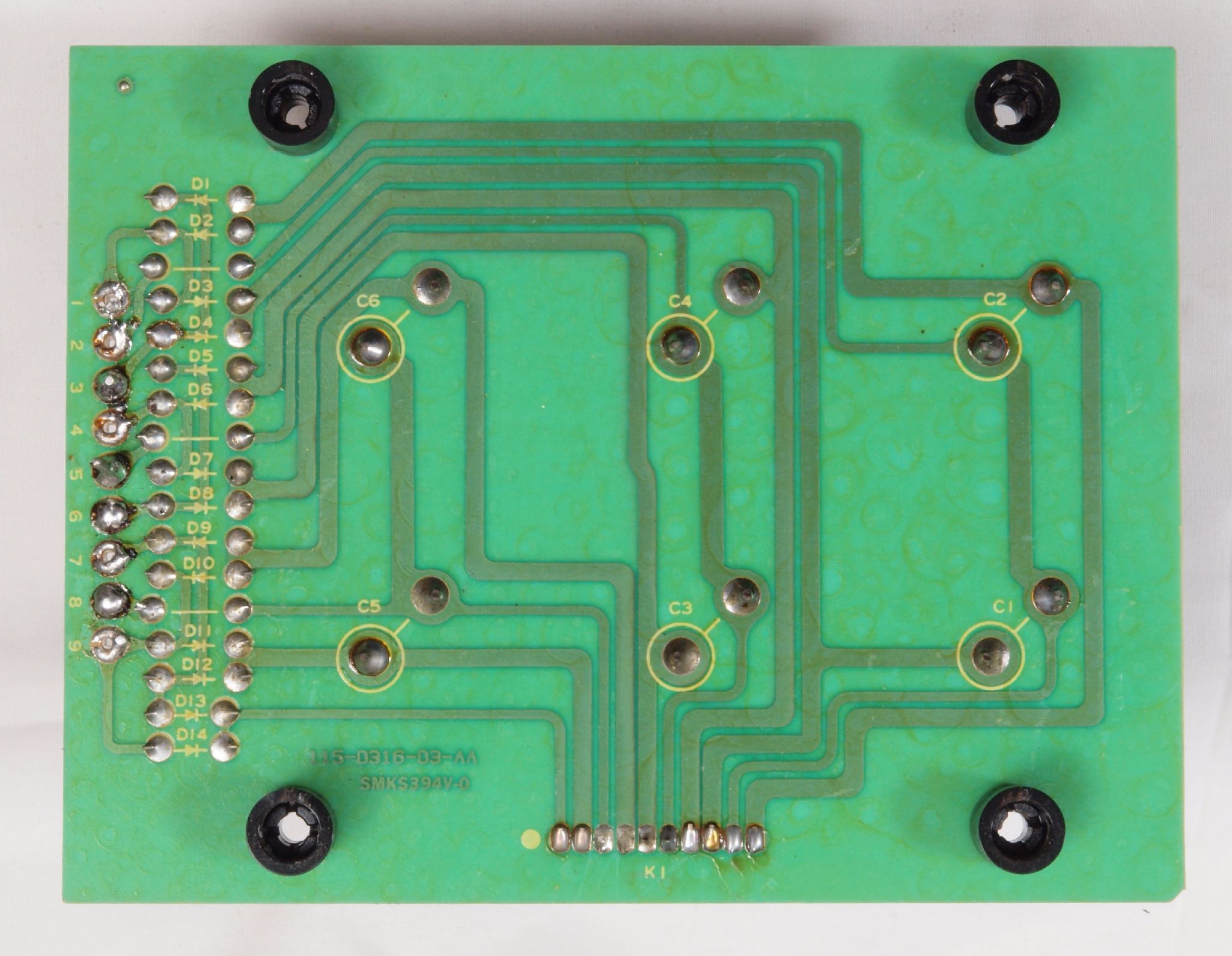

Ｃ９２．　修理前　電源ブロック電解コンデンサー基板裏。

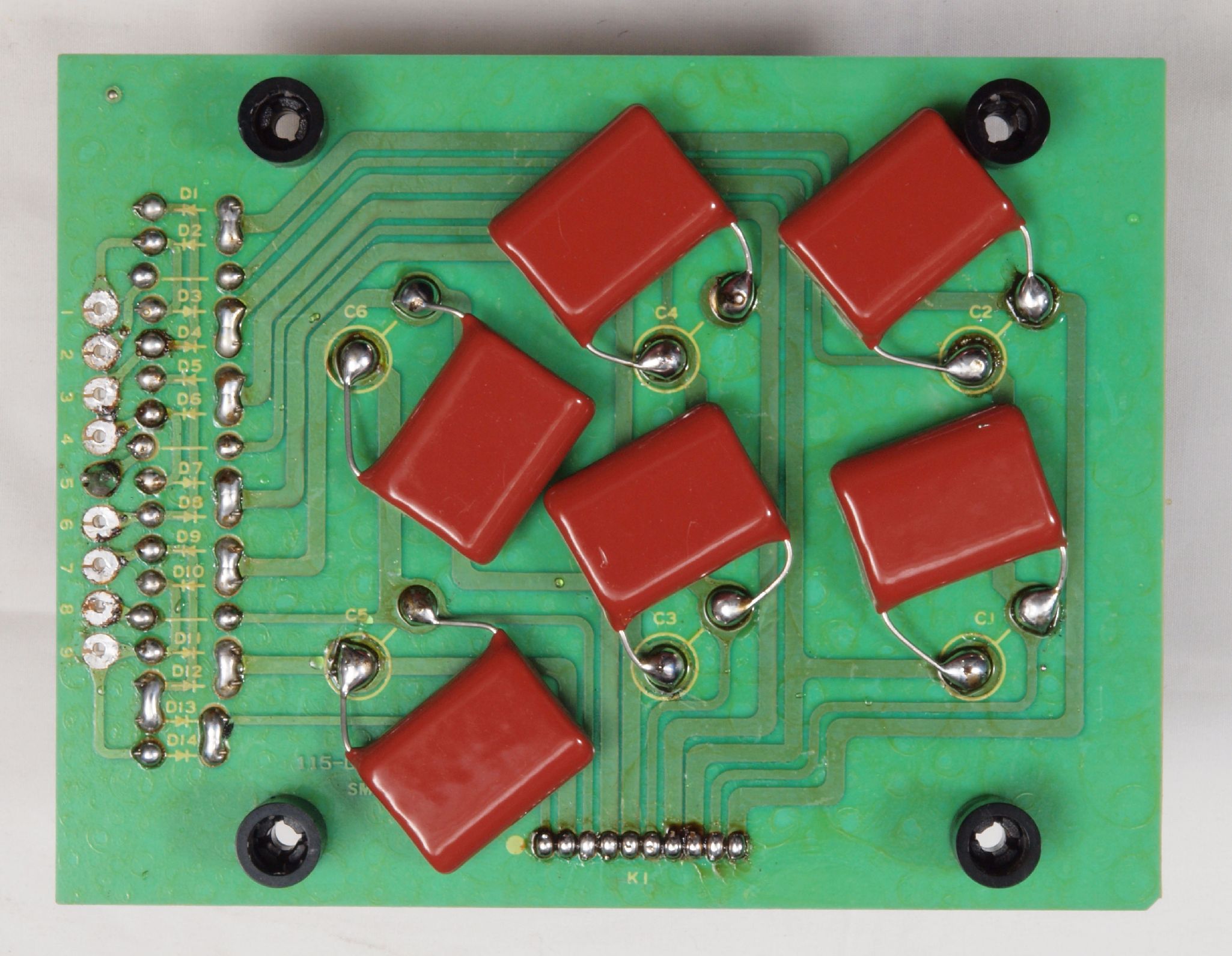

Ｃ９３．　修理（半田補正）後　電源ブロック電解コンデンサー基板裏。
　　　　　　　　　　　　　　　　　　　半田を全部やり直す。　フイルムコンデンサー６個追加

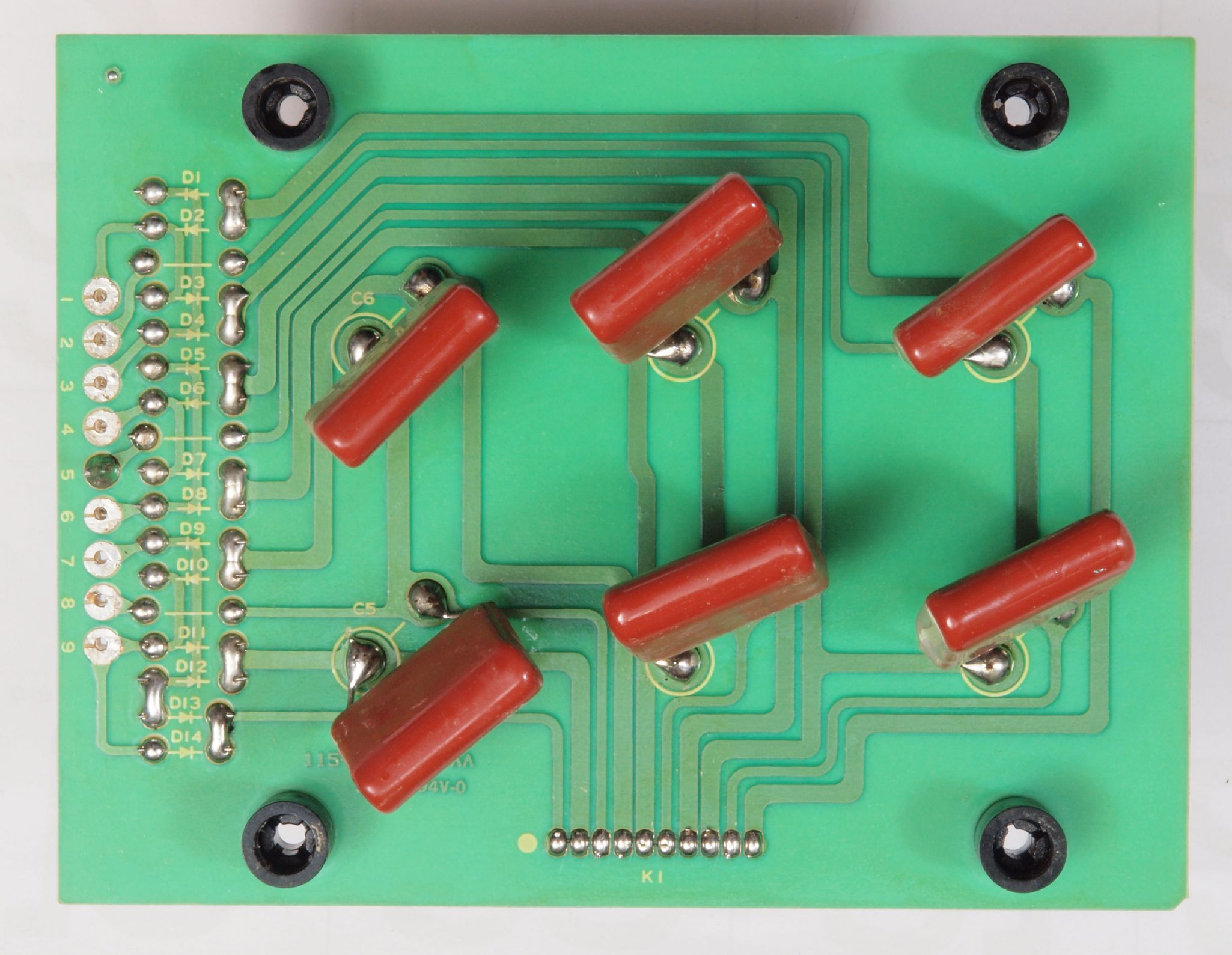

Ｃ９４．　完成基板電源ブロック電解コンデンサー裏。　洗浄後防湿材を塗る。
ＣＡ０．　修理中　前パネルを取り前シャシを倒して修理。

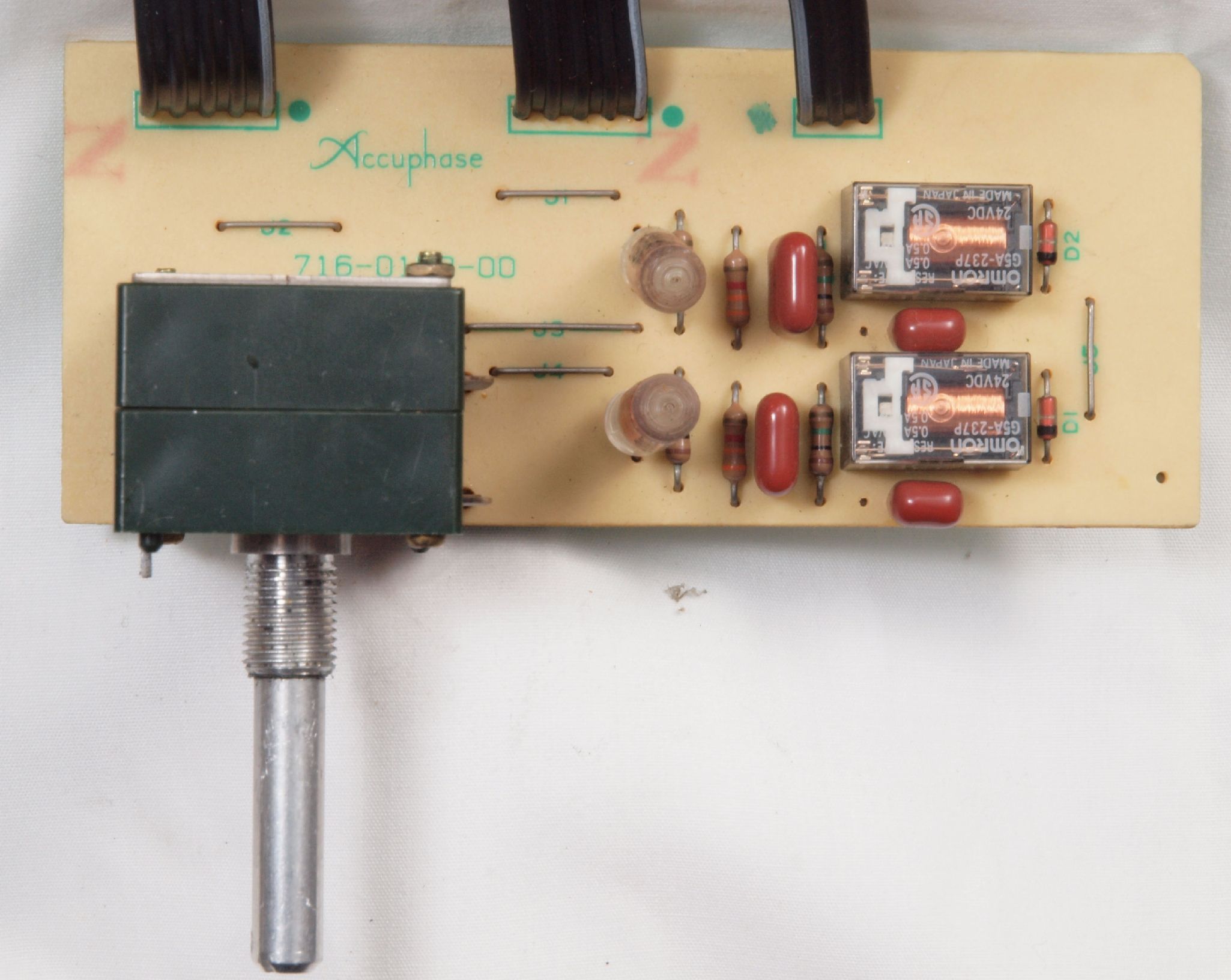

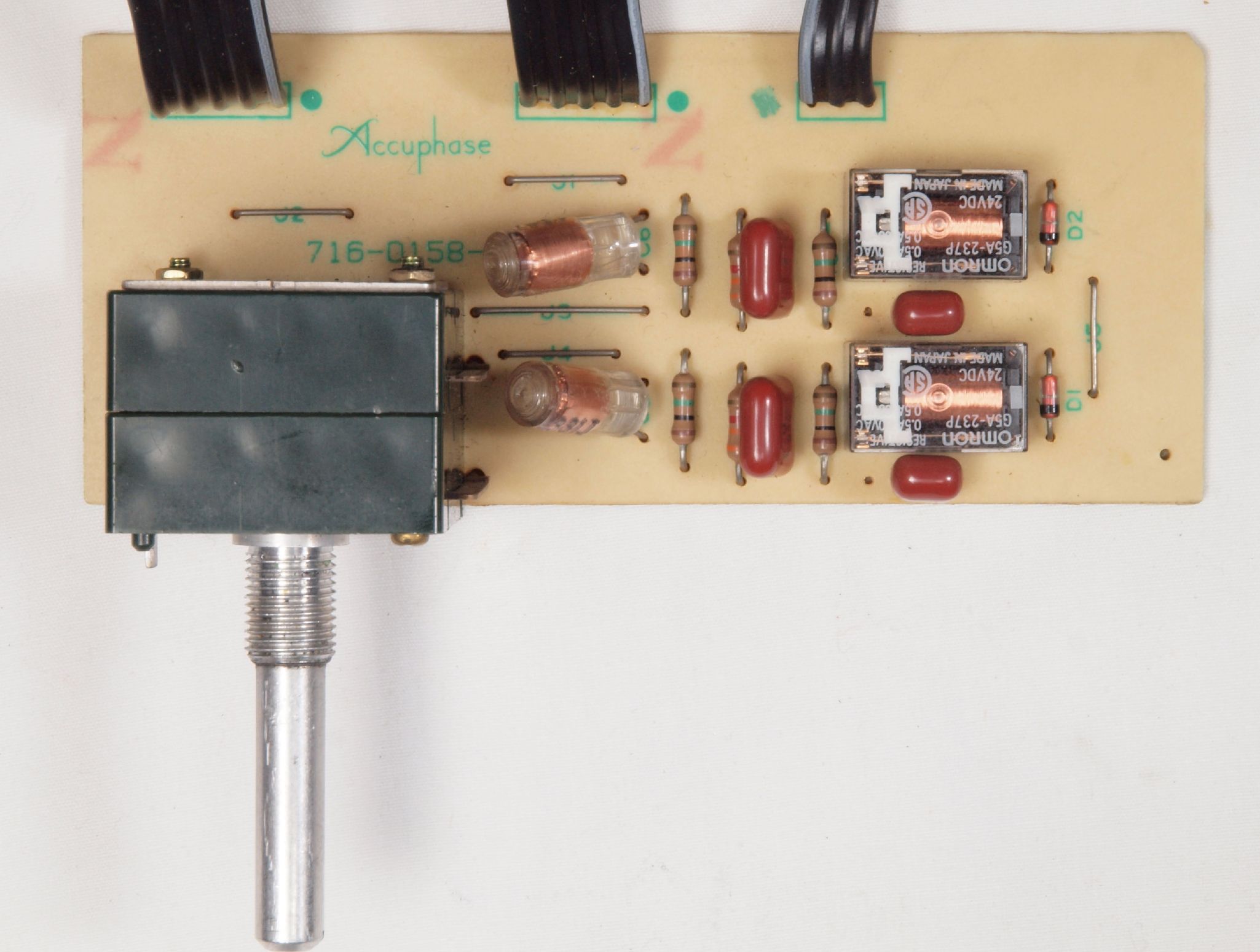

ＣＡ１．　修理前　メインＶＲ基板。
ＣＡ２．　修理後　メインＶＲ基板。　制御リレー２個交換。

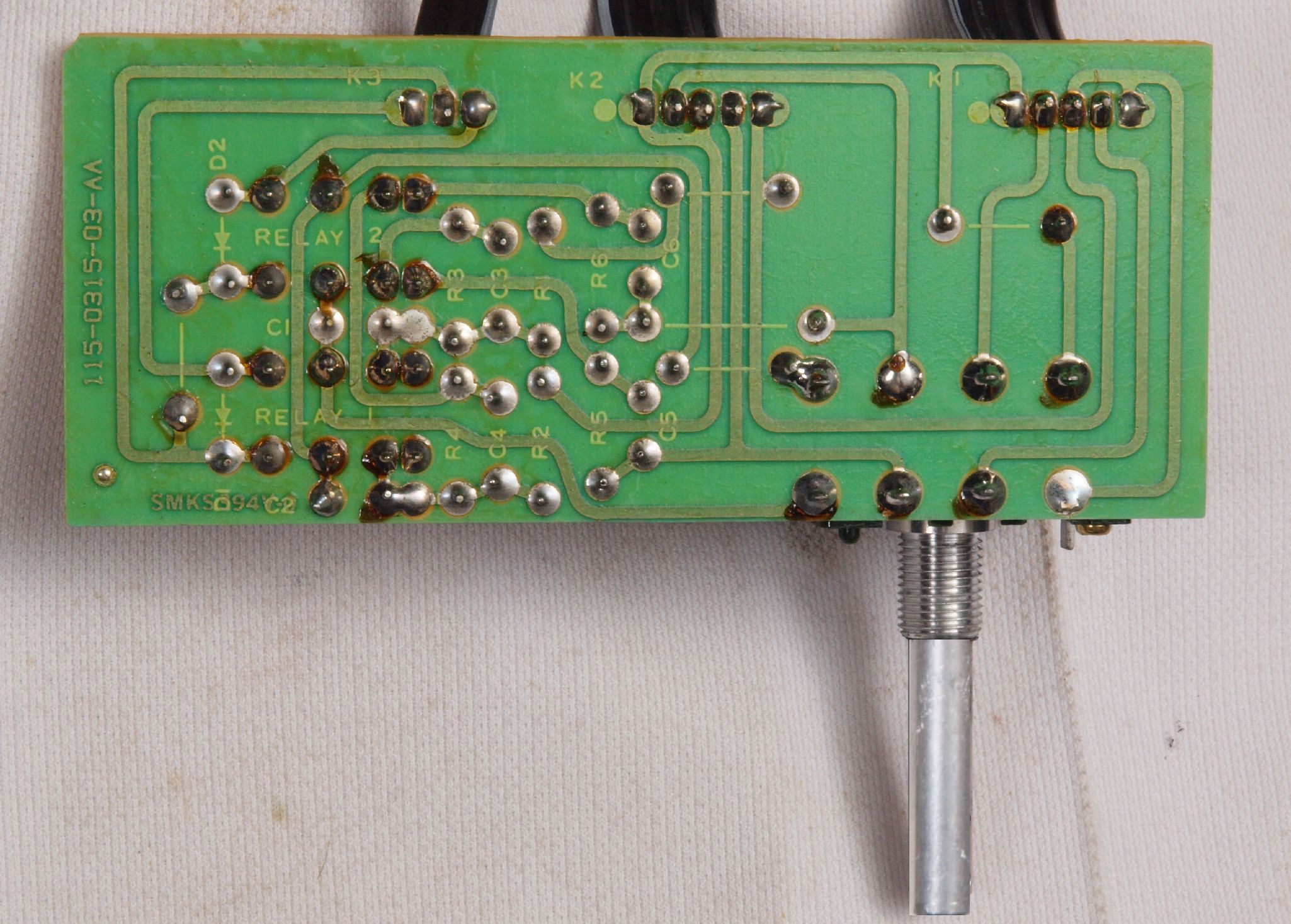

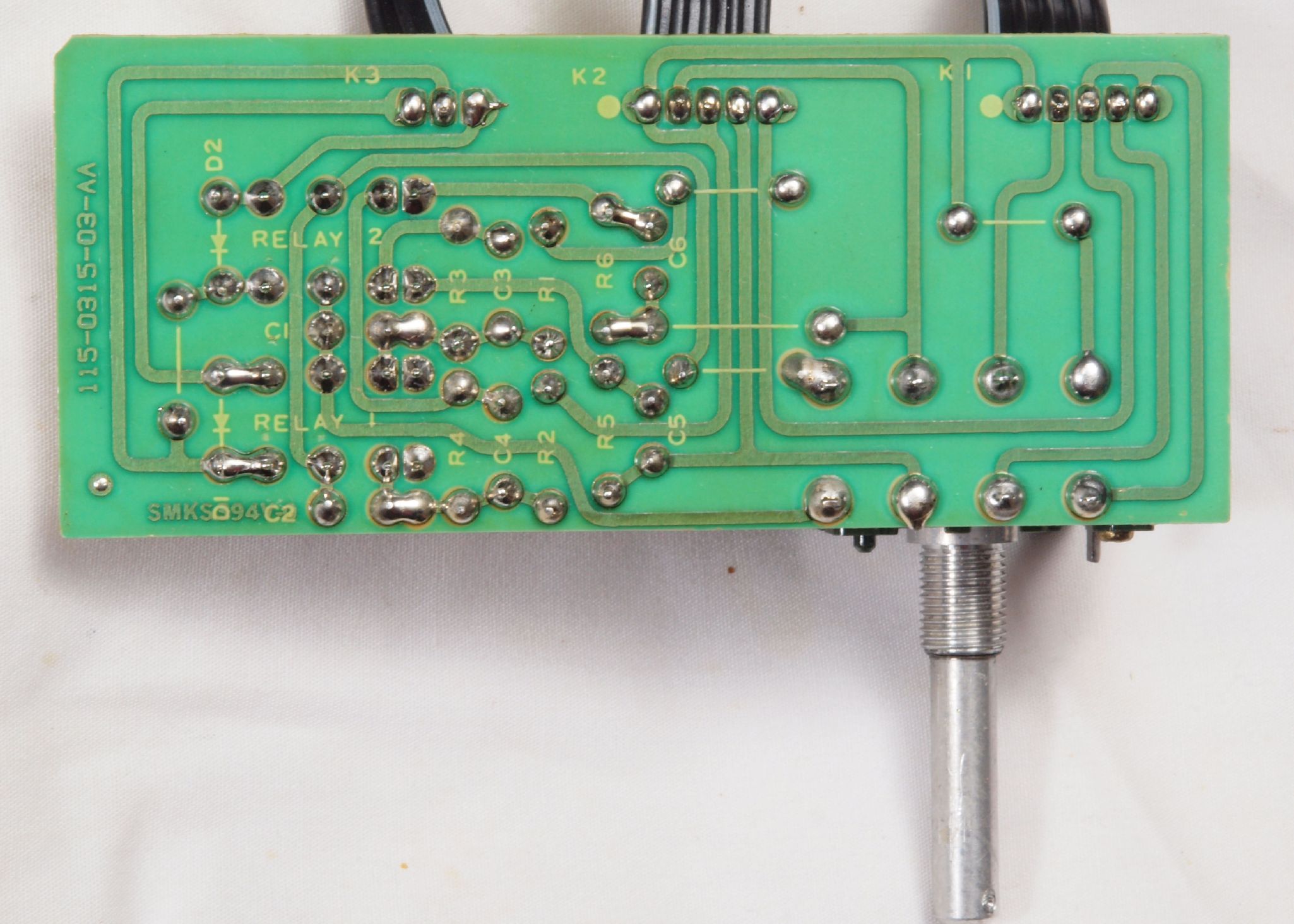

ＣＡ３．　修理前　メインＶＲ基板裏。

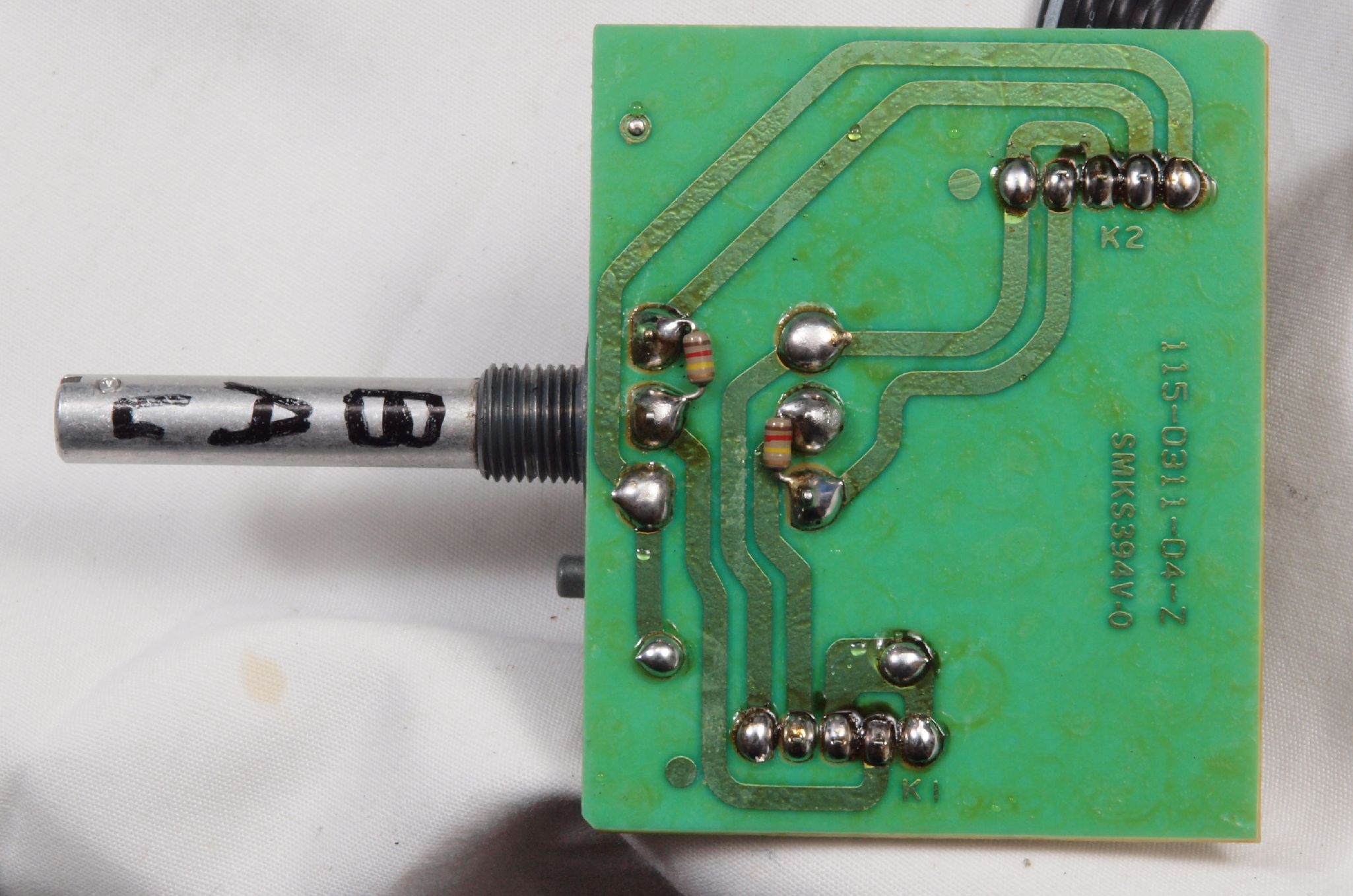

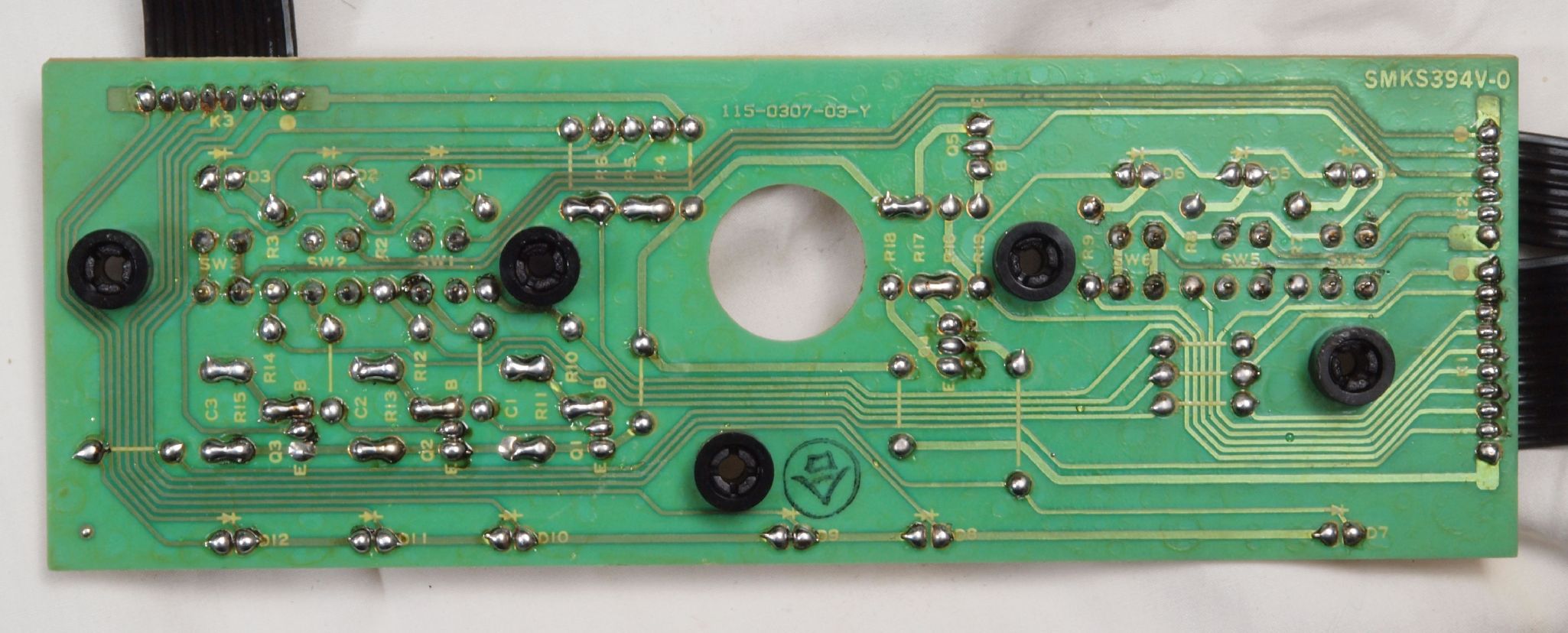

ＣＡ４．　修理（半田補正）後　メインＶＲ基板裏。　半田を全部やり直す。
ＣＡ５．　完成メインＶＲ基板裏。　洗浄後防湿材を塗る。

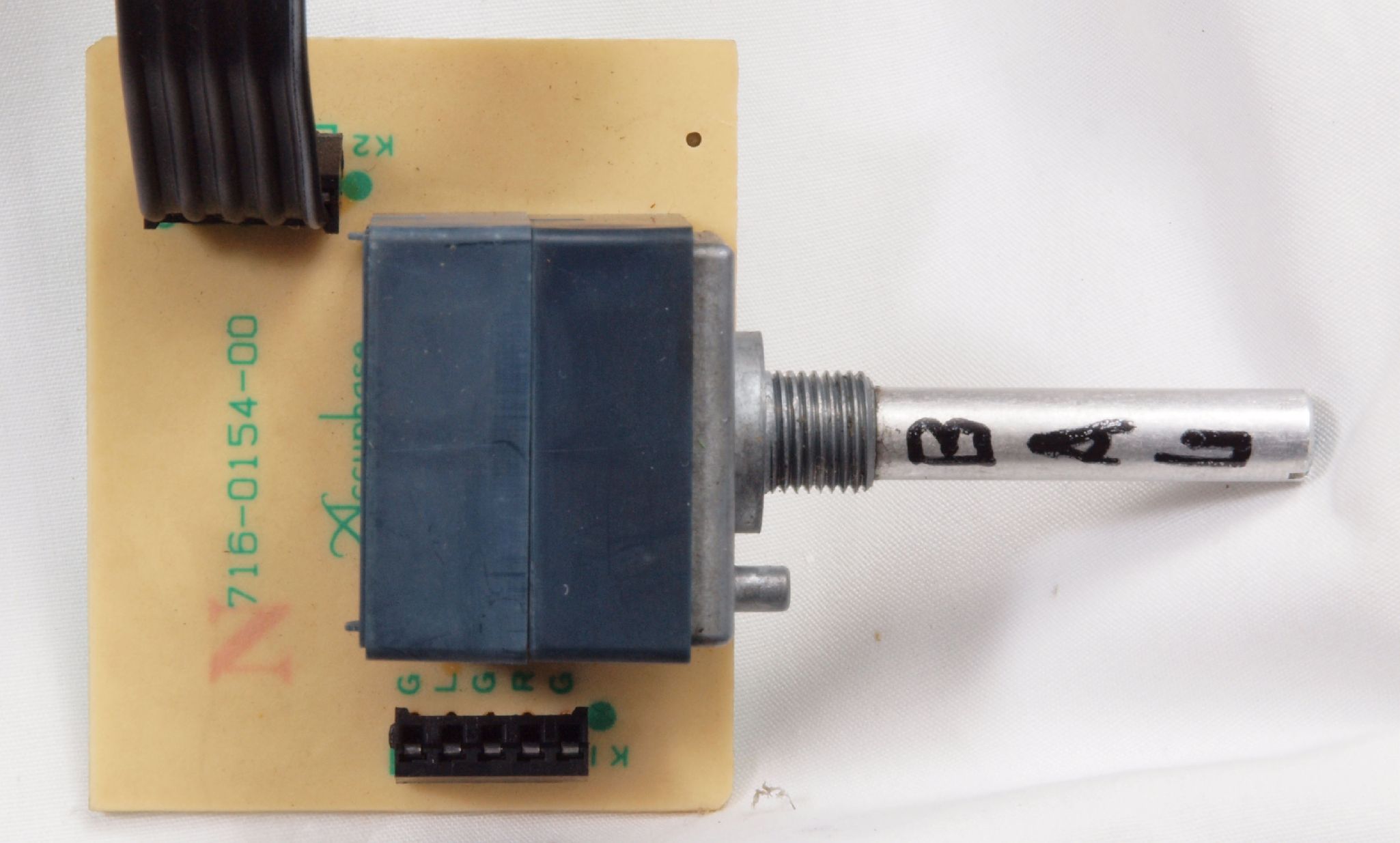

ＣＢ１．　修理前　バランスＶＲ基板。

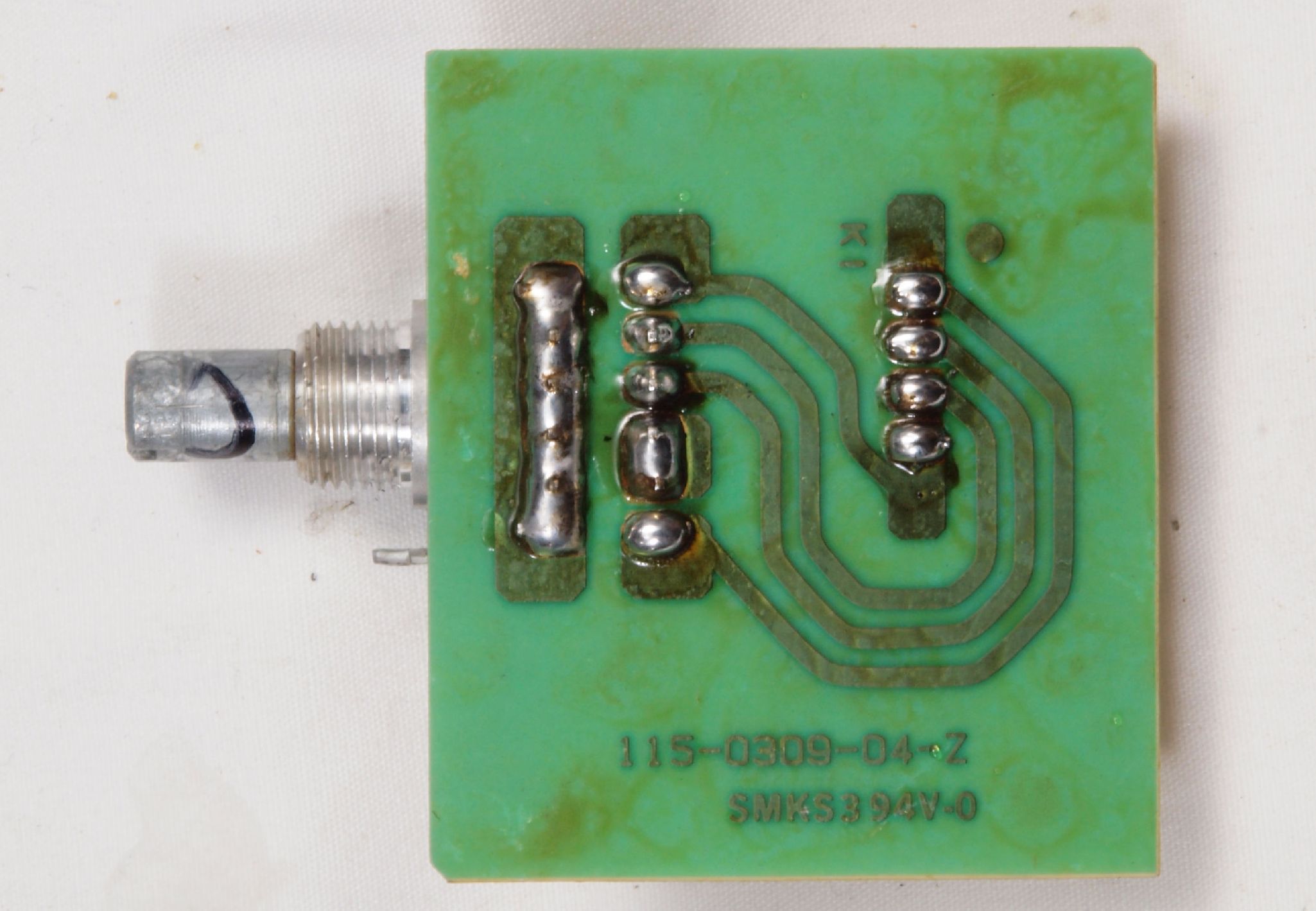

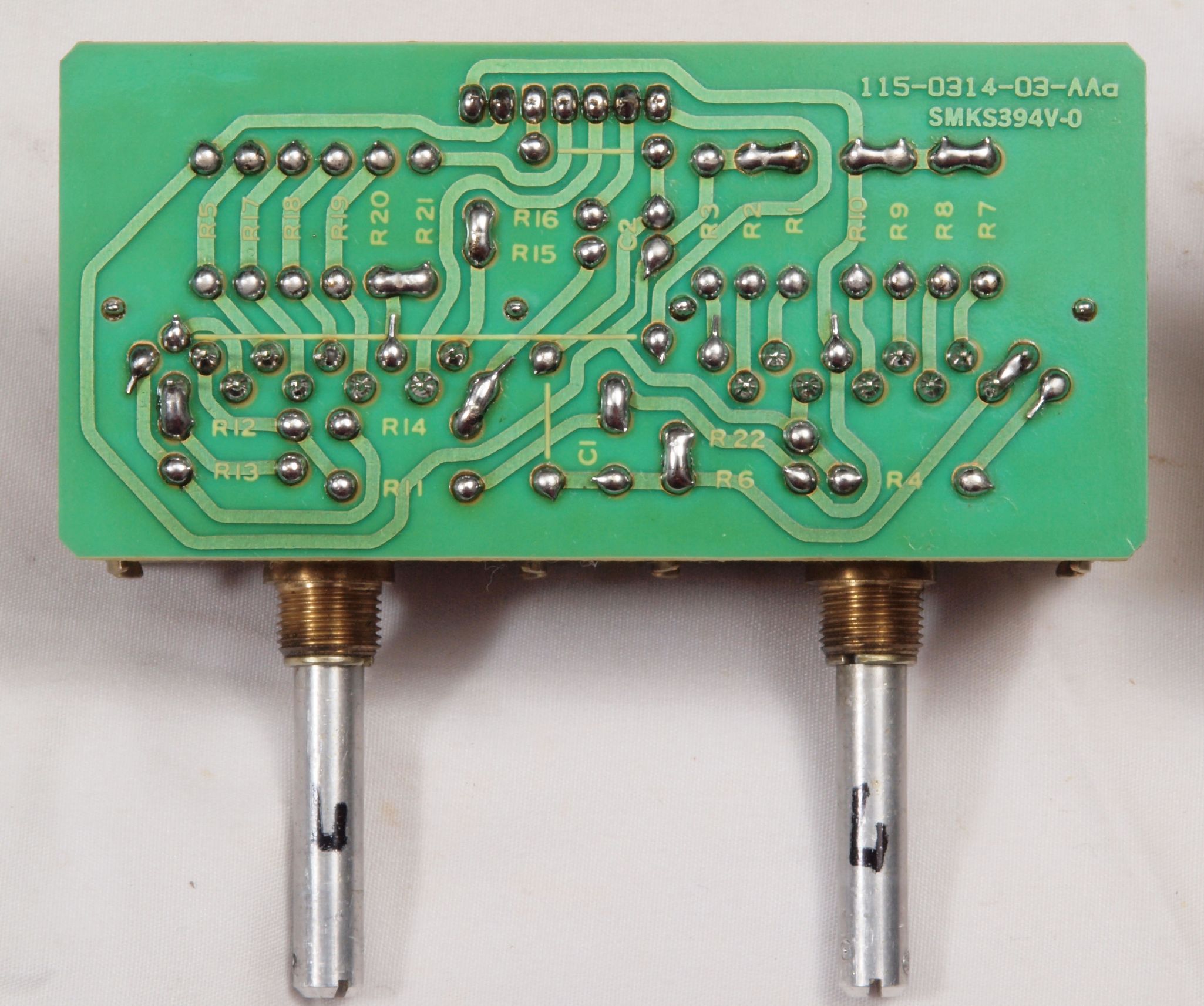

ＣＢ２．　修理前　バランスＶＲ基板裏。

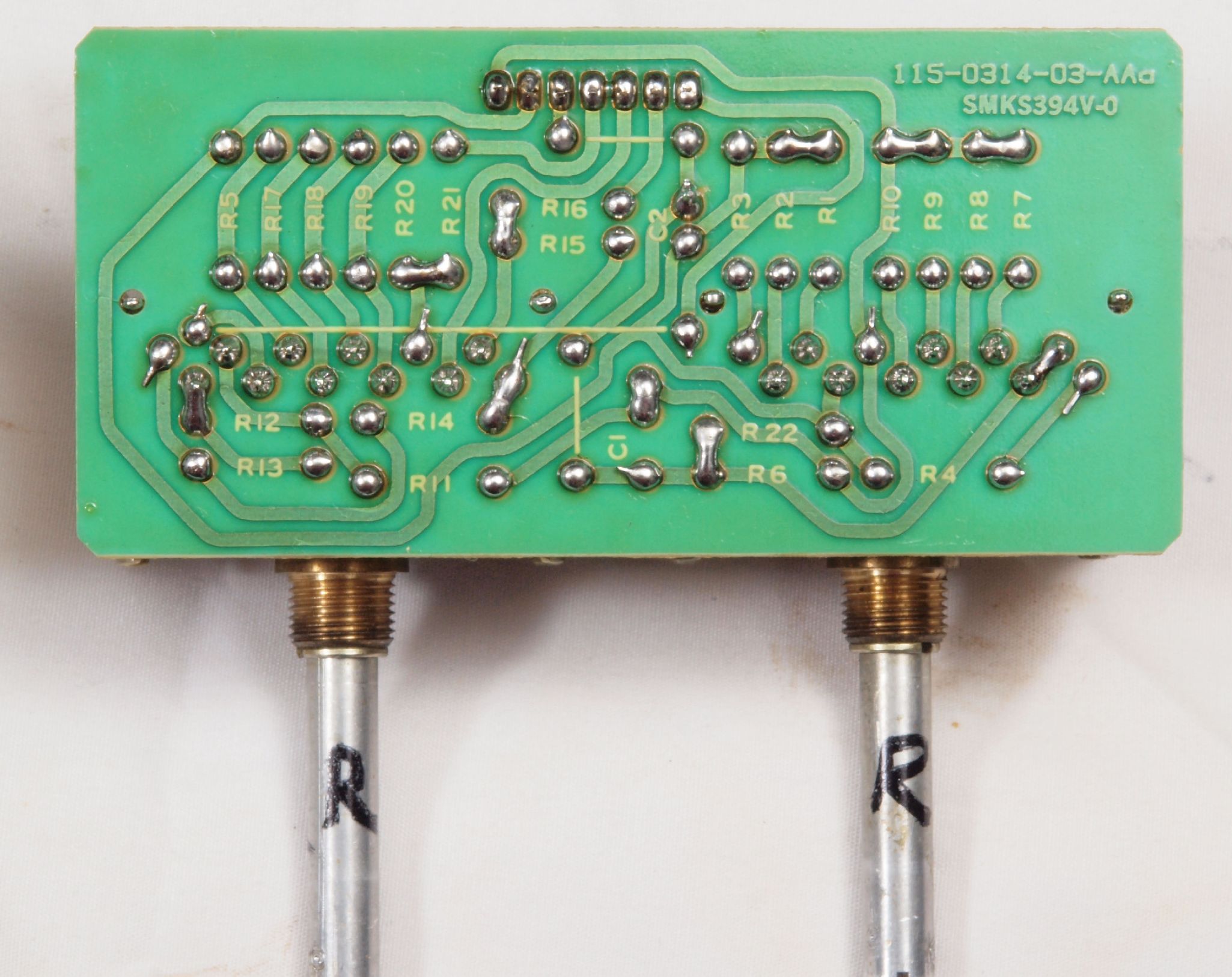

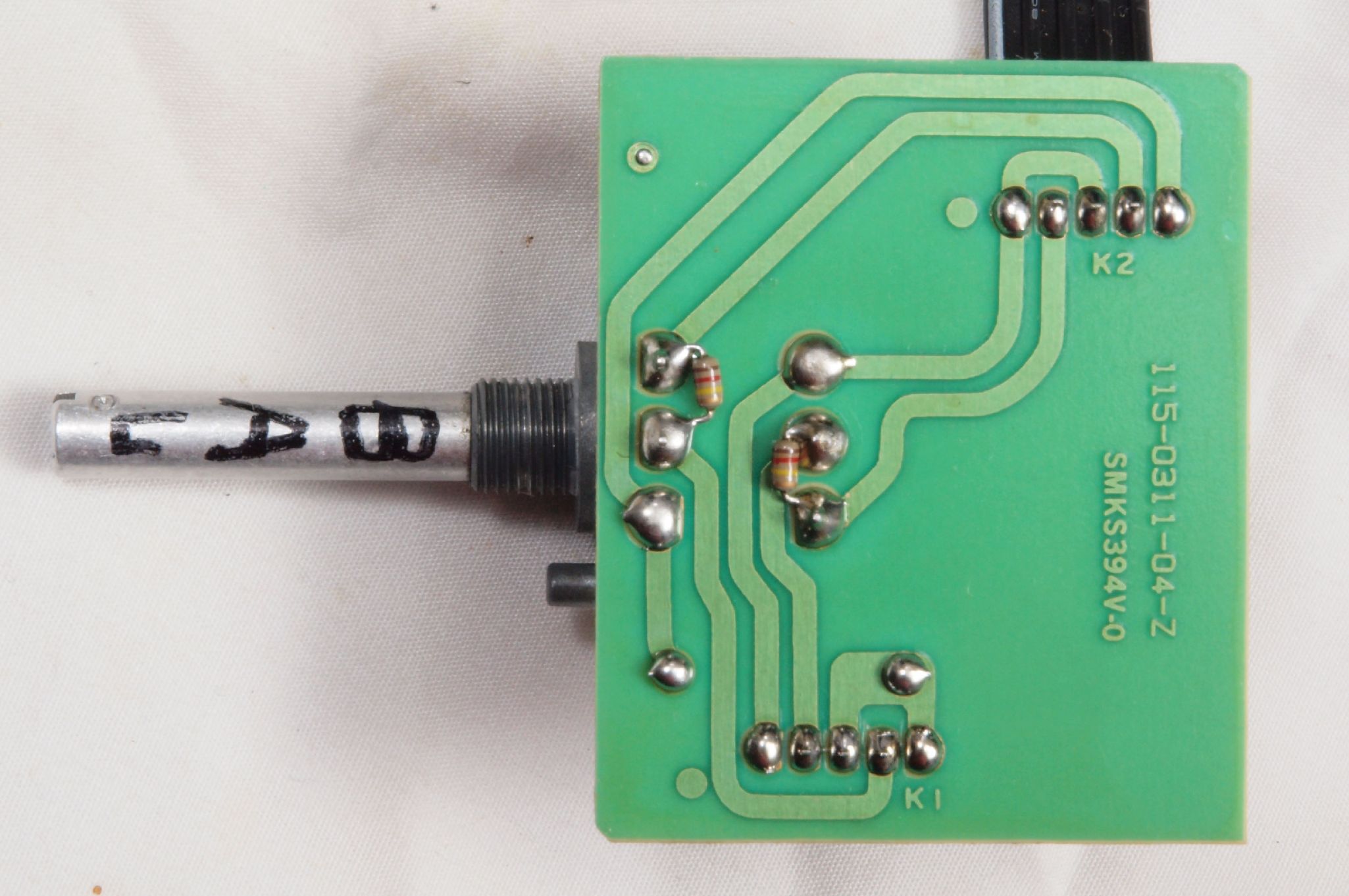

ＣＢ３．　修理（半田補正）後　バランスＶＲ基板裏。　半田を全部やり直す。　抵抗２個追加。
ＣＢ４．　完成バランスＶＲ基板裏。　洗浄後防湿材を塗る。

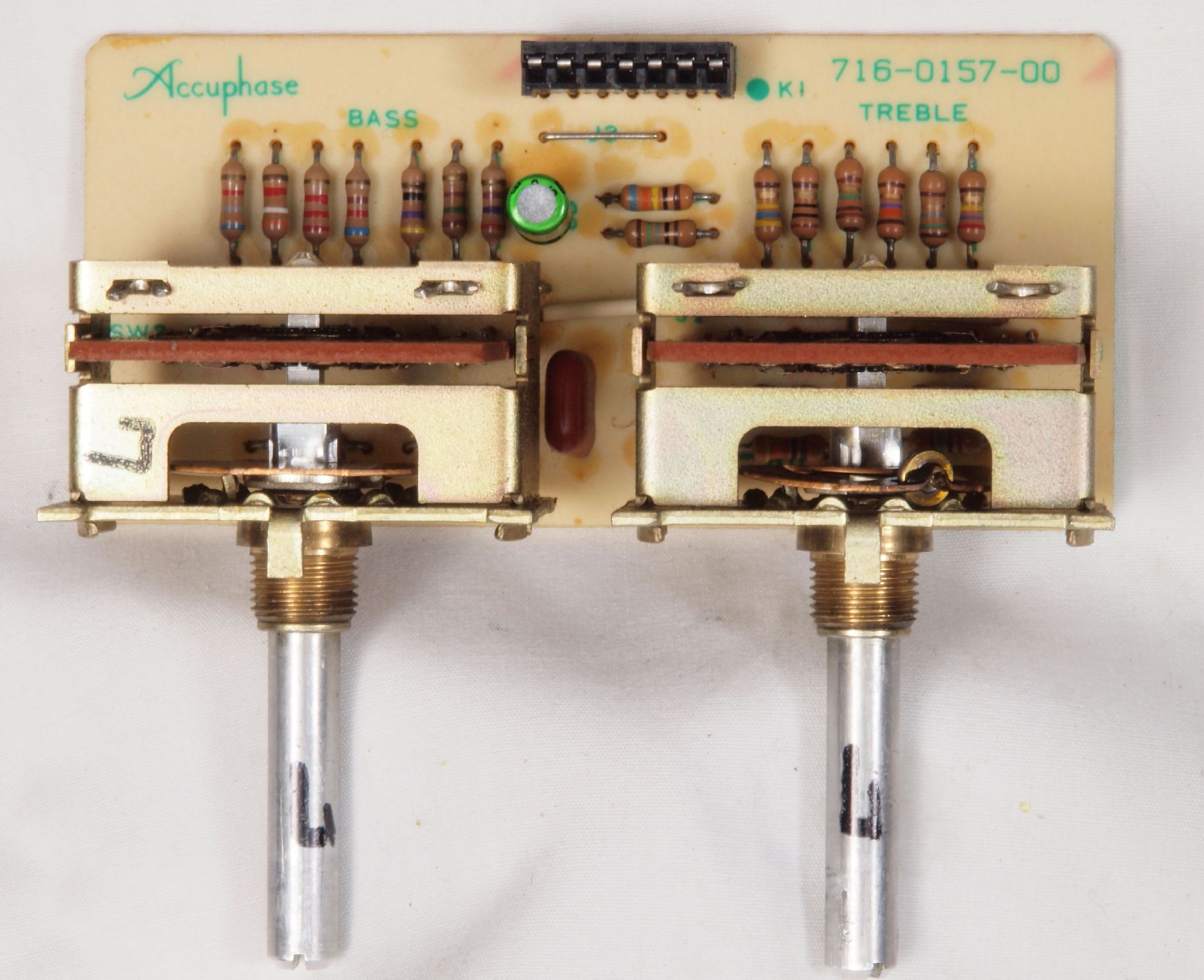

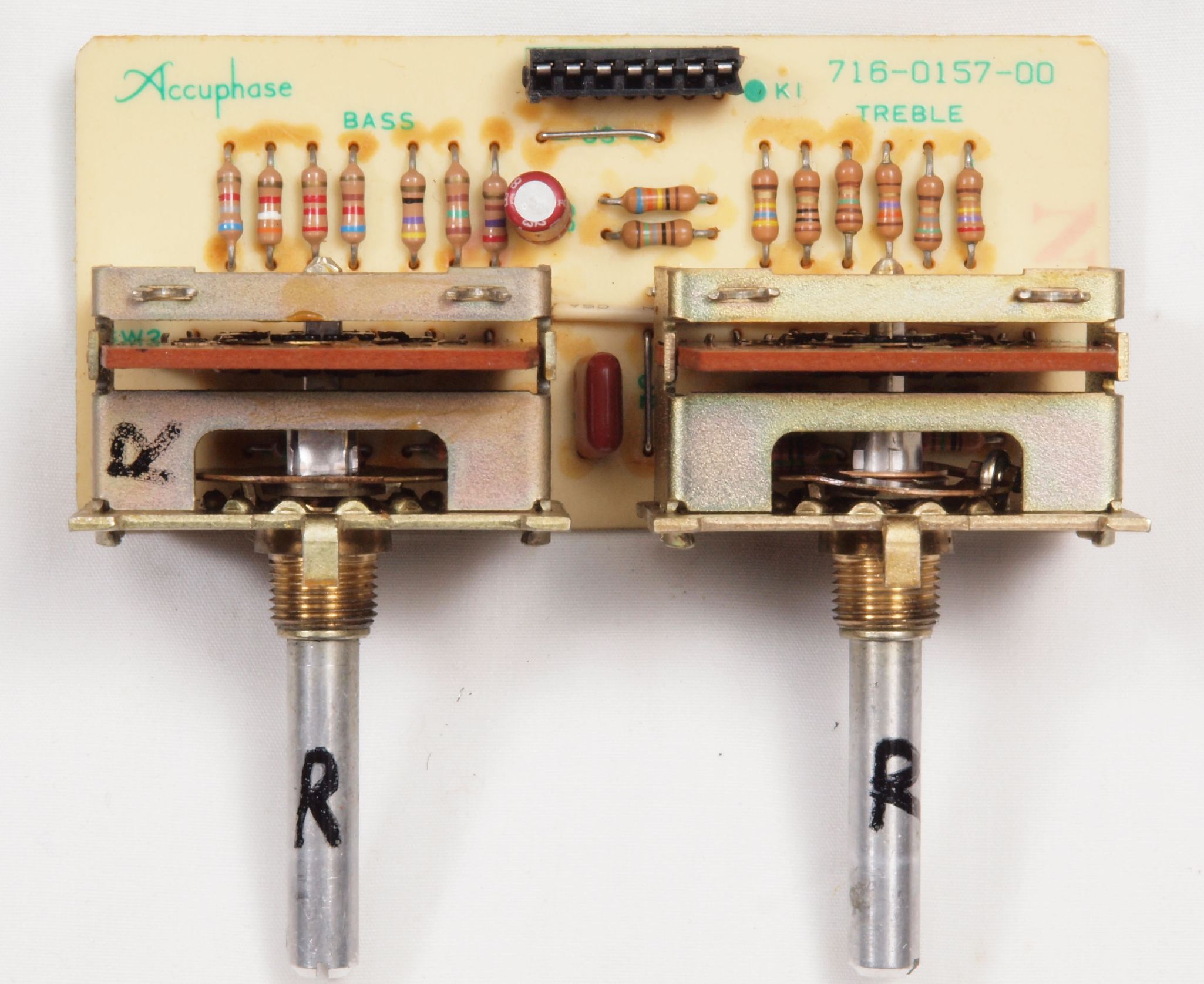

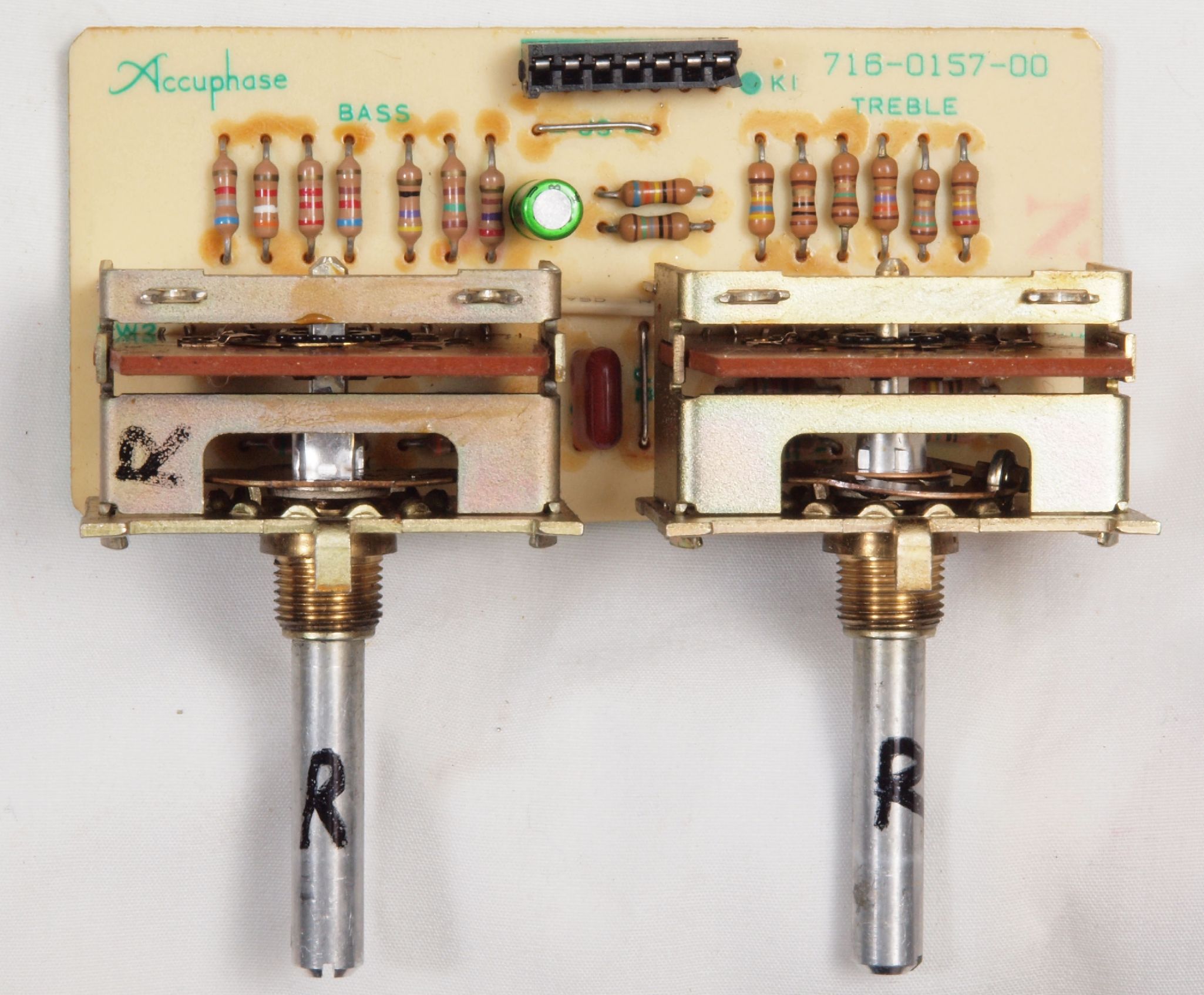

ＣＣ１．　修理前　右側トーンコントロールＶＲ基板。
ＣＣ２．　修理後　右側トーンコントロールＶＲ基板。電解コンデンサー１個交換。

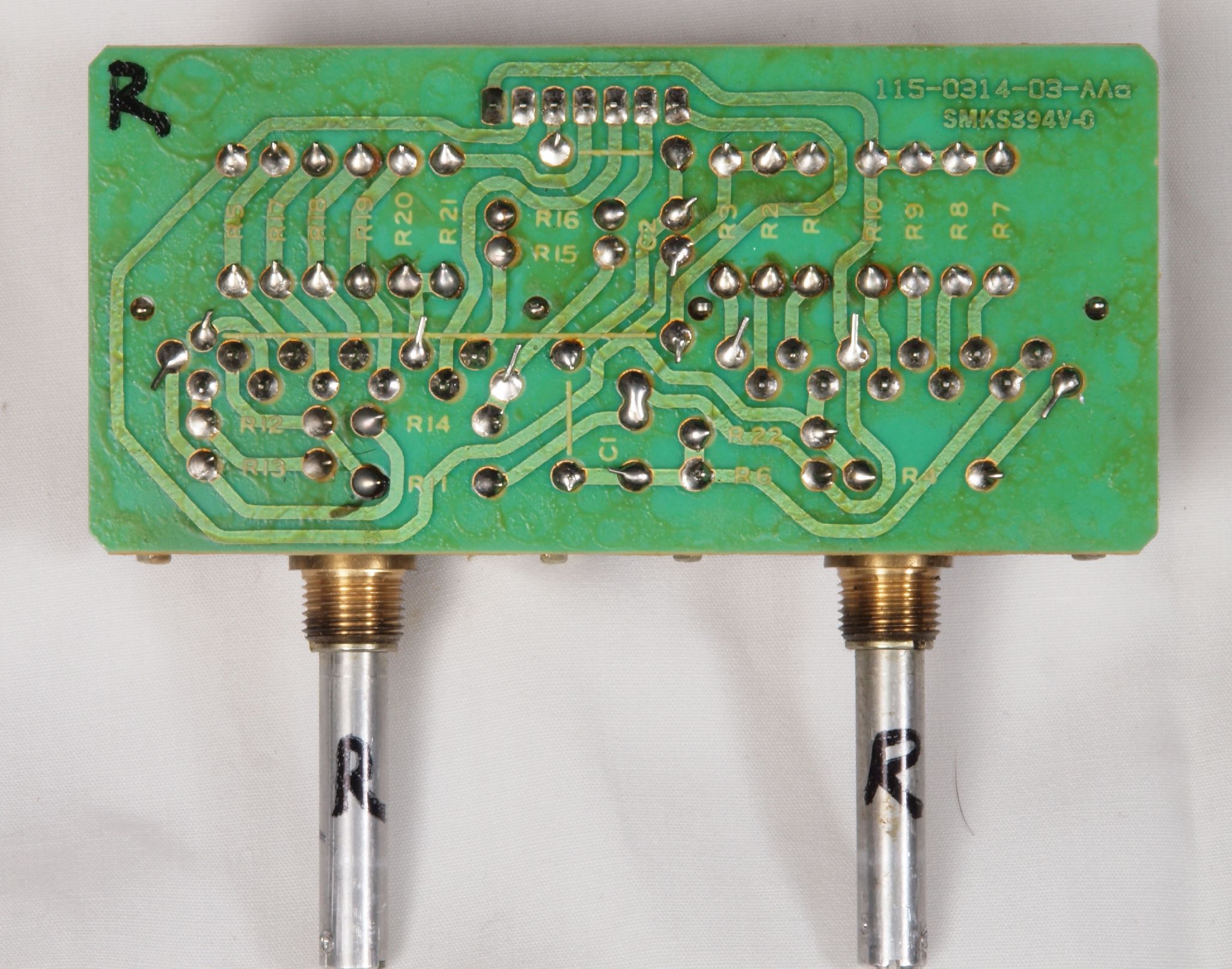

ＣＣ３．　修理前　右側トーンコントロールＶＲ基板裏。

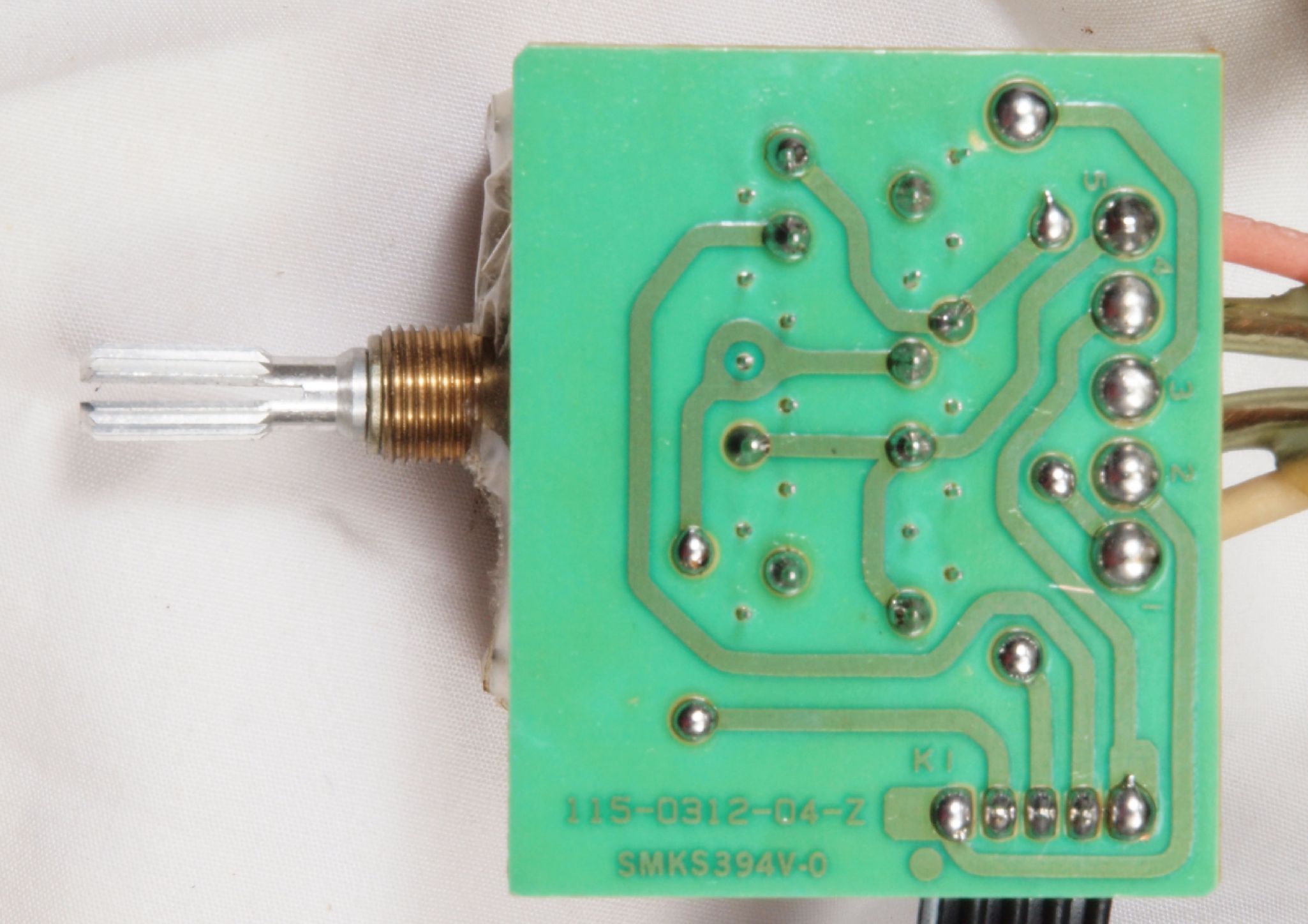

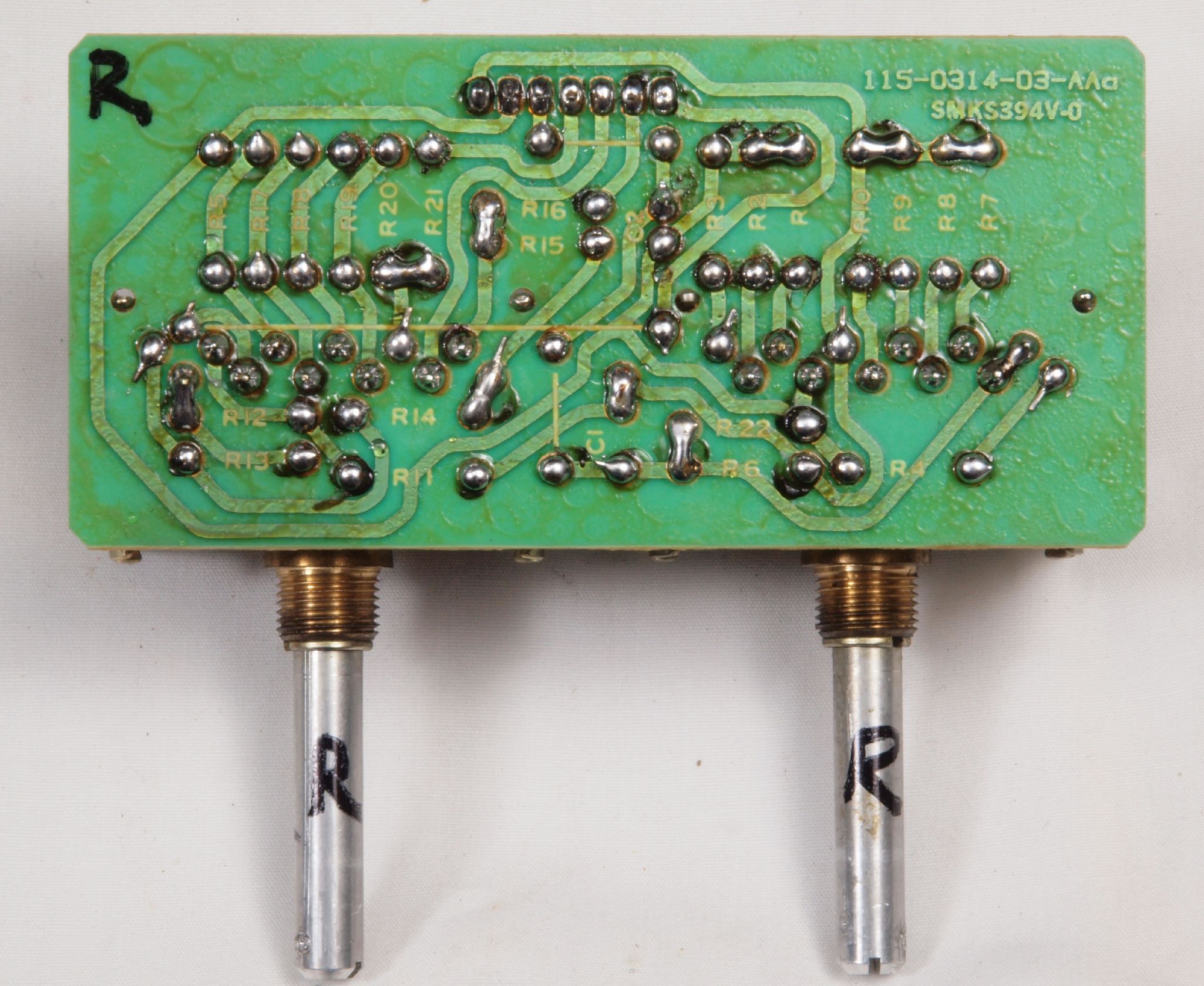

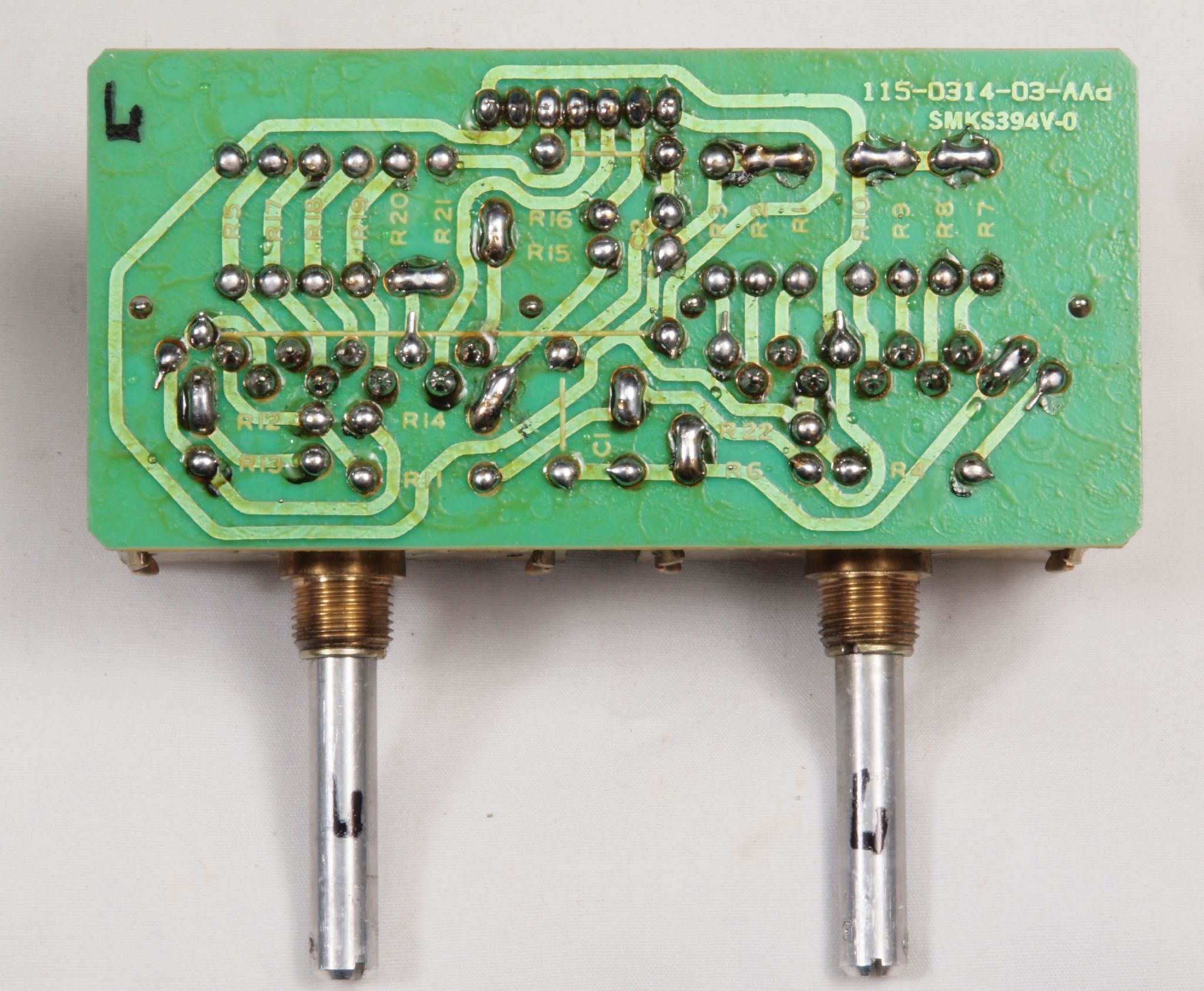

ＣＣ４．　修理（半田補正）後　右側トーンコントロールＶＲ基板裏。　半田を全部やり直す。
ＣＣ５．　完成右側トーンコントロールＶＲ基板裏。　洗浄後防湿材を塗る。

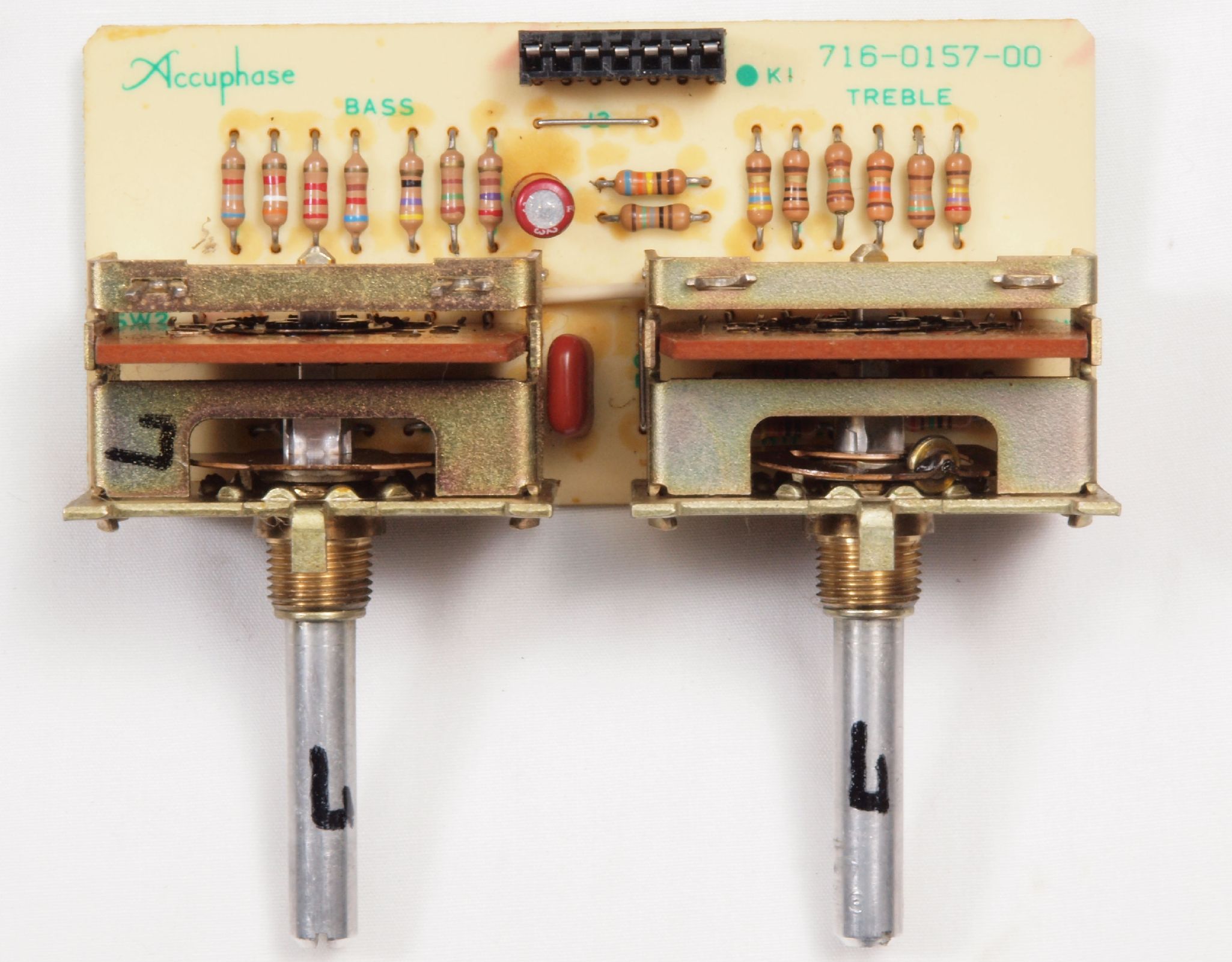

ＣＤ１．　修理前　左側トーンコントロールＶＲ基板。
ＣＤ２．　修理後　左側トーンコントロールＶＲ基板。電解コンデンサー１個交換。

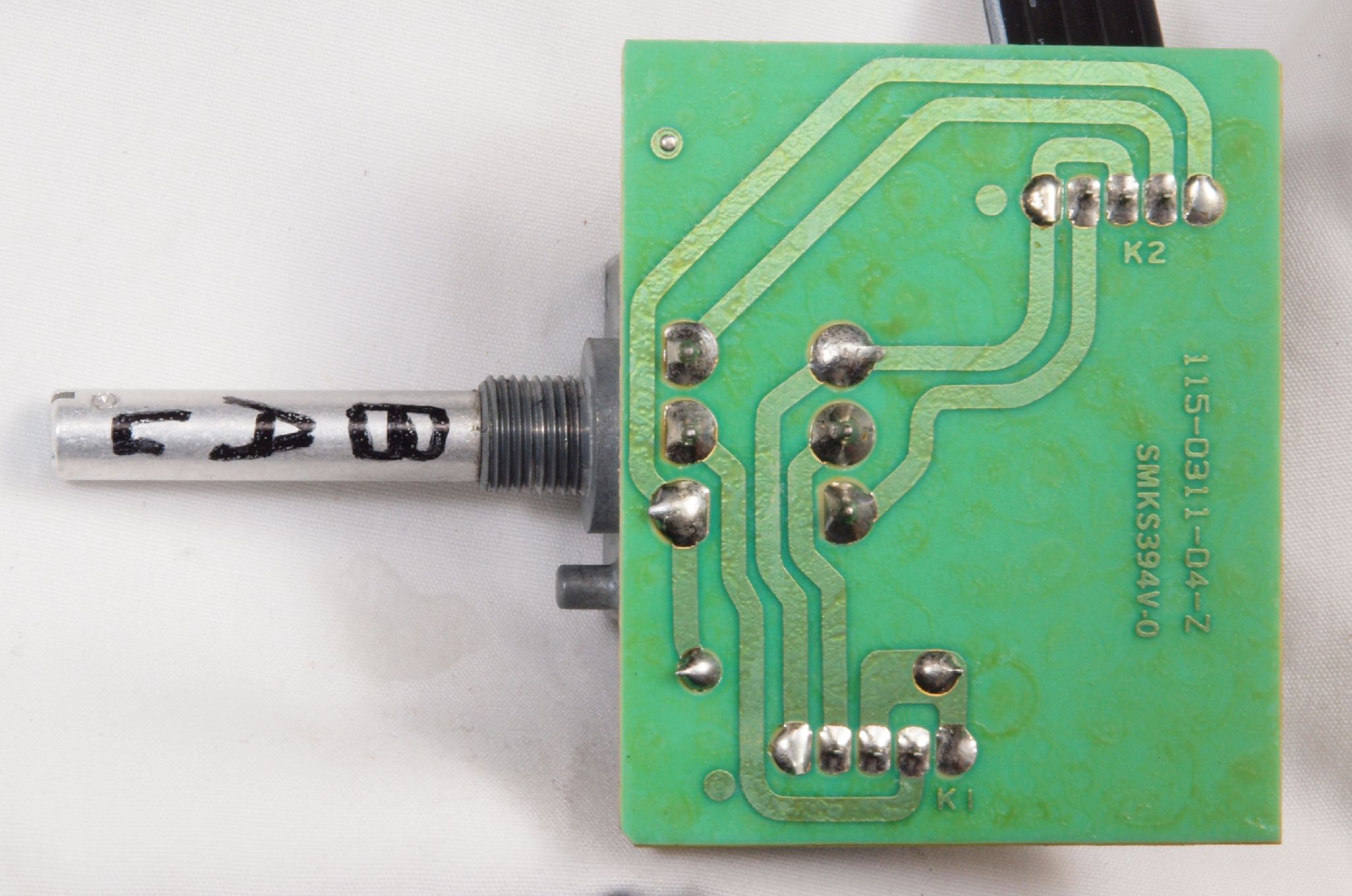

ＣＤ３．　修理前　左側トーンコントロールＶＲ基板裏。

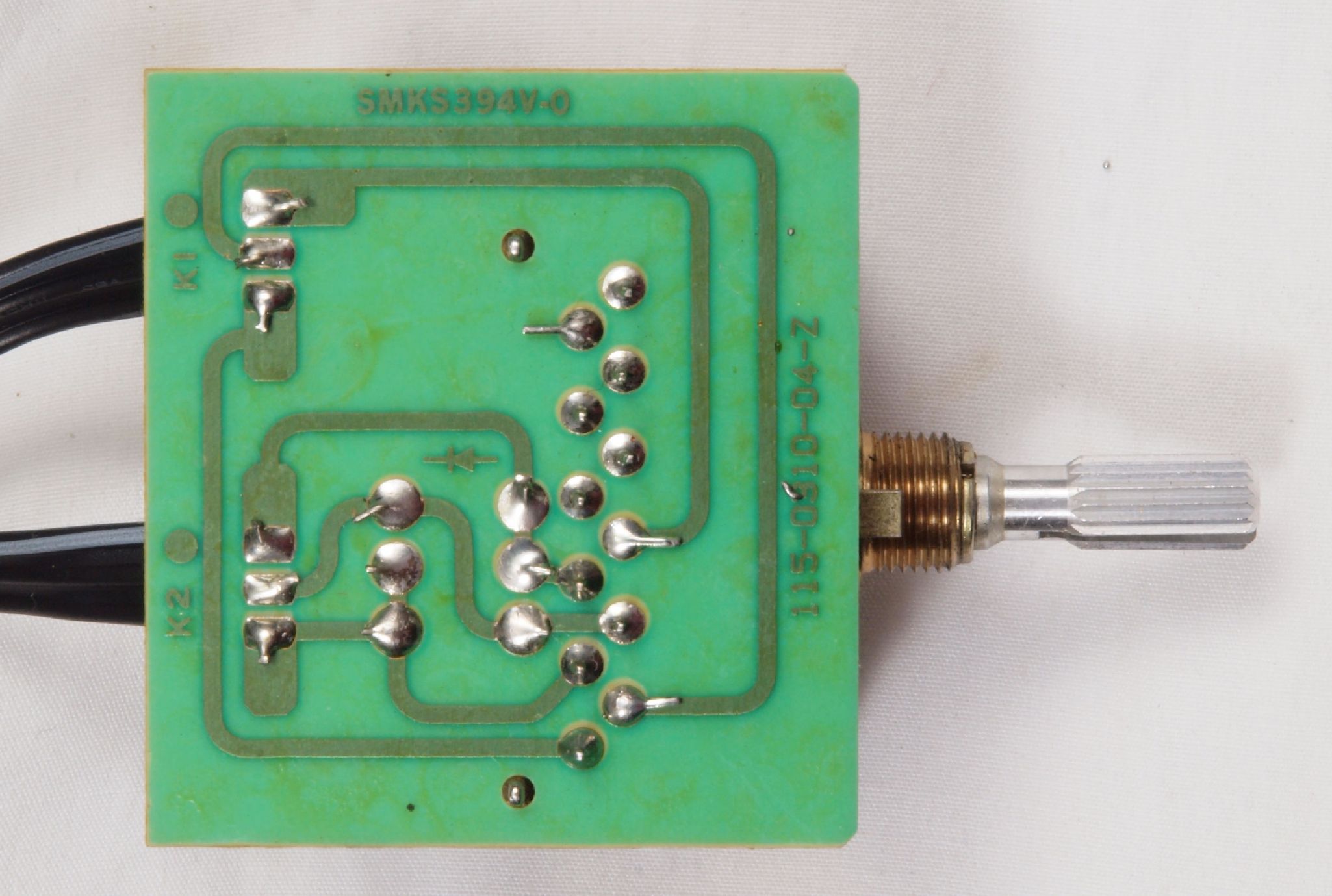

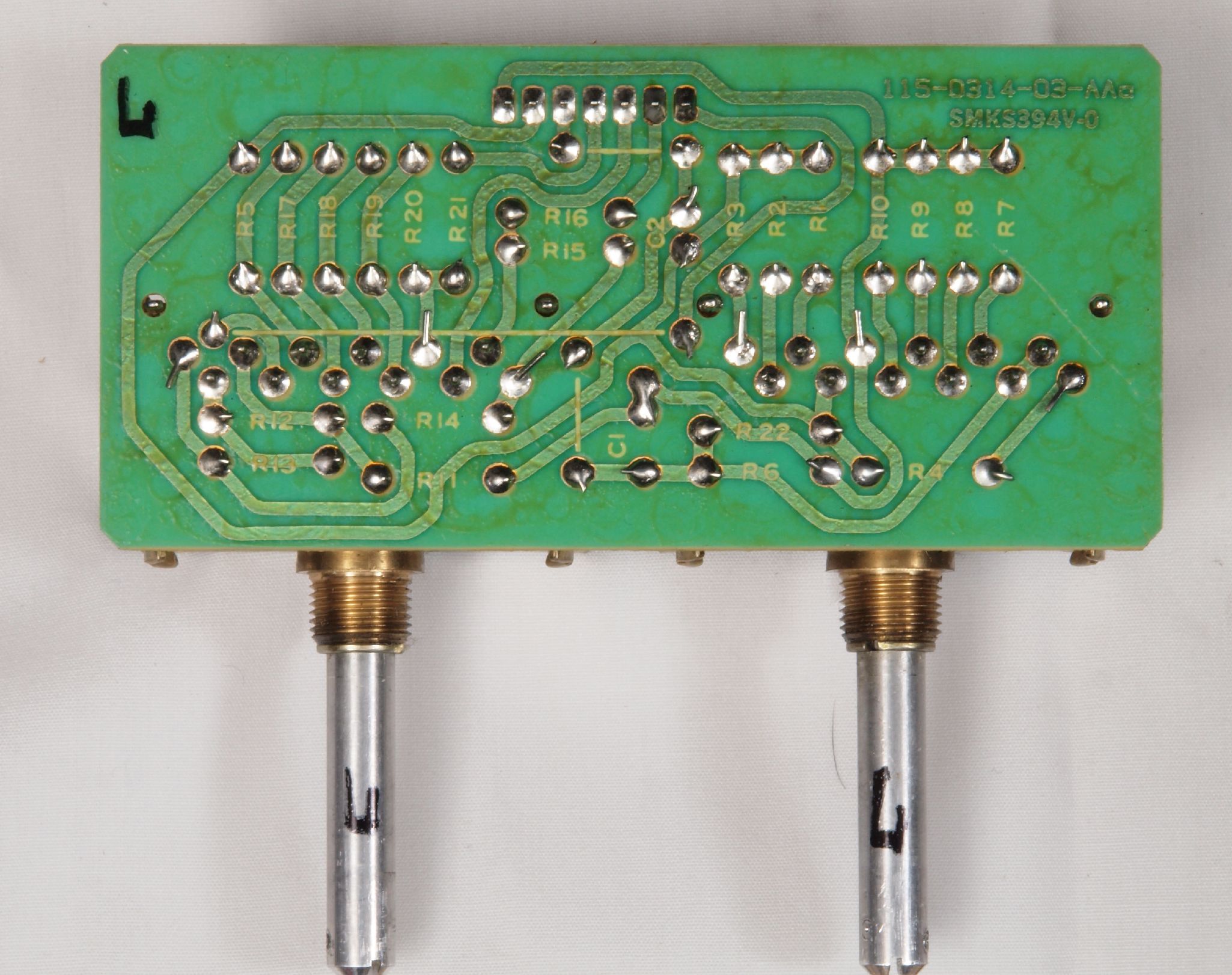

ＣＤ４．　修理（半田補正）後　左側トーンコントロールＶＲ基板裏。　半田を全部やり直す。

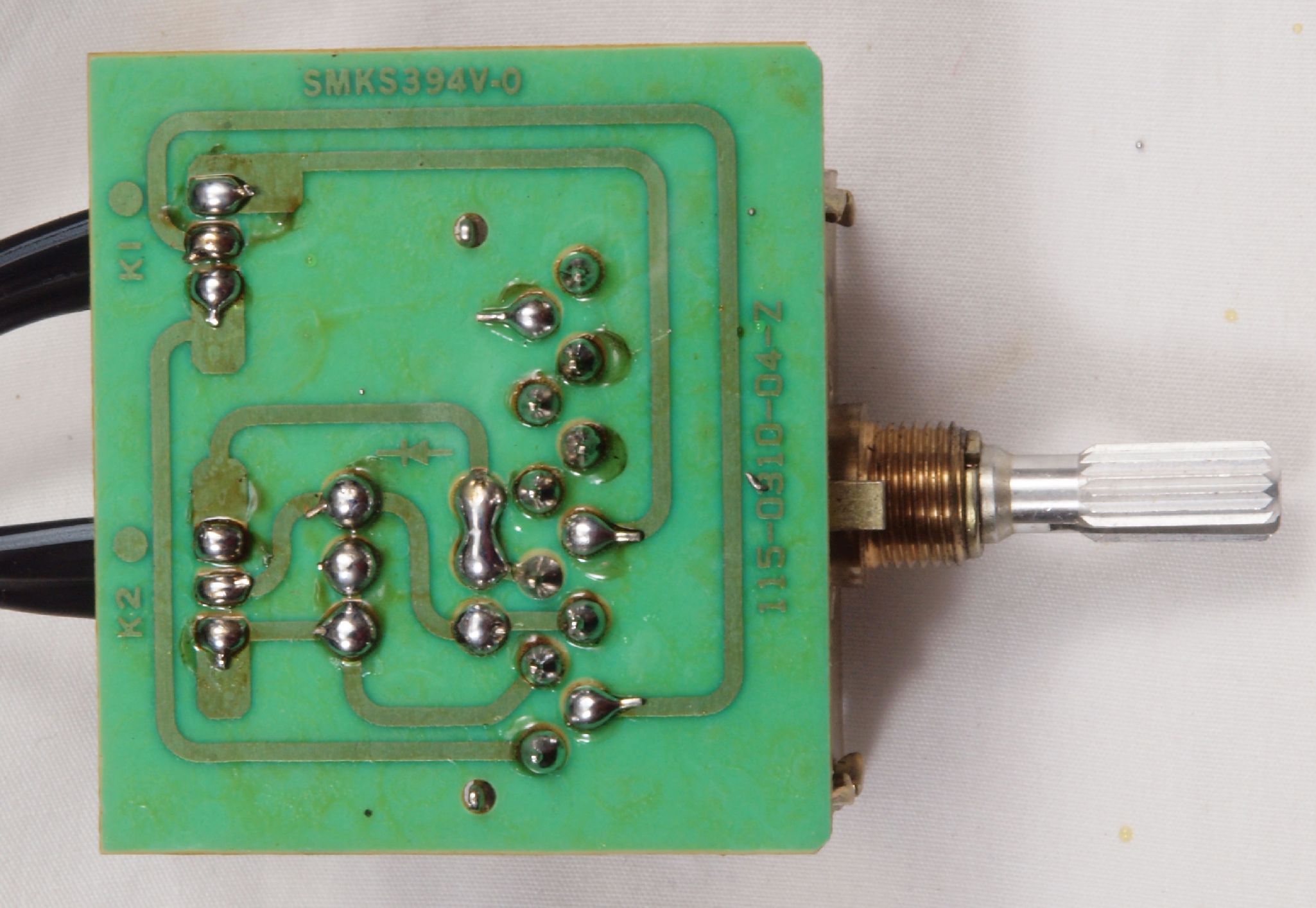

ＣＤ５．　完成左側トーンコントロールＶＲ基板裏。　洗浄後防湿材を塗る。

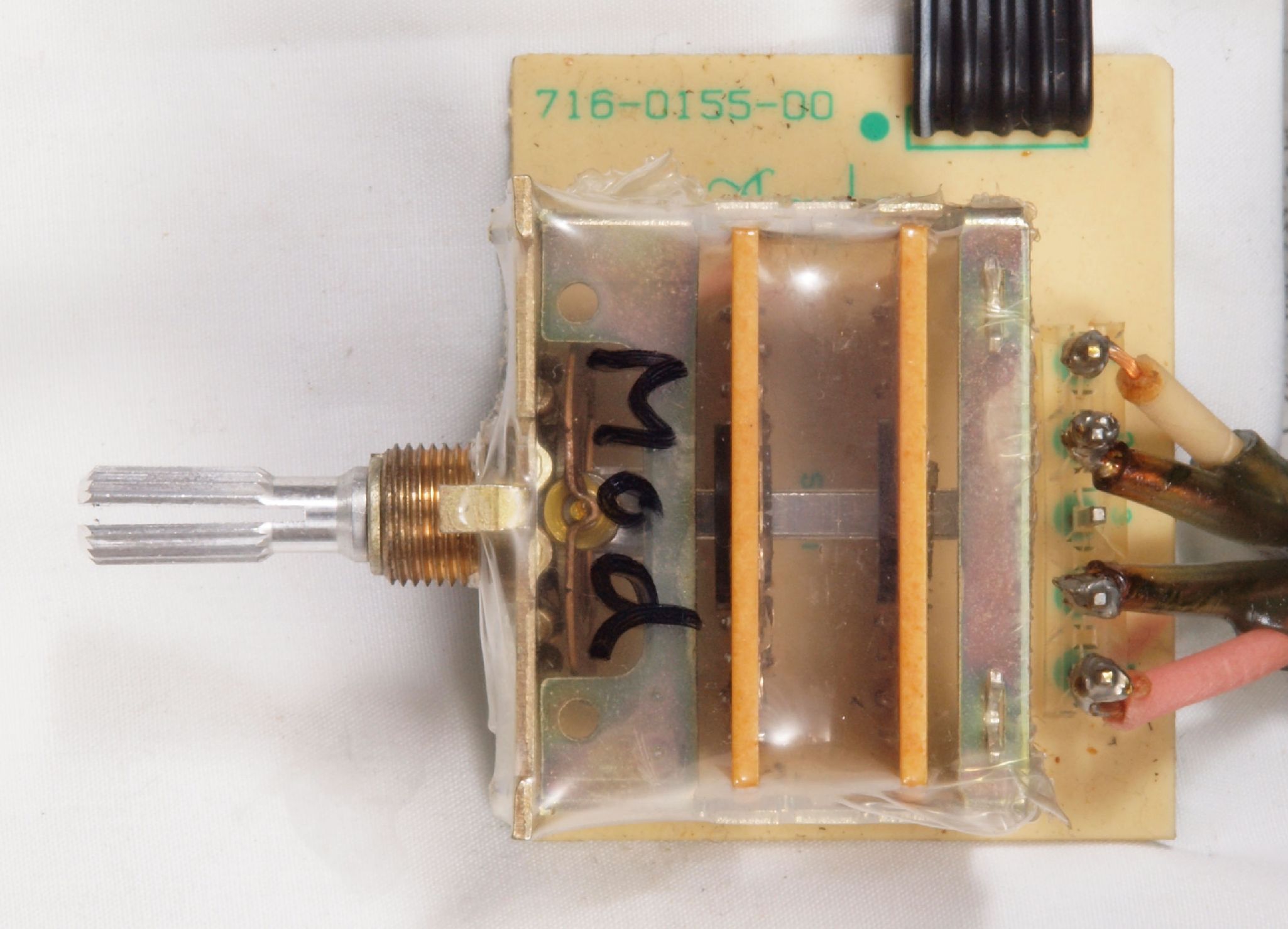

ＣＥ１．　修理前　モードＳＷ基板。

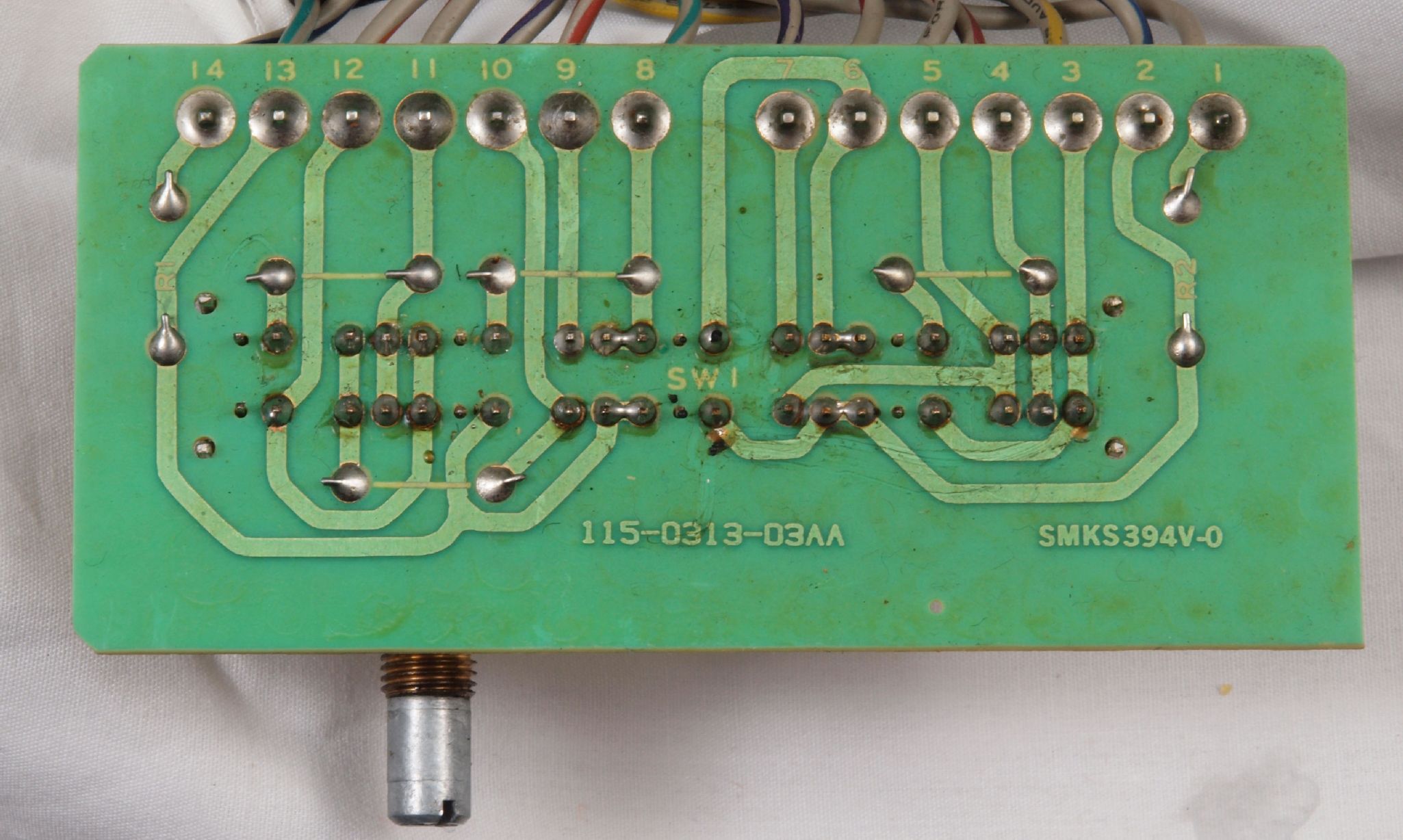

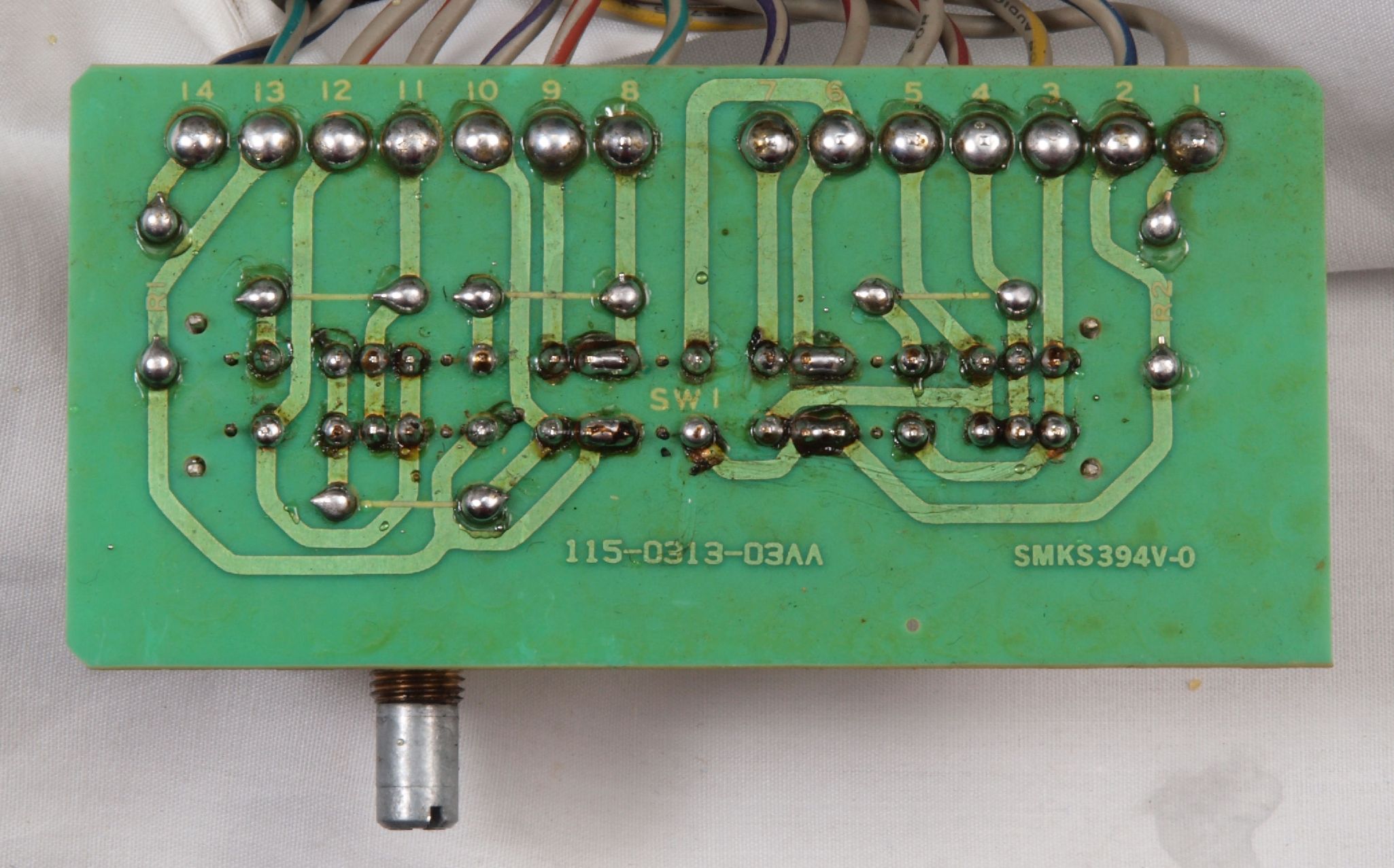

ＣＥ２．　修理前　モードＳＷ基板裏。
ＣＥ３．　修理（半田補正）後　モードＳＷ基板裏。　半田を全部やり直す。
ＣＥ４．　完成モードＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＦ１．　修理前　出力切換ＳＷ基板。

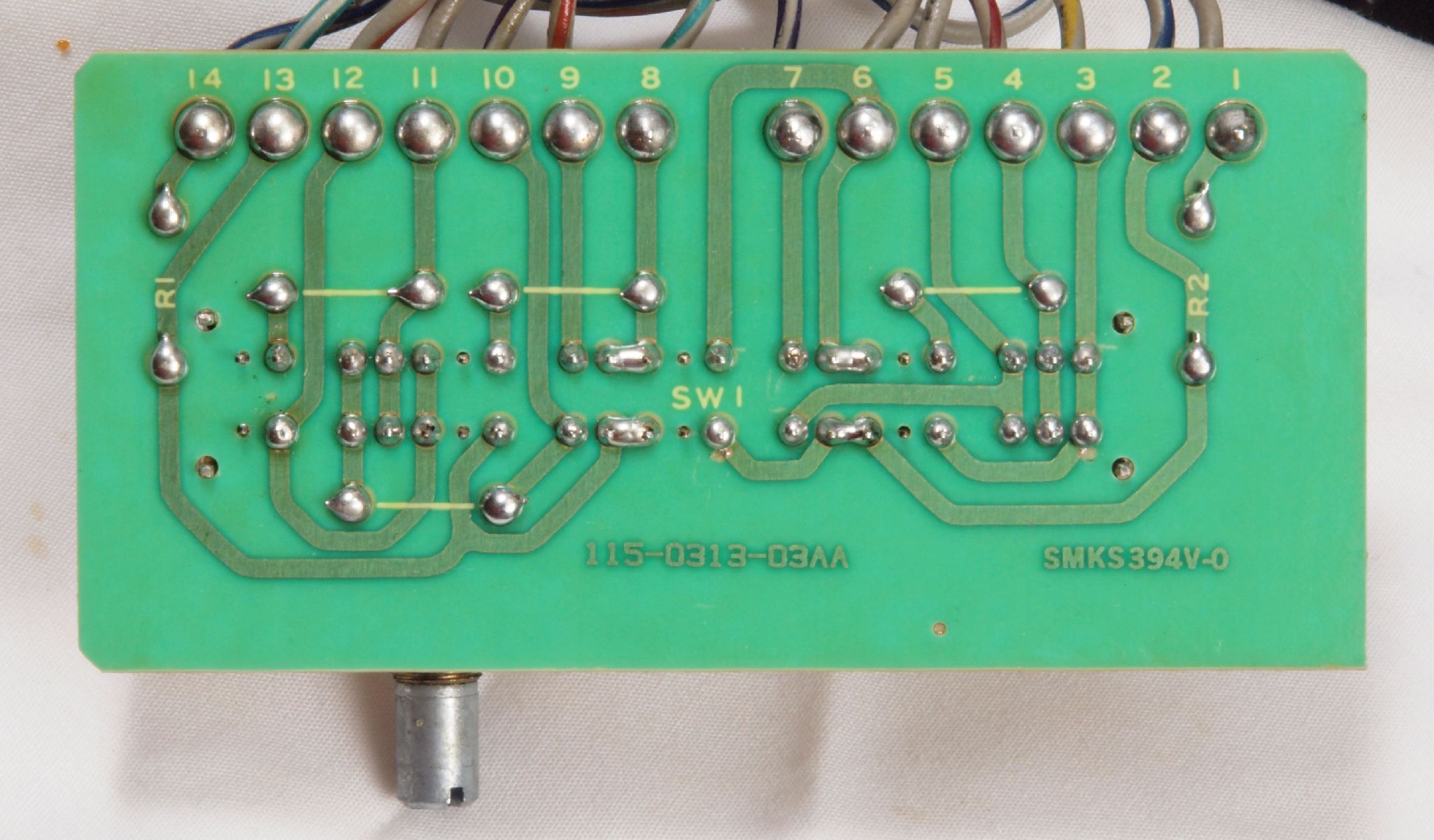

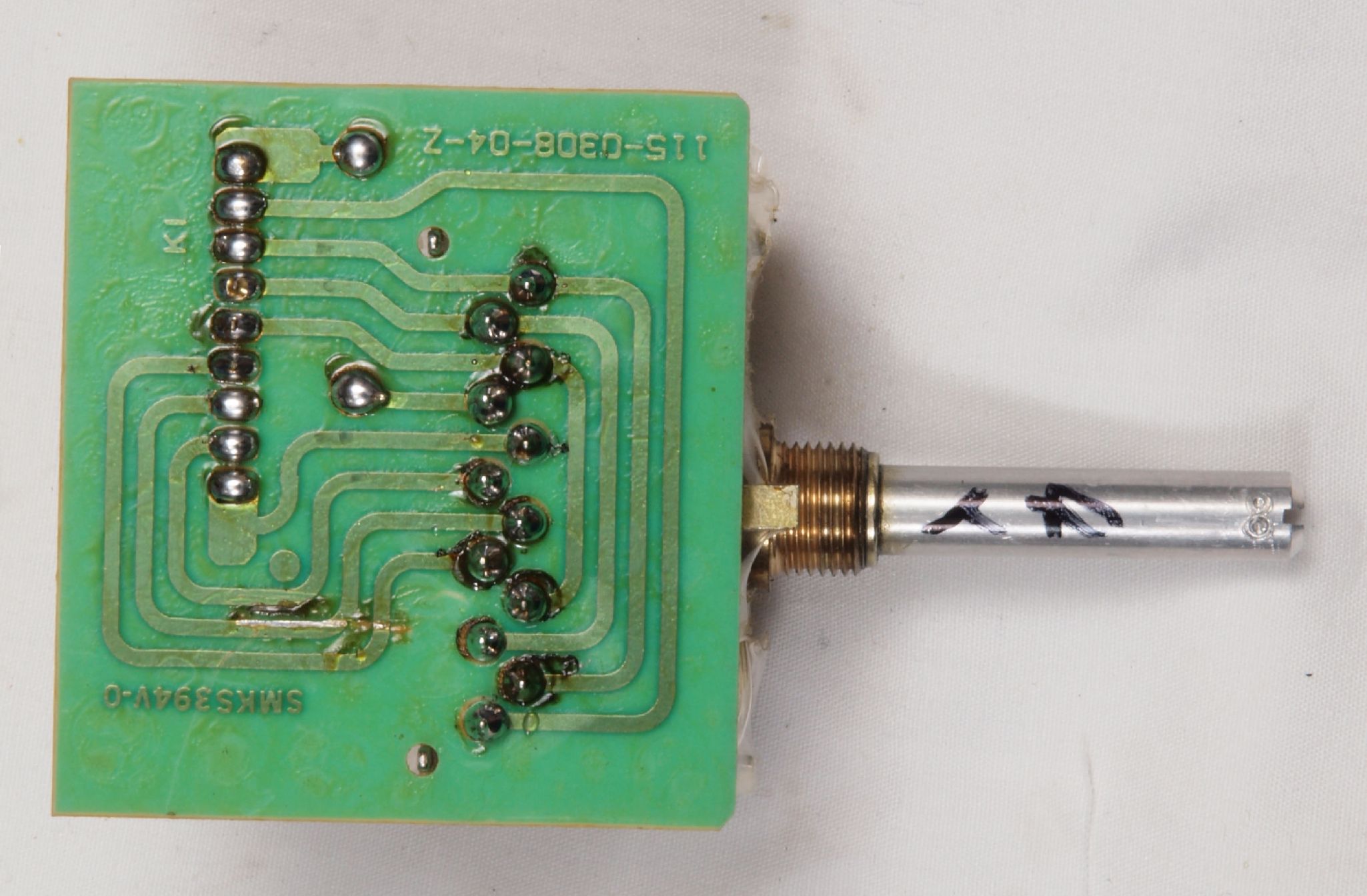

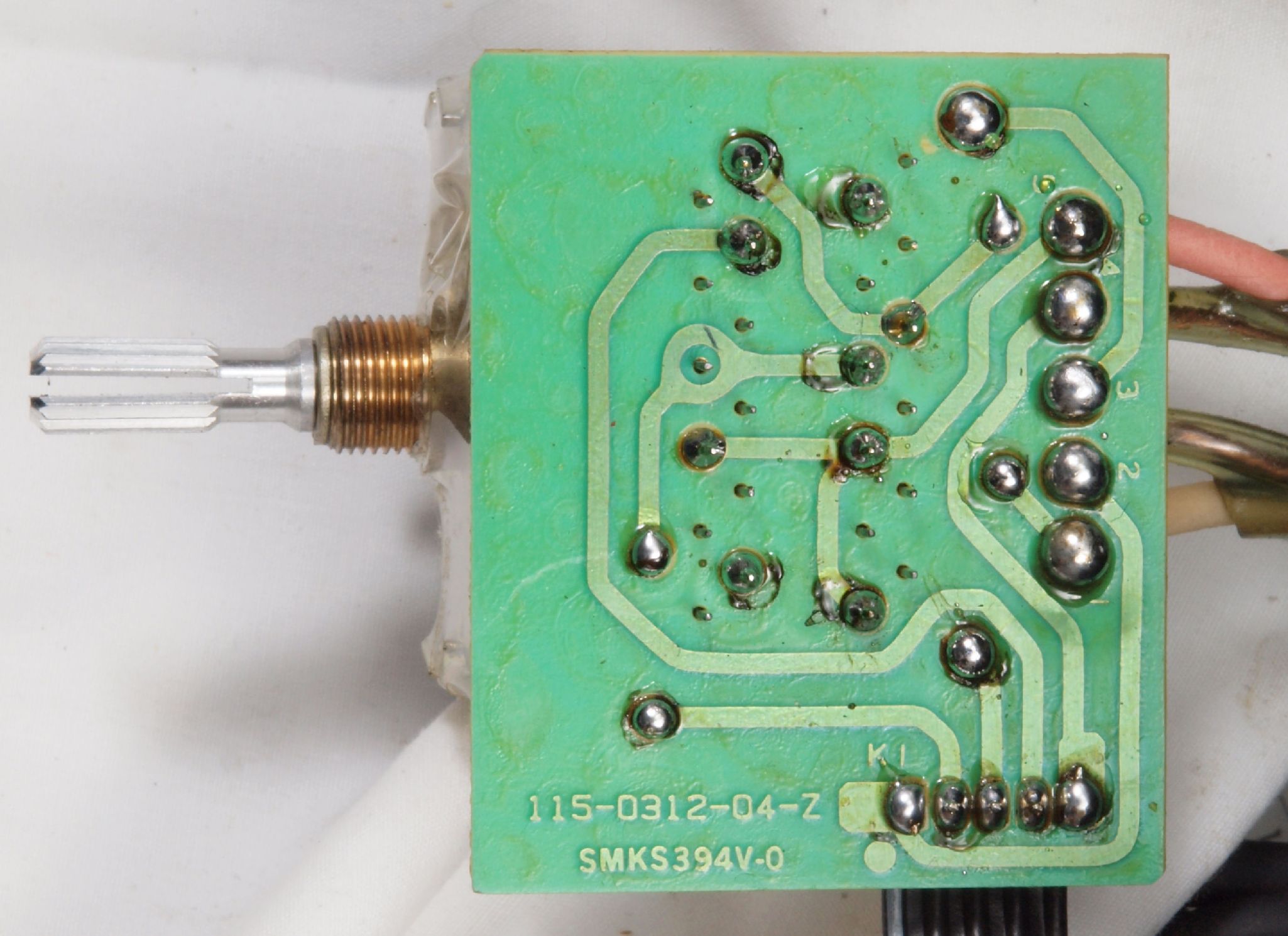

ＣＦ２．　修理前　出力切換ＳＷ基板裏。
ＣＦ３．　修理（半田補正）後　出力切換ＳＷ基板裏。　半田を全部やり直す。
ＣＦ４．　完成出力切換ＳＷ基板裏。　洗浄後防湿材を塗る。

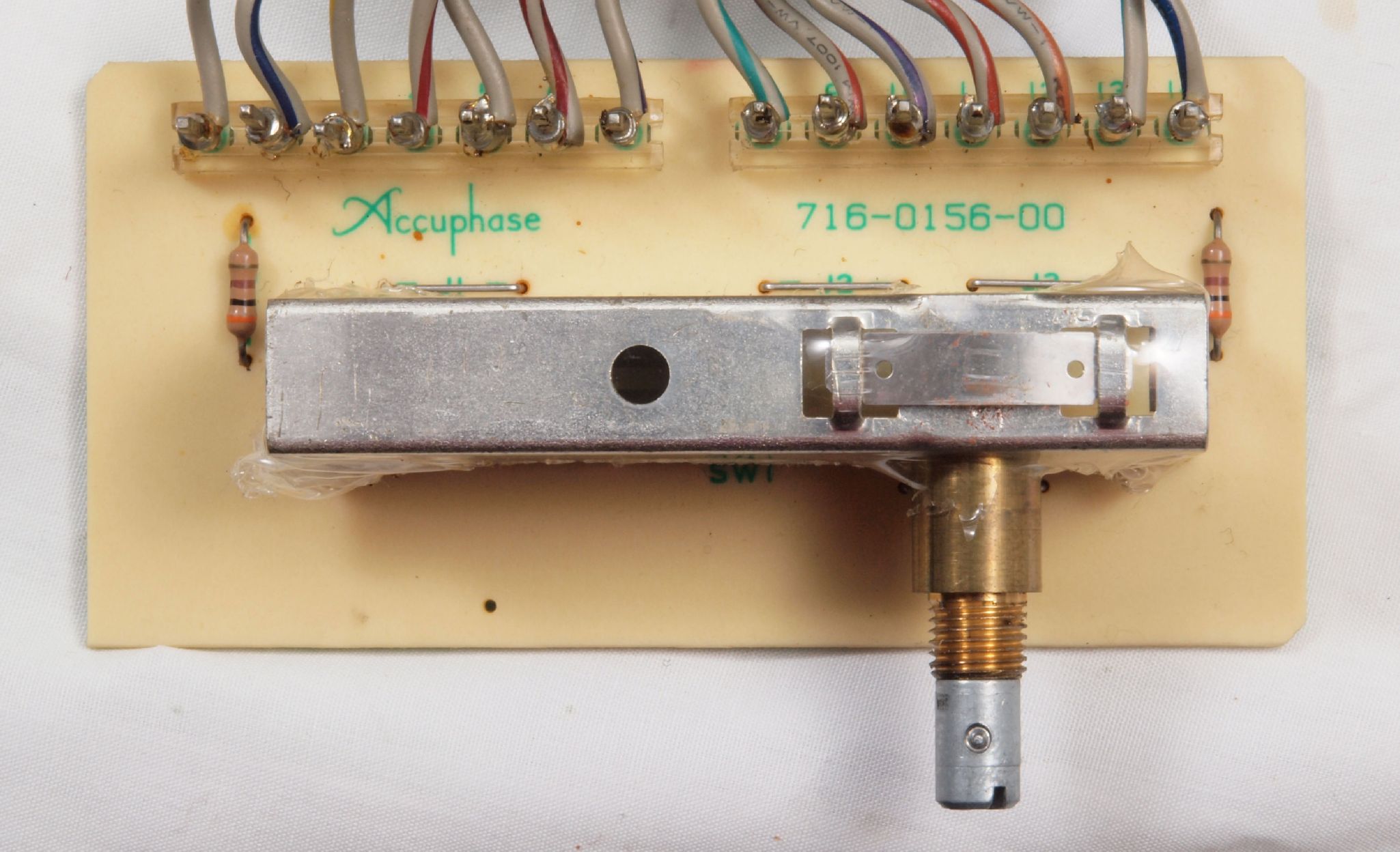

ＣＧ１．　修理前　入力切換ＳＷ基板。

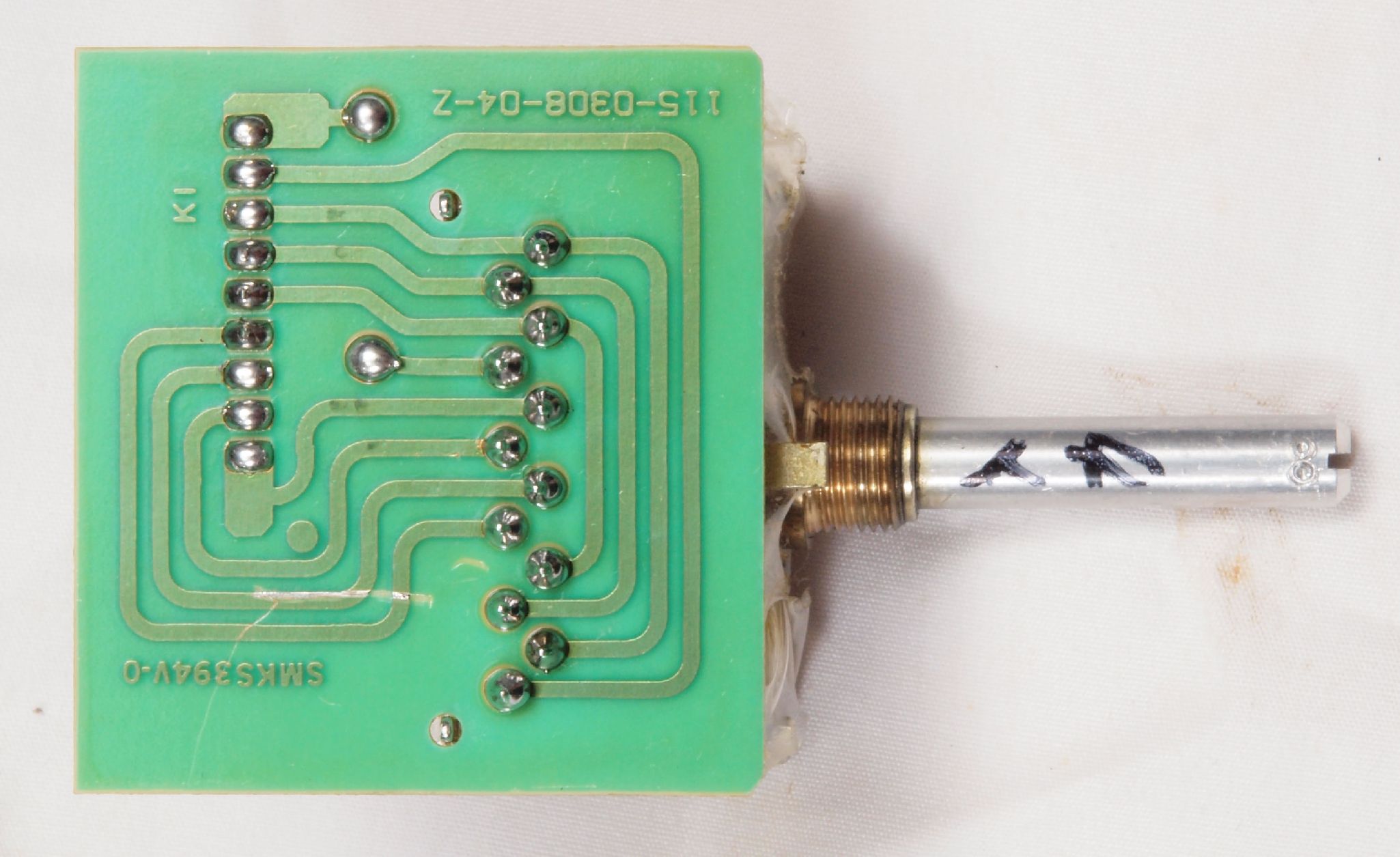

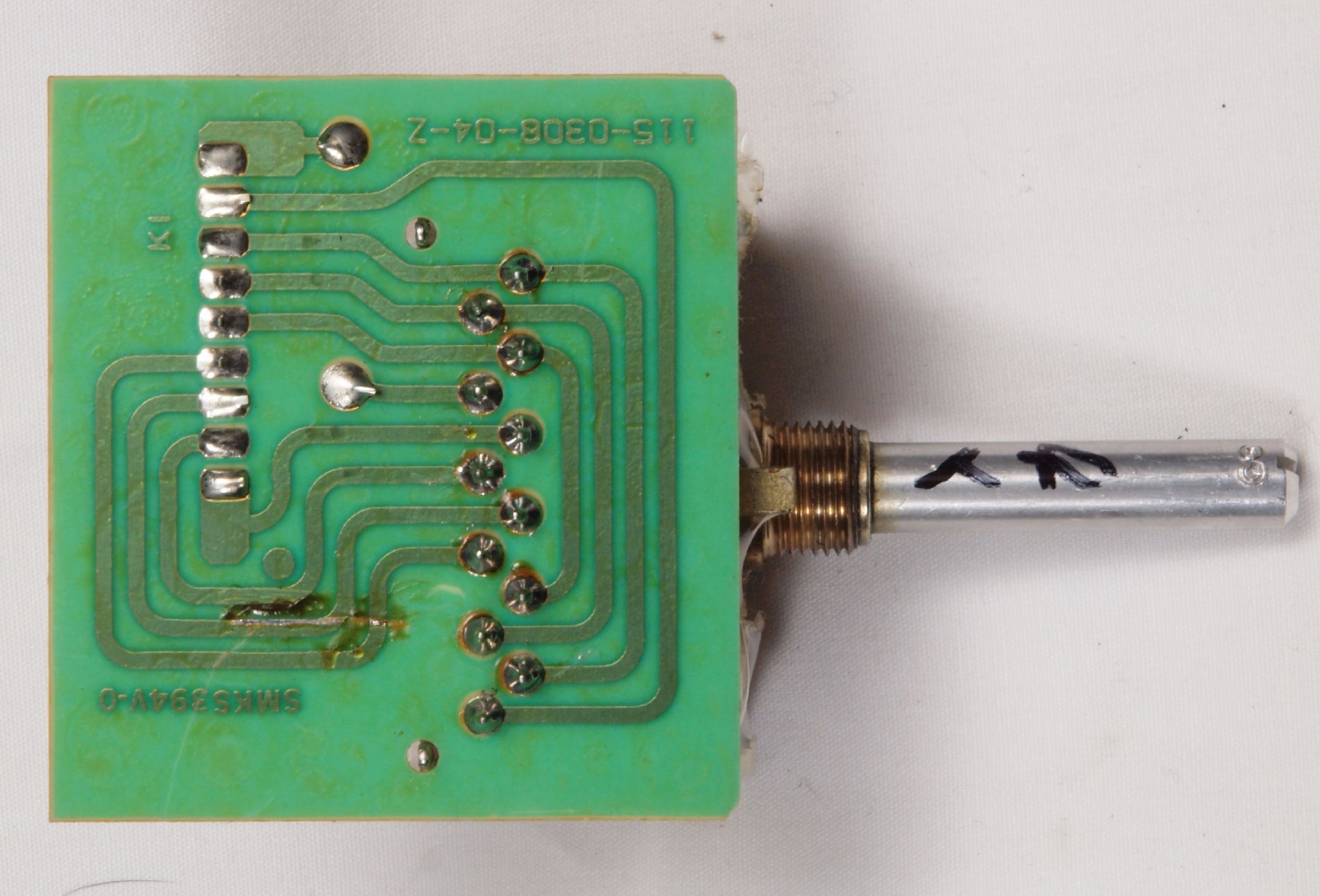

ＣＧ２．　修理前　入力切換ＳＷ基板裏。
ＣＧ３．　修理（半田補正）後　入力切換ＳＷ基板裏。　半田を全部やり直す。
ＣＧ４．　完成入力切換ＳＷ基板裏。　洗浄後防湿材を塗る。

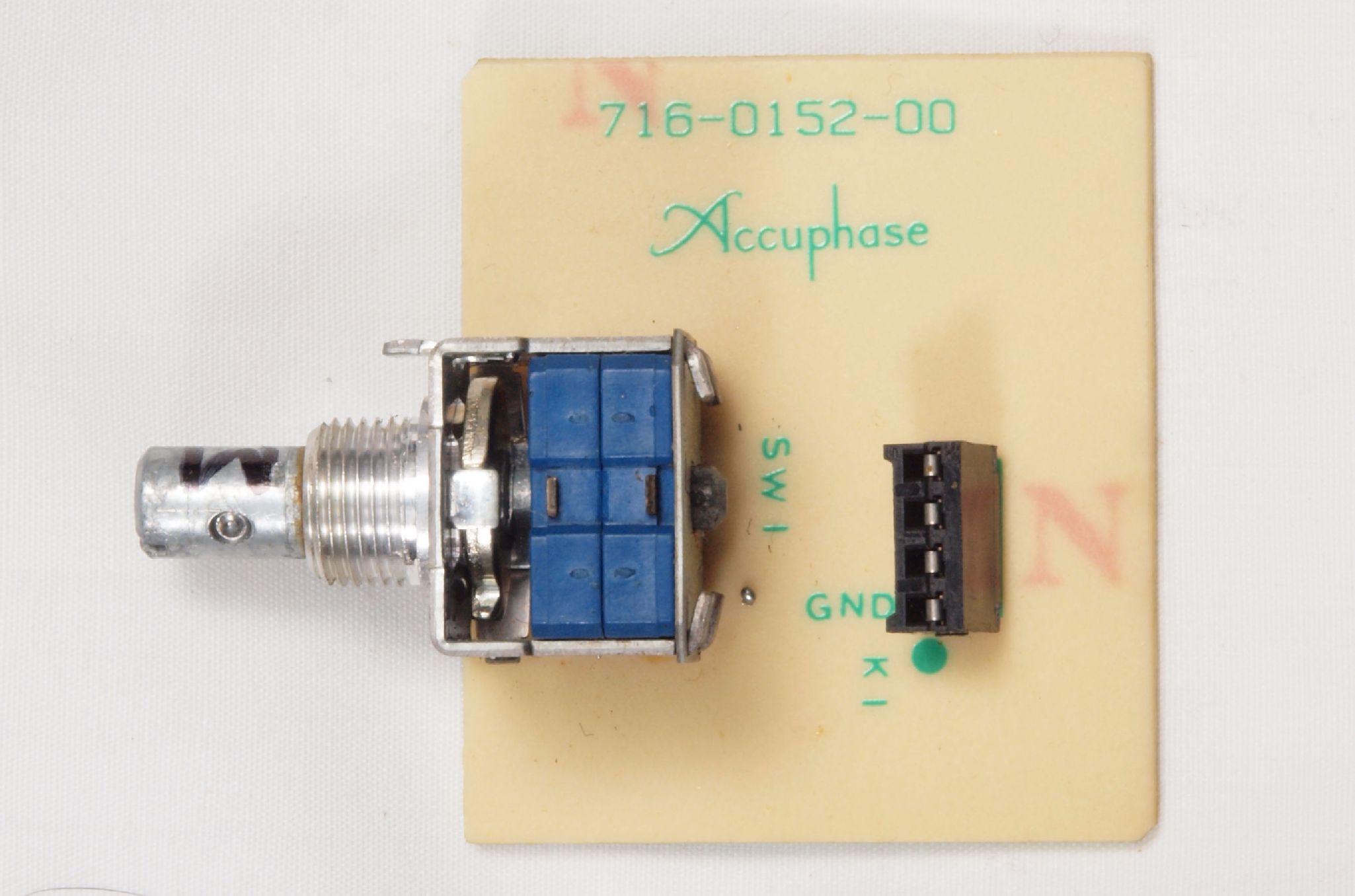

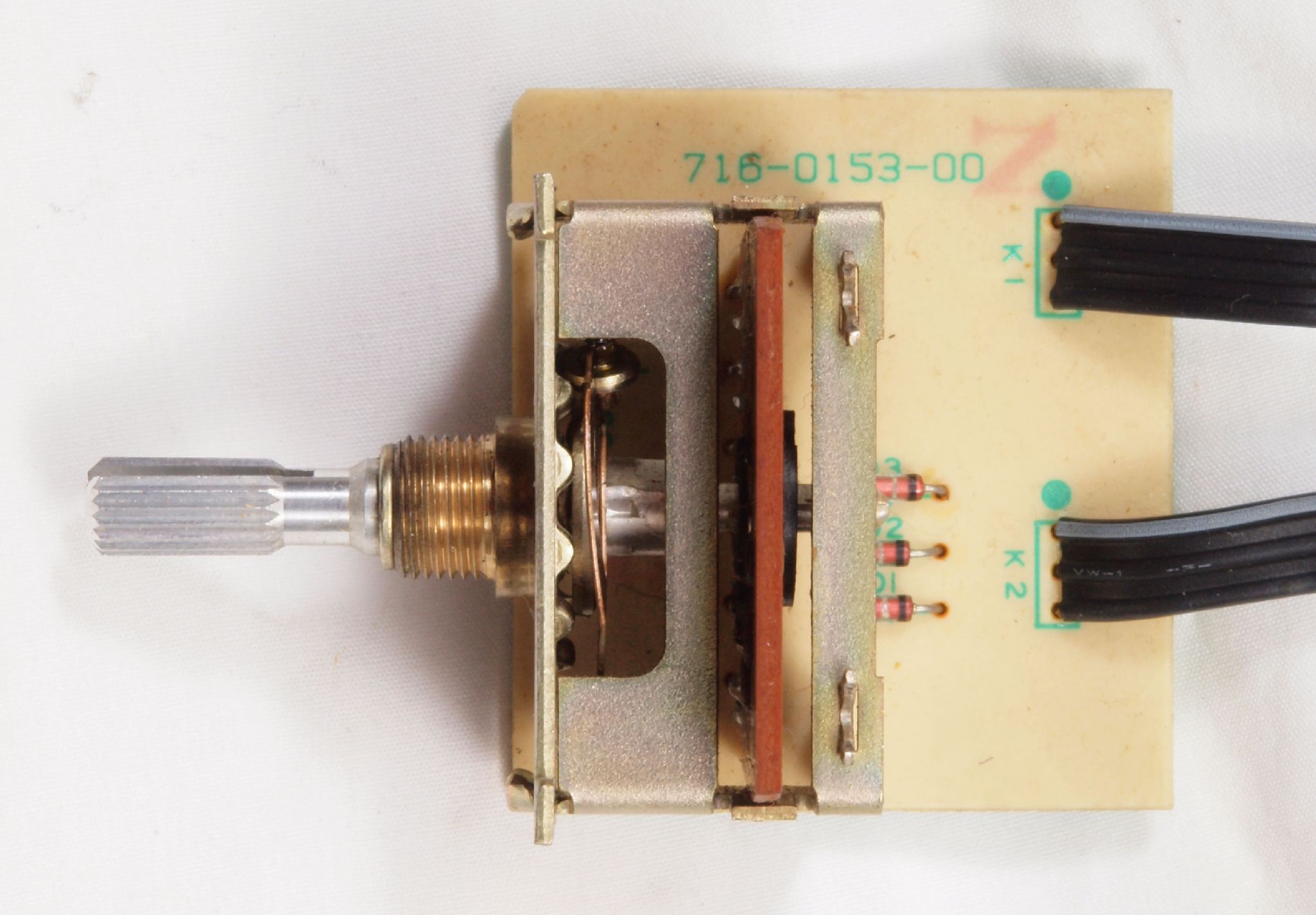

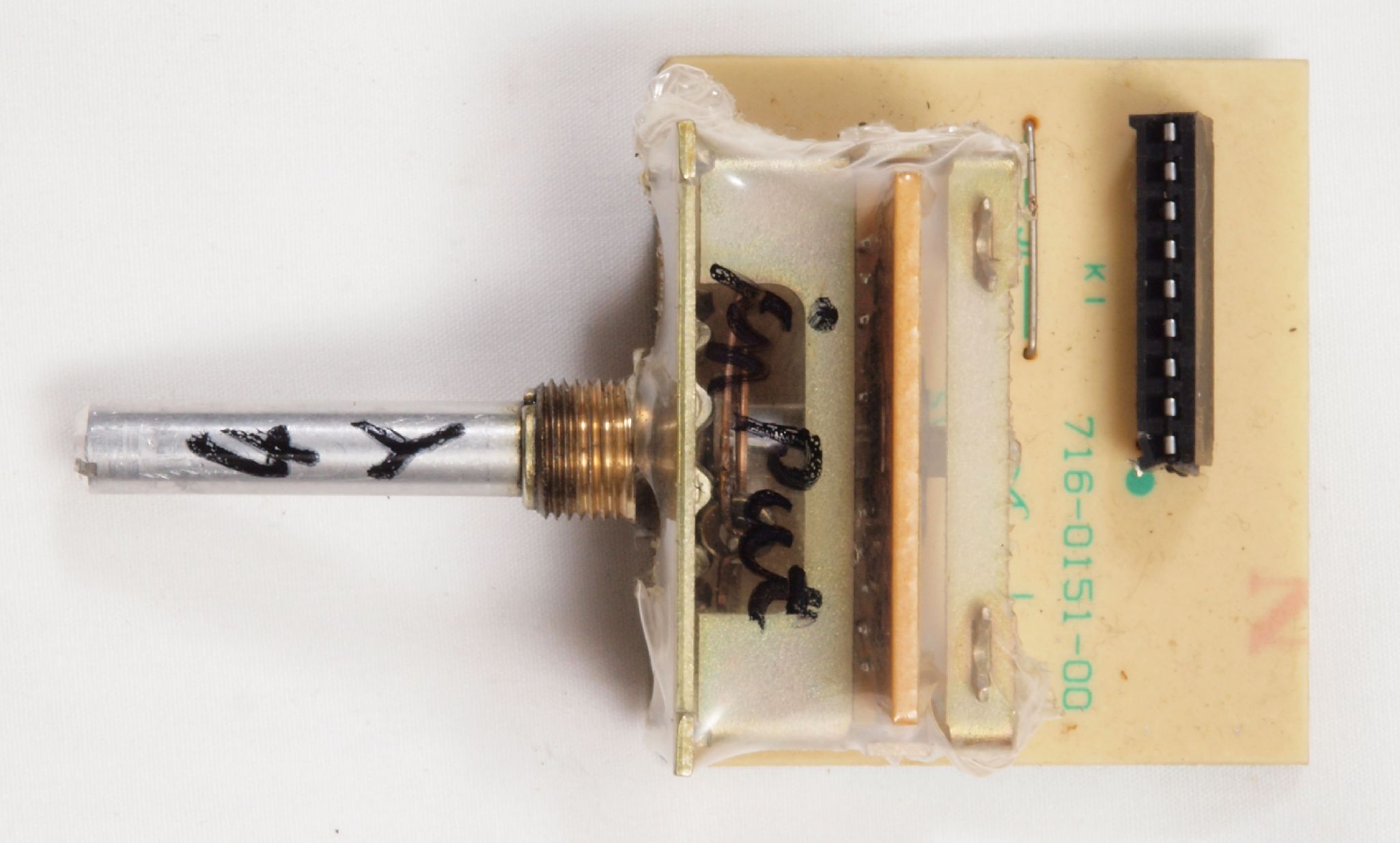

ＣＨ１．　修理前　ＭＣ入力インピーダンス切換ＳＷ基板。

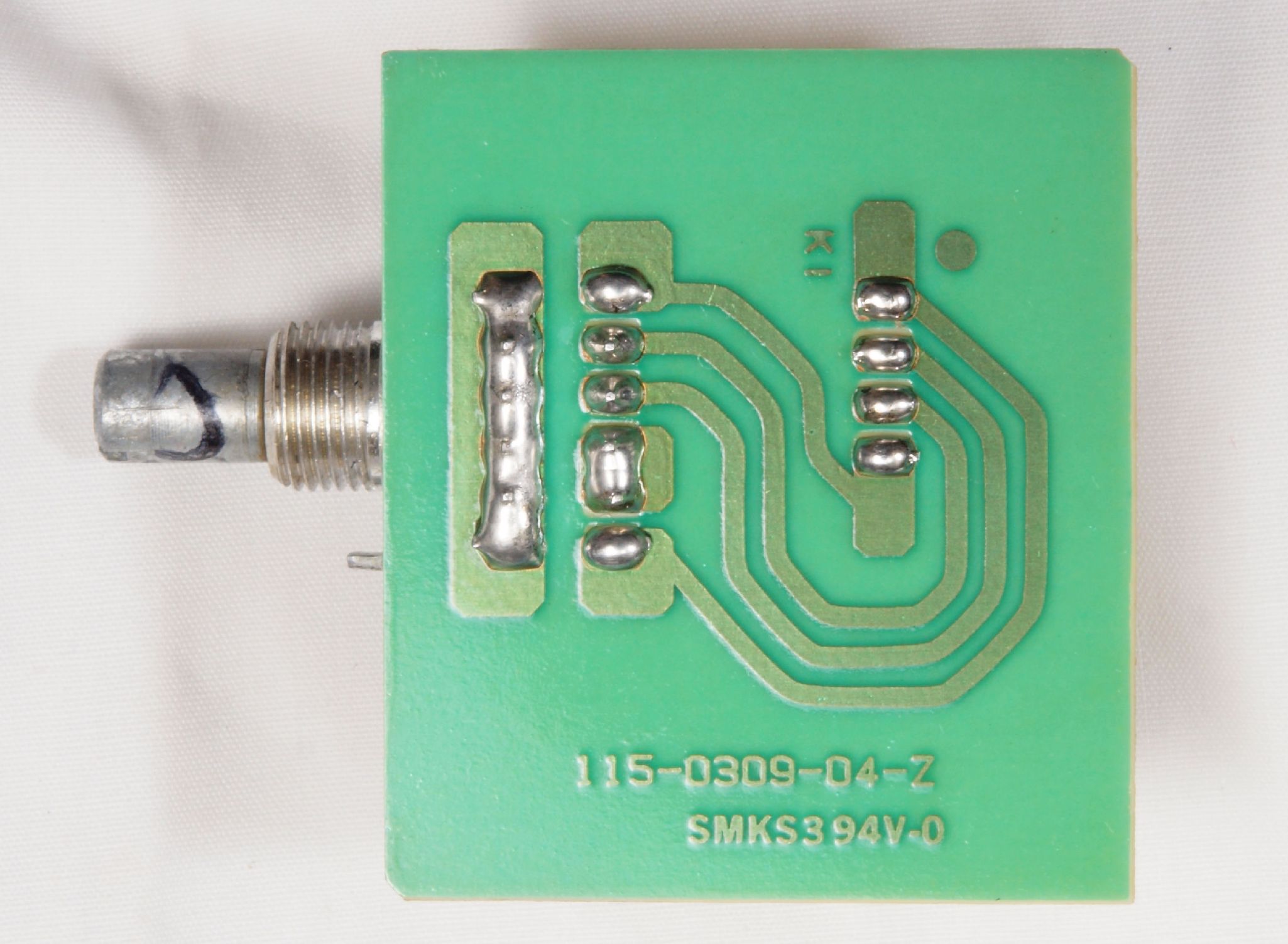

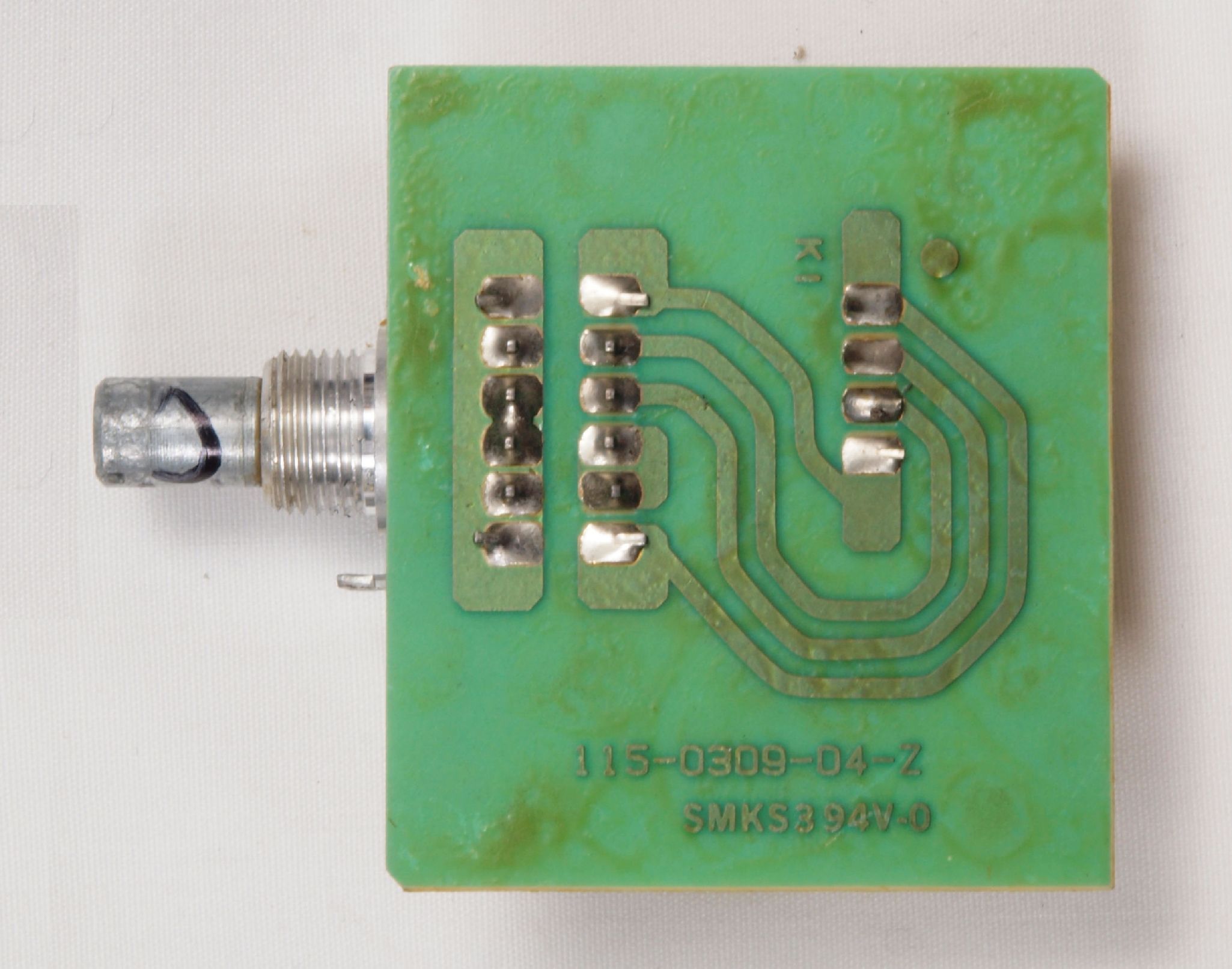

ＣＨ２．　修理前　ＭＣ入力インピーダンス切換ＳＷ基板裏。

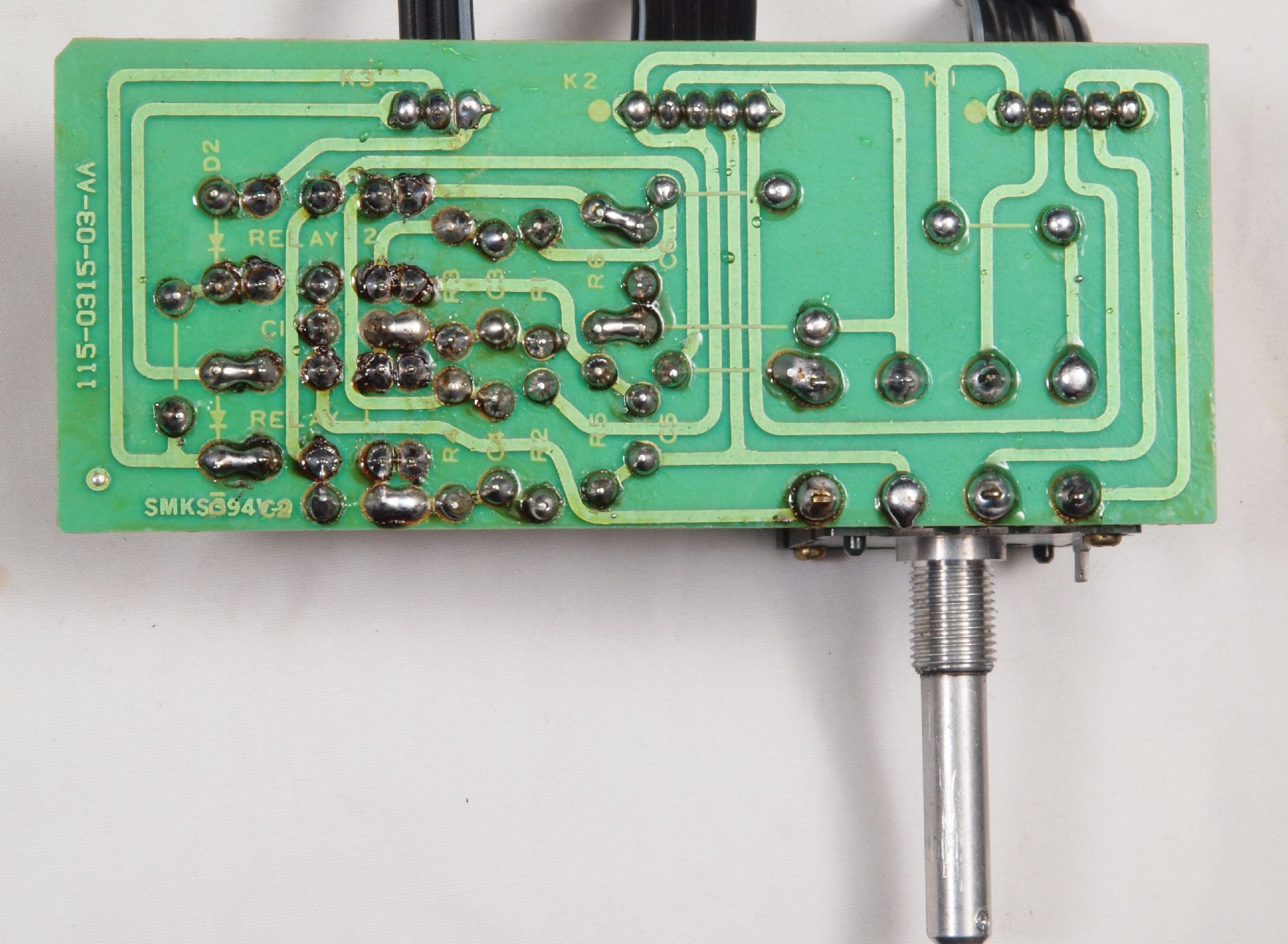

ＣＨ３．　修理（半田補正）後　ＭＣ入力インピーダンス切換ＳＷ基板裏。　半田を全部やり直す。
ＣＨ４．　完成ＭＣ入力インピーダンス切換ＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＩ１．　修理前　テープ録音ＳＷ基板。

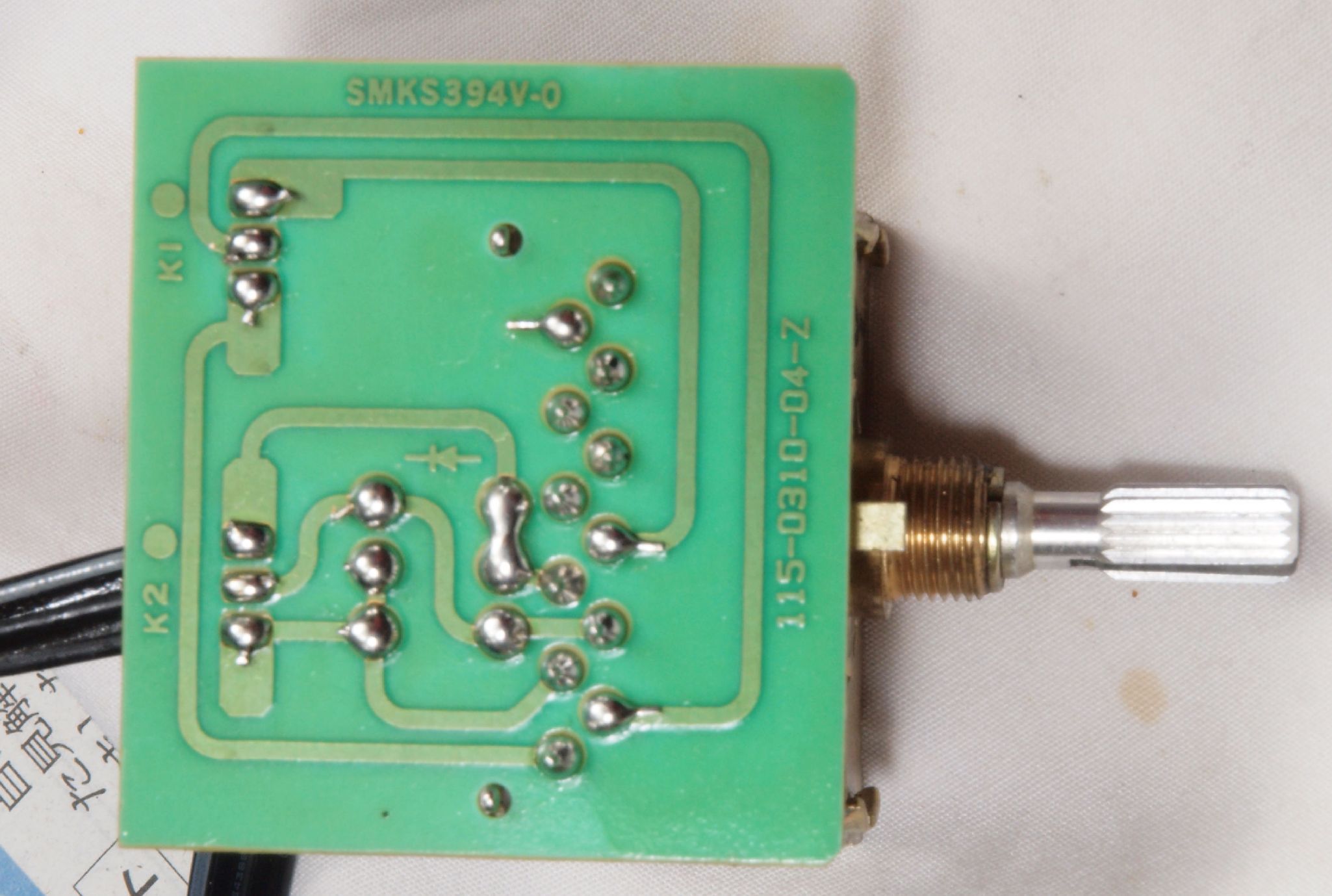

ＣＩ２．　修理前　テープ録音ＳＷ基板裏。
ＣＩ３．　修理（半田補正）後　テープ録音ＳＷ基板裏。　半田を全部やり直す。
ＣＩ４．　完成テープ録音ＳＷ基板裏。　洗浄後防湿材を塗る。

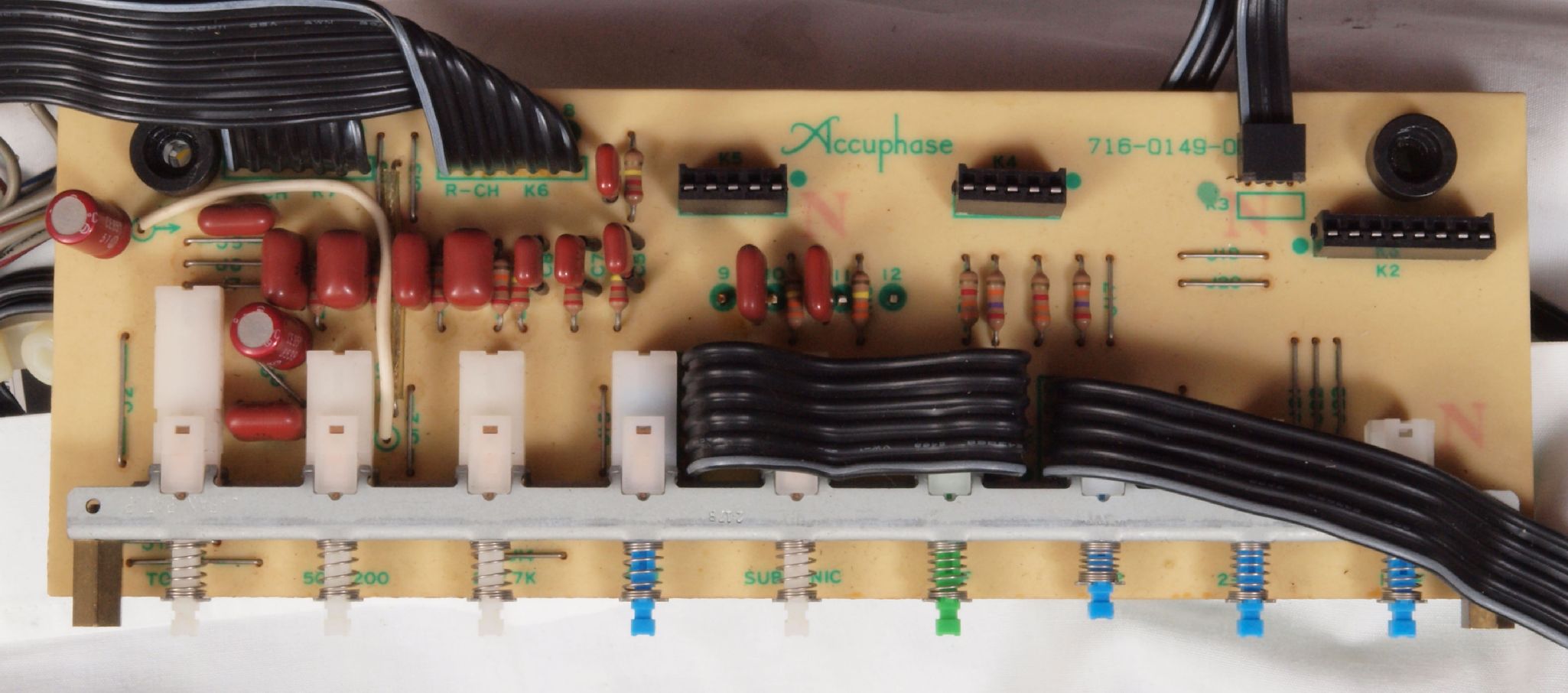

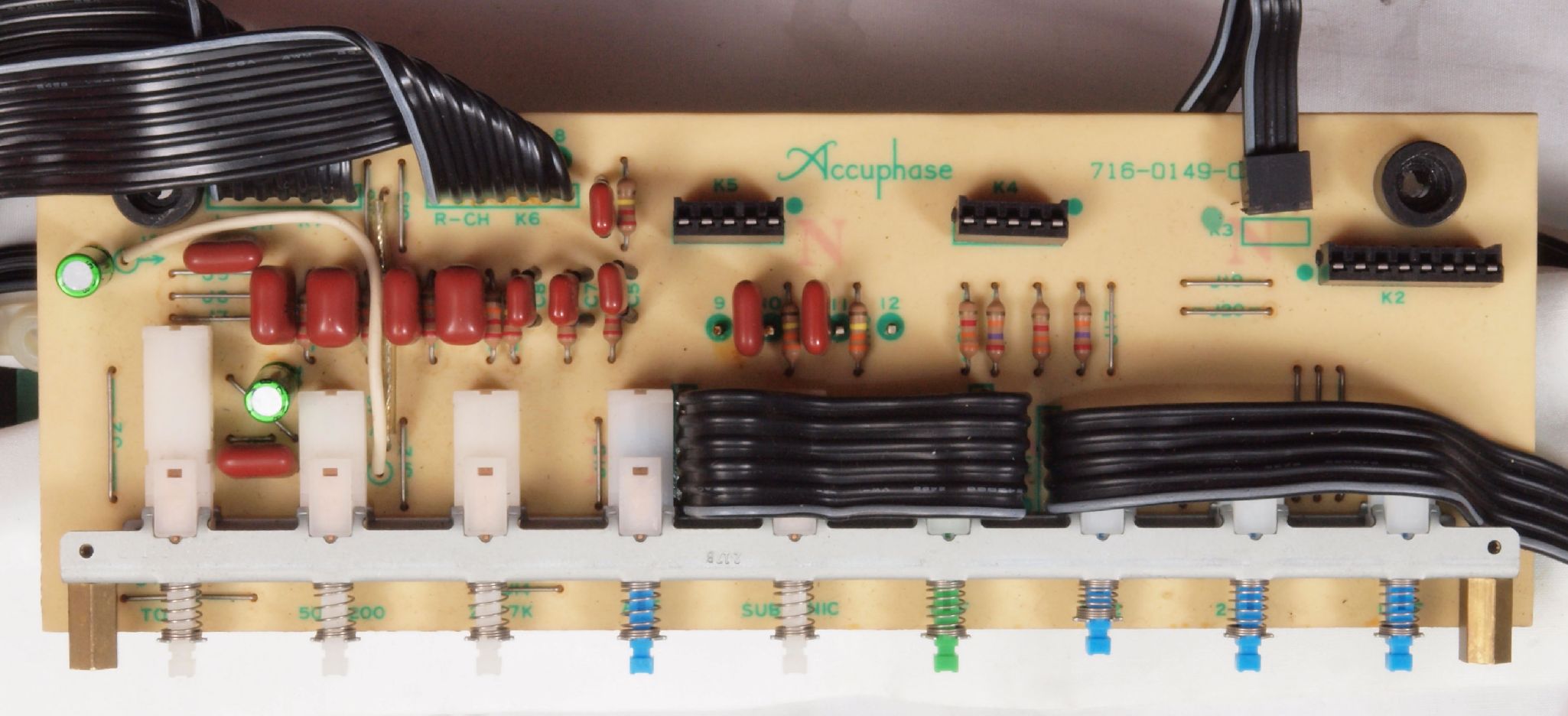

ＣＪ１．　修理前　各種押ボタンＳＷ基板。
ＣＪ１２．　修理前　各種押ボタンＳＷ基板。　ＳＷ部を固定する爪、治具も無くバラスのは危険！
ＣＪ２．　修理後　各種押ボタンＳＷ基板。　電解コンデンサー２個交換。

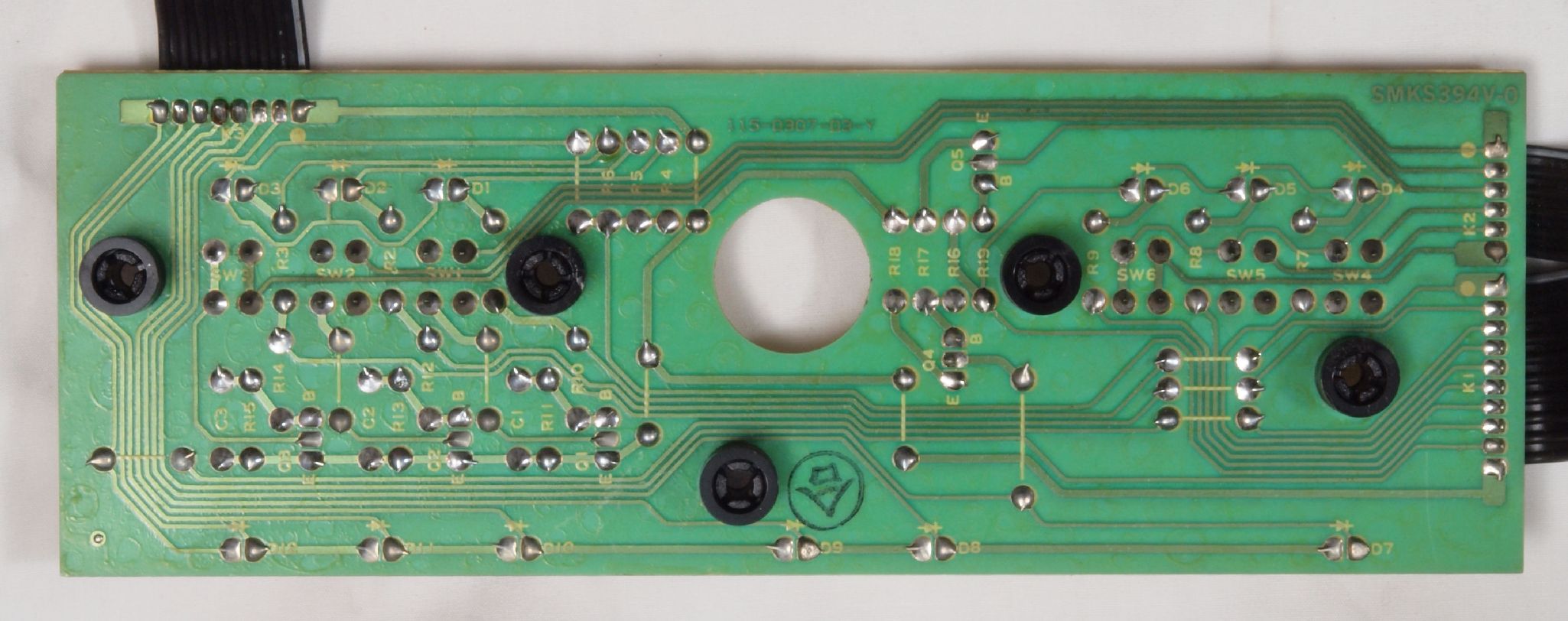

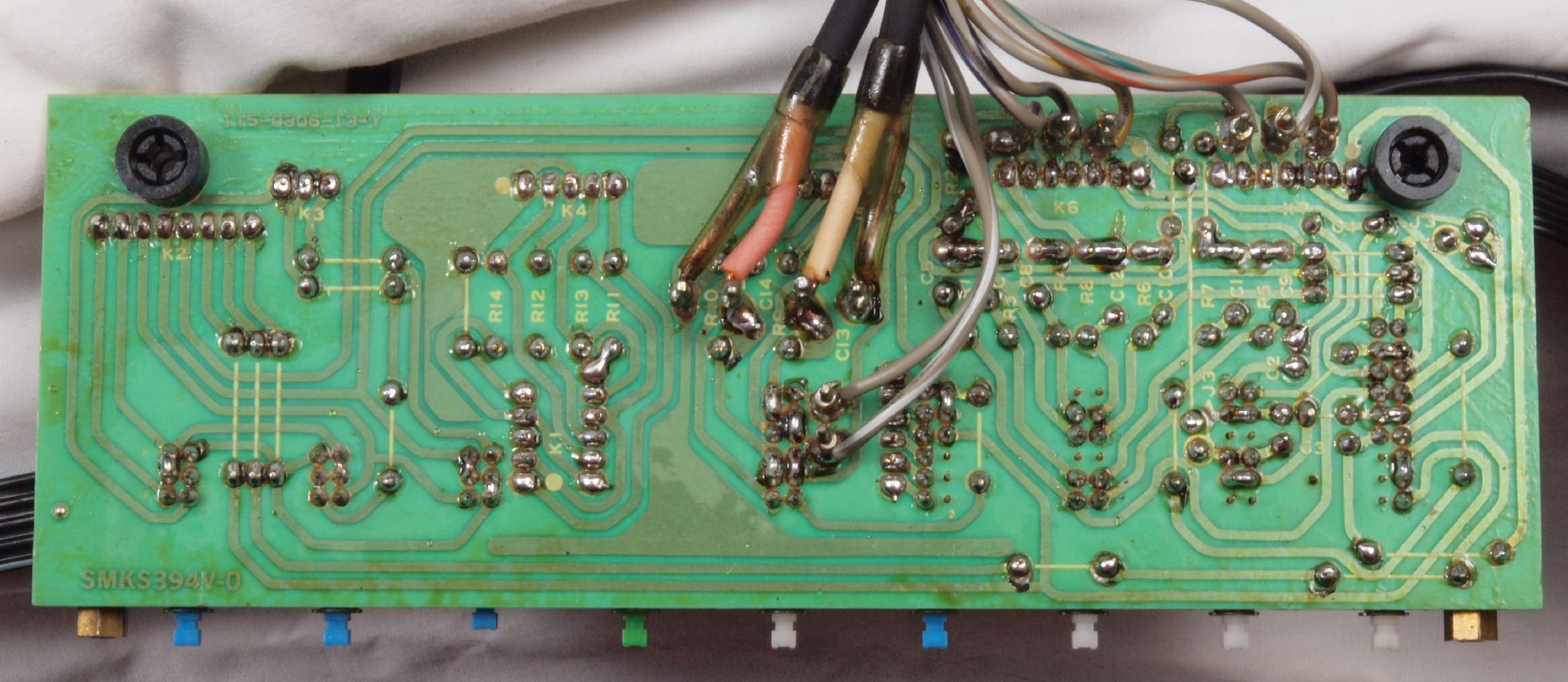

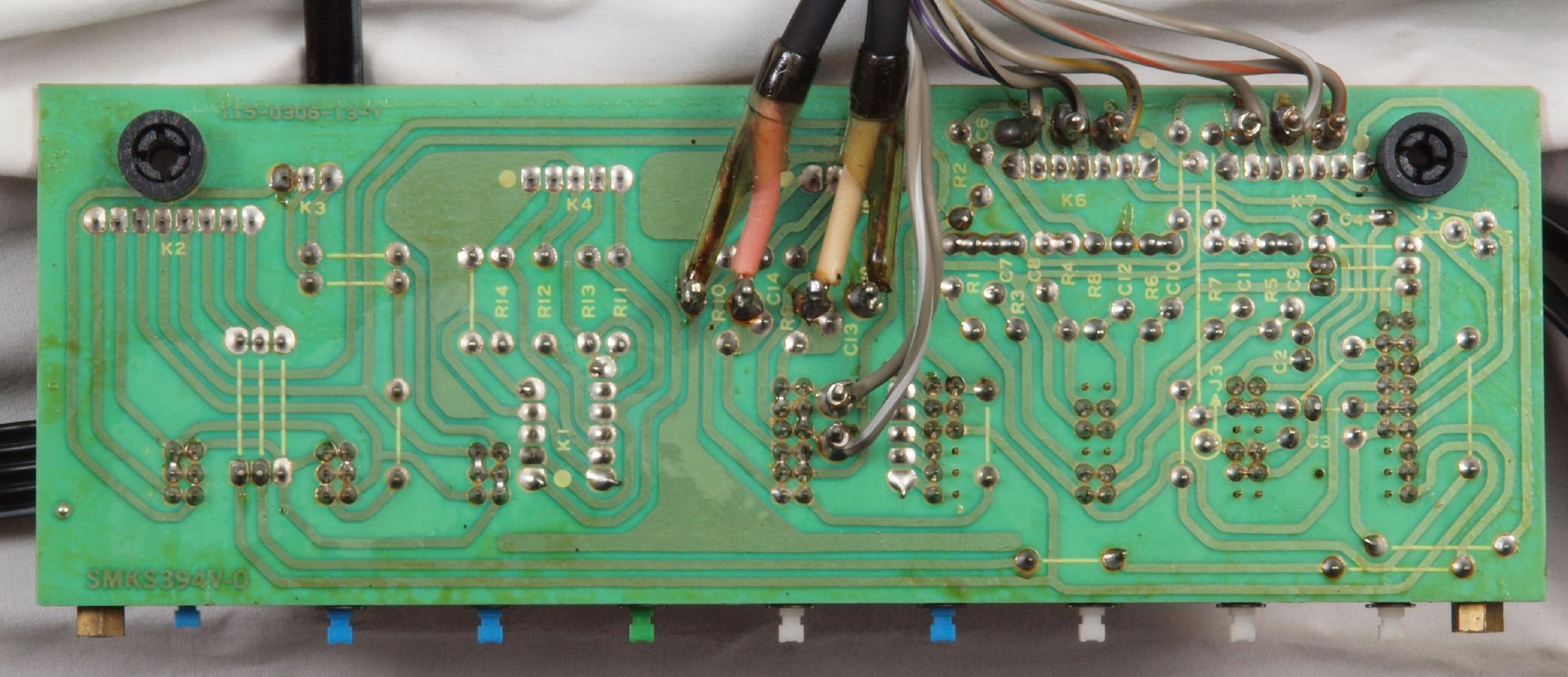

ＣＪ３．　修理前　各種押ボタンＳＷ基板裏。
ＣＪ４．　修理（半田補正）後　各種押ボタンＳＷ基板裏。　半田を全部やり直す。
ＣＪ５．　完成各種押ボタンＳＷ基板裏。　洗浄後防湿材を塗る。

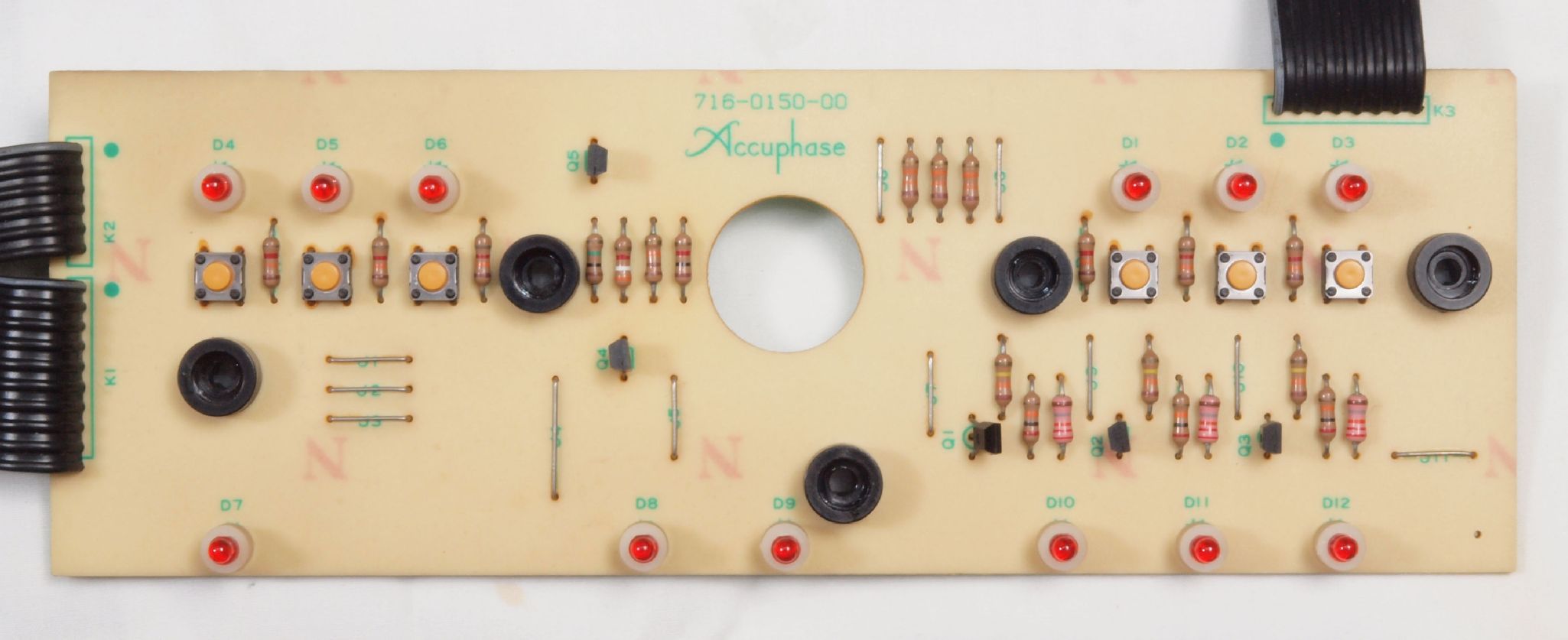

ＣＫ１．　修理前　ＬＥＤ表示＋押ボタンＳＷ基板。

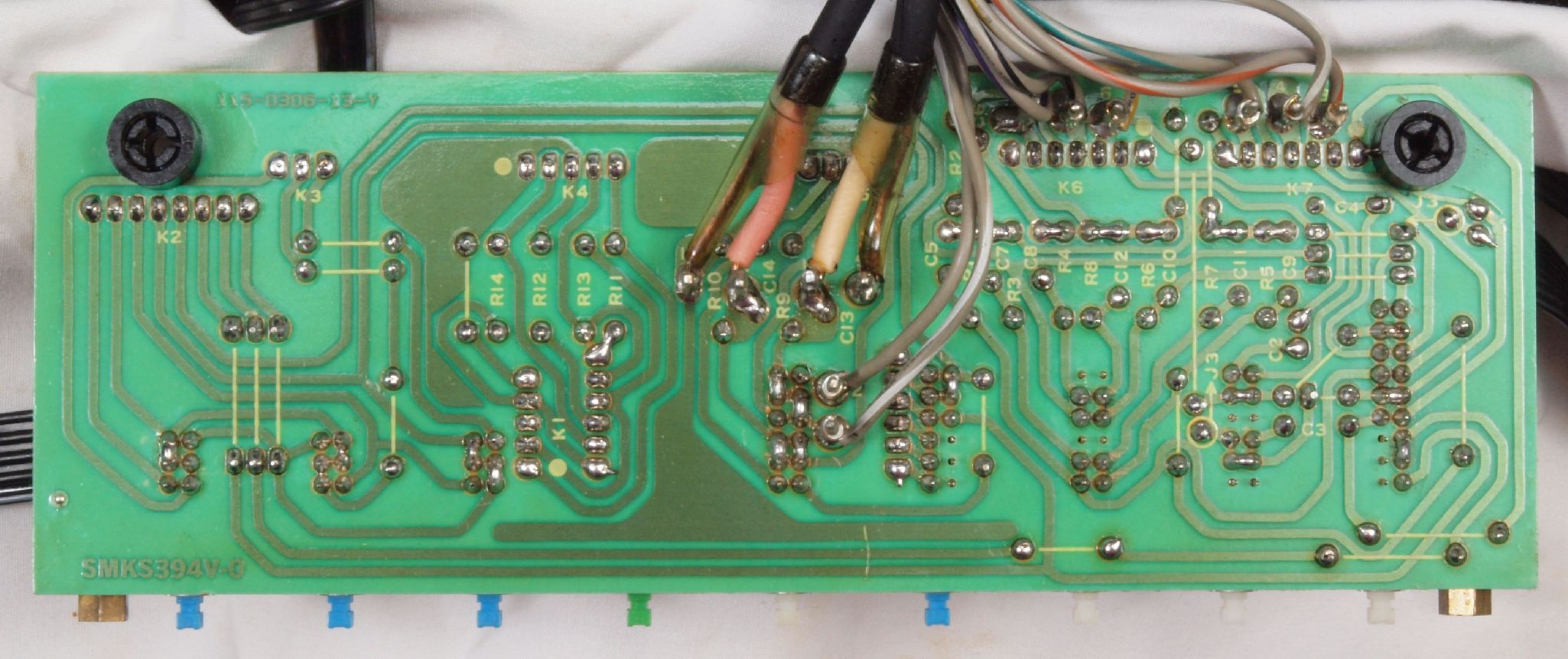

ＣＫ２．　修理前　ＬＥＤ表示＋押ボタンＳＷ基板裏。

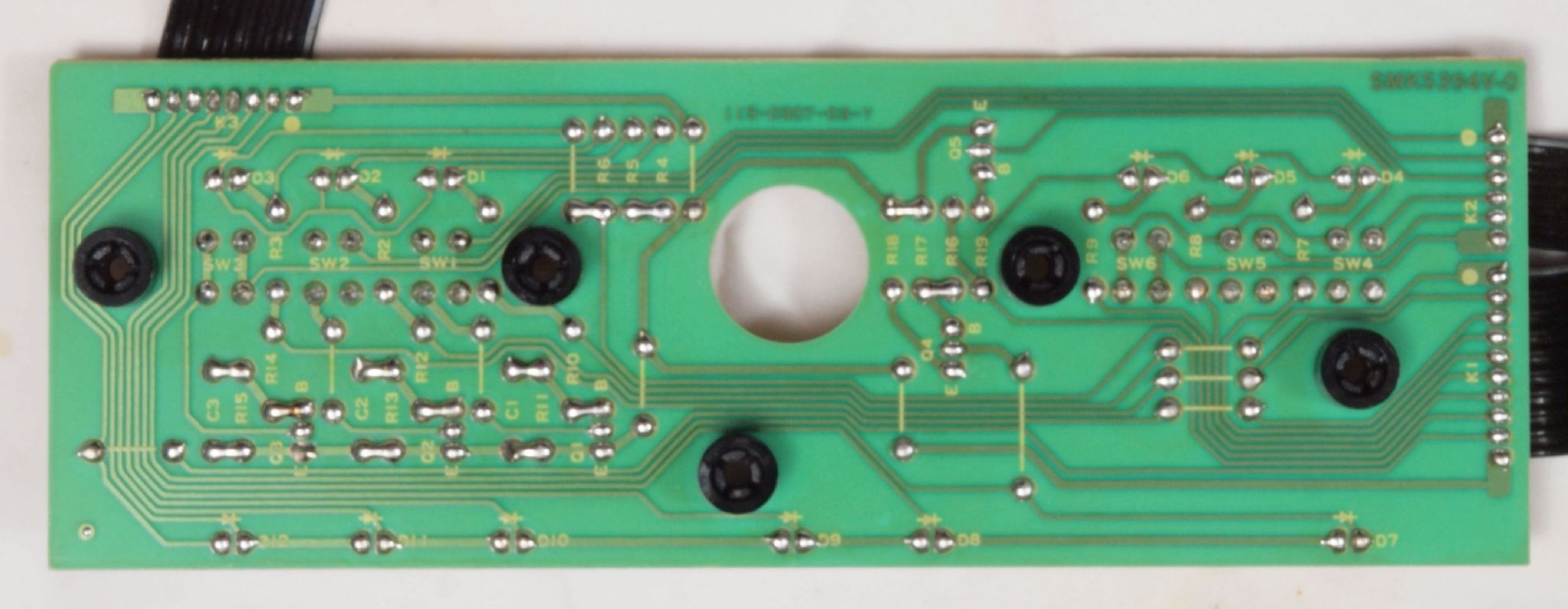

ＣＫ３．　修理（半田補正）後　ＬＥＤ表示＋押ボタンＳＷ基板裏。　半田を全部やり直す。
ＣＫ４．　完成ＬＥＤ表示＋押ボタンＳＷ基板裏。　洗浄後防湿材を塗る。
ＣＬ１．　パネル清掃。
ＣＭ０．　後パネルを傾け、修理。
ＣＭ１．　修理前　入出力リレー基板。

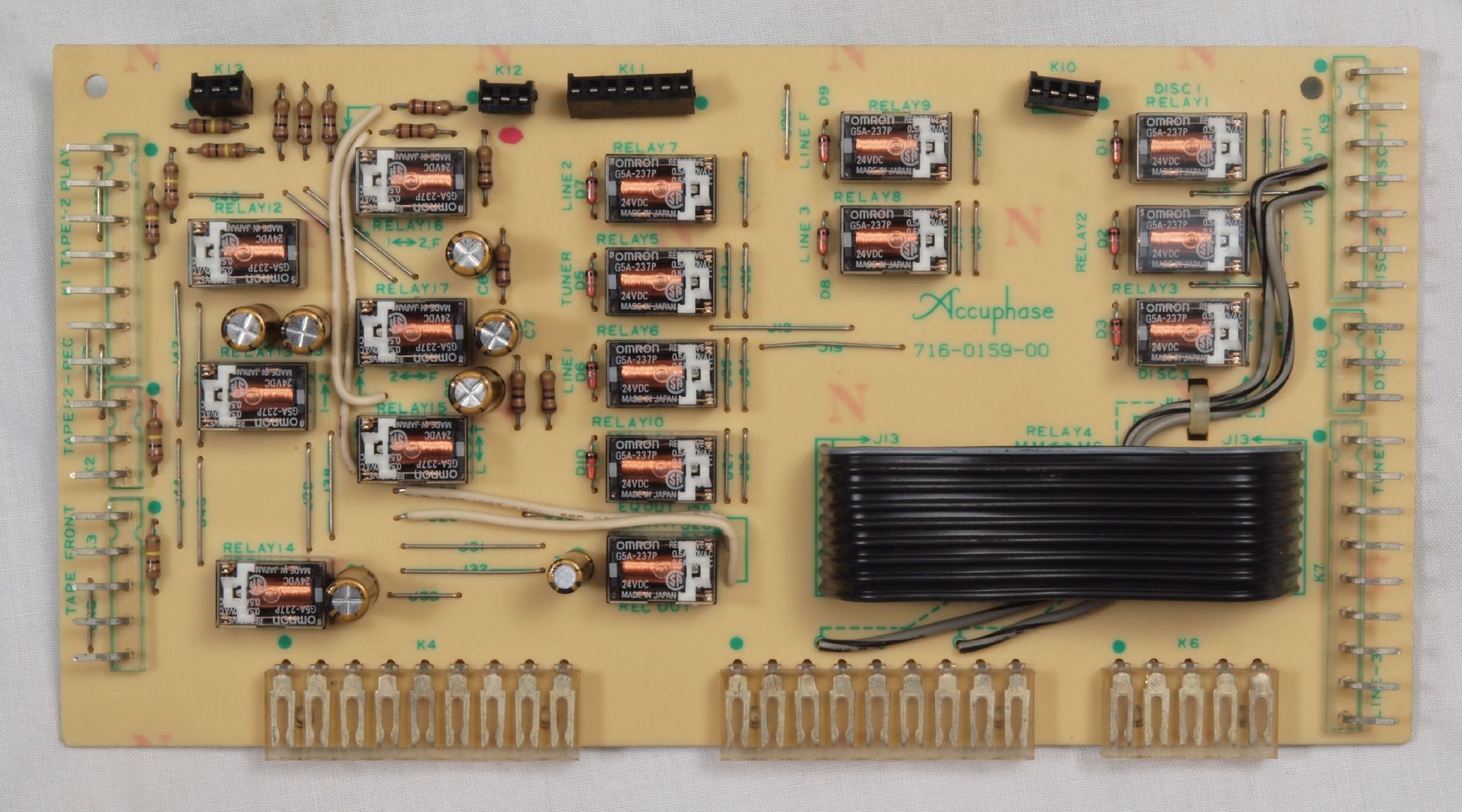

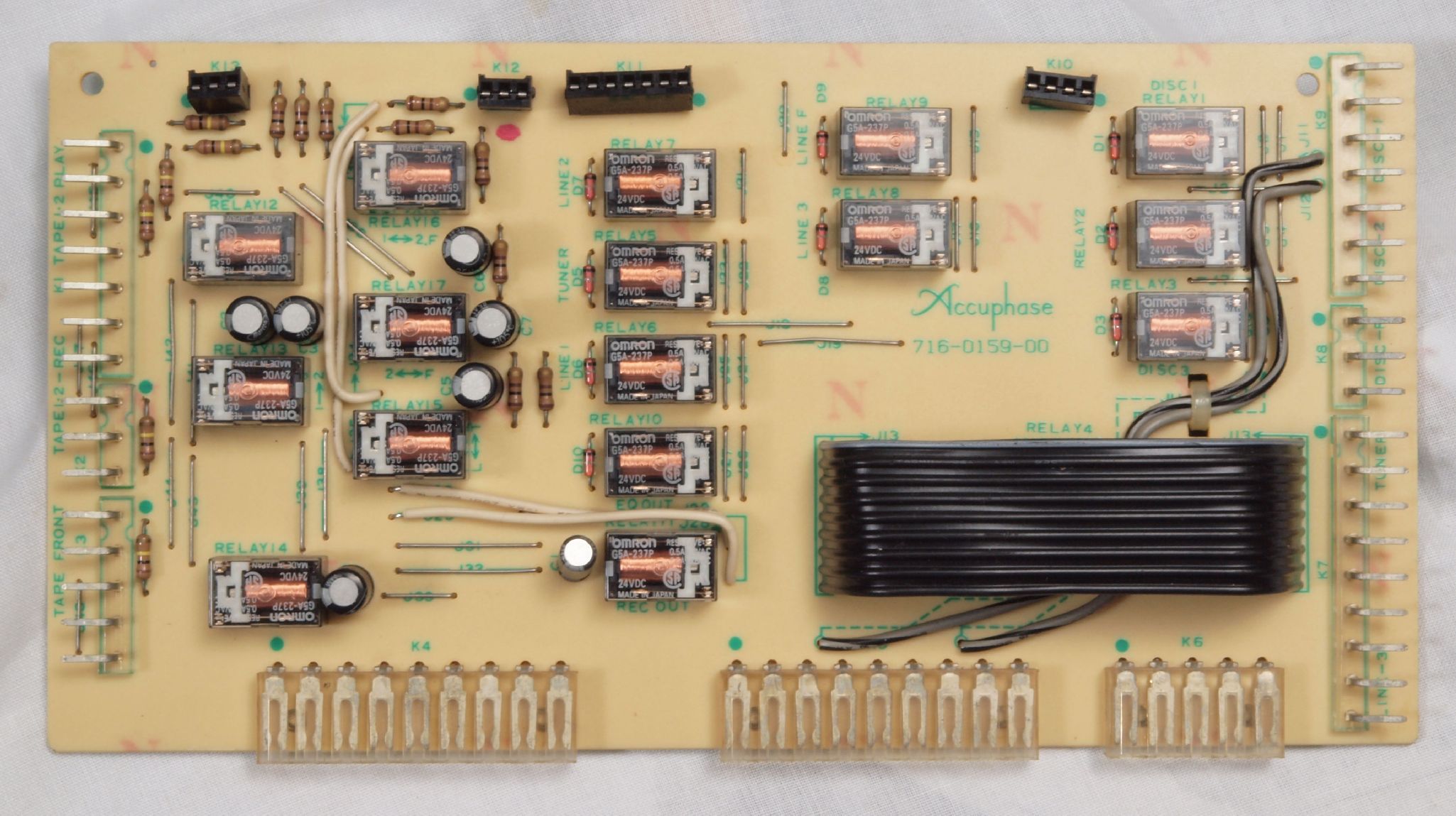

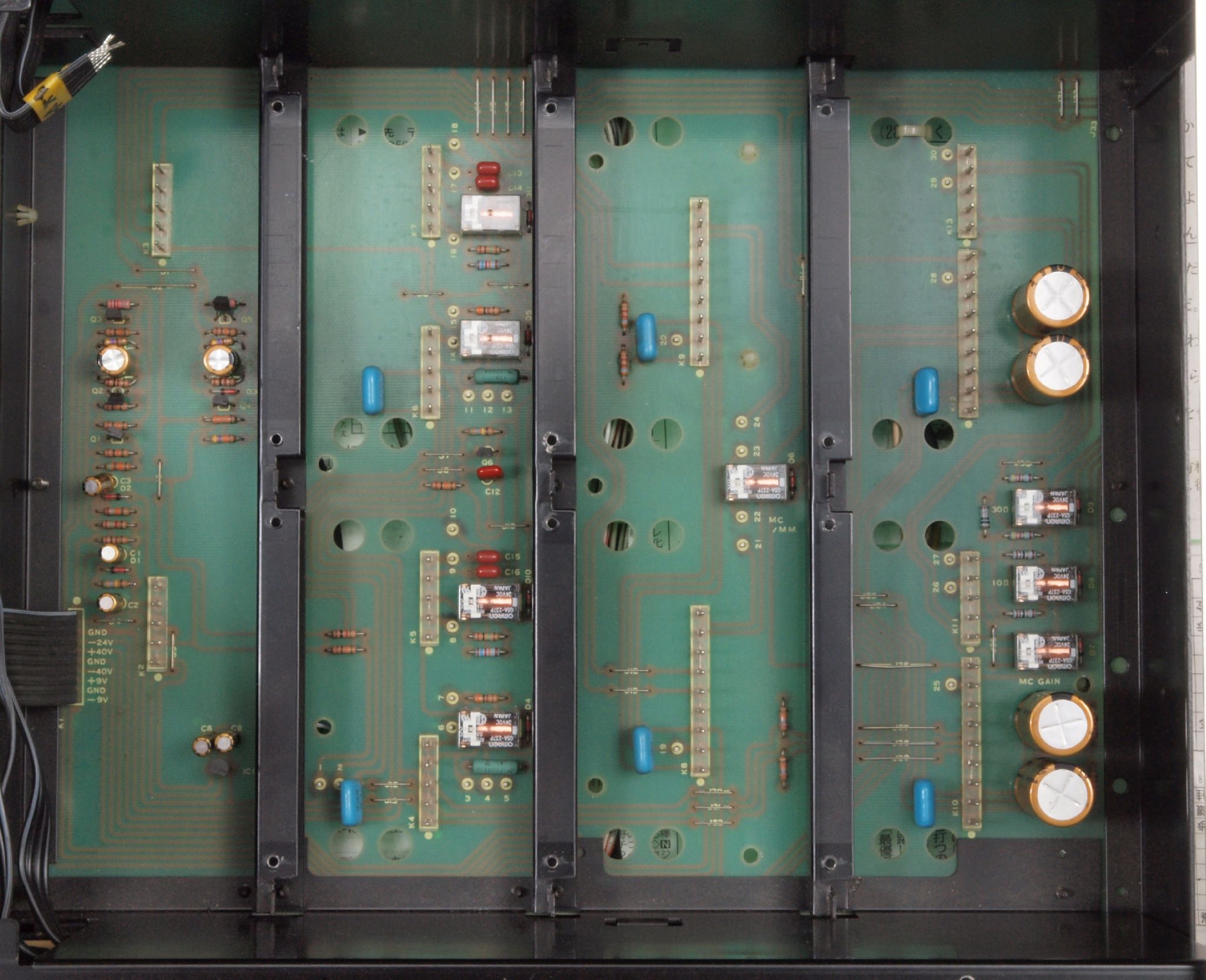

ＣＭ２．　修理後　入出力リレー基板。電解コンデンサー７個、制御リレー１７個交換。平ケーブルの下に１個有る。

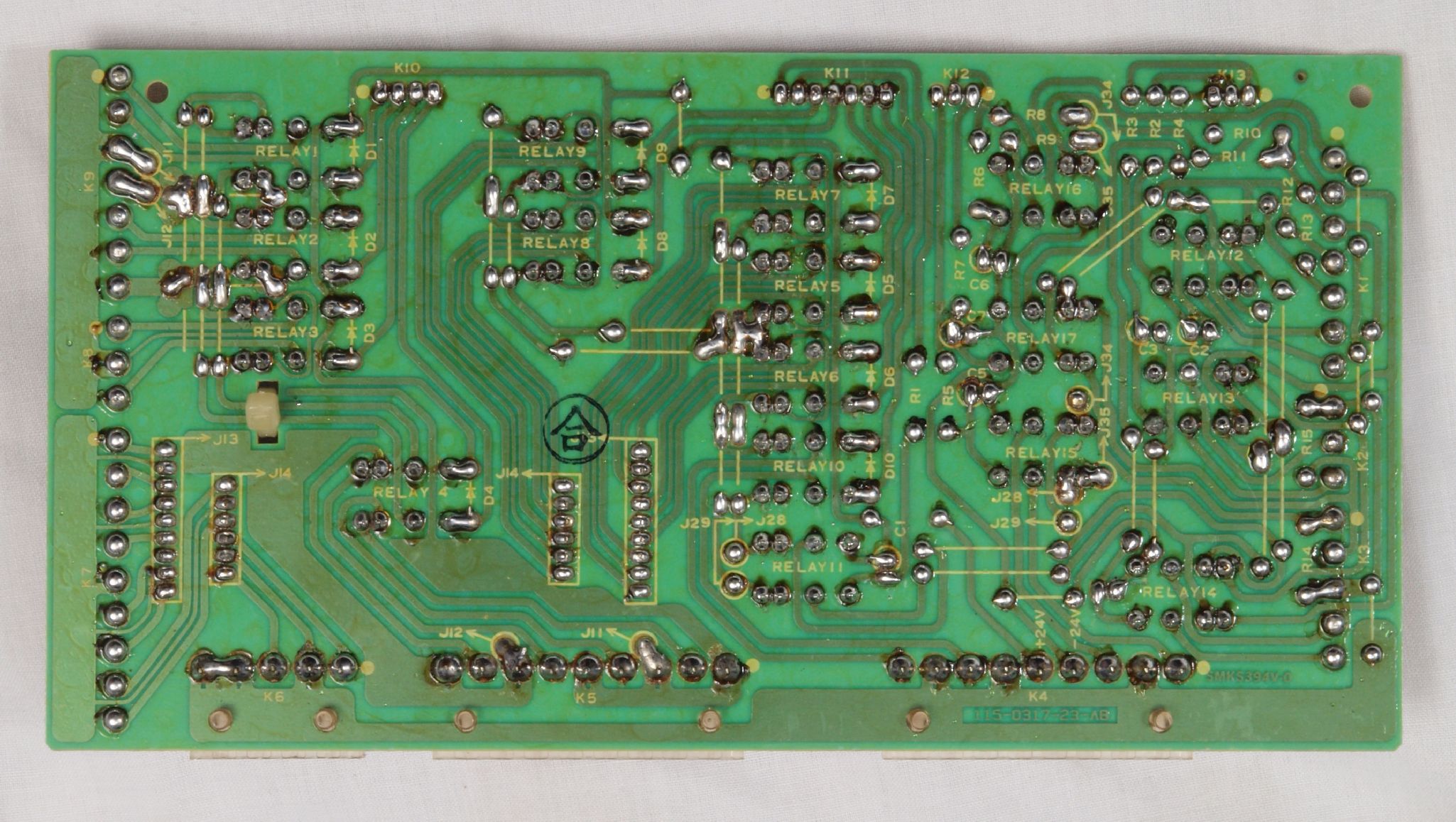

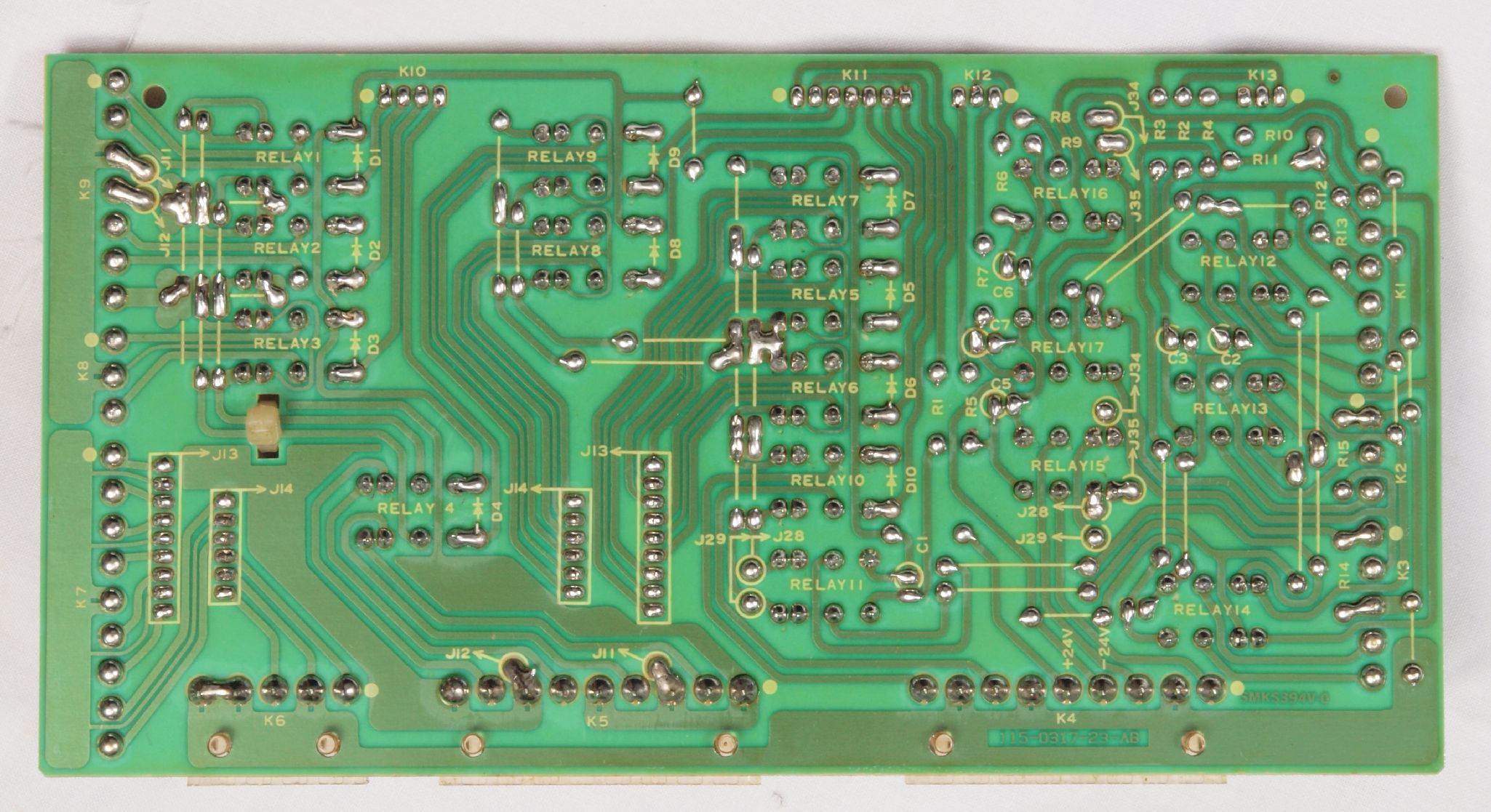

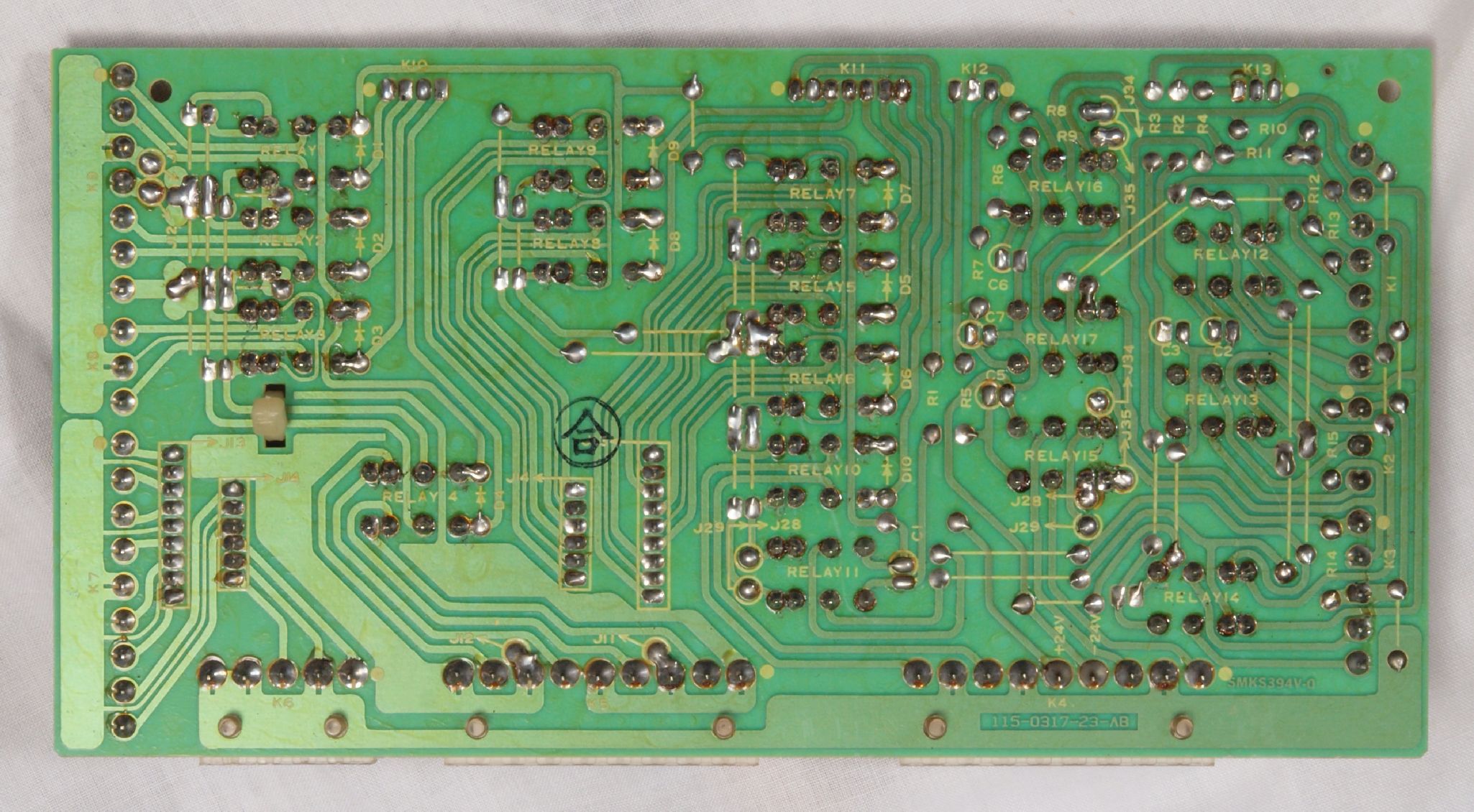

ＣＭ３．　修理前　入出力リレー基板裏。
ＣＭ４．　修理（半田補正）後　入出力リレー基板裏。
ＣＭ５．　完成入出力リレー基板裏。　洗浄後防湿材を塗る。

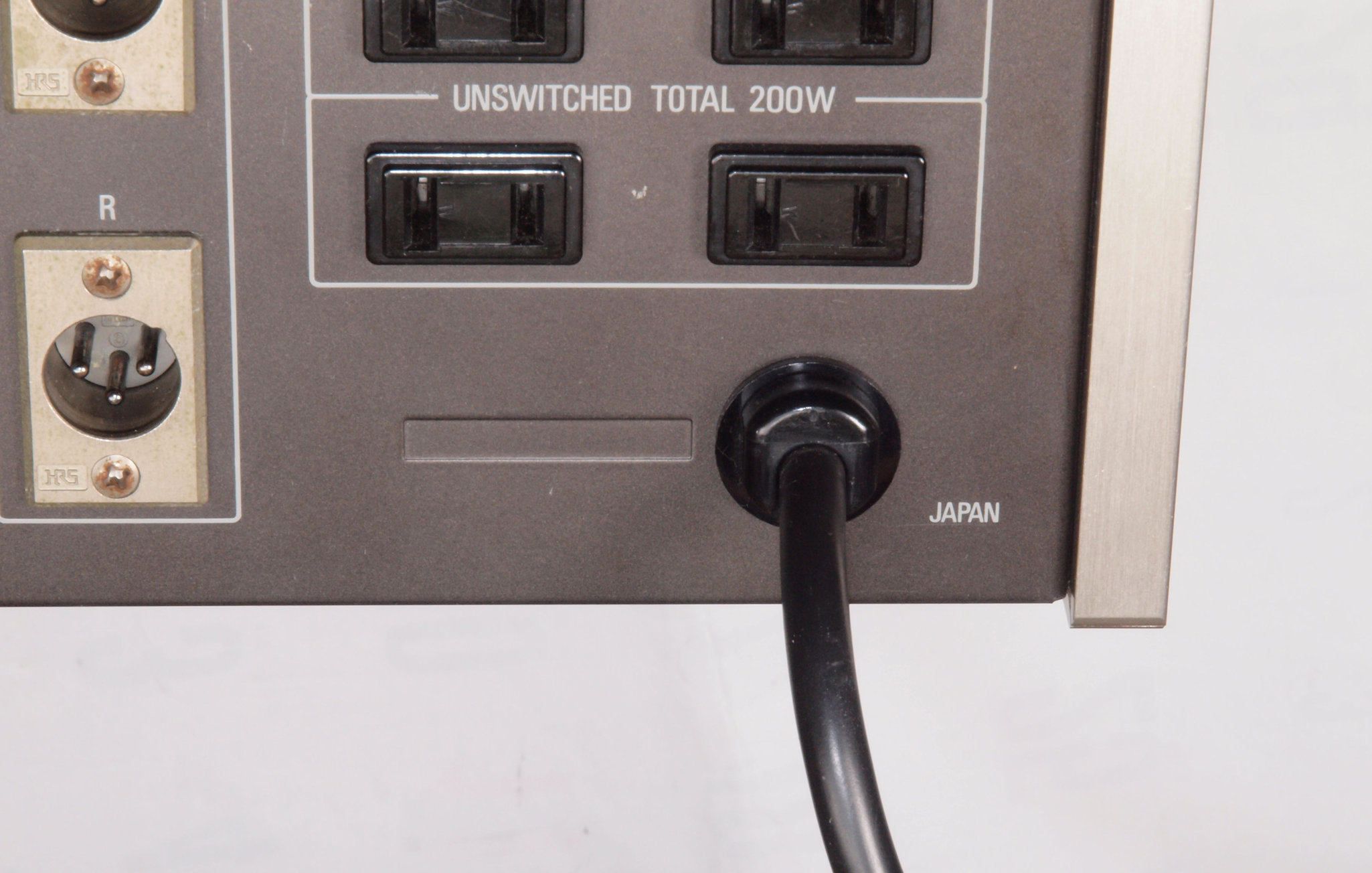

ＣＮ１．　修理前　電源コード取り付け。

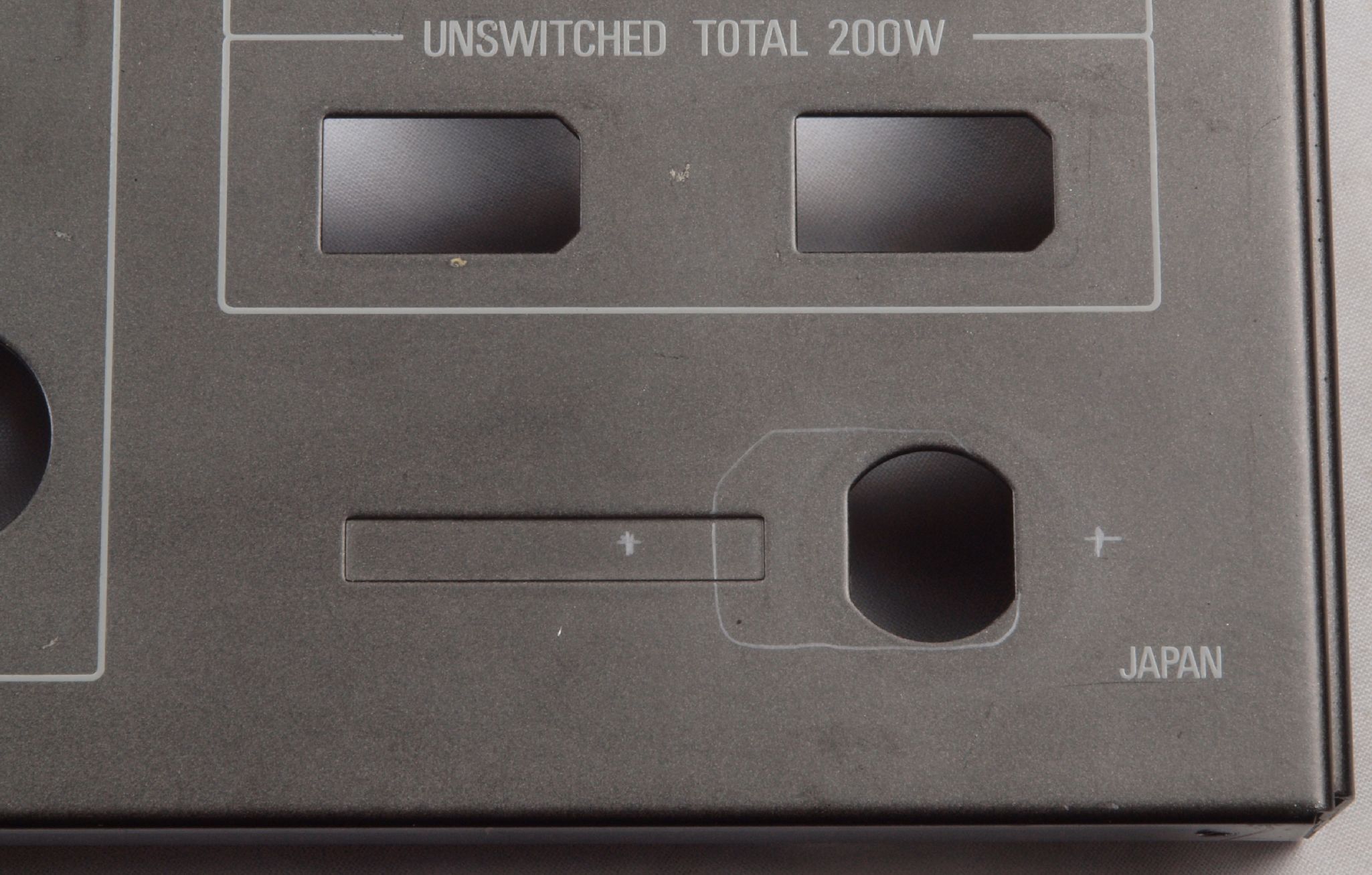

ＣＮ２．　修理中　電源コード取り付け穴加工。

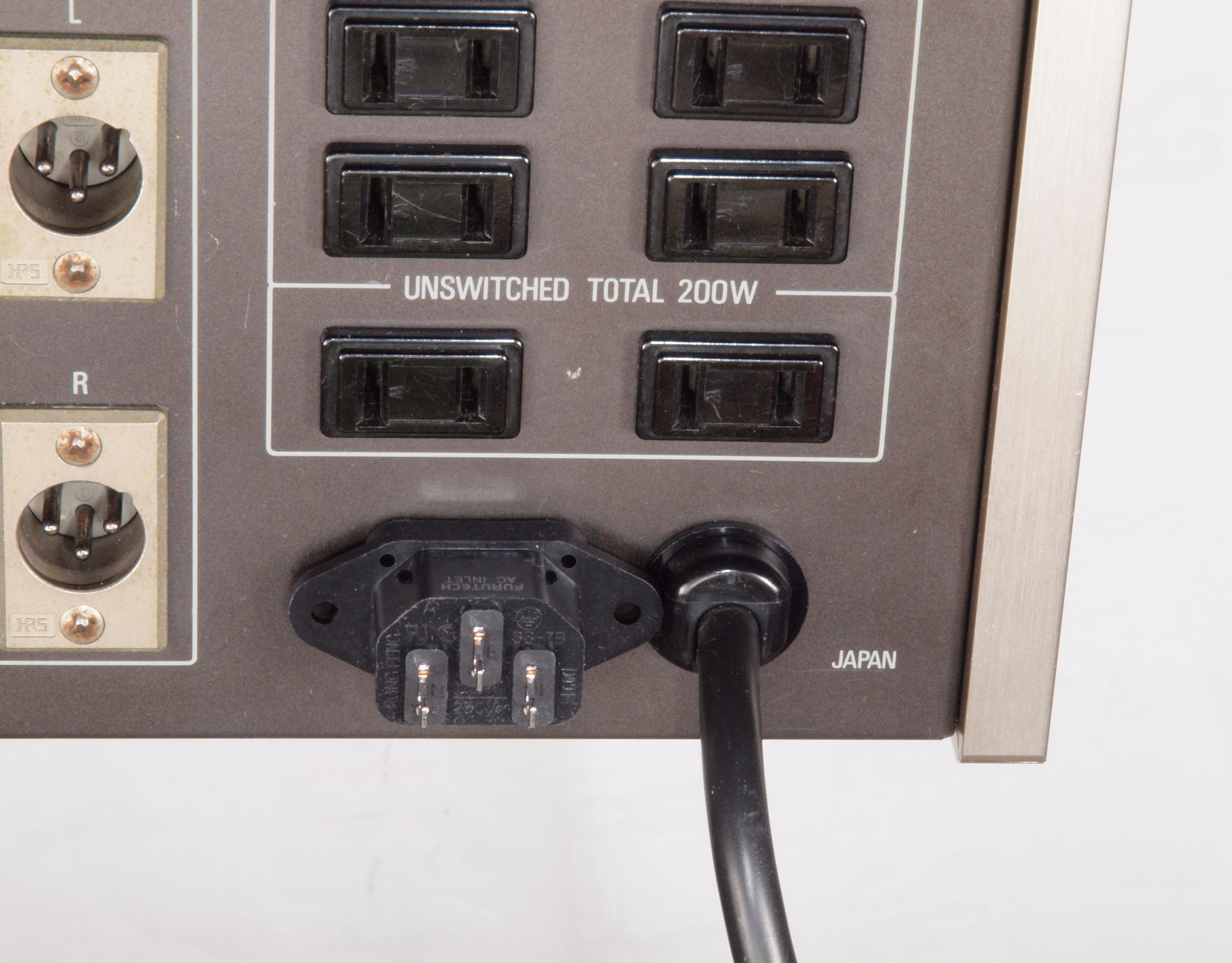

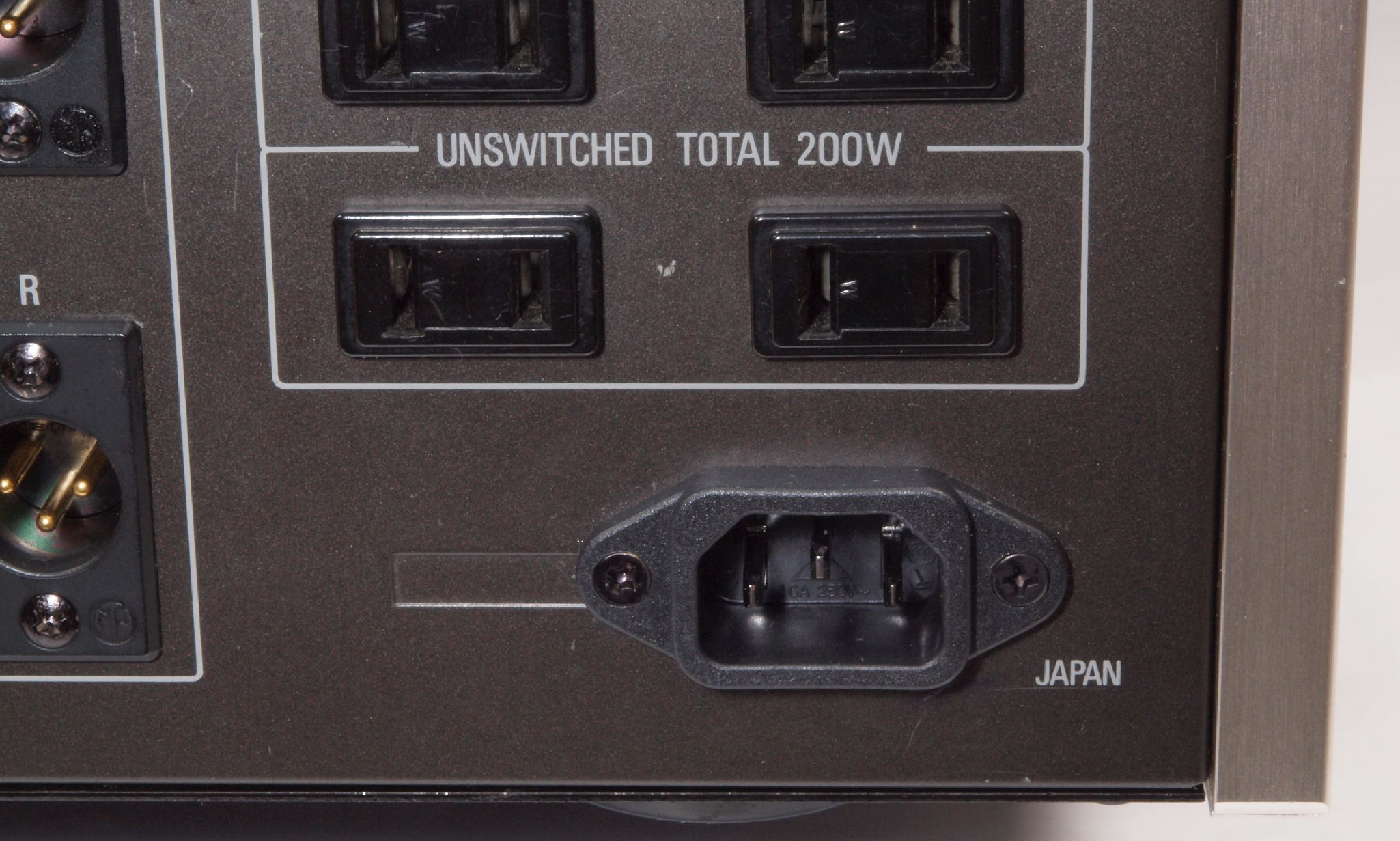

ＣＮ３．　修理（交換）後　電源コード取り、３Ｐインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。

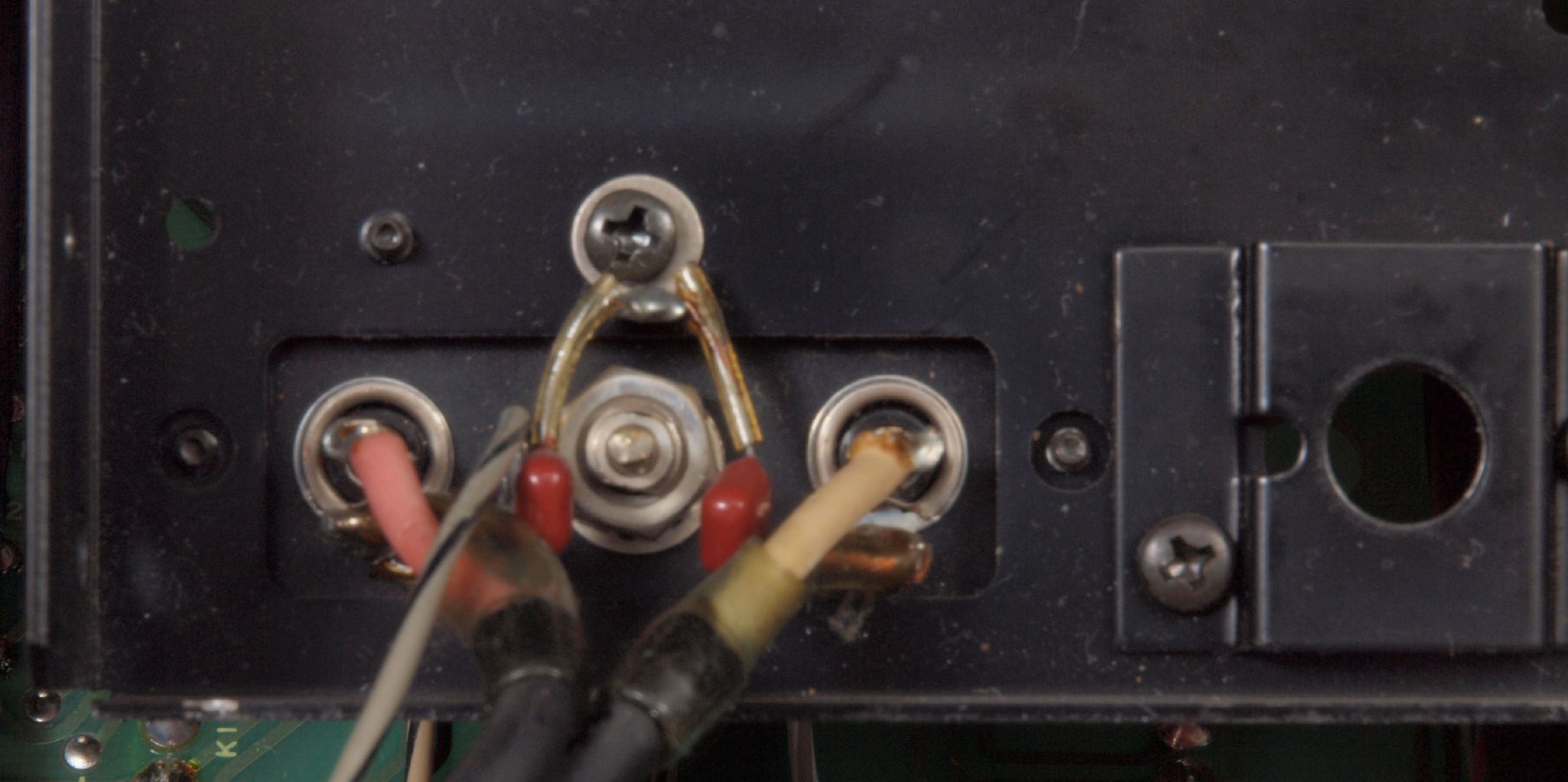

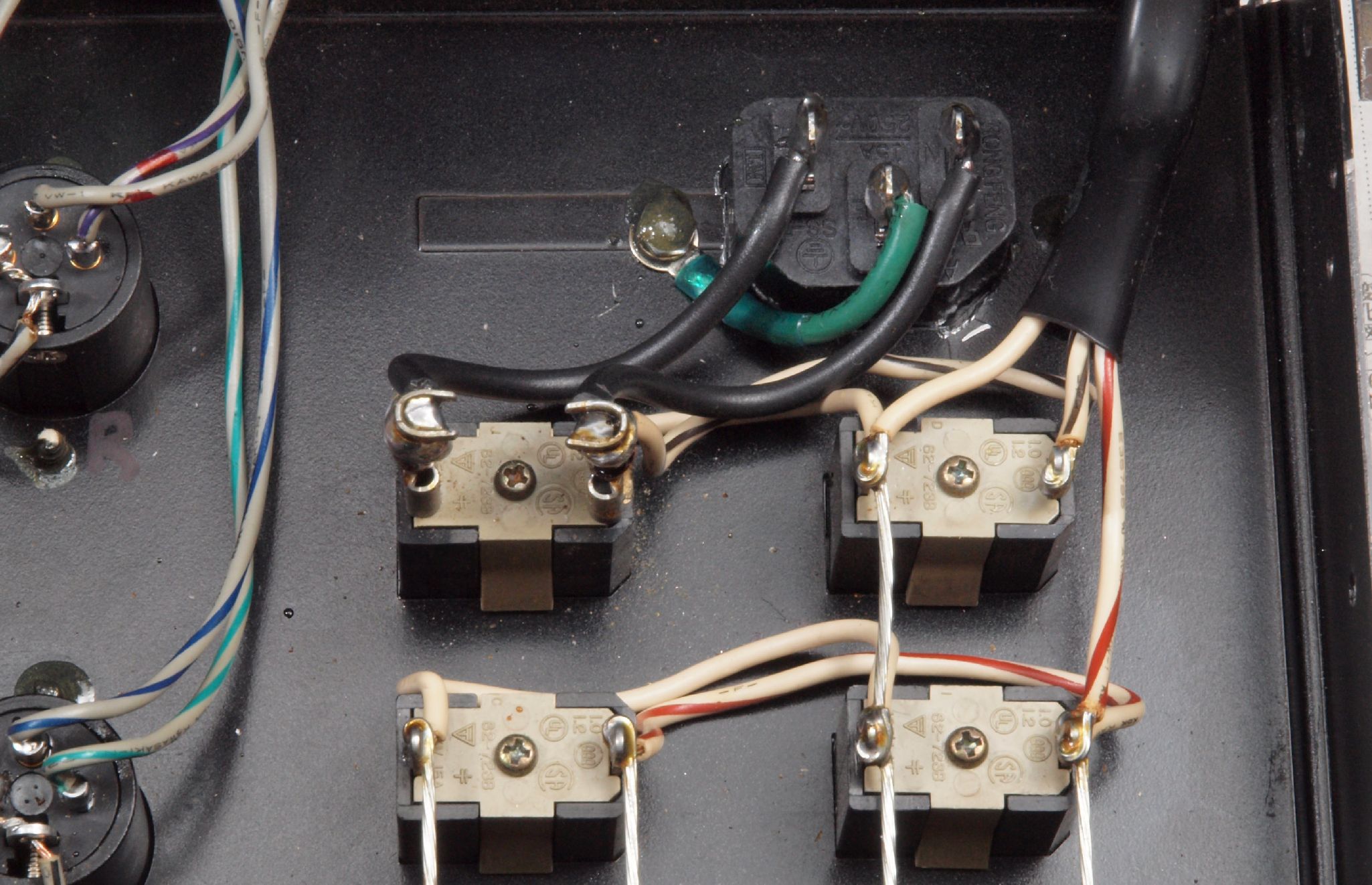

ＣＮ４．　修理後　３Ｐインレット裏配線。　アースはしっかり取る。
ＣＯ１．　修理前　入力ＲＣＡ端子郡

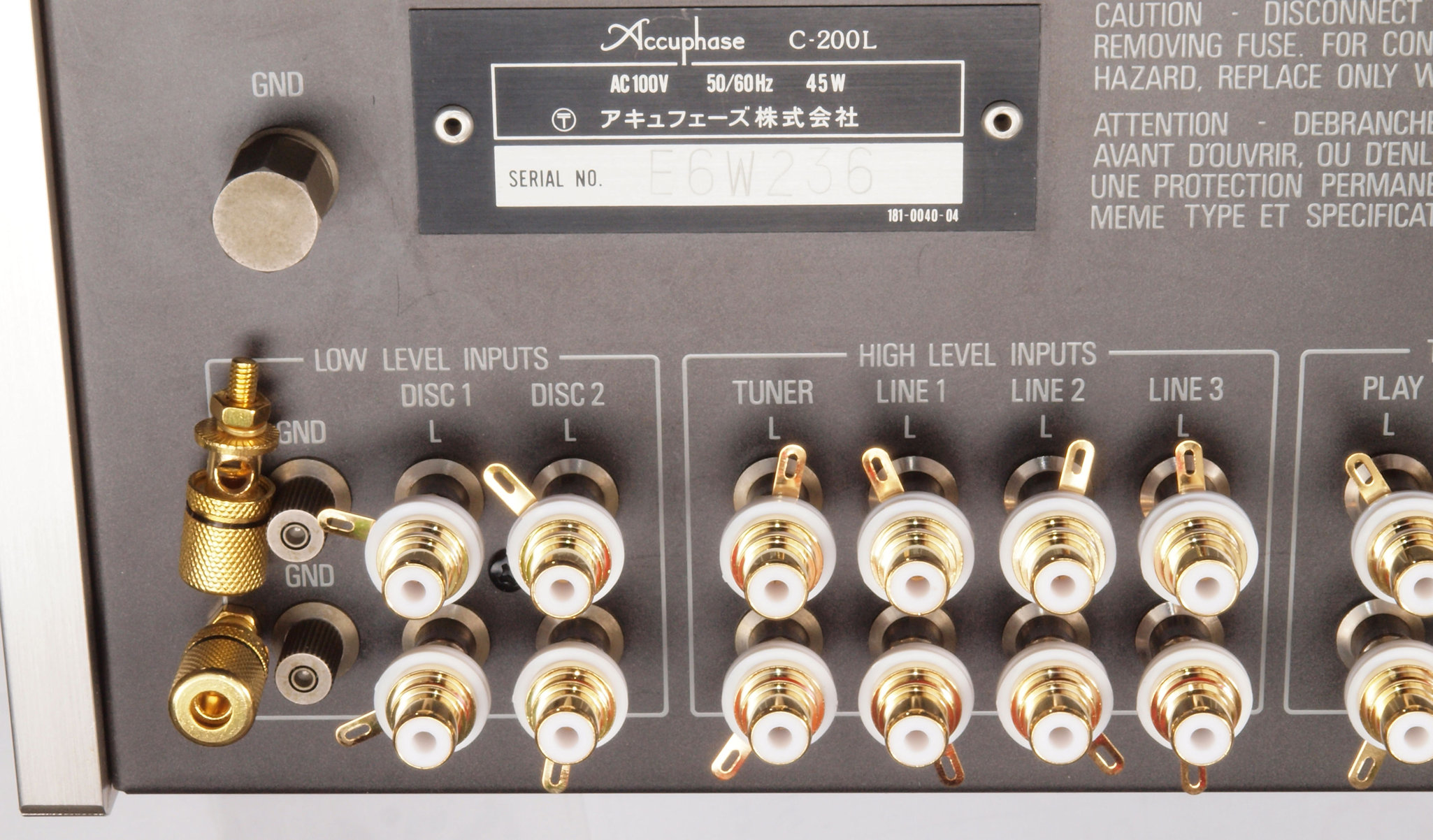

ＣＯ２．　修理（交換）後　入力ＲＣＡ端子郡。　ＤＩＳＫ　１，２　をテフロン絶縁ＲＣＡ端子に交換。
ＣＯ３．　修理前　出力＆ＴＡＰＥ　ＲＣＡ端子郡。

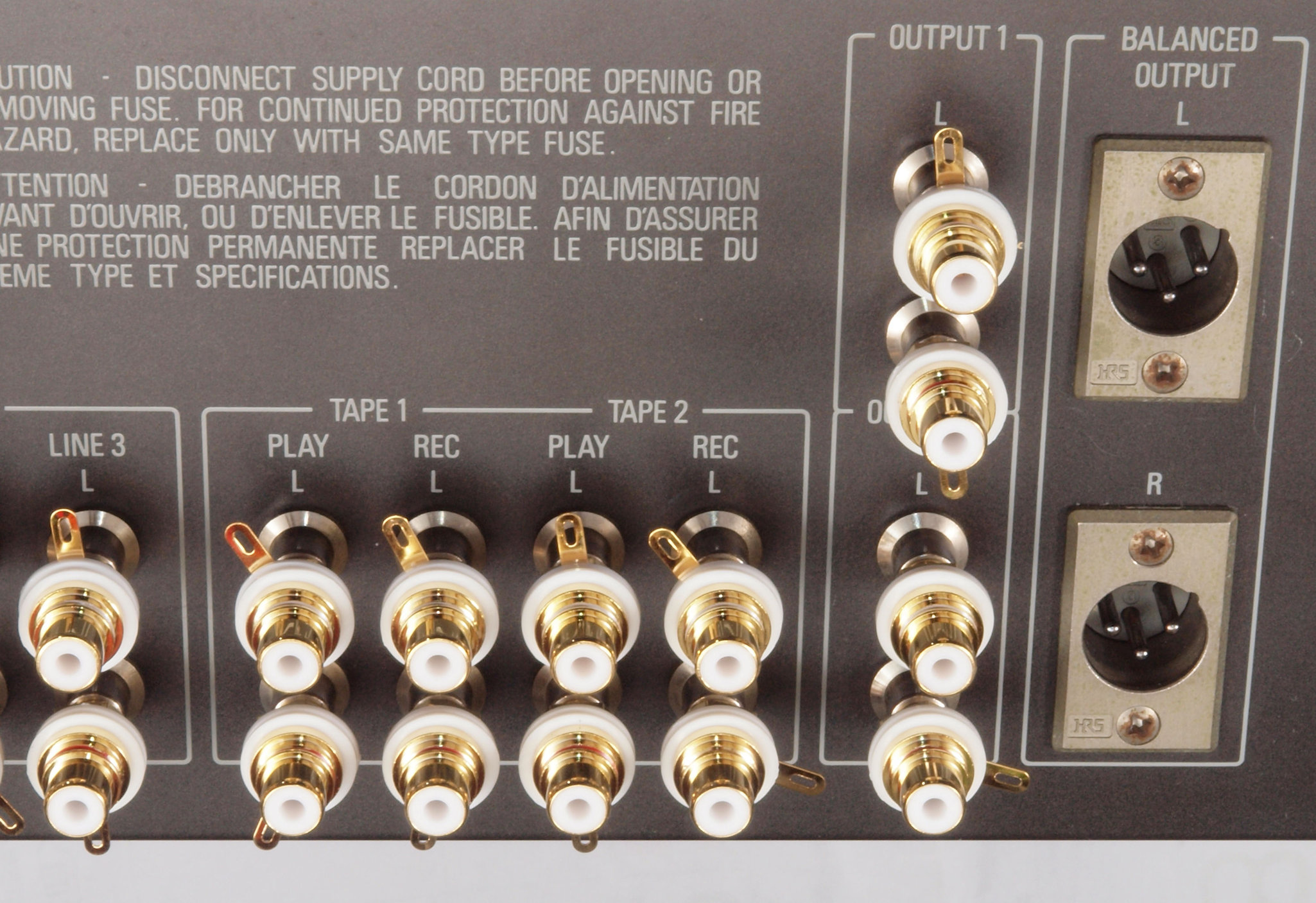

ＣＯ４．　修理（交換）後　出力＆ＴＡＰＥ　ＲＣＡ端子郡。　ＯＵＴＰＵＴ　１、２をテフロン絶縁ＲＣＡ端子に交換。

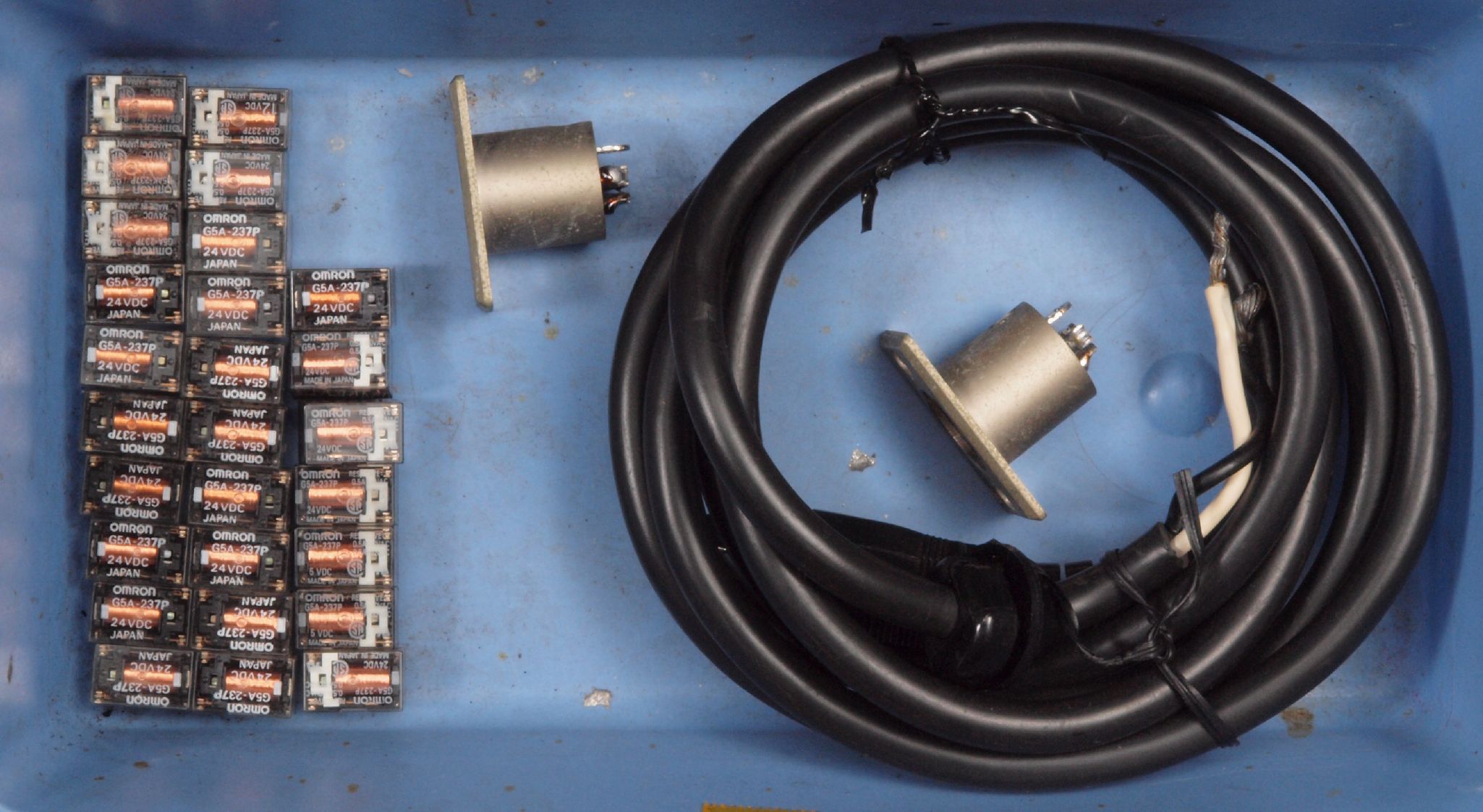

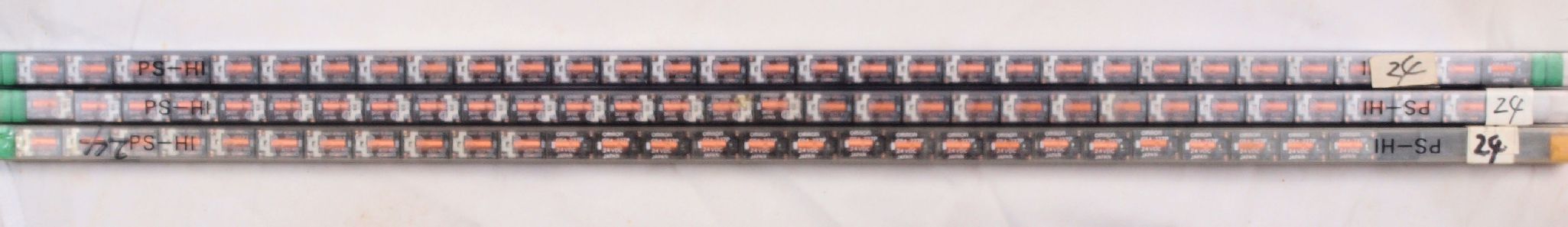

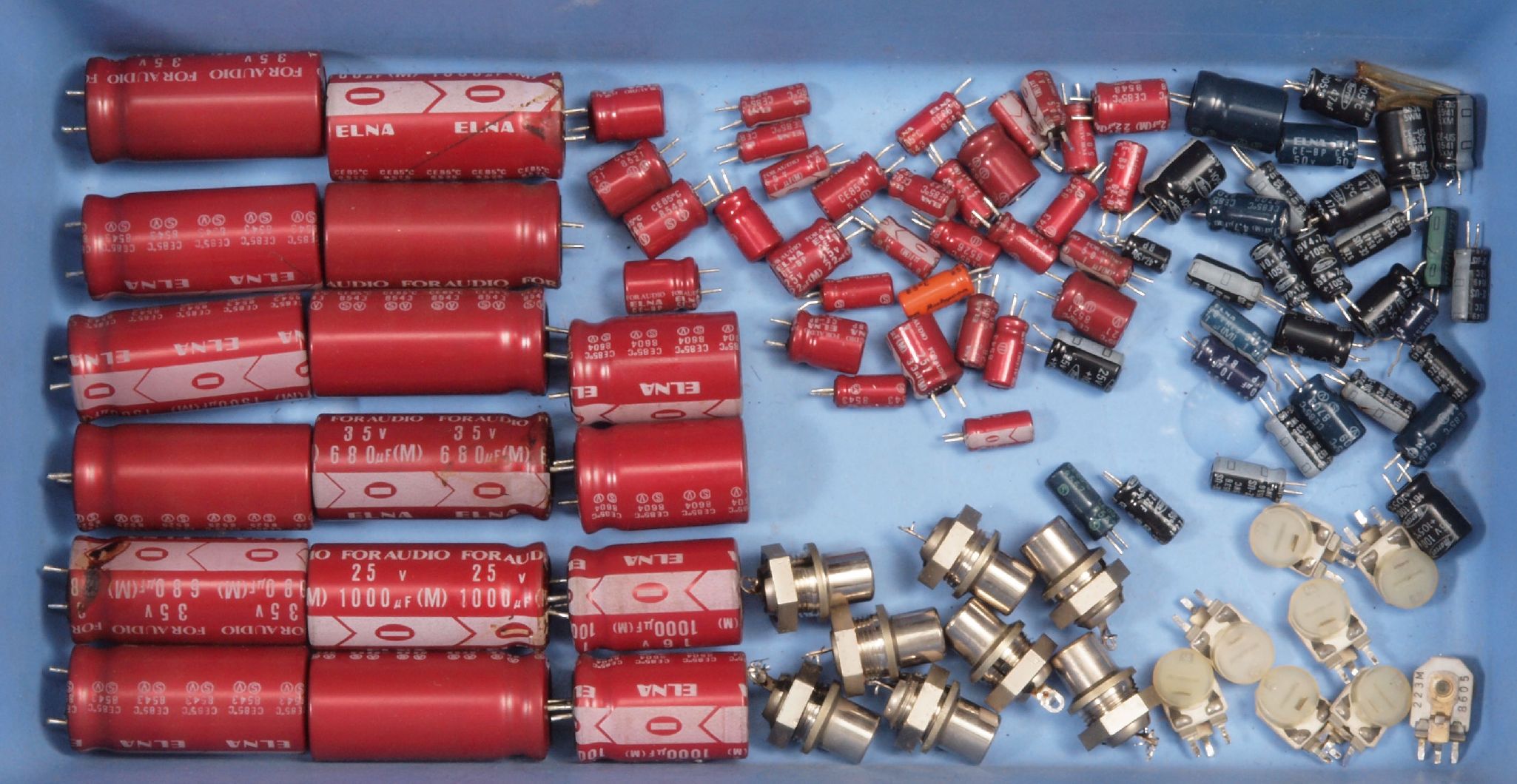

ＣＰ１．　交換した部品。

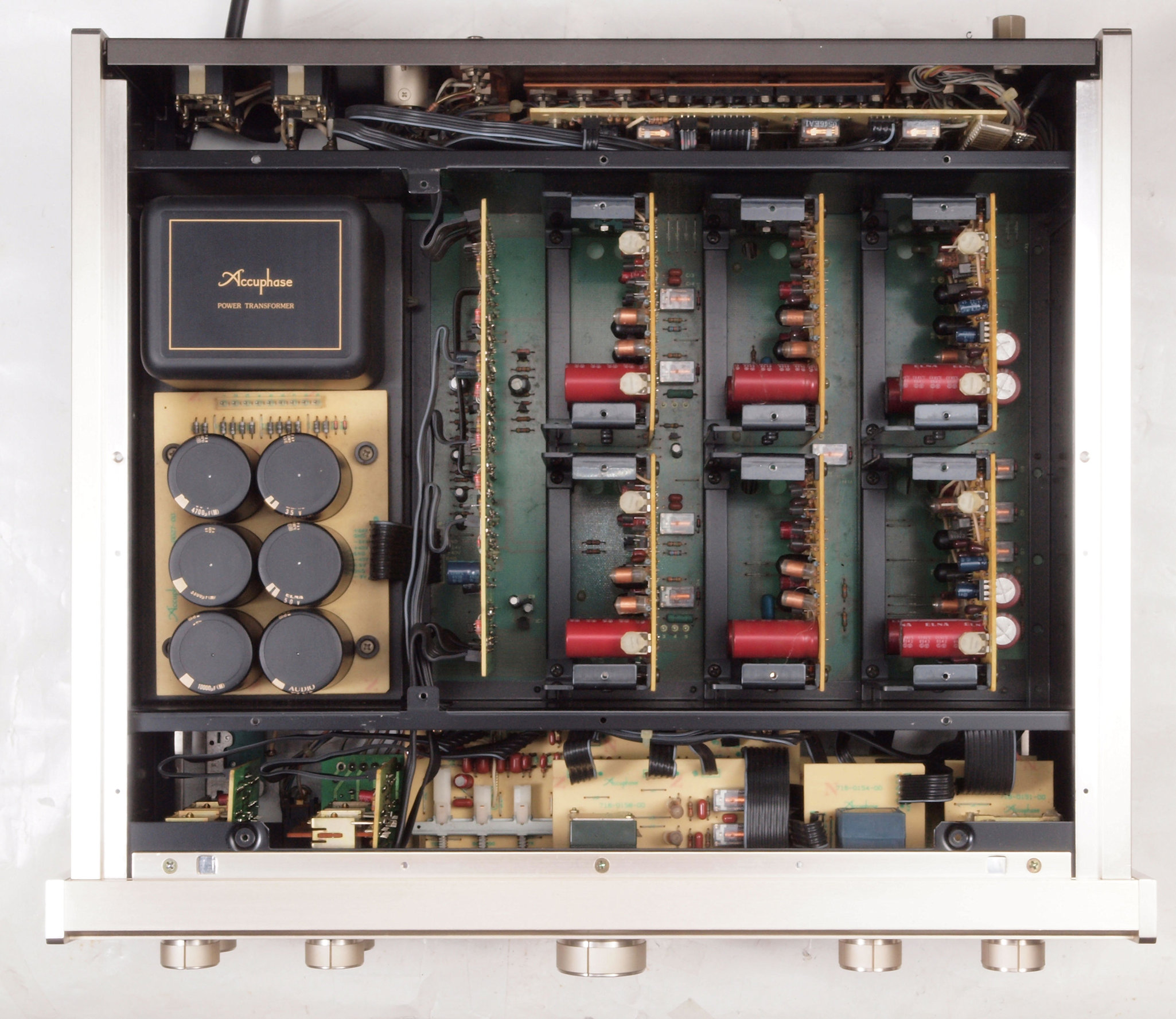

ＣＱ１．　修理前　上から見る

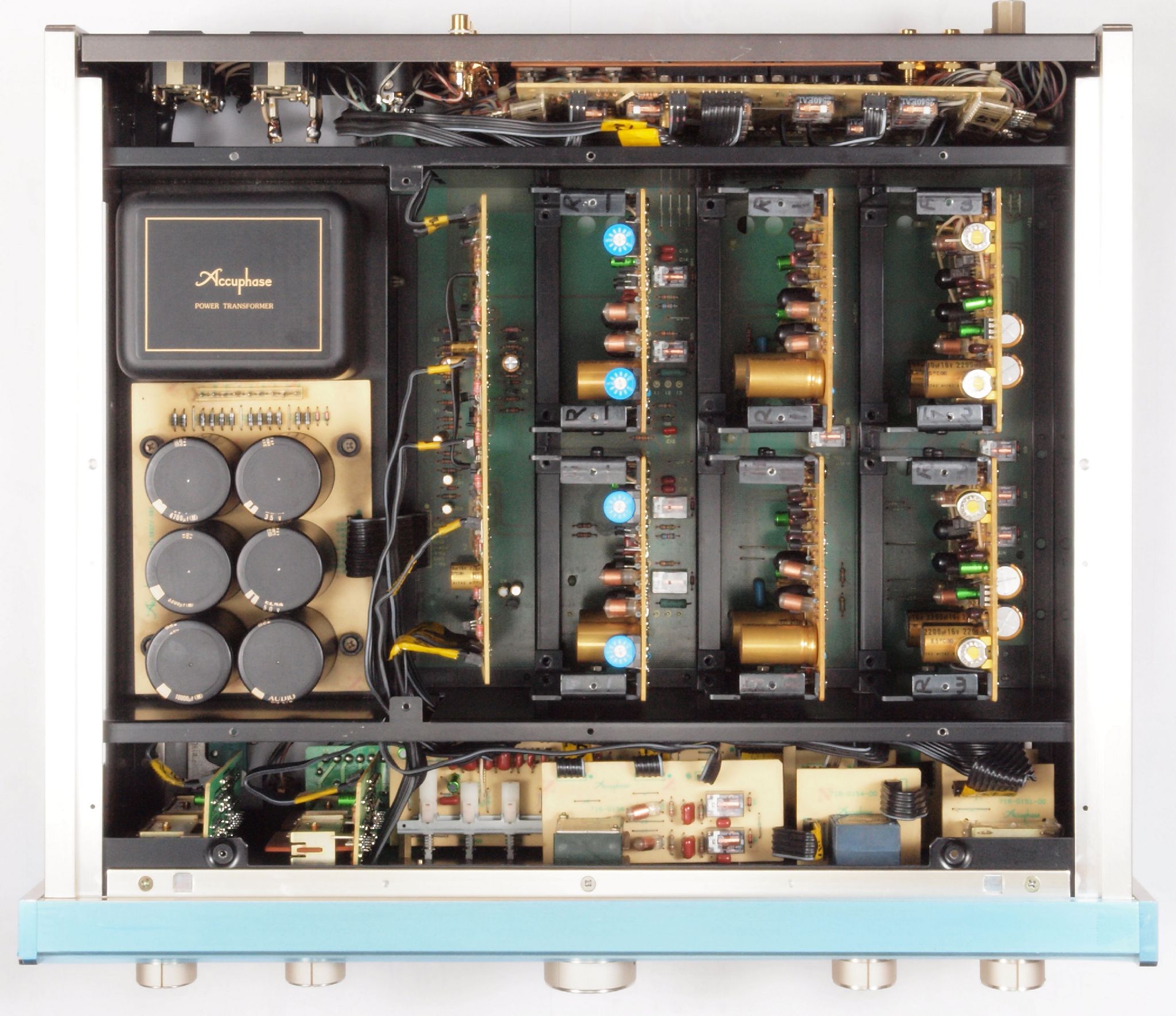

ＣＱ２．　修理後　上から見る

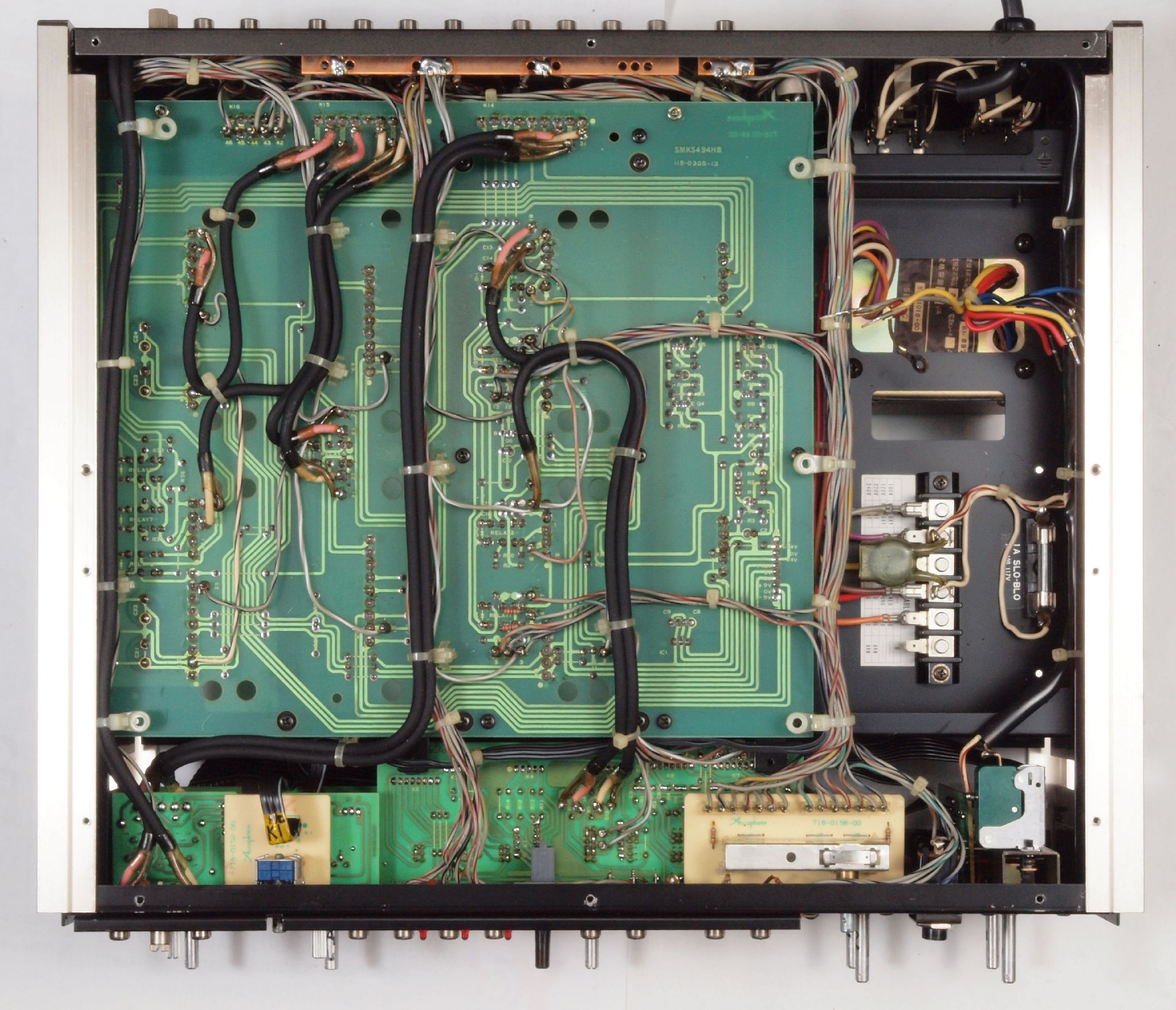

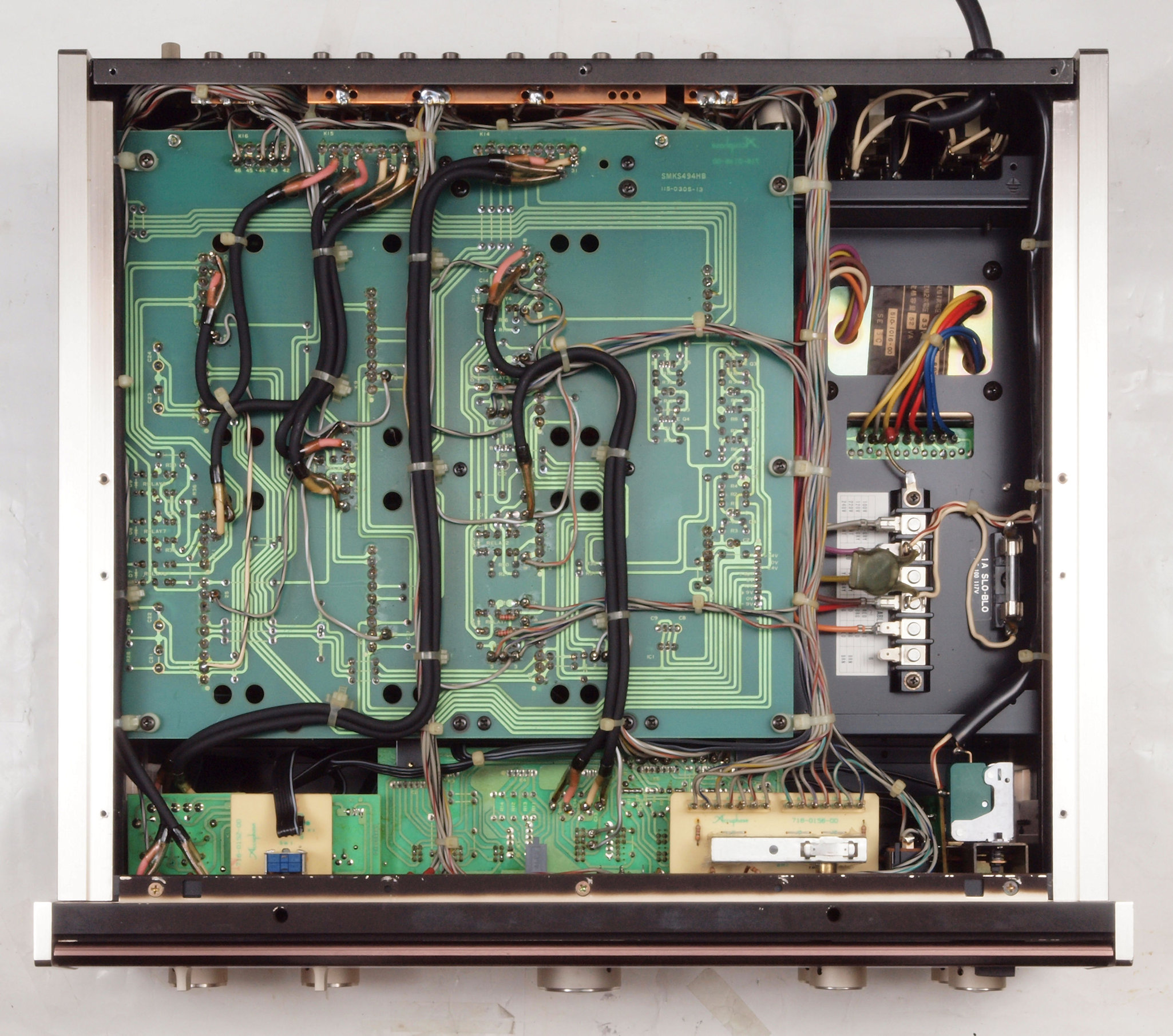

ＣＱ３．　修理前　下から見る

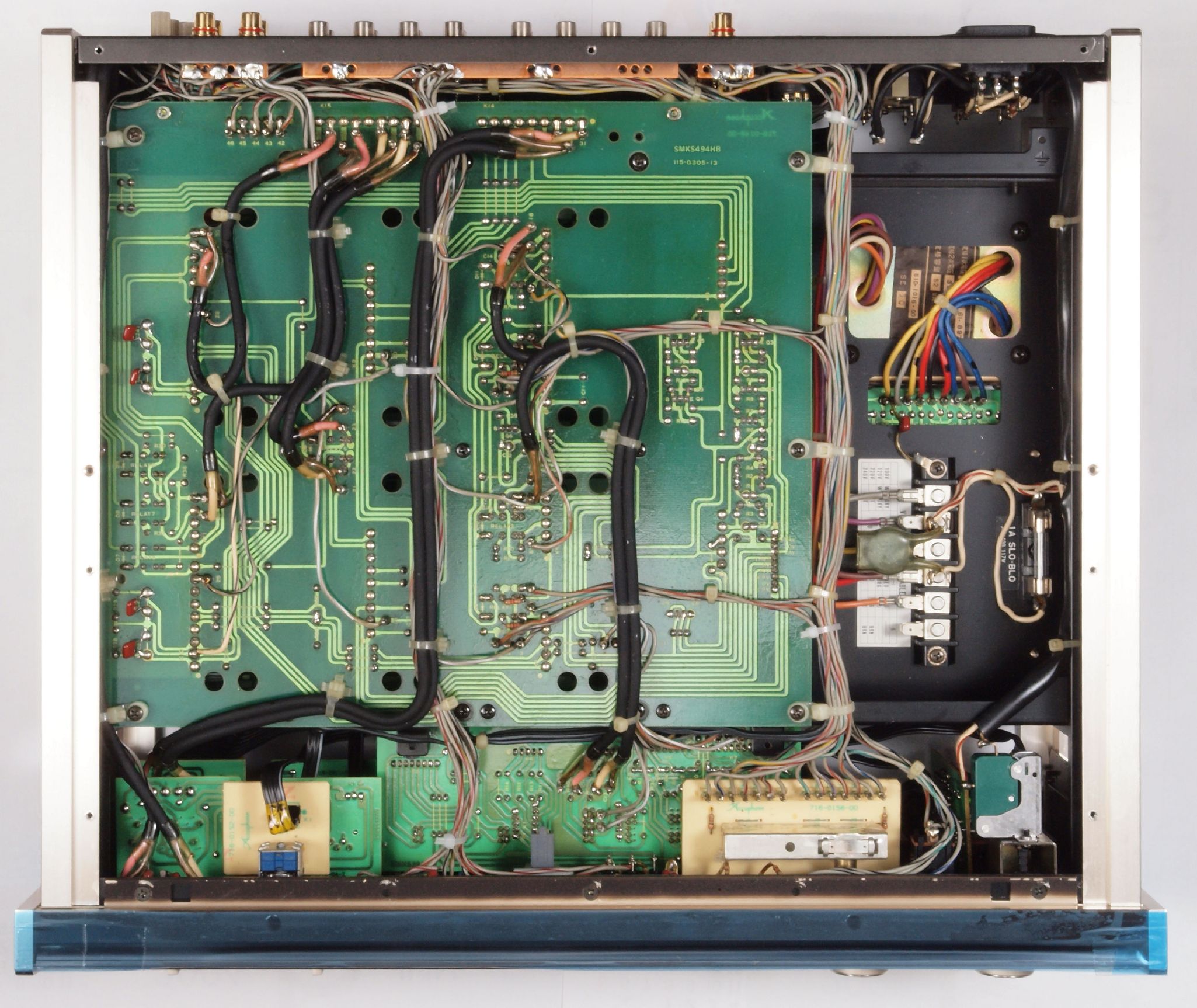

ＣＱ４．　修理後　下から見る
Ｅ．　調整・測定

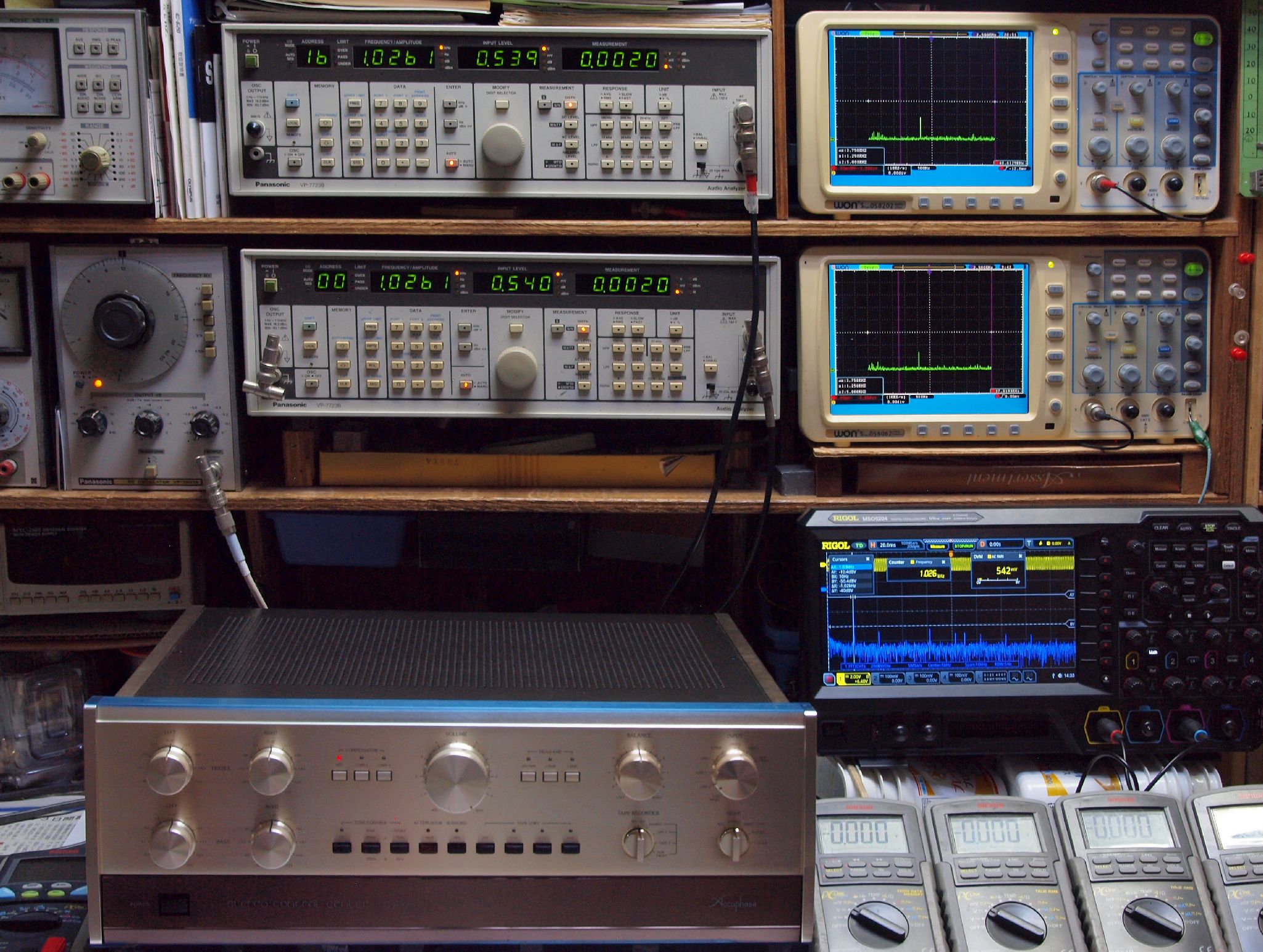

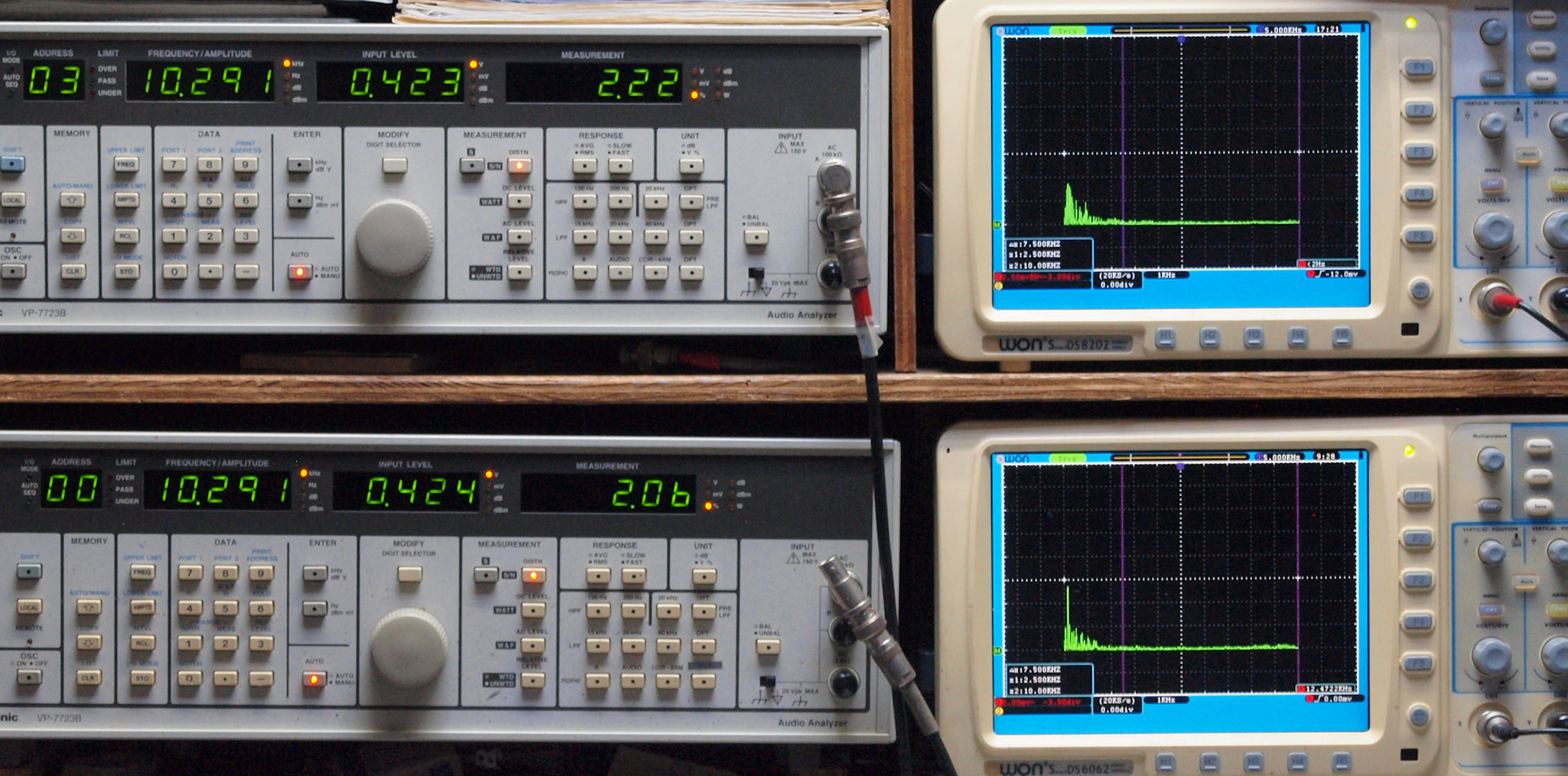

Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

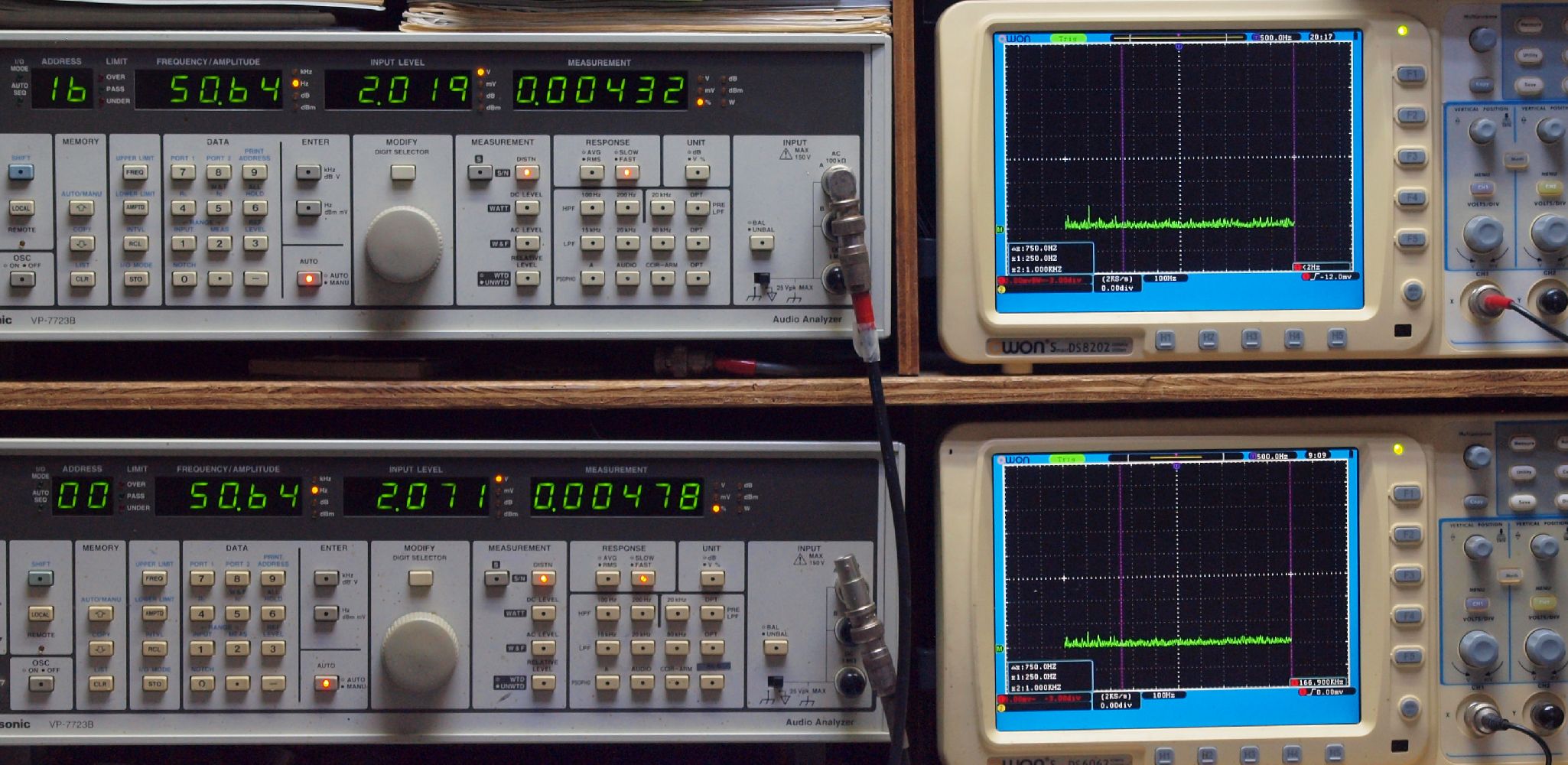

Ｅ１１．　Ｔｕｎｅｒ、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４３２％歪み。
　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００４７８％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

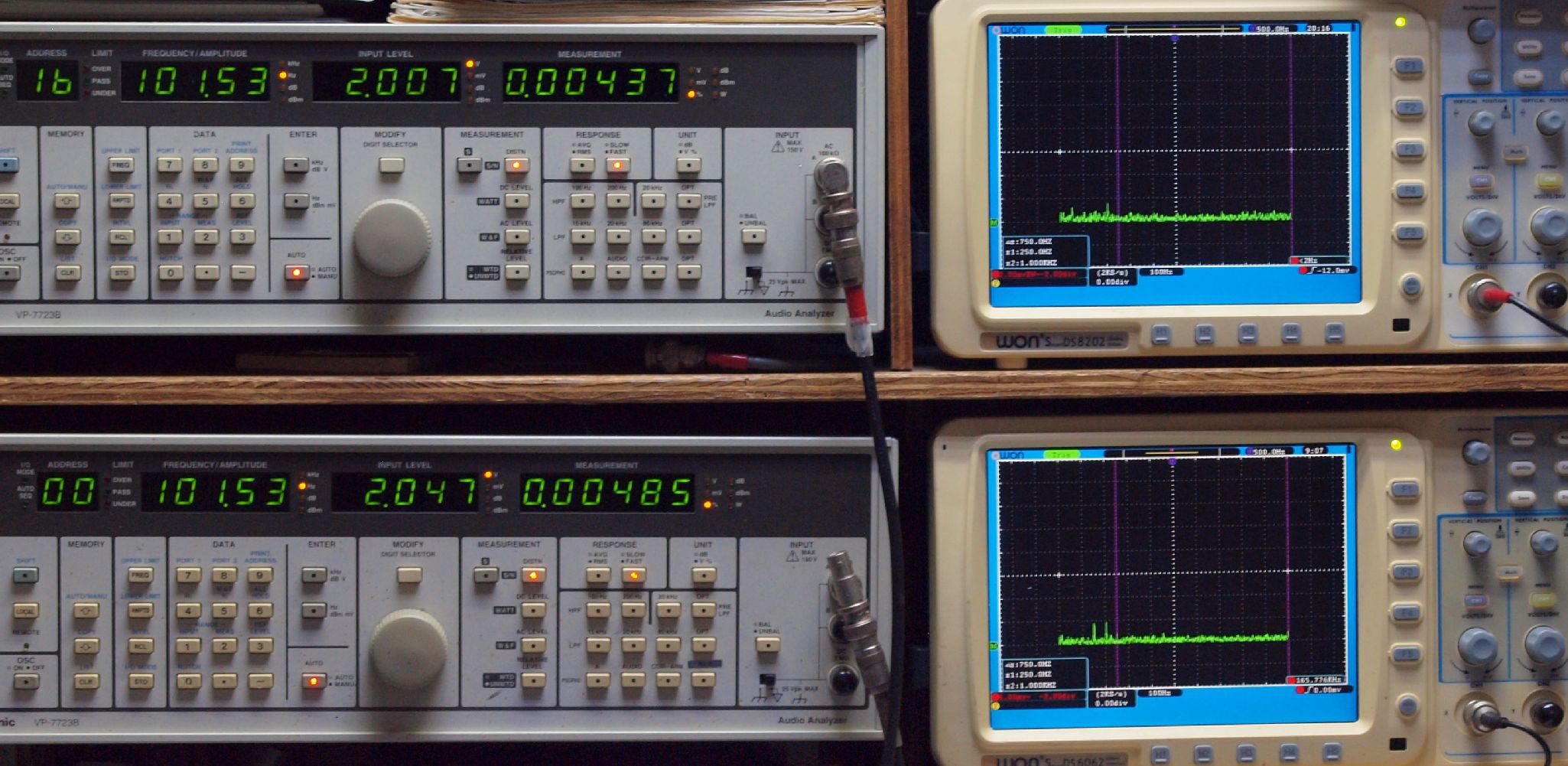

Ｅ１２．　Ｔｕｎｅｒ、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４３７％歪み。
　　　　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．００４８５％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

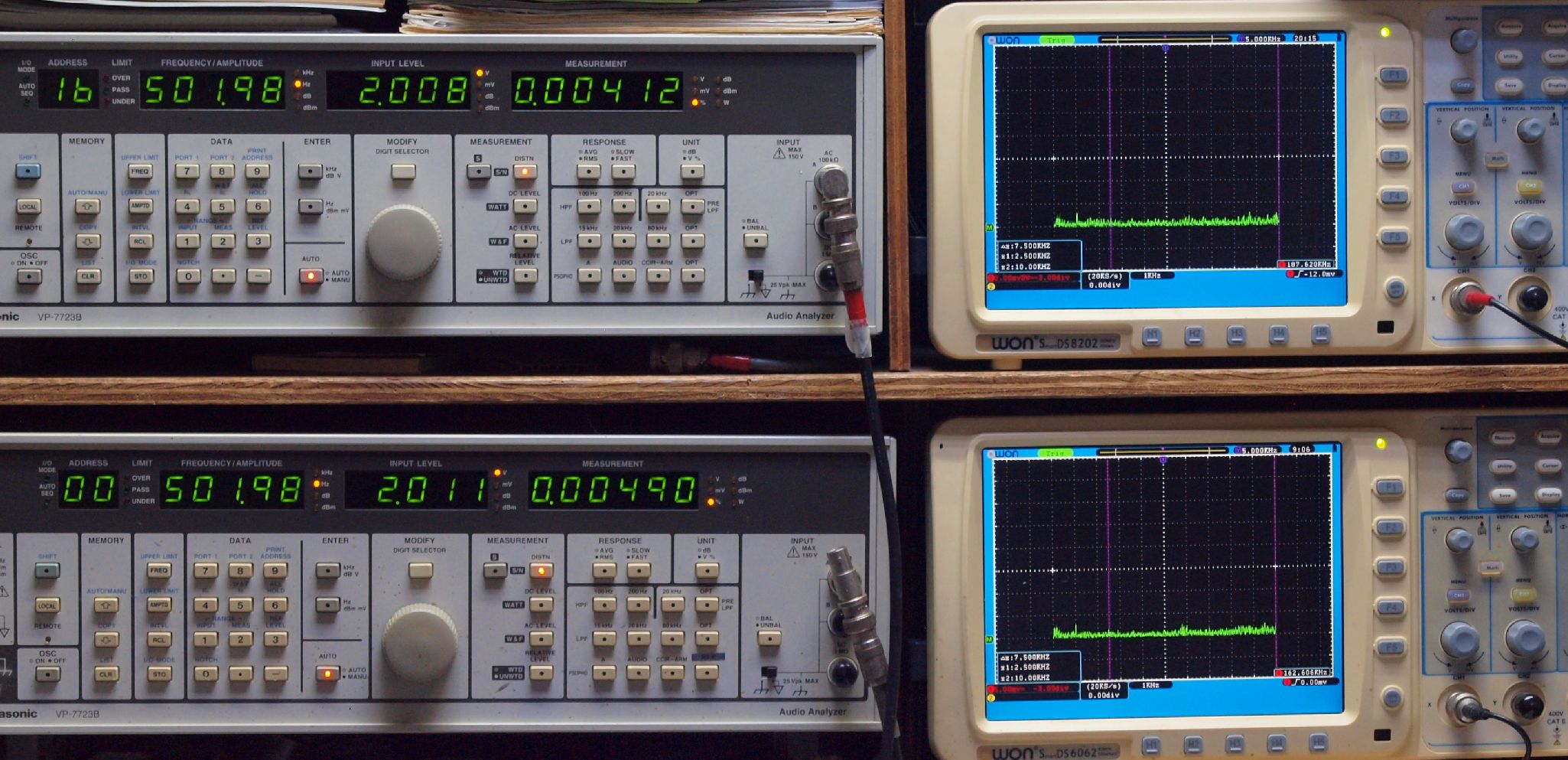

Ｅ１３．　Ｔｕｎｅｒ、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４１２％歪み。
　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００４９０％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　Ｔｕｎｅｒ、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００３０１％歪み。
　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００３４３％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

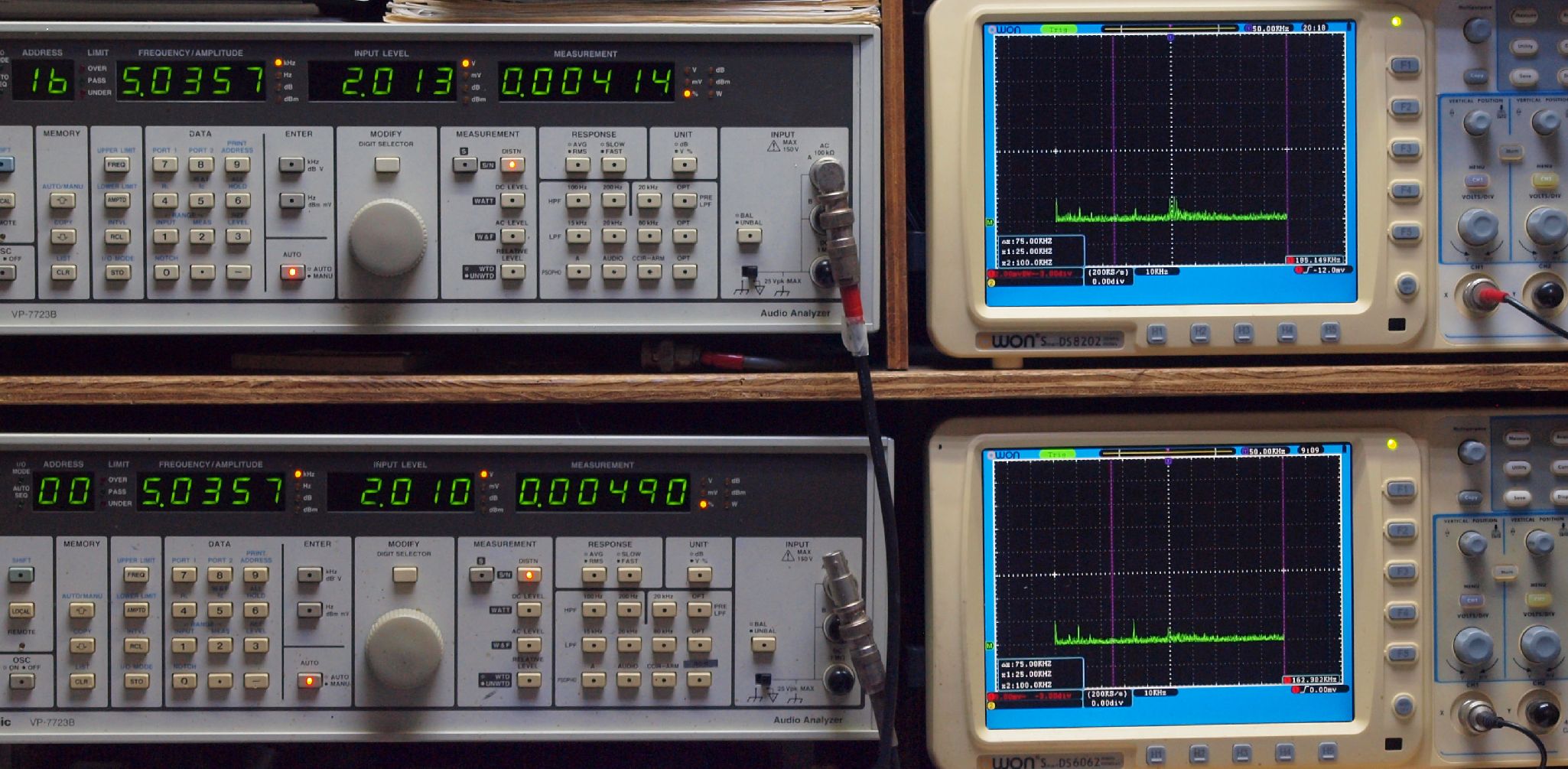

Ｅ１５．　Ｔｕｎｅｒ、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４１４％歪み。
　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．００４９０％歪み。
　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

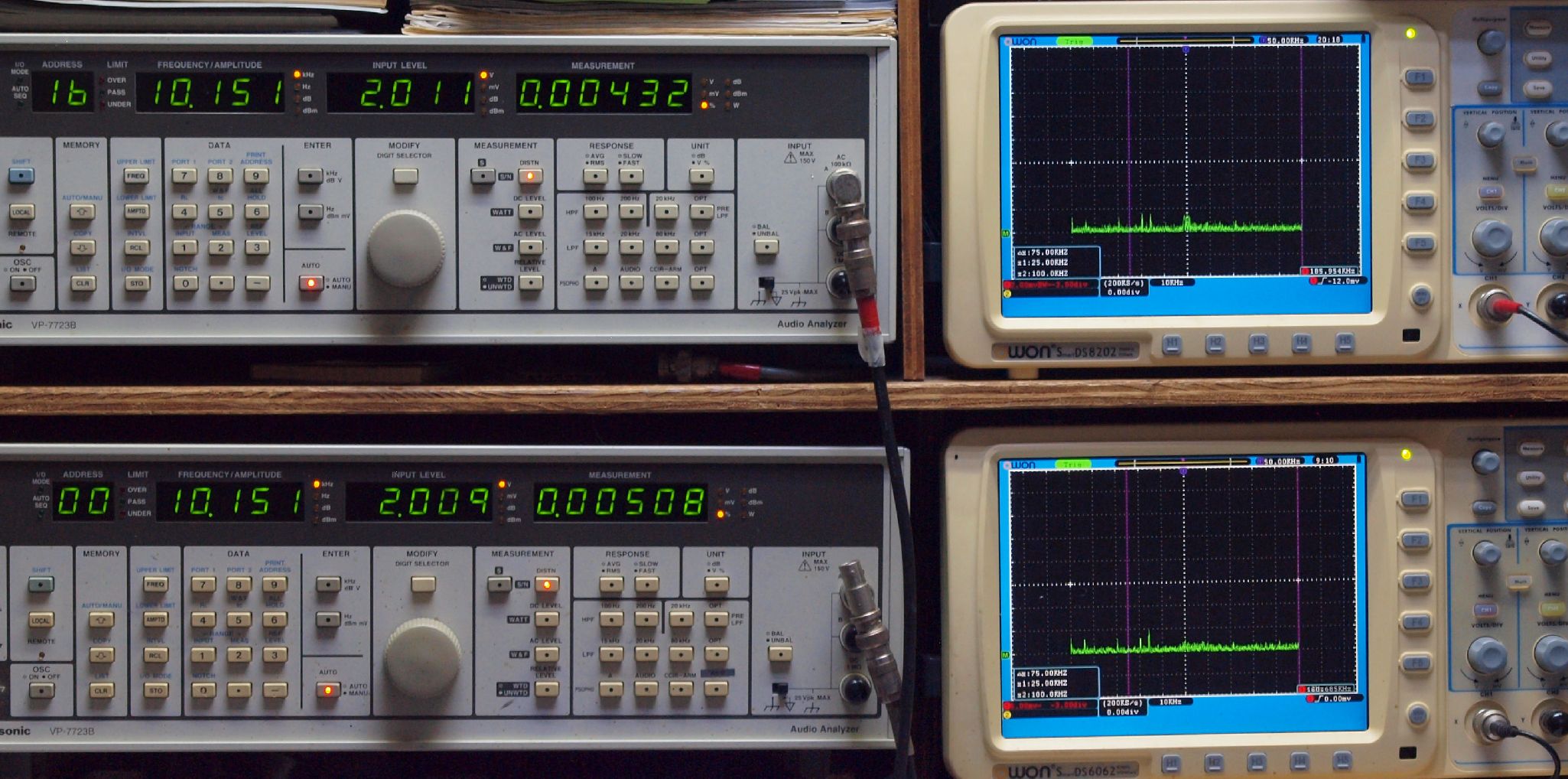

Ｅ１６．　Ｔｕｎｅｒ、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４３２％歪み。
　　　　　　　　　　　 　　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００５０８％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

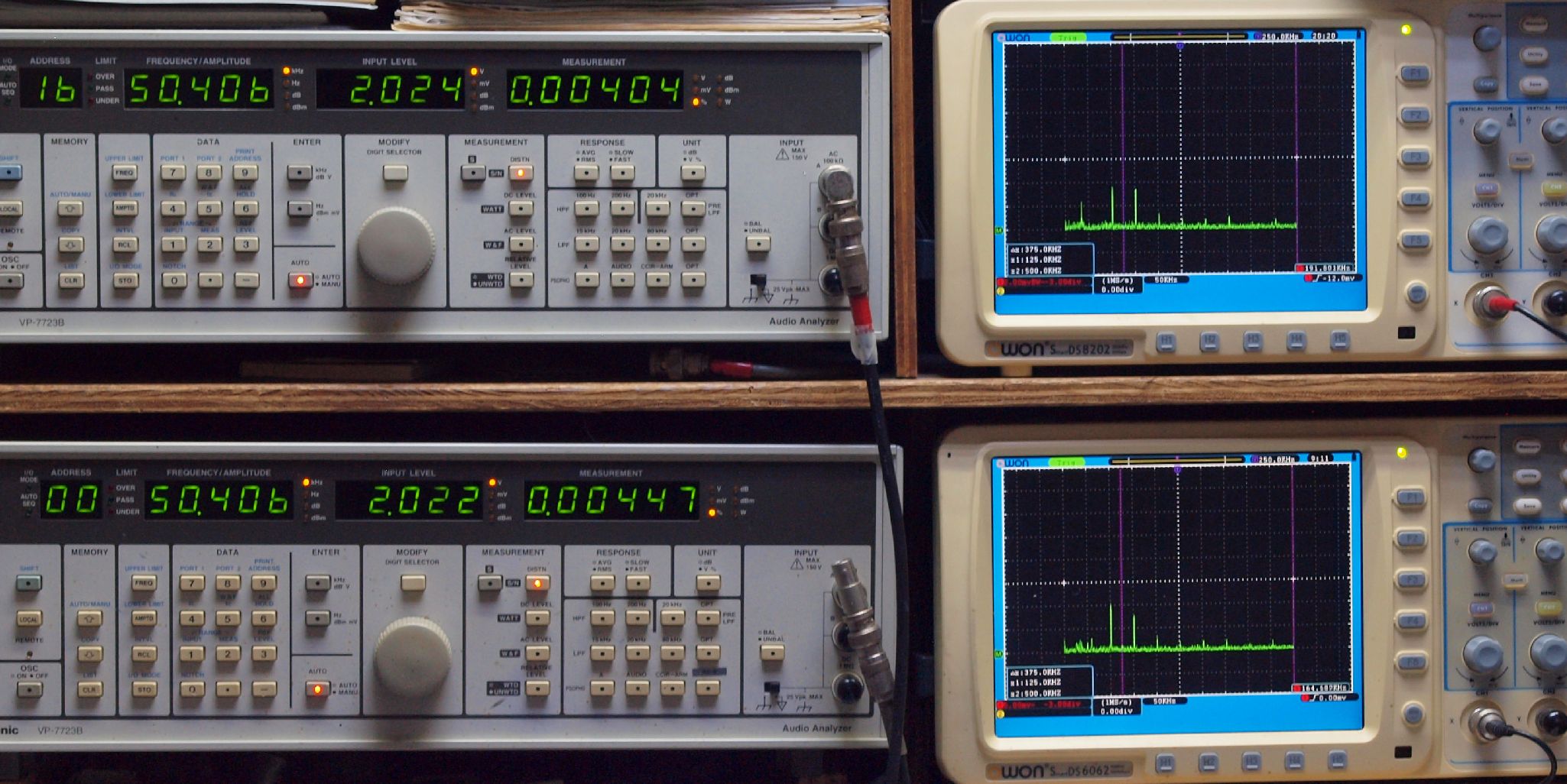

Ｅ１７．　Ｔｕｎｅｒ、５０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．００４０４％歪み。
　　　　　　　　　　　　 　　　　　　　 Ｌ側出力電圧２Ｖ、　０．００４４７％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

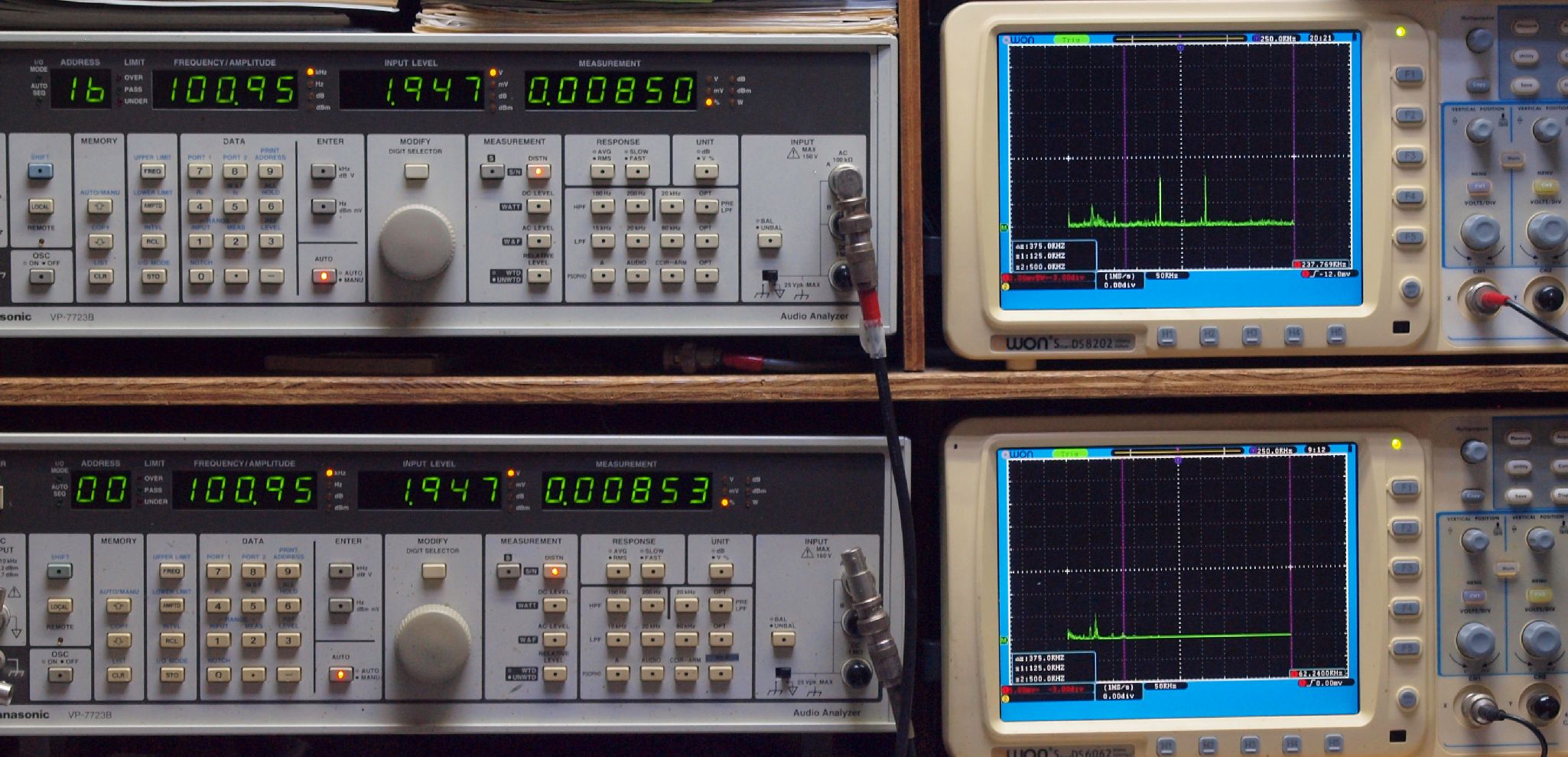

Ｅ１８．　Ｔｕｎｅｒ、１００ｋＨｚ入力＝Ｒ側出力電圧１．９Ｖ、　０．００８５０％歪み。
　　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧１．９Ｖ、　０．００８５３％歪み。
　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

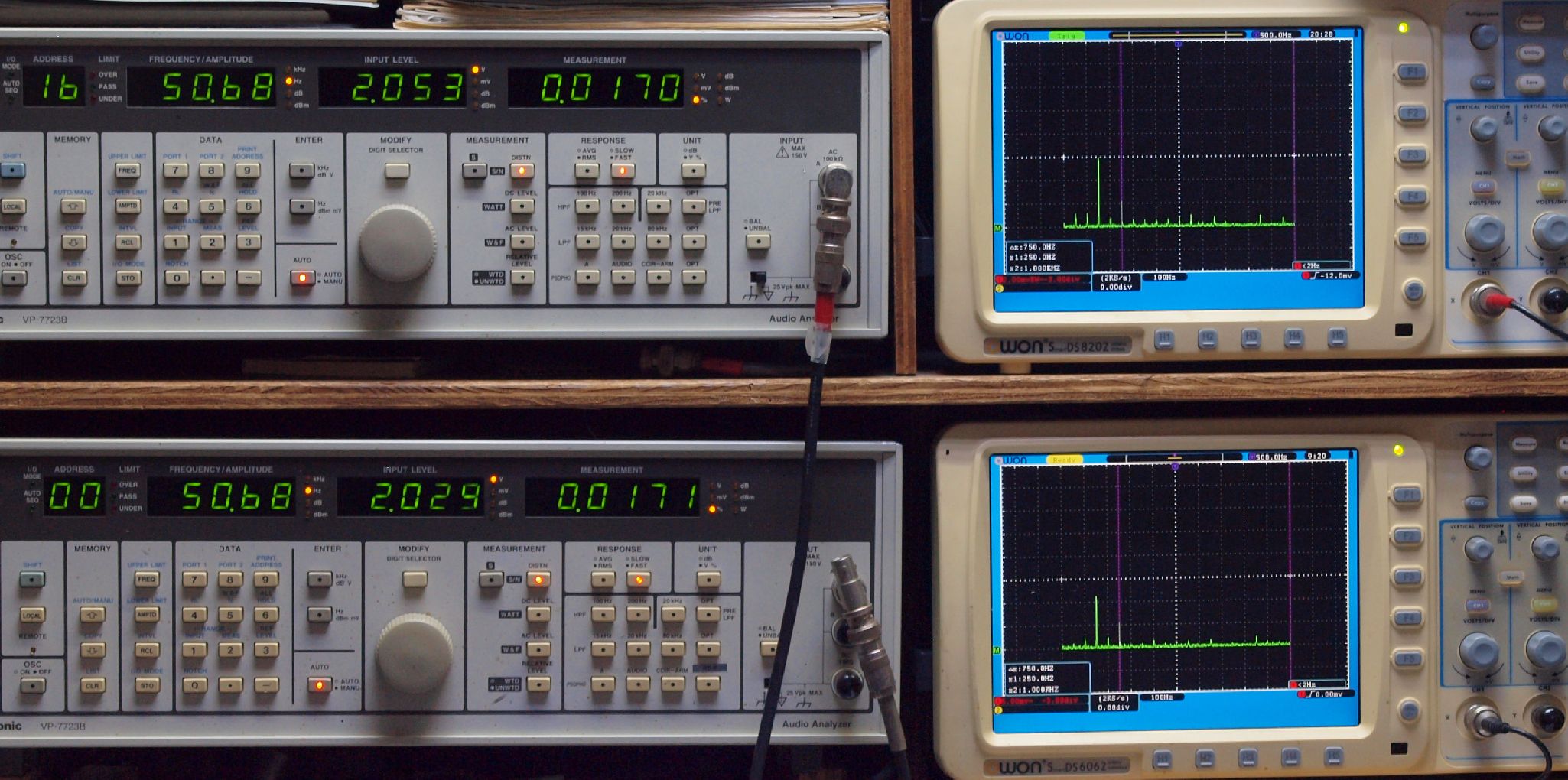

Ｅ２１．　ＭＣ(26dB)、５０Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１７０％歪み。
　　　　　　　　　　　　　　　 　　　　 　Ｌ側出力電圧２Ｖ、　０．０１７１％歪み。
　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

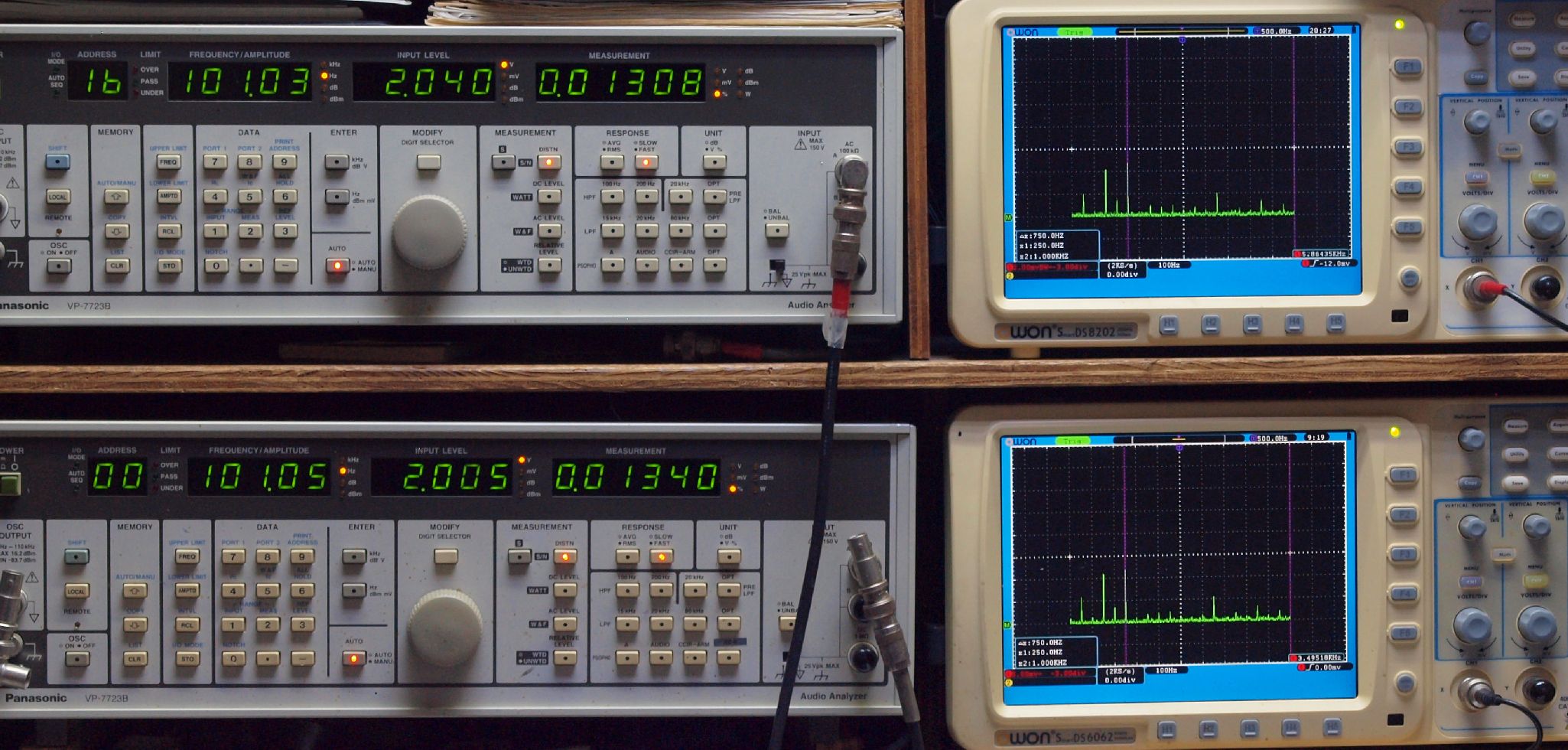

Ｅ２２．　ＭＣ(26dB)、１００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１３０８％歪み。
　　　　　　　　　　　　 　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１３４０％歪み。
　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　ＭＣ(26dB)、５００Ｈｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１１２８％歪み。
　　　　　　　　　　　 　 　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１３８７％歪み。
　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

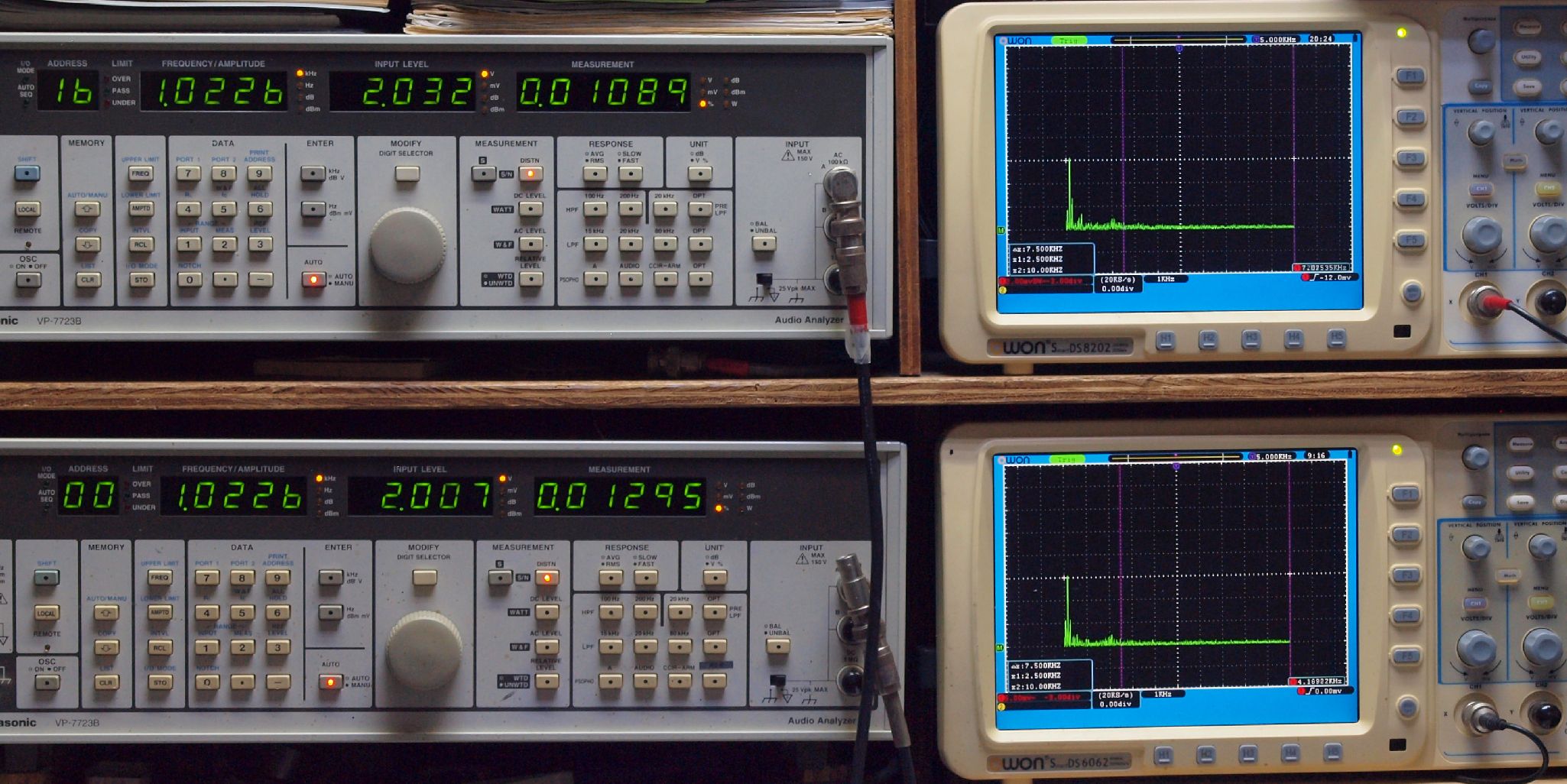

Ｅ２４．　ＭＣ(26dB)、１ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１０８９％歪み。
　　　　　　　　　　　　 　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１２９５％歪み。
　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　ＭＣ(26dB)、５ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１１４３％歪み。
　　　　　　　　　　　　　 　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１３７０％歪み。
　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

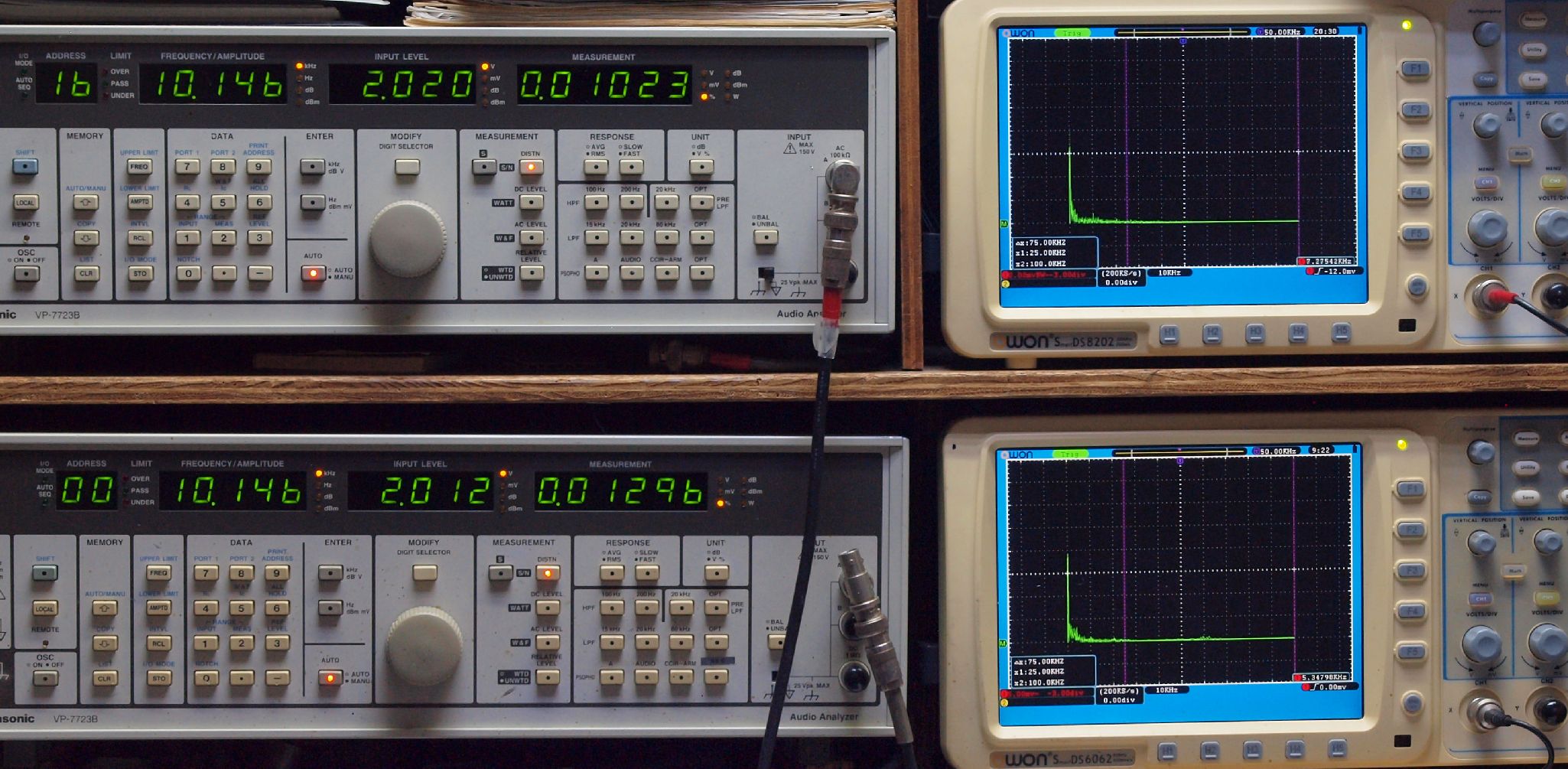

Ｅ２６．　ＭＣ(26dB)、１０ｋＨｚ入力＝Ｒ側出力電圧２Ｖ、　０．０１０２３％歪み。
　　　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧２Ｖ、　０．０１２９６％歪み。
　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

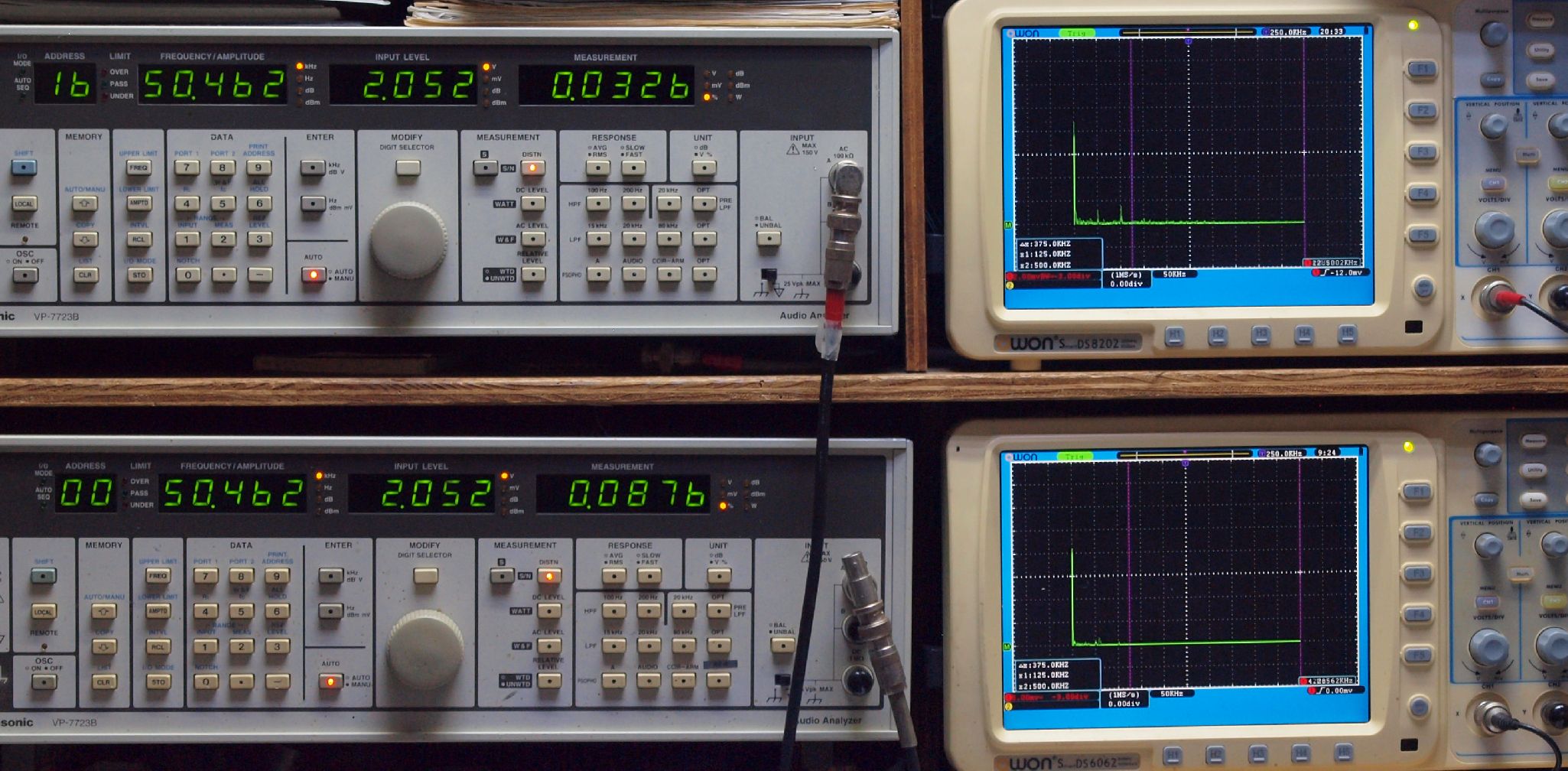

Ｅ２７．　ＭＣ(26dB)、５０ｋＨｚ入力＝Ｒ側出力電圧１．６Ｖ、　０．０３２６％歪み。
　　　　　　　　　　　 　　　　　　　　　　　Ｌ側出力電圧１．６Ｖ、　０．０８７６％歪み。
　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。
Ｆ．　上位測定器による　調整・測定

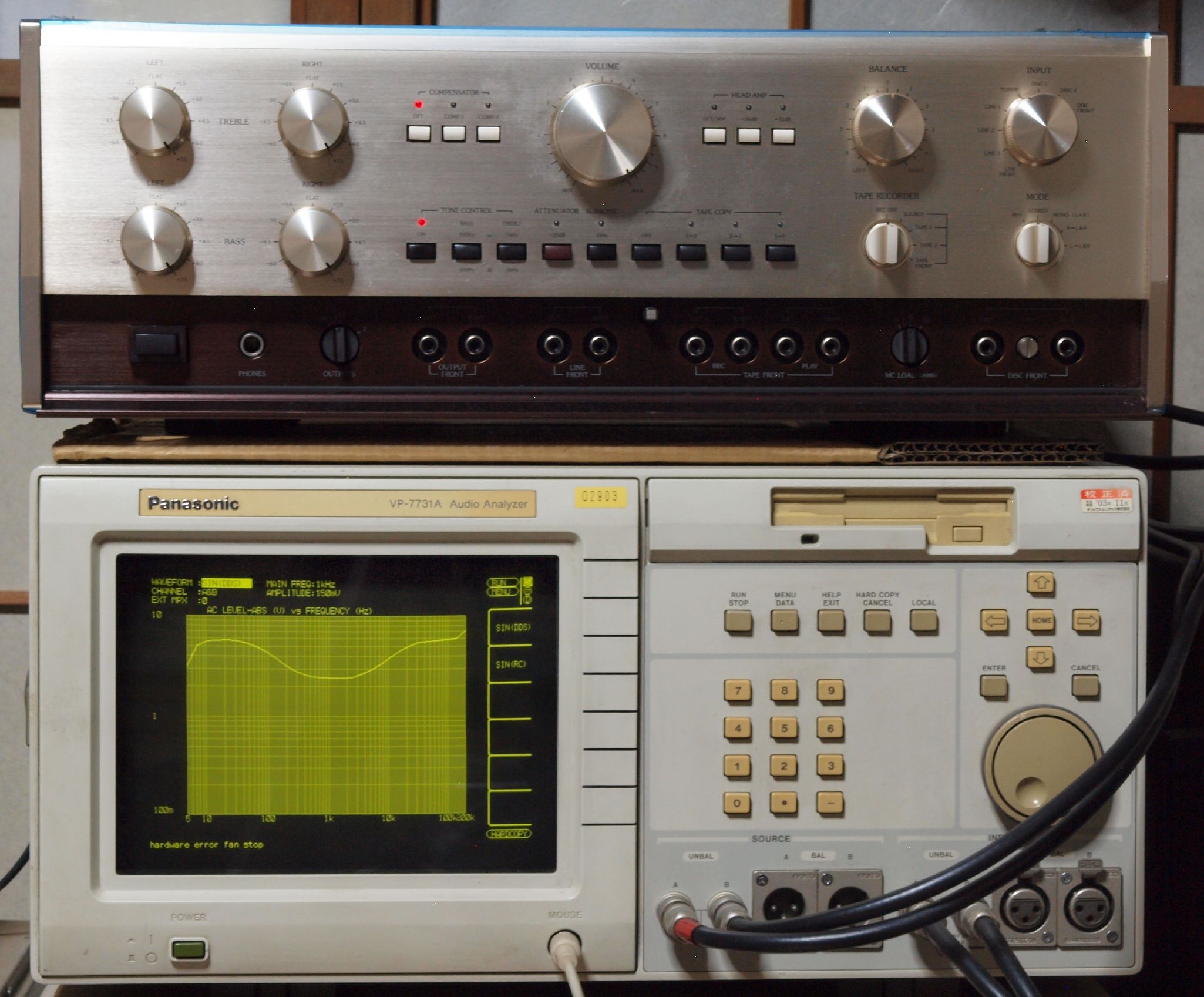

Ｆ１．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

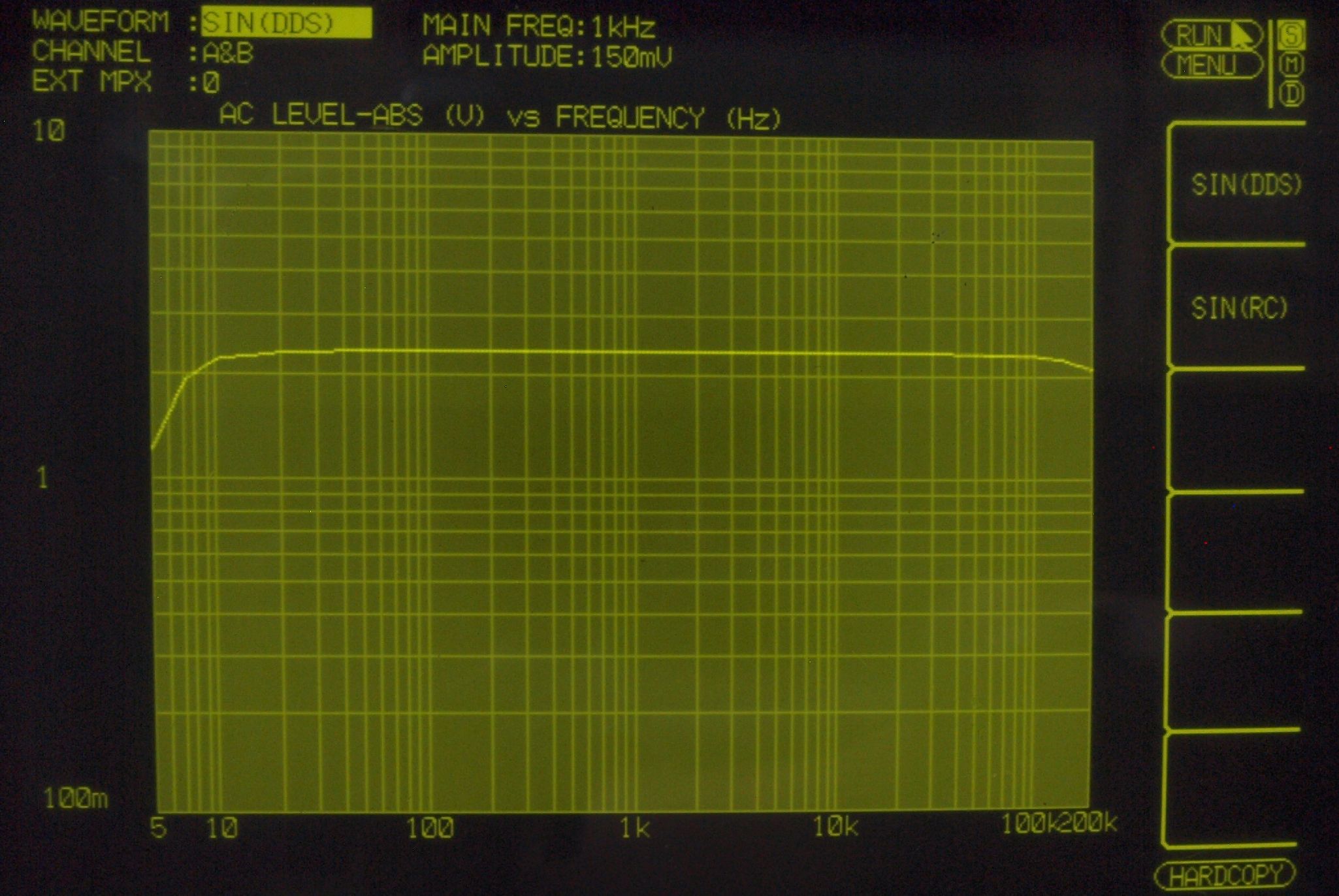

Ｆ２１．　入出力特性測定（Ｔｕｎｅｒ入力）。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａＦ、平均で２．４Ｖ出力。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

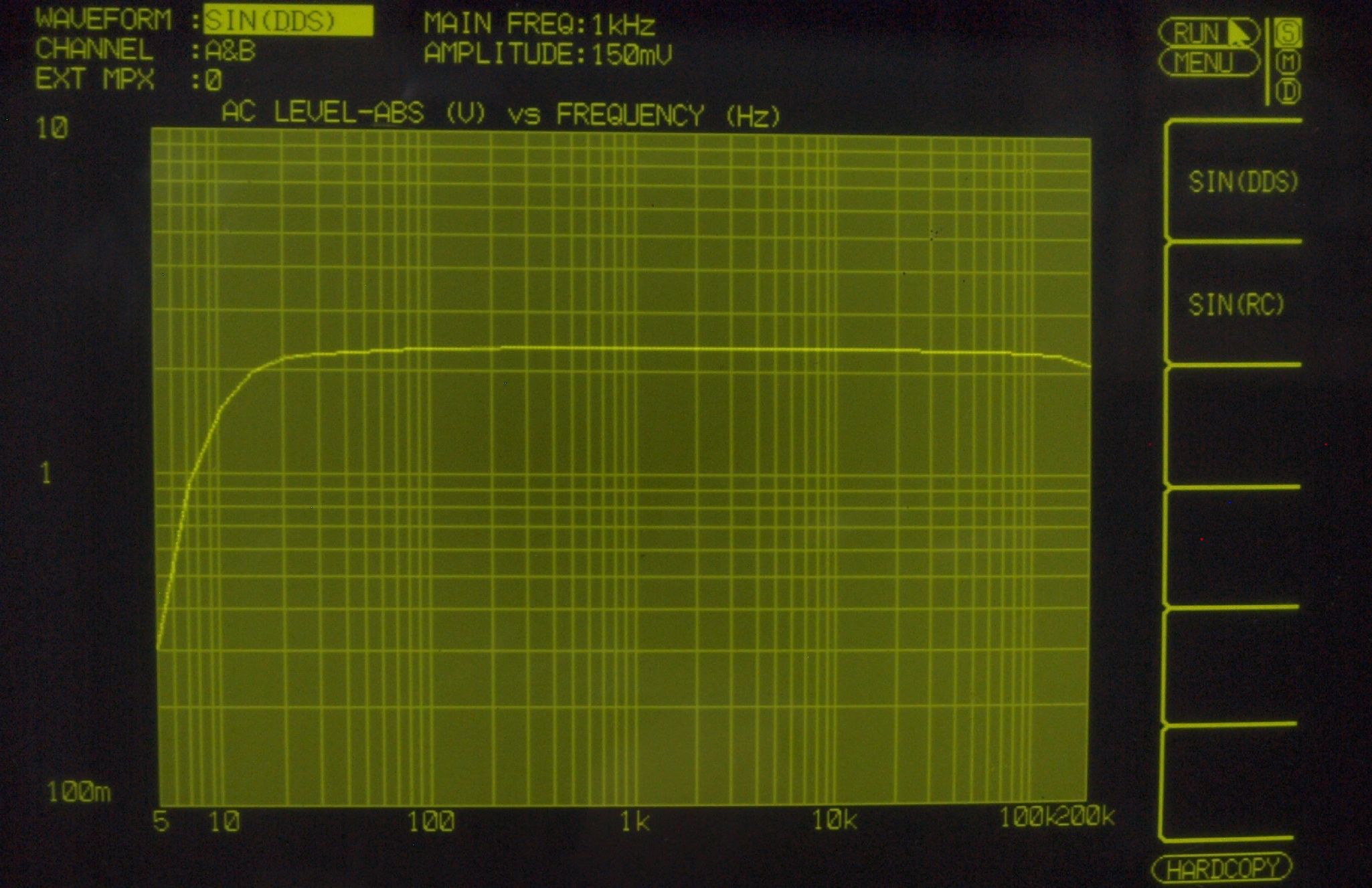

Ｆ２２．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＳｕｂＳｏｎｉｃ（１０Ｈｚ）　ＯＮ。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ、平均で２．４Ｖ出力。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

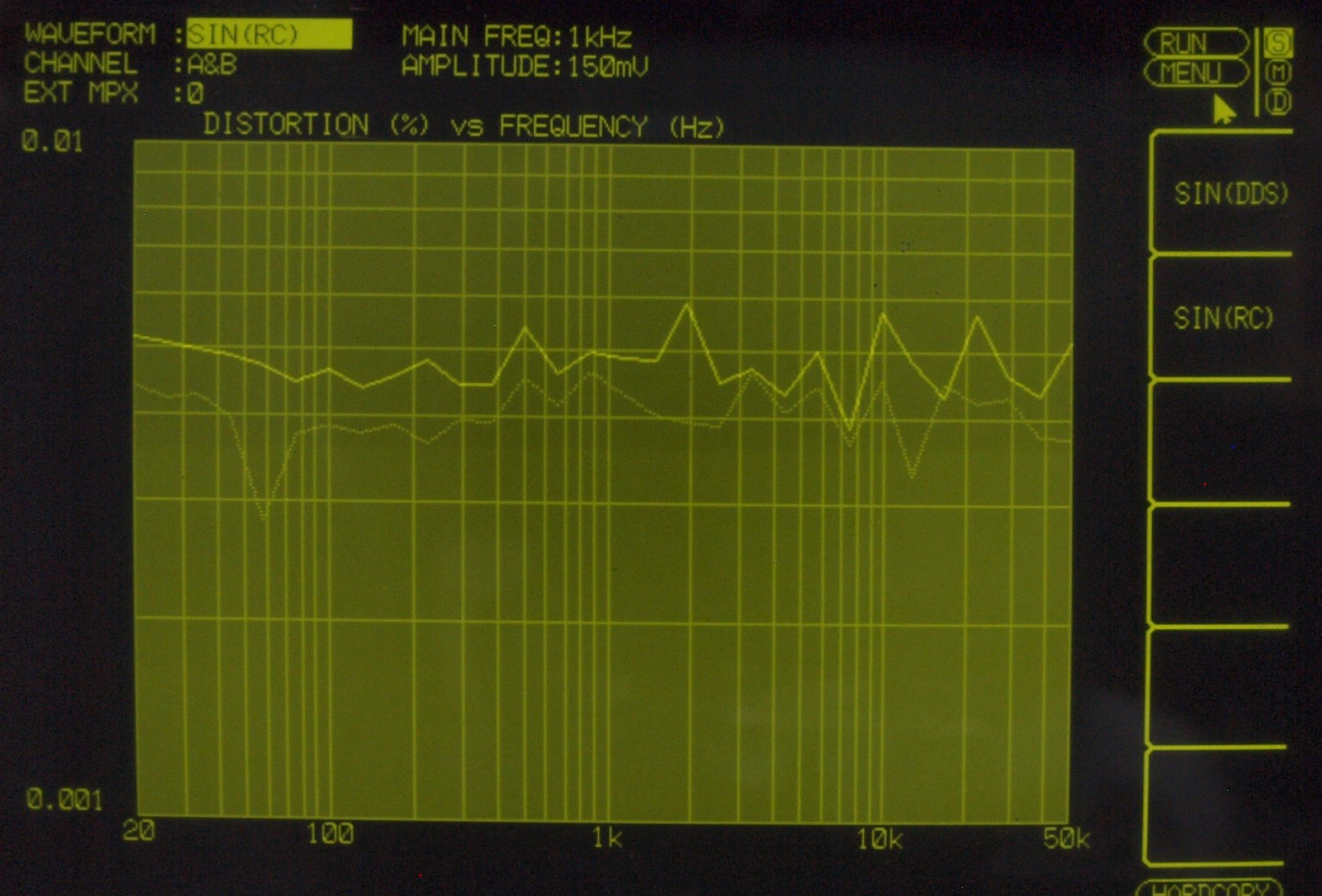

Ｆ２３．　歪み率特性測定（Ｔｕｎｅｒ入力）
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ、平均で２．４Ｖ出力。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

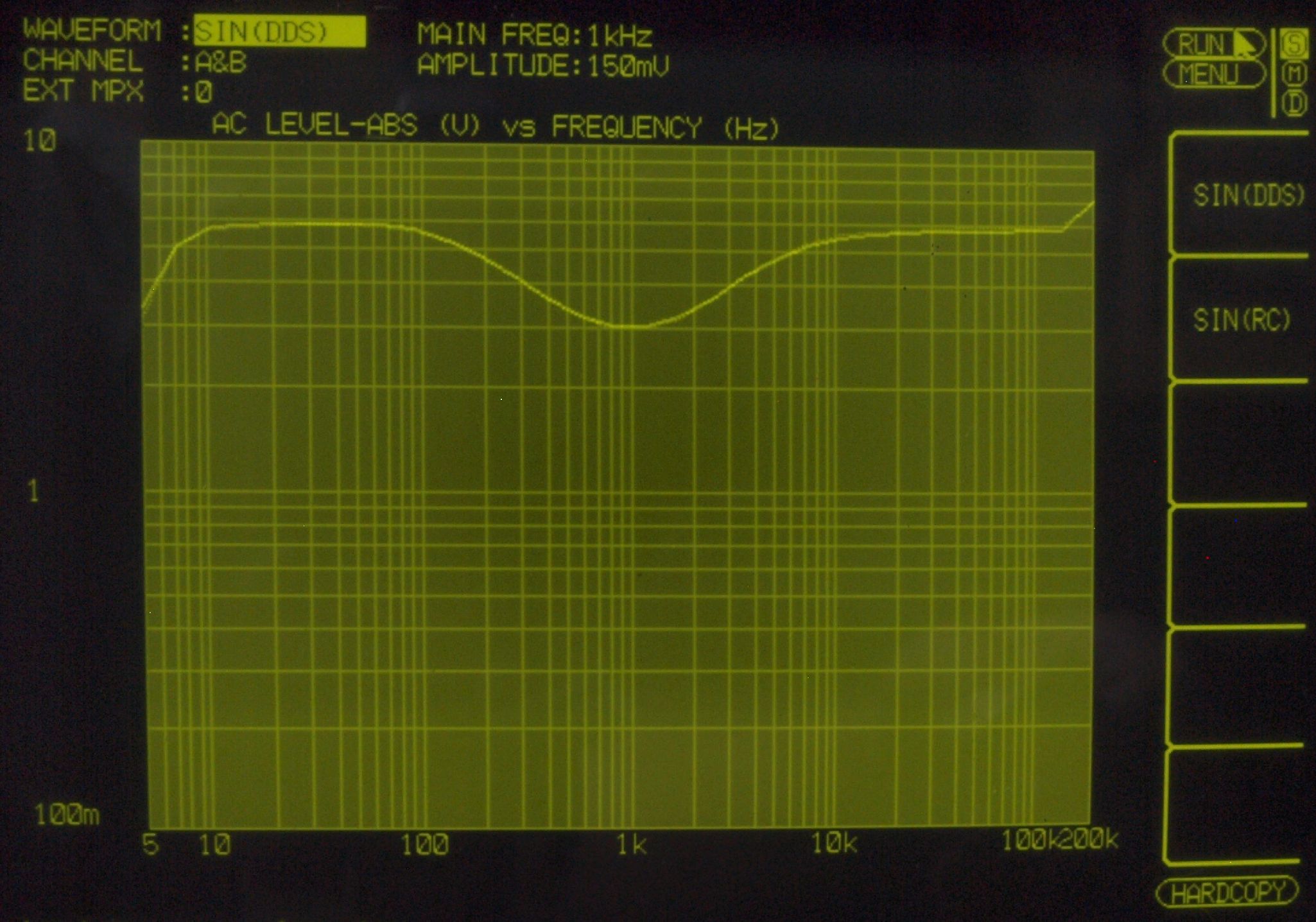

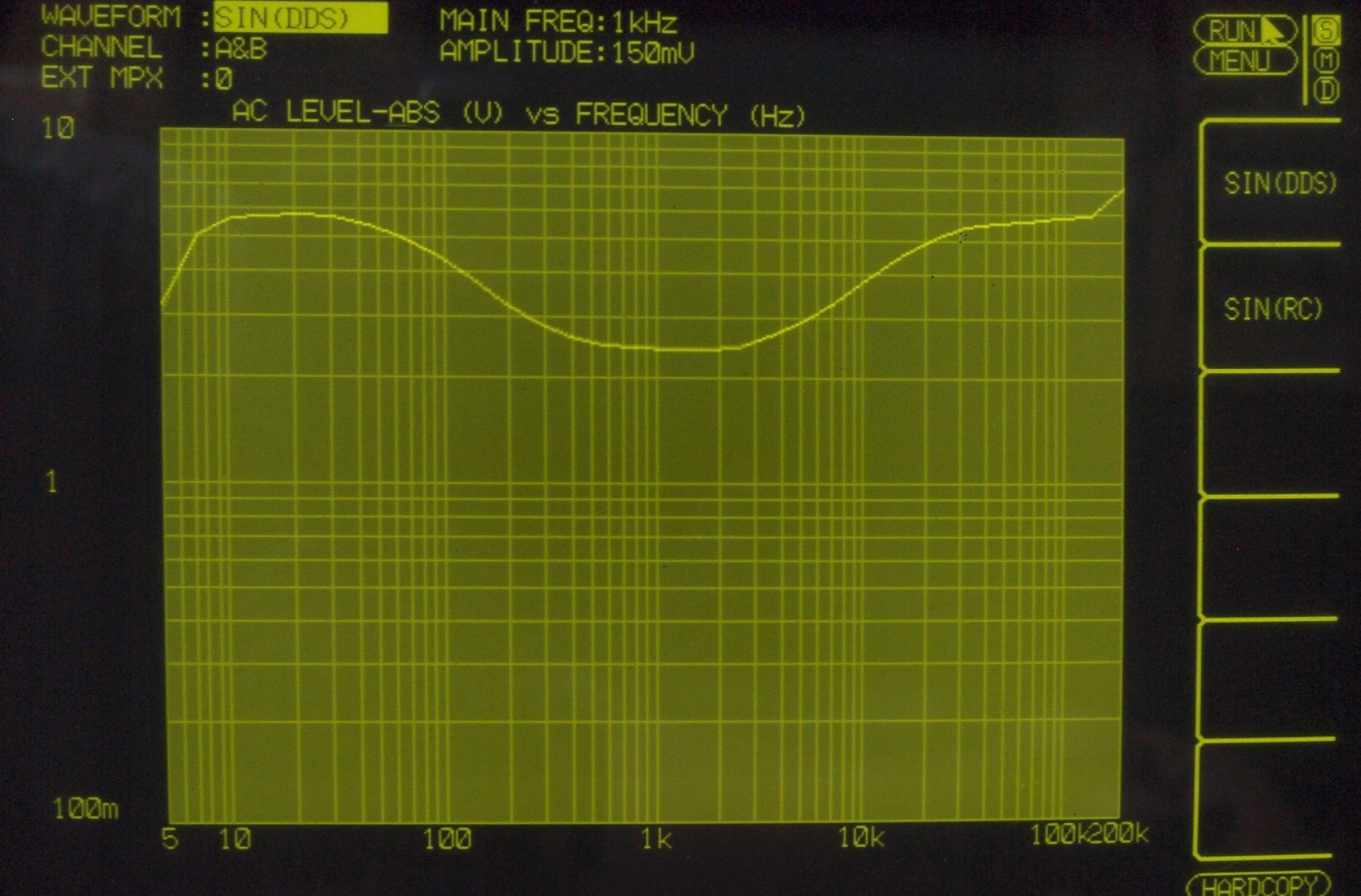

Ｆ２４．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（２００Ｈｚ）　＆　ＴＲＥＢＬＥ（７ｋＨｚ）　最大。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２５．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（２００Ｈｚ）　＆　ＴＲＥＢＬＥ（７ｋＨｚ）　最小。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｆ２６．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（５００Ｈｚ）　＆　ＴＲＥＢＬＥ（２ｋＨｚ）　最大。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

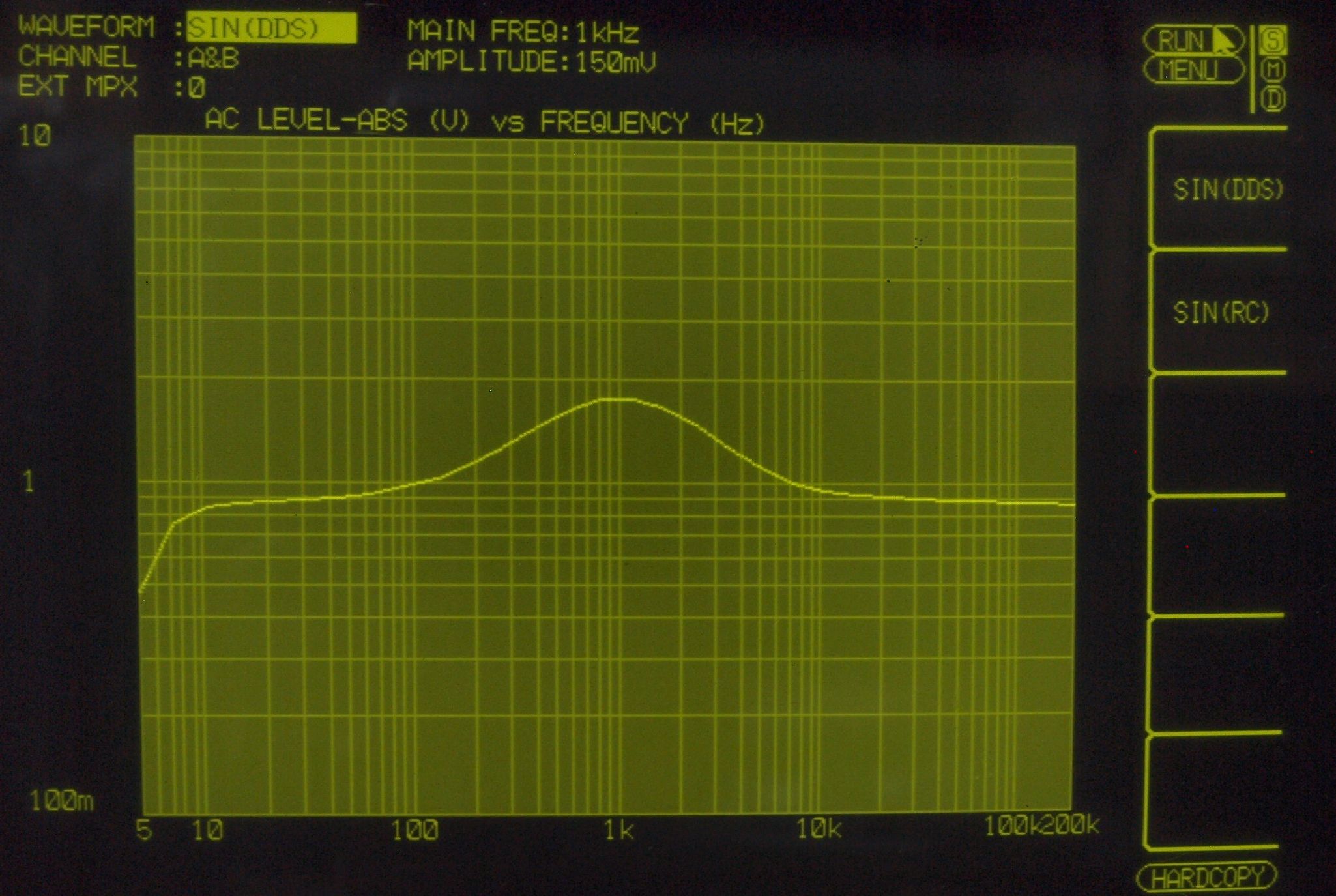

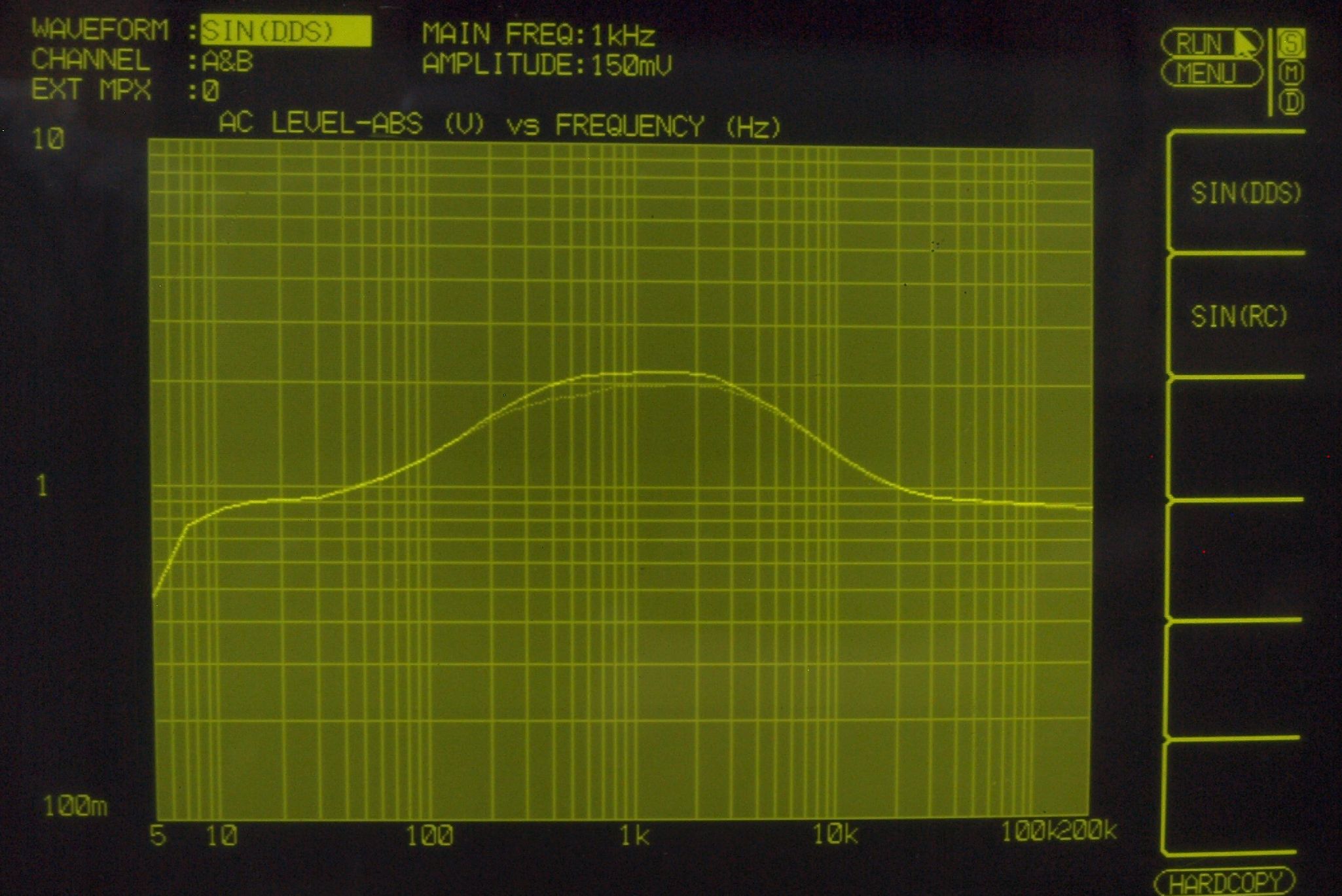

Ｆ２７．　入出力特性測定（Ｔｕｎｅｒ入力）、　ＢＡＳＳ（５００Ｈｚ）　＆　ＴＲＥＢＬＥ（２ｋＨｚ）　最小。
　　　　　　　　　　　　　　　　　　　　　　　　Ｔｕｎｅｒ入力端子へ１５０ｍＶ一定入力。ＶＲはｍａｘ。
　　　　　　　　　　　　　　　　　　　　　　　　左出力＝薄（細い）色、右出力＝濃い（太い）色。

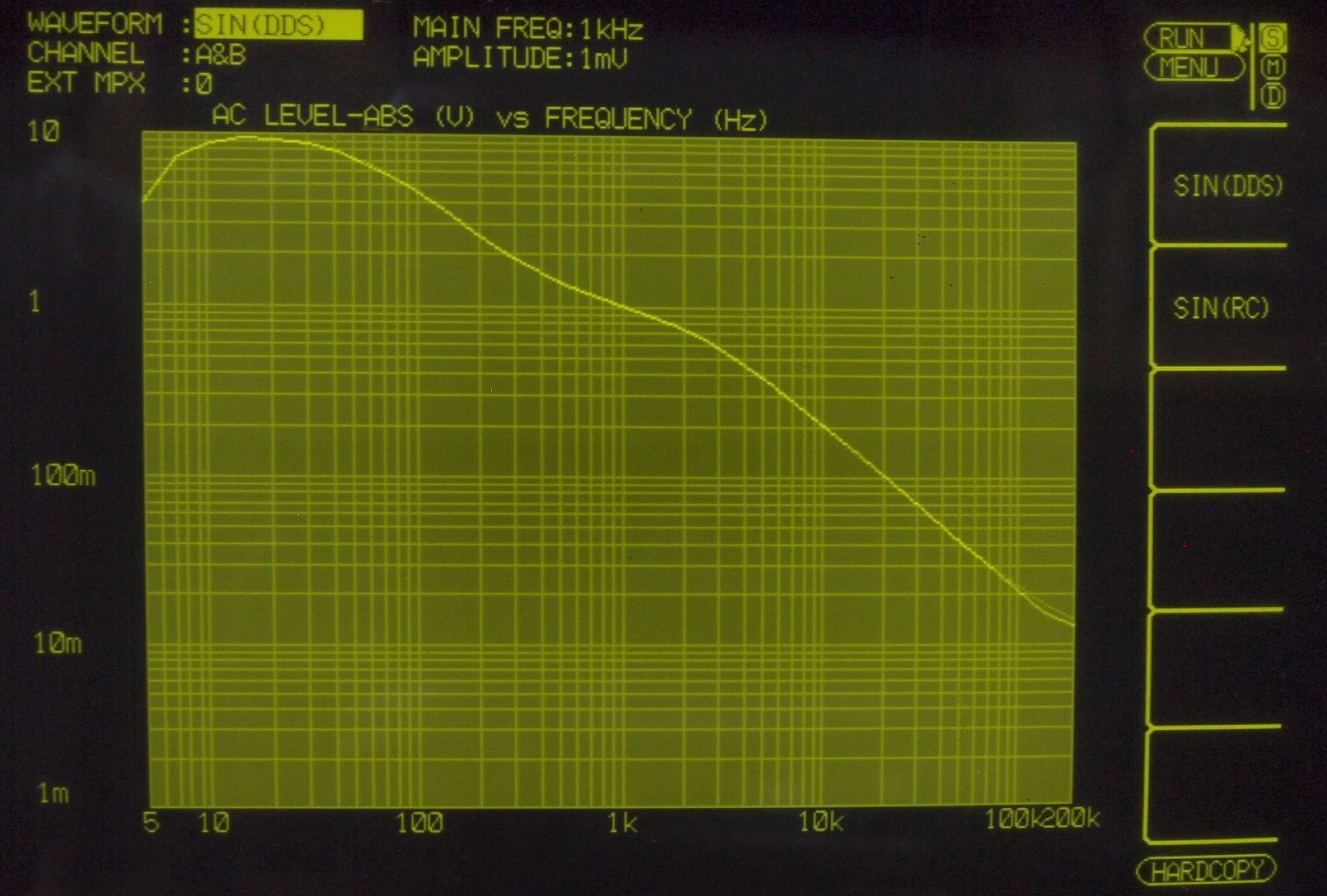

Ｆ３１．　入出力特性測定（MM入力）。
　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ、　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

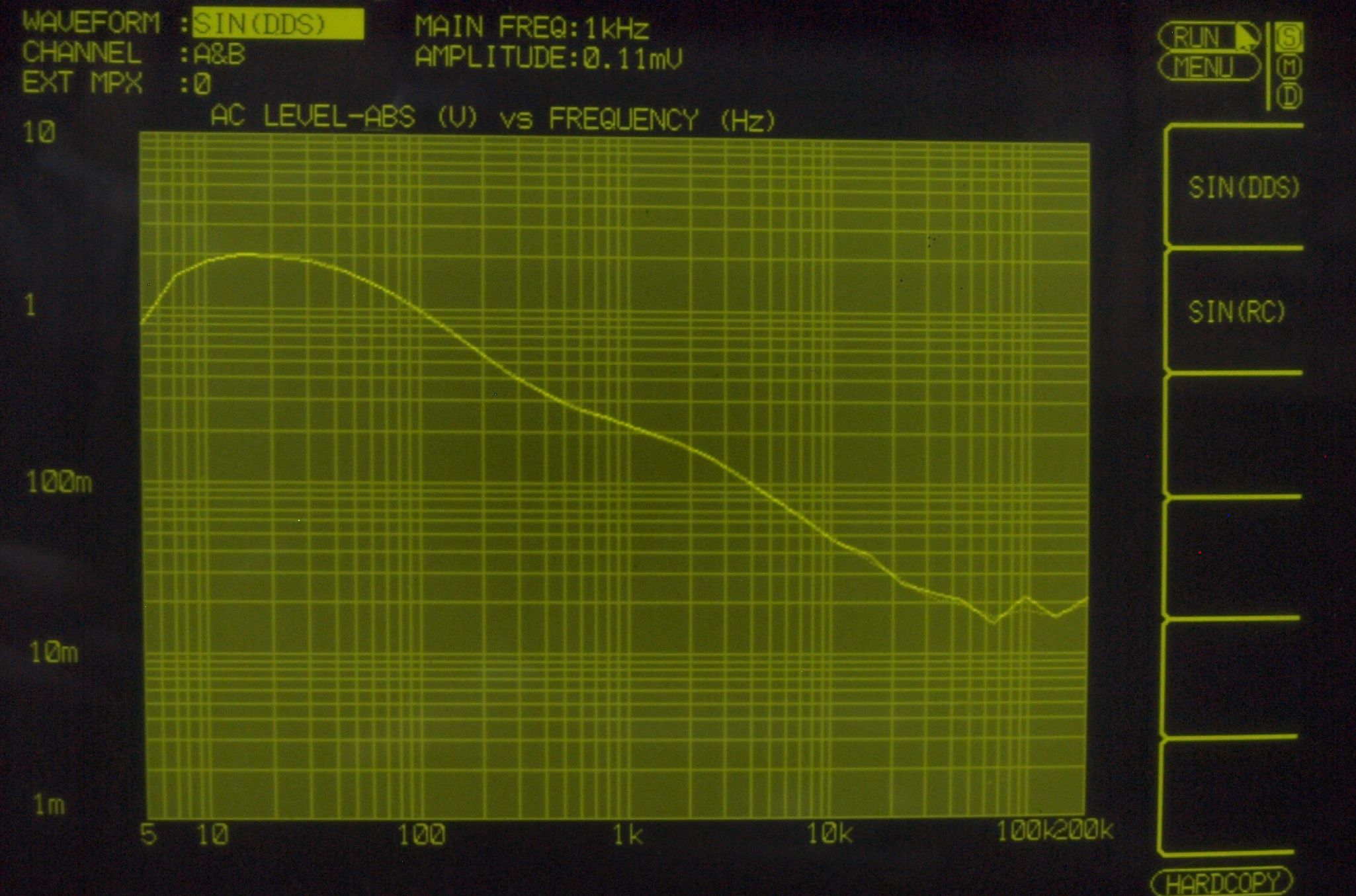

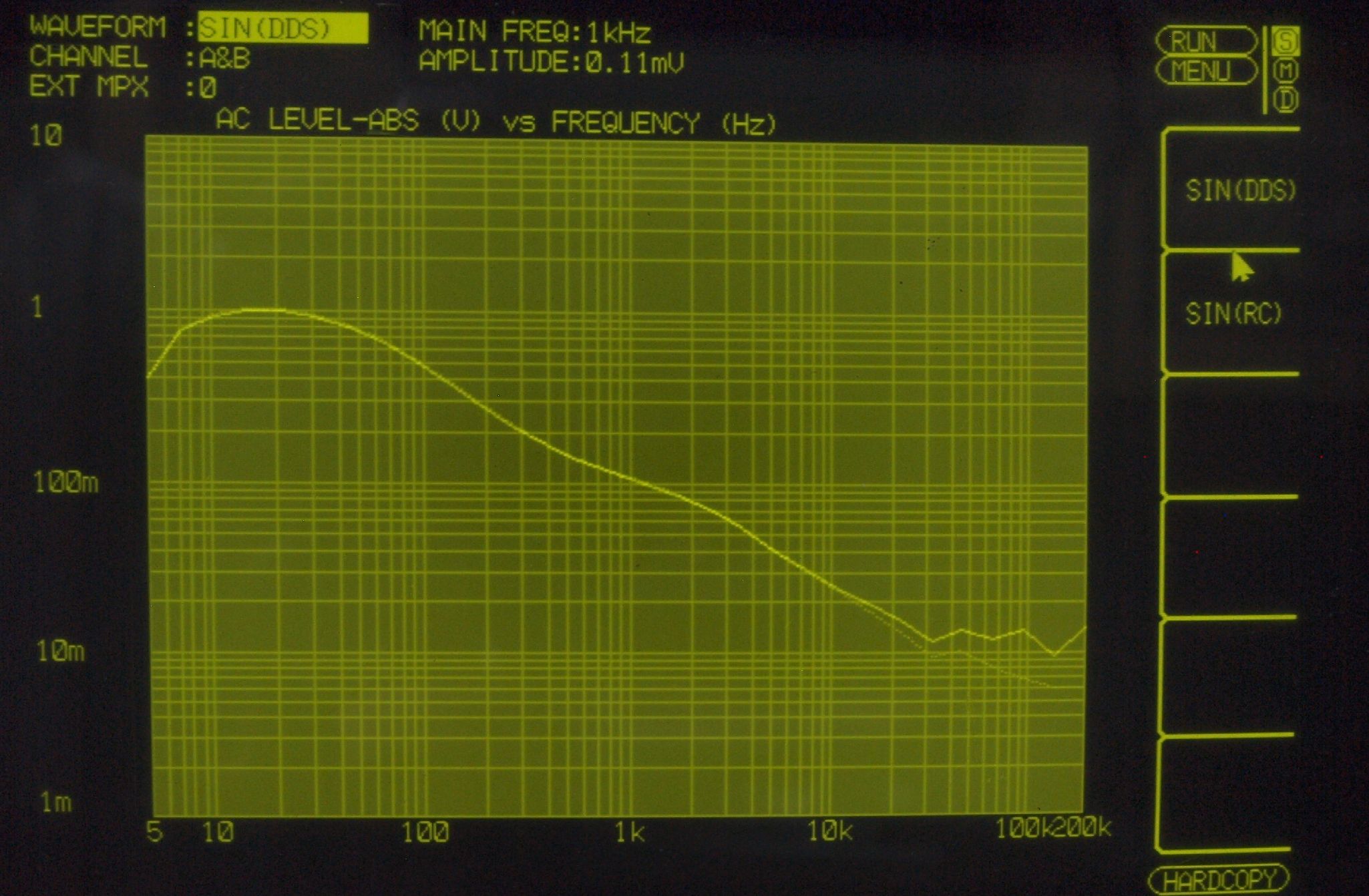

Ｆ３２．　入出力特性測定（ＭＣ入力）。
　　　　　ＭＣ(26dB)入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ、　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ３３．　入出力特性測定（ＭＣ入力）。
　　　　　ＭＣ(32dB)入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ、　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　正面から見る。
Ｓ．　Ｃ−２００Ｌ　の仕様（カタログ・マニアルより）　
型式 ステレオプリアンプ　Ｃ−２００Ｌ
周波数特性 Tuner、Line、Tape play=1.0Hz〜500kHz +0 -3.0dB、20Hz〜20kHz +0 -0.2dB
Disc=20Hz〜20kHz ±0.2dB
全高調波歪率（EIA） 0.005％（全ての入力端子にて、20Hz〜20kHz）
入力感度/インピーダンス
（定格出力/EIA出力0.5V）
 Disc（Head amp off）MM=2.0mV/0.5mV/47kΩ
Disc（Head amp +26dB）=0.1mV/0.025mV/10Ω、30Ω、100Ω
Disc（Head amp +32dB）=0.05mV/0.0125mV/10Ω、30Ω、100Ω
Tuner、Line、Tape play=126mV/31.5mV/20kΩ
定格出力/インピーダンス
 Output（unbalanced）=2.0V/1.0Ω
Output（balanced）=2.0V/600Ω
Tape rec=126mV/200Ω（Disc時）
S/N・入力換算雑音
入力ショート A補正、EIA S/N
定格入力S/N、入力換算雑音
 Disc（Head amp off）MM=85dB、-140dBV、82dB
Disc（Head amp +26dB）=72dB、-152dBV、76dB
Disc（Head amp +32dB）=66dB、-152dBV、76dB
Tuner、Line、Tape play=110dB、-128dBV、88dB
最大出力レベル
歪率0.005％、20Hz〜20kHz
 Output（unbalanced）=8V
Output（balanced）=8V
Tape rec=19V（Disc時）
Disc最大入力電圧
（1kHz、歪率0.005％）
 Head amp off=300mV
Head amp +26dB=15mV
Head amp +32dB=7.5mV
最小負荷インピーダンス Output（unbalanced）=1kΩ
Tape rec=10kΩ
ゲイン
 Tuner、Line、Tape play→Output=24dB
Tuner、Line、Tape play→Tape rec=0dB
Disc（Head amp off、MM）→Output=60dB
Disc（Head amp off、MM）→Tape rec=36dB
Head ampは+26dB、+32dB切替式
トーンコントロール
10ステップコントロール		 低音
　500Hz=±7.5dB（100Hz）、1.5dBステップ、200Hz=±7.5dB（40Hz）、1.5dBステップ
高音
　2kHz=±7.5dB（10kHz）、1.5dBステップ、7kHz=±7.5dB（35kHz）、1.5dBステップ
ラウドネスコンペンセーター
（Volume -30dB）		 Comp1=+3dB（100Hz）
Comp2=+8dB（100Hz）、+6dB（20kHz）
サブソニックフィルター 10Hz、-18dB/oct
アッテネーター -20dB
使用半導体 トランジスタ=164個
FET=16個
IC=21個
ダイオード=123個
電源電圧 AC100V/117V/220V/240V、50Hz/60Hz
消費電力 45W
外形寸法 幅445×高さ160（脚含む）×奥行373mm
幅466×高さ190×奥行385mm（ウッドキャビネット装着時）
重量 13.6kg
別売 ウッドキャビネット A-8（\16,000）
価格 33万円　1984年6月発売
　　　 　　　　　　　　　　　　　　c200l_24q
ここに掲載された写真は、修理依頼者の機器を撮影した物です、その肖像権・版権・著作権等は、放棄しておりません。写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2024　Amp Repair Studio All right reserved.
