accuphase c-220

ＡｃｃｕｐｈａｓｅＣ－２２０．　４台目修理記録

平成１８年６月１９到着　　　７月２日完成

寸評
　ＥＱ－ＡＭＰのみで、このゴッツイ装置です
　レコ－ドを聴く人はあこがれの機械でしょう
　メーカー修理不能機器に成ったのは、残念な事です

Ａ．　修理前の状況
　　片チャネルからノイズが出たり、ボリュームノブを回すとノイズが出たりします。
ＡＡ．　仮修理での測定
　Ｂ．原因・現状
　　経年変化による劣化。
　　バファーＡＭＰ故障、リレー接点不良。
　Ｃ．修理状況
　　全電解コンデンサー交換
　　半固定ＶＲ交換
　　フイルムコンデンサー交換
　　リレー交換
　　電源プラグ交換
　　電源表示ランプ交換
D．　使用部品
　　オ－デオ用電解コンデンサー　　　　　　　３０個（ニチコン・ミューズ使用）
　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　７個
　　リレー　　　　　　　　　　　　　　　　　　　　　　　６個
　　フイルムコンデンサー　　　　　　　　　　　　　６個
　　３Ｐインレットプラグ　　　　　　　　　　　　　　　１個
　　電源表示ランプ
Ｅ．　調整・測定
ＥＥ．上位測定器による　調整・測定
F．　修理費（改造費）　　１０５，０００円
　　　　　　　　　　　　　　　　　　オーバーホール修理
Ｓ．　ＡｃｃｕｐｈａｓｅＣ－２２０　の仕様（マニアルより）

Ａ．　修理前の点検

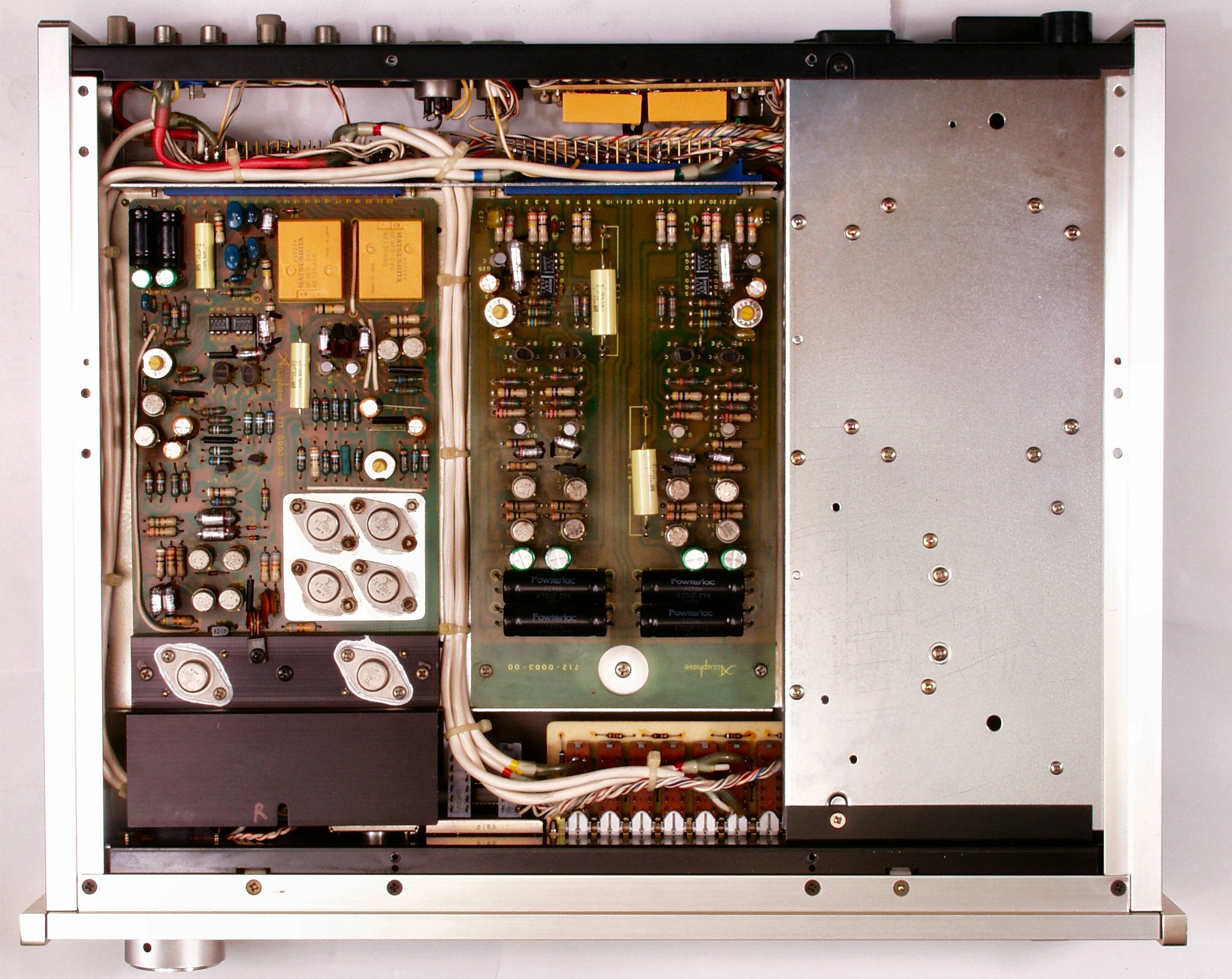

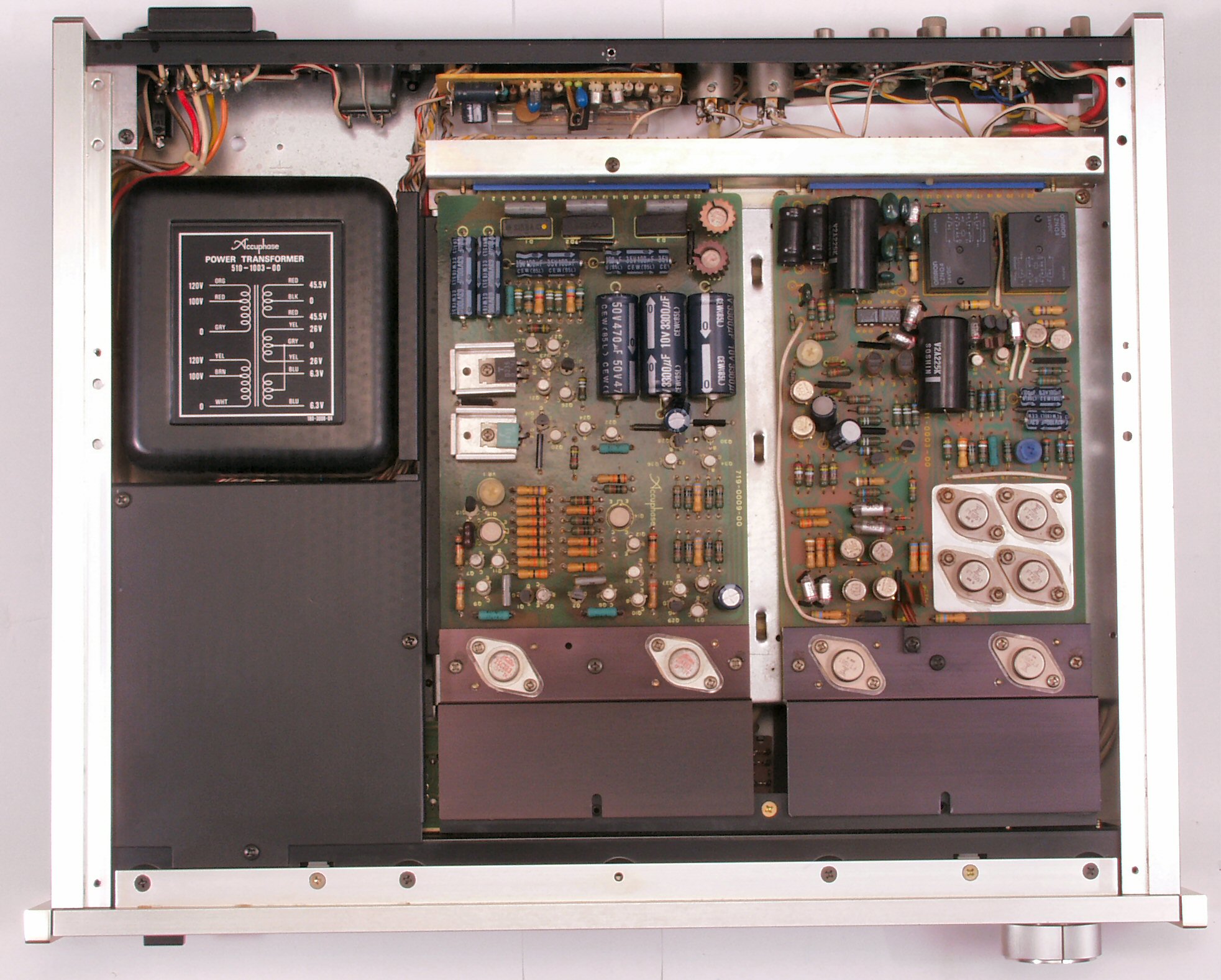

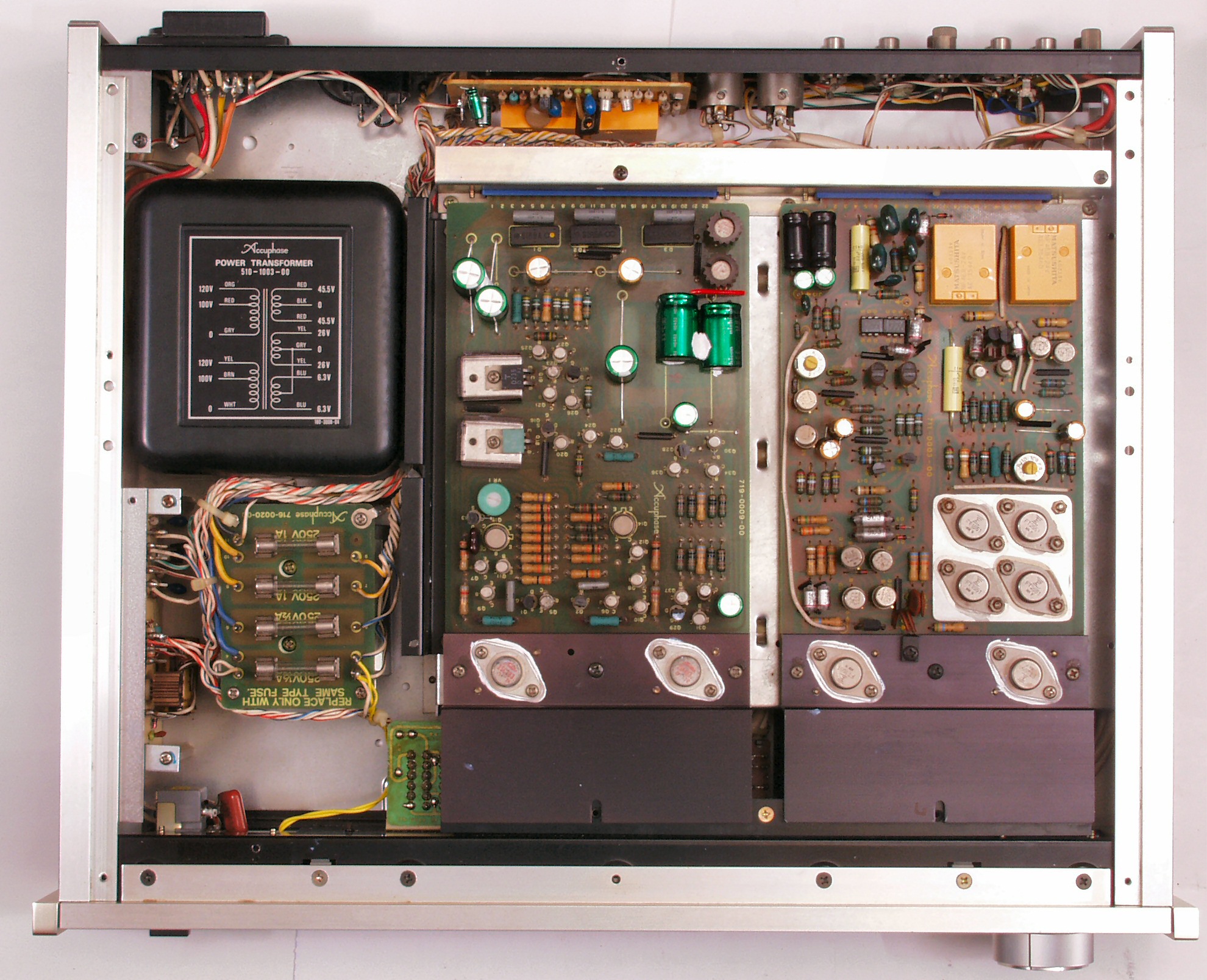

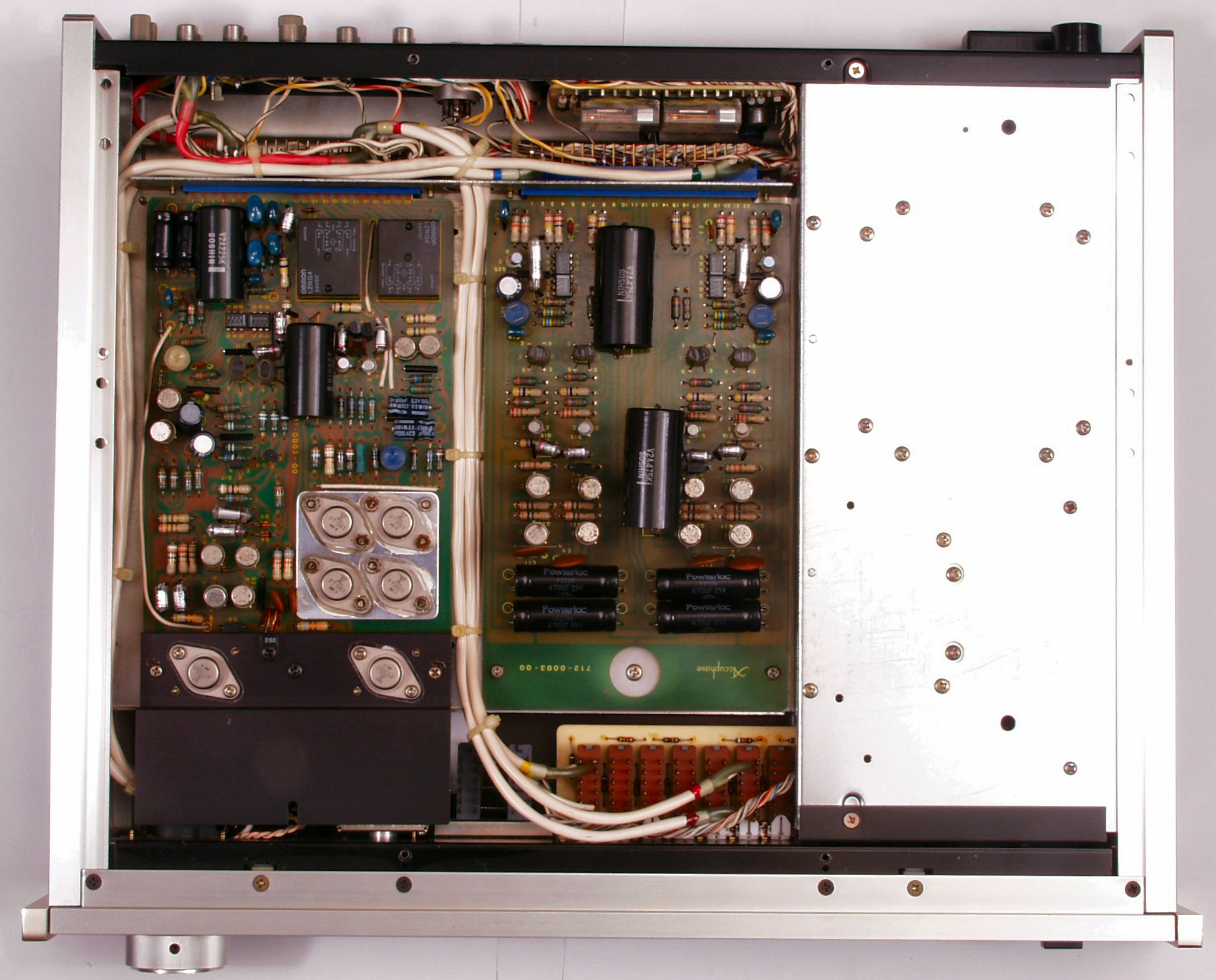

Ａ１．　点検中　上から見る、埃が沢山あり

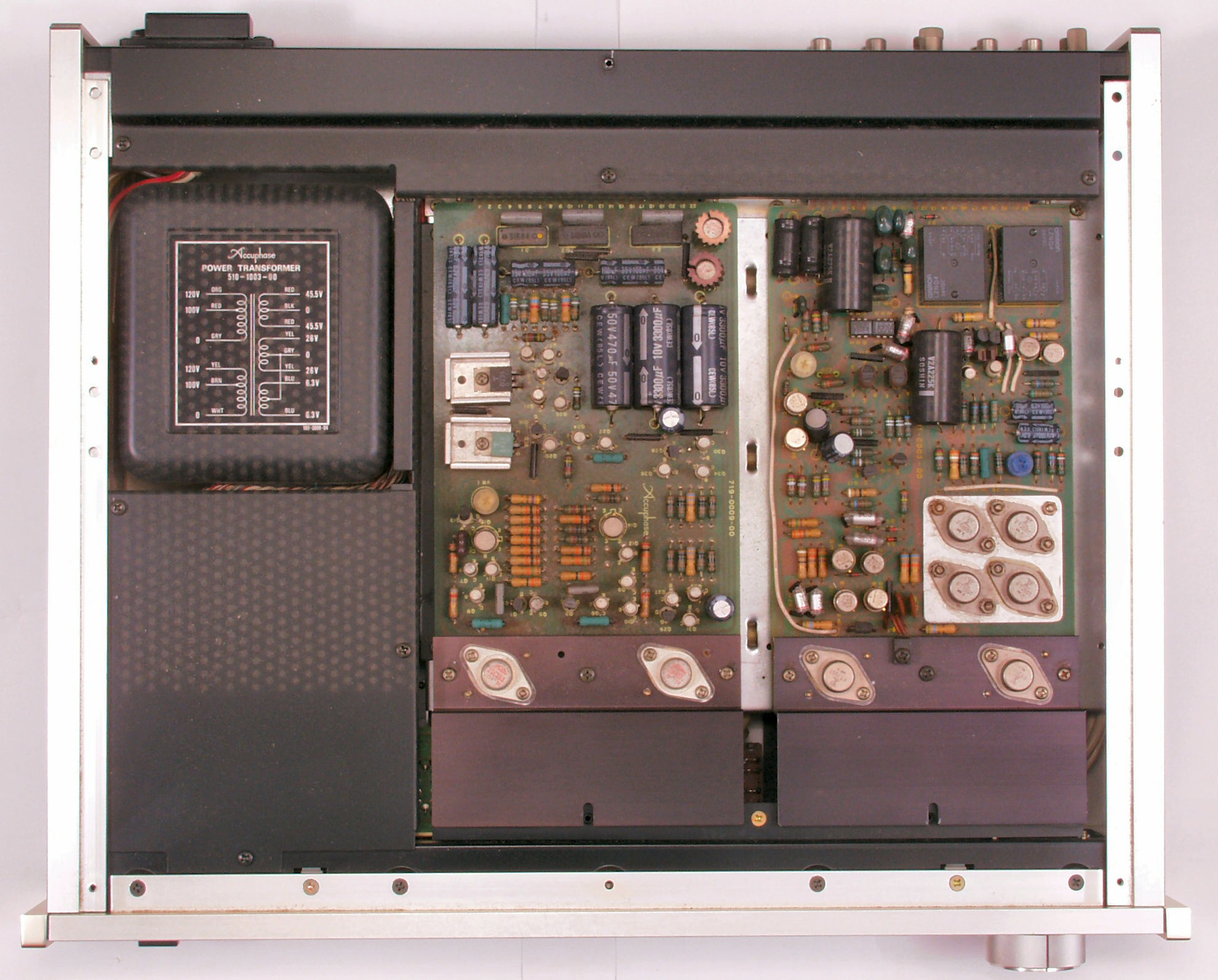

Ａ２．　点検中　上から見る、清掃後

Ａ２１．　点検中　上から見る、シールド取り外し後

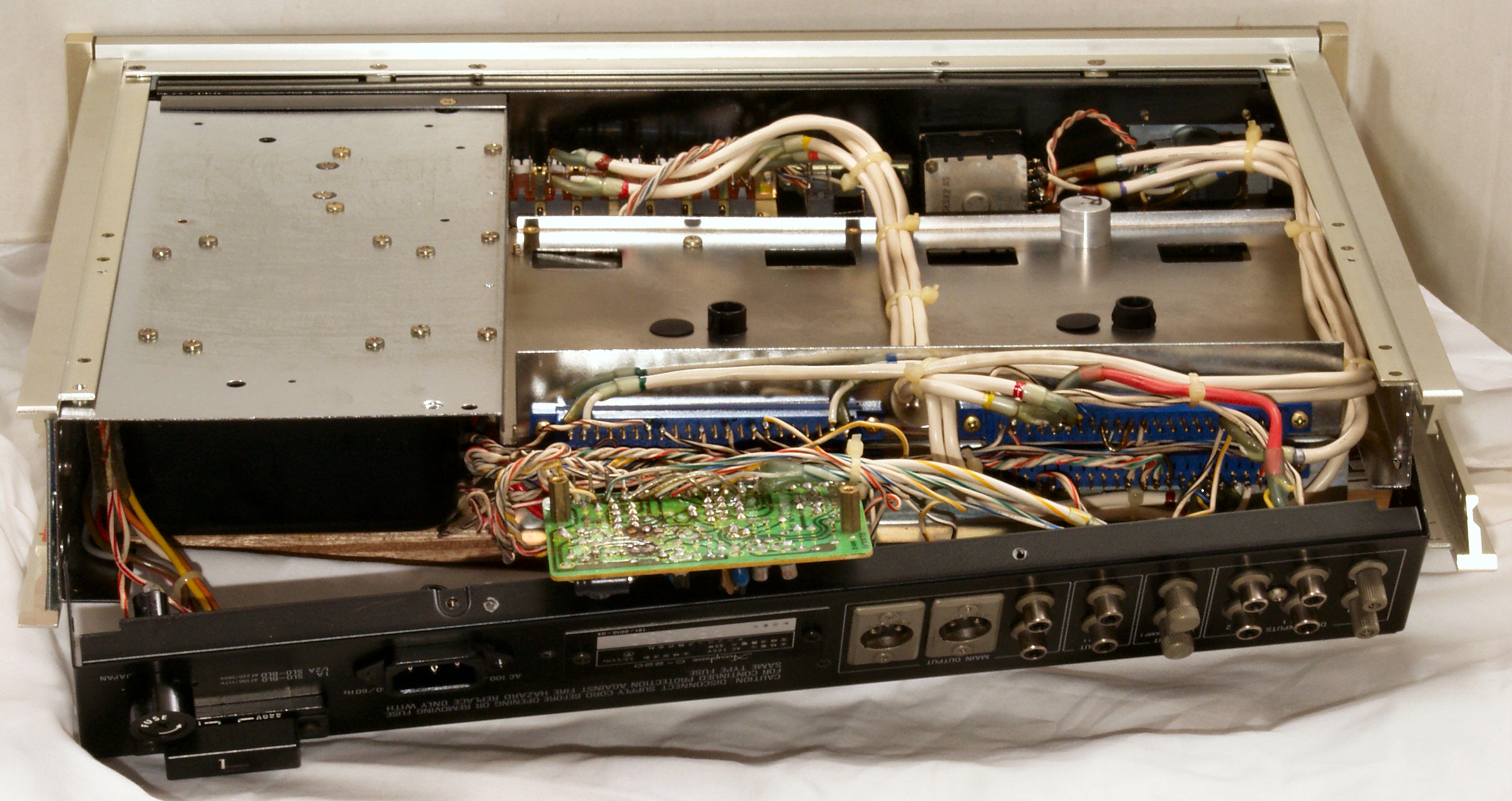

Ａ３．　点検中　下から見る

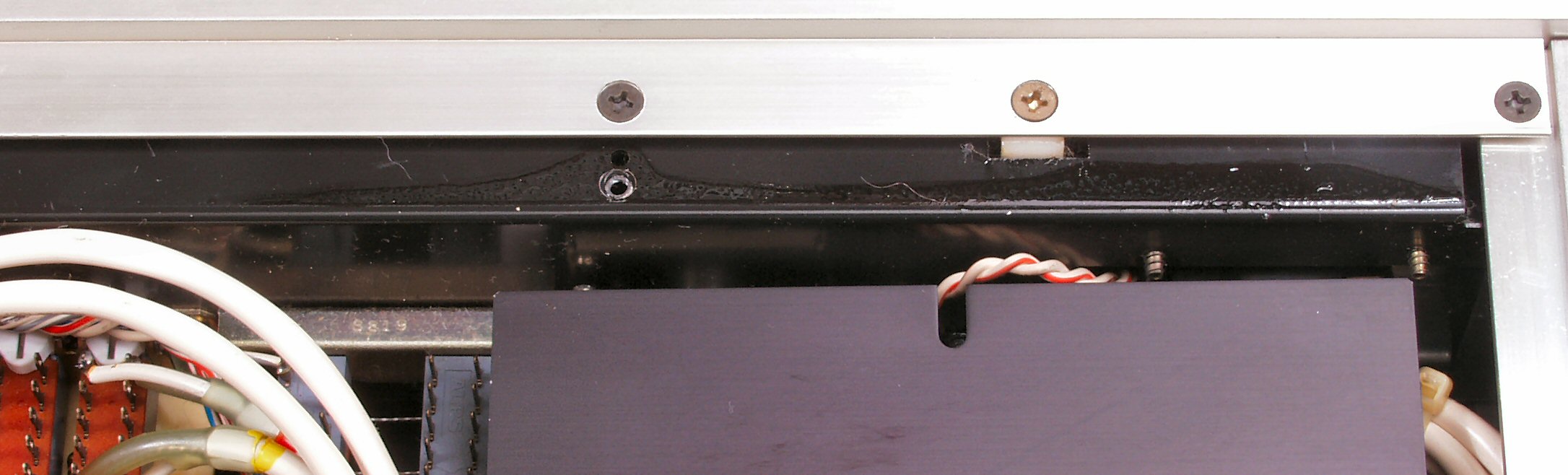

Ａ３１．　点検中　本体下の液漏れ（接点復活剤？）の跡

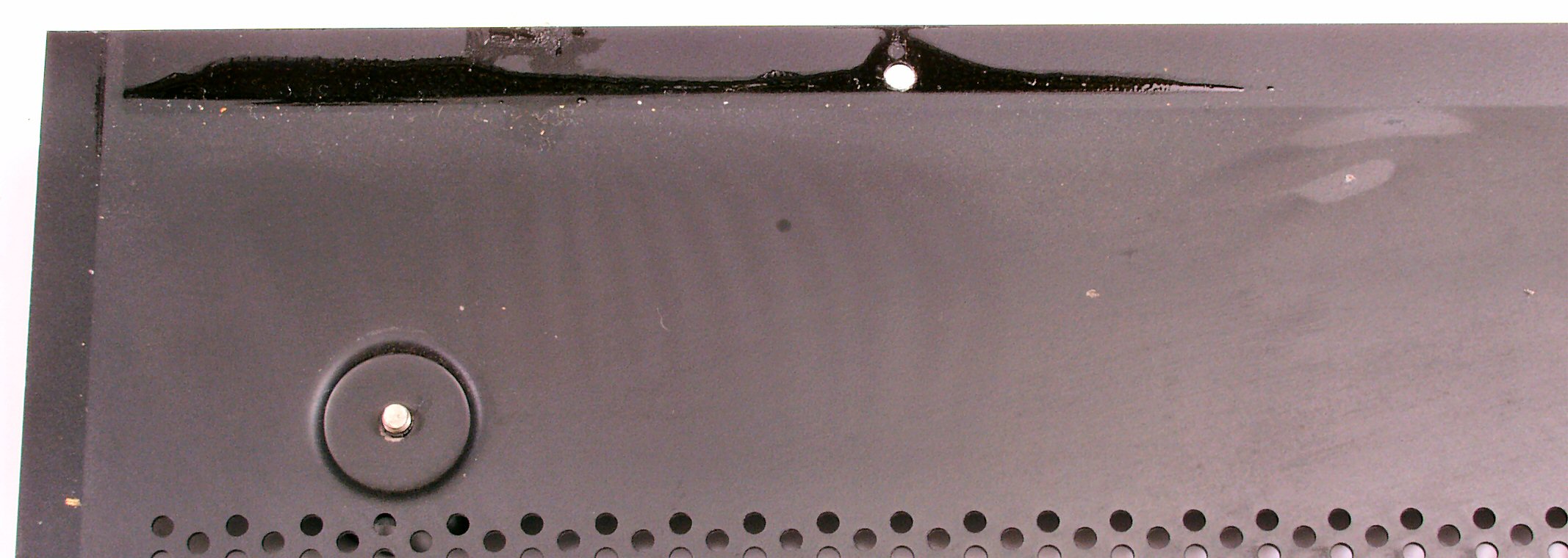

Ａ３２．　点検中　　底板の液漏れ（接点復活剤？）の跡

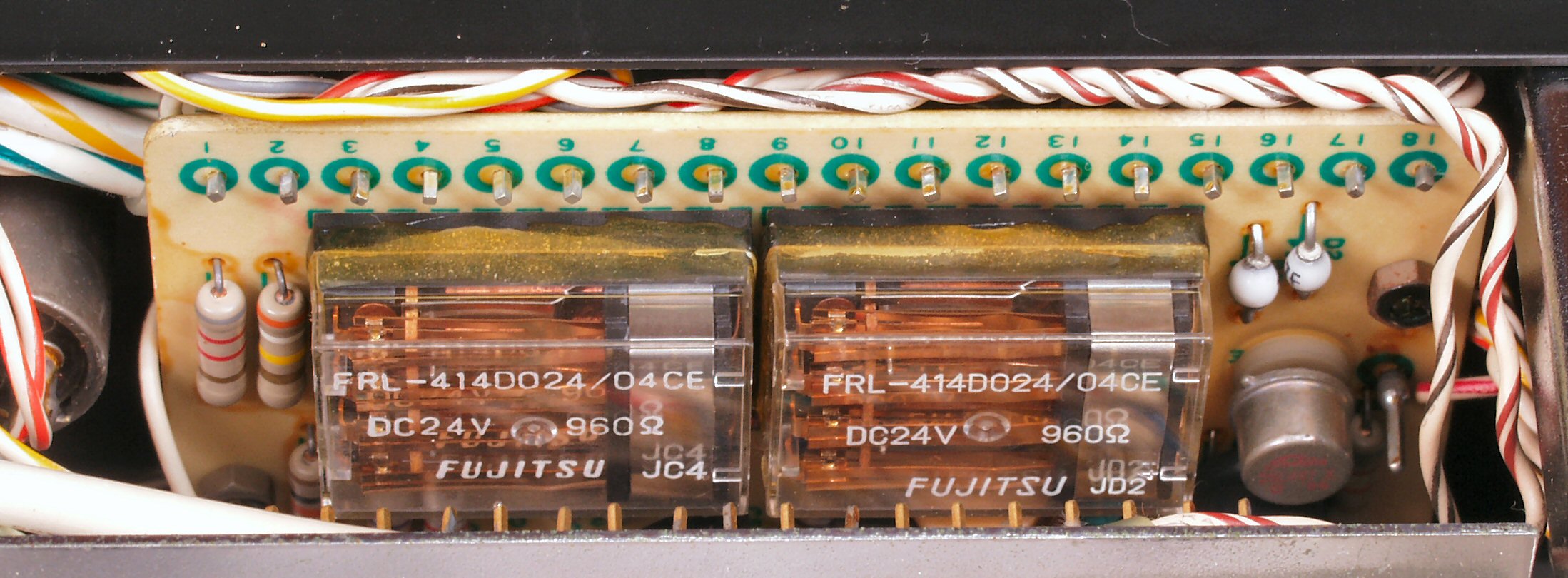

Ａ４．　点検中　出力切り替え基板
　　　　　　　　　　使用されていた同型の物は市場になく、電気的互換の製品に置き換える

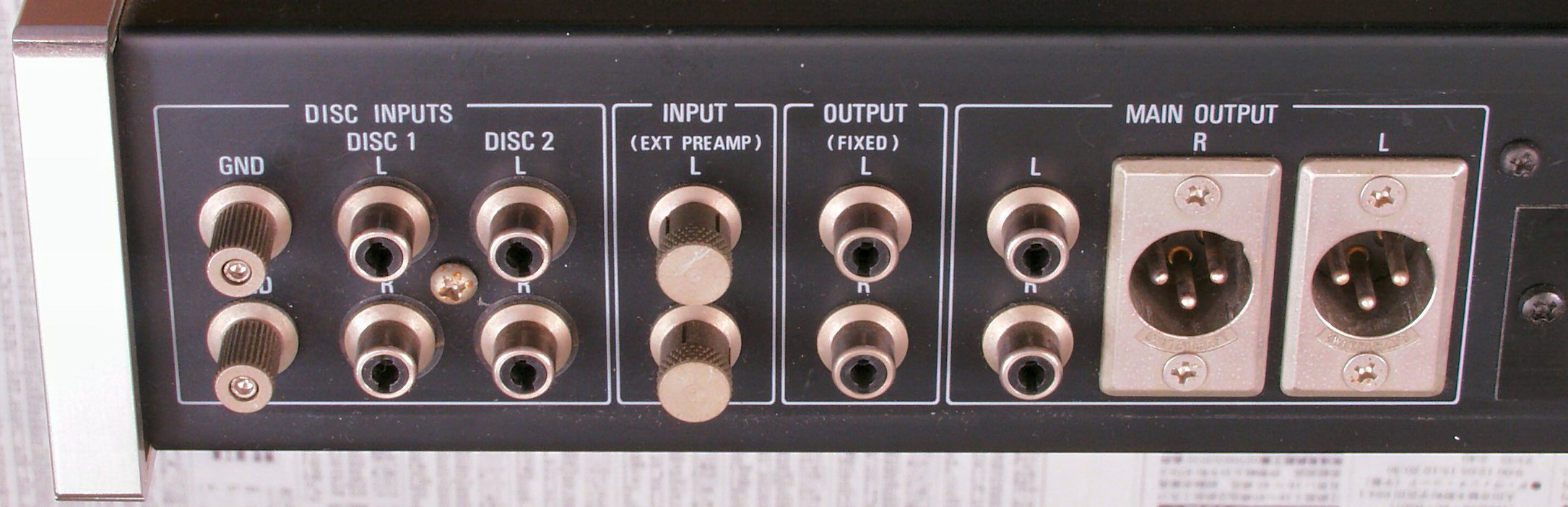

Ａ５Ａ．　点検中　入出力端子郡　キャンノンコネクターが未使用なのは残念

Ａ５Ｂ．　点検中　折角キャンノンコネクター仕様なので、下記の様なケーブルを使用したい

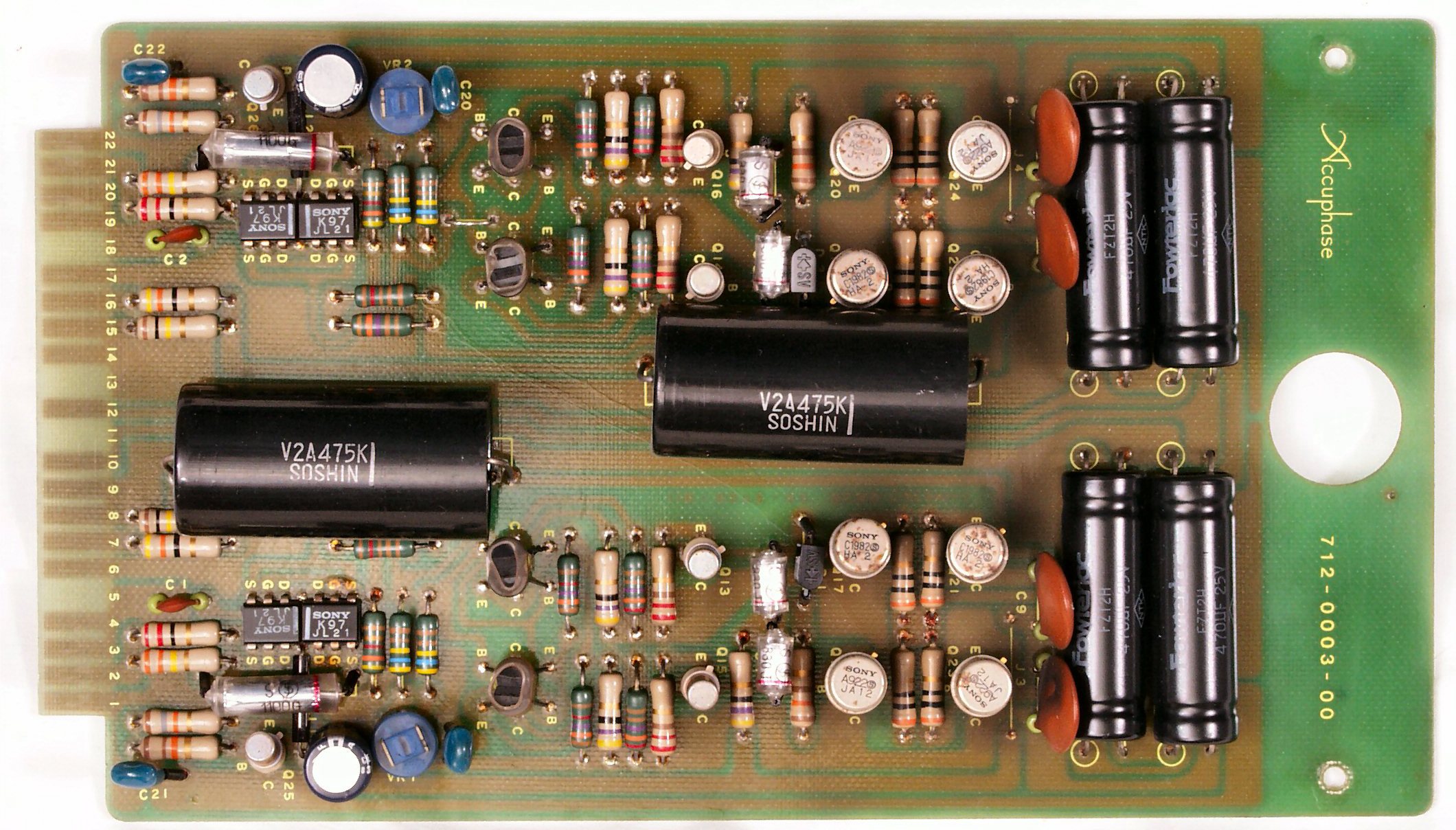

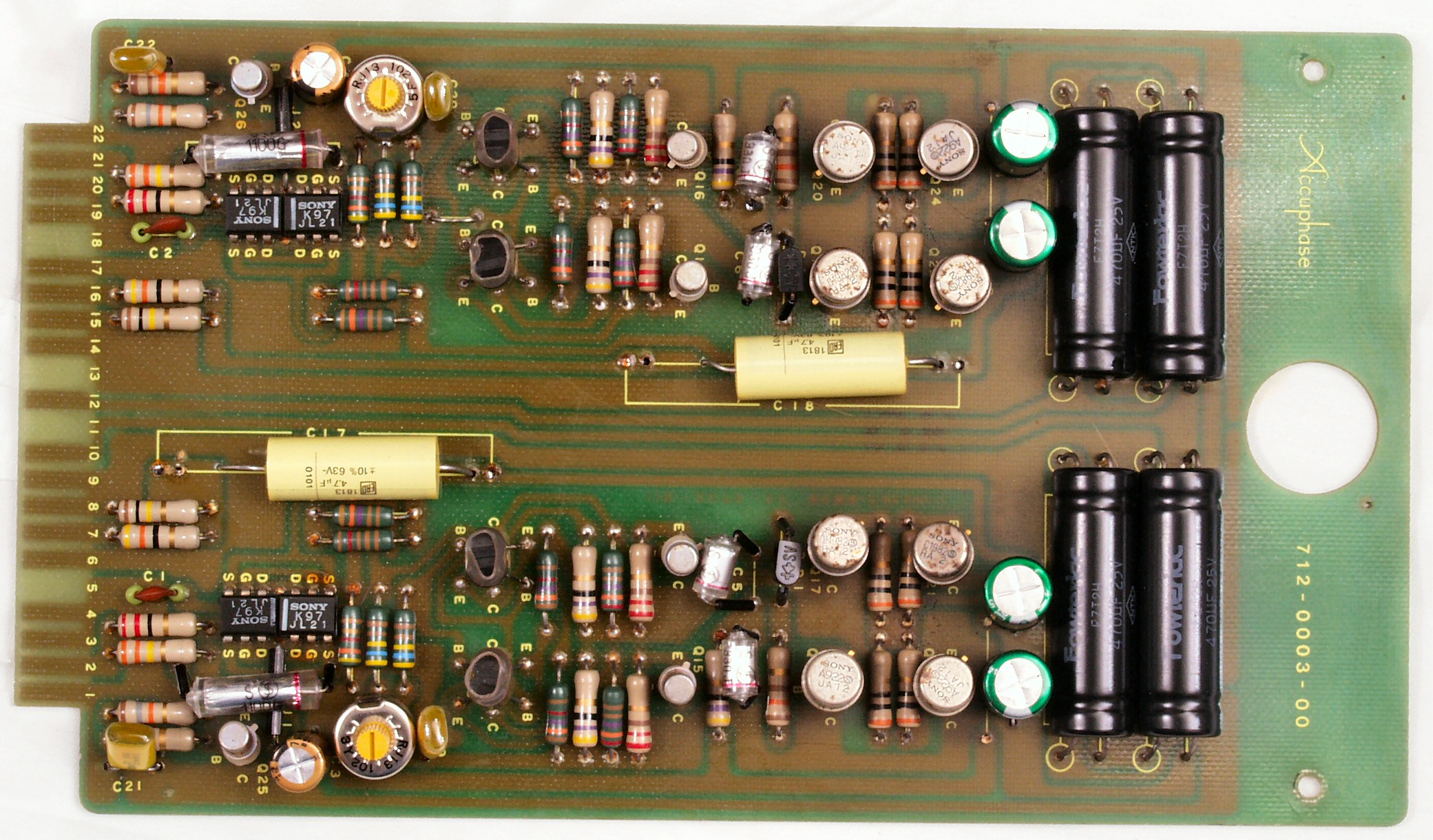

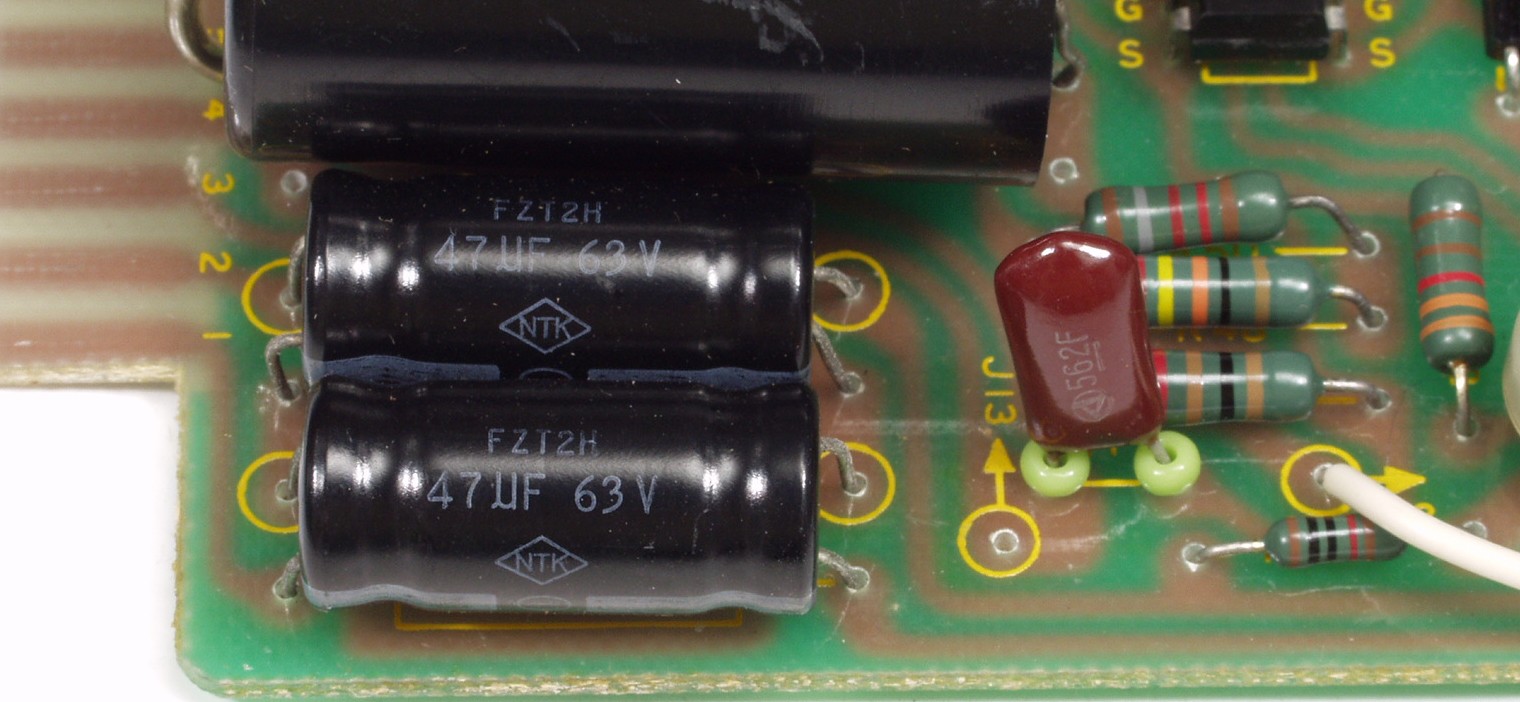

Ａ６．　点検中　ＢｕｆｆｅｒＡＭＰ基板の高価な貫通電解コンデンサー

Ａ７．　点検中　Ｒ側・Ｌ側－ＡＭＰ基板の高価な貫通電解コンデンサー

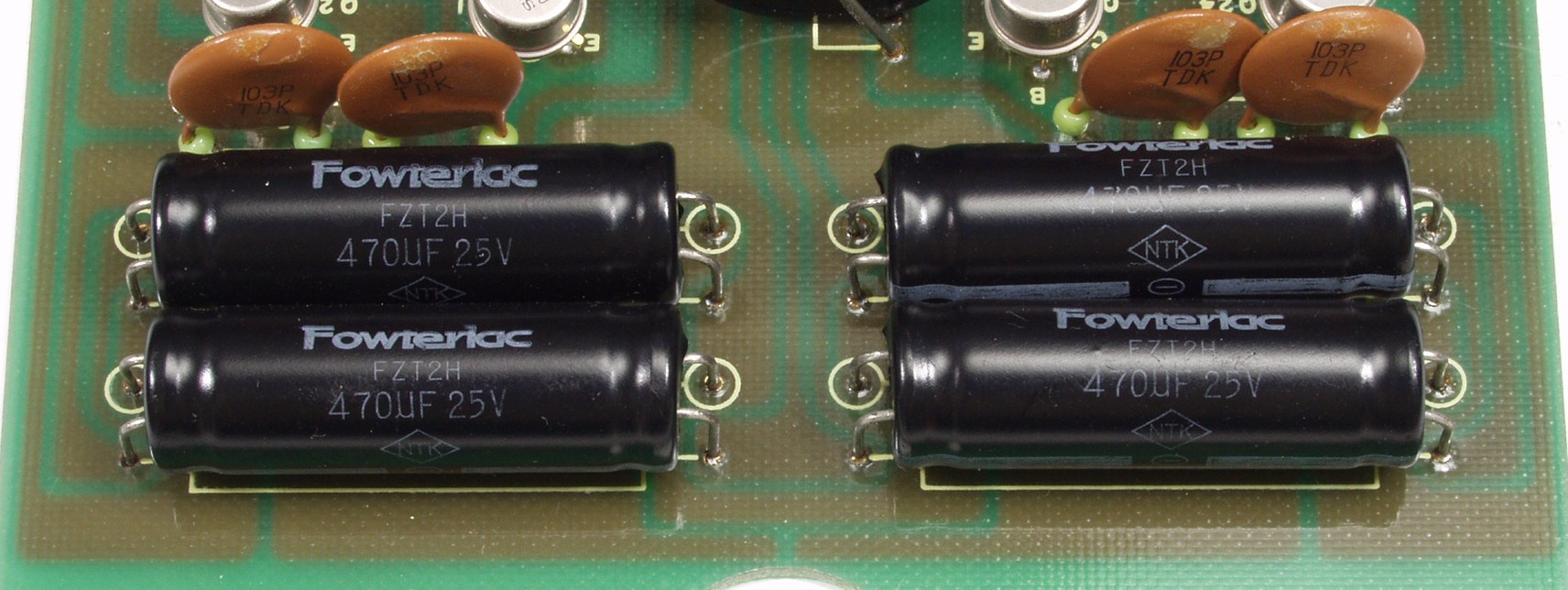

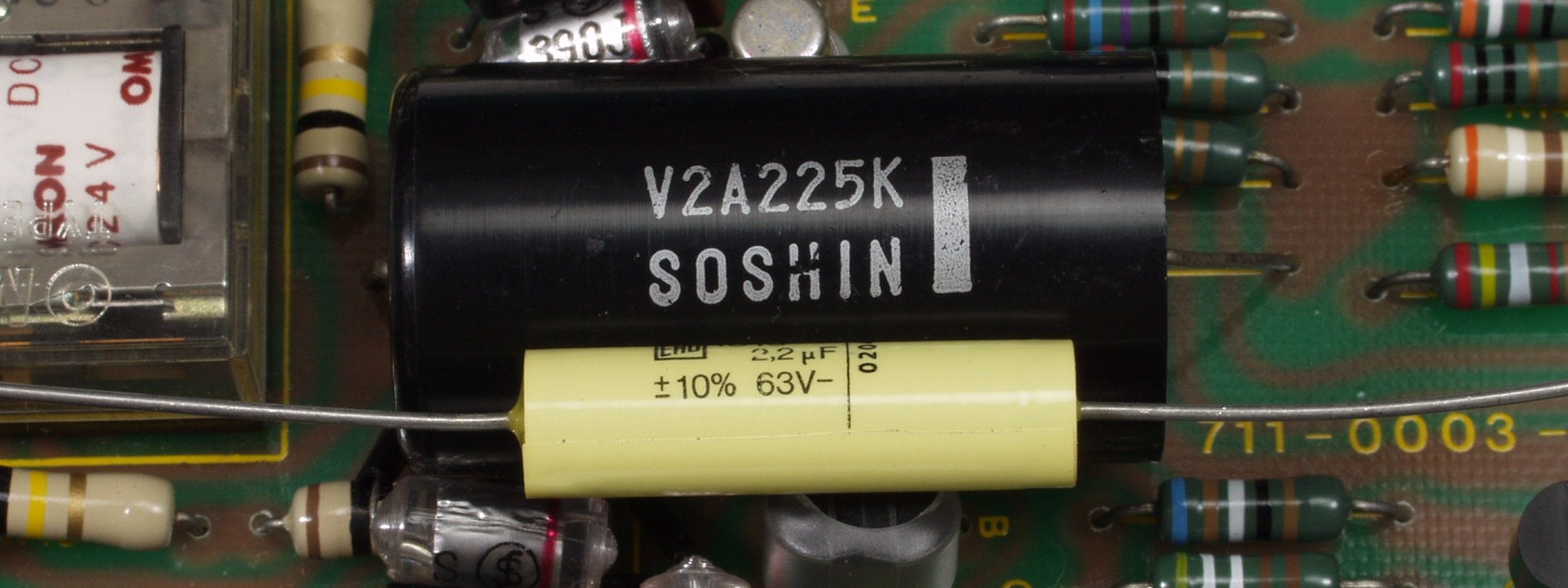

Ａ８．　点検中　ＢｕｆｆｅｒＡＭＰ基板のフイルムコンデンサーと現在の同容量フイルムコンデンサー
　　　　　　　　　　マニアの間では奪い合いの様子ですが、経年変化には勝てない詳しくはこちら

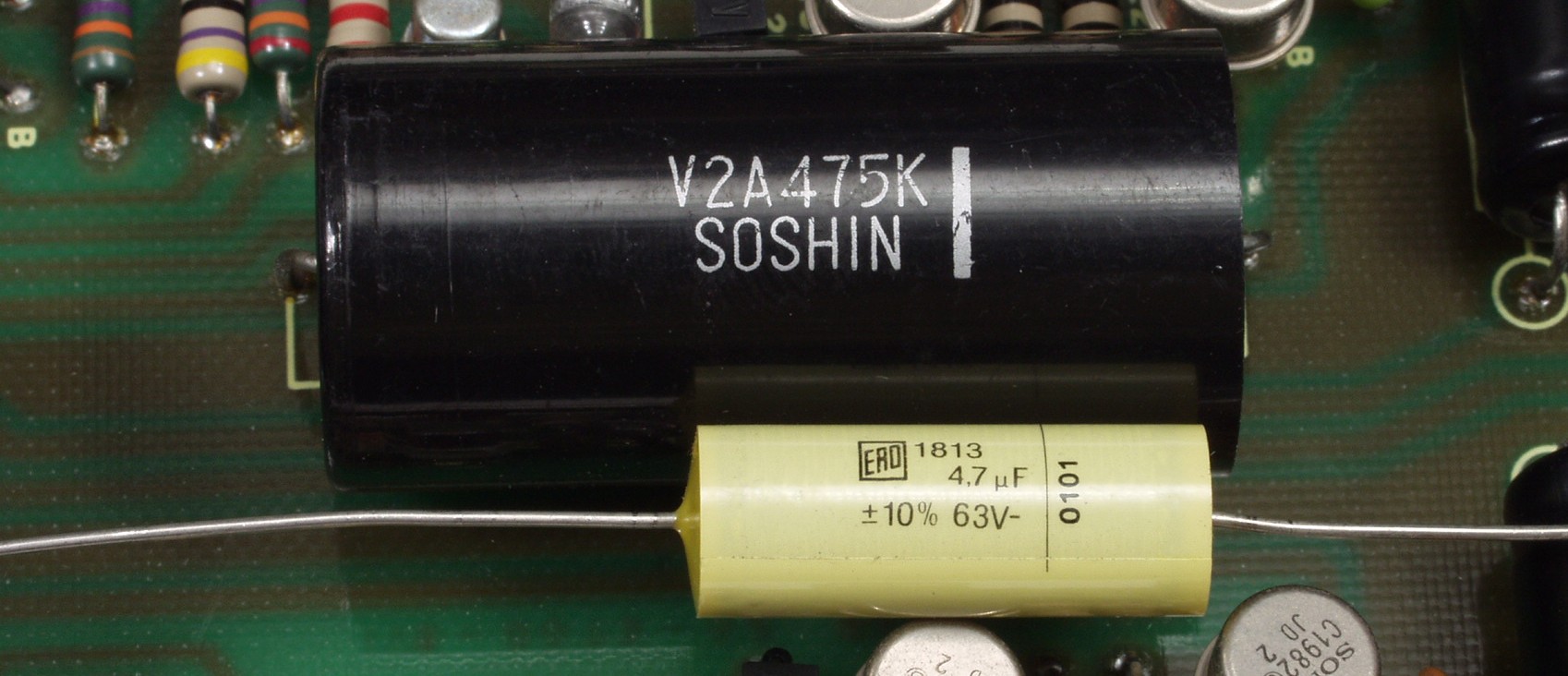

Ａ９．　点検中　Ｒ側・Ｌ側－ＡＭＰ基板のフイルムコンデンサーと現在の同容量フイルムコンデンサー
　　　　　　　　　　マニアの間では奪い合いの様子ですが、経年変化には勝てない詳しくはこちら

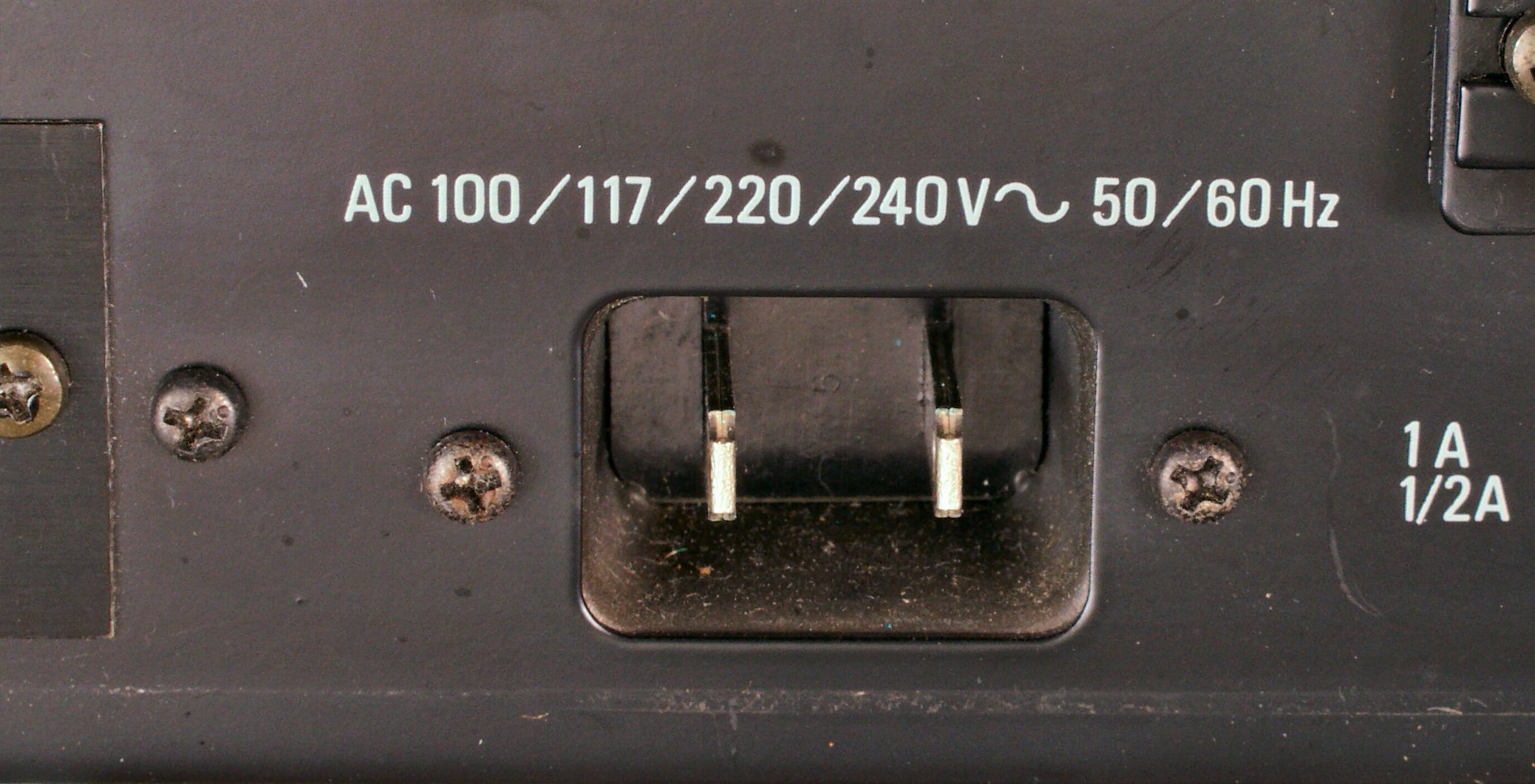

ＡＡ．　点検中　電源プラグ、場所があるので、３Ｐインレットプラグに交換

ＡＡ．　修理前・測定

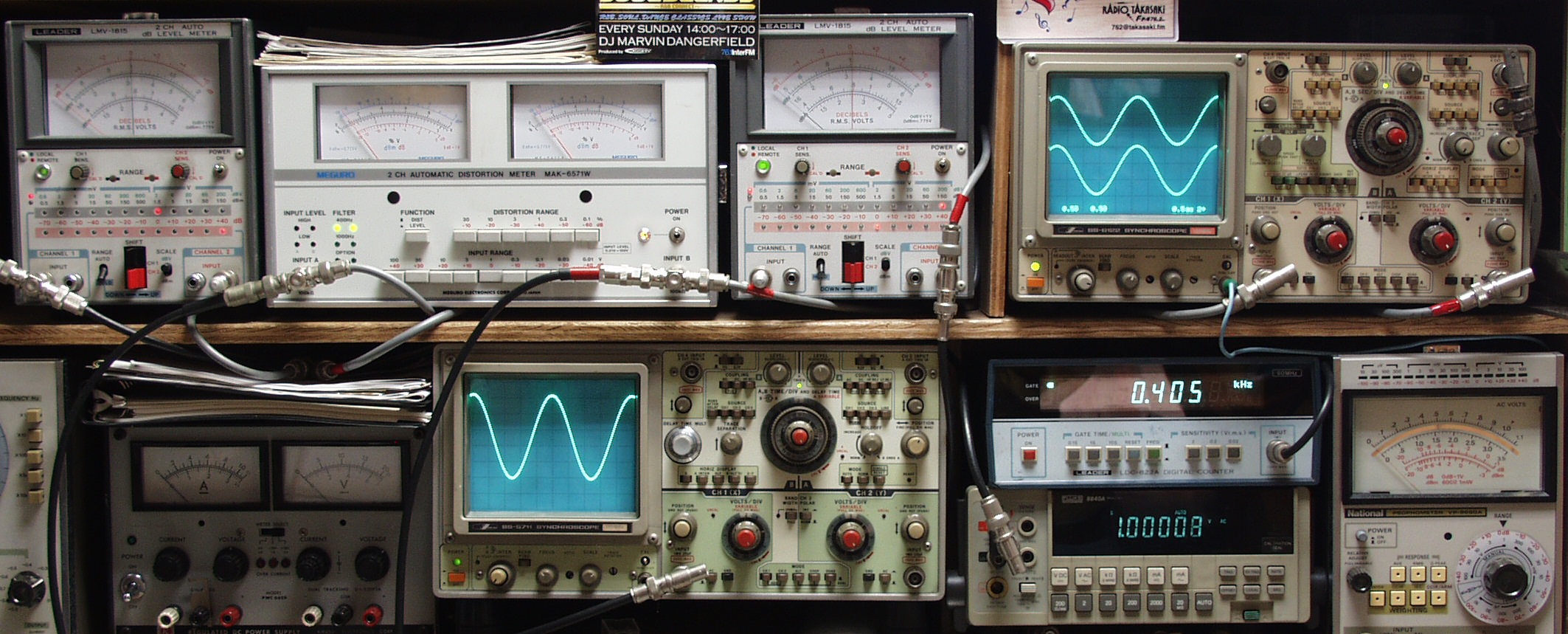

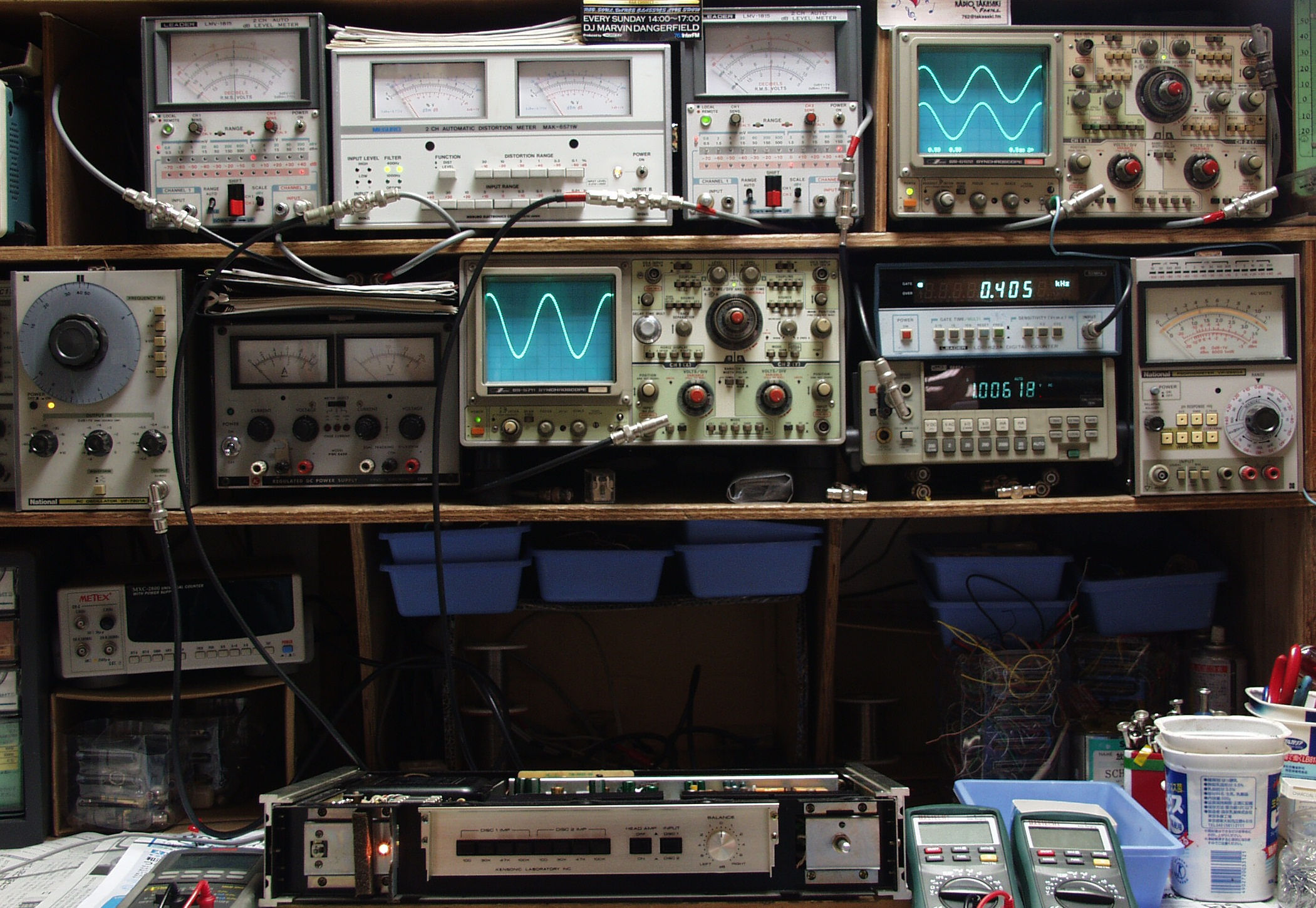

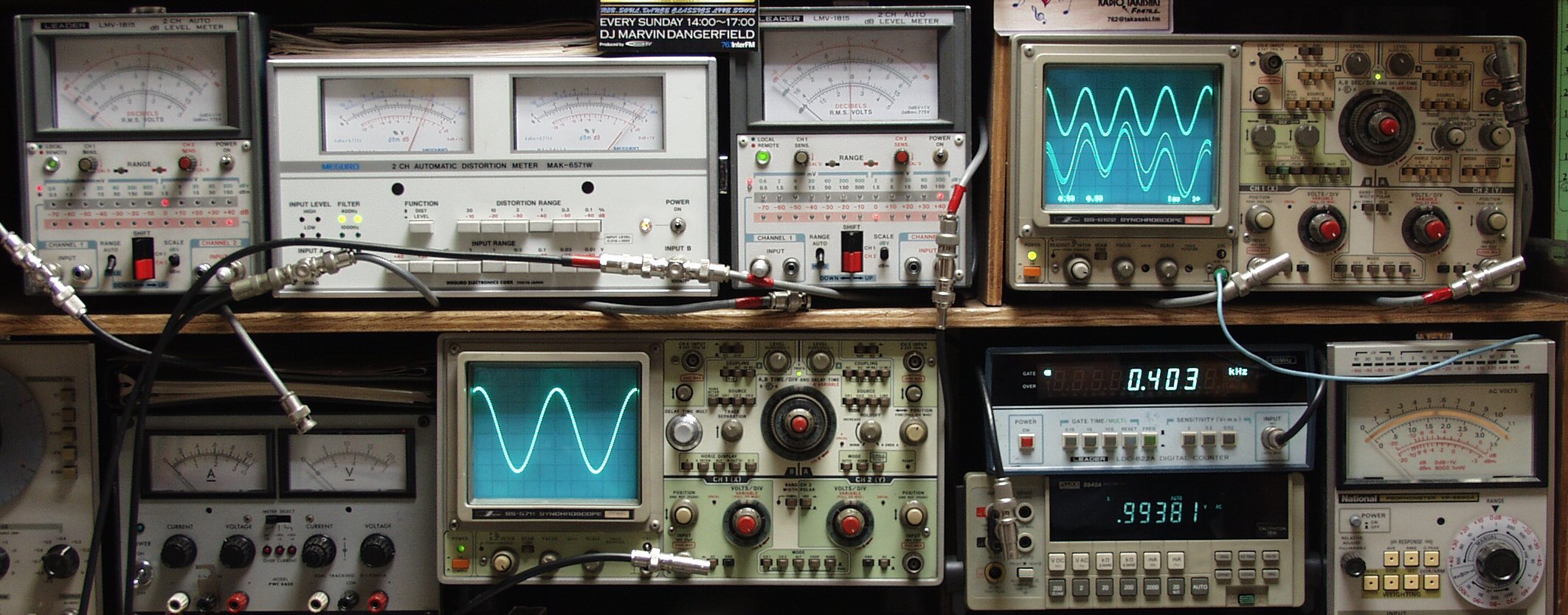

Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　下段左端　オーデオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーデオ発振器のＴＴＬレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

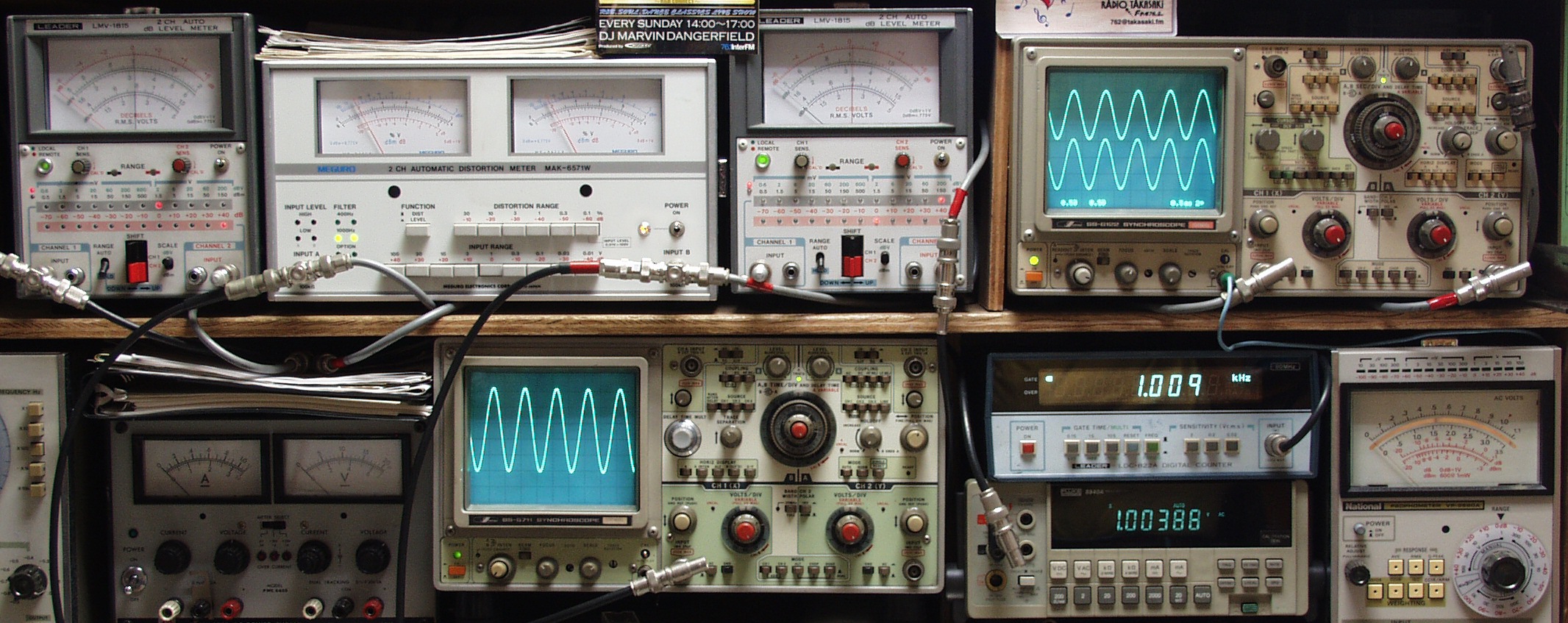

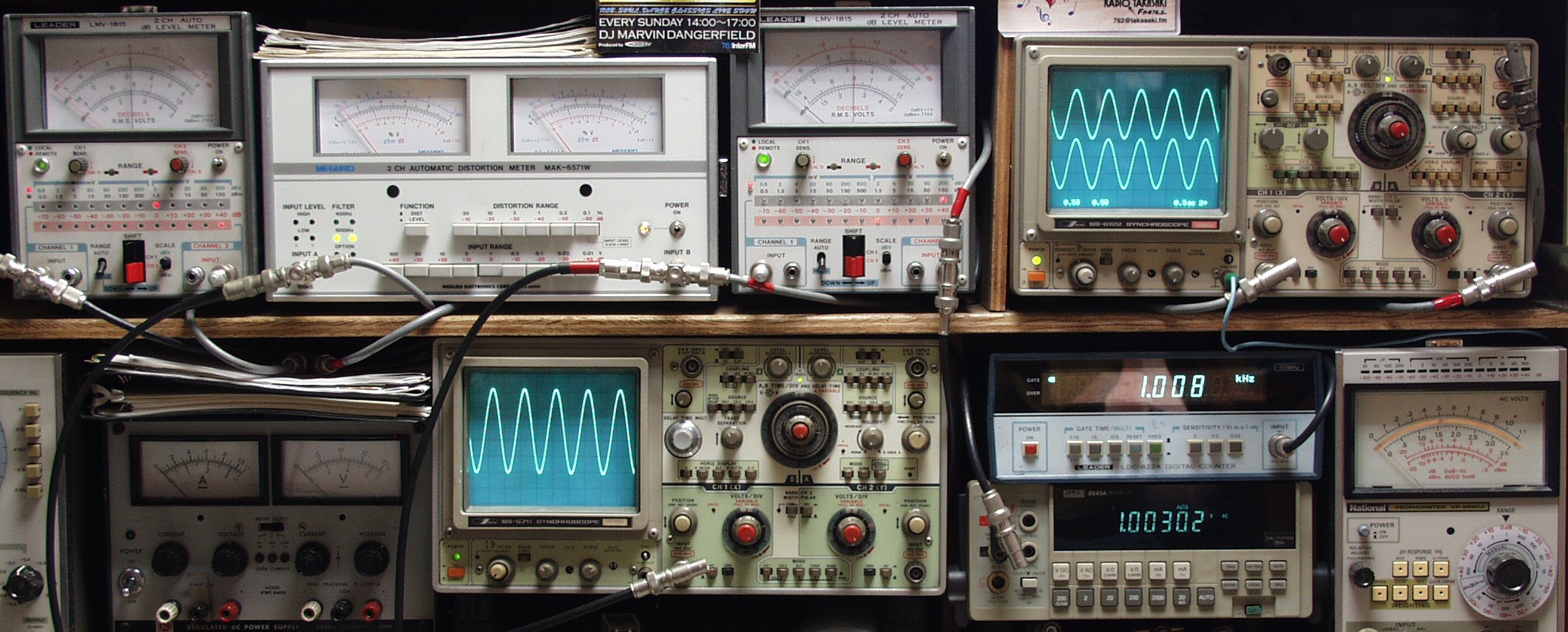

ＡＡ１．　出力電圧１Ｖ　歪み率＝０．９％　測定レンジ＝１％　ＭＣ入力　１０００ＨＺ

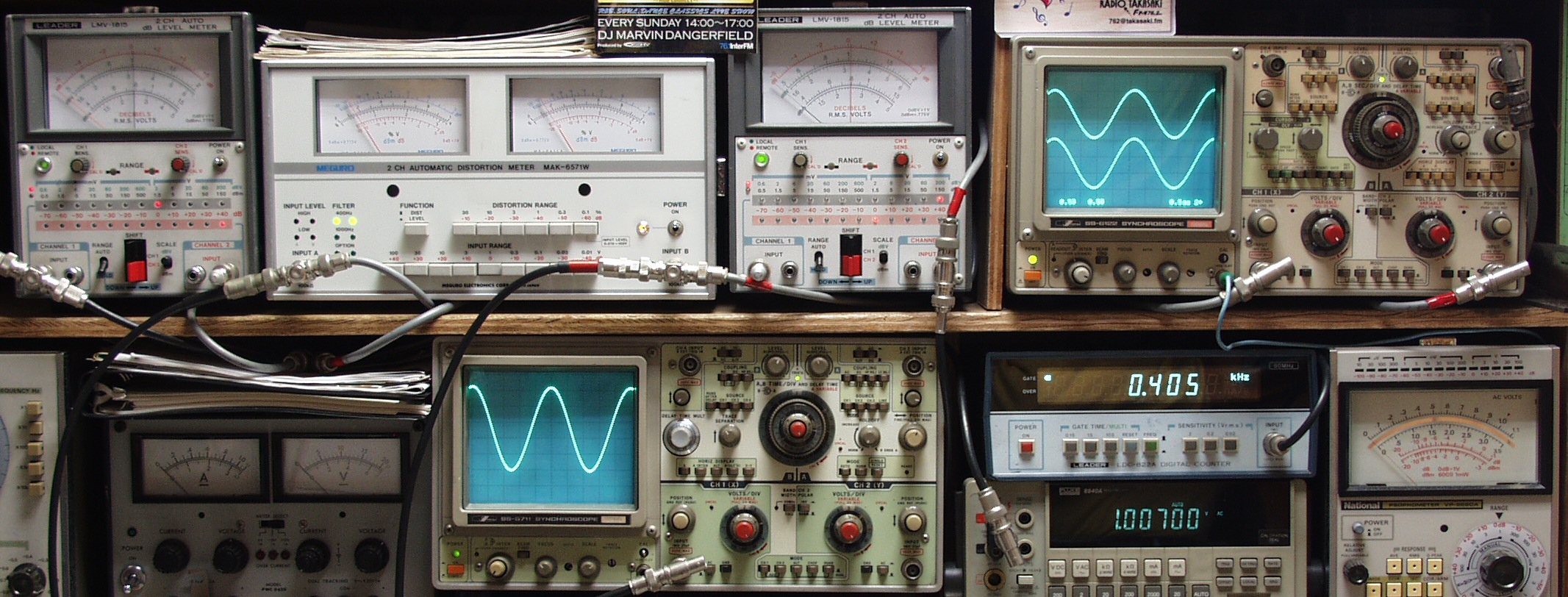

ＡＡ２．　出力電圧１Ｖ　歪み率＝０．９％　測定レンジ＝１％　ＭＣ入力　４００ＨＺ

Ｃ．　修理状況

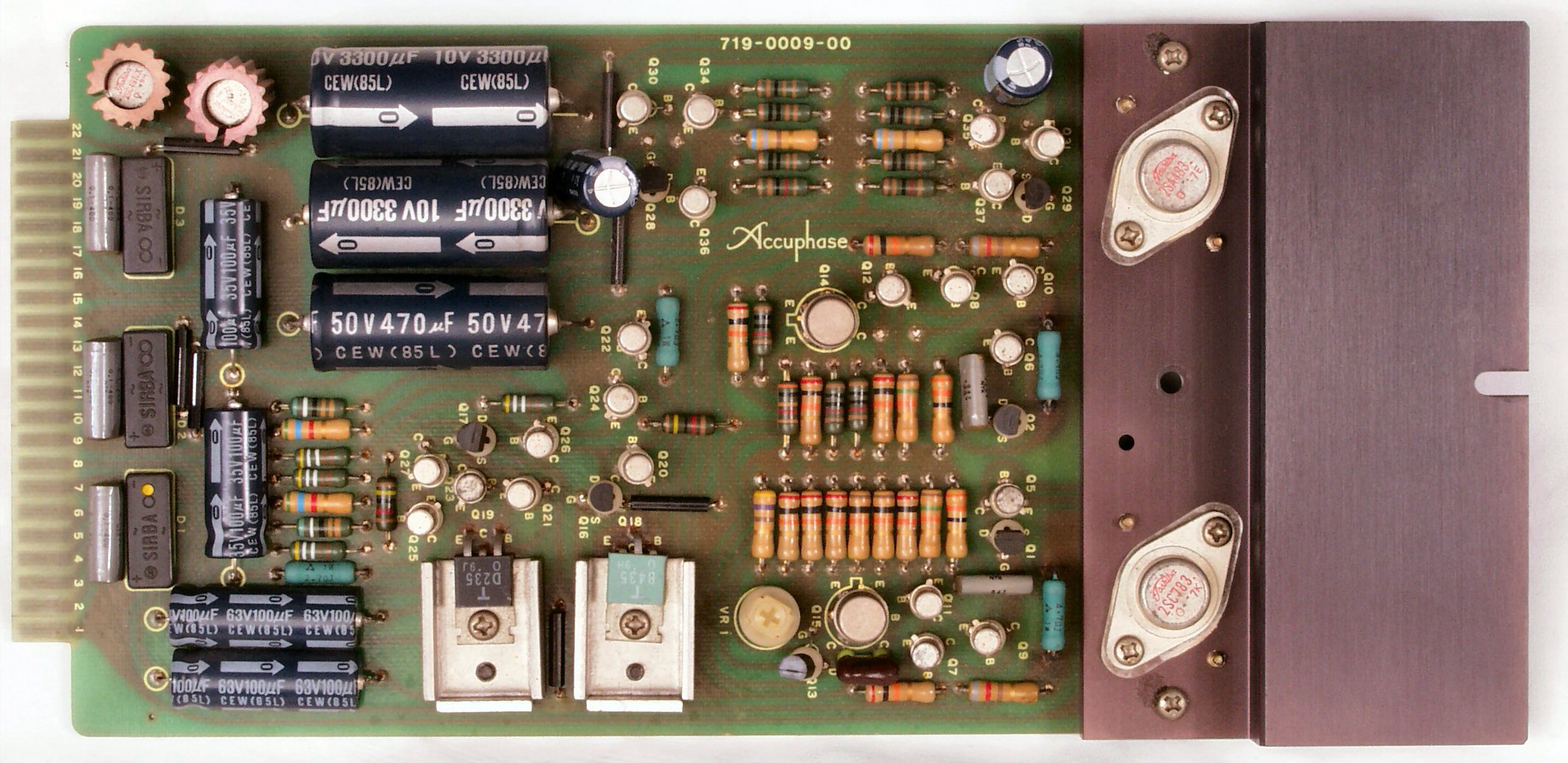

C１Ａ．　修理前　定電圧基板

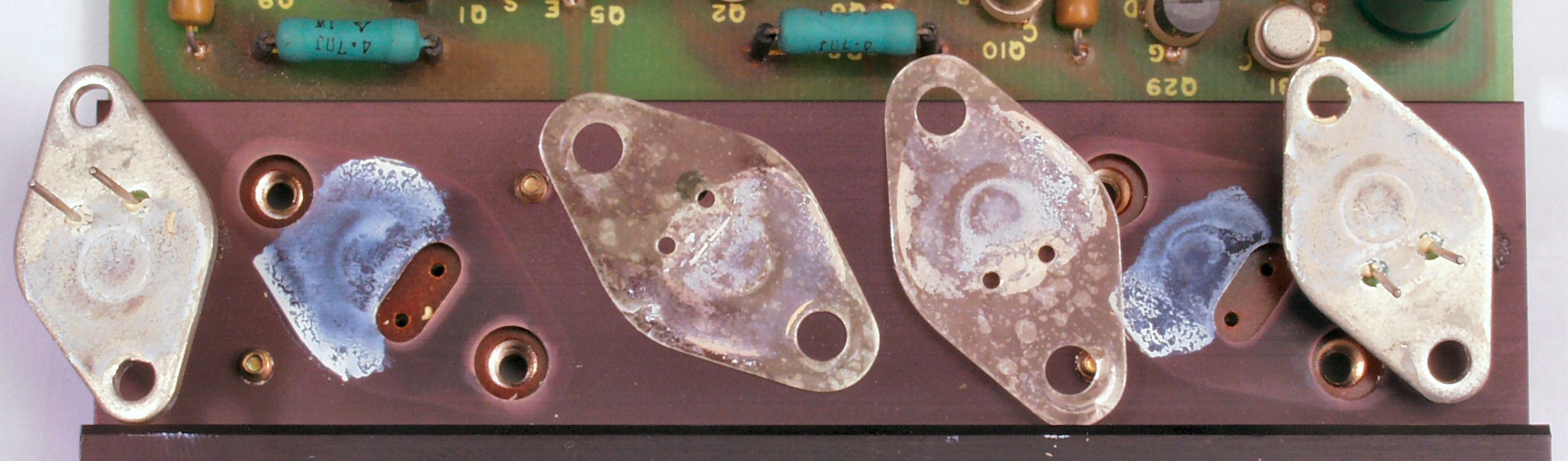

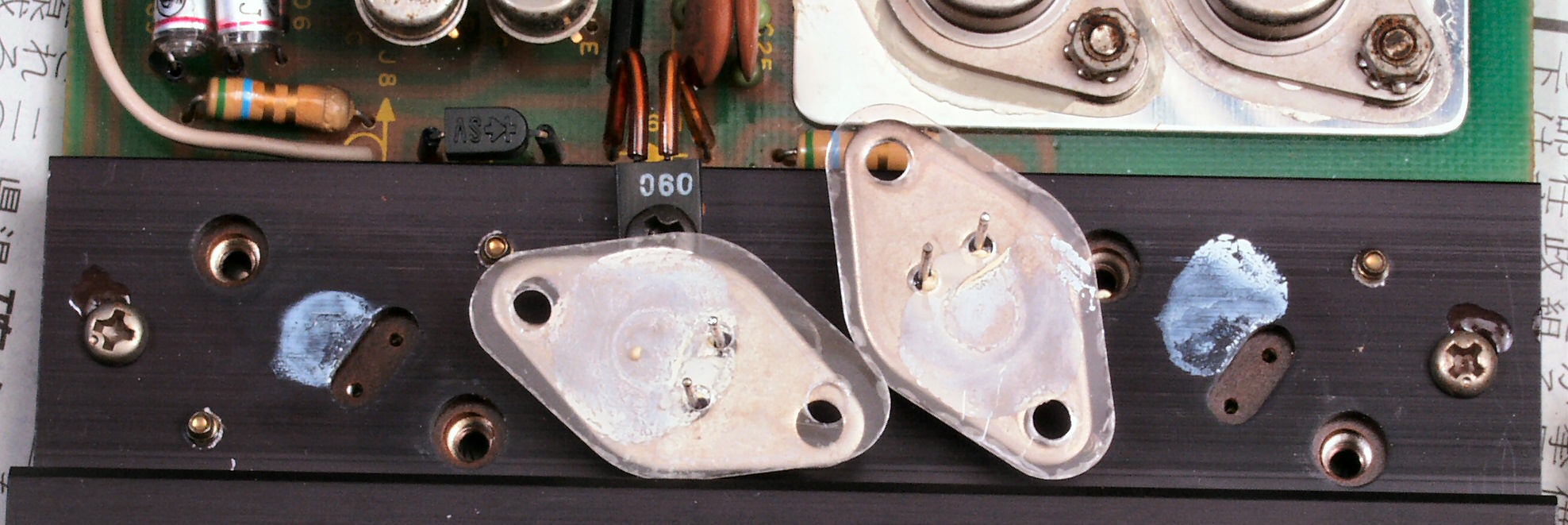

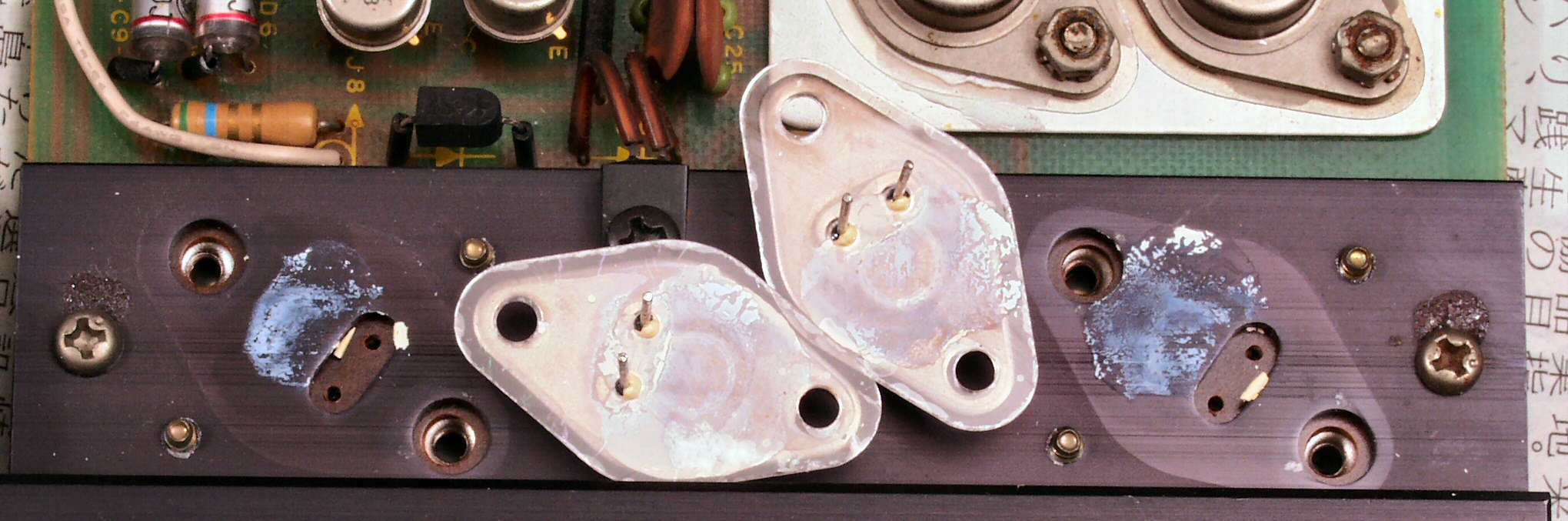

C１Ａ－１．　修理中　定電圧基板、放熱シリコンが無い

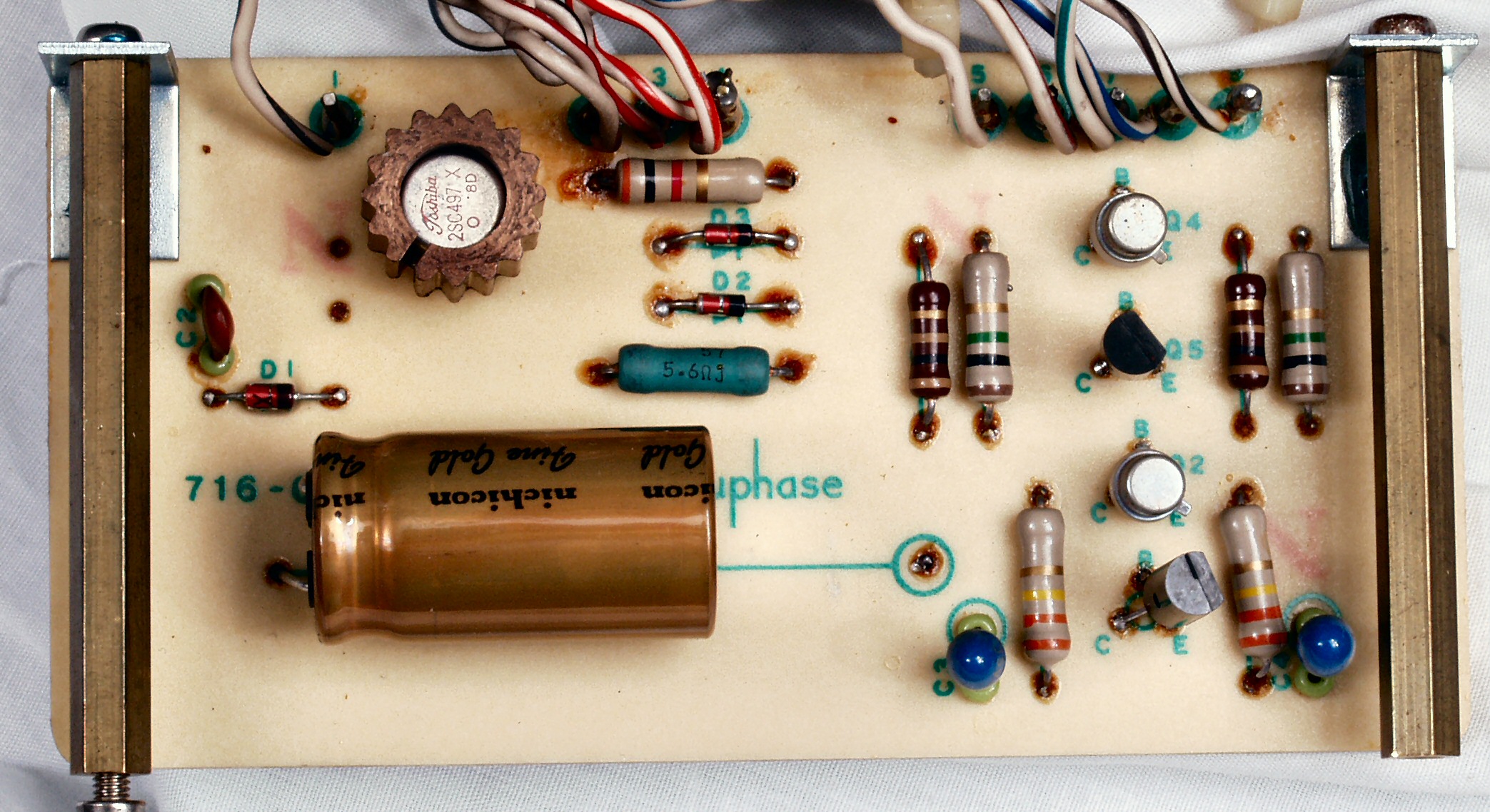

C１Ｂ．　修理後　定電圧基板　電解コンデンサー９個、半固定ＶＲ交換

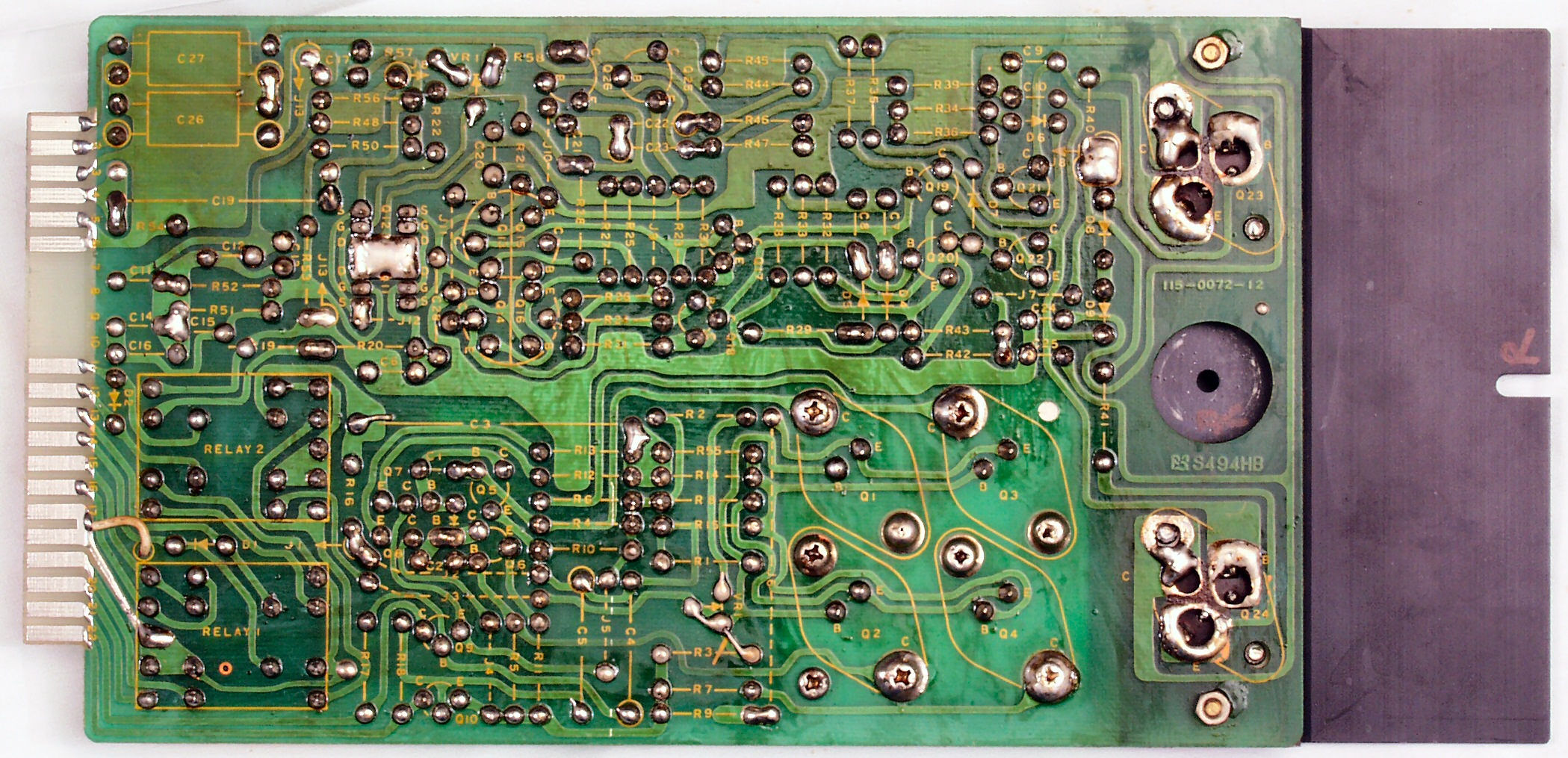

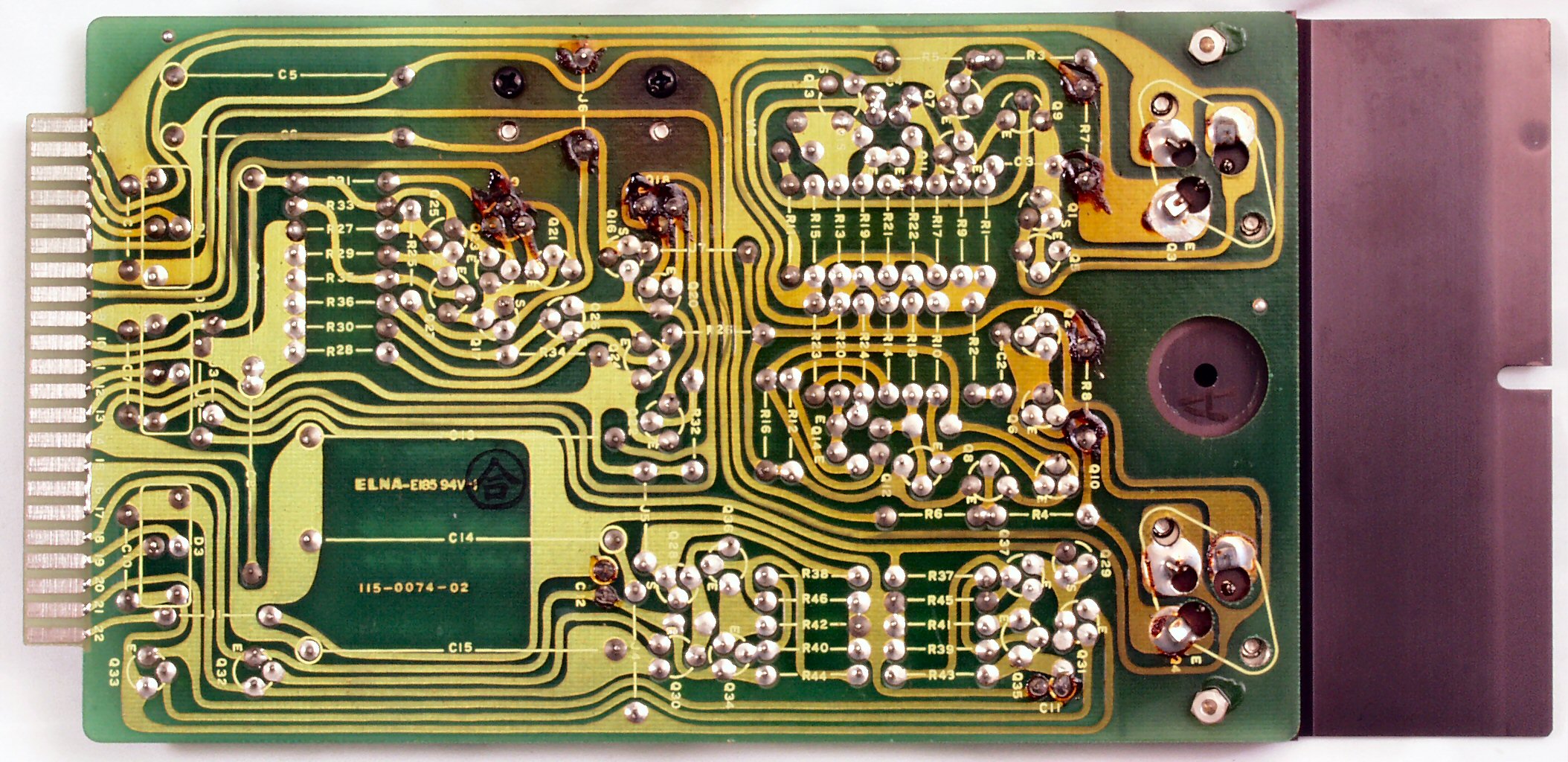

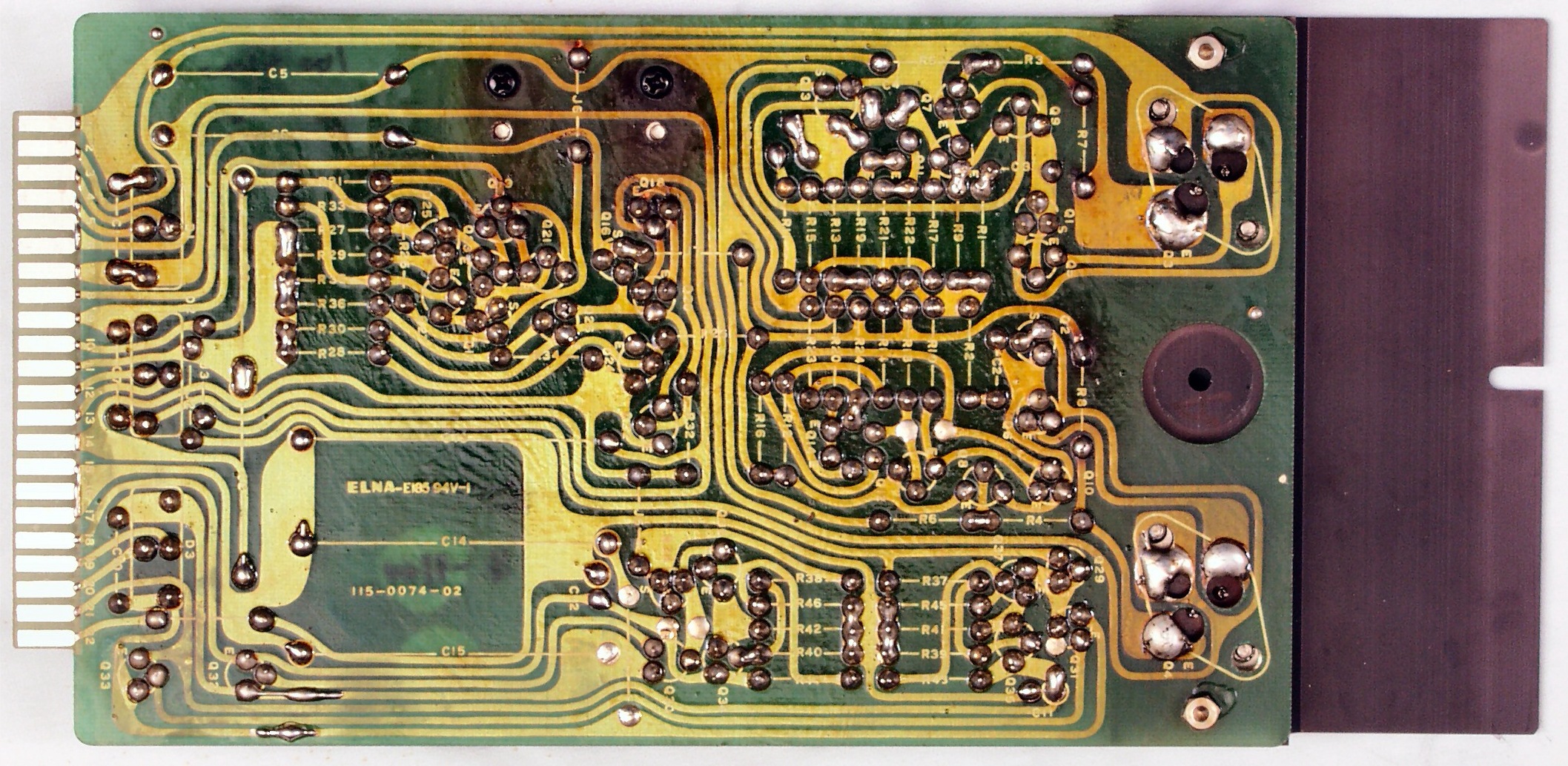

C１Ｃ．　修理前　　定電圧基板裏

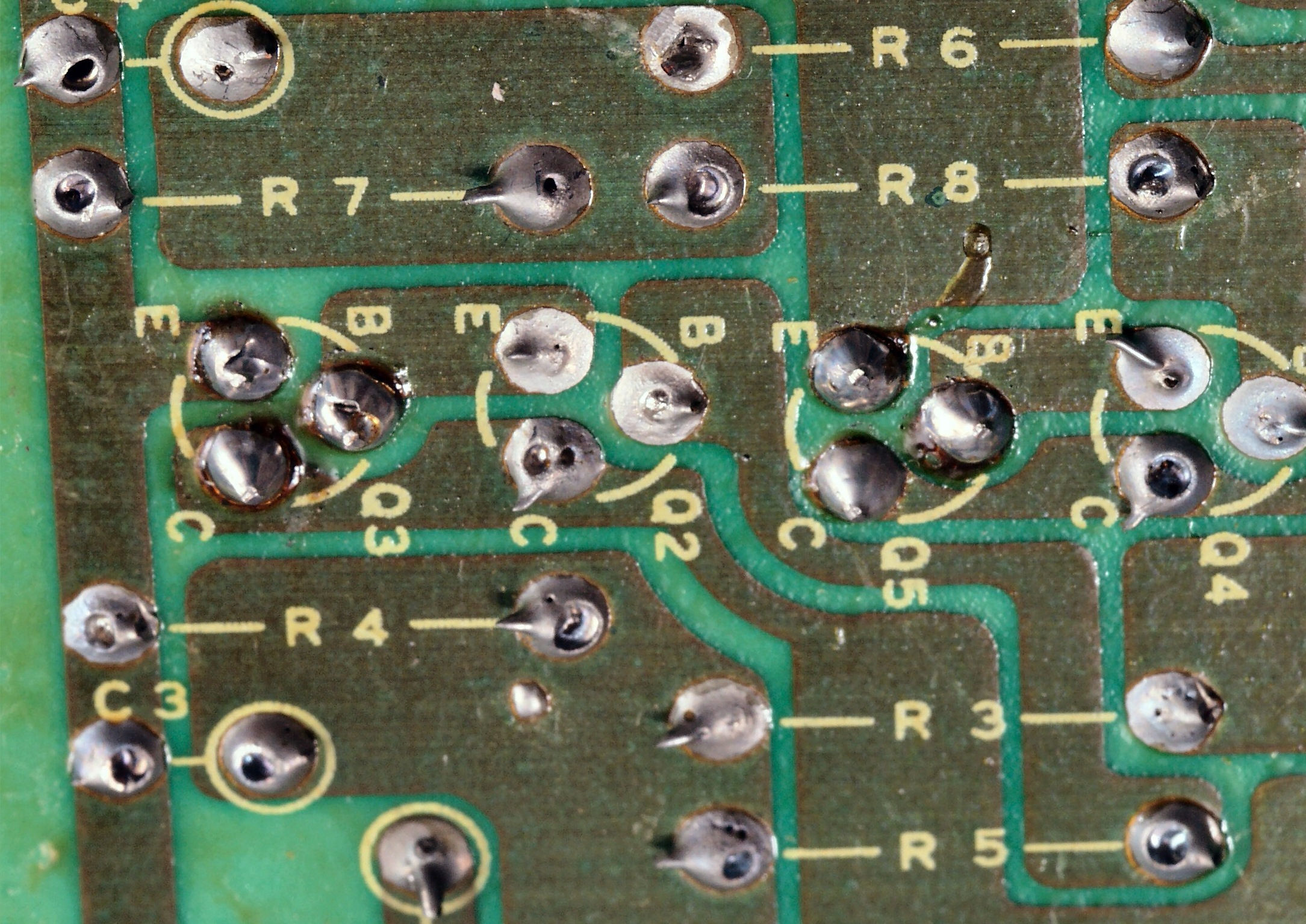

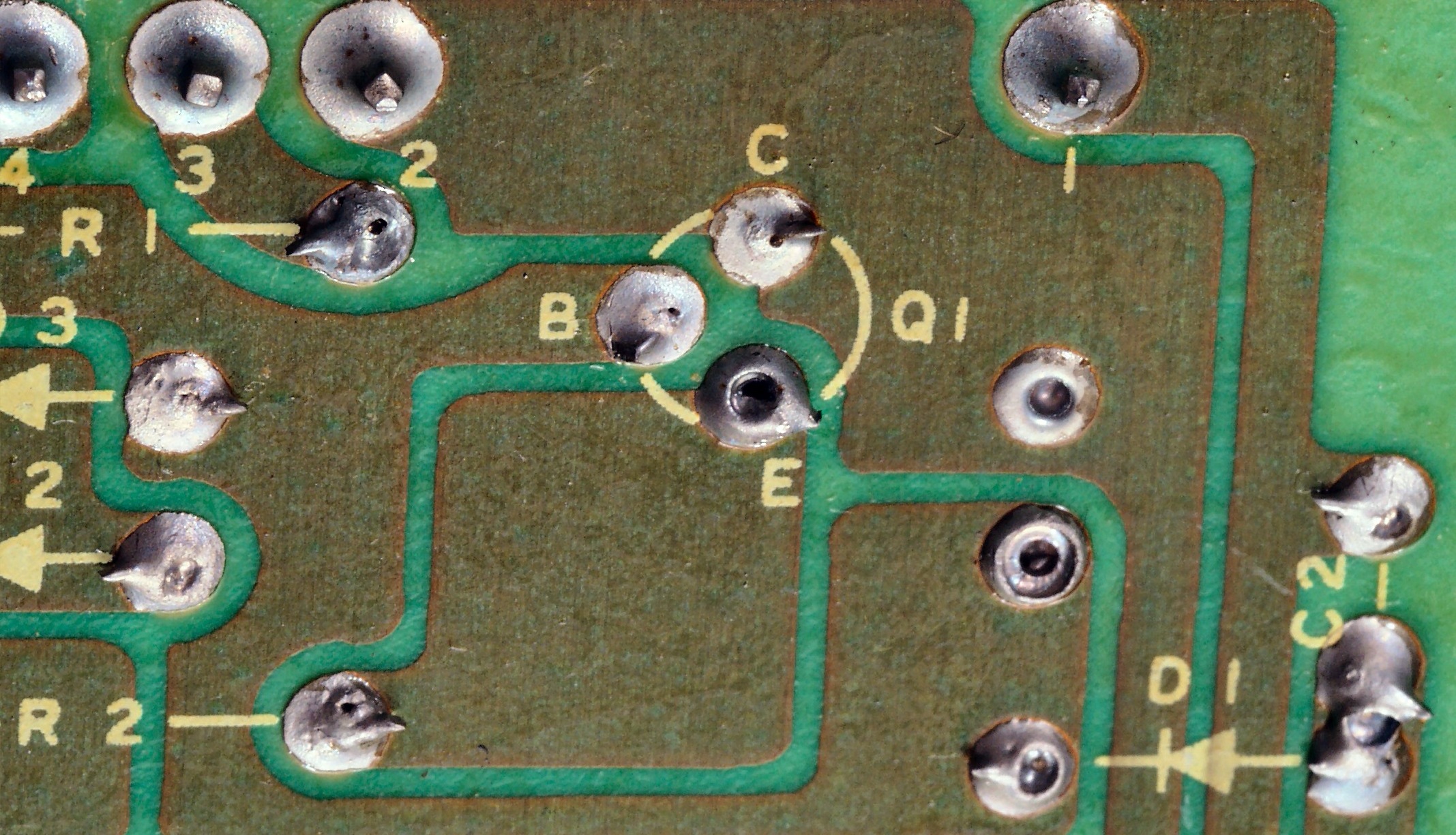

C１C１．　修理中　定電圧基板裏　半田不良予備軍

C１Ｄ．　修理（半田補正）後　　定電圧基板裏　全ての半田をやり修す

C１Ｅ．　完成定電圧基板裏　洗浄後

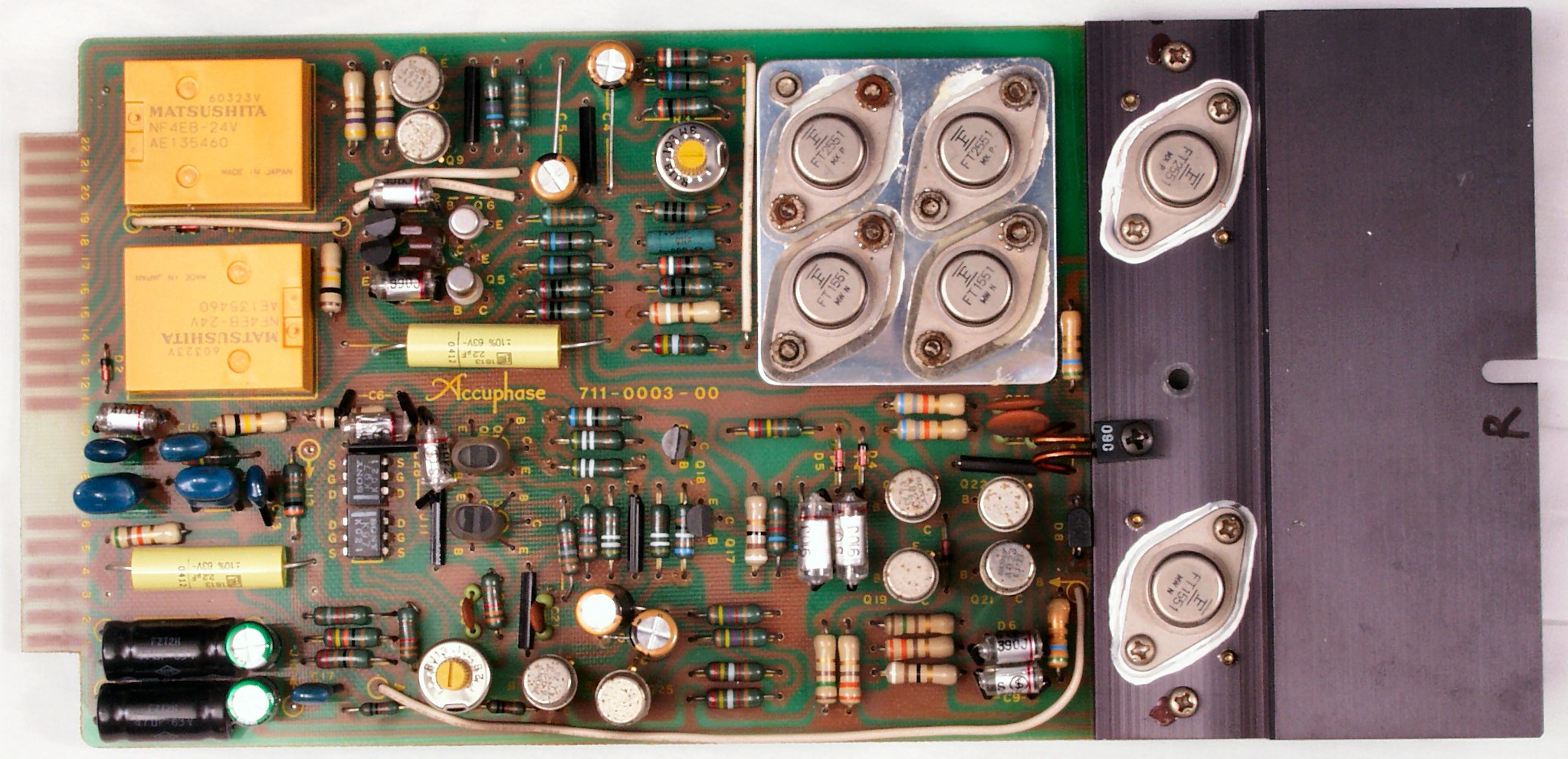

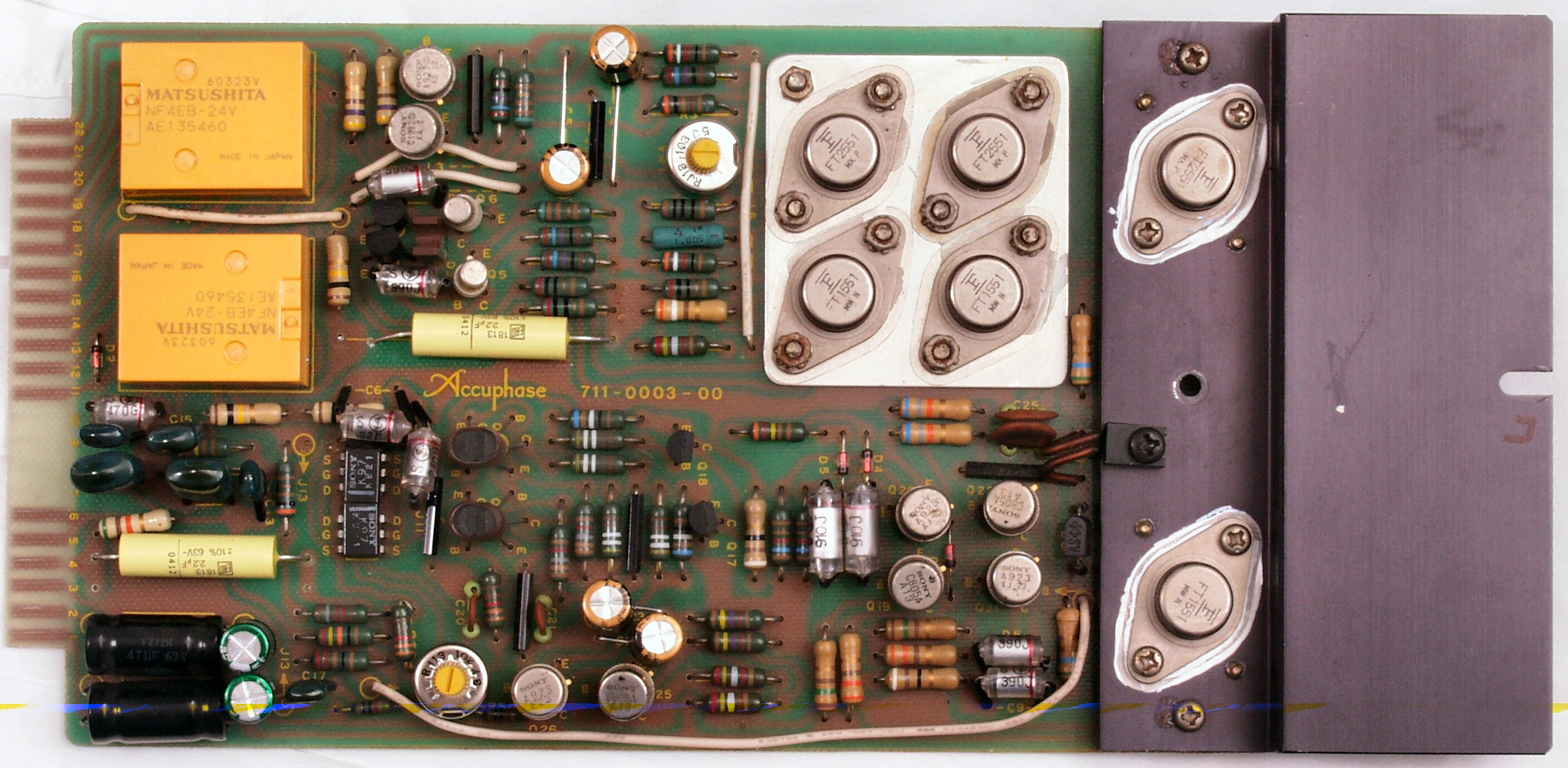

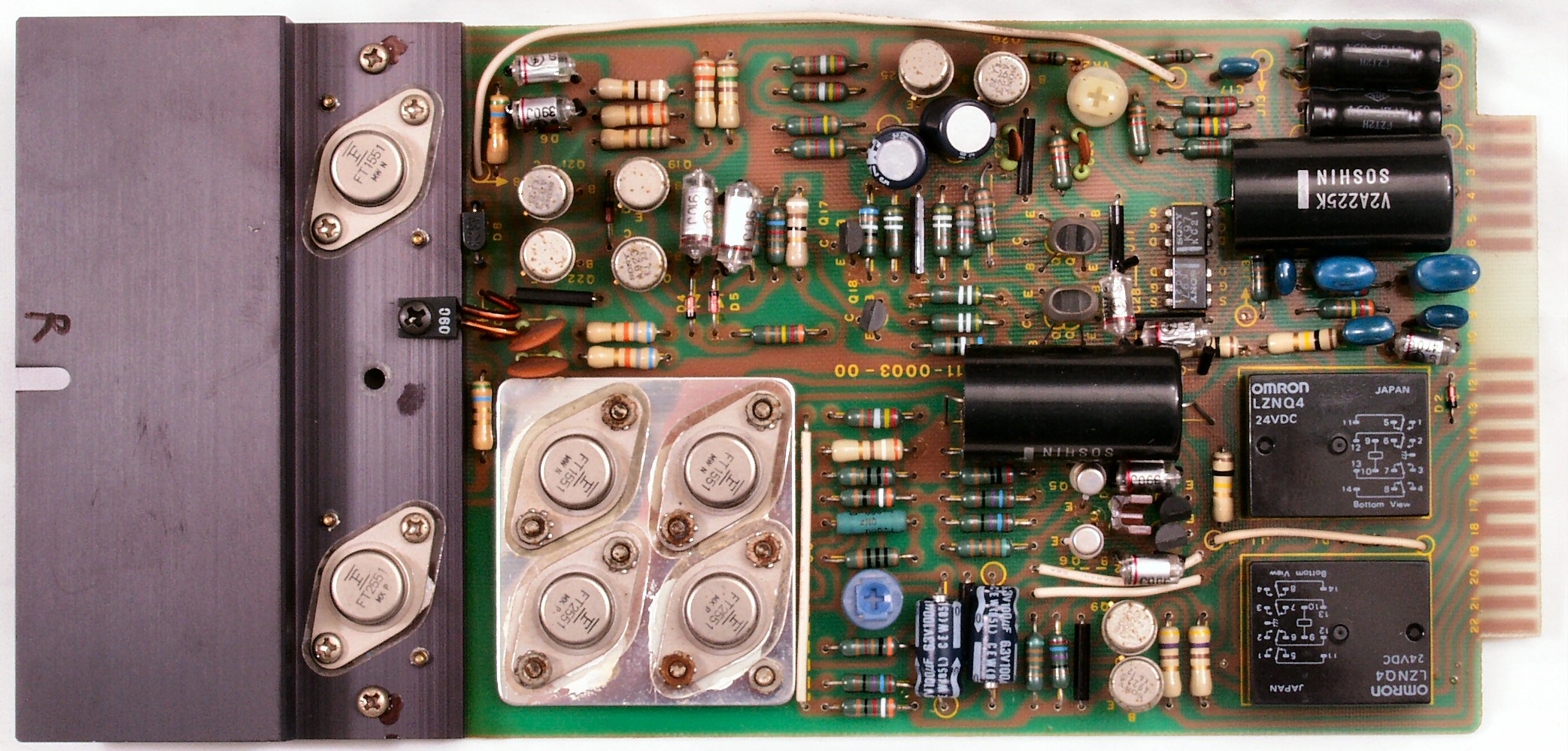

C２Ａ．　修理前　Ｒ側－ＡＭＰ

C２Ａ１．　修理中　Ｒ側－ＡＭＰ基板、放熱シリコンが無い

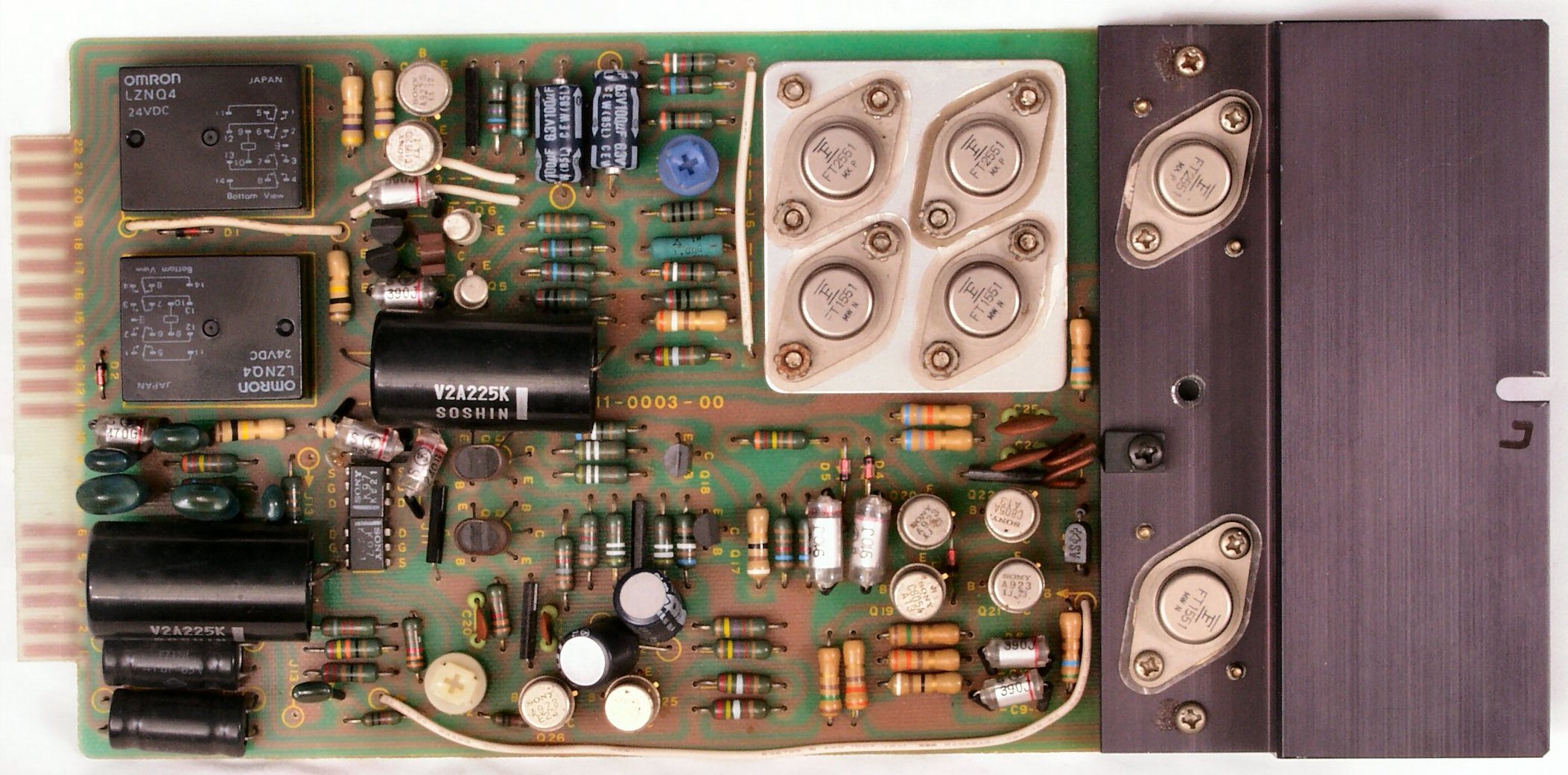

C２Ｂ．　修理後　Ｒ側－ＡＭＰ基板　電解コンデンサー４個、半固定ＶＲ２個、フイルムコンデンサー２個交換
　　　　　　　　　　　　　　　　　　　　　　　リレー２個交換　電解コンデンサー２個追加

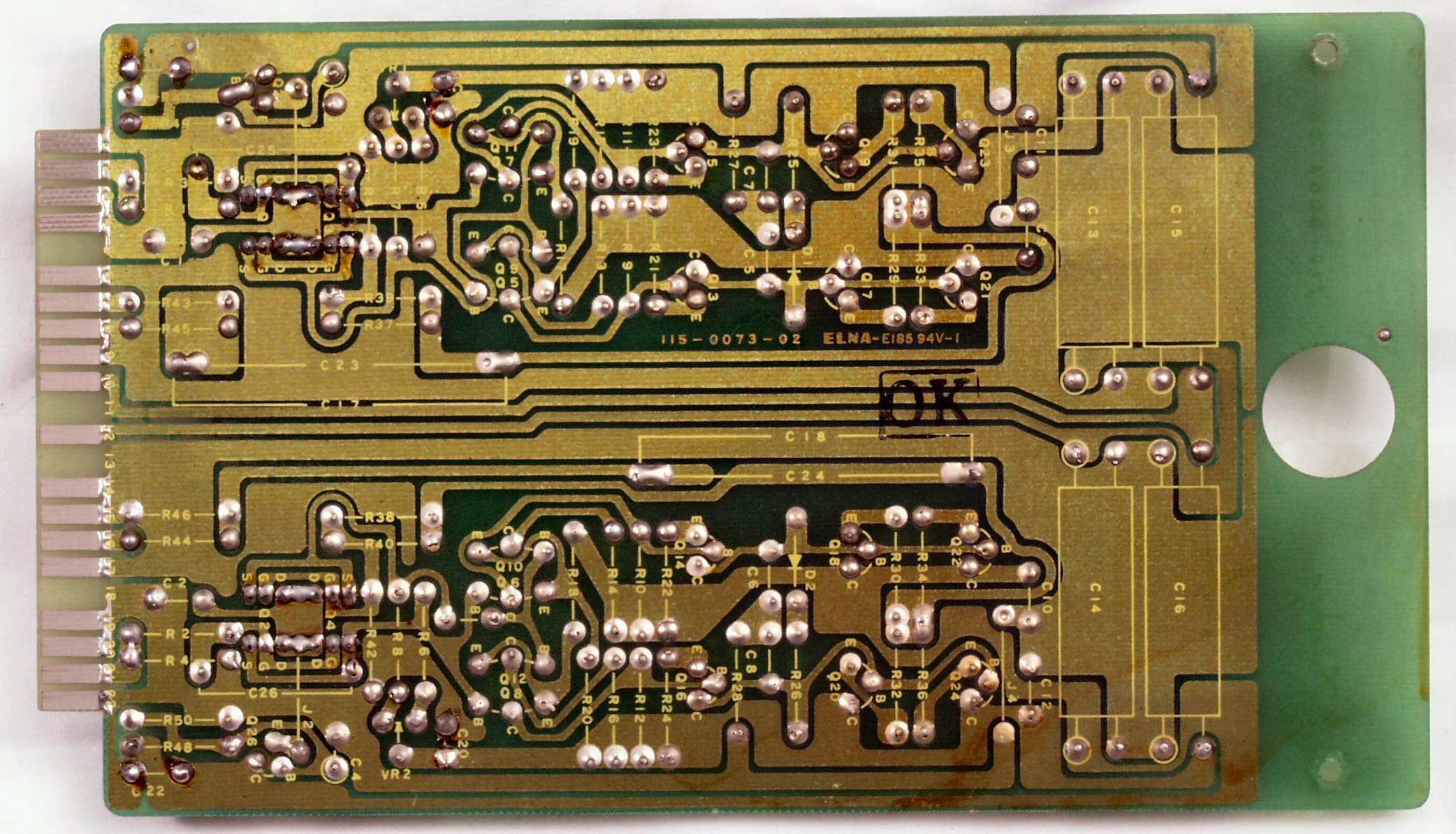

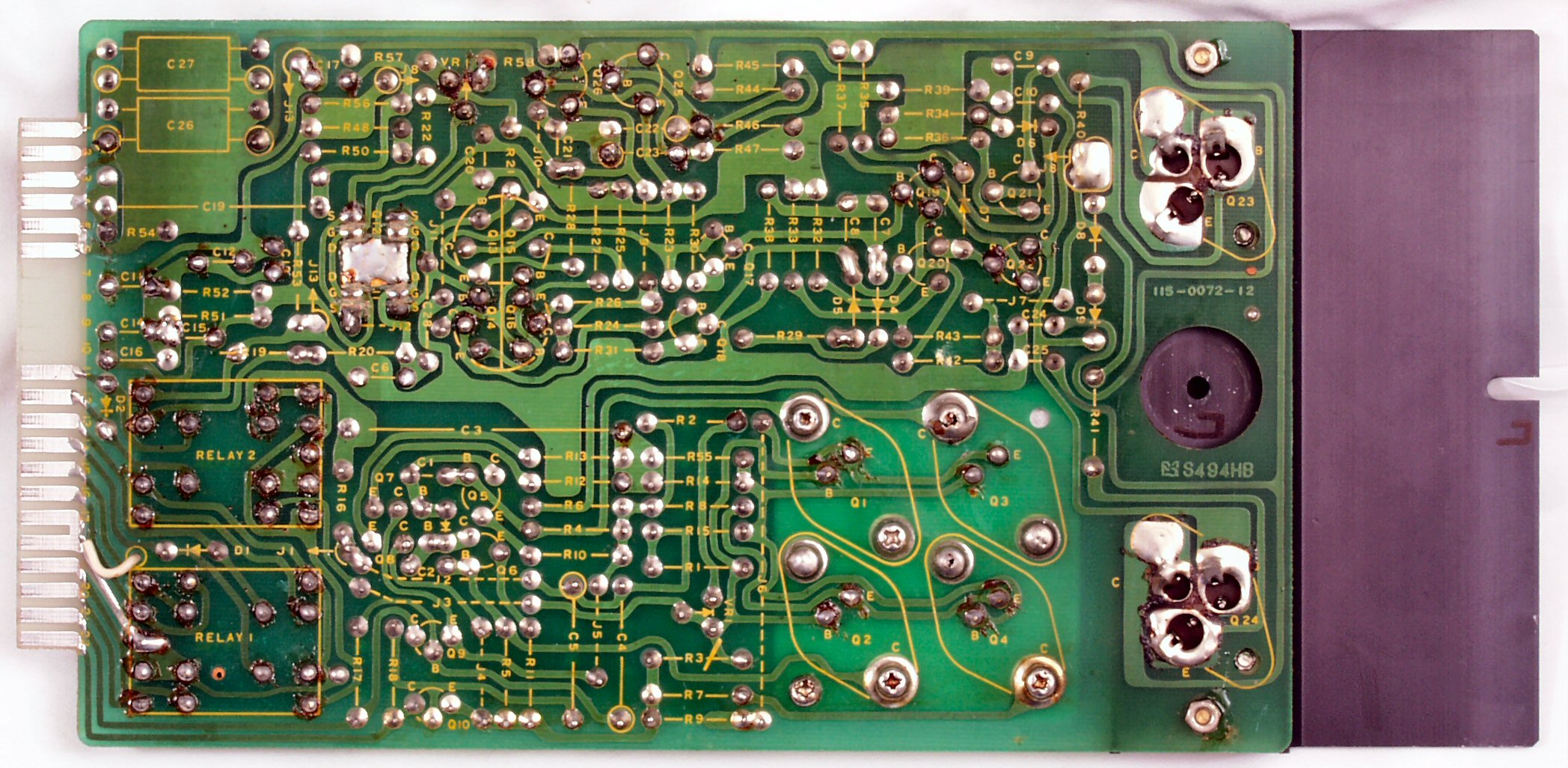

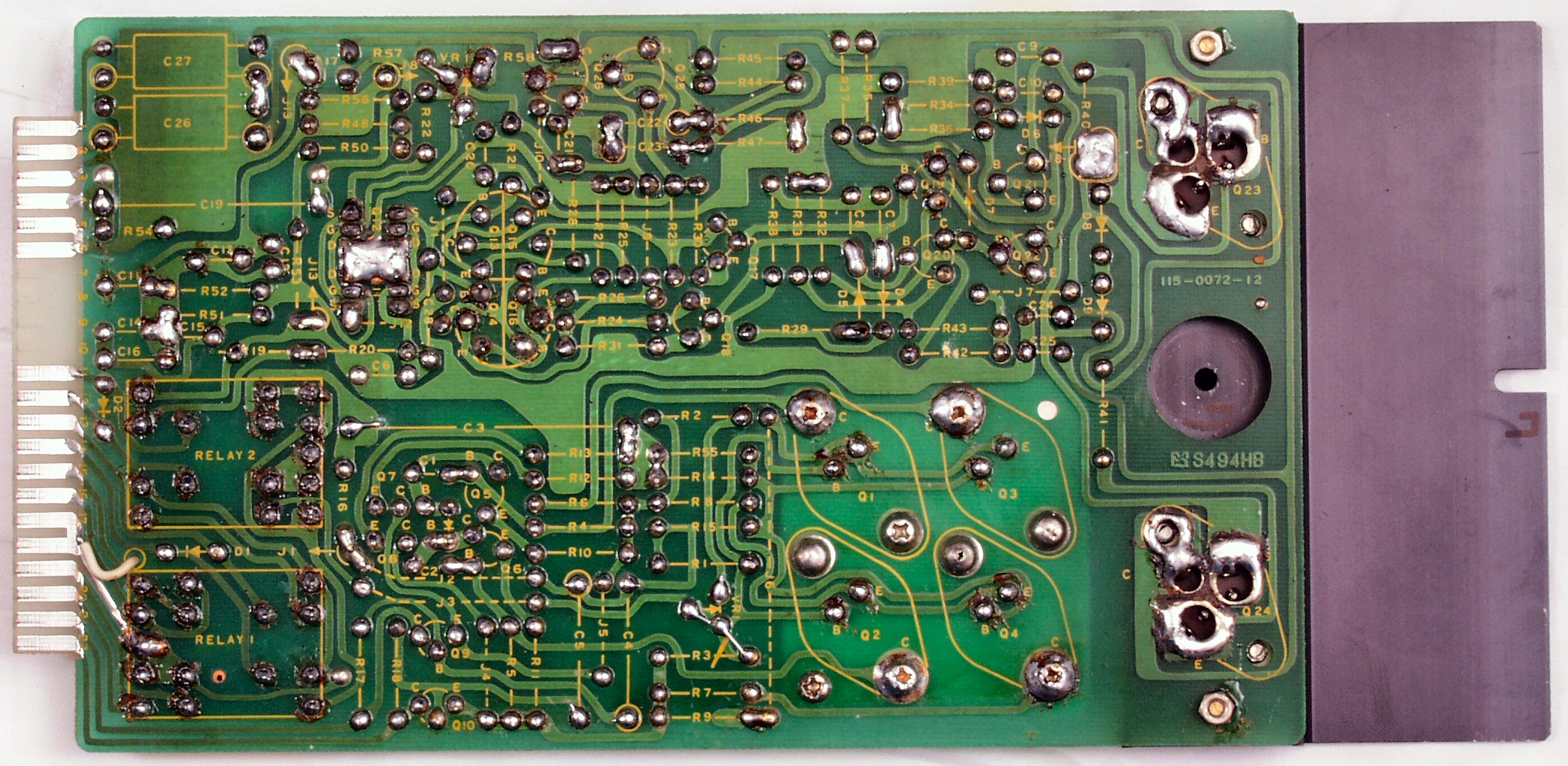

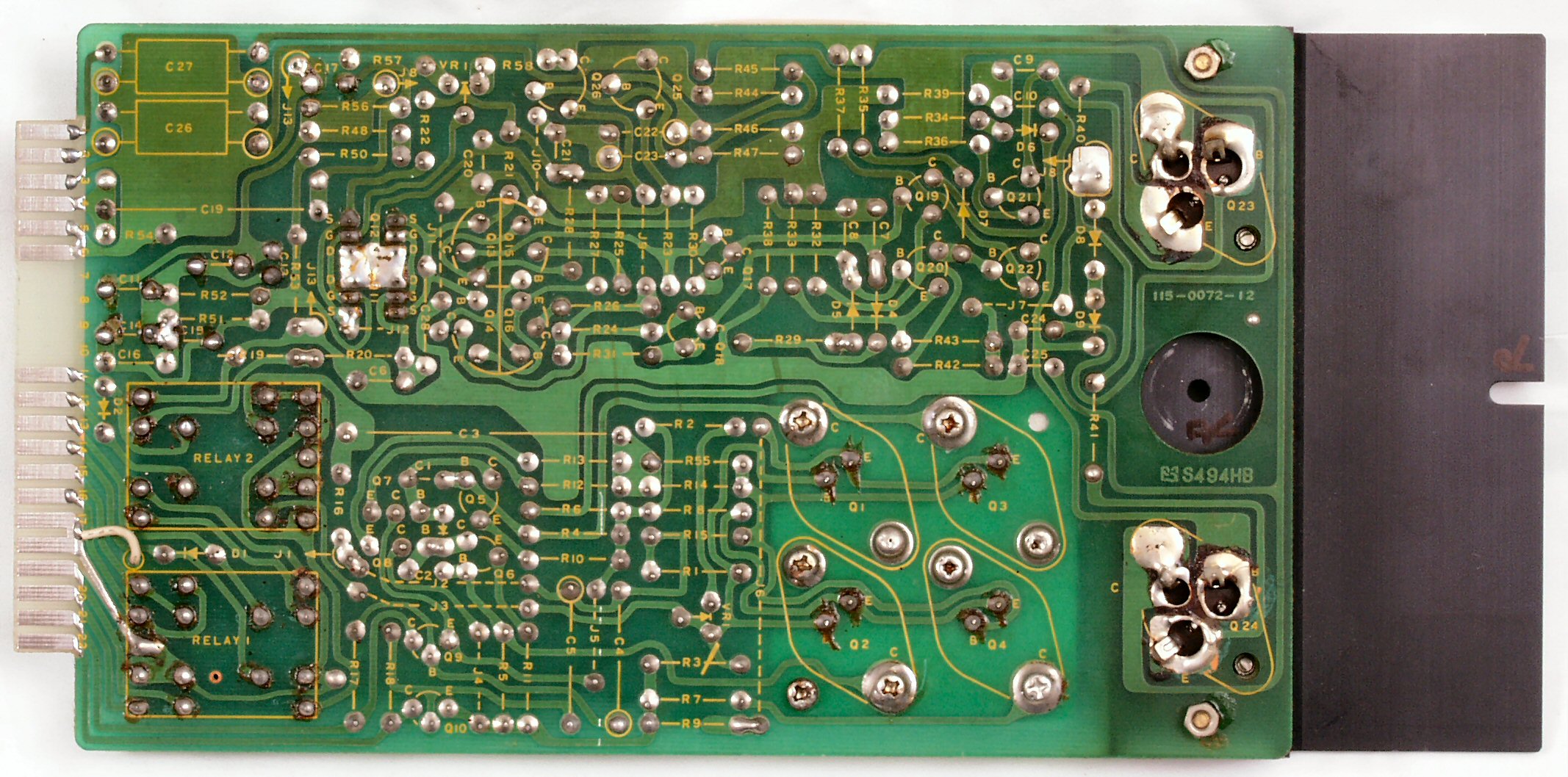

C２Ｃ．　修理前　Ｒ側－ＡＭＰ基板裏

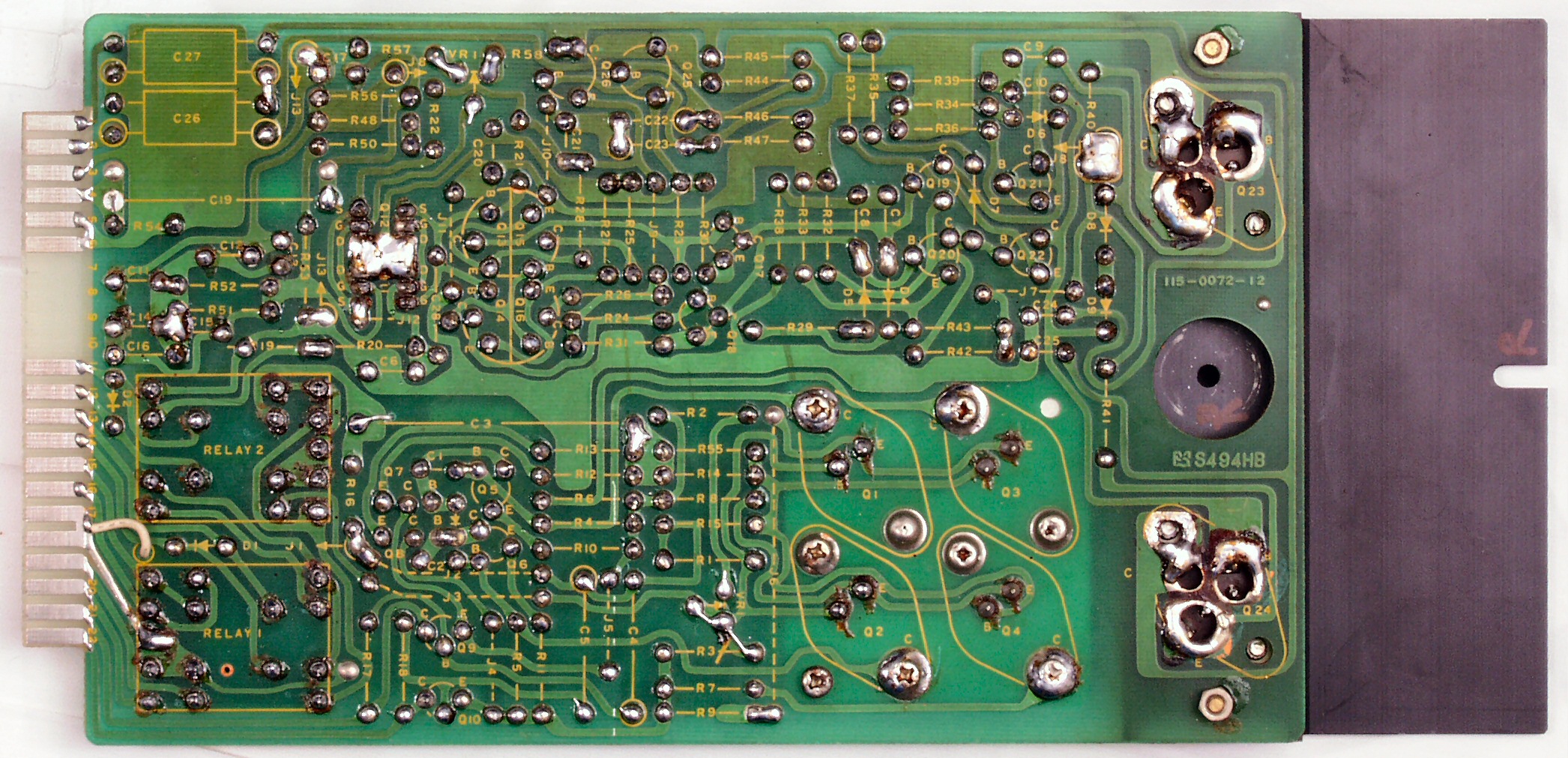

C２Ｄ．　修理（半田補正）後　Ｒ側－ＡＭＰ基板裏　全ての半田をやり修す

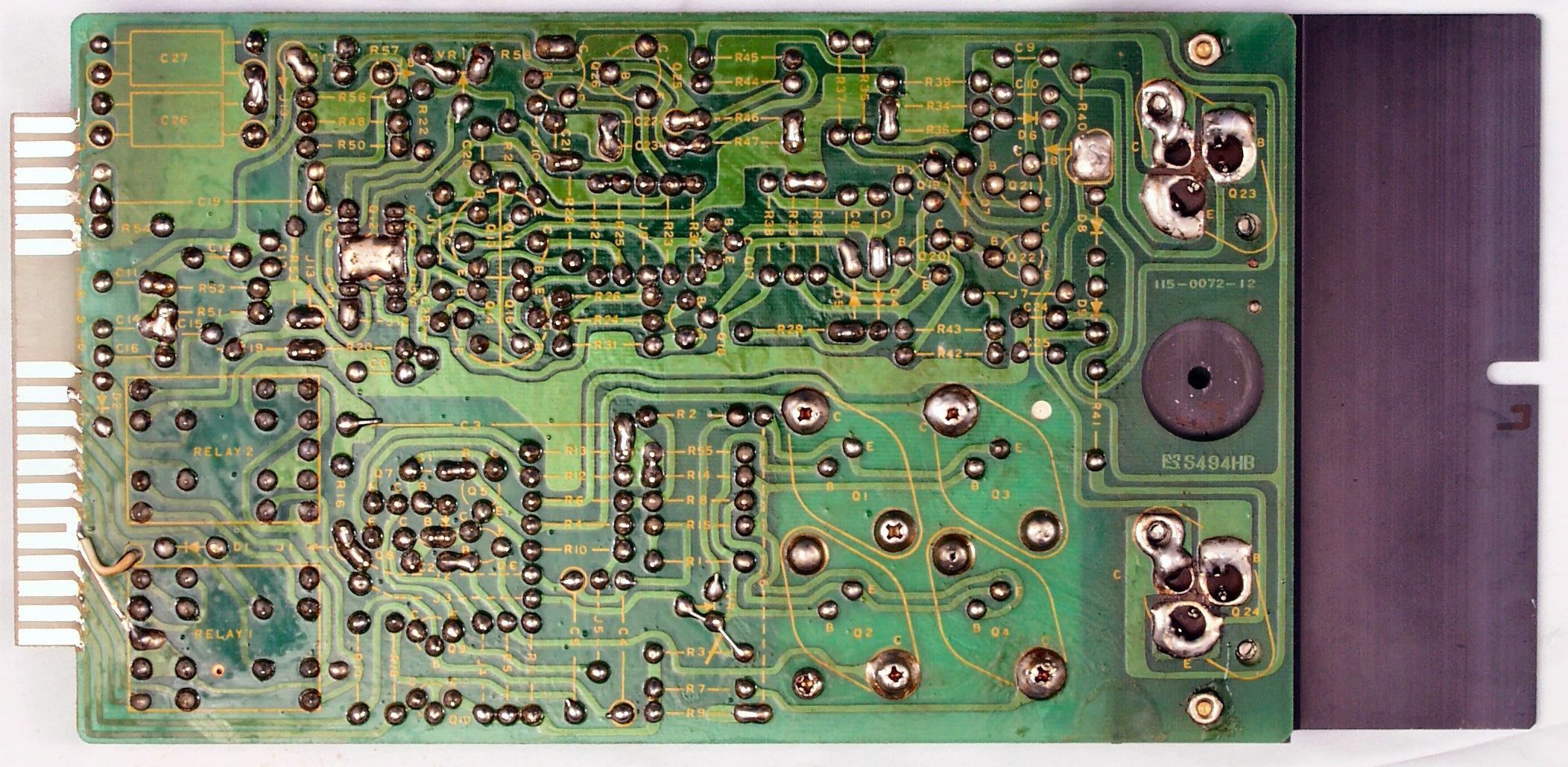

C２Ｅ．　完成Ｒ側－ＡＭＰ基板裏　洗浄後

C３Ａ．　修理前　Ｌ側－ＡＭＰ基板

C３Ａ－１．　修理中　Ｌ側－ＡＭＰ基板、放熱シリコンが無い

C３Ｂ．　修理後　Ｌ側－ＡＭＰ基板　　電解コンデンサー４個、半固定ＶＲ２個、フイルムコンデンサー２個交換
　　　　　　　　　　　　　　　　　　　　　　　　　リレー２個交換　電解コンデンサー２個追加

C３Ｃ．　修理前　Ｌ側－ＡＭＰ基板裏

C３Ｄ．　修理（半田補正）後　Ｌ側－ＡＭＰ基板裏　全ての半田をやり修す

C３Ｅ．　完成Ｌ側－ＡＭＰ裏　洗浄後

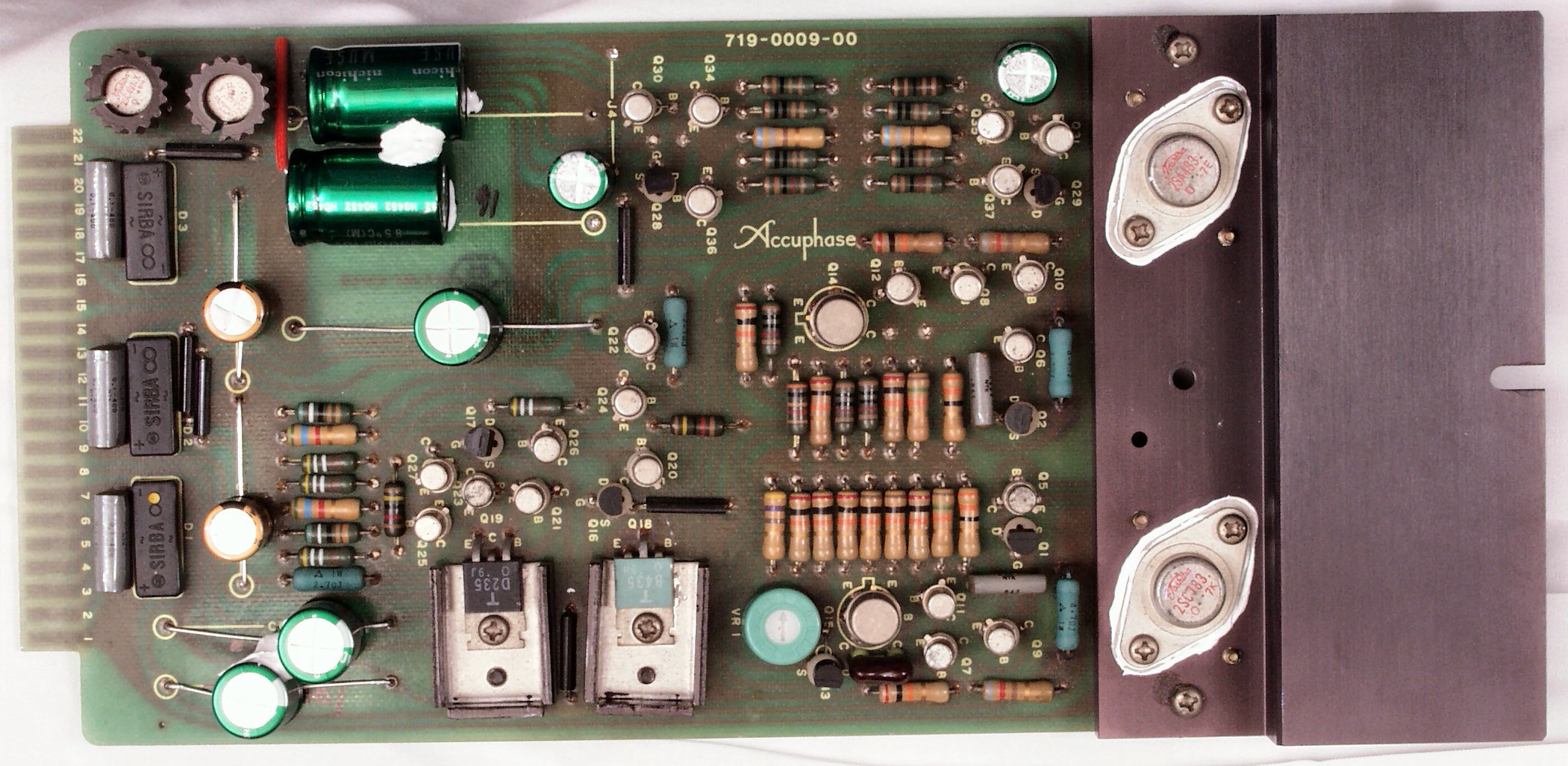

C４Ａ．　修理前　ＢｕｆｆｅｒＡＭＰ基板

C４Ｂ．　修理後　ＢｕｆｆｅｒＡＭＰ基板　電解コンデンサー２個、半固定ＶＲ２個、フイルムコンデンサー２個交換
　　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー４個追加　

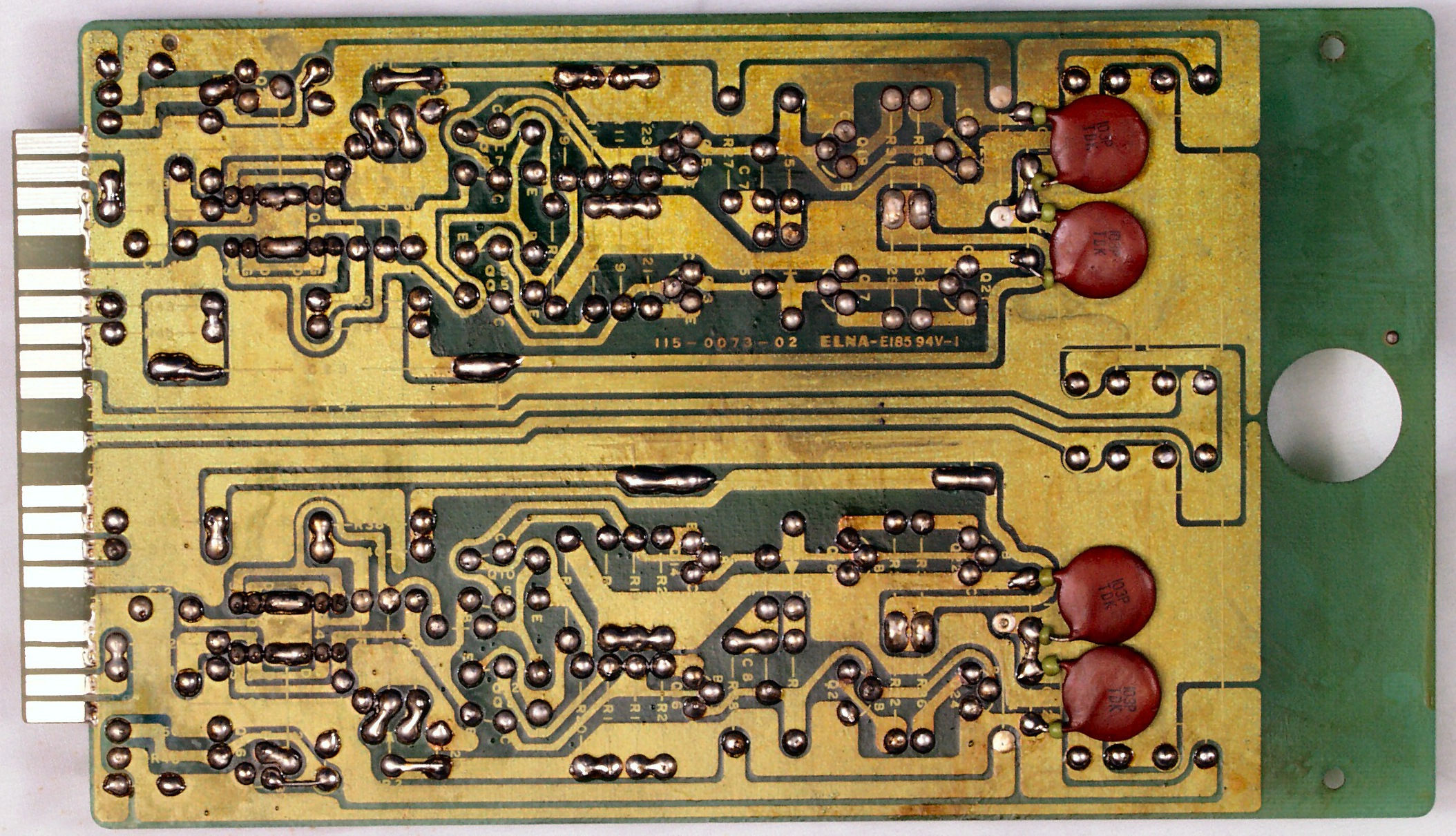

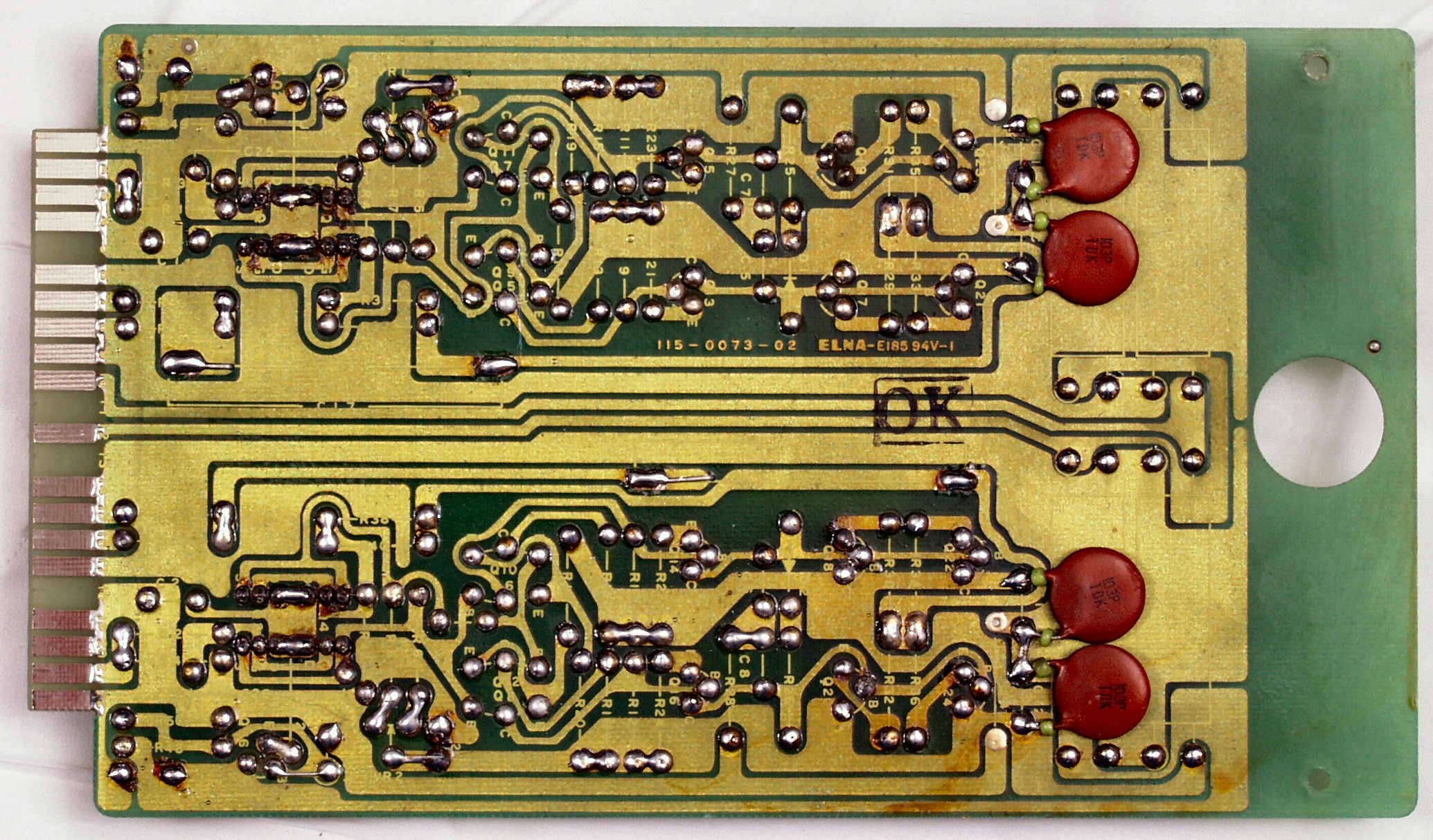

C４Ｃ．　修理前　ＢｕｆｆｅｒＡＭＰ基板裏

C４Ｄ．　修理（半田補正）後　ＢｕｆｆｅｒＡＭＰ基板裏　全ての半田をやり修す

C４Ｅ．　完成ＢｕｆｆｅｒＡＭＰ裏　洗浄後

C５．　修理中　入出力切り替え基板を取り出すのに、左右側板及び同飾り金具４本を、取り外さないと取れない、出來の悪さ！

C５Ａ．　修理前　出力切り替え基板

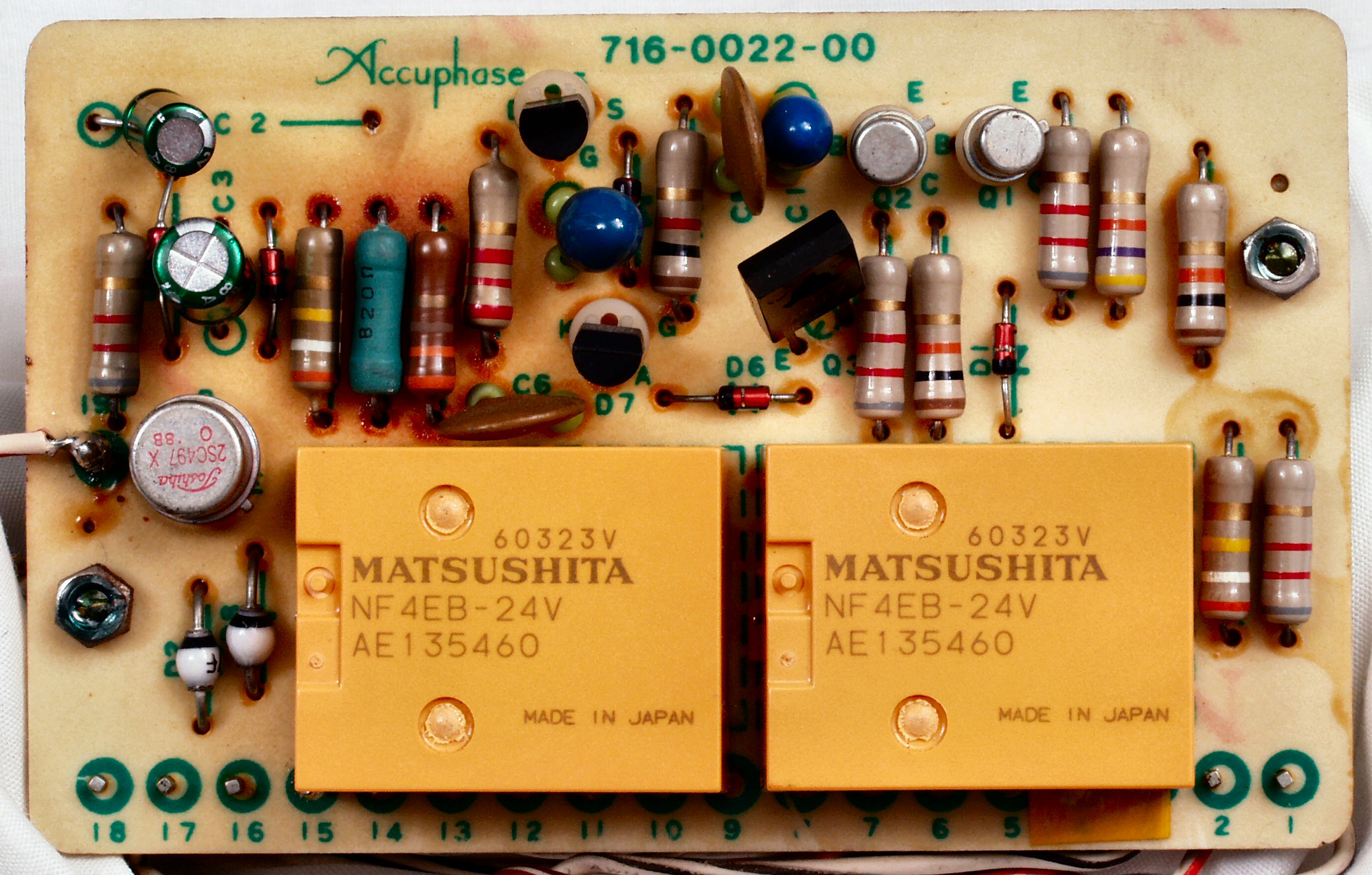

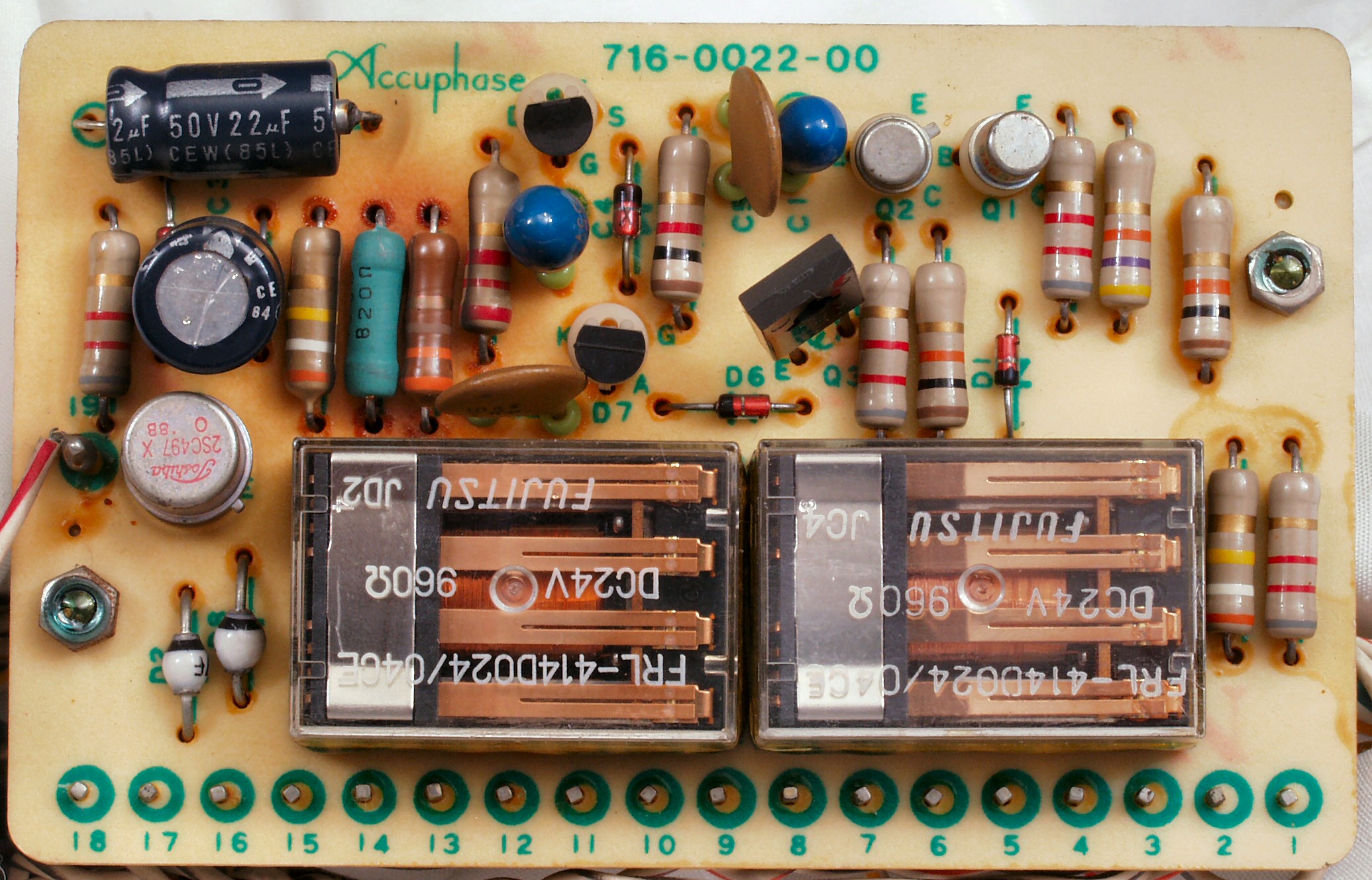

C５Ｂ．　修理後　出力切り替え基板　電解コンデンサー２個、リレー２個交換

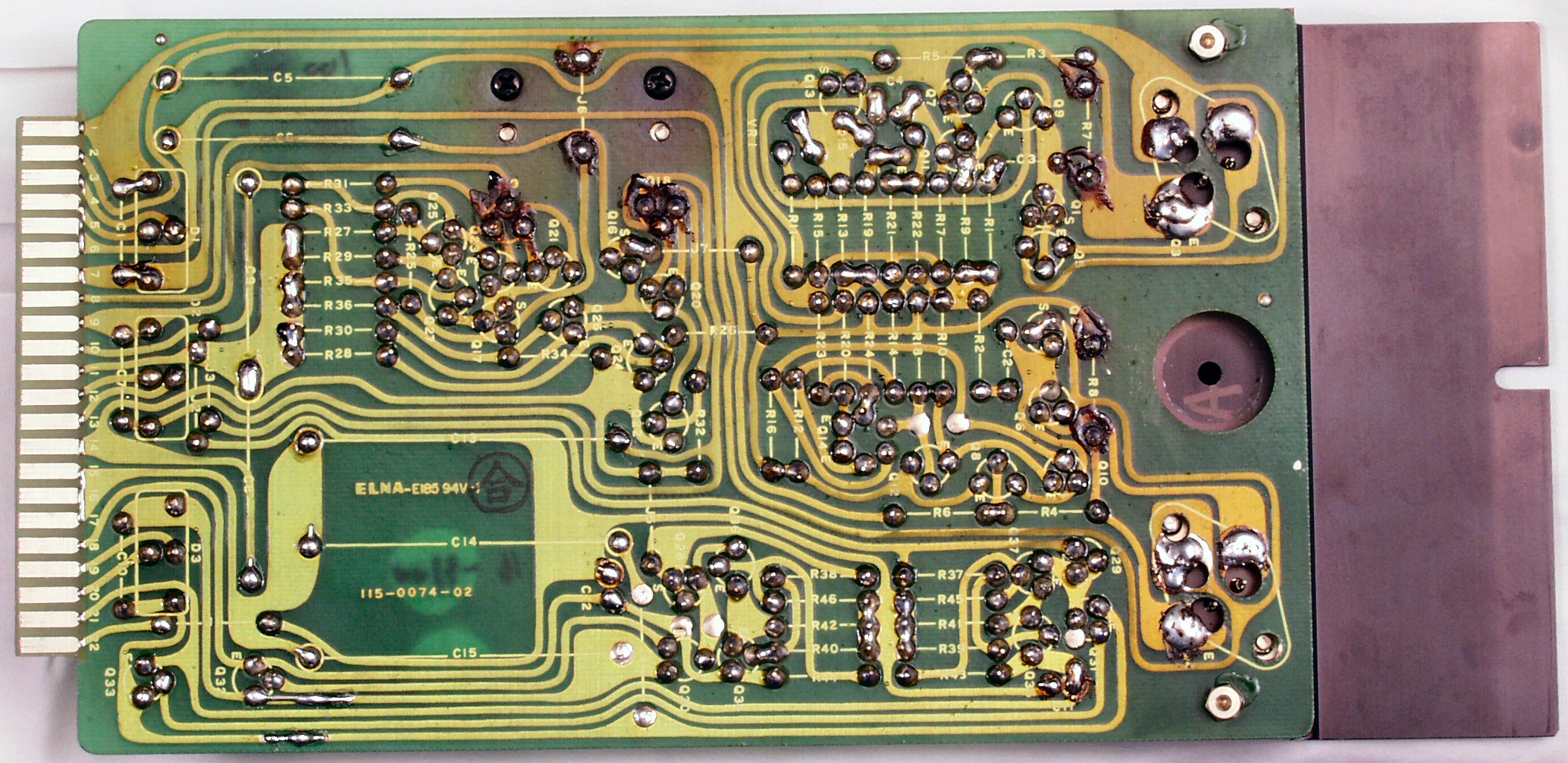

C５Ｃ．　修理前　　出力切り替え基板裏

C５Ｄ．　修理（半田補正）後　　出力切り替え基板裏　全ての半田をやり修す

C５Ｅ．　完成出力切り替え基板裏　洗浄後

C６Ａ．　修理前　電源基板

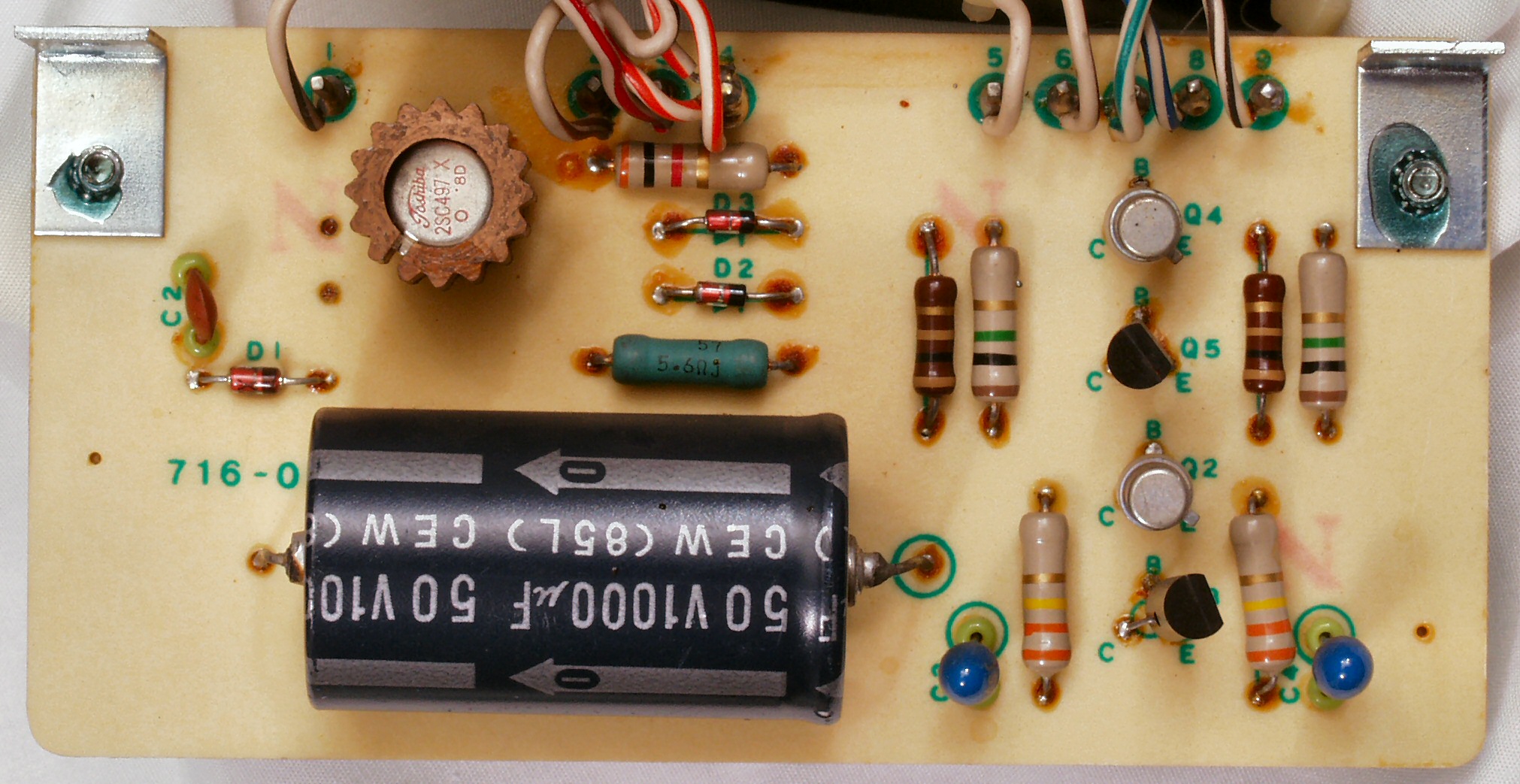

C６Ｂ．　修理後　電源基板　電解コンデンサー交換

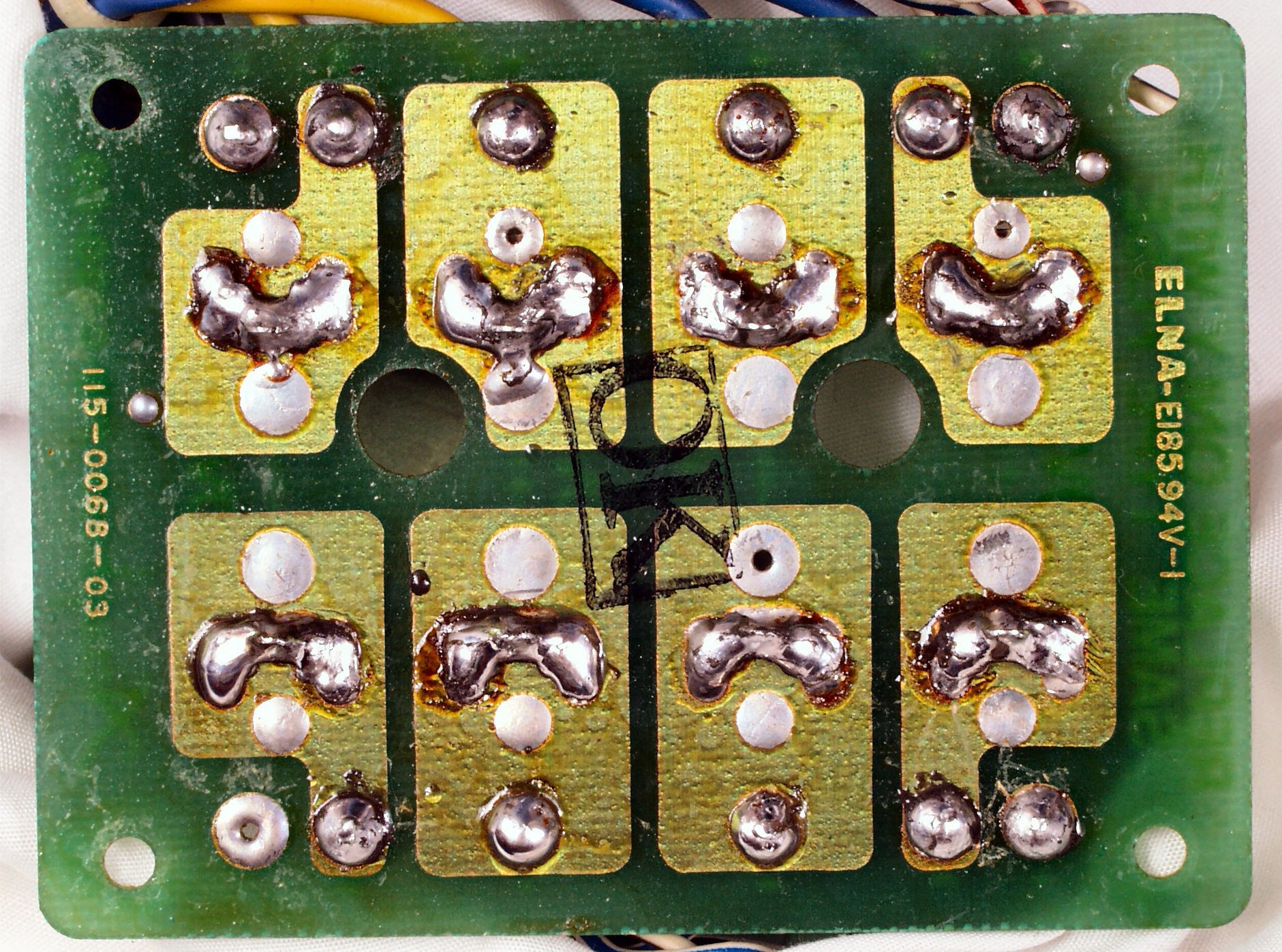

C６Ｃ．　修理前　　電源基板裏

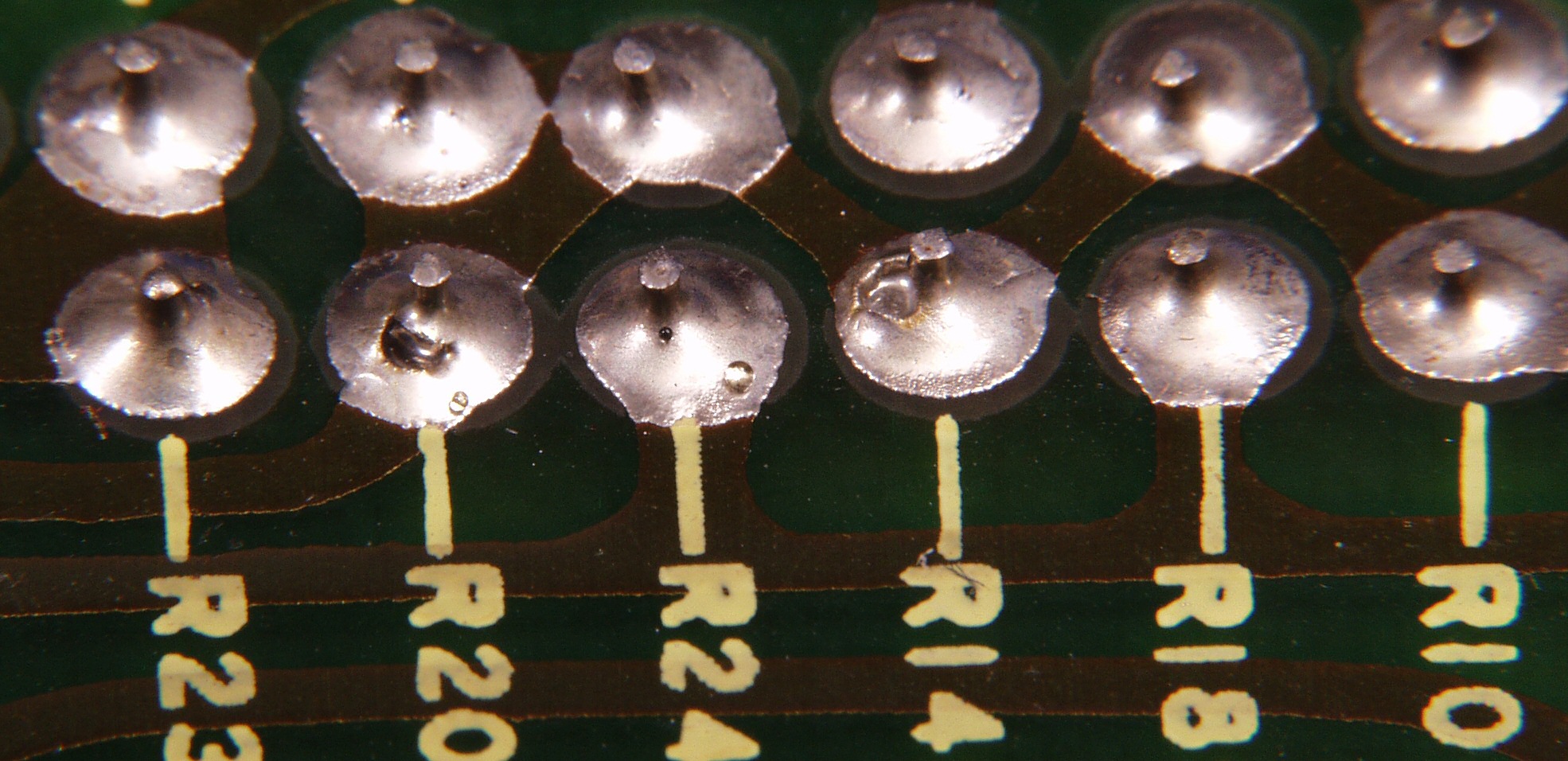

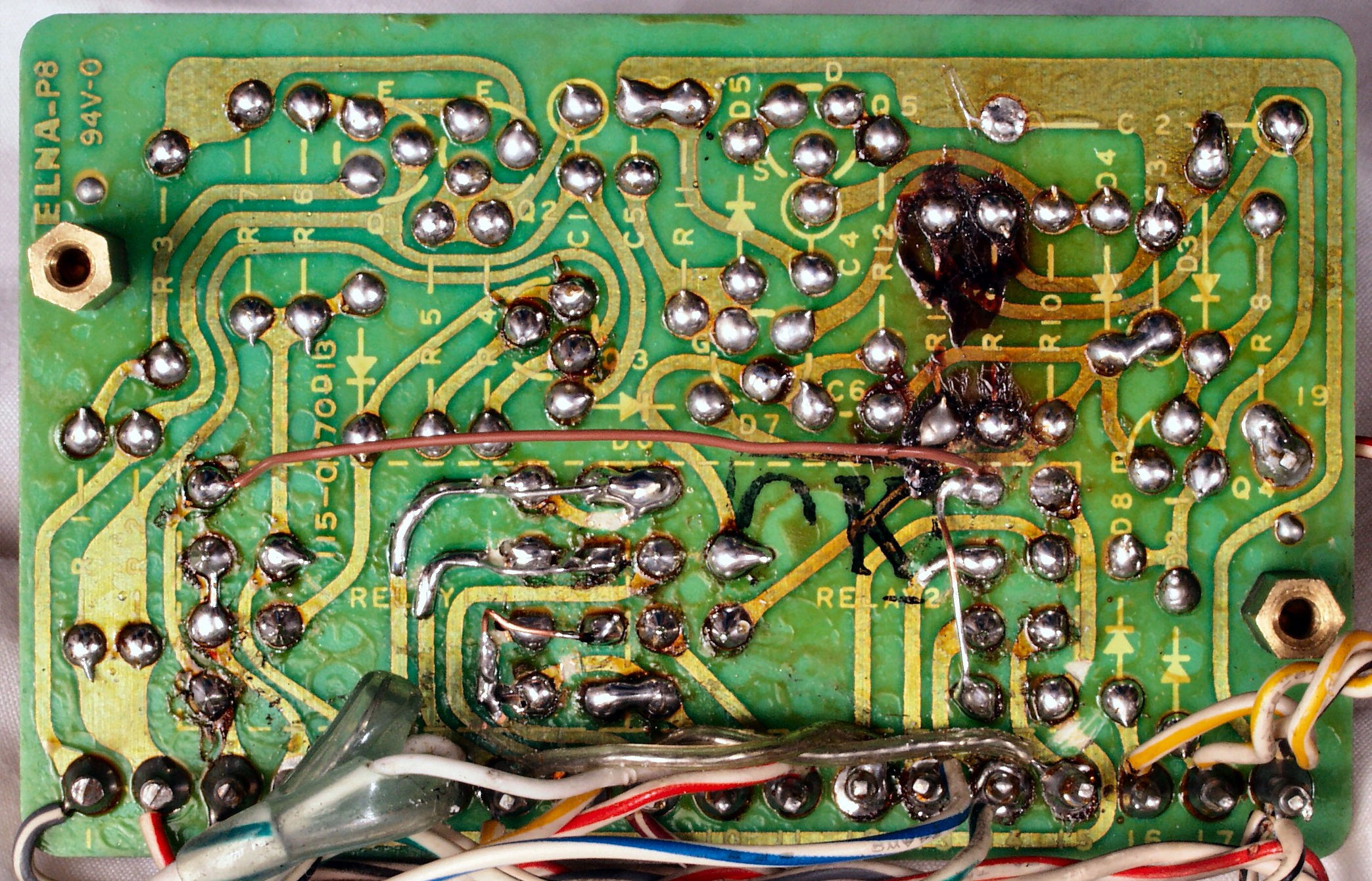

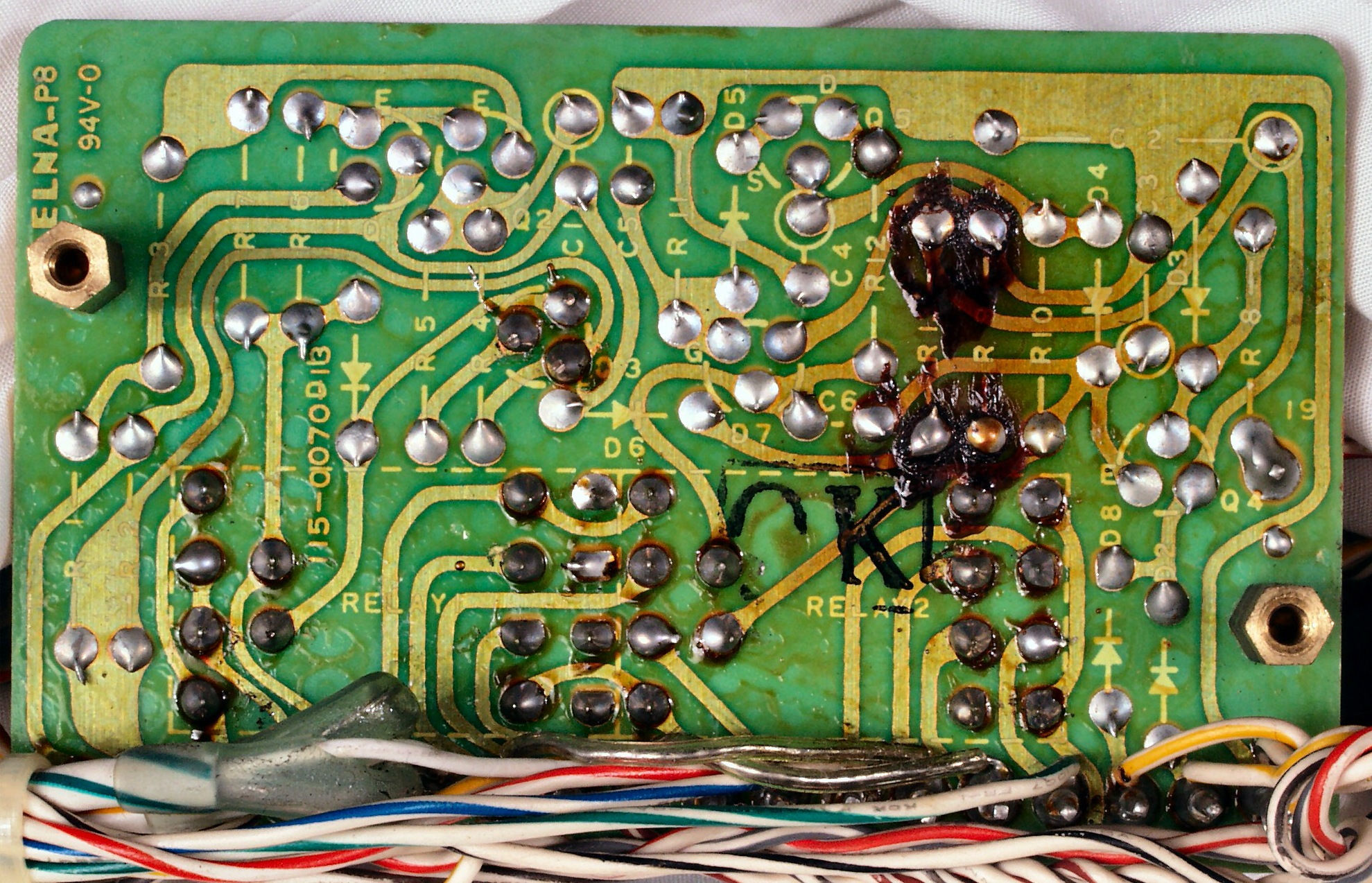

C６C１．　修理前　　電源基板裏　半田どぶ付けの時間が短く、フラックス等の蒸気で半田に穴が空いている

C６C２．　修理前　　電源基板裏　半田どぶ付けの時間が短く、フラックス等の蒸気で半田に穴が空いている

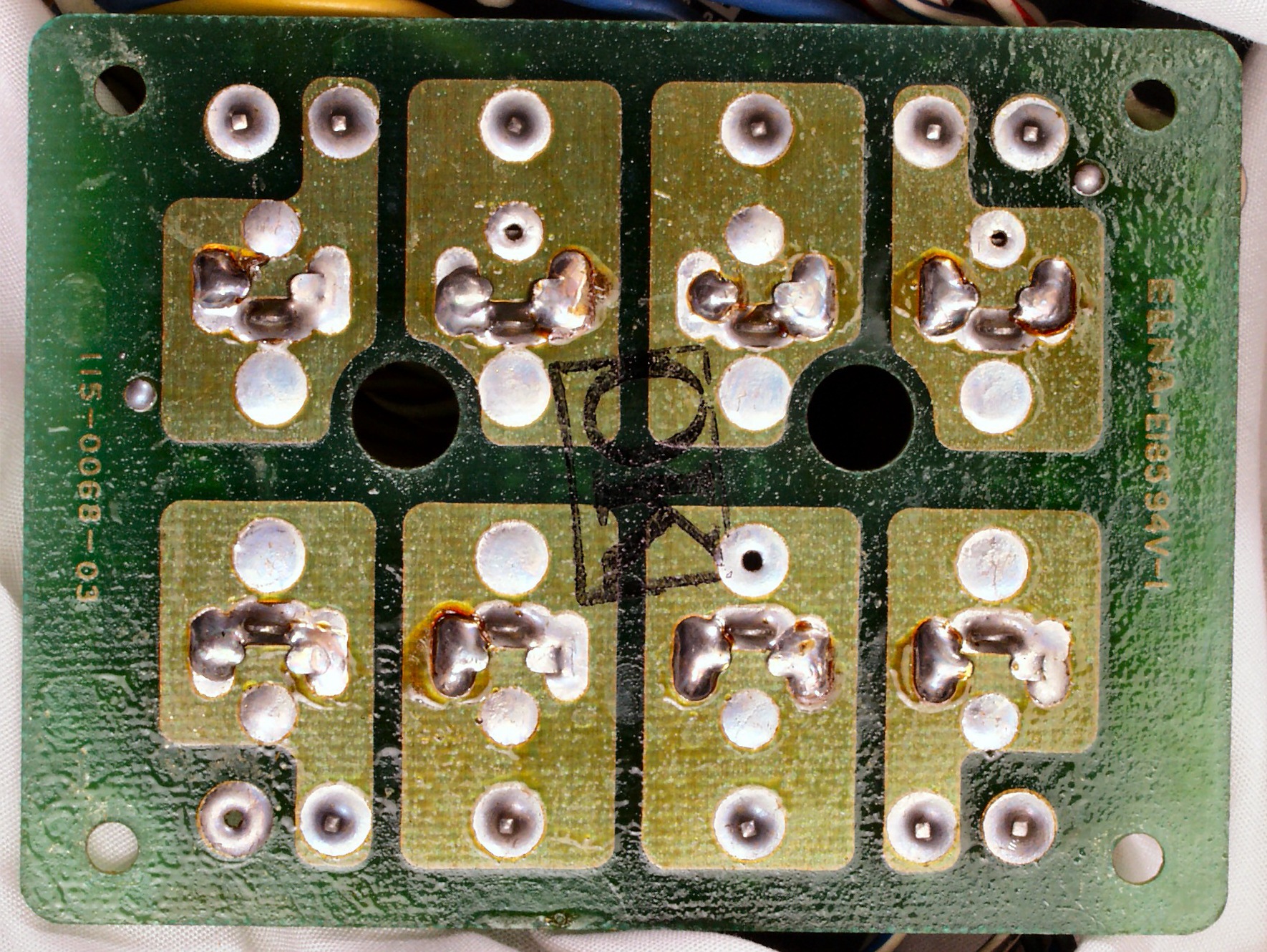

C６Ｄ．　修理（半田補正）後　　電源基板裏　全ての半田をやり修す

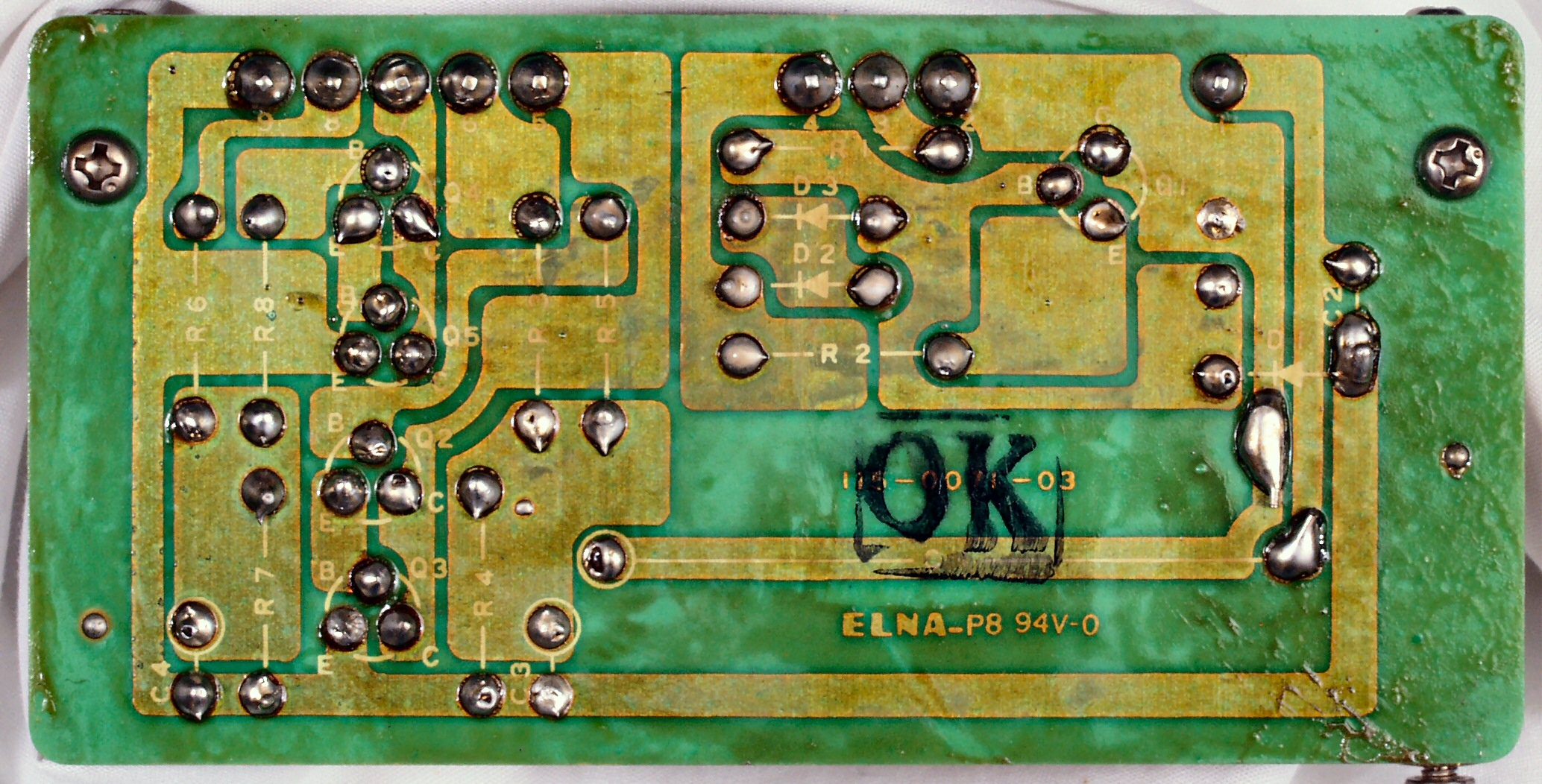

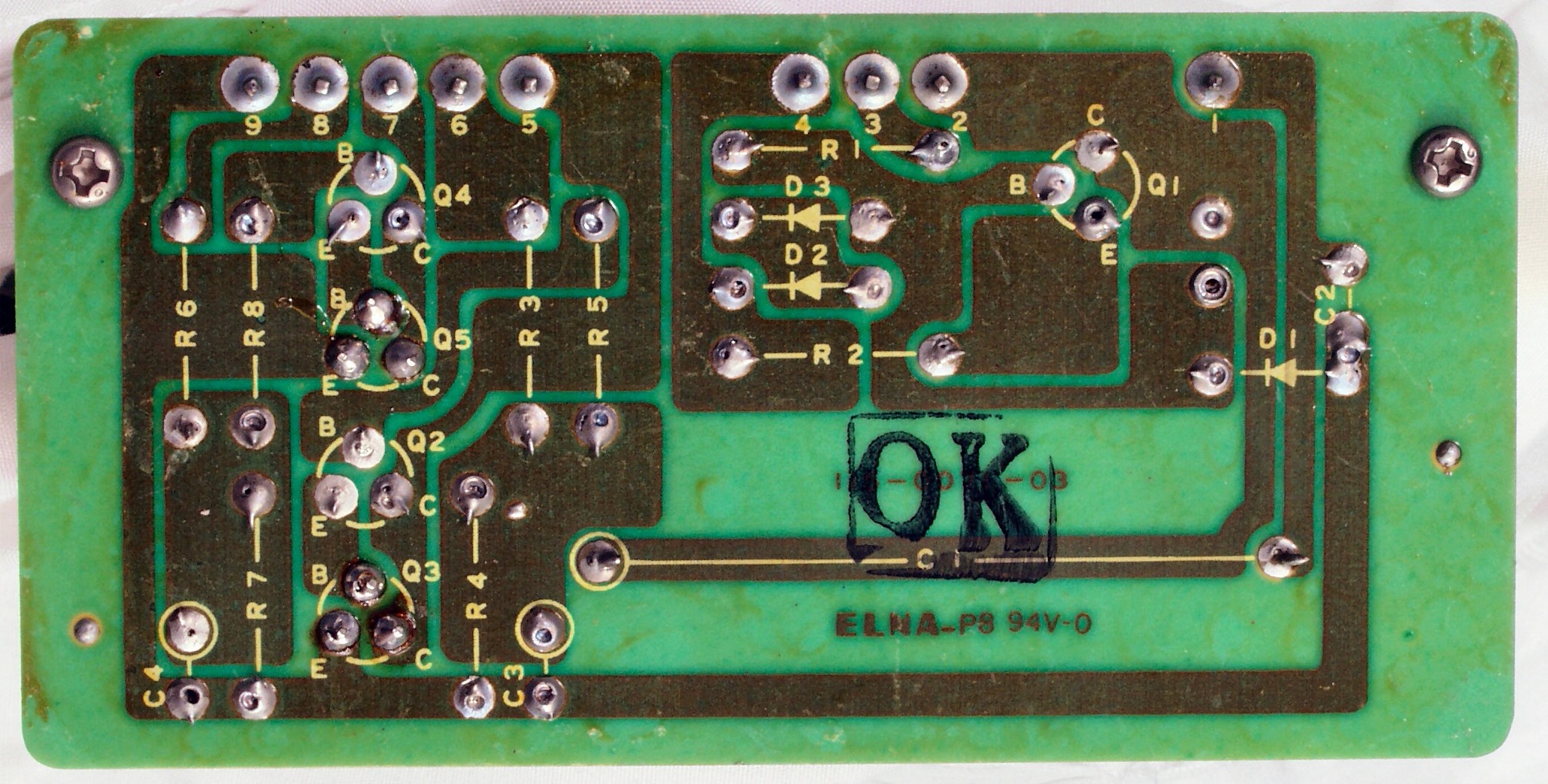

C６Ｅ．　完成電源基板裏　洗浄後

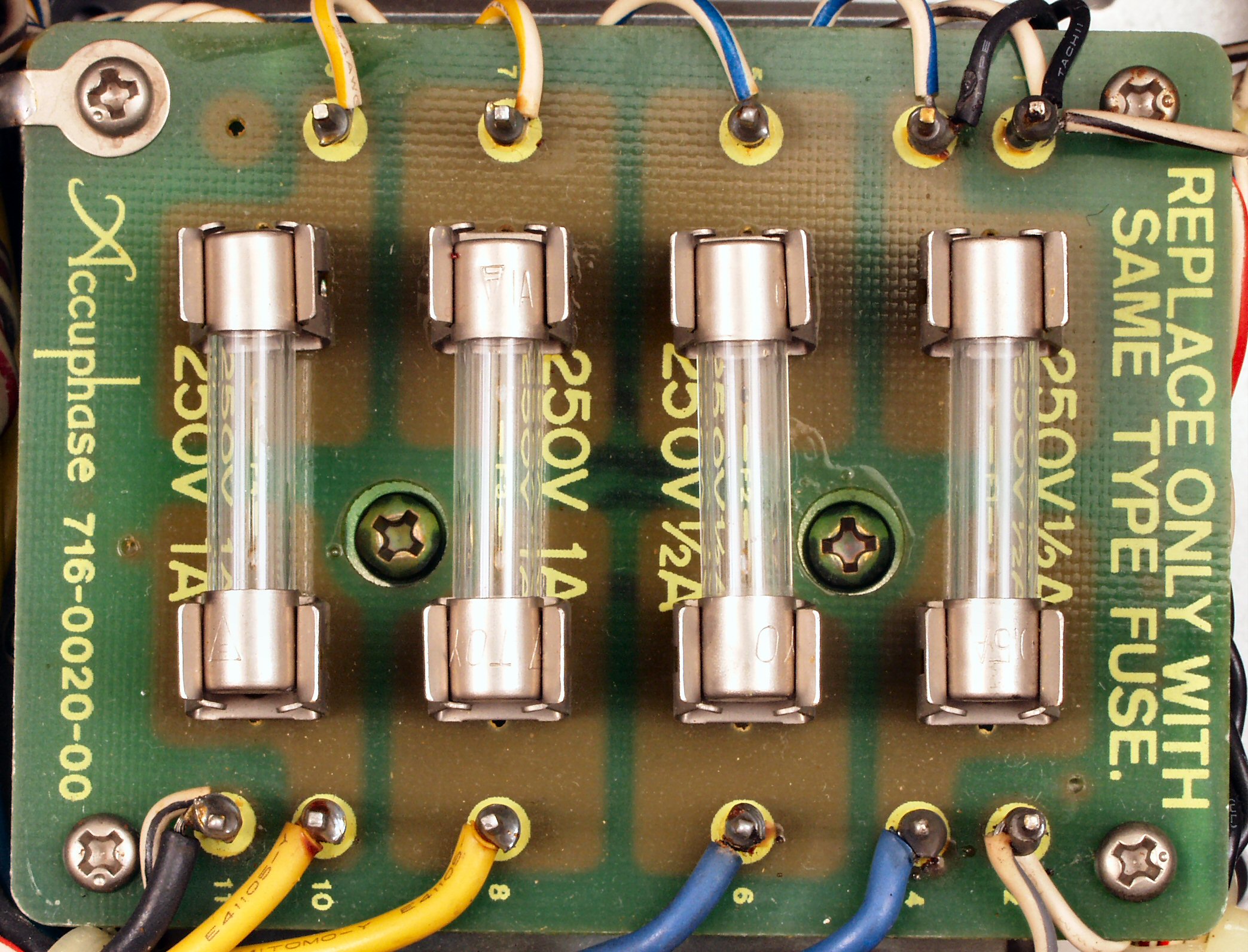

C７Ａ．　修理前　ヒューズ基板

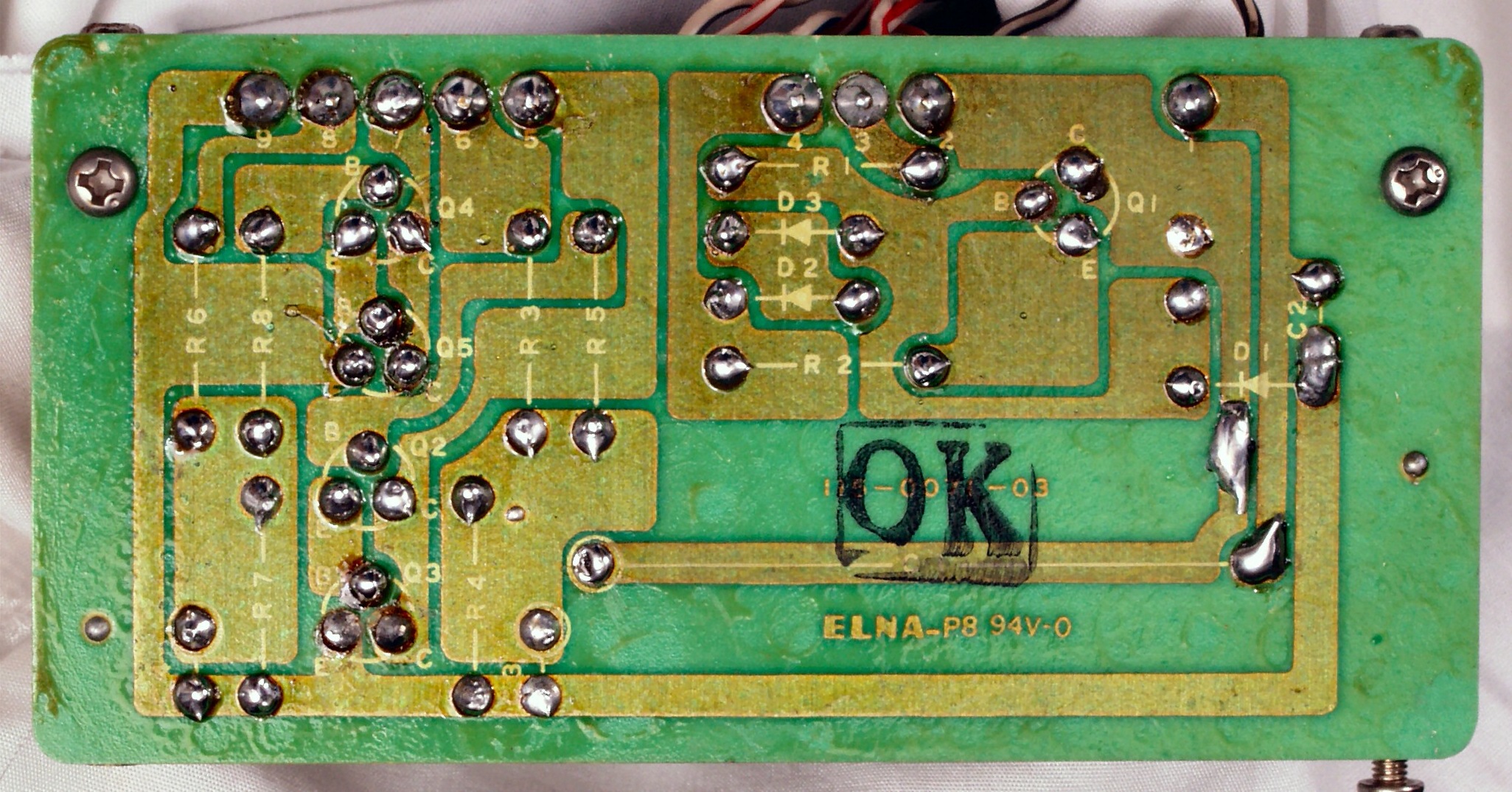

C７Ｃ．　修理前　　ヒューズ基板裏

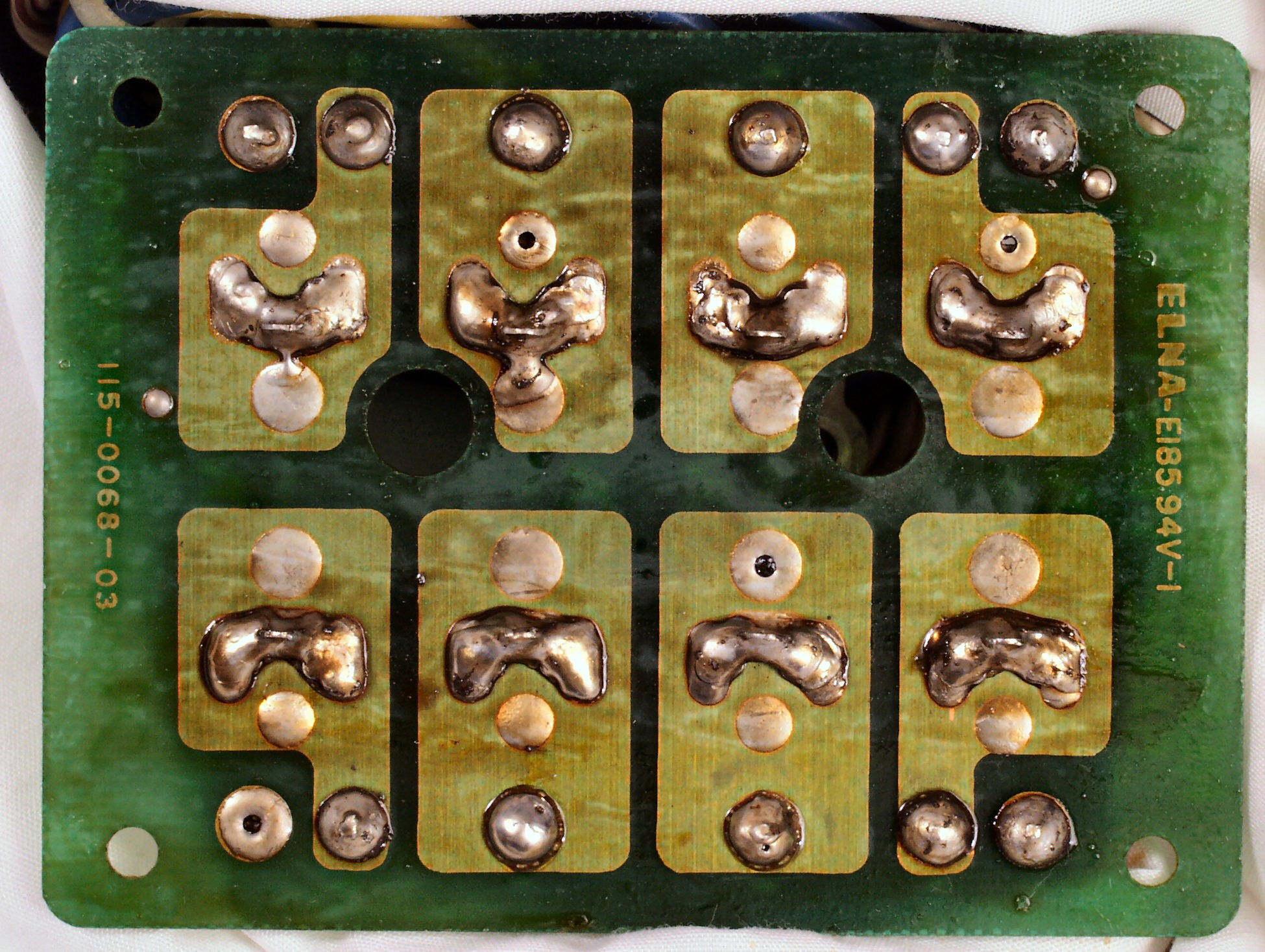

C７Ｄ．　修理（半田補正）後　　ヒューズ基板裏　全ての半田をやり修す

C７Ｅ．　完成ヒューズ基板裏　洗浄後

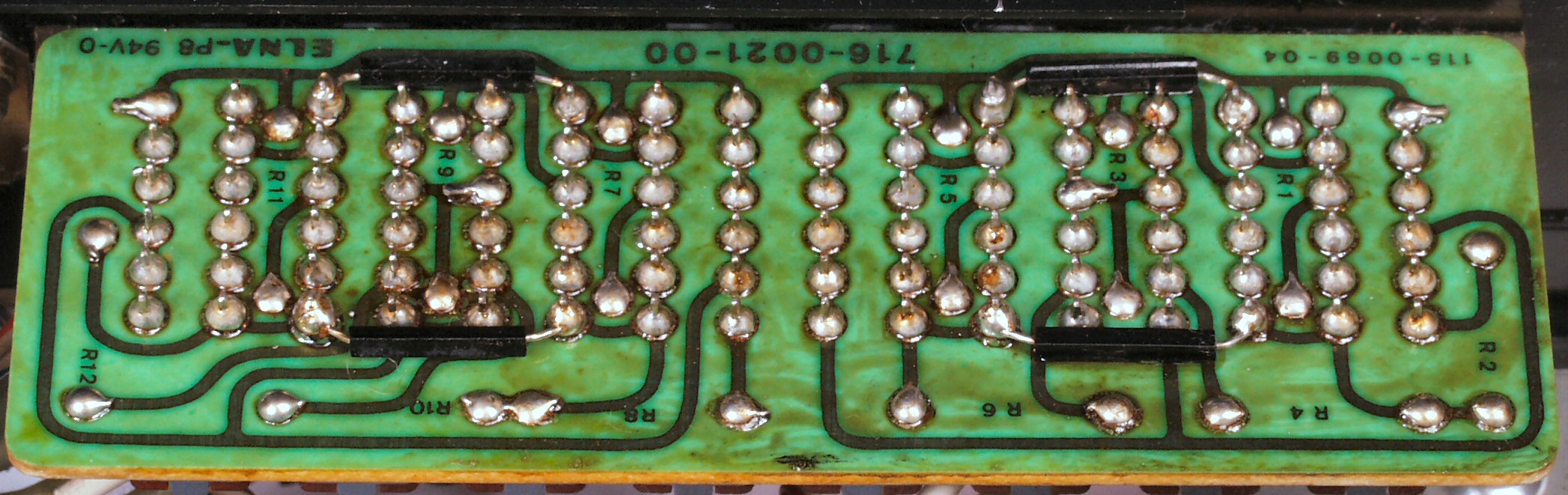

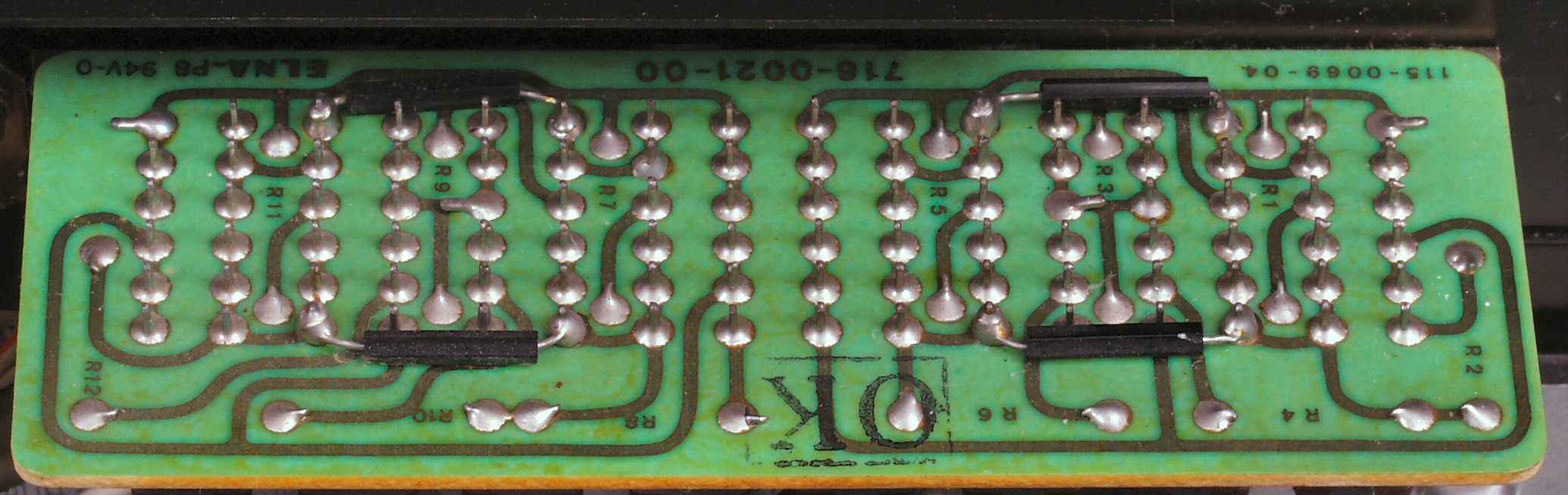

C８Ａ．　修理前　　入力抵抗切り替えＳＷ基板裏

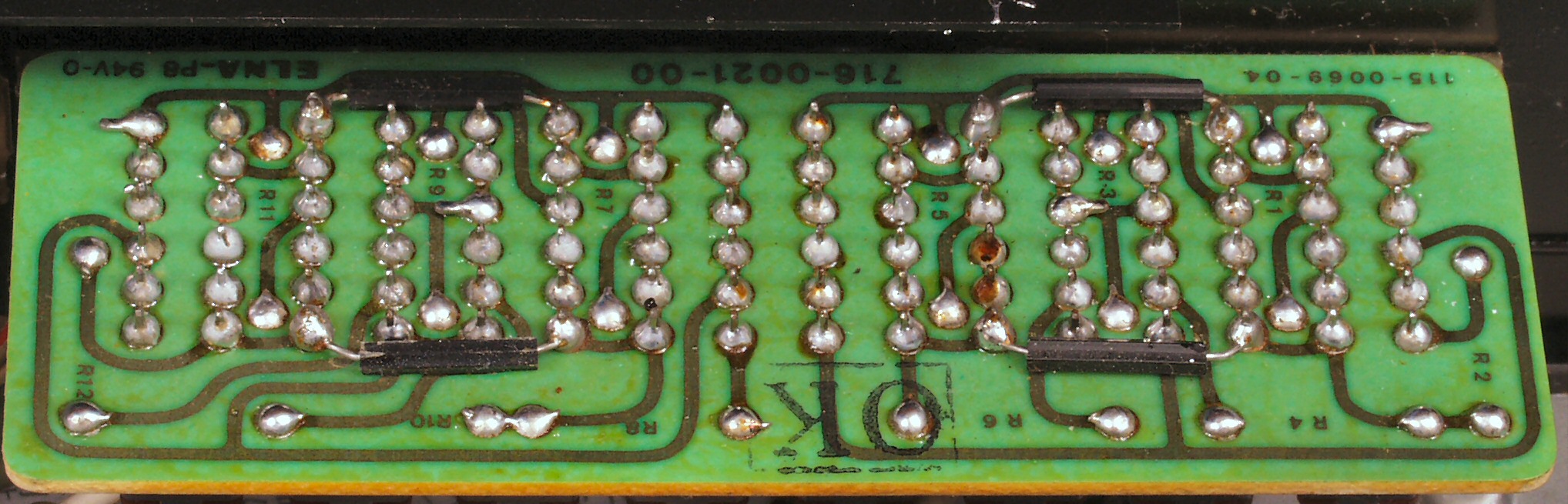

C８Ｂ．　修理（半田補正）後　　入力抵抗切り替えＳＷ基板裏　全ての半田をやり修す

C８Ｃ．　完成　入力抵抗切り替えＳＷ基板裏　洗浄後

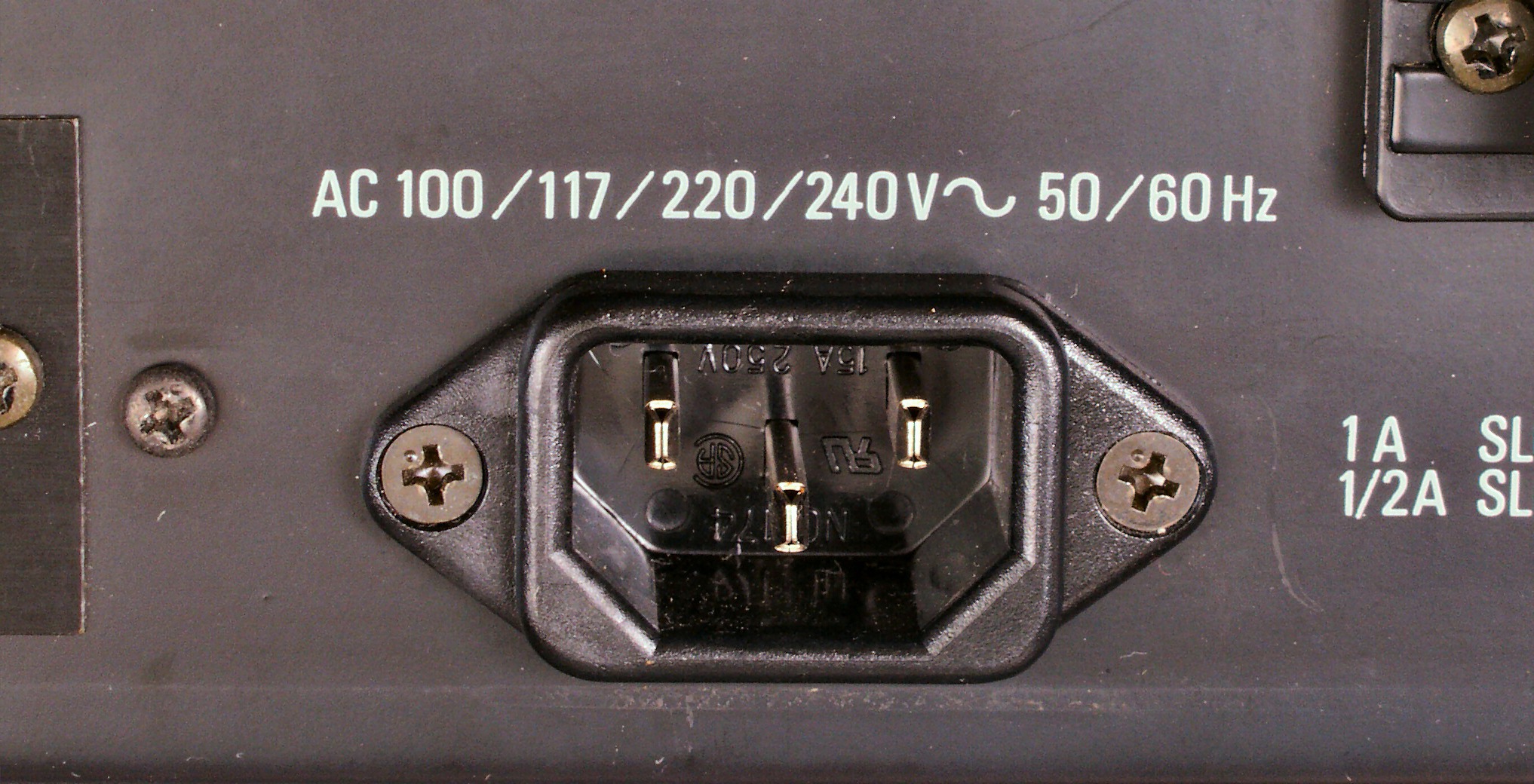

C９Ａ．　修理前　電源プラグ

C９Ｂ．　修理後　電源プラグ、場所があるので、３Ｐインレットプラグに交換

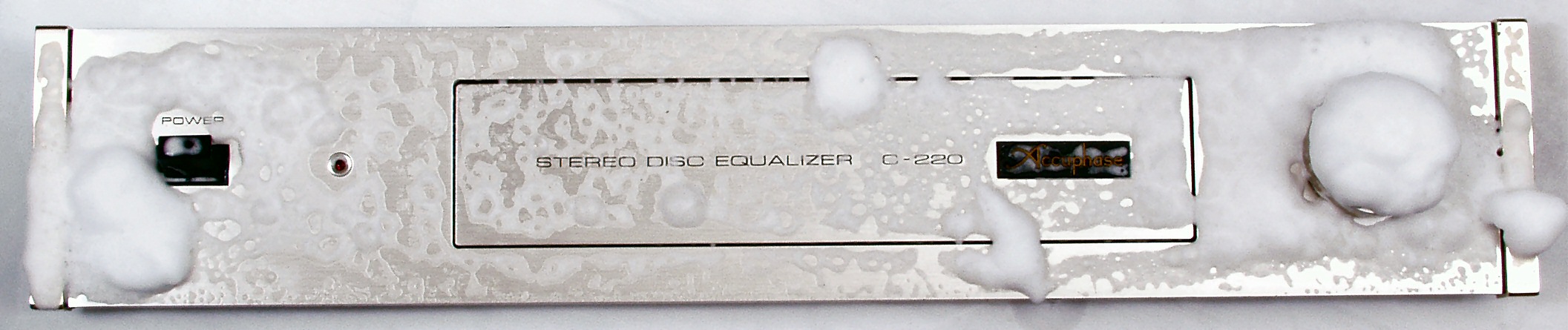

CＡＡ．　パネル清掃

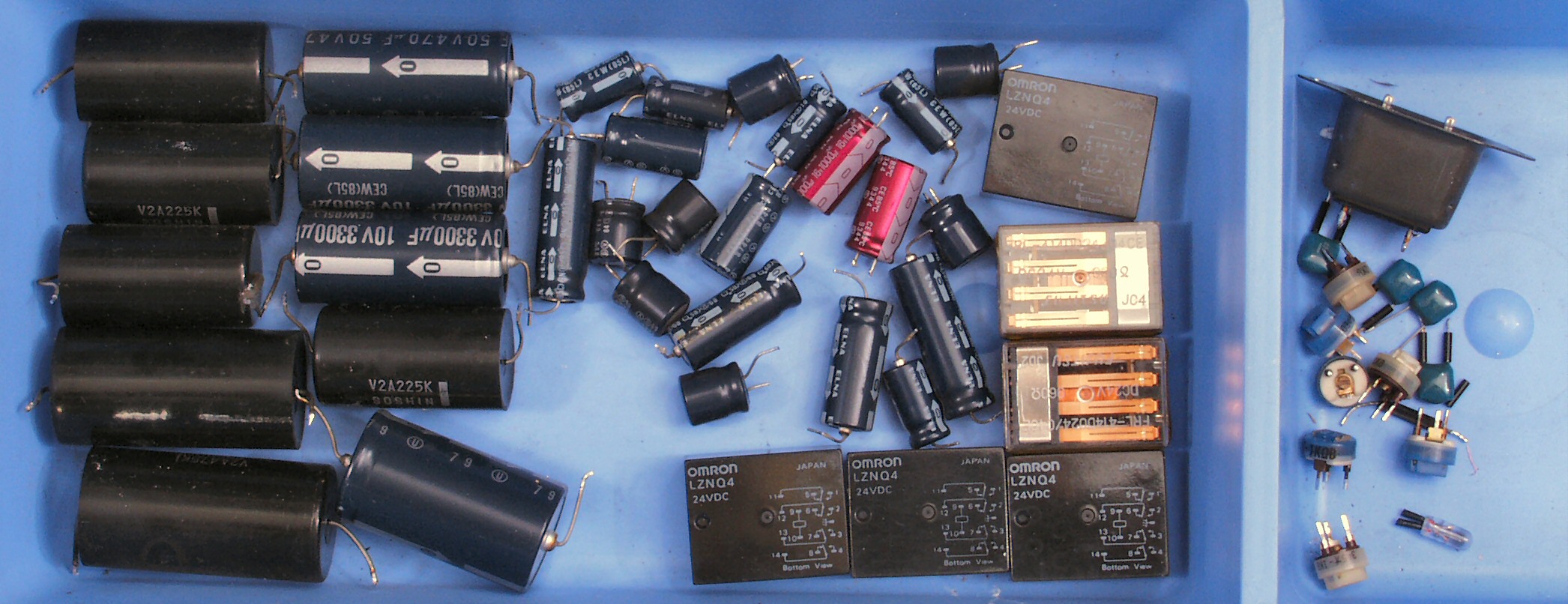

CＡＢ．　交換部品

CＢＡ．　修理前　上から

CＢＢ．　修理後　上から

CＢＣ．　修理前　下から

CＢＤ．　修理後　下から

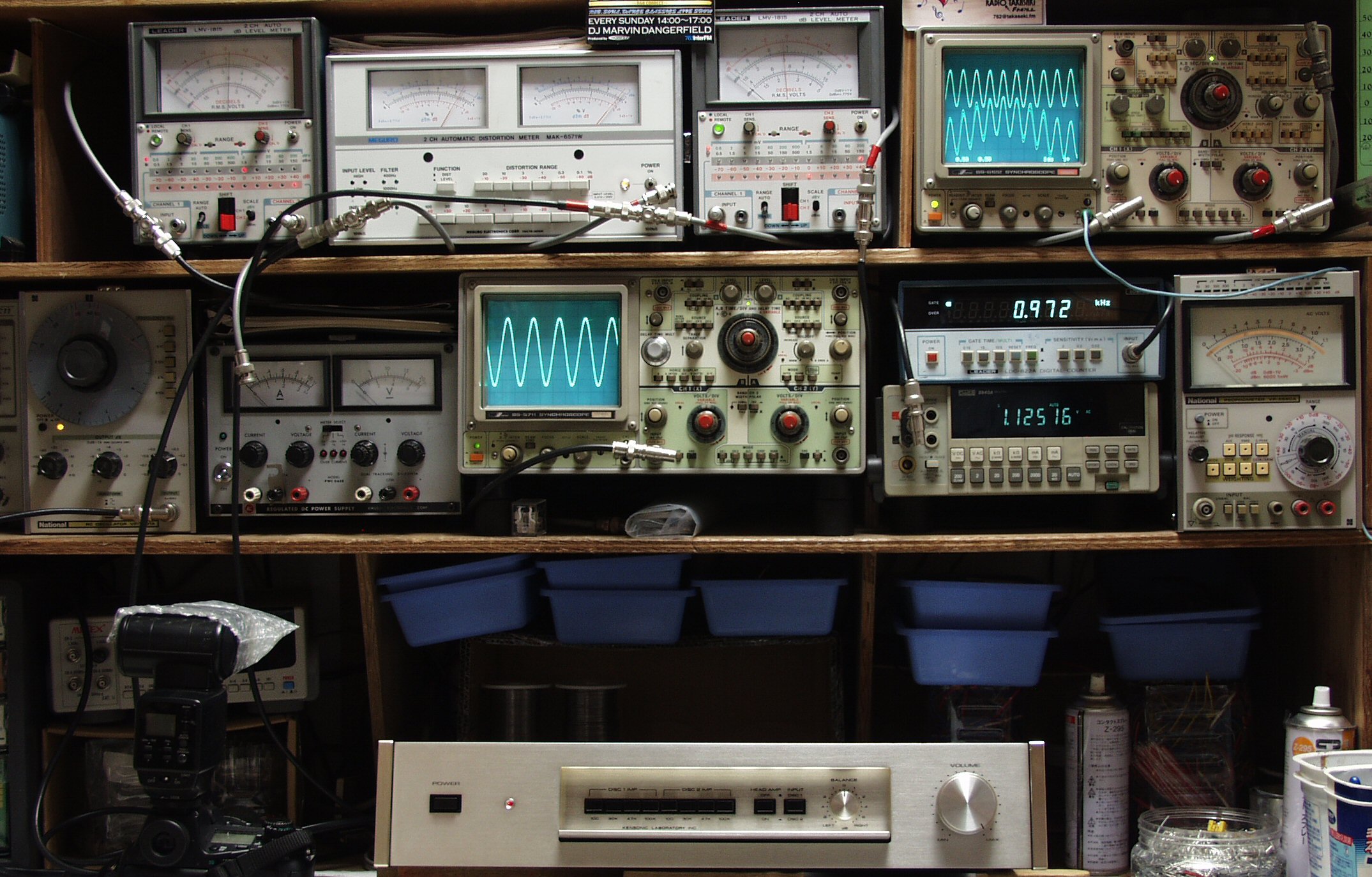

Ｅ．　調整・測定
Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のＴＴＬレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｅ２．　出力電圧８Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　１０００ＨＺ
　　　　　　　　　　　　　　未だ飽和していないので、過大入力には十分注意する

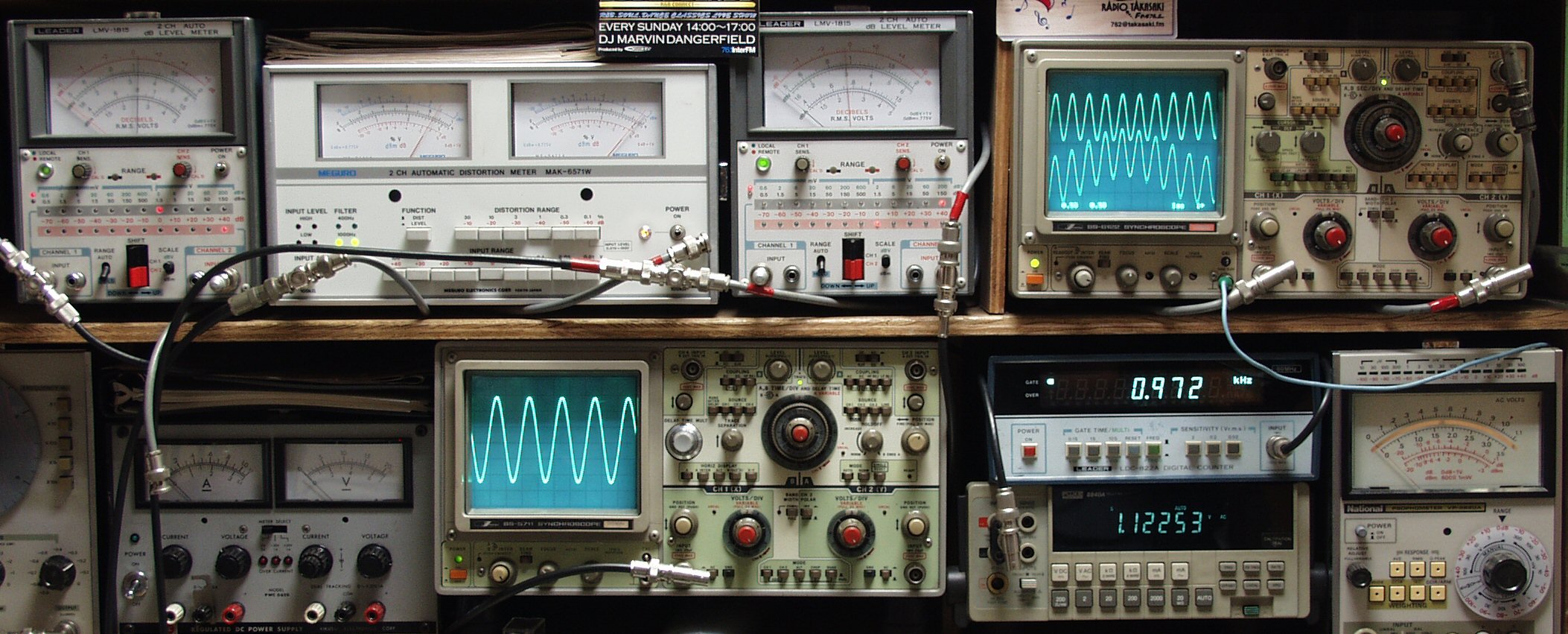

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ　

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

ＥＥ．　上位測定器による　調整・測定。

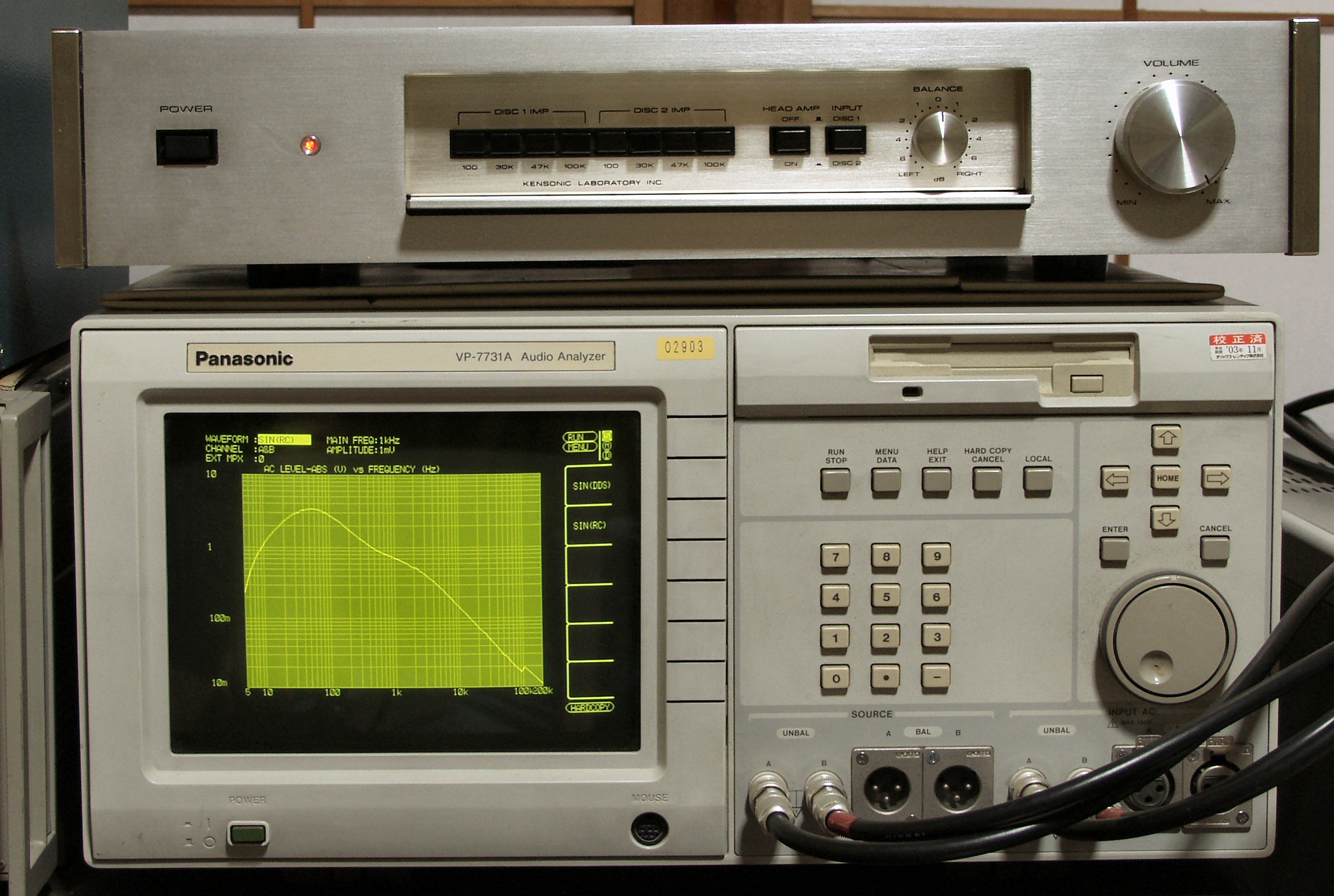

Ｆ０．　下のオーディオアナライザーＶＰ－７７３２Ａで自動測定。

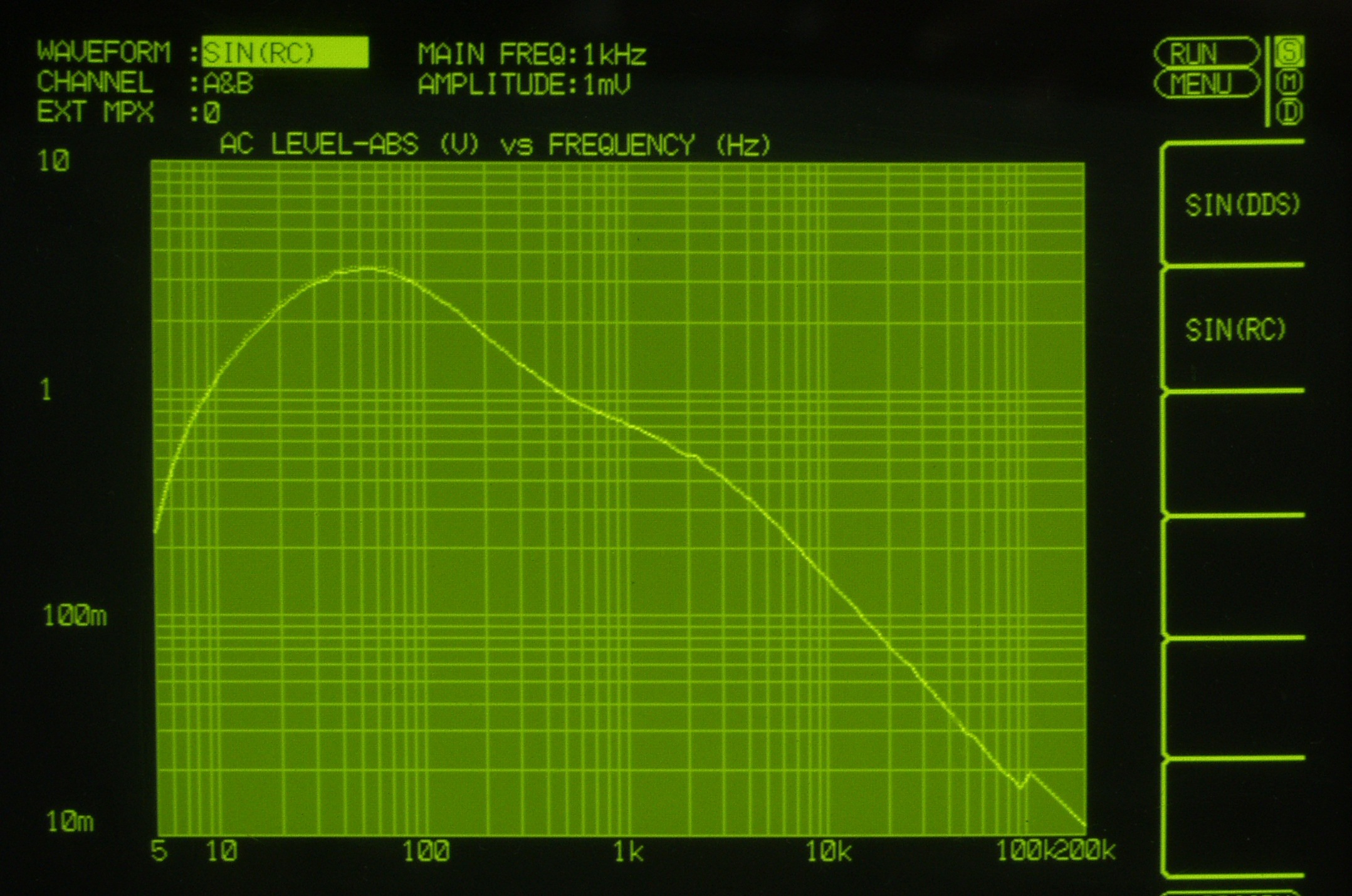

ＥＥ２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ－１
　　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

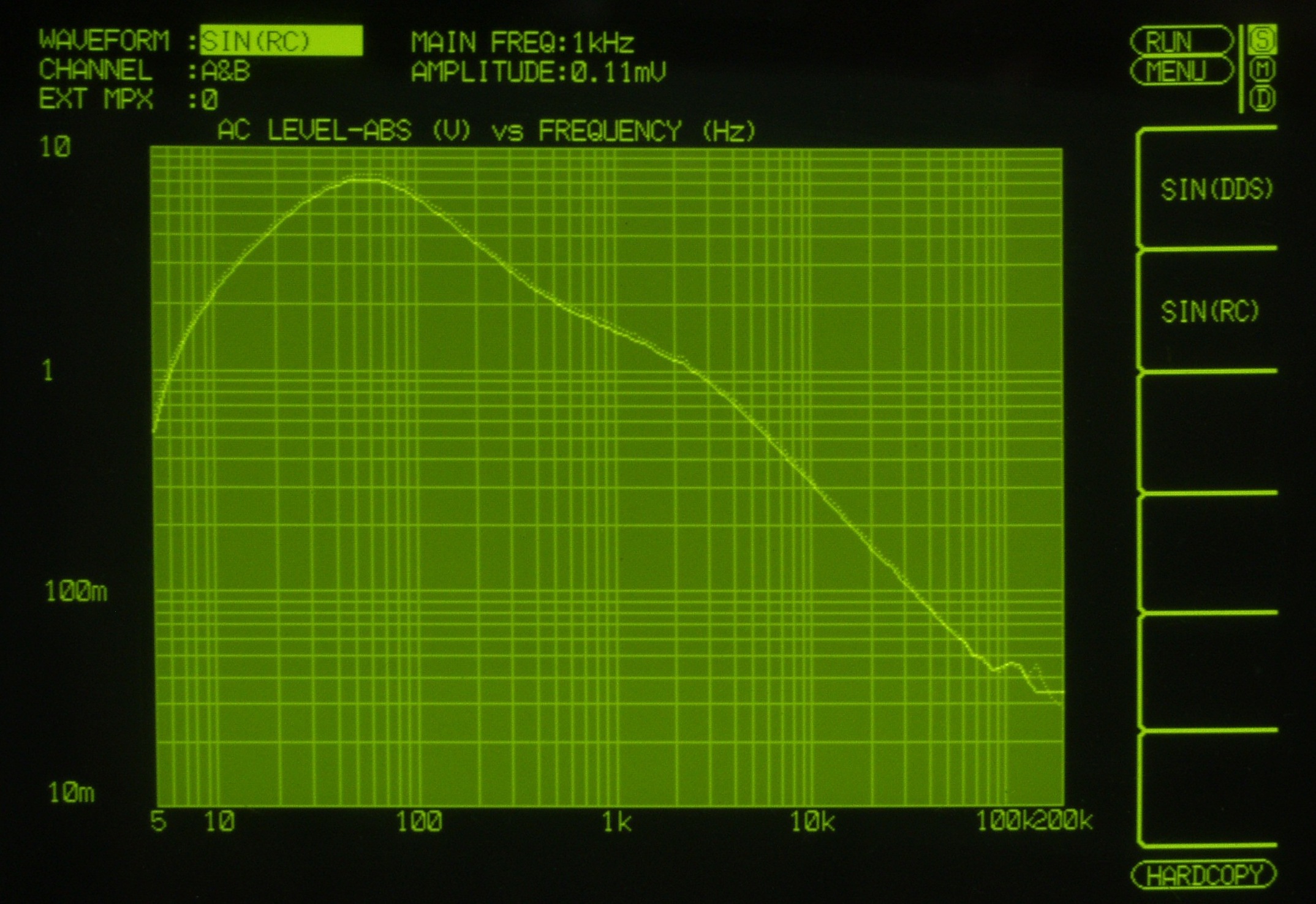

ＥＥ３．　入出力特性測定（ＨｅａｄＡＭＰ－ＯＮ入力）＝ＰＨＯＮＯ－１
　　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ４．　引き続き２４時間エージング

Ｓ．　ＡｃｃｕｐｈａｓｅＣ－２２０　の仕様（カタログ・マニアルより）

型式	ディスク専用プリアンプ　C-220
周波数特性	20Hz～20kHz ±0.2dB
高調波歪率（20Hz～20kHz、定格出力）	0.01％
定格入力/インピーダンス	DISC1、2（Head amp off）=2.0mV/100Ω、30kΩ、47kΩ、100kΩ DISC1、2（Head amp on）=0.1mV/100Ω
定格出力/インピーダンス	Main output=2.0V/50Ω（Volume最大、定格入力） Fixed output=150mV/200Ω
最小負荷インピーダンス	Main output=5.0kΩ Fixed output=10.0kΩ
S/N（入力ショート、 IHF-Aカーブ、定格入力時）	Head amp off=85dB Head amp on=72dB
入力換算雑音（入力ショート、IHF-Aカーブ）	Head amp off=-139dBV Head amp on=-152dBV
最大入力（1kHz、歪率0.01％）	Head amp off=400mVrms Head amp on=20mVrms
最小入力レベル	10Vrms（20Hz～20kHz、歪率0.01％）
ゲイン（DISC input→Main output）	Head amp off=60dB Head amp on=86dB
音量調整連動誤差	1dB以内
バランス調整（左右共に）	0、-0.5、-1.0、-1.5、-2.0、-3.0、-4.0、-5.0、-6.0、-7.0dB、-∞
使用半導体	トランジスタ=109個 FET=16個ダイオード=34個
電源電圧	AC100V/117V/220V/240V（切換プラグ変更）、50Hz/60Hz
消費電力	65W
外形寸法	A型=幅482×高さ82×奥行345mm B型=幅445×高さ82×奥行349mm
重量	10.7kg
価格	22万円　1977年6月発売
