ＡｃｃｕｐｈａｓｅＣ－２２０．　３台目修理記録

平成１６年１０月１２到着　　　１０月２４日完成

寸評
　ＥＱ－ＡＭＰのみで、このゴッツイ装置です
　レコードを聴く人はあこがれの機械でしょう
　メーカー修理不能機器に成ったのは、残念な事です

Ａ．　修理前の状況
　　ヤフオクで入手したものです。現状は、イコライザーのみ動作します。
Ｂ．　原因・現状
　　経年変化による劣化。
　　バファーＡＭＰ故障、リレー接点不良。
　　ＭＣ－ＡＭＰ故障
Ｃ．　修理状況
　　全電解コンデンサー交換
　　半固定ＶＲ交換
　　フイルムコンデンサー交換
　　リレー交換
D．　使用部品
　　オ－デオ用電解コンデンサー　　　　　　　３０個（ニチコン・ミューズ使用）
　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　７個
　　リレー　　　　　　　　　　　　　　　　　　　　　　　６個
　　フイルムコンデンサー　　　　　　　　　　　　　６個
　　
Ｅ．　調整・測定
ＥＥ．　上位測定器による　調整・測定
F．　修理費（改造費）　　９８，０００円
　　　　　　　　　　　　　　　　　　オーバーホール修理
Ｓ．　ＡｃｃｕｐｈａｓｅＣ－２２０　の仕様（マニアルより）

Ａ．　修理前の状況

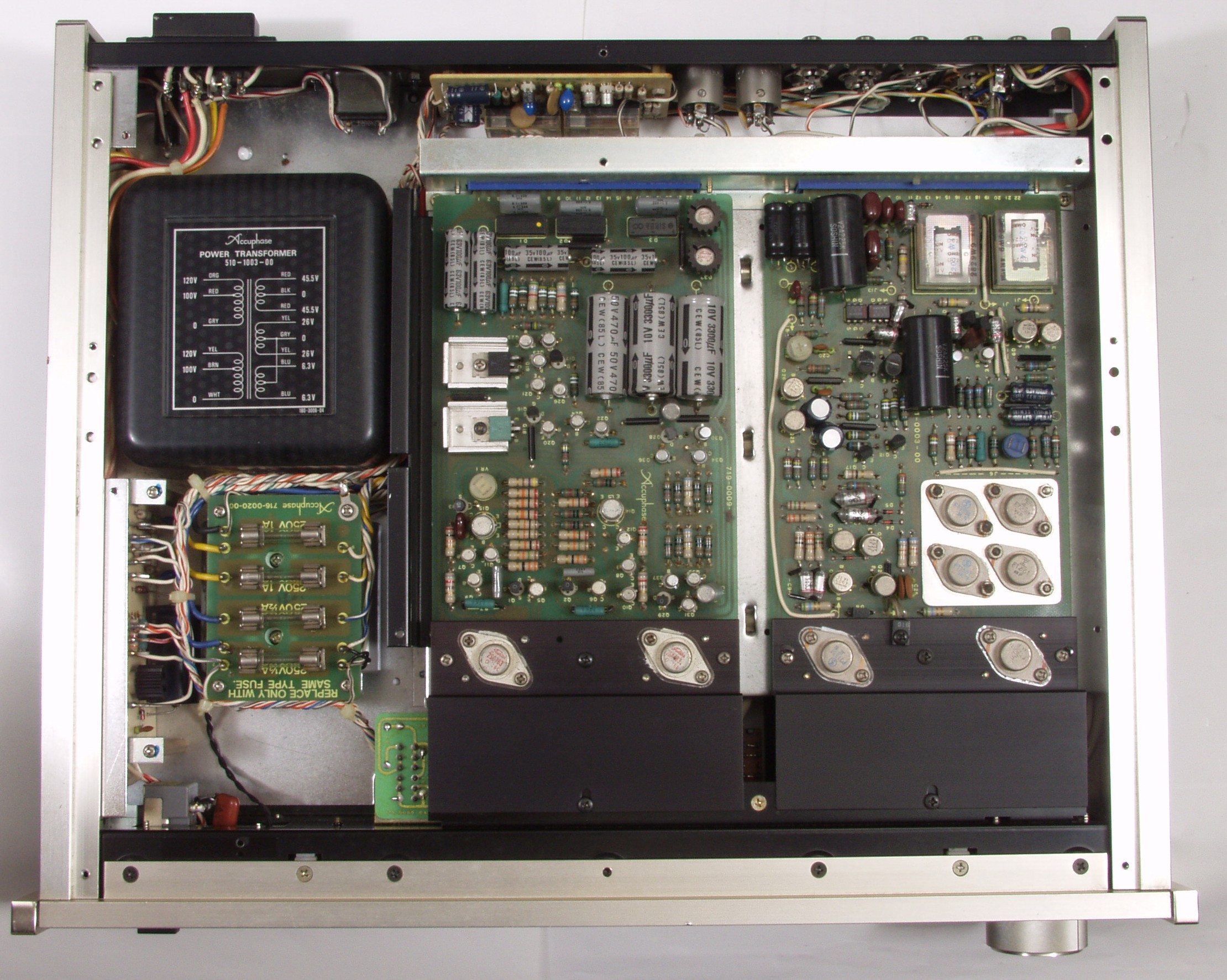

Ａ１．　点検中　上から見る

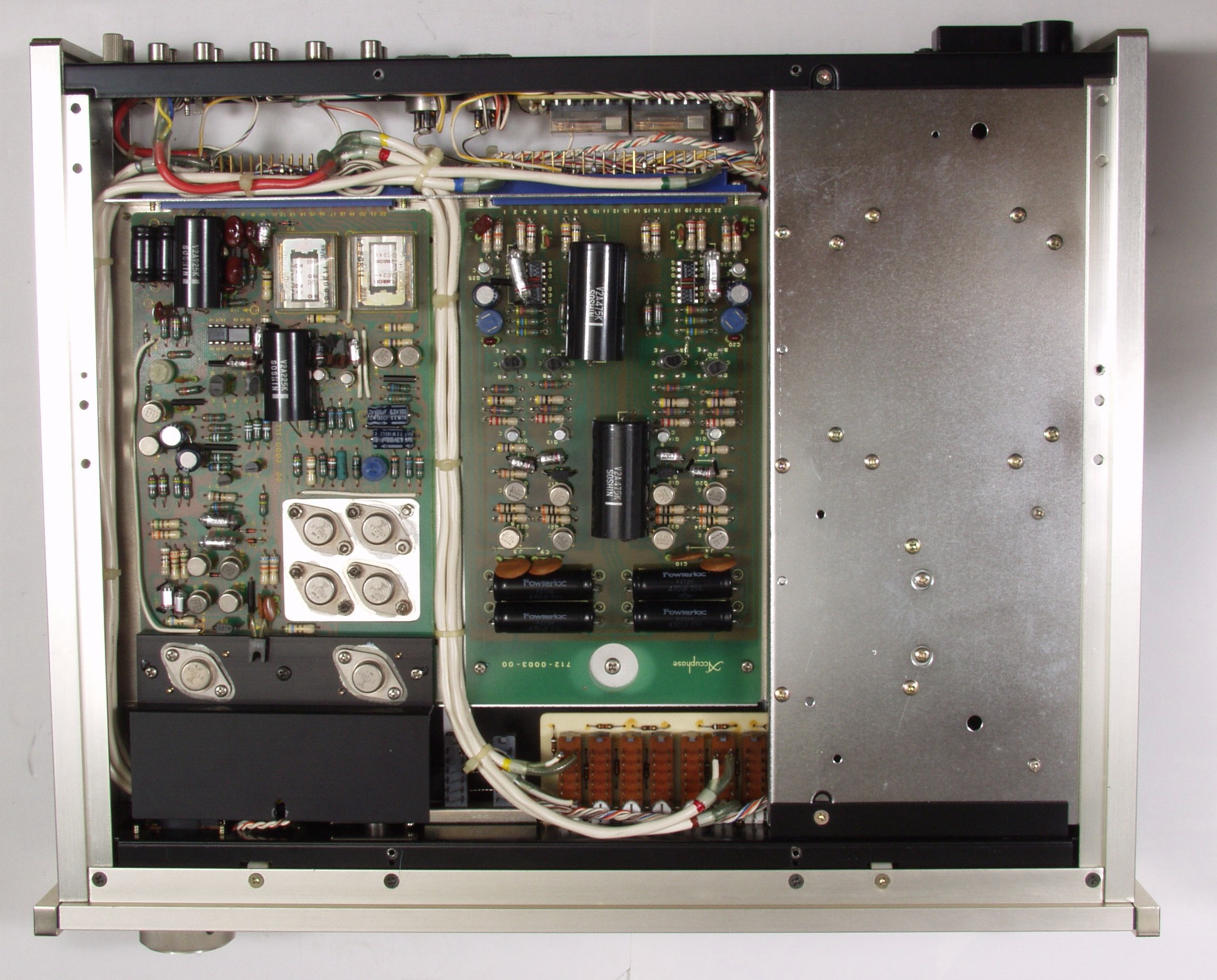

Ａ２．　点検中　下から見る

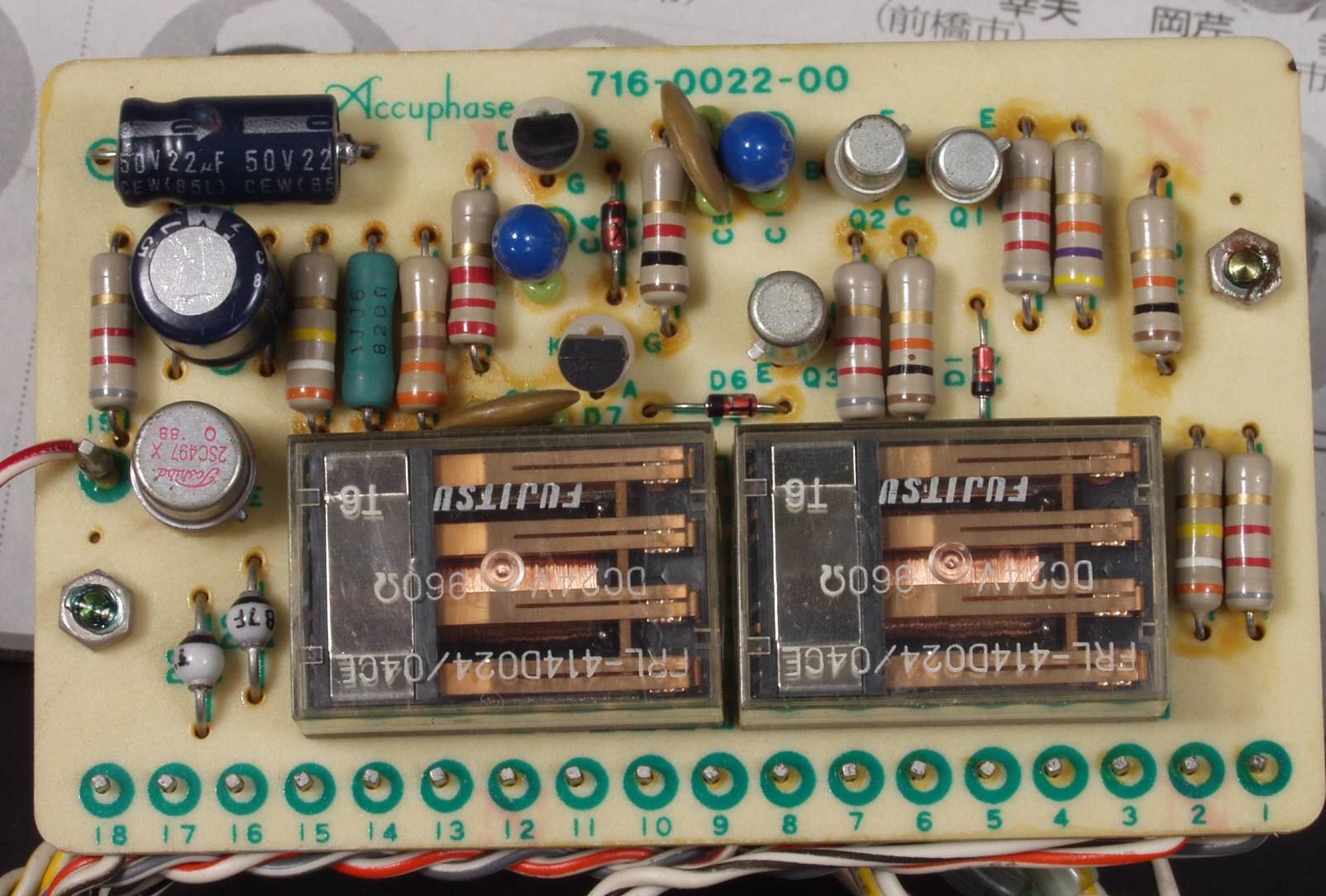

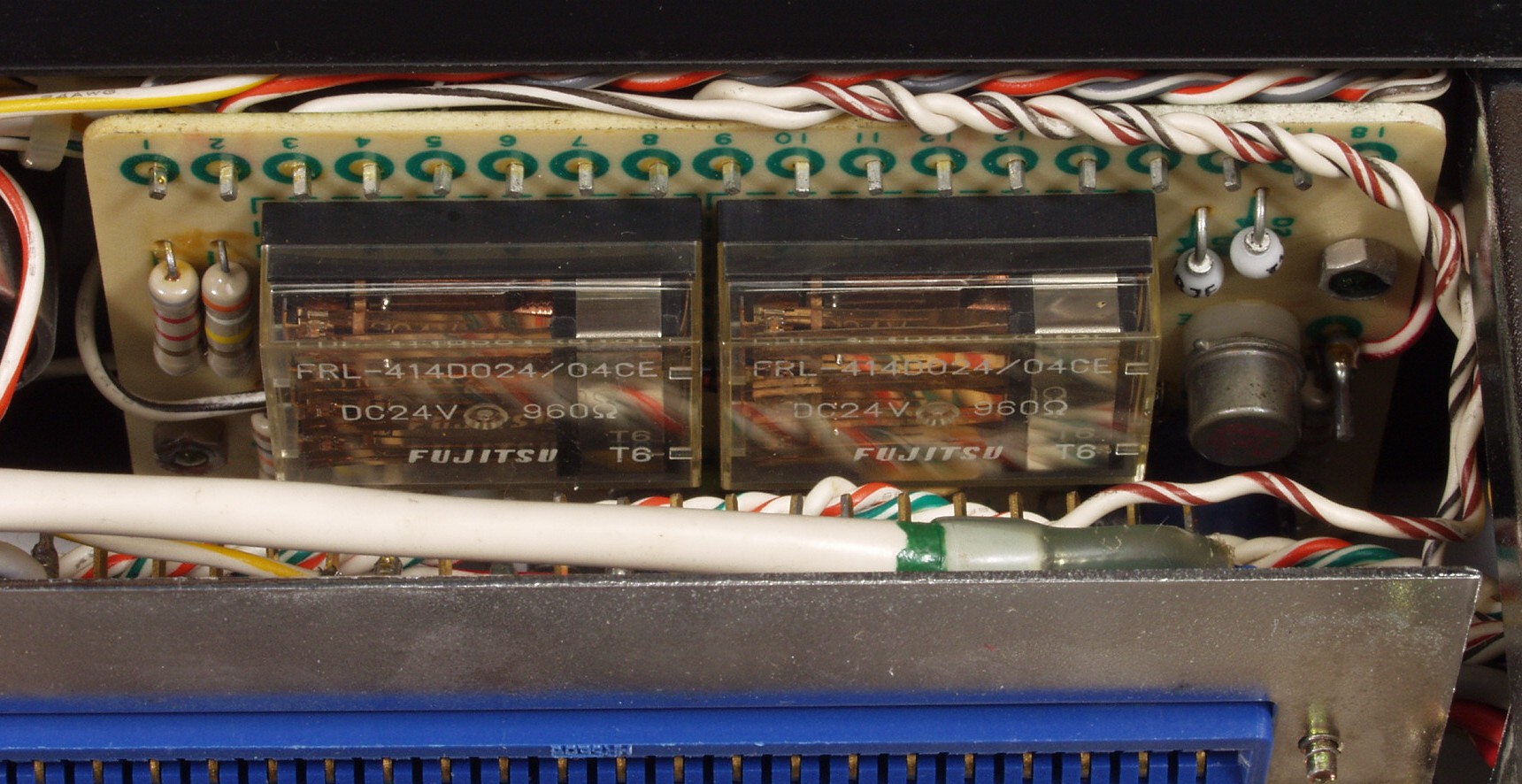

Ａ３．　点検中　出力切り替え基板
　　　　　　　　　　使用されていた同型の物は市場になく、電気的互換の製品に置き換える

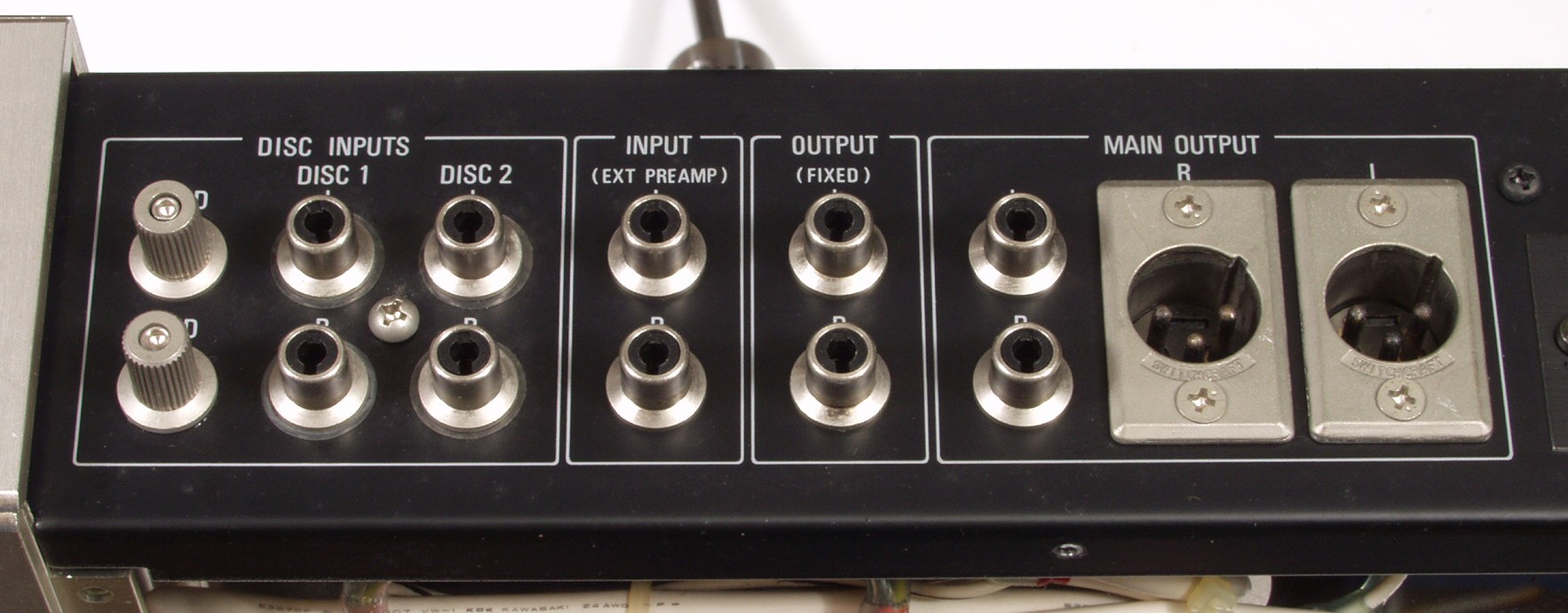

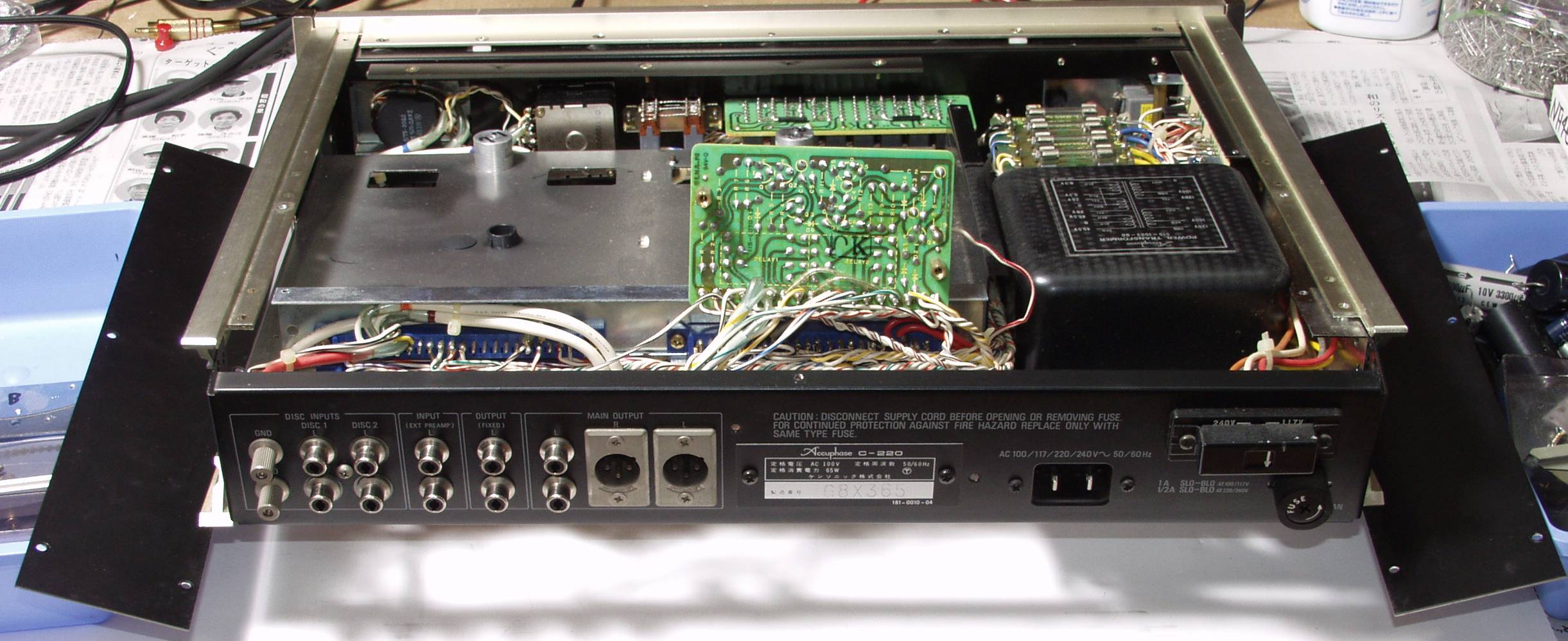

Ａ４Ａ．　点検中　入出力端子郡　キャンノンコネクターが未使用なのは残念

Ａ４Ｂ．　点検中　折角キャンノンコネクター仕様なので、下記の様なケーブルを使用したい

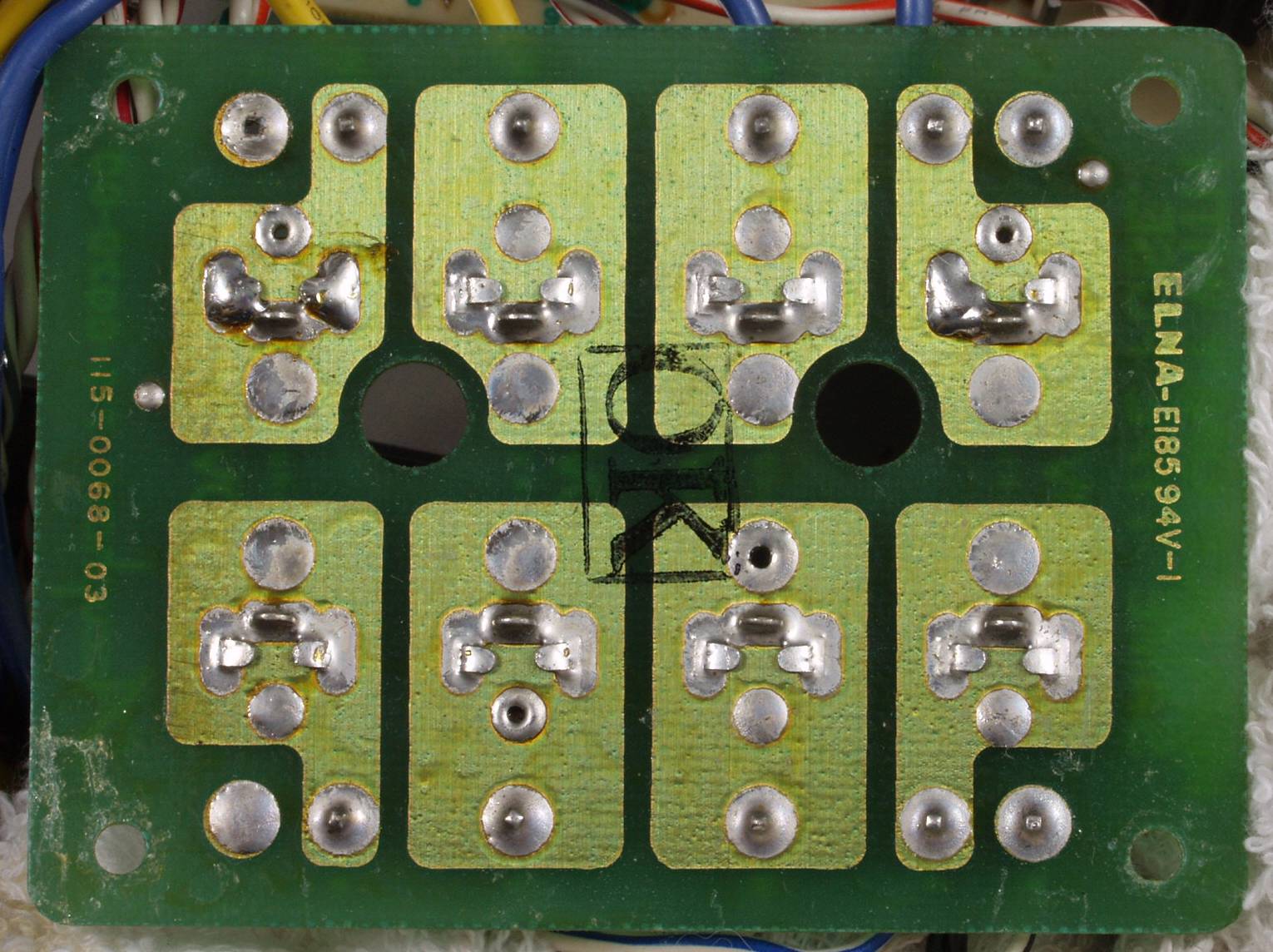

Ａ５．　点検中　ＢｕｆｆｅｒＡＭＰ基板の高価な貫通電解コンデンサー

Ａ６．　点検中　Ｒ側・Ｌ側－ＡＭＰ基板の高価な貫通電解コンデンサー

Ａ７．　点検中　ＢｕｆｆｅｒＡＭＰ基板のフイルムコンデンサーと現在の同容量フイルムコンデンサー
　　　　　　　　　　マニアの間では奪い合いの様子ですが、経年変化には勝てない詳しくはこちら

Ａ８．　点検中　Ｒ側・Ｌ側－ＡＭＰ基板のフイルムコンデンサーと現在の同容量フイルムコンデンサー
　　　　　　　　　　マニアの間では奪い合いの様子ですが、経年変化には勝てない詳しくはこちら

Ｃ．　修理状況

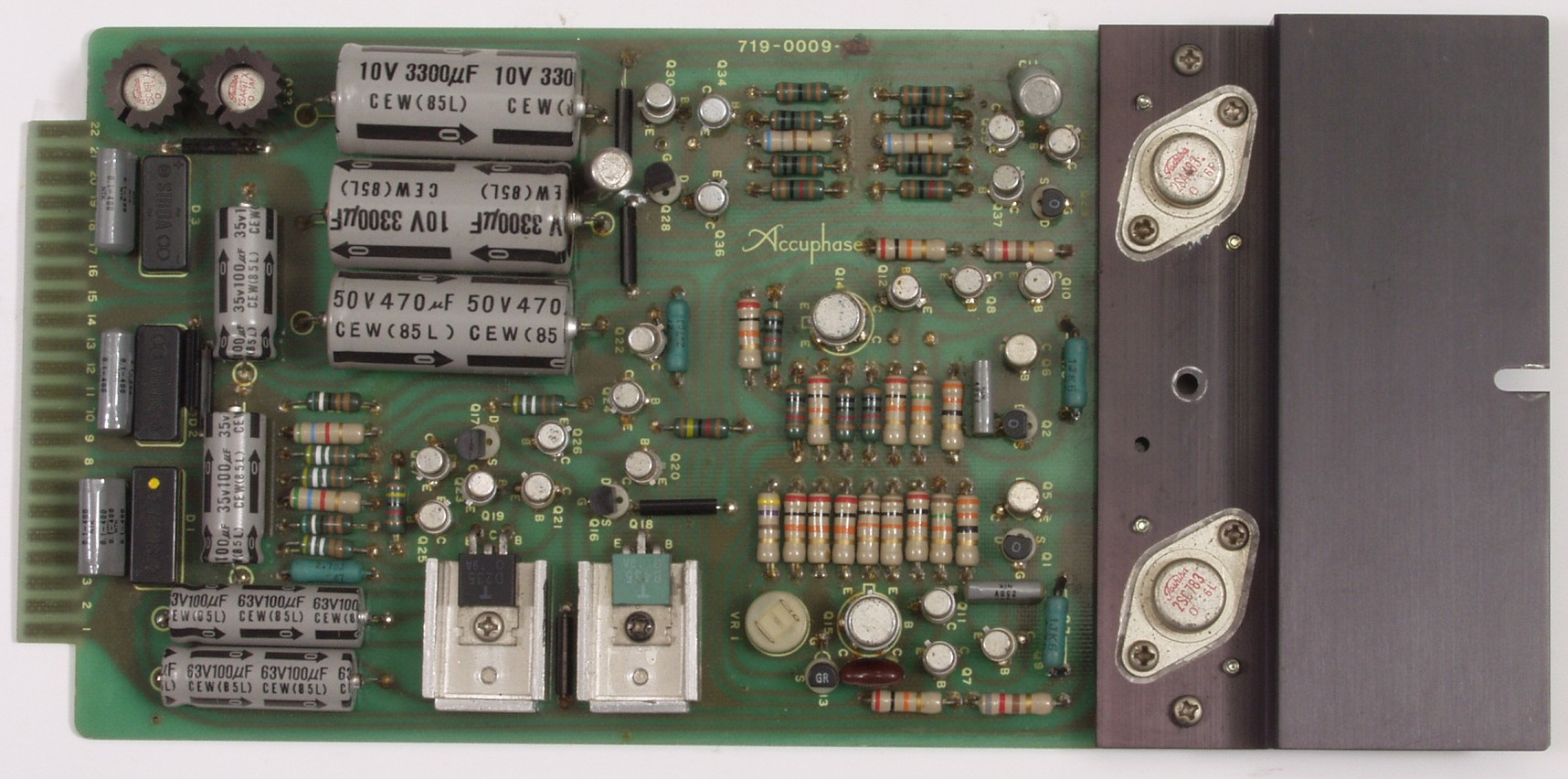

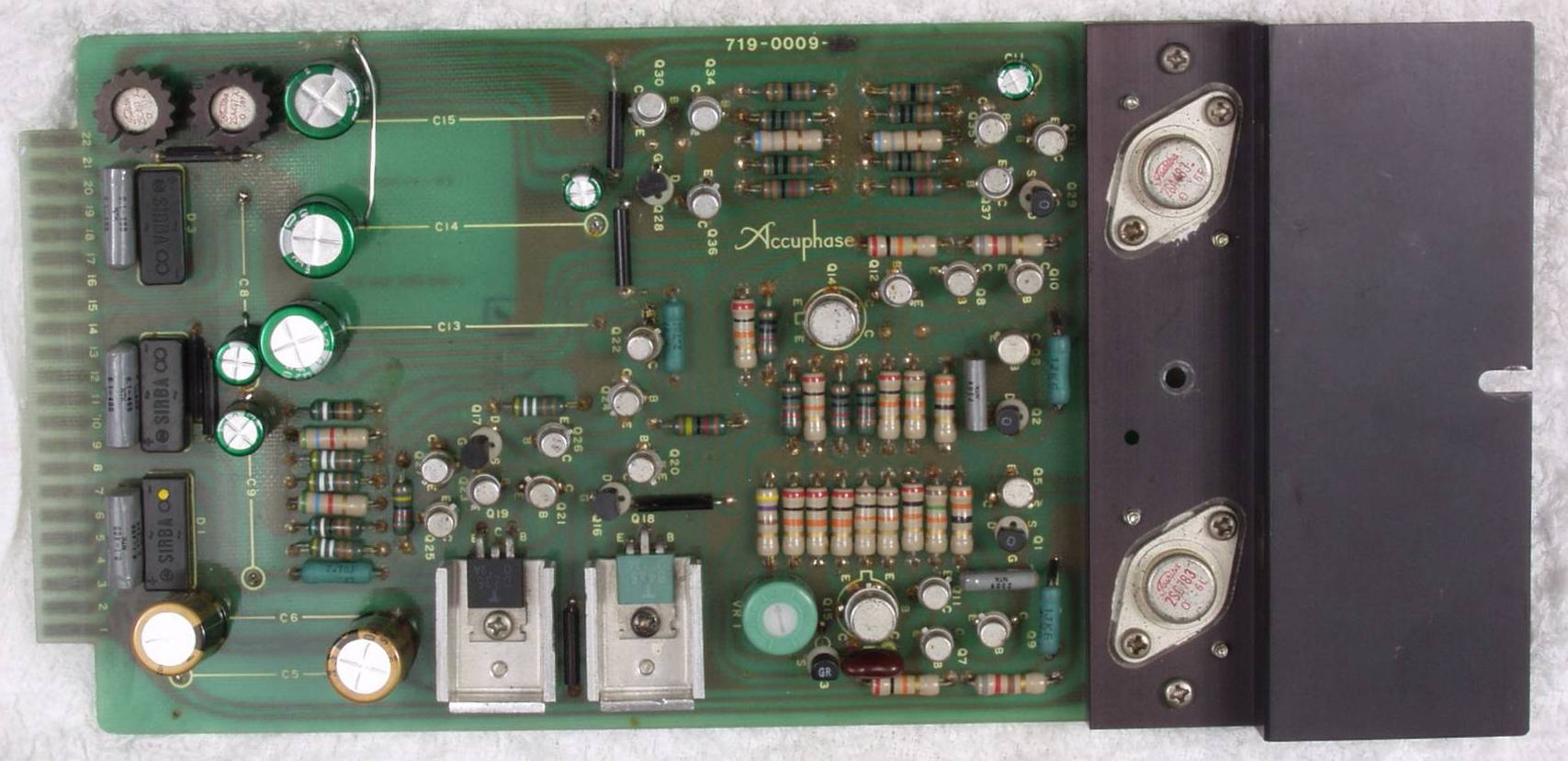

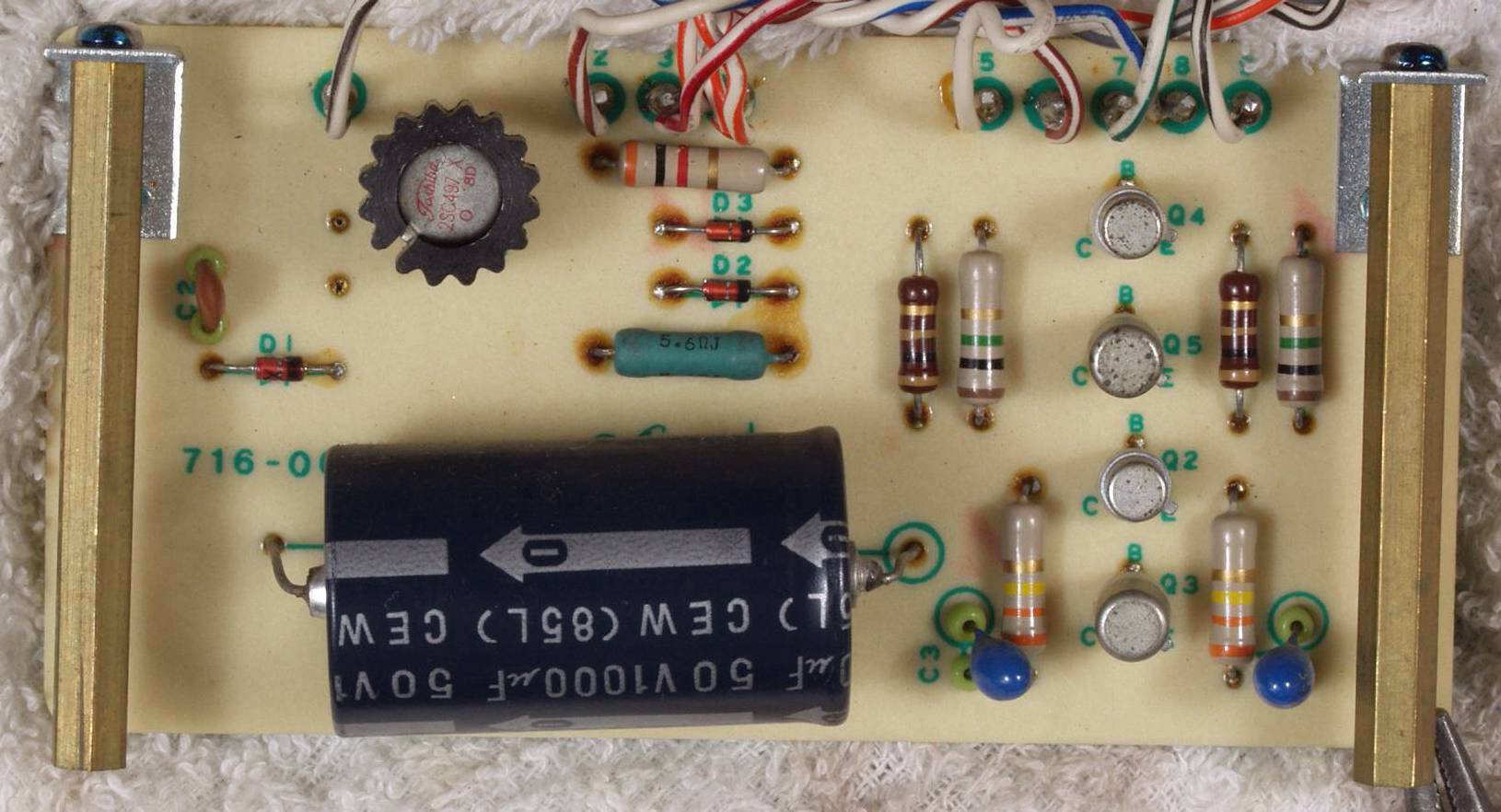

C１Ａ．　修理前　定電圧基板

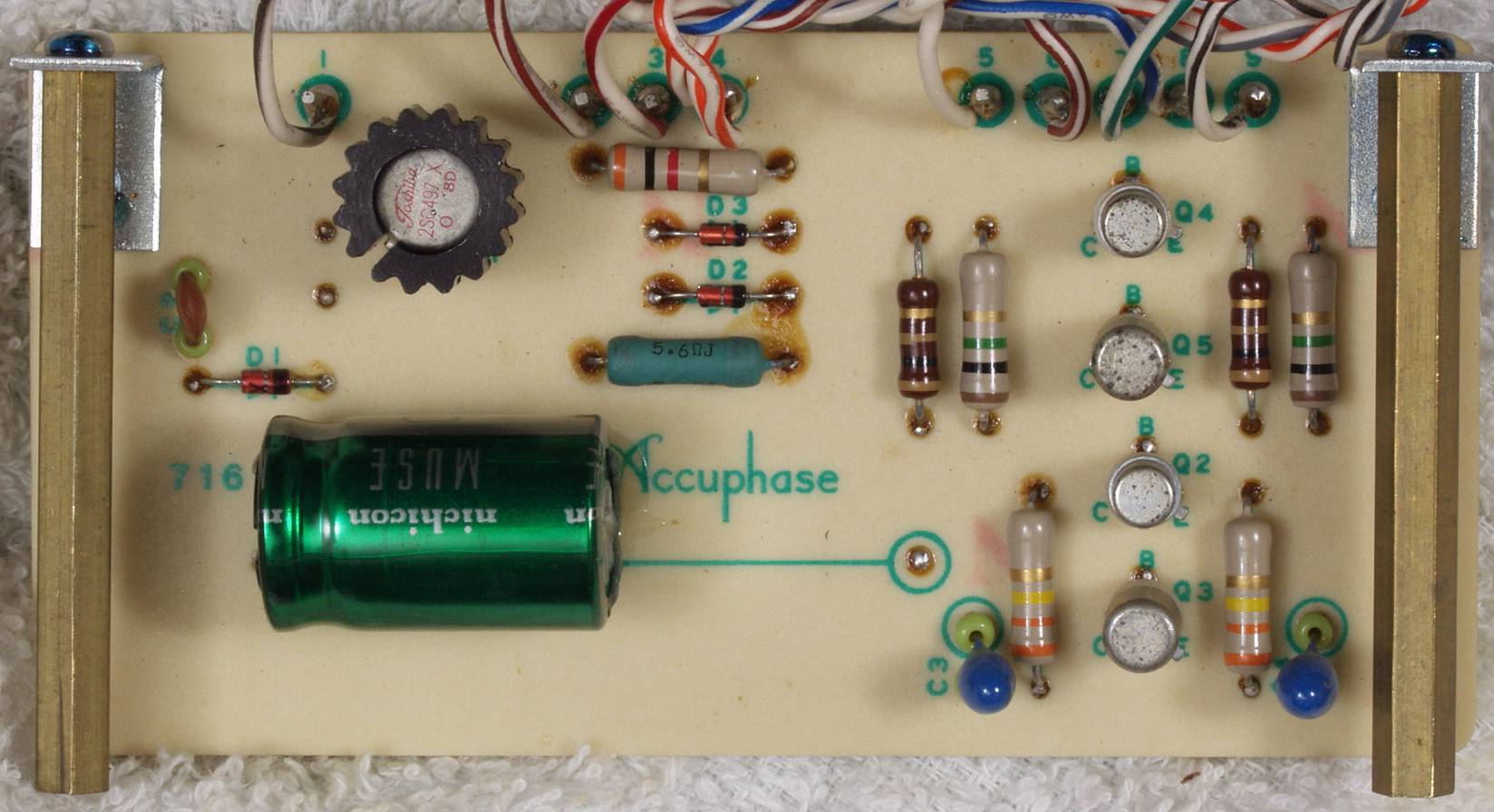

Ｃ１Ｂ．　修理後　定電圧基板　電解コンデンサー９個、半固定ＶＲ交換

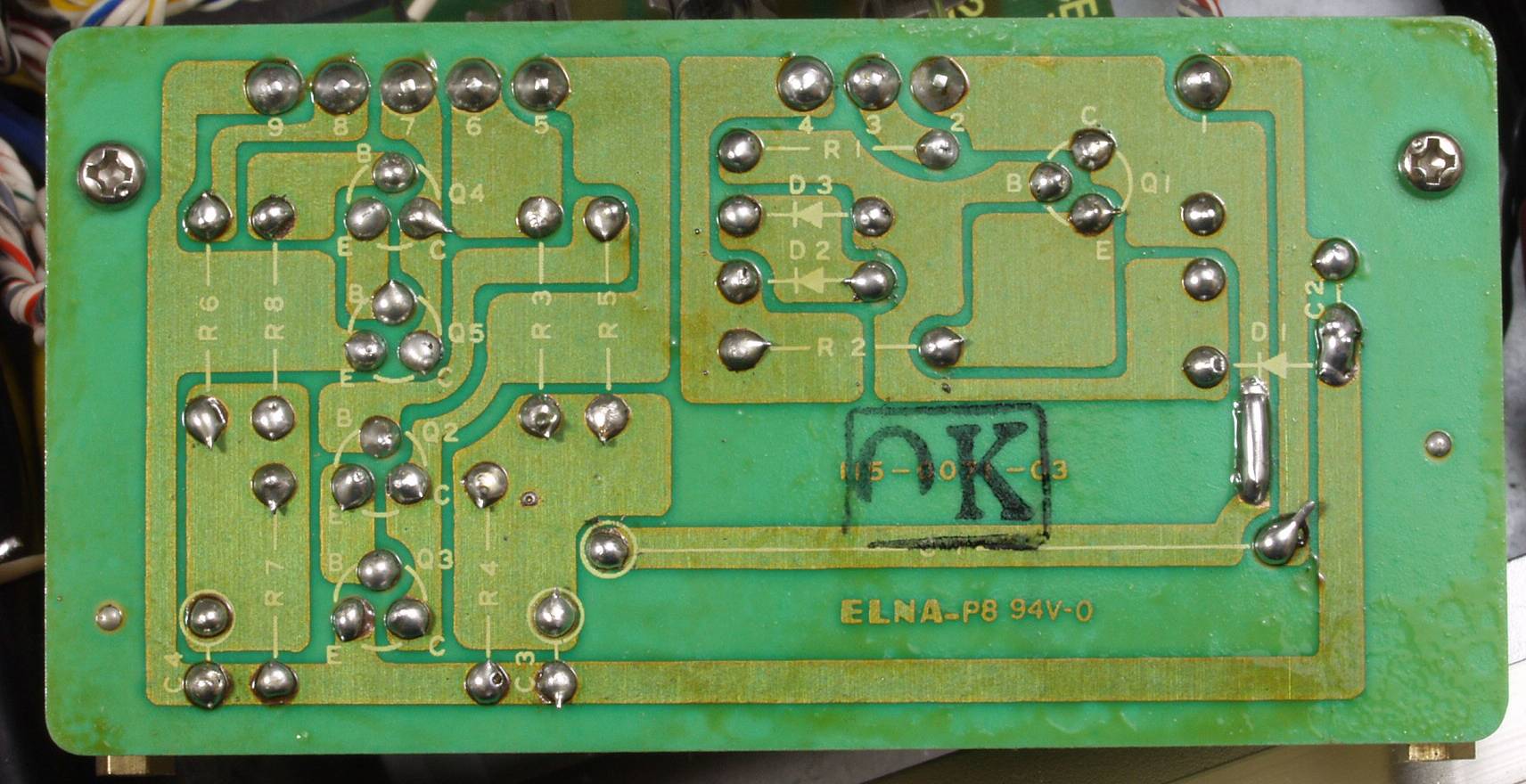

Ｃ１Ｃ．　修理前　定電圧基板裏

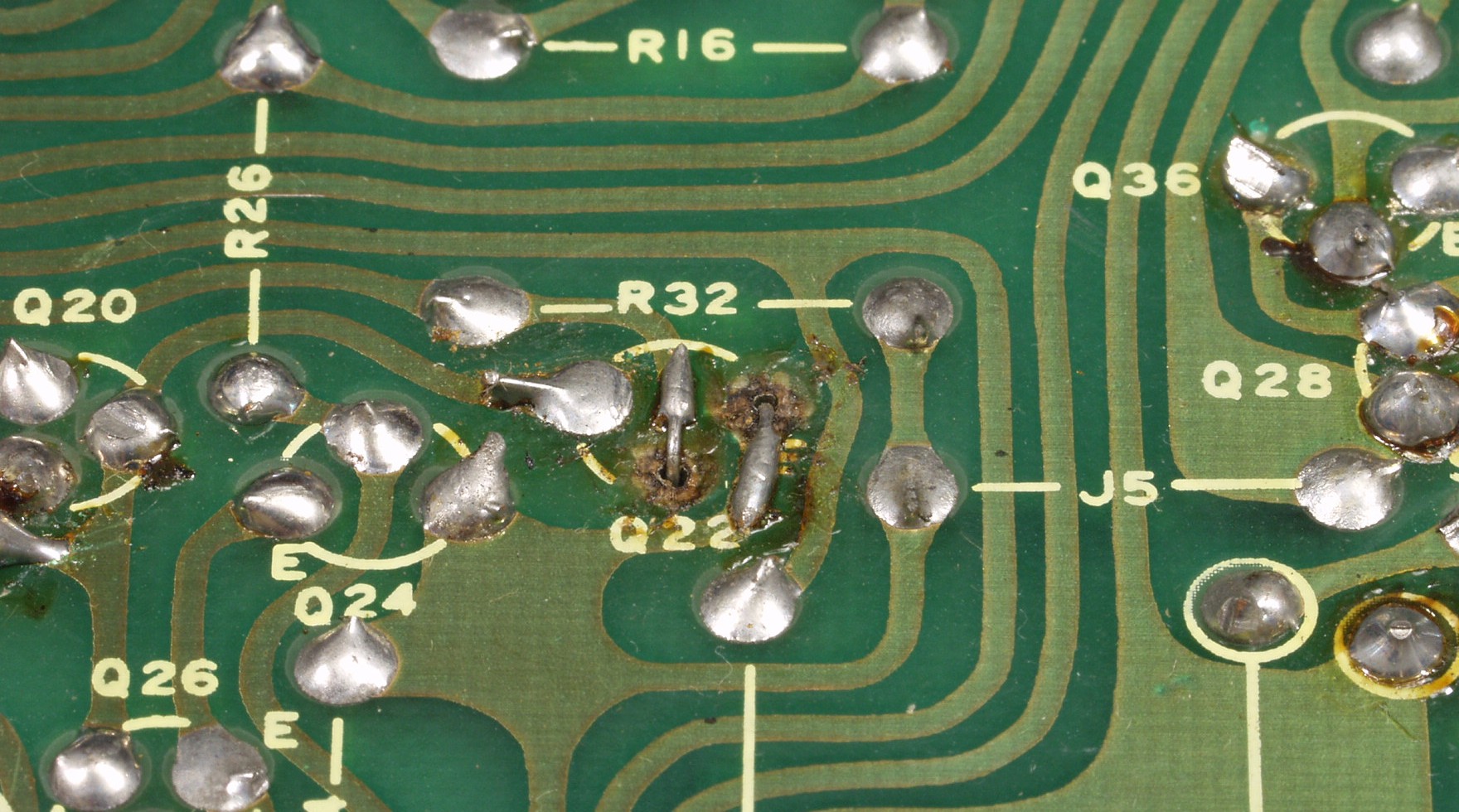

Ｃ１Ｃ１．　修理前　定電圧基板裏　腕が未熟で銅箔を切断

Ｃ１C２．　修理前　定電圧基板裏　腕が未熟で銅箔を切断その２

Ｃ１Ｄ．　修理（半田補正）後　　定電圧基板裏　全ての半田をやり修す

Ｃ１Ｅ．　完成定電圧基板裏　洗浄後

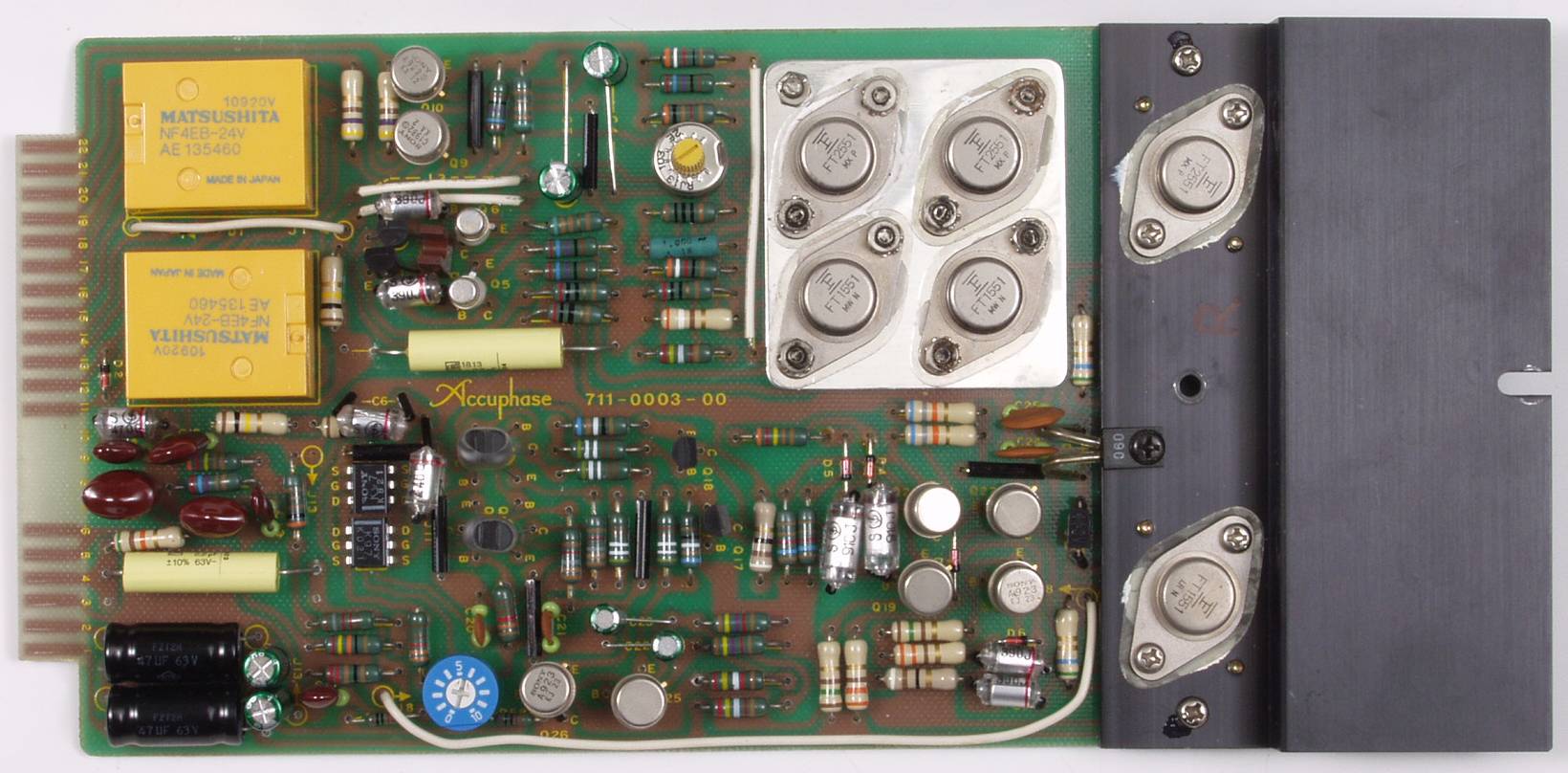

Ｃ２Ａ．修理前　Ｒ側－ＡＭＰ

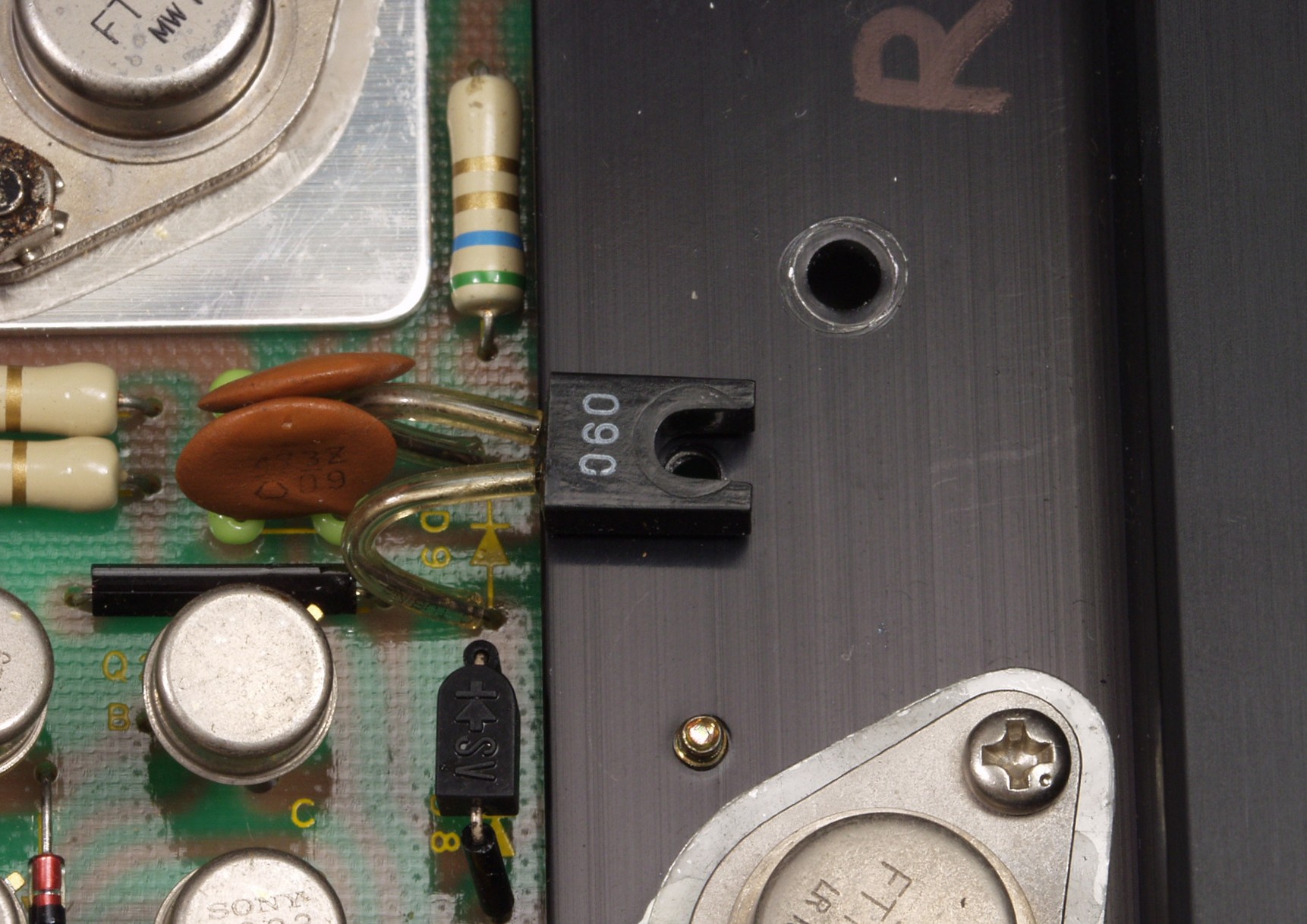

Ｃ２Ａ１．　修理前　Ｒ側－ＡＭＰ　温度を関知するサーミスターが止められていない！

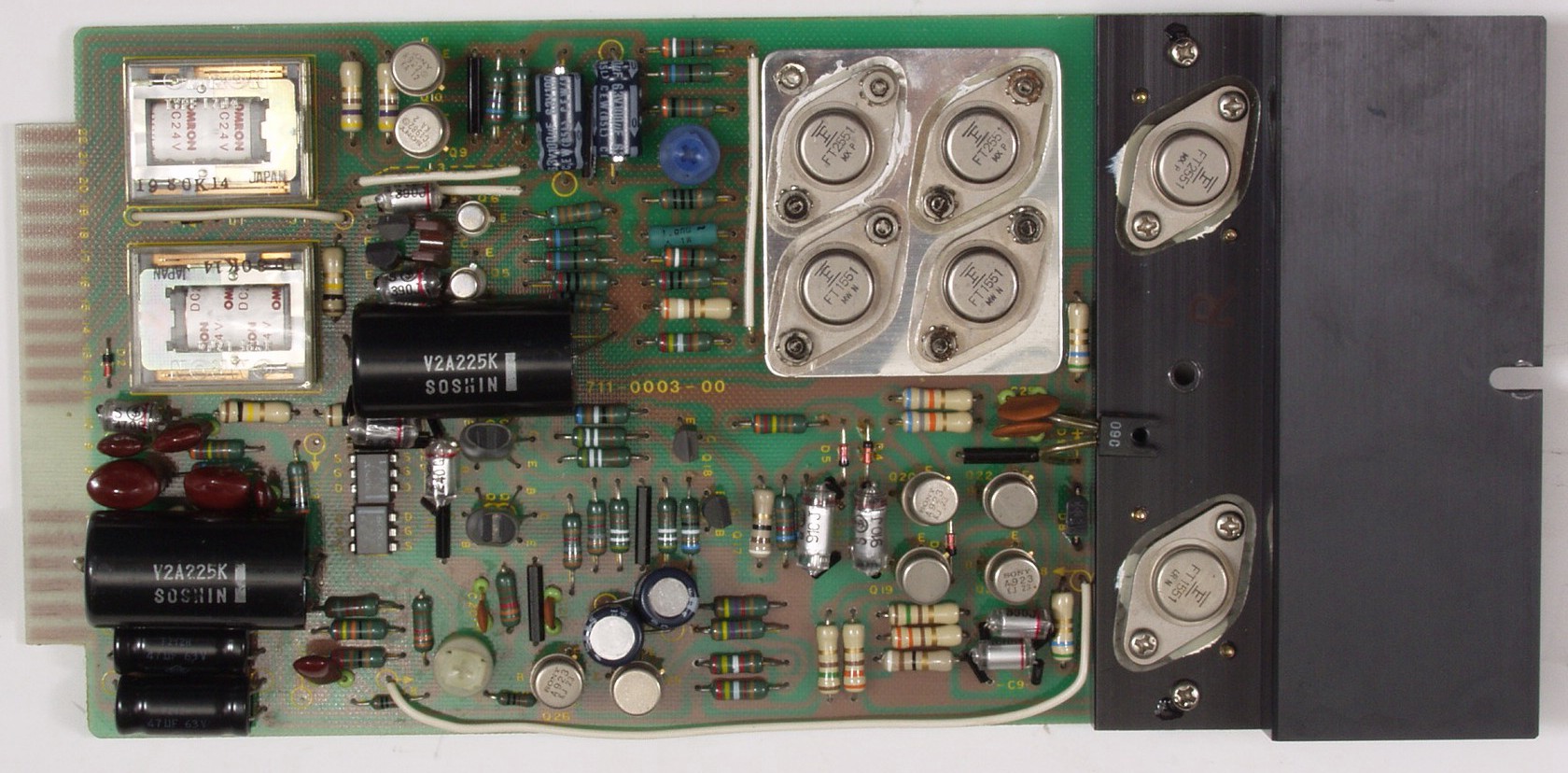

Ｃ２Ｂ．　修理後　Ｒ側－ＡＭＰ基板　電解コンデンサー４個、半固定ＶＲ２個、フイルムコンデンサー２個交換
　　　　　　　　　　　　　　　　　　　　　　　リレー２個交換　電解コンデンサー２個追加

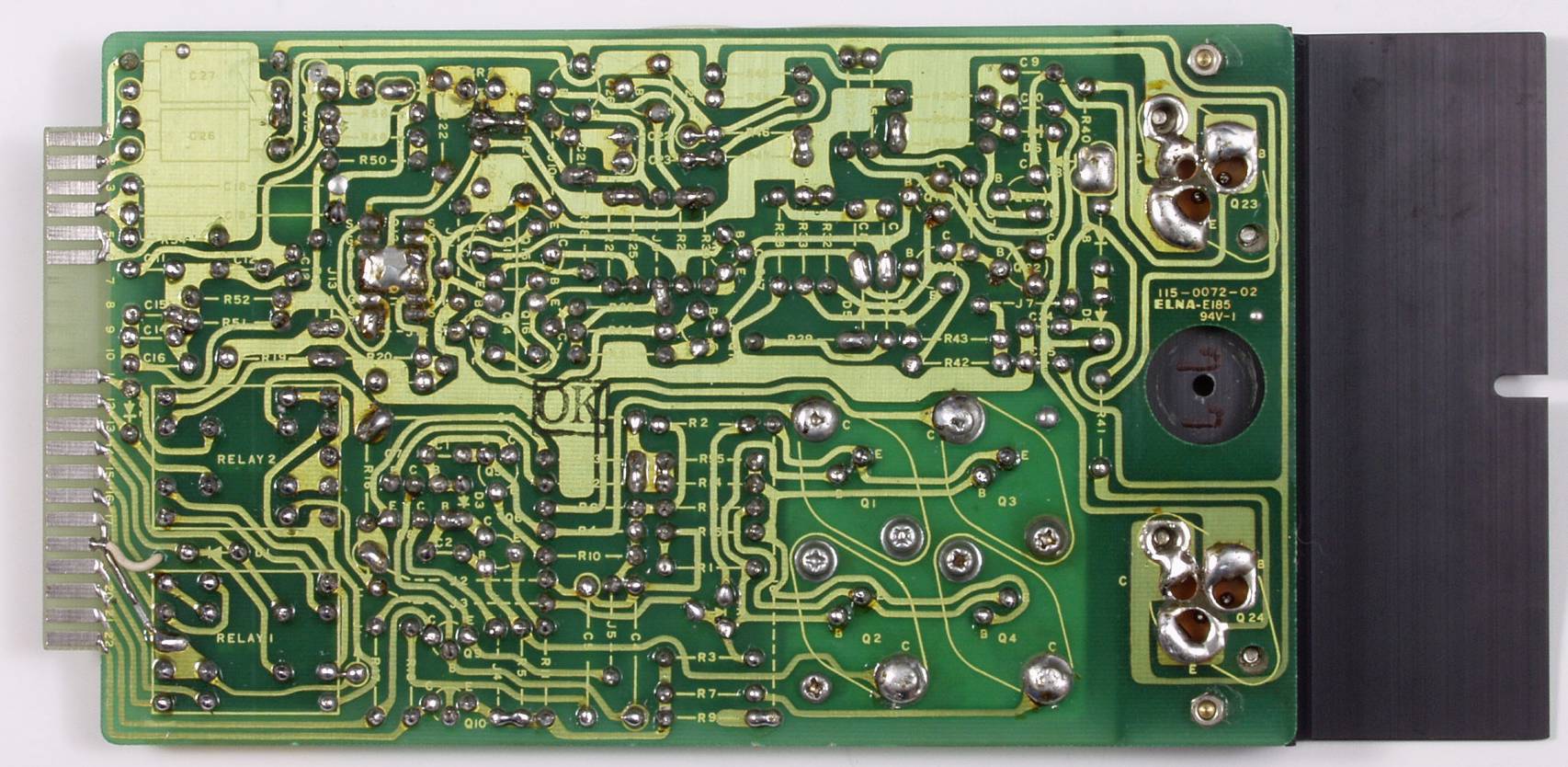

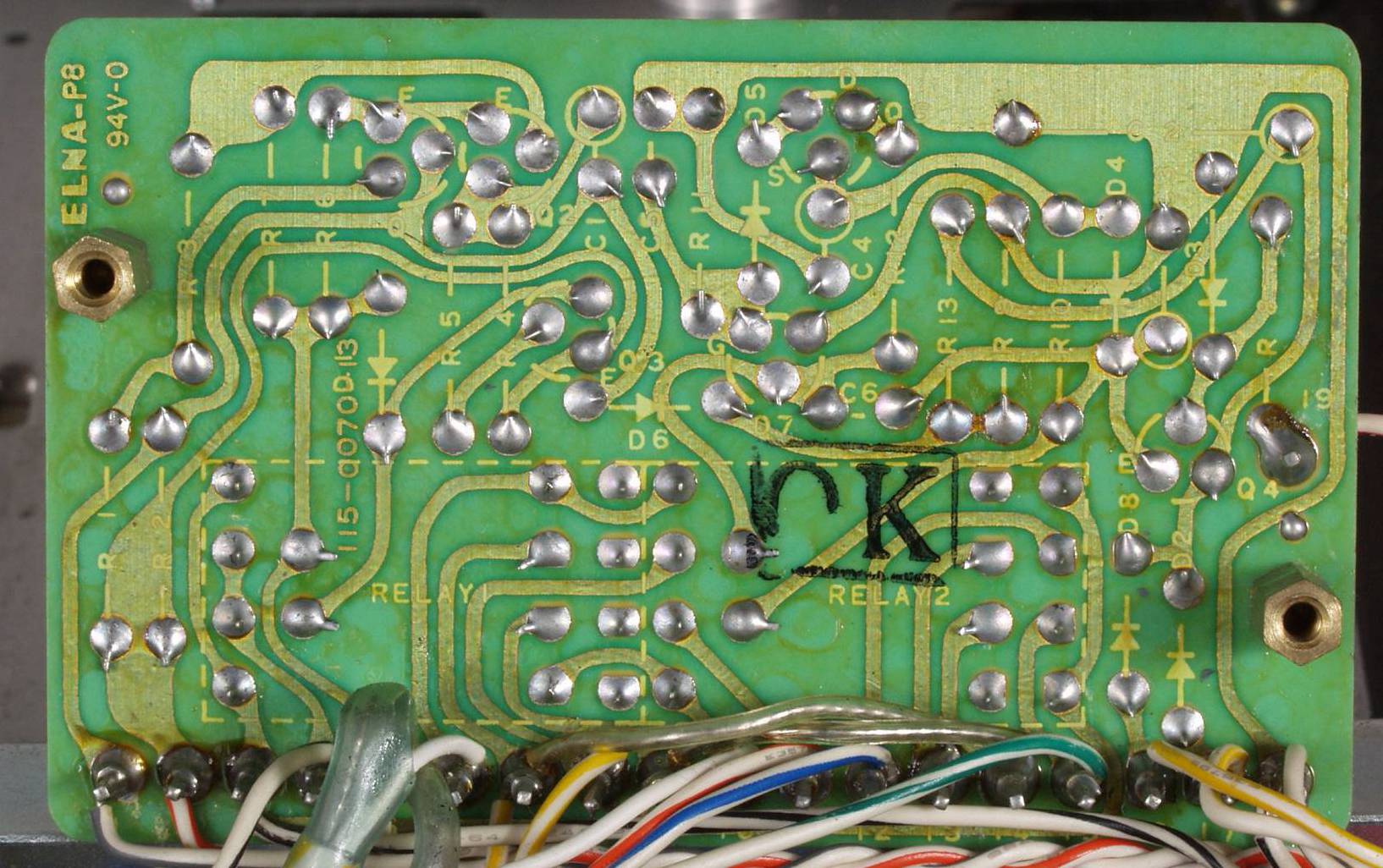

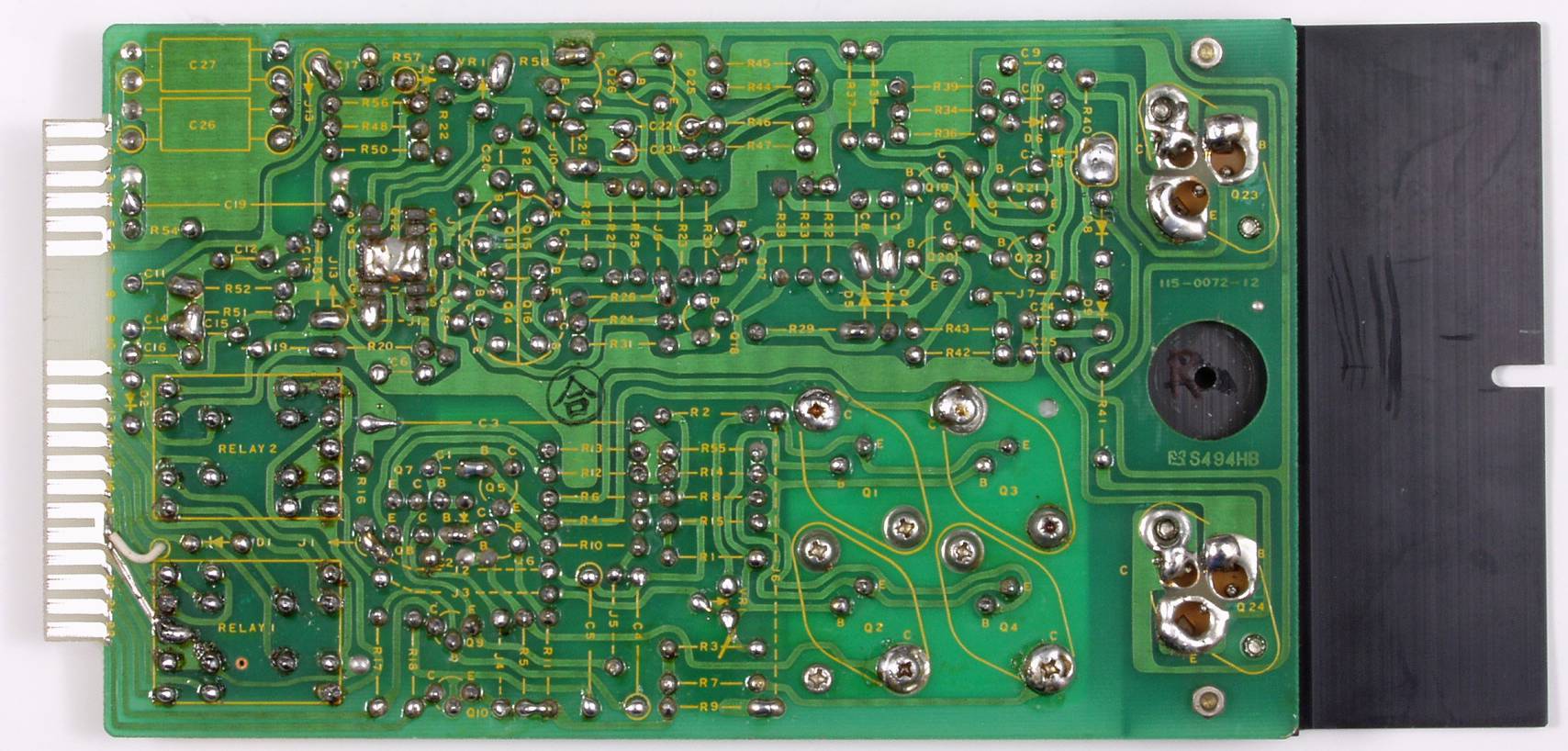

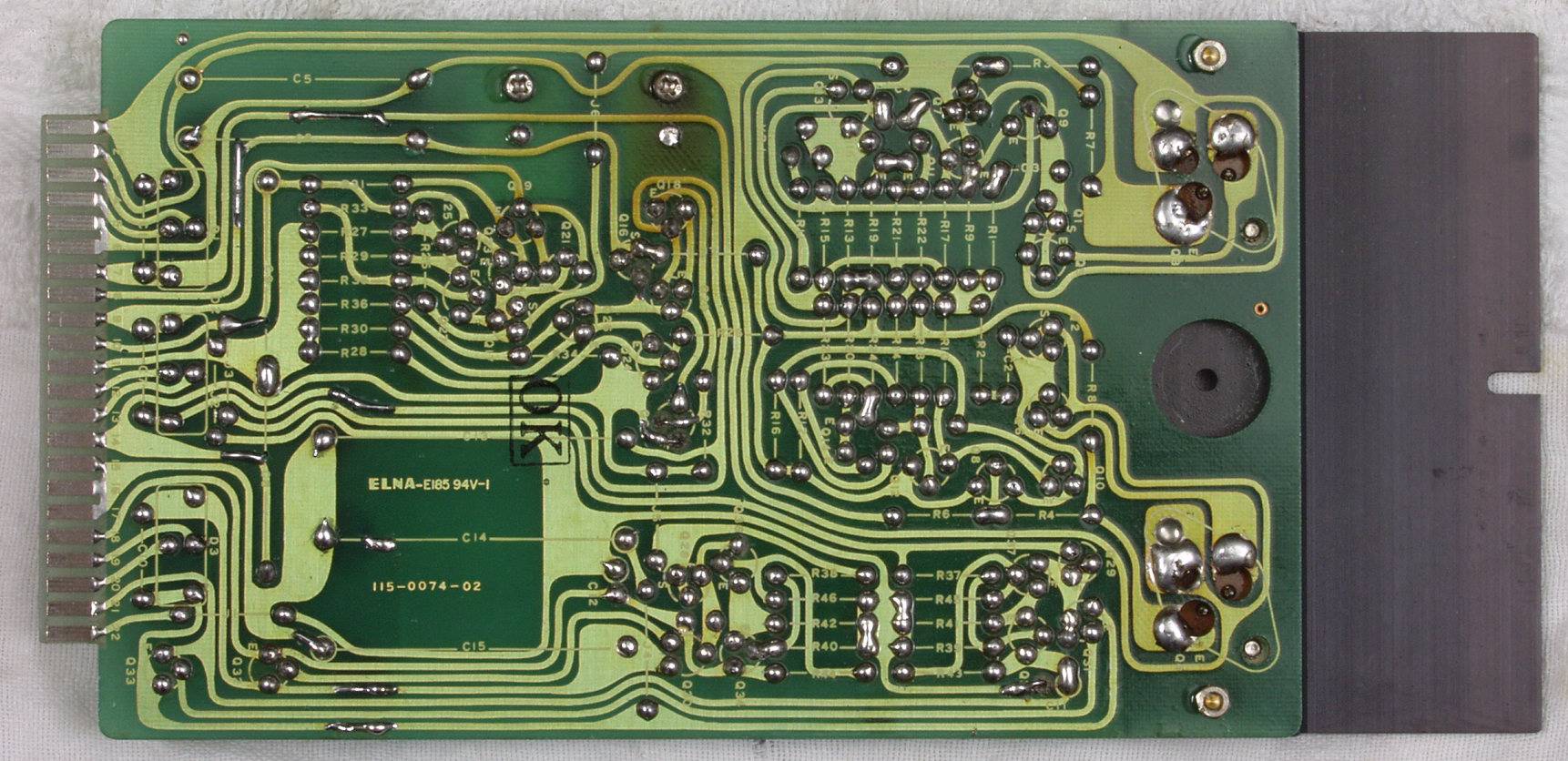

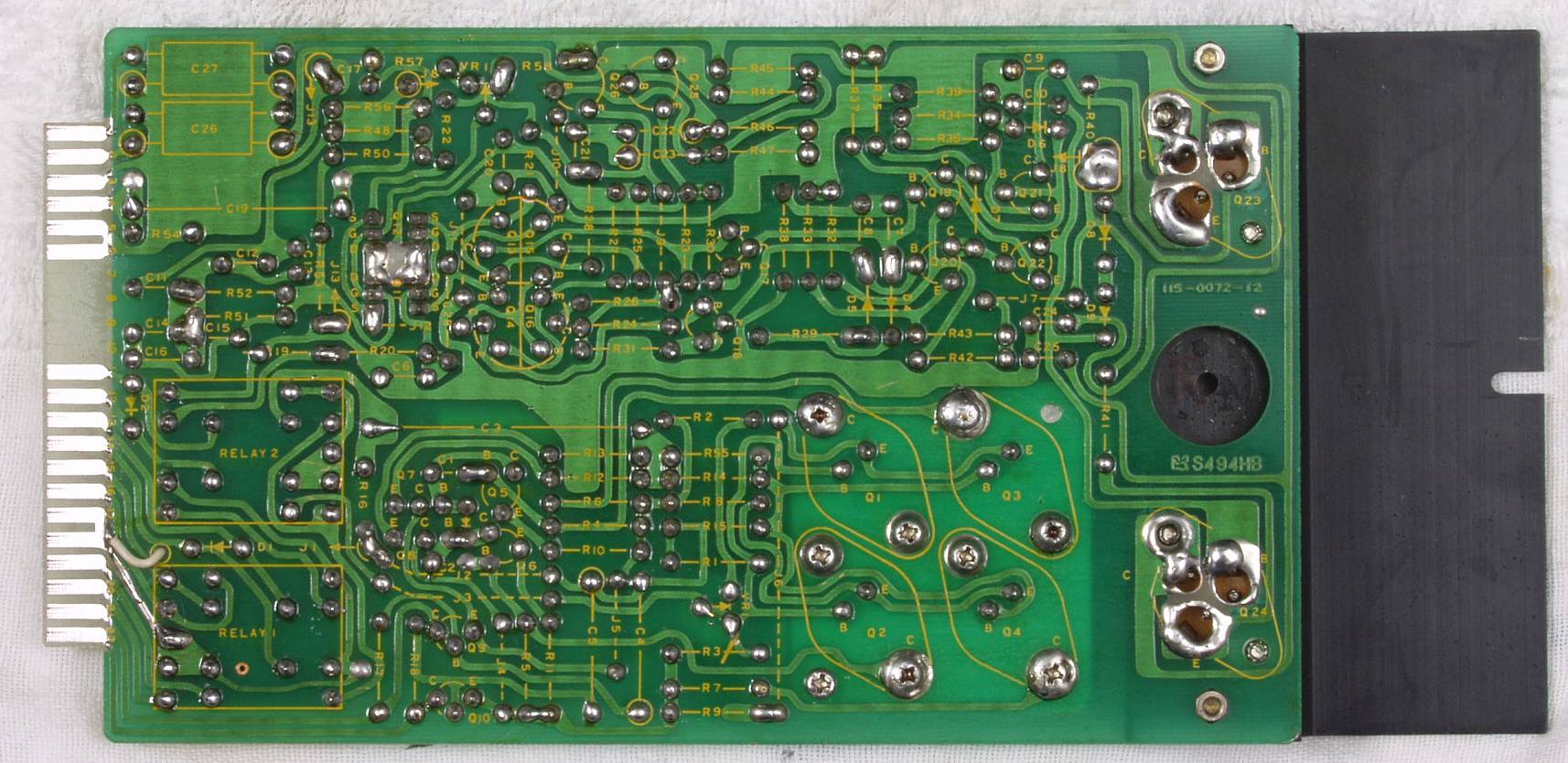

Ｃ２Ｃ．　修理前　Ｒ側－ＡＭＰ基板裏

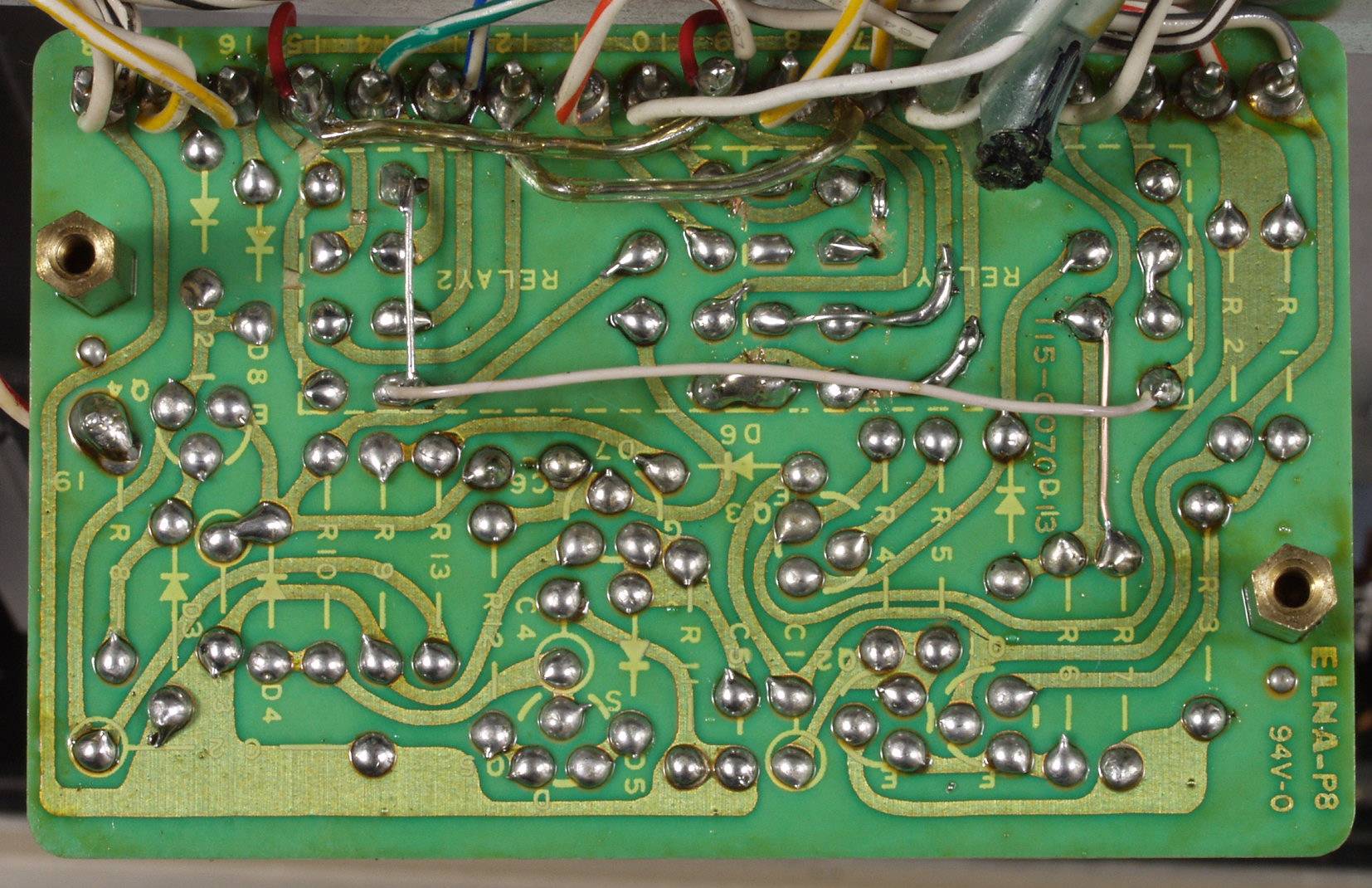

Ｃ２Ｄ．　修理（半田補正）後　Ｒ側－ＡＭＰ基板裏　全ての半田をやり修す

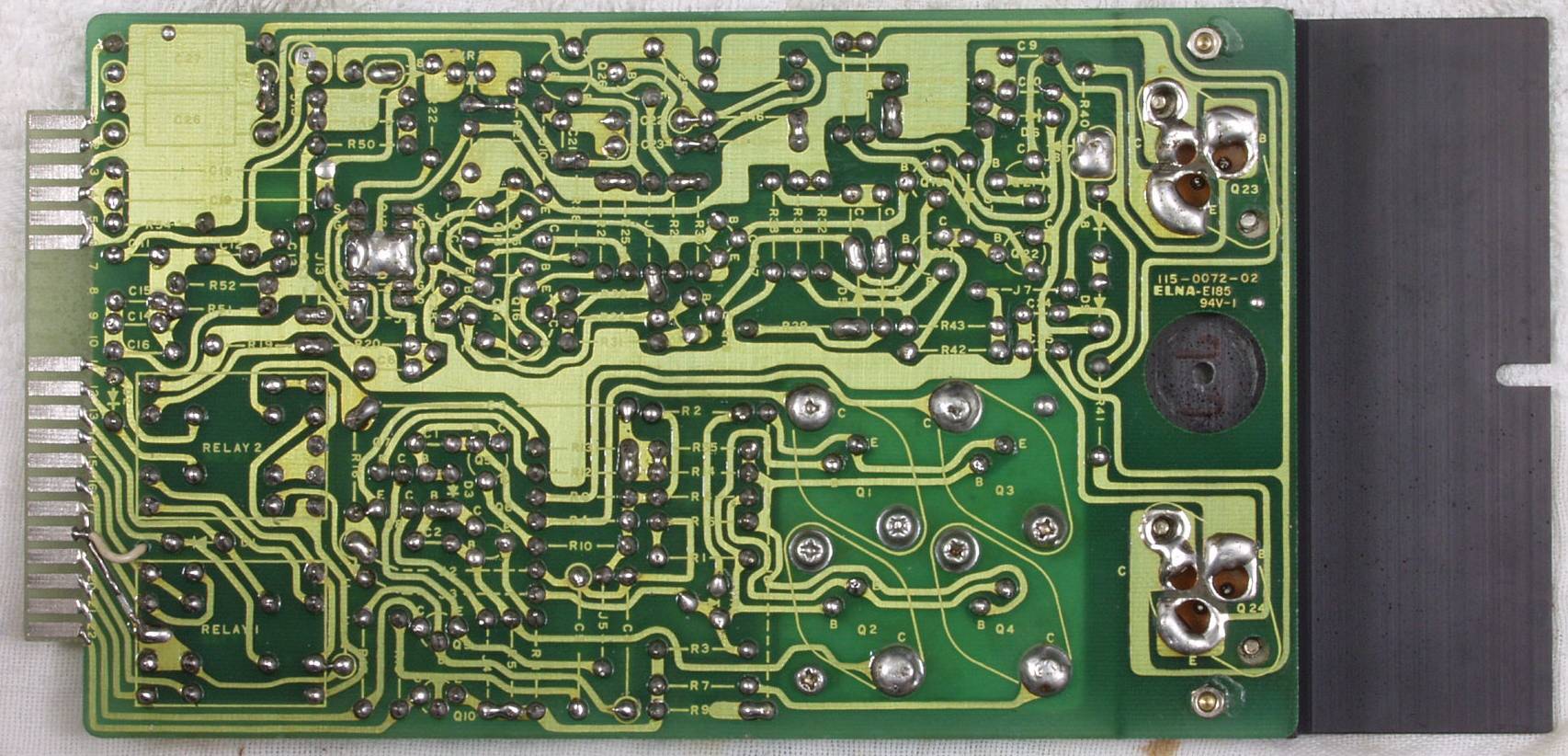

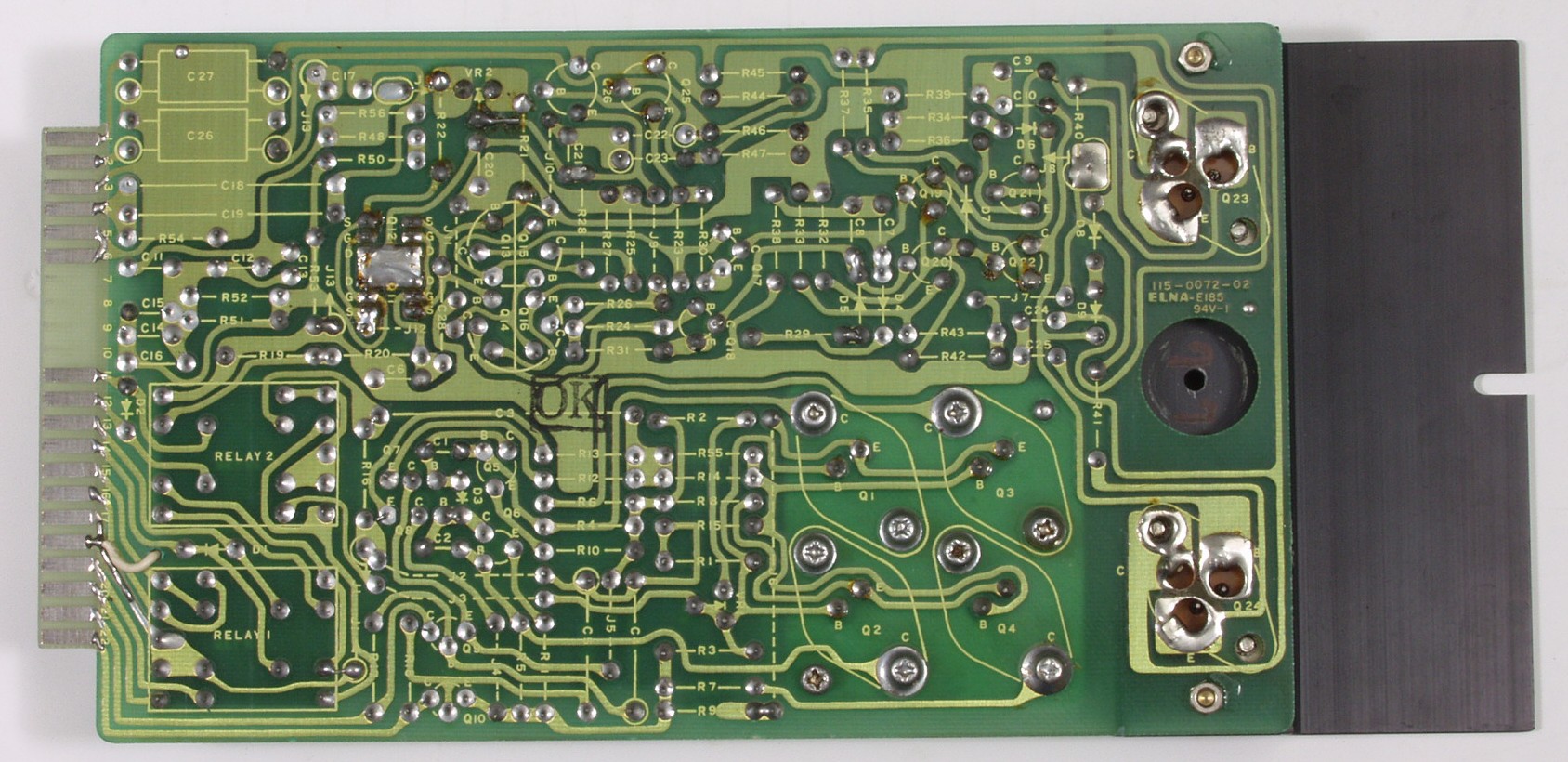

Ｃ２Ｅ．　完成Ｒ側－ＡＭＰ基板裏　洗浄後

Ｃ３Ａ．　修理前　Ｌ側－ＡＭＰ基板裏

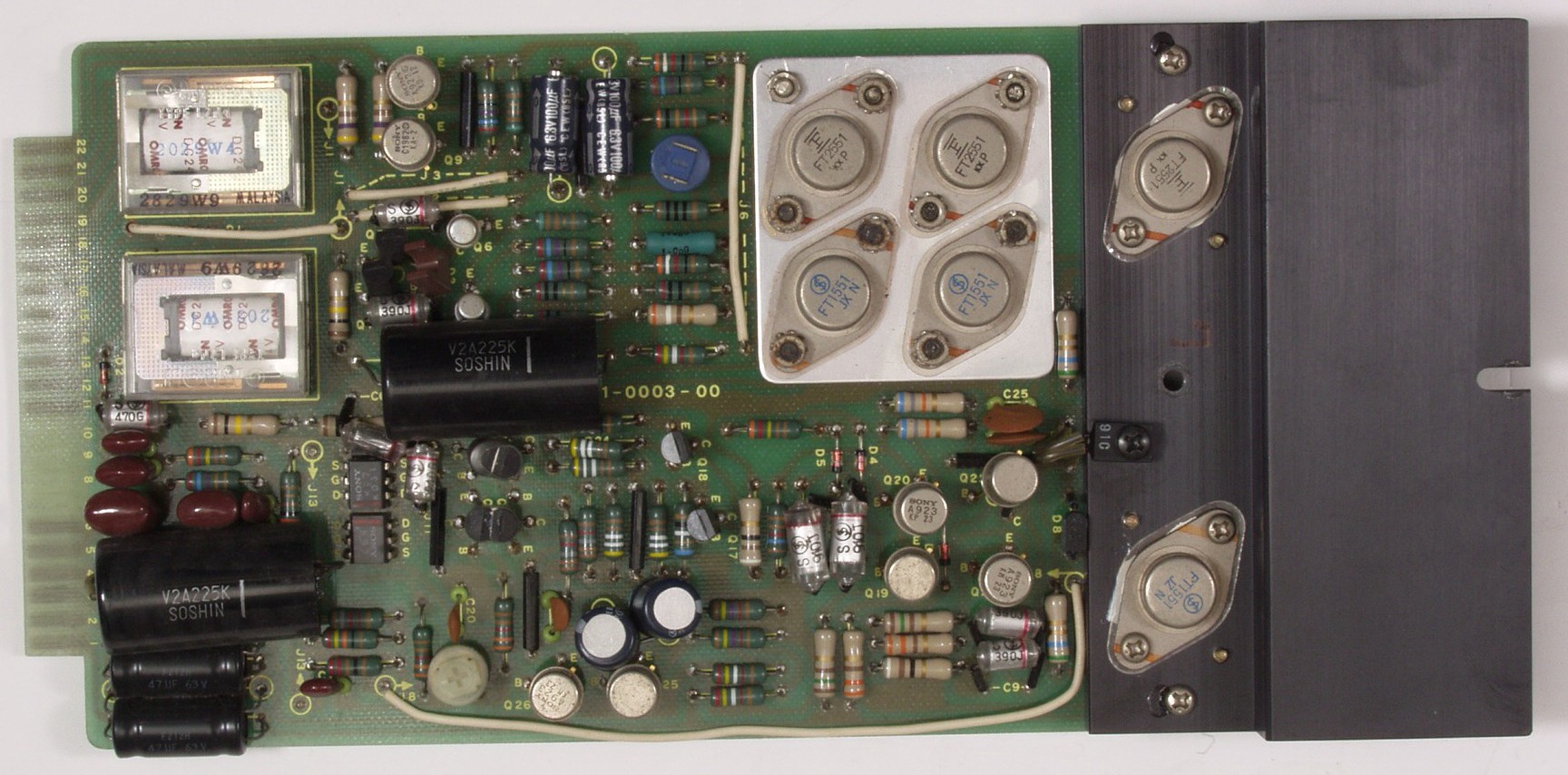

Ｃ３Ｂ．　修理後　Ｌ側－ＡＭＰ基板裏　　電解コンデンサー４個、半固定ＶＲ２個、フイルムコンデンサー２個交換
　　　　　　　　　　　　　　　　　　　　　　　　　リレー２個交換　電解コンデンサー２個追加

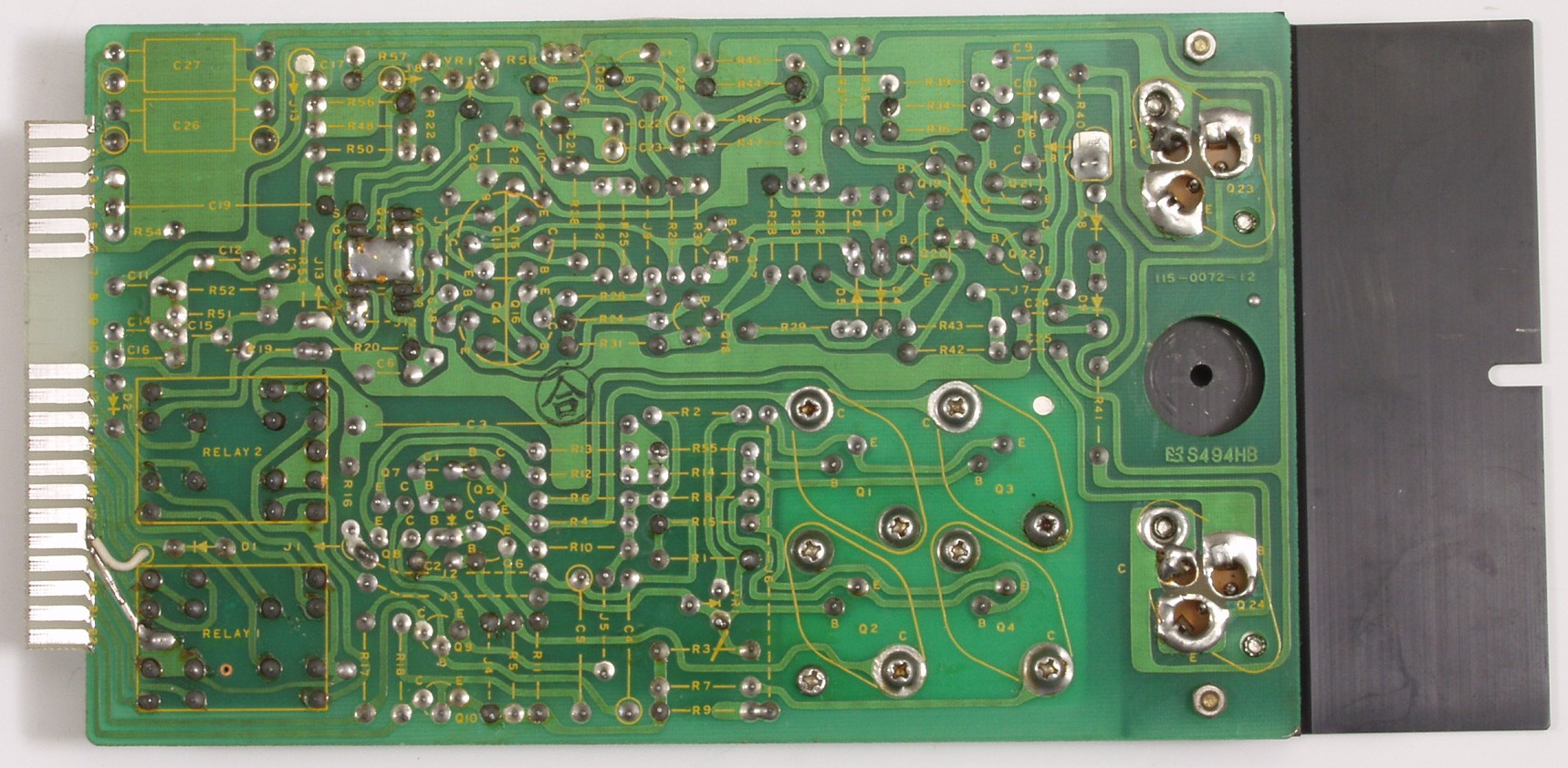

Ｃ３Ｃ．　修理前　Ｌ側－ＡＭＰ基板裏

Ｃ３Ｄ．　修理（半田補正）後　Ｌ側－ＡＭＰ基板裏　全ての半田をやり修す

Ｃ３Ｅ．　完成Ｌ側－ＡＭＰ裏　洗浄後

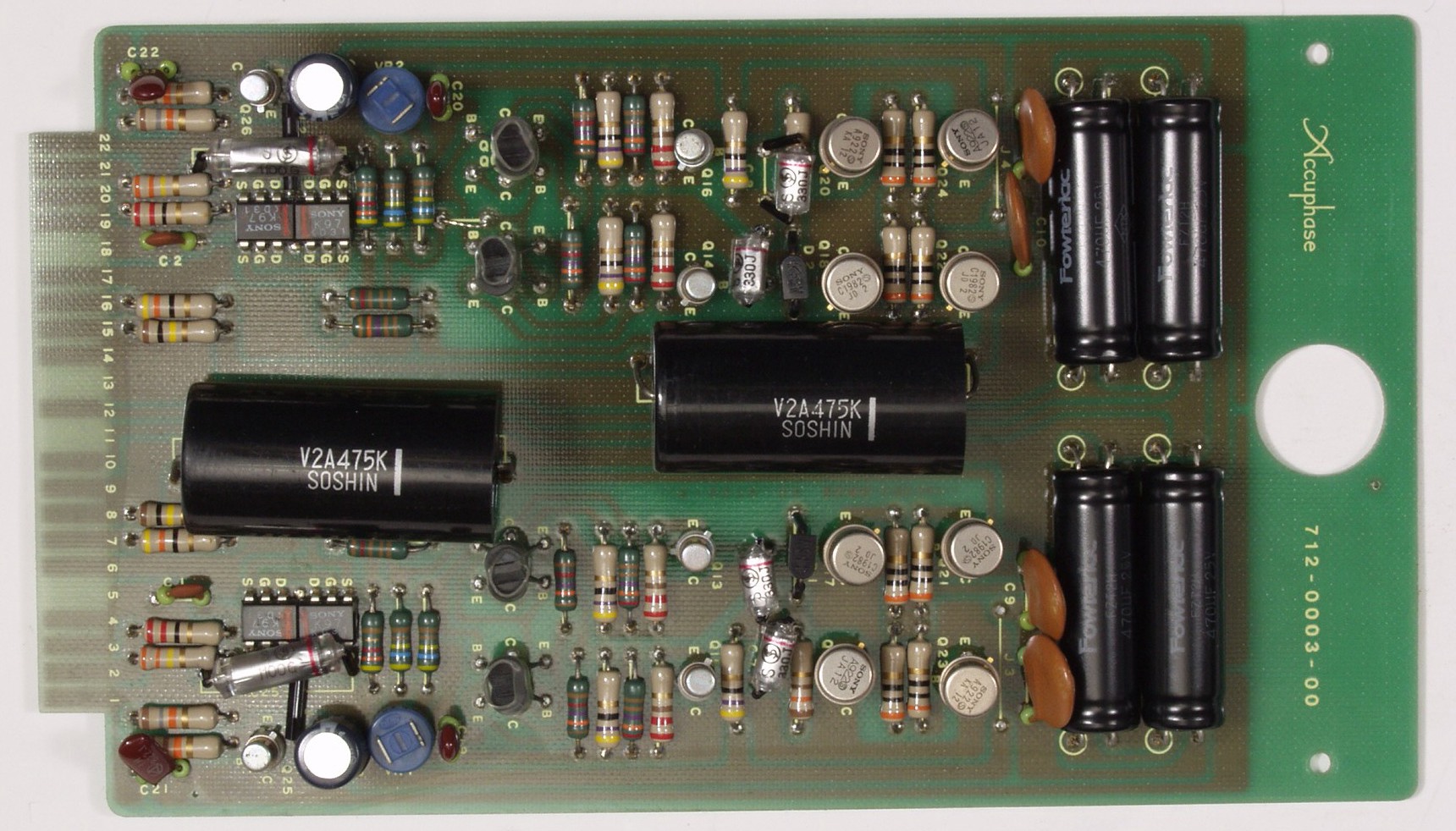

Ｃ４Ａ．　修理前　ＢｕｆｆｅｒＡＭＰ基板

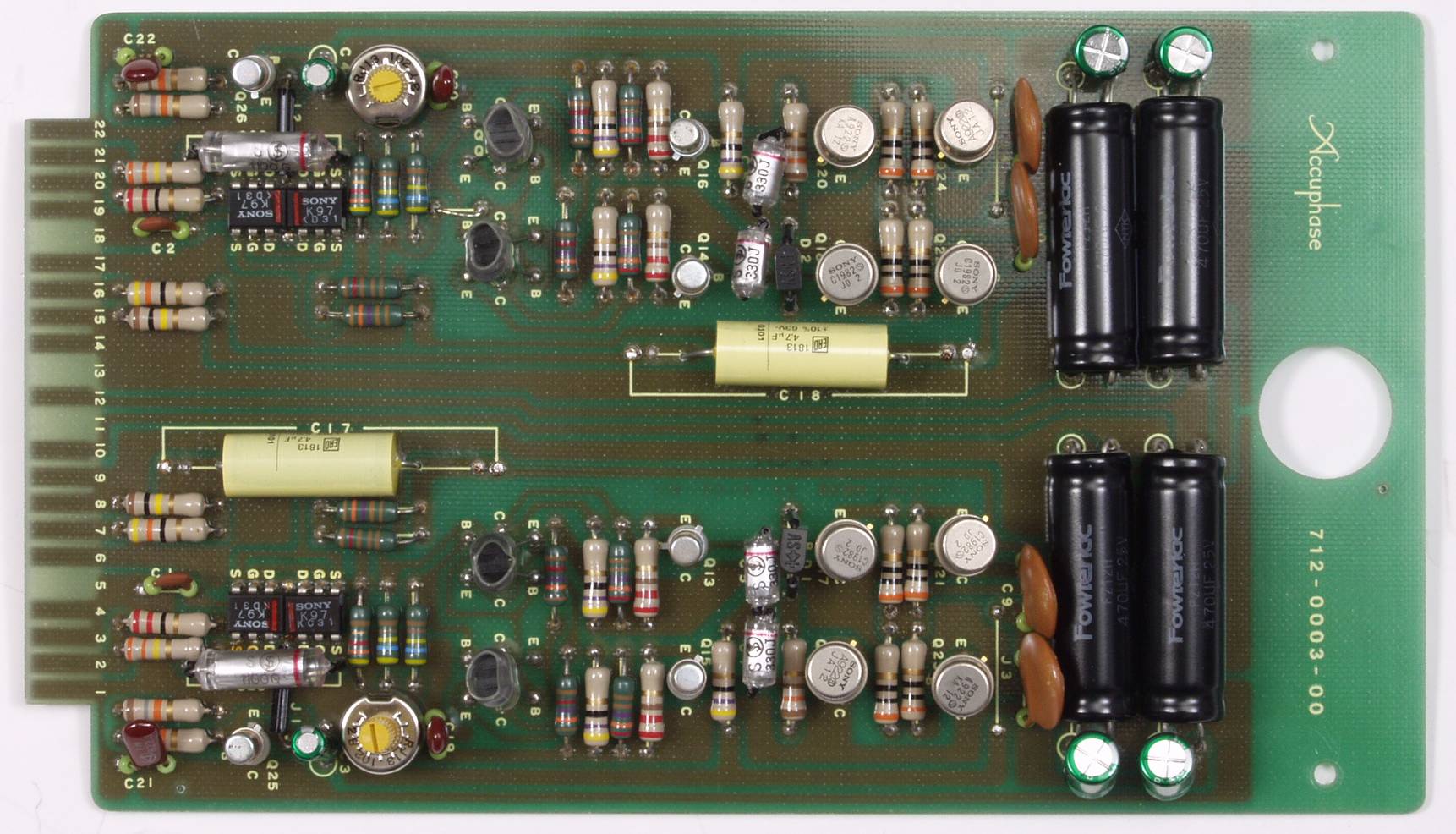

Ｃ４Ｂ．　修理後　ＢｕｆｆｅｒＡＭＰ基板　電解コンデンサー２個、半固定ＶＲ２個、フイルムコンデンサー２個交換
　　　　　　　　　　　　　　　　　　　　　　　電解コンデンサー４個追加　

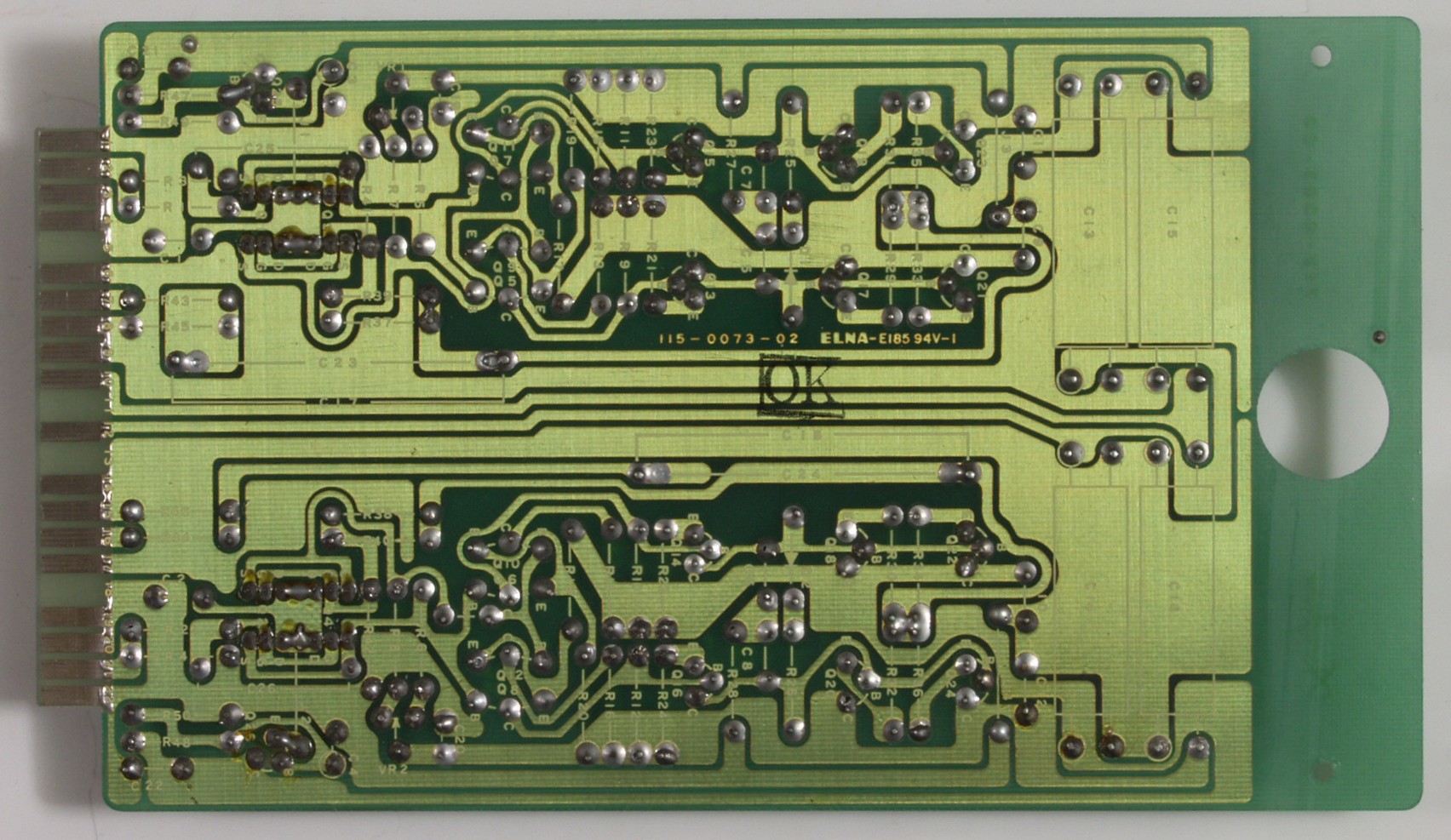

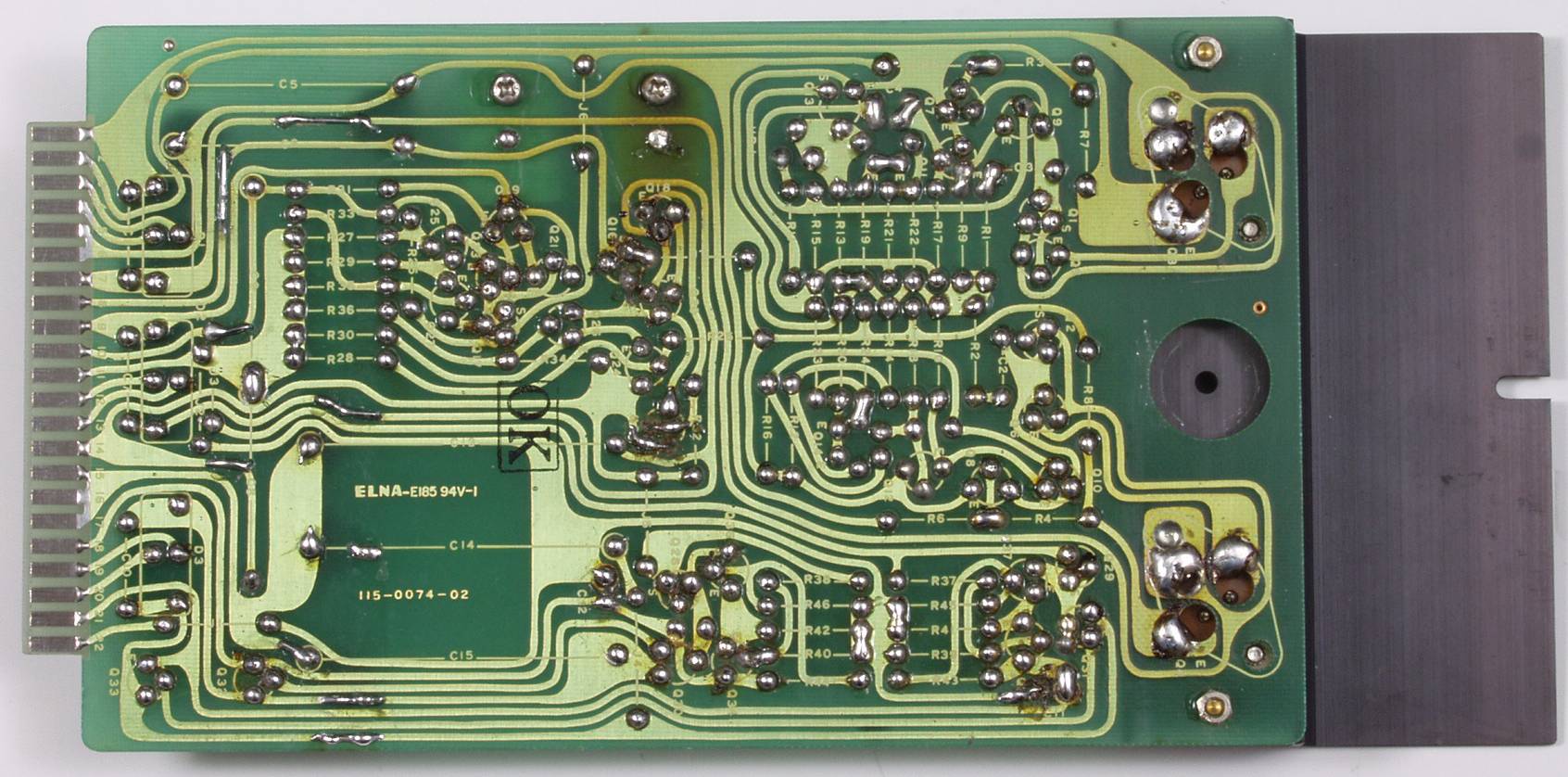

Ｃ４Ｃ．　修理前　　ＢｕｆｆｅｒＡＭＰ基板裏

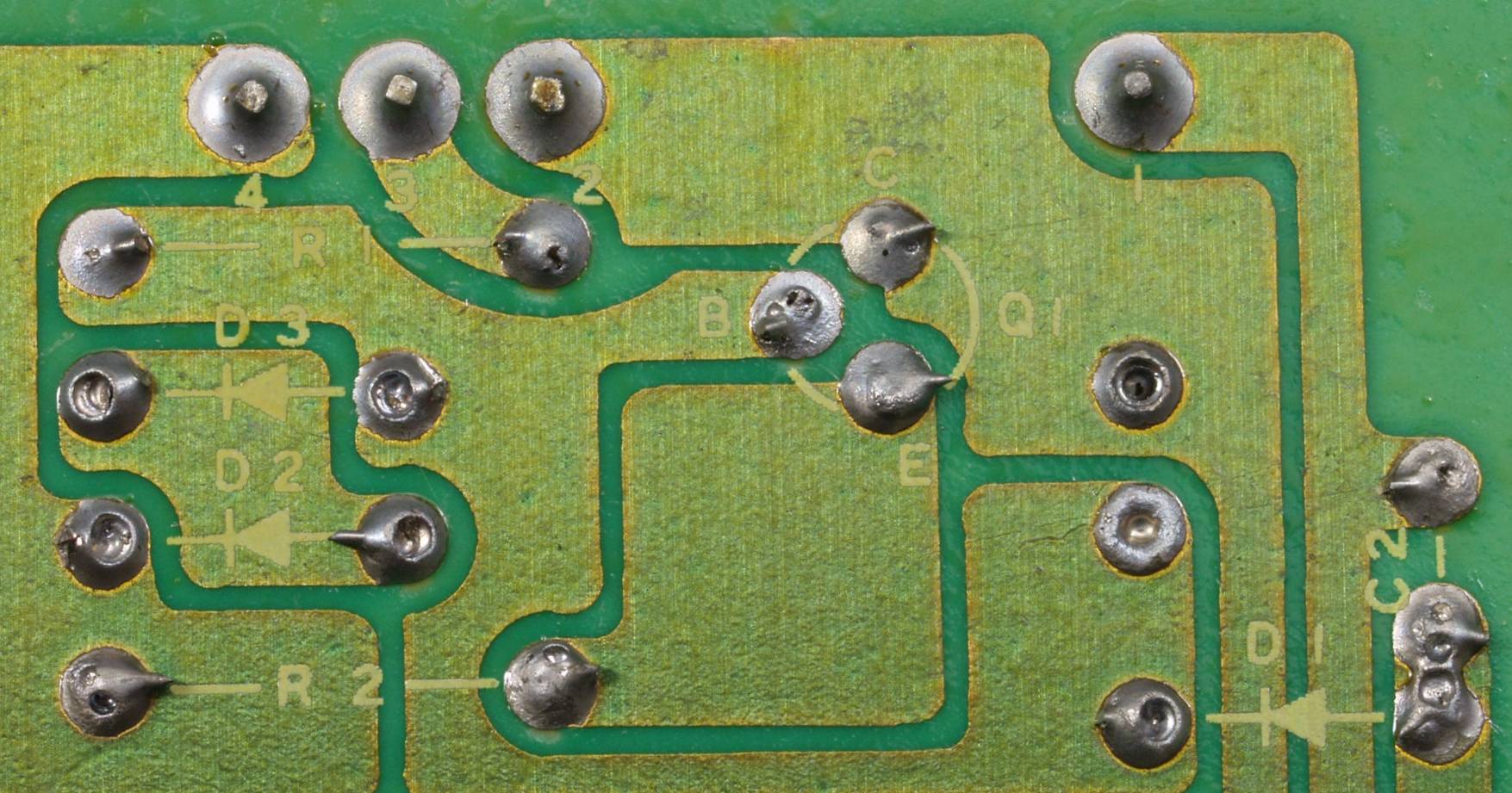

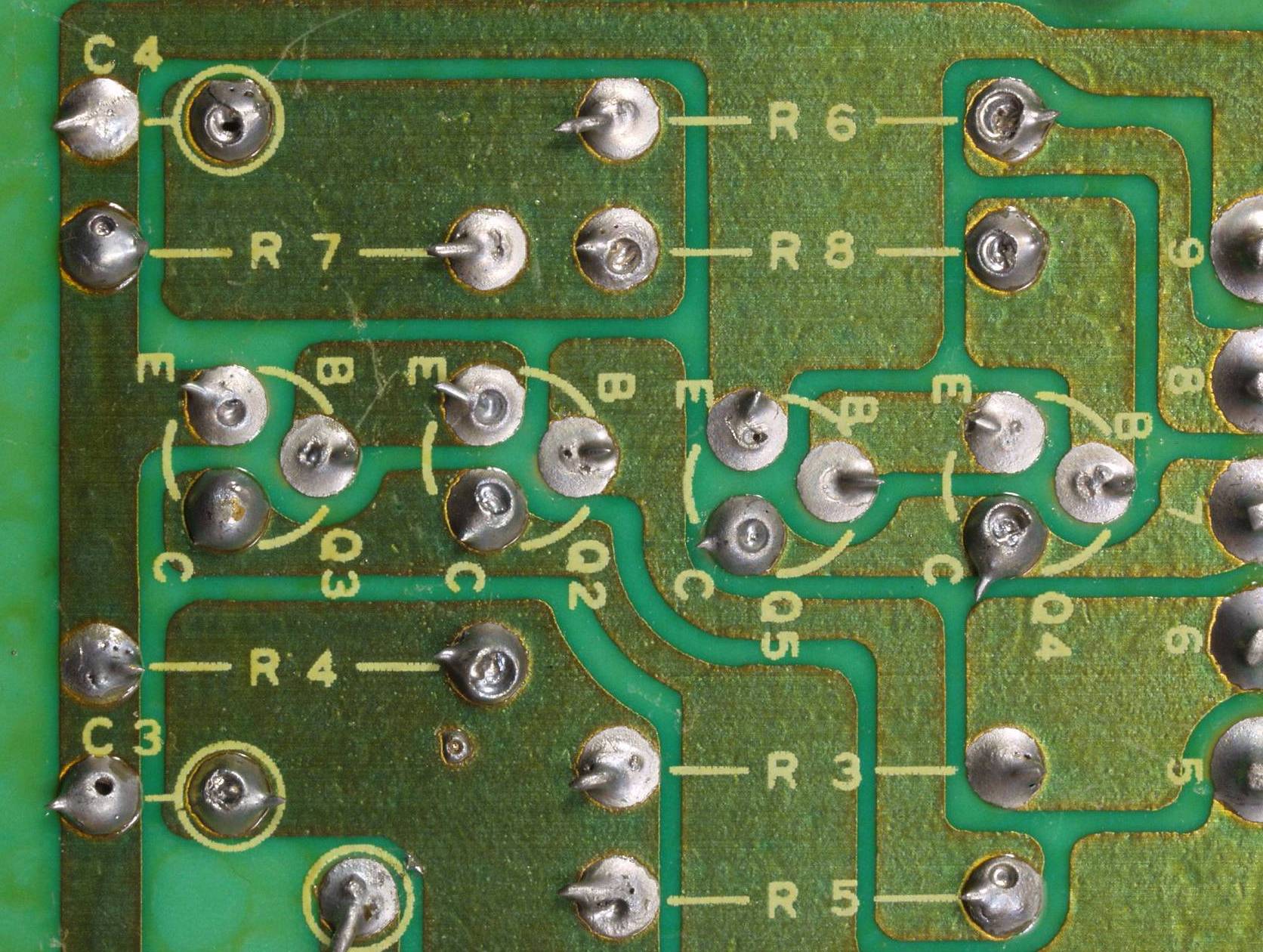

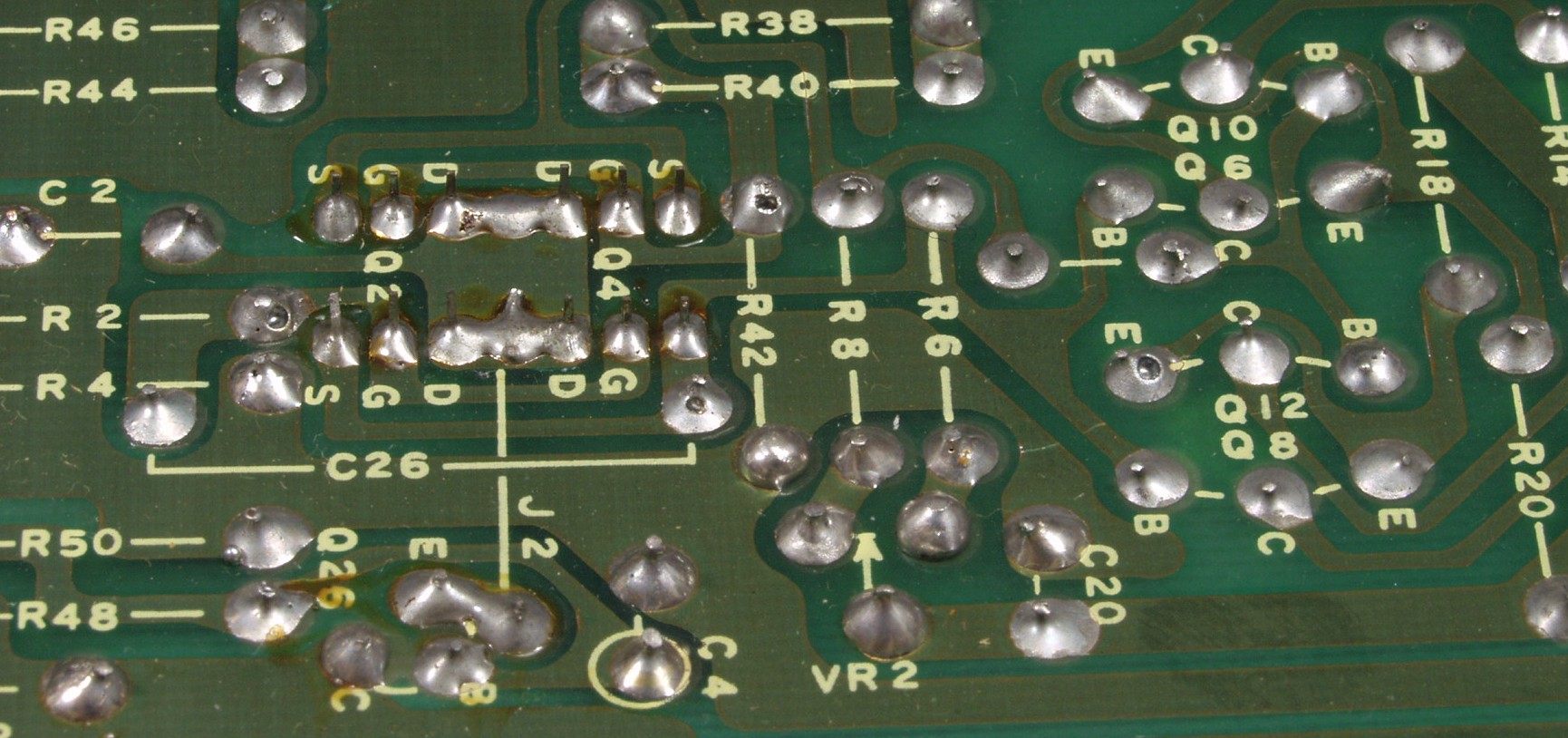

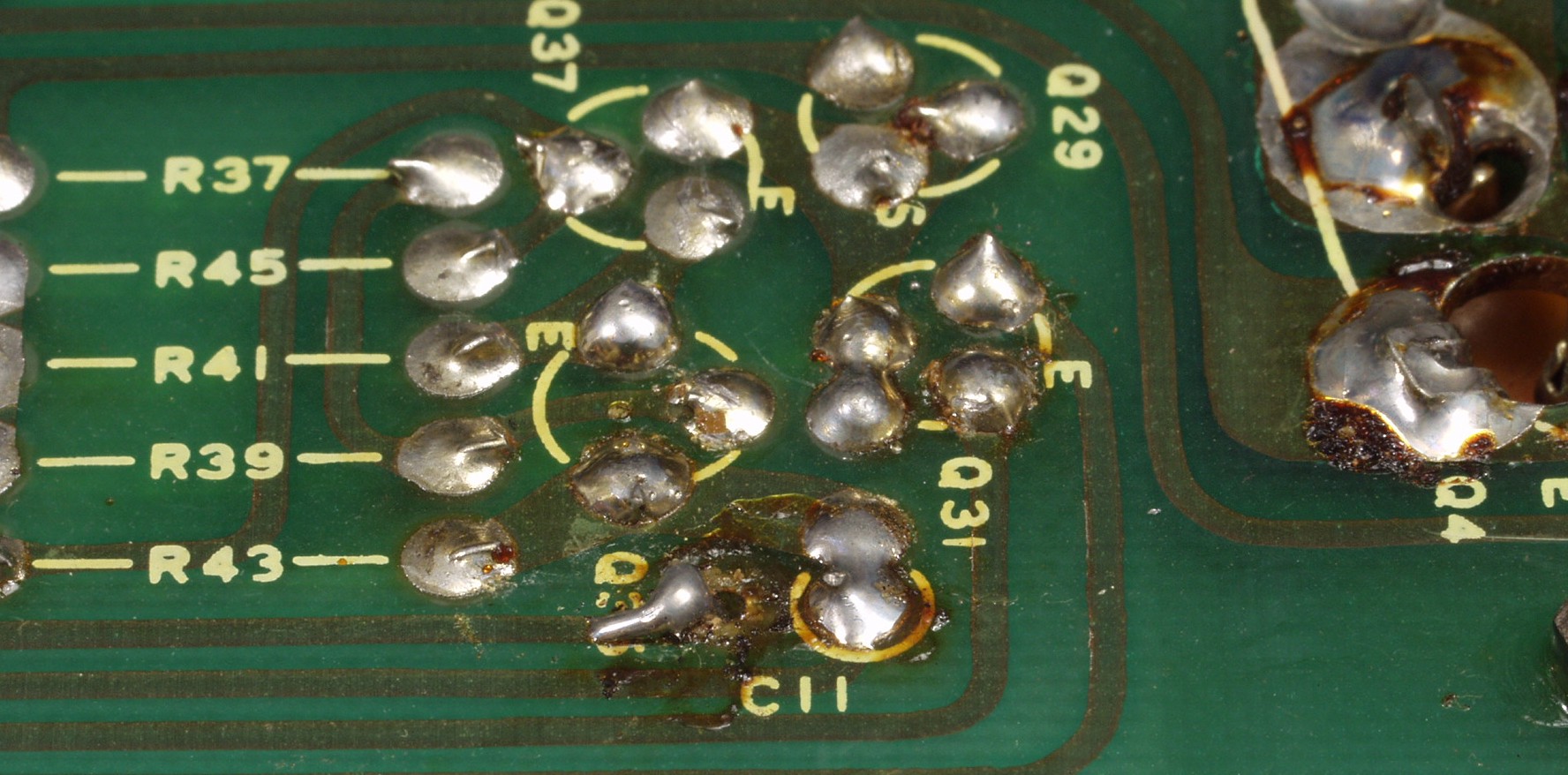

Ｃ４Ｃ１．　修理前　ＢｕｆｆｅｒＡＭＰ基板裏　半田どぶ付けの時間が短く、フラックス等の蒸気で半田に穴が空いている

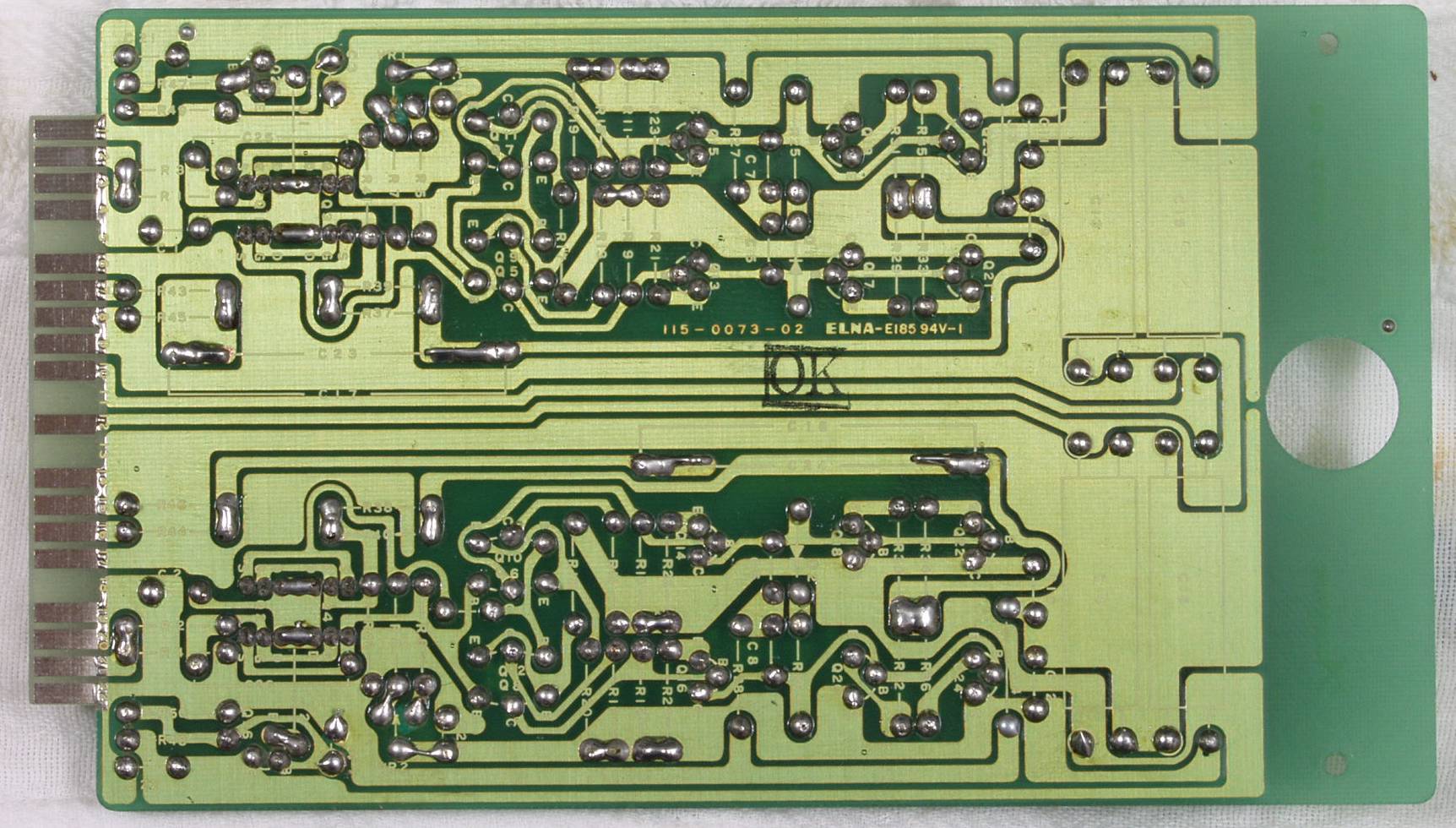

Ｃ４Ｄ．　修理（半田補正）後　ＢｕｆｆｅｒＡＭＰ基板裏　全ての半田をやり修す

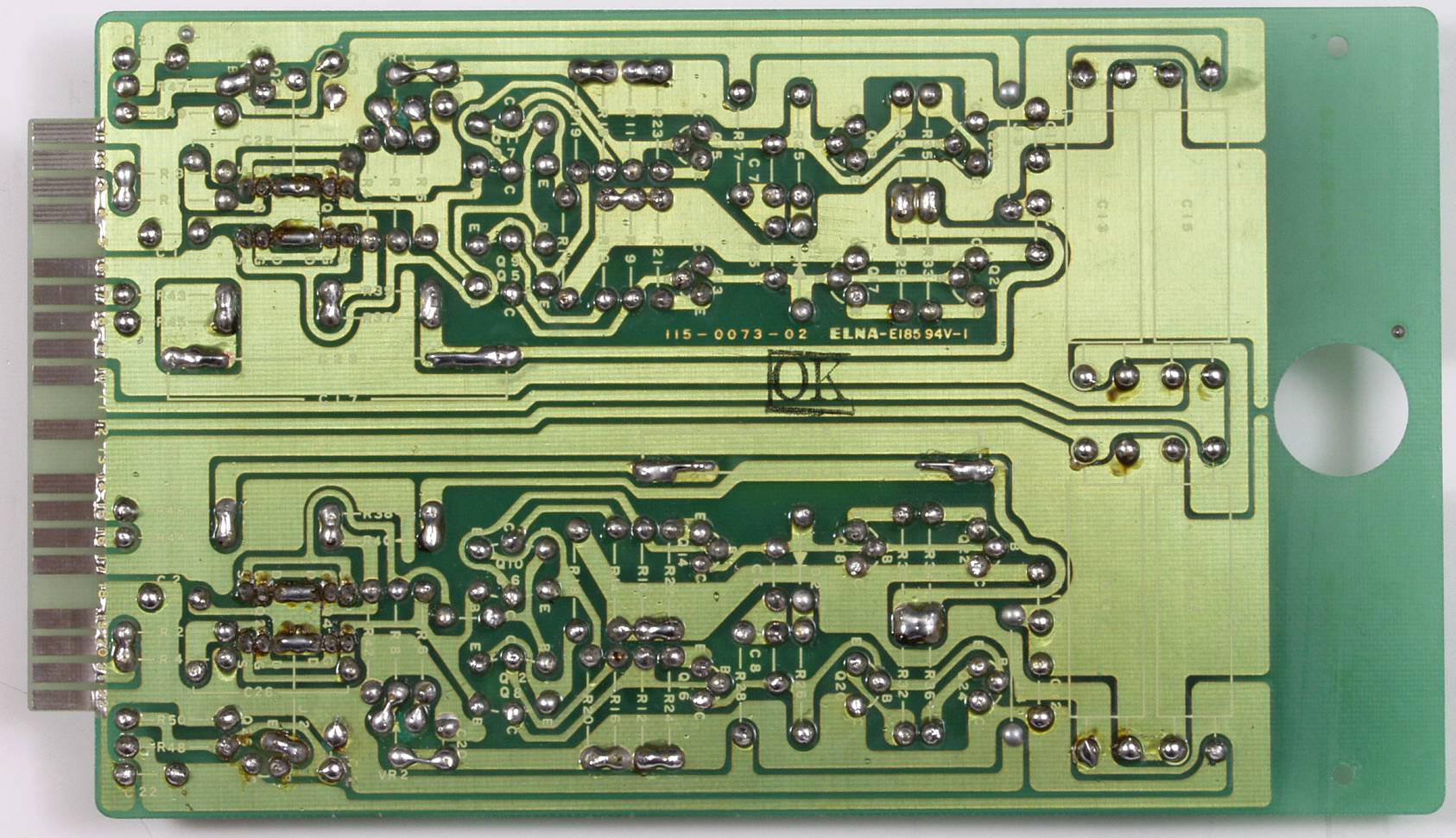

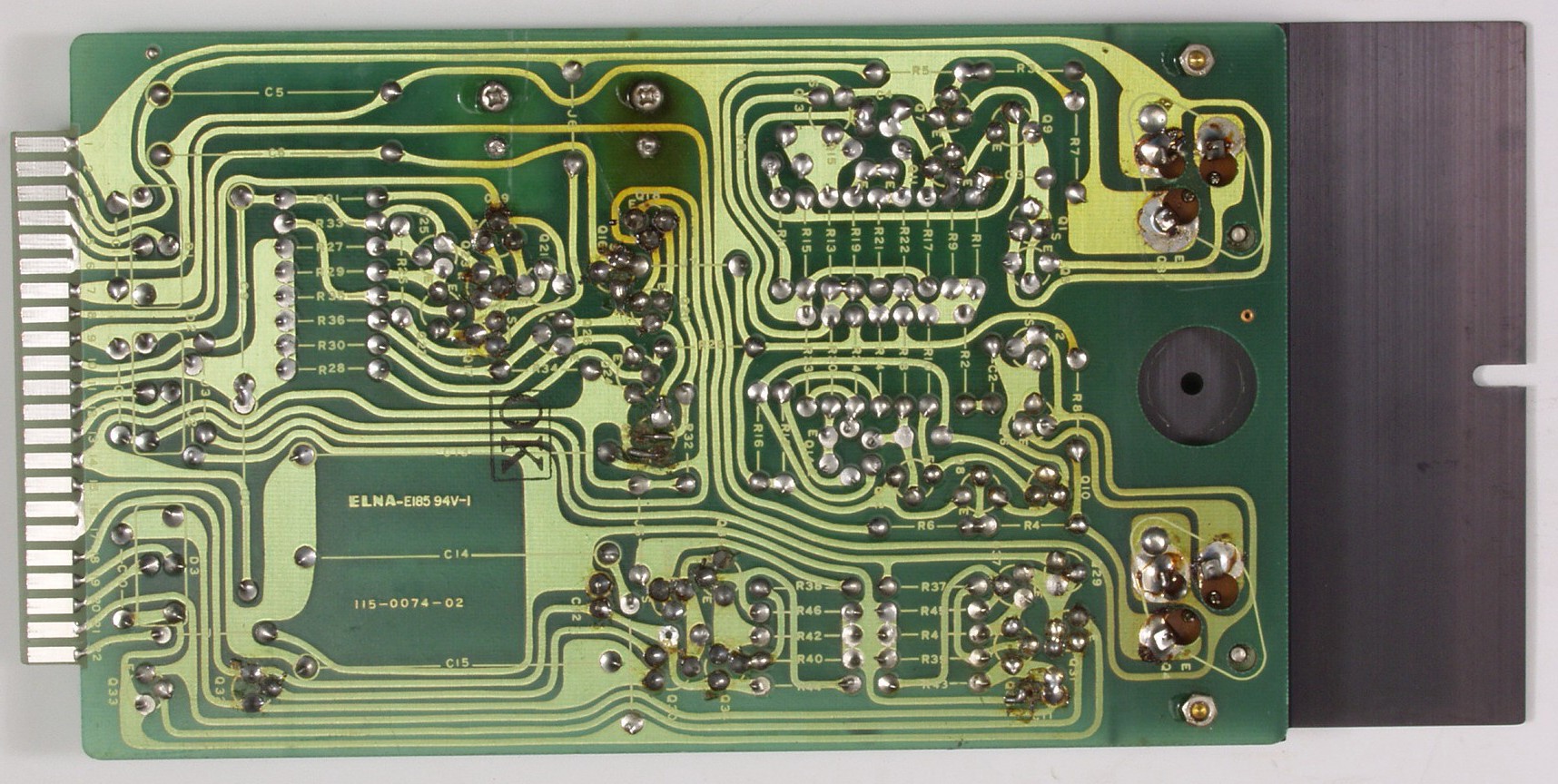

Ｃ４Ｅ．　完成ＢｕｆｆｅｒＡＭＰ裏　洗浄後

Ｃ５．　修理中　入出力切り替え基板を取り出すのに、左右側板及び同飾り金具４本を、取り外さないと取れない、出來の悪さ！

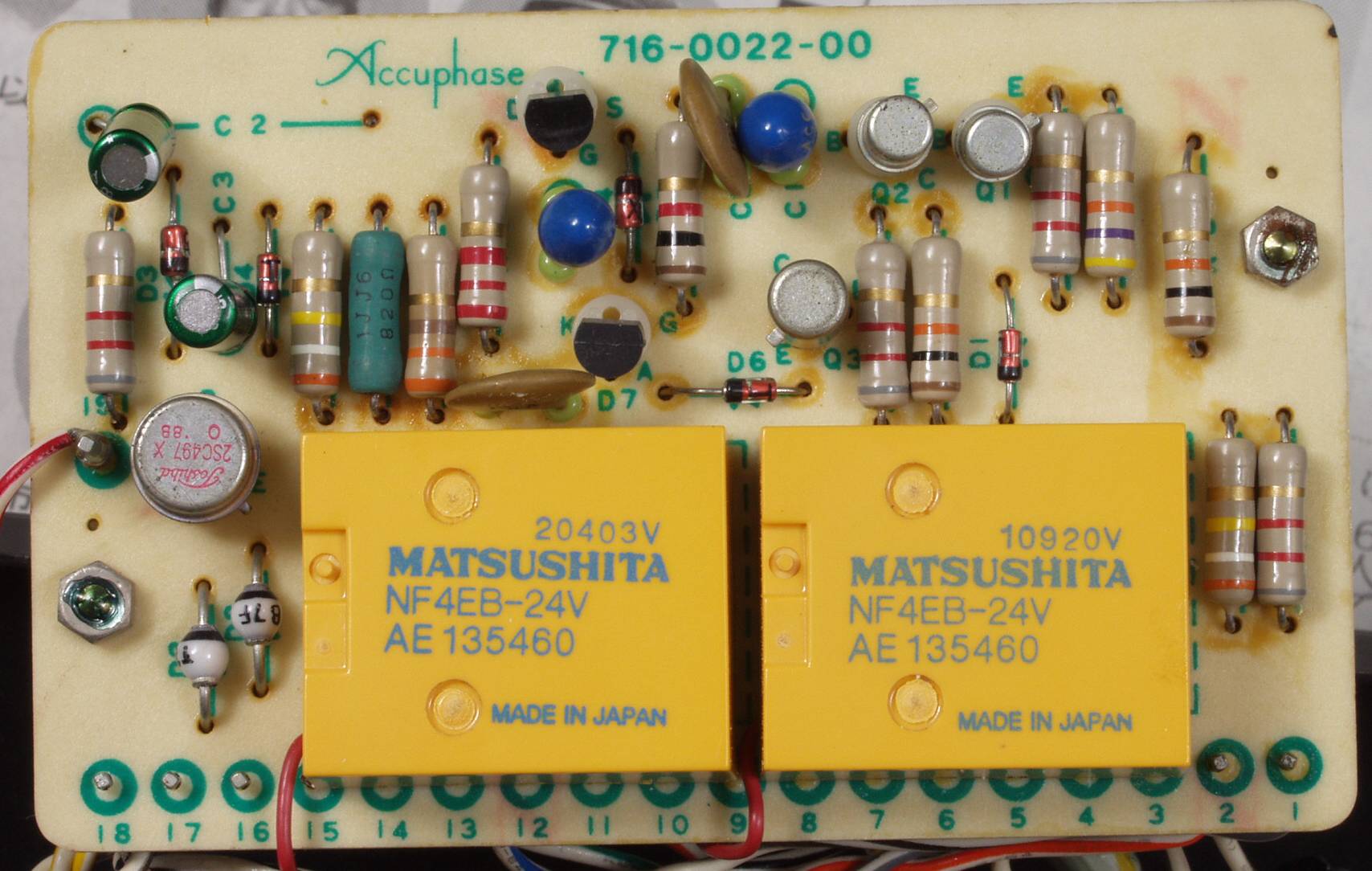

Ｃ５Ａ．　修理前　出力切り替え基板

Ｃ５Ｂ．　修理後　出力切り替え基板　電解コンデンサー２個、リレー２個交換

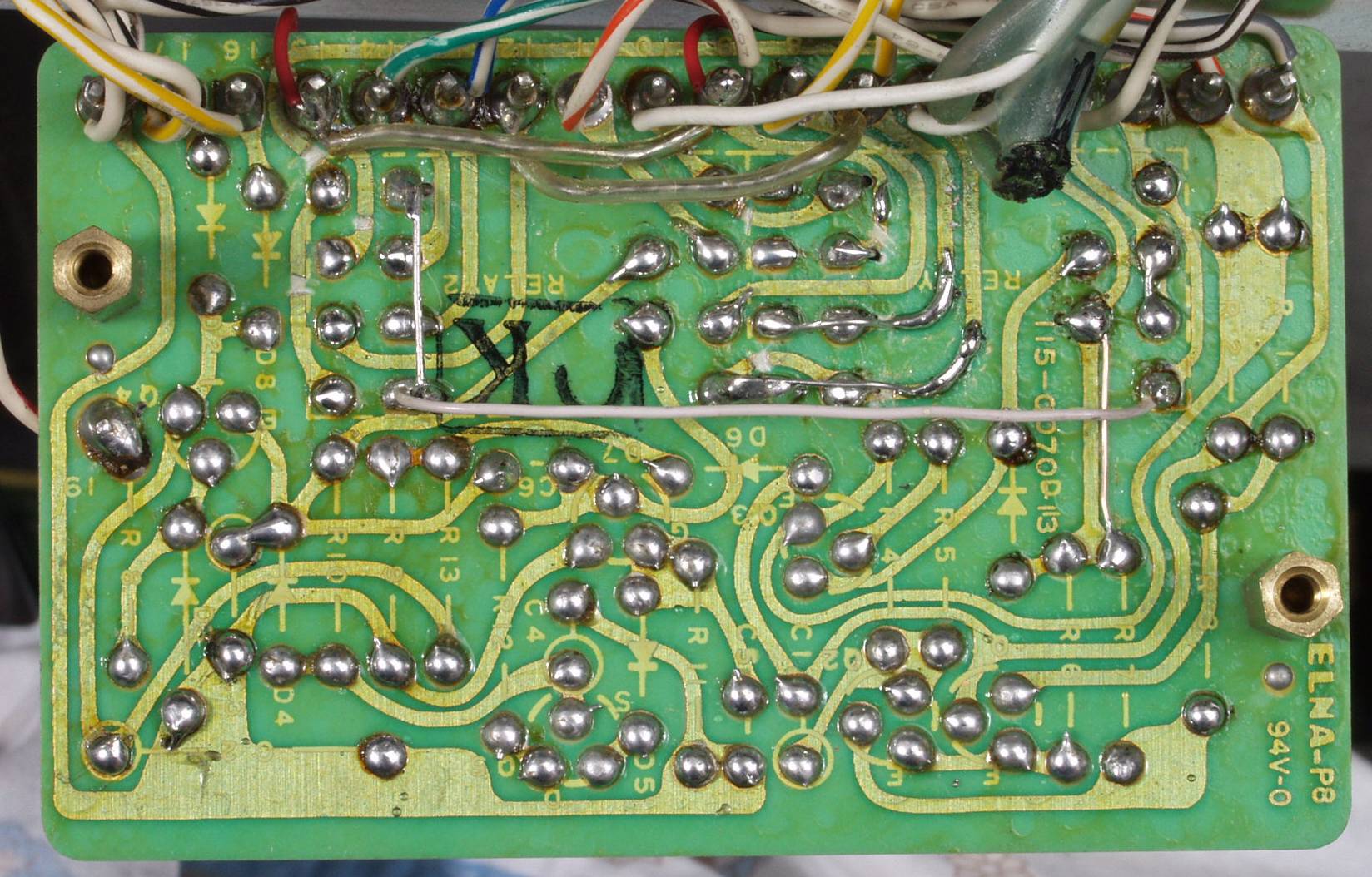

Ｃ５Ｃ．　修理前　　出力切り替え基板裏

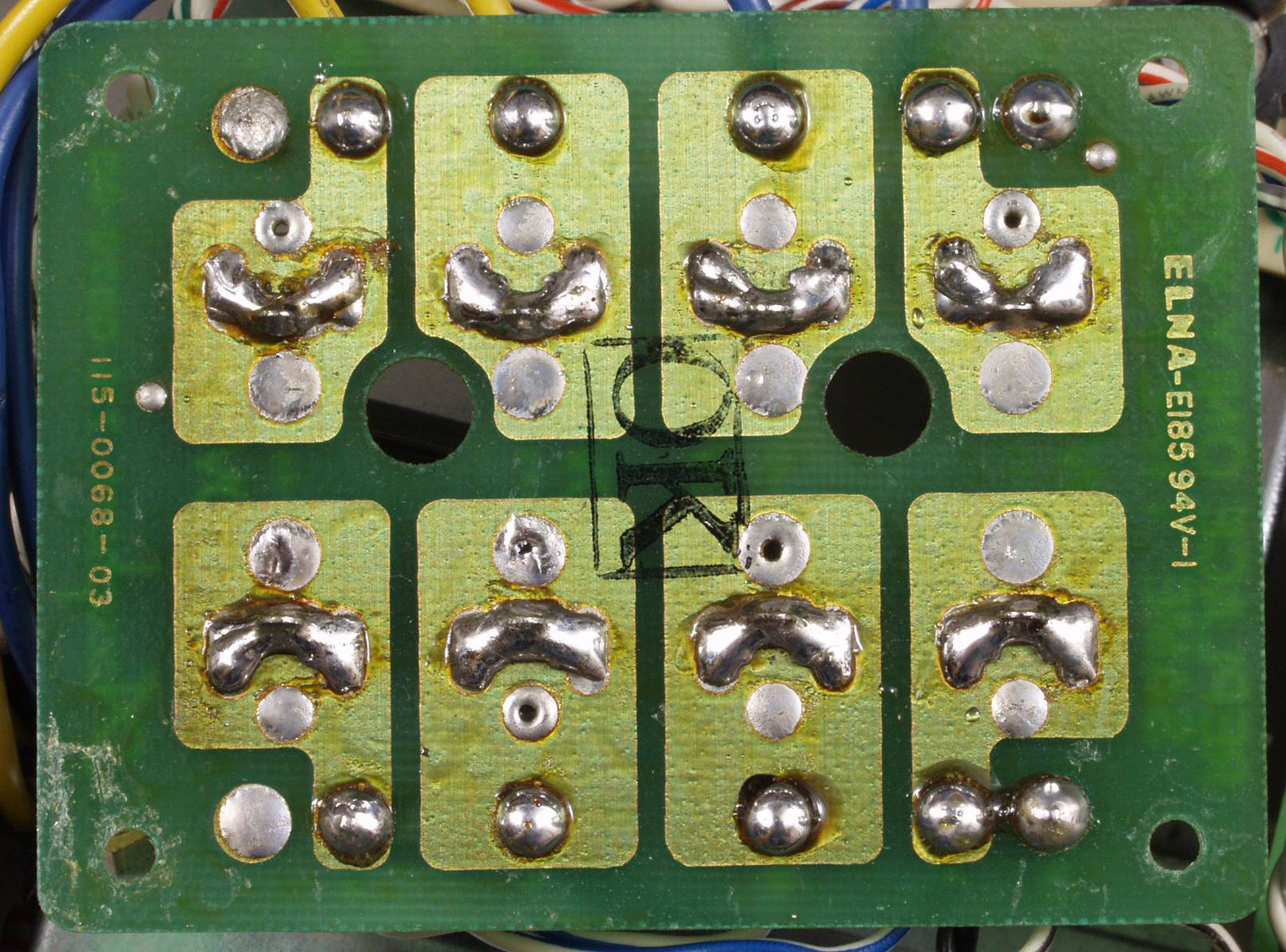

Ｃ５Ｄ．　修理（半田補正）後　　出力切り替え基板裏　全ての半田をやり修す

Ｃ５Ｅ．　完成出力切り替え基板裏　洗浄後

Ｃ６Ａ．　修理前　電源基板基板

Ｃ６Ｂ．　修理後　電源基板基板　電解コンデンサー交換

Ｃ６Ｃ．　修理前　　電源基板裏

Ｃ６Ｃ１．　修理前　　電源基板裏　半田どぶ付けの時間が短く、フラックス等の蒸気で半田に穴が空いている

C６Ｃ２．　修理前　　電源基板裏　半田どぶ付けの時間が短く、フラックス等の蒸気で半田に穴が空いている

Ｃ６Ｄ．　修理（半田補正）後　　電源基板裏　全ての半田をやり修す

Ｃ６Ｅ．　完成電源基板裏　洗浄後

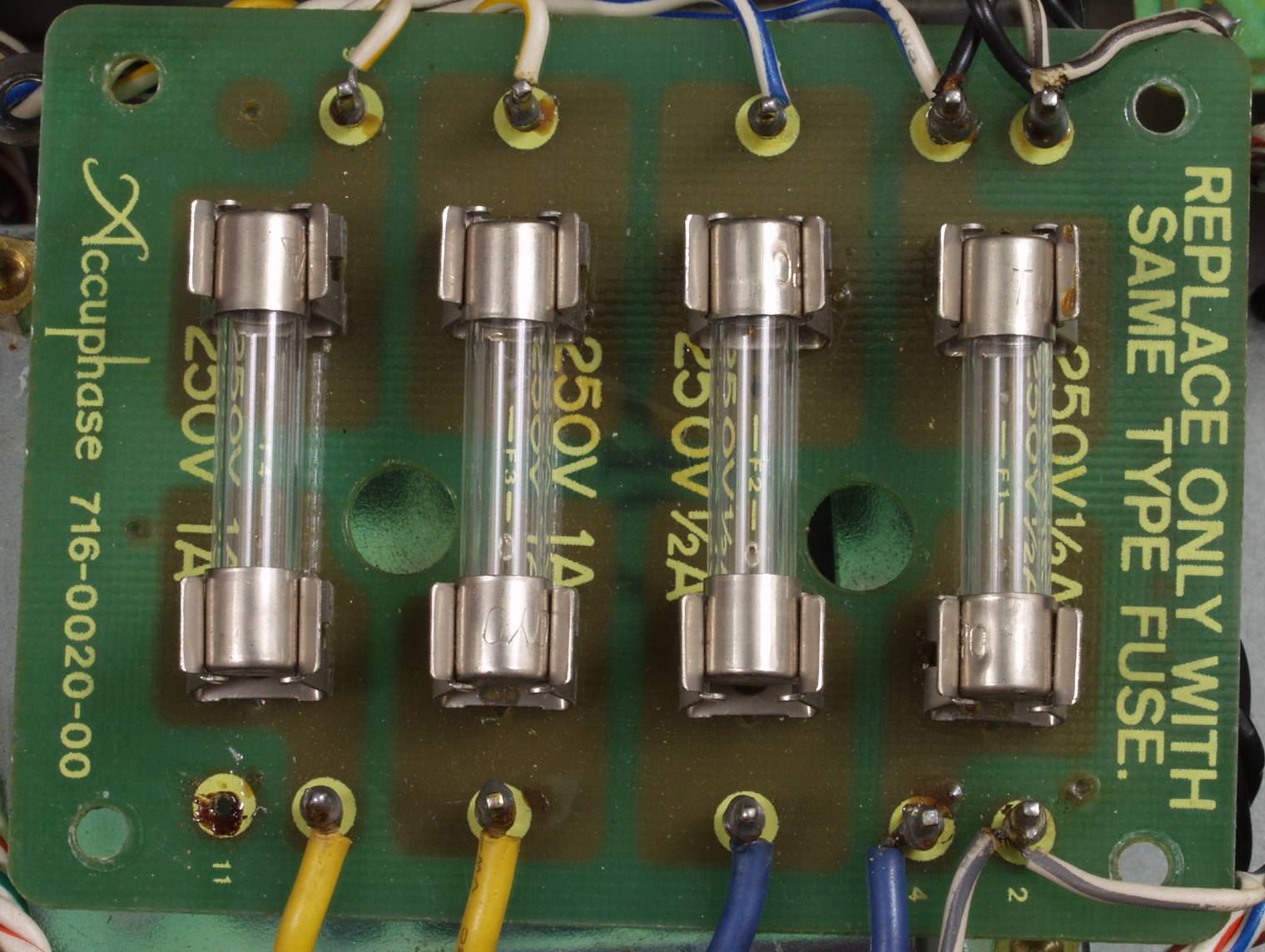

Ｃ７Ａ．　修理前　フューズ基板

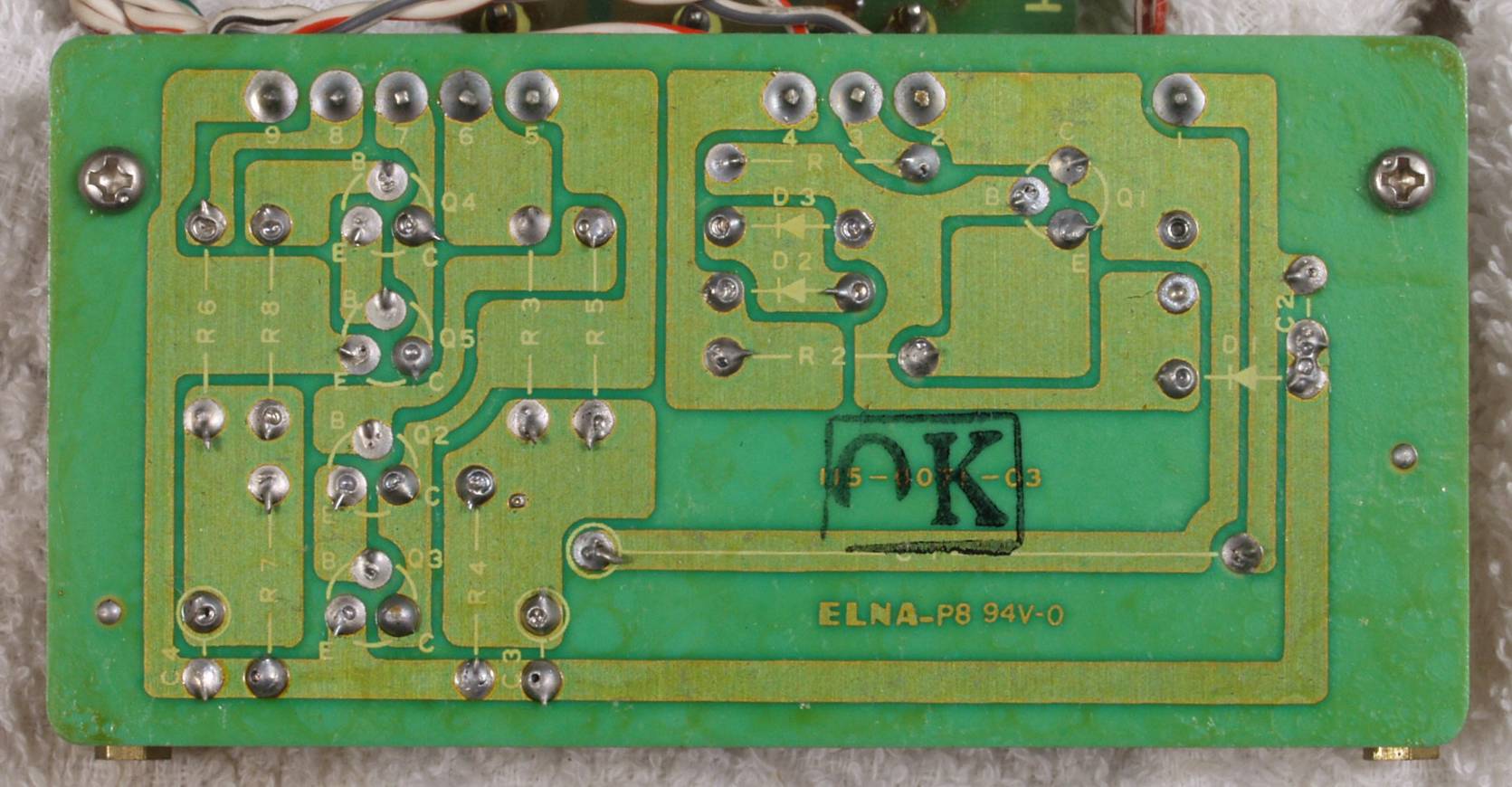

Ｃ７Ｃ．　修理前　　フューズ基板裏

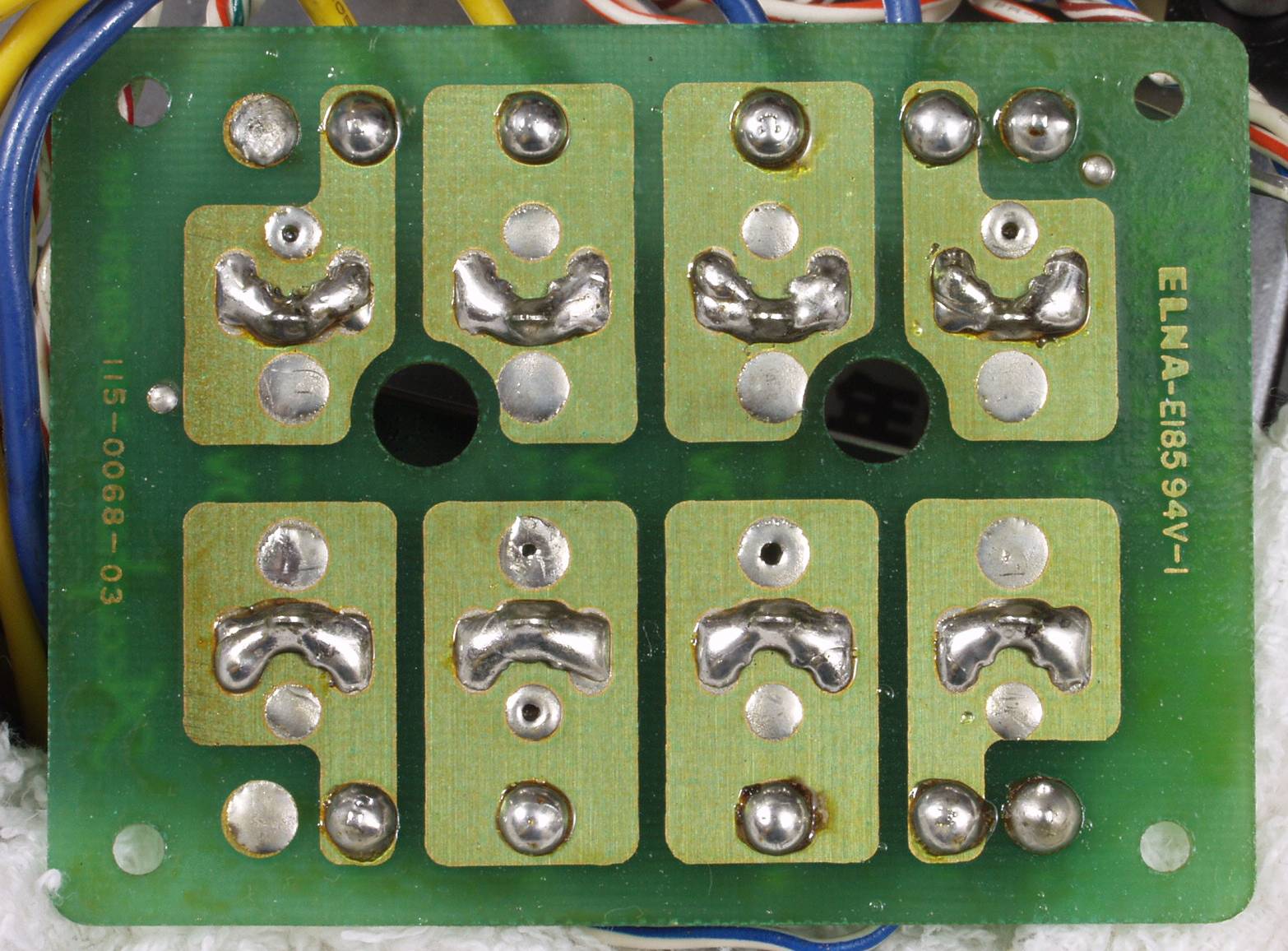

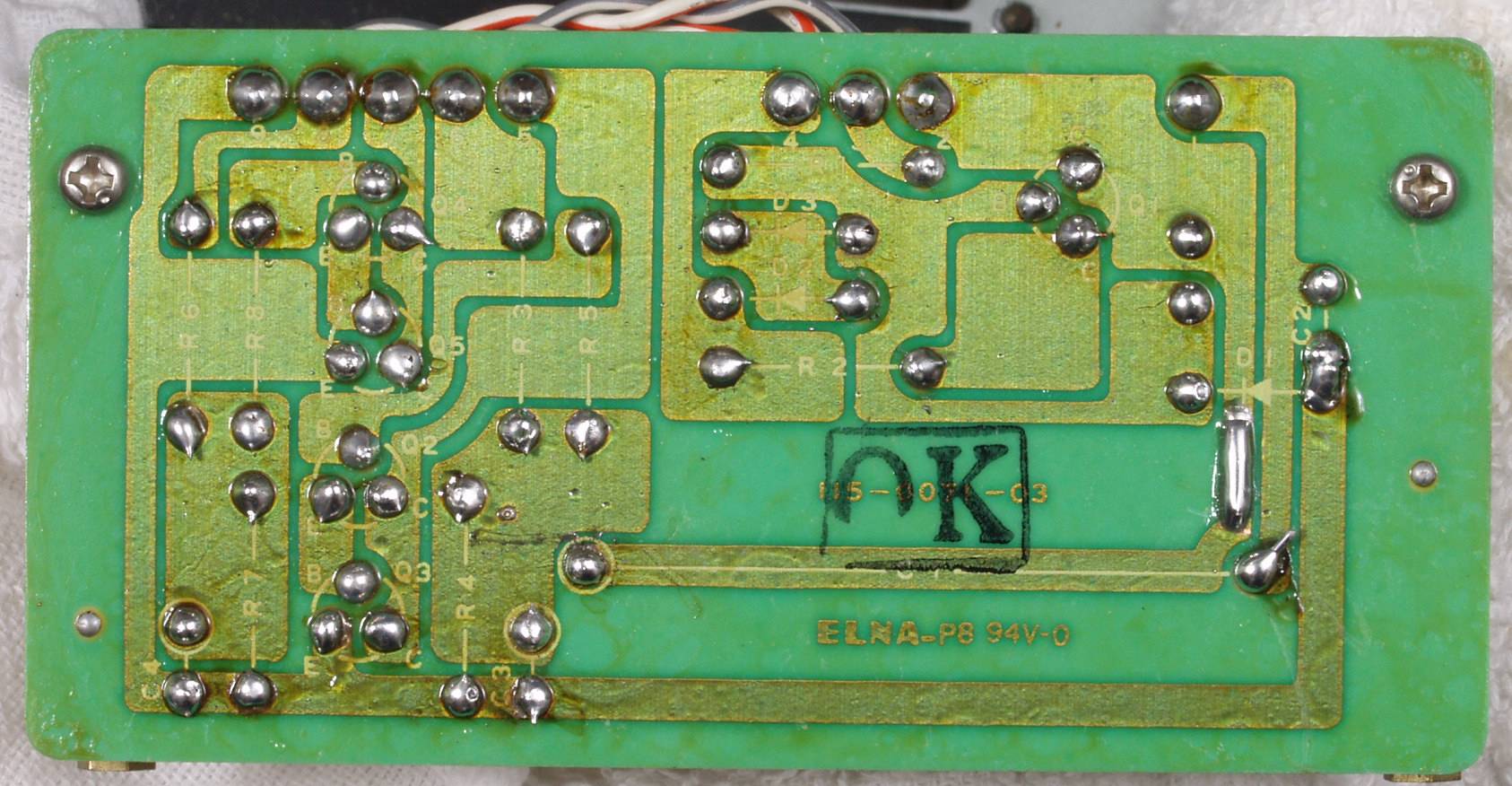

Ｃ７Ｄ．　修理（半田補正）後　　フューズ基板裏　全ての半田をやり修す

Ｃ７Ｅ．　完成フューズ基板裏　洗浄後

Ｃ８Ａ．　修理前　　入力抵抗切り替えＳＷ基板裏

　　　　　　　　　　　　写真紛失

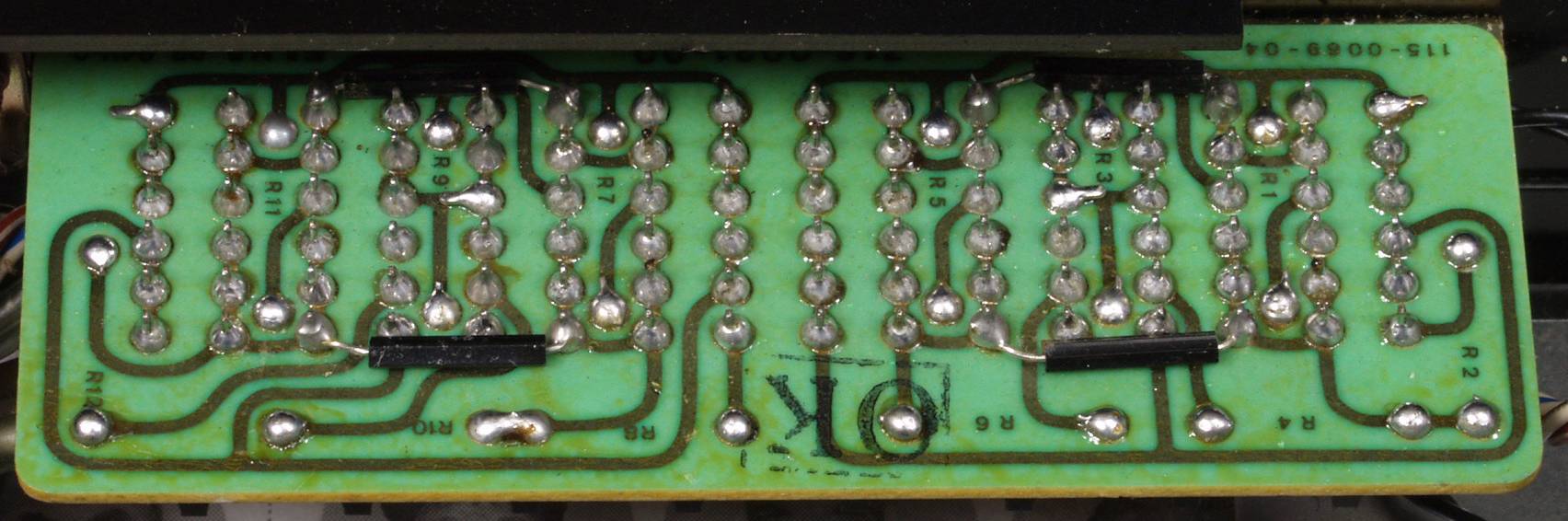

Ｃ８Ｂ．　修理（半田補正）後　　入力抵抗切り替えＳＷ基板裏　全ての半田をやり修す

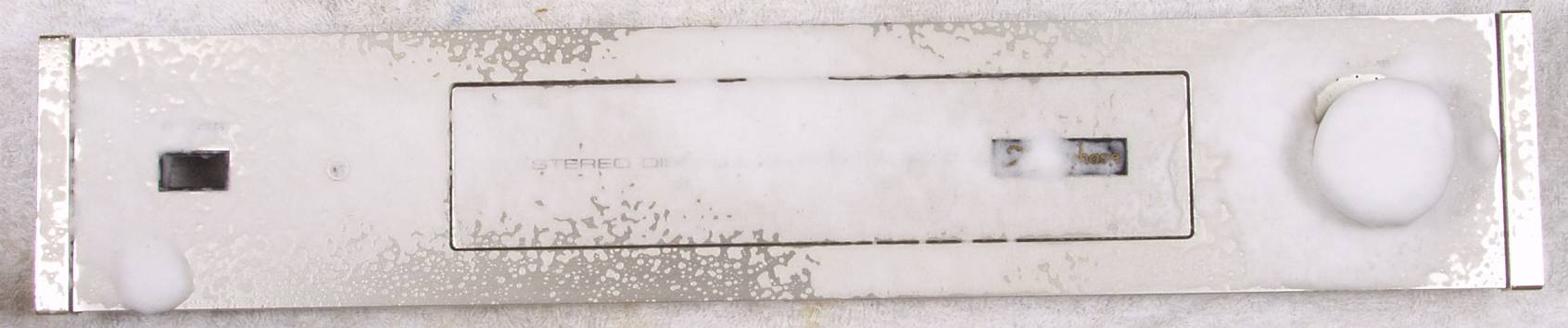

Ｃ９．　パネル清掃

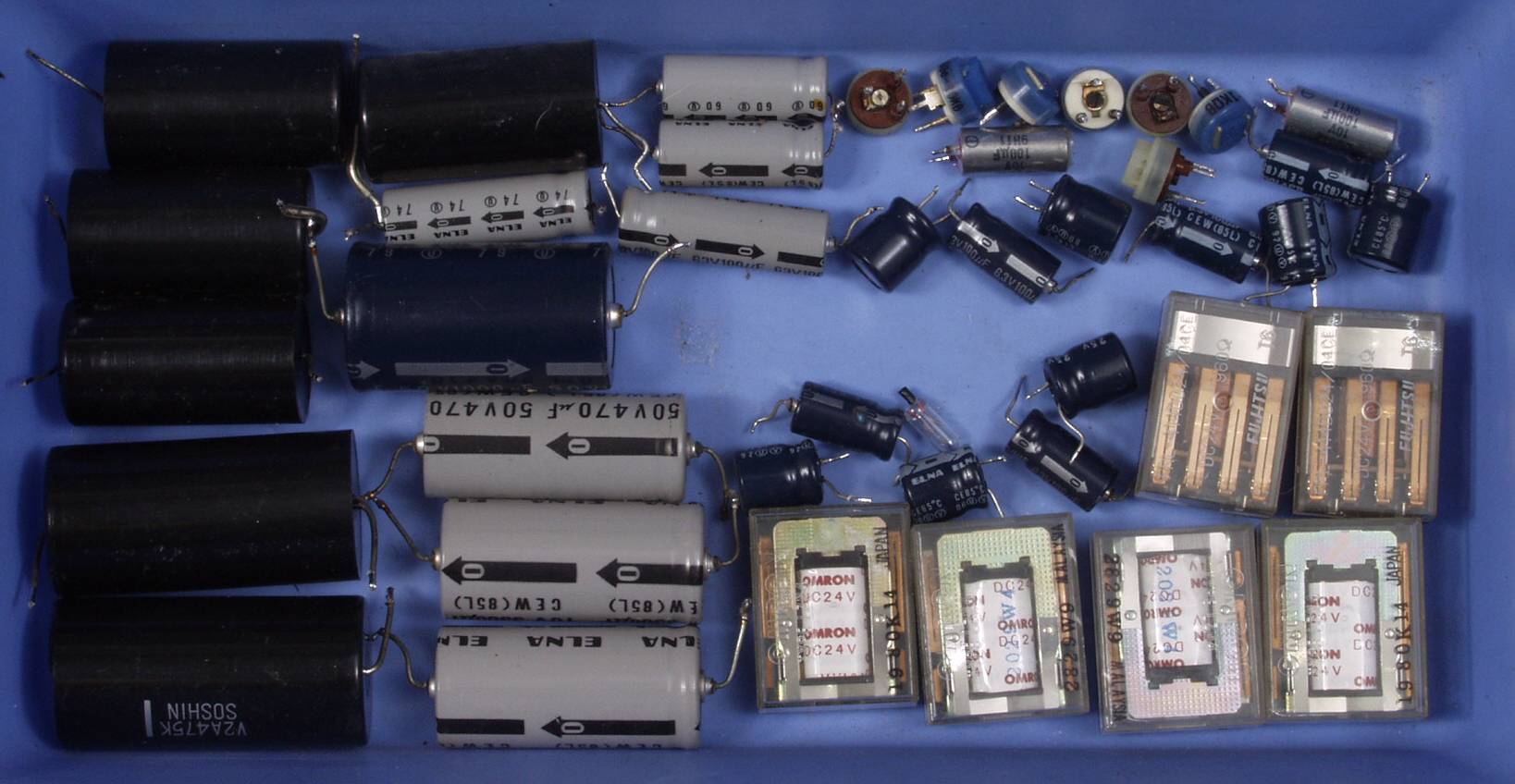

ＣＡ．　交換部品

ＣＢＡ．　修理前　上から

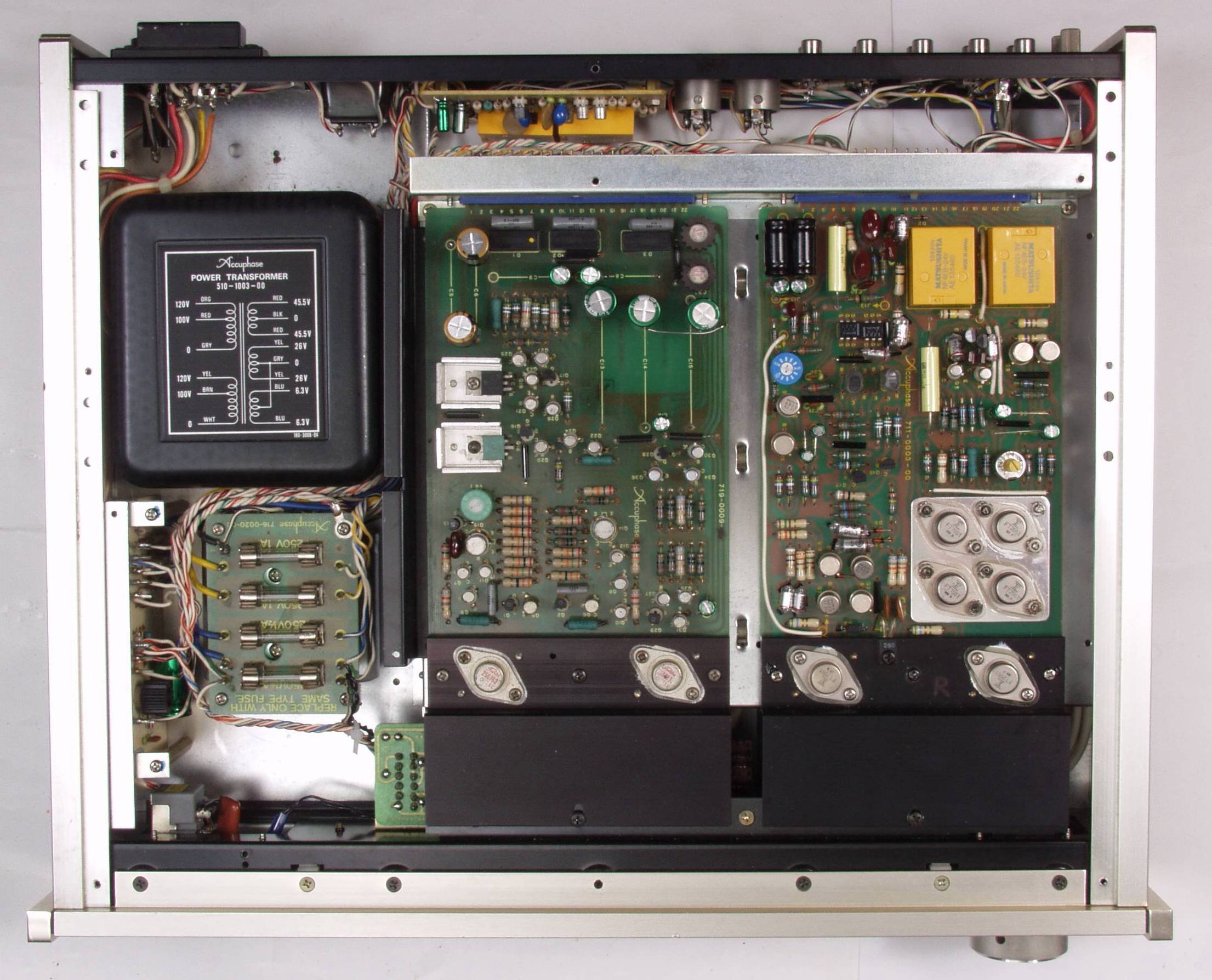

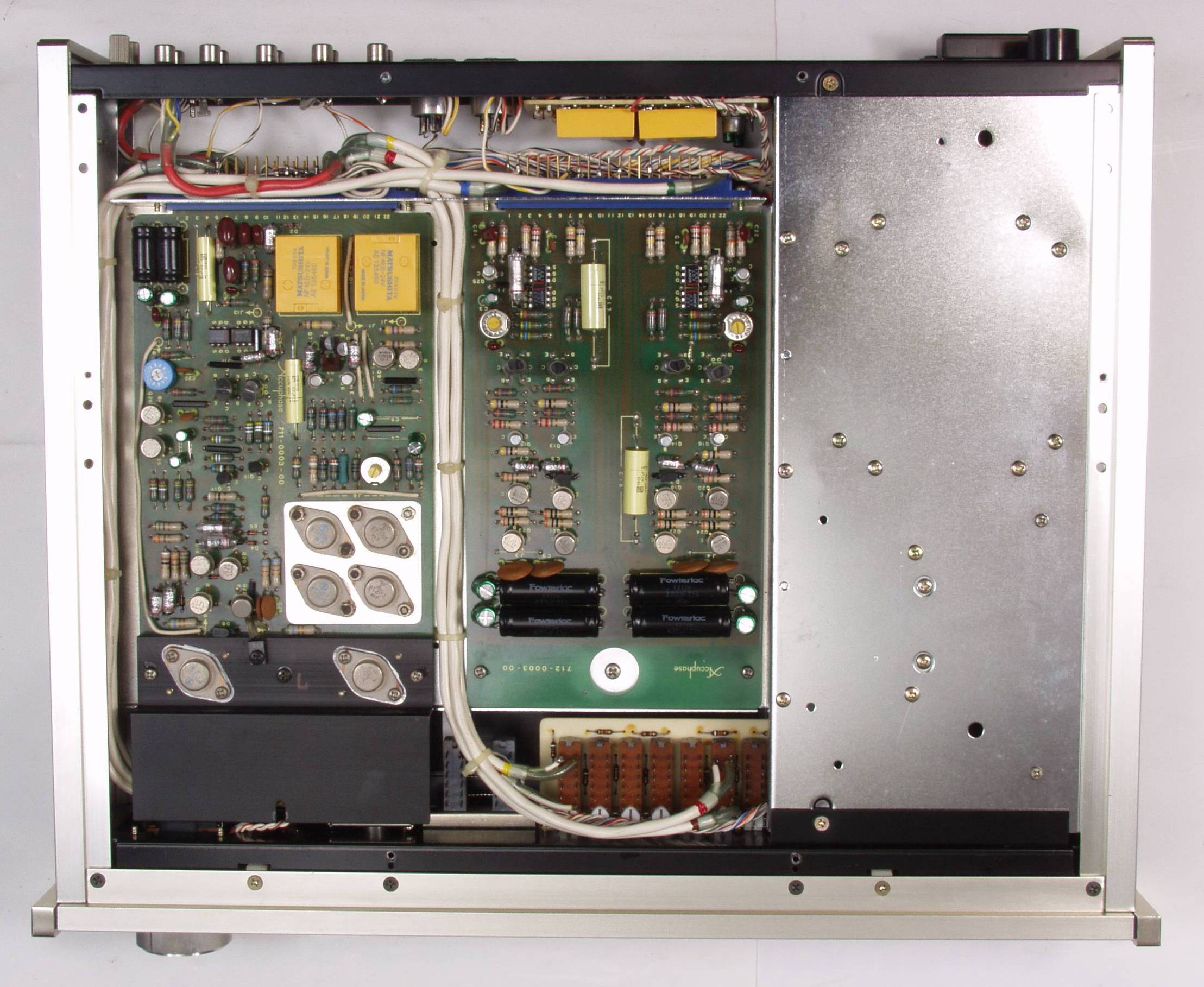

ＣＢＢ．　修理後　上から

ＣＢＣ．　修理前　下から

ＣＢＤ．　修理後　下から

Ｅ．　調整・測定

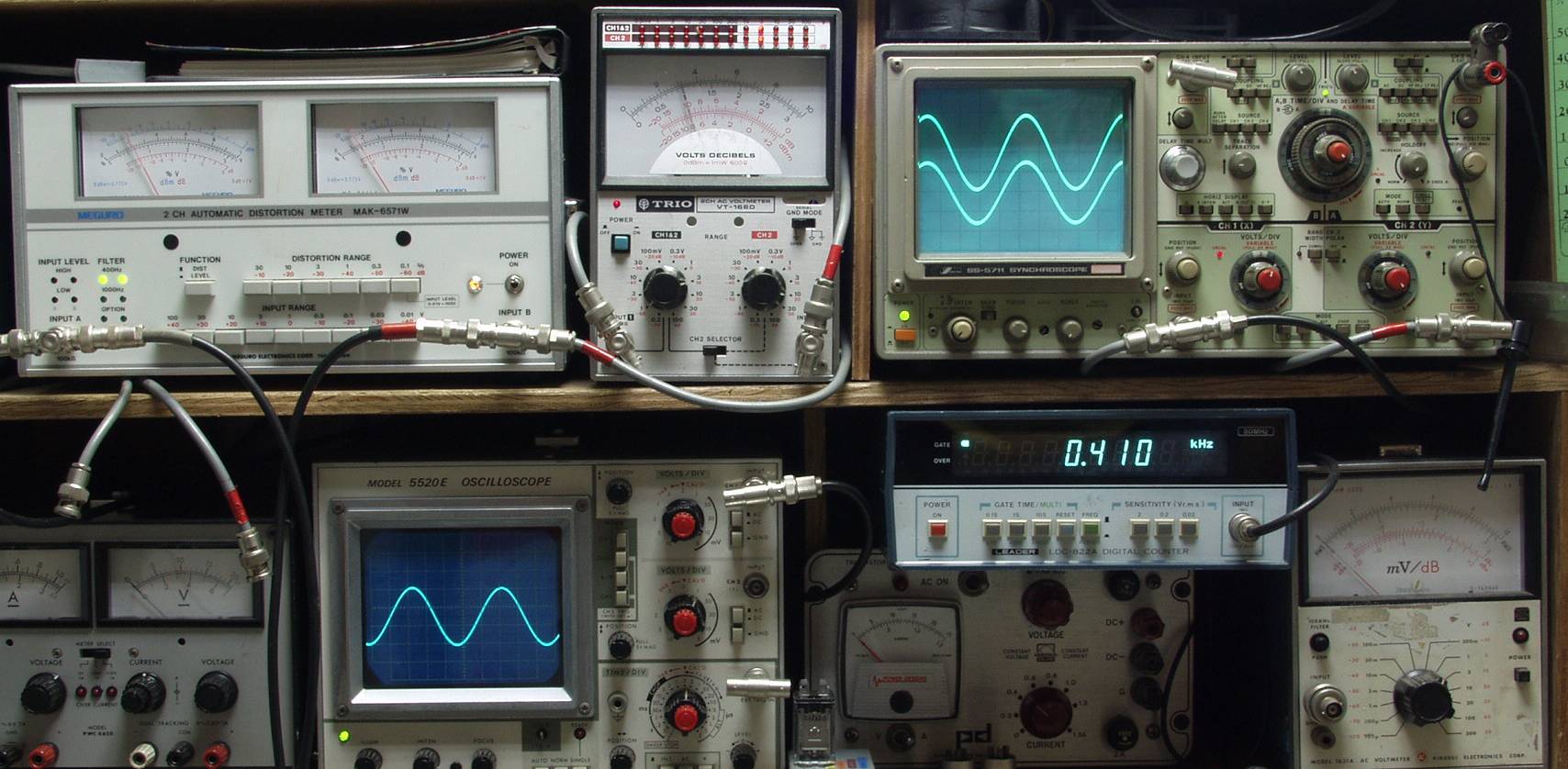

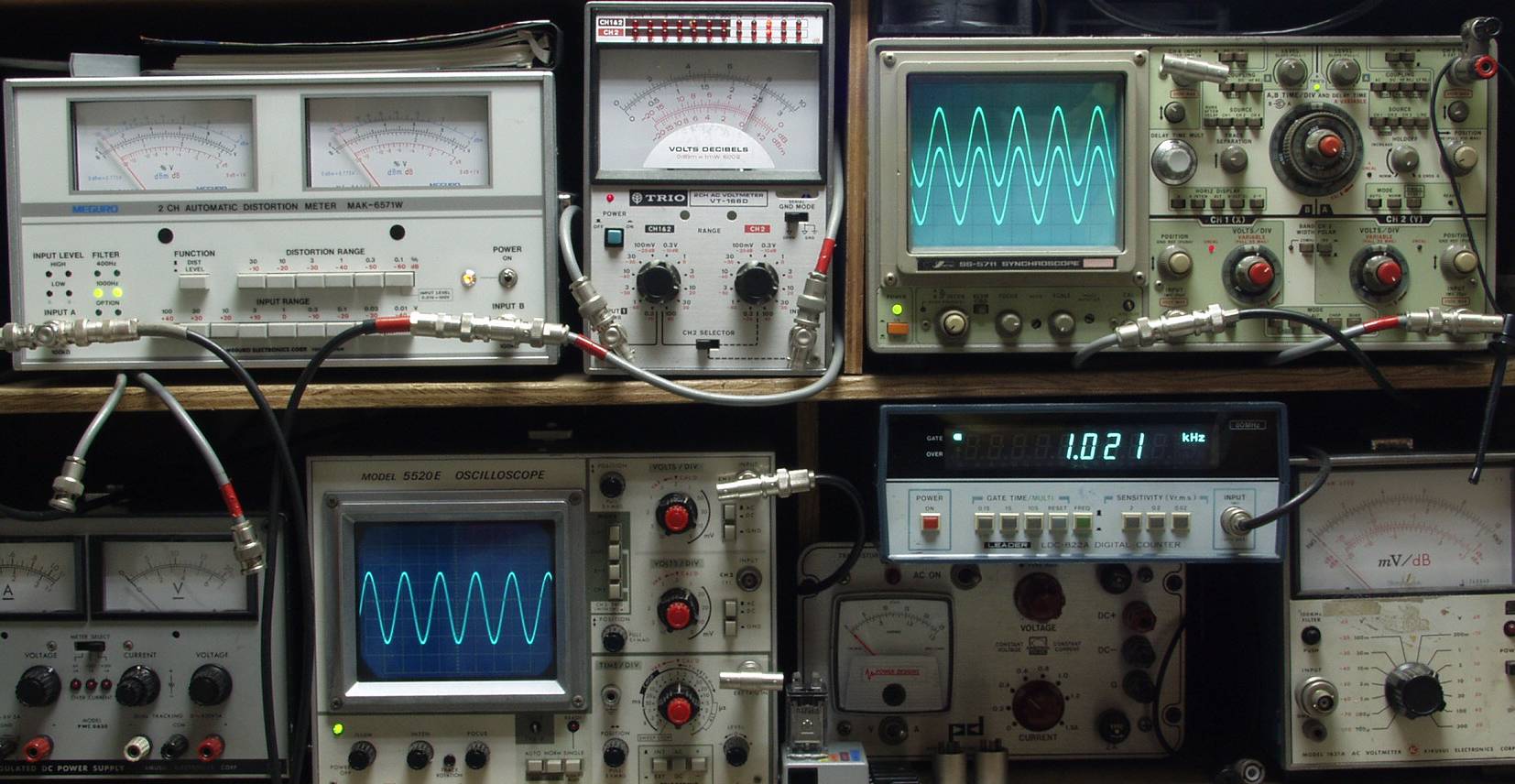

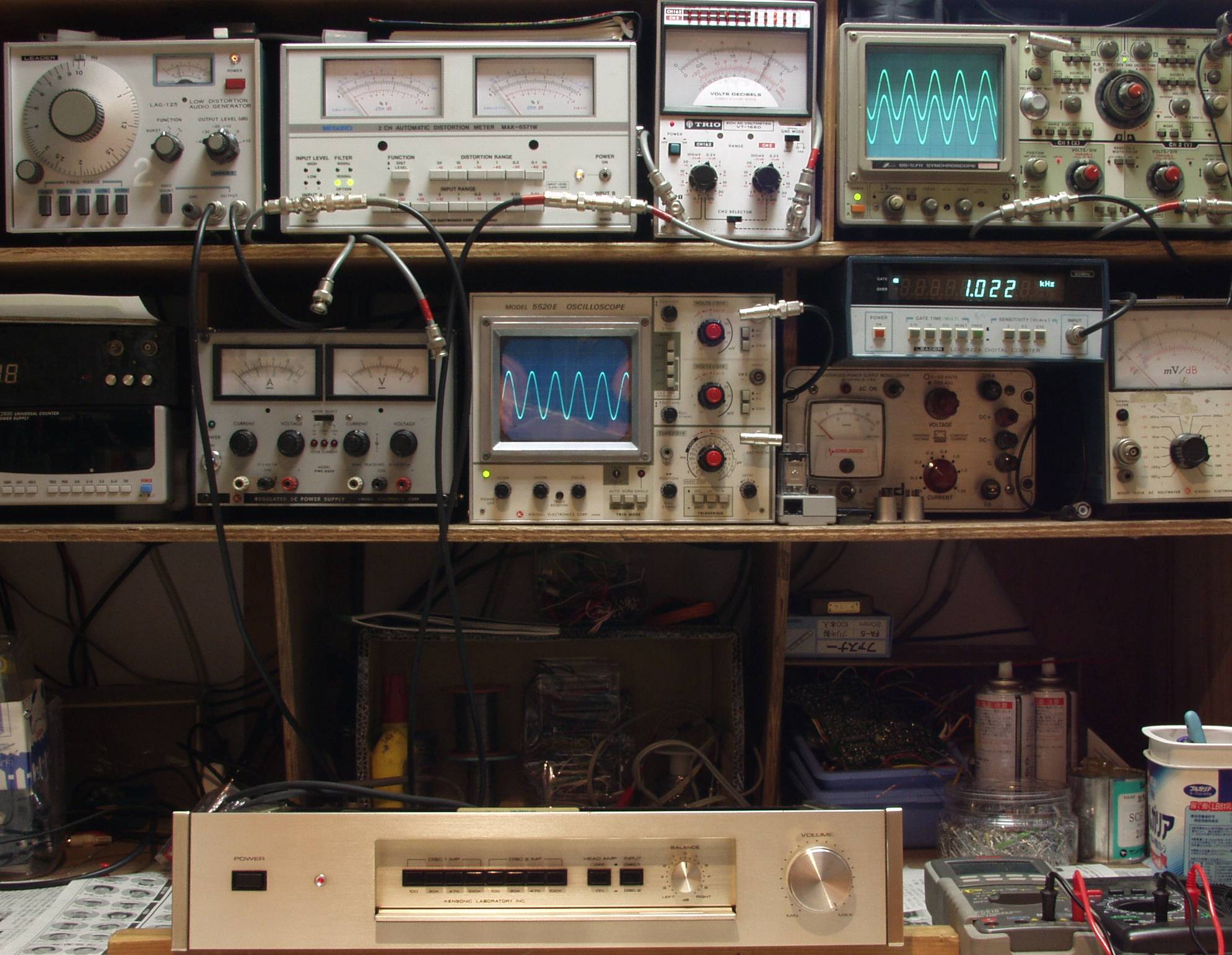

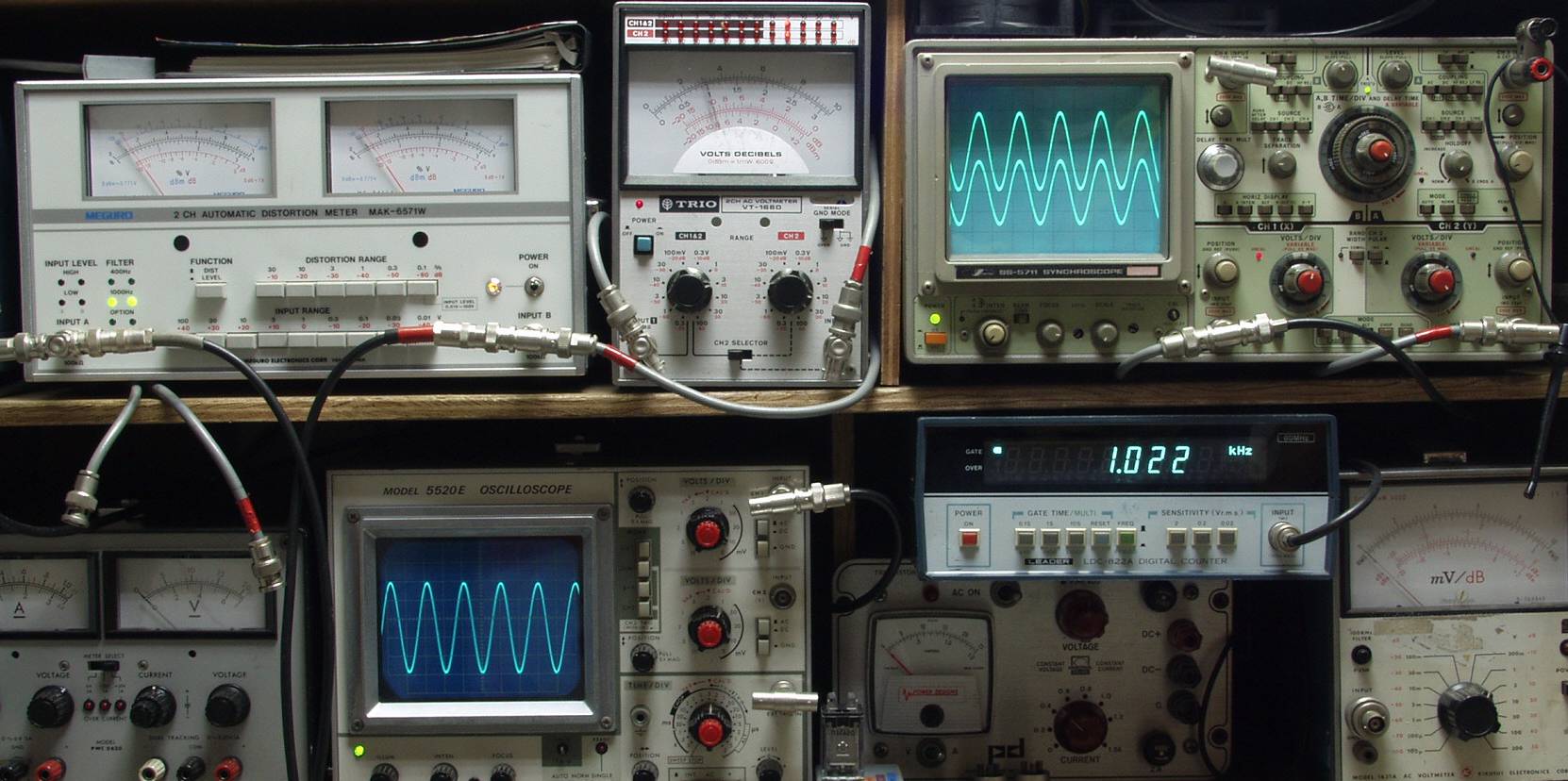

Ｅ１．　出力・歪み率測定
　　　　＜見方＞
　　　　　上左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーディオ発振器のＴＴＬレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

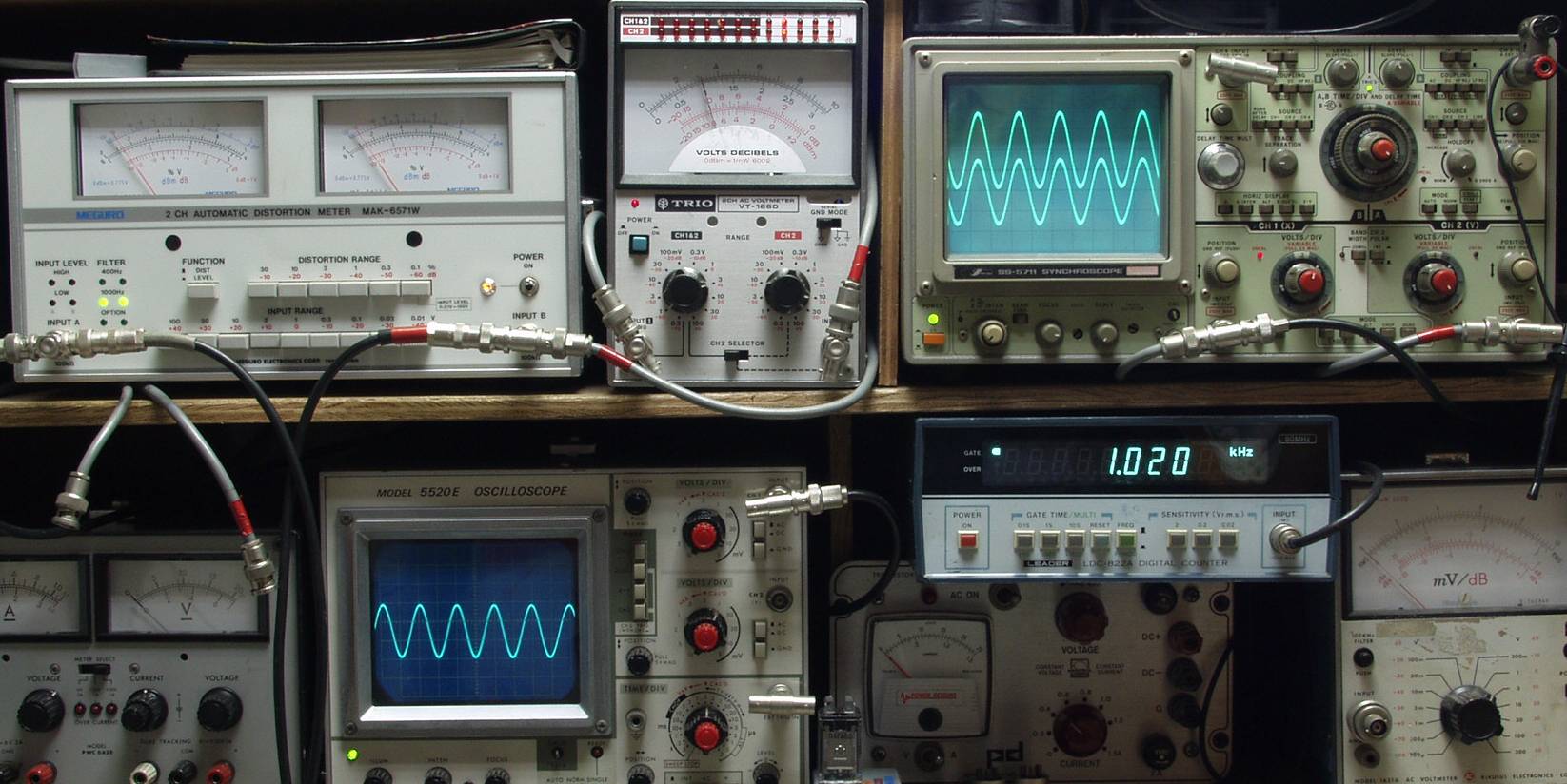

Ｅ２．　出力電圧８Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　１０００ＨＺ
　　　　　　　　　　　　　　未だ飽和していないので、過大入力には十分注意する

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

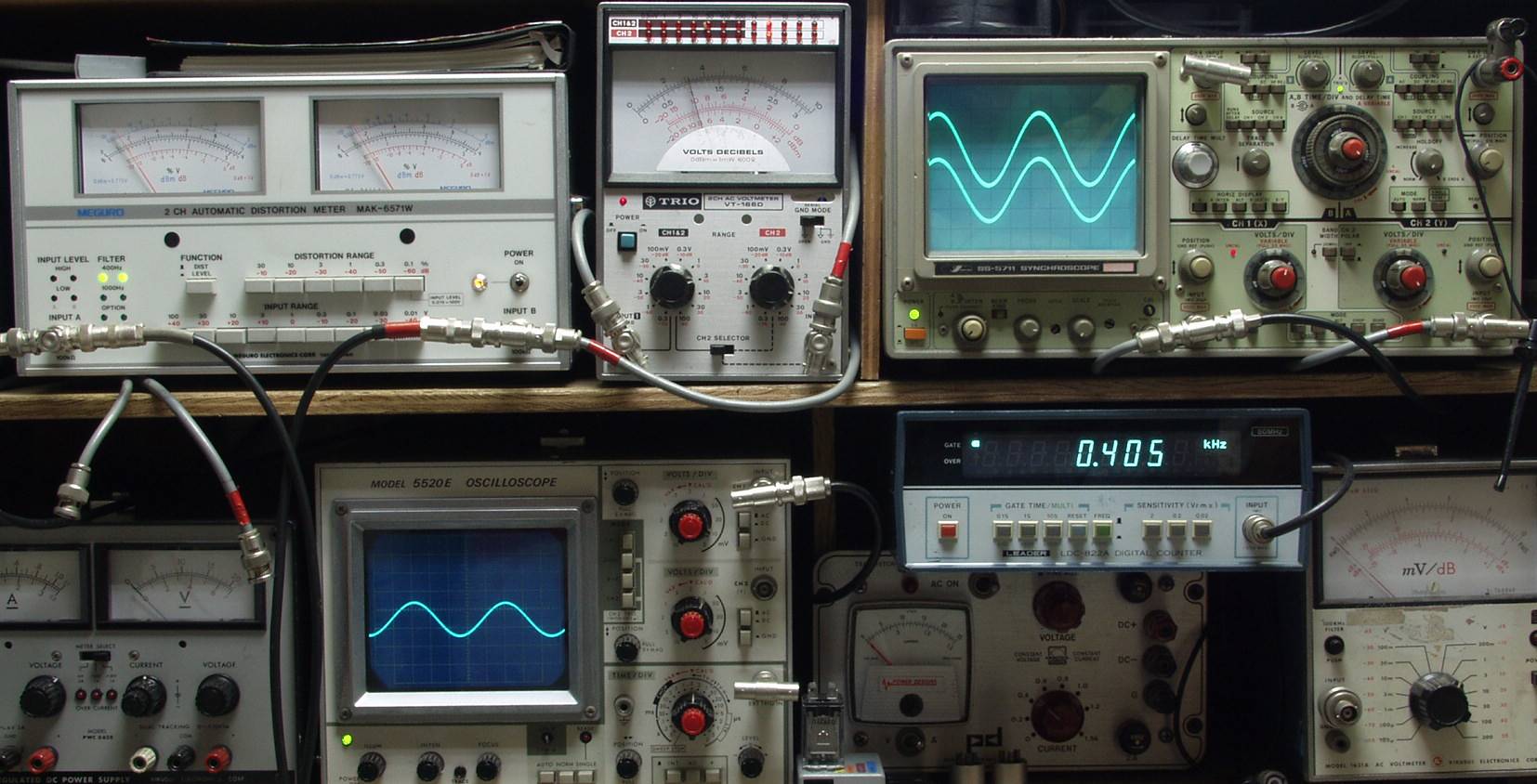

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ　

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

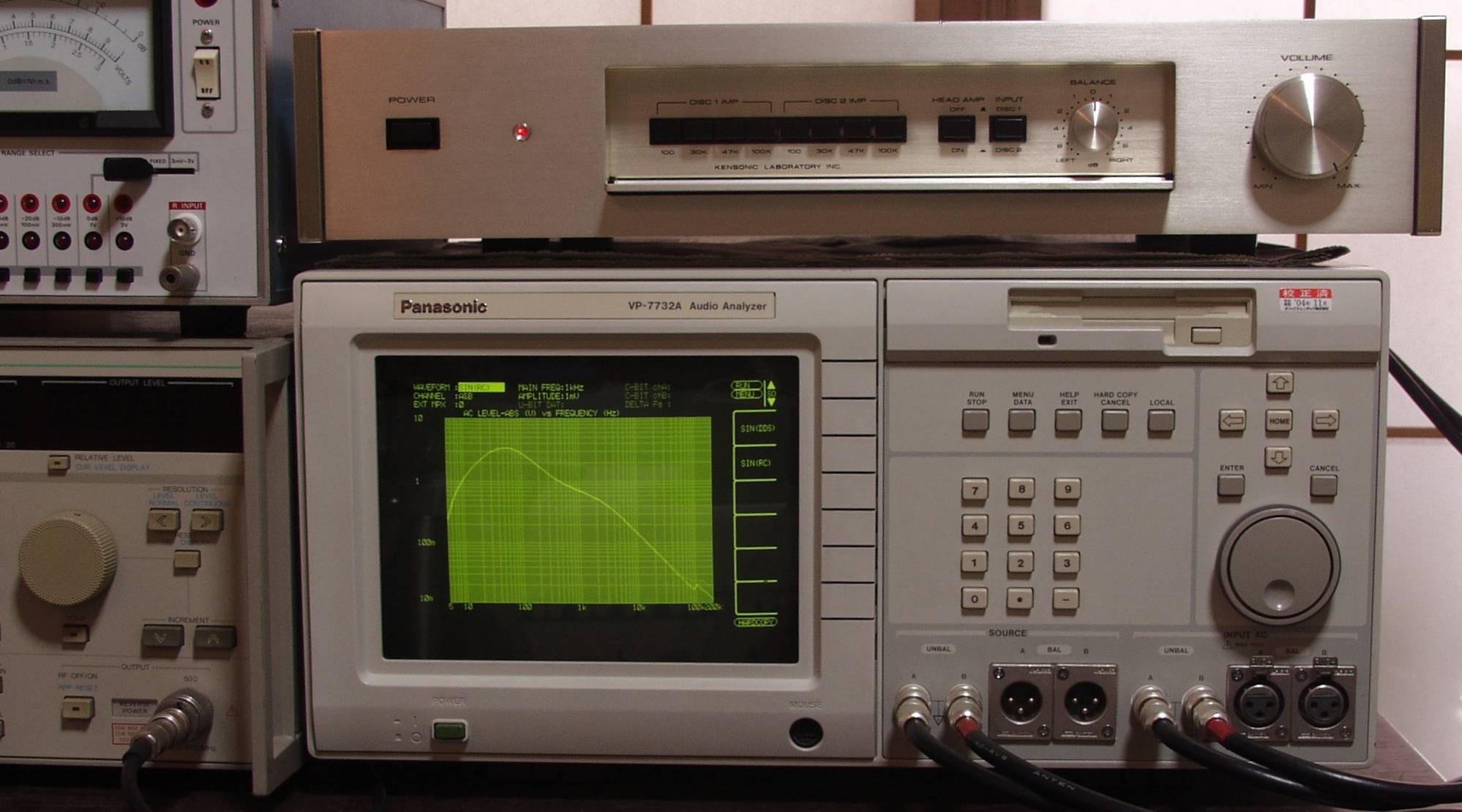

ＥＥ．　上位測定器による　調整・測定。
　下のオーディオアナライザーＶＰ－７７３２Ａで自動測定。

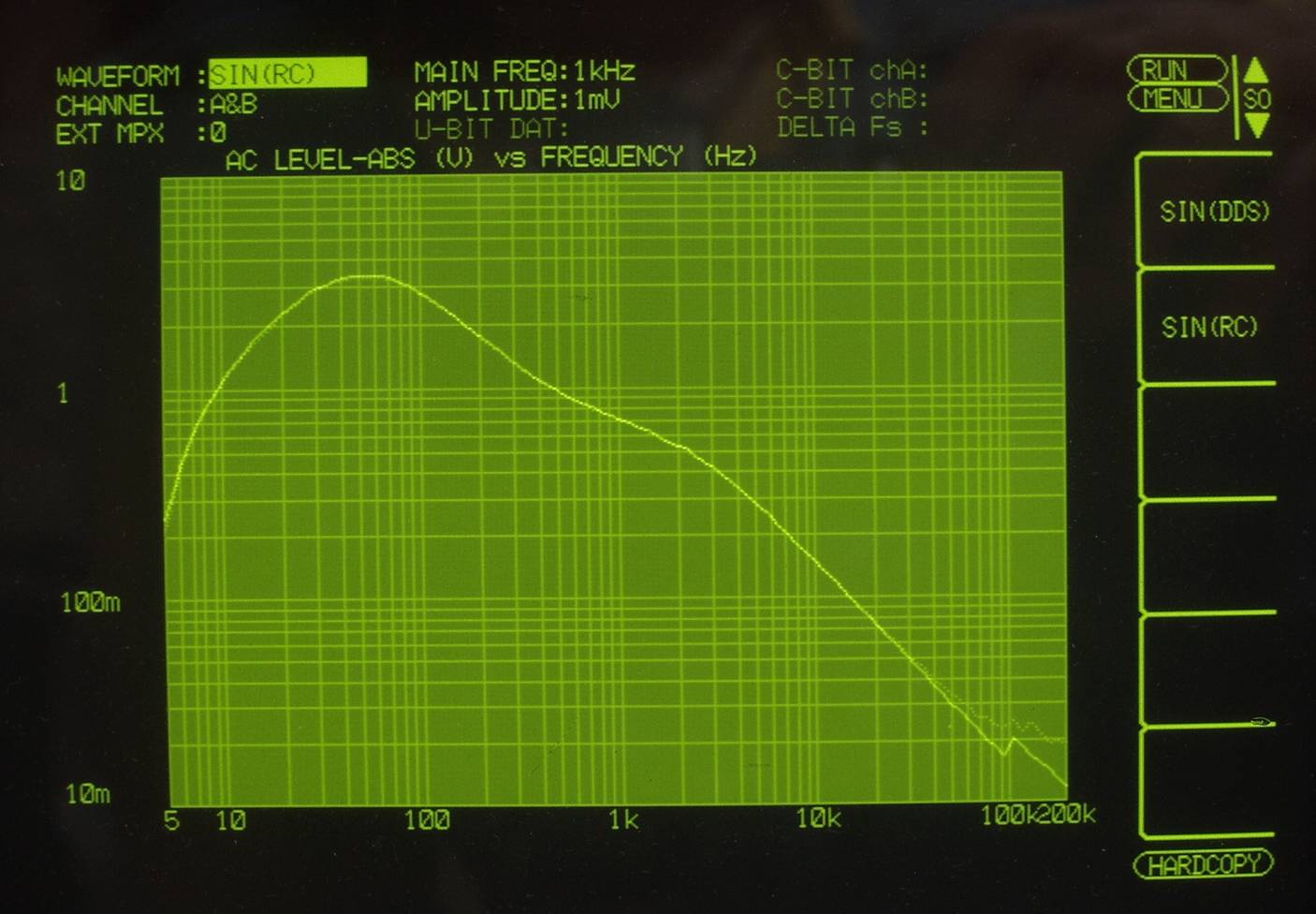

ＥＥ２．　入出力特性測定（MM入力）＝ＰＨＯＮＯ－１
　　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

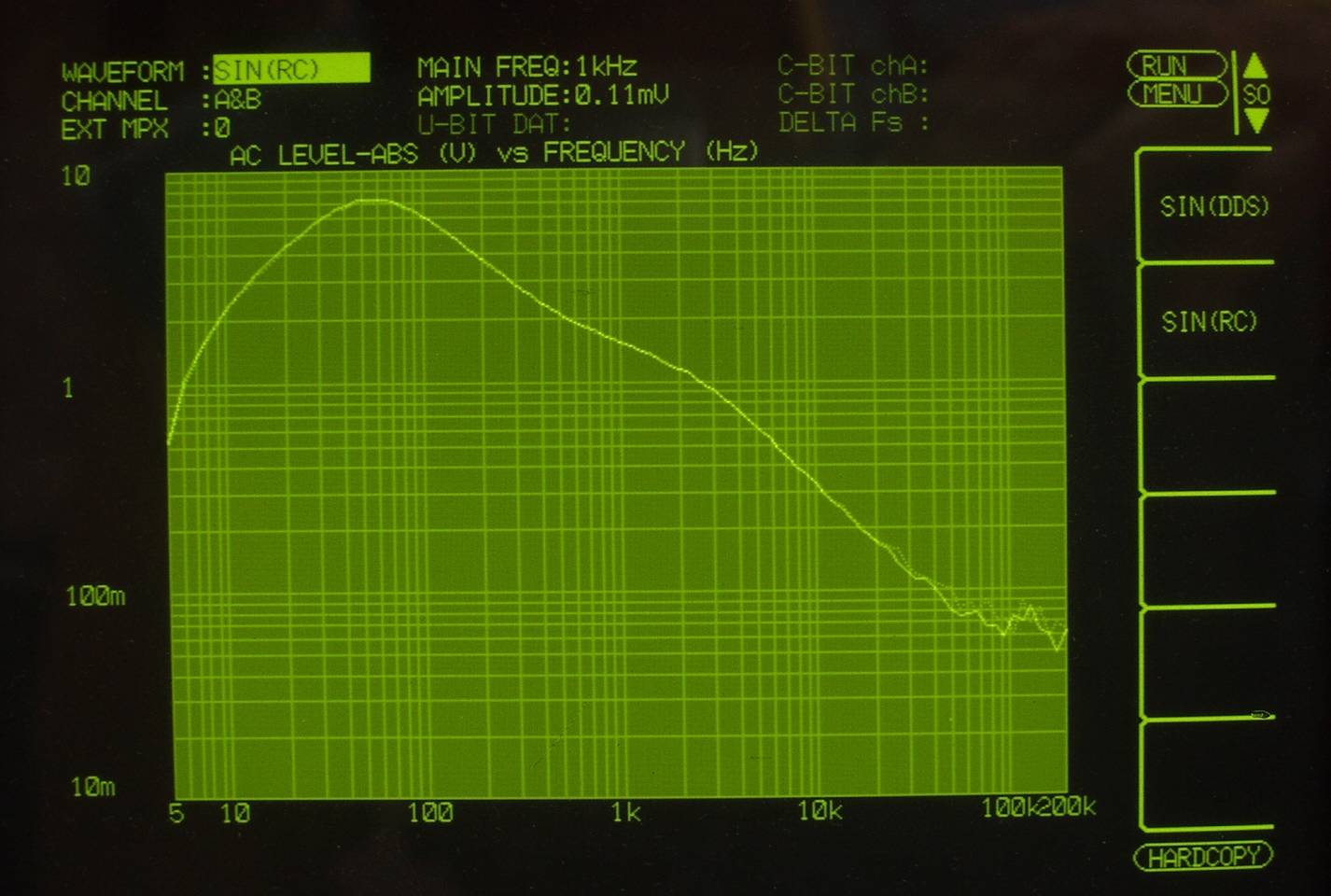

ＥＥ３．　入出力特性測定（ＨｅａｄＡＭＰ－ＯＮ入力）＝ＰＨＯＮＯ－１
　　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ４．　引き続き２４時間エージング

Ｓ．　ＡｃｃｕｐｈａｓｅＣ－２２０　の仕様（カタログ・マニアルより）

型式	ディスク専用プリアンプ　C-220
周波数特性	20Hz～20kHz ±0.2dB
高調波歪率（20Hz～20kHz、定格出力）	0.01％
定格入力/インピーダンス	DISC1、2（Head amp off）=2.0mV/100Ω、30kΩ、47kΩ、100kΩ DISC1、2（Head amp on）=0.1mV/100Ω
定格出力/インピーダンス	Main output=2.0V/50Ω（Volume最大、定格入力） Fixed output=150mV/200Ω
最小負荷インピーダンス	Main output=5.0kΩ Fixed output=10.0kΩ
S/N（入力ショート、 IHF-Aカーブ、定格入力時）	Head amp off=85dB Head amp on=72dB
入力換算雑音（入力ショート、IHF-Aカーブ）	Head amp off=-139dBV Head amp on=-152dBV
最大入力（1kHz、歪率0.01％）	Head amp off=400mVrms Head amp on=20mVrms
最小入力レベル	10Vrms（20Hz～20kHz、歪率0.01％）
ゲイン（DISC input→Main output）	Head amp off=60dB Head amp on=86dB
音量調整連動誤差	1dB以内
バランス調整（左右共に）	0、-0.5、-1.0、-1.5、-2.0、-3.0、-4.0、-5.0、-6.0、-7.0dB、-∞
使用半導体	トランジスタ=109個 FET=16個ダイオード=34個
電源電圧	AC100V/117V/220V/240V（切換プラグ変更）、50Hz/60Hz
消費電力	65W
外形寸法	A型=幅482×高さ82×奥行345mm B型=幅445×高さ82×奥行349mm
重量	10.7kg
価格	22万円　1977年6月発売
