Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　６台目修理

寸評 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ この巨大（強力）なトランスがその原動力でしょう マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、高域の歪みの軽減の音とは対照的な、 力強いく荒々しい低音の音が光ります 真空管ＡＭＰの中では、一度は聞きたい機種です

平成17年2月1日到着　　　２月２５日完成

A．　修理前の状況 このTVA-1はH16年2月に「ヤフー・オークション」で、ある業者から購入しました。 しばらく満足して使用していたのですがH16年11月のある時、RCAケーブの交換等調整 したあと、パワーSW入れてみたところ音が全く出ず。 すぐ電源ヒューズ（10A）破損とわかりましたが 過電流の原因がわかりません。 B．　原因 回路を理解していない人の修理の為。 Ｃ．　修理状況 終段（ＫＴ−８８）ＵＳソケット・前段ＭＴ管ソケット交換。 フイルムコンデンサー交換。 電解コンデンサー増量・交換。 高圧電解コンデンサー増量・交換。 整流ダイオード交換。 電源ＳＷ交換。 SP端子交換。 ＲＣＡ端子交換。 配線手直し、補強。 突入電流抑制回路組み込み。 Ｄ．　使用部品 フイルムコンデンサー　　　　　　　　　　　　　９個 。 ＵＳソケット　　　　　　　　　　　　　　　　　　　　４個。 ＭＴソケット　　　　　　　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　１０個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　個 。 整流ダイオード　　　　　　　　　　　　　　　　　５個。 SP端子　　　　　　　　　　　　　　　　　　　　　　４個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　４個。 高圧電解コンデンサー　　　　　　　　　　　　　２個。 リレー。 電源ＳＷ。 Ｅ．　調整・測定 Ｆ．　修理費　　９８，０００円　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

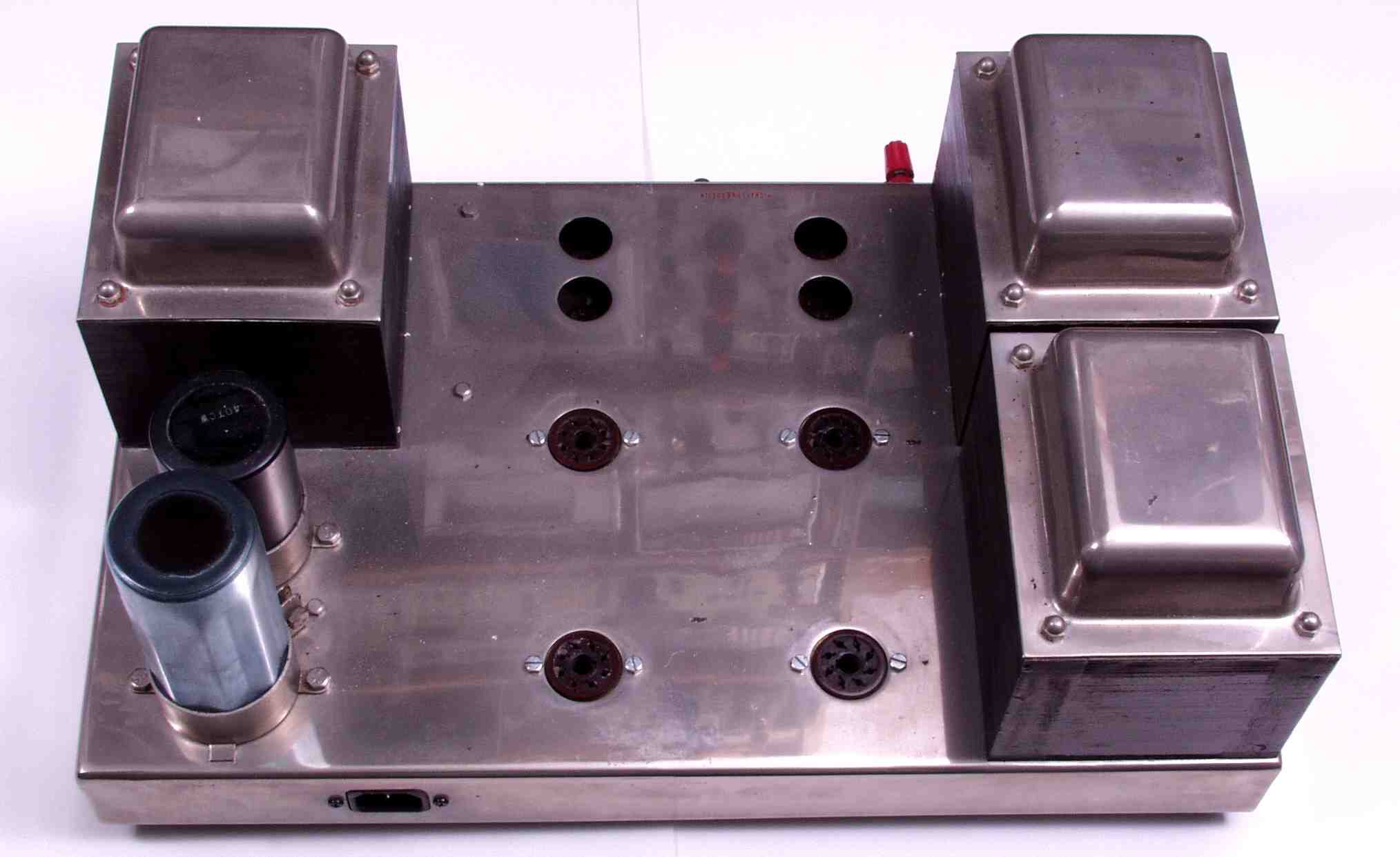

A．　修理前の状況 Ａ１１．　修理前点検　前上から見る

Ａ１２．　修理前点検　後上から見る

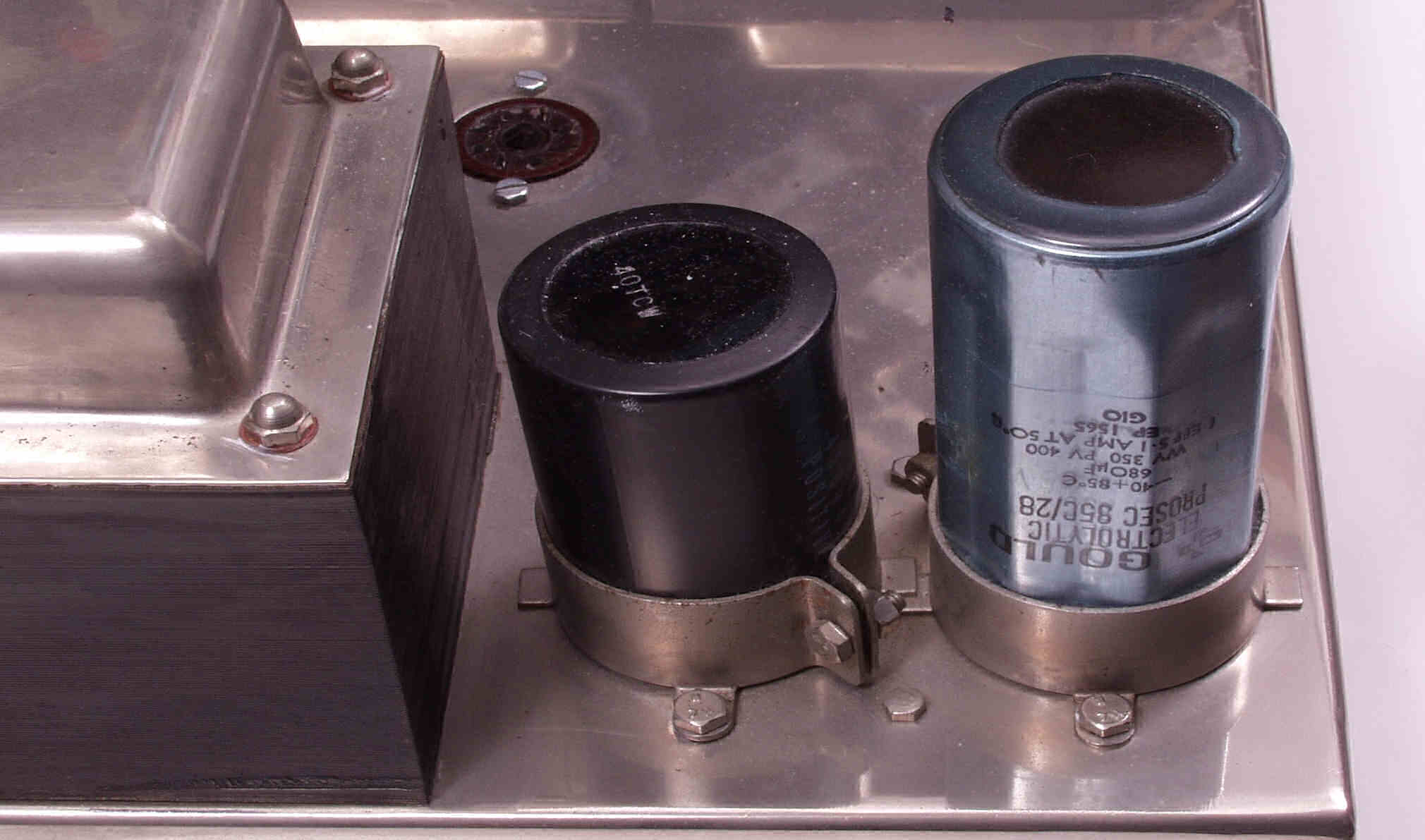

Ａ１３．　修理前点検　倍電圧整流なのに異なる電解コンデンサー使用している？

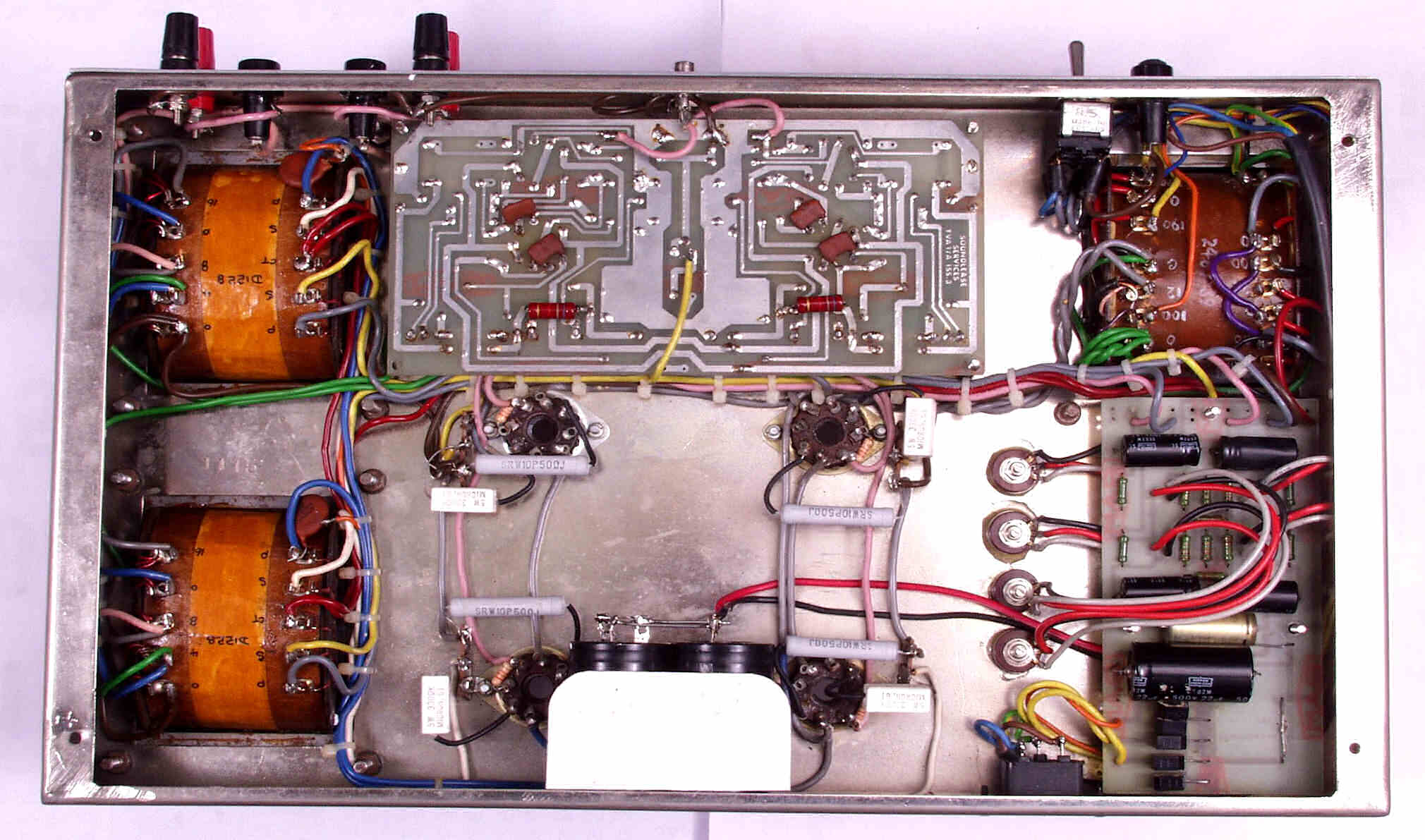

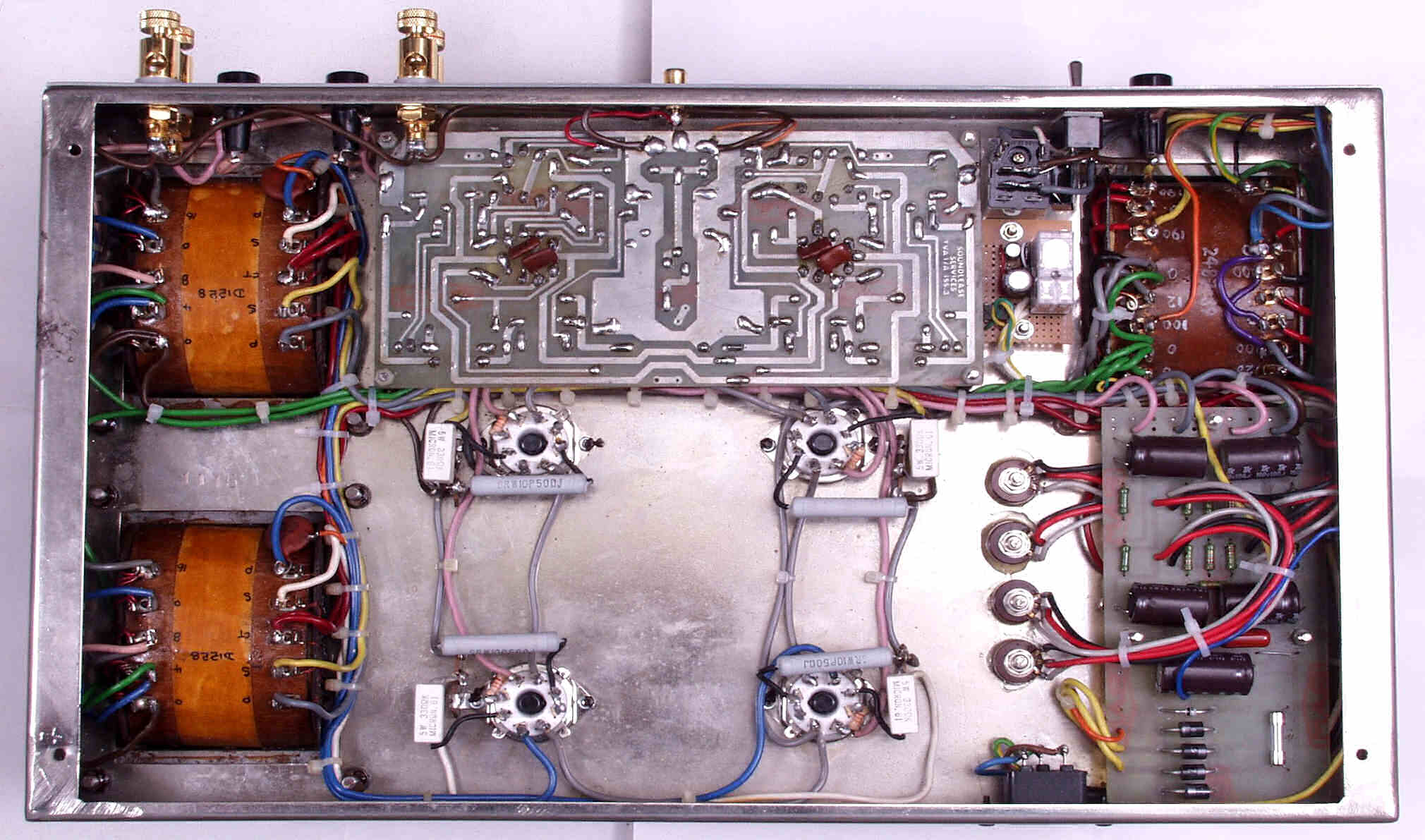

Ａ１４．　修理前点検　下から見る

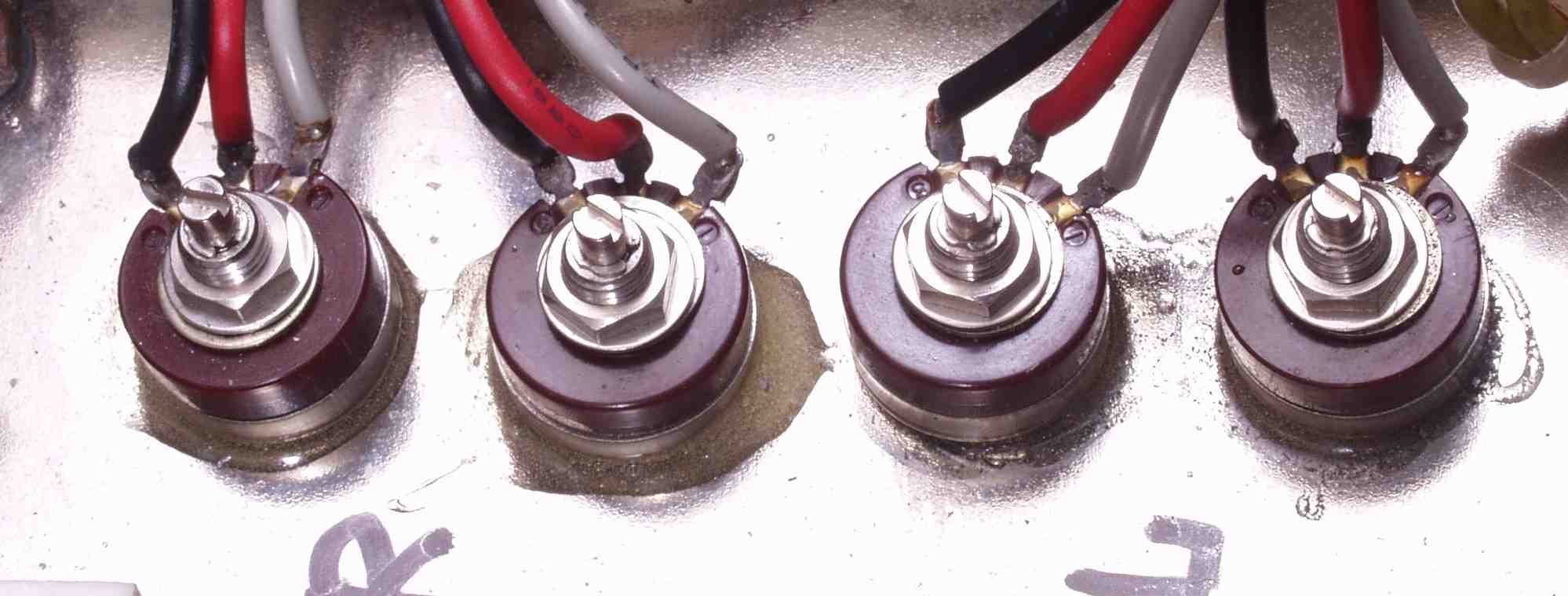

Ａ２．　修理前点検　バイアス調整用ＶＲ、高級な通信機用（密閉型）に交換してある 　　　　　　　　　　　　　但し、ＡＢ１級動作の為、精神的安心部品

Ａ３．　修理前点検　ひげのある半田付け？

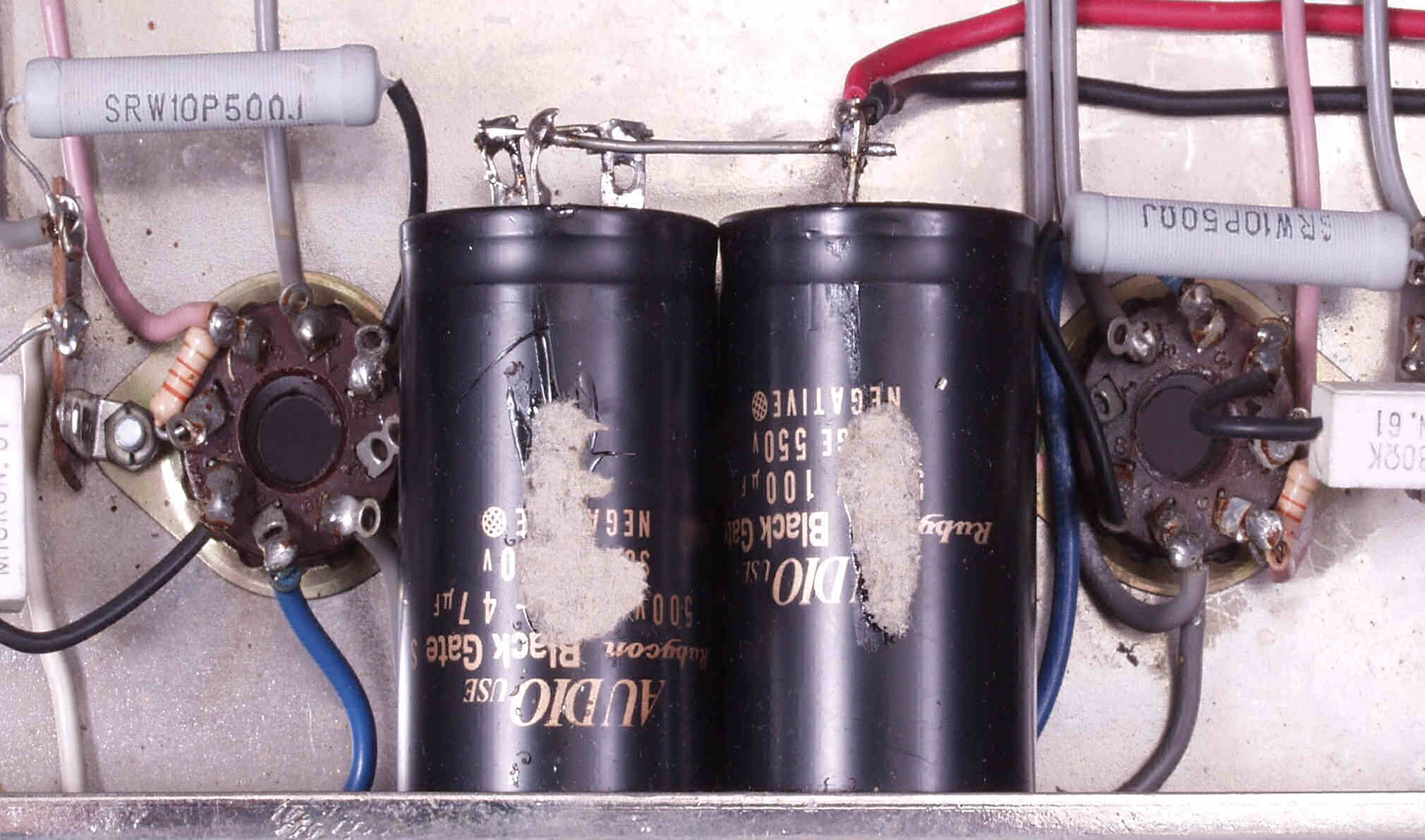

Ａ４．　修理前点検　交換した電解コンデンサーに＋ブラックゲートの電解コンデンサー合計で１９４μＦ

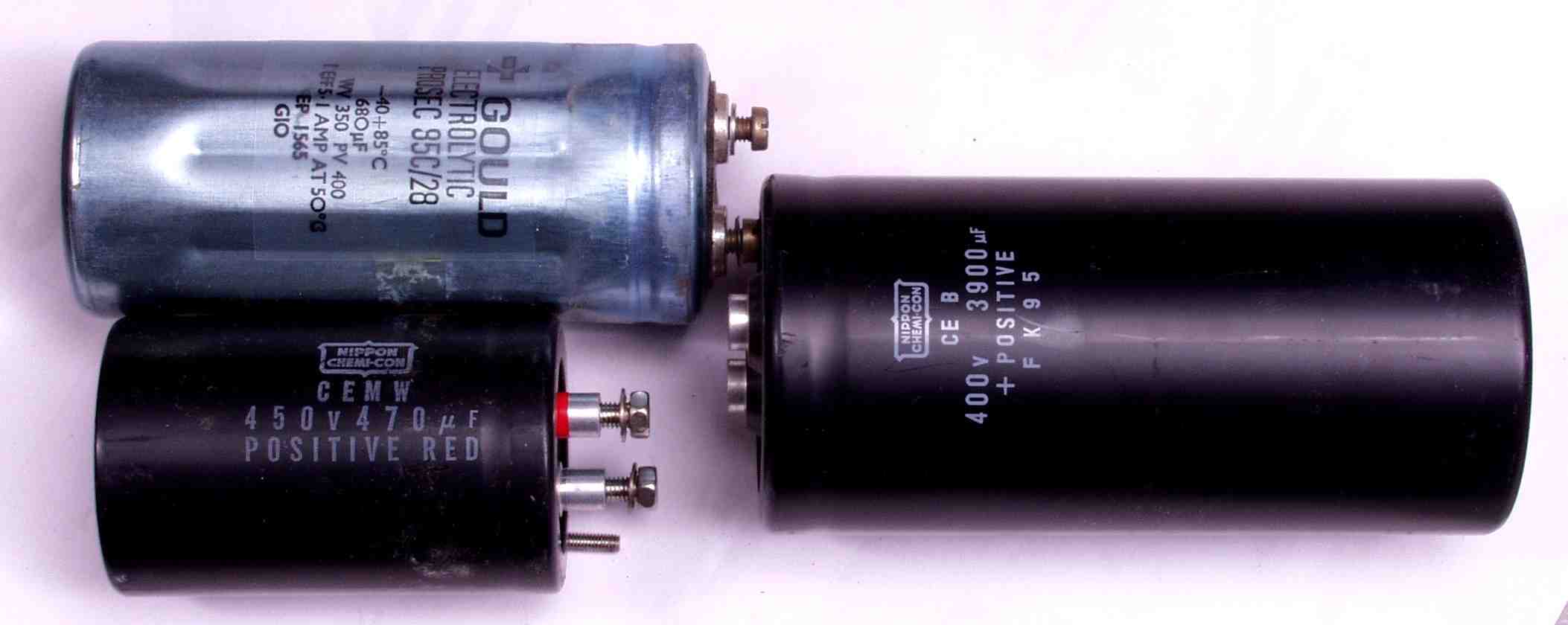

Ａ５．　修理前点検　左＝着いている電解コンデンサー６８０μＦ４７０μＦ、右＝交換する物３９００μＦ×２本使用

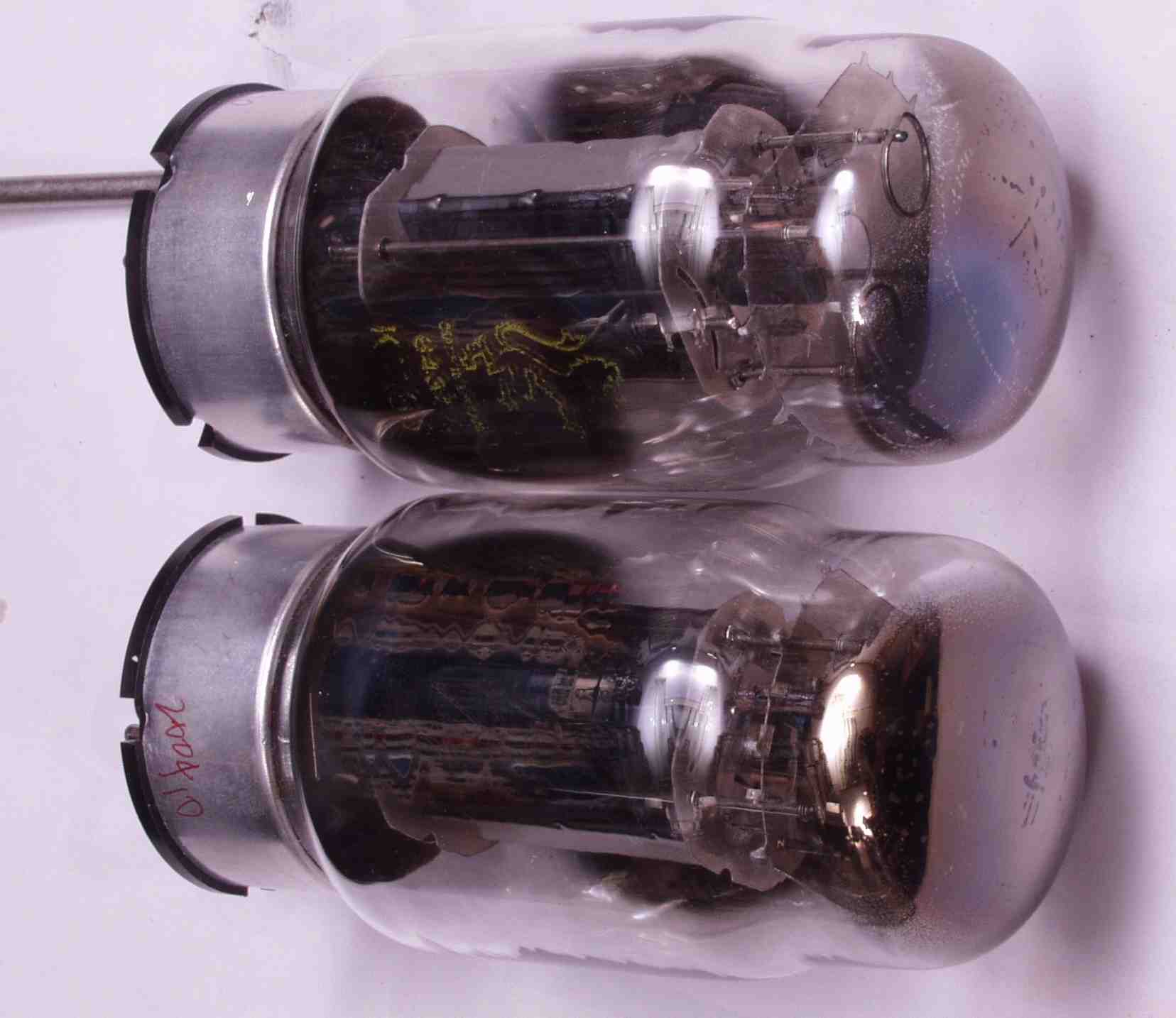

Ａ６１．　修理前点検　ゲッターが薄くなったＫＴ−８８　真空管は消耗品です

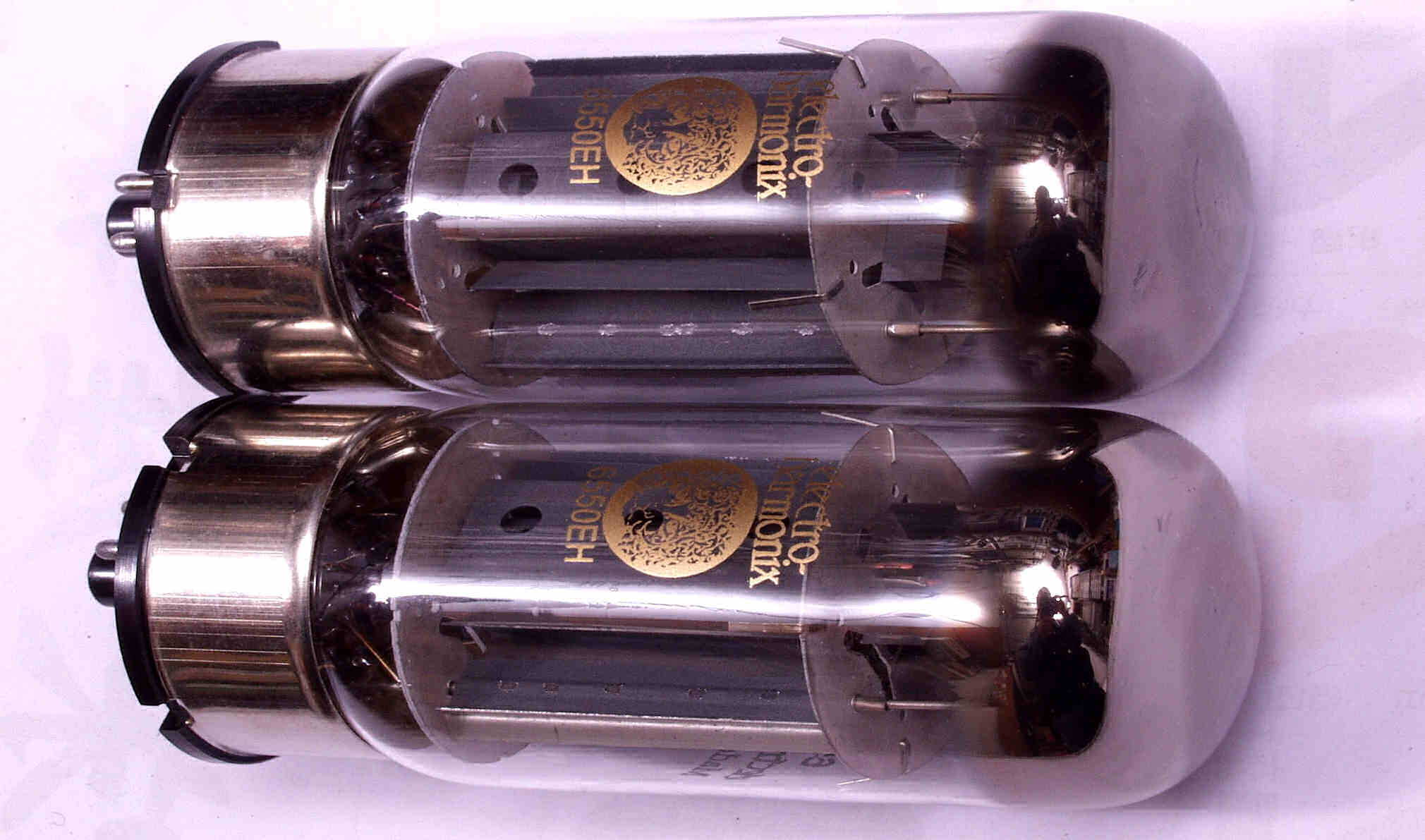

Ａ６２．　修理前点検　手持ちの６５５０ＥＨと比べると良く解ります

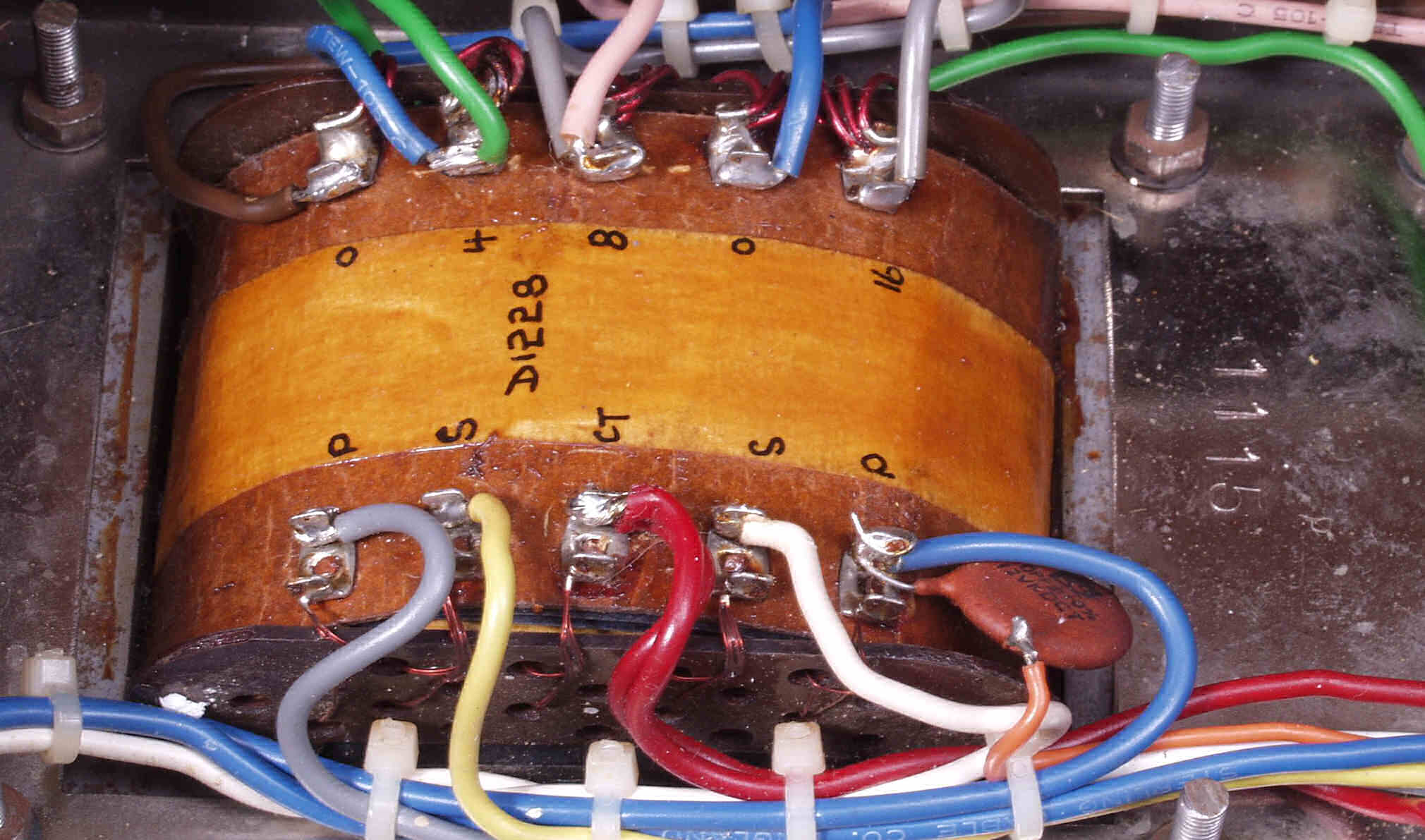

Ａ７．　修理前点検　出力トランスは１次２層、２次３層巻き

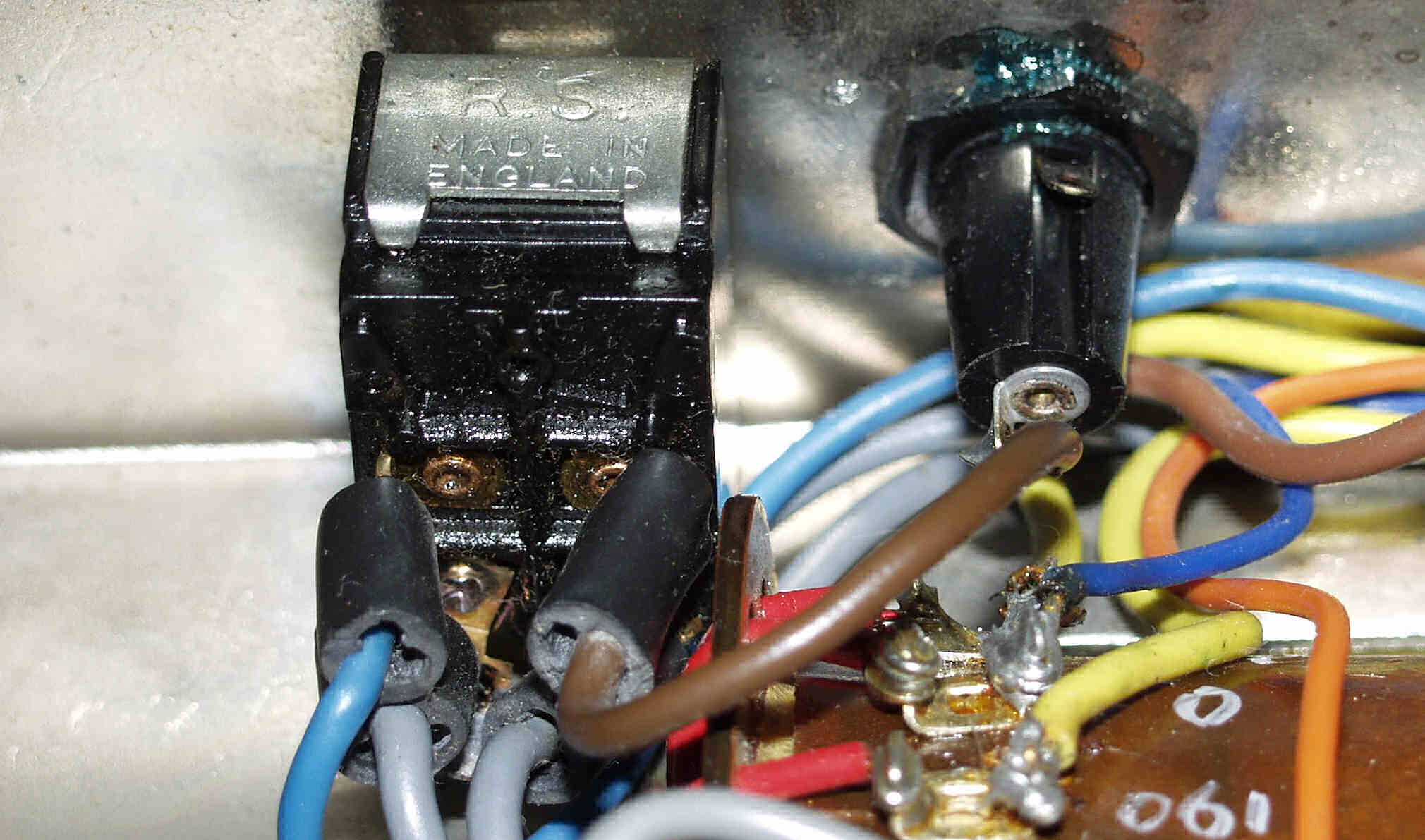

Ａ８．　修理前点検　接点復活材でべたべたの電源ＳＷ　電流が流れる機器は使用不可

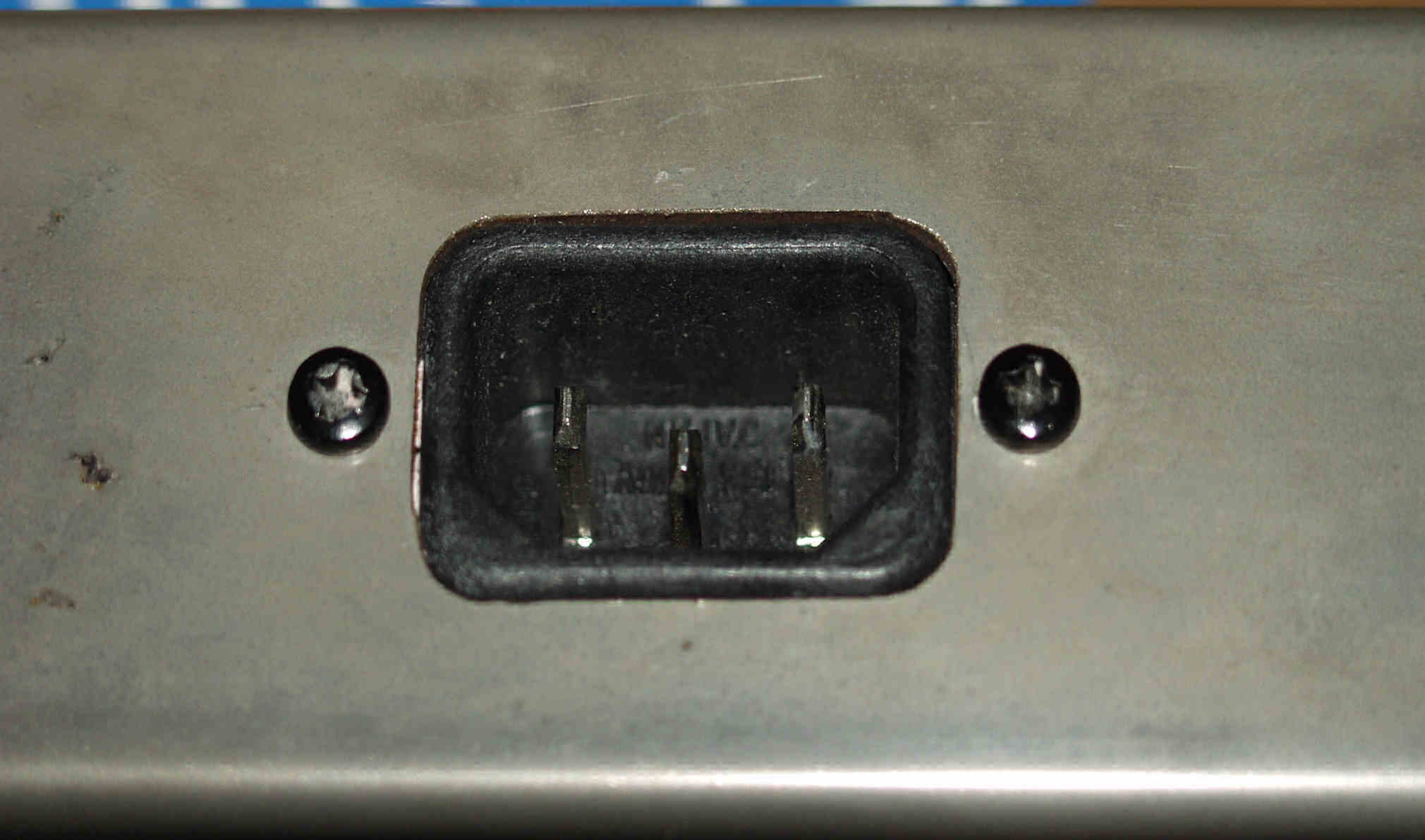

Ａ９．　修理前点検　３Ｐインレットに交換してある　メインＡＭＰの様な大電流が流れる機器は、接触抵抗が増すだけ。

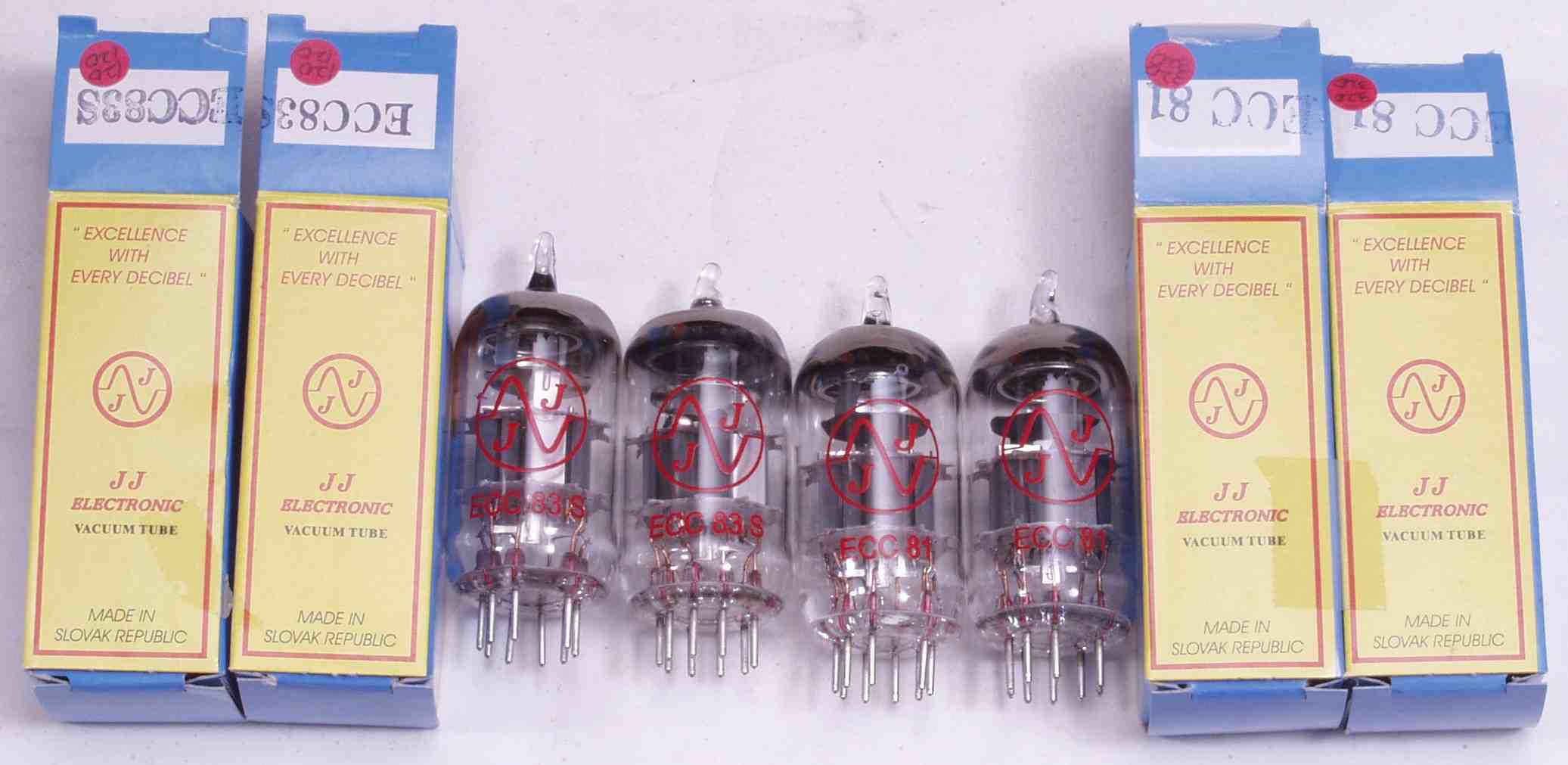

ＡＡ１．　修理前点検　ユーザーが購入した新しい真空管　右＝ＥＣＣ８３　左＝ＥＣＣ８１　殆ど外観は」同じ

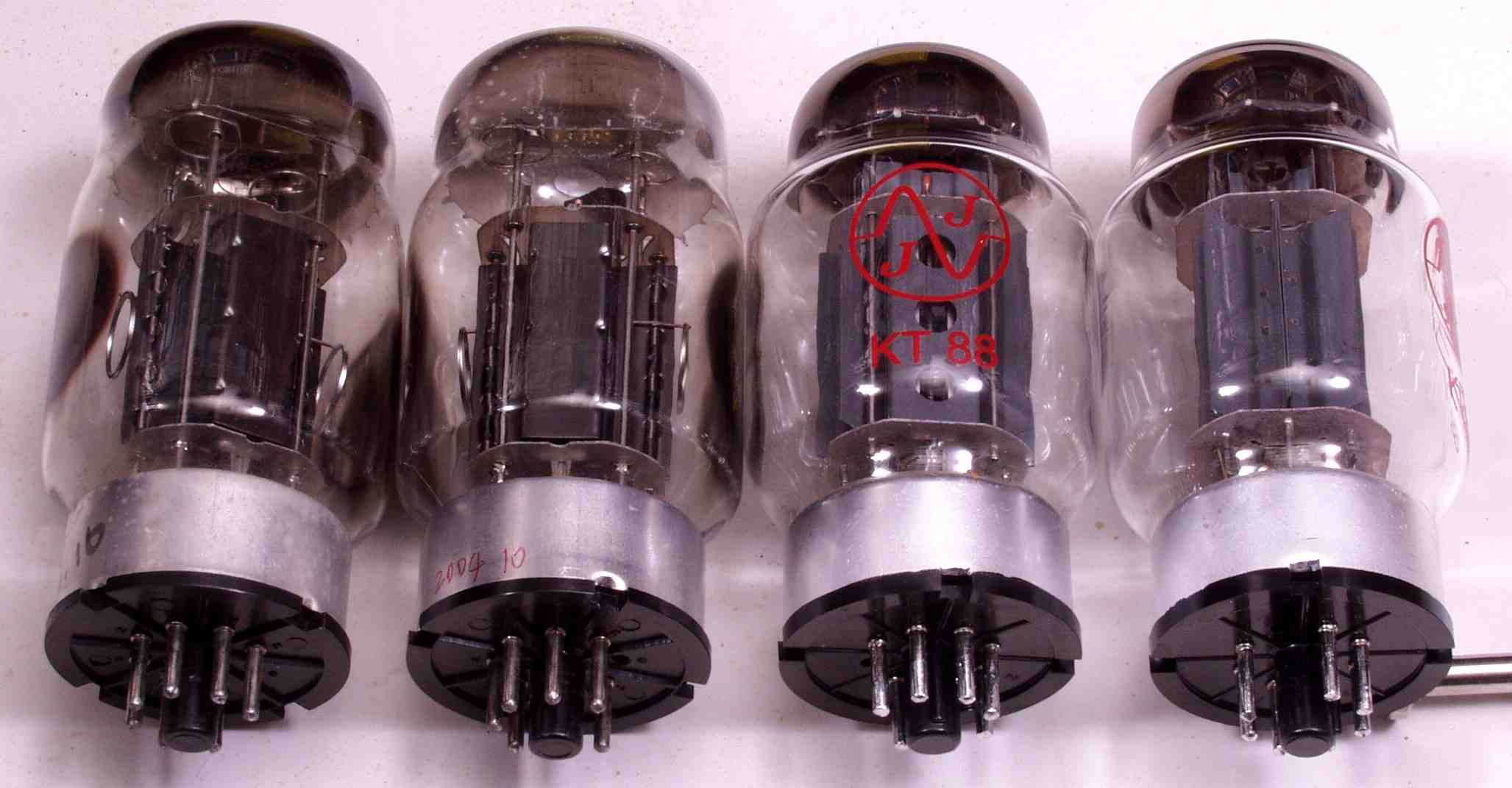

ＡＡ２．　修理前点検　ユーザーが購入した新しい真空管ＫＴ８８（右）　左に比べ、プレートのフィンが多い

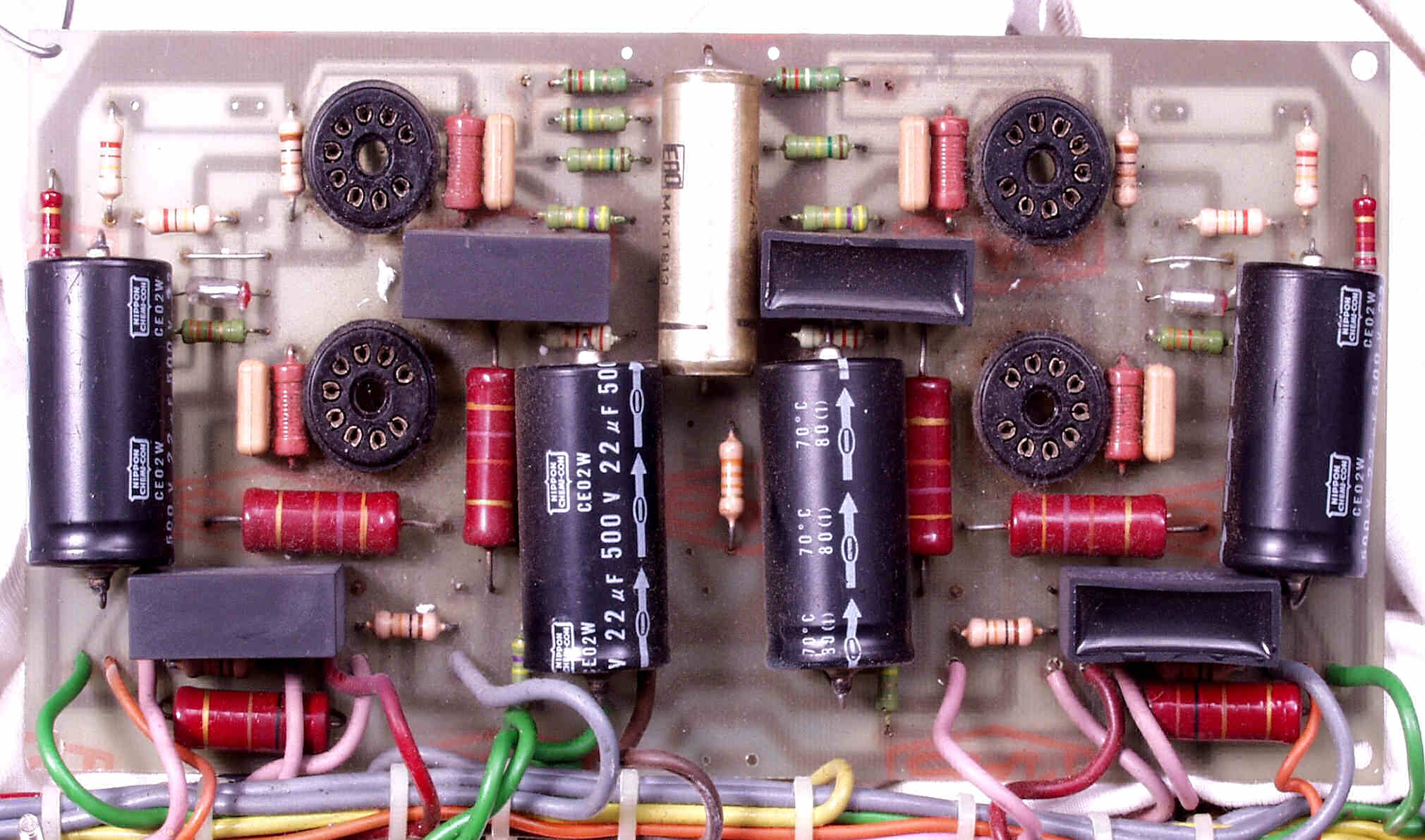

Ｃ．　修理状況 Ｃ１１．　修理前　前段ＡＭＰ基板

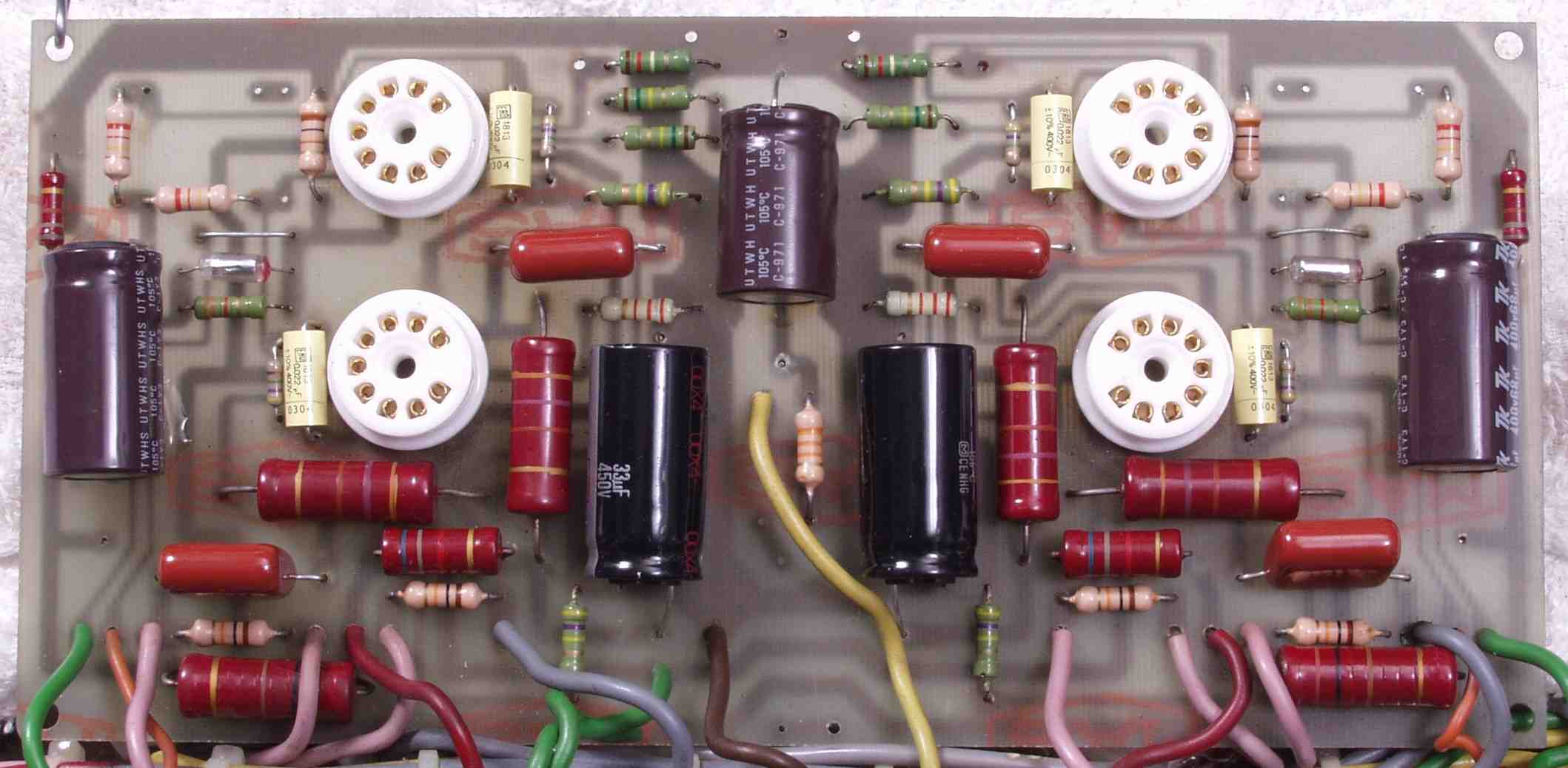

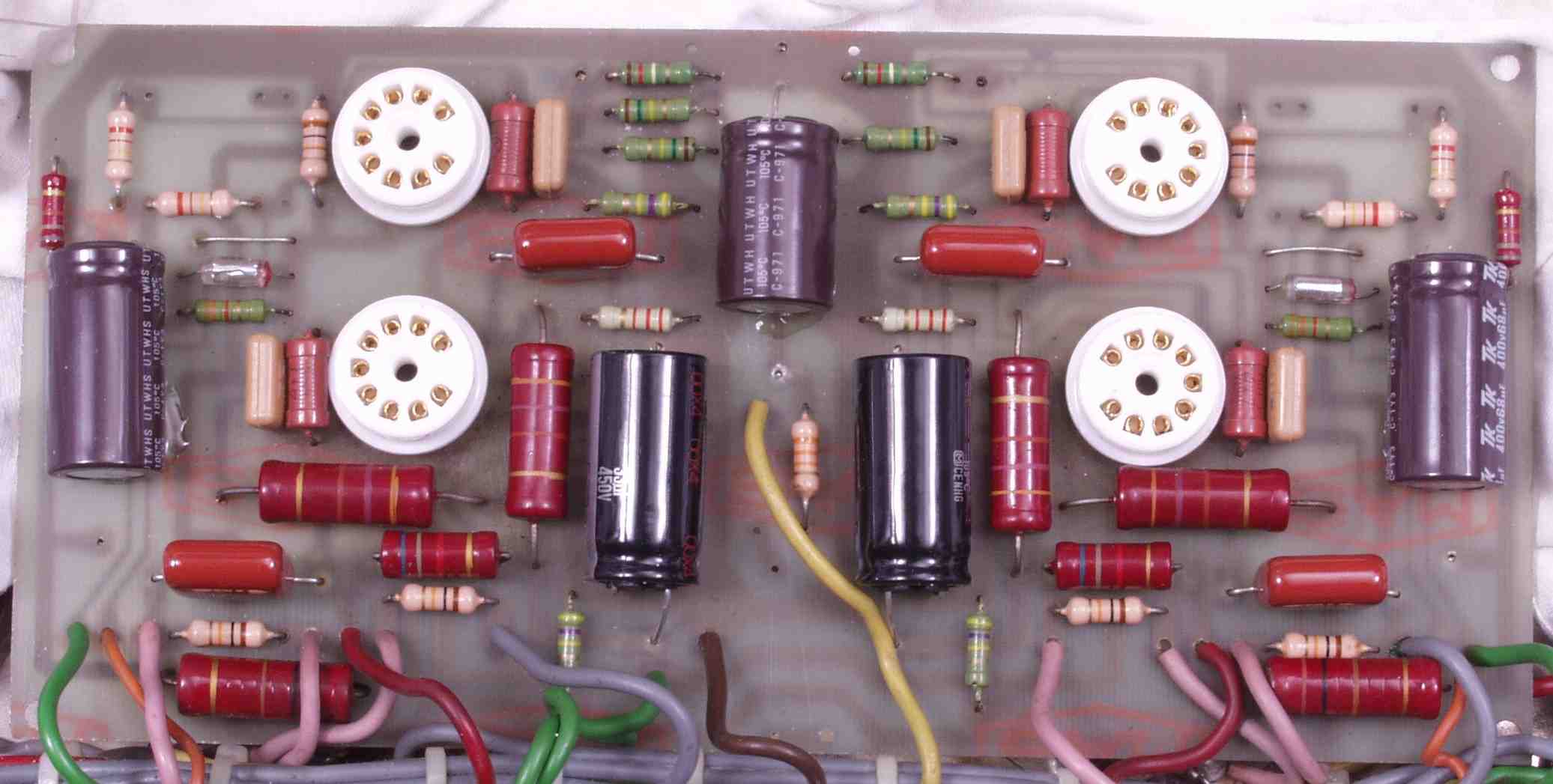

Ｃ１２．　修理後　前段ＡＭＰ基板　真空管ソケット４個、電解コンデンサー５個、フイルムコンデンサー４個交換

Ｃ１２２．　再修理後　前段ＡＭＰ基板　抵抗４個、フイルムコンデンサー４個交換

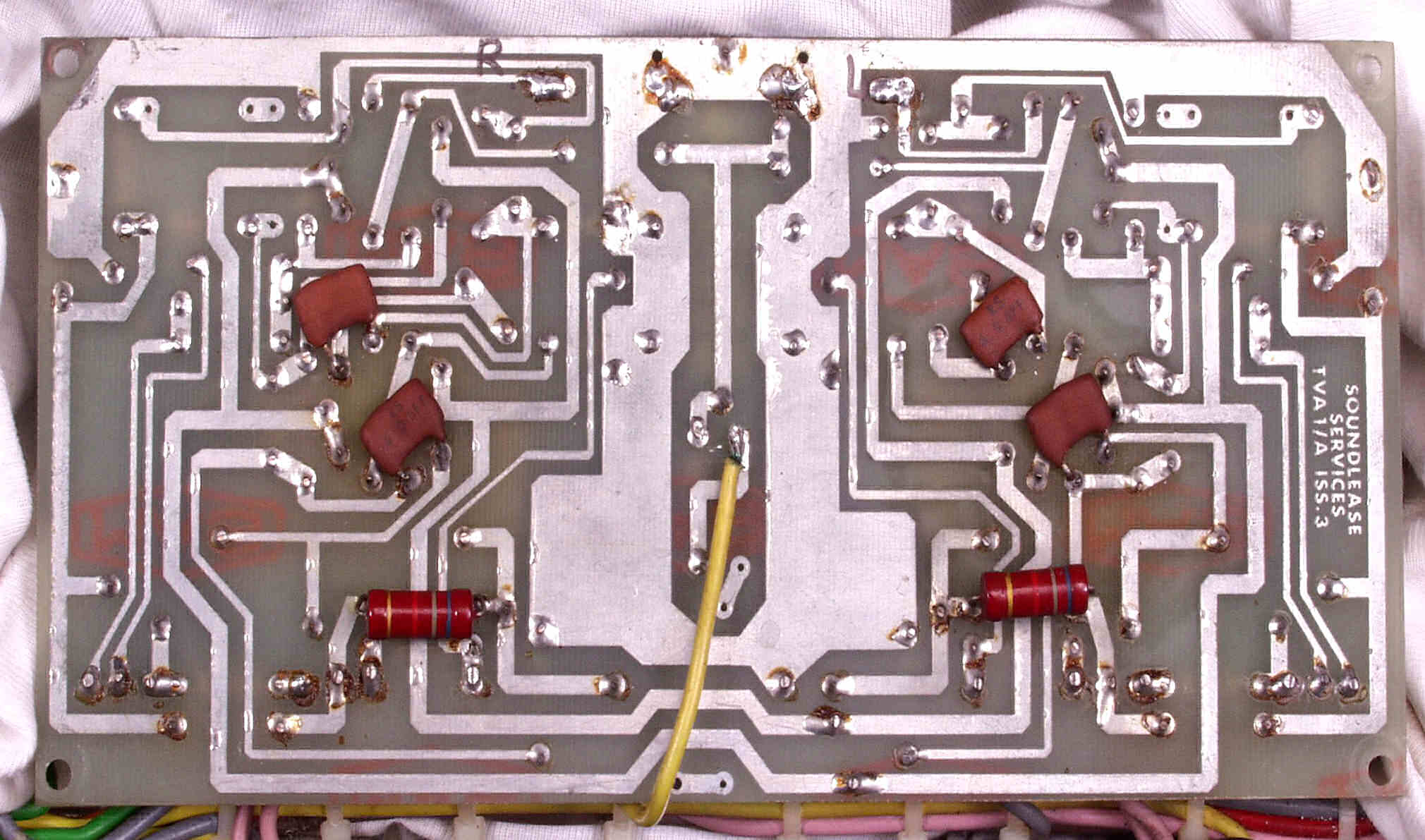

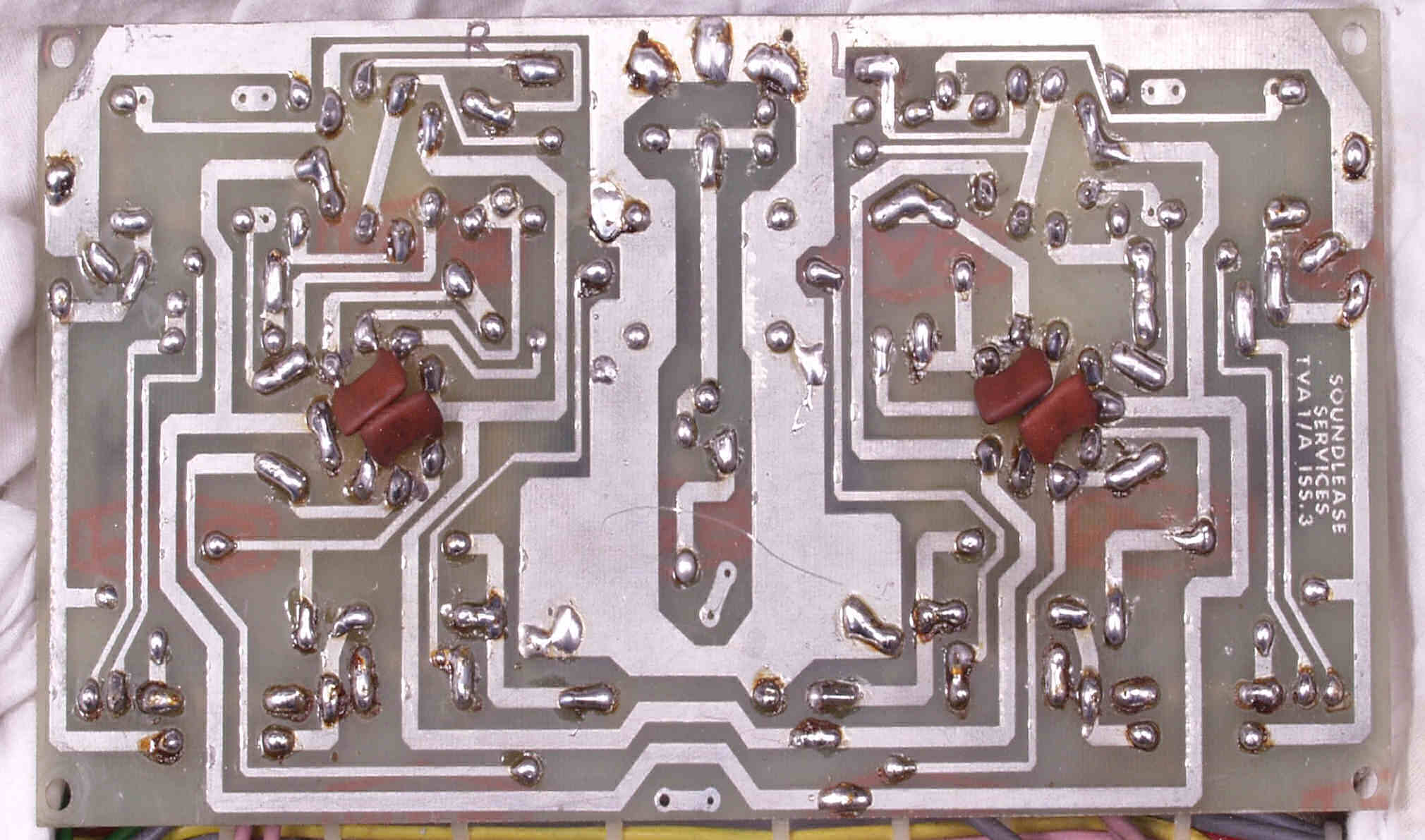

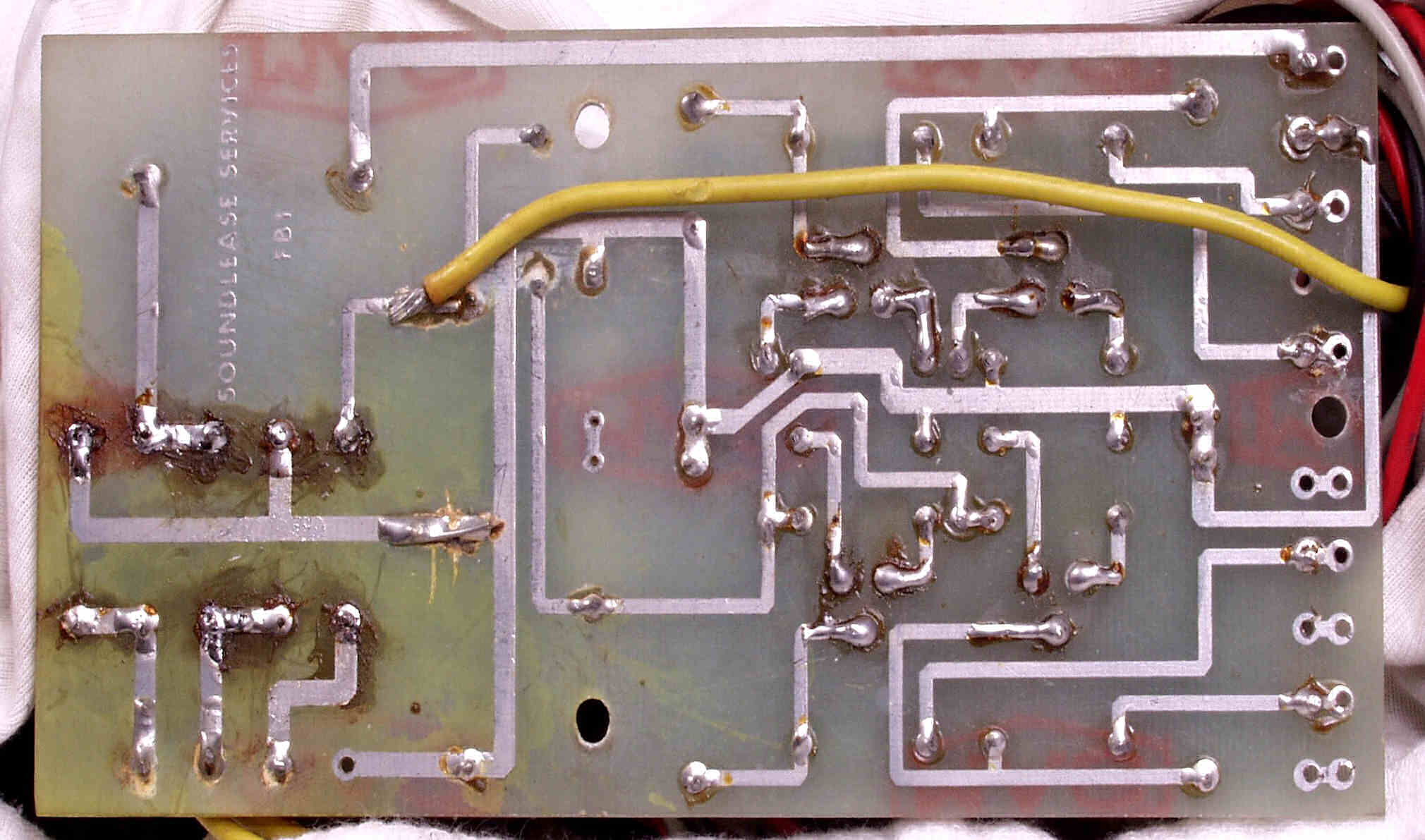

Ｃ１３．　修理前　前段ＡＭＰ基板裏　銅箔への配線は１本のみ

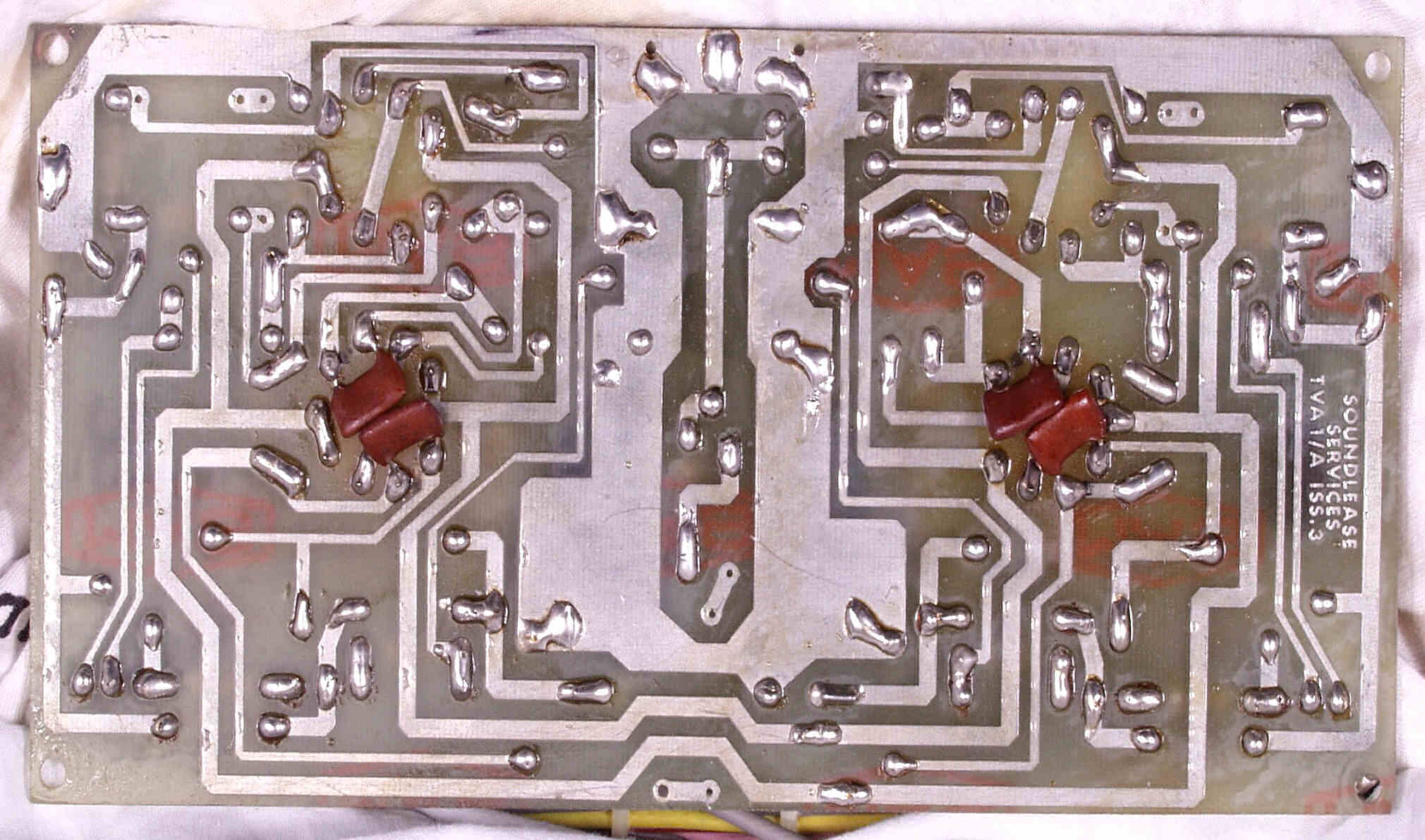

Ｃ１４．　修理（半田補正）後　前段ＡＭＰ基板裏

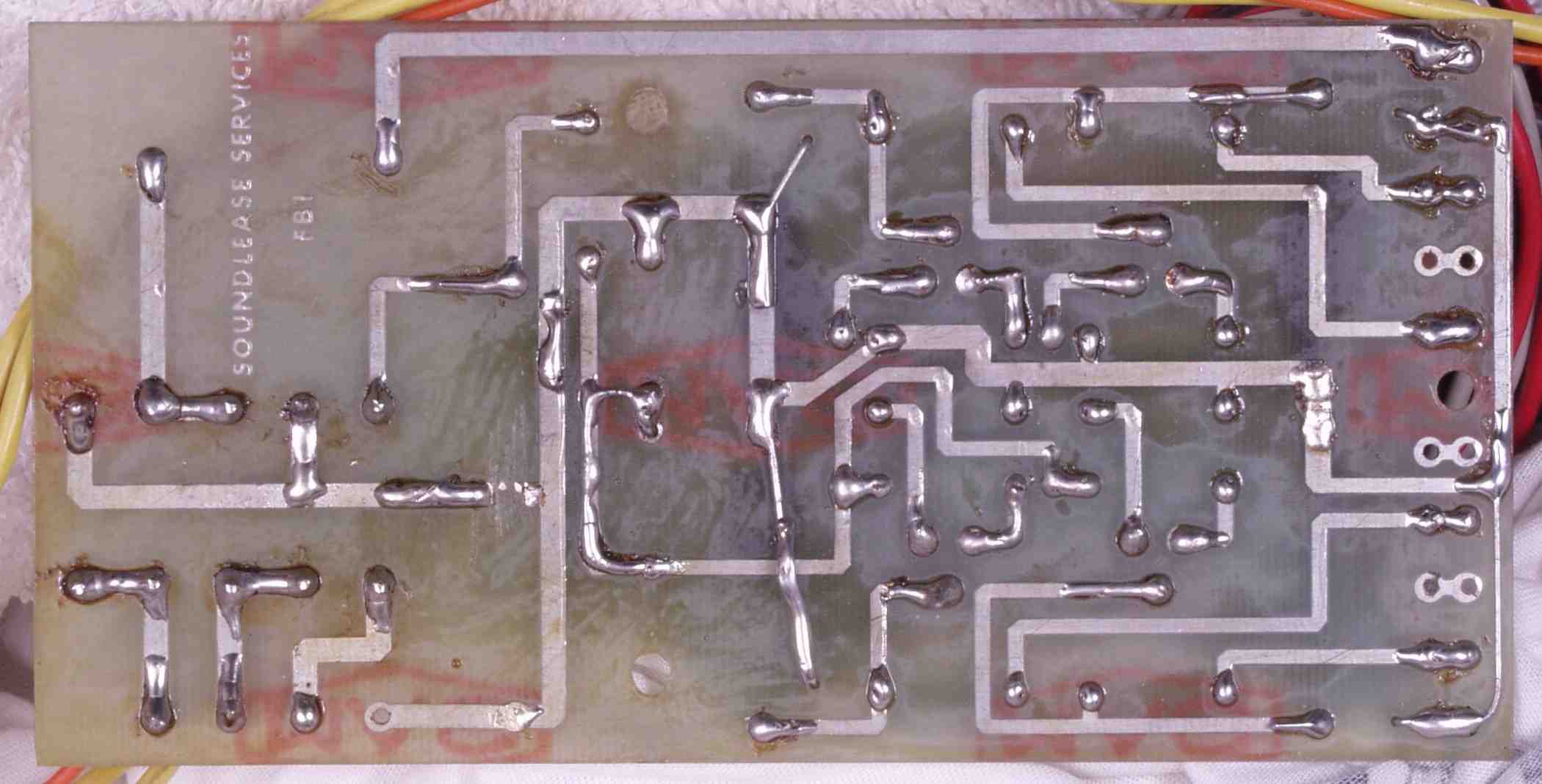

Ｃ１５．　完成前段ＡＭＰ基板裏　洗浄後

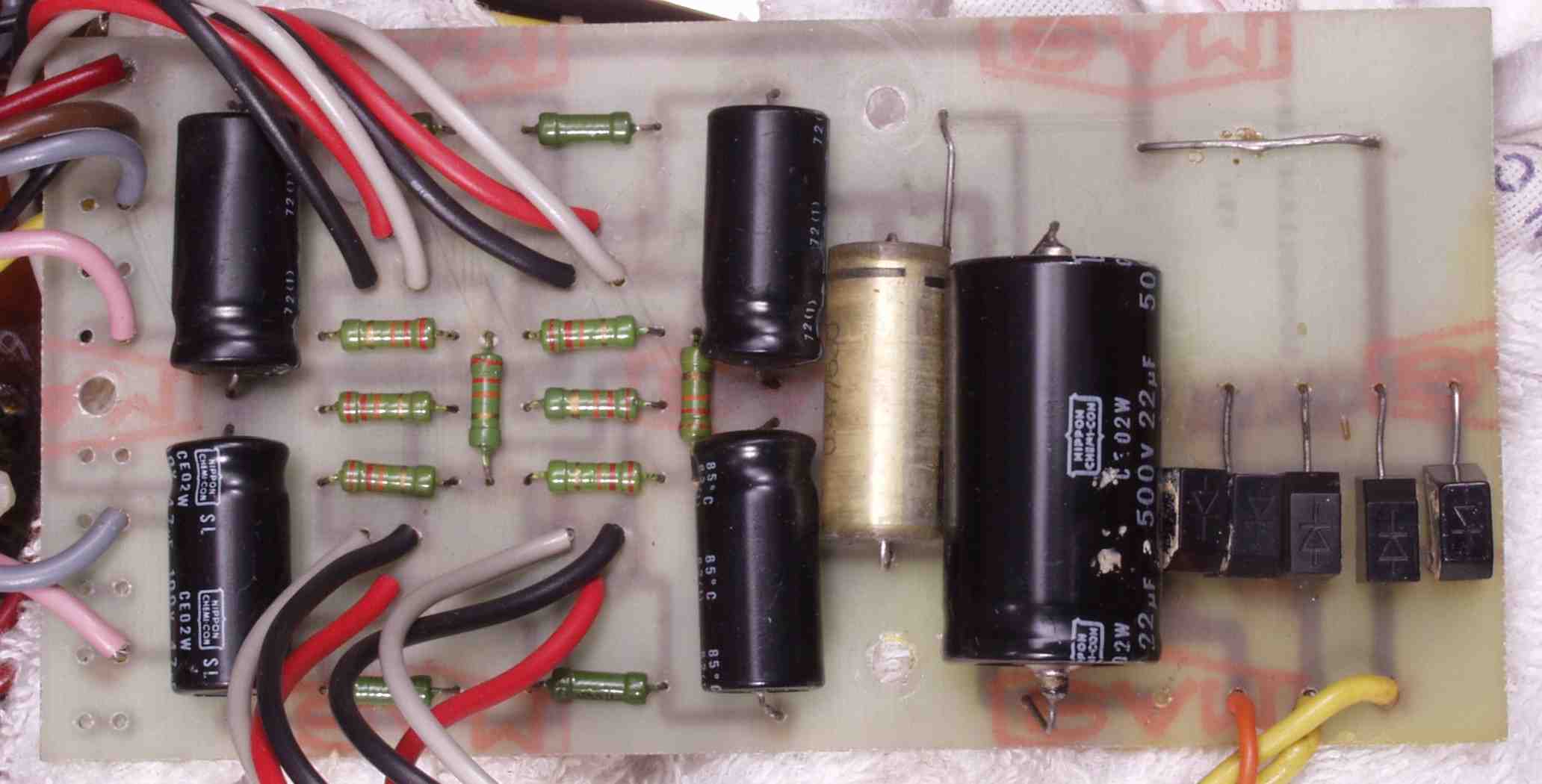

Ｃ２１．　修理前　整流・バイアス基盤　右端のダイオードに電解コンデンサー液漏れの後がある

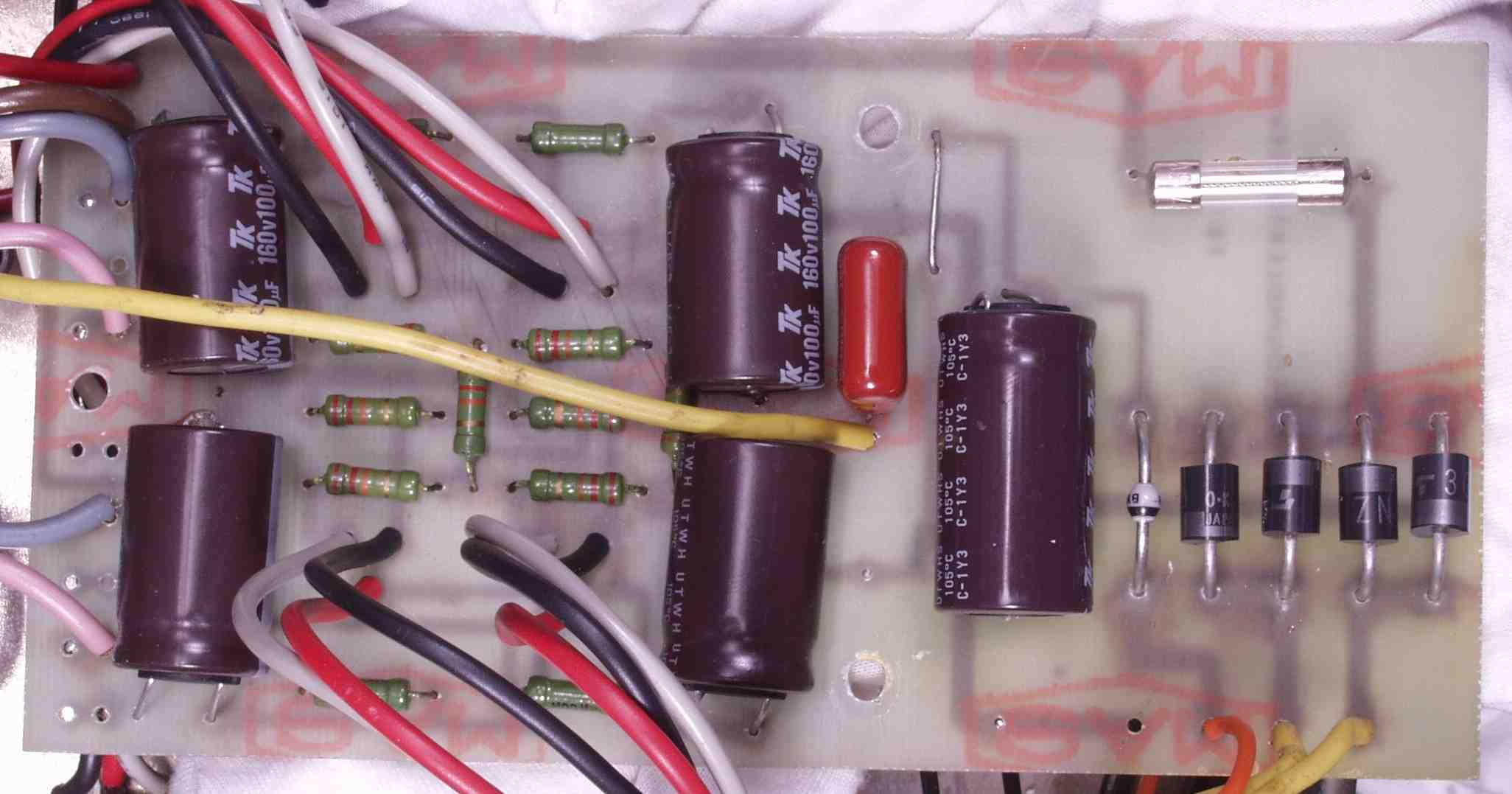

Ｃ２２．　修理後　整流・バイアス基盤　整流ダイオード５個、半固定ＶＲ４個、電解コンデンサー５個、フイルムコンデンサー交換

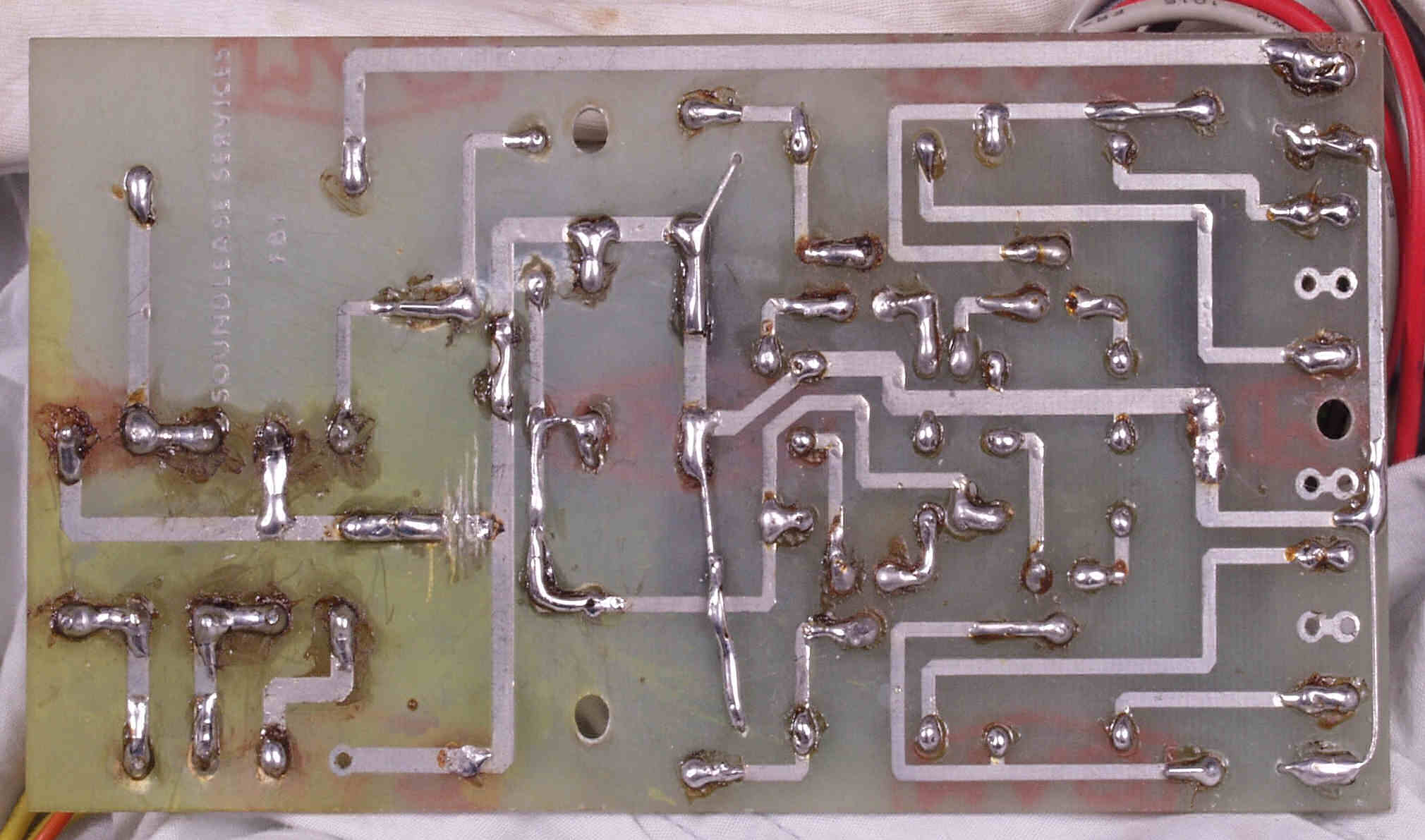

Ｃ２３．　修理前　整流・バイアス基盤裏

Ｃ２４．　修理（半田補正）後　整流・バイアス基盤裏

Ｃ２５．　完成整流・バイアス基盤裏　洗浄後

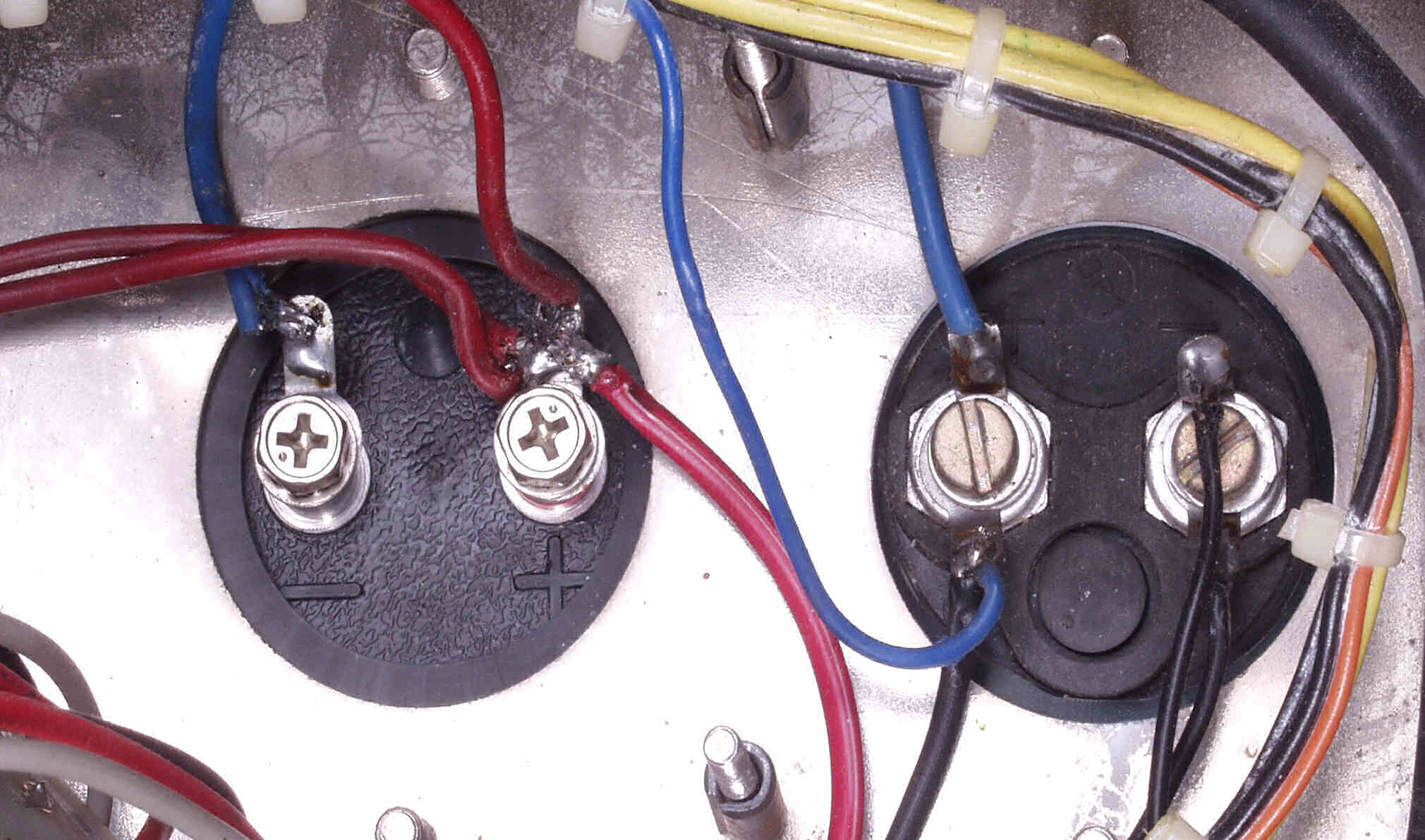

Ｃ３１．　修理前　高圧電解コンデンサー

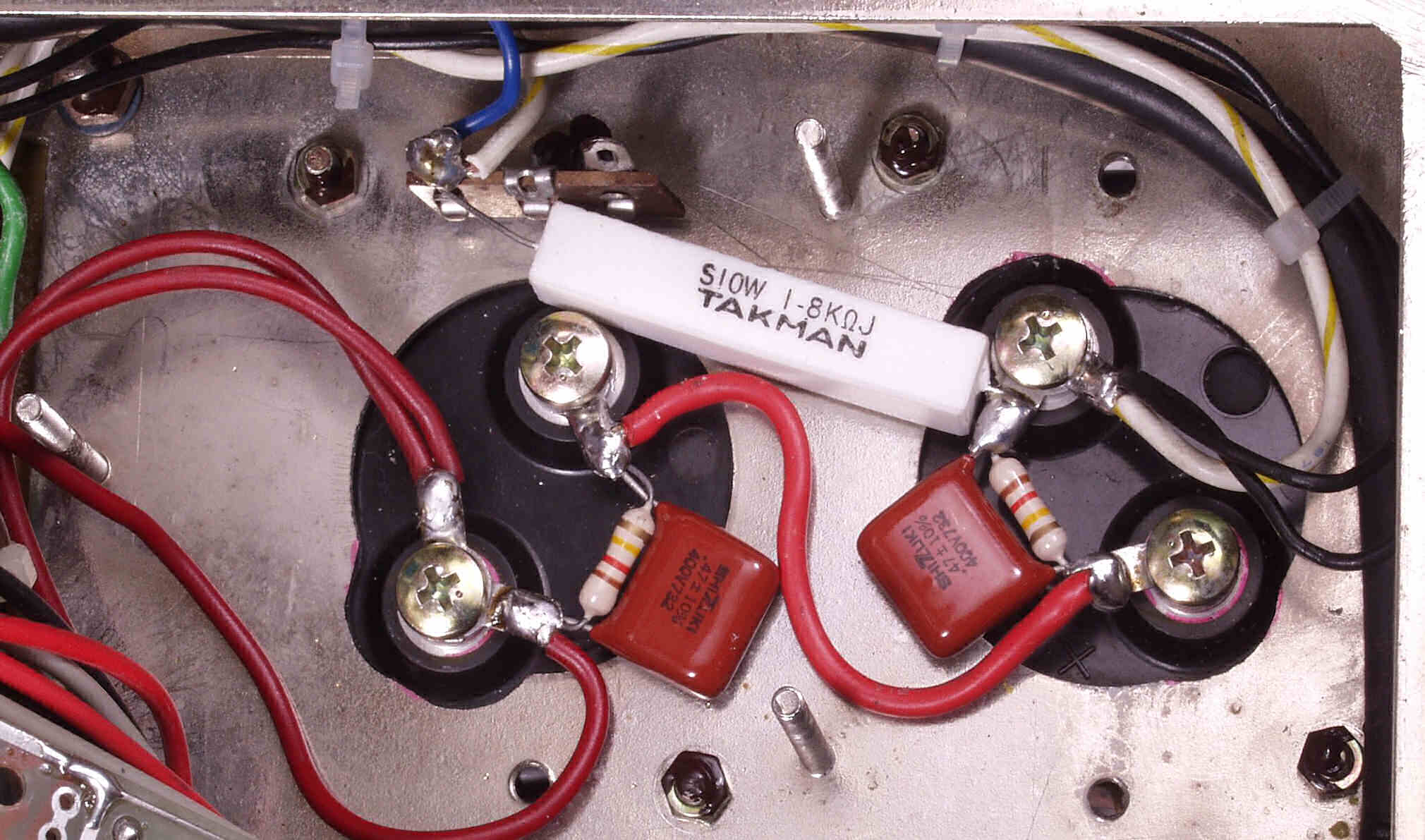

Ｃ３２．　修理後　高圧電解コンデンサー　最終に使用したのは３９００μ／４００ＷＶ　２本

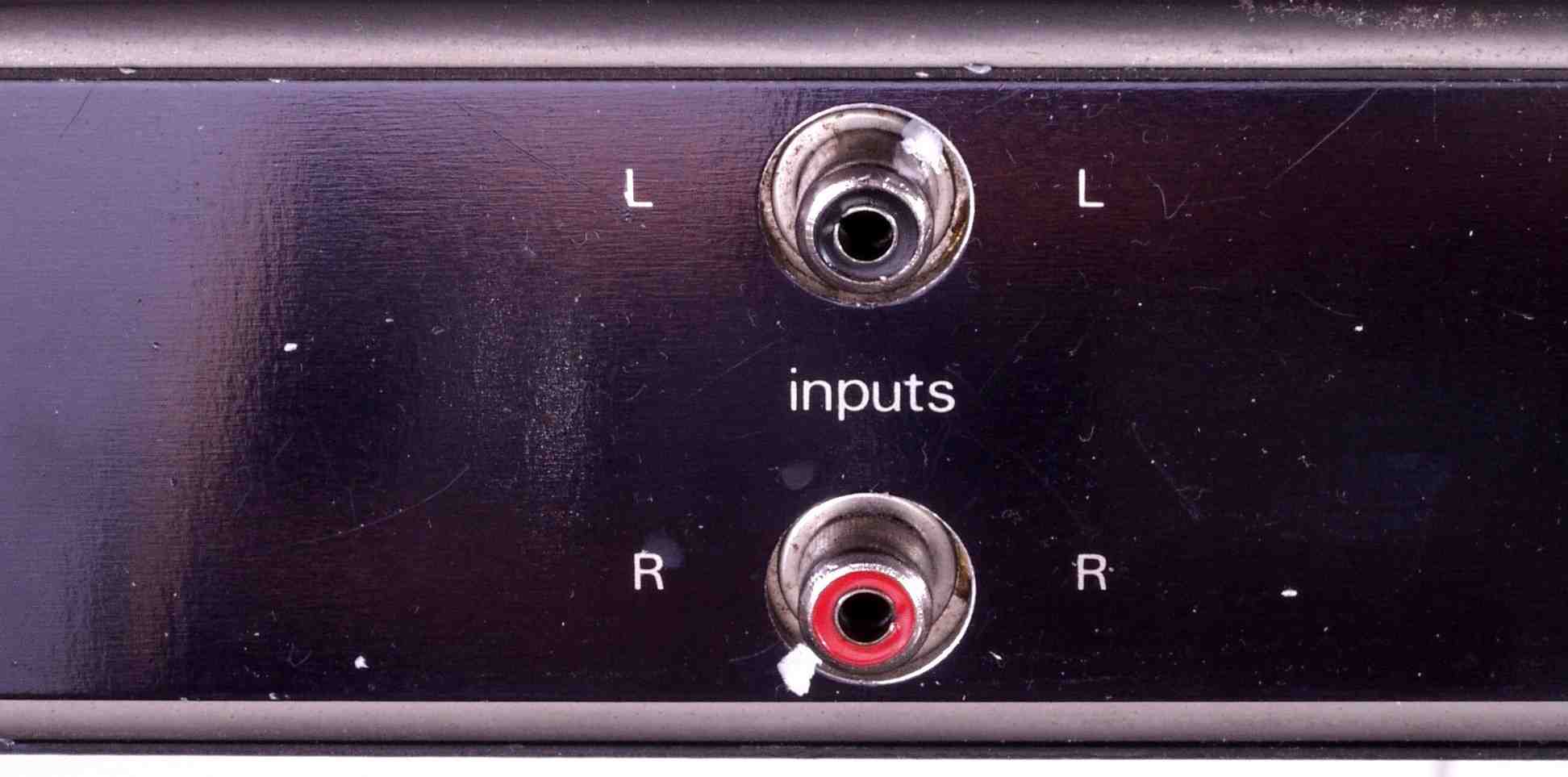

Ｃ４１．　修理前　ＲＣＡ端子

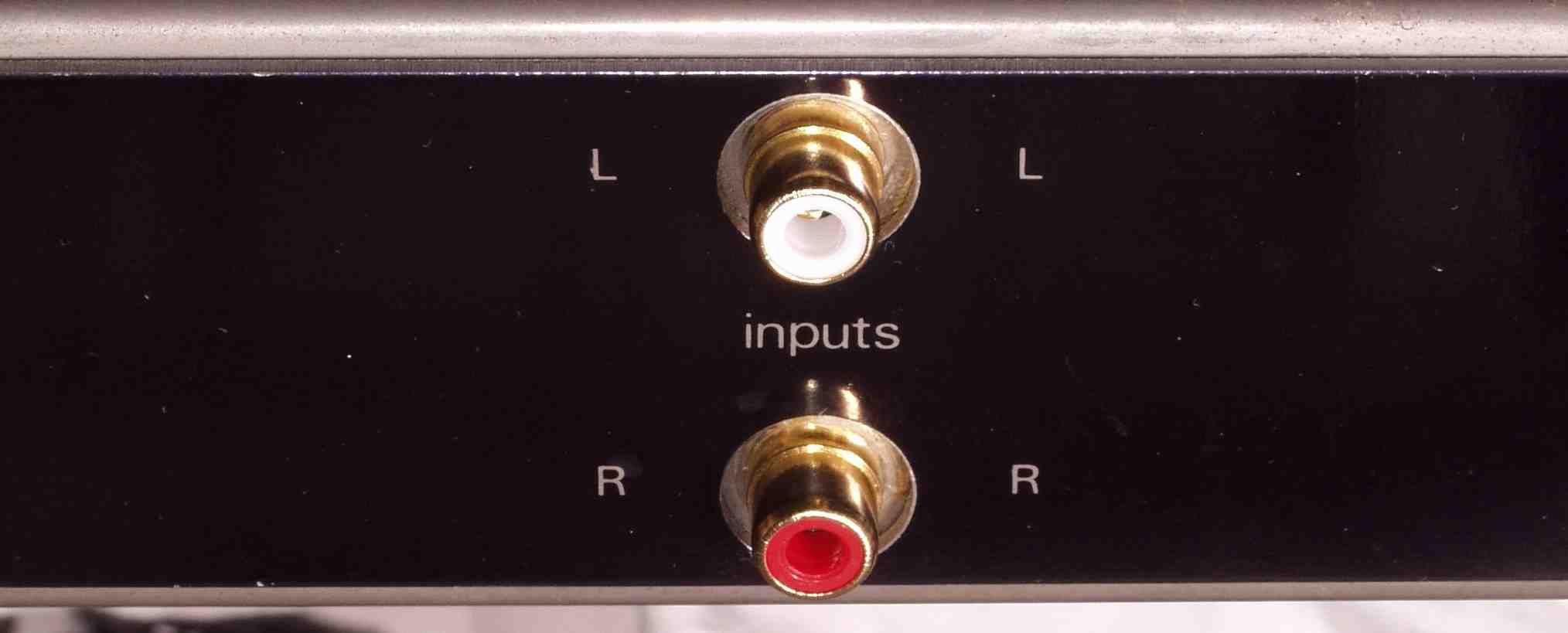

Ｃ４２．　修理後　ＲＣＡ端子

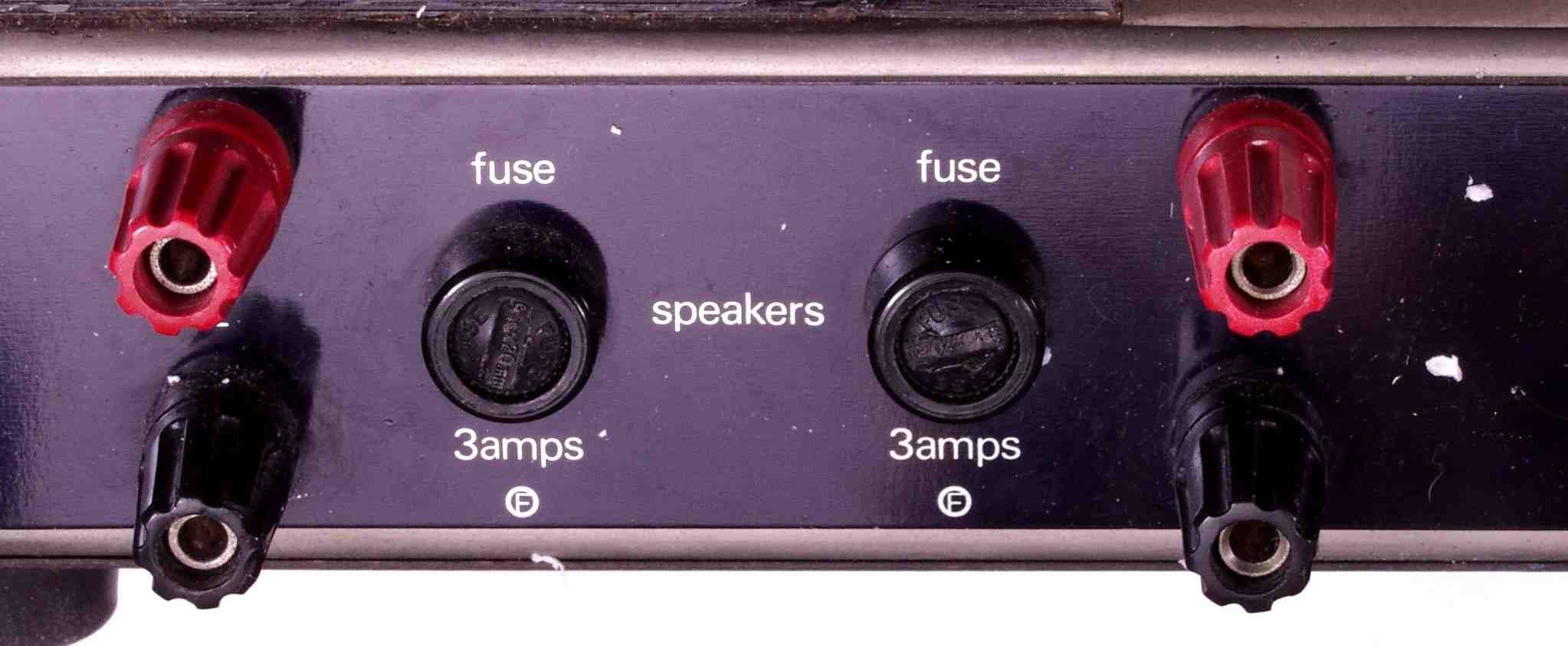

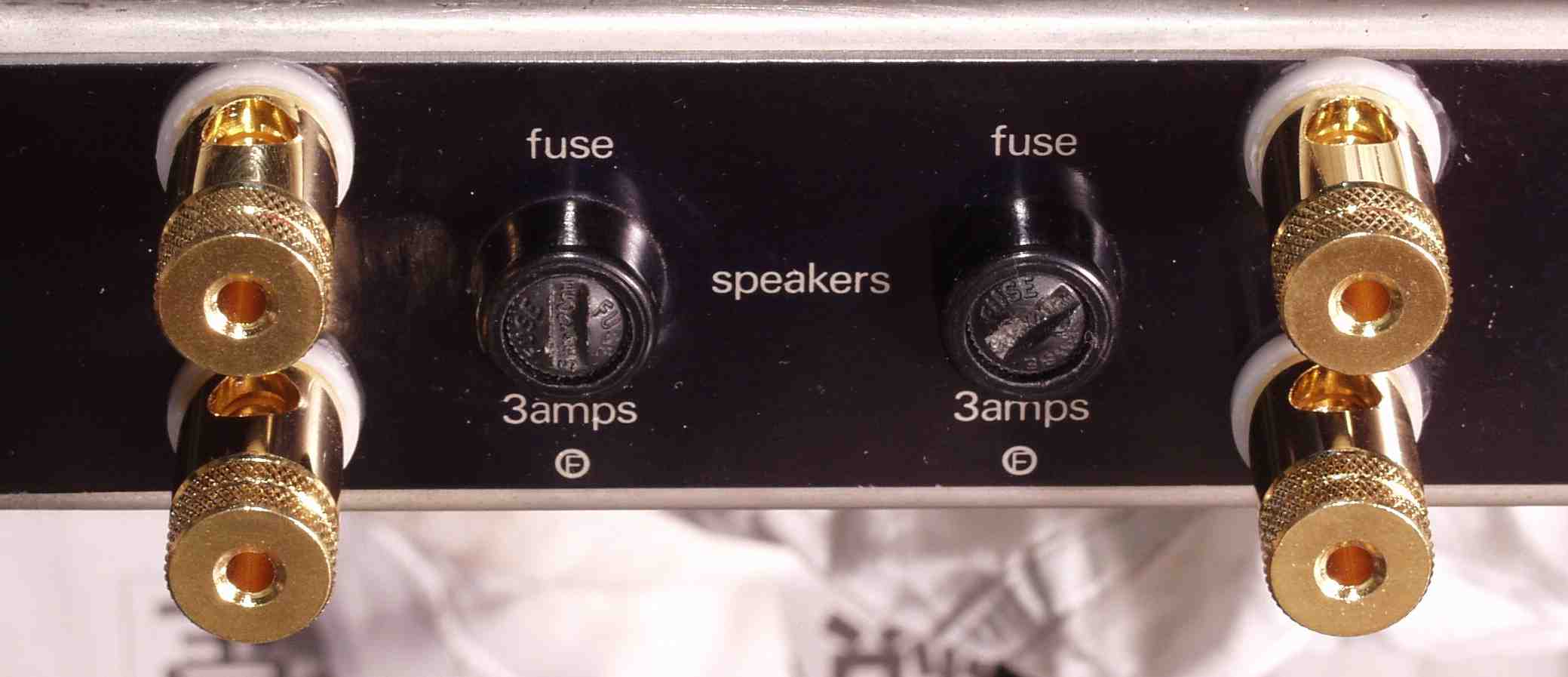

Ｃ５１．　修理前　ＳＰ端子

Ｃ５２．　修理後　ＳＰ端子

Ｃ６．　修理後　突入電流抑制回路。　　　　　　　　詳しくはこちら

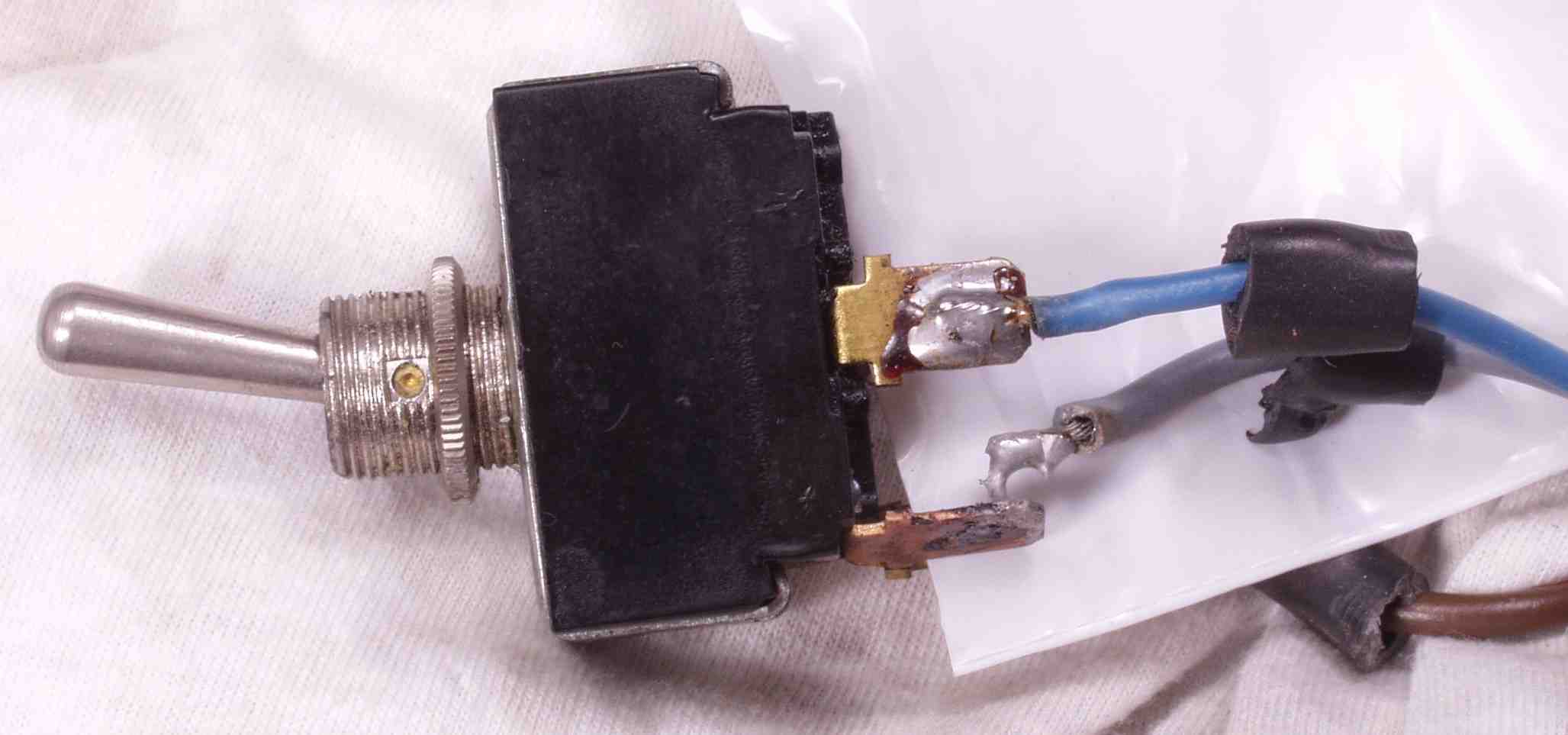

Ｃ７１．　修理中　電源ＳＷ　ケースの下が焼けて膨らんでいる

Ｃ７２．　修理中　電源ＳＷ　端子が焼けて変色している

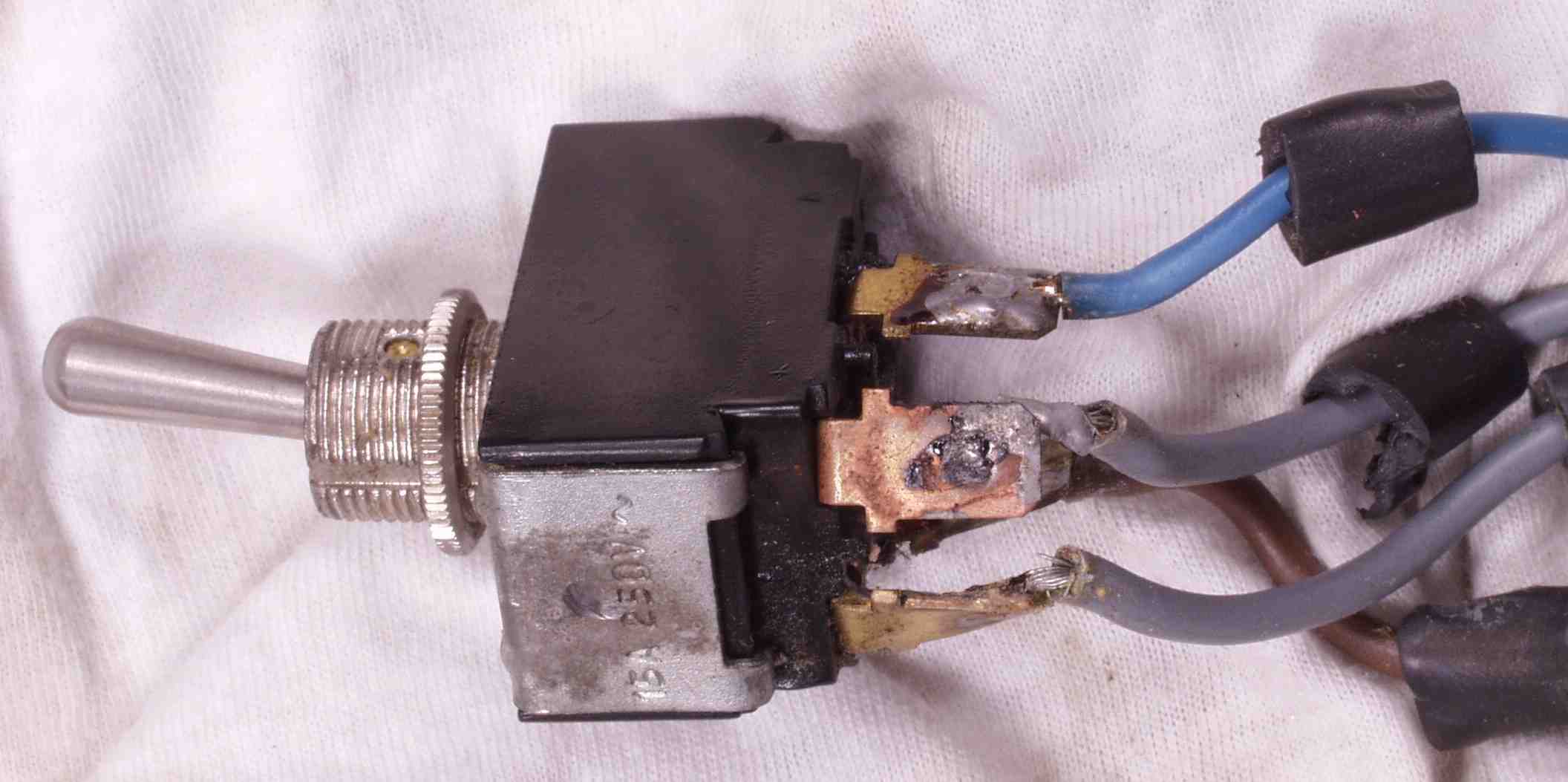

Ｃ７３．　修理中　電源ＳＷ　発熱の為、接続線が取れる寸前、これを防ぐ為に、この様な所の配線は差し込み絡めるのが原則。 　　　　　　　　　　　線をのせてハンダするのは素人、お金を貰う修理は穴に通し絡げる

Ｃ７４．　修理中　電源ＳＷ　焼けた接点　電流の流れる所には、接点復活材の使用は厳禁！

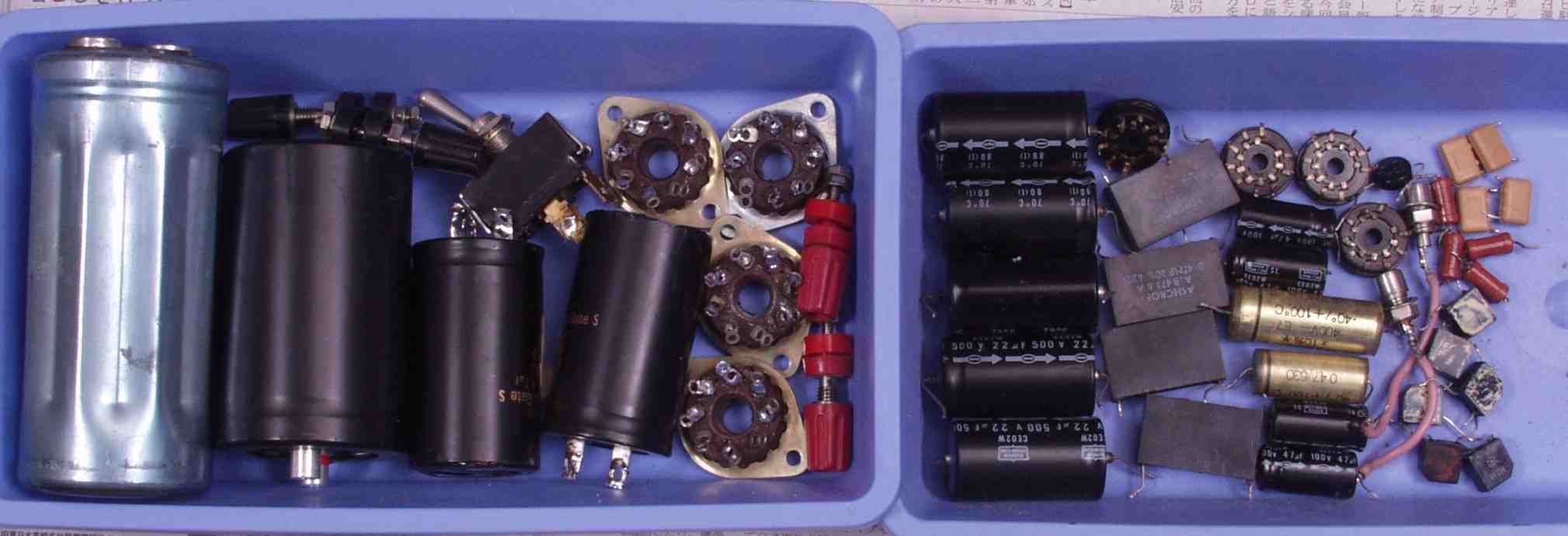

Ｃ８．　交換部品

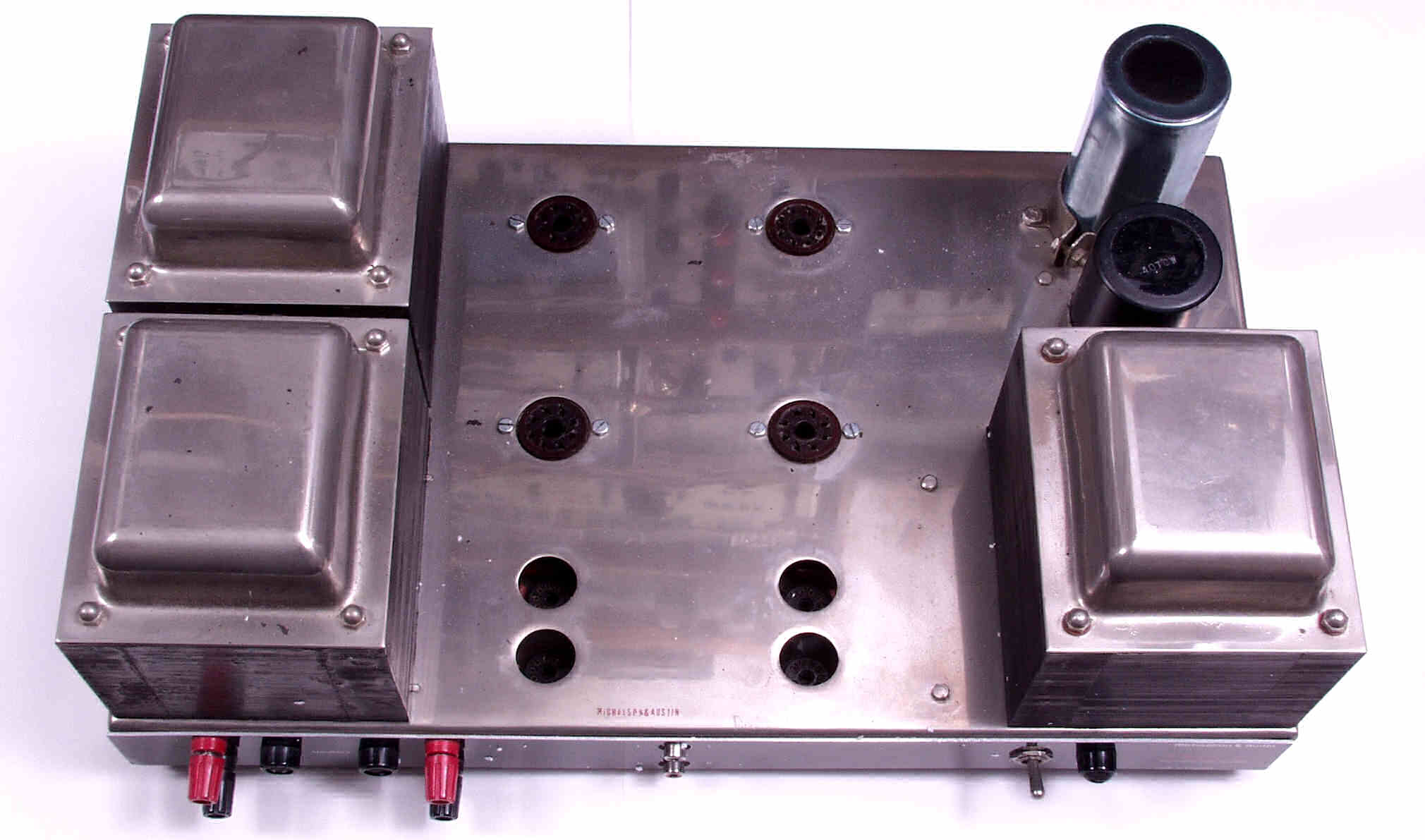

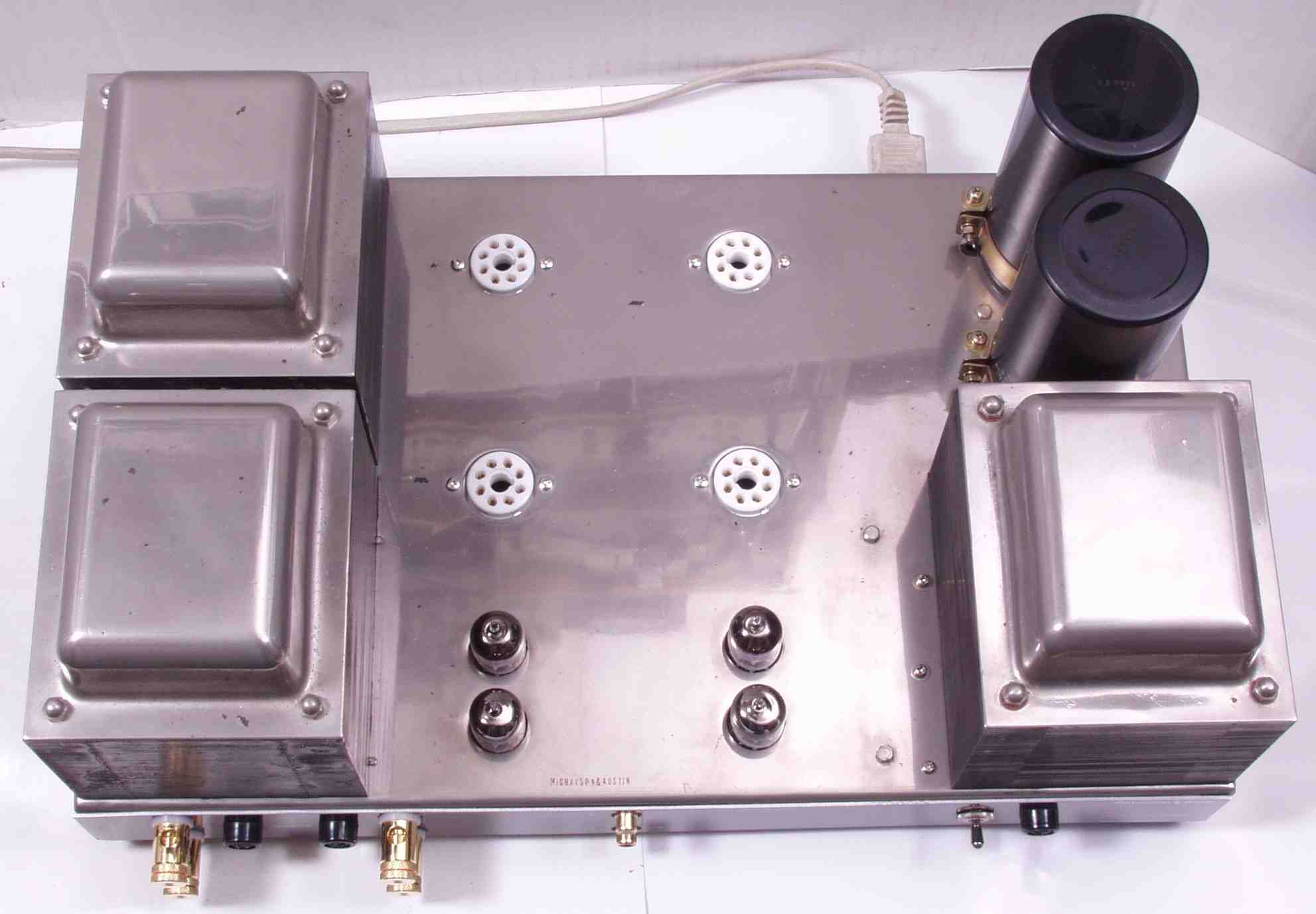

Ｃ９１．　修理前　上から見る

Ｃ９２．　修理後　上から見る

Ｃ９３．　修理前　下から見る

Ｃ９４．　修理後　下から見る

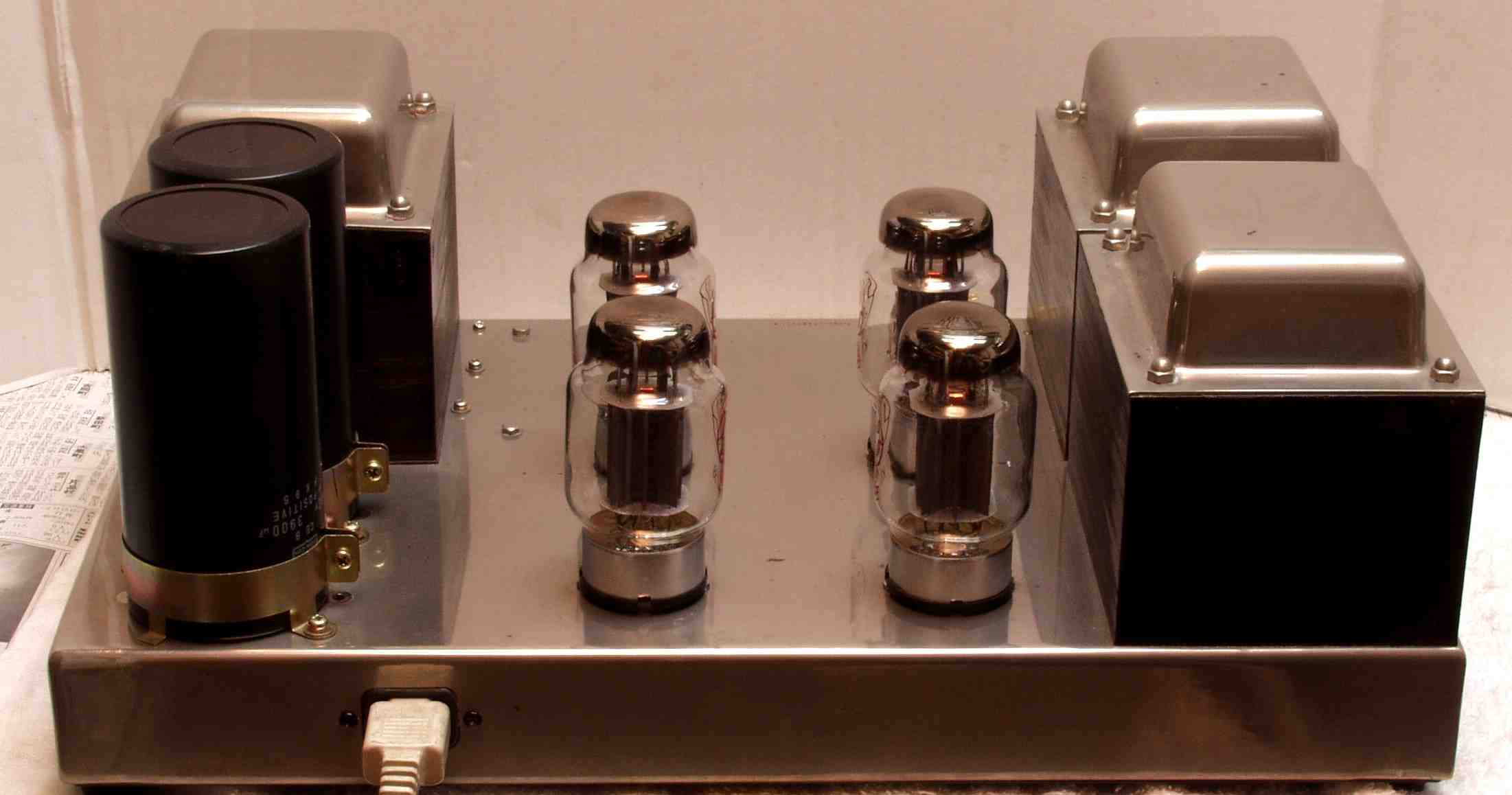

Ｃ９５．　修理後　完成　前上から見る

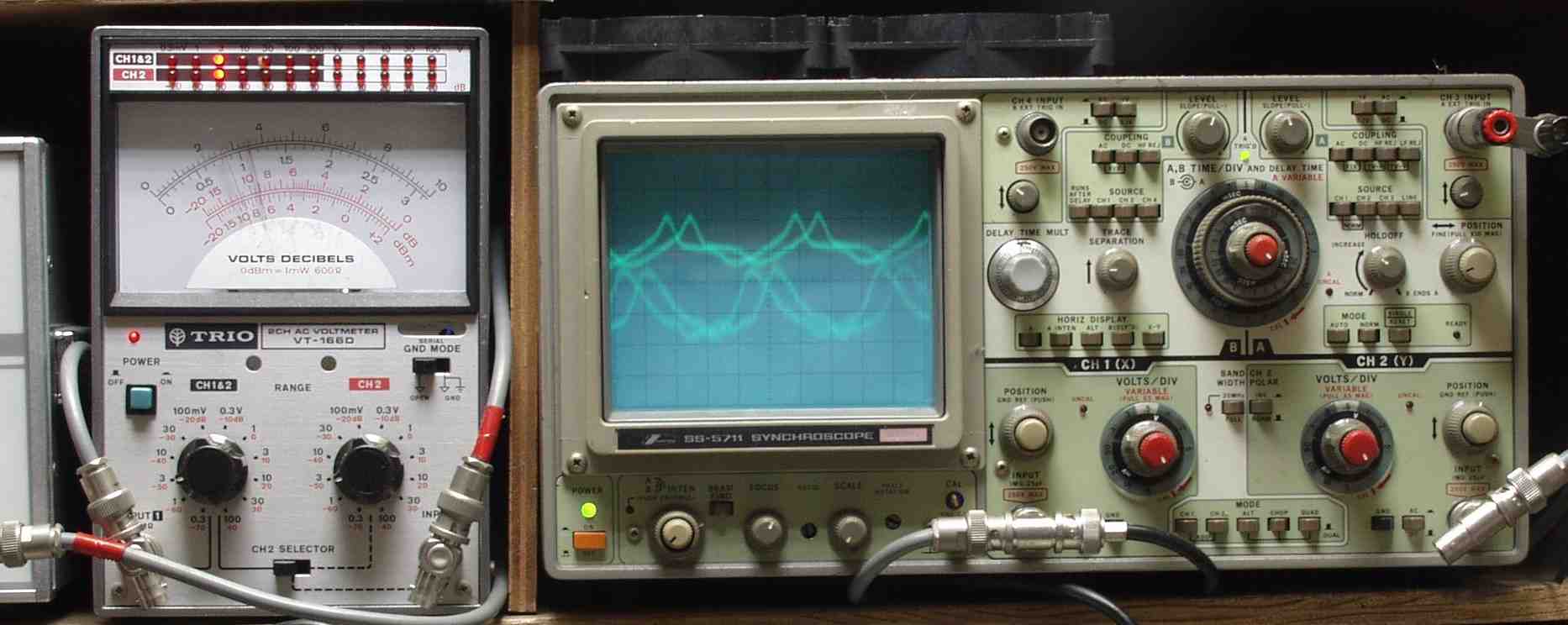

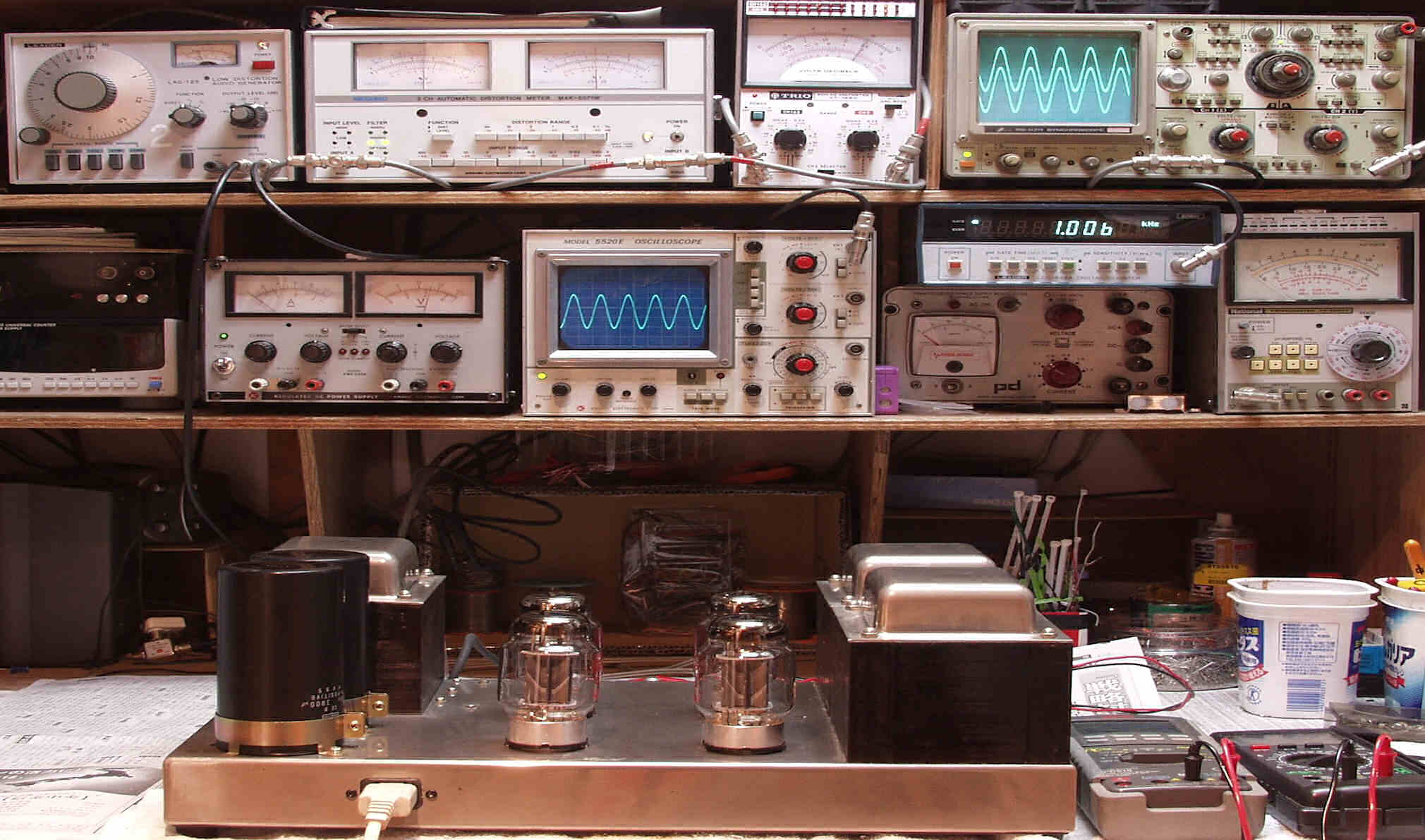

Ｅ．　調整・測定 Ｅ１．　調整・出力測定。 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）。 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計。 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力。 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

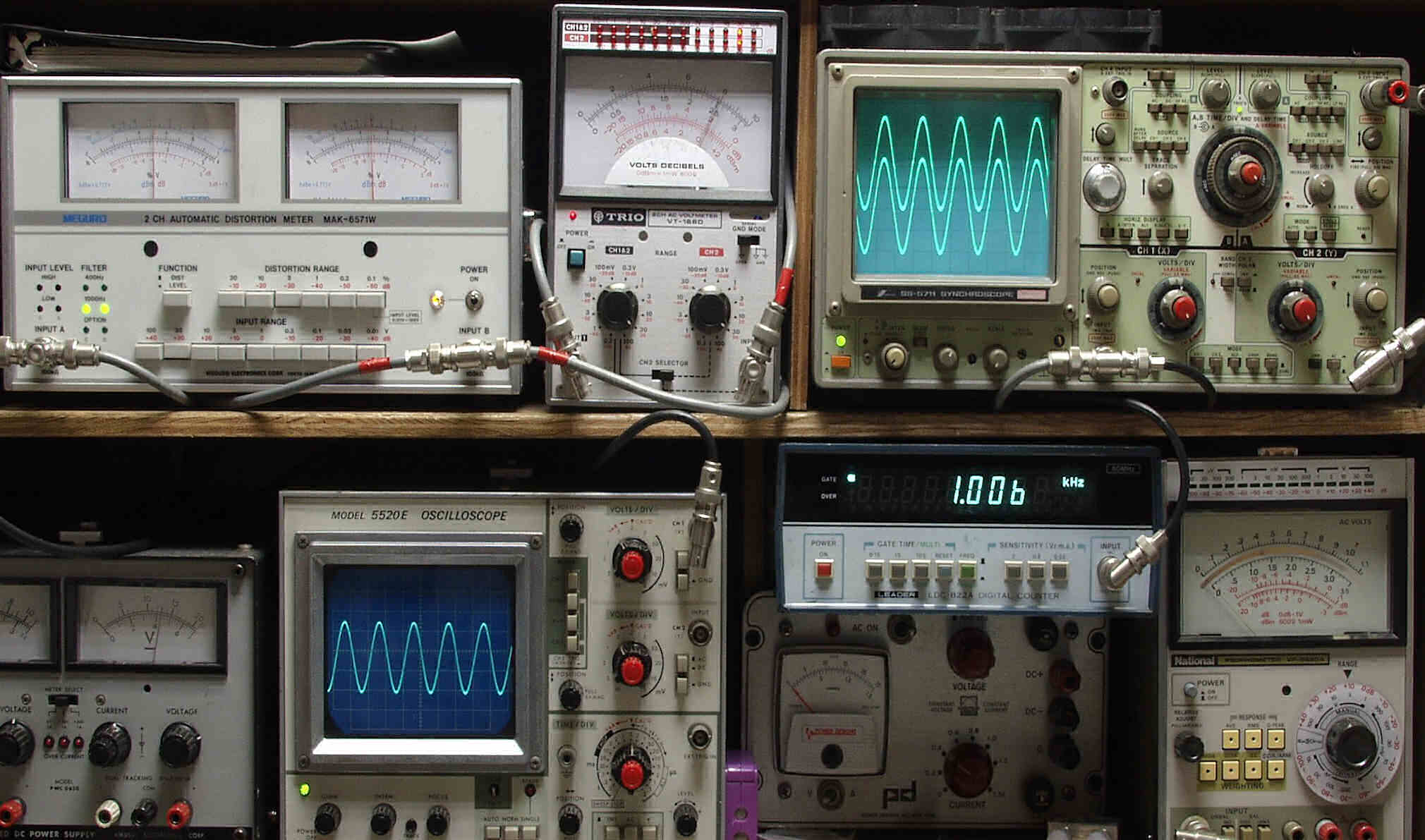

Ｅ２１．　ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝１．５％　　１０００ＨＺ

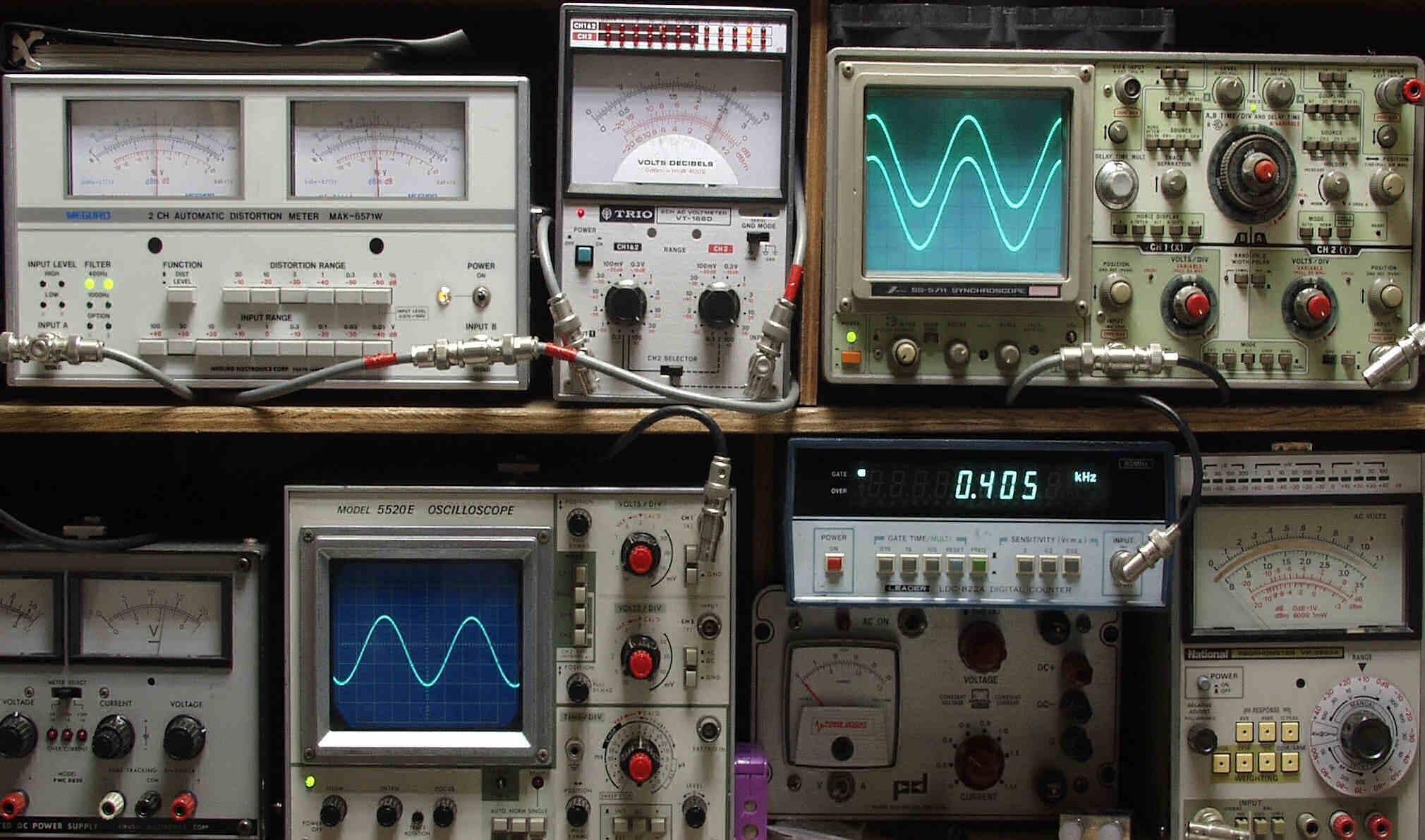

Ｅ２２．　ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝１．５％　　４００ＨＺ

Ｅ３．　残留雑音　１．２ｍＶ（１０００ｍＶ＝１Ｖ） 　　　　　　　初段がECC83（12AX7）差動プッシュプルです。共通カソードになっていて、差動回路として動作します。 　　　　　　　よって、ヒーターからのハム・ノイズの影響が有りますので、出来るだけ、ヒーター・カソード間の絶縁特性の良い物を 　　　　　　　選別して、使用してください。 　　　　　　　トランスレス真空管TVが全盛の時代には、良い製品が沢山製作されましたが、 　　　　　　　現在ではその様な需要が有りませんので、選別で探すしか方法が有りません。 　　　　　　　又、真空管の性能（増幅率等）には関係有りません。

Ｅ−４．　２４時間エージング中。

Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

型式 管球式（終段KT-88　PP）ステレオパワーアンプ 実効出力 70W＋70W 周波数特性 20Hz〜20kHz ±0.2dB、　10Hz〜25kHz -1.0dB 出力帯域幅 8Hz〜45kHz SN比 -88dB以上 高調波歪率 0.05％以下（1kHz、5W出力時） 入力感度/インピーダンス 750mV/100kΩ 出力インピーダンス 4〜8Ω 電源 AC100V、50Hz/60Hz 外形寸法 幅mm457×高さ190mm×奥行280mm 重量 約32kg

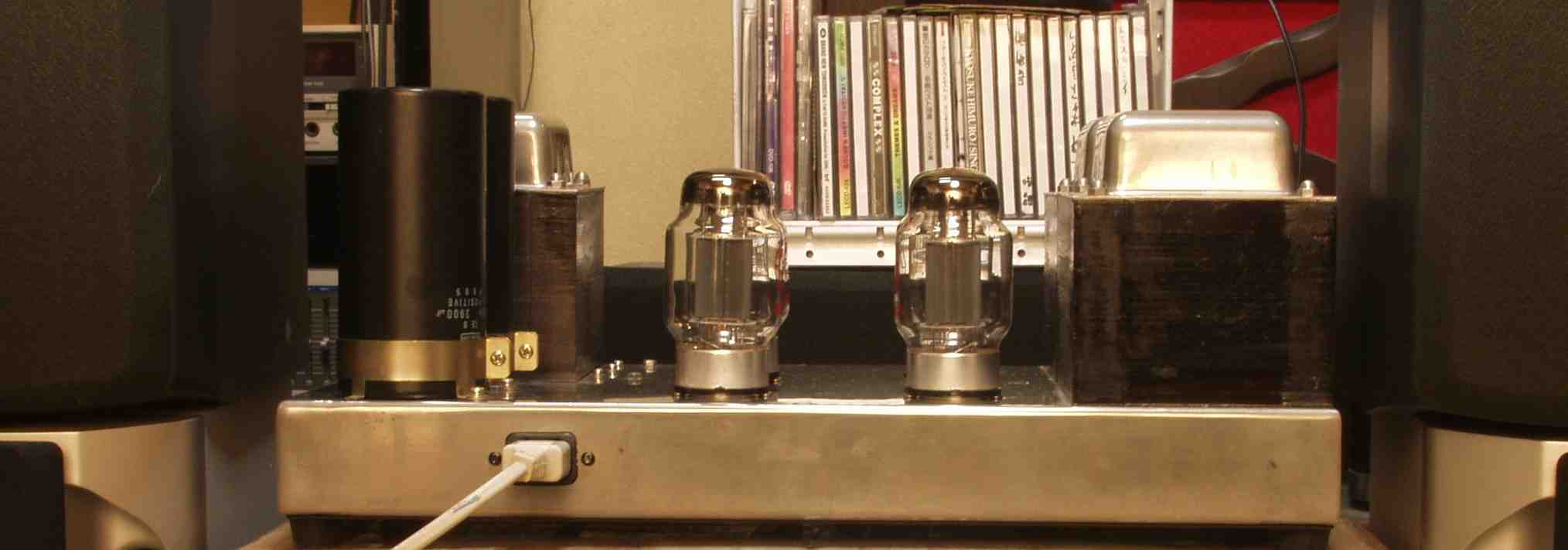

tva1-6-18
