Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　２台目修理

寸評 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ この巨大（強力）なトランスがその原動力でしょう。 マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、高域の歪みの軽減の音とは対照的な、 力強いく荒々しい低音の音が光ります。 真空管ＡＭＰの中では、一度は聞きたい機種です 。

平成１４年９月９日到着　　　１０月１９日完成

A．　修理前の状況 昨年、某 中古販売店より Michaelson&Austin TVA-1を入手しました。 入手時、前オーナーにより改造が加えられ 、ＶＲ（ボリューム）が取り付けてあったり 、シャーシに落書きがしてあったりかなり傷んでおりました。 購入する際、本当に買うのですか。などと脅されましたが、 その音がいたく気に入り、愛用しておりました。 ７月に部屋の模様替えをした際、 プリから取り外し、ラック位置などを移動し再セッティングをしました。 いつもはＶＲを絞って、ＳＷオンするのですが 偶々ボリュームをやや上げた段階でＳＷを入れてしまいました。 途端、スピーカーからバババリッという大音響が響いたと思うと それから一切鳴らなくなりました。 もちろん、落としたり、ぶつけたりは一切いたしておりません。 念のため、真空管を全て総替えしたり、 ケーブルを代えたりしましたが全く反応いたしません。 B．　原因 経年変化＆おかしな改造により、各真空管の劣化。 経年変化により、コンデンサーの容量抜け。 Ｃ．　修理状況 終段（ＫＴ−８８）、バイアスを設定回路変更。 終段（ＫＴ−８８）、安全抵抗交換。 終段（ＫＴ−８８）、ソケット交換。 ＶＲまわり配線手直。 電源ＳＷまわり配線手直。 電解コンデンサー増量。 配線手直し、補強。 Ｄ．　使用部品 フイルムコンデンサー　　　　　　　２個。 ＵＳソケット　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　２個。 抵抗　　　　　　　　　　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ．　修理費　　４９，０００円　　　　通常修理。 　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

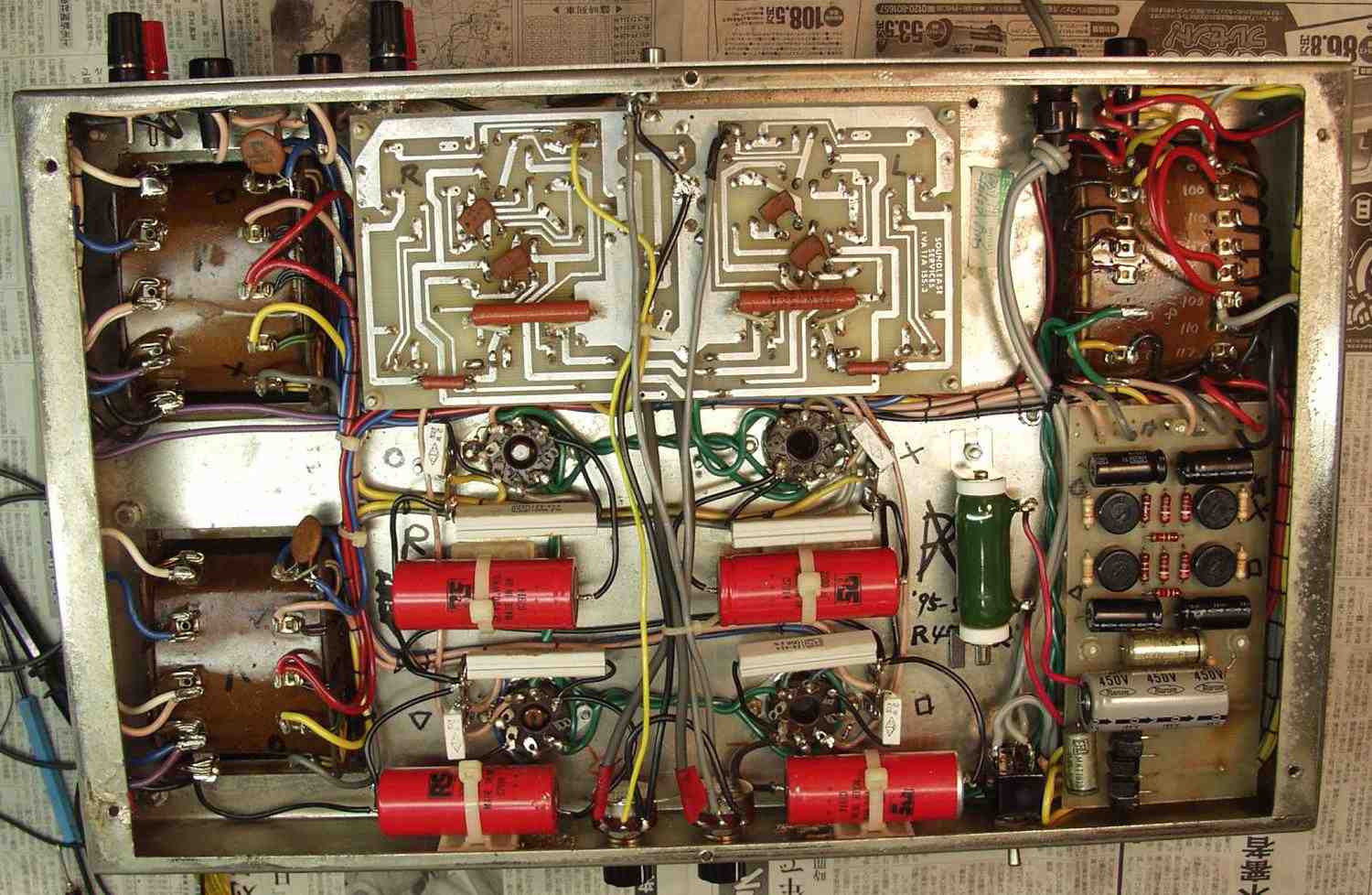

A．　修理前の状況 Ａ１．　修理前　下から見る。 　　　　　カメラの使用が悪く画像が歪んでしまいました＝頑張ってもっと良いカメラ購入します。

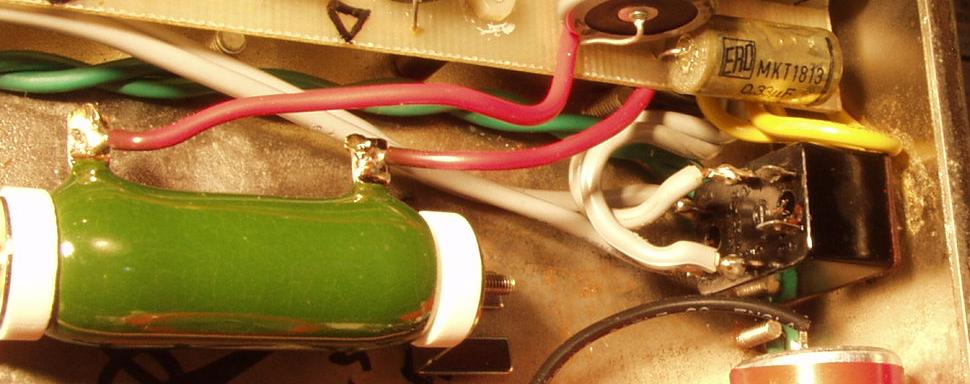

Ａ２．　修理前　電源ＳＷが交換されている、この様に両切りにする場合は、ＳＷの規格に十分に注意する。 　　　　　アークにより、線間短絡を起こしかねない、一般には片切りにする。

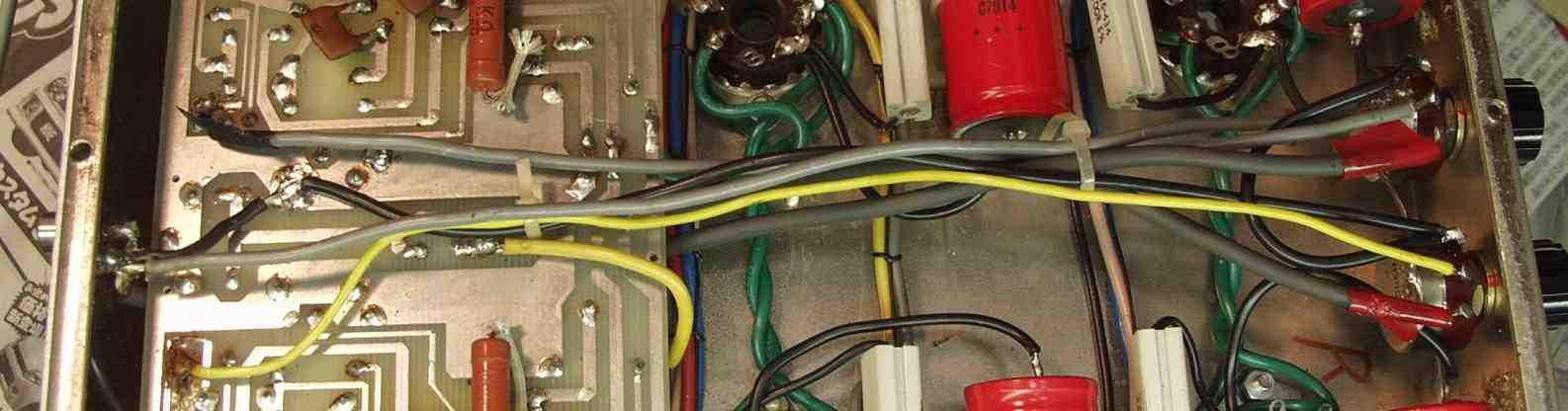

Ａ３．　修理前　入力にＶＲを組み込んだが、配線は普通の線！！、常識的には、シールド線。

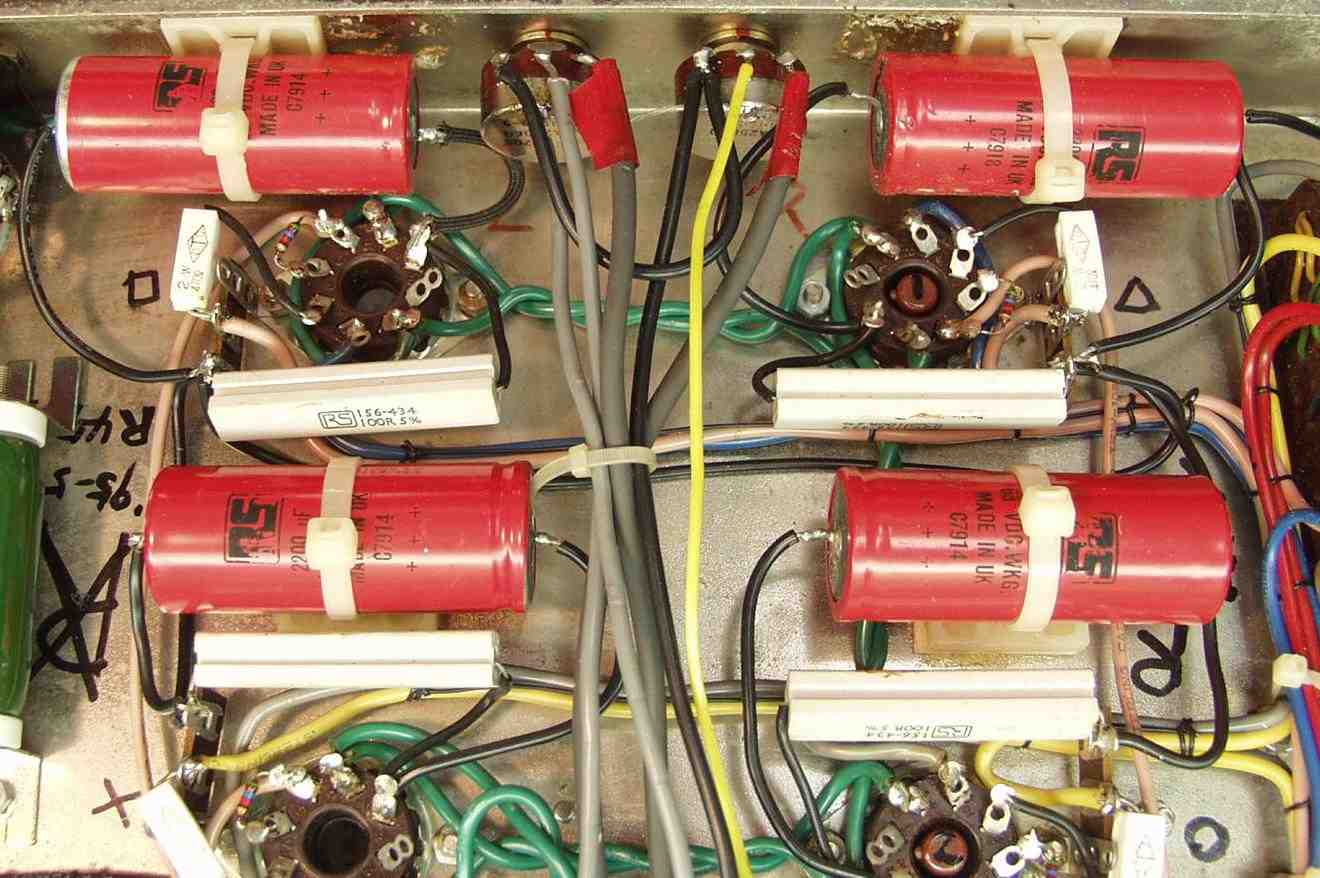

Ａ４．　修理前　カソ−ドの安全抵抗を４７Ωを　１００Ω増し、且つコンデンサーを入れ、カソードバイアス＋！ 　　　　　固定バイアスは何の為。

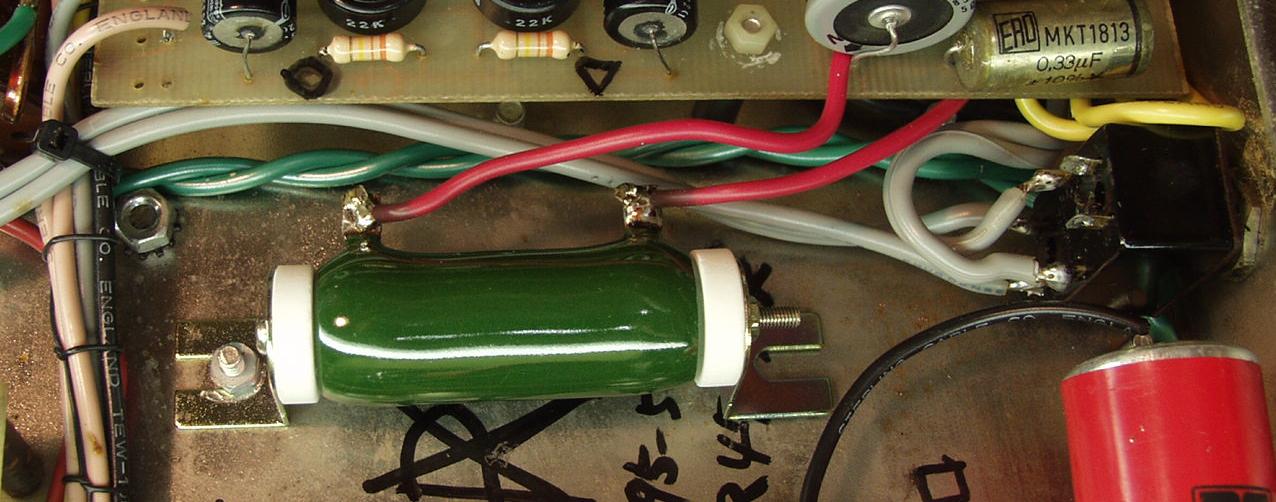

Ａ５．　修理前　ハムが出たのか？　Ｂ＋電圧を下げている、出口のコンデンサーは？ 　　　　　　　　　　下の抵抗は高圧電源に入れ、電圧を下げている＝これでレギュレーション悪くしている＝何の為か不明。

Ａ６．　修理前　熱でボロボロのＫＴ−８８のソケット。

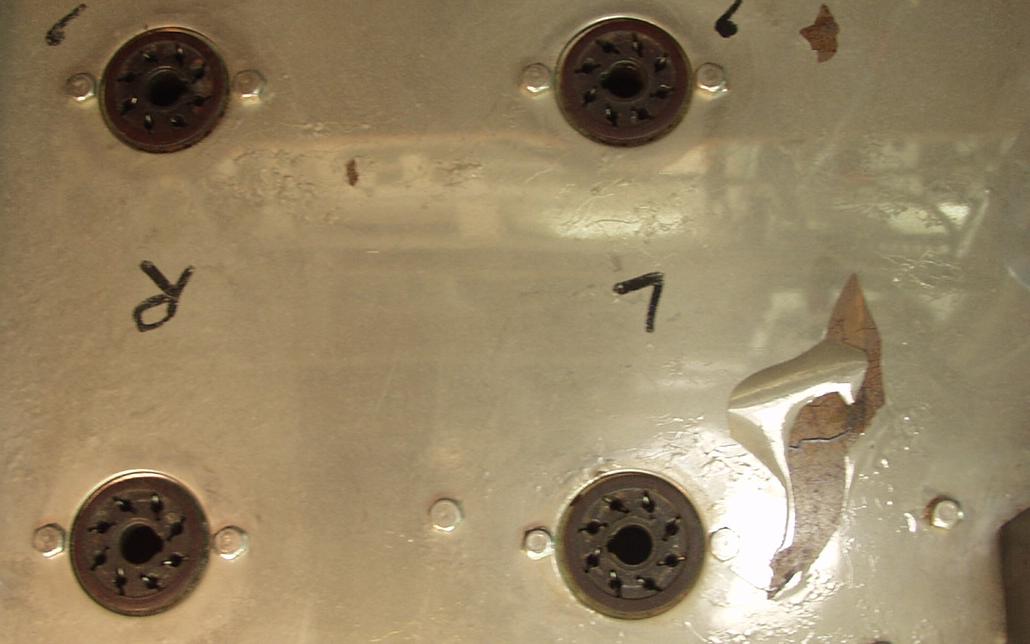

Ａ７．　修理前　シャーシのメッキも剥げる。

Ａ８．　修理前　応急処置で出力・歪み測定 　　　　　Ｒ側＝発振し出力でず。 　　　　　Ｌ側＝１８Ｖ＝４０Ｗ　歪み率＝４％　４００ＨＺ。

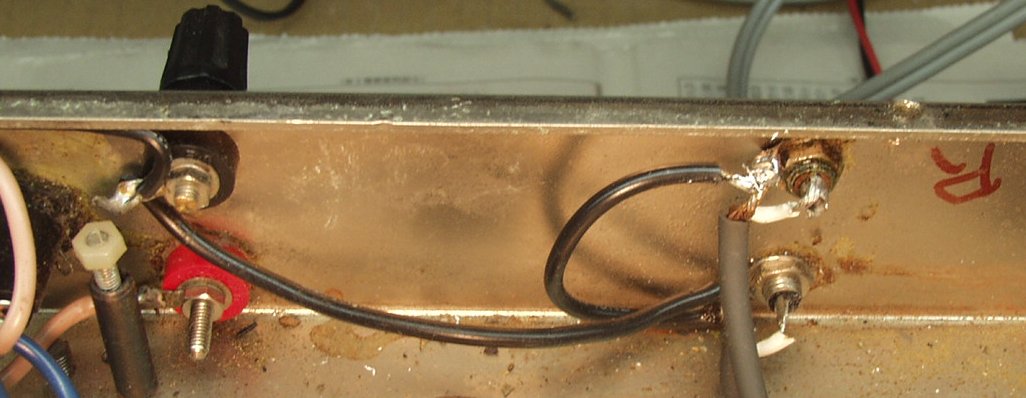

Ａ９．　修理前　入力端子のアースとＳＰ出力端子のアースがわざわざ配線してある。

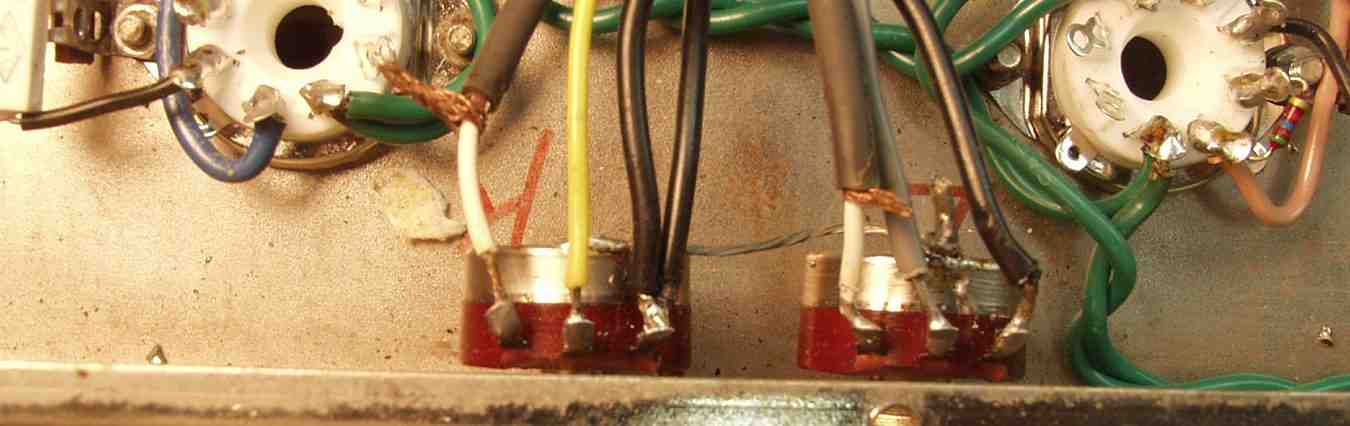

Ａ１０．　修理中　シルド線のアースが付いていない。

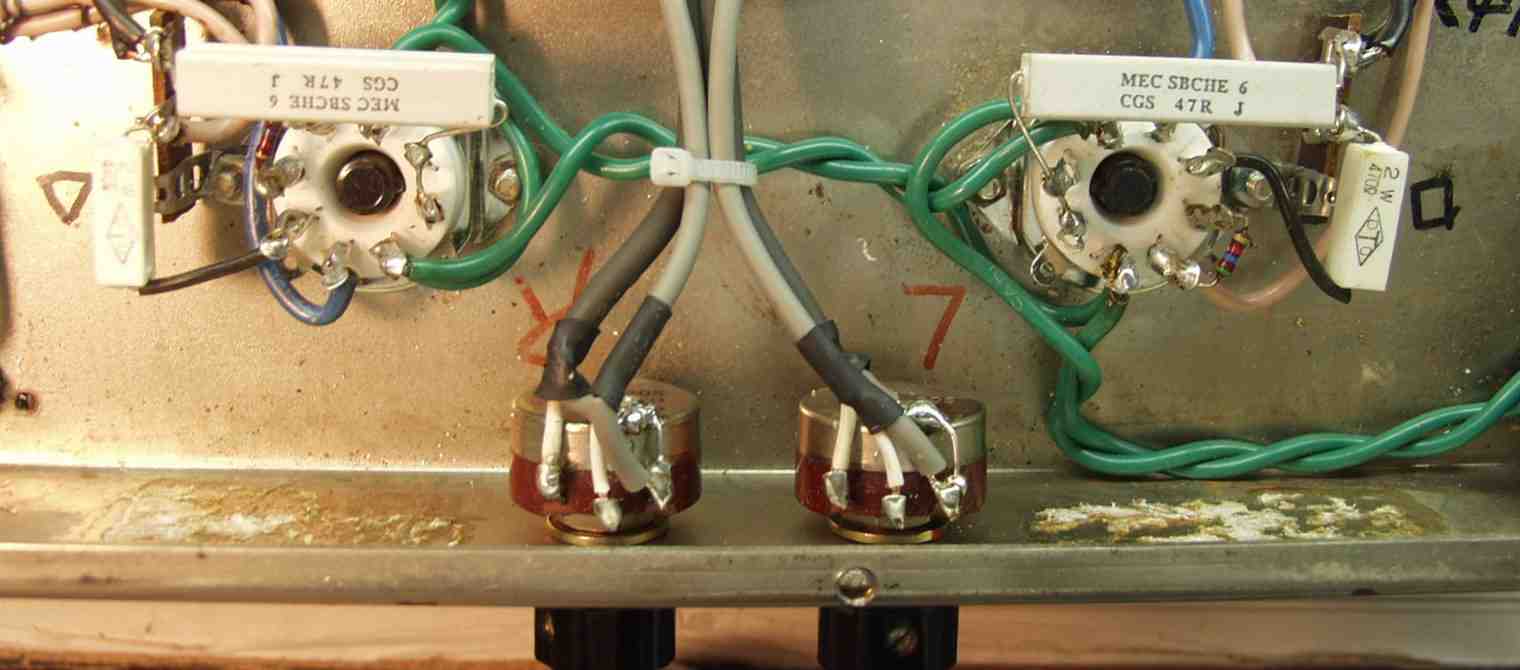

Ｃ．　修理状況 Ｃ１．　修理後　ＶＲへのシルド線のアースを付ける、VRのケースもアースする

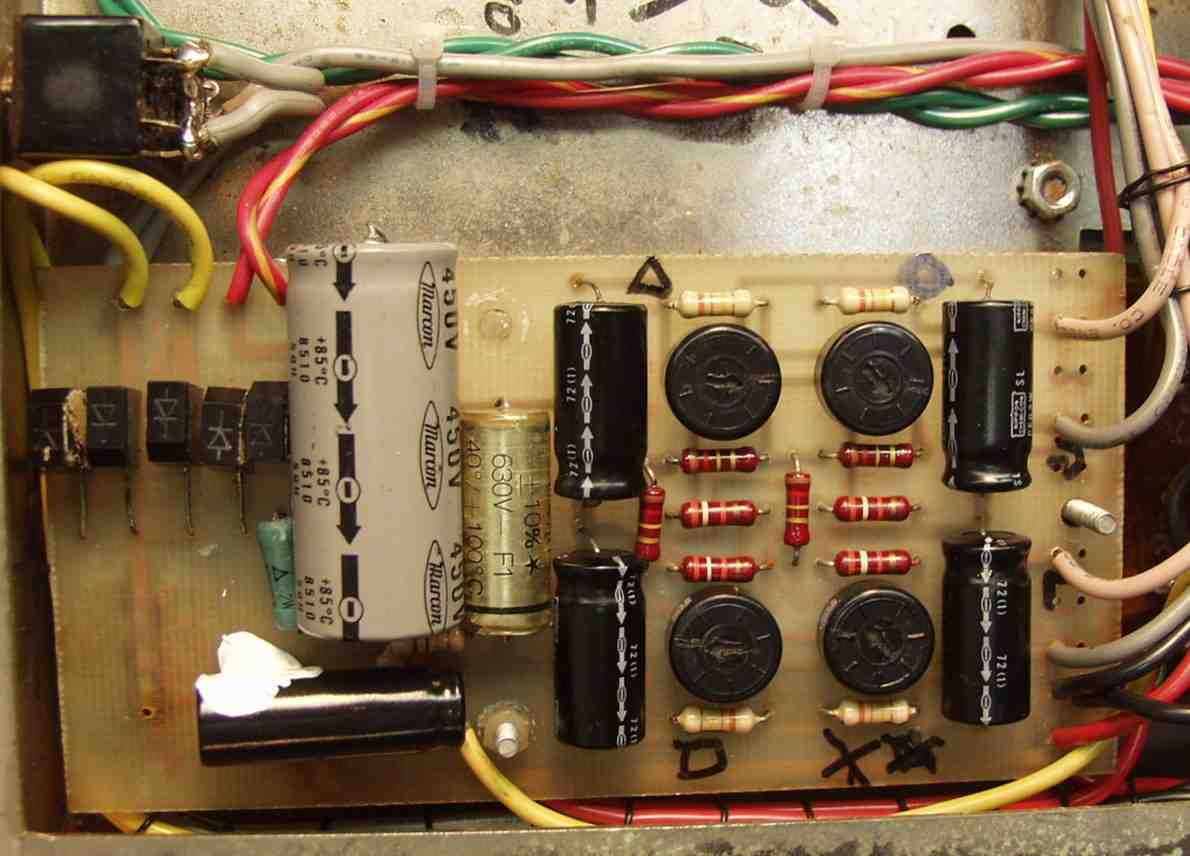

Ｃ２．　修理後　バイアス基盤

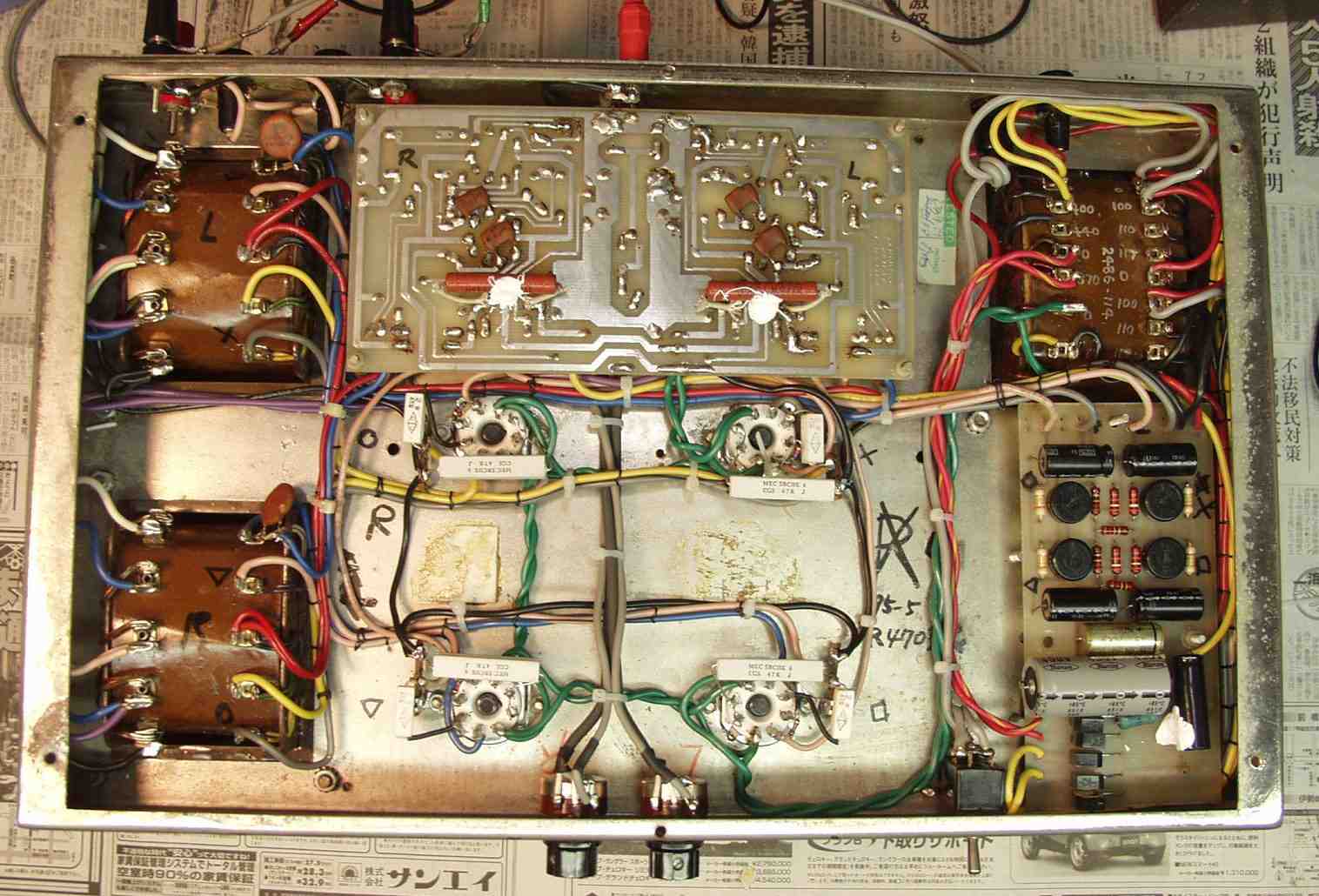

Ｃ３．　修理後　完成　下から見る

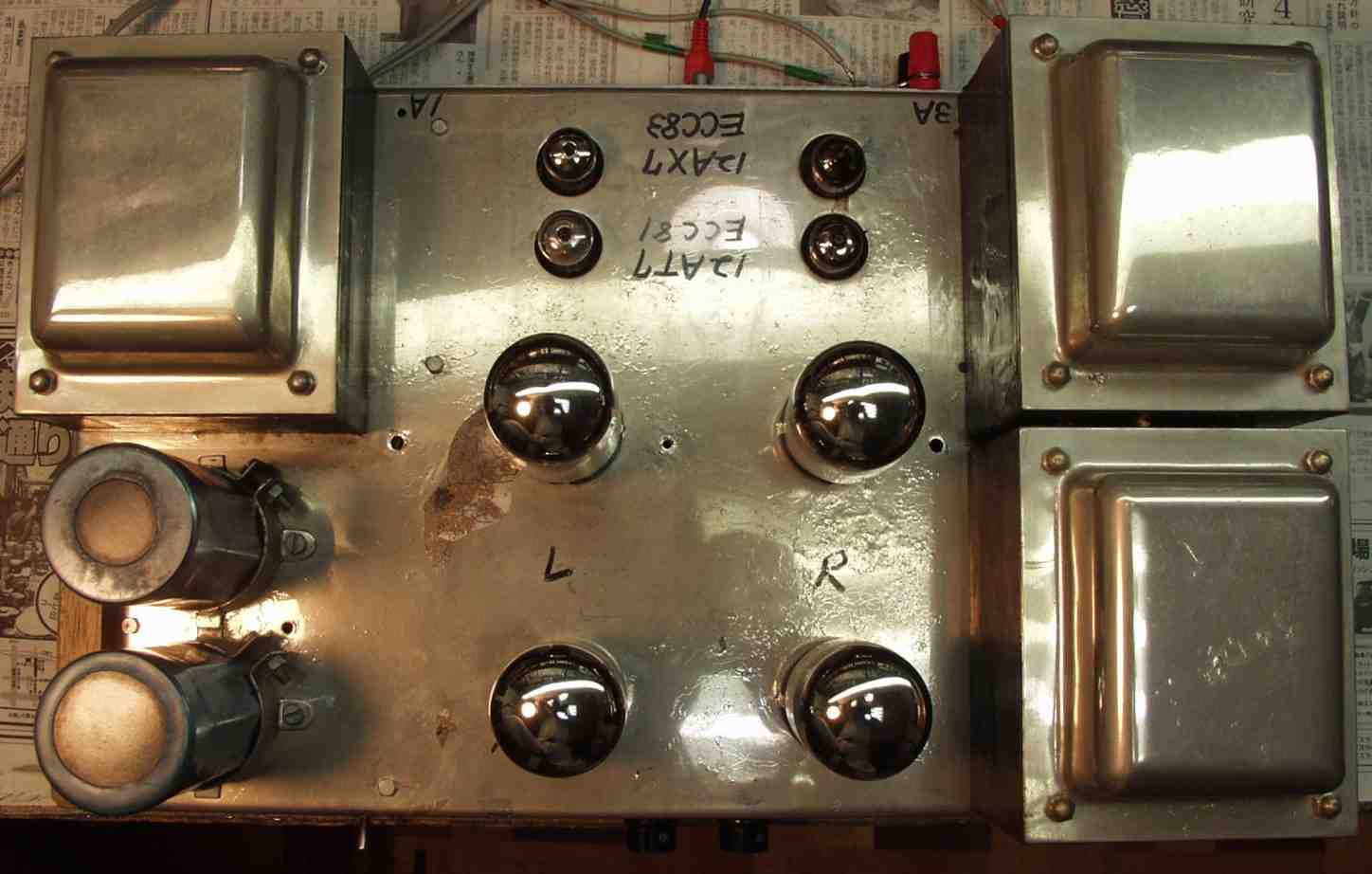

Ｃ４．　修理後　完成　上から見る

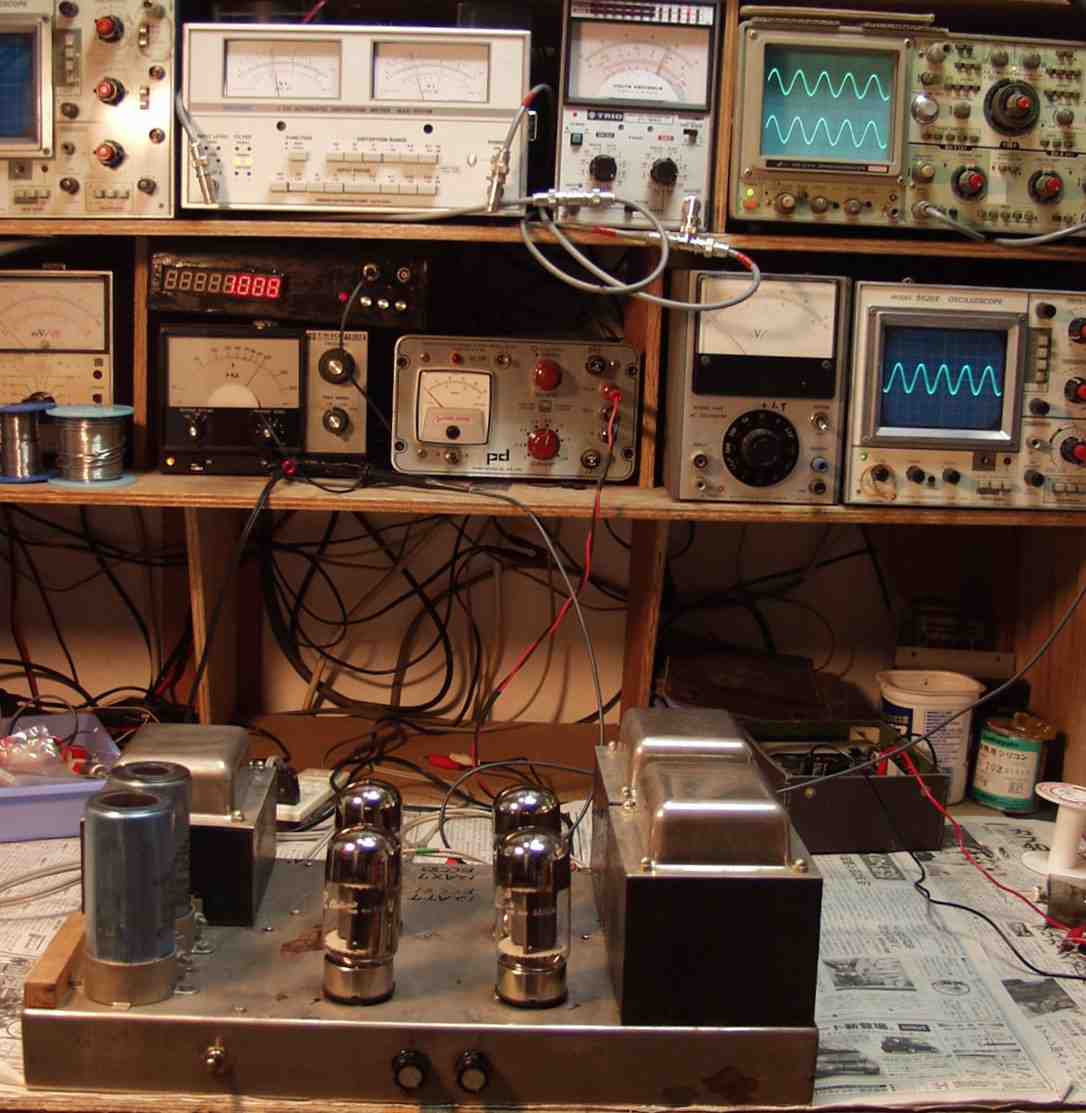

Ｅ．　調整・測定 Ｅ１．　調整・出力測定

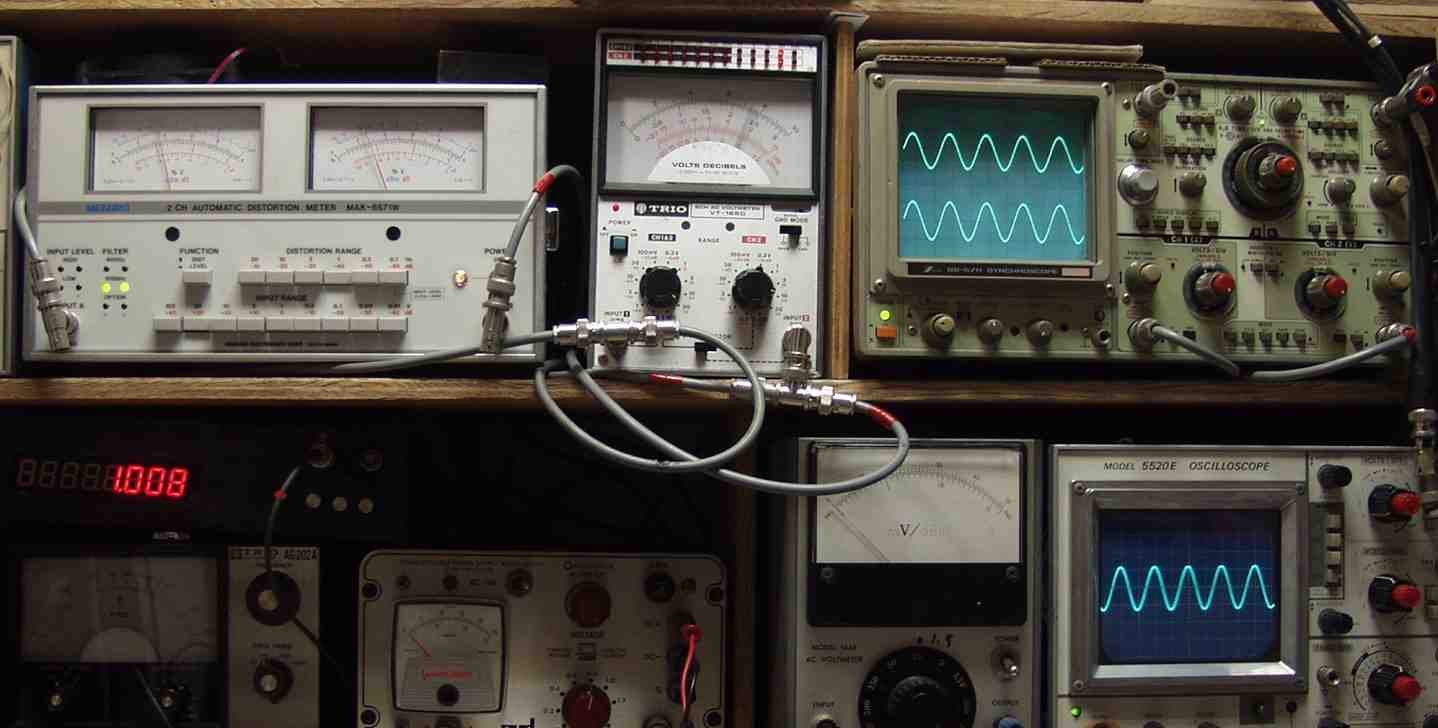

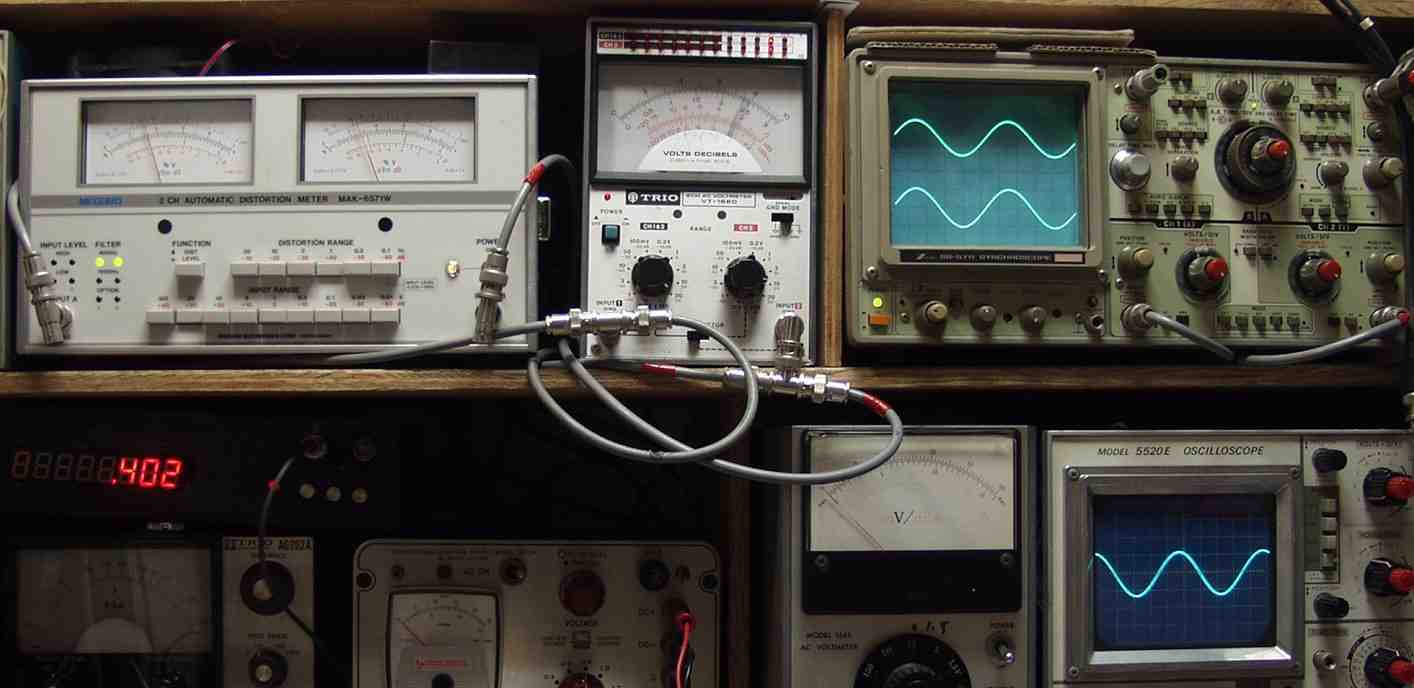

Ｅ２．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝１．２％　　１０００ＨＺ

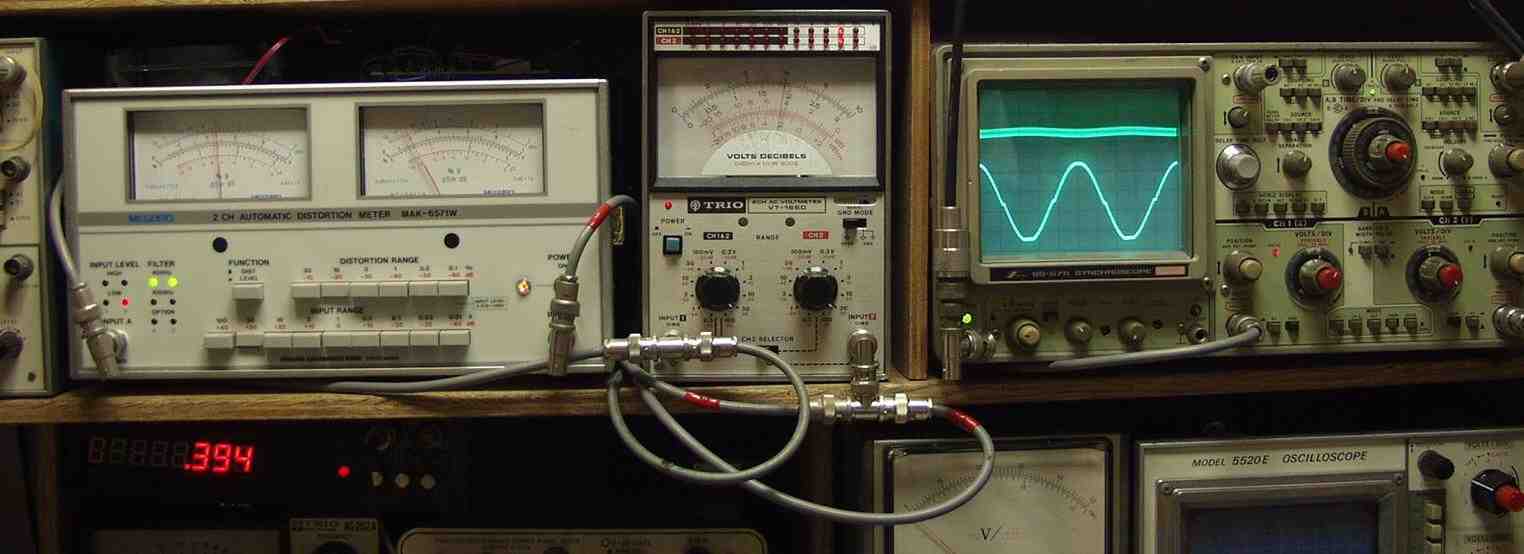

Ｅ３．　ＳＰ出力２４Ｖ＝７２Ｗ　歪み率＝１．２％　　４００ＨＺ

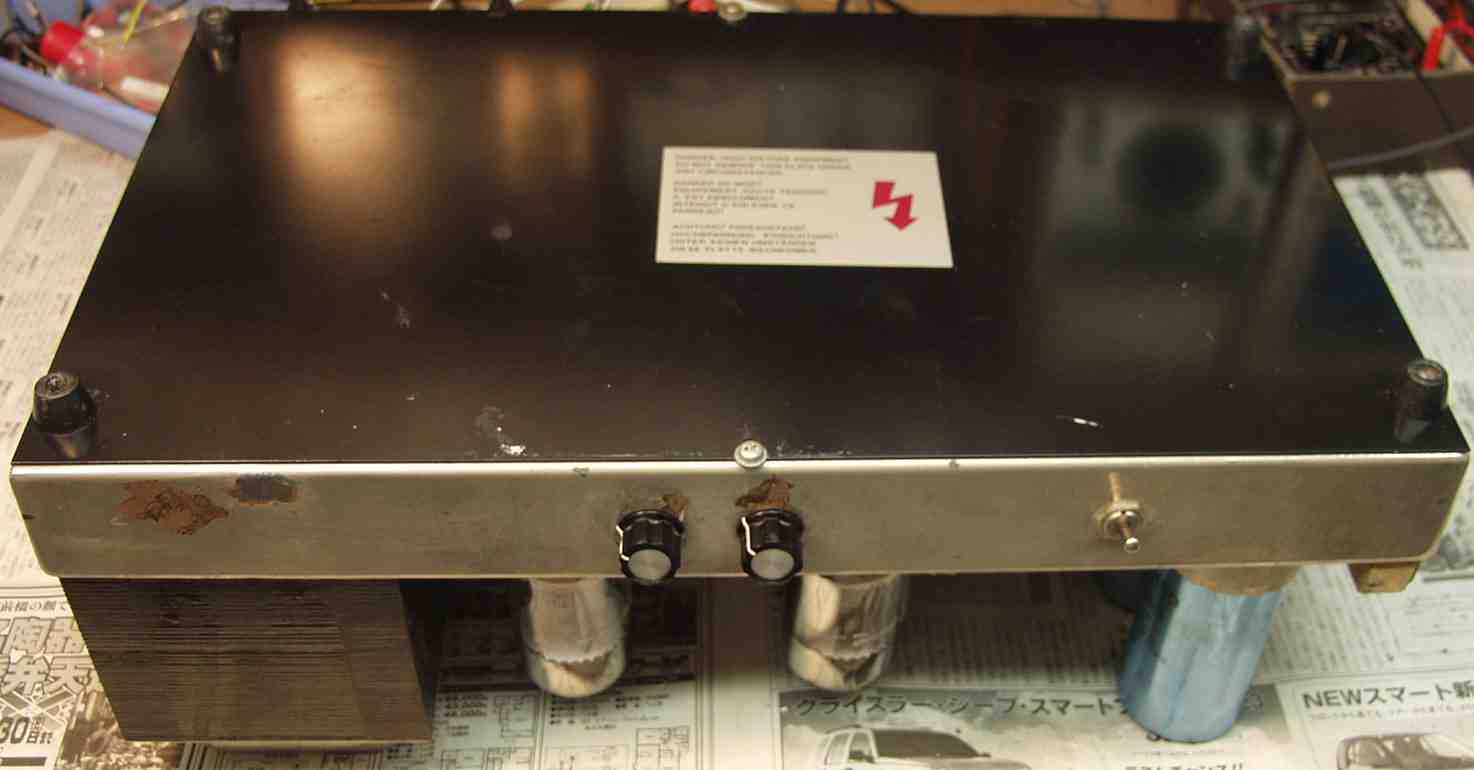

Ｅ４．　外国はＰＬ法が強いので、全く放熱を考慮していない、下蓋に穴なし 　　　　　シャシ内部に空気が全く入らない

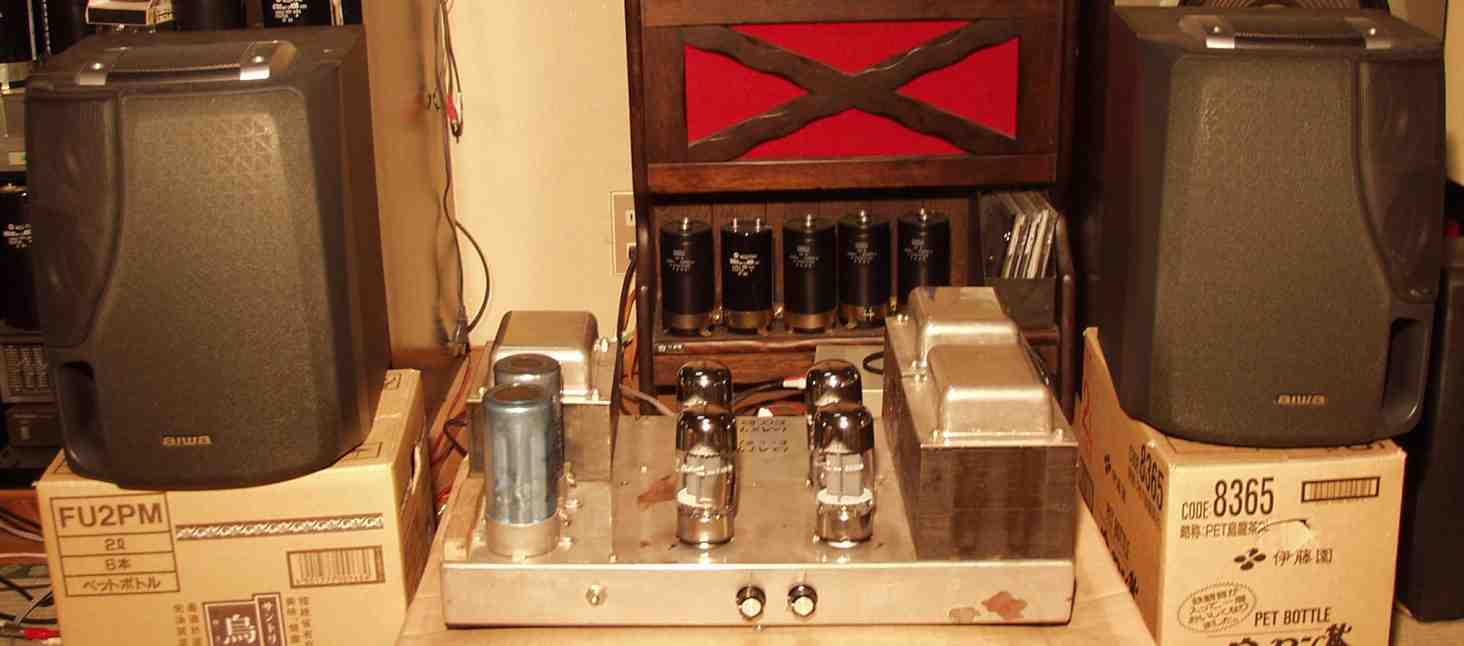

Ｅ５．　１２時間エージング中。

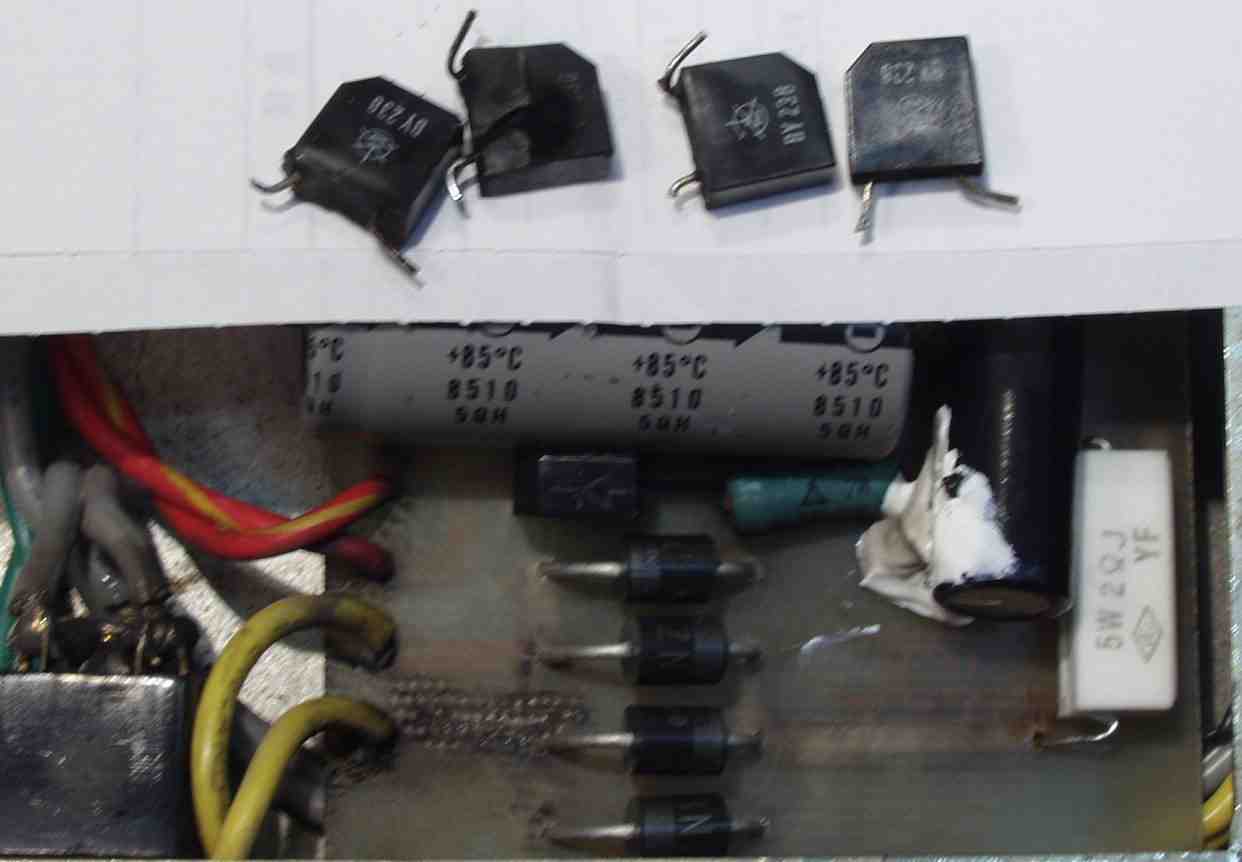

再修理１２月５日到着 再修理１．　高圧の整流ダイオード焼損　上＝焼損ダイオード　下＝交換したダイオード

再修理２．　原因は真ん中の６５５０Ａの不良 　　　　　　　　中でグロー放電し、死んだ。　　上のゲッターの周りが白くなっているので解る。 　　　　　　　　この様なハイスペックのＡＭＰに使用する球は、良品を選ばないとだめです。 　　　　　　　　現在、市場にある真空管は、いい加減なのが多いいですので、信頼出来るところから購入しましょう。 　　　　　　　　そうしないと、高いトランス類やコンデンサーを壊す事になります

Ｓ．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　の仕様（マニアルより）

型式 管球式（終段KT-88　PP）ステレオパワーアンプ 実効出力 70W＋70W 周波数特性 20Hz〜20kHz ±0.2dB、　10Hz〜25kHz -1.0dB 出力帯域幅 8Hz〜45kHz SN比 -88dB以上 高調波歪率 0.05％以下（1kHz、5W出力時） 入力感度/インピーダンス 750mV/100kΩ 出力インピーダンス 4〜8Ω 電源 AC100V、50Hz/60Hz 外形寸法 幅457mm×高さ190mm×奥行280mm 重量 約32kg
