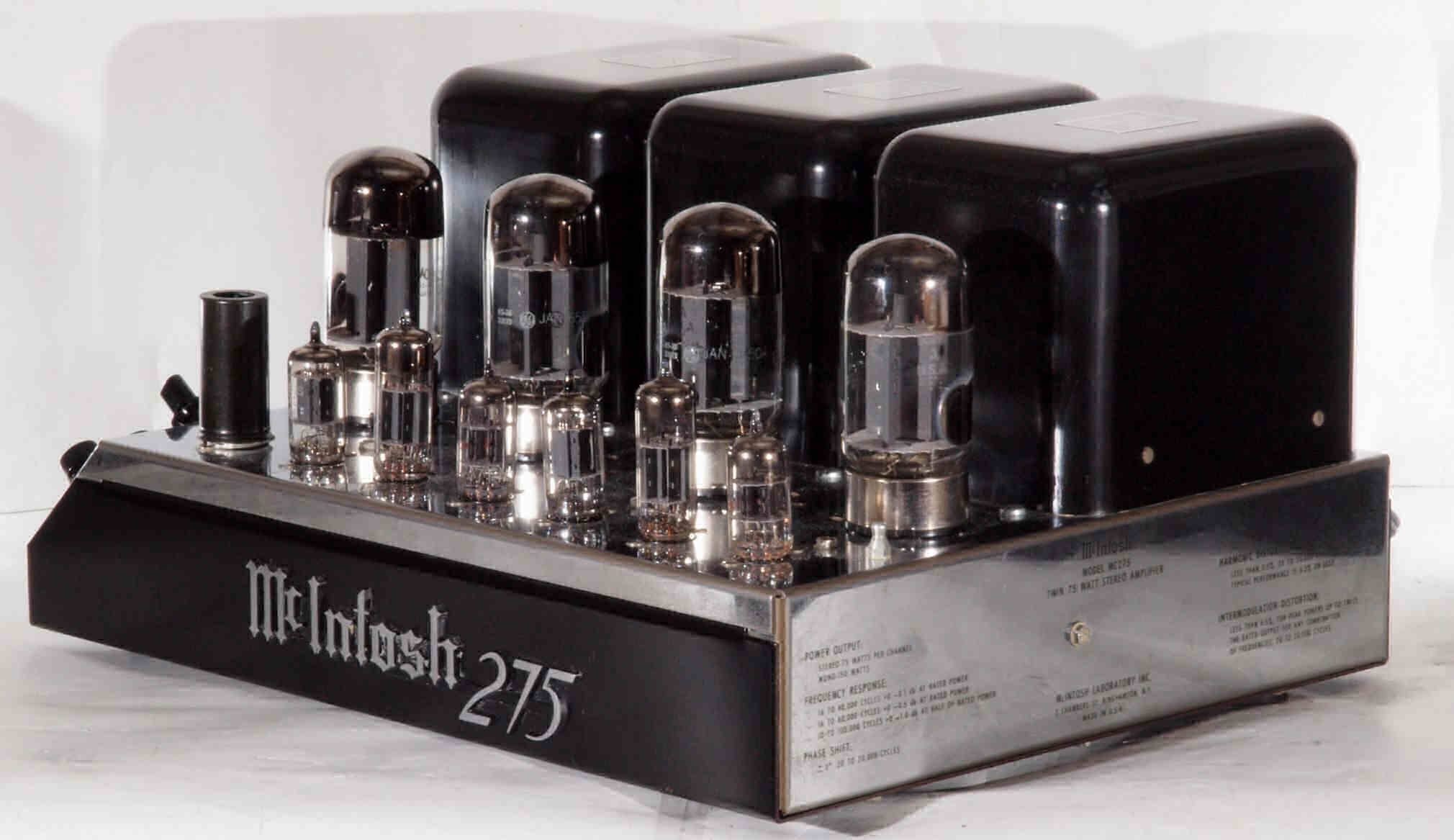

Ｍｃｉｎｔｏｓｈ　ＭＣ２７５．　７台目修理記録

平成２５年３月１３日到着　　　６月２５日完成

Ａ．　修理前の状況 オークションでの購入品です、落札価格500,000円。 3週間程度の使用です。 3週間程度の間コンセント差込時に何度か接触の悪い様な音を聞きましたがよくわかないうち、 最終的にコンセント差込んで真空管の点灯を確認、15分後気が付いたときには消えていました。 再度差込直し点灯し消えることもなく音楽が聞けましたが、2日後コンセント差込時内部から、 小さなパッシと音がし真空管の点灯もなく使用できなくなりました。 Ｂ．　原因 経年劣化 Ｃ．　修理状況 終段（ＫＴ−８８）ソケット交換。 前段ＭＴ管ソケット交換。 ブロック電解コンデンサー交換。 フイルムコンデンサー交換。 配線手直し、補強。 SP接続端子交換。 電源コード交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２B／Ｕによる付属真空管測定 ６５５０（ＫＴ８８）　Ｇｍ、ＩＰ測定。 １２ＢＨ７　Ｇｍ、ＩＰ測定。 １２ＡＺ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２）　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定、　購入先。 ＫＴ８８　Svetlana　Sロゴ　Ｇｍ、ＩＰ測定。 １２ＢＨ７　ＥＨ　Ｇｍ、ＩＰ測定。 ＥＣＣ８１　ＪＪ　Ｇｍ、ＩＰ測定。 ＥＣＣ８２　ＪＪ　Ｇｍ、ＩＰ測定。 ＥＣＣ８３Ｓ　ＪＪ　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 テフロン製ＵＳソケット　　　　　　　　　　　　　　　　４個。 タイト製ＭＴソケット　　　　　　　　　　　　　　　　　　７個。 電解コンデンサー　　　　　　　　　　　　　　　　　　１１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１８個。 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　２個。 ブロック電解コンデンサー「ＴＭＣ」　　　　　　　　　　２本。 ブロック電解コンデンサー「ユニコン」　　　　　　　　２本。 電源コード　　　　　　　　　　　　　　　　　　　　　　　　１本。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１４８，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途。 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより） このクラスのＫＴ−８８は良質な物を選択すること。 又、前段１２ＡＺ７／１２ＡＴ７と直結なので、こちらも同様の配慮が必要。

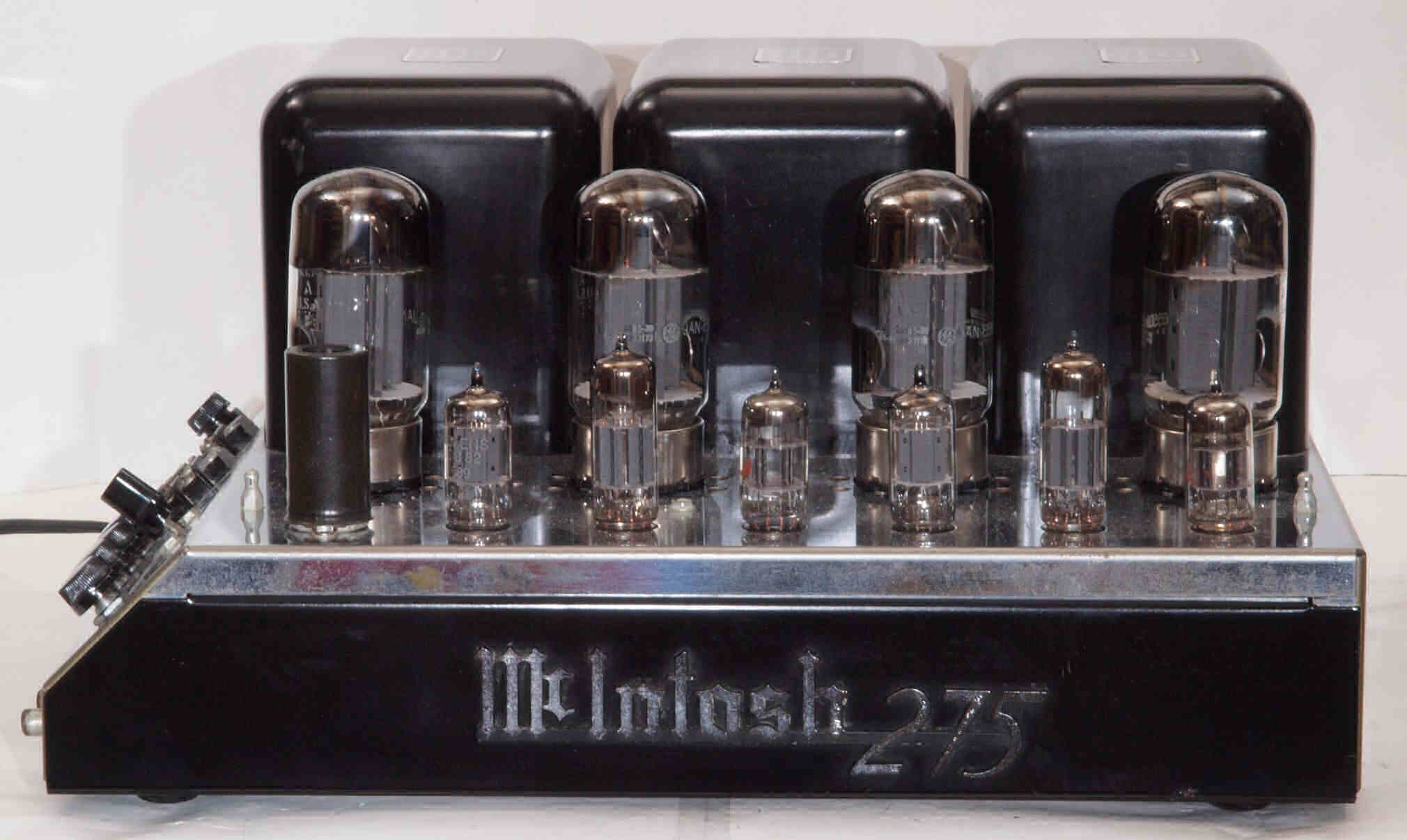

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

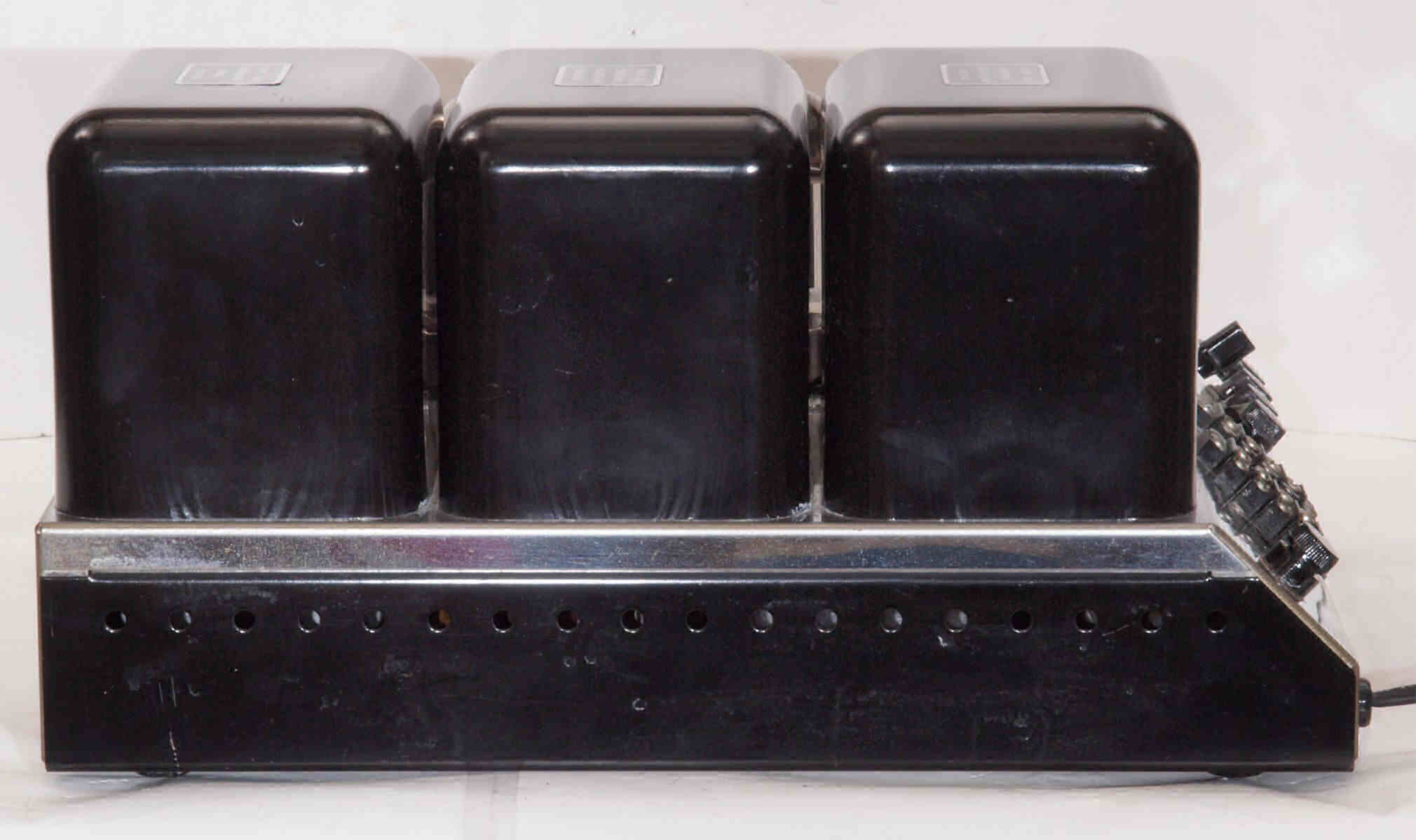

Ａ１３．　点検中　後から見る

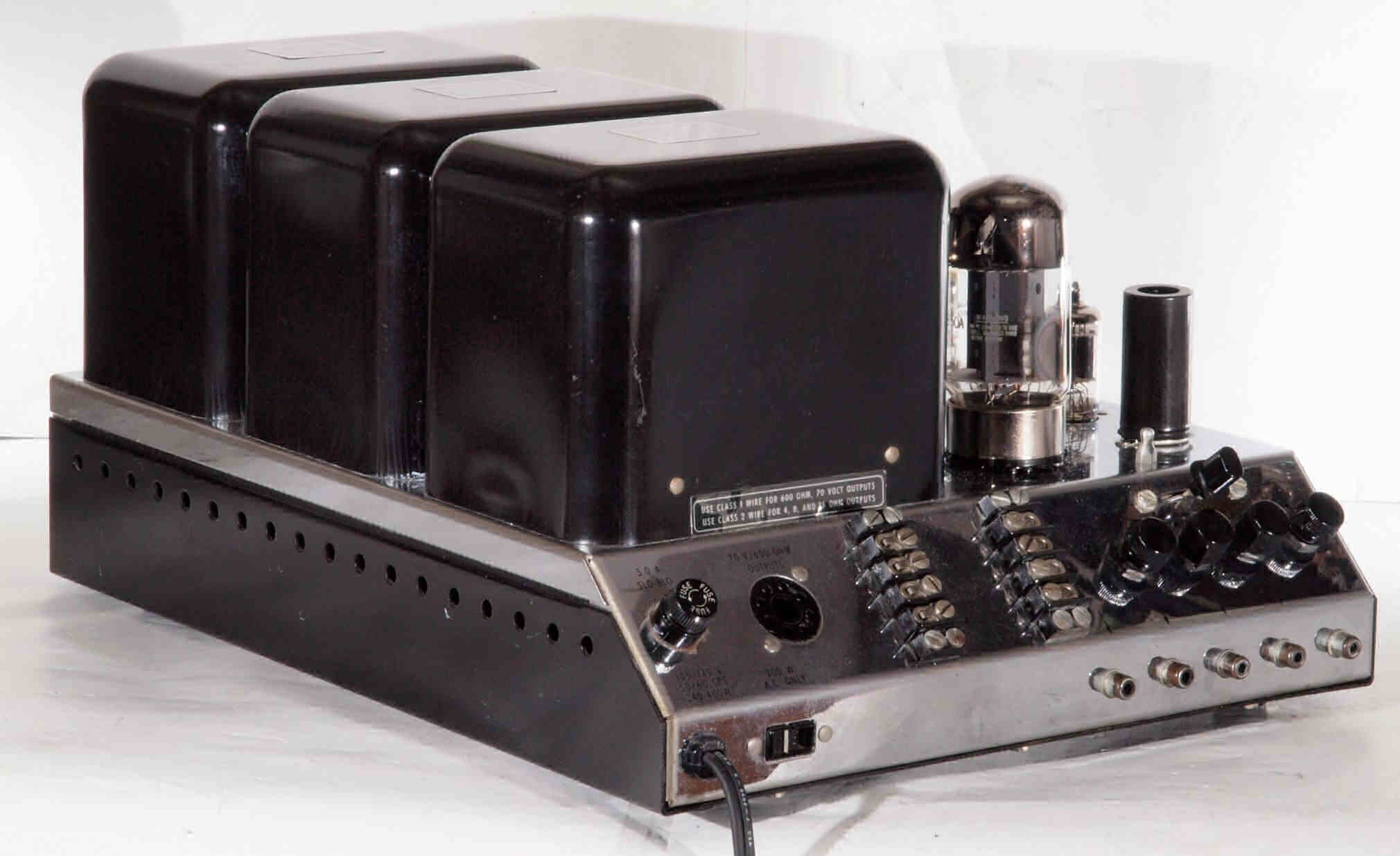

Ａ１４．　点検中　後右から見る

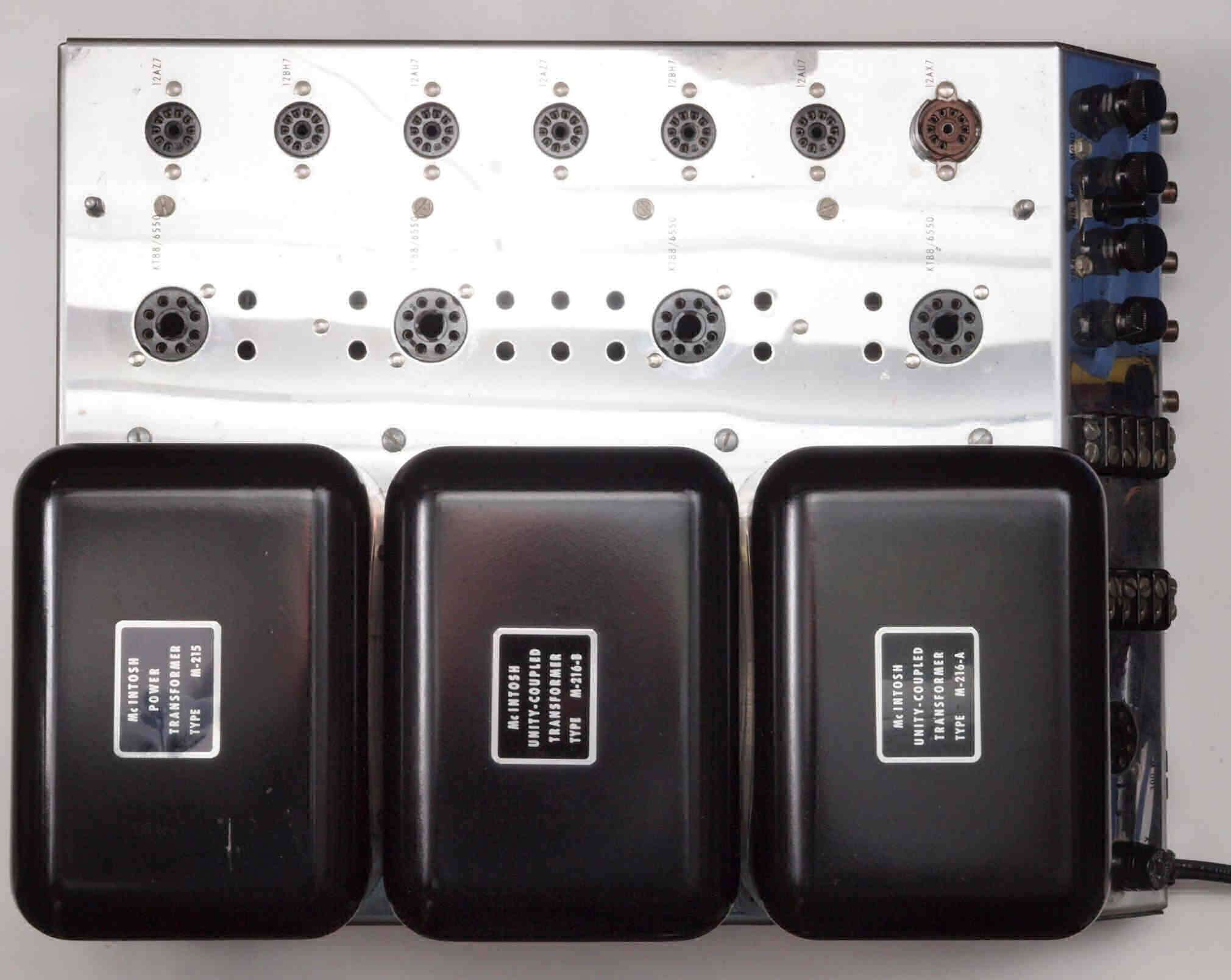

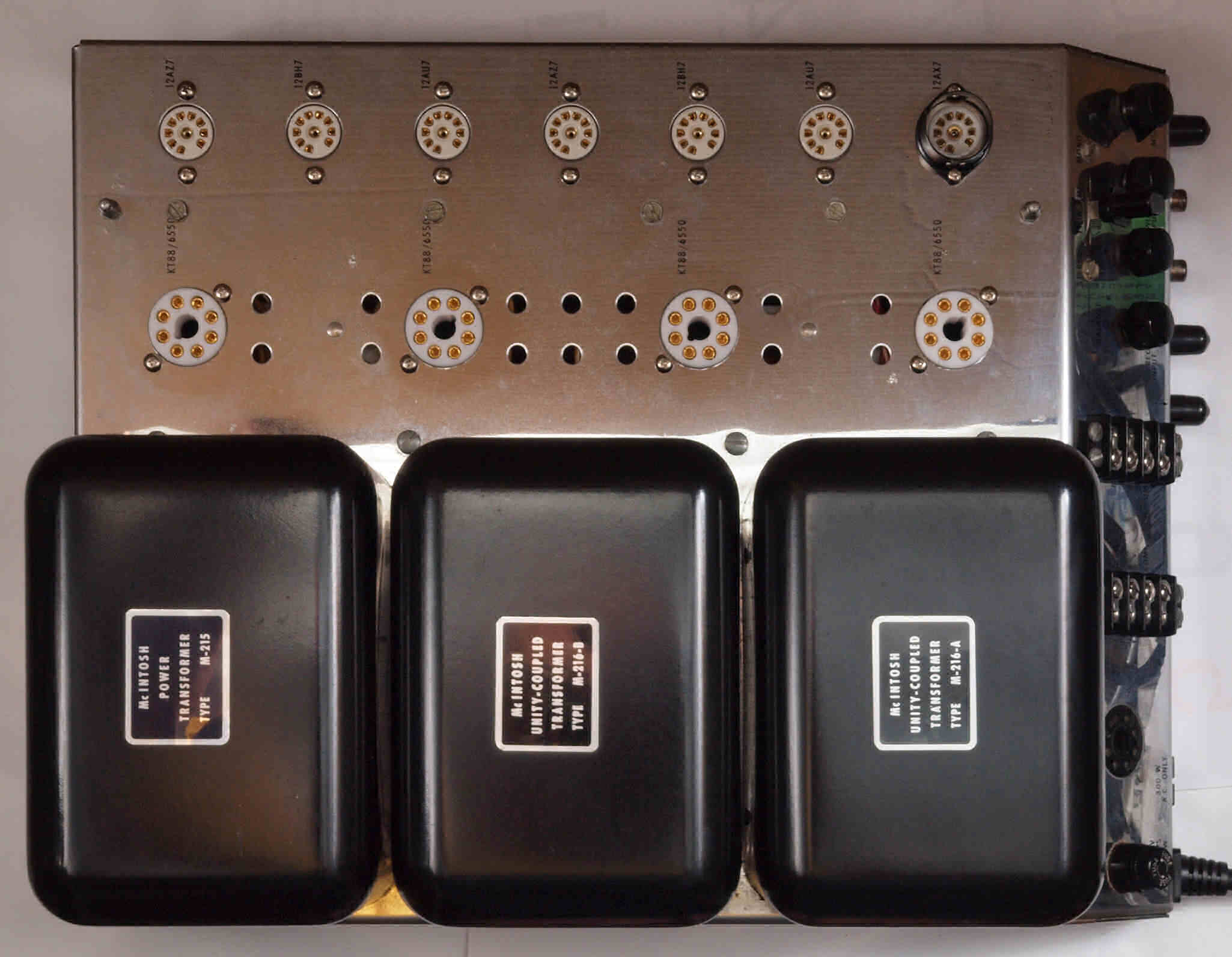

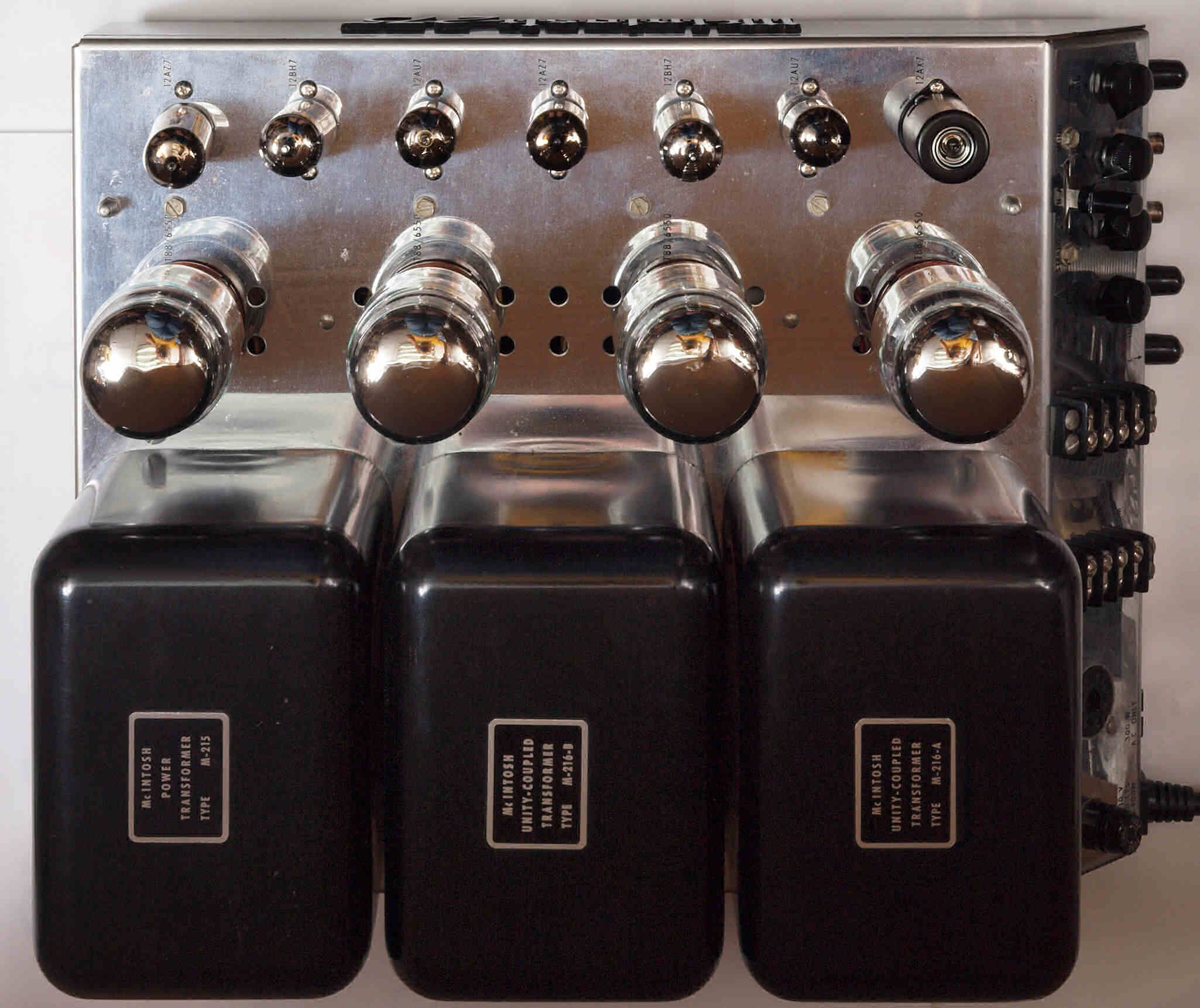

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　真空管を抜き、上から見る

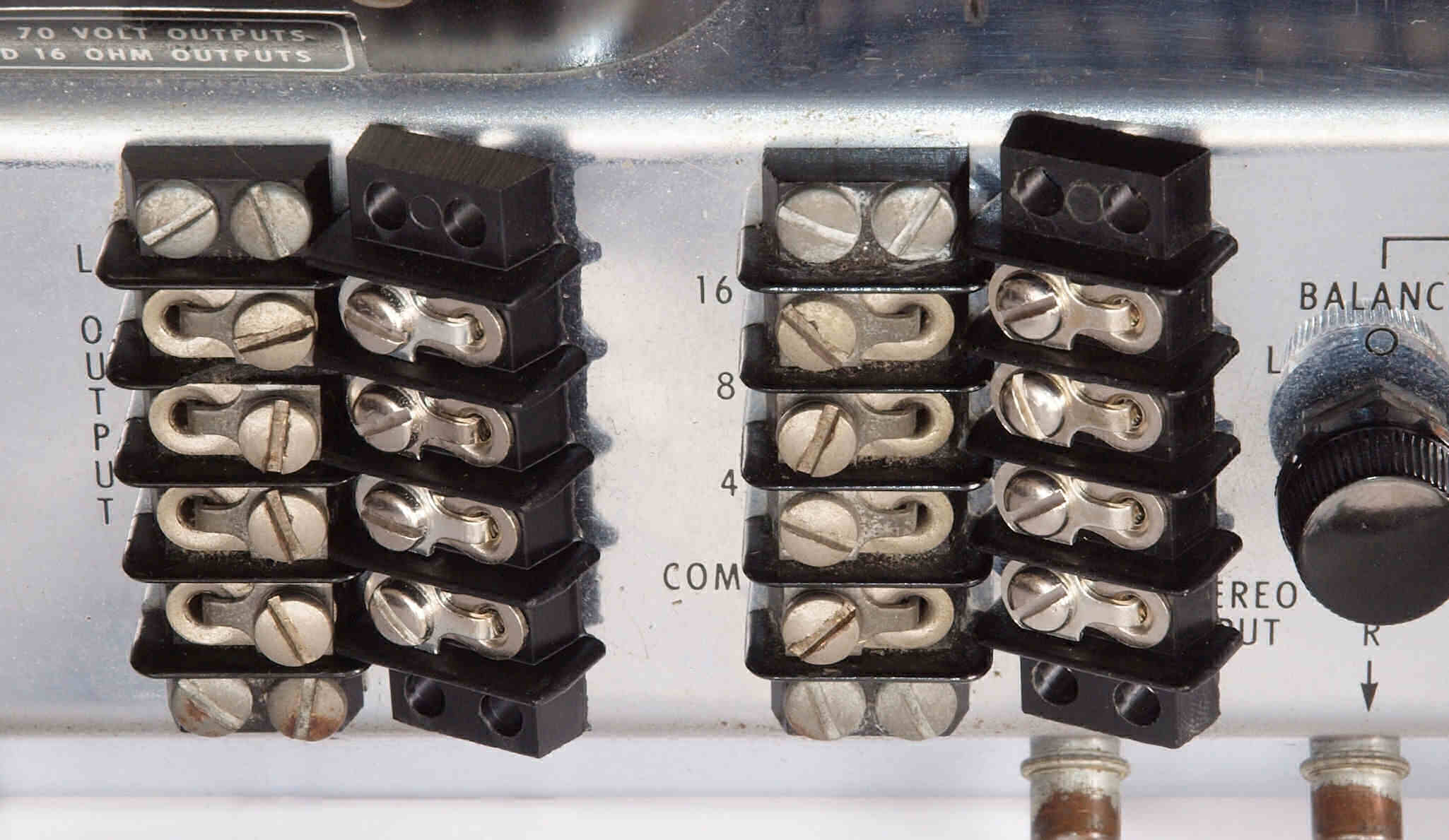

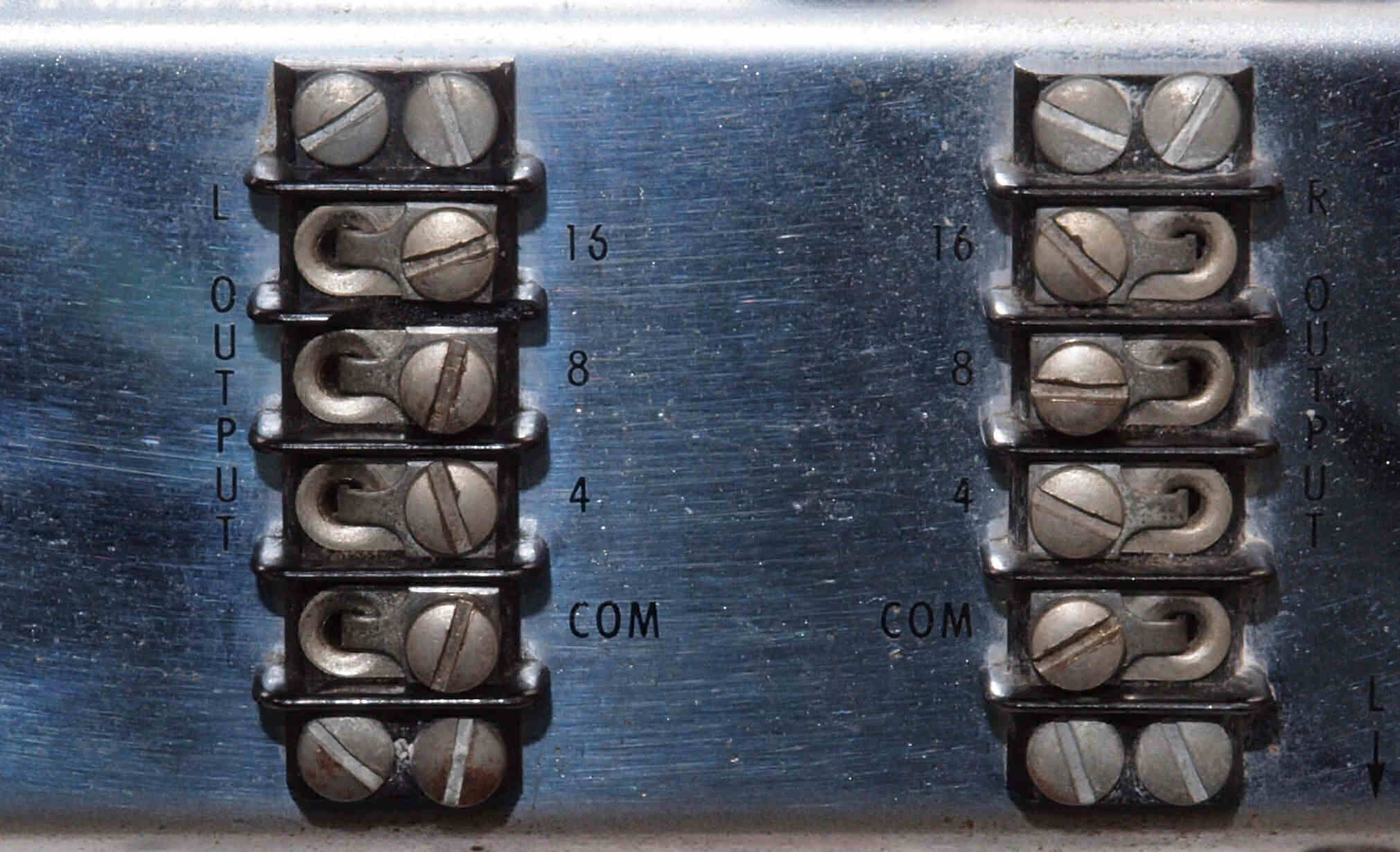

Ａ２３．　点検中　ＳＰ接続端子

Ａ２４．　点検中　新品に交換。

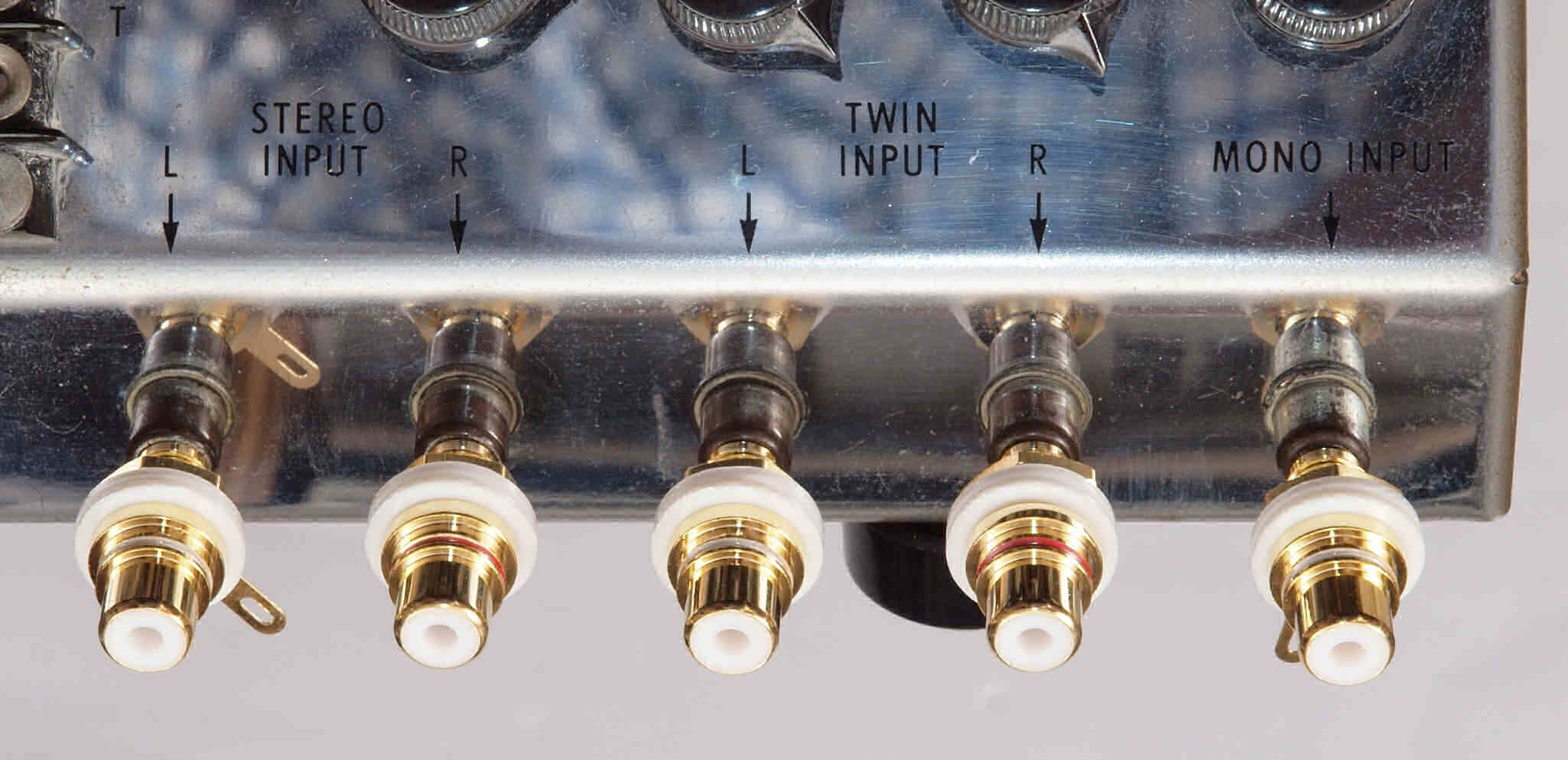

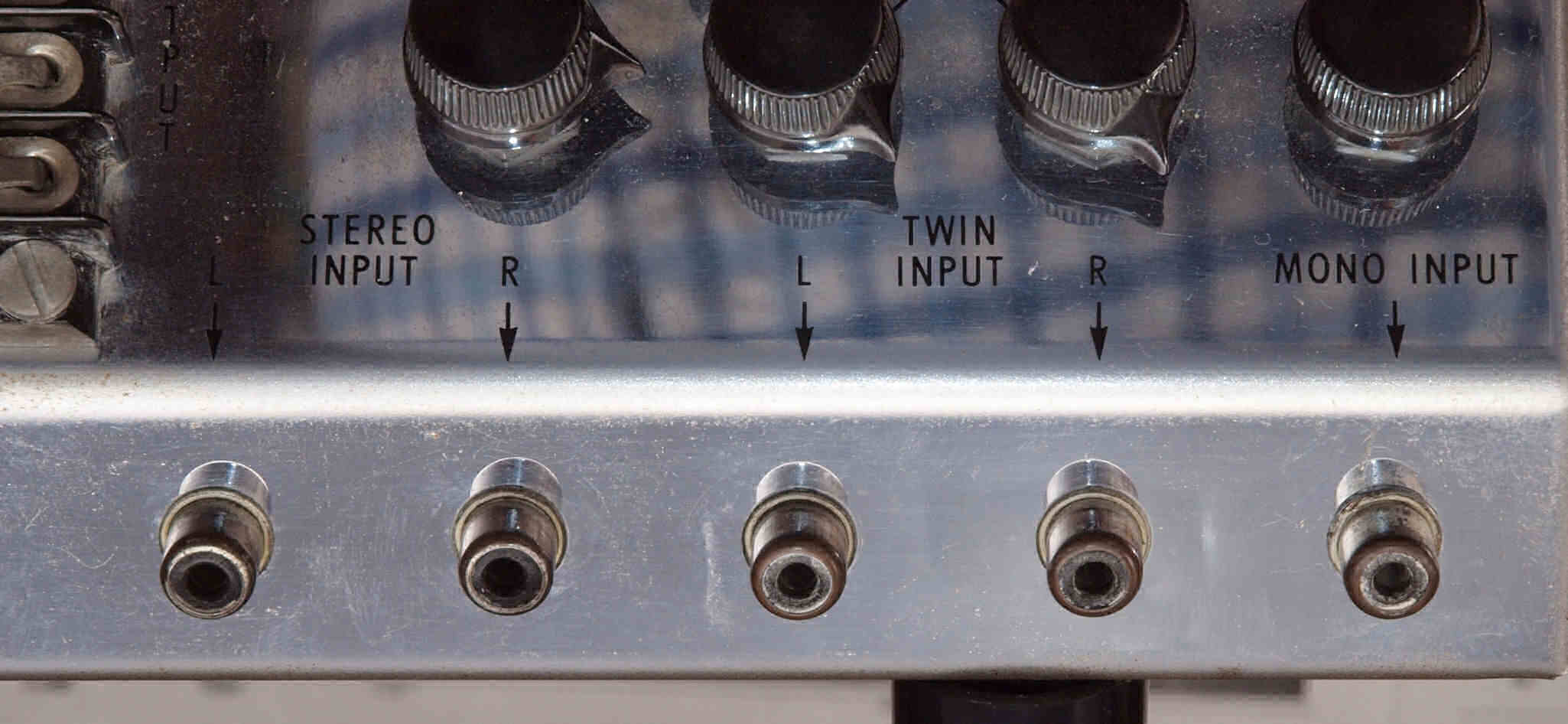

Ａ２５．　点検中　入力ＲＣＡ端子。

Ａ２６．　点検中　入力ＲＣＡ端子、　テフロン絶縁製に交換可能。

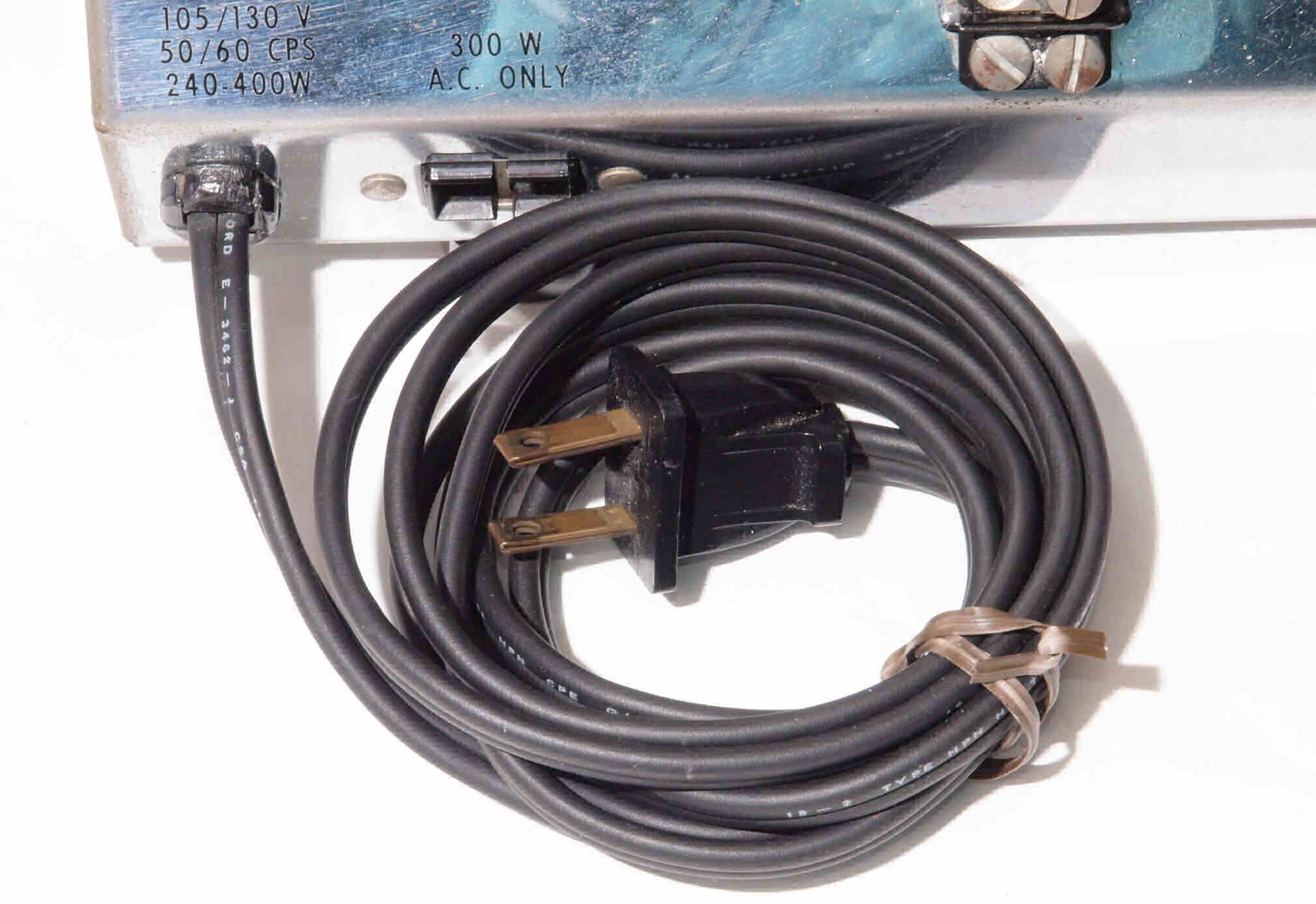

Ａ２７．　点検中　電源コードは交換されている、ブシュもキズが付いている。

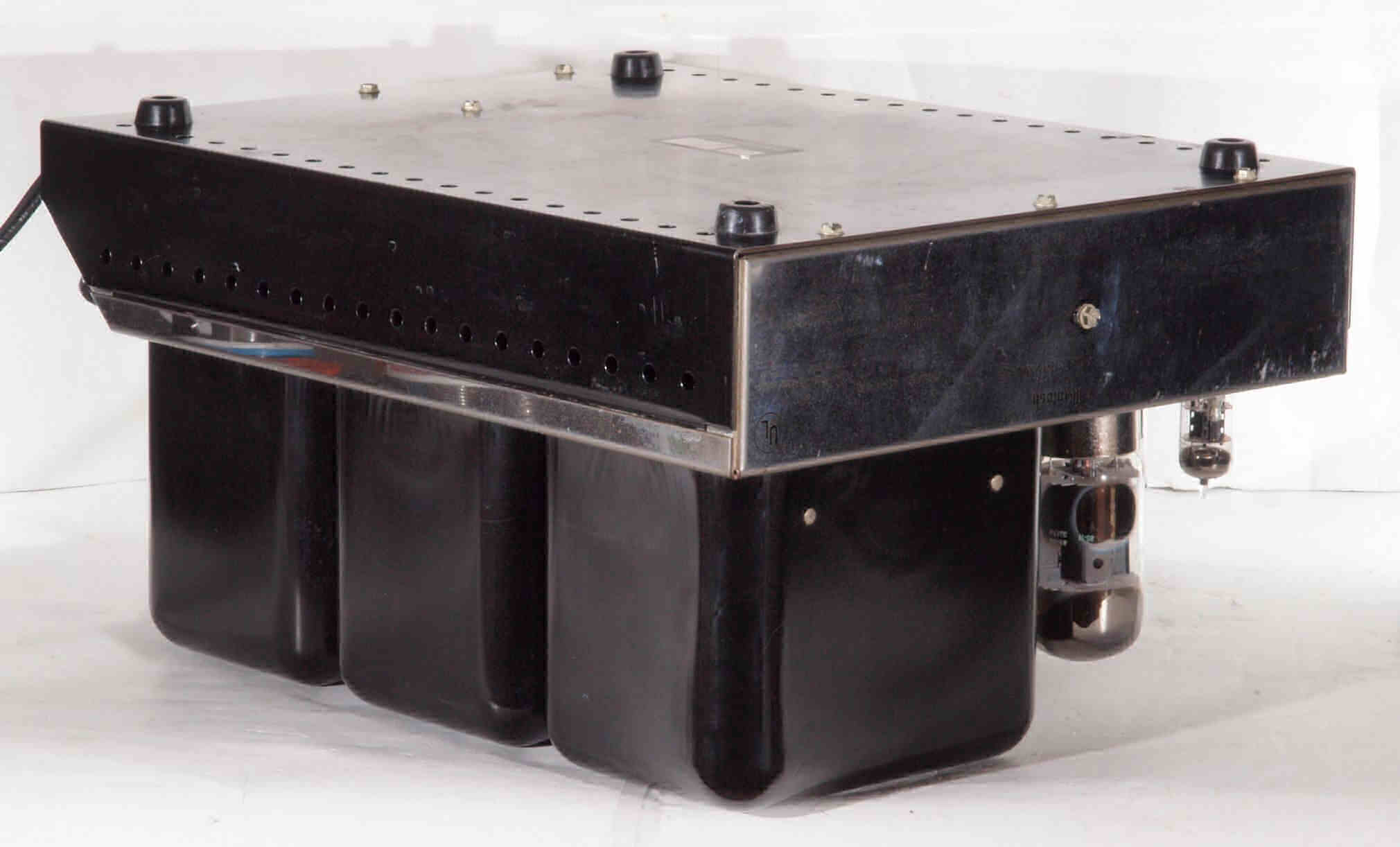

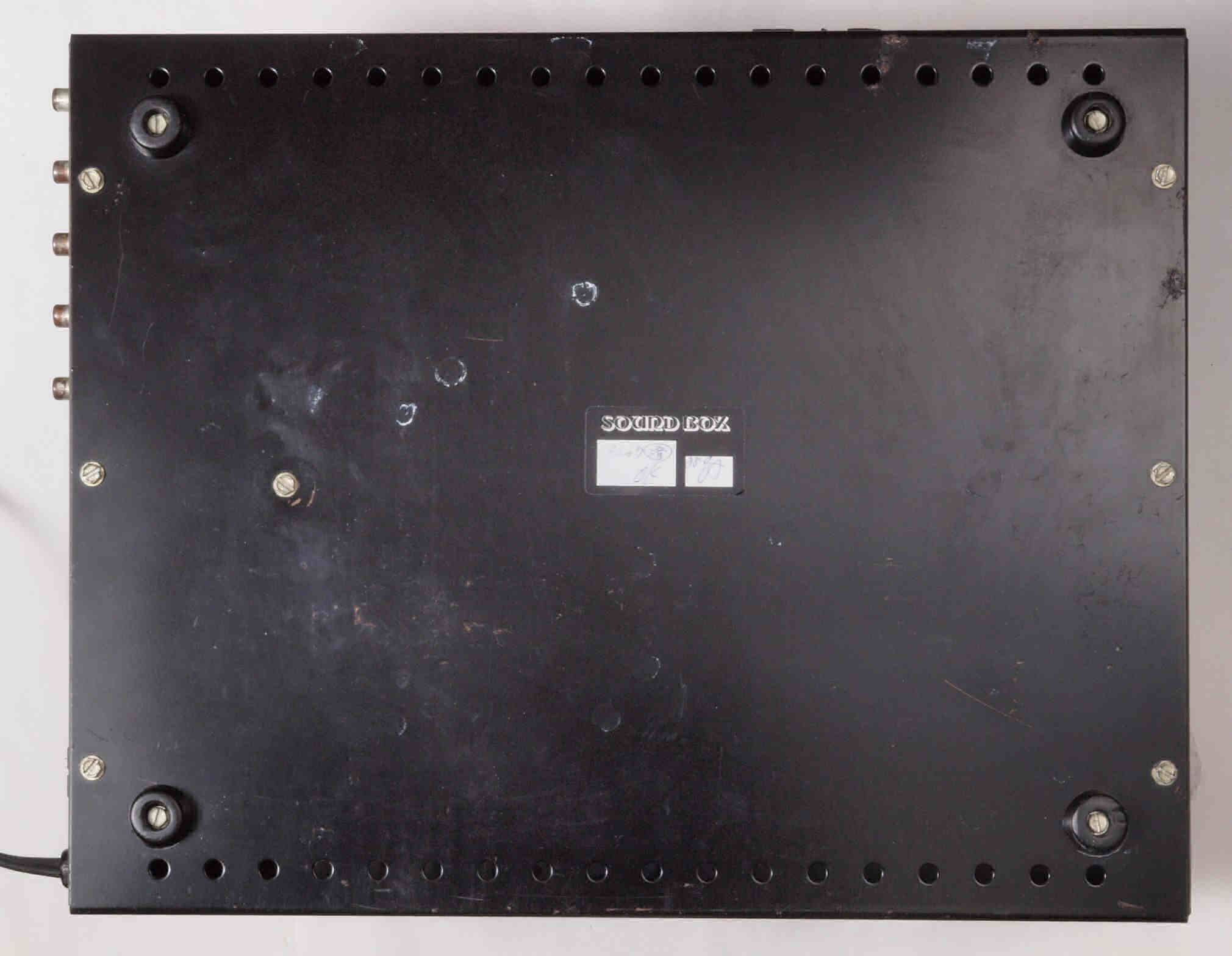

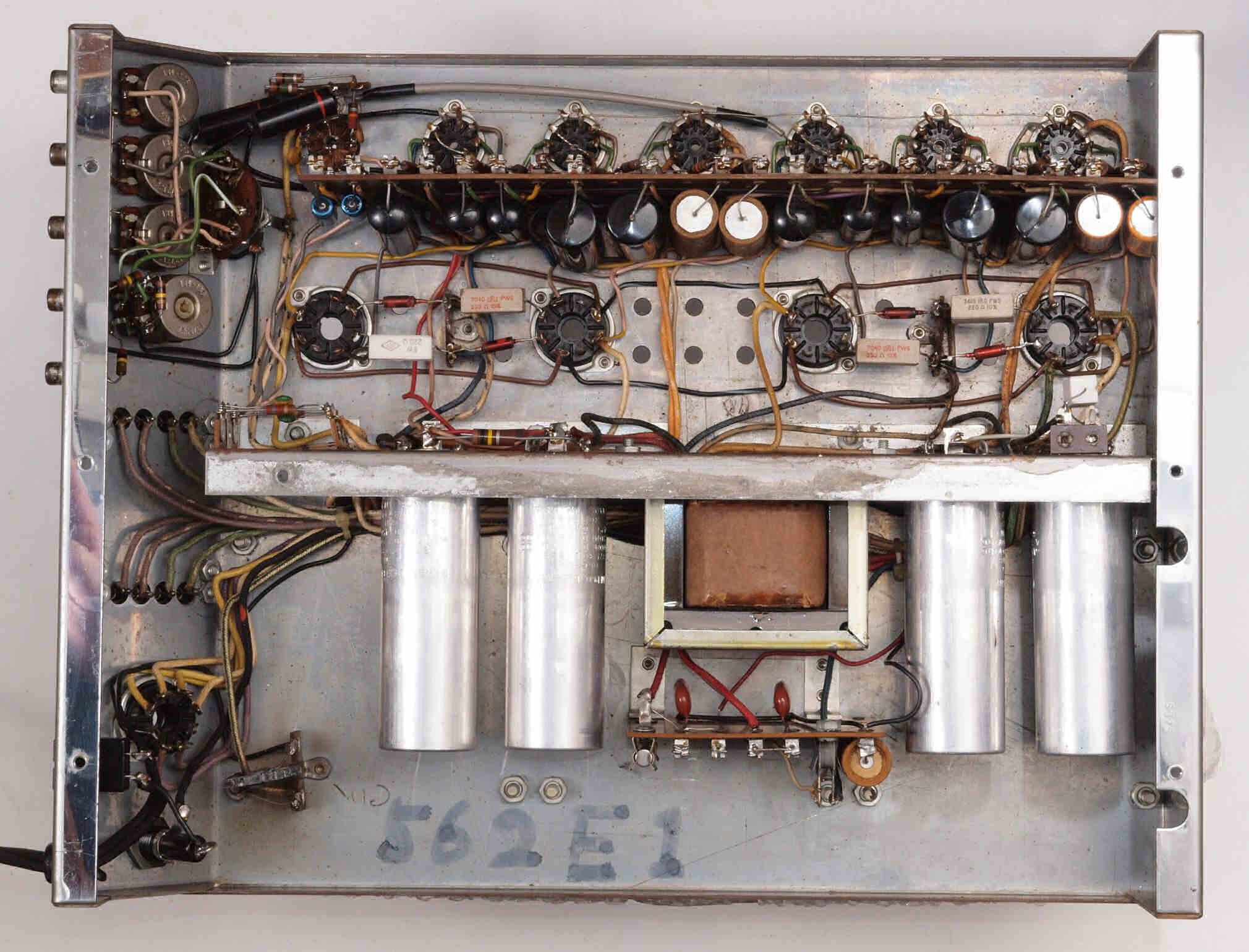

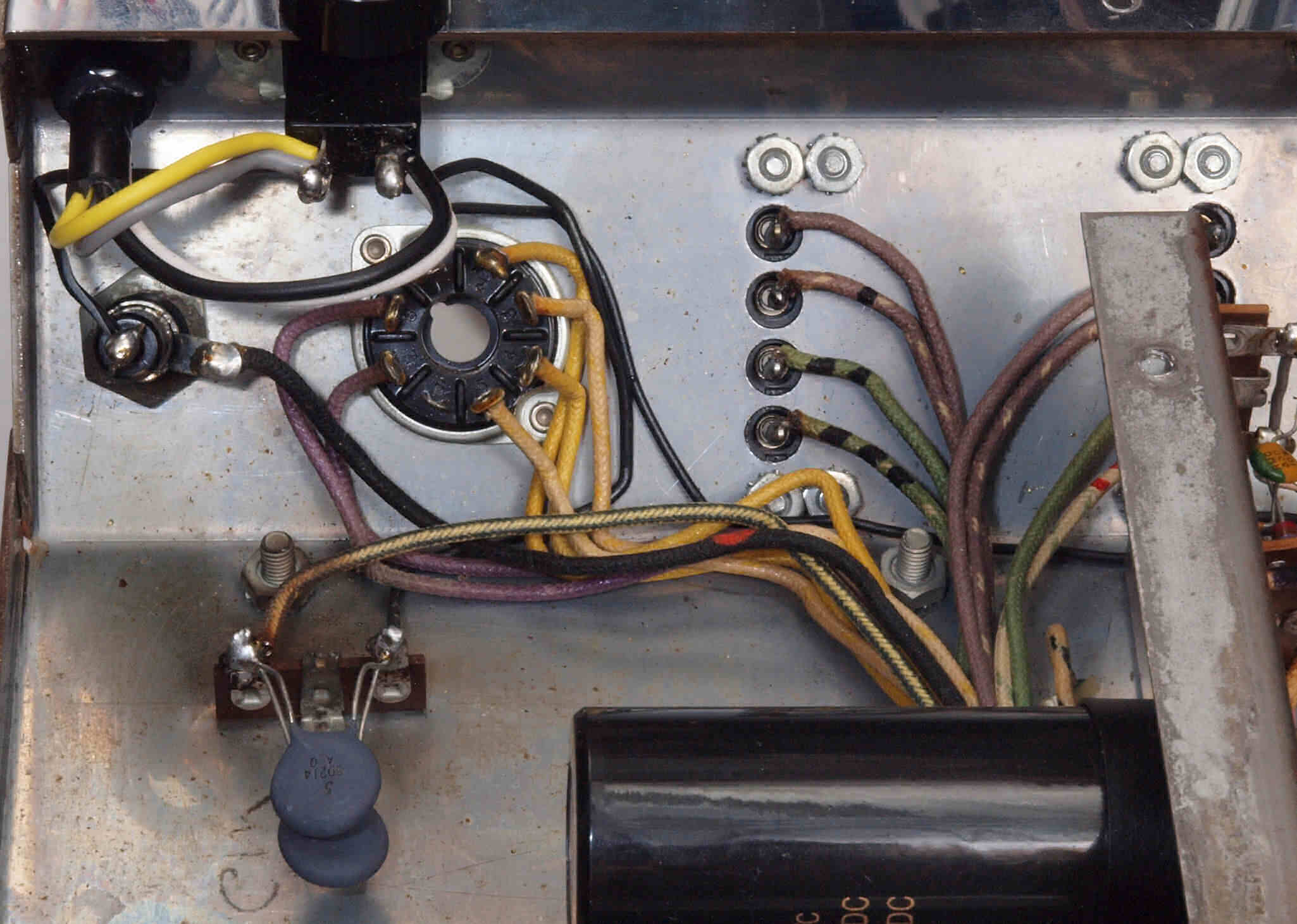

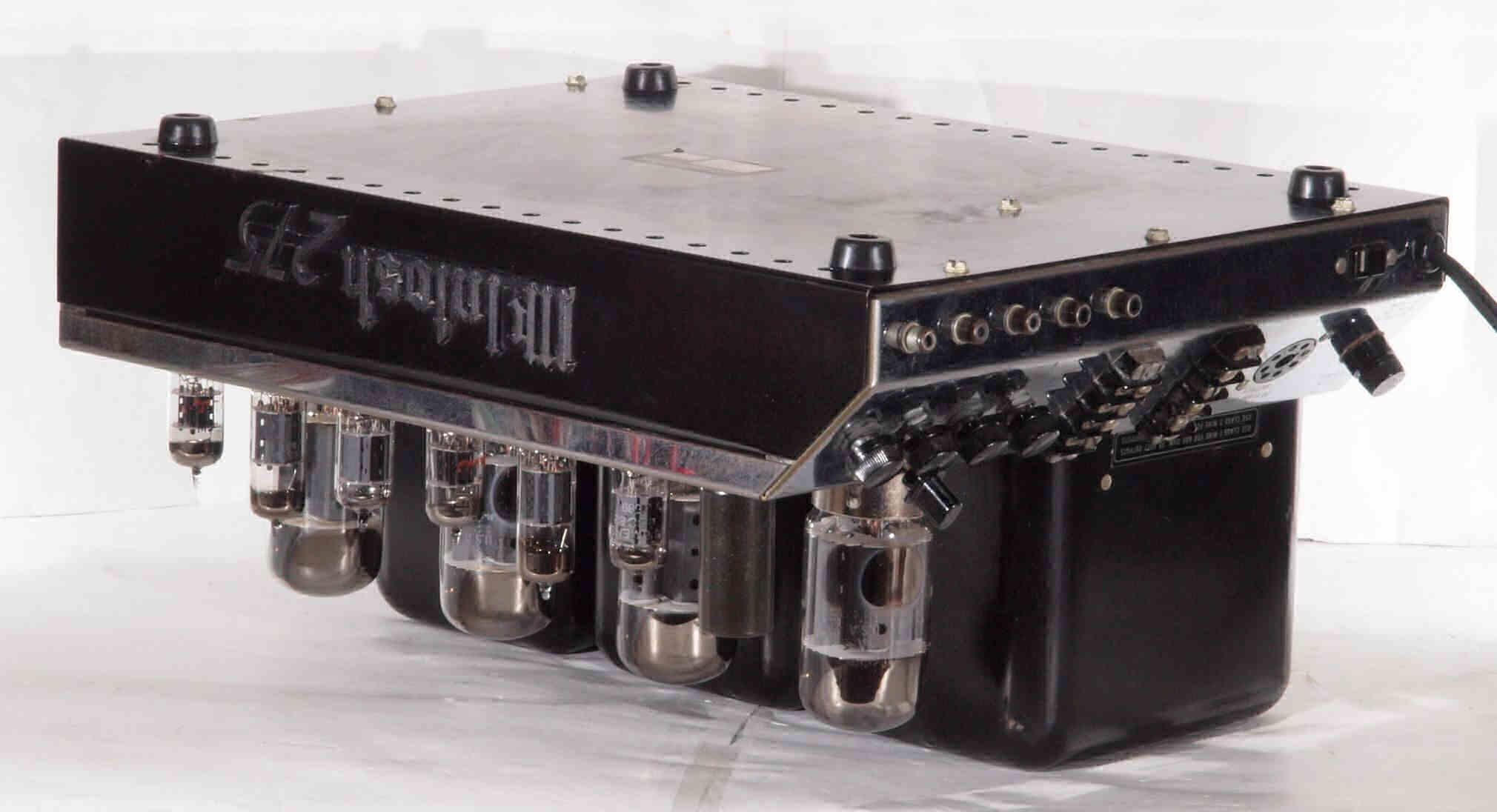

Ａ３１．　点検中　下から見る

Ａ３１２．　点検中　下から見る。　修理ラベル、１９８８年４月。

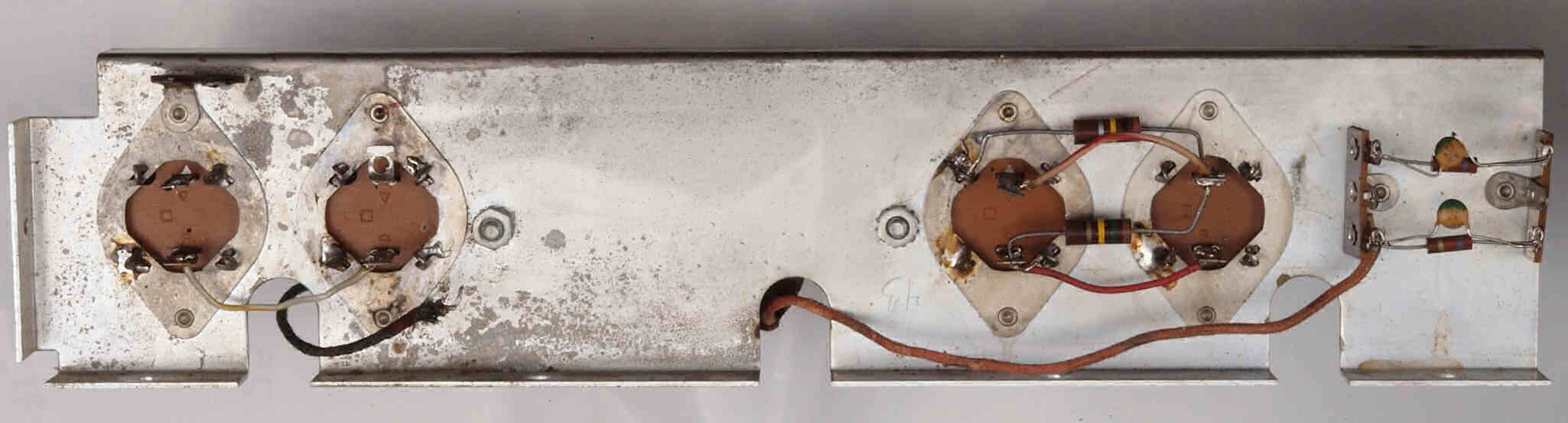

Ａ３２．　点検中　下ケースを取り下から見る

Ａ３２２．　点検中　　下ケースを取り下から見る。　　ＫＴ８８のスクリーン抵抗が交換されている。

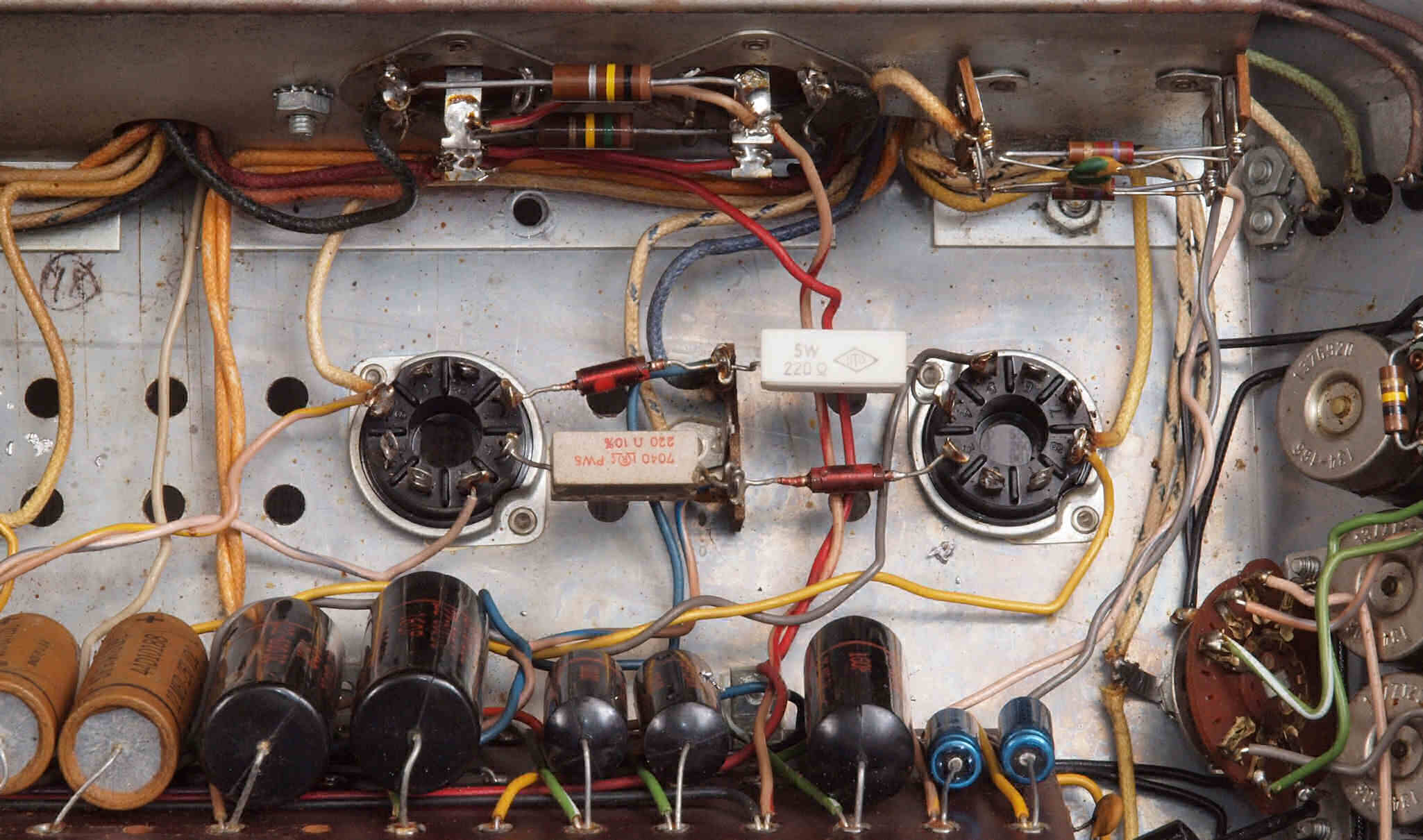

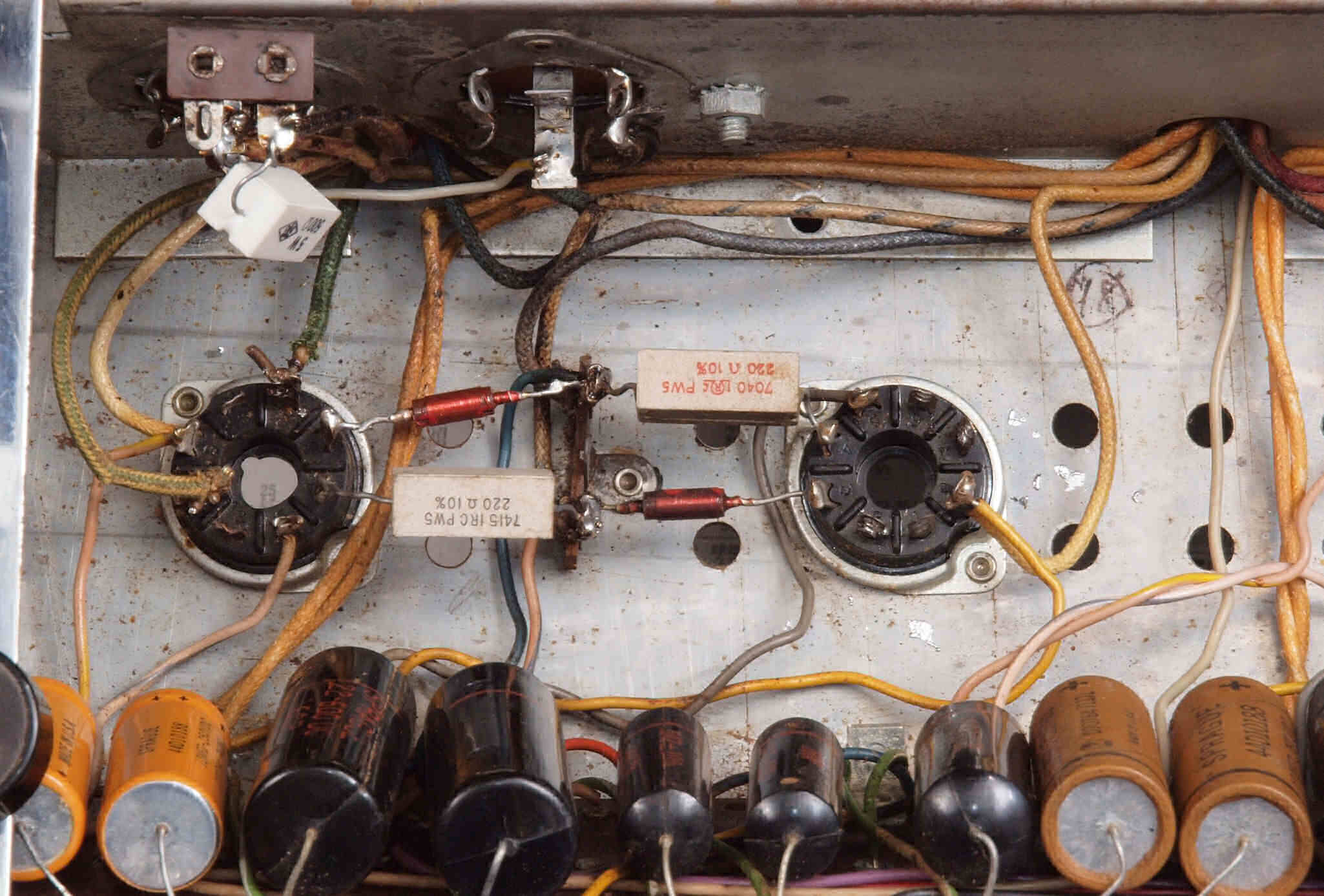

Ａ３２３．　点検中　　下ケースを取り下から見る。　　電源抵抗が交換されている。

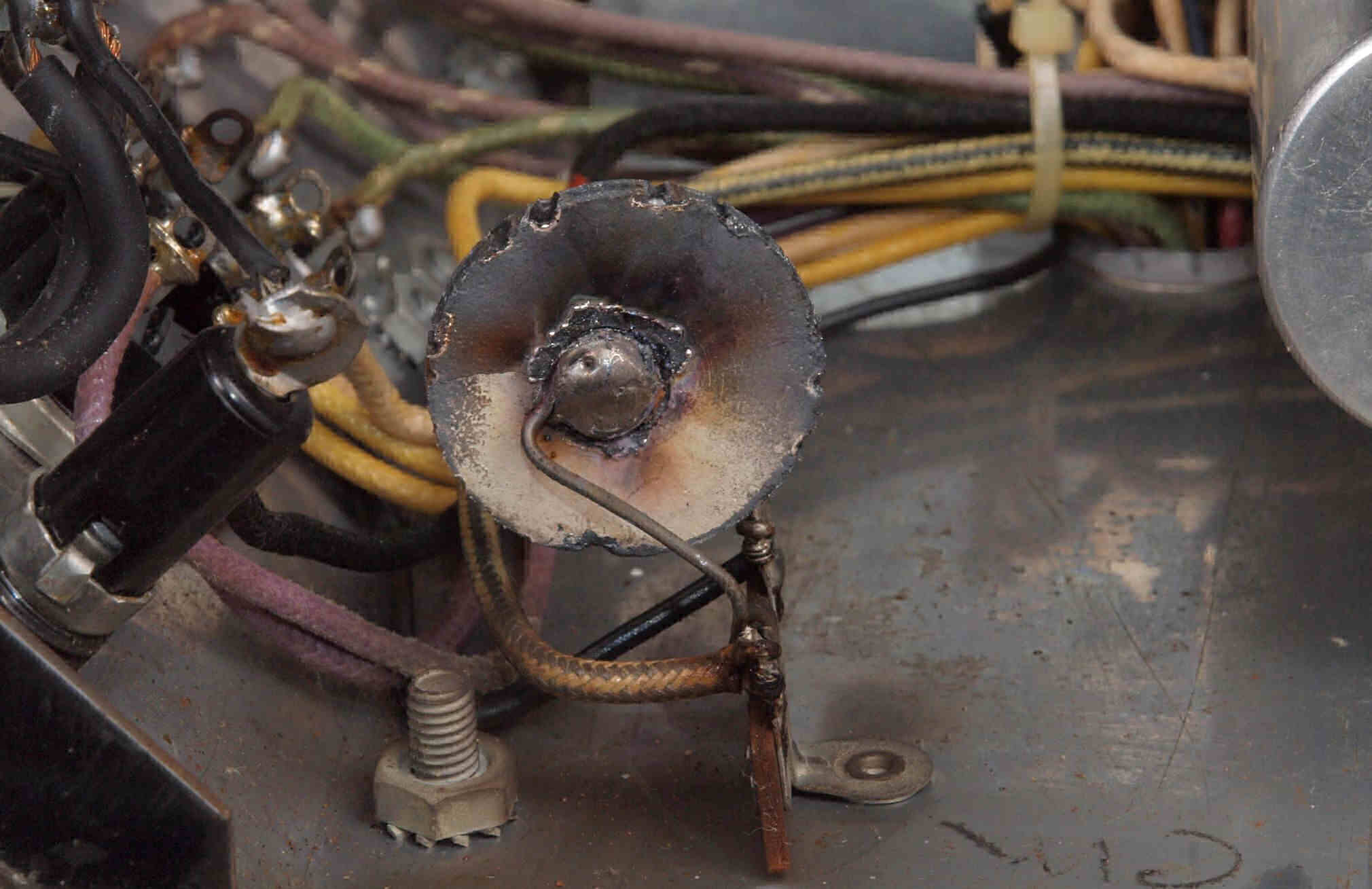

Ａ３２４．　点検中　　下ケースを取り下から見る。　　突入電流抑制サーミスタが焼き切れている。

Ａ３３．　点検中　下前から見る

Ａ３４．　点検中　下前右から見る

Ａ３５．　点検中　下後から見る

Ａ３６．　点検中　下後左から見る

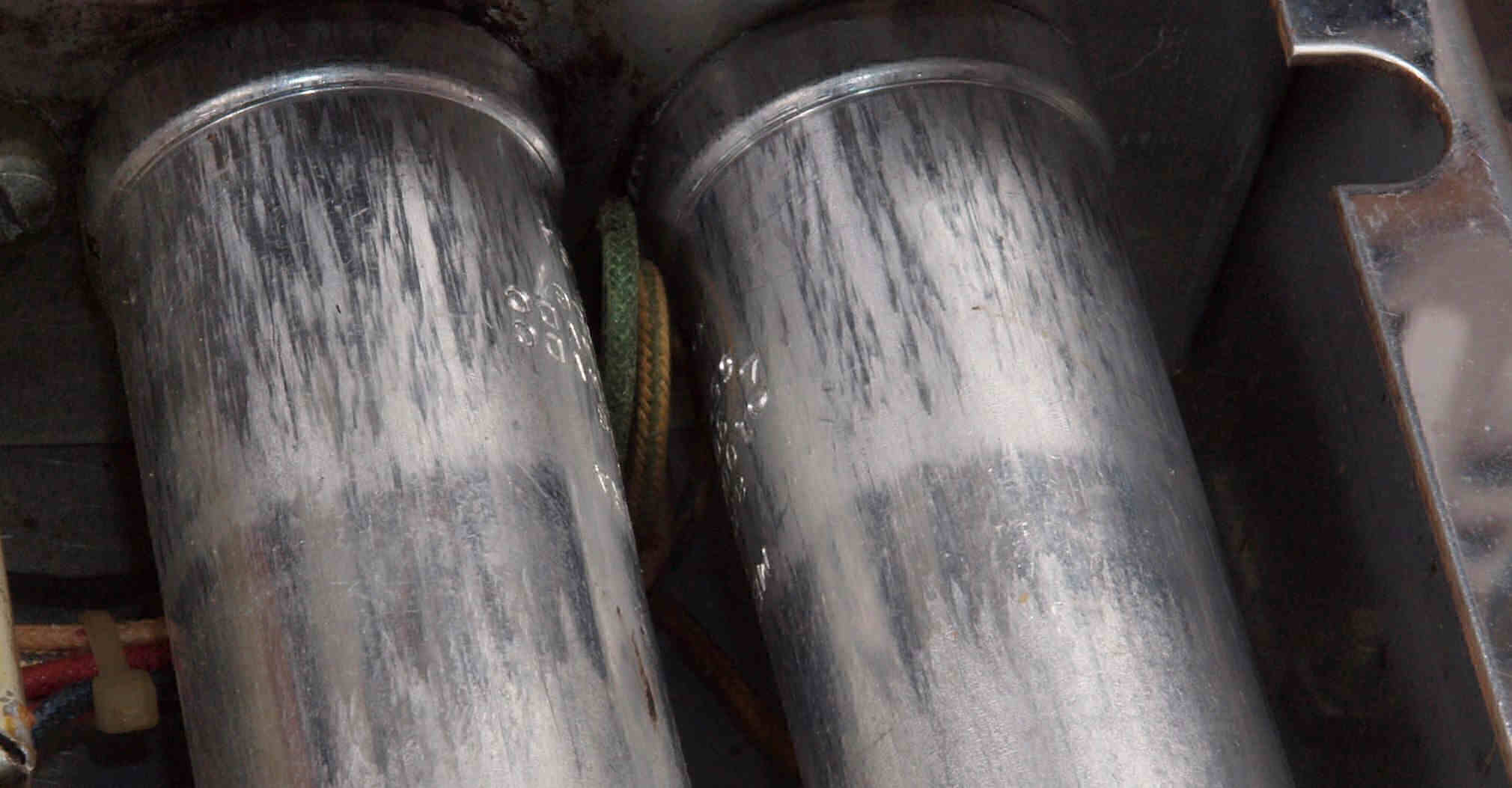

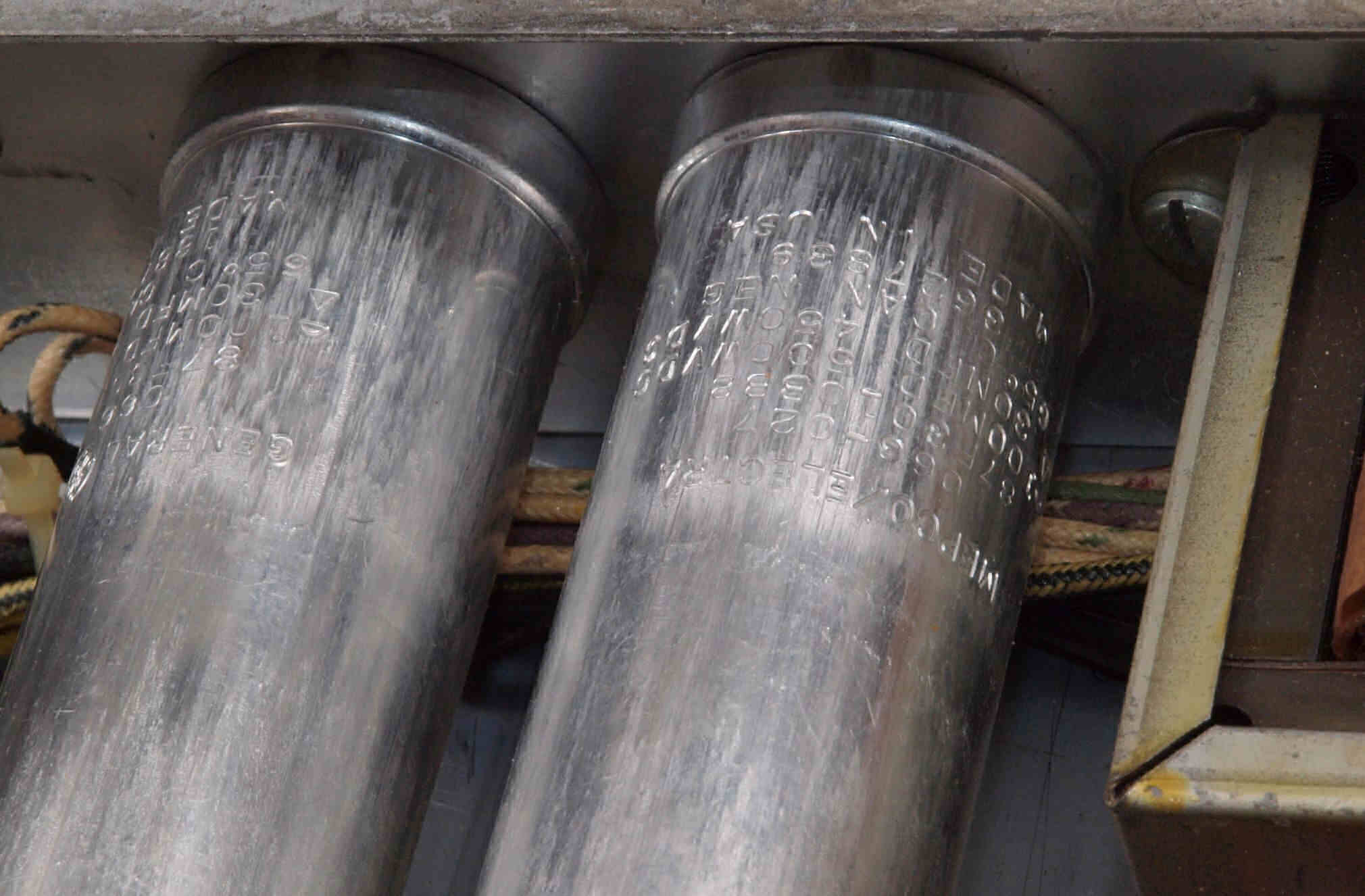

Ａ４１．　点検中　電源ブロック電解コンデンサーＣ１，Ｃ２。　刻印文字の所が少し膨らんでいる。

Ａ４２．　点検中　電源ブロック電解コンデンサーＣ３，Ｃ４。　刻印文字の所が少し膨らんでいる。

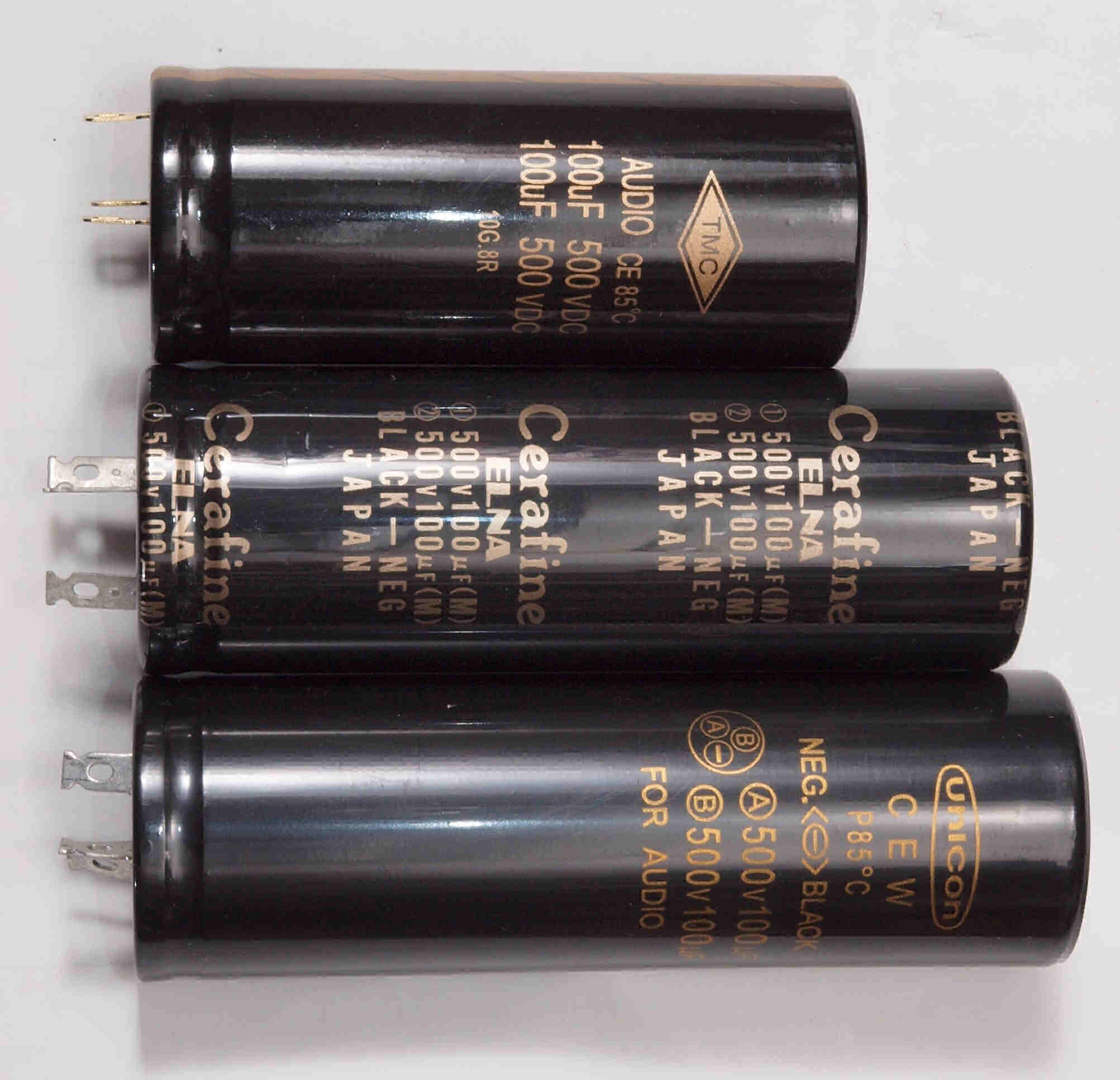

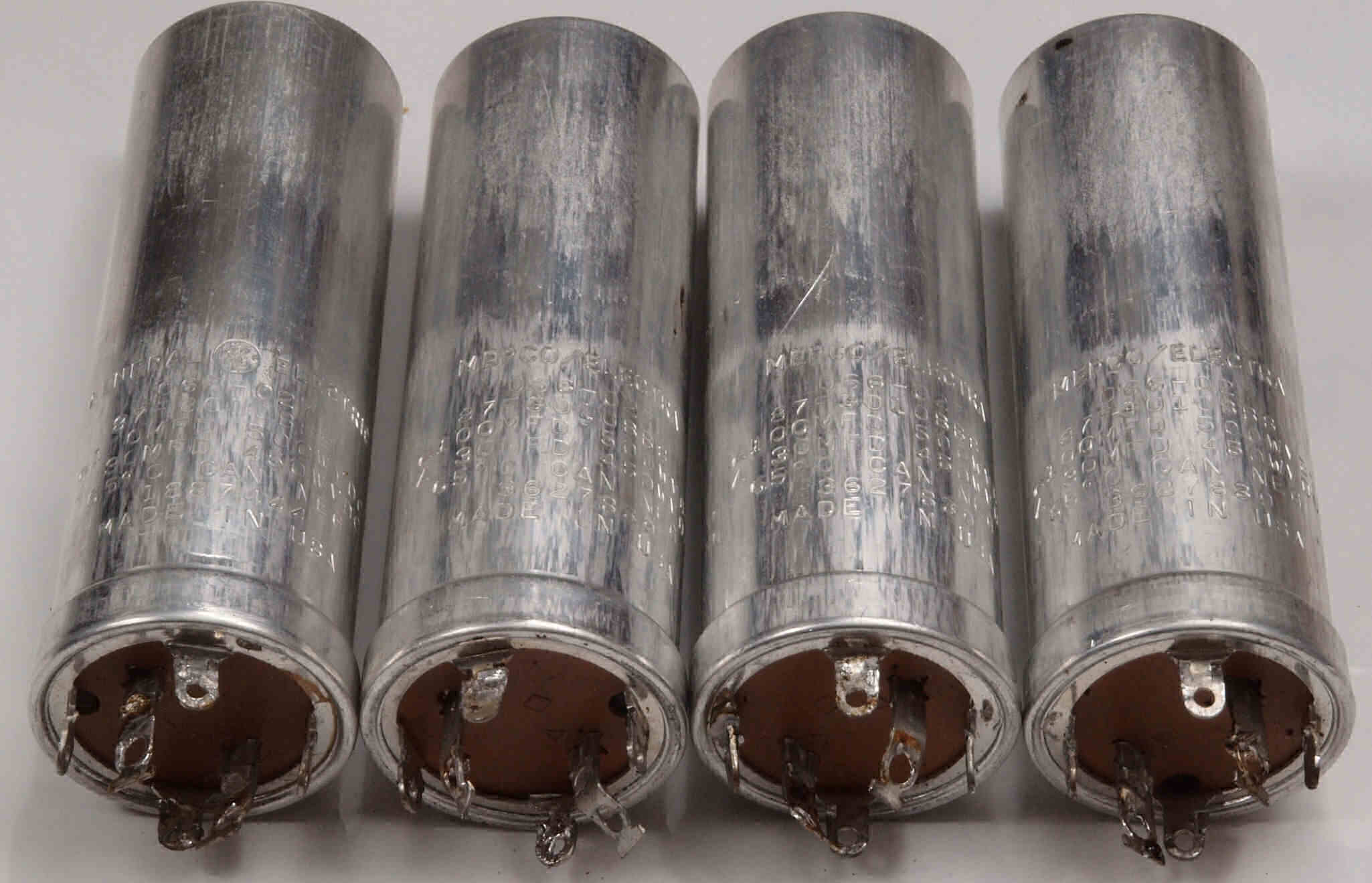

Ａ４３．　点検中　整流に使用する電解コンデンサー。　下記から選択可能で混在可能です。 上＝TMC製 100uF+100uF/500V AUDIO電解コンデンサー、　２本選択。 中＝ELNA製 100uF+100uF/ 500V AUDIO電解コンデンサー、製造中止品で委託品＝高値。 下＝UNICON製 100uF+100uF/500V AUDIO電解コンデンサー、　２本選択。

Ａ５１．　点検中　基板裏。

Ａ５２．　点検中　基板。

Ａ５３．　点検中　整流基板。

Ａ６１．　点検中　真空管ソケット。

Ａ６２．　点検中　真空管ソケット。

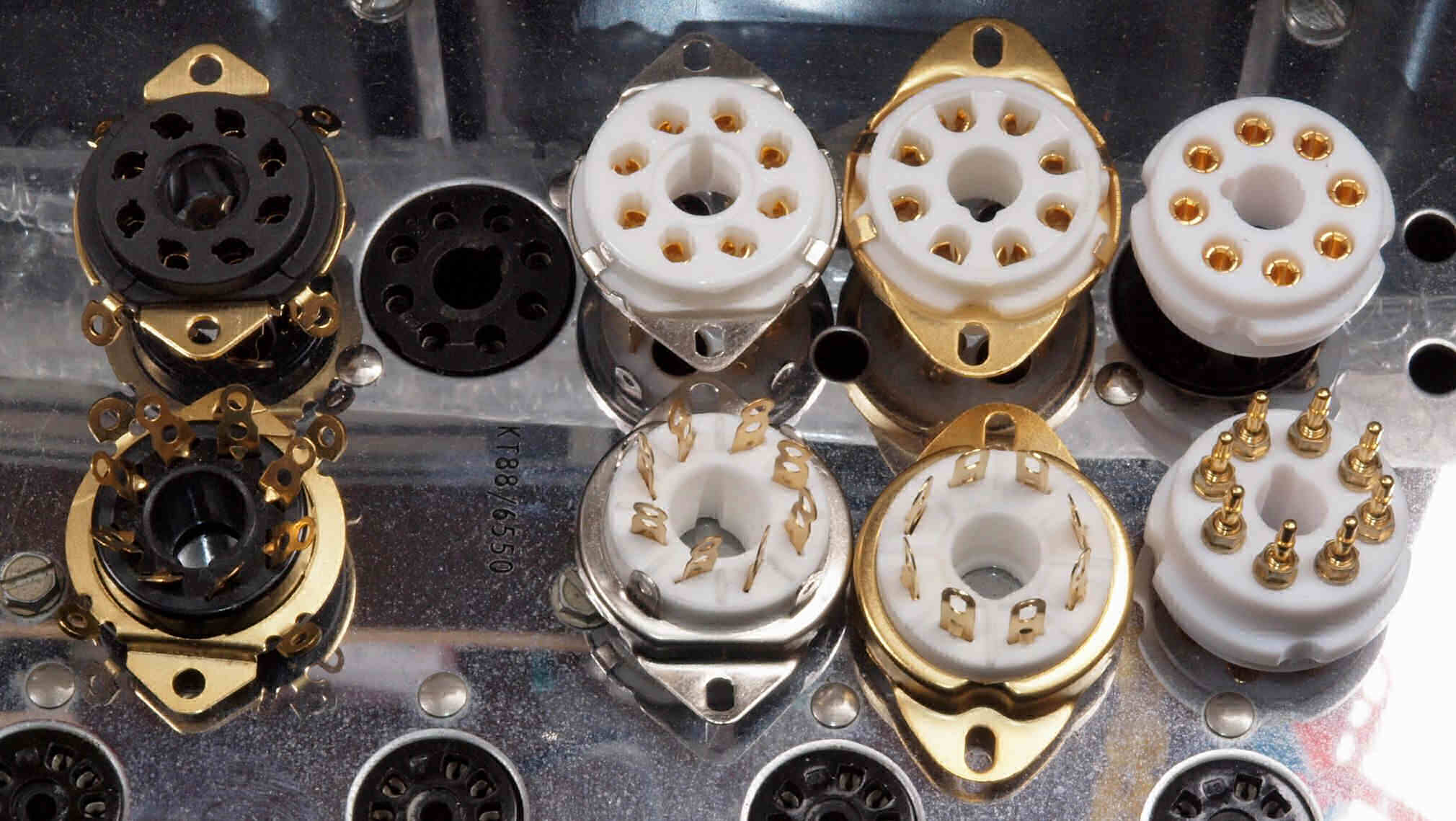

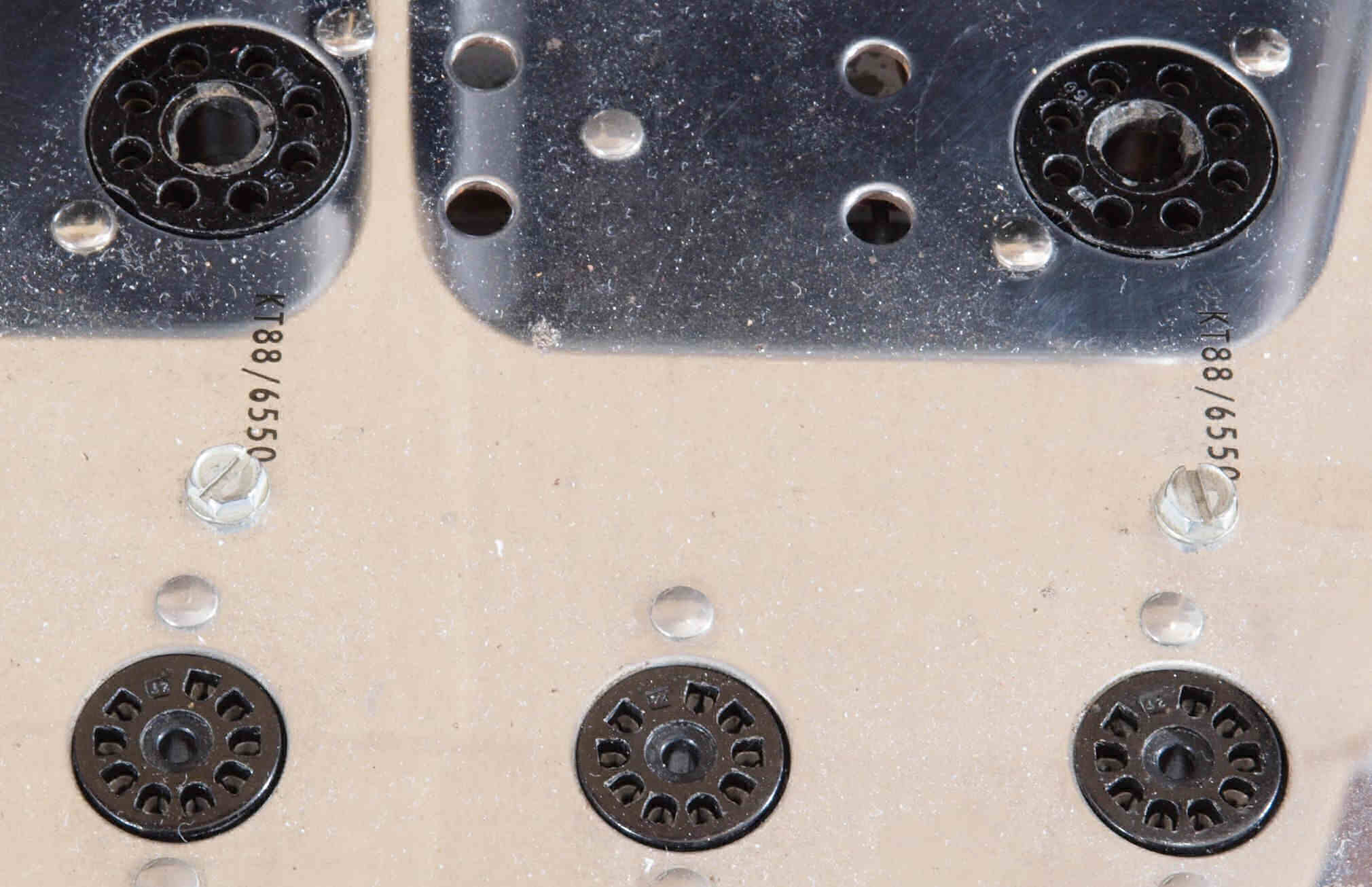

Ａ６３．　点検中　ＫＴ−８８のＵＳソケットの比較。　下記４種類から選択可能。 左＝ベークライト製、 右側３個は径が大きく、穴加工が必要です、ステンレス製シャシなので、ドリルの消耗が早いです。 中２個はステアータイト製 右端＝テフロン絶縁製、６割になっている、中国製？これを、選択。

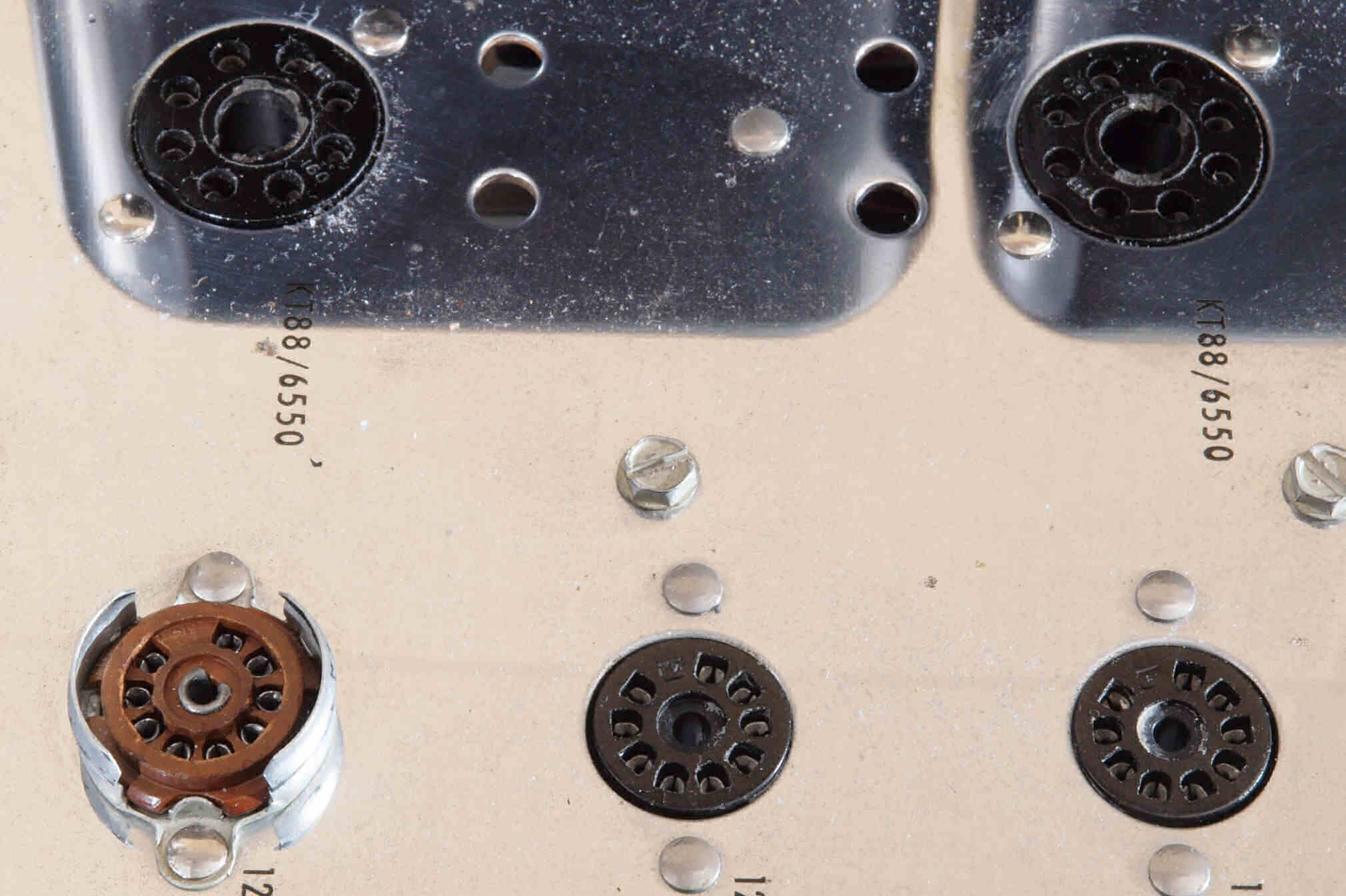

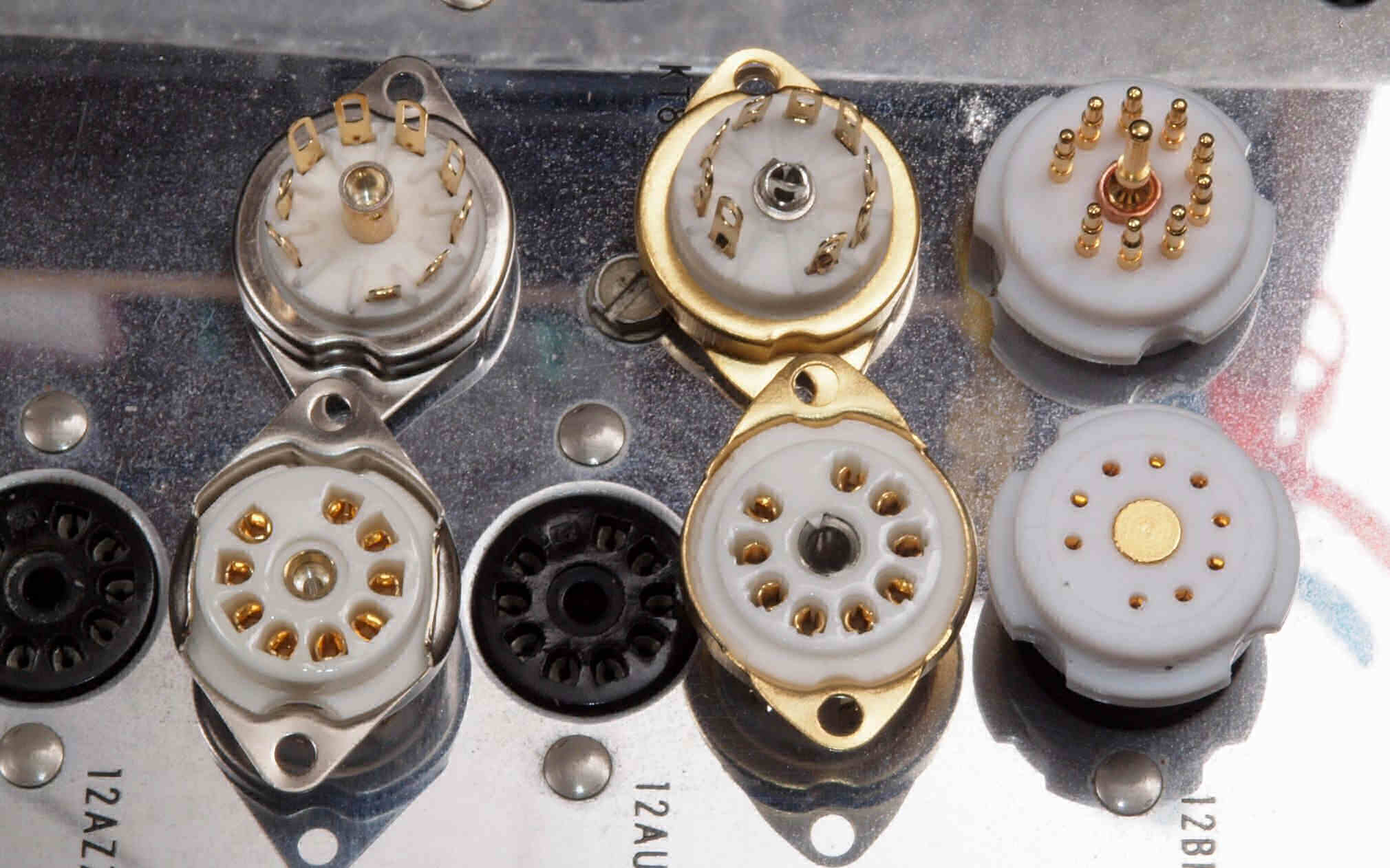

Ａ６４．　点検中　ＭＴ９ピンソケットの比較。。　下記３種類から選択可能。 左と右中ははステアータイト製、　これを選択。 右端＝テフロン絶縁製、６割になっている、中国製？　上はテフロン絶縁製。 　　　　径が大きく、穴加工が必要です、ステンレス製シャシなので、ドリルの消耗が早いです。

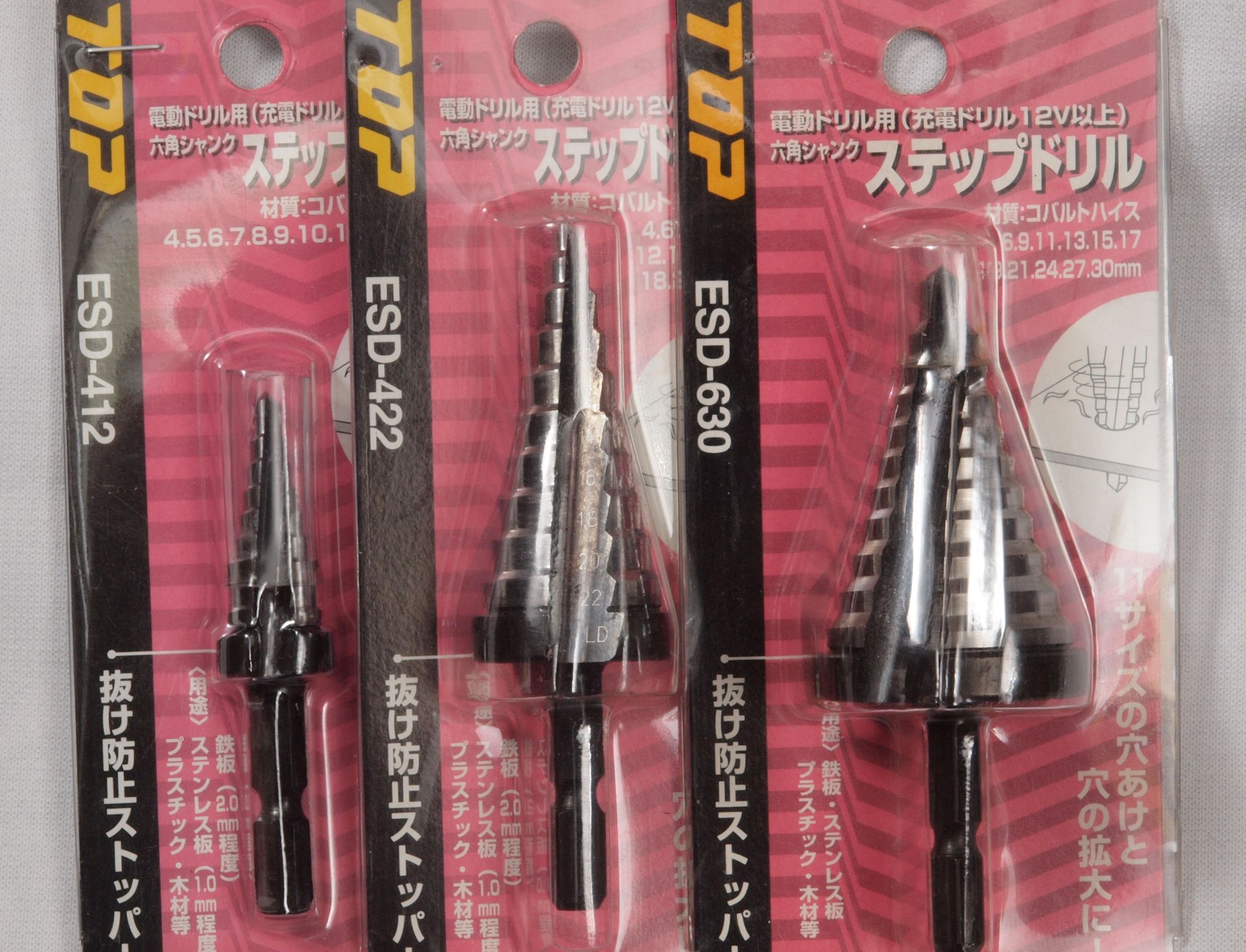

Ａ６５．　点検中　真空管ソケット穴の加工に使用するステップドリル。 ソケットの径が異なるので、ステンレス対応のステップドリルが必要。 ＥＳＤ−６３０＝２３，３３０円、ＥＳＤ−４２２＝１２，１６０円、ＥＳＤ−４１２＝７，５７０円。

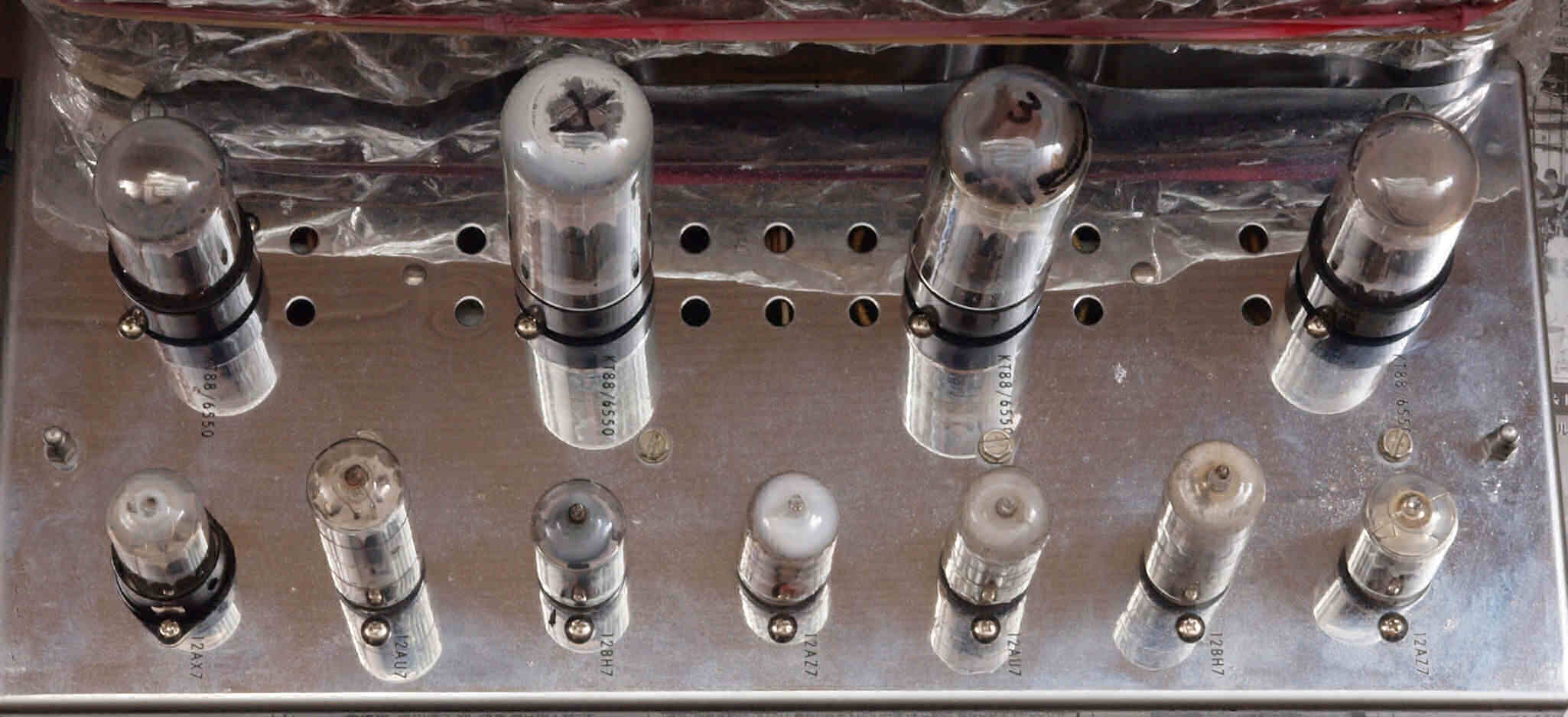

Ａ７１．　点検中　終段出力真空管　６５５０。　袴が緩んでガタガタ。

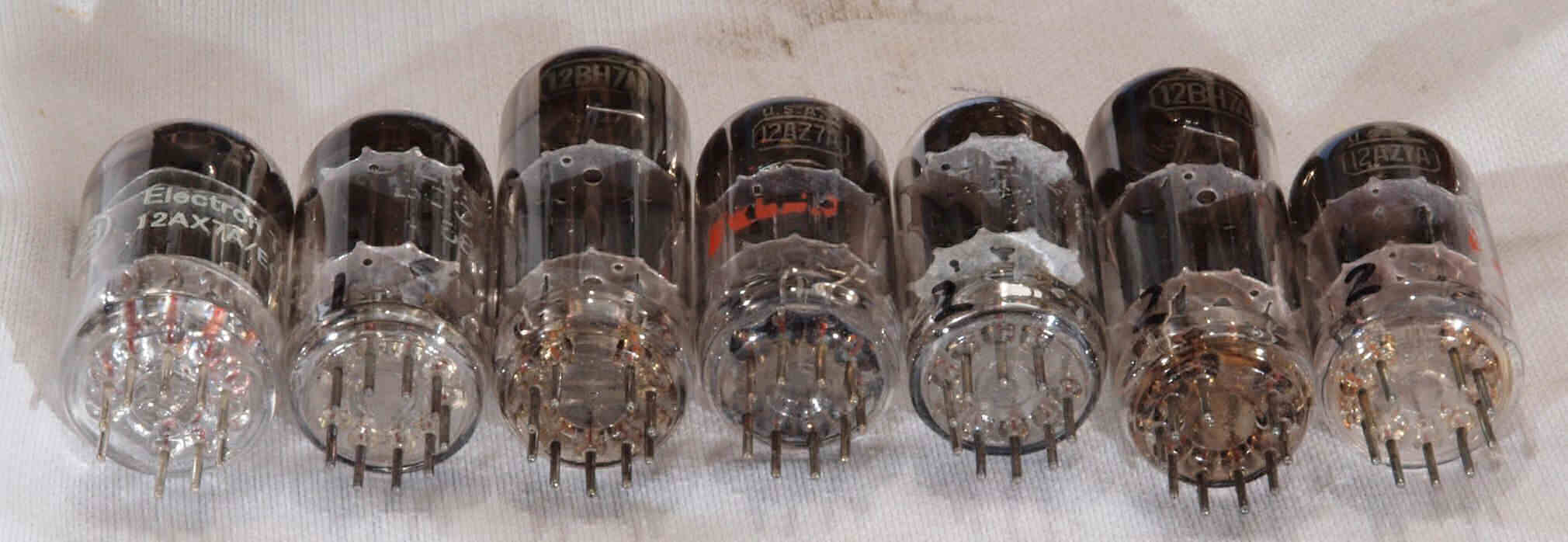

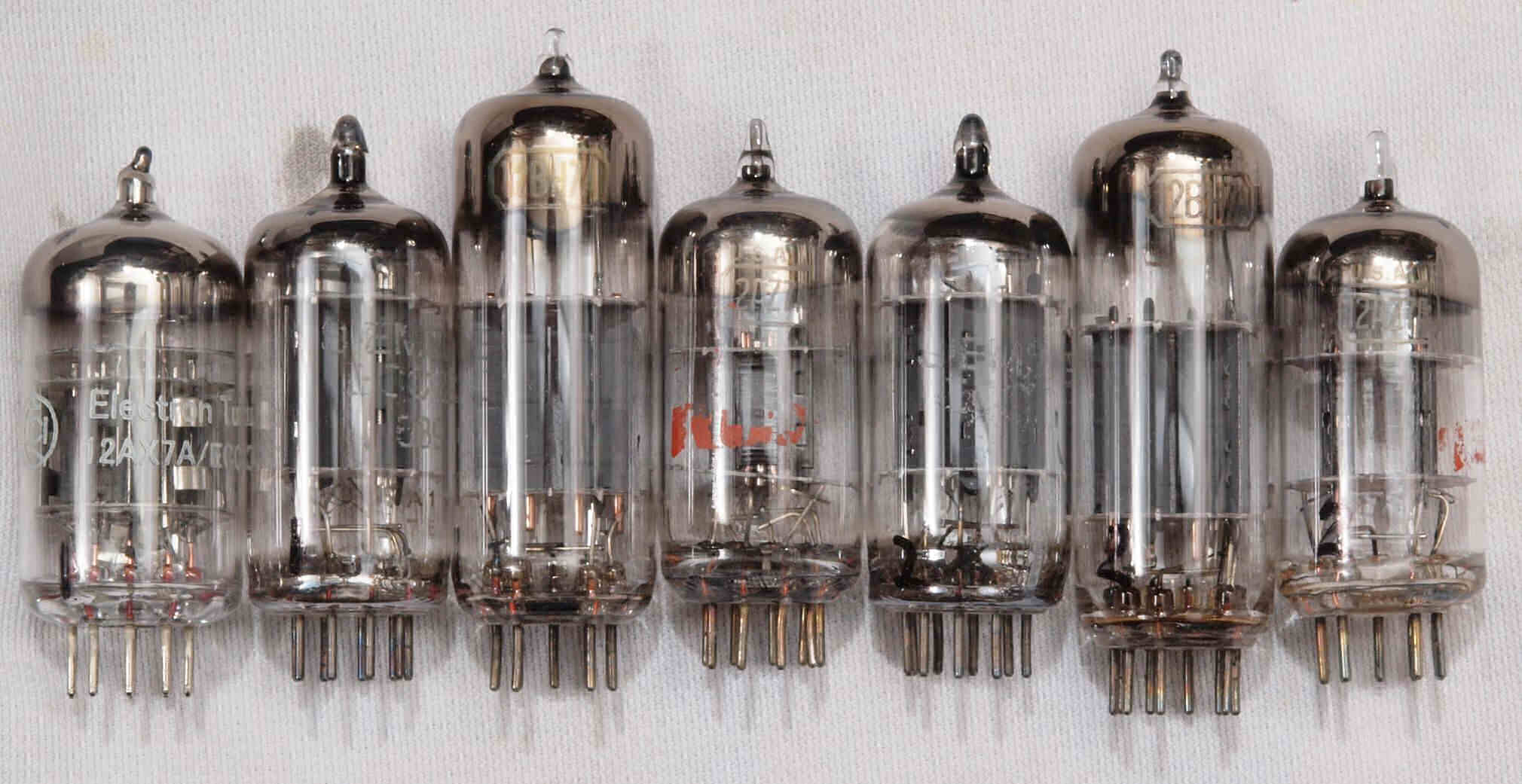

Ａ７２．　点検中　前段真空管。　左から、１２ＡＸ７，ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ、ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ。

Ａ７３．　点検中　前段真空管、下から見る。 　　　　　　　　　　　　　　　　　　　　　左から、１２ＡＸ７，ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ、ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ。

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　基板

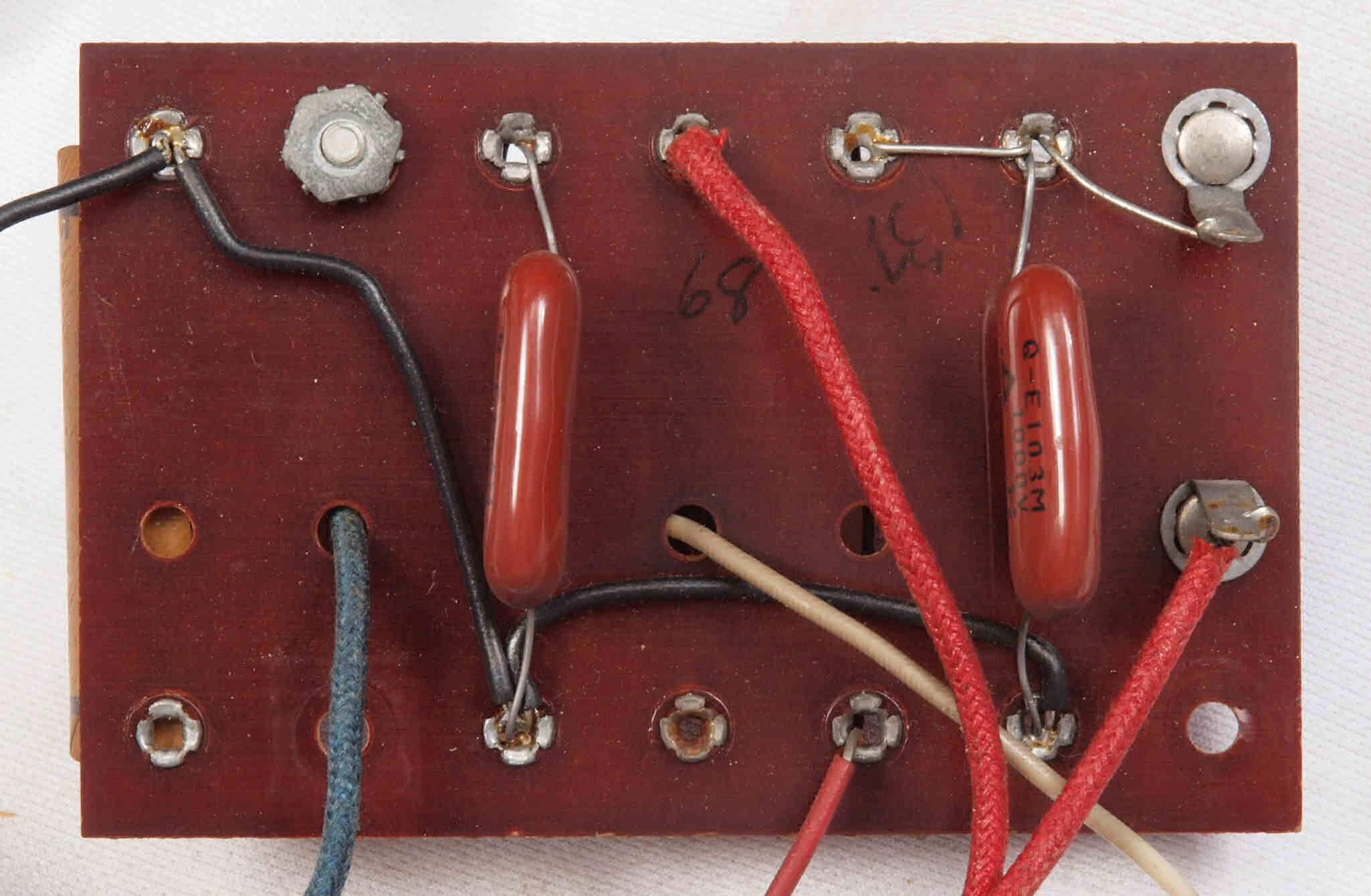

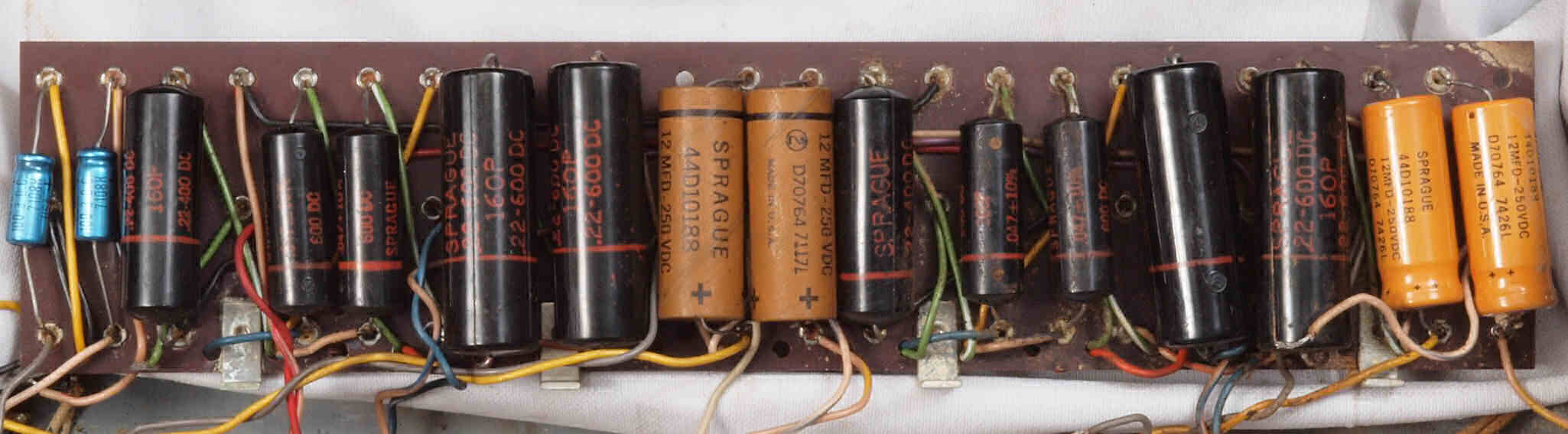

Ｃ１２．　修理中　基板、　電解コンデンサーを取り外す。黄色い所は電解コンデンサーの液漏れ跡！

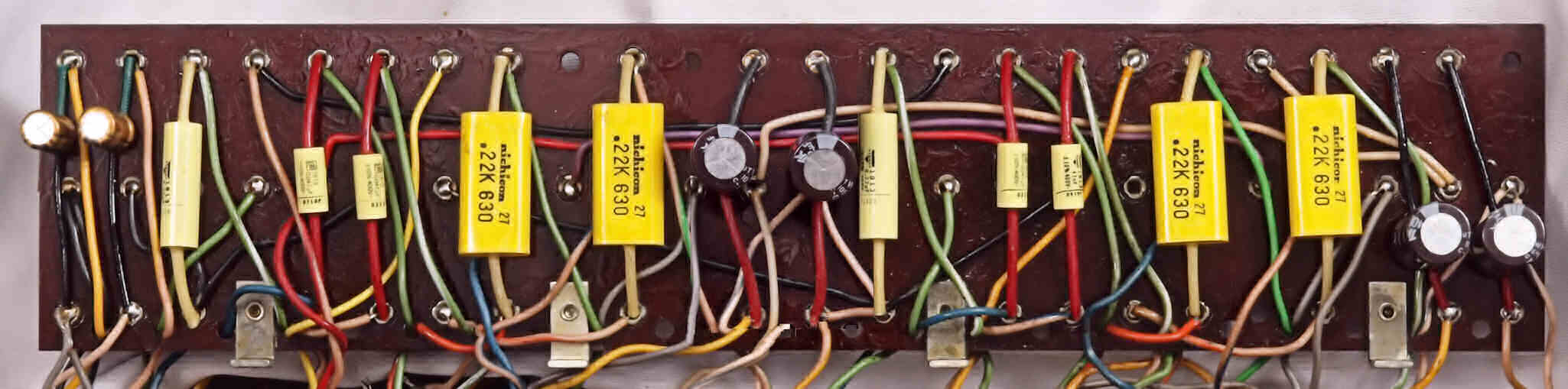

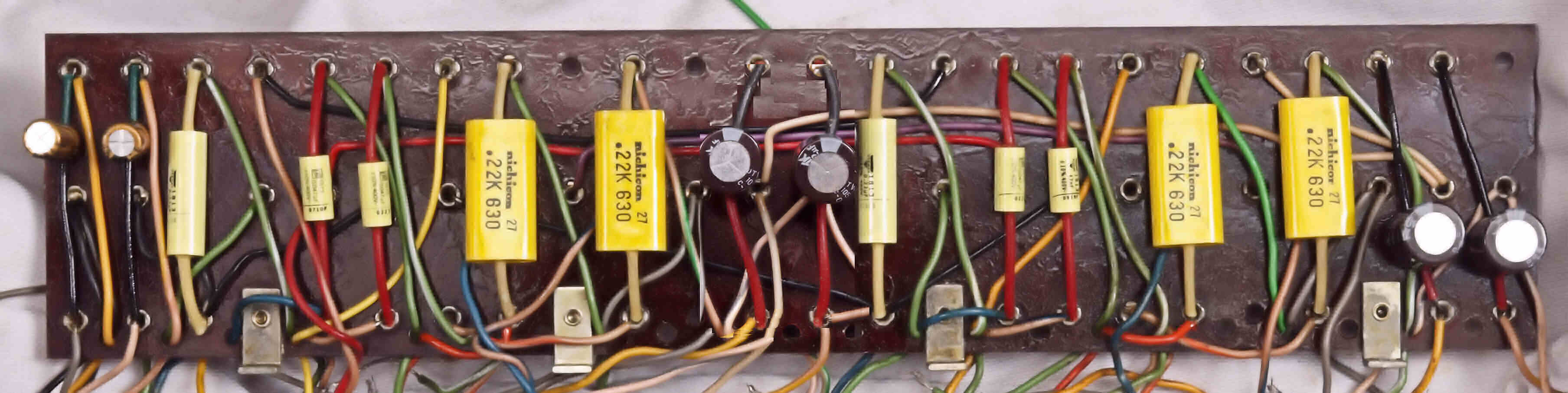

Ｃ１３．　修理中　基板、　洗浄してから、電解コンデンサー６個、フイルムコンデンサー１０個交換。

Ｃ１４．　修理（ハンダ補正）後　　基板、　鳩目に、半田を流し込み、固定する。

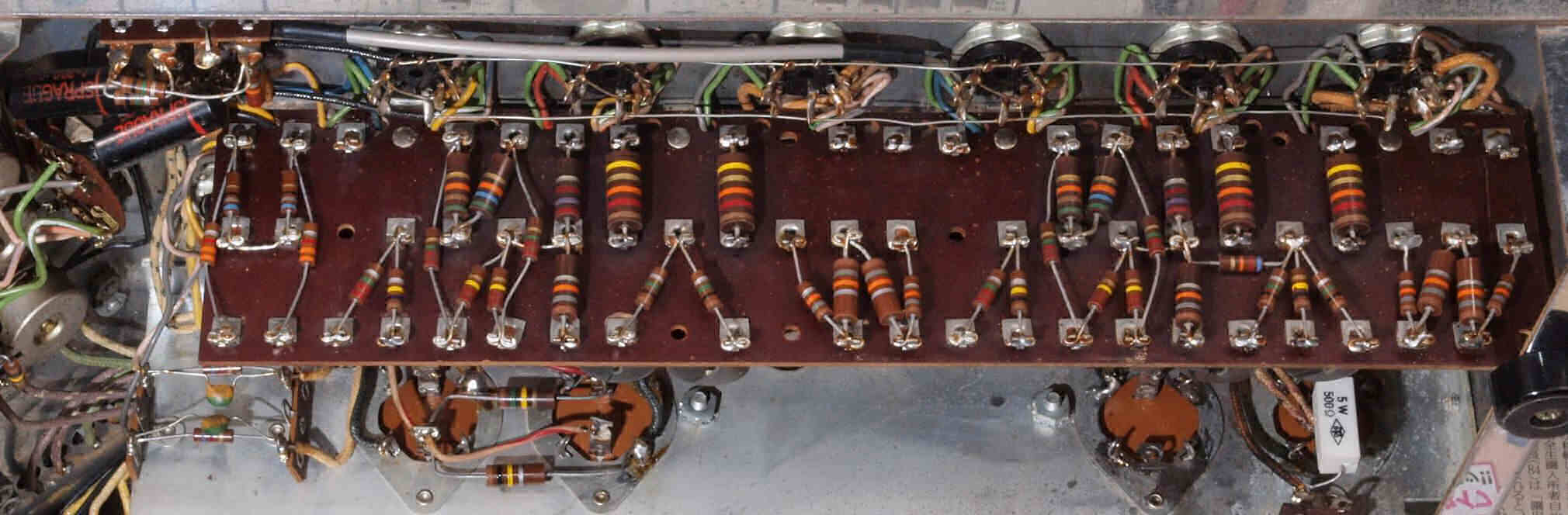

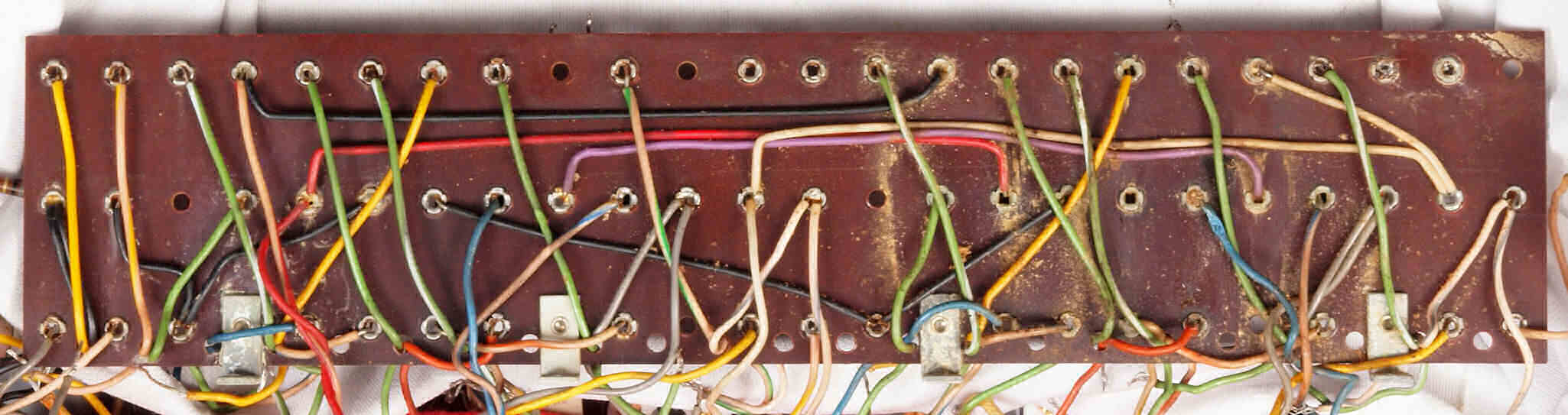

Ｃ１５．　修理前　　基板裏

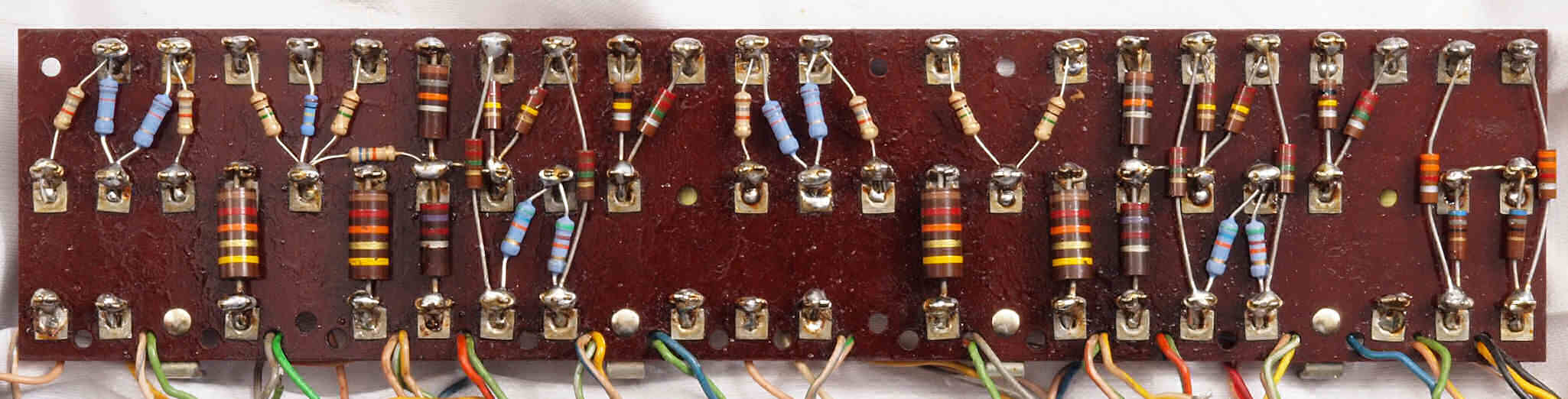

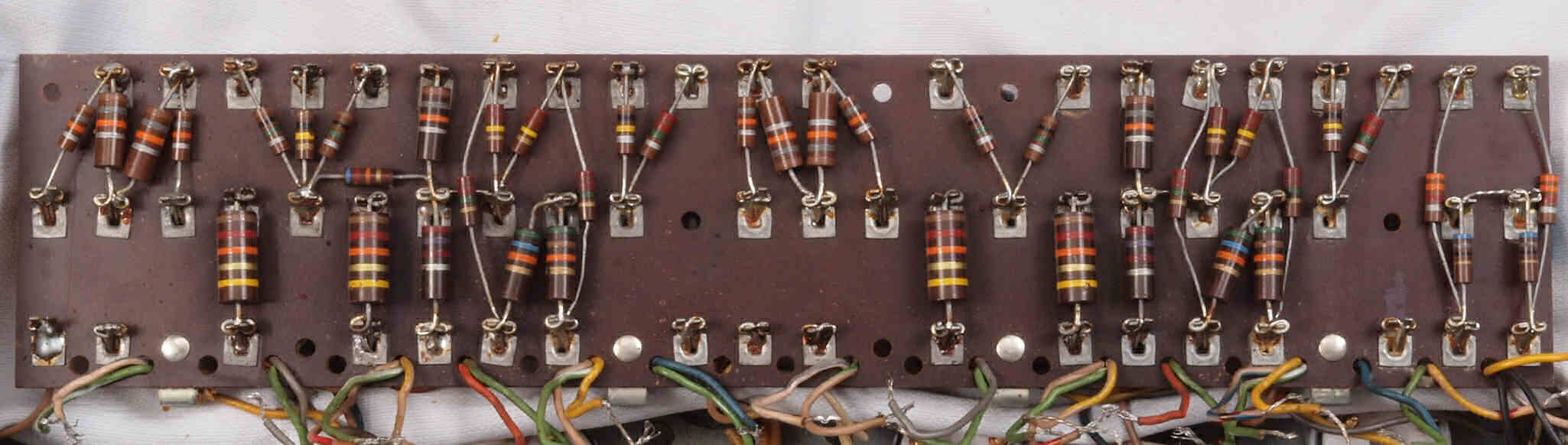

Ｃ１６．　修理中　基板、　抵抗を測定し、不良品は取り除く。

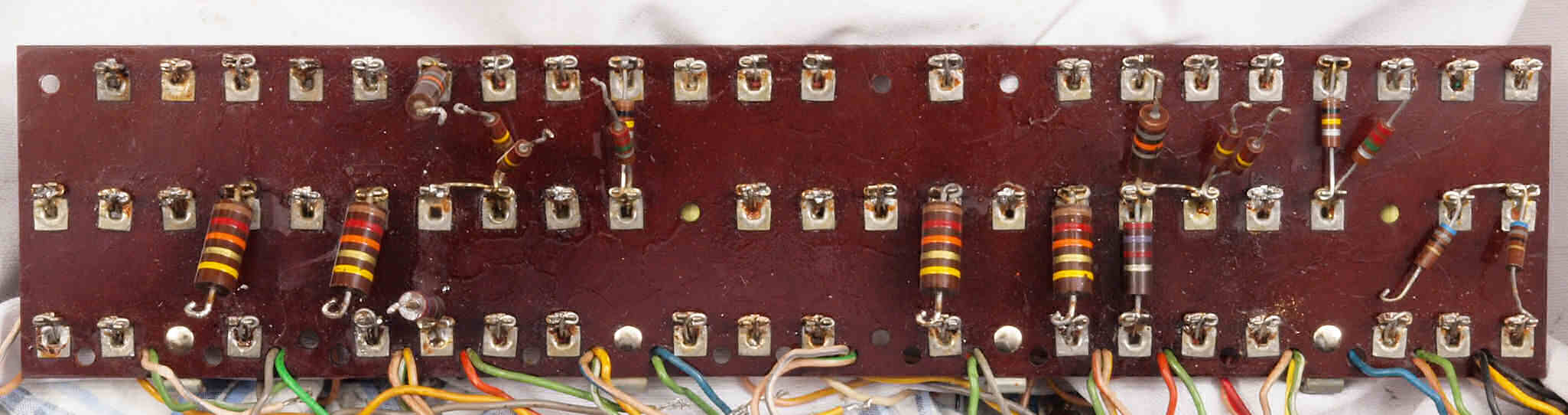

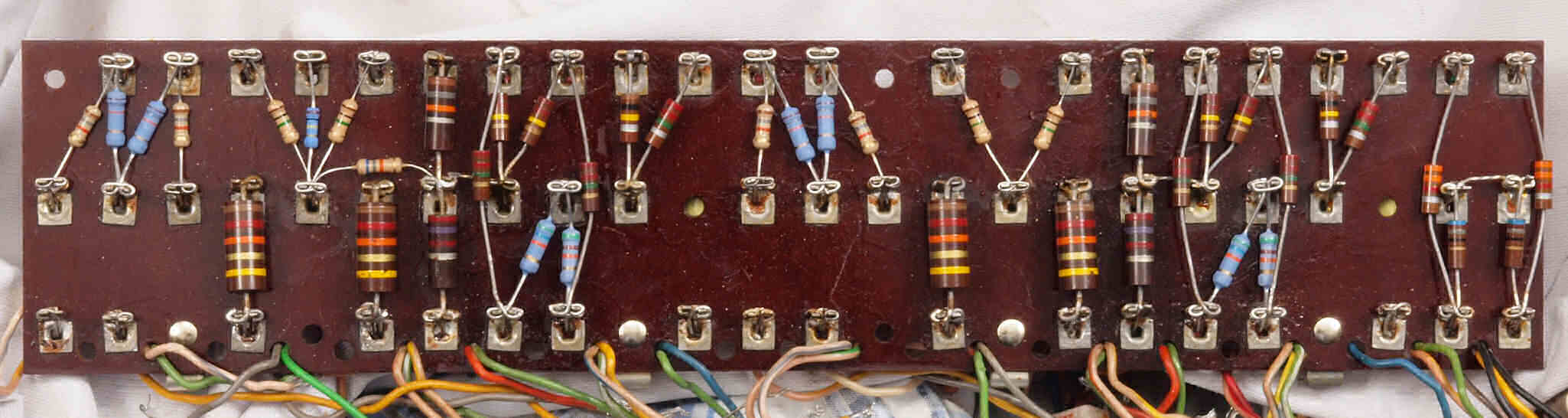

Ｃ１７．　修理（交換）中　　基板裏、　抵抗１８個交換 　　　　　　　　　　　　　　　　　　配線をしっかりと巻き付ける、半田が無くても固定され、しっかり導通がある。

Ｃ１８．　修理後　　基板裏、　半田を流し込み、固定する。

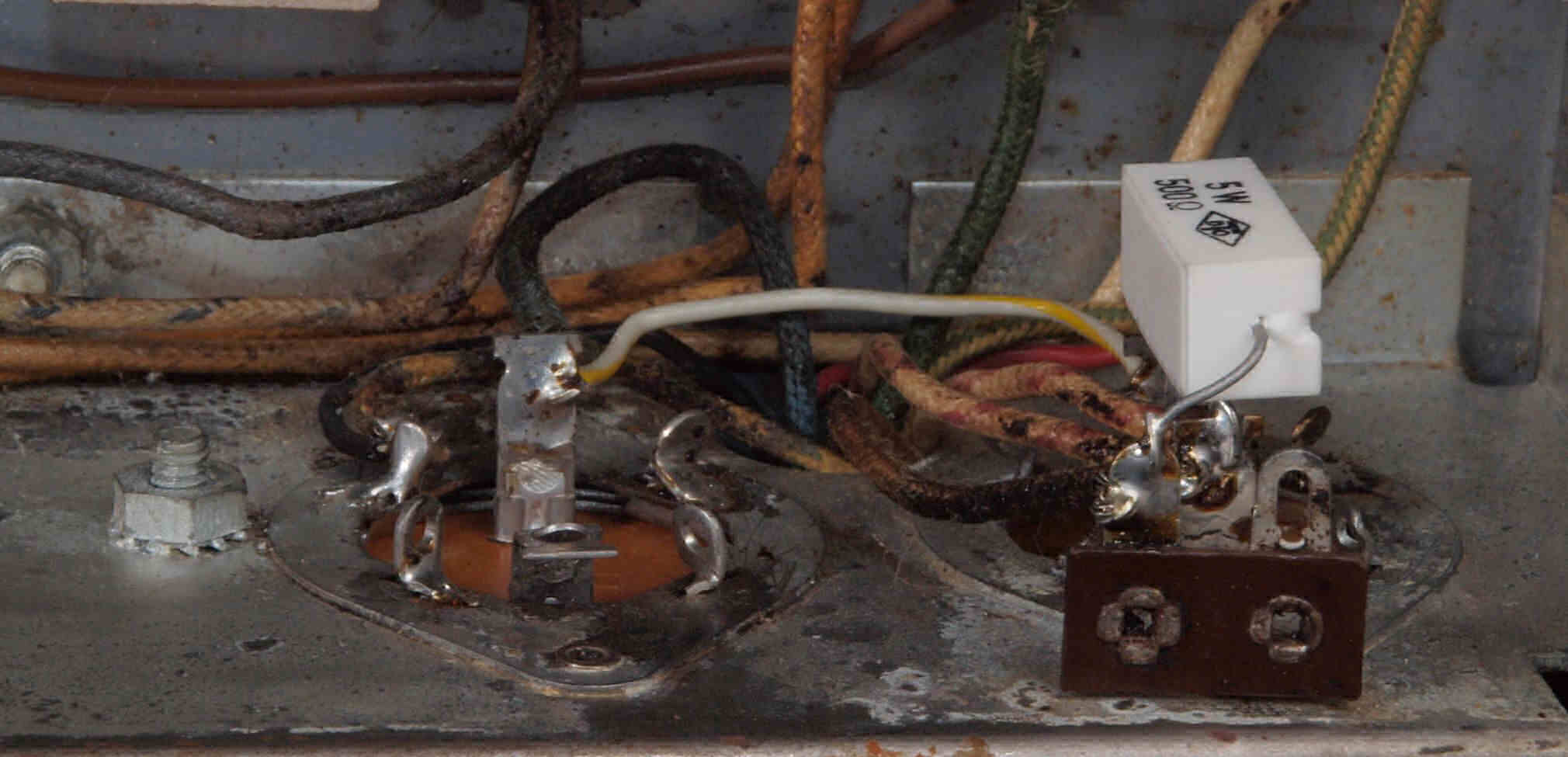

Ｃ２１．　修理前　ＫＴ−８８、　ＭＴソケット

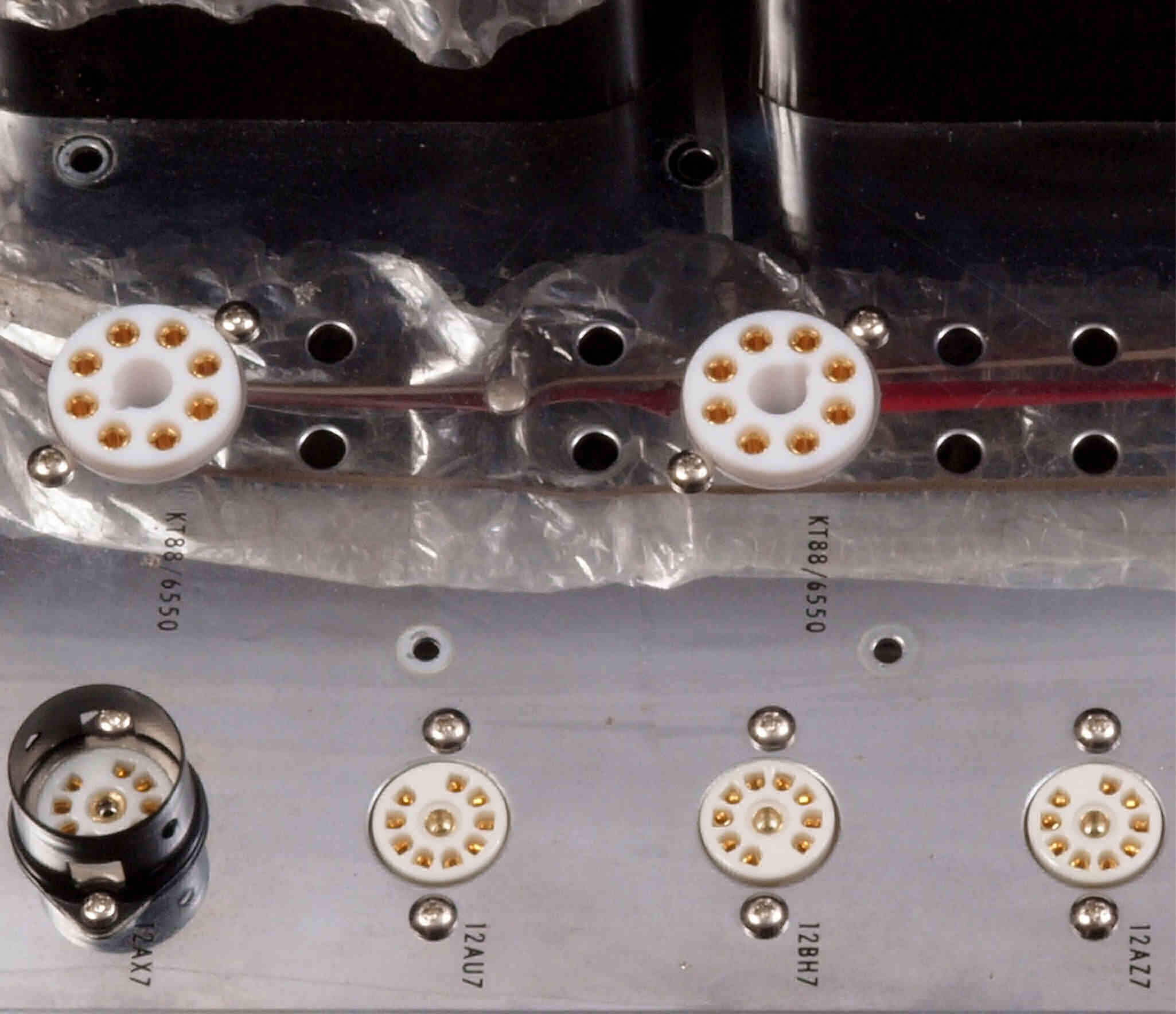

Ｃ２２．　修理後　ＫＴ−８８、　ＭＴソケット。穴径を大きくし、テフロン製ＵＳソケットを取り付ける

Ｃ２３．　修理前　ＫＴ−８８、　ＭＴソケット２

Ｃ２４．　修理後　ＫＴ−８８、　ＭＴソケット２。穴径を大きくし、テフロン製ＵＳソケットを取り付ける

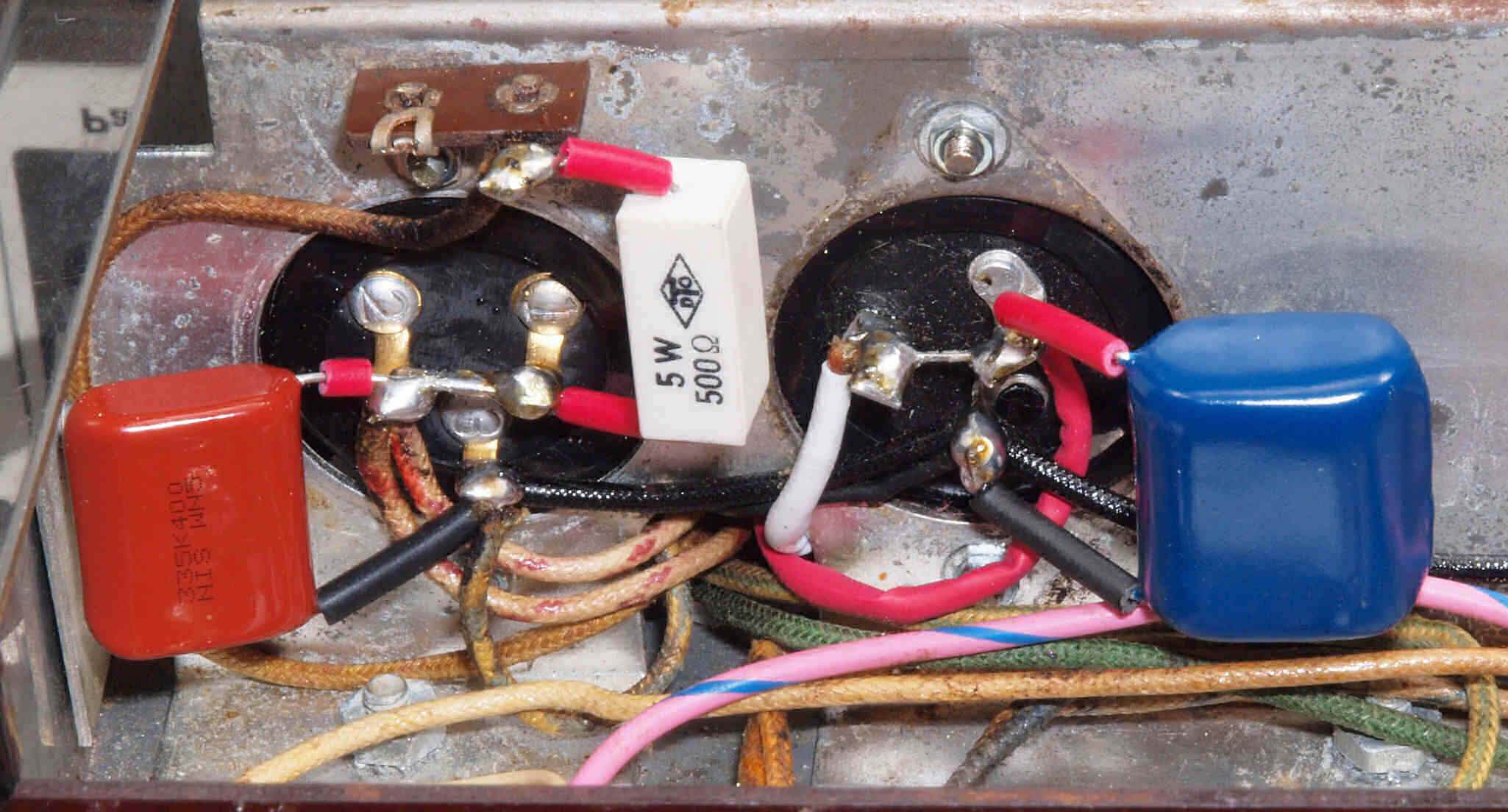

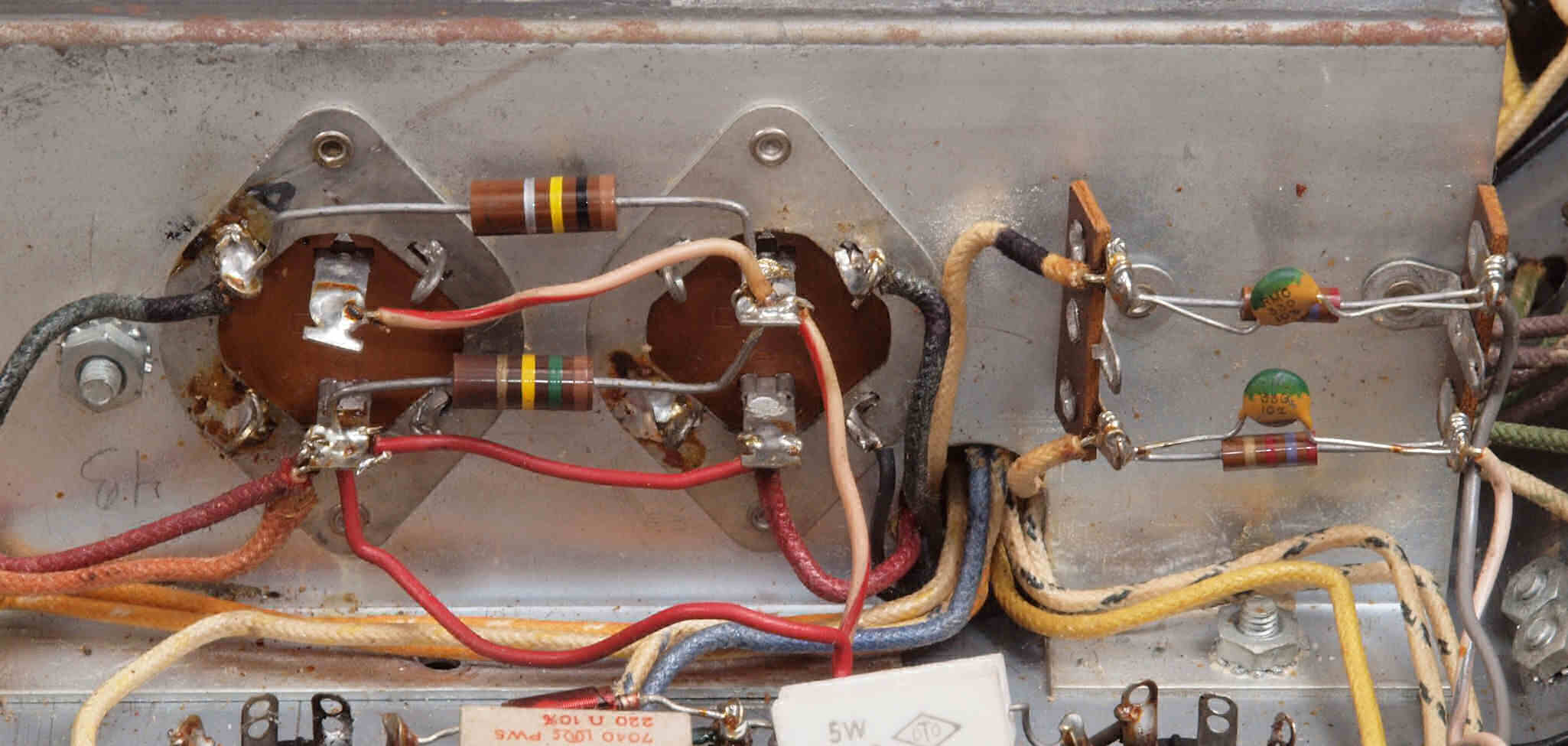

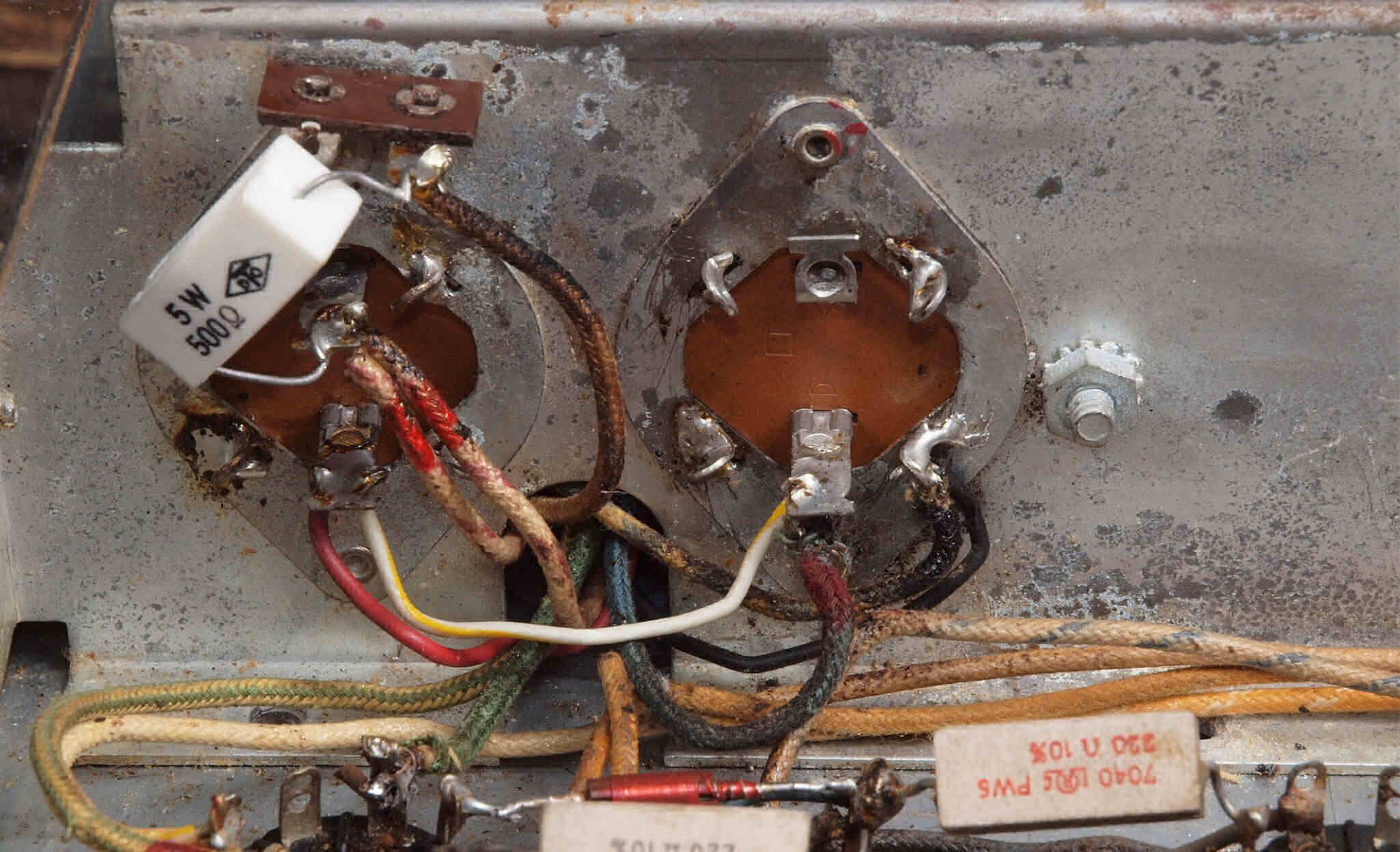

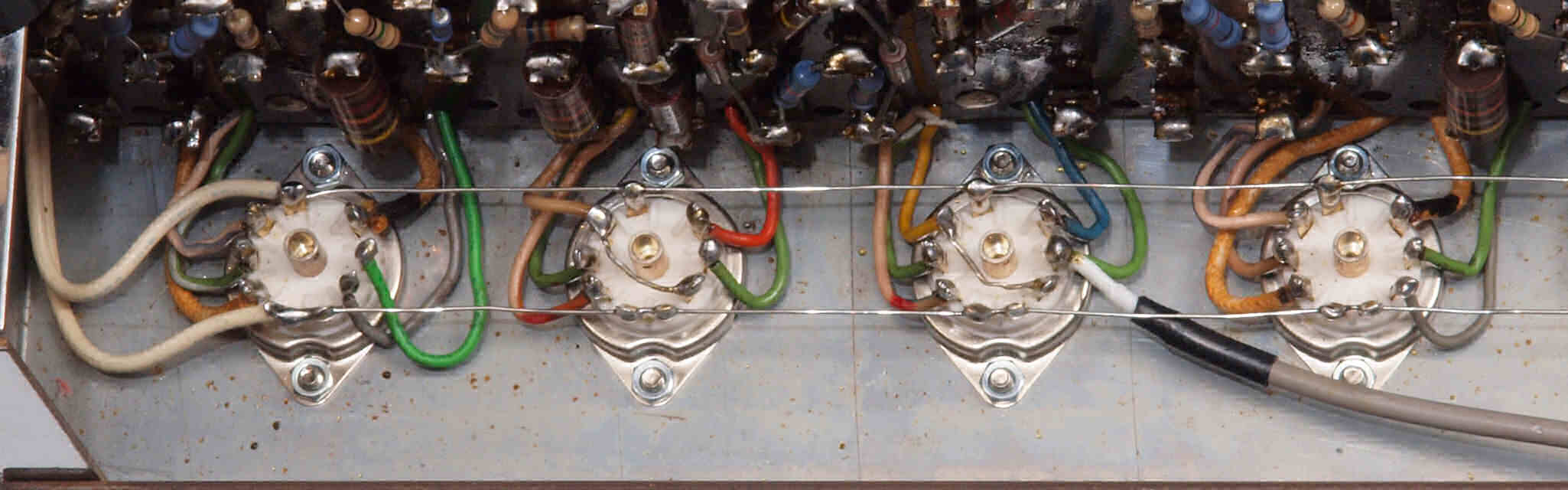

Ｃ３１．　修理前　Ｒ側ＫＴ−８８ソケット裏配線

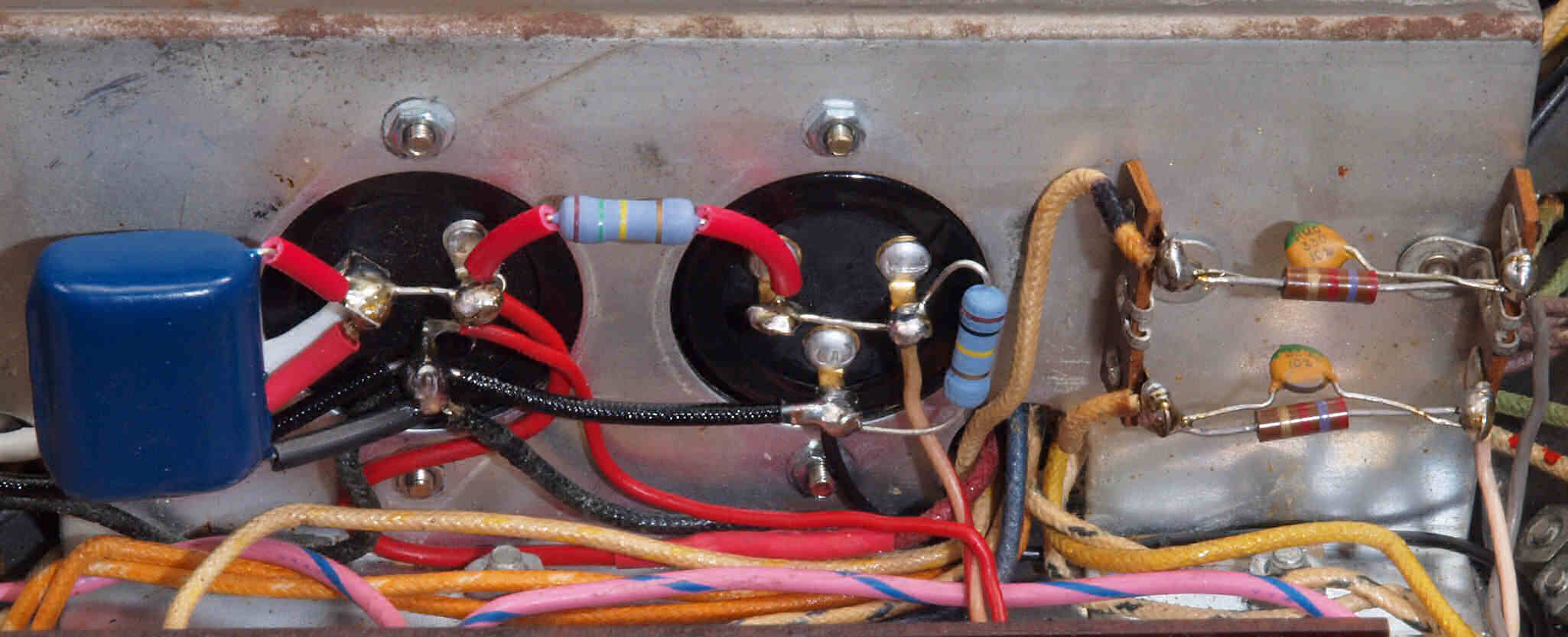

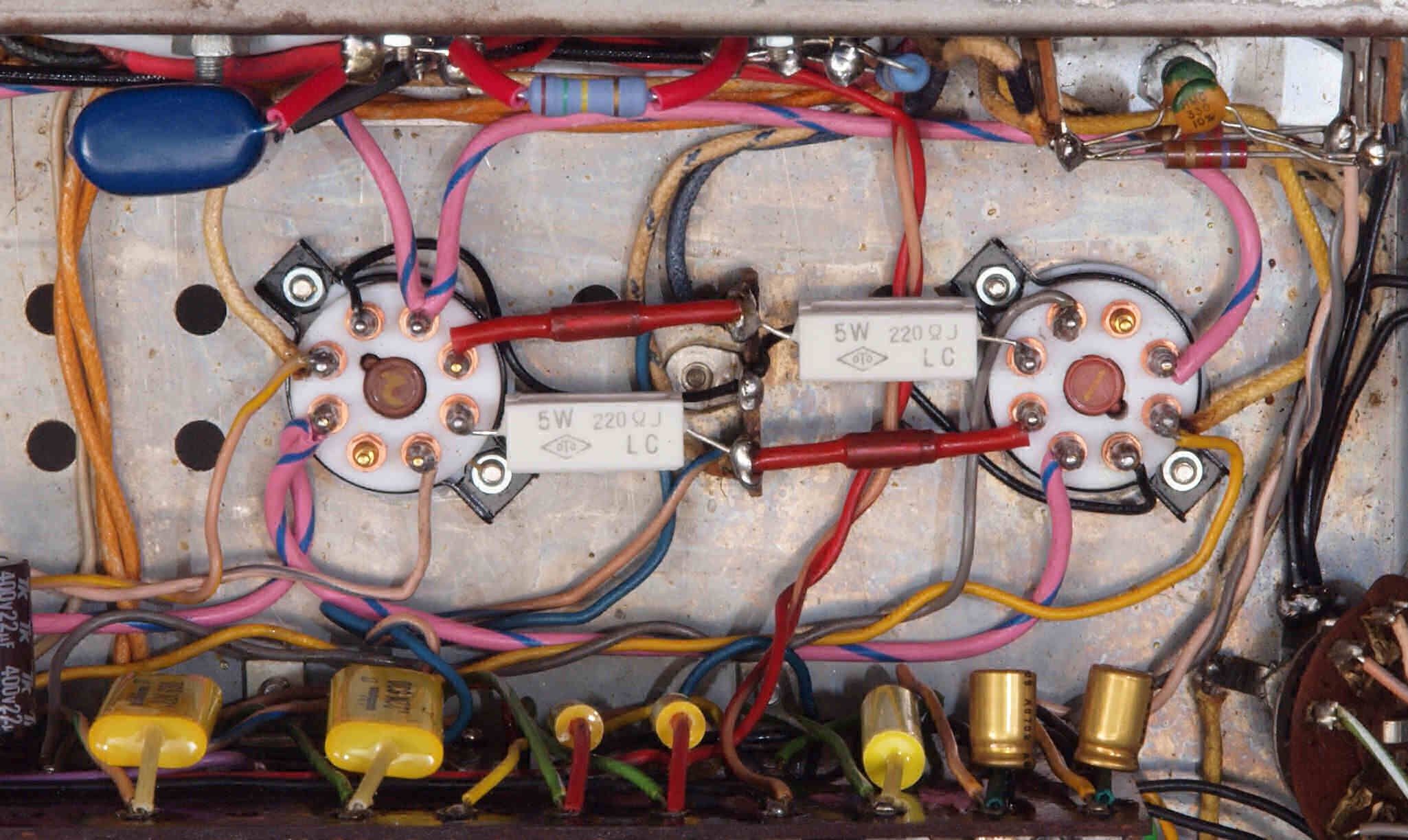

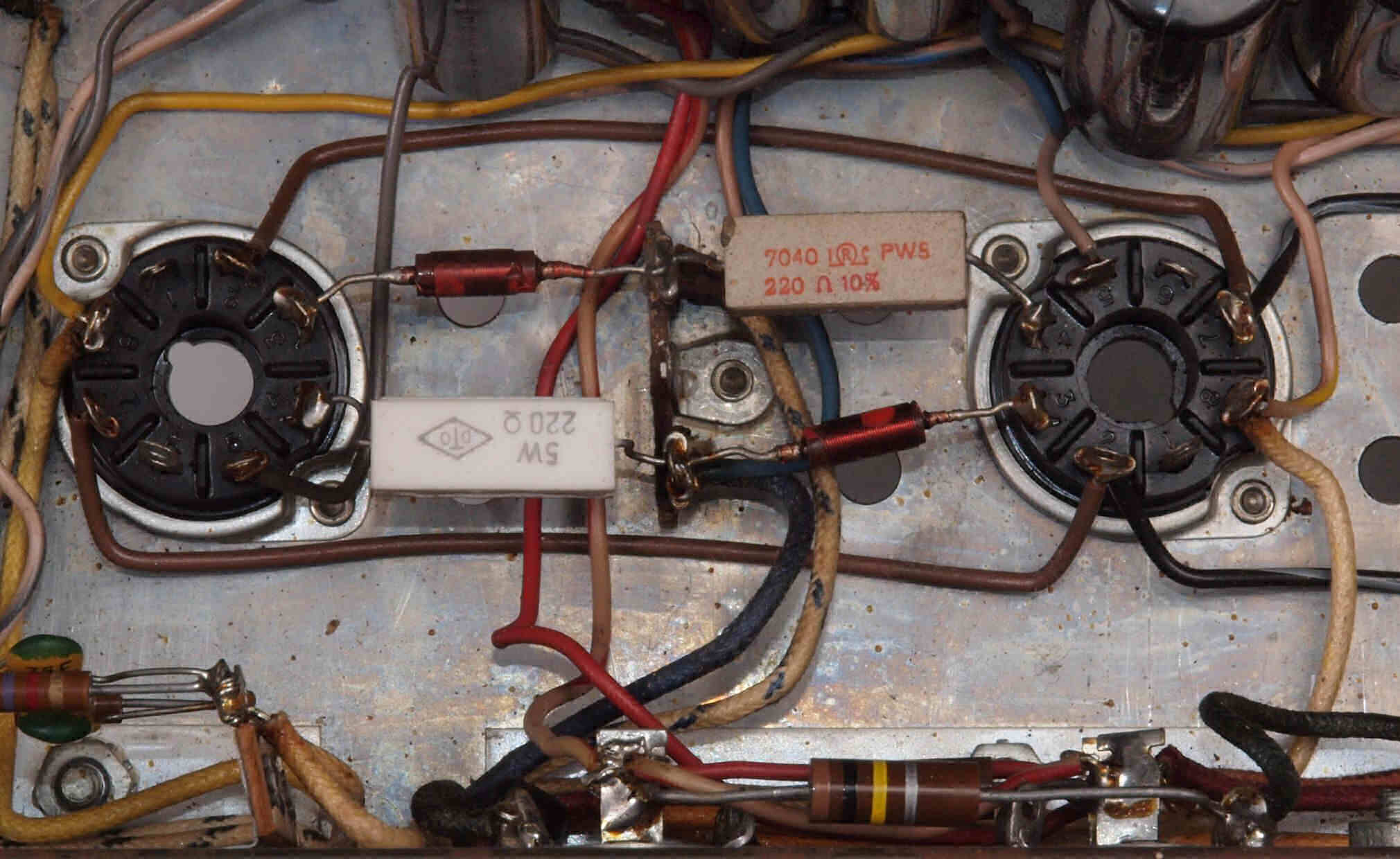

Ｃ３２．　修理後　Ｒ側ＫＴ−８８ソケット裏配線、ソケットを交換し、配線完了。　抵抗２個交換。

Ｃ３３．　修理前　Ｌ側ＫＴ−８８ソケット裏配線

Ｃ３４．　修理後　Ｌ側ＫＴ−８８ソケット裏配線、ソケットを交換し、配線完了。　抵抗２個交換。

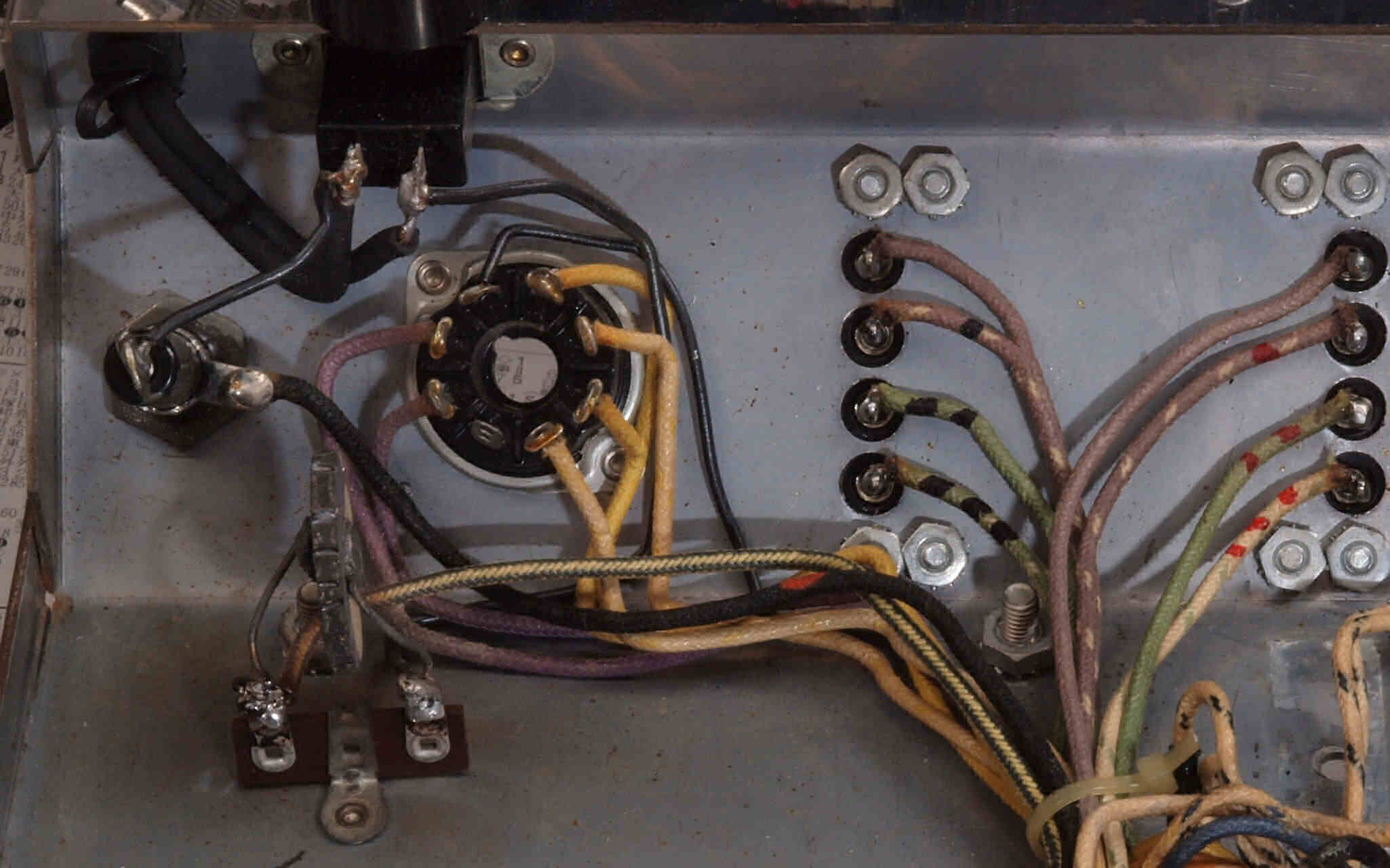

Ｃ４１．　修理前　Ｖ１〜Ｖ５ソケット裏配線

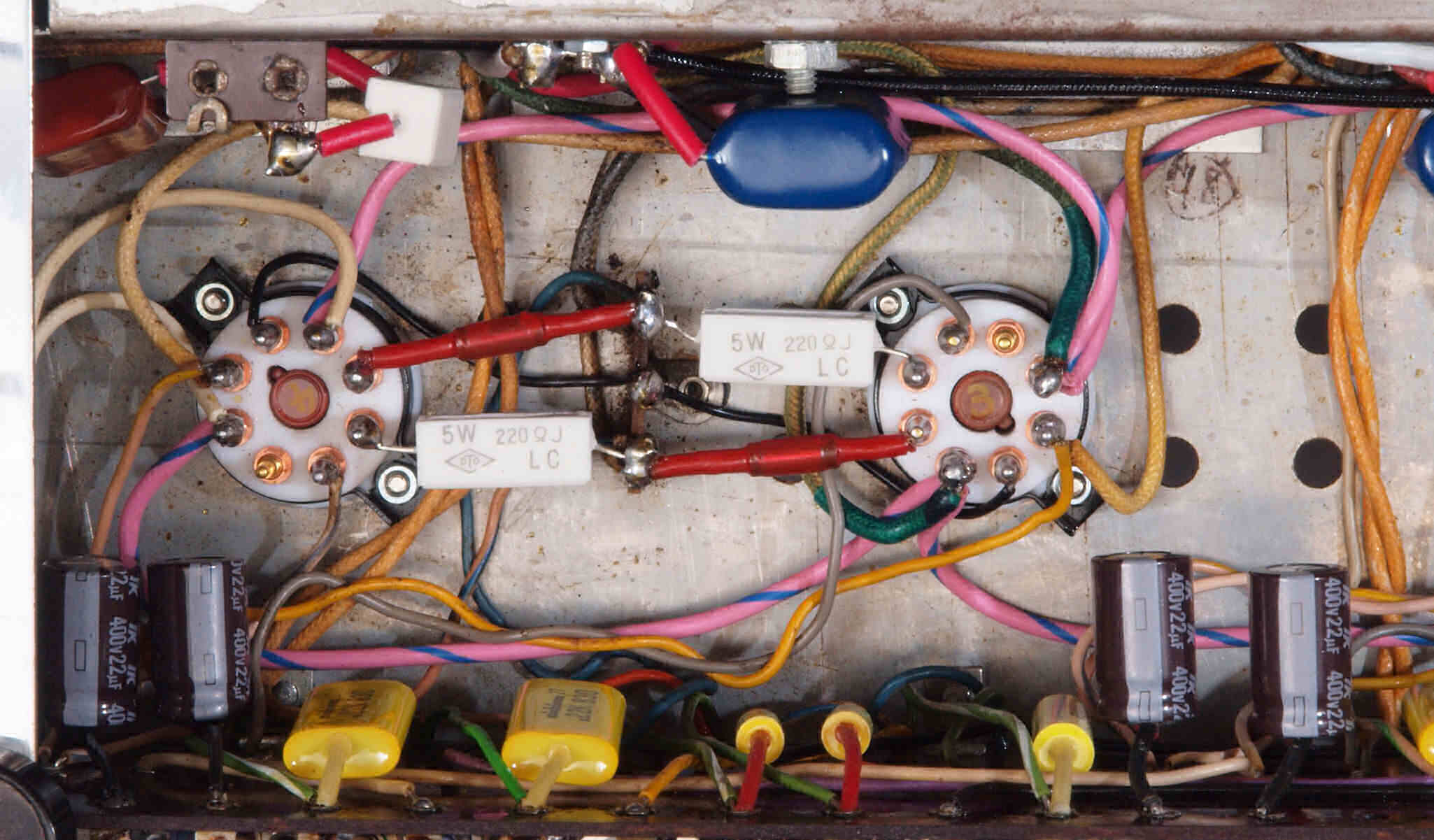

Ｃ４２．　修理後　Ｖ１〜Ｖ５ソケット裏配線

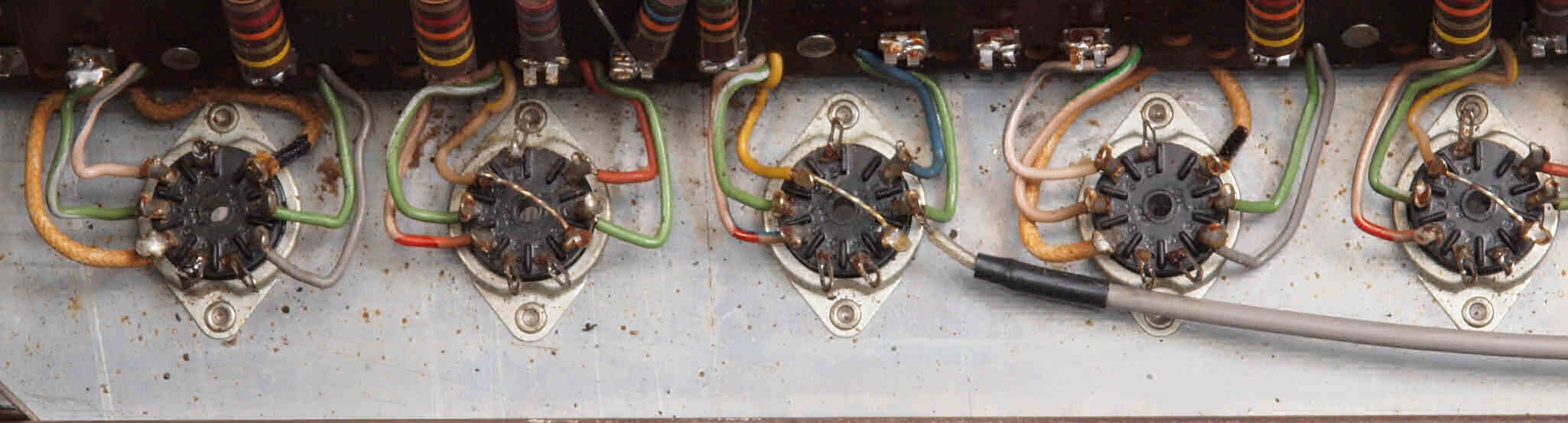

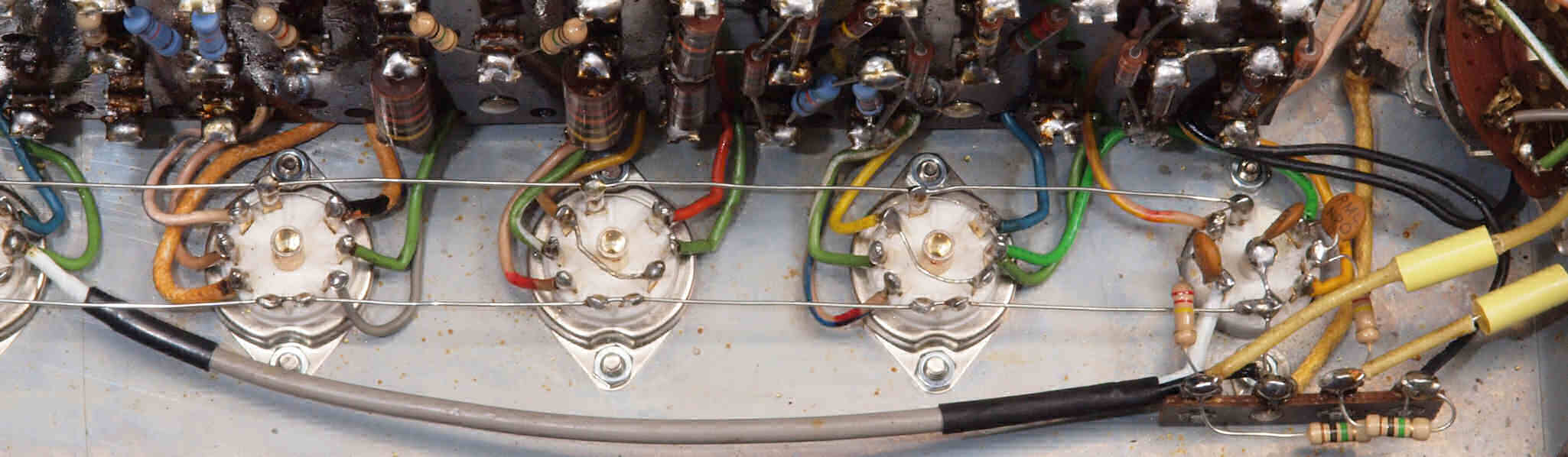

Ｃ４３．　修理前　Ｖ３〜Ｖ７ソケット裏配線

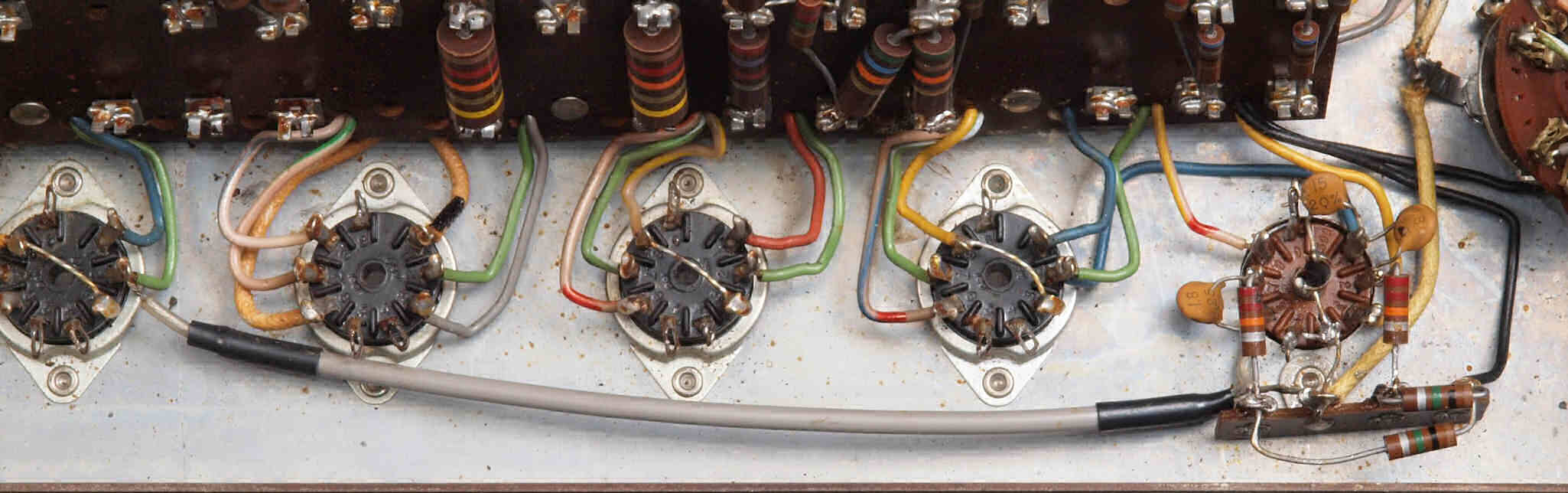

Ｃ４４．　修理後　Ｖ３〜Ｖ７ソケット裏配線

Ｃ４５．　修理中　配線中はジャンク真空管を挿入し、電極を固定して行う。

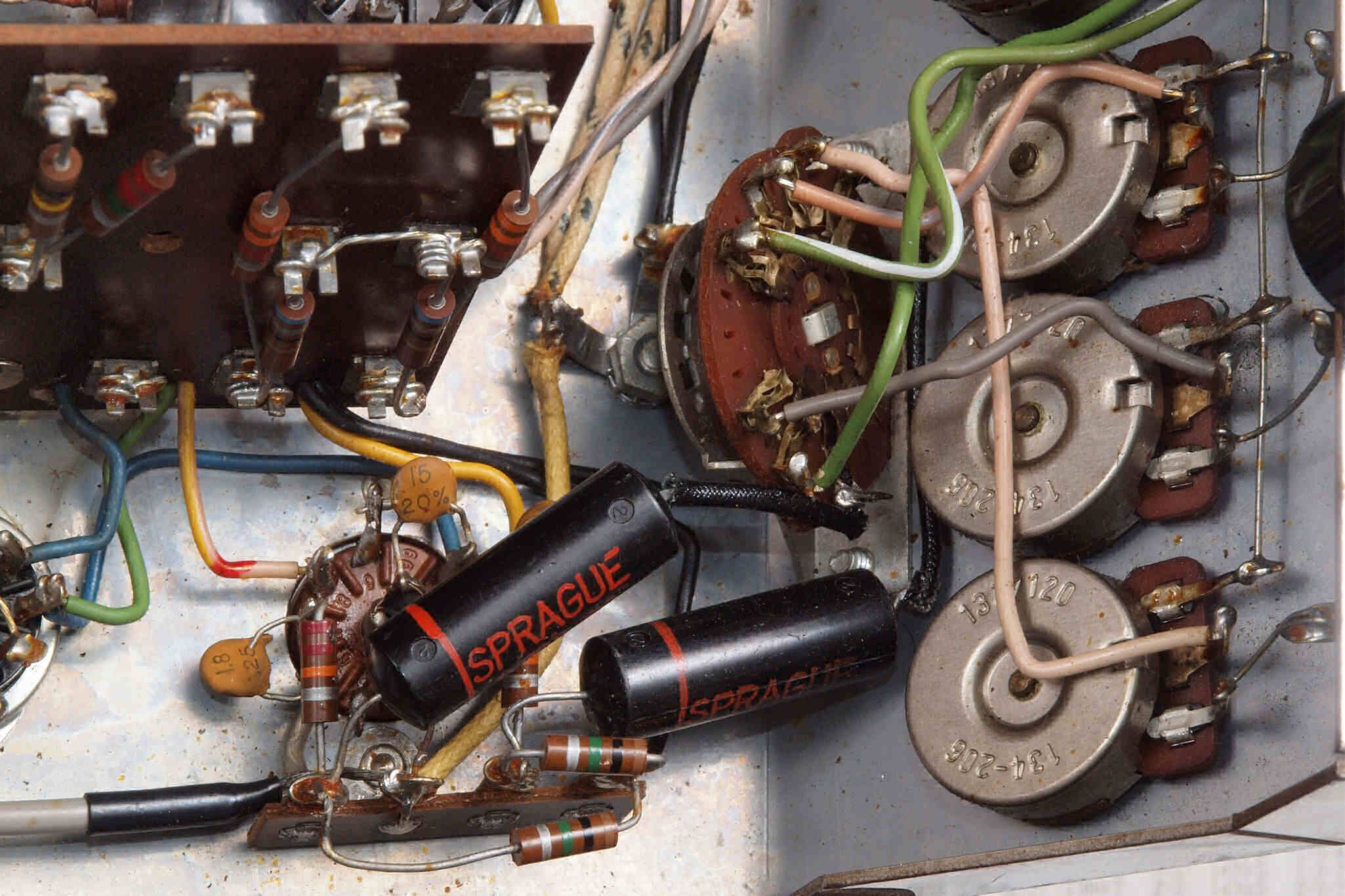

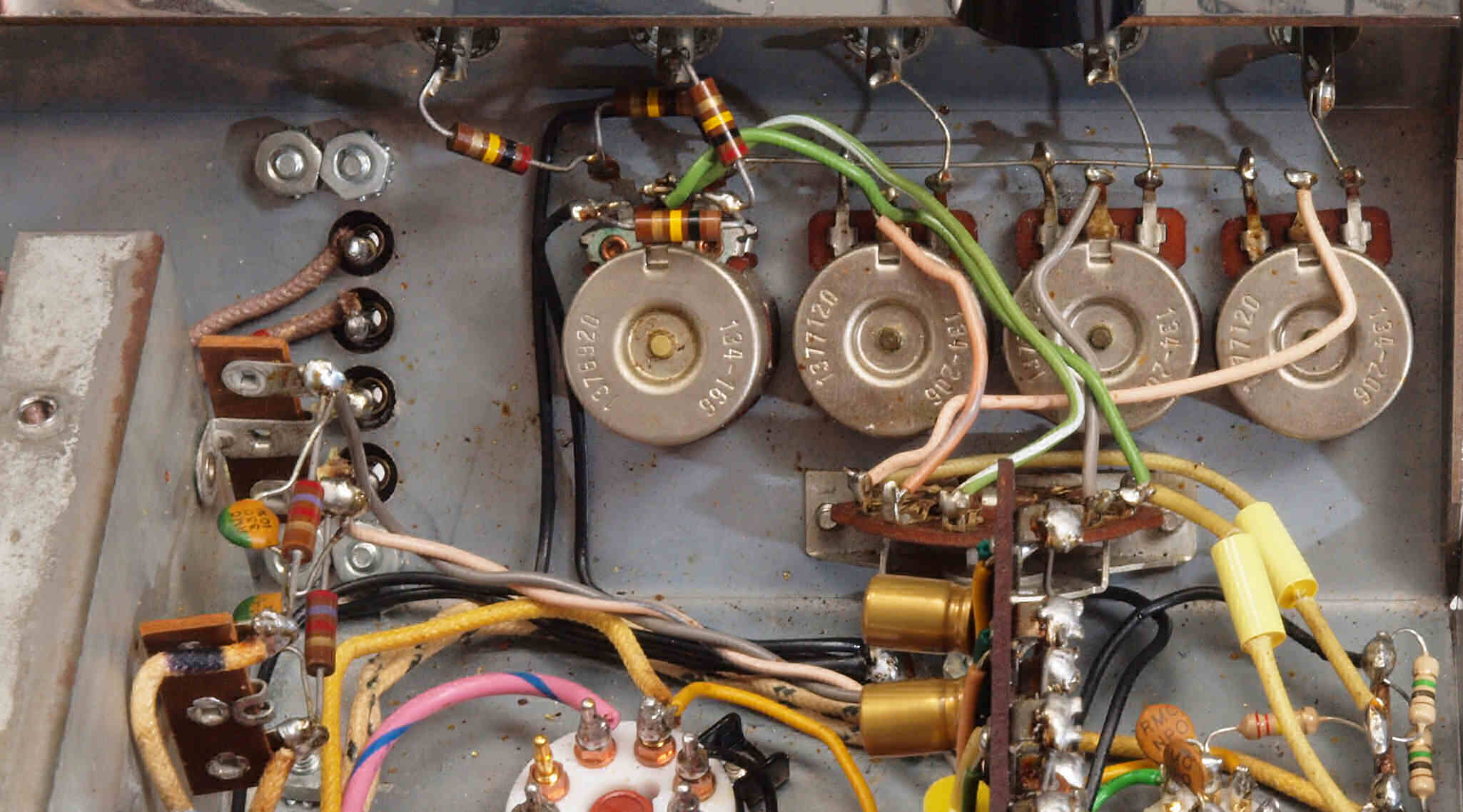

Ｃ５１．　修理前　入力ＳＷ＆ＶＲ周り配線

Ｃ５２．　修理後　入力ＳＷ＆ＶＲ周り配線

Ｃ５３．　修理中　SP接続端子＋フューズ裏、突入電流抑制周辺

Ｃ５４．　修理後　SP接続端子＋フューズ裏、突入電流抑制周辺

Ｃ６１．　修理前　電解コンデンサーＣ１＋Ｃ２配線

Ｃ６２．　修理後　電解コンデンサーＣ１＋Ｃ２配線、　フイルムコンデンサー１個追加。

Ｃ６３．　修理前　電解コンデンサーＣ３＋Ｃ４配線

Ｃ６４．　修理後　電解コンデンサーＣ３＋Ｃ４配線、　フイルムコンデンサー１個、抵抗１個追加。

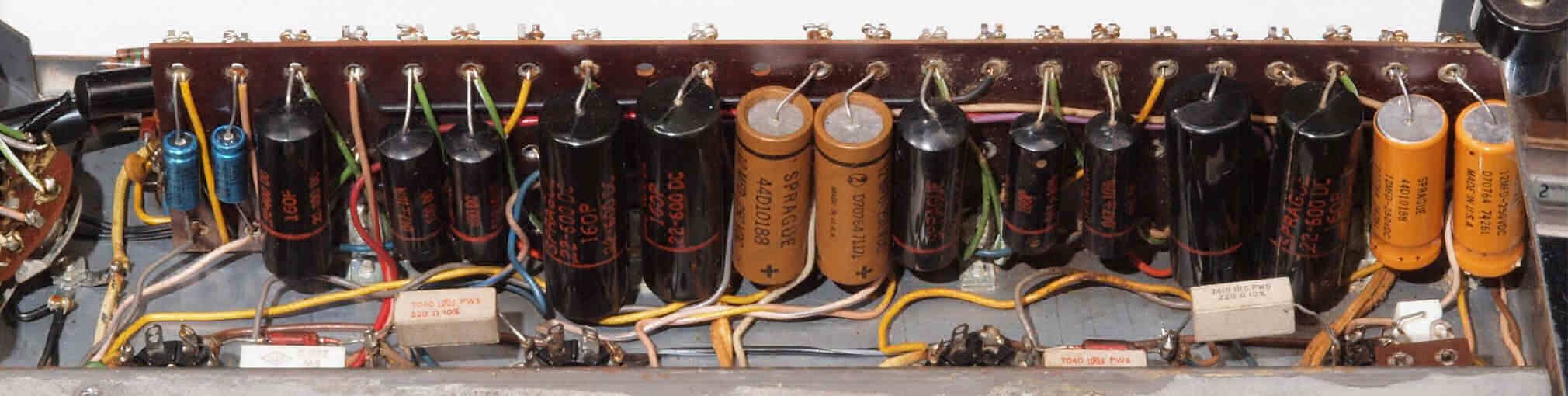

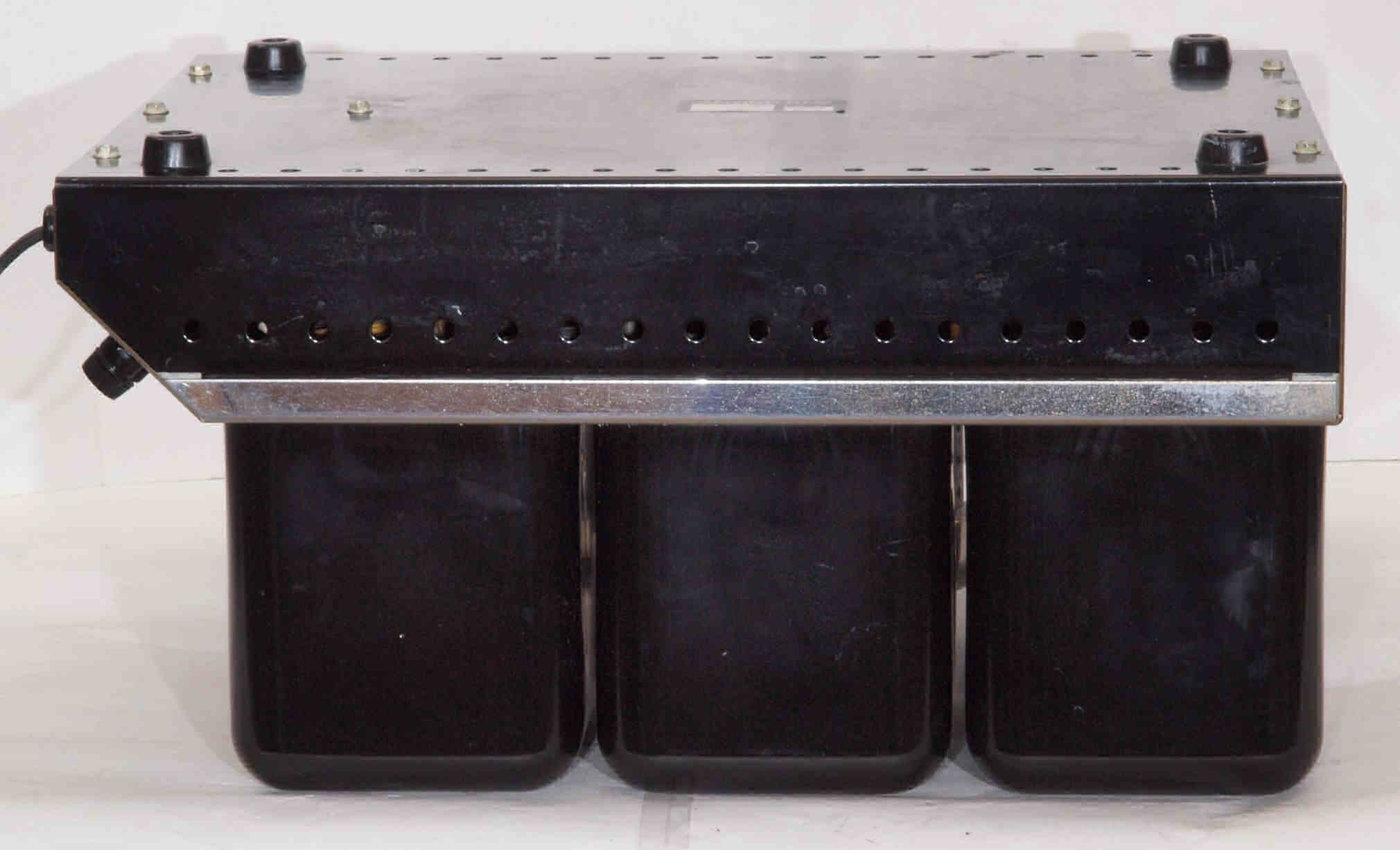

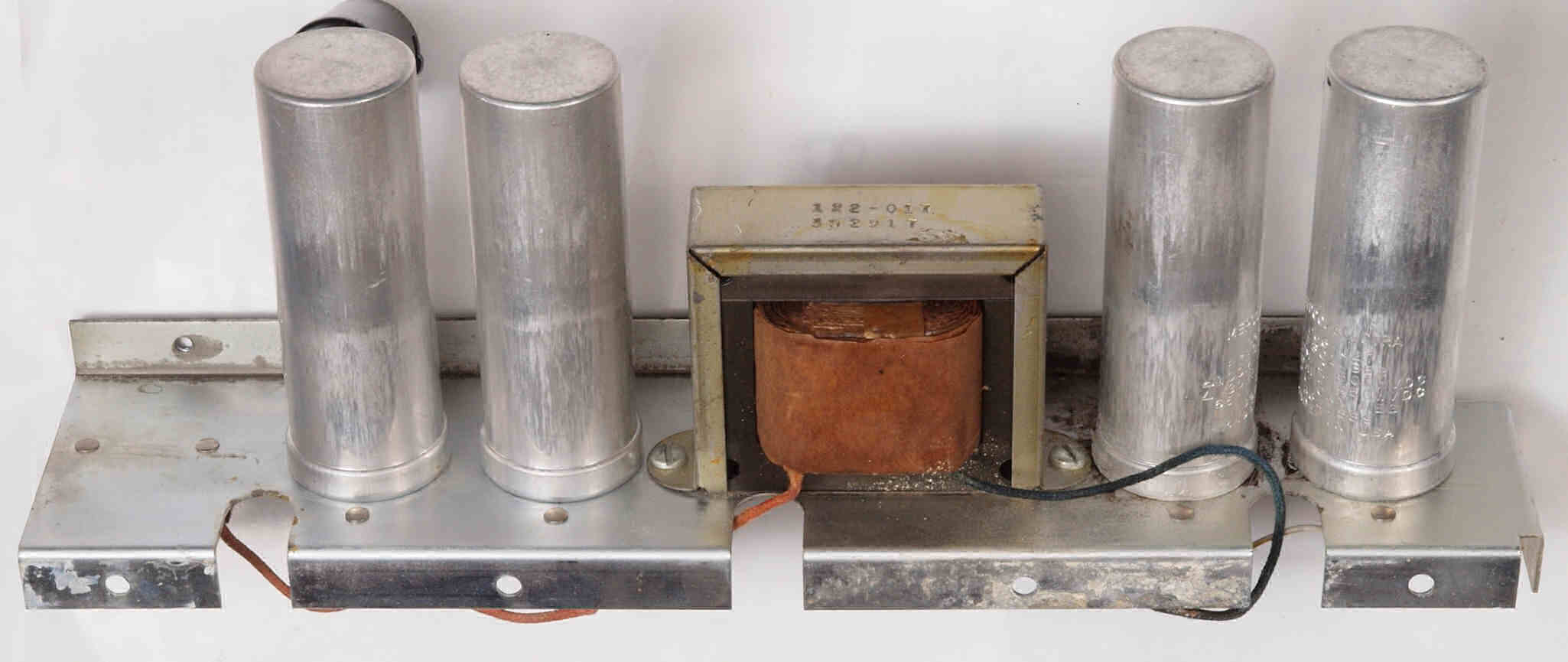

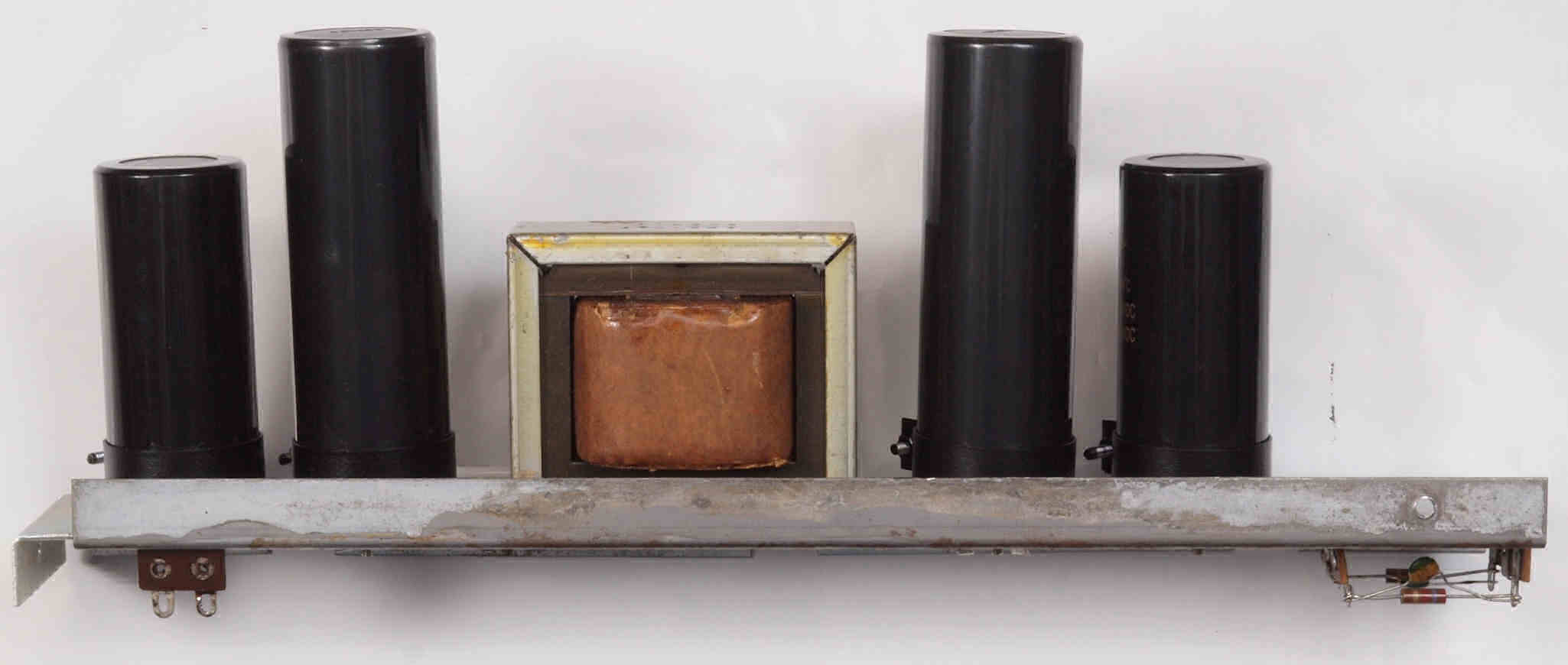

Ｃ７１．　修理中　電解コンデンサーシャシを取りし、上から見る。

Ｃ７２．　修理後　電解コンデンサーシャシを、上から見る。

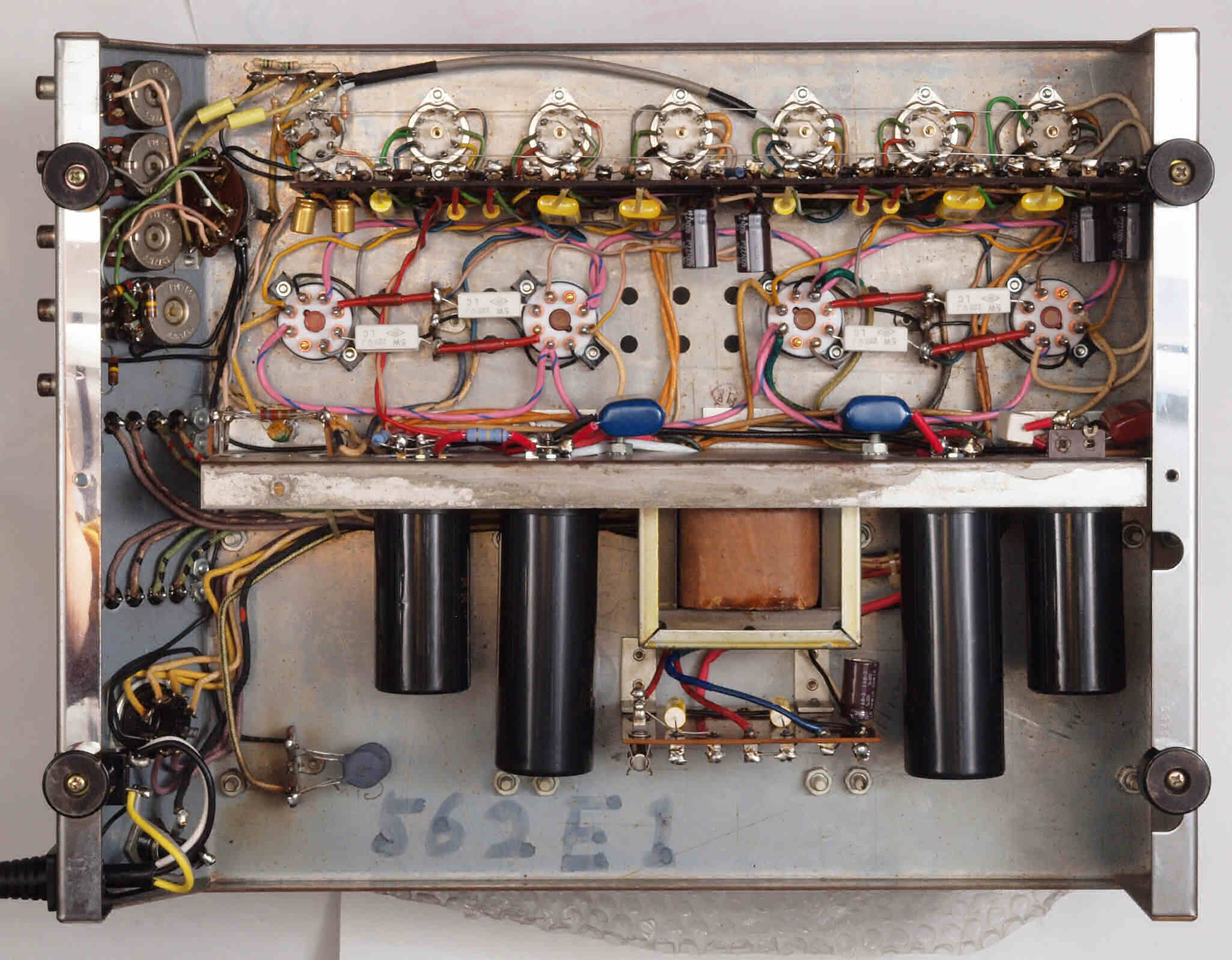

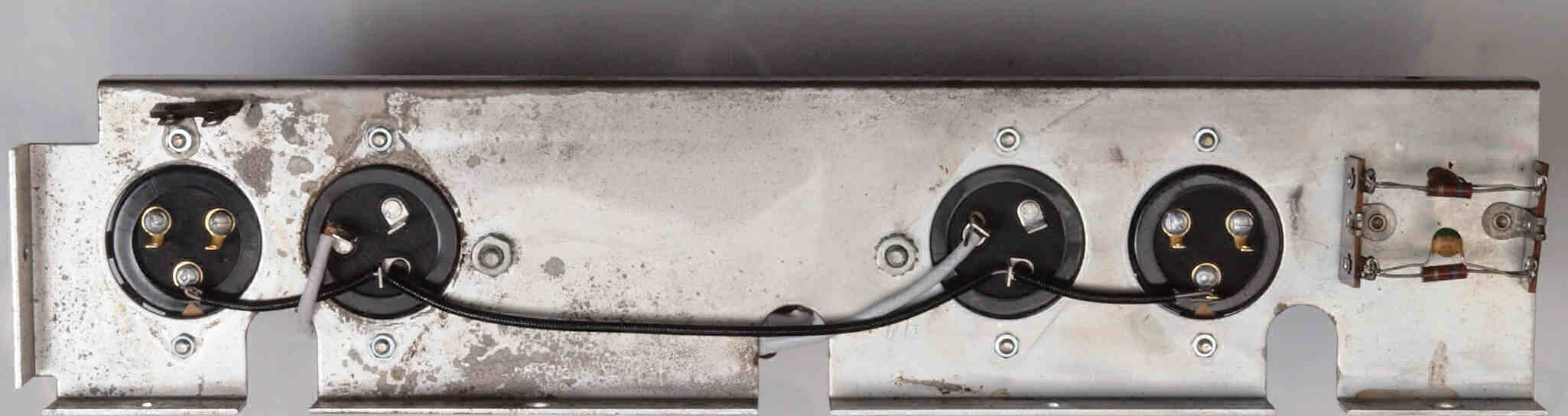

Ｃ７３．　修理中　電解コンデンサーシャシを取りし、下から見る。

Ｃ７４．　修理後　電解コンデンサーシャシを取りし、下から見る。

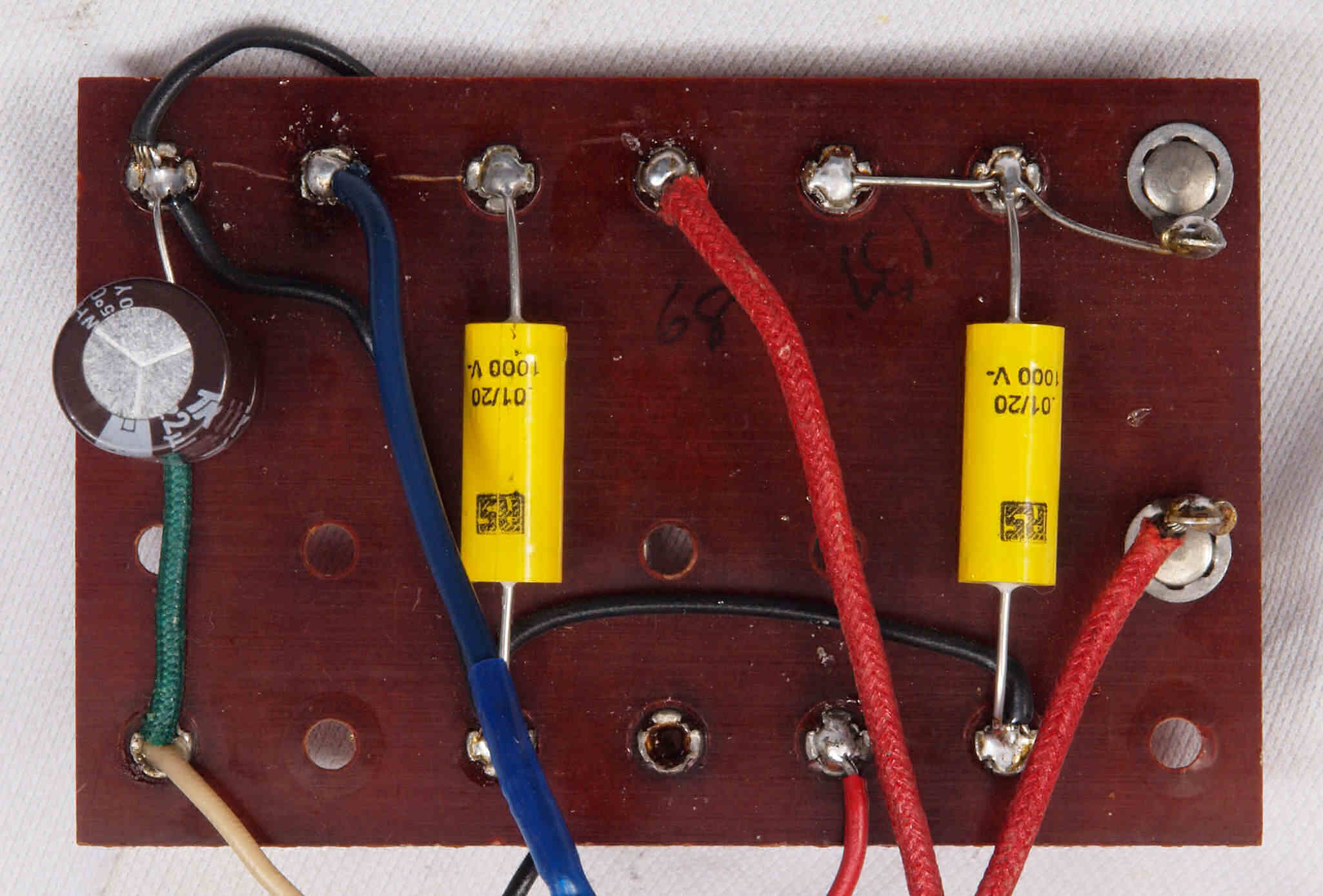

Ｃ７５．　修理中　電解コンデンサーシャシを取りし、端子を見る。

Ｃ７６．　修理後　電解コンデンサーシャシを取りし、端子を見る。下の�K線がアース母線。

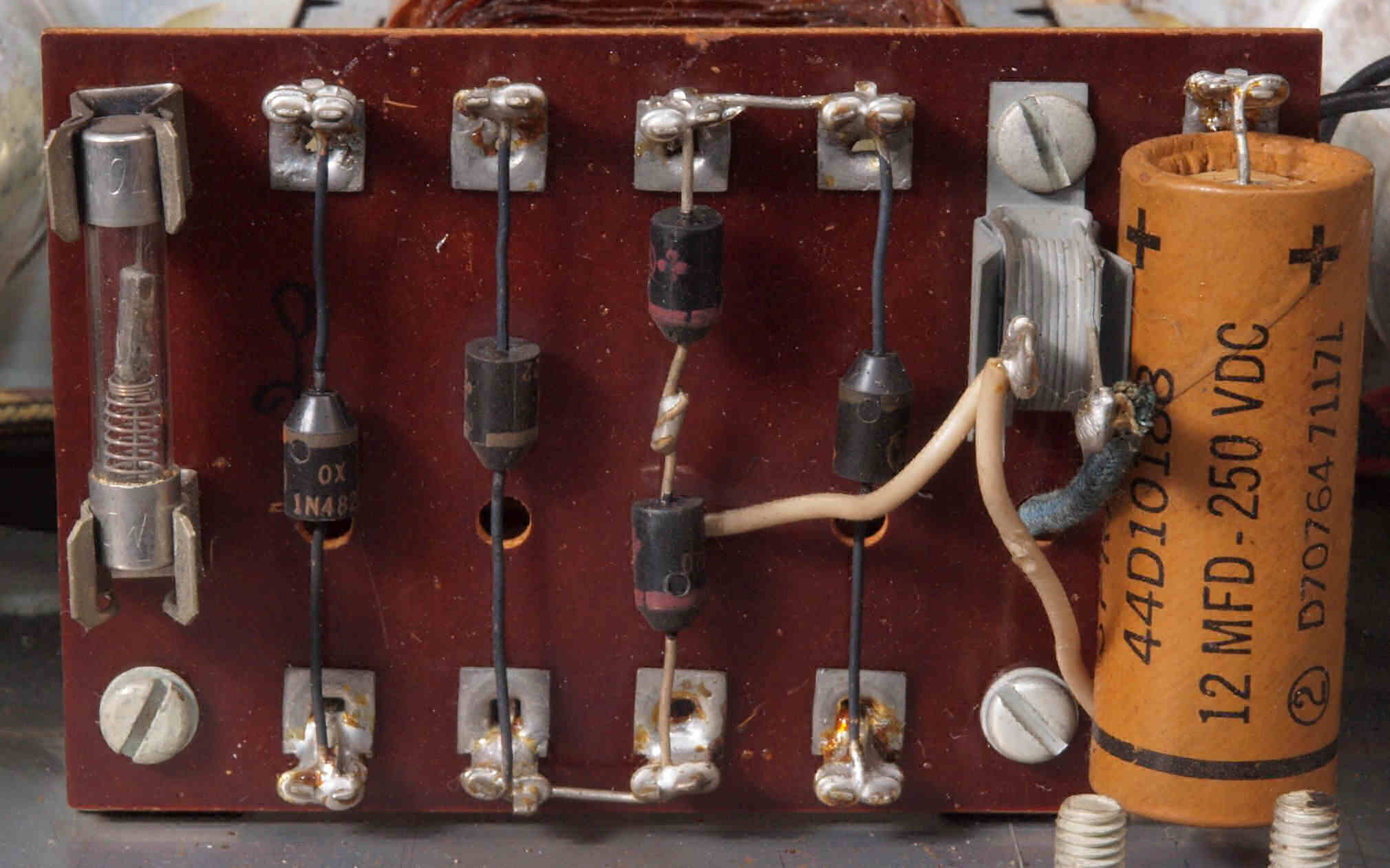

Ｃ８１．　修理前　整流基板。

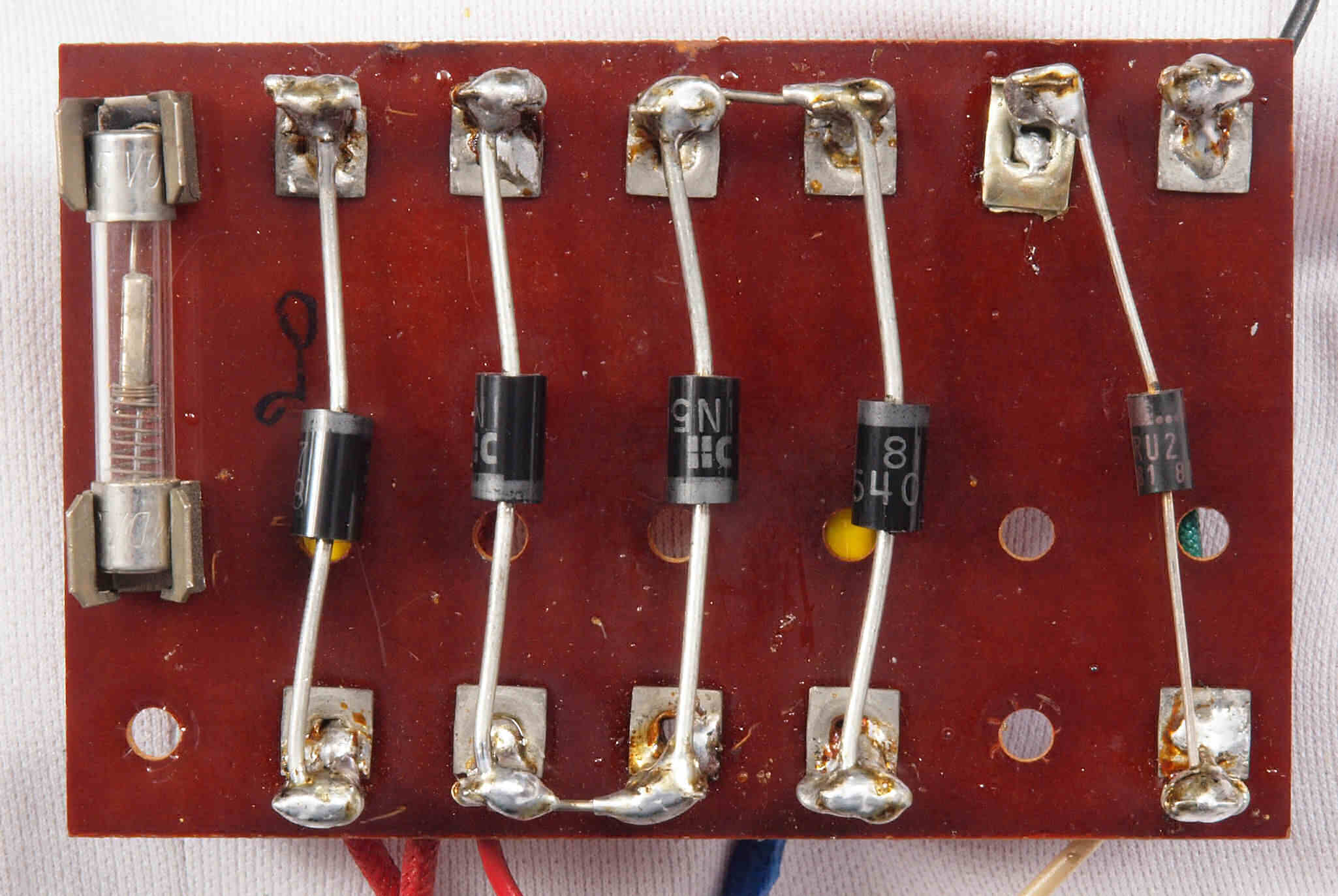

Ｃ８２．　修理後　整流基板、ダイオード５本交換

Ｃ８３．　修理前　整流基板裏

Ｃ８４．　修理後　整流基板裏、コンデンサー３個交換

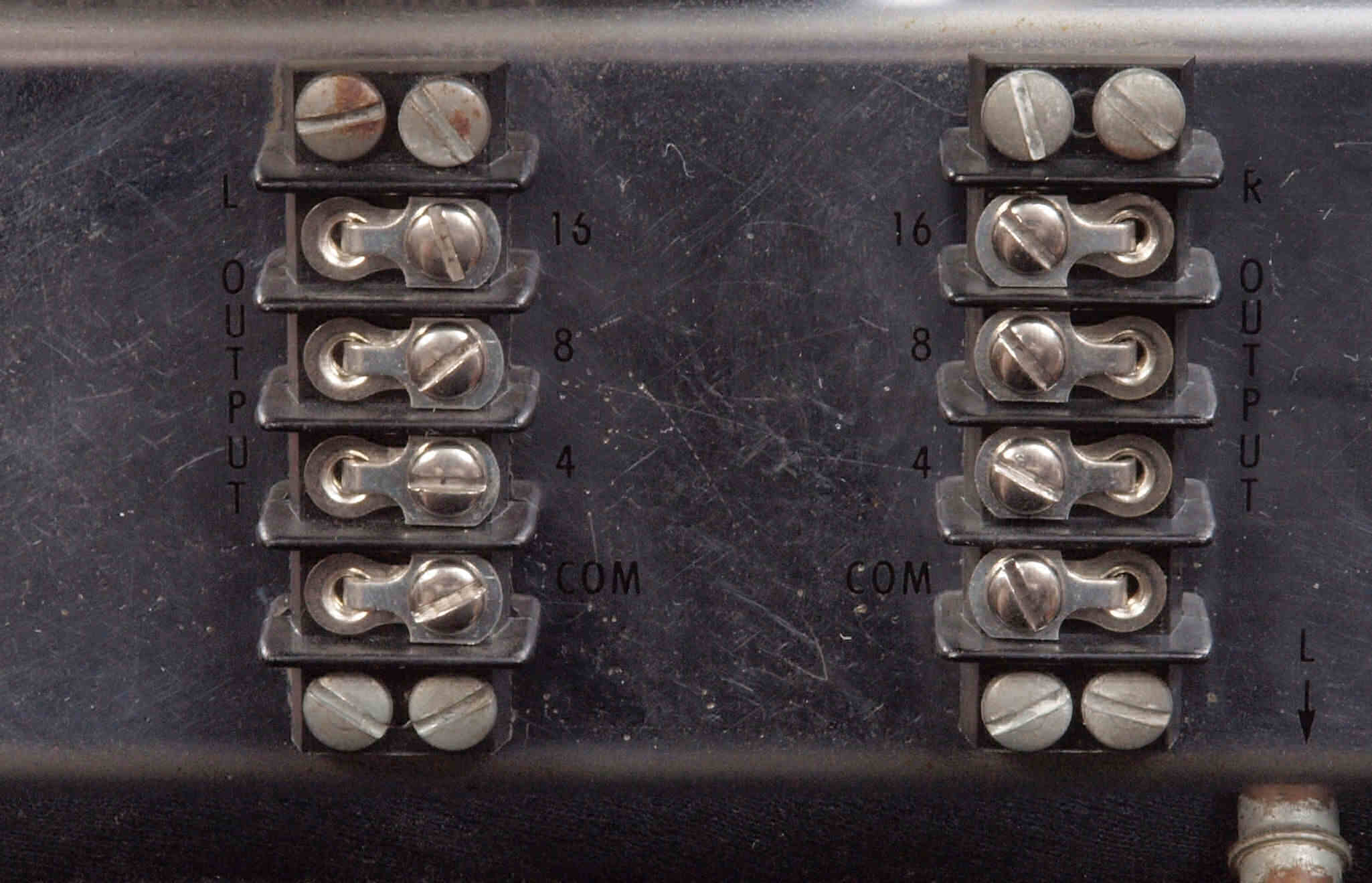

Ｃ９１．　修理前　ＳＰ接続端子

Ｃ９２．　修理（交換）後　ＳＰ接続端子交換。

ＣＡ１．　修理前　ACコード。

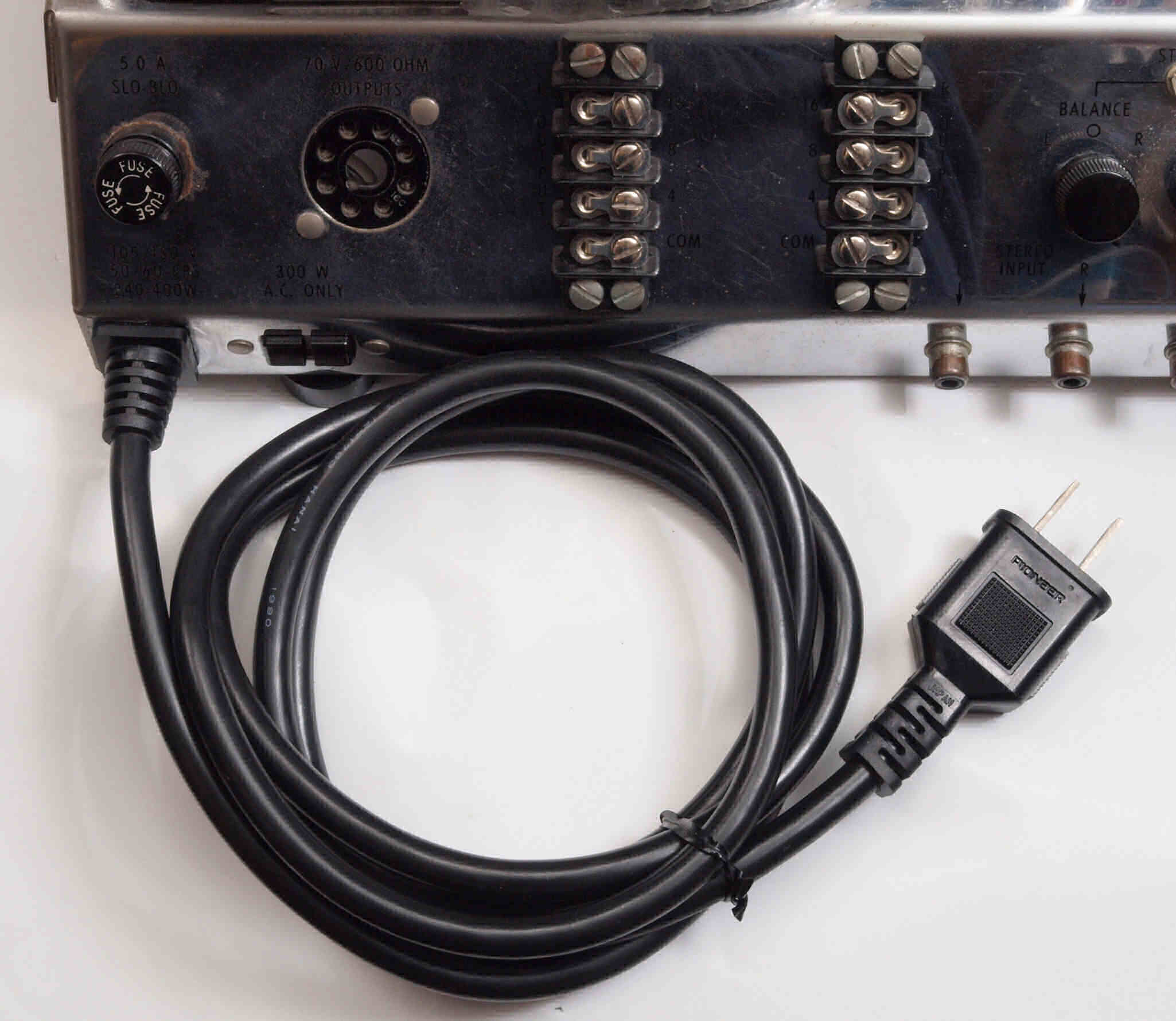

ＣＡ２．　修理（交換）後　ACコード。

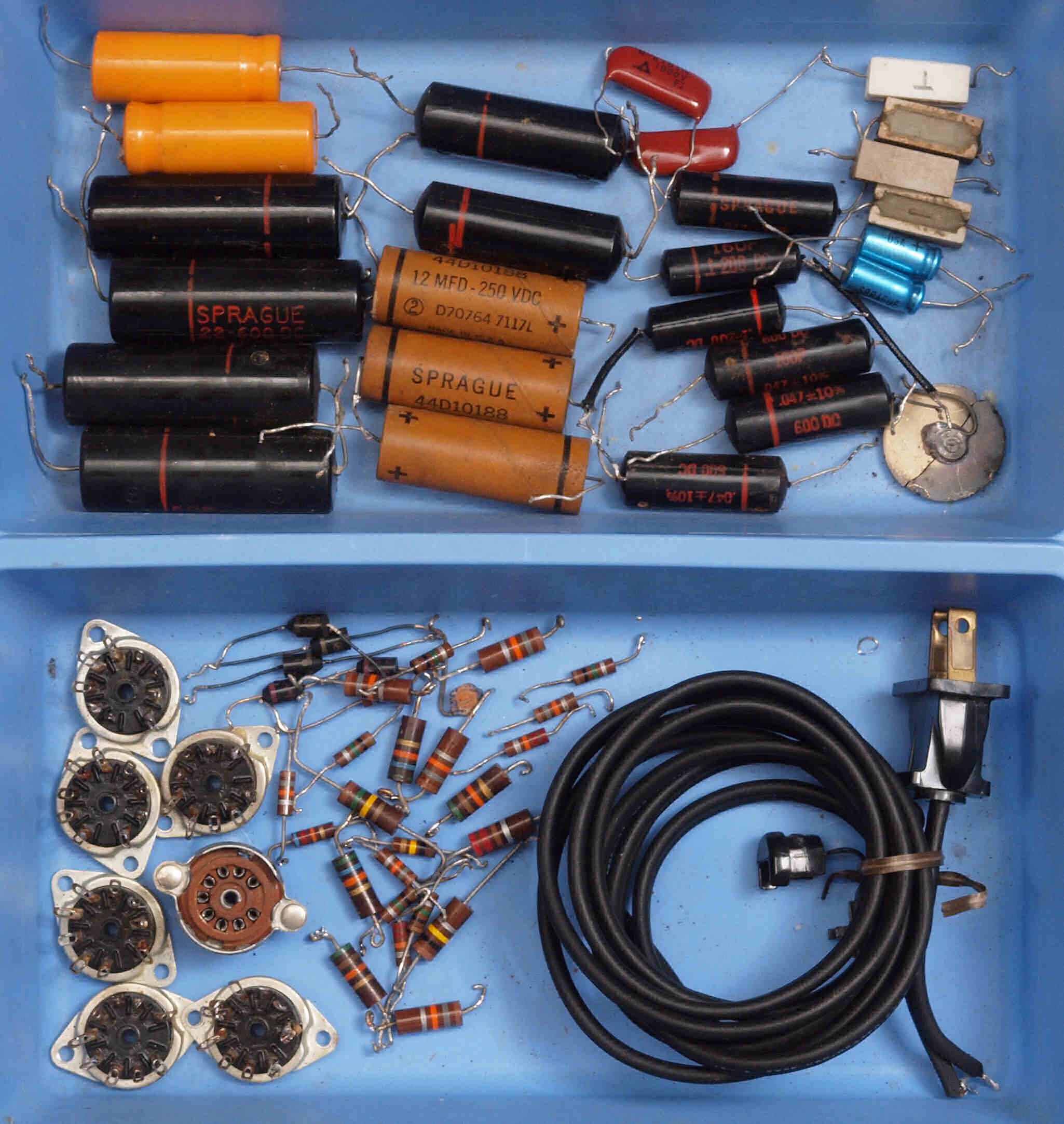

ＣＢ１．　交換部品１

ＣＢ２．　交換部品２

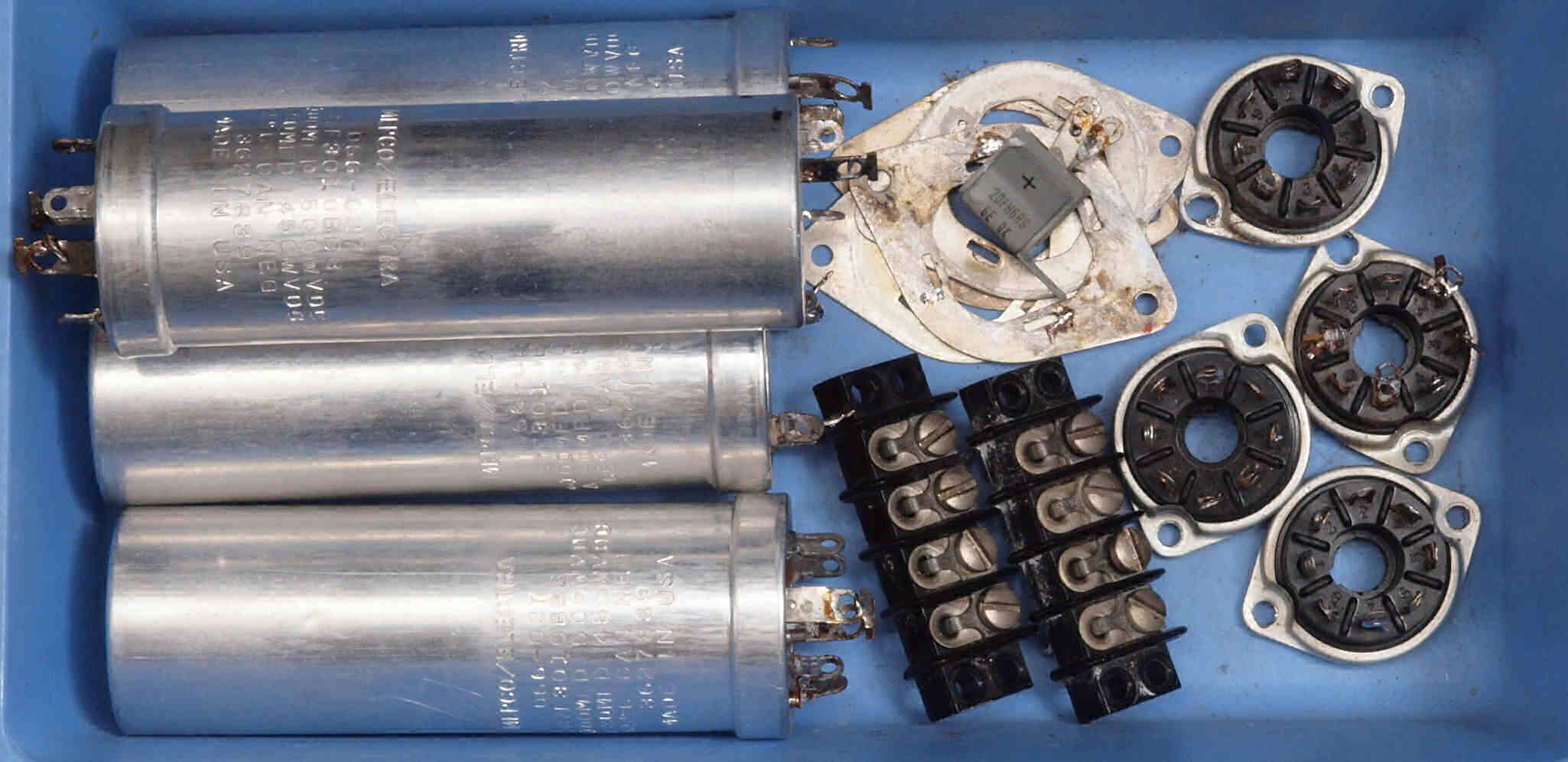

ＣＢ３．　交換部品、　交換したブロック電解コンデンサー。

ＣＣ１．　修理前　真空管を取り、上から見る

ＣＣ２．　修理後　真空管無、上から見る

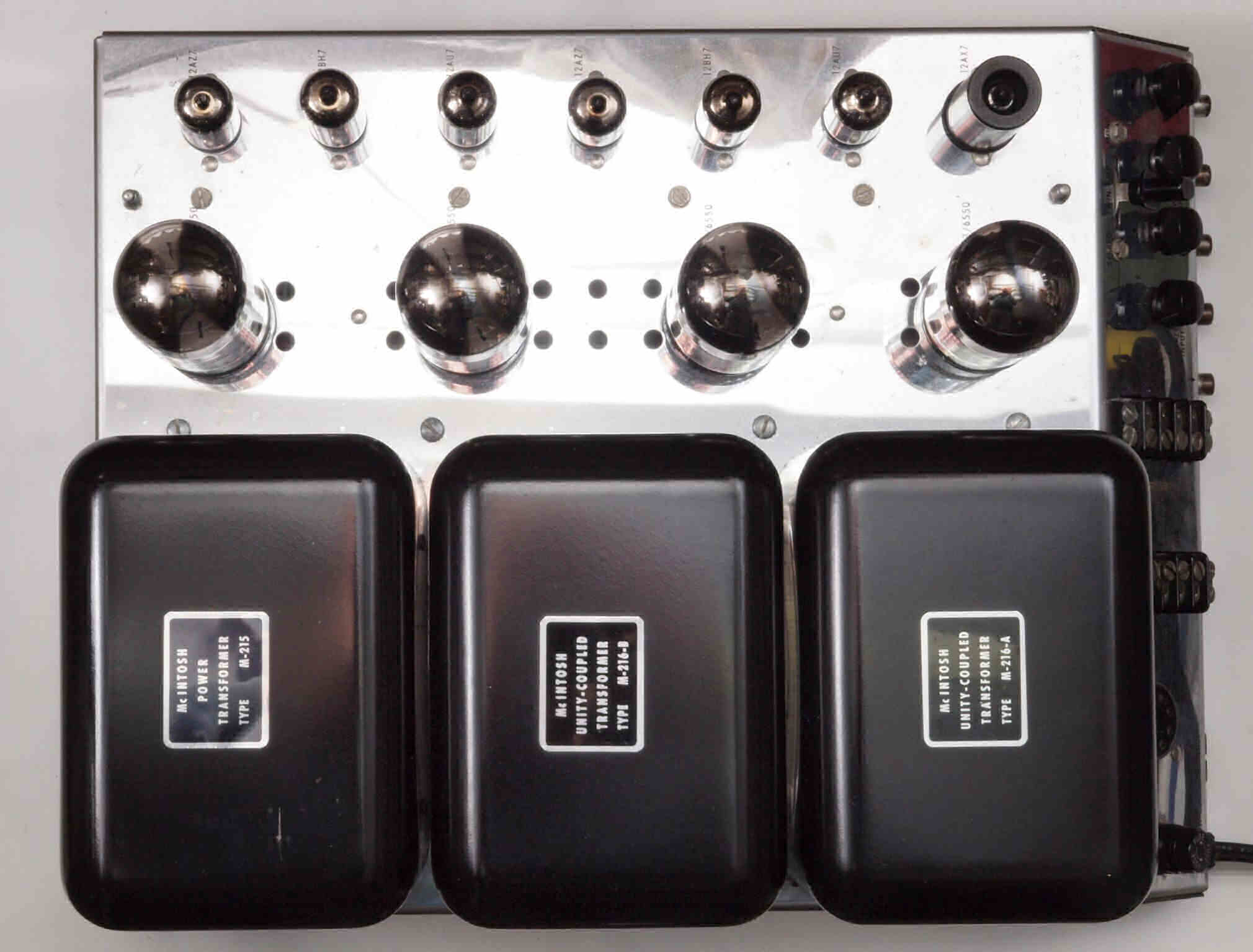

ＣＣ３．　修理後　上から見る

ＣＣ４．　修理前　下から

ＣＣ５．　修理後　下からみる。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０． 　付属前段真空管。　左から、１２ＡＸ７，ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ、ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ。 　　　　　　　１２ＡＸ７　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 　　　　　　　ＥＣＣ８２　　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 　　　　　　　１２ＢＨ７　　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　　１２ＡＺ７A　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

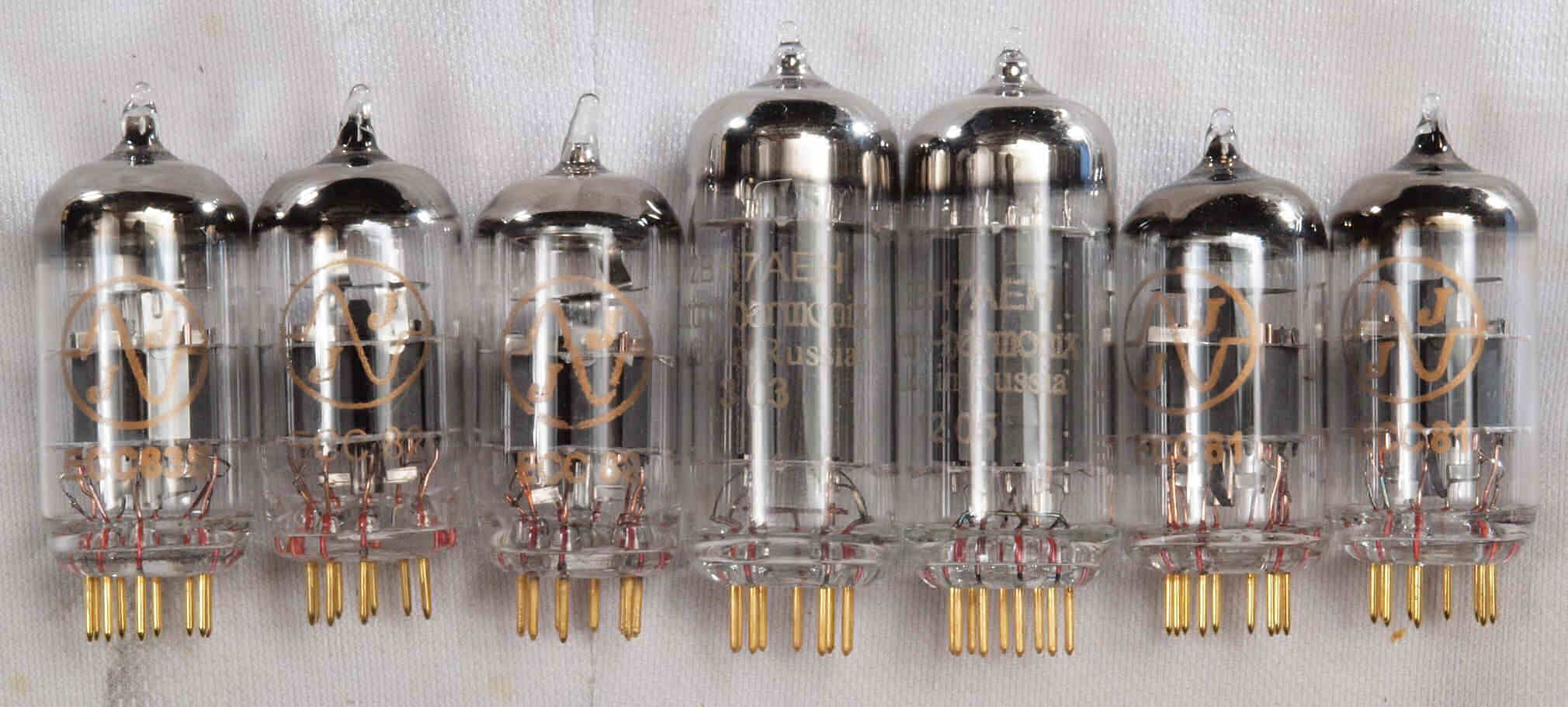

Ｕ１． 　付属真空管。左から、１２ＡＸ７，ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ、ＥＣＣ８２，１２ＢＨ７，１２ＡＺ７Ａ。

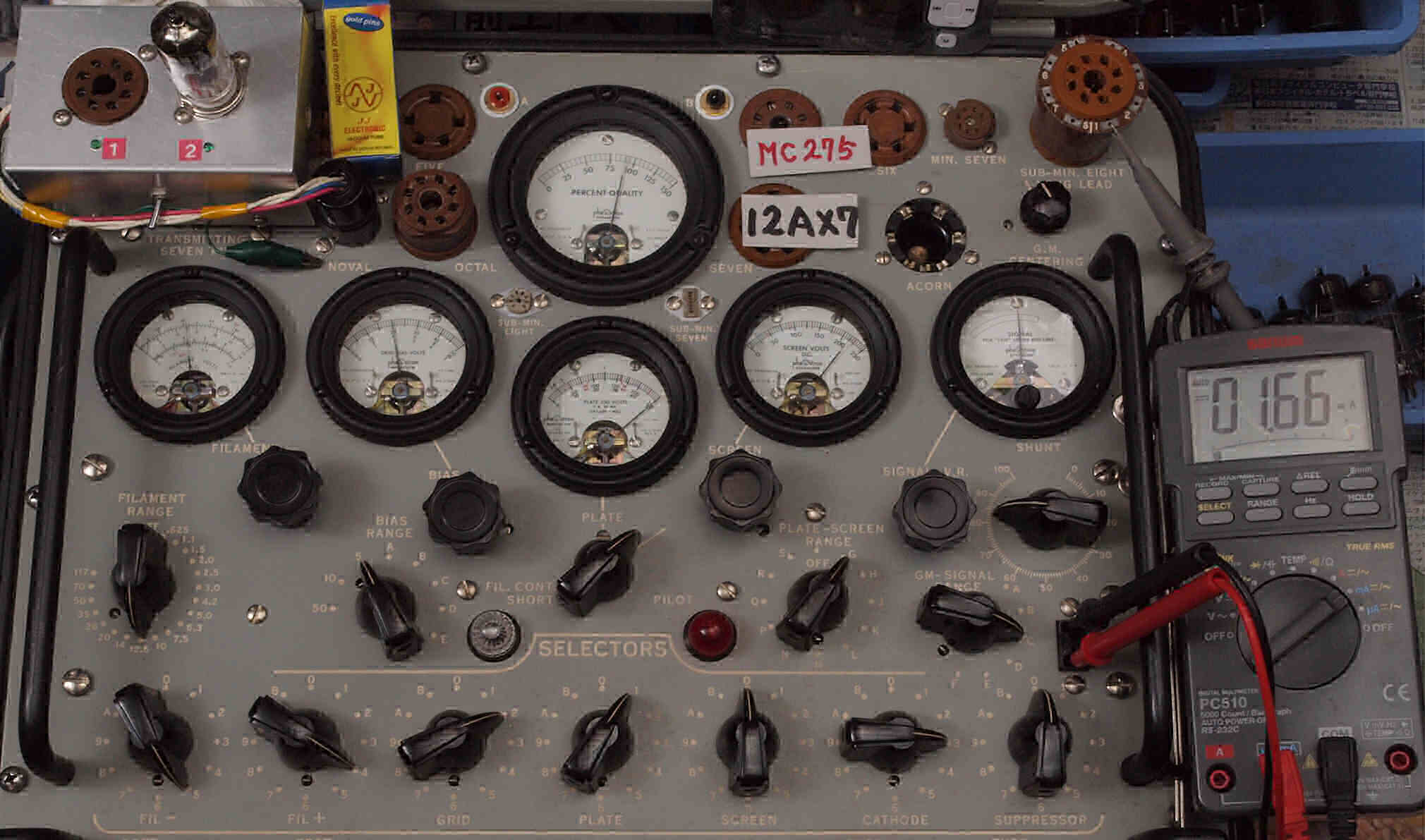

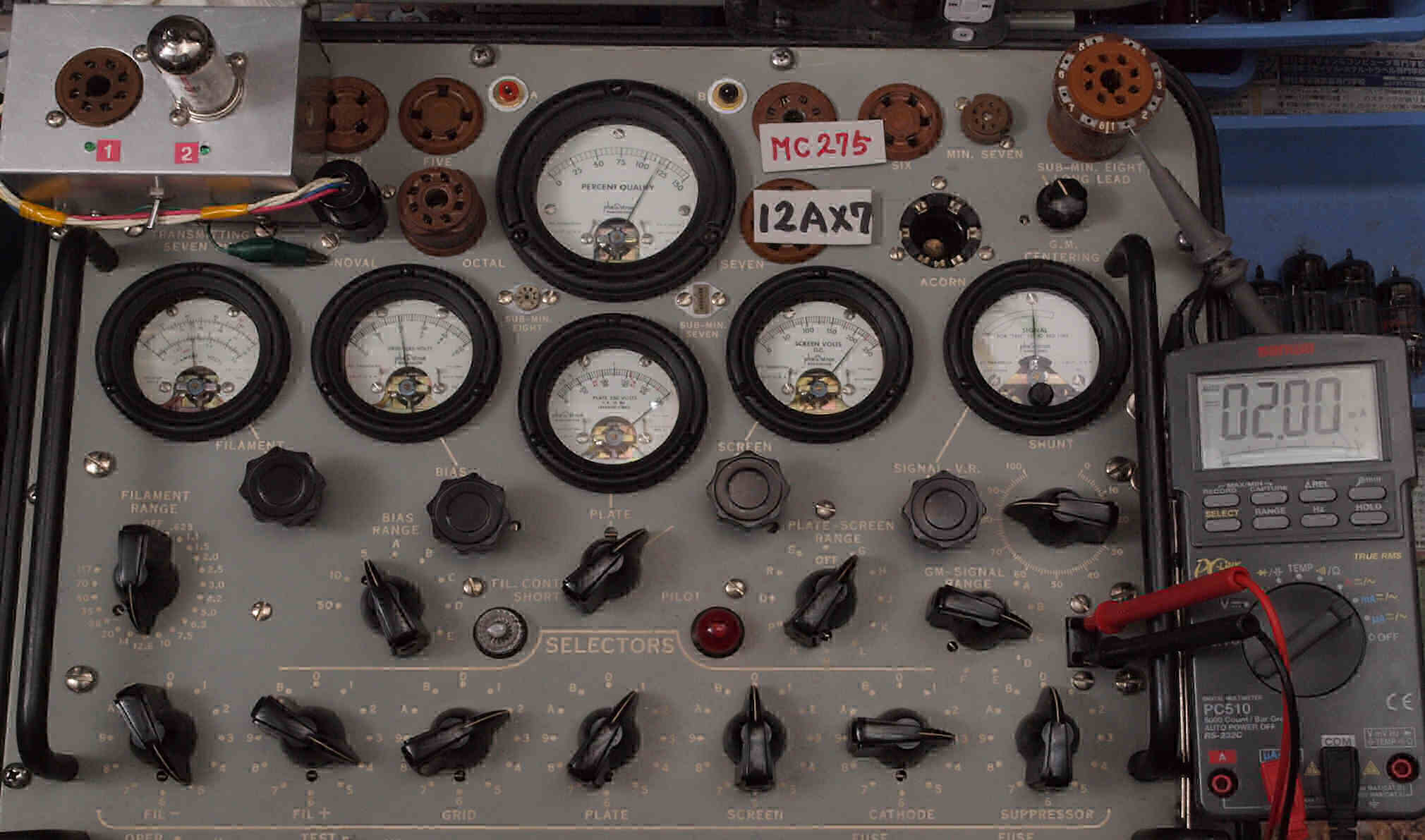

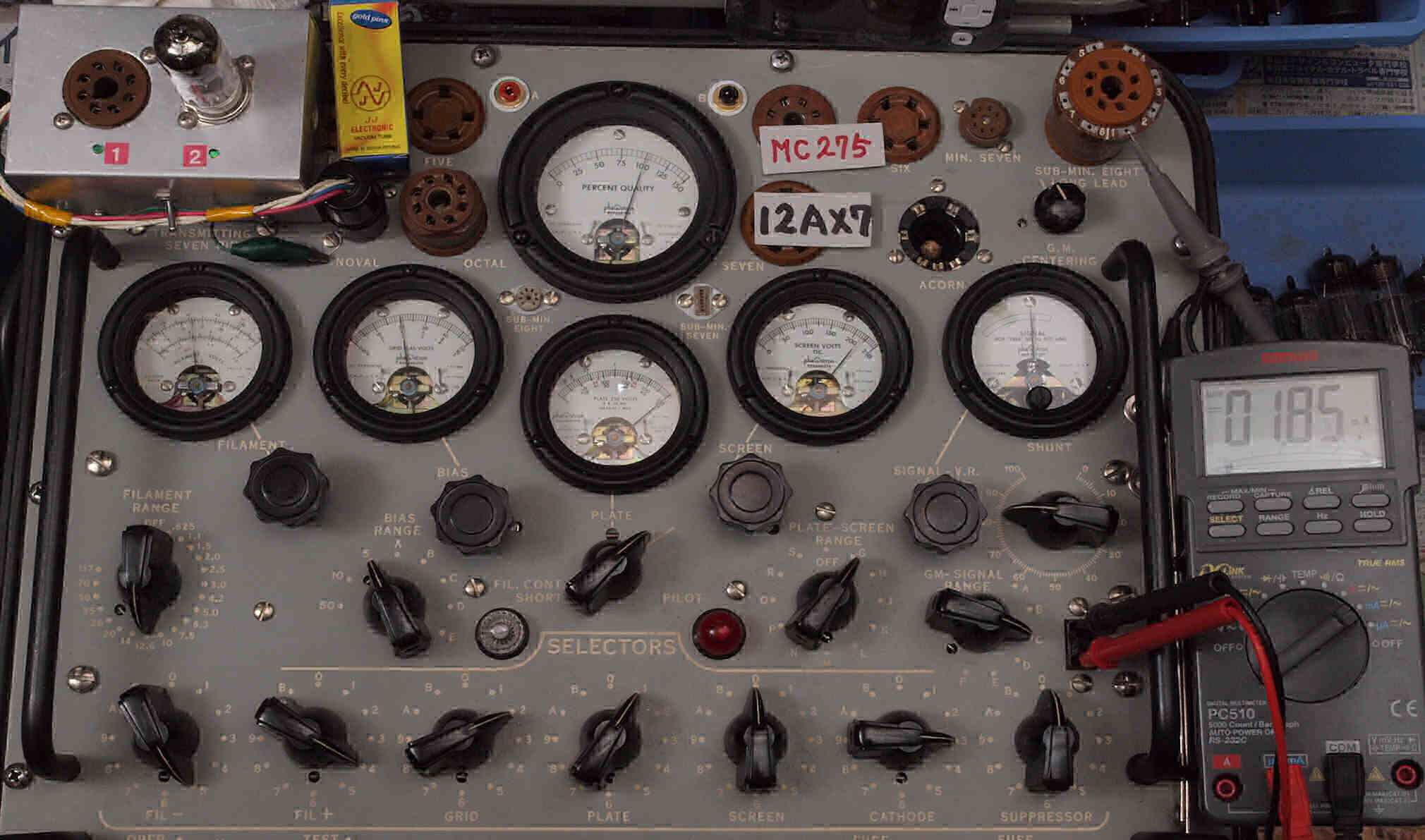

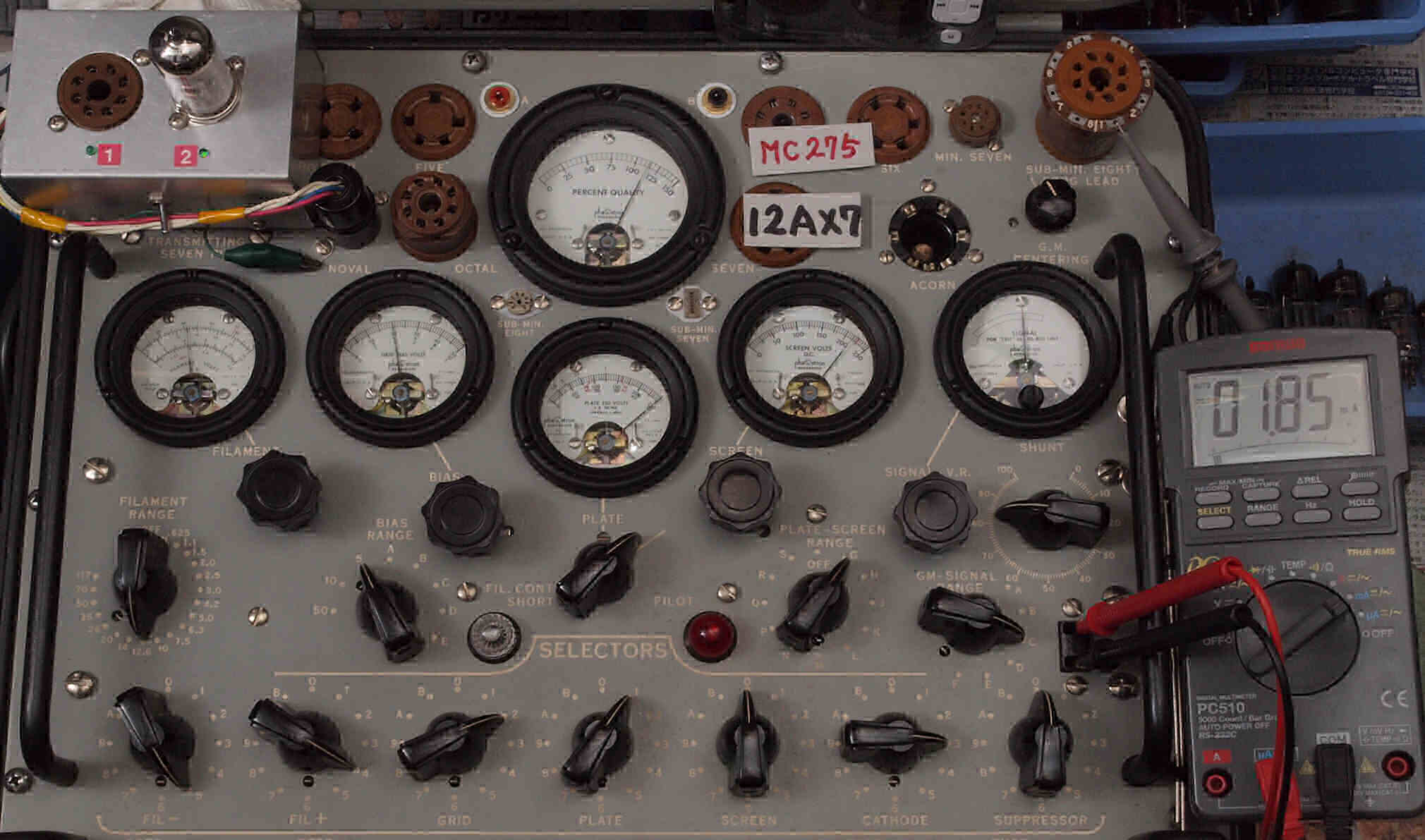

Ｕ１１．　付属真空管「１２ＡＸ７」ユニット１。　Gm測定＝２３００μmho、Ｉｐ＝２．００ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｕ１２．　付属真空管「１２ＡＸ７」ユニット２。　Gm測定＝２３００μmho、Ｉｐ＝１．８５ｍＡ。

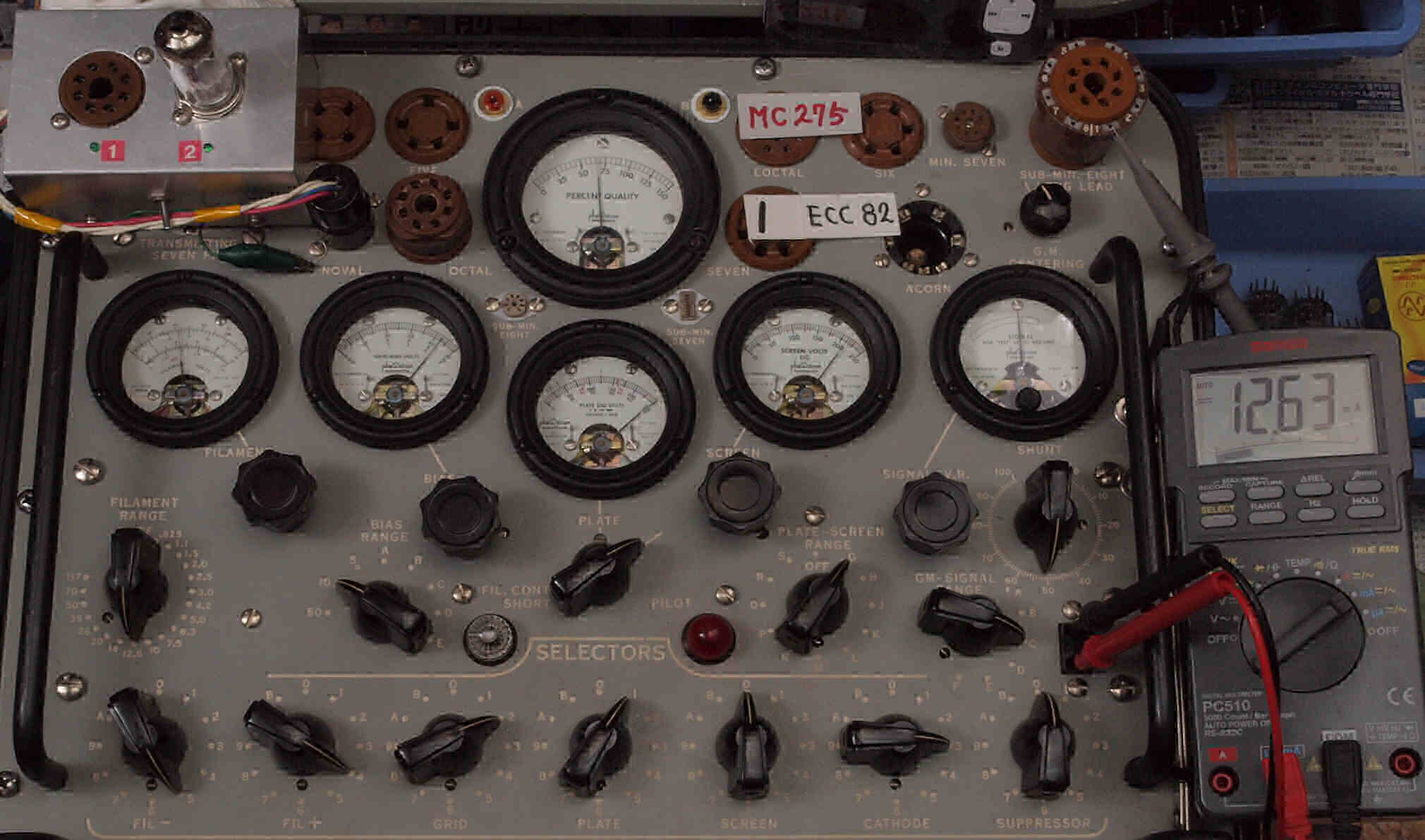

Ｕ２１．　付属真空管「ＥＣＣ８２」ユニット１。　Gm測定＝２８００μmho、Ｉｐ＝１３．６７ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ２２．　付属真空管「ＥＣＣ８２」ユニット2。　Gm測定＝２５００μmho、Ｉｐ＝１２．６３ｍＡ。

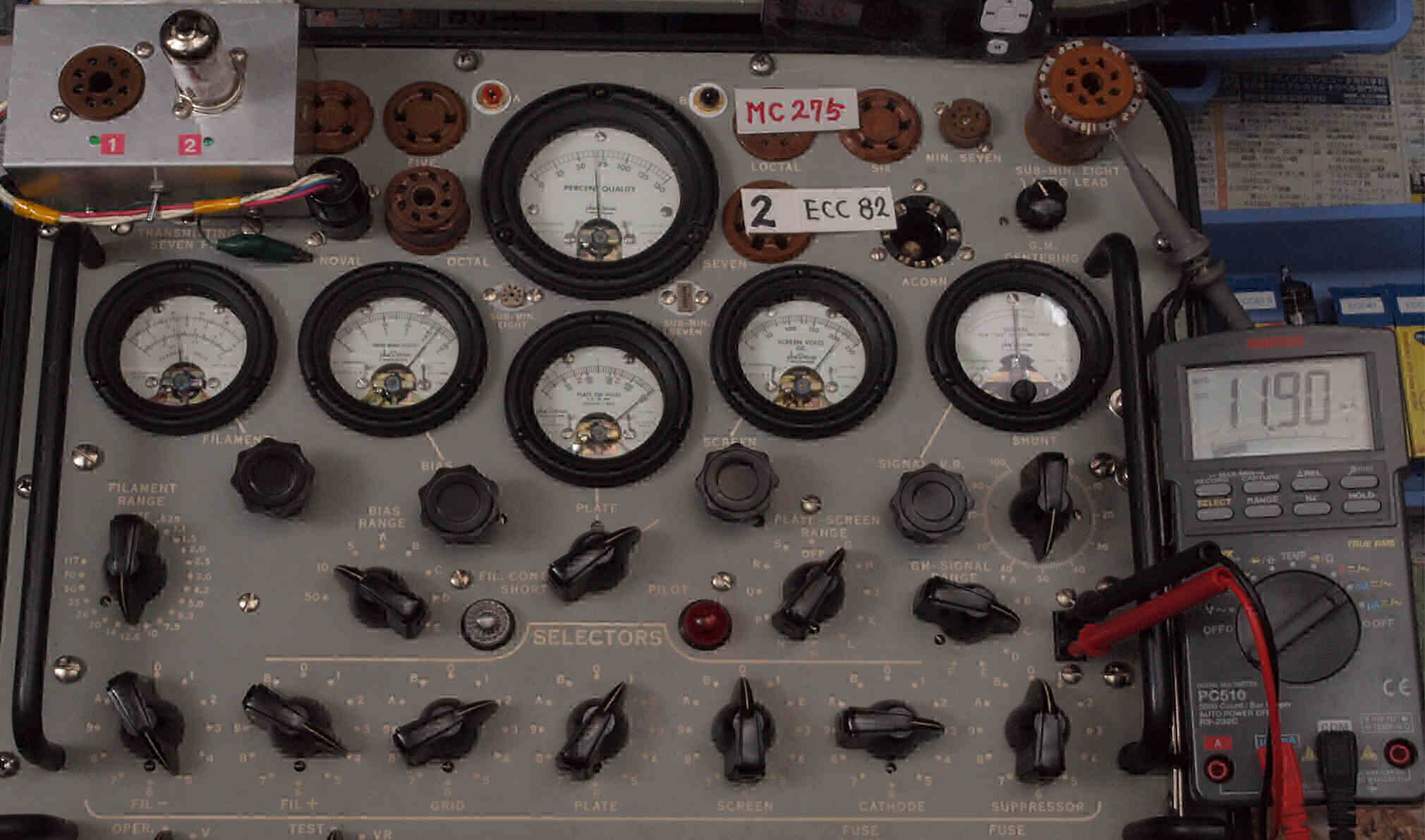

Ｕ３１．　付属真空管「ＥＣＣ８２」２本目ユニット１。　Gm測定＝２６００μmho、Ｉｐ＝１１．９０ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」　Ｃレンジ＝３０００μmhoレンジでの測定。

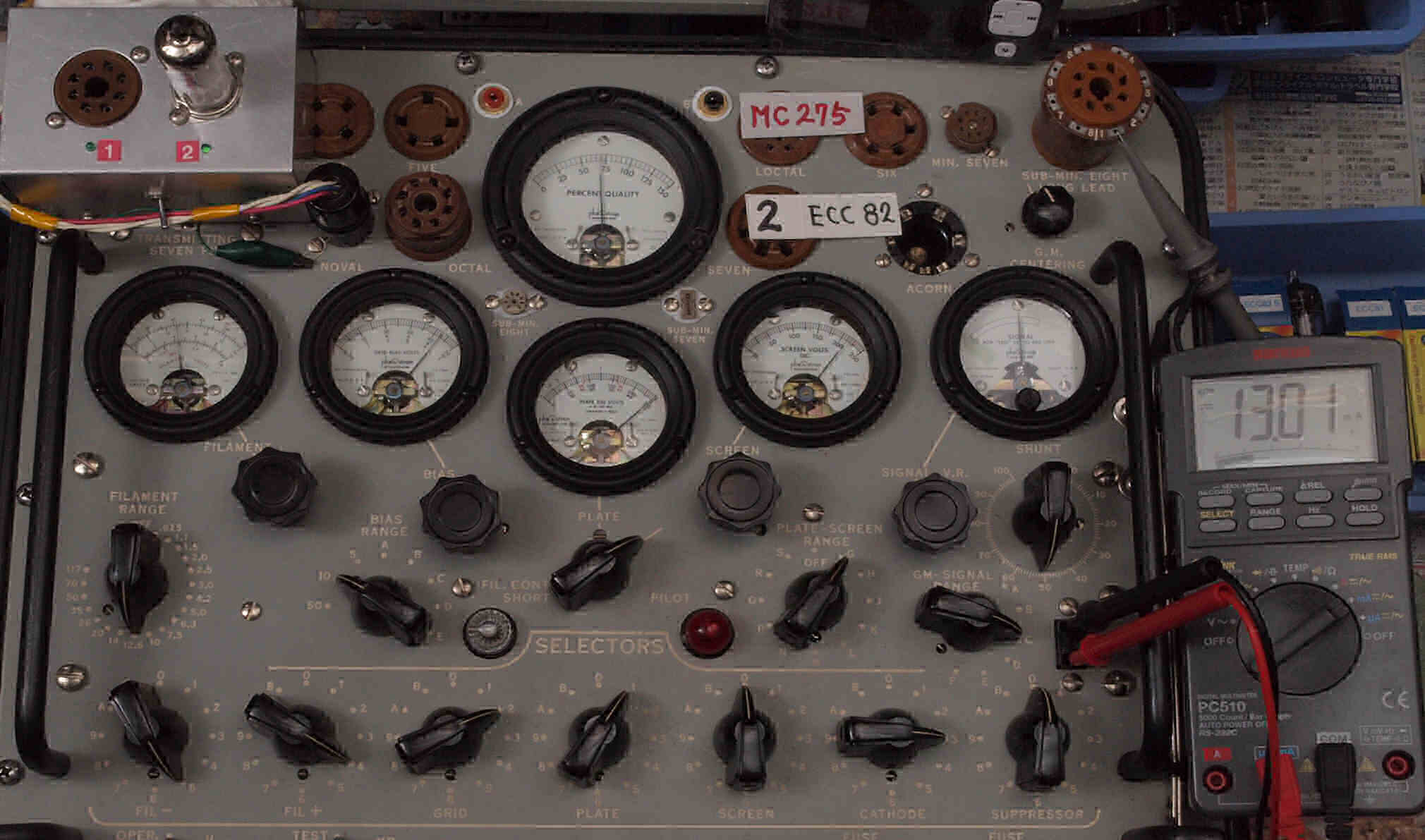

Ｕ３２．　付属真空管「ＥＣＣ８２」２本目ユニット２。　Gm測定＝２８００μmho、Ｉｐ＝１３．０１ｍＡ。

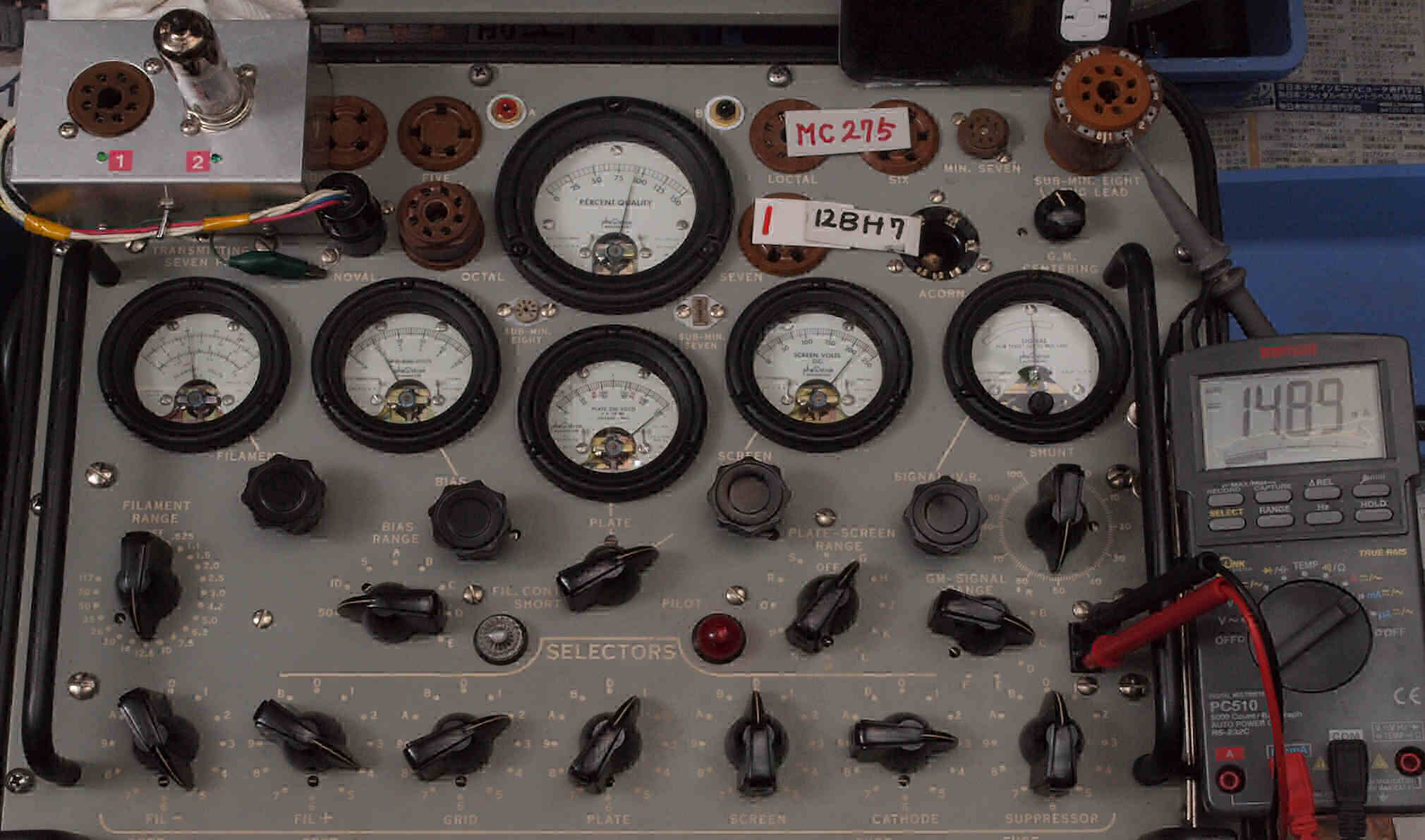

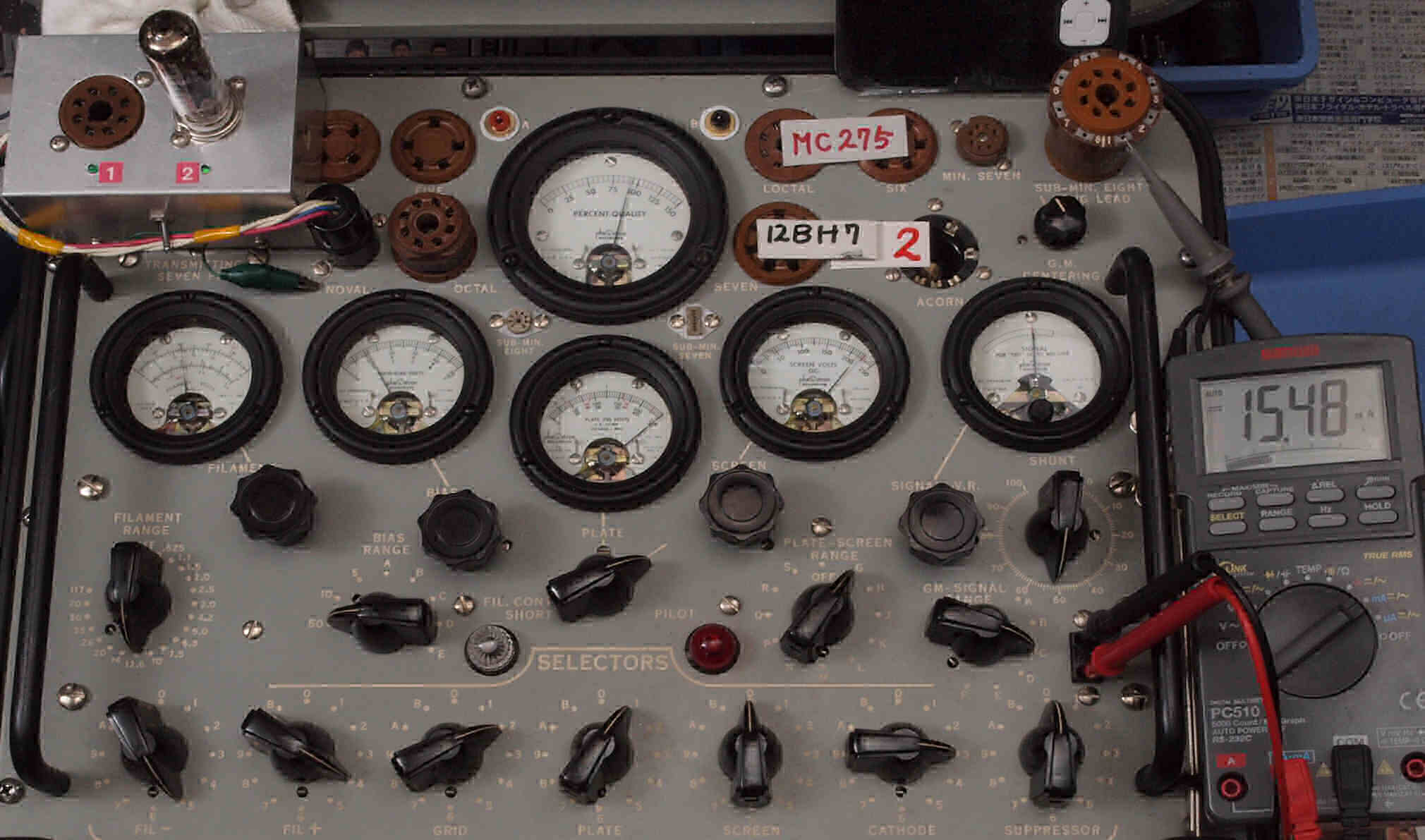

Ｕ４１．　付属真空管「１２ＢＨ７」１本目ユニット１。　Gm測定＝３６００μmho、Ｉｐ＝１４．８９ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ４２．　付属真空管「１２ＢＨ７」１本目ユニット２。　Gm測定＝３８４０μmho、Ｉｐ＝１６．５４ｍＡ。

Ｕ５１．　付属真空管「１２ＢＨ７」２本目ユニット１。　Gm測定＝３８００μmho、Ｉｐ＝１５．１０ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｕ５２．　付属真空管「１２ＢＨ７」２本目ユニット２。　Gm測定＝３６８０μmho、Ｉｐ＝１５．４８ｍＡ。

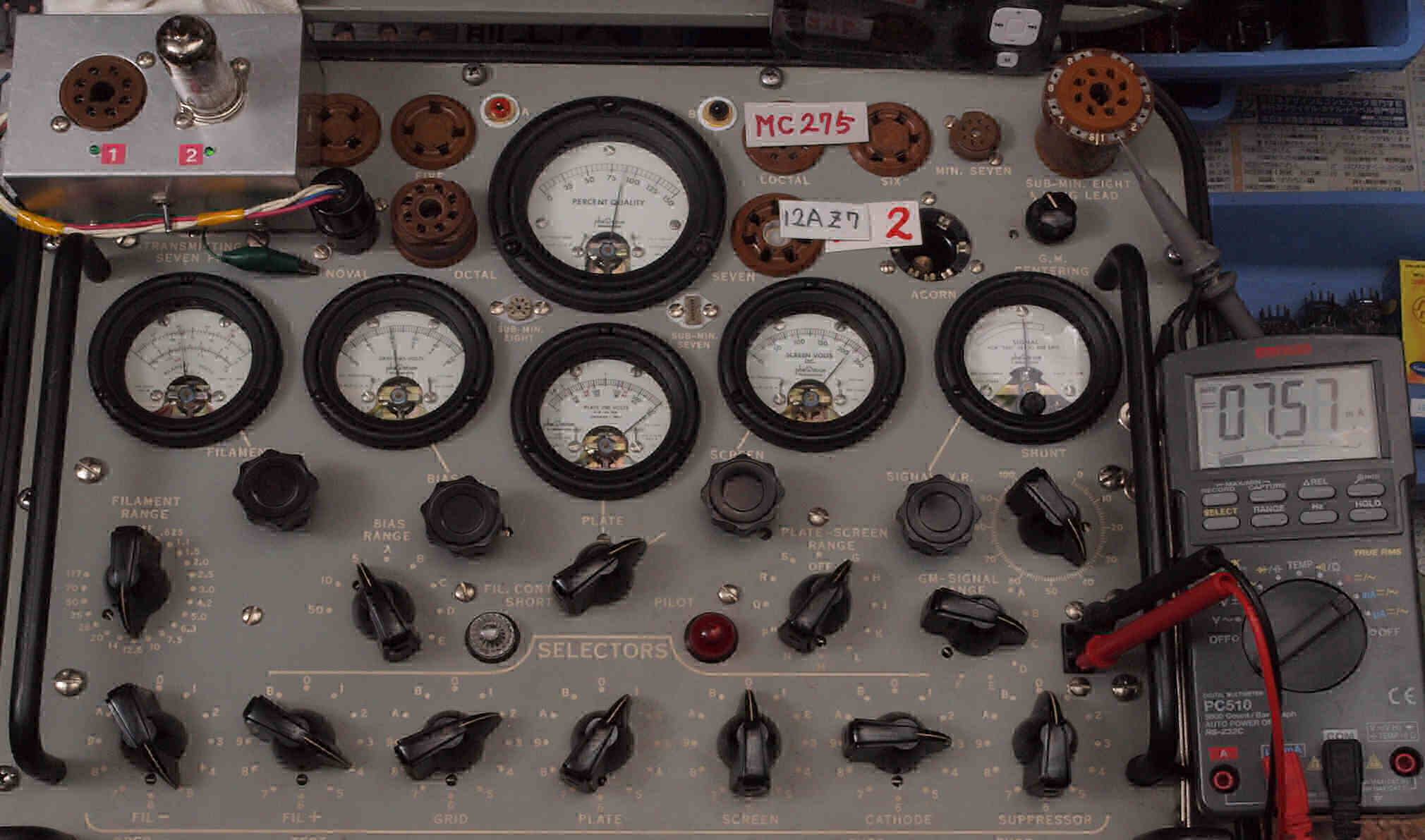

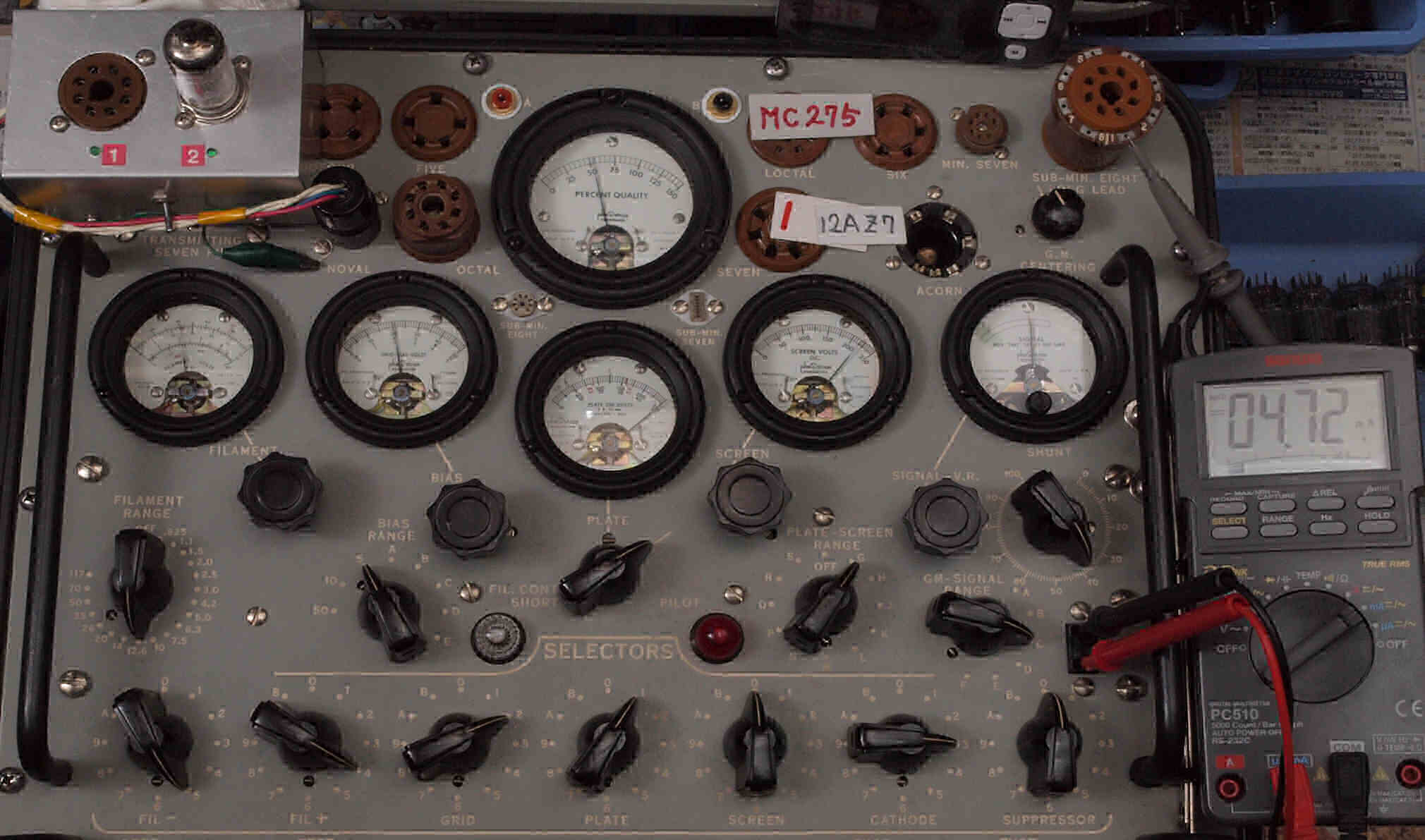

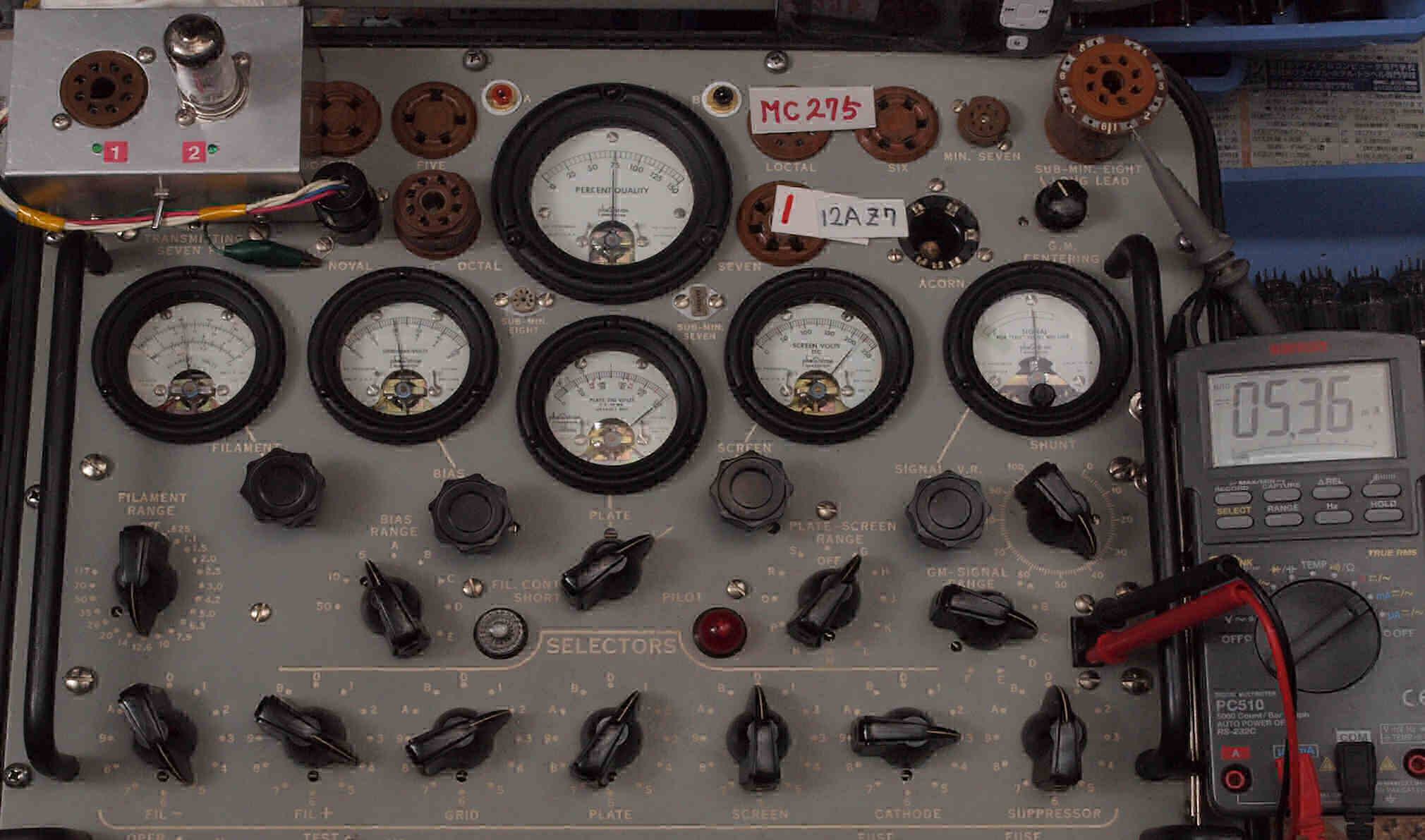

Ｕ６１．　付属真空管１２ＡＺ７（ＥＣＣ８１）１本目ユニット１。　Gm測定＝３７５０μmho、Ｉｐ＝５．３６ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝７５００μmhoレンジでの測定。

Ｕ６２．　付属真空管１２ＡＺ７（ＥＣＣ８１）１本目ユニット２。　Gm測定＝２６００μmho、Ｉｐ＝４．７２ｍＡ。

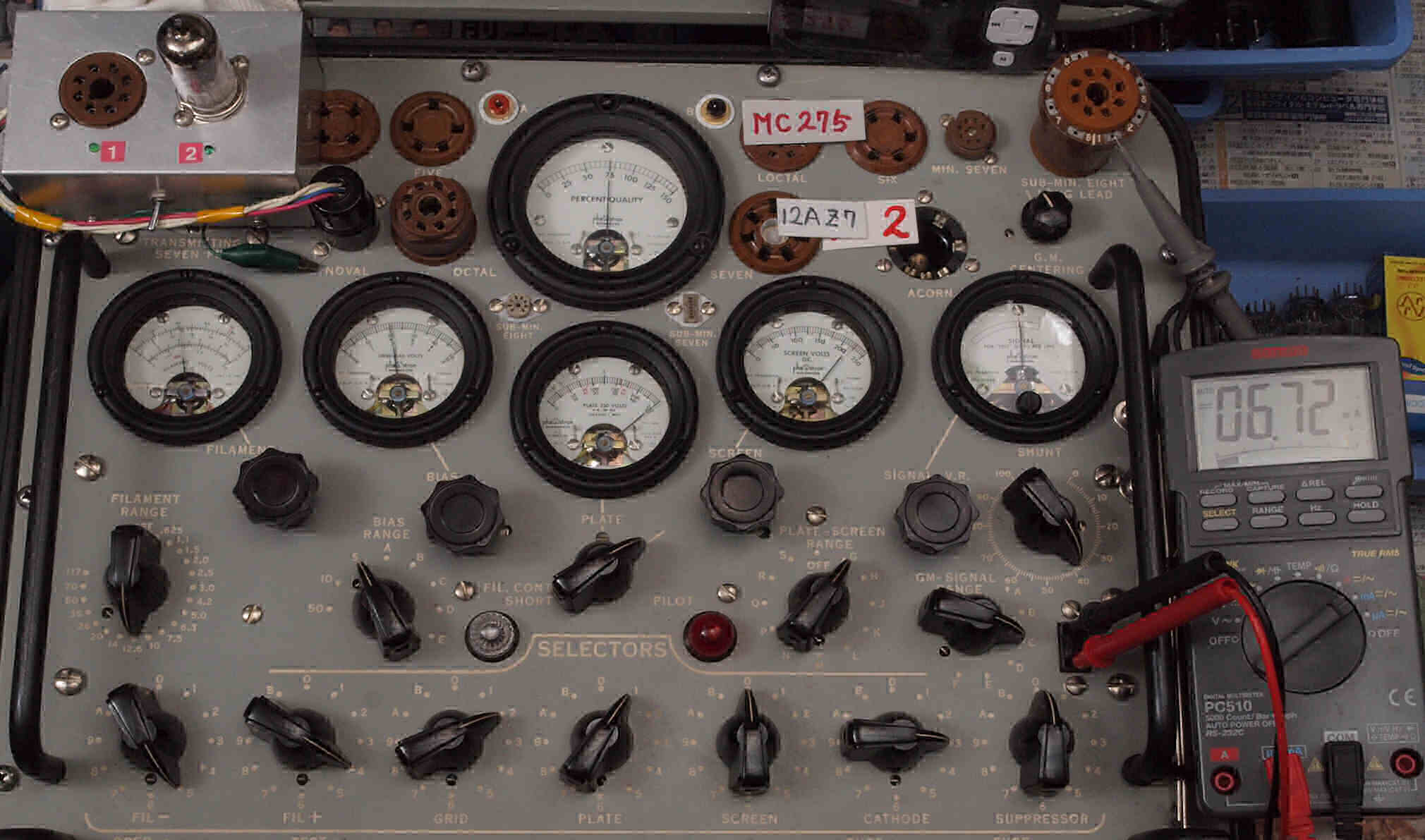

Ｕ７１．　付属真空管１２ＡＺ７（ＥＣＣ８１）２本目ユニット１。　Gm測定＝３７５０μmho、Ｉｐ＝６．７５ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝７５００μmhoレンジでの測定。

Ｕ７２．　付属真空管１２ＡＺ７（ＥＣＣ８１）２本目ユニット２。　Gm測定＝４３５０μmho、Ｉｐ＝７．５７ｍＡ。

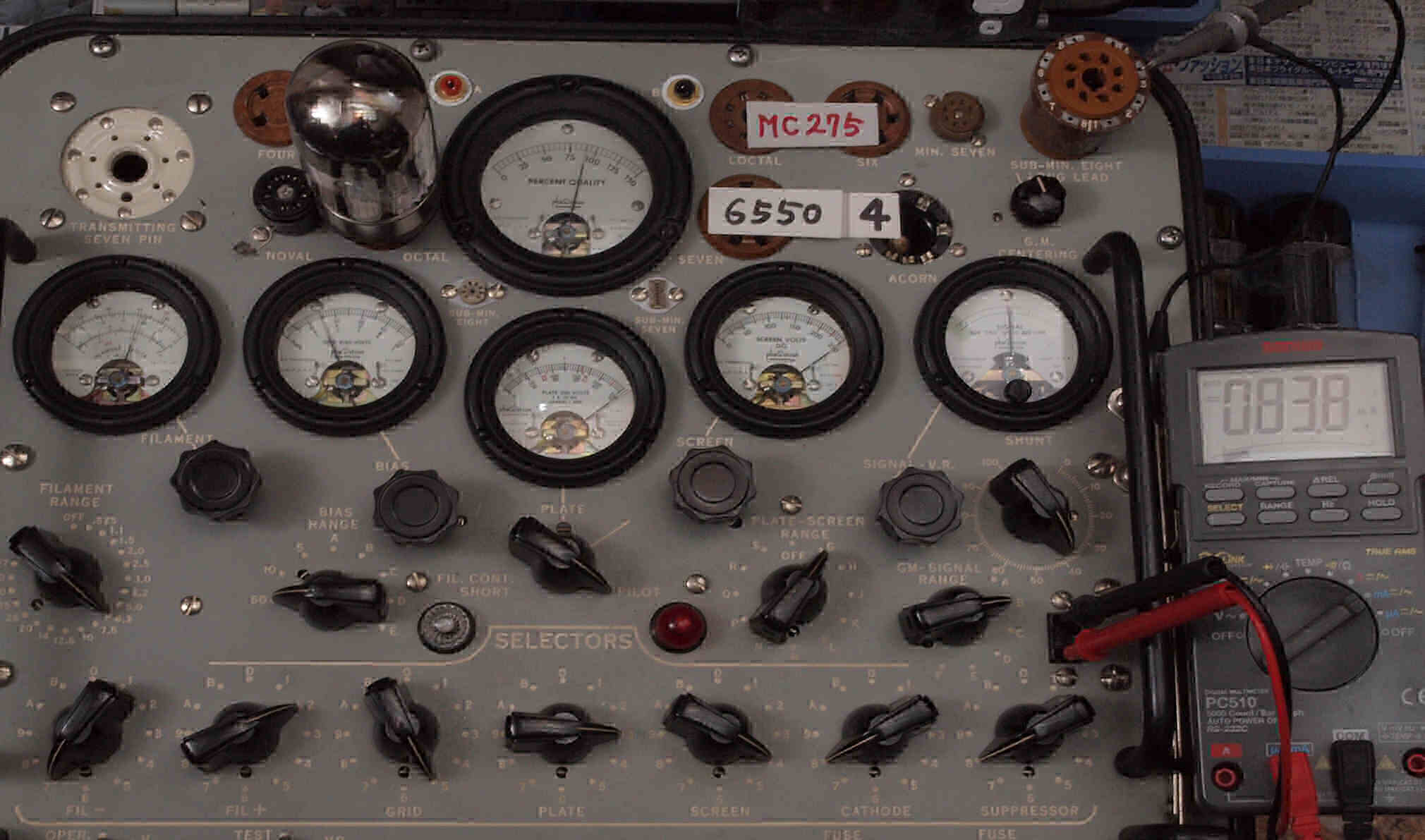

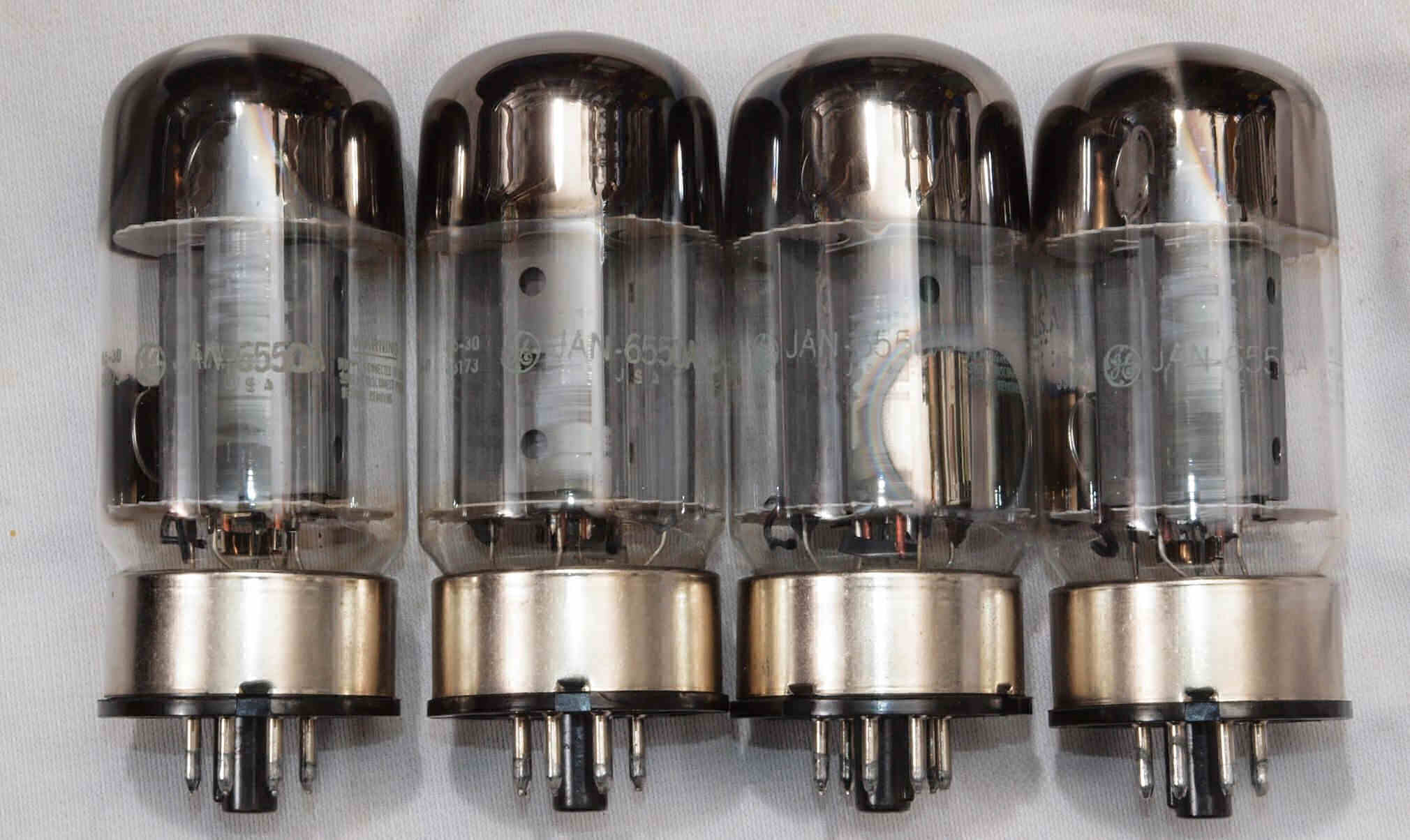

Ｕ８． 　付属真空管「６５５０」右から　１本目、２本目、３本目、４本目。 　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

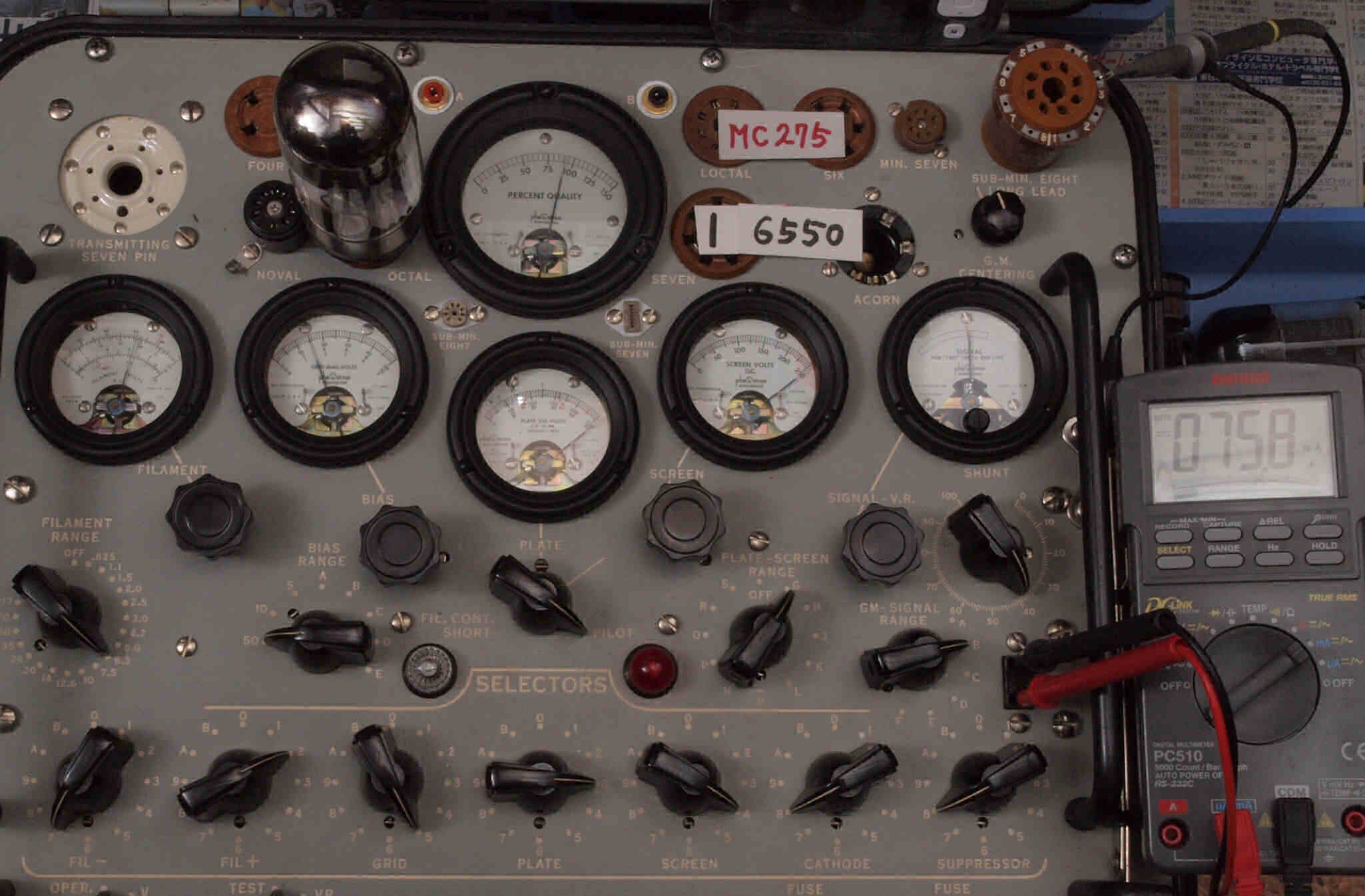

Ｕ８１．　付属真空管「６５５０」１本目。　Gm測定＝９２００μmho、Ｉｐ＝７５．８ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

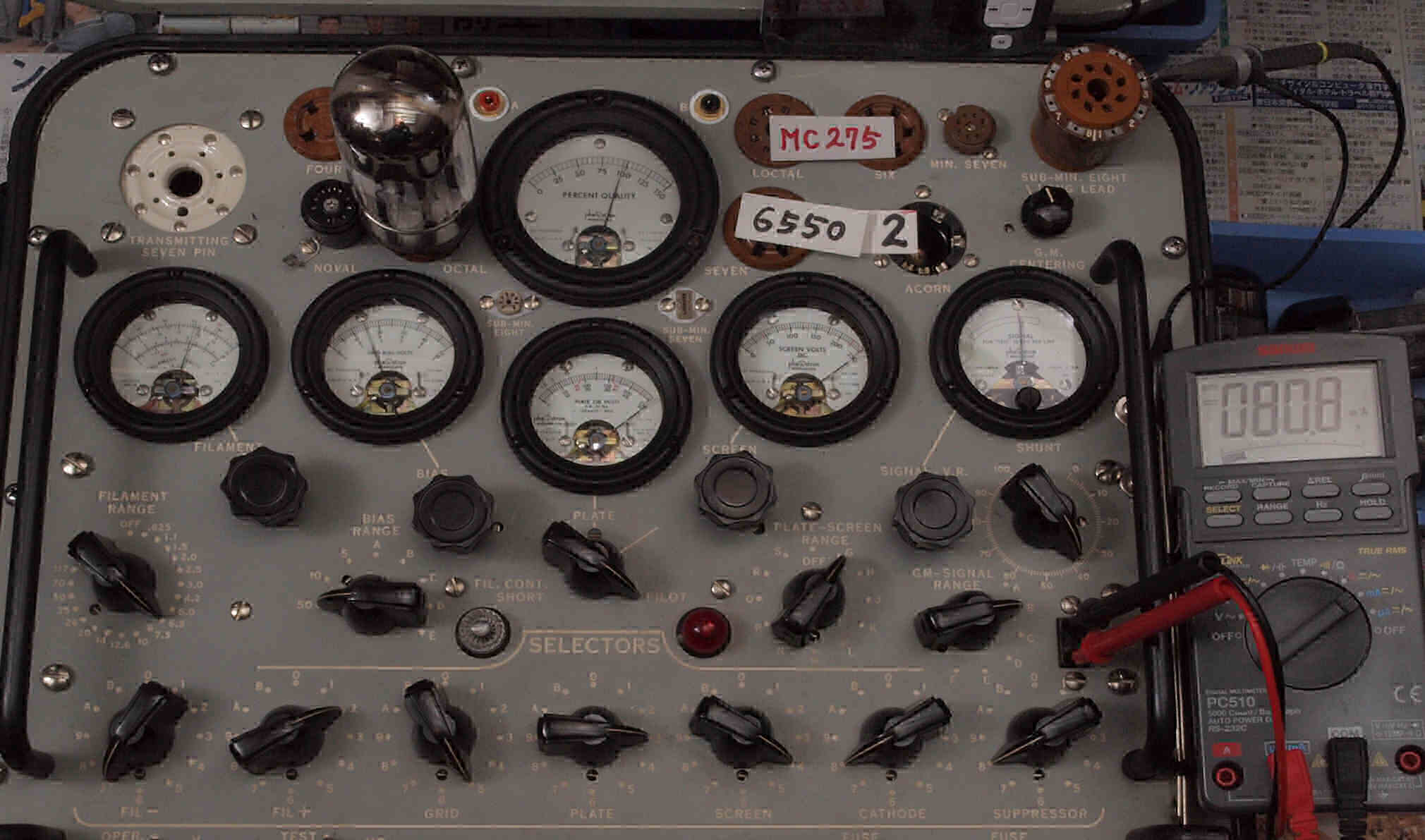

Ｕ８２．　付属真空管付属「６５５０」２本目。　Gm測定＝９６００μmho、Ｉｐ＝８０．８ｍＡ。

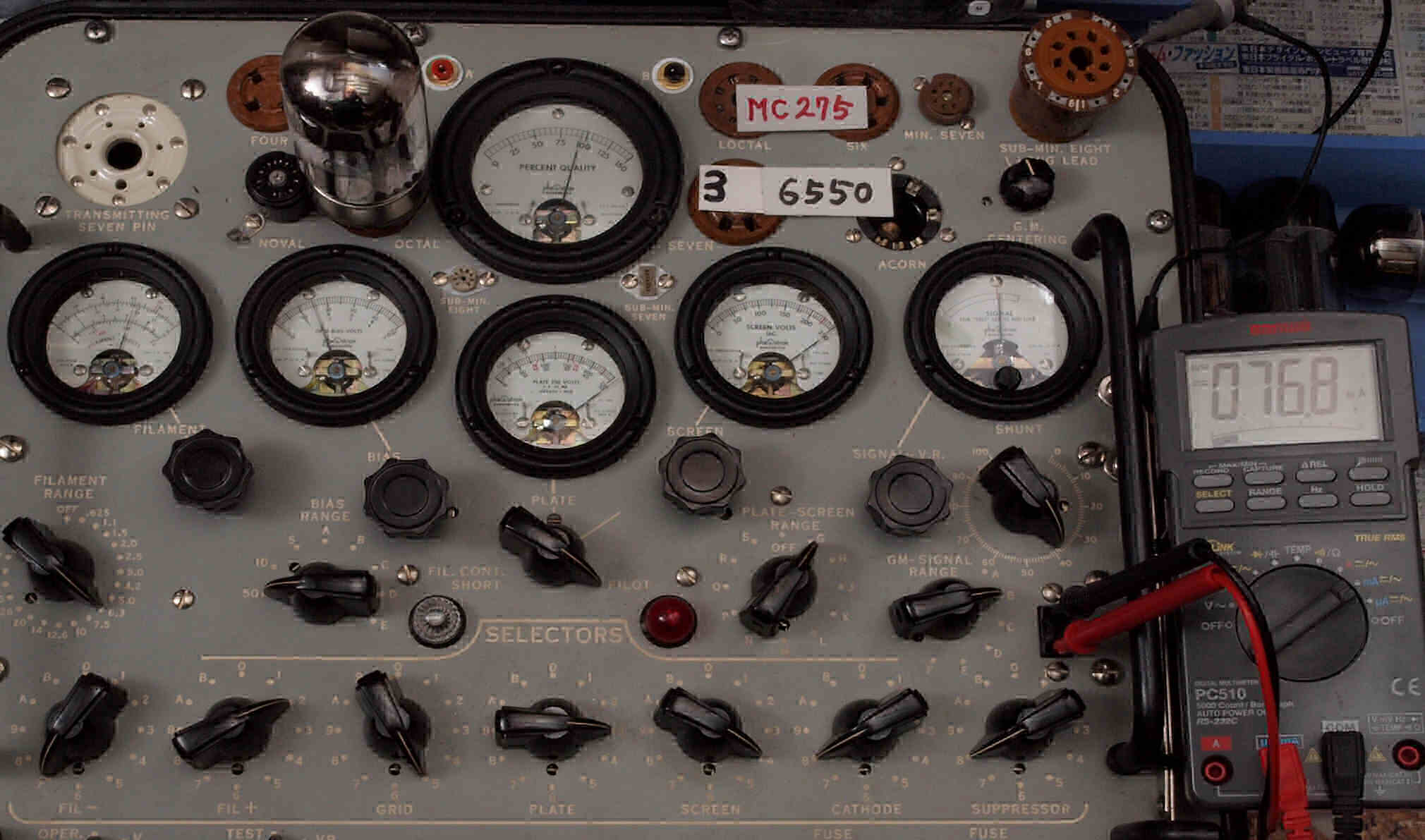

Ｕ９１．　付属真空管付属「６５５０」３本目。　Gm測定＝９０００μmho、Ｉｐ＝７６．８ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｕ９２．　付属真空管付属「６５５０」４本目。　Gm測定＝９０００μmho、Ｉｐ＝８３．８ｍＡ。

Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定、　購入先。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｖ１． 　購入真空管。前段真空管。 　　　　　　　左から、ＥＣＣ８３Ｓ，ＥＣＣ８２，ＥＣＣ８２　２本目、１２ＢＨ７，１２ＢＨ７　２本目、ＥＣＣ８１、ＥＣＣ８１　２本目。 　　　　　　　ＥＣＣ８３Ｓ　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ、Ｉｐ＝１．２ｍＡ」 　　　　　　　ＥＣＣ８２　　相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 　　　　　　　１２ＢＨ７　　相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　　ＥＣＣ８１　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ、Ｉｐ＝１０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

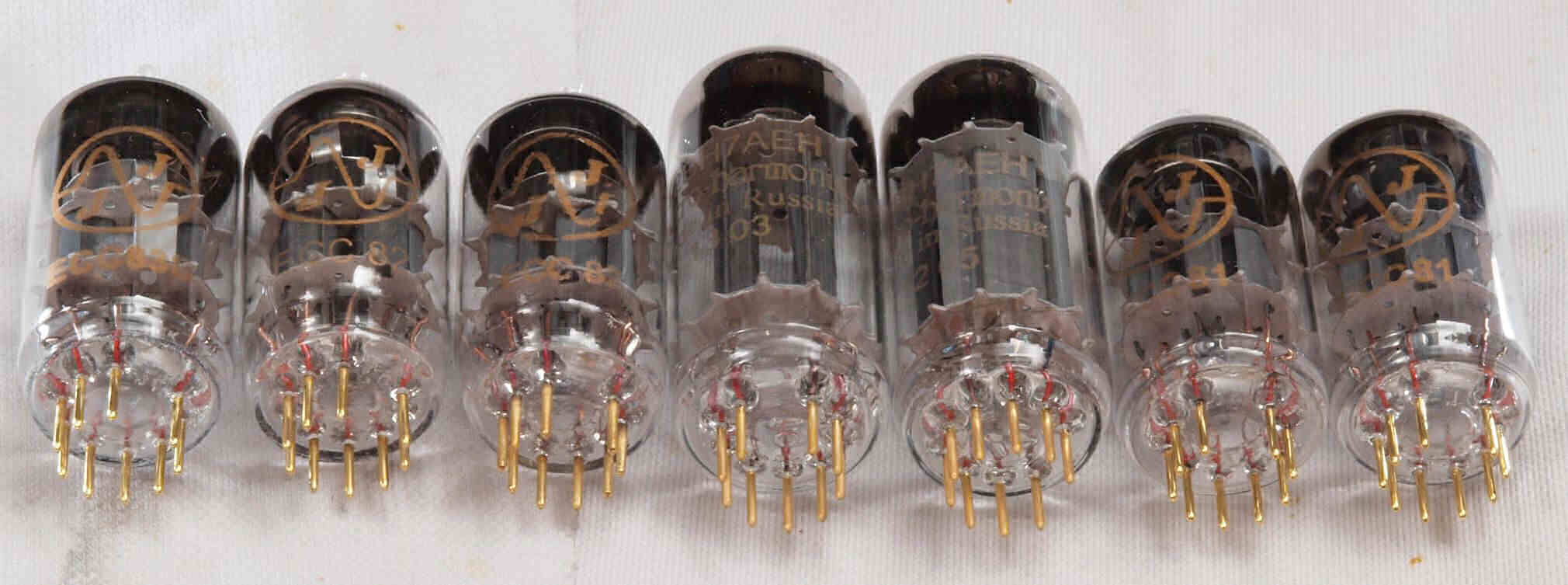

Ｖ１０． 　購入真空管。　購入先。 　　　　　　　　左から、ＥＣＣ８３Ｓ，ＥＣＣ８２，ＥＣＣ８２　２本目、１２ＢＨ７，１２ＢＨ７　２本目、ＥＣＣ８１、ＥＣＣ８１　２本目

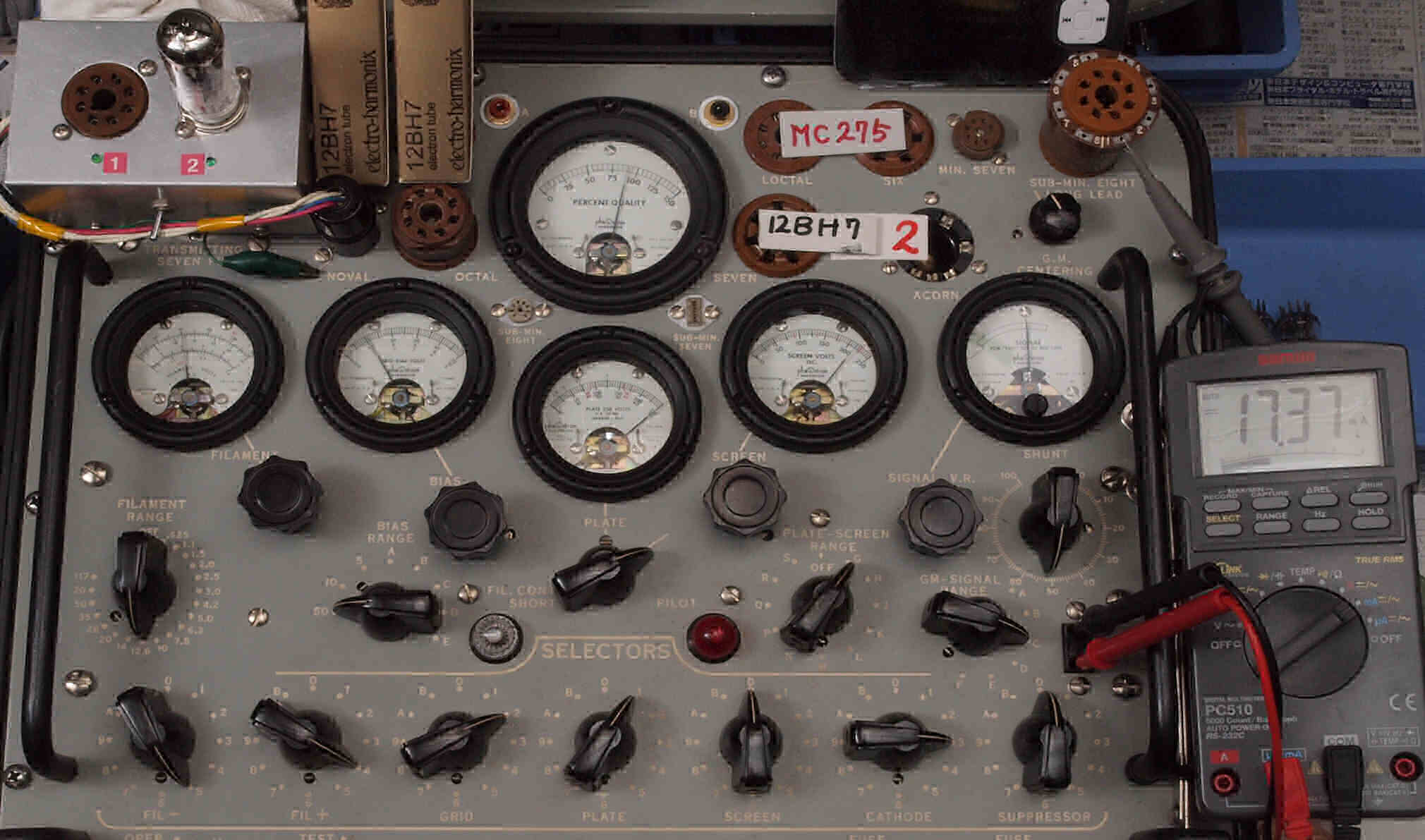

Ｖ１１．　購入真空管「ＥＣＣ８３Ｓ」ユニット１。　Gm測定＝１８００μmho、Ｉｐ＝１．６６ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

Ｖ１２．　購入真空管「ＥＣＣ８３Ｓ」ユニット２。　Gm測定＝２０００μmho、Ｉｐ＝１．８５ｍＡ。

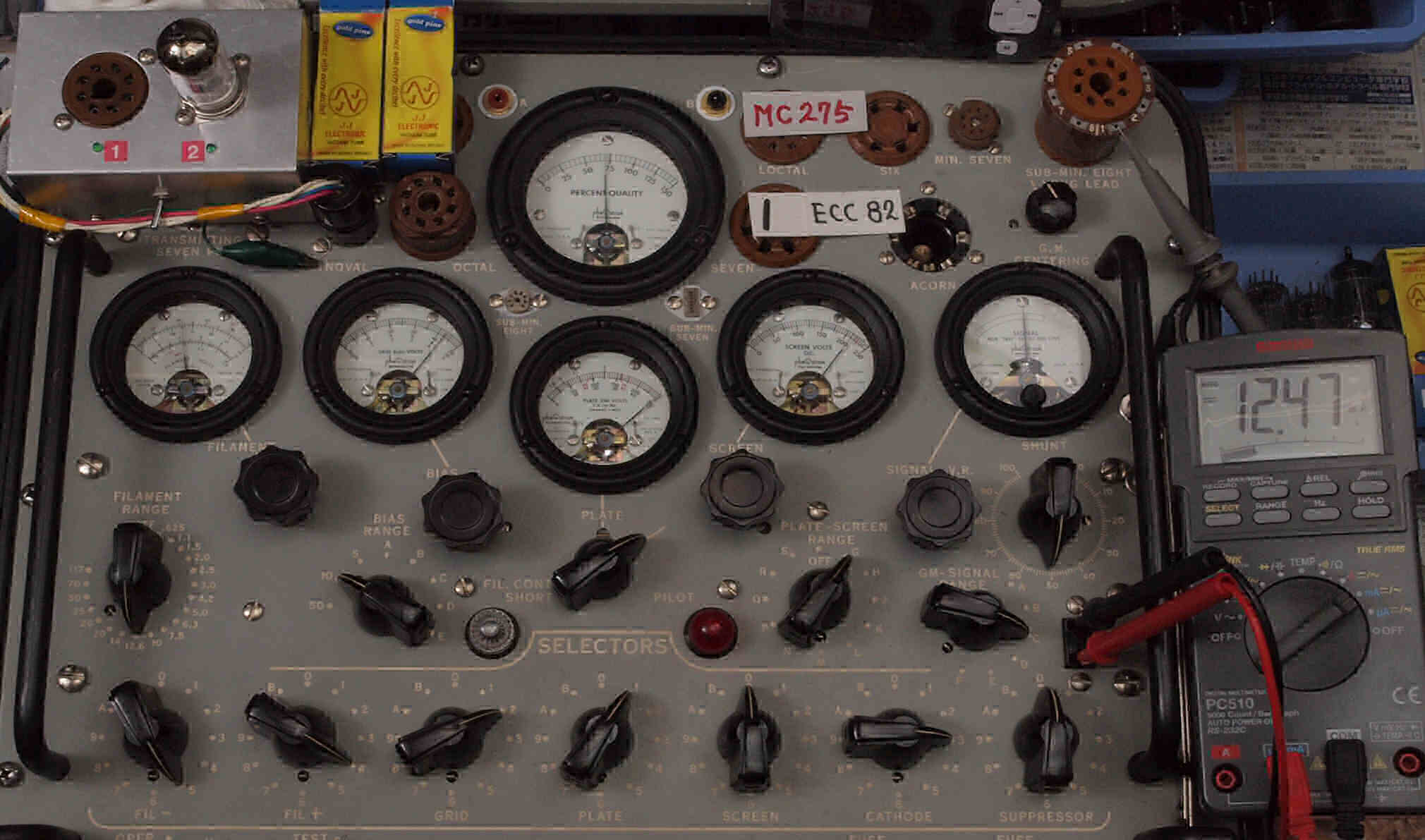

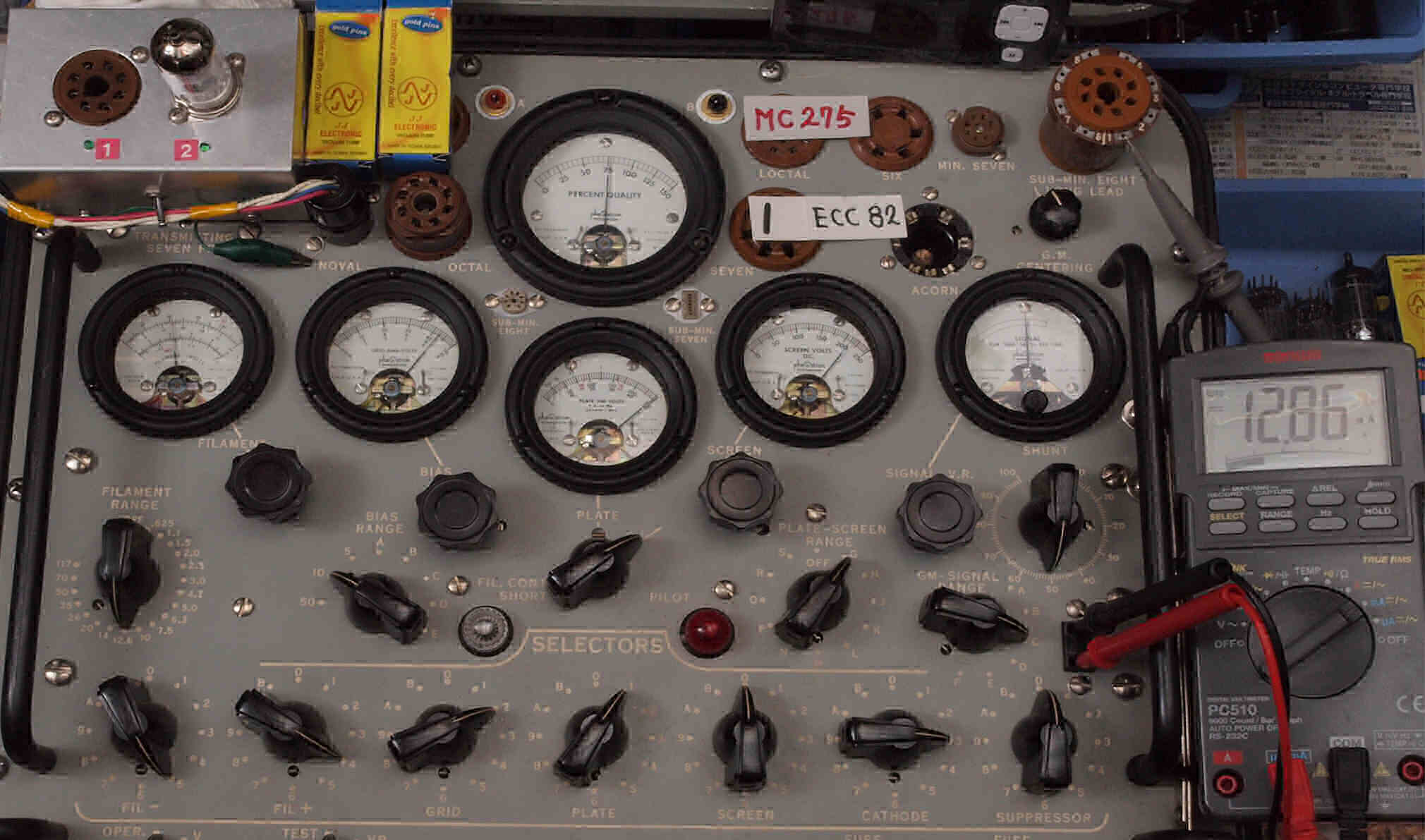

Ｖ２１．　購入真空管「ＥＣＣ８２」ユニット１。　Gm測定＝２８００μmho、Ｉｐ＝１２．４７ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ２２．　購入真空管「ＥＣＣ８２」ユニット2。　Gm測定＝３０００μmho、Ｉｐ＝１２．８６ｍＡ。

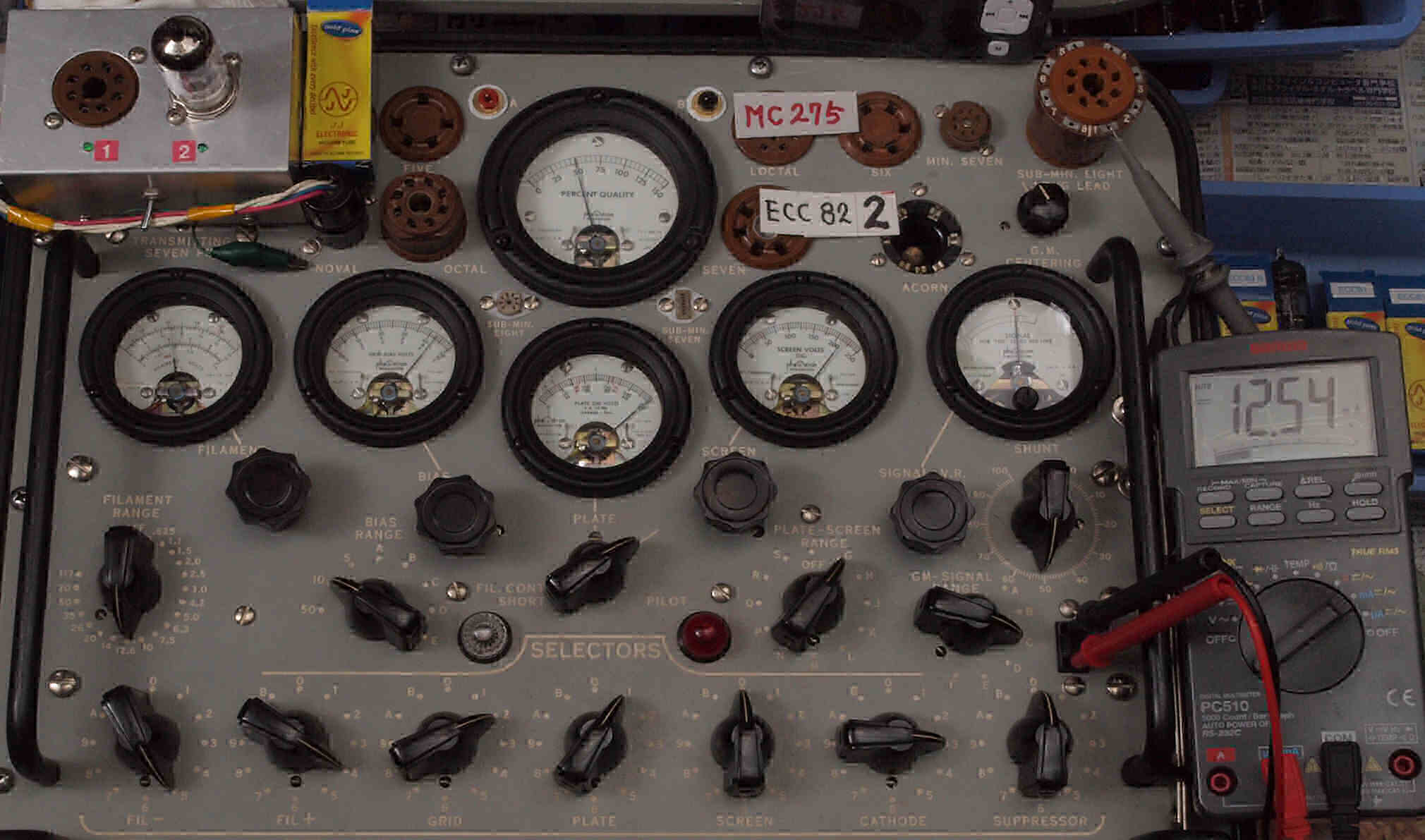

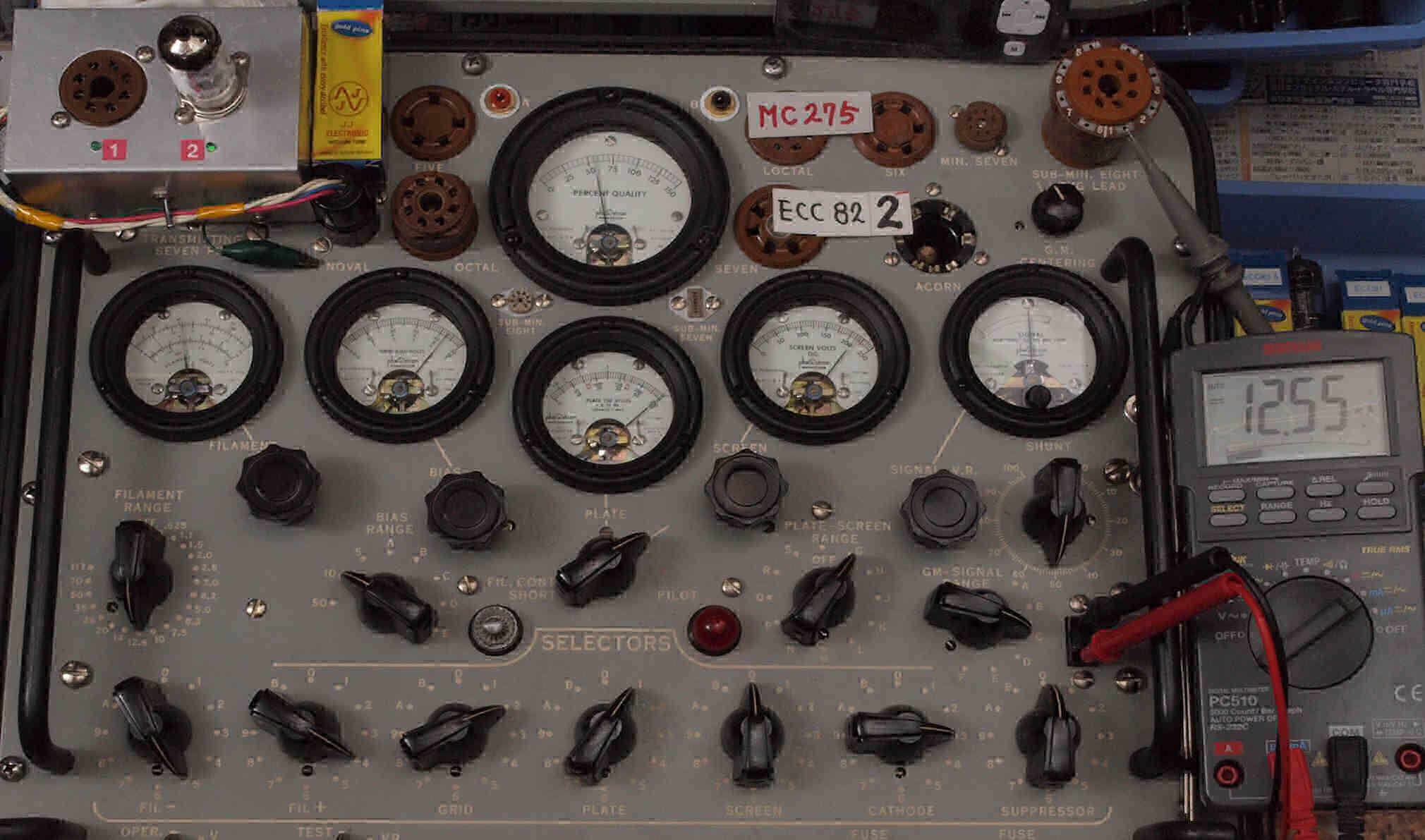

Ｖ３１．　購入真空管「ＥＣＣ８２」２本目ユニット１。　Gm測定＝２０００μmho、Ｉｐ＝１２．５４ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」　Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ３２．　購入真空管「ＥＣＣ８２」２本目ユニット２。　Gm測定＝２２００μmho、Ｉｐ＝１２．５５ｍＡ。

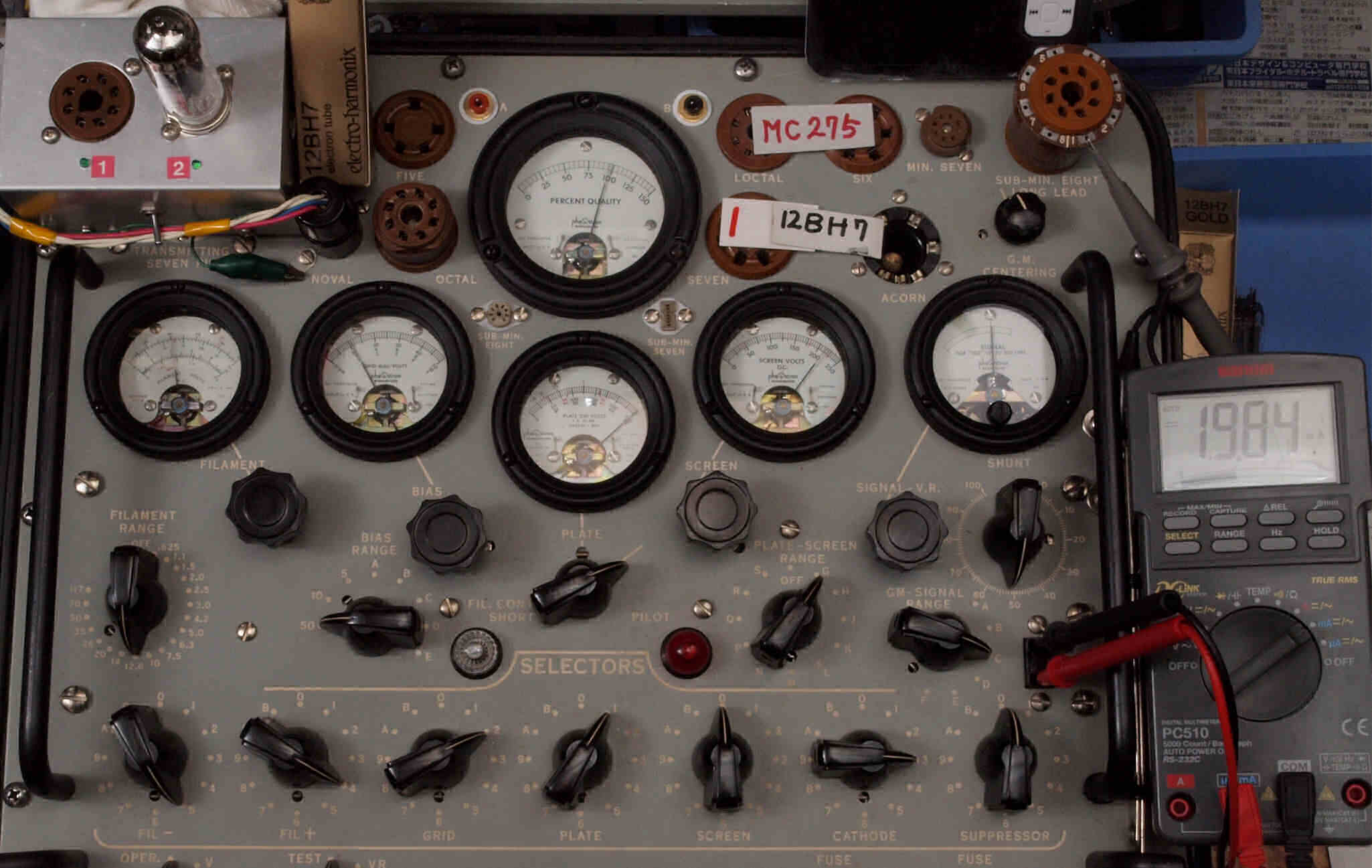

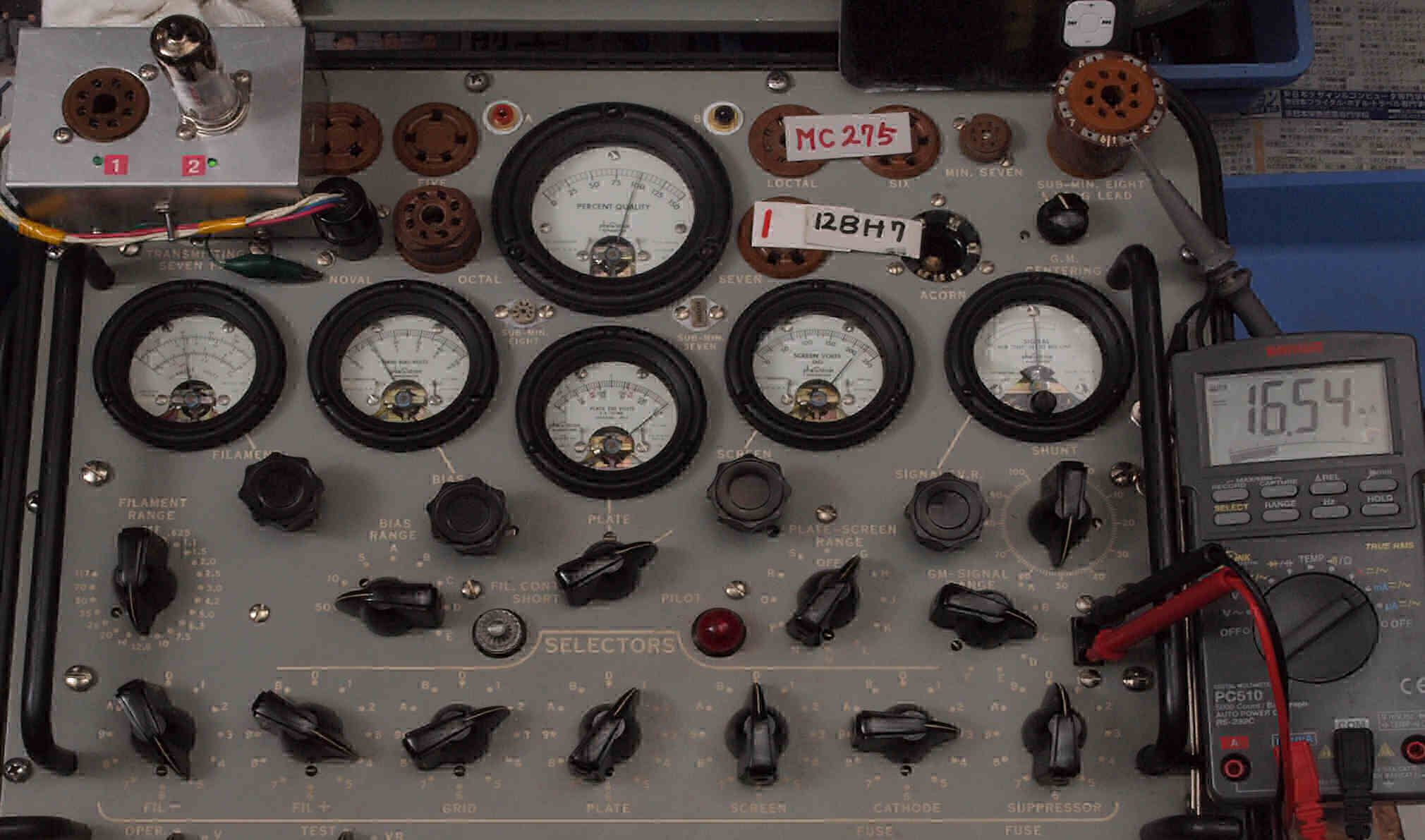

Ｖ４１．　購入真空管「１２ＢＨ７」１本目ユニット１。　Gm測定＝３６８０μmho、Ｉｐ＝１９．２４ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ４２．　購入真空管「１２ＢＨ７」１本目ユニット２。　Gm測定＝３８００μmho、Ｉｐ＝１９．８４ｍＡ。

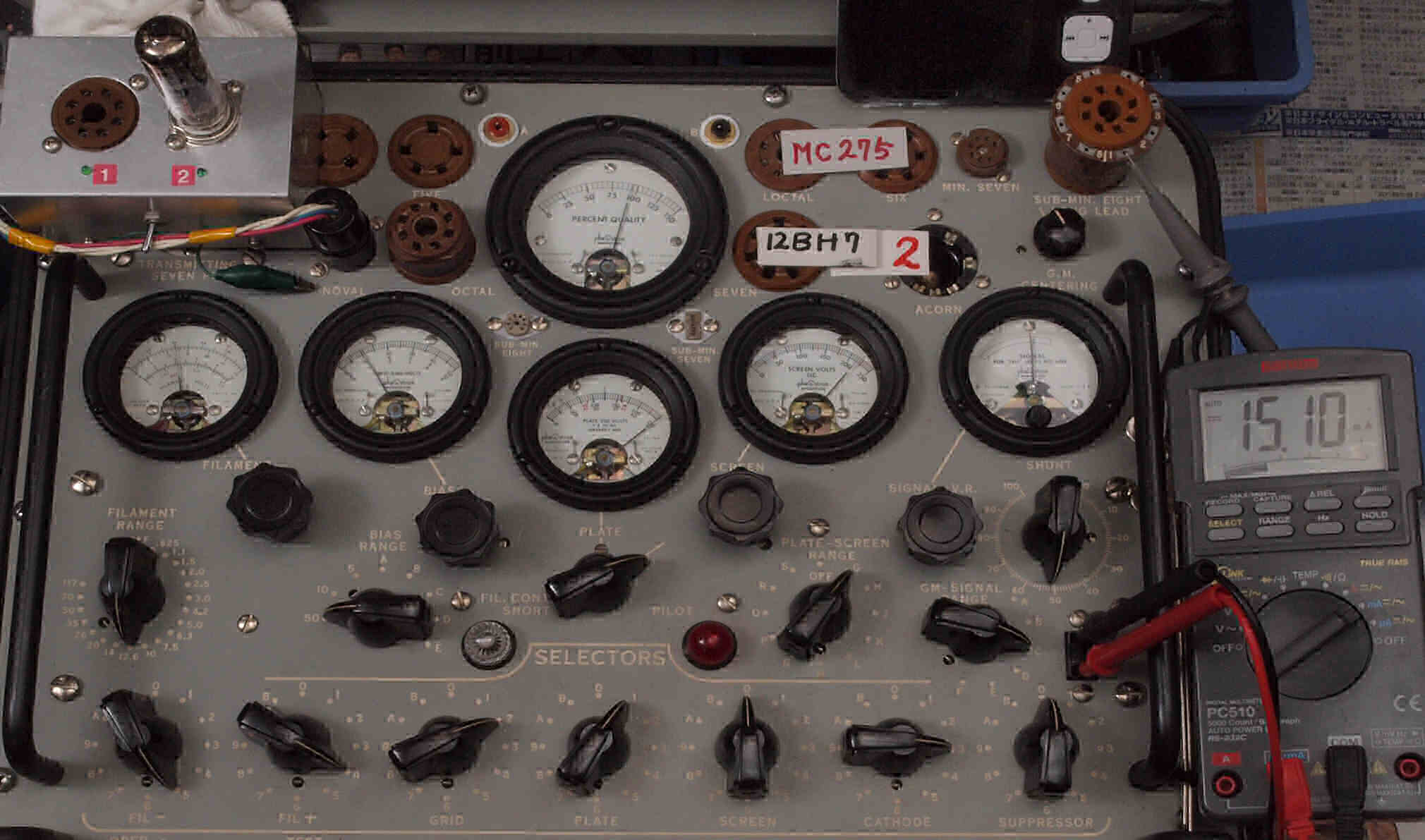

Ｖ５１．　購入真空管「１２ＢＨ７」２本目ユニット１。　Gm測定＝３６００μmho、Ｉｐ＝１７．３４ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

Ｖ５２．　購入真空管「１２ＢＨ７」２本目ユニット２。　Gm測定＝３６００μmho、Ｉｐ＝１７．４１ｍＡ。

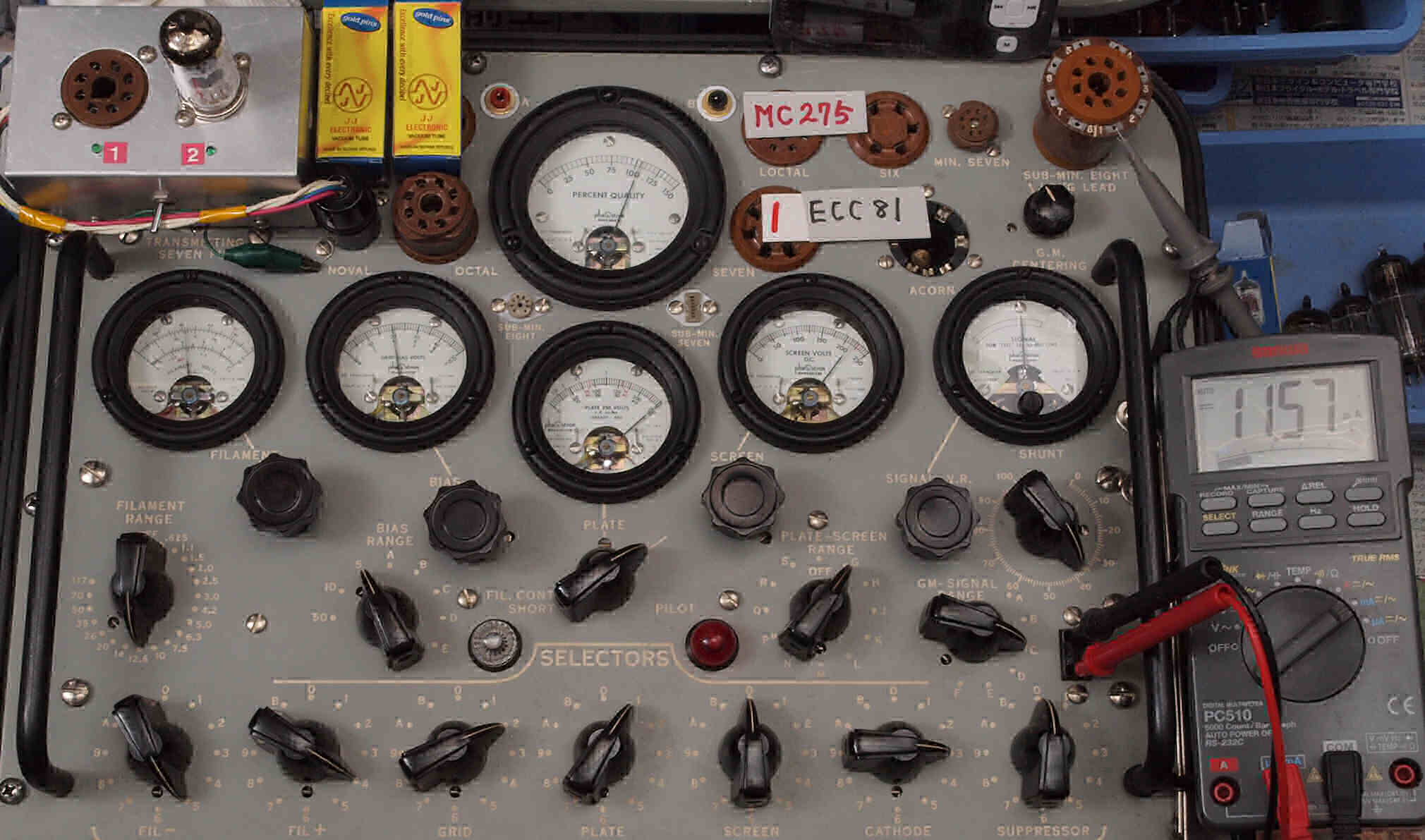

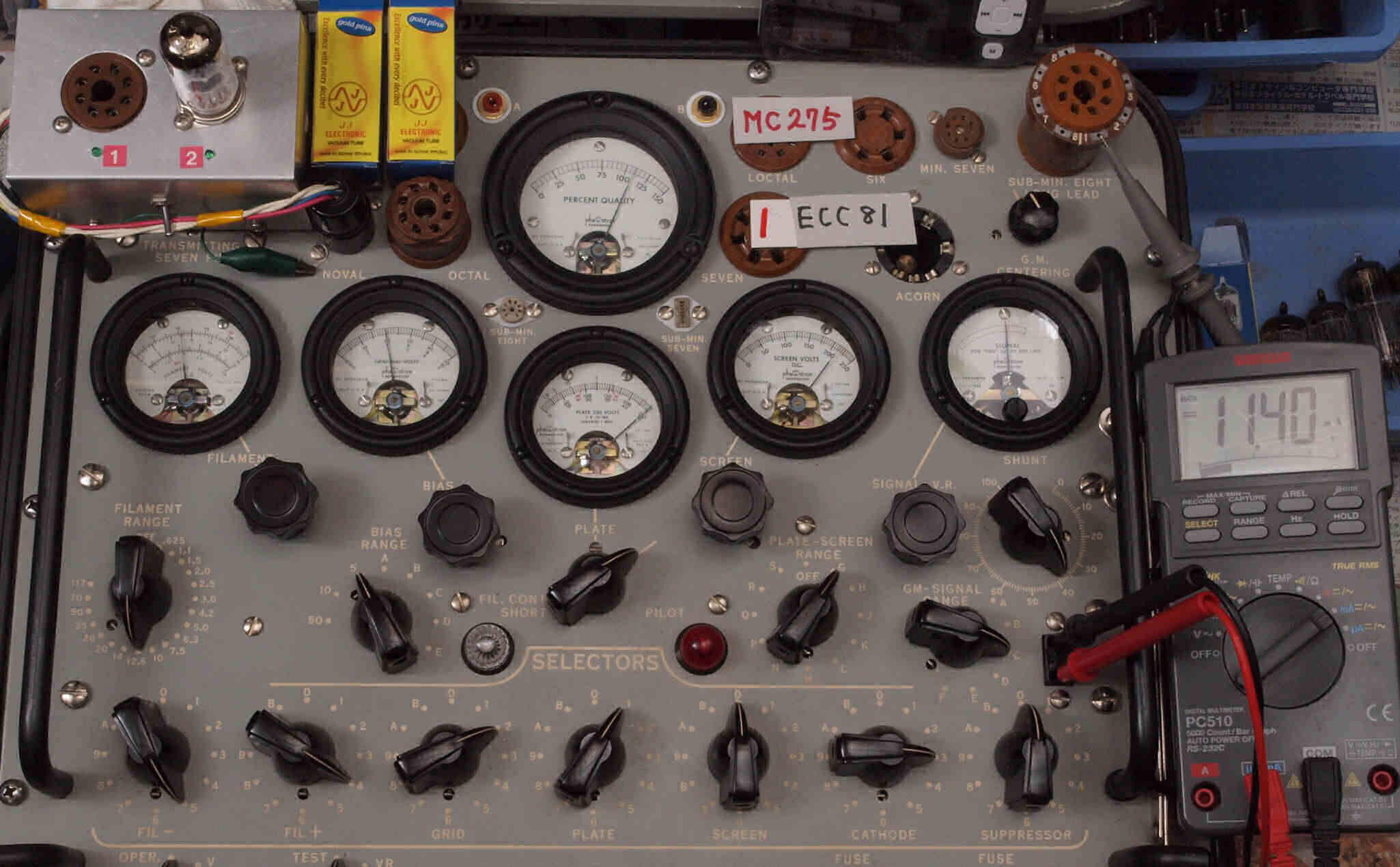

Ｖ６１．　購入真空管「ＥＣＣ８１」１本目ユニット１。　Gm測定＝５２５０μmho、Ｉｐ＝１１．５７ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝７５００μmhoレンジでの測定。

Ｖ６２．　購入真空管「ＥＣＣ８１」１本目ユニット２。　Gm測定＝５５００μmho、Ｉｐ＝１１．４０ｍＡ。

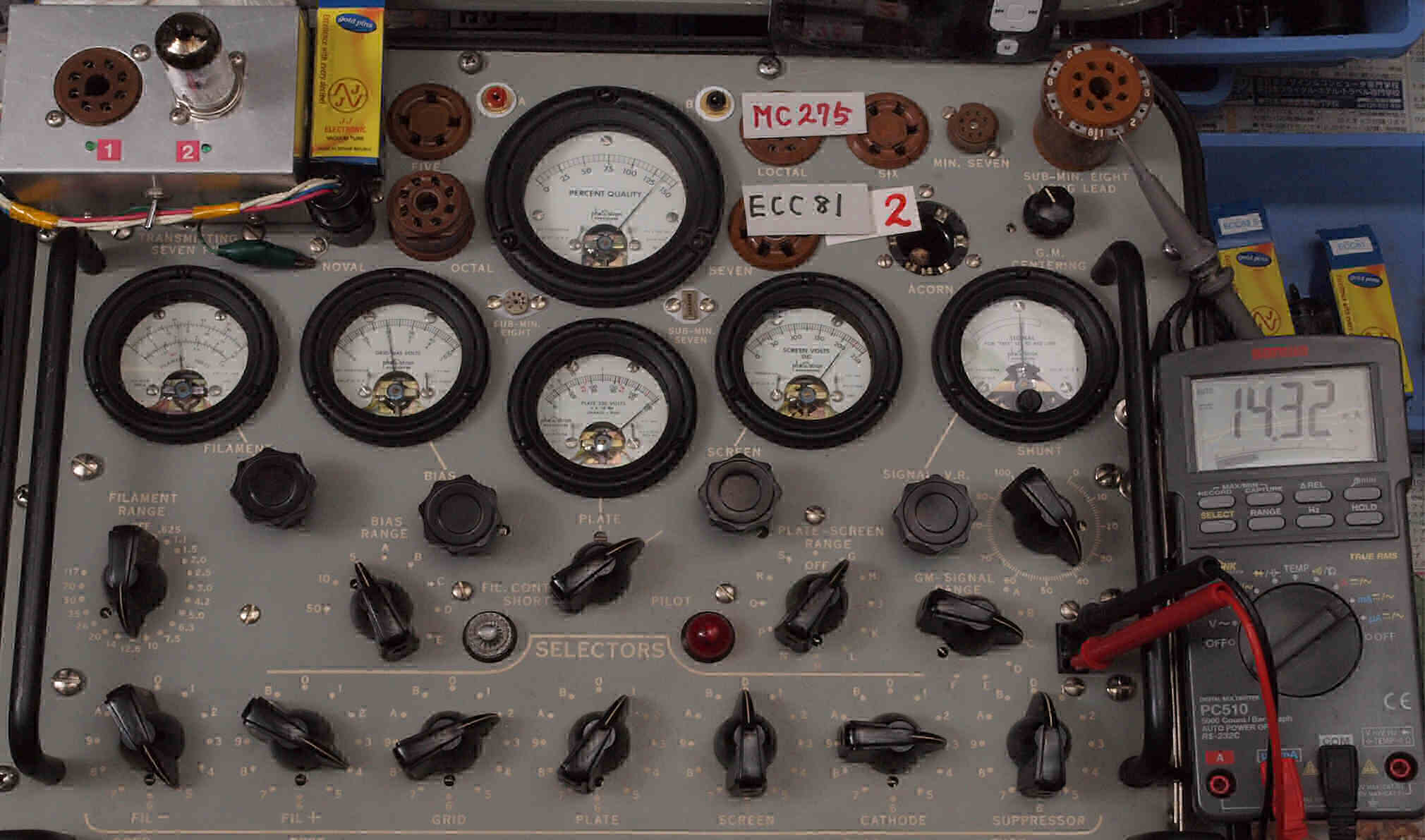

Ｖ７１．　購入真空管「ＥＣＣ８１」２本目ユニット１。　Gm測定＝６７５０μmho、Ｉｐ＝１４．３２ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、　Ｃレンジ＝７５００μmhoレンジでの測定。

Ｖ７２．　購入真空管「ＥＣＣ８１」２本目ユニット２。　Gm測定＝５１５０μmho、Ｉｐ＝１１．３７ｍＡ。

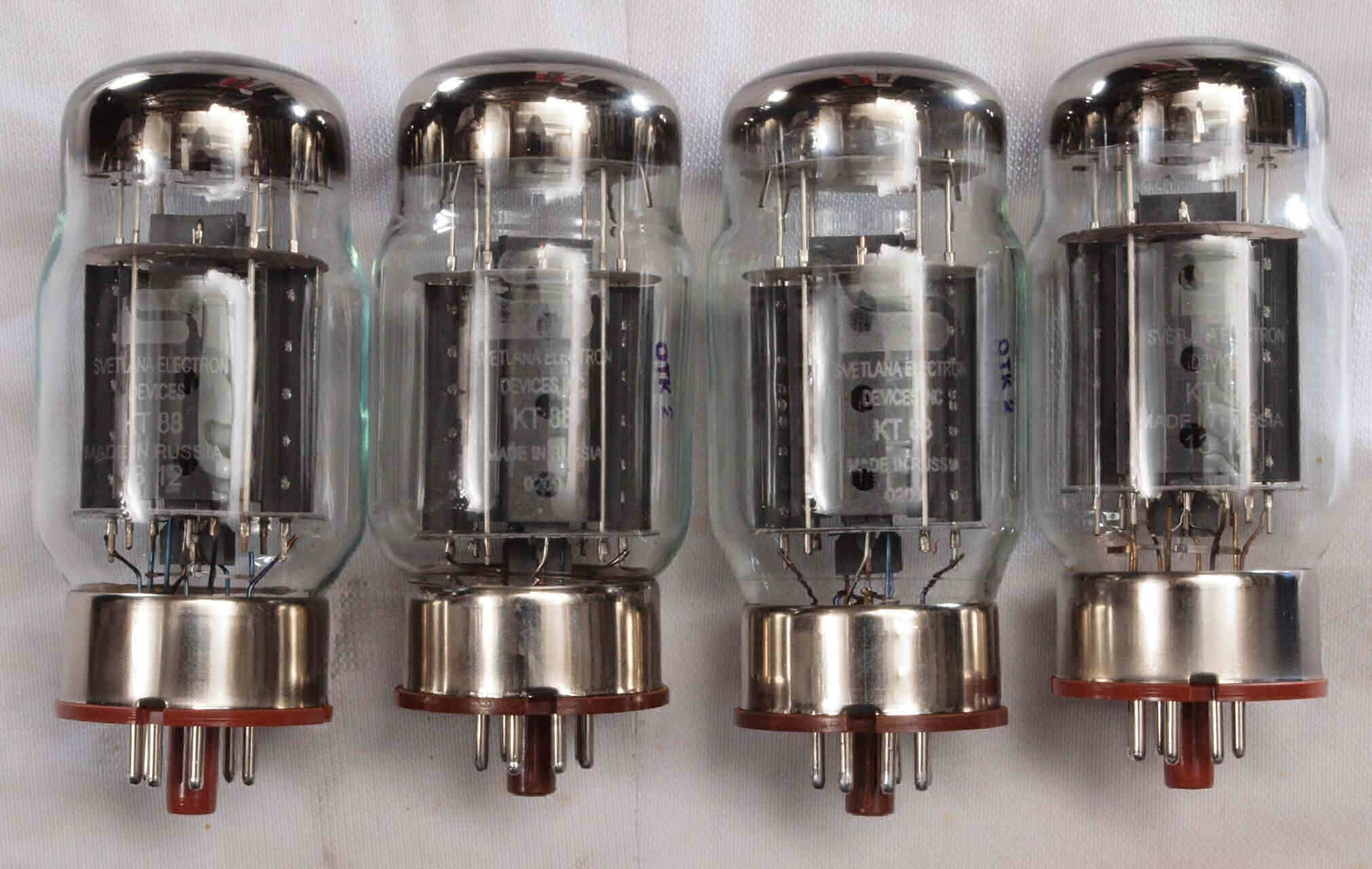

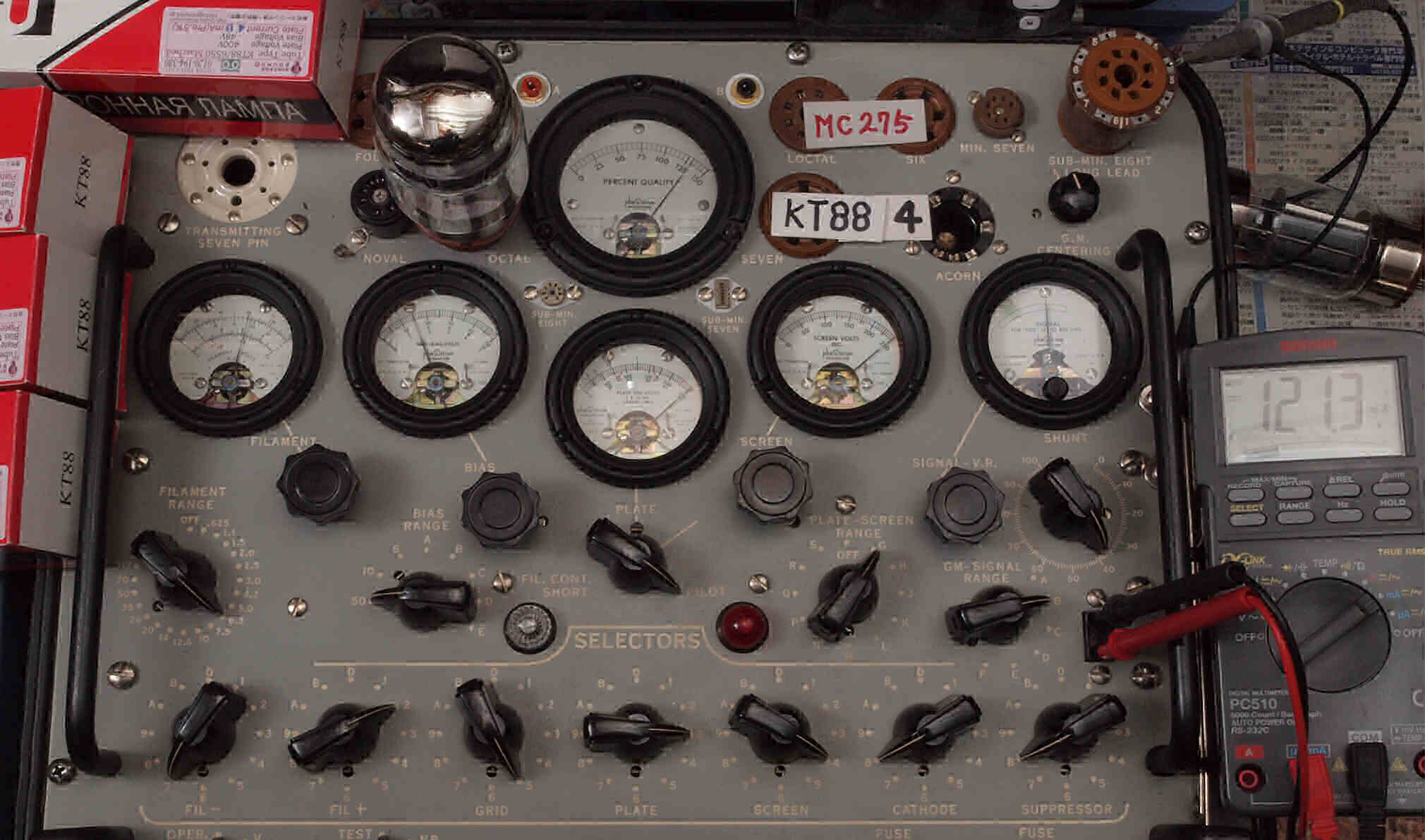

Ｖ８． 　購入真空管　ＫＴ８８　Svetlana　Sロゴ右から　１本目、２本目、３本目、４本目。　購入先。 　　　　　相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

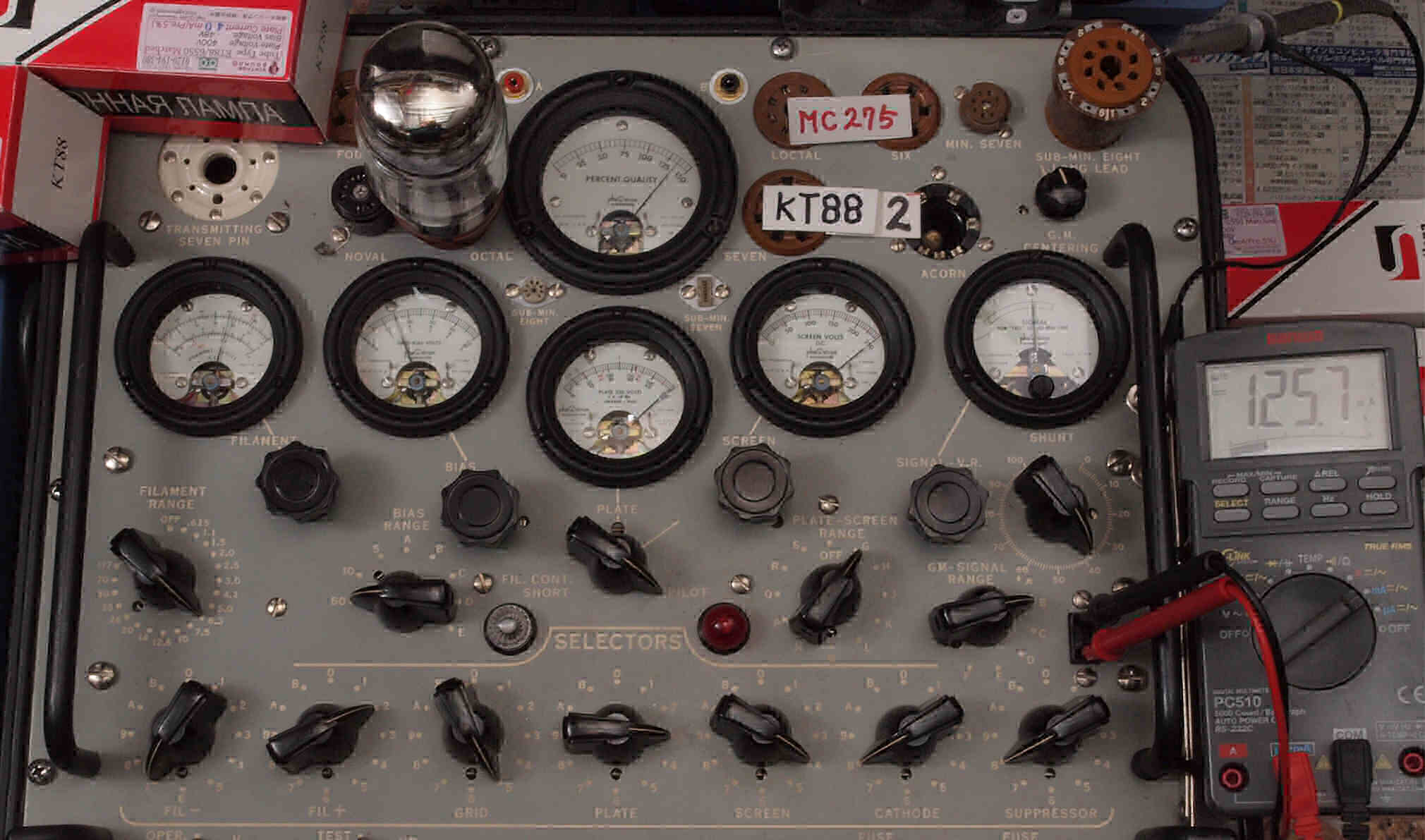

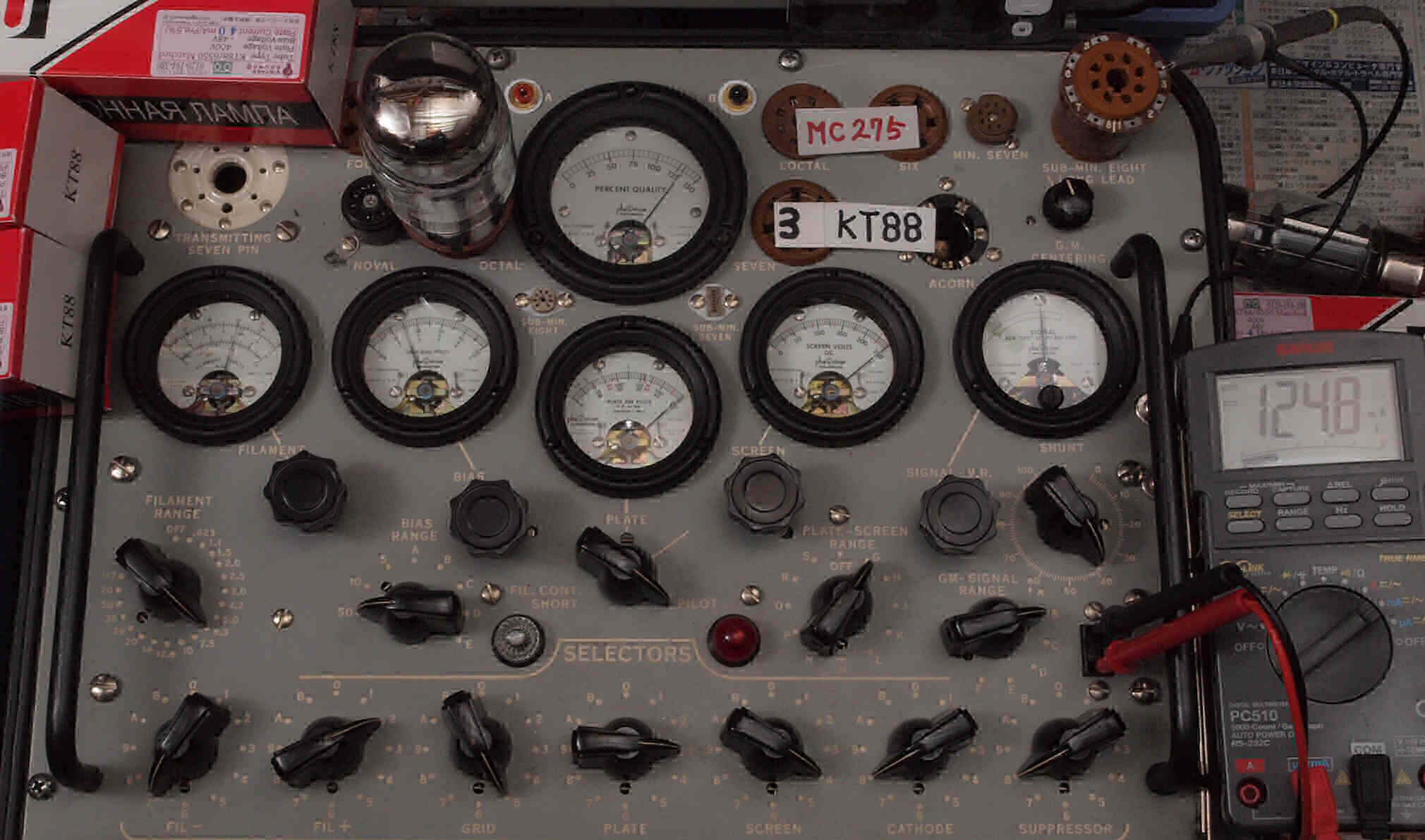

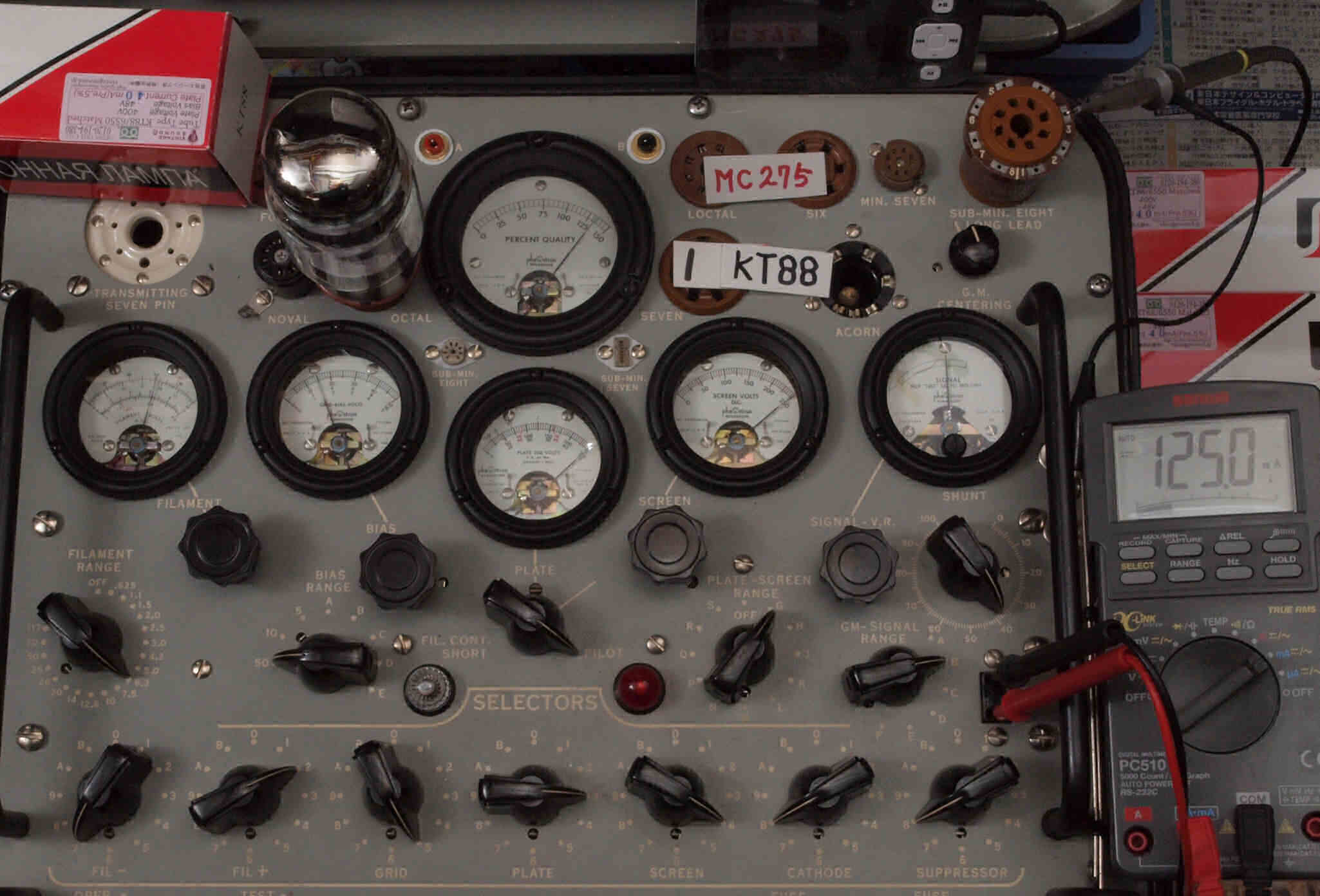

Ｖ８１．　購入真空管　ＫＴ８８　１本目。　Gm測定＝１３２００μmho、Ｉｐ＝１２５．０ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｖ８２．　購入真空管購入　ＫＴ８８　２本目。　Gm測定＝１３５００μmho、Ｉｐ＝１２５．７ｍＡ。

Ｖ９１．　購入真空管購入　ＫＴ８８　３本目。　Gm測定＝１３０００μmho、Ｉｐ＝１２４．８ｍＡ。 　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１４Ｖ」。　Ｂレンジ＝１５０００μmhoレンジでの測定。

Ｖ９２．　購入真空管購入　ＫＴ８８　４本目。　Gm測定＝１３０００μmho、Ｉｐ＝１２１．３ｍＡ。

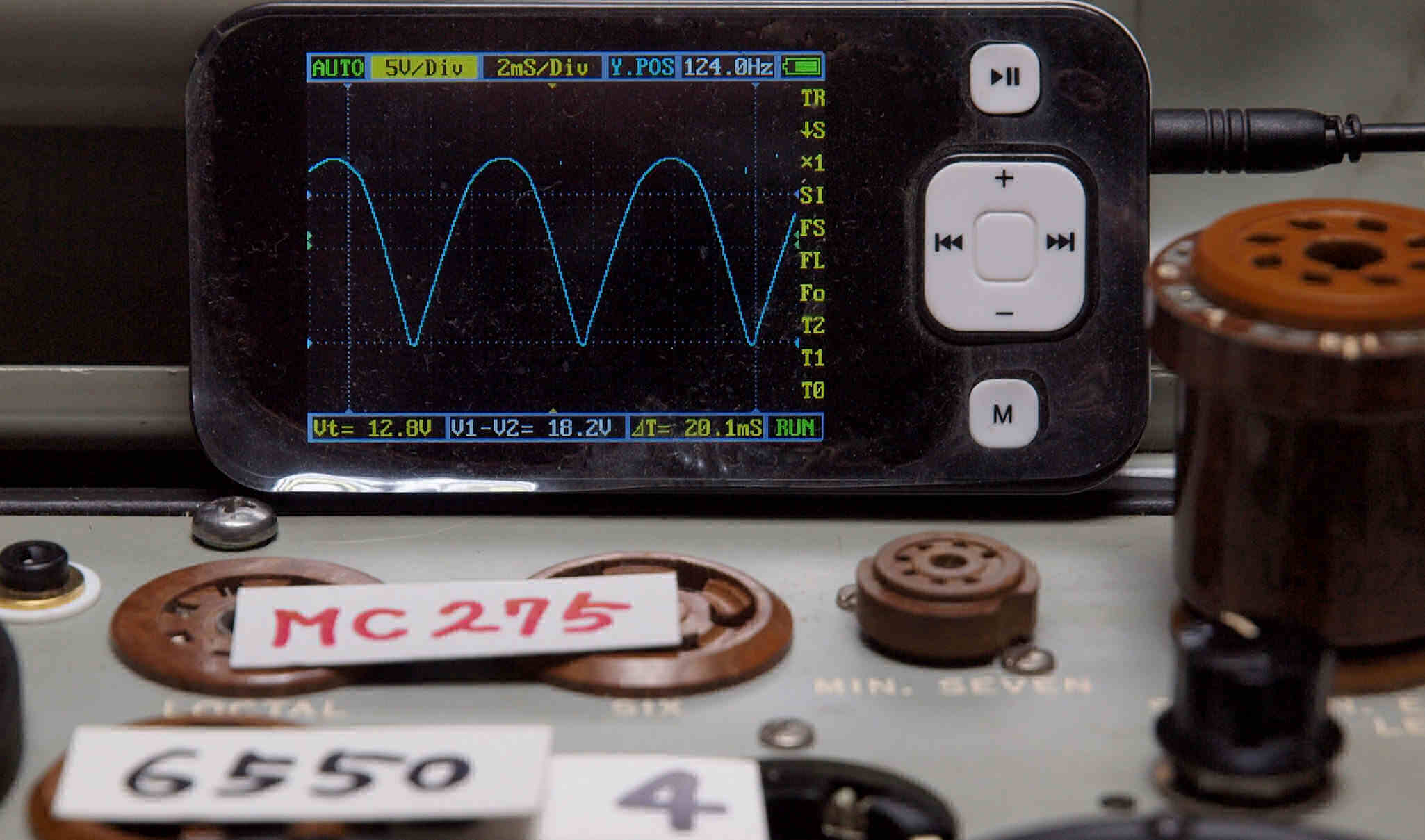

プレート波形を観測しながら測定する。

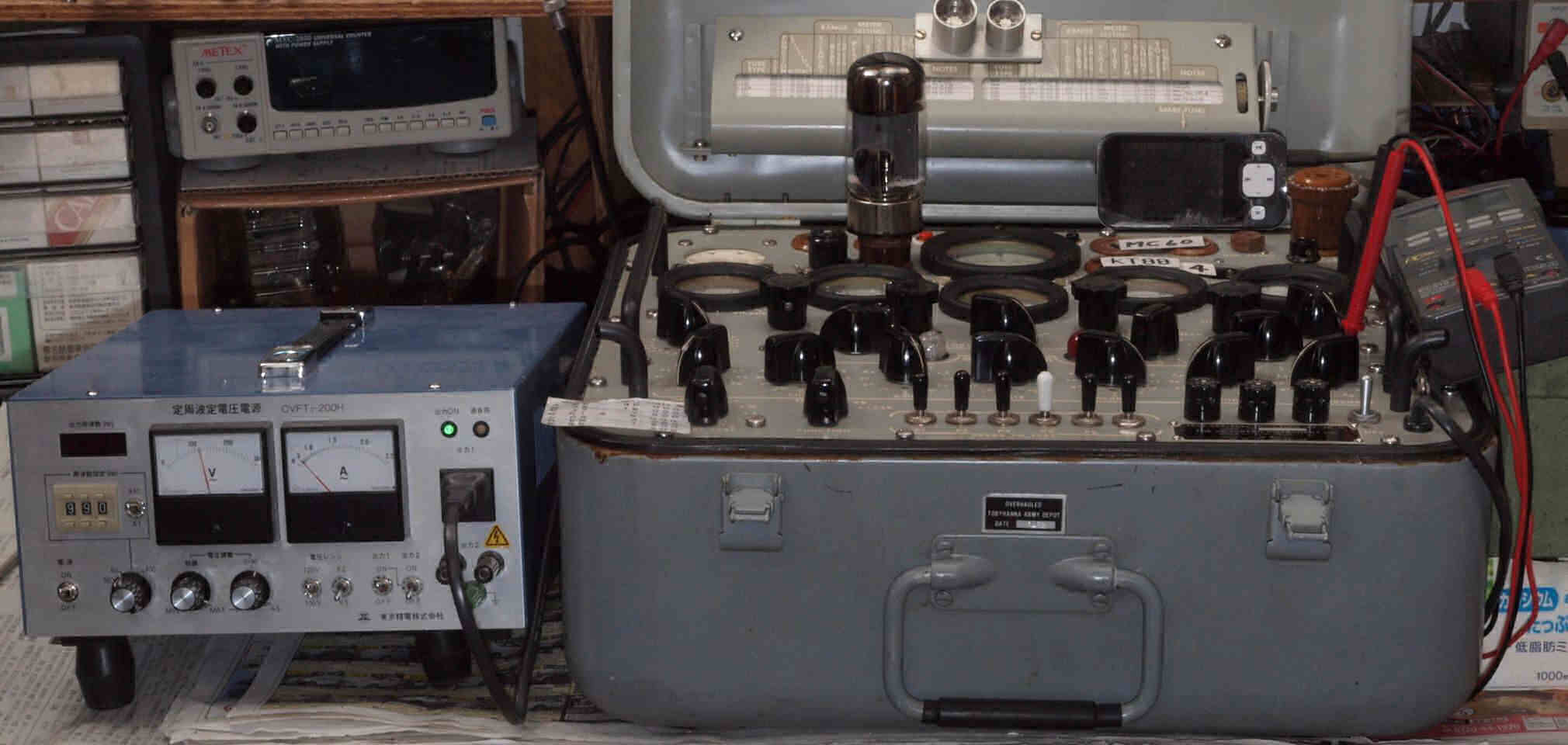

測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

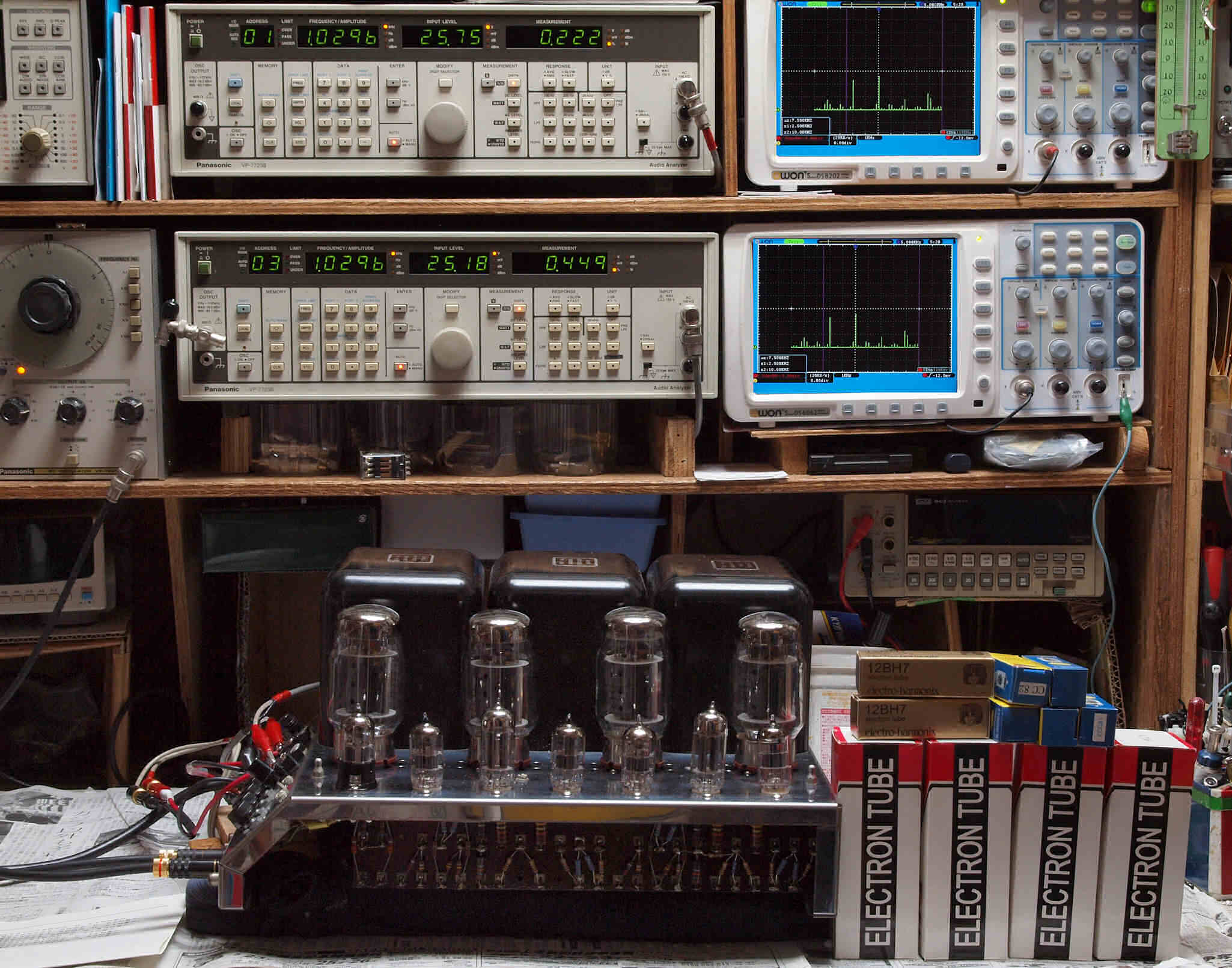

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、　１００Ｖで測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

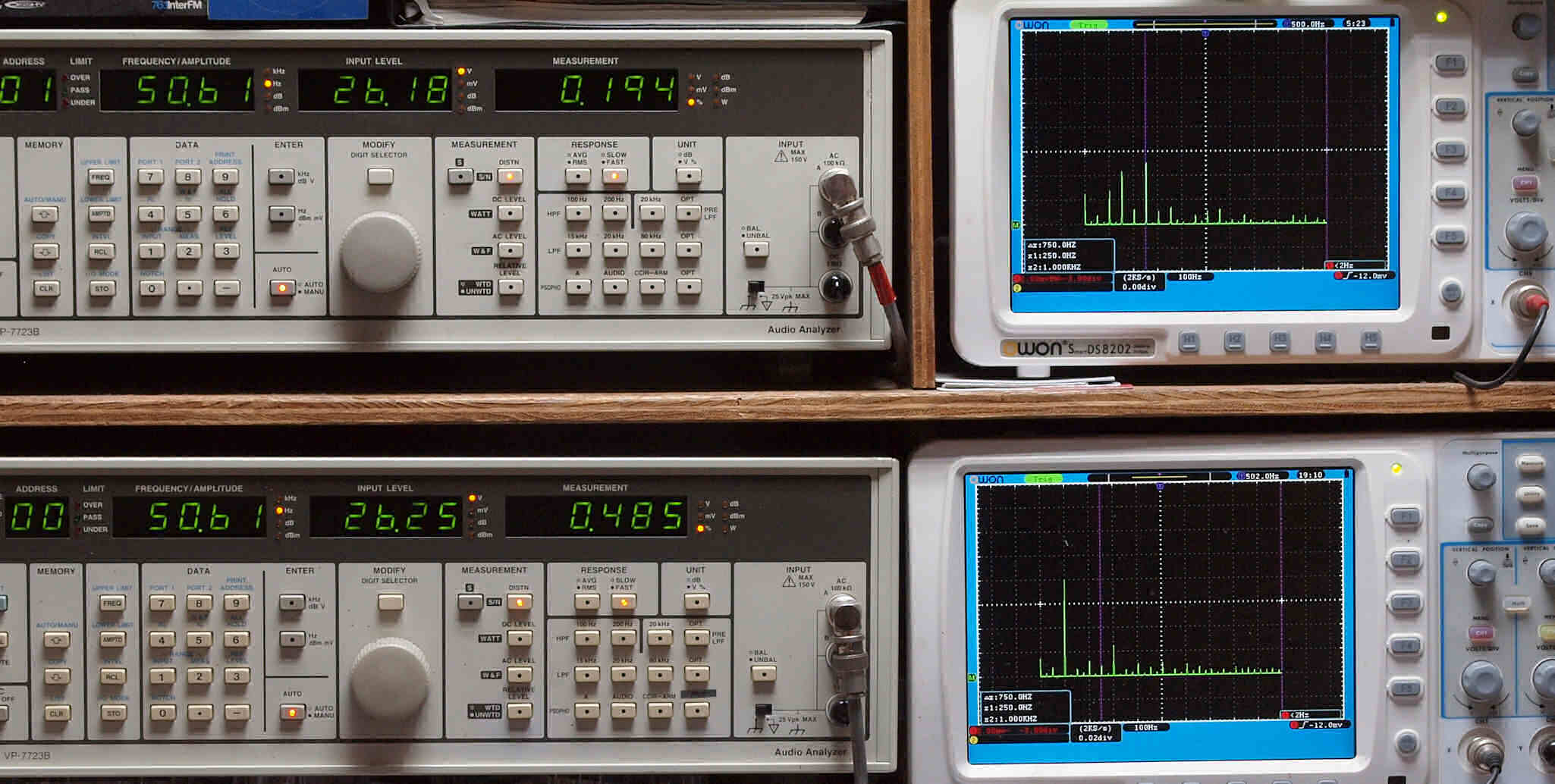

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．１９４％％歪み。 　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．４８５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

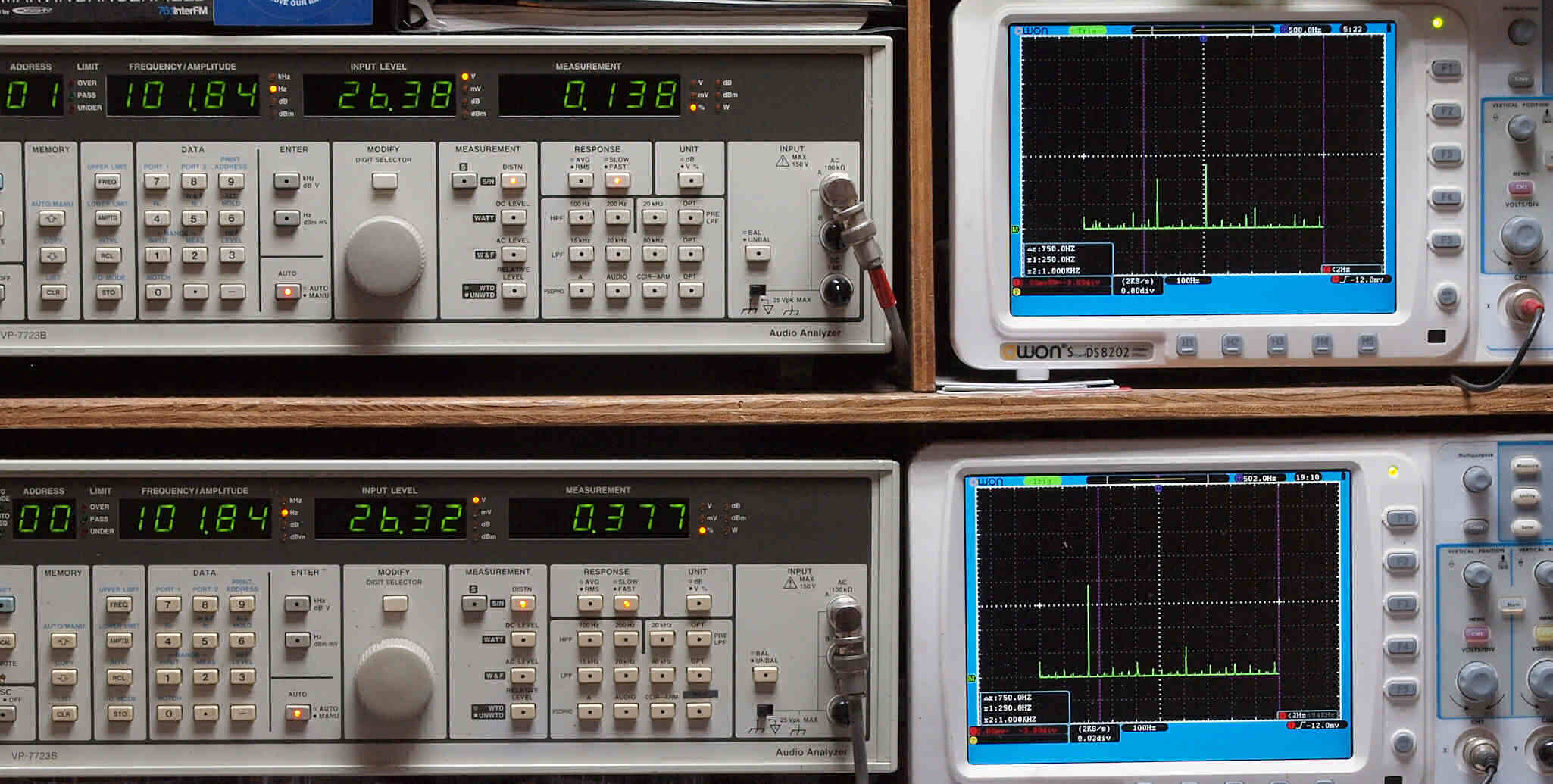

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．１３８％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．３７７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

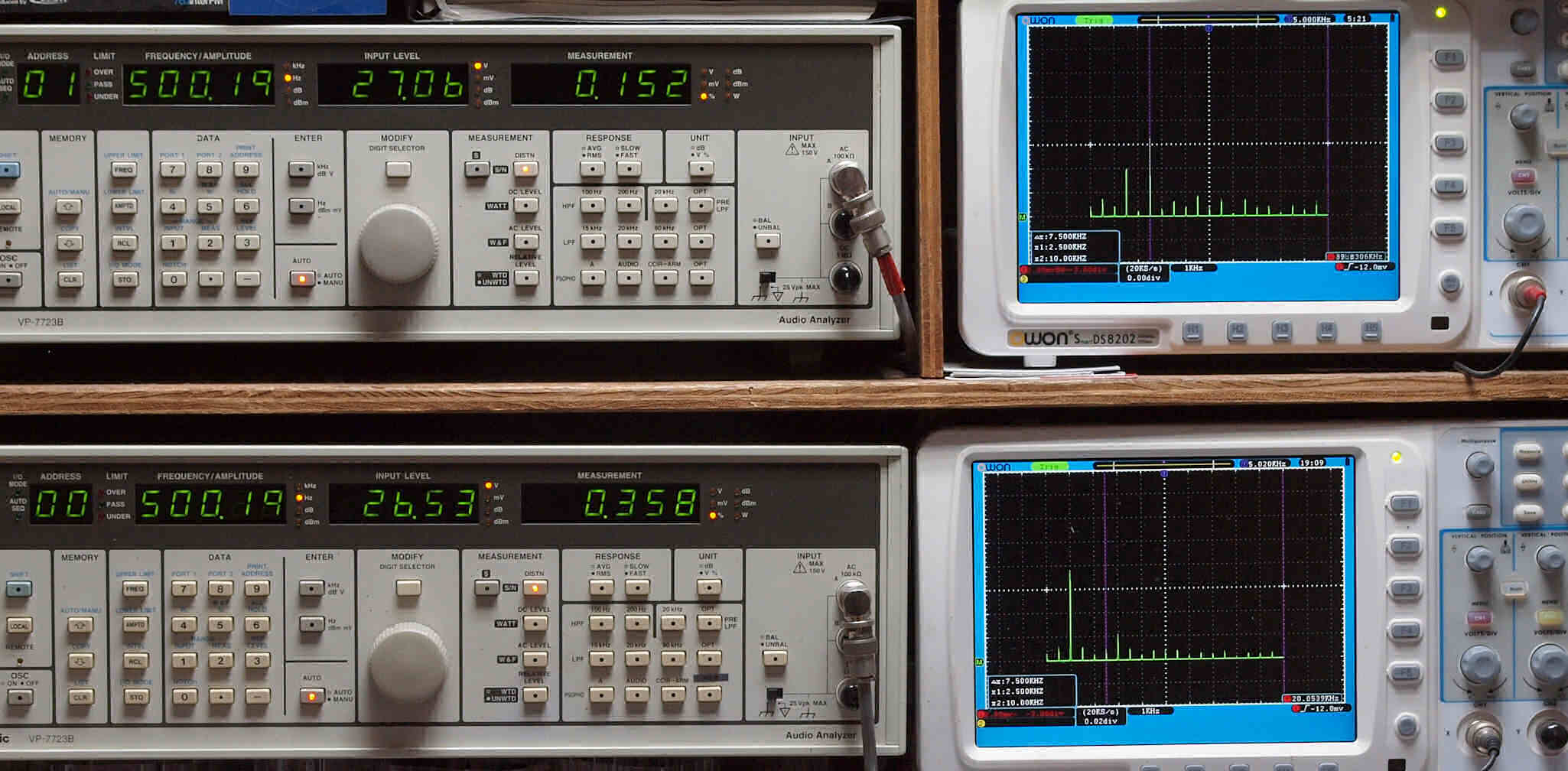

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．１５２％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．３５８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

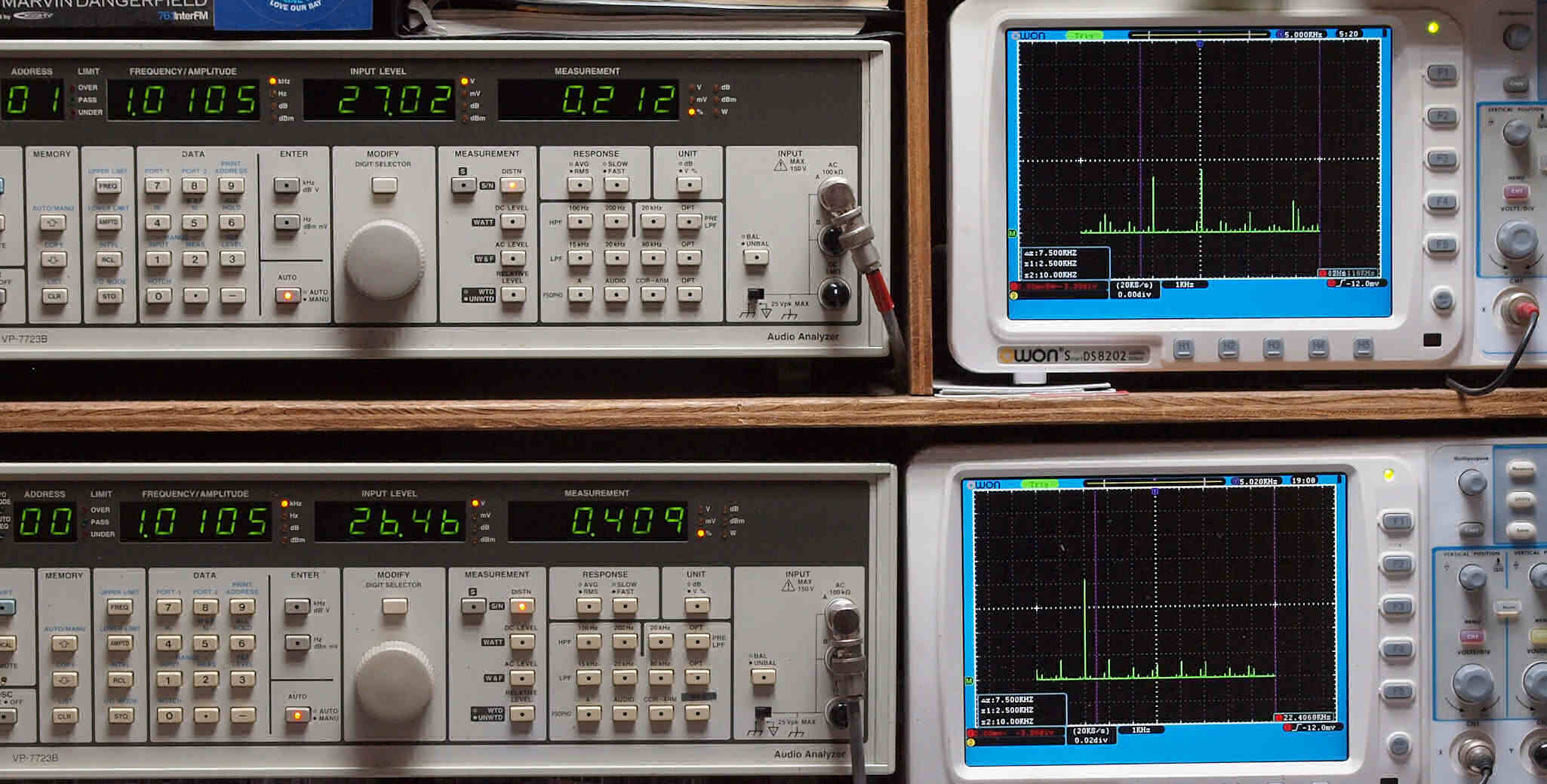

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧７Ｖ＝９１Ｗ出力　０．２１２％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．４０９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力　０．６１５％歪み。 　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．９４８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

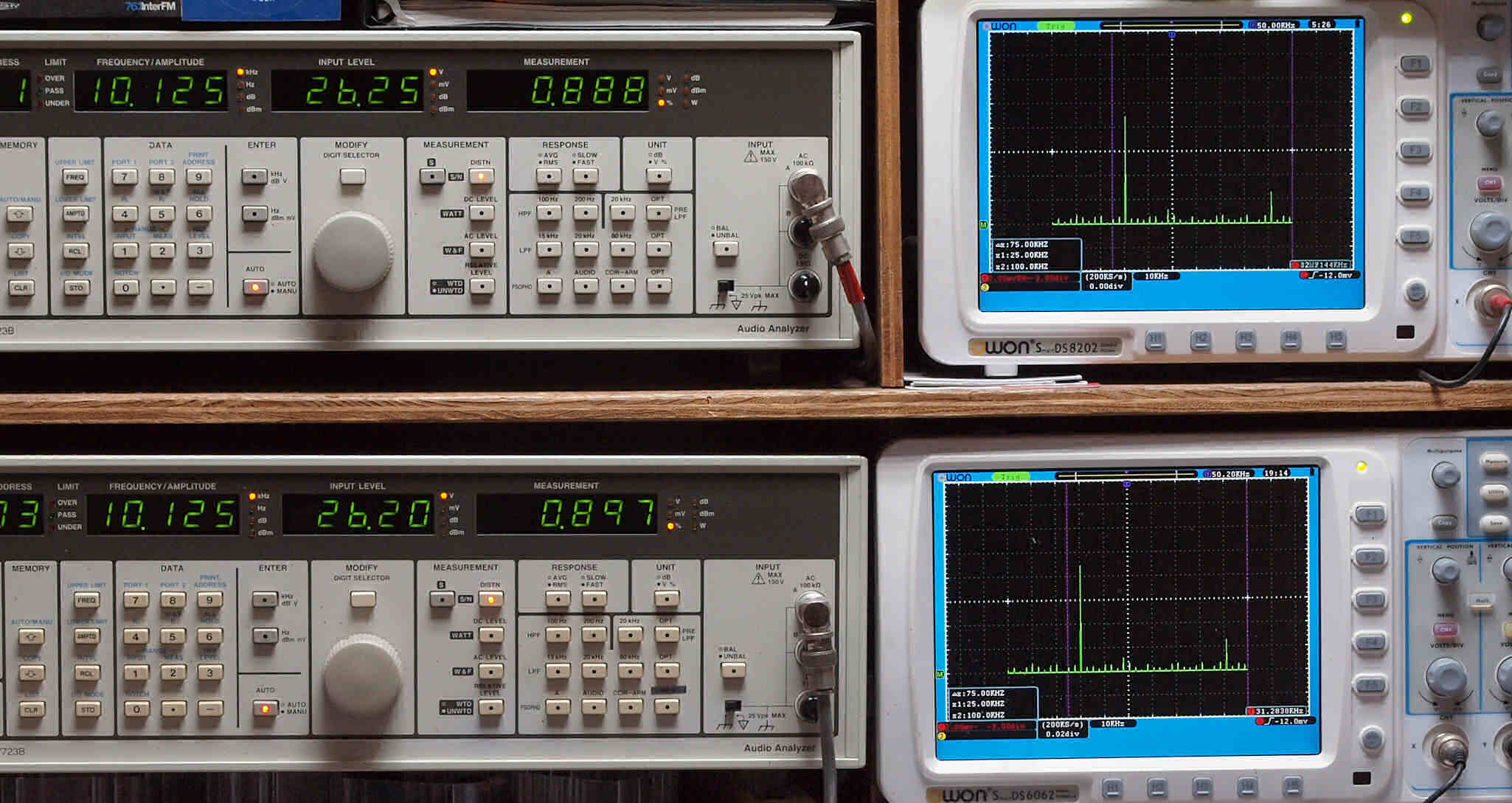

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．８８８％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力　０．８９７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

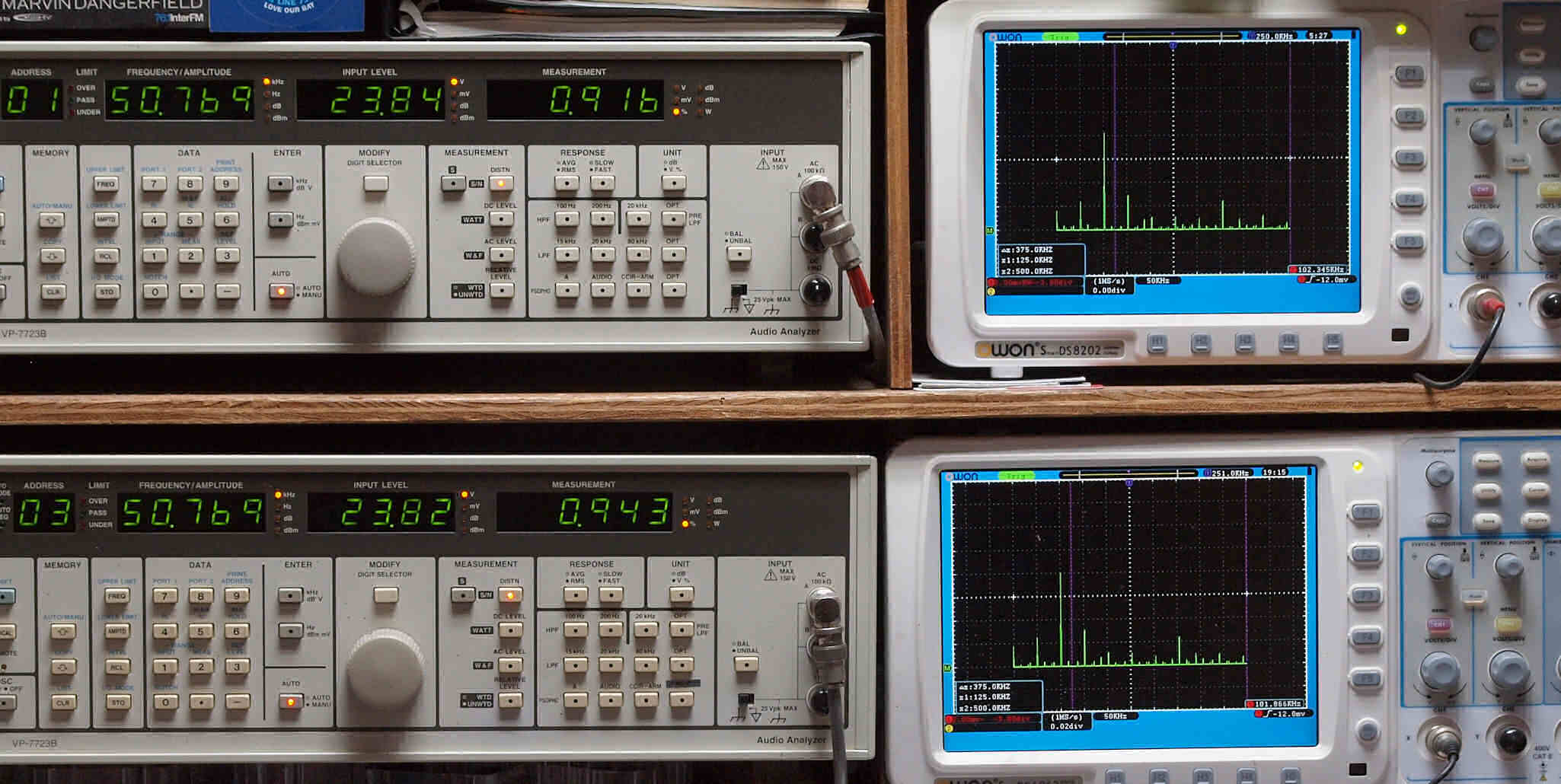

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．９１６％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．９４３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２７５　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC275 定格出力 Stereo＝75W＋75W（4Ω、8Ω、16Ω） Mono＝　150W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜60ｋＨｚ/−0,5dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　15V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝１２AZ7、12BH7、１２AU7、１２AX7 出力管　＝KT88×4 消費電力 240W 最大外形寸法 幅311mm×高さ203mm×奥行438mm 重量 ３０.５kg
