Ｍｃｉｎｔｏｓｈ　ＭＣ２４０．　５台目修理記録

プリアンプは　ＭｃIｎｔｏｓｈ　Ｃ２２．　１０台目　２０２４／４／２４到着　　８／１０完成

A．　修理前の状況 只今は重いMC-２４０を宅配便で送る為に通い箱的な物を考えております。 （いずれ修理後は 返却される時には必要になるのではないかと考えて・・・） 幸いにも、近所に木工所が有り、相談しましたら制作が可能な様ですので、制作を依頼して、 制作を開始しております。 木工所の多忙な合間に無理に制作をお願いしています状況ですので、 持久戦も覚悟かな〜。 狙い目はアンプと通い箱のごうけい重量で３０Kg以下にすべく木工所と相談しながらの制作に なります。 ご忠告頂いたアンプの下に厚めの緩衝材を敷くことを考えてみますと、勿論アンプの周りに緩衝材を と考えますと箱のサイズに影響を与えます。 頭の体操にピッタリです。 焦らずに進めたいところです。 Ｏ．　出力トランス点検 B．　原因 バイアス回路不良。 倍電圧電解コンデンサー劣化で電流取れず。 他各部経年劣化。 オーバーホール修理。 Ｃ．　修理状況 終段（６Ｌ６ＧＣ）ソケット交換。 前段ＭＴ管ソケット交換。 ブロックコンを含む電解コンデンサ−交換。 フイルムコンデンサ−交換。 整流ダイオード交換。 配線手直し、補強。 ゴム足交換 電源コード交換 ＳＰ接続端子の交換。 ＲＣＡ端子（テフロン絶縁）交換。 入力選択ＳＷ清掃。 U．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６Ｌ６ＧＣ　Ｇｍ、ＩＰ測定。 １２ＢＨ７、１２ＡＵ７　Ｇｍ、ＩＰ測定。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる提供真空管測定 ６Ｌ６ＷＸＴ　Ｇｍ、ＩＰ測定。 ＥＣＣ９９（１２ＢＨ７）　Ｇｍ、ＩＰ測定。 ＥＣＣ８０２Ｓ（１２ＡＵ７）　Ｇｍ、ＩＰ測定。 ＥＣＣ８３Ｓ（１２ＡＸ７）　Ｇｍ、ＩＰ測定。 Ｋ．　サブシャシサビ塗装、下蓋修理・塗装、トランス塗装、シャシ塗装、ボンネット塗装 Ｄ．　使用部品 ステアタイト製ＵＳ金メッキソケット　　　　　　　４個。 テフロン製ＭＴ９ピン金メッキソケット　　　　　　７個 。 ダイオード　　　　　　　　　　　　　　　　　　　　　３本。 電解コンデンサ−　　　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　　　　　　　　　　　　１９個 。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　３８本。 整流ダイオード　　　　　　　　　　　　　　　　　　３個。 ゴム足　　　　　　　　　　　　　　　　　　　　　　　４個。 中古電源コード　　　　　　　　　　　　　　　　　　１本。 ブロック電解コンデンサ−　　　　　　　　　　　４本、ＥＬＮＡ　Ｃｅｒａｆｉｎｅ　TMC１本ずつ含む。 SP接続端子　　　　　　　　　　　　　　　　　　　２個。 ＲＣＡ端子（テフロン絶縁）　　　　　　　　　　２組４＋１個。 真空管。 ＳＯＢＴＥＫ　６Ｌ６ＷＸＴ　４本。 ＪＪ　ＥＣＣ９９　２本。 ＪＪ　ＥＣＣ８０２Ｓ　金足　２本。 ＪＪ　ＥＣＣ８３Ｓ　金足　３本。 Ｅ．　調整・測定 Ｆ．　修理費　　２３１，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　真空管一式含む。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより） このクラスの６Ｌ６ＧＣは良質な物を選択すること。 又、前段の１２ＡＸ７／１２ＢＨ７と直結なので、此方も同様の配慮が必要。

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ０１．　点検中　本体梱包の様子。

Ａ０２．　点検中　本体梱包の様子。上から見る。

Ａ０３．　点検中　本体梱包の様子。押さえの様子、真空管は別途梱包。

Ａ０４．　点検中　真空管別梱包の様子。

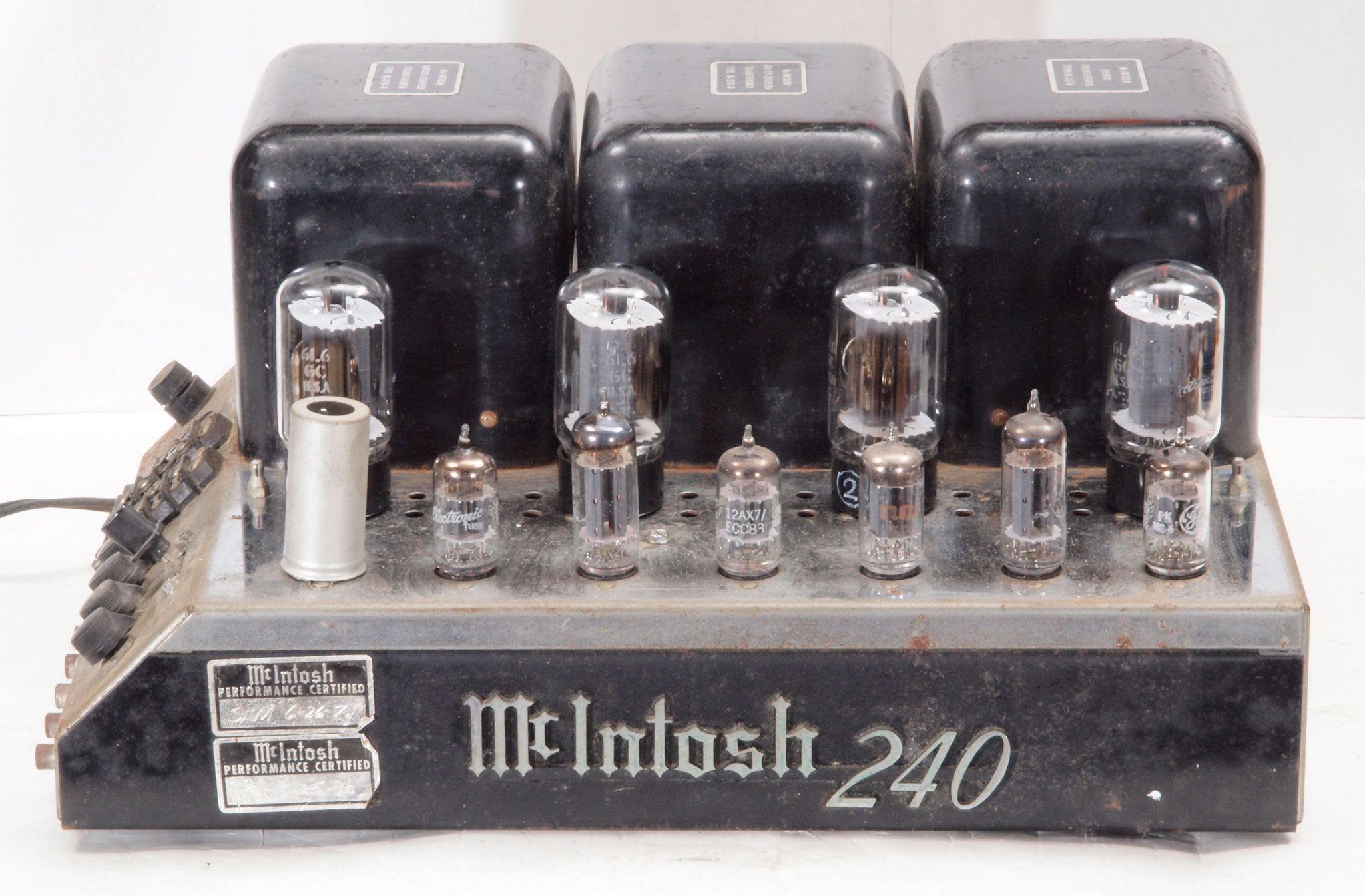

Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　ボンネットを外し、前から見る。

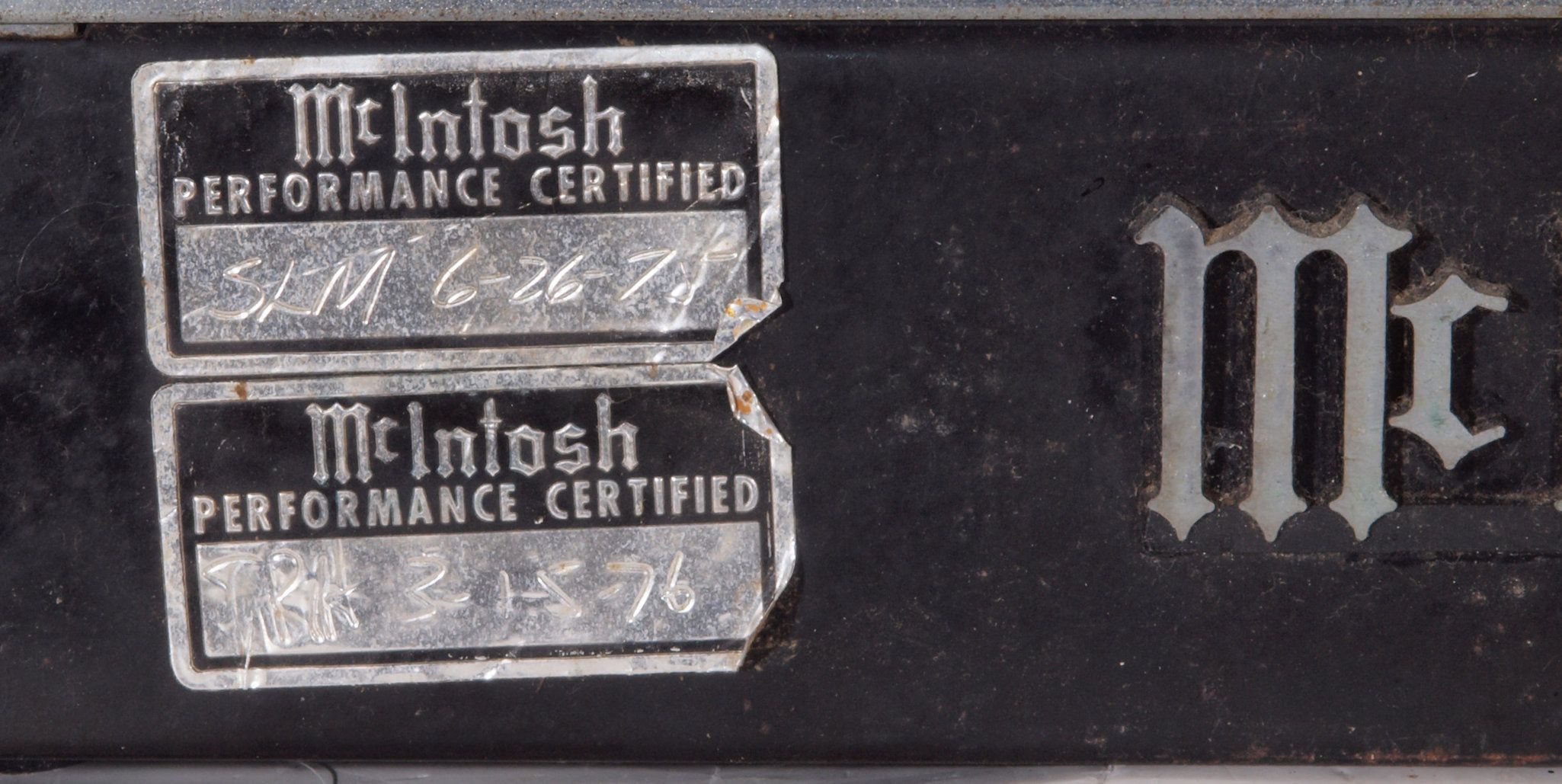

Ａ１２２．　点検中　ボンネットを外し、前から見る。修理票、１９７３／６／２６、１９７６／３／１５修理。

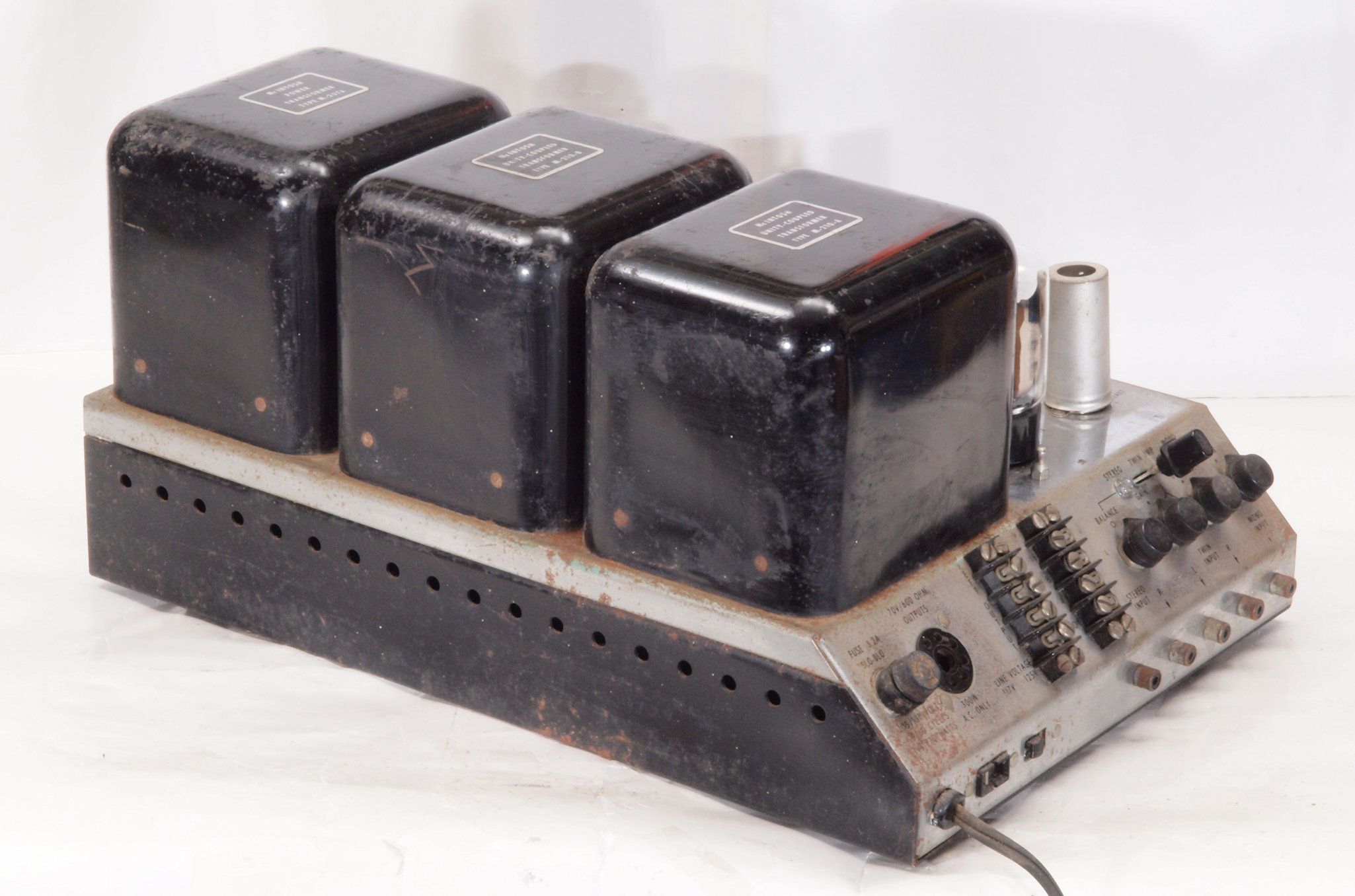

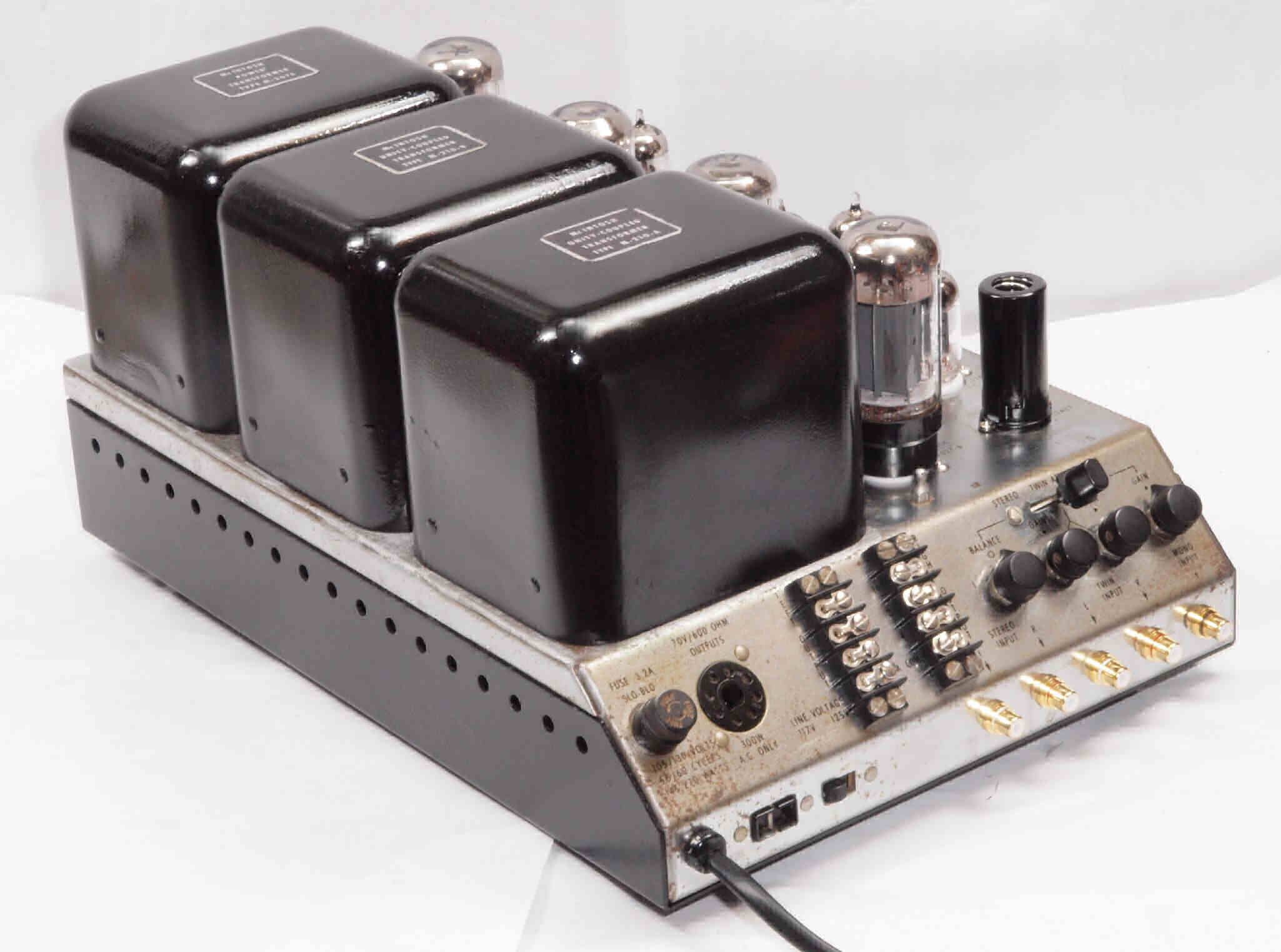

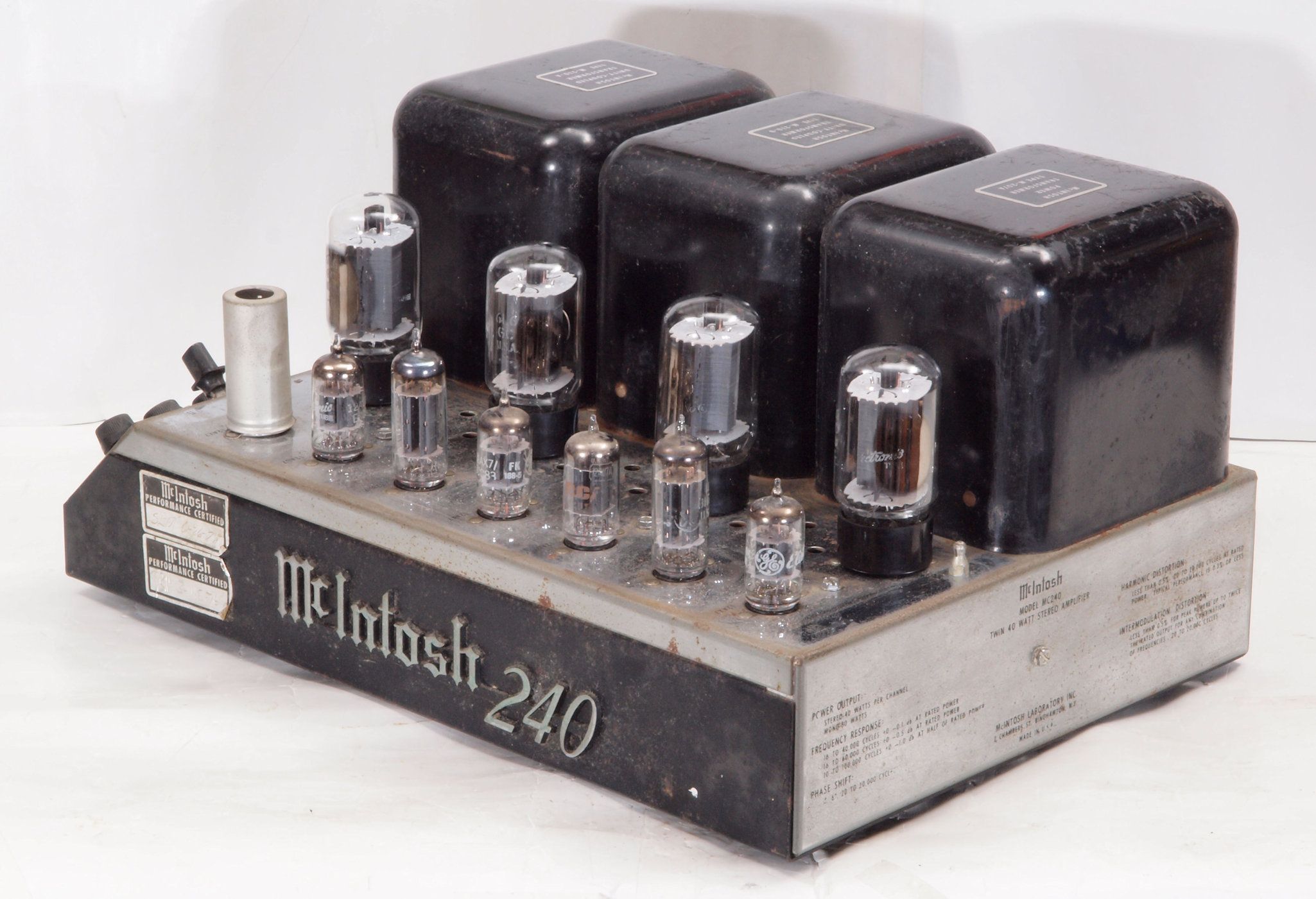

Ａ１３．　点検中　前右から見る

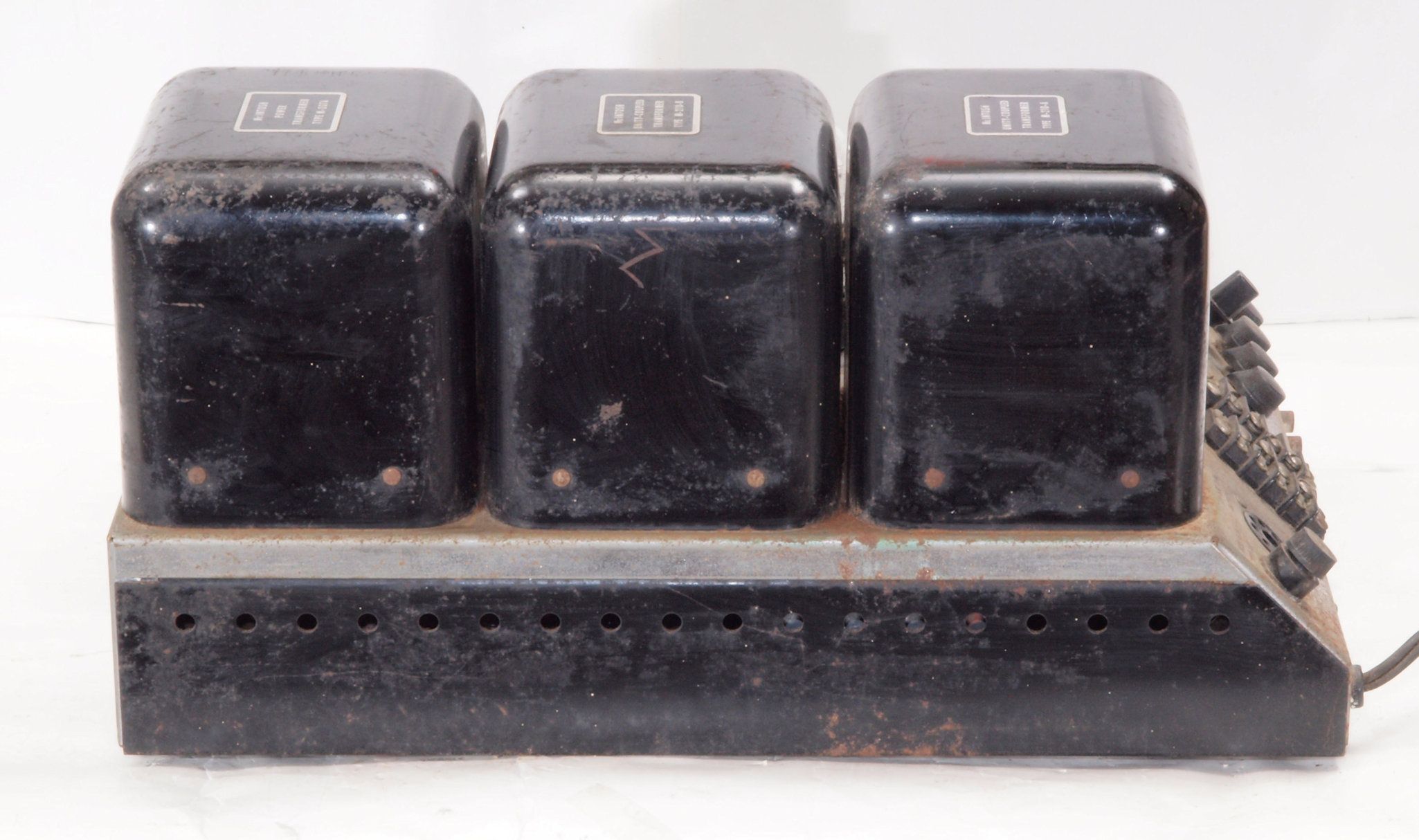

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

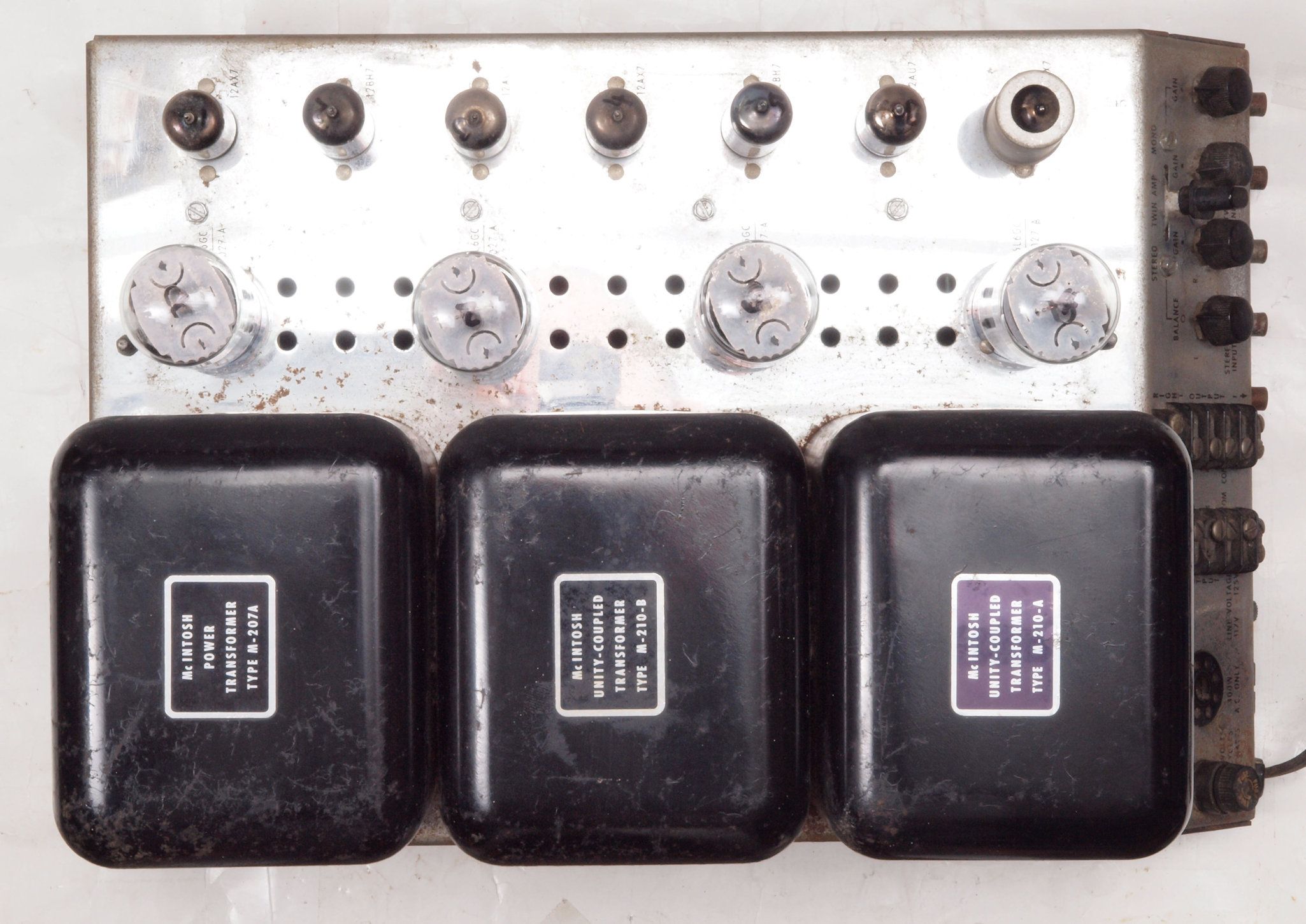

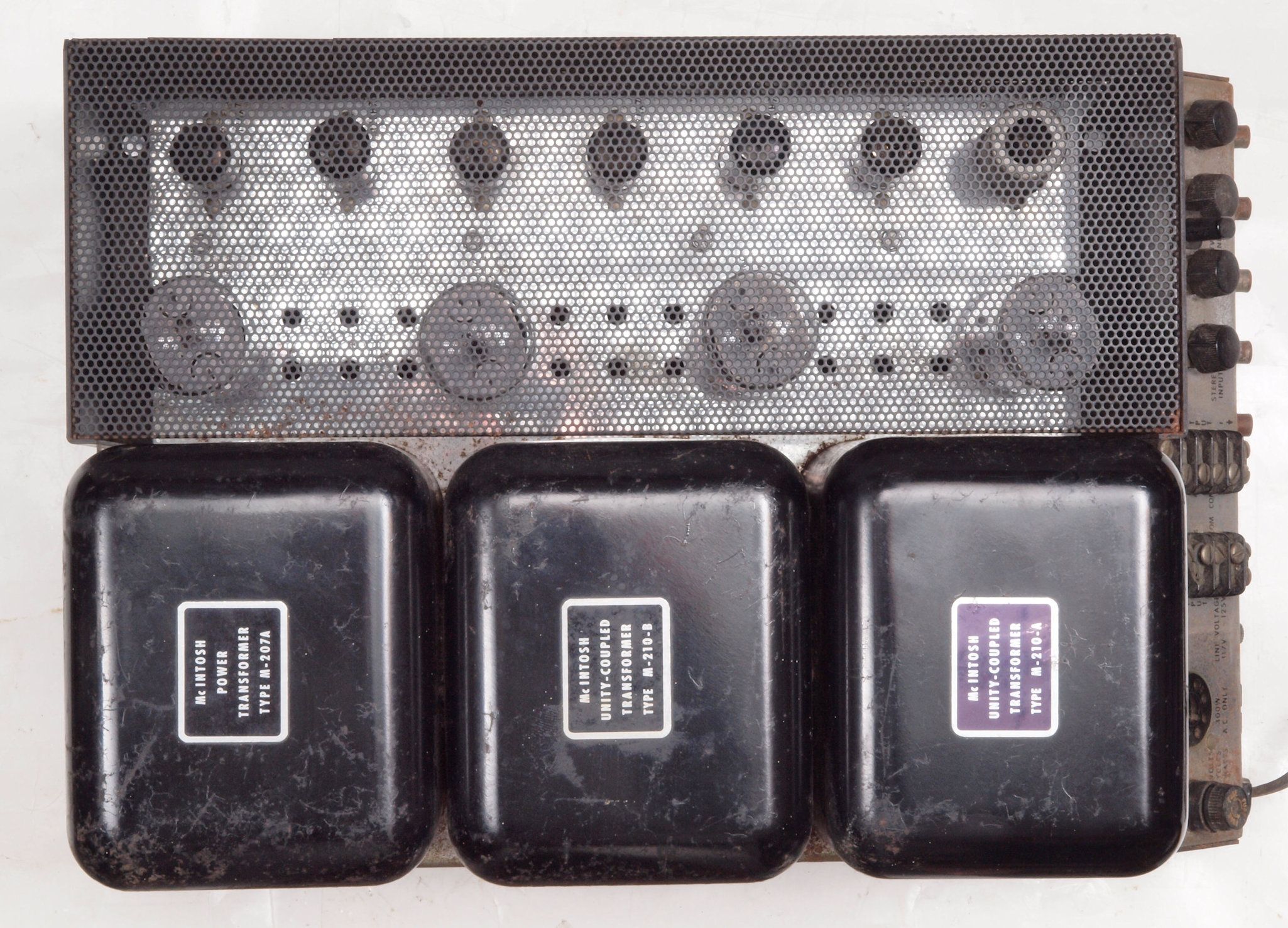

Ａ１６．　点検中　上から見る

Ａ１７．　点検中　ボンネットを外し、上から見る

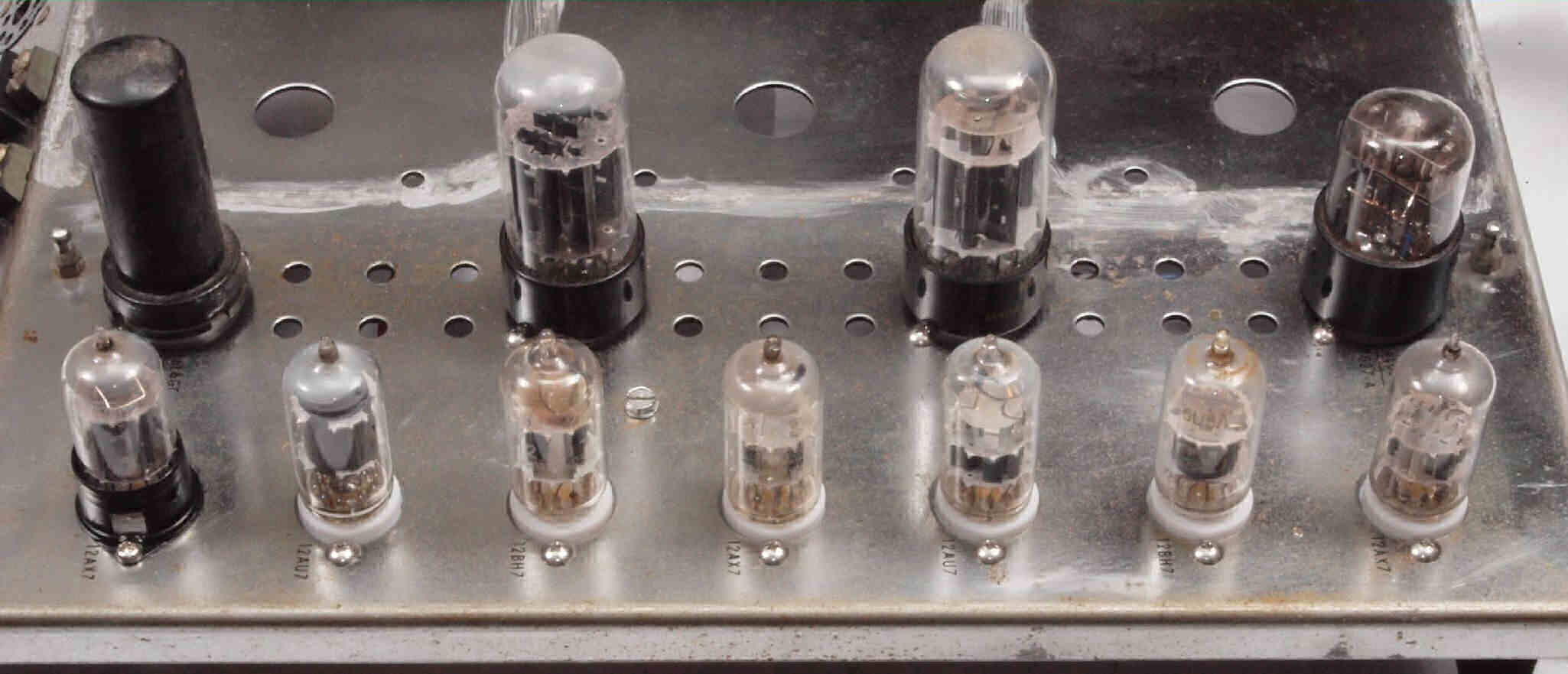

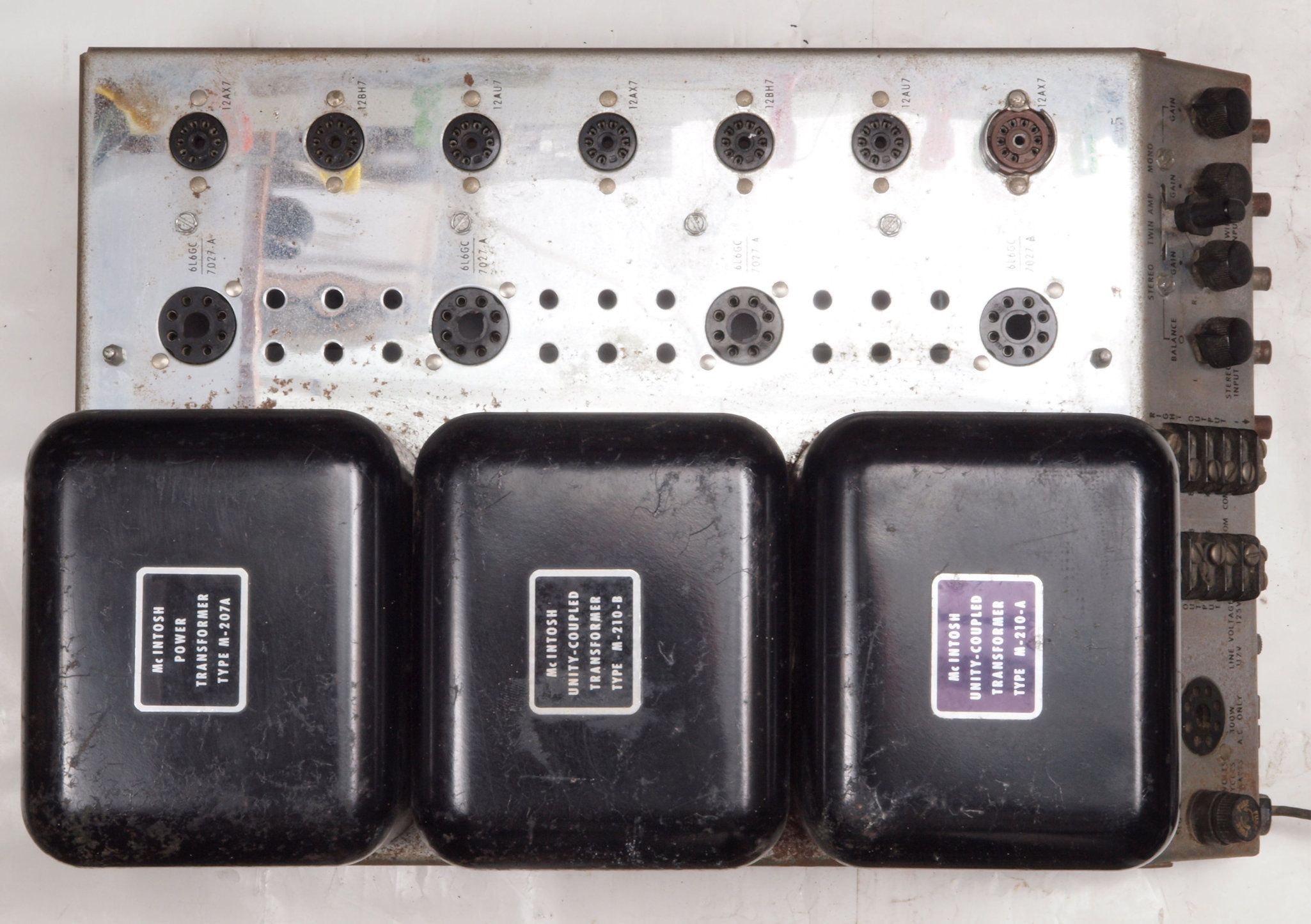

Ａ１８．　点検中　ボンネット・真空管を外し、上から見る

Ａ２１．　点検中　下前から見る

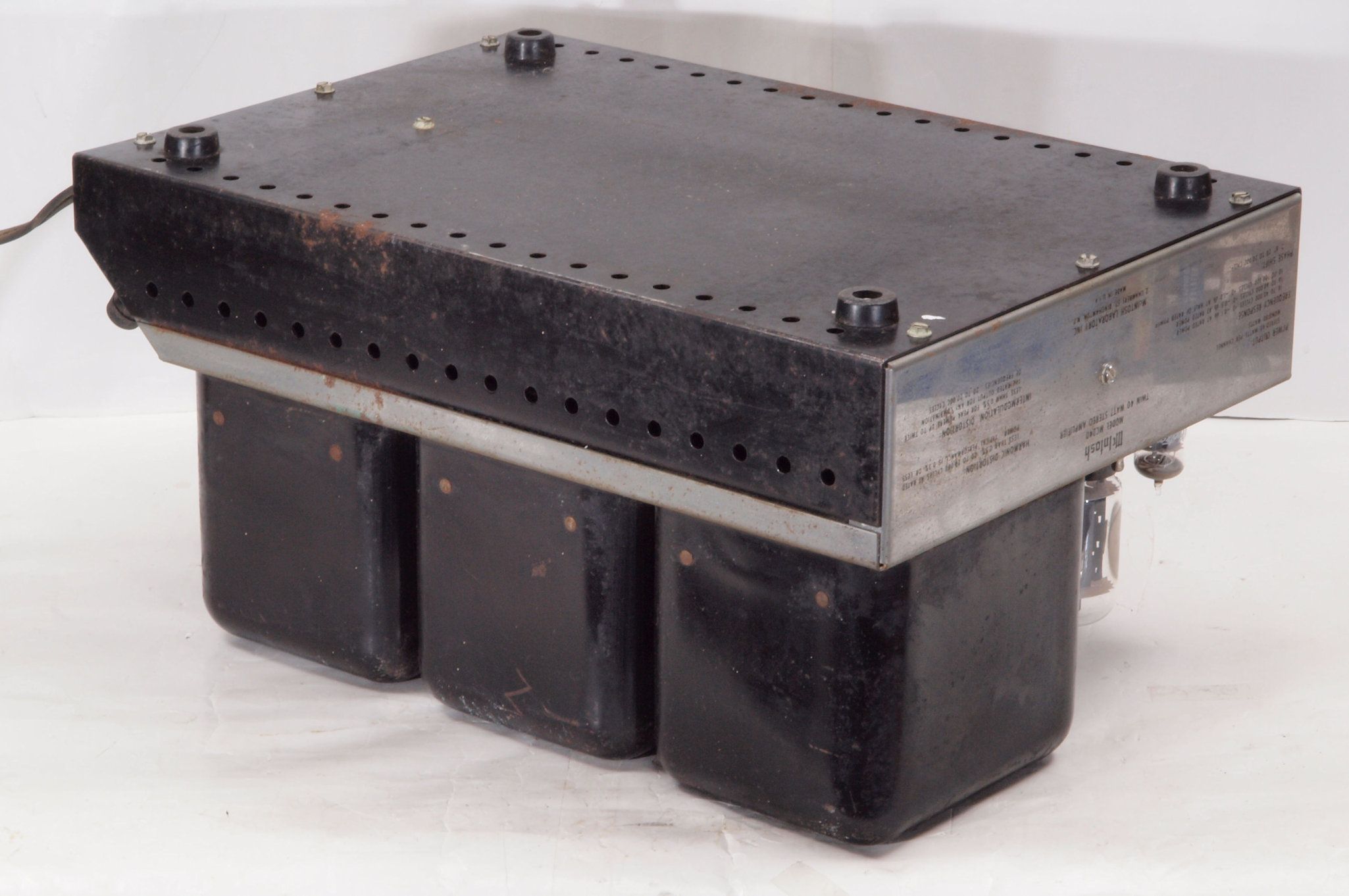

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

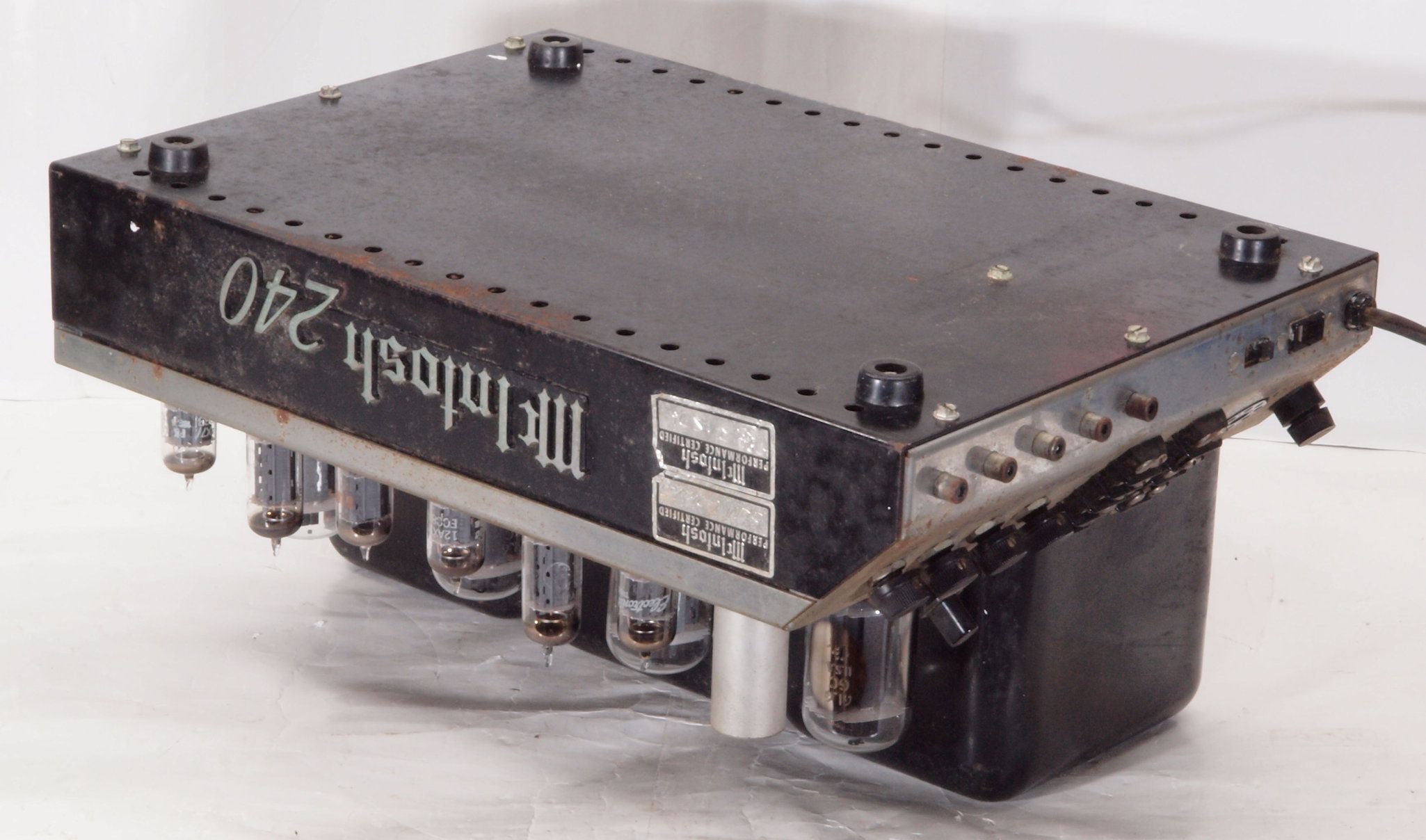

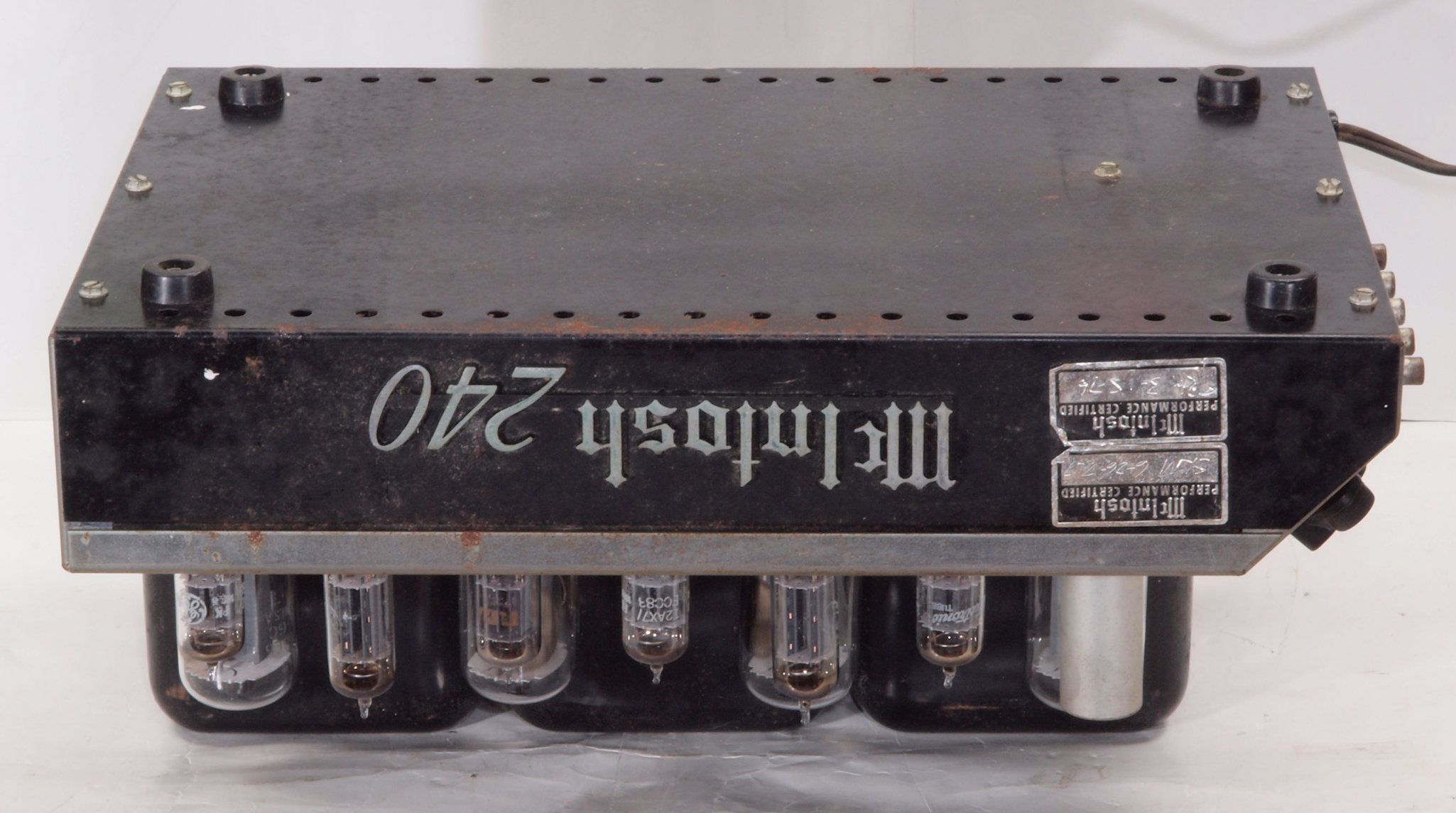

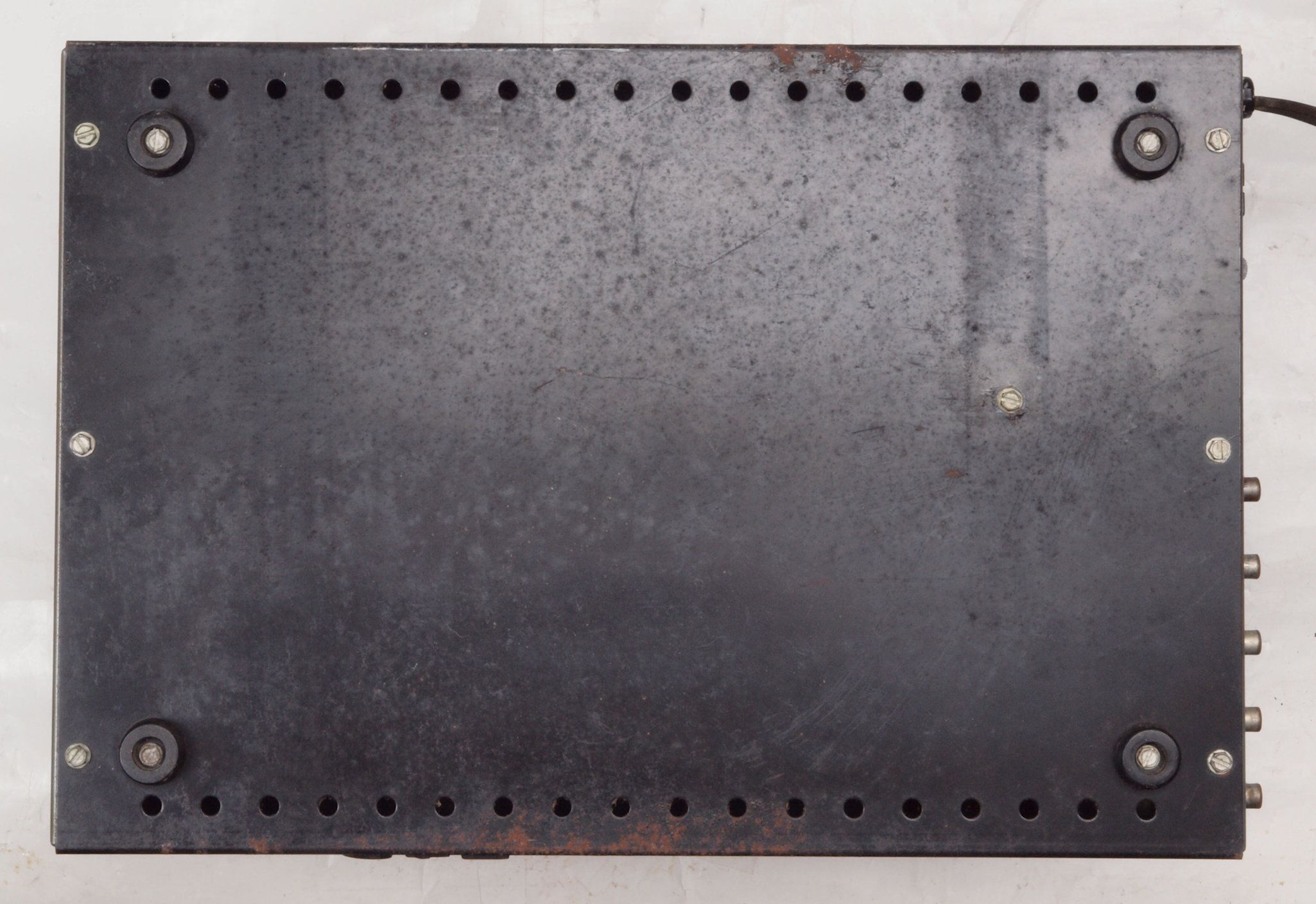

Ａ２５．　点検中　下から見る

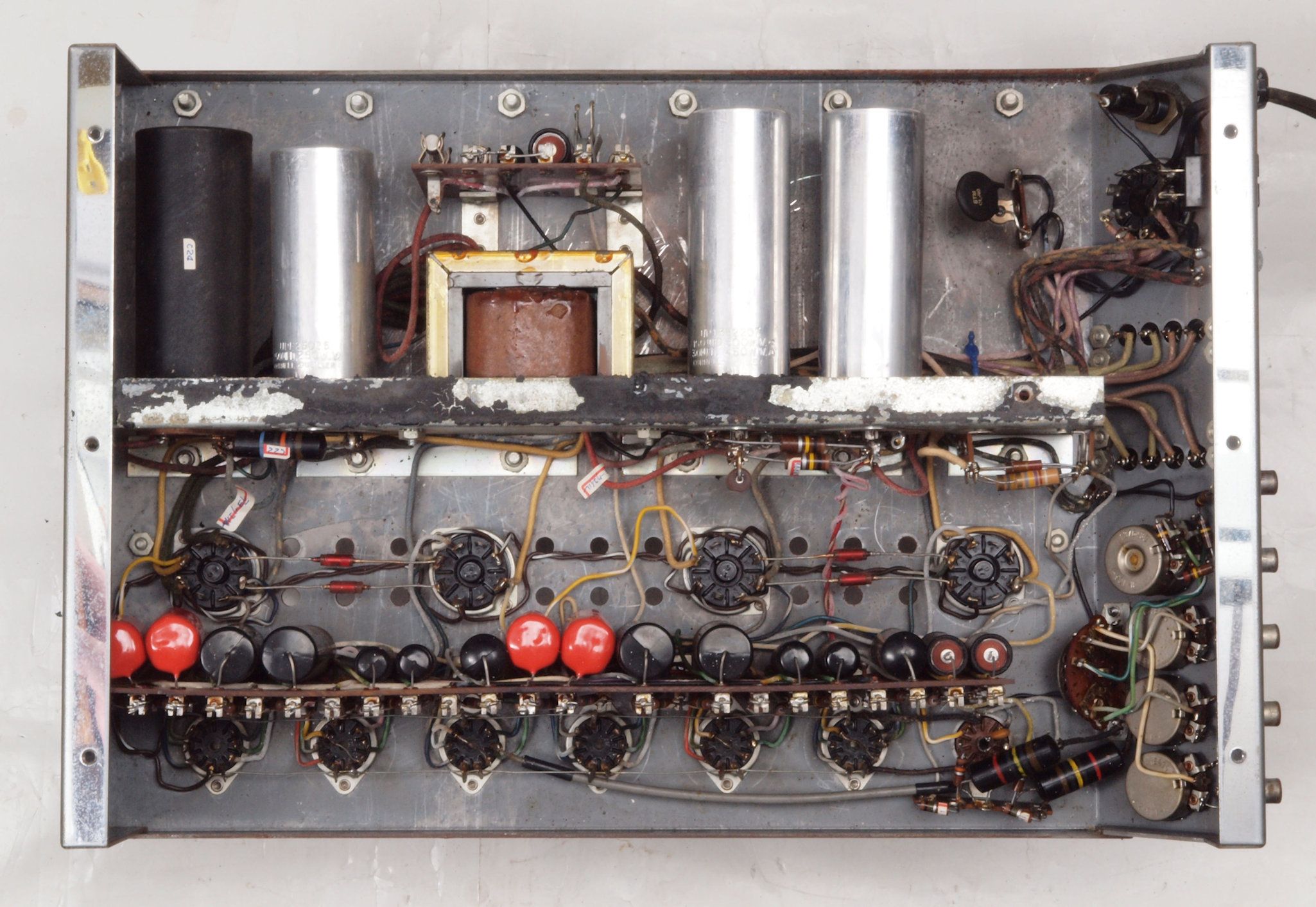

Ａ２６．　点検中　下蓋を取り、下から見る

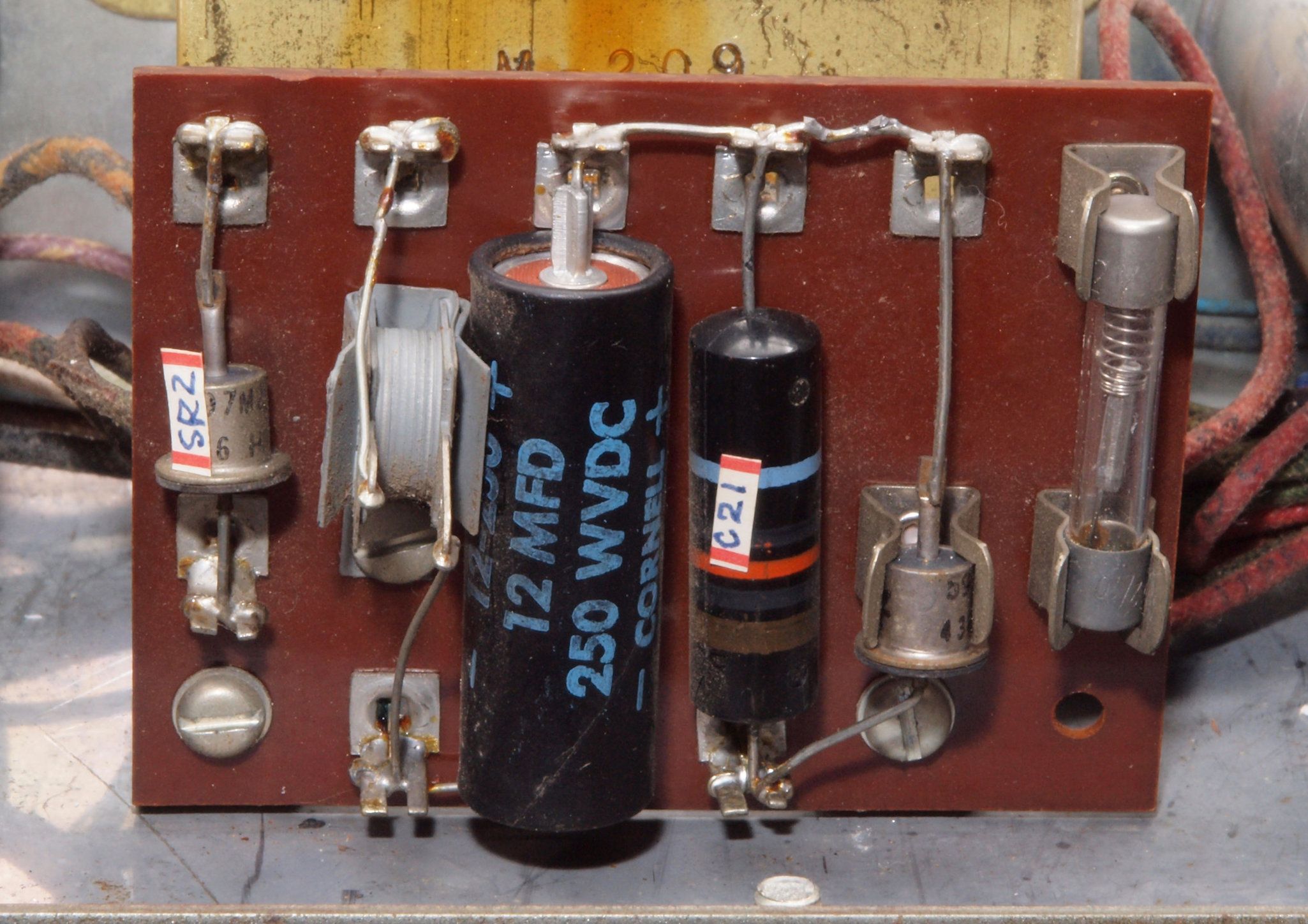

Ａ２７．　点検中　整流基板。　バイアス整流にはセレン整流器が使用。

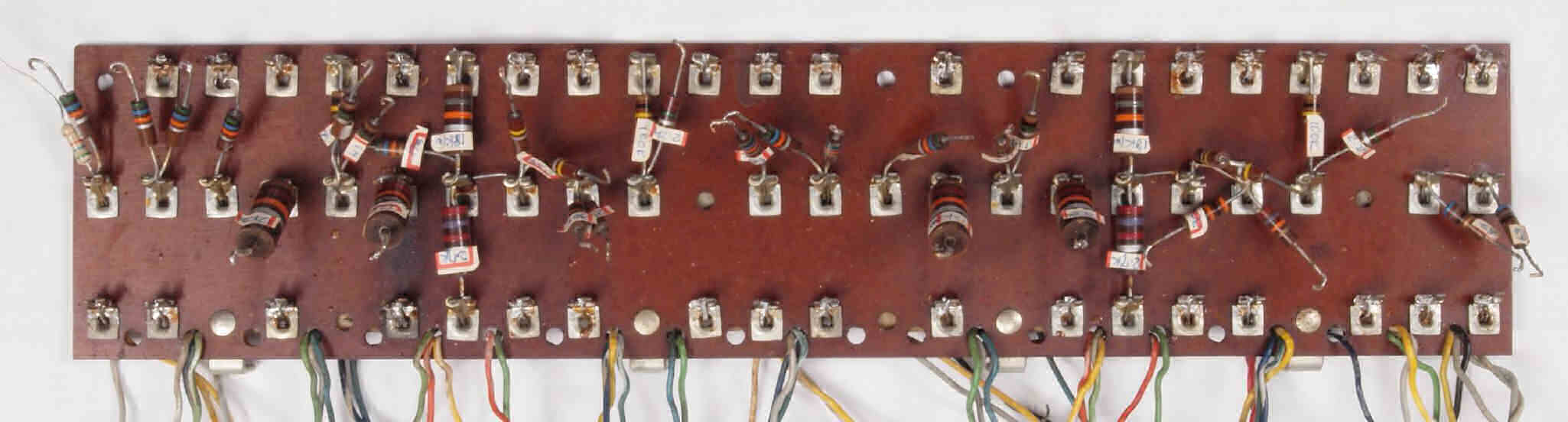

Ａ２８．　点検中　基板。抵抗に値を示す札が貼ってある。

Ａ２９．　点検中　下蓋裏。

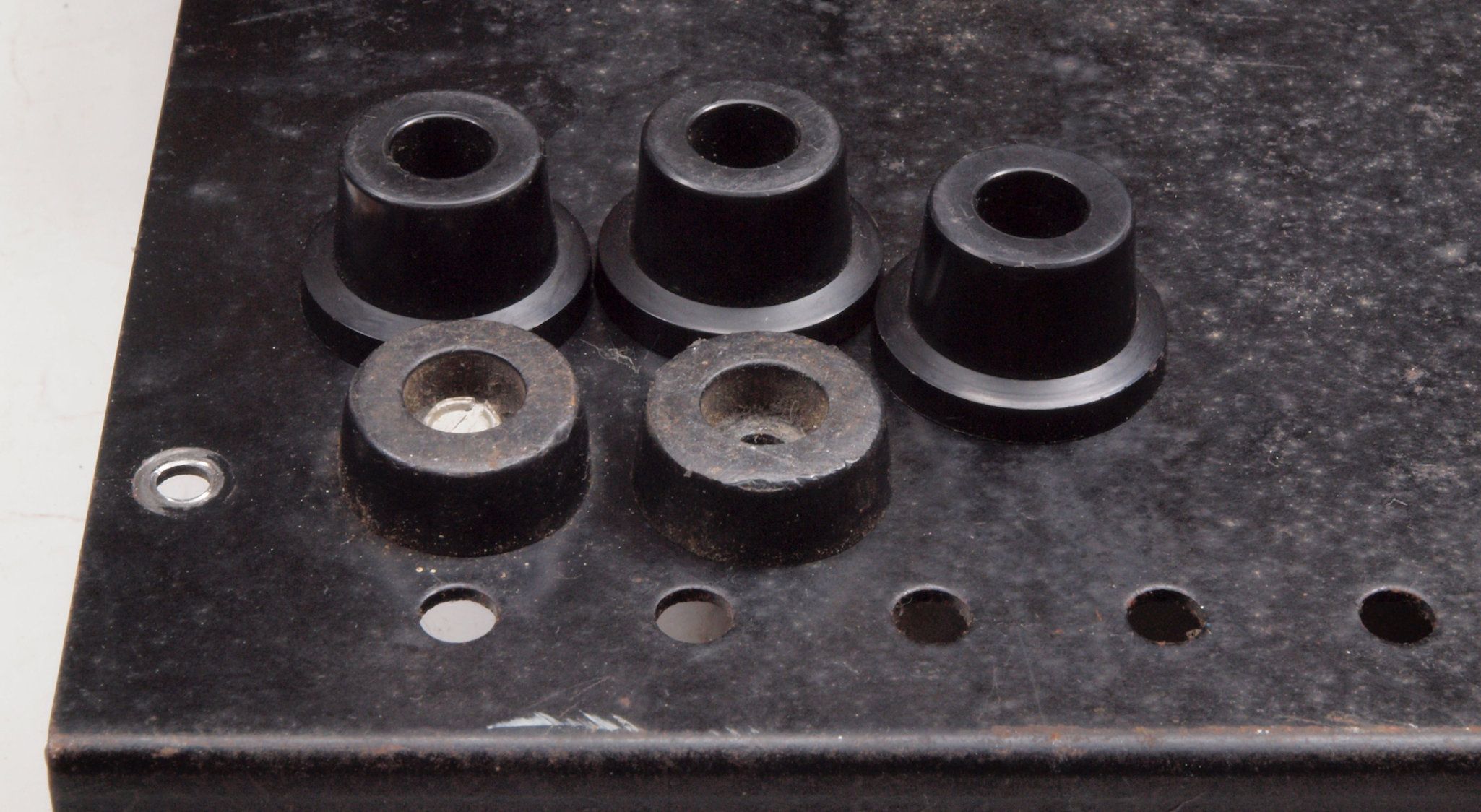

Ａ２Ａ．　点検中　下蓋の足比較。上＝交換する物、下＝着いている物。

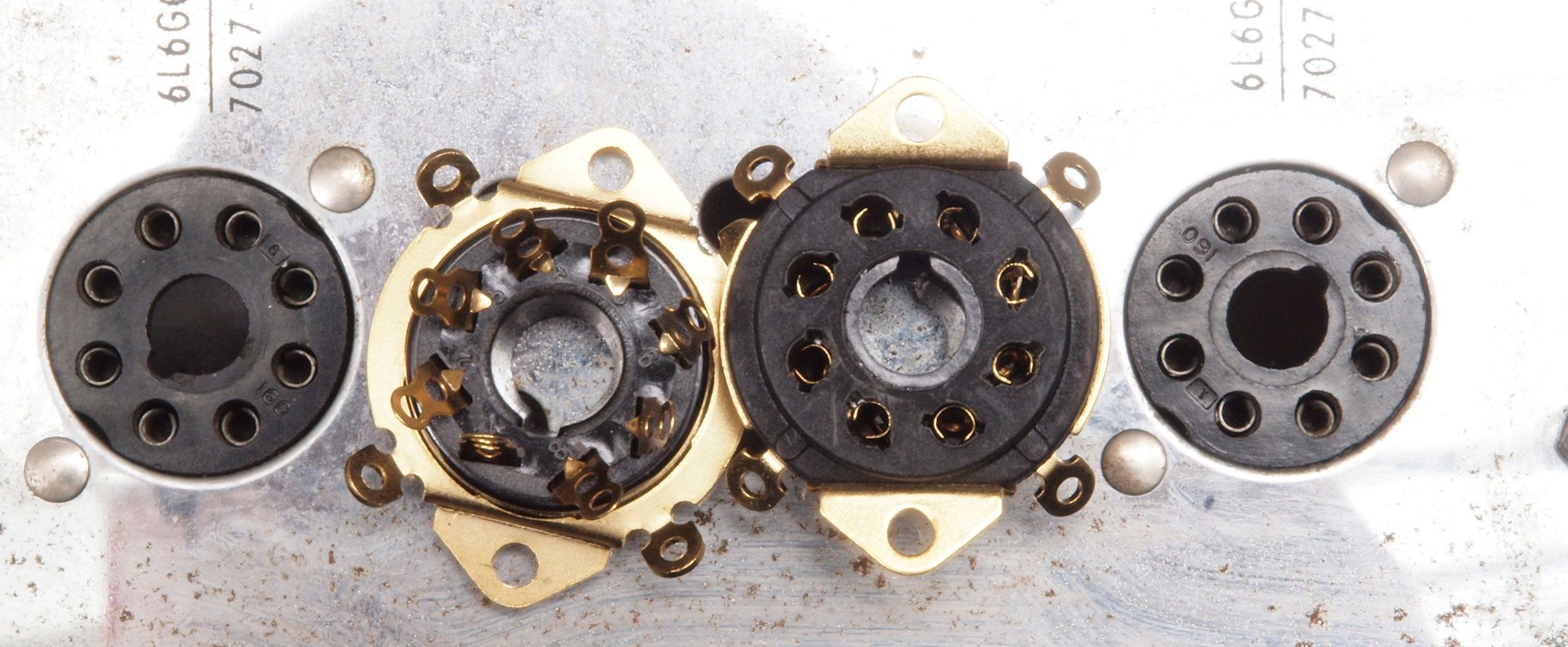

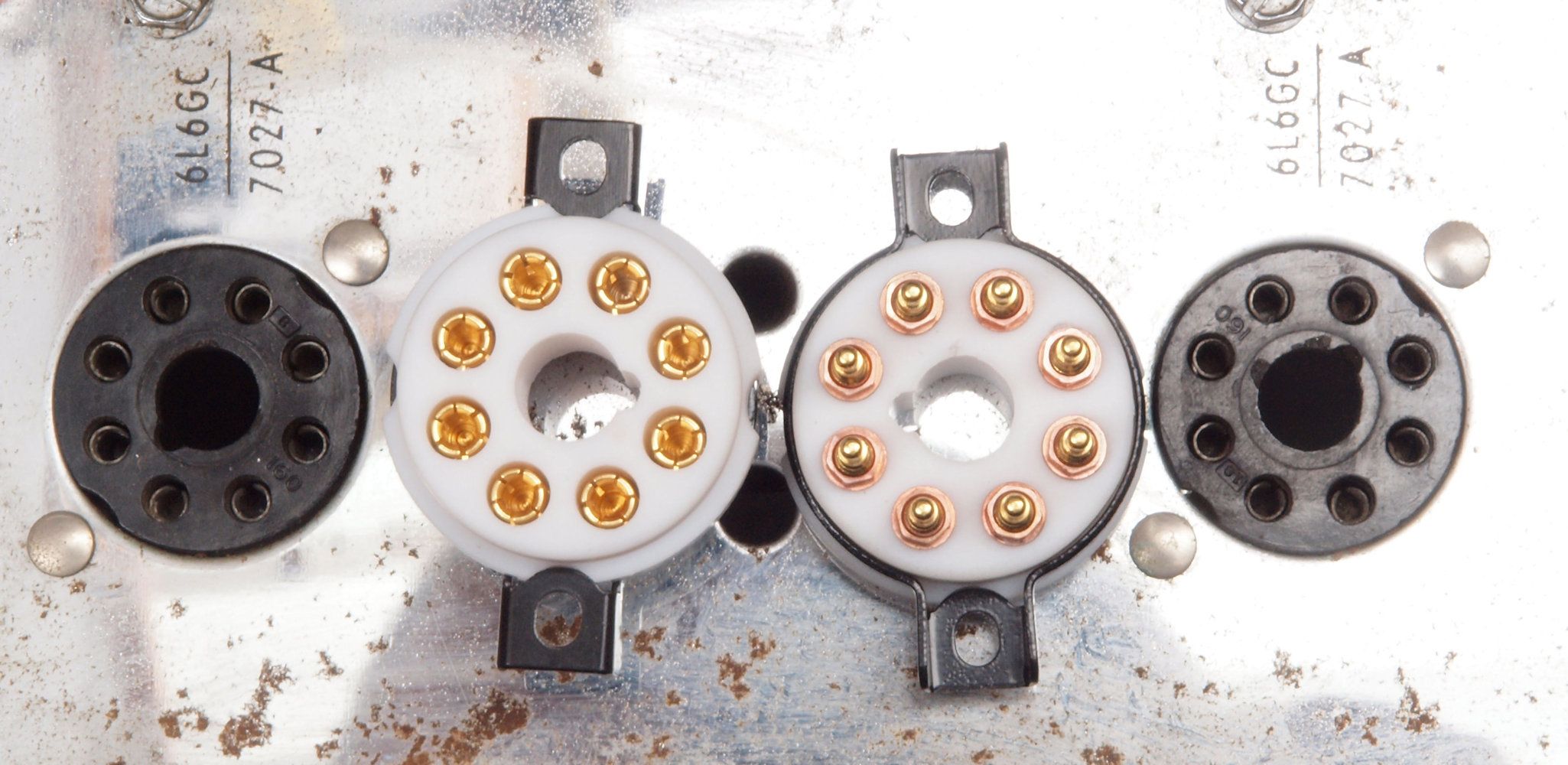

Ａ３１．　点検中　６Ｌ６ＧＣのＧＴソケット。　放熱の良いステアタイト絶縁製に交換、径が大きいので穴加工が必要。

Ａ３２．　点検中　６Ｌ６ＧＣのＧＴソケット。　純正と同じベーク製に交換可能。

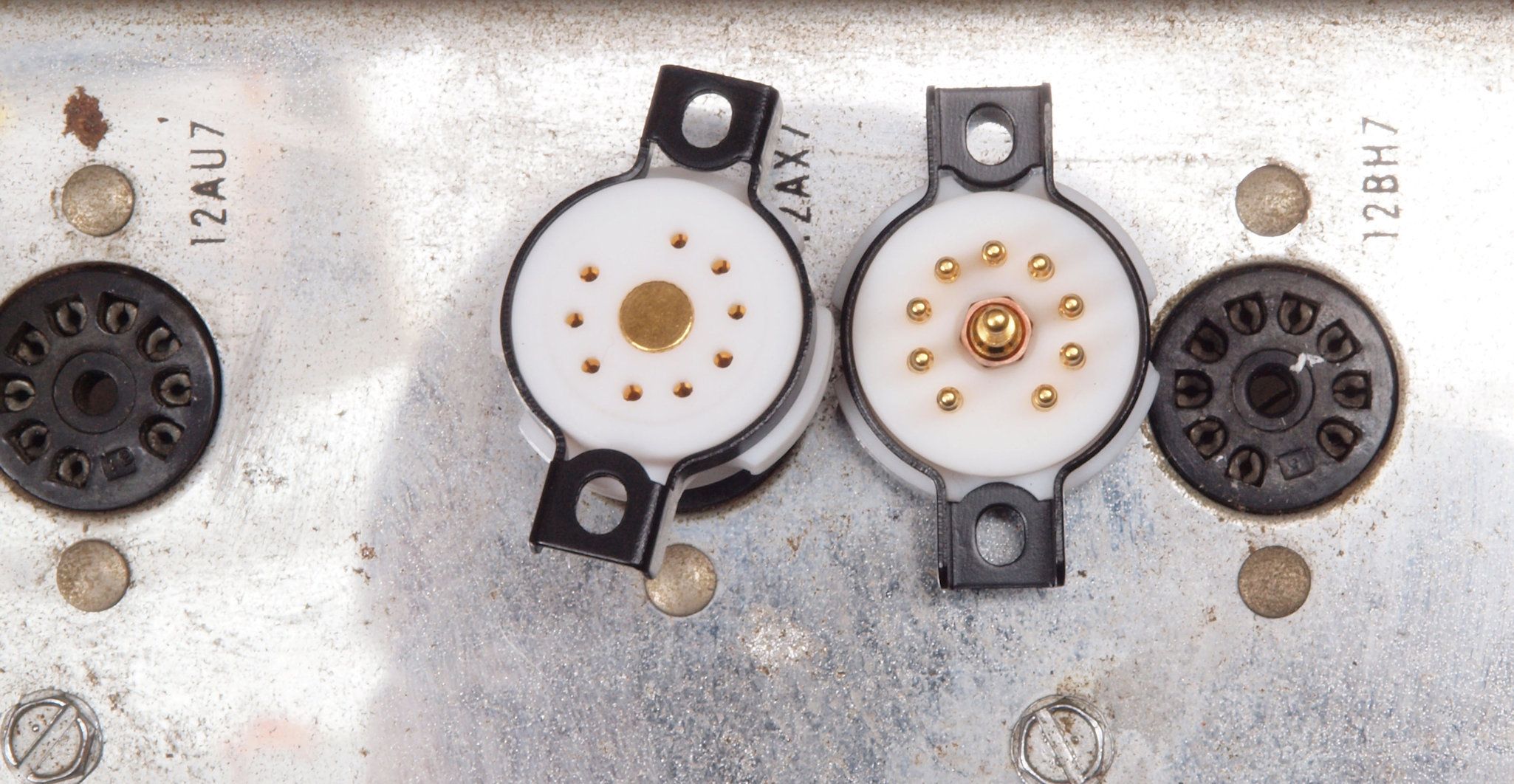

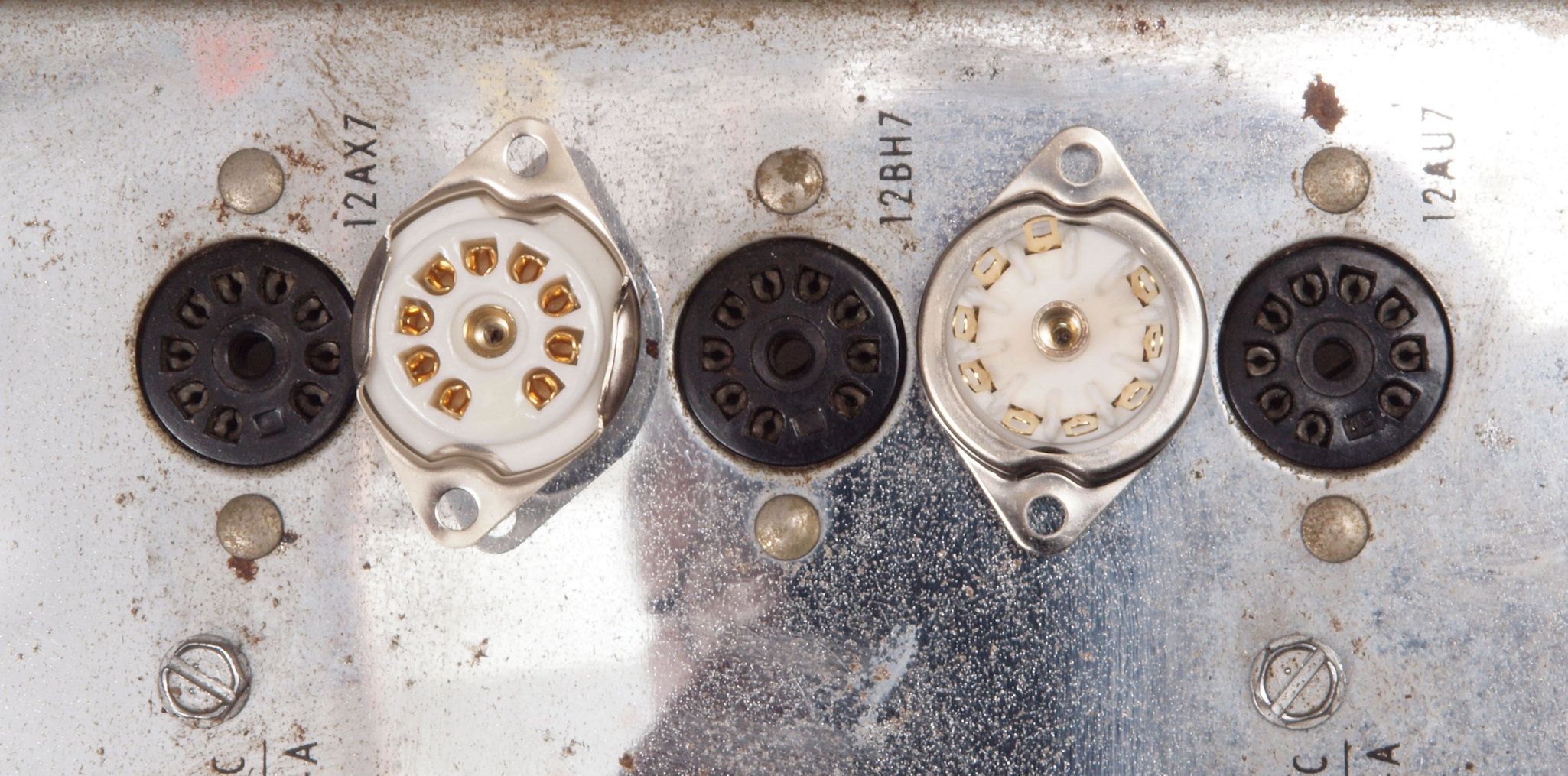

Ａ４１．　点検中　ＭＴ９ピンソケット比較。　ピン型電極、テフロン絶縁製を使用。

Ａ４２．　点検中　ＭＴ９ピンソケット比較。　タイト絶縁製を使用可能。

Ａ５１．　点検中　倍電圧整流に使用する電解コンデンサー、１２５０μ／３６０ＷＶ。　付いているのは　２５０μ／２５０ＷＶ。

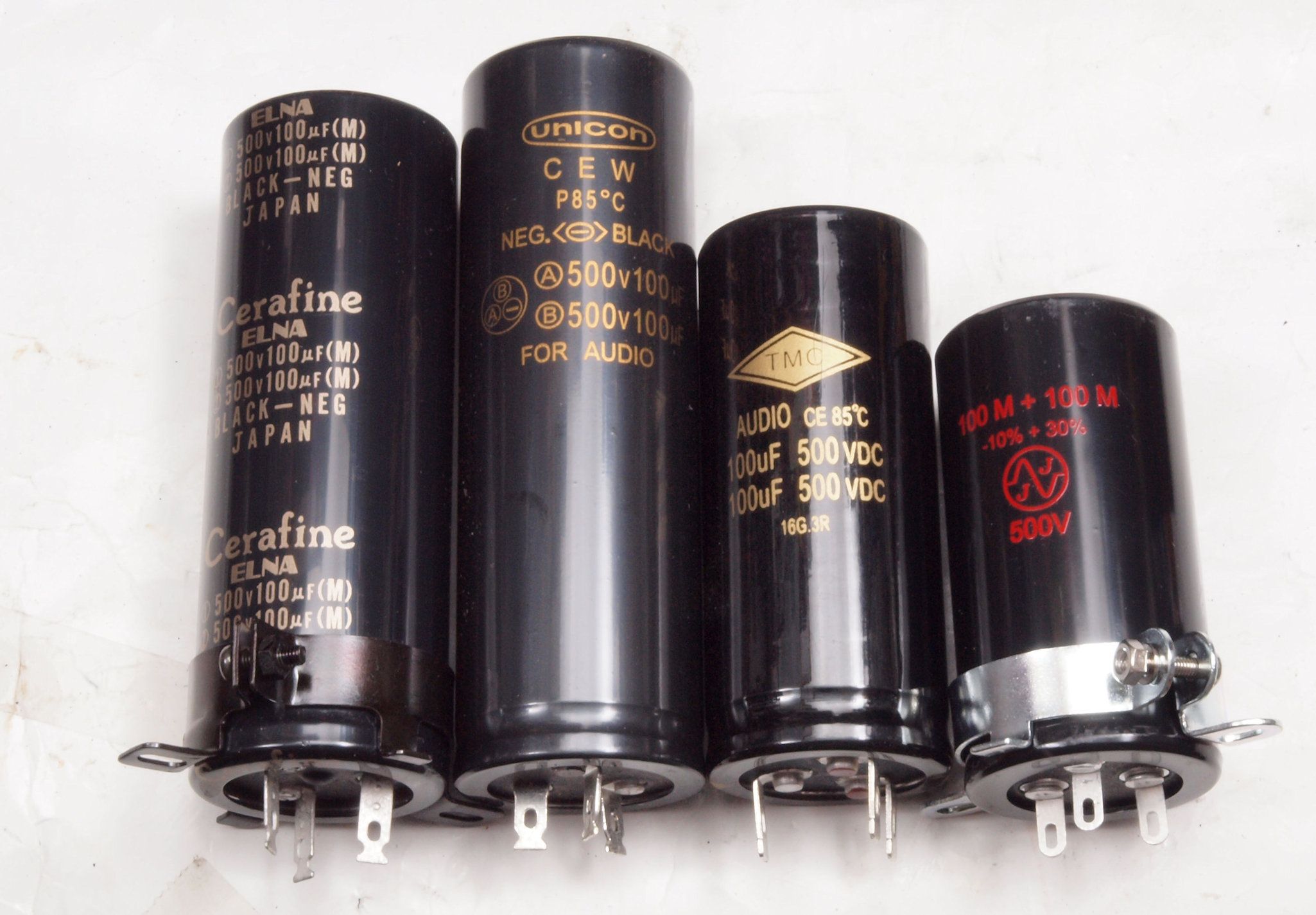

Ａ５２．　点検中　整流に使用する電解コンデンサー。　下記から選択、ＥＬＮＡ　Ｃｅｒａｆｉｎｅ　１本＋　ＴＭＣ１本選択。

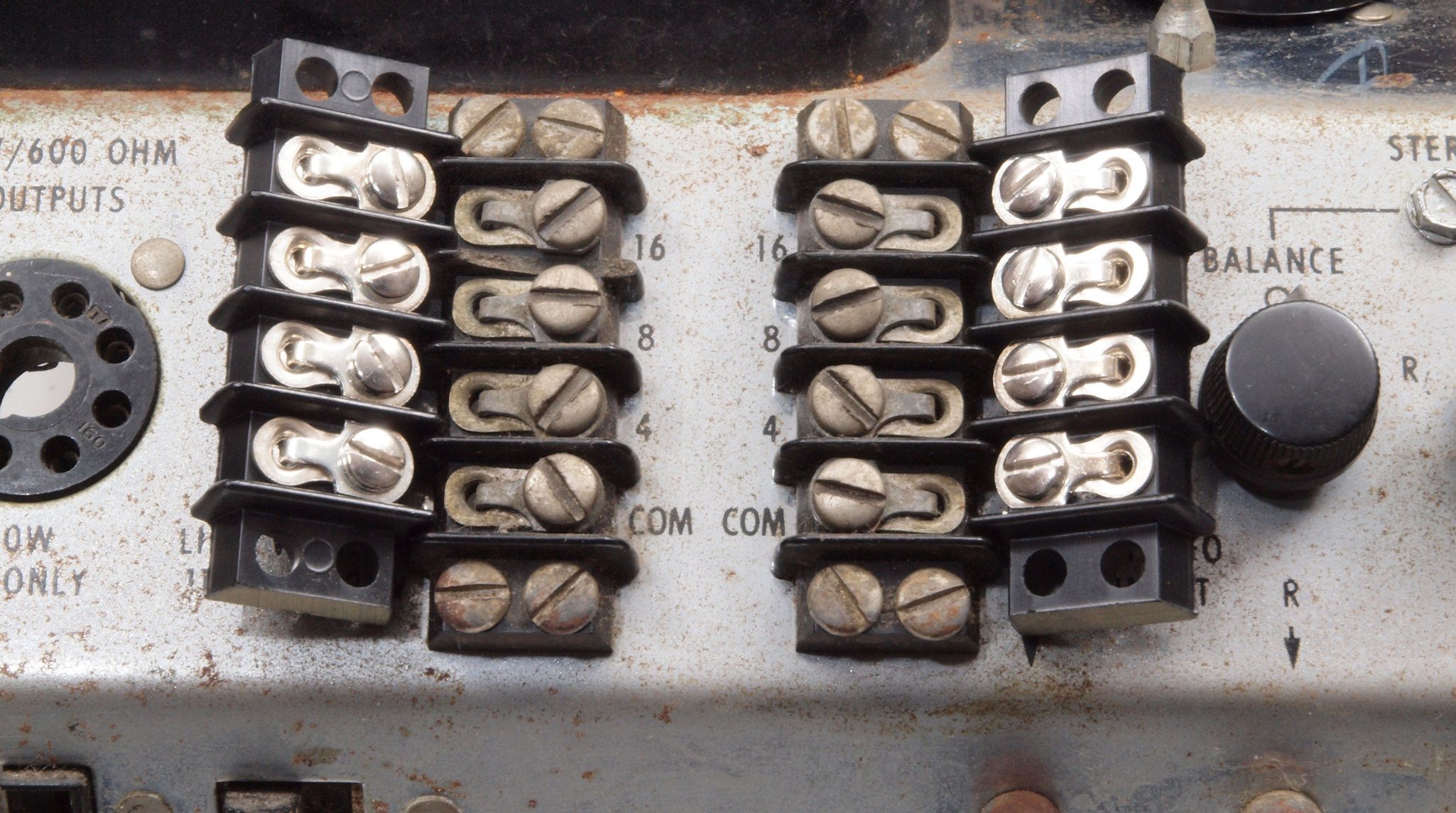

Ａ６１．　点検中　ＳＰ接続端子。

Ａ６２．　点検中　ＳＰ接続端子。後発の新品に交換。

Ａ７１．　点検中　入力ＲＣＡ端子。

Ａ７２．　点検中　入力ＲＣＡ端子。テフロン絶縁製に交換。

Ａ８１．　点検中　電源コード。太い中古品（デノンのアンプに付いていた物）に交換可能。

Ｏ．　出力トランス点検。画像をクリックすると、大きく（横幅2050ドット）表示されます。 仕様。 １次インピーダンス＝０．９ｋΩ（Ｐ１−Ｐ２間）。 カソード巻線インピーダンス＝０．９ｋΩ（Ｋ１−Ｋ２間）。 ２次インピーダンス＝１６Ω（最大）。 インピーダンス比＝０．９ｋΩ／１６Ω＝５６．２５、　巻き線比＝７．５。 .２次１６Ω端子にＡＣ５Ｖ／１ｋＨｚを入力すると、 １次巻線P１−P２間電圧＝３７．５V。

Ｏ１．　点検中　右側出力トランス電圧測定。 　　　　１６Ω端子にＡＣ５．０３８Ｖ／１０１０Ｈｚを入力し、１次巻き線P１−Ｐ２間電圧＝３７．６７V、カソード巻線Ｋ１−Ｋ２間電圧＝３７．６６V。

Ｏ２．　点検中　左側出力トランス電圧測定。 　　　　１６Ω端子にＡＣ５．０４３Ｖ／１０１０Ｈｚを入力し、１次巻き線P１−Ｐ２間電圧＝３７．７８V、カソード巻線Ｋ１−Ｋ２間電圧＝３７．７４V。

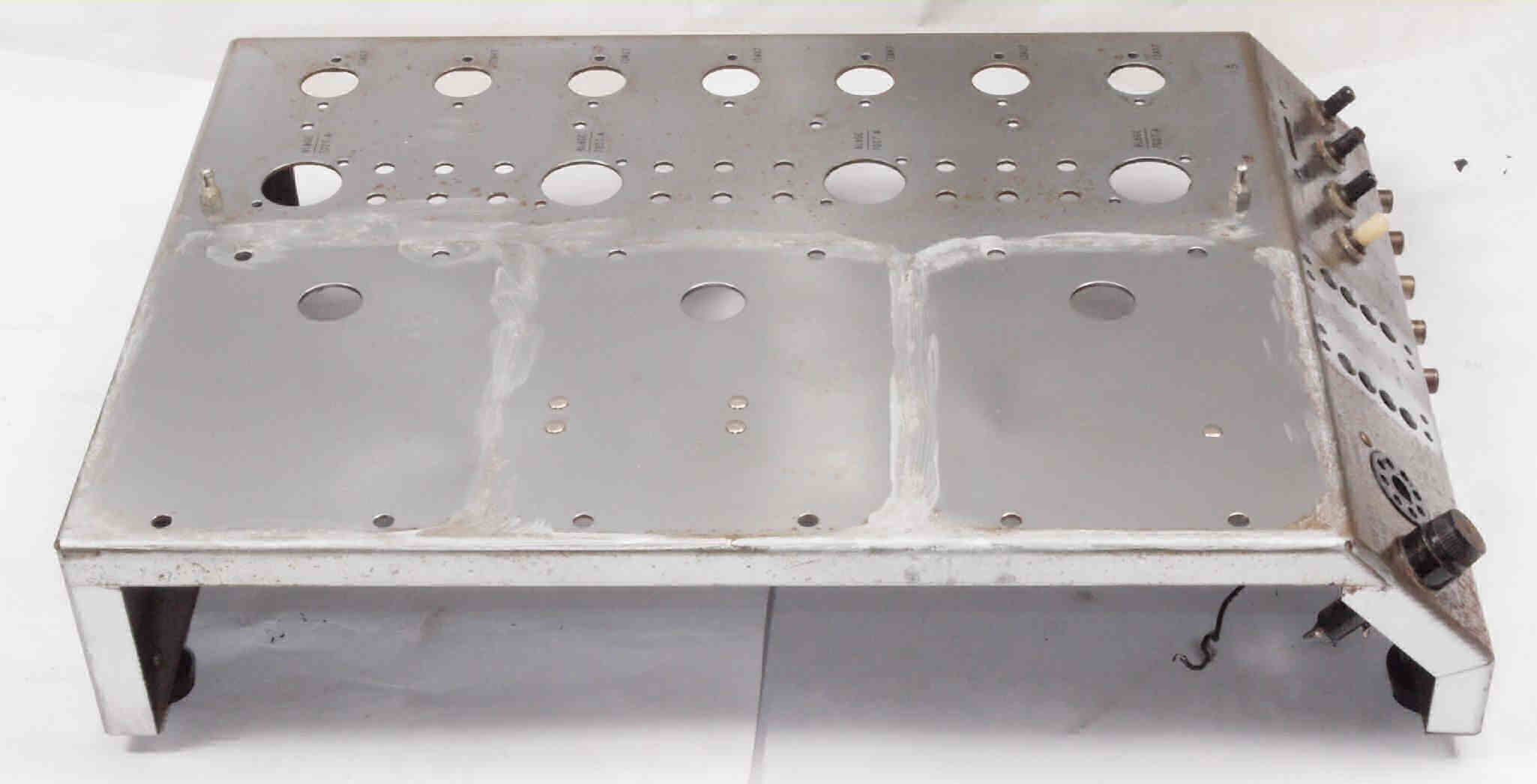

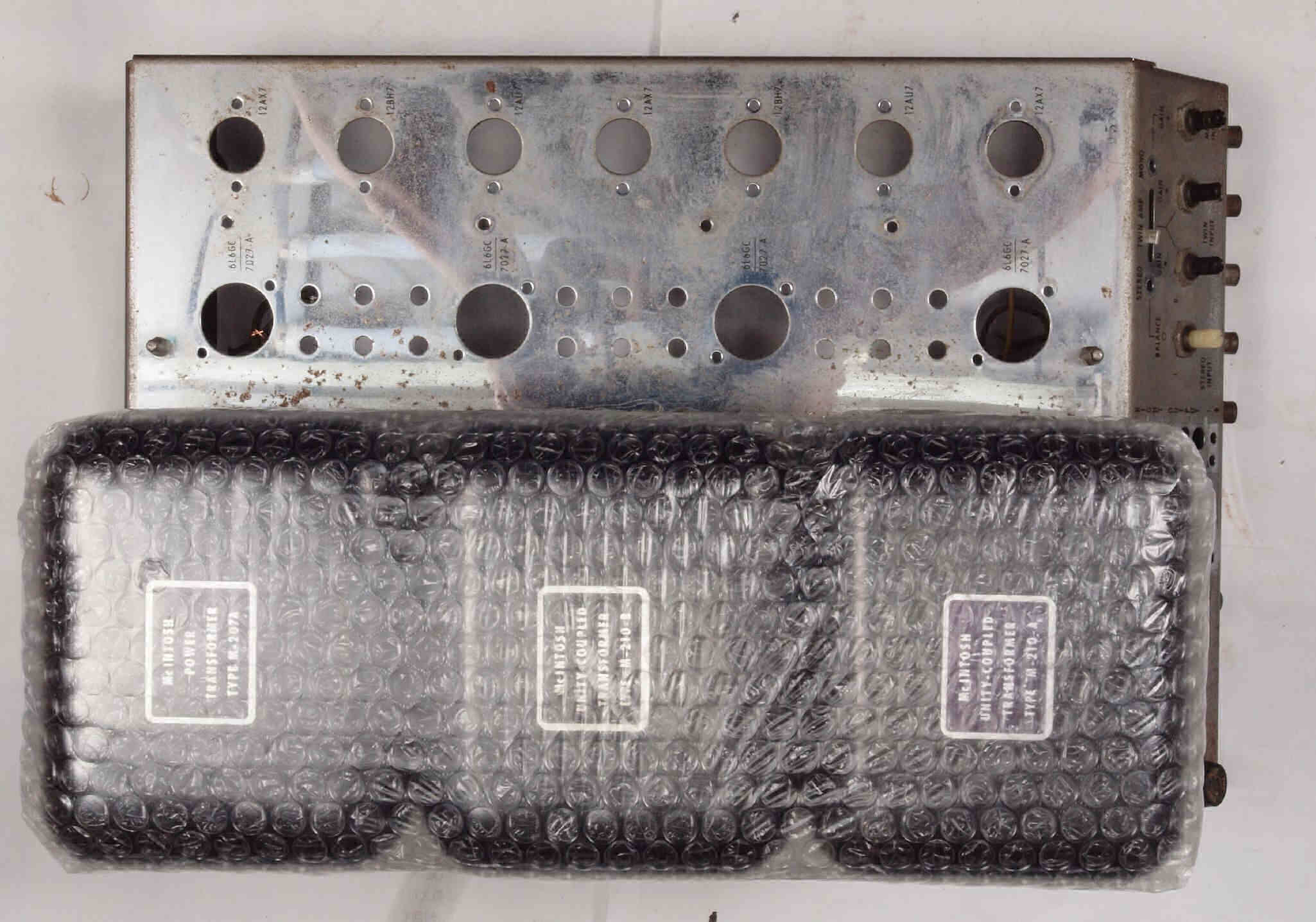

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　部品を外した本体シャシ、上から見る。トランスの頭を養生する。

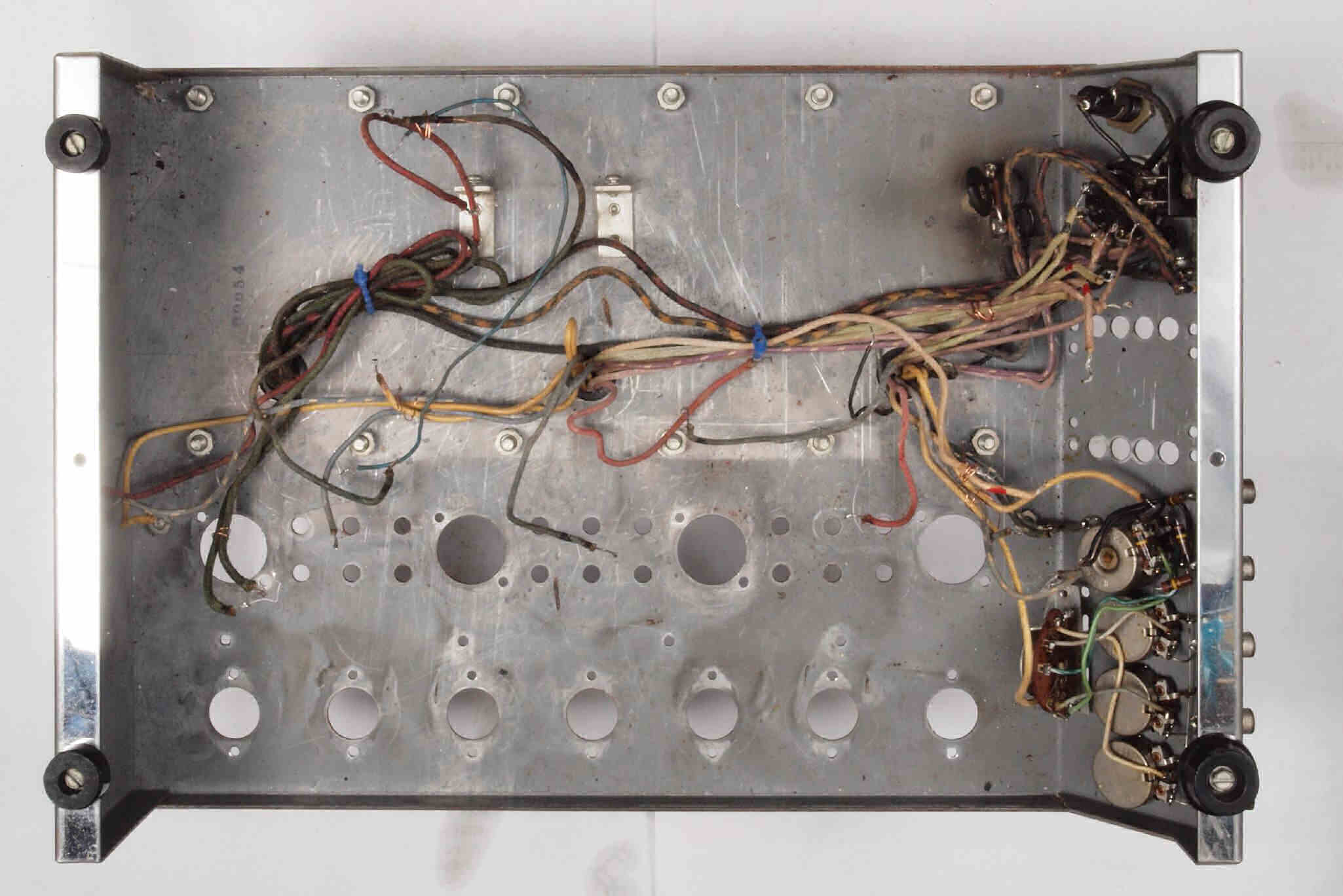

Ｃ２．　修理中　部品を外した本体シャシ、したから見る。

Ｃ１１．　修理前　ＳＰ接続端子

Ｃ１２．　修理（交換）後　ＳＰ接続端子

Ｃ１３．　修理（交換）前　入力ＲＣＡ端子

Ｃ１４．　修理中　入力ＲＣＡ端子、交換の為穴開け加工。

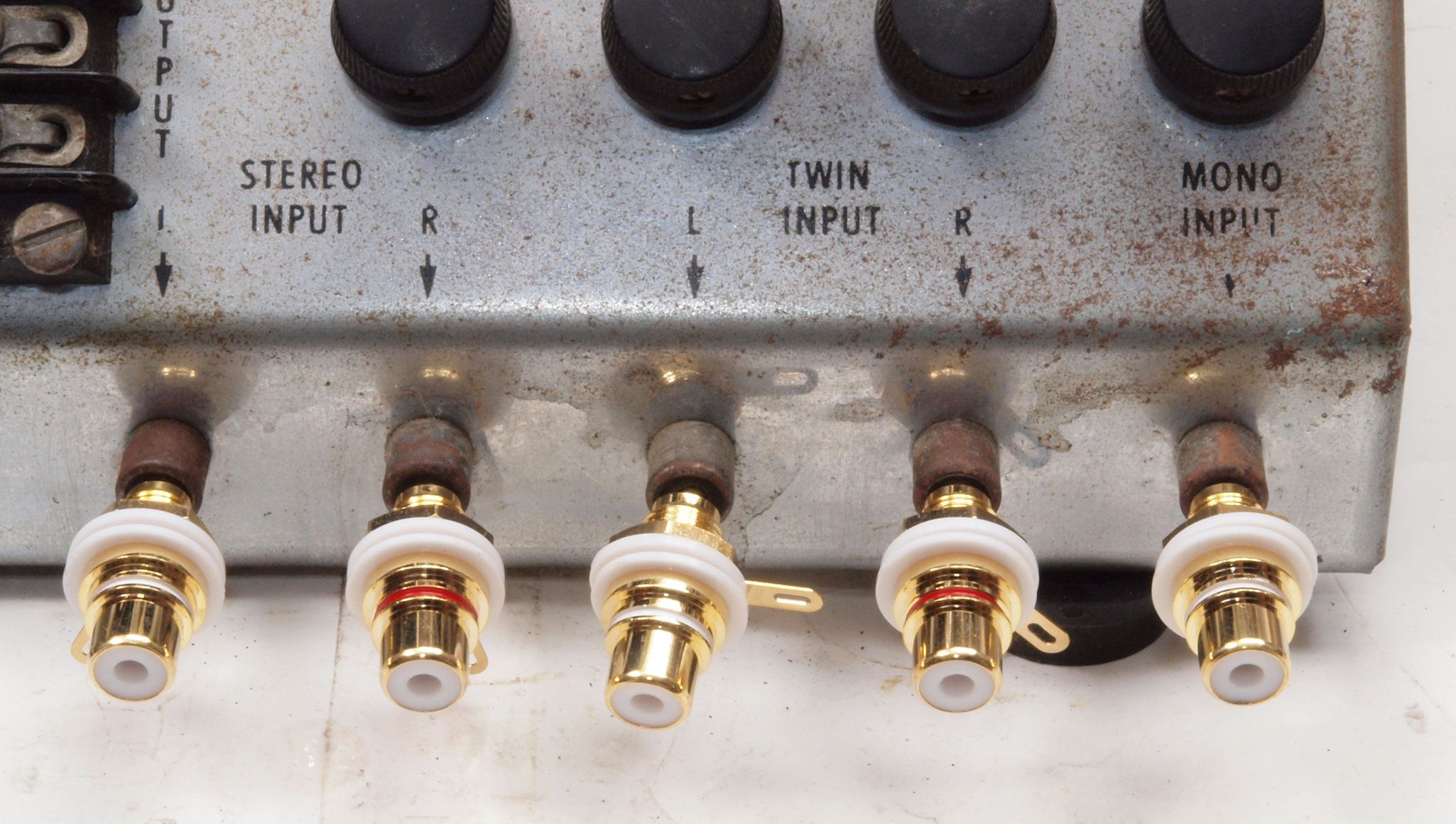

Ｃ１５．　修理（交換）後　入力ＲＣＡ端子、　ＲＣＡ端子（テフロン絶縁）に交換。

Ｃ２１．　修理前　真空管ソケット

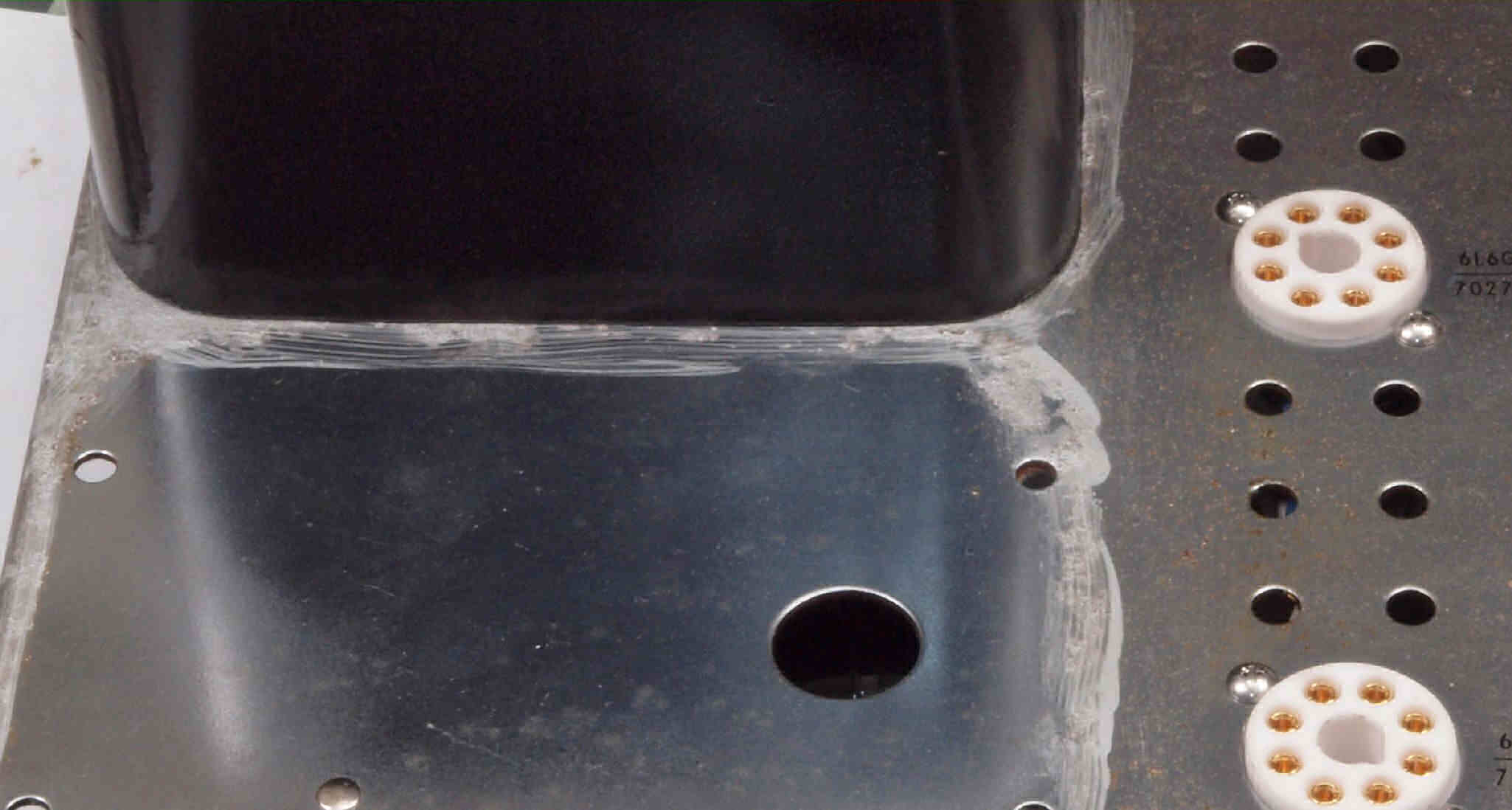

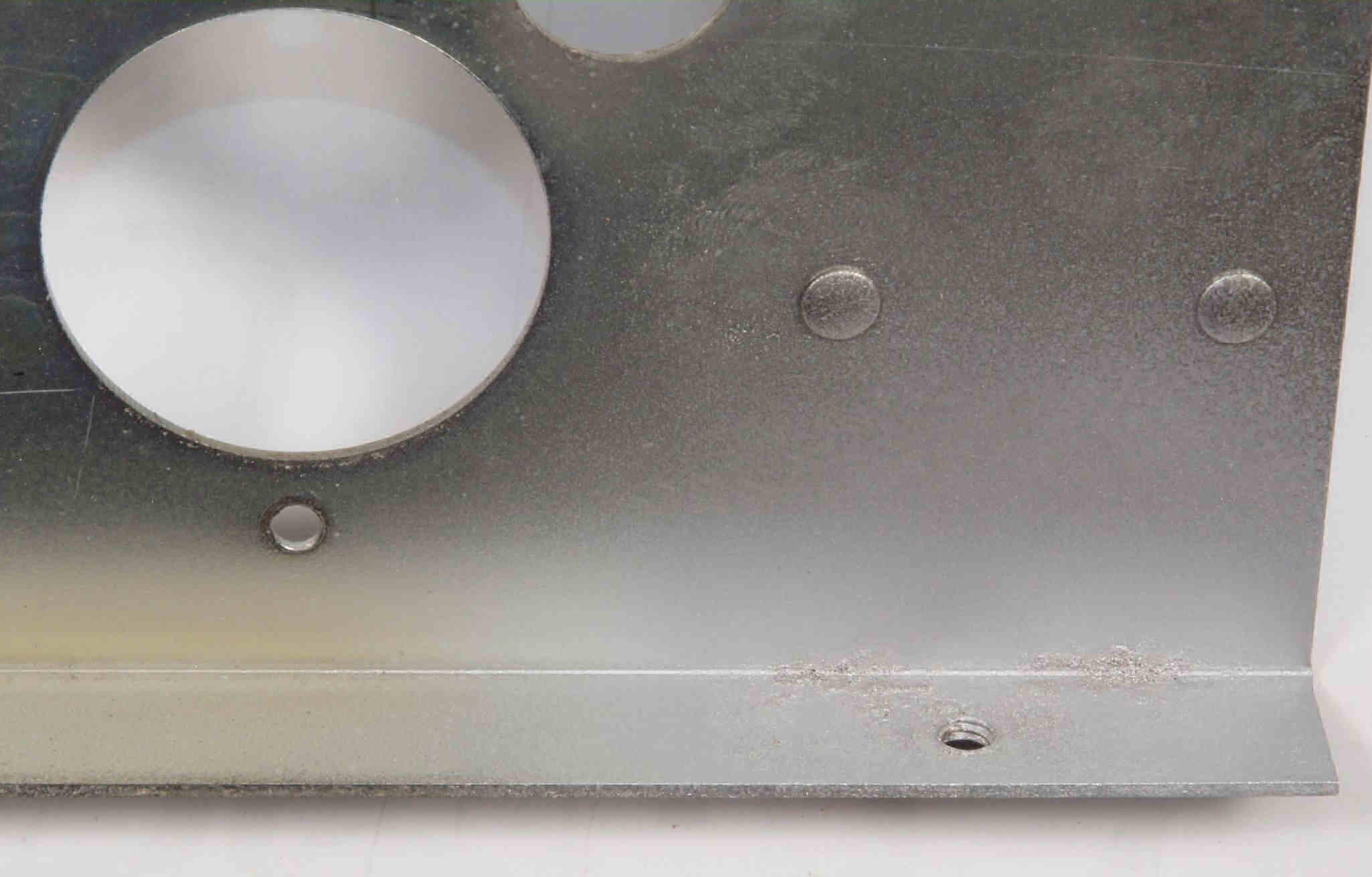

Ｃ２２．　修理中　真空管ソケット穴開け加工。

Ｃ２３．　修理中　真空管ソケット交換、　ソケットの径が異なるので、ステンレス対応のステップドリルが必要。 　　　　　　　　　　　　　　ＥＳＤ−６３０＝２３，３３０円、ＥＳＤ−４２２＝１２，１６０円、ＥＳＤ−４１２＝７，５７０円。

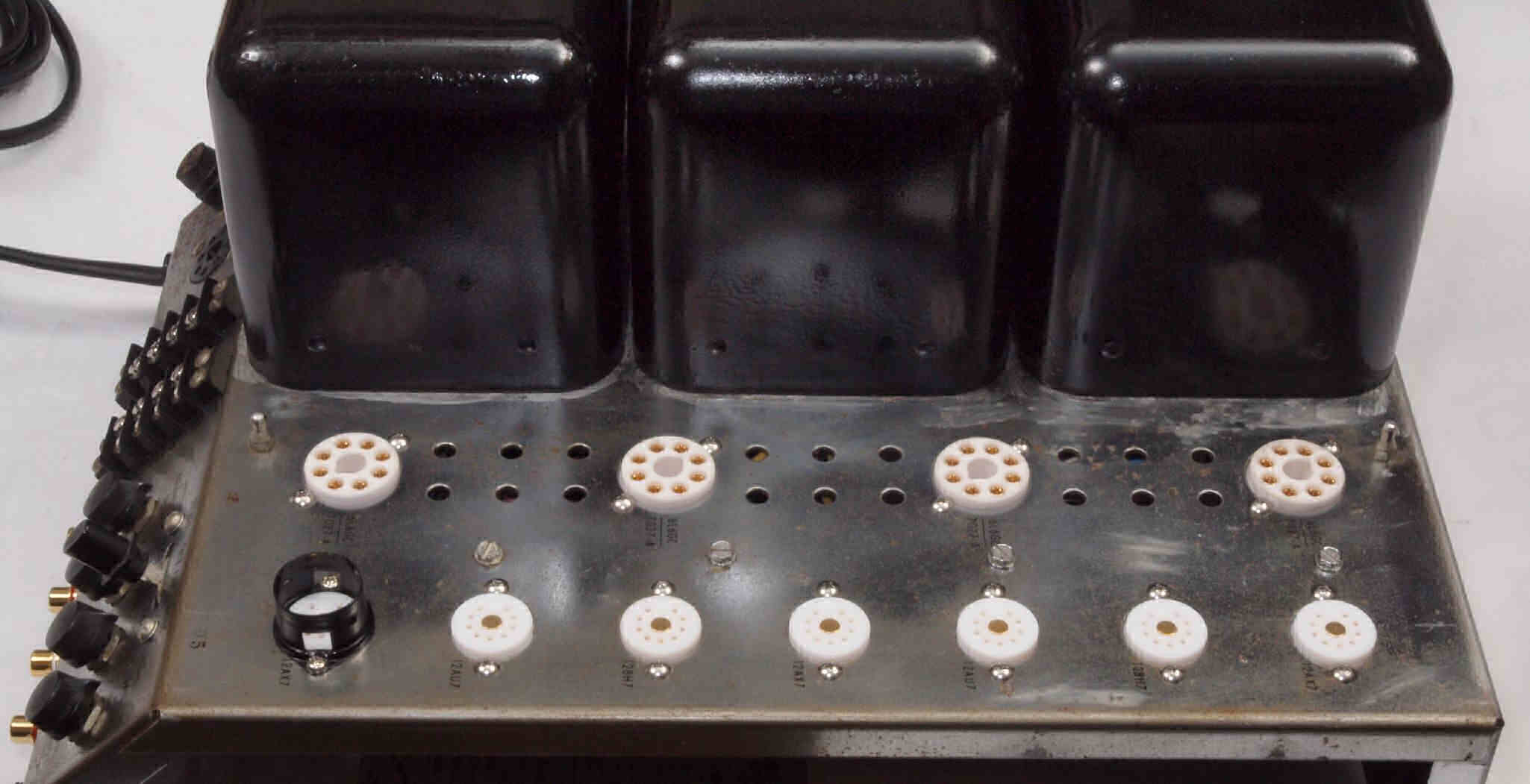

Ｃ２４．　修理（交換）後　真空管ソケット。ソケットの取り付けビス・ナットはステンレス製。

Ｃ２５．　修理中　真空管ソケット交換。　足の配線は真空管をさし、端子を固定して配線をする。

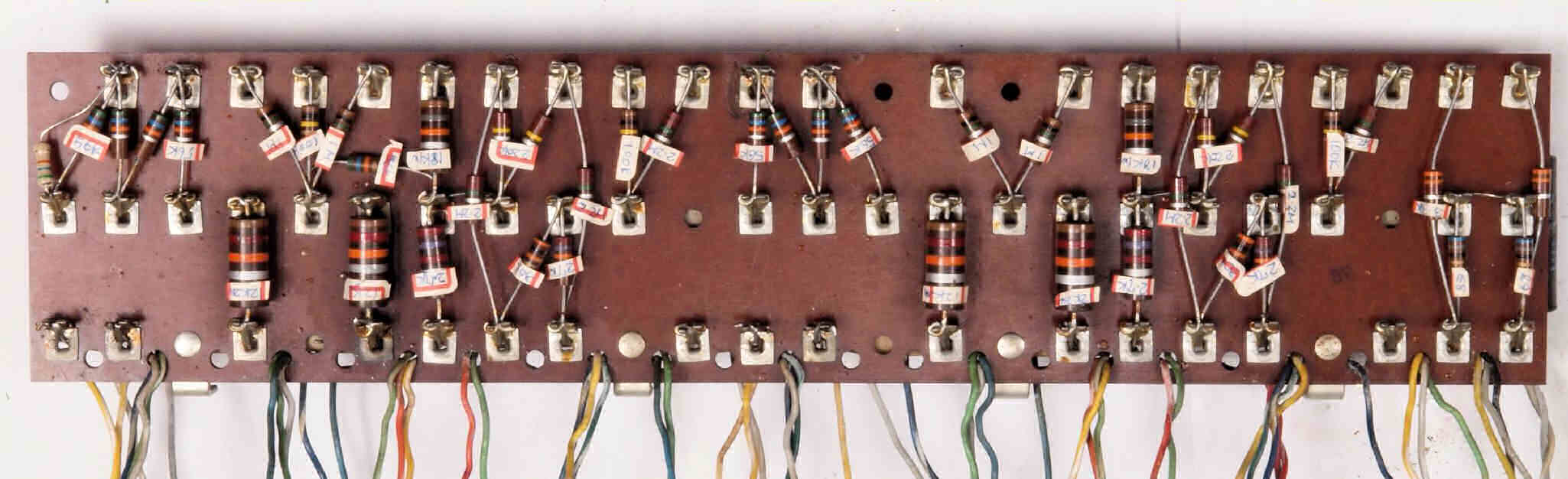

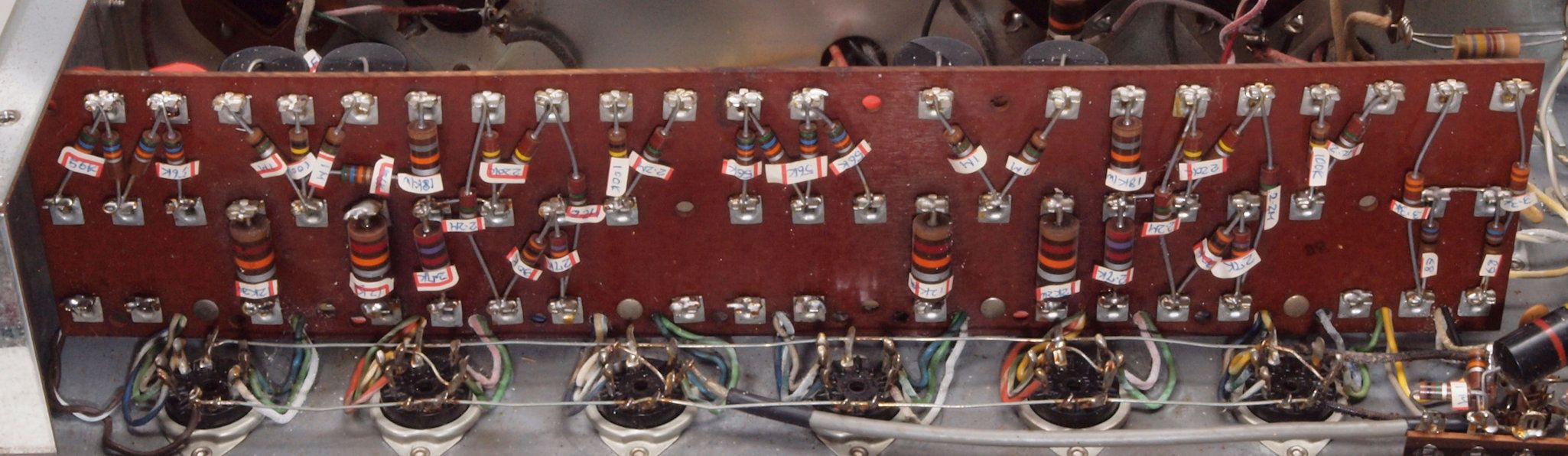

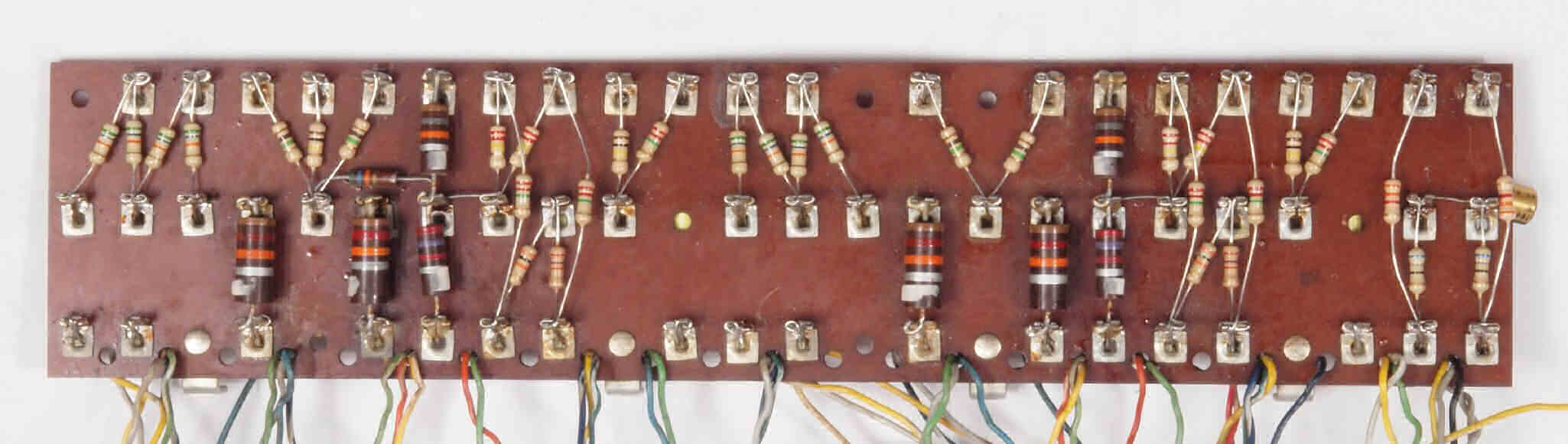

Ｃ３１．　修理前　基板

Ｃ３２．　修理中　基板　反対側のコンデンサーの足（リード）線を除去。

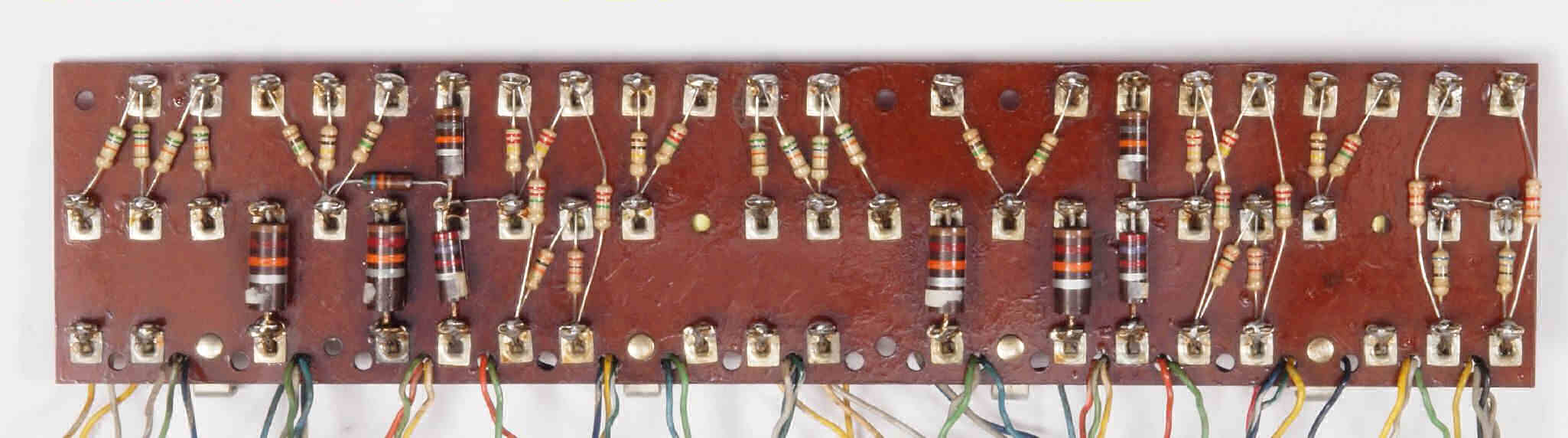

Ｃ３３．　修理中　基板、　絡げ配線完了。抵抗３４個交換。

Ｃ３４．　修理後　基板、端子に半田を流し込む。

Ｃ３５．　修理前　基板裏

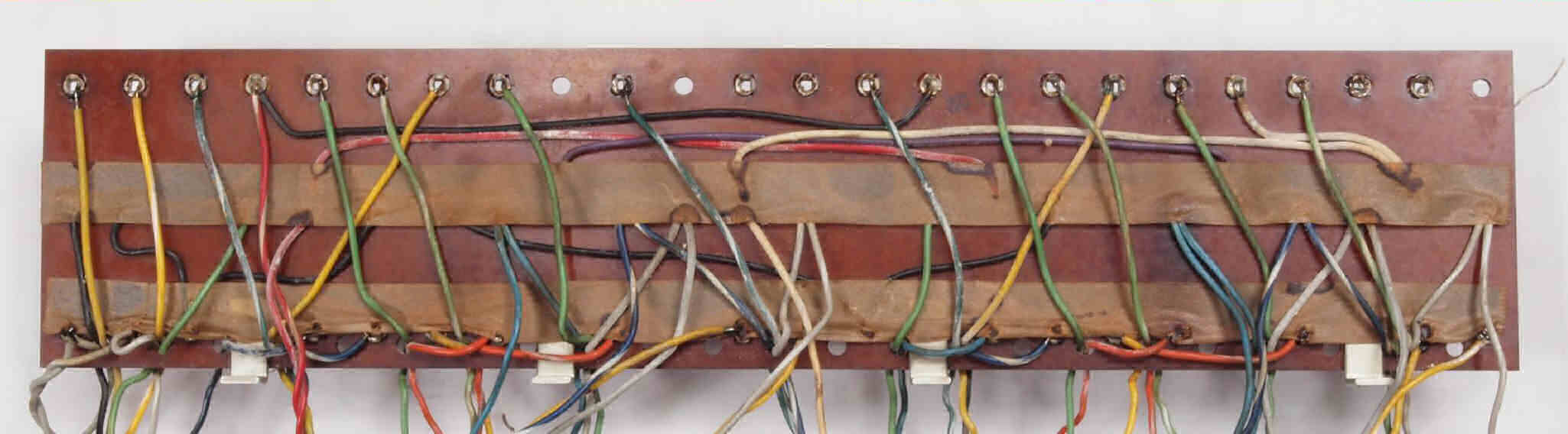

Ｃ３５２．　修理中　基板裏。　固定テープが湿気を吸い、端子の所が焼けているので撤去。

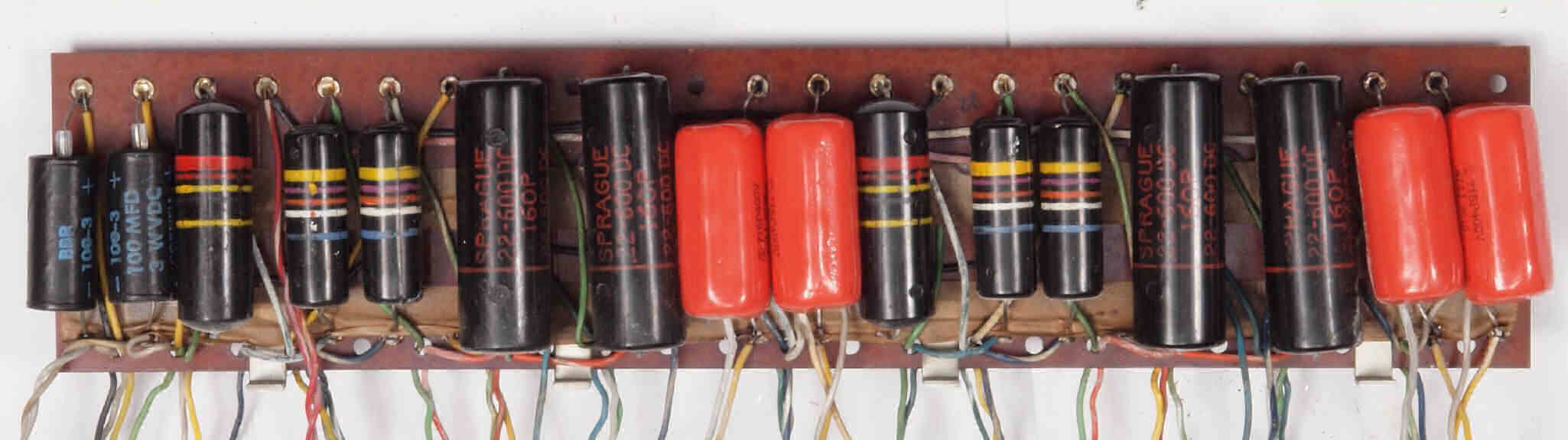

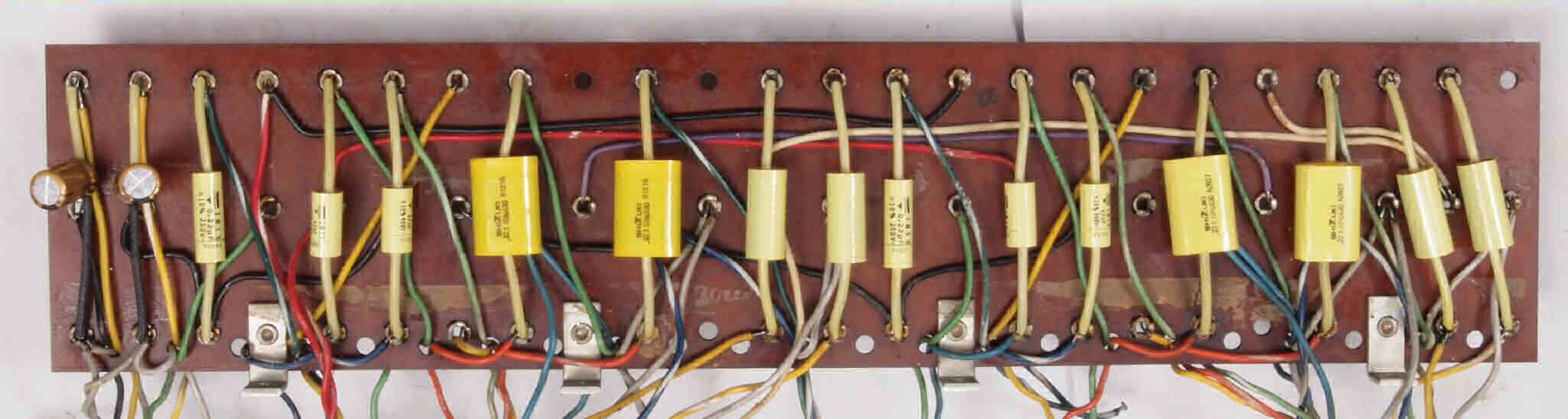

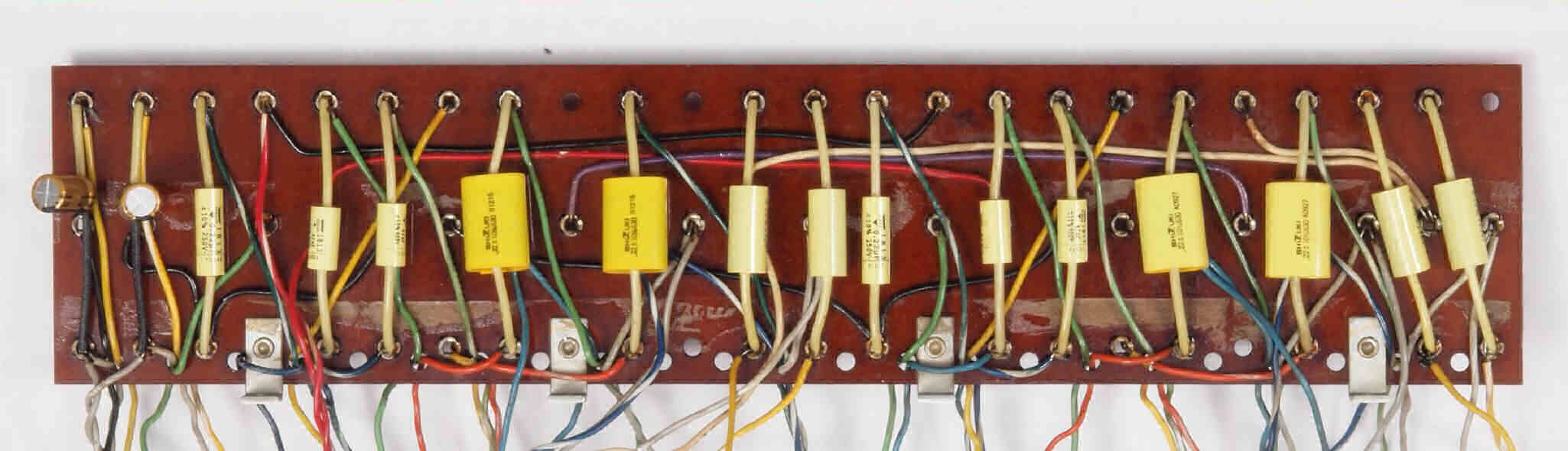

Ｃ３６．　修理後　基板裏、電解コンデンサー２個、フイルムコンデンサー１４個交換。

Ｃ３７．　完成基板裏、コート液を塗る。

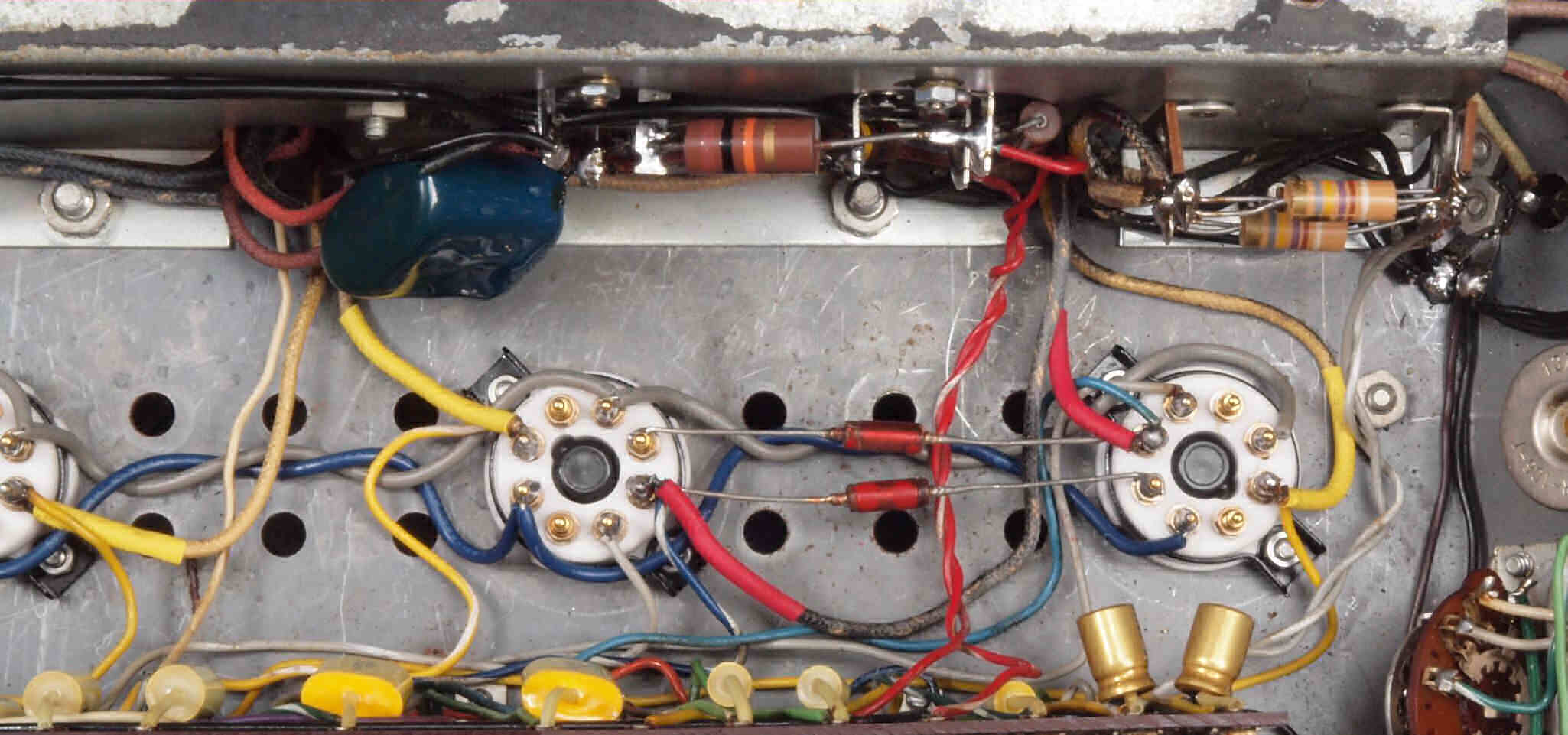

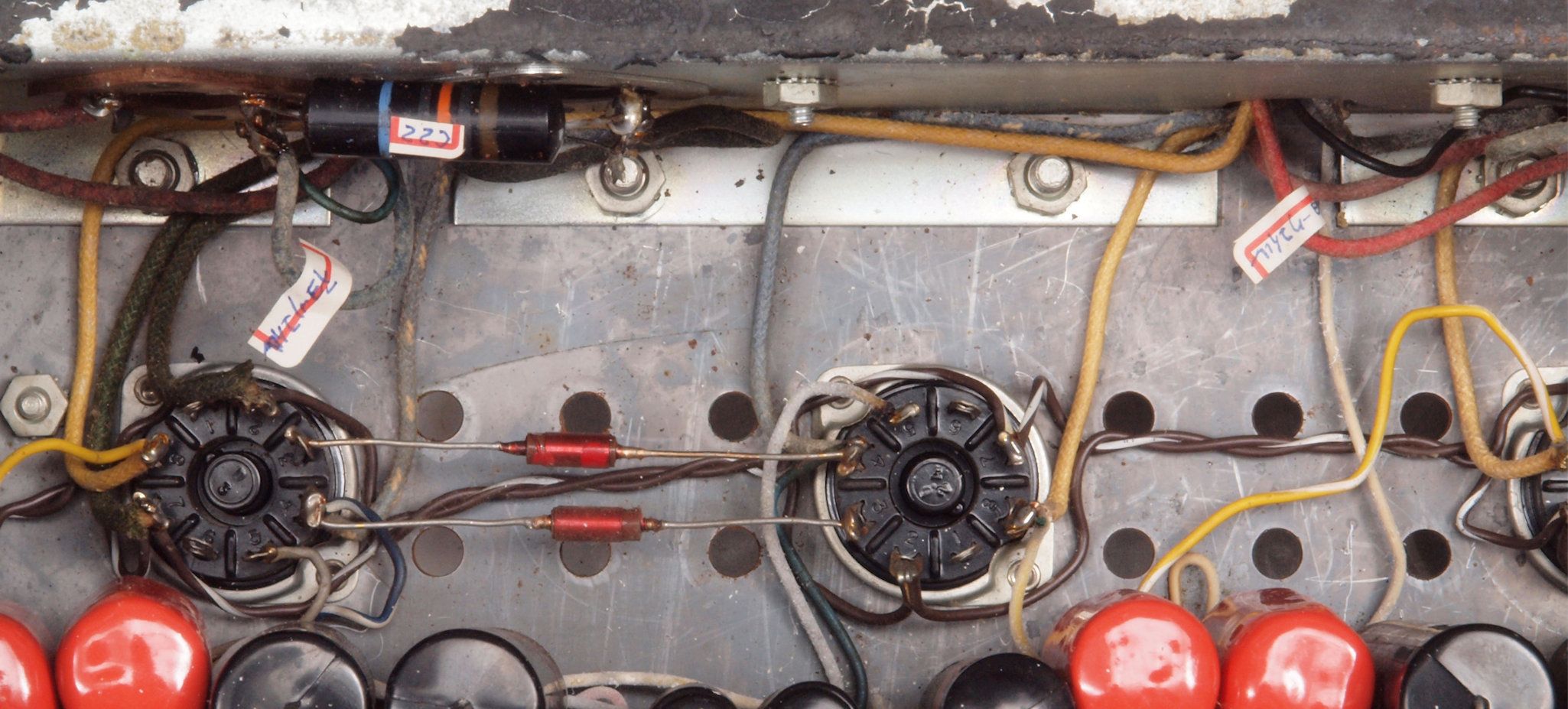

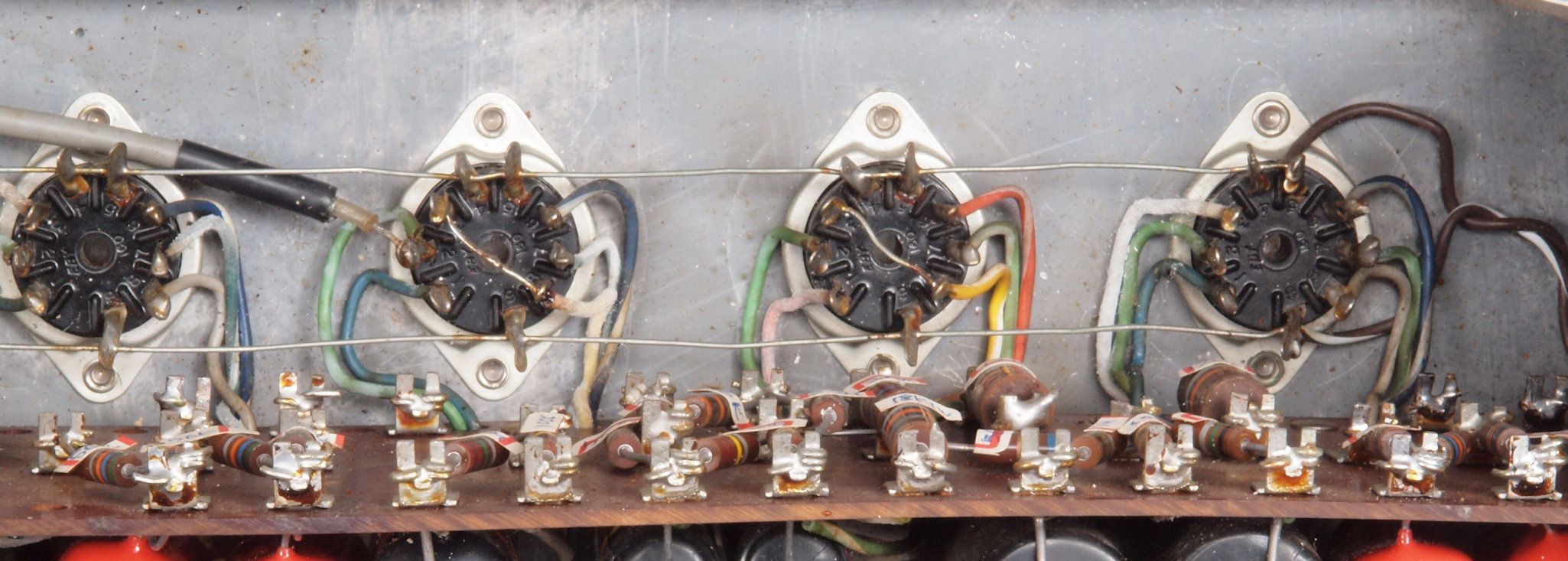

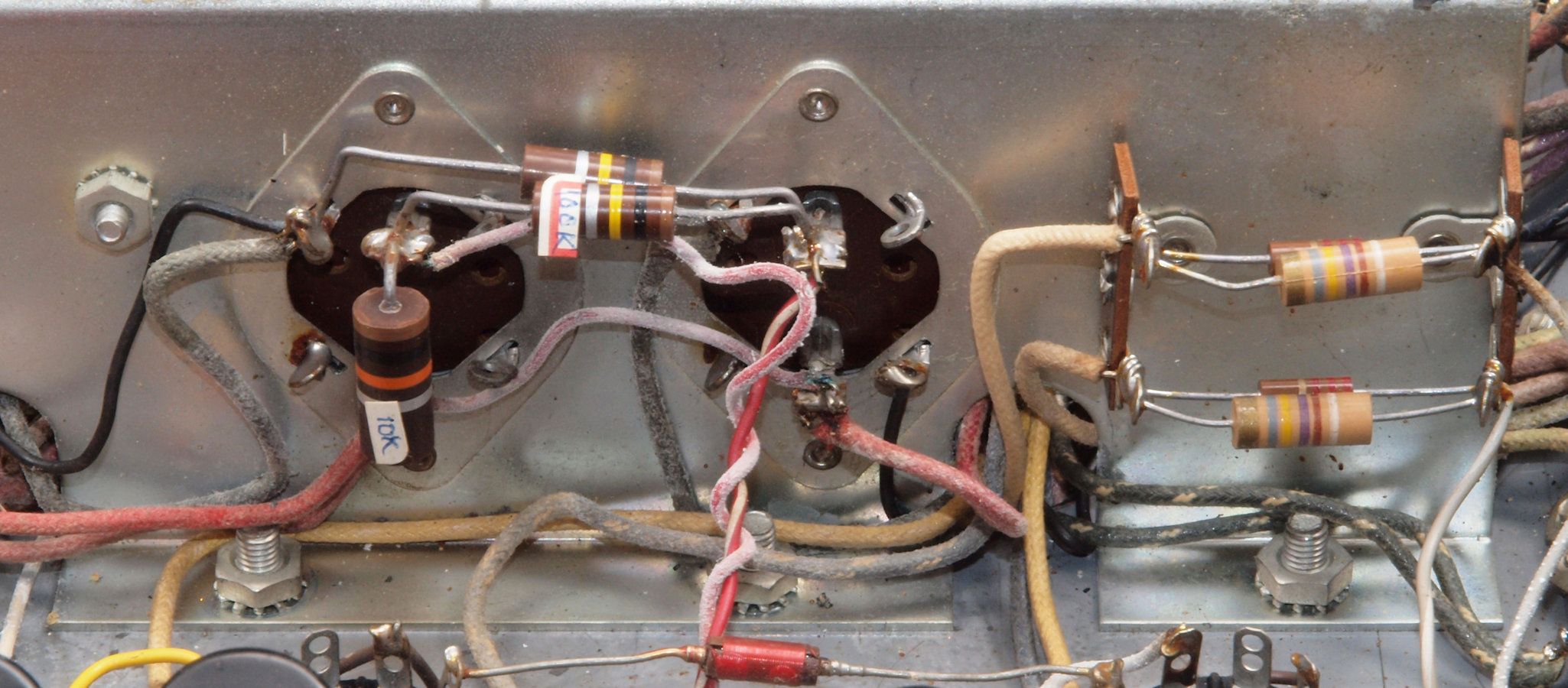

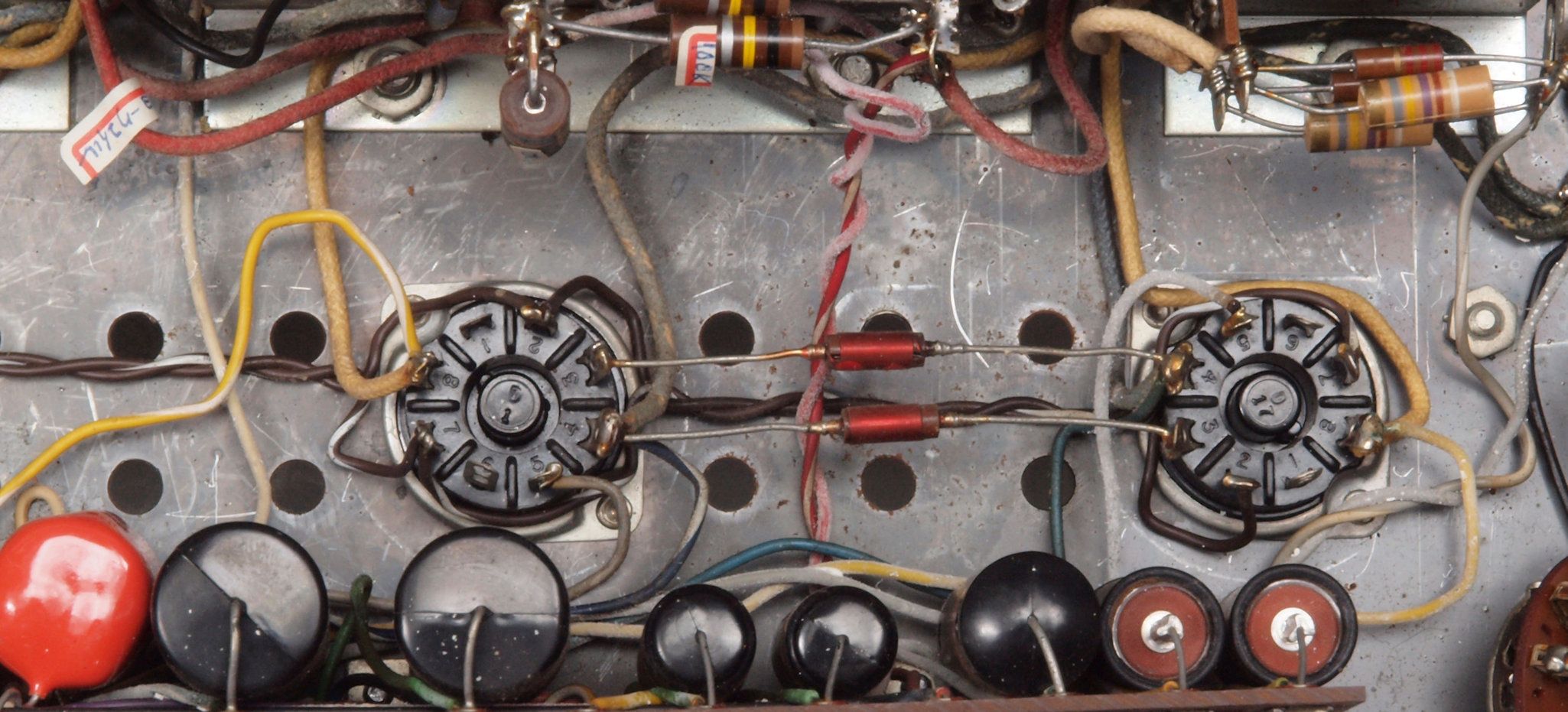

Ｃ４１．　修理前　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線。

Ｃ４２．　修理後　Ｖ８−Ｖ９（６Ｌ６ＧＣ）ソケット周り配線、電解コンデンサー２個追加

Ｃ４３．　修理前　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線。

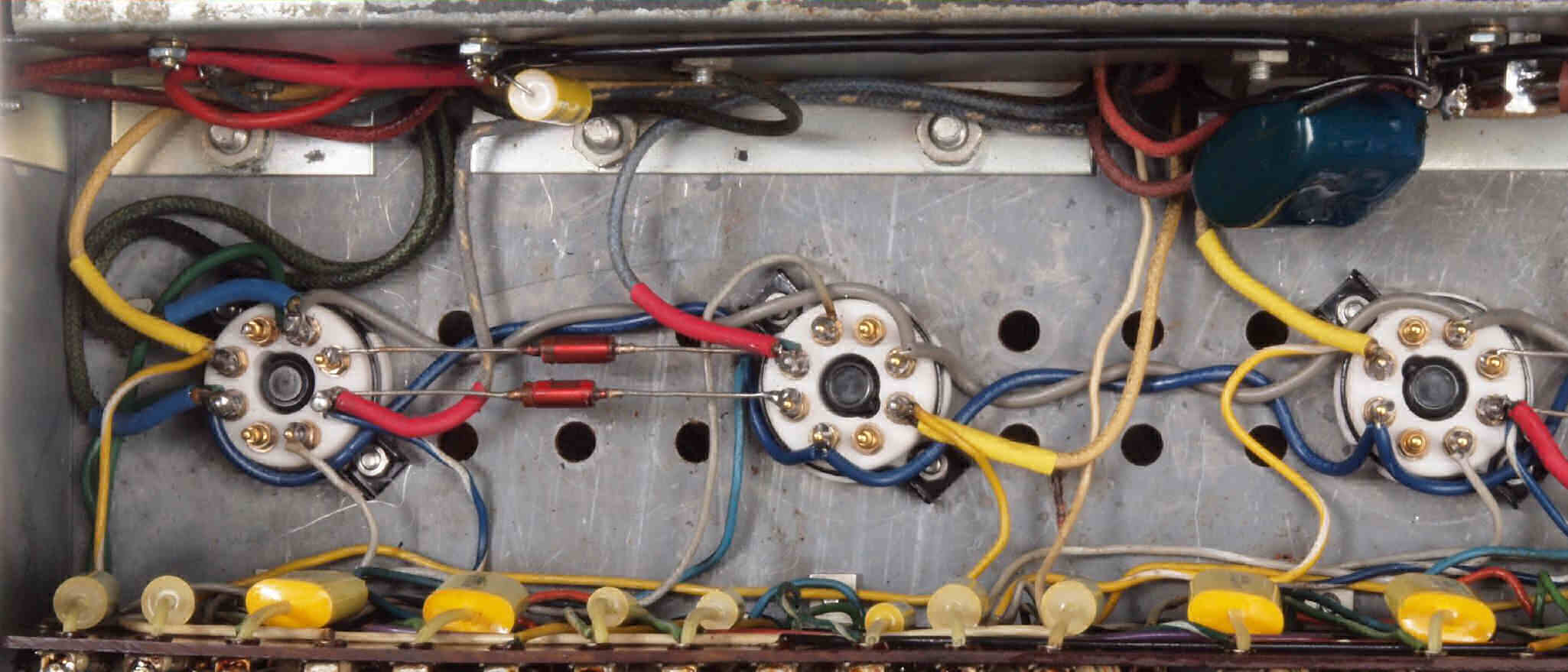

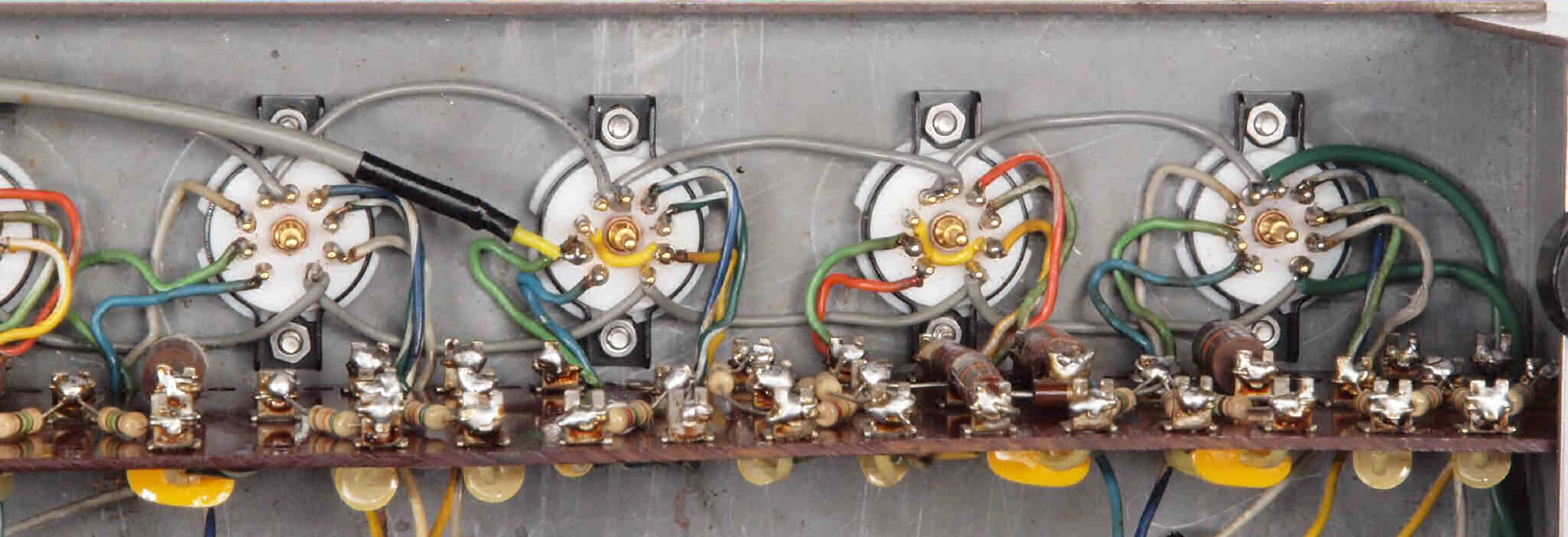

Ｃ４４．　修理後　Ｖ１０−Ｖ１１（６Ｌ６ＧＣ）ソケット周り配線

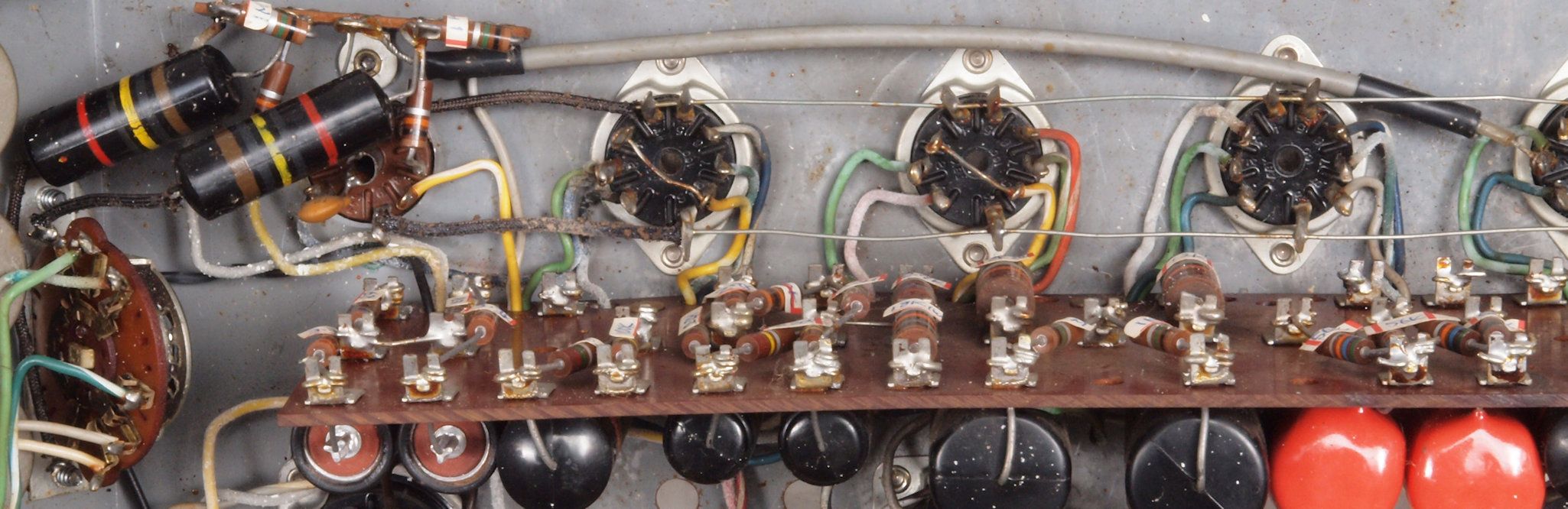

Ｃ５１．　修理前　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線

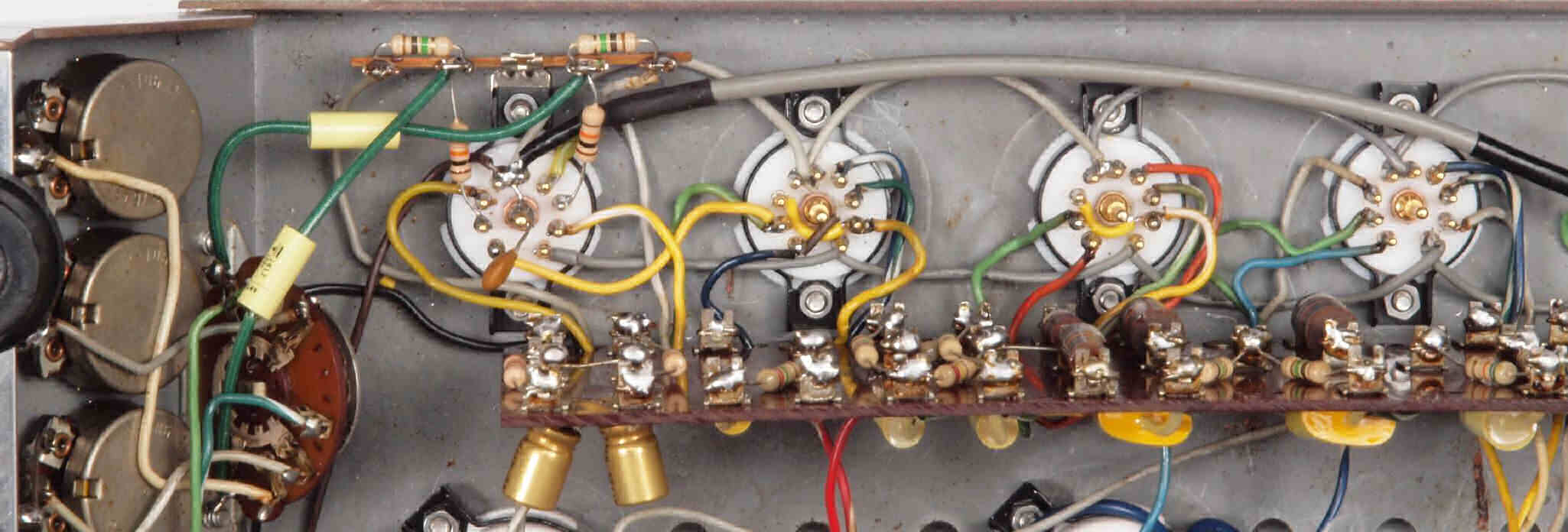

Ｃ５２．　修理後　Ｖ１（１２ＡＸ７）−Ｖ２（１２ＡＵ７）−Ｖ３（１２ＢＨ７）ソケット周り配線、フイルムコンデンサー２個、抵抗４本交換。この後センターピンのアースを取り完成。

Ｃ５３．　修理前　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線

Ｃ５４．　修理後　Ｖ４（１２ＡＸ７）−Ｖ５（１２ＡＵ７）−Ｖ６（１２ＢＨ７）−Ｖ７３（１２ＡＸ７）ソケット周り配線。。この後センターピンのアースを取り完成。

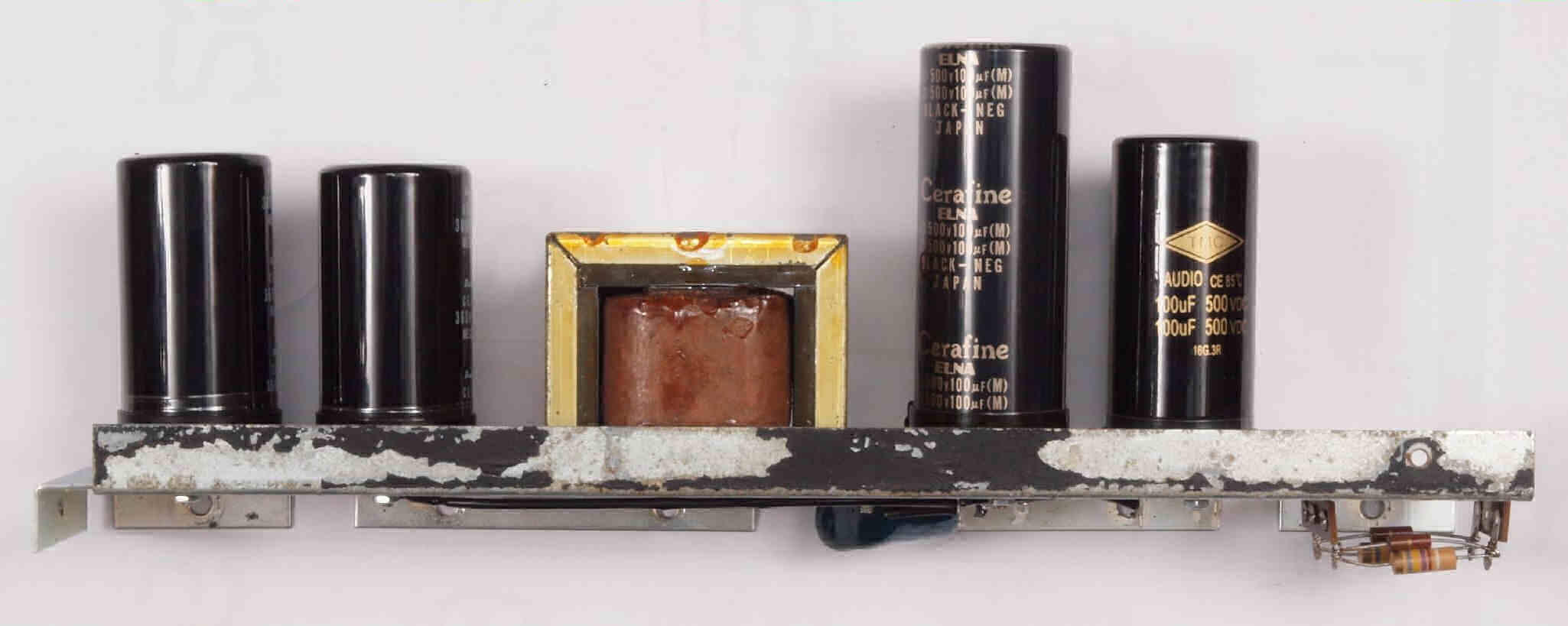

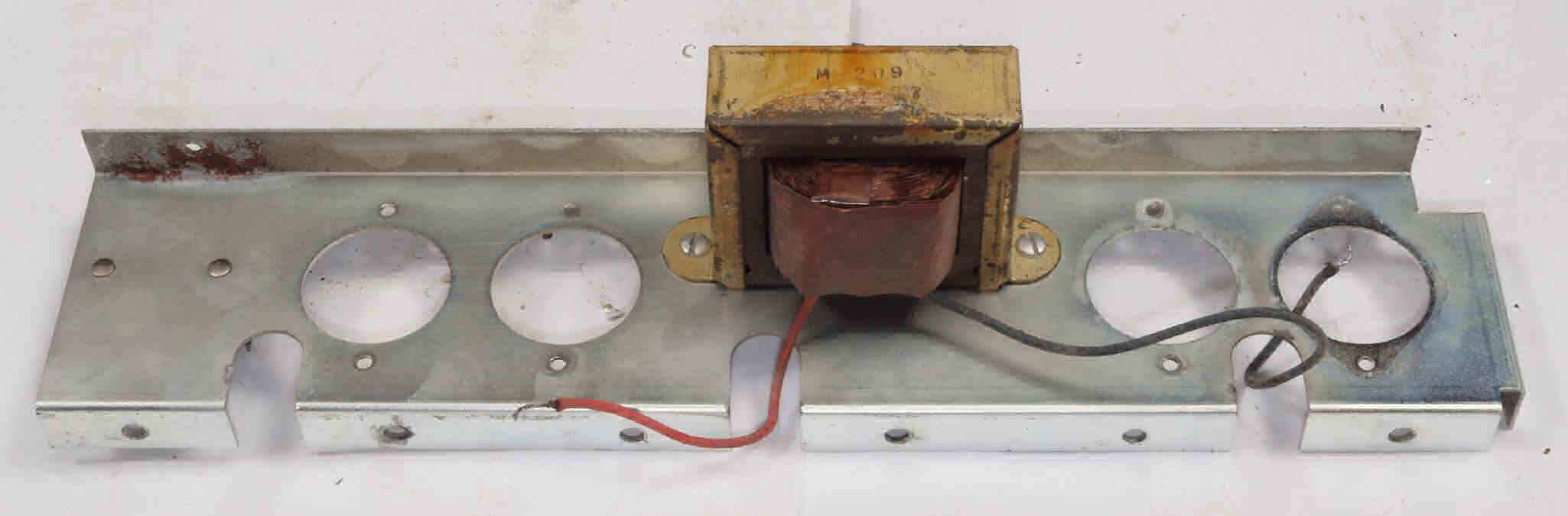

Ｃ６１．　修理中　ブロック電解コンデンサーとチョークトランスのシャーシ。

Ｃ６２．　修理後　ブロック電解コンデンサーとチョークトランスのシャーシ。

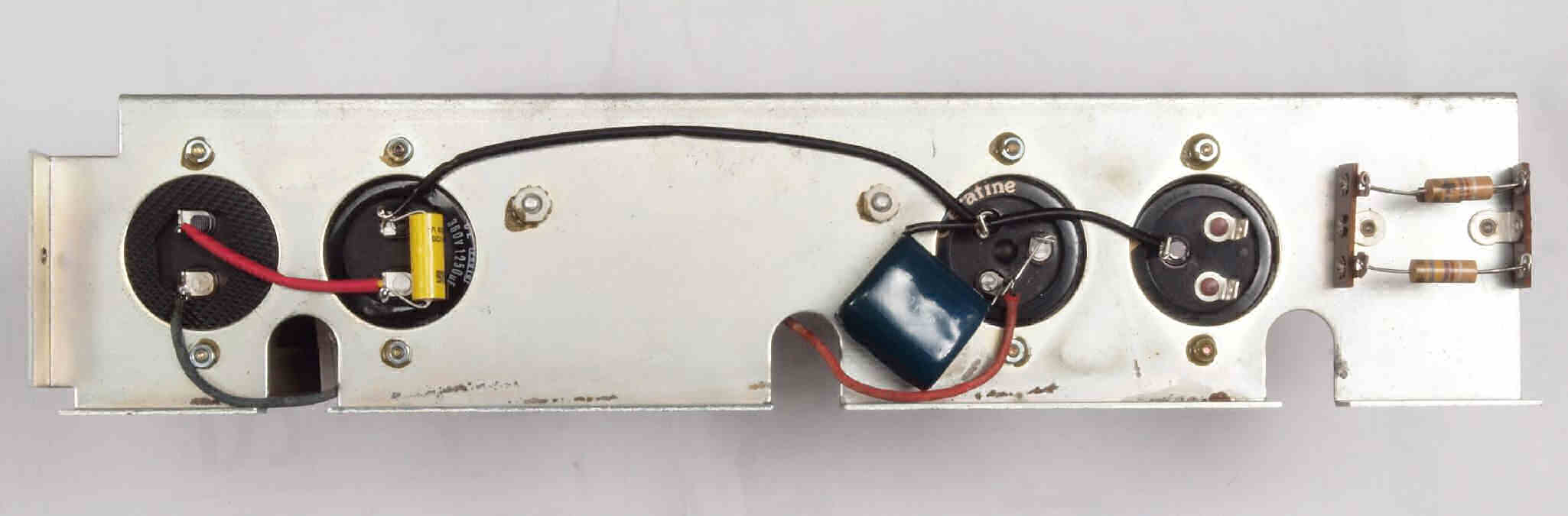

Ｃ６３．　修理後　ブロック電解コンデンサーとチョークトランスのシャーシ裏。

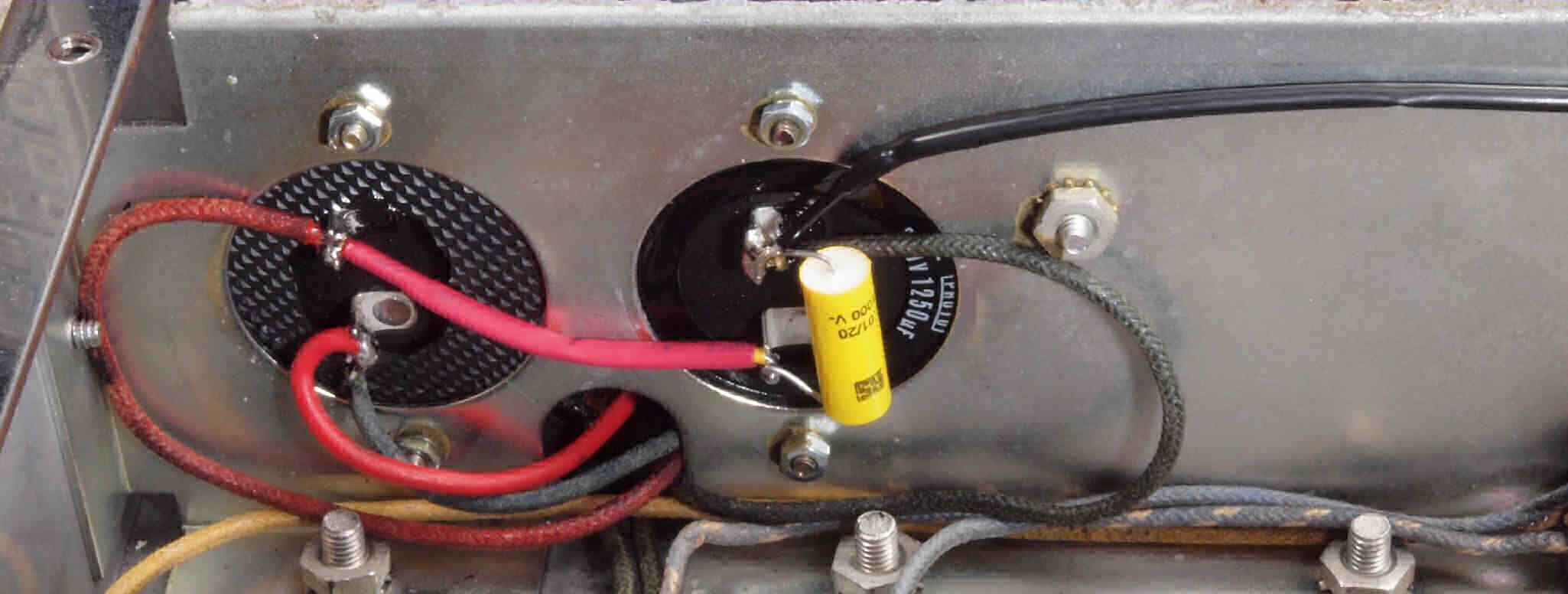

Ｃ６４．　修理前　倍電圧ブロック電解コンデンサー周り配線。

Ｃ６５．　修理後　倍電圧ブロック電解コンデンサー周り配線

Ｃ６６．　修理前　ブロック電解コンデンサー周り配線。

Ｃ６７．　修理後　ブロック電解コンデンサー周り配線

Ｃ７１．　修理前　整流基板

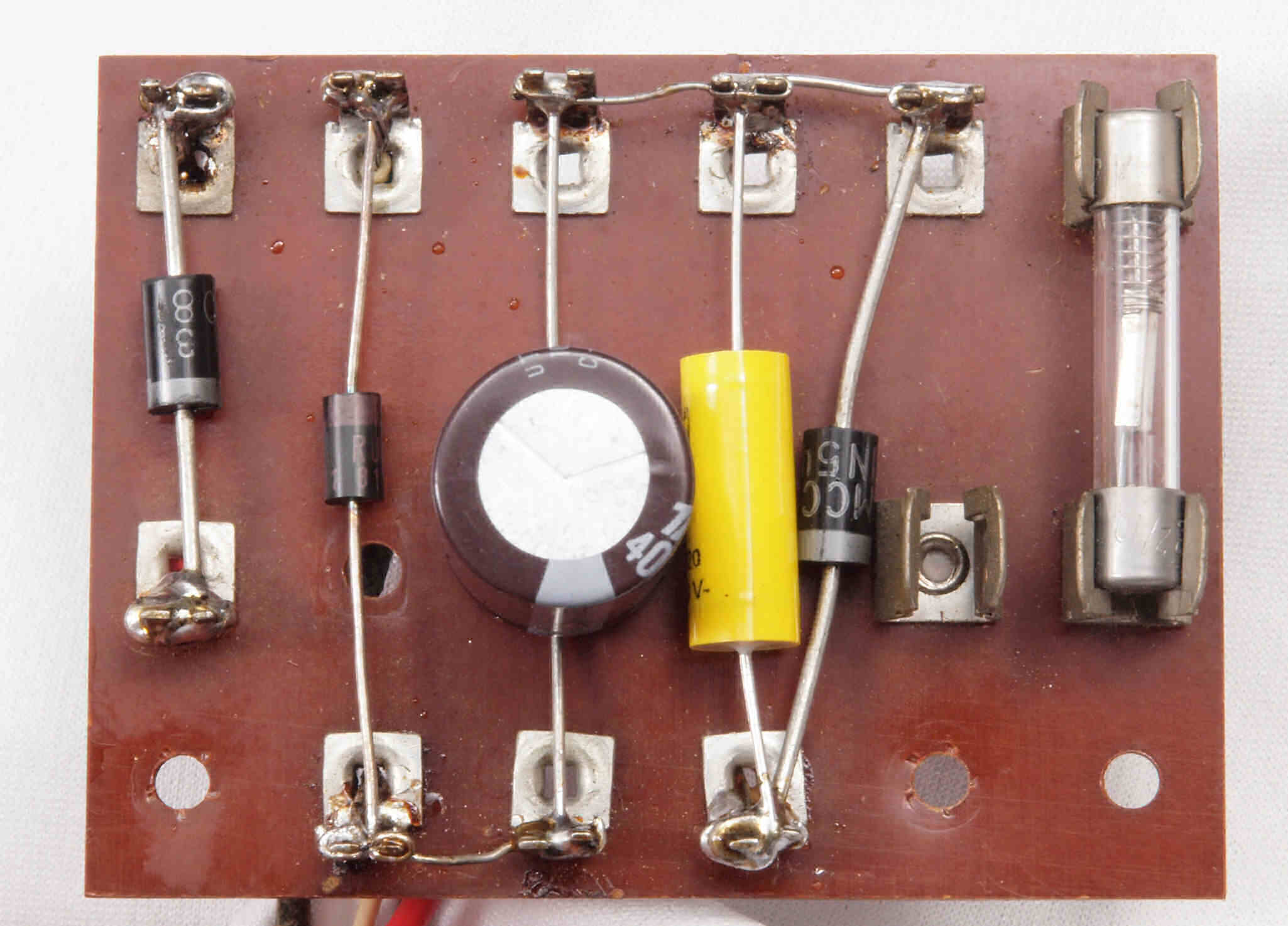

Ｃ７２．　修理後　整流基板、電解コンデンサー１個、ダイオード３個、フイルムコンデンサー１個交換

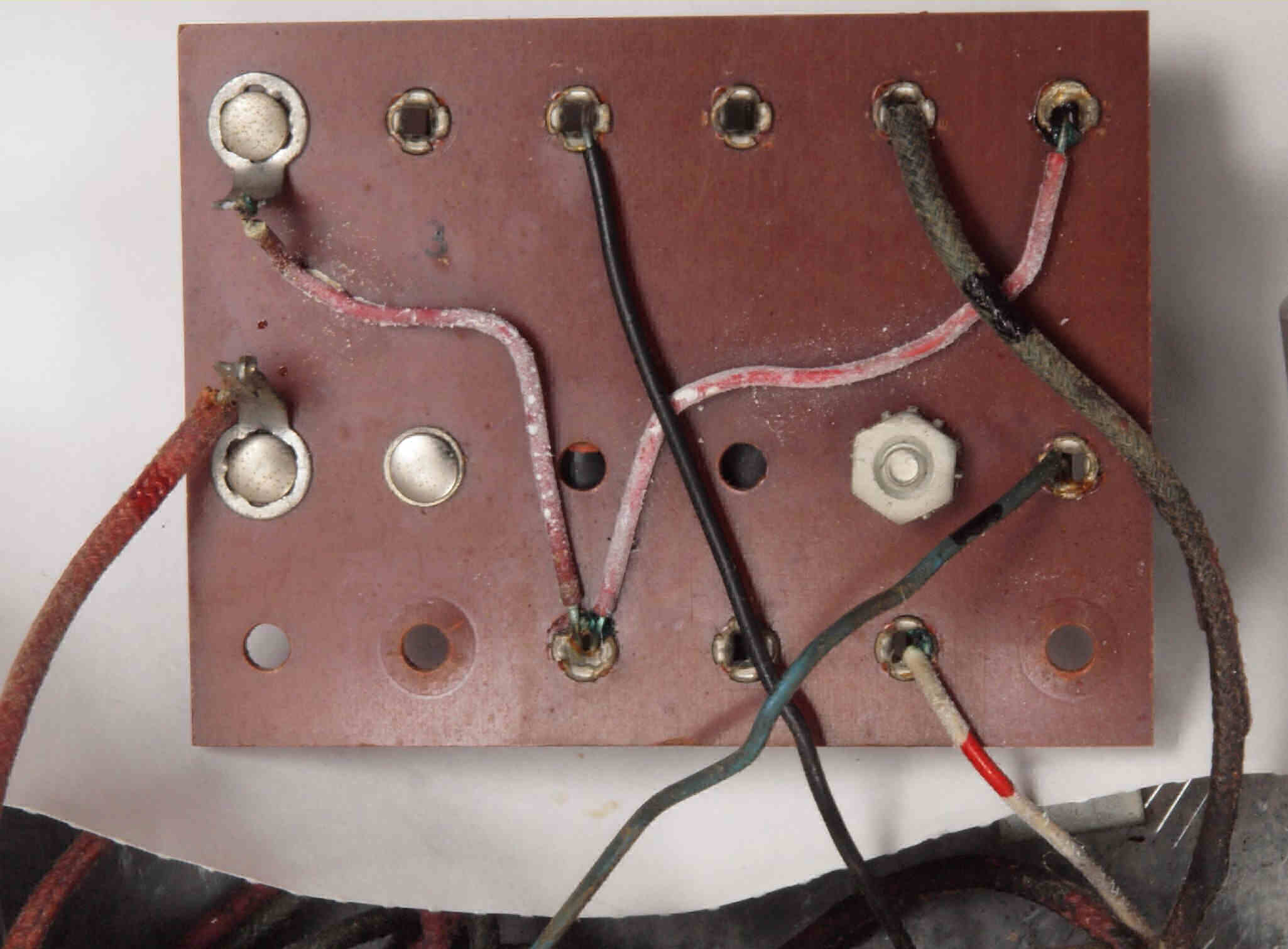

Ｃ７３．　修理前　整流基板裏

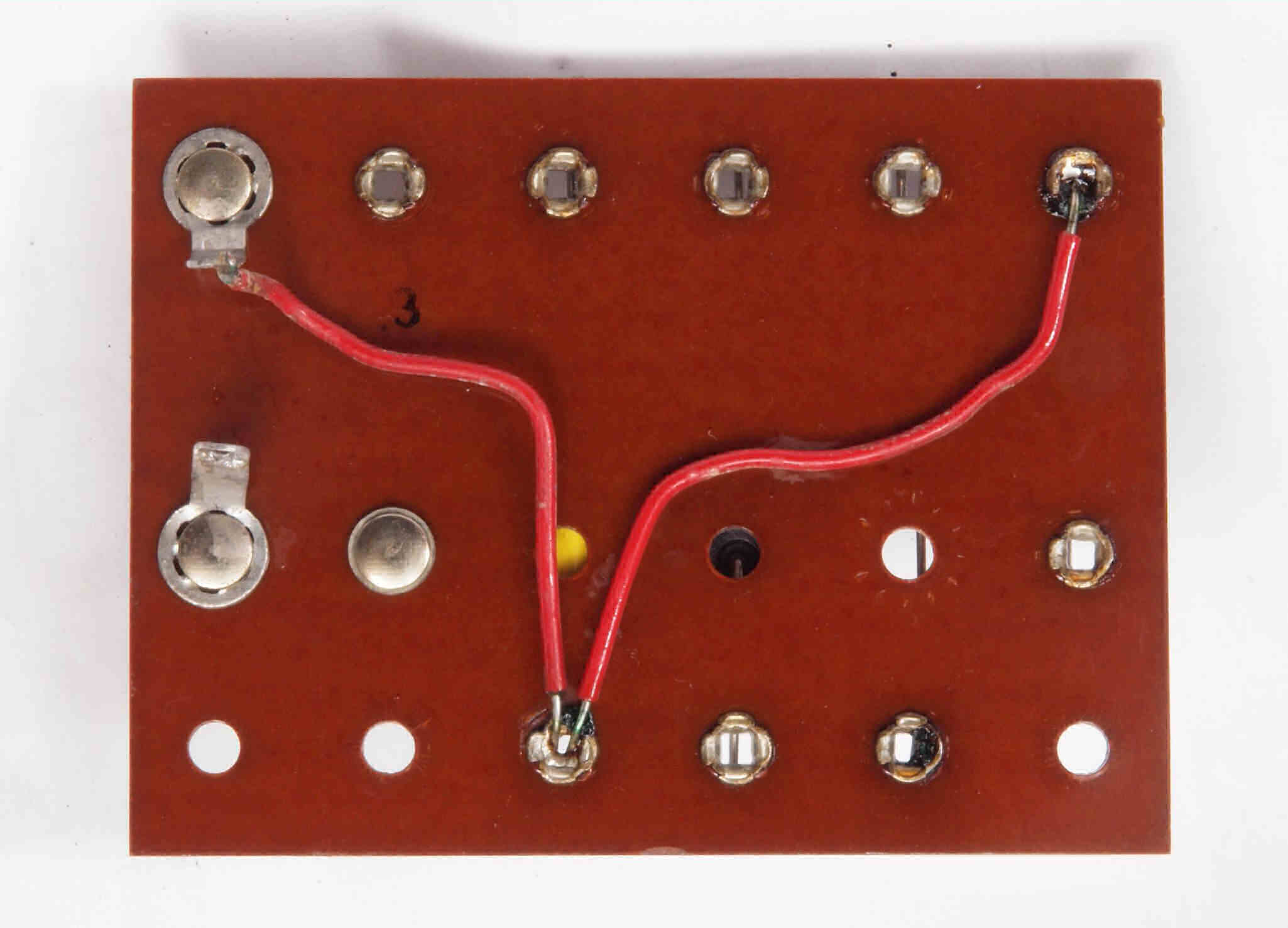

Ｃ７４．　修理後　整流基板裏

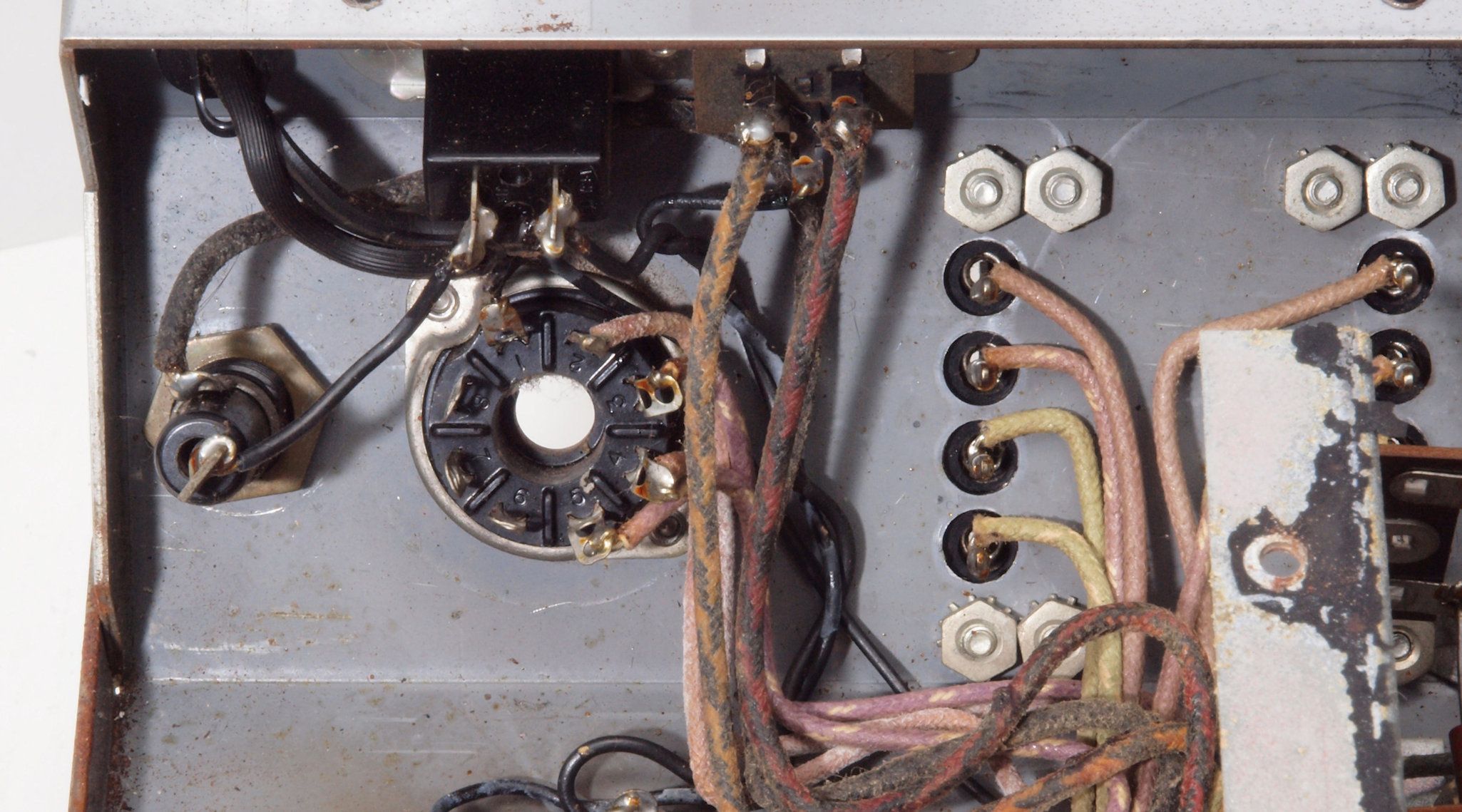

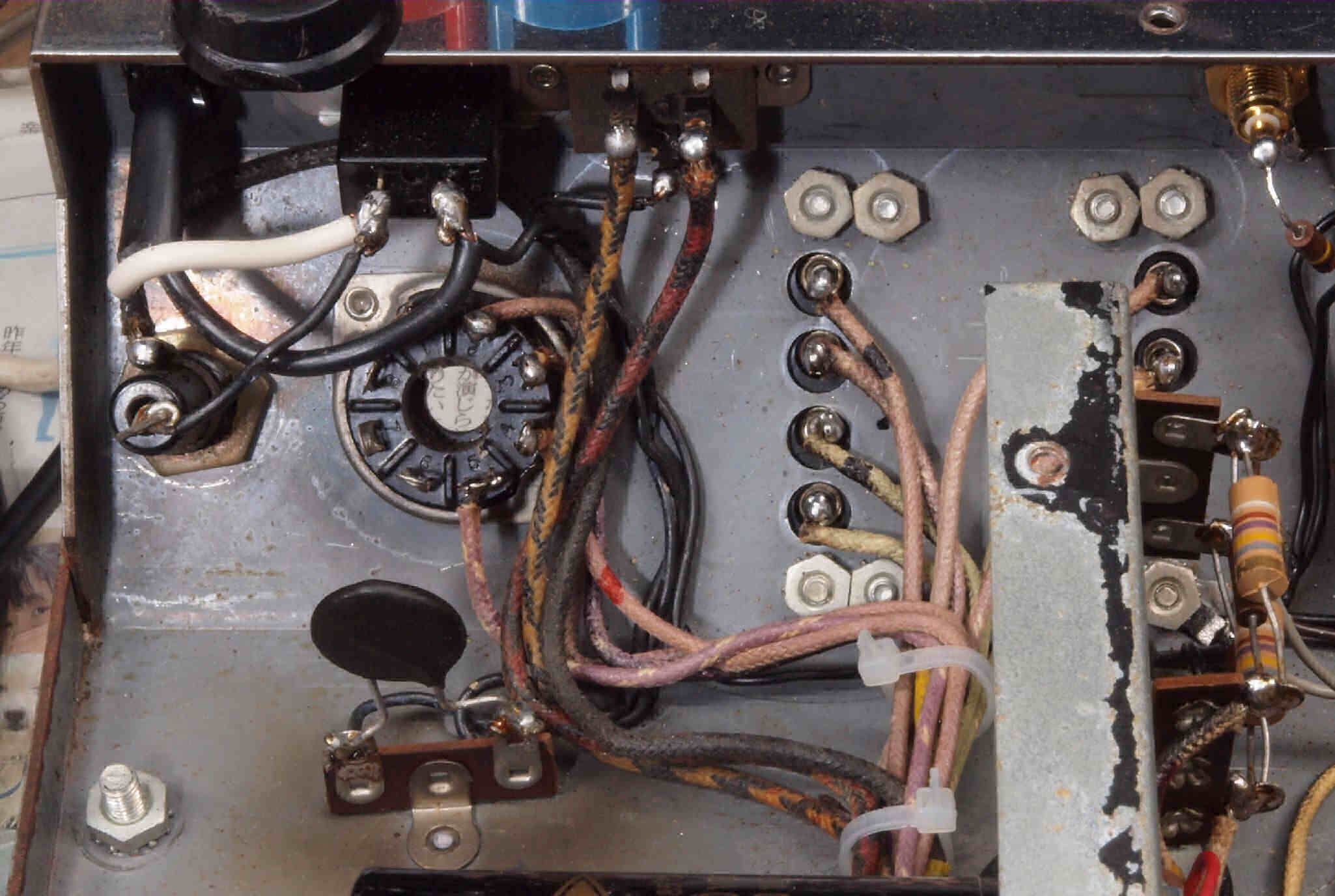

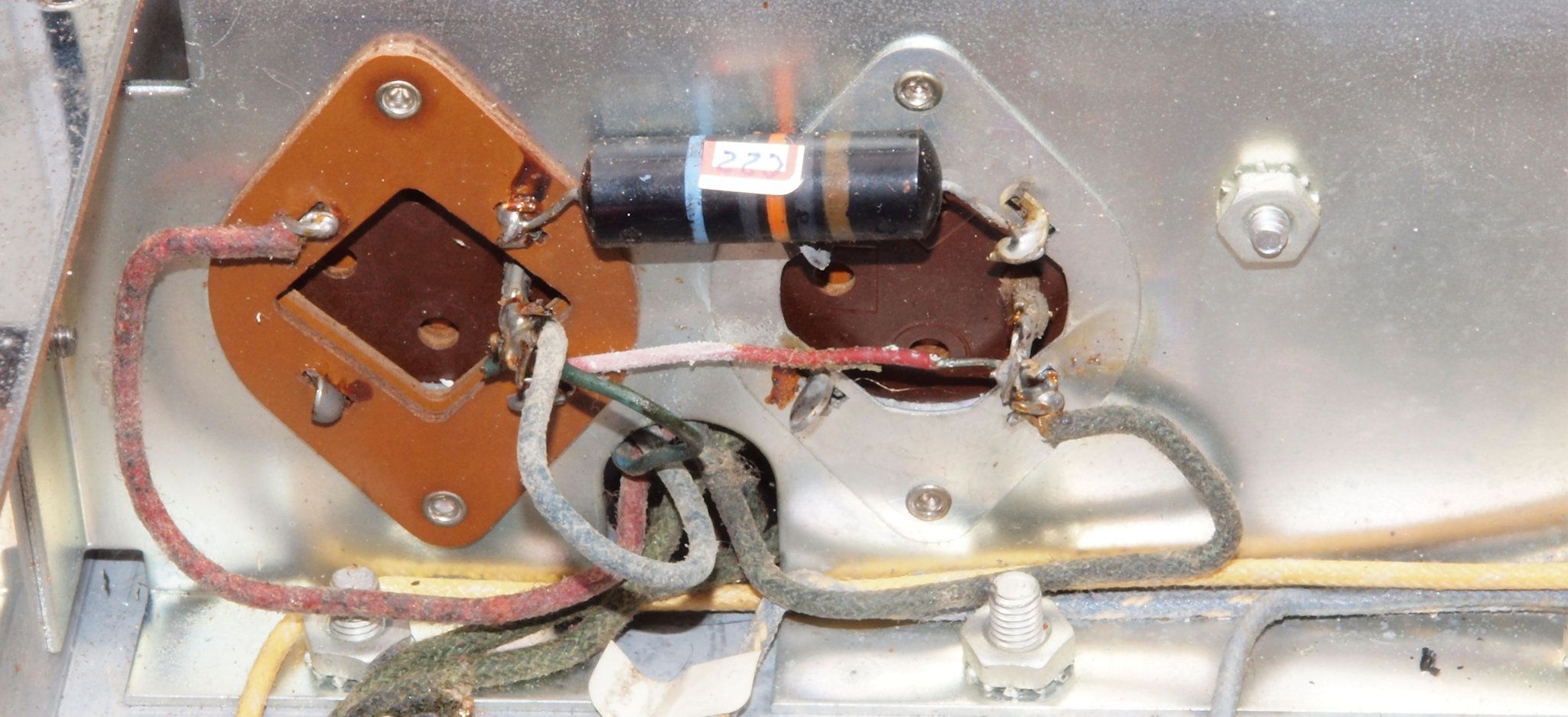

Ｃ８１．　修理前　ヒューズ・ポジスター・リモートソケット周り配線。

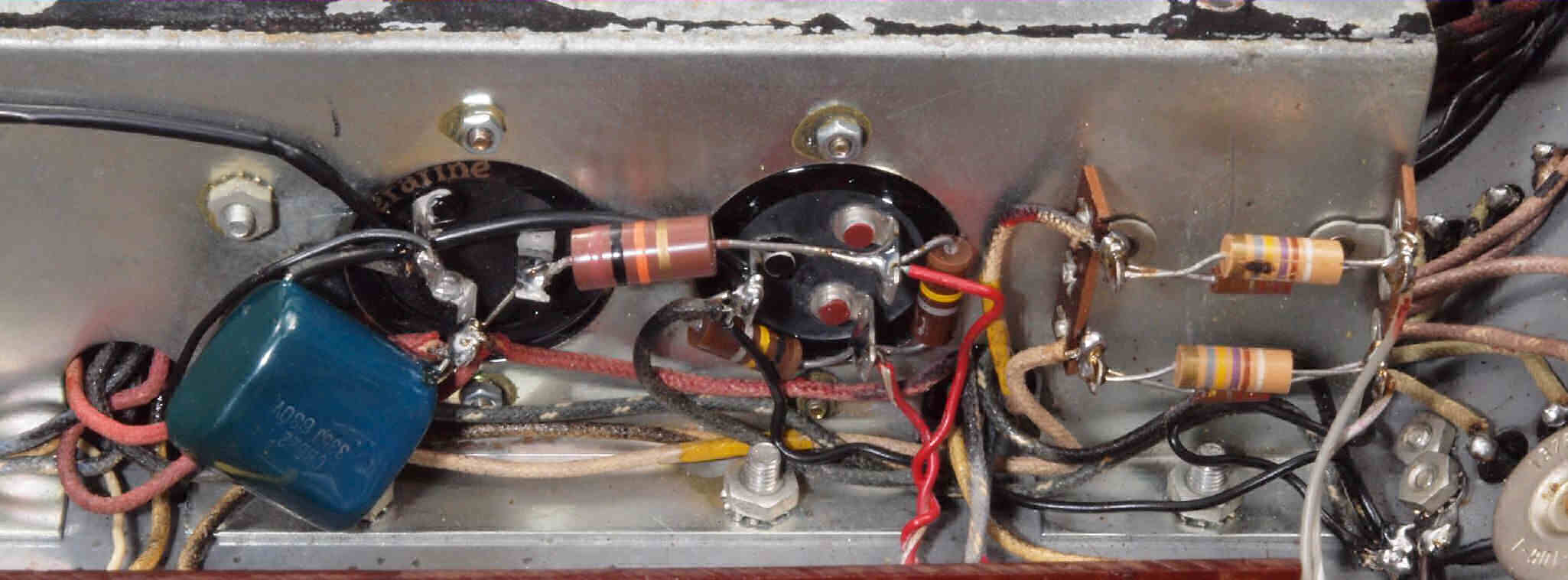

Ｃ８２．　修理後　ヒューズ・ポジスター・リモートソケット周り配線

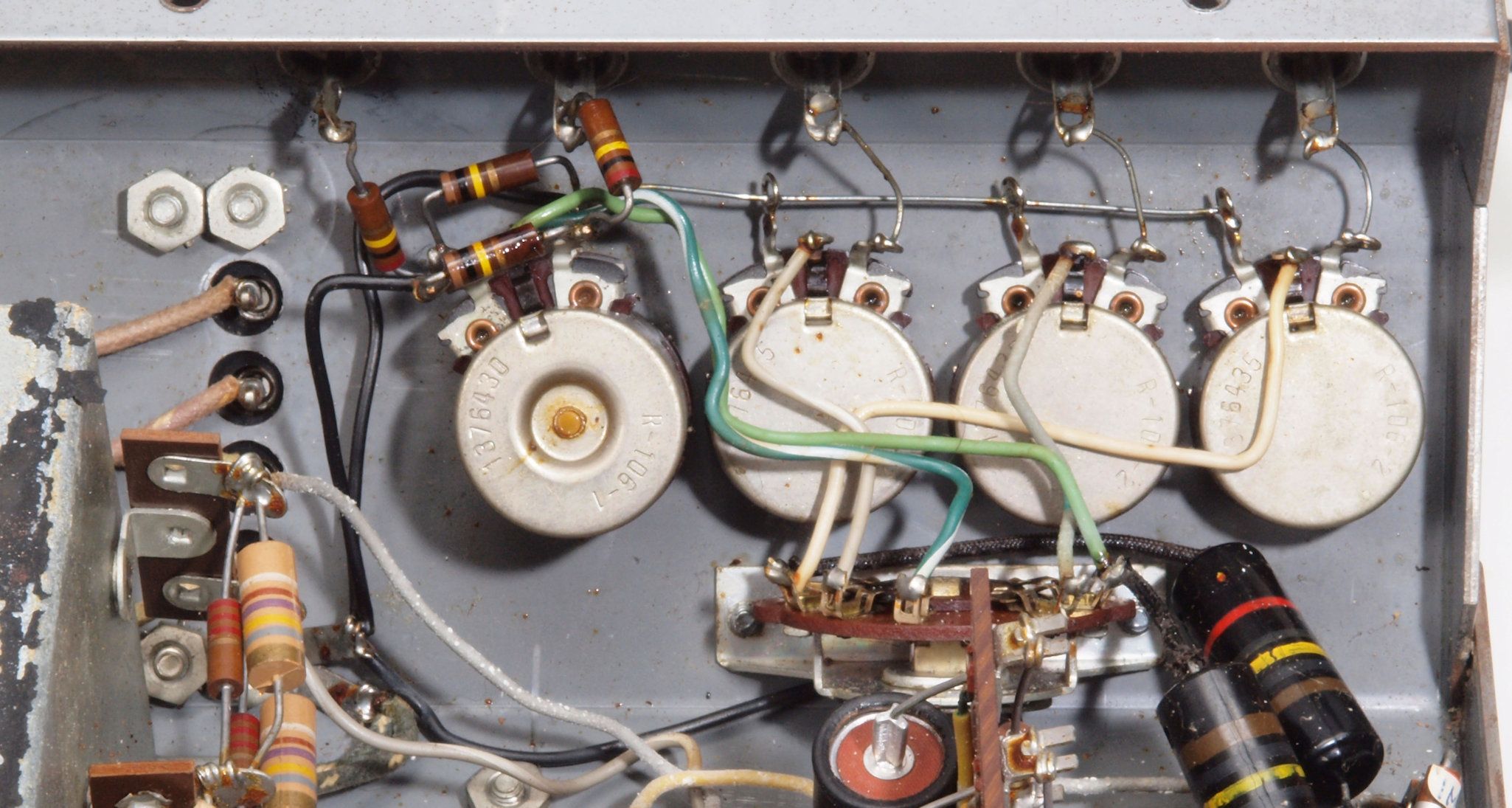

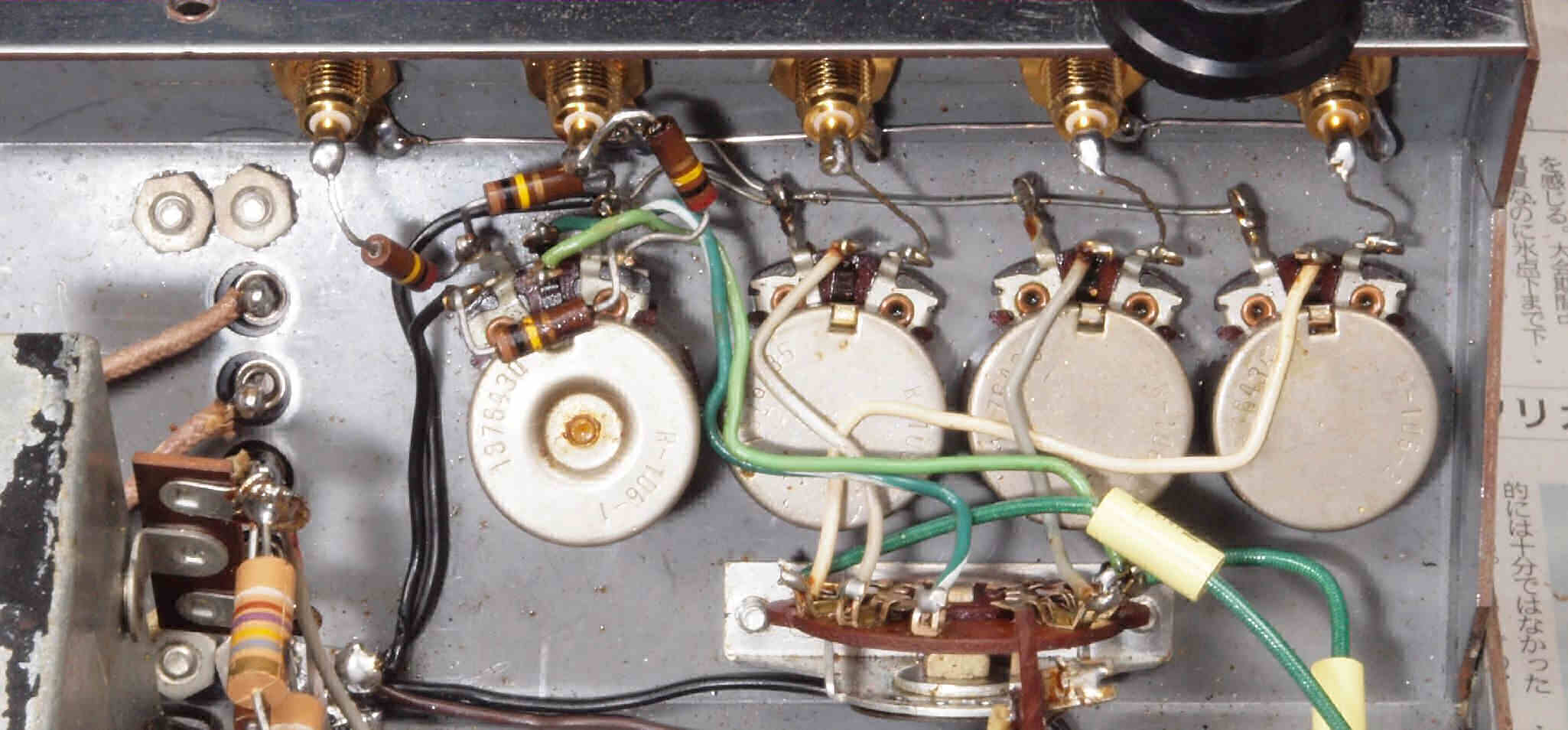

Ｃ８３．　修理前　入力ＶＲ周り配線。

Ｃ８４．　修理中　入力選択ＳＷ、取り外す。

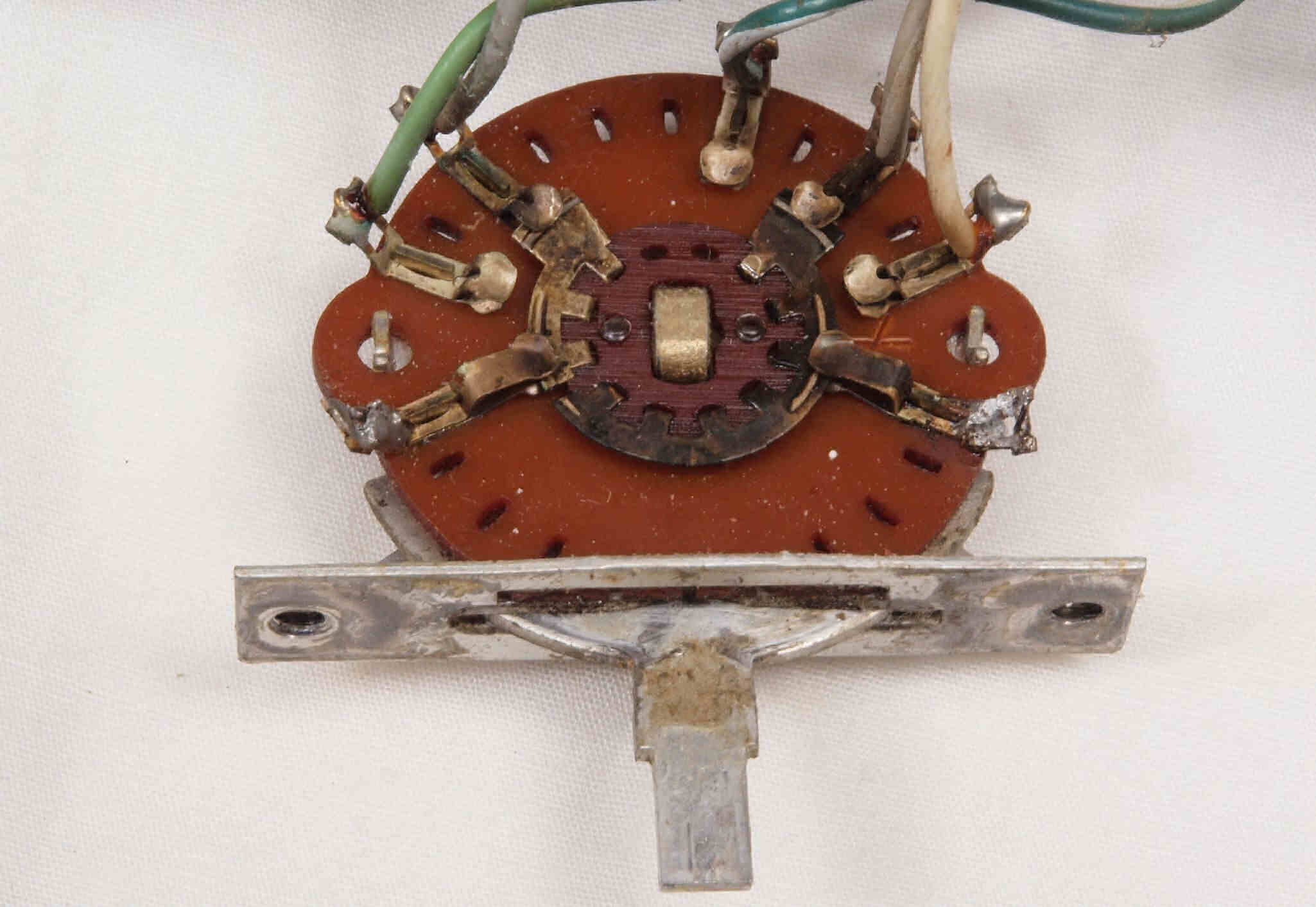

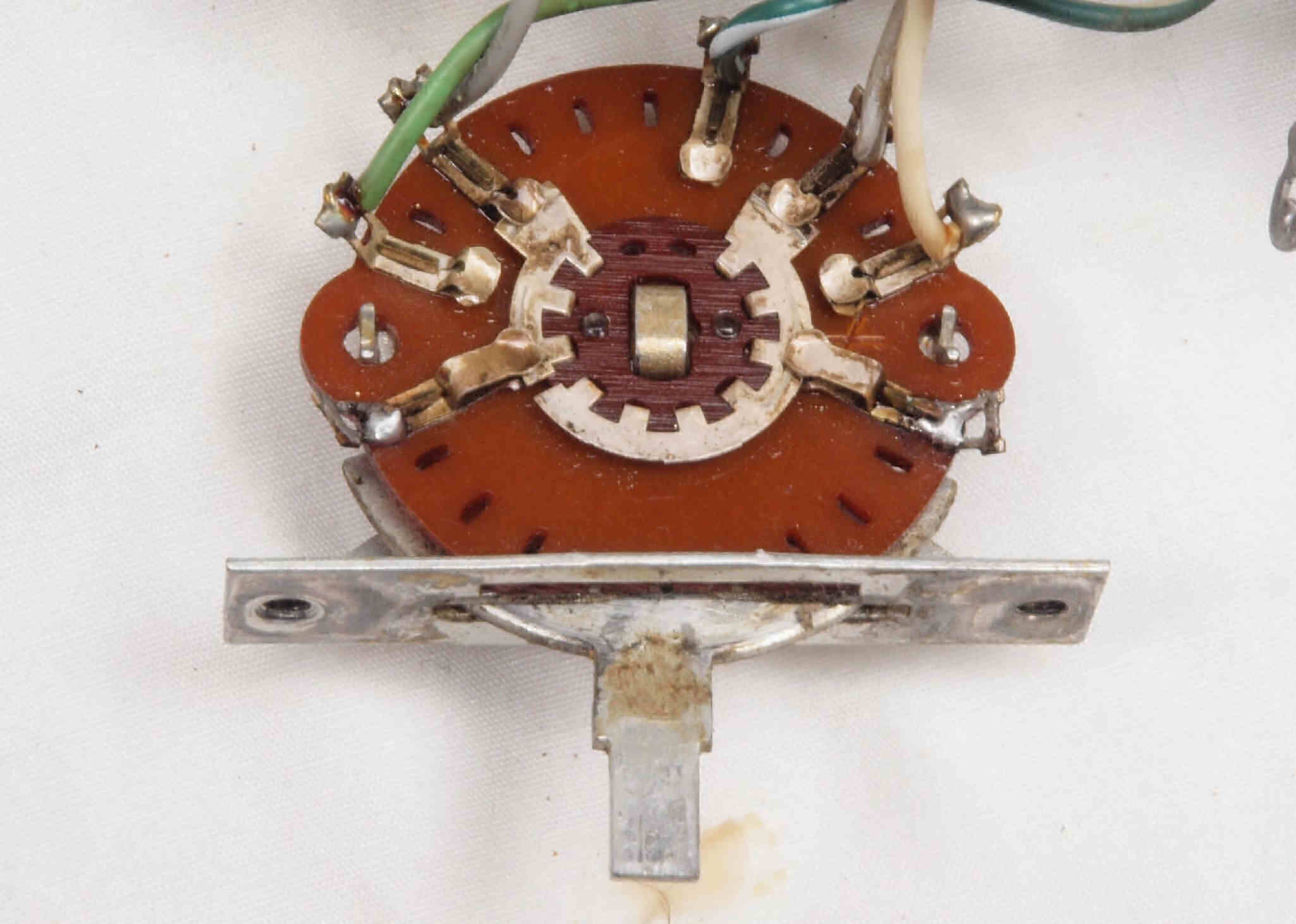

Ｃ８５．　修理（洗浄）後　入力選択ＳＷ。

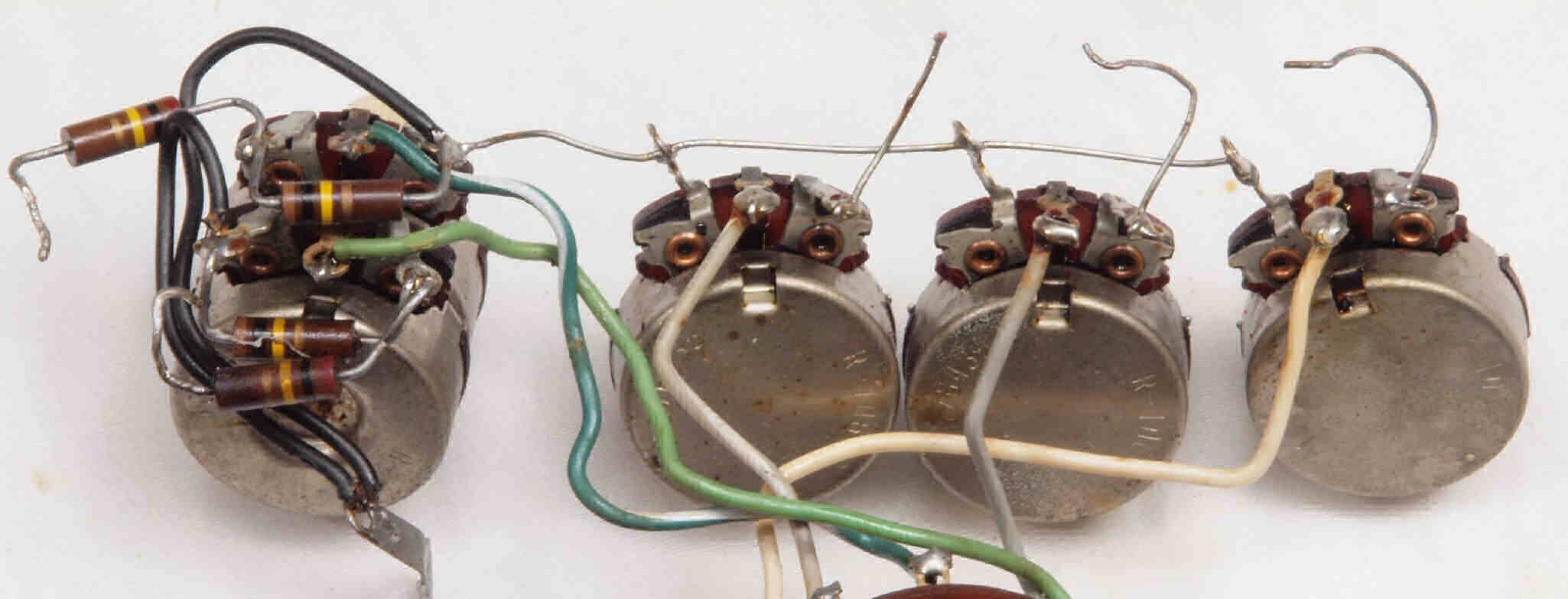

Ｃ８６．　修理中　入力ＶＲ４個取り外し、洗浄する。

Ｃ８７．　修理後　入力ＶＲ周り配線、フイルムコンデンサー２個交換

Ｃ９１．　修理前　電源コード交換。

Ｃ９２．　修理（交換）後　電源コード交換。

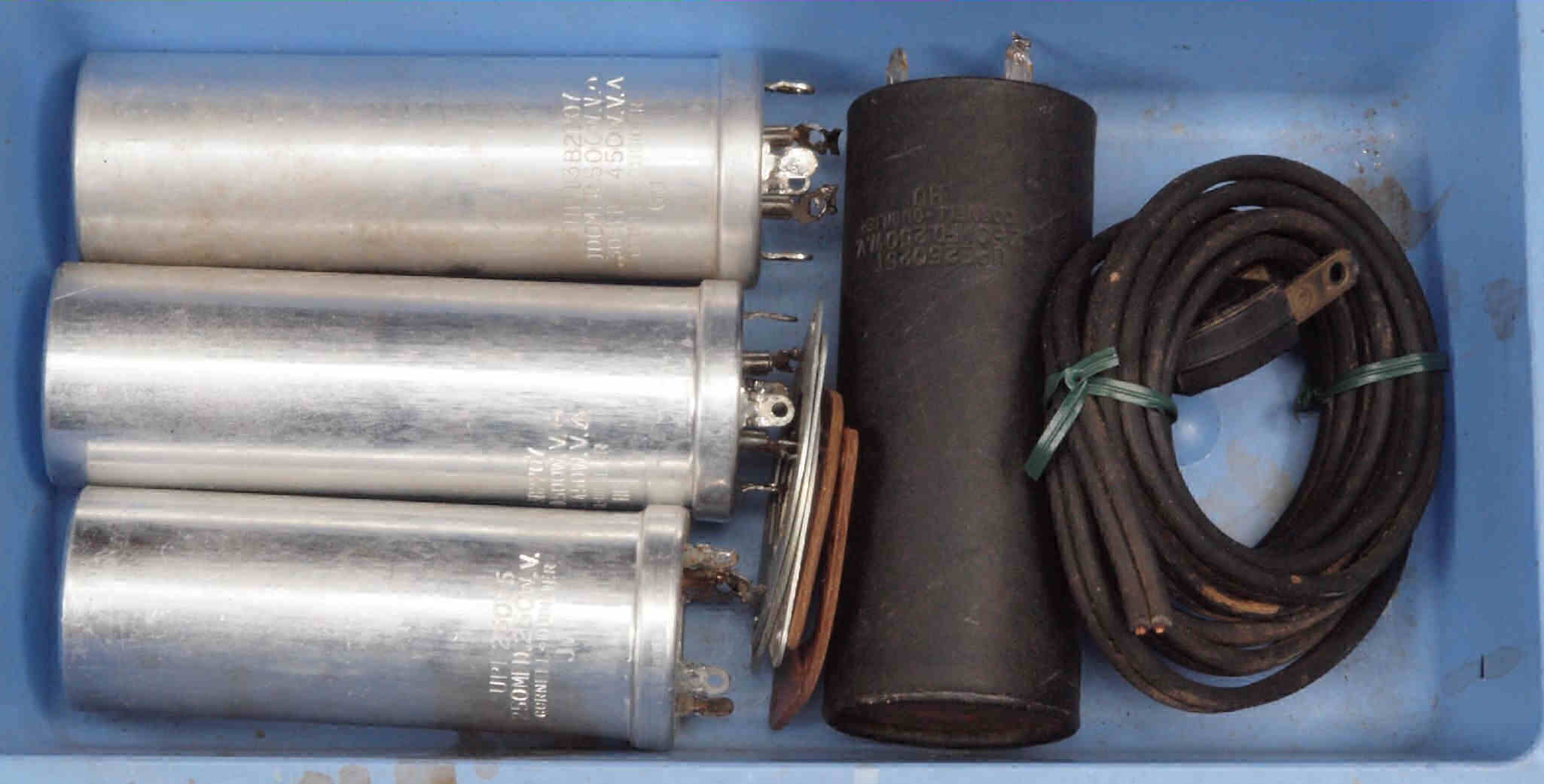

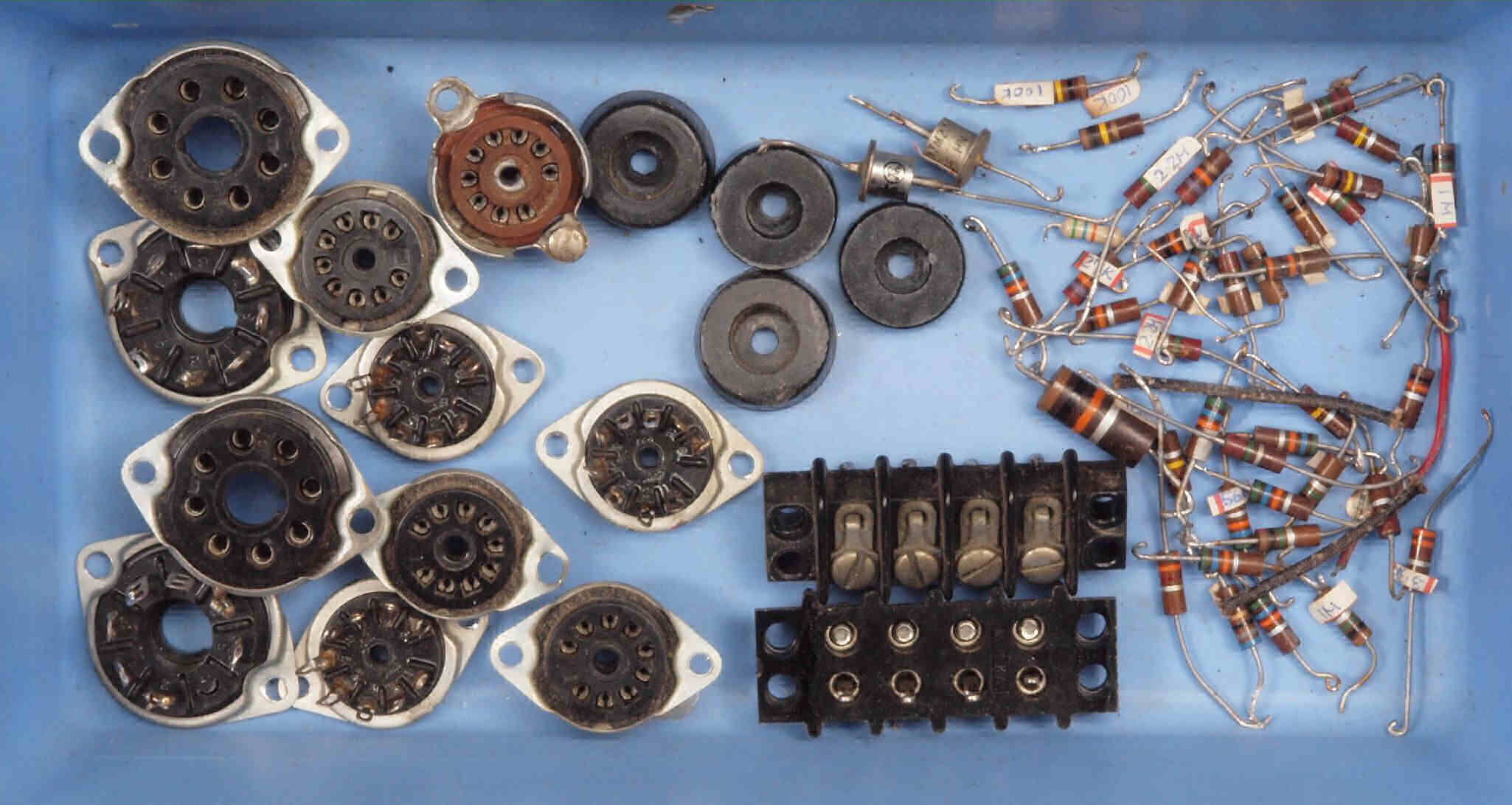

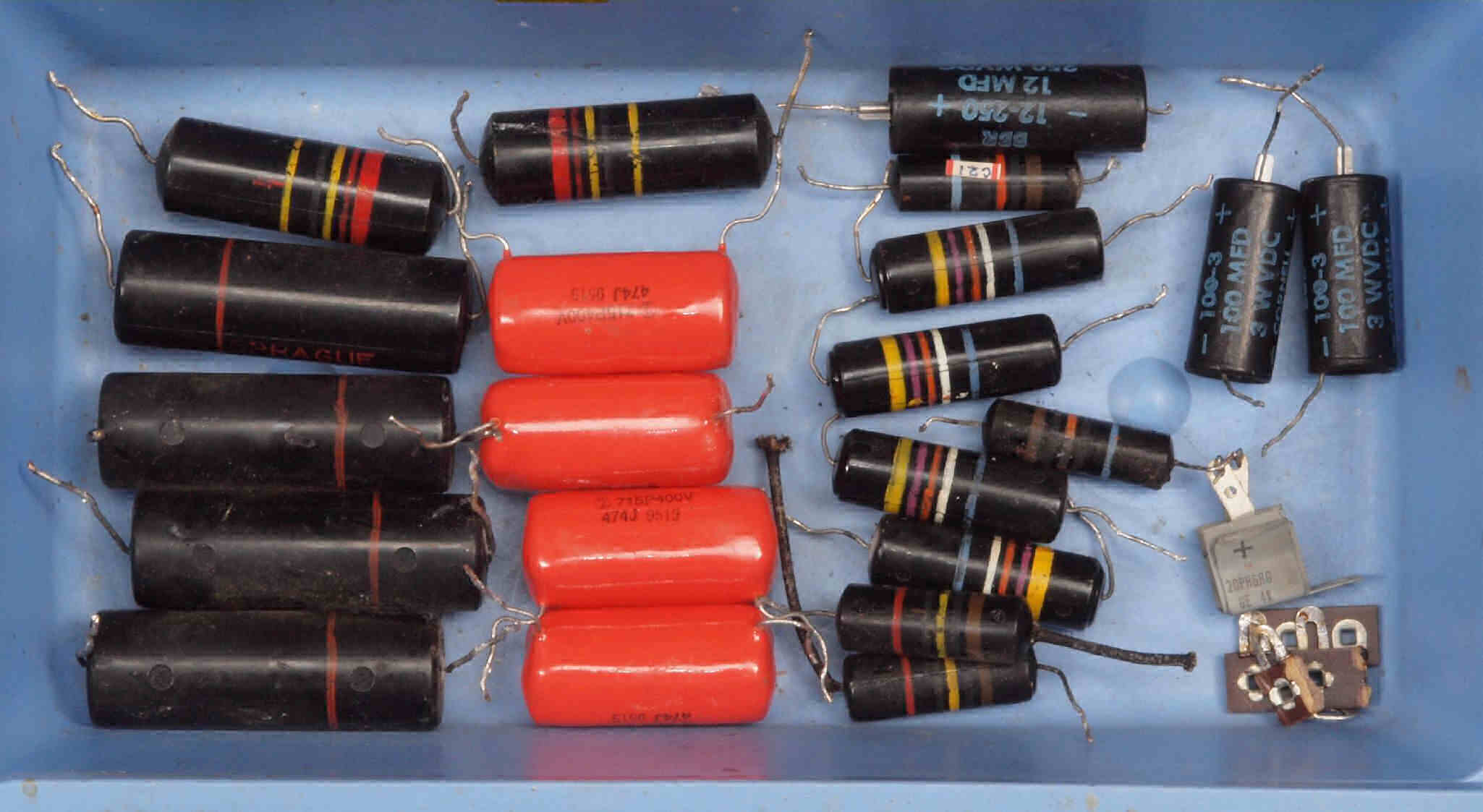

ＣＡ１．　交換部品

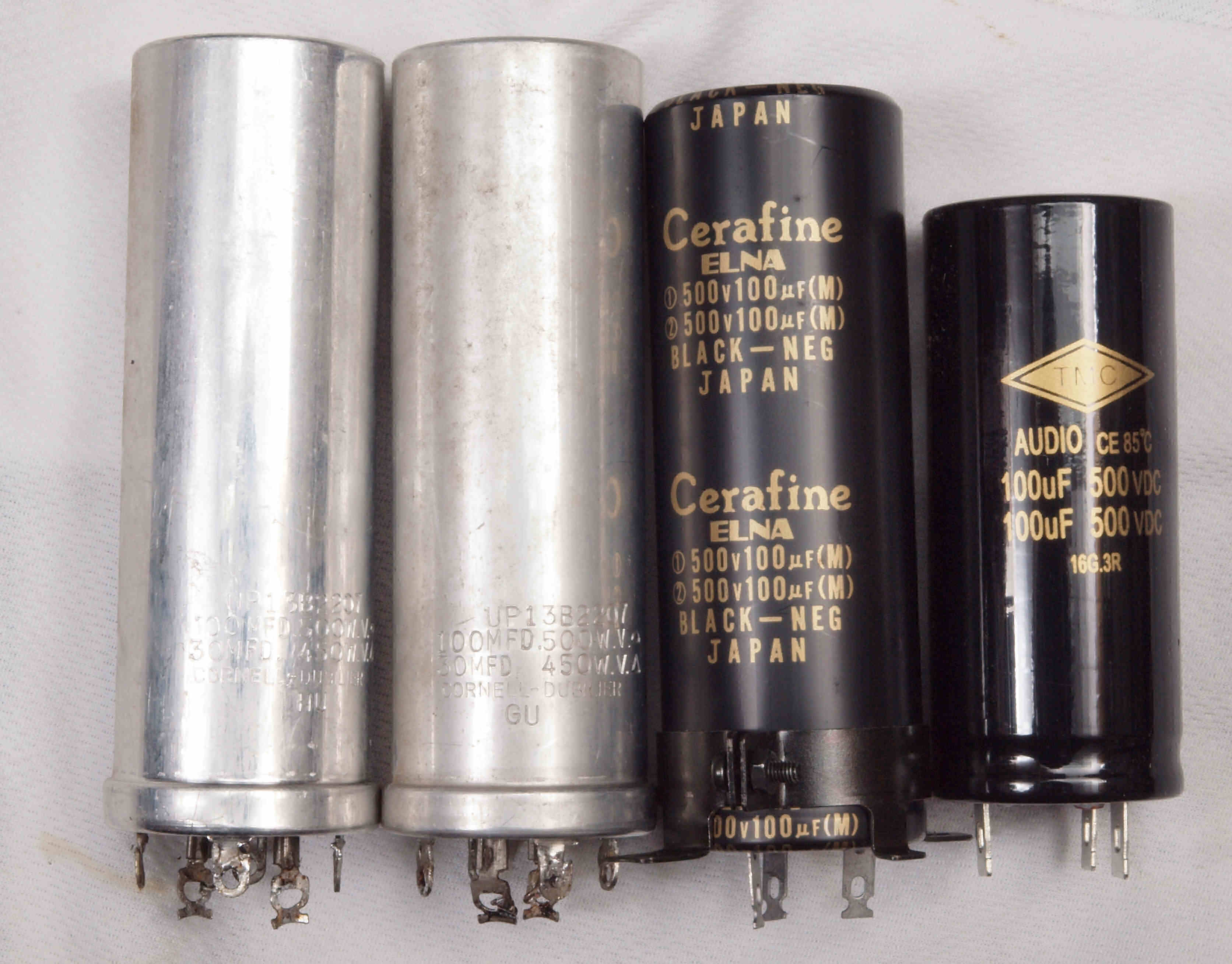

ＣＡ２．　交換部品　交換したブロック電解コンデンサー比較。左２本＝付いていた１００μ／５００ＷＶ＋３０μ／４５０ＷＶ、右２本＝交換した１００μ＋１００μ／５００ＷＶ。

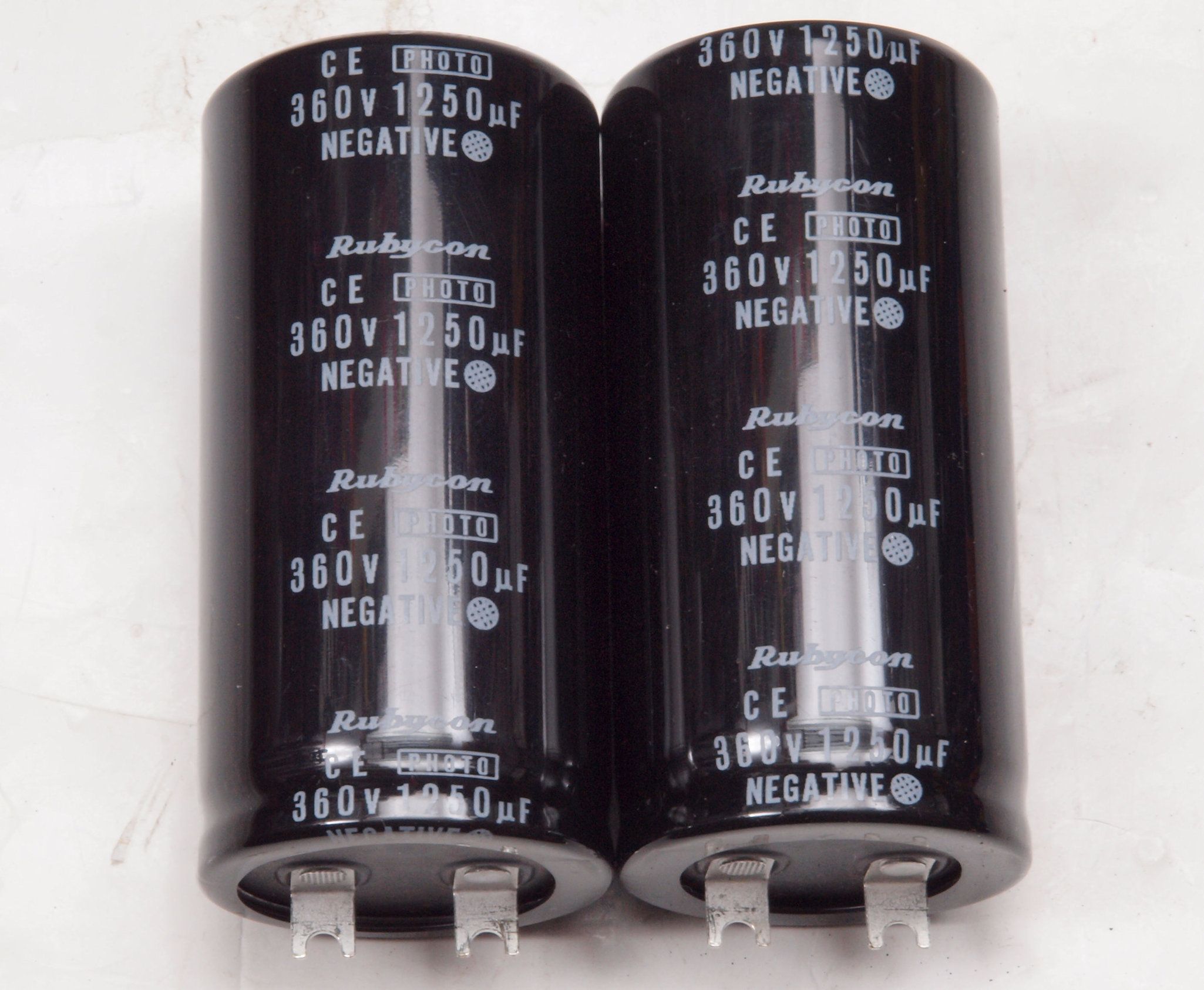

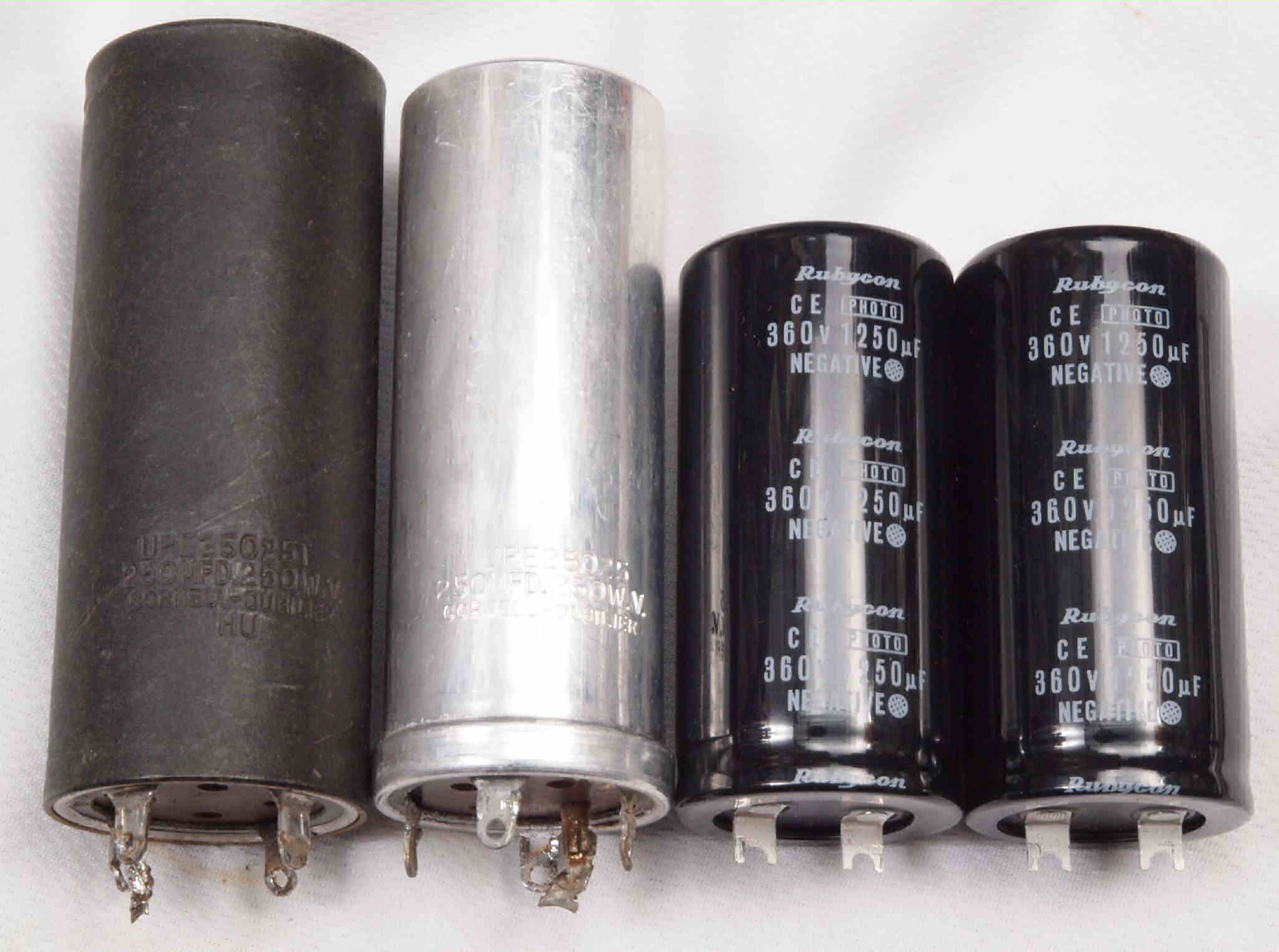

ＣＡ３．　交換部品　交換した倍電圧整流用電解コンデンサー比較。　付いていた左２本＝２５０μ／２５０ＷＶ、右２本＝交換した１２５０μ／３６０ＷＶ。

ＣＢ１．　修理前　上から

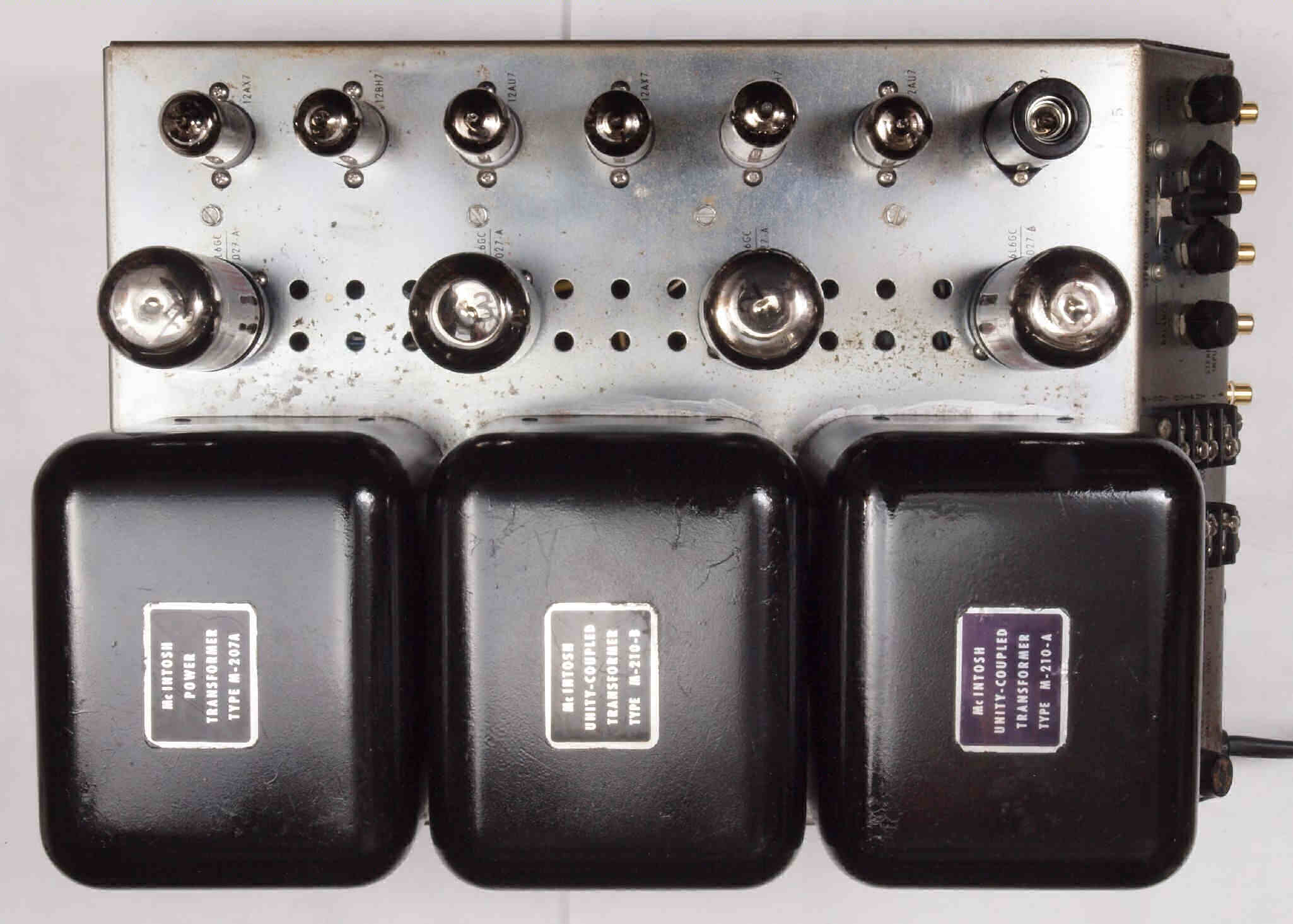

ＣＢ２．　修理後　上から

ＣＢ３．　修理前　下から

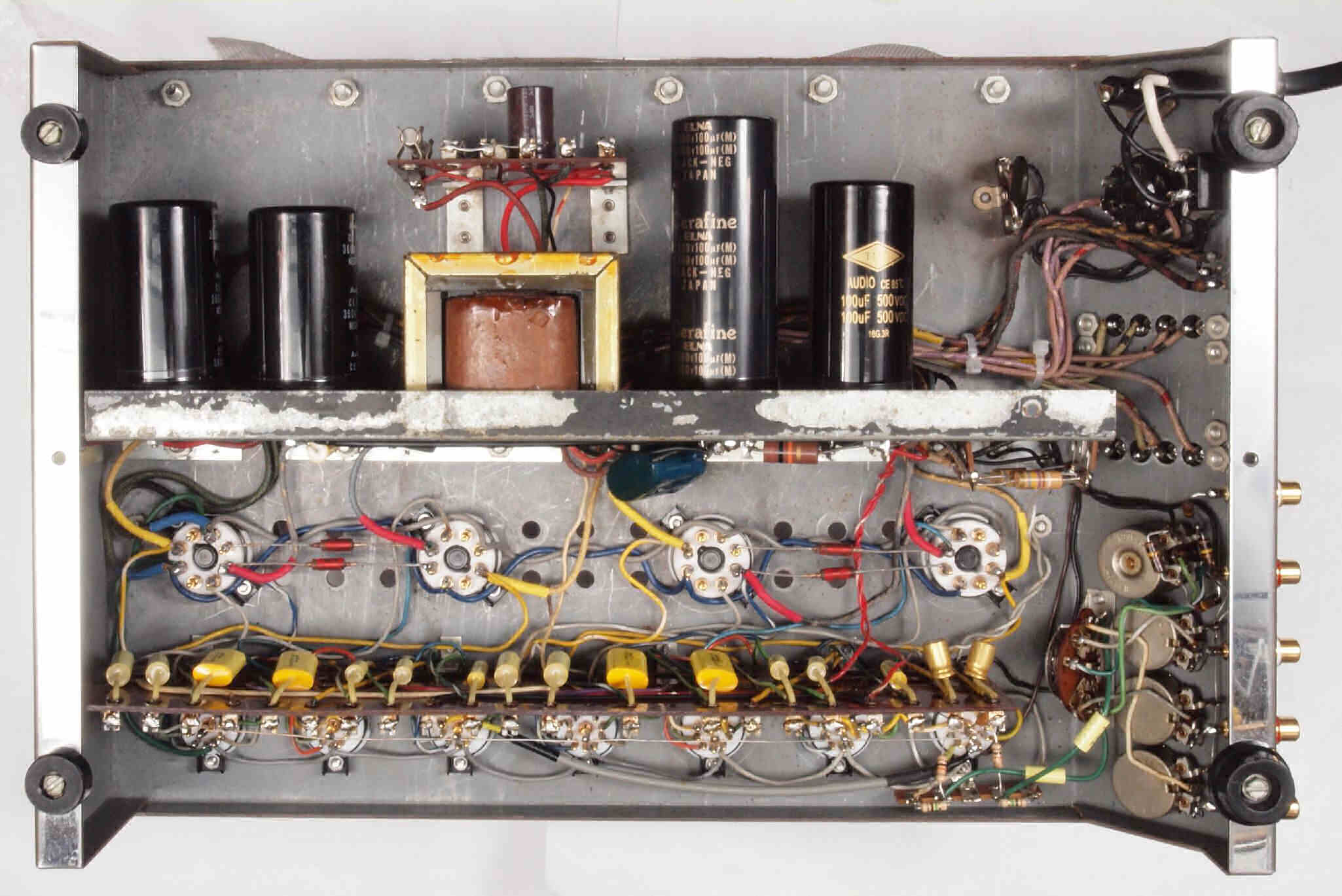

ＣＢ４．　修理後　下から

ＣＢ５．　完成下から見る

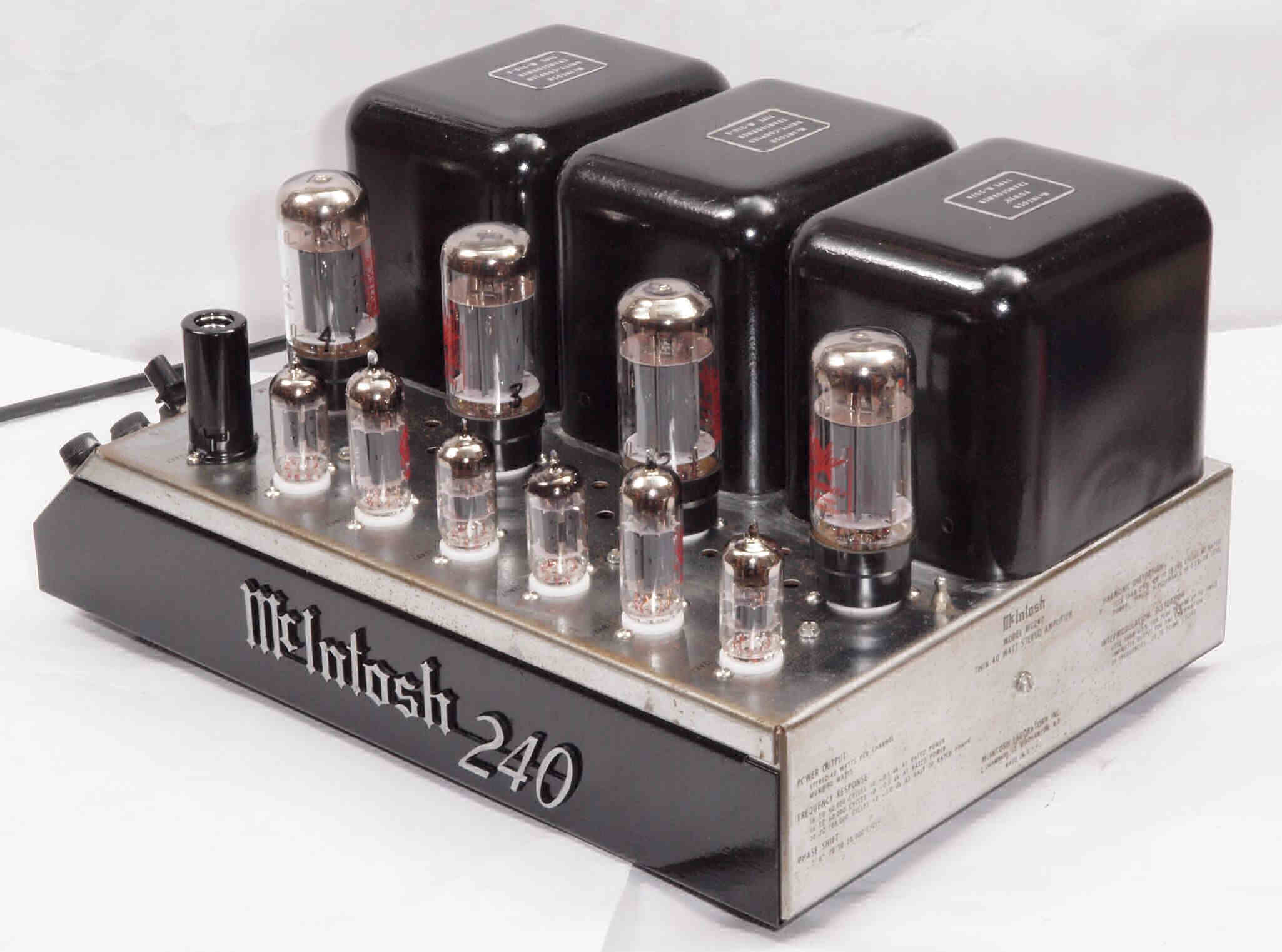

ＣＢ６．　完成前右から見る

ＣＢ７．　完成後左から見る

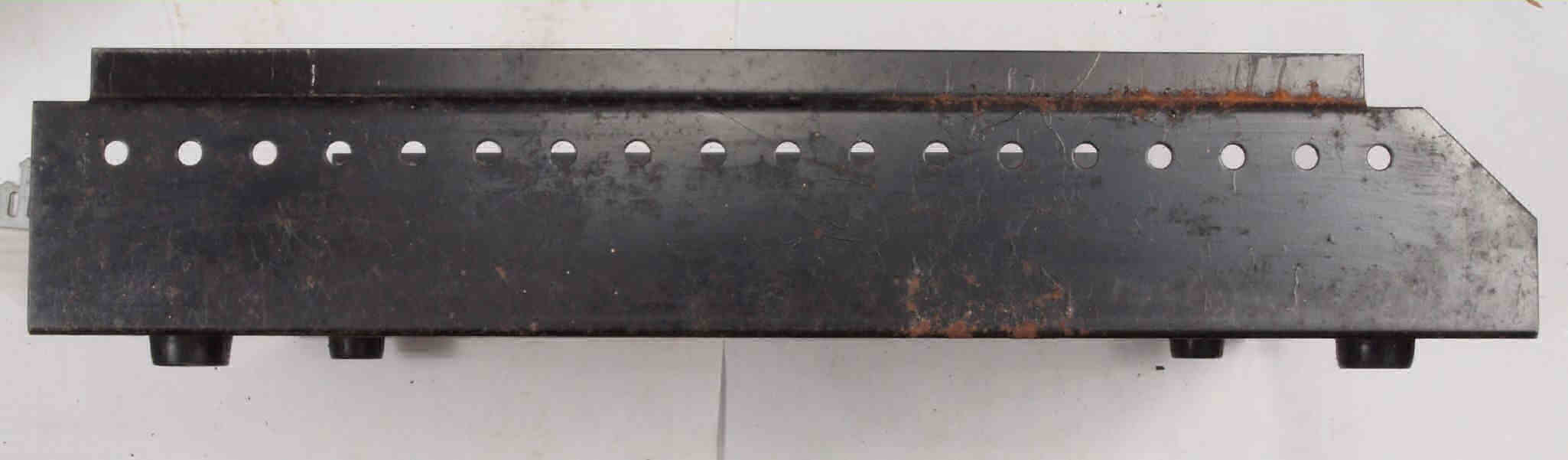

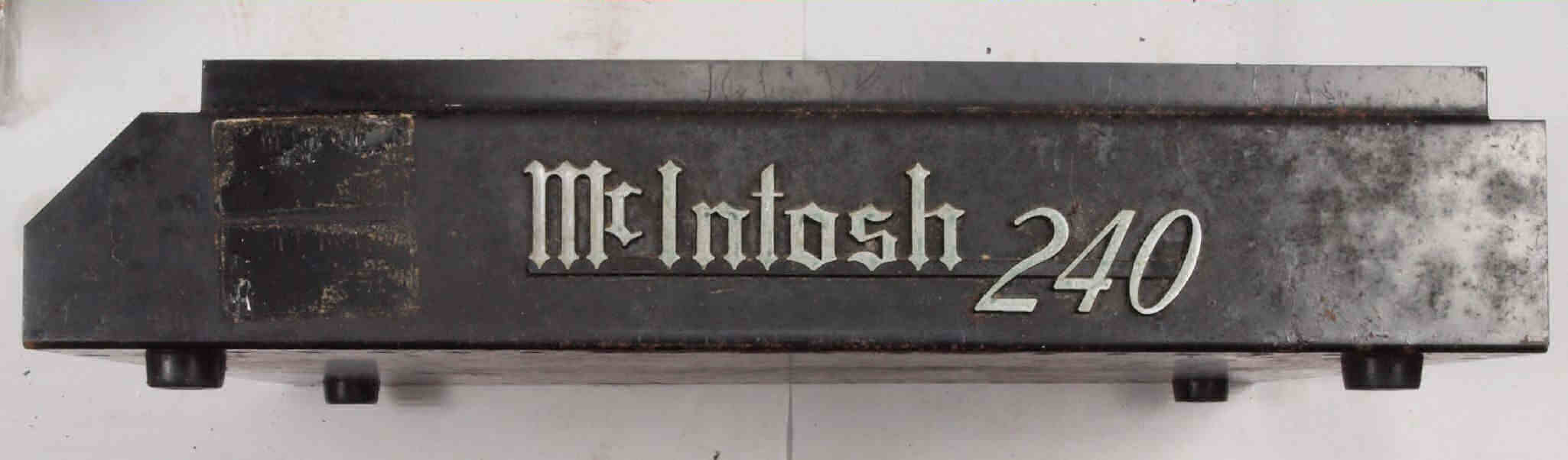

Ｋ．　サブシャシ、下蓋修理・塗装、トランス塗装、シャシ塗装、ボンネット塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　右から見る。

Ｋ１２．　修理（塗装）後　右から見る。ロゴを取り塗装する。

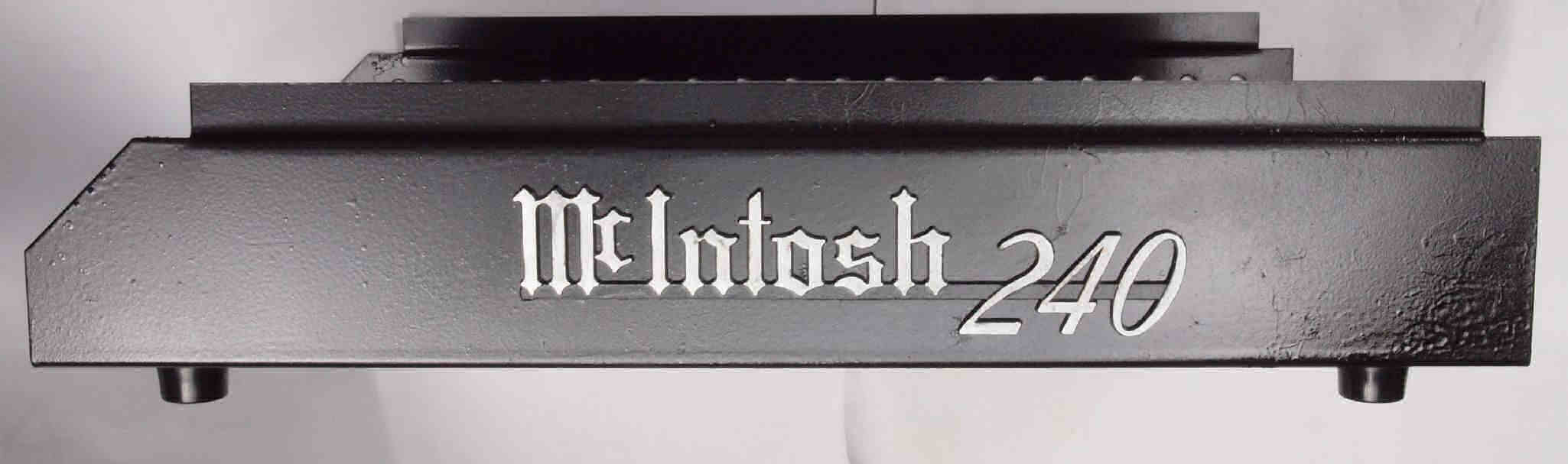

Ｋ１３．　修理（塗装）後　ロゴを付け右から見る。

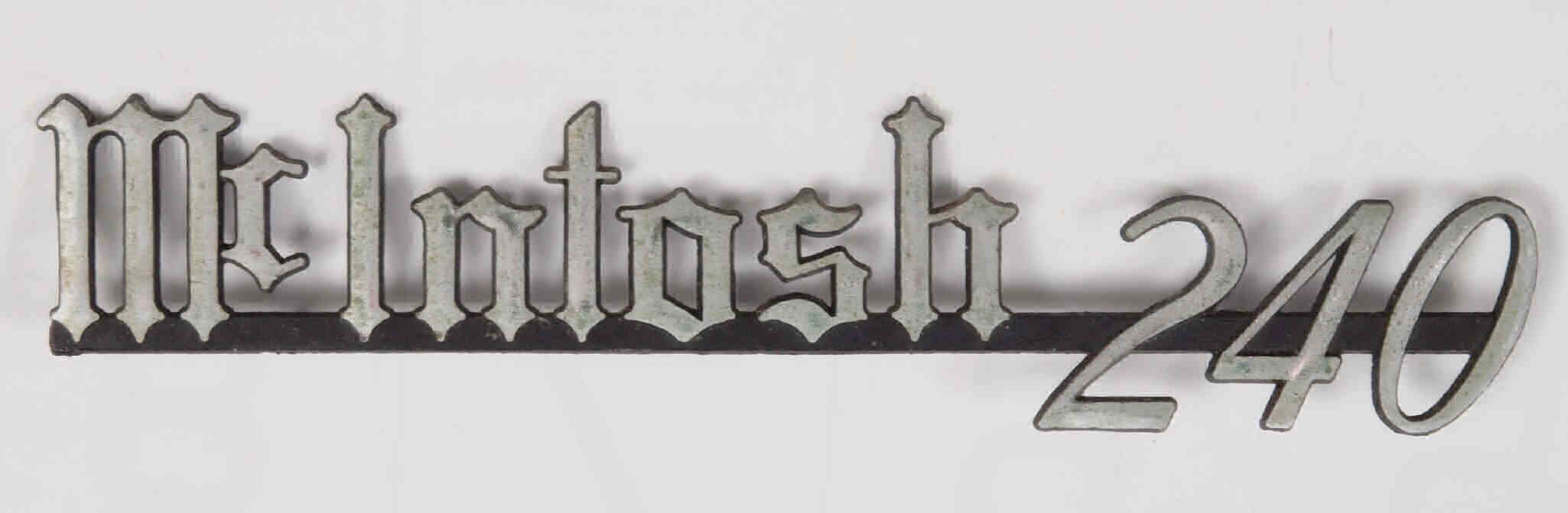

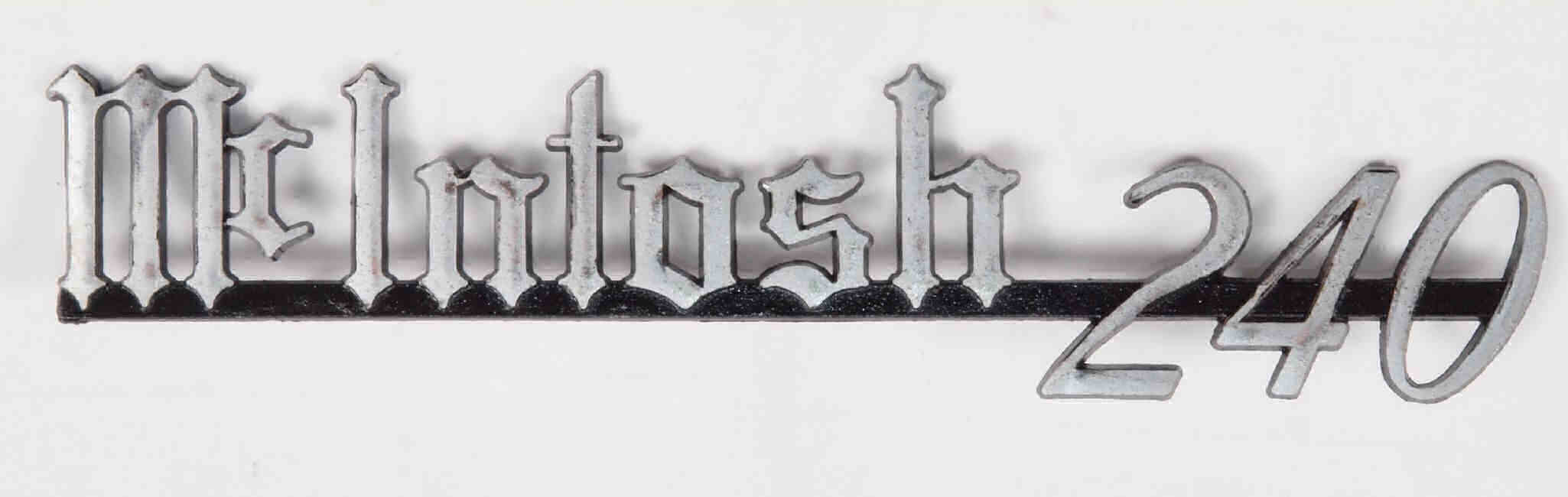

Ｋ１４．　修理前　ロゴ。

Ｋ１５．　修理（塗装）後　ロゴ。　清掃後、黒ペンで黒色をなぞり、透明ラッカーを塗布。

Ｋ２１．　修理前　下から見る。

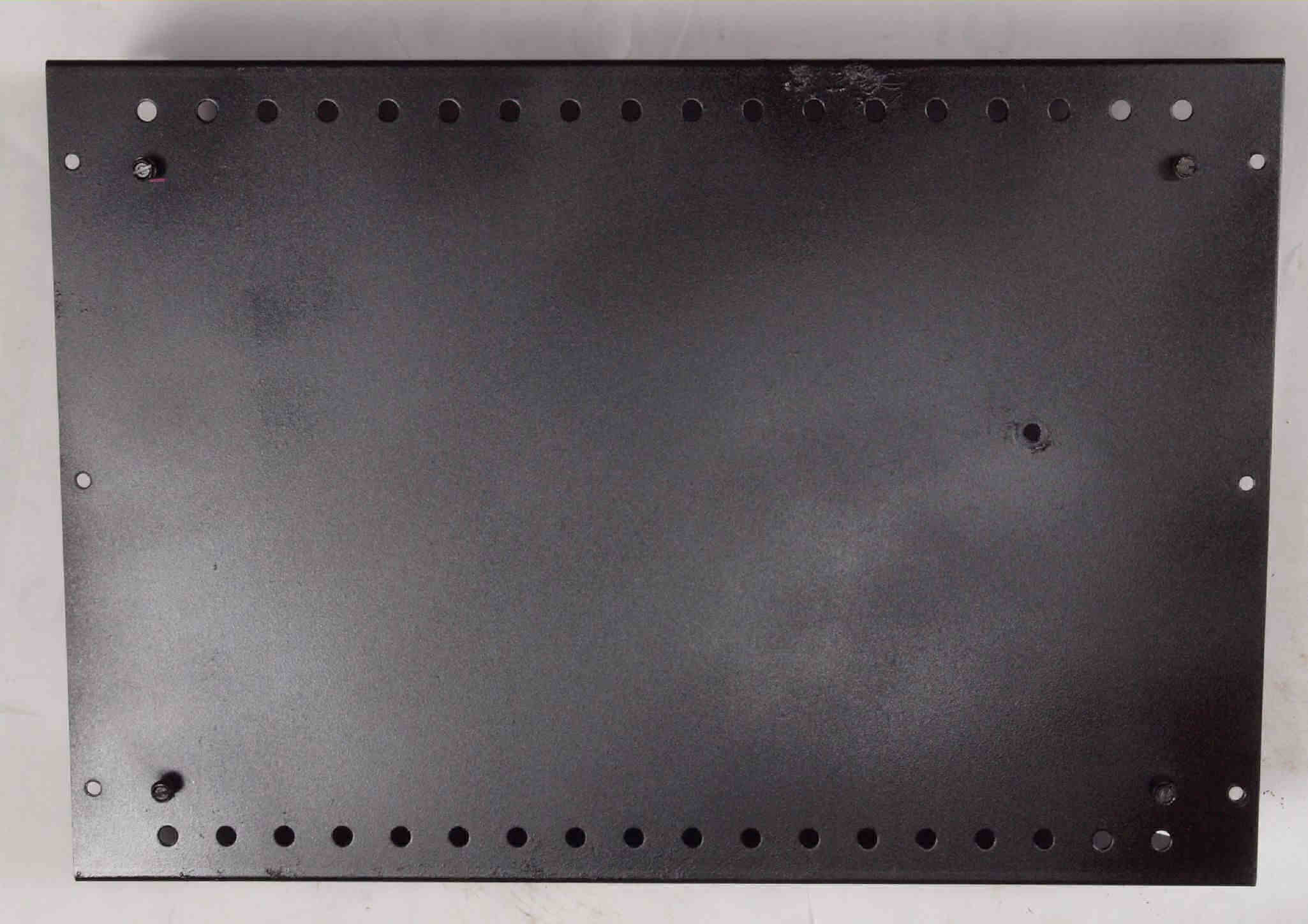

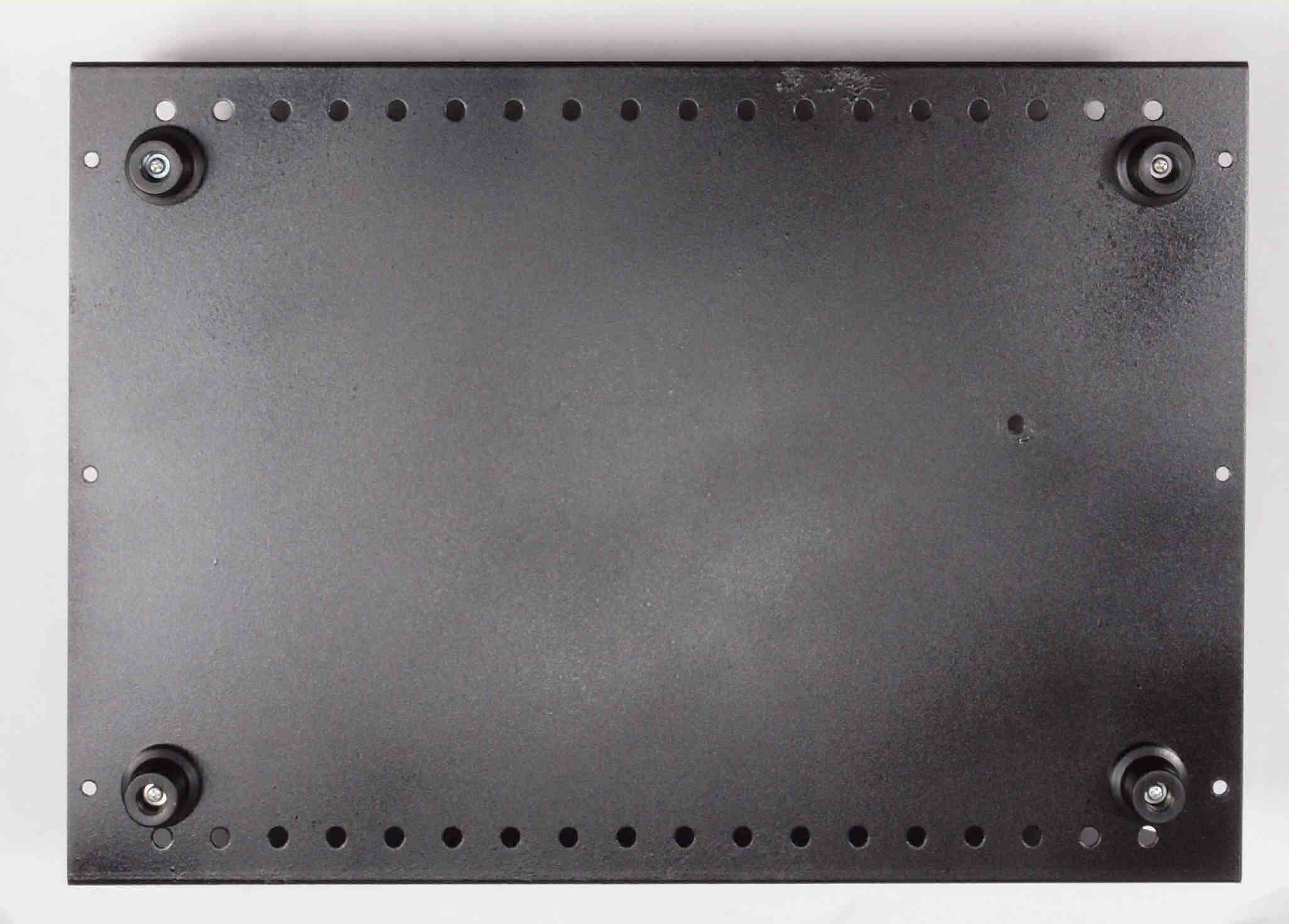

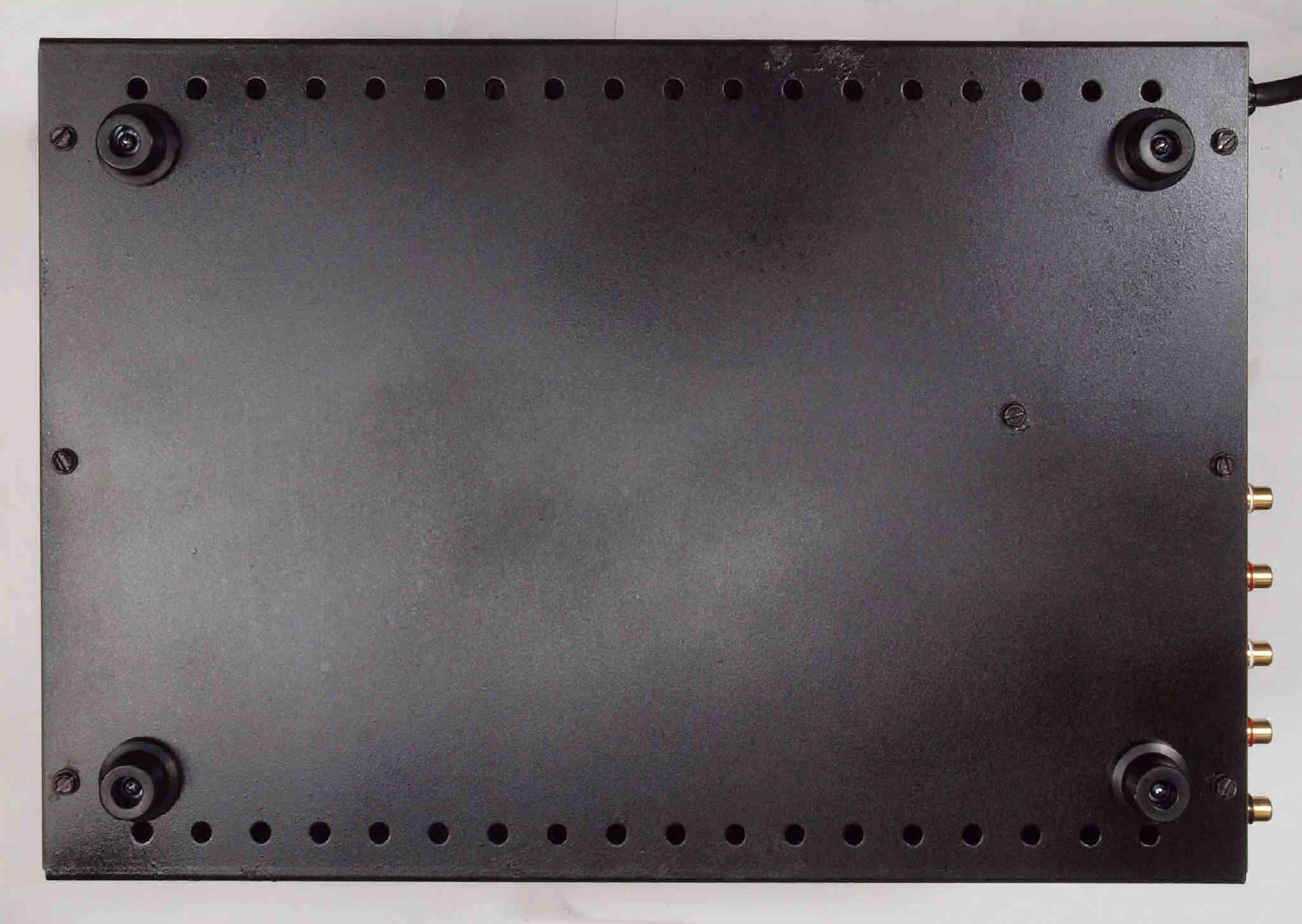

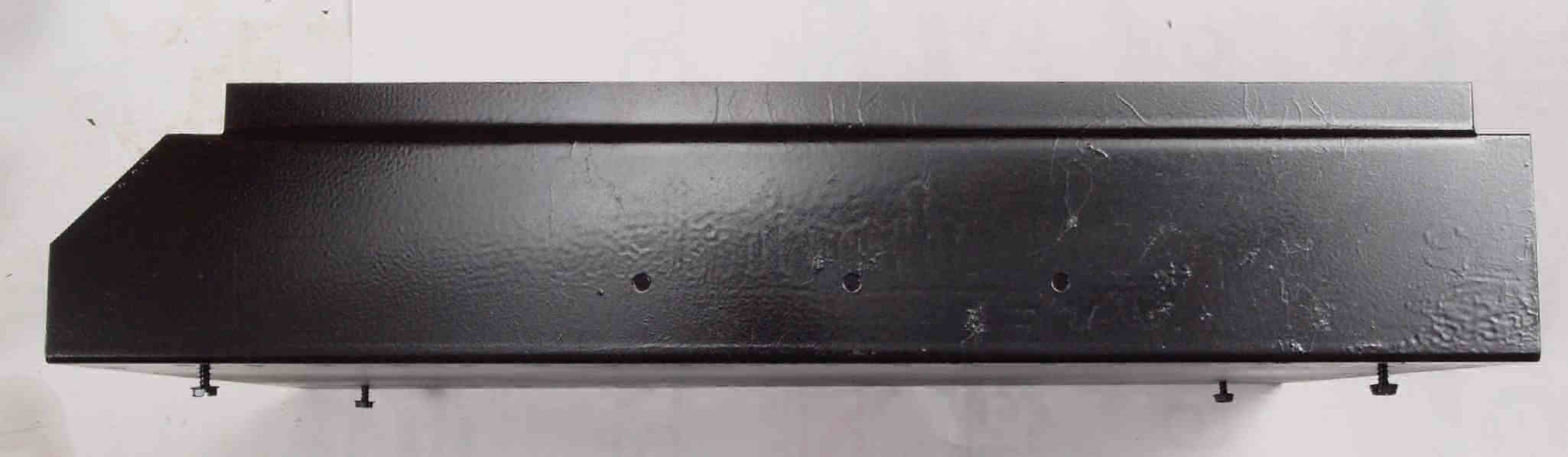

Ｋ２２．　修理（塗装）後　下から見る。

Ｋ２３．　足を付けて完成。

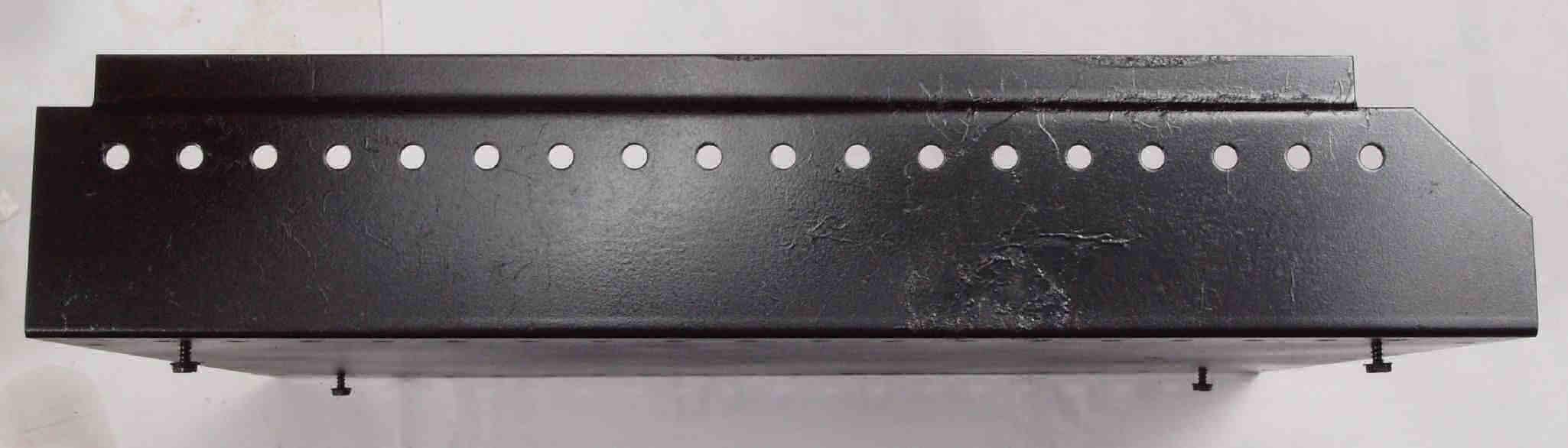

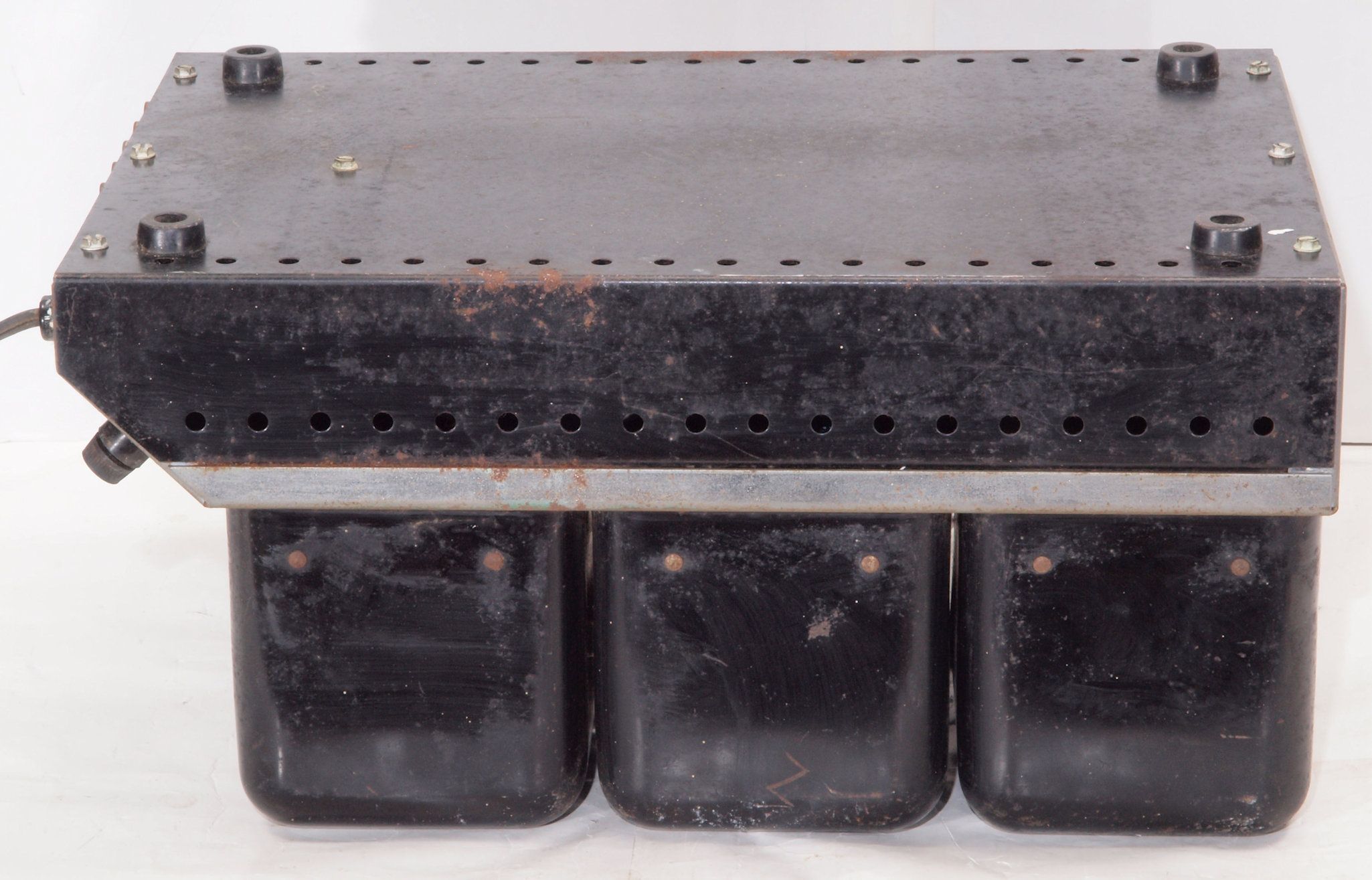

Ｋ２４．　修理前　左から見る。

Ｋ２５．　修理（塗装）後　左から見る。

Ｋ２６．　修理前　内側から見る。

Ｋ２７．　修理（塗装）後　右から見る。

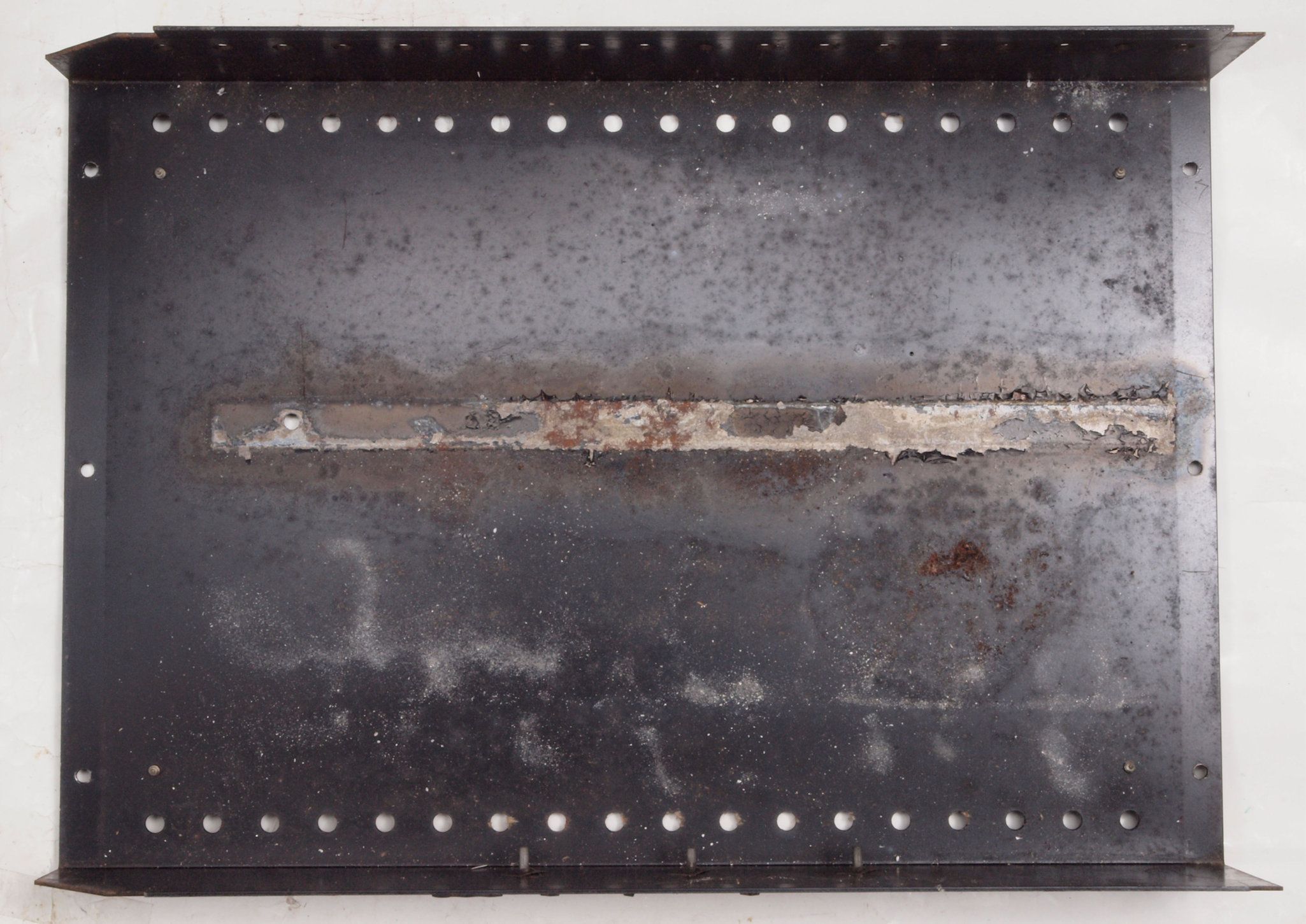

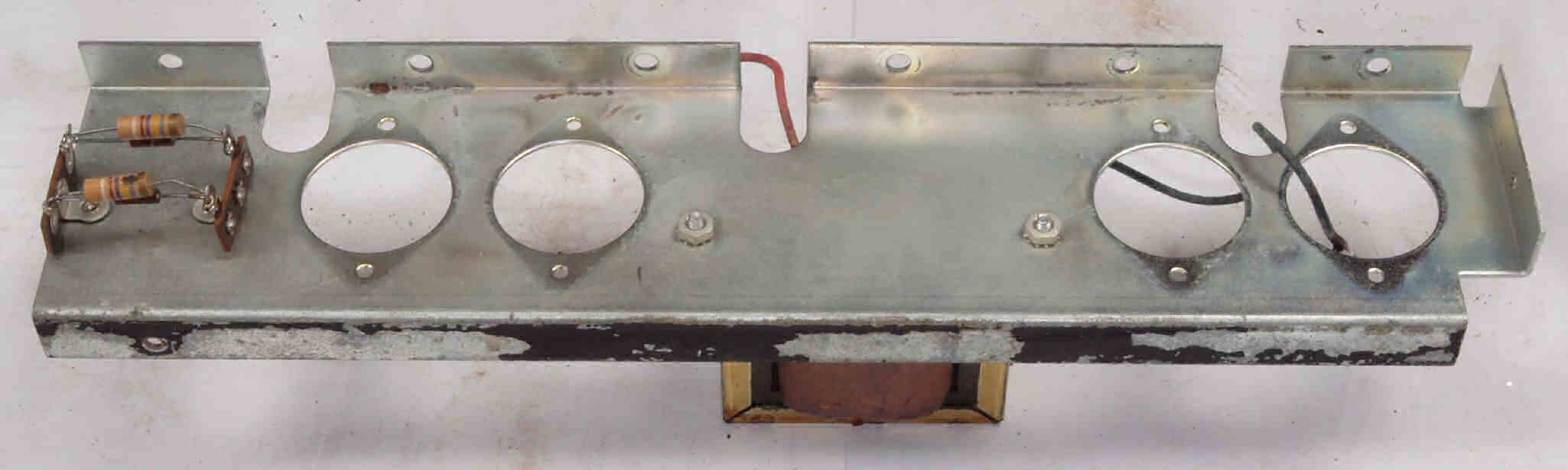

Ｋ３１．　修理前　サブシャシ。サビが出て入る。

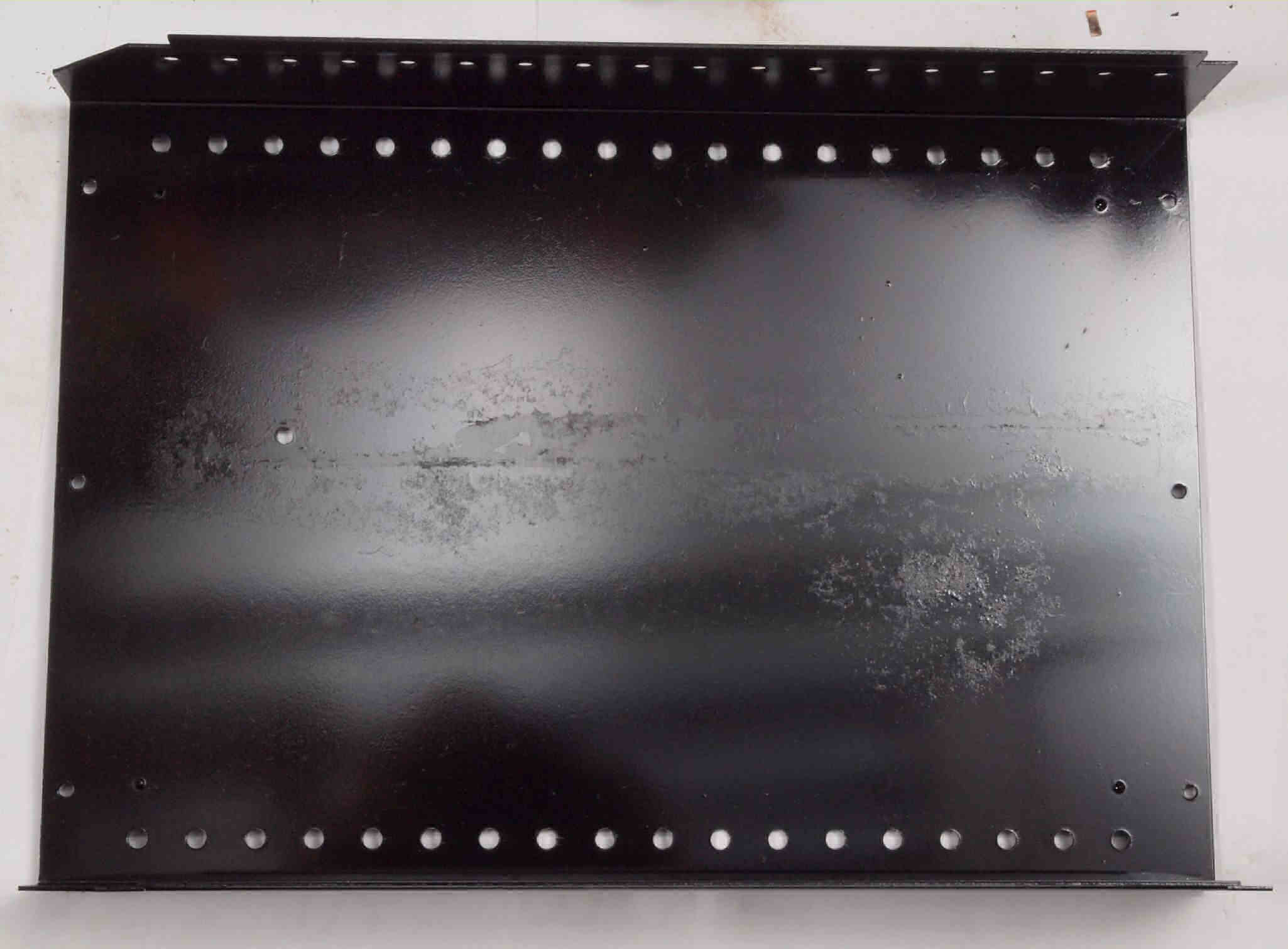

Ｋ３２．　修理（塗装）後　サブシャシ。

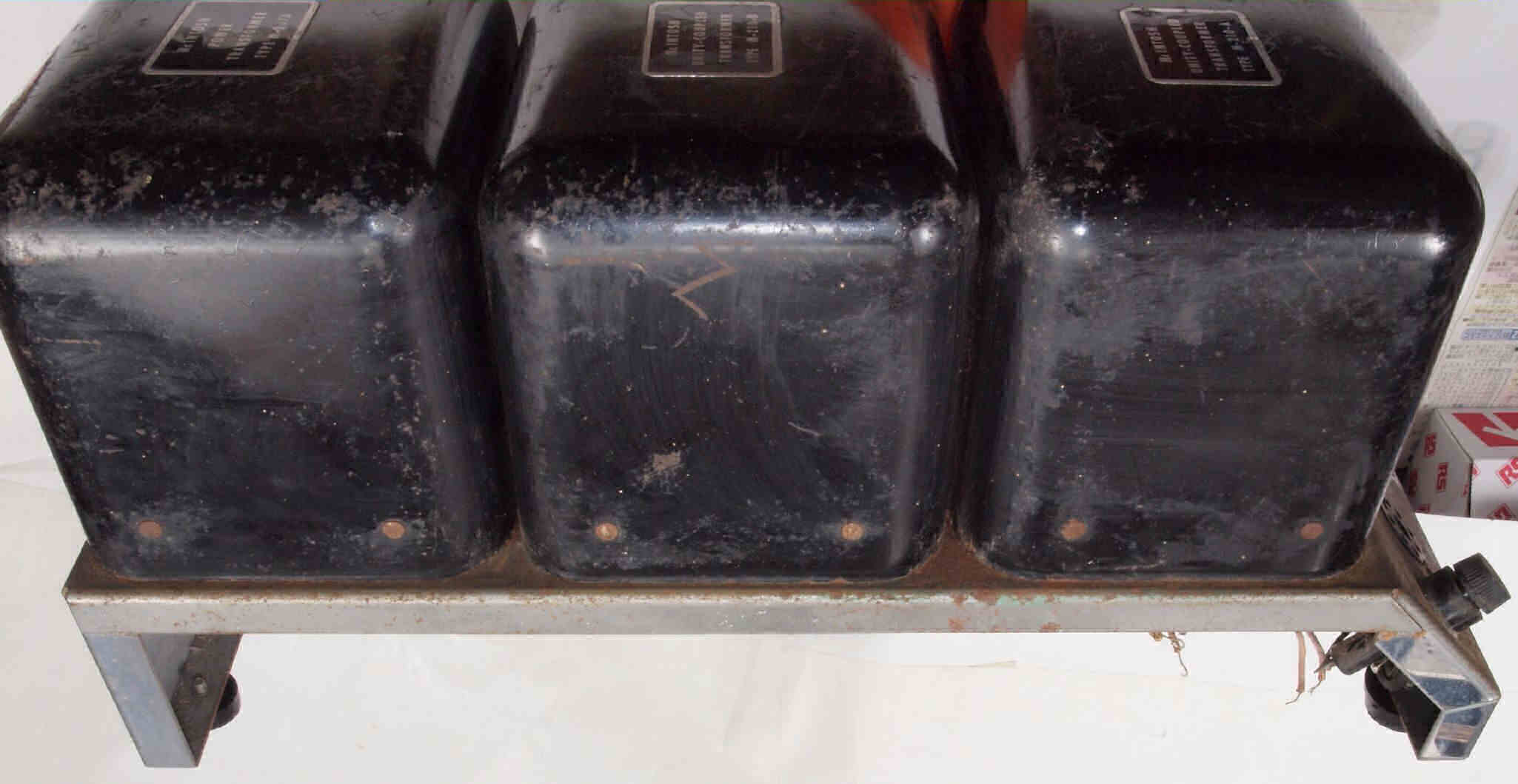

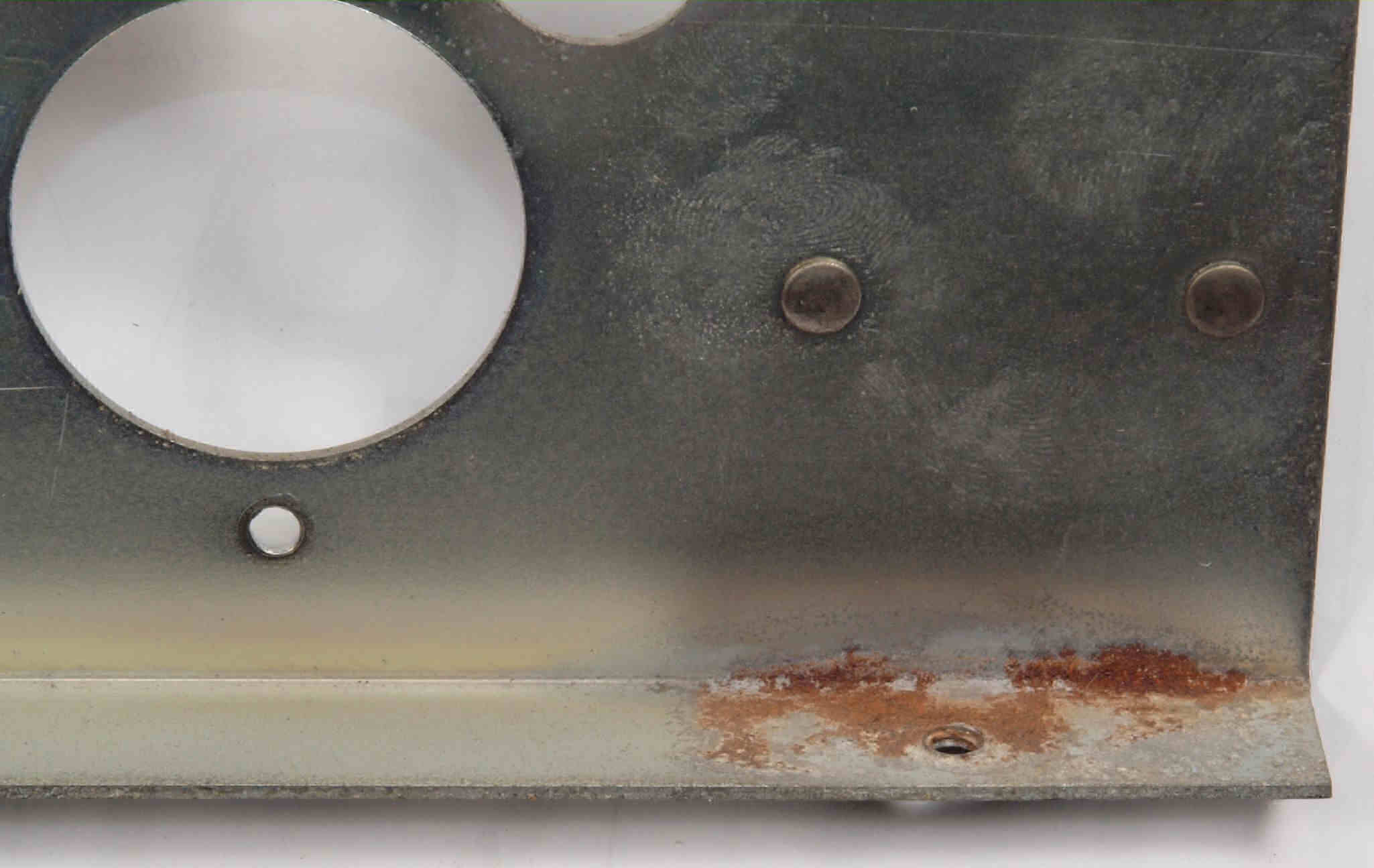

Ｋ４１．　修理前　シャシとのトランス類右側のサビ。

Ｋ４２．　修理（塗装）後　シャシとのトランス類右側のサビ。

Ｋ４３．　修理前　シャシとのトランス類左側のサビ。

Ｋ４４．　修理（塗装）後　シャシとのトランス類左側のサビ。

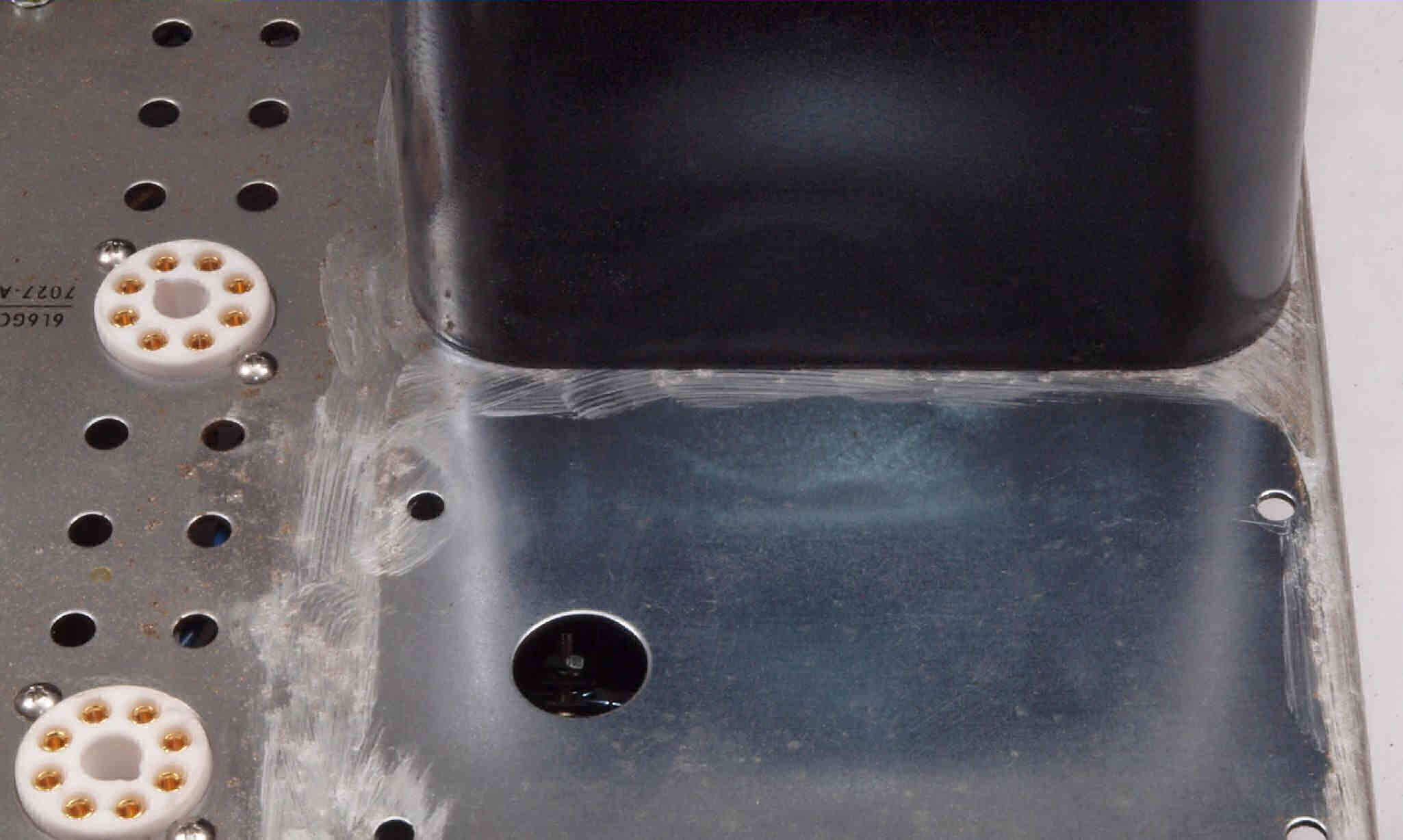

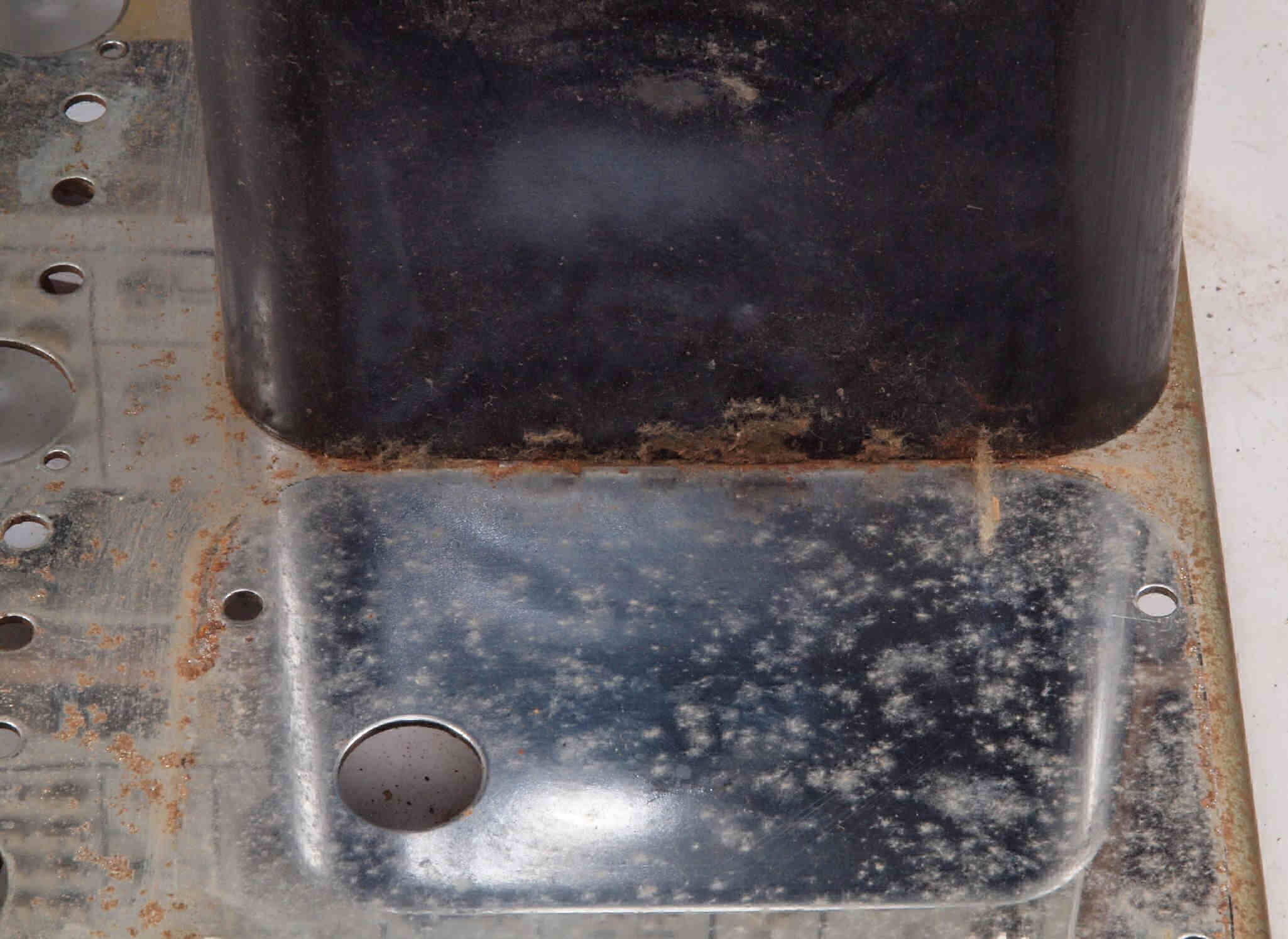

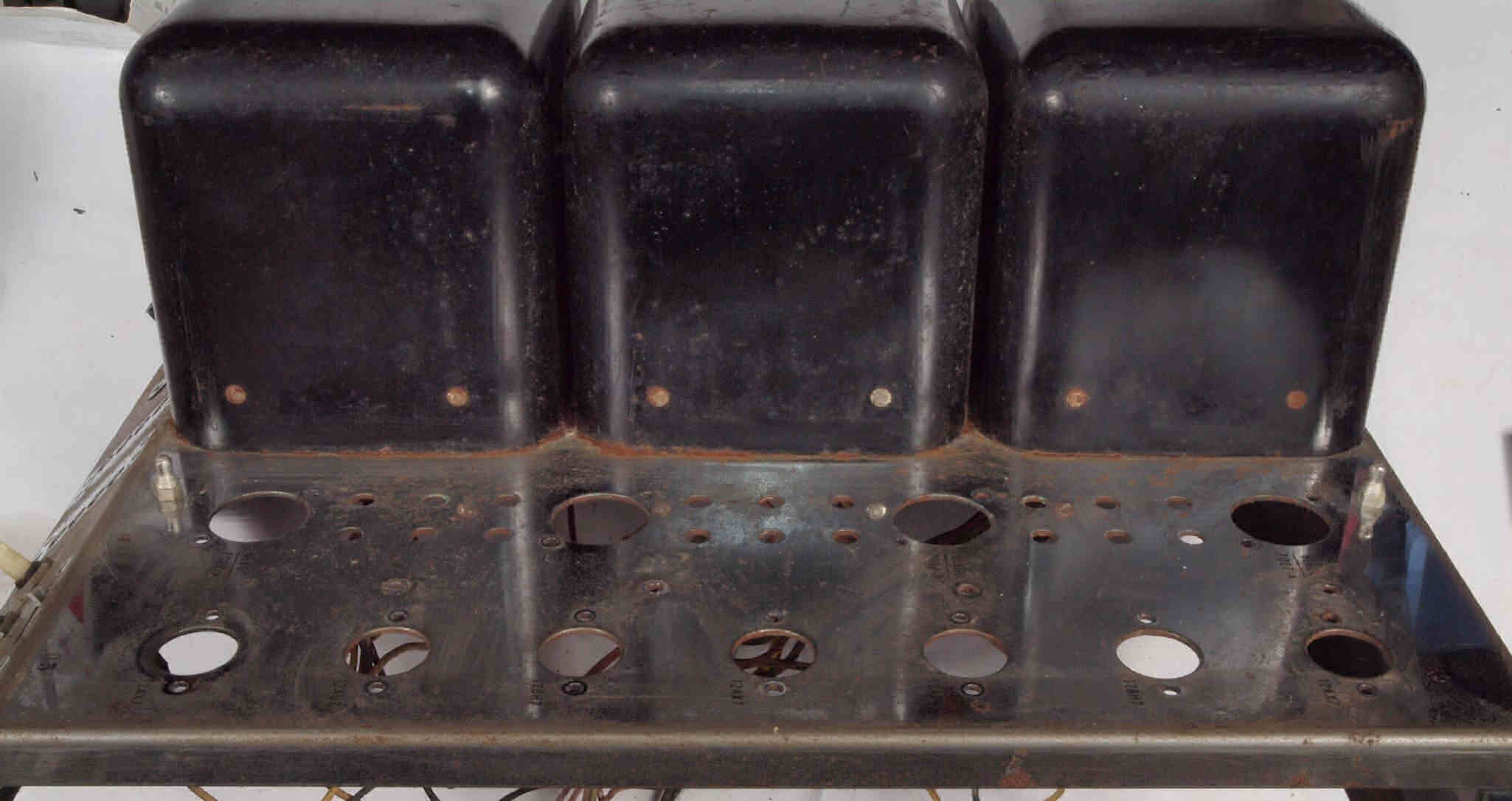

Ｋ４５．　修理前　シャシとの中トランスのサビ。

Ｋ４６．　修理（塗装）後　シャシとの中トランスのサビ。

Ｋ４７．　修理前　シャシとの中トランスのサビ、反対側。

Ｋ４８．　修理（塗装）後　シャシとの中トランスのサビ、反対側。

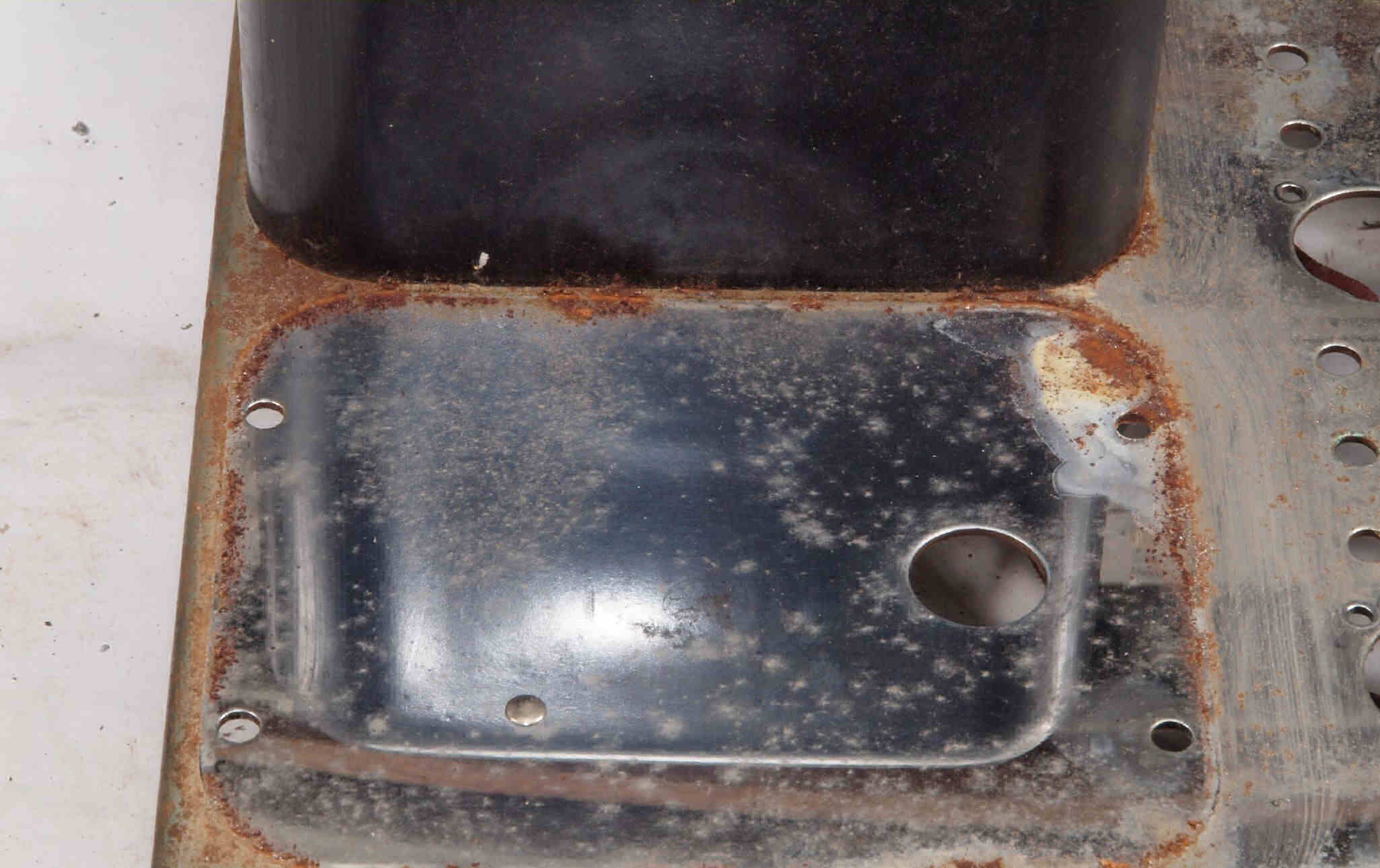

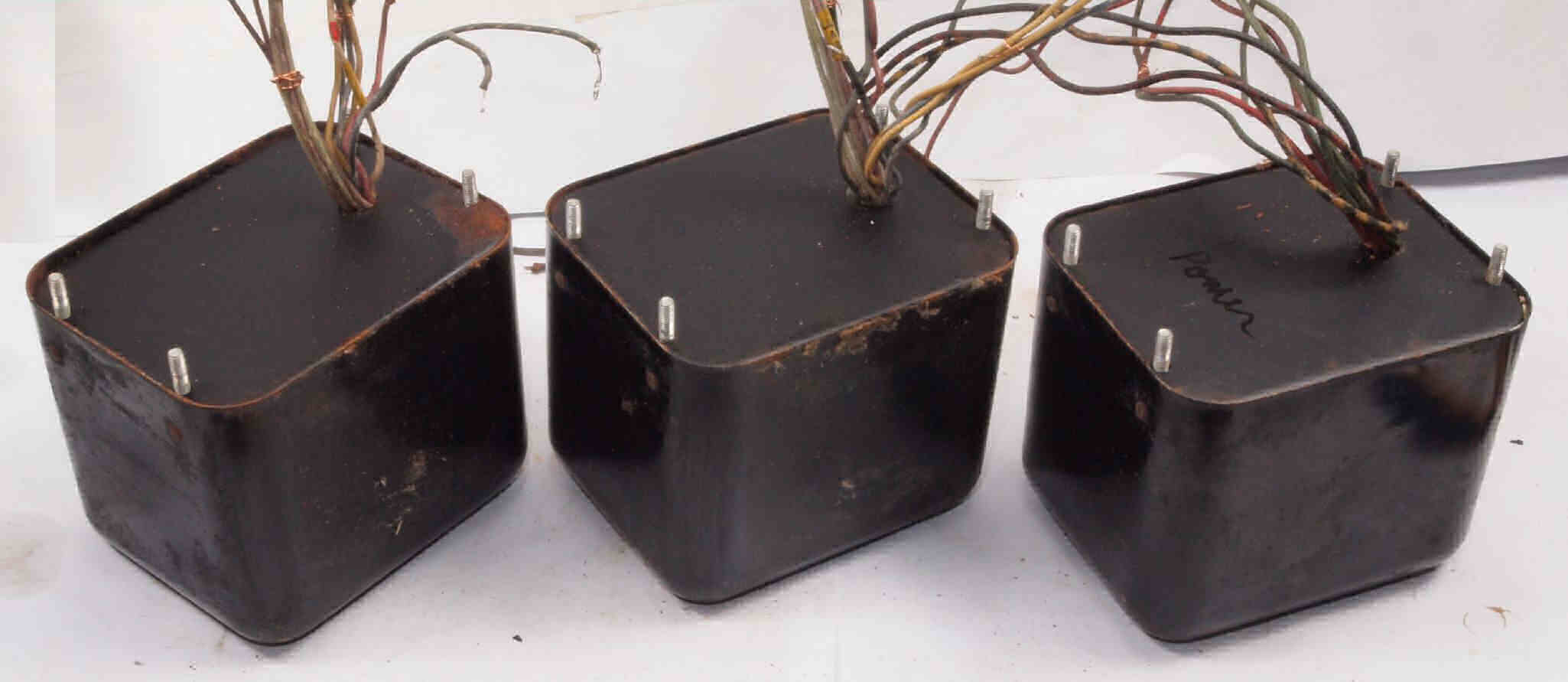

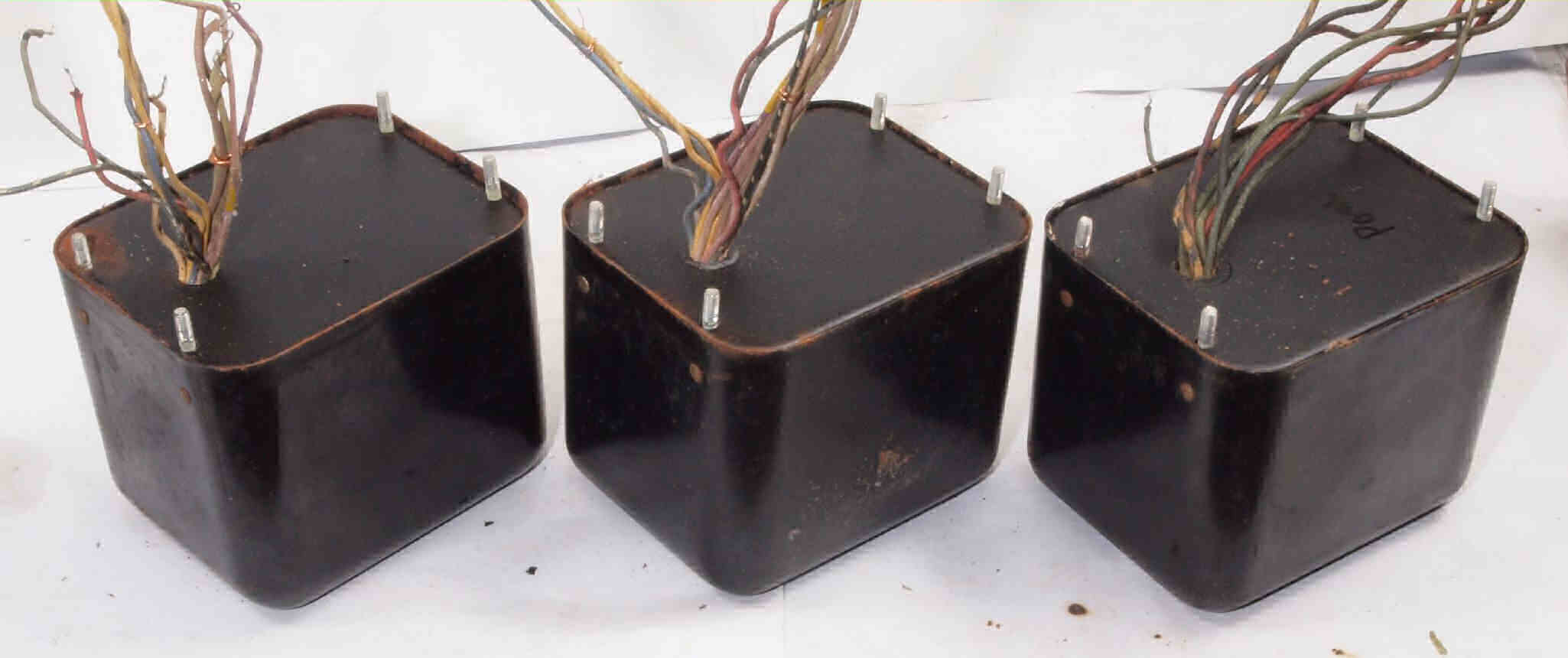

Ｋ５１．　修理前　トランス類下側のサビ。

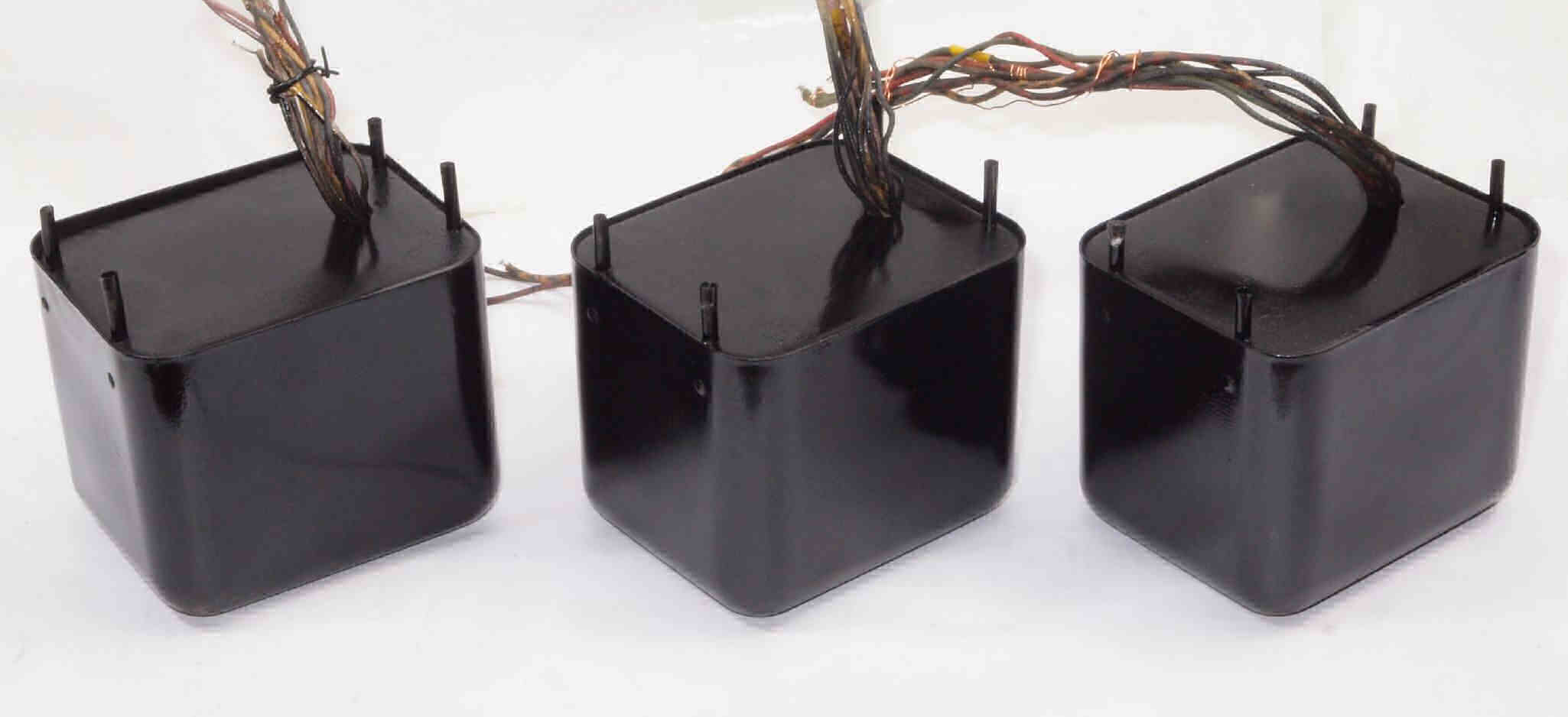

Ｋ５２．　修理（塗装）後　トランス類下側のサビ。

Ｋ５３．　修理前　トランス類下側のサビ、反対側。

Ｋ５４．　修理（塗装）後　トランス類下側のサビ、反対側。

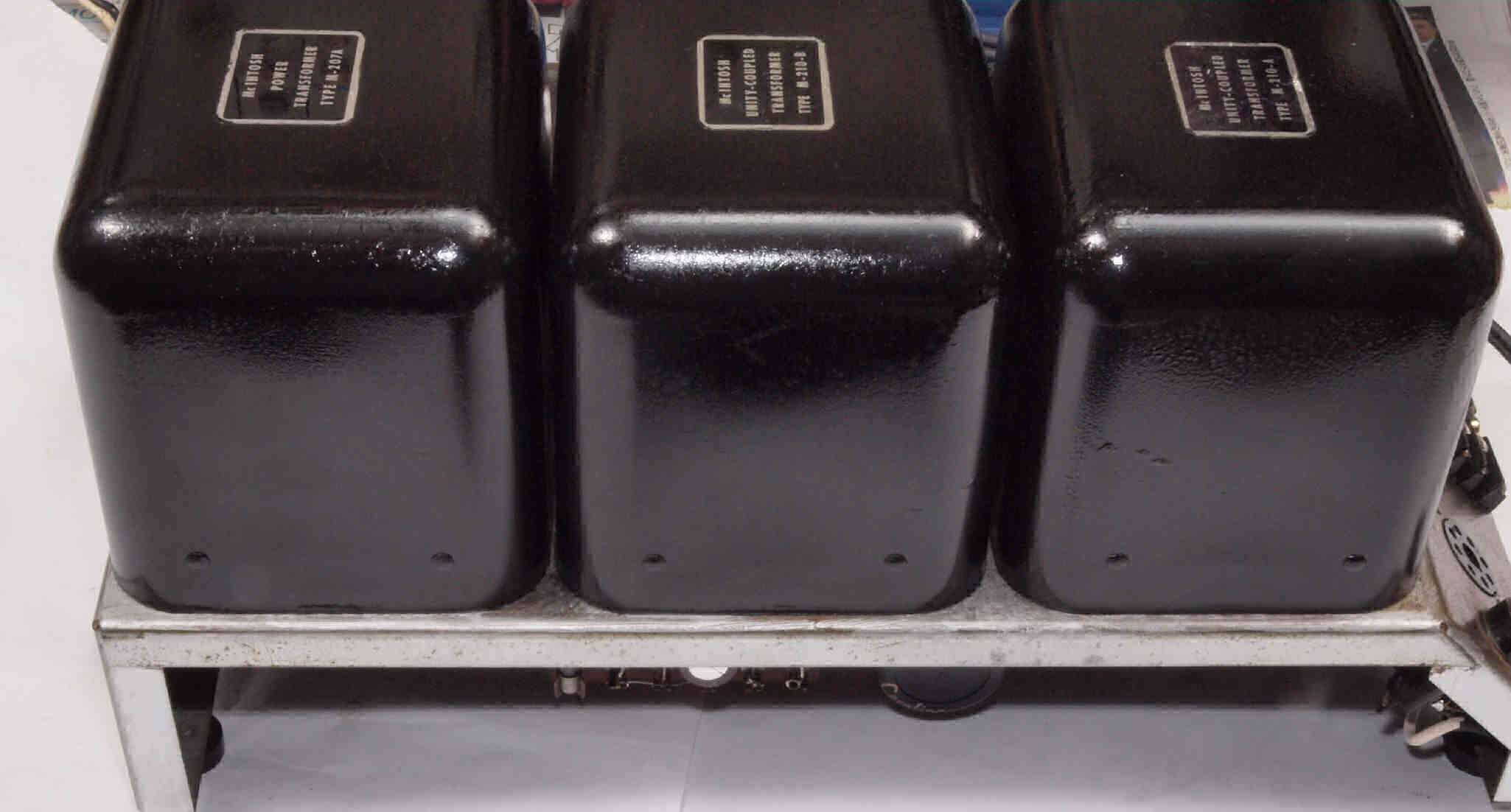

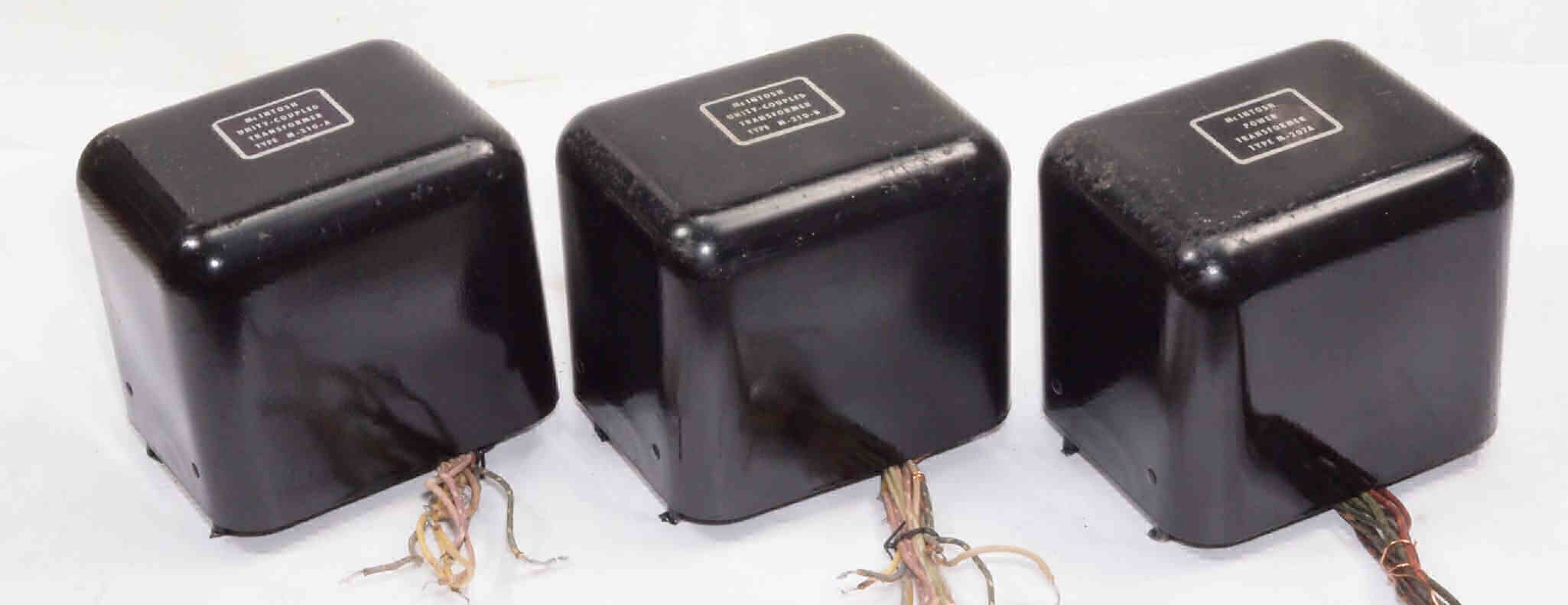

Ｋ５５．　修理前　トランス類上側のサビ。

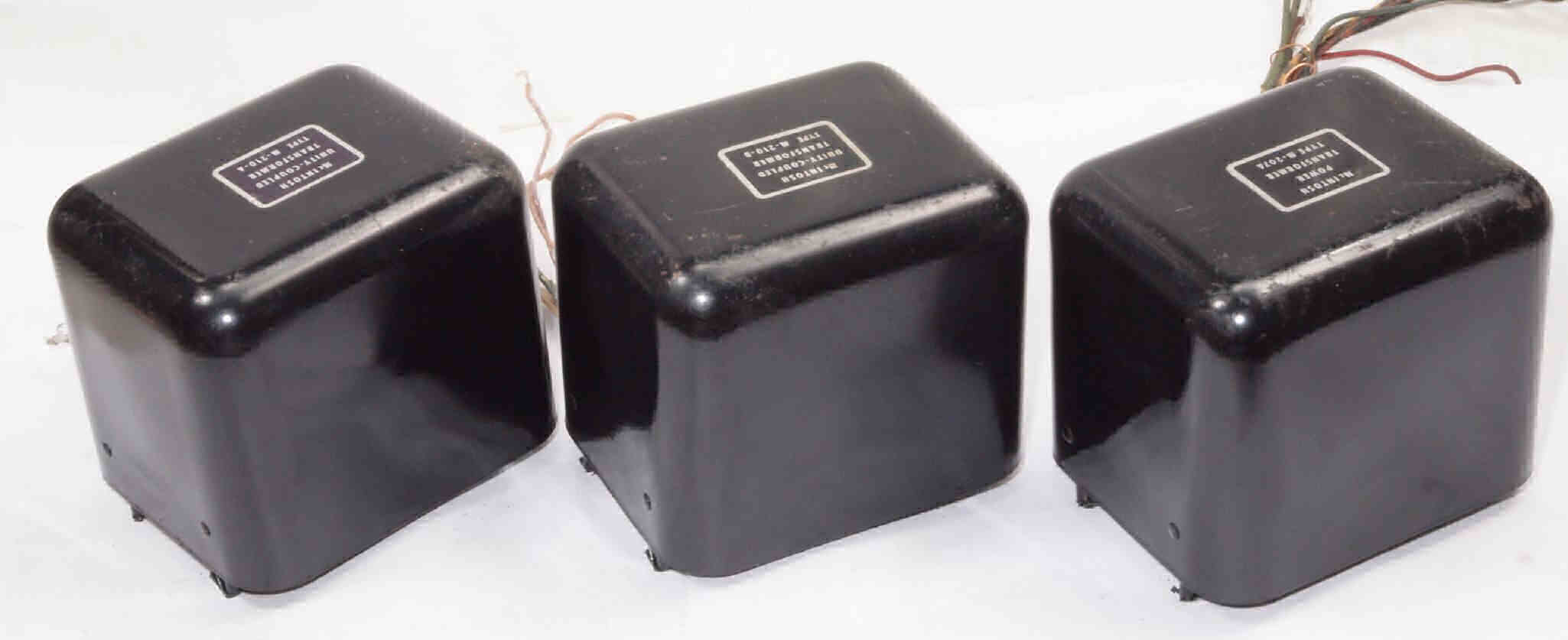

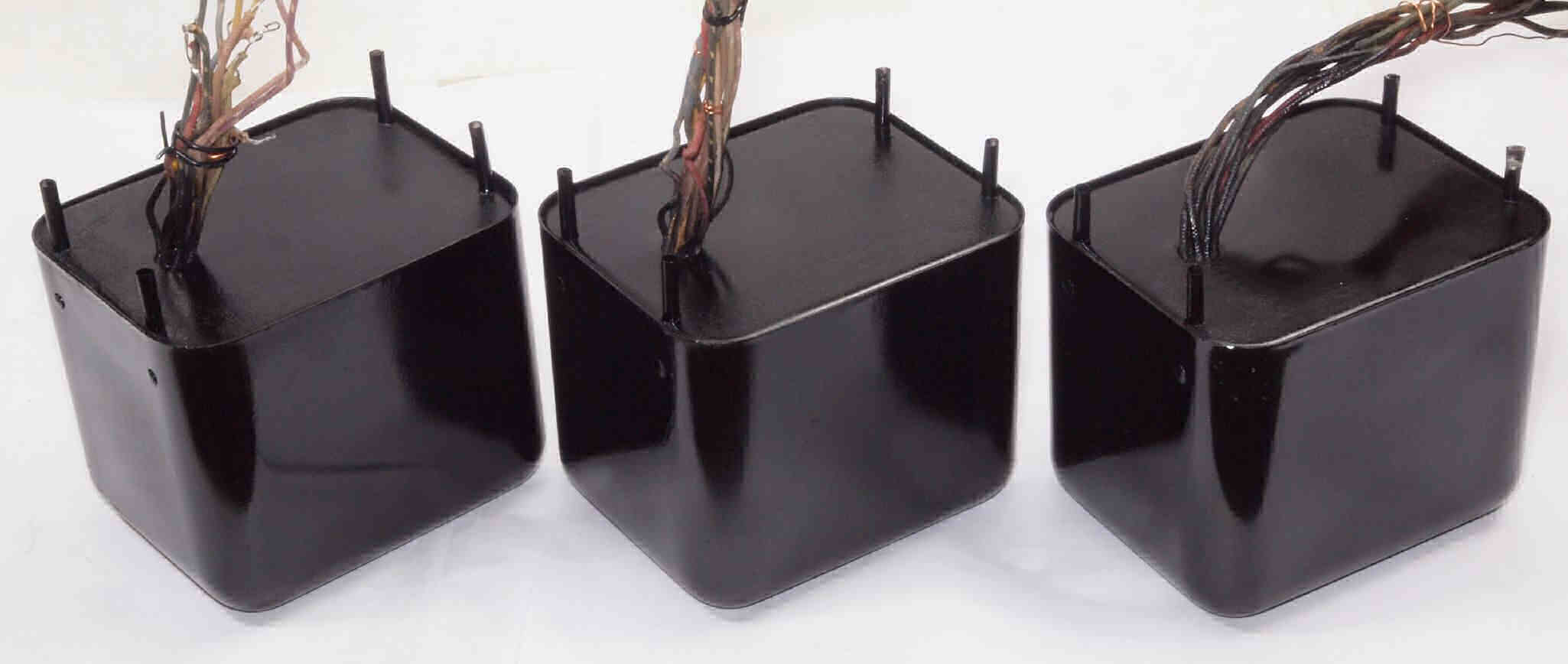

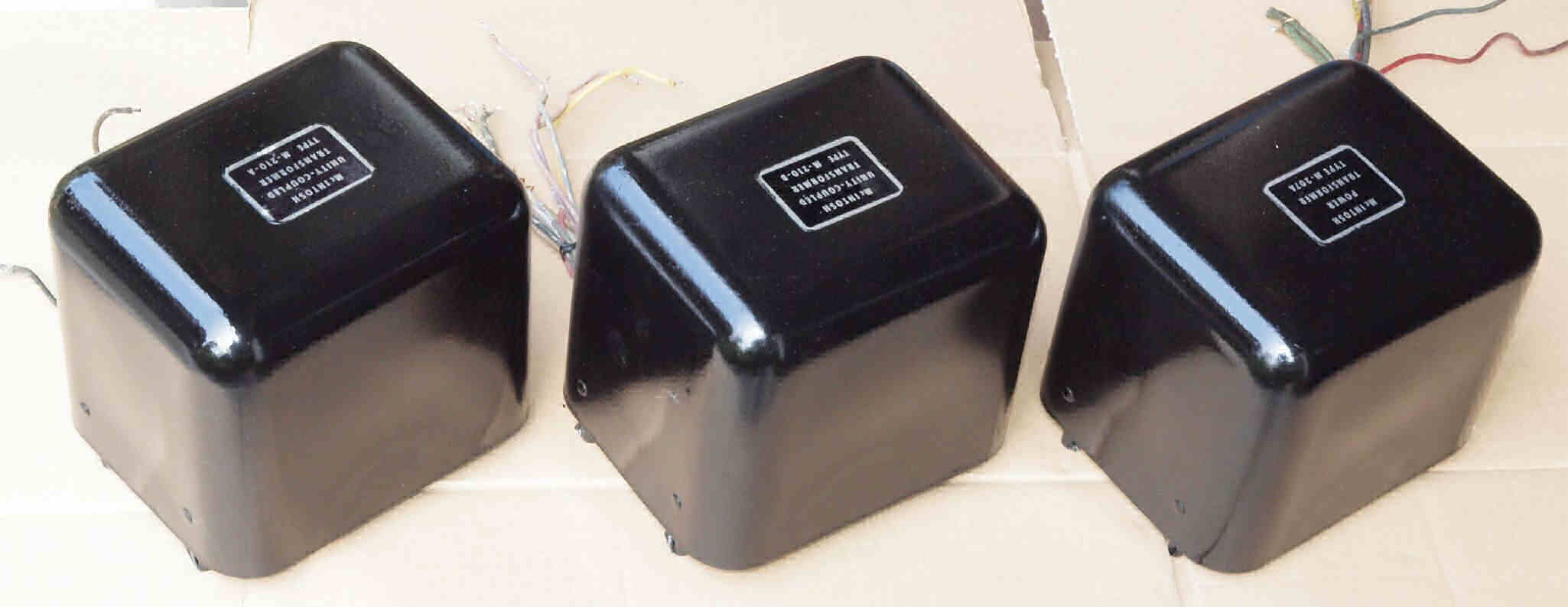

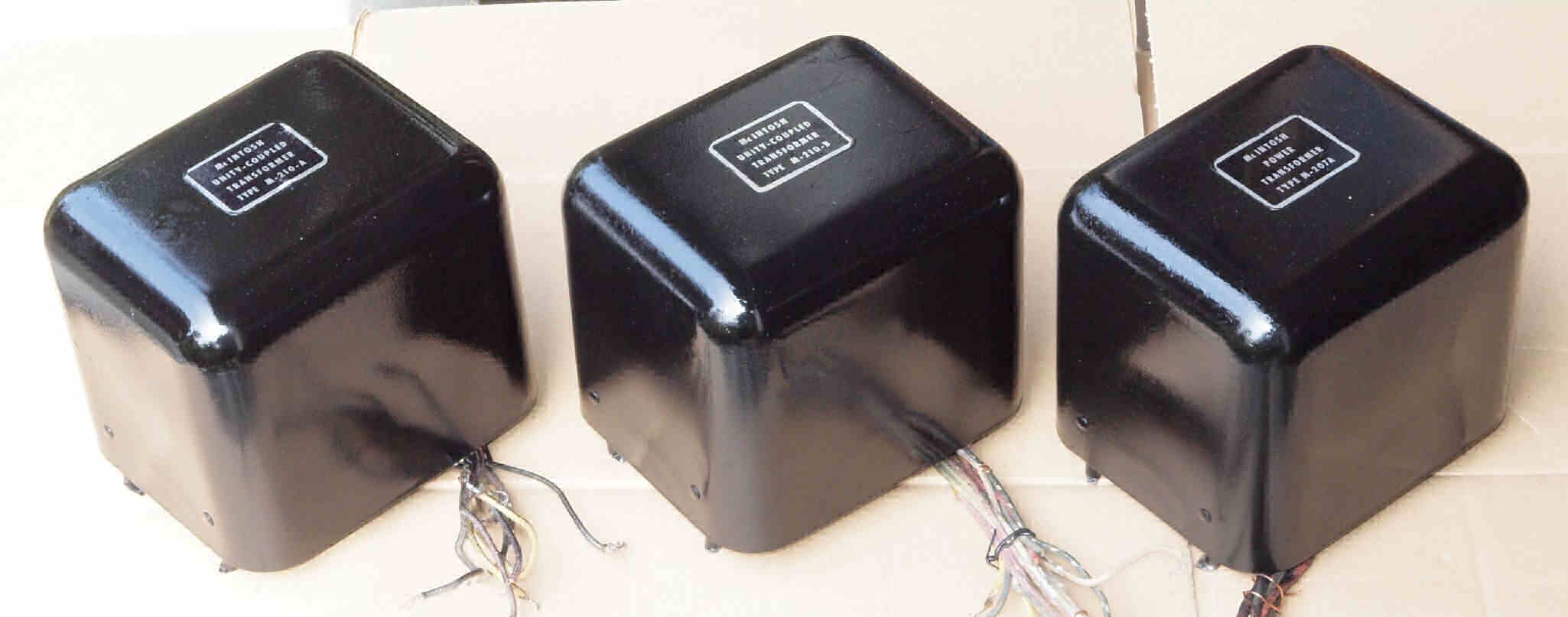

Ｋ５６．　修理（塗装）後　トランス類上側のサビ。

Ｋ５７．　修理前　トランス類上側のサビ、反対側。

Ｋ５８．　修理（塗装）後　トランス類上側のサビ、反対側。

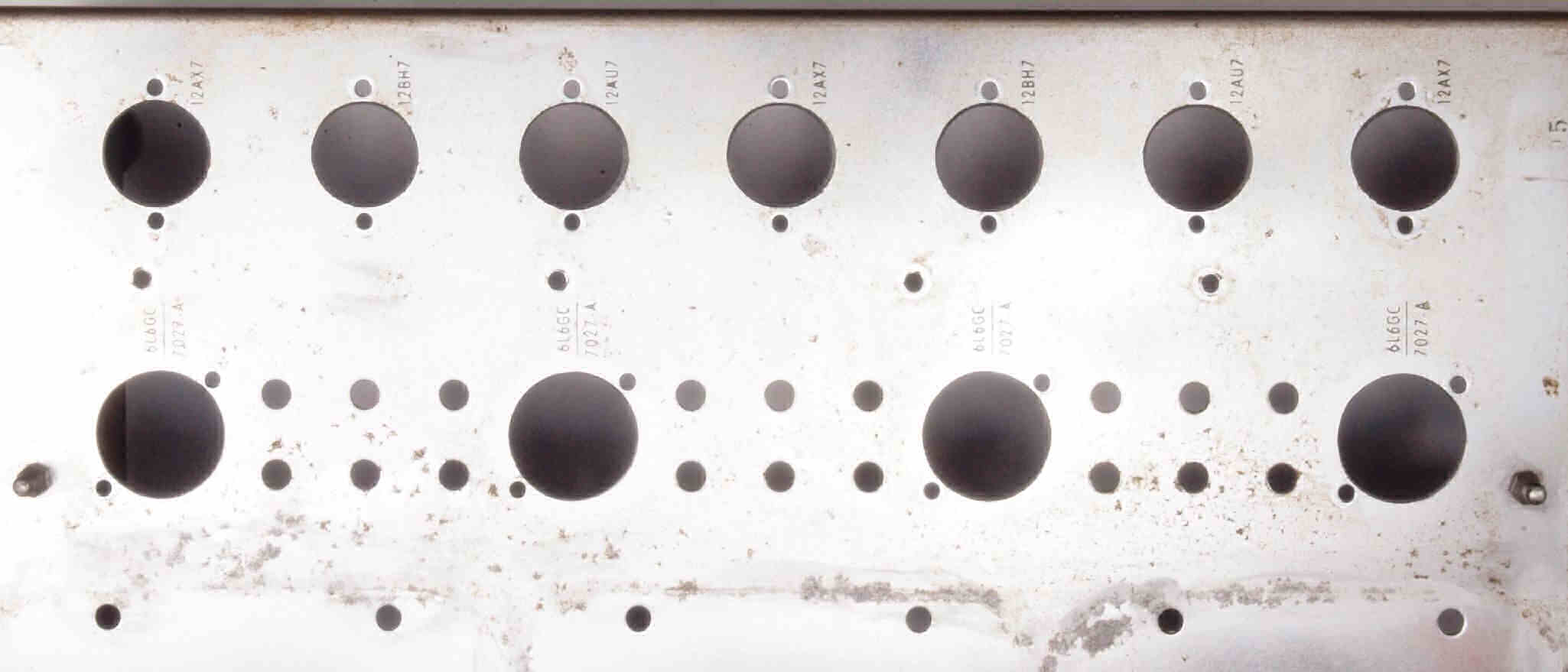

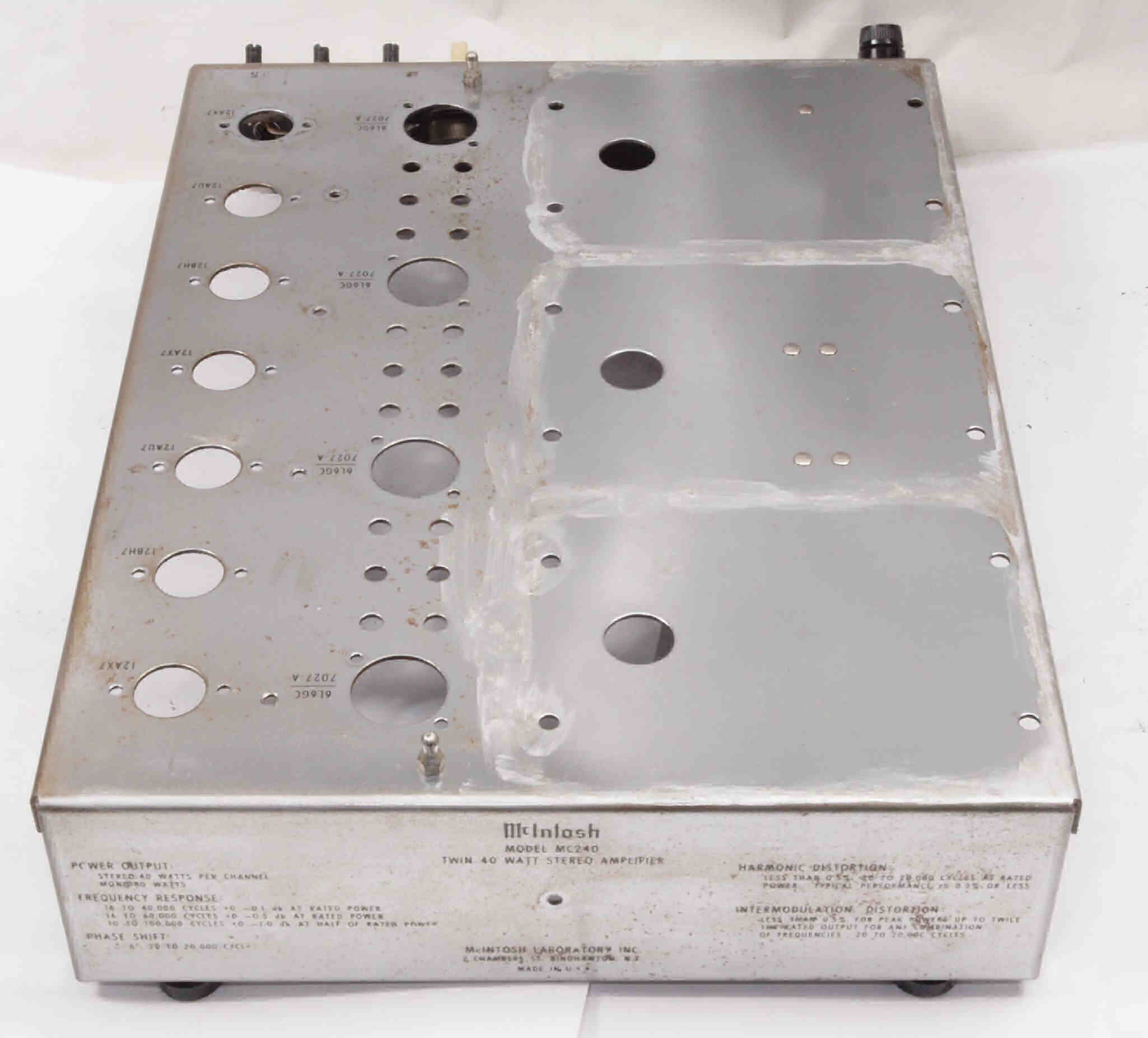

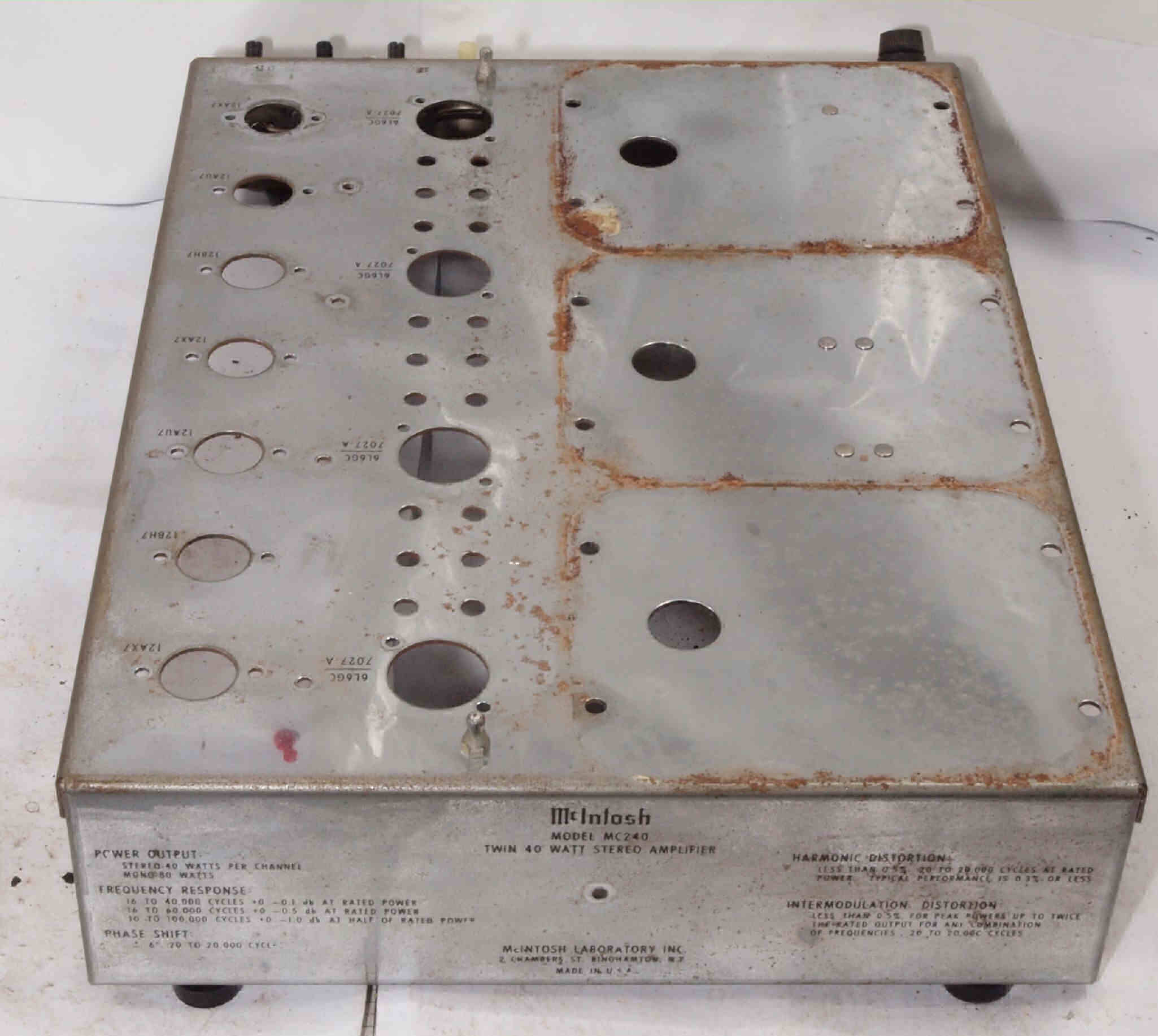

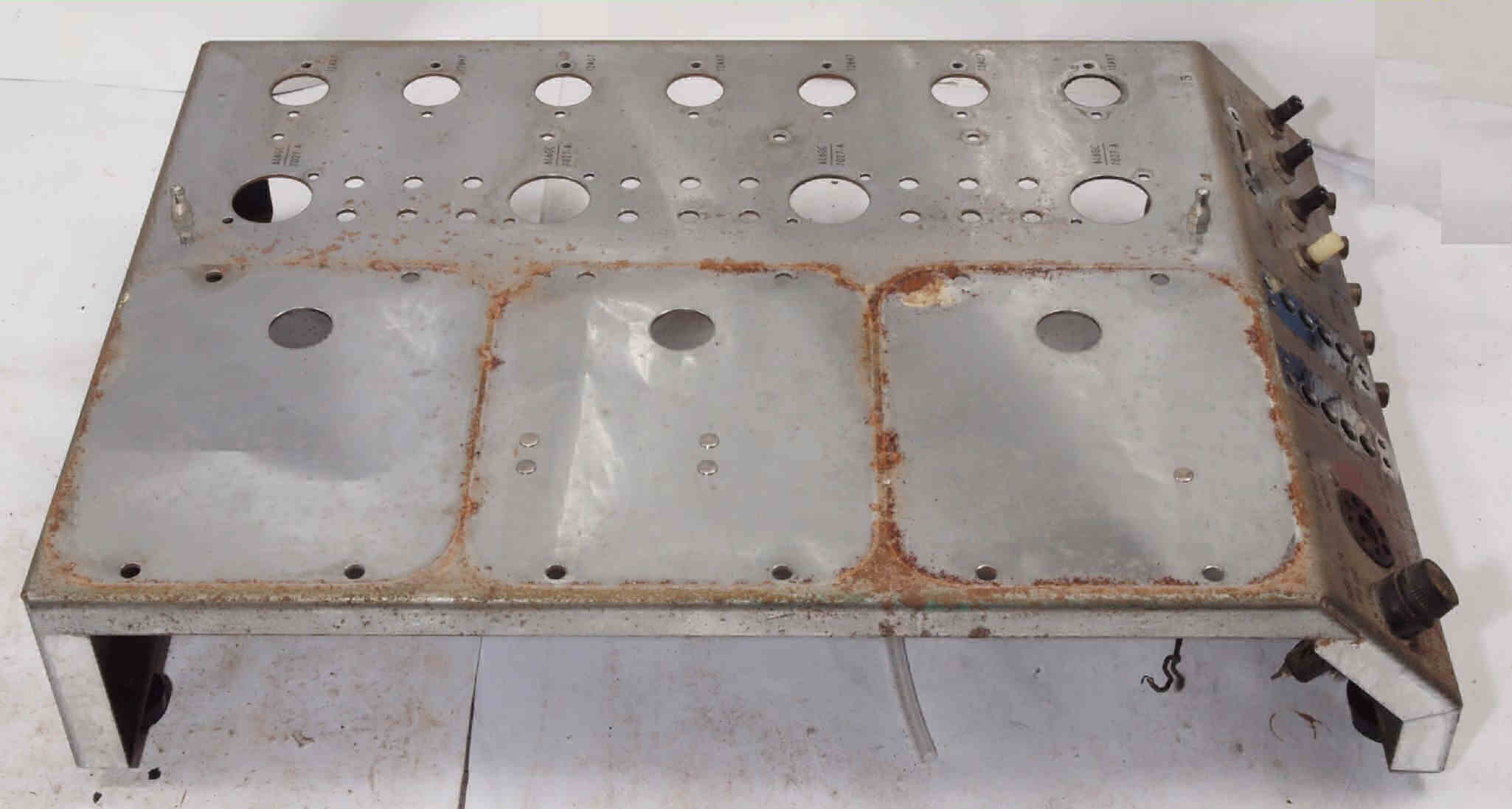

Ｋ６１．　修理前　シャシ前から。

Ｋ６２．　修理（塗装）後　シャシ前から。

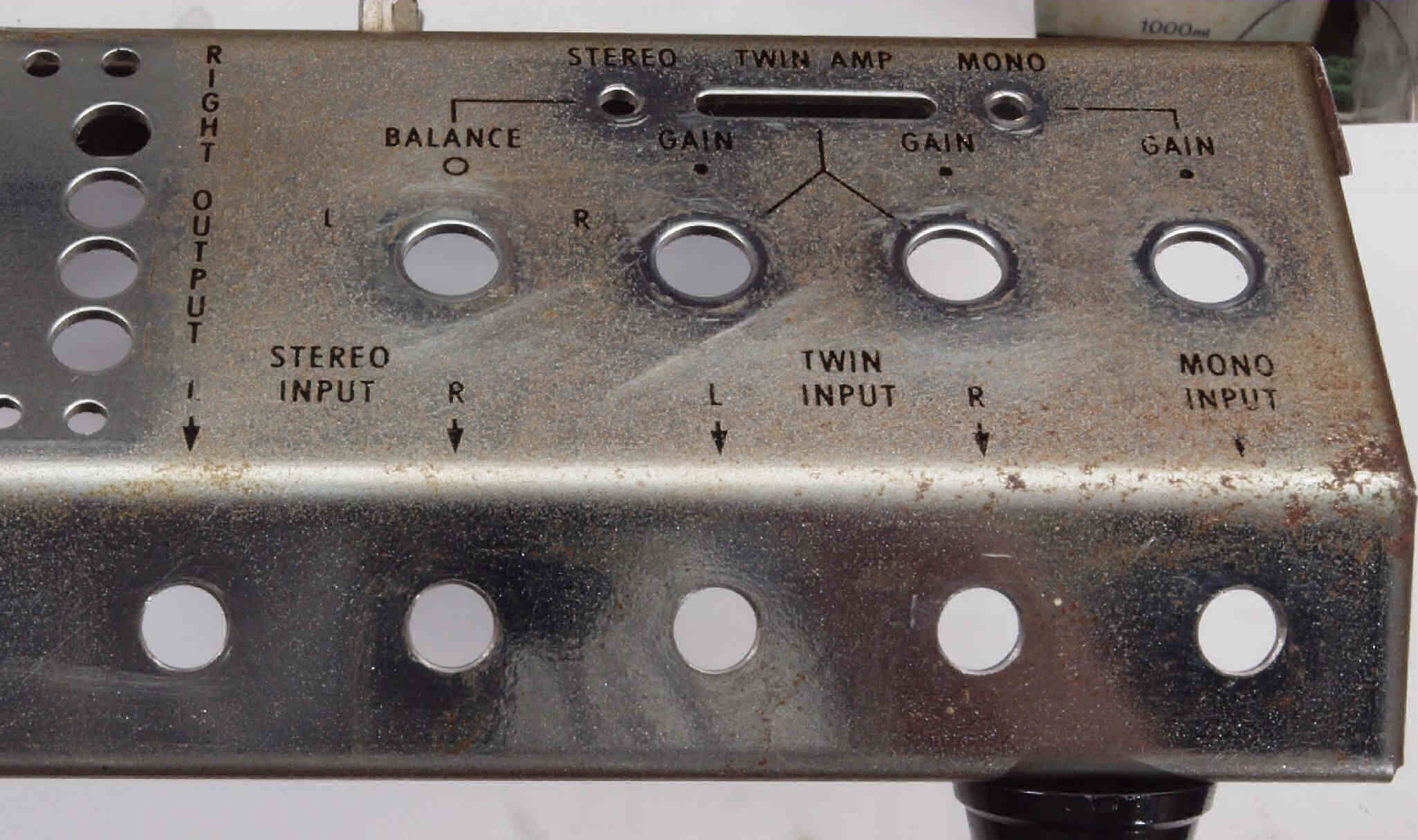

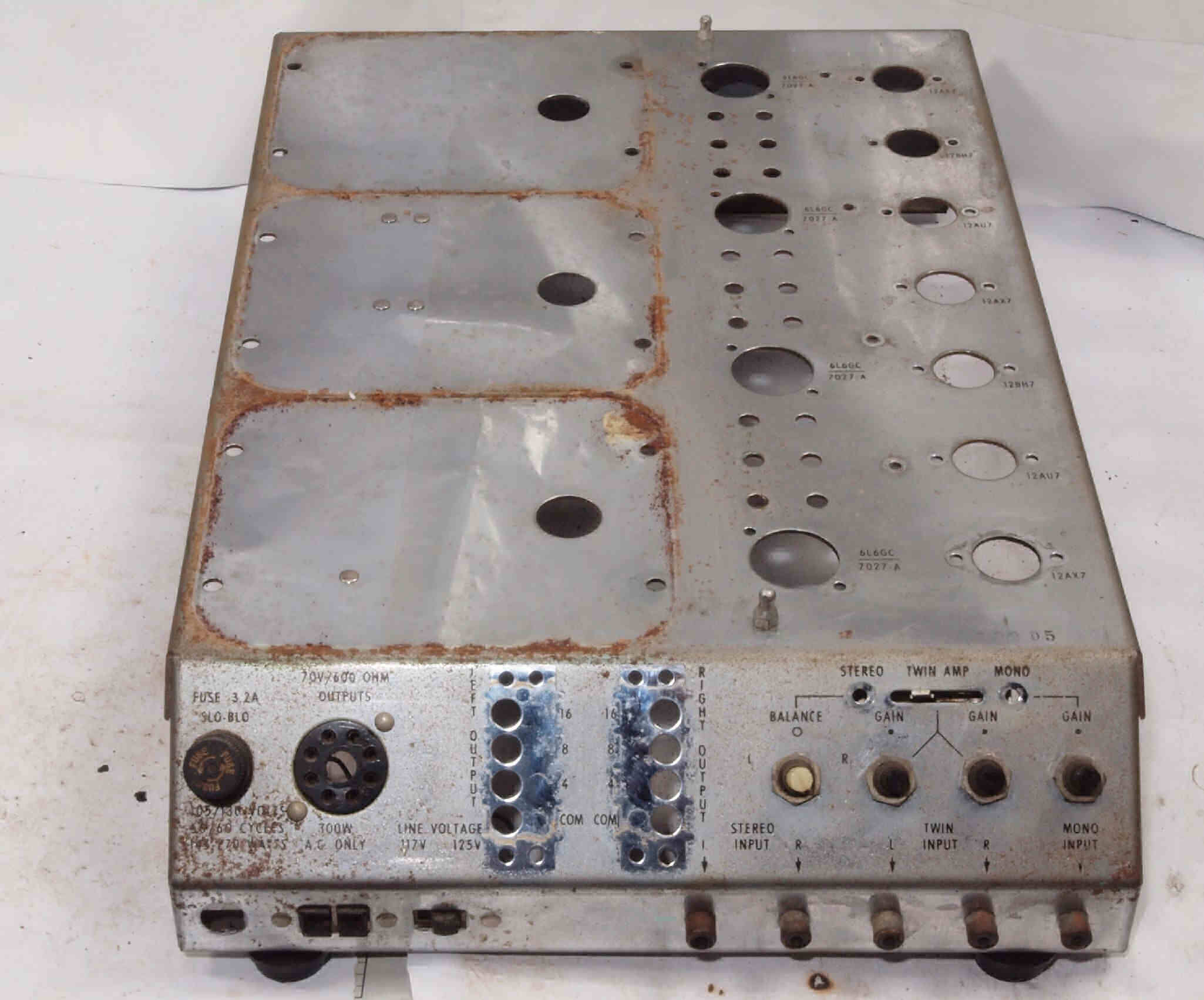

Ｋ６３．　修理前　シャシ後から。

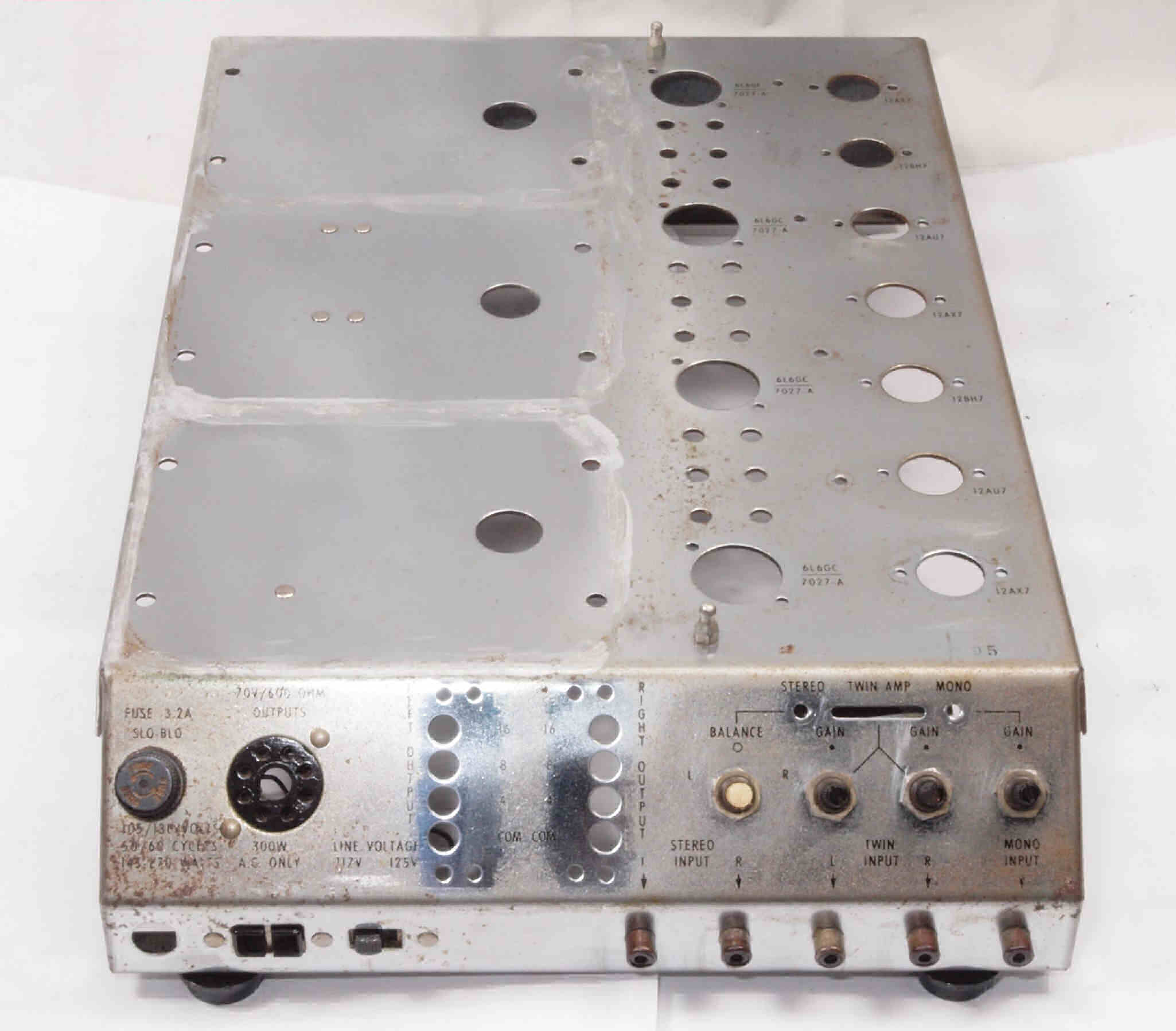

Ｋ６４．　修理（塗装）後　シャシ後から。

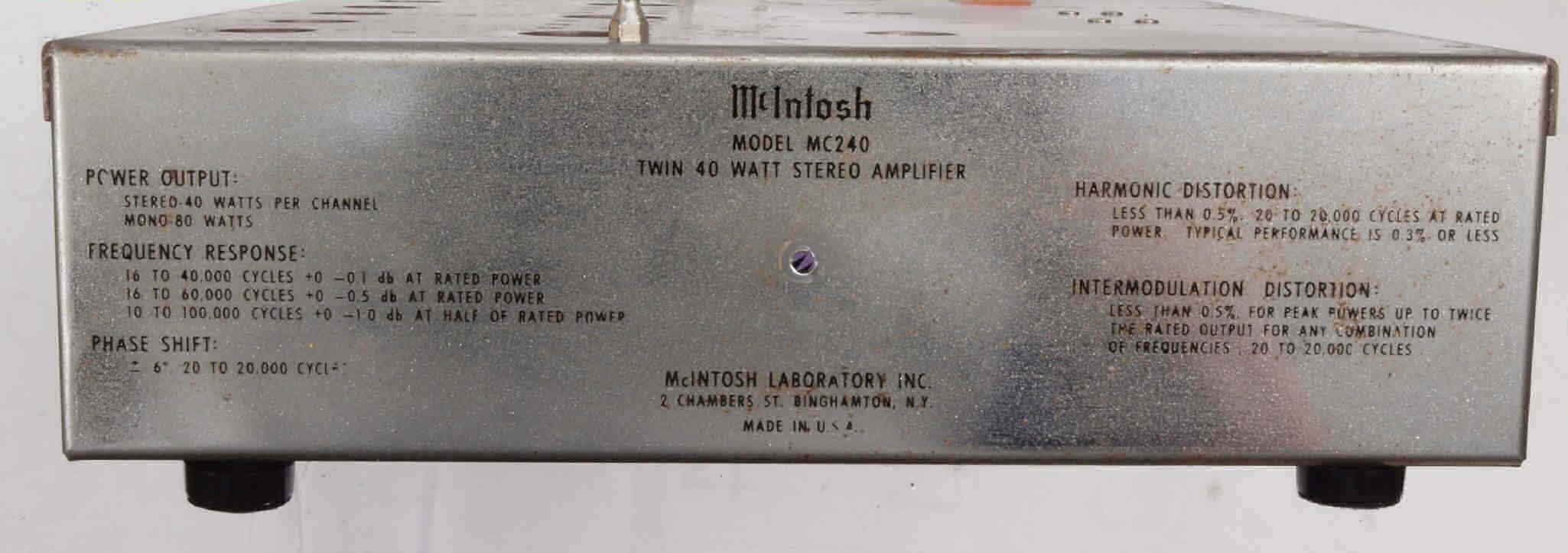

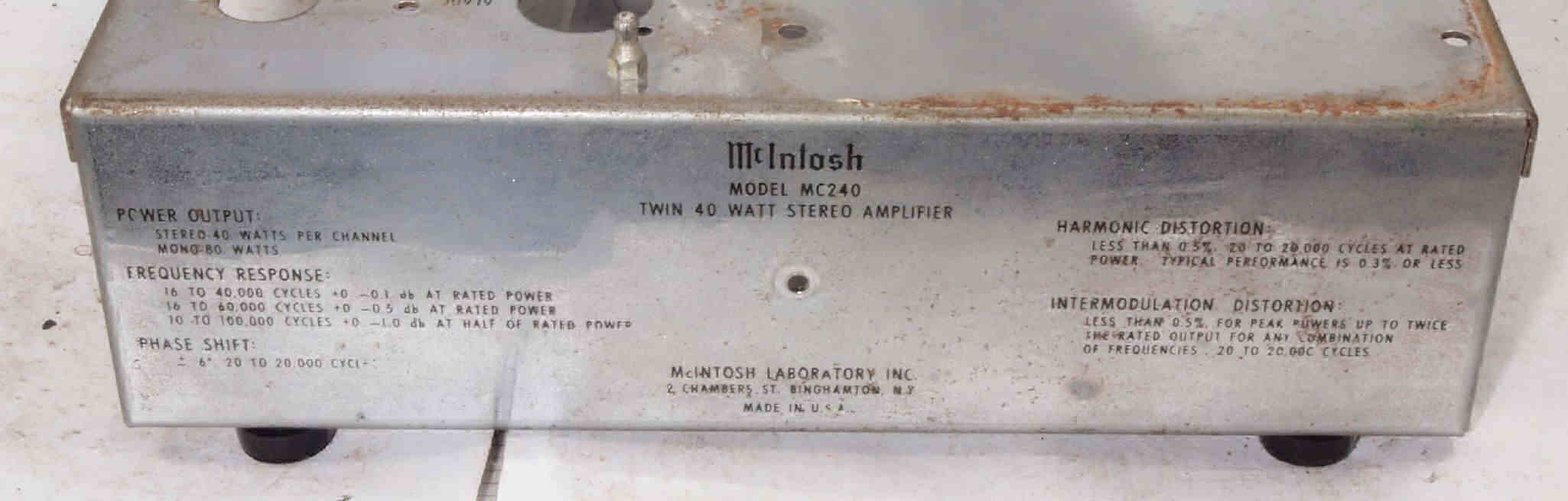

Ｋ６５．　修理（塗装）後　シャシ仕様印刷。

Ｋ６６．　修理（塗装）後　シャシ仕様印刷。透明ラッカーが黒色文字を引き立たせる。

Ｋ６７．　修理前　シャシ左から。

Ｋ６８．　修理（塗装）後　シャシ左から。

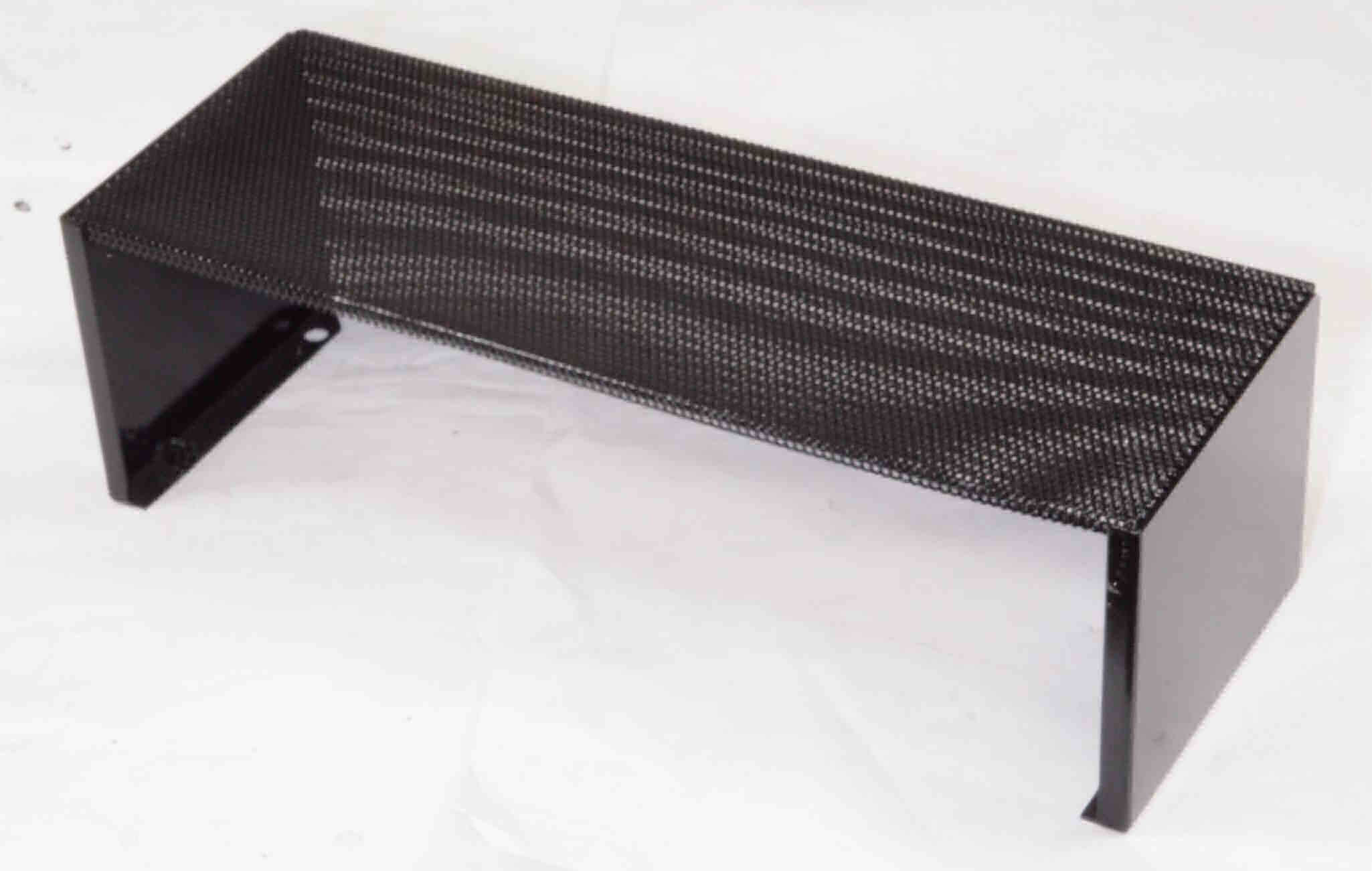

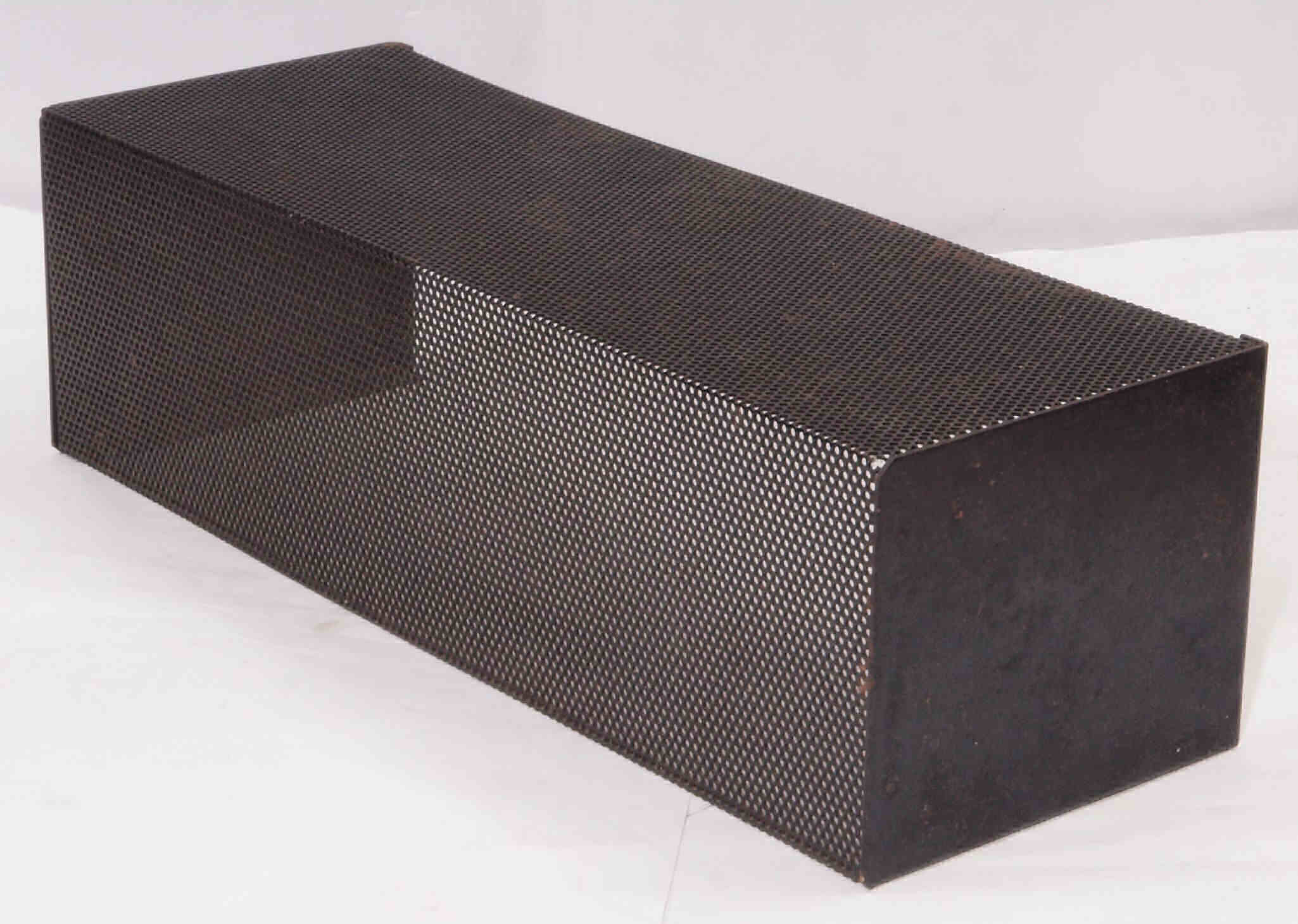

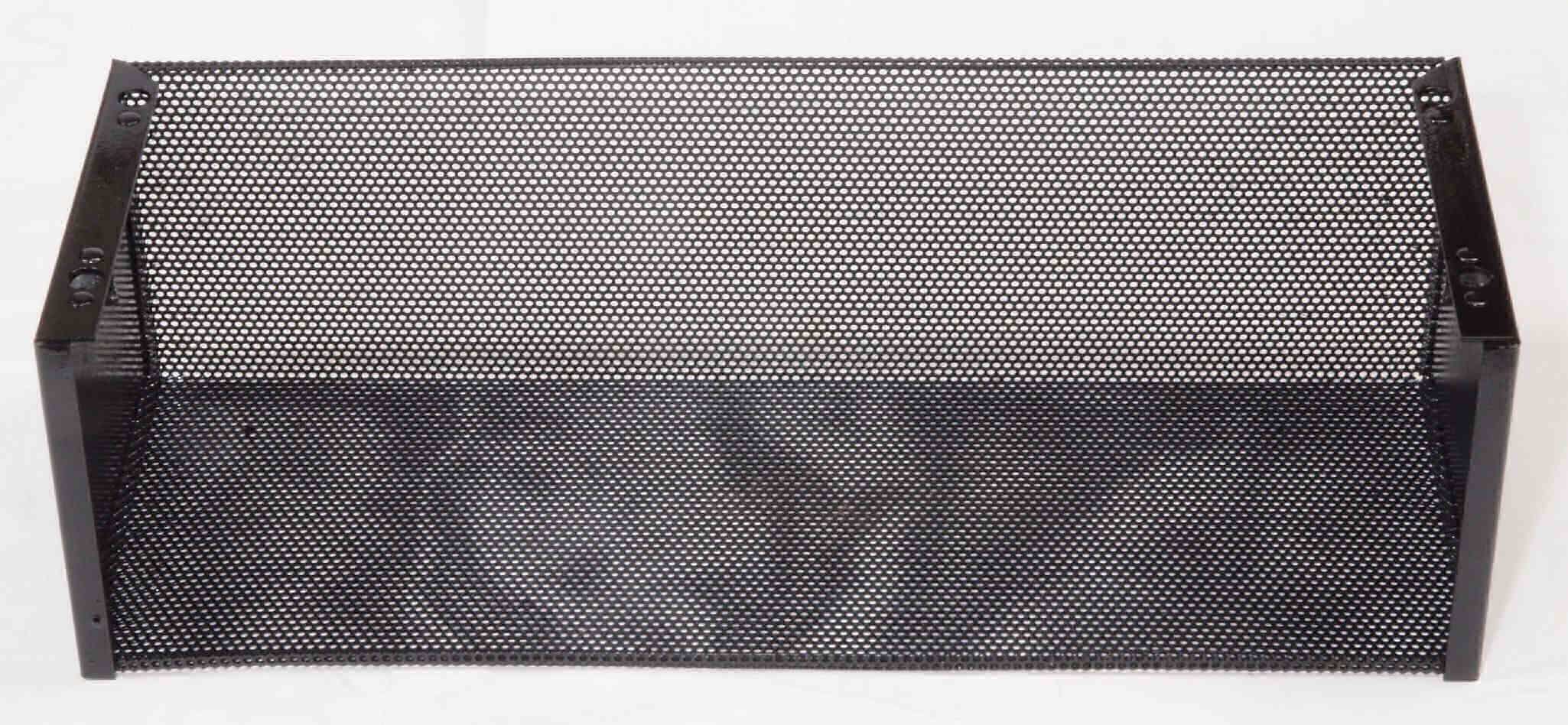

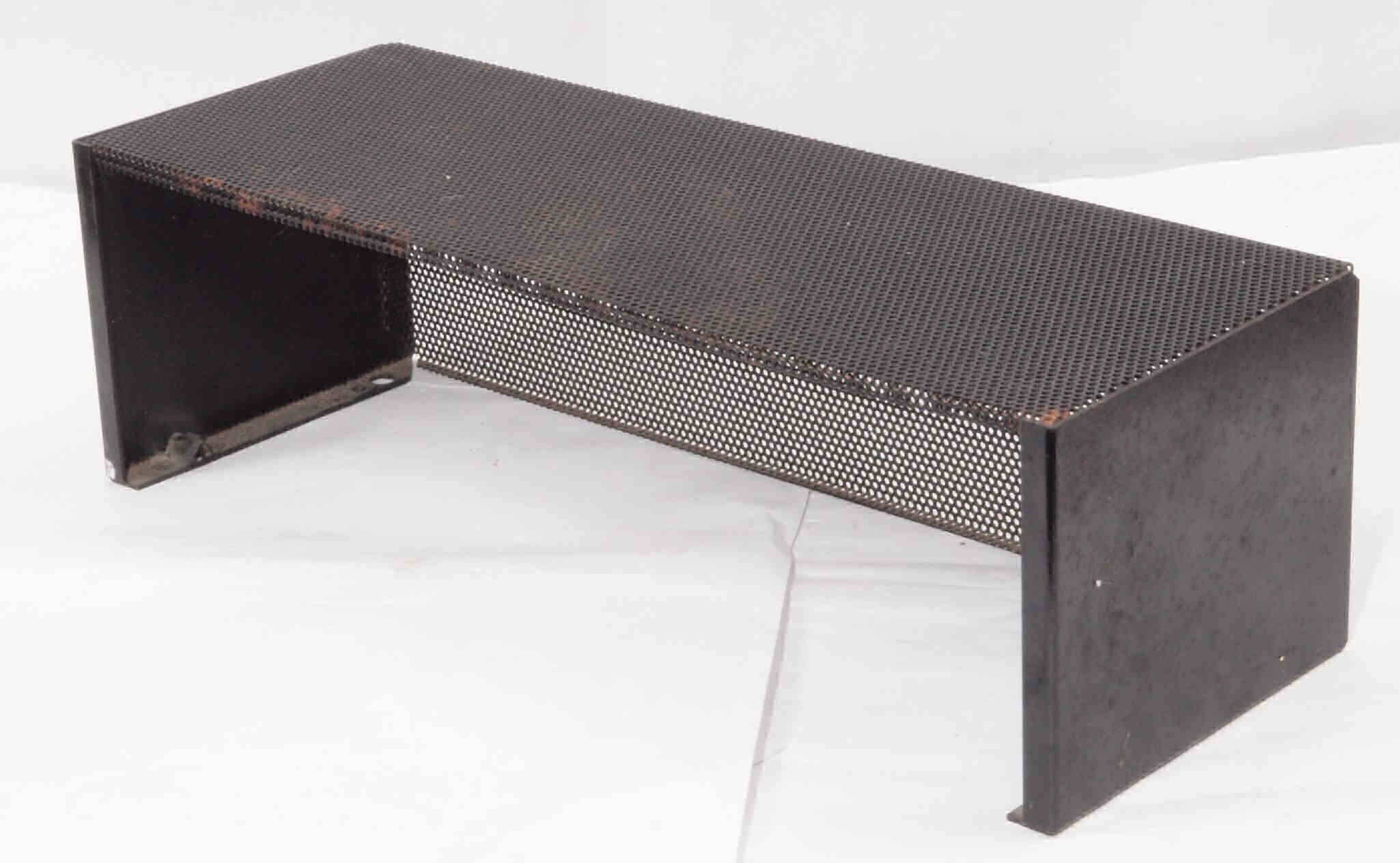

Ｋ７１．　修理前　ボンネット前上。

Ｋ７２．　修理（塗装）後　ボンネット前上。

Ｋ７３．　修理前　ボンネット後上。

Ｋ７４．　修理（塗装）後　ボンネット後上。

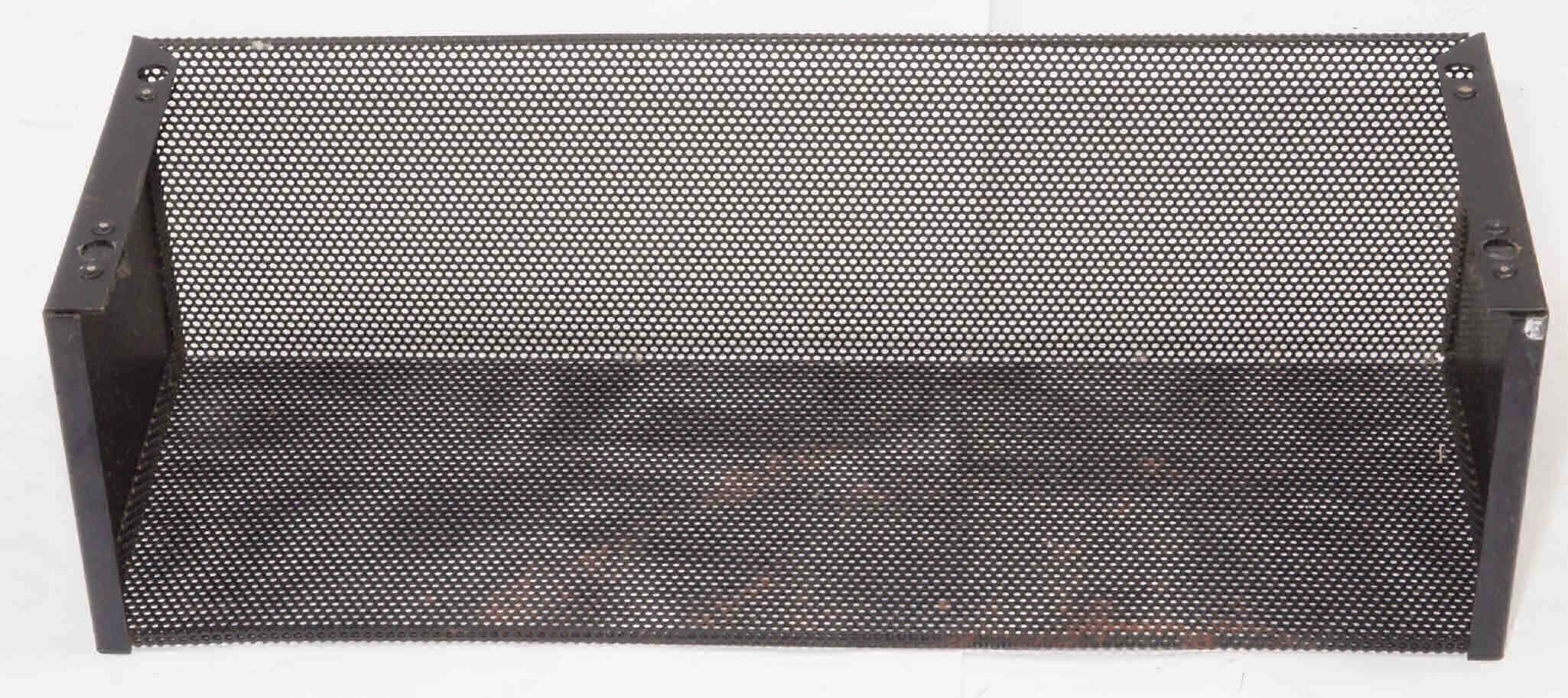

Ｋ７５．　修理前　ボンネット中下。

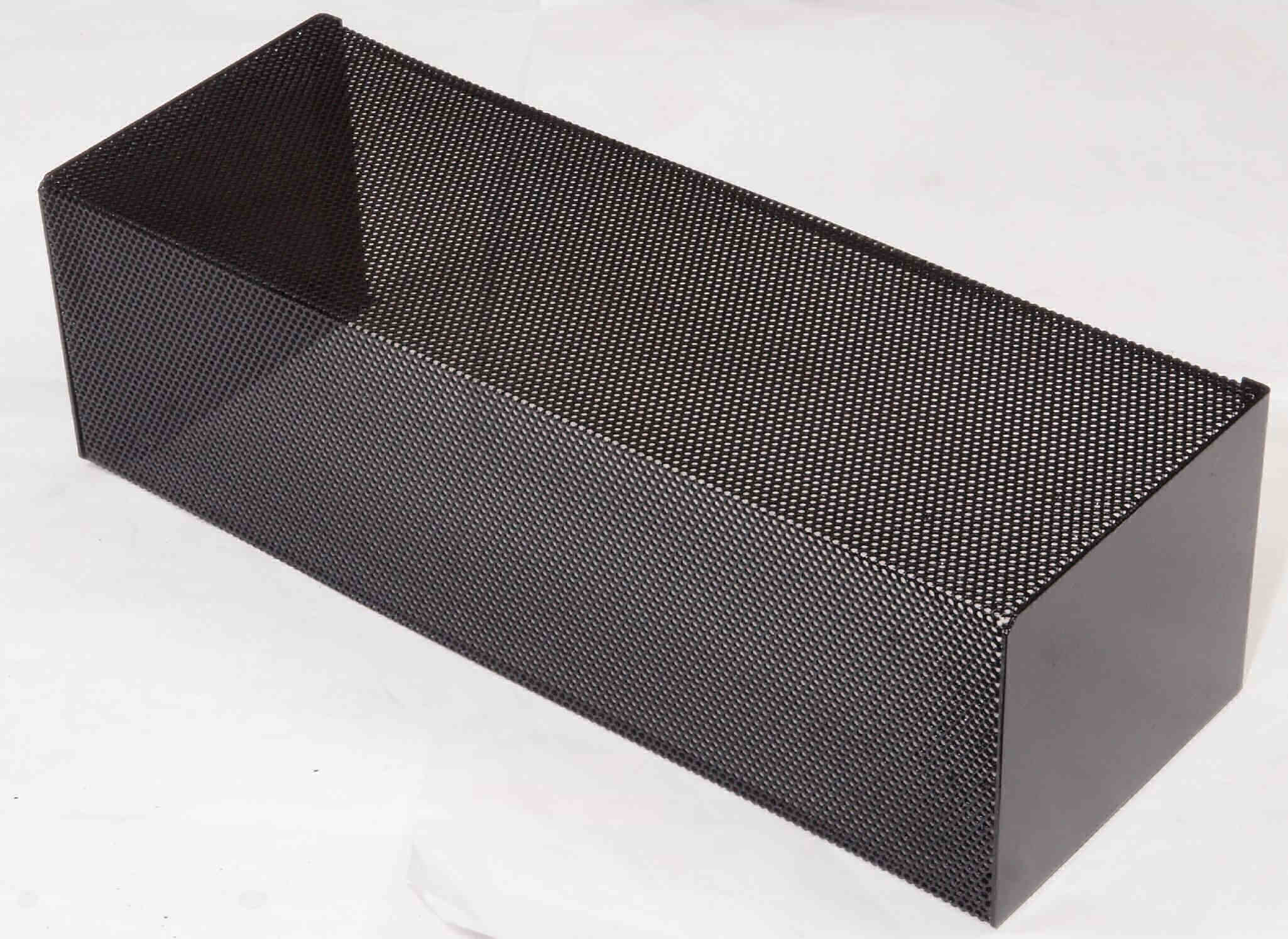

Ｋ７６．　修理（塗装）後　ボンネット中下。

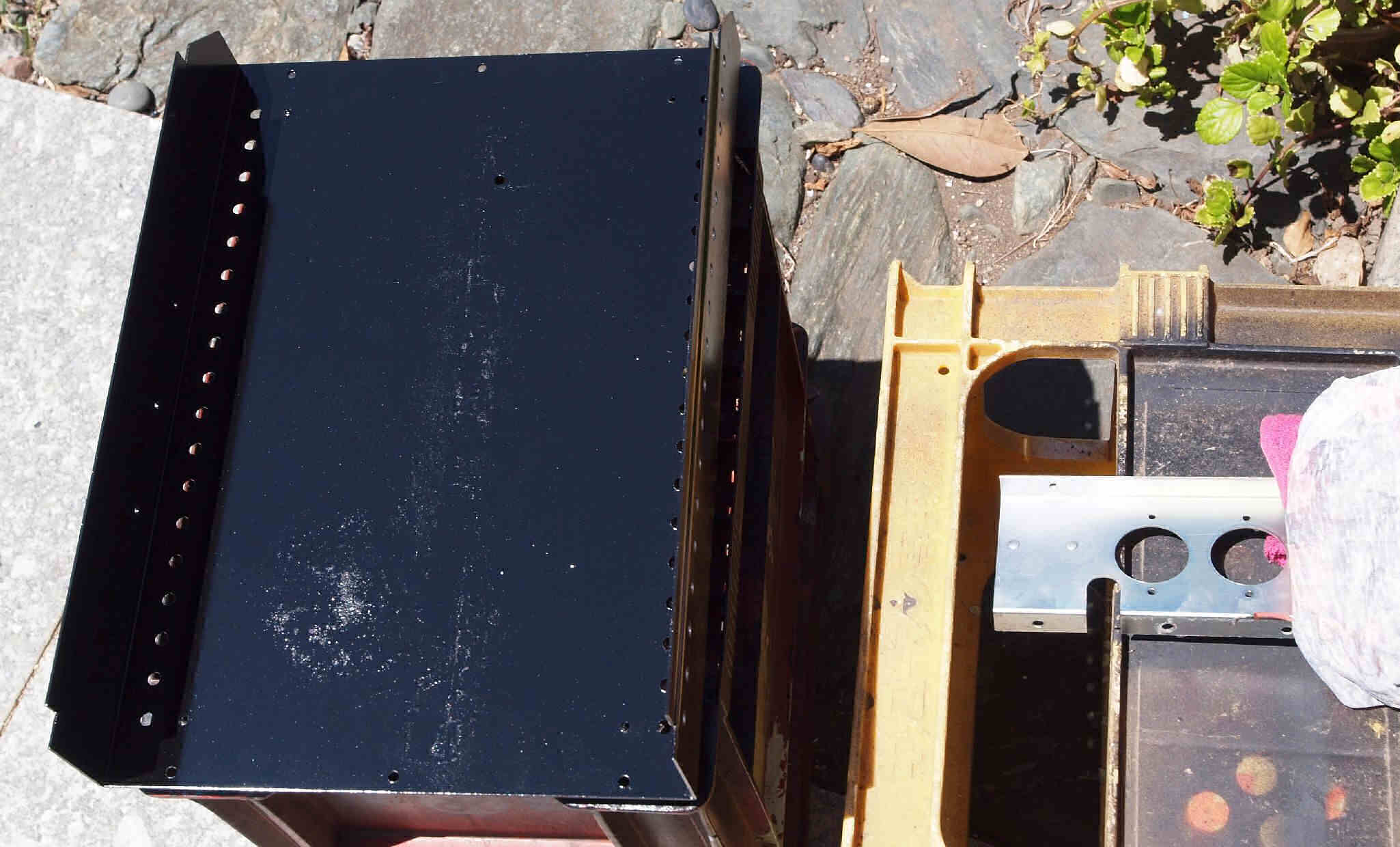

Ｋ８１．　修理中　天日乾燥する。

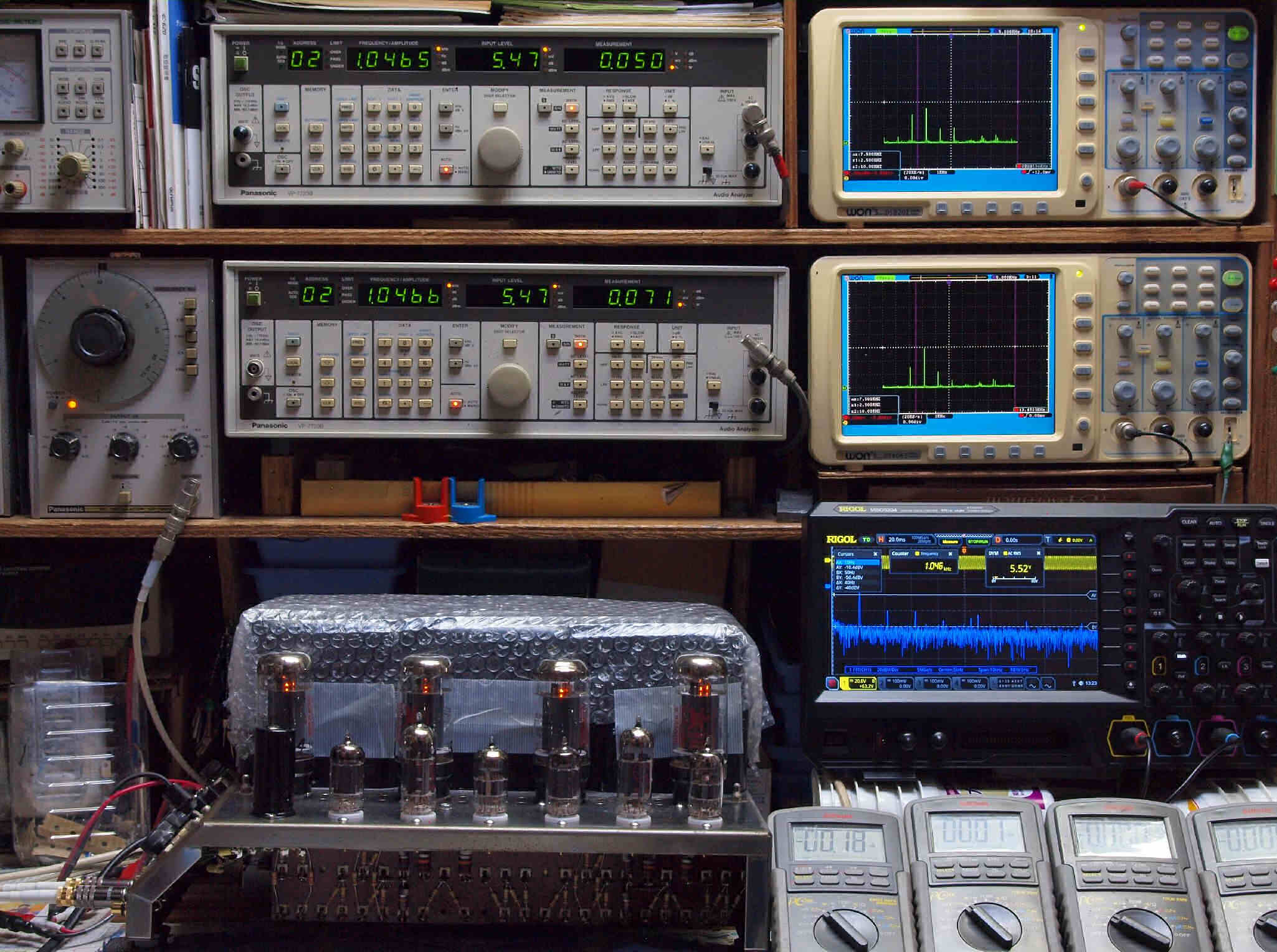

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、　電源電圧＝１１７V。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

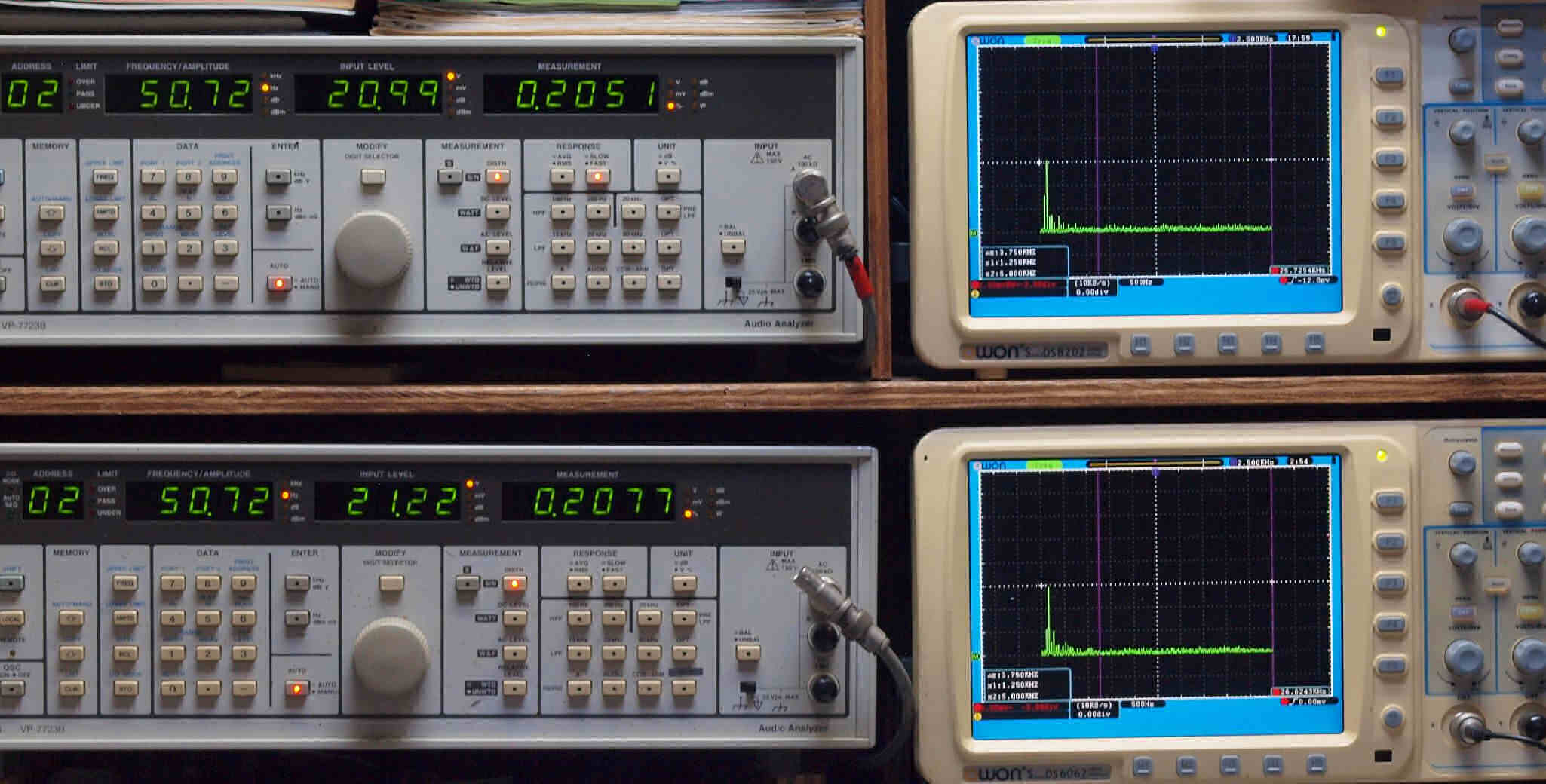

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２０５１％％歪み。 　　　　　　　　 　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２０７７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

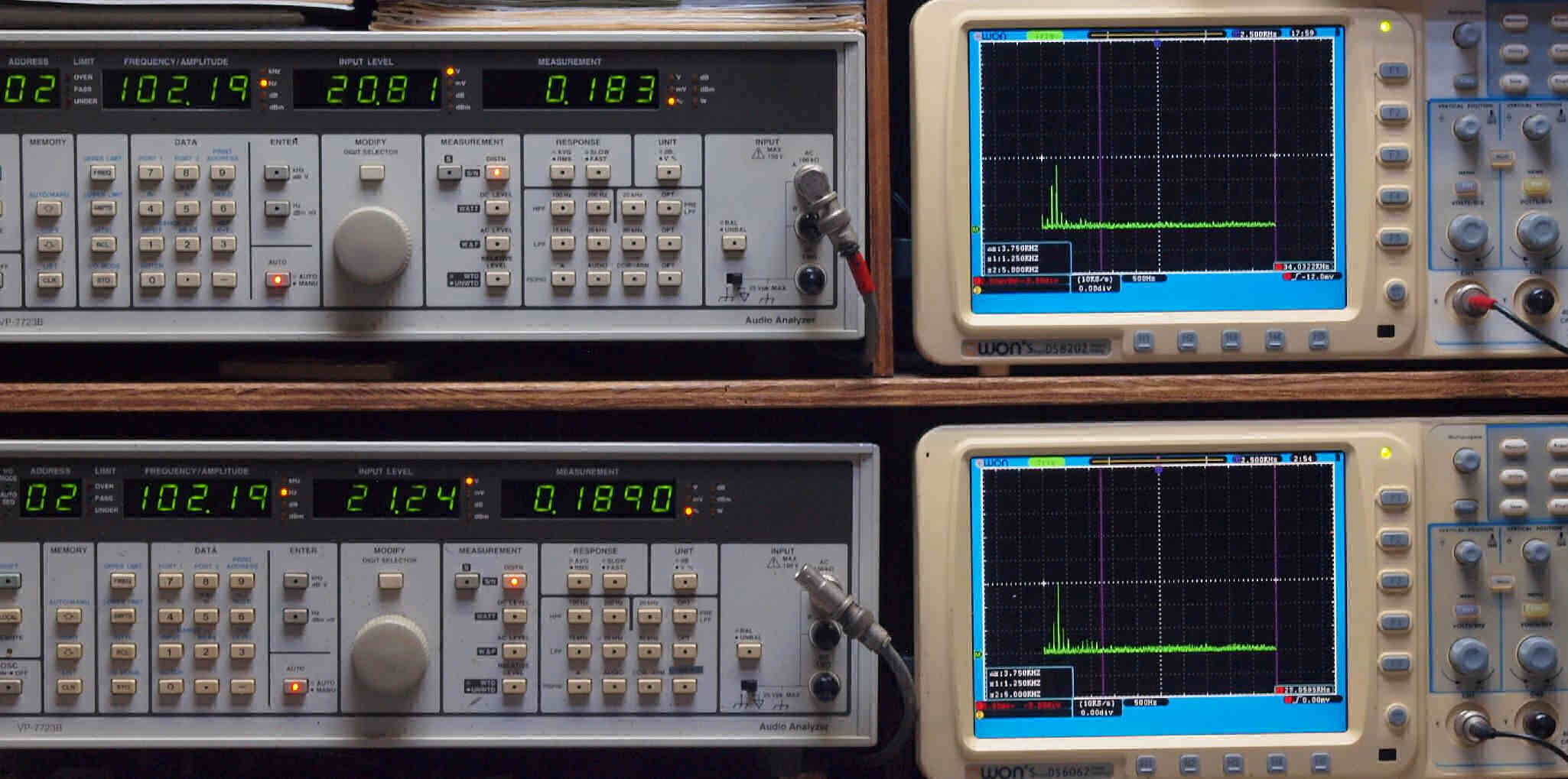

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１８３％歪み。 　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１８９０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

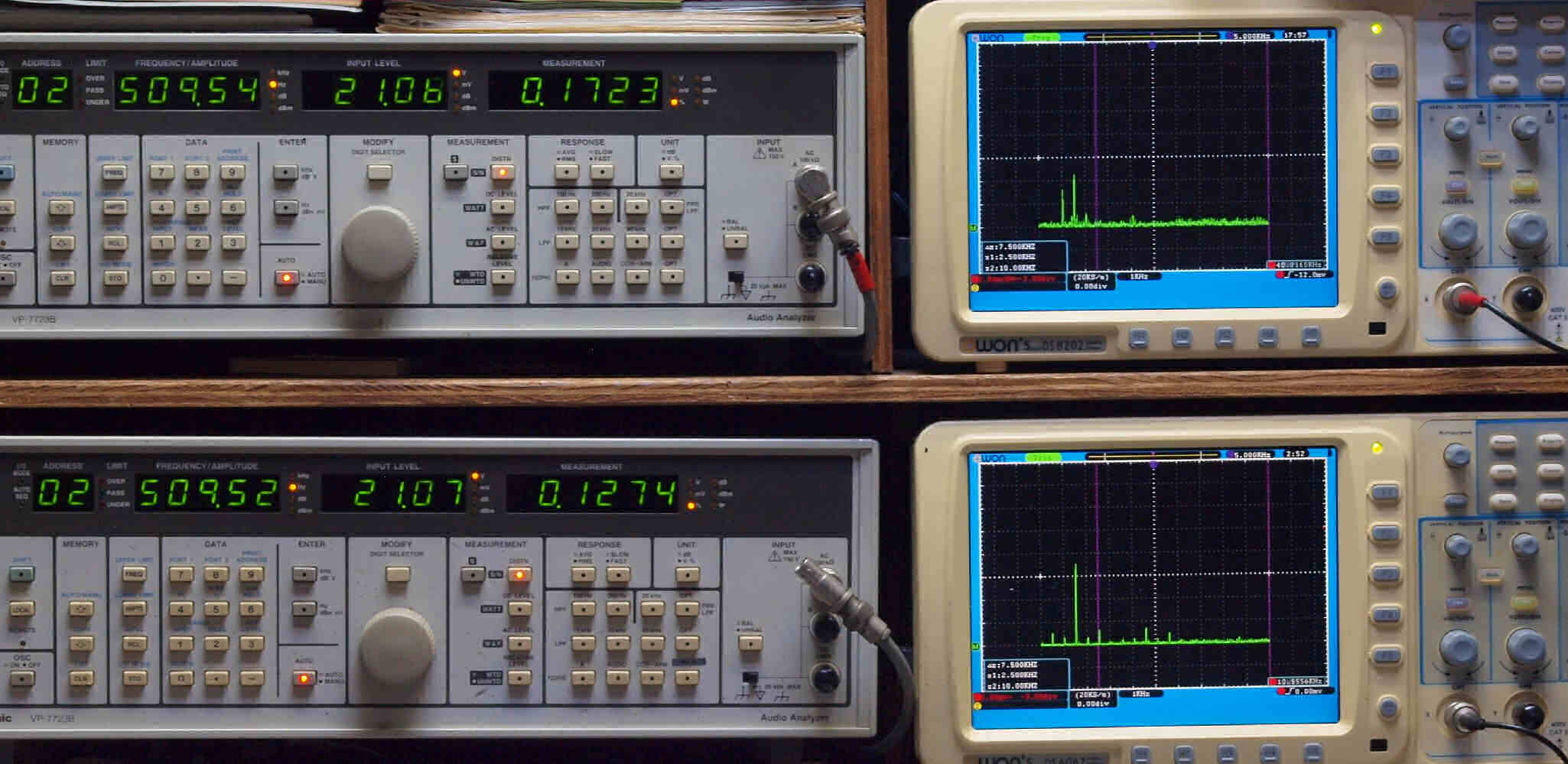

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１７２３％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１２７４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１８１８％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．１４７８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

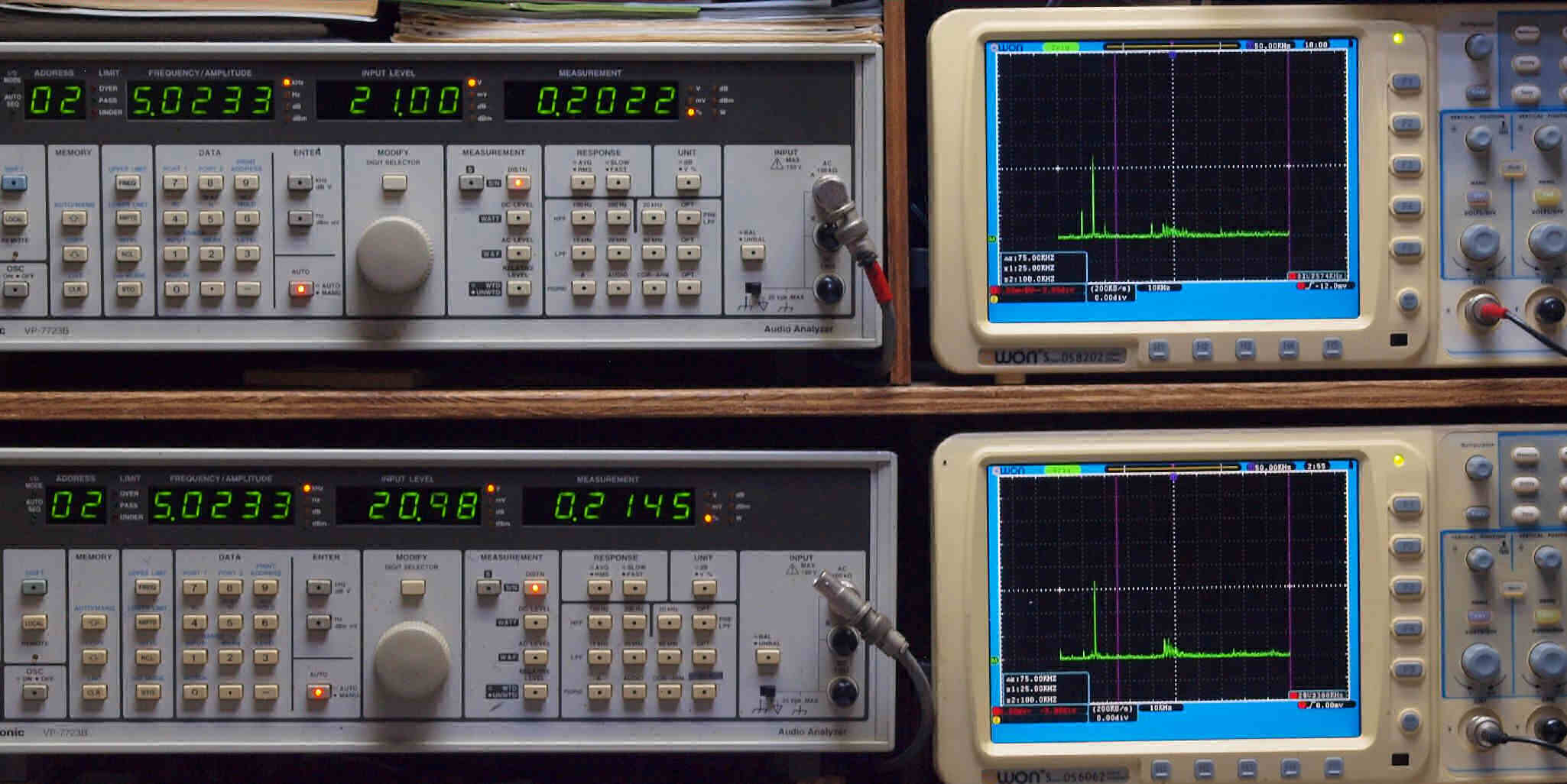

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２０２２％歪み。 　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２１４５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２２３３％歪み。 　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．２３４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

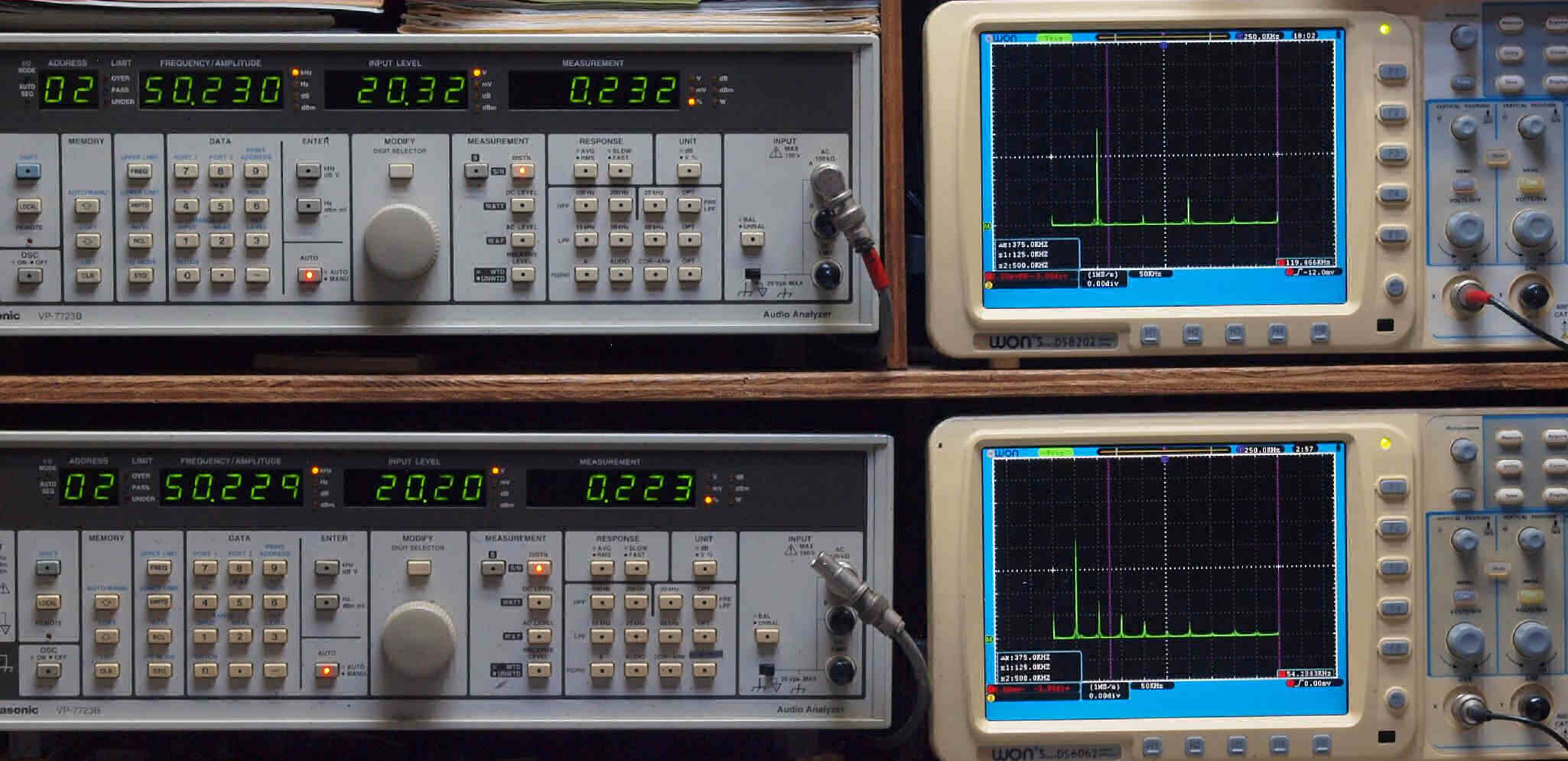

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．２３２％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力　０．２２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｕ０． 　付属真空管、左から「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目、「１２ＢＨ７」１本目、２本目、「１２ＡＸ７（ＥＣＣ８３）」１本目、２本目、３本目。 　　　　　　真空管ハンドブック（規格表）の、 　　　　　　「１２ＡＵ７」相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 　　　　　　「１２ＢＨ７」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 　　　　　　「１２ＡＸ７」相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２ＶＩｐ＝１．２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

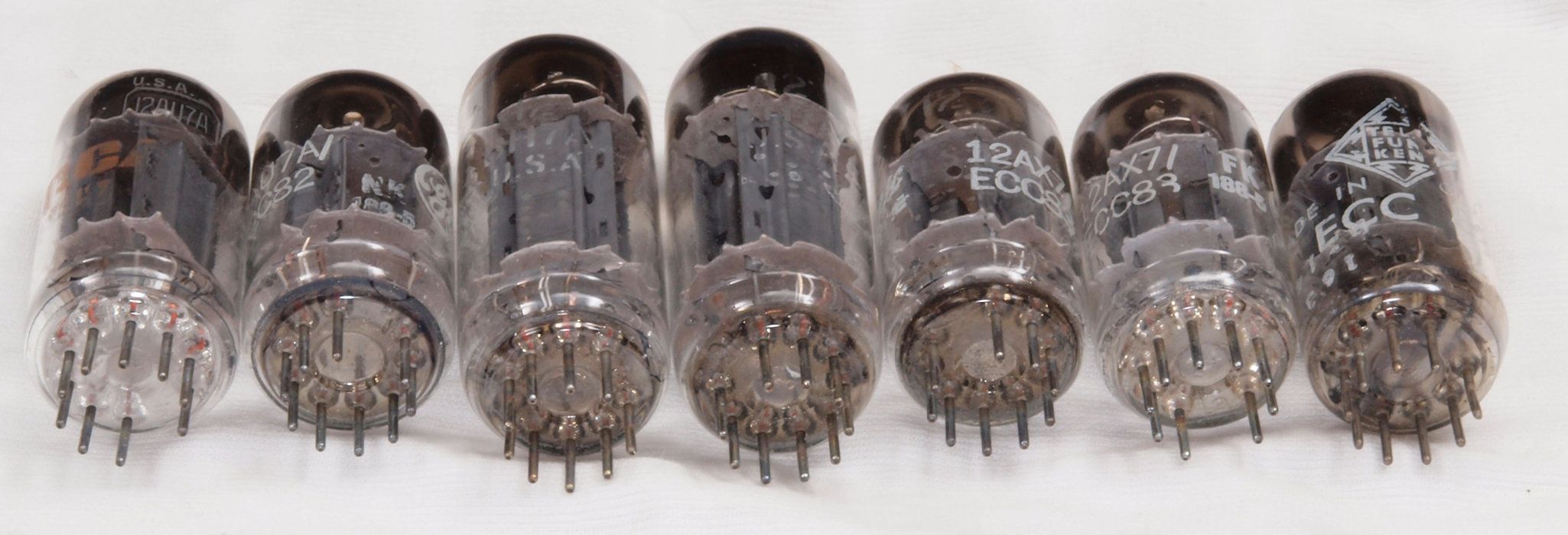

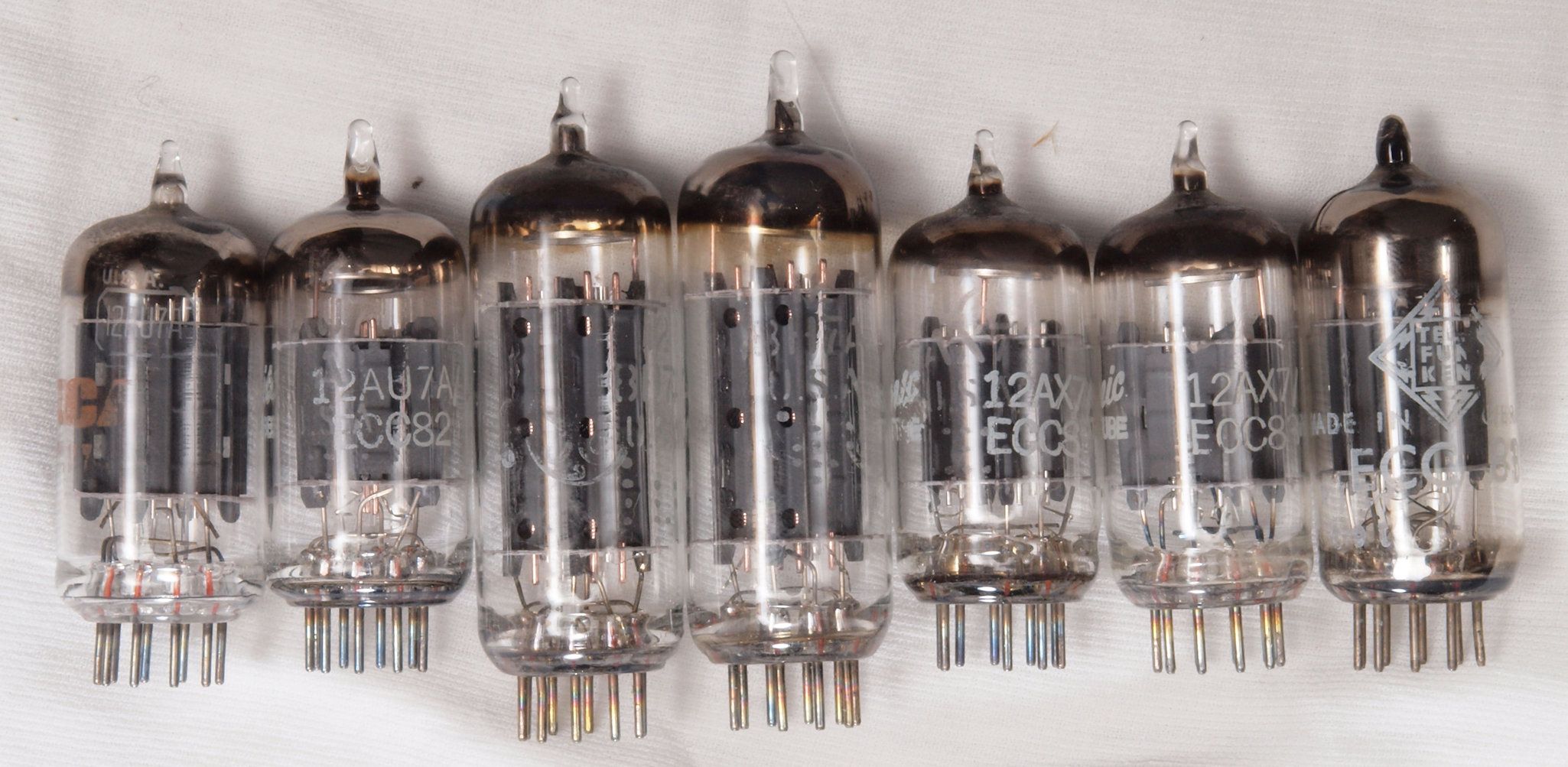

付属真空管、左から「１２ＡＵ７（ＥＣＣ８２）」１本目、２本目、「１２ＢＨ７」１本目、２本目、「１２ＡＸ７（ＥＣＣ８３）」１本目、２本目、３本目。

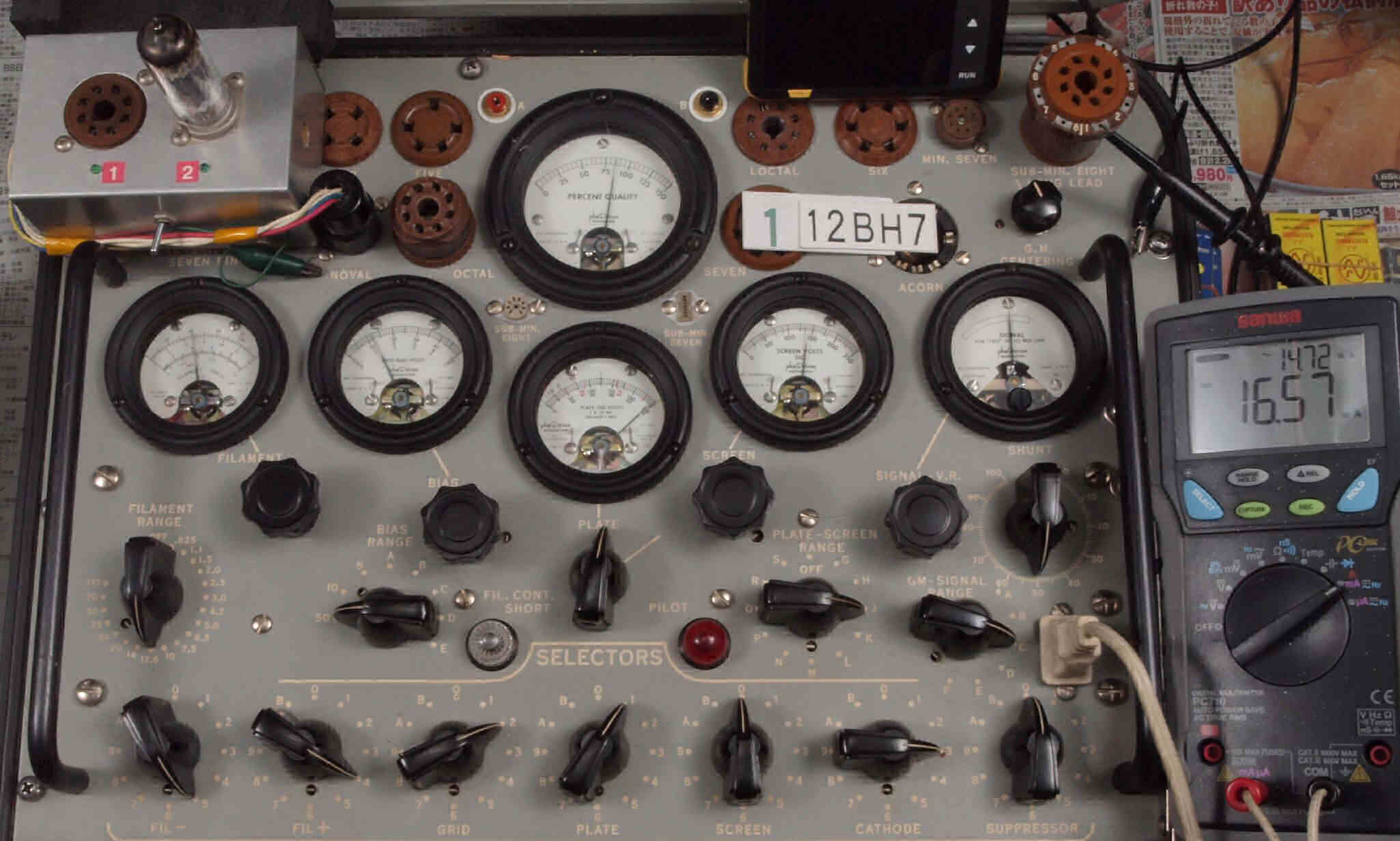

Ｕ１１．　付属真空管「１２ＢＨ７」１本目ユニット１測定。　Gm＝４２５０μmho、Ｉｐ＝１６．５７ｍＡ。 　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

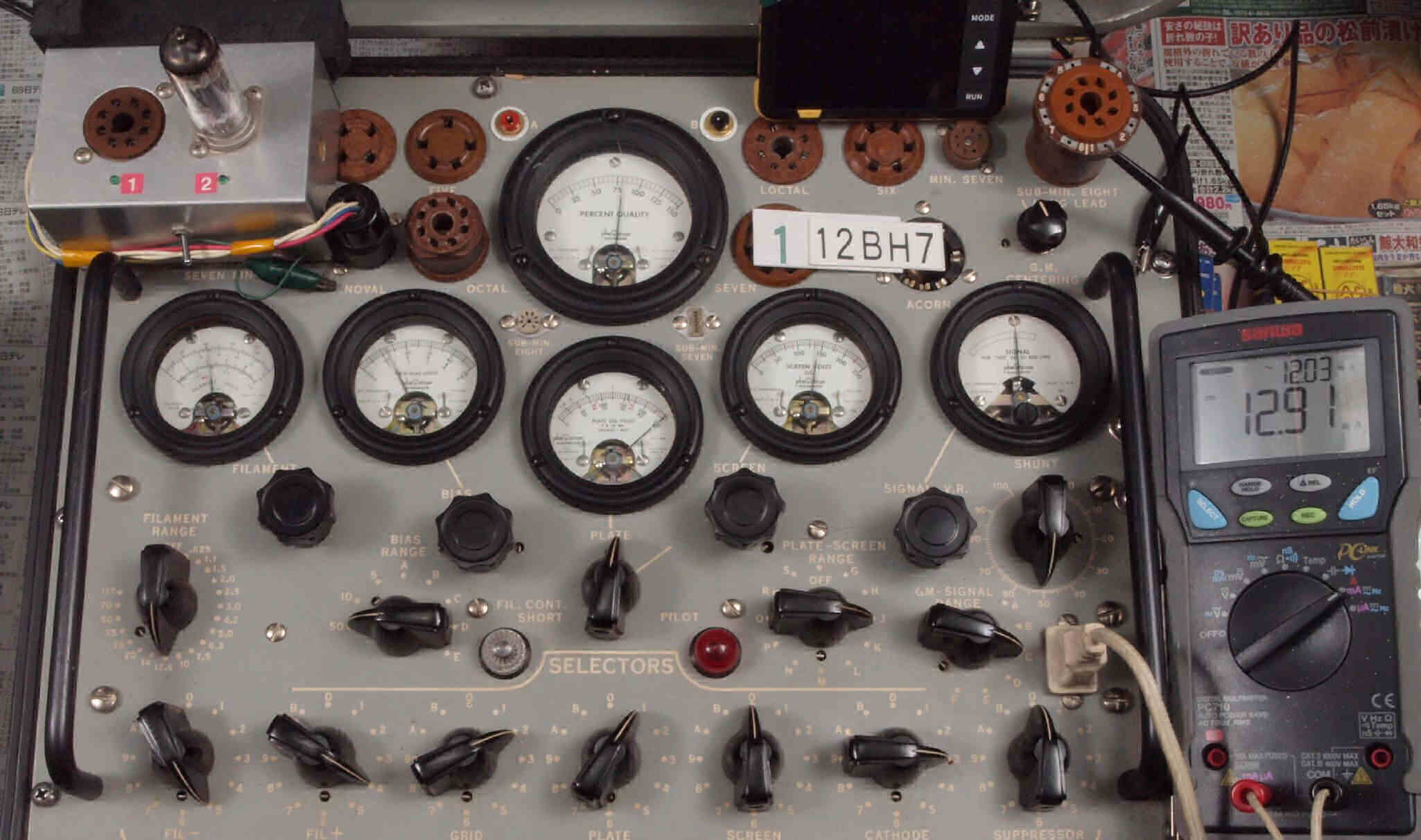

Ｕ１２．　付属真空管「１２ＢＨ７」１本目ユニット２測定。　Gm＝４０００μmho、Ｉｐ＝１２．９１ｍＡ。

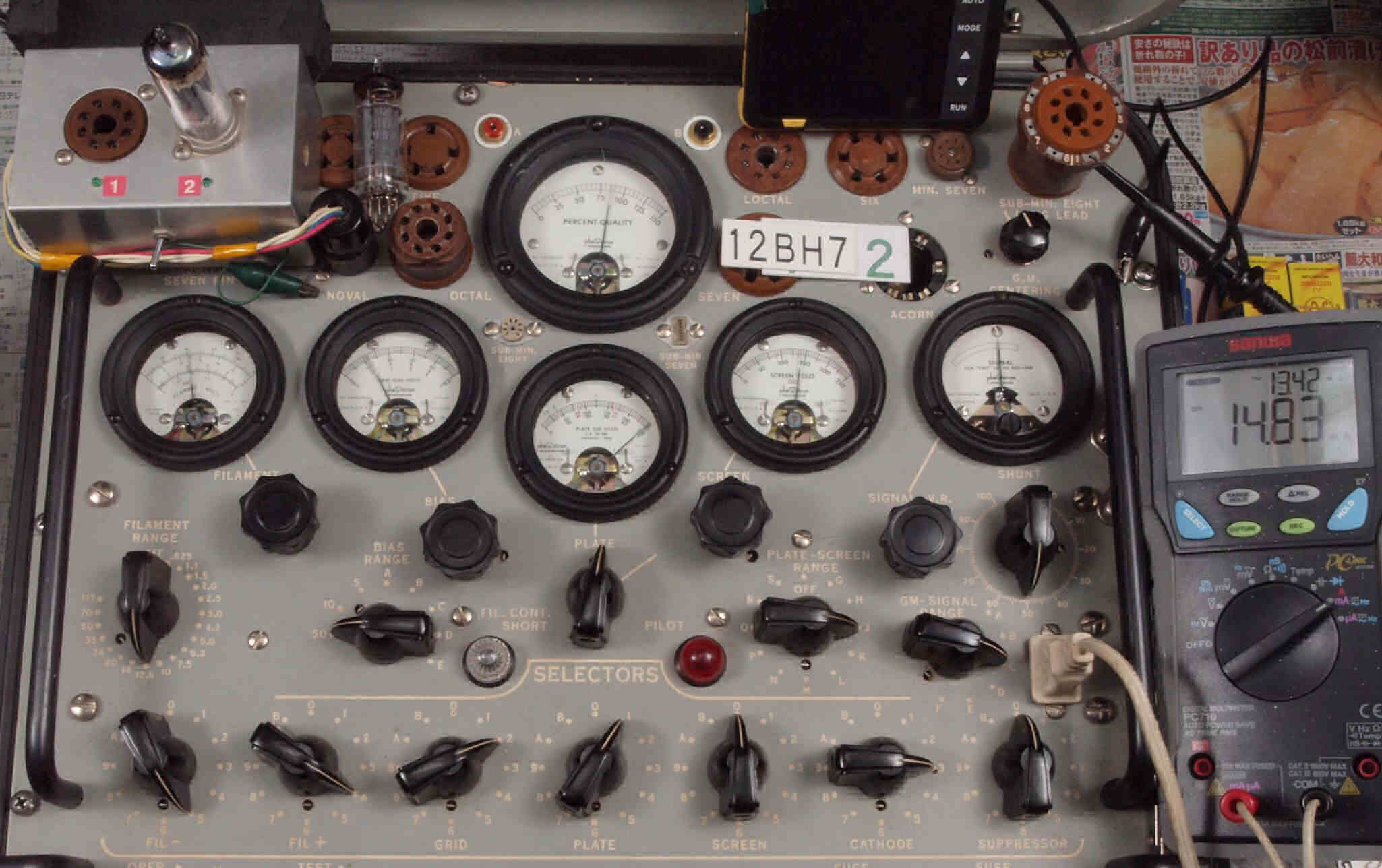

Ｕ１３．　付属真空管「１２ＢＨ７」２本目ユニット１測定。　Gm＝４１５０μmho、Ｉｐ＝１４．８３ｍＡ。 　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

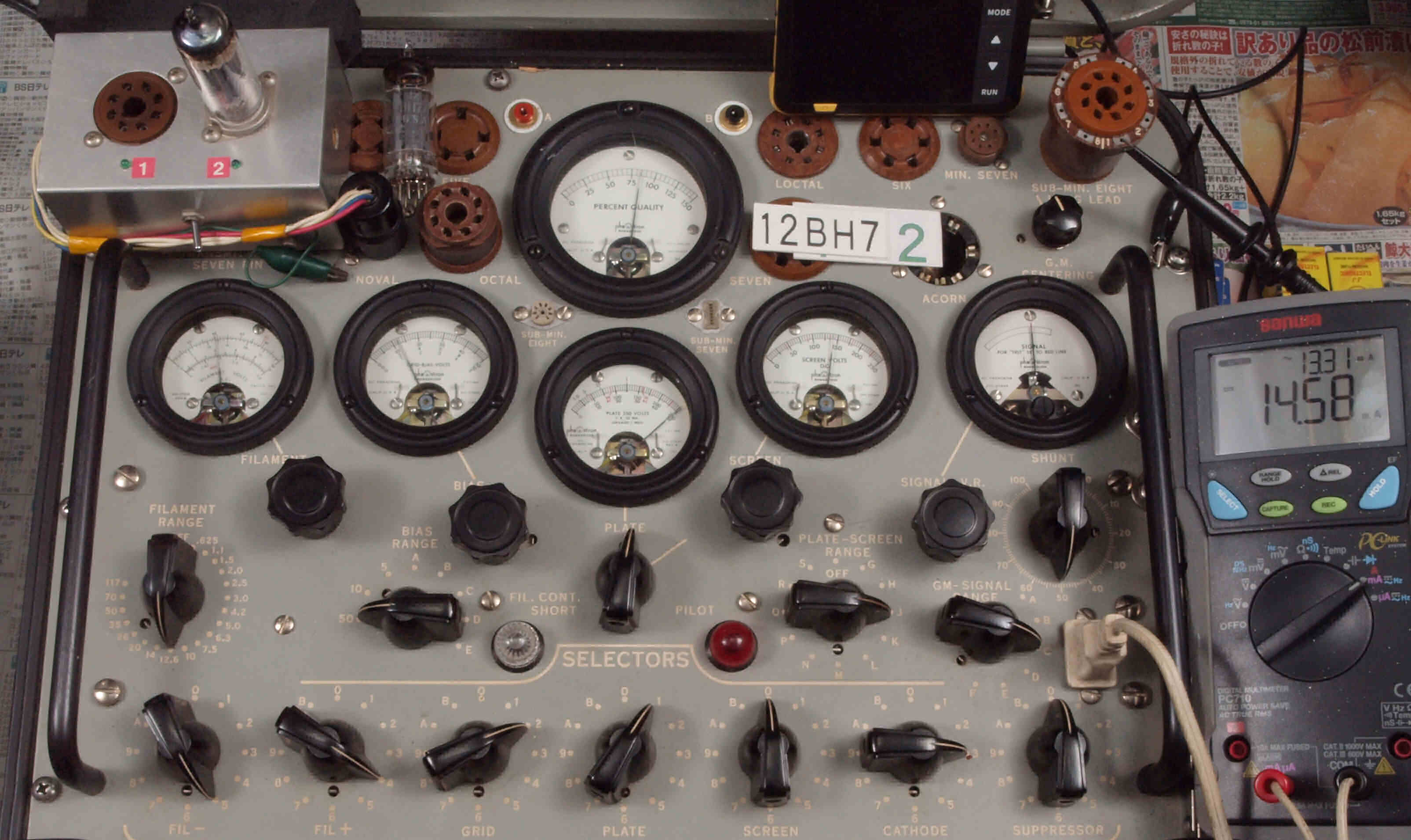

Ｕ１４．　付属真空管「１２ＢＨ７」２本目ユニット２測定。　Gm＝４２５０μmho、Ｉｐ＝１４．５８ｍＡ。

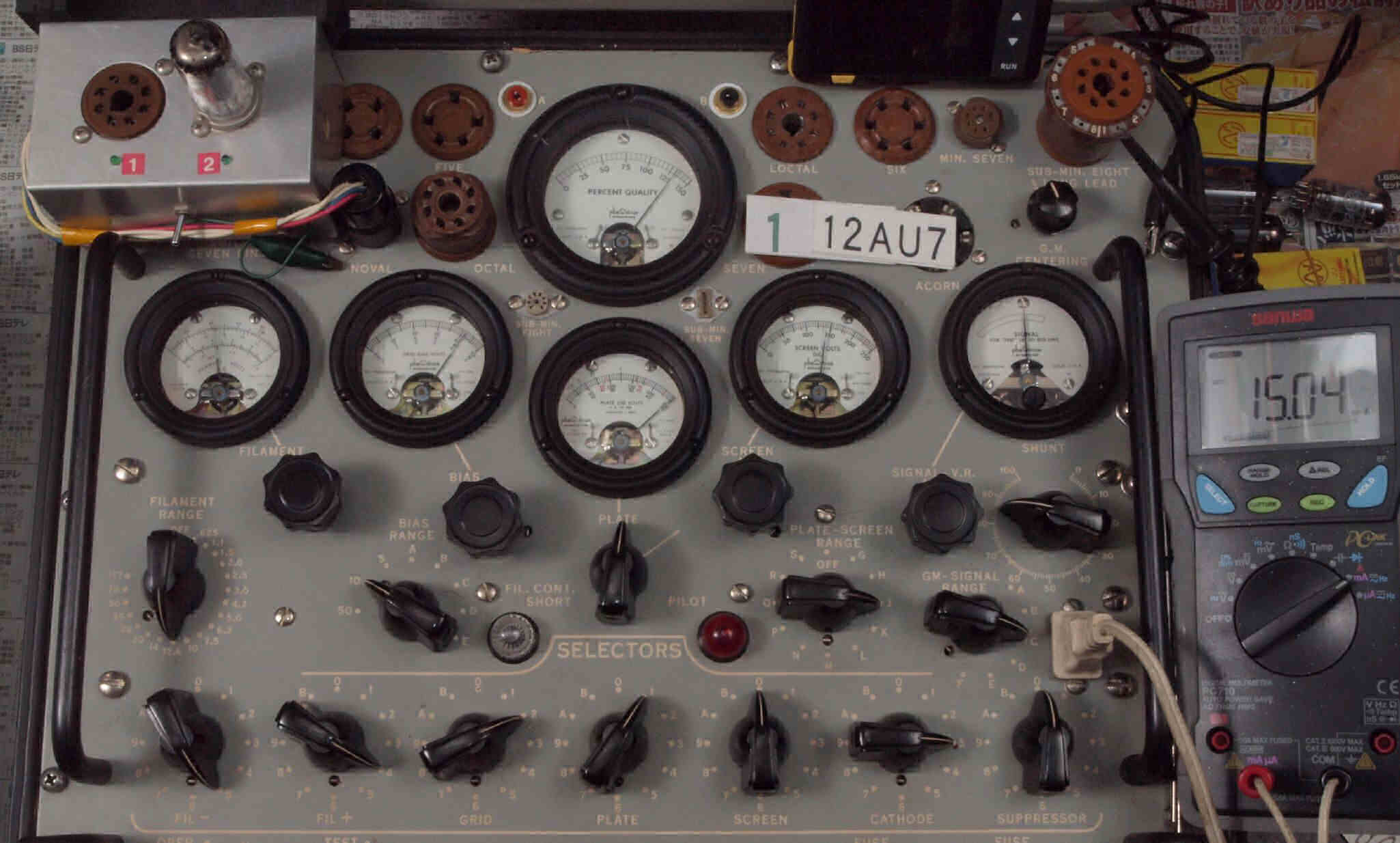

Ｕ２１．　付属真空管「１２ＡＵ７」１本目ユニット１測定。　Gm＝２６００μmho、Ｉｐ＝１５．０４ｍＡ。 　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

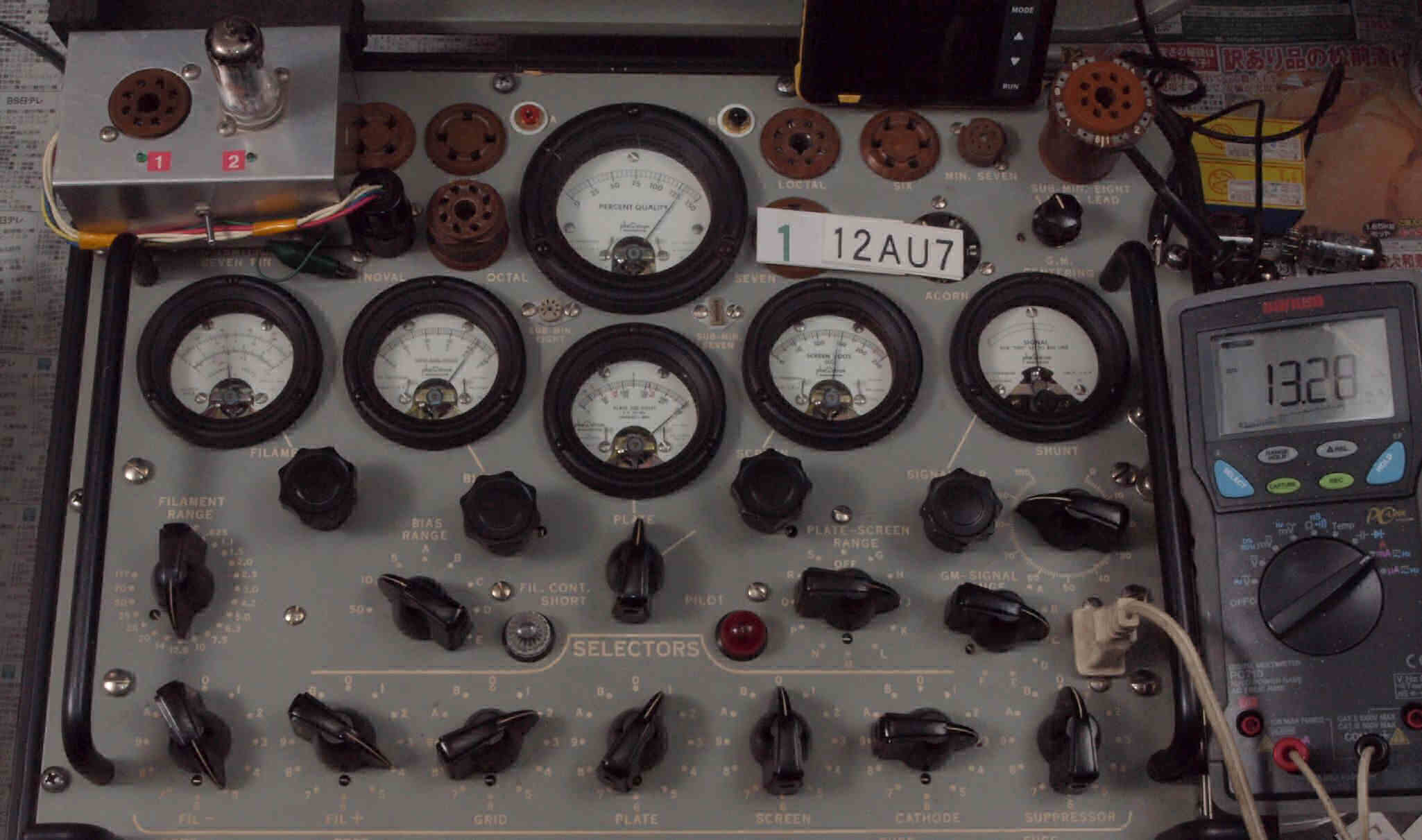

Ｕ２２．　付属真空管「１２ＡＵ７」１本目ユニット２測定。　Gm＝２６００μmho、Ｉｐ＝１３．２８ｍＡ。

Ｕ２３．　付属真空管「１２ＡＵ７」２本目ユニット１測定。　Gm＝２４６０μmho、Ｉｐ＝１１．５７ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

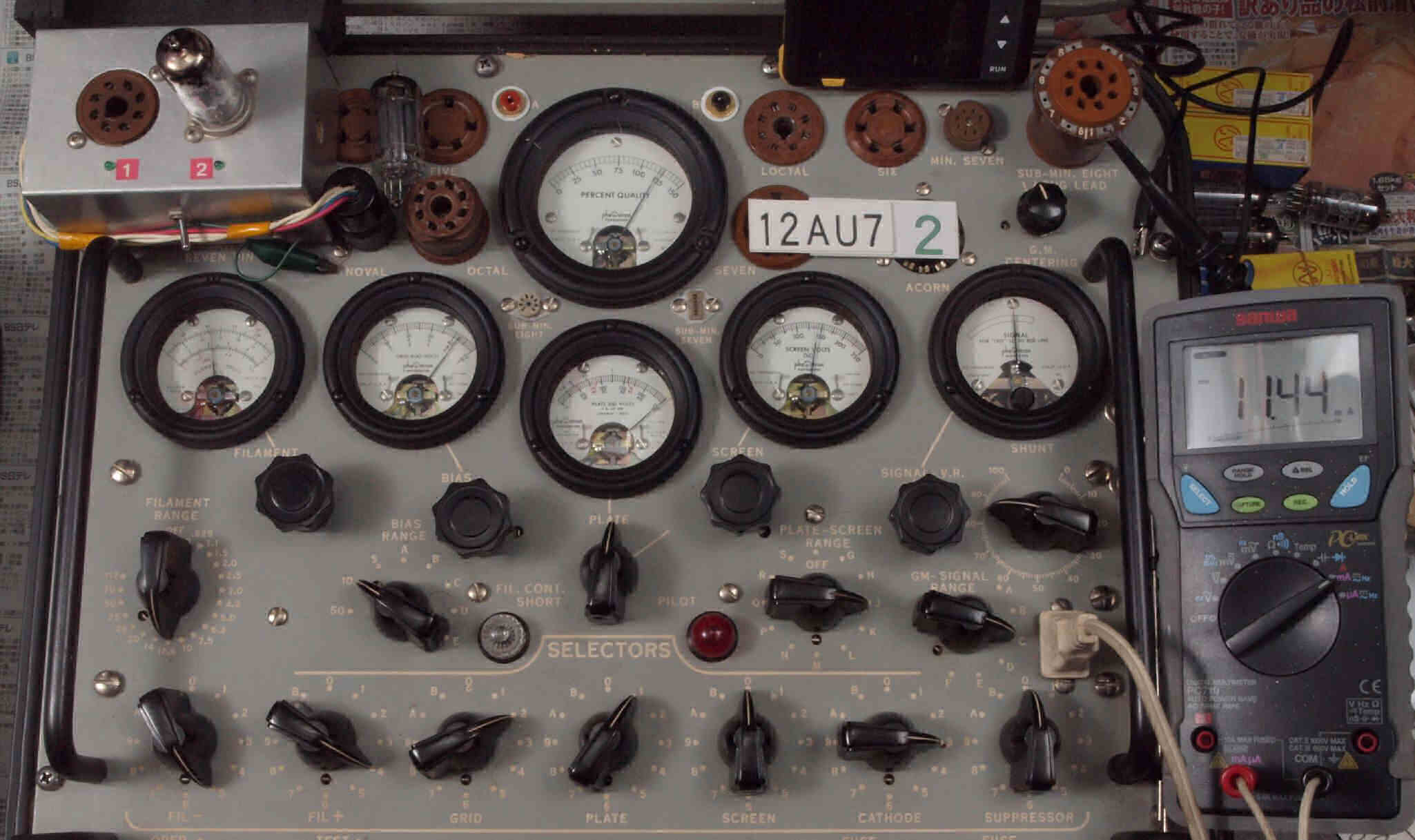

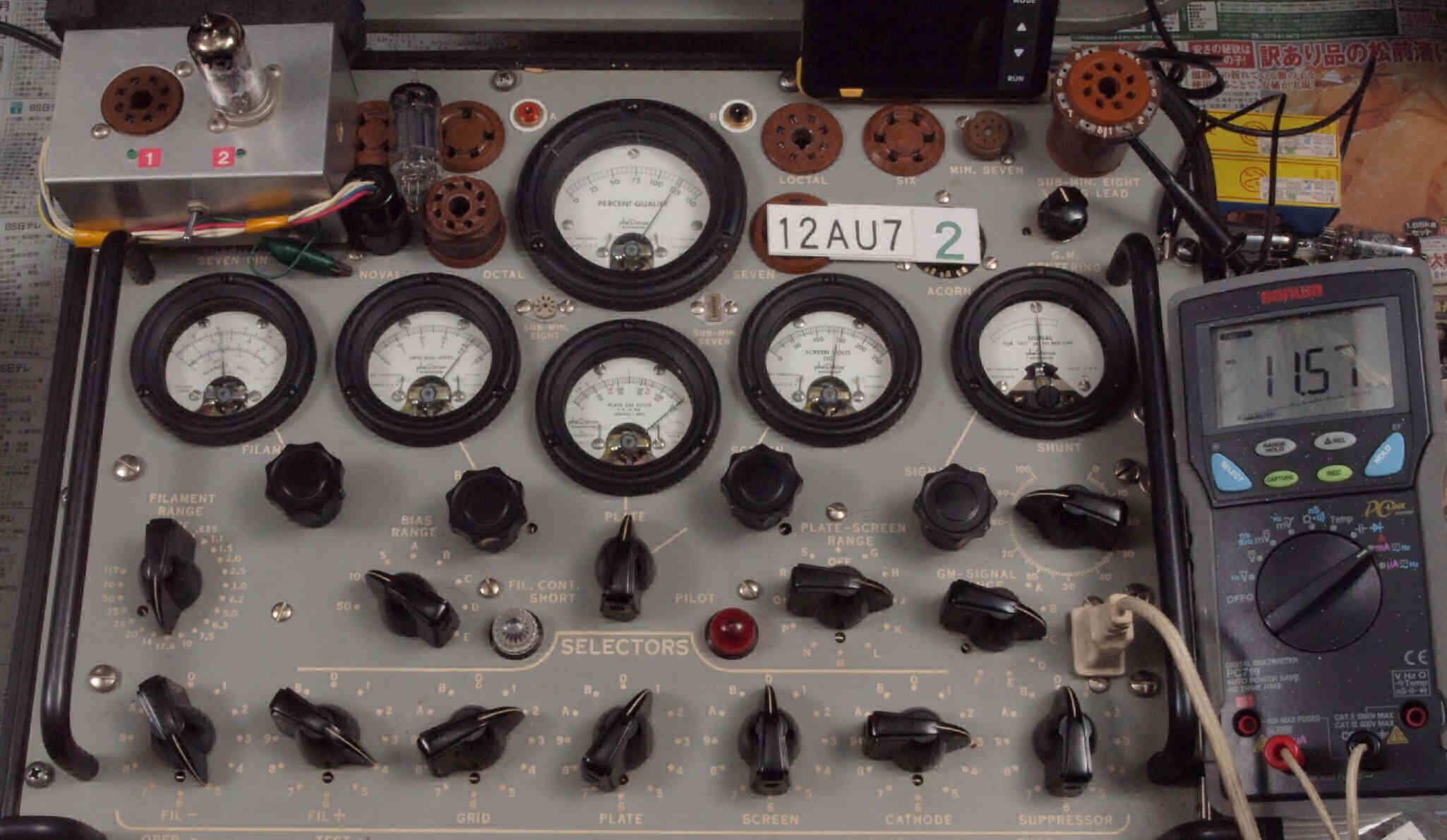

Ｕ２４．　付属真空管「１２ＡＵ７」２本目ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝１１．４４ｍＡ。

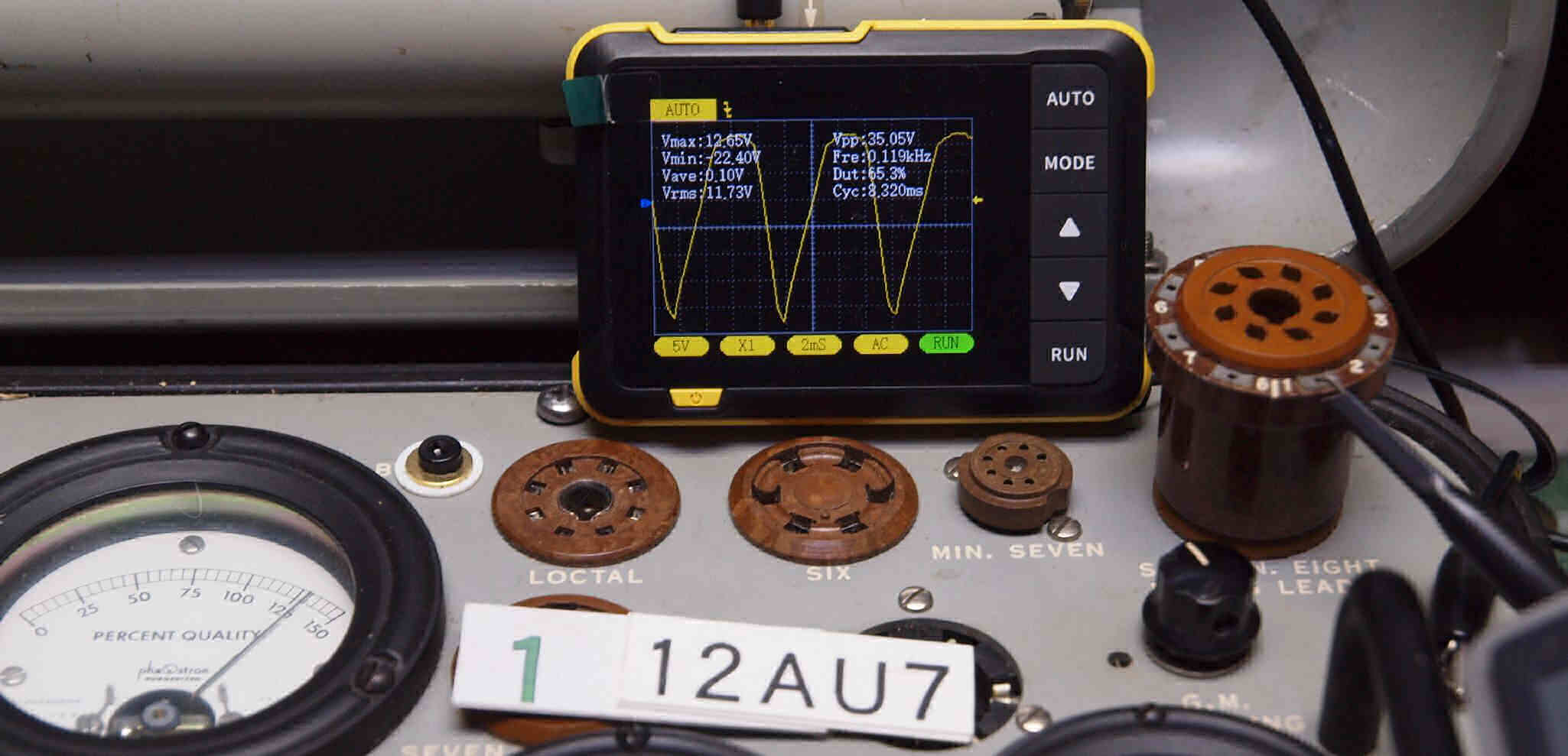

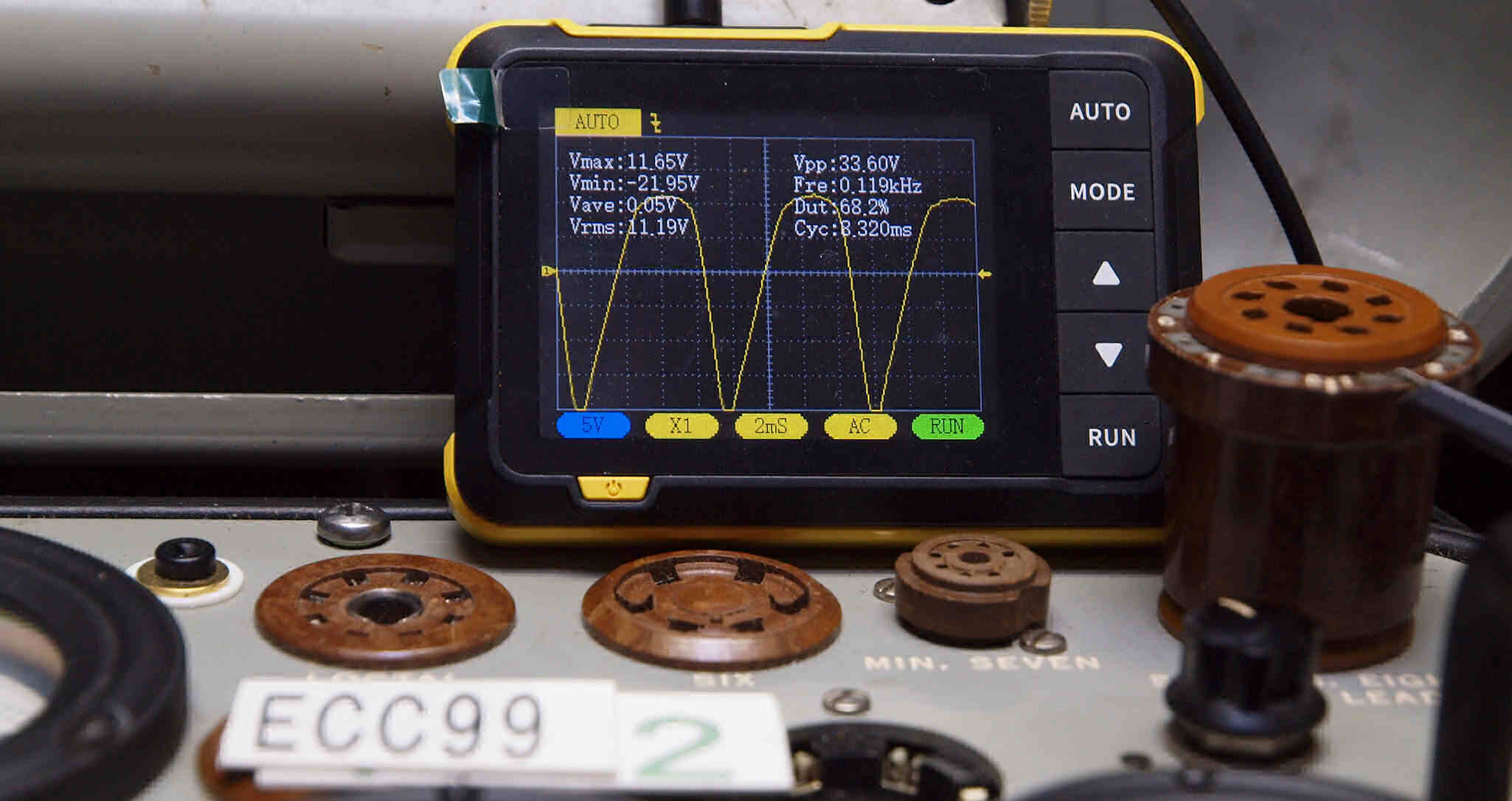

プレート電圧波形を観測しながら測定する。

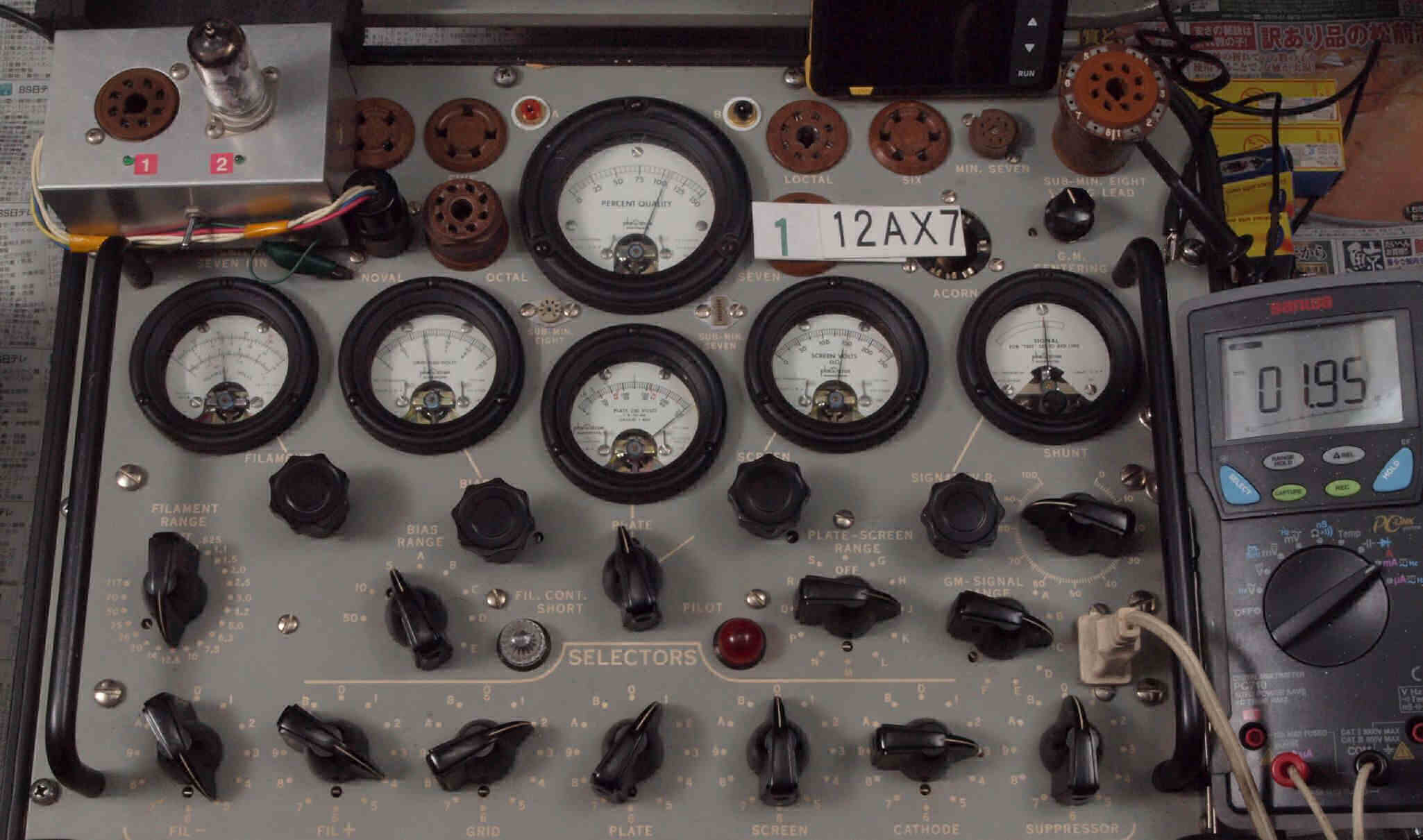

Ｕ３１．　付属真空管「１２ＡＸ７」１本目ユニット１測定。　Gm＝２１００μmho、Ｉｐ＝１．９５ｍＡ。 　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

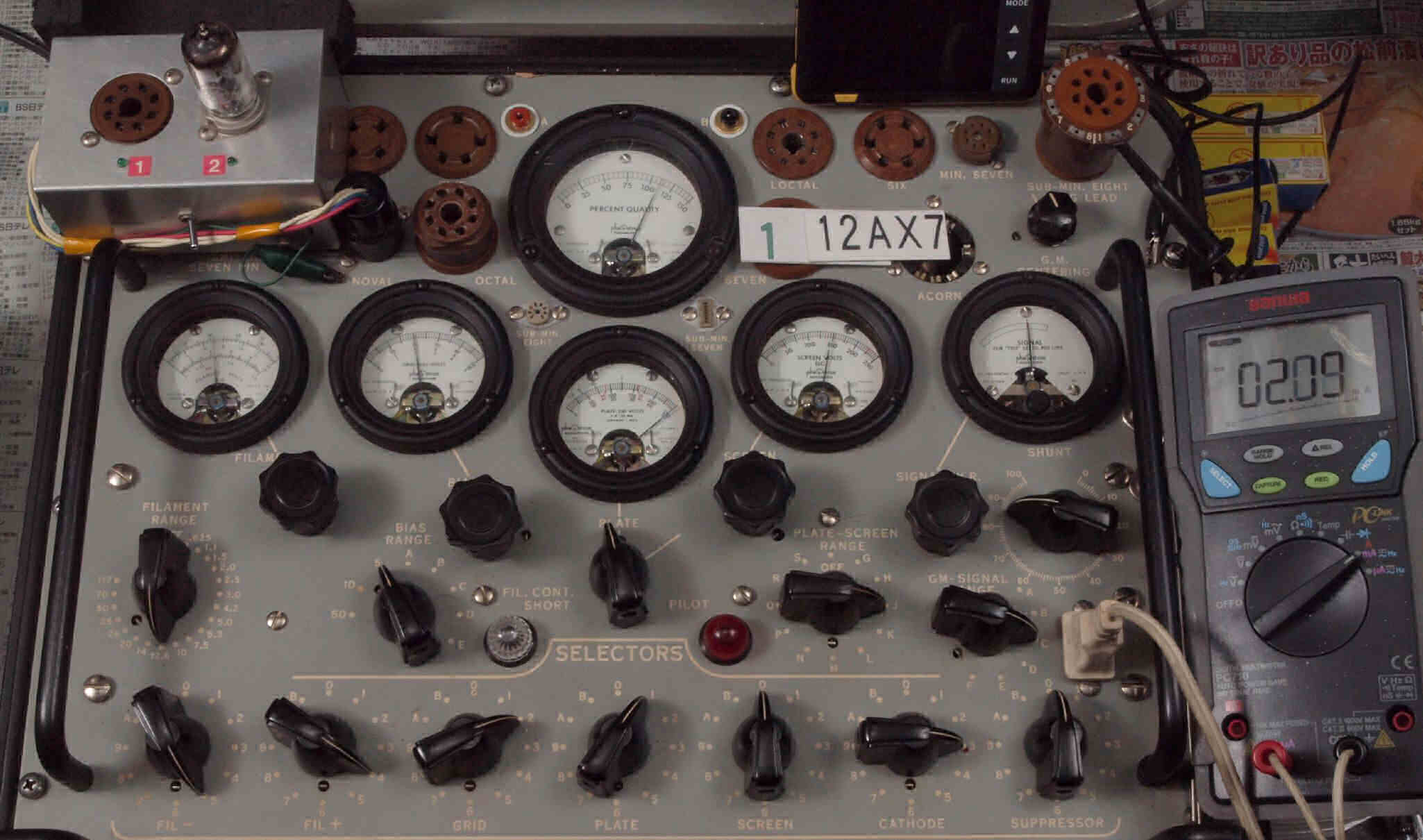

Ｕ３２．　付属真空管「１２ＡＸ７」１本目ユニット２測定。　Gm＝２２００μmho、Ｉｐ＝２．０９ｍＡ。

Ｕ３３．　付属真空管「１２ＡＸ７」２本目ユニット１測定。　Gm＝１９００μmho、Ｉｐ＝１．７２ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

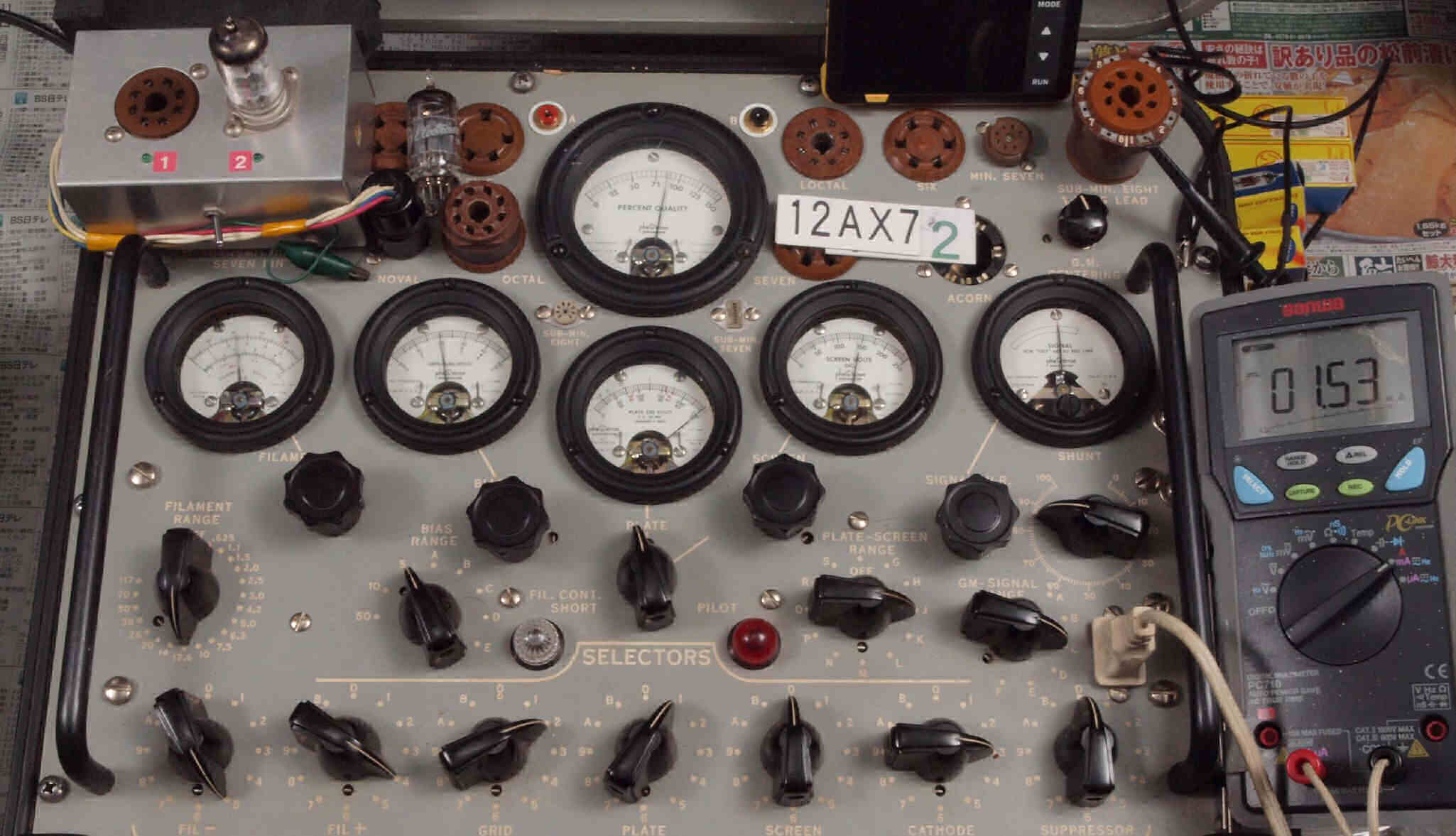

Ｕ３４．　付属真空管「１２ＡＸ７」２本目ユニット２測定。　Gm＝１７２０μmho、Ｉｐ＝１．５３ｍＡ。

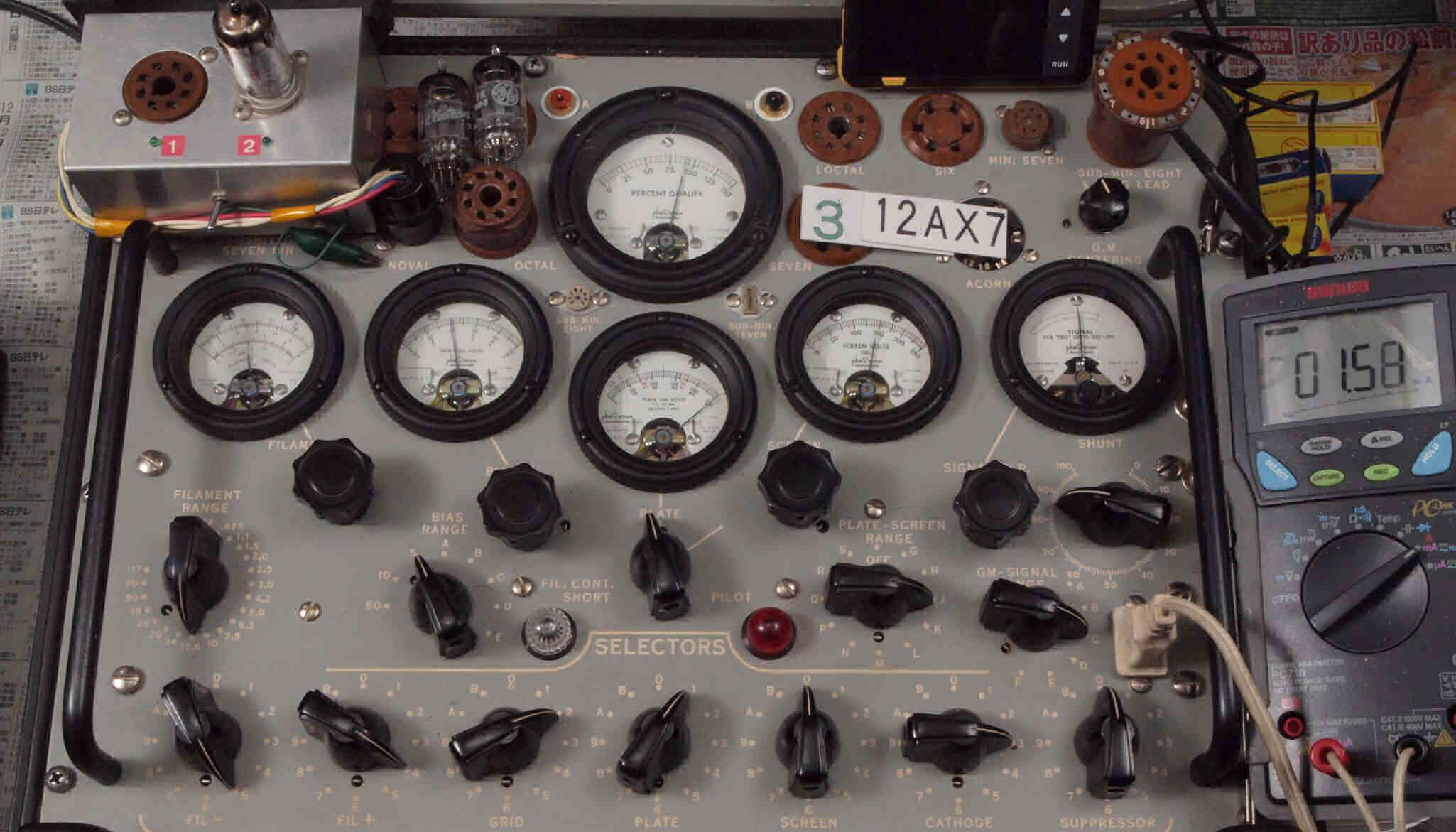

Ｕ３５．　付属真空管「１２ＡＸ７」３本目ユニット１測定。　Gm＝１８００μmho、Ｉｐ＝１．５８ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

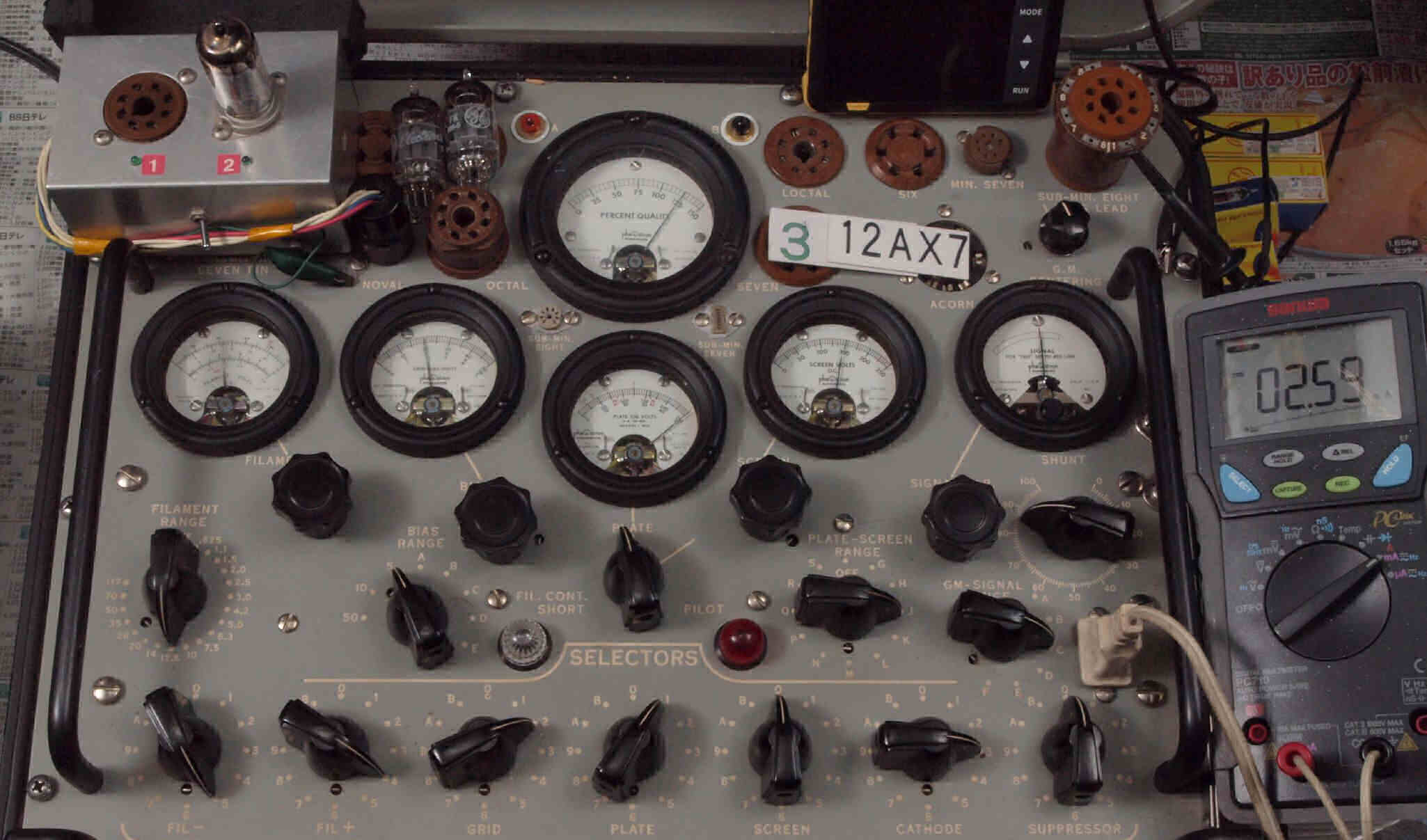

Ｕ３６．　付属真空管「１２ＡＸ７」３本目ユニット２測定。　Gm＝２５００μmho、Ｉｐ＝２．５９ｍＡ。

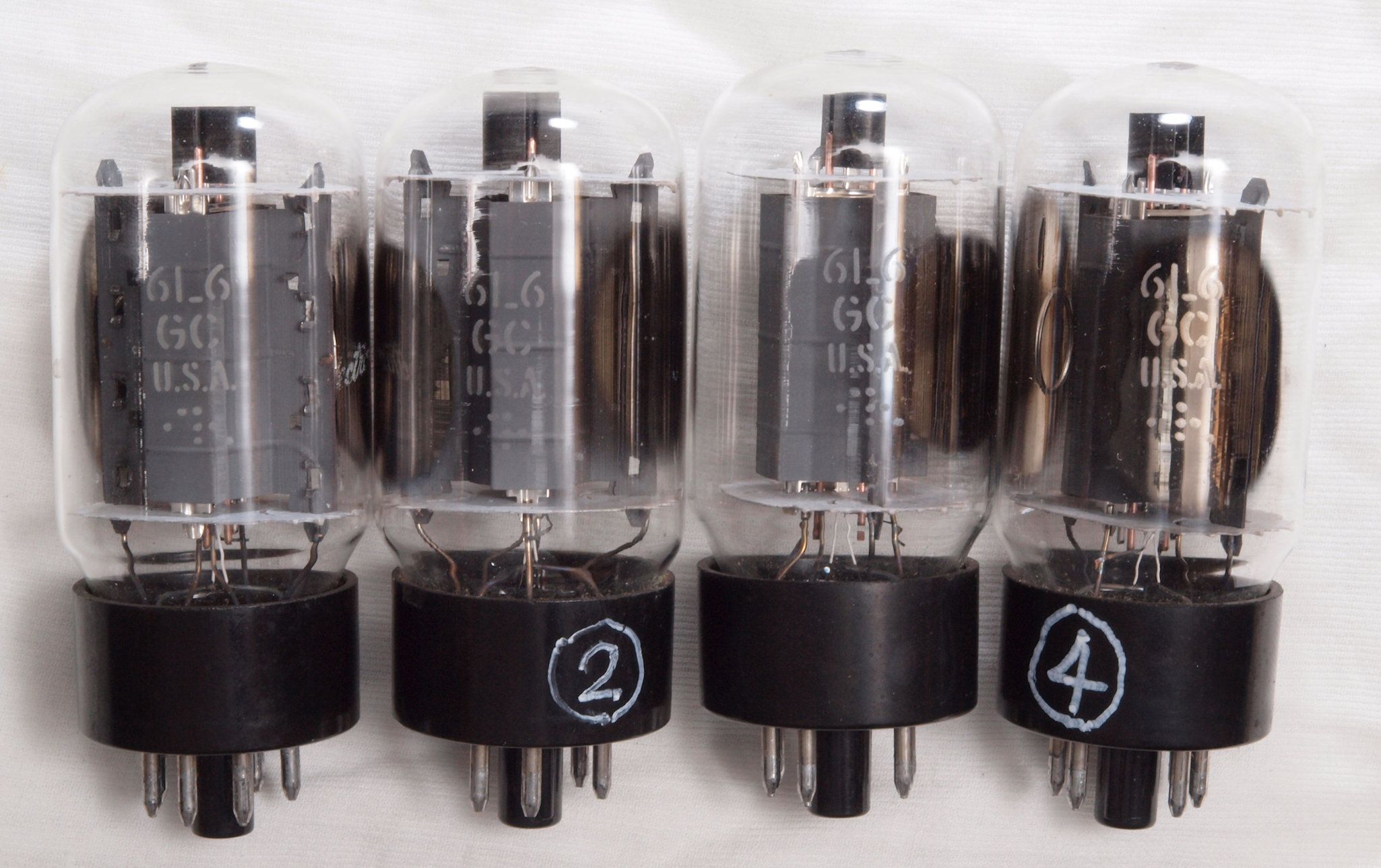

Ｕ４．　付属真空管「６Ｌ６ＧＣ」。　左から１本目．２本目．３本目．４本目。 　　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７２ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。 １本目　６Ｌ６ＧＣ　測定。　Ｇｍ＝６１００μmho、Ｉｐ＝５３．９２ｍＡ。 ２本目　６Ｌ６ＧＣ　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５４．２４ｍＡ。 ３本目　６Ｌ６ＧＣ　測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５６．２２ｍＡ。 ４本目　６Ｌ６ＧＣ　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５３．１４ｍＡ。

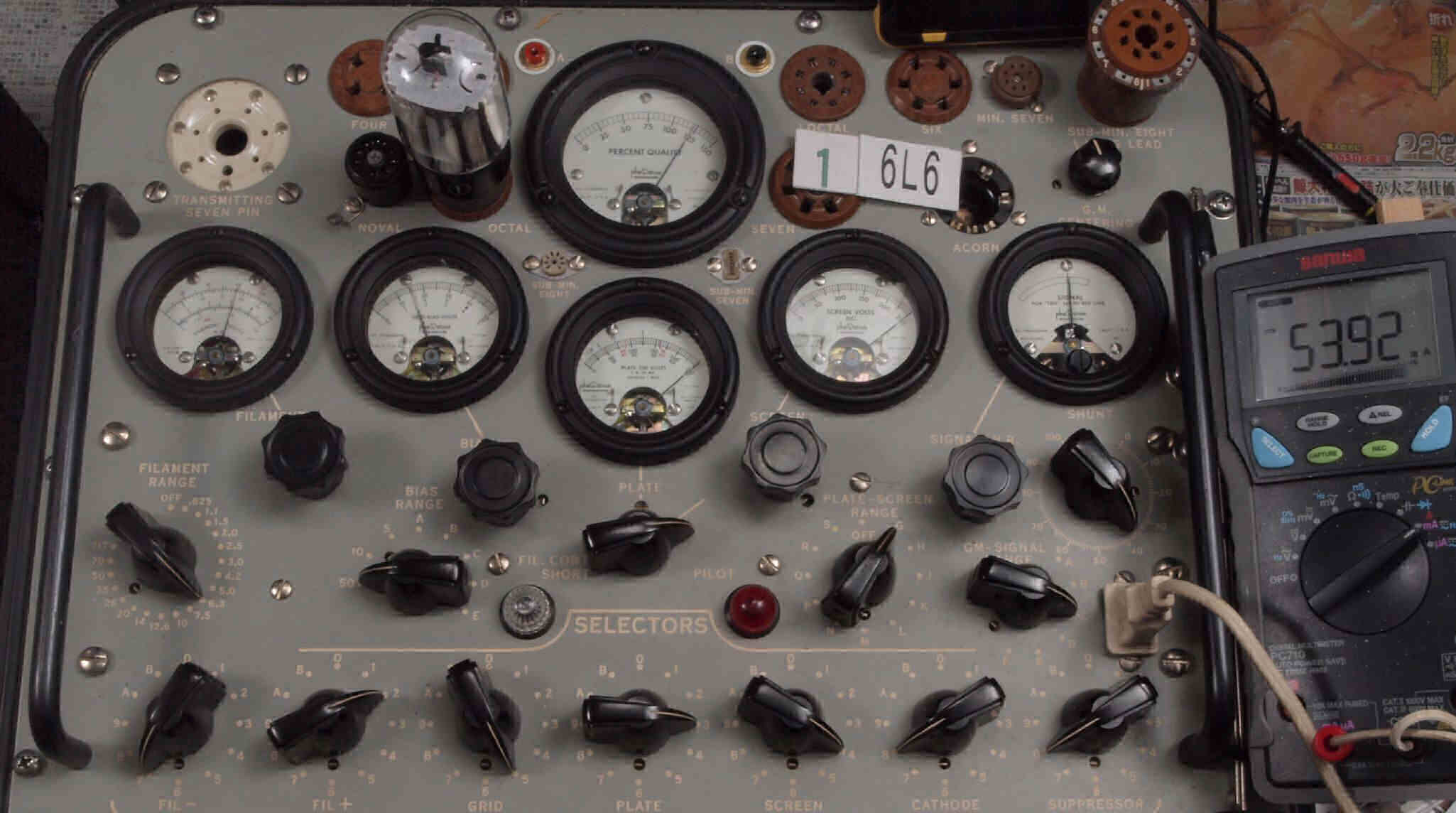

Ｕ４１．　付属真空管「６Ｌ６ＧＣ」１本目測定。　Ｇｍ＝６１００μmho、Ｉｐ＝５３．９２ｍＡ。 　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジ。

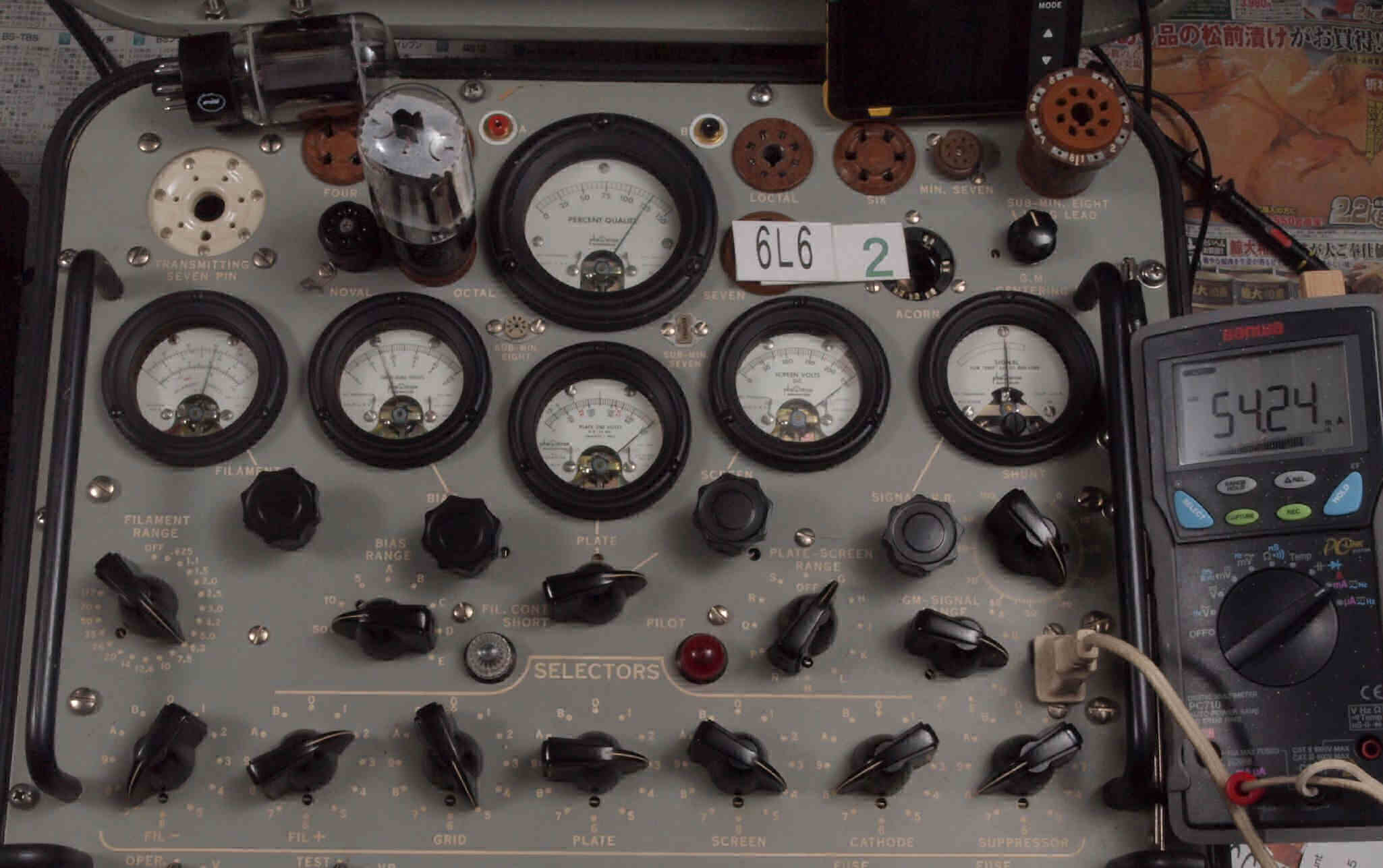

Ｕ４２．　付属真空管「６Ｌ６ＧＣ」２本目測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５４．２４ｍＡ。

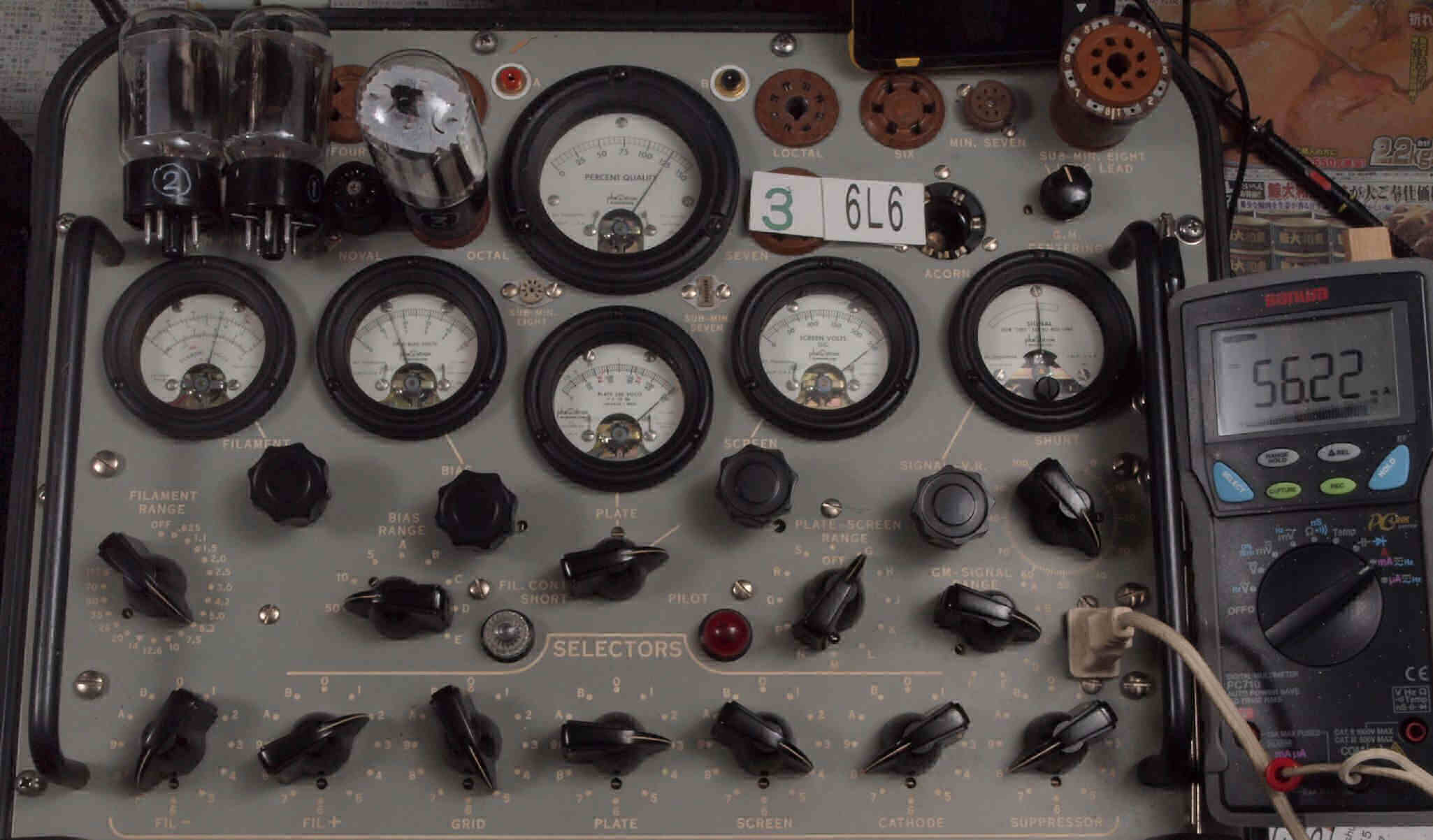

Ｕ４３．　付属真空管「６Ｌ６ＧＣ」３本目測定。　Ｇｍ＝６２５０μmho、Ｉｐ＝５６．２２ｍＡ。 　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」、Cレンジ＝７５００μmhoレンジ。

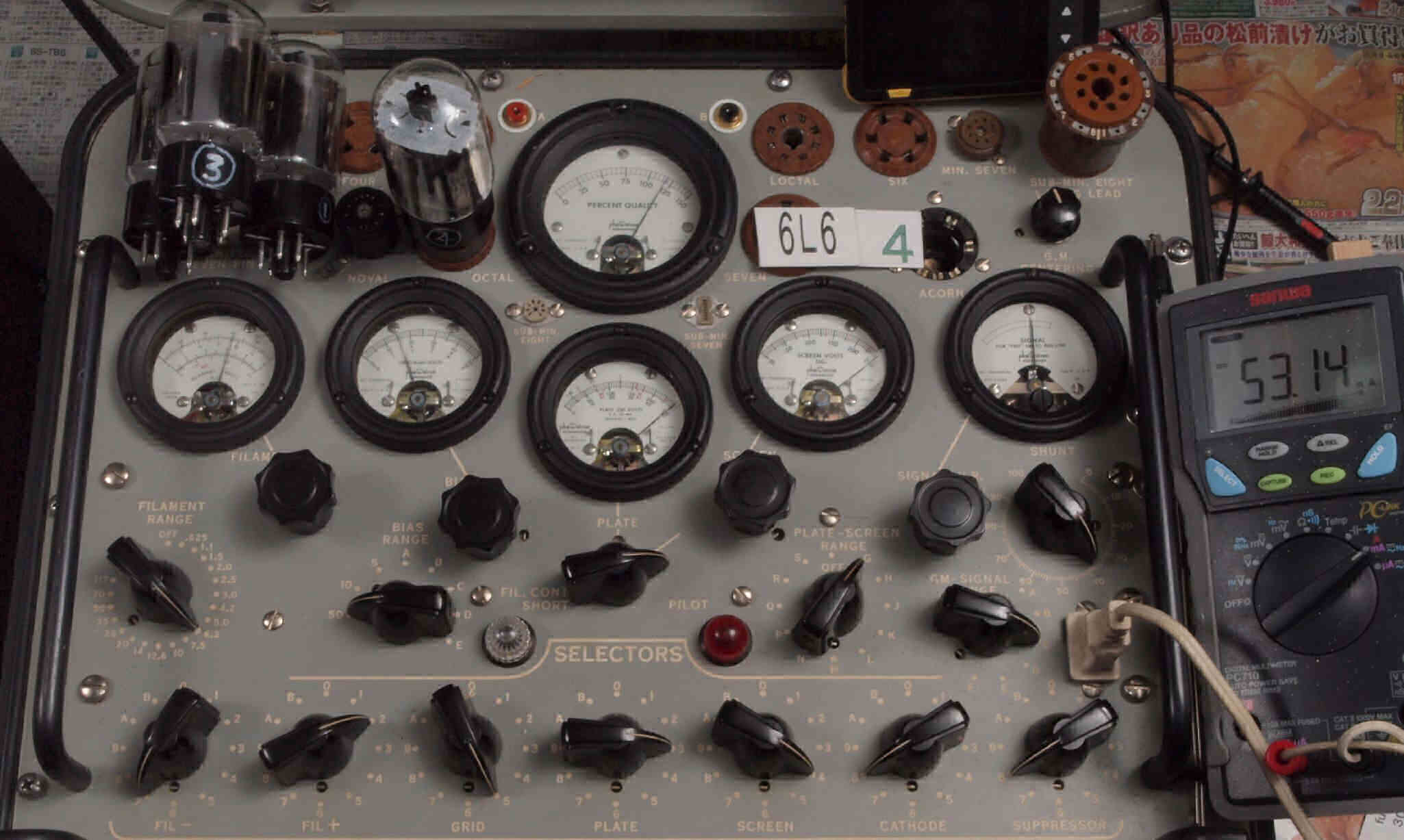

Ｕ４４．　付属真空管「６Ｌ６ＧＣ」４本目測定。　Ｇｍ＝６０００μmho、Ｉｐ＝５３．１４ｍＡ。

V．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる提供真空管測定 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

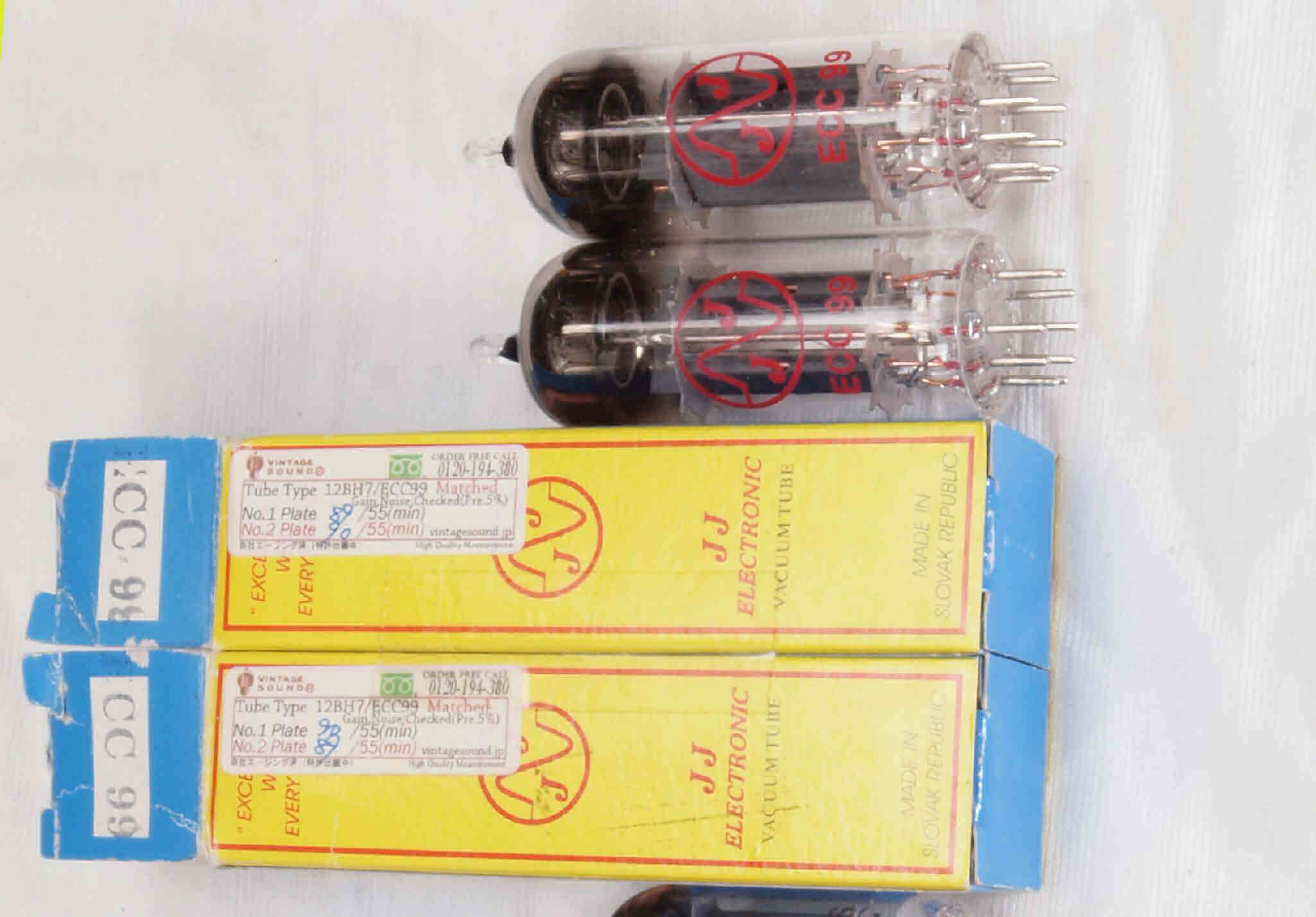

V１． 　ユーザーへの提供真空管、上から「ＥＣＣ９９」１本目、２本目。 　　　　真空管ハンドブック（規格表）の、 　　　　「ＥＣＣ９９（１２ＢＨ７）」相互コンダクタンス＝３１００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ、ＩＰ＝１１．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

V１１．　提供真空管「ＥＣＣ９９」１本目ユニット１測定。　Gm＝７５００μmho、Ｉｐ＝１８．２１ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝７５００μmhoレンジでの測定。

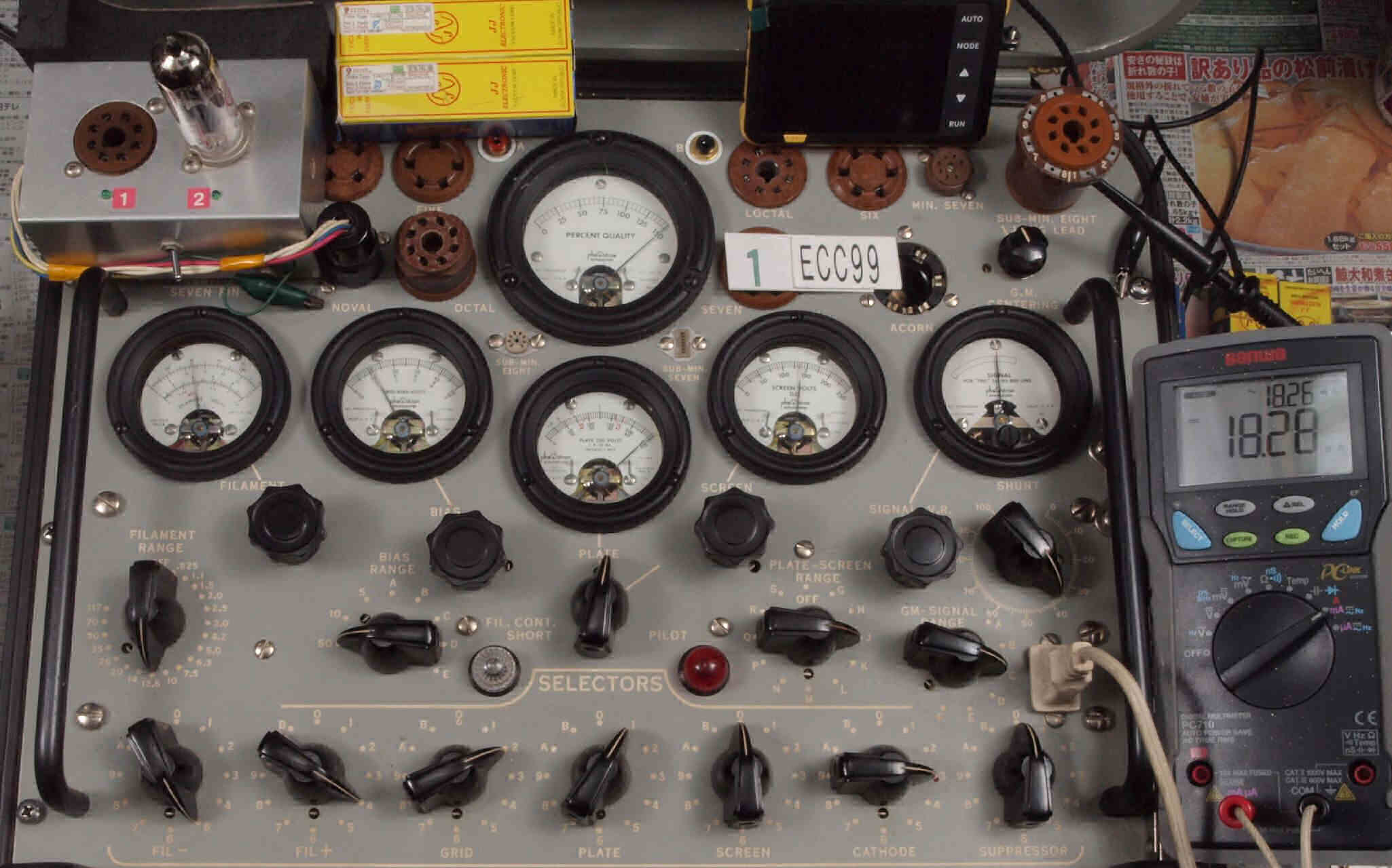

V１２．　提供真空管「ＥＣＣ９９」１本目ユニット２測定。　Gm＝７５００μmho、Ｉｐ＝１８．２８ｍＡ。

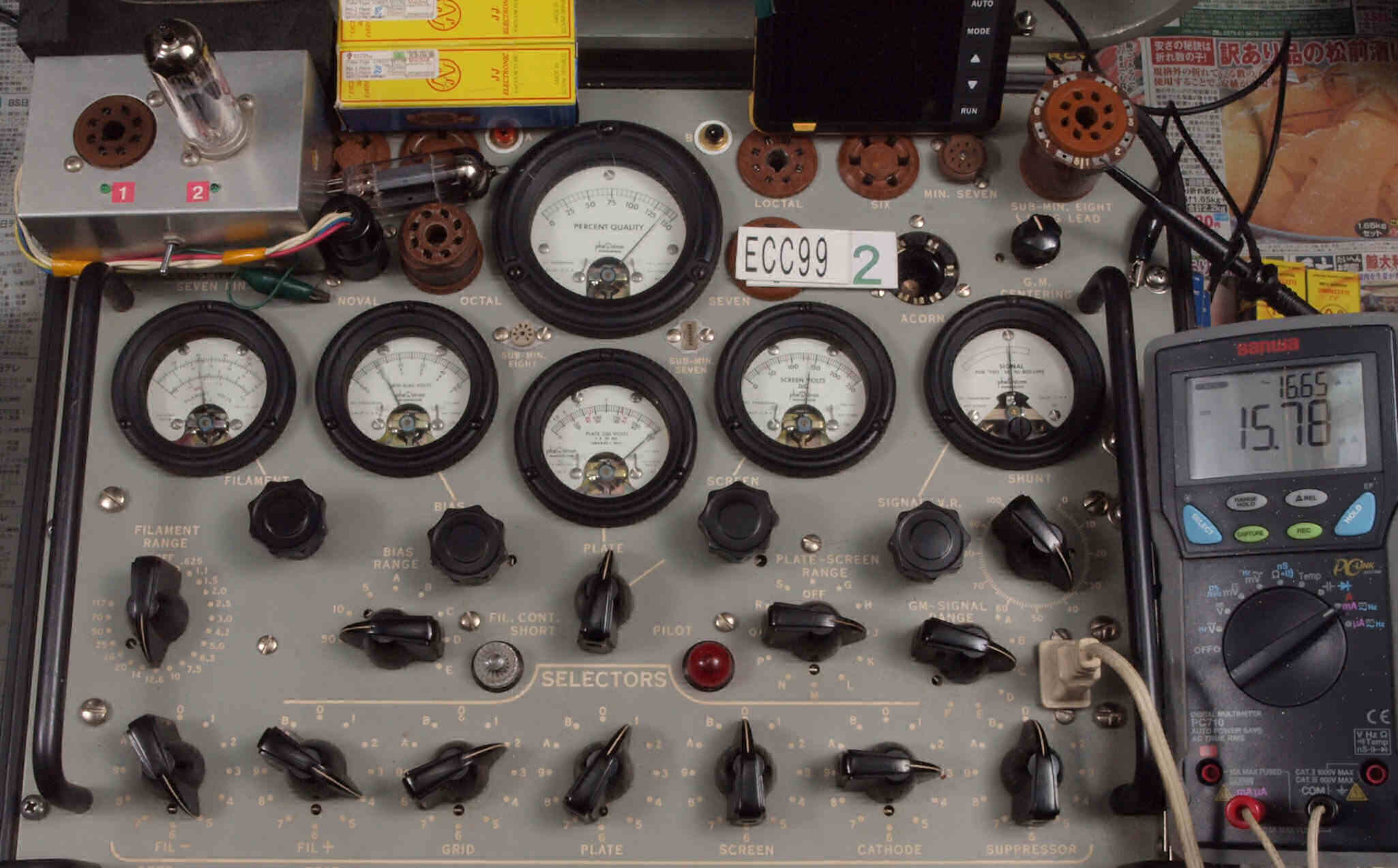

V２１．　提供真空管「ＥＣＣ９９」２本目ユニット１測定。　Gm＝６６００μmho、Ｉｐ＝１５．７８ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１０．５Ｖ」、Ｃレンジ＝６０００μmhoレンジでの測定。

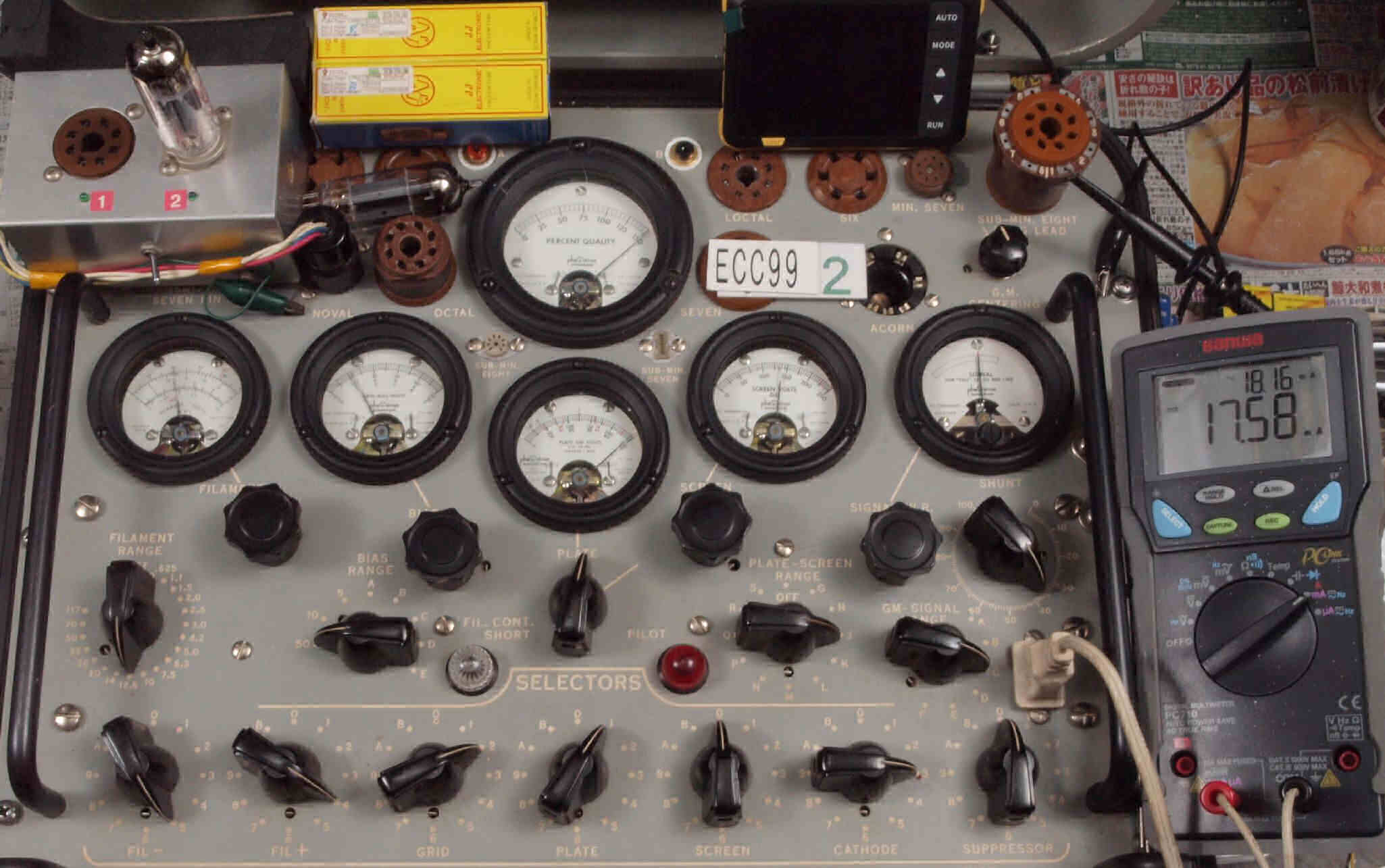

V２２．　提供真空管「ＥＣＣ９９」２本目ユニット２測定。　Gm＝７５００μmho、Ｉｐ＝１７．５８ｍＡ。

プレート電圧波形を観測しながら測定する。

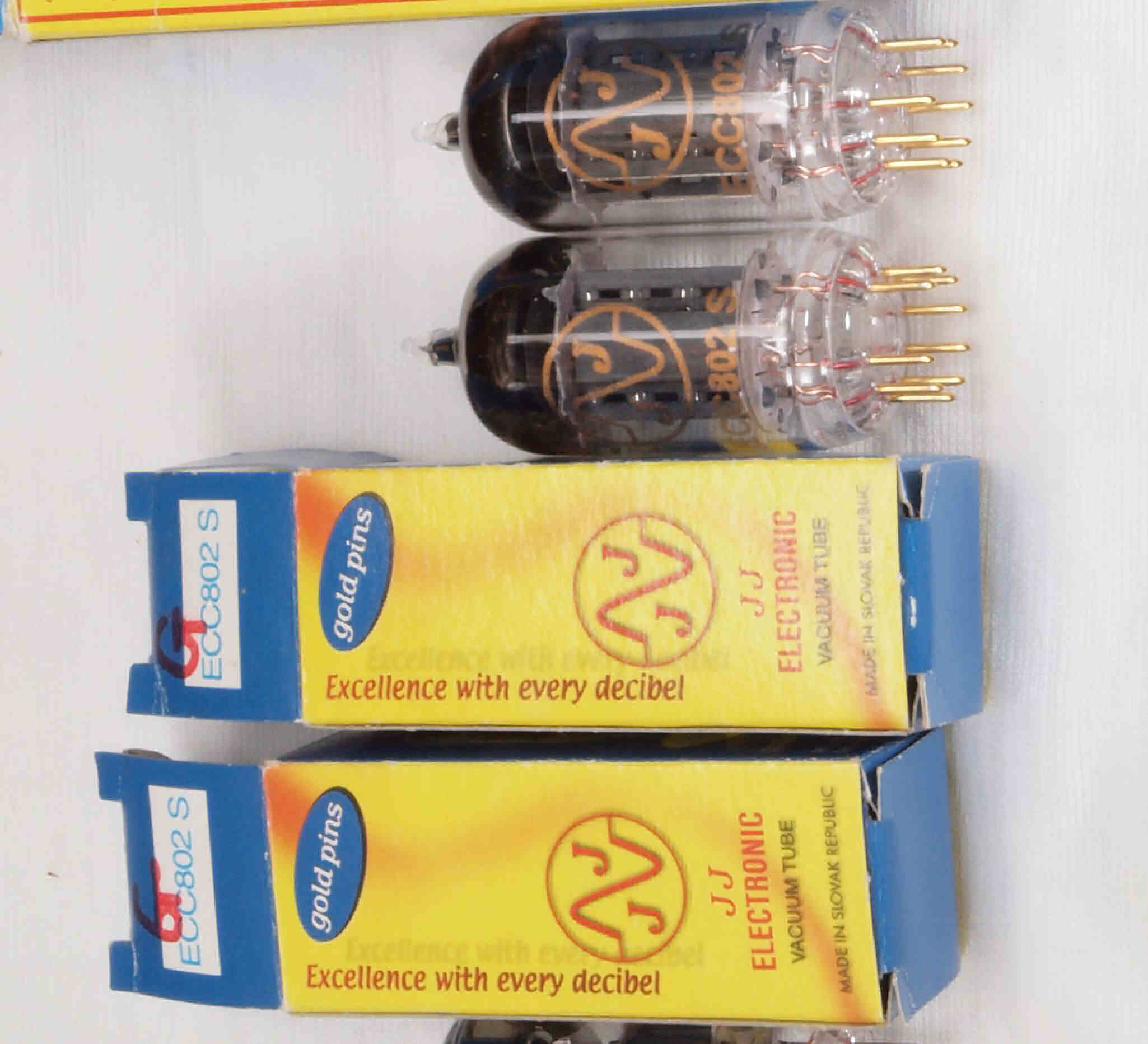

V３． 　提供真空管、上から「ＥＣＣ８０２Ｓ（１２ＡＵ７）」１本目、２本目。 　　　　真空管ハンドブック（規格表）の、 　　　　　「１２ＡＵ７」相互コンダクタンス＝２２００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ、ＩＰ＝１０．５ｍＡ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

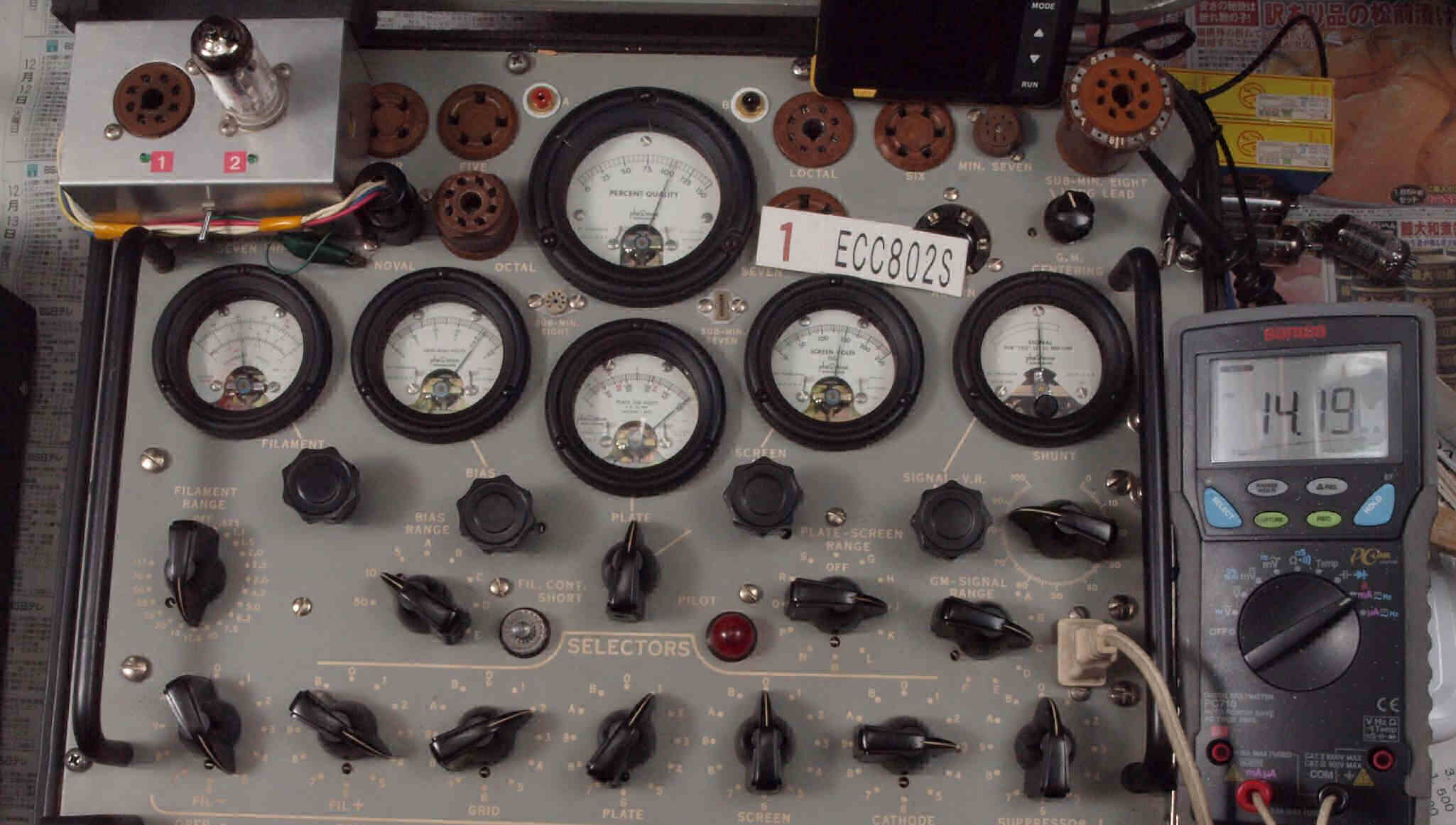

V３１．　提供真空管「ＥＣＣ８０２Ｓ」１本目ユニット１測定。　Gm＝２１００μmho、Ｉｐ＝１４．１９ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

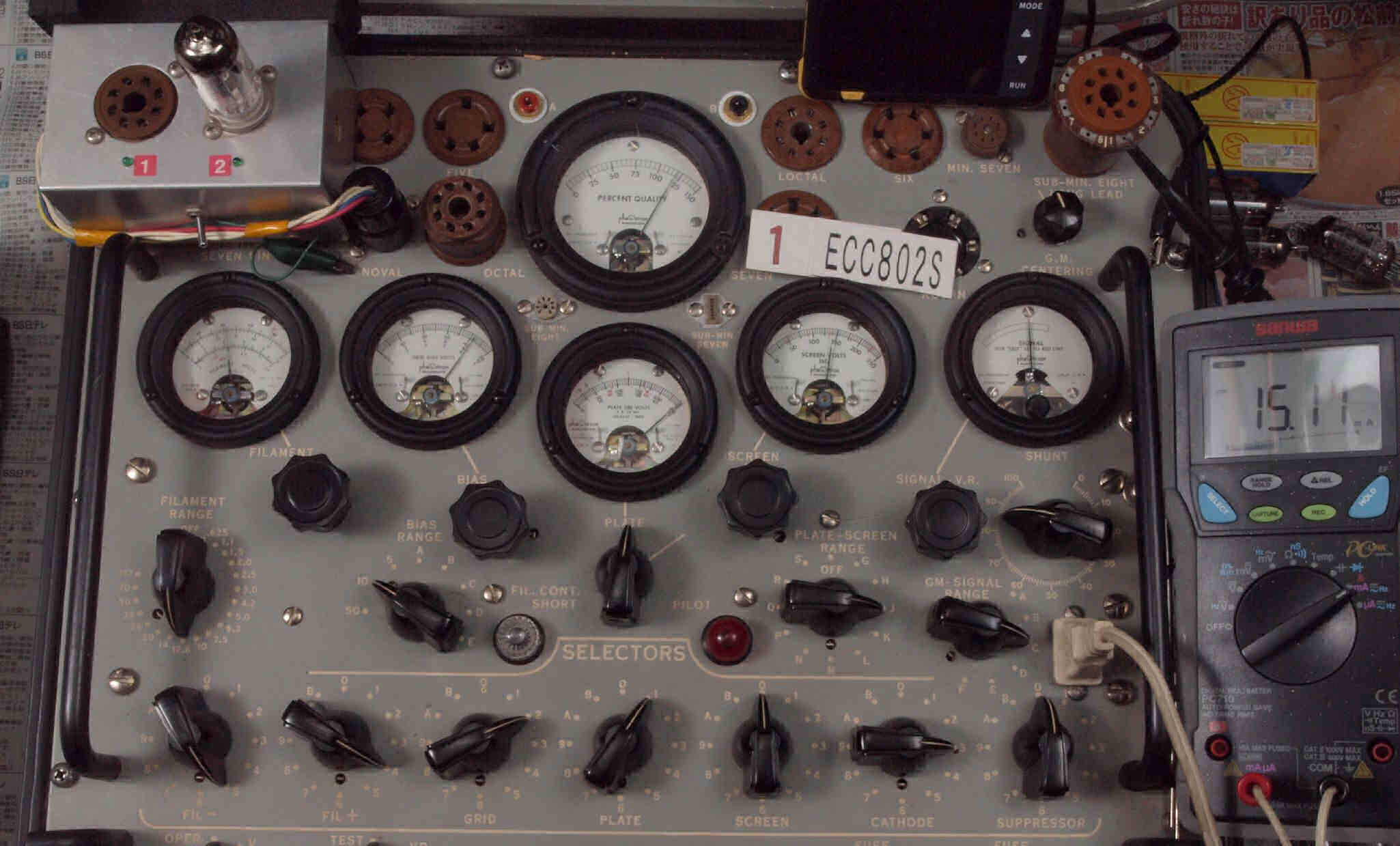

V３２．　提供真空管「ＥＣＣ８０２Ｓ」１本目ユニット２測定。　Gm＝２４００μmho、Ｉｐ＝１５．１１ｍＡ。

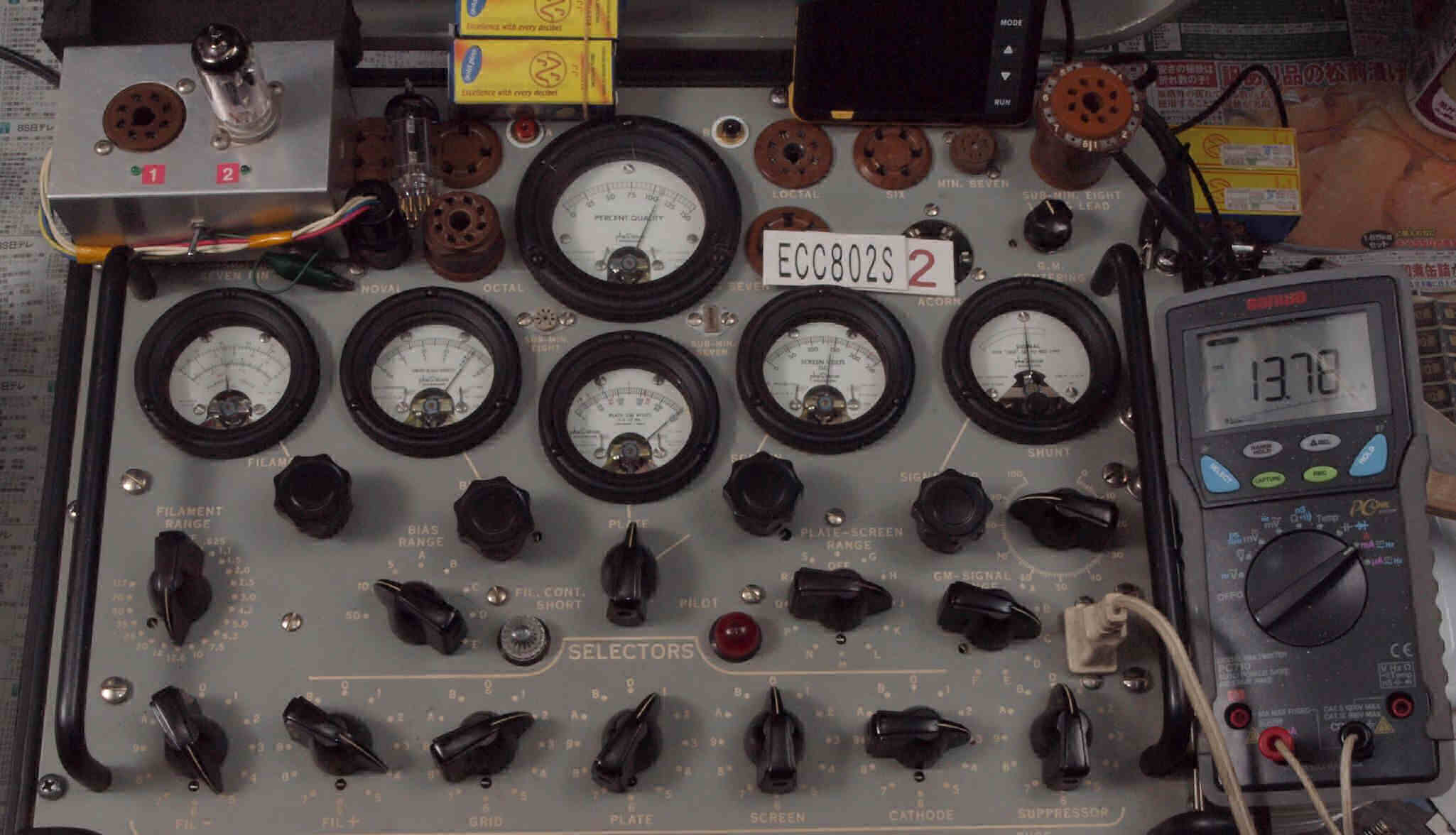

V４１．　提供真空管「ＥＣＣ８０２Ｓ」２本目ユニット１測定。　Gm＝２１４０μmho、Ｉｐ＝１３．７８ｍＡ。 　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８．５Ｖ」、　Ｃレンジ＝３０００μmhoレンジでの測定。

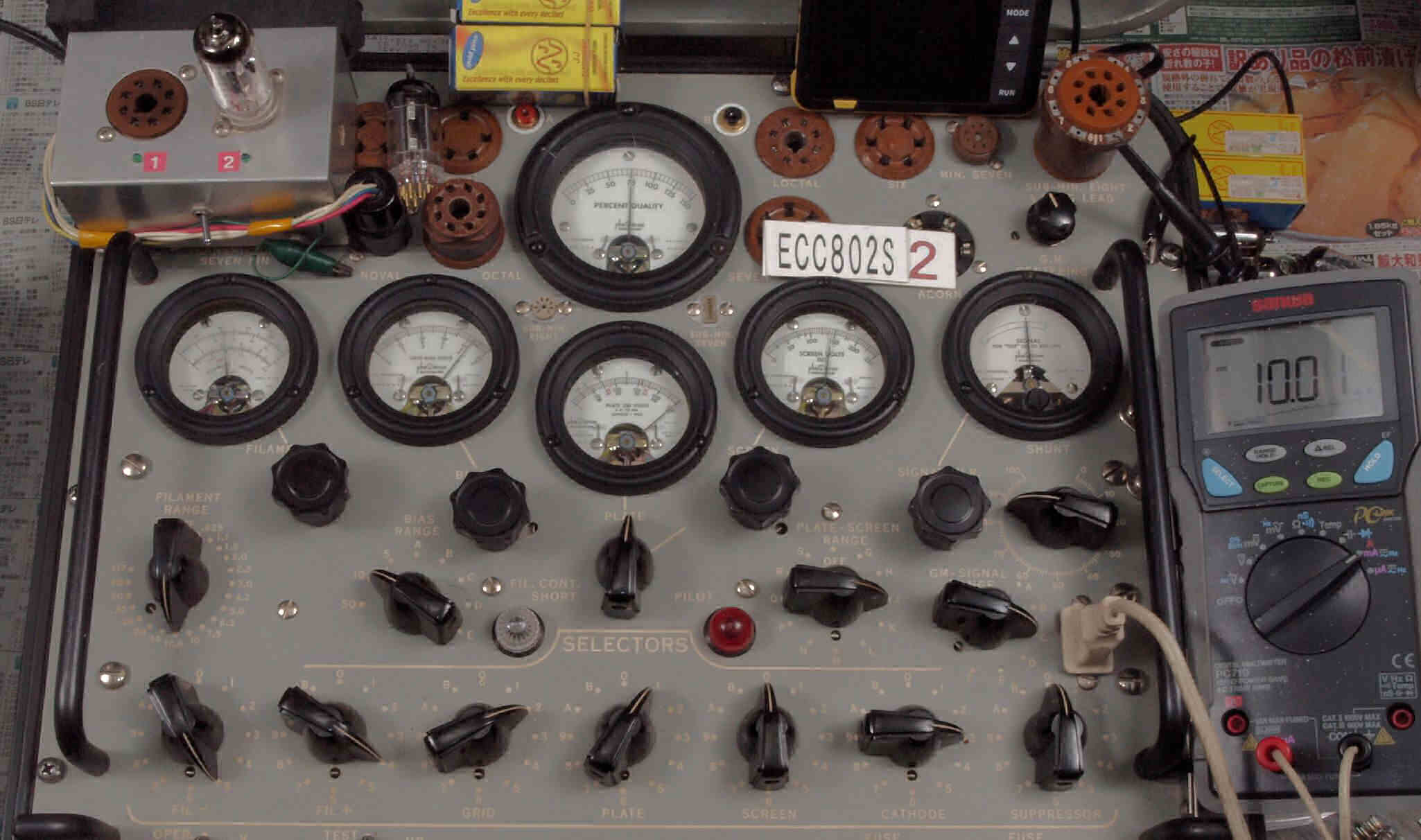

V４２．　提供真空管「ＥＣＣ８０２Ｓ」２本目ユニット２測定。　Gm＝１５００μmho、Ｉｐ＝１０．０１ｍＡ。

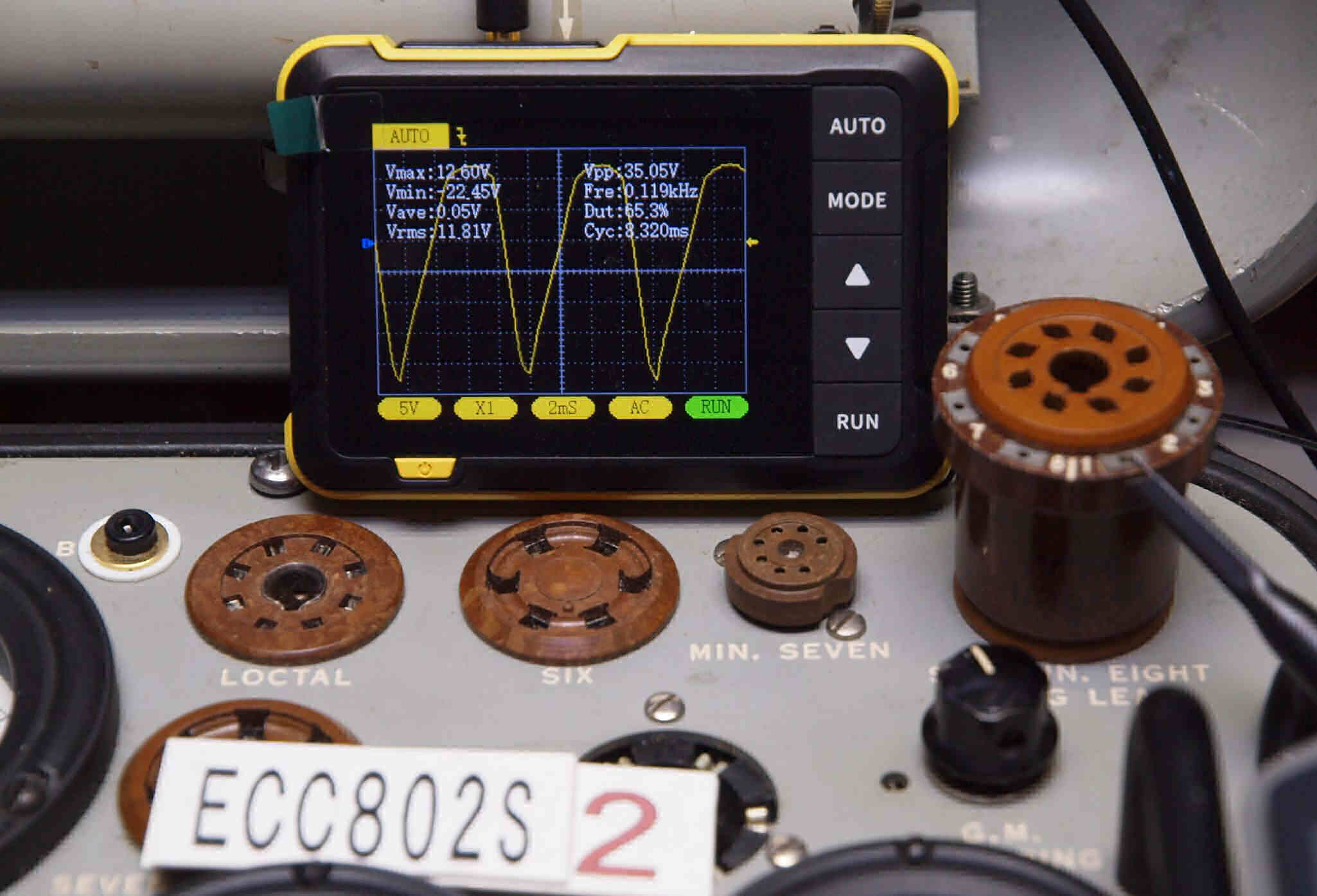

プレート電圧波形を観測しながら測定する。

V５．　提供真空管「ＥＣＣ８０３Ｓ（１２ＡＸ７）」。　左から１本目．２本目．３本目。 　　　　真空管ハンドブック（規格表）の、 　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｉｐ＝１．２ｍＡ、Ｅｇ１＝−２Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。

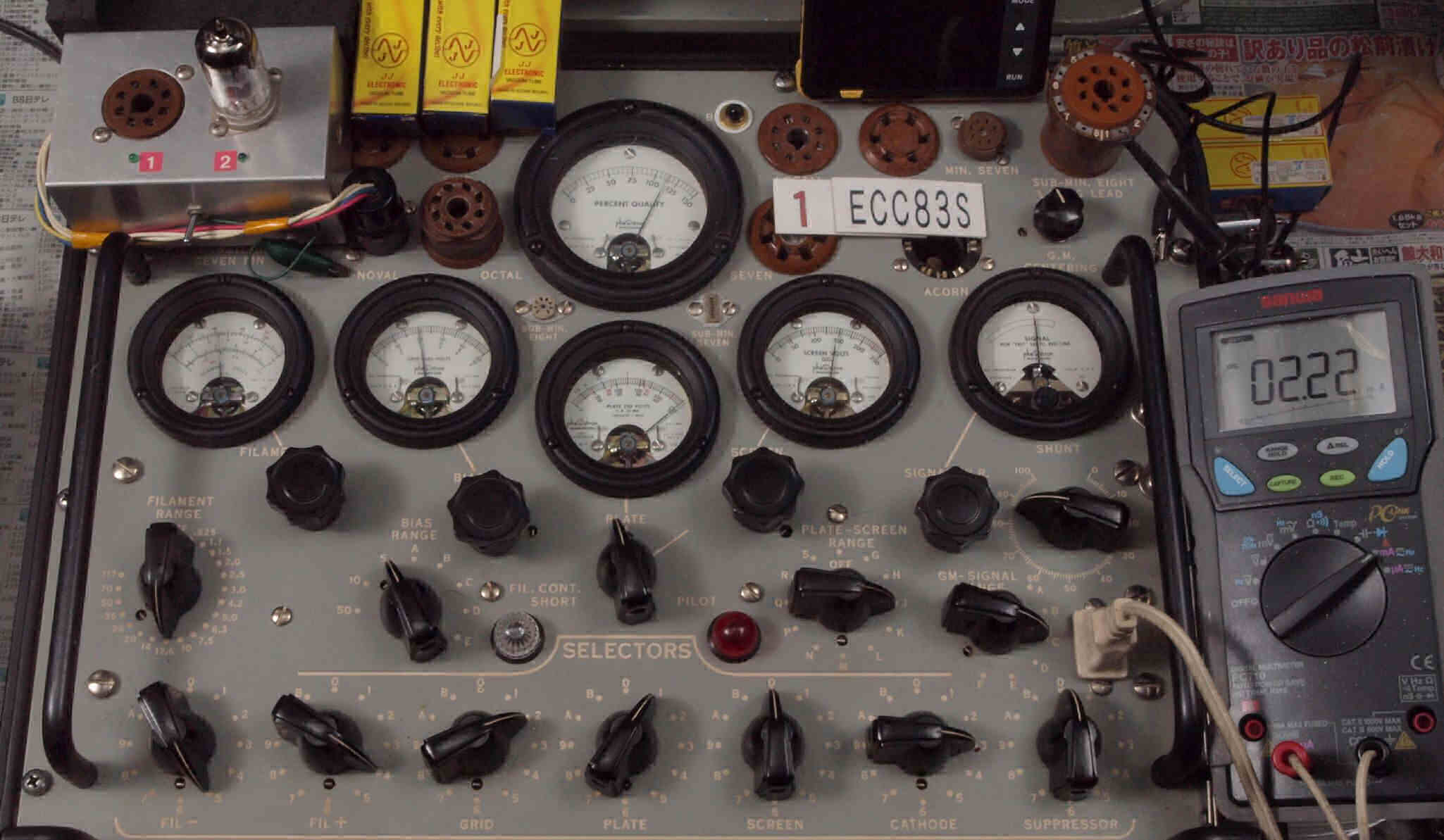

V５１．　提供真空管「ＥＣＣ８０３Ｓ」１本目ユニット１測定。　Gm＝２２６０μmho、Ｉｐ＝２．２２ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

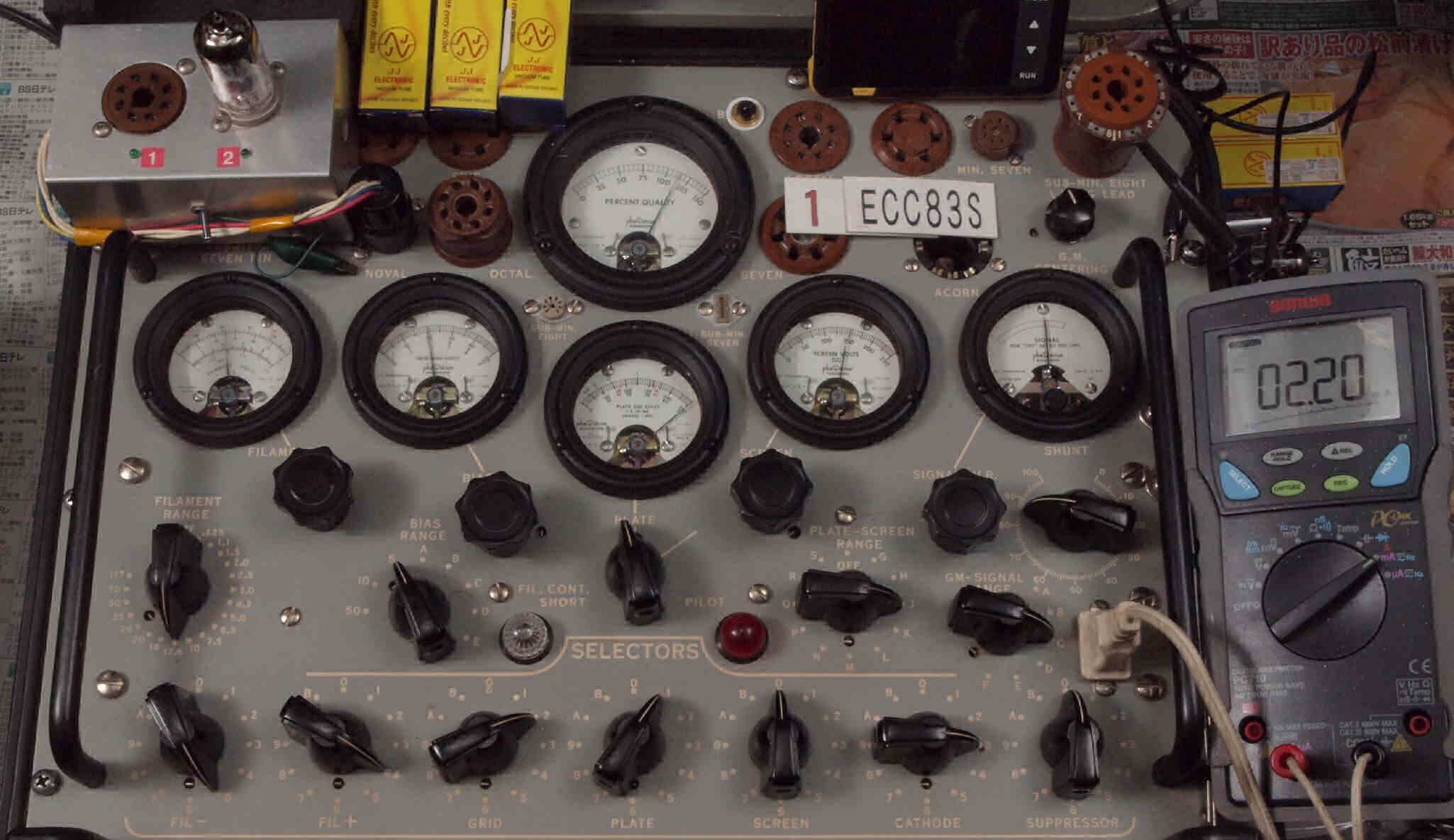

V５２．　提供真空管「ＥＣＣ８０３Ｓ」１本目ユニット２測定。　Gm＝２２６０μmho、Ｉｐ＝２．２０ｍＡ。

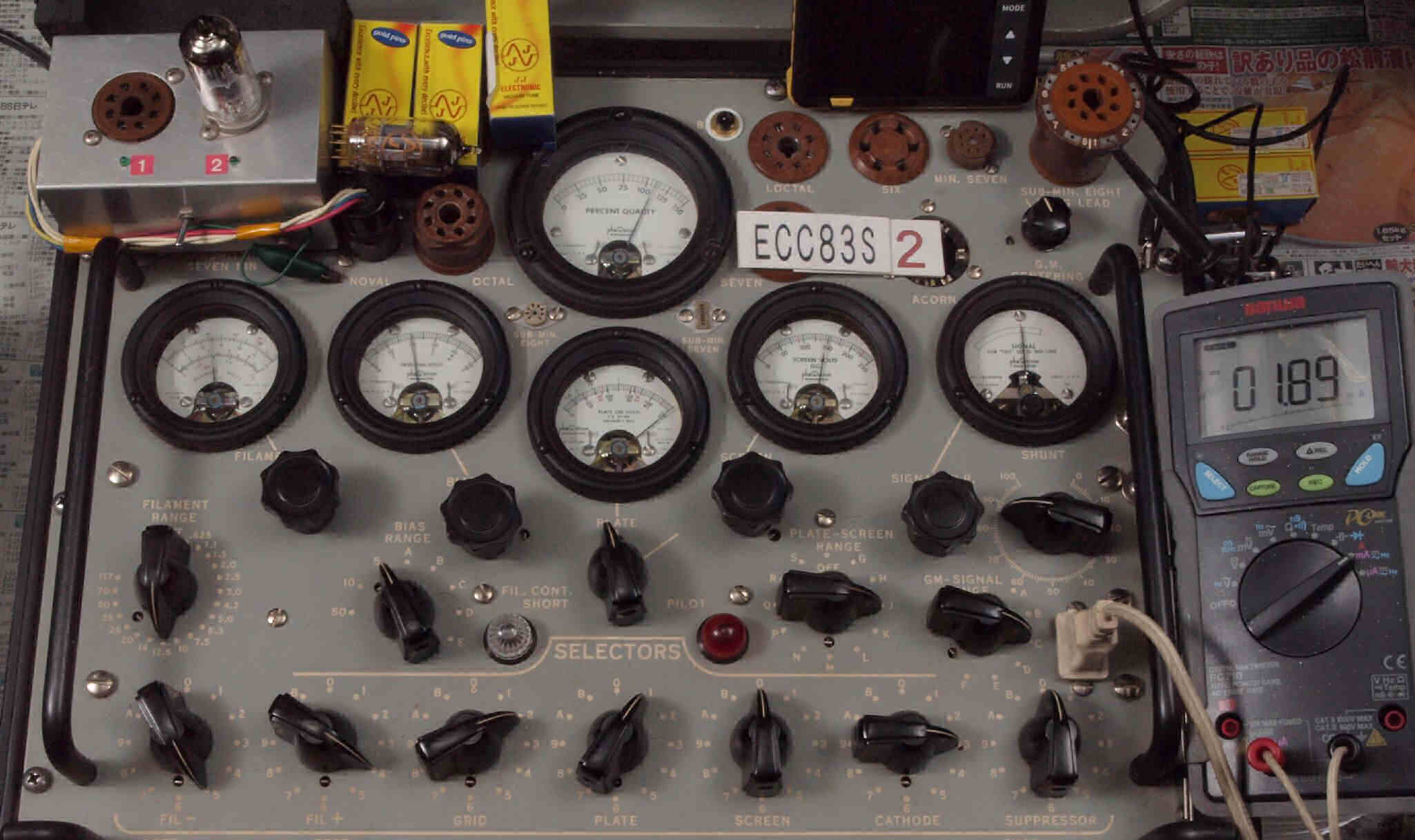

V６１．　提供真空管「ＥＣＣ８０３Ｓ」２本目ユニット１測定。　Gm＝２２００μmho、Ｉｐ＝１．８９ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

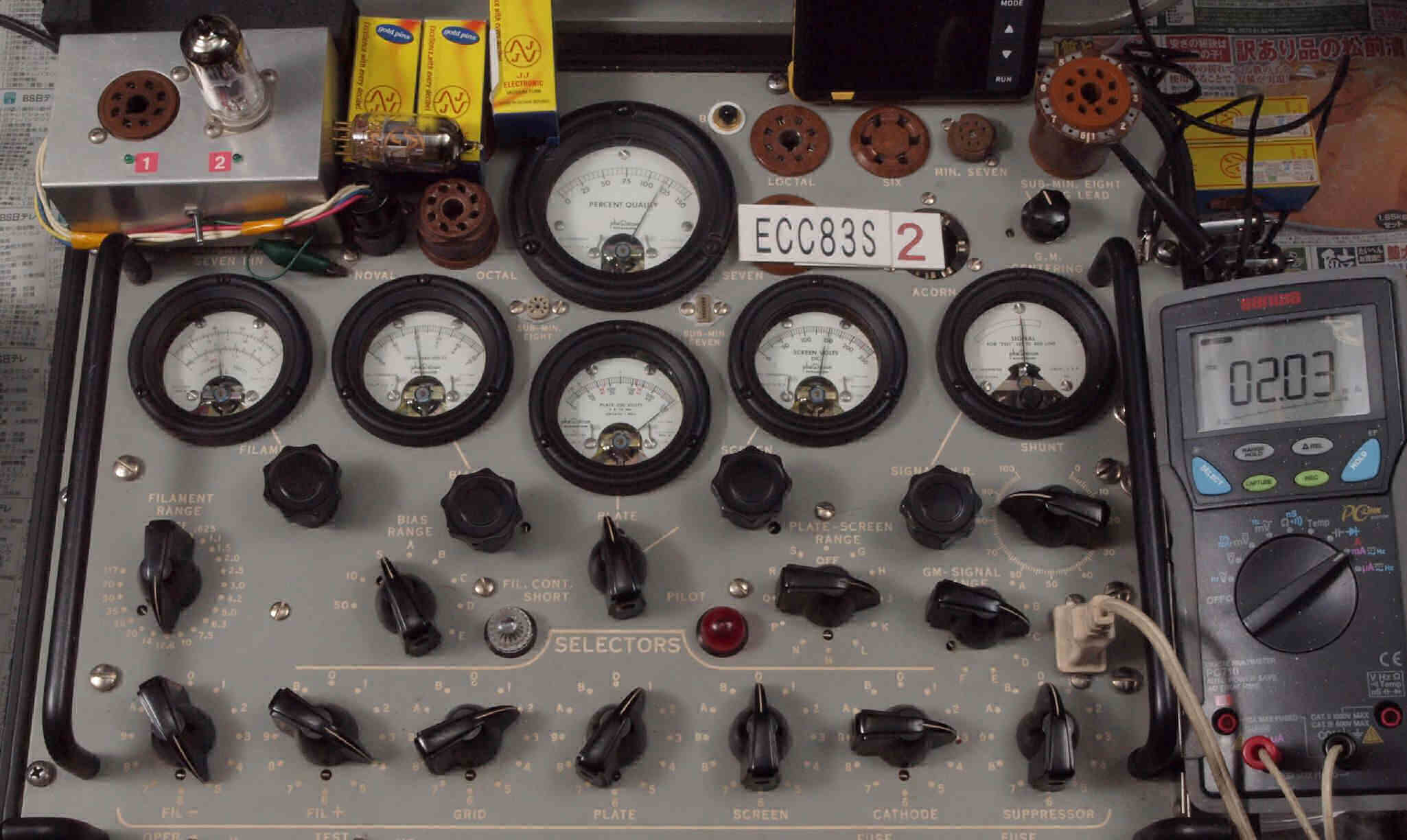

V６２．　提供真空管「ＥＣＣ８０３Ｓ」２本目ユニット２測定。　Gm＝２３４０μmho、Ｉｐ＝２．０３ｍＡ。

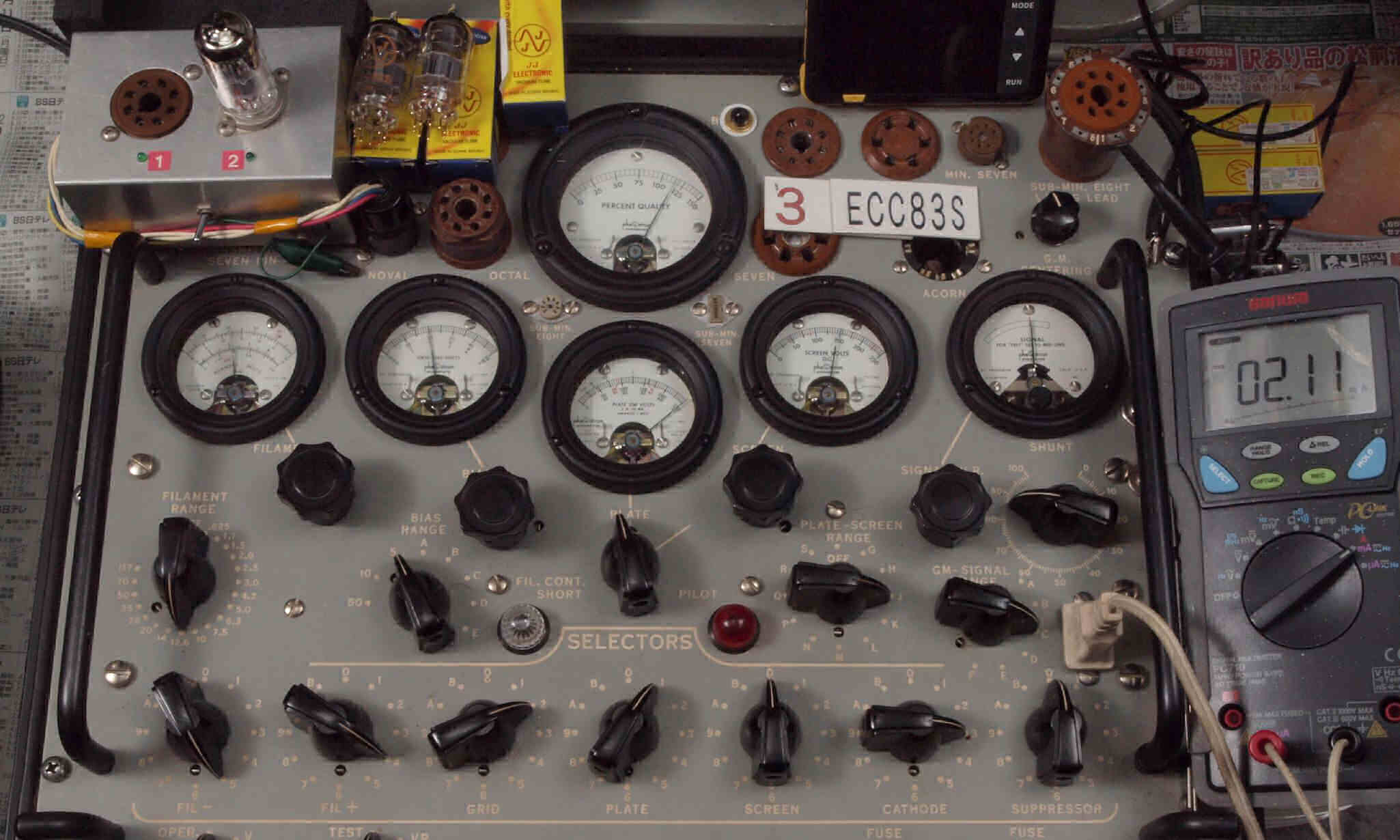

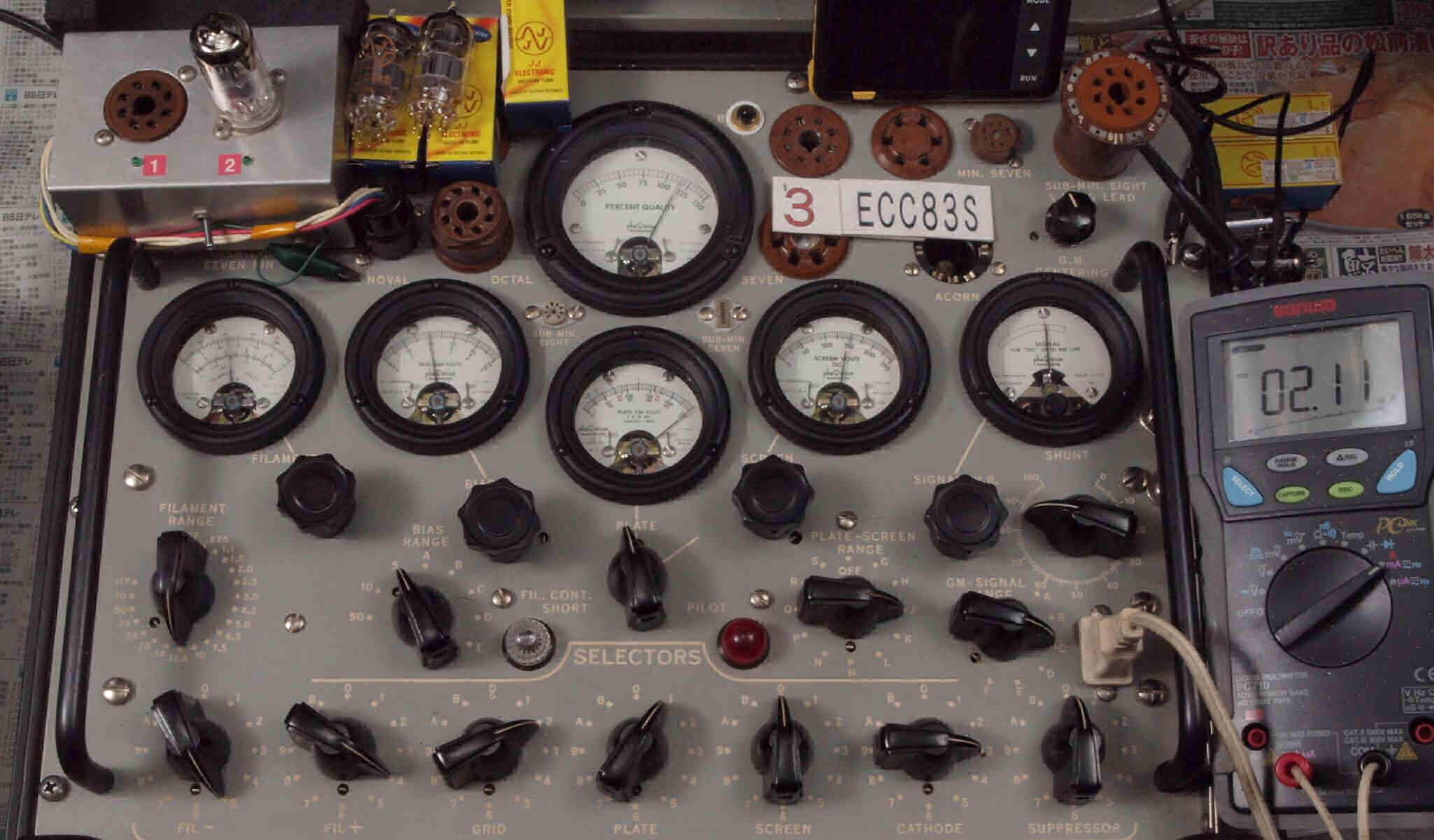

V７１．　提供真空管「ＥＣＣ８０３Ｓ」３本目ユニット１測定。　Gm＝２３００μmho、Ｉｐ＝２．１１ｍＡ。 　　　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」、Ｃレンジ＝３０００μmhoレンジでの測定。

V７２．　提供真空管「ＥＣＣ８０３Ｓ」３本目ユニット２測定。　Gm＝２３００μmho、Ｉｐ＝２．１１ｍＡ。

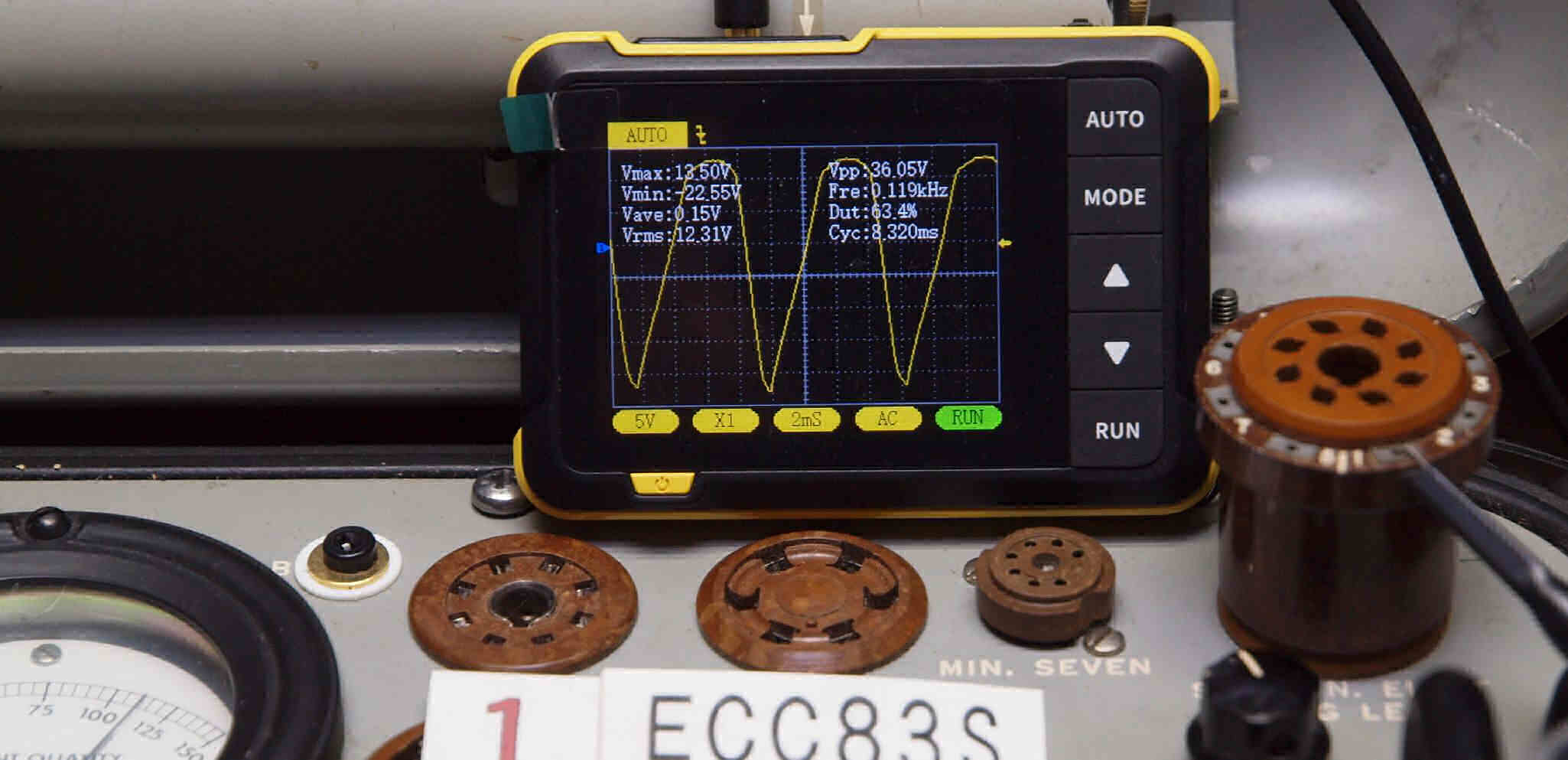

プレート電圧波形を観測しながら測定する。

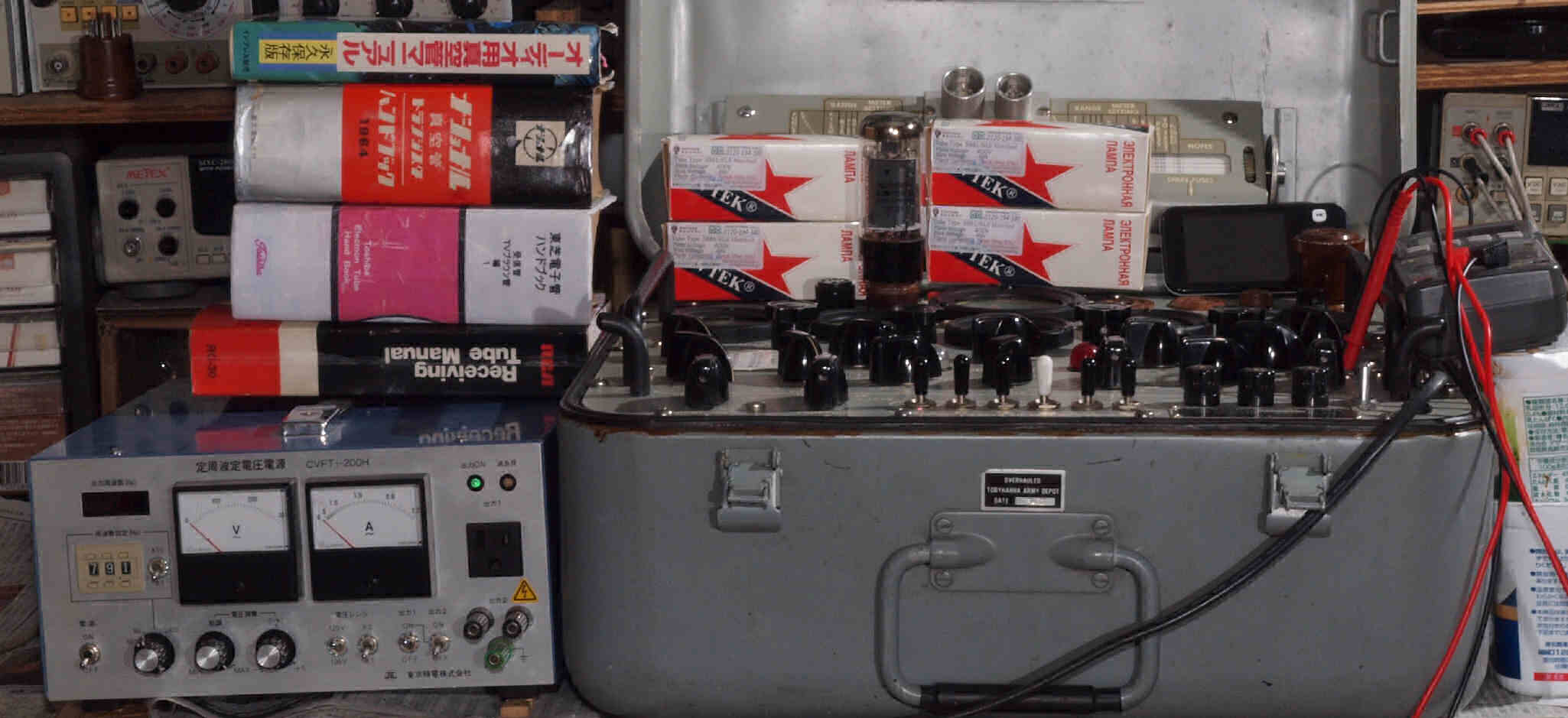

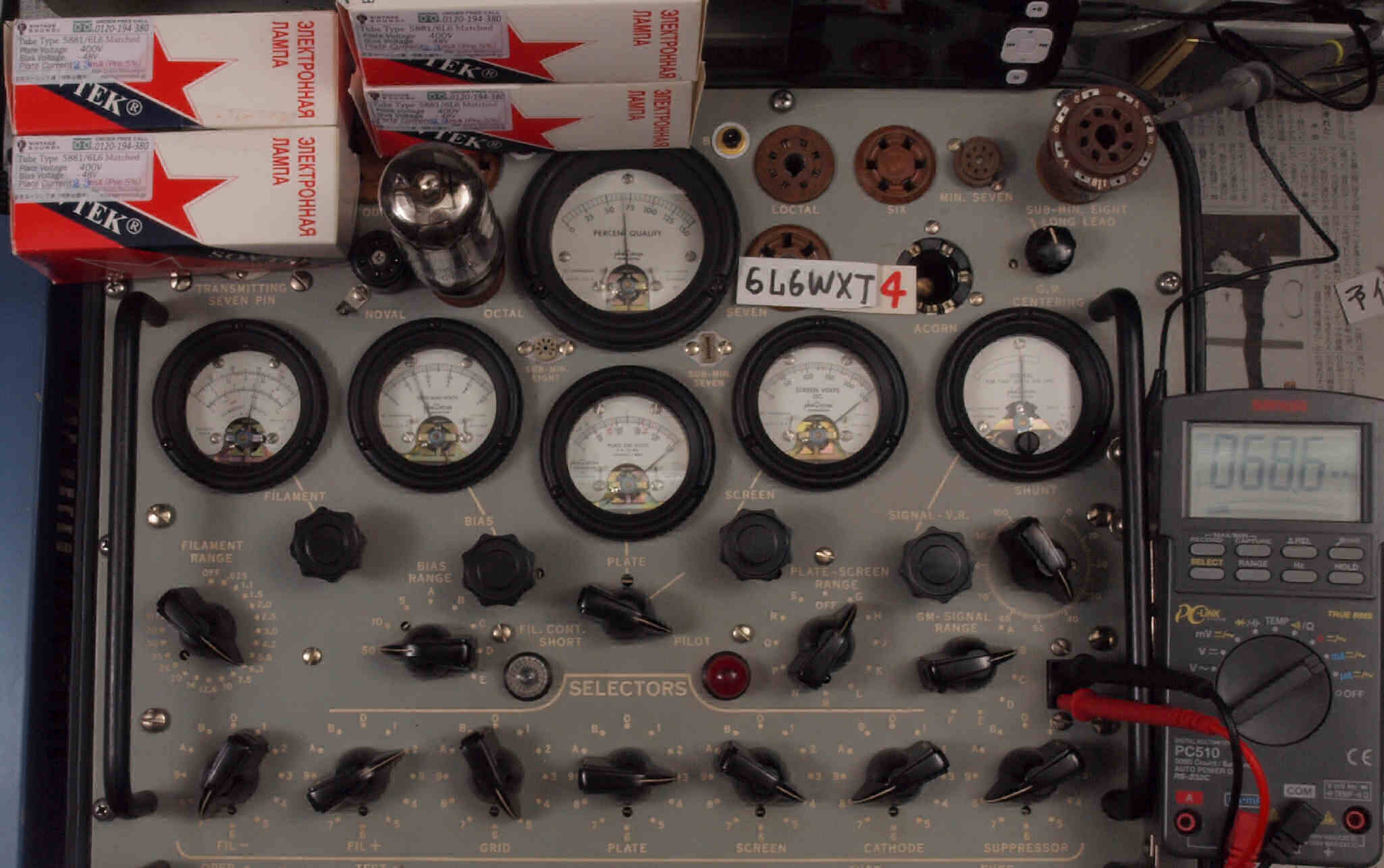

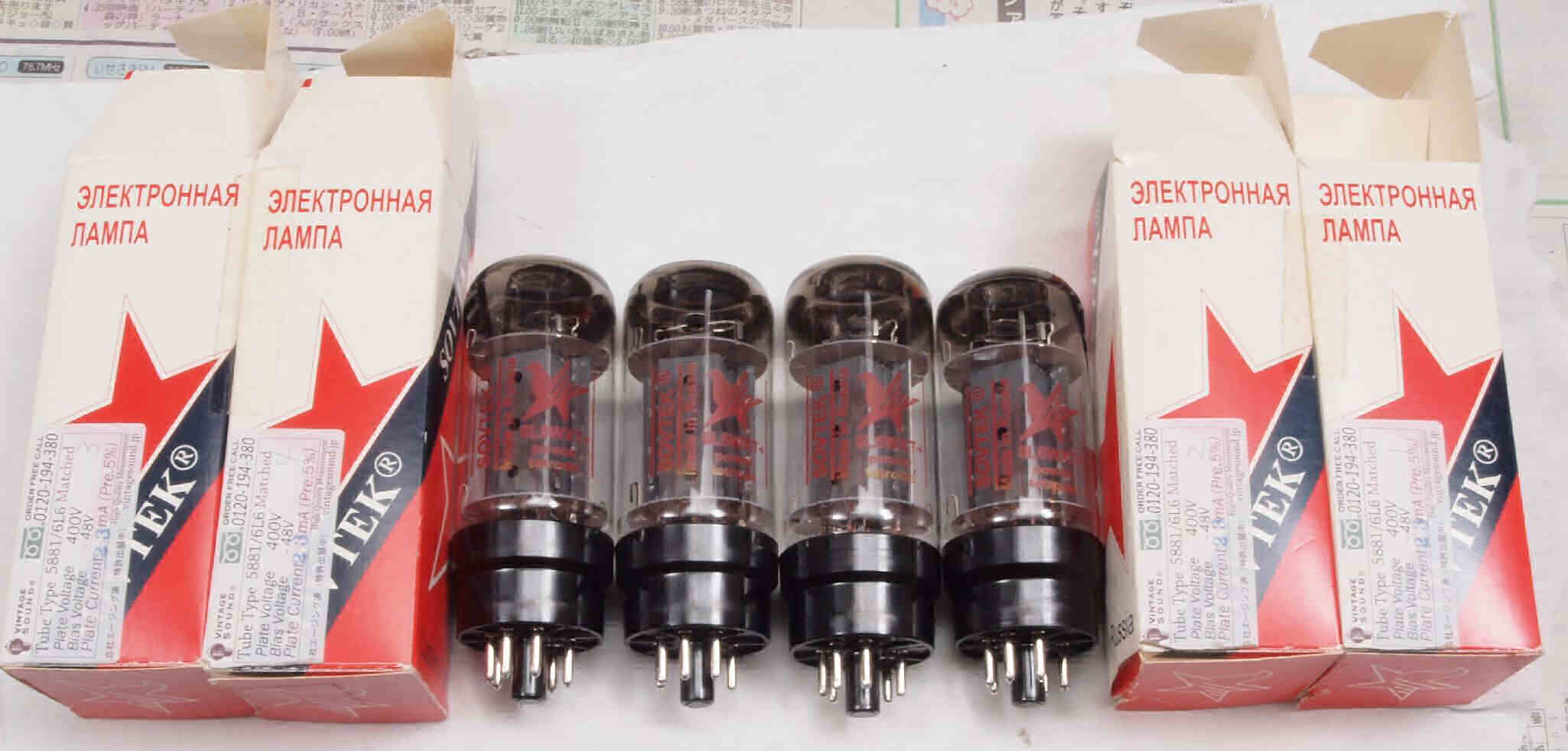

V８．　提供真空管「６Ｌ６ＷＸＴ」　左から１本目．２本目．３本目．４本目。 　　　　　真空管ハンドブック（規格表）の、相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７２ｍＡ、Ｅｇ１＝−１４Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966実用真空管ハンドブック、1995世界の真空管カタログより。 １本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝６４．６ｍＡ。 ２本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６３．５ｍＡ。 ３本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝７３００μmho、Ｉｐ＝７３．１ｍＡ。 ４本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６１００μmho、Ｉｐ＝６８．６ｍＡ。

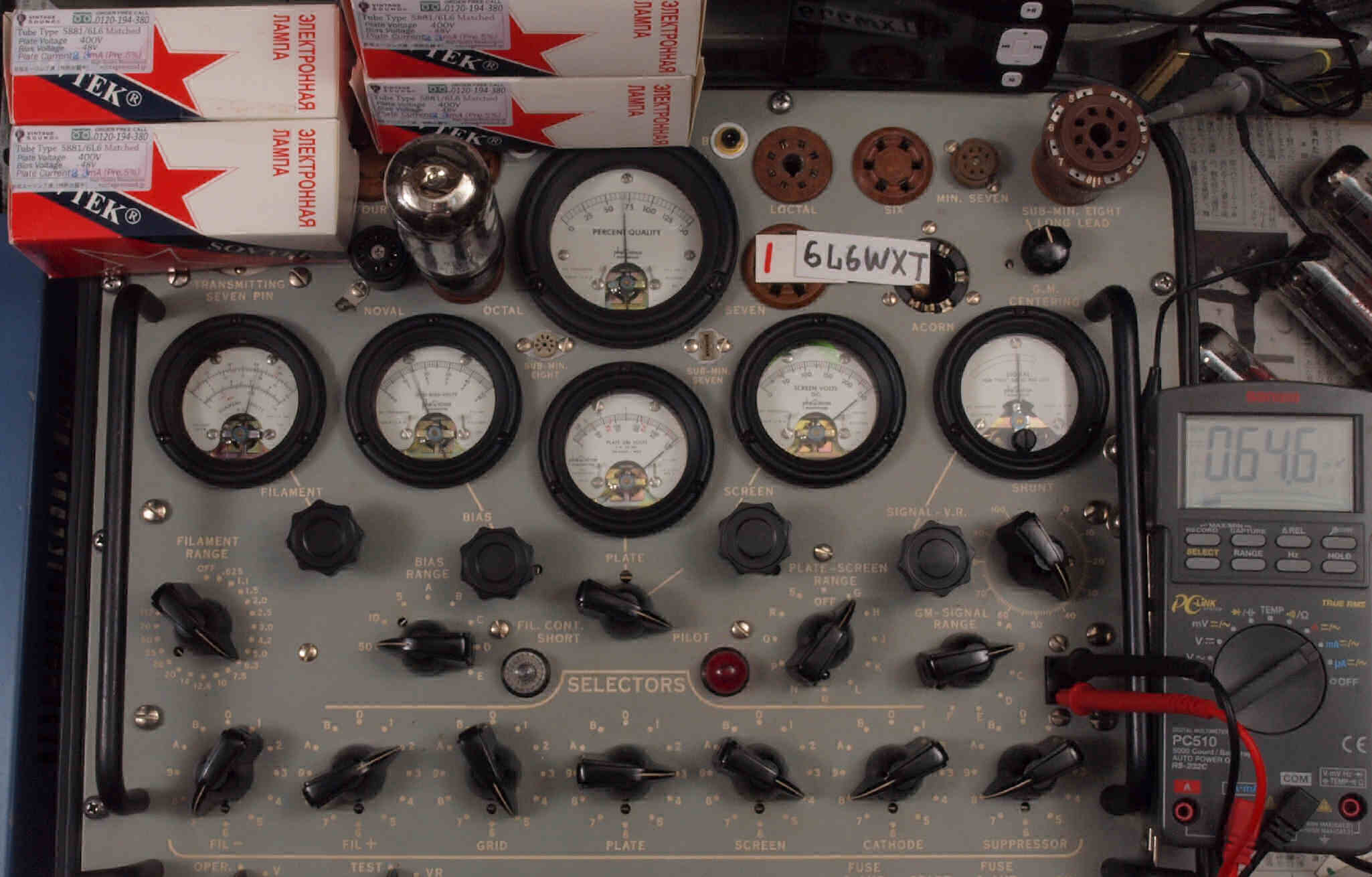

Ｖ８１．　１本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６７００μmho、Ｉｐ＝６４．６ｍＡ。 　　　　　　　　ＲａｎｇｅSW＝B、FullScale＝１５０００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

Ｖ８２．　２本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６５００μmho、Ｉｐ＝６３．５ｍＡ。

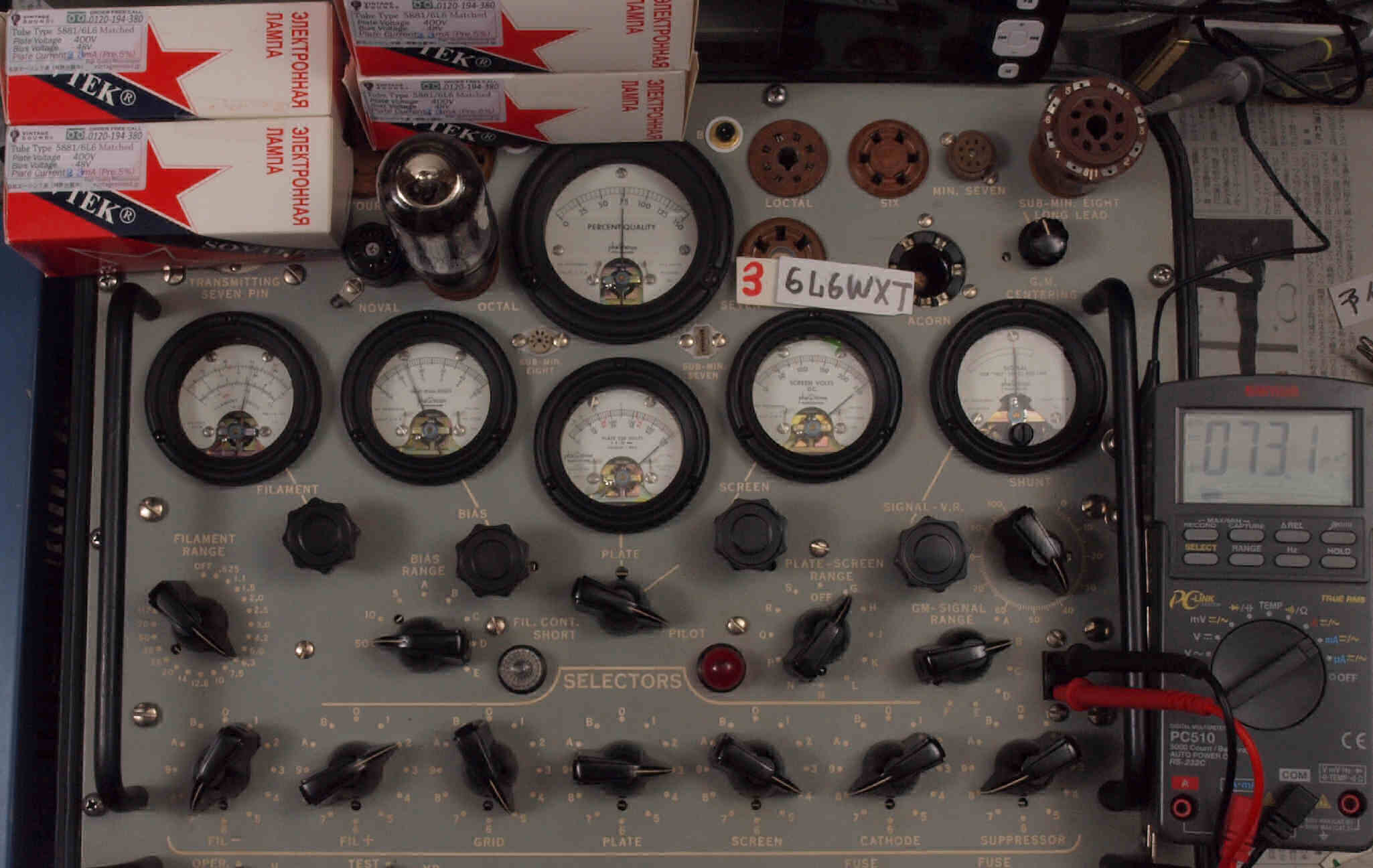

Ｖ８３．　３本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝７３００μmho、Ｉｐ＝７３．１ｍＡ。 　　　　　　　　ＲａｎｇｅSW＝B、FullScale＝１５０００μmho。測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」

Ｖ８４．　４本目　６Ｌ６ＷＸＴ　測定。　Ｇｍ＝６１００μmho、Ｉｐ＝６８．６ｍＡ。

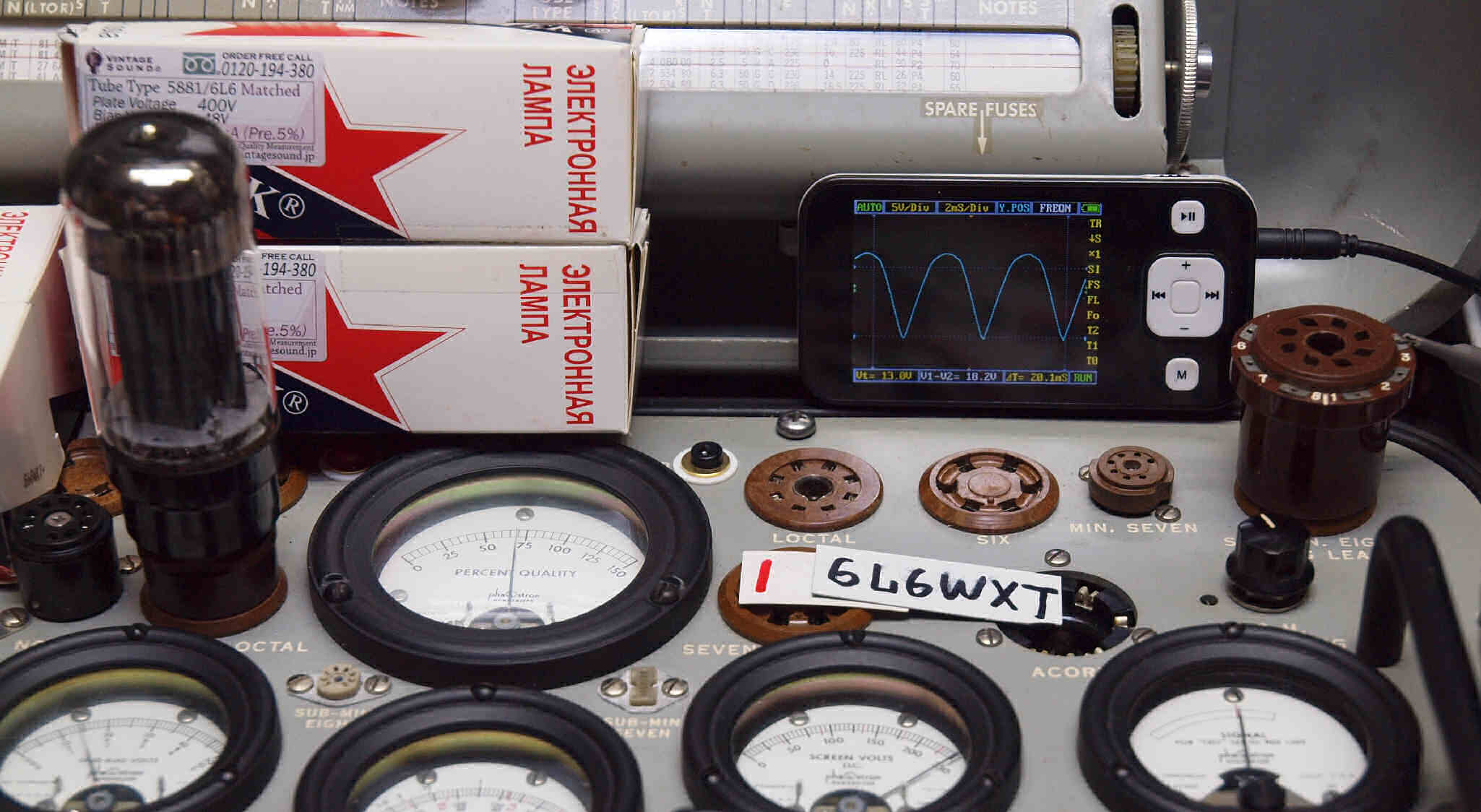

プレート電圧波形を観測しながら測定する。

電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。

Ｙ．　納品後のユーザの使用状況、配置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　納品後のユーザの使用状況。

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＣ２４０　の仕様（マニアル・カタログより）

型式 管球式ステレオパワーアンプ　MC240 定格出力 Stereo＝40W＋40W（4Ω、8Ω、16Ω） Mono＝　80W（2Ω、4Ω、8Ω） 周波数特性 16Ｈｚ〜40ｋＨｚ/+0,-0.1dB 16Ｈｚ〜60ｋＨｚ/+0,-0.5dB 10Ｈｚ〜100ｋＨｚ/+0,-1dB 全高調波歪率 0.5％（20〜20,000Hｚ　定格出力時） ＳＮ比 90ｄＢ 入力感度/インピーダンス アンバランス＝　0.5V/250KΩ バランス＝　2V/250KΩ スピーカー出力端子 1系統×3＝4Ω/8Ω/16Ω 入力端子 RCA＝３系統 使用真空管 電圧増幅・ドライバー管＝12AX7、12AU7、12BH7、12AX7 出力管　＝6L6GC (7027A)×4 消費電力 145W 最大外形寸法 幅３９０mm×高さ１９８mm×奥行２６４mm 重量 ２２.２kg
