Ｍｃｉｎｔｏｓｈ　ＭＡ２２７５修理記録

平成２６年１２月５日持込　　　１２月９日完成

Ａ．　修理前の状況 １２年前に新品購入し、何事も無く、今日まで使用してきました。 突然１本の ＫＴ88の頭が白くなり、音が出なくなりました。 そこで、ＫＴ88 Ｃロゴ を４本購入し、交換しましたが、左側から音も出ず、ＶＵ計も振れません。 Ｅ．　修理後の調整・測定 Ｆ．　修理費　　　５０，０００円　　　　近いお馴染みさんなので通常修理。特別にＨＰ製作。 　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途 Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＡ２２７５　の仕様（マニアル・カタログより）

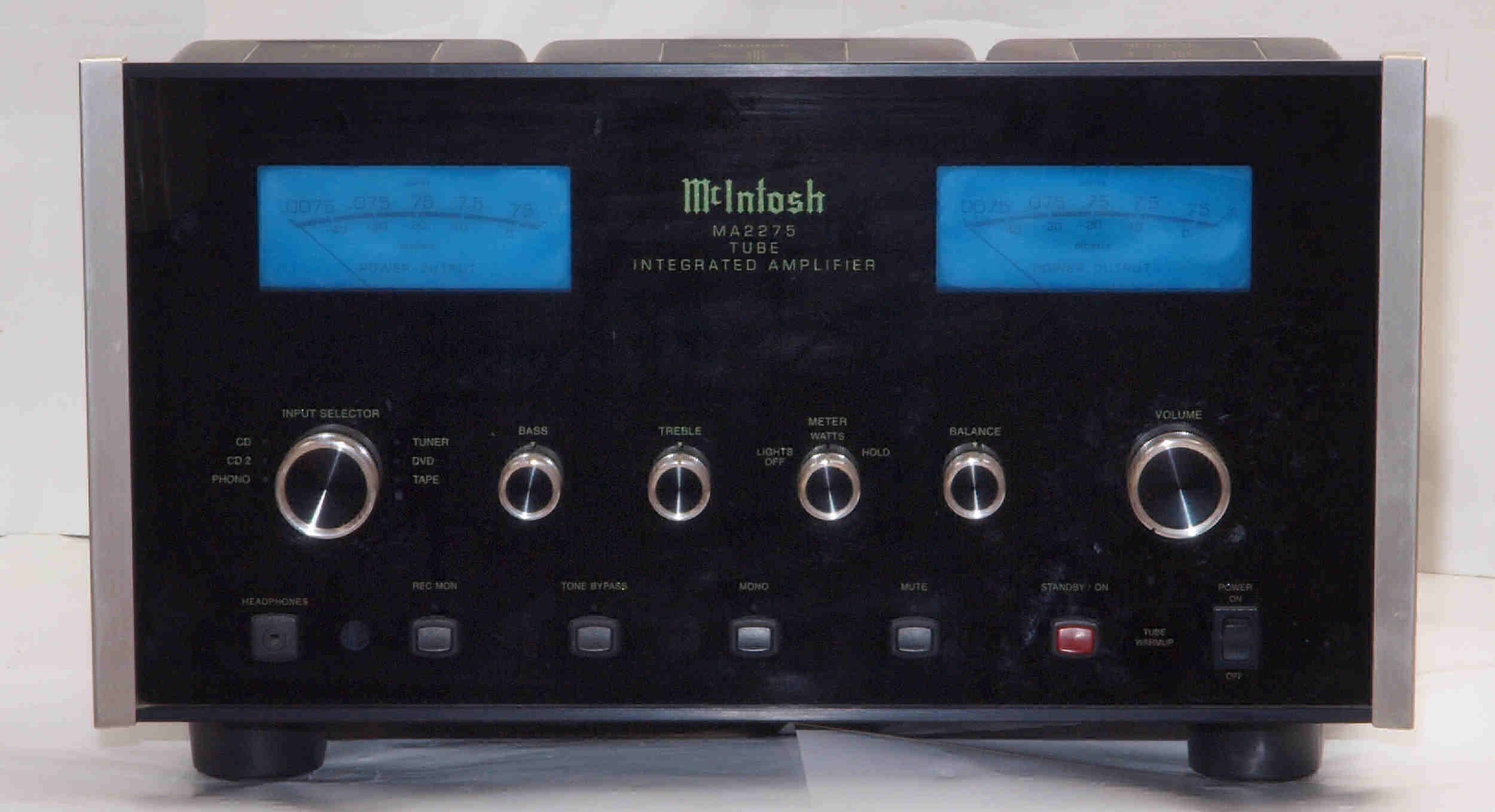

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

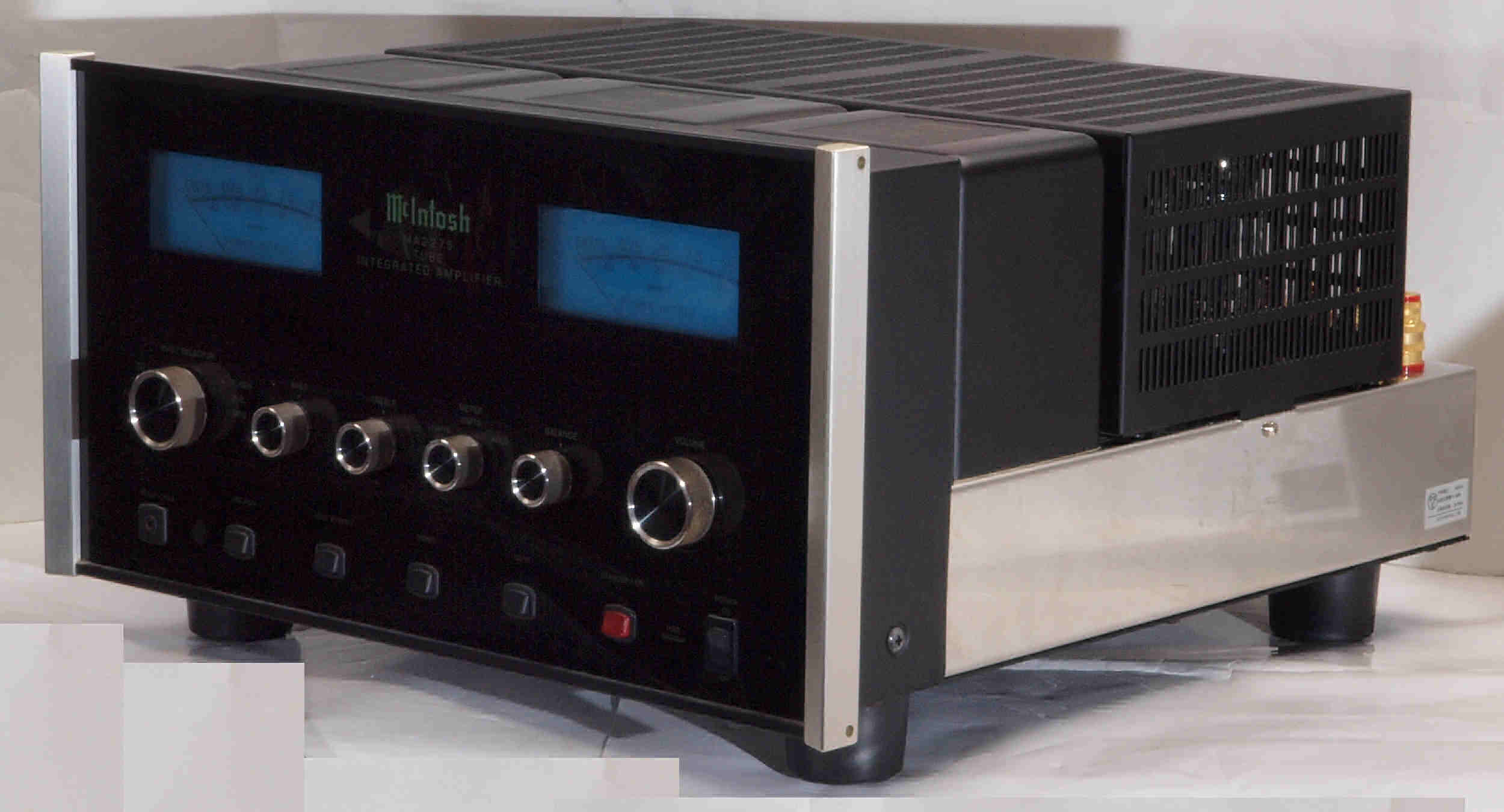

Ａ１２．　点検中　前右から見る

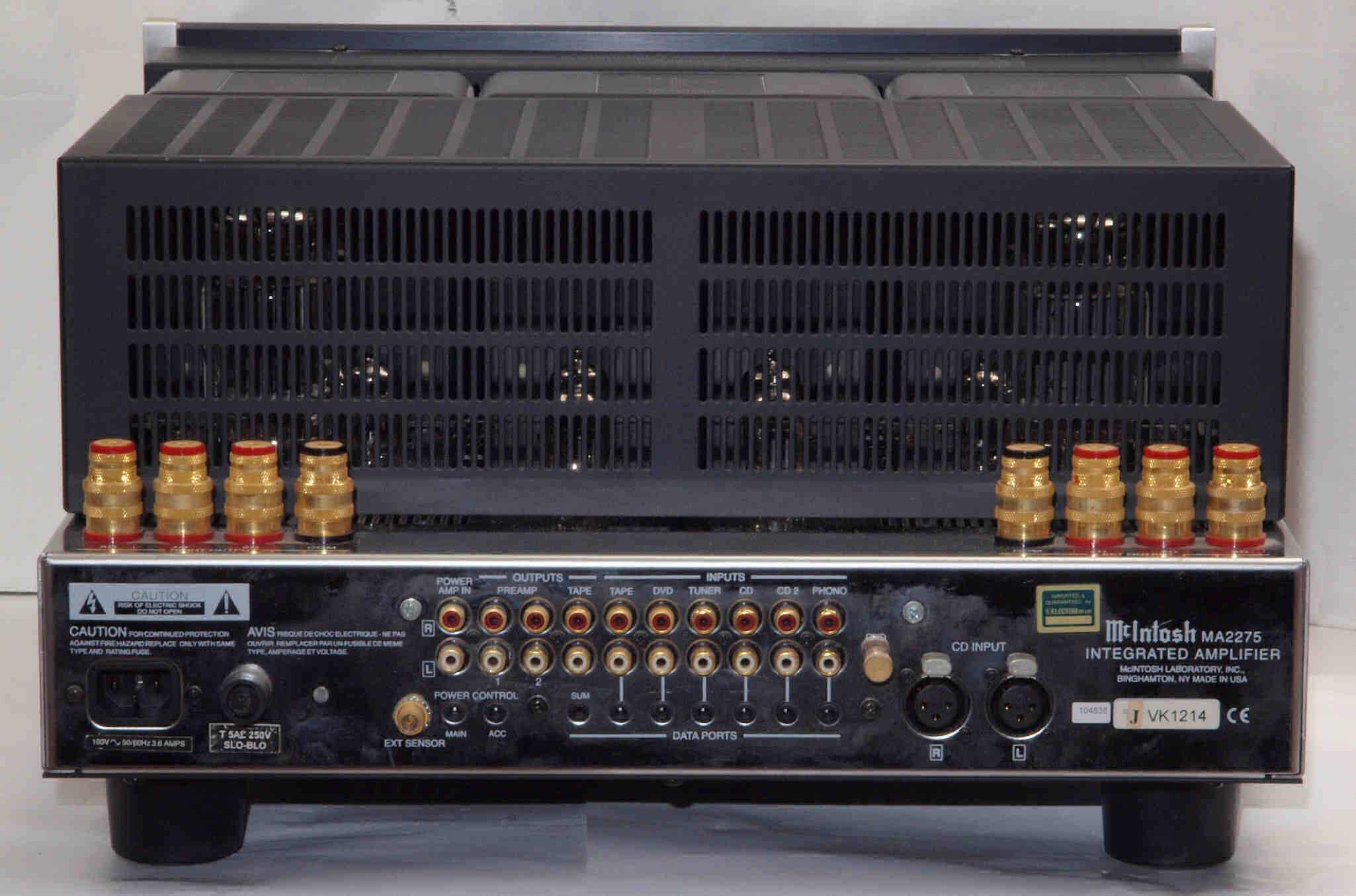

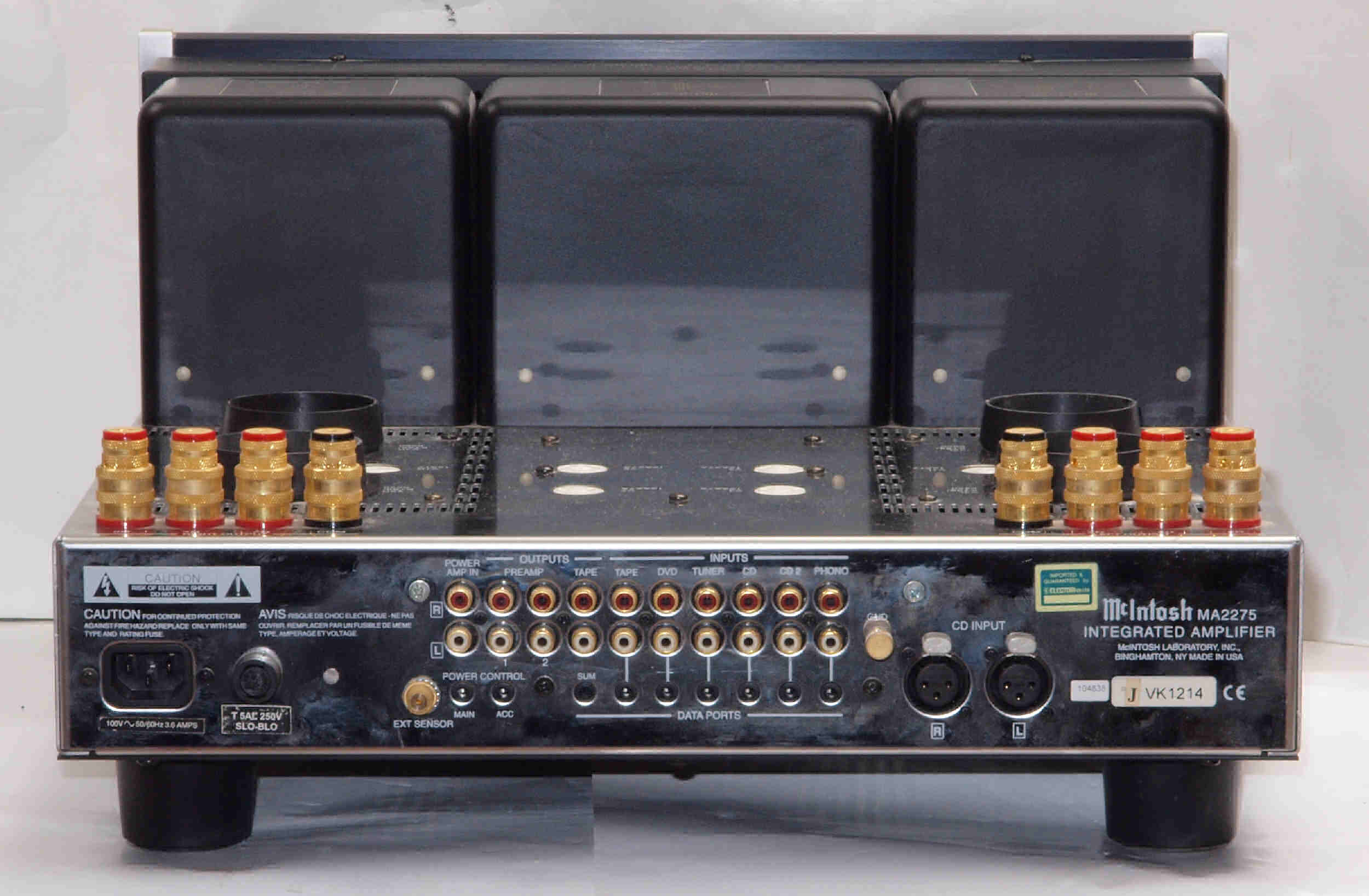

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　ボンネットを取り、後から見る

Ａ１６．　点検中　真空管・ボンネットを取り、後から見る

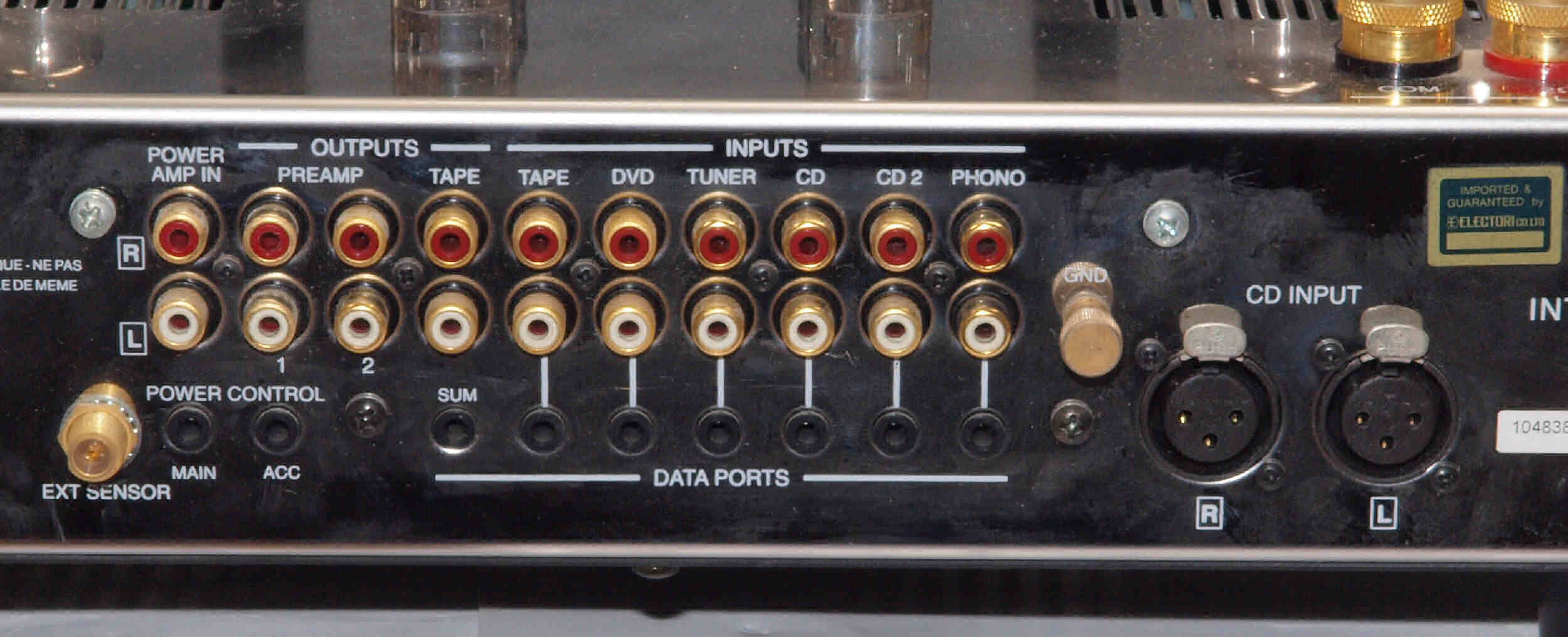

Ａ１７．　点検中　入力ＲＣＡ端子。

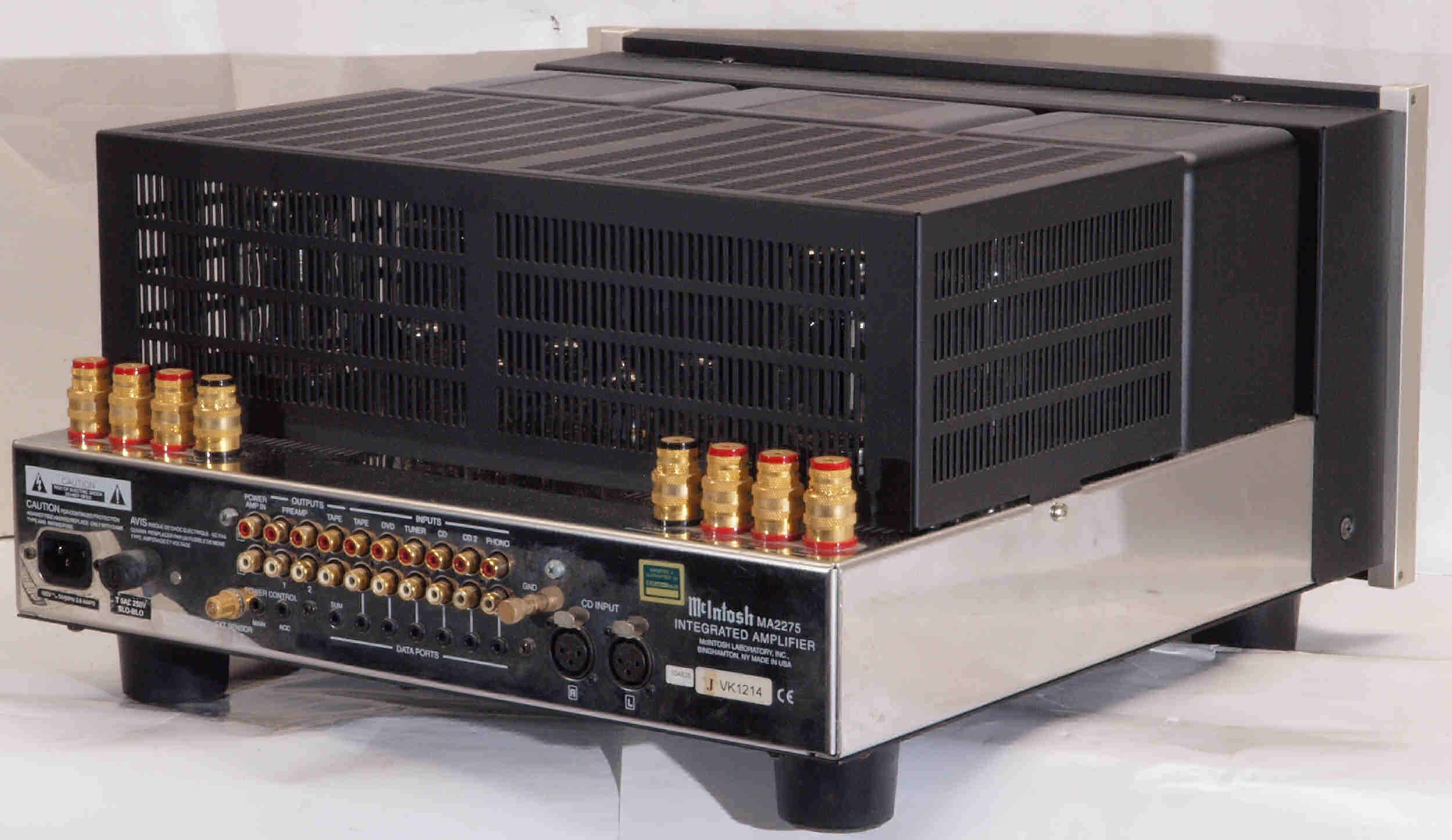

Ａ１８．　点検中　後左から見る

Ａ２１．　点検中　上から見る

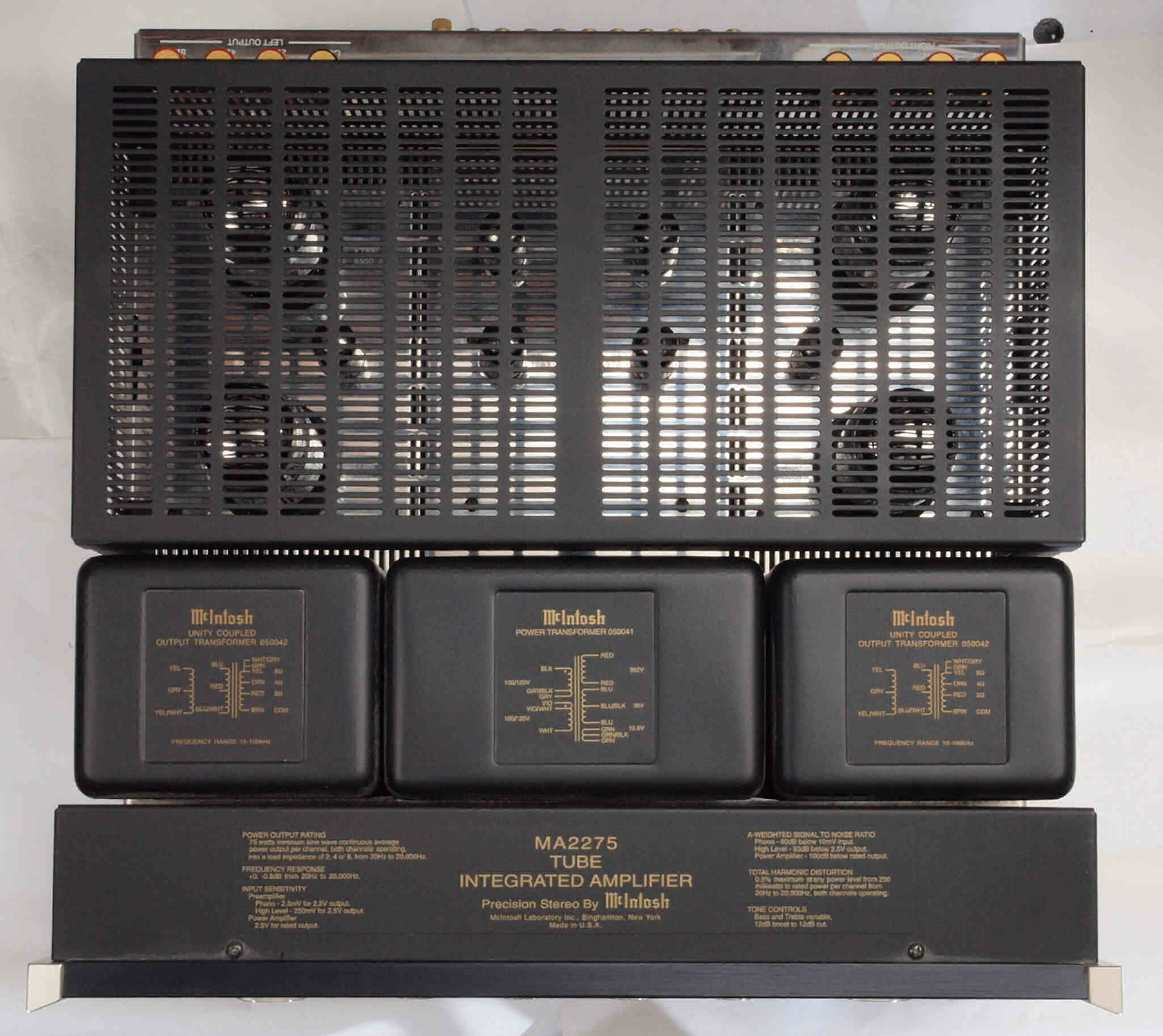

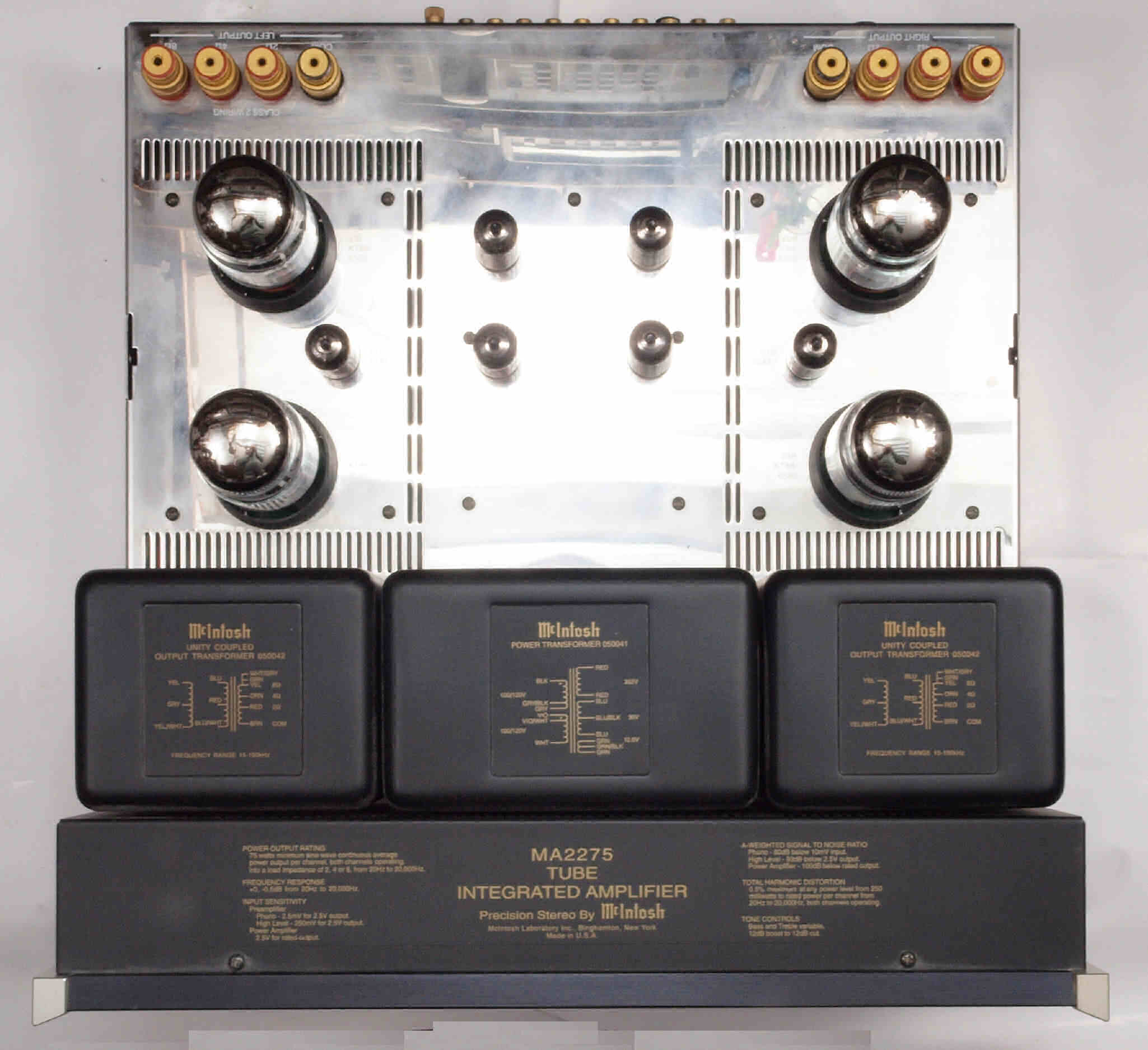

Ａ２２．　点検中　ボンネットを取り、上から見る

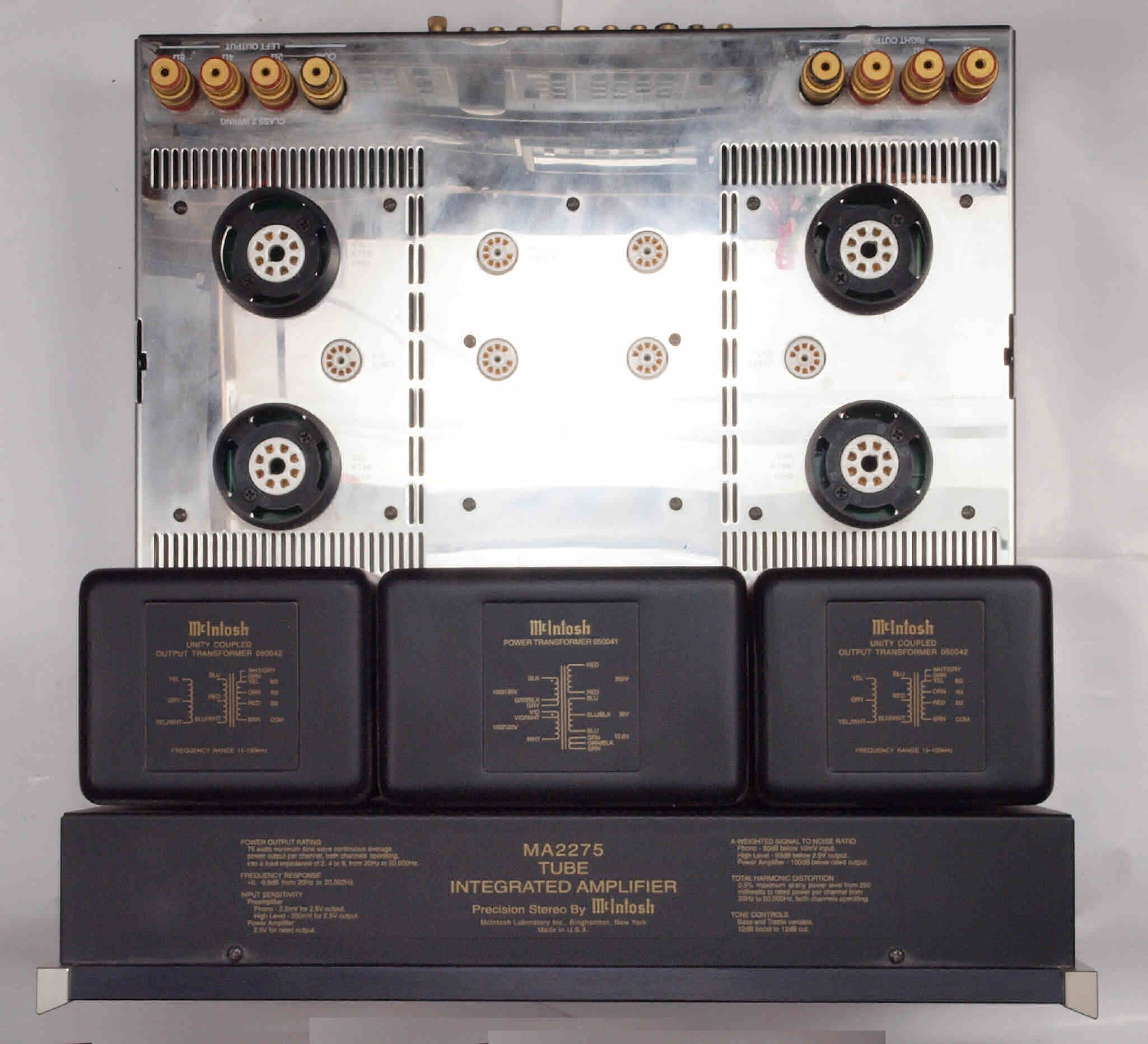

Ａ２３．　点検中　真空管・ボンネットを取り、上から見る

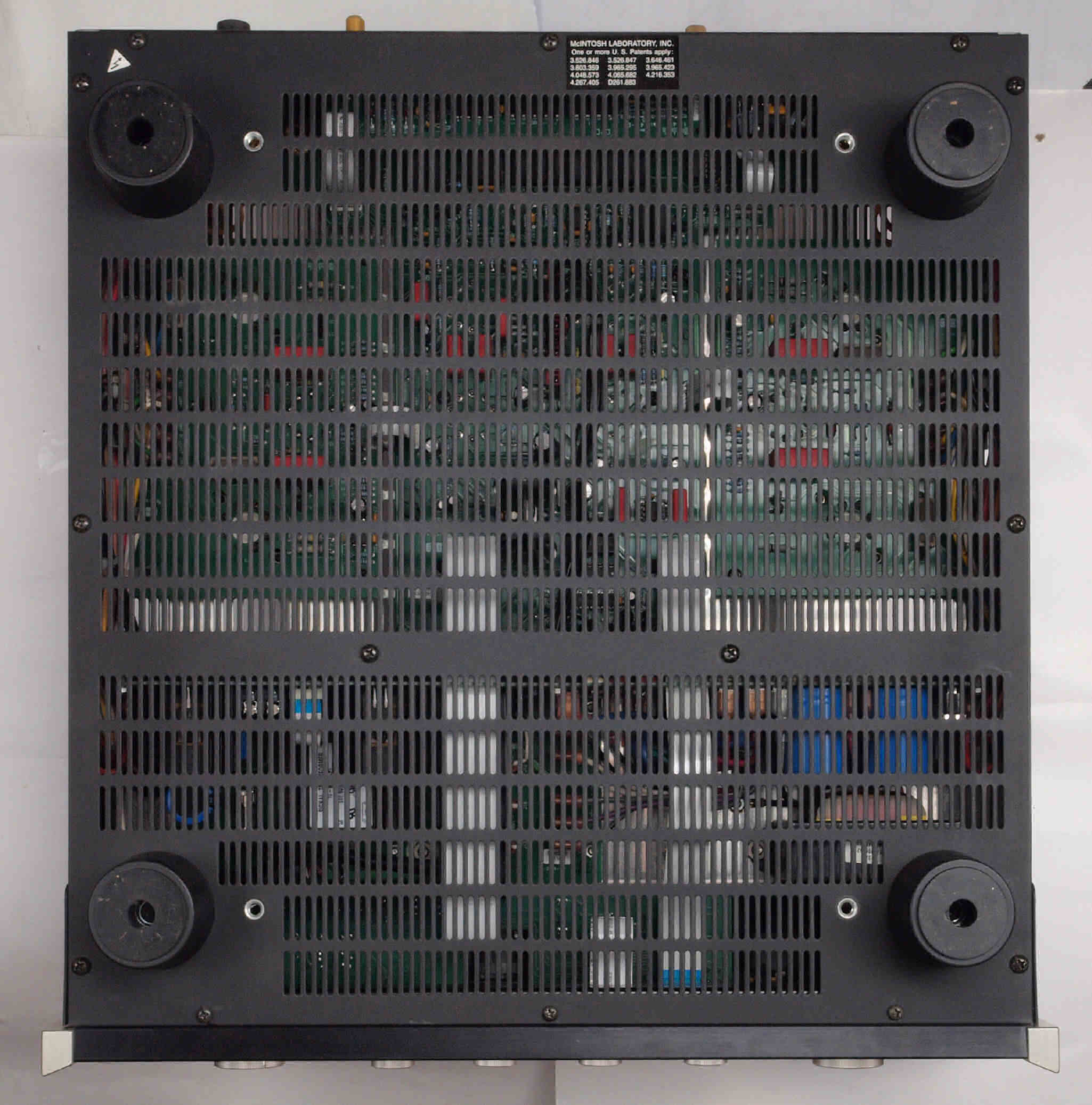

Ａ３１．　点検中　下から見る

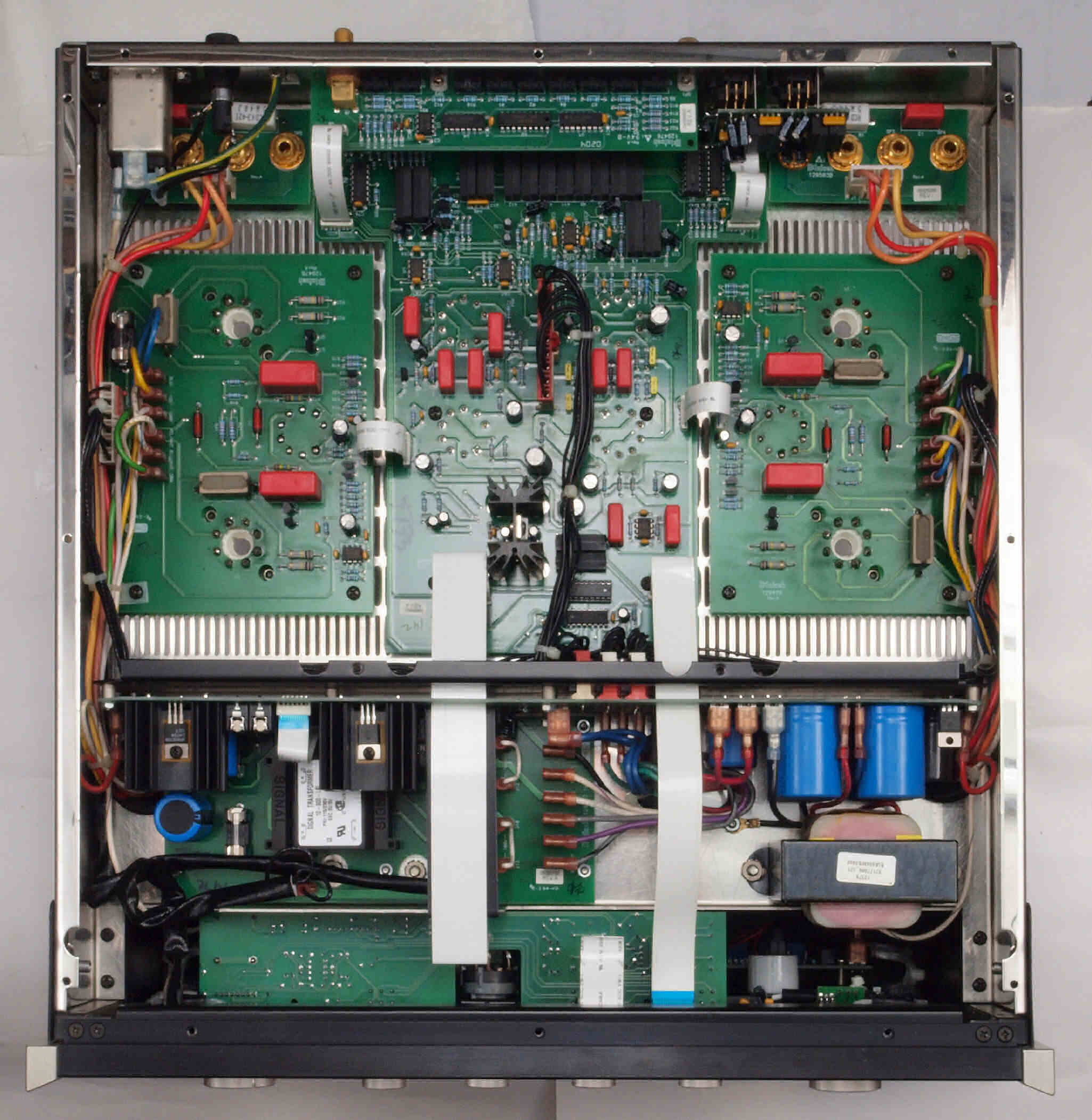

Ａ３２．　点検中　下ケースを取り下から見る

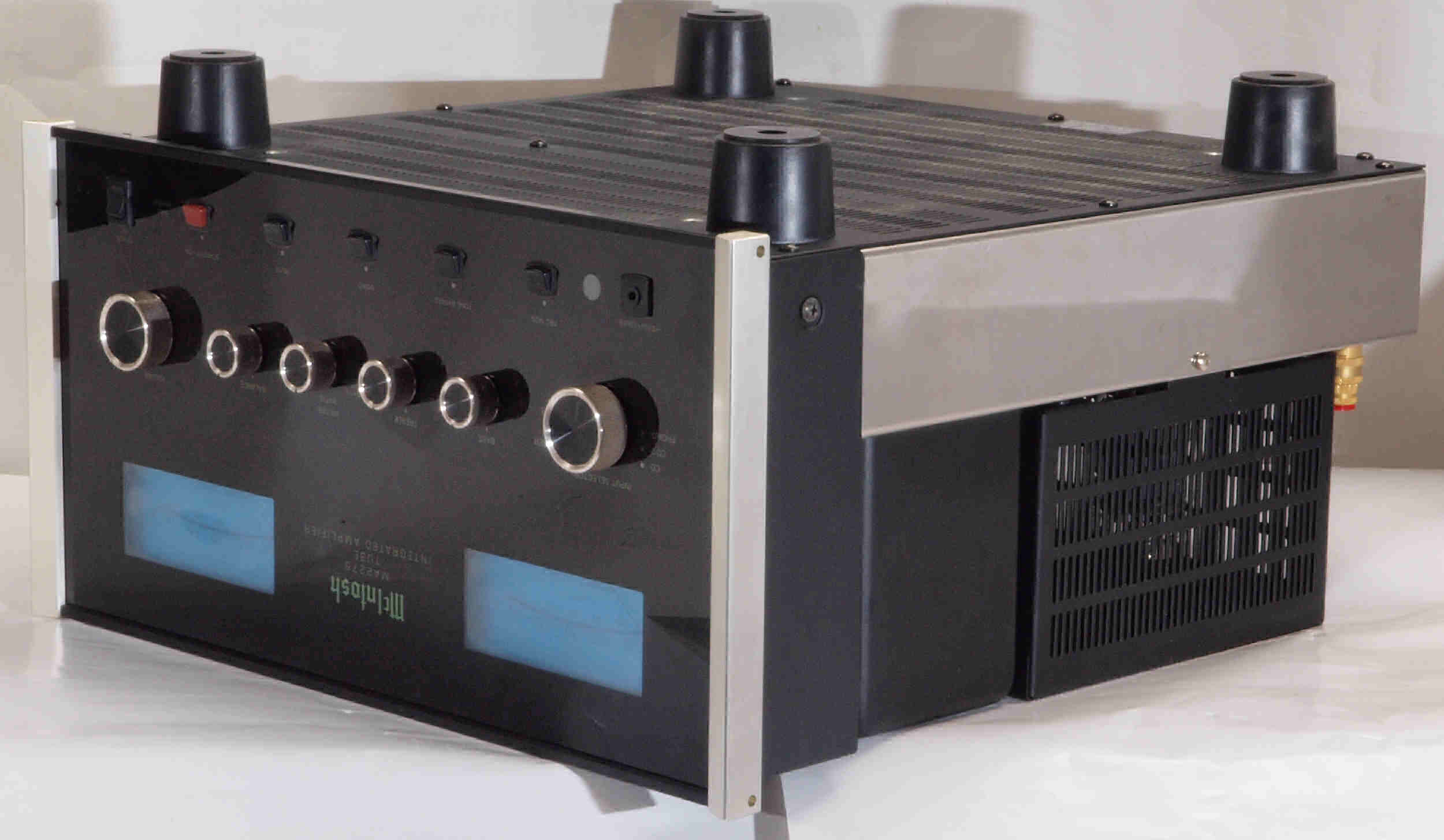

Ａ３３．　点検中　下前から見る

Ａ３４．　点検中　下前左から見る

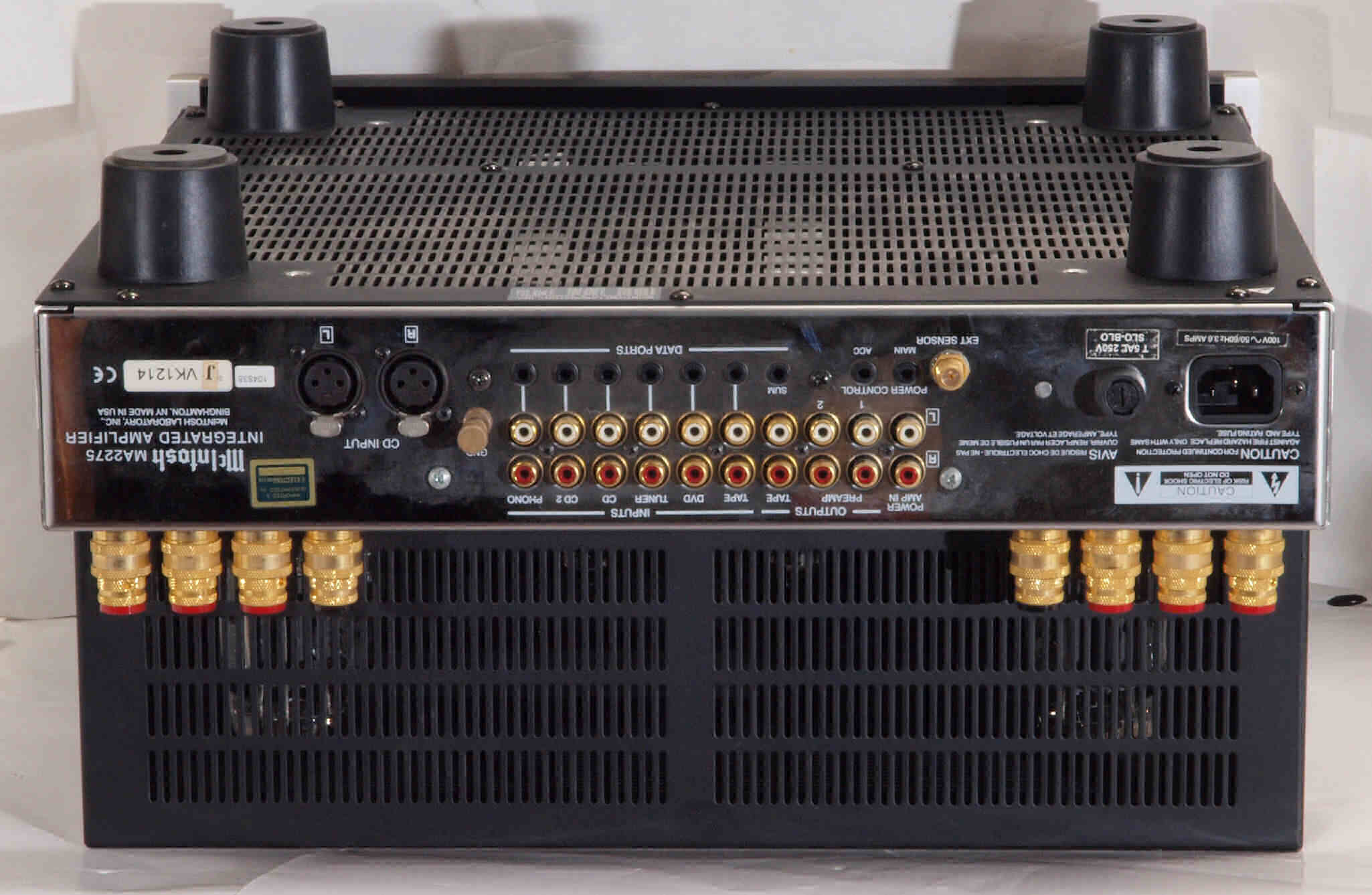

Ａ３５．　点検中　下後から見る

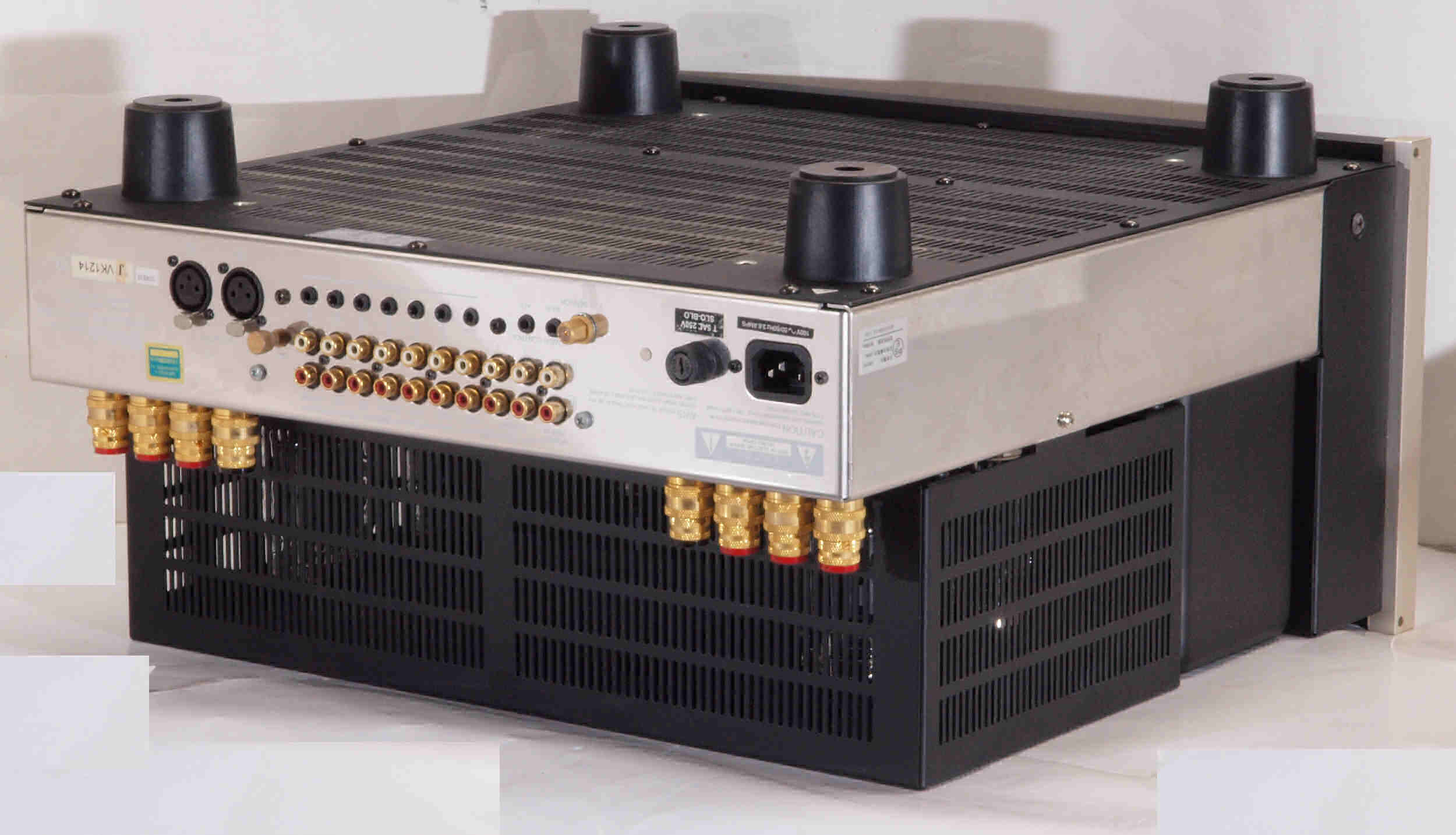

Ａ３６．　点検中　下後右から見る

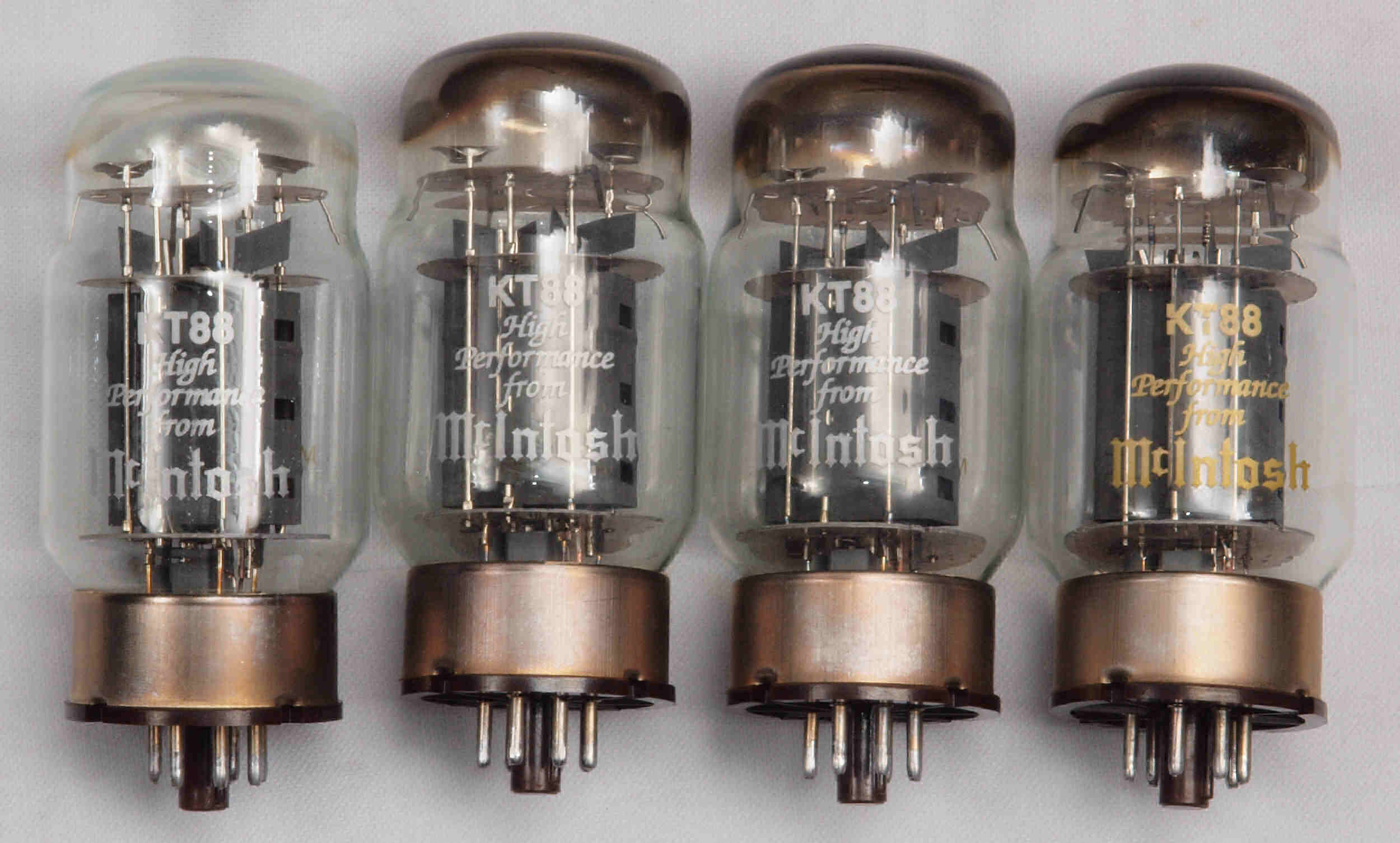

Ａ４１．　点検中　１２年間使用した純正　ＫＴ−８８。　供養してあげましょう？

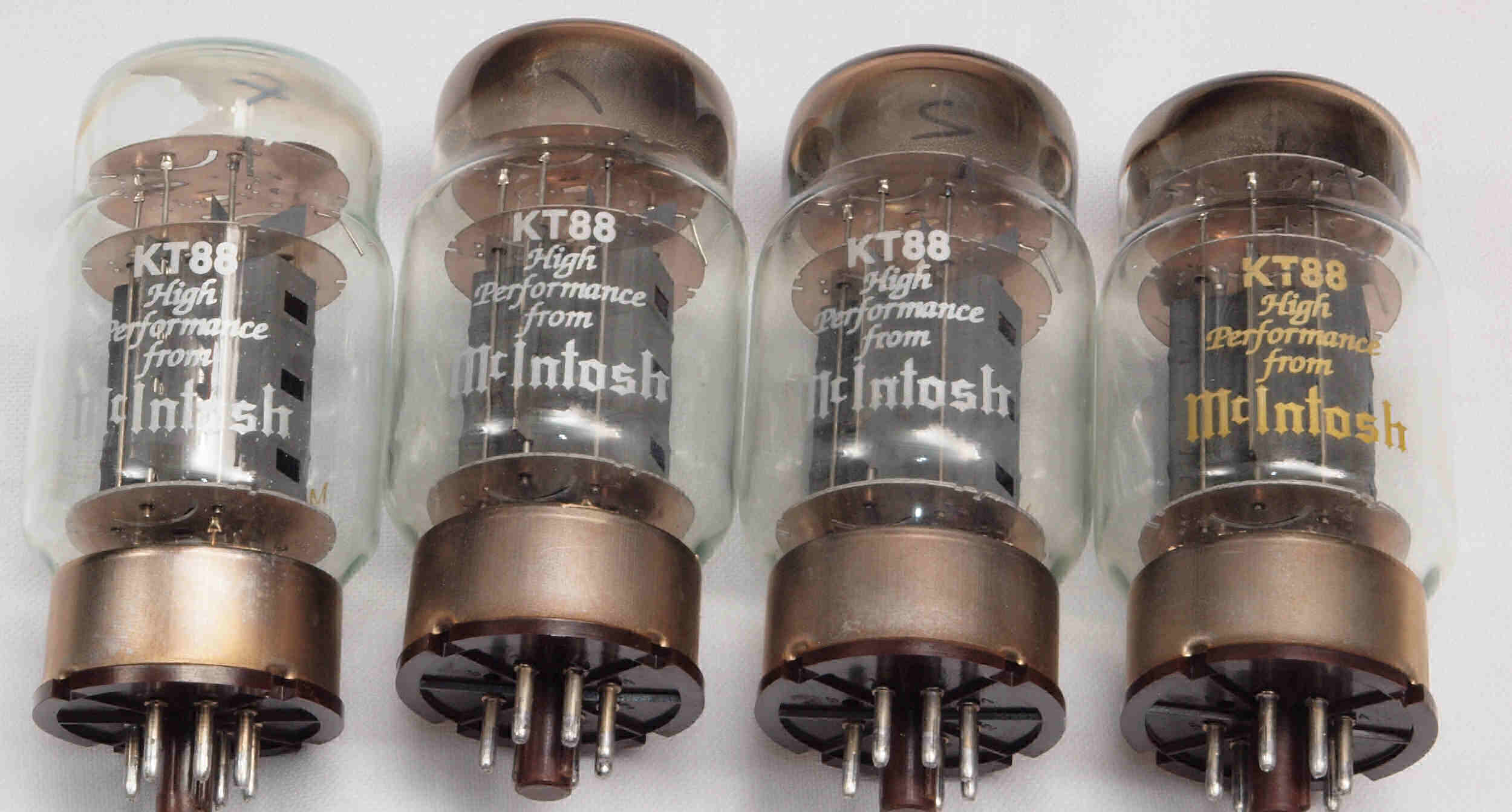

Ａ４２．　点検中　１２年間使用した純正　ＫＴ−８８。頭のゲッターがかなり薄くなっている。

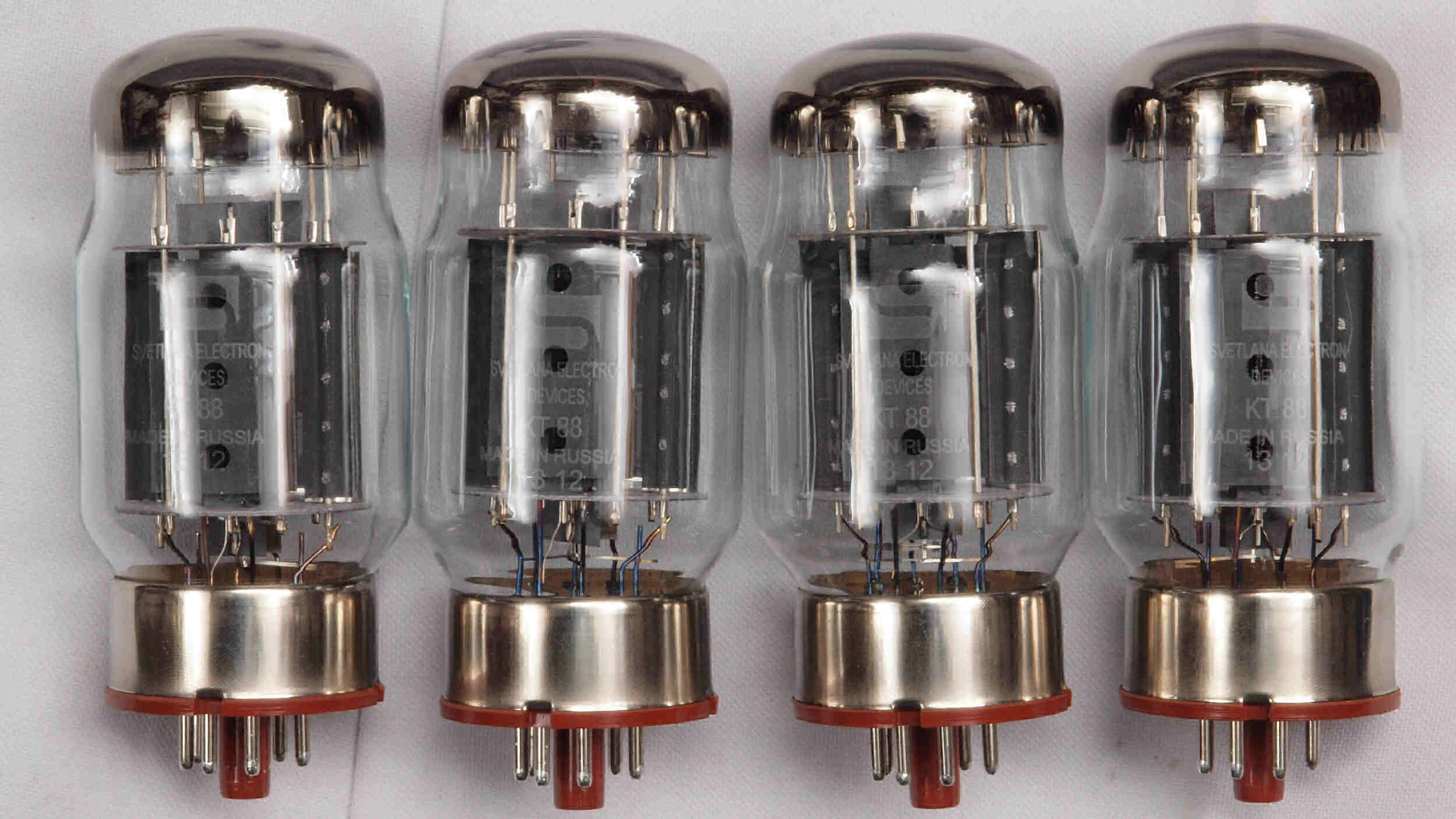

Ａ４３．　点検中　新しく購入　ＫＴ88−Ｃロゴ。

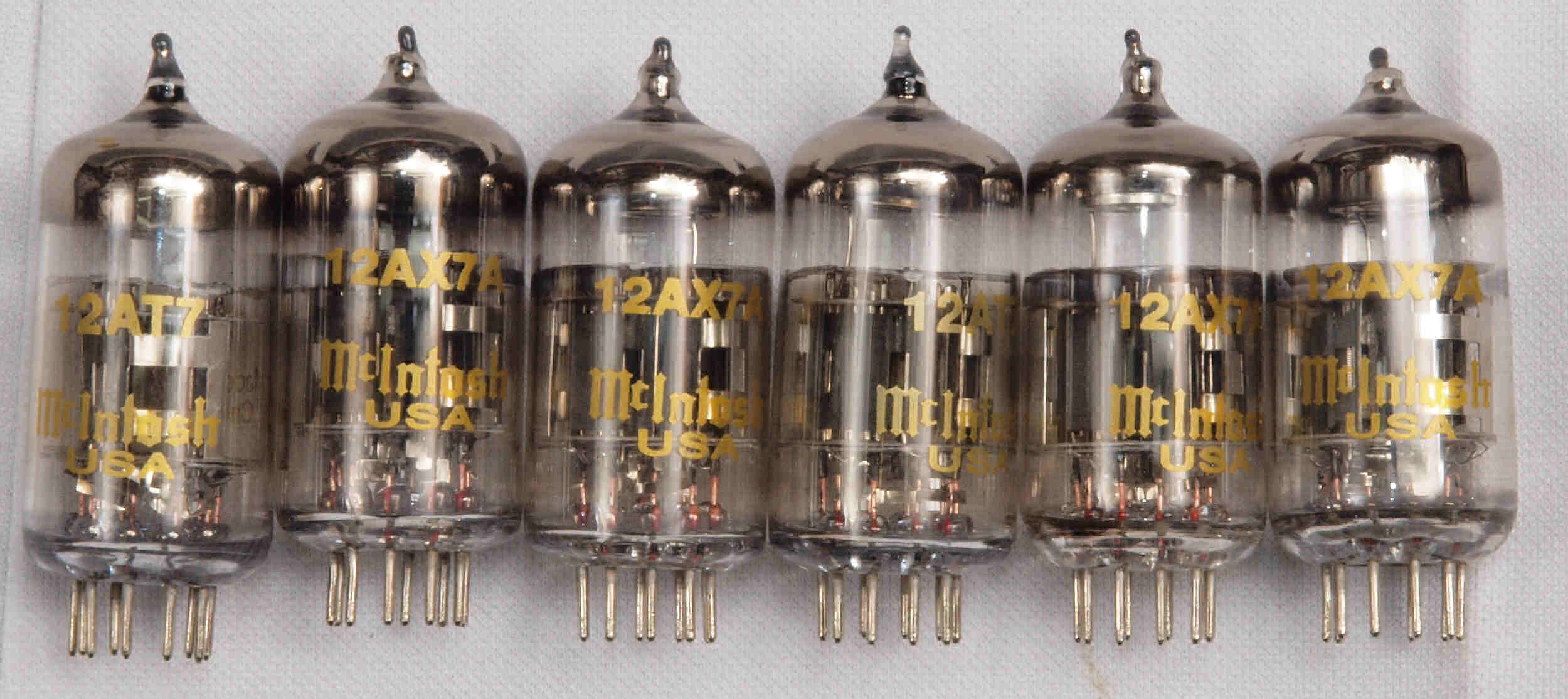

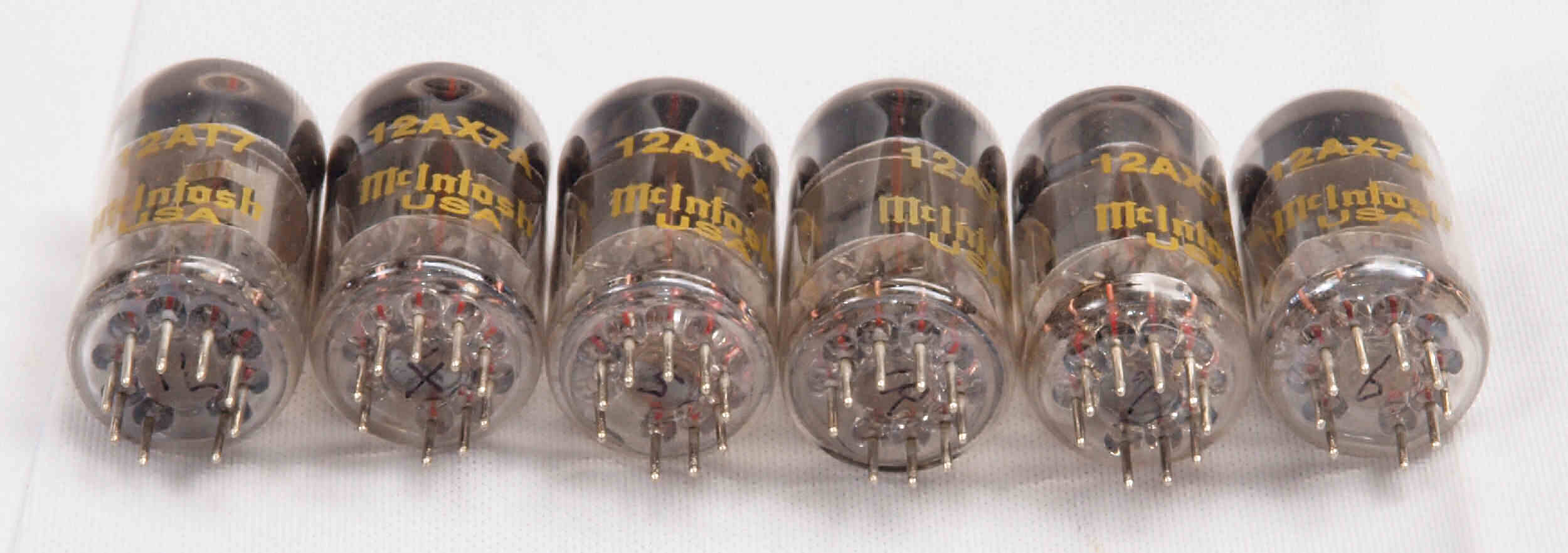

Ａ４４．　点検中　１２年間使用した純正　１２ＡＴ７、１２ＡＸ７。

Ａ４５．　点検中　１２年間使用した純正　１２ＡＴ７、１２ＡＸ７。 　　　　　　　　　　　　　　　　　ステム下のガラスも綺麗！　良い物は結局お買い得！

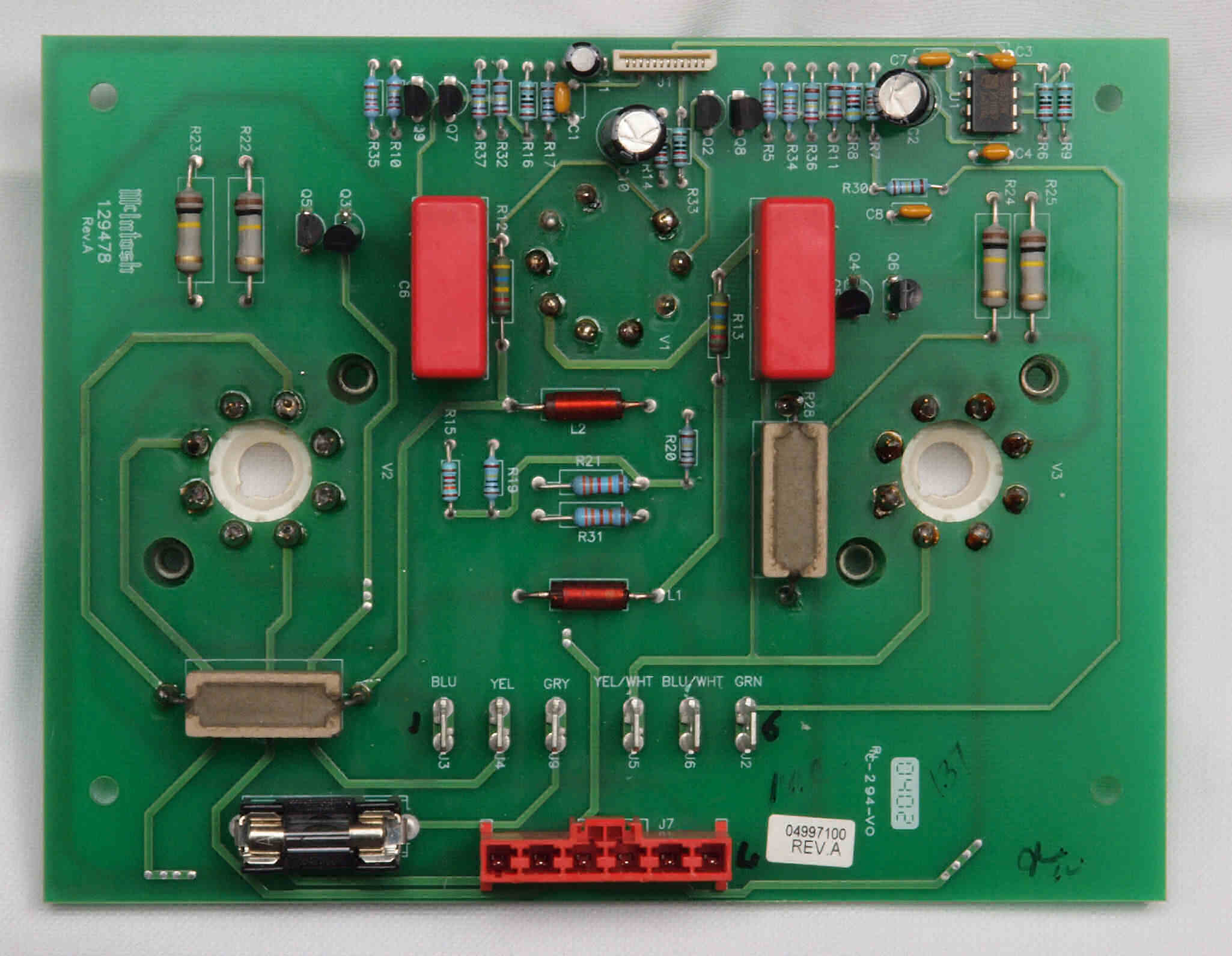

Ａ５１．　点検中　右側終段基板。

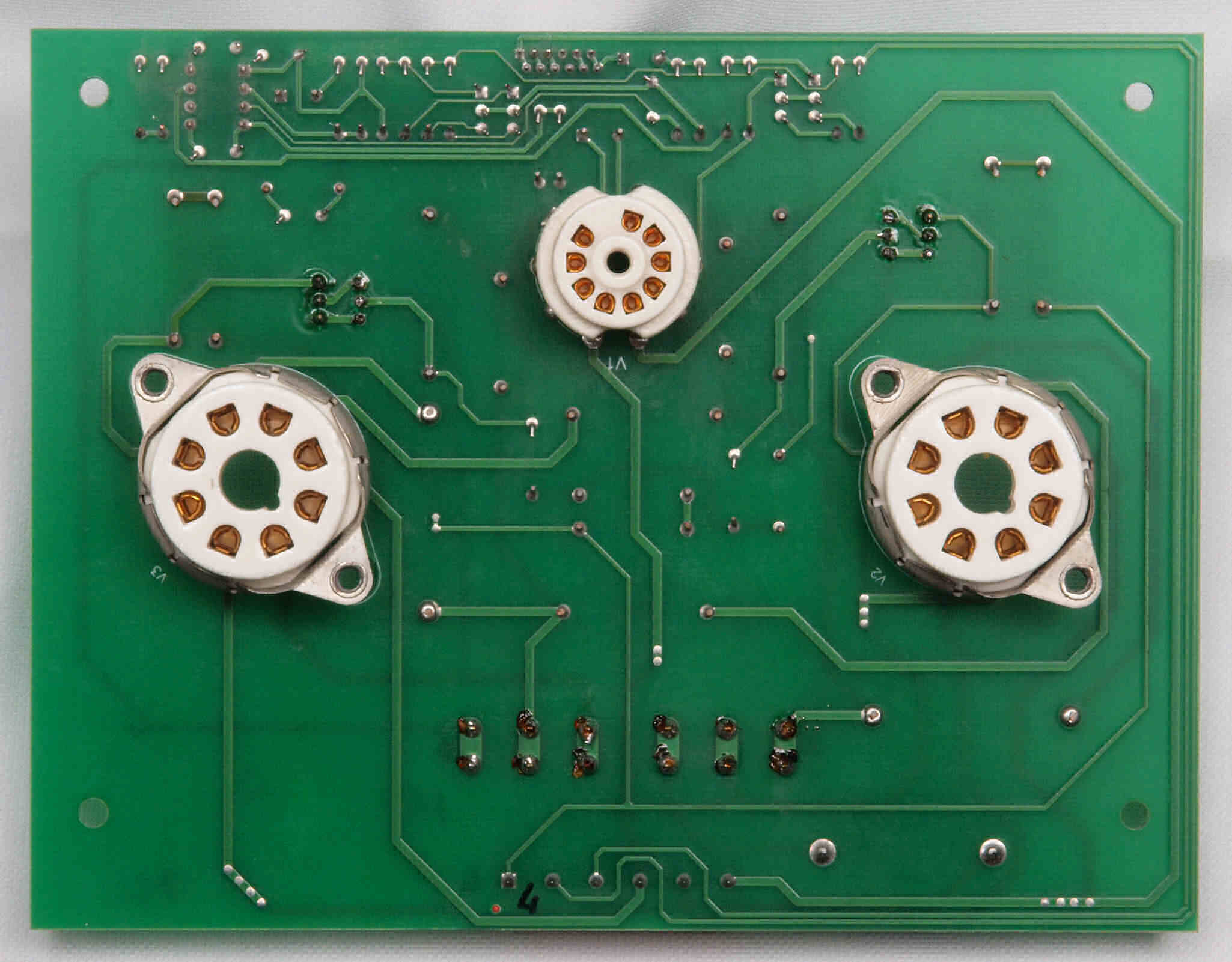

Ａ５３．　点検中　右側終段基板裏。

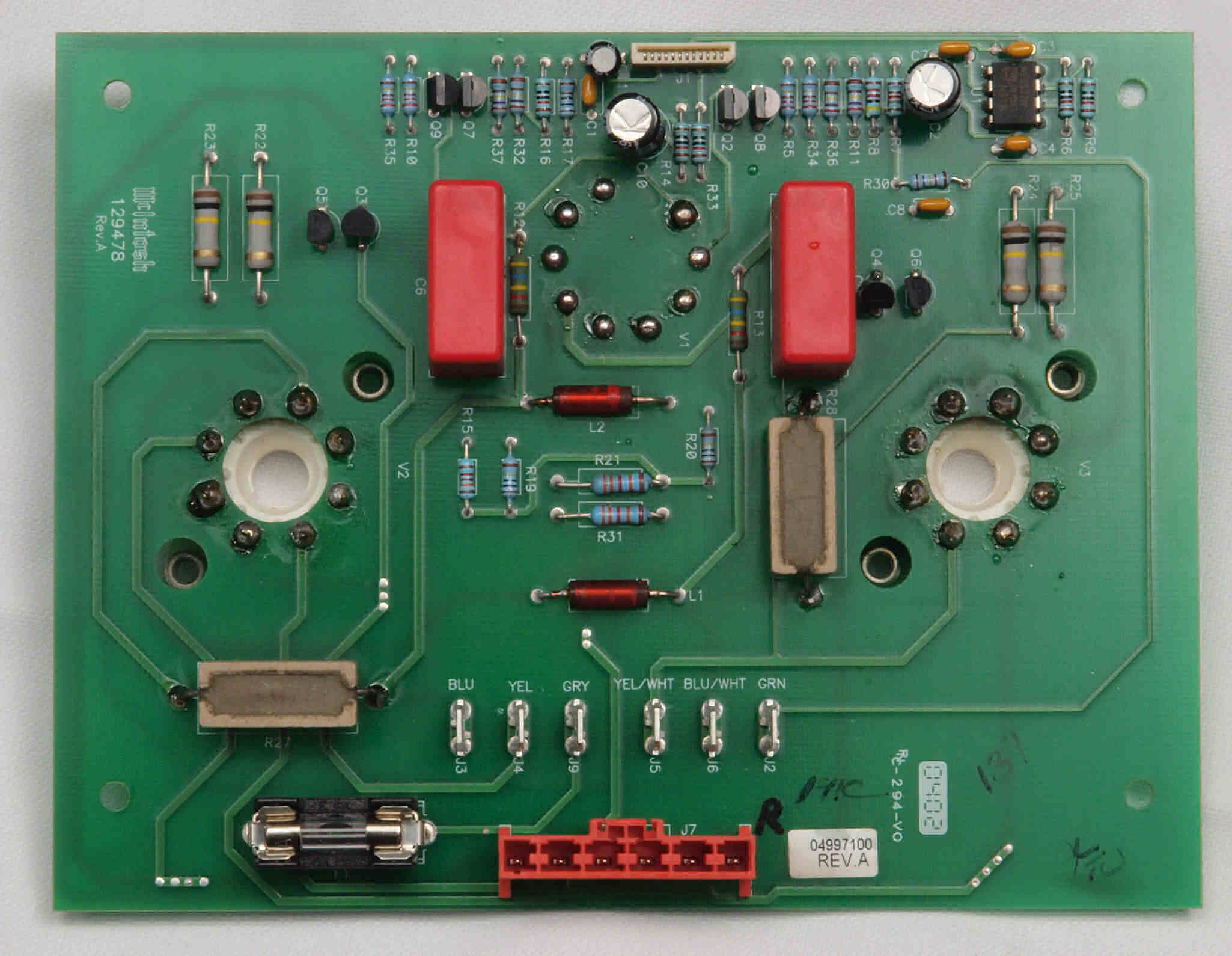

Ａ５３．　点検中　左側終段基板。

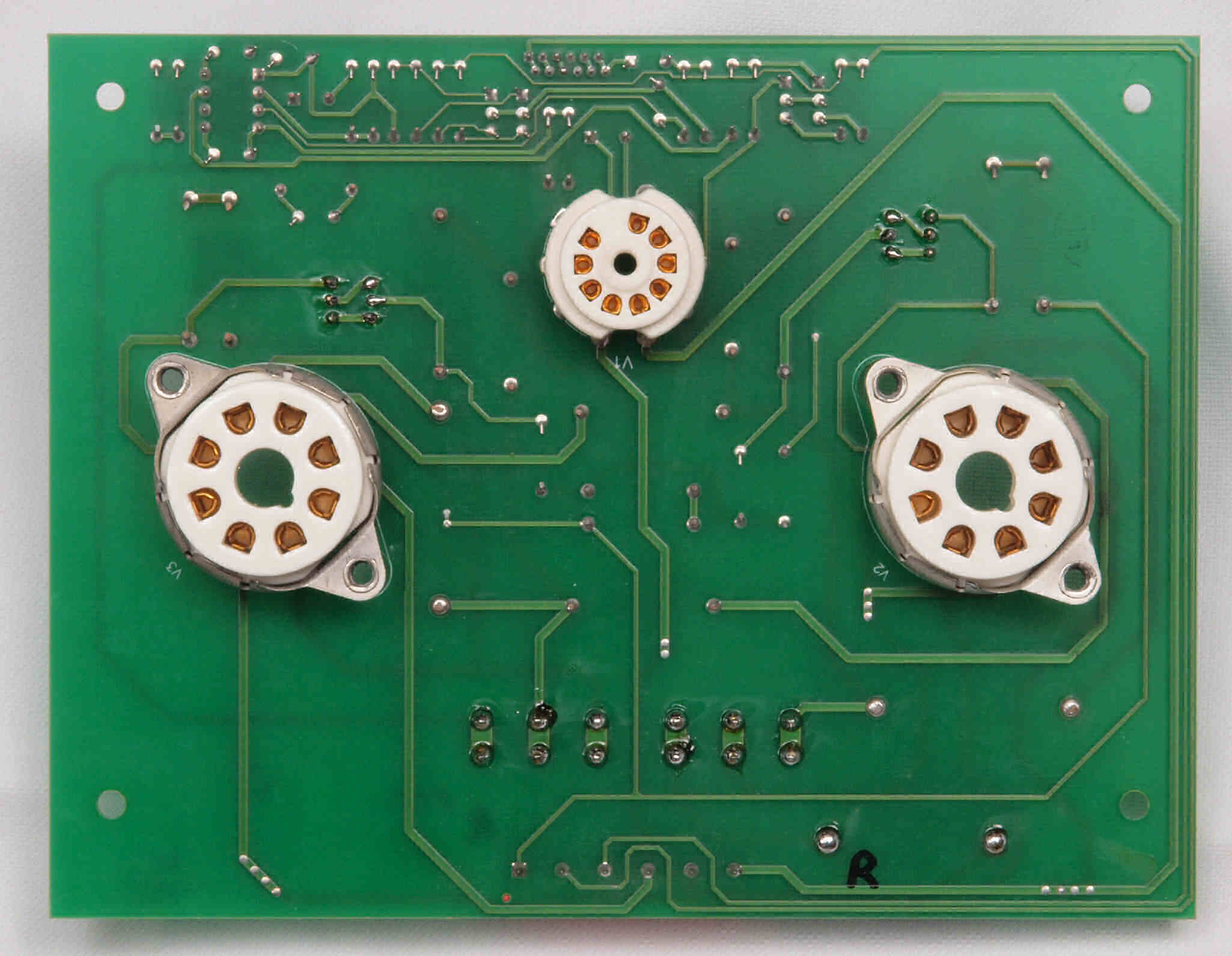

Ａ５３．　点検中　左側終段基板裏。

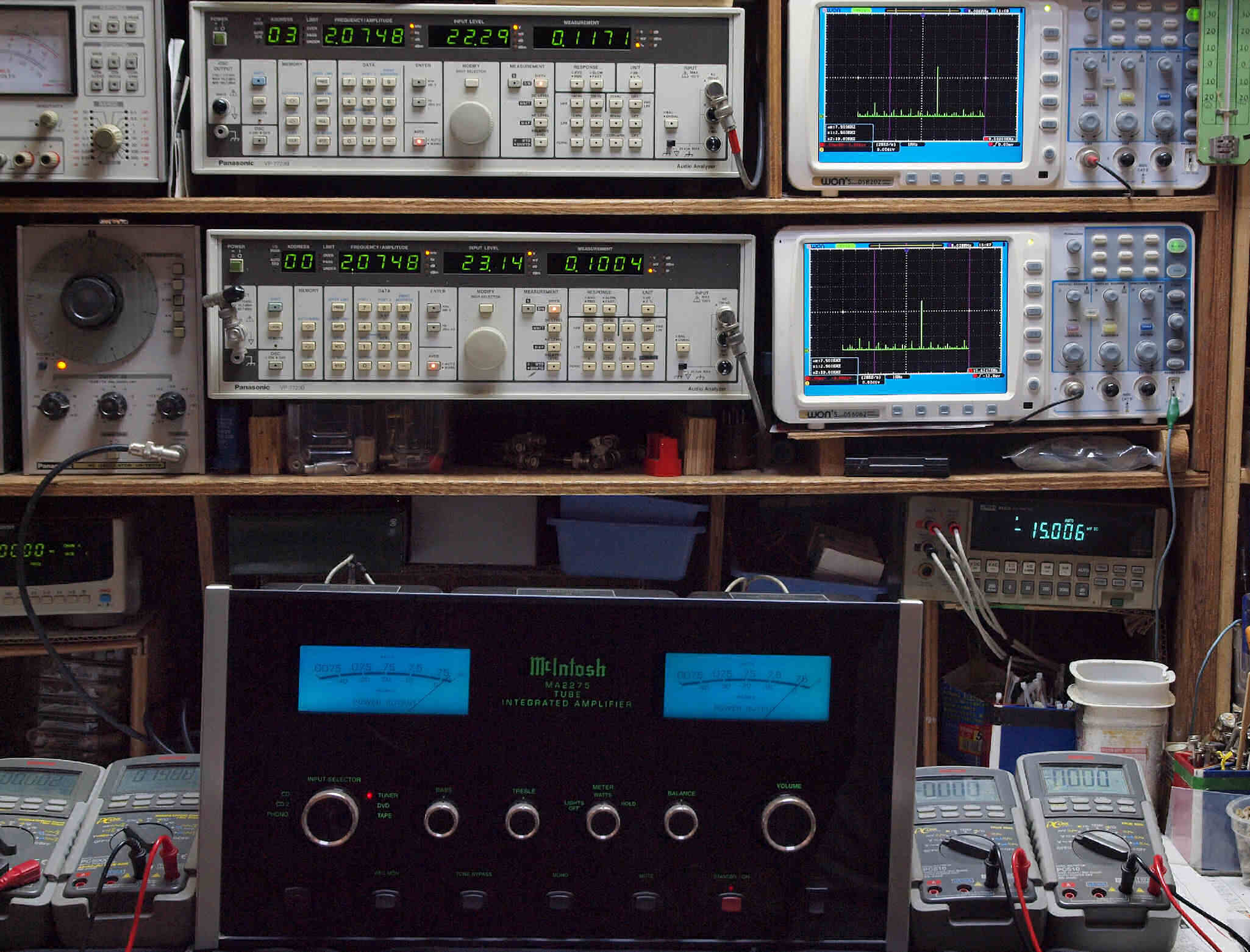

Ｅ．　修理後の測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整、　１００Ｖで測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

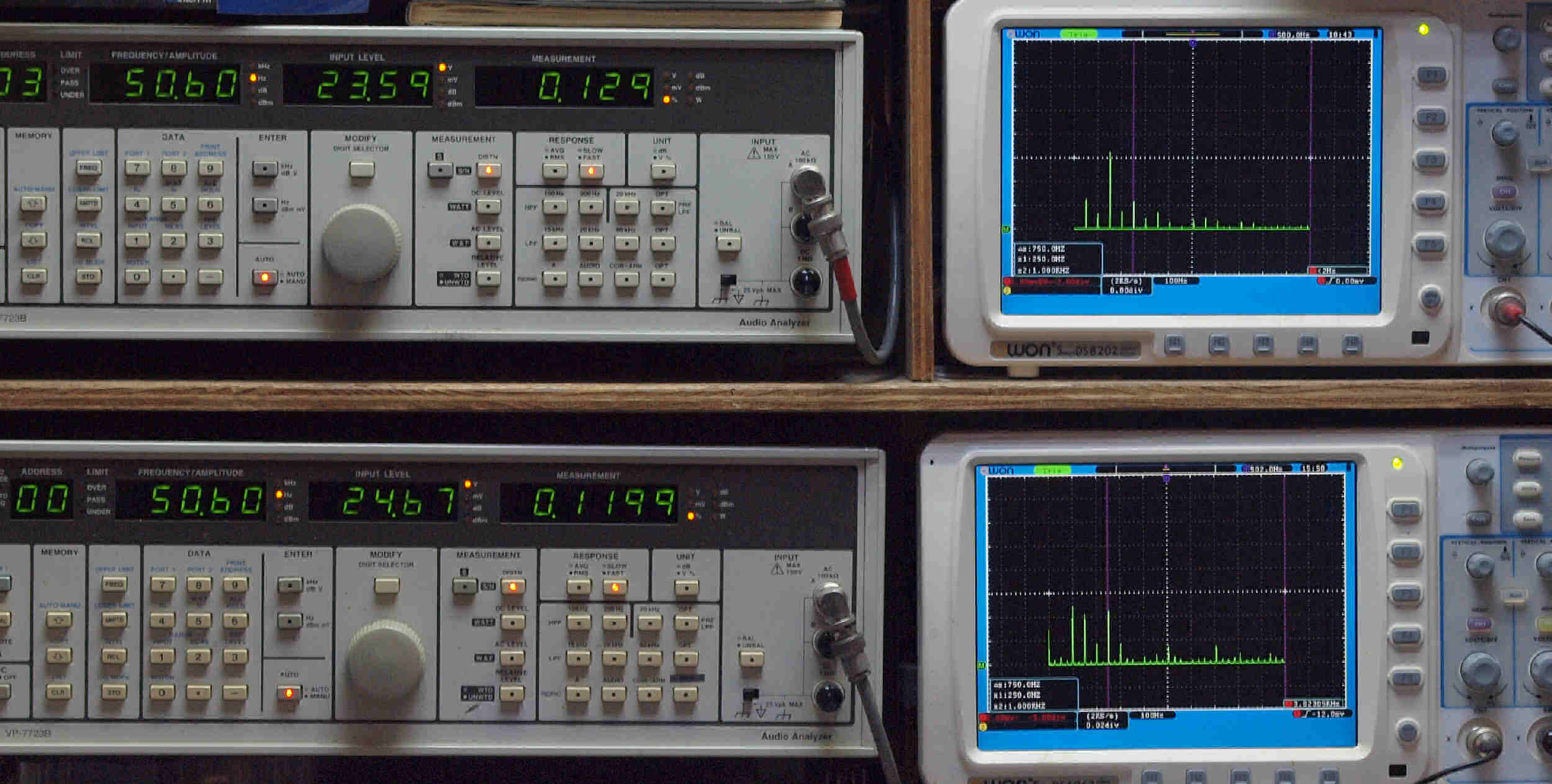

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．１２９％％歪み。 　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．１１９９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

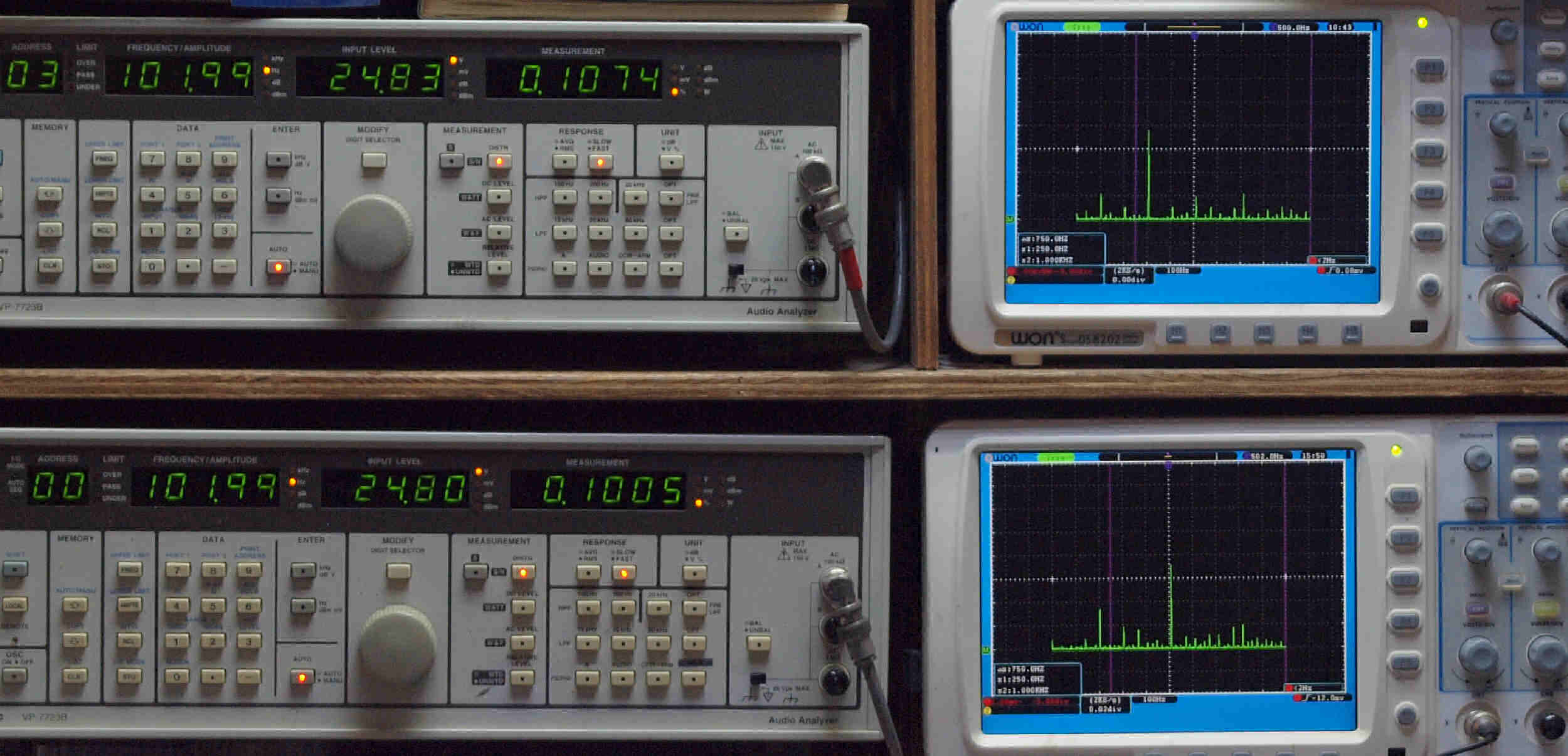

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．１０７４％歪み。 　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．１００５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

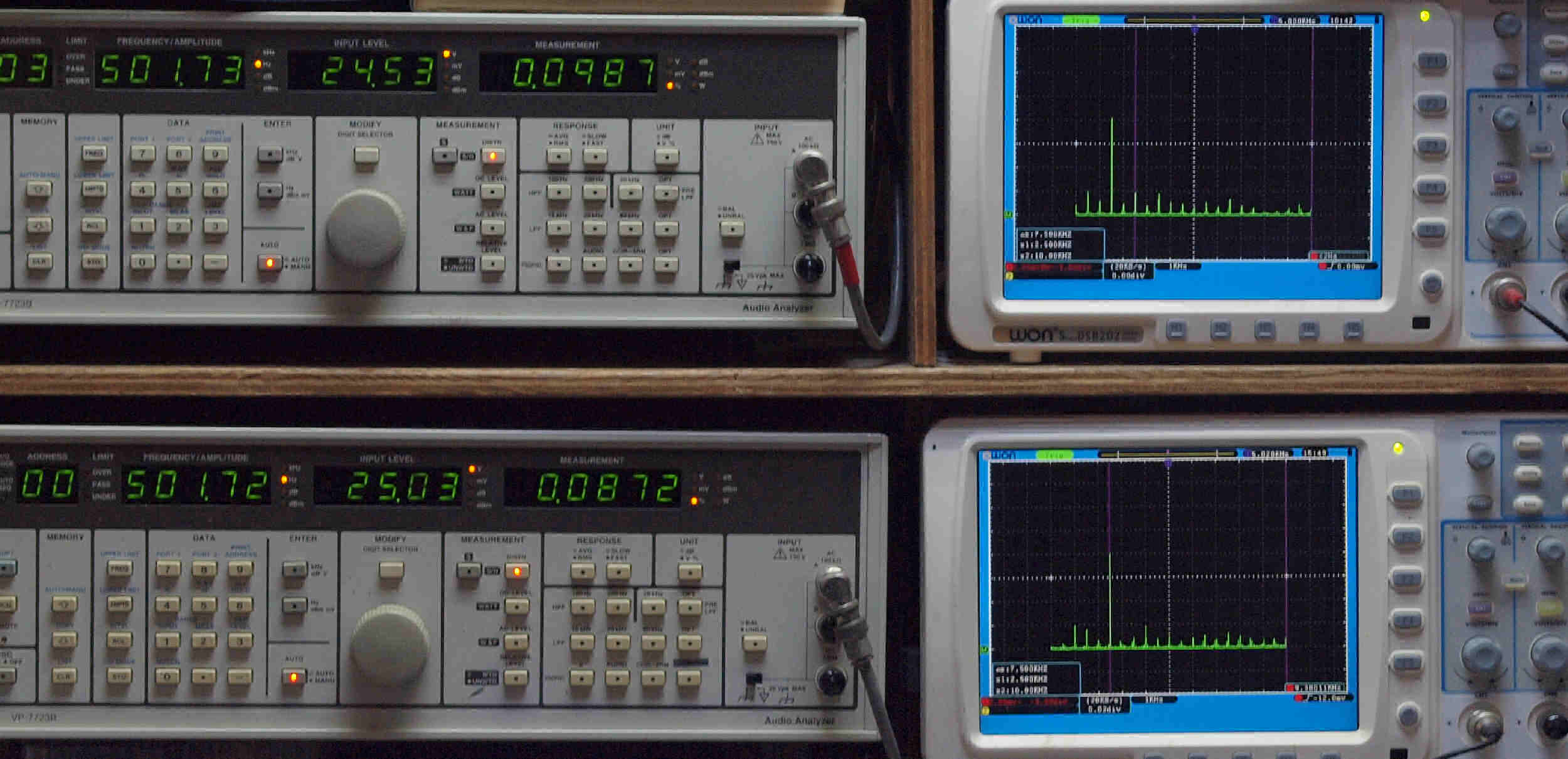

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．０９８７％歪み。 　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．０８７２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．１１３９％歪み。 　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．０９４８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４２．　２ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力　０．０５３８％歪み。 　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力　０．０６４２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

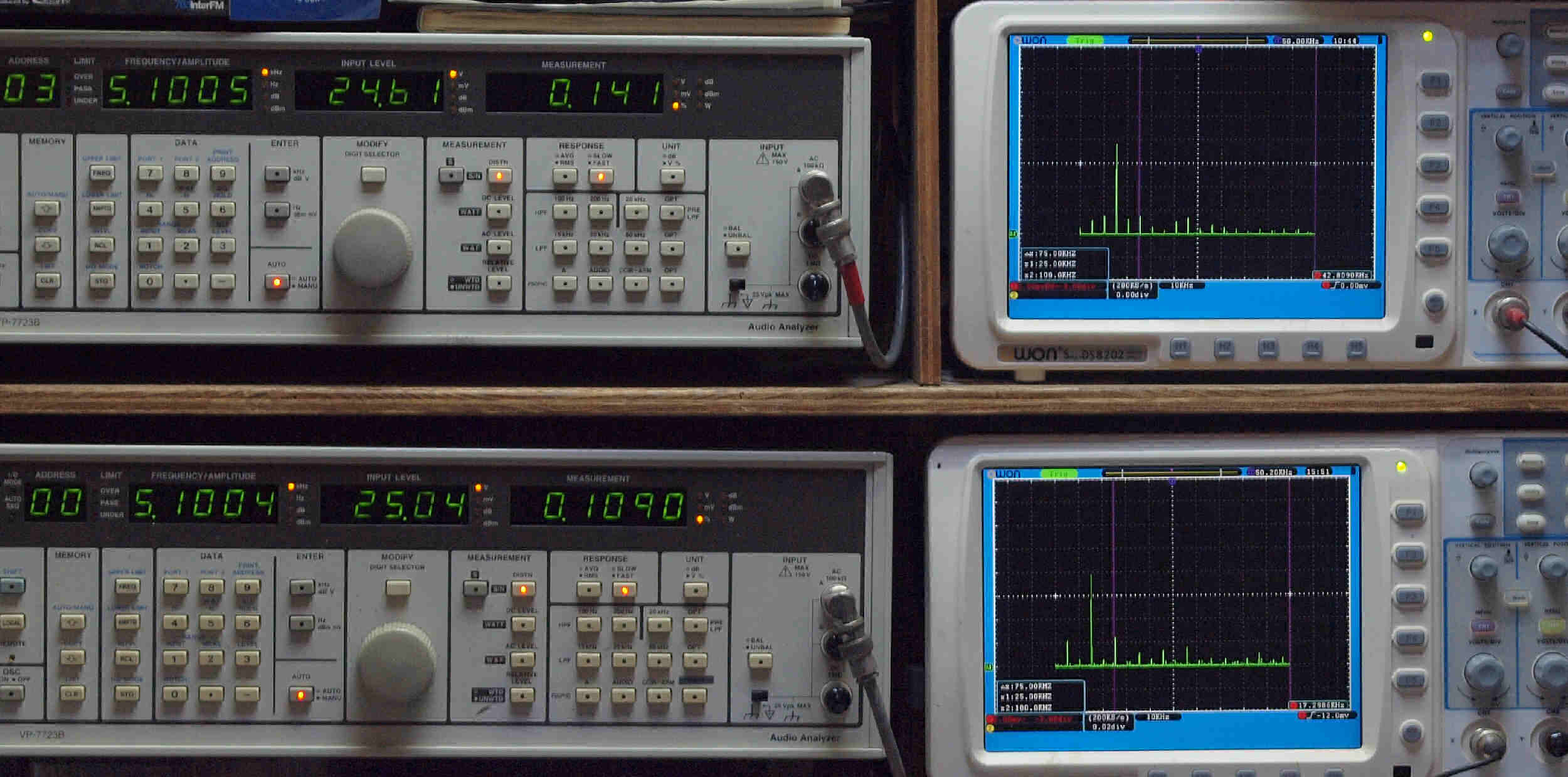

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．１４１％歪み。 　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．１０９０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

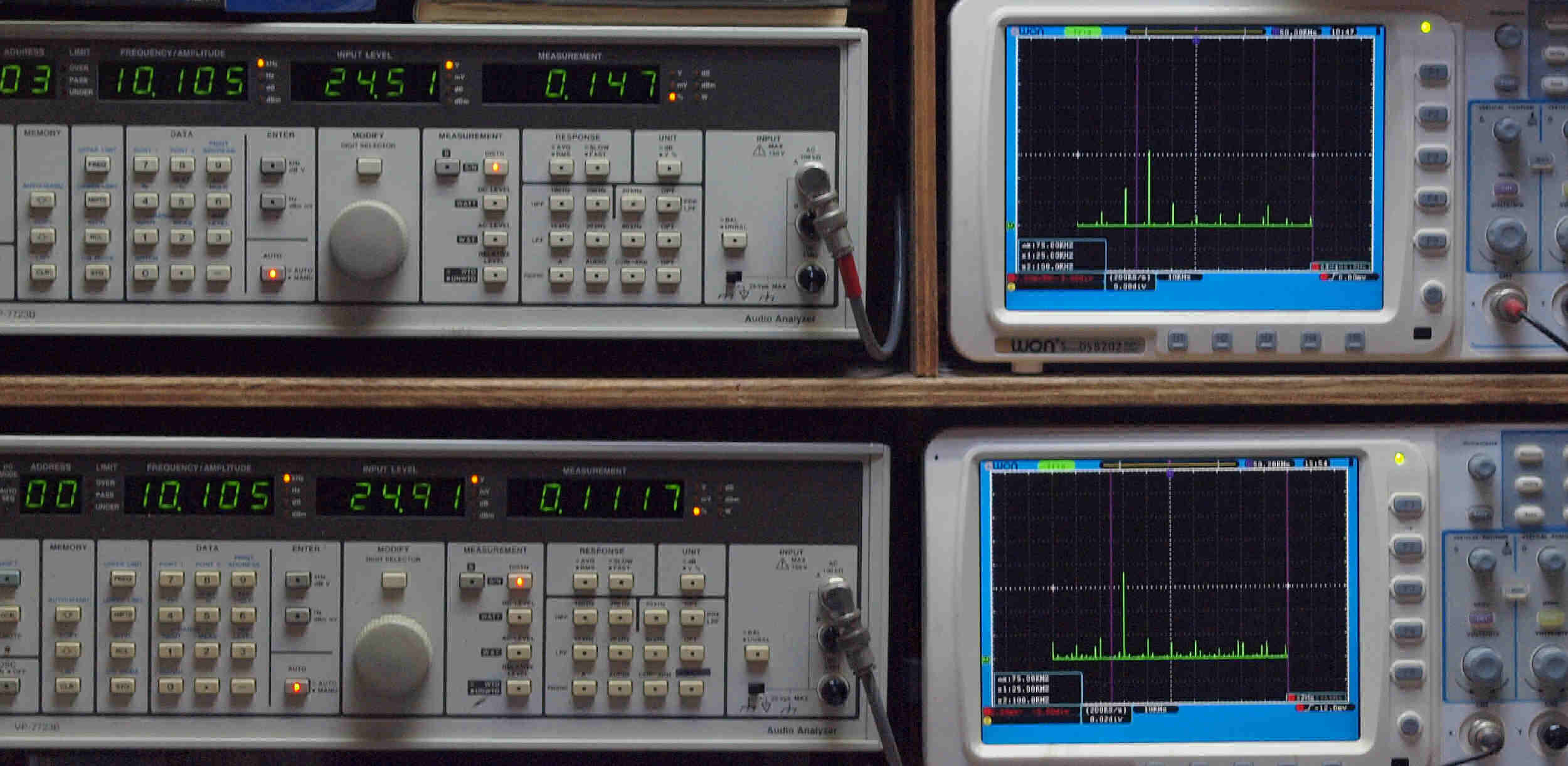

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．１４７％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力　０．１１１７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

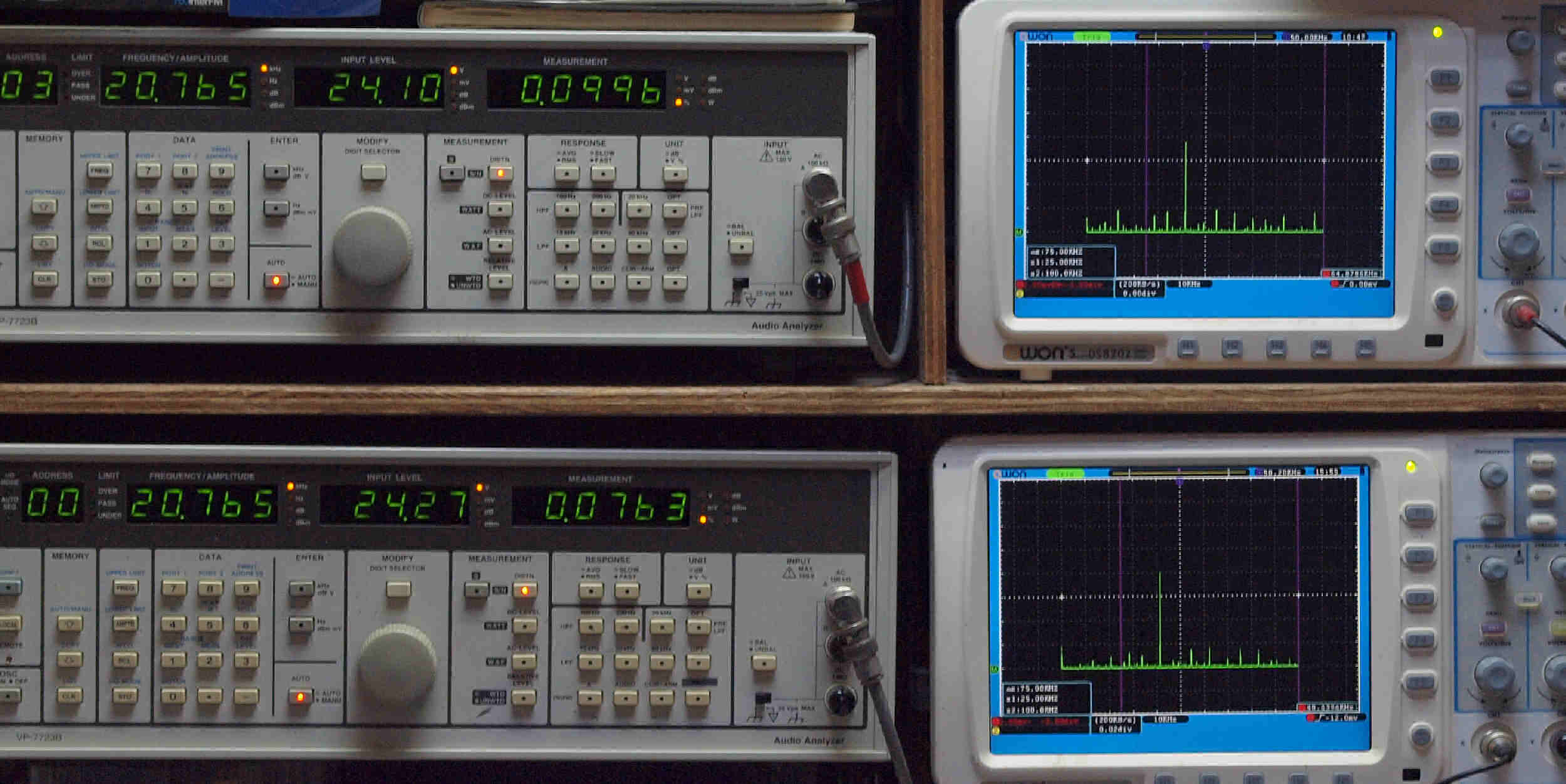

Ｅ２７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０９９６％歪み。 　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０７６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｓ．　Ｍｃｉｎｔｏｓｈ　ＭＡ２２７５　の仕様（マニアル・カタログより）

型式 管球式インテグレーテッドアンプ　ＭＡ２２７５ パワーアンプ部 定格出力 stereo＝75W＋75W（2Ω、4Ω、8Ω） 入力感度/インピーダンス ライン＝2.5V/22kΩ フォノ＝2.5mV/47kΩ プリアンプ部 入力感度/インピーダンス ライン＝450mV/22kΩ フォノMM＝4.4mV/47kΩ ゲイン ライン→プリアウト＝15dB ライン→テープ出力＝0dB 定格出力 アンバランス、バランス出力＝2V（ByPassOnMode） アンバランス、バランス出力＝6V（ByPassOffMode） 全体性能 定格出力帯域 20Hz〜20kHz 全高調波歪率 0.5％以下 周波数特性 20Hz〜20kHz＝+0,-0.3B 10Hz〜50kHz＝+0,-0.5dB スピーカー出力 1系統×3（2Ω用、4Ω用、8Ω用） 入力端子 ラインRCA＝6系統（フォノMM/Aux切替え1系統） ラインXLR＝1系統 パワー入力RCA＝1系統 入力感度 フォノ＝定格出力＝4.4mV/47kΩ、65pF ライン＝定格出力＝450mV/22kΩ パワーアンプ入力＝定格出力＝2.5V 最大入力信号 フォノ＝90mV、ライン＝8V 録音出力端子 RCA＝1系統 プリアウト端子 RCA＝1系統 使用真空管 プリアンプ部＝12AX7A×2 フォノ＝12AX7A×2 パワーアンプ部＝KT88/6550×4、12AT7×2 消費電力 250W 最大外形寸法 幅450.9×高さ257.2（足含）×奥行476.3mm（フロントパネル及びノブ含む） 重量 35.0kg 付属 リモコン 価格 \945,000（税込、2007年頃）
