Ｍｃｉｎｔｏｓｈ　Ｃ２２．　３台目修理記録

平成１５年６月１６日到着　　８月２７日完成

Ａ．　修理前の状況 ヤフオクで数ヶ月前に入手したものですが、 ３週間ほど前に突然音が出なくなりました。 その前日までは普通に鳴ってました。 入力セレクターのFM,AUX1,AUX2どれも出ません。 ボリュームを上げるとかすかに鳴っています。 Ｂ．　原因 経年変化による劣化 Ｃ．　修理状況 フィルム・コンデンサー交換。 電解コンデンサー交換。 遅延リレー組込。 配線手直し、補強。 経年劣化による各部ハンダ補正。 電源投入時、出力遅延回路組込、遮断時速断。 Ｄ．　使用部品 フィルム・コンデンサー　　　　　　　　　　　１６個。 電解コンデンサー　　　　　　　　　　　　　　１２個。 リレー　　　　　　　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　２個。 整流ブリッジ　　　　　　　　　　　　　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　６８，０００円　　　お馴染様価格、オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　真空管別途。 Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況 Ａ１．　修理前　上から

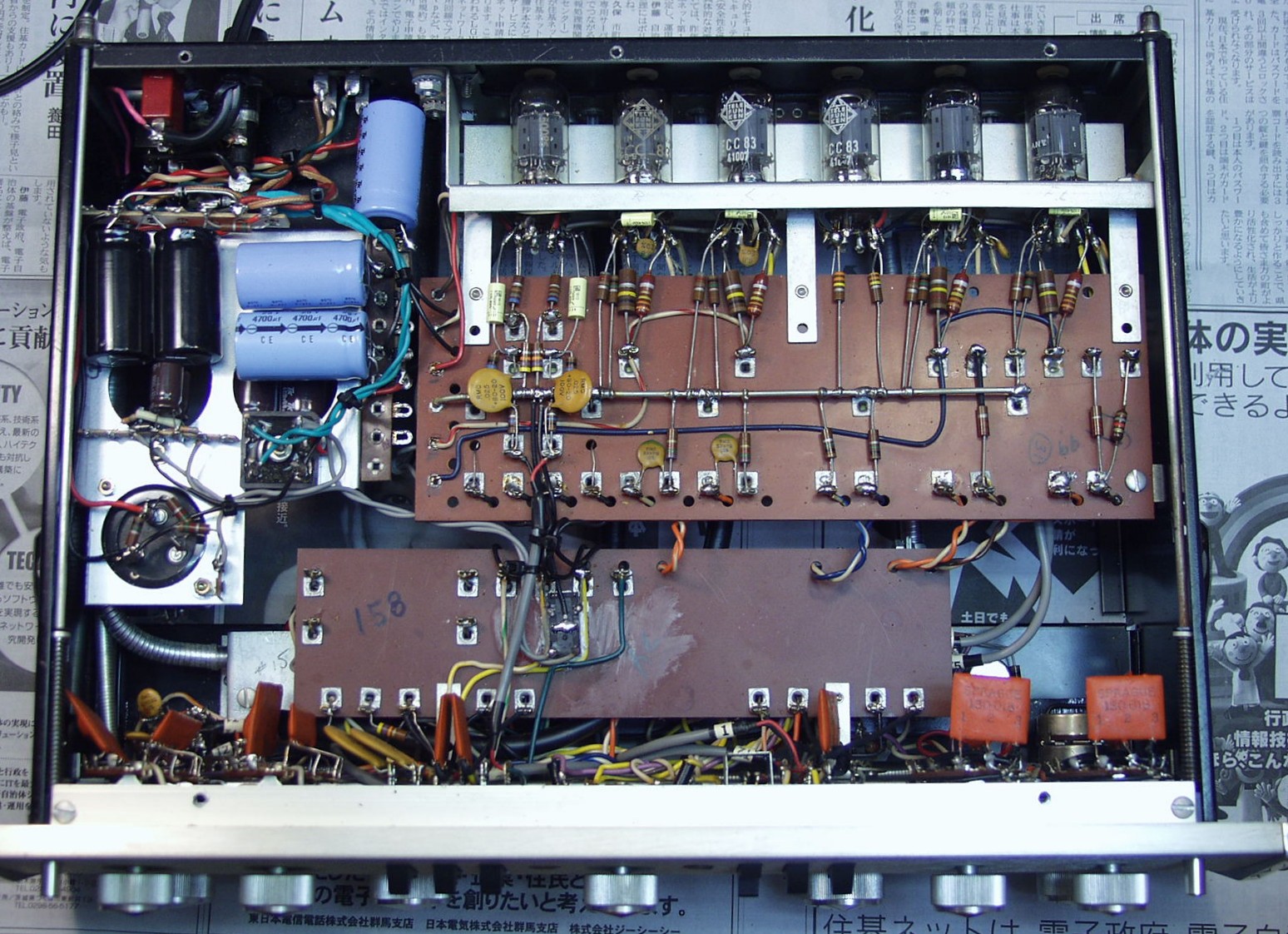

Ａ２．　修理前　下から

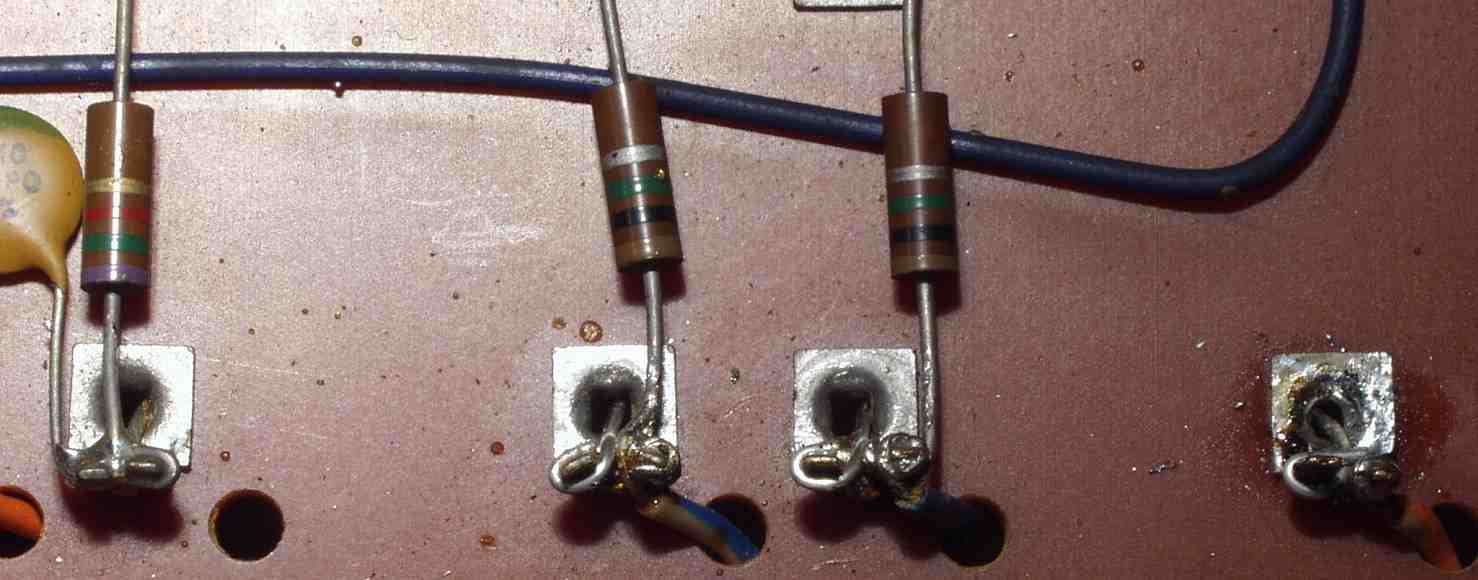

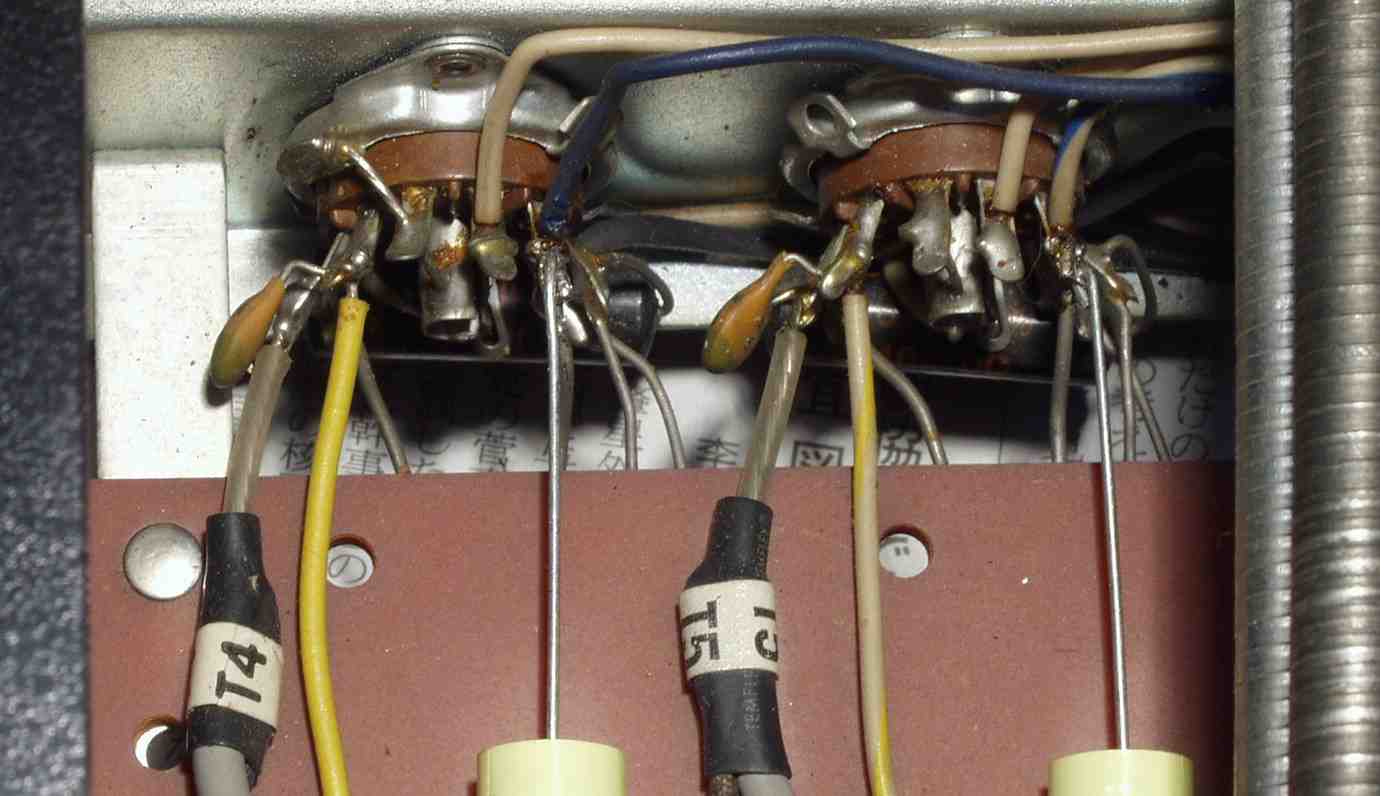

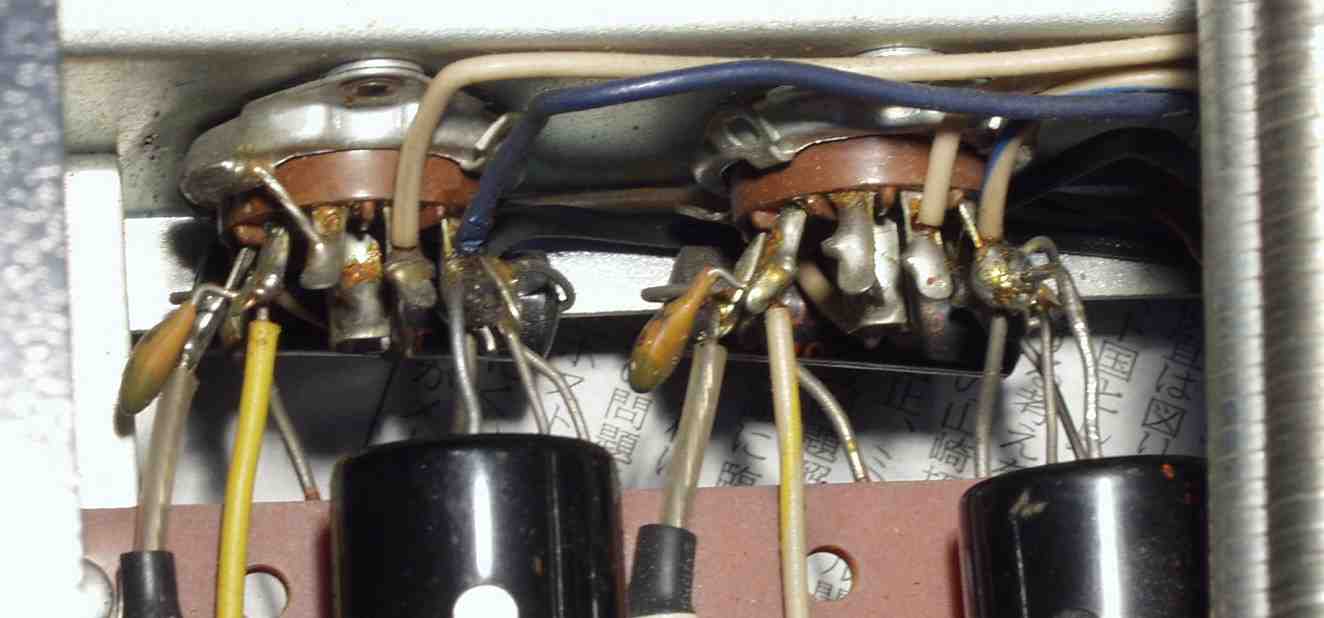

Ｃ．　修理状況 Ｃ１Ａ．　修理前　カップリング・コンデンサーの交換　交換の履歴が有るが、差し込みがしてないので素人の仕事

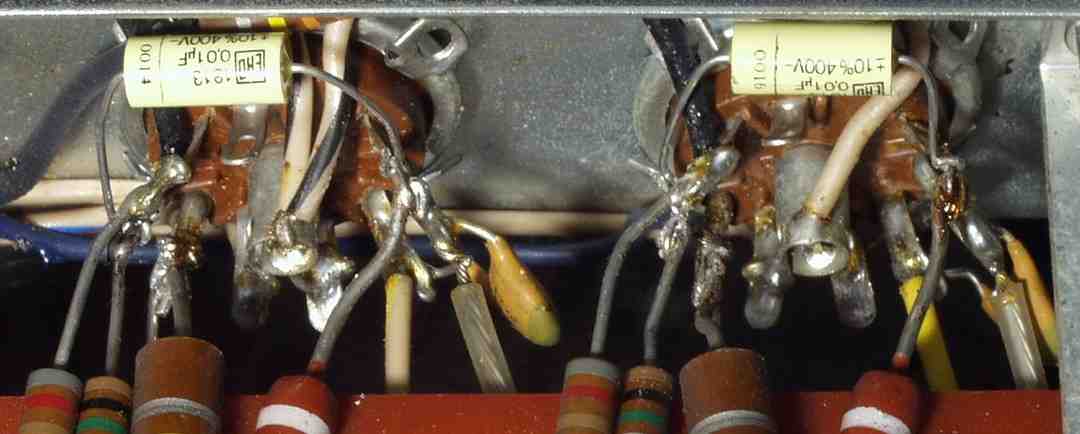

Ｃ１B．　修理中　カップリング・コンデンサーの交換　プロはこの様に、差し込みして絡げる

Ｃ１Ｃ．　修理中　カップリング・コンデンサーの交換　他の所も同様に、差し込みして絡げる

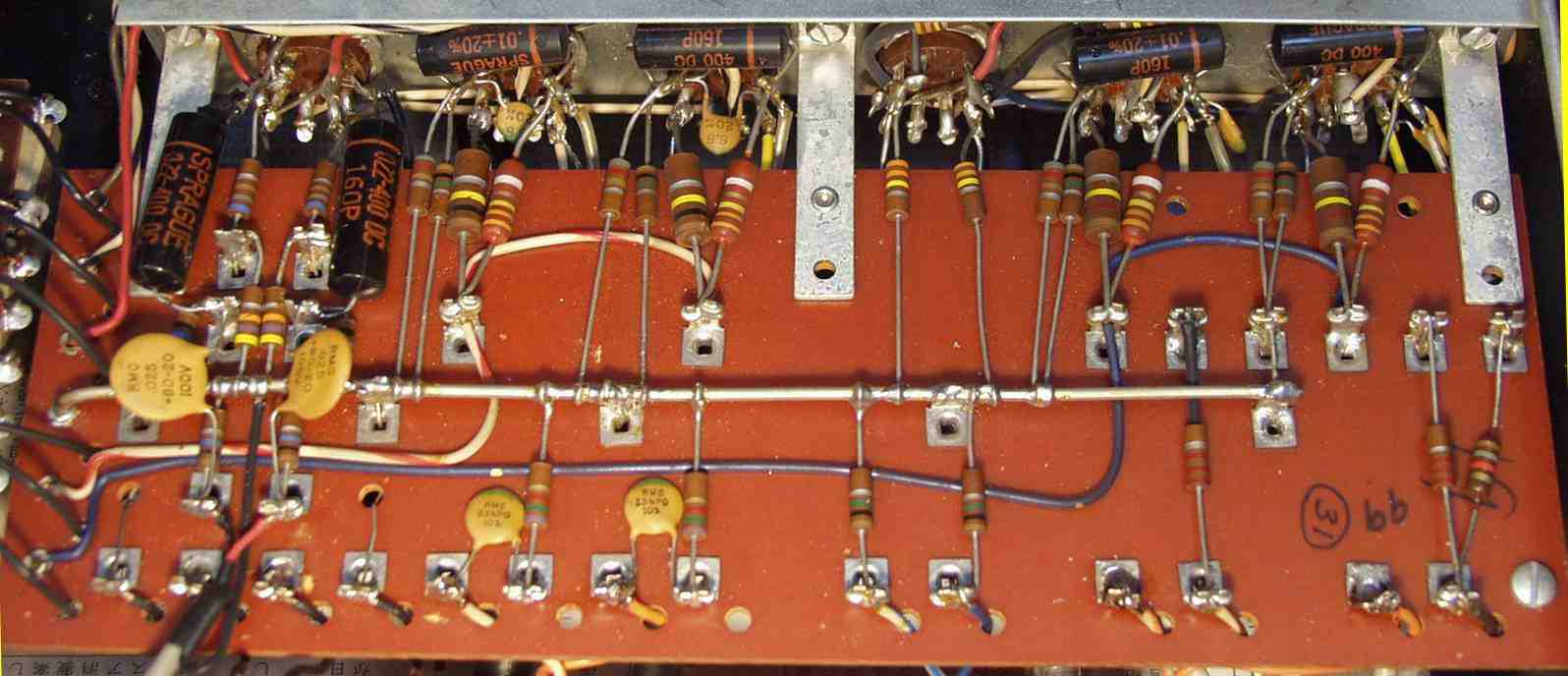

Ｃ２Ａ．　修理前　メイン基盤 　　　　　　　　　　　左端の白いのが、同じフイルム・コンデンサ−

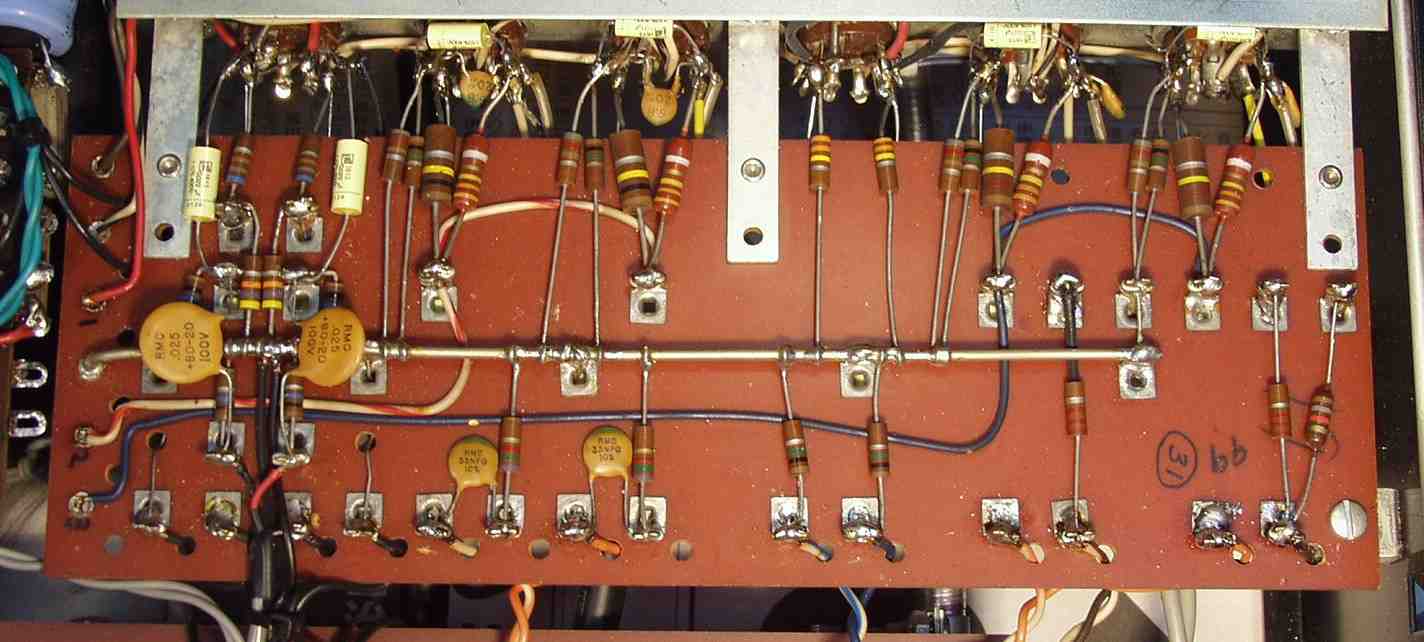

Ｃ２Ｂ．　修理後　メイン基盤　　電解コンデンサ−２個、フイルム・コンデンサー１０個交換

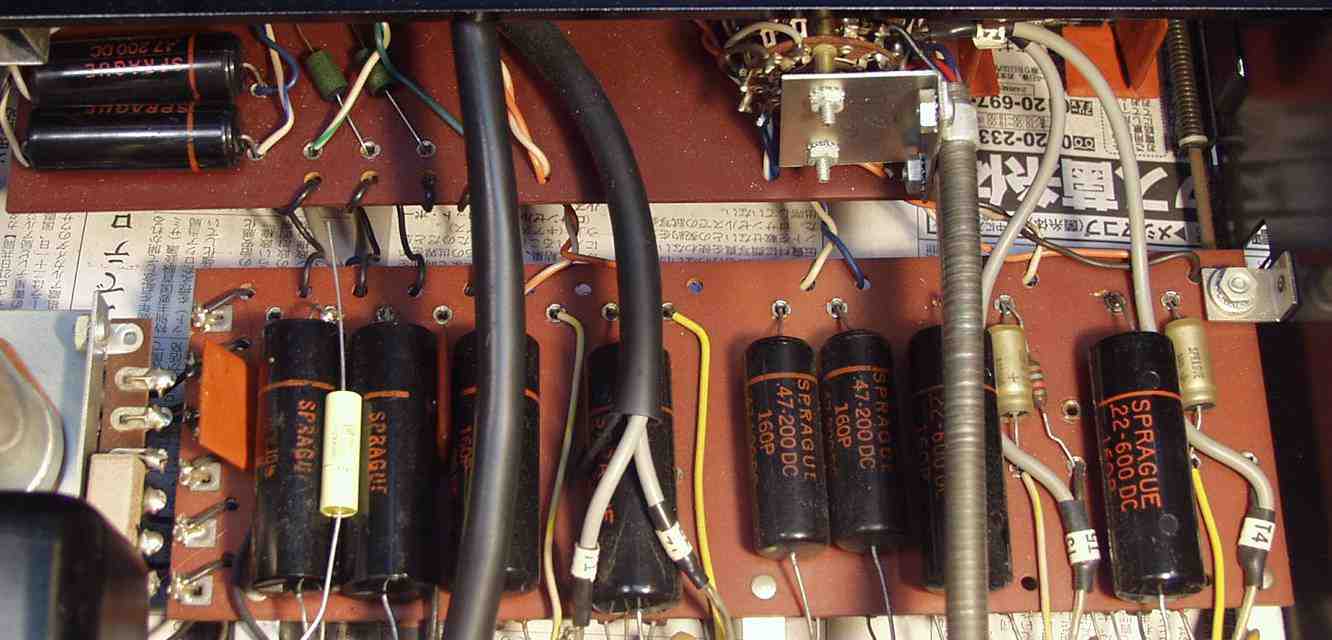

Ｃ２Ｃ．　修理前　メイン基盤裏

Ｃ２Ｃ１．　修理中　メイン基盤裏、コンデンサーの足は絡げる

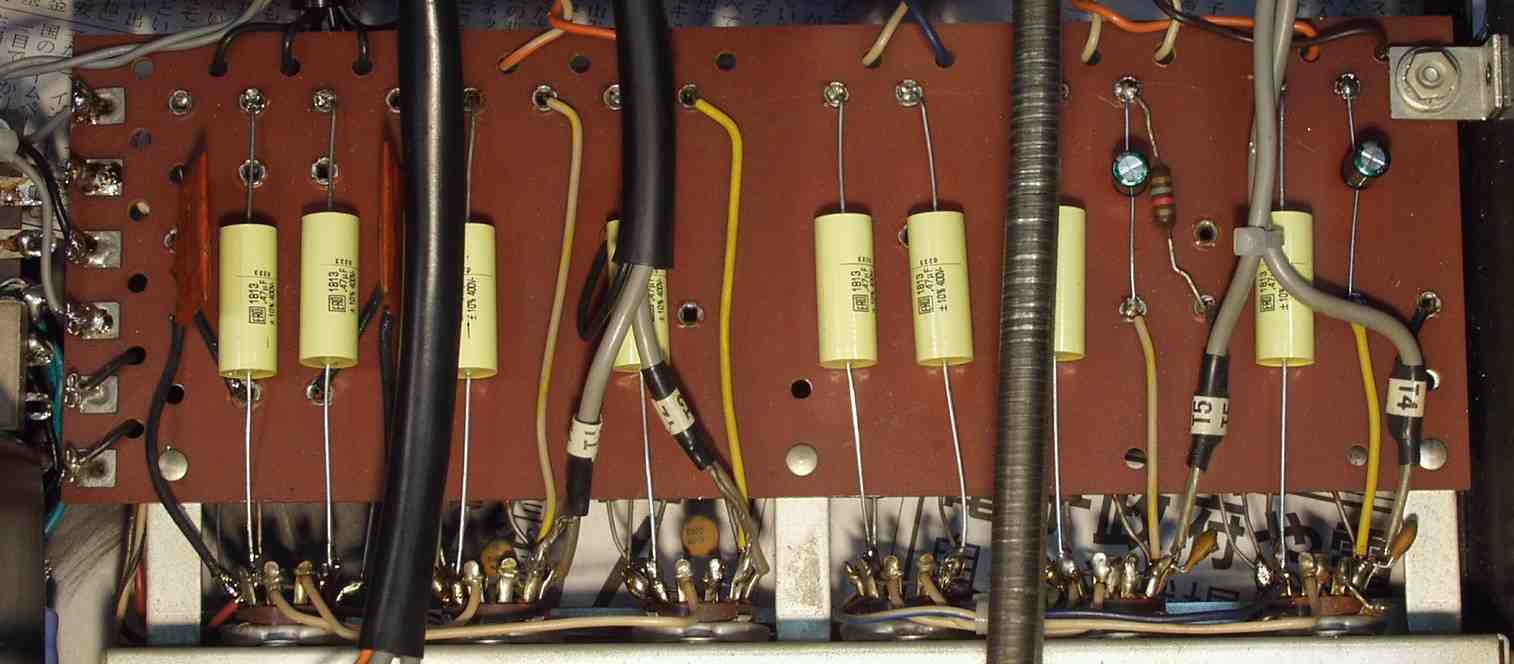

Ｃ２Ｄ．　修理（半田補正）後　　メイン基盤裏　フイルム・コンデンサー６個交換

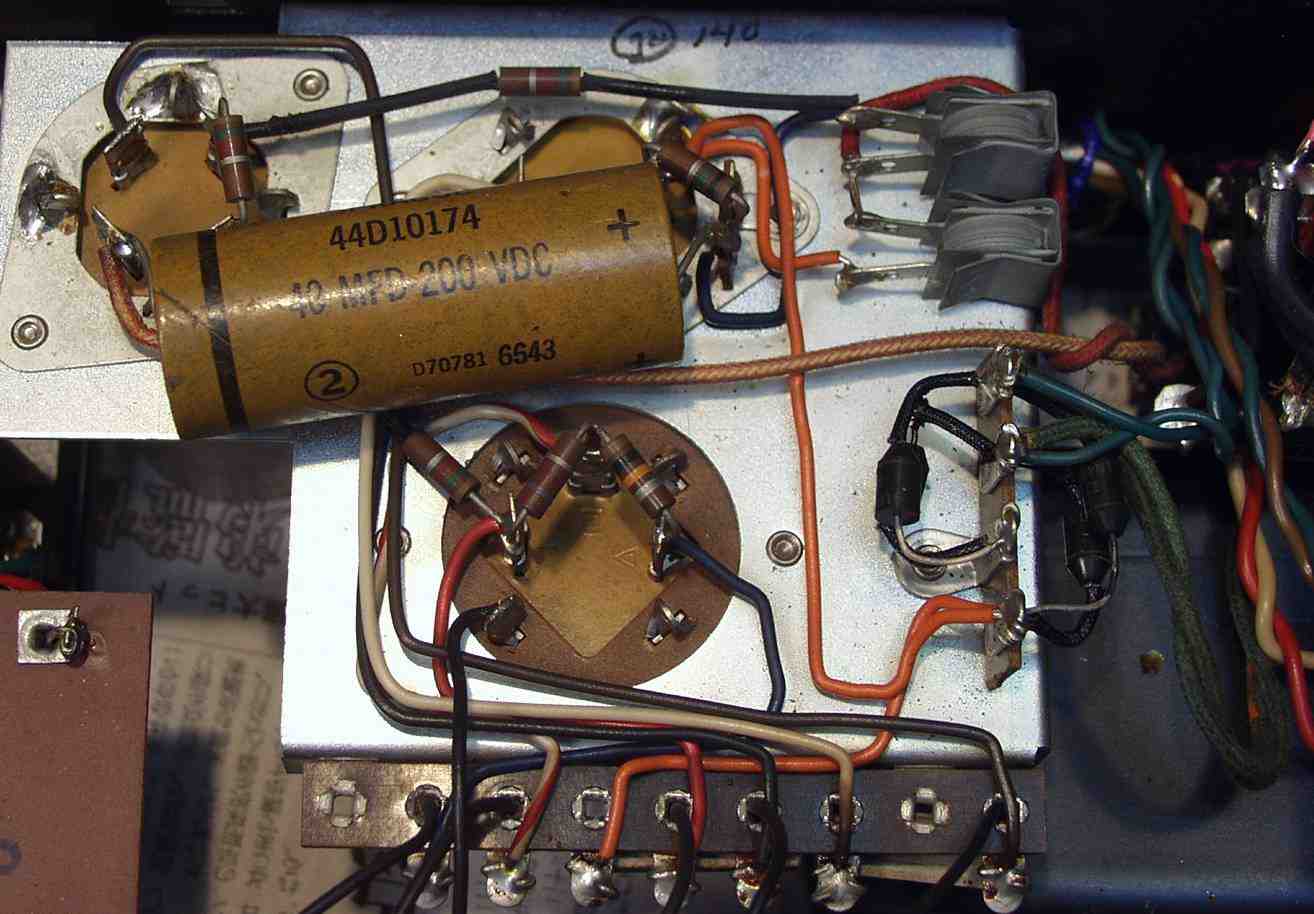

Ｃ３Ａ．　修理前　電源部

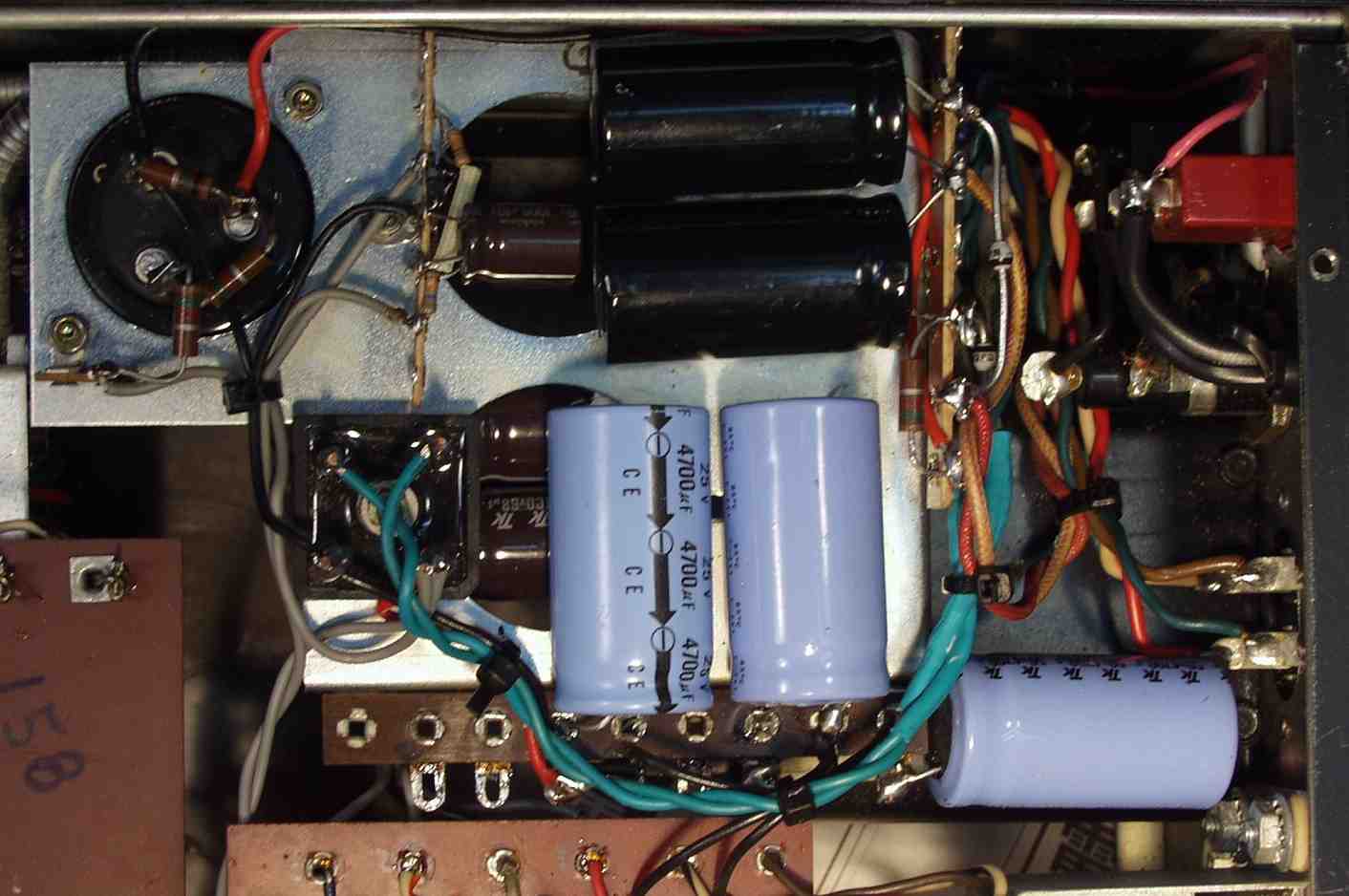

Ｃ３Ｂ．　修理後　　電源部　整流器、電解コンデンサー全部交換　出力遅延回路組み込み

Ｃ３Ｃ．　出力遅延リレー取り付け。 　　　　　　出力回路をアースに抵抗を介して落とす方式

写真割愛

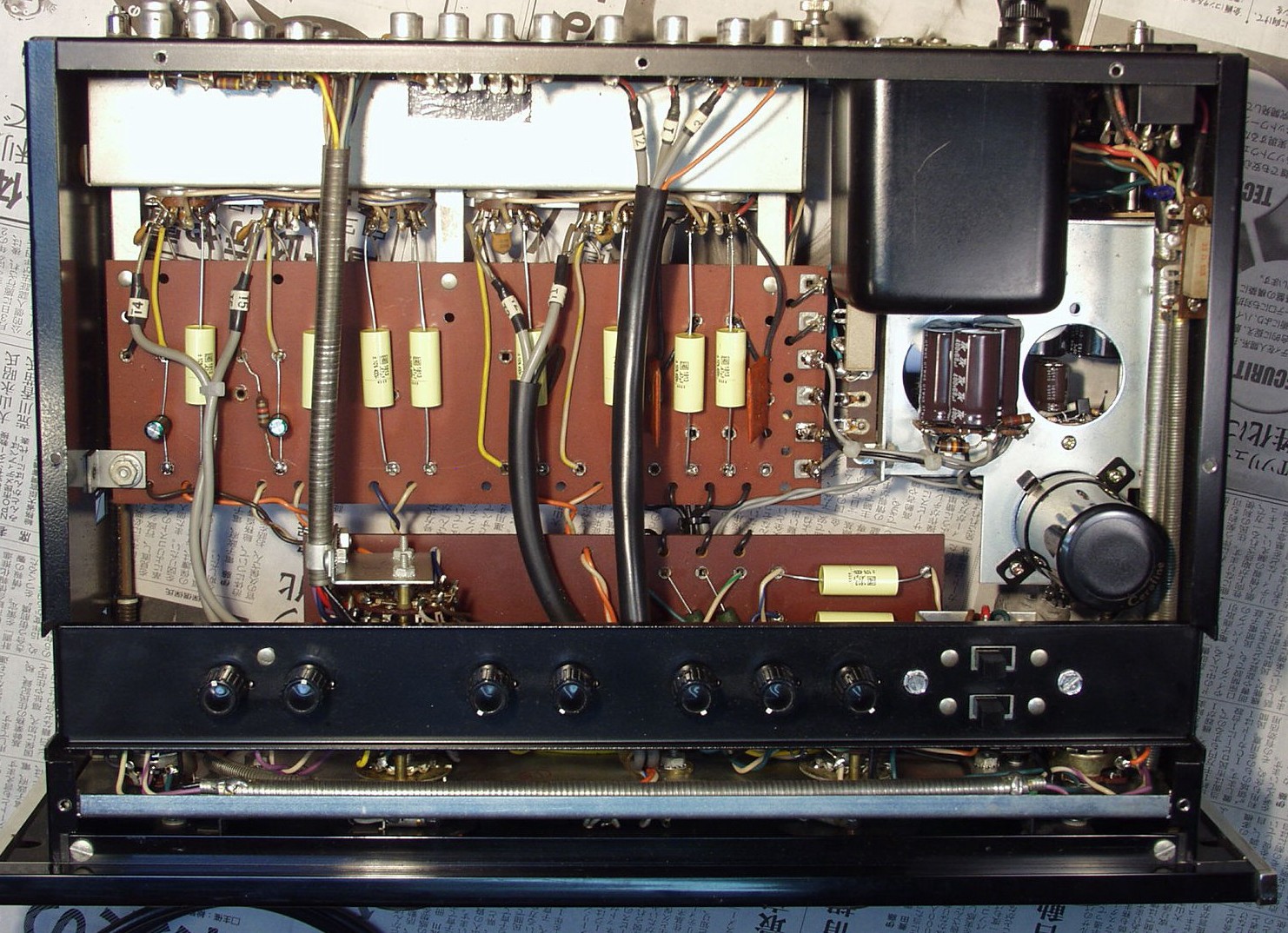

Ｃ４Ａ．　修理前　上から

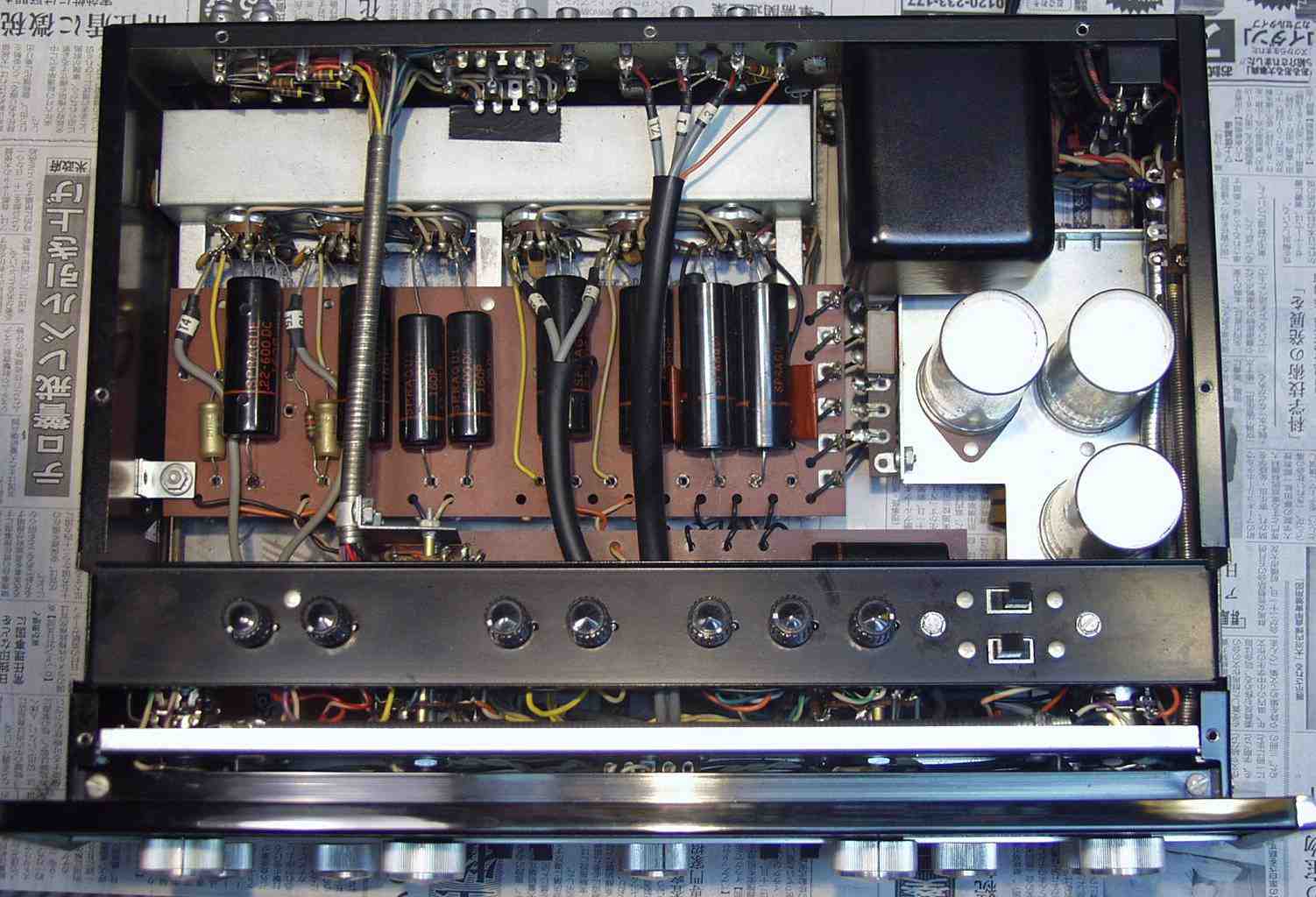

Ｃ４Ｂ．　修理後　上から

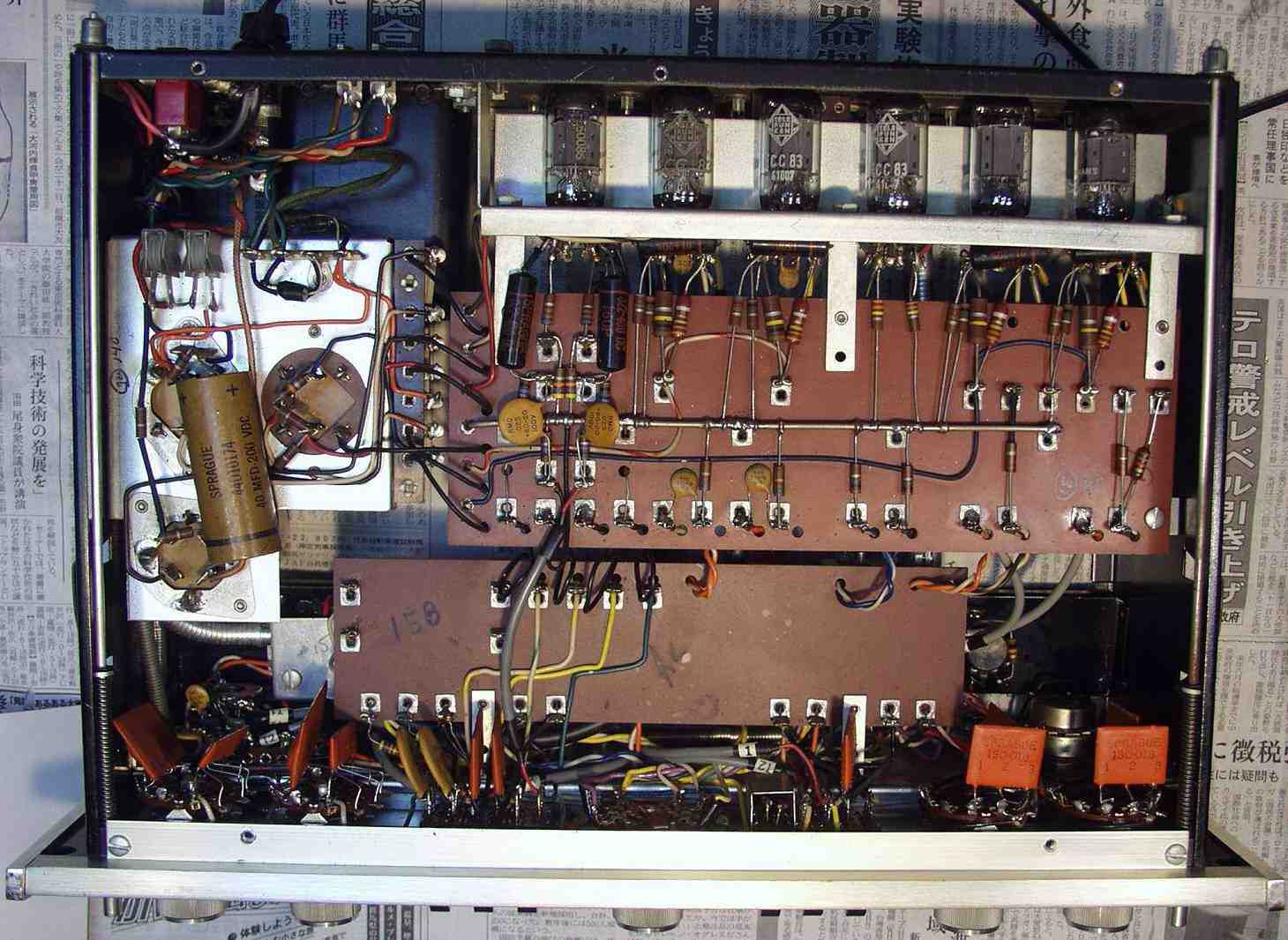

Ｃ４Ｃ．　修理前　下から

Ｃ４Ｄ．　修理後　下から

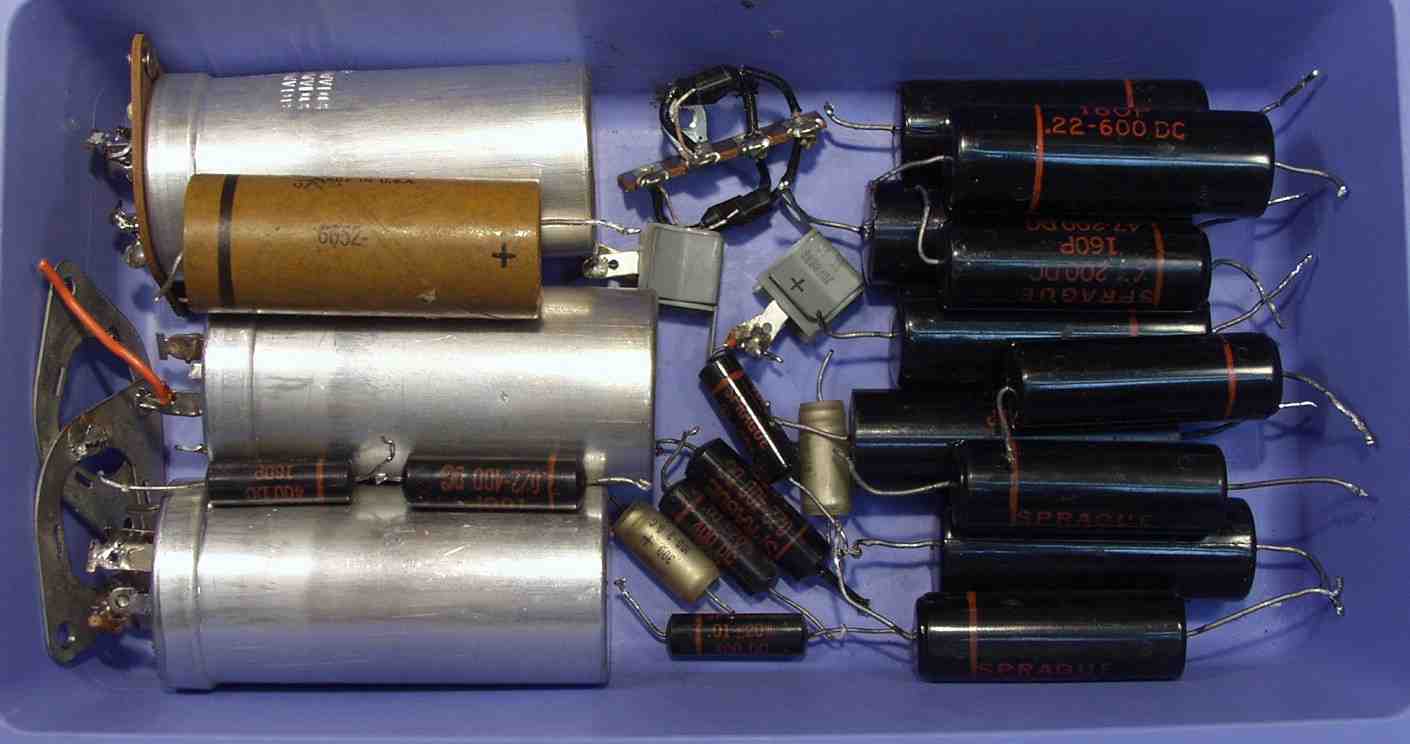

Ｃ５Ａ．　交換部品

Ｃ５Ｂ．　交換部品、ご覧の様に、経年変化でばらついている

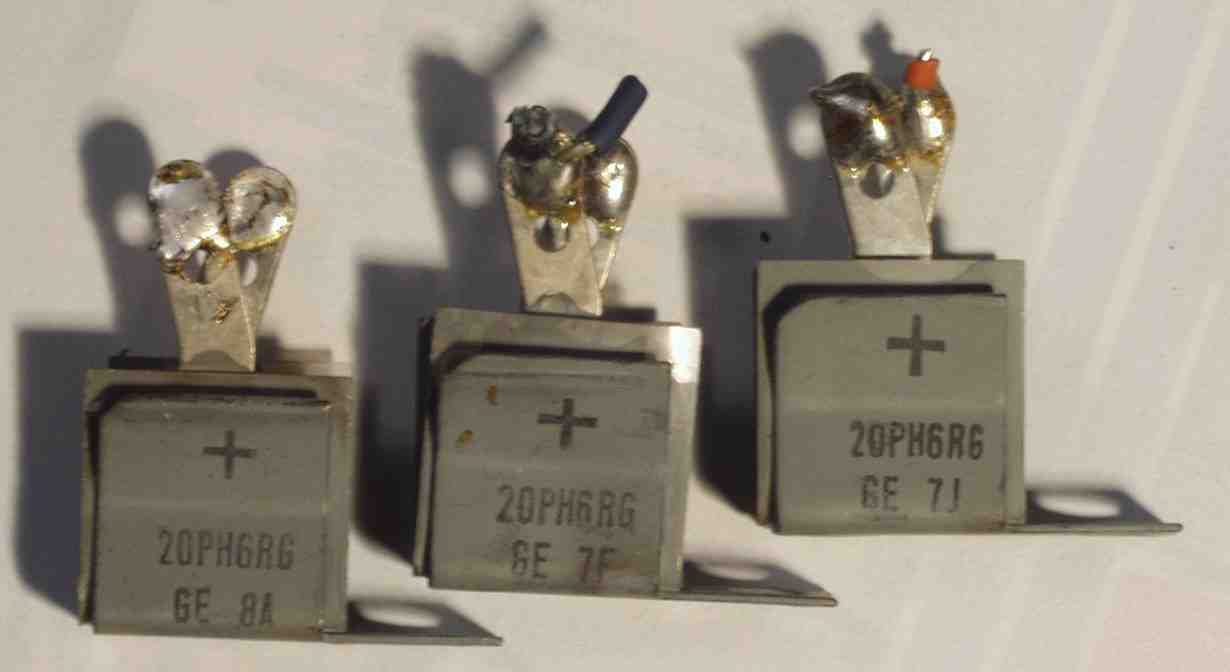

Ｃ５Ｃ．　交換部品、懐かしい「セレン整流器」

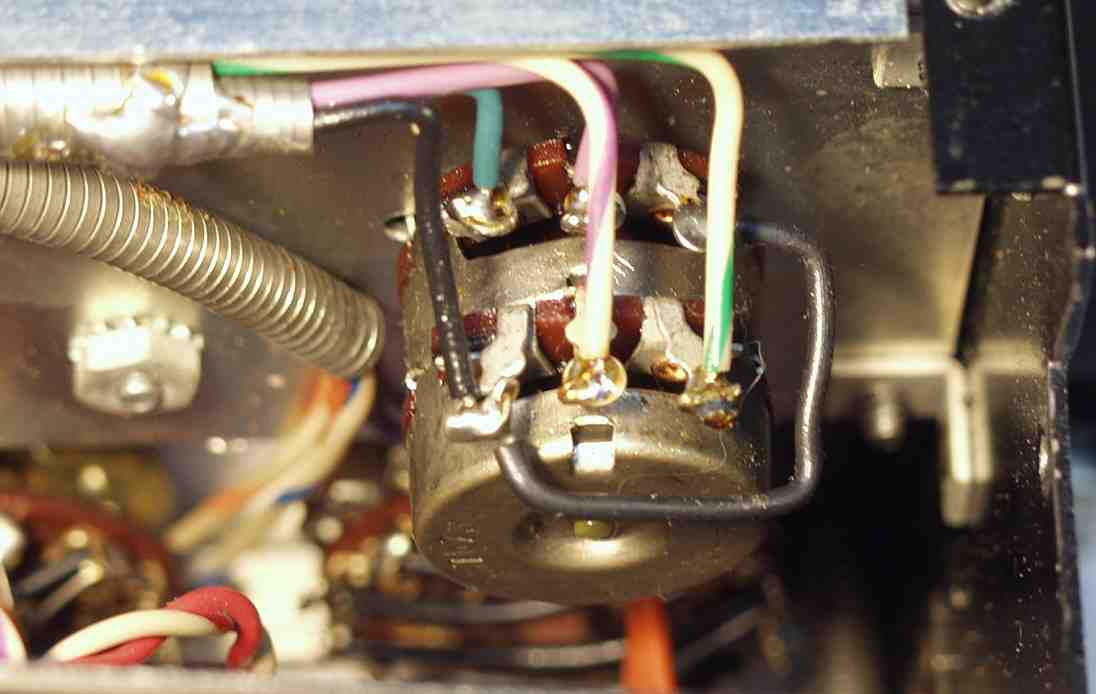

Ｃ６Ａ．　修理をしてあるバランスＶＲ「カシメ」が緩んでいるが素人ではこの程度、「カシメ」は１度しか修理出来ない 　　　　　　２回目は必ず折れる

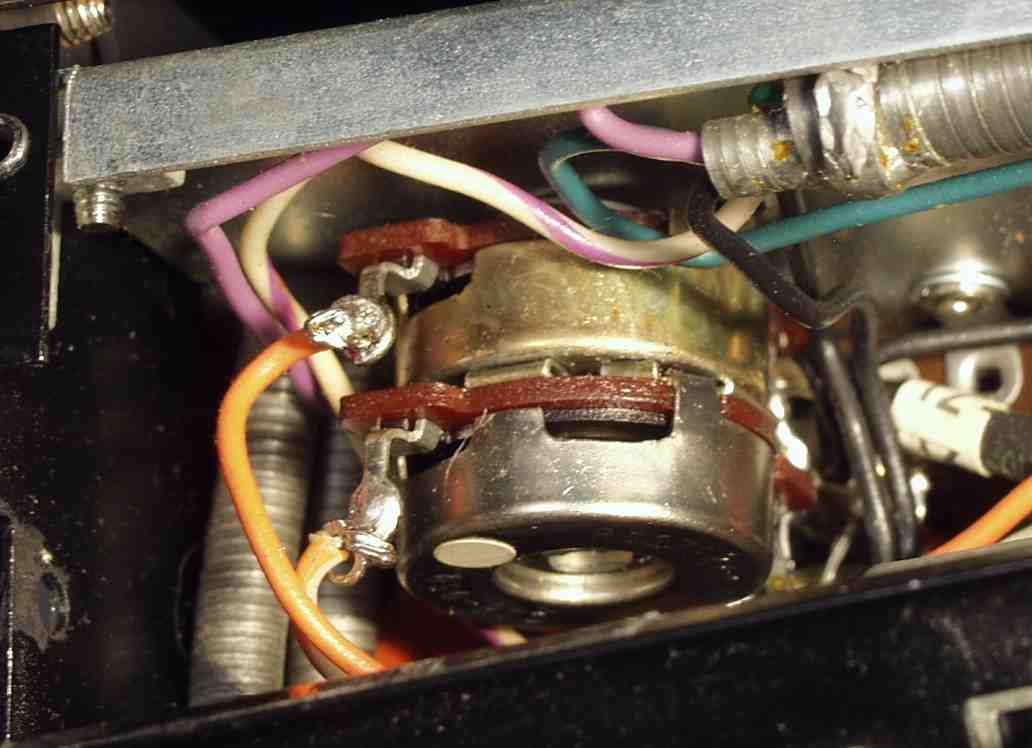

Ｃ６Ｂ．　修理をしてあるメインＶＲ　ケースの色が違う。　「カシメ」が緩んでいるが素人ではこの程度、カシメは１度しか修理出来ない 　　　　　　２回目は必ず折れる。抵抗体に傷が有る様子で抵抗変化が左右で異なるカーブ

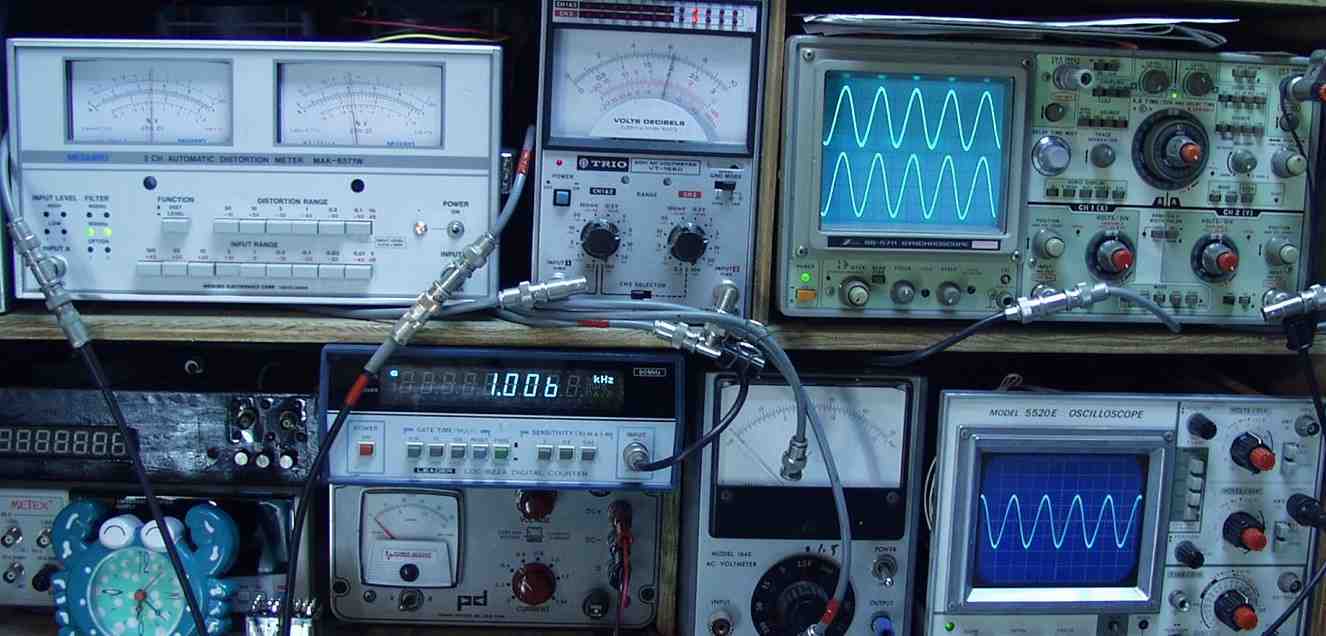

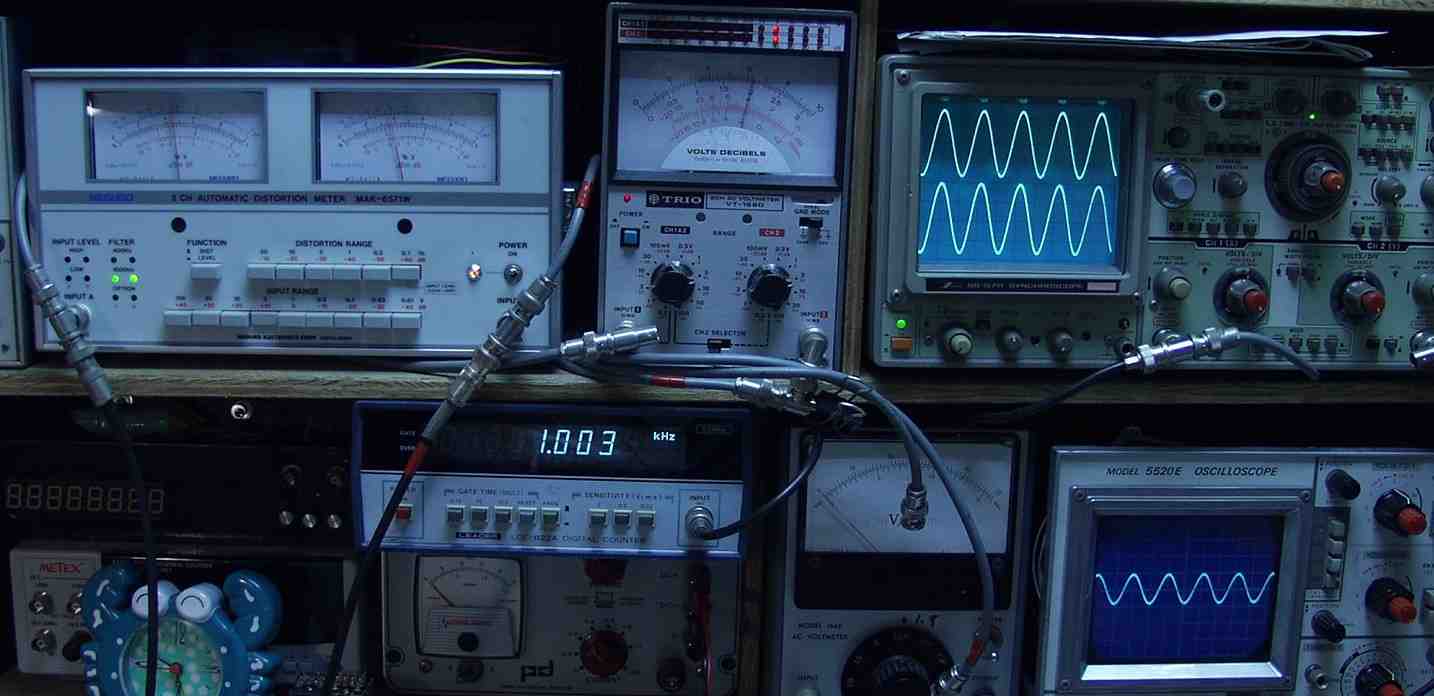

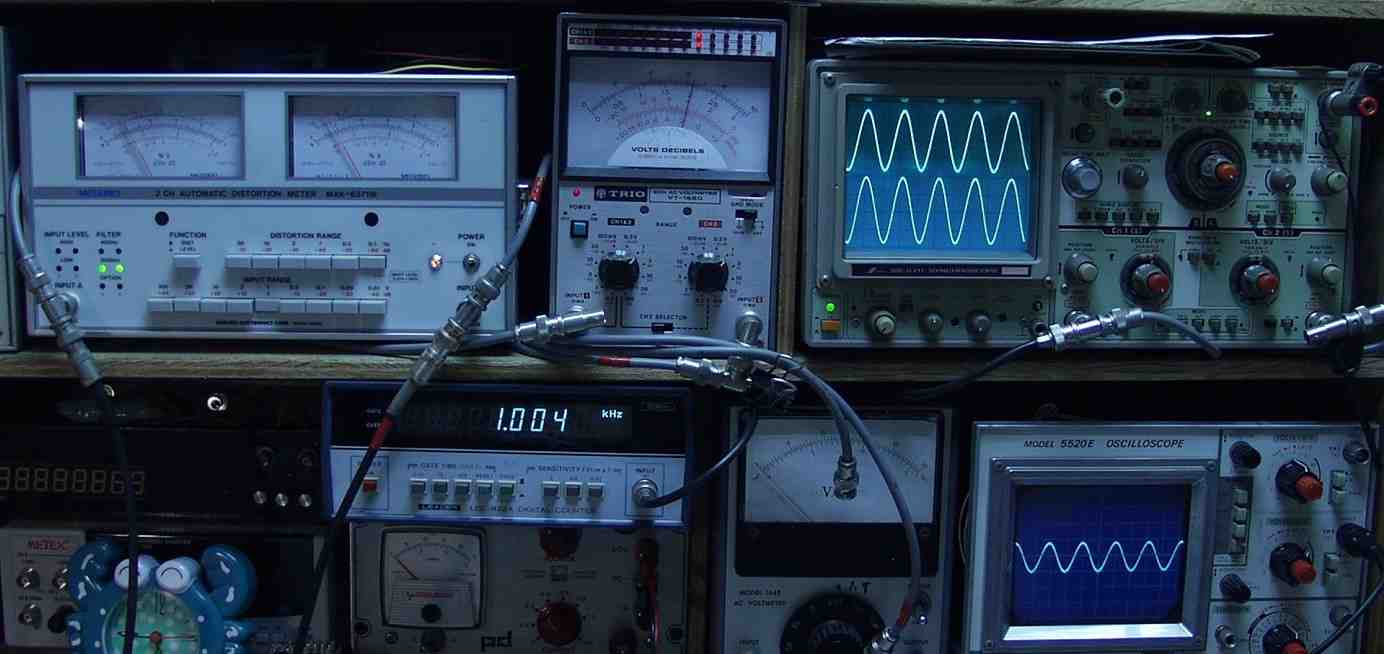

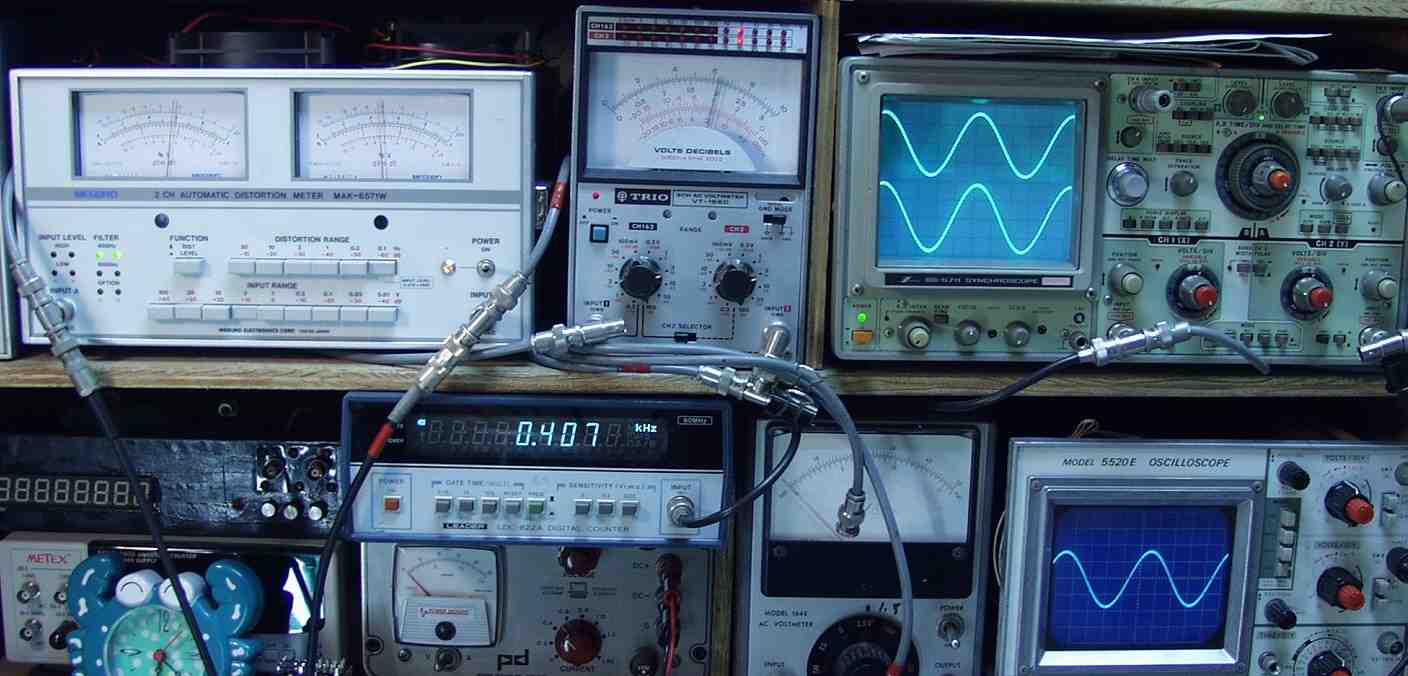

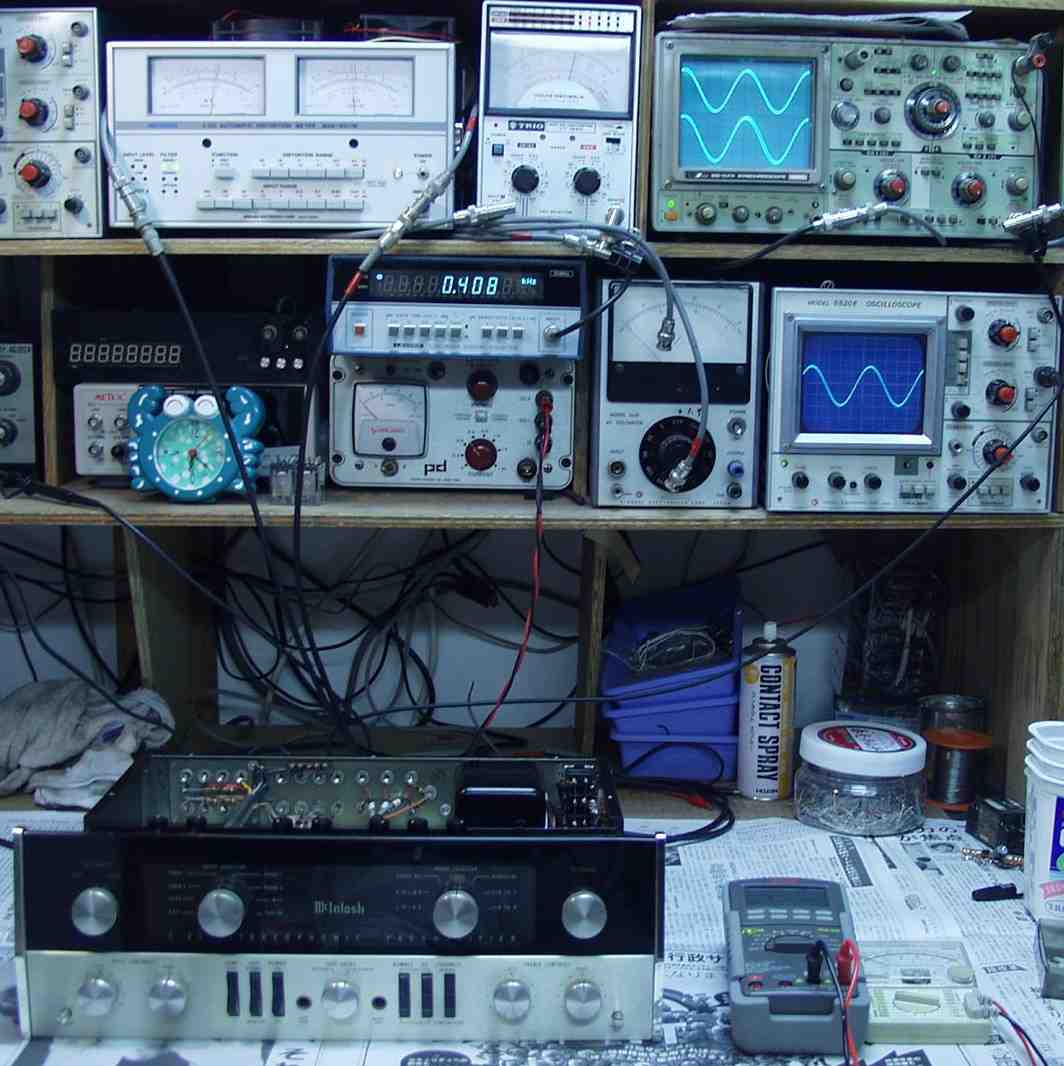

Ｅ．　測定・調整 Ｅ１．　歪み測定・調整

Ｅ２Ａ．　出力　２Ｖ　０．０？％歪み率　ＡＵＸ入力　１０００ＨＺ。

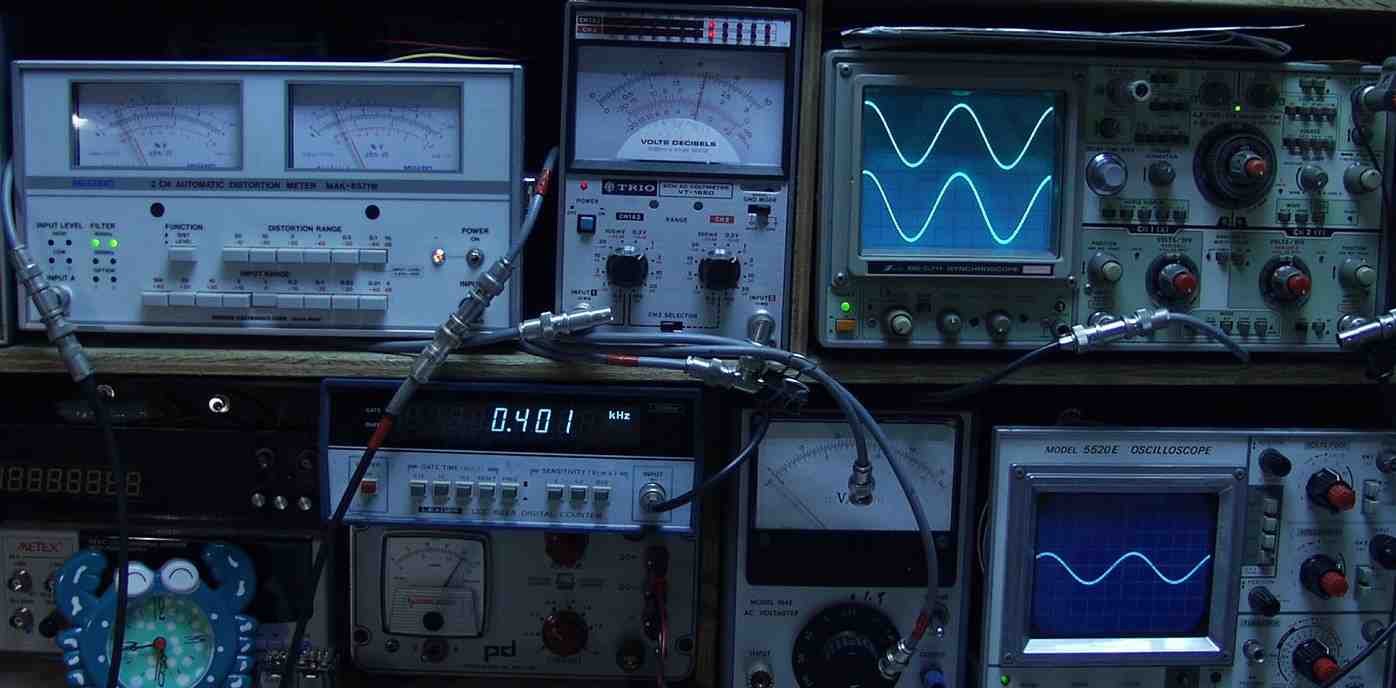

Ｅ２Ｂ．　出力　２Ｖ　０．０？％歪み率　ＡＵＸ入力　４００ＨＺ。

Ｅ２Ｃ．　出力　２Ｖ　０．０４％歪み率　ＭＭ入力　１０００ＨＺ。

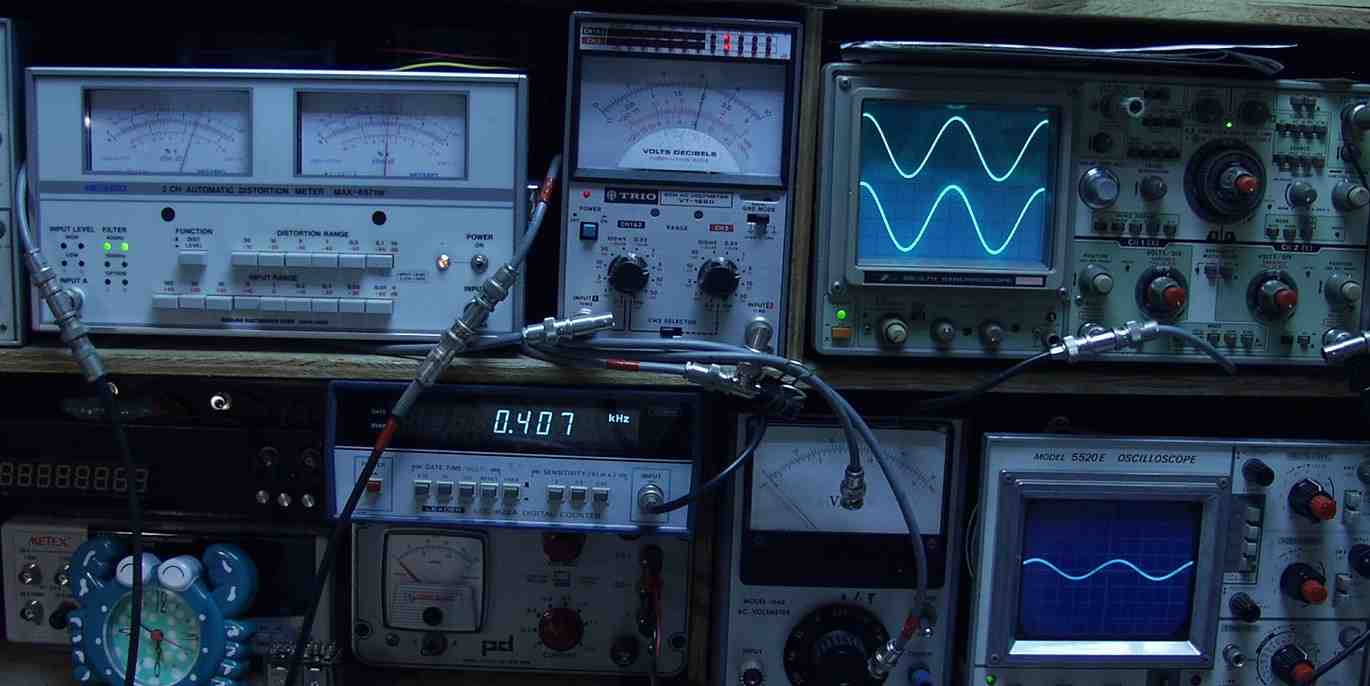

Ｅ２Ｄ．　出力　２Ｖ　０．０４％歪み率　ＭＭ入力　４００ＨＺ。

Ｅ２Ｅ．　出力　２Ｖ　０．０５％歪み率　ＭＩＣ入力　１０００ＨＺ。

Ｅ２Ｆ．　出力　２Ｖ　０．０５％歪み率　ＭＩＣ入力　４００ＨＺ。

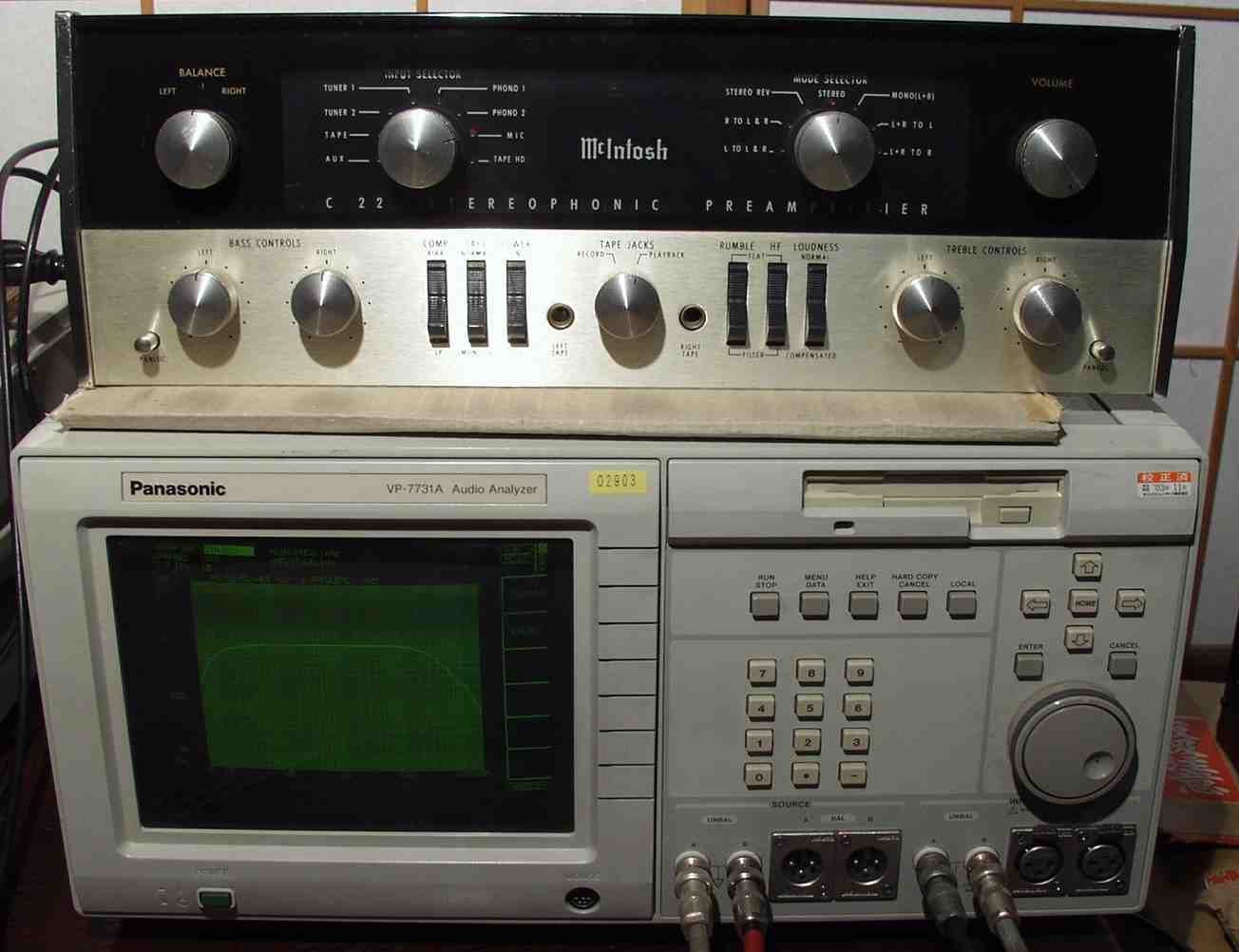

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。 　　　　ケースが十分でないので、結果は少し悪い

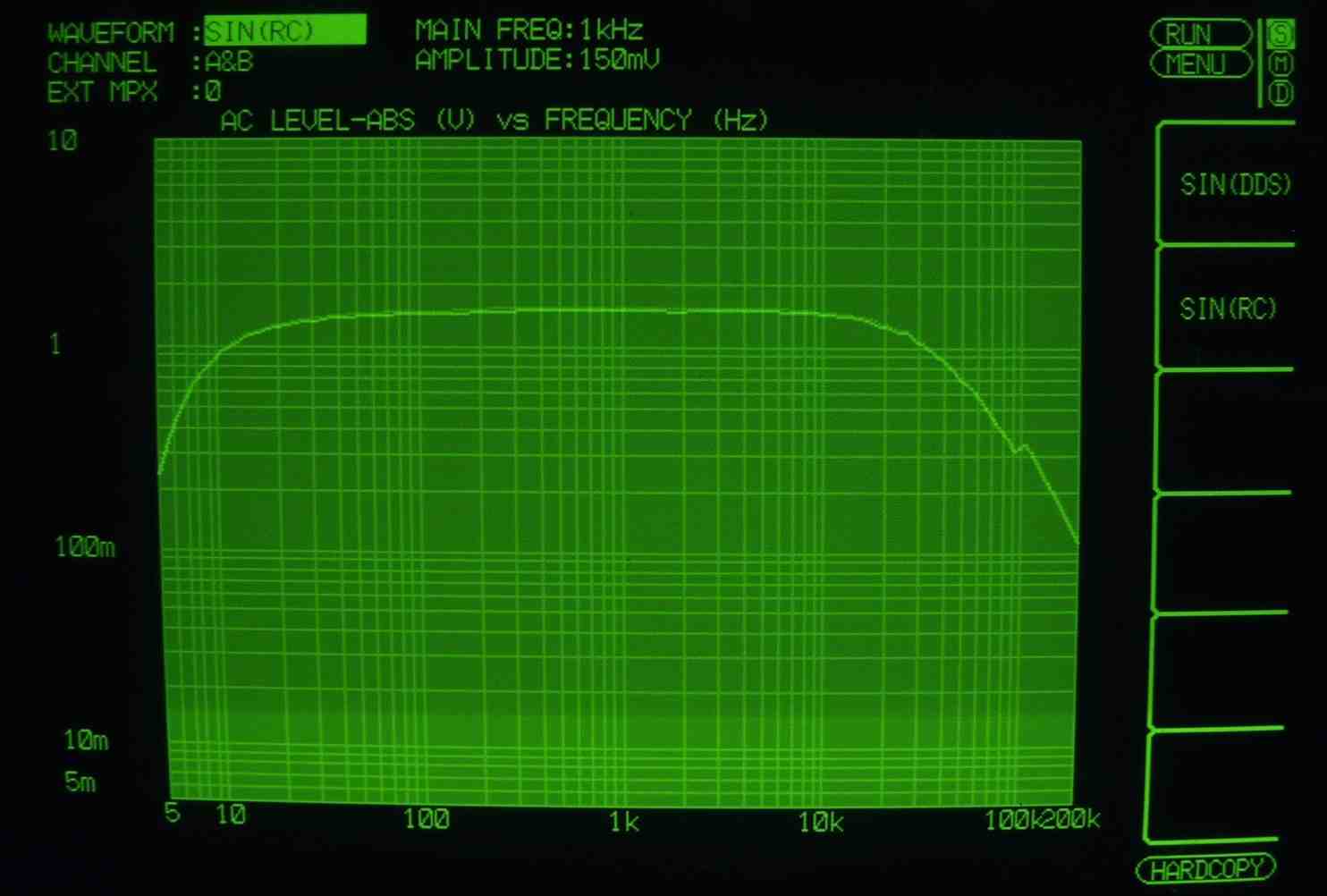

Ｆ２Ａ．　入出力特性測定（AUX入力） 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１．５Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

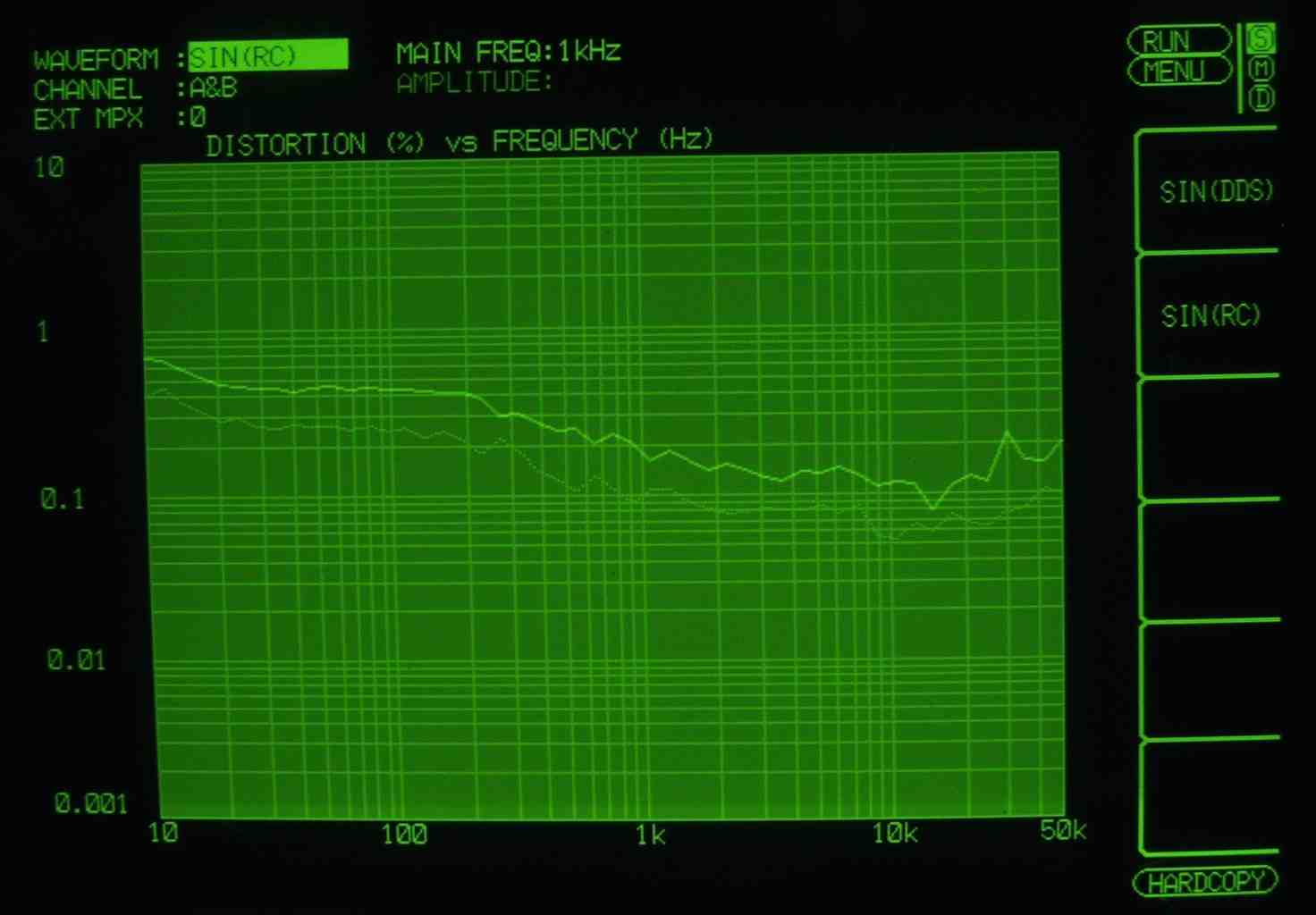

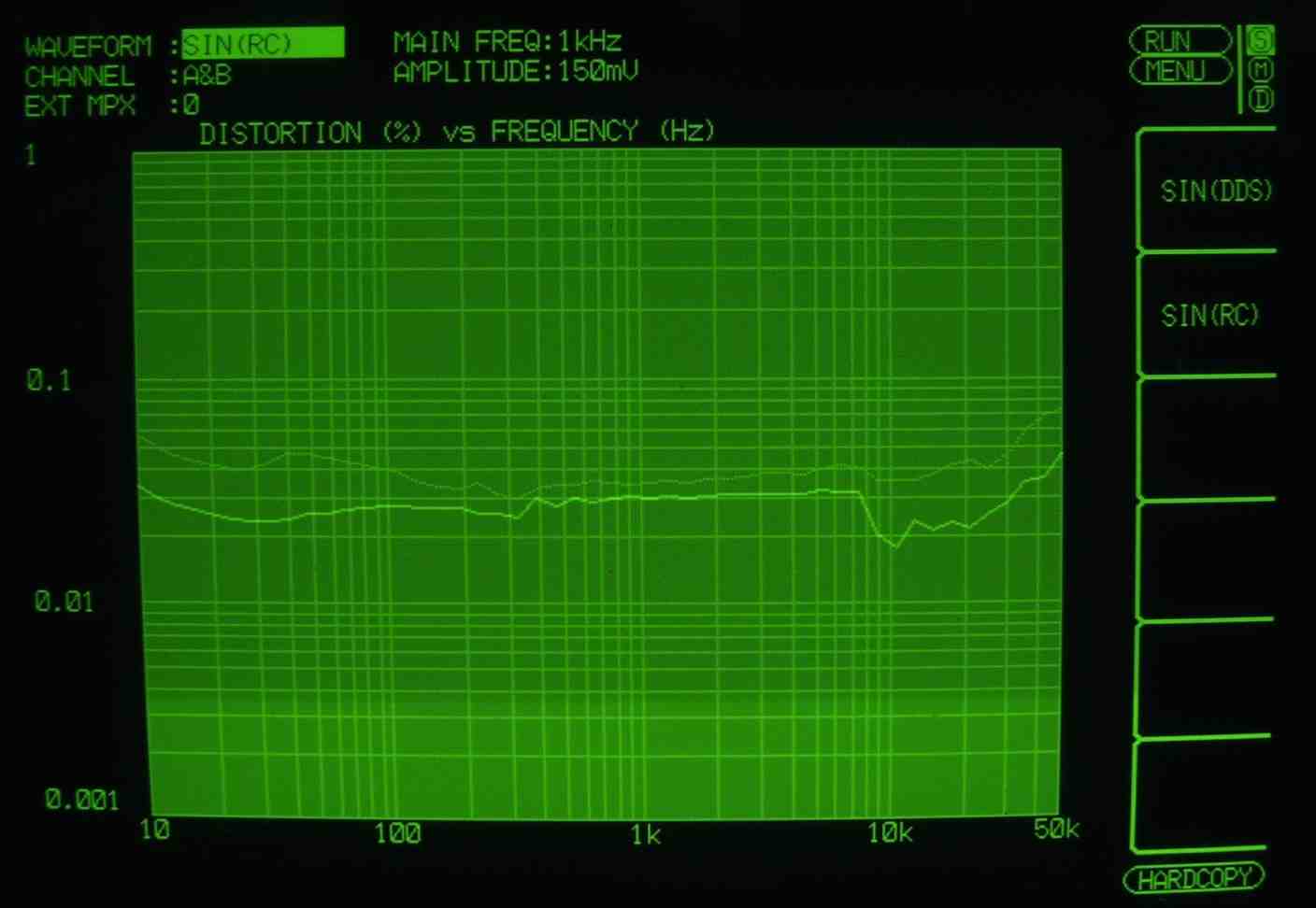

Ｆ２Ｂ．　歪み率測定　ＡＵＸ入力　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　レベルは測定器任せの全自動、メインＶＲはｍａｘ

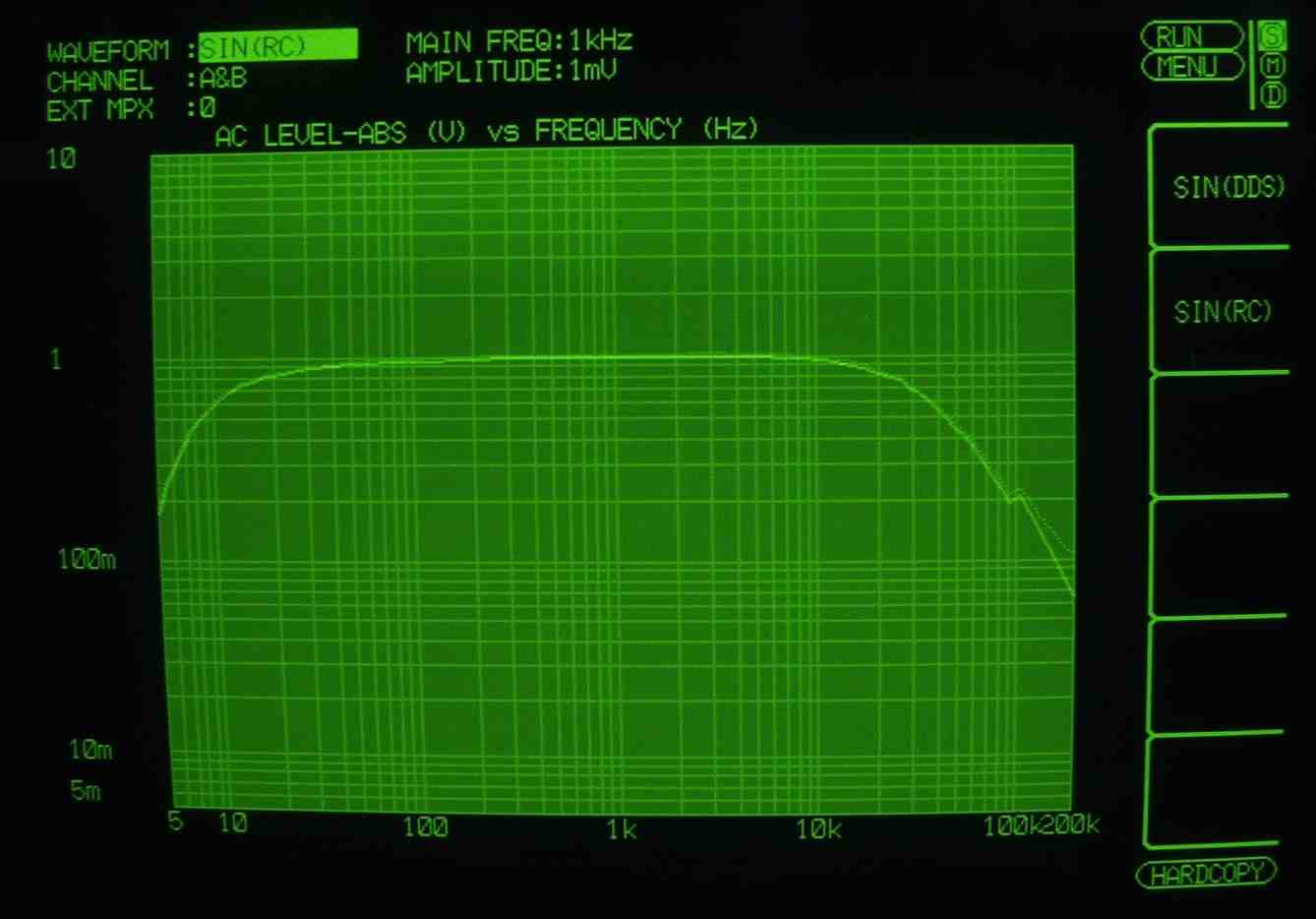

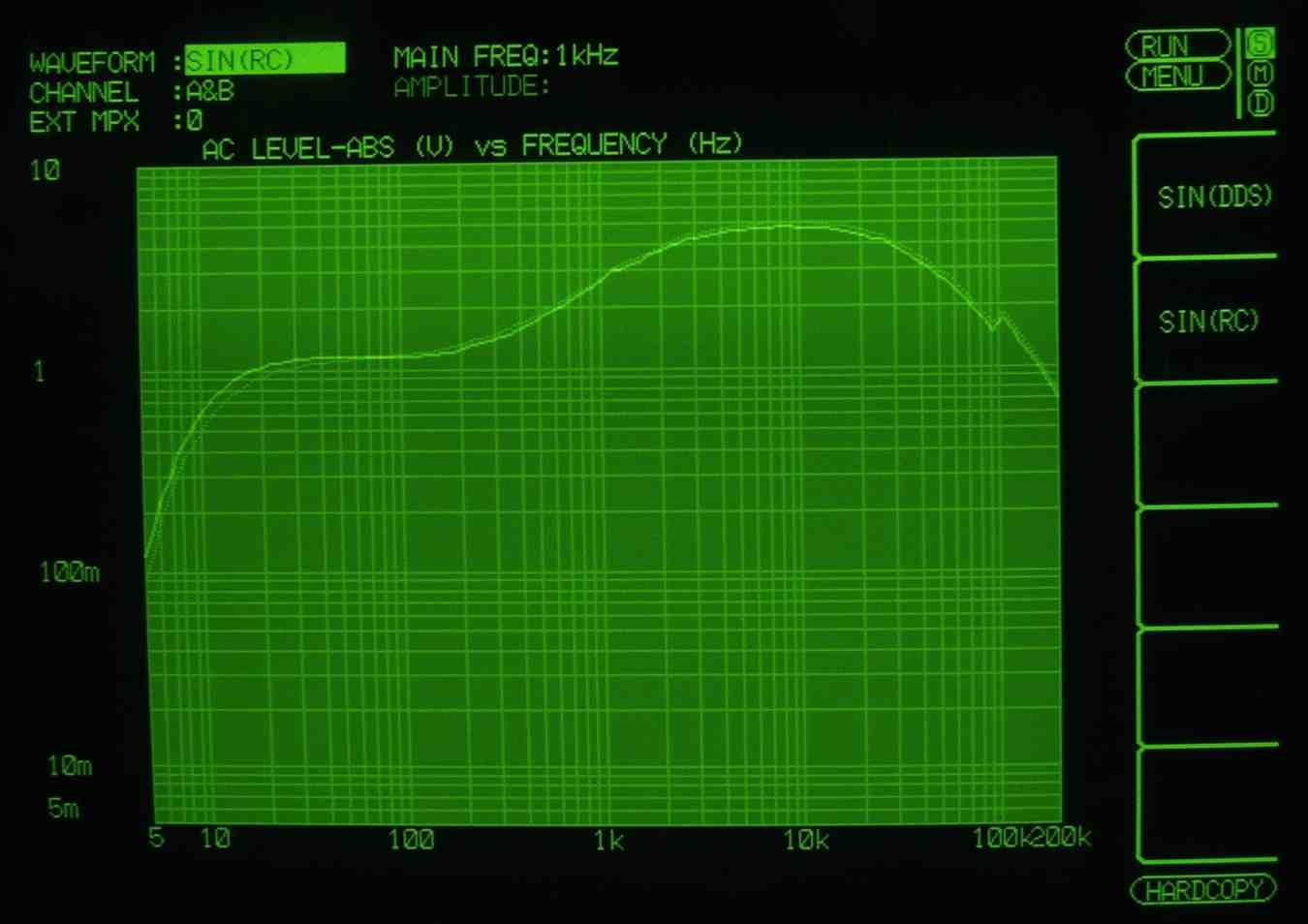

Ｆ３Ａ．　入出力特性測定（MM入力） 　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　５０ＫＨＺ当たりのばらつきは真空管の特性差

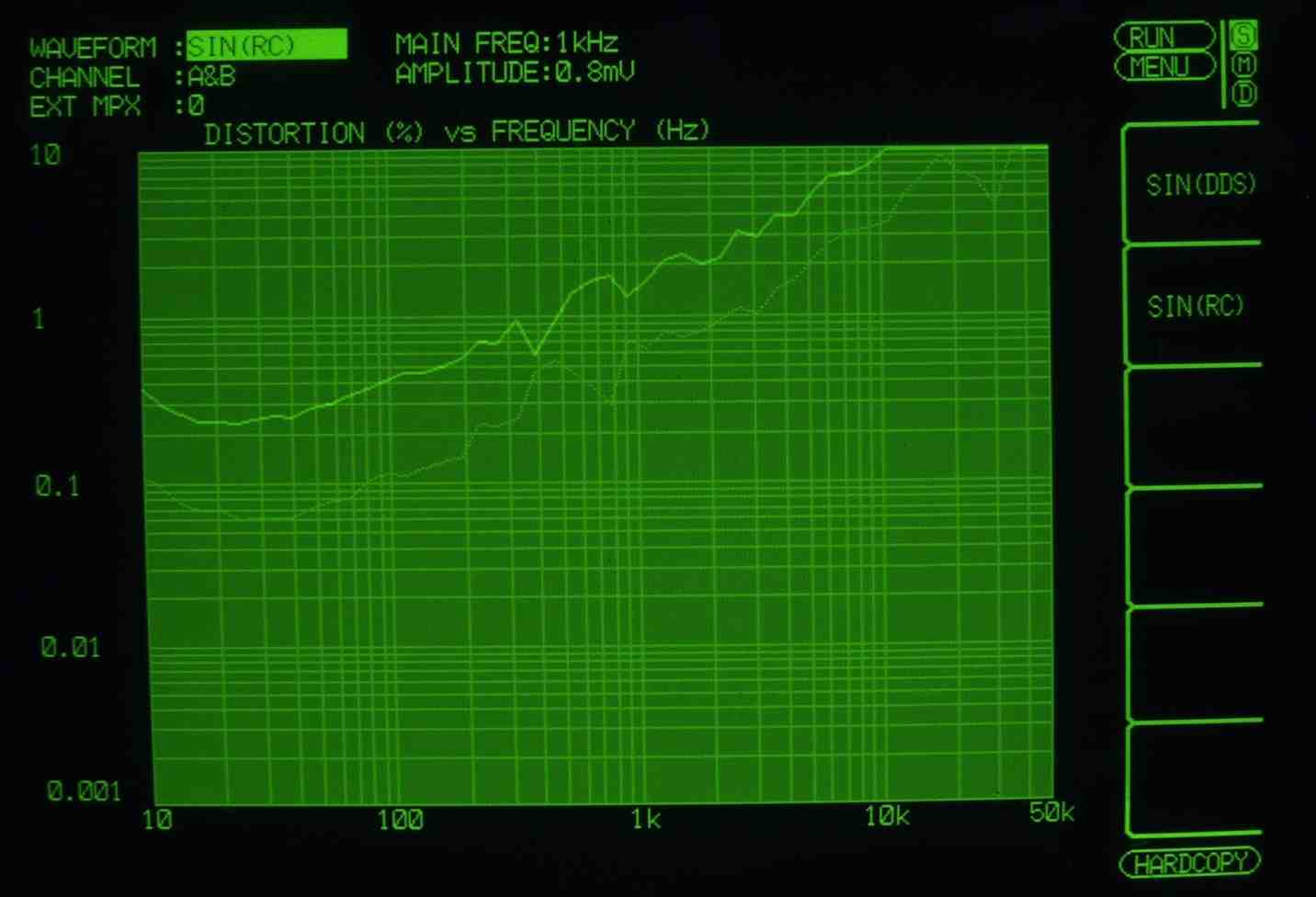

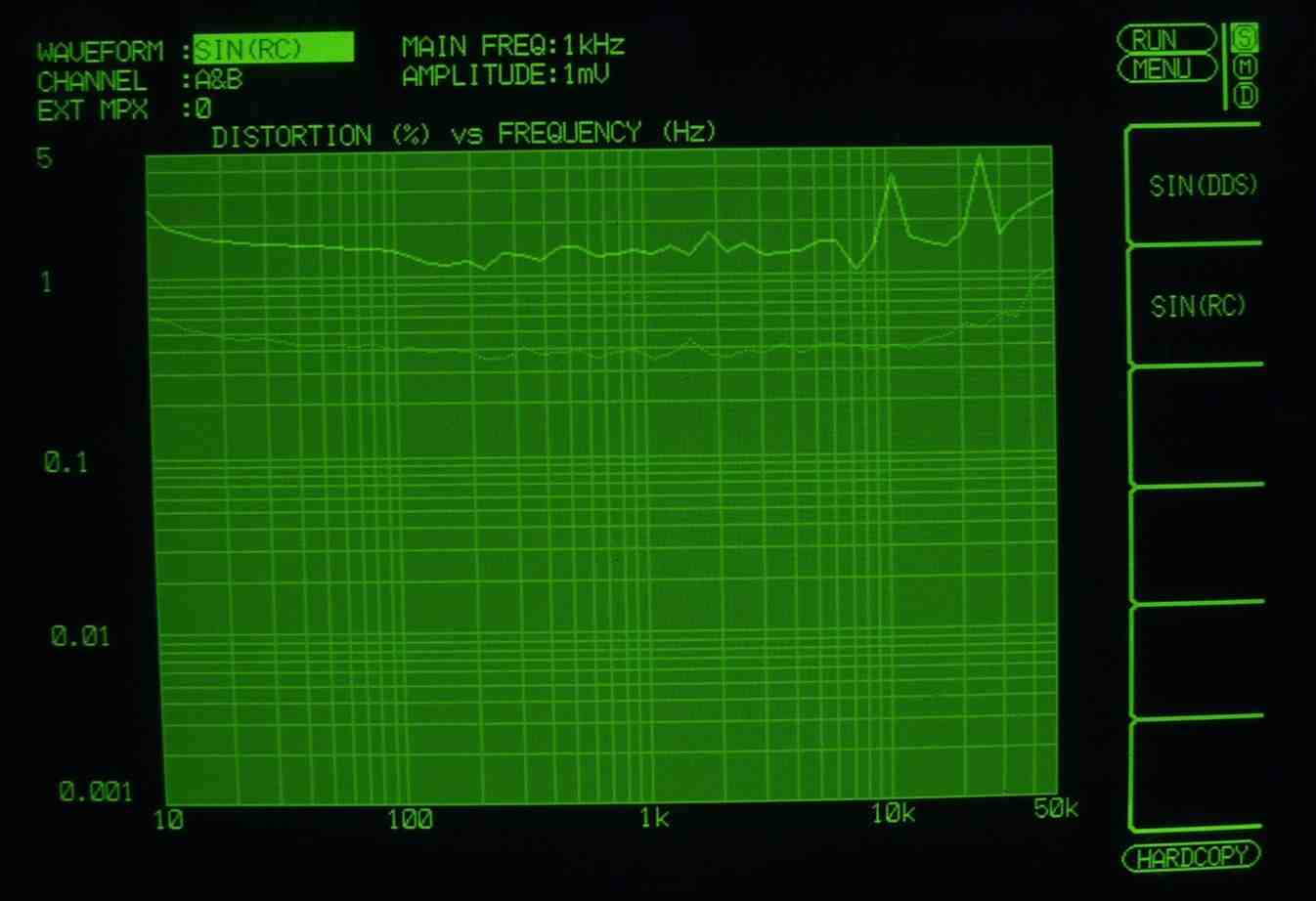

Ｆ３Ｂ．　歪み率測定　ＭＭ入力　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　MM入力端子に０．８ｍV一定入力　VRはｍａｘ 　　　　　　この測定器は入力レベルが変化すると、正しく測定できない、 　　　　　　入力に逆RIAAフイルタ−を入れ、入力レベルを一定にしないと、正確な測定は出来ないので参考程度

Ｆ４Ａ．　「自作逆RIAAフイルタ−」＋入出力特性測定（MM入力） 　　　　　　全てオート測定　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　理想は直線になる

Ｆ４Ｂ．　「自作逆RIAAフイルタ−」＋歪み率測定（MM入力） 　　　　　　全てオート測定　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

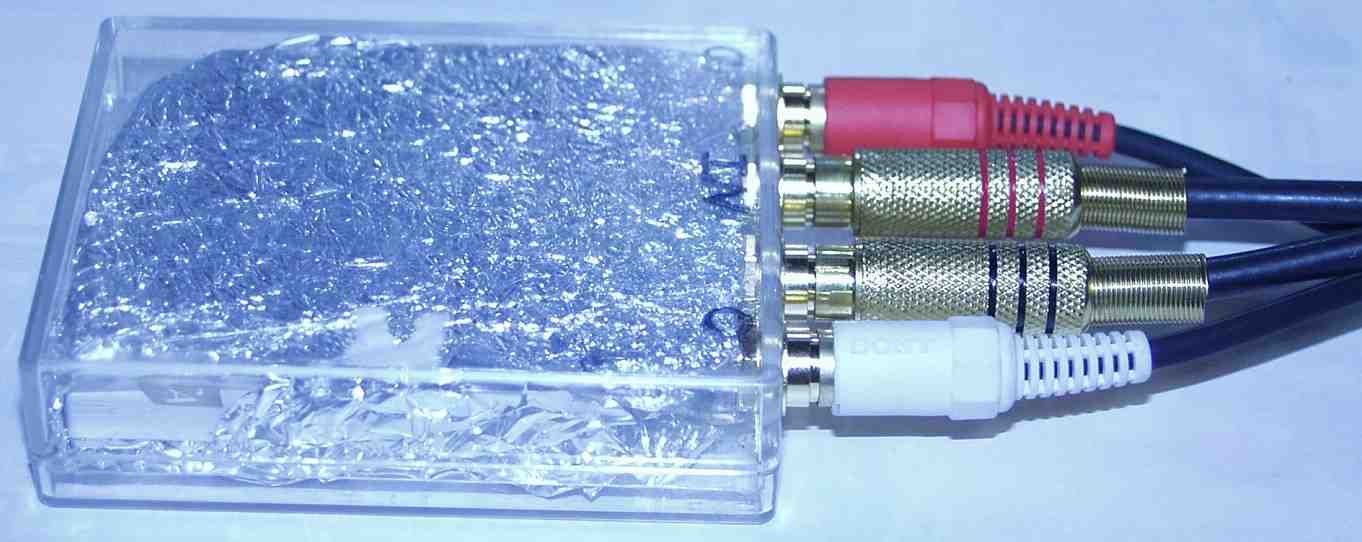

Ｆ４Ｃ．　「自作逆RIAAフイルタ−」

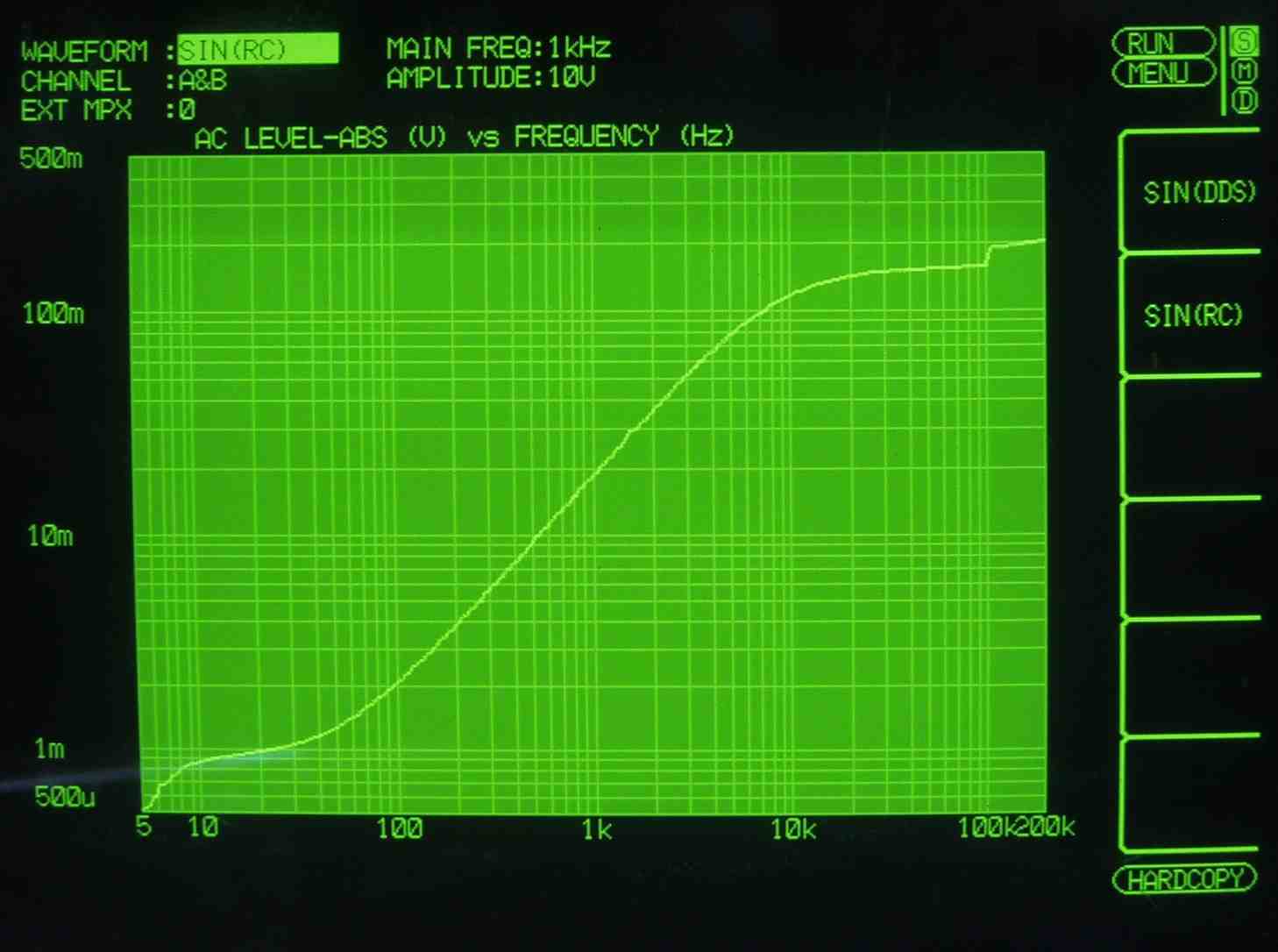

Ｆ４Ｄ．　「自作逆RIAAフイルタ−」の入出力特性測定

Ｆ５Ａ．　入出力特性測定（MＩC入力） 　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５Ｂ．　歪み率測定　ＭＩＣ入力　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　　レベルは測定器任せの全自動、メインＶＲはｍａｘ

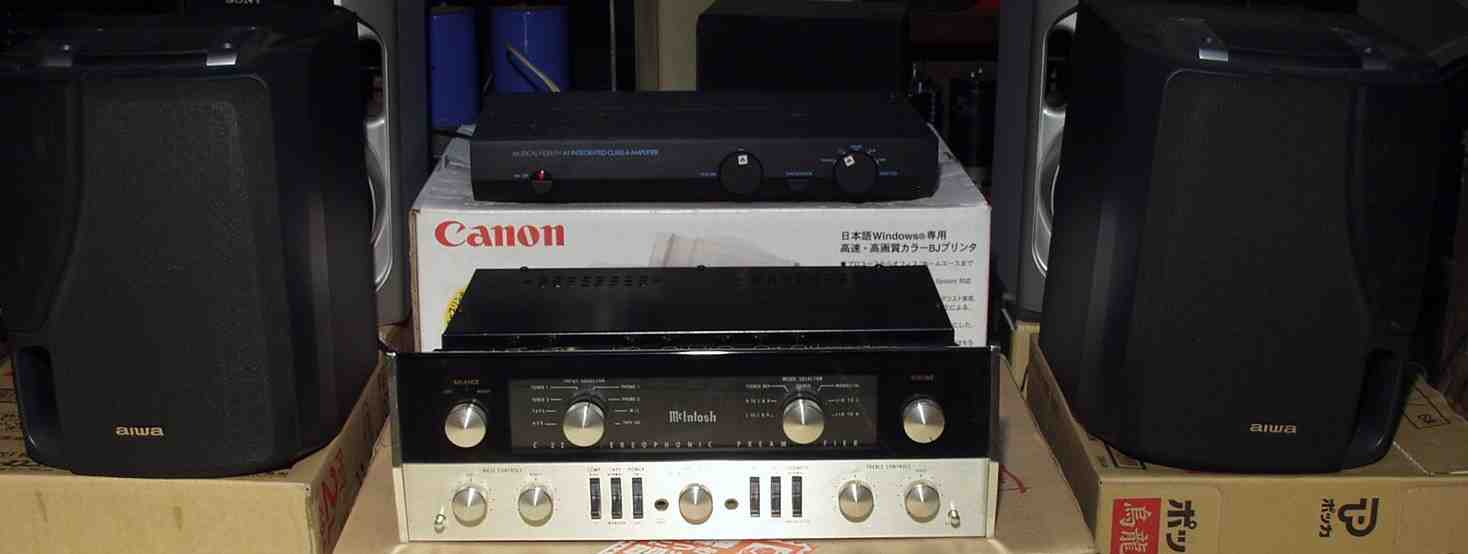

Ｅ３．　完成　２４時間エージング

Ｓ．　Ｍｃｉｎｔｏｓｈ　Ｃ２２　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプ　C22 周波数特性 20Hz〜20kHz、 +-0.5dB 全高調波歪率 0.2％以下（出力10V）、0.02％以下（出力3V） 入力感度／インピーダンス 2.5V OutPut Phono1、2　＝　2mV/47kΩ(1kHz)。 Microphone　＝　2.5mV/47kΩ(1kHz)。 Aux1、2　＝　250mV/250kΩ。 TAPE1.2　＝　250mV/250kΩ。　Tuner/CD　＝　250mV/250kΩ。 SN比 SN比＝85ｄB(ハイレベル)、SN比＝62.5ｄＢ(ローレベル) Bass Control +-20dB at 20Hz Treble　Control +-20dB at 20kHz LF Filter CutOff Below 50Hz (Down 30dB @20Hz) HF Filter CutOff Above 5kHz (Down 30dB @20kHz) 使用真空管 12AX7（ＥＣＣ８３）×６本 定格消費電力 最大34W ＡCアウトレット スイッチド（４）、アンスイッチド（１） 外形寸法 幅406.4mm×高さ138mm×奥行330.2mm 重量 約7.3kg 定価 1962〜1972年発売。 （2009年復刻版）￥693,000
