| ＬＵＸ ＳＱ-３８ＦＤ． ８台目修理 |
| 平成２５年３月１５日到着 ３月２０日返却 |
A． 修理前の状況
- 早急の話ですが、叔父からLUXMAN SQ38FD MarkⅡを直すように依頼されています。
PHONO２でレコードプレーヤーから音声信号入力した所音が出ず、切り替えスイッチを微妙にPHONE1（左）に回転させた所、音声が出ます。
その後実家に持ち帰り、PHONE1、PHONE2及びAUX1,2,3に音声信号を入力してみましたが反応がありません。（音声入力はKORGのシンセサイザー）PHONE1,AUX3にダイヤルを切り替えした所、シンセサイザーのスピーカー音声が変化します。
Ｂ． 到着時の梱包状態
Ｓ． ＬＵＸ ＳＱ-３８ＦＤ の仕様（マニアル・カタログより）
|
Ｂ． 到着時の梱包状態

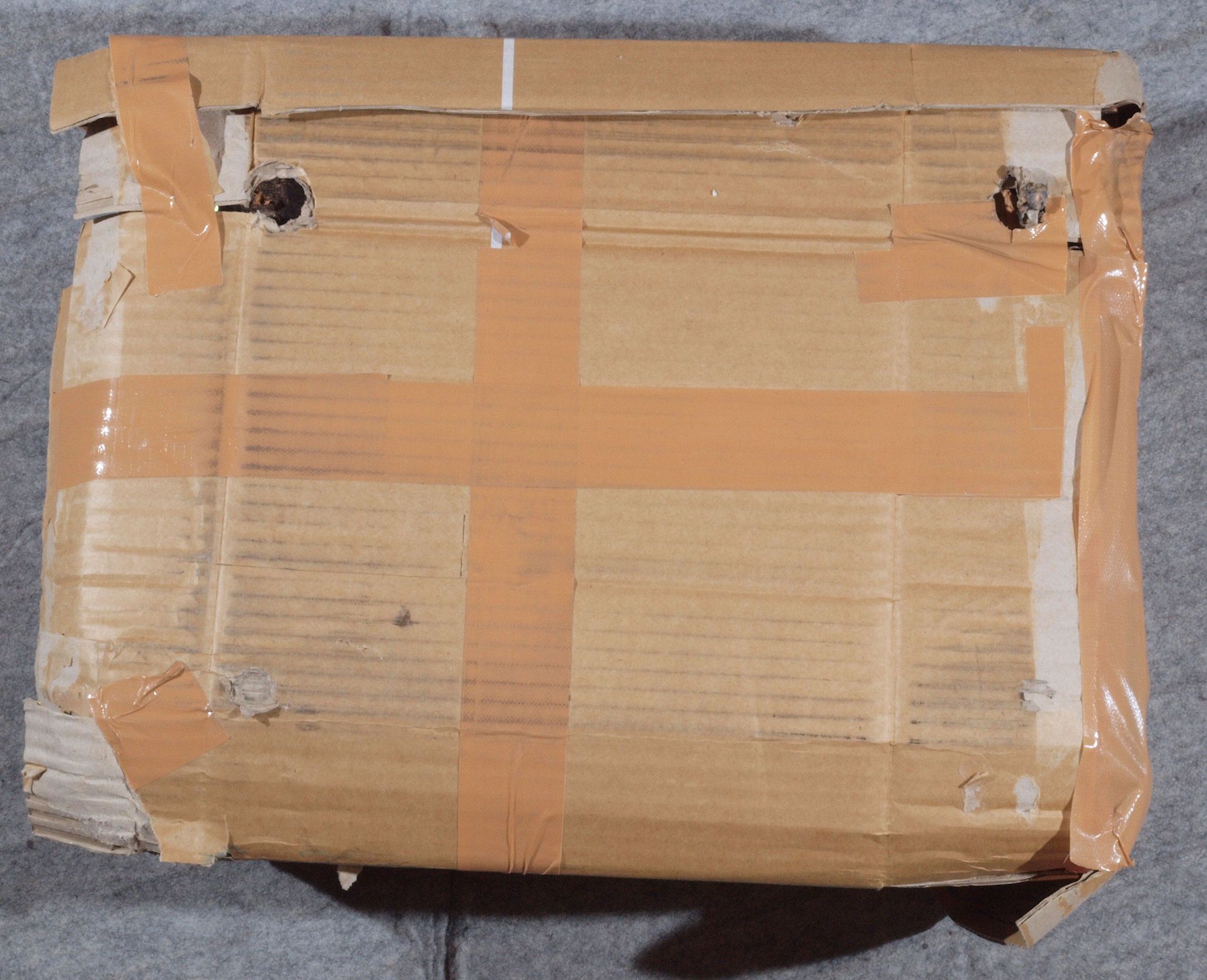

Ｂ1． 梱包の下側から見る。 梱包が薄く、足の所２本に穴が空いている。 |
 |

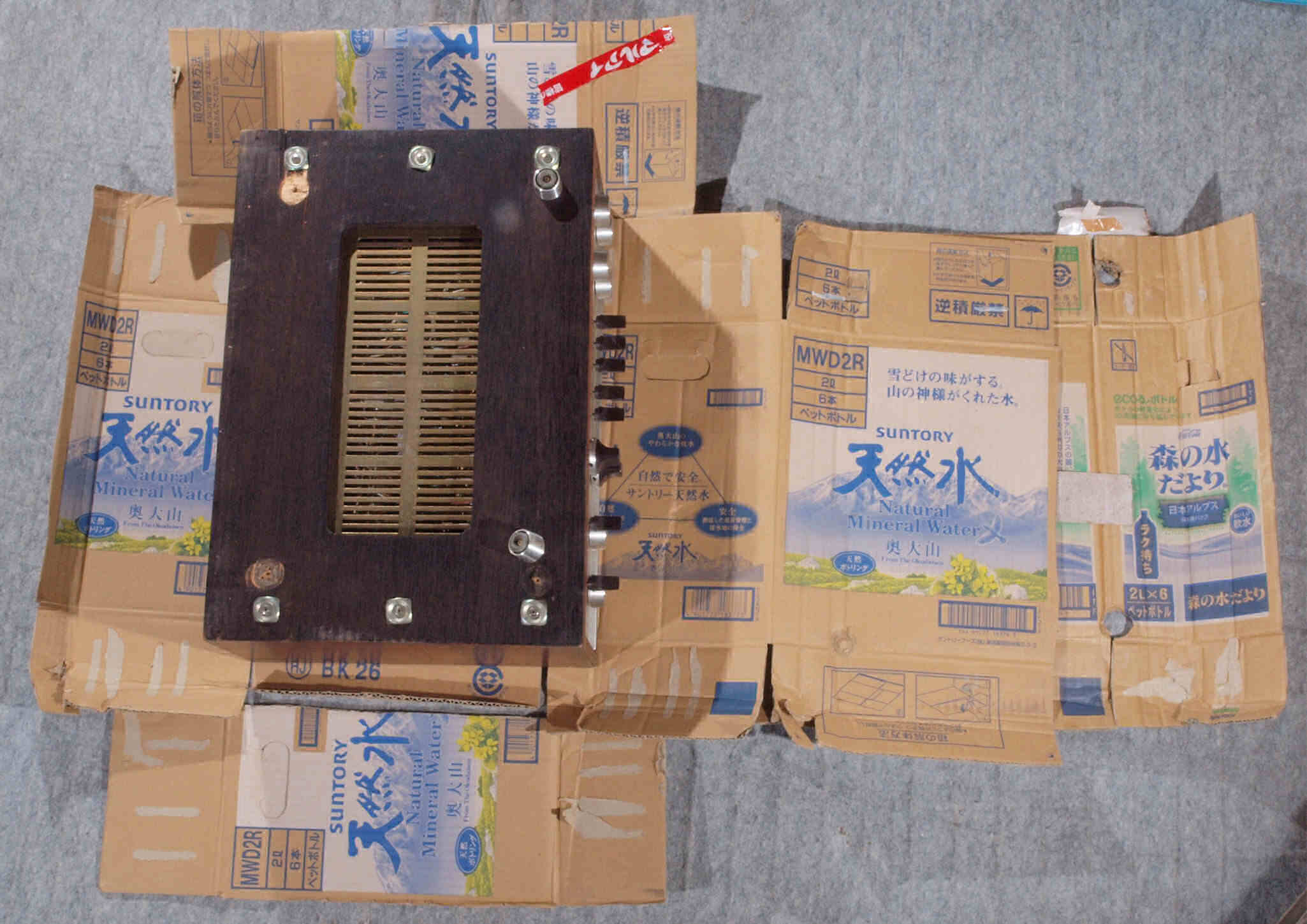

| Ｂ２． 梱包の全体見る。 ダンボールで包んだだけ！ |
 |

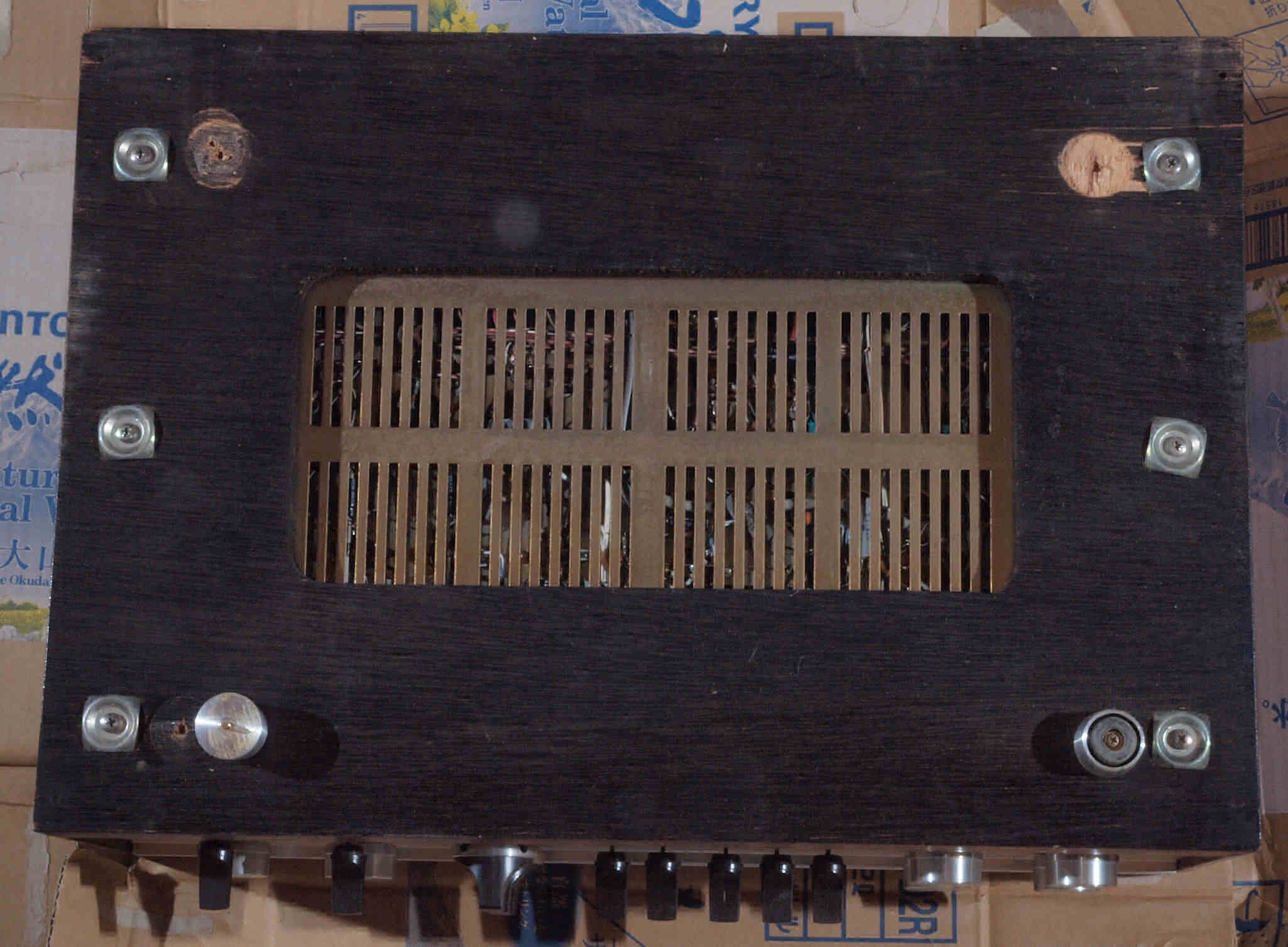

| Ｂ３． 本体を下から見る。 足２本が紛失。 |
 |
| Ｓ． ＬＵＸ ＳＱ-３８ＦＤ の仕様（マニアル・カタログより） |
| 型式 |
管球式プリメインアンプ |
| 連続実効出力 |
30W＋30W（4Ω、8Ω、16Ω） |
| 全高調波歪率 |
0.7％以下（最大出力時） |
| 周波数特性 |
20Hz～20kHz /-1dB |
| 入力感度 |
Phono1、2= 2.2mV
Aux1、2、3= 200mV |
| 入力インピーダンス |
Phono1、2= 50kΩ
Aux1、2、3= 200kΩ |
| SN比 |
Phono= 60dB以上、 Aux= 70dB以上 |
| トーンコントロール |
LUX方式、 NF型湾曲点周波数切換付 |
| 残留雑音 |
1mV以下 |
| 付属装置 |
ハイフィルター、 ローフィルター、 メイン部入力レベルセット
テープモニタースイッチ及び端子、 DIN規格テープコネクター |
| 使用真空管 |
12AX7×4、 6267×2、 6AQ8×2、50CA10×4、 |
| 外形寸法 |
幅476×高さ190×奥行335mm |
| 重量 |
18kg |
| 価格 |
98,000円 |
| 販売年月 |
1970年7月 |
|
  sq38d-83 |
