ＬＵＸ　ＳＱ-３８ＦＤ．　３台目修理

平成２０年８月２１日到着　　１１月５日完成

A．　修理前の状況 使用中のある時期に、内部でバリバリという音を伴いスパーク光を発してそのまま停止しました。 B．　原因 高圧整流ダイオード焼損。 Ｃ．　修理状況 出力真空管５０ＣＡ１０ソケット交換。 ＭＴ管ソケット交換。 電解コンデンサ交換。 ブロック電解コンデンサー交換。 整流ダイオード交換。 半固定ＶＲ交換。 配線手直し、補強。 各部ハンダ補正。 Ｄ．　使用部品 出力真空管５０ＣＡ１０ソケット　　　　　　　　　　　４個。 ＭＴ管ソケット交換　　　　　　　　　　　　　　　　　８個。 電解コンデンサ　　　　　　　　　　　　　　　　　　　　個。 フイルムコンデンサ−　　　　　　　　　　　　　　　　　個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　６個。 整流ダイオード　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ． 上位測定器によるプリＡＭＰ調整・測定 Ｆ．　修理費　　　　　　　　　　１２５，０００円　 　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。 Ｓ．　ＬＵＸ　ＳＱ-３８ＦＤ　の仕様（マニアル・カタログより）

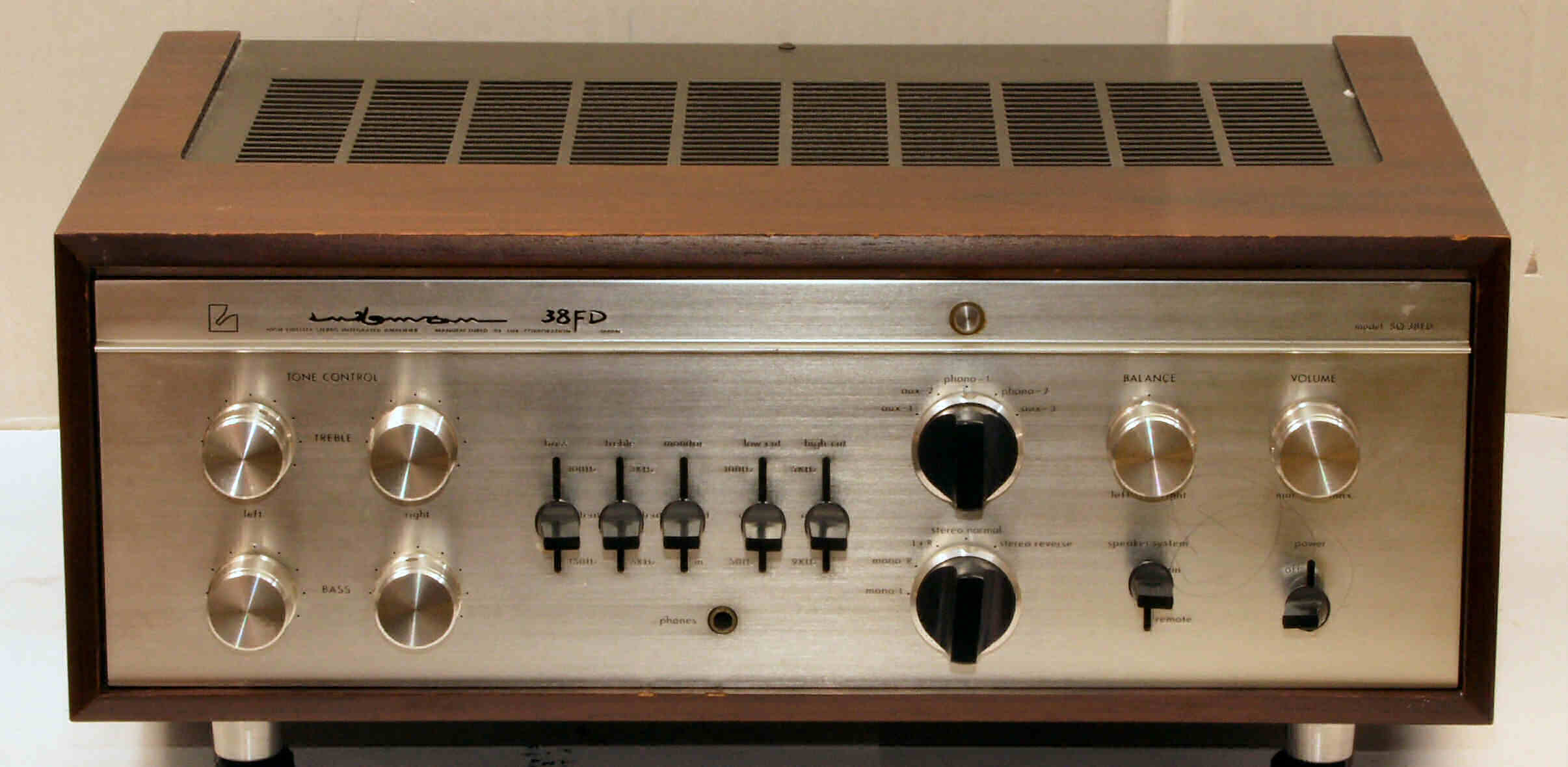

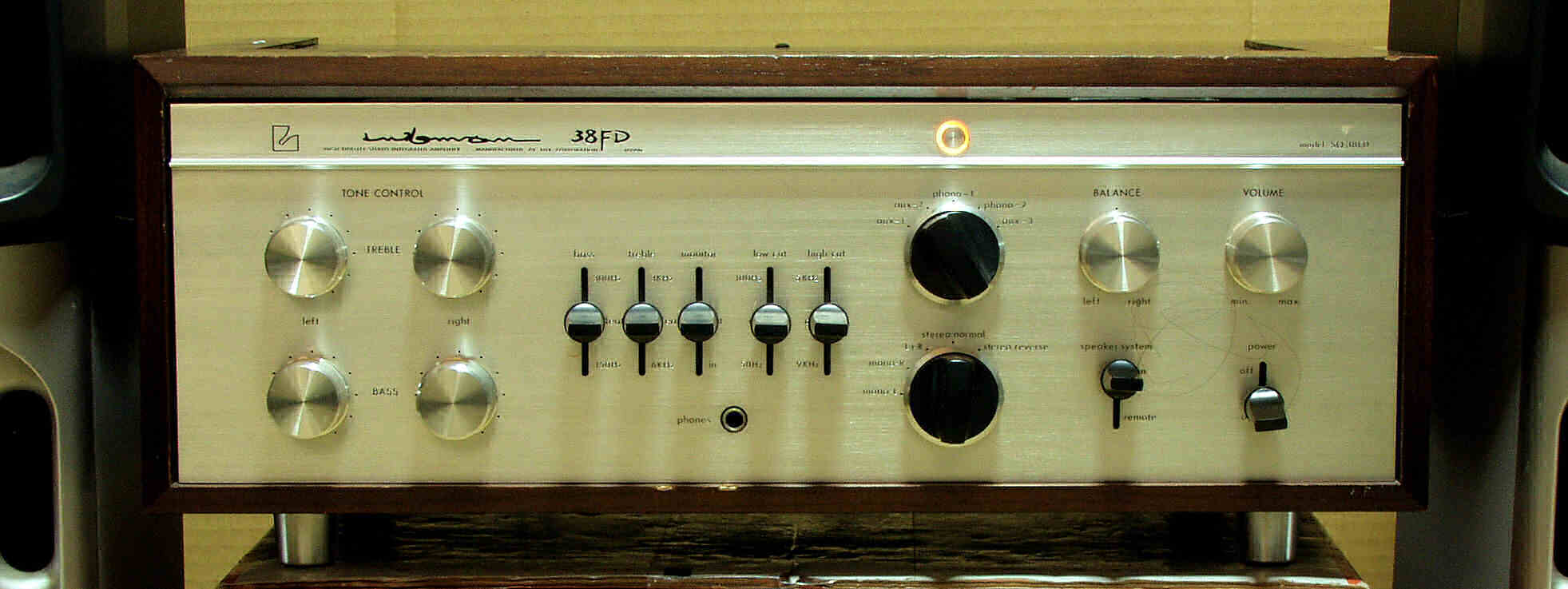

Ａ．　修理前の状況 Ａ１Ａ．　点検中　　前から見る

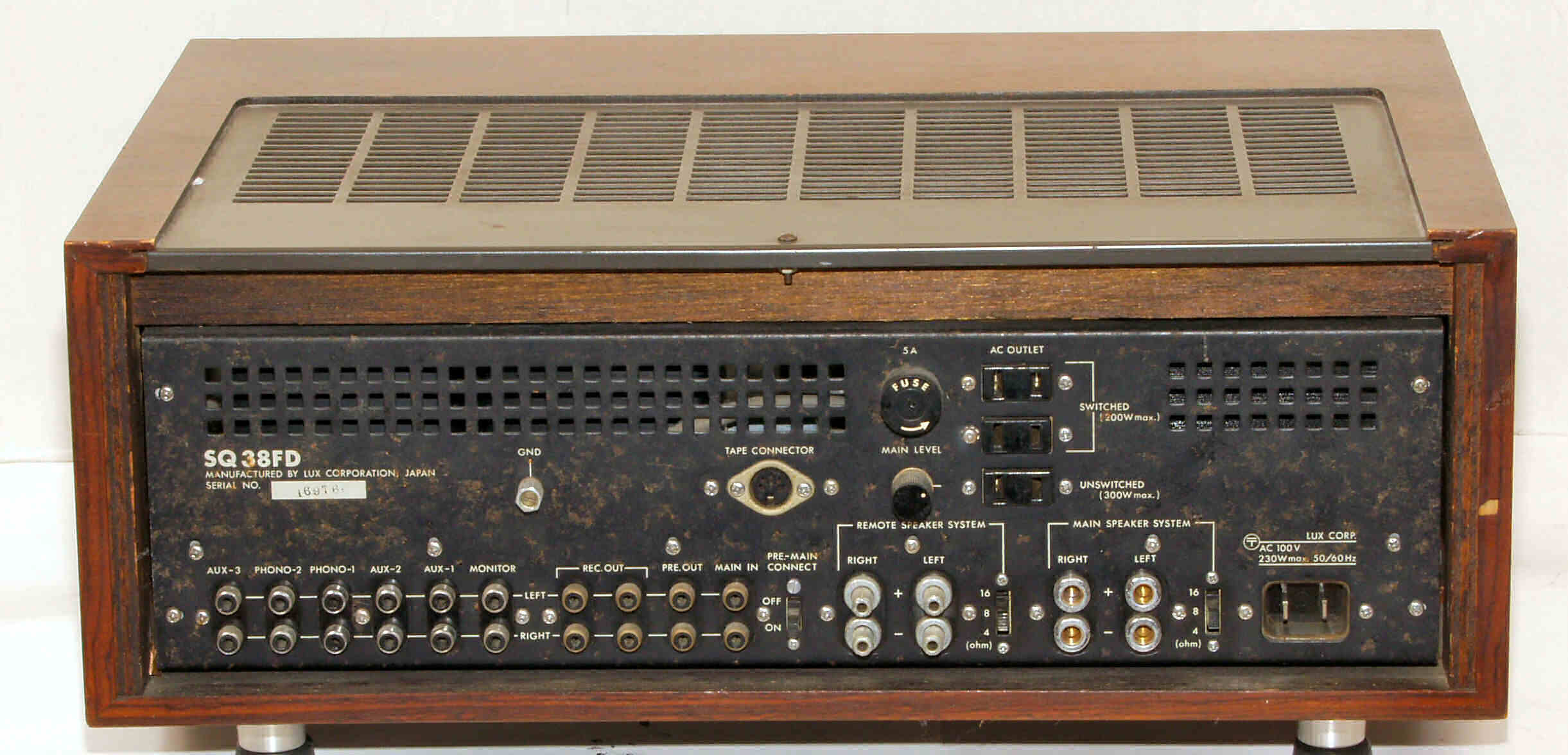

Ａ１Ｂ．　点検中　後から見る

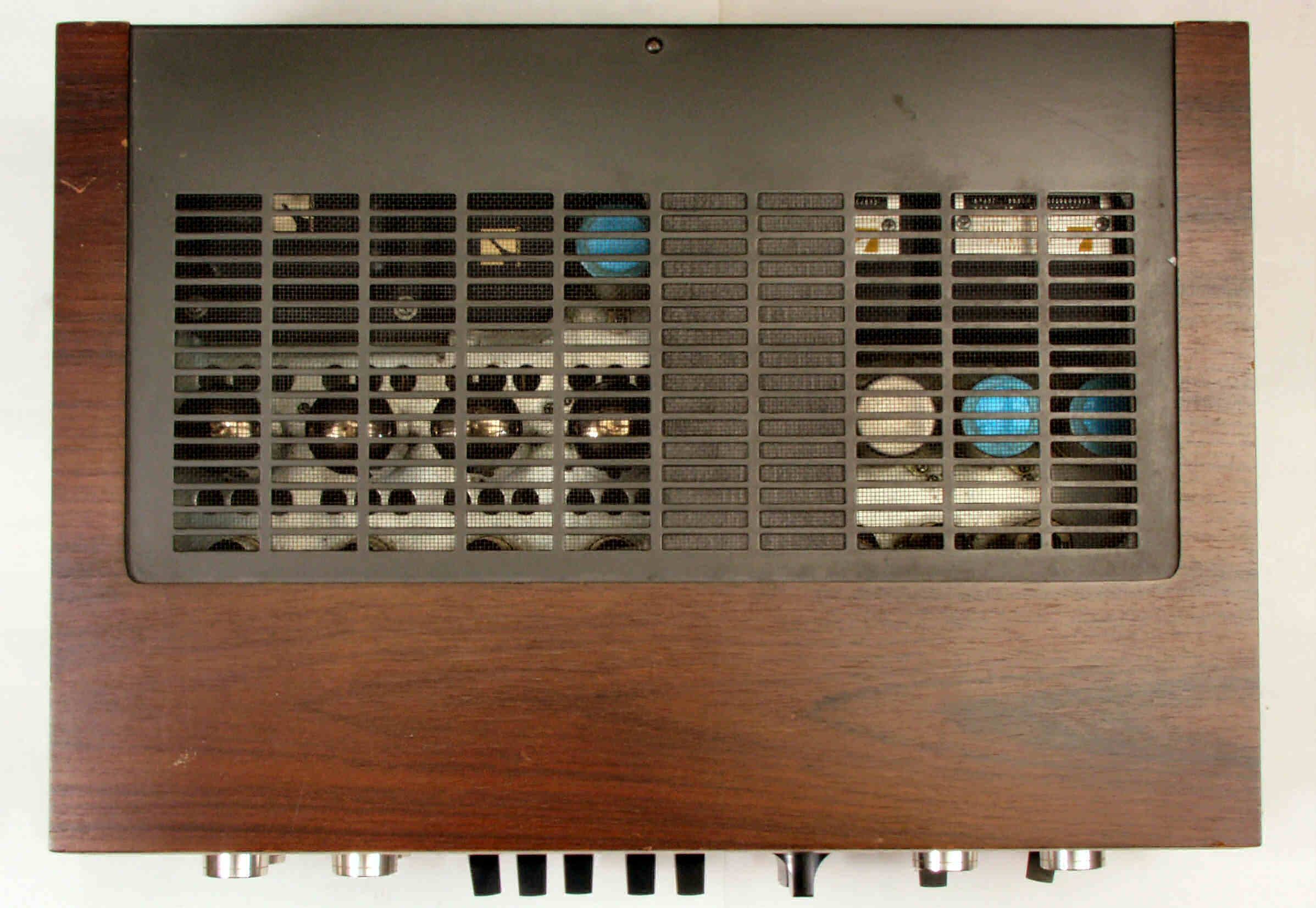

Ａ１Ｃ．　点検中　上から見る

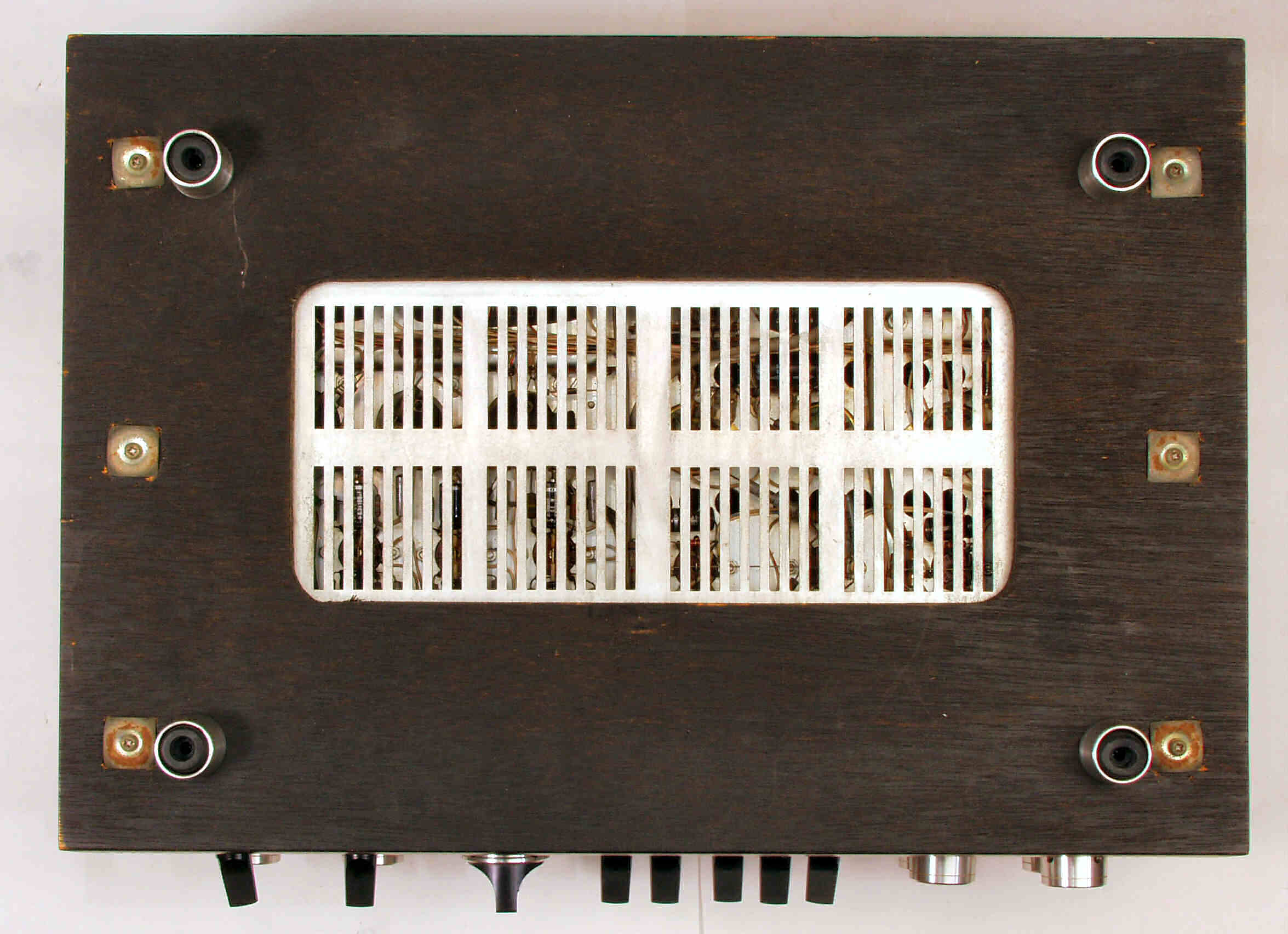

Ａ１Ｄ．　点検中　下から見る

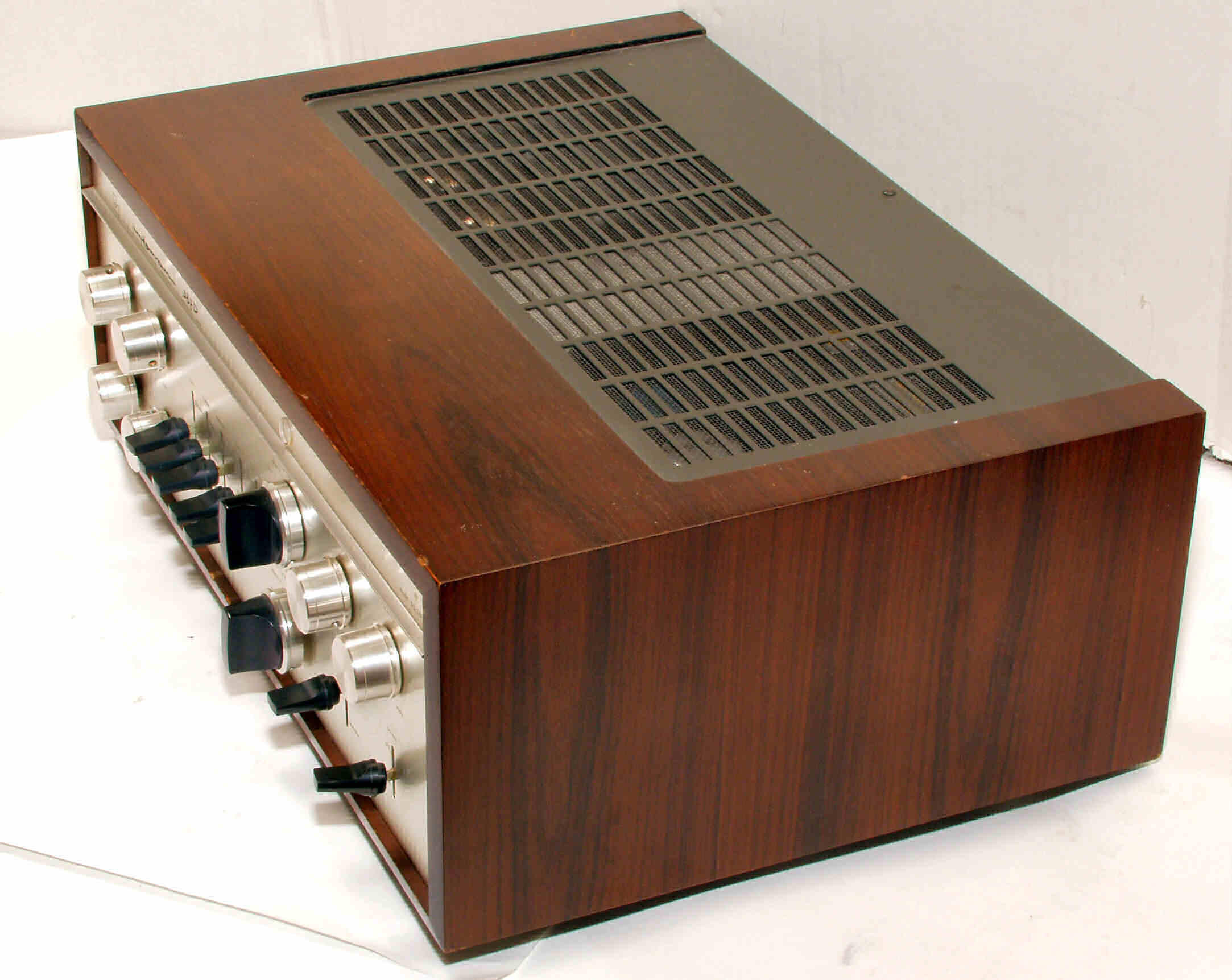

Ａ１Ｅ．　点検中　前右上から見る

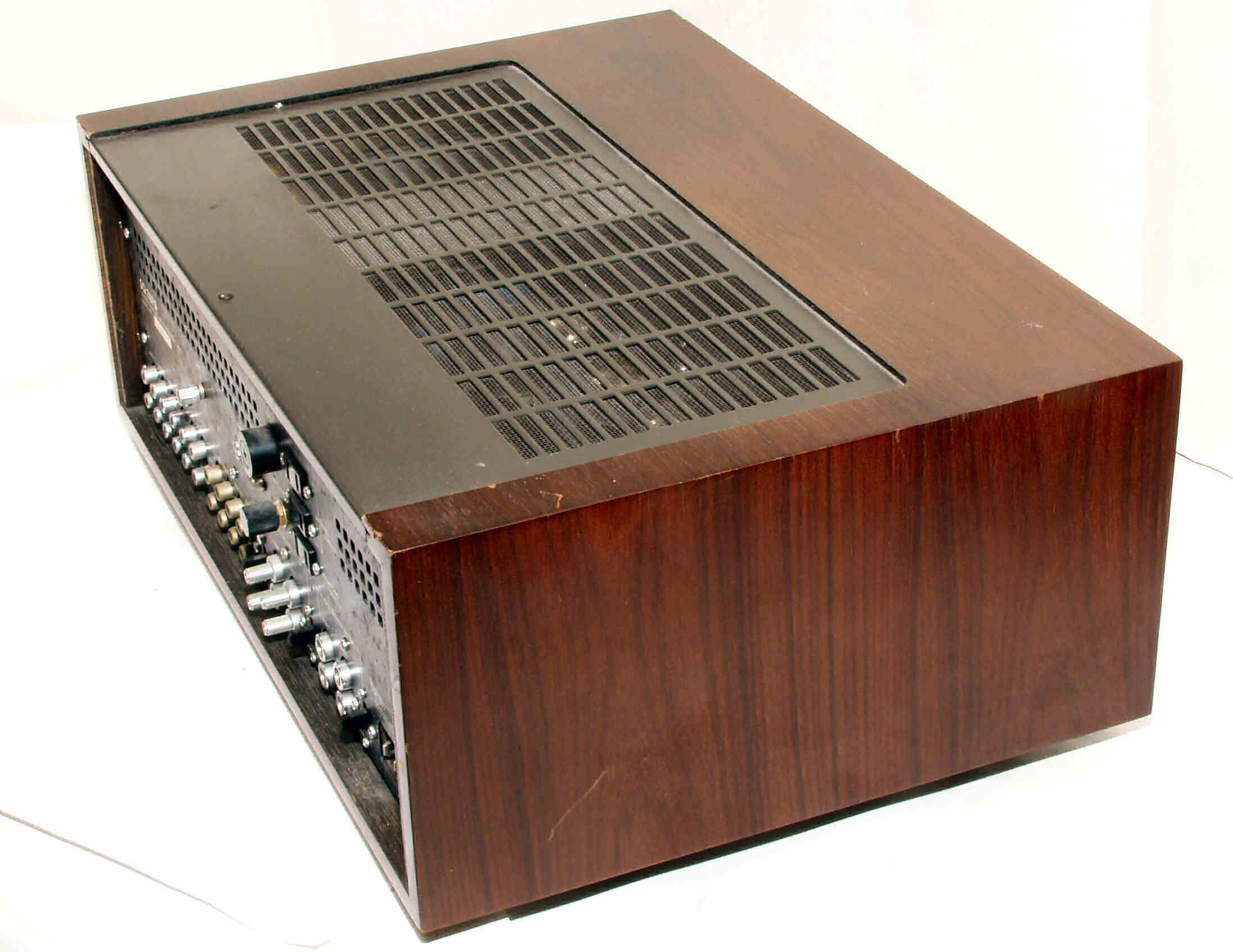

Ａ１Ｆ．　点検中　後左上から見る

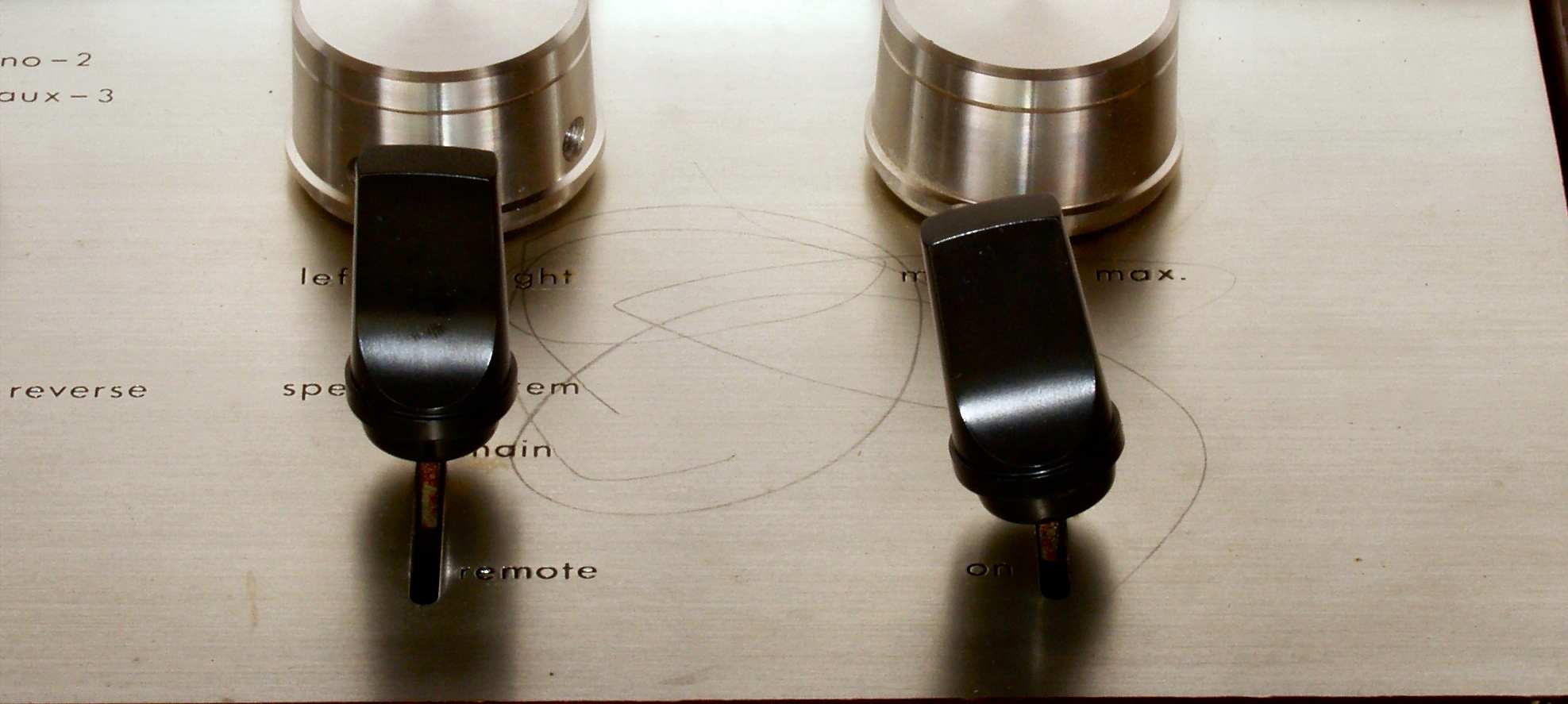

Ａ１Ｇ．　点検中　荷作りが悪く、曲がったＳＷ。　　　　　宅配で送る時　「重いＡＭＰ」の梱包方法　参照

Ａ１Ｈ．　点検中　荷作りが悪く、曲がったＳＷ。　その２。　　　　　＜＜宅配で送る時　「重いＡＭＰ」の梱包方法＞＞参照

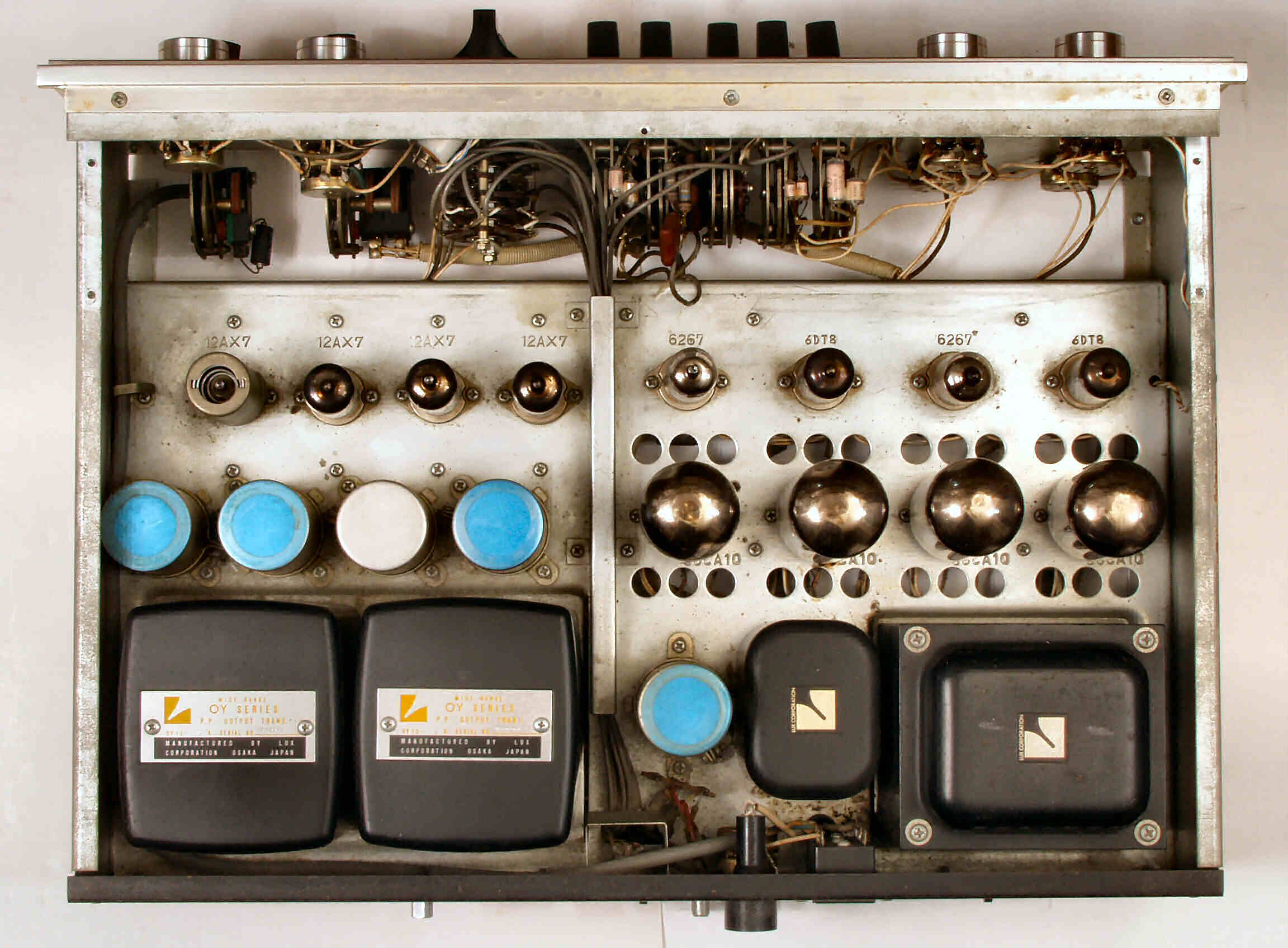

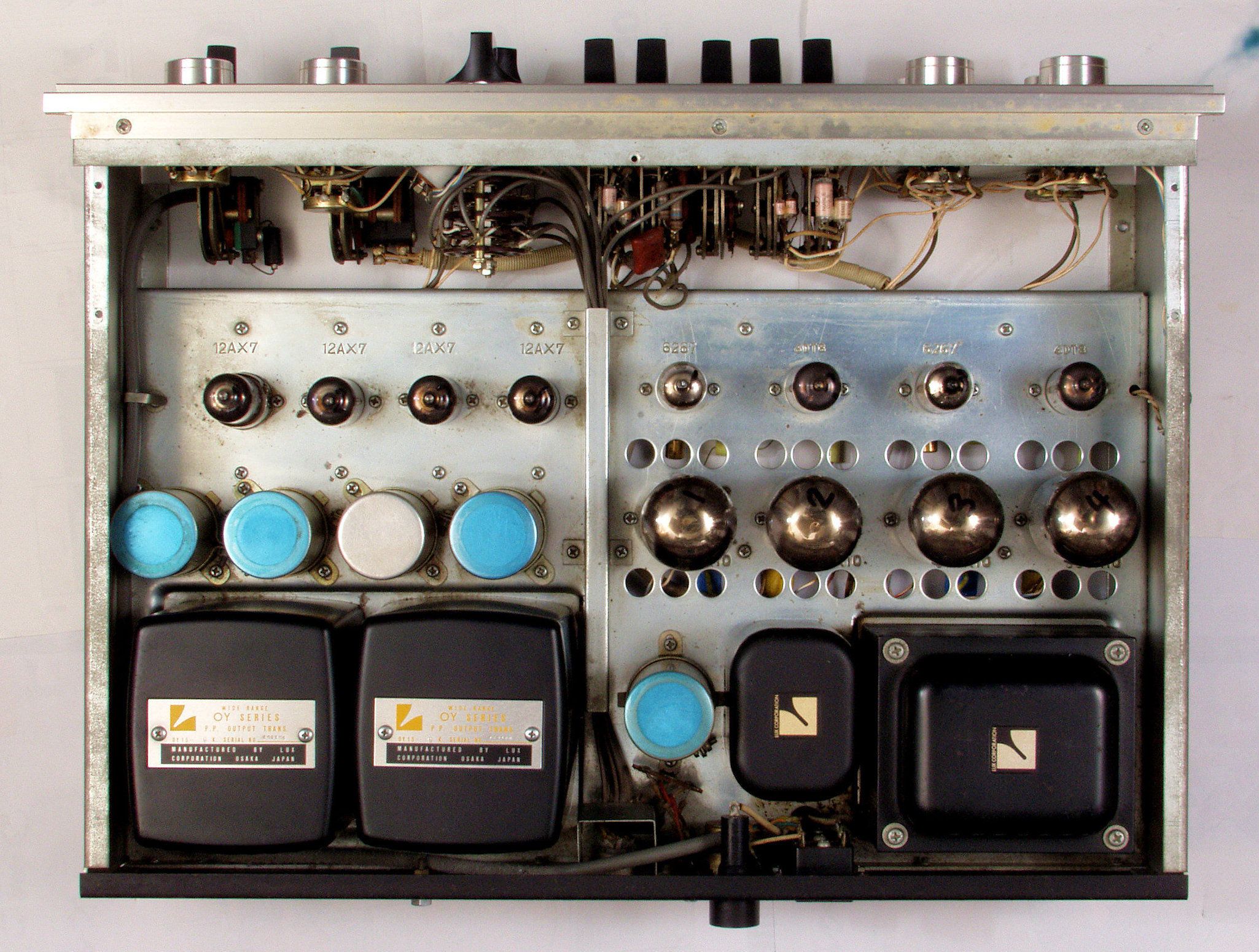

Ａ２Ａ．　点検中　木箱から出し、上から見る。

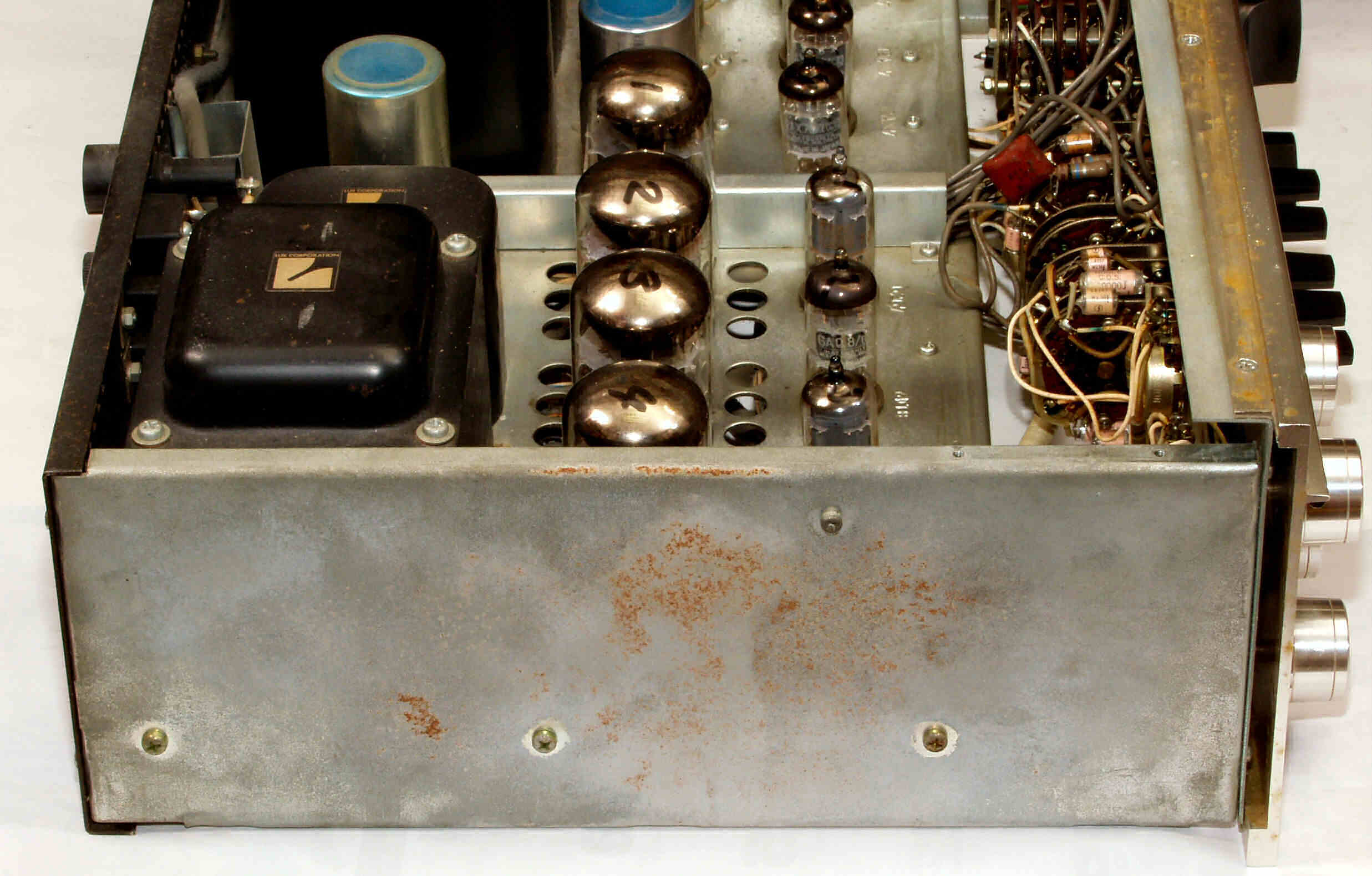

Ａ２Ｂ．　点検中　木箱から出し、右横から見る。　暖房によると見られる、露結による錆びが発生している。 　　　　　　　　　　　　使用しないときは、タオル等を掛けておくと防止出来ます。　＜＜ＡＭＰの故障予防方法参照＞＞

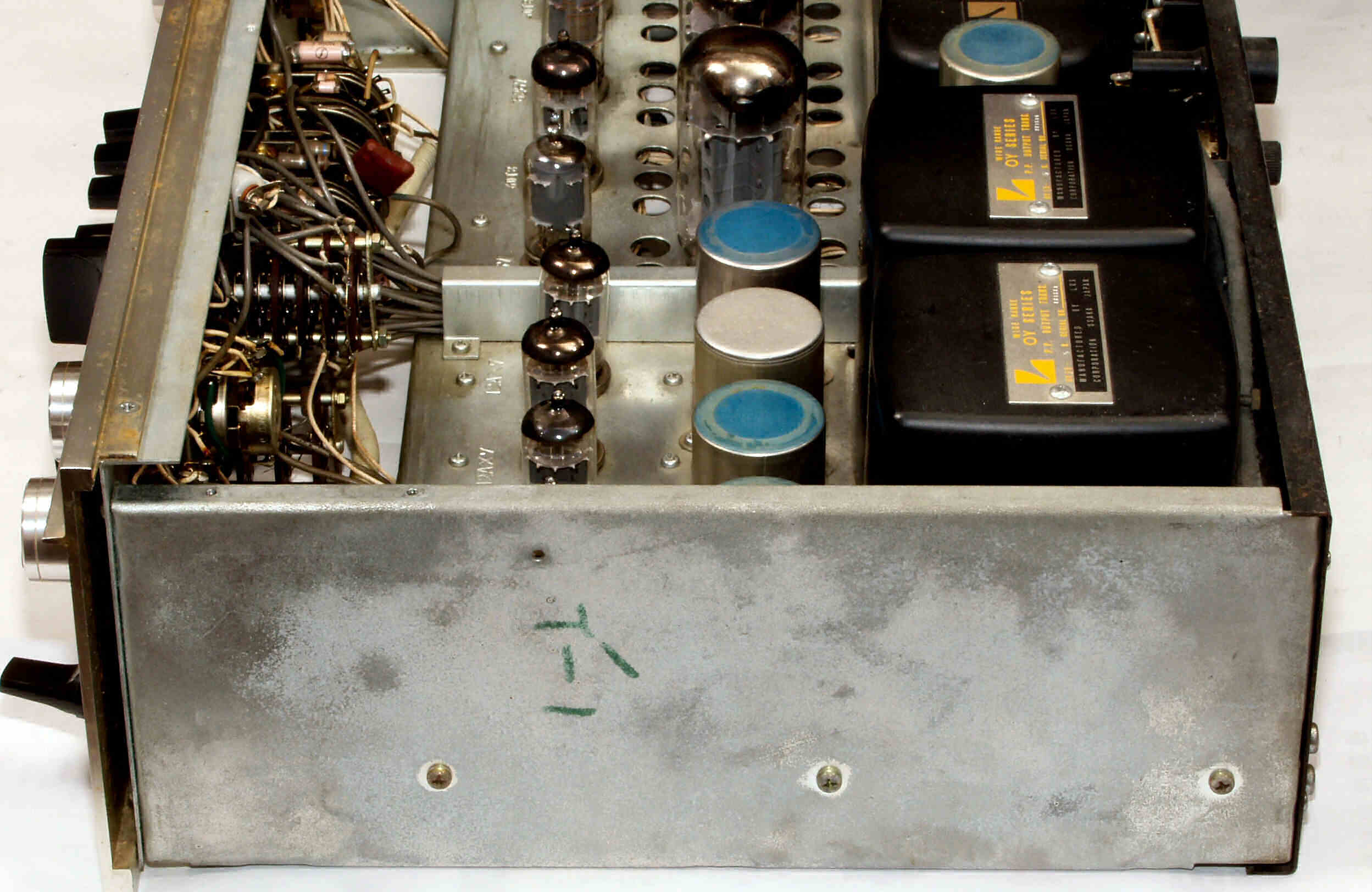

Ａ２Ｃ．　点検中　木箱から出し、左横から見る。　暖房によると見られる、露結による錆びが発生している。 　　　　　　　　　　　　使用しないときは、タオル等を掛けておくと防止出来ます。　ＡＭＰの故障予防方法参照

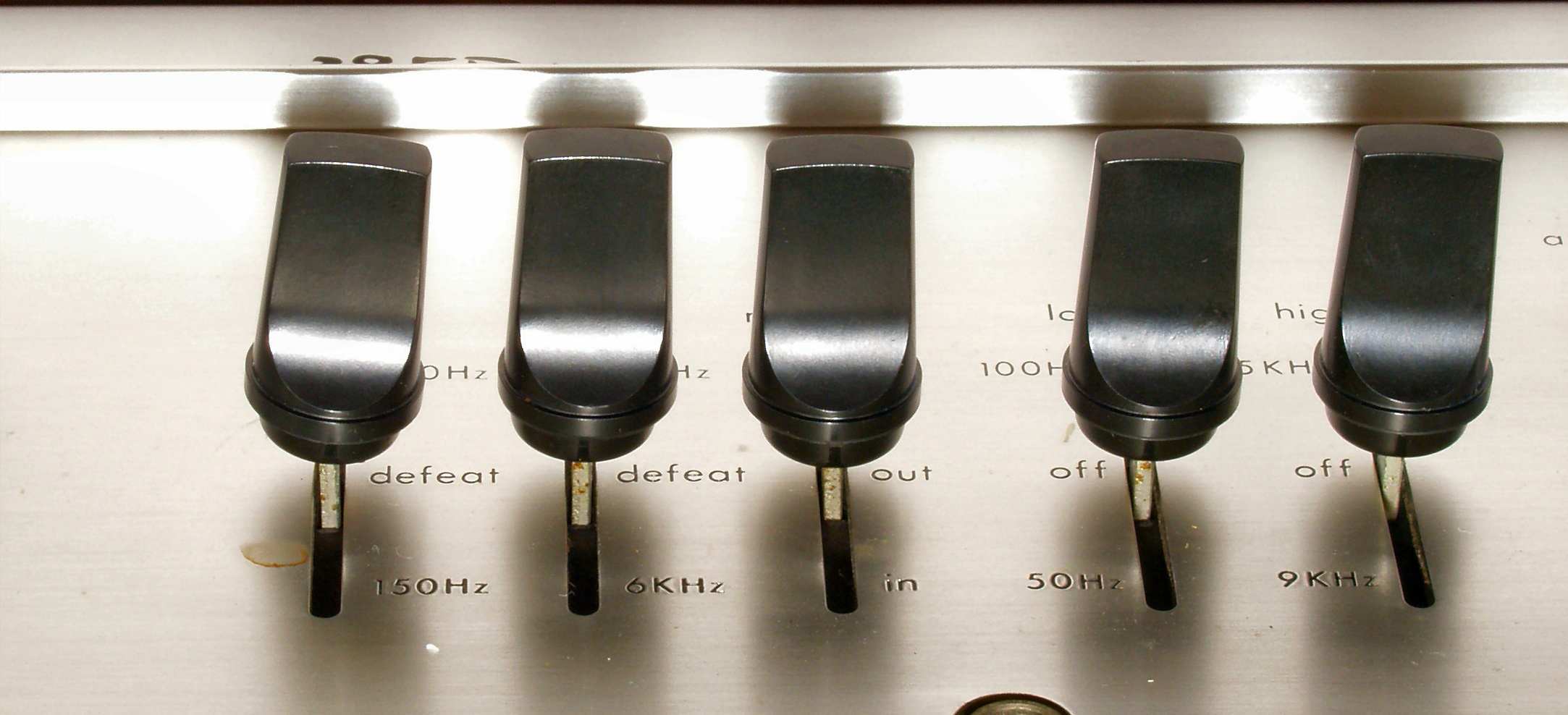

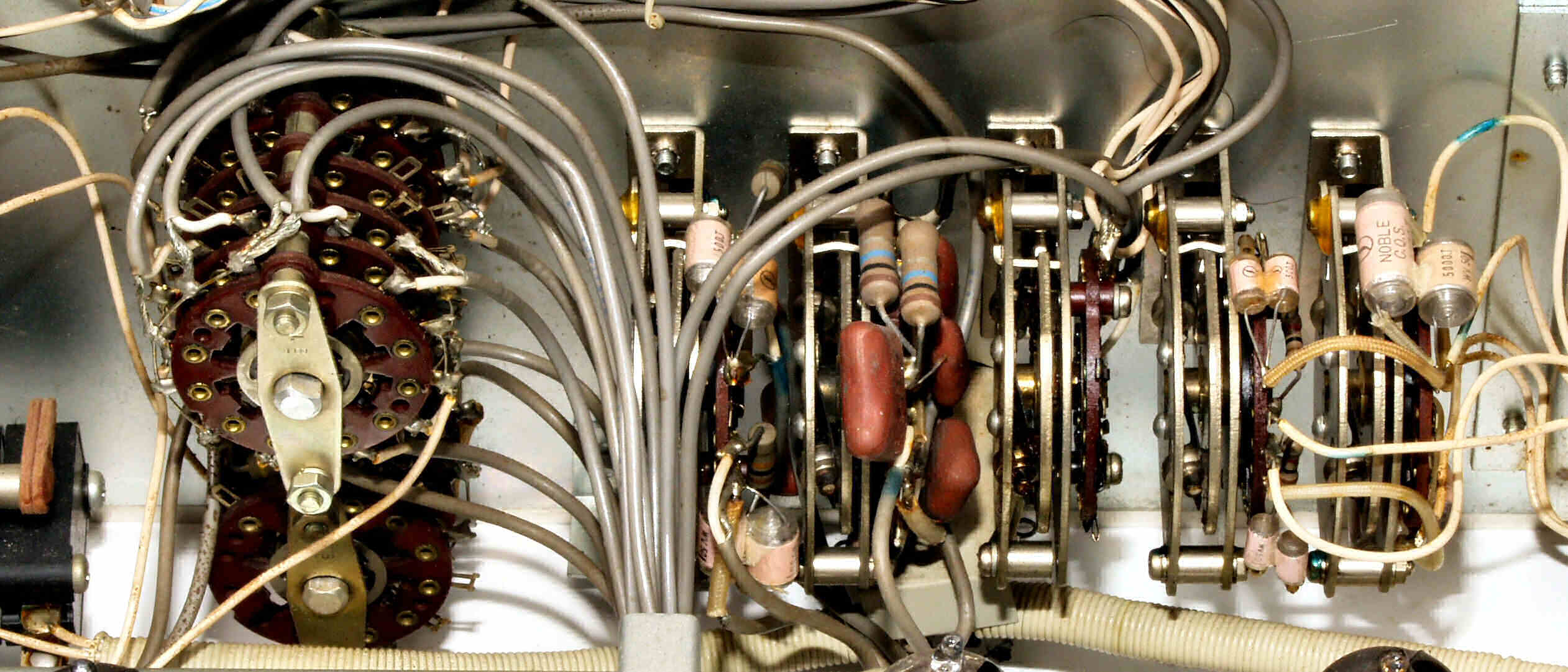

Ａ２Ｄ．　点検中　接点復活材使用で、「ベタベタ」のＳＷ。

Ａ３Ａ．　点検中　木箱から出し、下から見る。

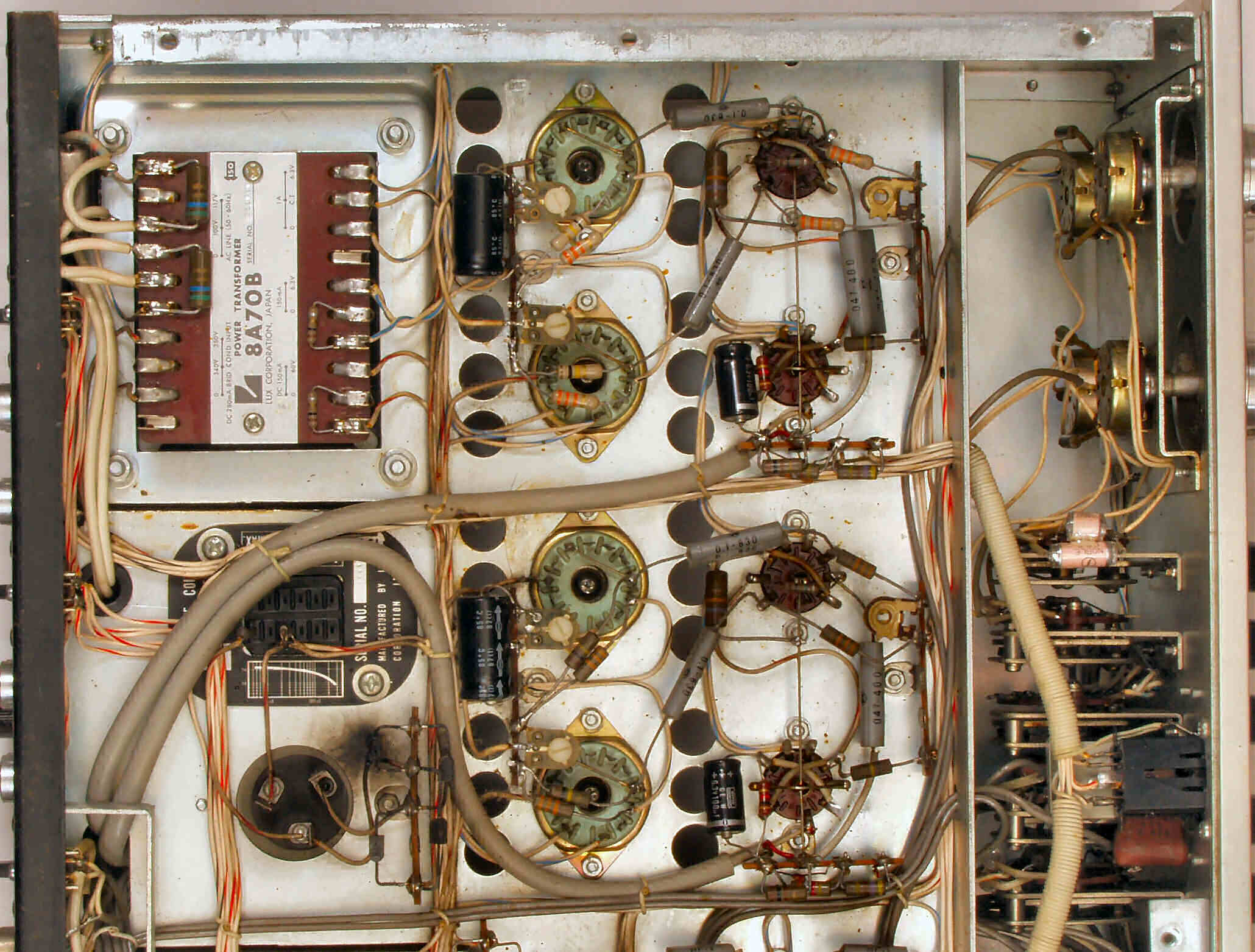

Ａ３Ｂ．　点検中　木箱から出し、電源トランス側を下から見る。

Ａ３Ｃ．　点検中　木箱から出し、出力トランス側を下から見る。

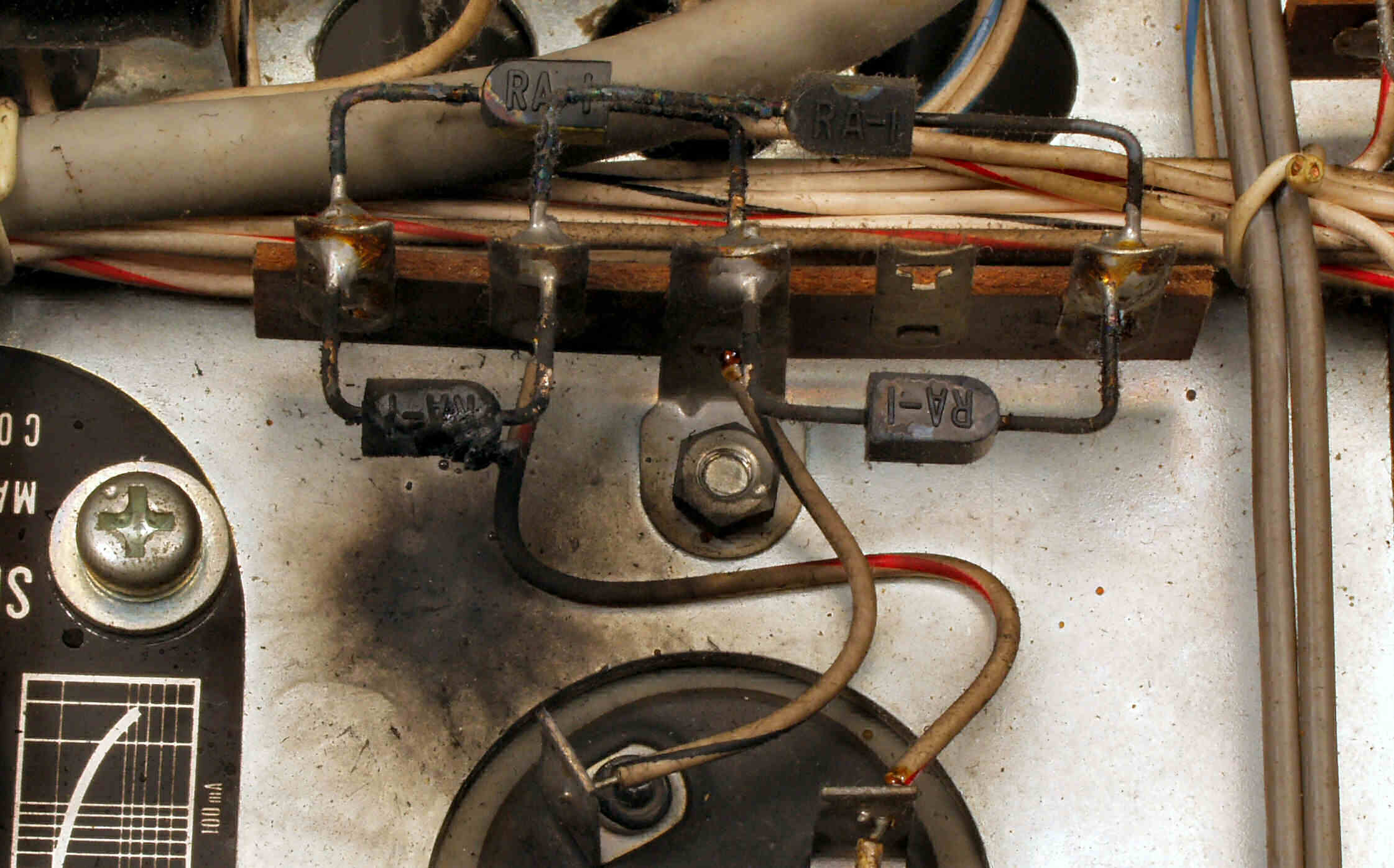

Ａ３Ｄ．　点検中　焼けた高圧整流ダイオード。

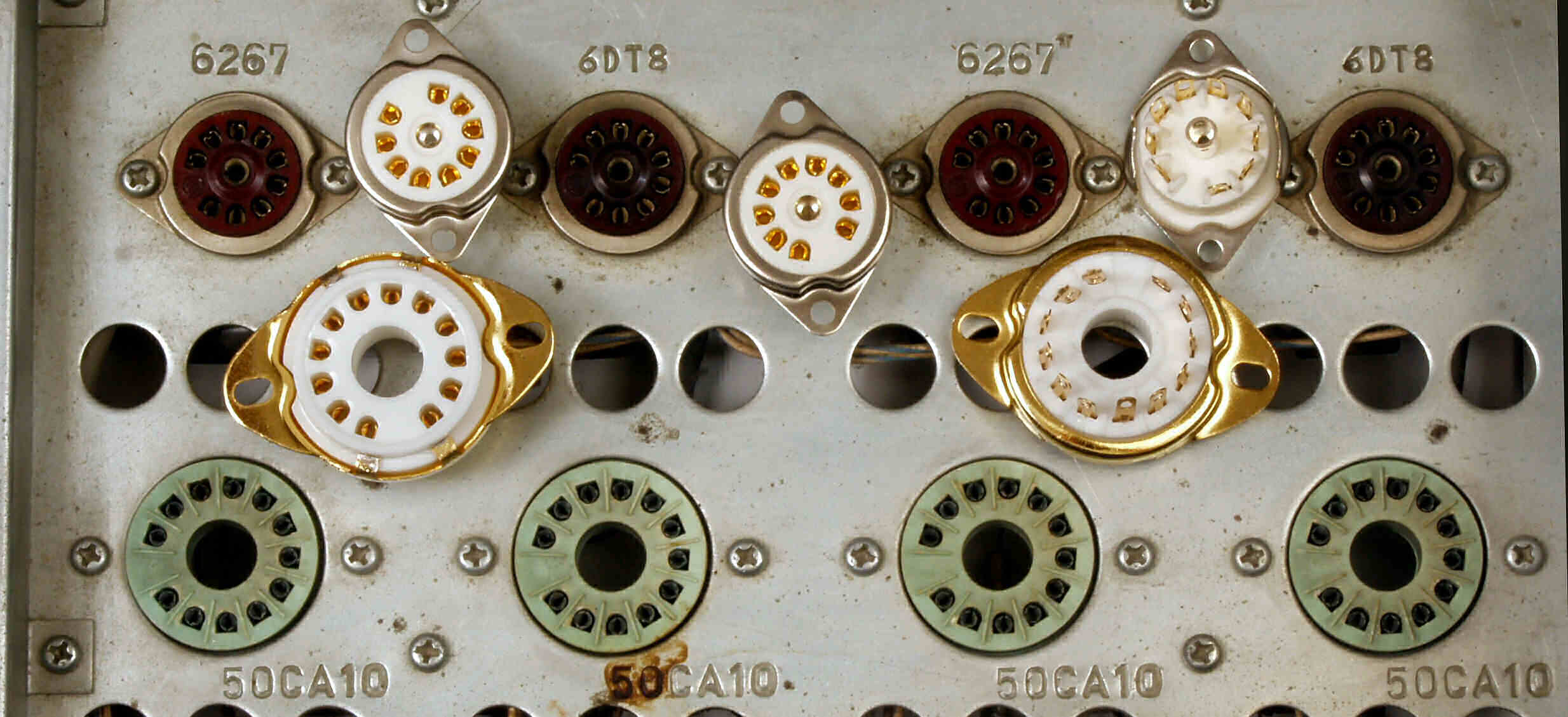

Ａ４Ａ．　点検中　出力真空管５０ＣＡ１０、前段真空管６ＤＴ８・６２６７のソケット、タイト製のに交換。

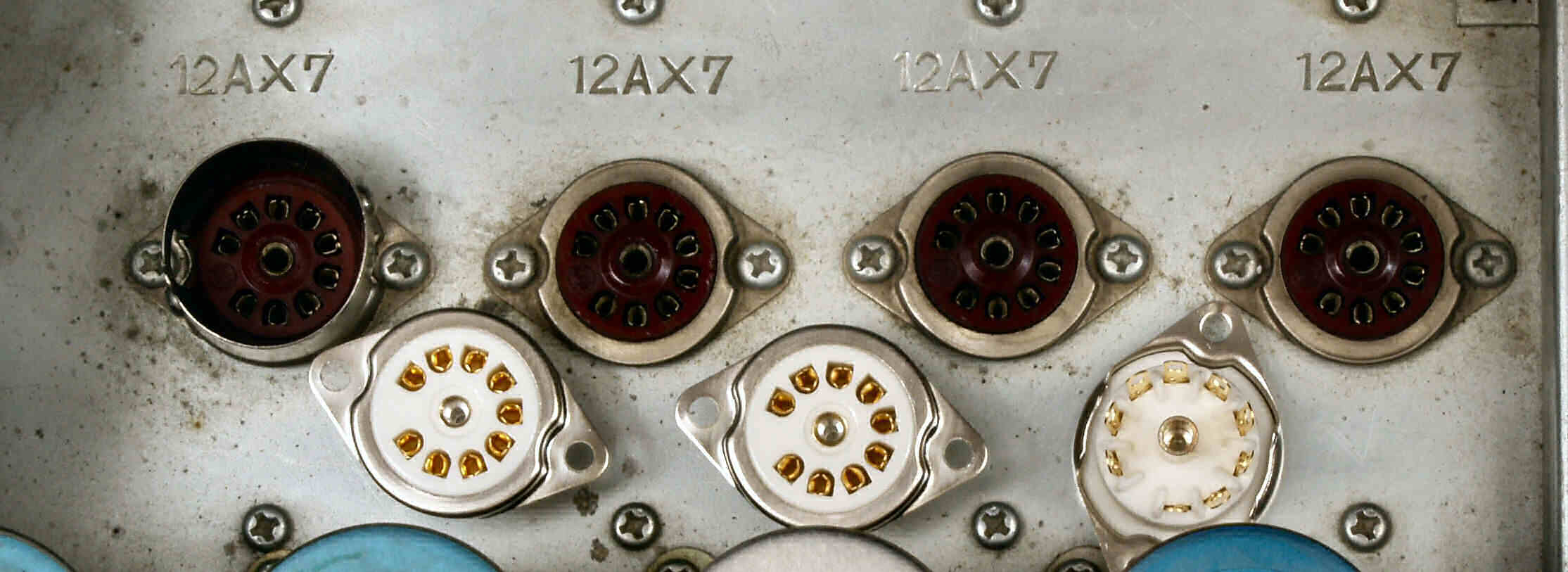

Ａ４Ｂ．　点検中　プリＡＭＰ真空管１２ＡＸ７のソケット、タイト製のに交換。

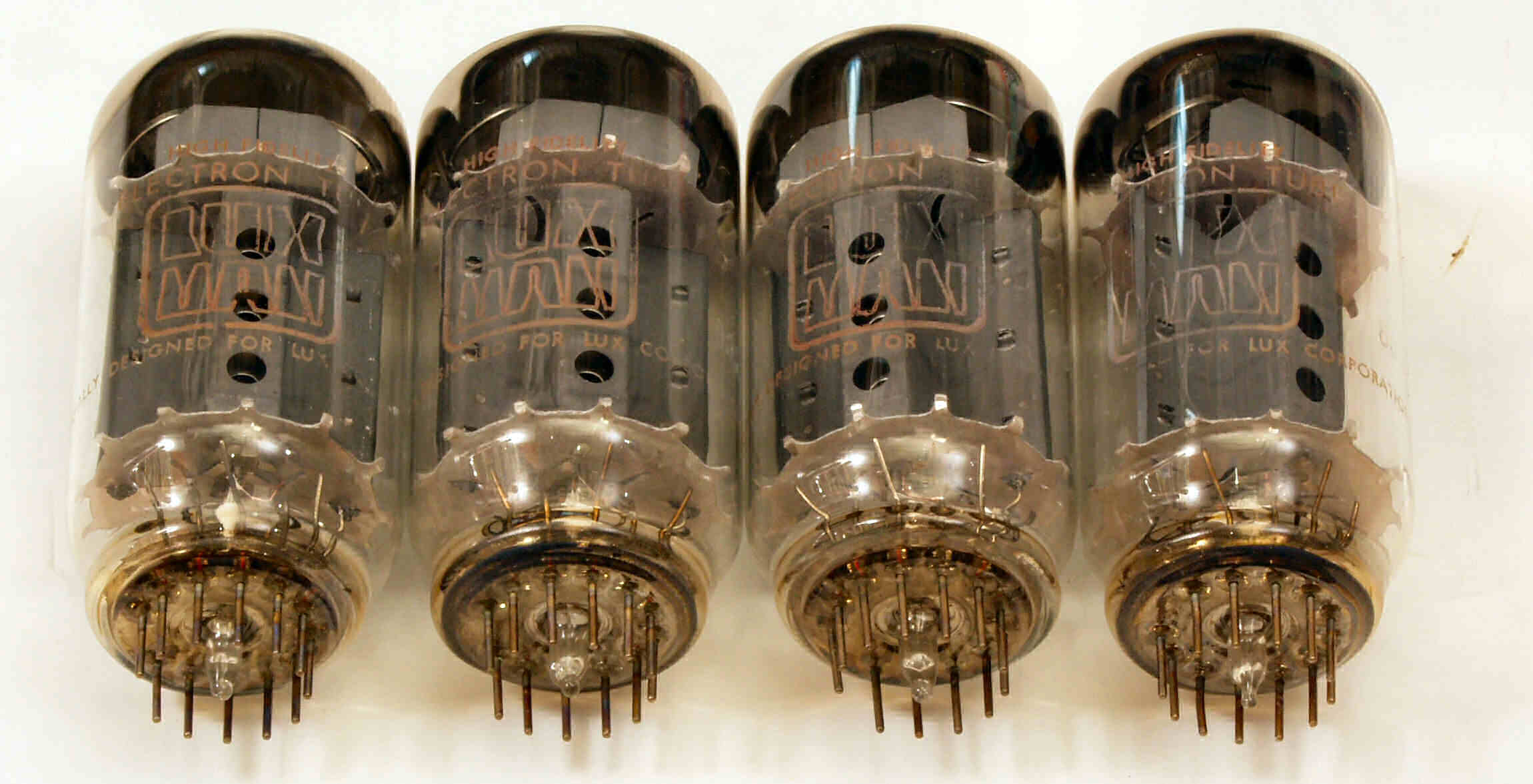

Ａ５Ａ．　点検中　出力真空管５０ＣＡ１０、ＬＵＸのマークが光る！

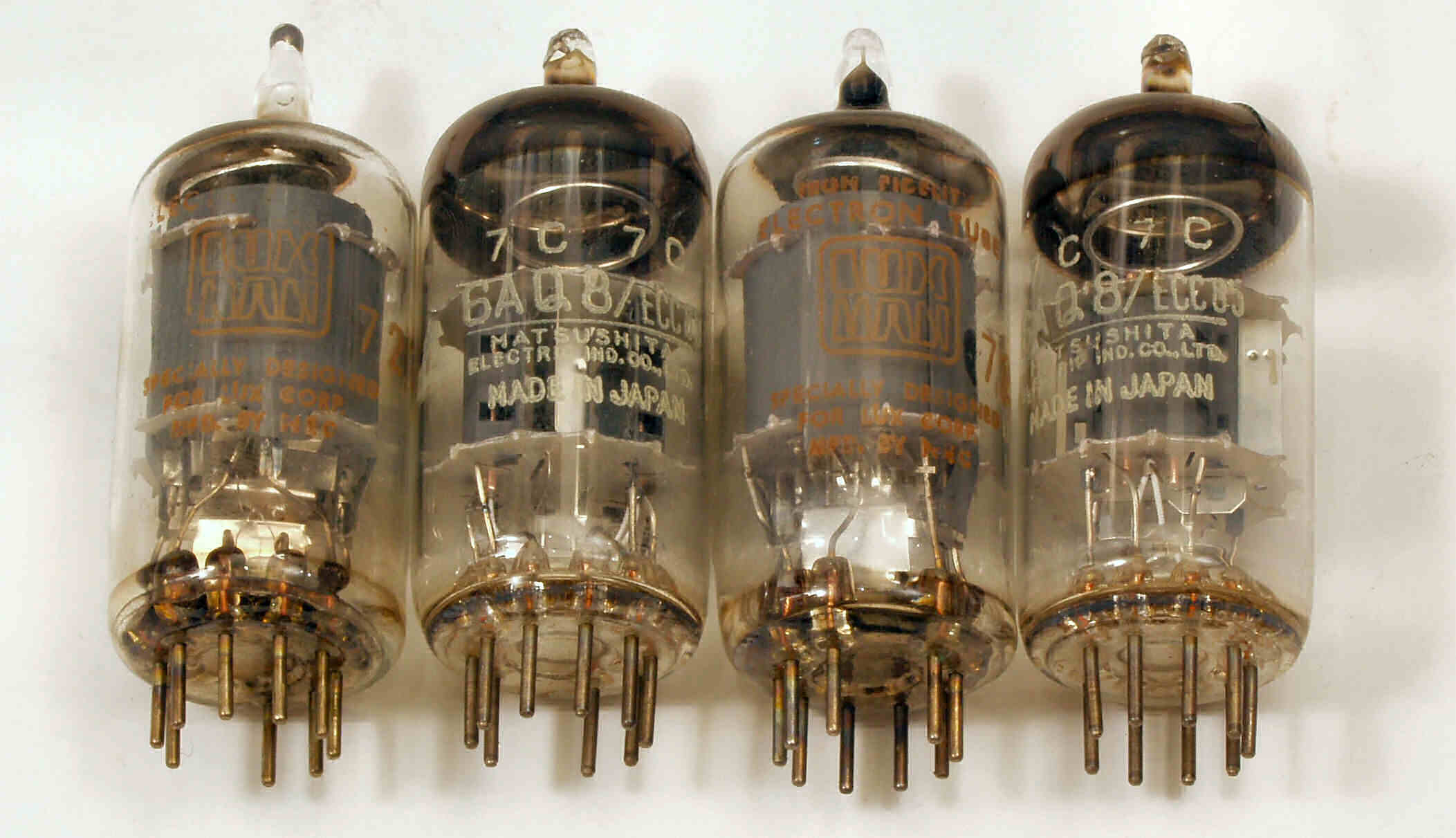

Ａ５Ｂ．　点検中　前段真空管６ＡＱ８・６２６７。

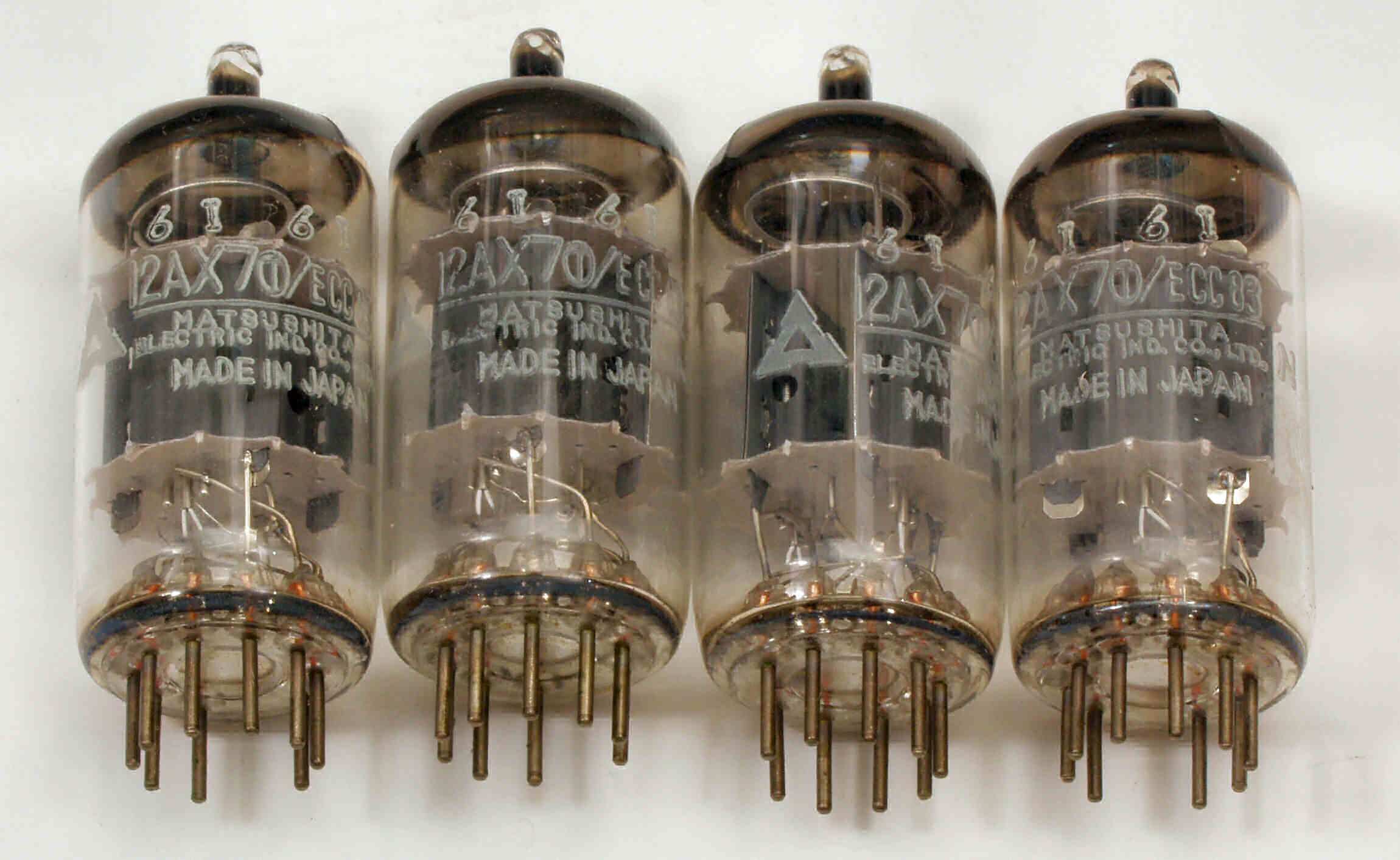

Ａ５Ｃ．　点検中　プリＡＭＰ真空管１２ＡＸ７。

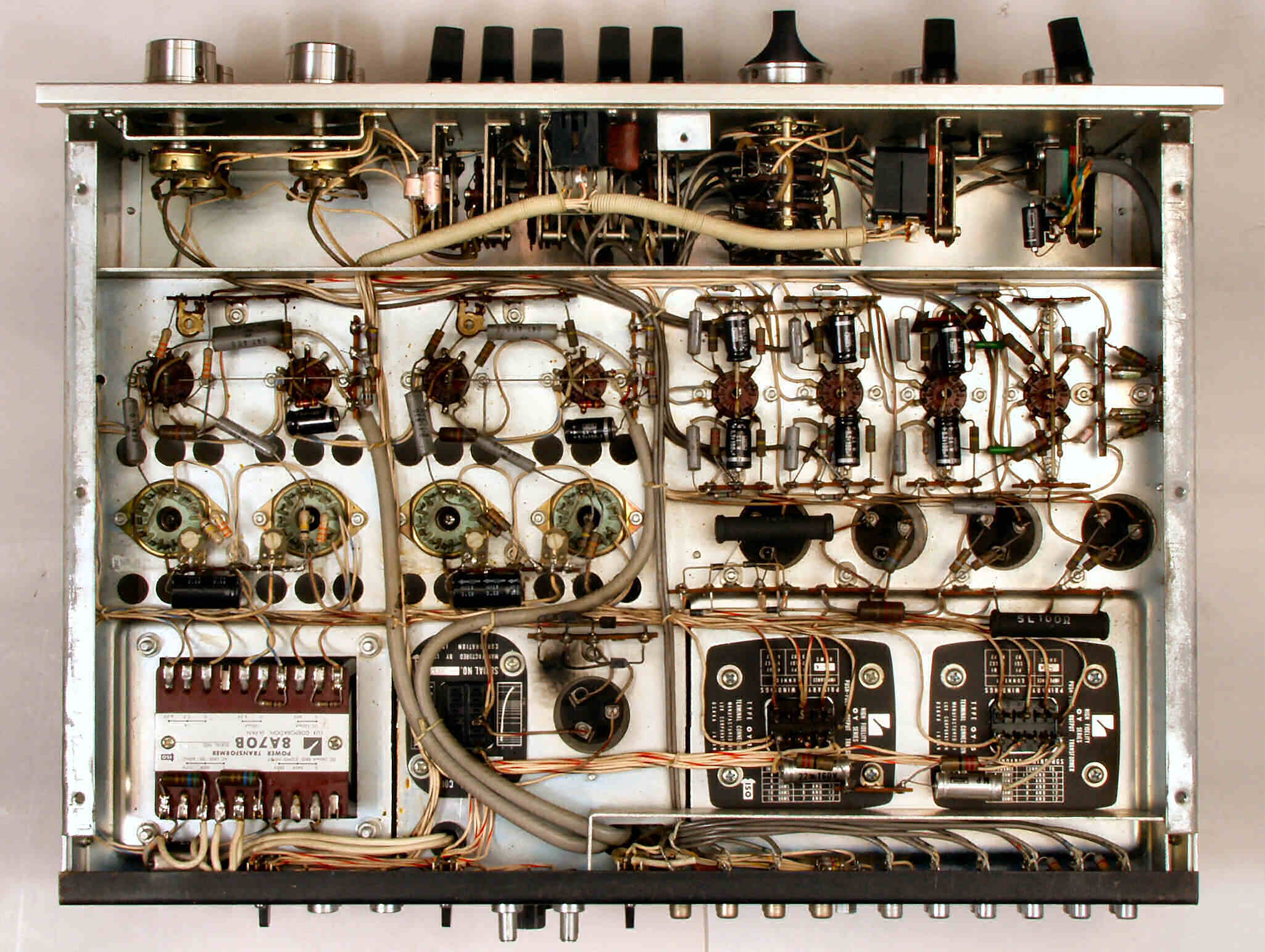

Ｃ．　修理状況 Ｃ１Ａ．　修理前　下から見る。

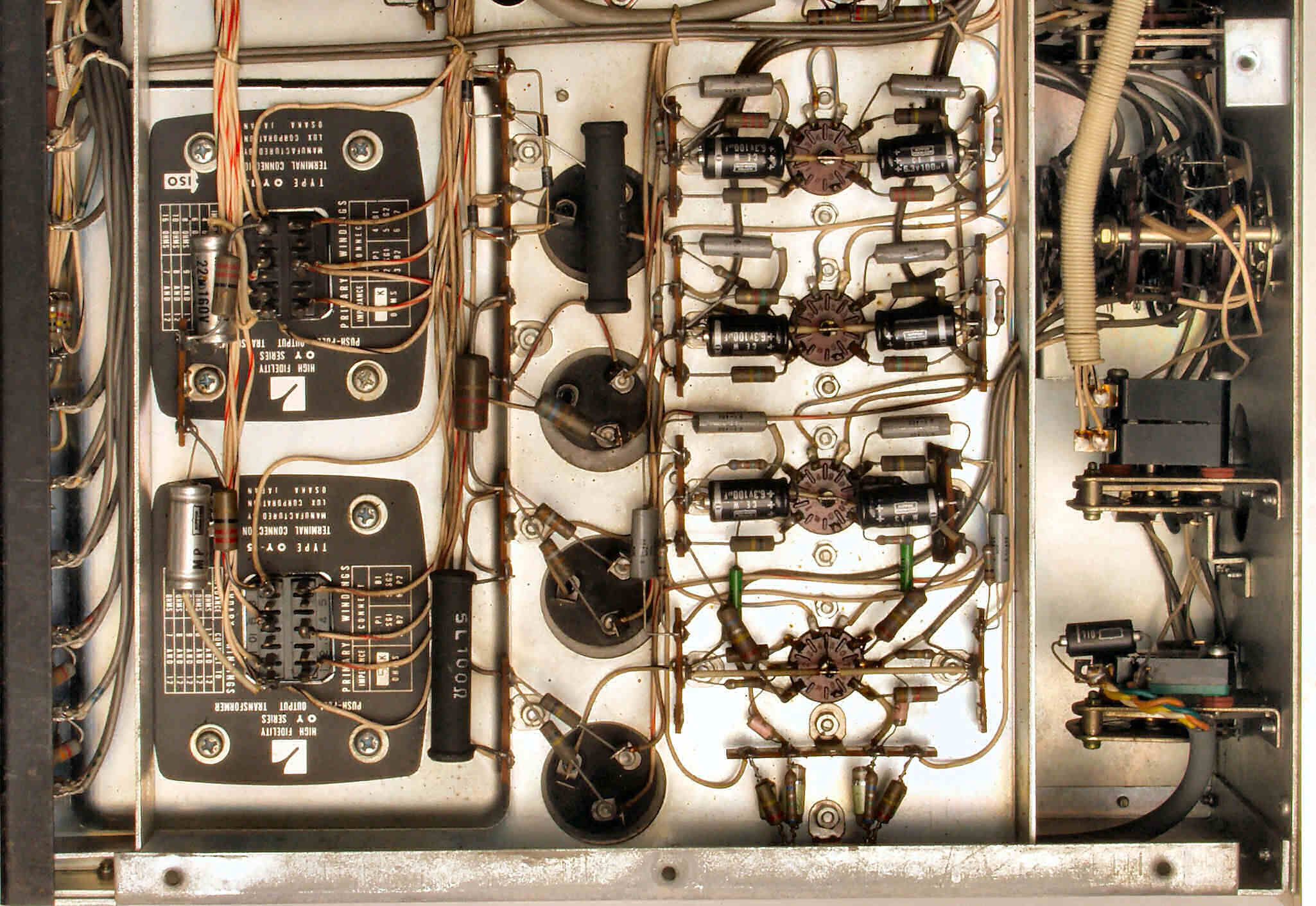

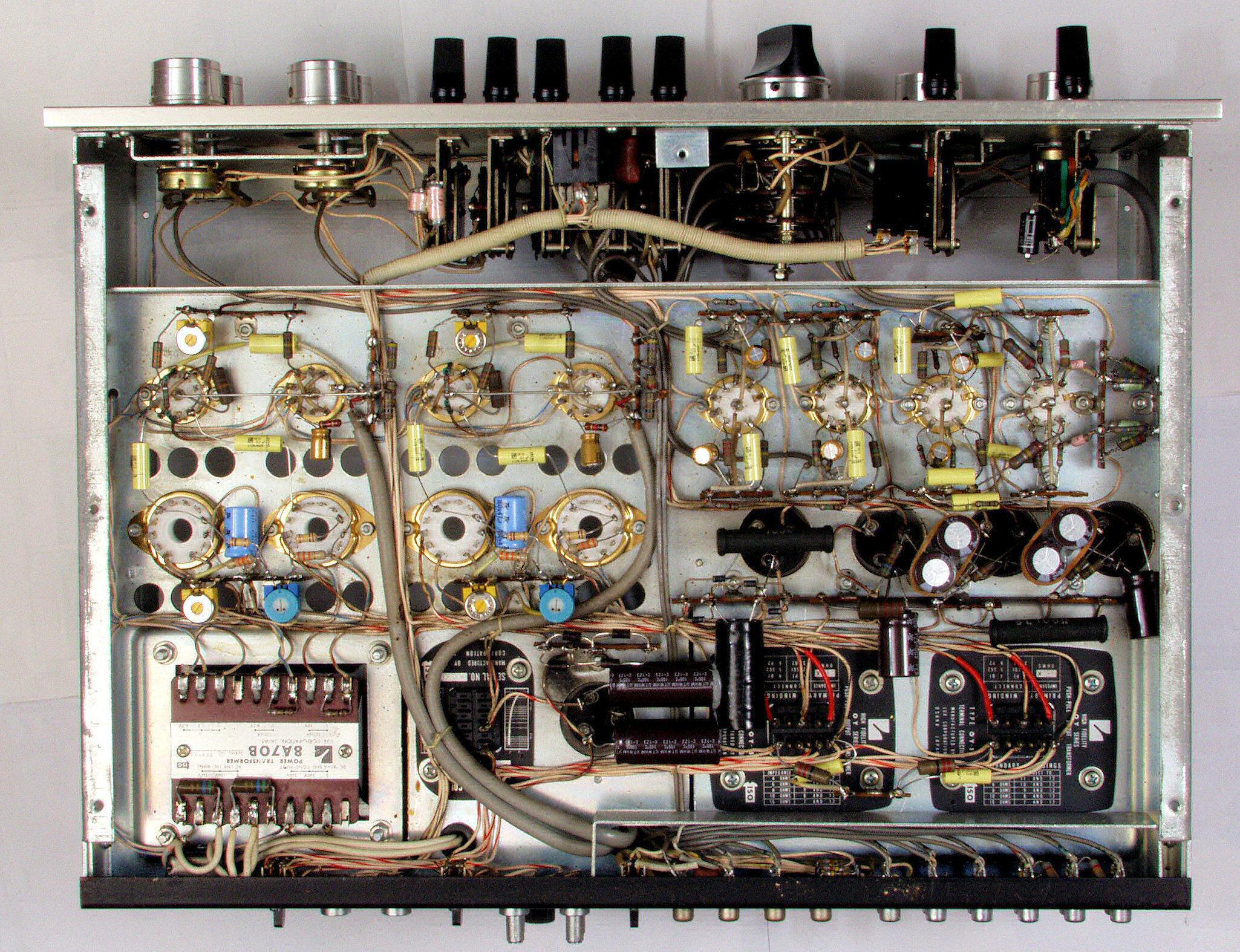

Ｃ１Ｂ．　修理後　下から見る。

Ｃ２Ａ．　修理前　上から見る。

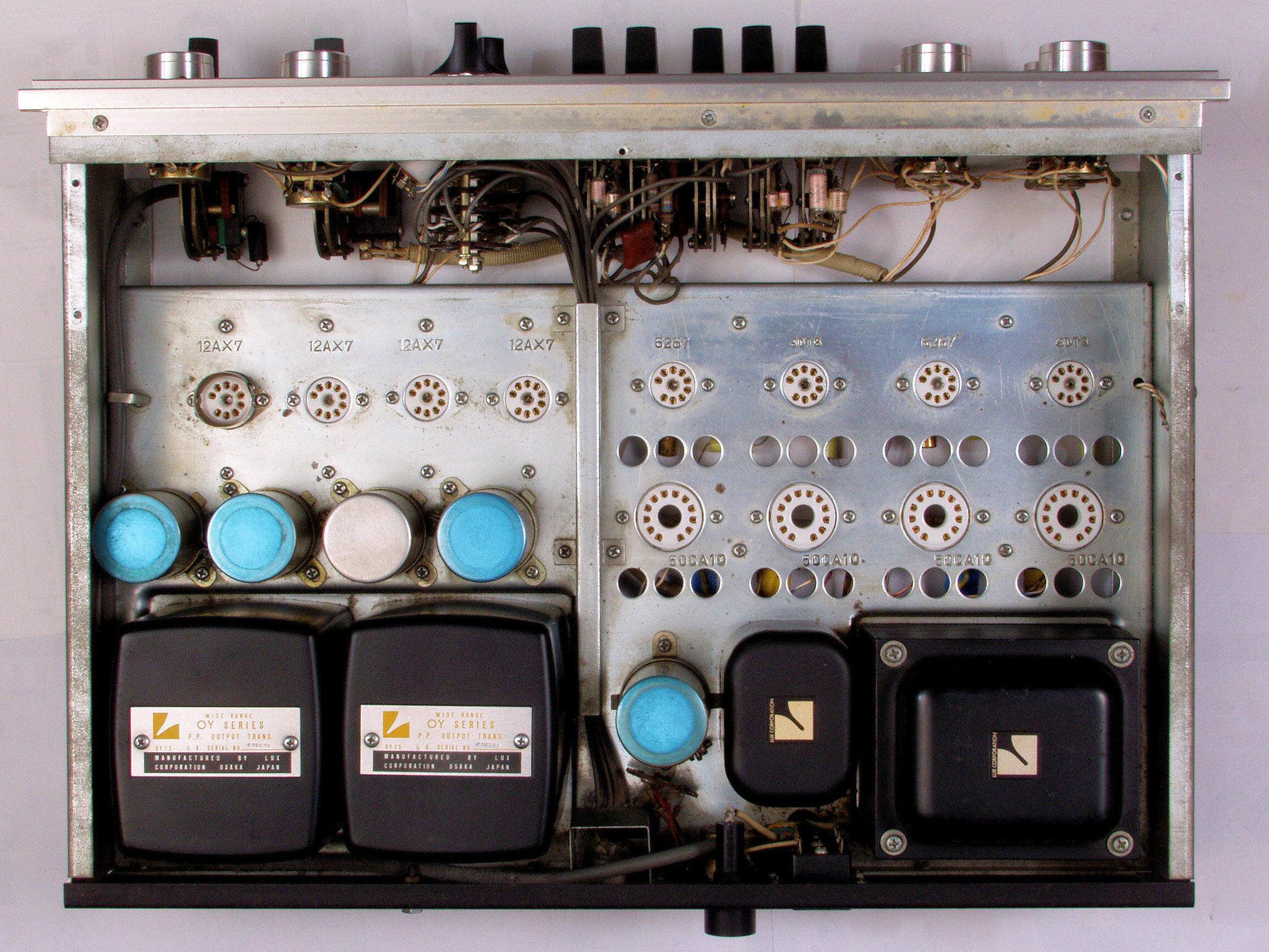

Ｃ２Ｂ．　修理後　上から見る。

Ｃ２Ｃ．　修理前　真空管を指し、上から見る

Ｃ３Ａ．　修理前、電源トランス側。

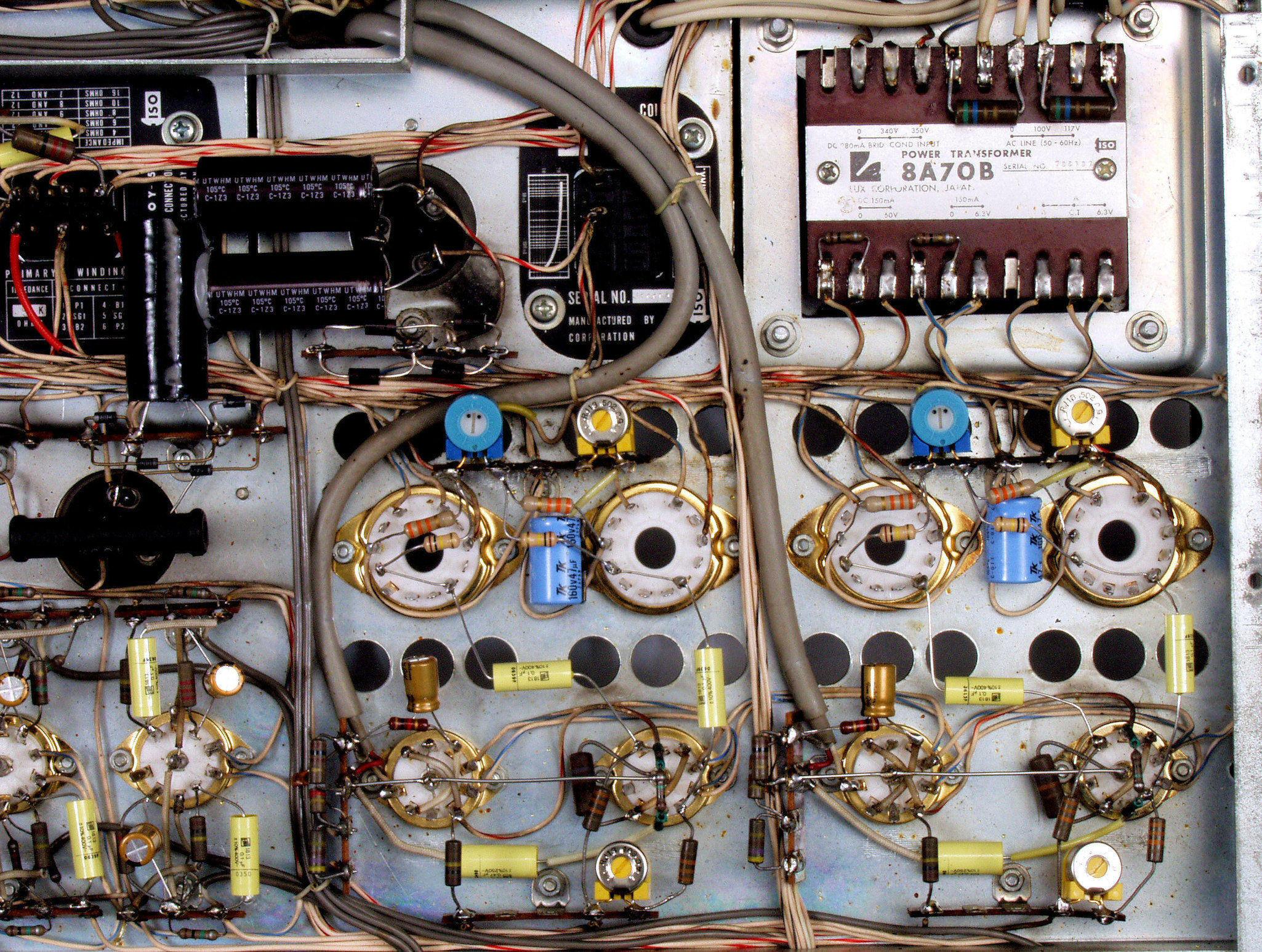

Ｃ３Ｂ．　修理後、電源トランス側。

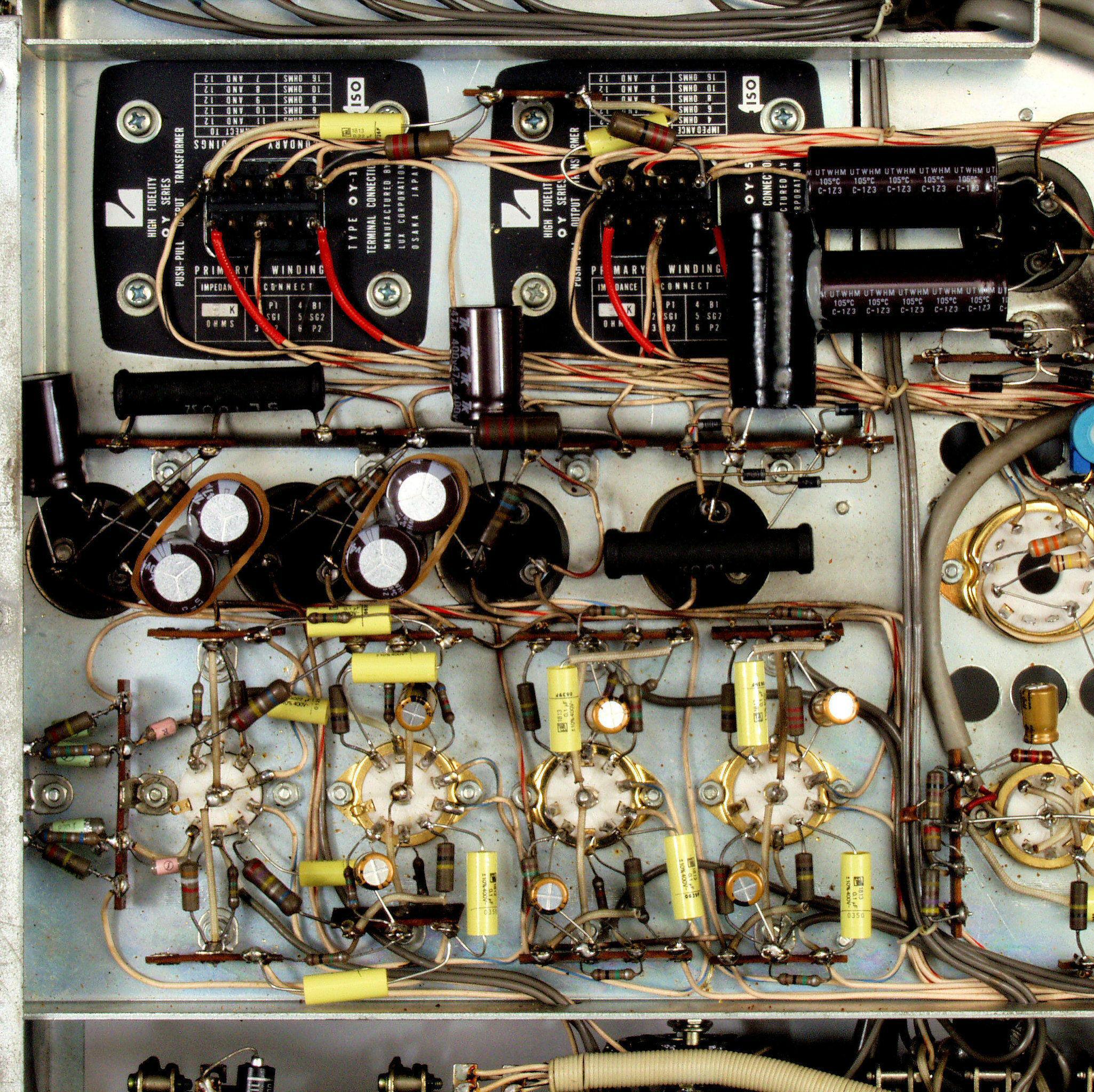

Ｃ４Ａ．　修理前、出力トランス側。

Ｃ４Ｂ．　修理前、出力トランス側。

Ｃ５Ａ．　修理前、出力真空管５０ＣＡ１０、前段真空管６ＤＴ８・６２６７のソケット。

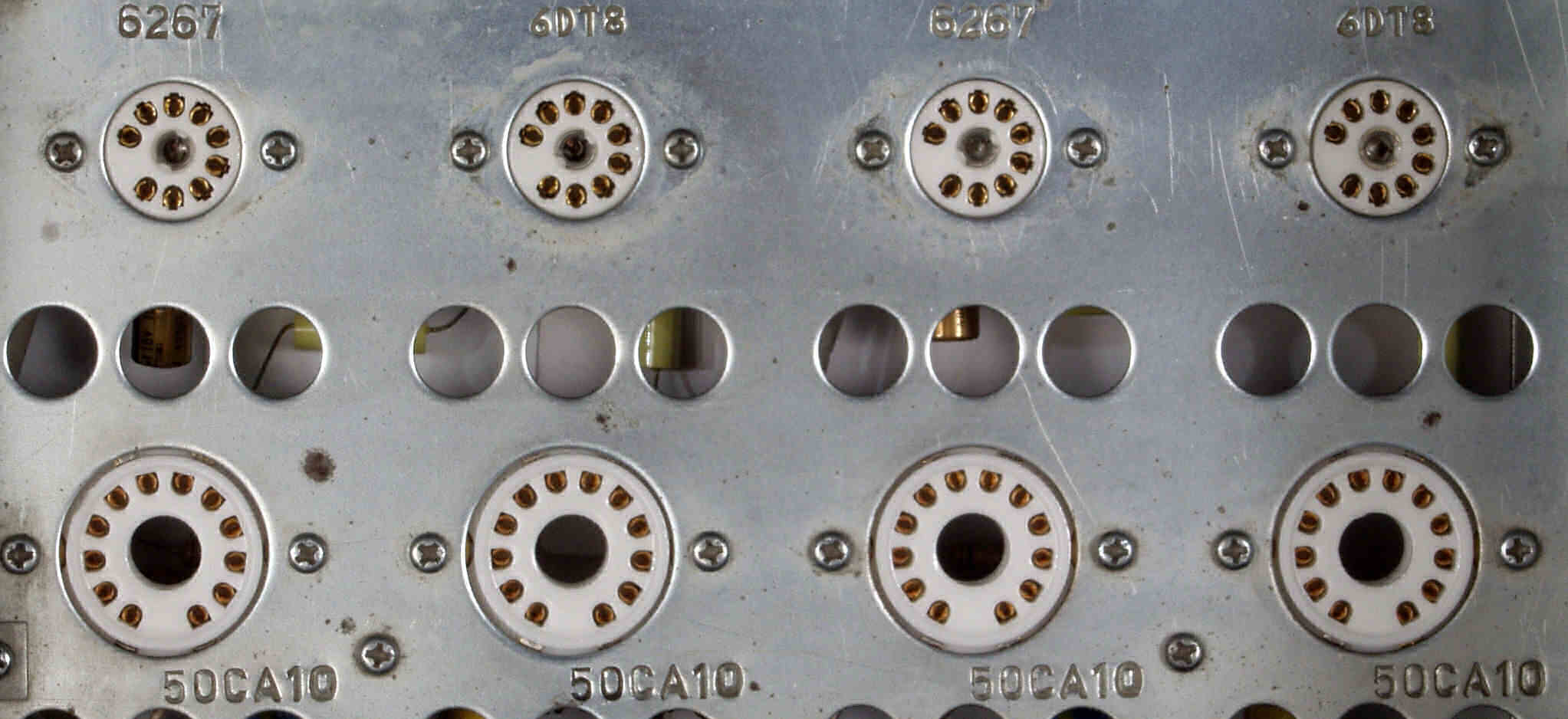

Ｃ５Ｂ．　修理後、出力真空管５０ＣＡ１０、前段真空管６ＤＴ８・６２６７のソケット。

Ｃ６Ａ．　修理前、１２ＡＸ７のソケット。

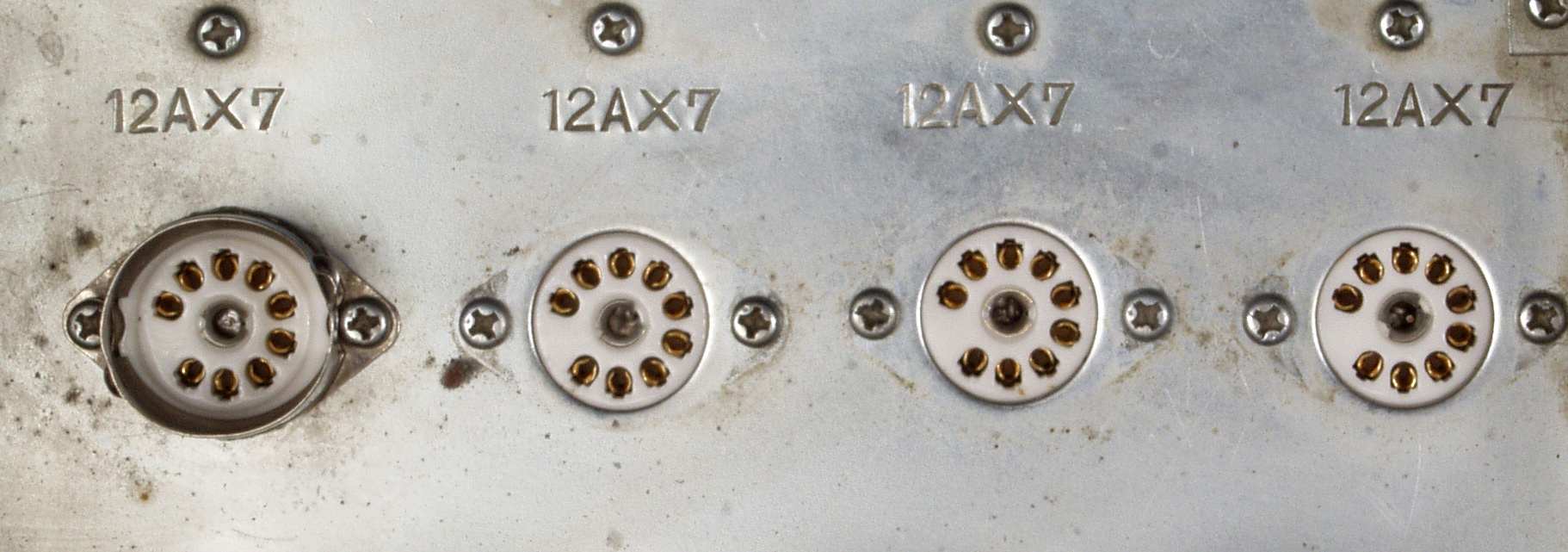

Ｃ６Ｂ．　修理後、１２ＡＸ７のソケット。

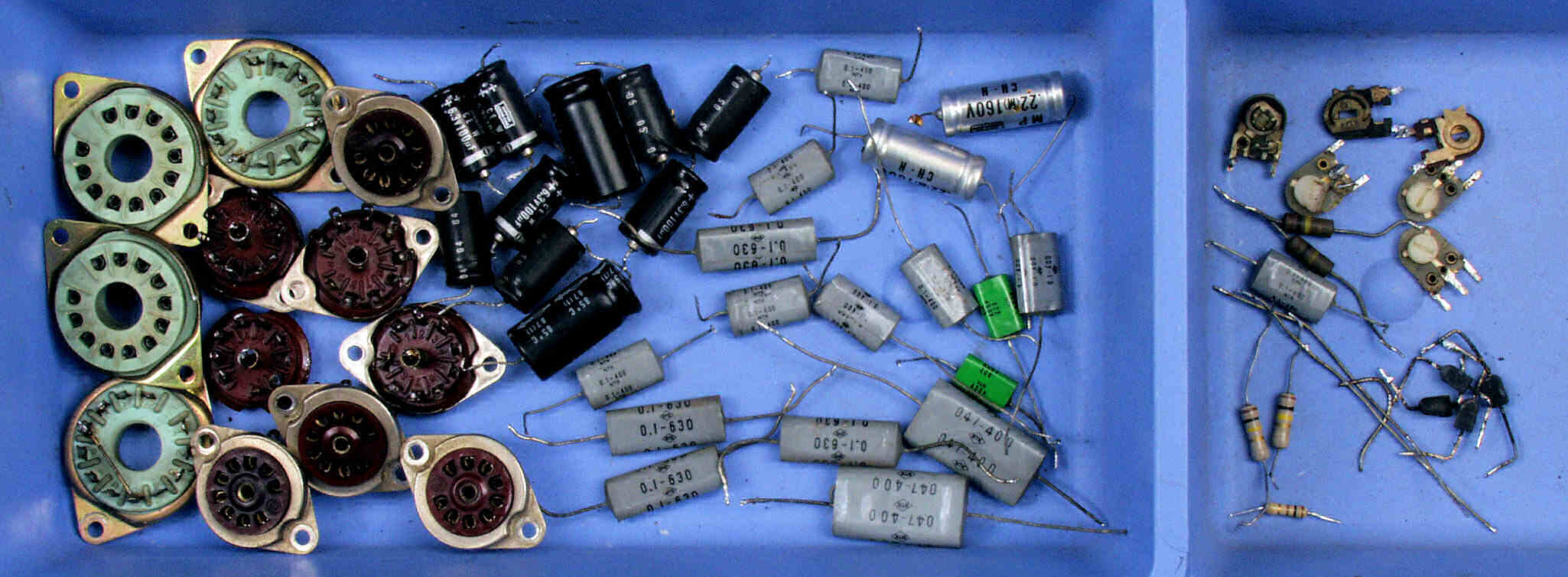

Ｃ７．　交換部品。

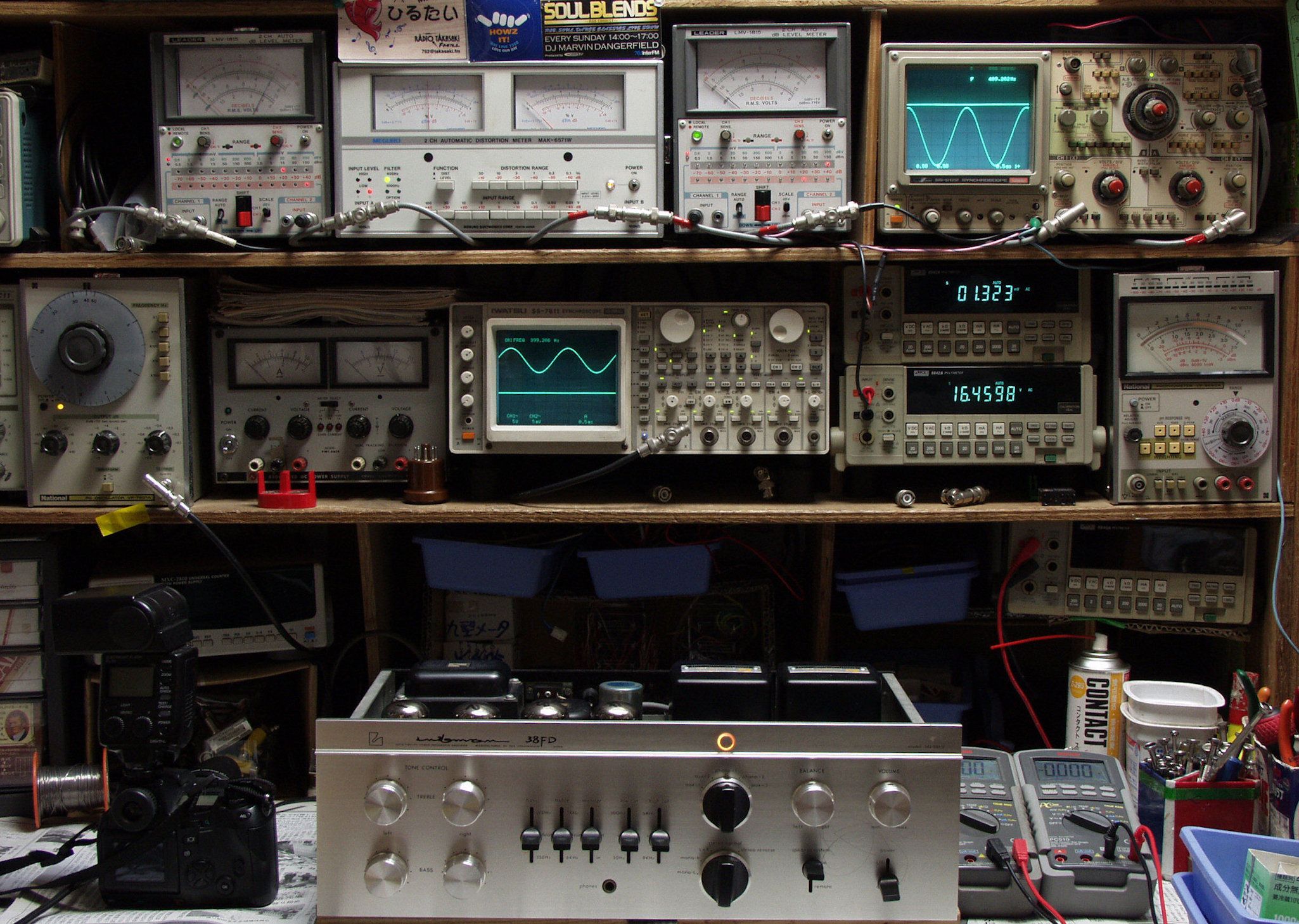

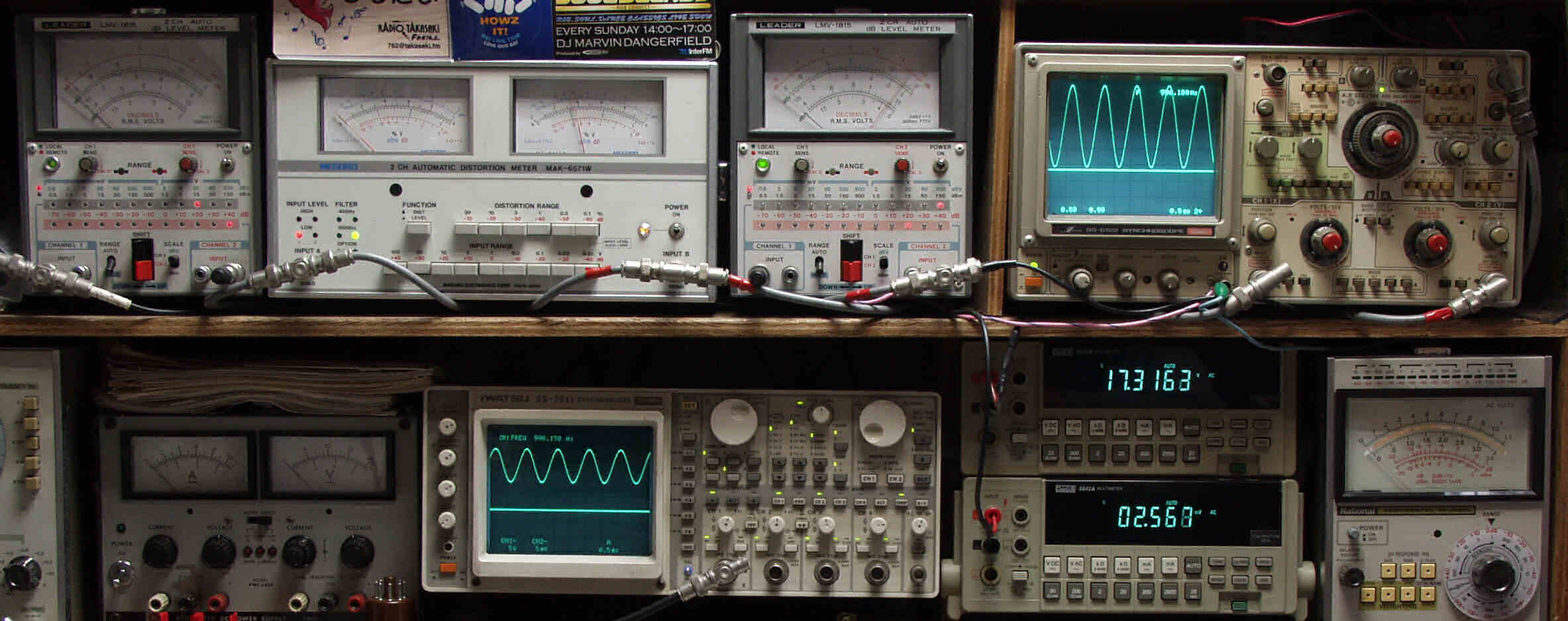

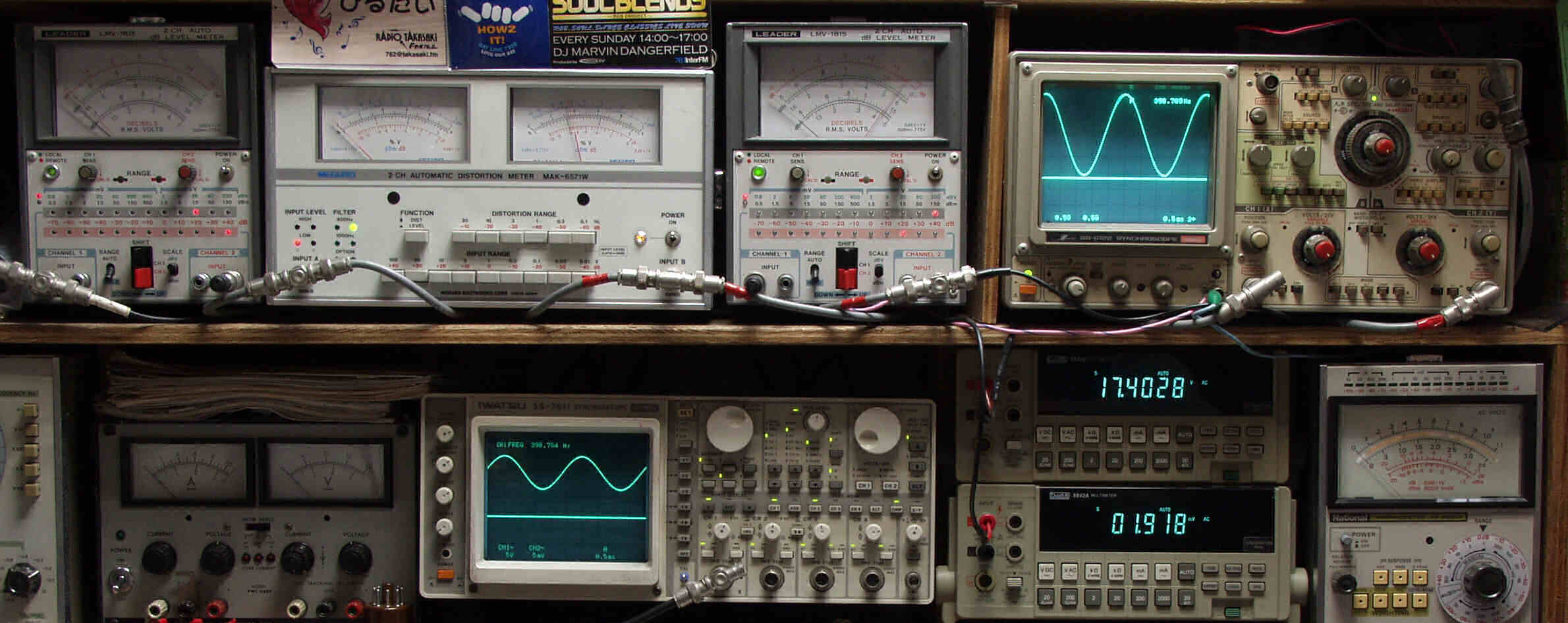

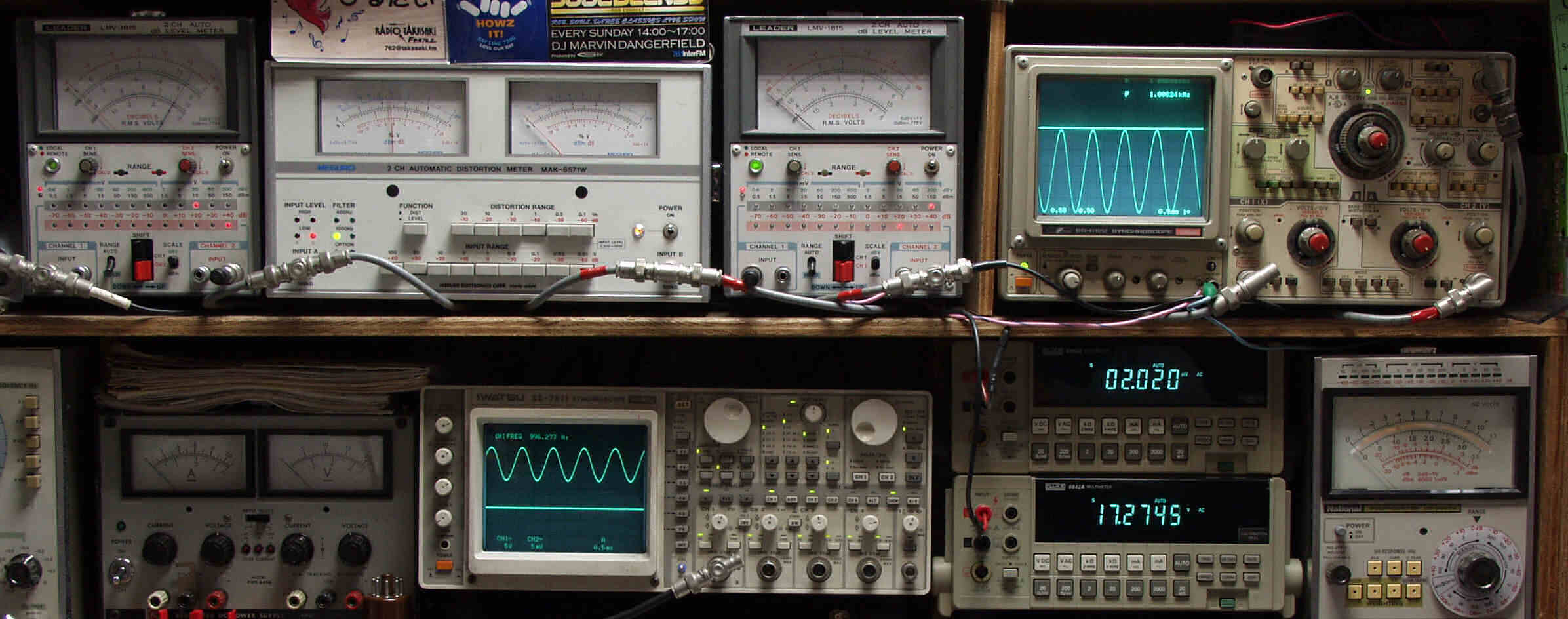

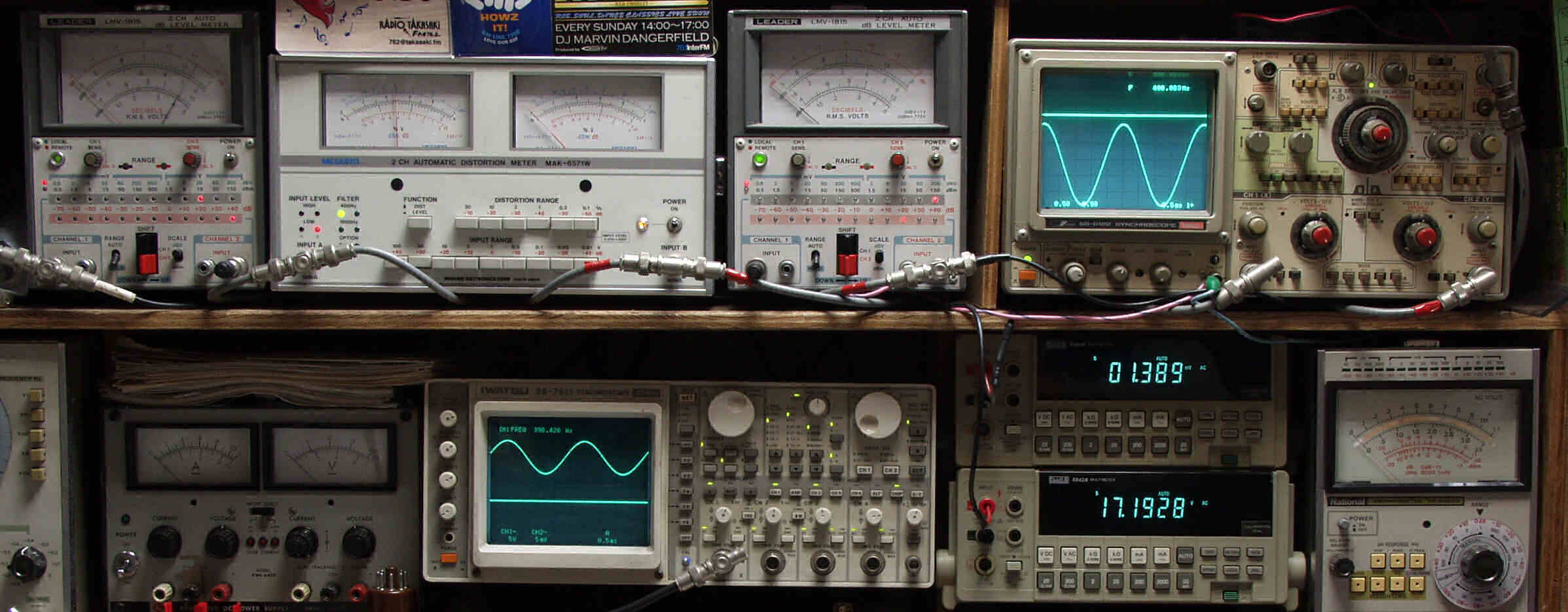

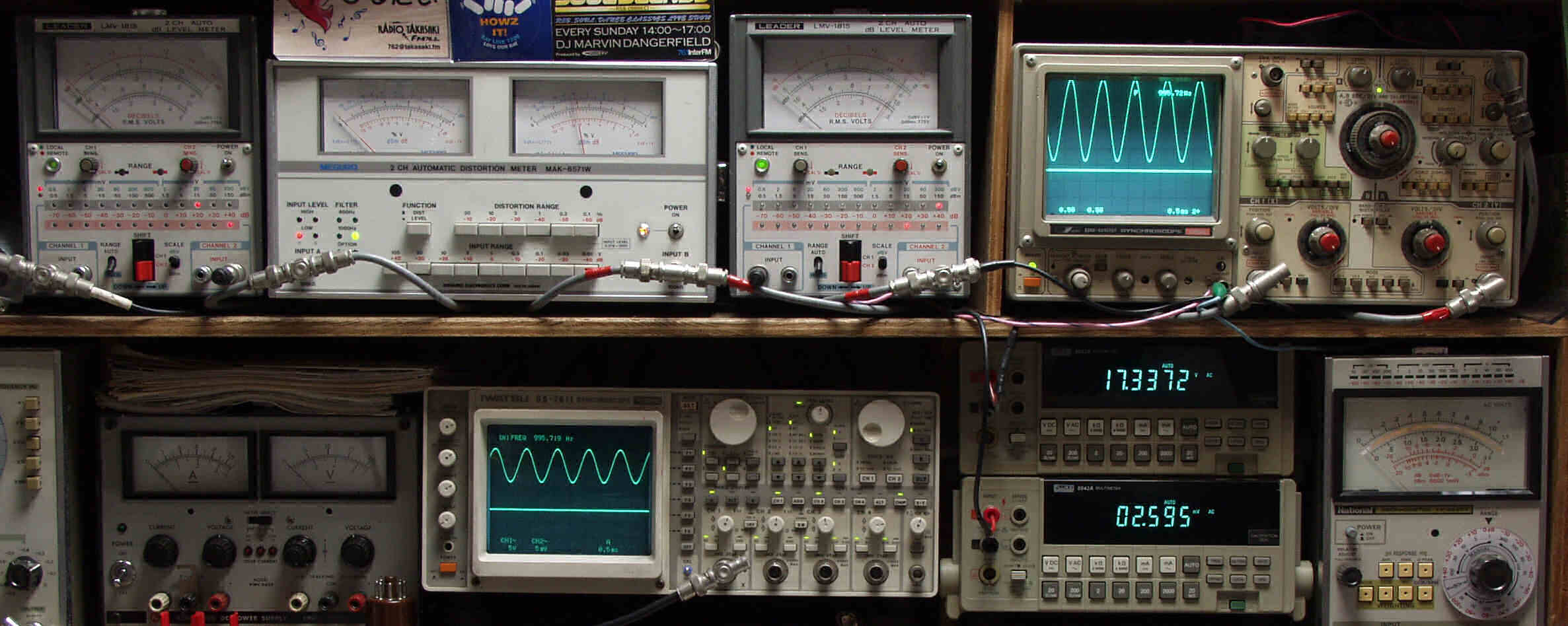

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２Ａ．　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．４％歪み。　ＡＵＸ入力、１０００ＨＺ

Ｅ２Ｂ．　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．５％歪み。　ＡＵＸ入力、１０００ＨＺ

Ｅ３Ａ．　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．４％歪み。　ＡＵＸ入力、４００ＨＺ

Ｅ３Ｂ．　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．５％歪み。　ＡＵＸ入力、４００ＨＺ

Ｅ４Ａ．　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．４％歪み。　ＭＭ入力、１０００ＨＺ

Ｅ４Ｂ．　Ｌ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．５％歪み。　ＭＭ入力、１０００ＨＺ

Ｅ５Ａ．　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．４％歪み。　ＭＭ入力、４００ＨＺ

Ｅ５Ｂ．　Ｒ側ＳＰ出力電圧１７Ｖ＝３６Ｗ出力、０．５％歪み。　ＭＭ入力、４００ＨＺ

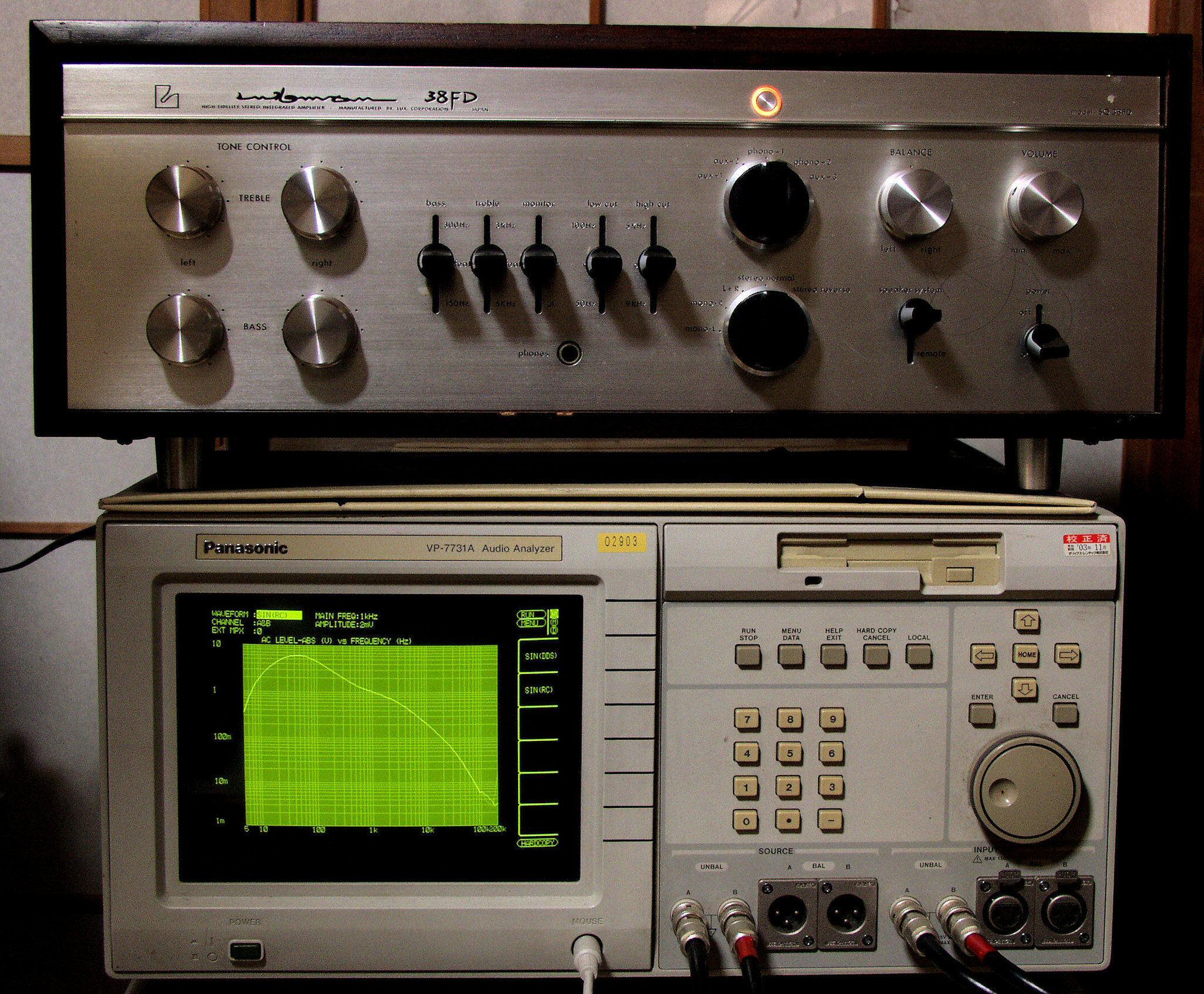

Ｆ．　上位測定器による　調整・測定 Ｆ１．　下のオーディオアナライザーで自動測定

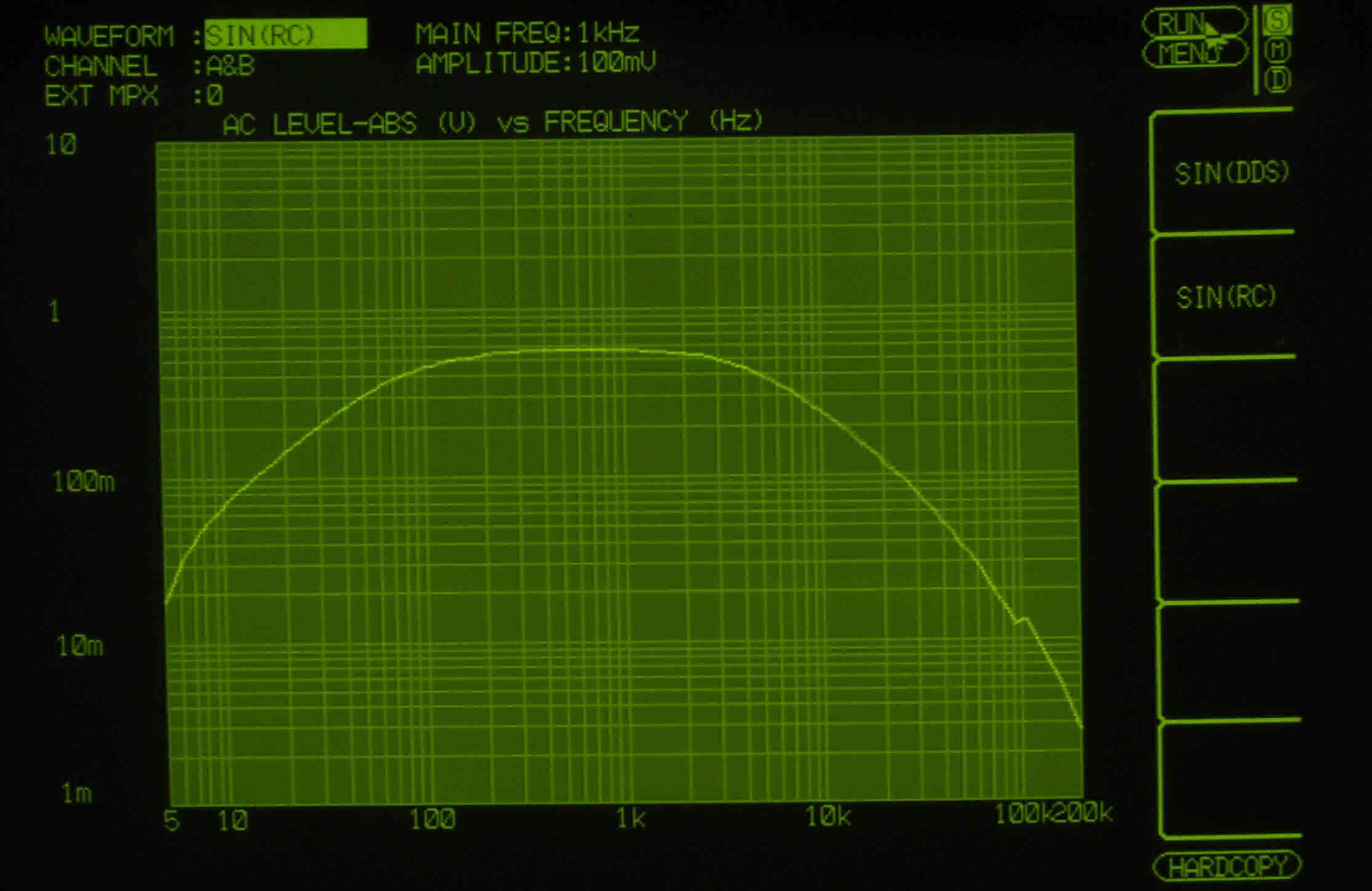

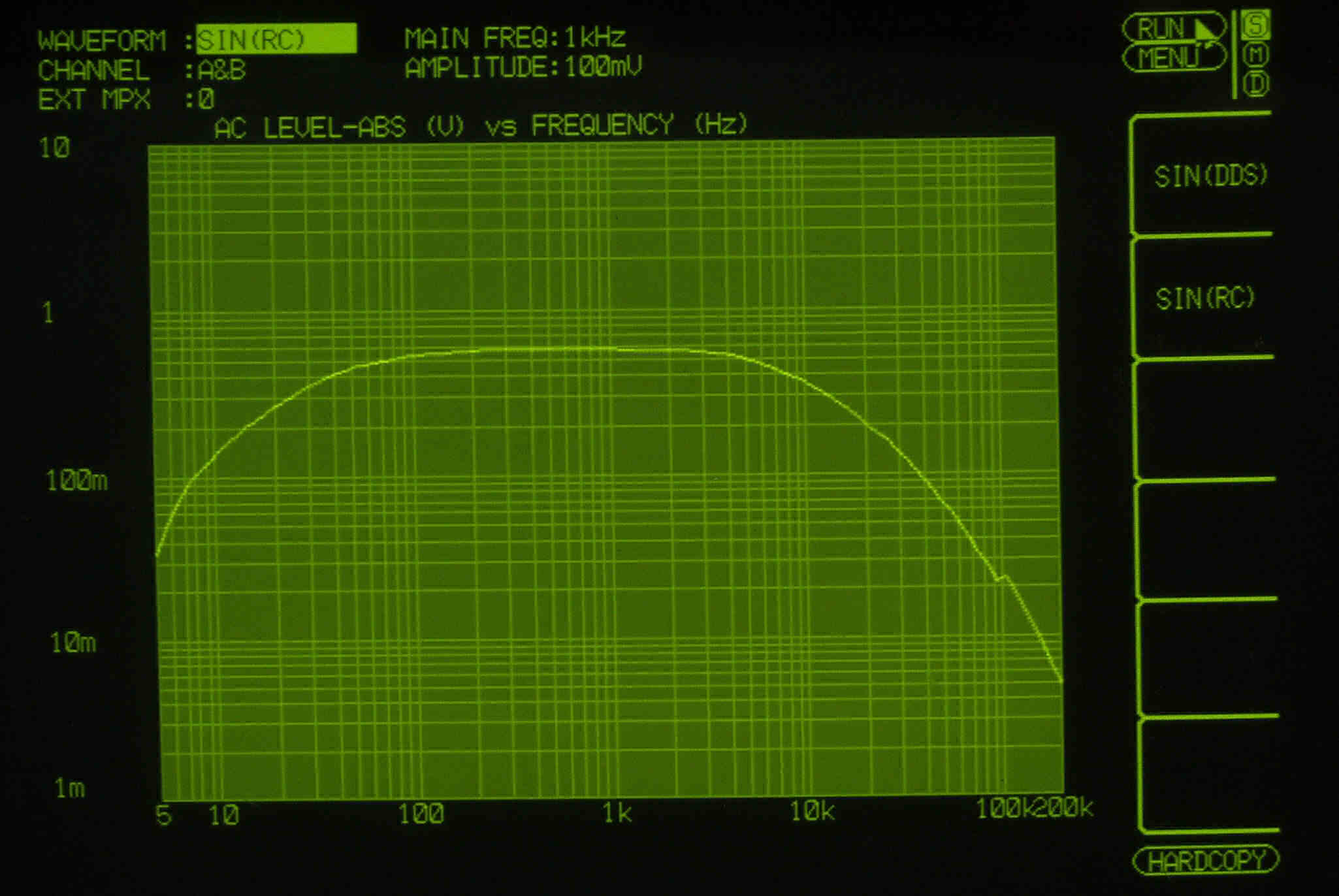

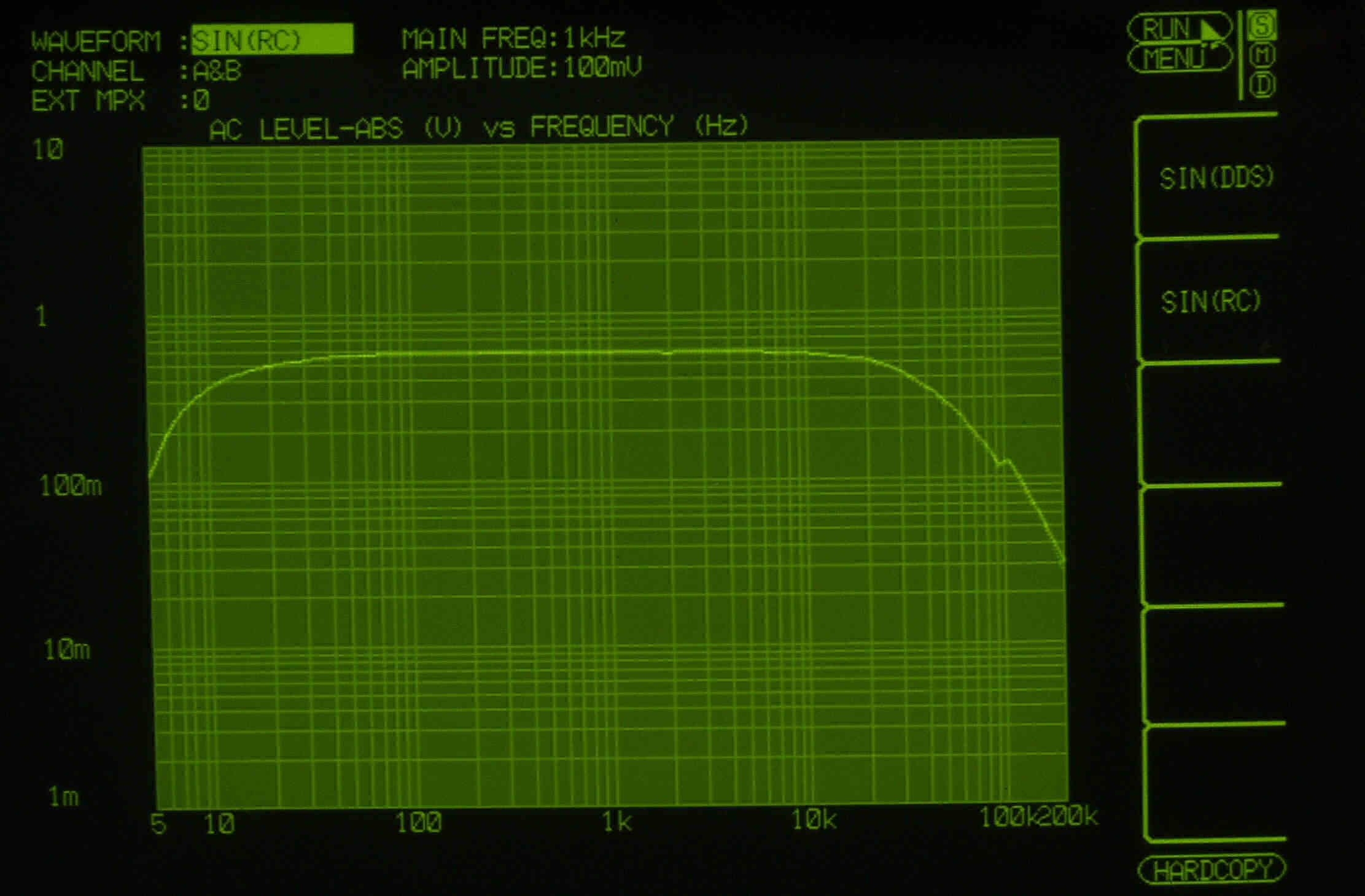

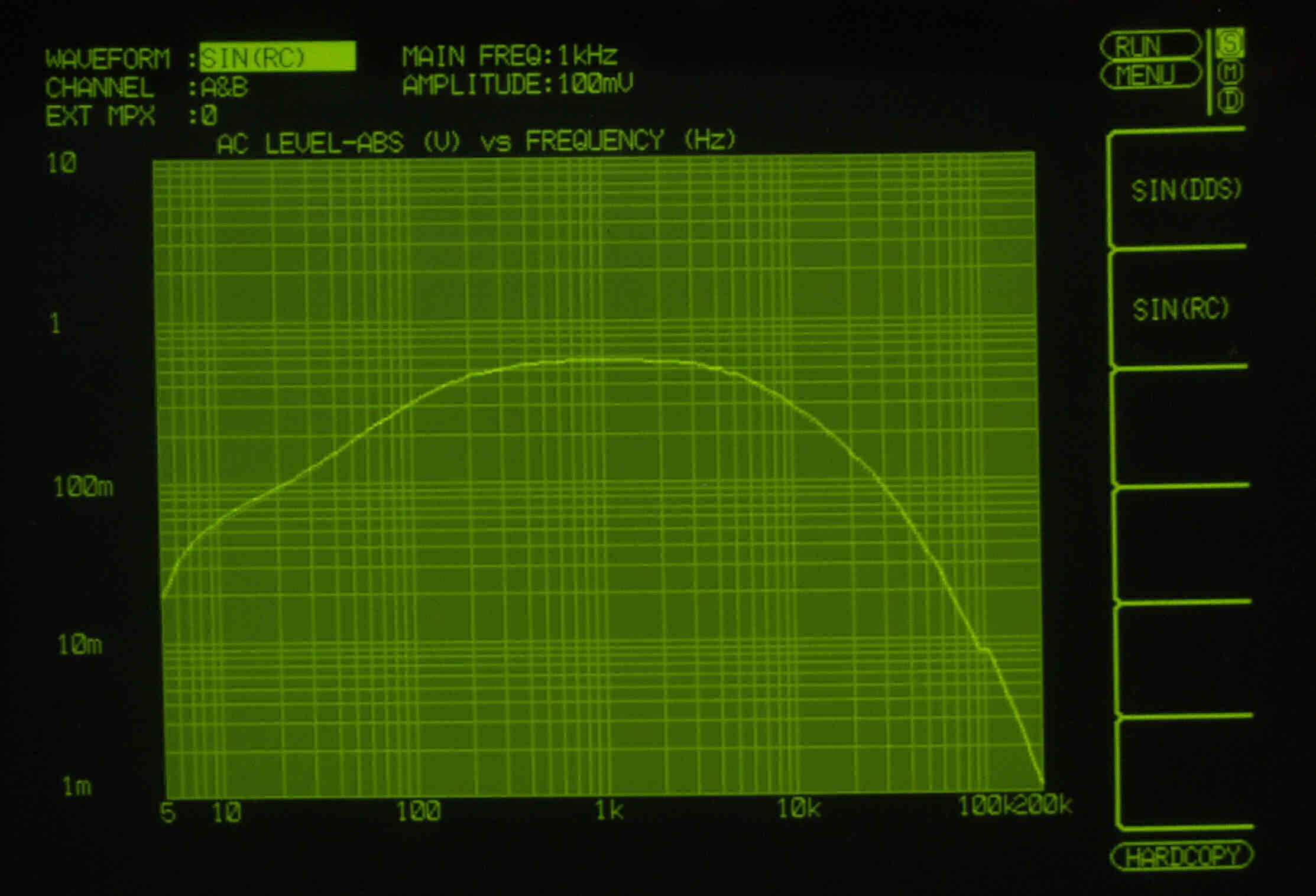

Ｆ２Ａ．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

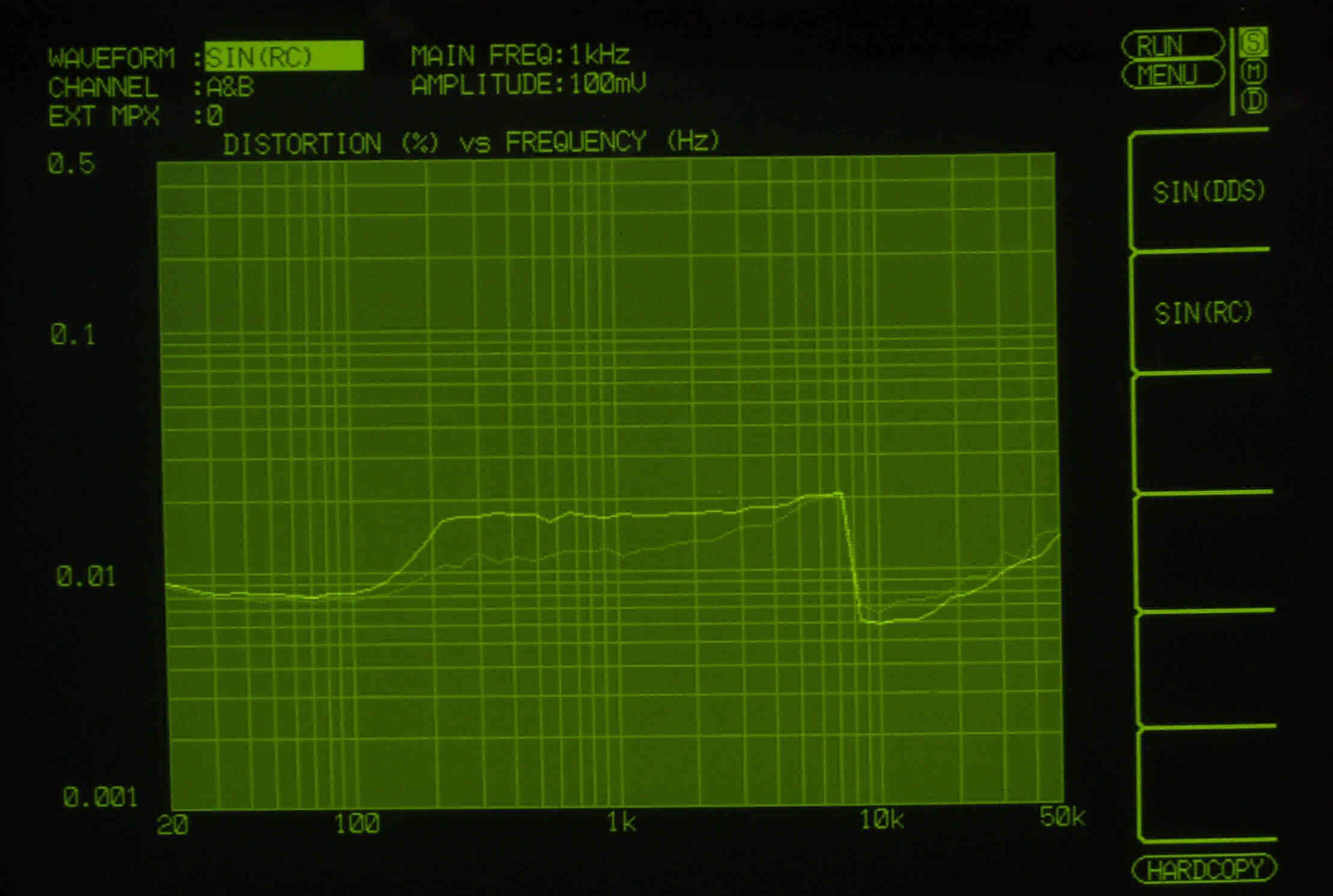

Ｆ２Ｂ．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

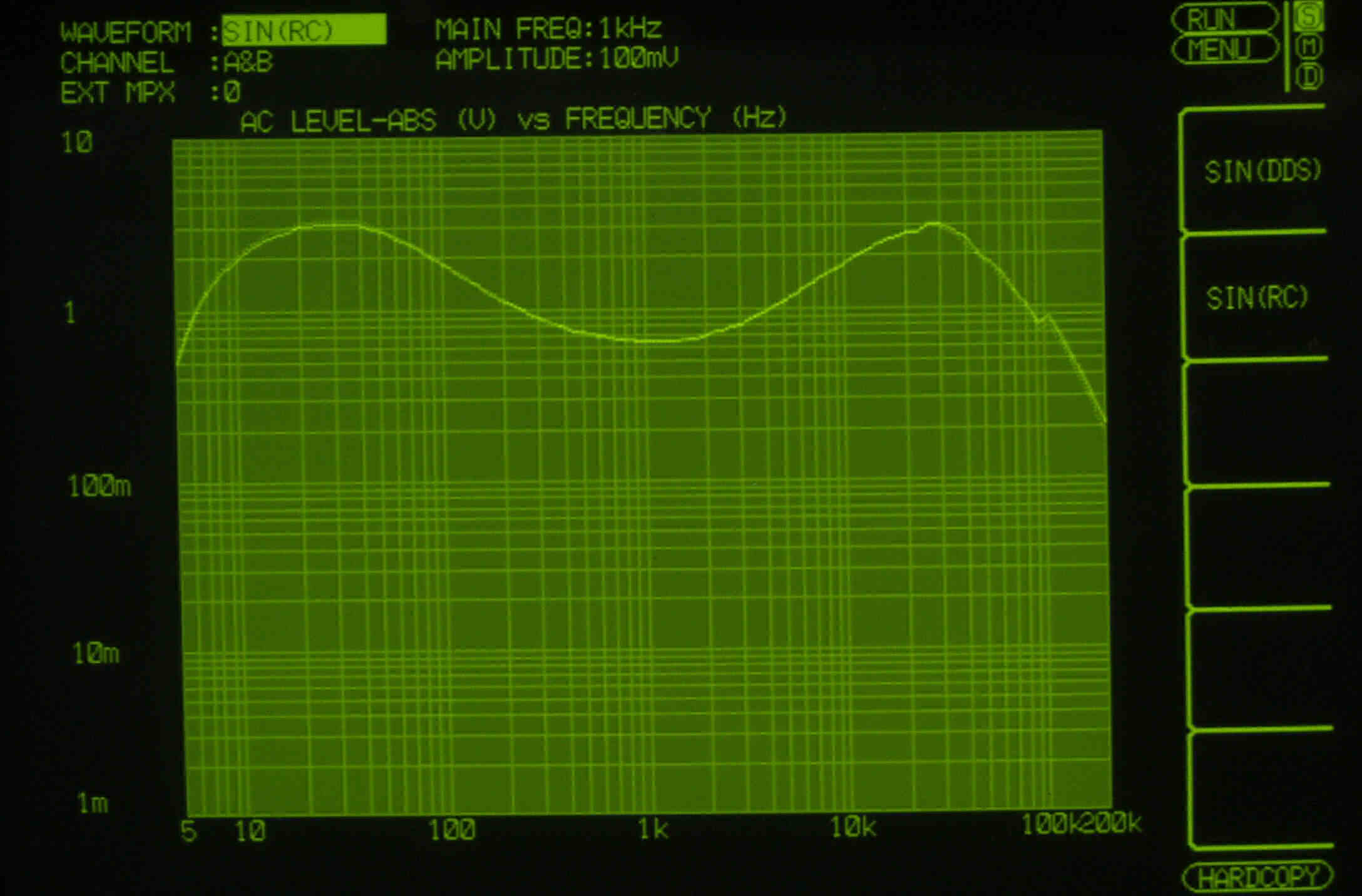

Ｆ３Ａ．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４Ａ．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５Ａ．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（１００ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（５ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５Ｂ．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（５０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（９ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

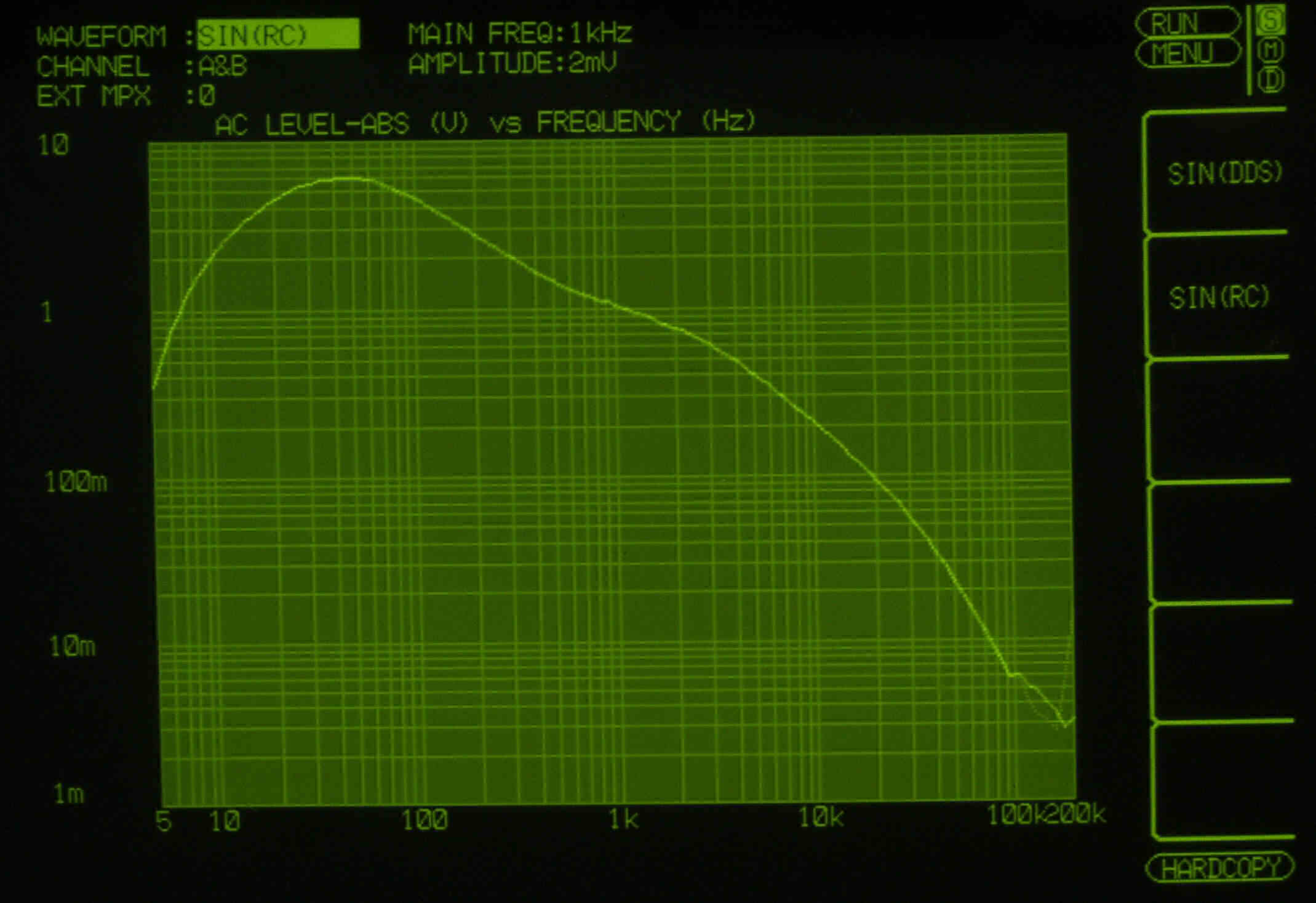

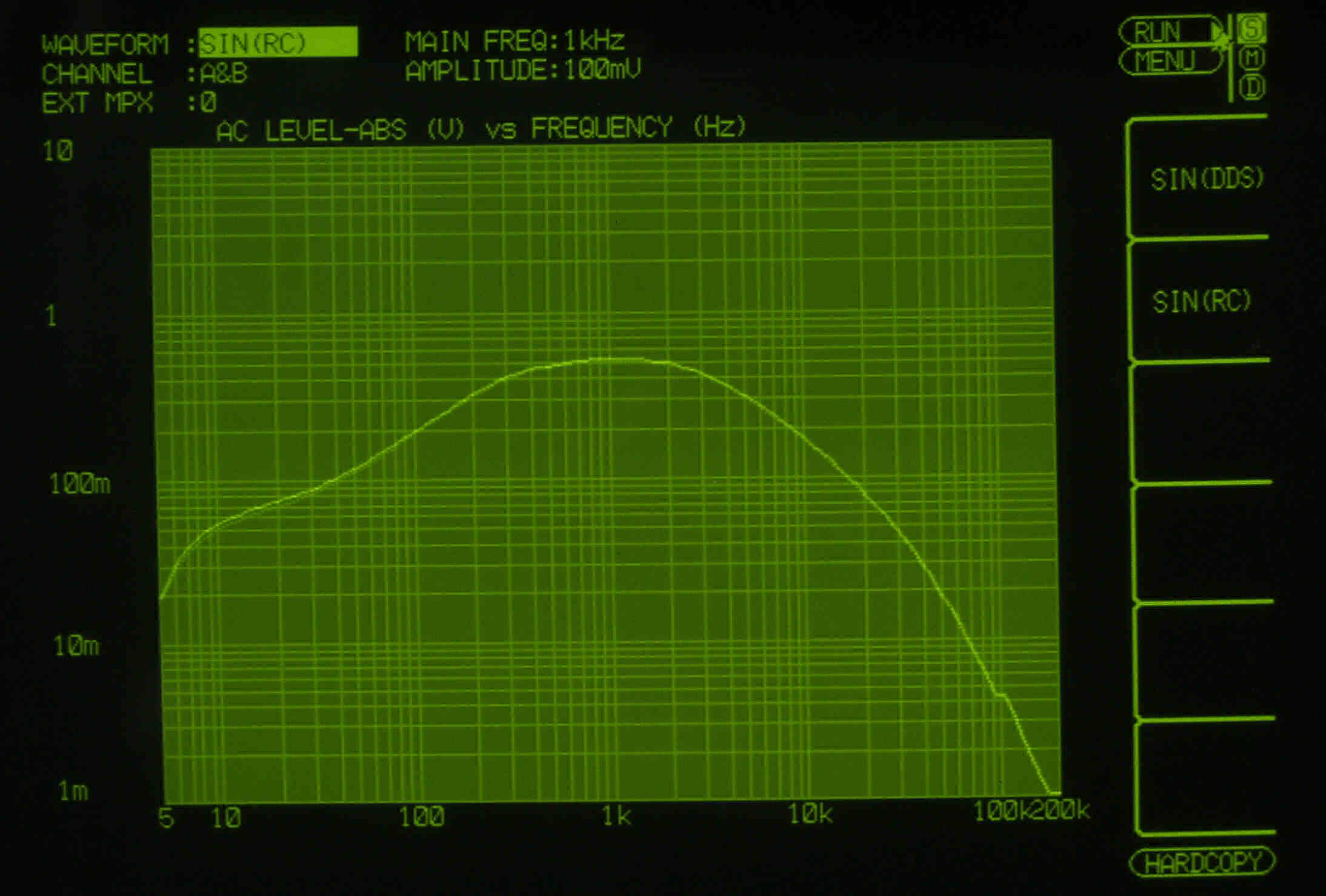

Ｆ６Ａ．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　ＭＭ入力、入力電圧＝１ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ７．　完成　　２４時間エージング

Ｓ．　ＬＵＸ　ＳＱ-３８ＦＤ　の仕様（マニアル・カタログより）

型式 管球式プリメインアンプ 連続実効出力 30W＋30W（4Ω、8Ω、16Ω） 全高調波歪率 0.7％以下（最大出力時） 周波数特性 20Hz〜20kHz /-1dB 入力感度 Phono1、2= 2.2mV Aux1、2、3= 200mV 入力インピーダンス Phono1、2= 50kΩ Aux1、2、3= 200kΩ SN比 Phono= 60dB以上、　Aux= 70dB以上 トーンコントロール LUX方式、　NF型湾曲点周波数切換付 残留雑音 1mV以下 付属装置 ハイフィルター、　ローフィルター、　メイン部入力レベルセット テープモニタースイッチ及び端子、　DIN規格テープコネクター 使用真空管 12AX7×4、　6267×2、　6AQ8×2、50CA10×4、 外形寸法 幅476×高さ190×奥行335mm 重量 18kg 価格 98,000円 販売年月 1970年7月
