ＬＵＸＭＡＮ　Ａ３５００　Ａ３３００　Ａ３３　の修理記録
　平成１４年３月２９日到着　　４月３０日完成
  1. 修理前の状況
    A3300 プリアンプは灯がつきません。最初鳴っていたときも、ガサゴソと雑音が入っていました。
    A3500パワーアンプは最初は順調に鳴っていましたが、時間とともに、球が赤くなり始め、ヒューズが飛んでいました。
    2度目に間違えて5Aのところを6Aのヒューズを入れてしまいまいました。その後灯がつきません。
    LUXKIT　A33電源　モニター球がつきません。

  2. 原因
    ６ＣＡ７、ソケットの劣化、未配線有り
    １２ＡＸ７の劣化

    　
  3. 修理状況
    ６ＣＡ７ソケット交換
    ３５００は配線やり直し
    整流ダイオード交換
    １２ＡＸ回り、及び３３００経年劣化による各部ハンダ補正

    　
  4. 使用部品
    オクタルソケット　　　　　　　　　　　　　４個
    整流ダイオード　　　　　　　　　　　　　４個
    電解コンデンサー　　　　　　　　　　　　２個

  5. 修理費　　　５０、０００円　　　　通常修理。
    　　　　　　　　　　　　　　　　　　　　真空管別途です。

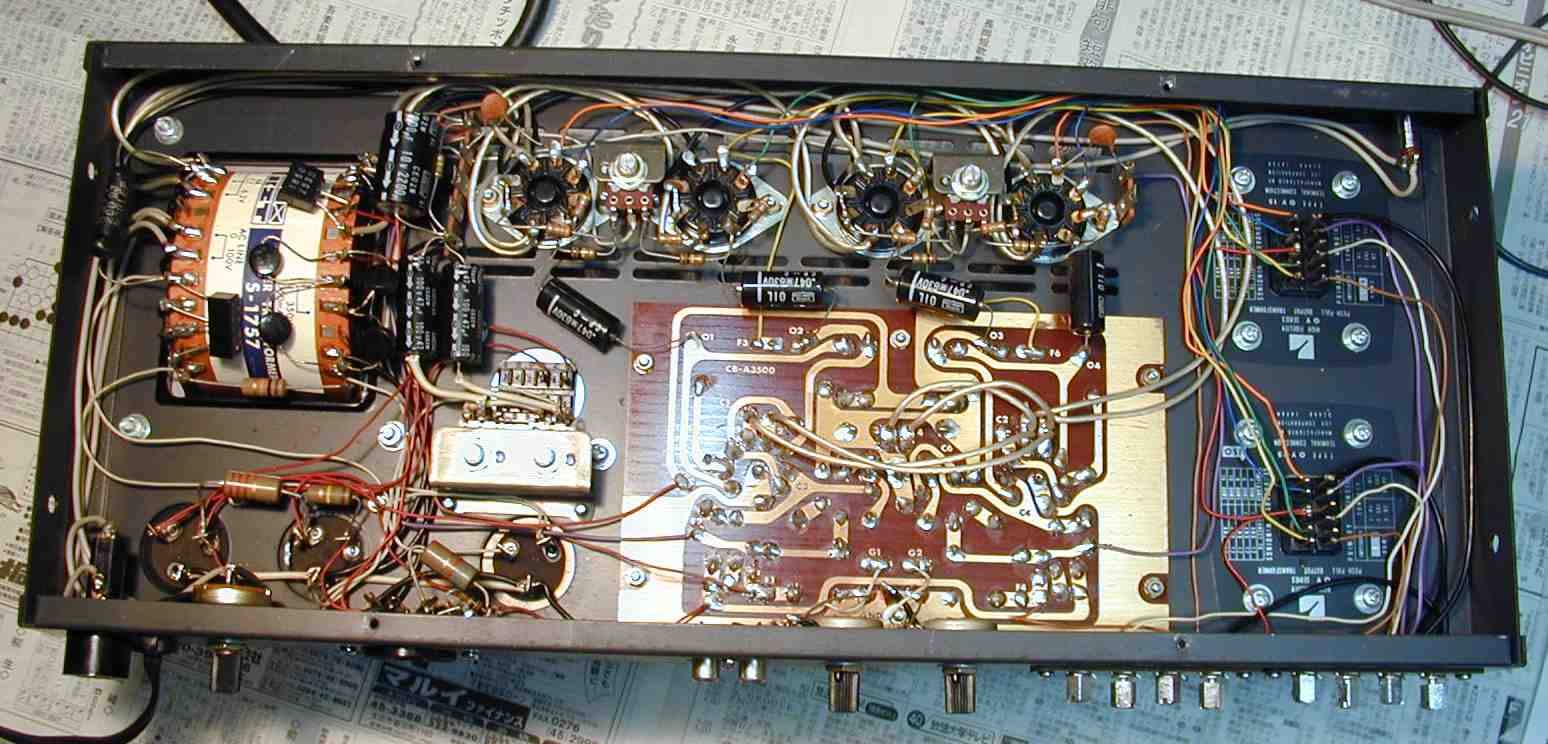

１．　修理前、高圧部の配線材料の耐圧が不足

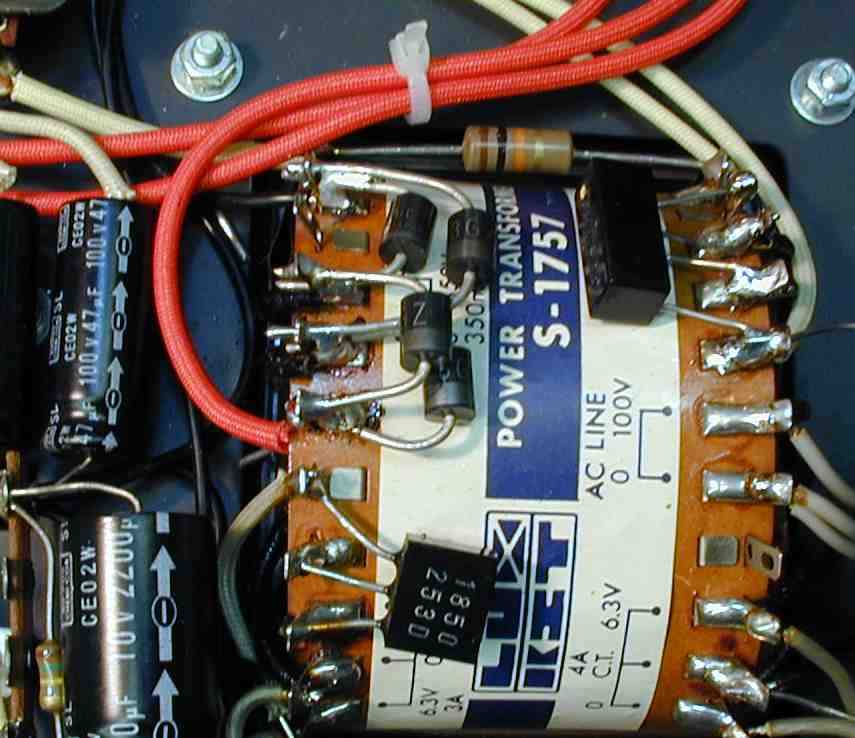

２．大容量整流器に交換

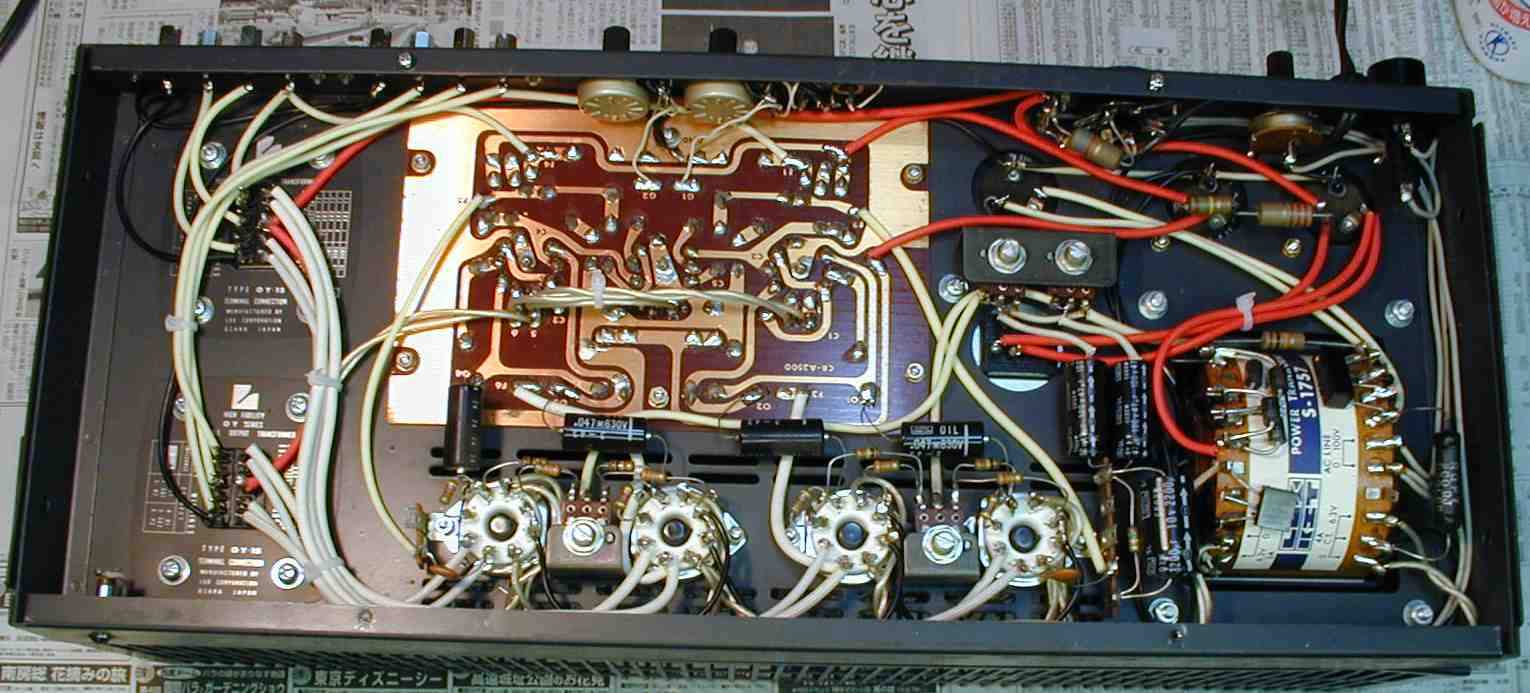

３．　修理後

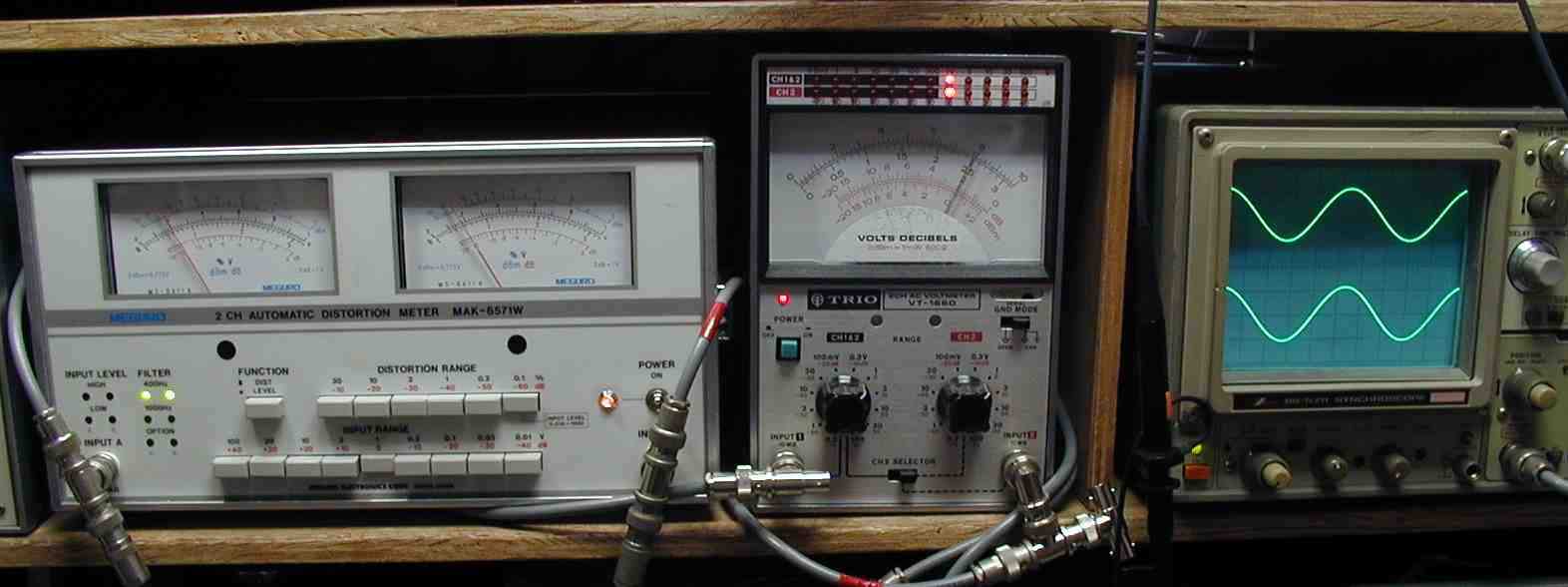

４．　出力／歪み率測定・調整

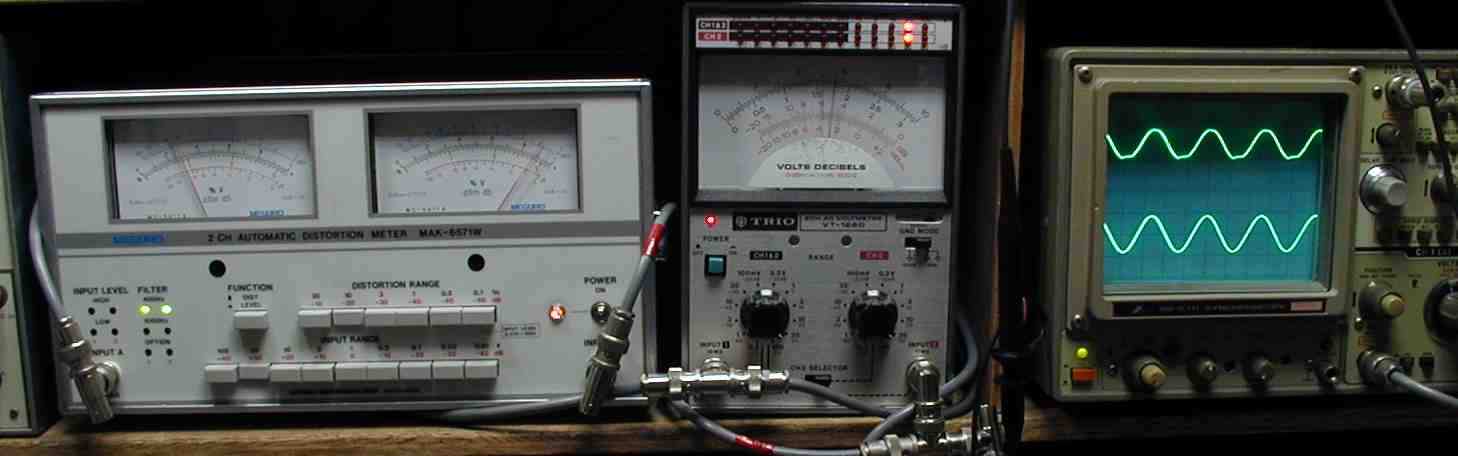

５．　ＳＰ出力＝１７Ｖ＝３６Ｗ　歪み率２％　１０００ＨＺ、右に使用の６ＣＡ７が少しエミ減
６．　ＳＰ出力＝１７Ｖ＝３６Ｗ　歪み率２％　４００ＨＺ　写真紛失

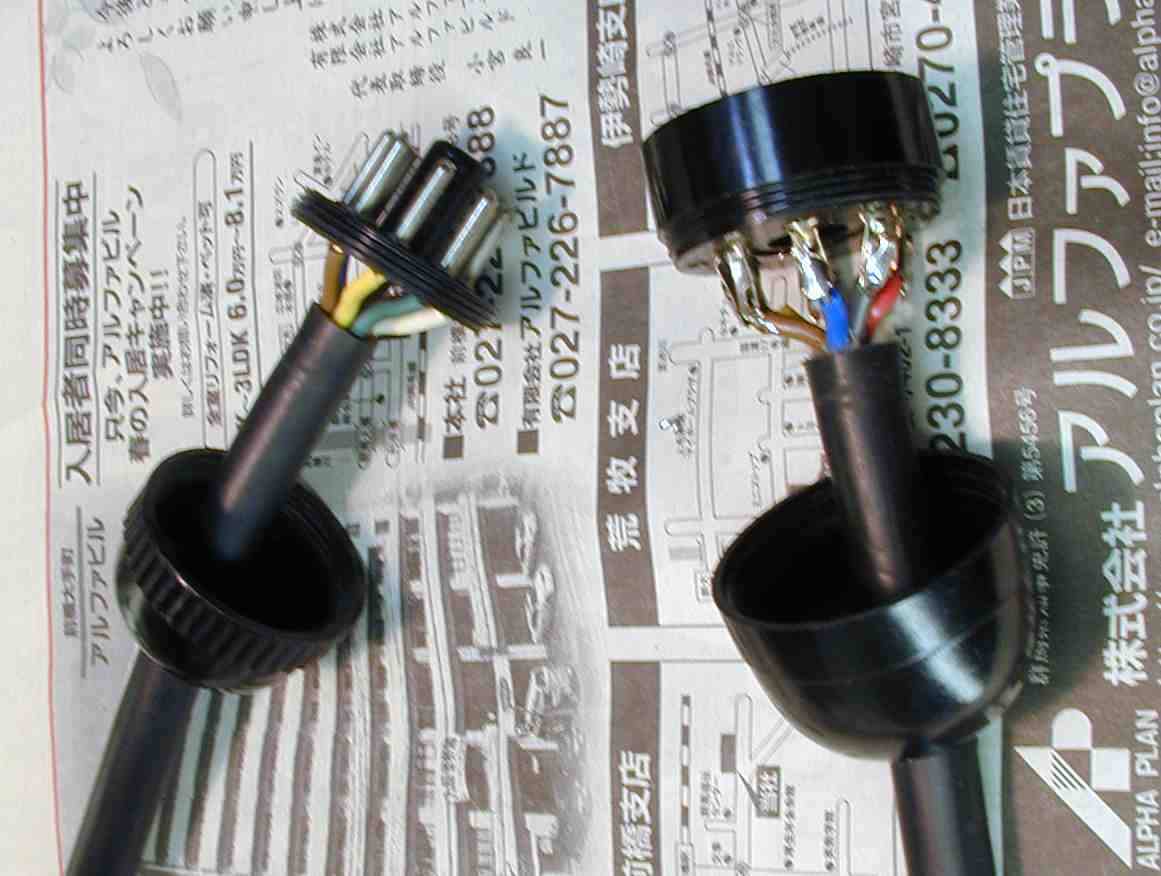

７．　修理前の被覆の剥けた電源ケーブル

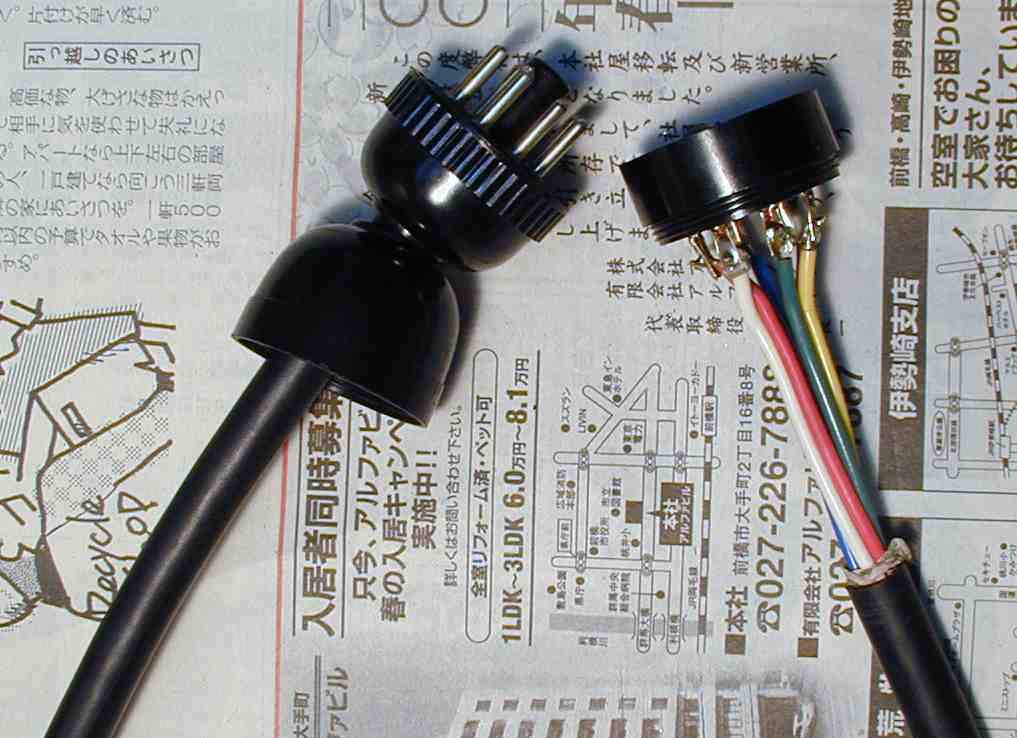

８．　修理後の電源ケーブル

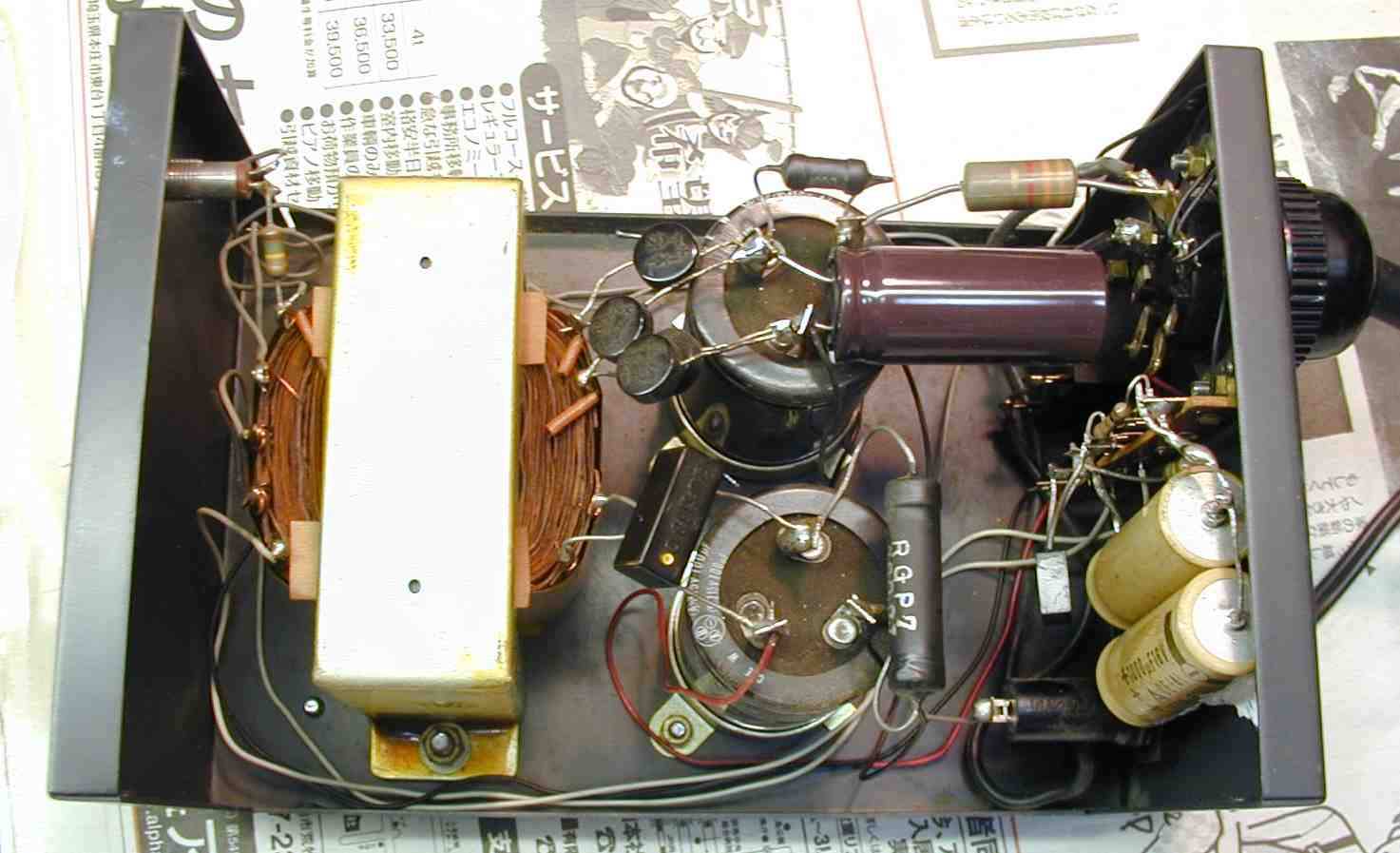

９．電源部、電解コンデンサー追加

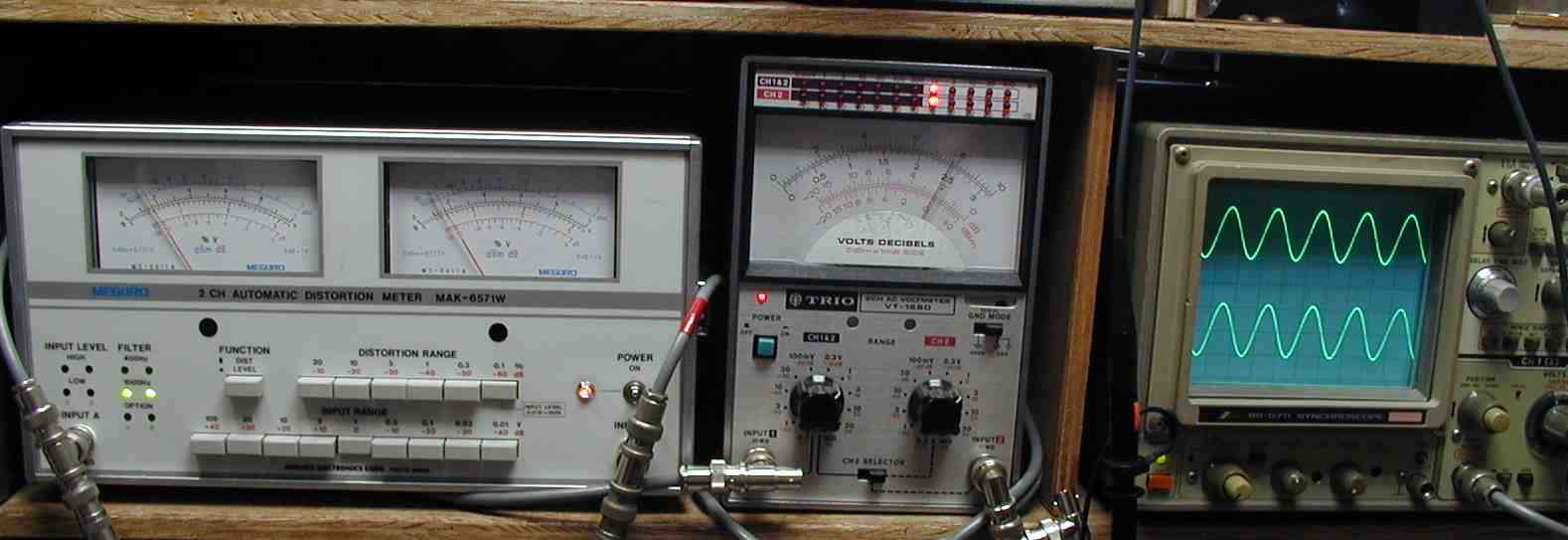

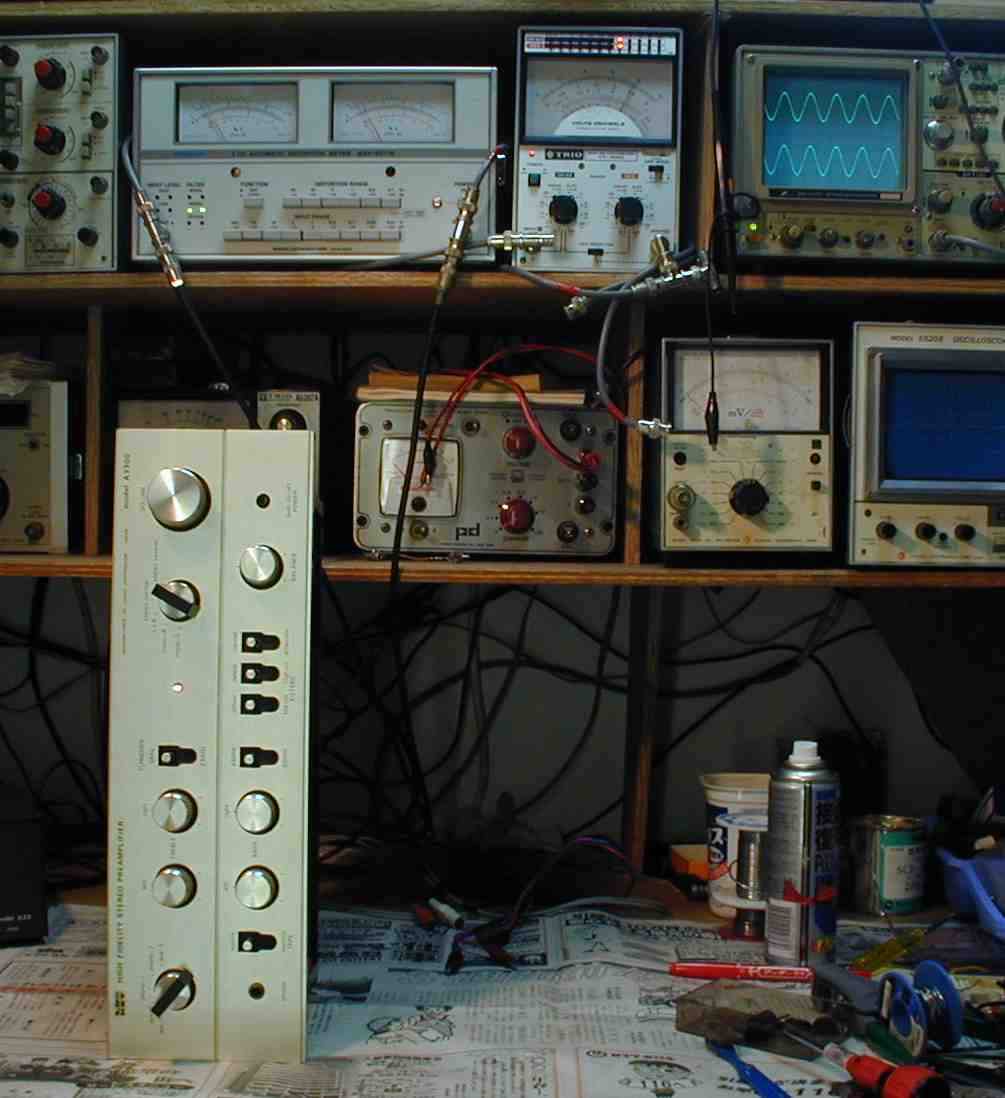

１０．　プリＡＭＰ出力測定　　０．８Ｖ　歪み率０．００？％　１０００ＨＺ
１１．　プリＡＭＰ出力測定　　０．８Ｖ　歪み率０．００？％　４００ＨＺ
　　　 　　　 　　　　　　　　　　　　　　　　　a3500-2a
