２１１　シングルステレオ

自作　２１１　シングルステレオ修理記録

平成１５年４月２５日到着　６月２６日完成

Ａ．　修理前の状況

通電を最近していない機器

B．症状、原因

コンデンサ－容量抜け

Ｃ．　修理状況

ブロック電解コンデンサ－交換
電解コンデンサ－交換
整流ダイオード交換
カップリング・コンデンサ－交換
ＳＰ端子交換
ＡＣコネクタ－交換

Ｄ．使用部品

電解コンデンサ－　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６個
ブロック電解コンデンサ－（エルナセラファイン）５００Ｖ　１００μ＋１００μ　　　　４本
ブロック電解コンデンサ－２４Ｖ　１００００μ　　　　　　　　　　　　　　　　　　　　　　２本
整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６個
抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個
ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個
ＡＣコネクタ－　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個

Ｅ．　調整・測定

Ｆ．修理費　　　９８，０００円　　オーバーホール修理
　　　　　　　　　　　　　　　　　　　　真空管別途

Ｇ．再修理　リレー入らず、片側から「ガリ」音が出る　平成１６年３月４日到着　３月１０日完成　　

Ｓ．　２１１／８４５　の規格（カタログ・マニアルより）

Ａ．修理前の状況

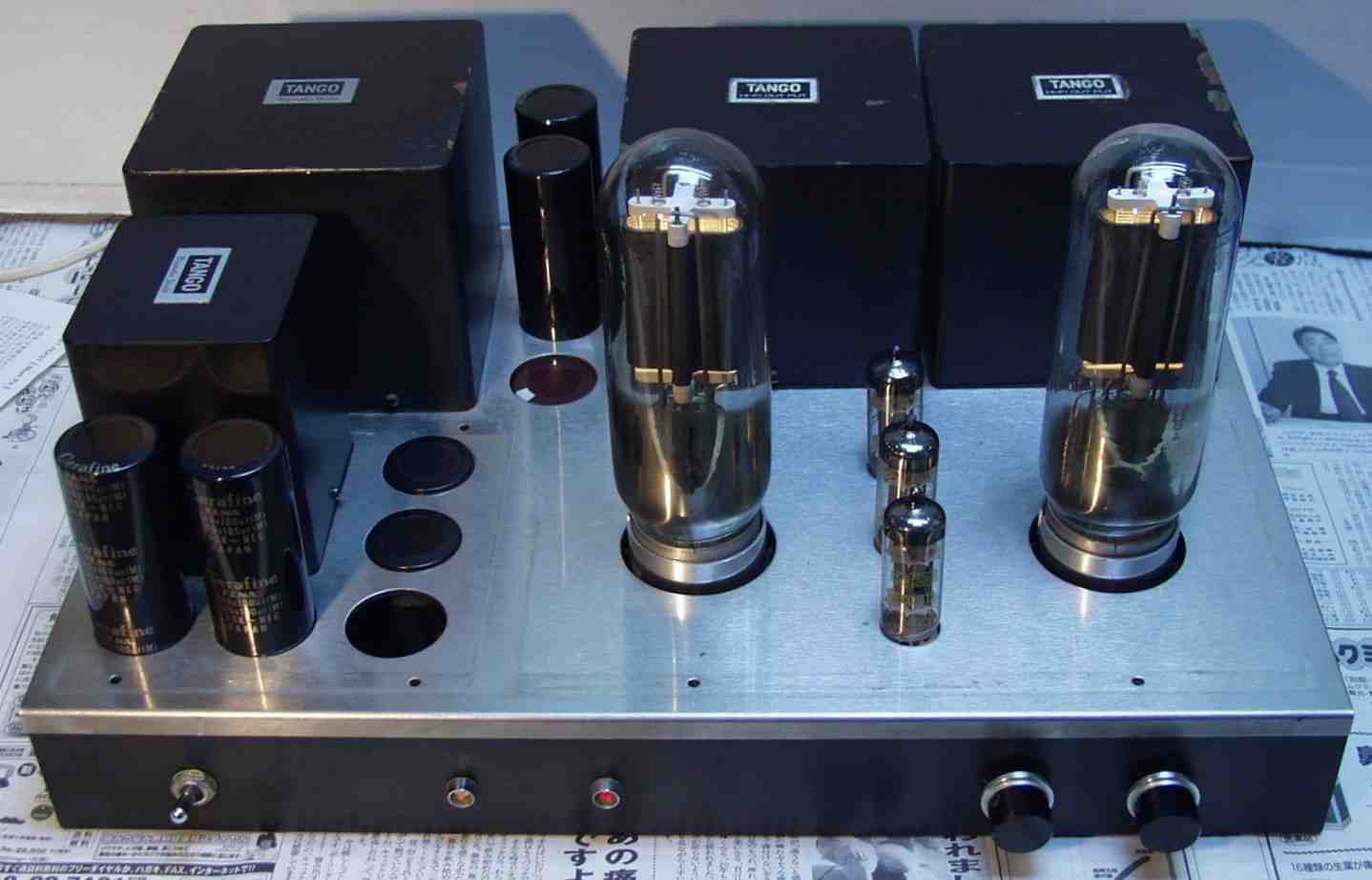

Ａ１．修理前　前から見る

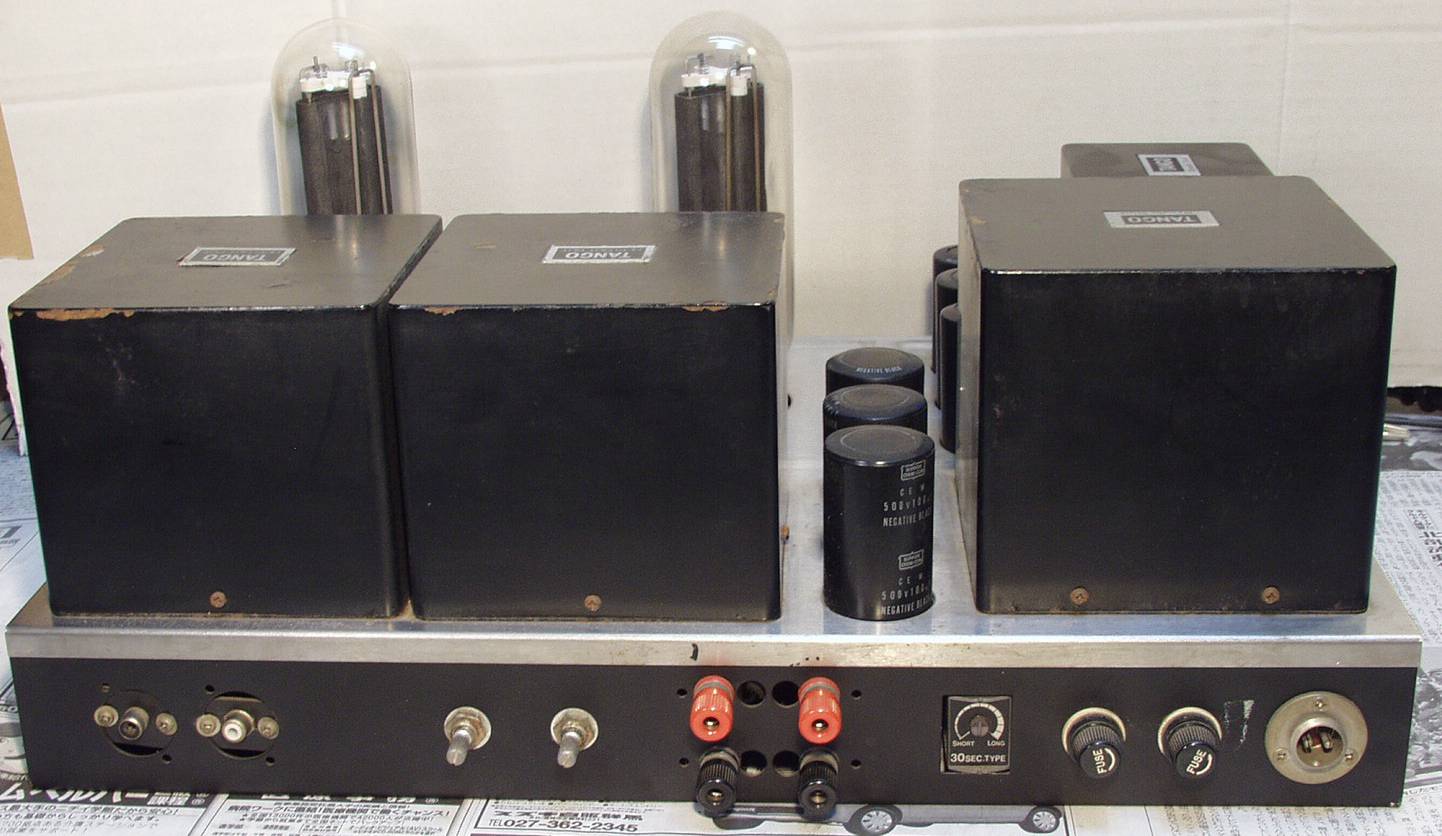

Ａ２．修理前　後ろから見る

Ａ５．修理前　膨らんだ電解コンデンサー

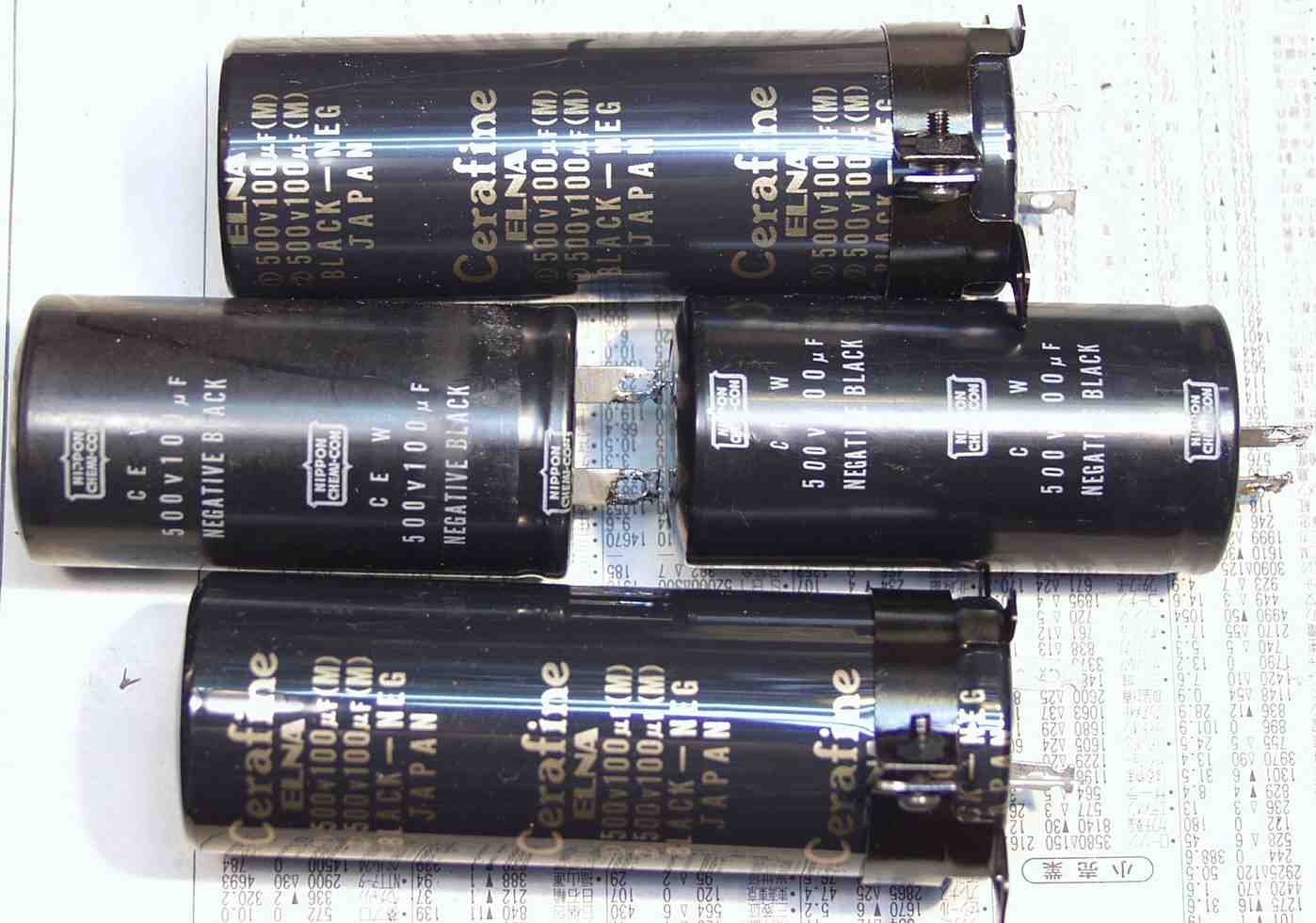

Ａ６．修理前　電解コンデンサ－比較、高圧用　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

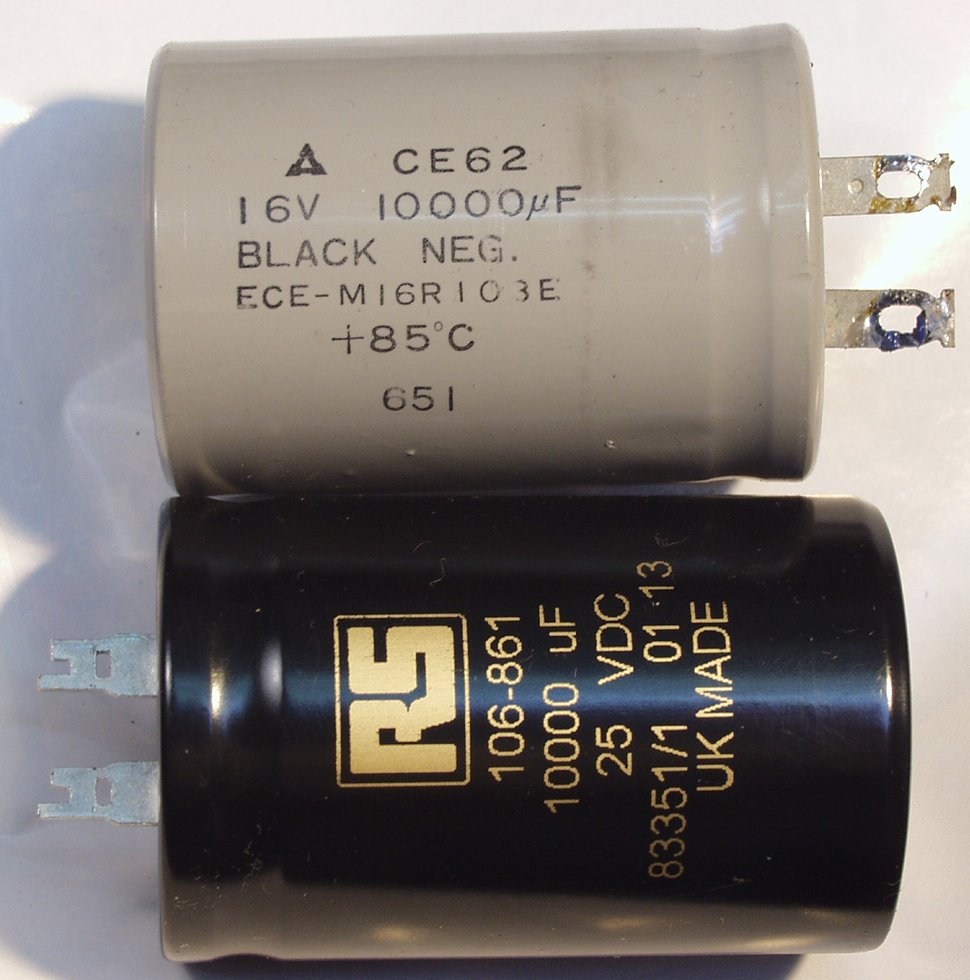

Ａ７．修理前　電解コンデンサ－比較、ヒーター点火用

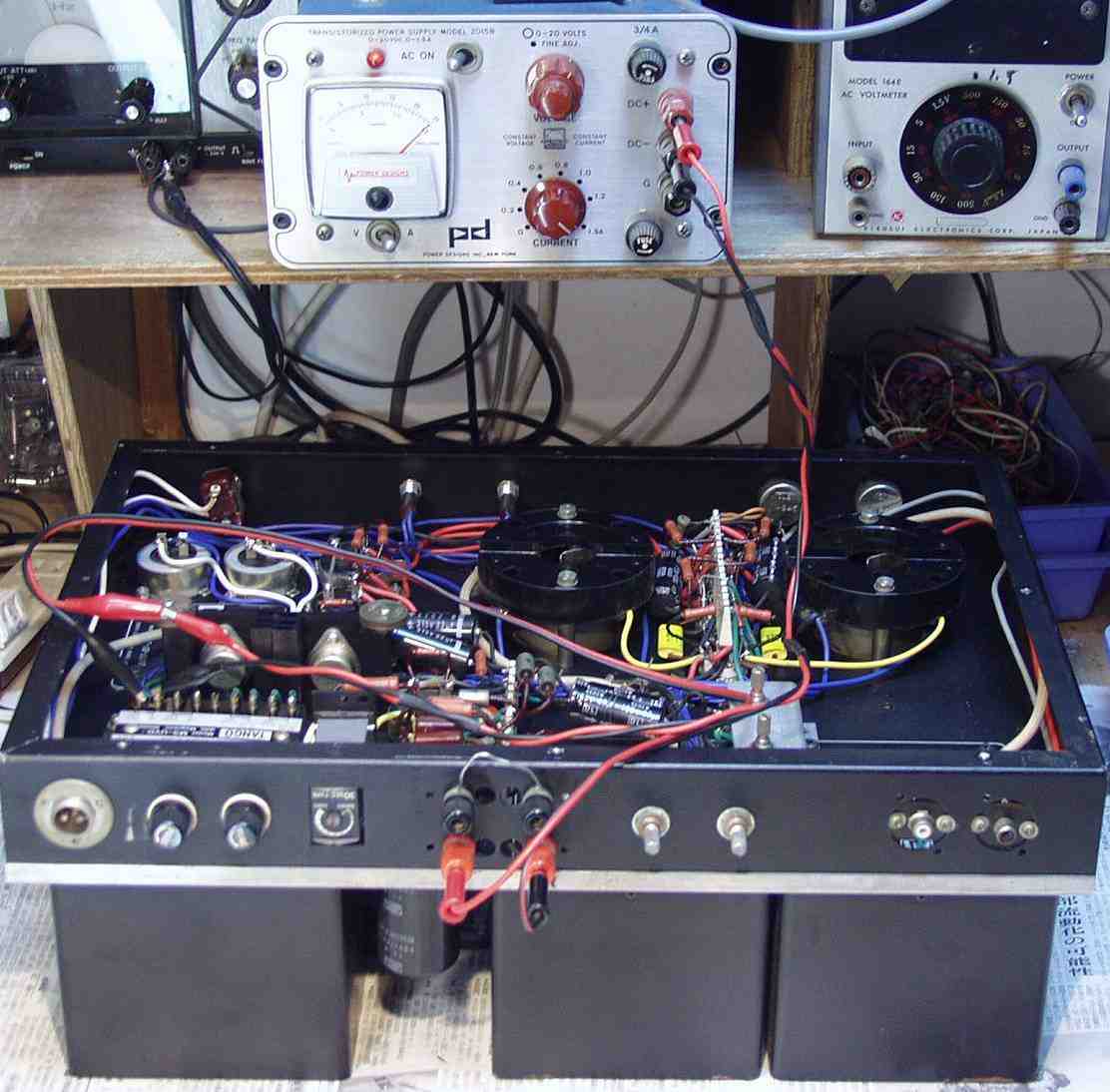

Ａ８．修理前のトランスの水分抜き
　　　　　　　　通電時期が不確かな場合、いきなり通電すると、高いトランスが巻き線ショウトします
　　　　　　　　適当な直流をトランス巻き線に２日間流し、熱で水分を飛ばす、当然のことですが、交流は不可

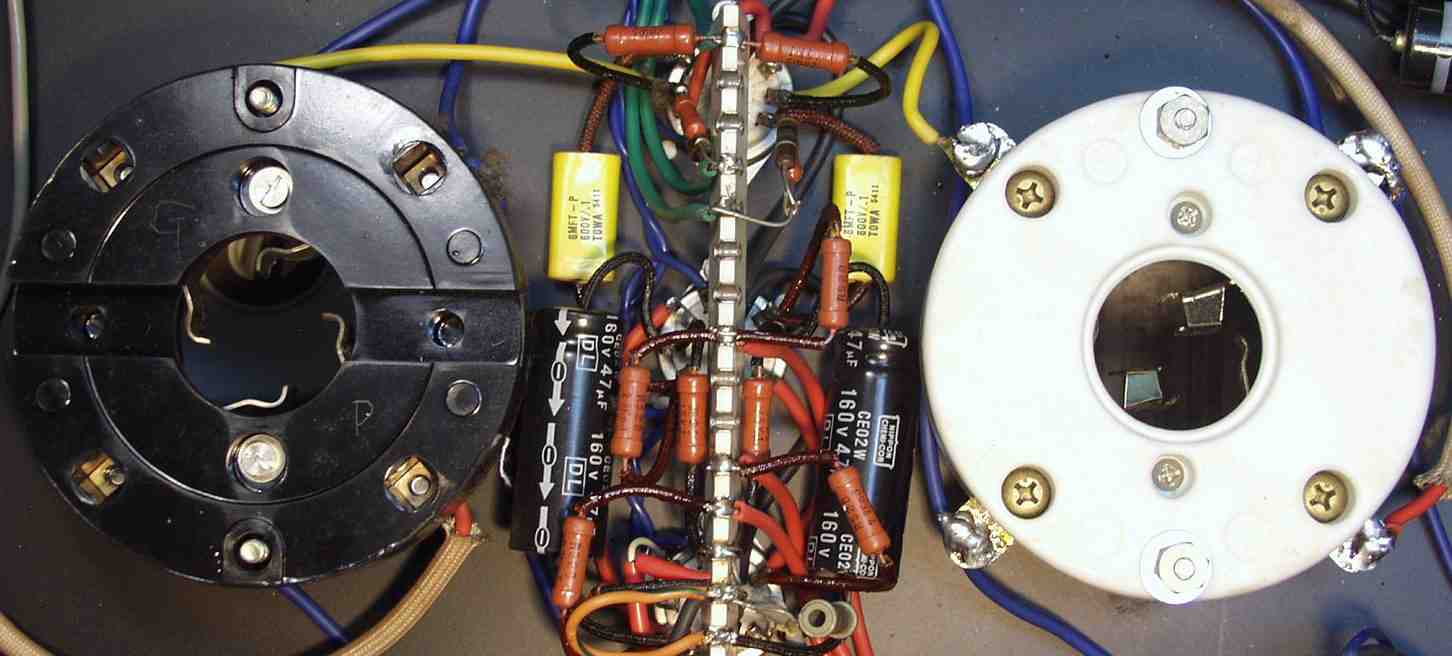

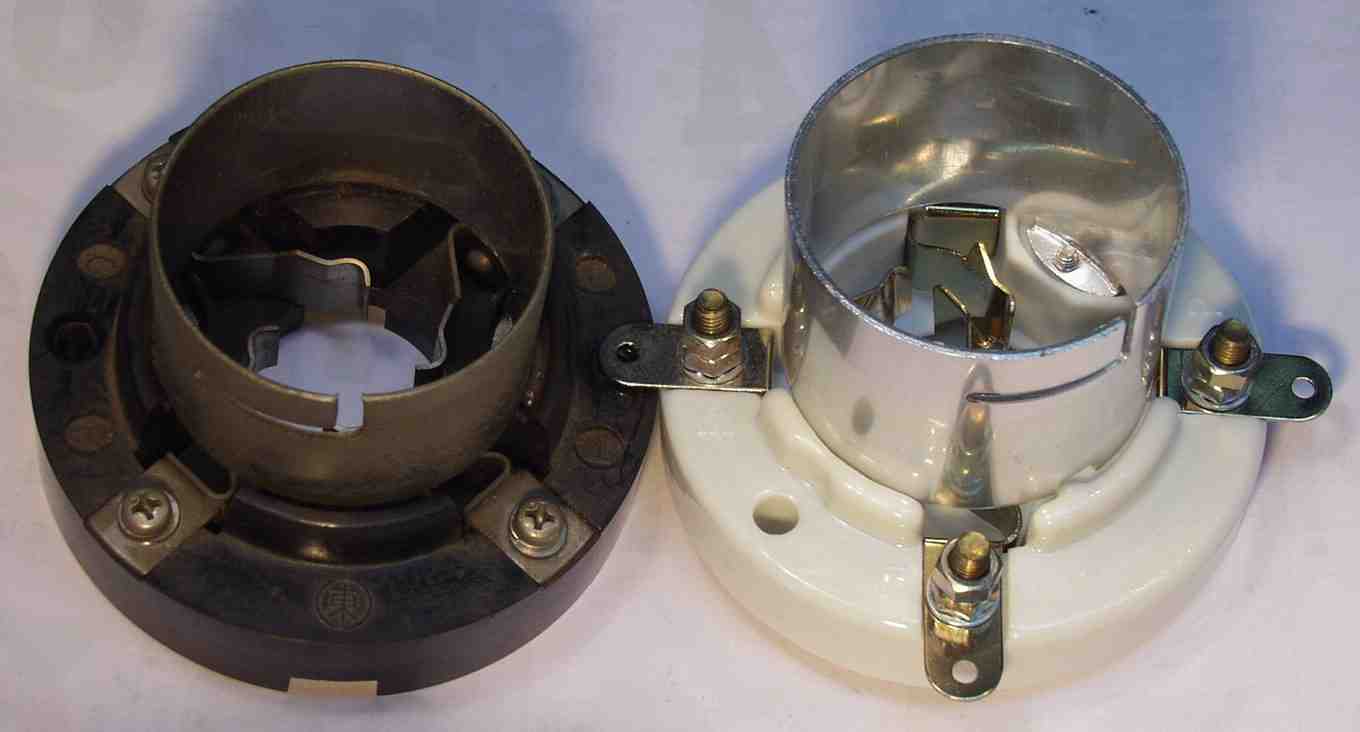

Ａ９．２１１ソケット比較

Ｃ．修理の様子

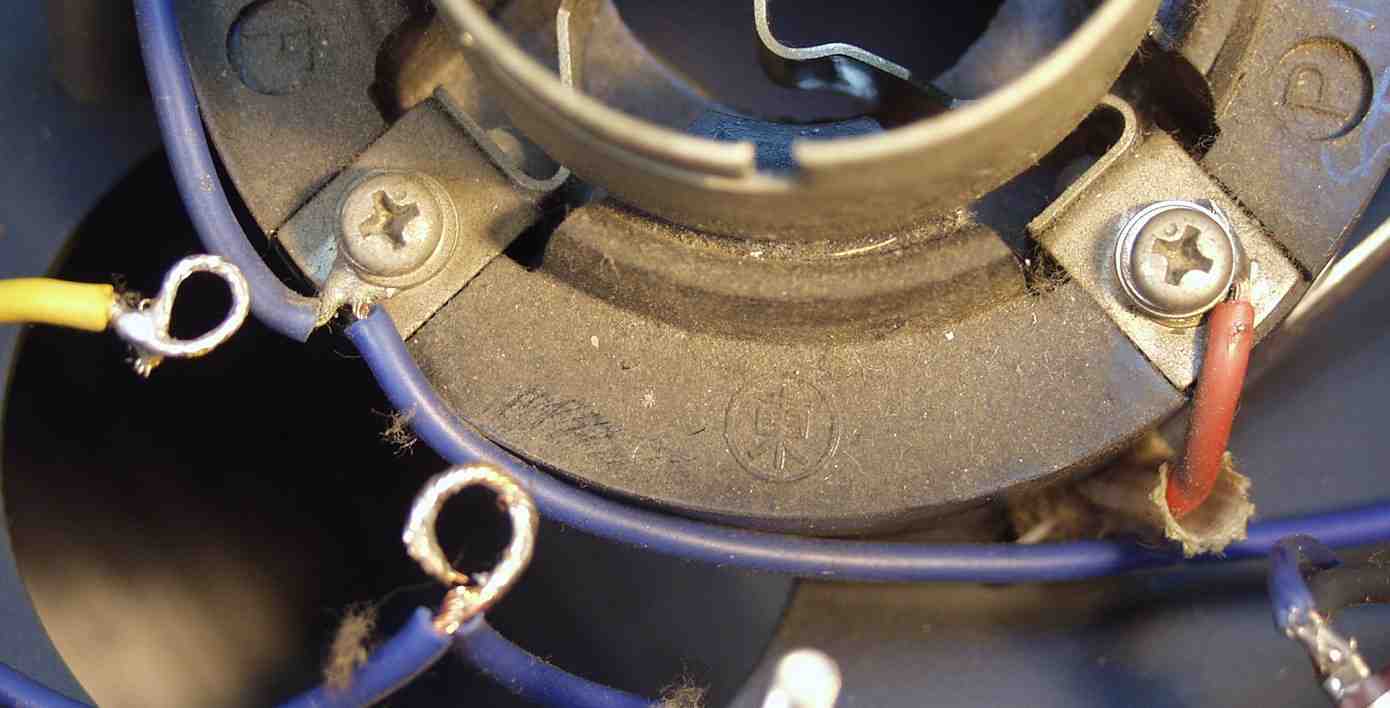

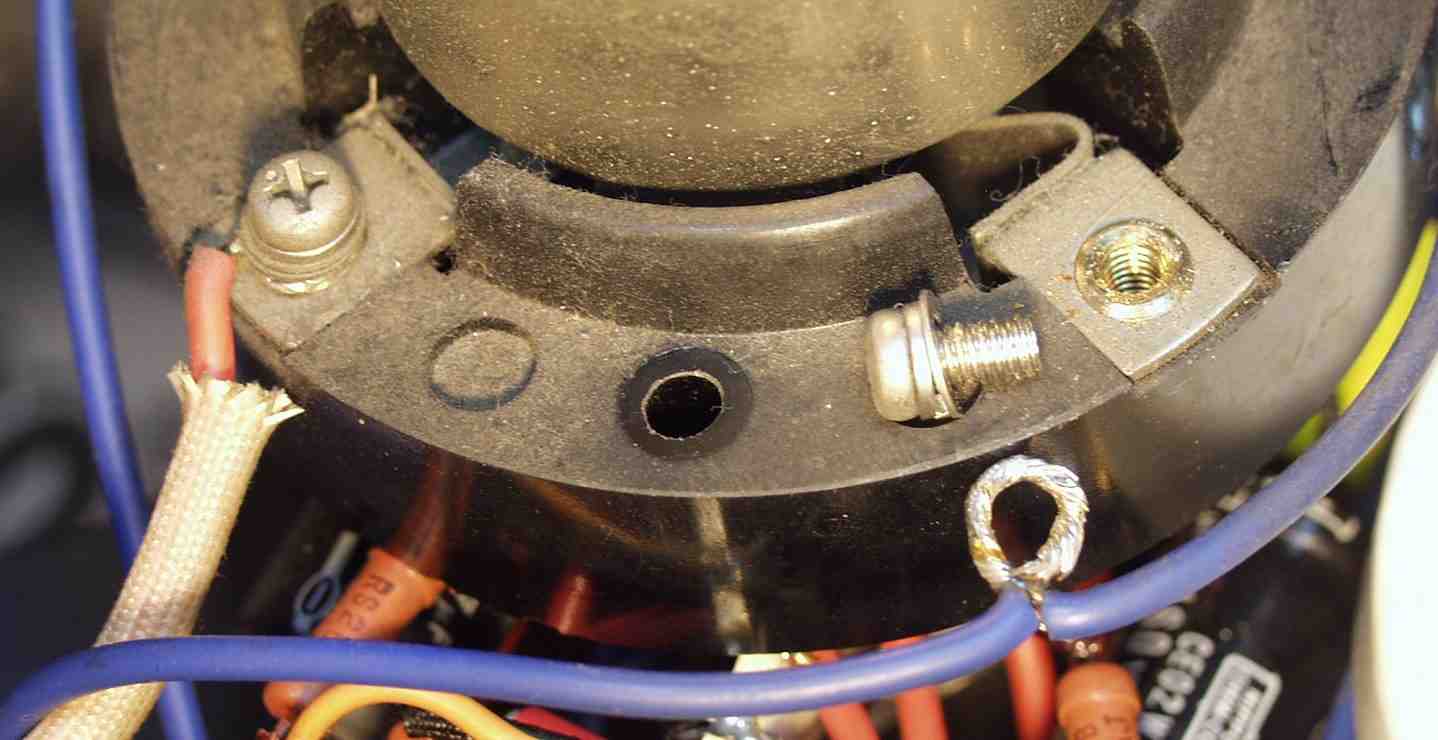

ＣＡ．２１１ソケット修理前　　配線は半田あげしてビス止め！、これでは熱で緩む
　　　　　　　　　　　　　　　　　　　　自作品では、完成すれば終わり、しかし製造メ－カ－はそれからが本当の仕事です
　　　　　　　　　　　　　　　　　　　　安全、経年変化、複合要素による発振等々の配慮

ＣB．２１１ソケット修理前　スプリングワッシャを使用しても、鉛そのものが変形する

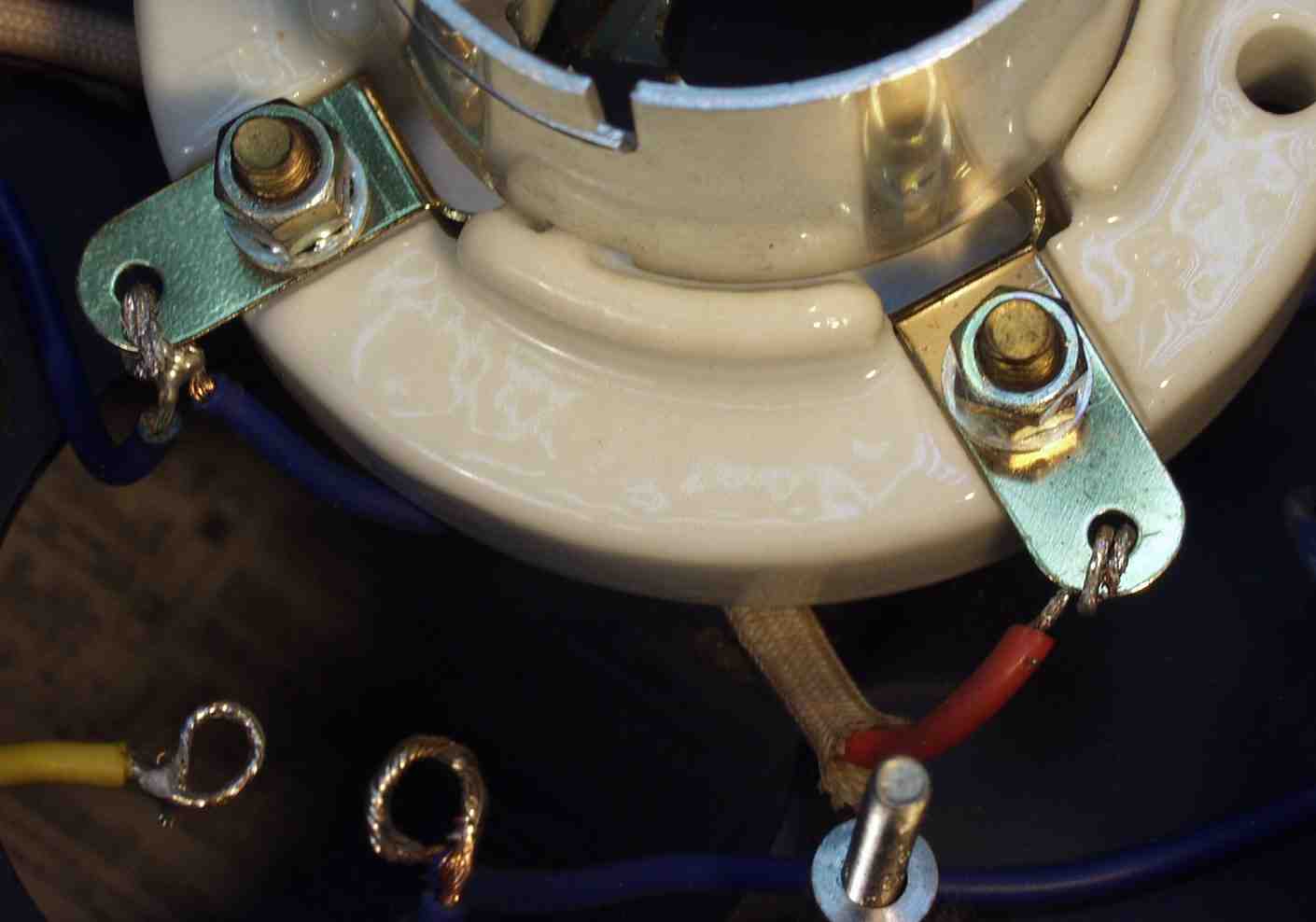

ＣC．２１１ソケット修理中　配線は端子に十分絡める

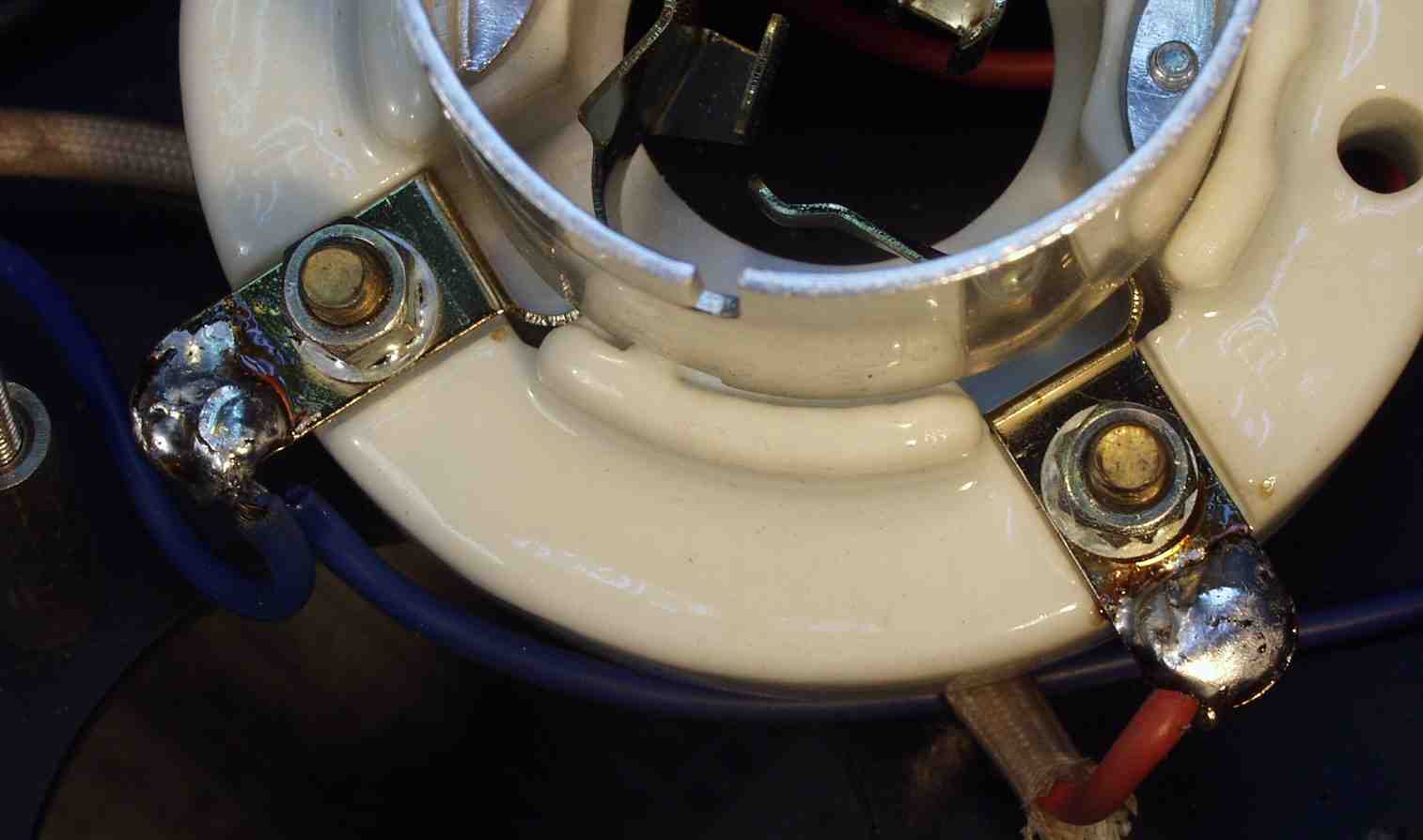

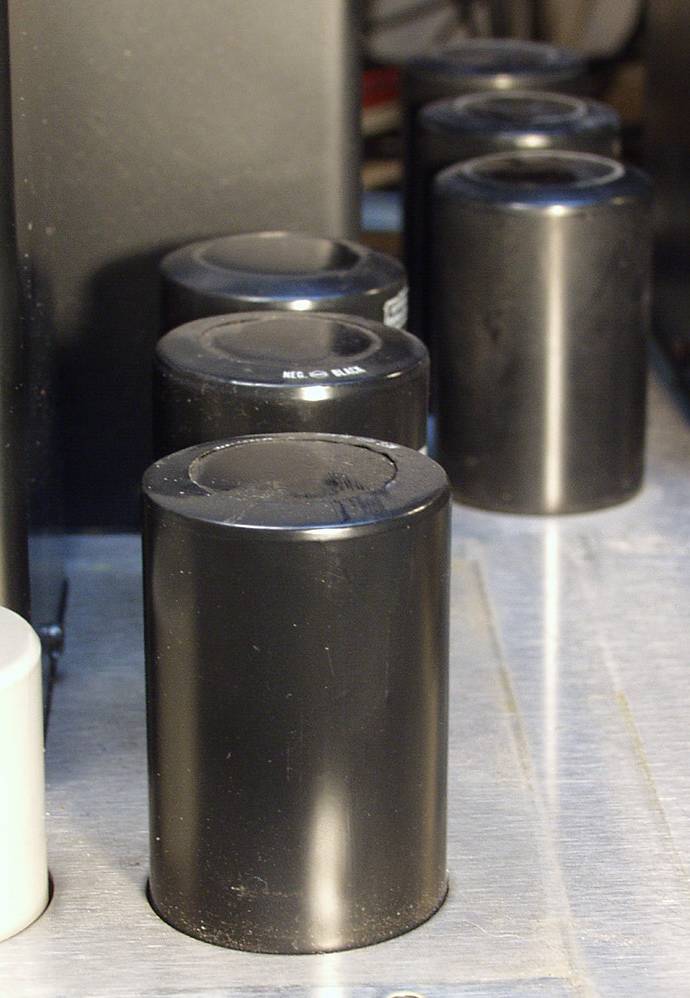

ＣＤ．２１１ソケット修理後　半田は高温用を使用する

ＣＥ．２１１ソケット修理後

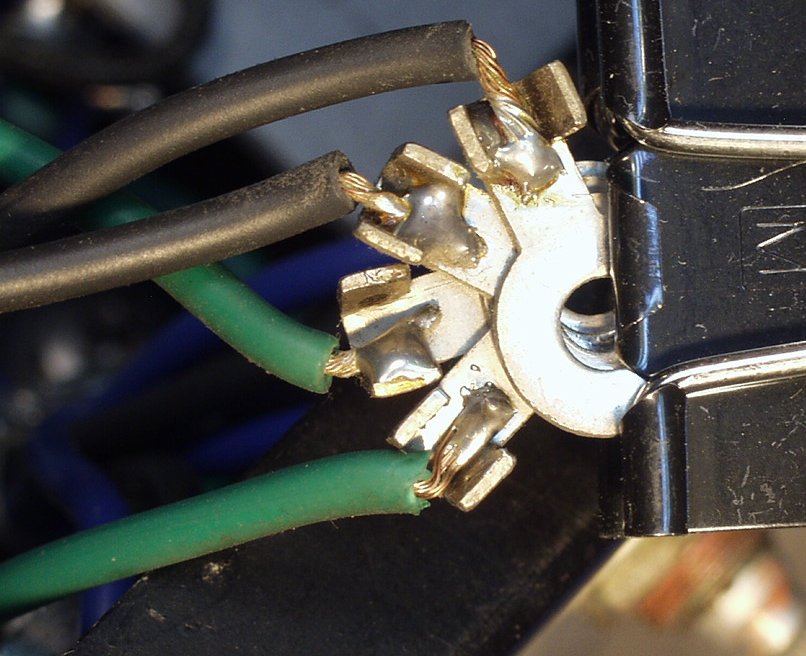

Ｃ２Ａ．修理前　ＳＰ端子への接続ラグ板の半田付け

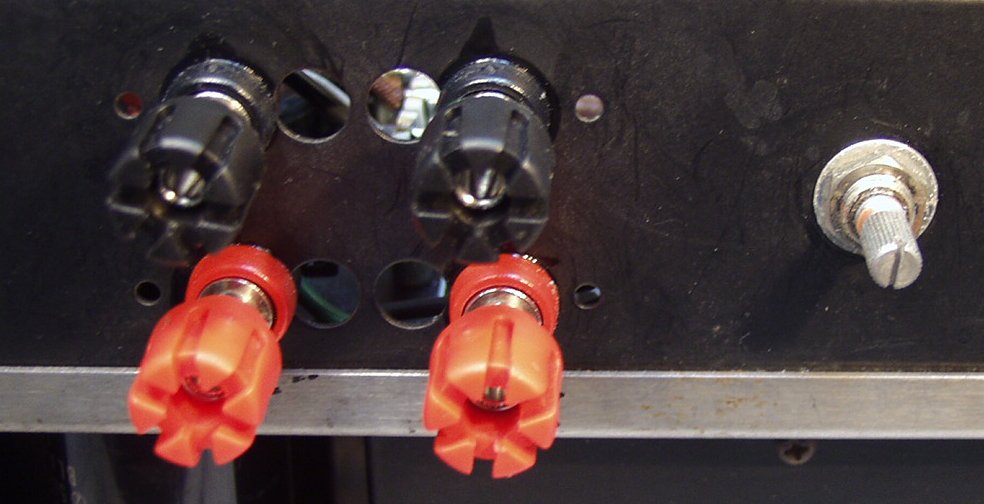

Ｃ２Ｂ．修理後　ＳＰ端子

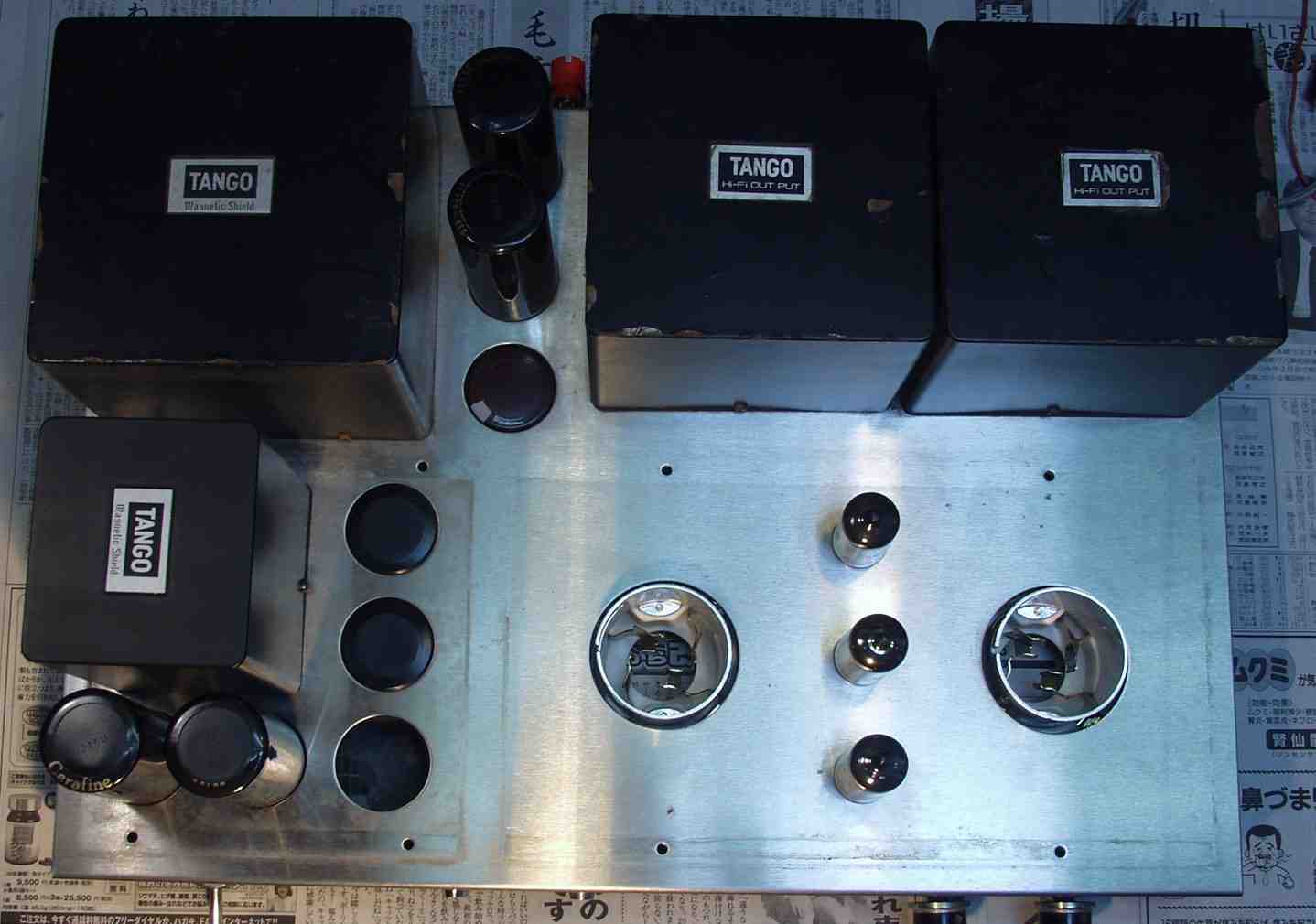

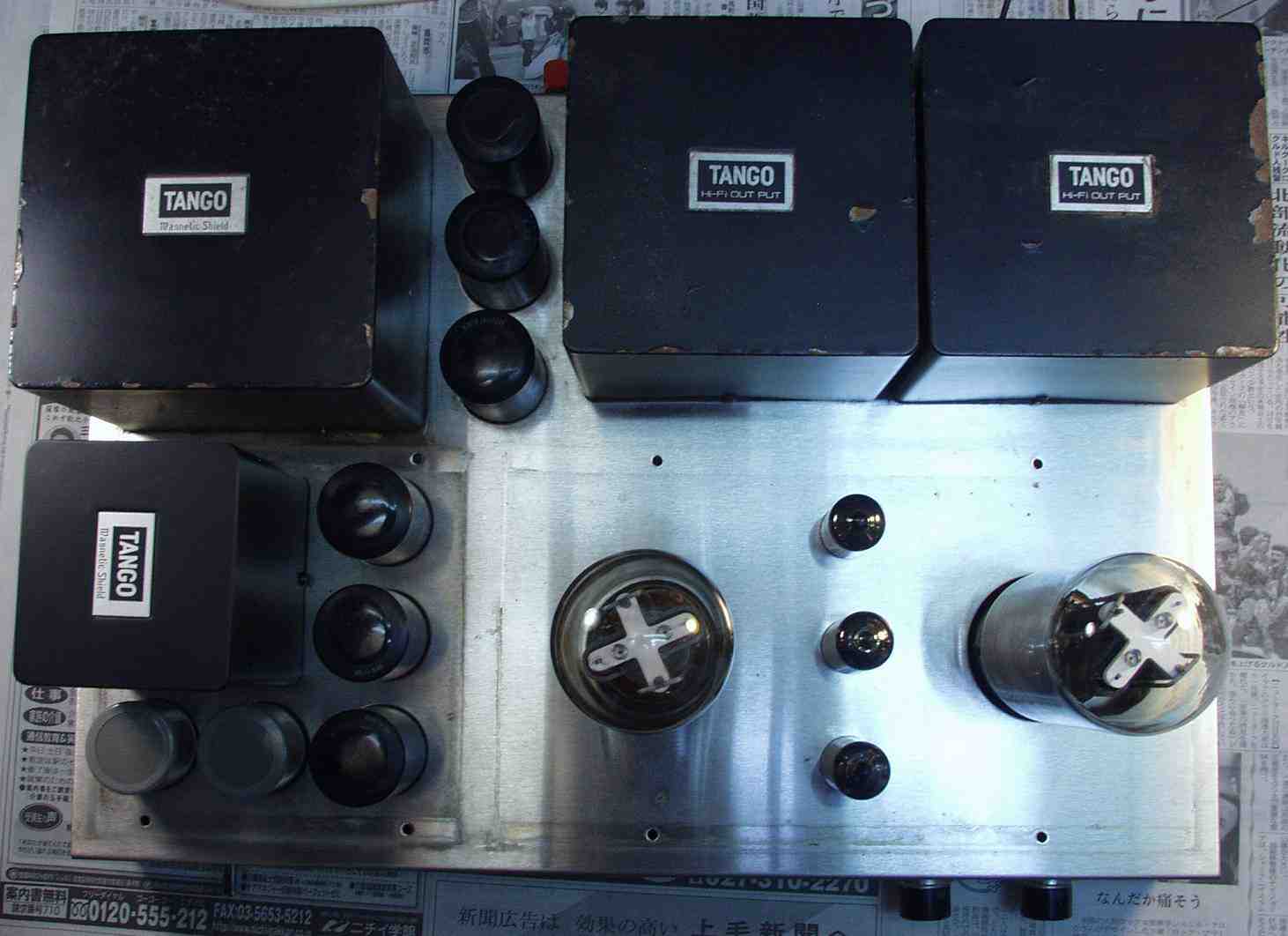

Ｃ３Ａ．修理前　上から見る

Ｃ３Ｂ．修理後　上から見る

Ｃ３Ｃ．修理前　下から見る

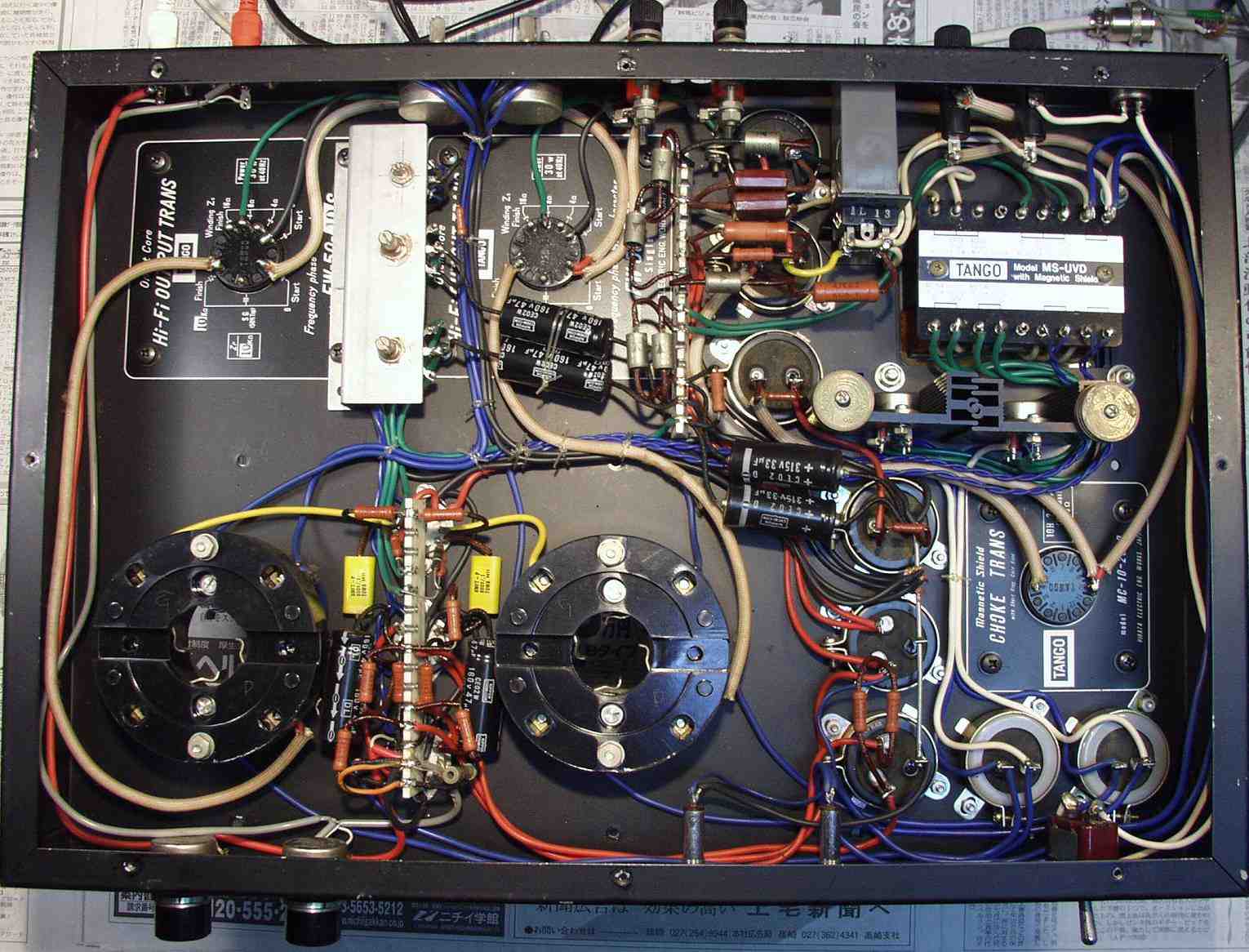

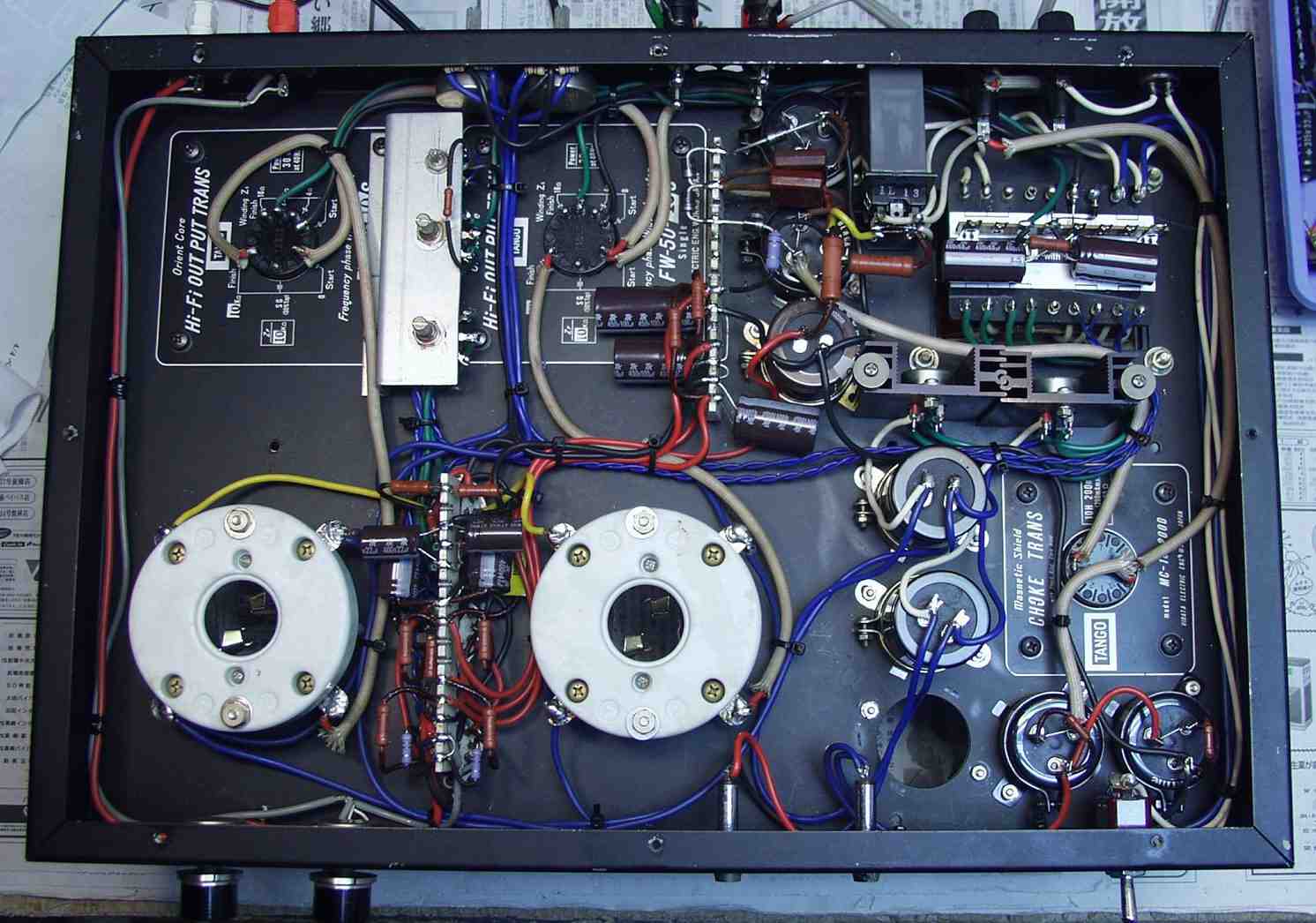

Ｃ３Ｄ．修理後　下から見る

Ｃ４Ａ．修理前　ＲＣＡ入力端子

Ｃ４Ｂ．修理後　キャノンコネクターに交換

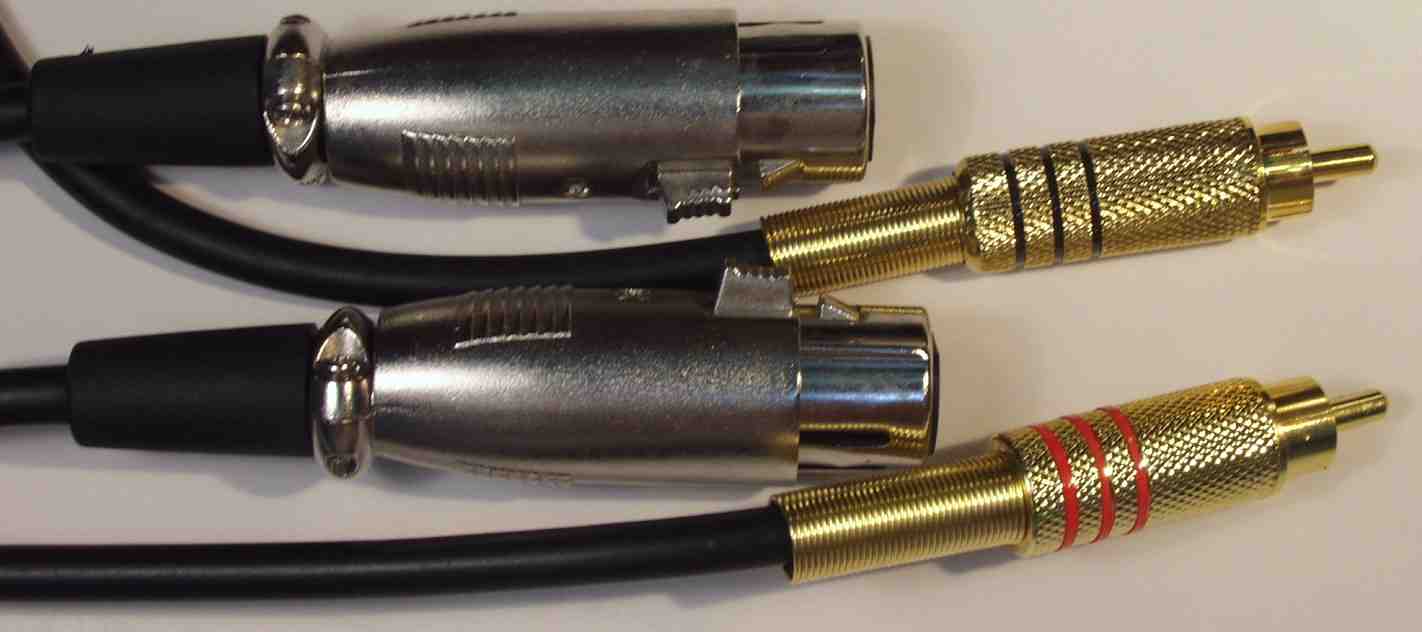

Ｃ４Ｃ．修理後　キャノンプラグ／ＲＣＡプラグ付きケ－ブル

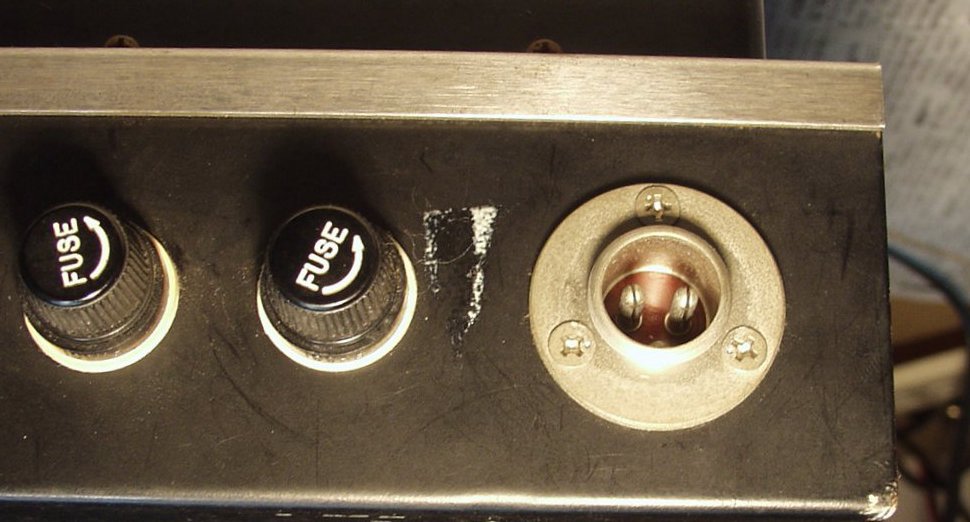

Ｃ５Ａ．修理前　電源コネクター　古いメタルコネクター

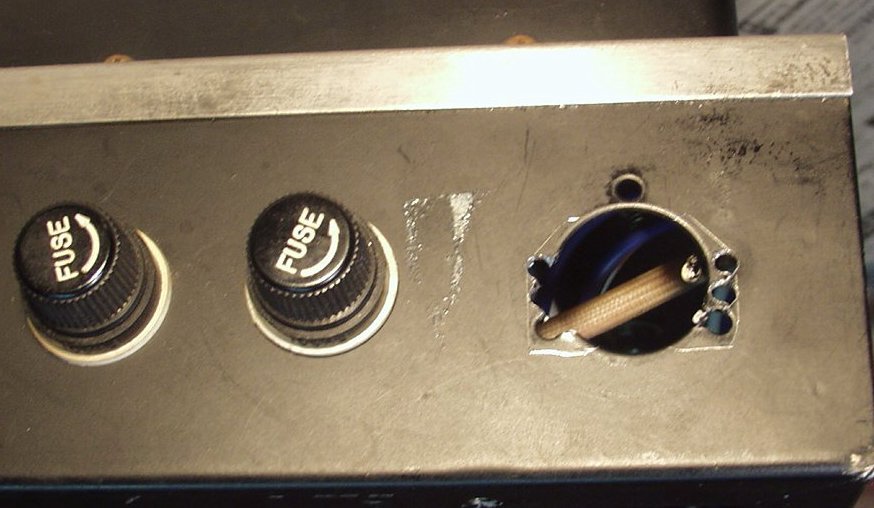

Ｃ５Ｂ．修理中　３Ｐインレットに交換する為穴開け＝原始的　この後ヤスリでゴシゴシ

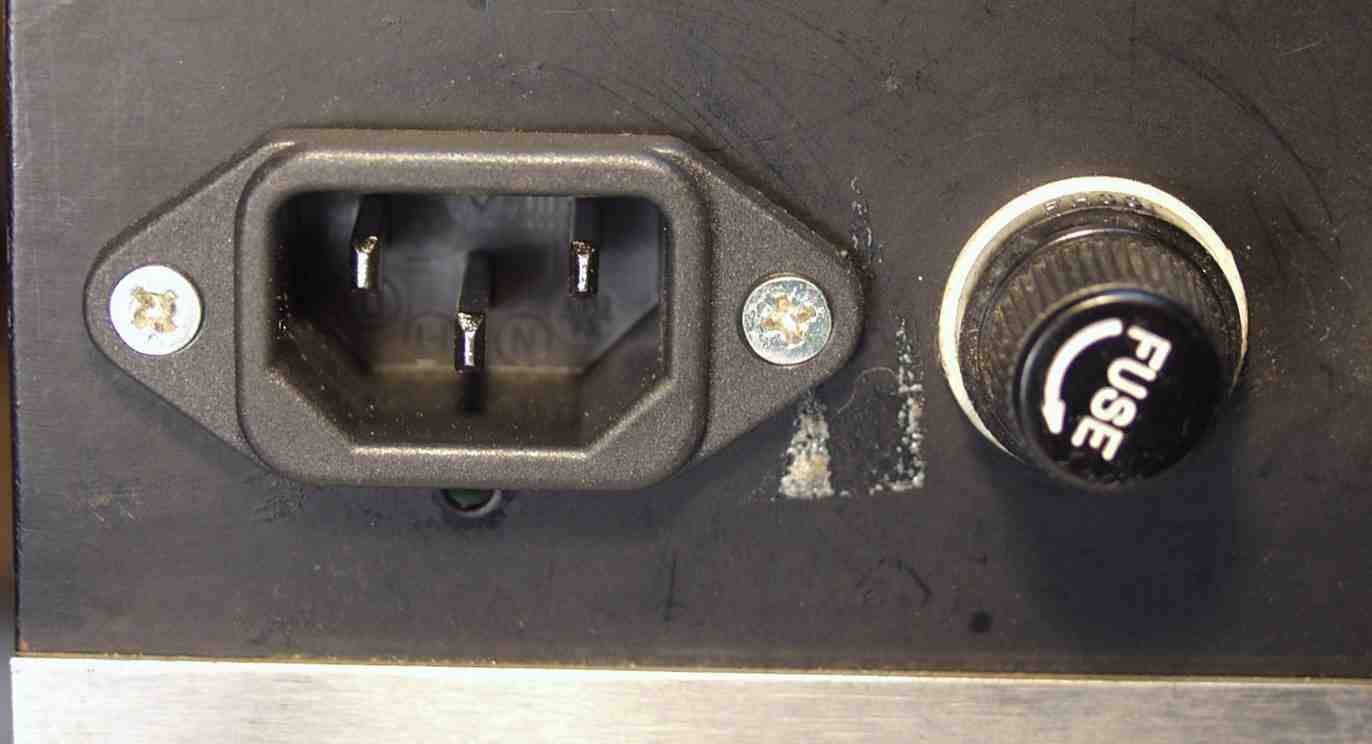

Ｃ５Ｃ．修理後　３Ｐインレットに交換　これで好きなコードが使用出来る

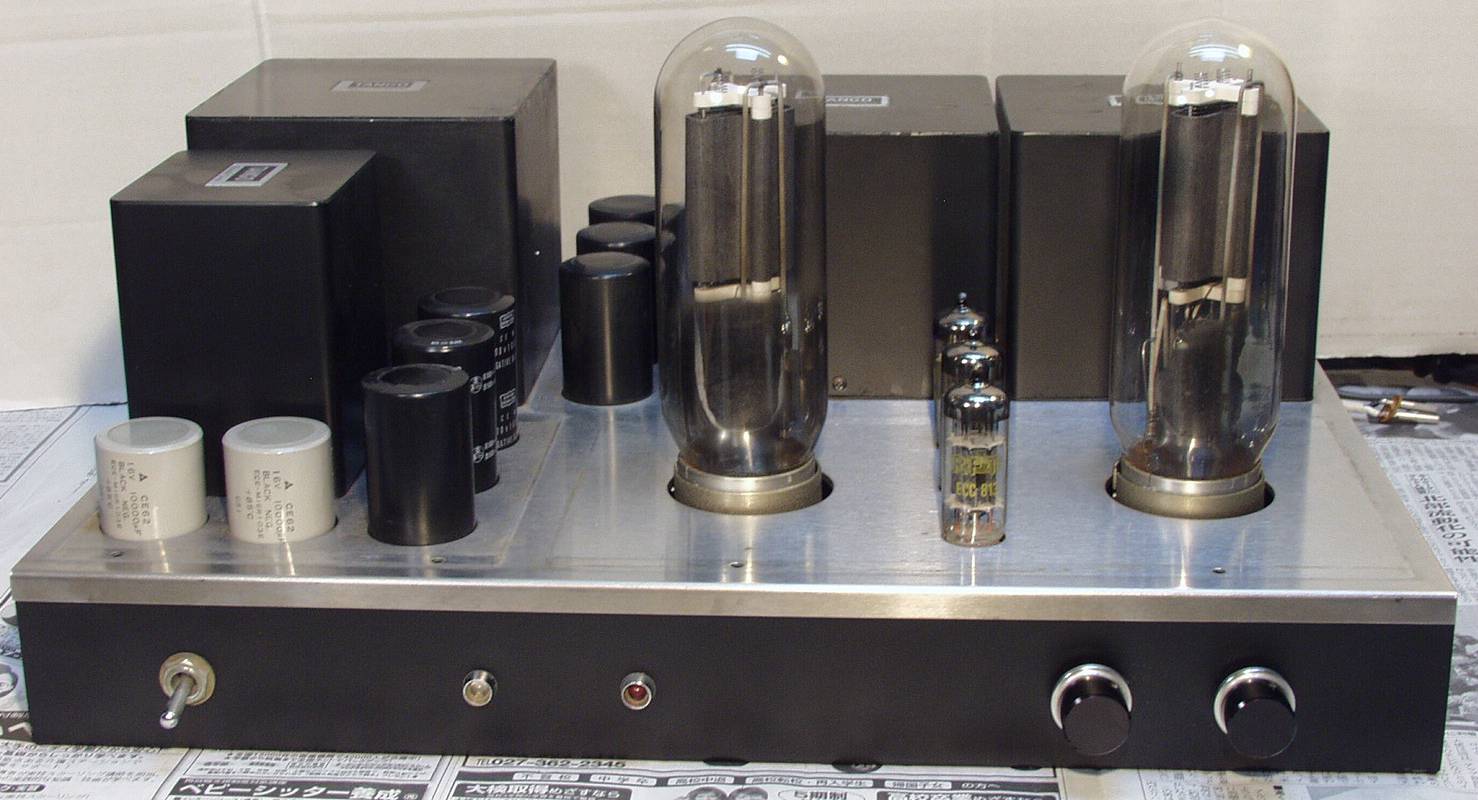

Ｃ６．完成　この光がたまらない

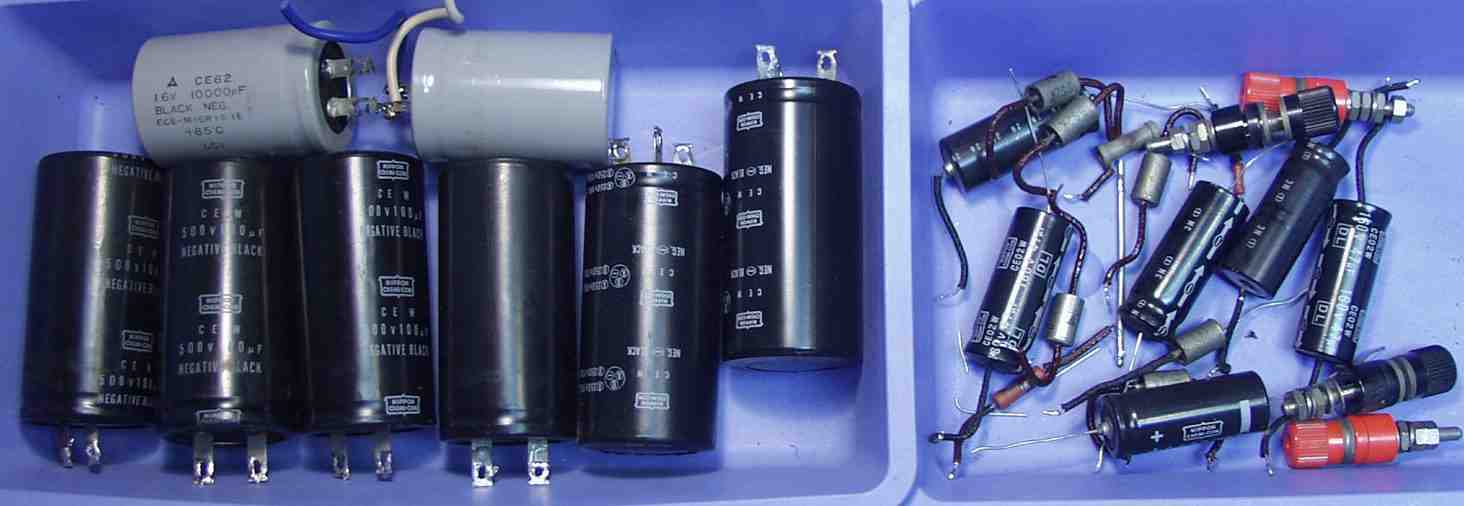

Ｃ７．交換部品

Ｅ．調整・測定

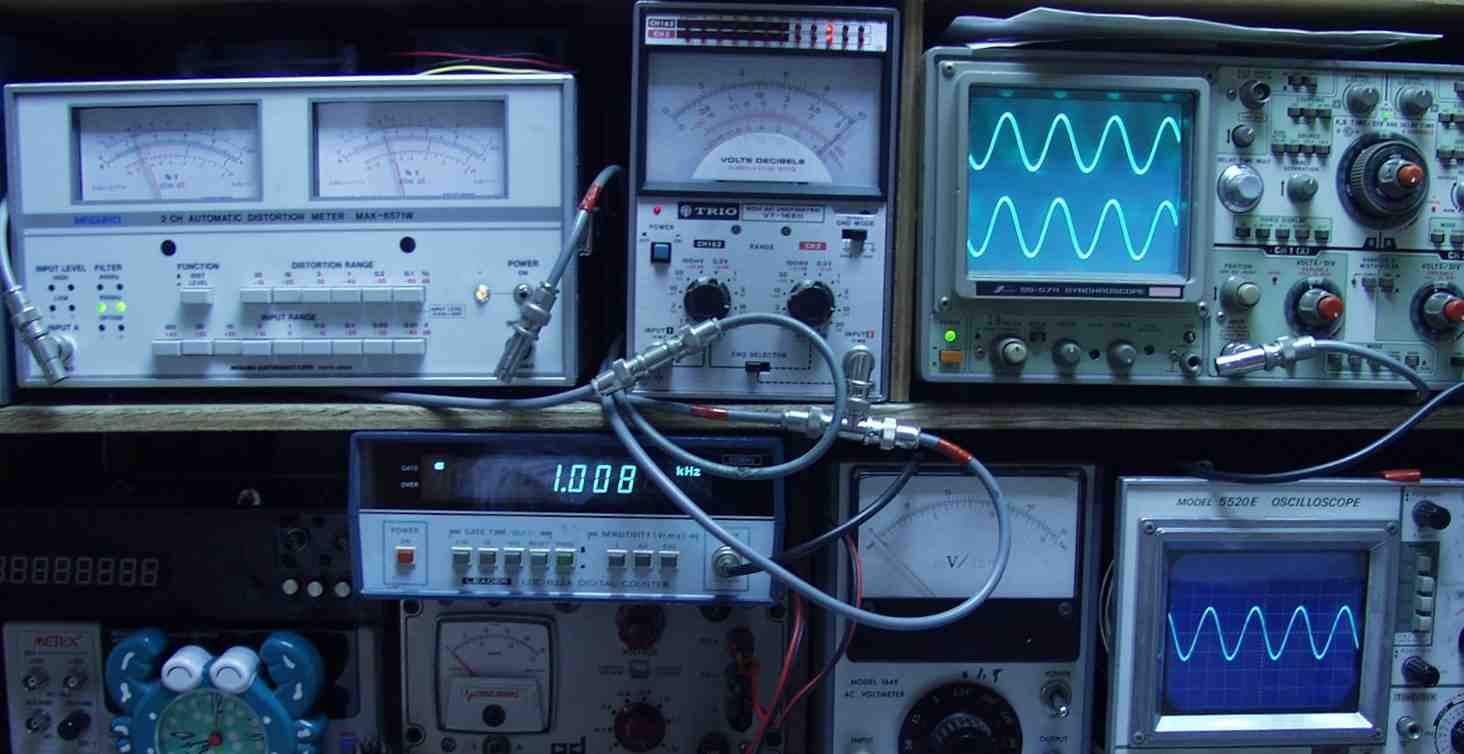

Ｅ１．出力、歪み率測定

Ｅ２．出力測定　　ＳＰ出力１０Ｖ＝１２．５Ｗ　歪み率３％　１０００ＨＺ

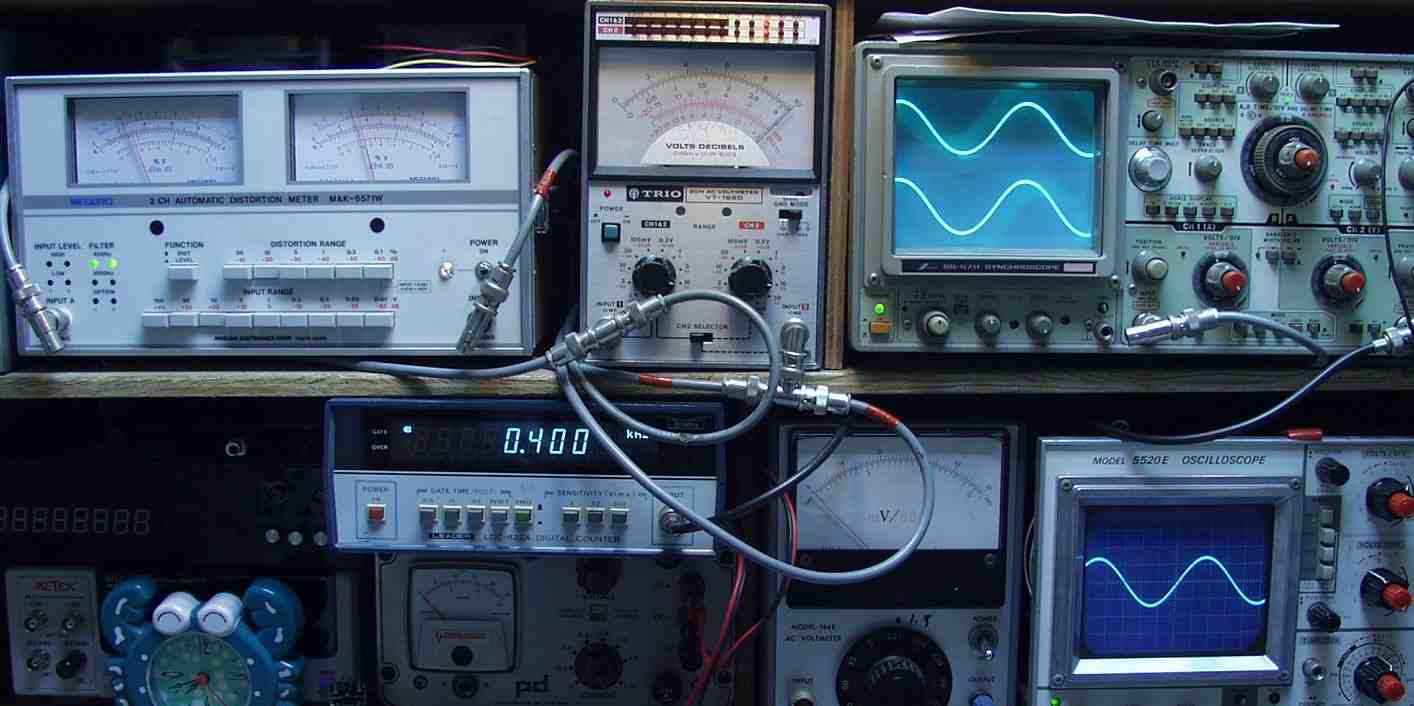

Ｅ３．出力測定　　ＳＰ出力１０Ｖ＝１２．５Ｗ　歪み率３％　　４００ＨＺ

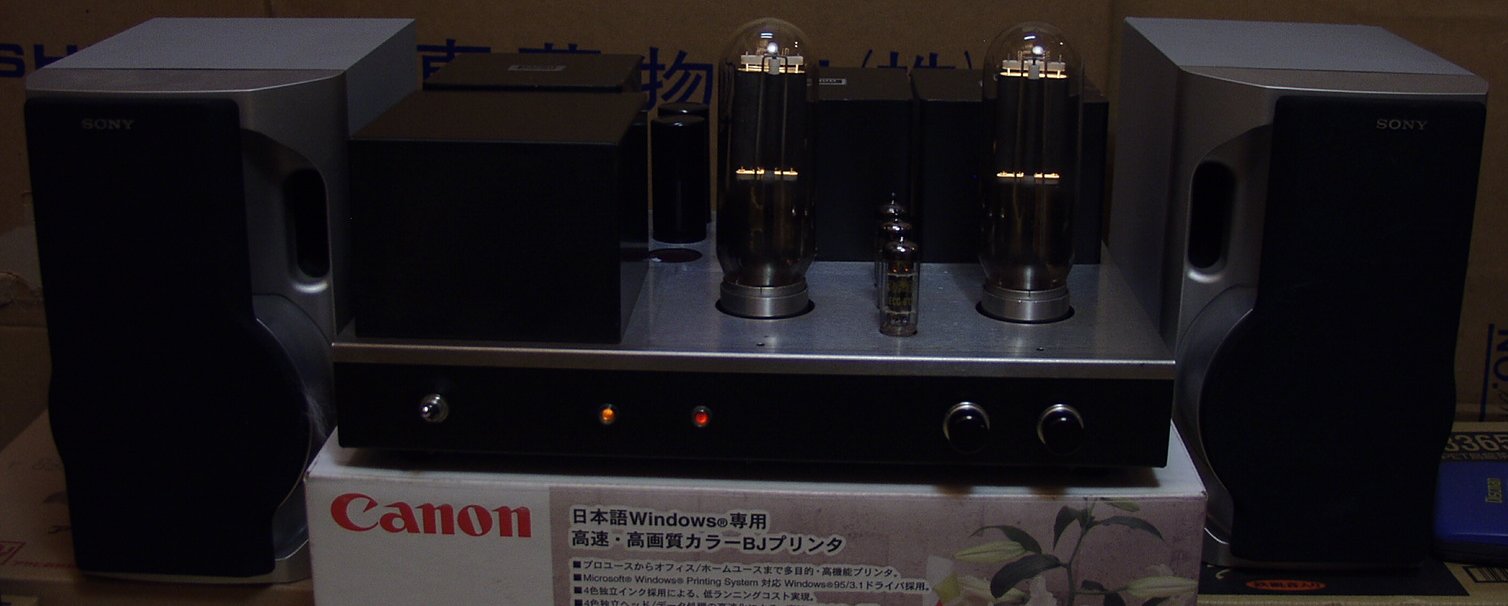

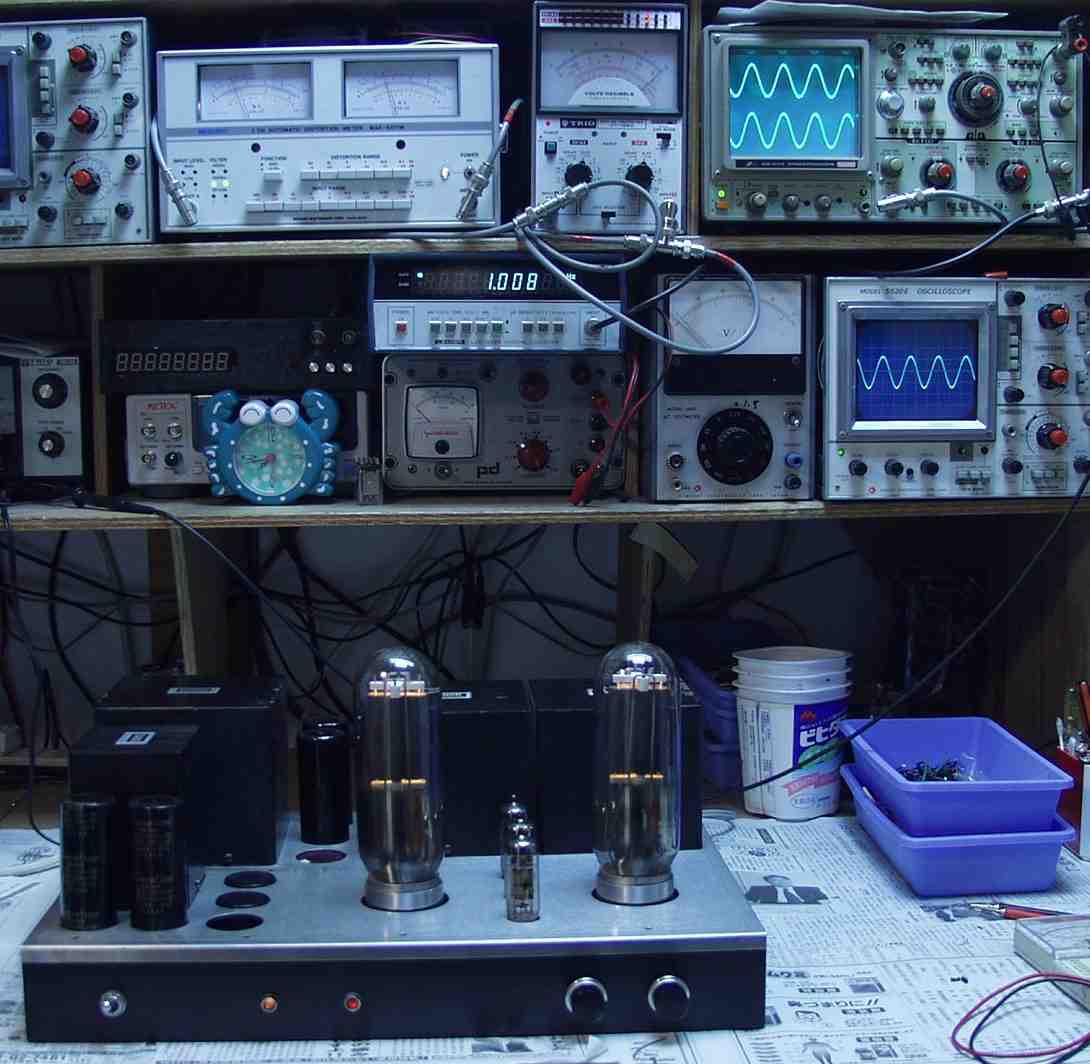

Ｅ４．完成　２４時間エージング
　　　　　　　　　大型三極出力独特の音がする、「出力１０Ｖ＝１２．５Ｗ　歪み率３％」の測定結果など、吹っ飛んでしまう！
　　　　　　　　　これが、真空管の魅力です。
　　　　　　　　　聴いたことの無い人解るかな？　解からないだろうな！

Ｇ．再修理

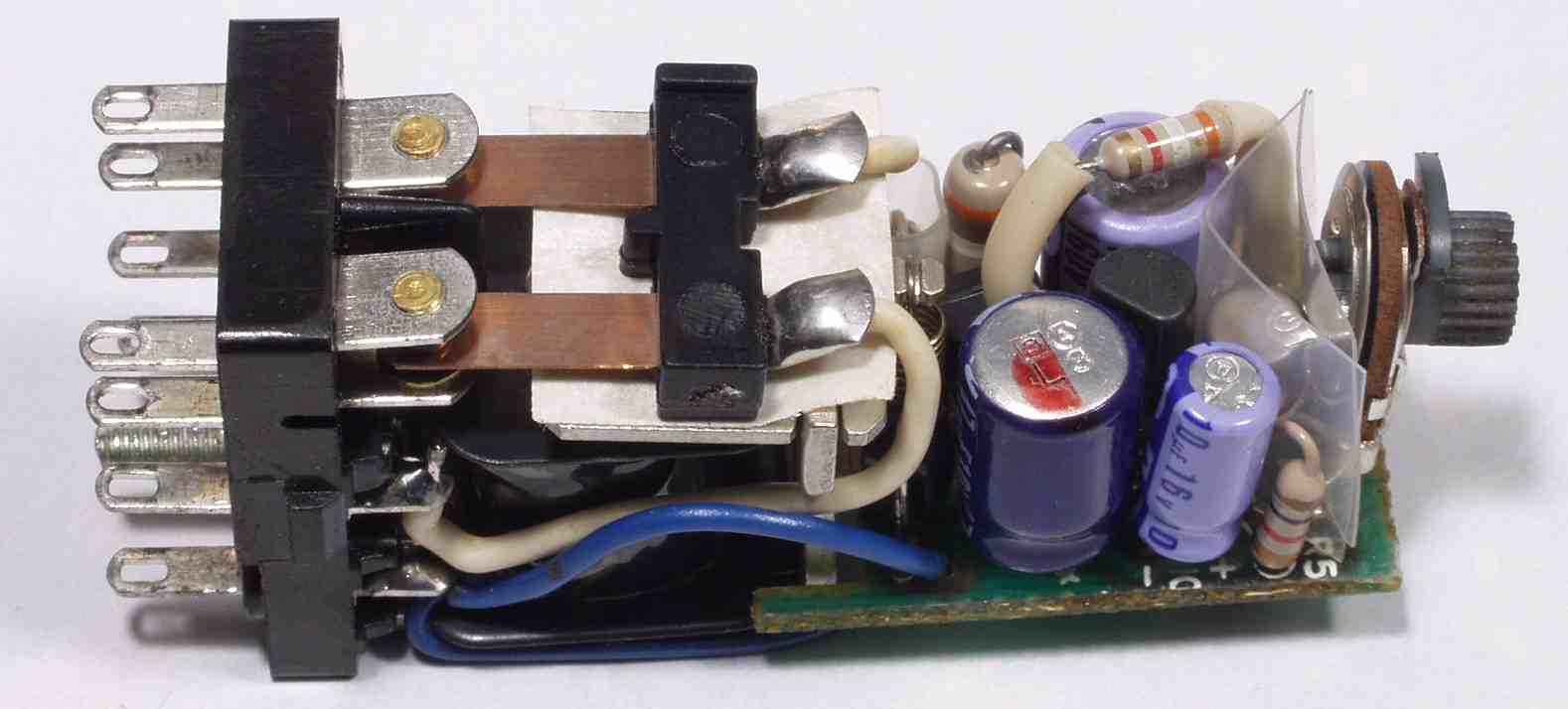

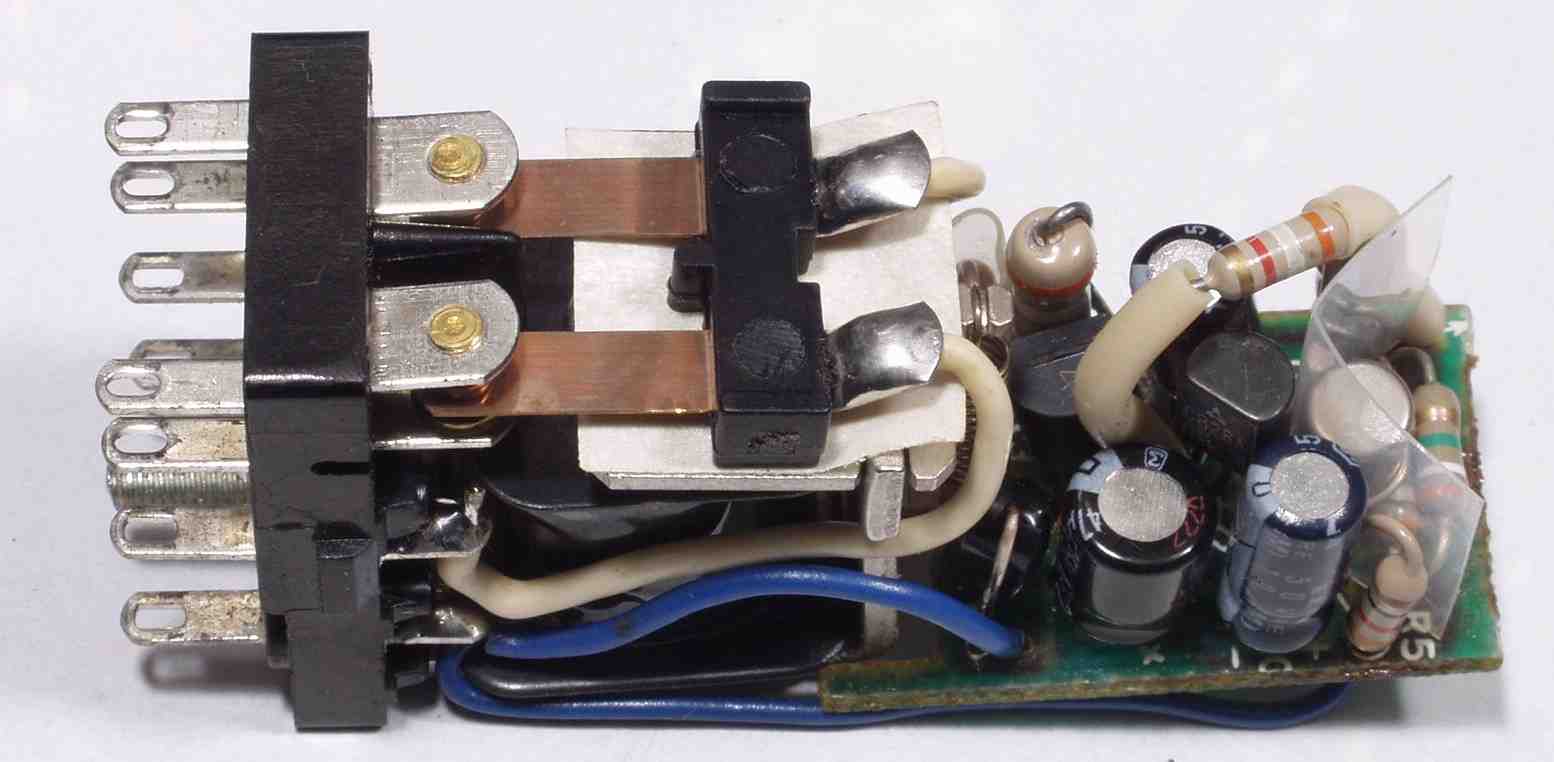

Ｇ１Ａ．修理前　経年変化にによるＶＲの接触不良

Ｇ１Ｂ．修理後　電解コンデンサー３個交換、ＶＲを固定抵抗に置き換え

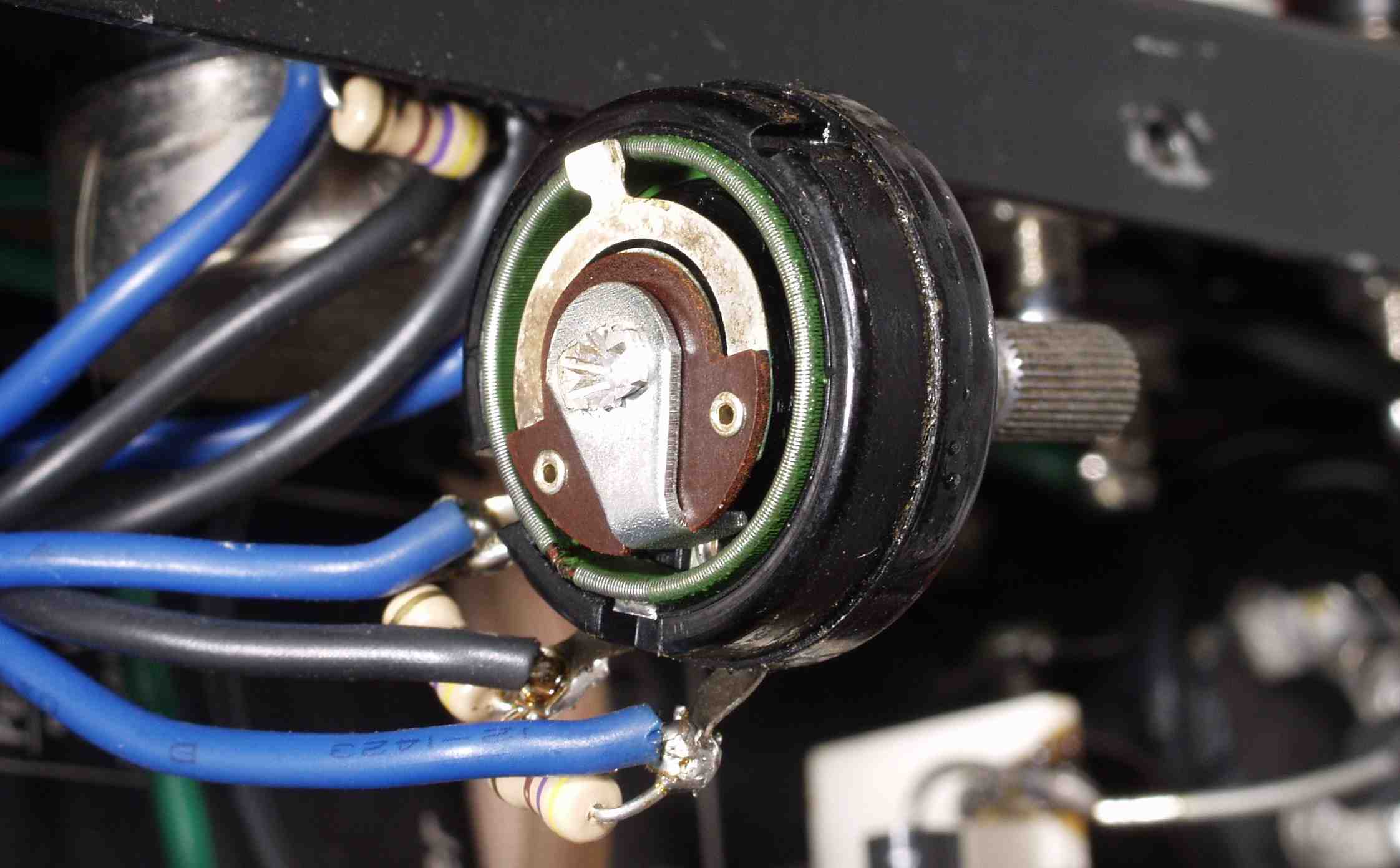

Ｇ２．雑音が出る　ハムバランスを回すと「ガリ」が出るので、ＶＲを解体して清掃

Ｇ３Ａ．しかし、シャーシを叩くと「ガリ」が出る、何と終段２１１の不良！

Ｇ３Ｂ．外観は非常に綺麗

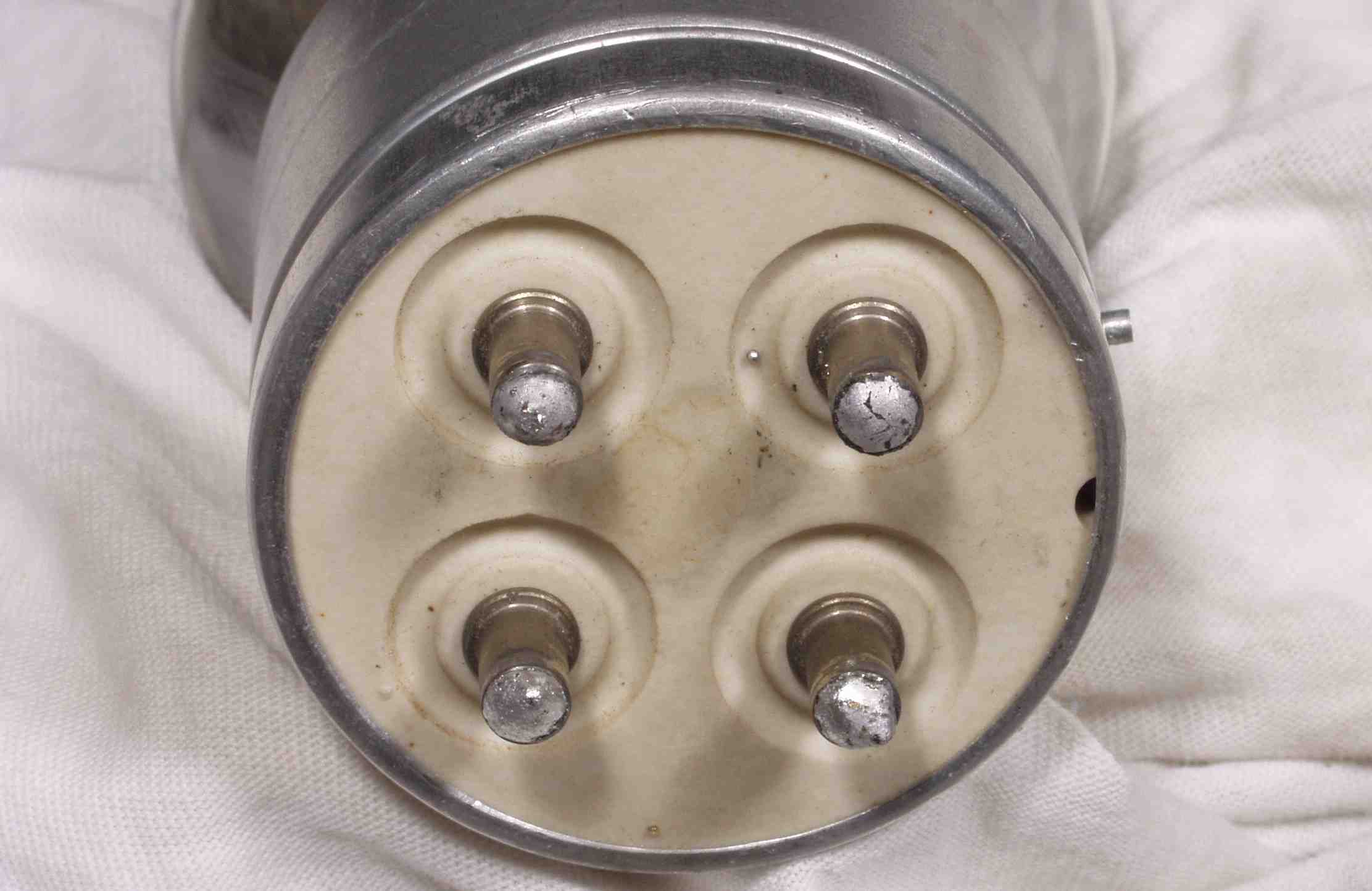

Ｇ３Ｃ．念のため、足の半田（高温半田）をやり直す、しかし同じ！

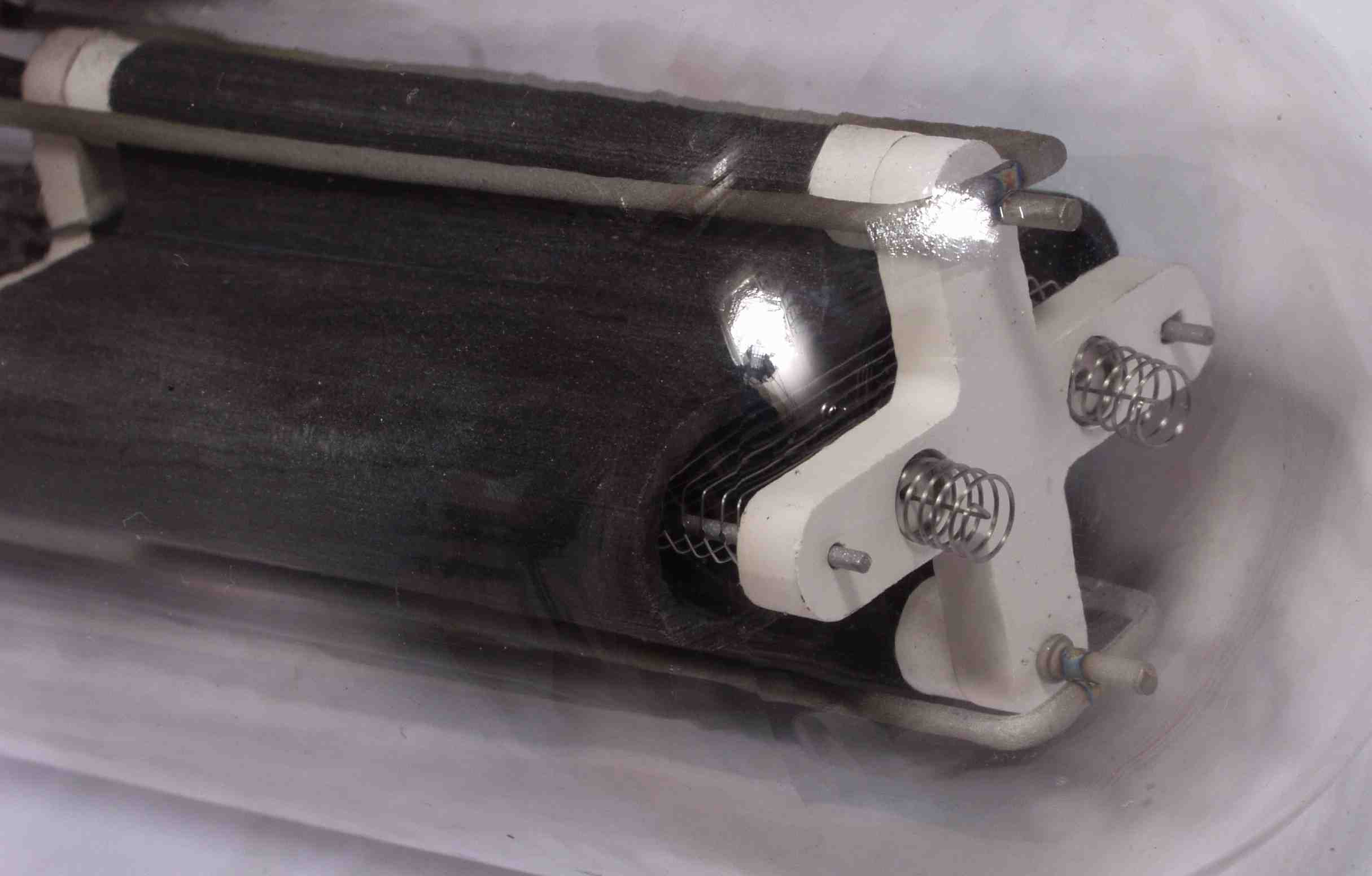

Ｇ３Ｄ．ガラスに焼けた跡が見られるので、この奥のグリッドの溶接が取れているのでしょう！

この２１１は本来無線の増幅真空管、この程度でしたら、十分使用できるが、オーデオでは不可

Ｓ．　２１１／８４５　の規格（カタログ・マニアルより）

名称	ﾌｨﾗﾒﾝﾄ電圧(V)	ﾌｨﾗﾒﾝﾄ電流(A)	ﾌﾟﾚｰﾄ電圧(V)	ﾌﾟﾚｰﾄ電流(mA)	ｸﾞﾘｯﾄﾞ電圧(V)	gm (mA/Ｖ)	内部抵抗 (Ω)	増幅度	負荷抵抗 (Ω)	出力(W)	ﾌﾟﾚｰﾄ損失(W)
GL211	10	3.25	750	34	-46		4400	12	8800	5.6	75
			1000	53	-61		3800		7600	12
			1250	60	-80		3600		9200	19.7
UV211A	10	3.25	1000	65	-52	3.8		12	7000	10	75
UV845	10	3.25	750	95	-98	3	1700	5	3400	15	75
			1000	65	-155		1900		9000	21
			1250	52	-209		2100		16000	24
