Ｄｙｎａｃｏ　Ｍａｒｋ　�V．　１，２台目の修理

平成１４年１月１９日到着　　１４年１月２９日完成

Ａ．　修理前の状況 ダイナコマーク３の６５５０が、真っ赤になり、鳴らなくなってから２０年ぐらい経っています。 その間、屋根裏の物置に眠っていました。 最近、マルチを始めて中域に使ったらどうだろうと常々思っていました。 ６５５０をＫＴ８８に交換する。 Ｂ．　原因 ６５５０ソケットの劣化。　高圧電解コンデンサーの容量抜け。 Ｃ．　修理状況 ６５５０ソケット交換。 バイアス抵抗交換。 電解コンデンサー、容量増強の上交換。 整流管をダイオードに交換。 入力ジャック交換。 配線手直し、補強、各種止めネジ増す締め。 経年劣化による各部ハンダ補正ＳＰ出力端子交換。 Ｄ．　使用部品 タイト製オクタルソケット　　　　　　　　　　　　　４個。 電解コンデンサー　　５００Ｖ／１００μ　　　　　　　４個。 電解コンデンサー　　４００Ｖ／４０μ　　　　　　　２個。 電解コンデンサー　　４００Ｖ／１００μ　　　　　　　２個。 ダイオード　　　１０００Ｖ／３Ａ　　　　　　　　　　　　８本。 ラグ坂　　　　　　　　　　　　　　　　　　　　　　　６個。 入力ＲＣＡジャック 　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　５５０００円／２台　　　　通常修理、真空管別途。 Ｓ．　Ｄｙｎａｃｏ　Ｍａｒｋ　�V の仕様（マニアル・カタログより）

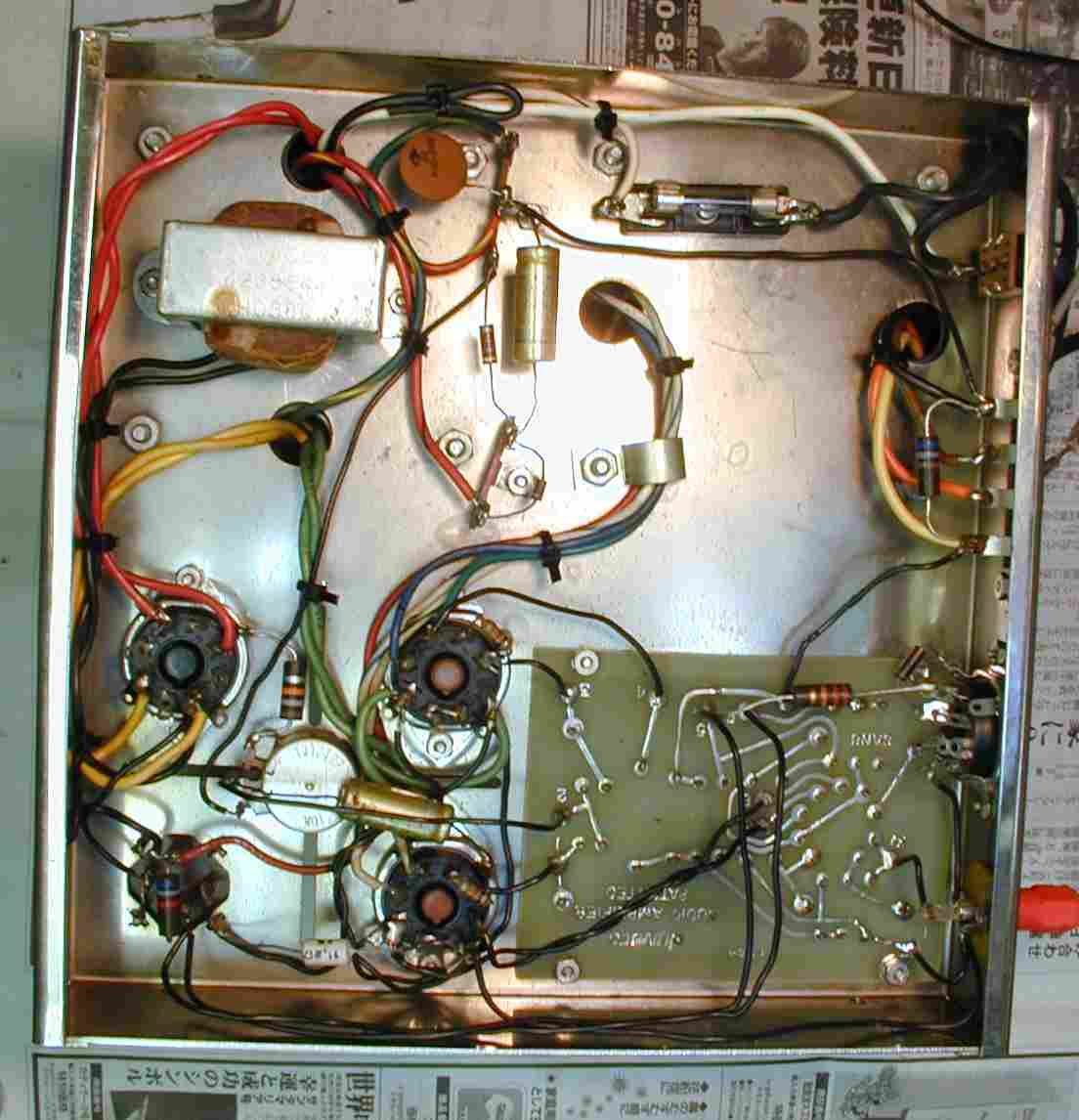

Ｃ．　本体修理状況。 Ｃ１．修理前。

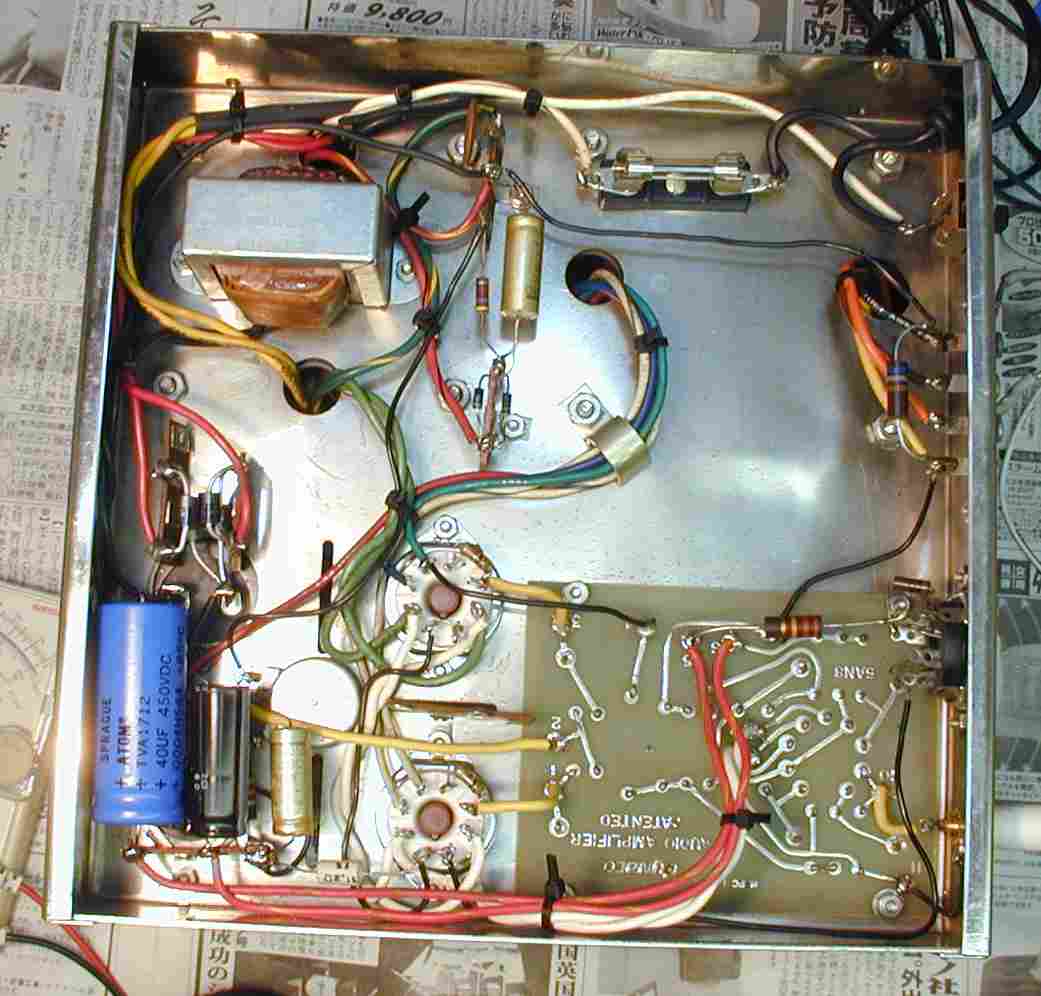

Ｃ２．修理後。

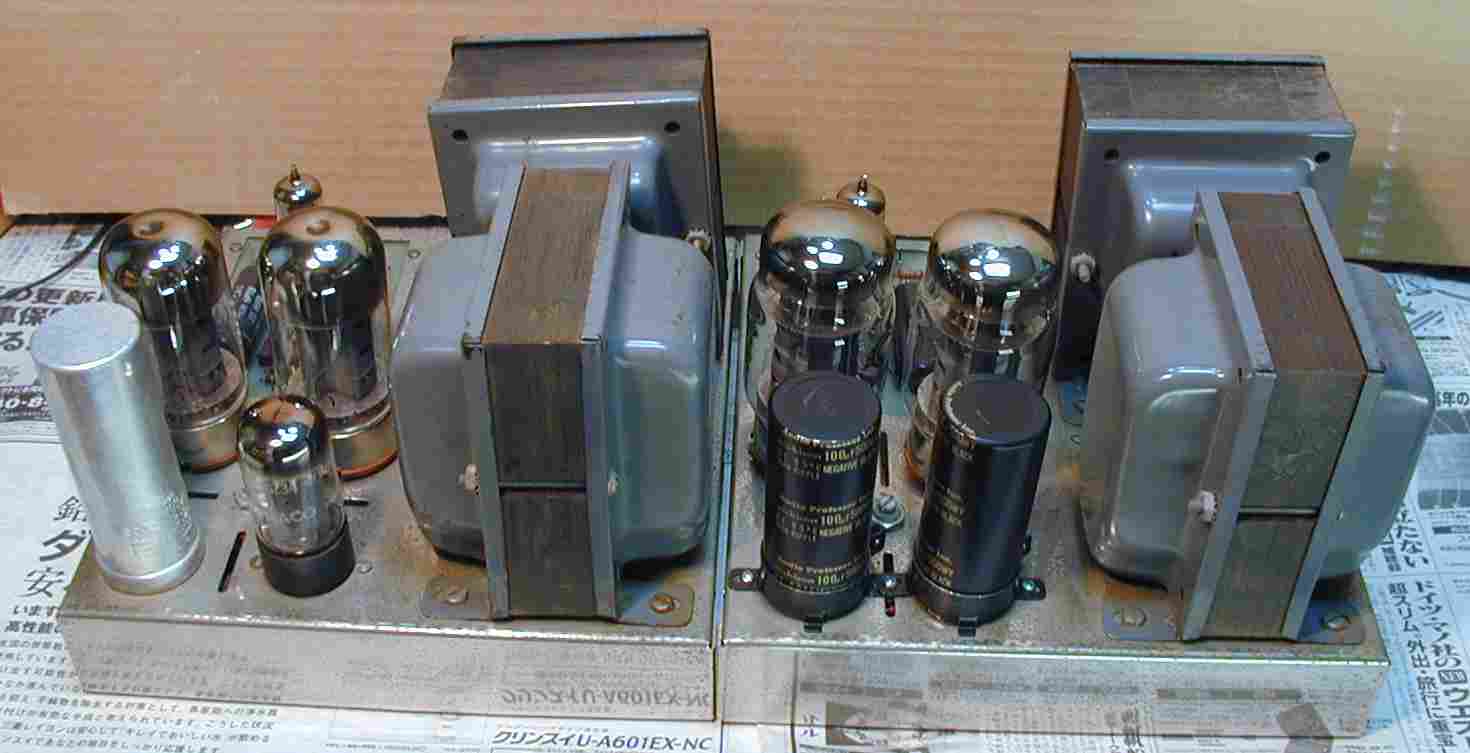

Ｃ３．左＝修理前、６５５０。　　　右＝修理後、ＫＴ８８。

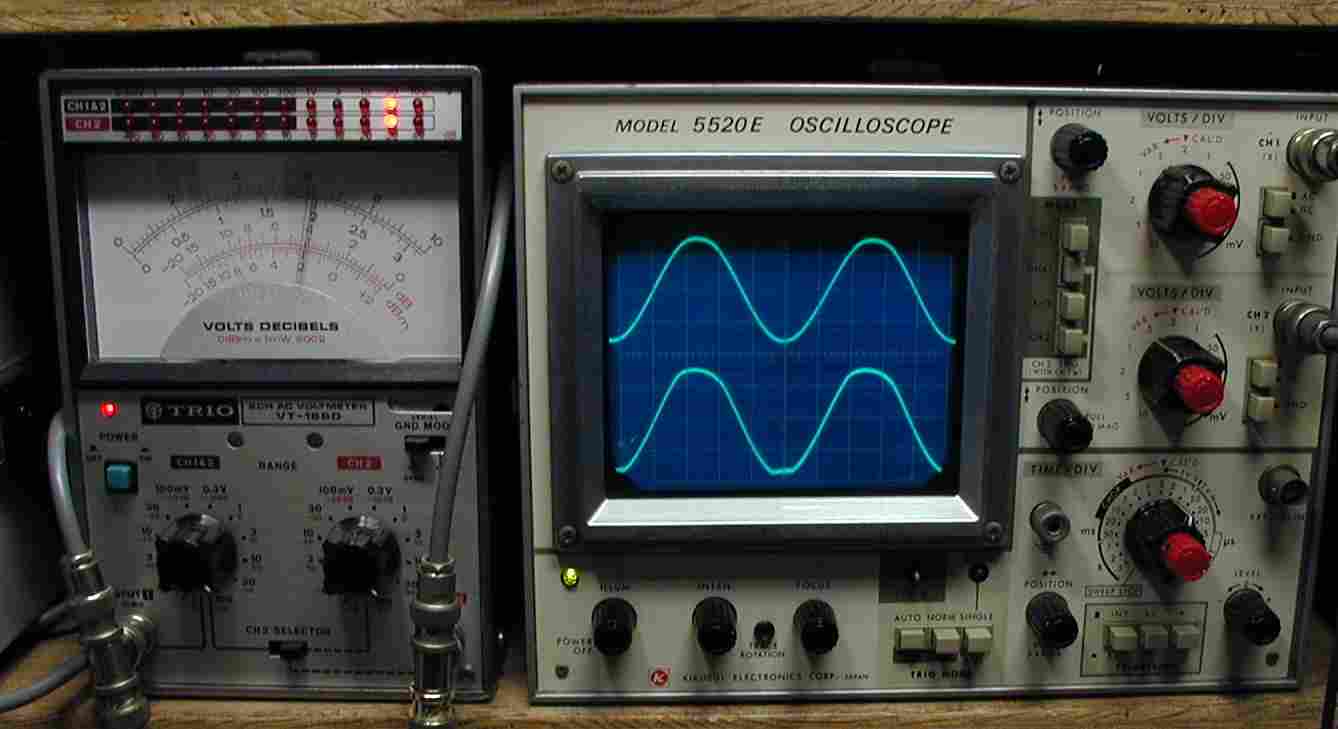

Ｅ．　測定・調整 Ｅ４．４００ＨＺの出力　２０Ｖ＝５０Ｗ

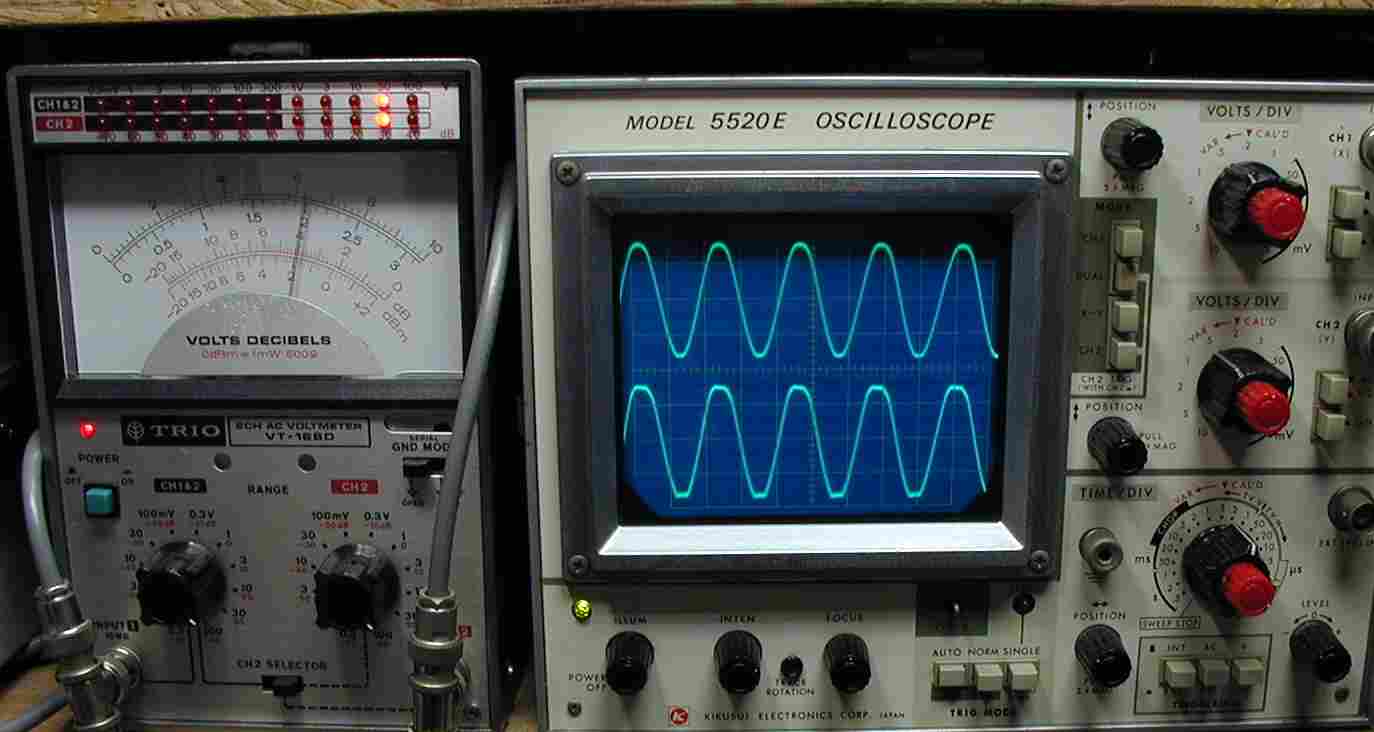

Ｅ５．１０００ＨＺの出力　２０Ｖ＝５０Ｗ

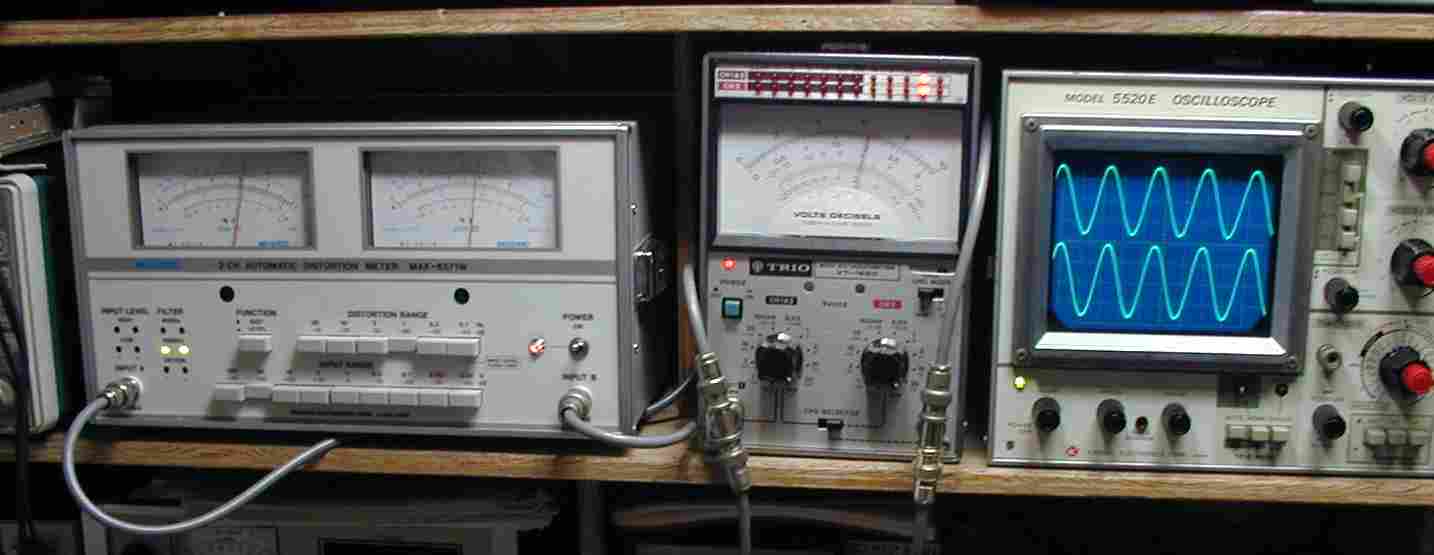

Ｅ６．２台共　完成後の出力／歪み率測定・調整

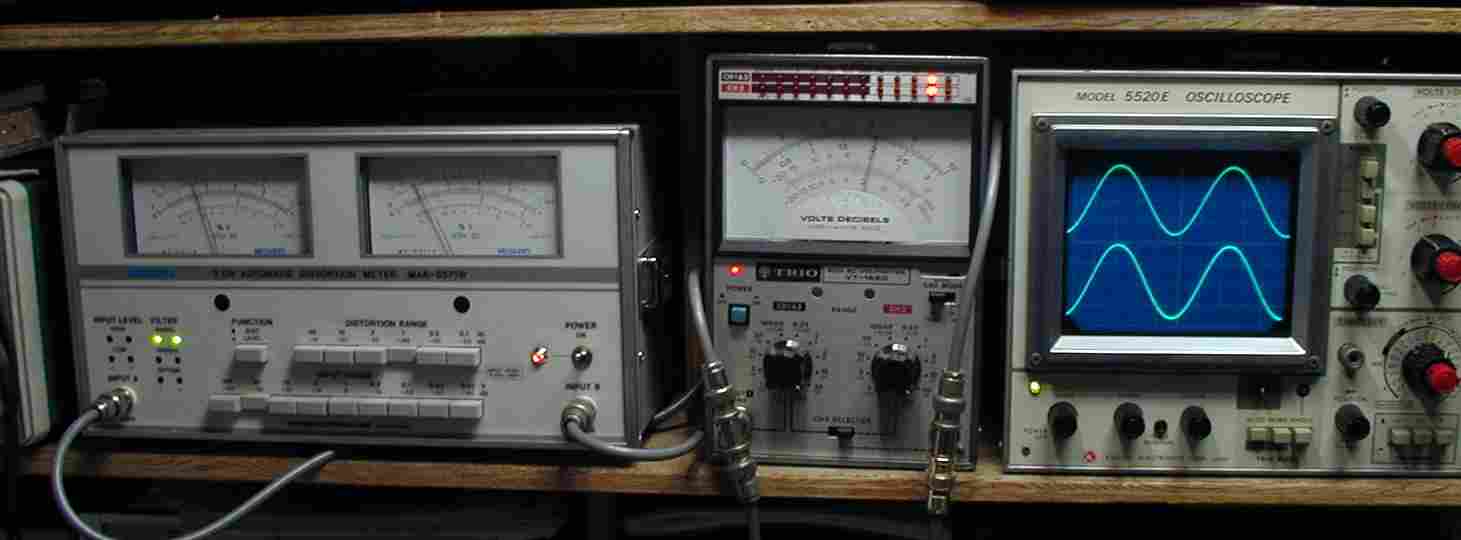

Ｅ７．４００ＨＺの出力　２０Ｖ＝５０Ｗ　歪み率０．３％

Ｅ８．１０００ＨＺの出力　２０Ｖ＝５０Ｗ　歪み率０．６％

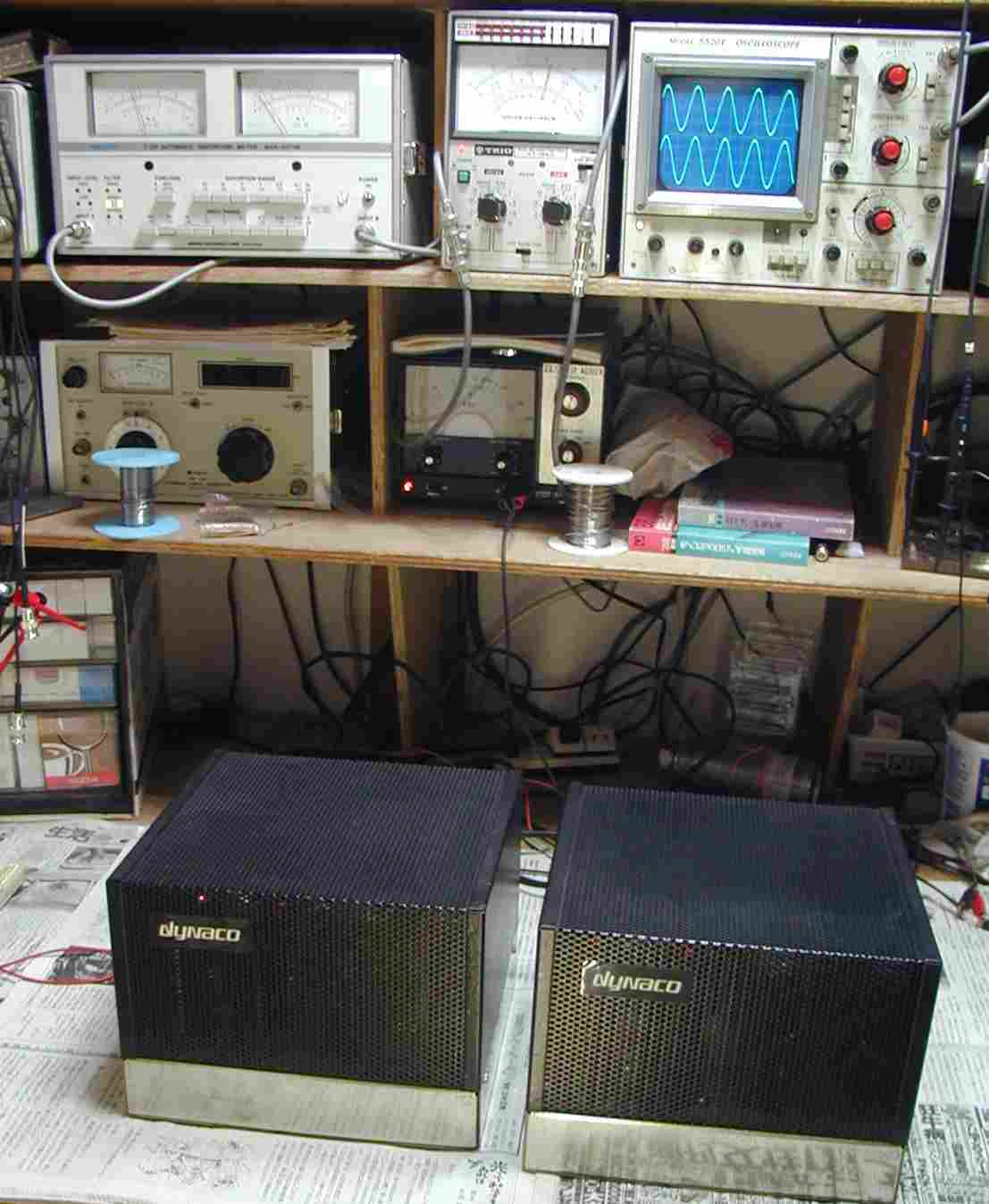

Ｅ９．定格実働試験、エ−ジング。

Ｓ．　Ｄｙｎａｃｏ　Ｍａｒｋ　�V の仕様（マニアル・カタログより）

型式 管球式モノラルパワーアンプ　Ｍａｒｋ　�V 出力 60W（定格） 140W（ピーク） 全高調波歪率 0.5％以下（60W、20Hz〜20kHz） 混変調歪率 1％以下（定格出力時） 0.5％以下（50W出力時） 0.05％以下（1W出力時） 周波数特性 6Hz〜60kHz ±0.5dB 16Hz〜25kHz ±0.5dB（最大出力時） 入力感度 1.6V（60W） SN比 90dB以上（定格出力時） 出力インピーダンス 4Ω、8Ω、16Ω ダンピングファクター 15 使用真空管 6550（KT-88）＝2本 6AN8＝1本 GZ-34（5AR4）＝1本 消費電力 150W 外形寸法 幅229×高さ190×奥行229mm 重量 13.5kg（1973年カタログ記載） 12.5kg（1974年カタログ記載） 11.5kg（1976年カタログ記載） 価格 完成品＝ 1957年発売 \48,000（1970年頃） \56,000（1973年頃） \87,000（1976年頃） kit＝ \71,000（1976年頃）

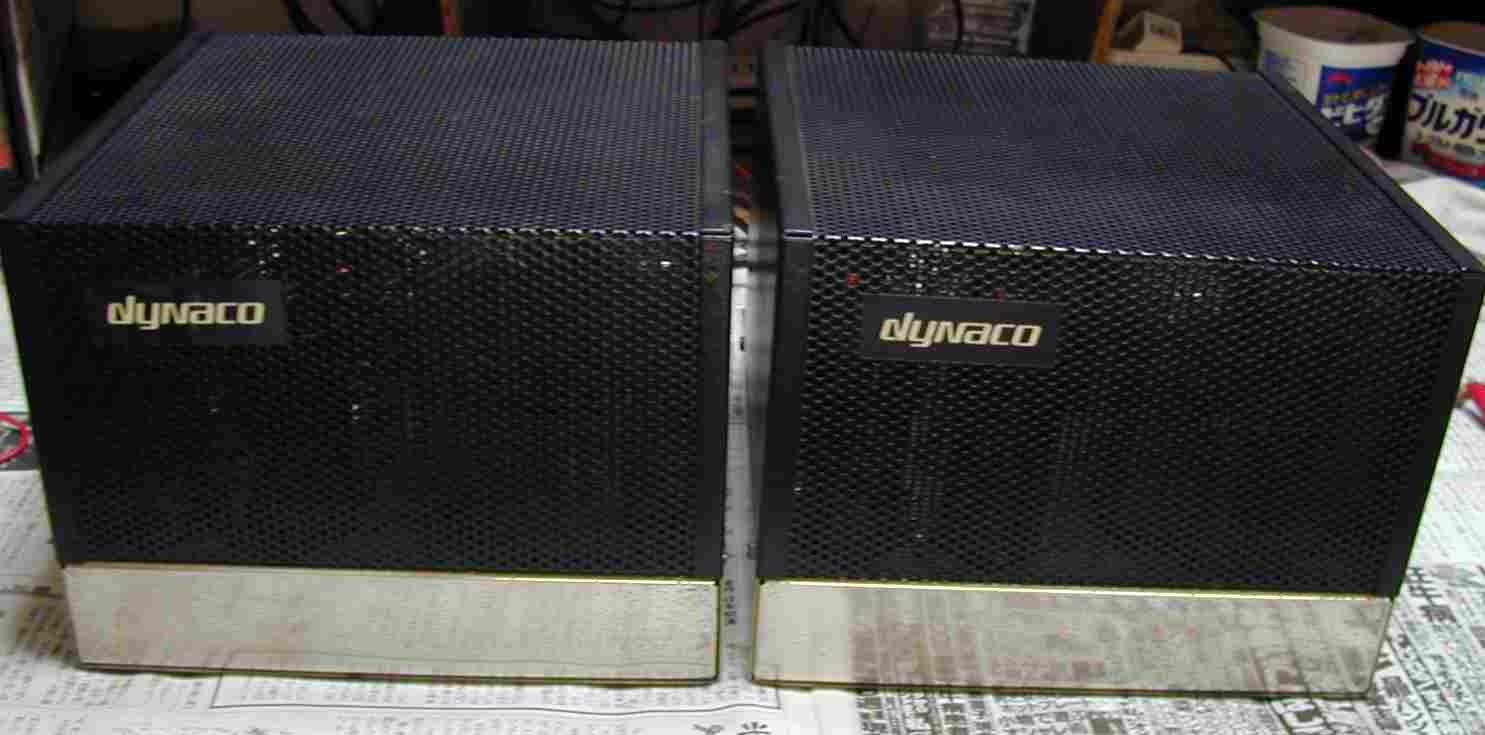

mark3-9
