Ｓｈａｒｐ　ＳＭ−ＳＸ３００．　４台目修理記録

２０２４／８／２８．到着　　　　完成

注意 　　　　シャーシにＳＰ出力の線（アース側も）を接続してはいけません。 　　　　左右ＳＰ出力のアース側も接続（共通にする）してもいけません。

Ａ．　修理前の状況 022年1月に中古で購入し問題なく週3回ペースで聴いていました。 今年8月初めから、数時間聞くと「Pエラー表示」で止まるようになりました。 電源を入れ直すと音がなりますが、数分で「Pエラー表示」がでるようになります。 現在プチプチとしたノイズが増えている気がしますが、音質はそんなに悪化していないように思えます。 長時間の使用でもPエラーなく聴けるように「オーバーホール修理」してもらいたいです。 修理代が40万以上となれば諦めようかと考えていますが、このような症状の修理が一般的にどの程度かかるのか想像もつきません。 　　 B．　原因 1ビットアンプ終段ＦＥＴ（電界効果トランジスター）劣化。 プロテクト回路が動作して、「Ｐ」表示が出る）。 Ｃ．　修理状況 通常修理なので、非公開。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　１００，０００円　　　通常修理ですが特別にHP製作。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ３００　の仕様（カタログ・マニアルより）

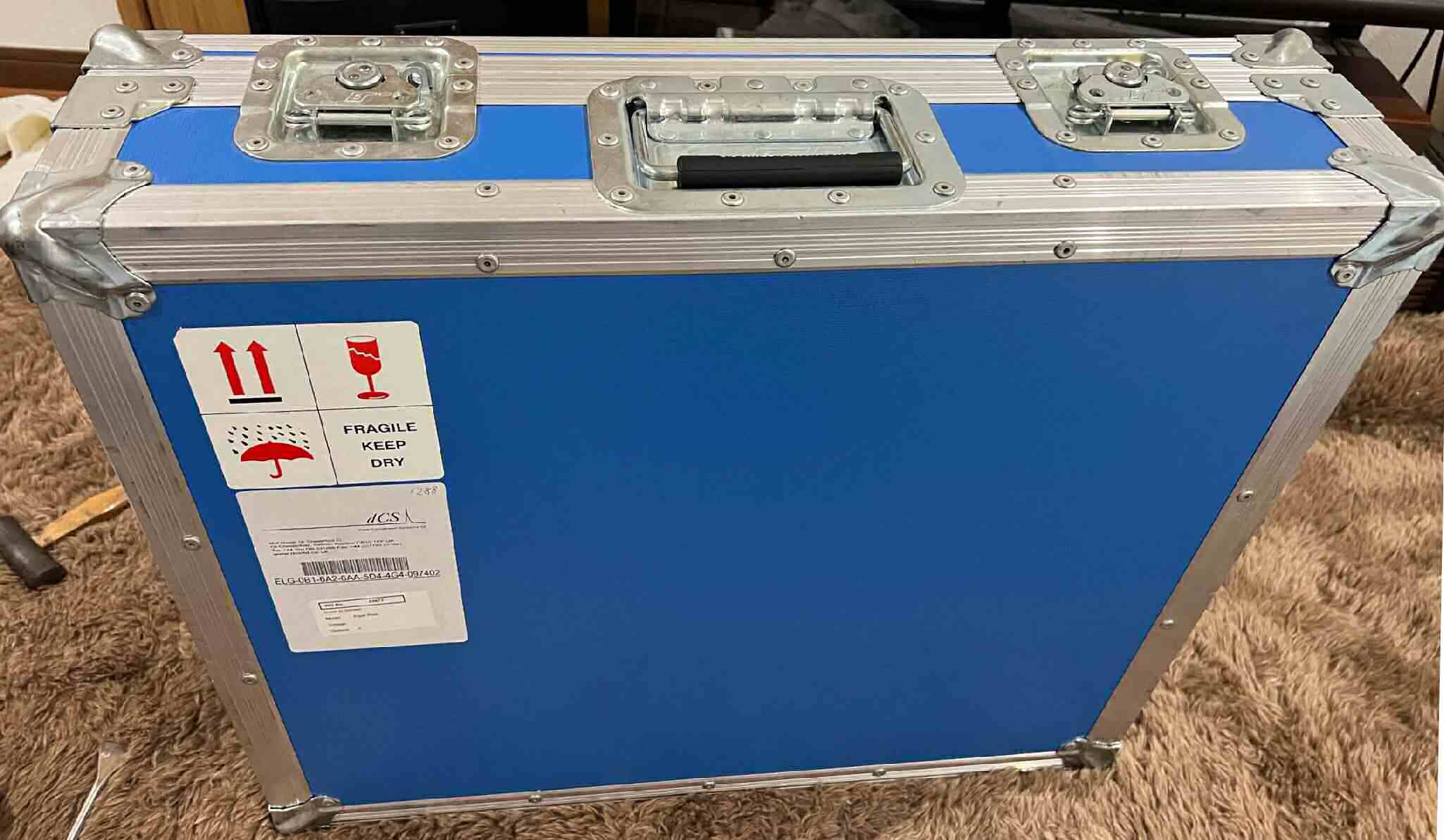

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ０１．　点検中　点検中　本体梱包の様子。

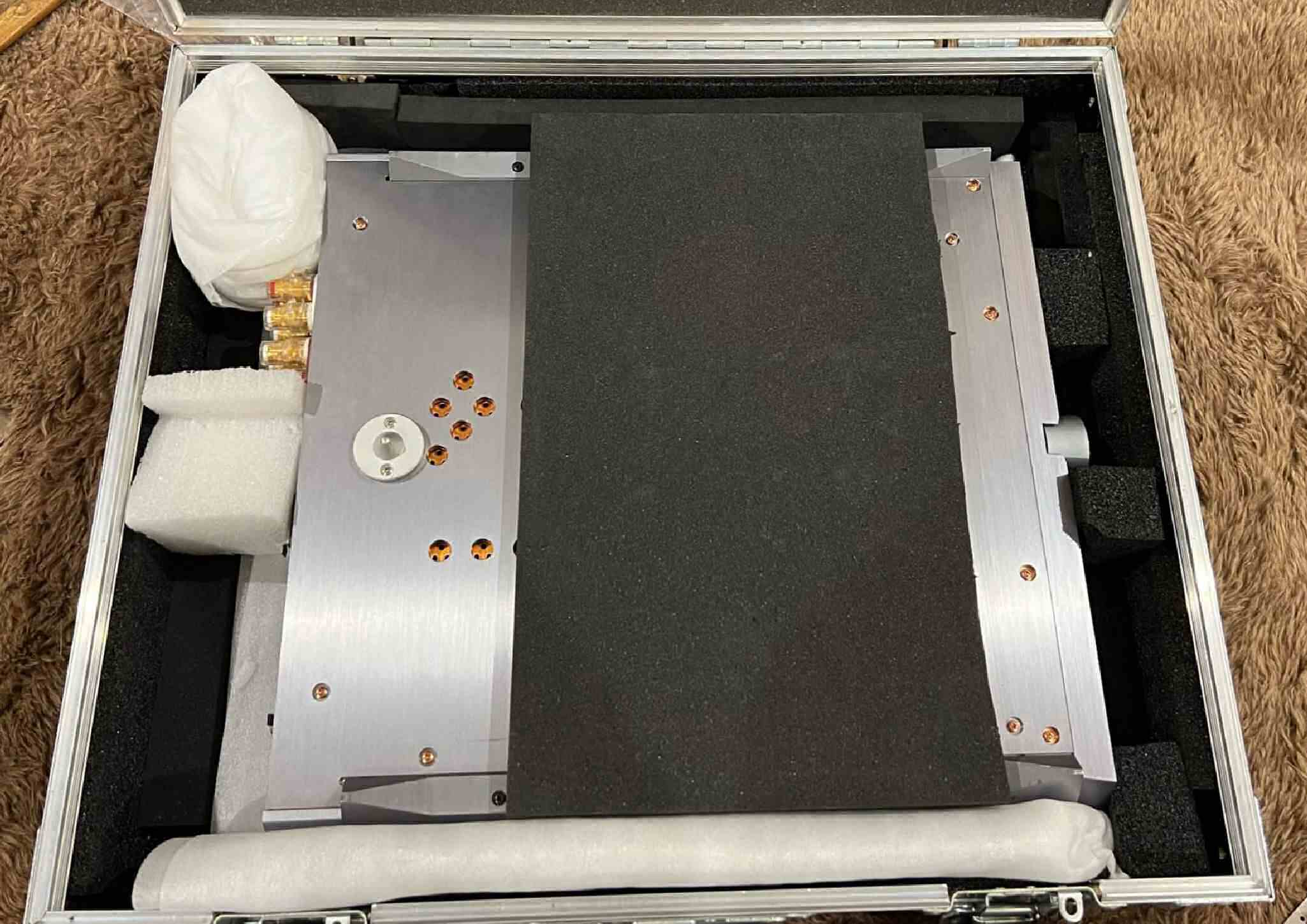

Ａ０２．　点検中　点検中　本体梱包の様子。

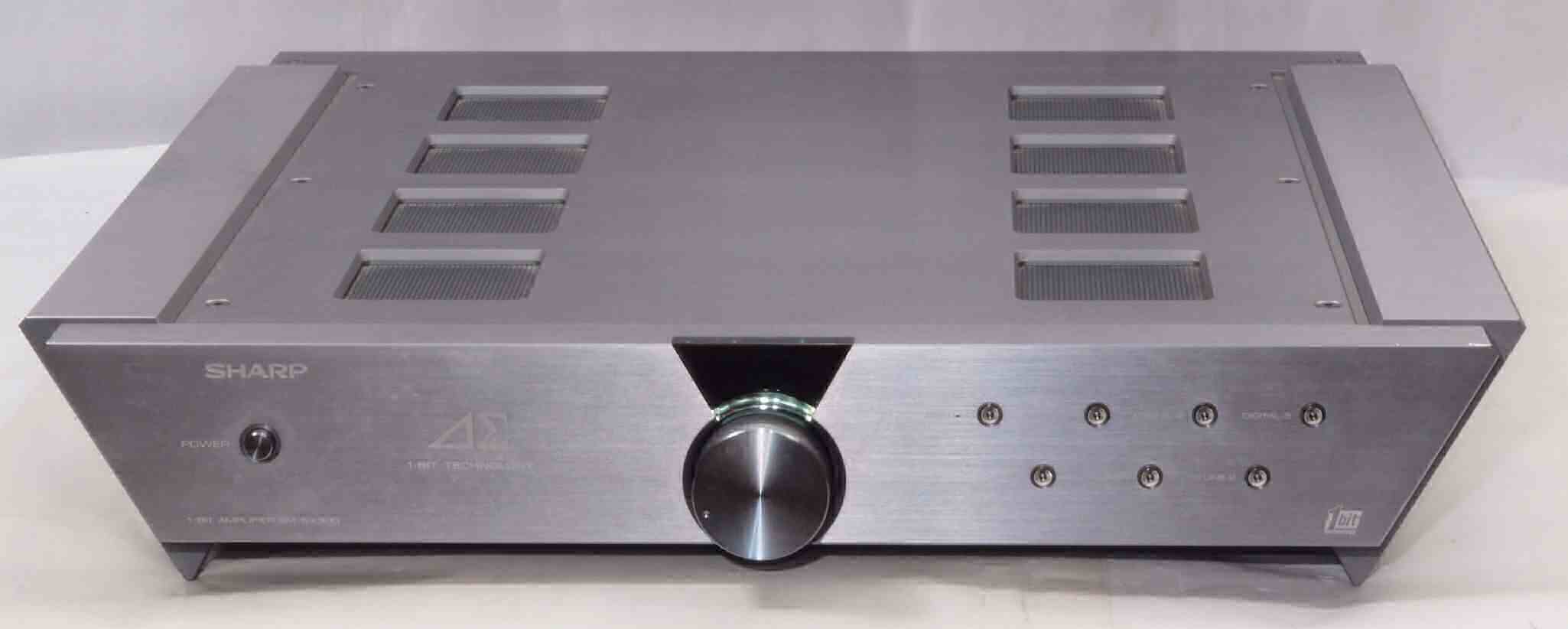

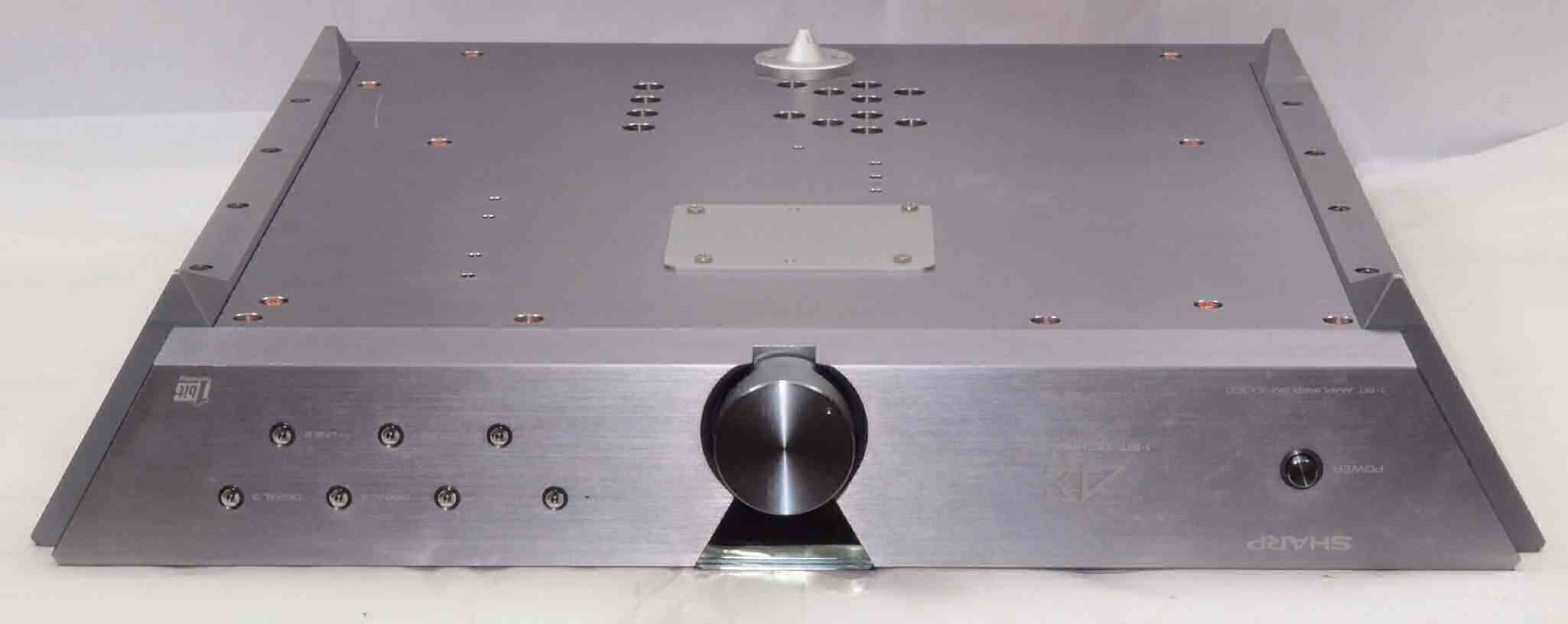

Ａ１１．　点検中　前から見る。

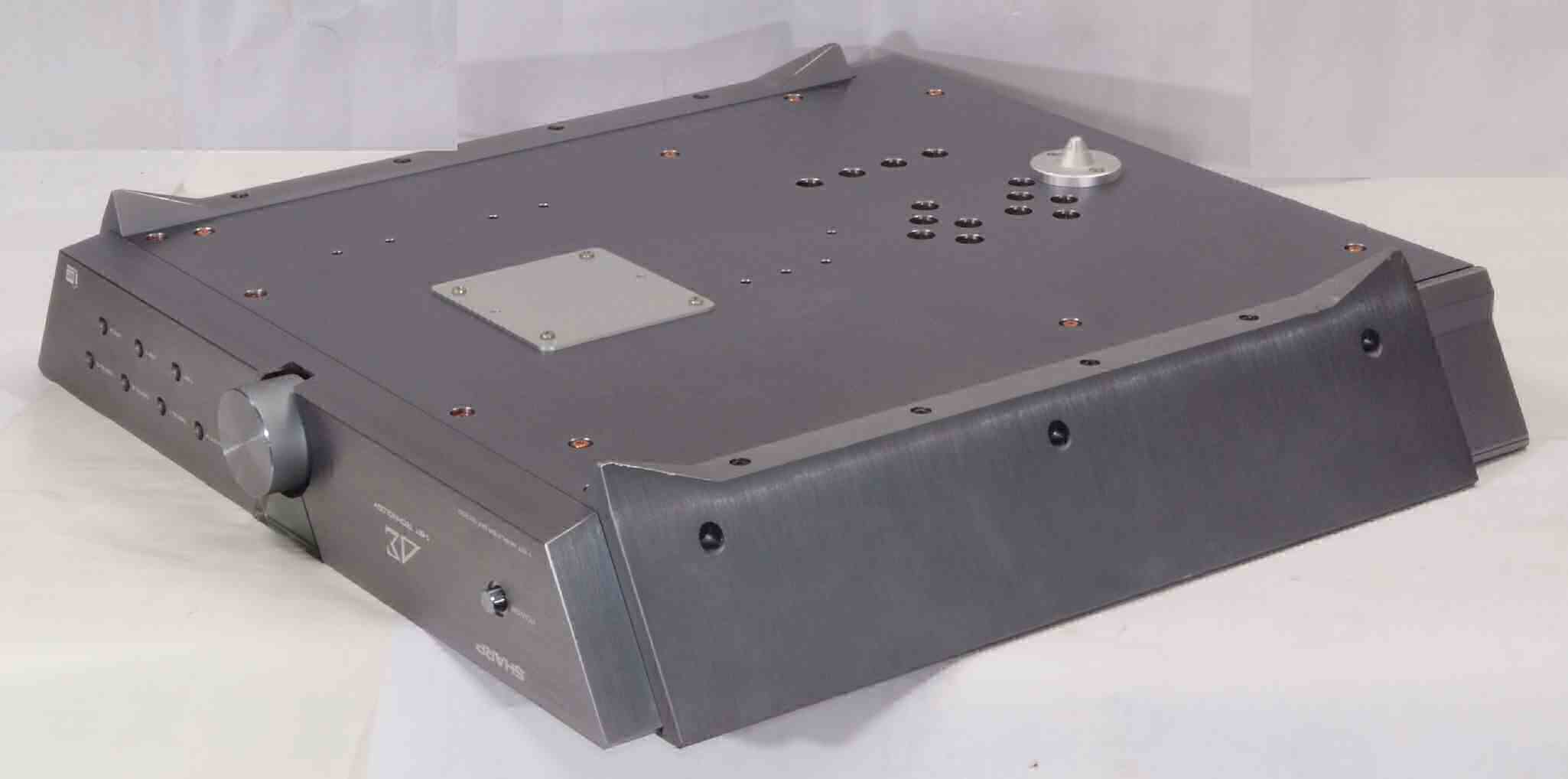

Ａ１２．　点検中　前右から見る

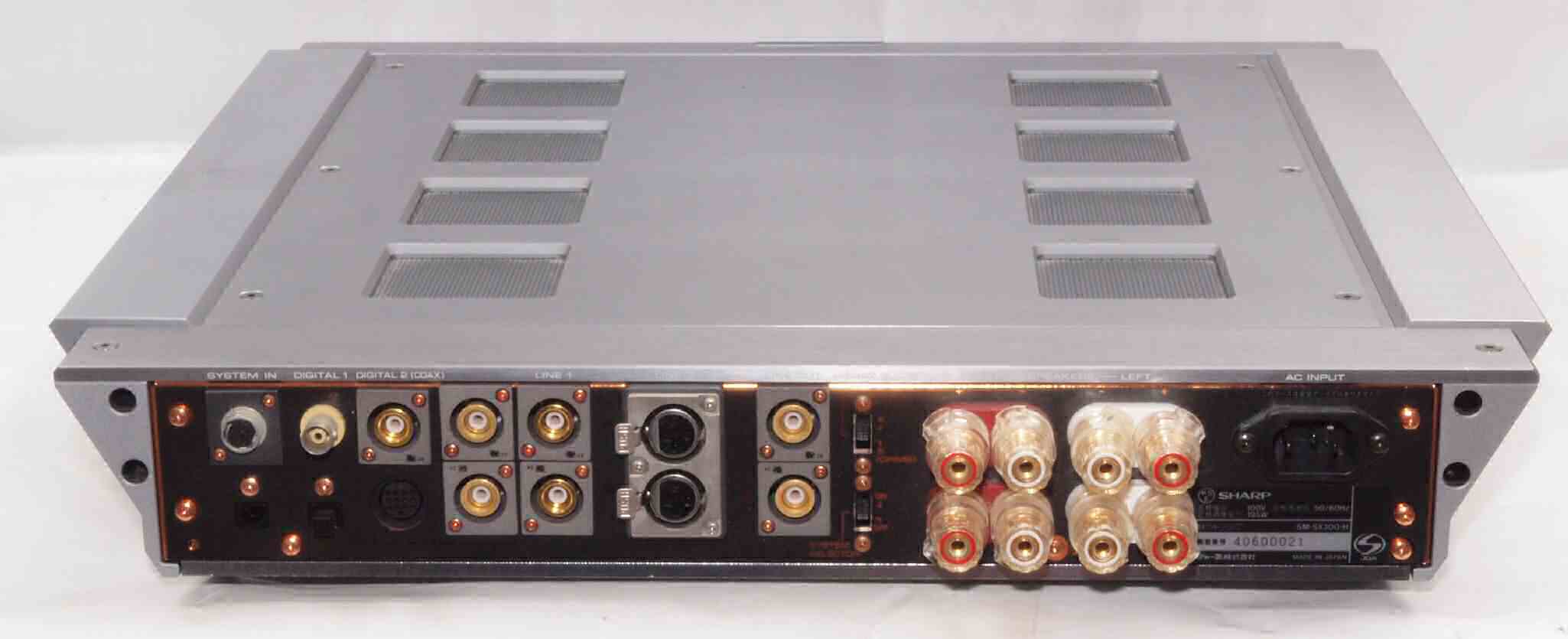

Ａ１３．　点検中　後から見る。

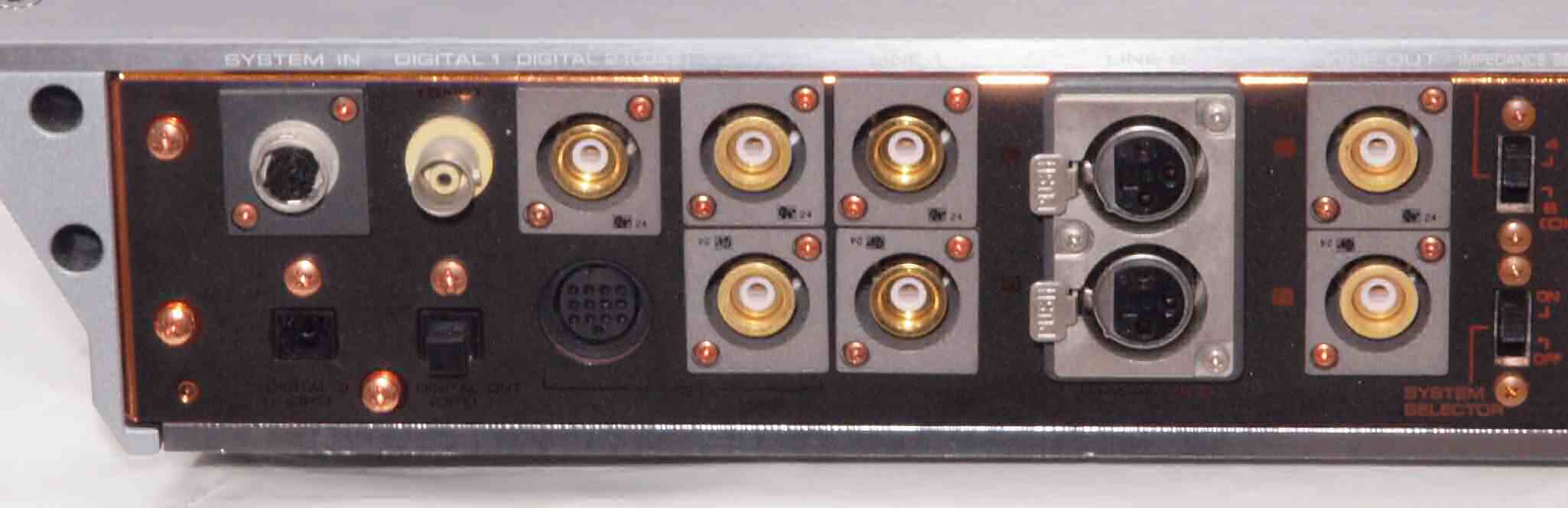

Ａ１３２．　点検中　後から見る。　入出力端子郡。

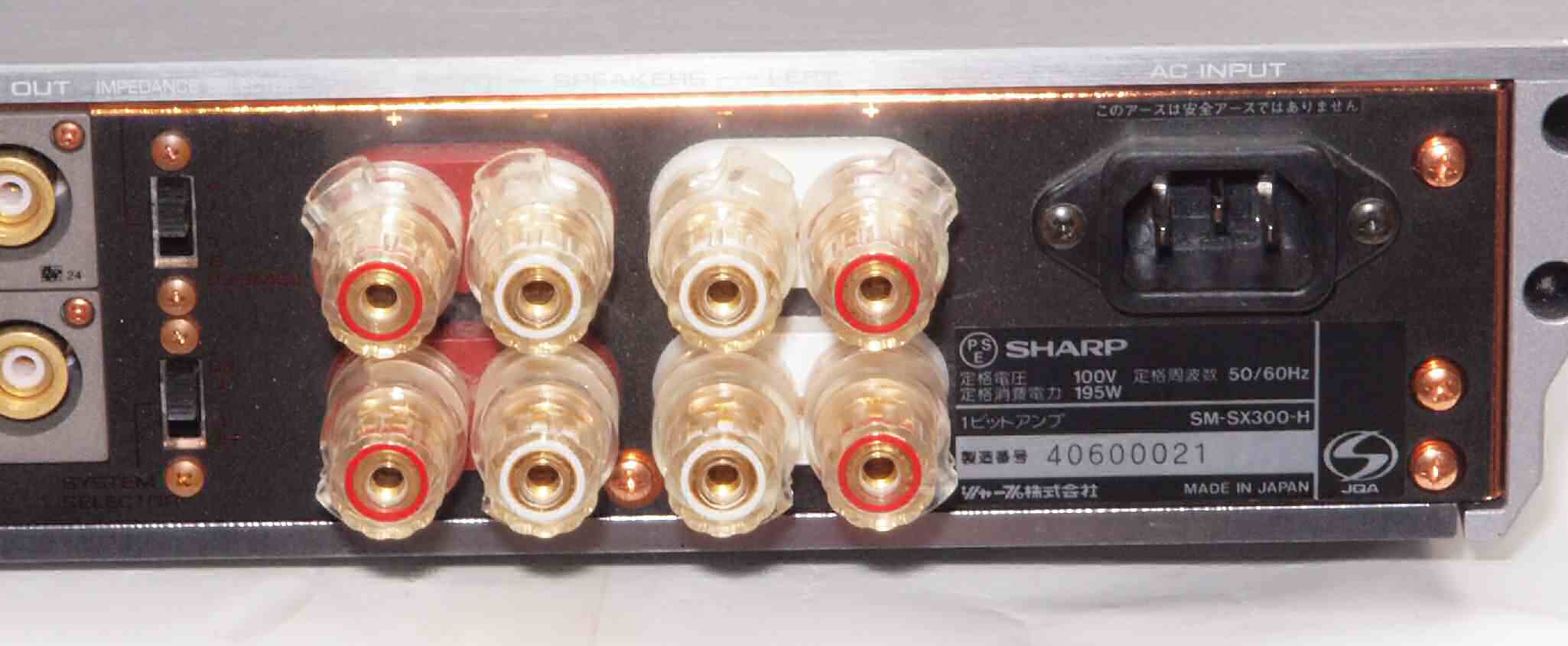

Ａ１３３．　点検中　後から見る。　ＳＰ接続端子、ＡＣ入力。

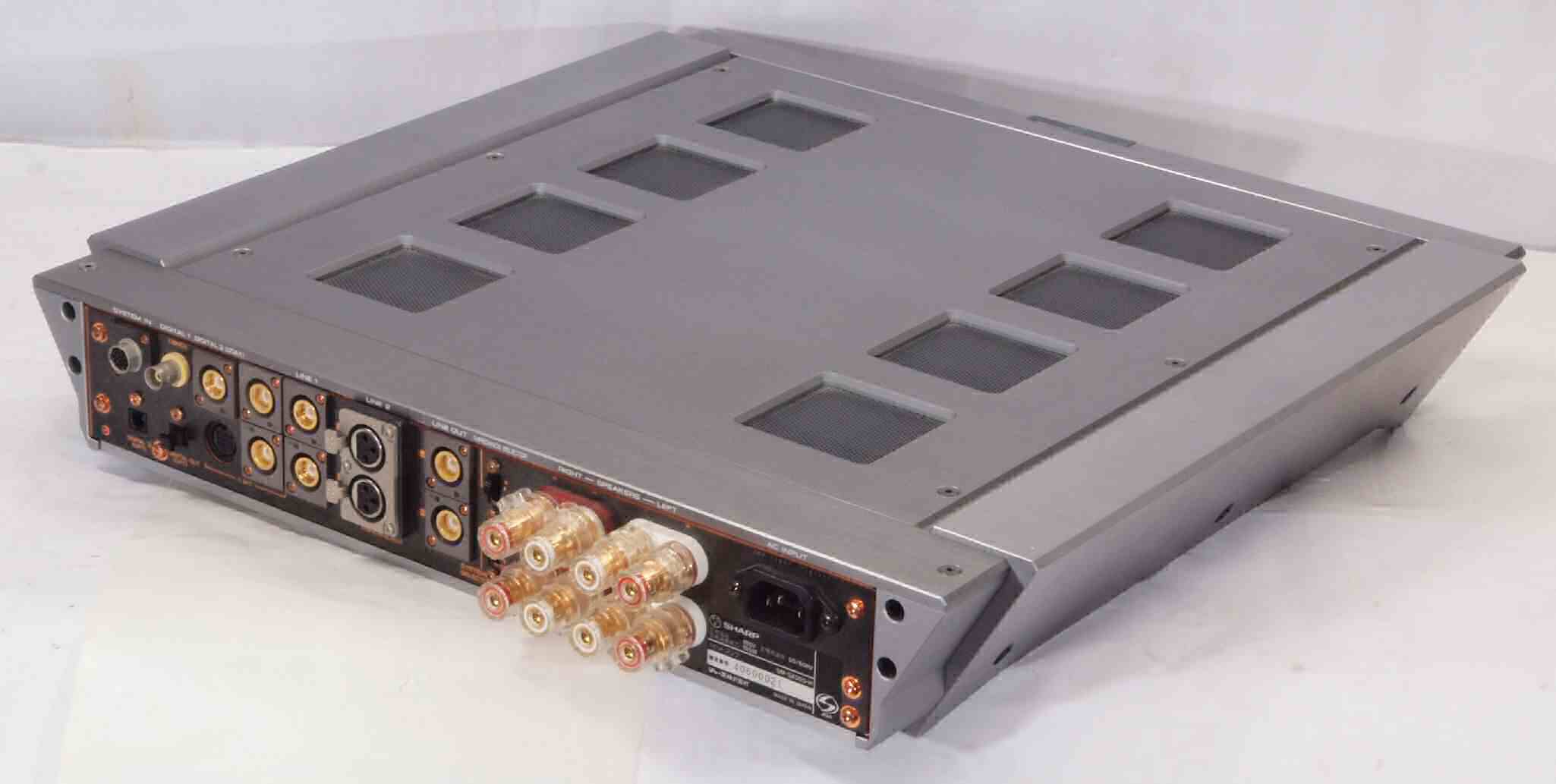

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

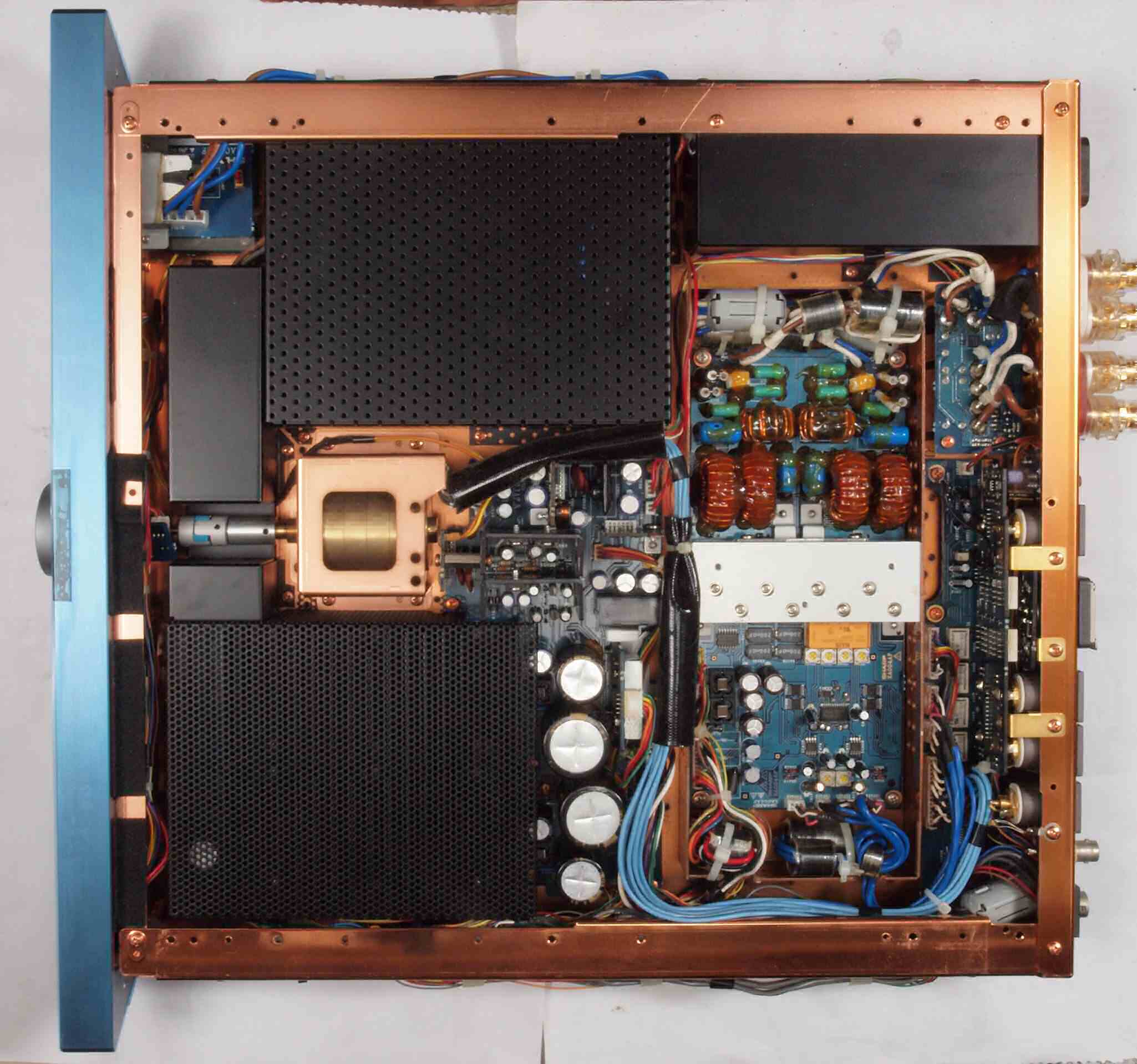

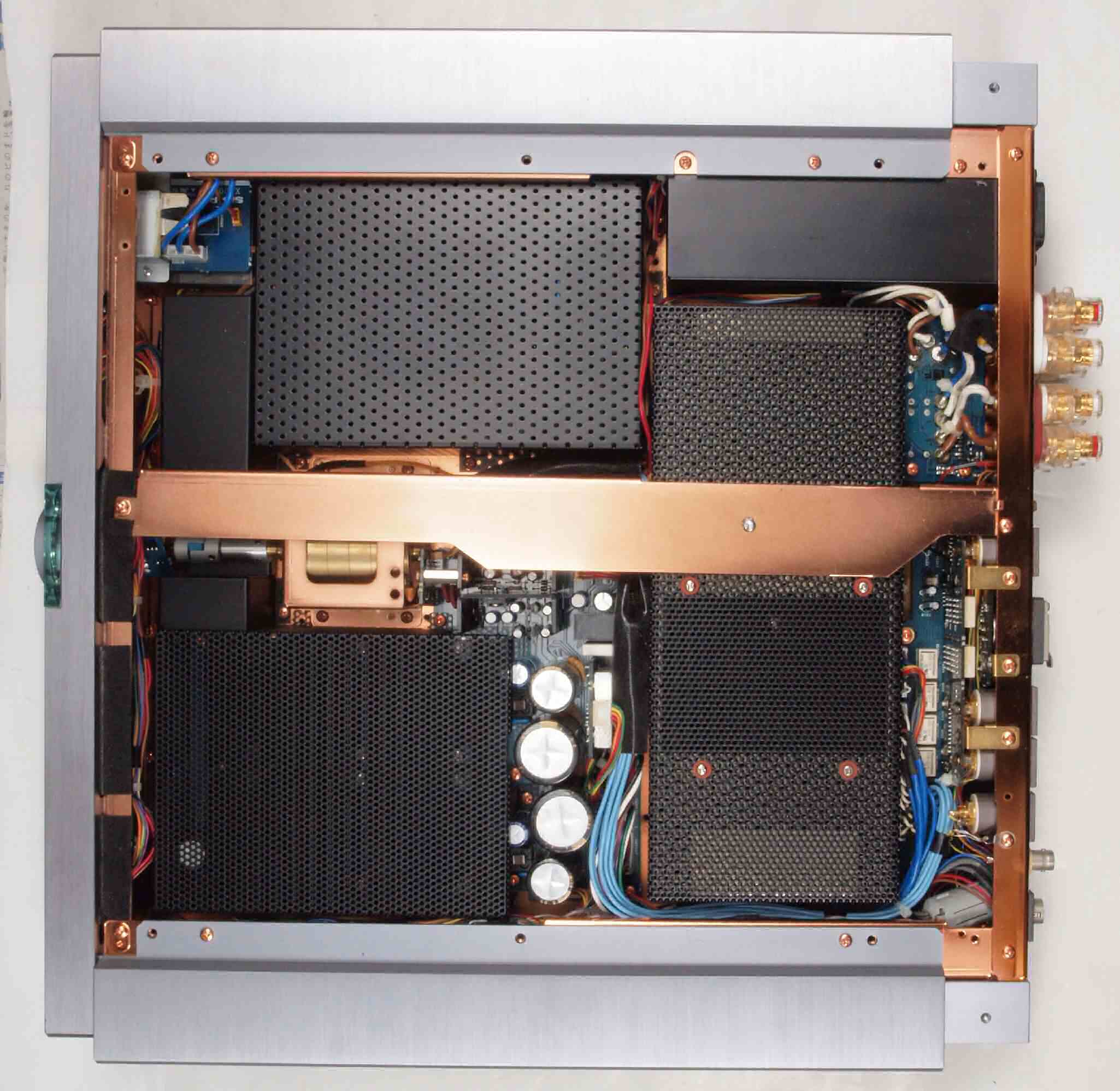

Ａ１６．　点検中　上蓋を取り、上から見る。

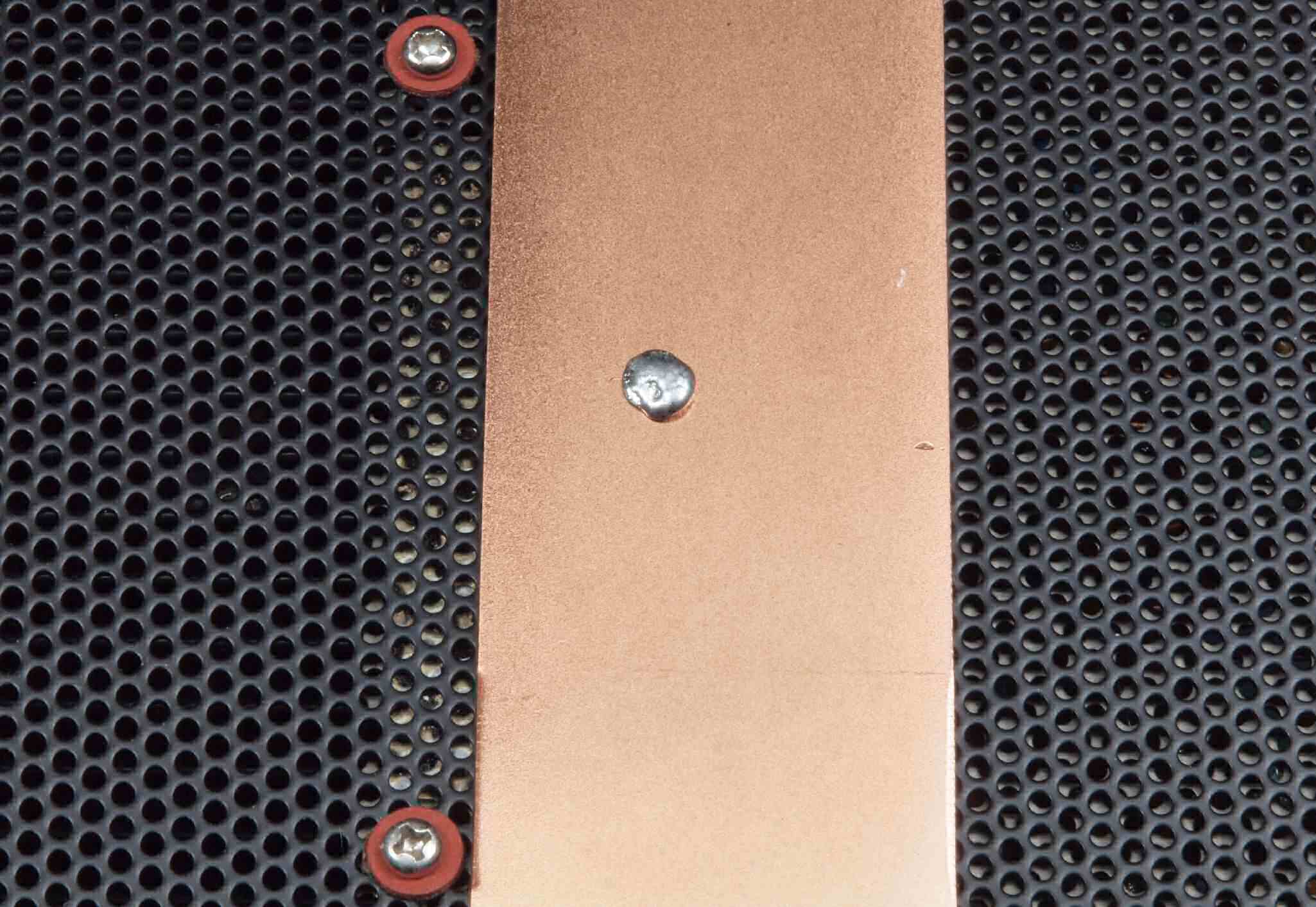

Ａ１６２．　点検中　上蓋を取り、上から見る。半田クズが載っている。

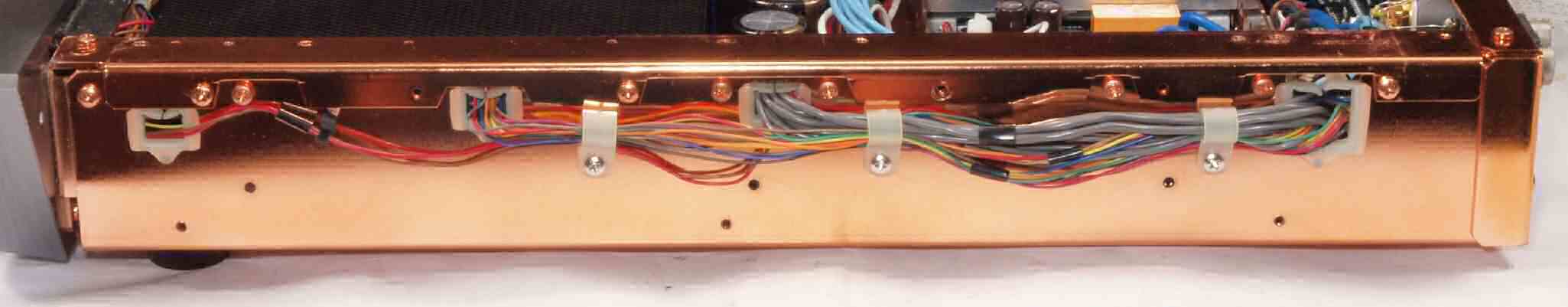

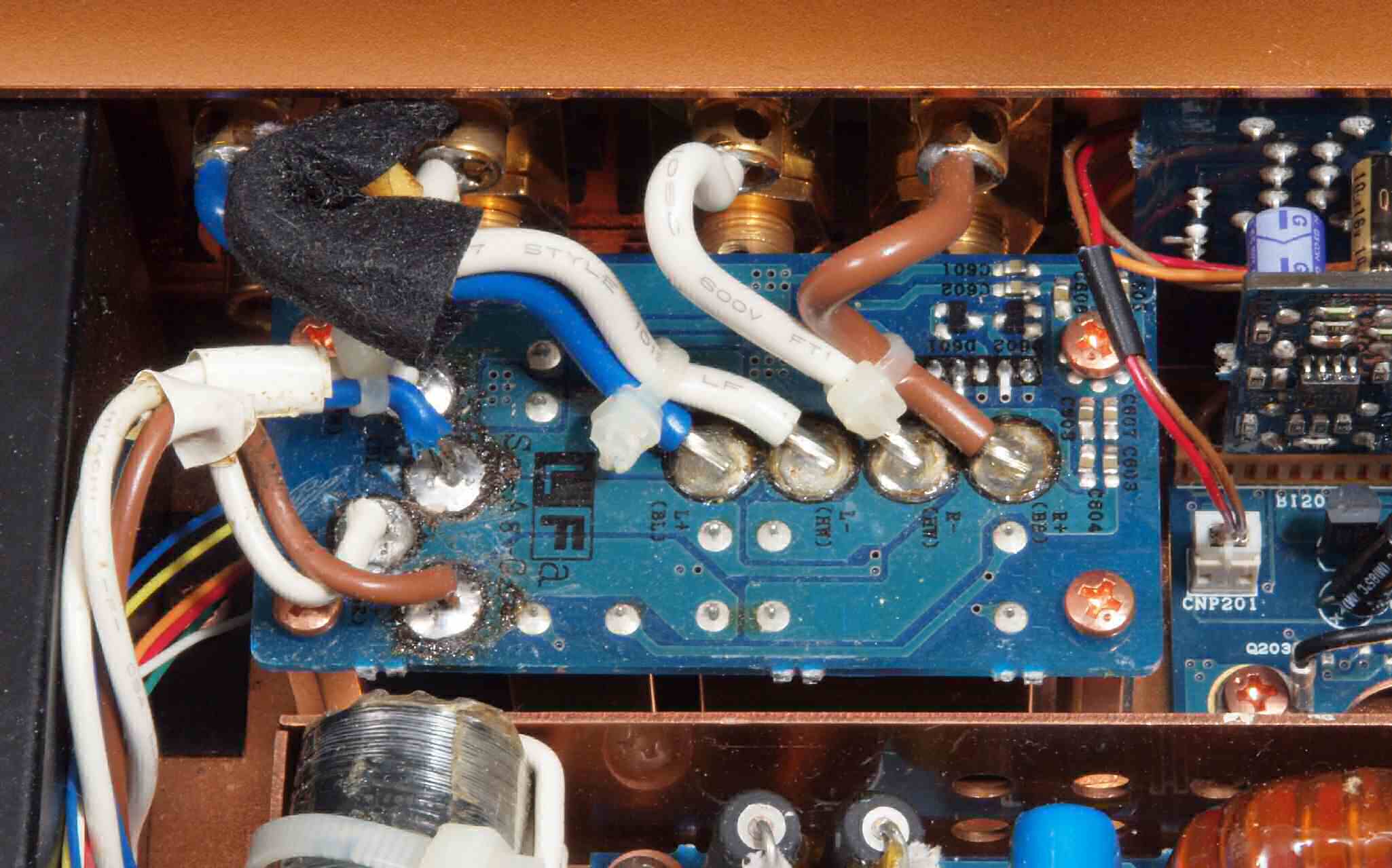

Ａ１７．　点検中　ＳＰ接続基板の配線。

Ａ２１．　点検中　上下蓋・左右パネル・センターブース・左右パネル押さえを取り、上から見る。

Ａ２２．　点検中　上下蓋・左右パネル・センターブースを取り、右横から見る。右パネル押さえ止ビスを2本無。

Ａ２３．　点検中　上下蓋・左右パネル・センターブースを取り、左横から見る。左パネル押さえ止ビスを2本無。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

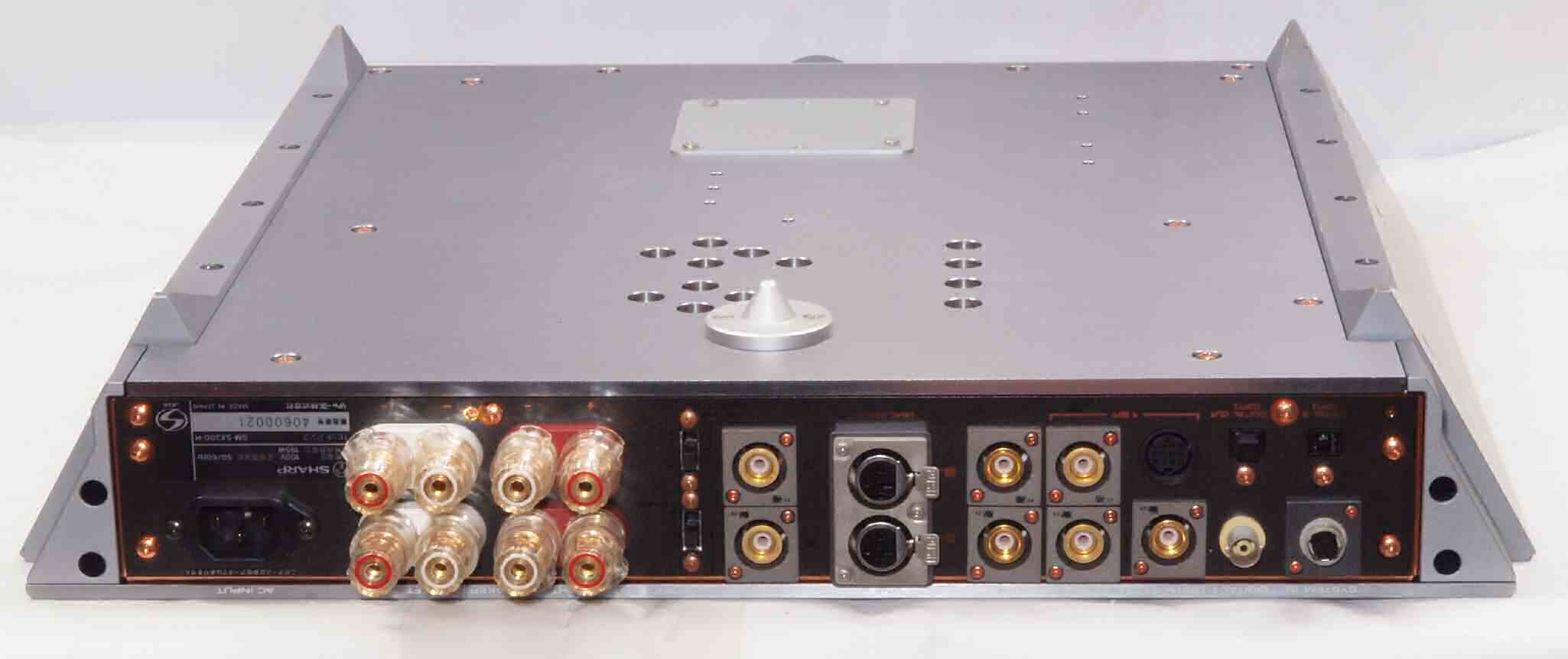

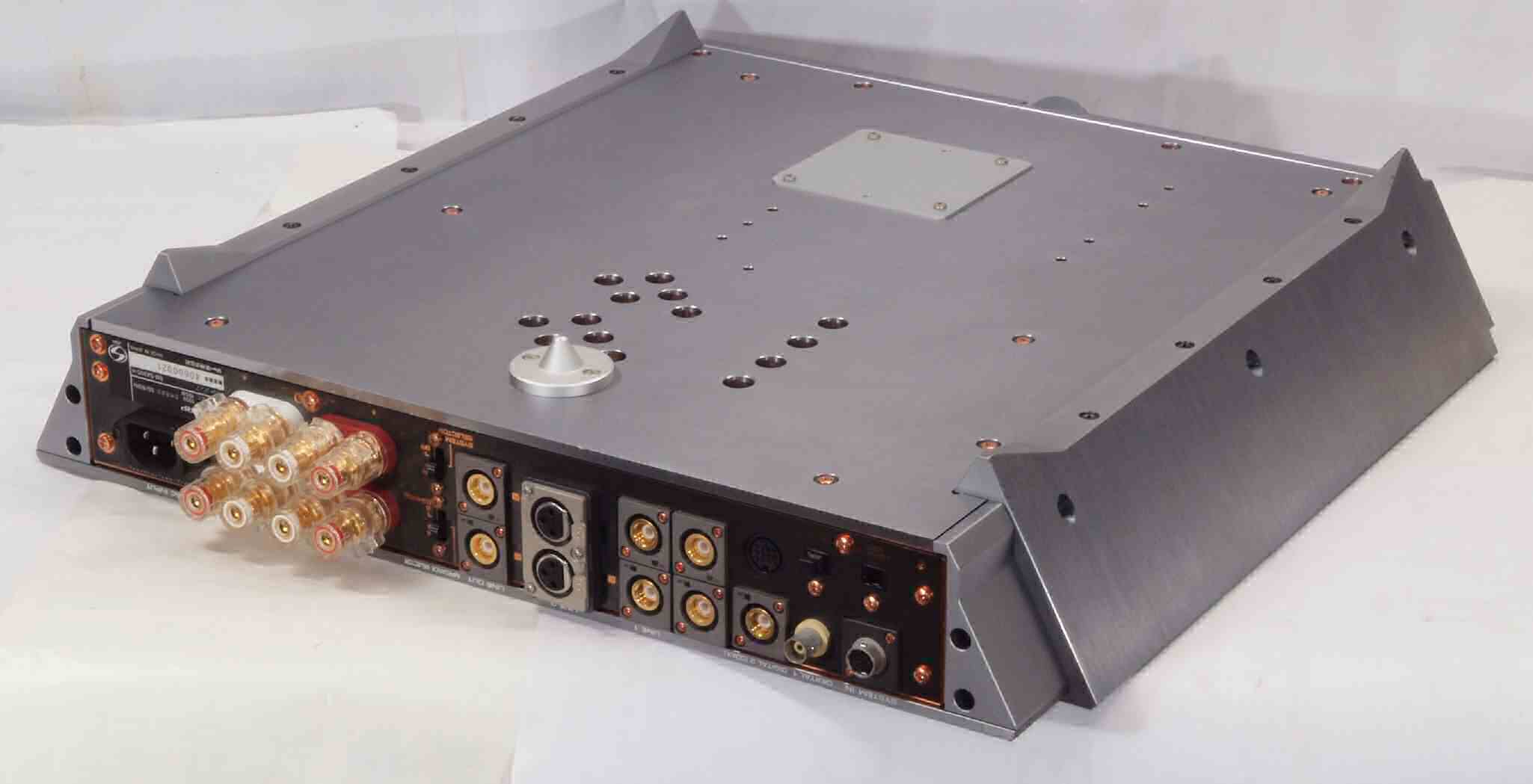

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

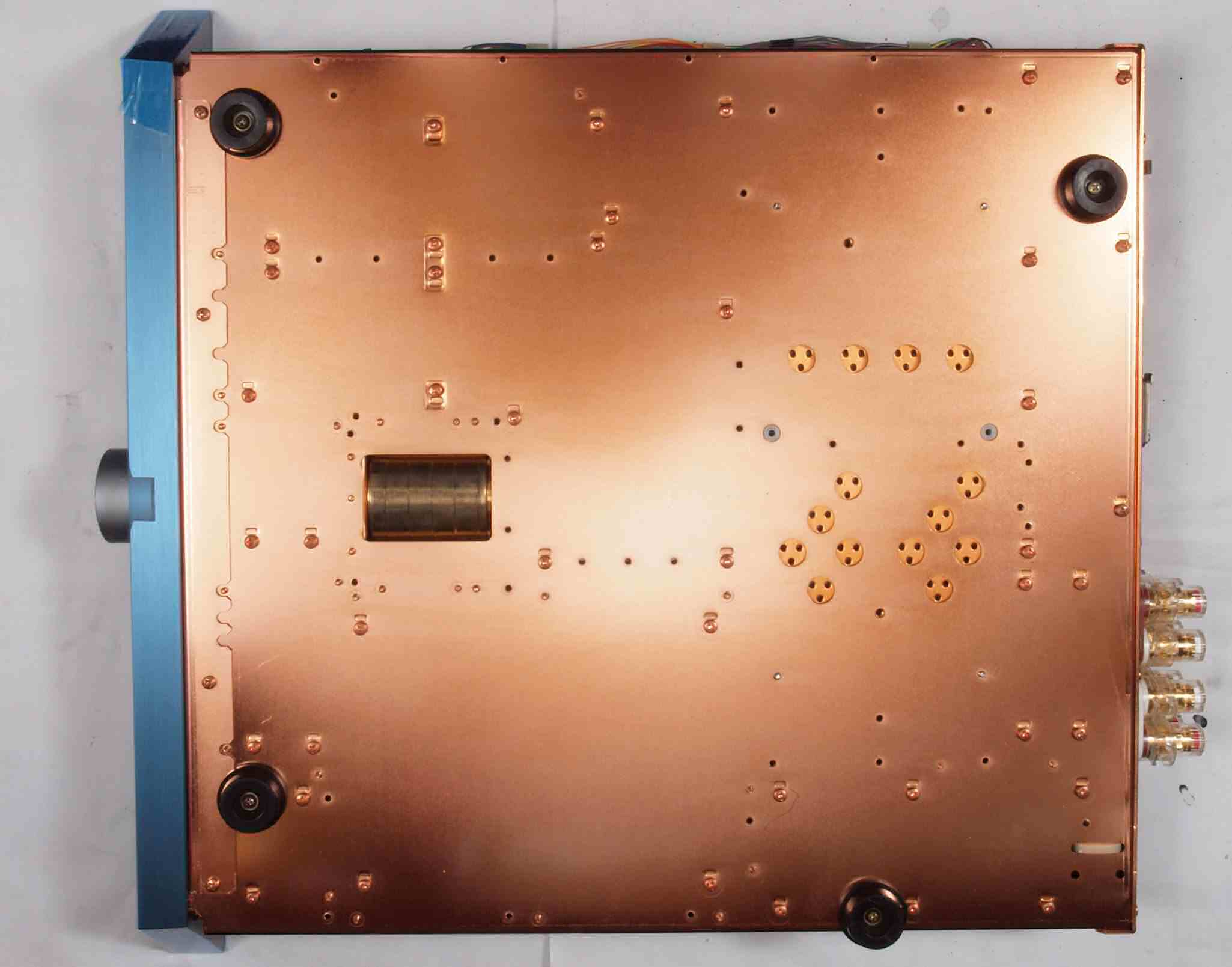

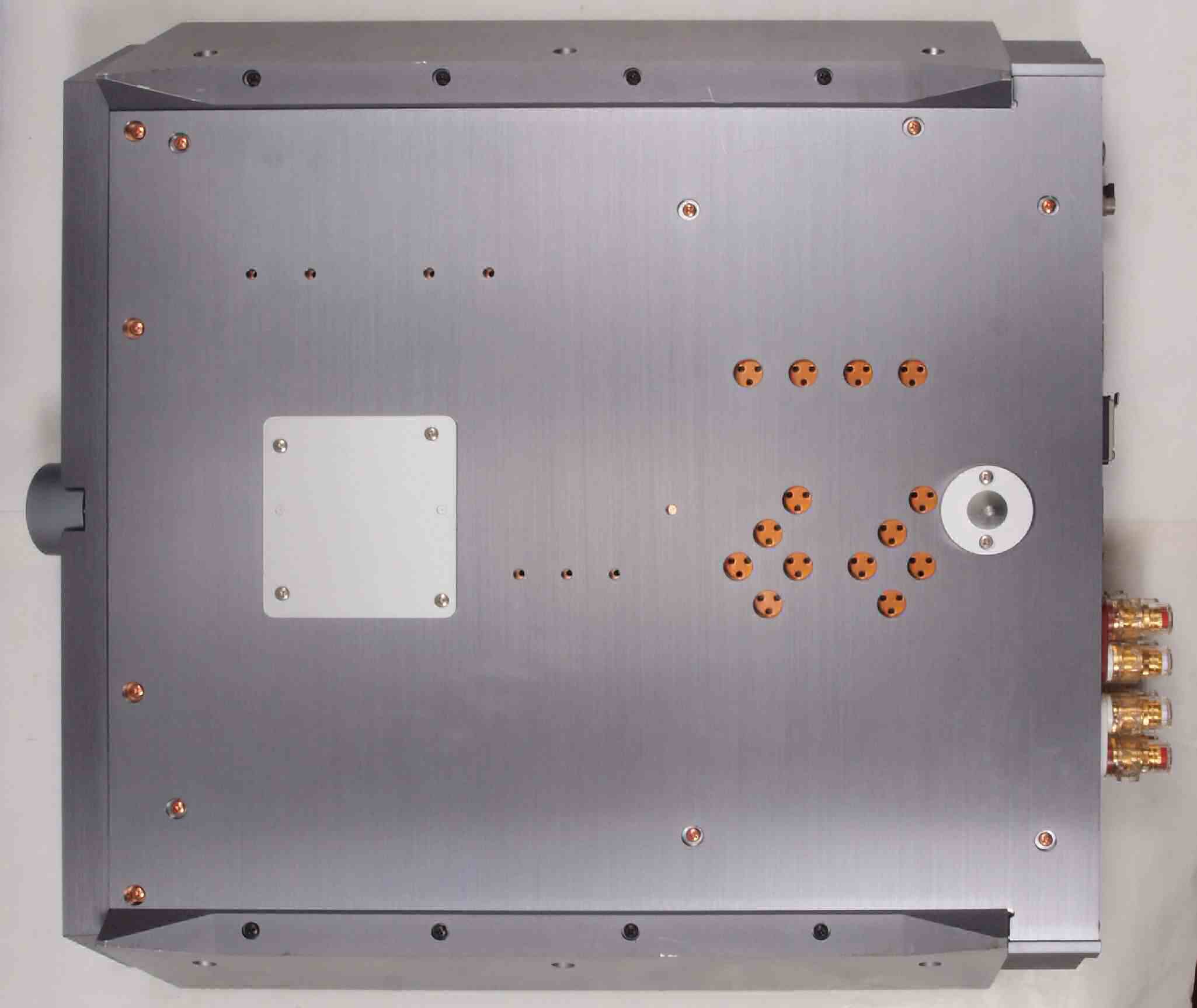

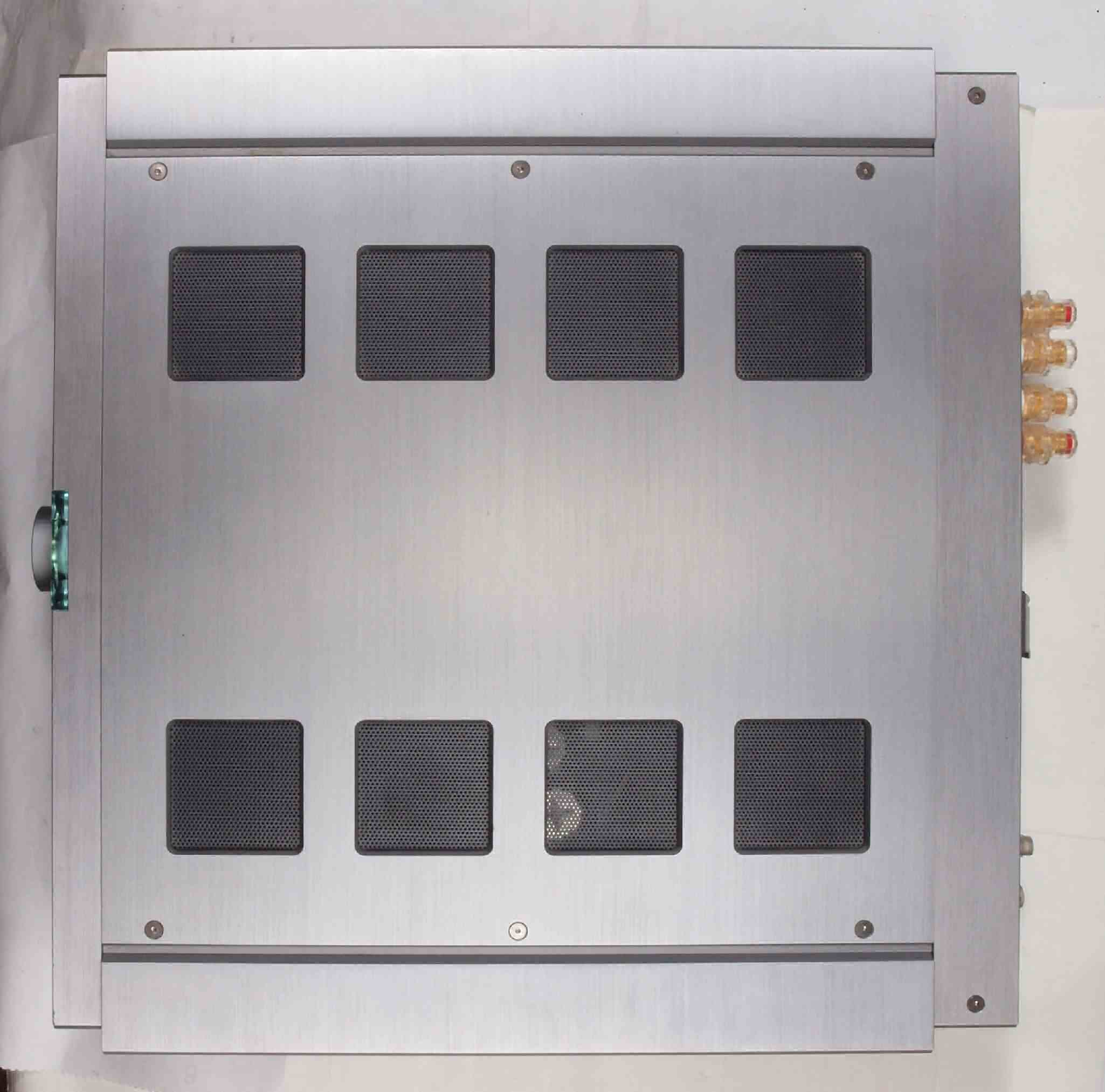

Ａ３５．　点検中　下から見る。

Ａ３６．　点検中　上下蓋・左右パネル・センターブース・左右パネル押さえを取り、下から見る。ゴム足は修理用。

Ａ４１．　点検中　購入終段ＦＥＴ（電界効果トランジスター）。 Ｉｄ＝２．５ｍＡ時のＶｇｓ測定結果。工場出荷の１レーンを購入したので誤差が少ない。

Ａ４２．　点検中　Ｉｄ＝２．５ｍＡ時のＶｇｓ測定中

Ａ４３．　点検中　さらにもう１レーン購入した終段ＦＥＴ（電界効果トランジスター）。上の小さい列はドライブＩＣ。 　　　　　　　　　　　中の黒いのは後発のＦＥＴ（電界効果トランジスター）。

Ａ５１．　点検中　ハーフピッチＩＣの交換には拡大鏡が必要。

Ａ５２．　点検中　さらに点検はズーム型実体顕微鏡で行う。

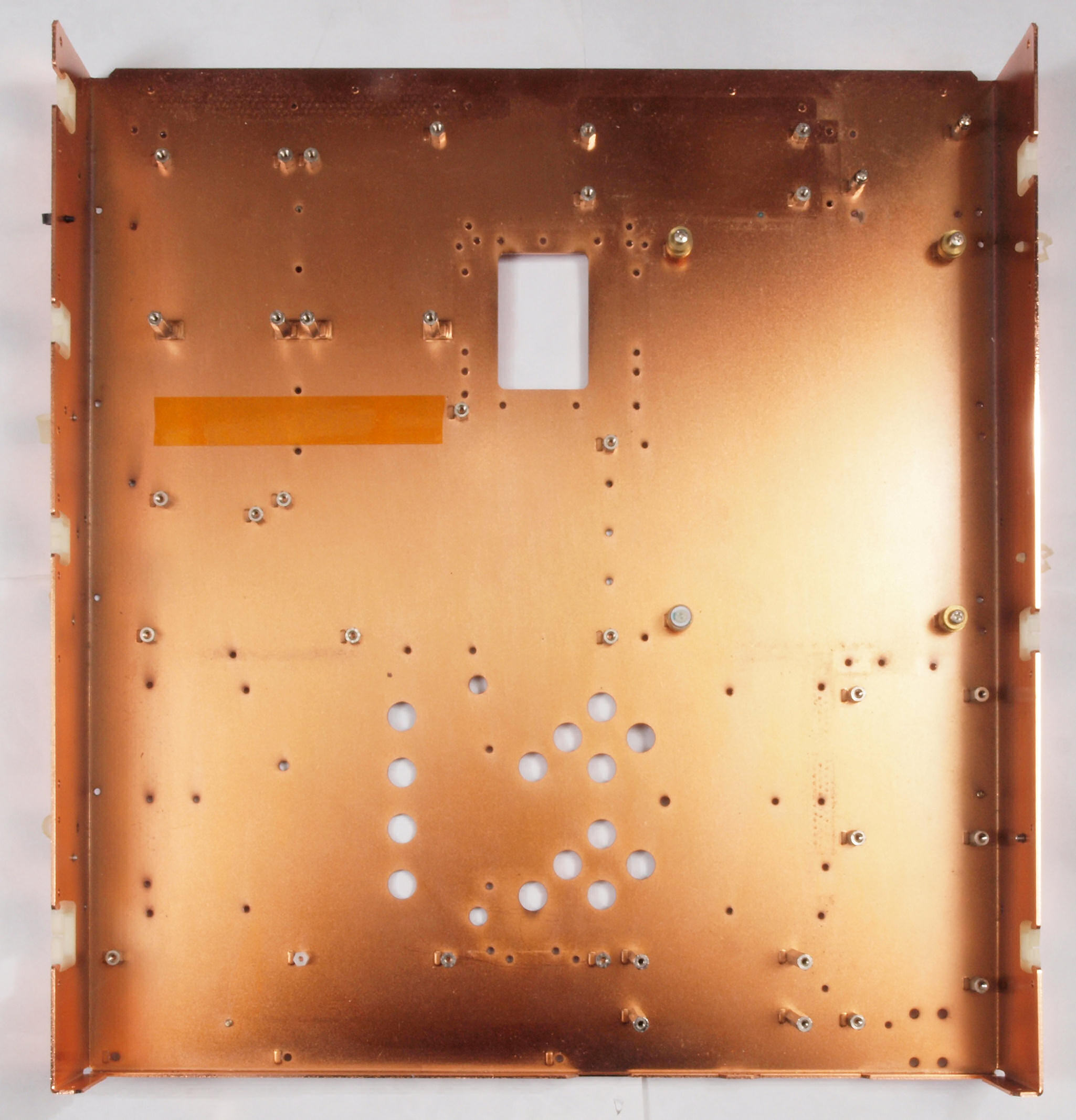

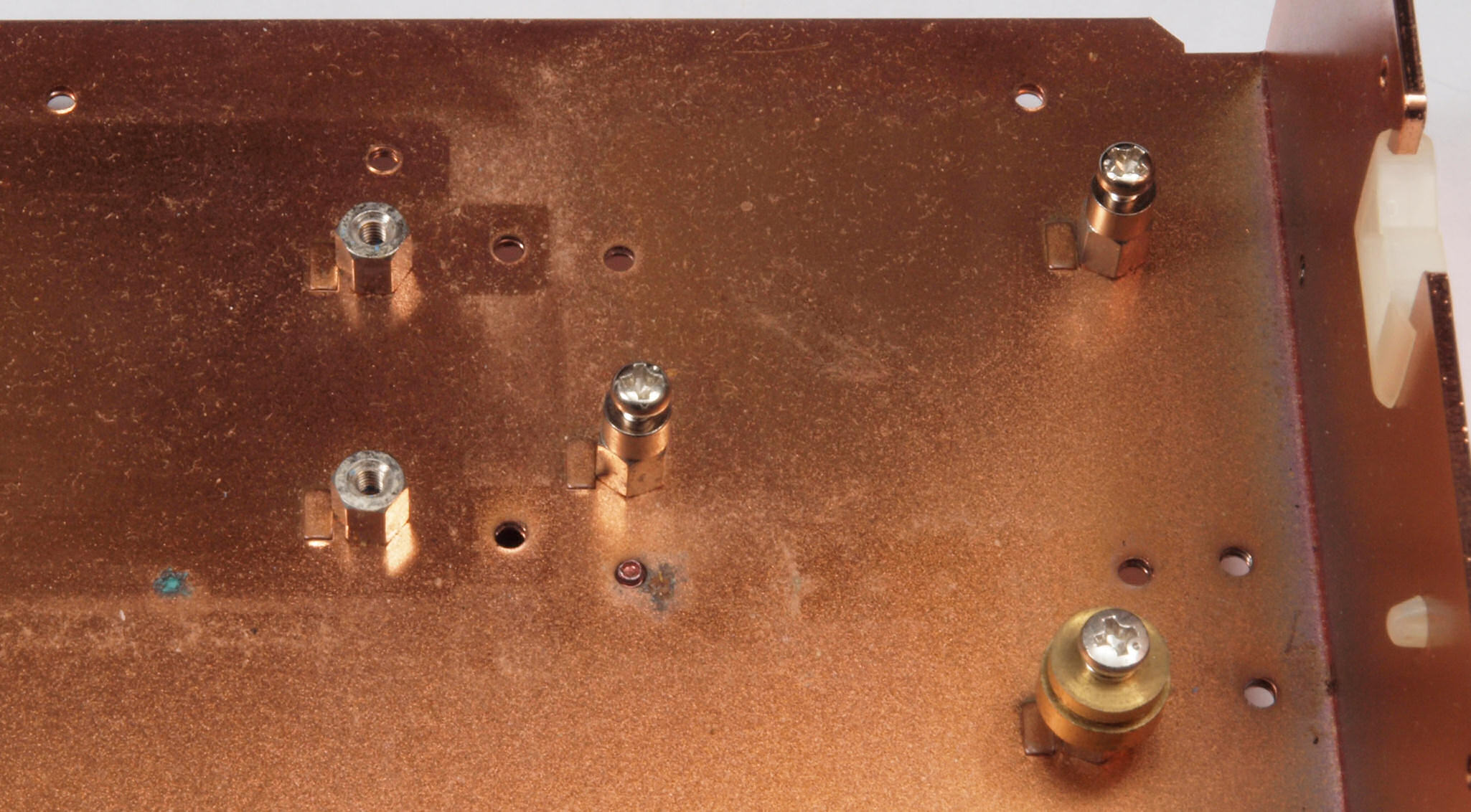

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　部品・基板を取り去ったシャーシ裏。

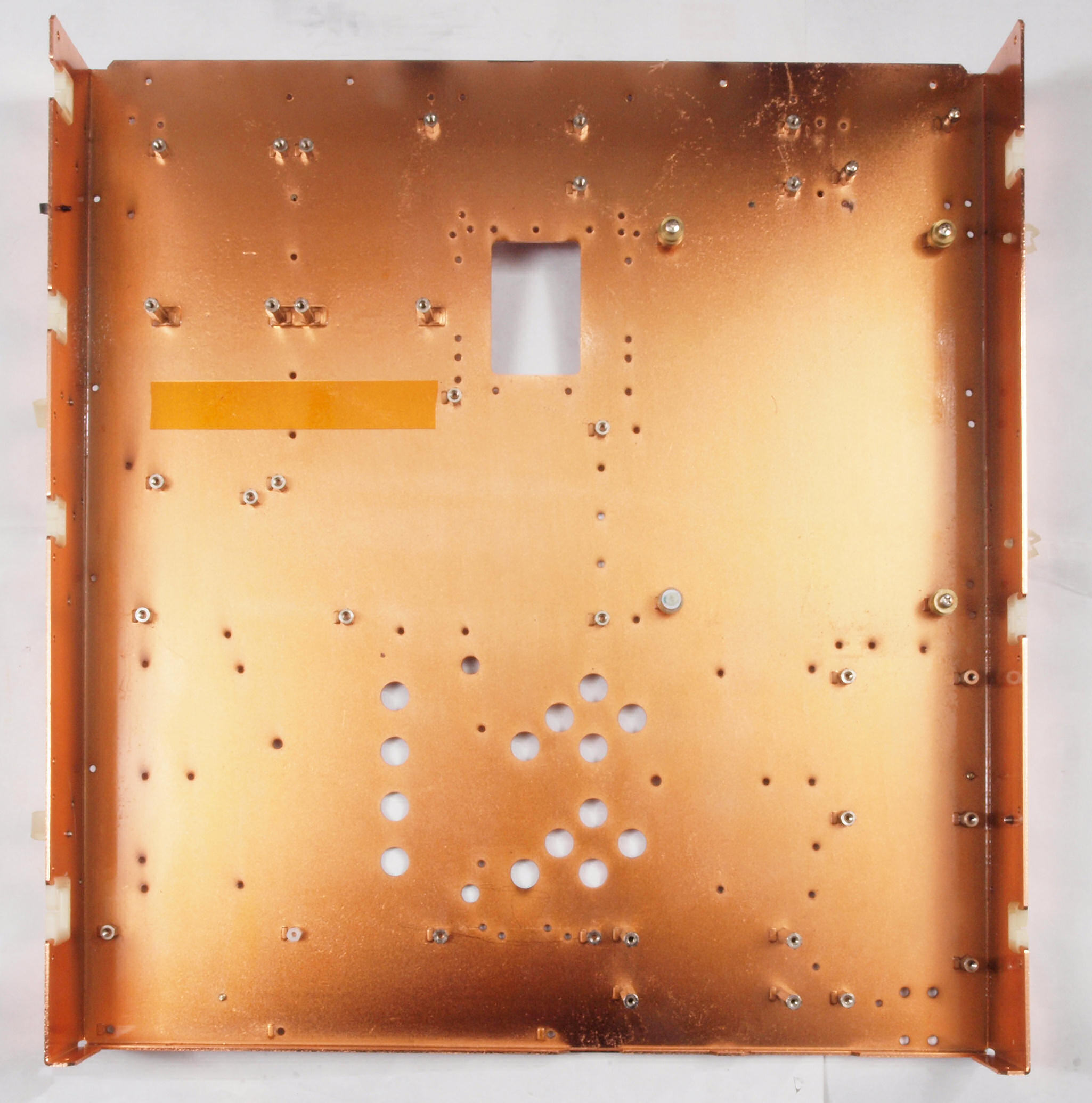

Ｃ０１．　修理中　部品・基板を取り去ったシャーシ裏。汚れが酷いので清掃後ＣＲＣで拭く。

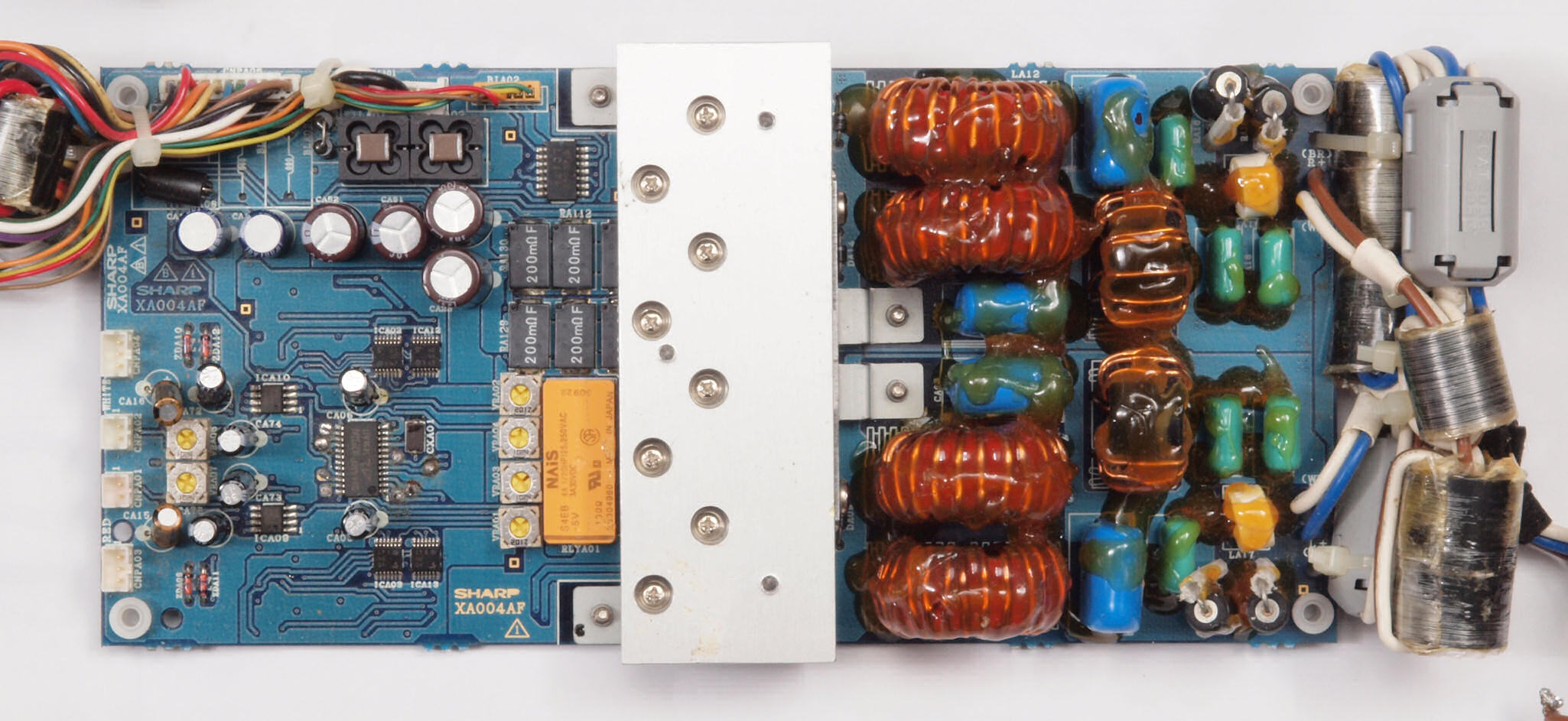

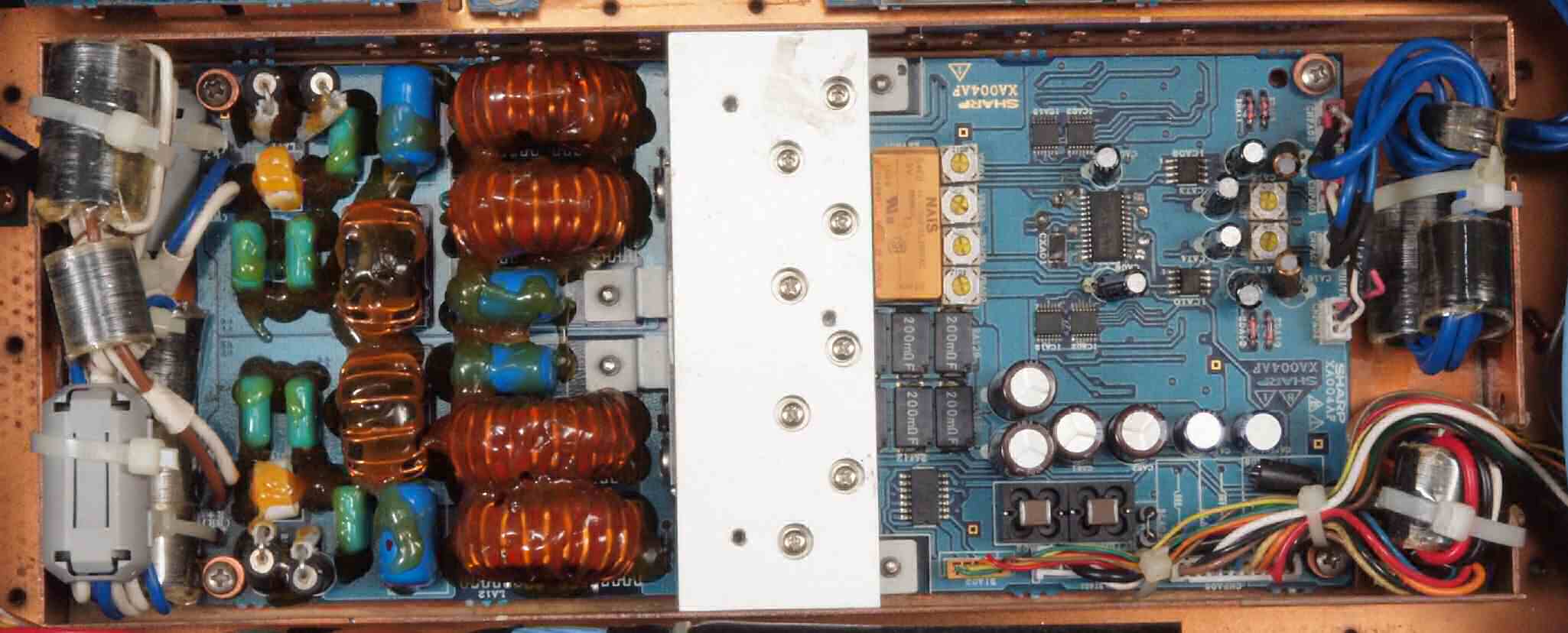

Ｃ１１．　修理中　１ビットＡＭＰ。

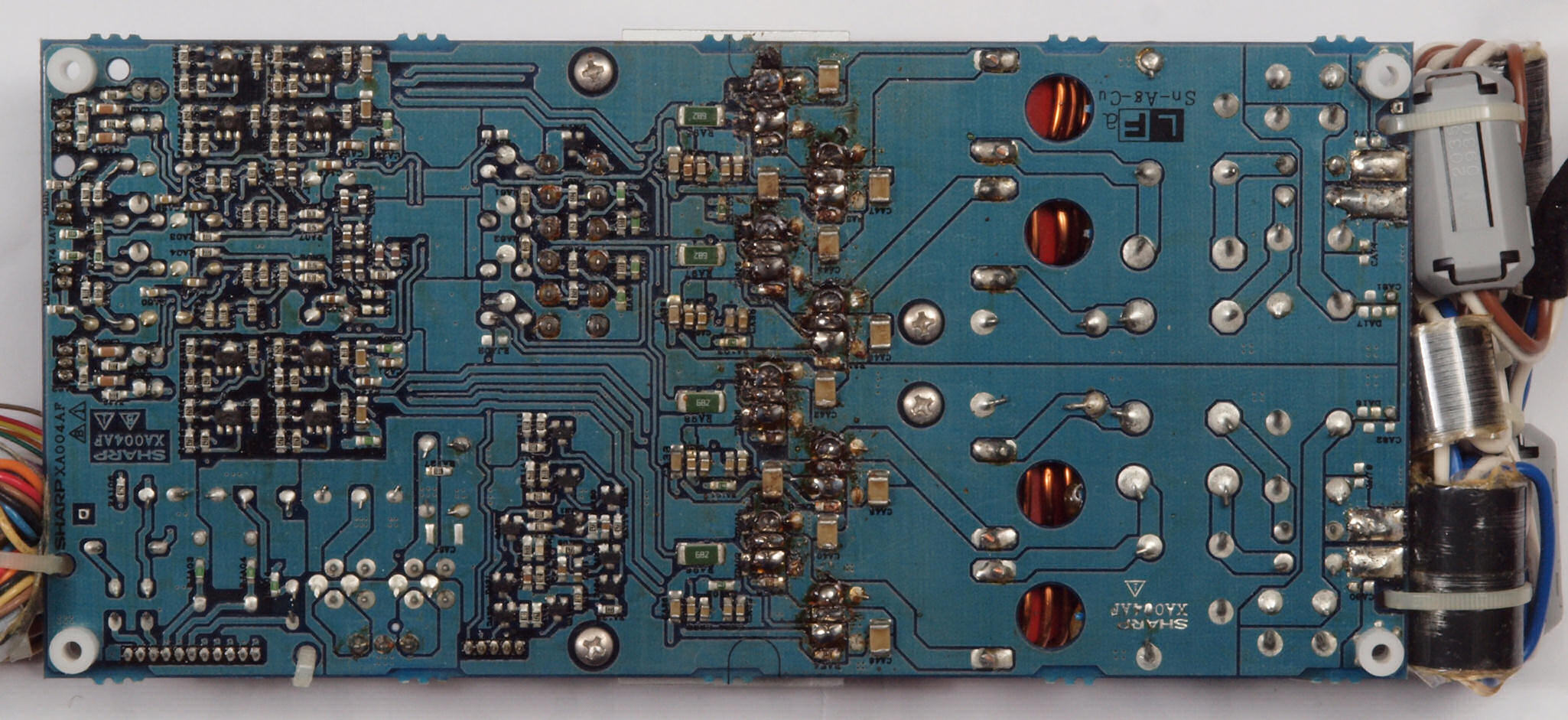

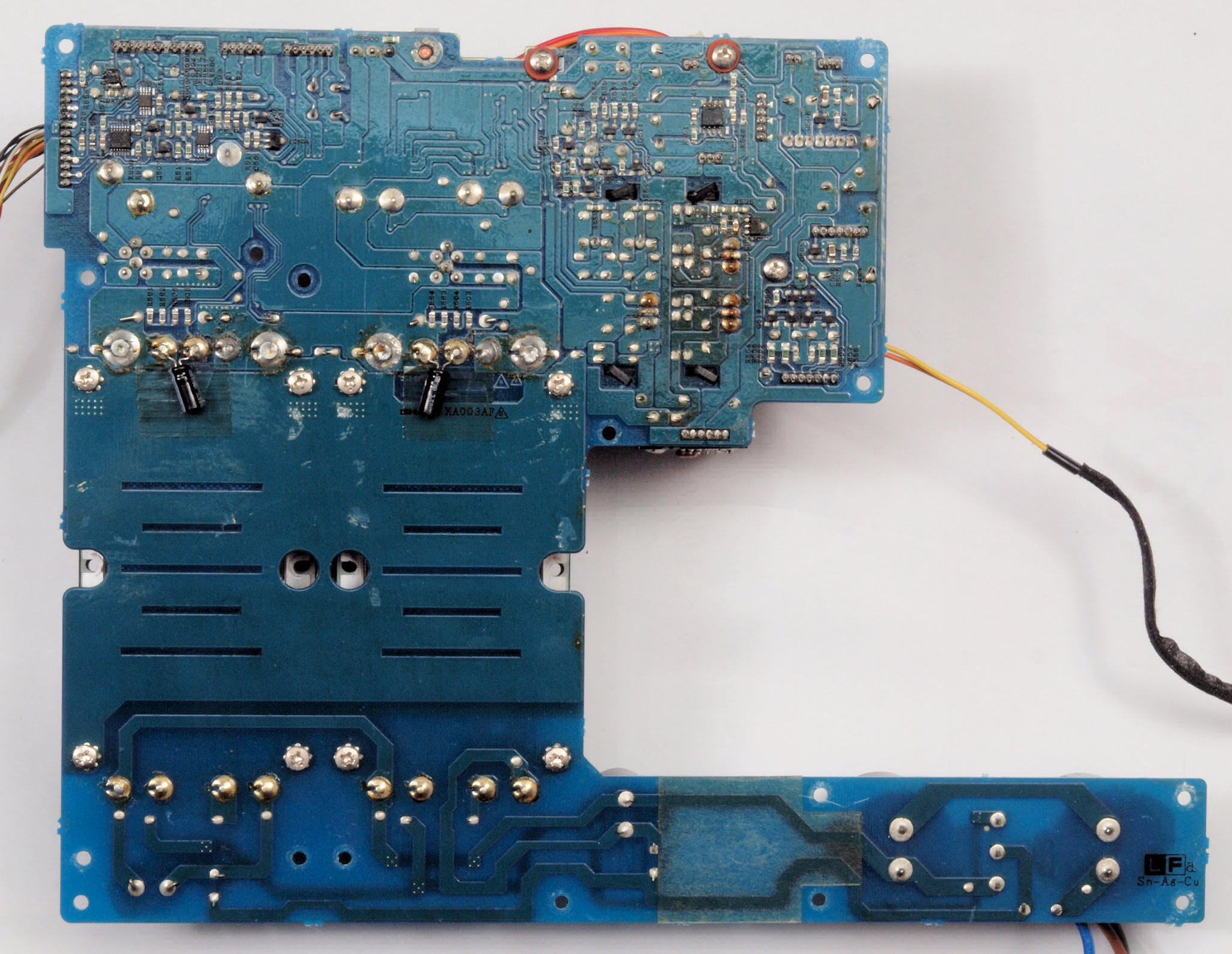

Ｃ１３．　修理中　１ビットＡＭＰ基板裏。

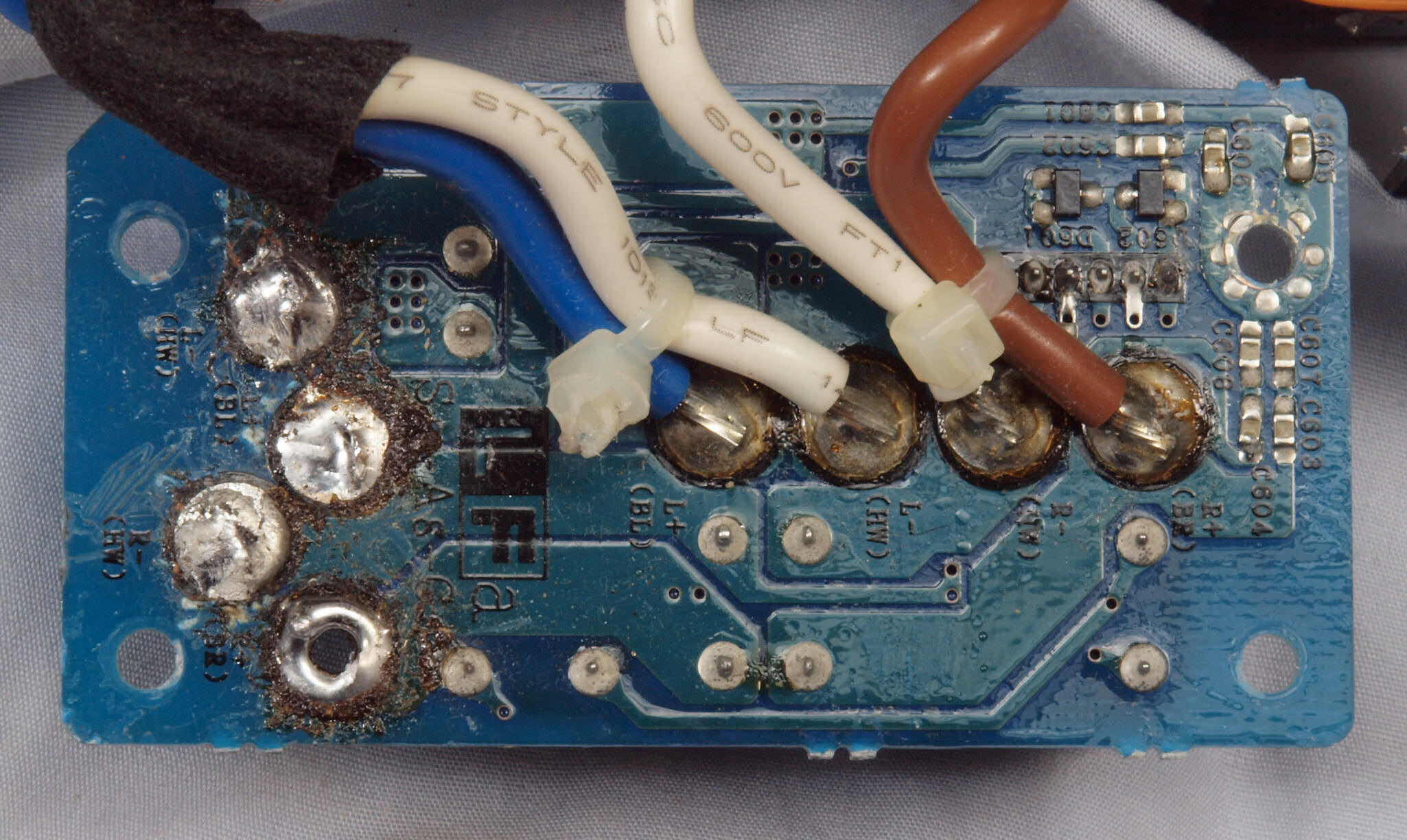

Ｃ１４．　修理中　１ビットＡＭＰ基板裏。フイルタへの出力配線半田。

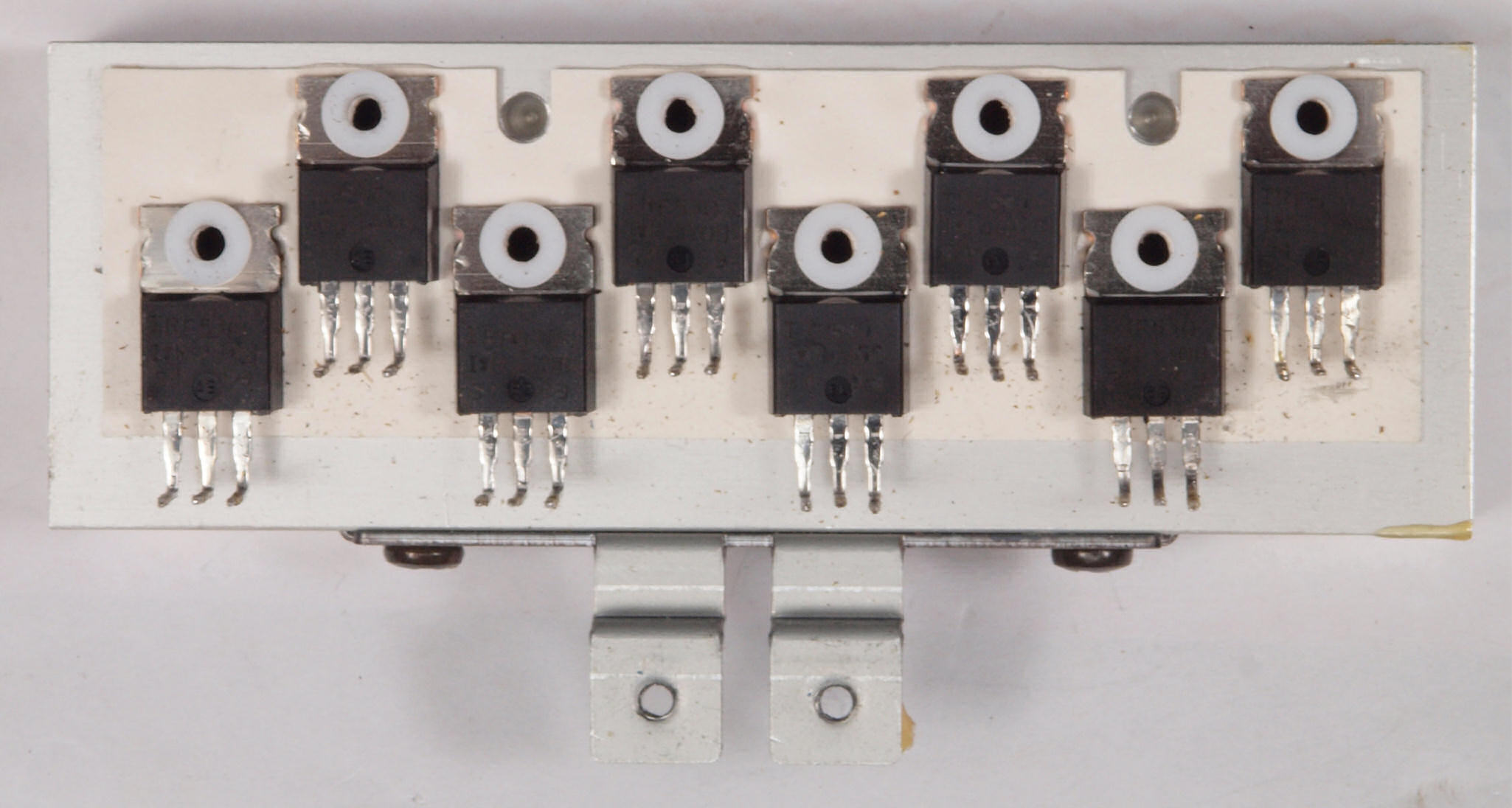

Ｃ１５．　修理（交換）中　１ビットＡＭＰ基板。　焼損した終段ＦＥＴ（電界効果トランジスター）。

Ｃ１６．　修理中　ドライバーＩＣの交換には拡大鏡が必要。

Ｃ１７．　修理中　さらに点検はズーム型実体顕微鏡で行う。

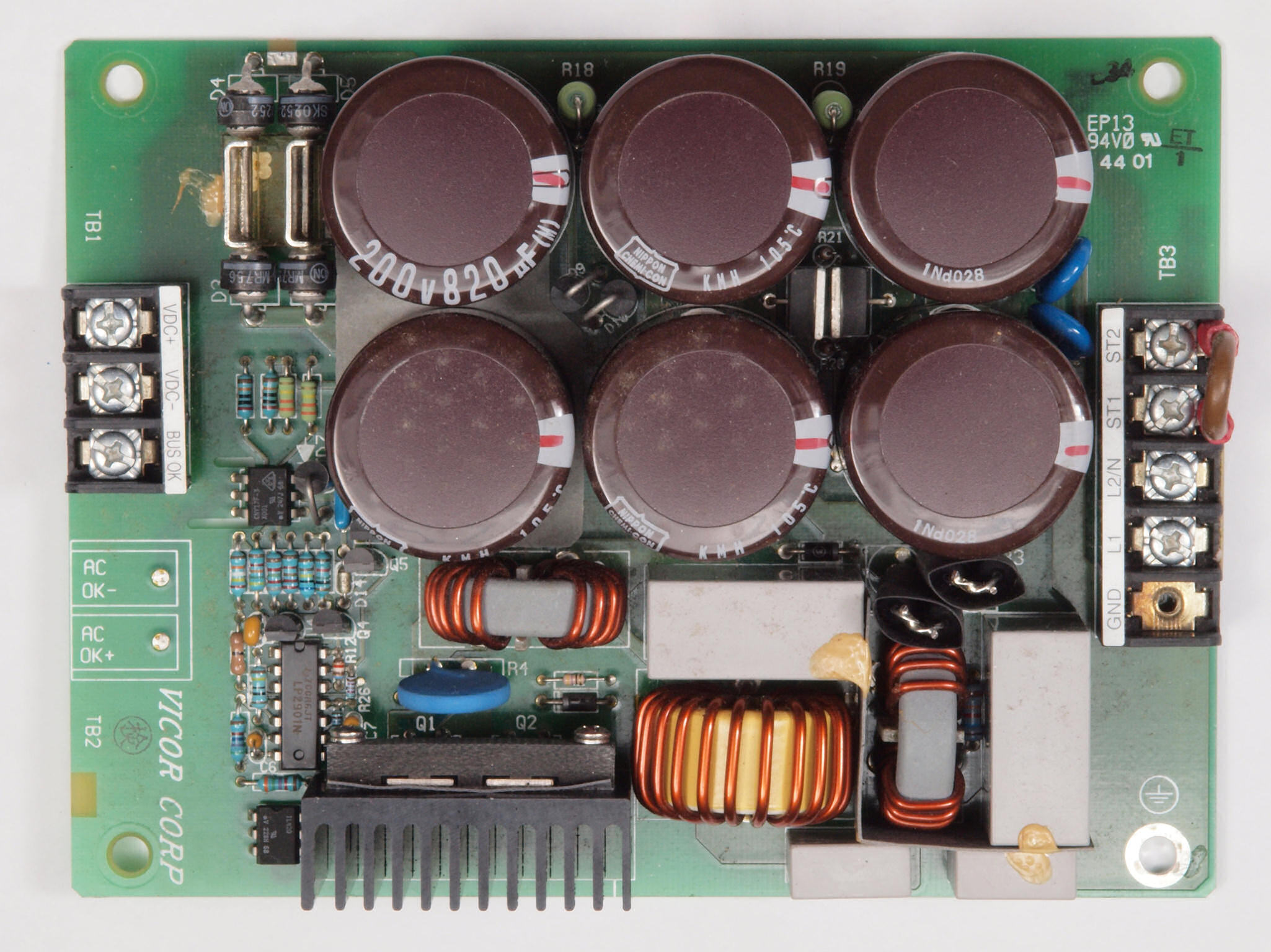

Ｃ２１．　修理中　ＡＣ−ＤＣコンバーター基板。　出力＝２５０ＶＤＣ。

Ｃ２２．　修理中　ＡＣ−ＤＣコンバーター基板裏。　出力＝２５０ＶＤＣ。

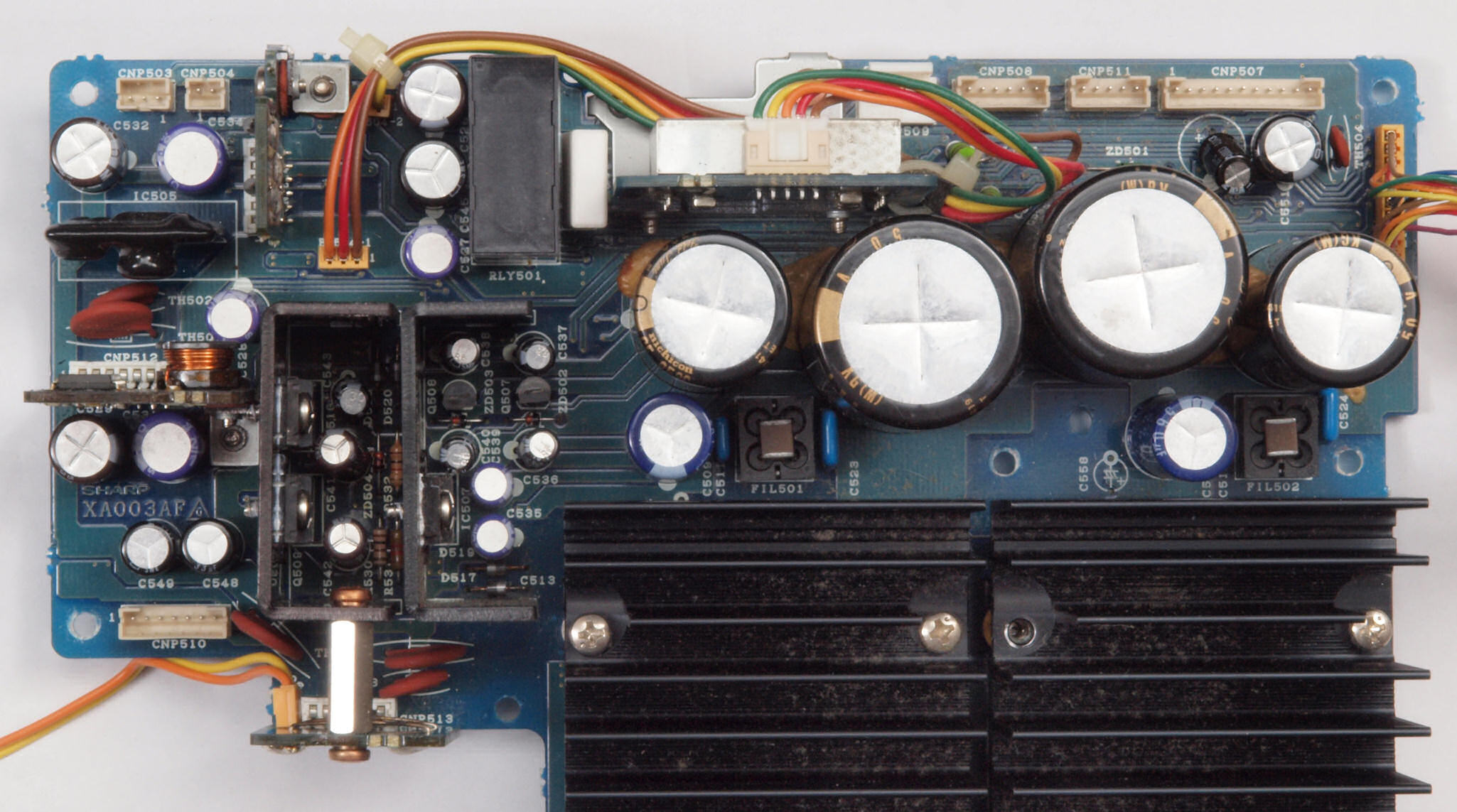

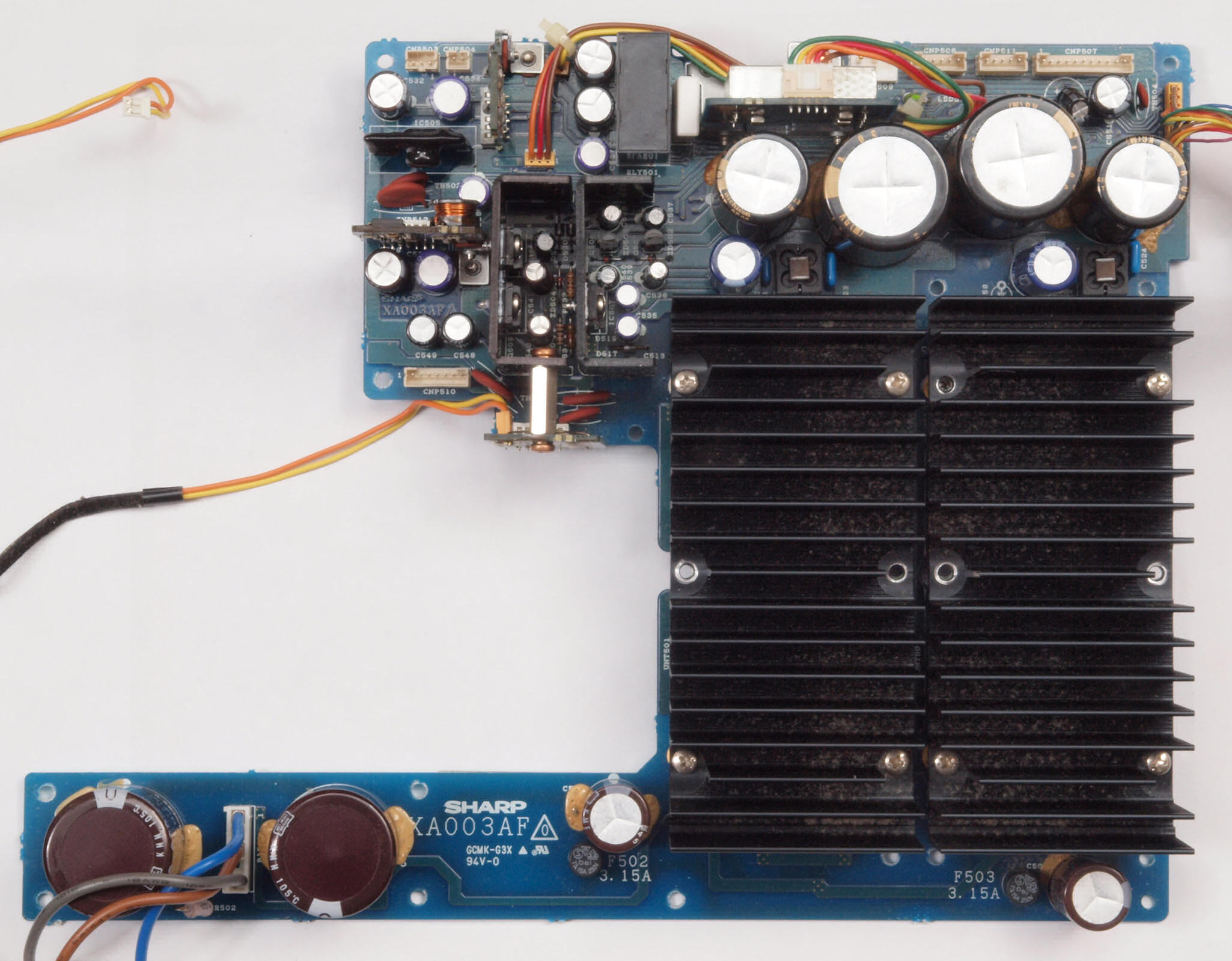

Ｃ３１．　修理中　ＤＣ−ＤＣコンバーター基板。

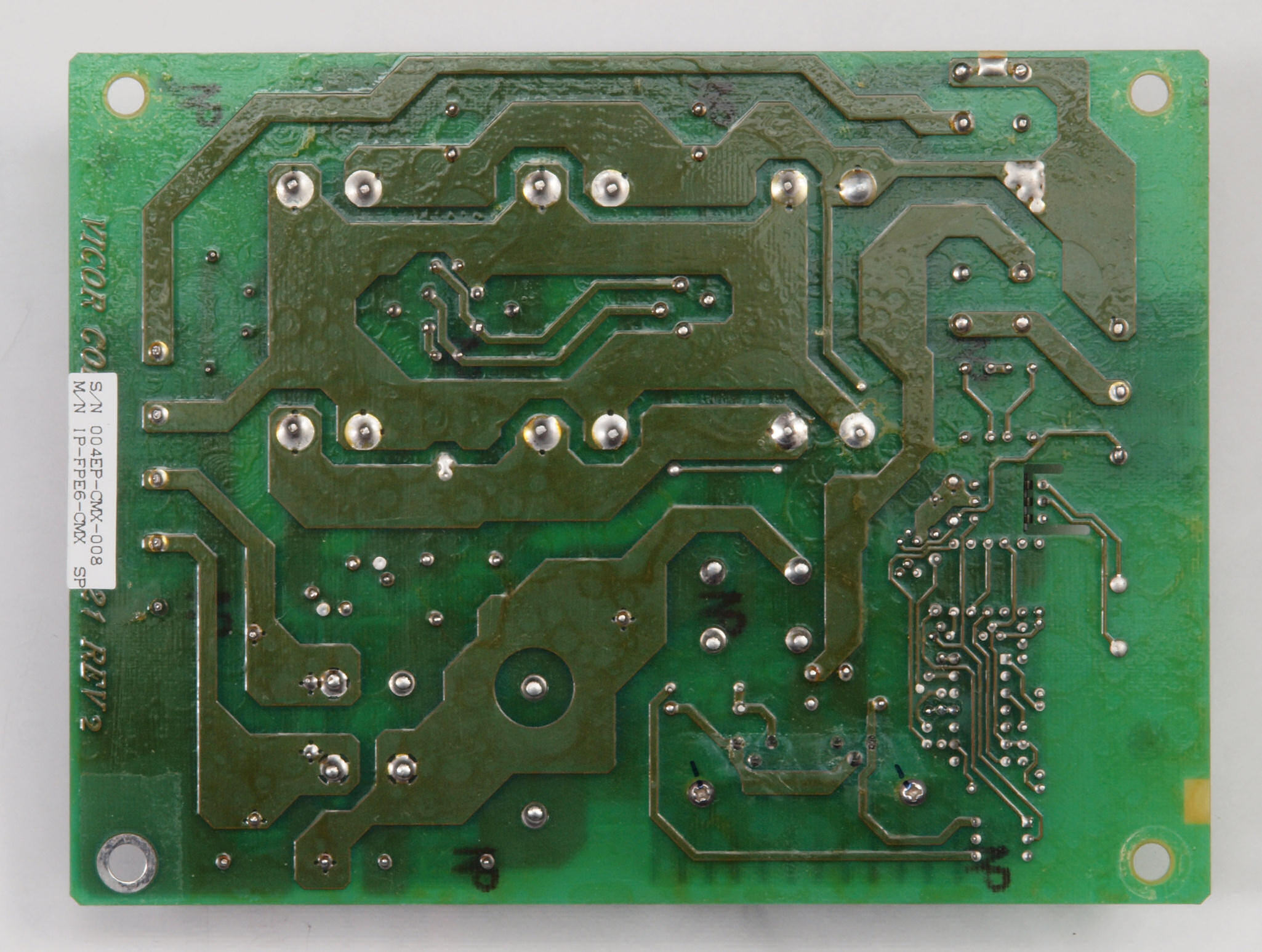

Ｃ３４．　修理中　ＤＣ−ＤＣコンバーター基板裏。

Ｃ３７．　修理中　ＤＣ−ＤＣコンバーター基板。定電圧回路他。

Ｃ３８．　修理中　ＤＣ−ＤＣコンバーター基板裏。定電圧回路他。

Ｃ３９．　修理中　ＤＣ−ＤＣコンバーター基板。入力フイルター他。

Ｃ３Ａ．　修理中　ＤＣ−ＤＣコンバーター基板裏。入力フイルター他。

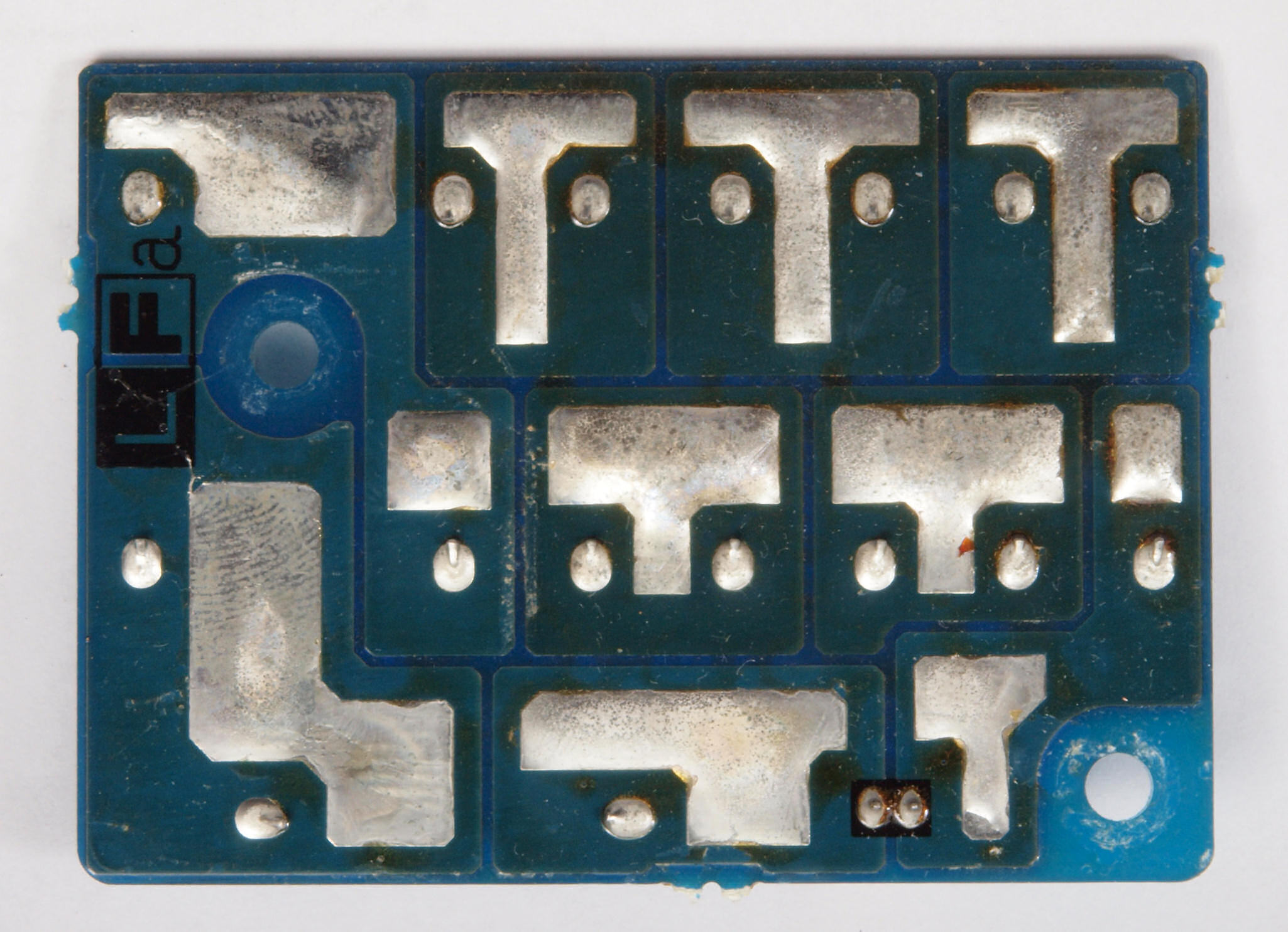

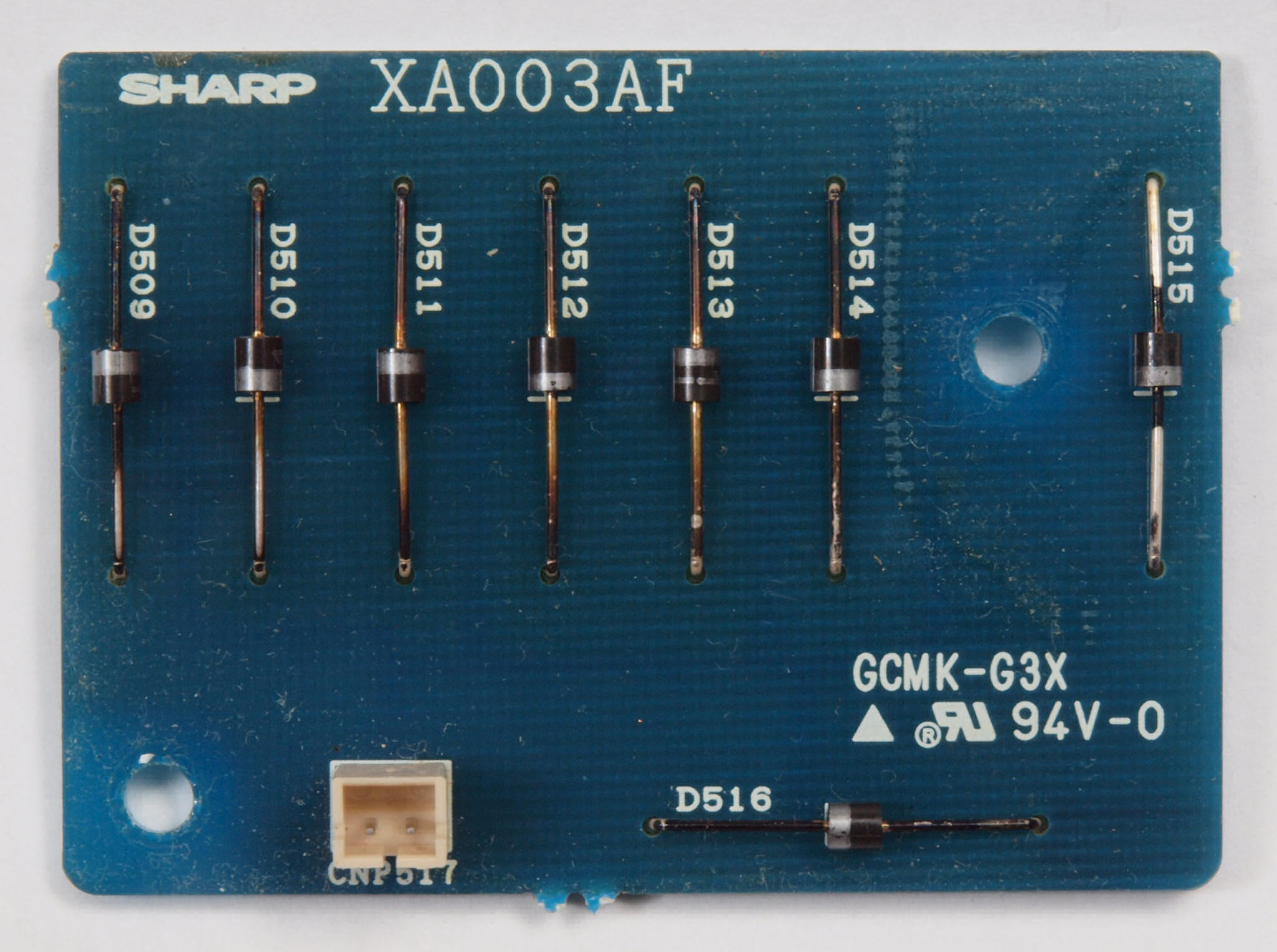

Ｃ４３．　修理中　ダイオード基板裏。

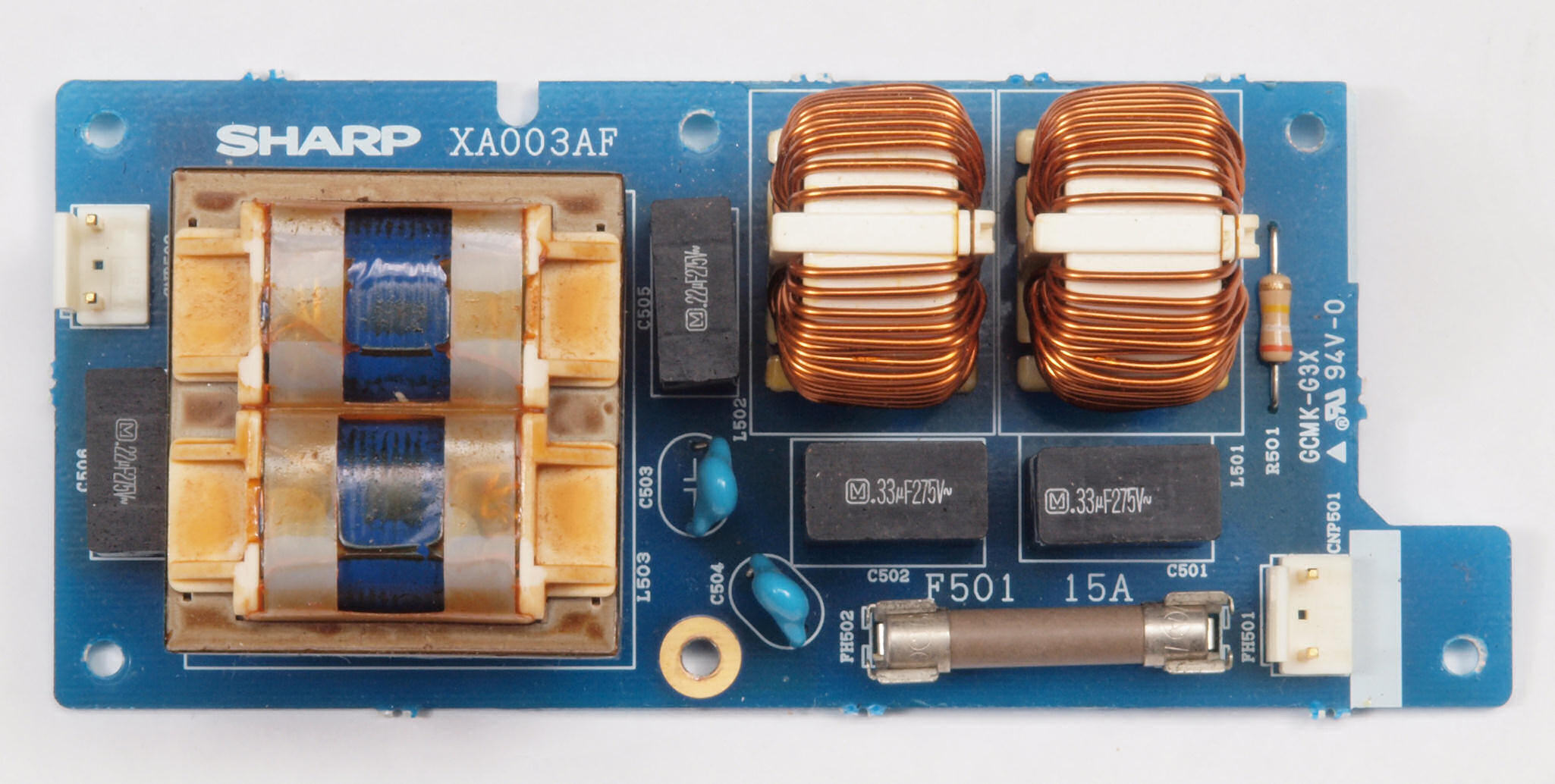

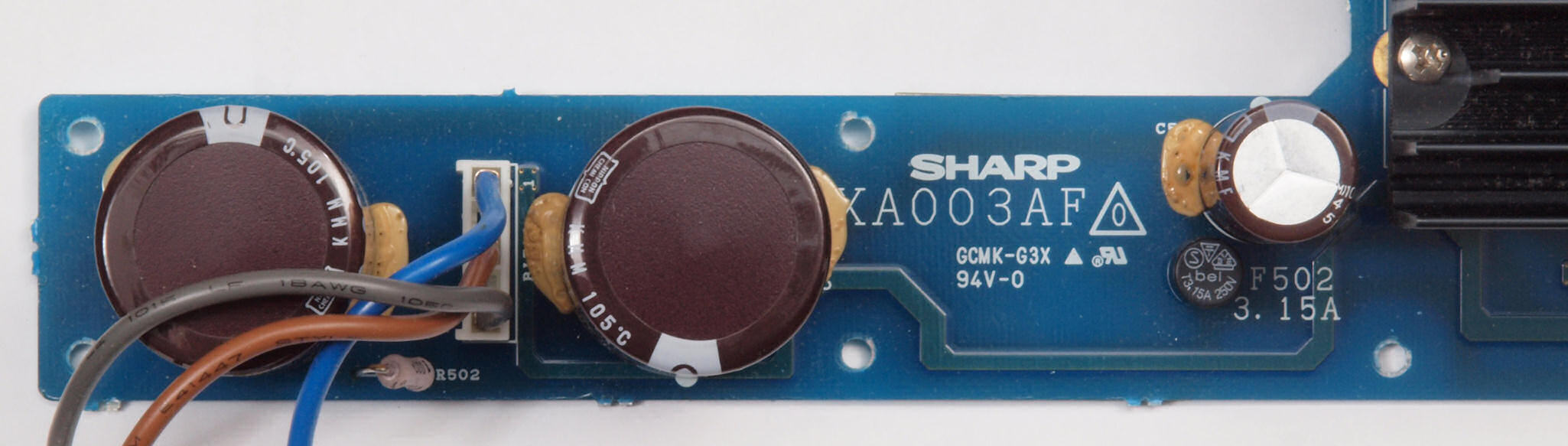

Ｃ５１．　修理中　電源フイルター基板。　電源ヒューズは１５Ａ、　１００Ｖ×１５Ａ＝１．５ＫＶＡ。

Ｃ５２．　修理中　電源フイルター基板裏。

Ｃ６１．　修理中　制御基板。

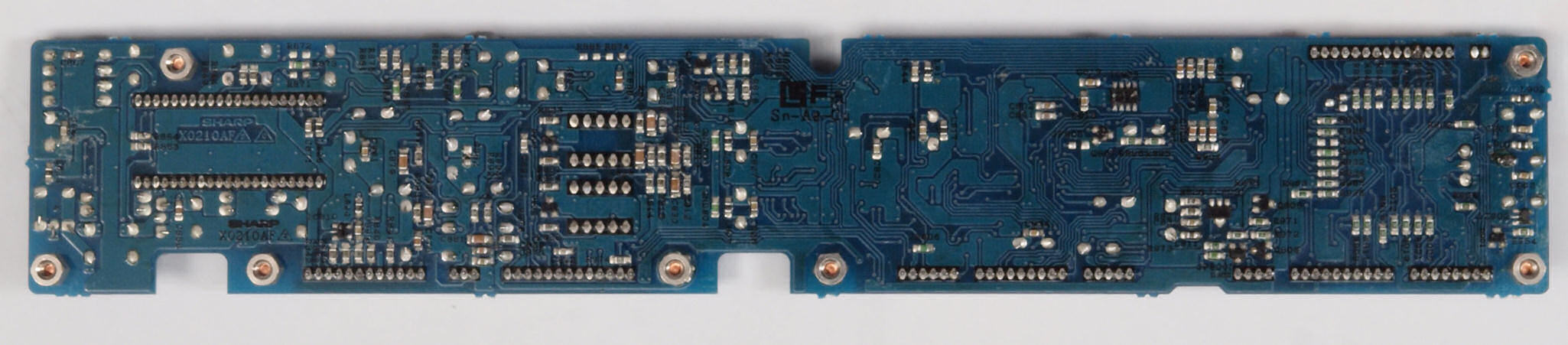

Ｃ６２．　修理中　制御基板裏。

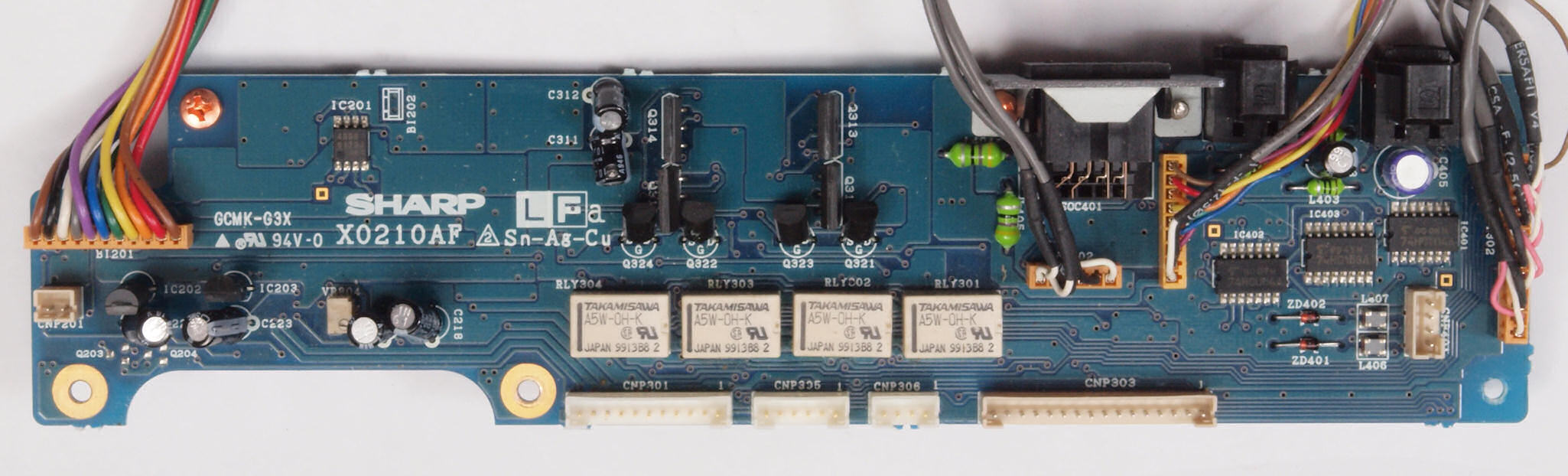

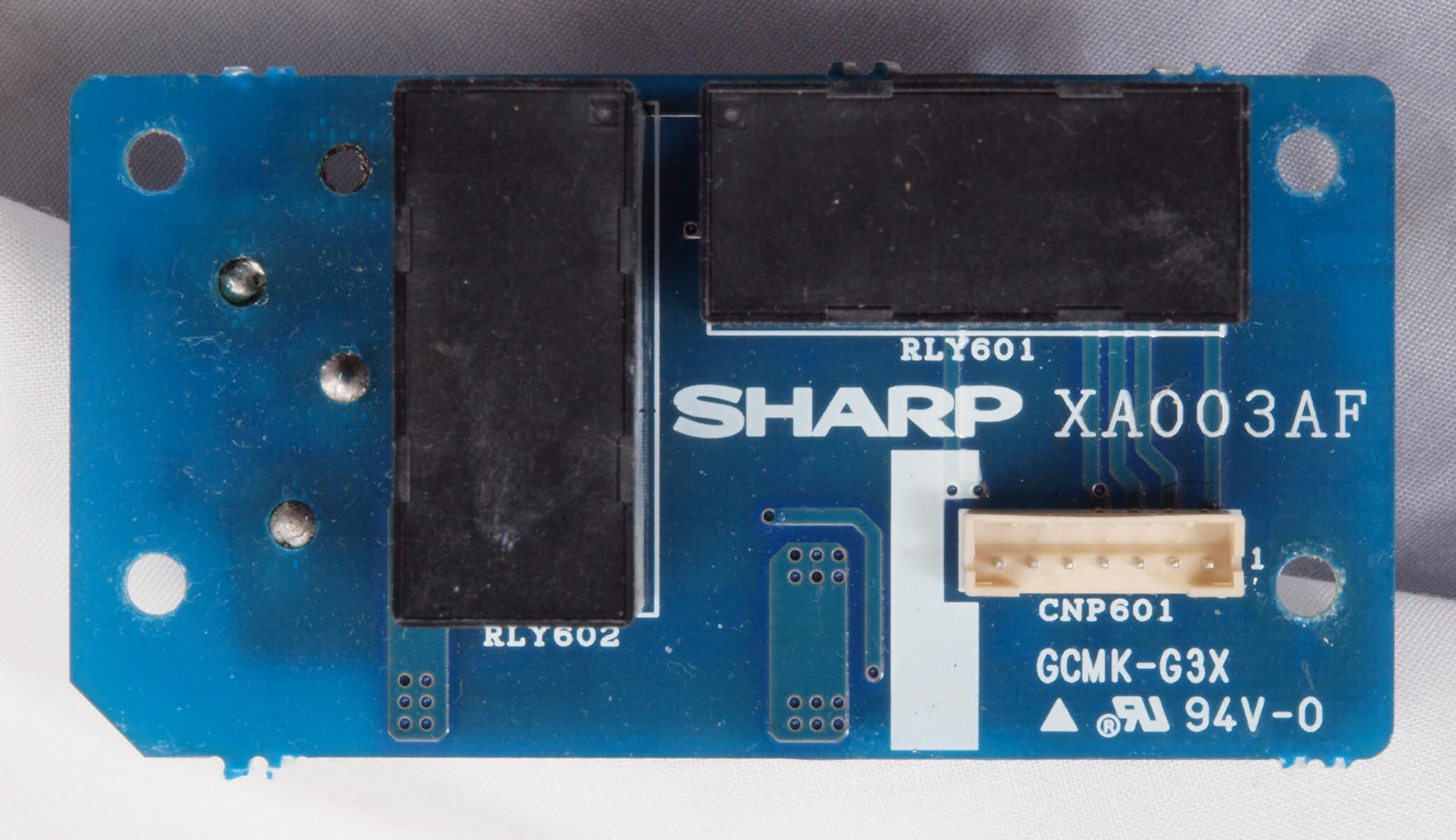

Ｃ７１．　修理中　ＳＰ接続リレー基板。　リレー定格電流５Ａなので、５Ａ×５Ａ×４Ω＝２００Ｗ。４オーム出力の時はバイワイヤーが良い。

Ｃ７２．　修理中　ＳＰ接続リレー基板裏。

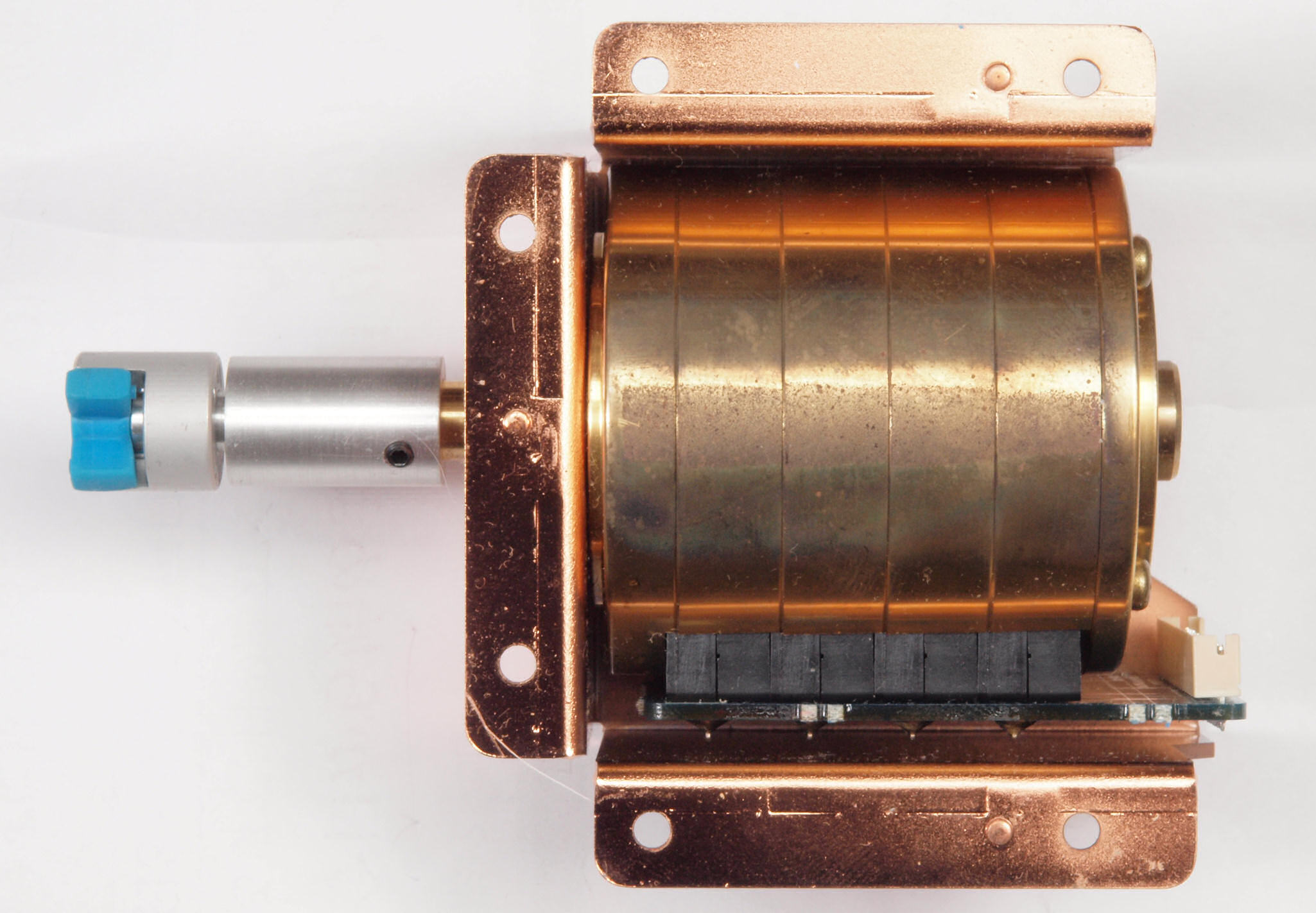

Ｃ８１．　修理中　４連メインＶＲ基板。

Ｃ８２．　修理中　４連メインＶＲ基板裏。

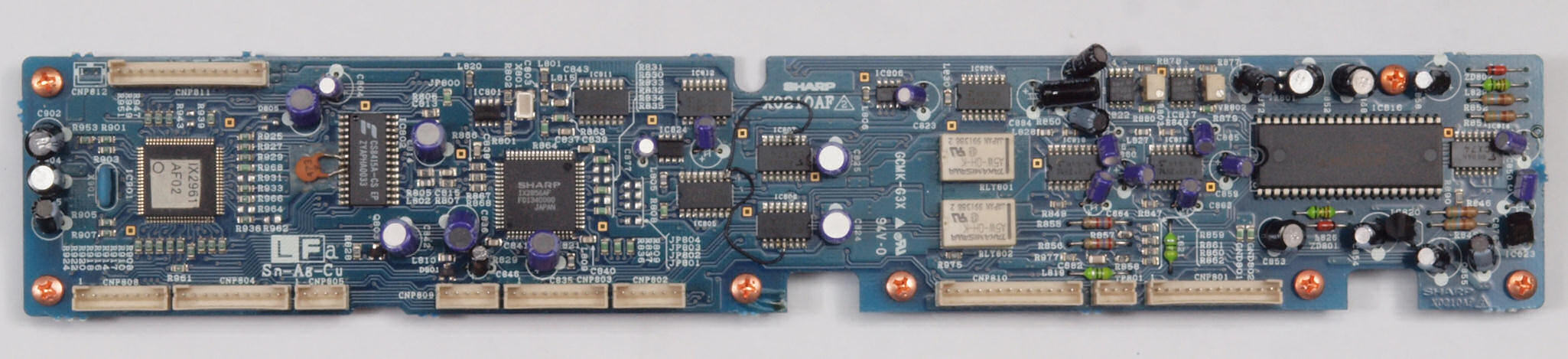

Ｃ９１．　修理中　デジタル基板。

Ｃ９２．　修理中　デジタル基板裏。

ＣＡ１．　修理中　後パネル裏。

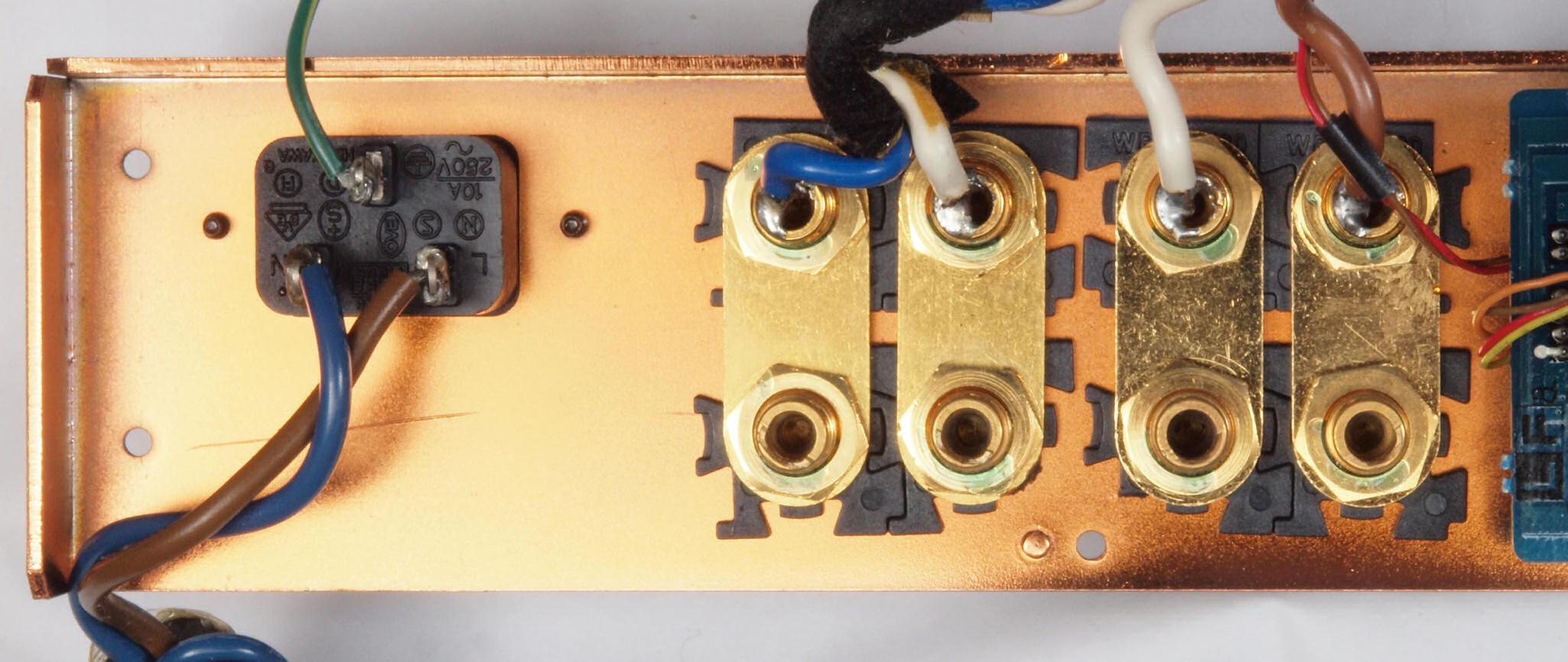

ＣＡ２．　修理中　３Ｐインレット、ＳＰ出力接続端子裏。ＳＰ接続端子に押され凹んでいる。

ＣＡ３．　修理中　アナログ基板裏。

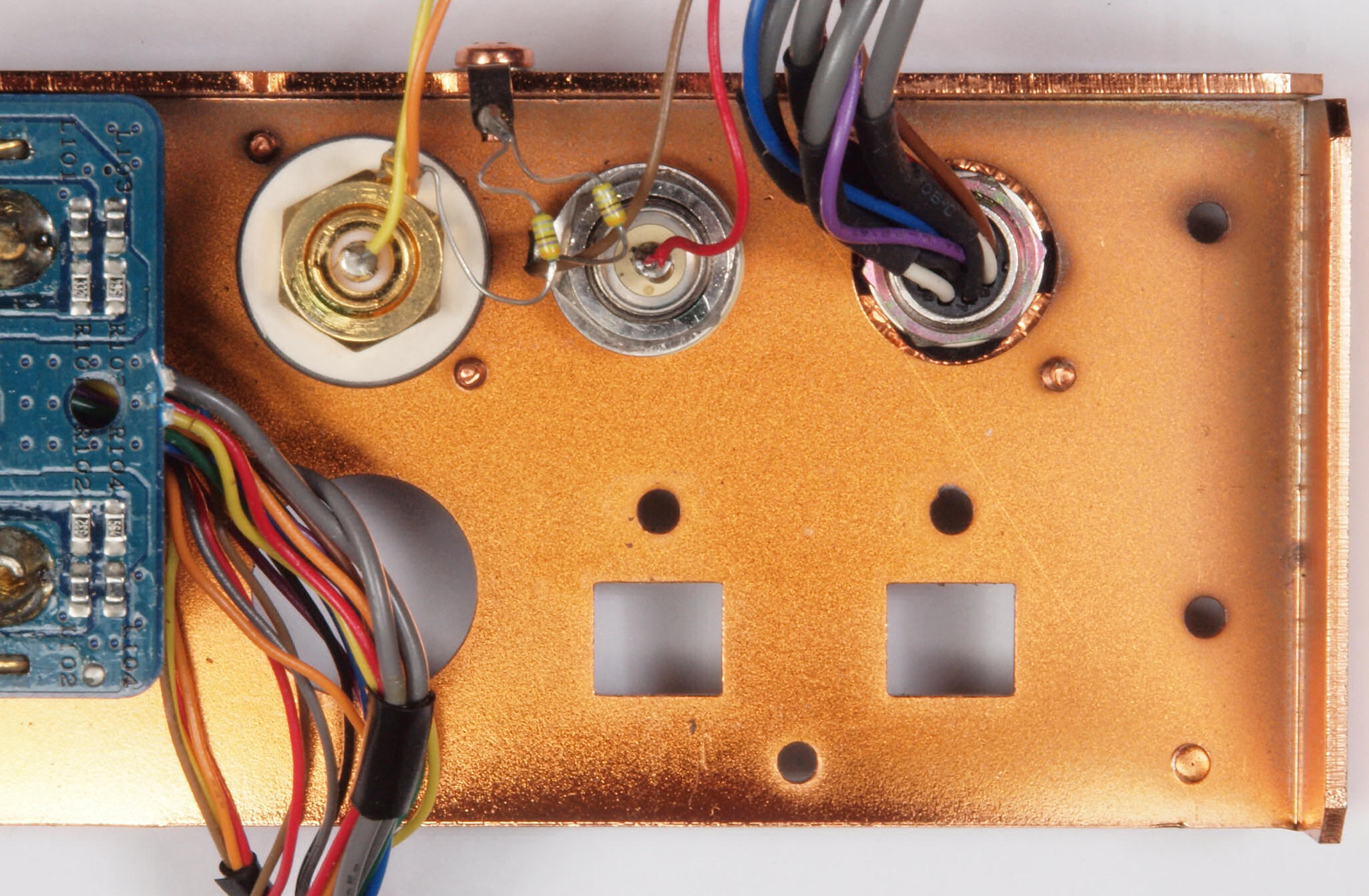

ＣＡ４．　修理中　デジタル入力端子裏。

ＣＡ５．　修理中　後パネル裏ＳＰ出力接続取り付け部。ＳＰ接続端子に押され凹んでいる。

ＣＡ６．　修理中　後パネル表ＳＰ出力接続取り付け部。ＳＰ接続端子に押され凹んでいる。

ＣＡ７．　修理中　後パネル表ＳＰ出力接続取り付け部。シャコマン力で戻す、時間が経っているので？？

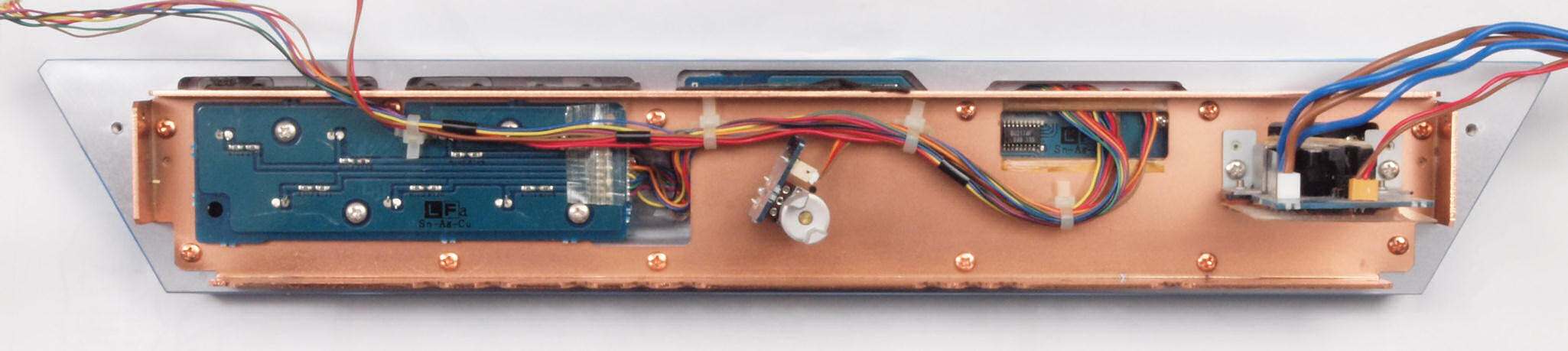

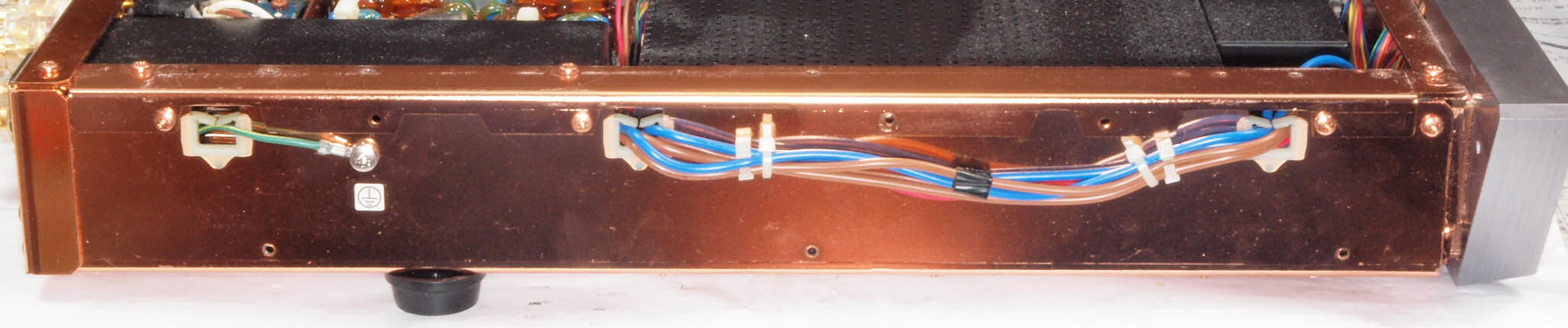

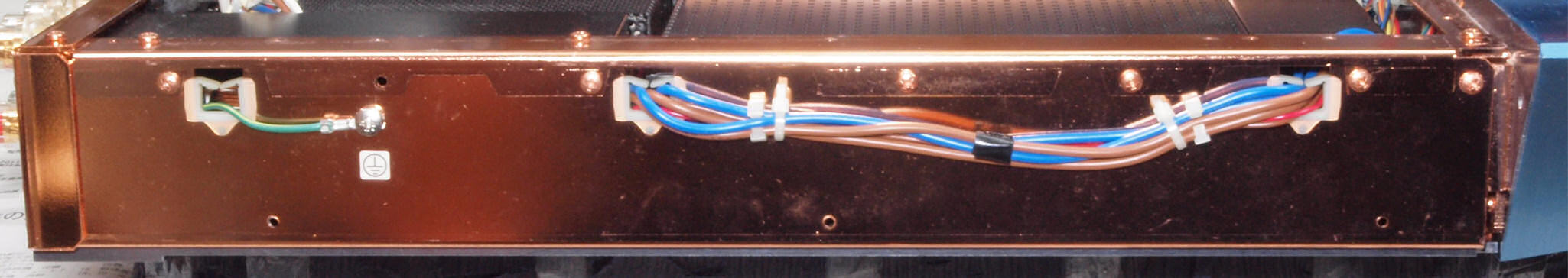

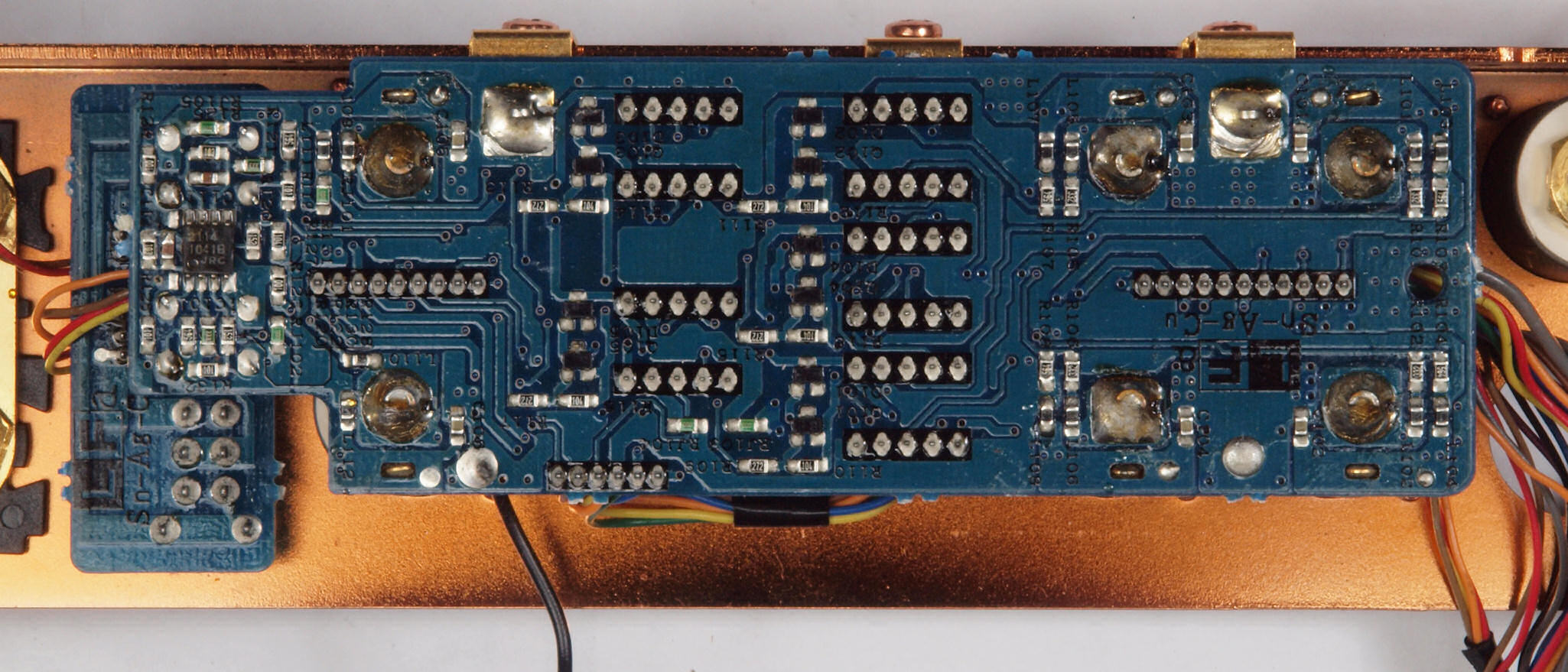

ＣＢ１．　修理中　前パネル裏。

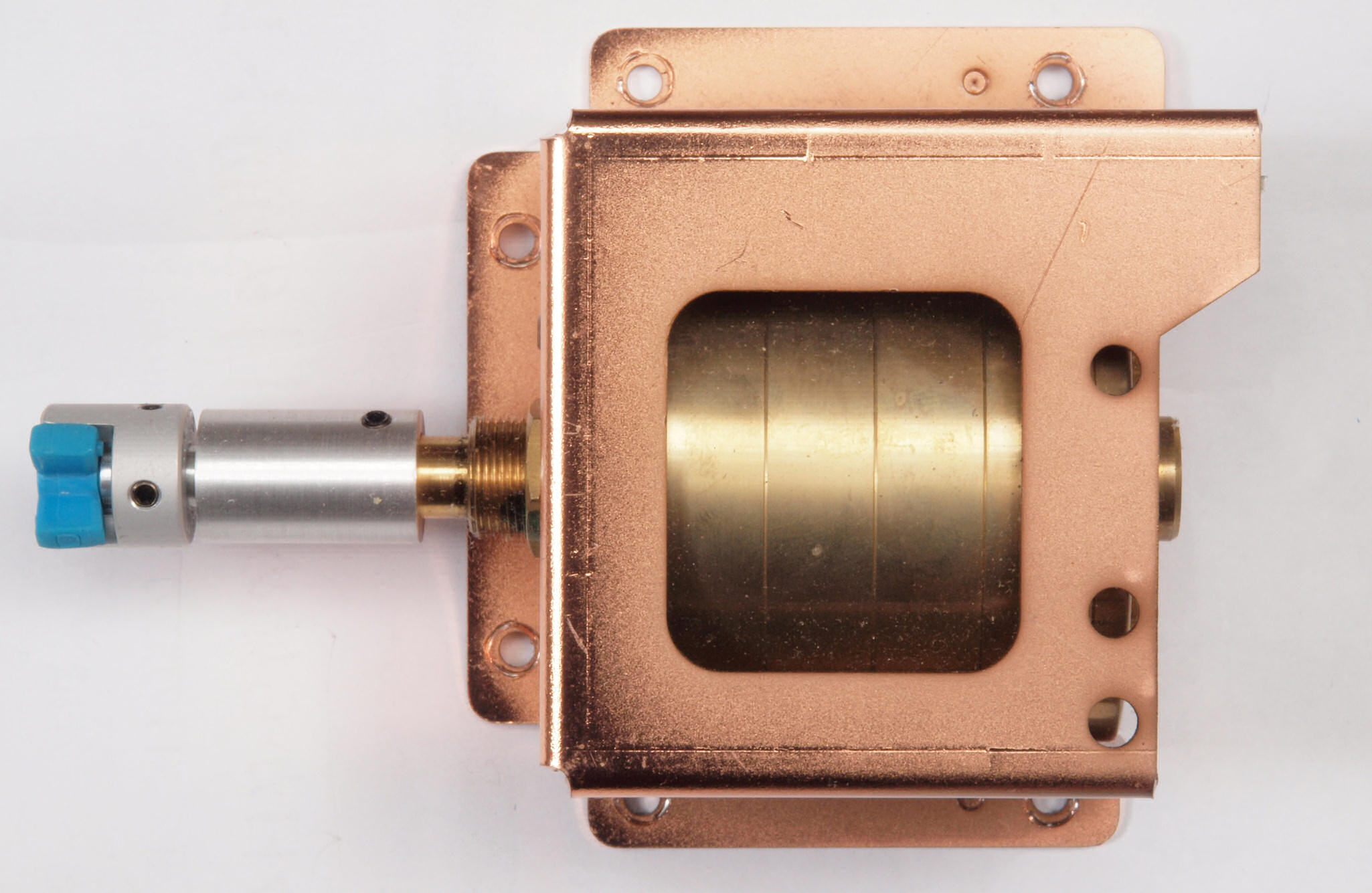

ＣＢ２．　修理中　電源ＳＷ。両切り仕様。

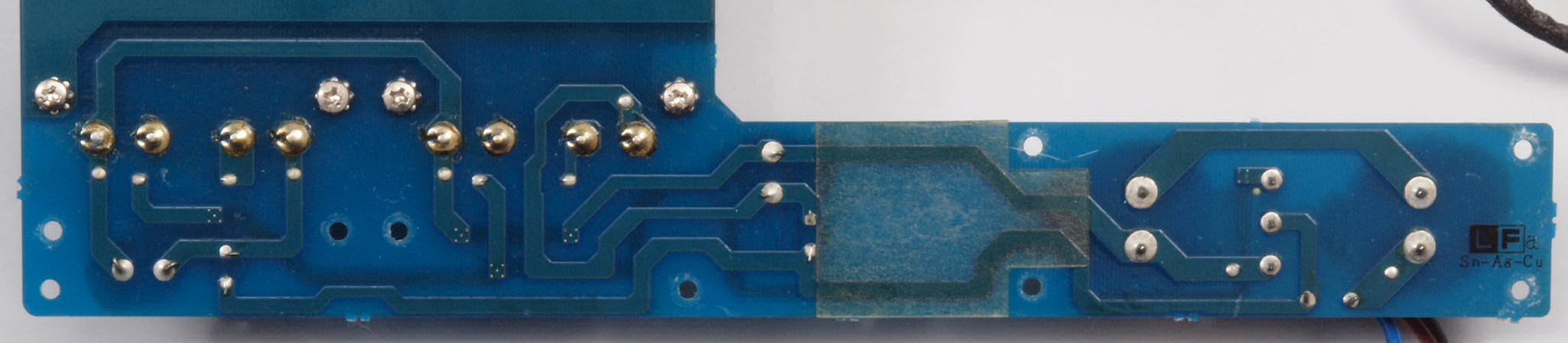

ＣＢ３．　修理中　電源ＳＷ裏。

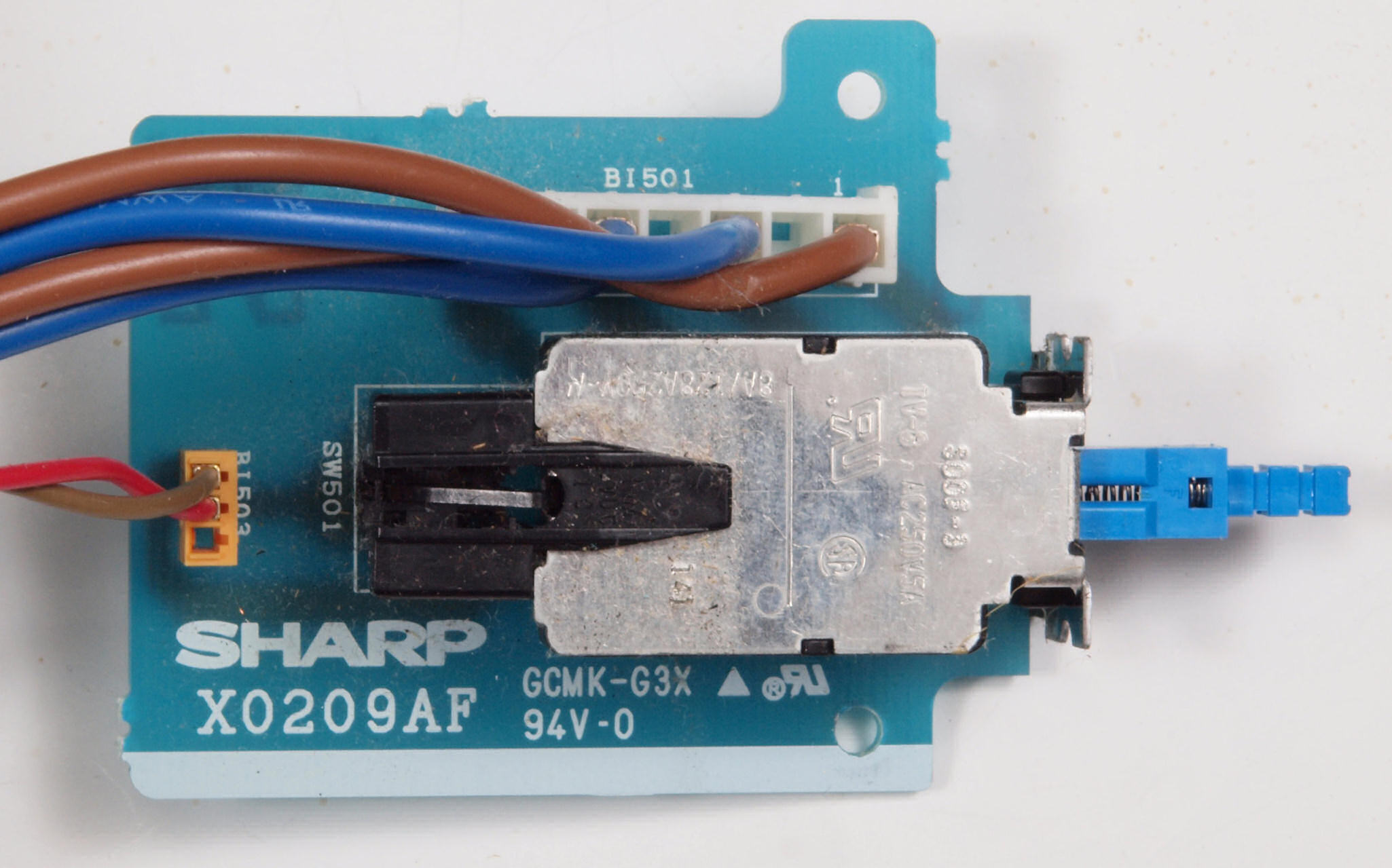

ＣＢ４．　修理中　電源ＳＷ基板。

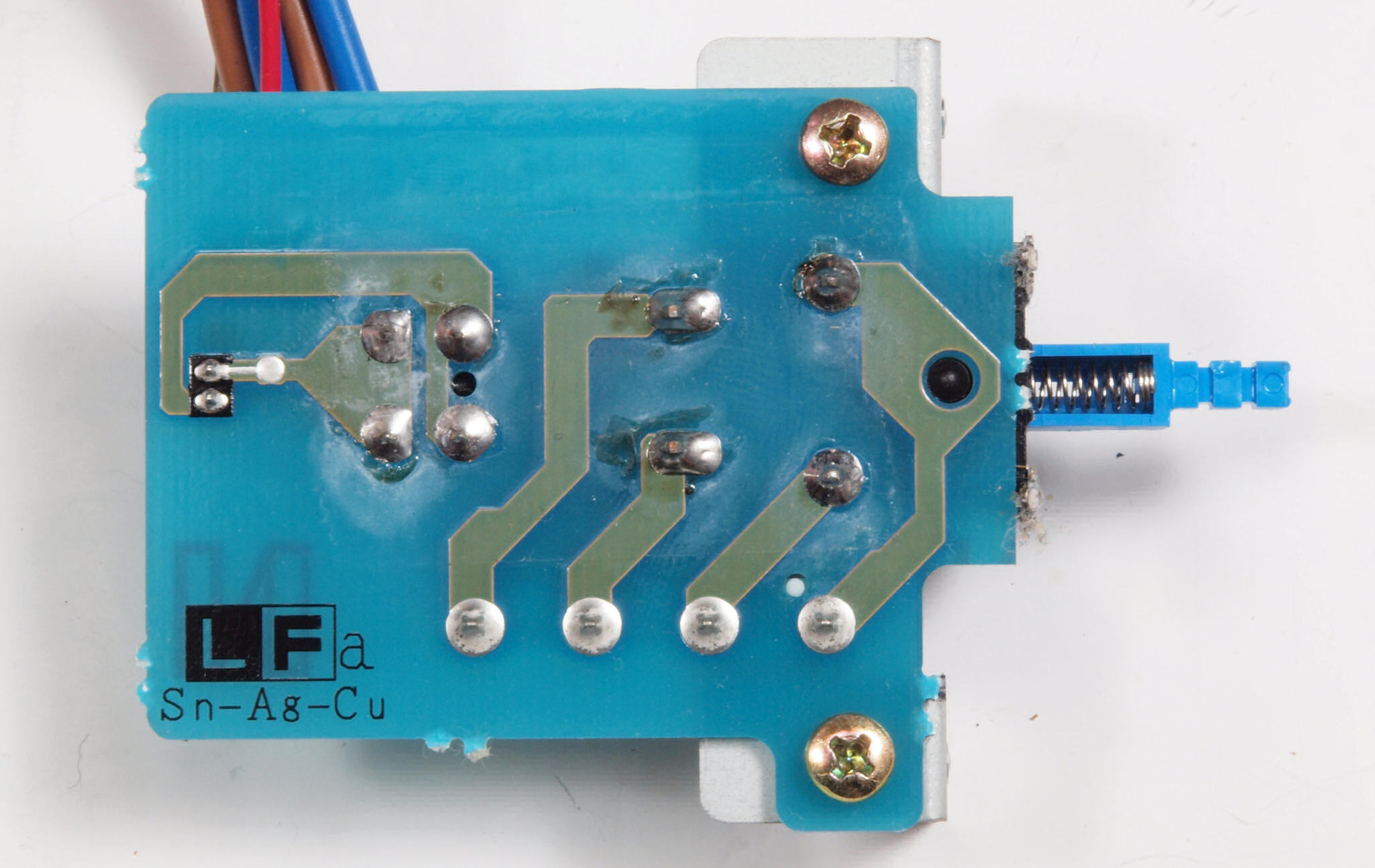

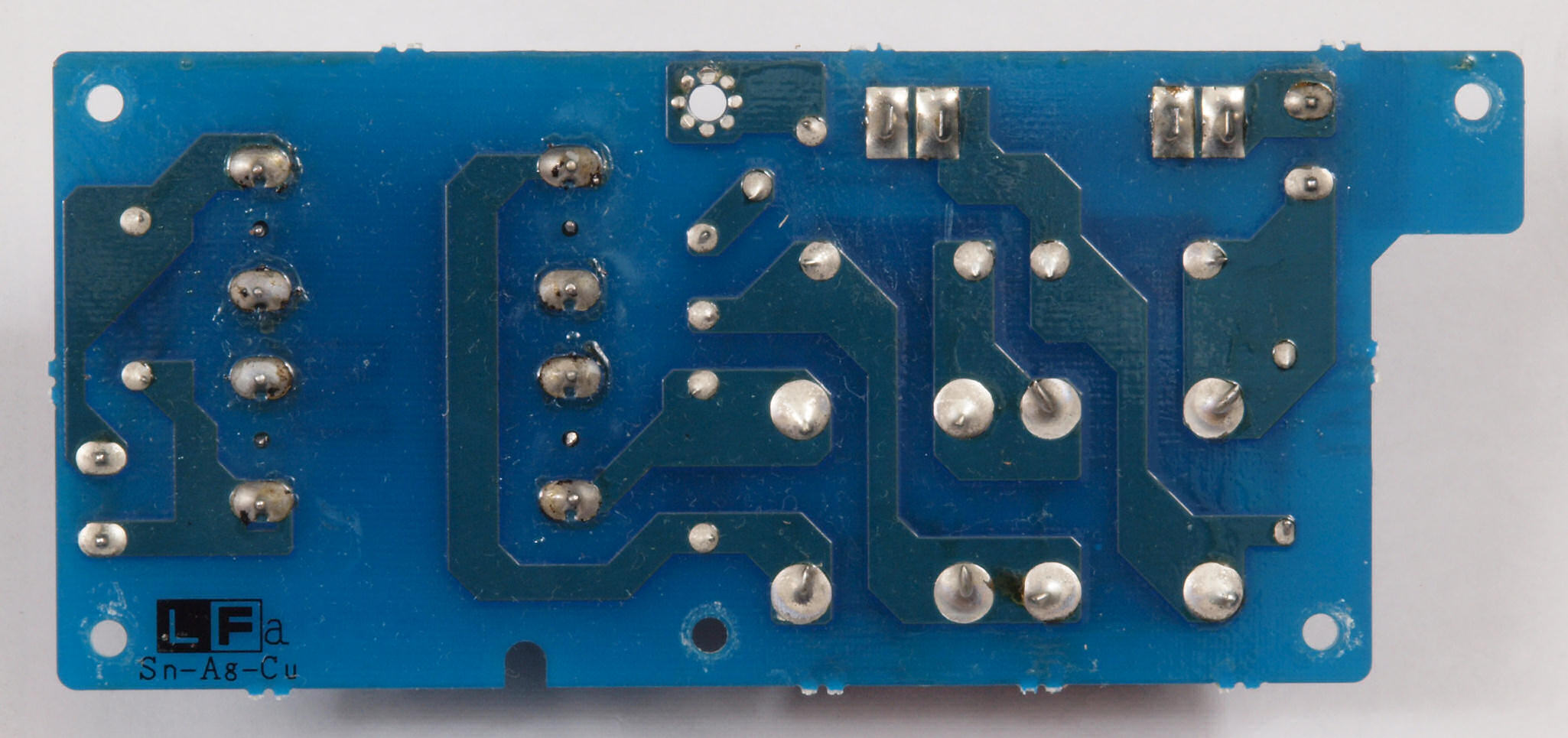

ＣＢ５．　修理中　電源ＳＷ基板裏。

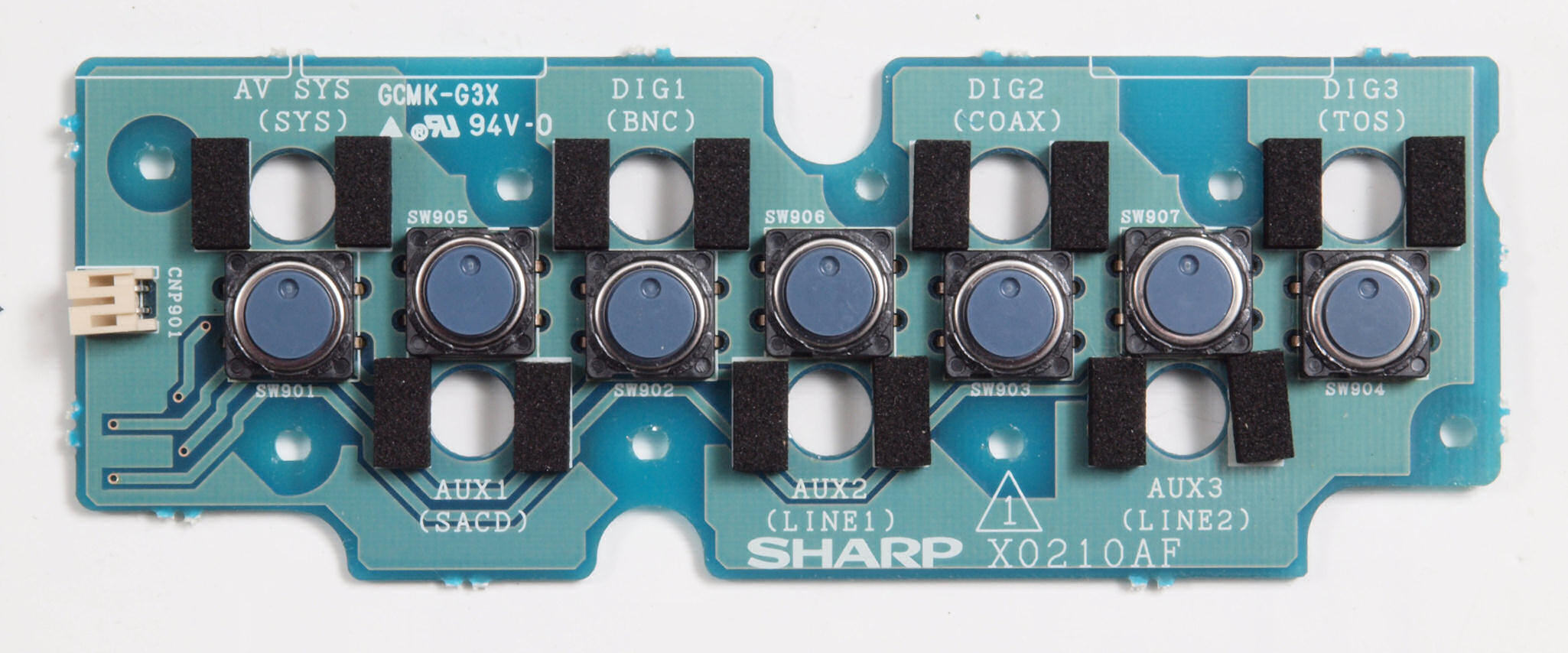

ＣＢ６．　修理中　操作ＳＷ基板。

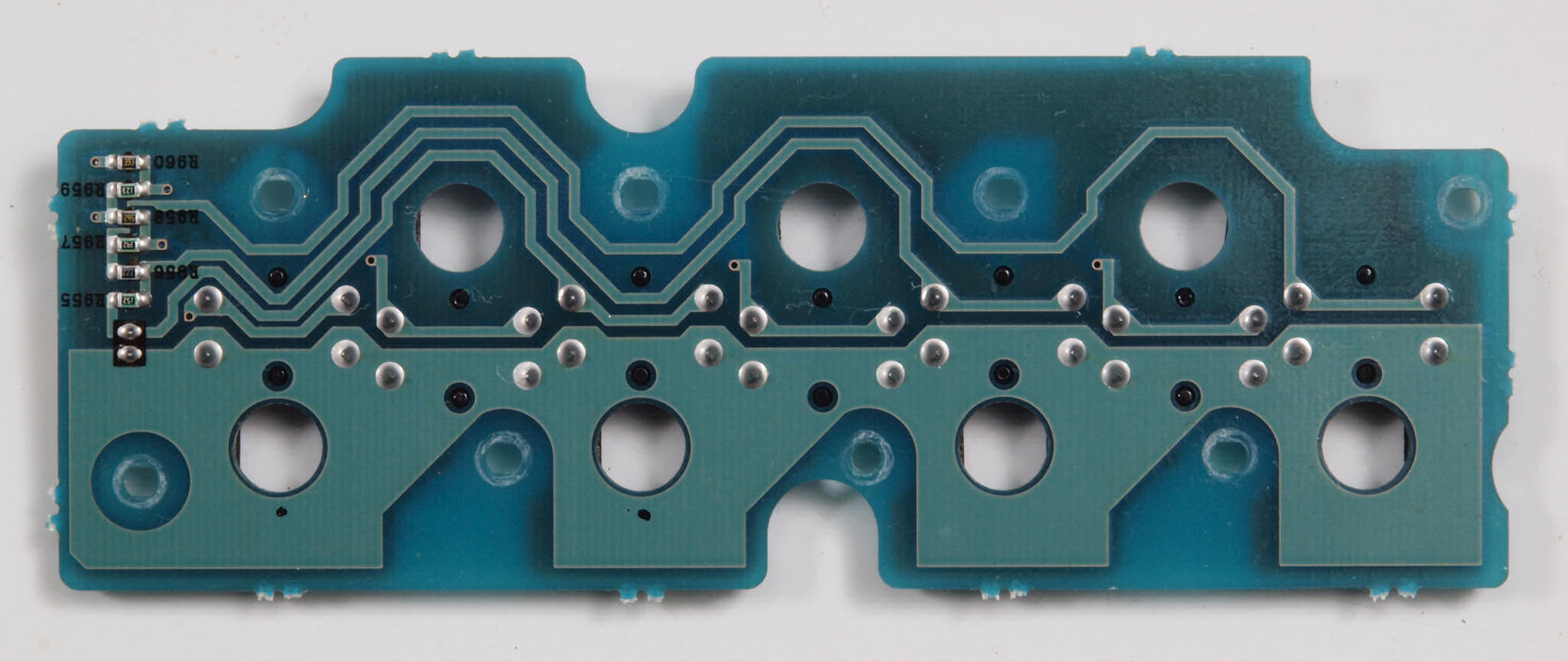

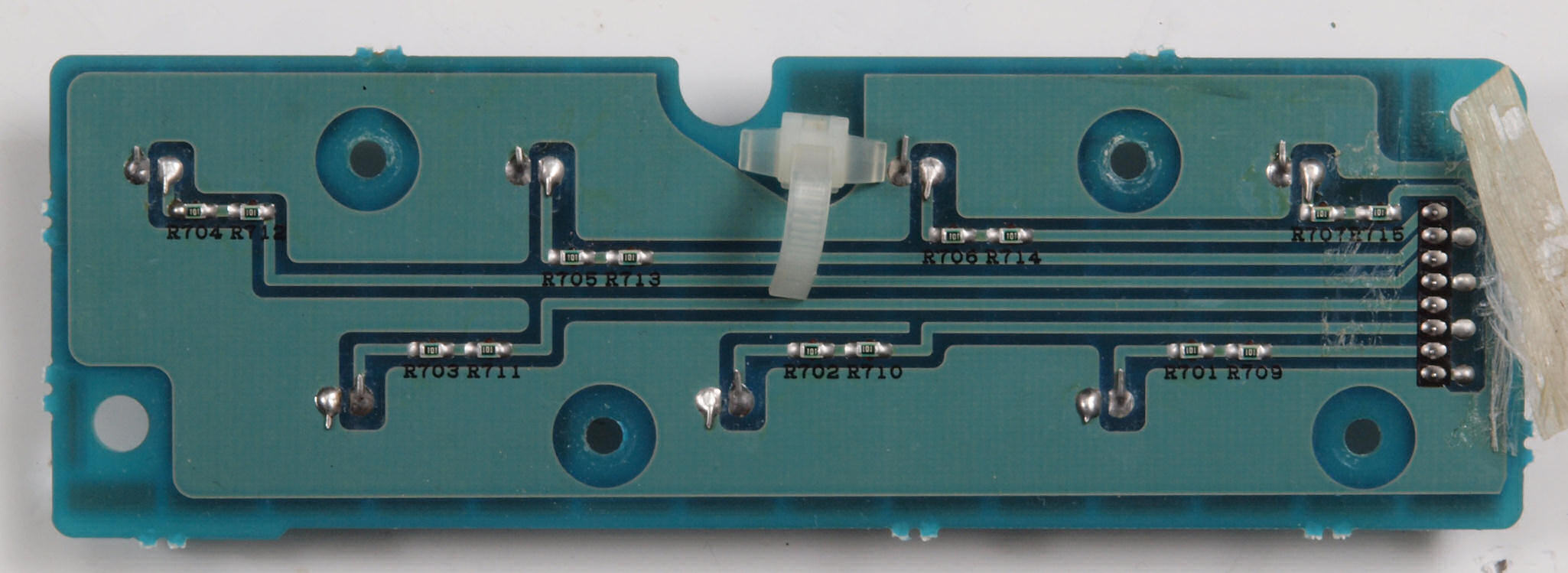

ＣＢ７．　修理中　操作ＳＷ基板裏。

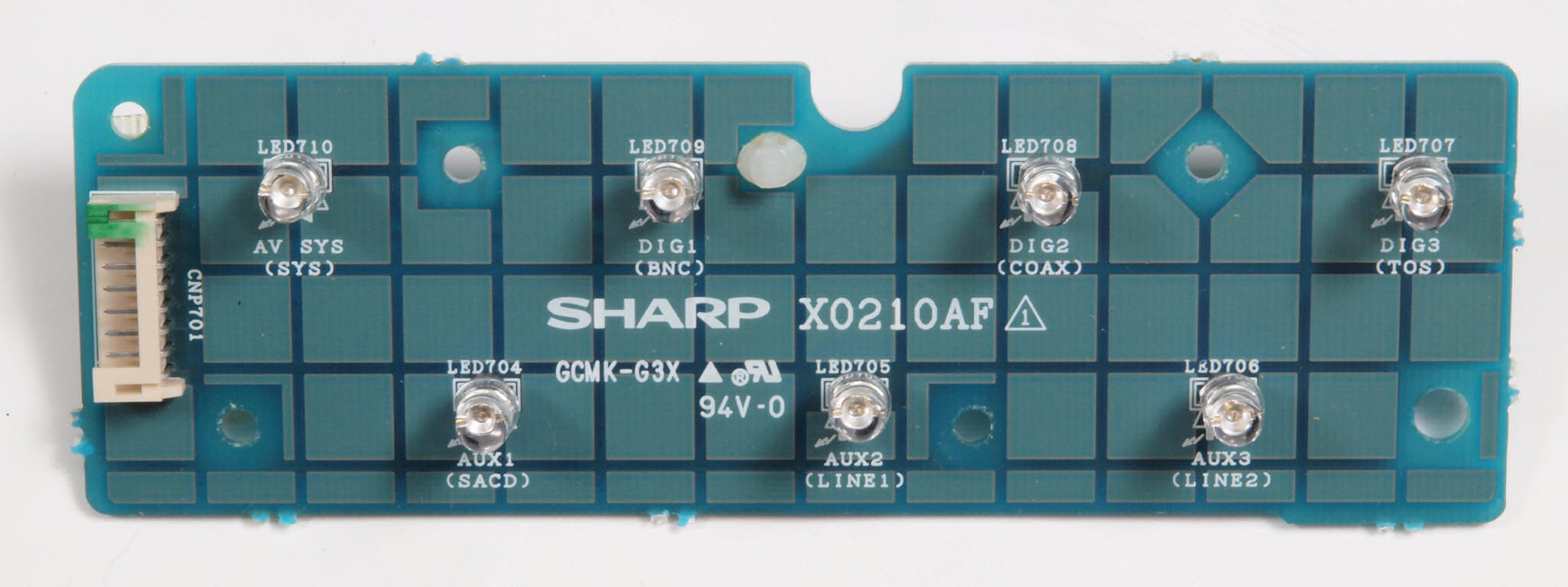

ＣＢ８．　修理中　ＬＥＤ表示基板。

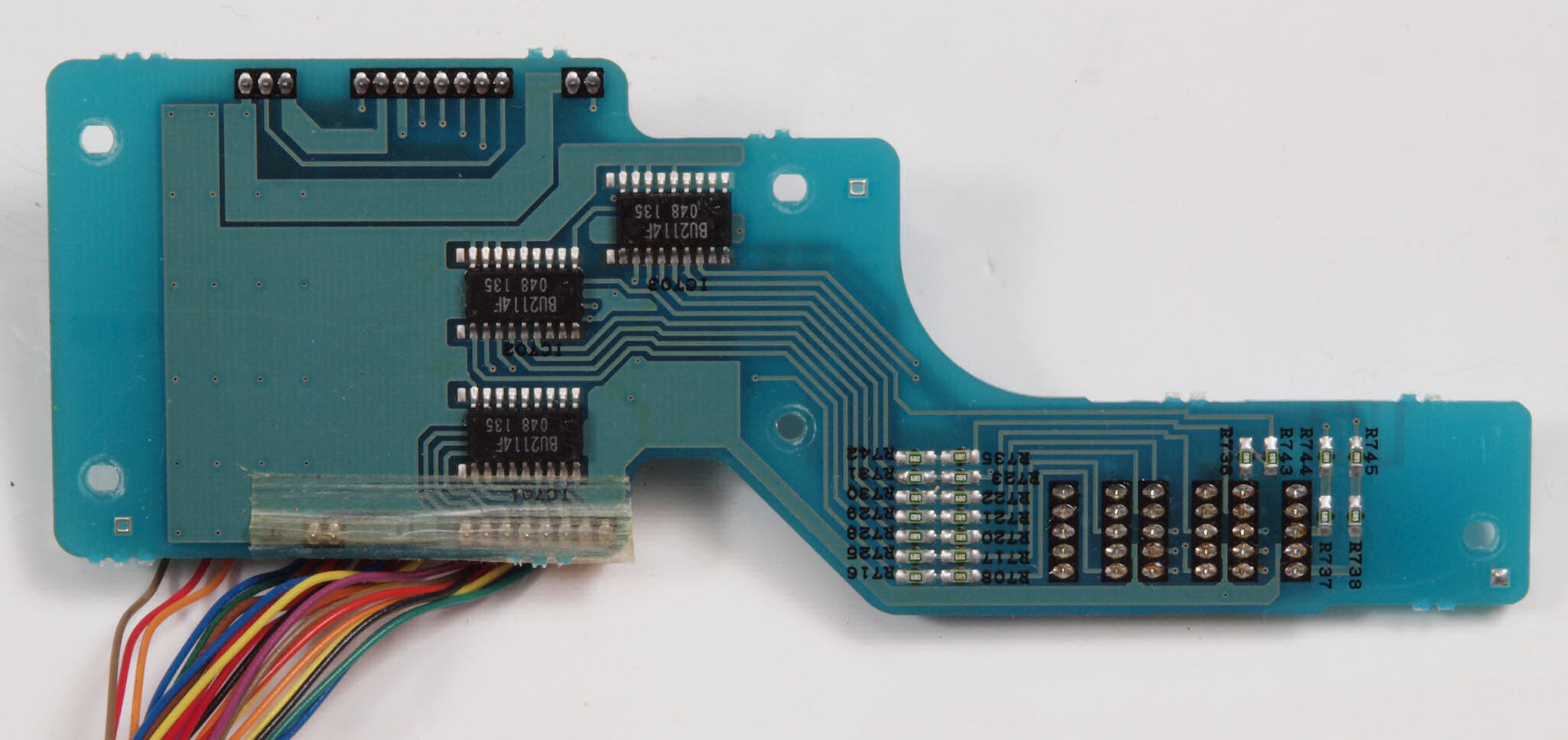

ＣＢ９．　修理中　ＬＥＤ表示基板裏。

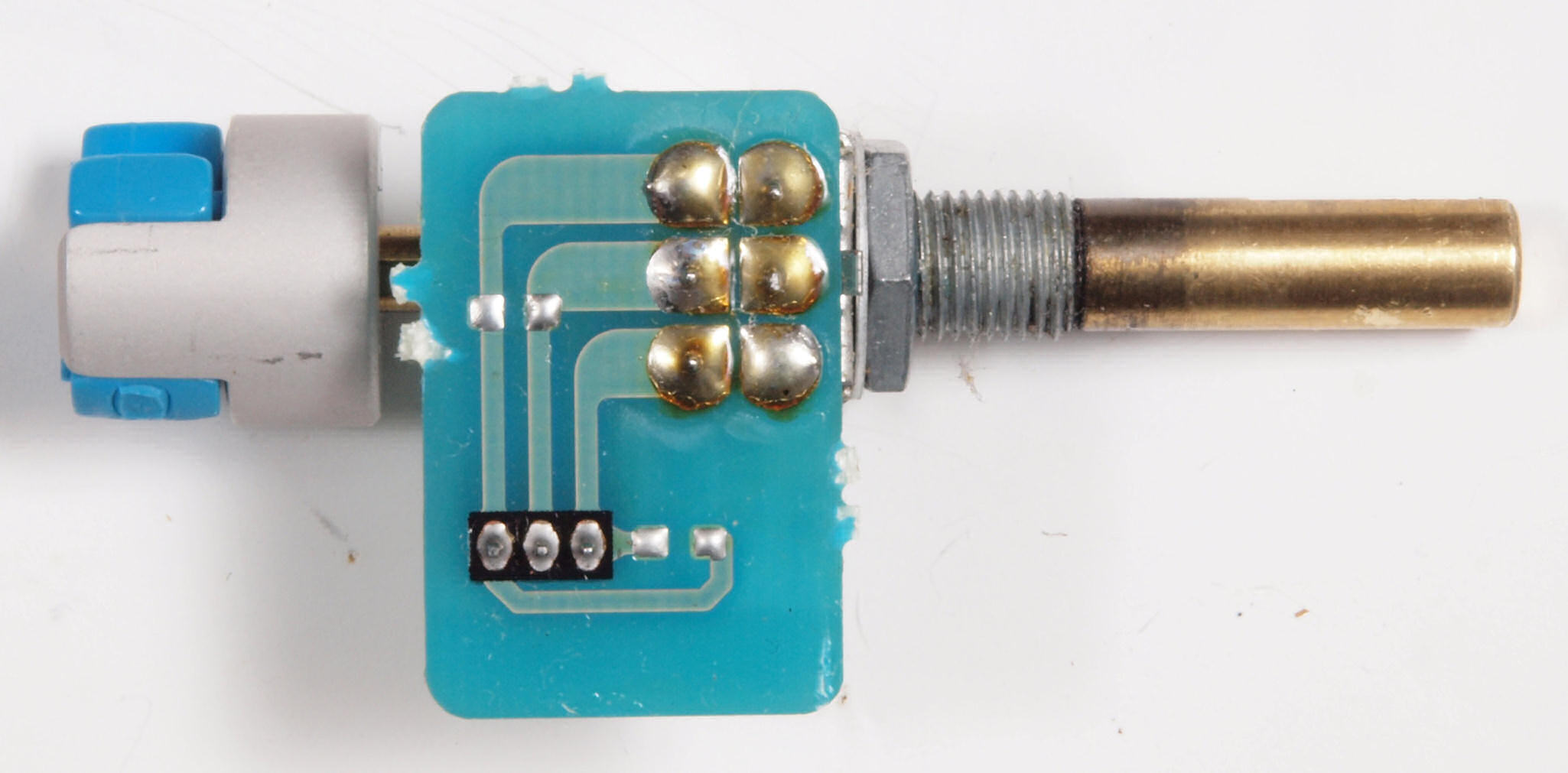

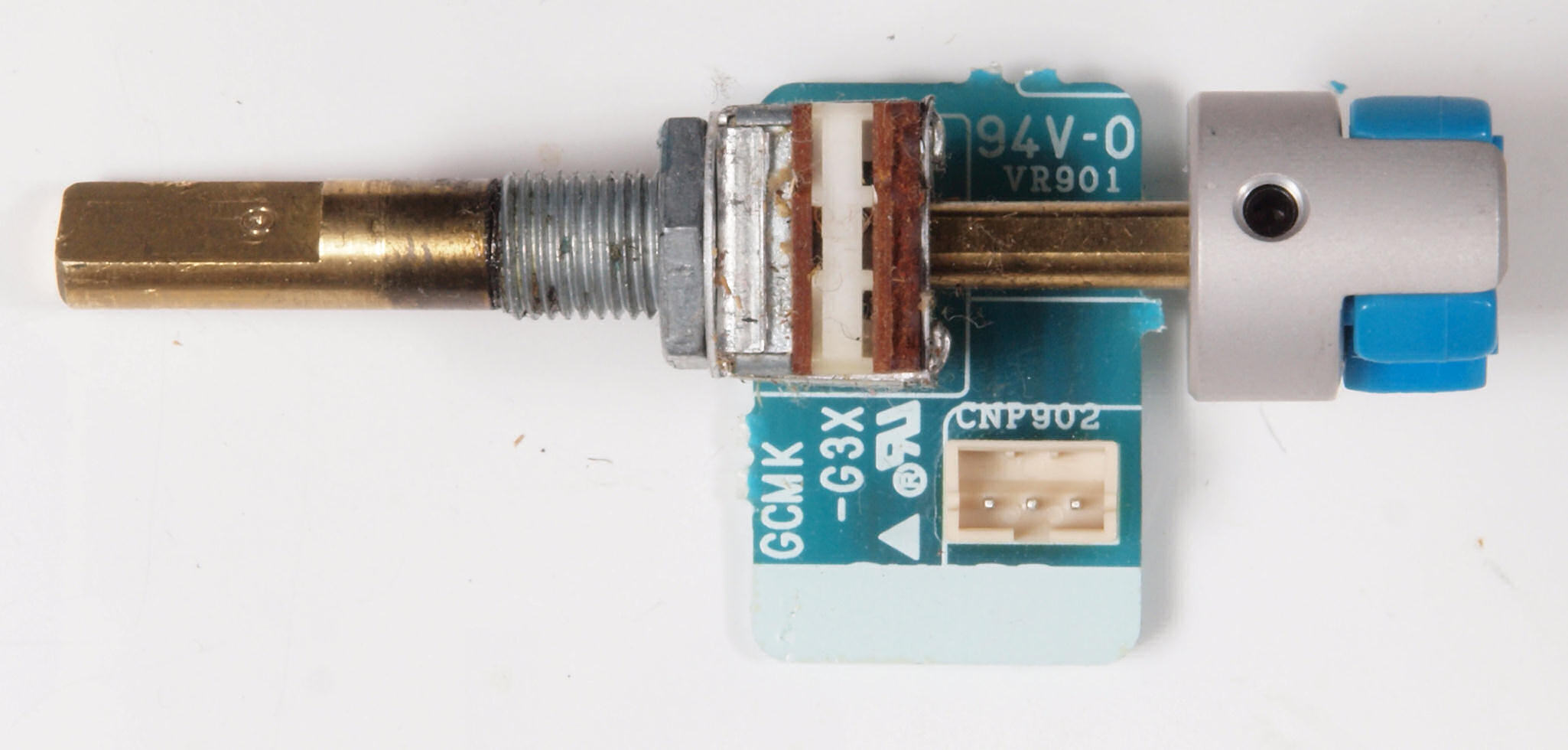

ＣＢＡ．　修理中　音量表示ＶＲ基板。

ＣＢＢ．　修理中　音量表示ＶＲ基板裏。

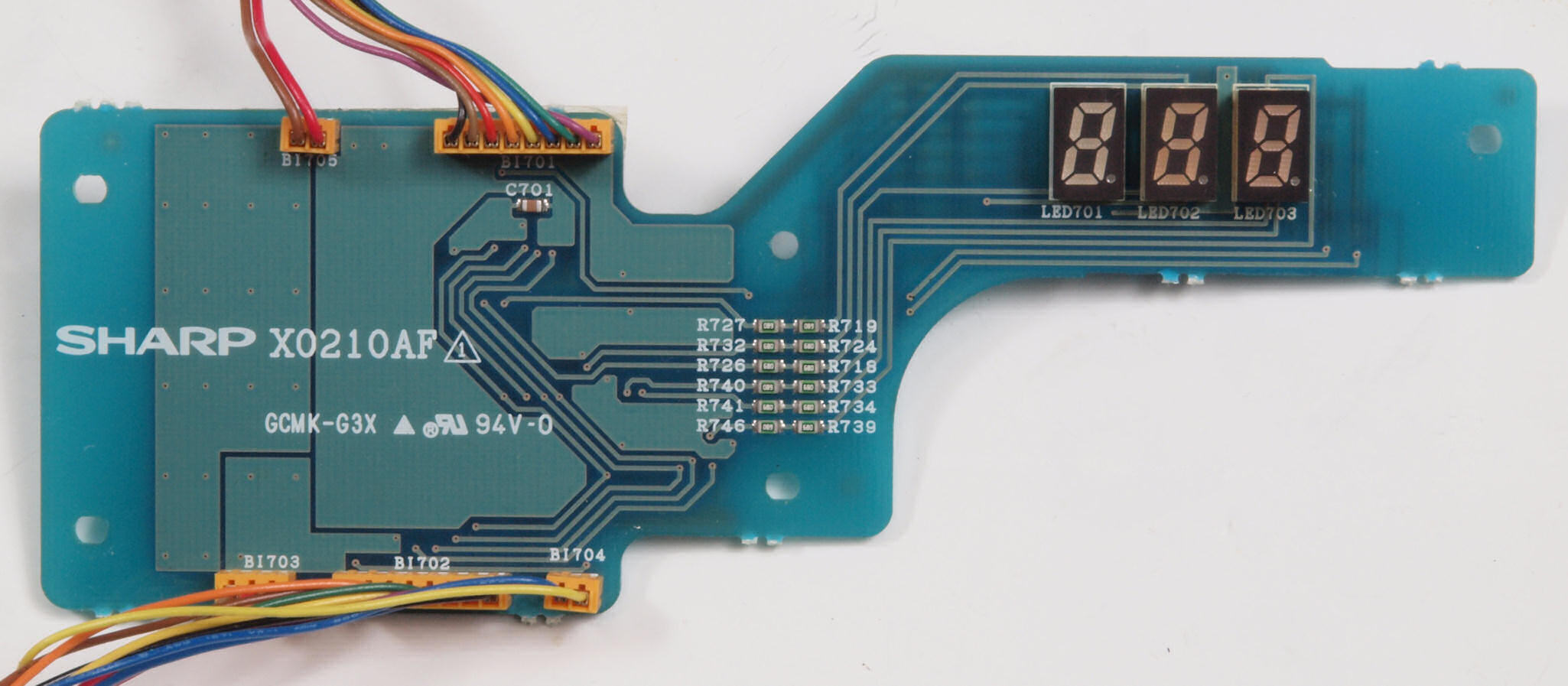

ＣＢＣ．　修理中　音量表示ＬＥＤ基板。

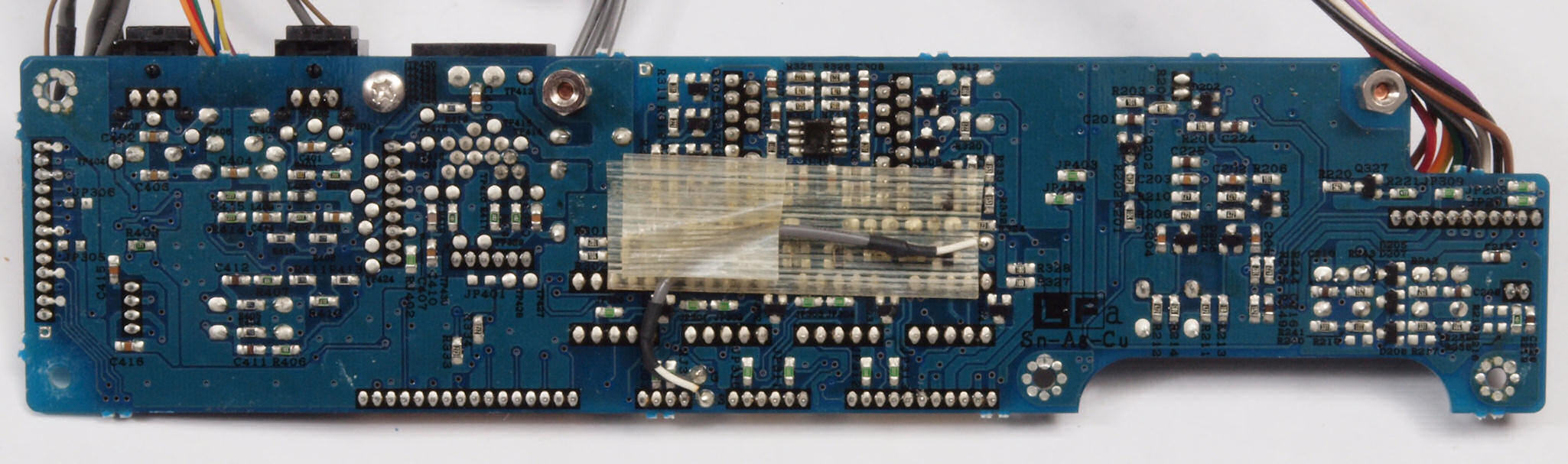

ＣＢＤ．　修理中　音量表示ＬＥＤ基板裏。

ＣＣ１．　修理前　右パネル押さえ止ビスを２本無。

ＣＣ２．　修理後　右パネル押さえ止ビス。

ＣＣ３．　修理前　左パネル押さえ止ビスを２本無。

ＣＣ４．　修理後　左パネル押さえ止ビス。

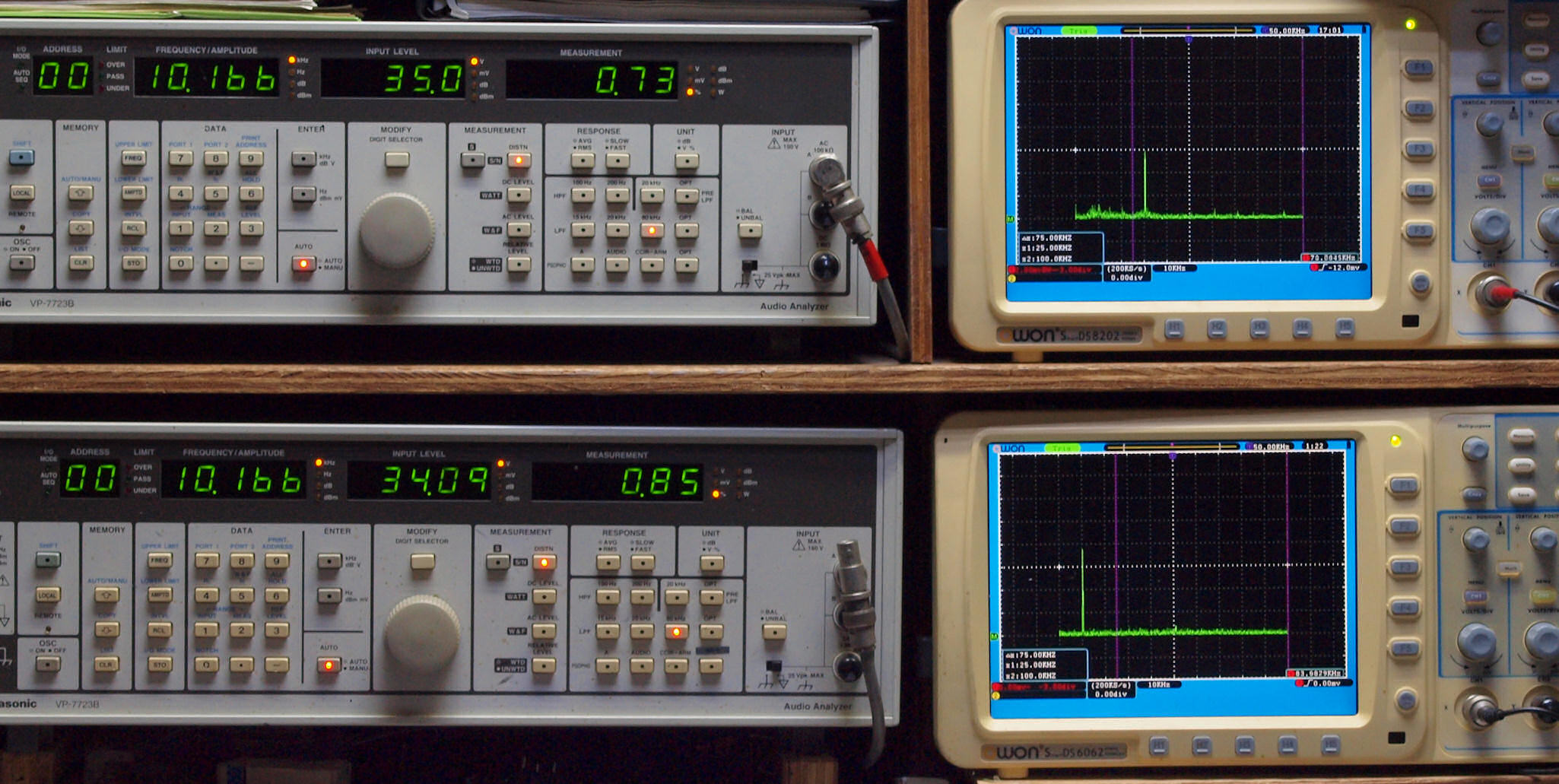

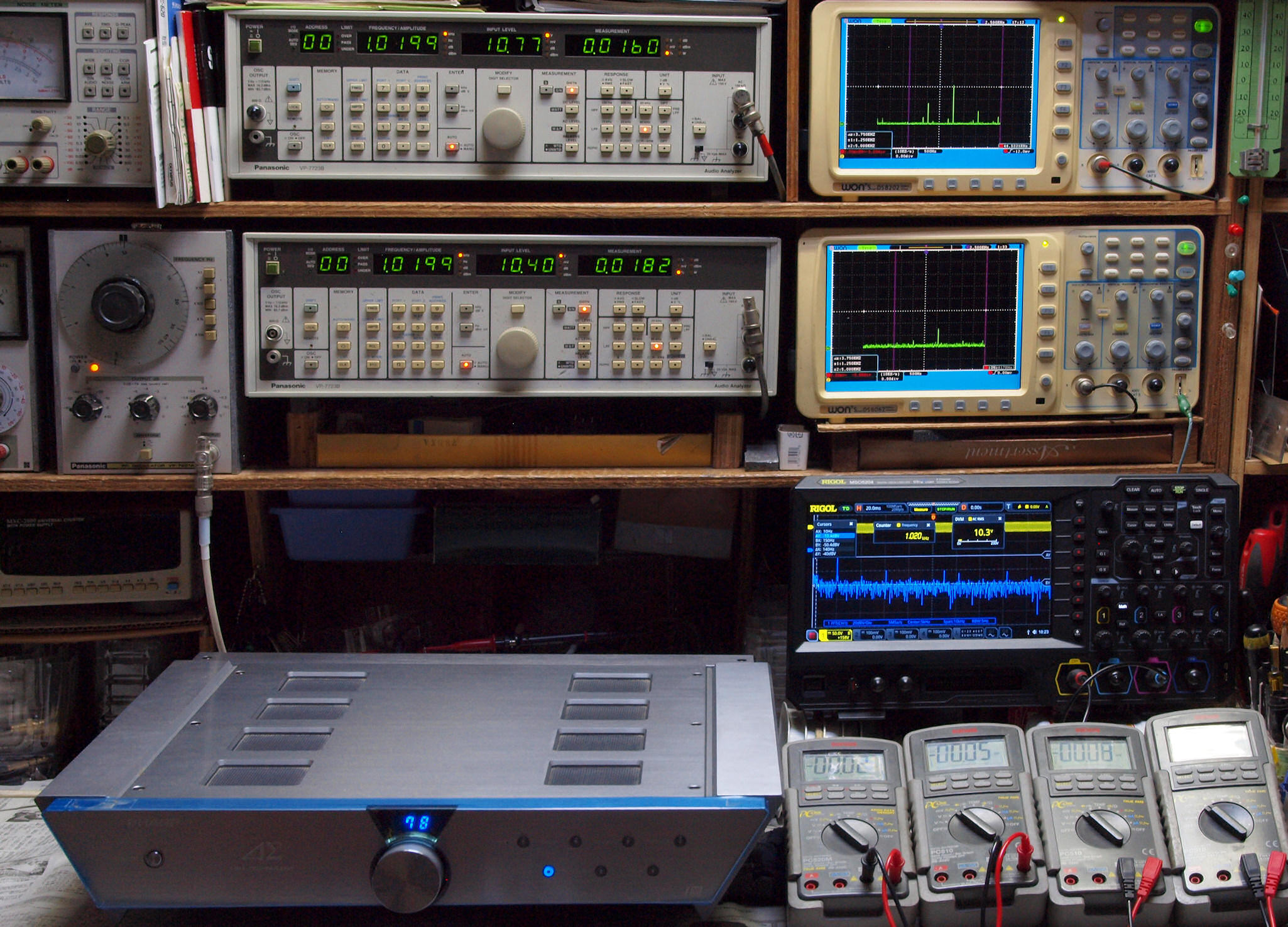

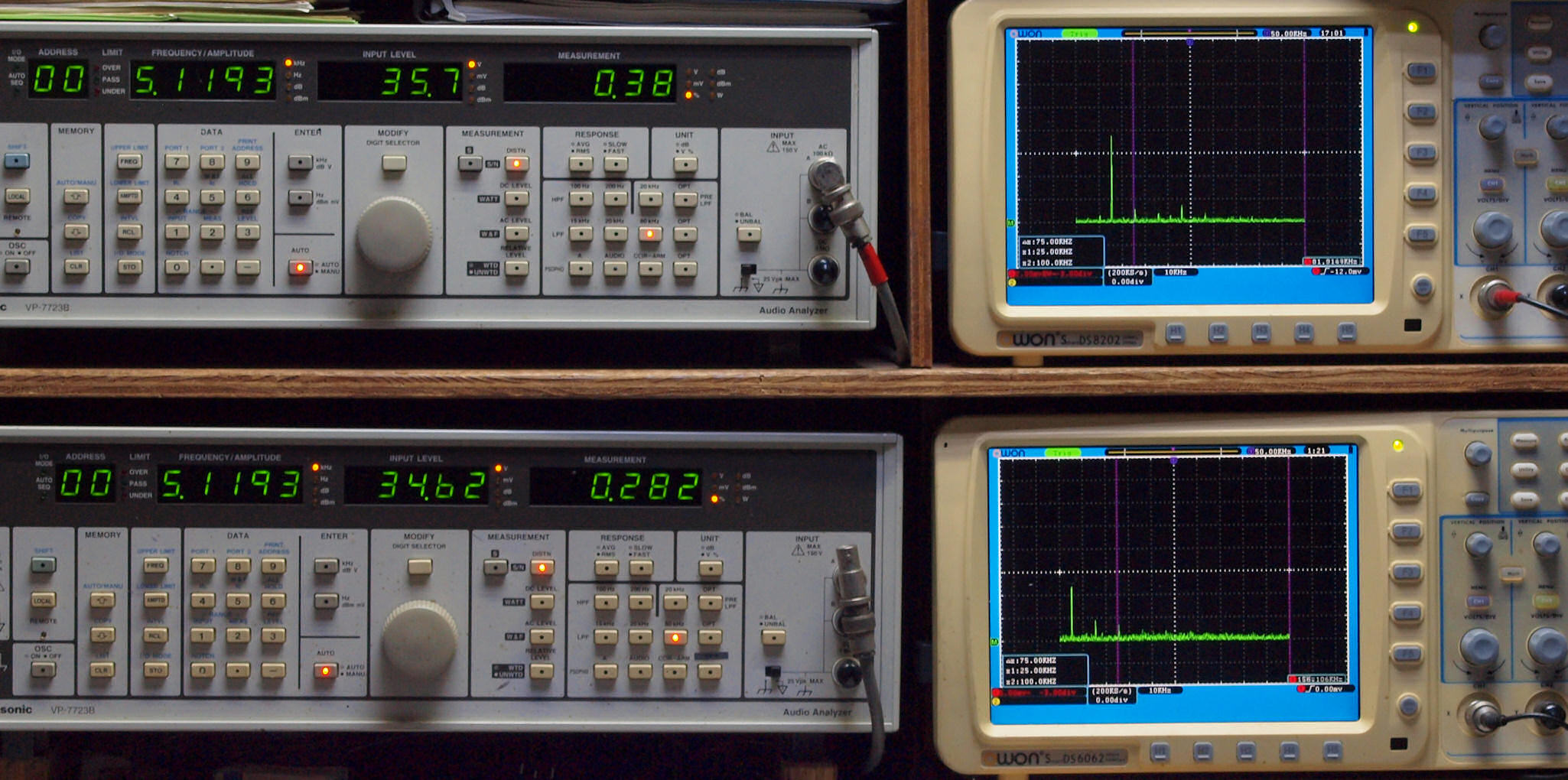

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 入出力点検確認。 ライン１のアナログ入力、ライン２のバランス入力 、ライン出力点検確認済み。 デジタルNo１のST入力、デジタルNo２のＢＮＣケーブル入力、デジタルNo３のＲＣＡケーブル入力点検確認済み。 デジタルNo４の光ケーブル入力、デジタルNo５のSACD／１ビット入力（RCA入力）点検確認済み。 80kHz前後にクロック漏れが200mVPP(10mVrms)位あり、80kHzのローパスフイルターを挿入して測定。 仕様では、0.05％（1kHz、1W出力時）

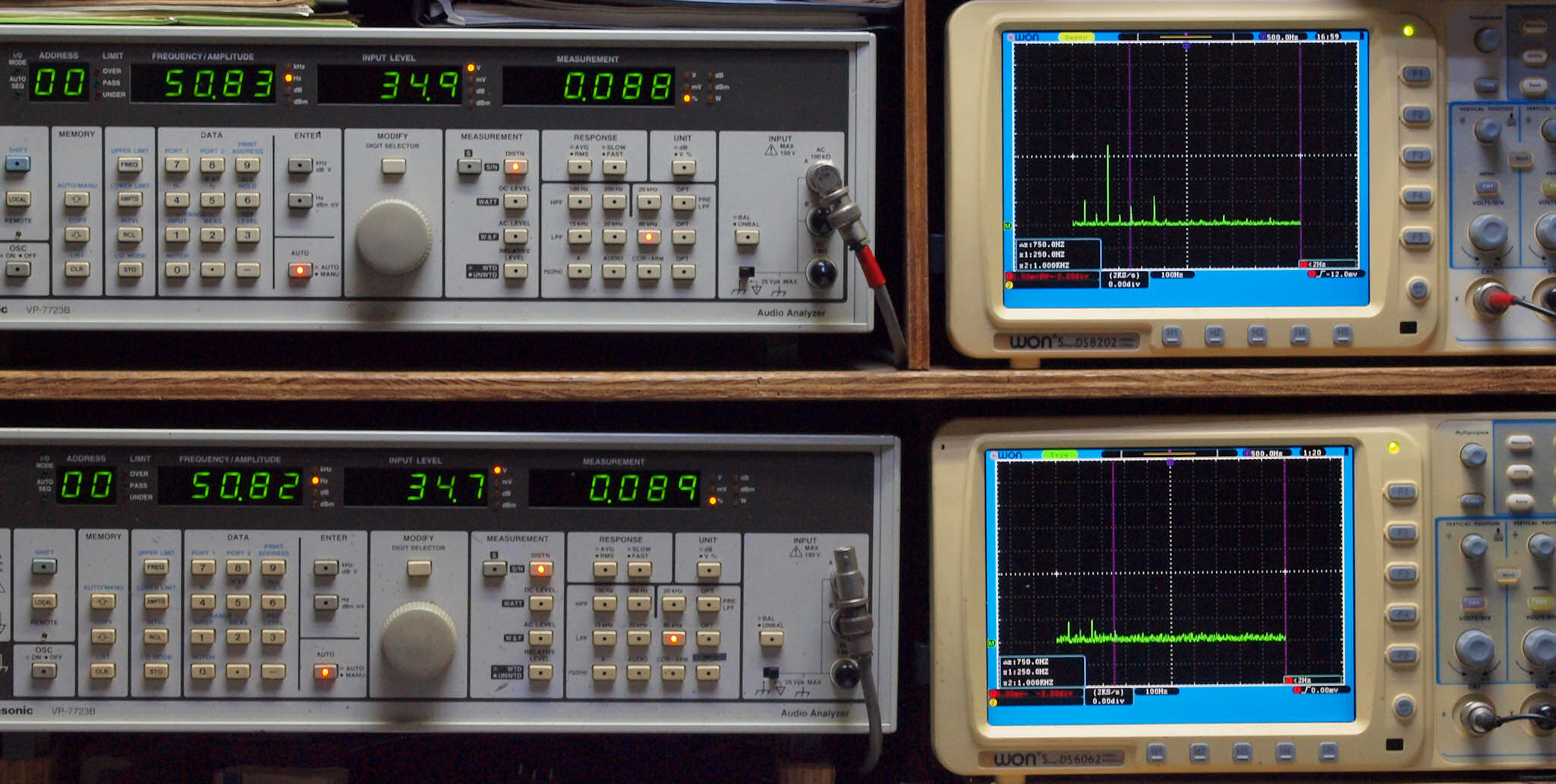

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１５１％歪み。 　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

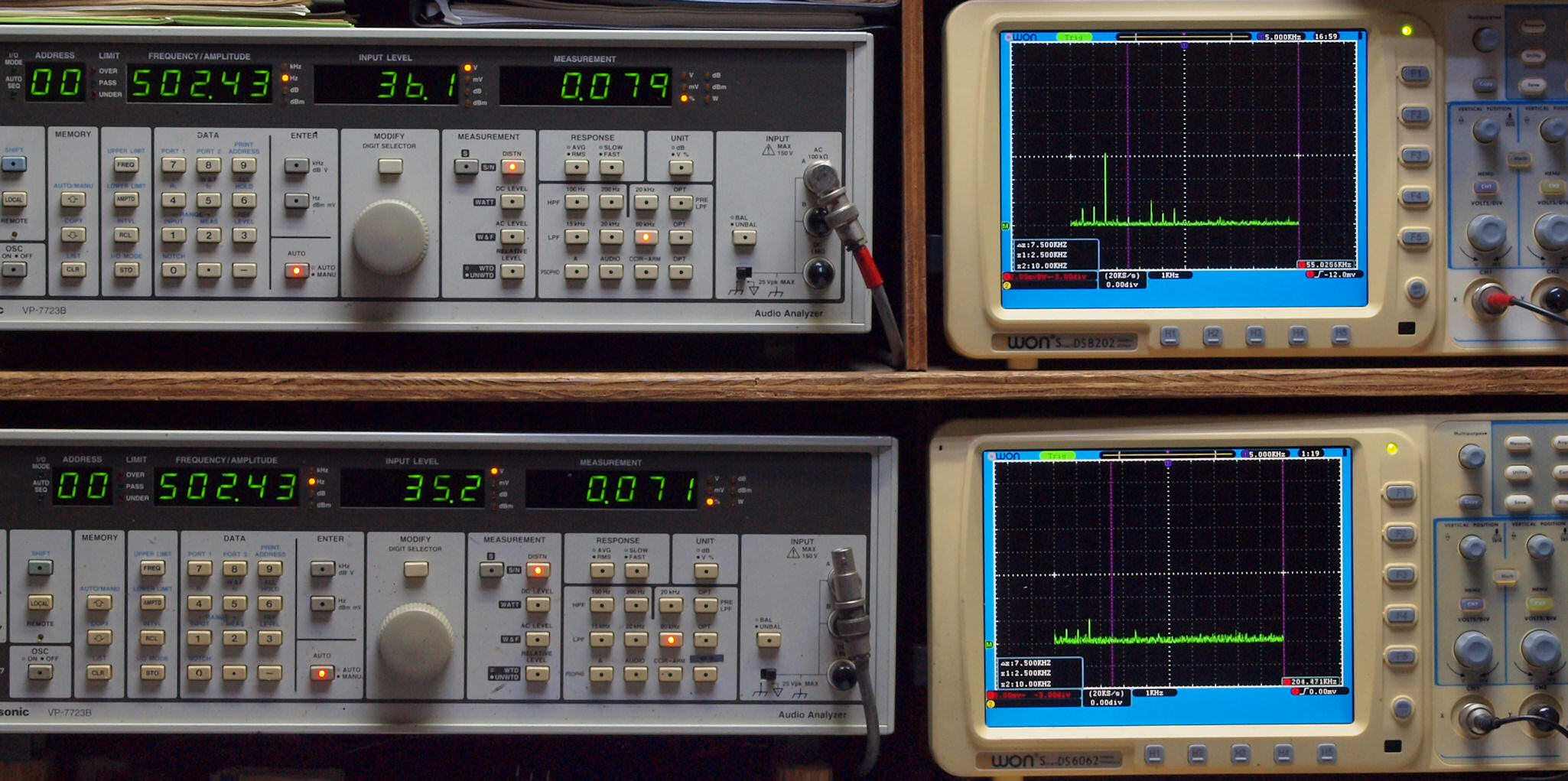

Ｅ２．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０５３７歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０５４６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

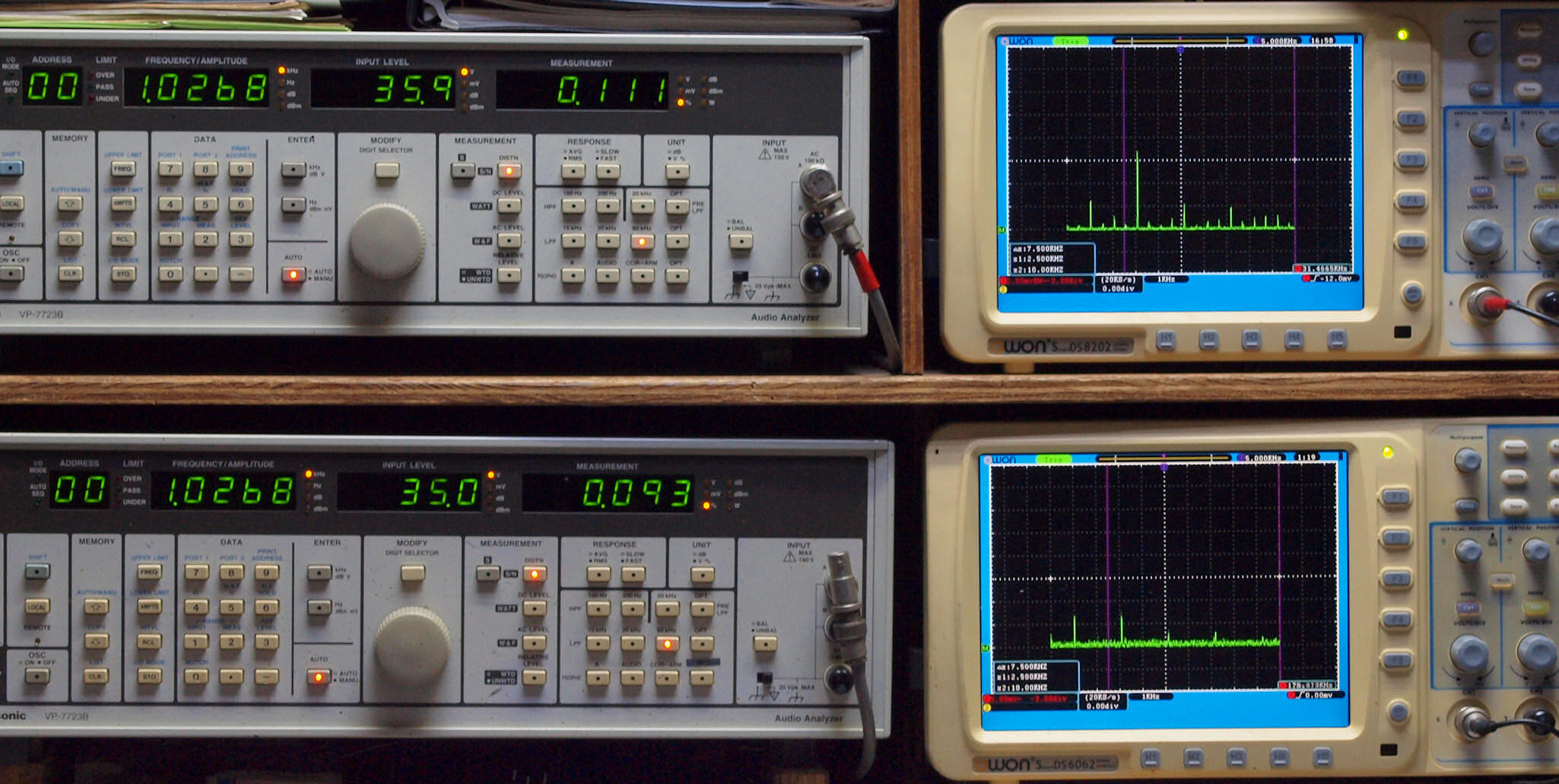

Ｅ３．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０６６０歪み。 　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０６７３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．１５４％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．１７８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｓｈａｒｐ　ＳＭ−ＳＸ３００　の仕様（マニアル・カタログより）

型式 1ビットアンプ　ＳＭ−ＳＸ３００ 定格出力（1kHz） 150W+150W(8Ω)、200W×2ch(4Ω時)。 周波数特性 5Hz〜100kHz +1 -3dB 全高調波歪率 0.05％（1kHz、1W出力時） ダイナミックレンジ 105dB サンプリング周波数 約11.2MHz A/Dノイズシェーピング 7次�刄ｰ変調ノイズシェーピング 入力端子 ST光デジタル入力=1系統 BNC同軸デジタル入力=1系統 RCA同軸デジタル入力=1系統 角型光デジタル入力=1系統 RCAアナログ入力=2系統 XLRアナログ・バランス入力=1系統 出力端子 角型光デジタル出力=1系統 RCAアナログ出力=1系統 電源 AC100V、50Hz/60Hz 定格消費電力 195W 最大外形寸法 幅472×高さ89×奥行488mm（つまみ・突起部含む） 重量 約19kg 付属品 電源ケーブル×1、取扱説明書×1、保証書×1、 フロント用台座×2、リア用台座×2 価格 ※受注生産品 \1,890,000税抜価格 （2004年7月２０日発売） Ｓｈａｒｐ　ＳＭ−ＳＸ１００　サービスマニアルよりのＳＰ出力ノイズ特性。
