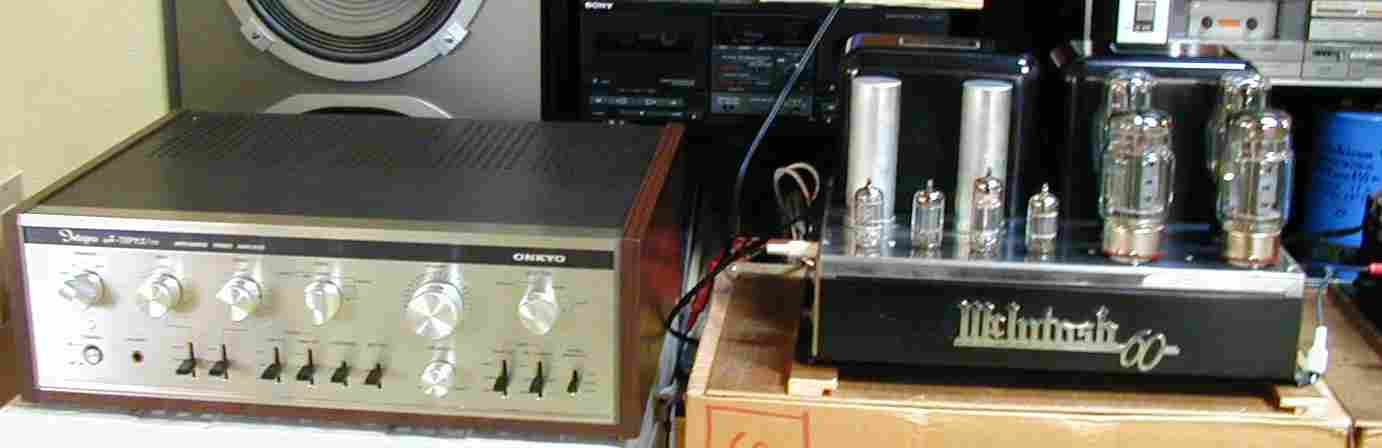

ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００　修理記録

平成１３年１２月修理完了

Ａ．　修理前の状況 　　　暖まると雑音入る。 Ｂ．　原因 　　　ＴＲ（トランジスター）の劣化 Ｃ．　修理状況 　　　メインAMPのバランス、バイアス調整用　半固定ＶＲ交換 　　　イコライザーAMPのＴＲ（トランジスター）交換 　　　AMPのＴＲ（トランジスタ−）交換 　　　ＳＰ端子取り付け修理 　　　配線手直し、補強 　　　経年劣化による各部ハンダ補正 Ｄ．　使用部品 　　　バランス、バイアス調整用　半固定ＶＲ　　　　４個 　　　イコライザーAMPのＴＲ（トランジスター）　　　８個 　　　コントロールAMPのＴＲ（トランジスター）　　　６個 　　　電源コンデンサー　　　　　　　　　　　　　　　　２個 　　　ＳＰ端子取り付けネジ、板補強 Ｅ．　修理費　　　１９、０００円　　　通常修理 Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００　の仕様（マニアル・カタログより）

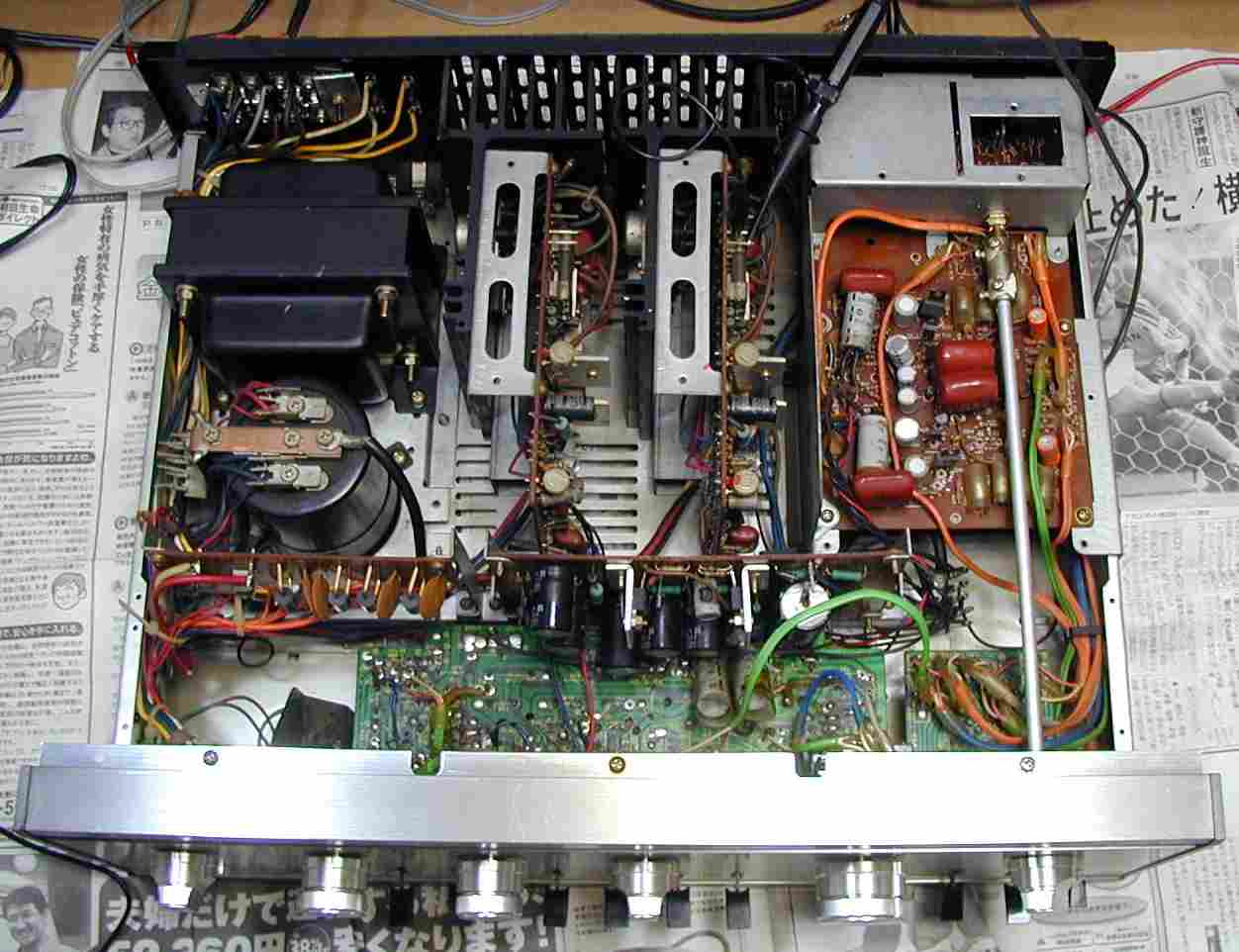

１．　上蓋を取り、清掃後

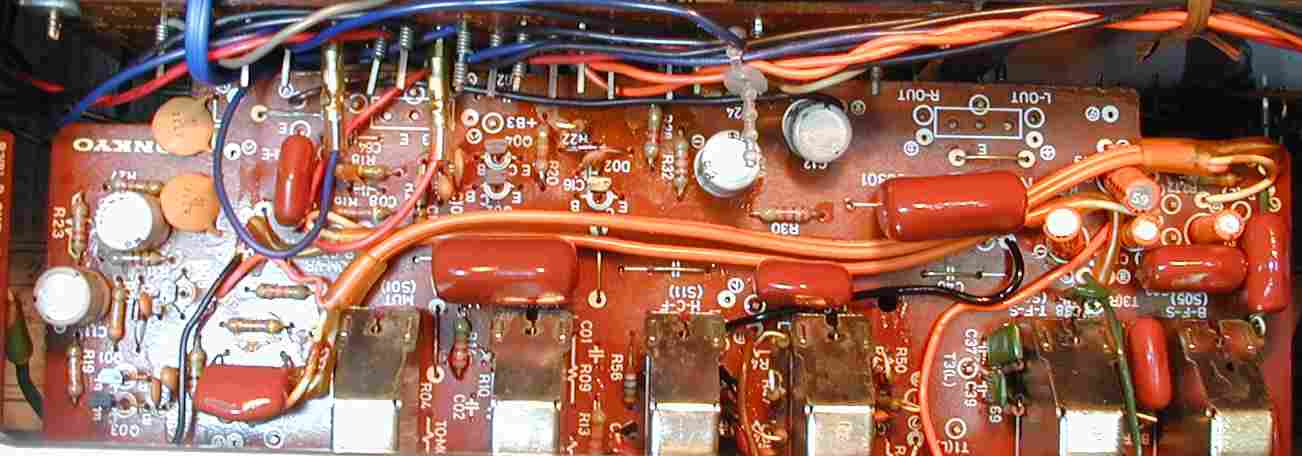

２．　ＥＱ（イコライザー）AMPの修理

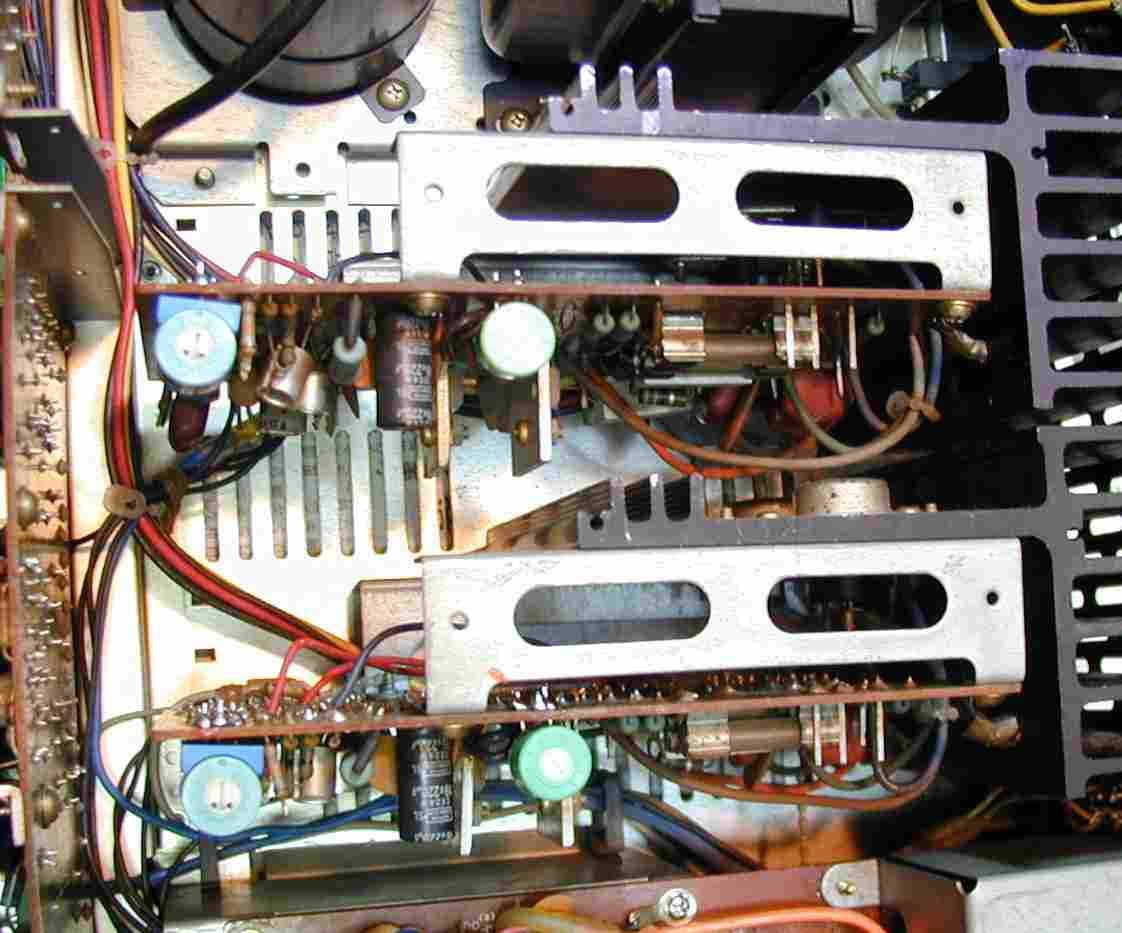

３．　メインＡＭＰの修理、バランス／バイアス調整用半固定ＶＲは交換

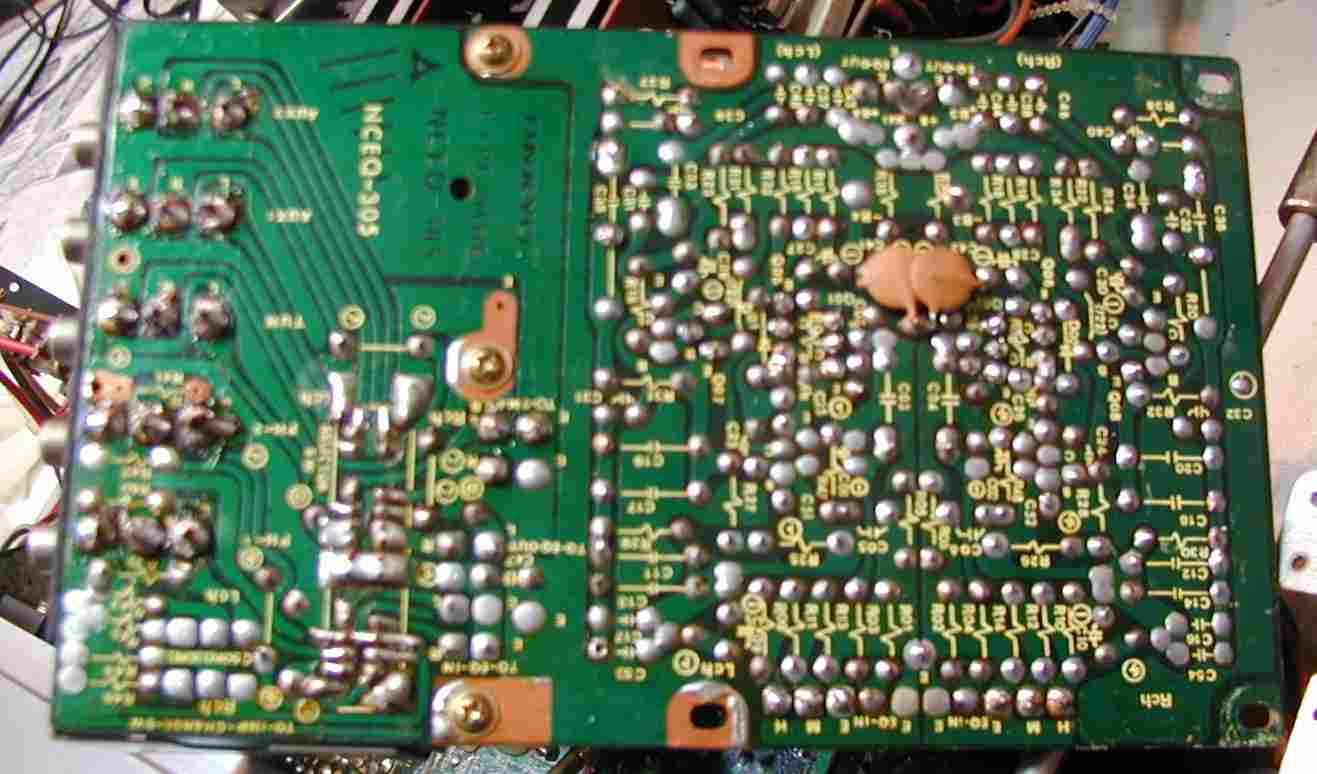

５．　コントロールＡＭＰ修理

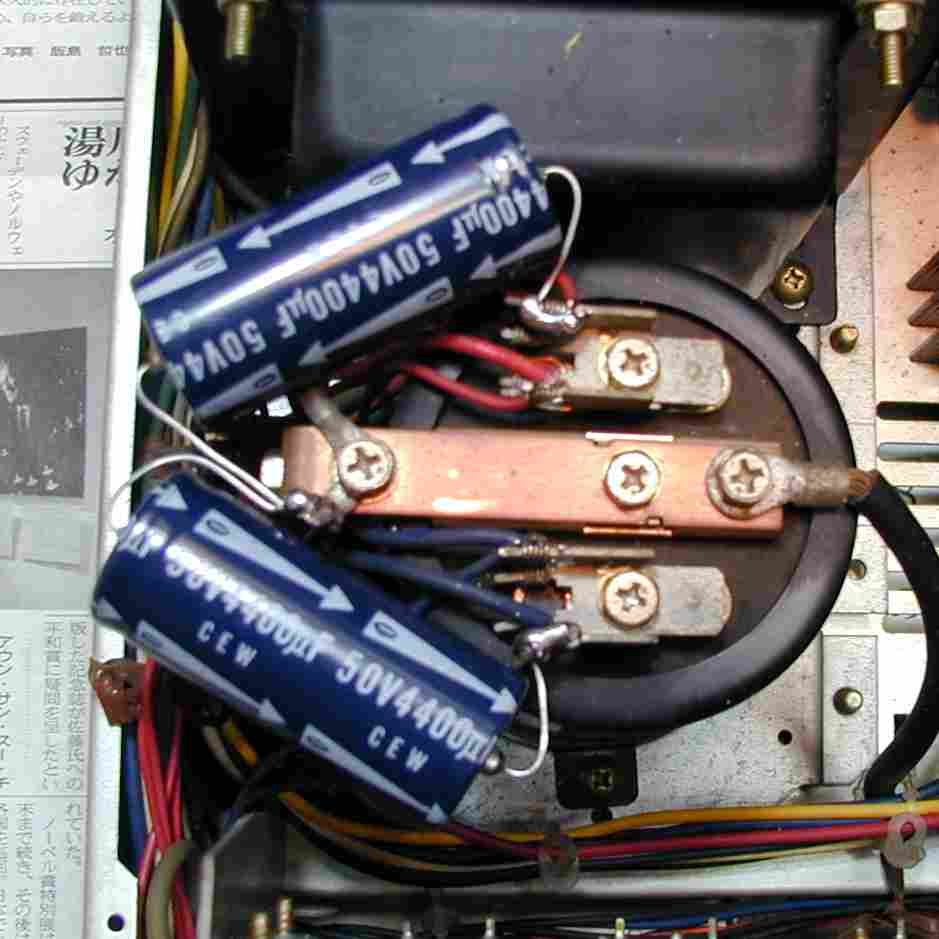

６．　電源コンデンサー増強

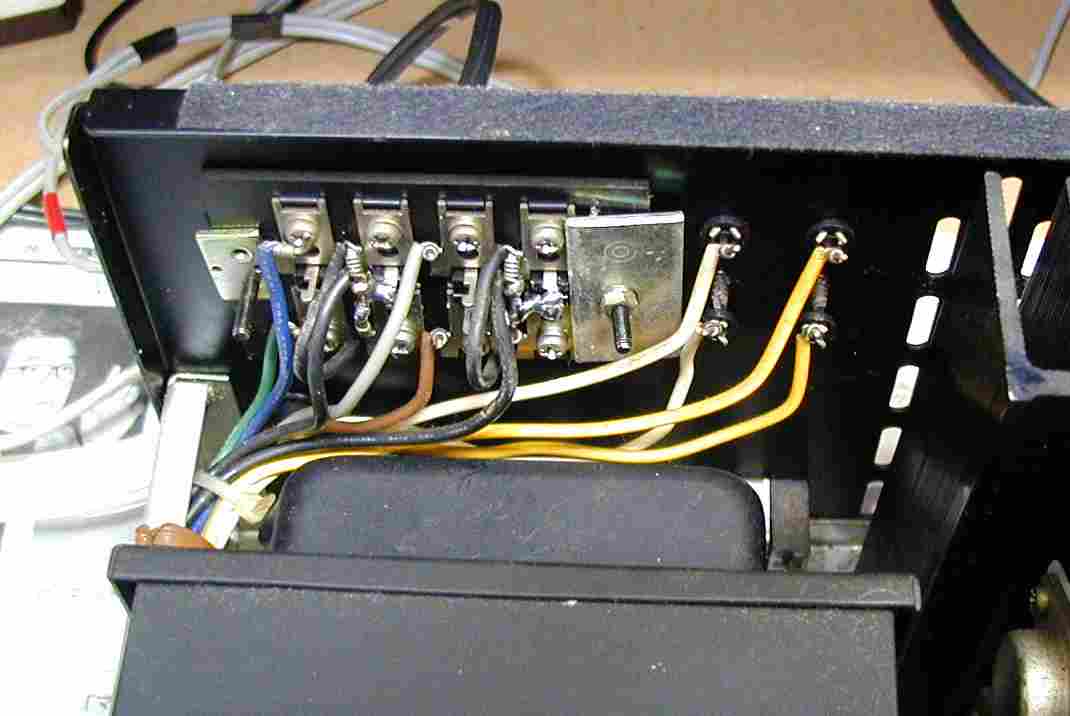

７．　ＳＰ出力端子取り付け補強

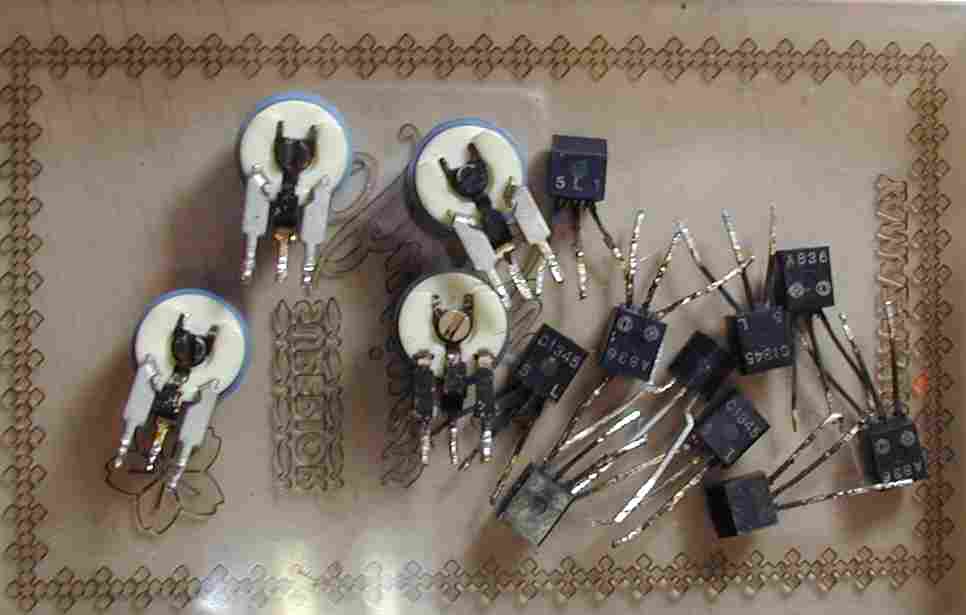

８．　交換した部品、皆酸化されて真っ黒。

９．　ツマミ洗浄、アルミ無垢なので、強い中性洗剤が使用できる

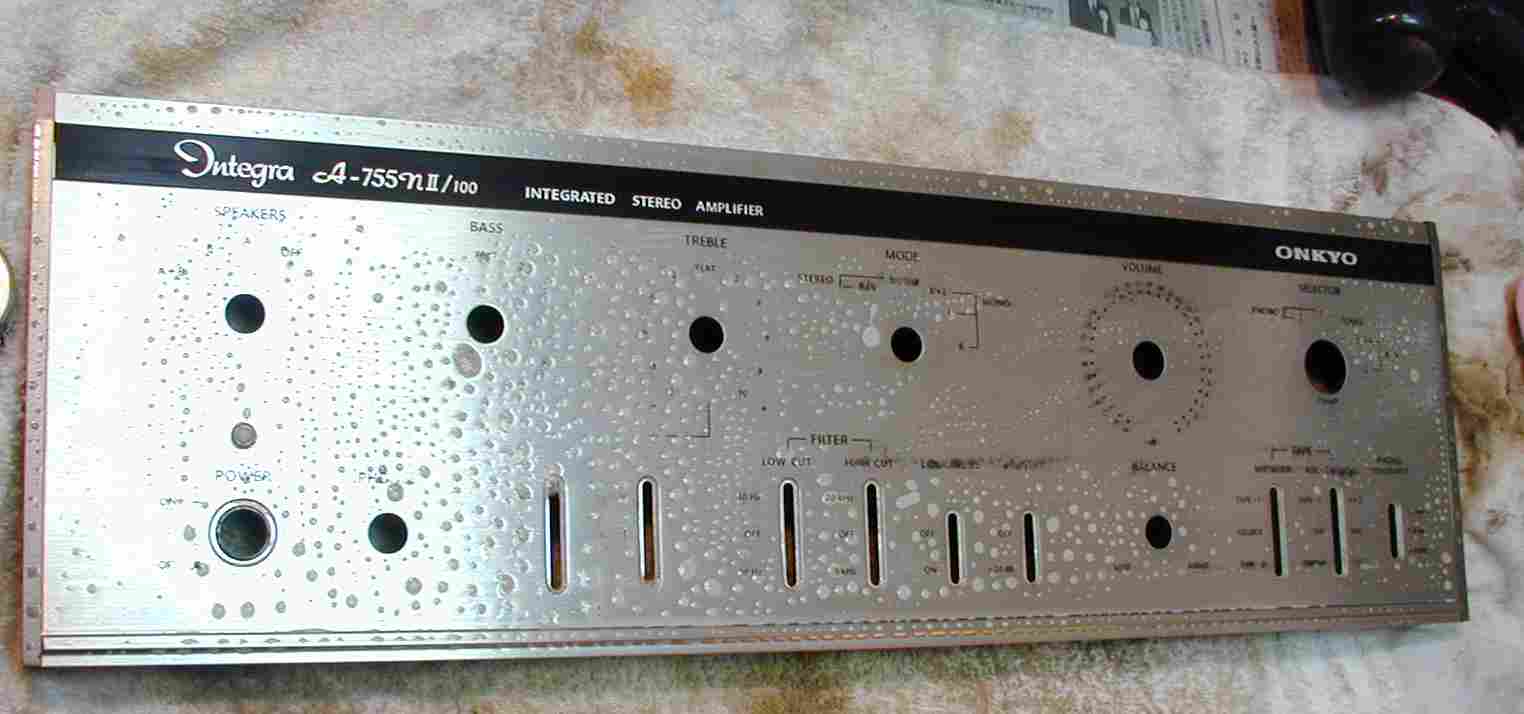

１０．　パネル洗浄

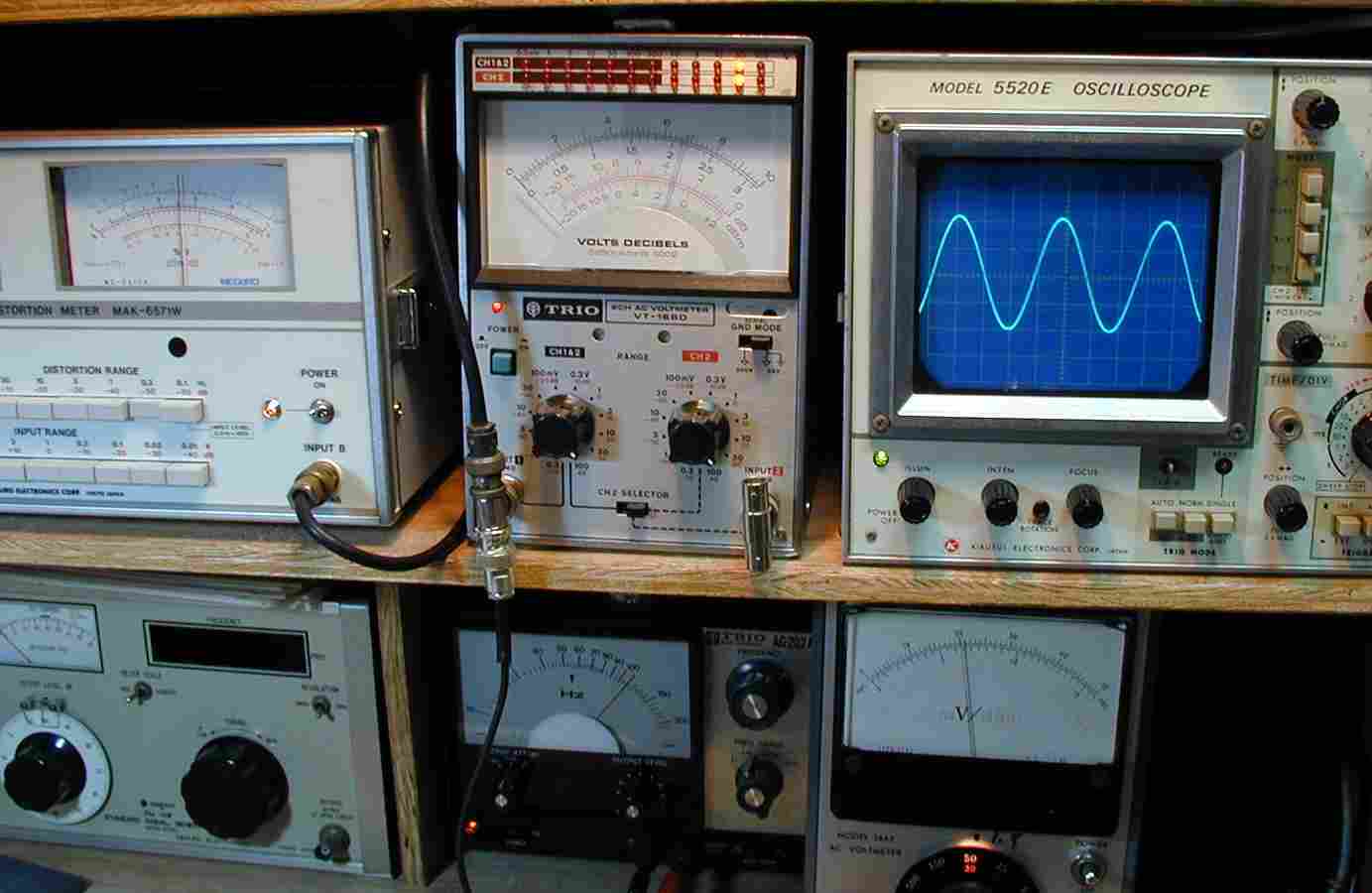

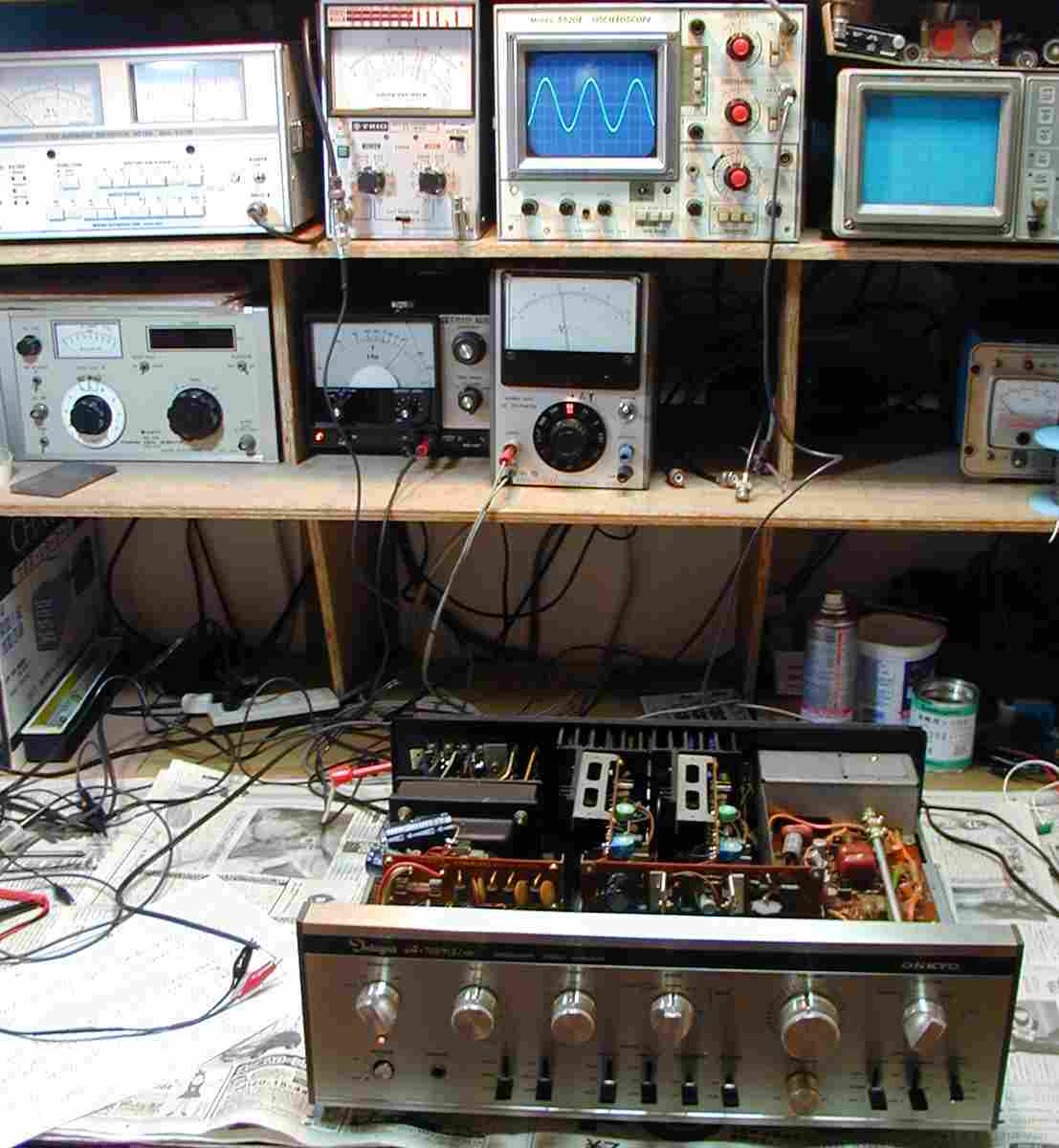

１１．　出力／歪み率測定

１２．　ＳＰ出力　２２Ｖ＝６０Ｗ　歪み率＝０．１５％

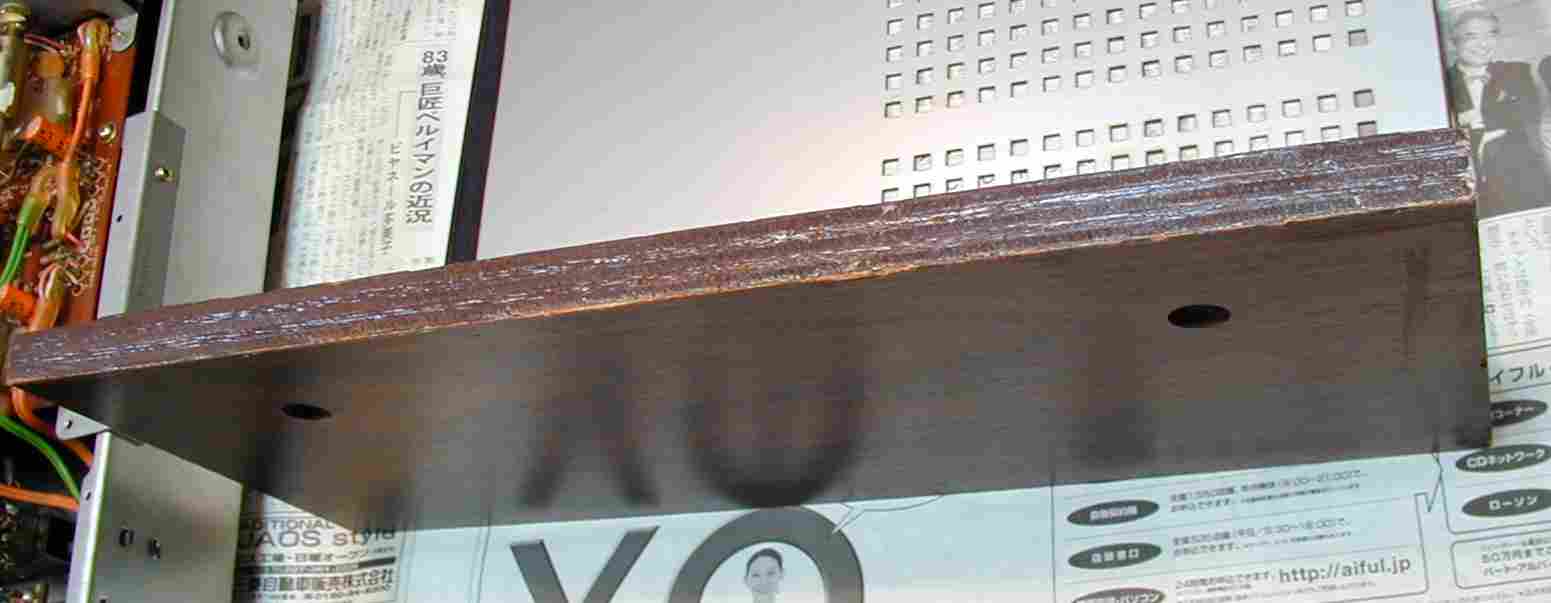

１３．　側板修理。　木工ボンドを薄く浸こませる。

１４．　完成、２４時間エージング

Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　Ｉｎｔｅｇｒａ Ａ７５５ｎ�U/１００ パワーアンプ部 定格出力(両ch駆動) 1kHz= 50W+50W(8Ω) 55W+55W(4Ω) 20Hz〜20kHz= 45W+45W(8Ω) ダイナミックパワー(1kHz、8Ω) 160W 全高調波歪率(1kHz) 0.05%以下(定格出力時) 0.03%以下(10W出力時) 0.03%以下(0.5W出力時) 混変調歪率(SMPTE、70Hz:7kHz＝4:1) 0.05%以下(定格出力時) パワーバンドウィズ(IHF -3dB、THD 0.3%) 10Hz〜100kHz SN比(IHF Aネットワーク、入力シャント) 110dB以上 ダンピングファクター(DC〜20kHz) 8Ω=60 4Ω=30 負荷インピーダンス 4Ω〜16Ω 入力インピーダンス(10Hz〜50kHz) 100kΩ 利得 26dB 定格入力電圧(Main-In) 1V 入出力極性 同相 出力端子 Speaker=A、B、A+B切換 ヘッドホンジャック プリアンプ部 入力感度/インピーダンス Phono1=1.2mV、2.4mV、4.8mV/50kΩ Phono2=1.2mV、2.4mV、4.8mV/50kΩ Tuner、AUX1、2、Tape Play1、2=100mV/50kΩ 全高調波歪率(1V、1kHz) 0.03%以下 混変調歪率(1V、SMPTE、70Hz:7kHz＝4:1) 0.05%以下 RIAA偏差(Phono1、2、30Hz〜15kHz) ±0.5dB以下 Phono最大許容入力(1kHz/10kHz(RMS)) 250mV/1100mV(感度2.4mV、THD 0.1%) S/N(IHF Aネットワーク) Phono1、2=75dB以上 Tuner、AUX1、2、Tape Play1、2=90dB以上 出力電圧 Pre Out(100kΩ負荷時)=定格1V、最大4V Tape Rec1、2=定格100mV 出力インピーダンス Pre Out=2.7kΩ Tape Rec1、2=12kΩ トーンコントロール Treble(ターンオーバ2kHz時)=±10dB(10kHz) Bass(ターンオーバ400Hz時)=±10dB(100Hz) ターンオーバー周波数 Treble=2kHz、8kHz、Defeat Bass=400Hz、125Hz、Defeat ラウドネス(ボリューム-30dB時) +5dB(70Hz) フィルタ High-Filter=5kHz、20kHz、6dB/oct Low-Filter=10Hz、30Hz、6dB/oct. ミューティング -20dB 入出力極性 EQ Amp=同相 Tone+Buffer Amp=同相 トランジェントキラー動作 SW-On時=約4秒 SW-Off時=0.5秒より開始 総　合 使用半導体 トランジスタ=37個 ダイオード=29個 電源 AC100V、50Hz/60Hz AC出力 Switched=2系統、200VA Unswitched=1系統、200VA 消費電力 電気用品取締法規格=130W 最大消費電力=350W 外形寸法 幅467x高さ161x奥行384mm 重量 12.8kg 価格 ￥69,800(1975年発売)
