ＳＡＥ（Scientific Audio Electronics）　Ａ１００１　修理記録

平成１５年８月２日　　　８月１５日完成

A．　修理前の状況 オークションで入手した。 オークションで買ったアンプは、来たときは正常に動作していても、殆ど１年以内に壊れてしまいますね！ Ｂ．　原因 プロテクト＋ＳＰ接続リレー基板不良。 Ｃ．　修理状況 ＳＰ接続リレー交換。 バイアス調整用半固定ＶＲ交換。 電解コンデンサー交換（ミューズ使用）。 整流ブリッジ交換。 全基板半田補正。 初段トランジスター交換。 ＡＣ１００Ｖ突入電流（ラッシュ・カーレント）抑制回路挿入。 プロテクトＩＣ交換。 Ｄ．　使用部品 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。 電解コンデンサー（高圧を除き、オーディオ・コンデンサー使用）　　　３１個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 整流ブリッジ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 複合トランジスター　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 ＡＣ１００Ｖ突入電流（ラッシュ・カーレント）抑制回路製作・組み込み。 プロテクトＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１３０，０００円　　オーバーホール修理 　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格 Ｓ．　ＳＡＥ（Scientific Audio Electronics）Ａ１００１　の仕様（マニアル・カタログより）

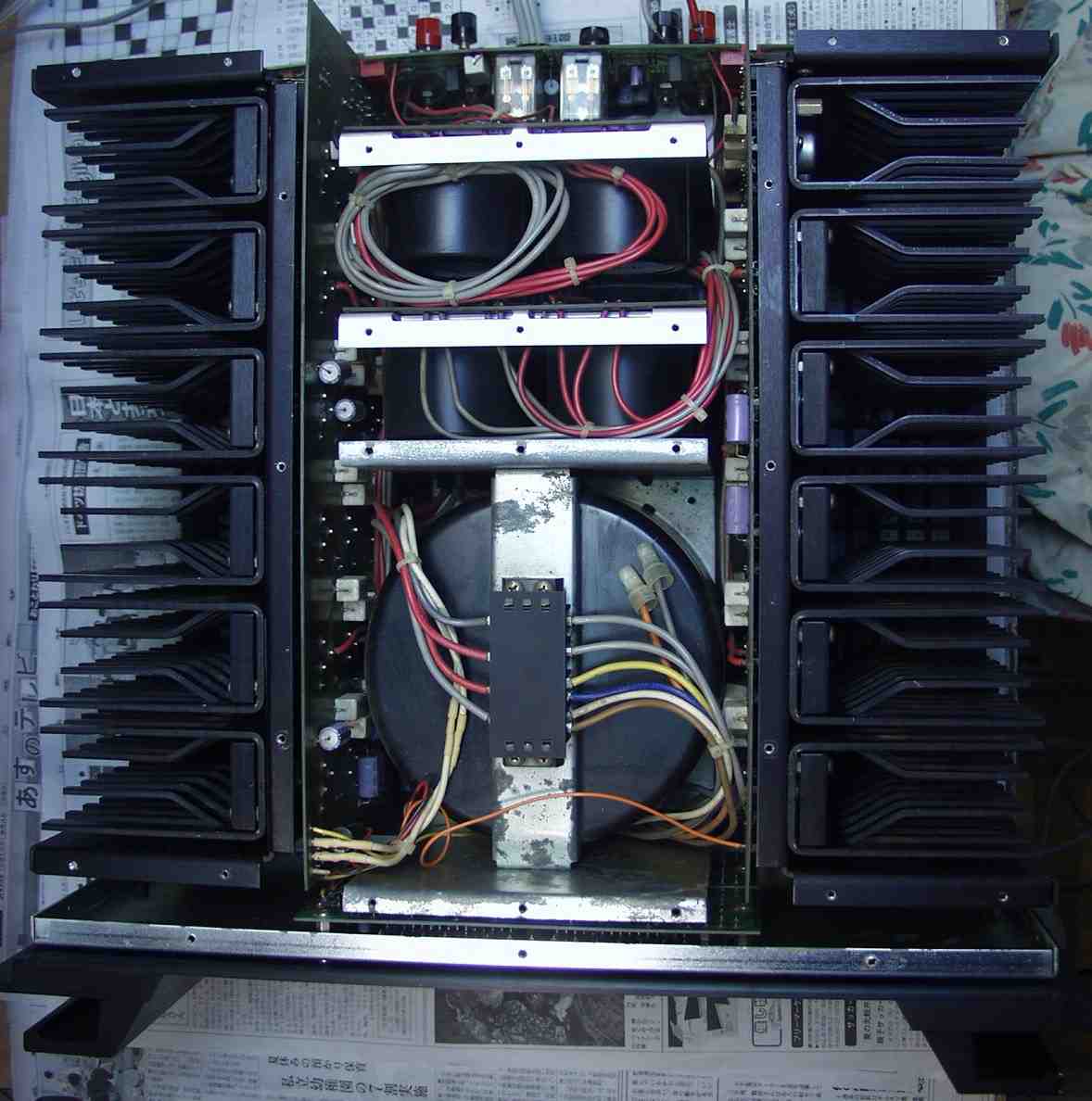

Ａ．　修理前の状況・点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１Ａ．　点検中　上から見る　定格出力５００Ｗ／８Ω＋５００Ｗ／８Ω

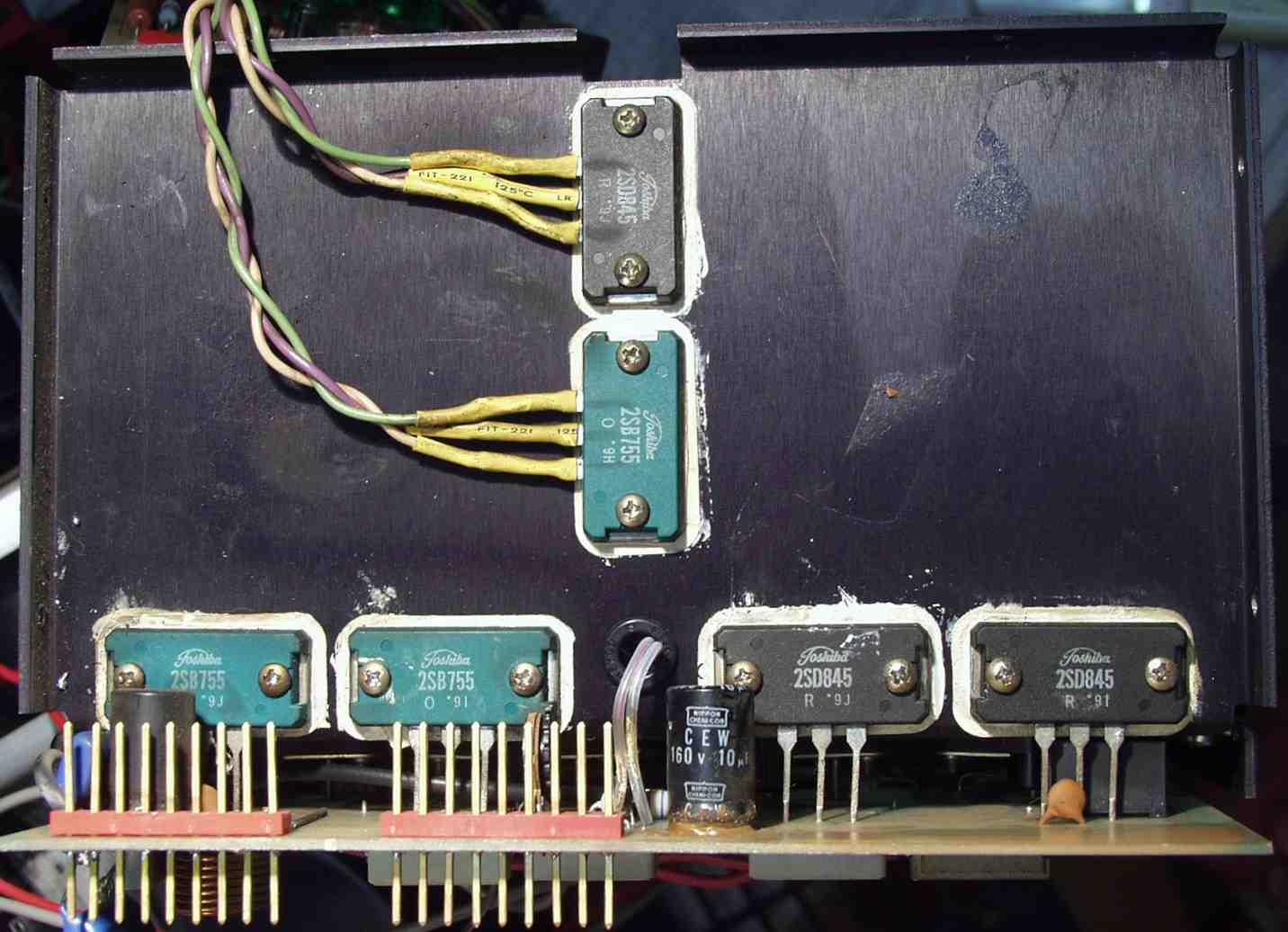

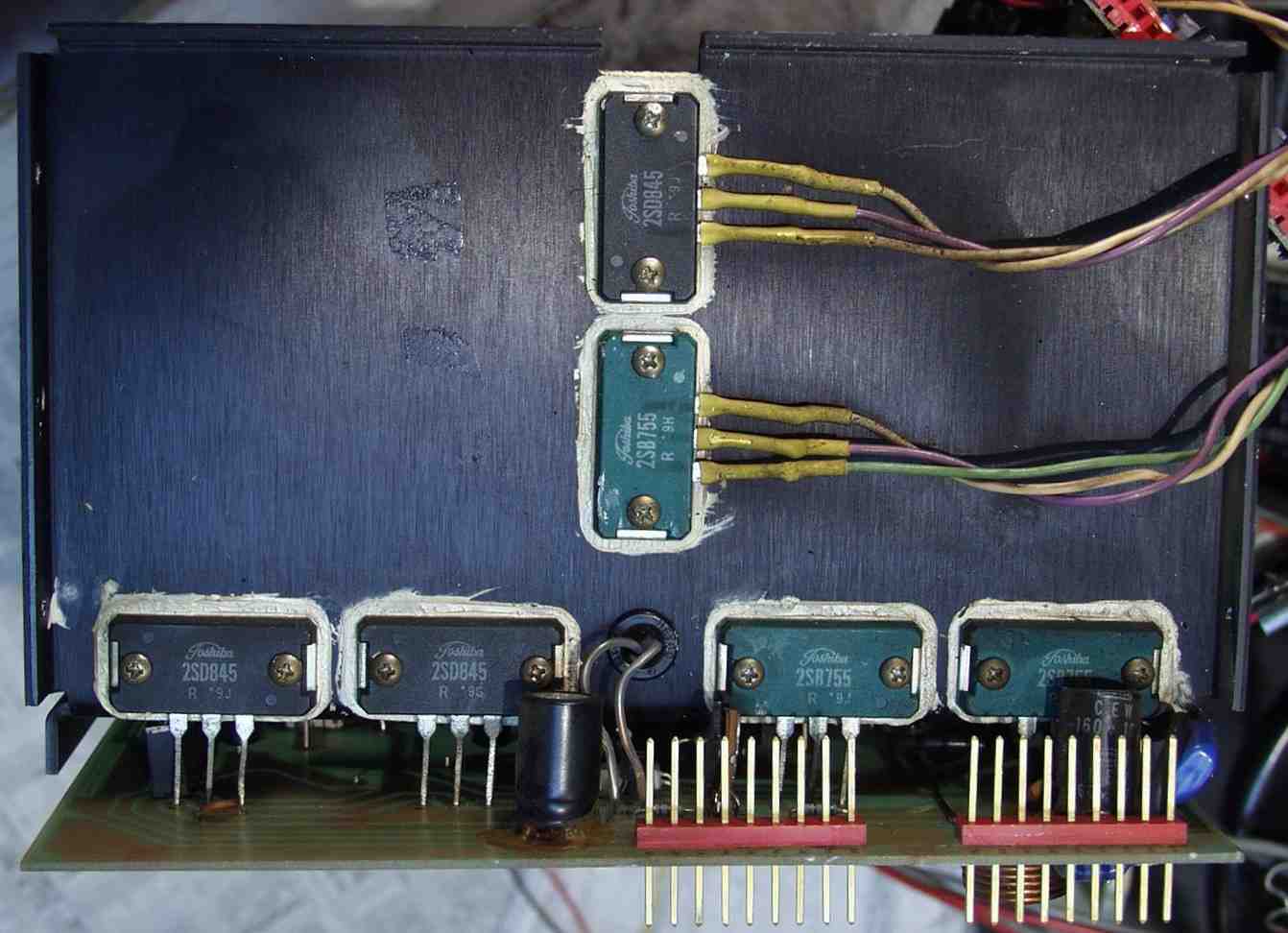

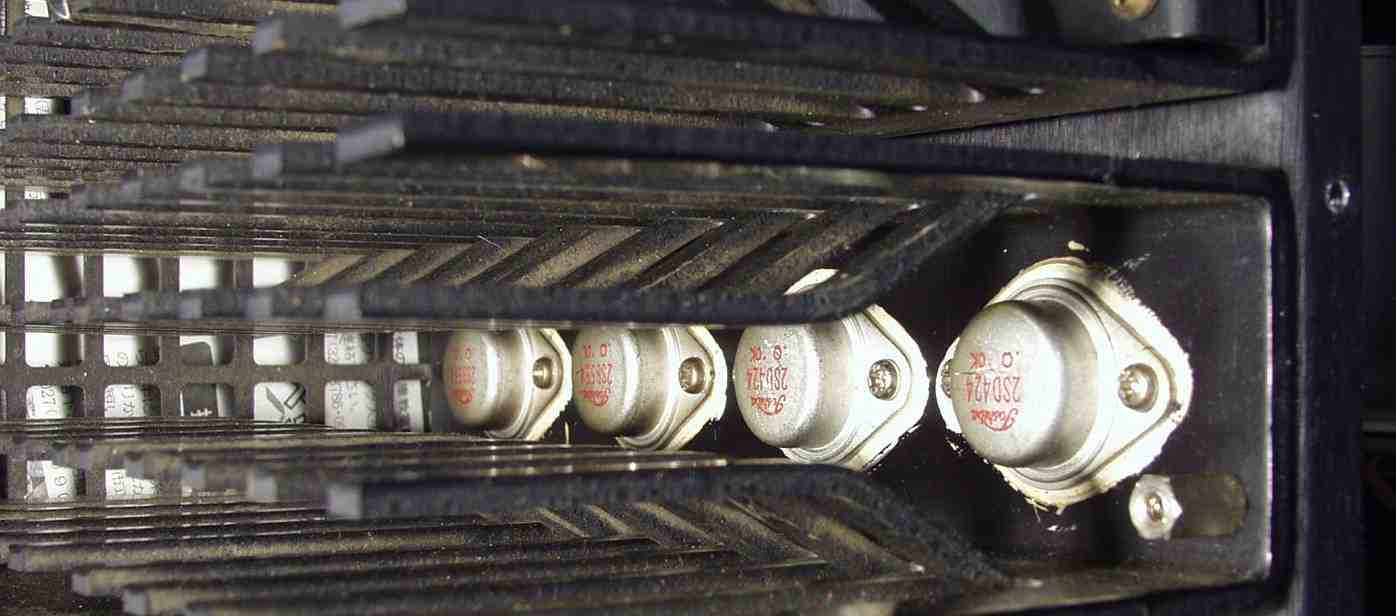

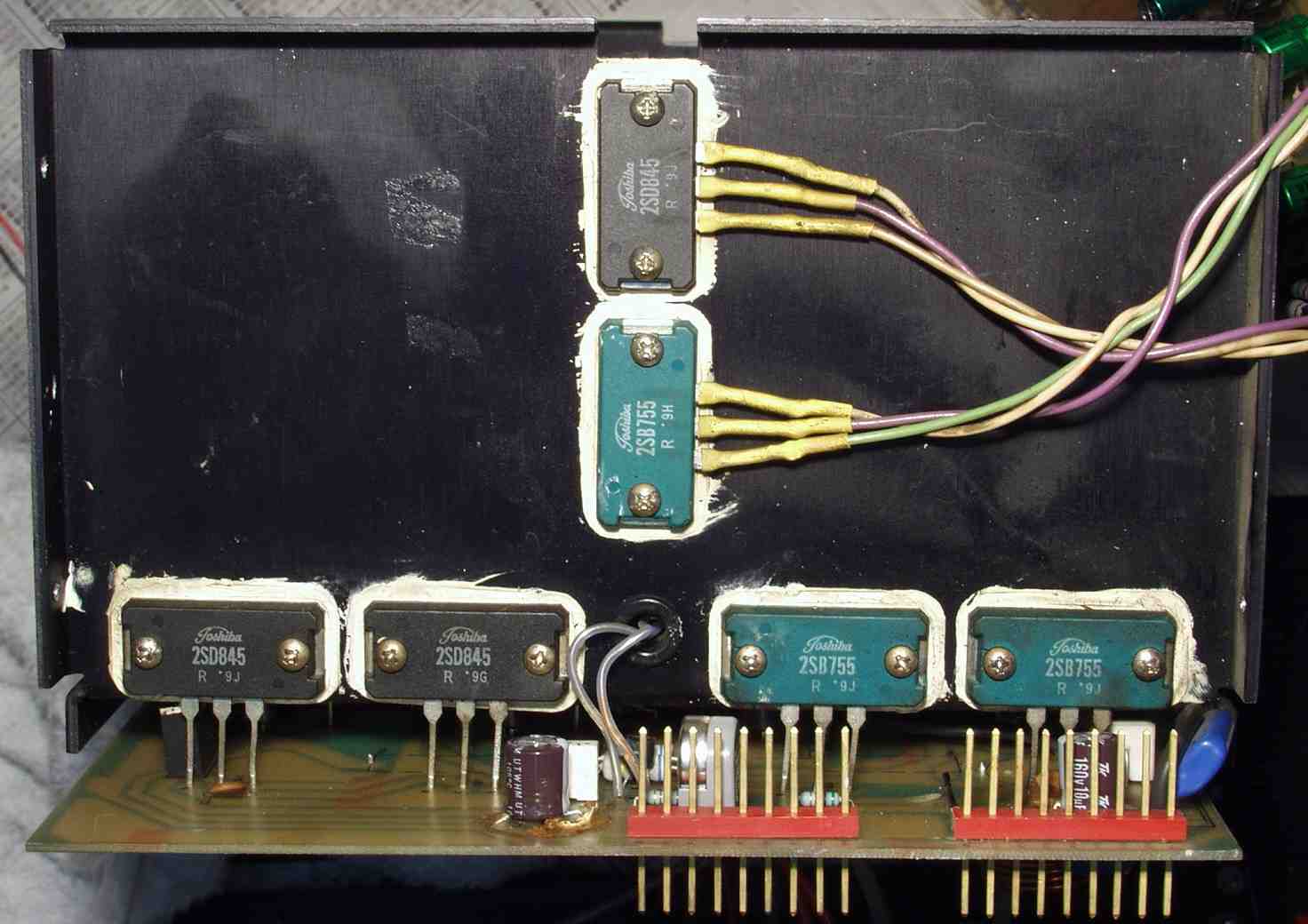

Ａ１Ｂ．　点検中　終段ＴＲ（トランジスター）は全て東芝製品で片側１６パラ・プシュで３２個使用　よって左右で６４個 　　　　　　　　　このタイプ（ＴＯ−３）は市場に無く、１個２０００円×６４＝１２８、０００円の価値が、このＴＲ（トランジスター）だけで有り。

Ａ２Ａ．　点検中　ＡＭＰ部拡大　使用されている電解コンデンサーも古い物 　　　　　　　　　　　　この大きなトロイダル・トランスにＡＣ１００Ｖを直入れ！ 　　　　　　　　　　　　日本の普通の家庭で、契約容量が少ない場合、ブレーカーが落ちてしまう、日本の製品では考えられない

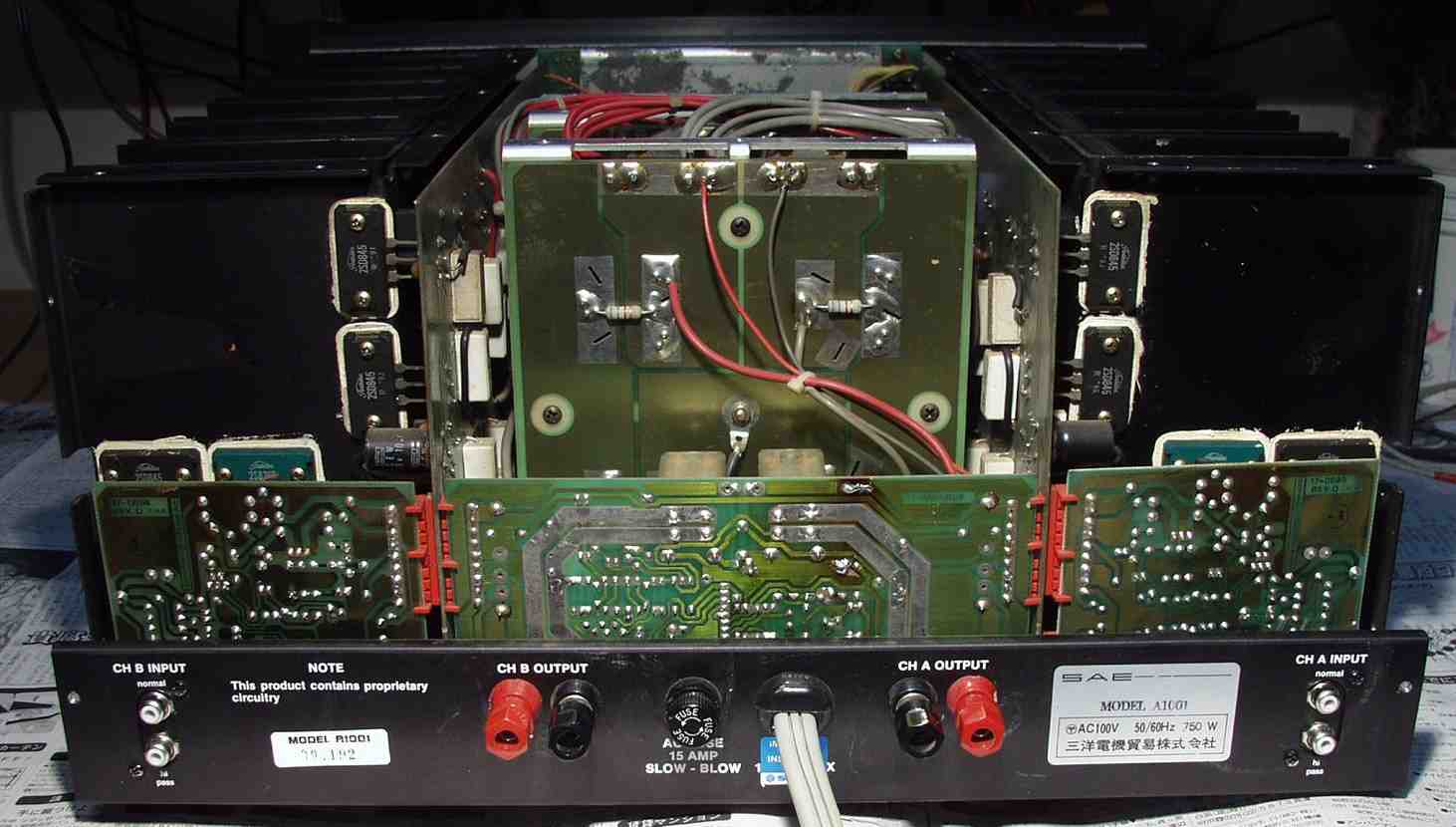

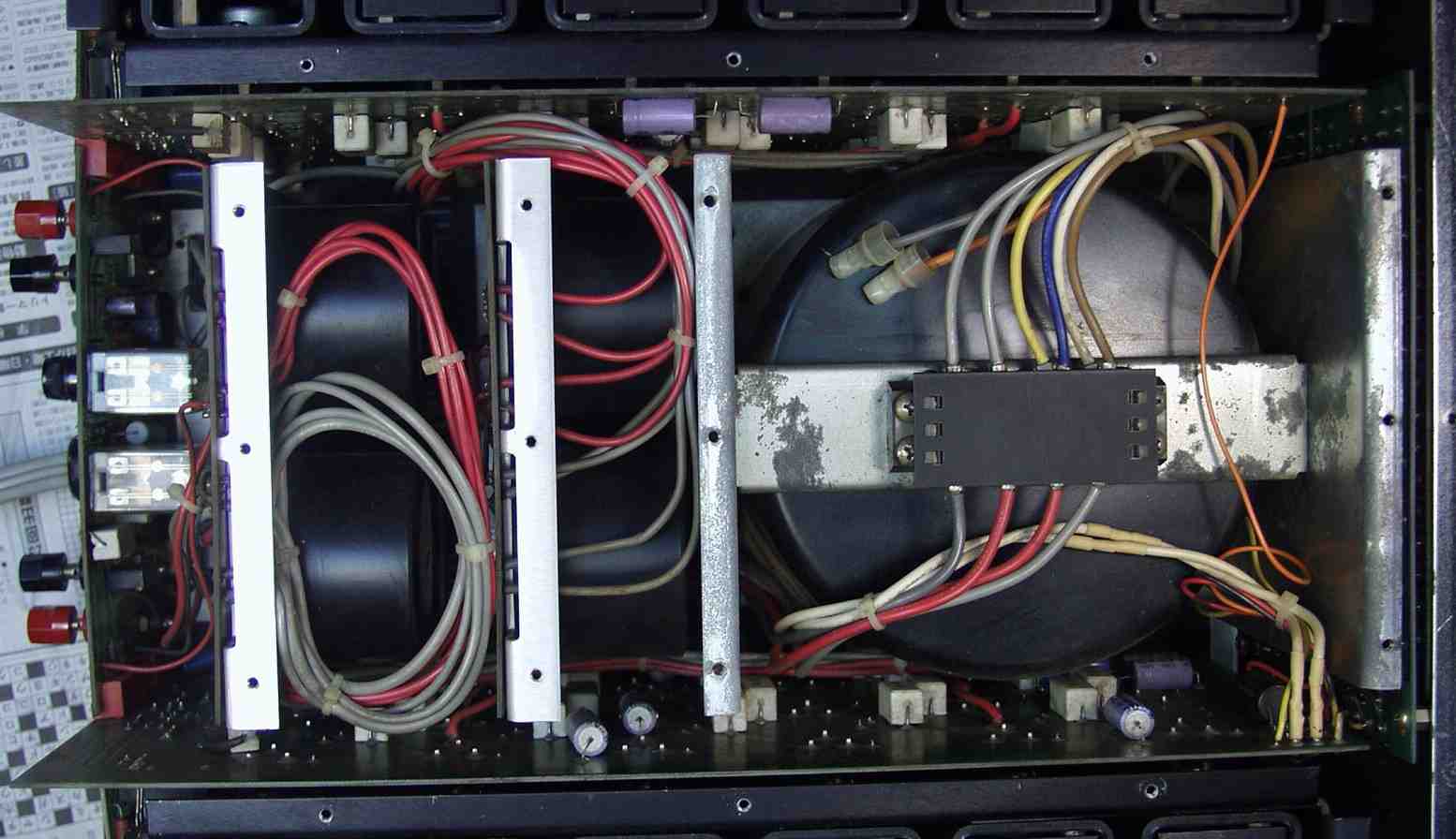

Ａ２Ｂ．　点検中　後ろから見る　下左右に前段ＡＭＰ部　下真ん中にプロテクト＋ＳＰ接続リレー基板 　　　　　　　　　　　　真ん中が電解コンデンサー８本

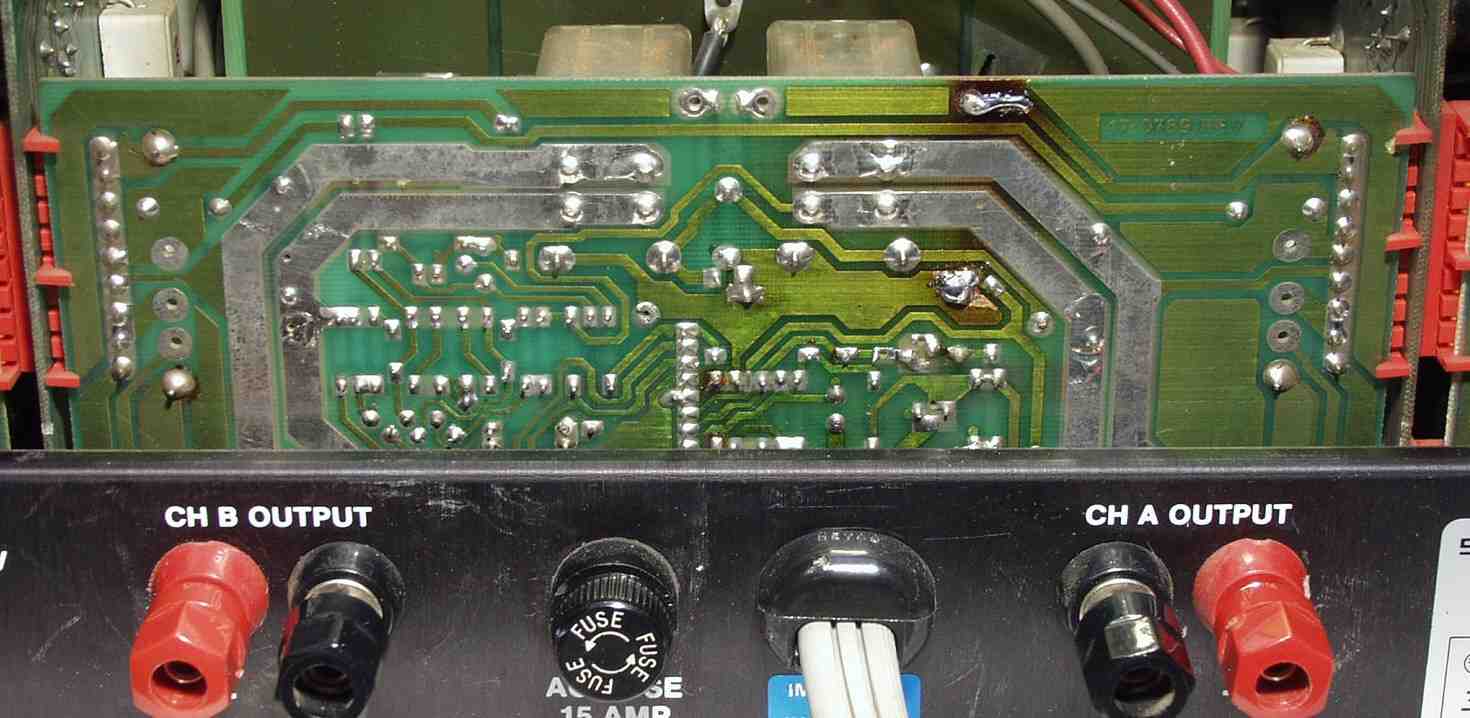

Ａ２Ｃ．点検中　故障原因のプロテクト＋ＳＰ接続リレー基板 　　　　　　　　　　　この基板を取り出すには、左右の終段基板（放熱器付き）、左右に前段ＡＭＰ部、真ん中が電解コンデンサー８本 　　　　　　　　　　　要するに、全部バラサナイト取り出せない、修理の事など全く考慮していない！

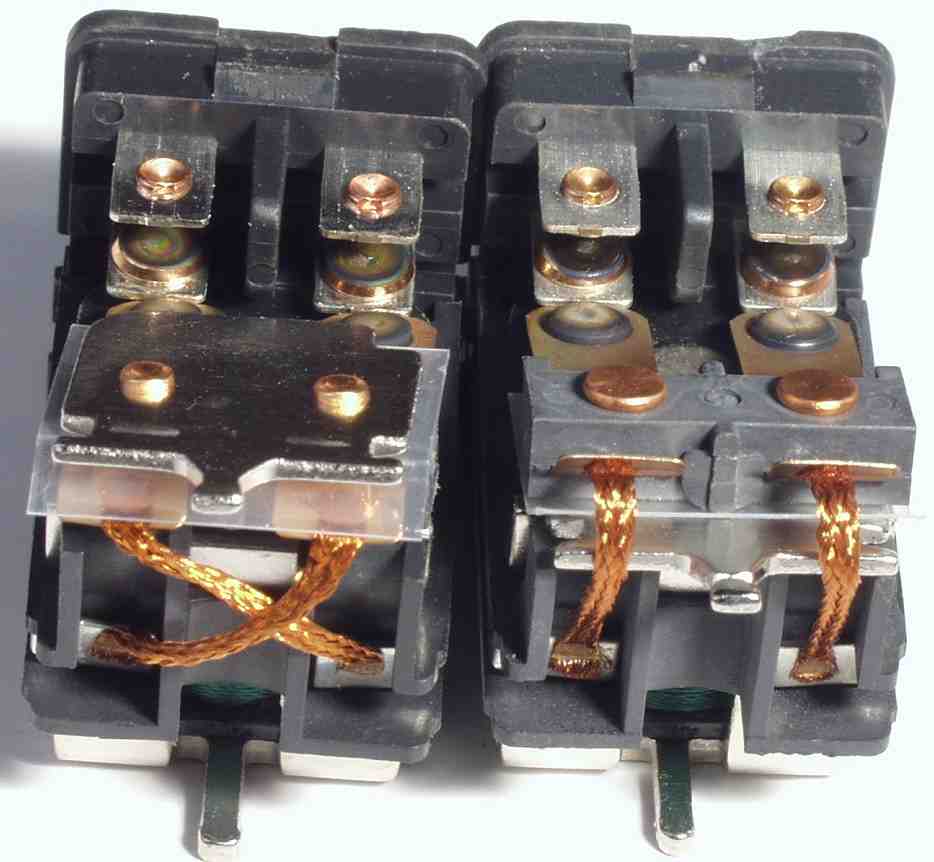

Ａ３Ａ．　点検中　焼けたＳＰ接続リレーの可動接点、ご覧の様に接点を支えている、隣青銅が焼けてへたっている、特に左側 　　　　　　　　　　　　接点だけを磨いても、ダメな理由です

Ａ３Ｂ．点検中　焼けたＳＰ接続リレーの固定接点、右側には真ん中にアークでキズがある 　　　　　　　　　　　これでは幾らＳＰ配線を太くしても、到底良くならない

Ａ４．　点検中　温度関知のサーモスタット、ここにＡＣ１００Ｖが通過する（左右２個直列に通過）

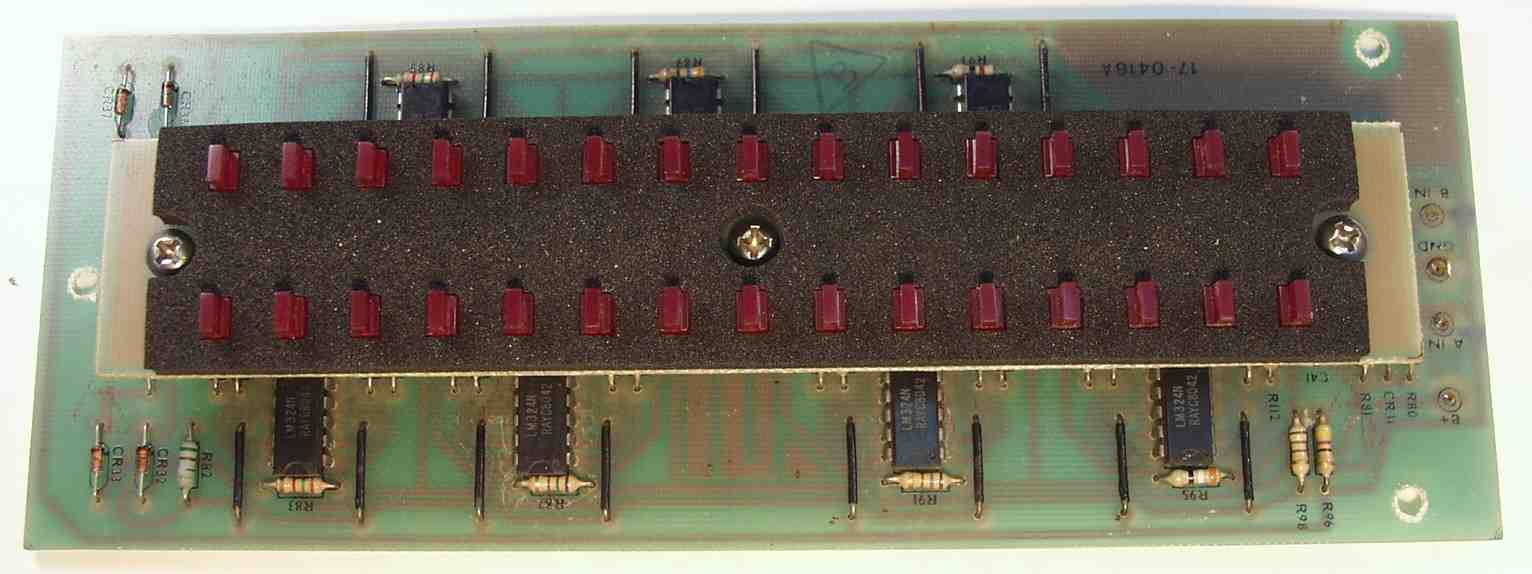

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１Ａ．　修理前　上VU基板

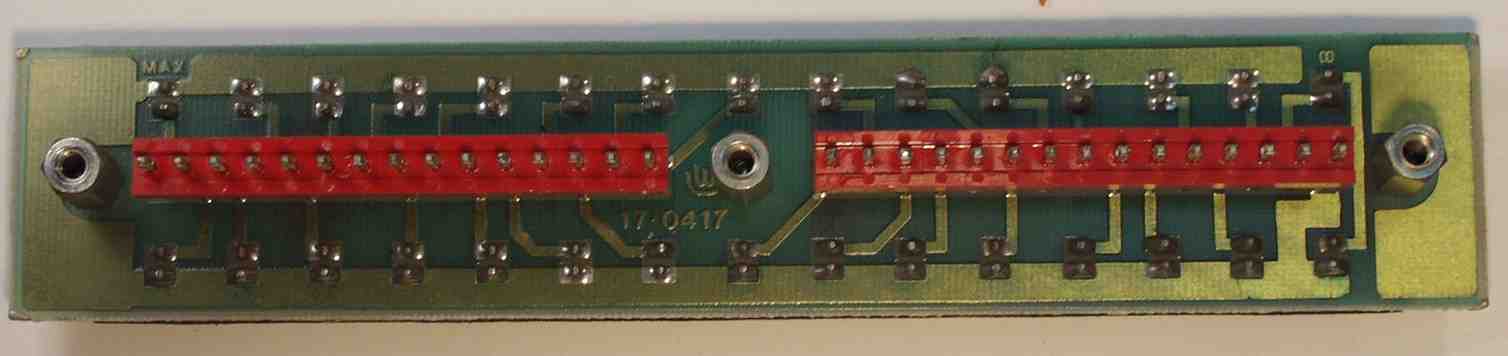

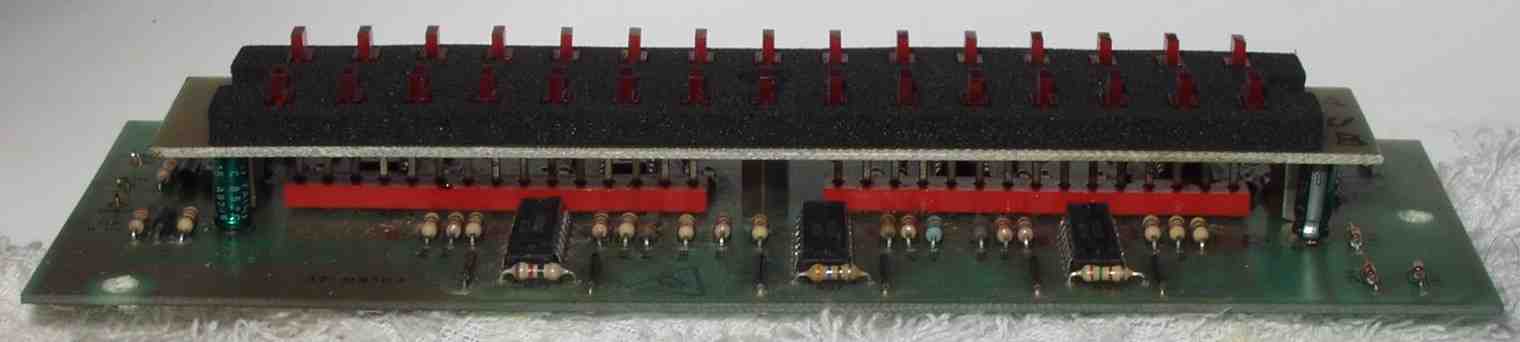

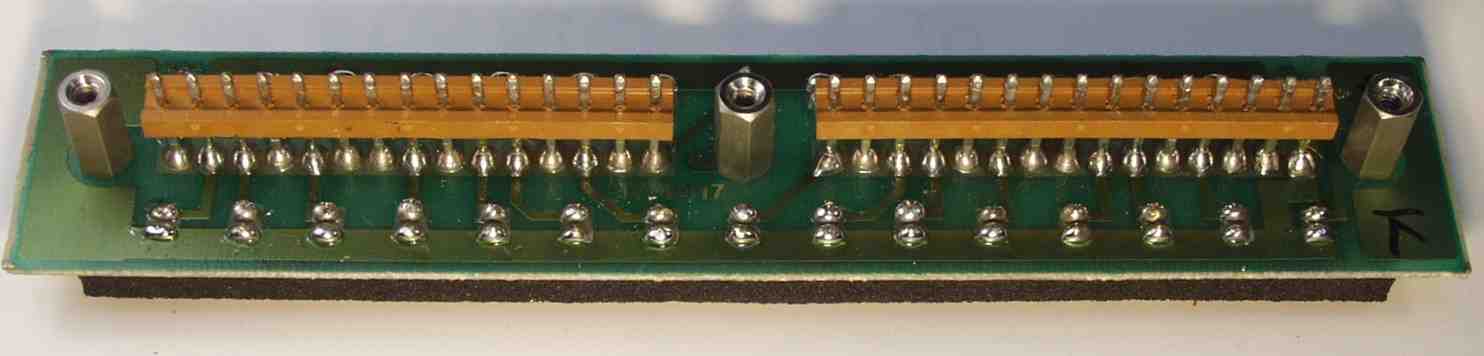

Ｃ１Ａ１．　修理前　上ＬＥＤ基板

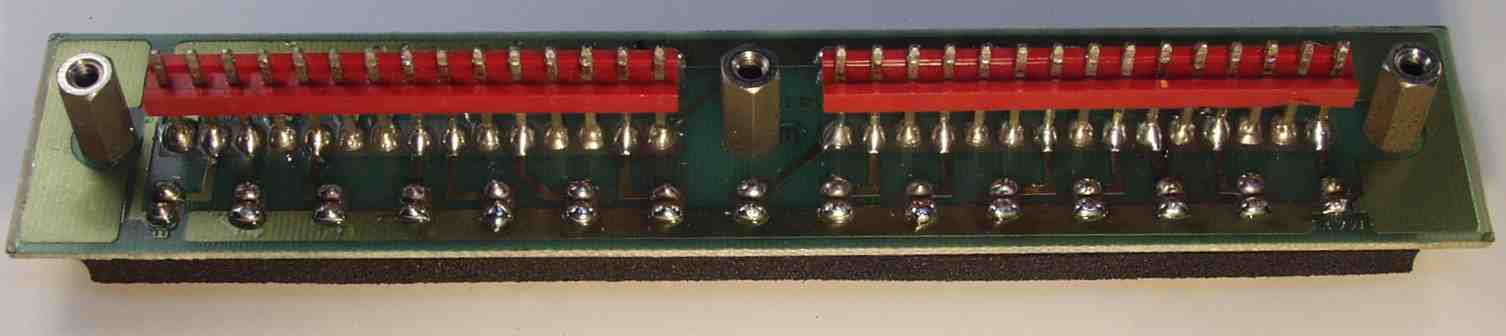

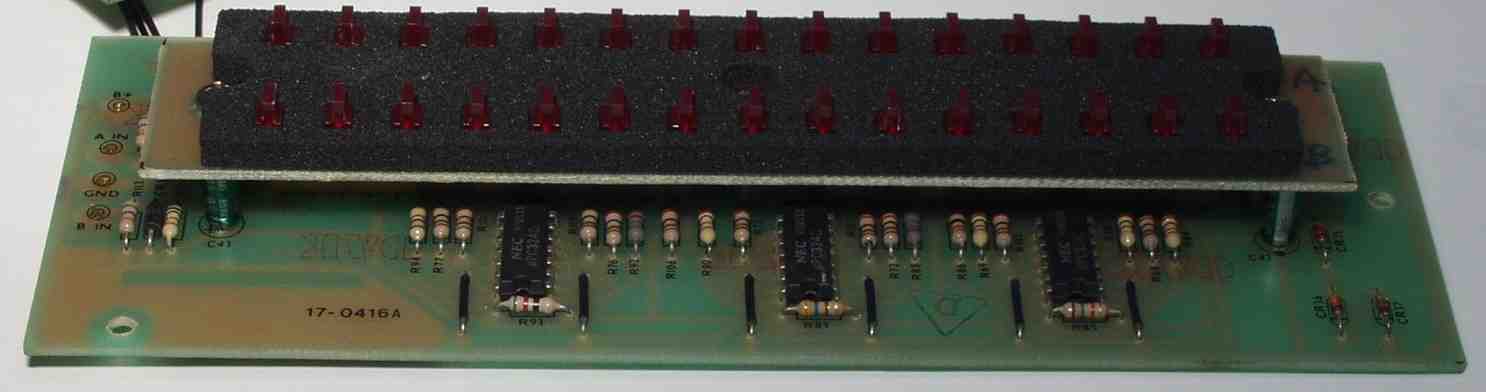

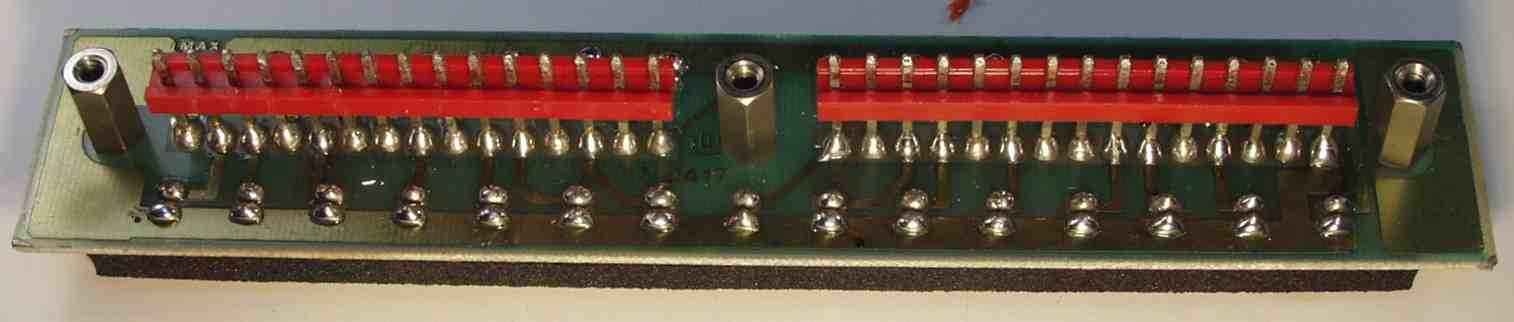

Ｃ１Ａ２．　修理後　上ＬＥＤ基板

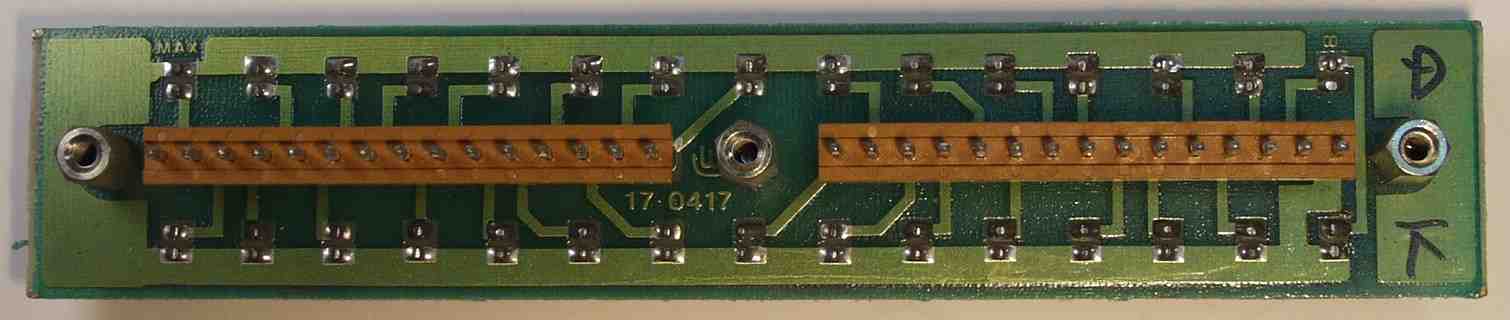

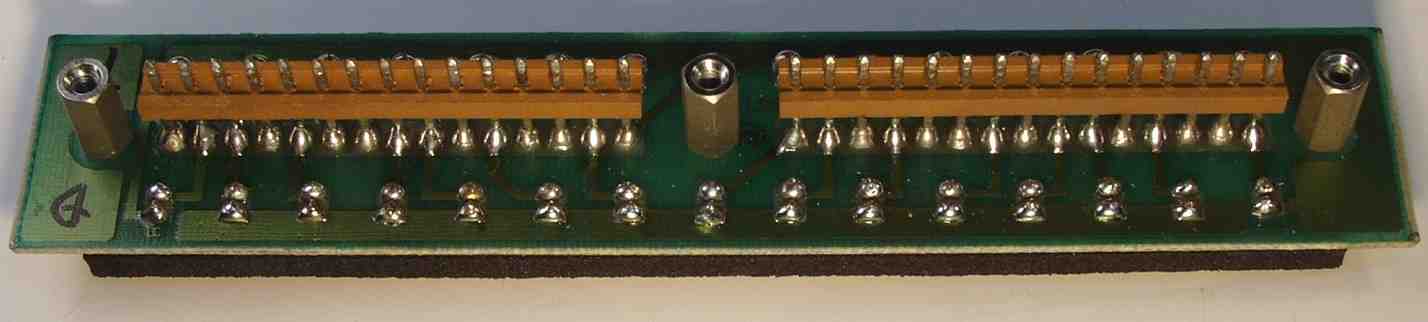

Ｃ１Ａ３．　修理後　上ＬＥＤ基板反対側

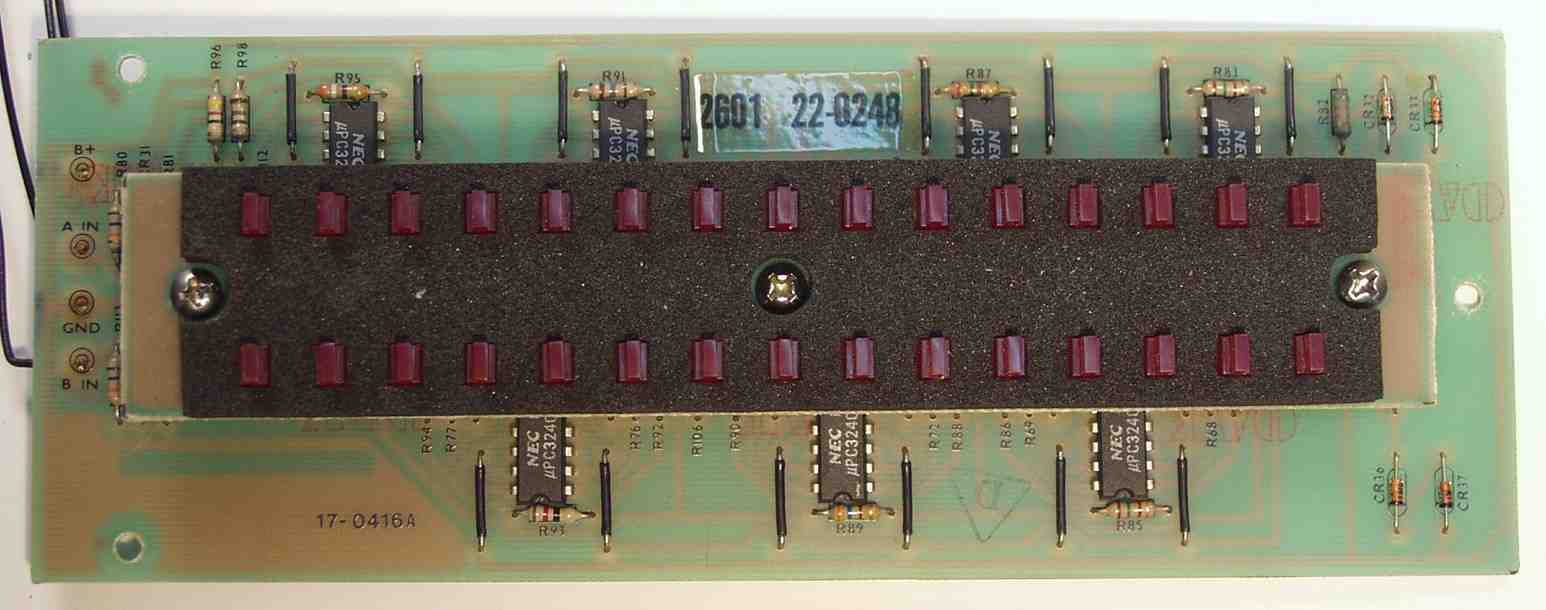

Ｃ１Ｂ．　修理後　上VU基板　電解コンデンサー３個交換

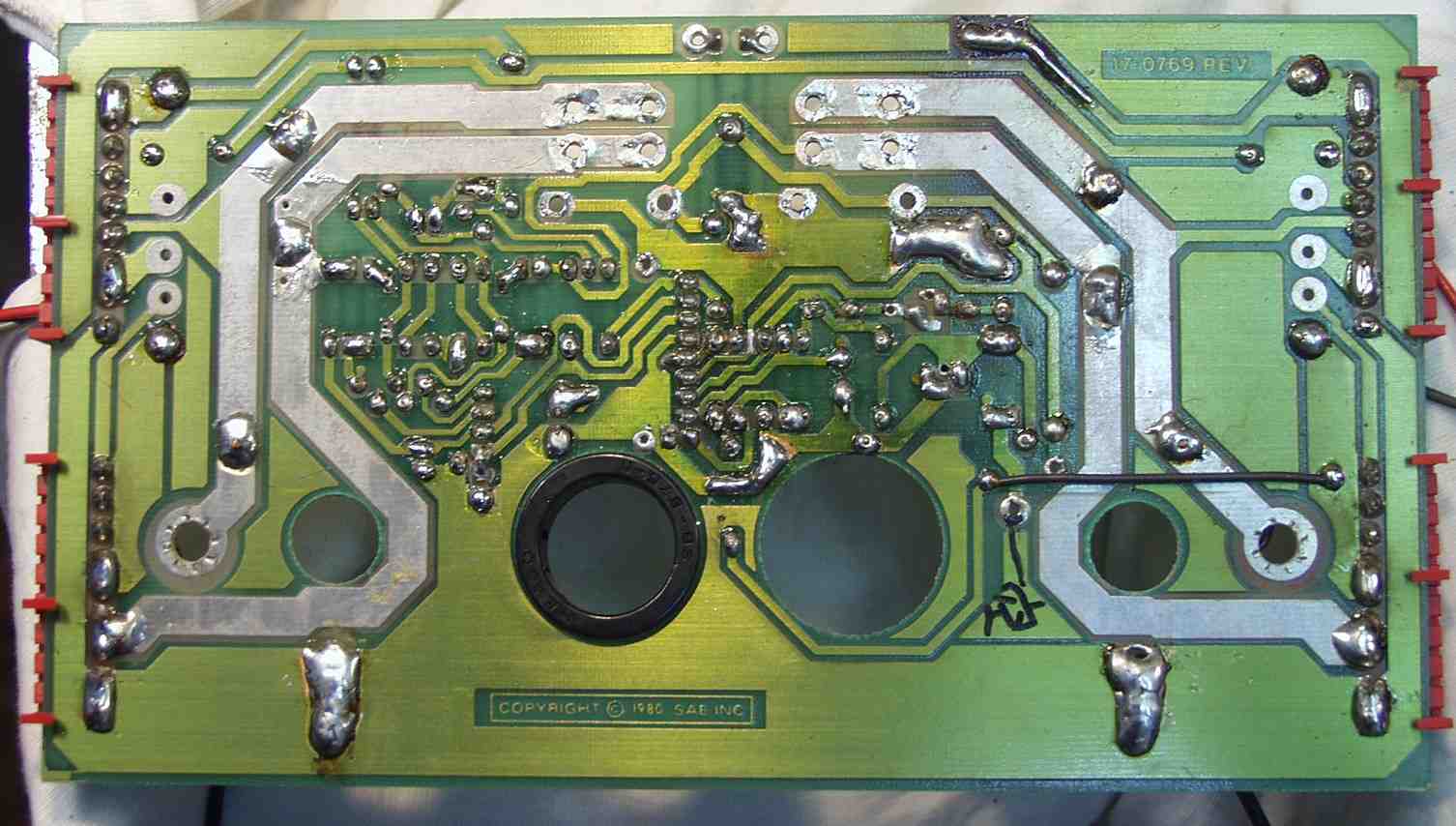

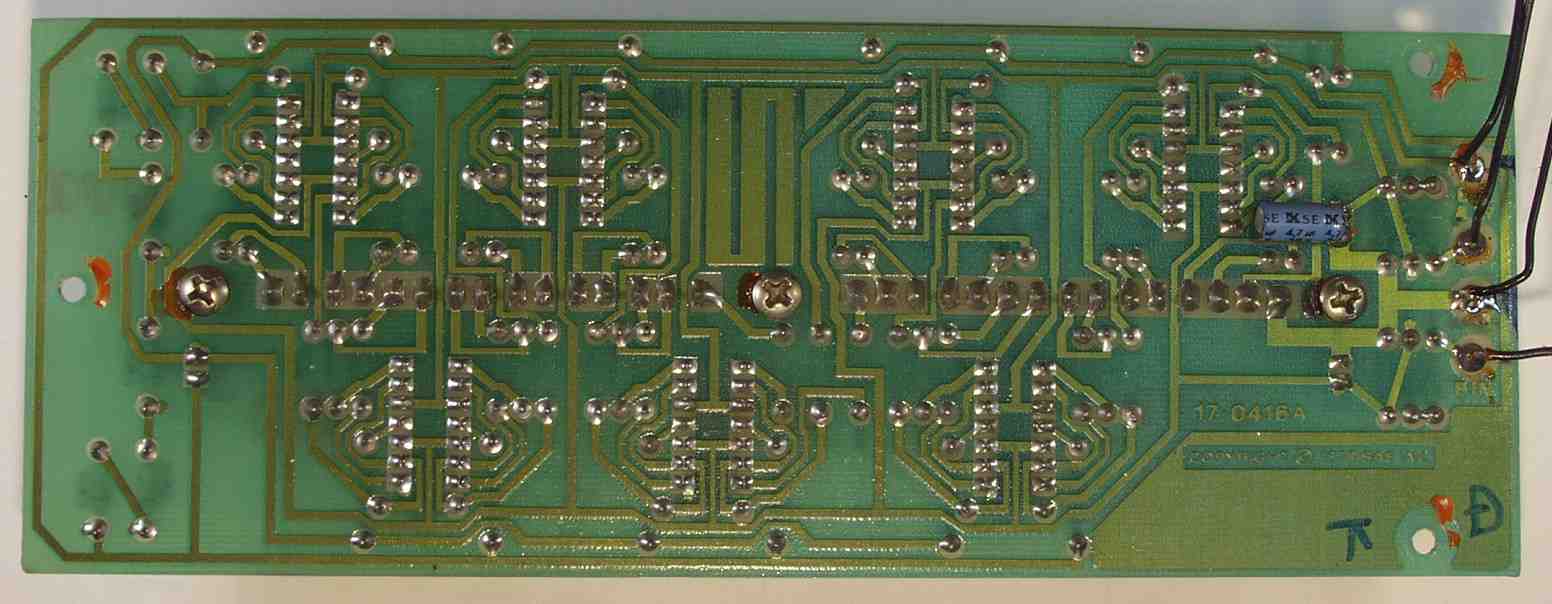

Ｃ１Ｃ．　修理前　上VU基板裏

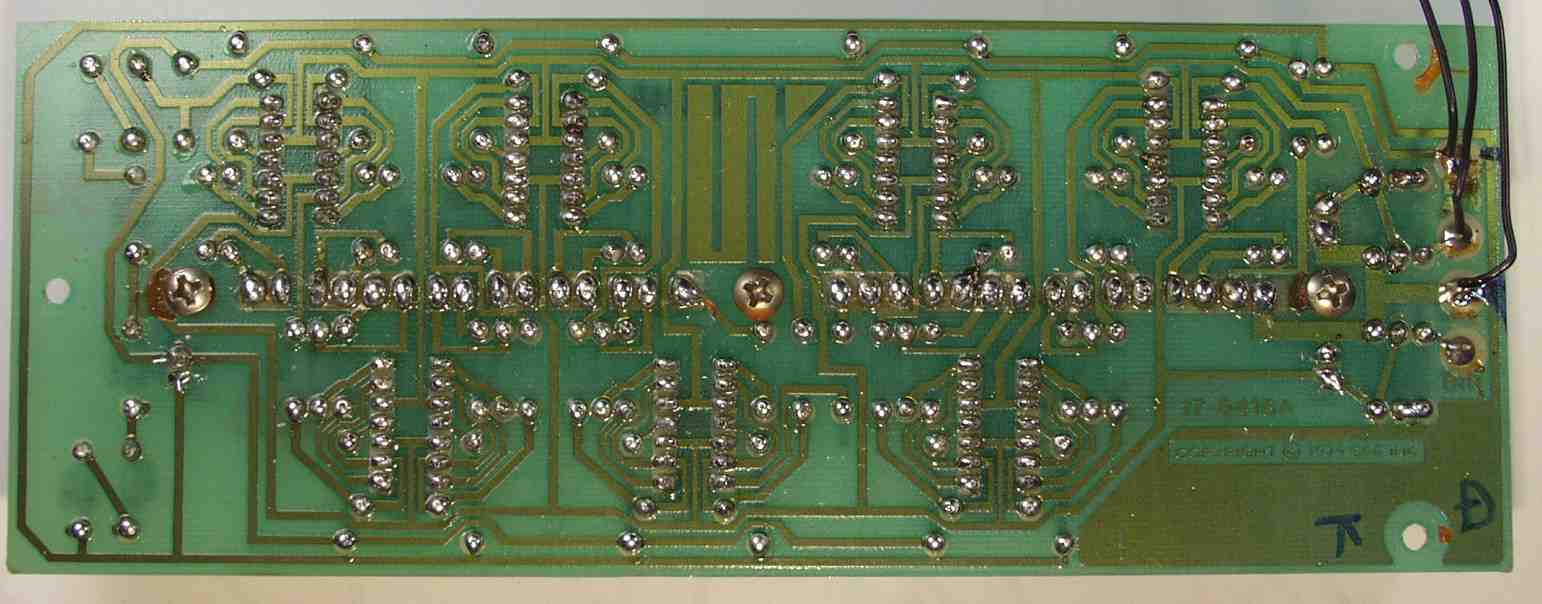

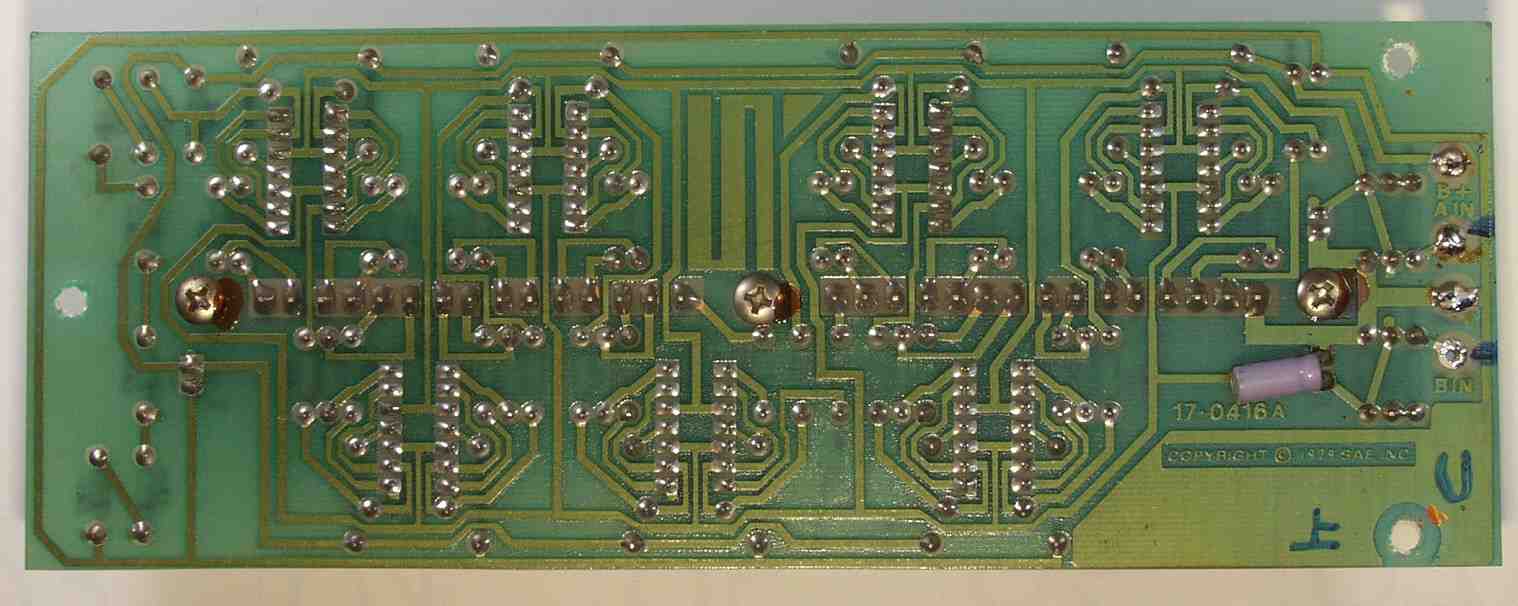

Ｃ１Ｄ．　修理（半田補正）後　上VU基板裏　電解コンデンサー１個交換

Ｃ１Ｅ．　修理前　下ＶＵ基板

Ｃ１Ｅ１．　修理前　下ＬＥＤ基板

Ｃ１Ｅ２．　修理後　下ＬＥＤ基板

Ｃ１Ｅ３．　修理後　下ＬＥＤ基板　反対側

Ｃ１Ｆ．　修理後　下ＶＵ基板　電解コンデンサー３個交換

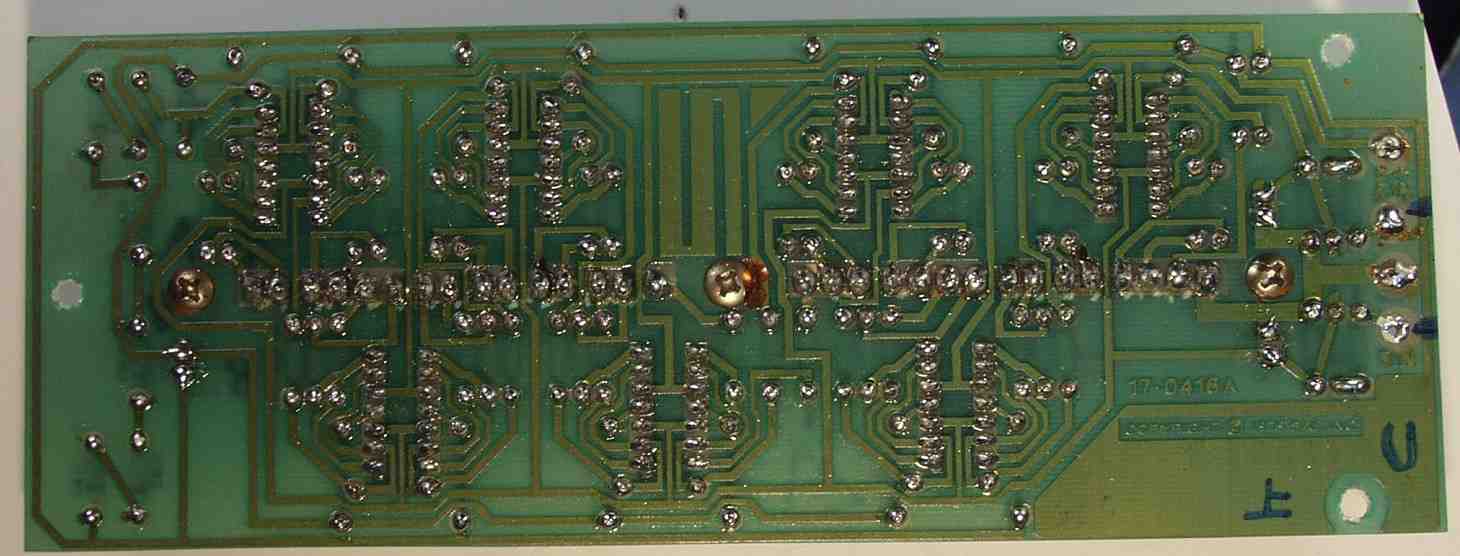

Ｃ１Ｇ．　修理前　下ＶＵ基板裏

Ｃ１Ｈ．　修理（半田補正）後　下ＶＵ基板裏　電解コンデンサー１個交換

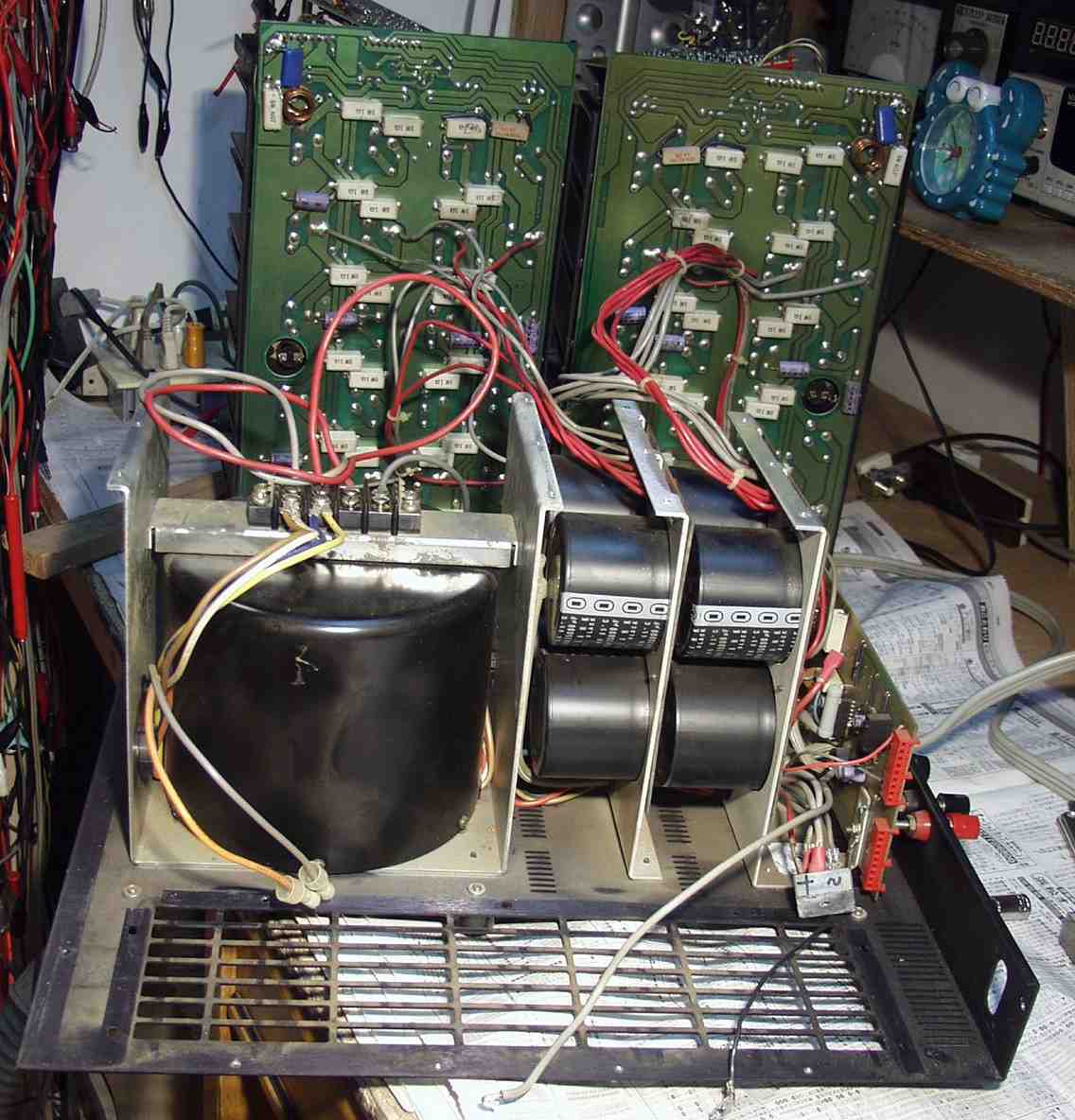

Ｃ２Ａ．　修理中　後ろに左右終段基板、コネクターを節約してケチると修理は大変です、未だプロテクト基板は取れず

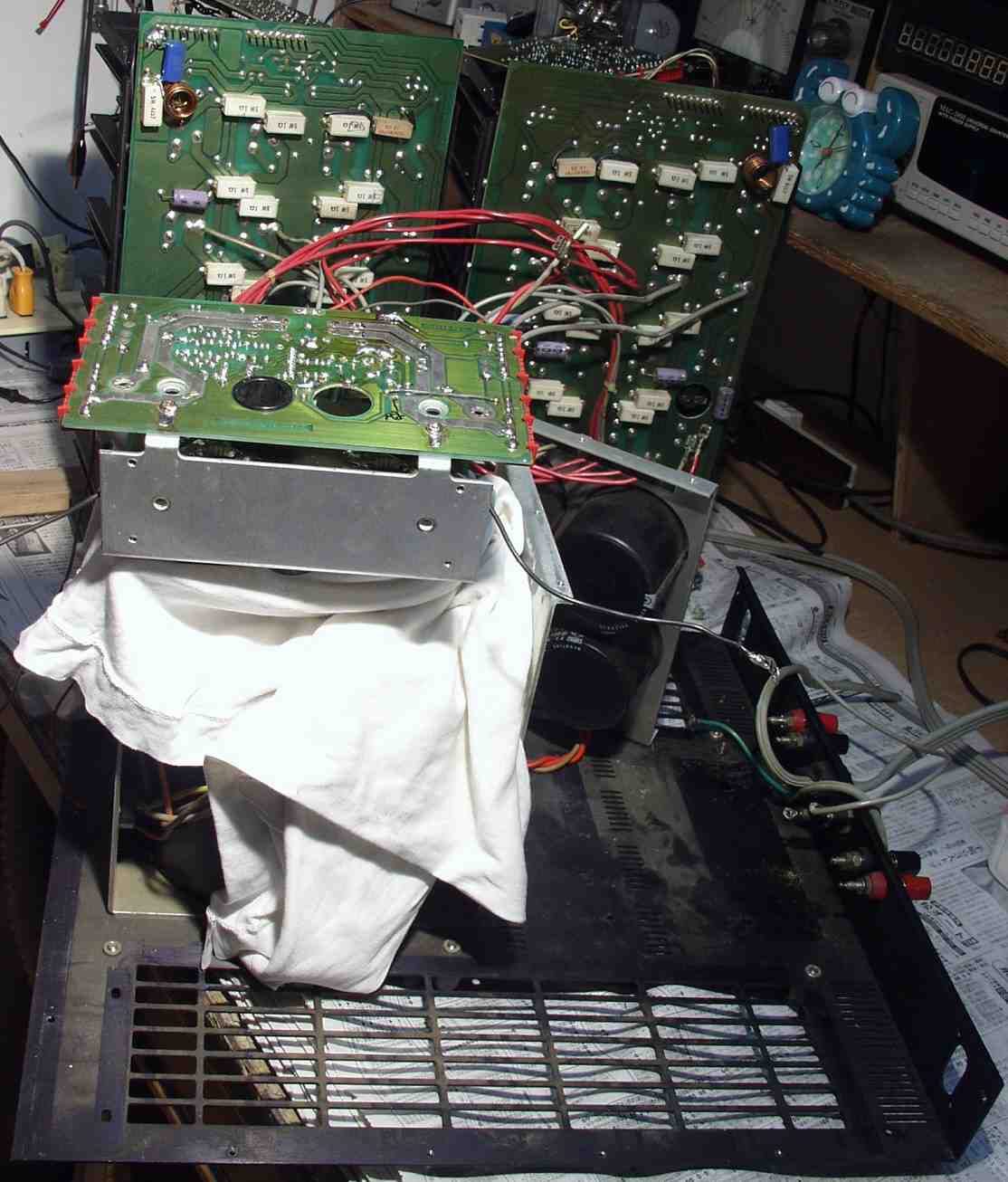

Ｃ２Ｂ．　修理中　後ろに左右終段基板、コネクターをケチると修理は大変です、ヤットプロテクト基板が取り出せる

Ｃ３Ａ．　修理前　Ｆ側電源電解コンデンサー

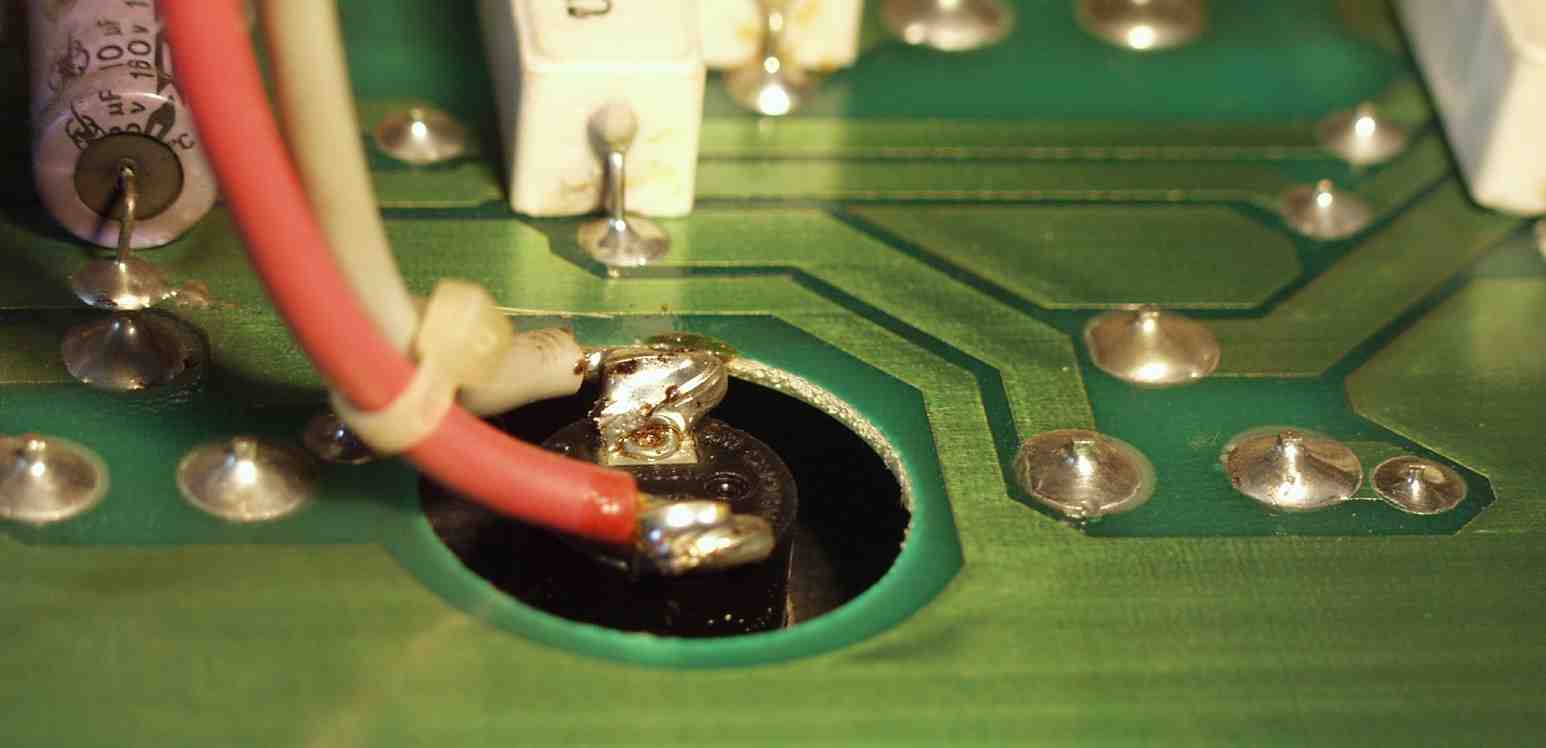

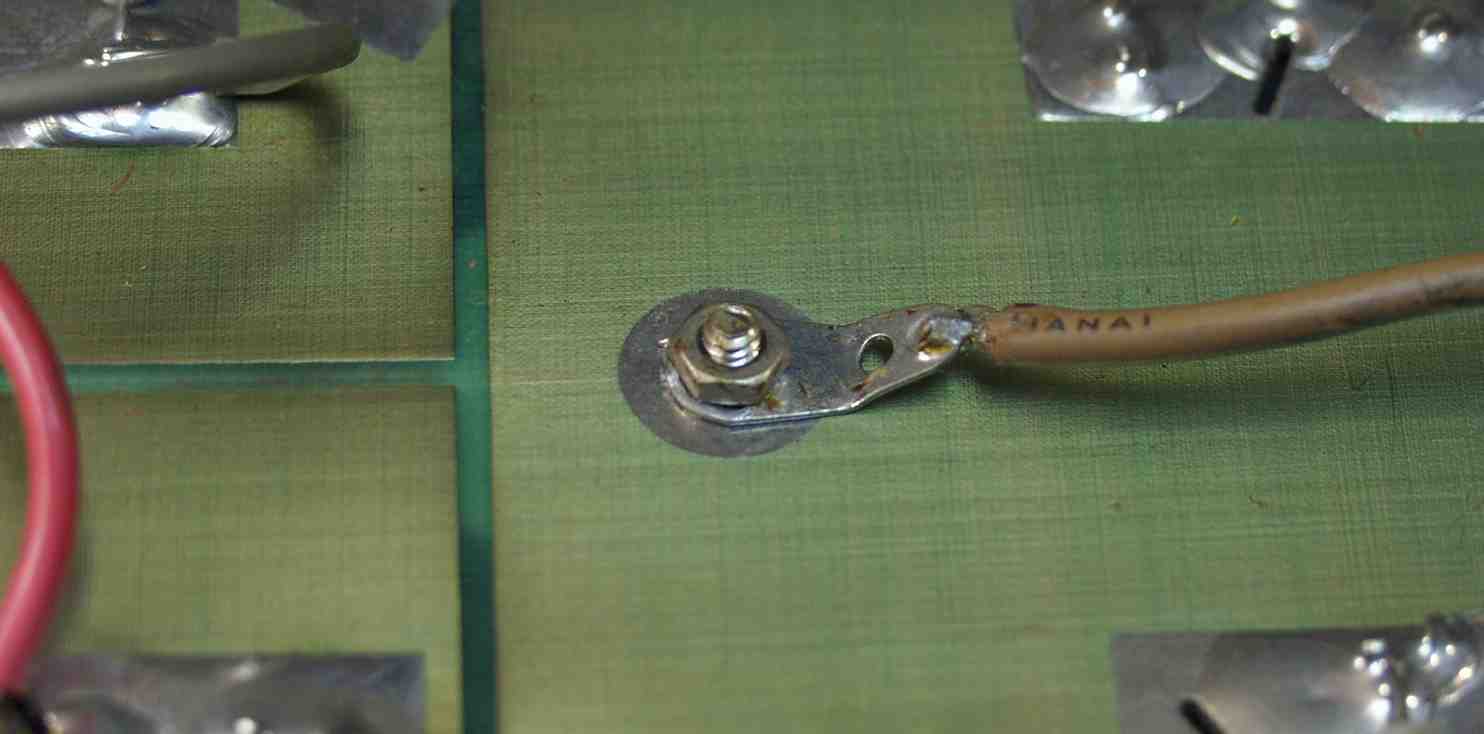

Ｃ３Ｂ．　修理前　Ｆ側電源電解コンデンサー、肝心のアースがネジ止め

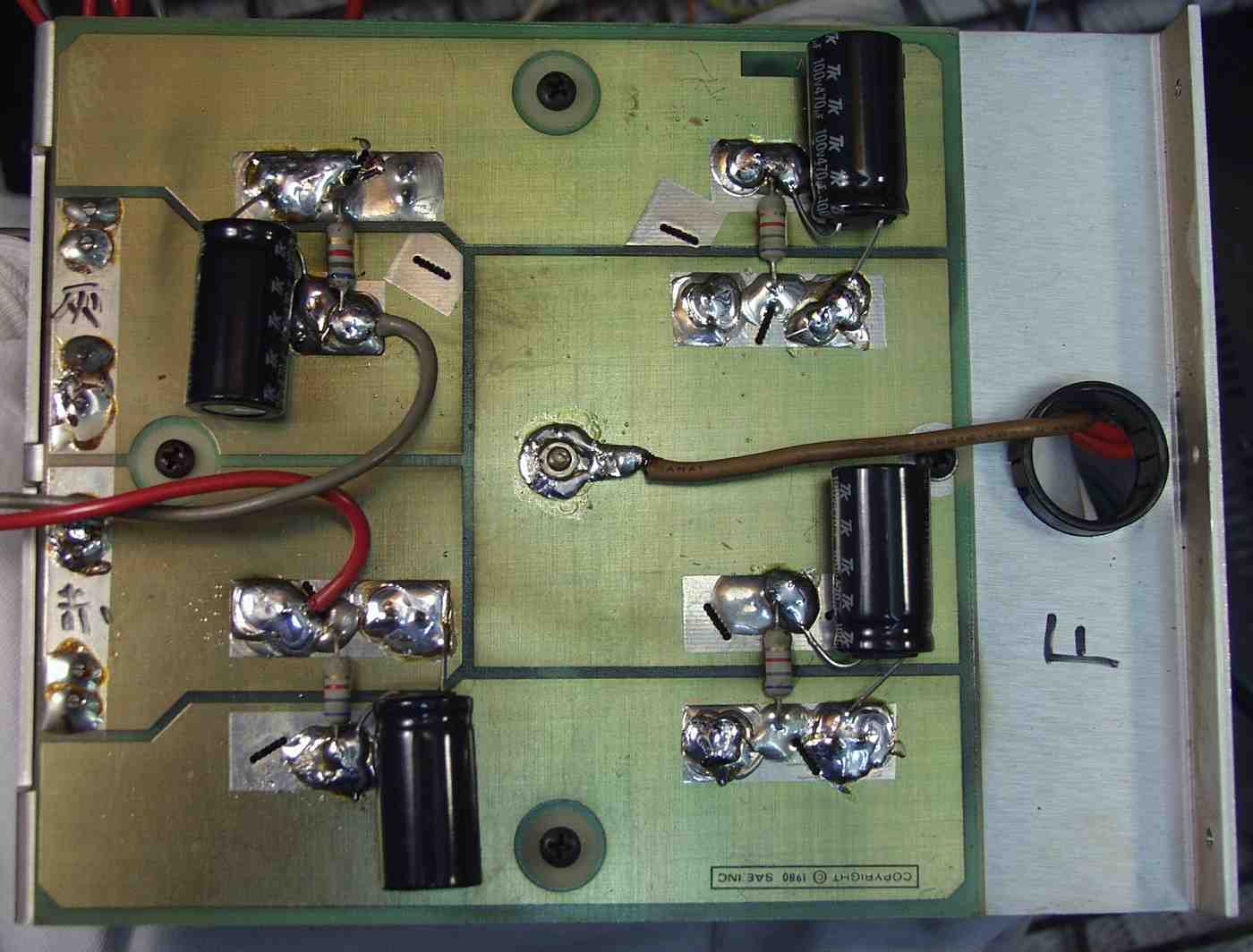

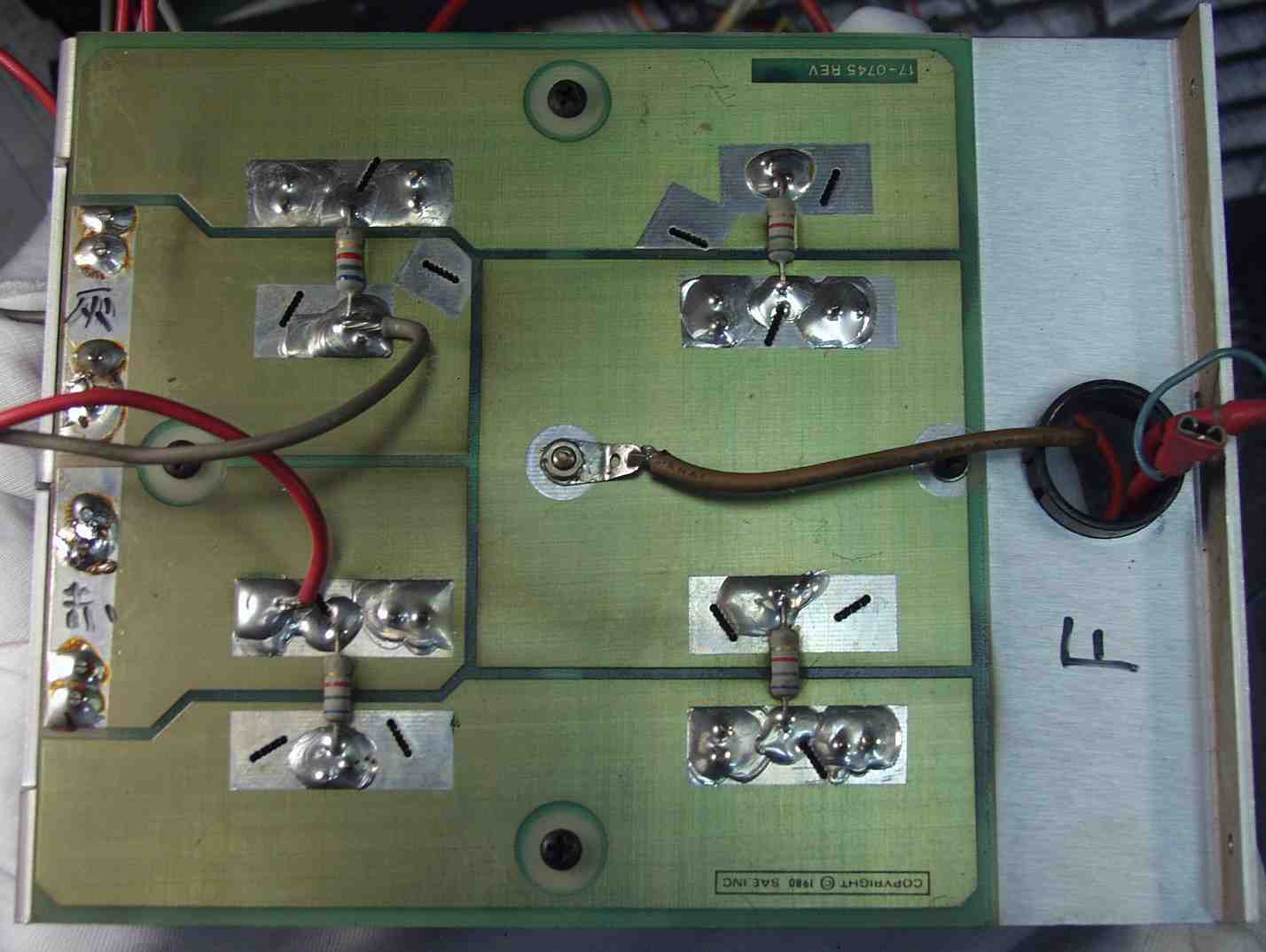

Ｃ３Ｃ．　修理（ハンダ補正）後　Ｆ側電源電解コンデンサー、肝心のアースはハンダを盛る、電解コンデンサー４個追加

Ｃ３Ｄ．　修理前　Ｂ側電源電解コンデンサー

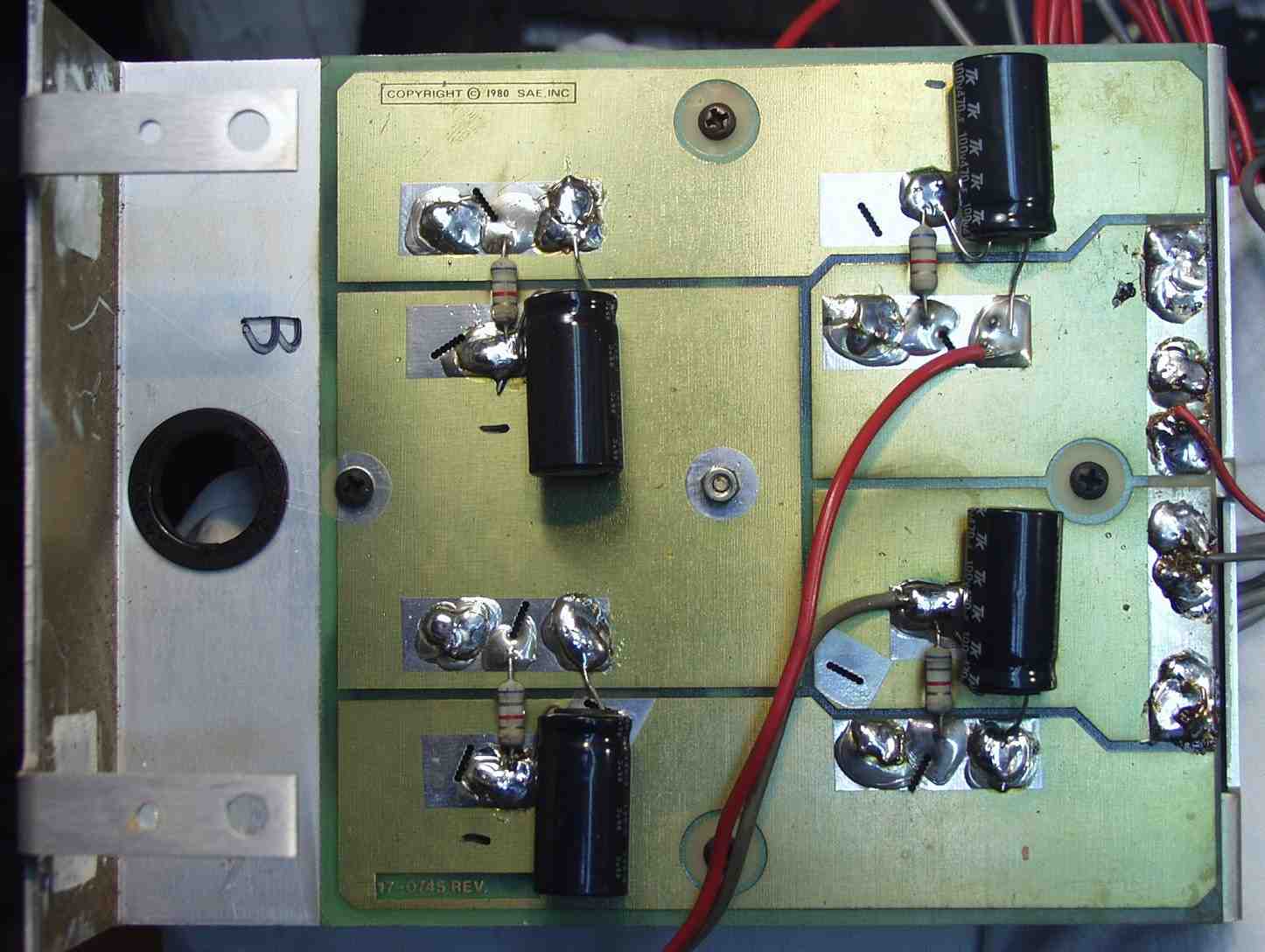

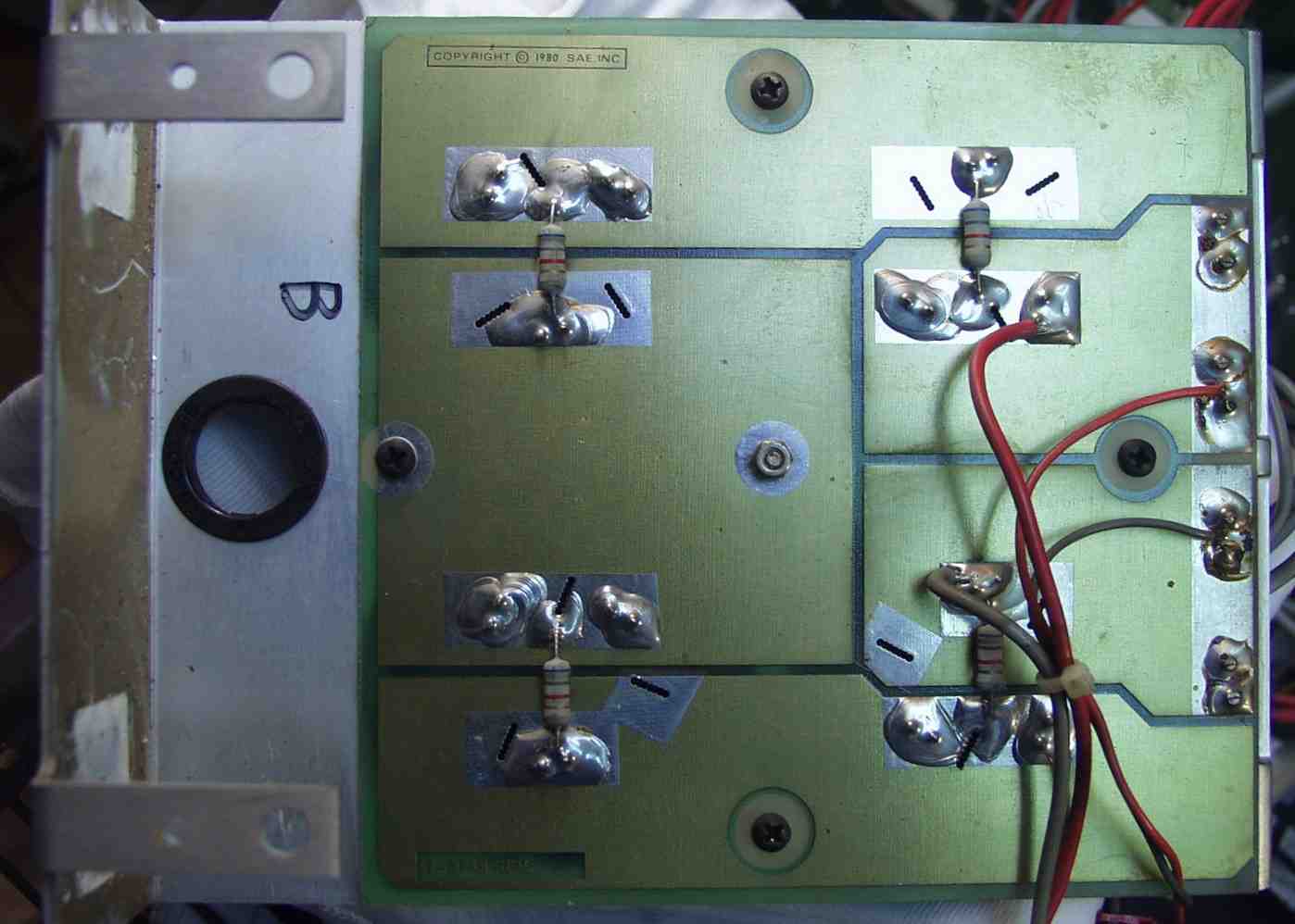

Ｃ３Ｅ．　修理（ハンダ補正）後　Ｂ側電源電解コンデンサー、電解コンデンサー４個追加、肝心のアースは組み付け時取り付け

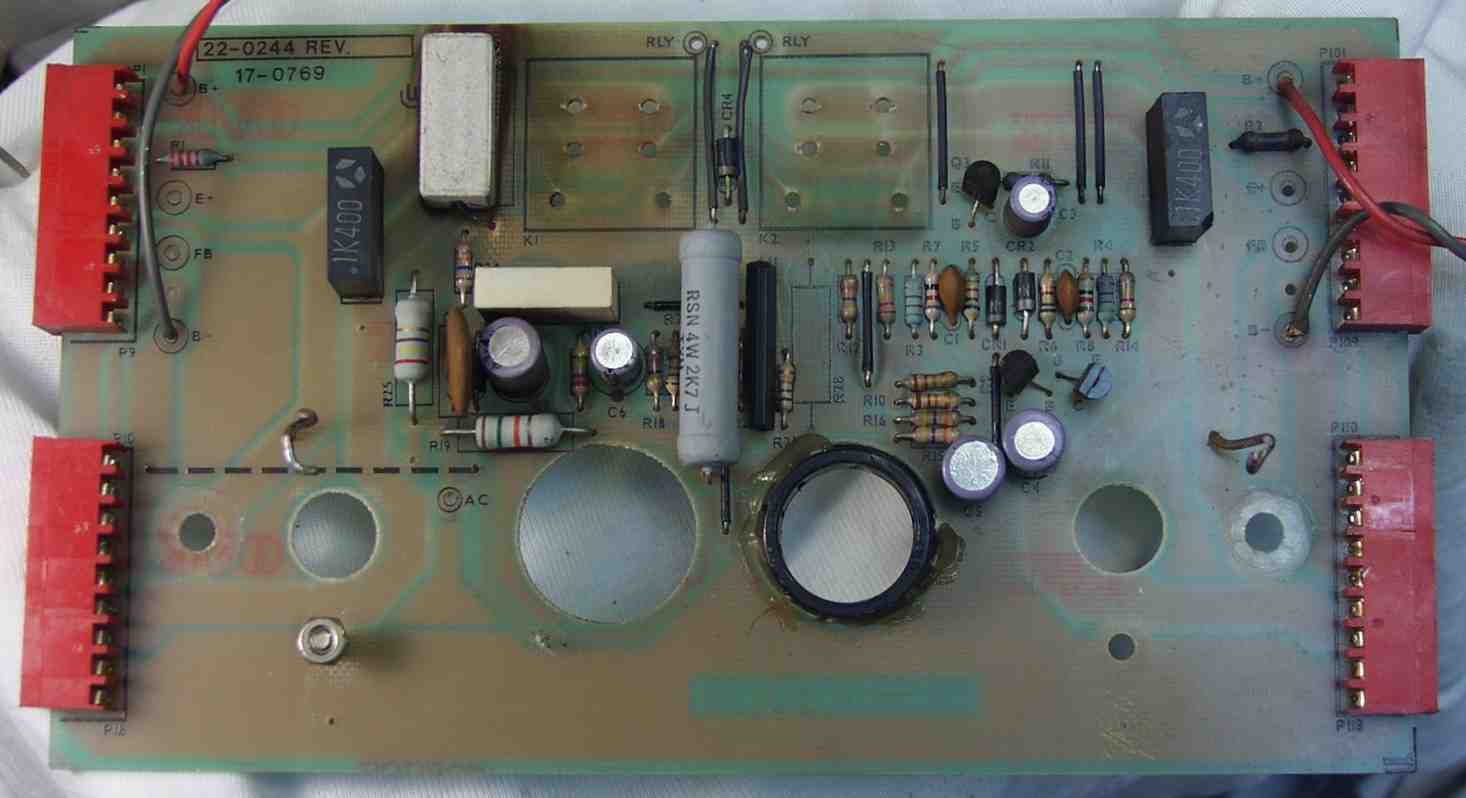

Ｃ４Ａ．　修理前　プロテクト＋ＳＰ接続リレー基板、ＳＰ接続リレーは取り外してある

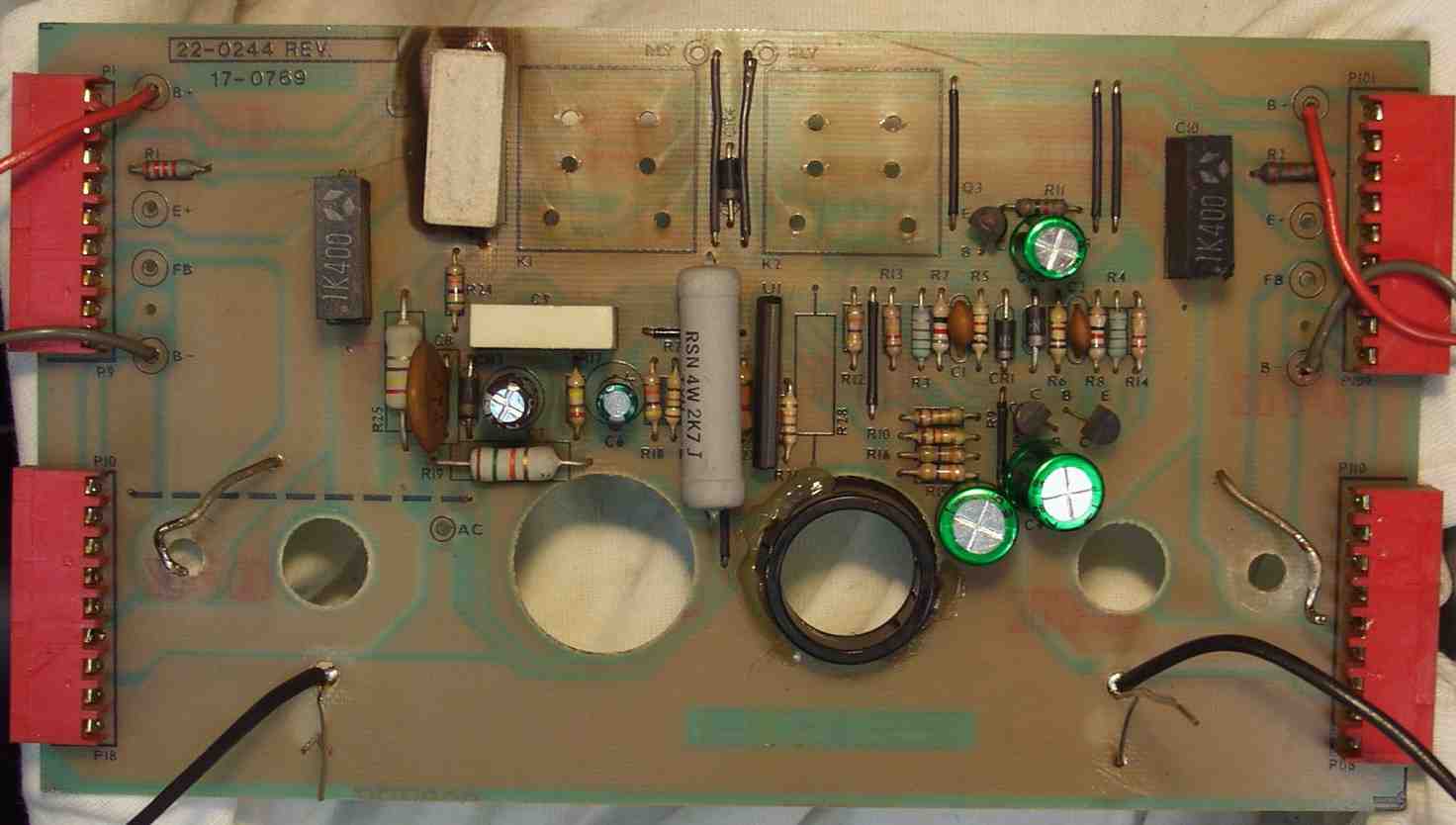

Ｃ４Ｂ．　修理後　プロテクト＋ＳＰ接続リレー基板、ＳＰ接続リレー組み付けて取付ける　電解コンデンサー５個、プロテクトＩＣ交換

Ｃ４Ｃ．　修理前　プロテクト＋ＳＰ接続リレー基板裏

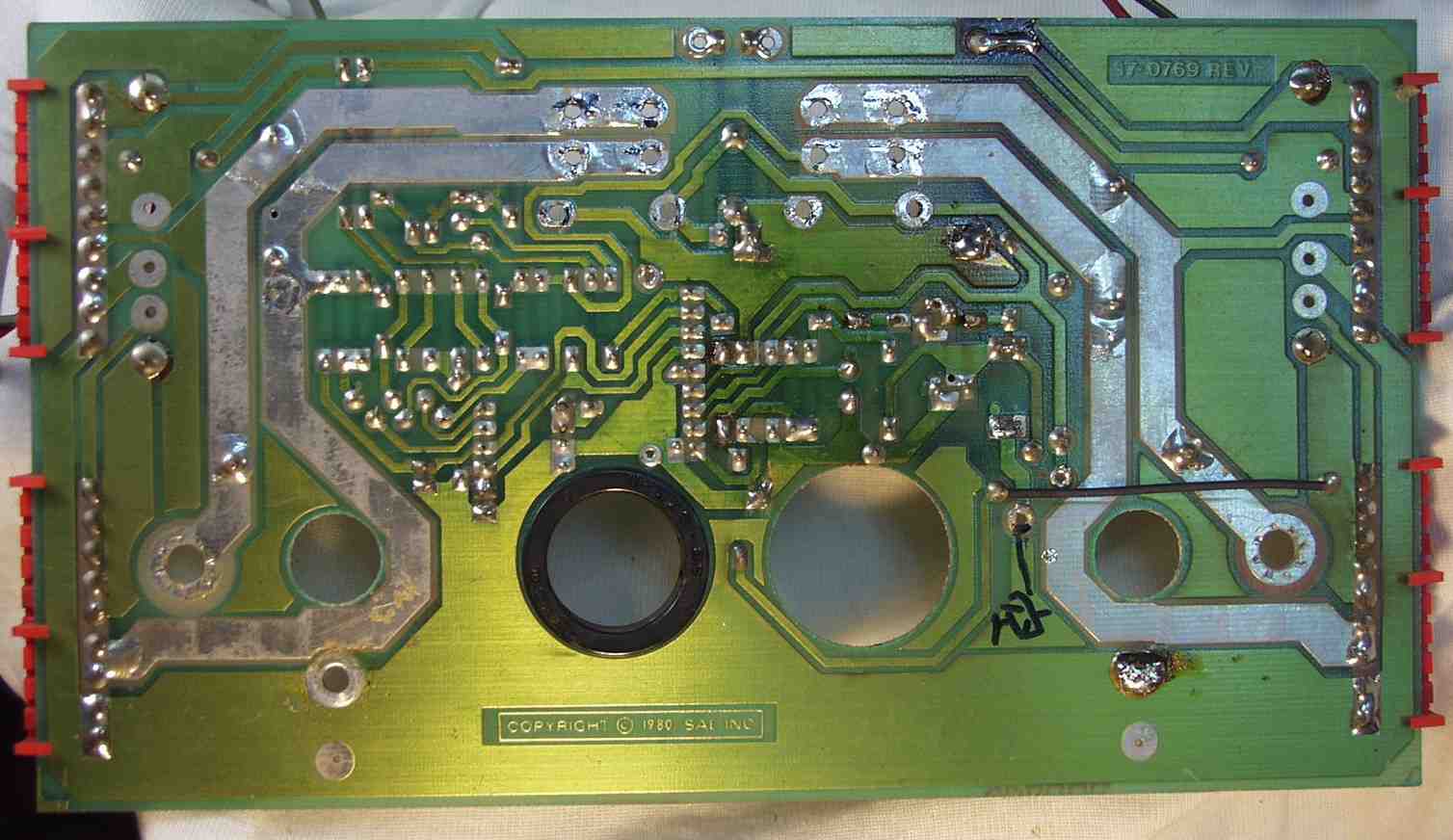

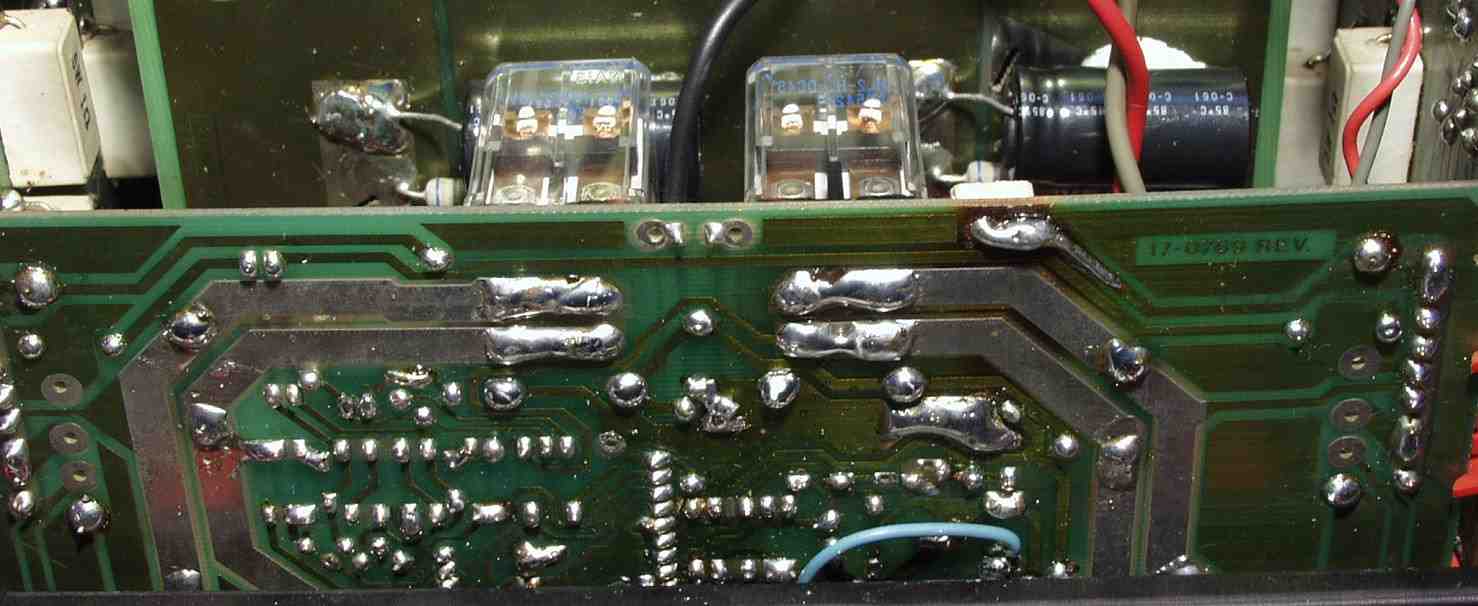

Ｃ４Ｄ．　修理（ハンダ補正）後　プロテクト＋ＳＰ接続リレー基板

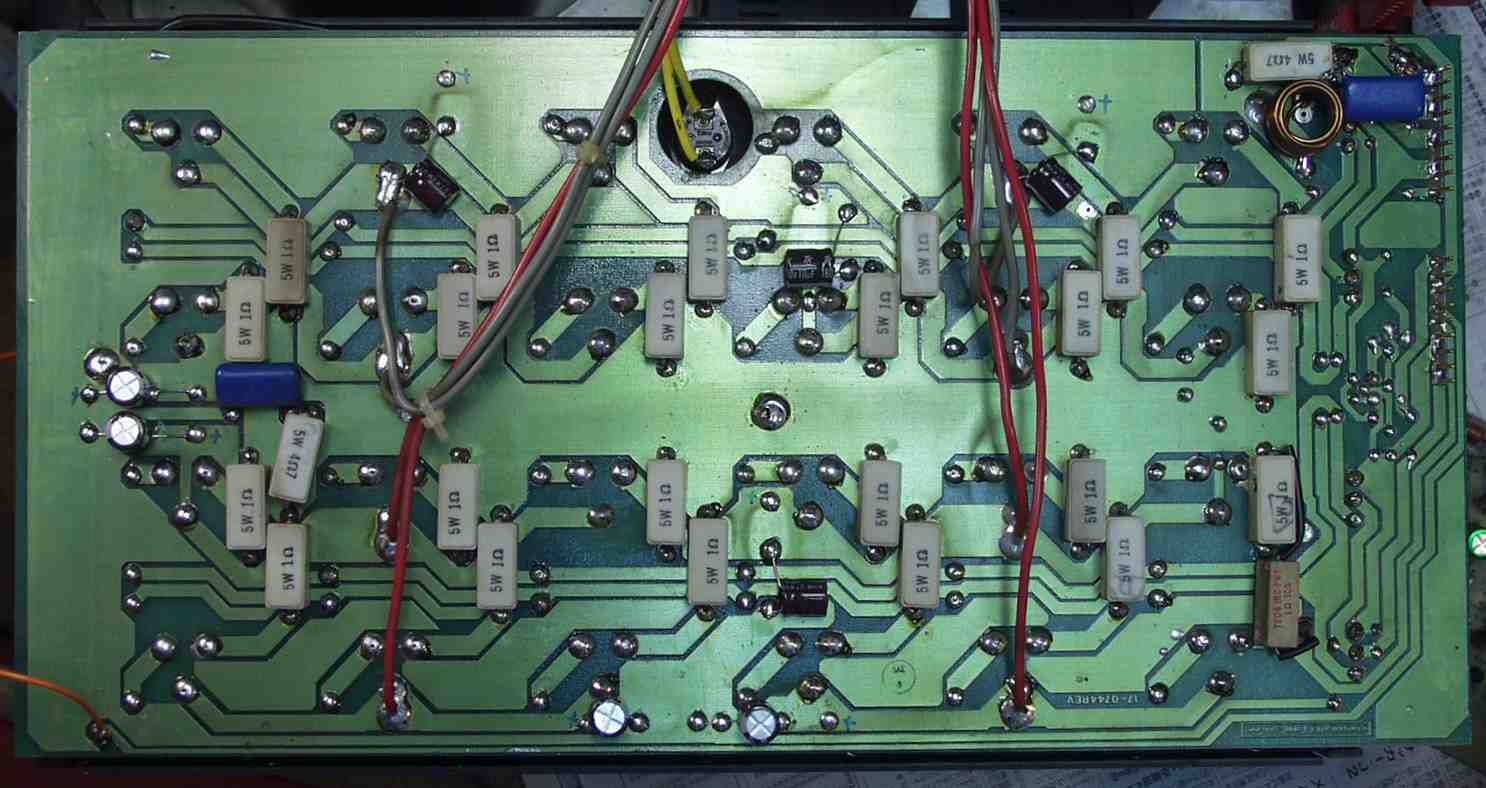

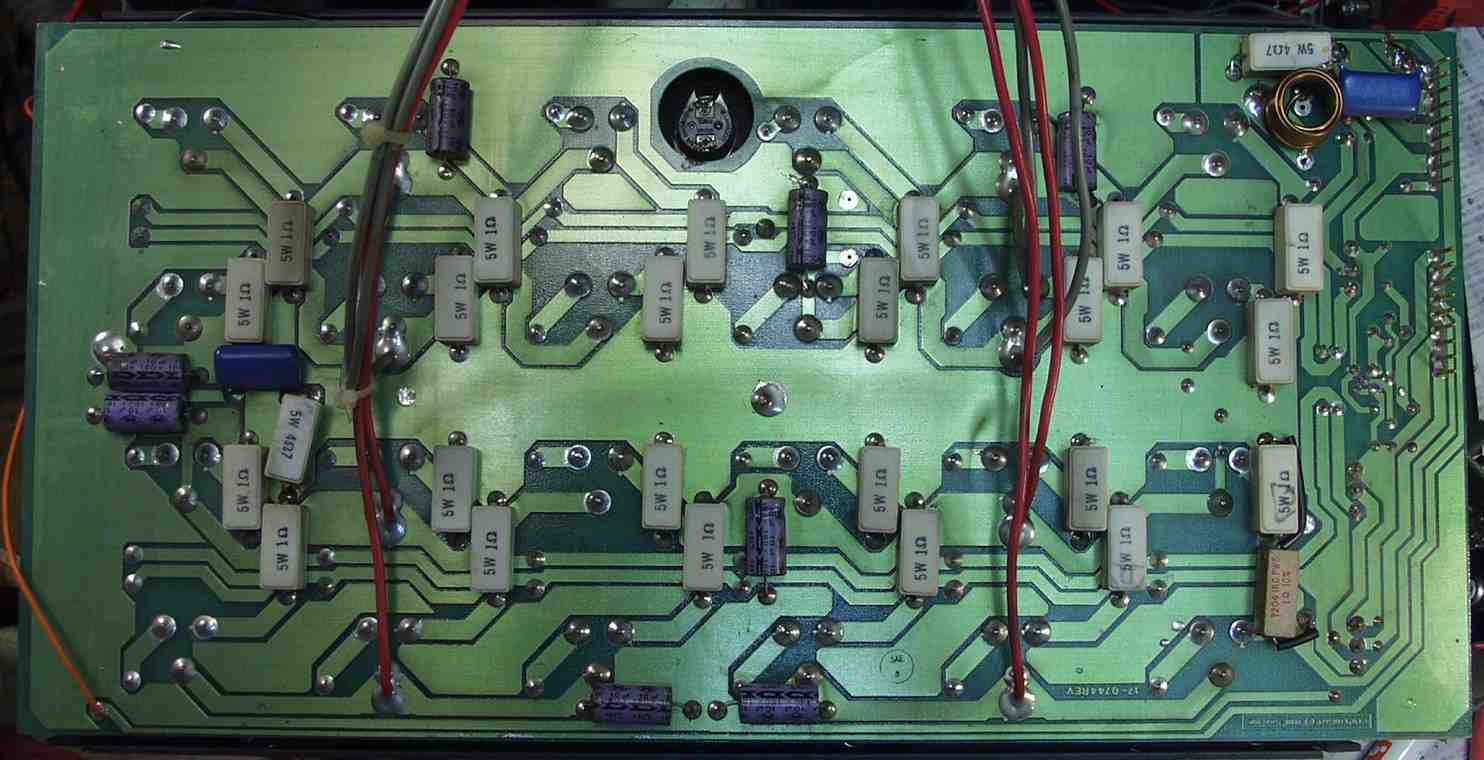

Ｃ５Ａ．　修理前　Ｒ側終段基板

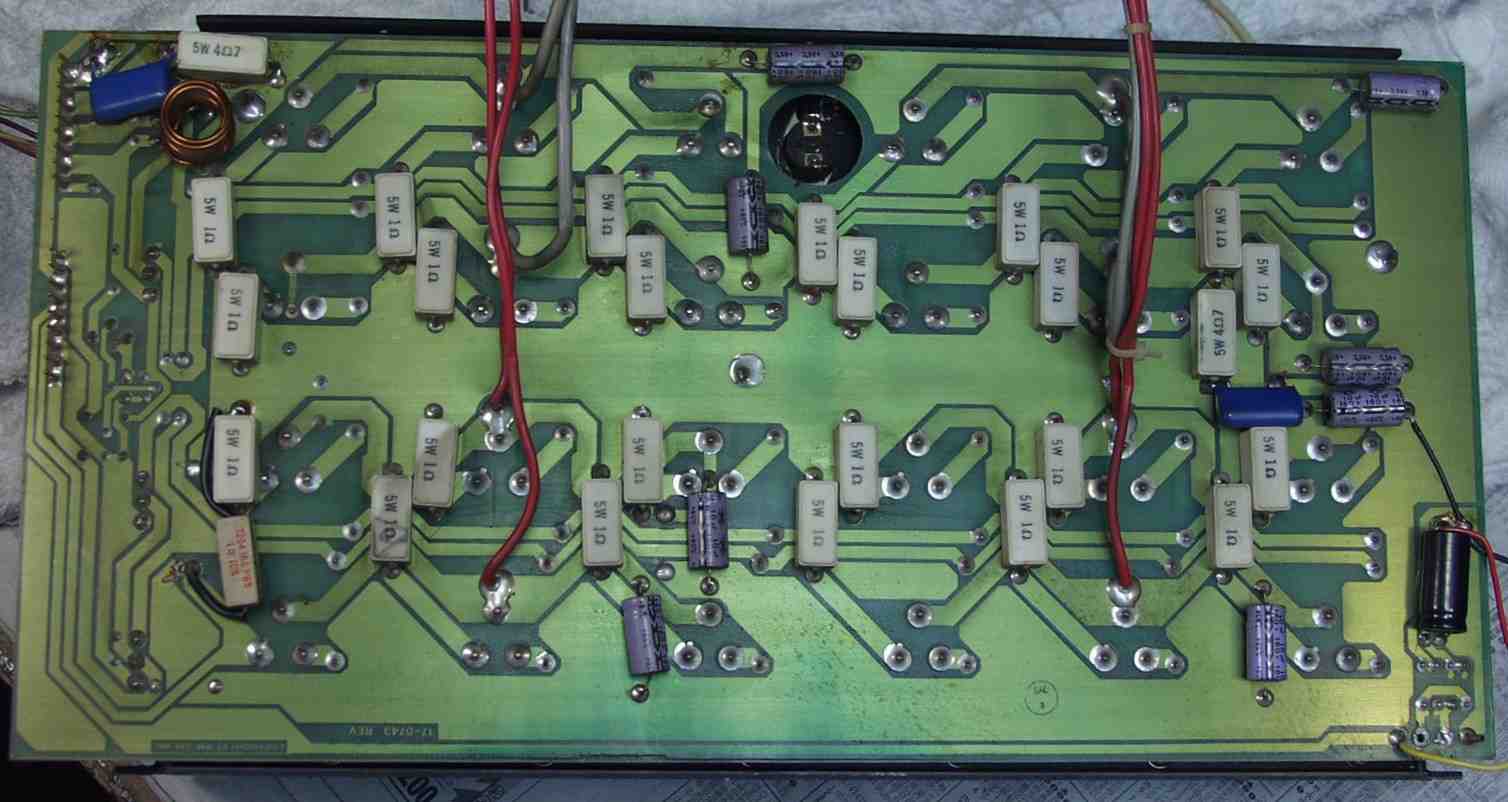

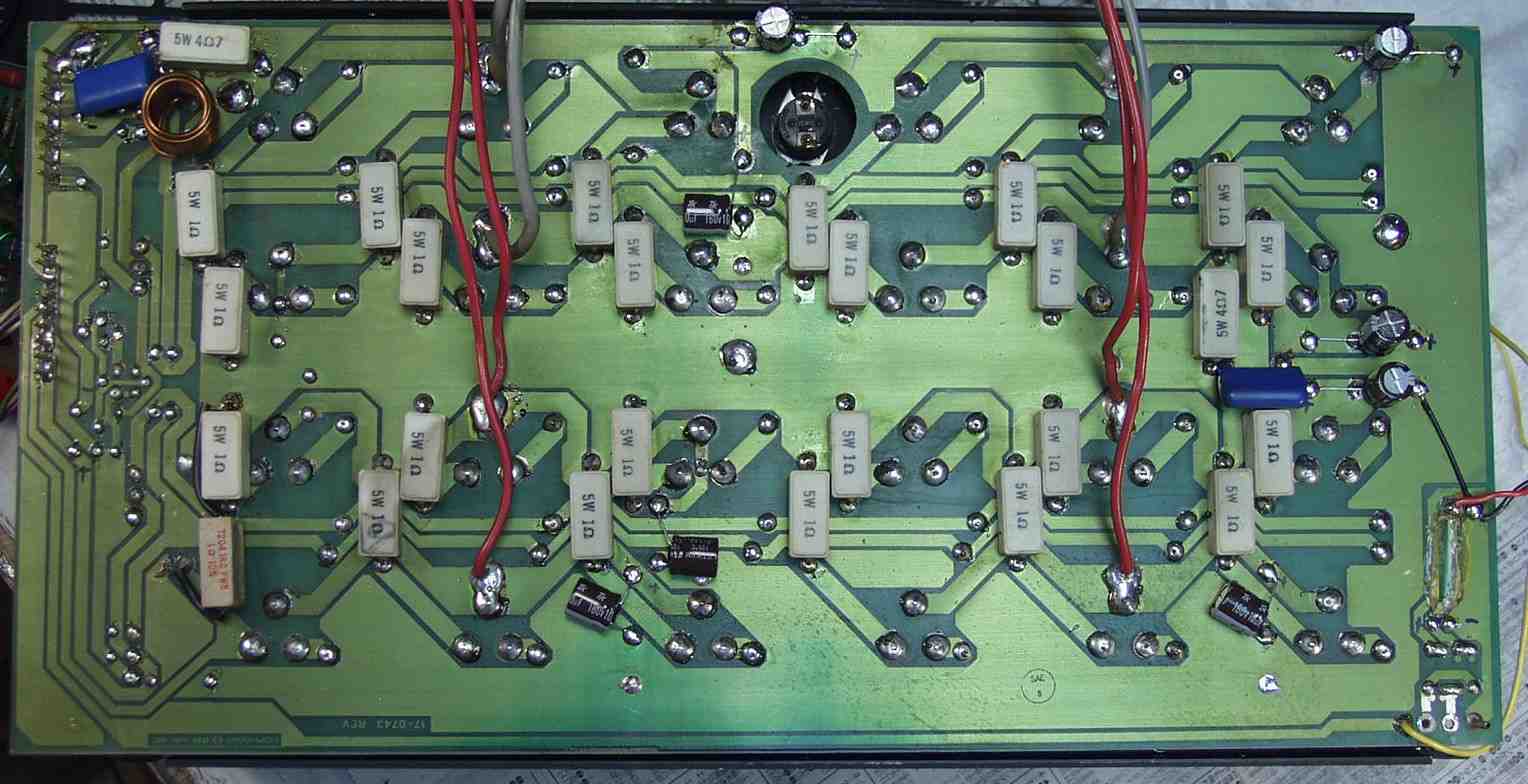

Ｃ５Ｂ．　修理（半田補正）後　Ｒ側終段基板　電解コンデンサー８個交換

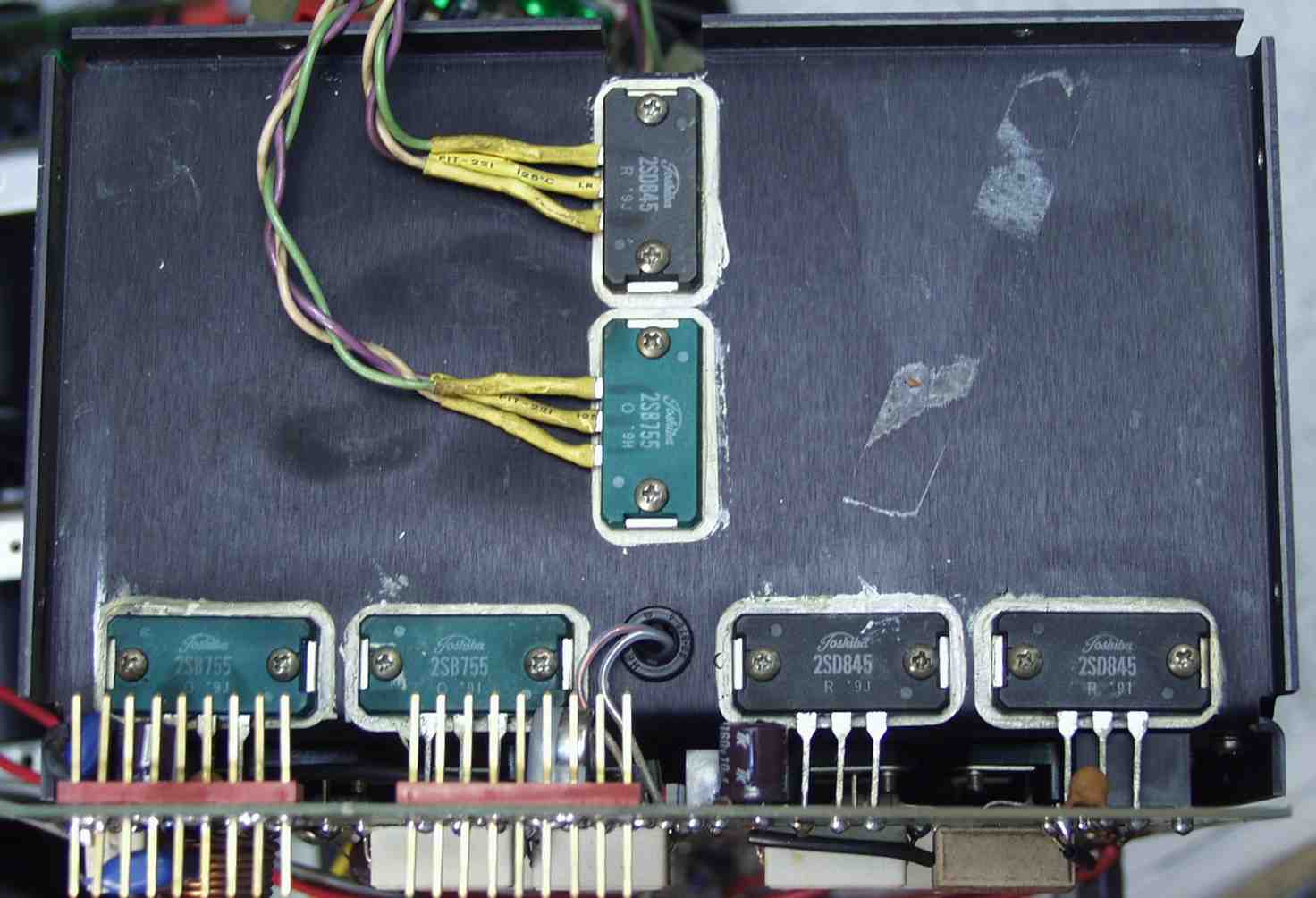

Ｃ５Ｃ．　修理前　Ｒ側中段

Ｃ５Ｄ．　修理前　Ｒ側中段　　電解コンデンサー２個、半固定ＶＲ交換

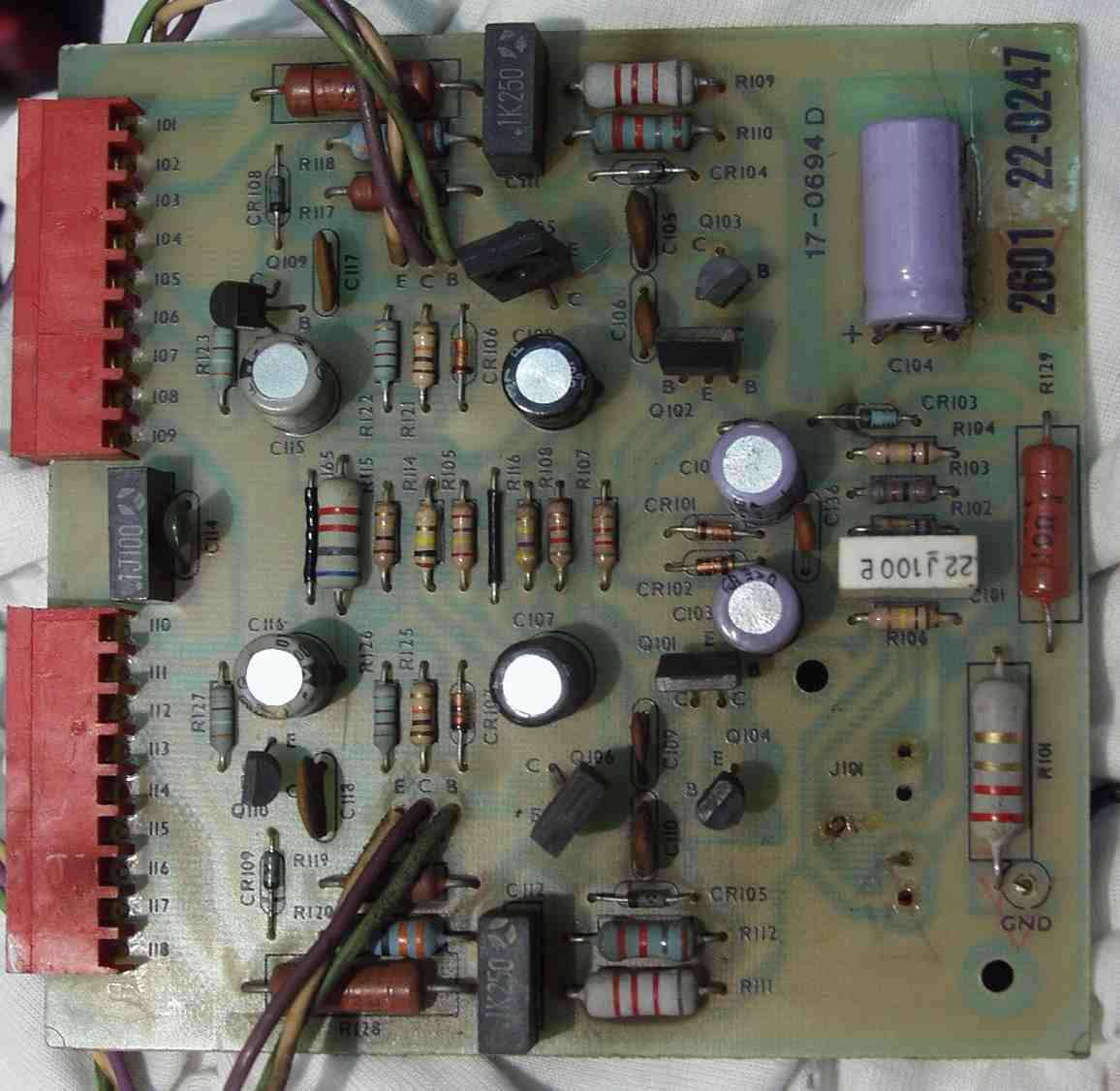

Ｃ５Ｅ．　修理前　Ｒ側初段基板

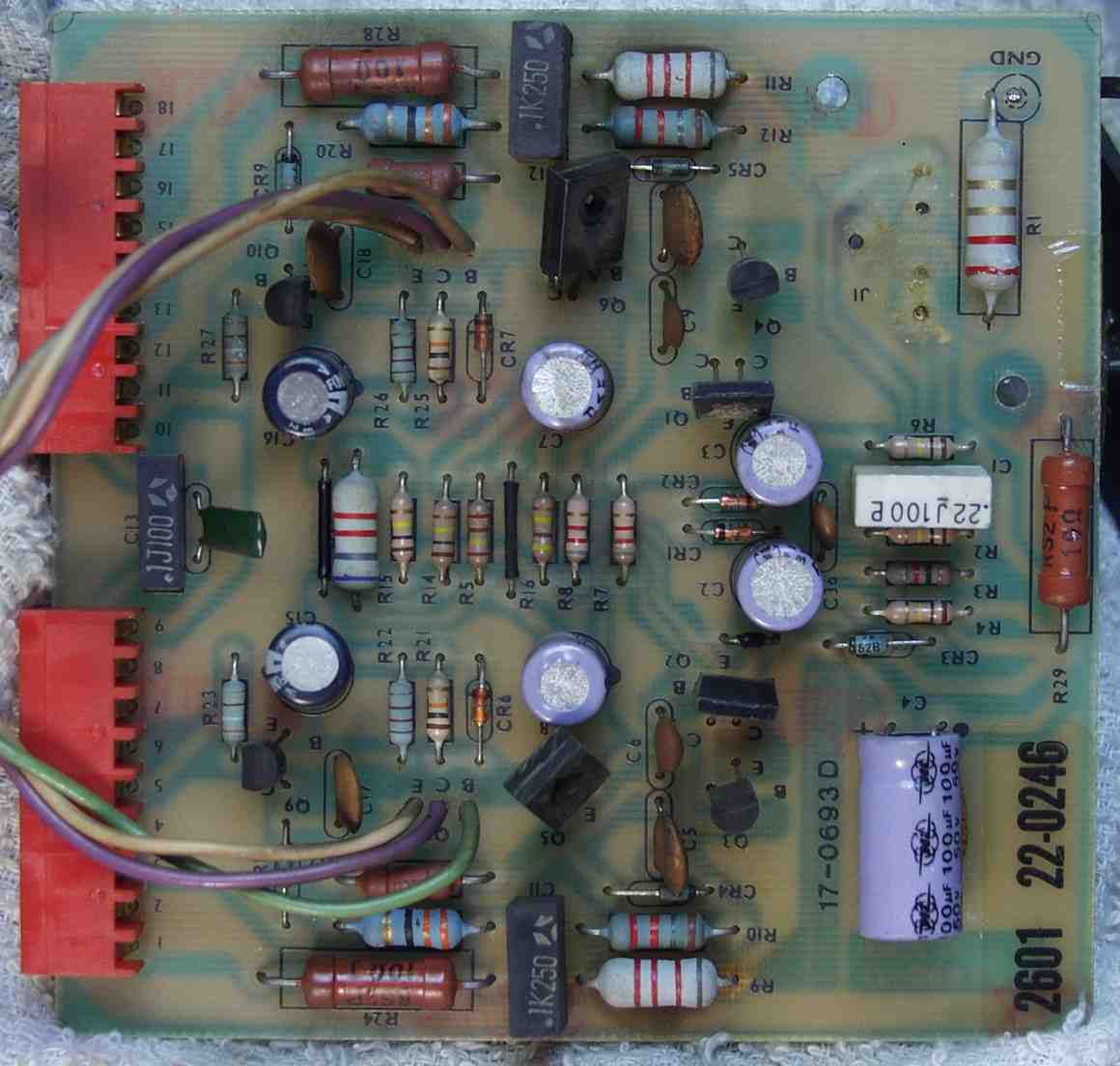

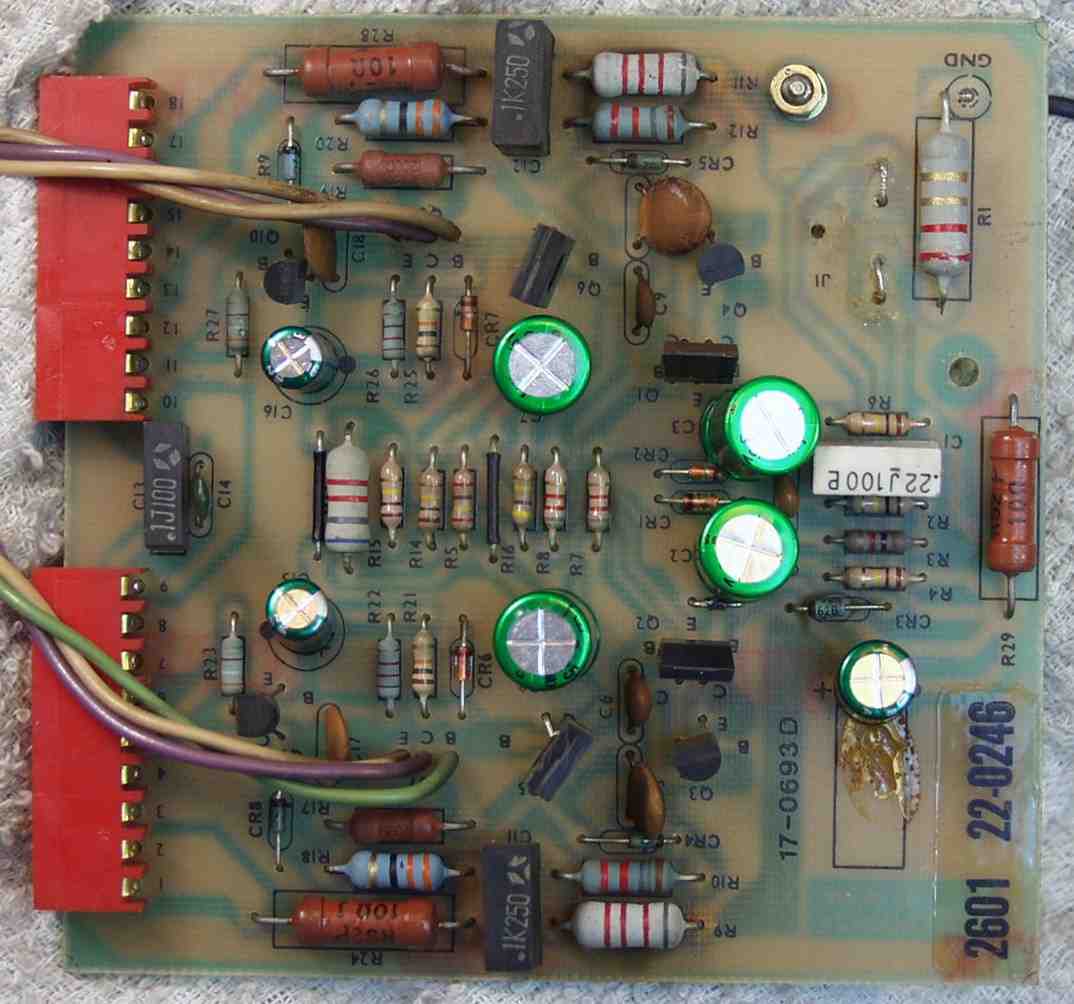

Ｃ５Ｆ．　修理後　Ｒ側初段基板　電解コンデンサー７個、複合ＴＲ（トランジスター）２個交換

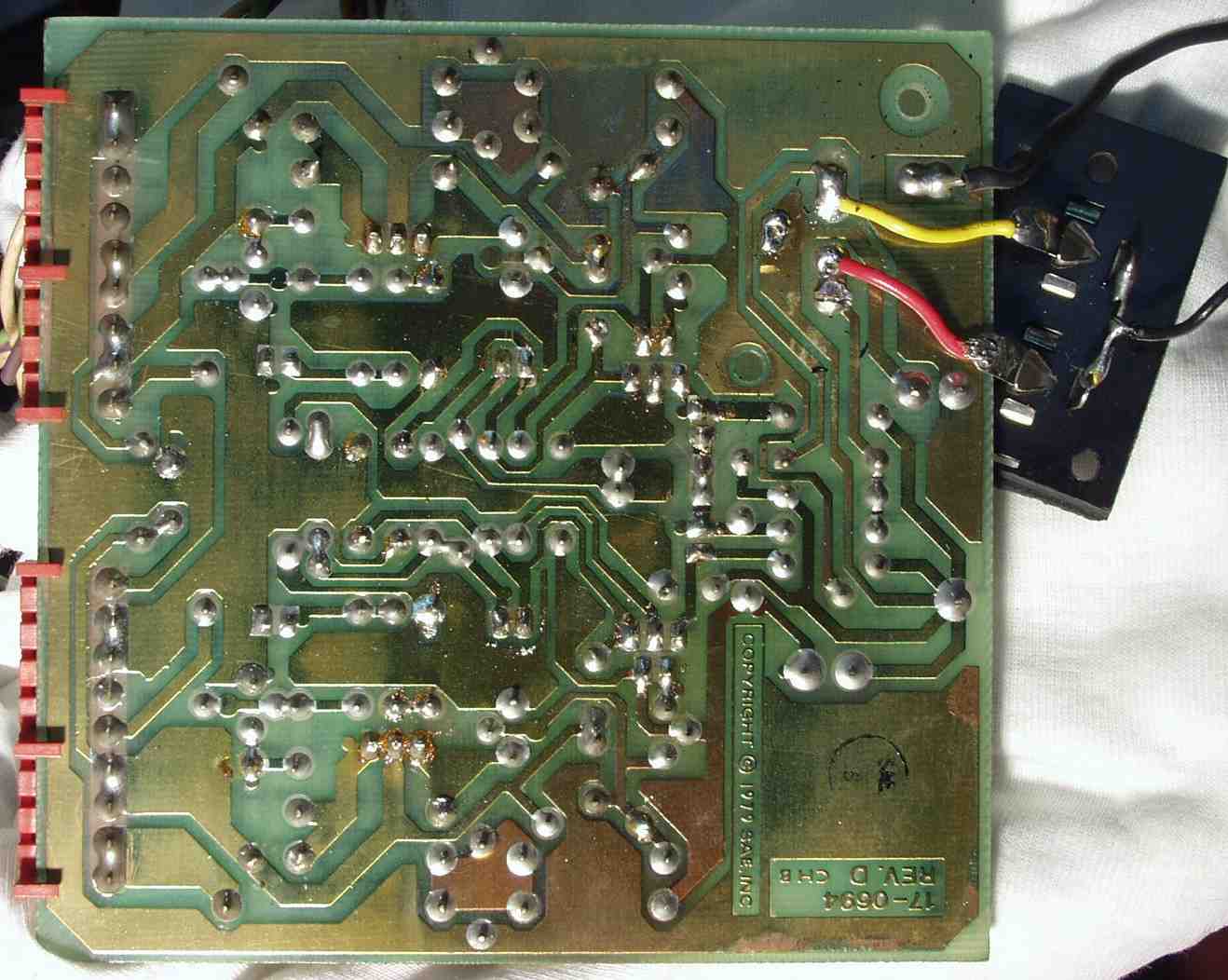

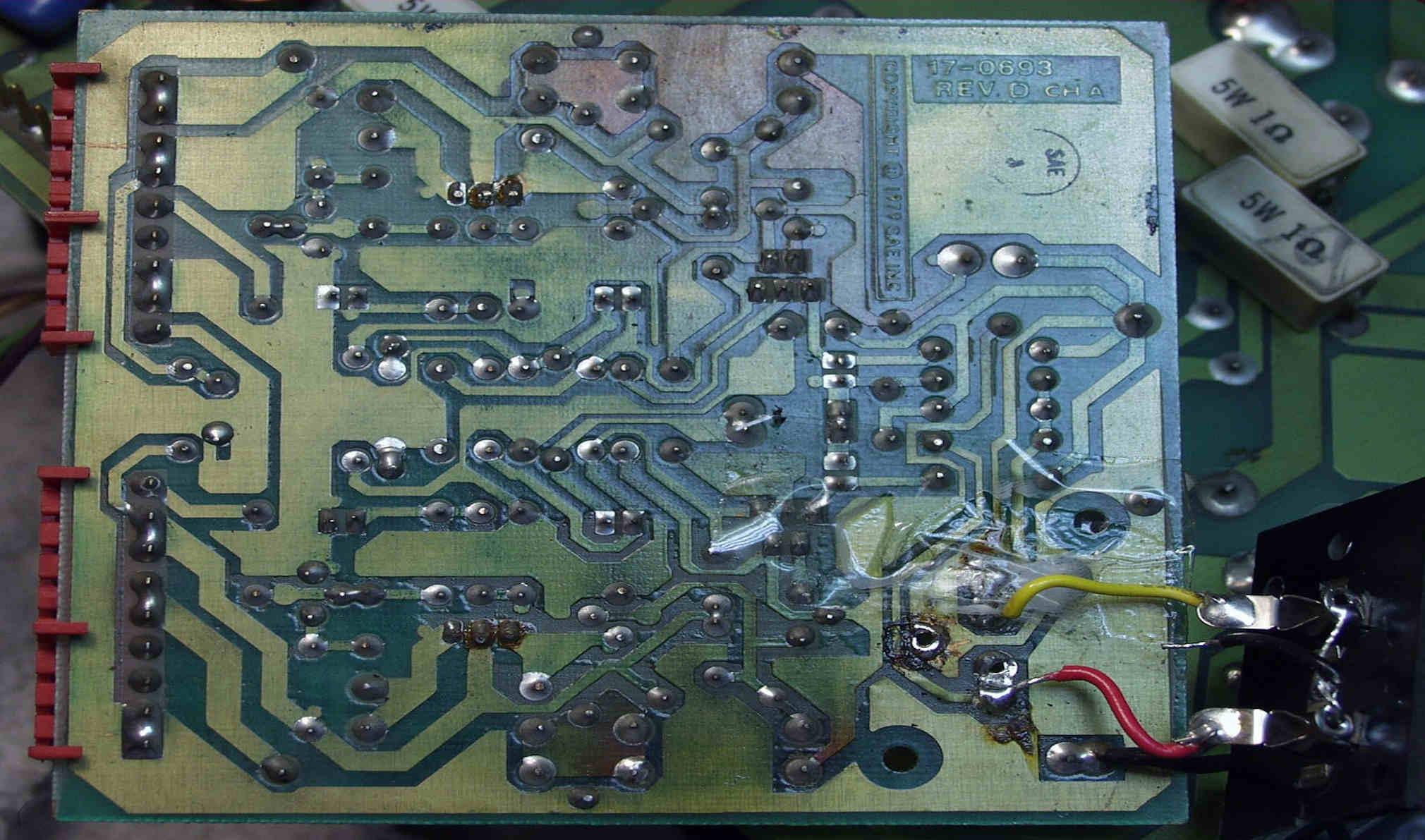

Ｃ５Ｇ．　修理前　Ｒ側初段基板裏

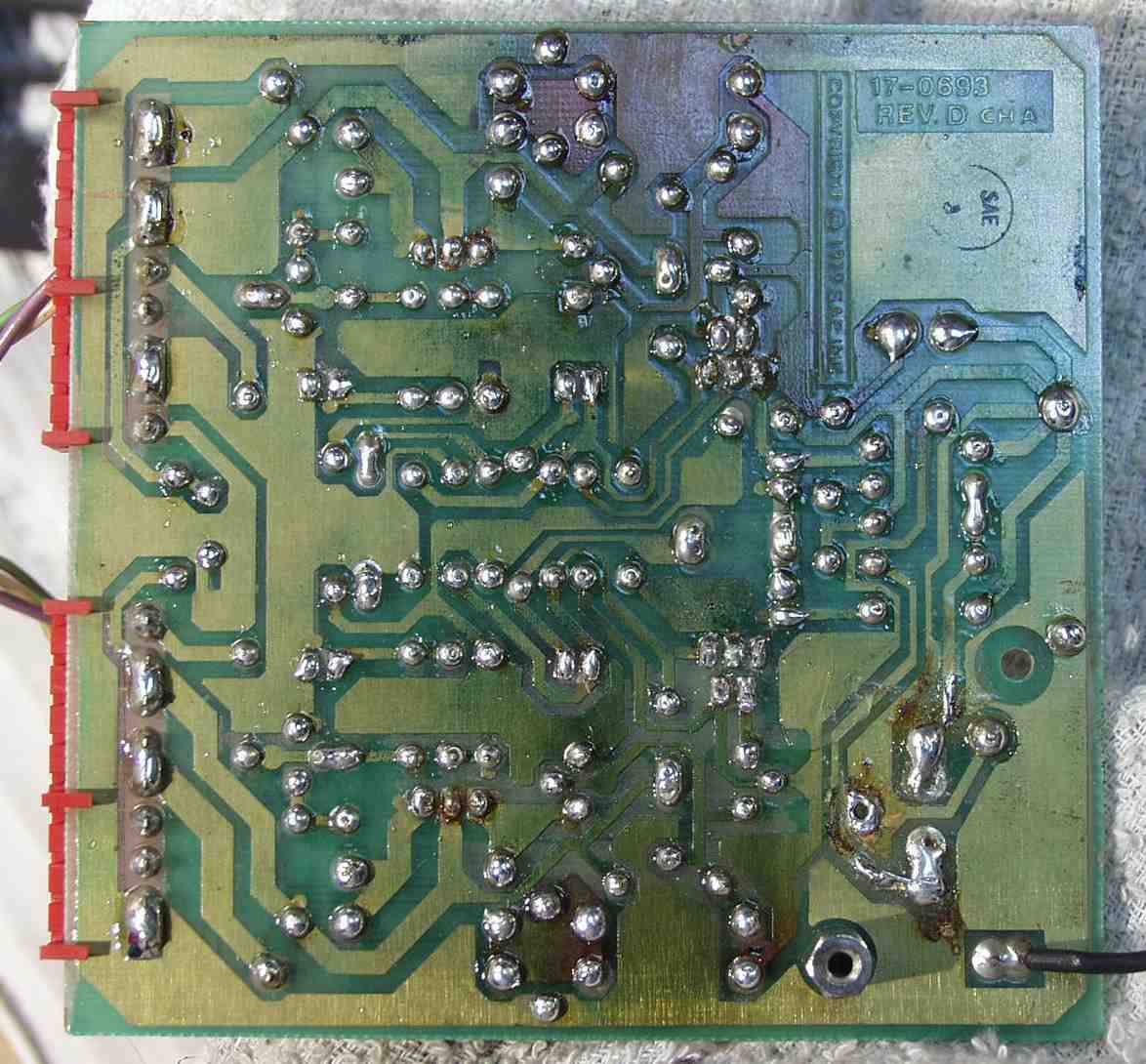

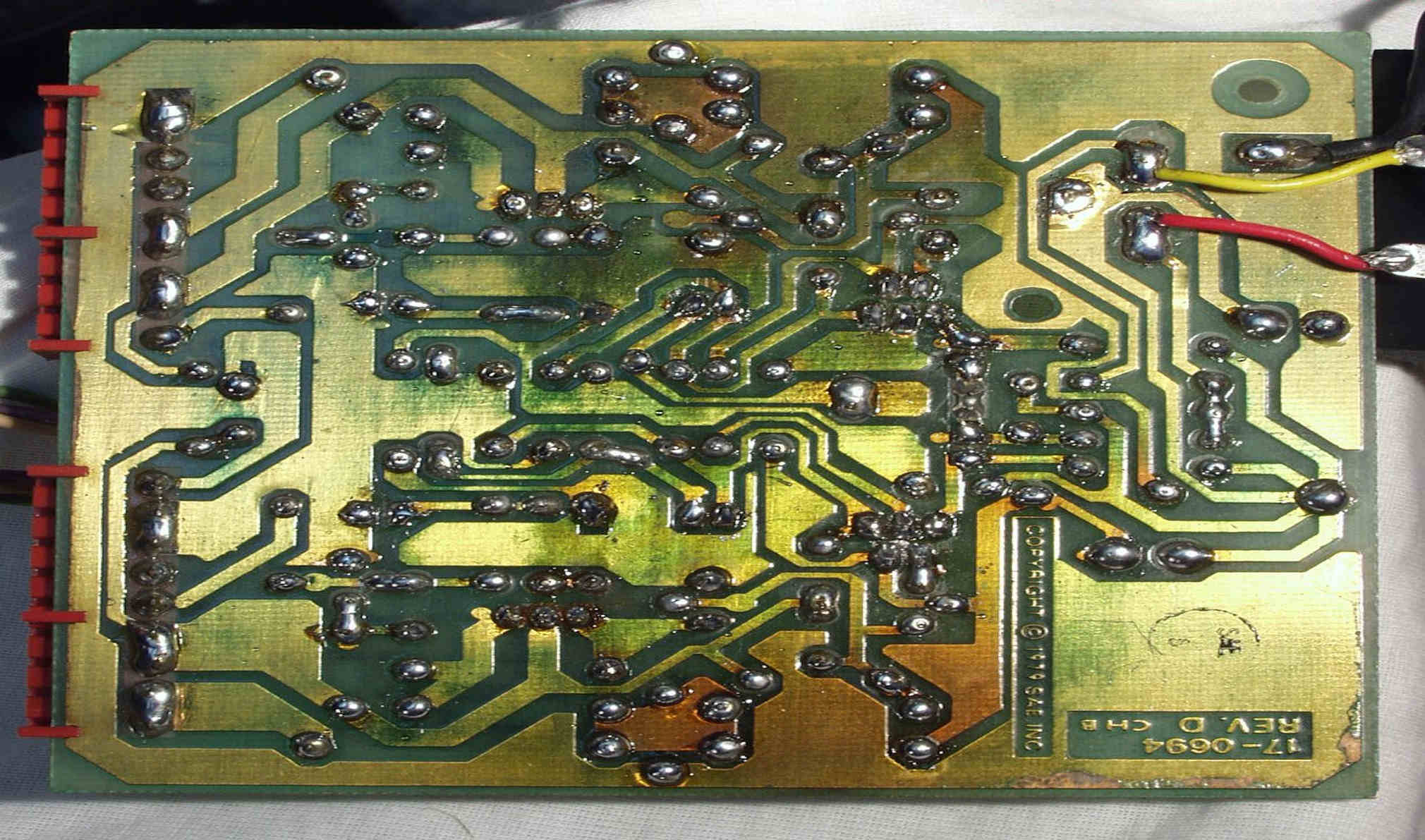

Ｃ５Ｈ．　修理（半田補正）後　Ｒ側初段基板裏

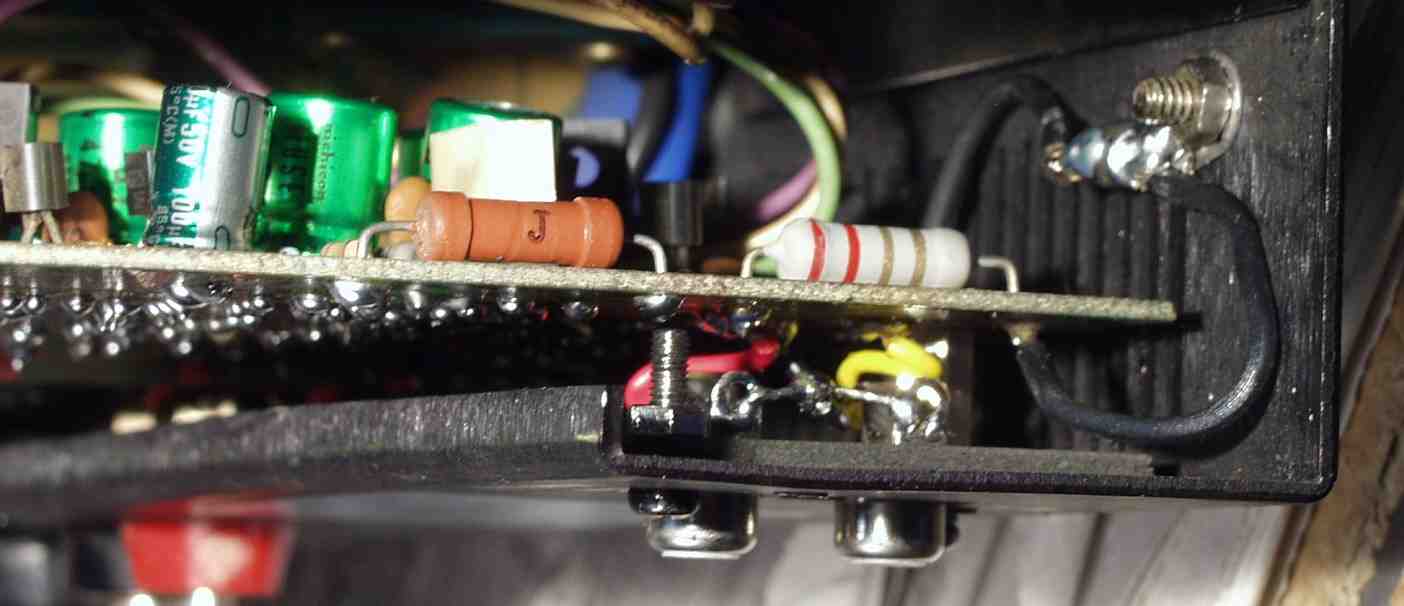

Ｃ５Ｉ．　修理後　Ｒ側ＲＣＡ端子取り付け、スタッドを使用して基板を固定する

Ｃ６Ａ．　修理前　Ｌ側終段基板

Ｃ６Ｂ．　修理（半田補正）後　Ｌ側終段基板　電解コンデンサー８個交換

Ｃ６Ｃ．　修理前　Ｌ側中段

Ｃ６Ｄ．　修理前　Ｌ側中段　　電解コンデンサー２個交換

Ｃ６Ｅ．　修理前　Ｌ側初段基板

Ｃ６Ｆ．　修理後　Ｌ側初段基板　電解コンデンサー７個、複合ＴＲ（トランジスタ−）２個交換

Ｃ６Ｇ．　修理前　Ｌ側初段基板裏

Ｃ６Ｈ．　修理（半田補正）後　Ｌ側初段基板裏

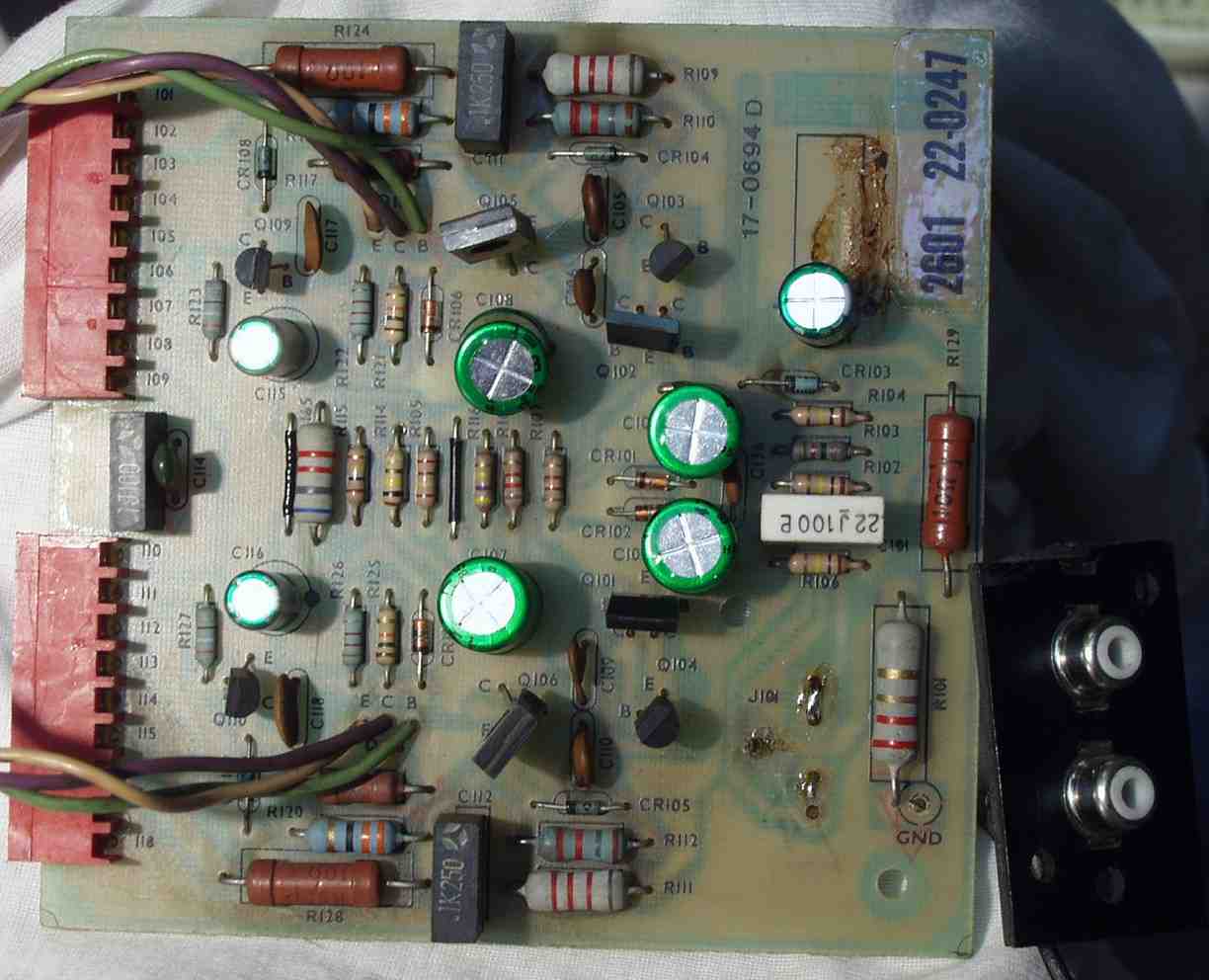

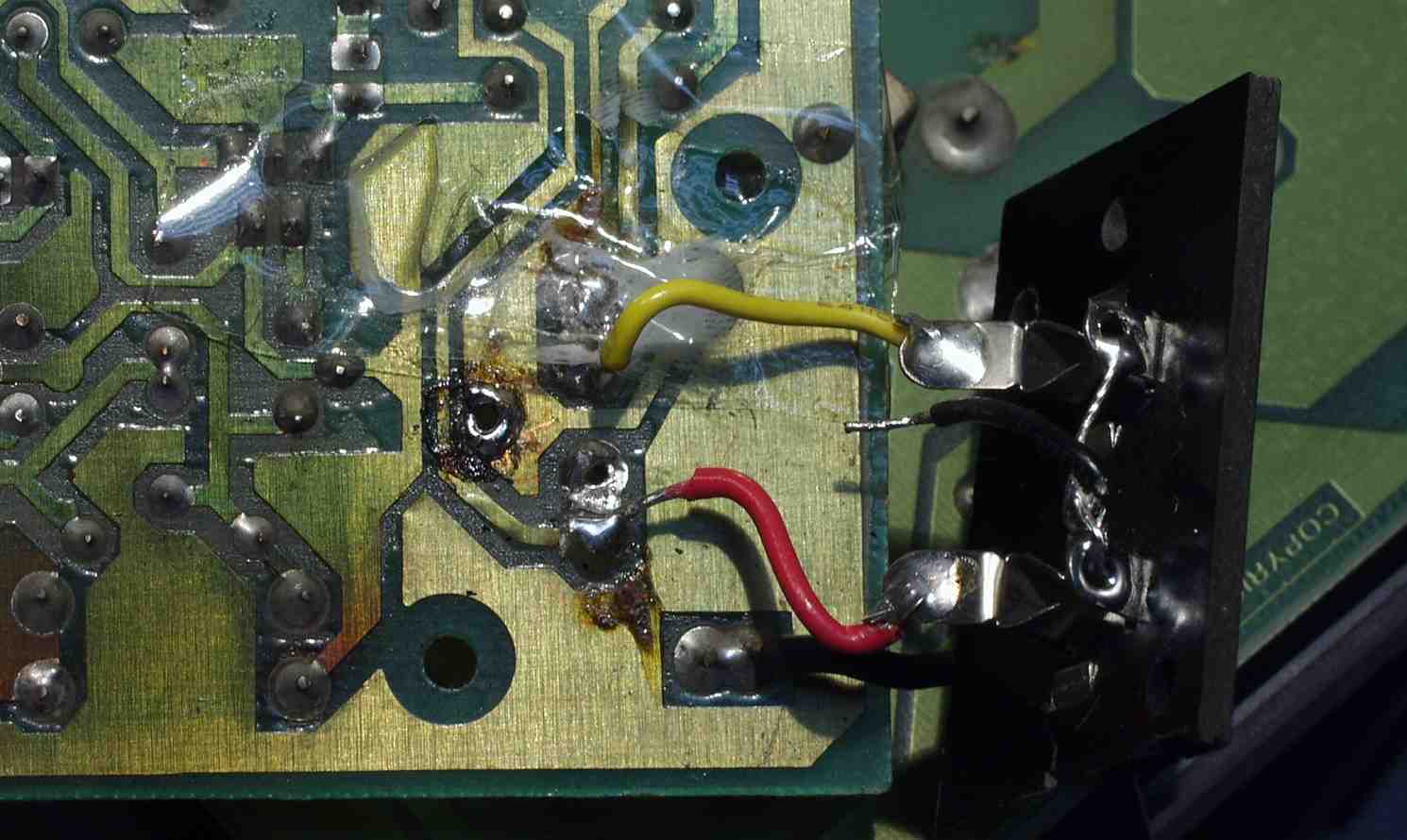

Ｃ６I．　修理前　Ｌ側初段基板　裏　ＲＣＡ端子付近 　　　　　　　　　　　　　　ＲＣＡ端子を交換した作業が悪い、銅箔が浮いている

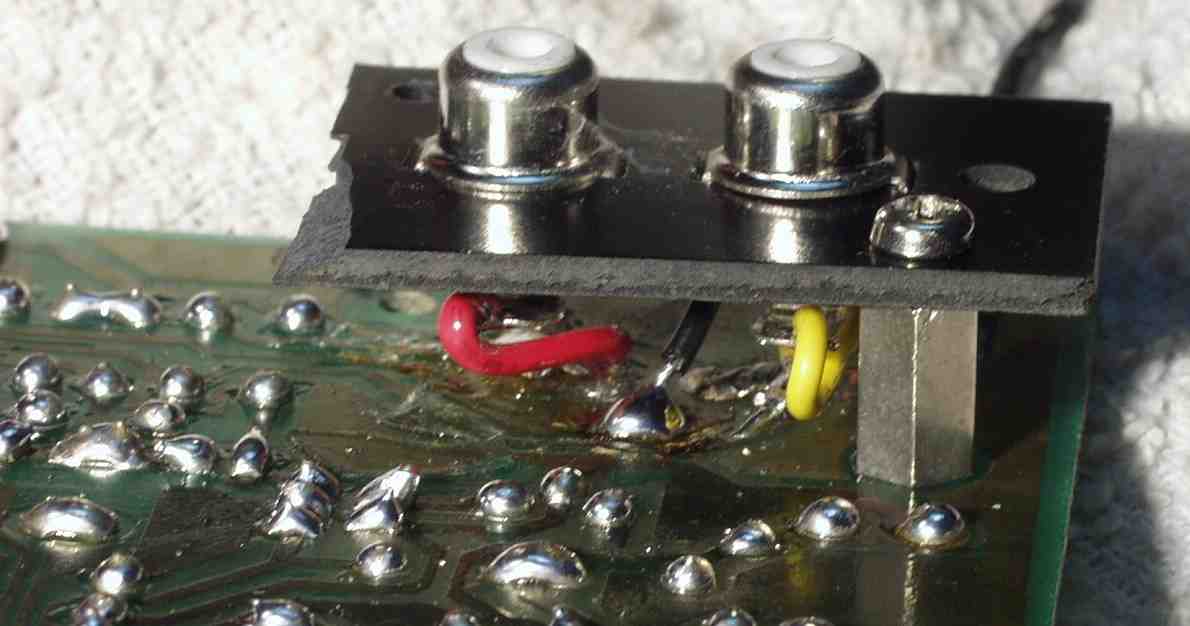

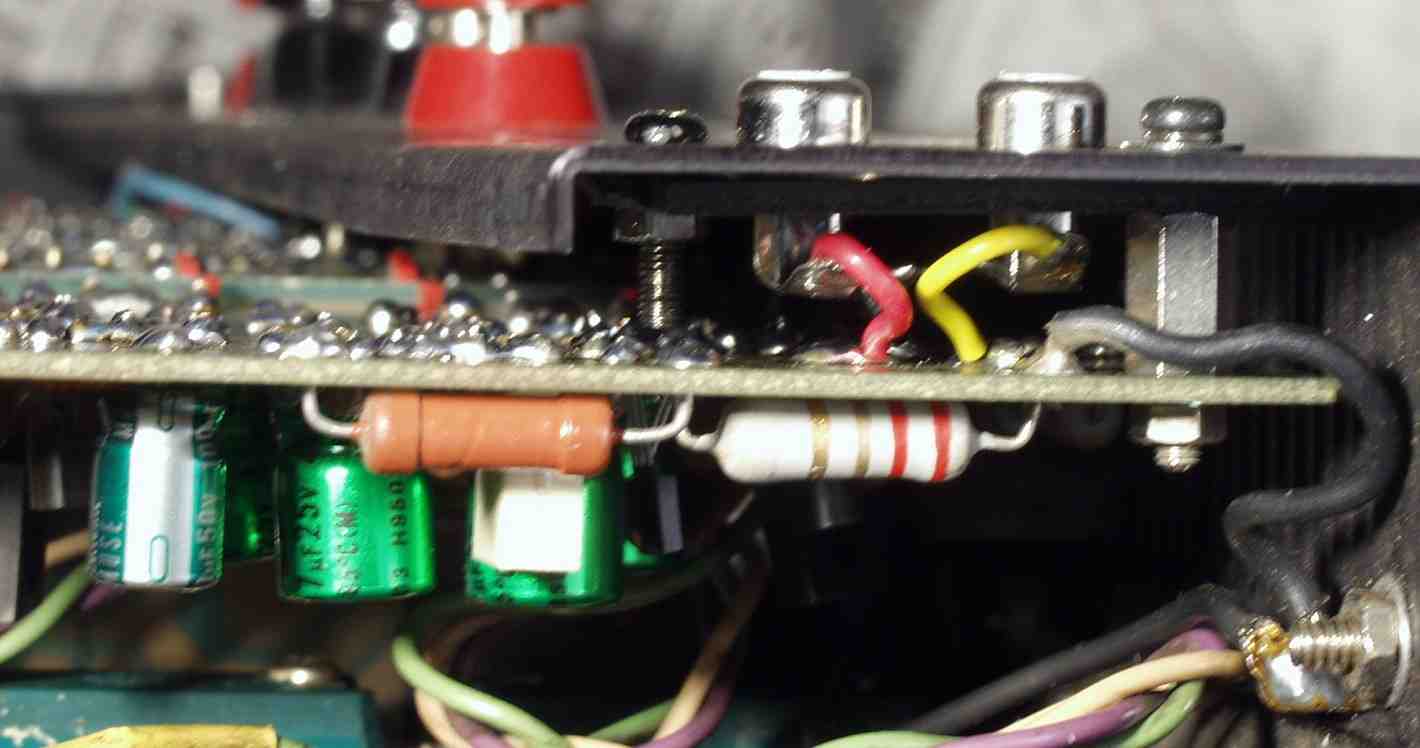

Ｃ６J．　修理後　Ｌ側初段基板　裏　ＲＣＡ端子付近 　　　　　　　　　　　　　　スタッドを使いしっかり固定する

Ｃ６Ｋ．　修理後　Ｌ側ＲＣＡ端子取り付け、スタッドを使用して基板を固定する

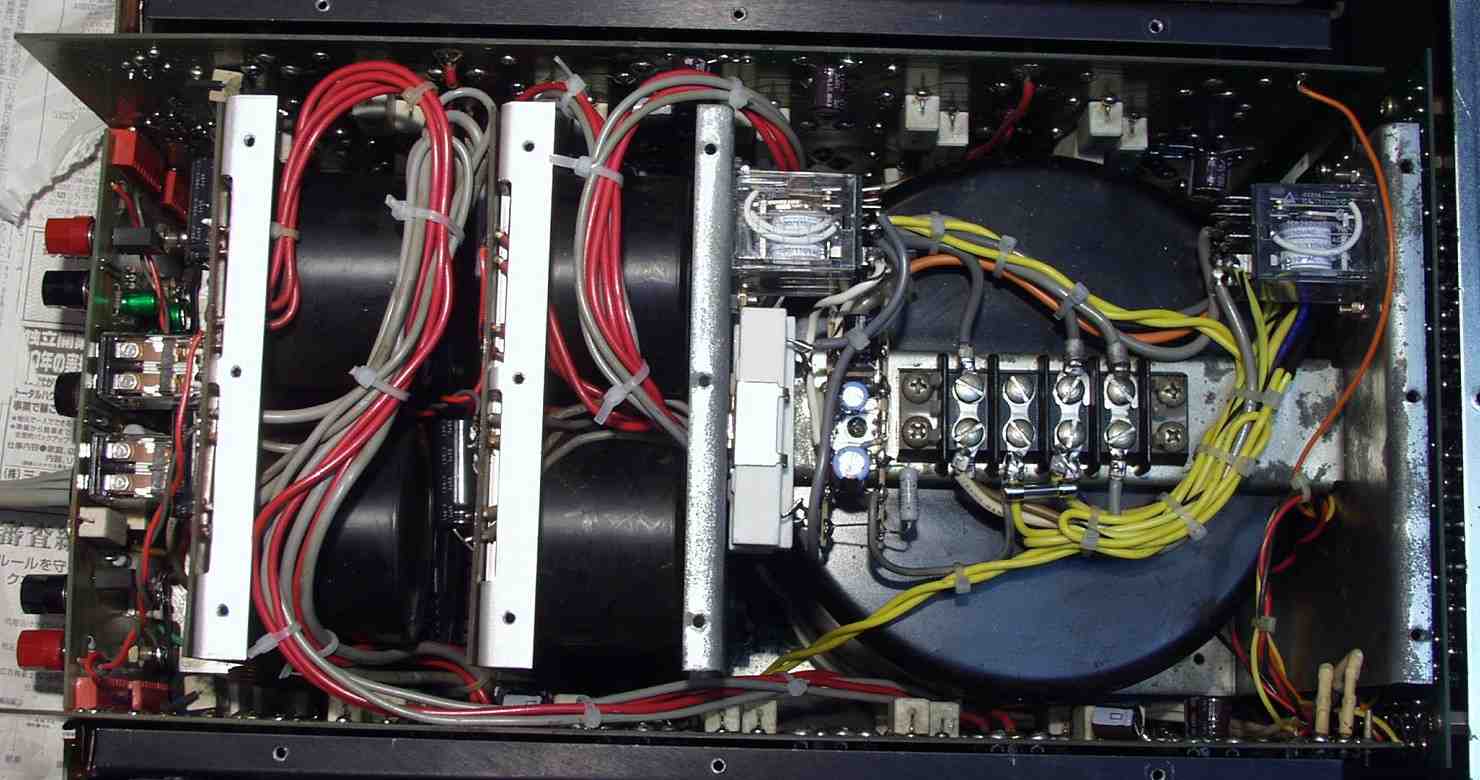

Ｃ７．　修理後　電源回路（遅延回路組み込み）　電源投入リレーは１０Ａ×３＝３０Ａ容量 　　　　　　　　　　ＡＣ１００Ｖはこの２個の接点だけを通り、トランスに供給される、左下が突入電流（ラッシュ・カーレント）抑制抵抗 　　　　　　　　　　今までは温度サーミスターの接点２個＋機械的ＳＷを通り直入れだったのがこの大型リレーで置き換え

Ｃ８Ａ．　修理前　ＡＭＰ部拡大

Ｃ８Ｂ．　修理後　ＡＭＰ部拡大

Ｃ８Ｃ．　修理前　上から見る

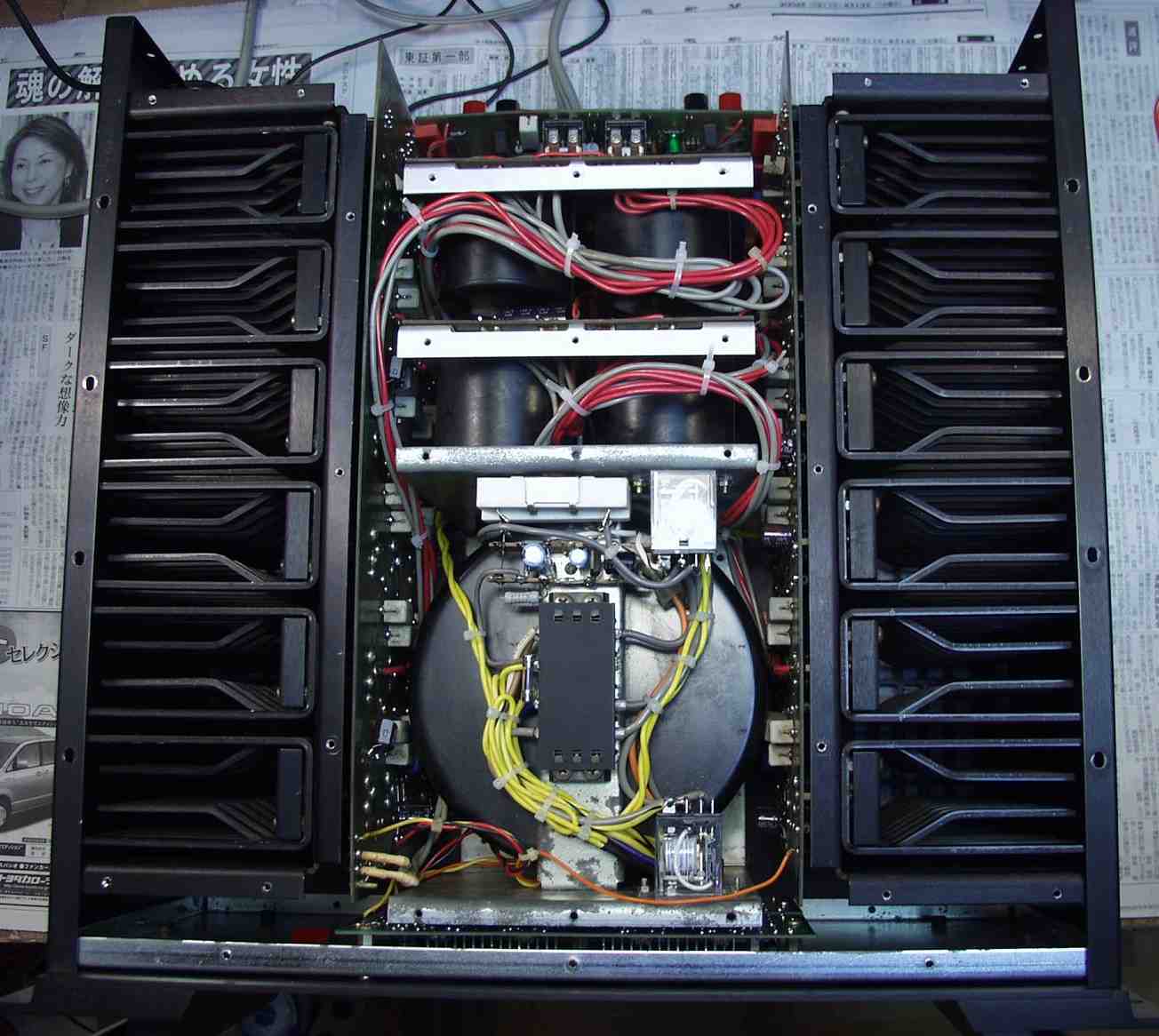

Ｃ８Ｄ．　修理後　上から見る

Ｃ８Ｅ．　修理前　プロテクト＋ＳＰ接続リレー基版

Ｃ８Ｆ．　修理後　プロテクト＋ＳＰ接続リレー基版

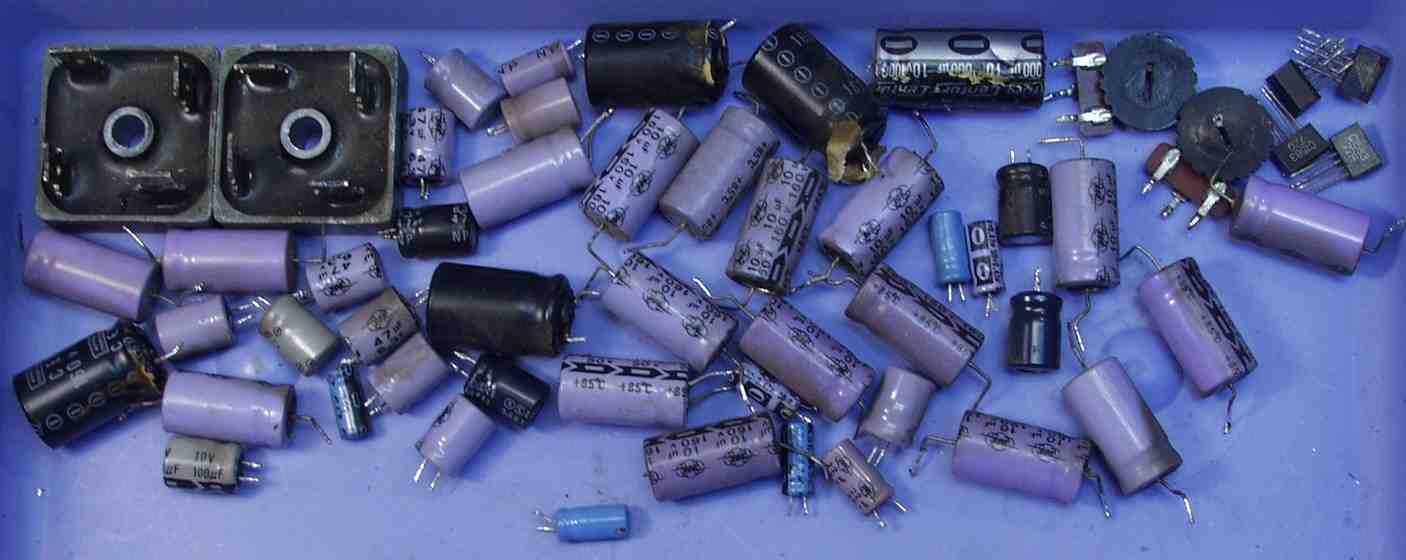

Ｃ９Ａ．　交換部品

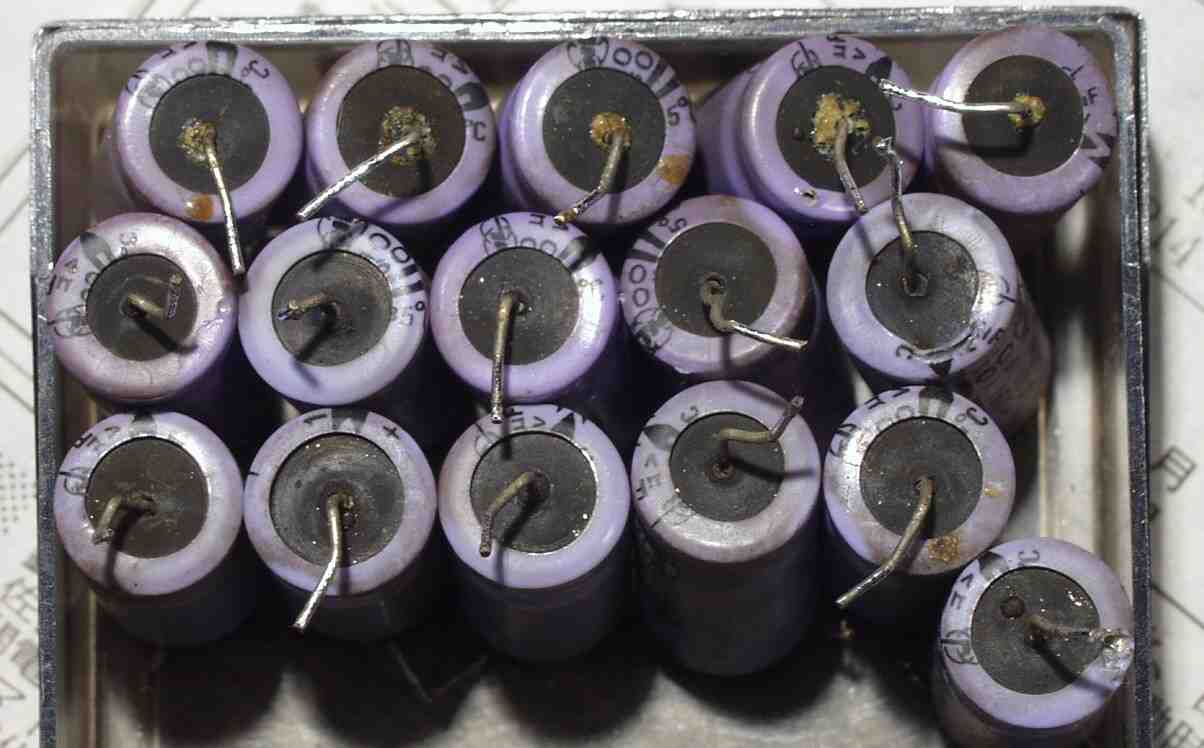

Ｃ９Ｂ．　液漏れが始まった電解コンデンサー

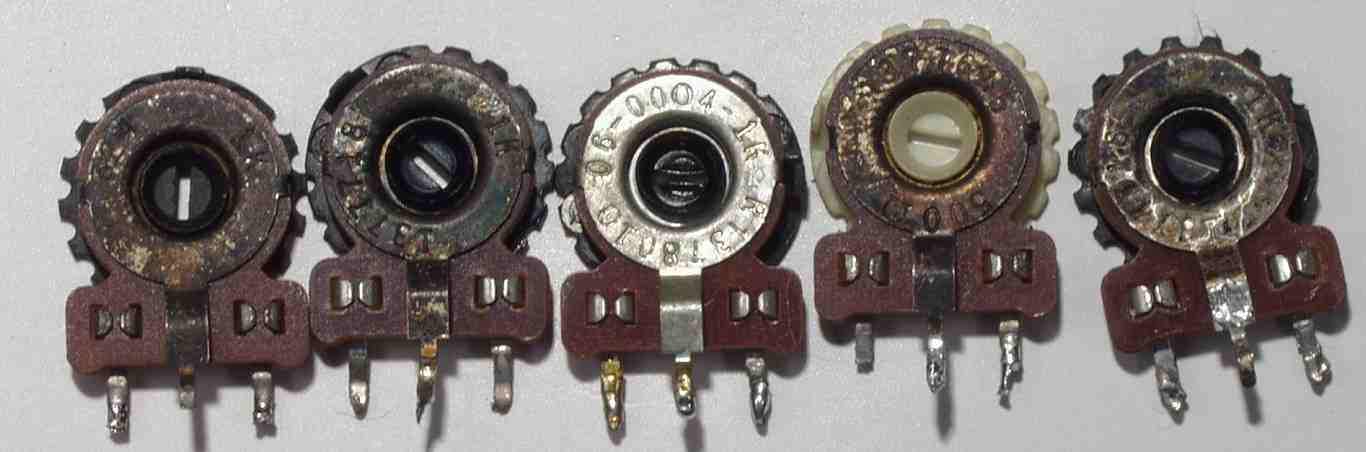

Ｃ９Ｃ．　腐食した半固定ＶＲ

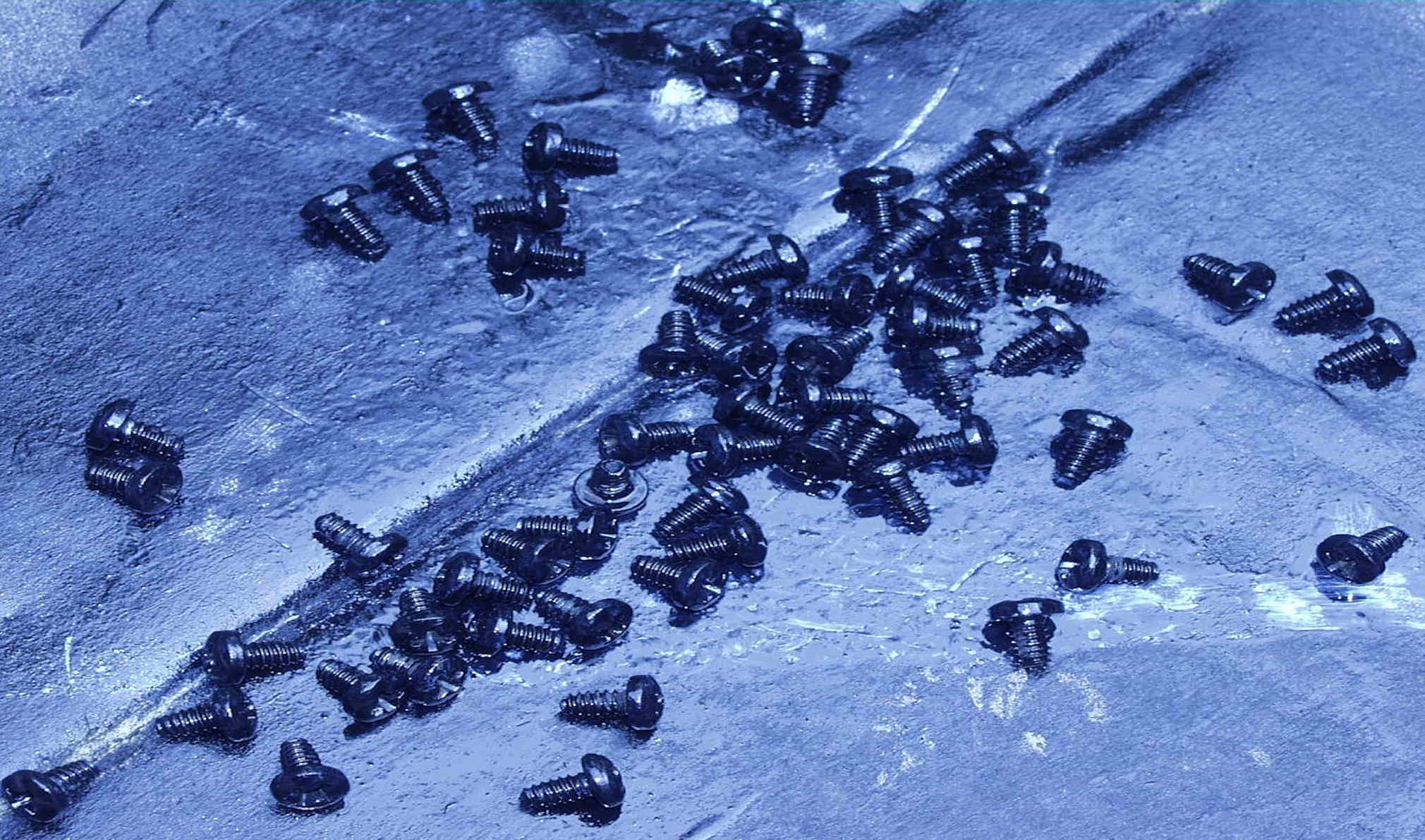

Ｃ１０．止めネジも塗装する

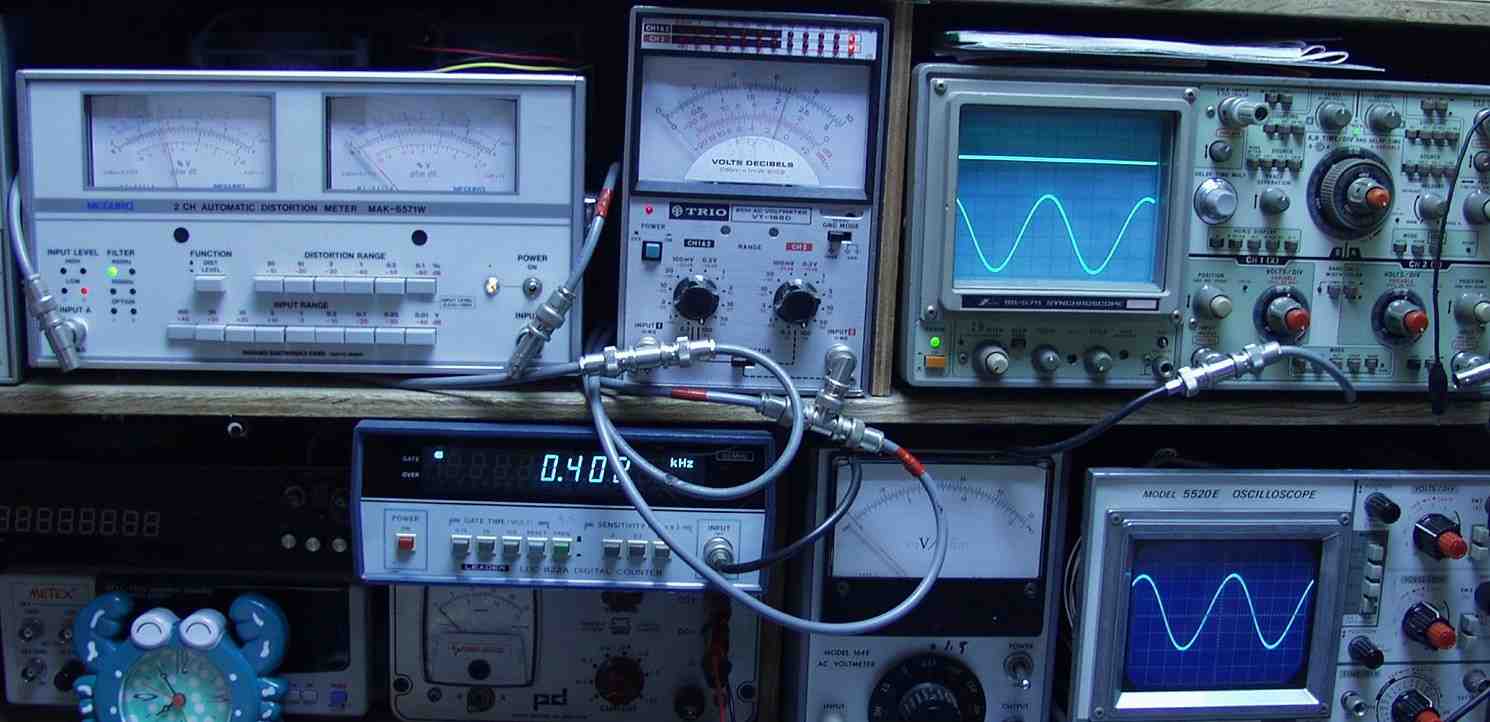

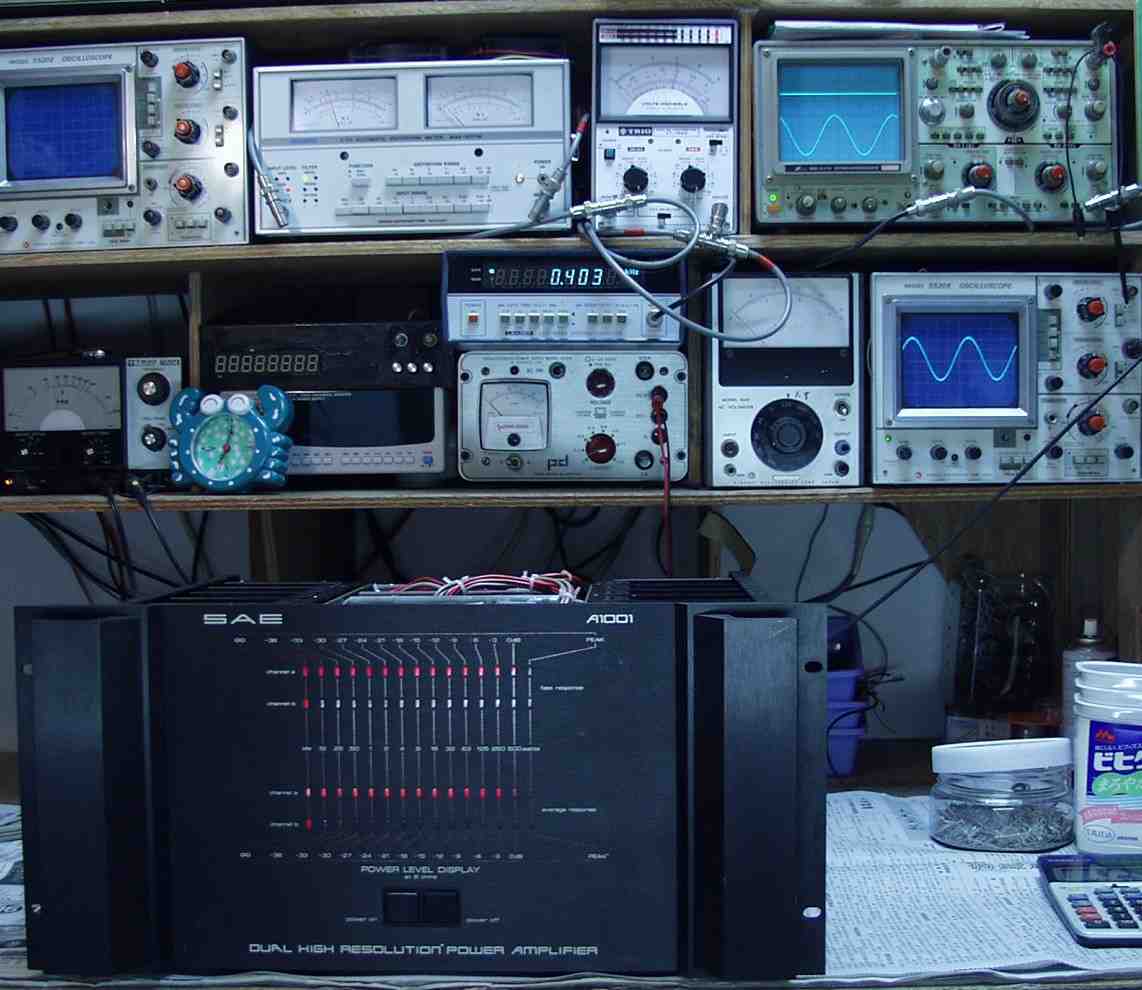

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力／歪み率測定。

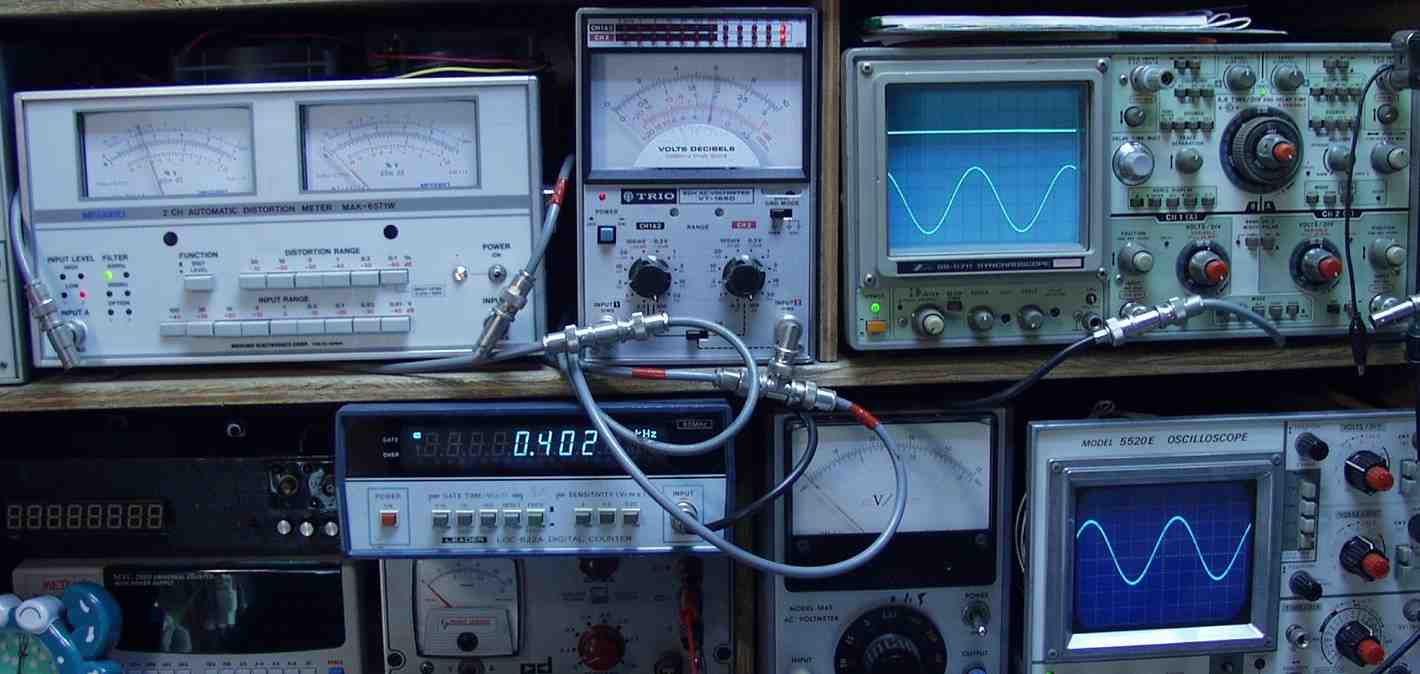

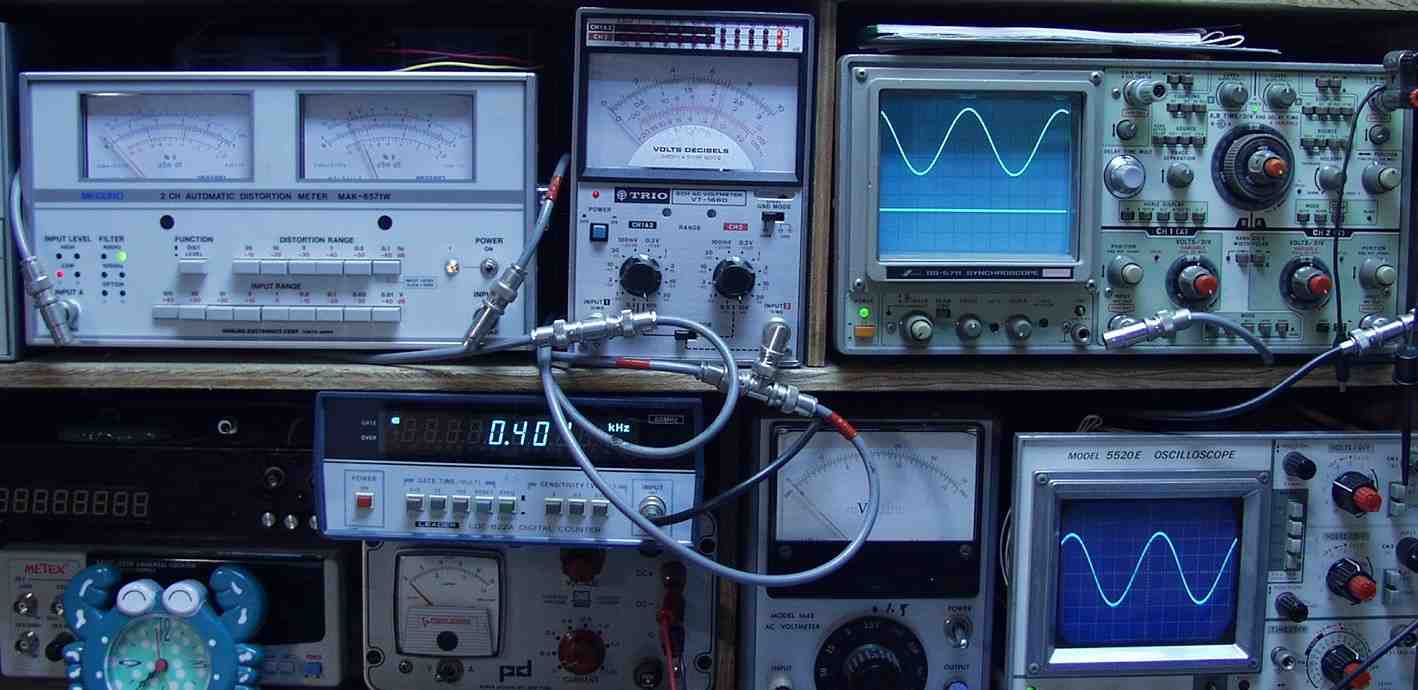

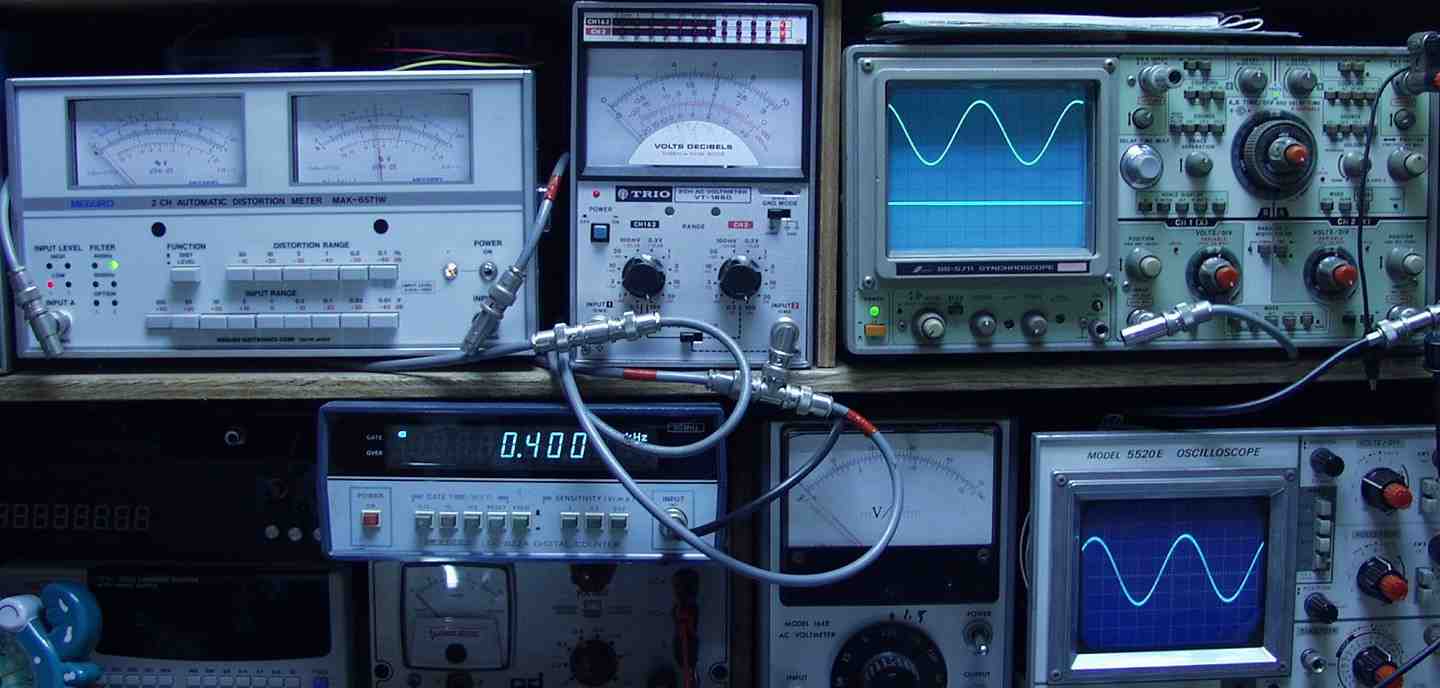

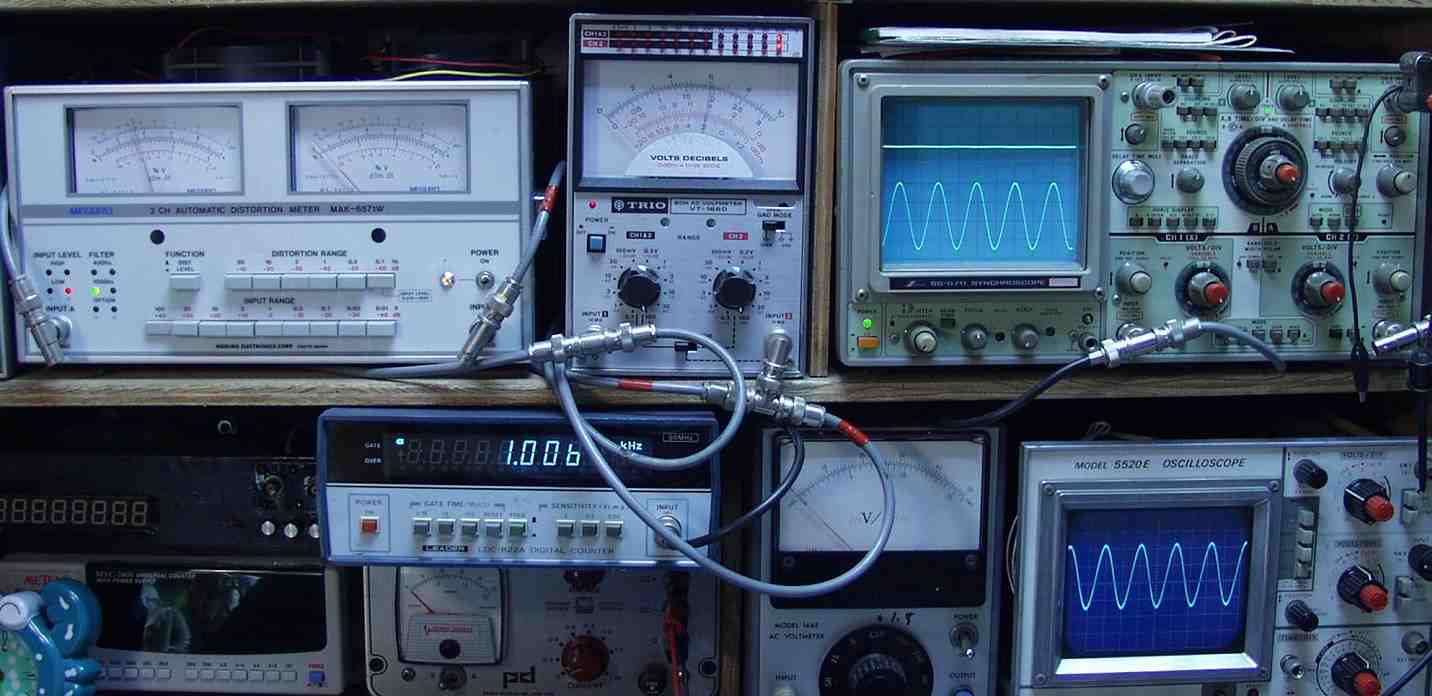

Ｅ２Ａ．　Ｒ側ＳＰ出力＝６２Ｖ＝４８０Ｗ　０．０３％歪み　１０００ＨＺ入力 　　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

Ｅ２Ｂ．　Ｒ側ＳＰ出力＝６２Ｖ＝４８０Ｗ　０．０５％歪み　４００ＨＺ入力 　　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

Ｅ３Ａ．　Ｌ側ＳＰ出力＝６２Ｖ＝４８０Ｗ　０．０３％歪み　１０００ＨＺ入力 　　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

Ｅ３Ｂ．　Ｌ側ＳＰ出力＝６２Ｖ＝４８０Ｗ　０．０３％歪み　４００ＨＺ入力 　　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

Ｅ４Ａ．　上記測定は午後１８時過ぎで１００Ｖラインが低すぎで出力出ず 　　　　　　　翌朝８時に再測定 　　　　　　　このＡＭＰはＴＲ（トランジスタ−）供給電圧を１００Vの上げ、大出力を引き出しています 　　　　　　　放熱、SPラインからの周り込み等に注意しましょう（SPへの配線は４本単独に引くこと）

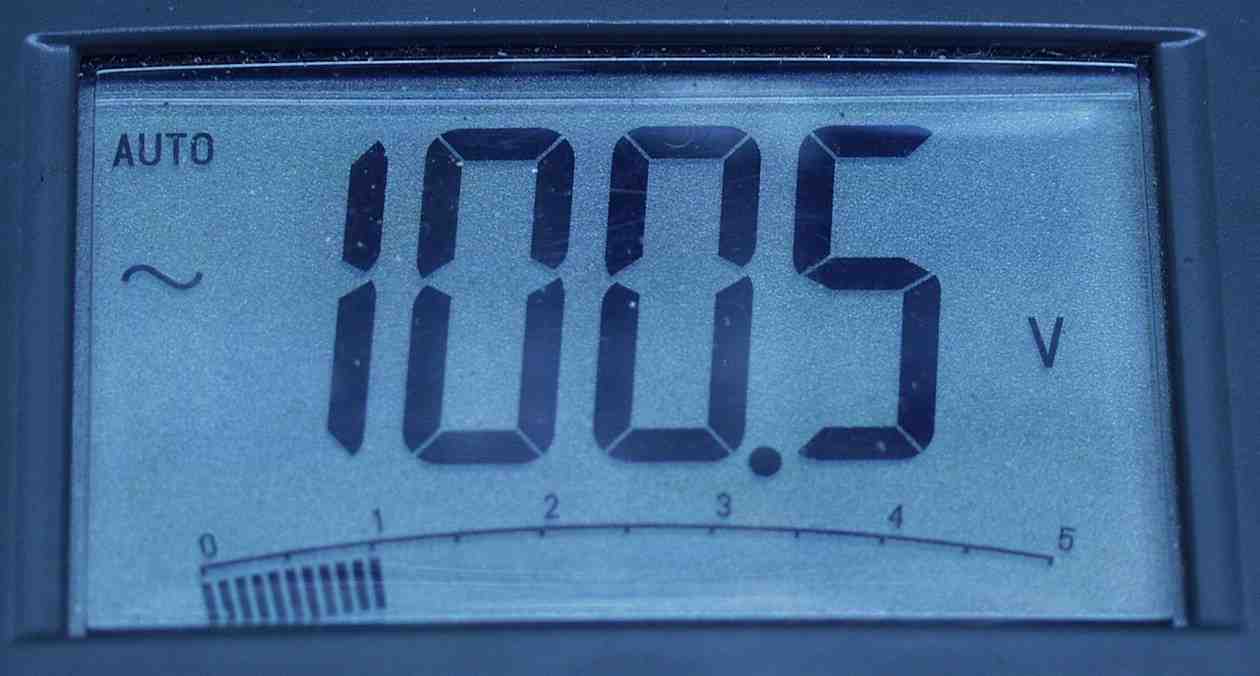

無負荷供給電圧＝１００．５Ｖ

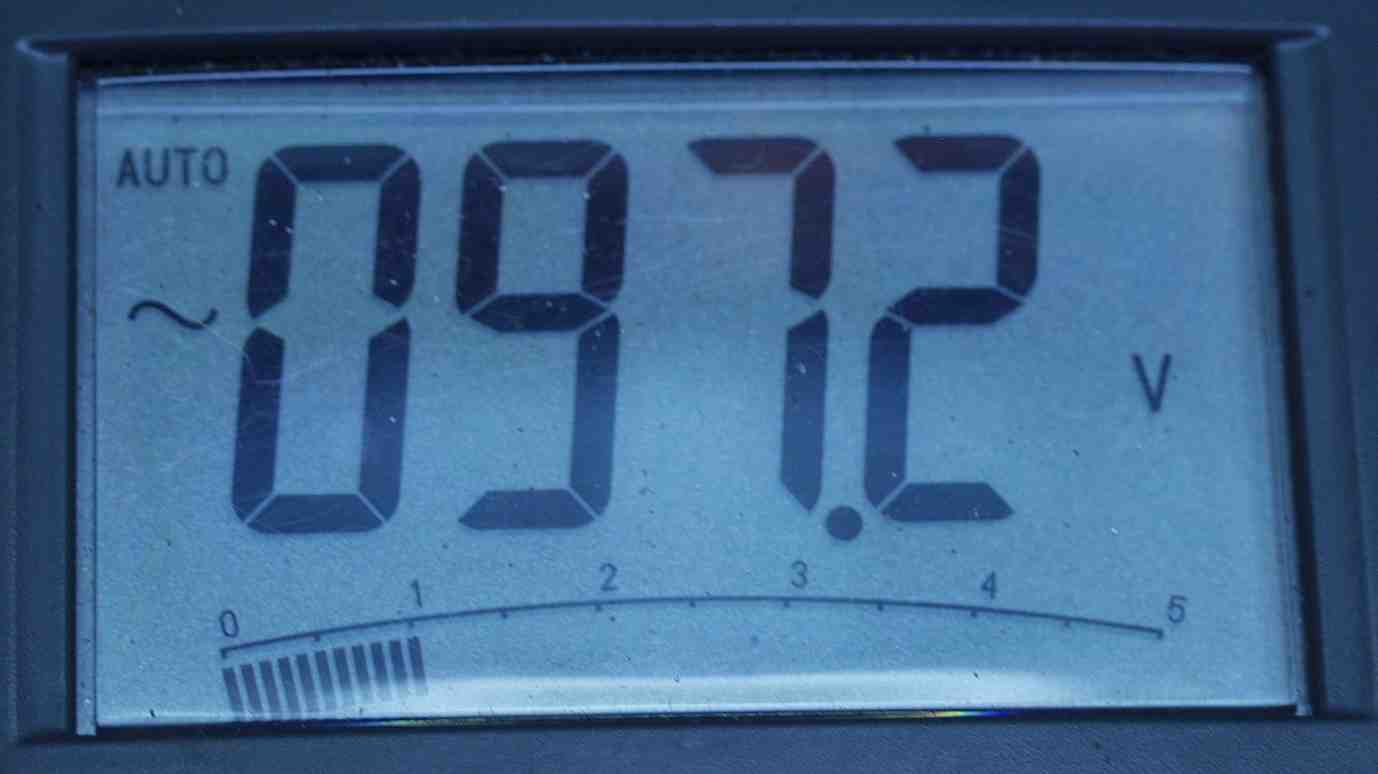

負荷供給電圧＝９７．２Ｖ

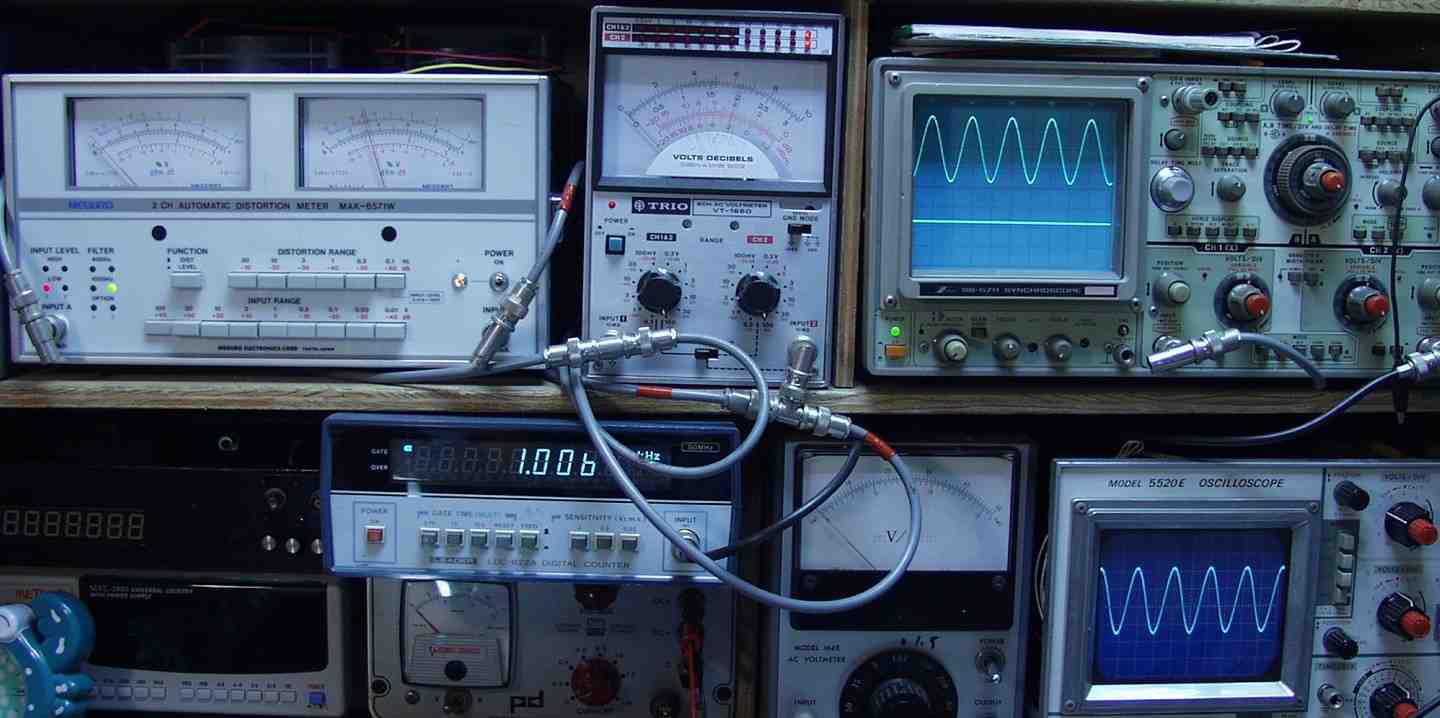

Ｅ４Ｂ．　Ｒ側ＳＰ出力＝６８Ｖ＝５７８Ｗ　０．０２％歪み　４００ＨＺ入力 　　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

Ｅ４Ｂ．　Ｌ側ＳＰ出力＝６８Ｖ＝５７８Ｗ　０．０３％歪み　４００ＨＺ入力 　　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針　右下のオシロが入力波形

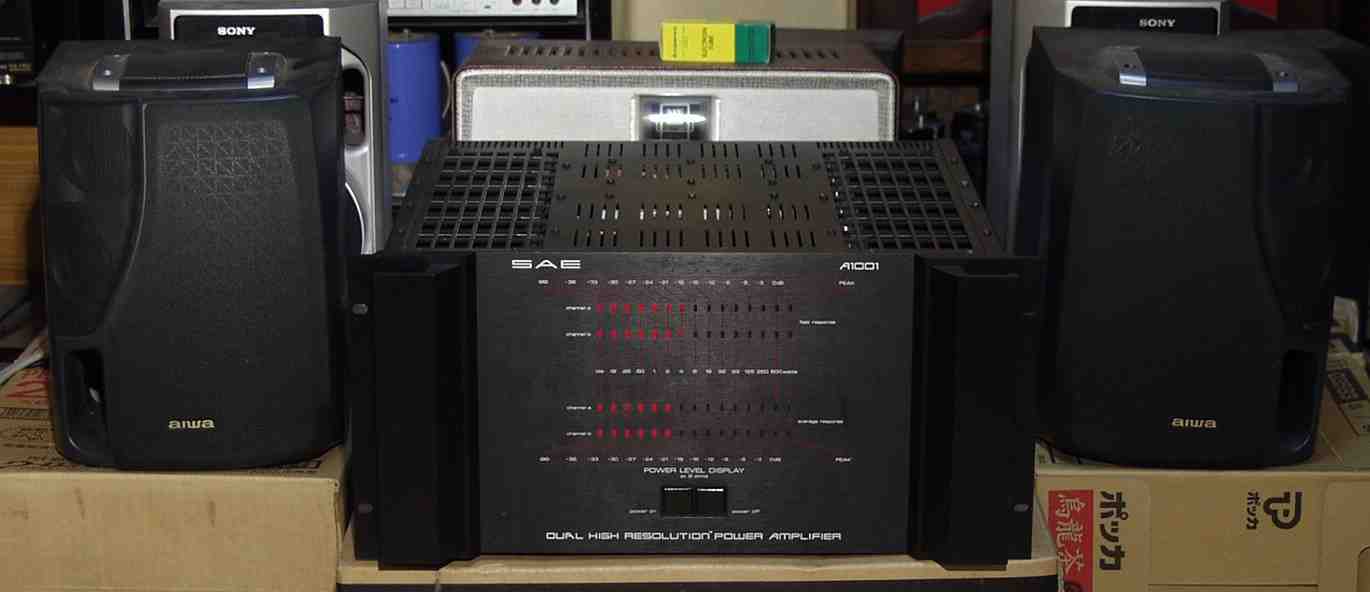

Ｅ５．　完成　２４時間エージング

Ｓ．　ＳＡＥ（Scientific Audio Electronics）　ＭＡＲＫ １００１　の仕様（マニアル・カタログより）

型式 ＳＡＥ　ＭＡＲＫ １００１　ステレオパワーアンプ 実効出力 500W+500W(8Ω、THD0.025%) 750W+750W(4Ω、THD0.025%) 1500W(ブリッジ動作、8Ω、THD0.05%) 1750W(クリッピングパワー) 全高調波歪率 0.025%以下(20Hz〜20kHz、250mW〜500W) 混変調歪率 0.025%以下(20Hz〜20kHz、250mW〜500W) ダンピングファクター 60以上(20Hz〜20kHz) 周波数特性 20Hz〜20kHz +0 -0.5dB SN比 125dB(定格出力時、IHF-A) チャンネルセパレーション 90dB(20Hz〜20kHz) 入力感度 2.50V 外形寸法 幅483x高さ222x奥行483mm 重量 30.4kg 価格 ￥590,000(1982年頃)
