ＱＵＡＤ　４０５．　３台目修理記録

平成１６年２月２日到着　　　２月６日完成

Ａ．　修理前の状況 　ハムが出る 　 B．　原因 電解コンデンサー劣化 Ｃ．　修理状況 初段ＯＰ−ＡＭＰ交換 電解コンデンサー交換 電源電解コンデンサー交換（１．５倍容量使用） Ｄ．　使用部品 初段ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　２個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　８個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整・測定 Ｆ．　修理費　　　４８，０００円　　 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

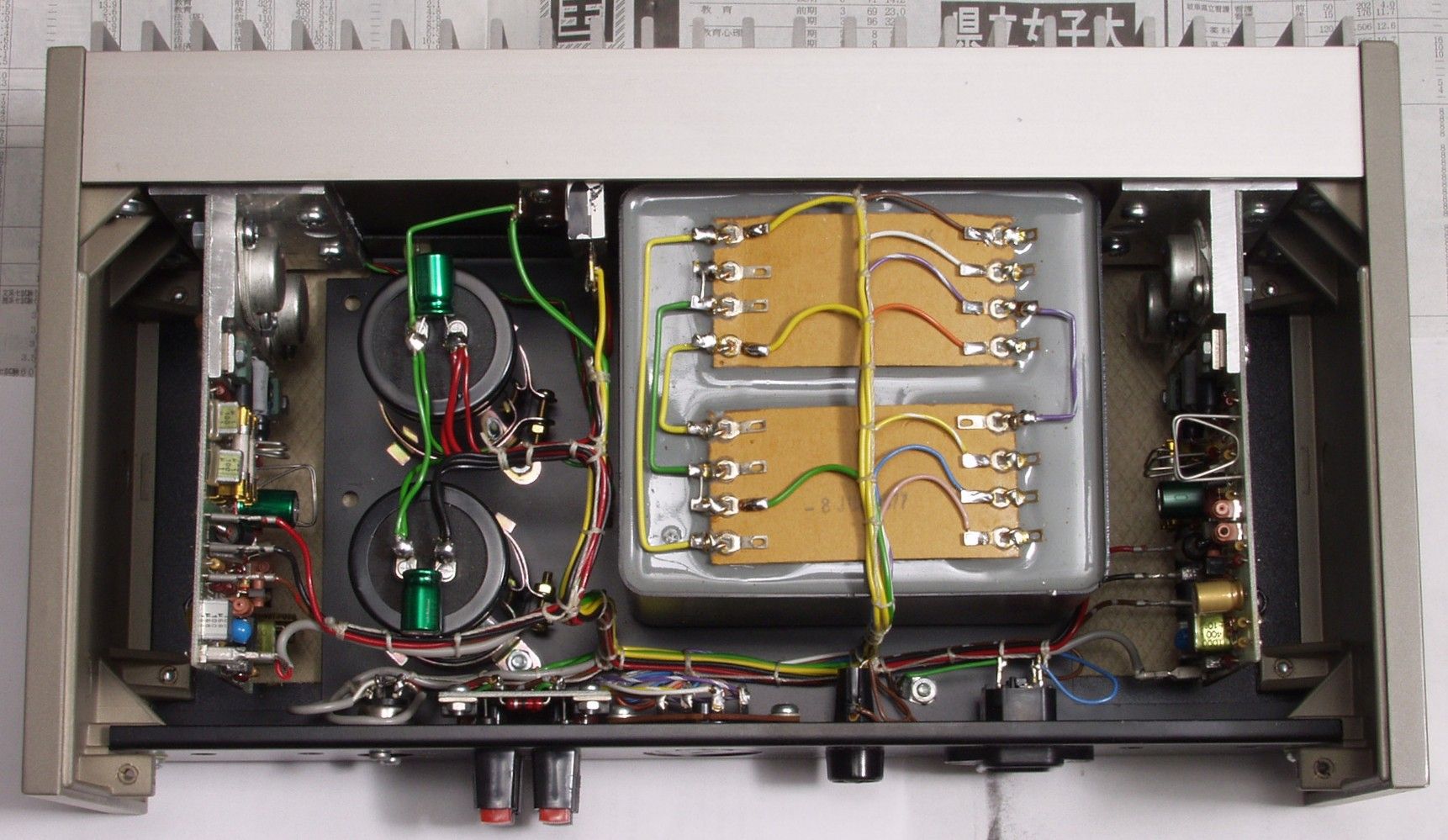

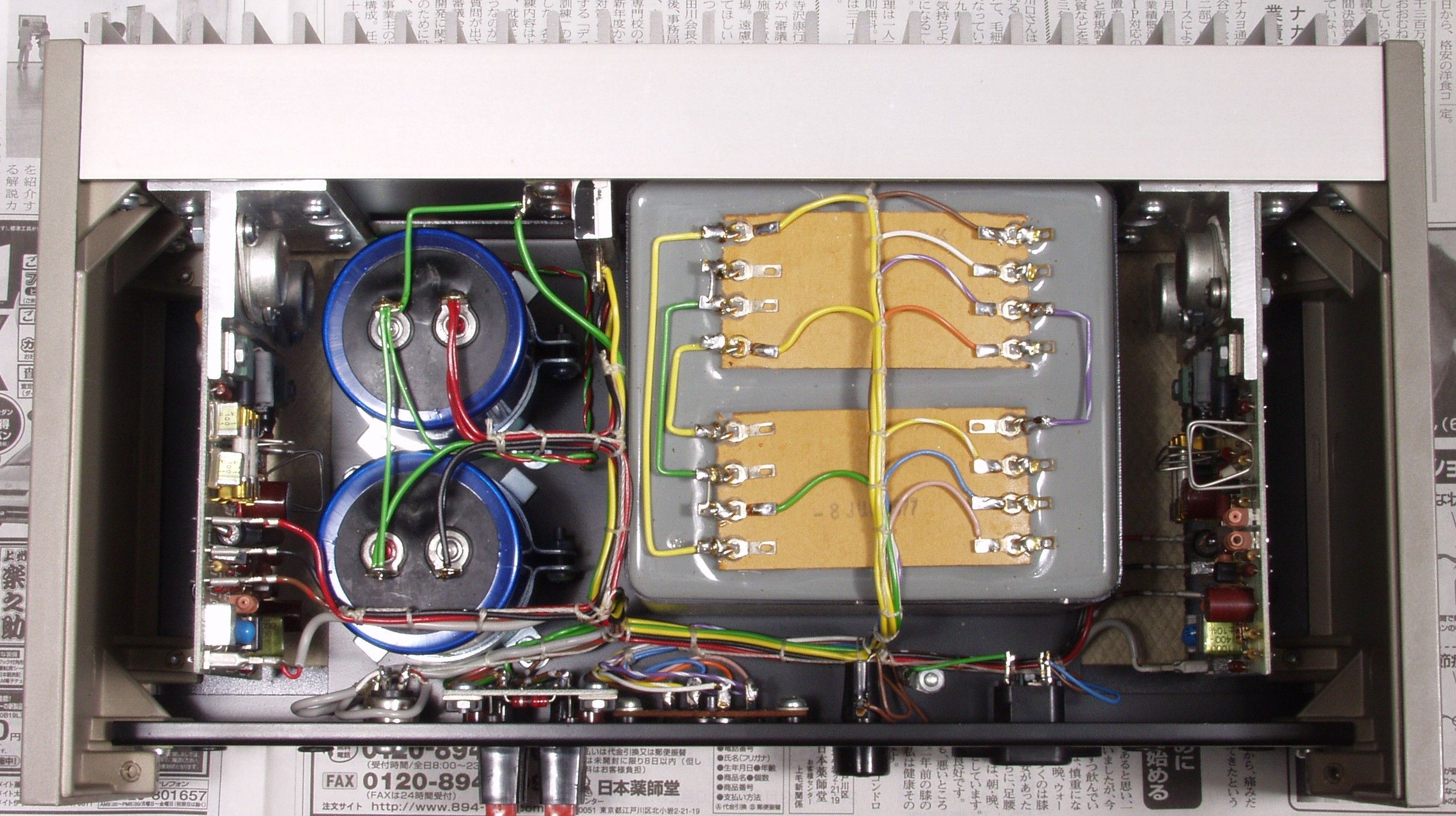

Ａ．　修理前の状況 Ａ１．　修理前　上から見る

Ａ２．　修理前　膨らんだ電解コンデンサー

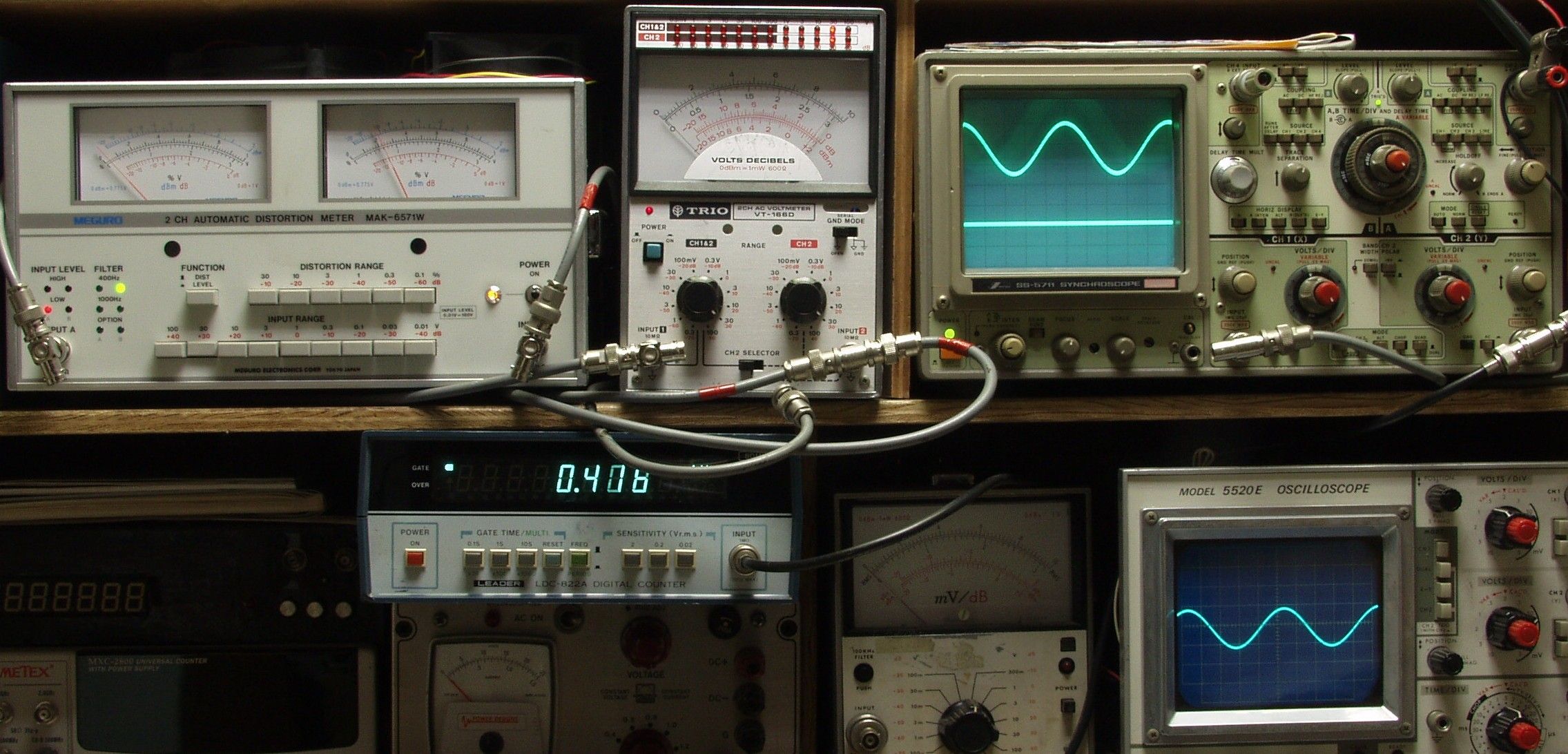

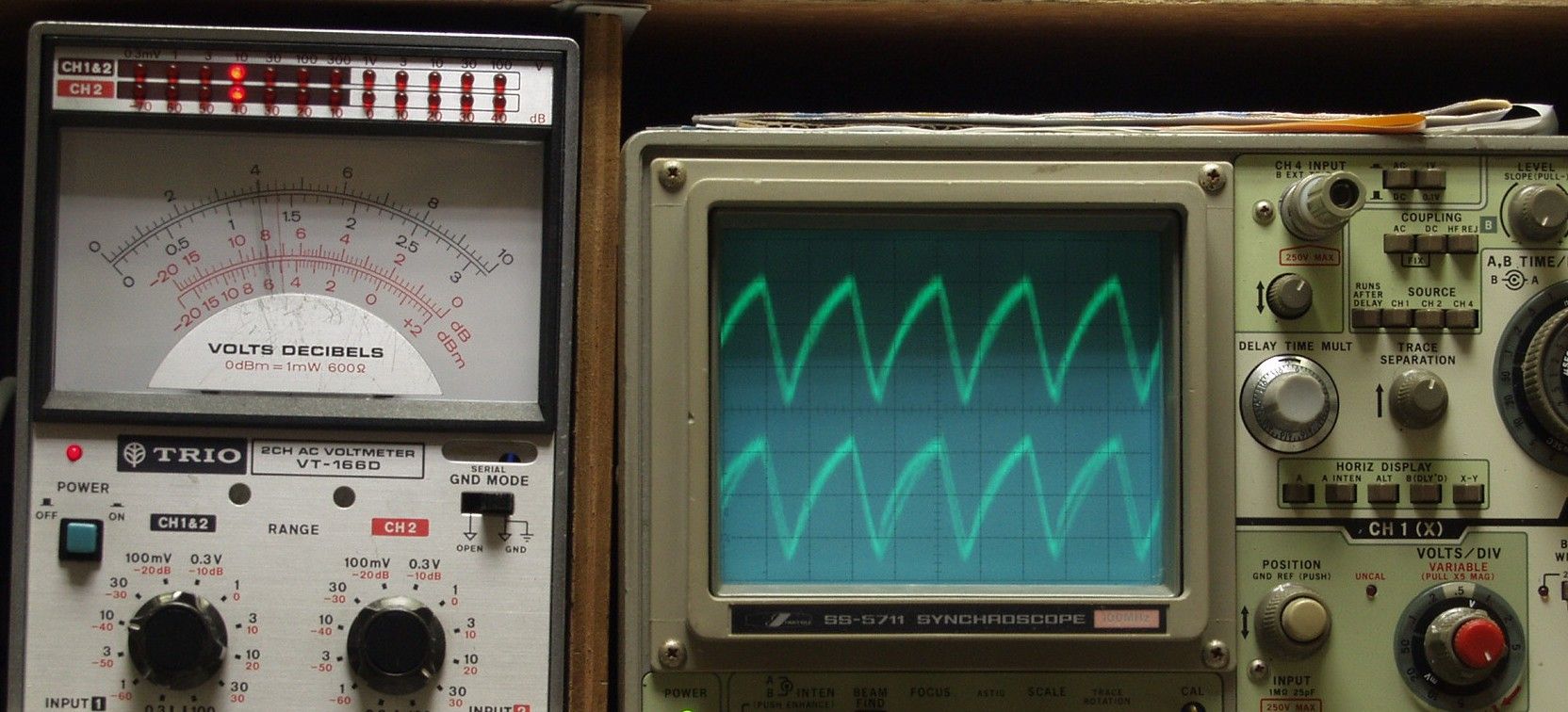

Ａ３．　ＳＰ出力のハム測定

Ａ４．　修理前　出力測定電源電圧は１１０Ｖ、終段ＴＲ（トランジスター）は元気です

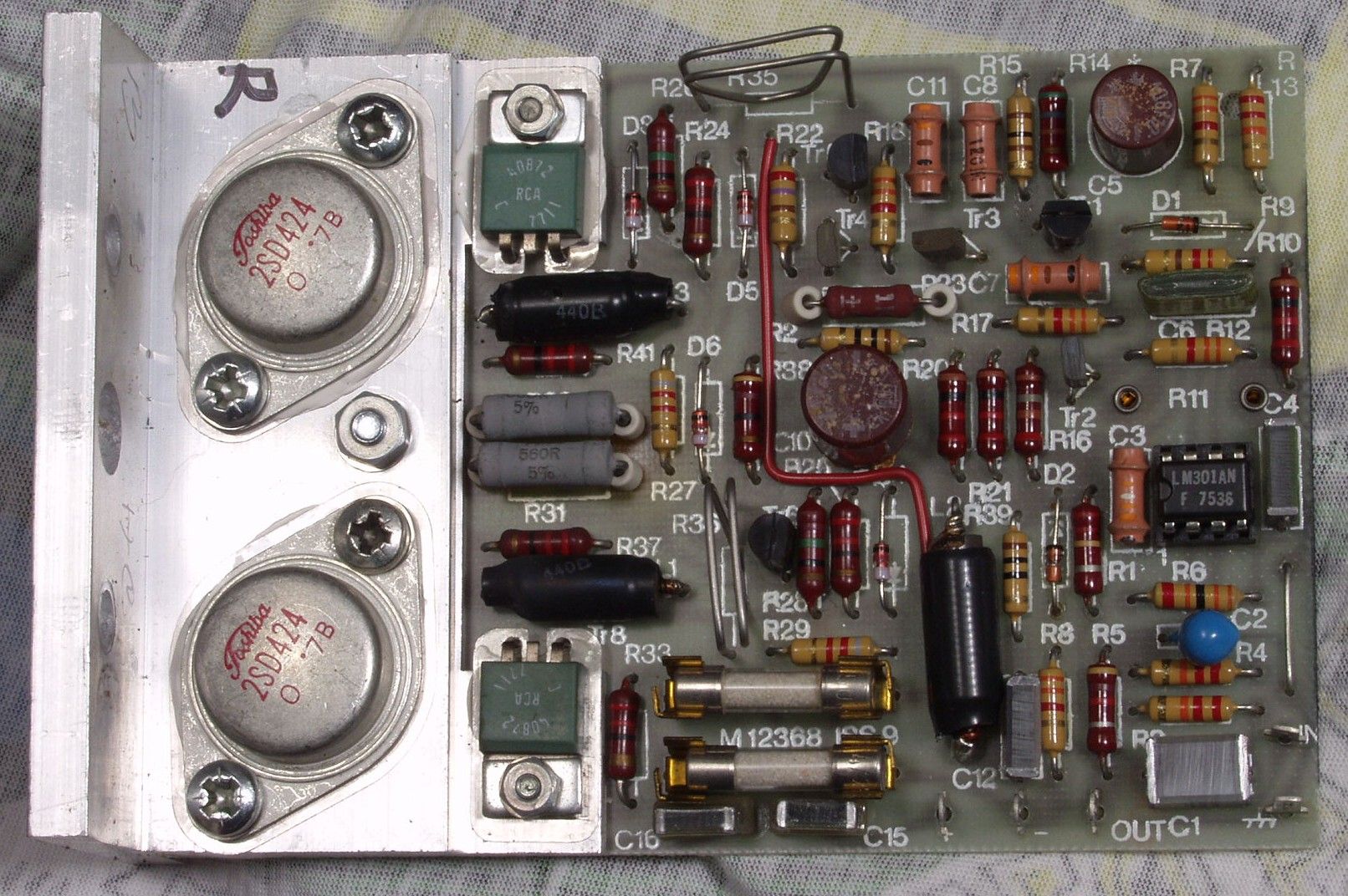

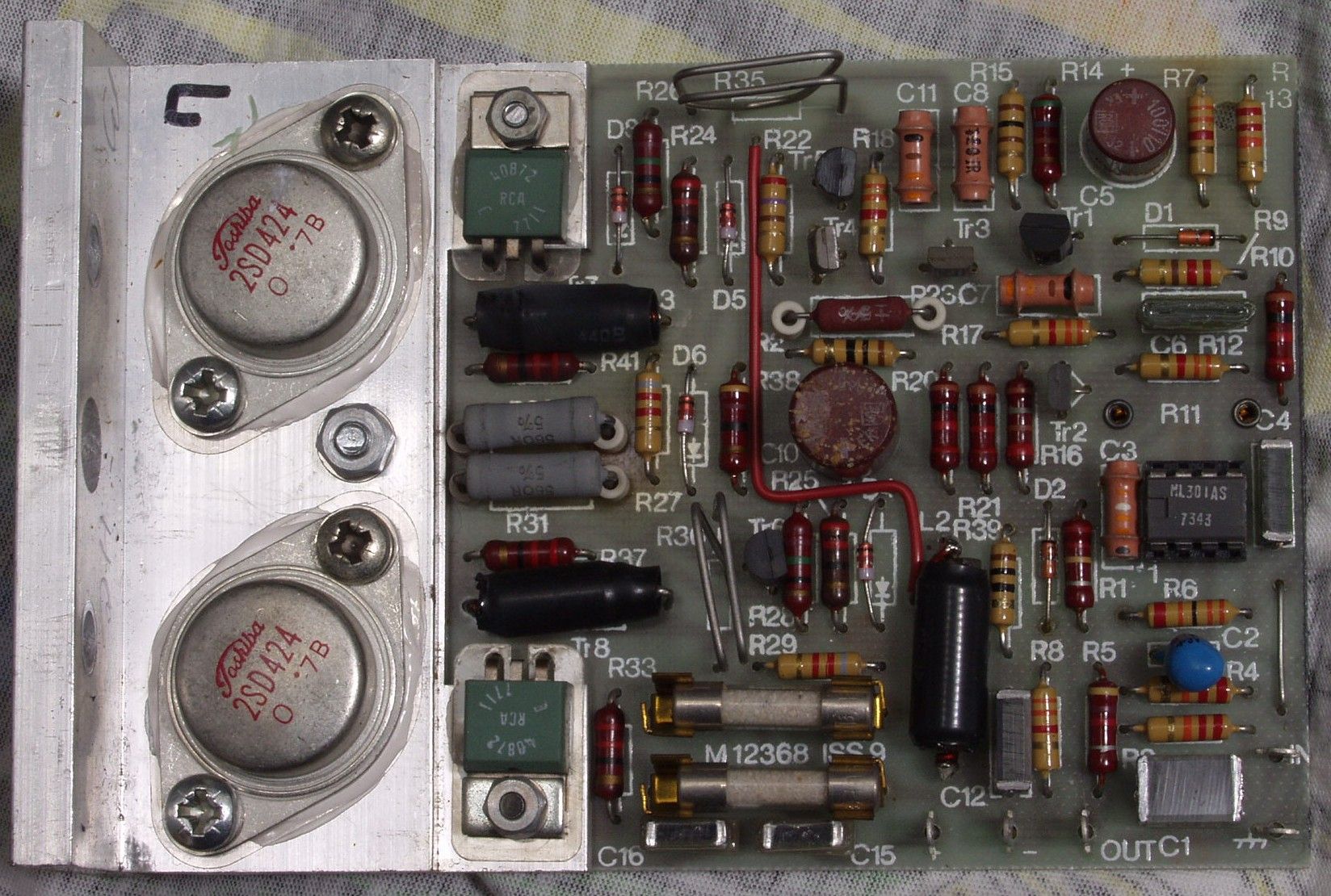

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒ側ＡＭＰ基板

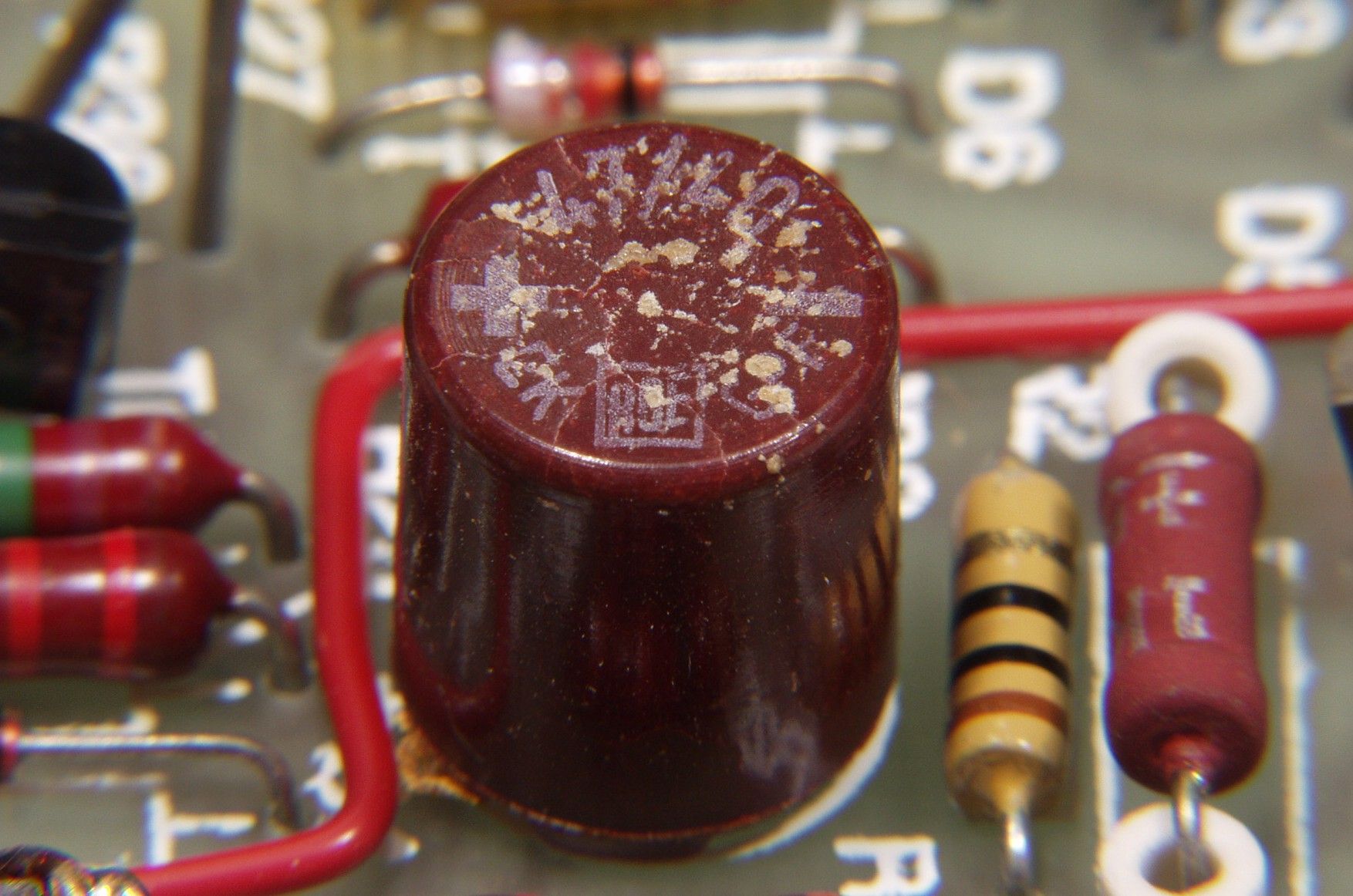

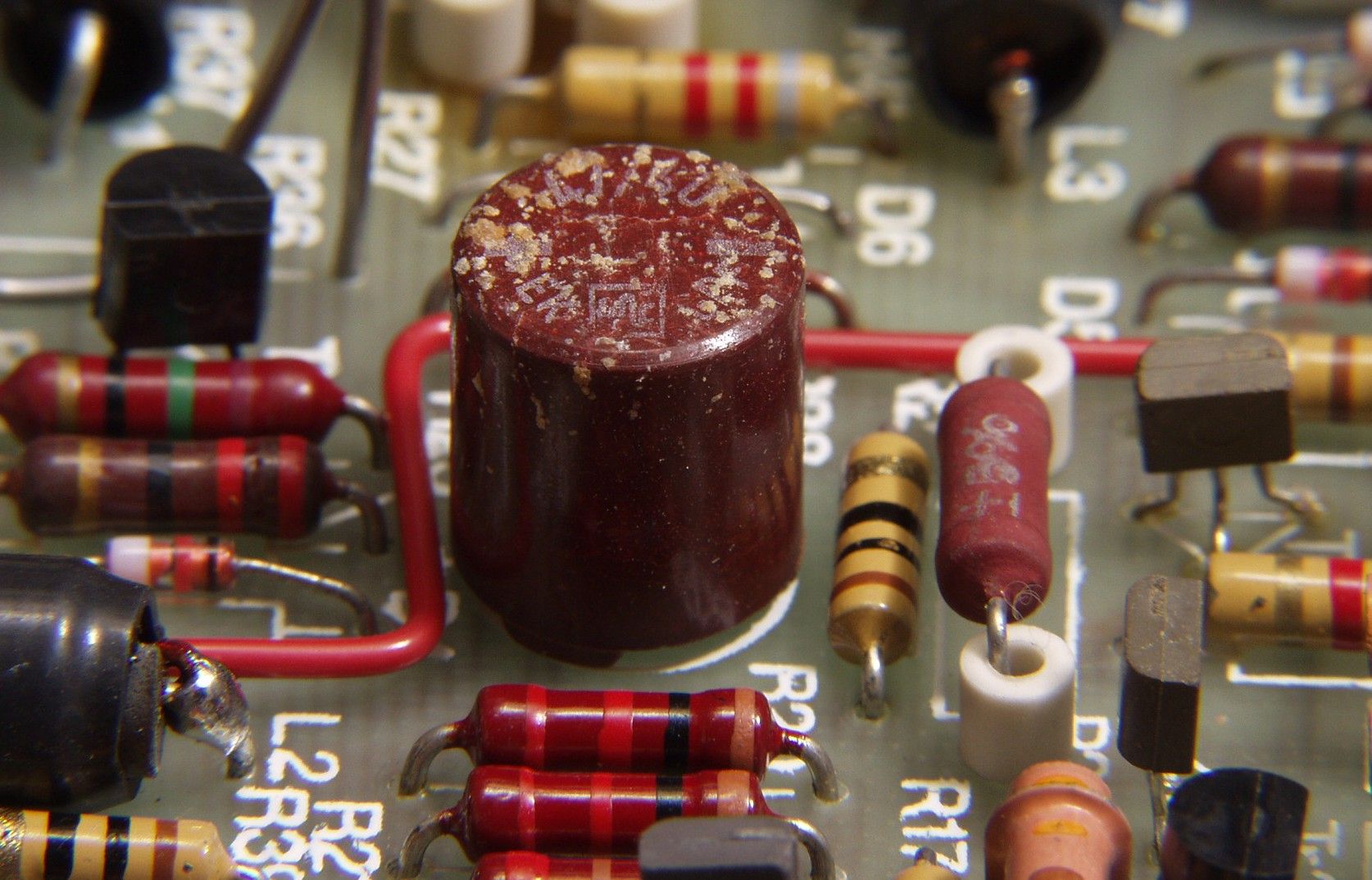

Ｃ１Ａ１．　修理前　Ｒ側ＡＭＰ基板のヒビの入った電解コンデンサー

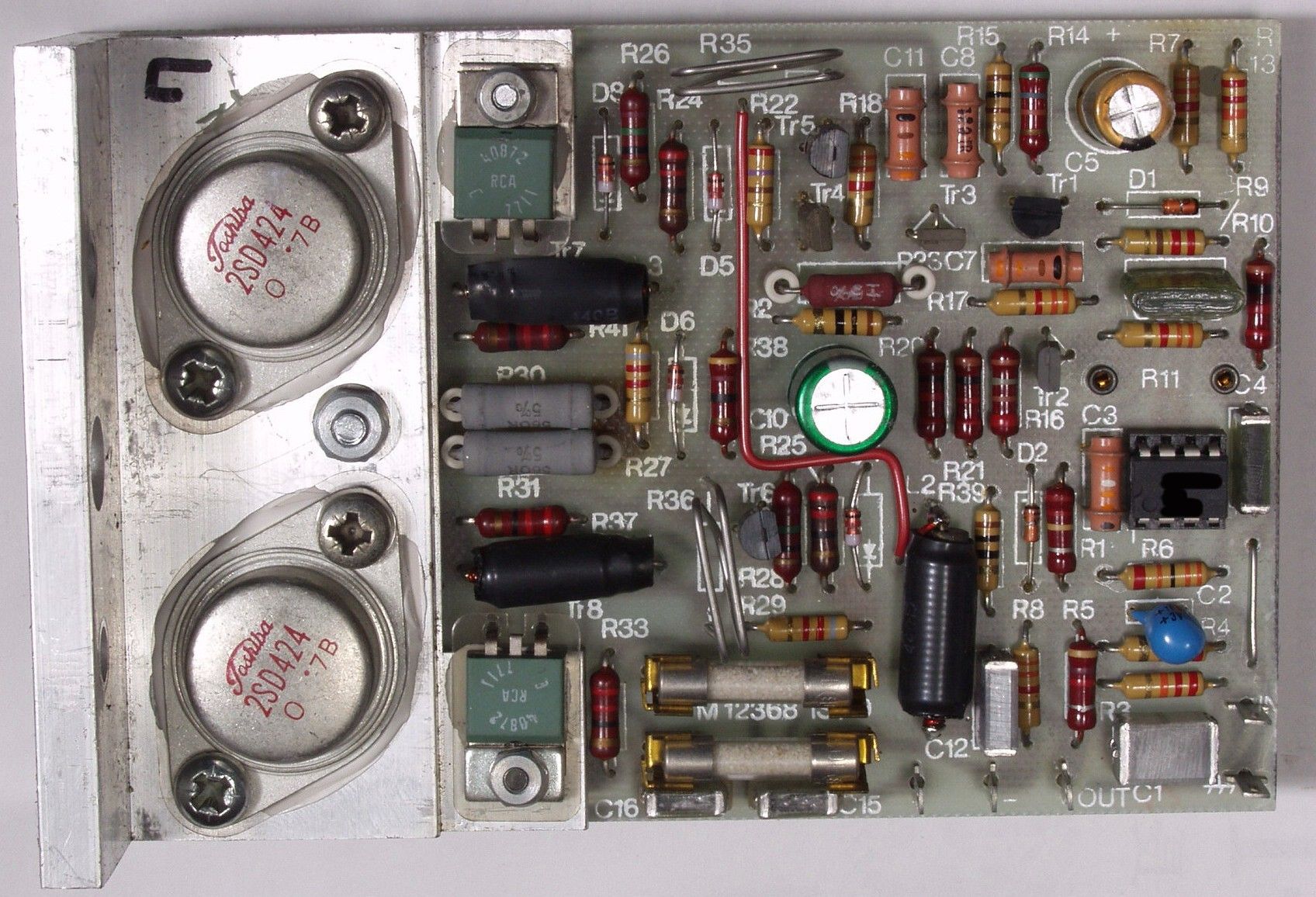

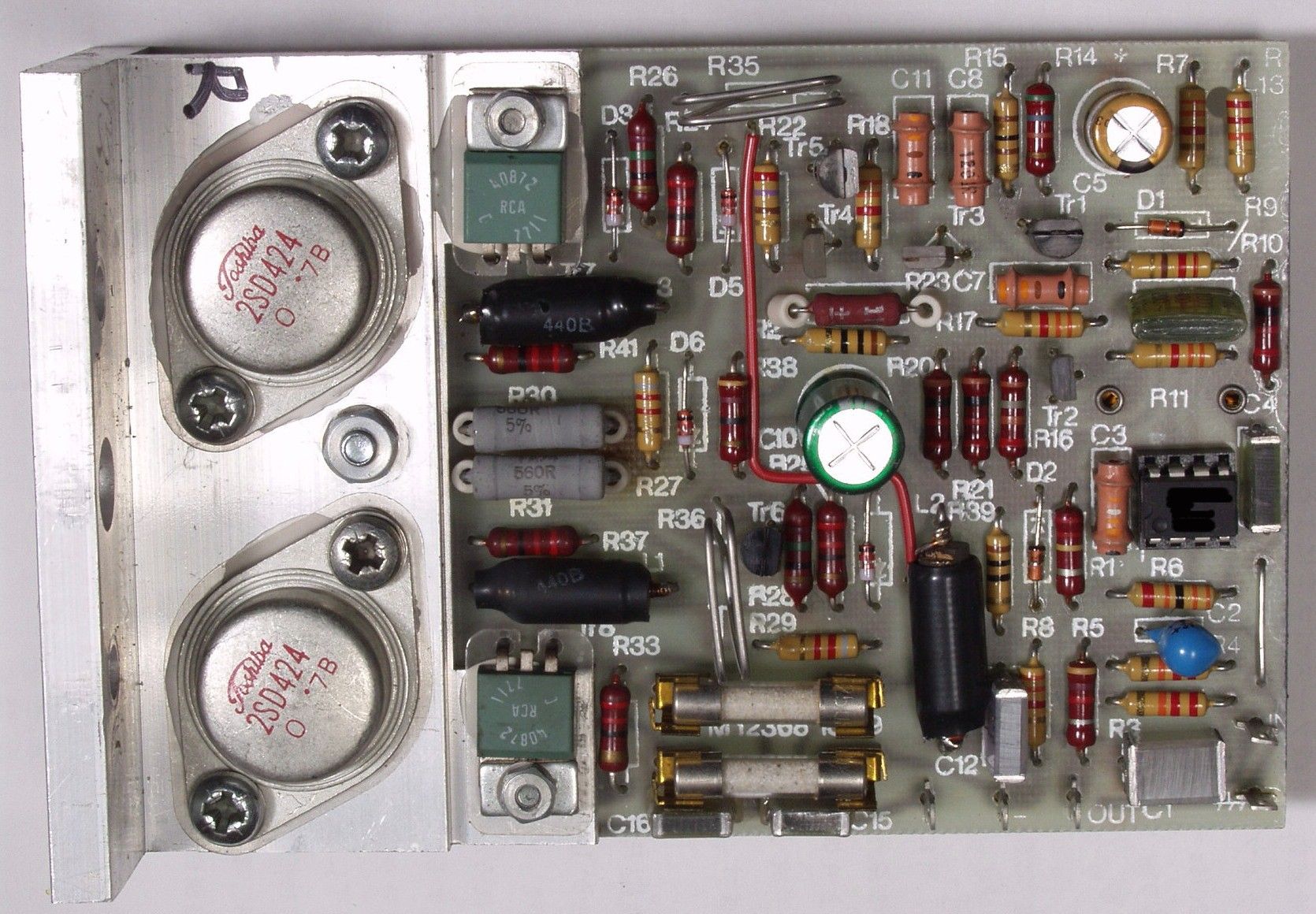

Ｃ１Ｂ．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー２個、ＯＰ−ＡＭＰ交換

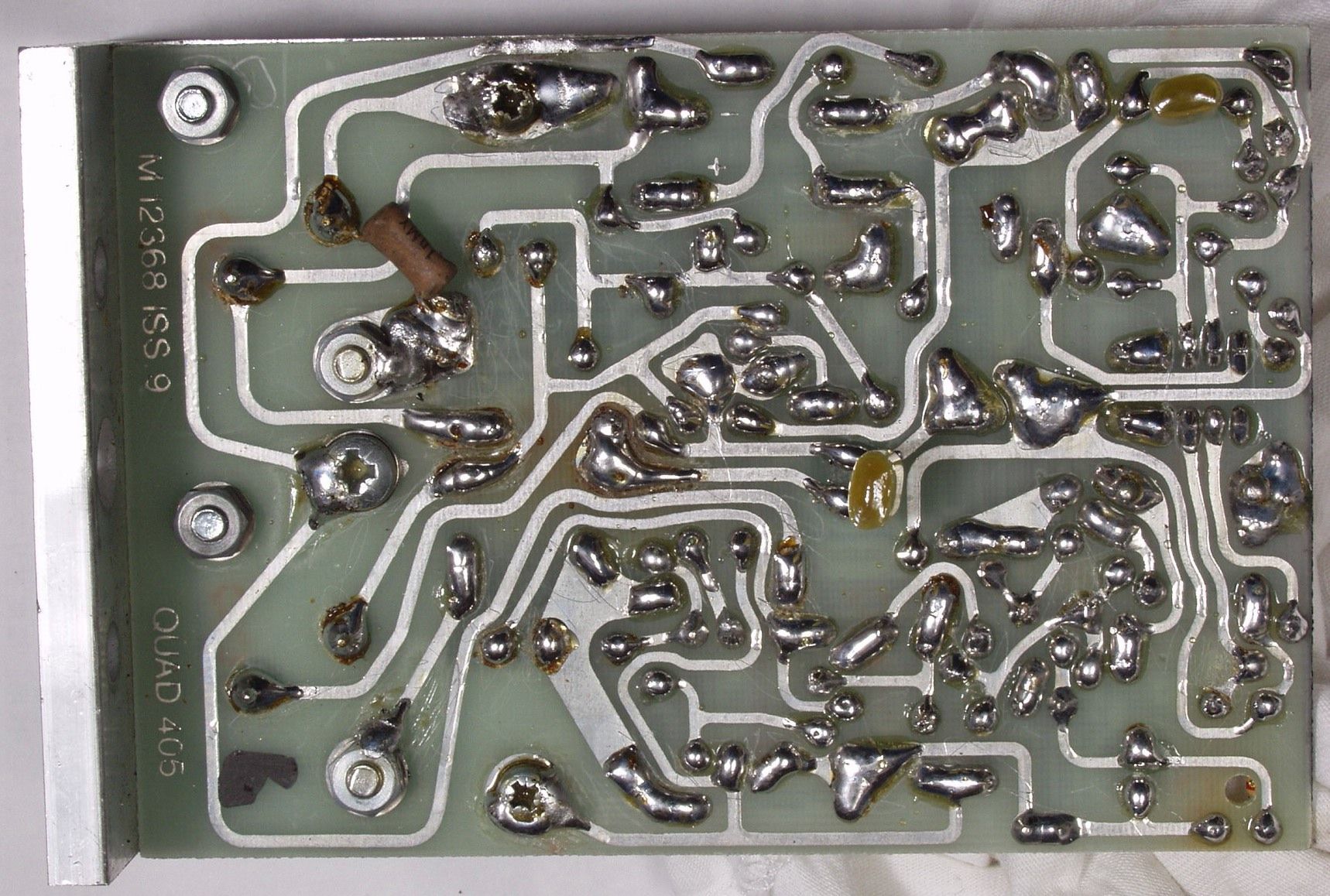

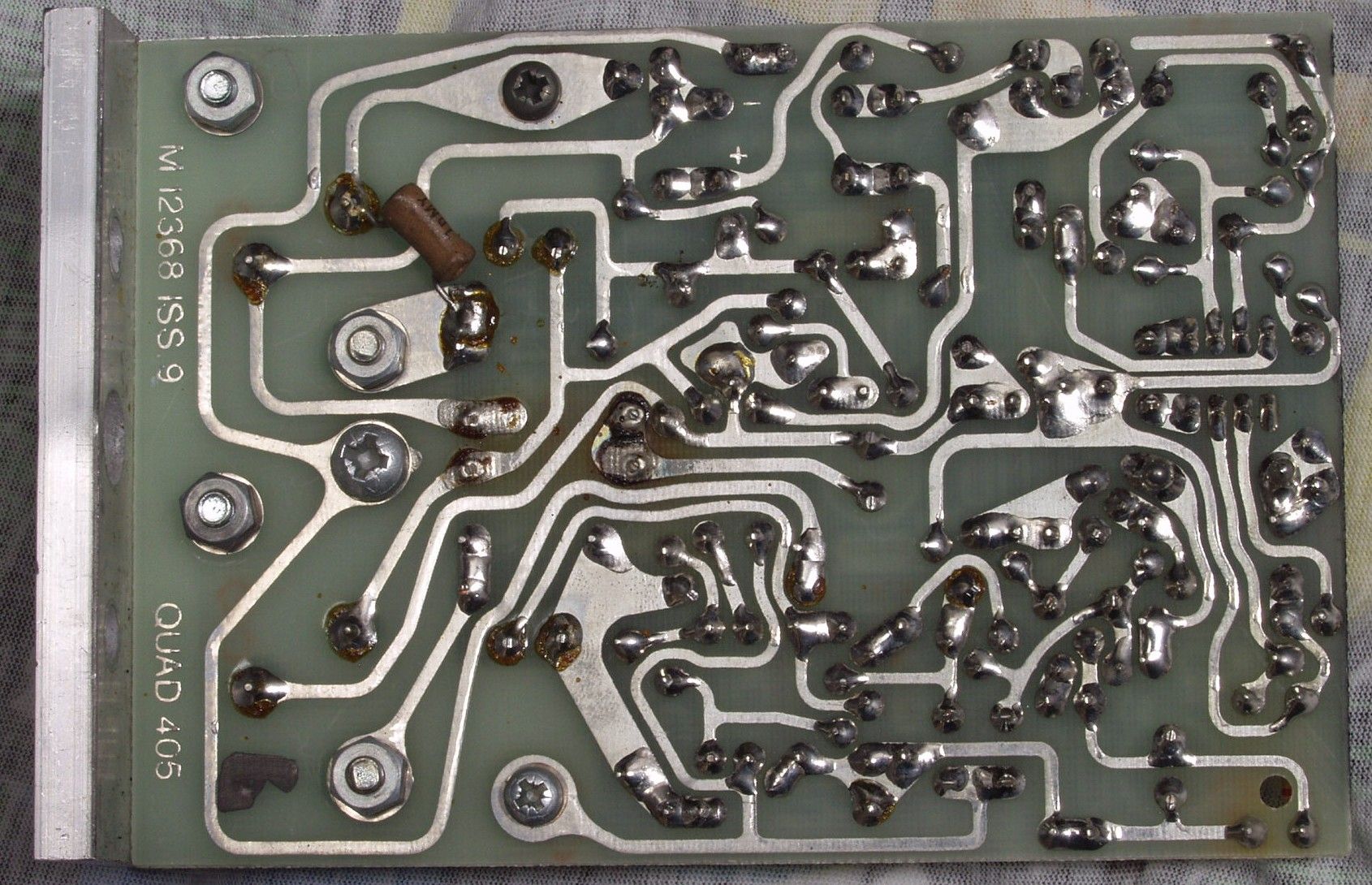

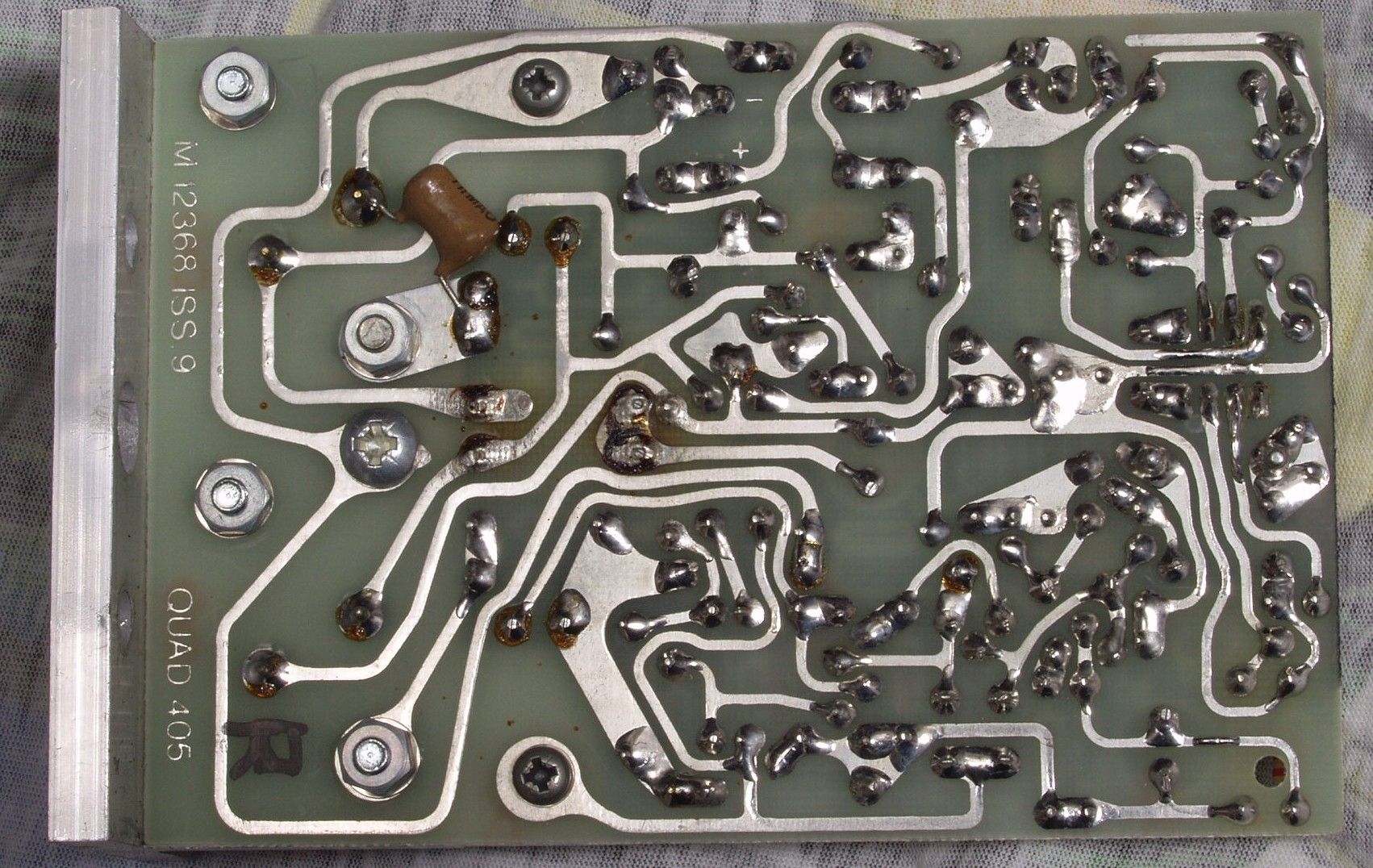

Ｃ１Ｃ．　修理前　Ｒ側ＡＭＰ基板裏

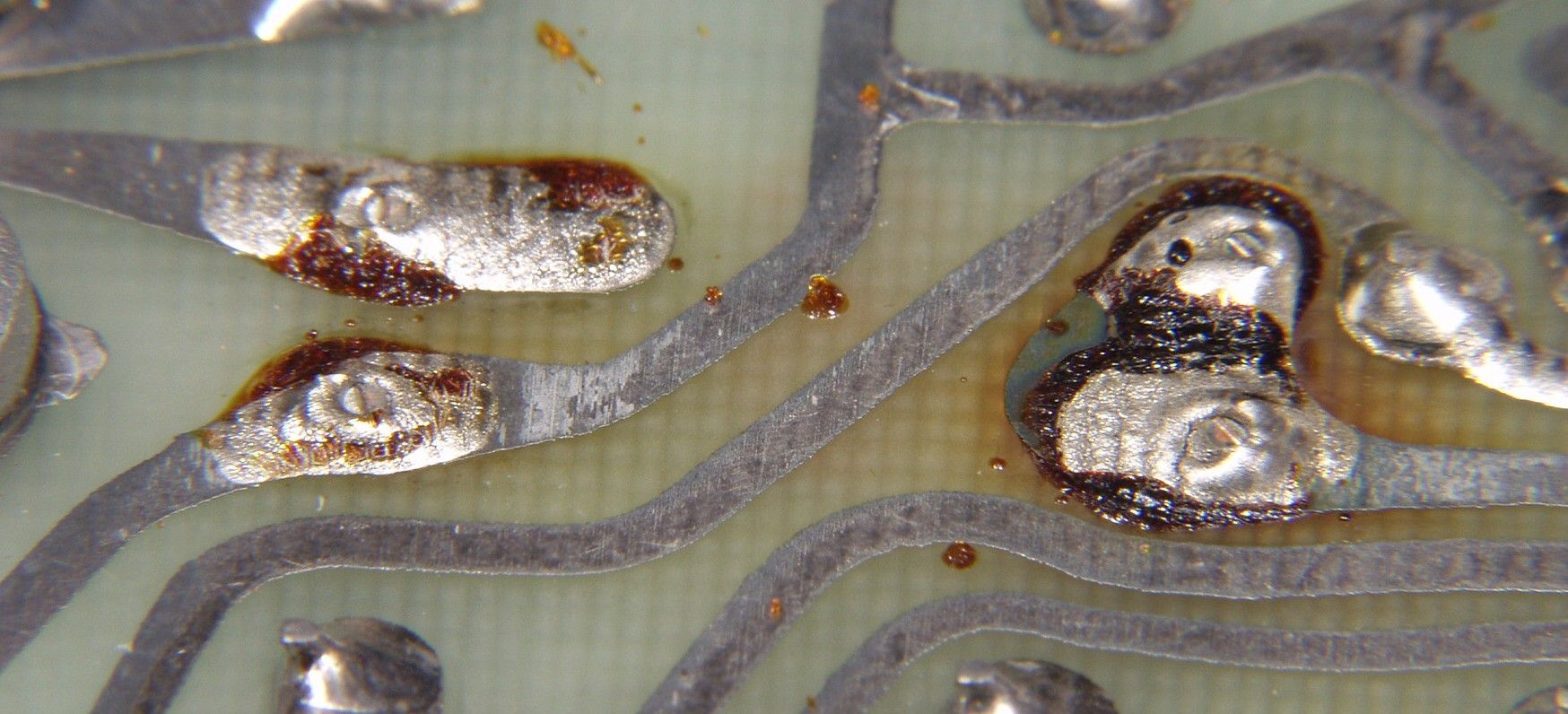

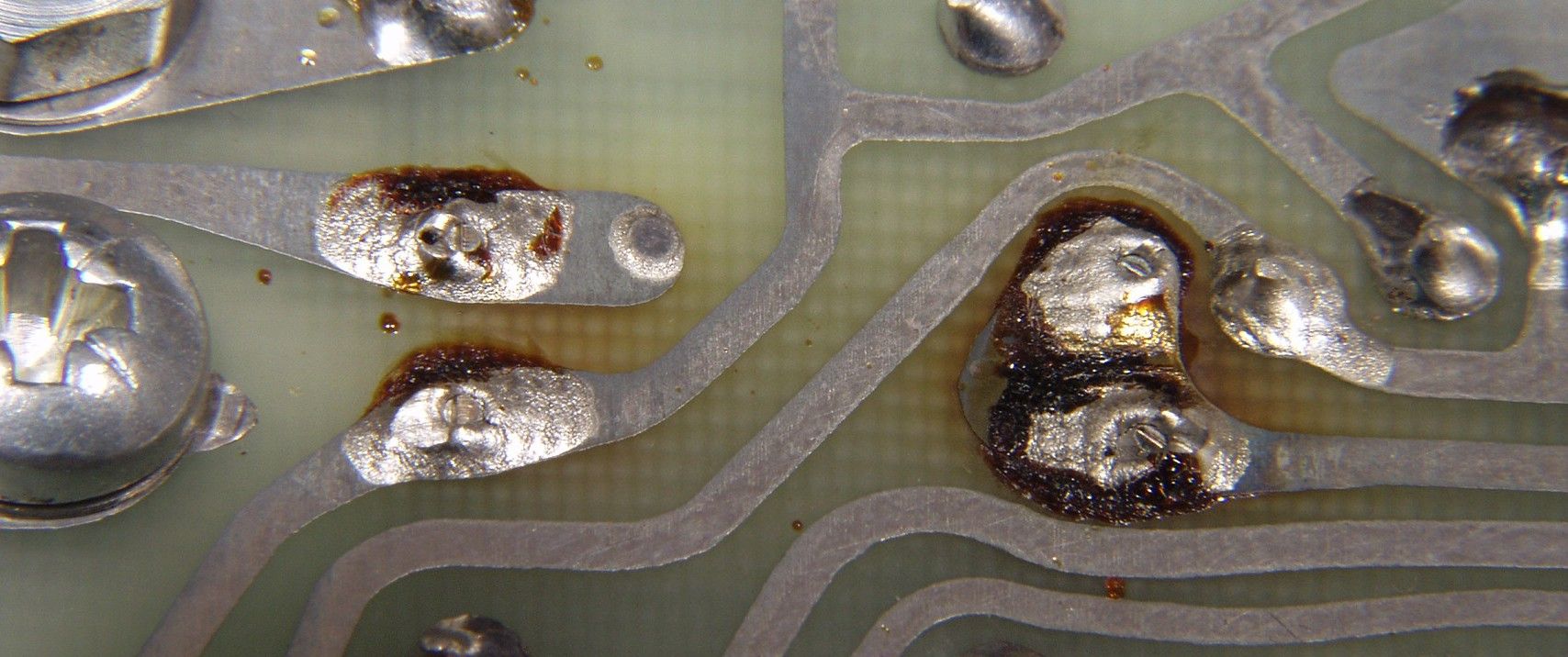

Ｃ１Ｃ１．　修理前　Ｌ側ＡＭＰ基板のハンダの解けた後

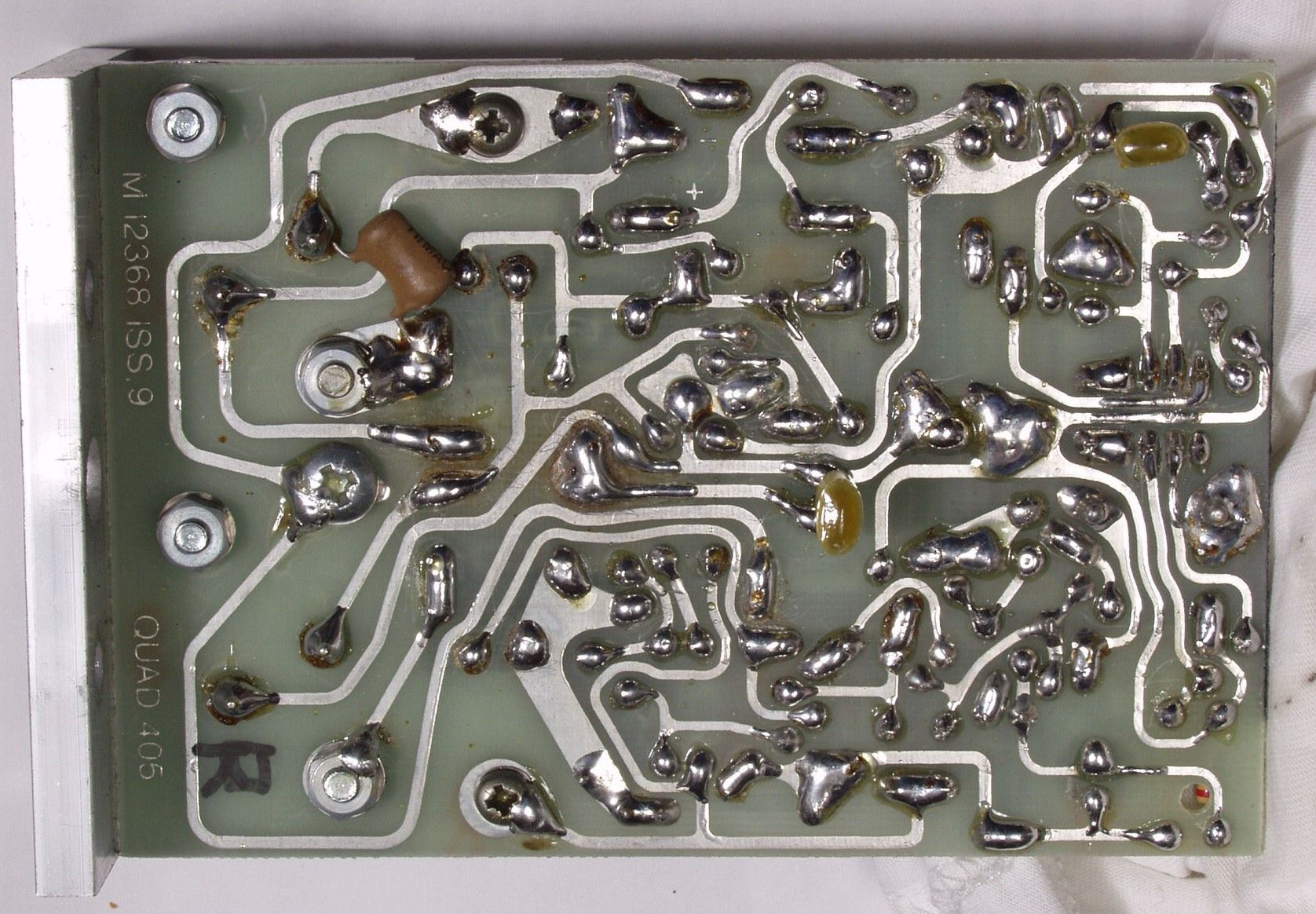

Ｃ１Ｄ．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　フイルムコンデンサー２個取付　全半田やり直し

Ｃ２Ａ．　修理前　Ｌ側ＡＭＰ基板

Ｃ２Ａ１．　修理前　Ｌ側ＡＭＰ基板のヒビの入った電解コンデンサー

Ｃ２Ｂ．　修理後　Ｌ側ＡＭＰ基板　電解コンデンサー２個、ＯＰ−ＡＭＰ交換

Ｃ２Ｃ．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２Ｃ１．　修理前　Ｌ側ＡＭＰ基板のハンダの解けた後

Ｃ２Ｄ．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　フイルムコンデンサー２個取付　全半田やり直し

Ｃ３Ａ．　修理前　上から見る

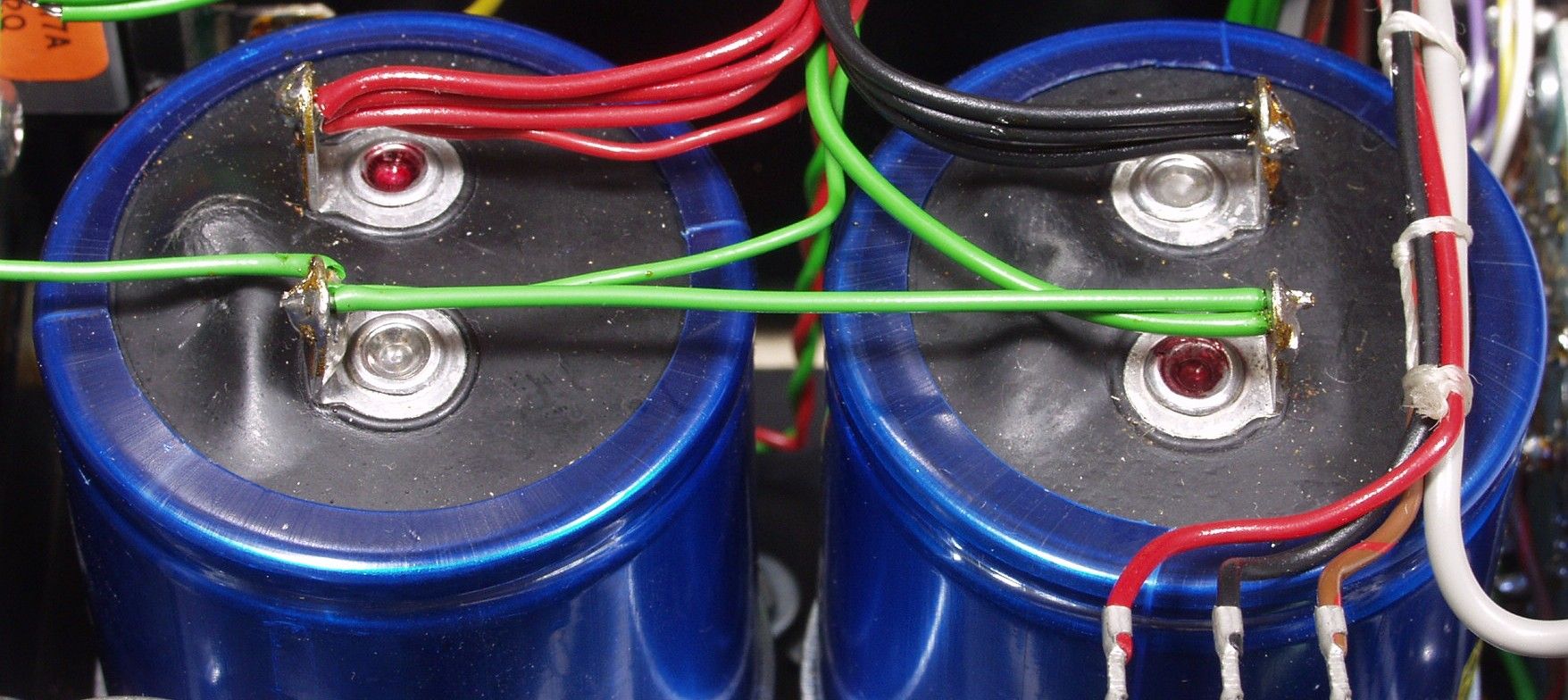

Ｃ３Ｂ．　修理後　上から見る　電解コンデンサー２個取り付け

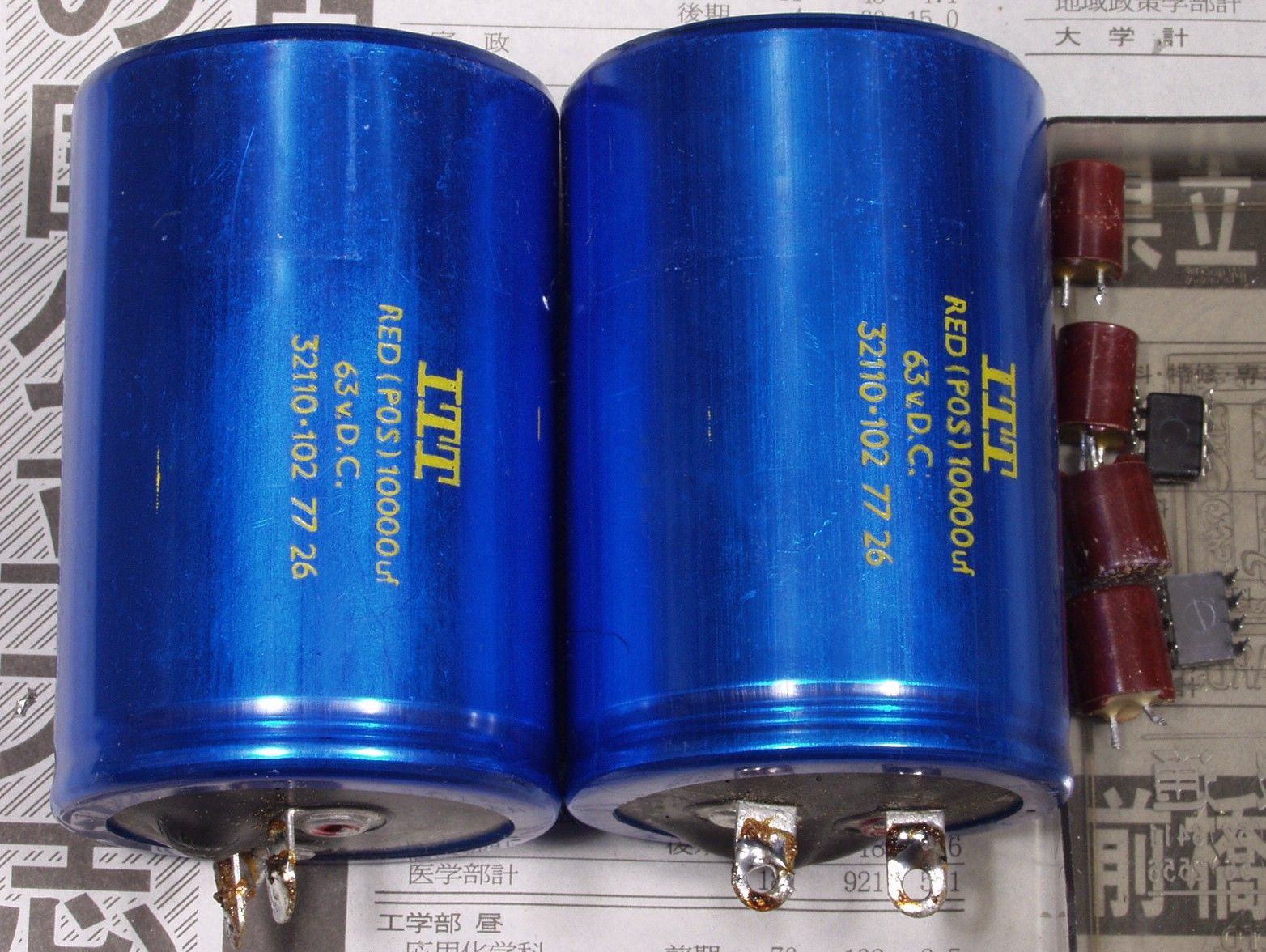

Ｃ４Ａ．　交換部品

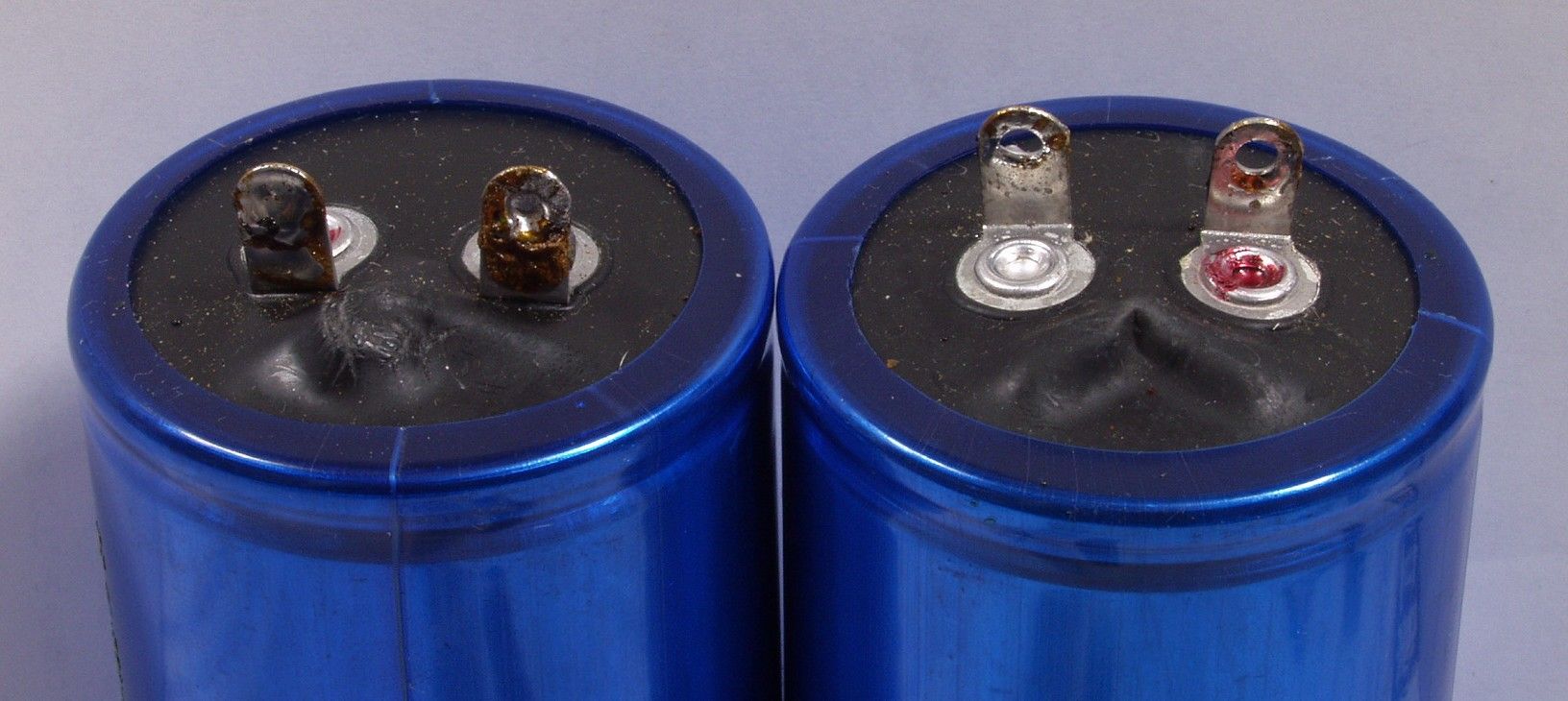

Ｃ４Ｂ．　もう少しで液漏れが始まるところ

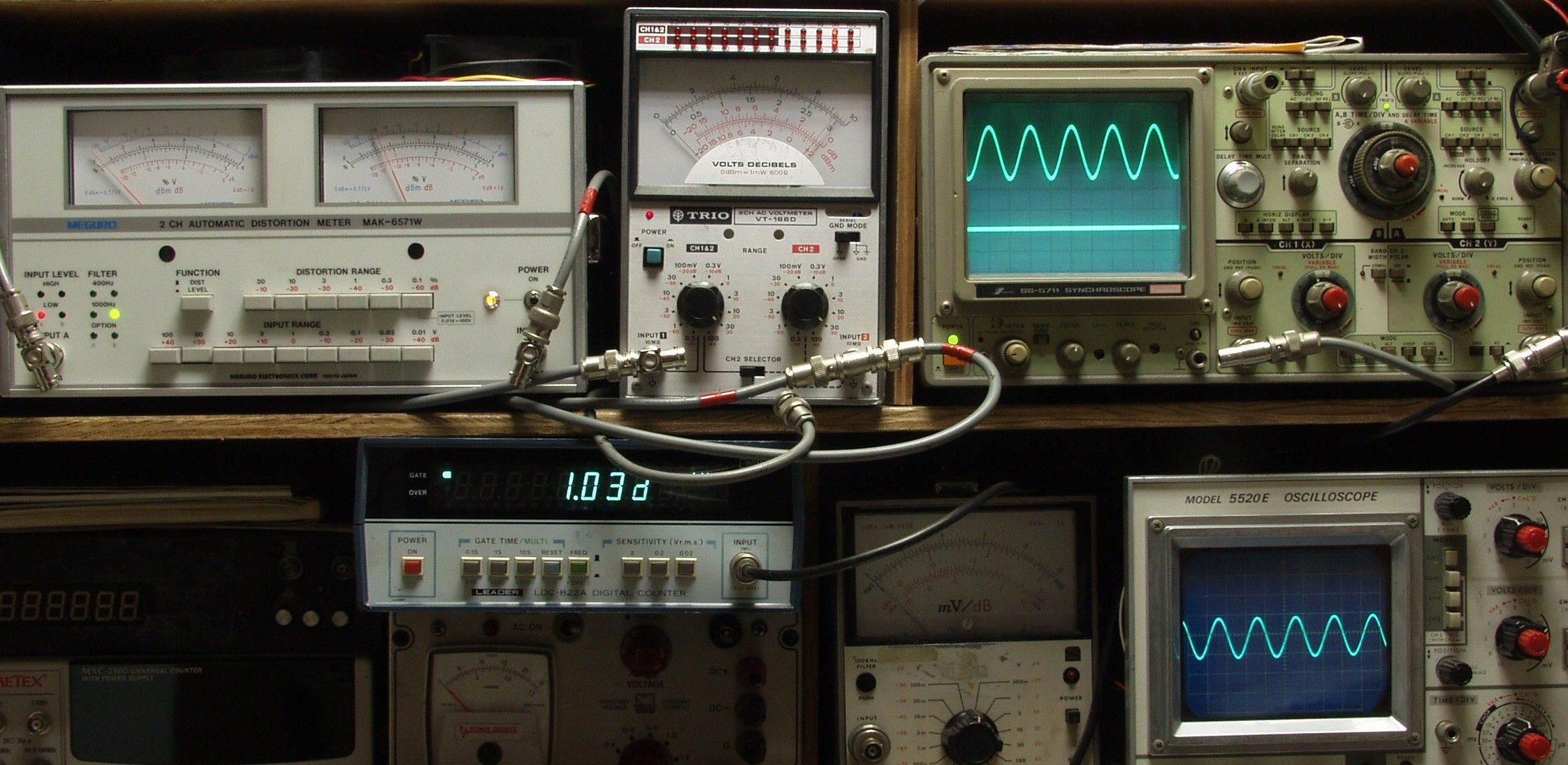

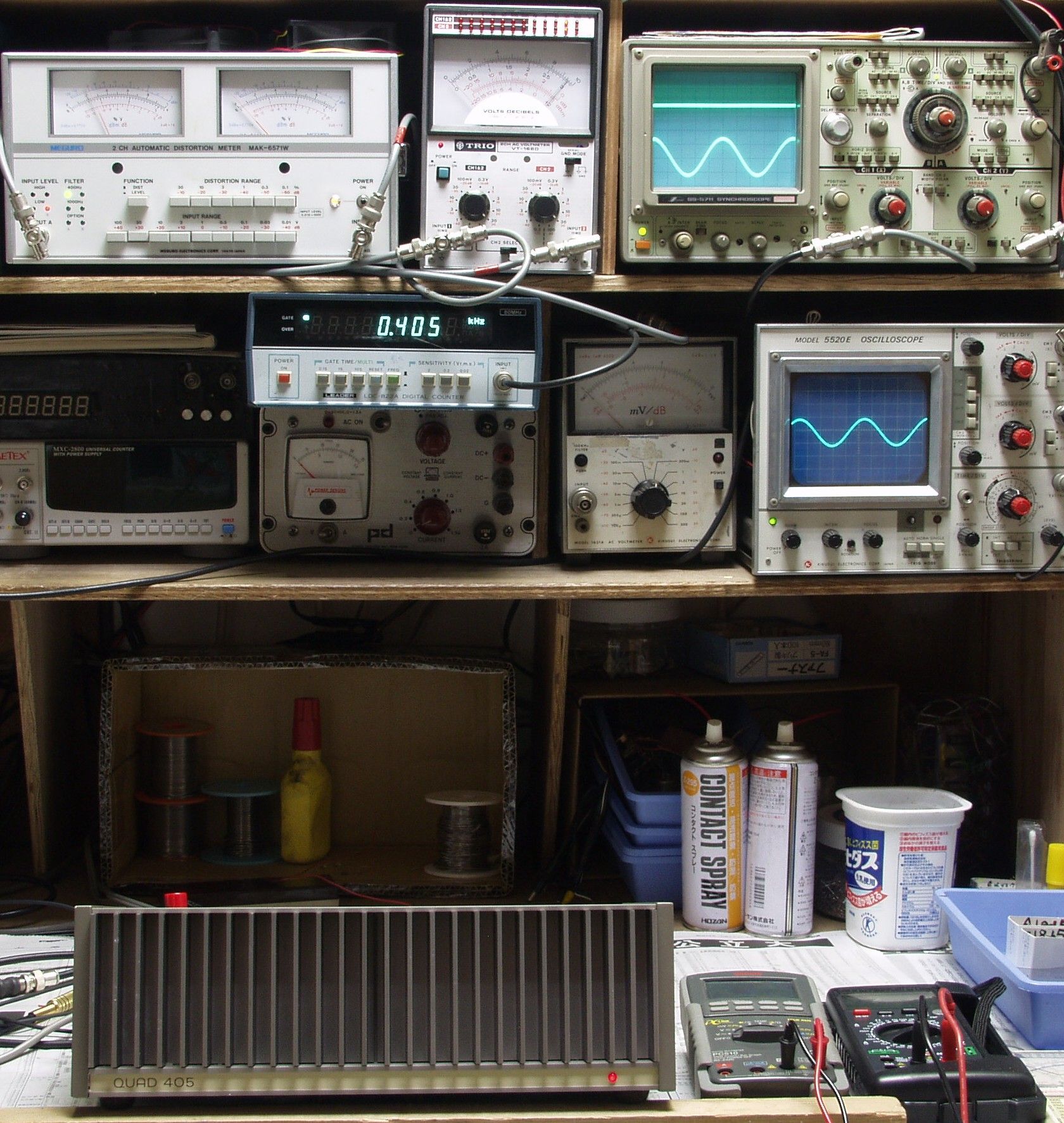

Ｅ．　調整・測定 Ｅ１　．出力及び歪み調整・測定　電源電圧は１１０Ｖにて測定

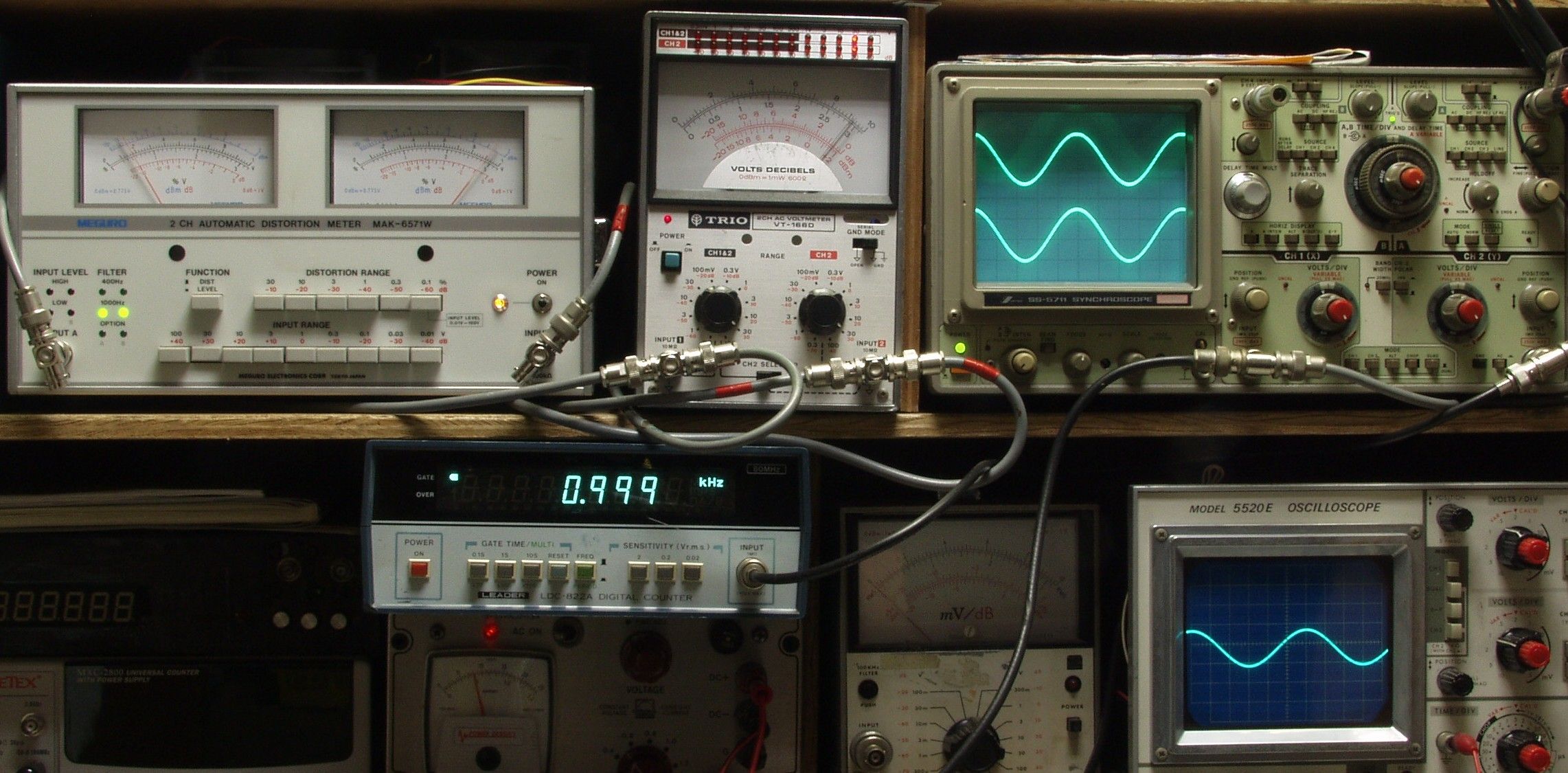

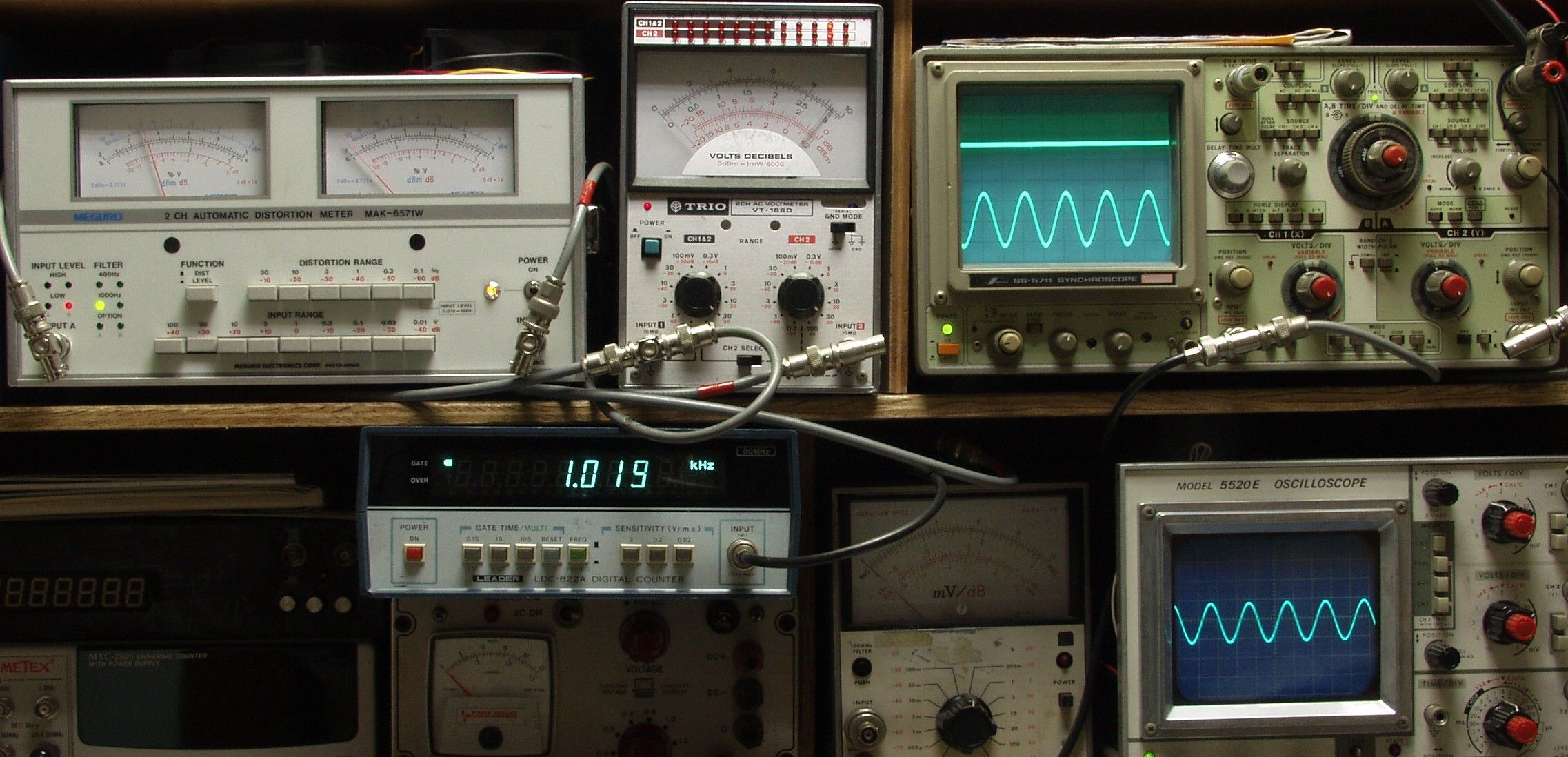

Ｅ２Ａ．　Ｒ−ＳＰ出力　２８Ｖ＝９８Ｗ　歪み率＝０．０３％　１０００ＨＺ

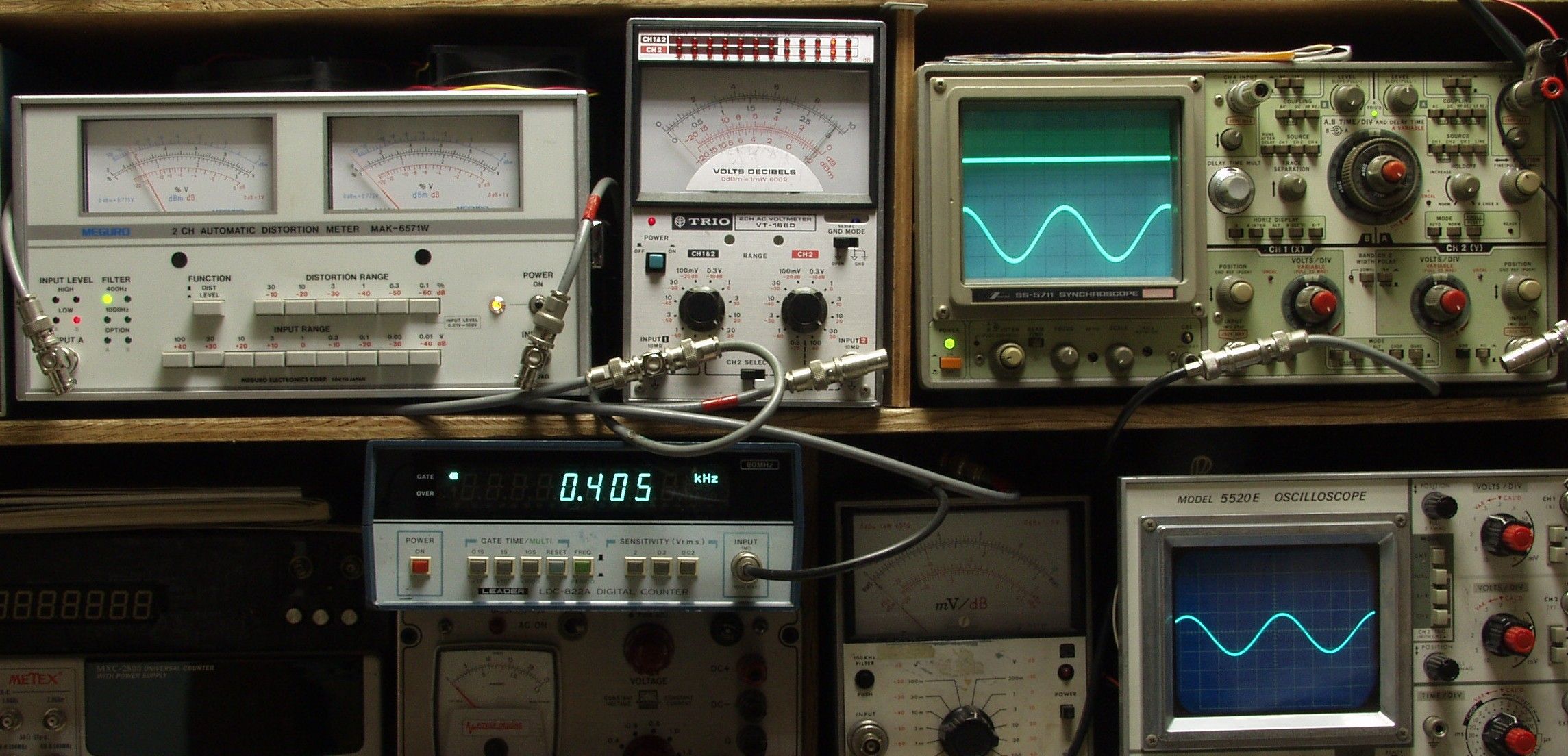

Ｅ２Ｂ．　Ｒ−ＳＰ出力　２８Ｖ＝９８Ｗ　歪み率＝０．０３％　４００ＨＺ

Ｅ２Ｃ．　Ｌ−ＳＰ出力　２８Ｖ＝９８Ｗ　歪み率＝０．０３％　１０００ＨＺ

Ｅ２Ｄ．　Ｌ−ＳＰ出力　２８Ｖ＝９８Ｗ　歪み率＝０．０３％　４００ＨＺ

Ｅ３．　２４時間エージング

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
