ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　９台目 修理記録

平成２１年１０月１２日到着　　１１月１６日完成

Ａ．　修理前の状況。 電源ＳＷを入れたら「ブォッとか音がして、スイッチが入らなくなった」と言われました。 また、ヒューズが切れたかと思い見ましたら、確かに切れており、替わりのヒューズを購入し入れましたが、同じような症状でヒューズが切れてしまいました。 Ｂ．　原因。 電解コンデンサー容量抜け、整流ダイオード短絡。 Ｃ．　修理状況。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 整流ダイオード交換。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定。 Ｆ．　修理費　　６６，０００円　　　オーバーホール修理 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

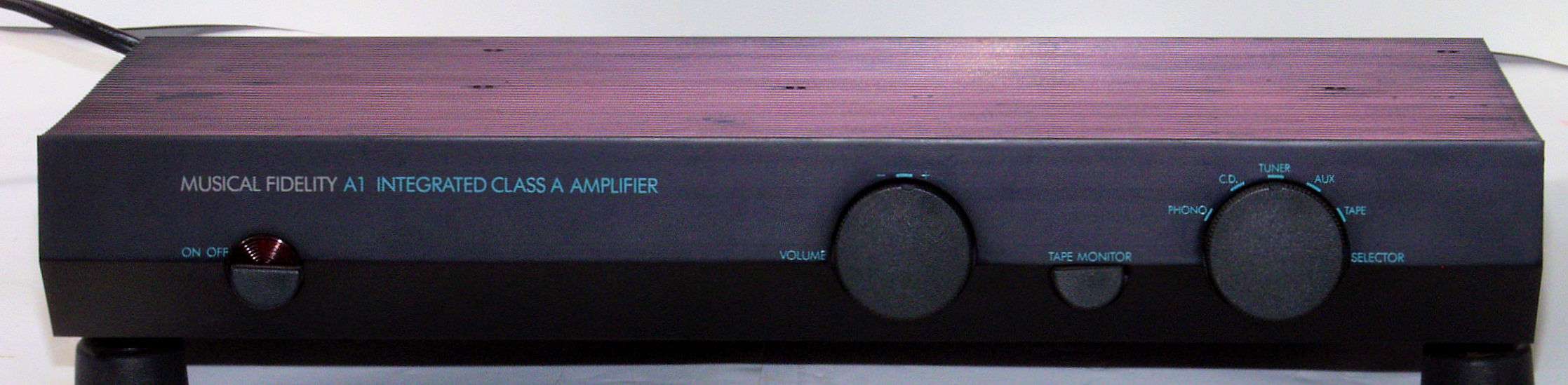

Ａ．　修理前の状況。 Ａ１１．　外観　前から見る。

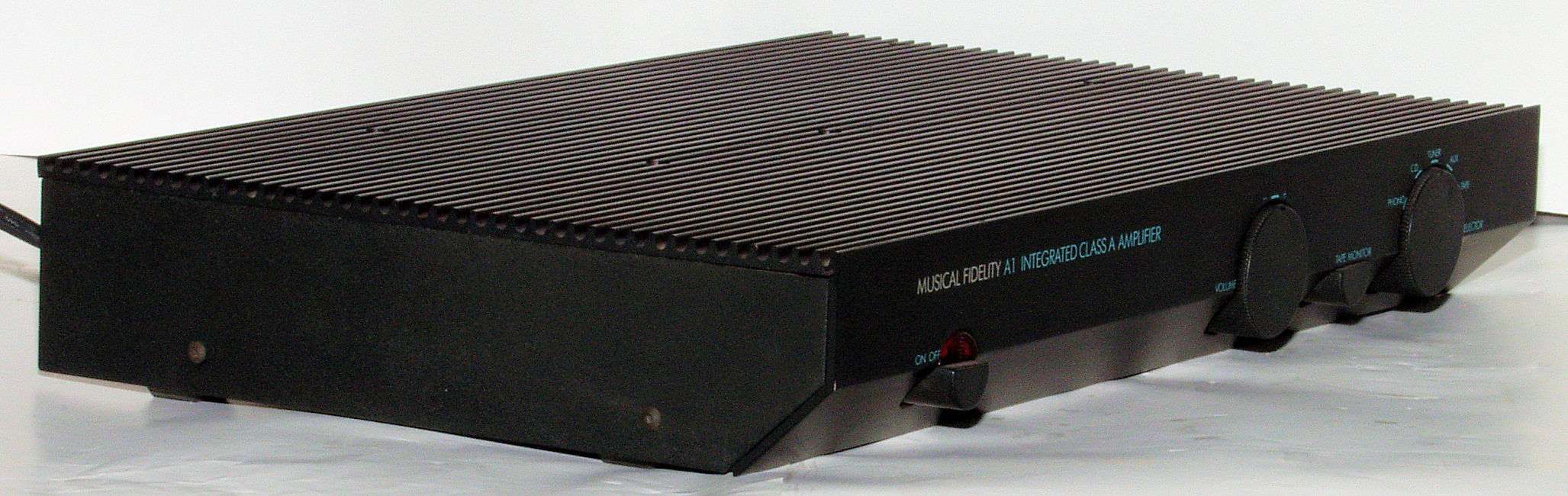

Ａ１２．　外観　前左から見る。

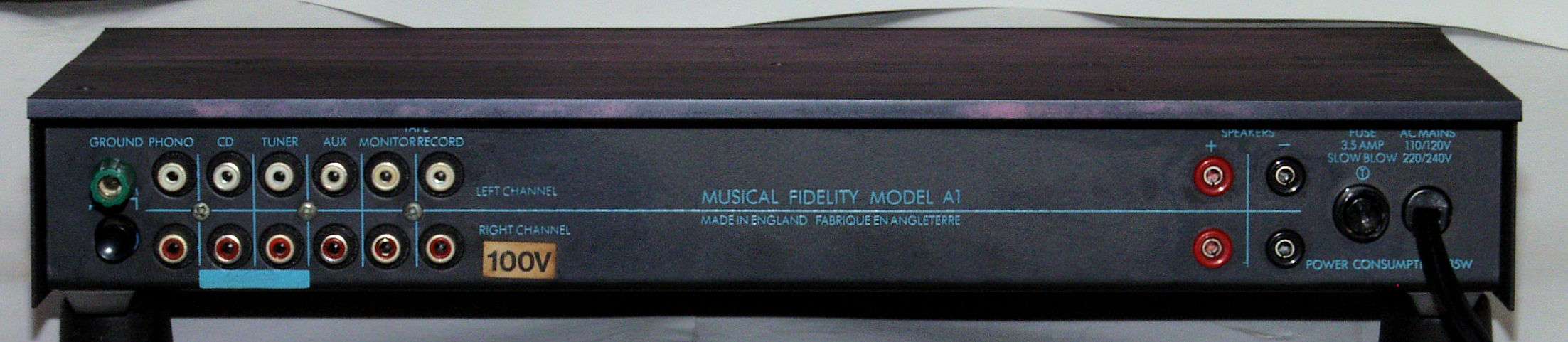

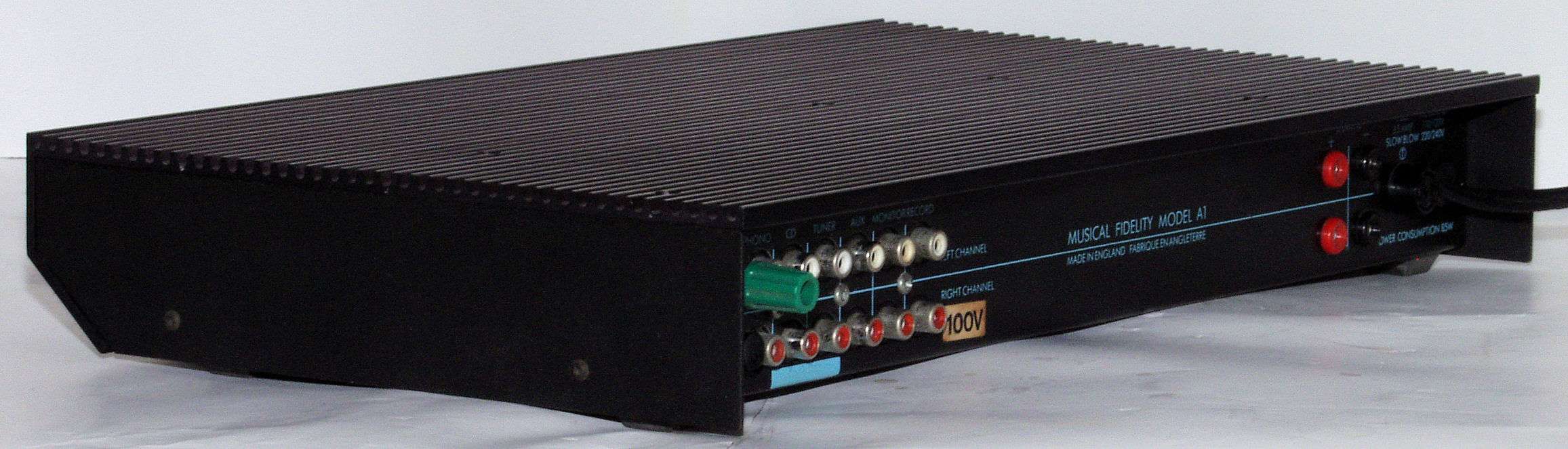

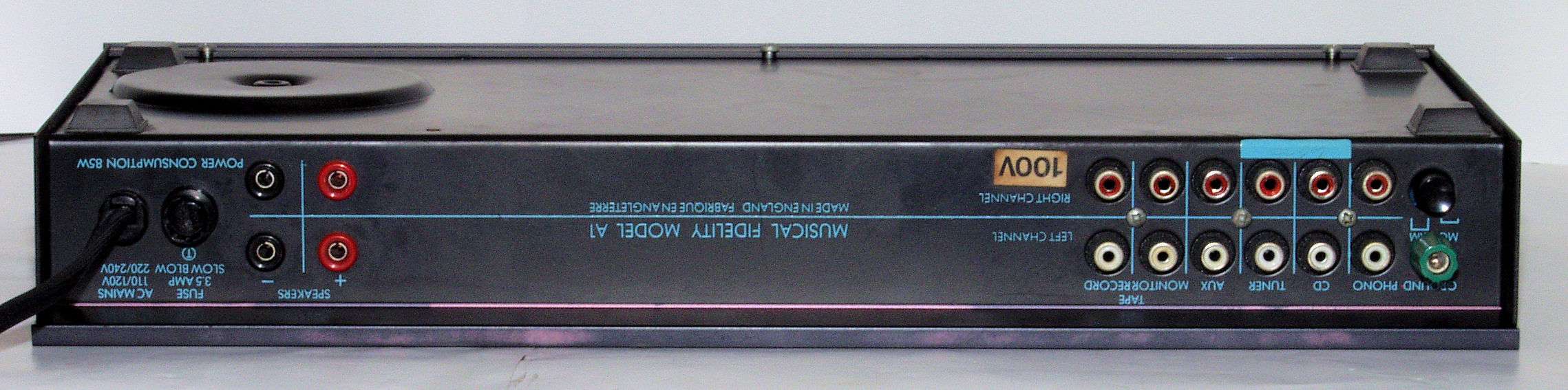

Ａ１３．　外観　後から見る。

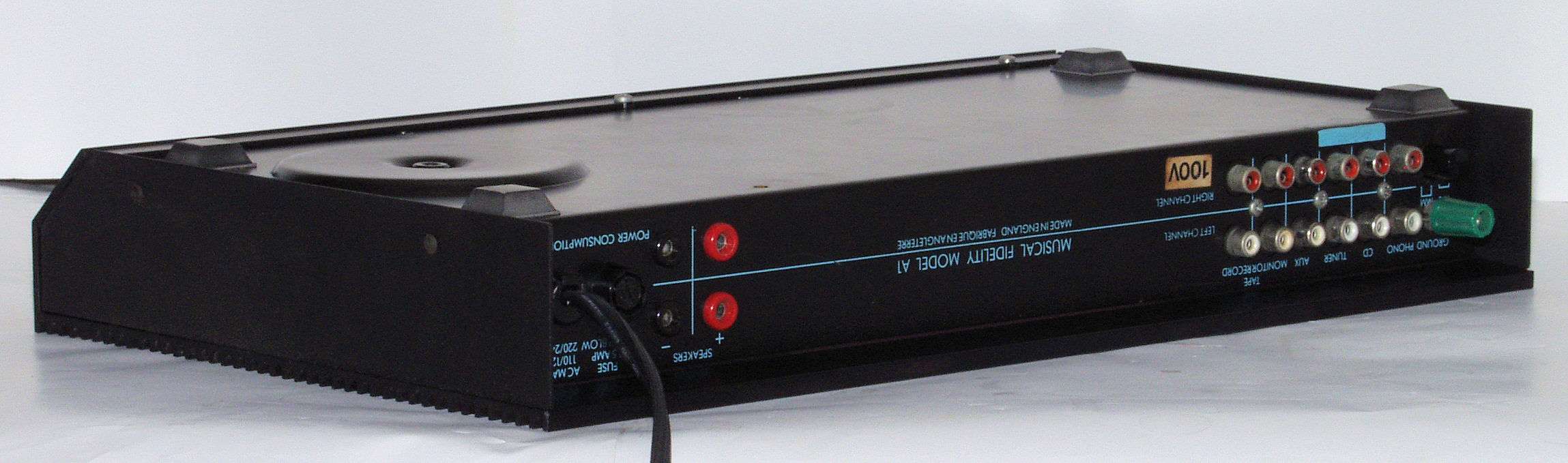

Ａ１４．　外観　後右から見る。

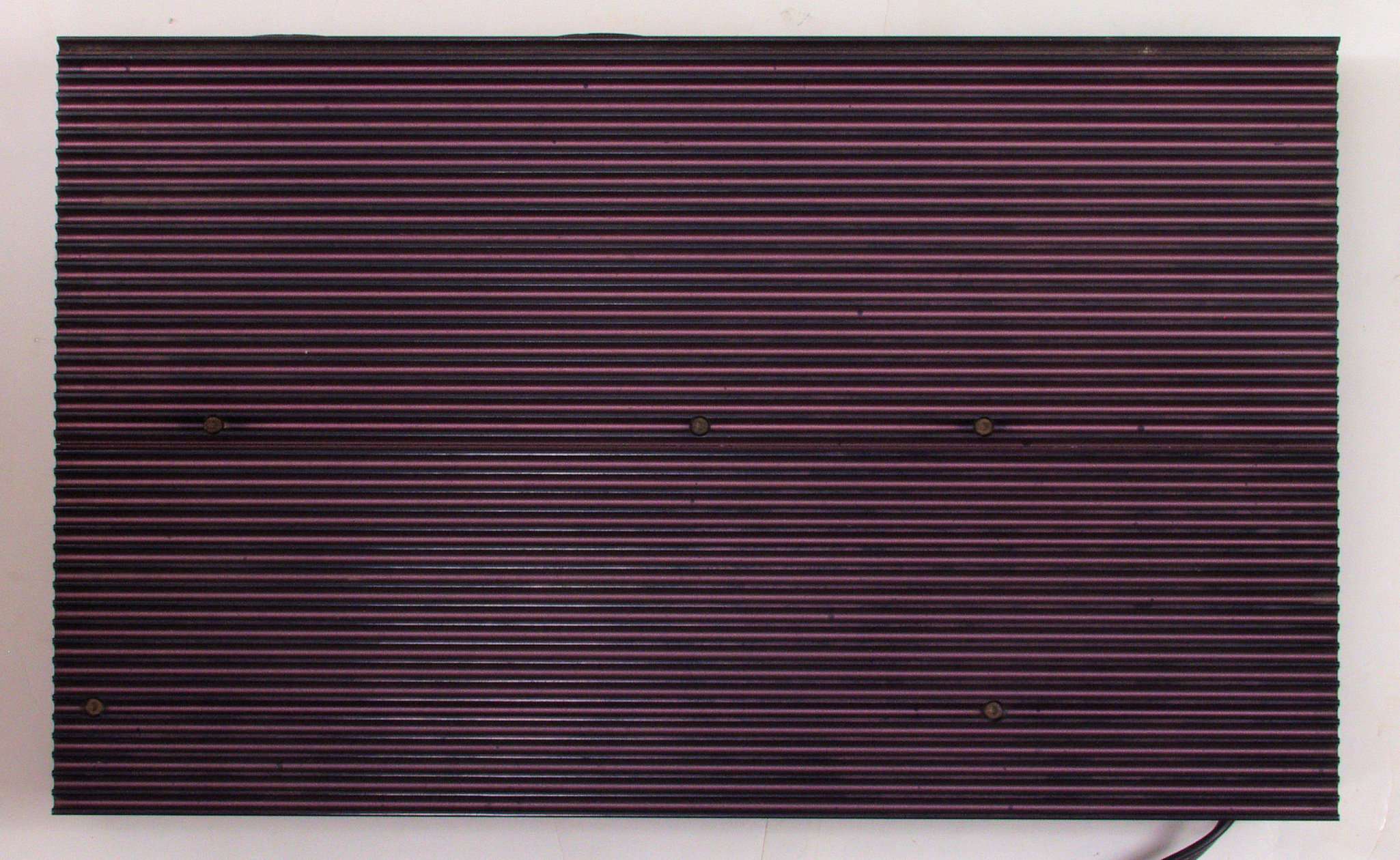

Ａ１５．　外観　上から見る。

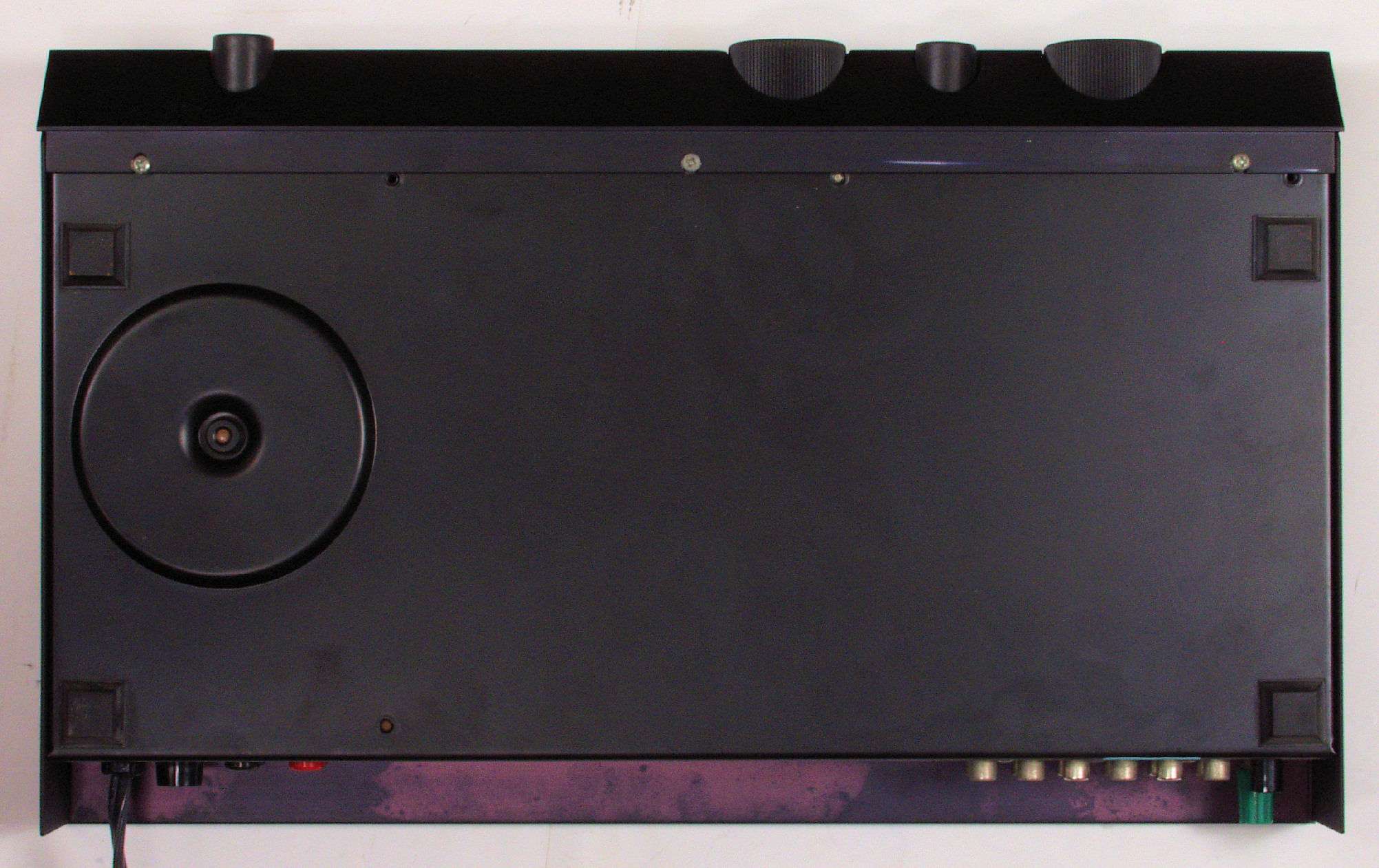

Ａ２１．　外観　下から見る。

Ａ２２．　外観　下前から見る

Ａ２３．　外観　下前右から見る

Ａ２４．　外観　下前から見る

Ａ２５．　外観　下後左から見る

Ａ３１．　外観　下から見る。

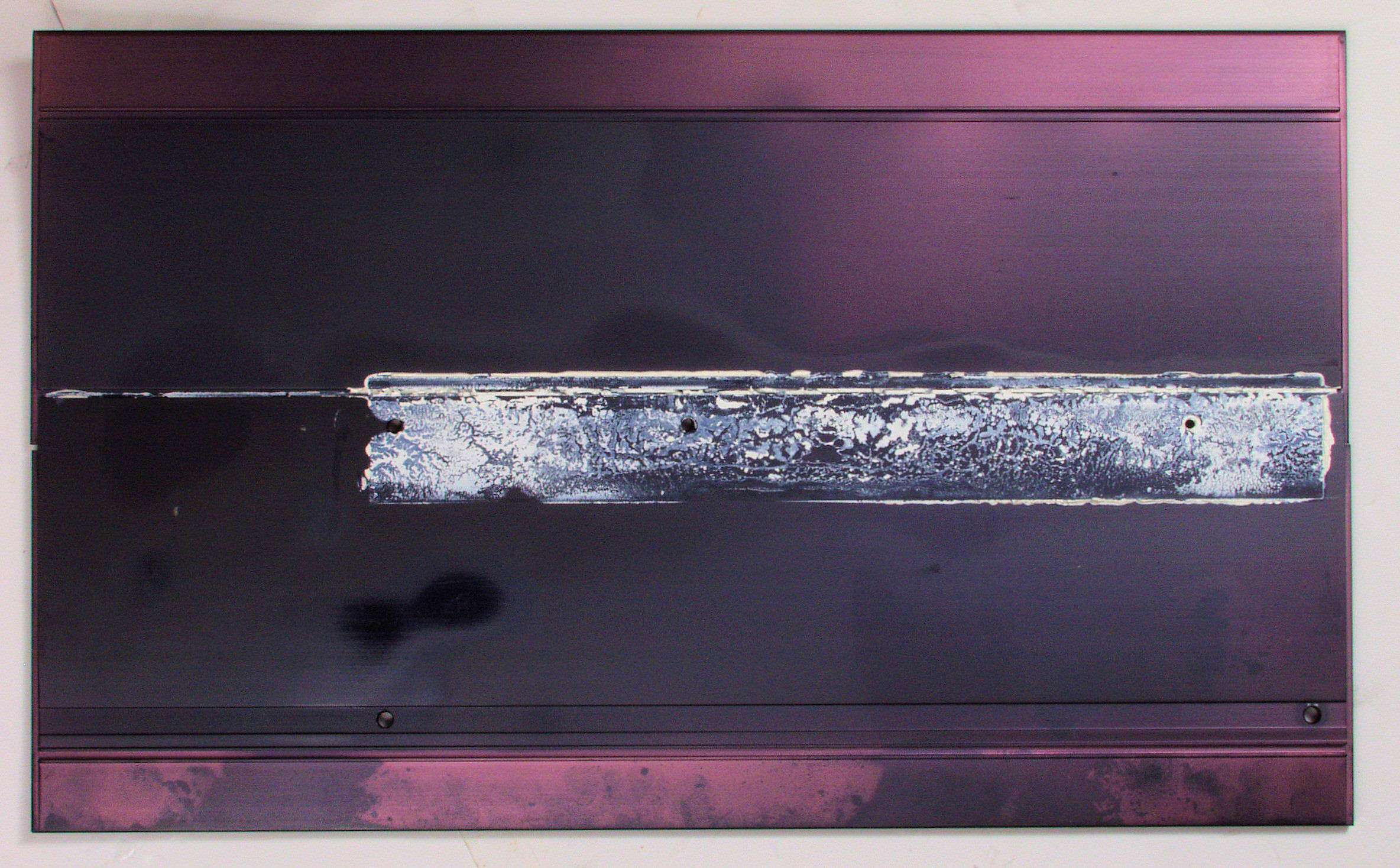

Ａ４０．　点検中、　熱で変色した上蓋裏。

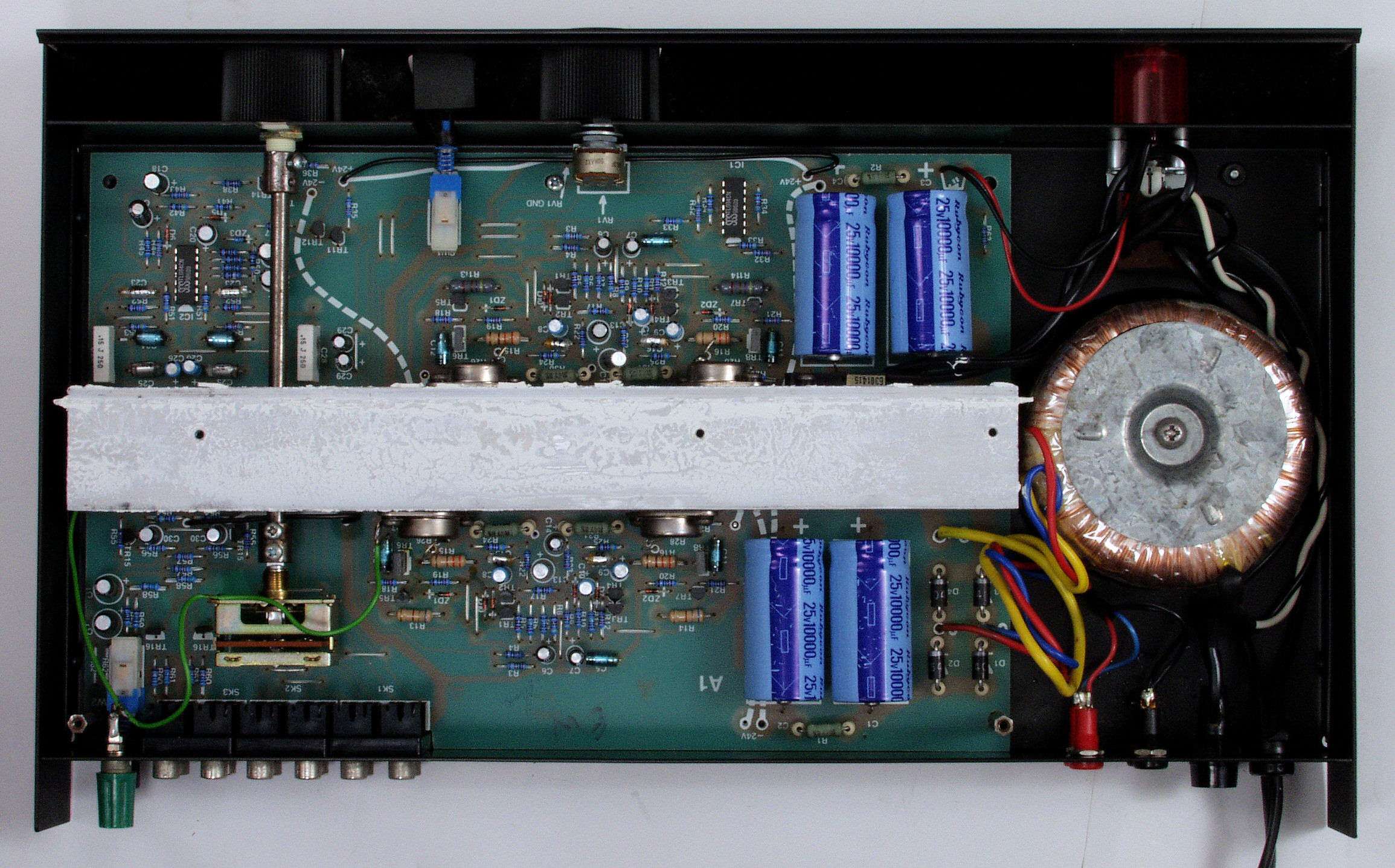

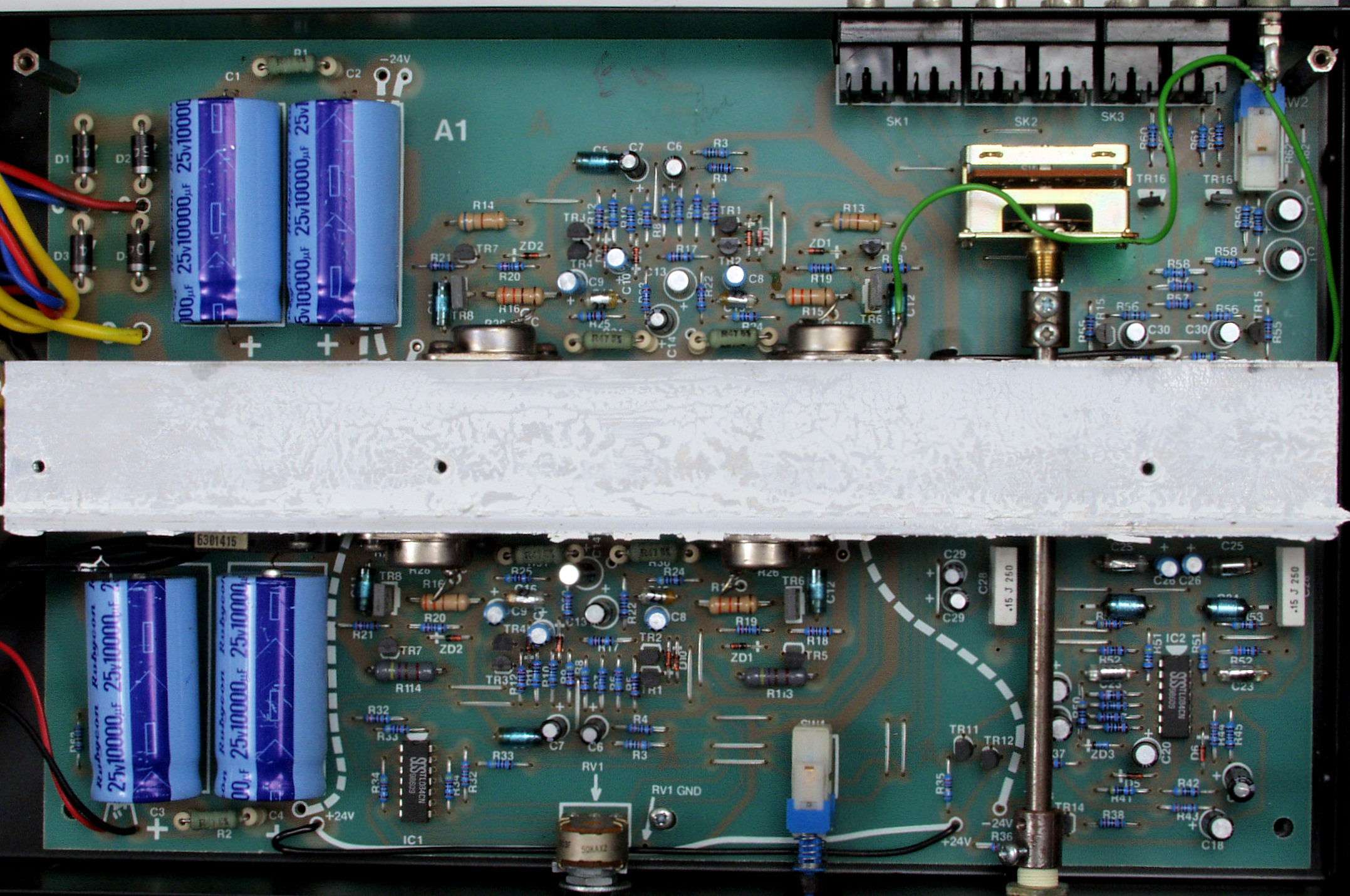

Ａ４１．　点検中、　上蓋を取り、上から見る。

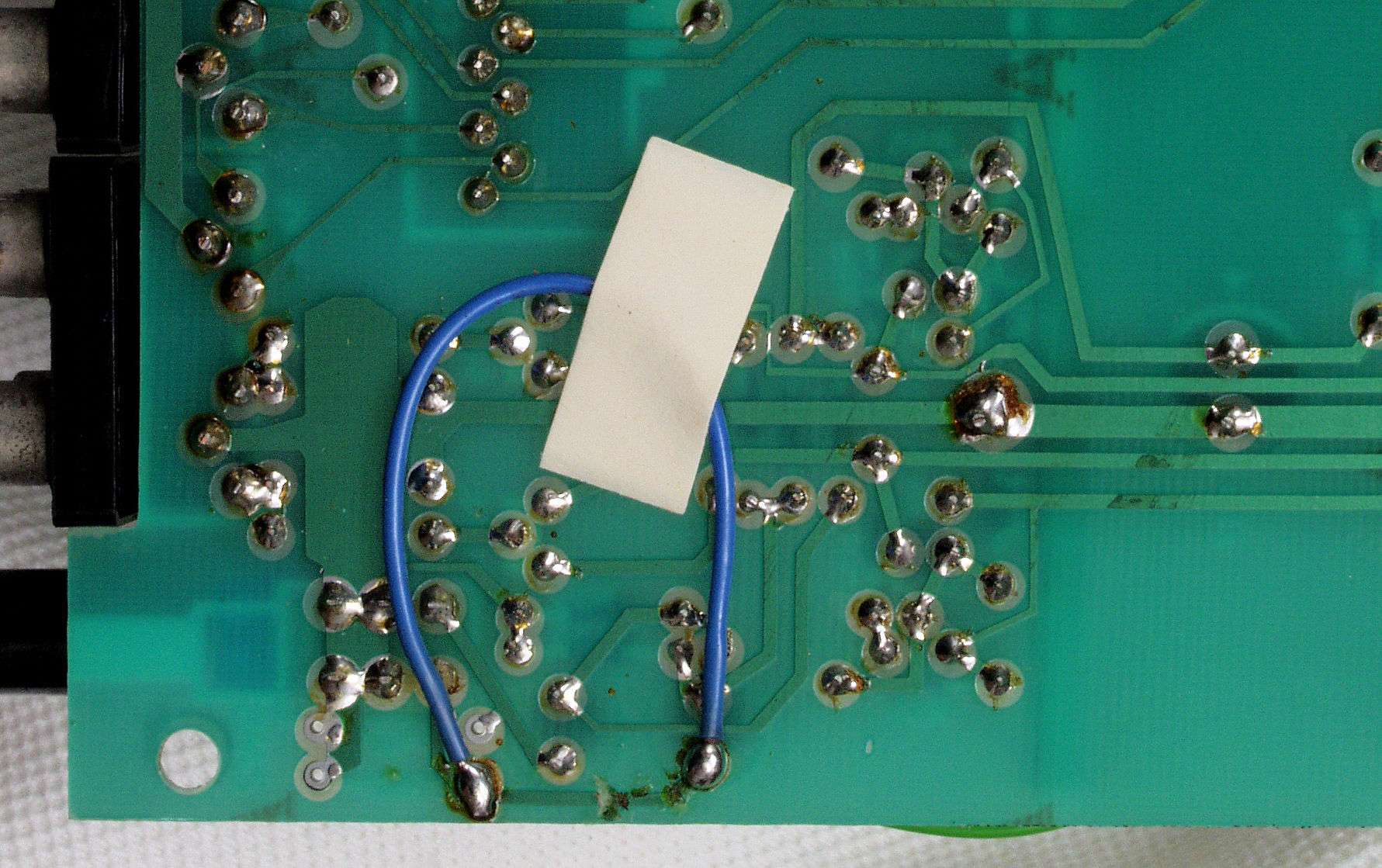

Ａ４２．　点検中、　アース端子への配線が半田不良で外れている。

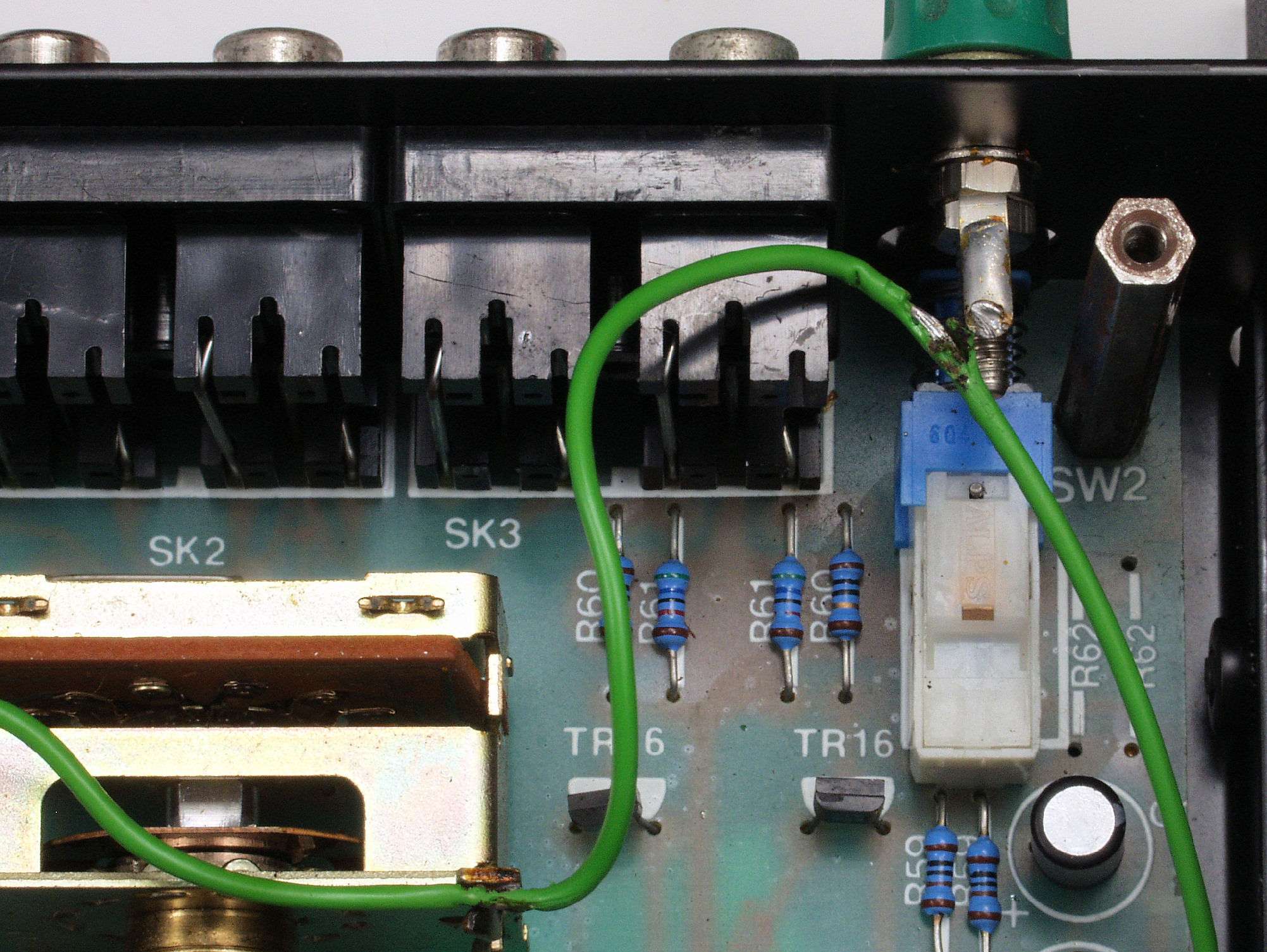

Ａ４３．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

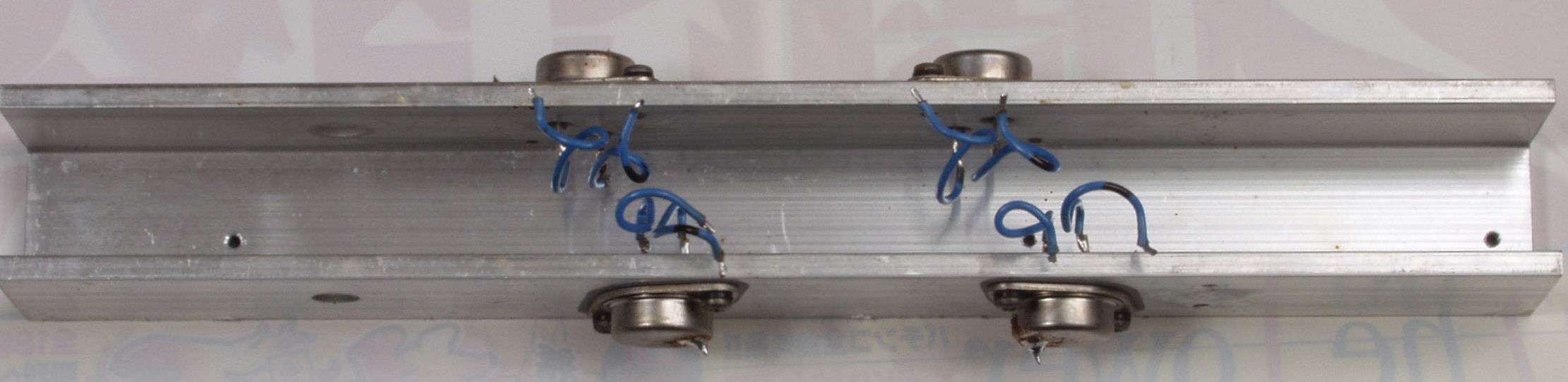

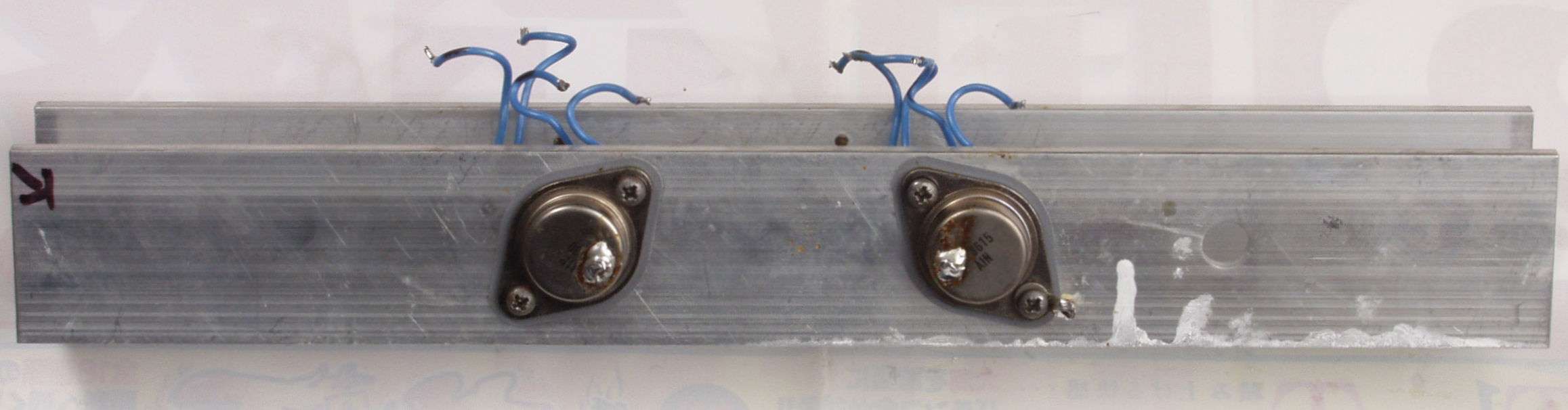

Ａ５１．　点検中　終段ＴＲ（トランジスター）と放熱器。

Ａ５２．　点検中　終段ＴＲ（トランジスター）と放熱器２。

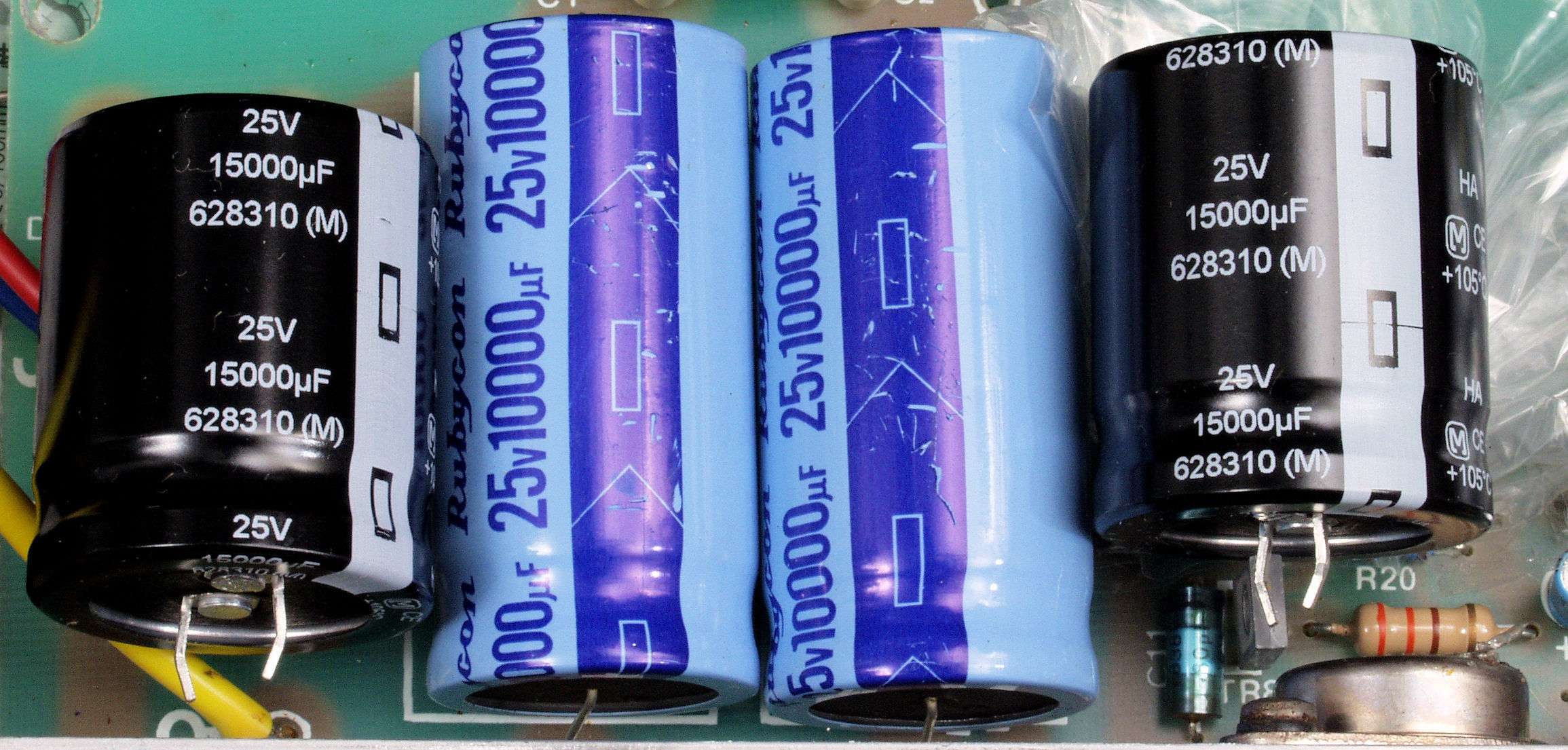

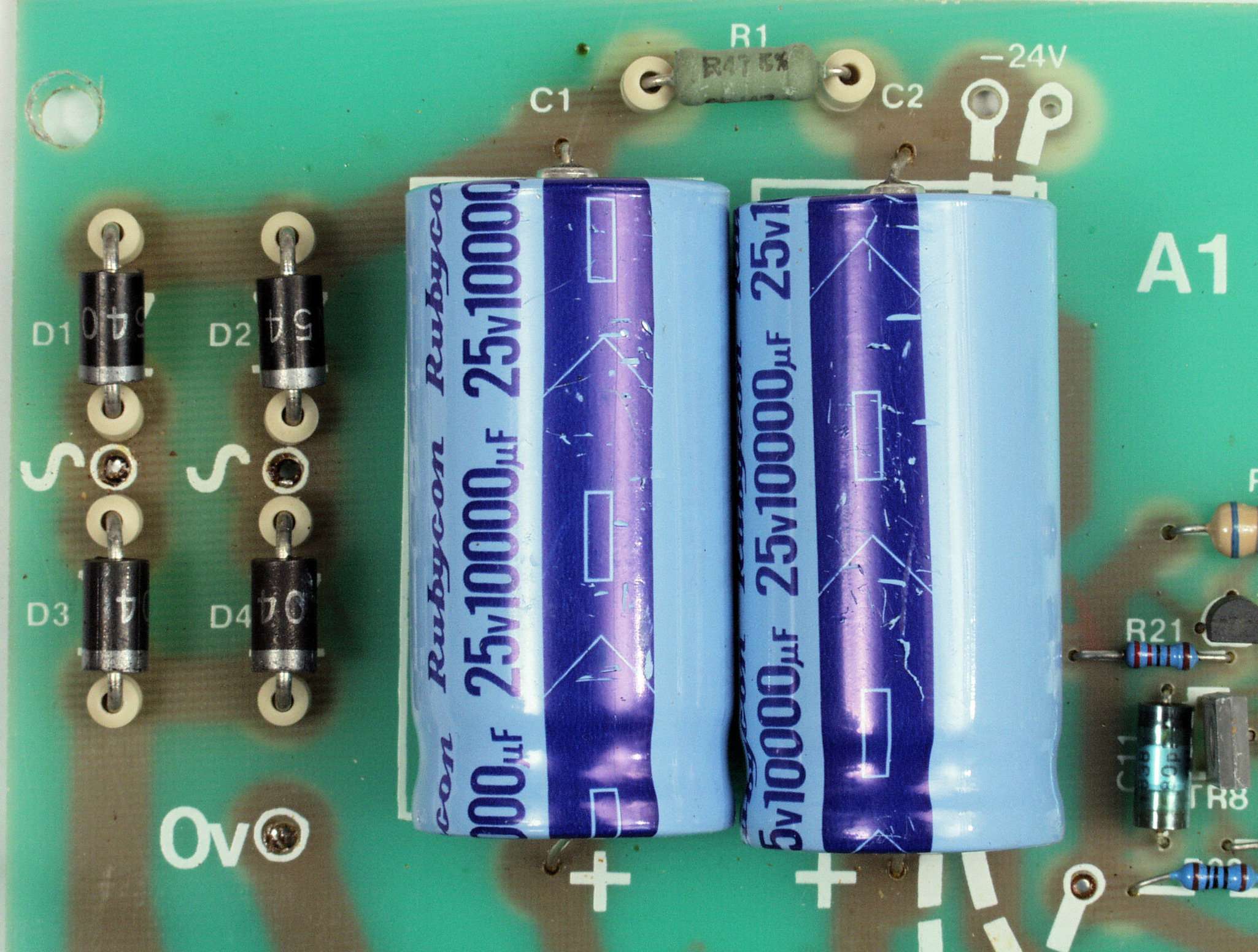

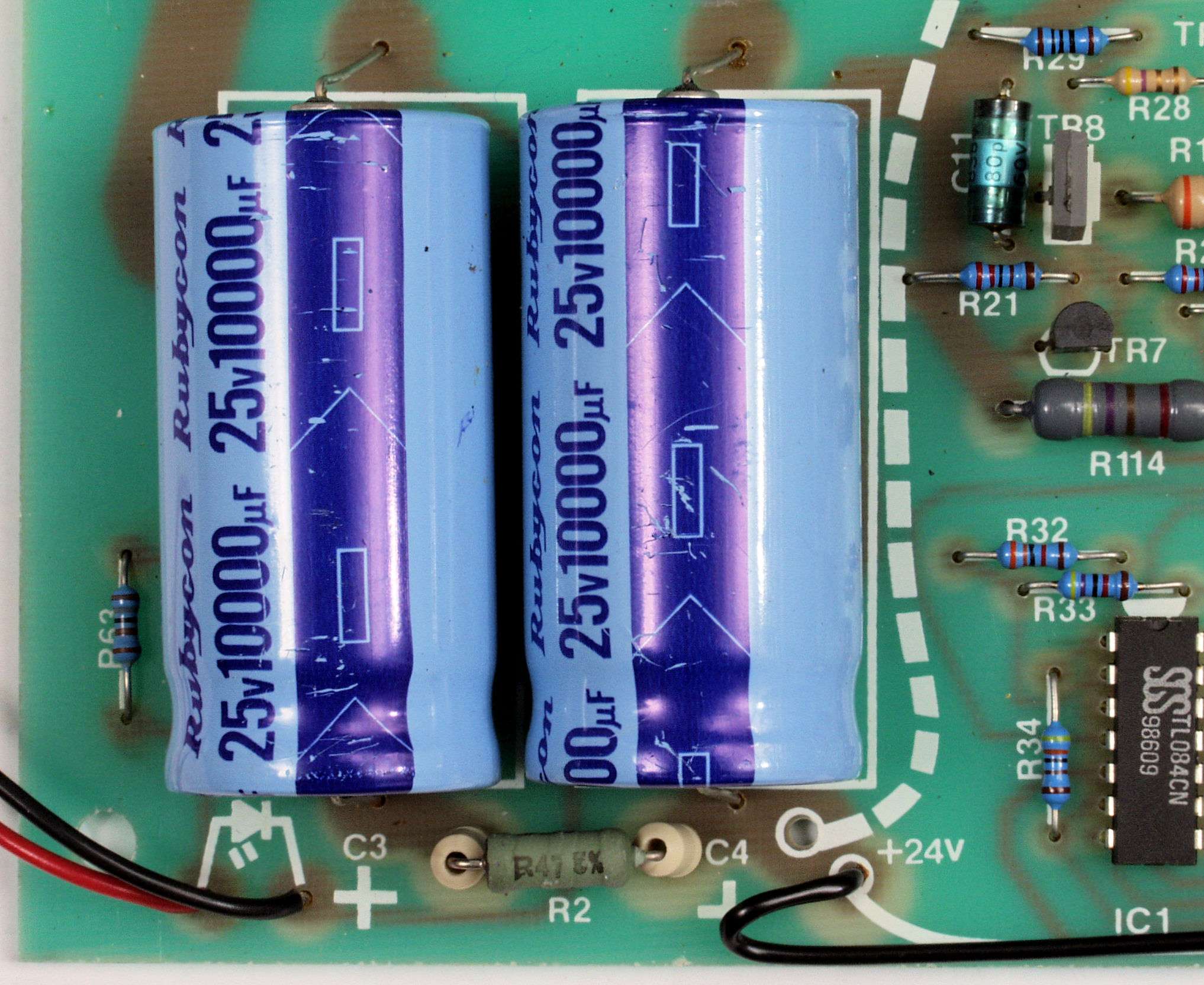

Ａ６１．　点検中　電源電解コンデンサーの比較、中＝２５Ｖ／１００００μ、両側＝交換する、２５Ｖ／１５０００μ。

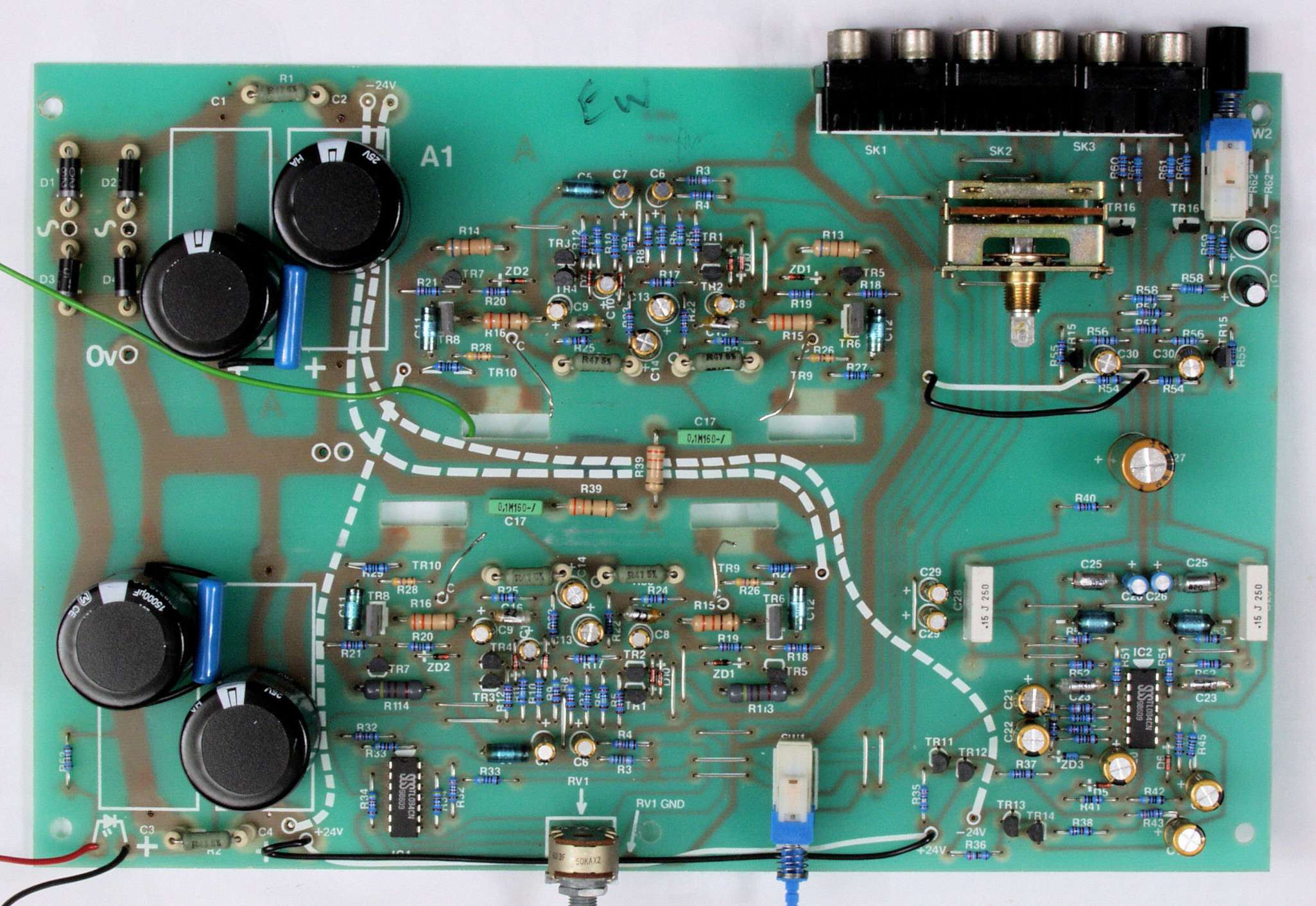

Ｃ．修理状況 Ｃ１１．　修理前　基板

Ｃ１１１．　修理前　基板、「終段ＴＲ（トランジスター）＋放熱器」を外す。

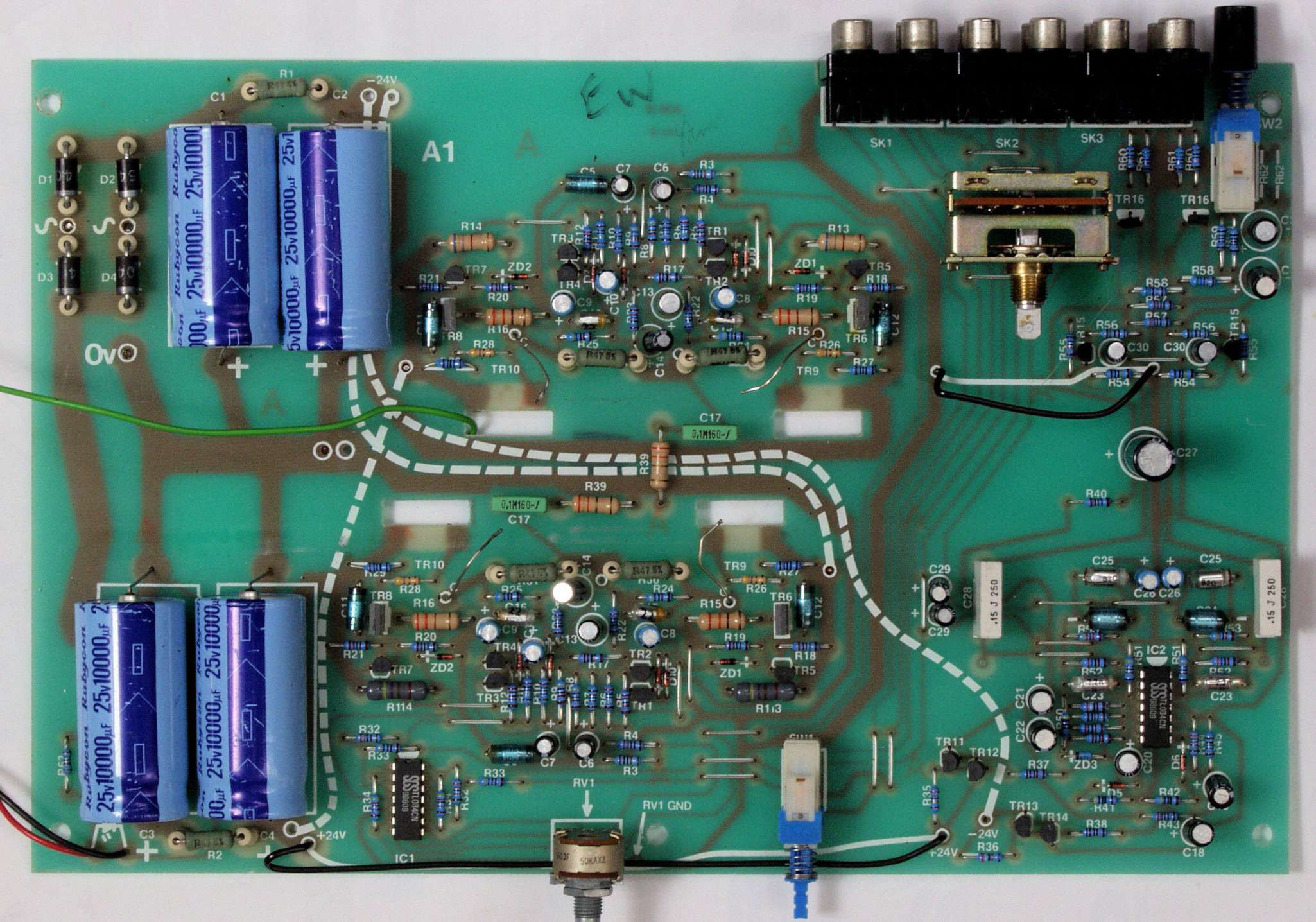

Ｃ１２．　修理後　基板　電解コンデンサー３１個、ダイオード４個、フイルムコンデンサー４個交換

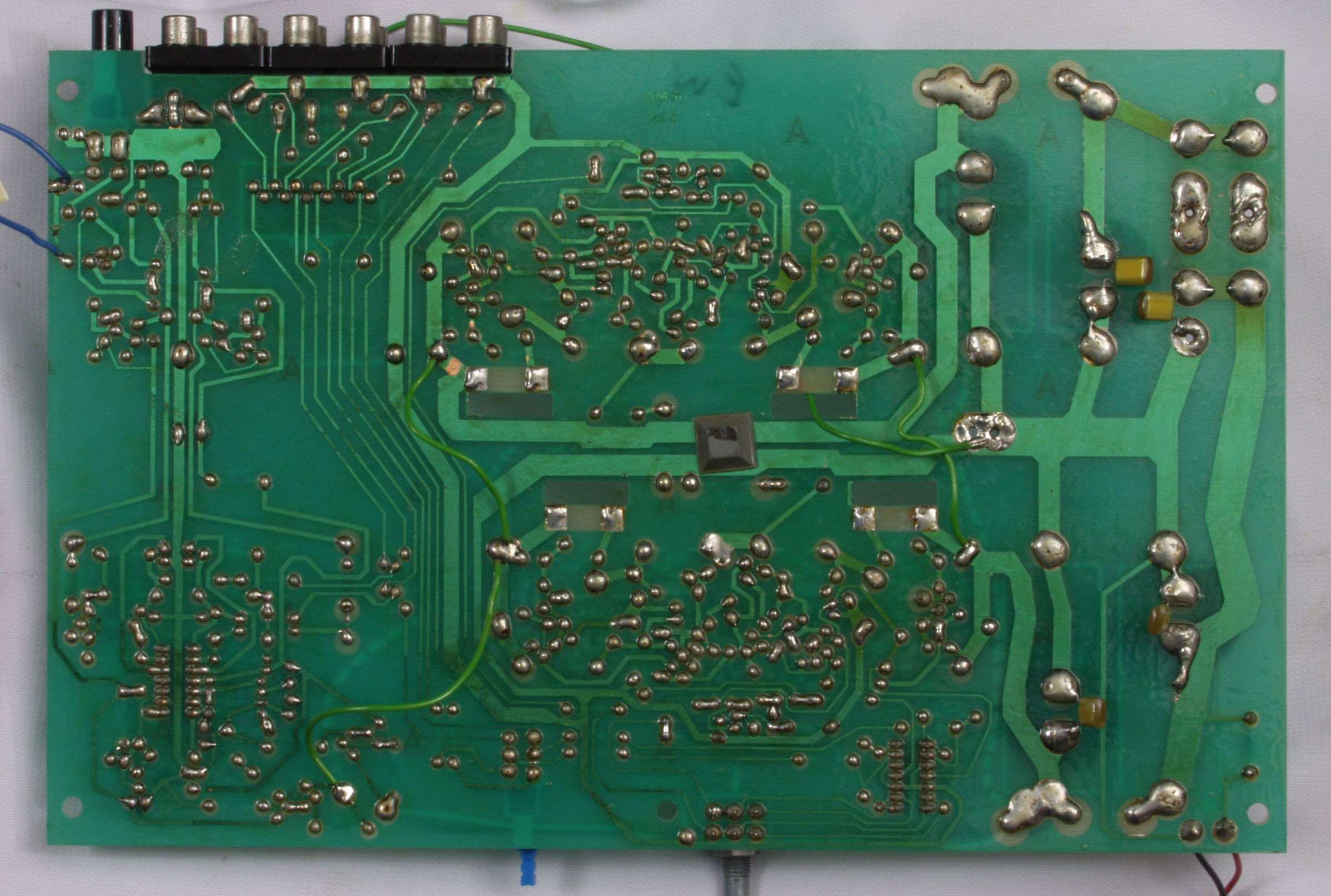

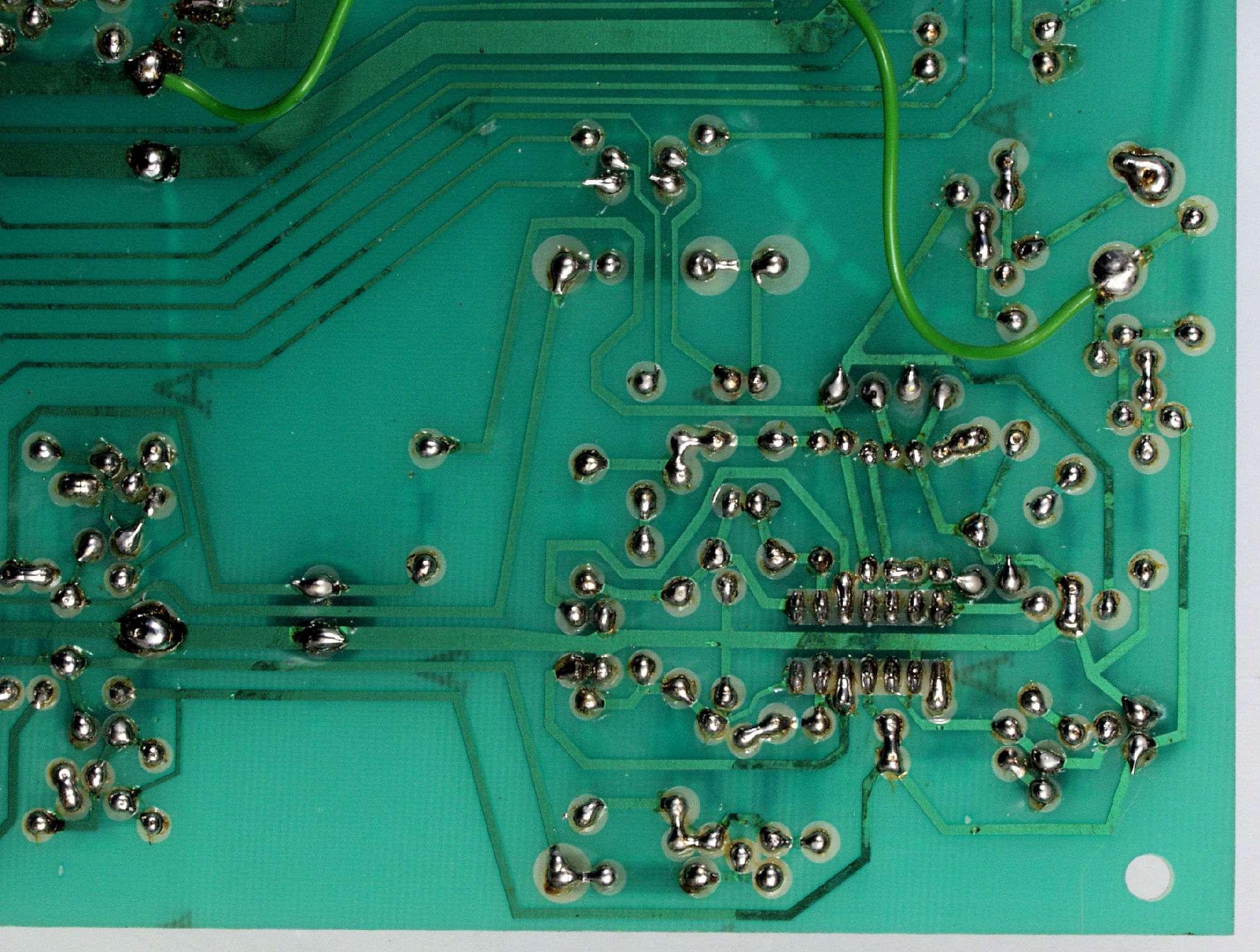

Ｃ１３．　修理前　基板裏

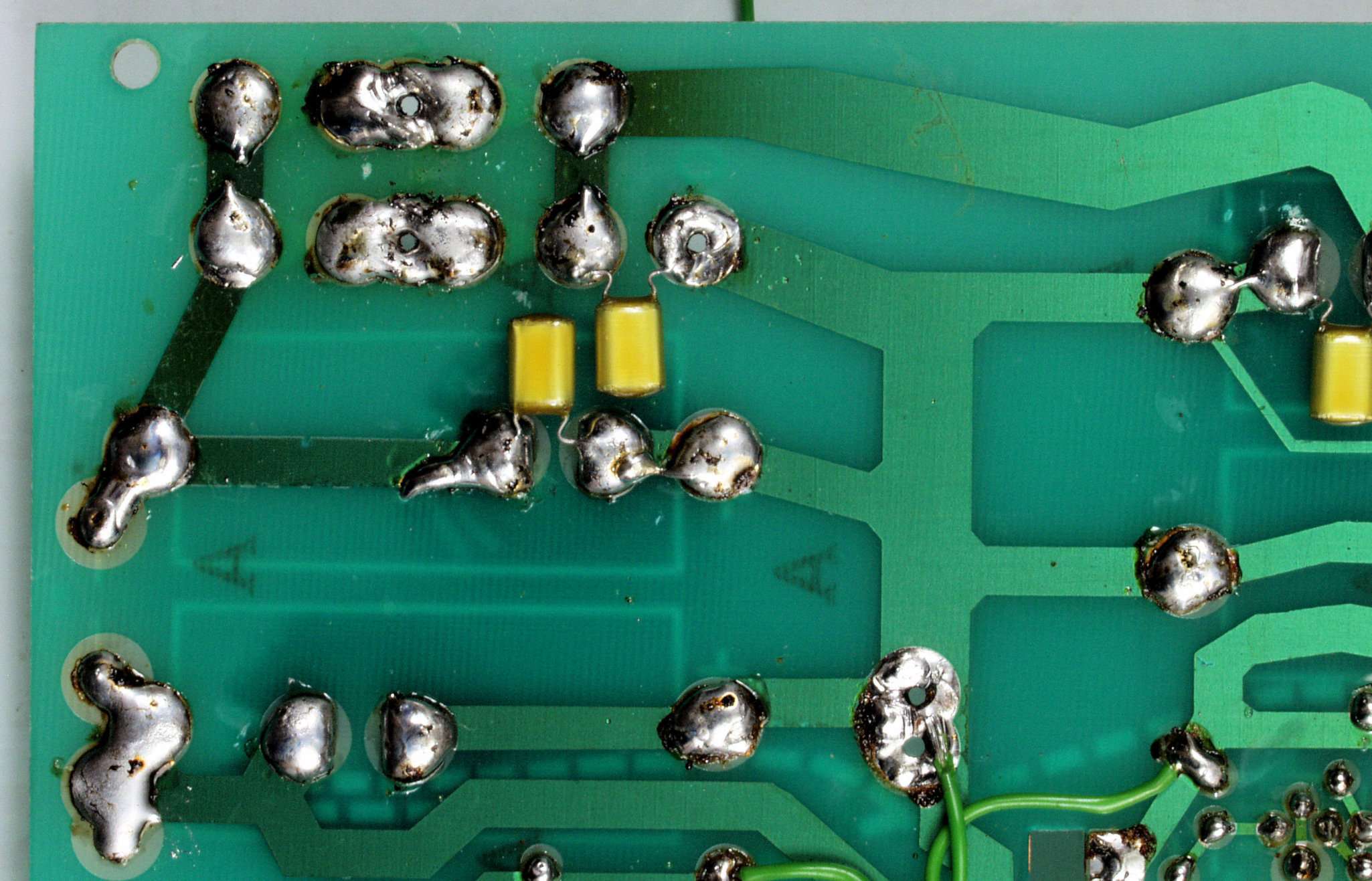

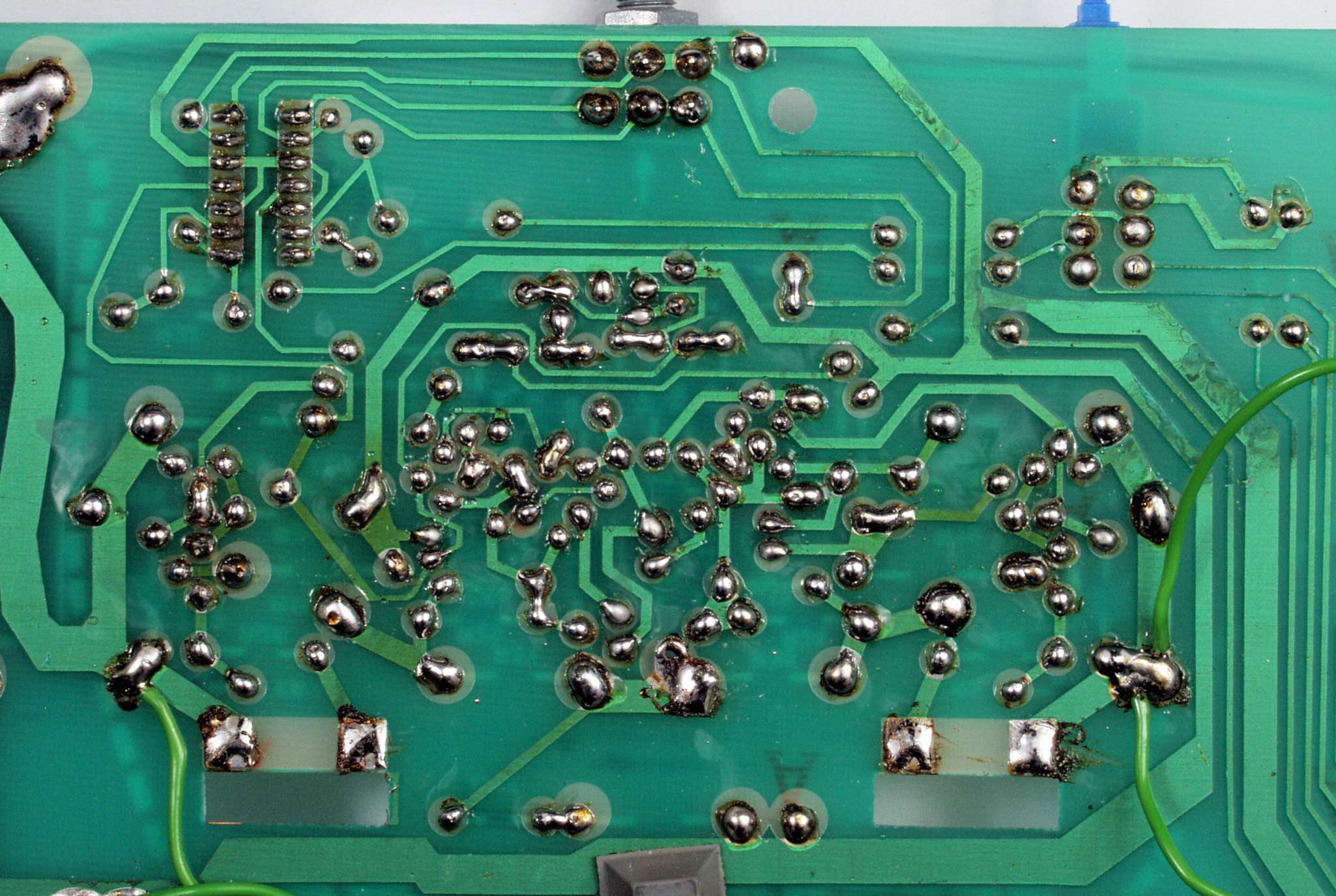

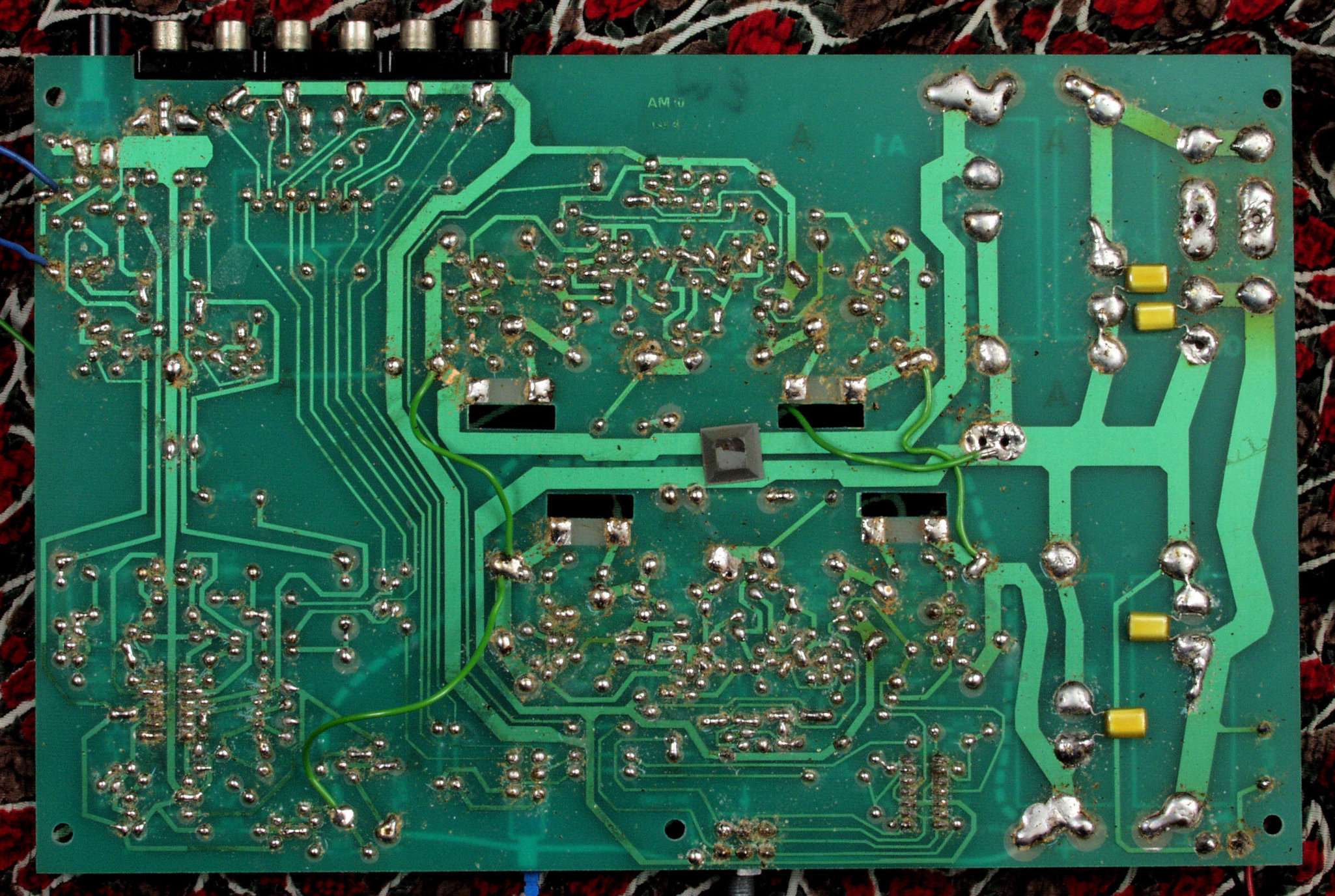

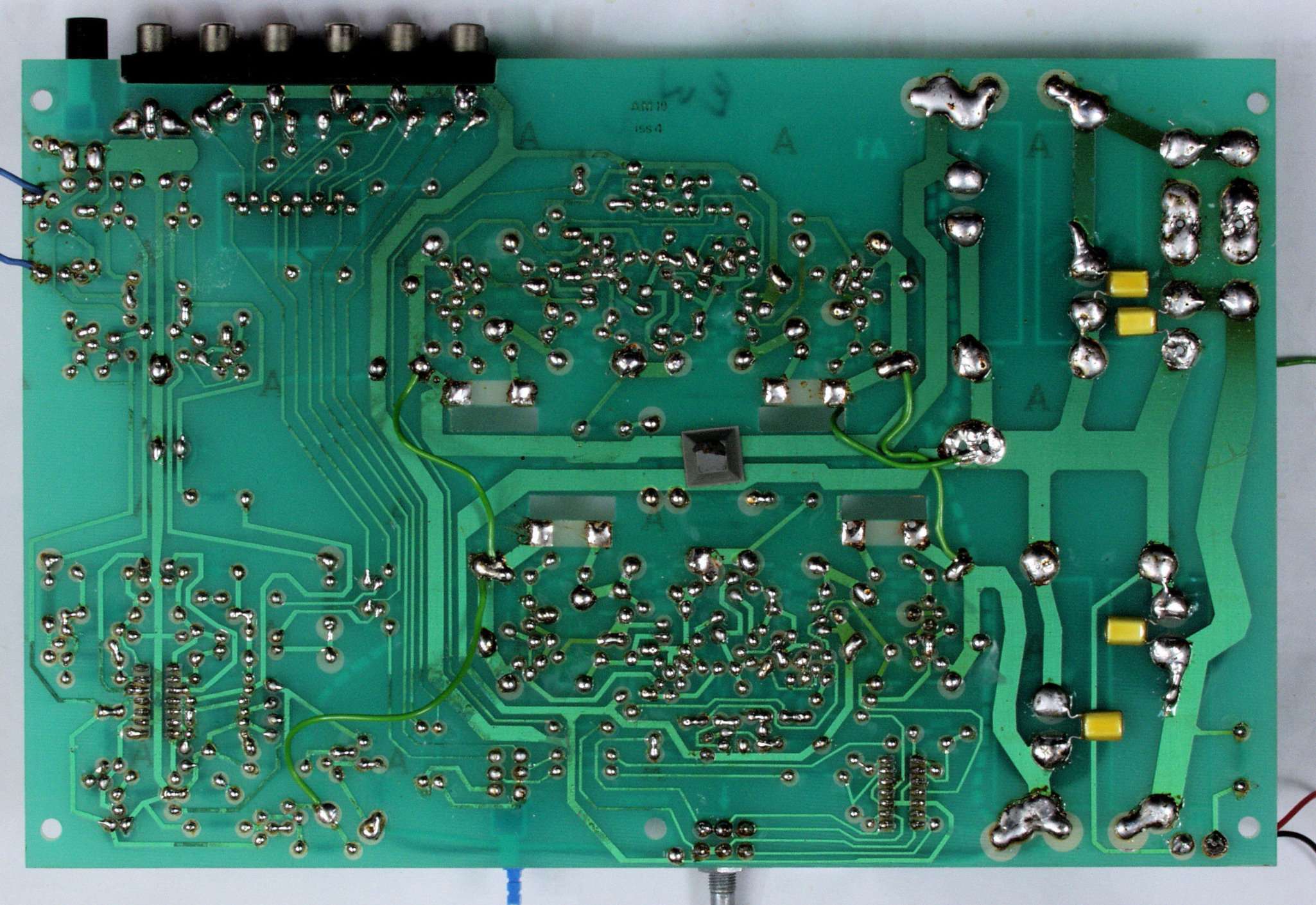

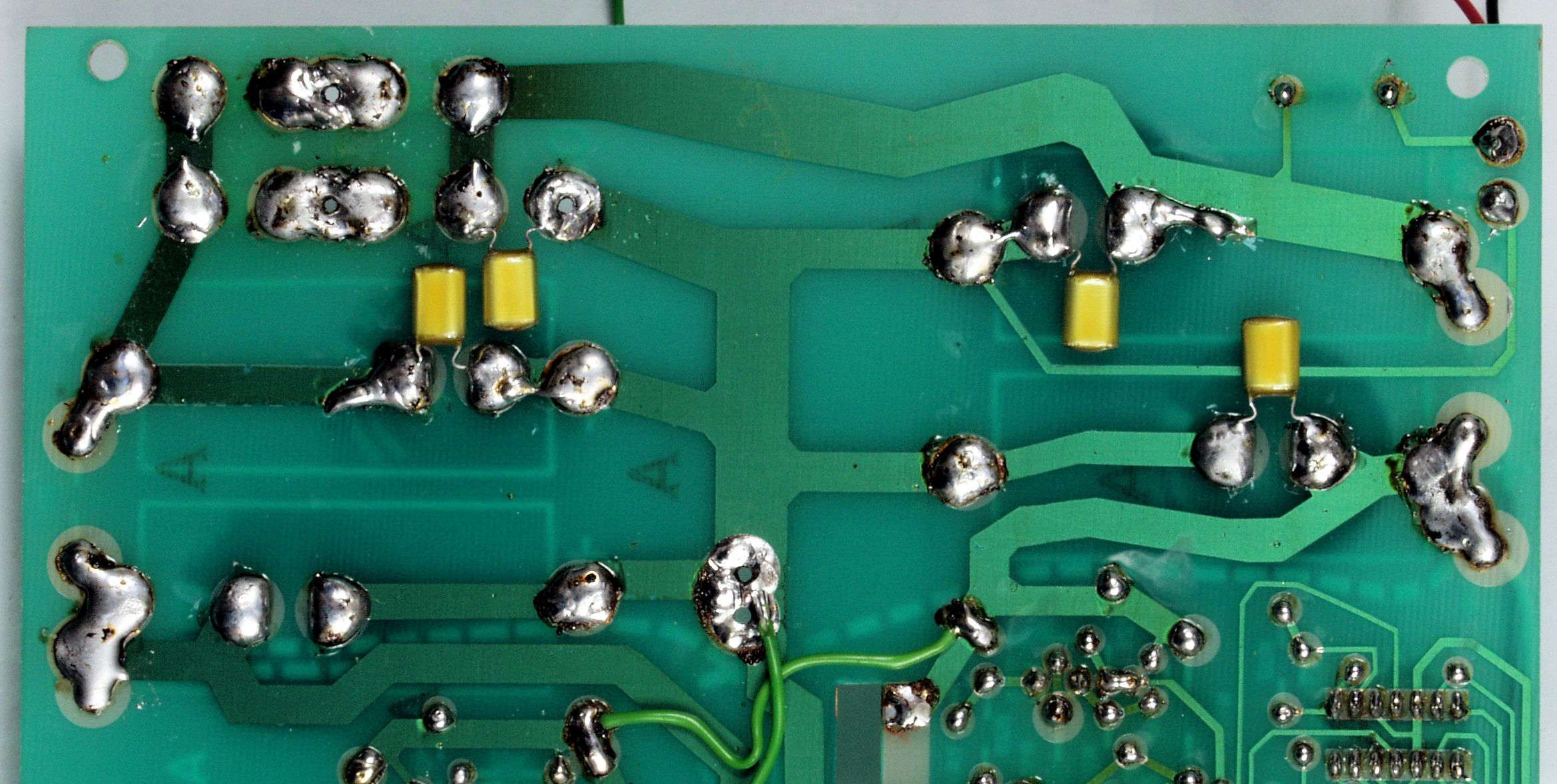

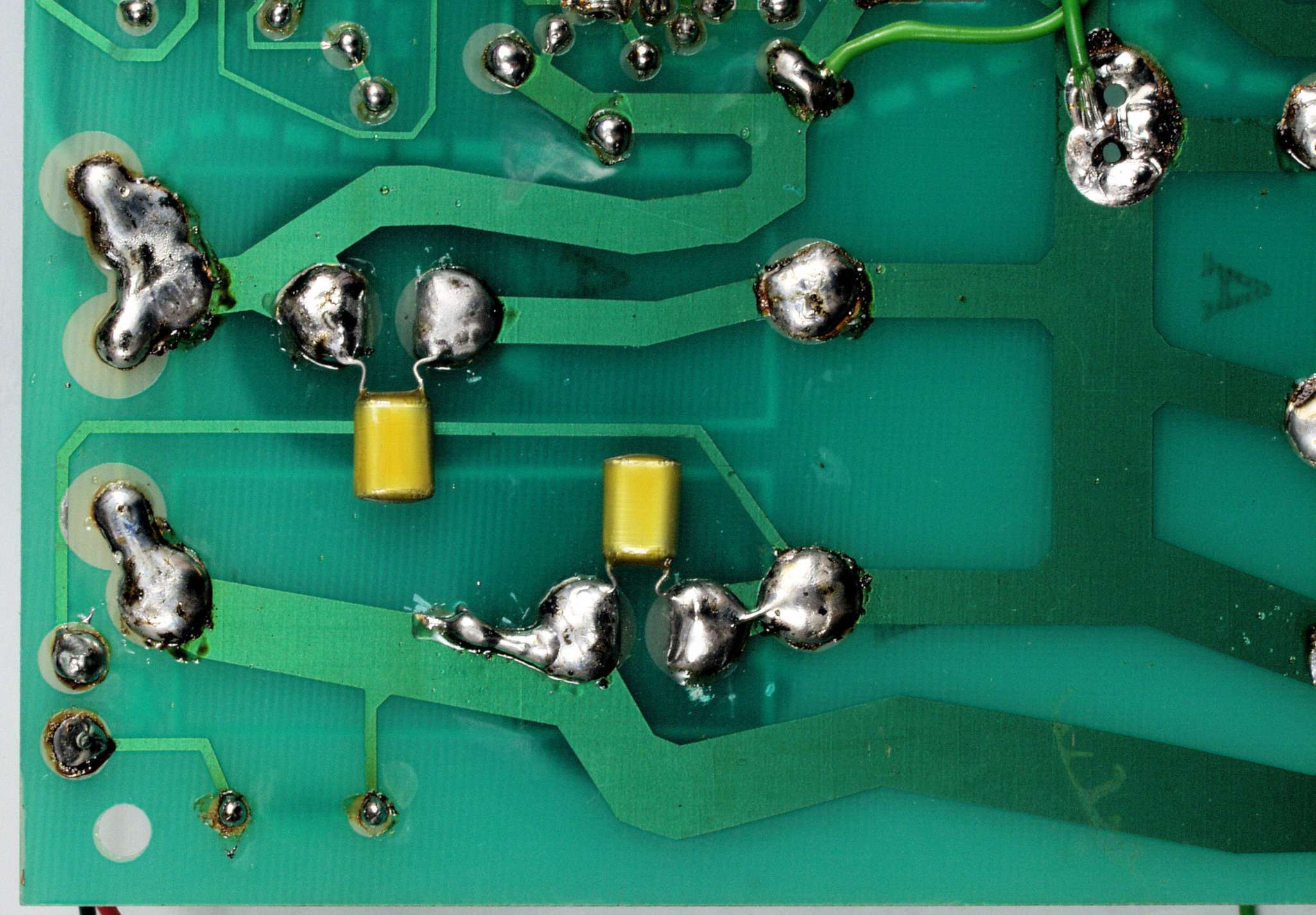

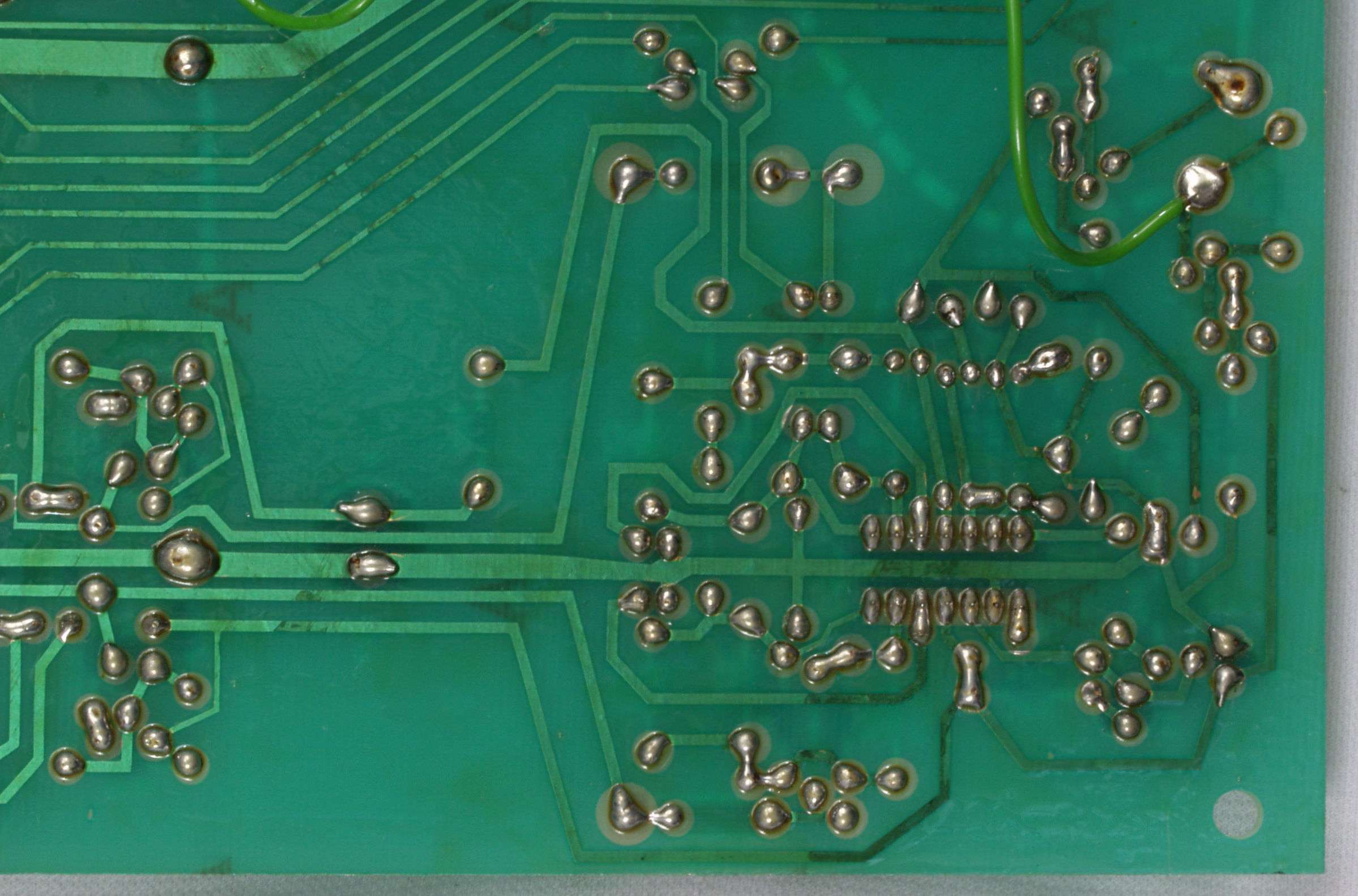

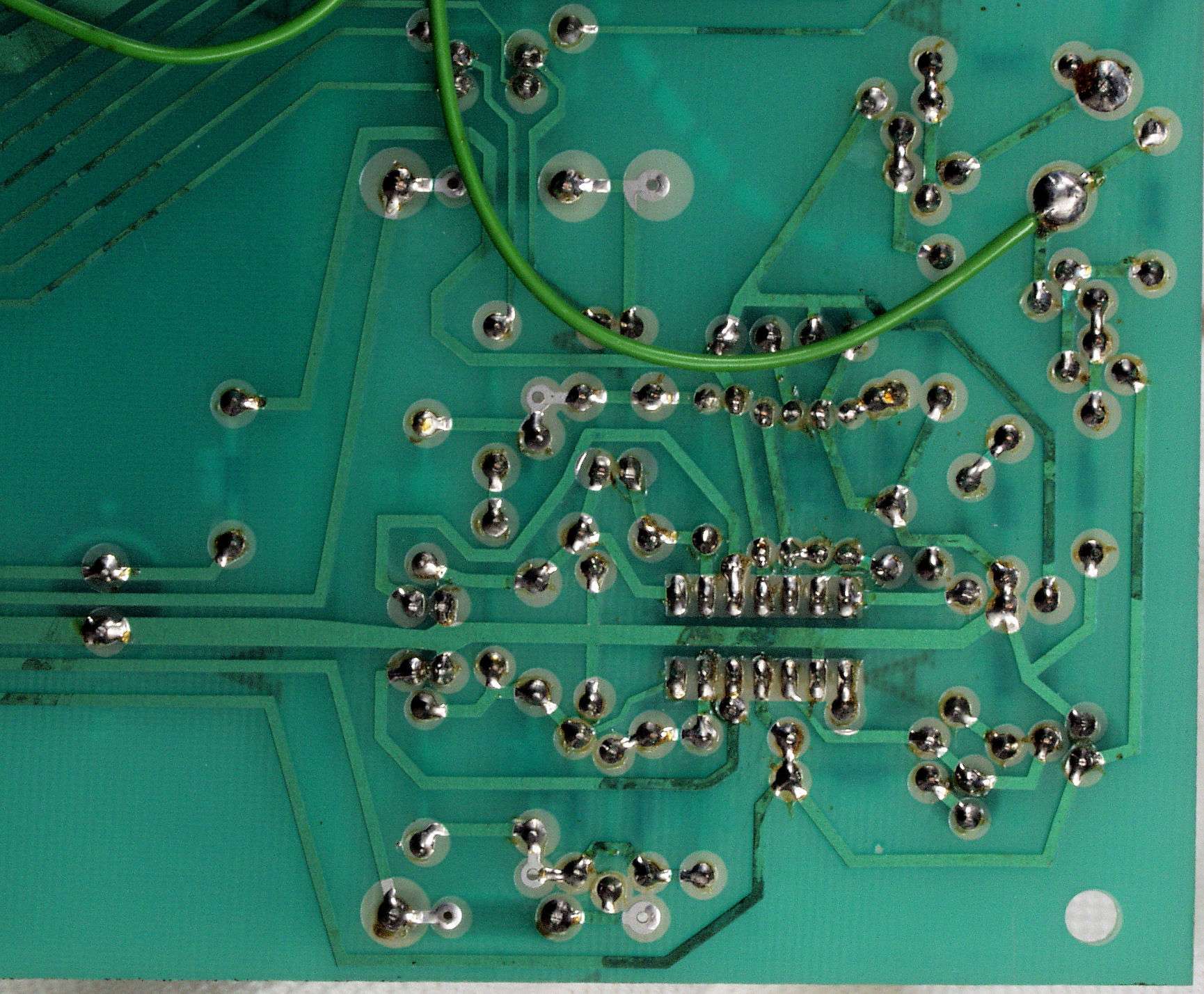

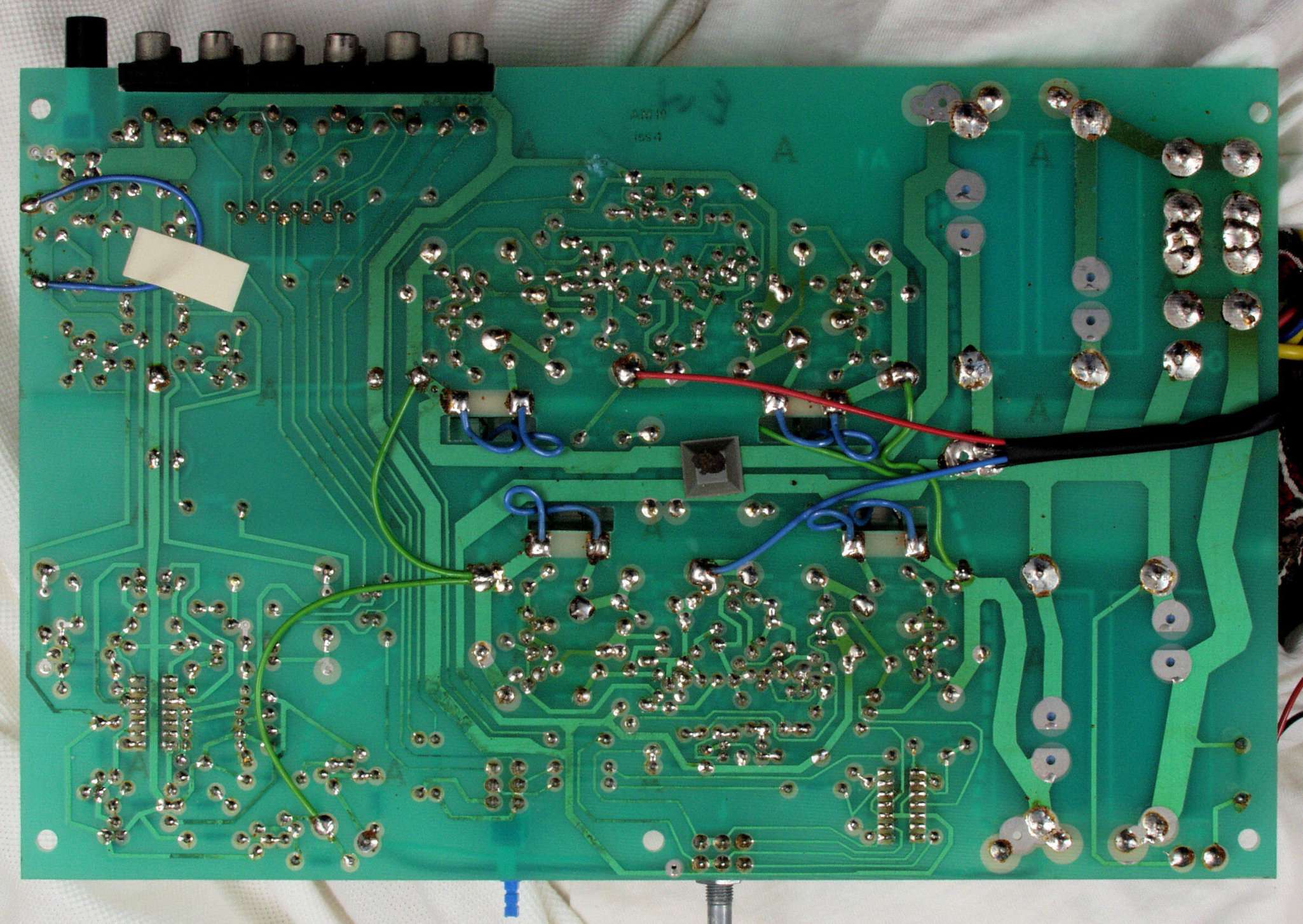

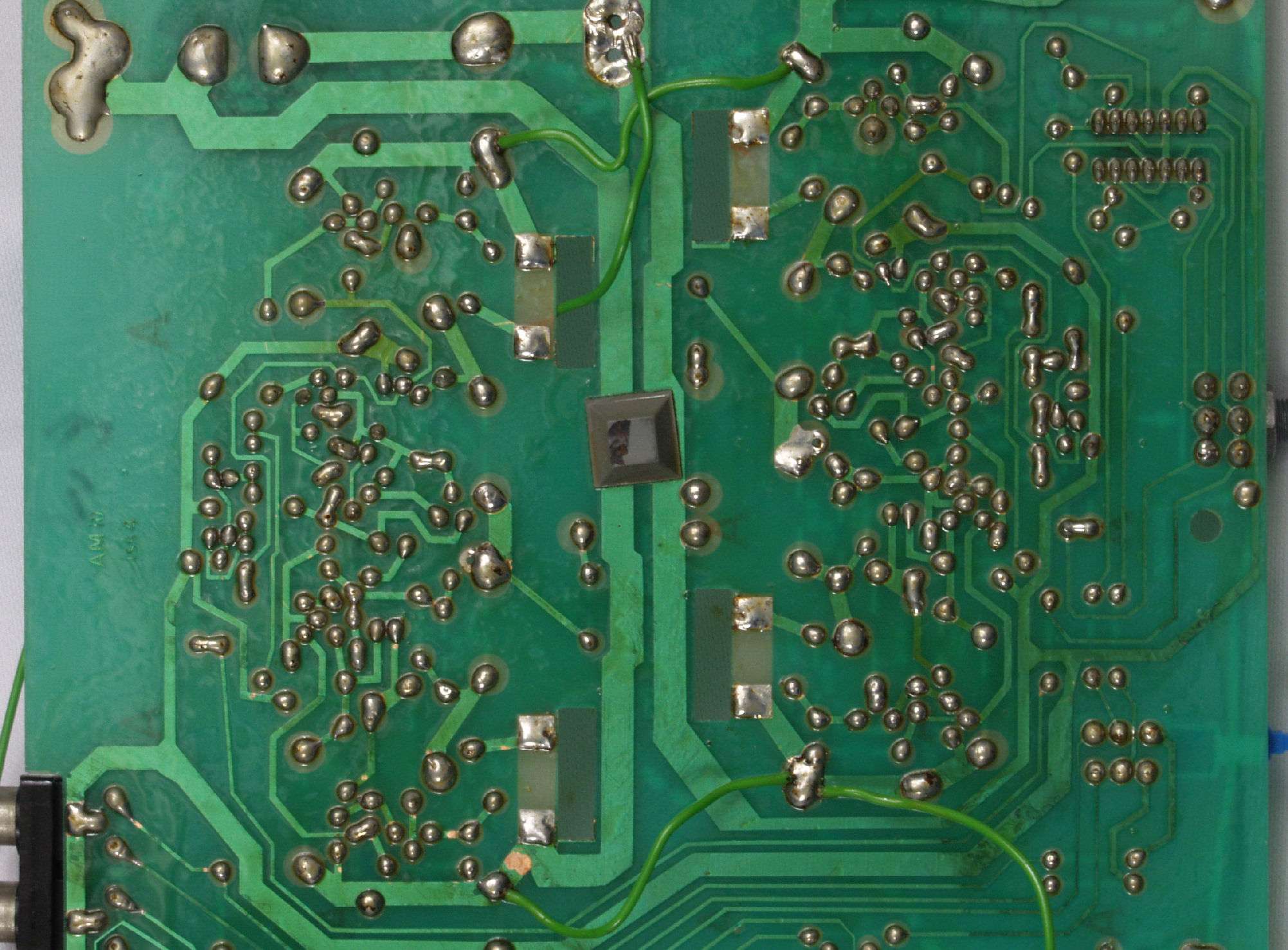

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

Ｃ１４１．　余分なフラックスを落とした、基板裏 。　１連の作業の中で、１番時間の掛かる、退屈な作業。

Ｃ１５．　完成基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ１６．　修理中　メインＶＲ清掃・点検、カシメ構造なので清掃のみ

写真紛失

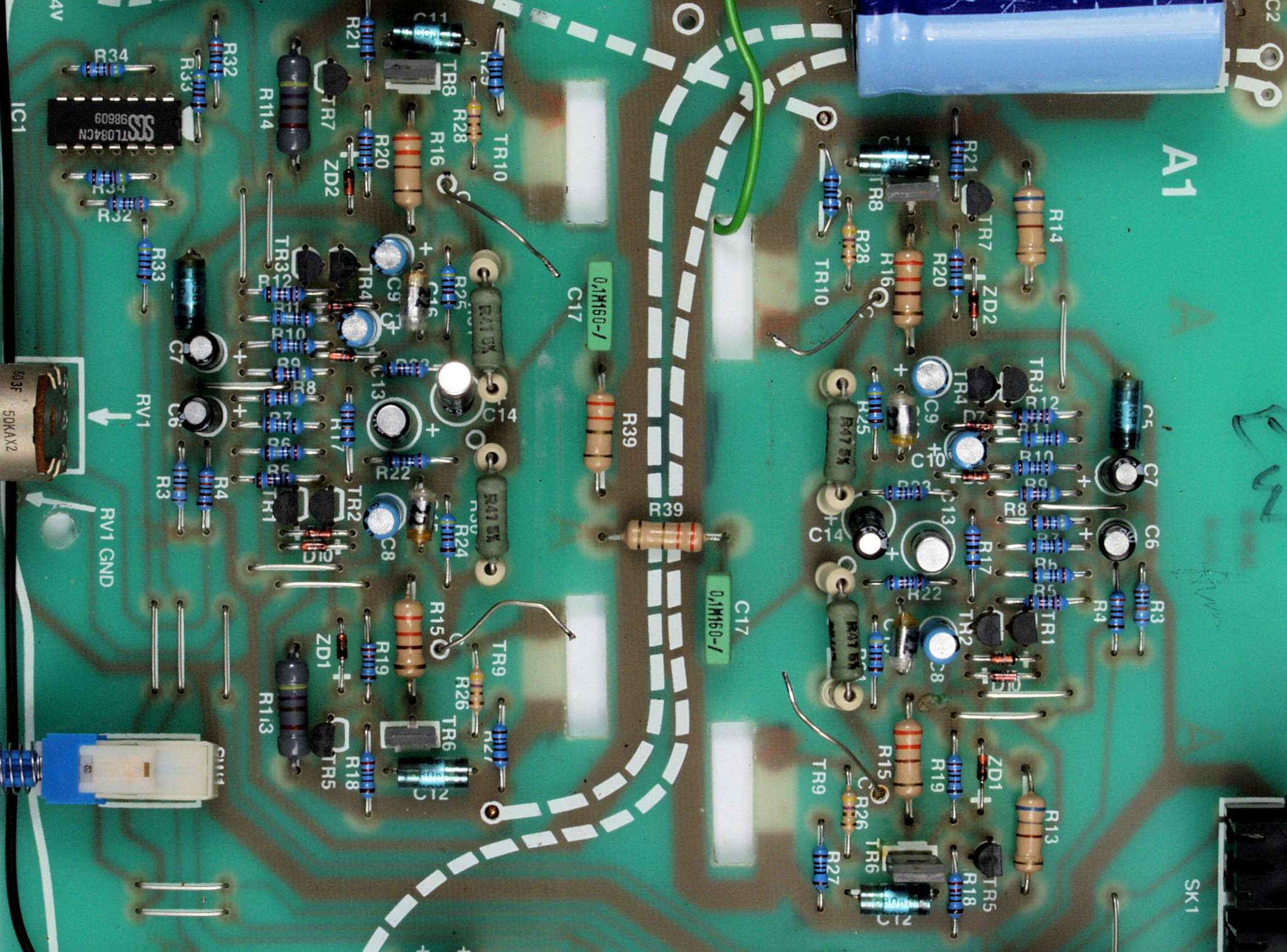

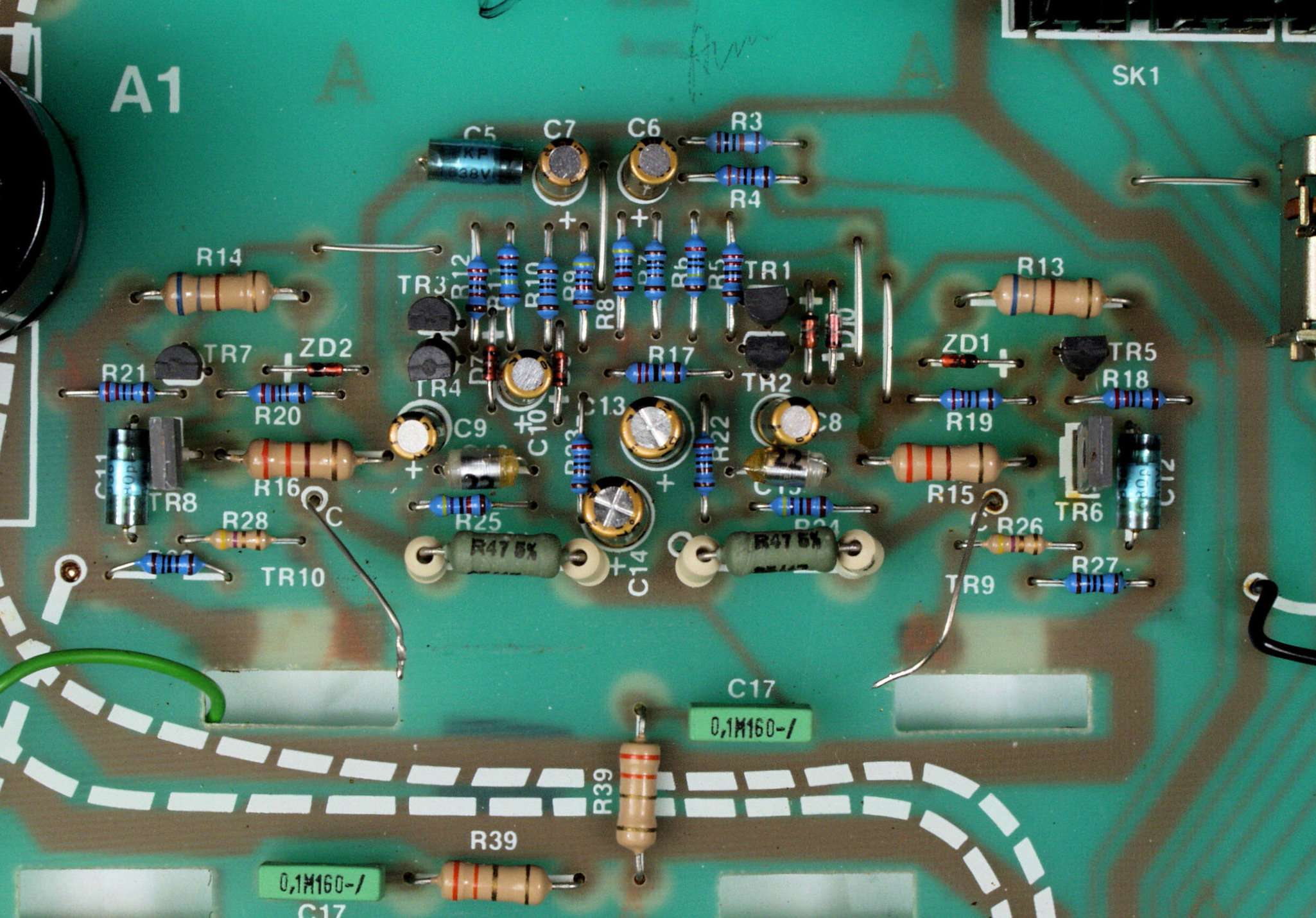

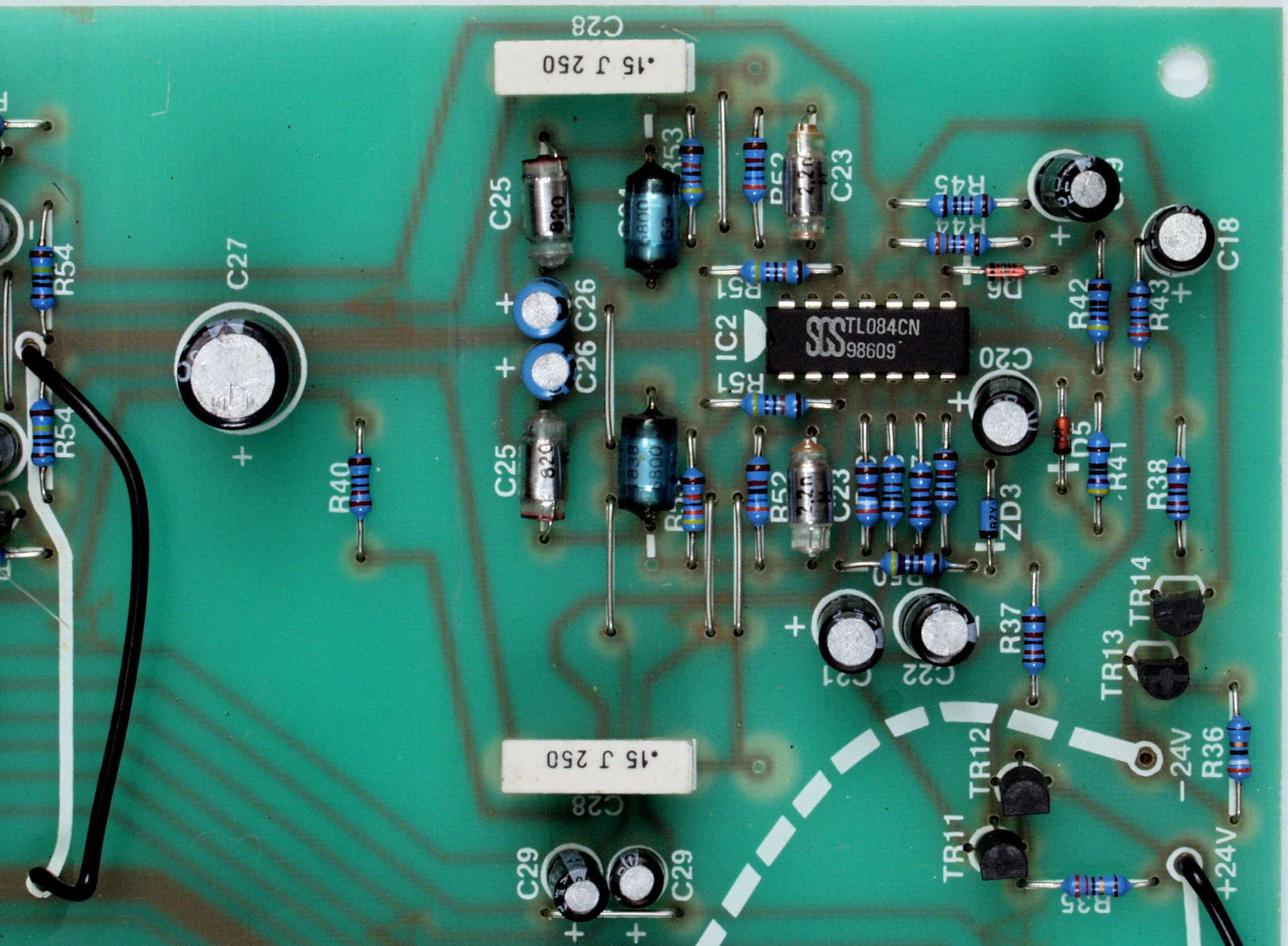

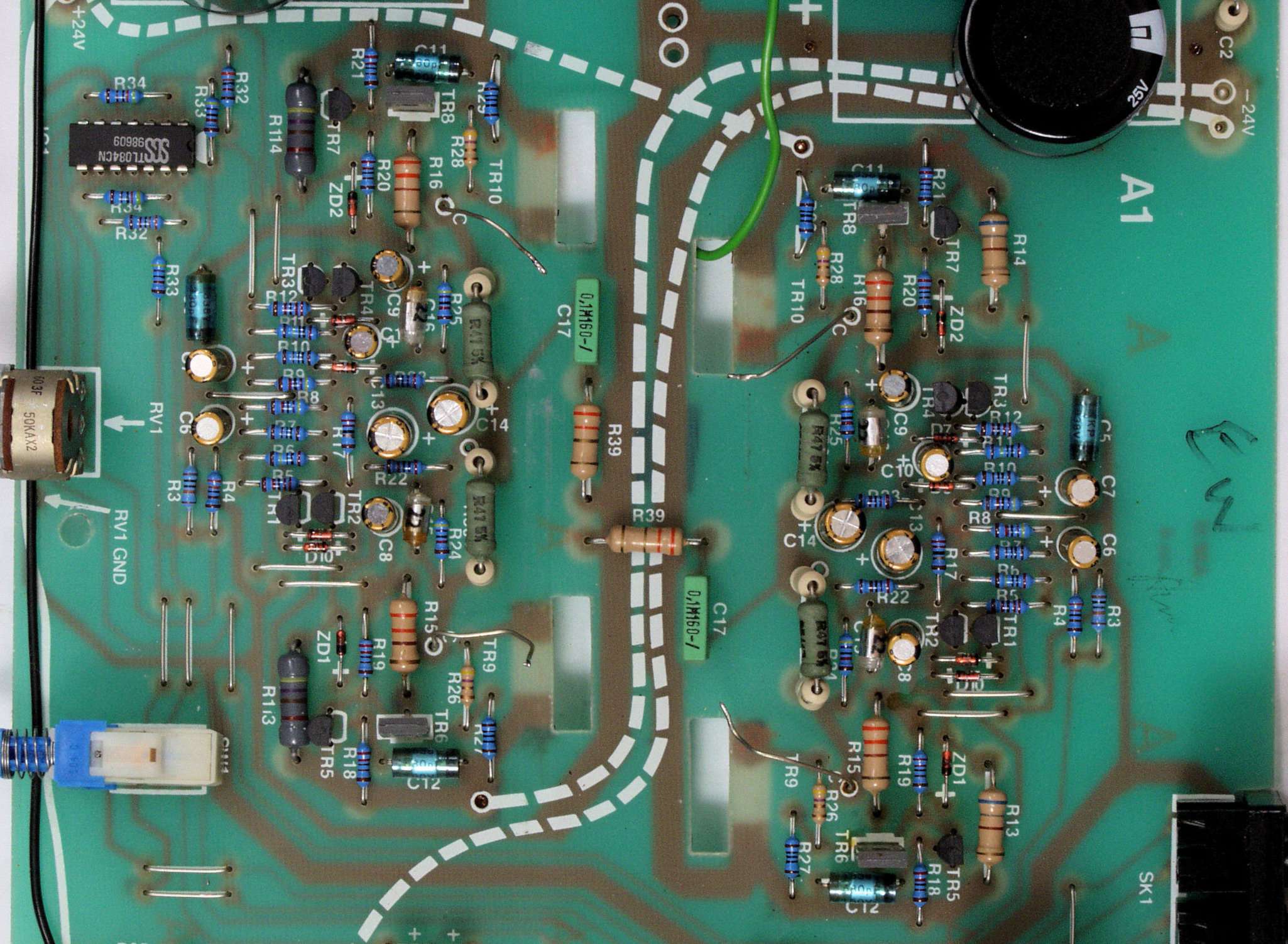

Ｃ２１．　修理前　ＡＭＰ基板

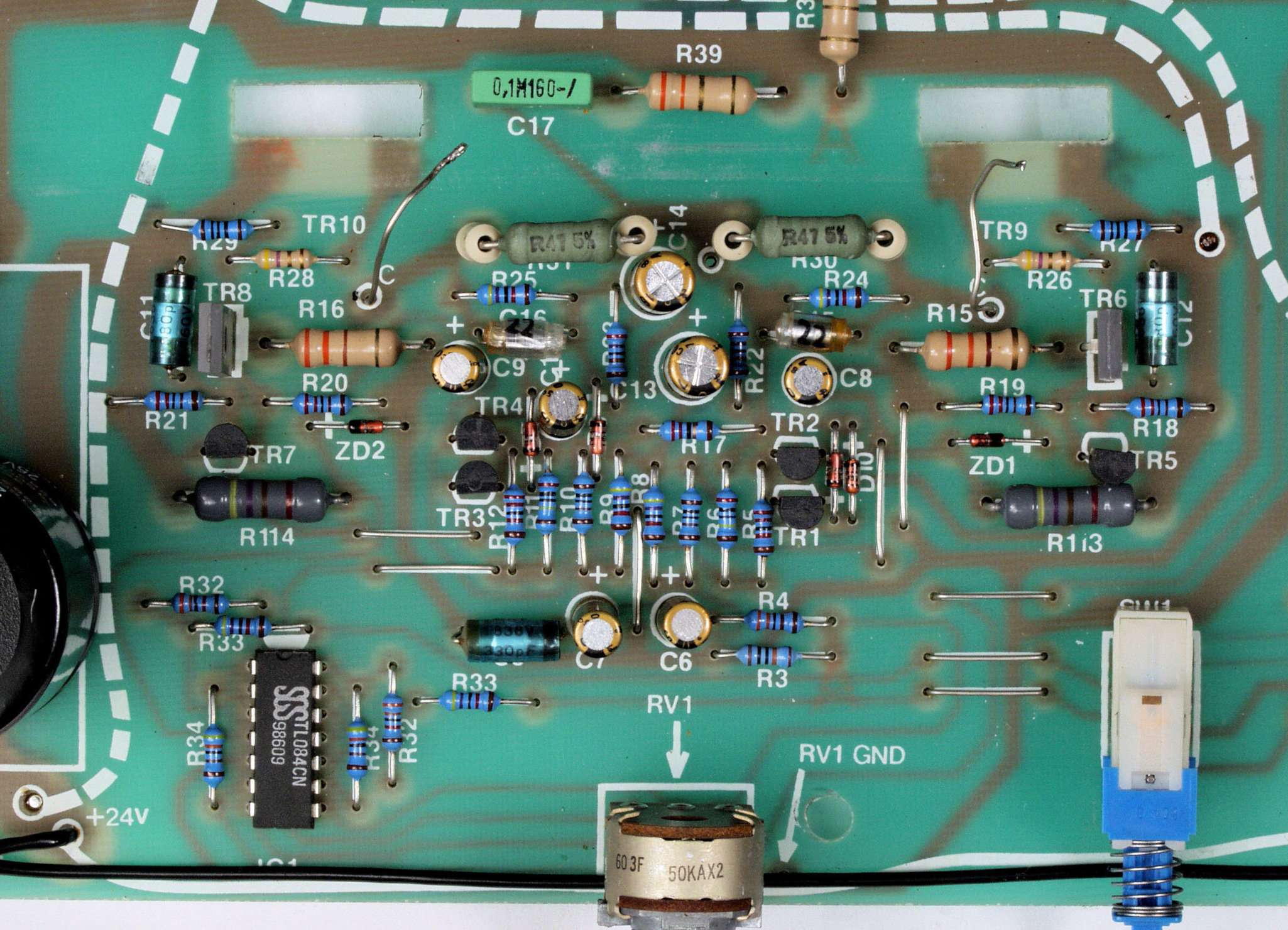

Ｃ２２．　修理後　ＡＭＰ基板

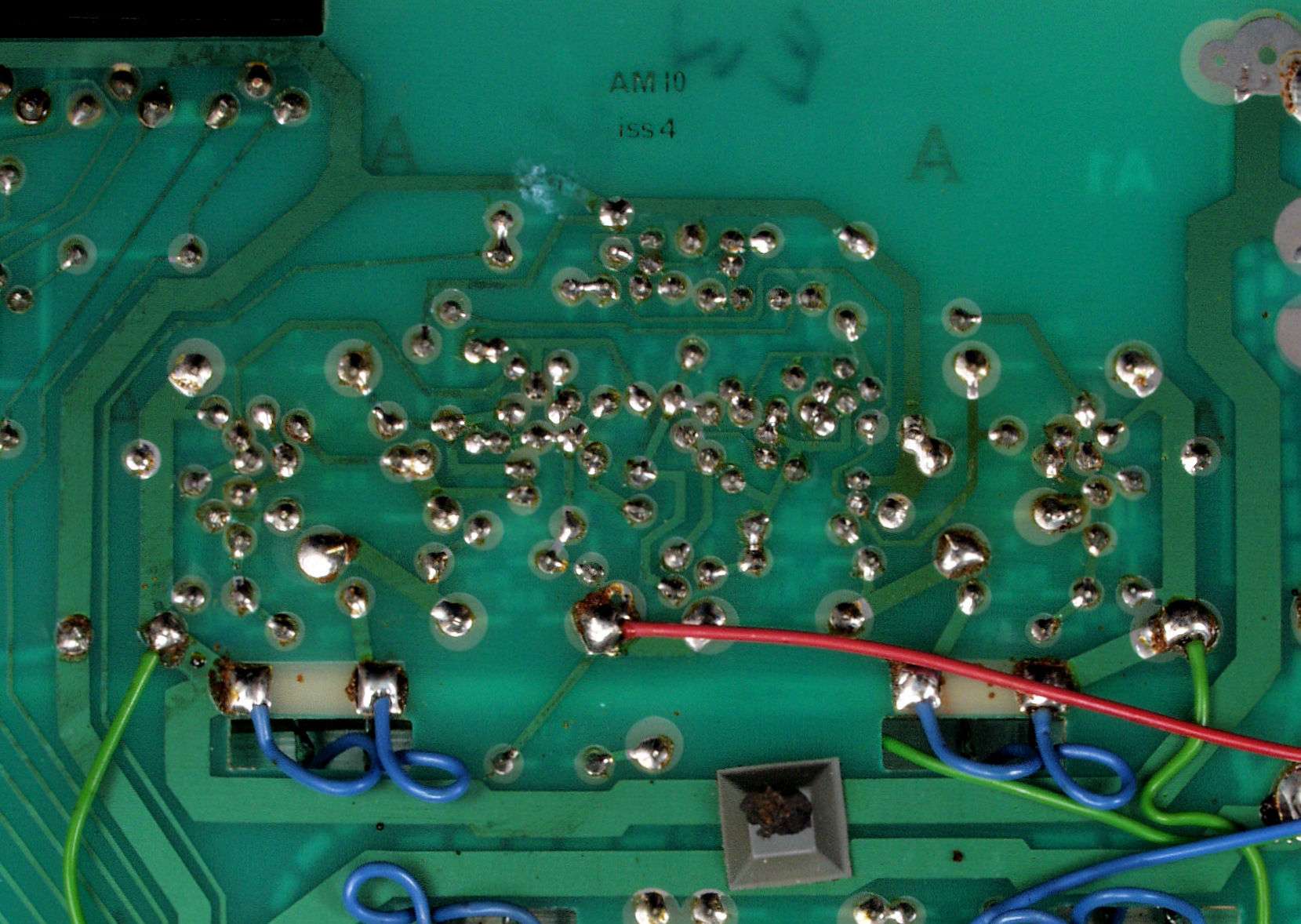

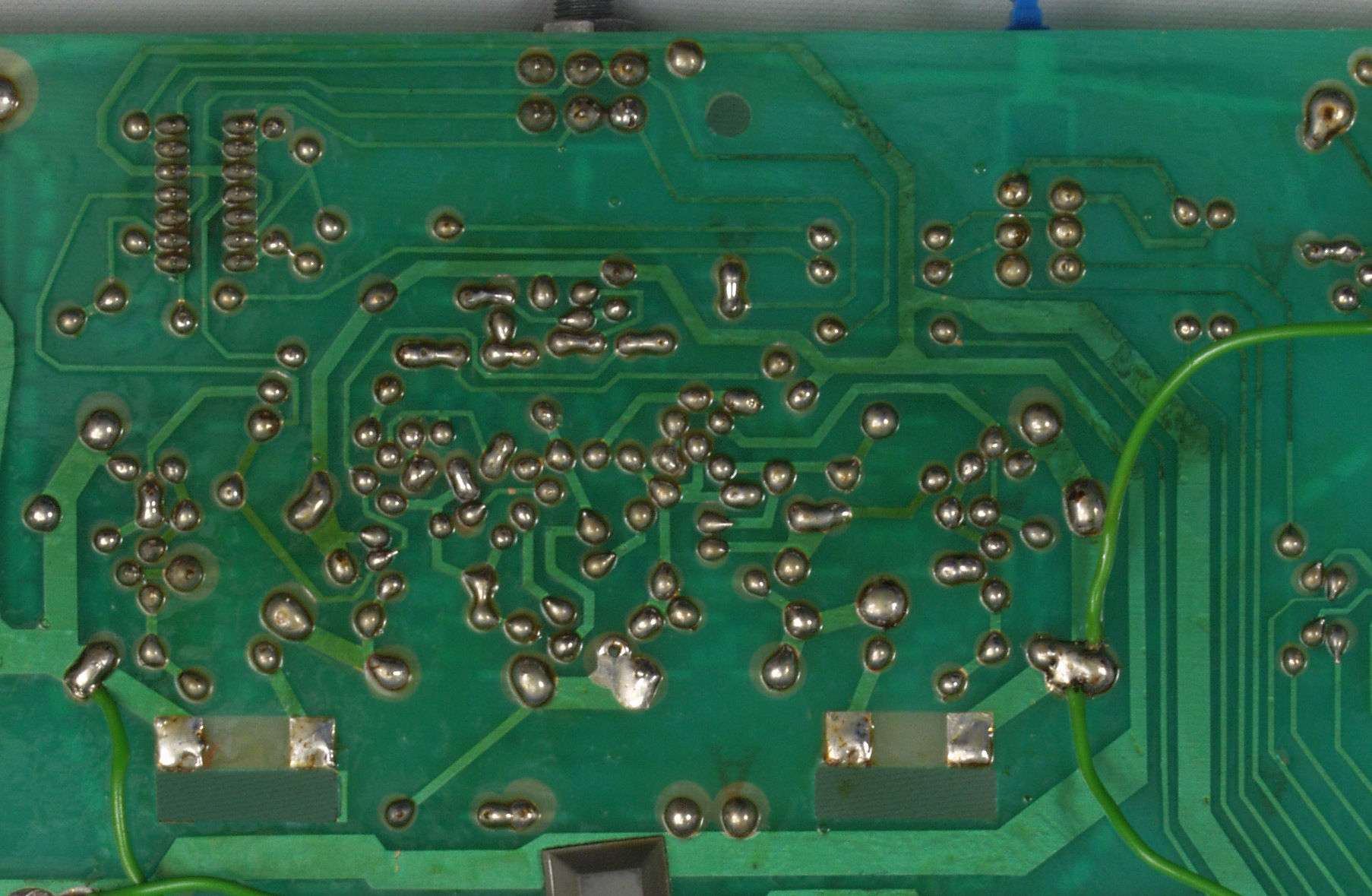

Ｃ２３．　修理前　ＡＭＰ基板裏

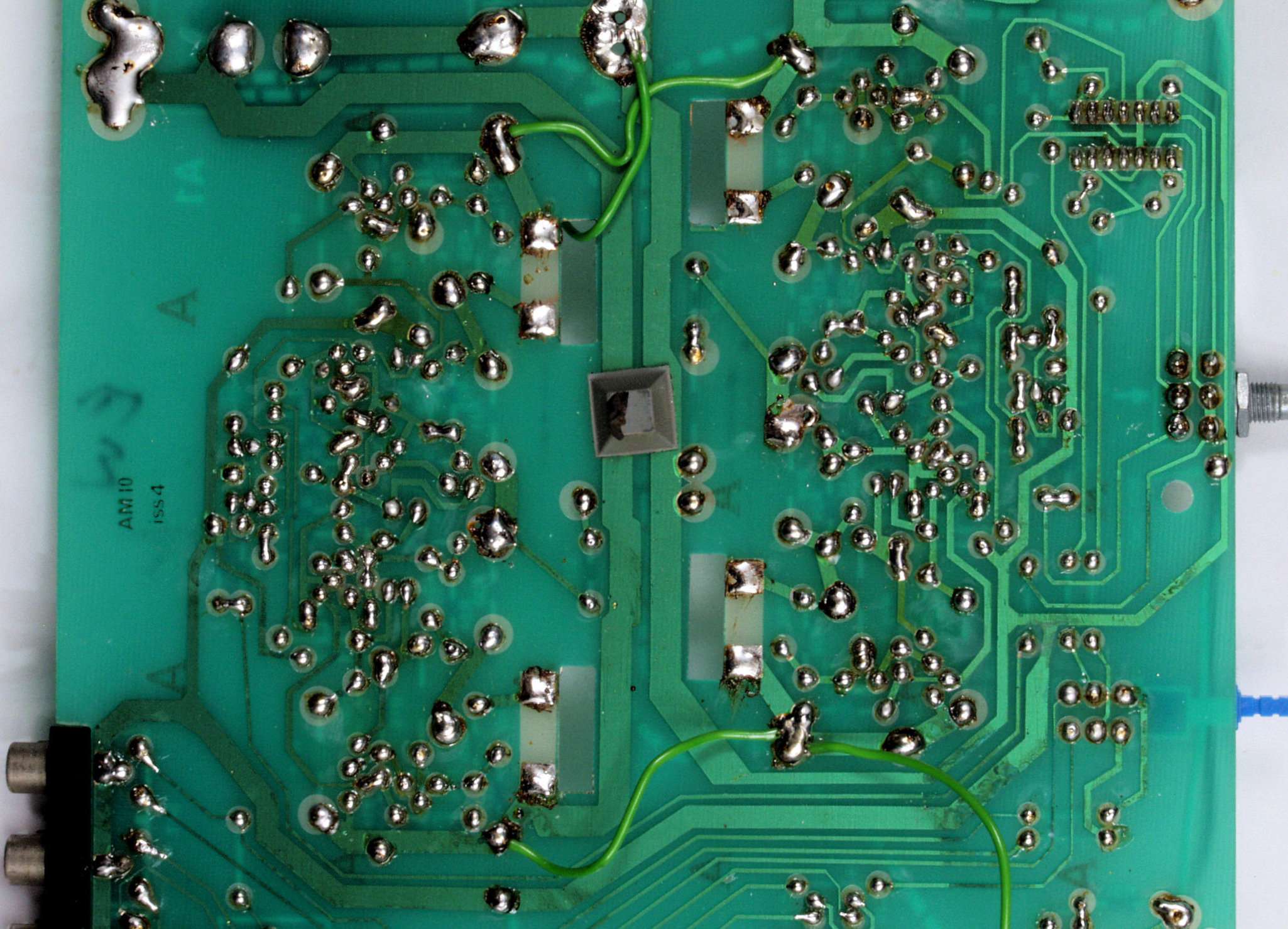

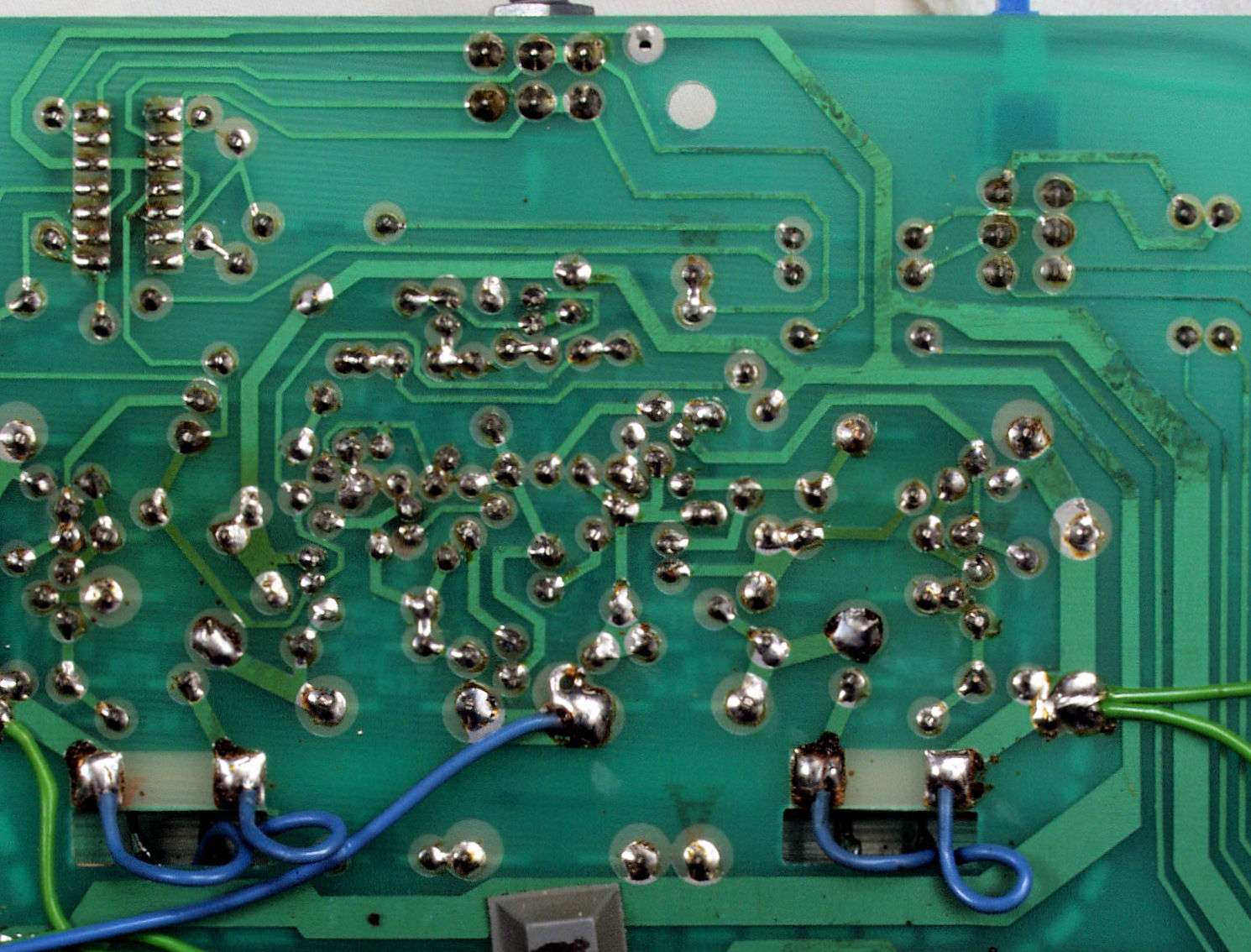

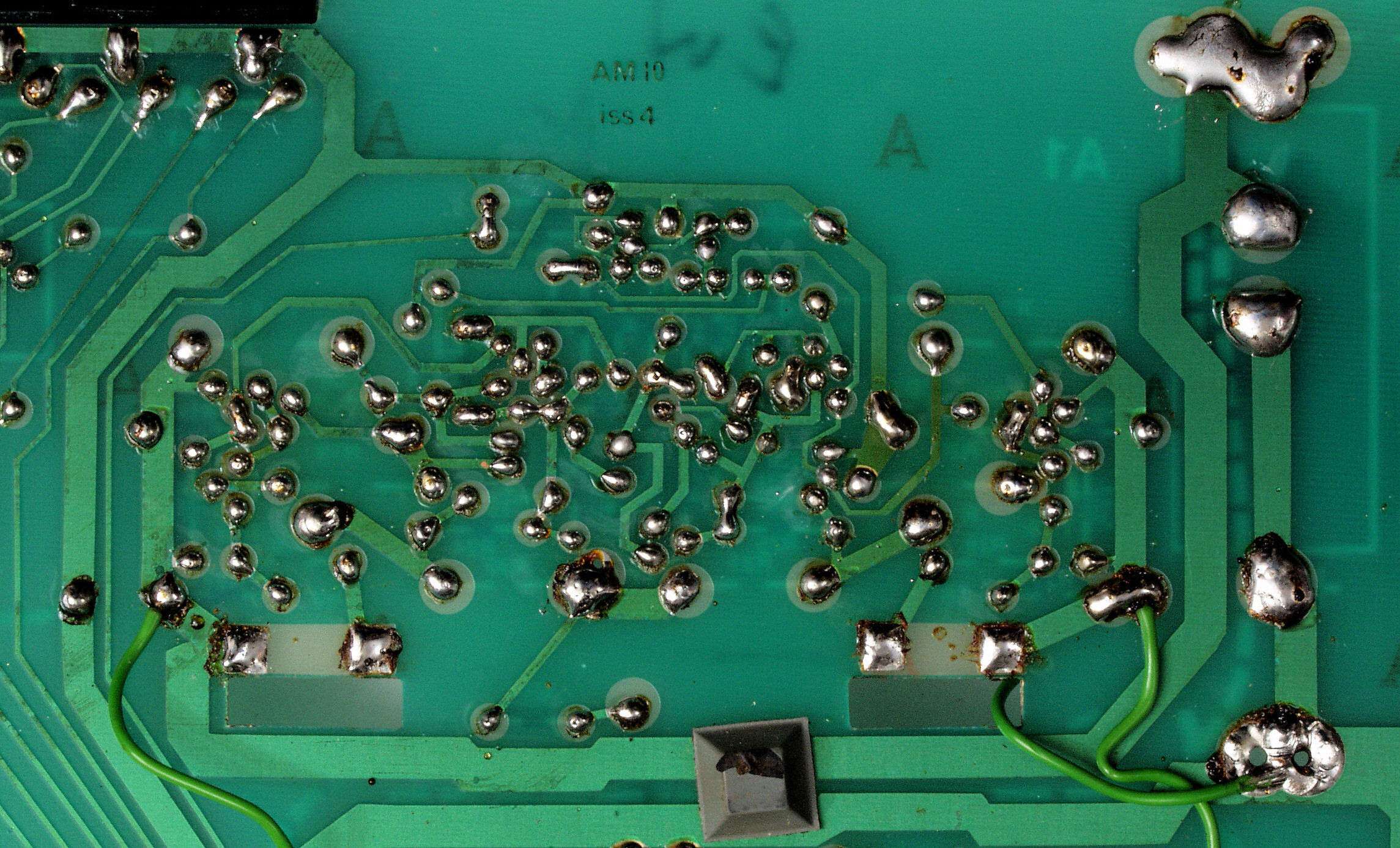

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

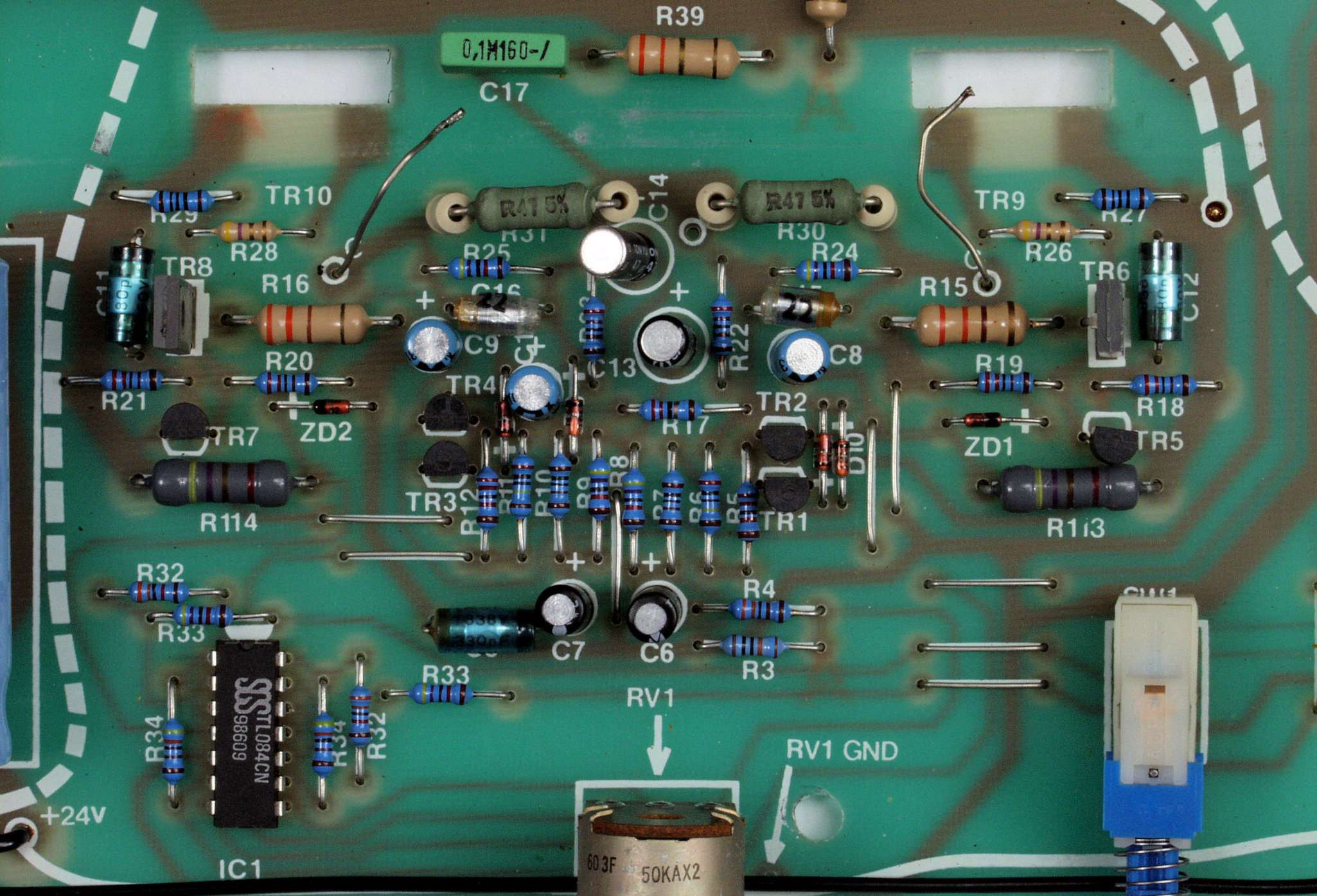

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

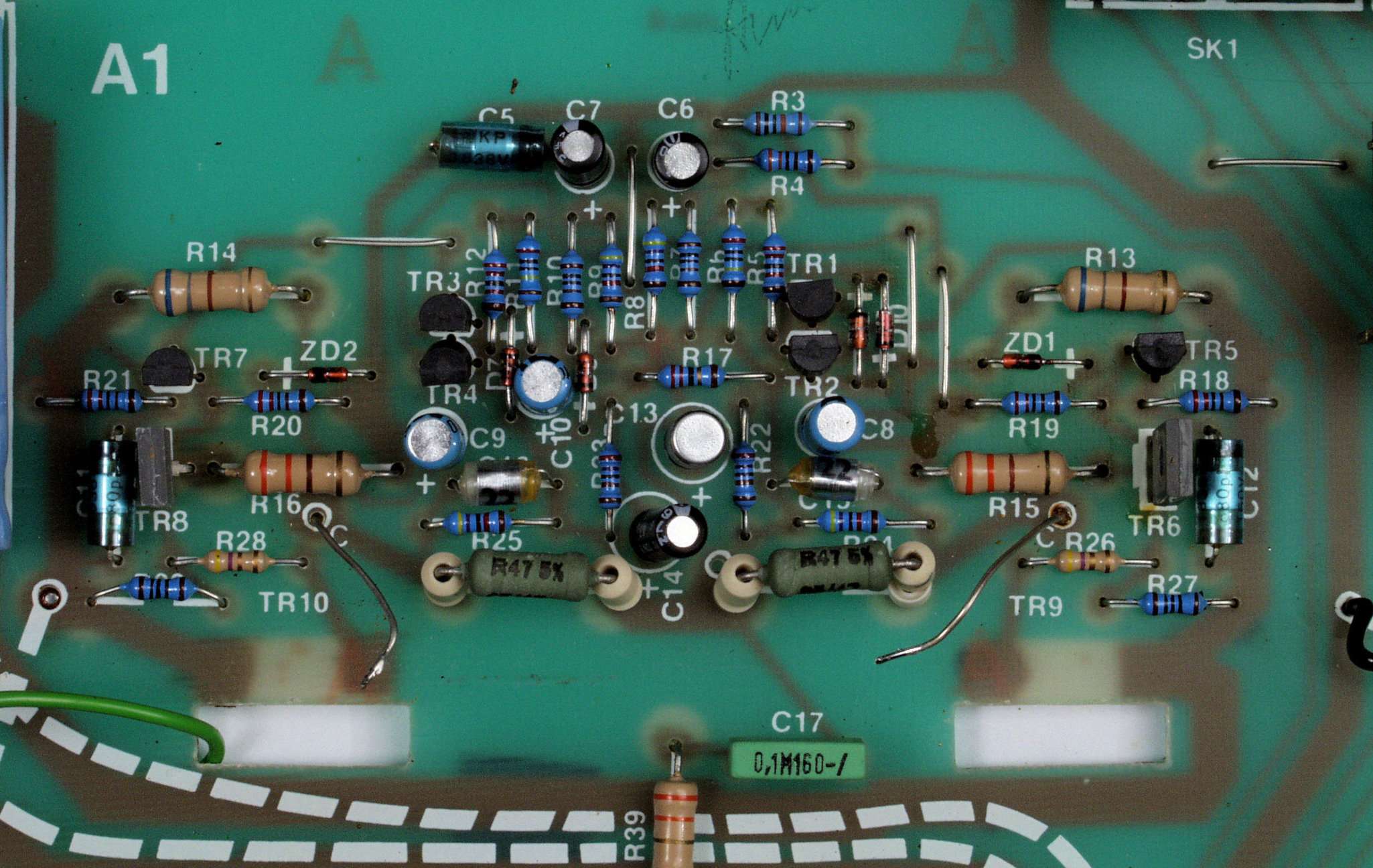

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

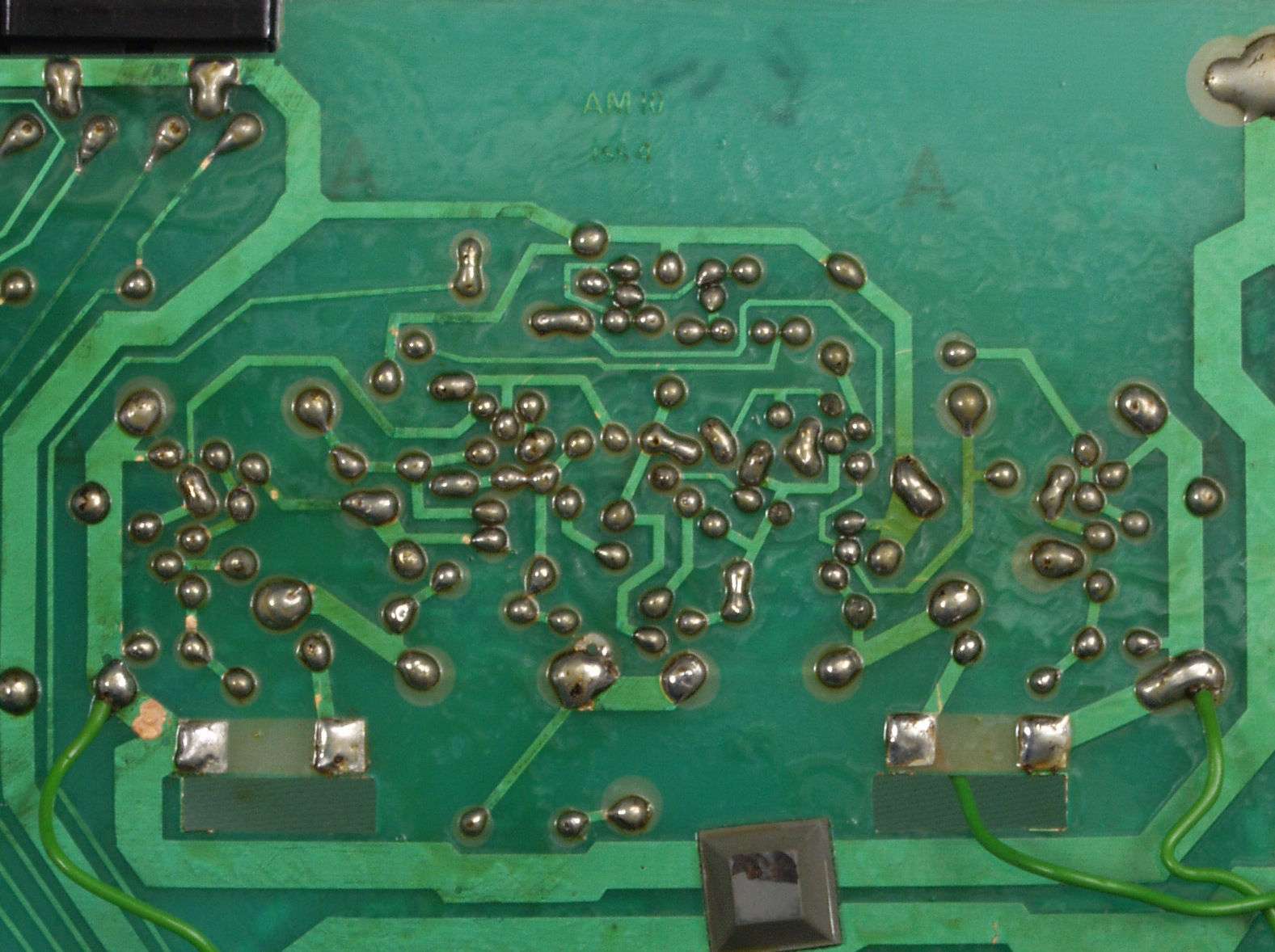

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

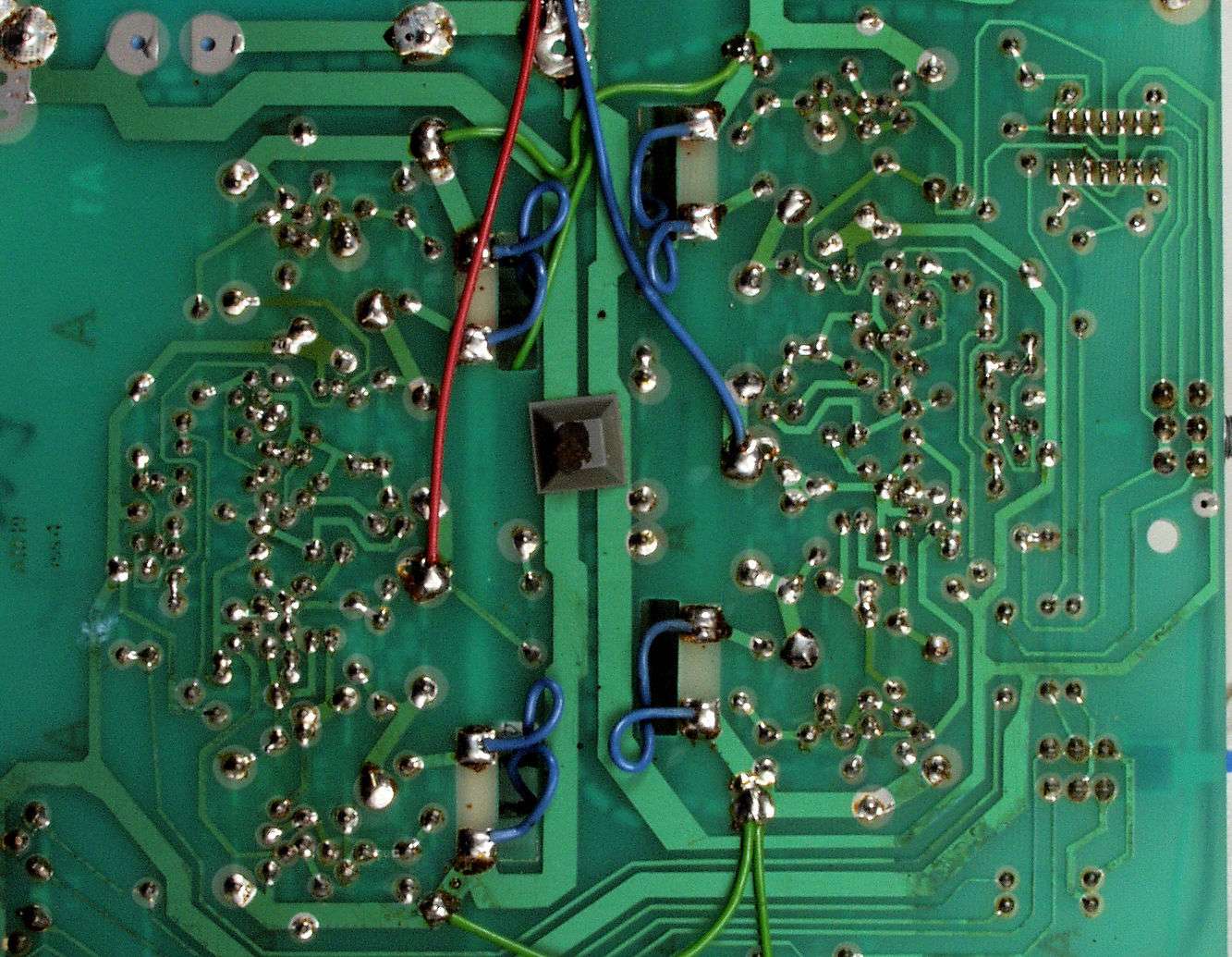

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

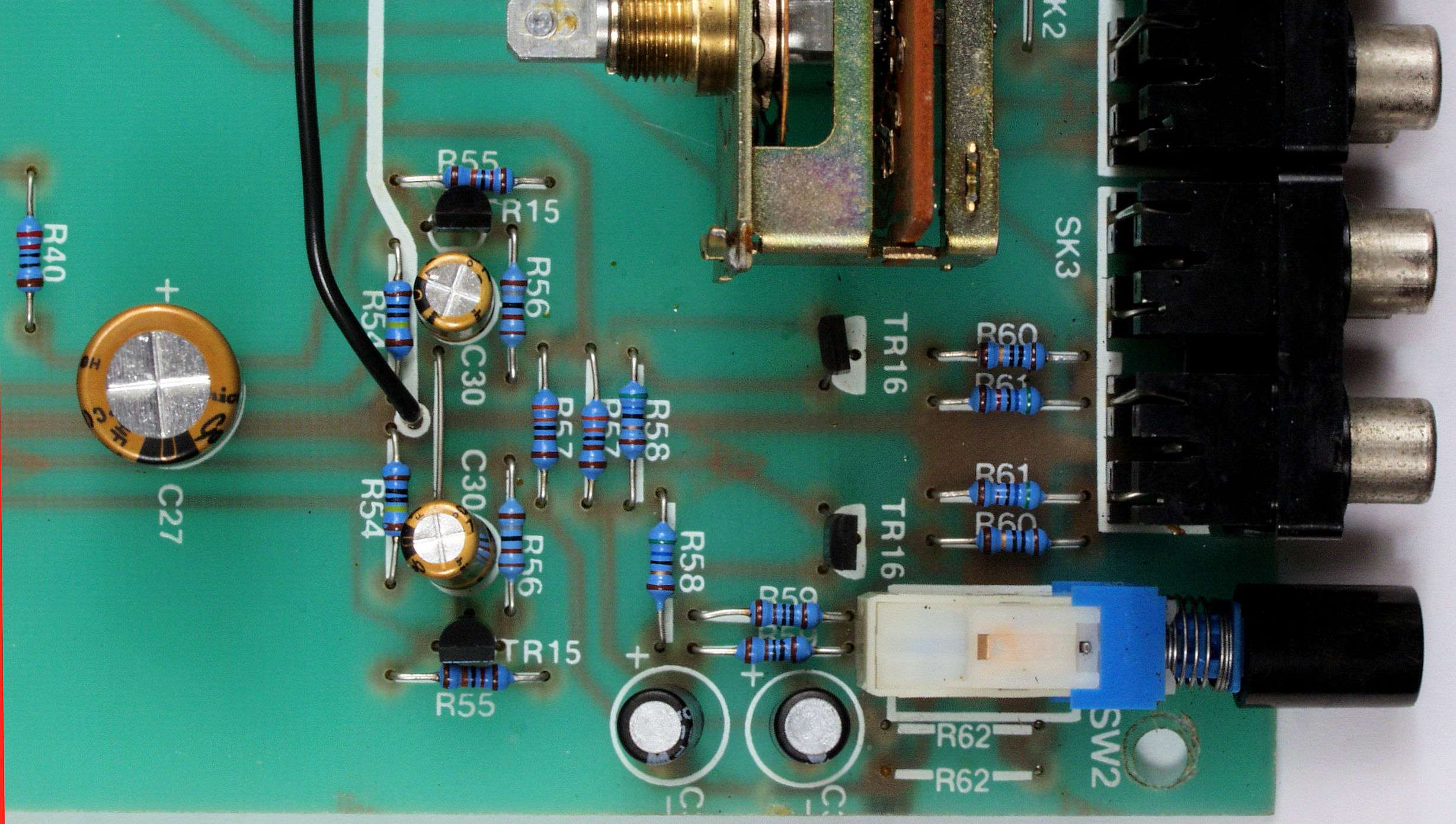

Ｃ５１．　修理前　　ＥＱ基板

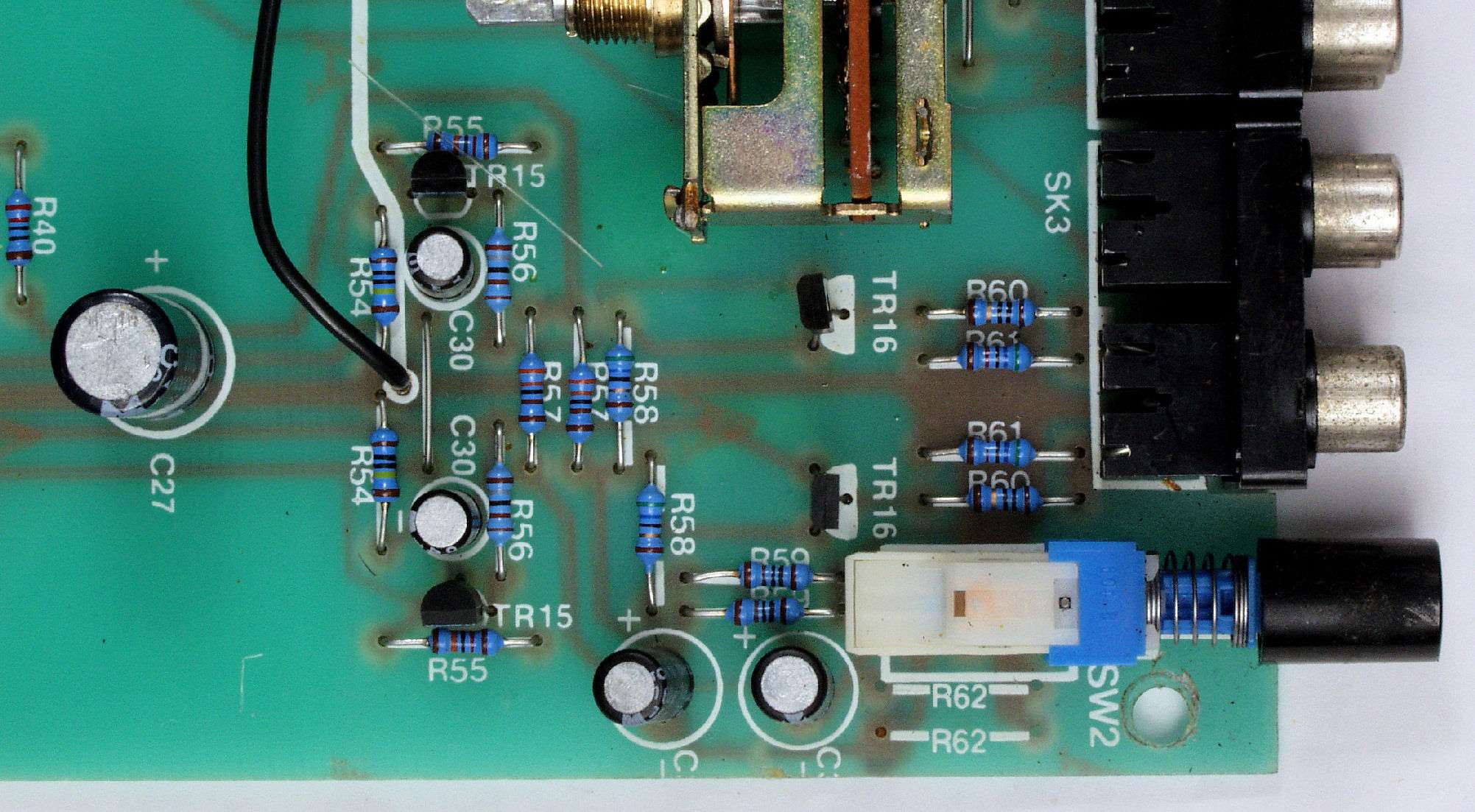

Ｃ５２．　修理後　　ＥＱ基板

Ｃ５３．　修理前　　ＥＱ基板裏

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ６１．　修理前　　ＭＣ基板

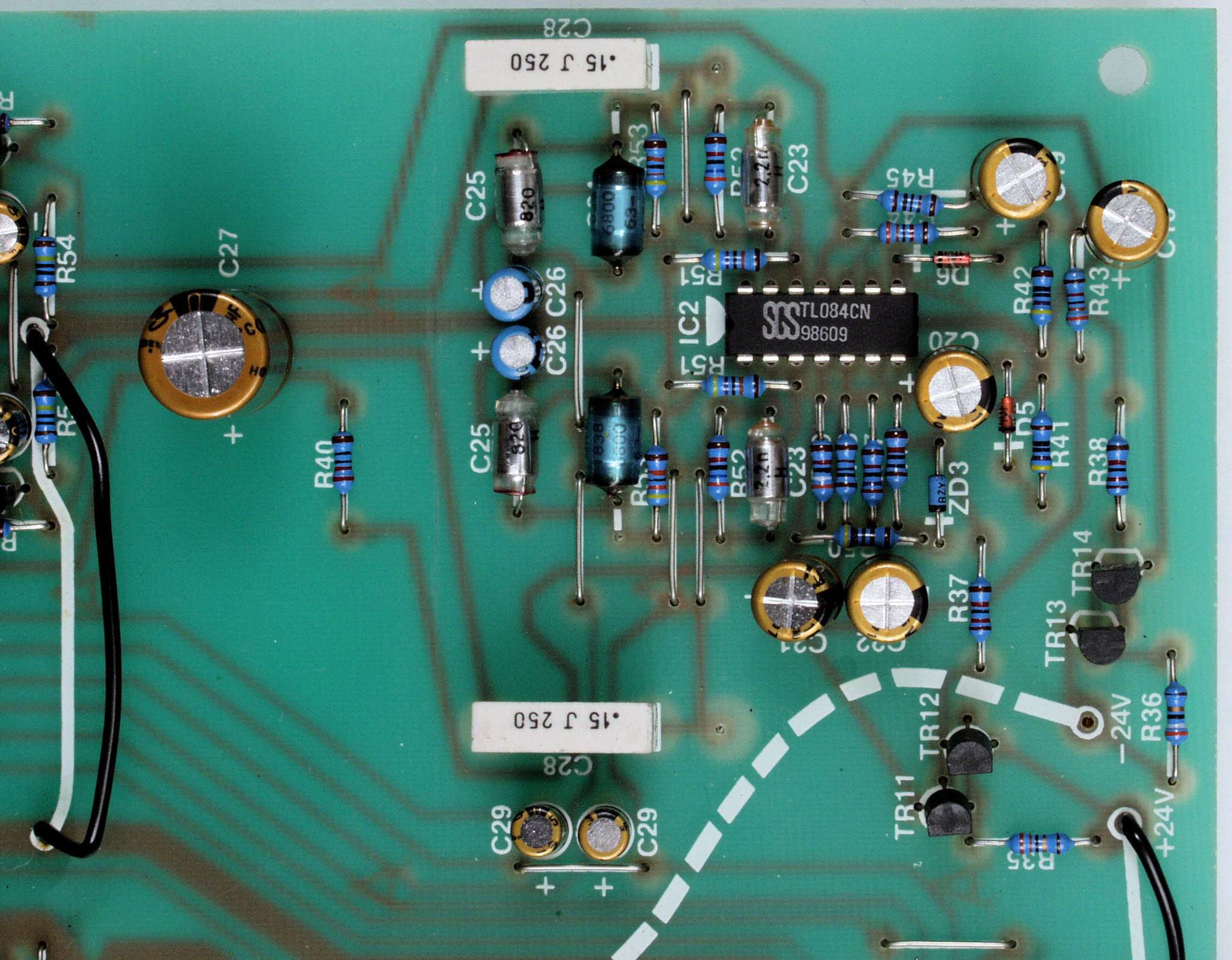

Ｃ６２．　修理後　　ＭＣ基板

Ｃ６３．　修理前　　ＭＣ基板裏

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。

Ｃ６５．　完成ＭＣ基板裏　洗浄後＋絶縁コーテング材を塗る

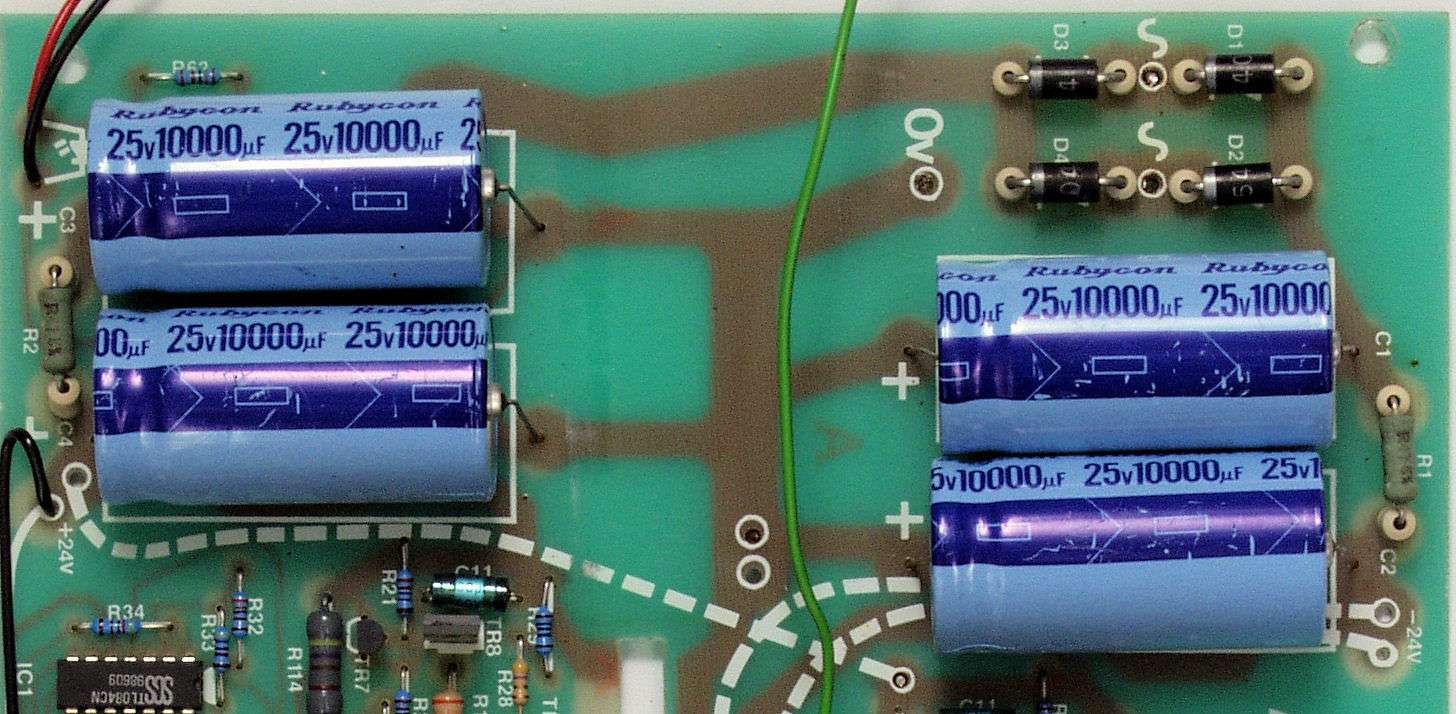

Ｃ７１．　修理前　電源基板

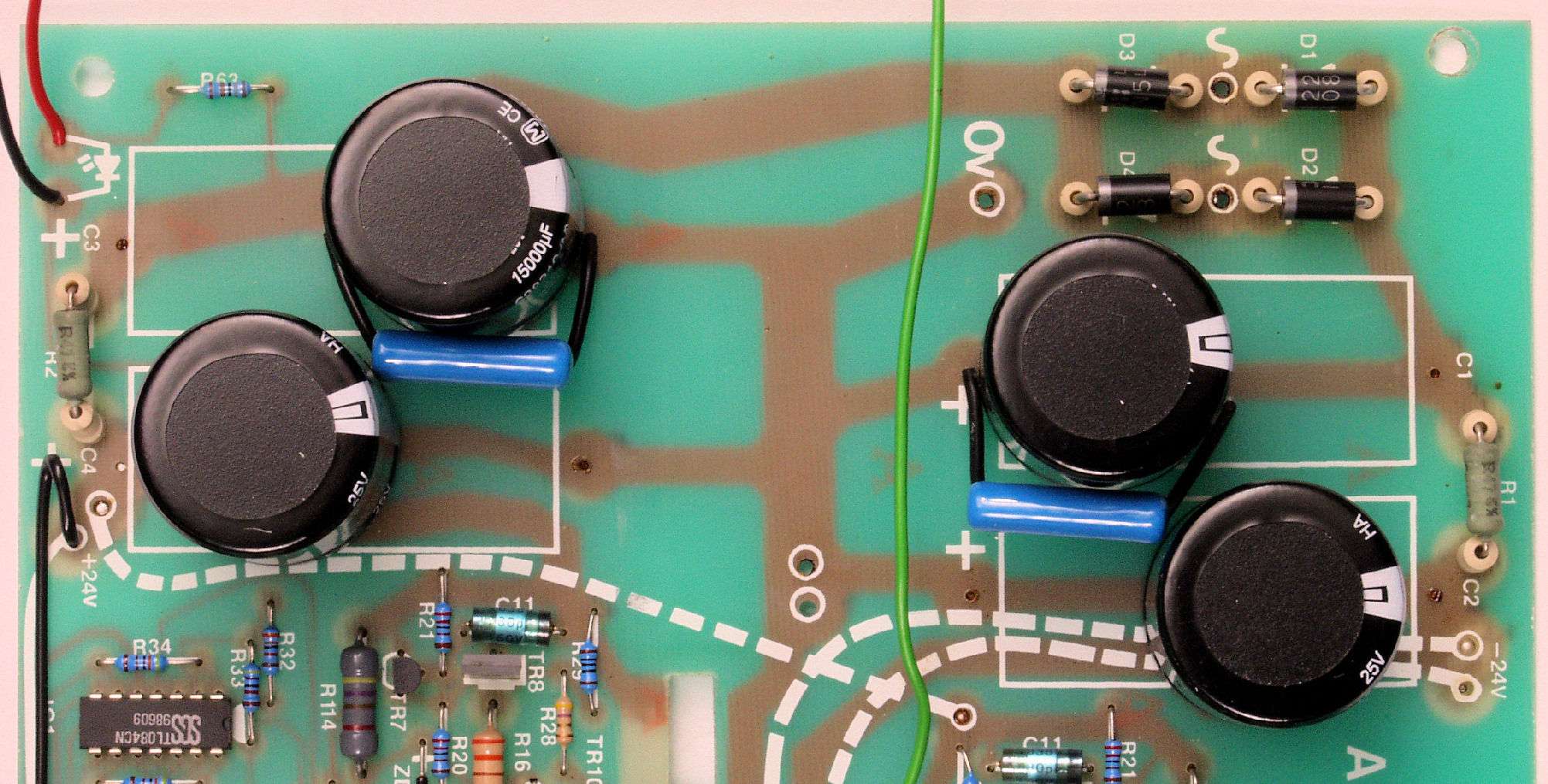

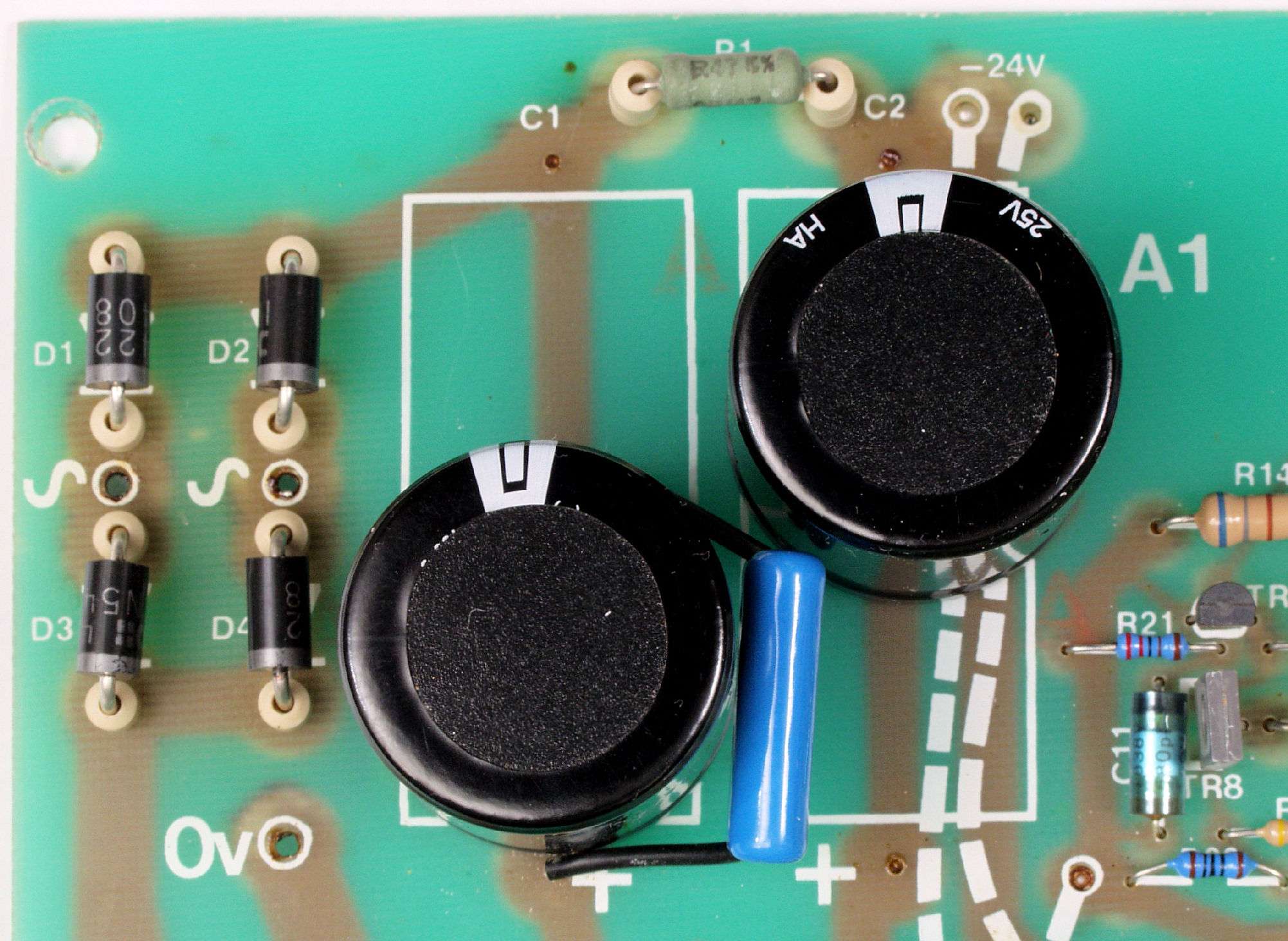

Ｃ７２．　修理後　電源基板

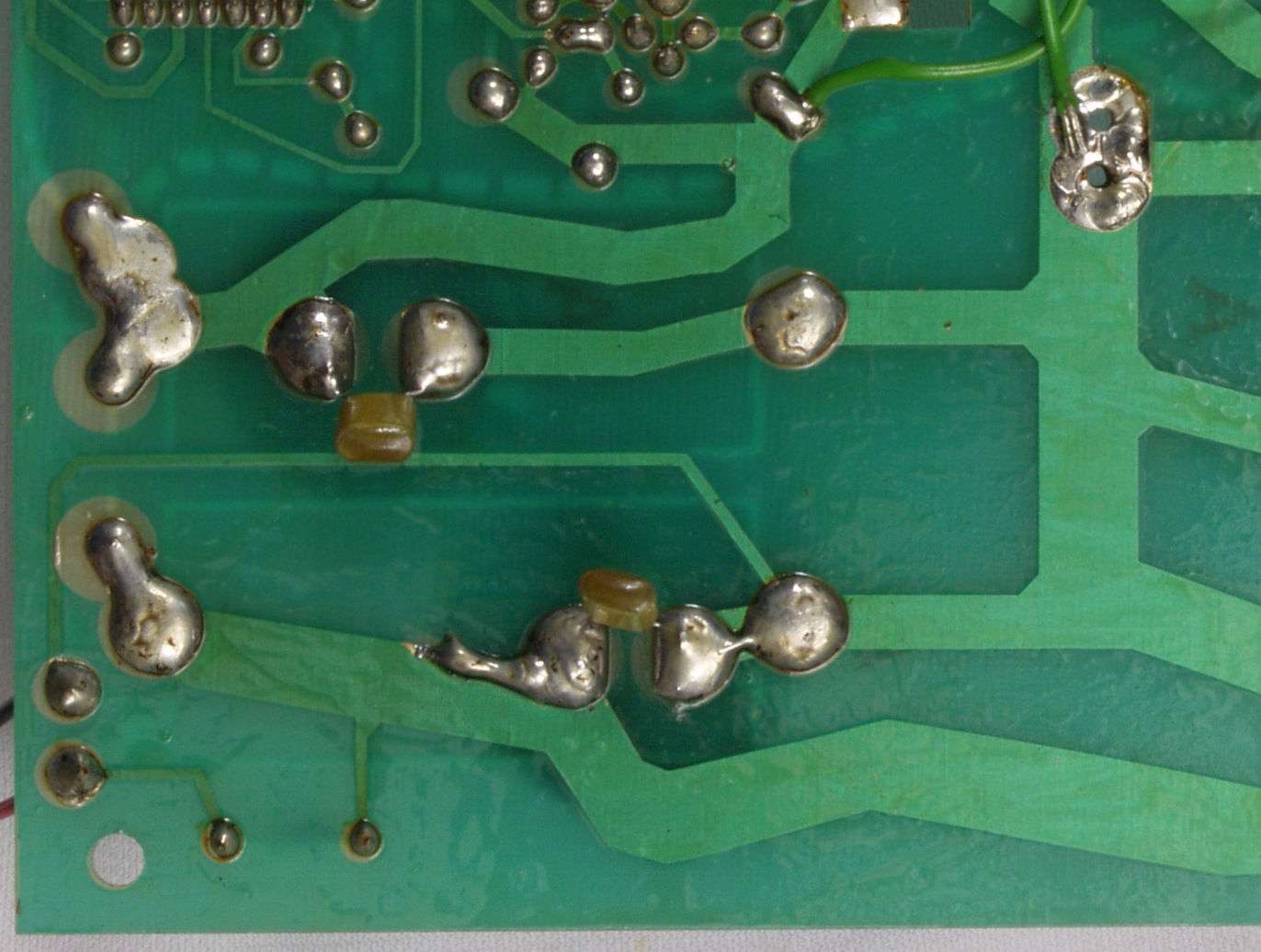

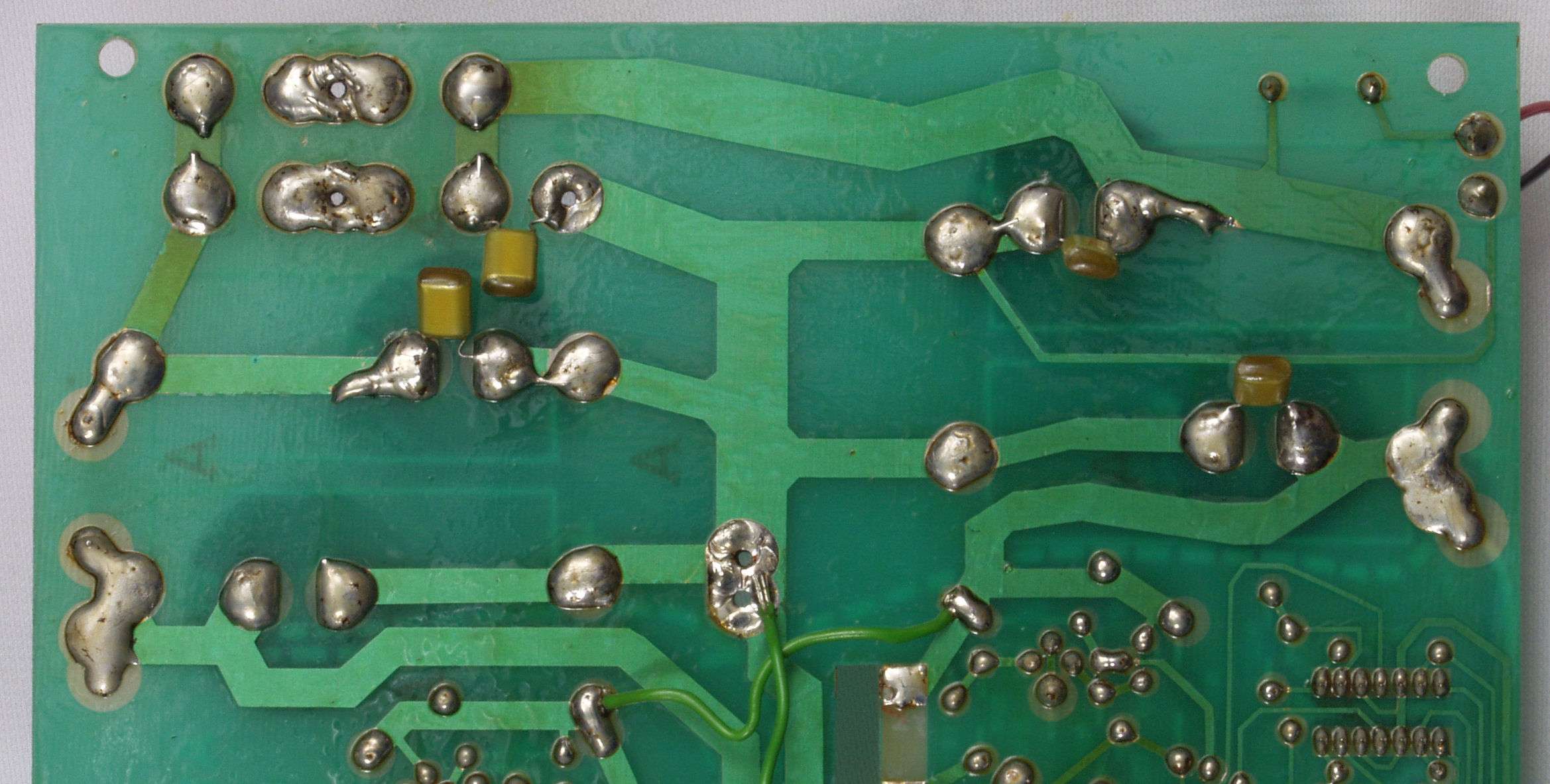

Ｃ７３．　修理前　電源基板裏

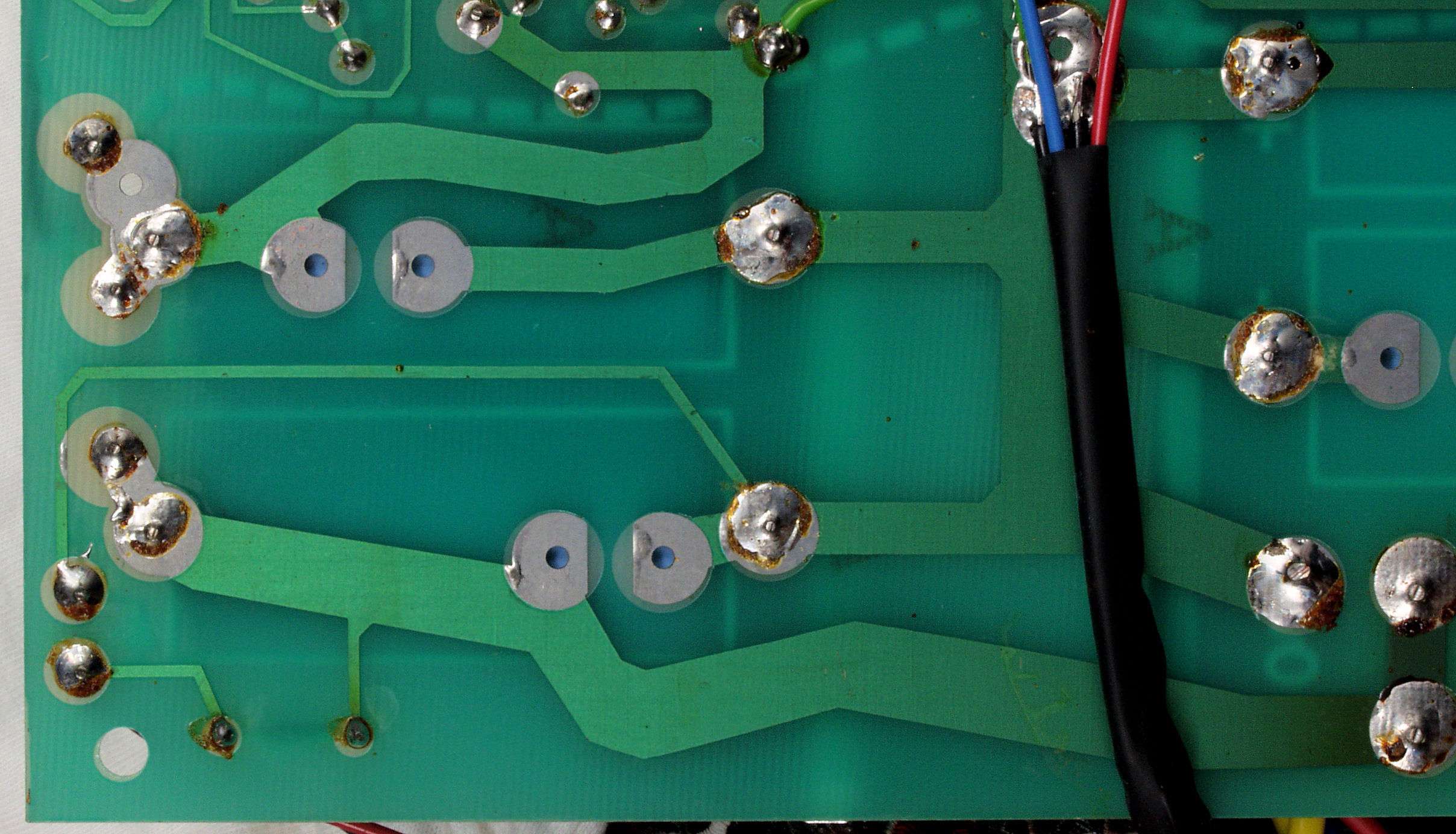

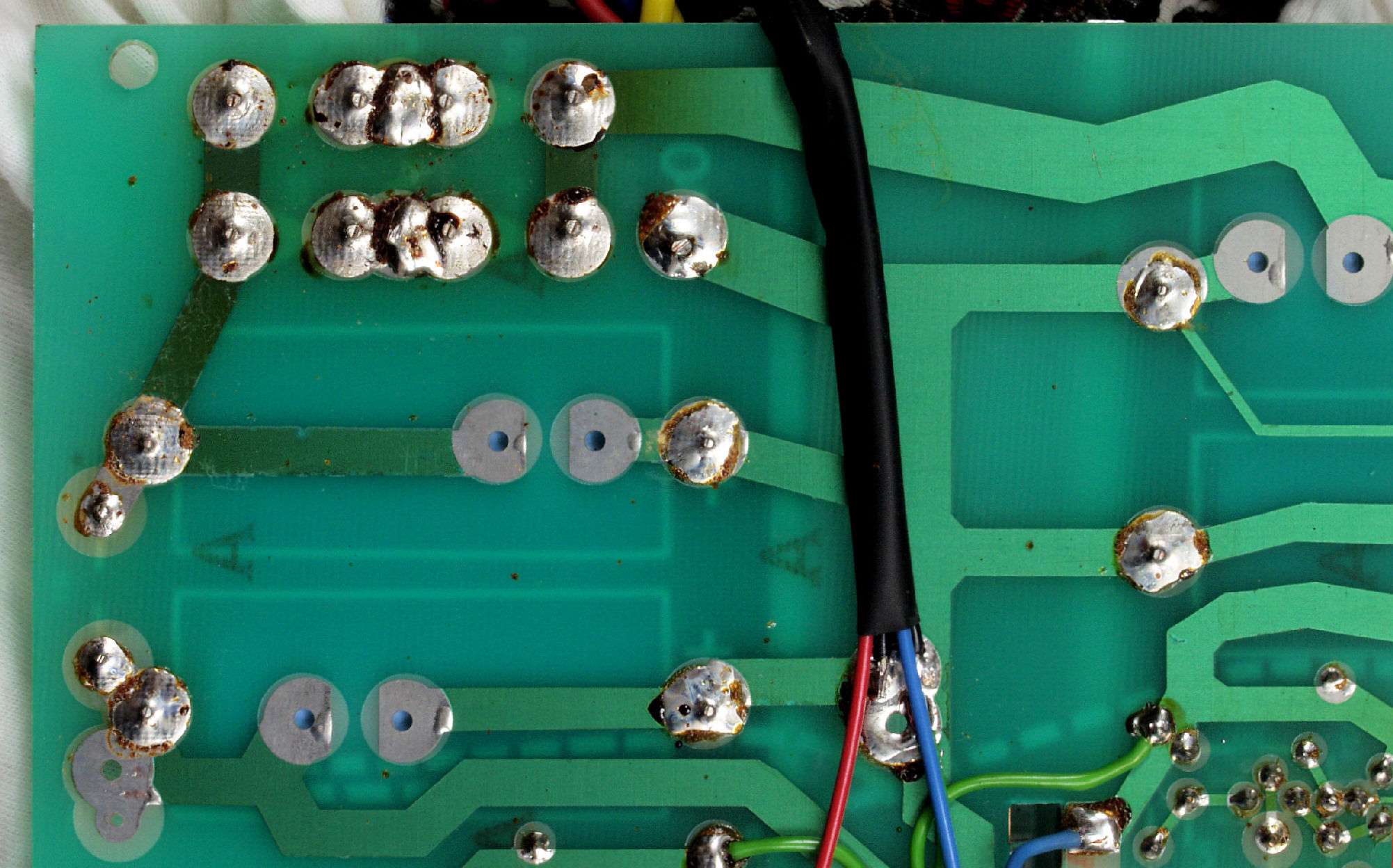

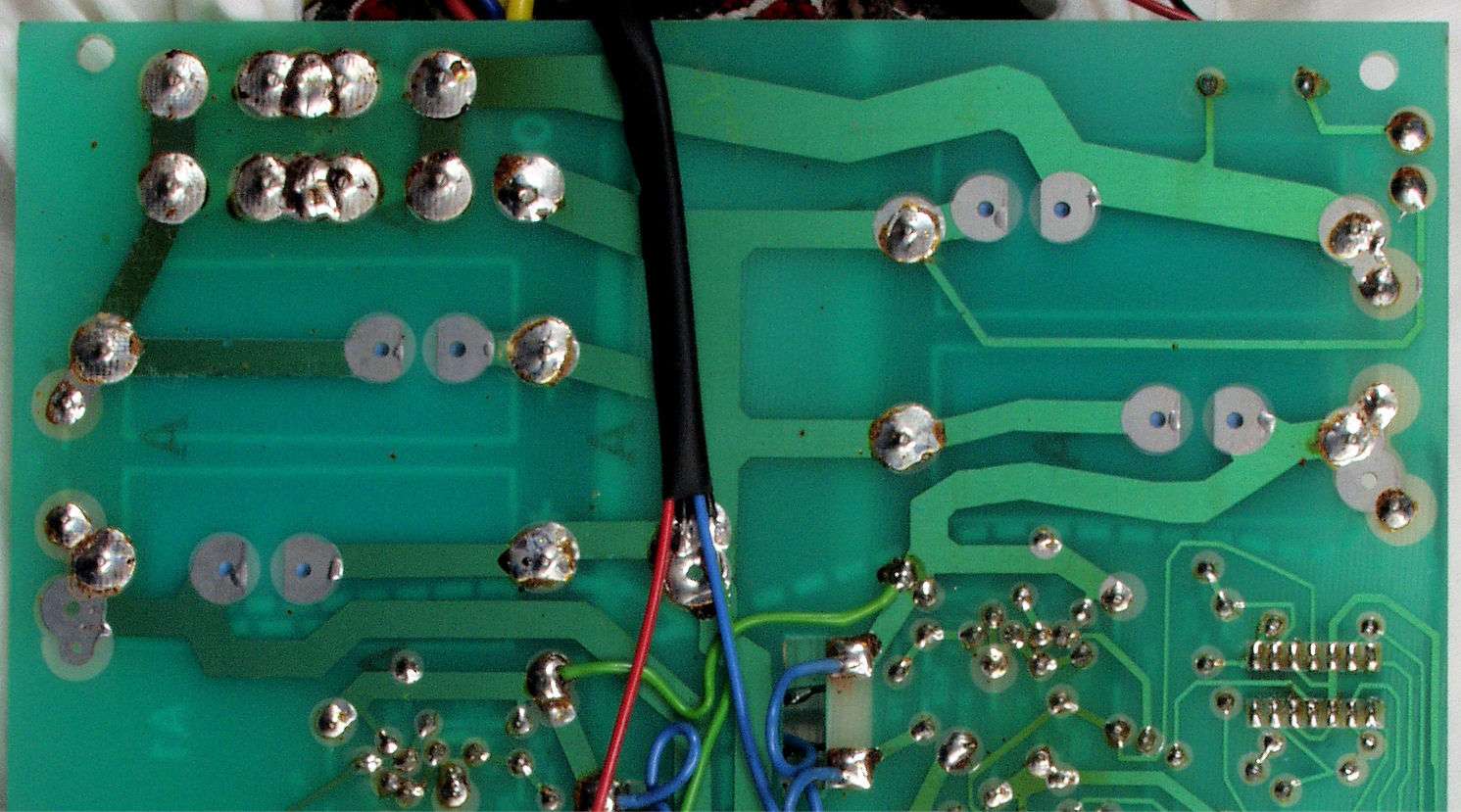

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。

Ｃ７５．　完成電源基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ８１．　修理前　＋側電源基板

Ｃ８２．　修理後　＋側電源基板

Ｃ８３．　修理前　＋側電源基板裏

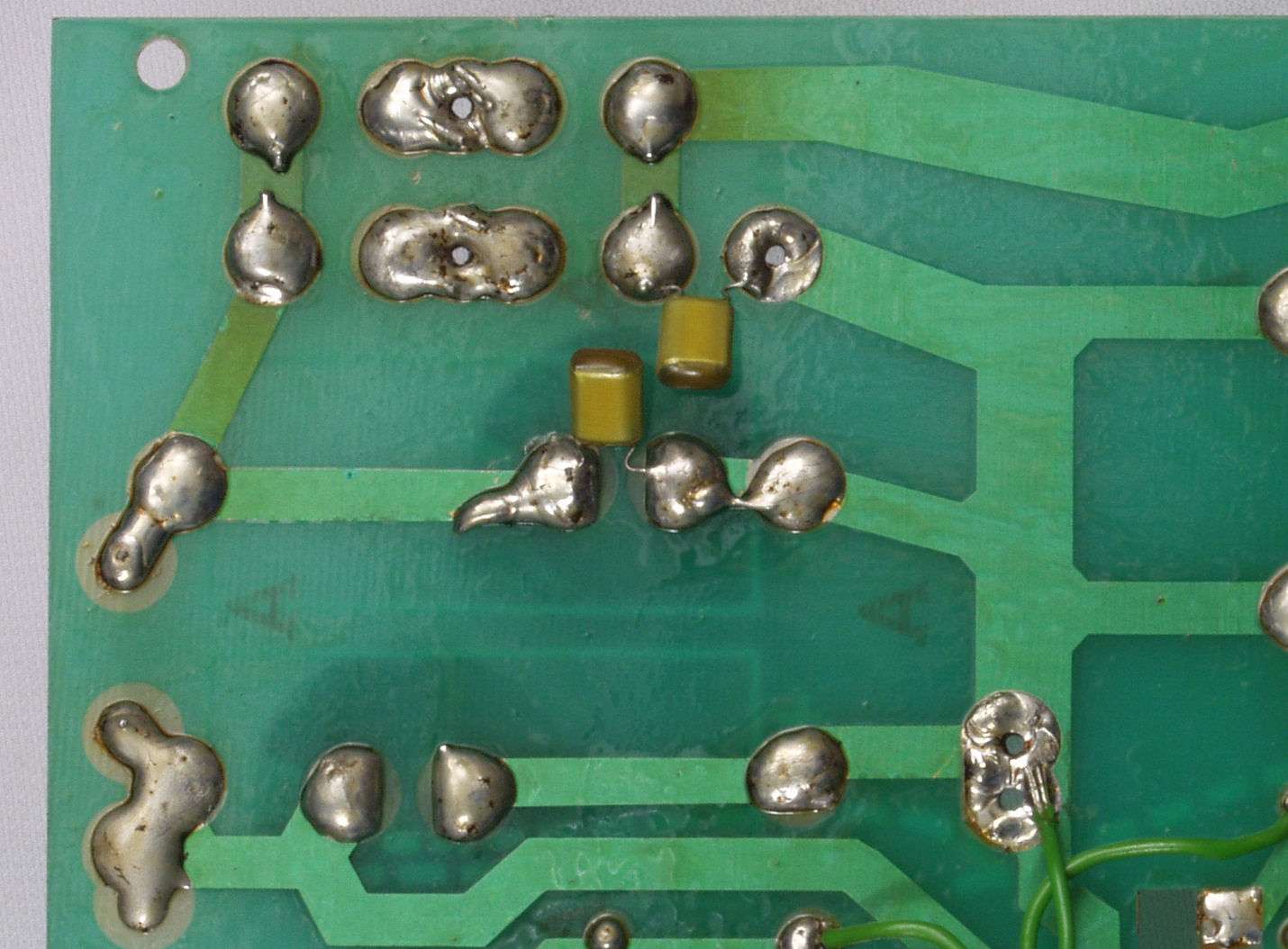

Ｃ８４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　＋側電源基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ９１．　修理前　−側電源基板

Ｃ９２．　修理後　−側電源基板

Ｃ９３．　修理前　−側電源基板裏

Ｃ９４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成　−側電源基板裏　洗浄後＋絶縁コーテング材を塗る

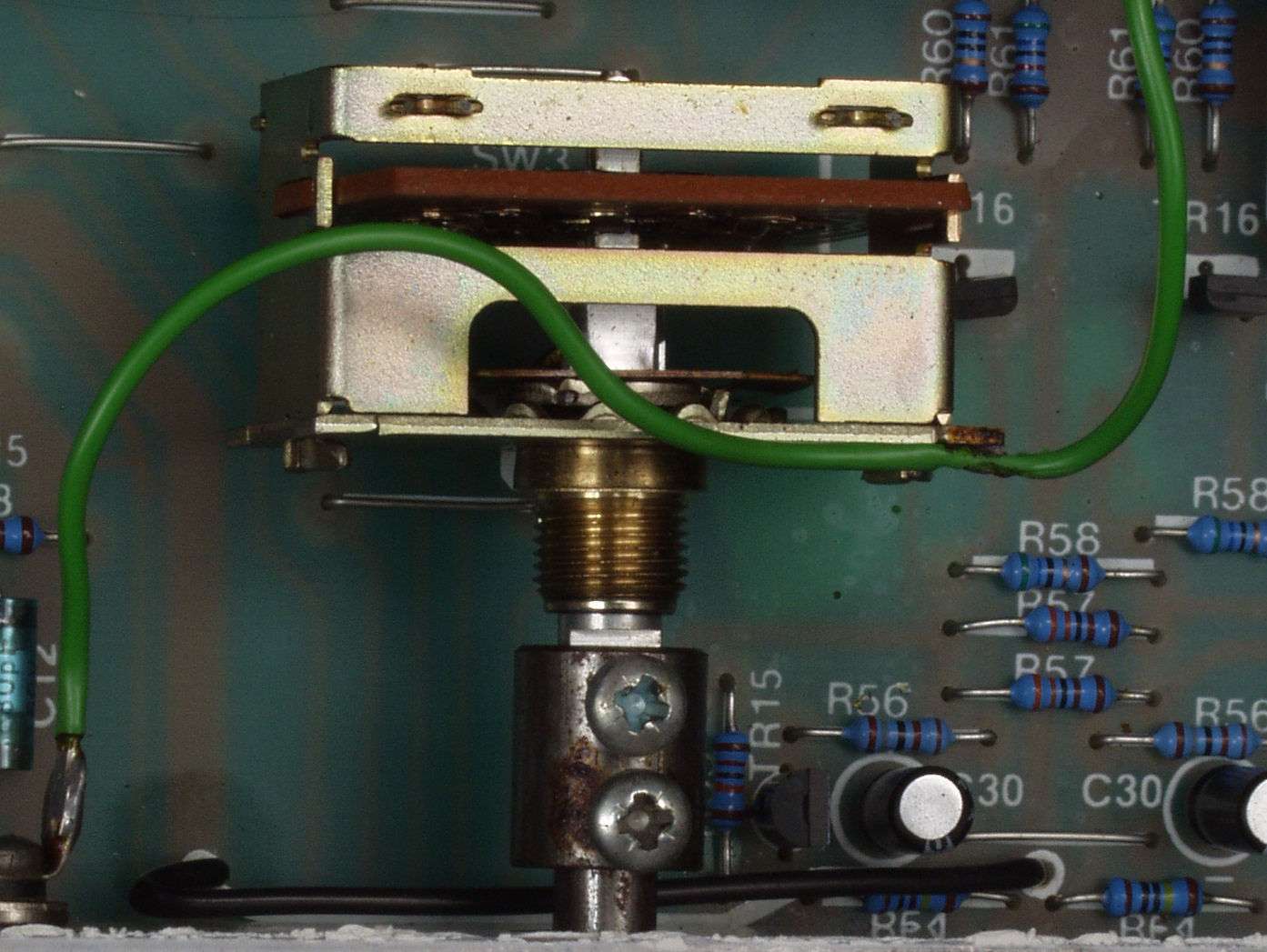

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

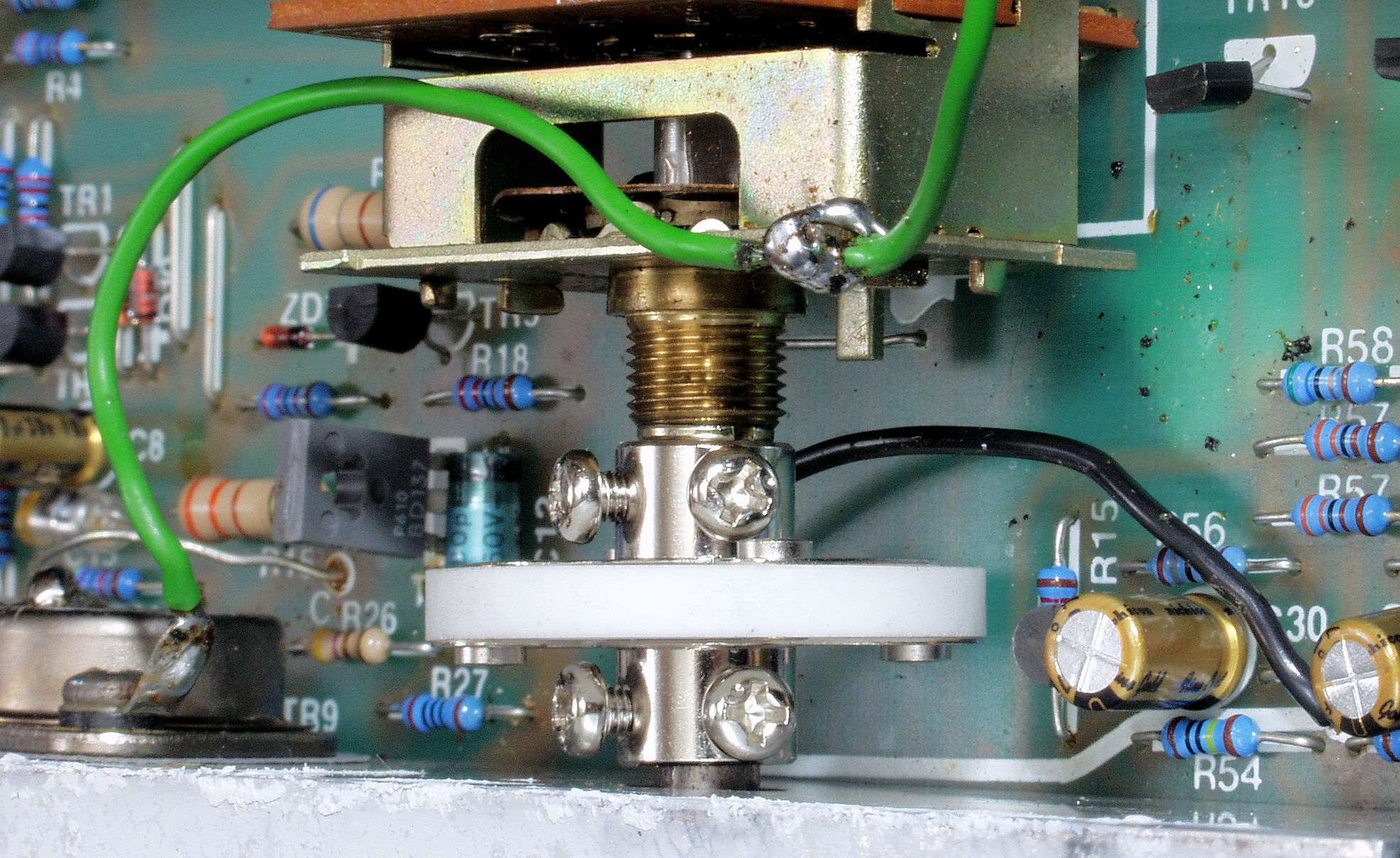

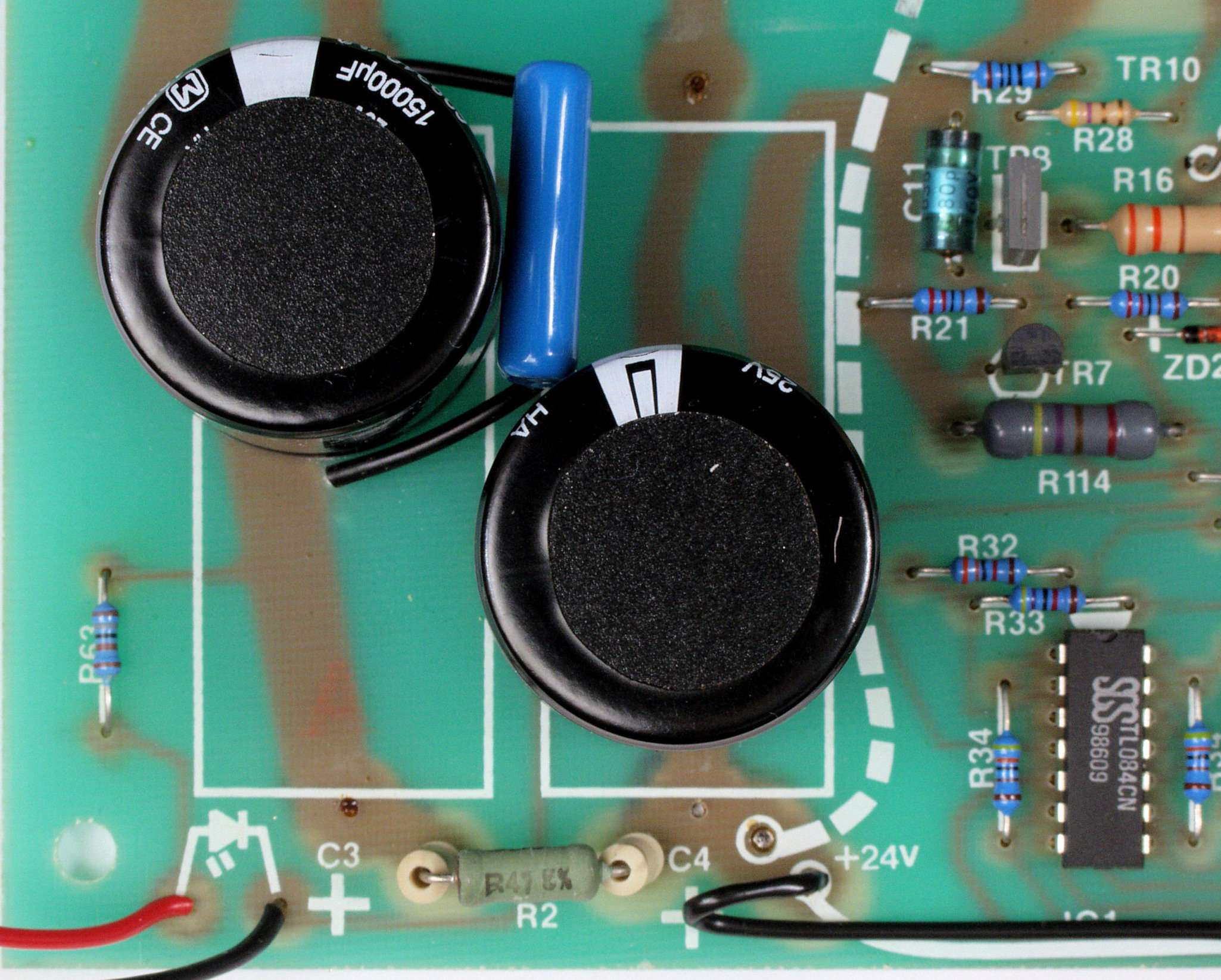

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用

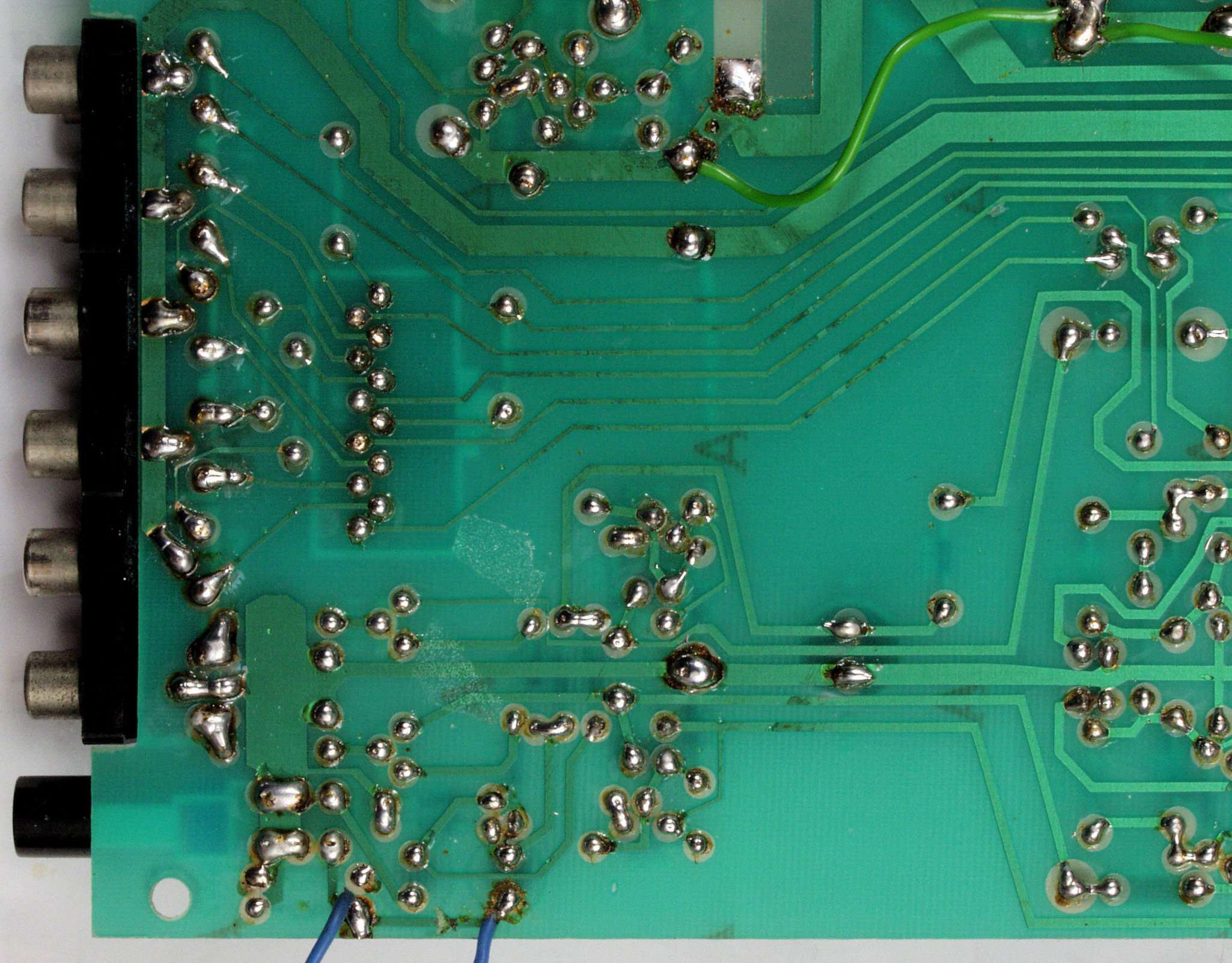

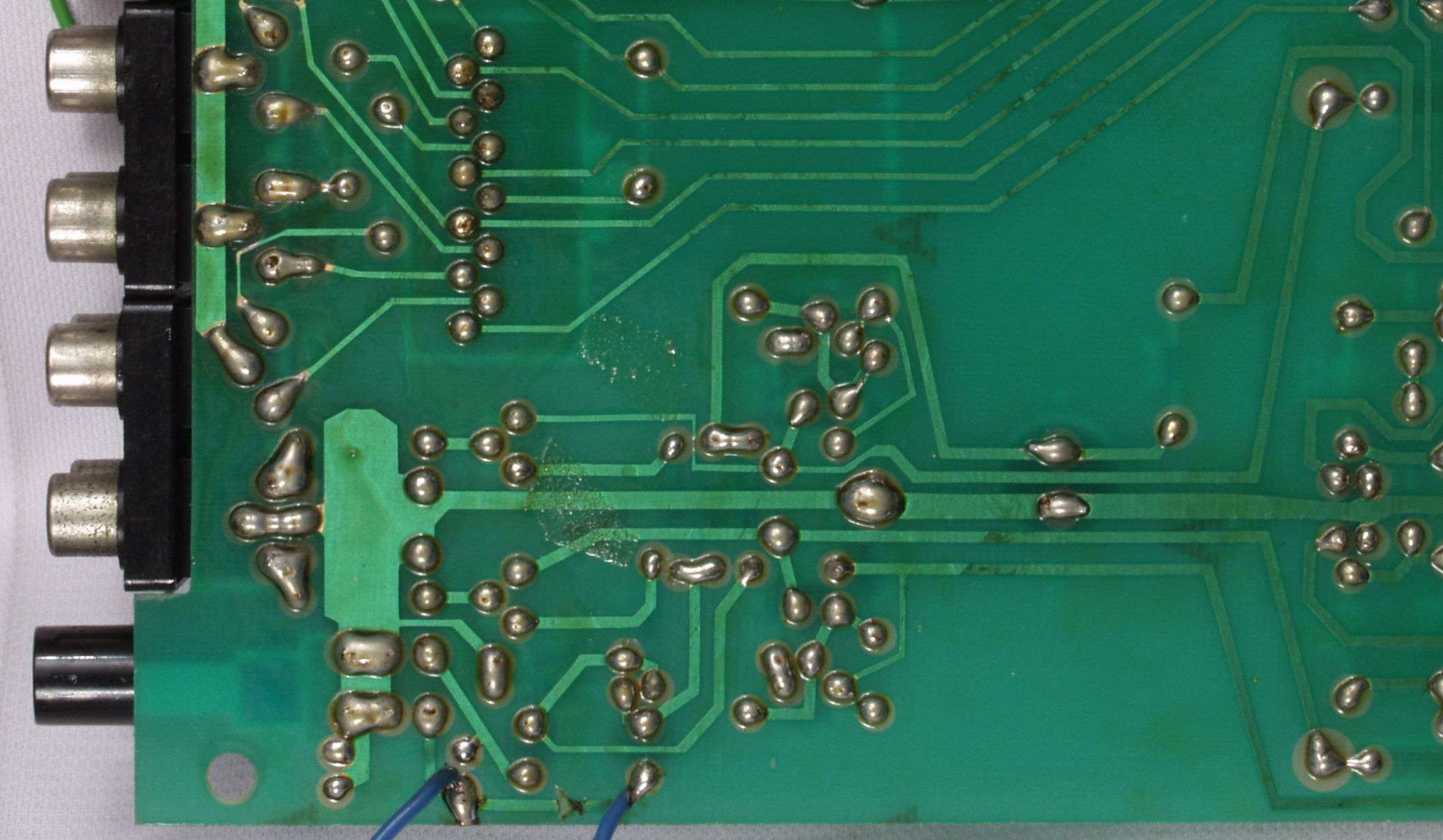

ＣＢ１．　修理中　入出力ＲＣＡ端子半田。半田部分を広げるため、銅箔を広げる。

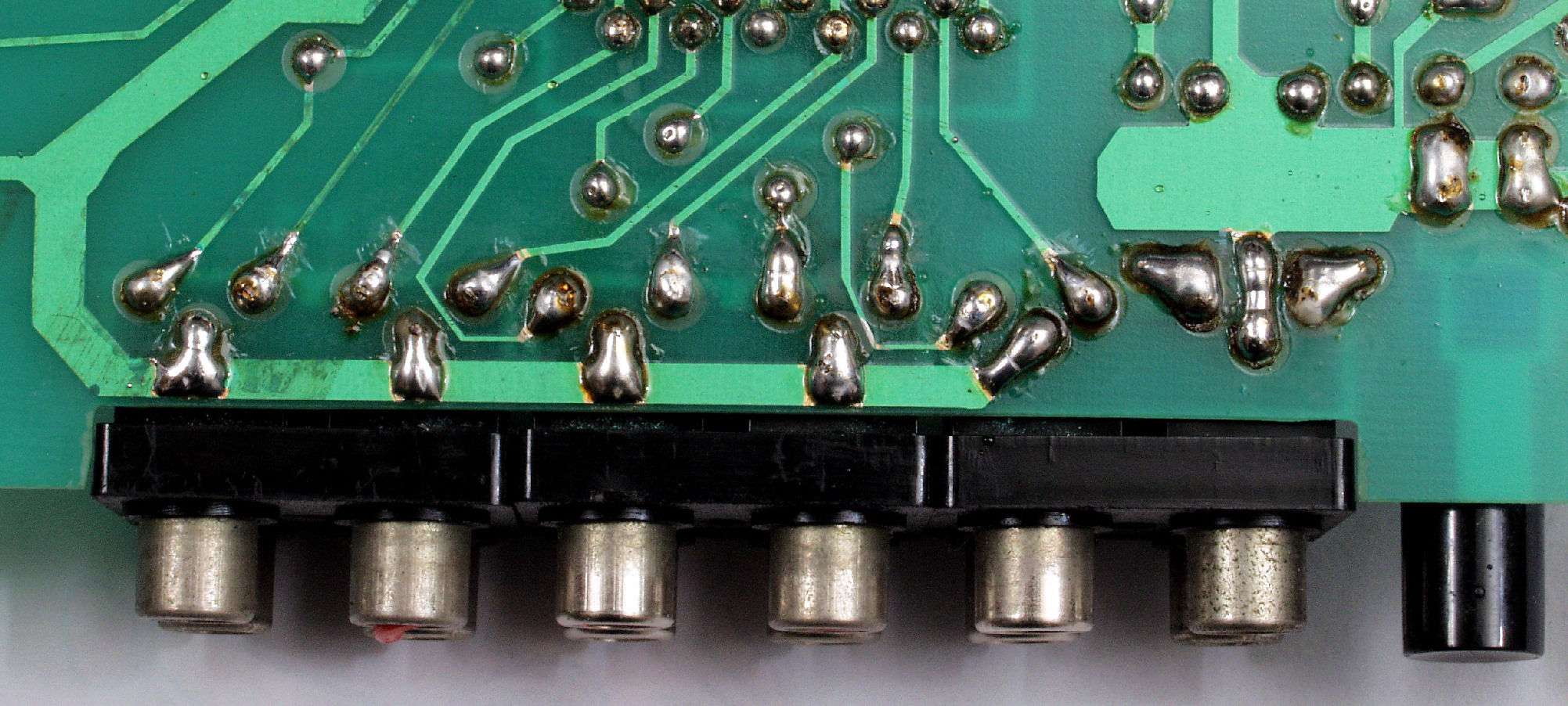

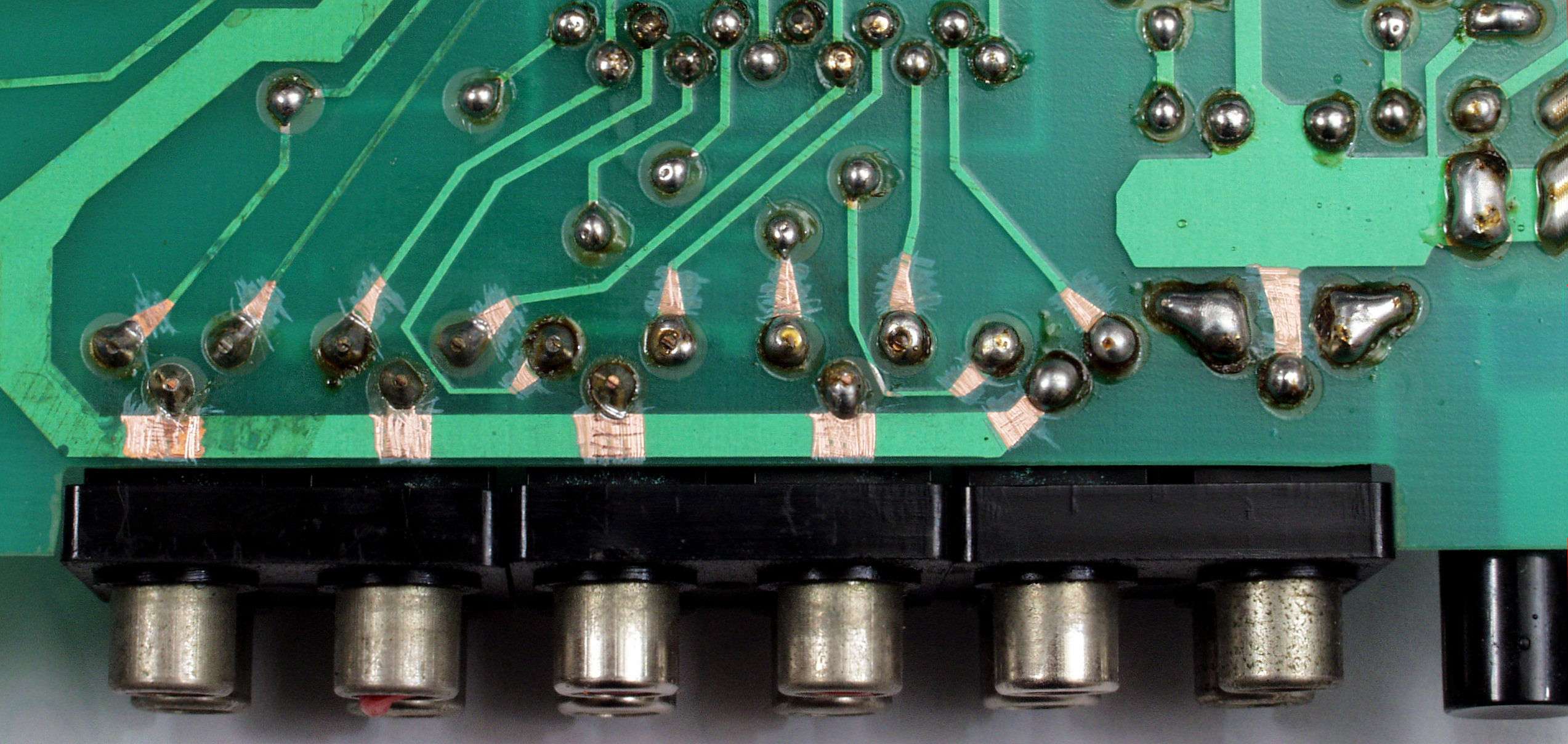

ＣＢ２．　修理後　入出力ＲＣＡ端子半田。

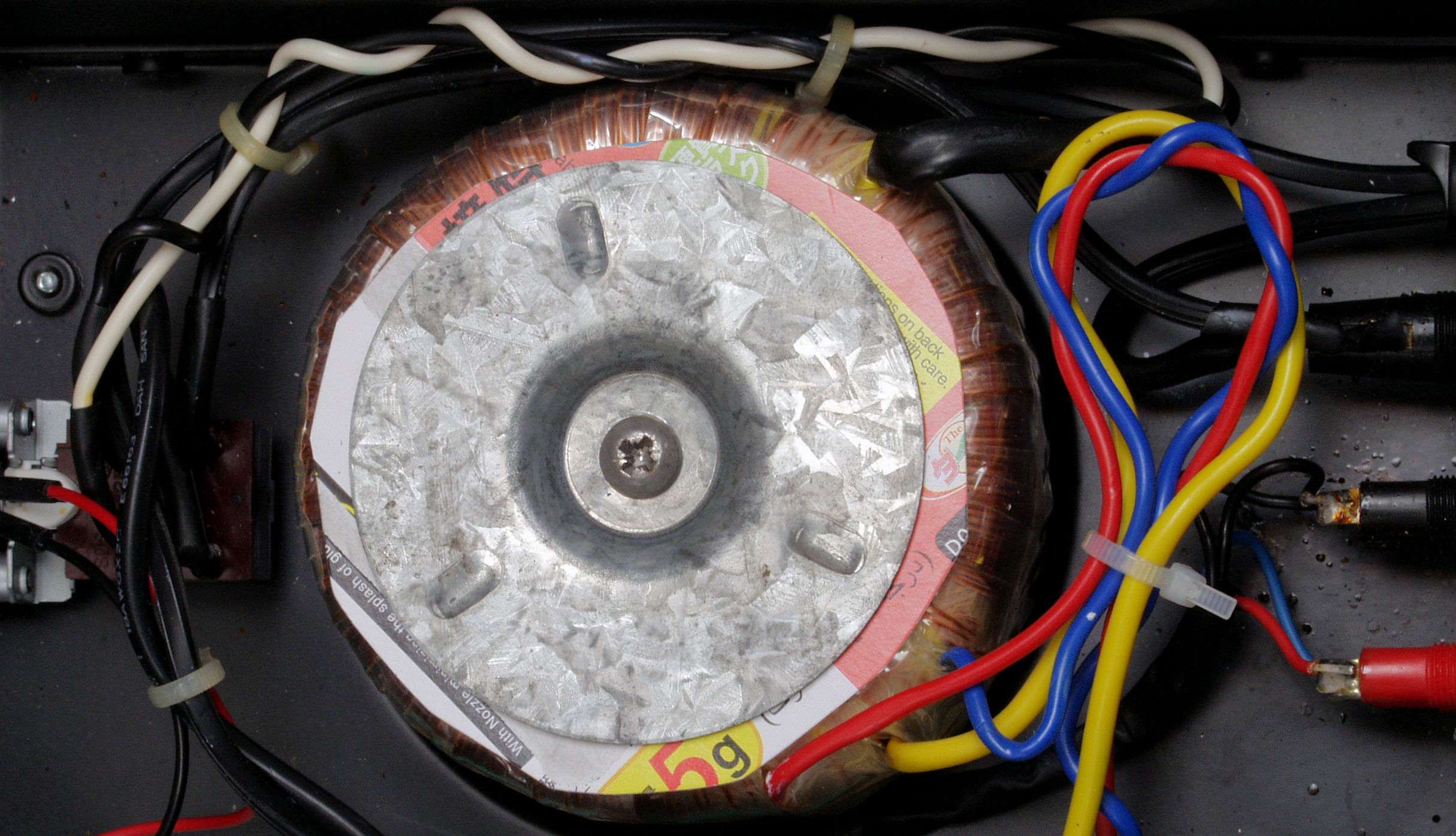

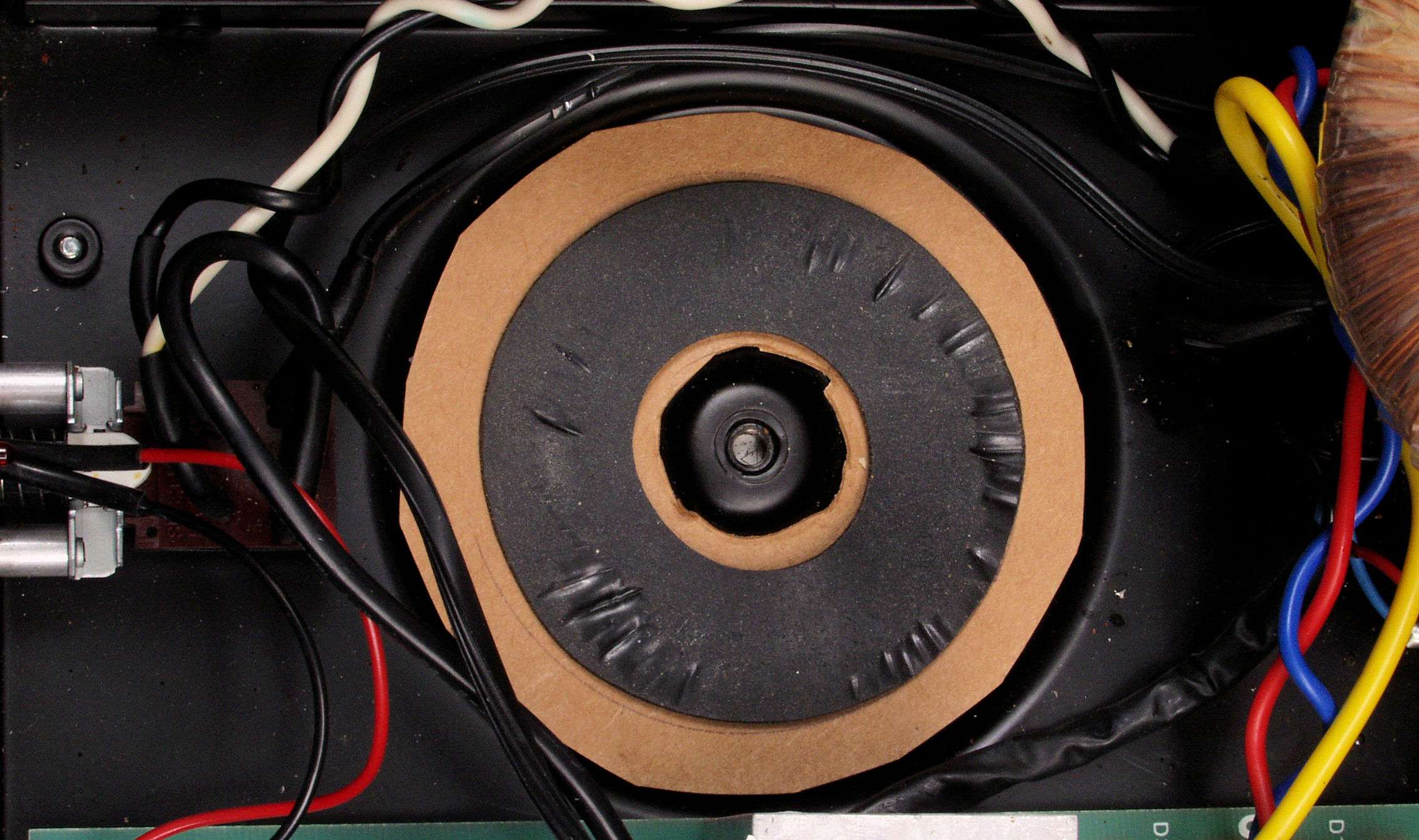

ＣＣ１．　修理中　電源トランス下の絶縁シートが小さい、これではＰＳＥ法の耐電圧１０００Ｖに耐えられるか？　下に厚紙を入れる。

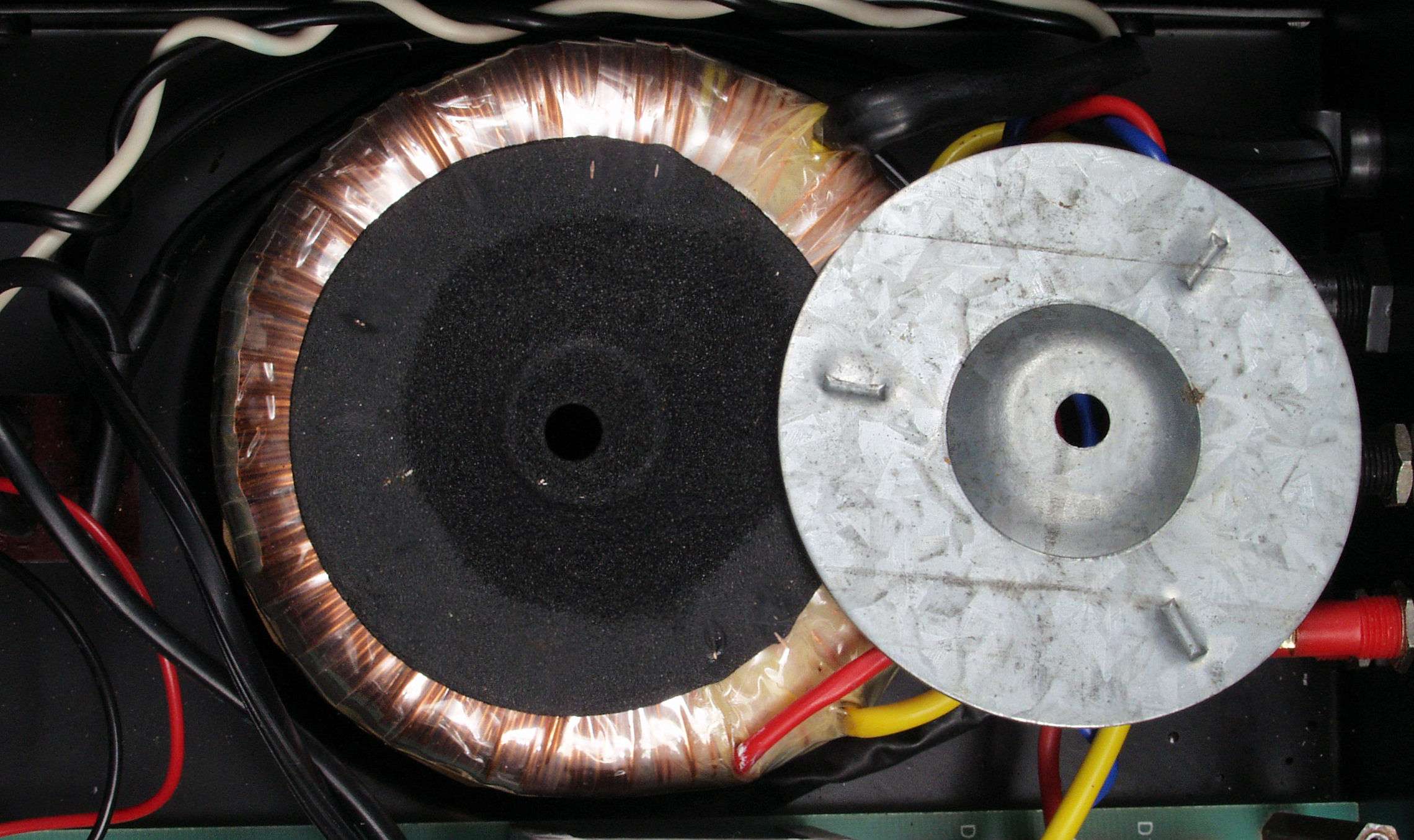

ＣＣ２．　修理中　電源トランス上の絶縁シートが小さい、これではＰＳＥ法の耐電圧１０００Ｖに耐えられるか？

ＣＣ３．　修理中　下に厚紙を足して入れる。

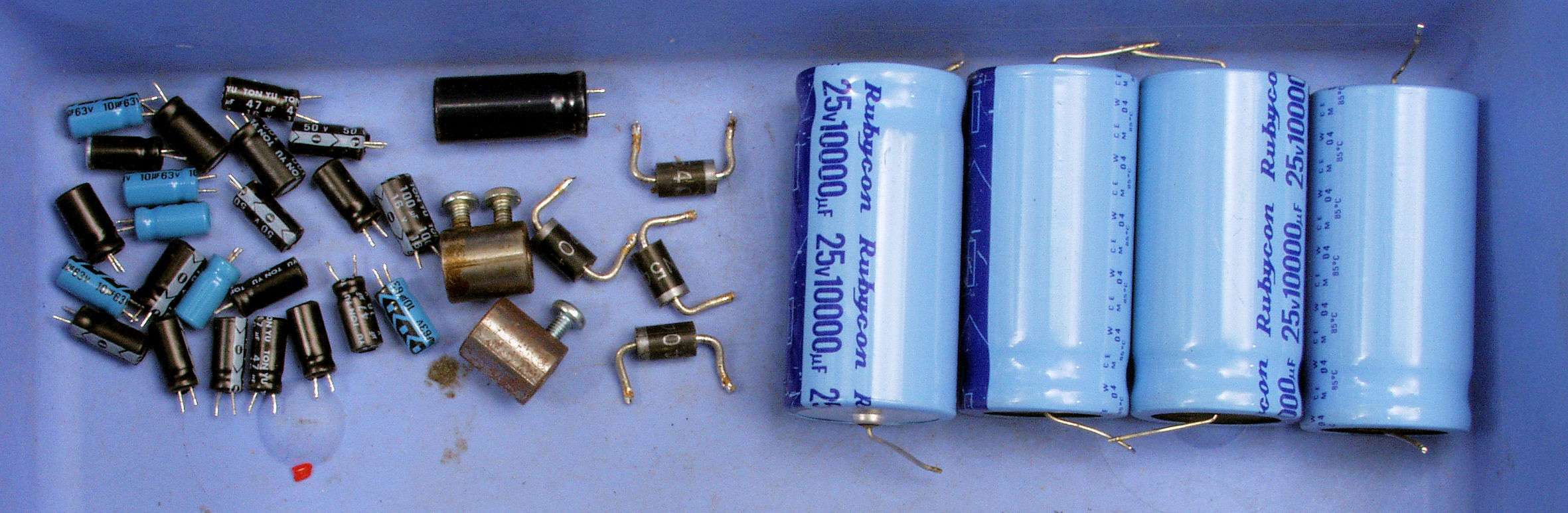

ＣＤ．　交換部品

ＣＥ１．　修理前　上から見る

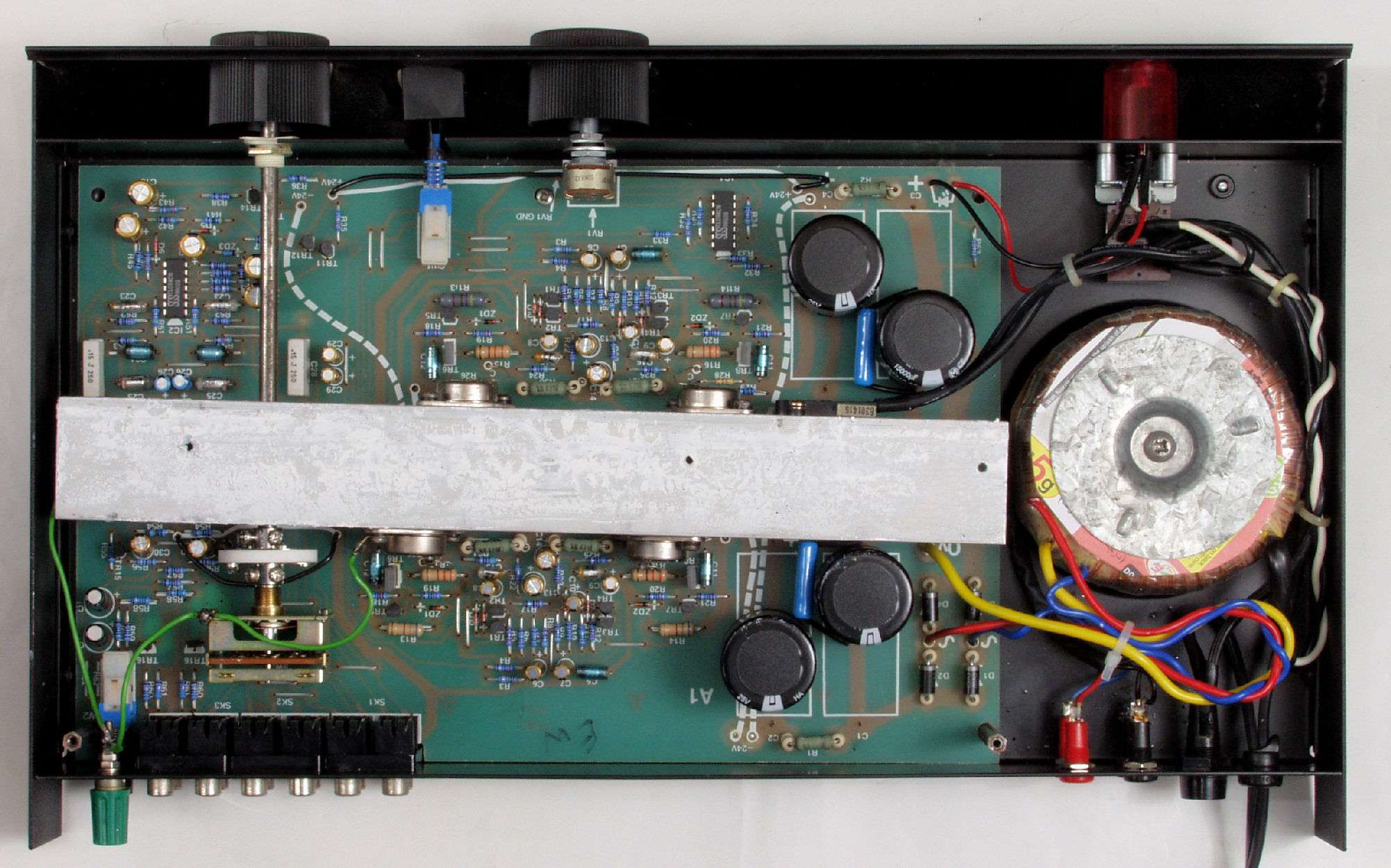

ＣＥ２．　修理後　上から見る

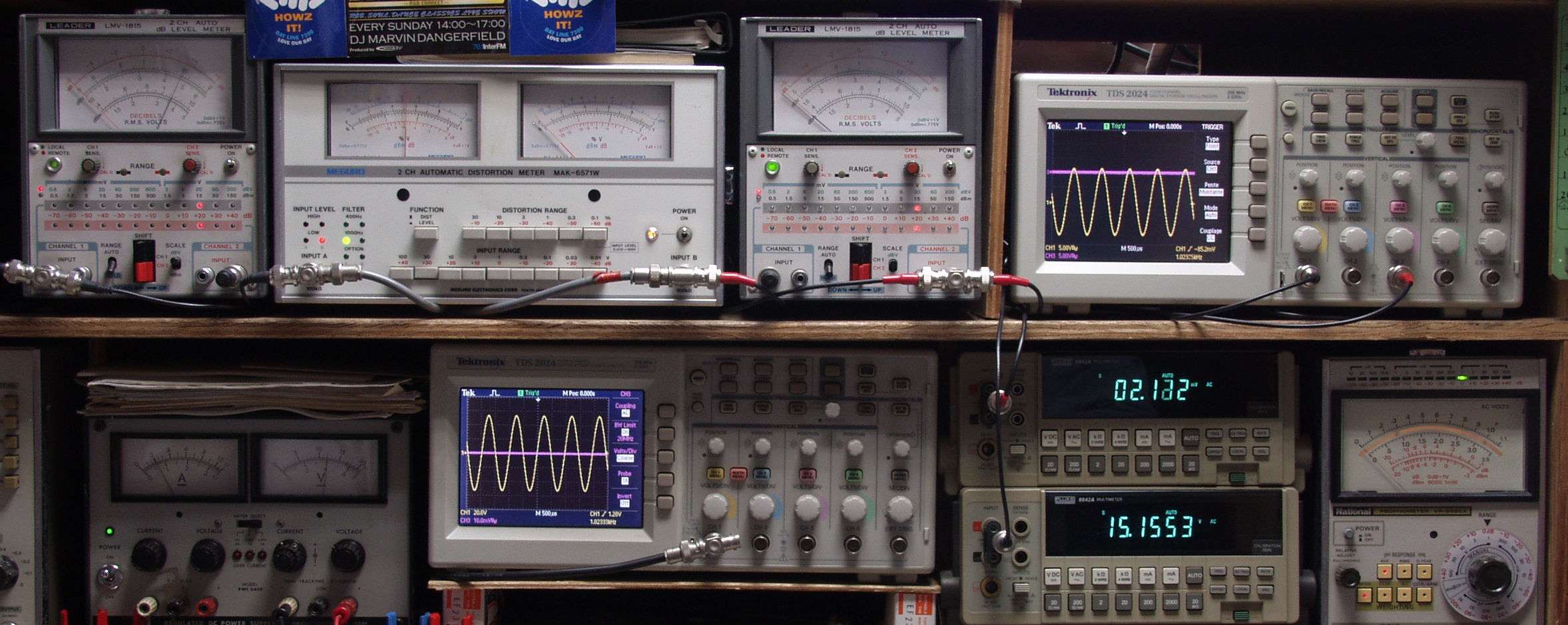

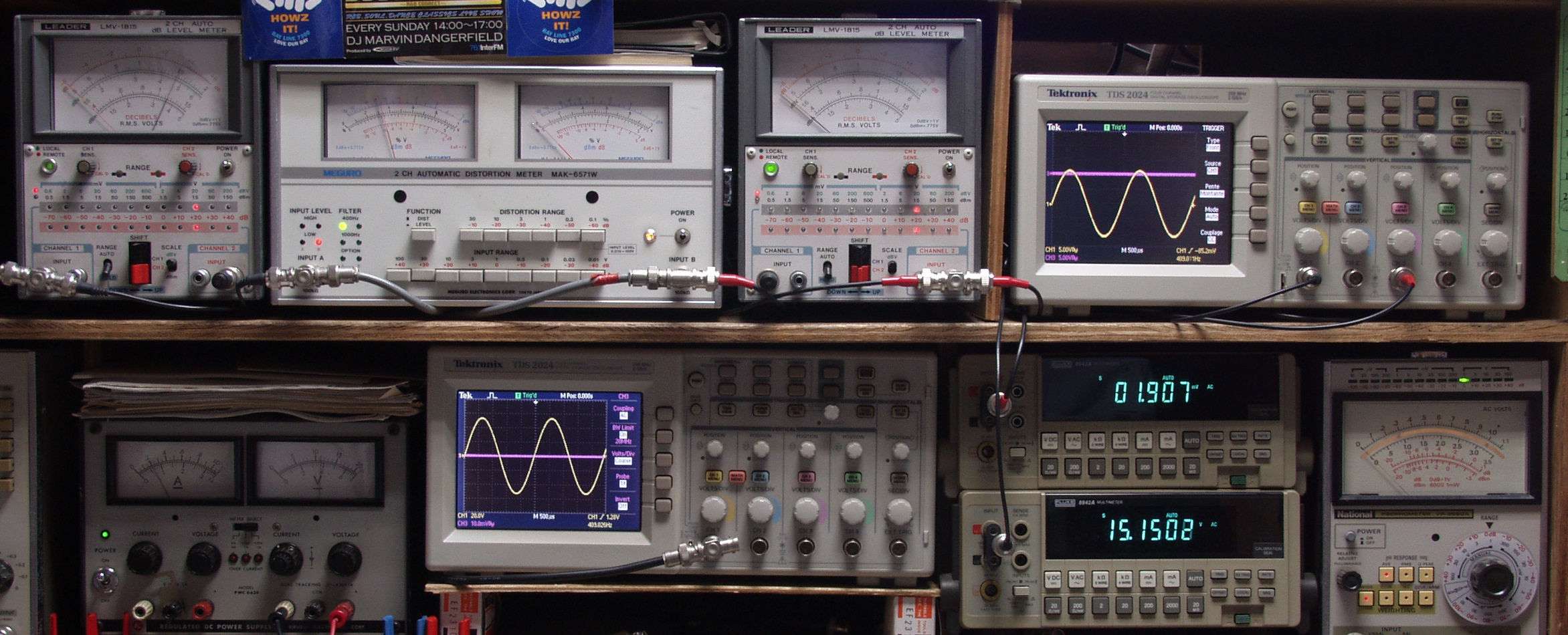

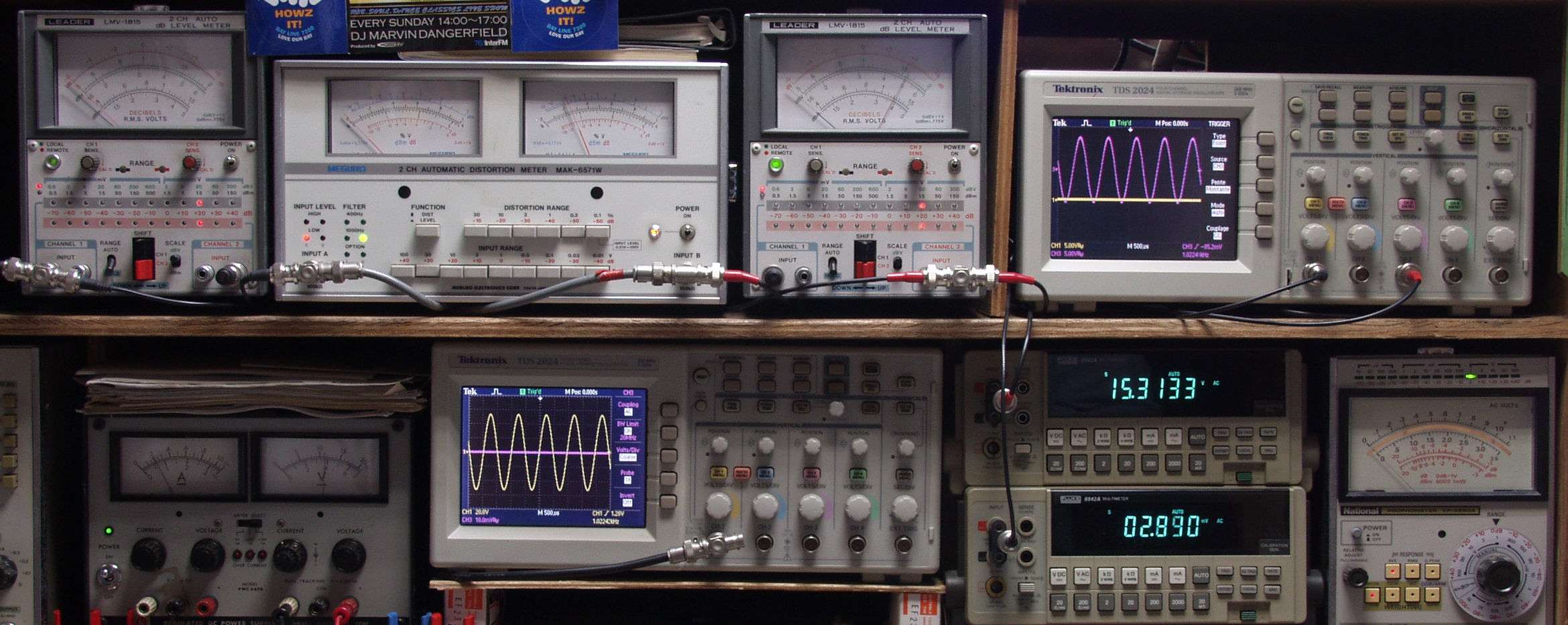

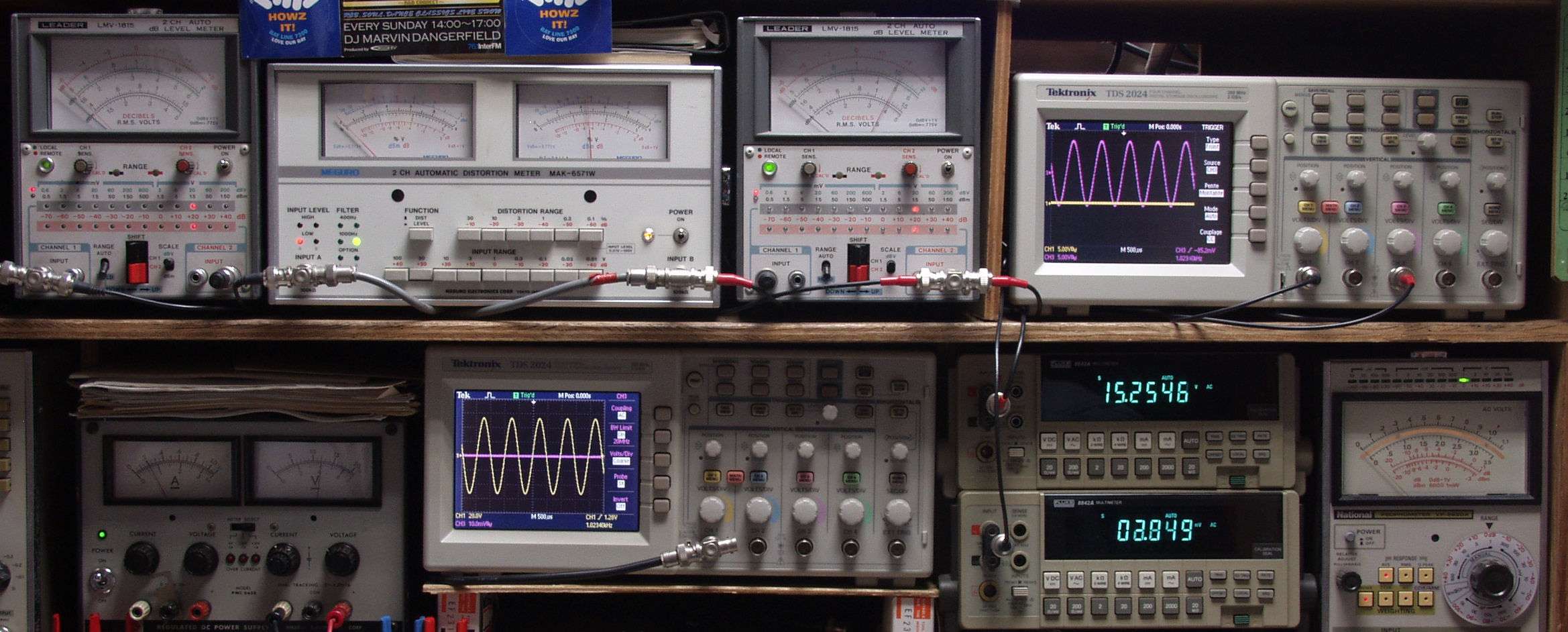

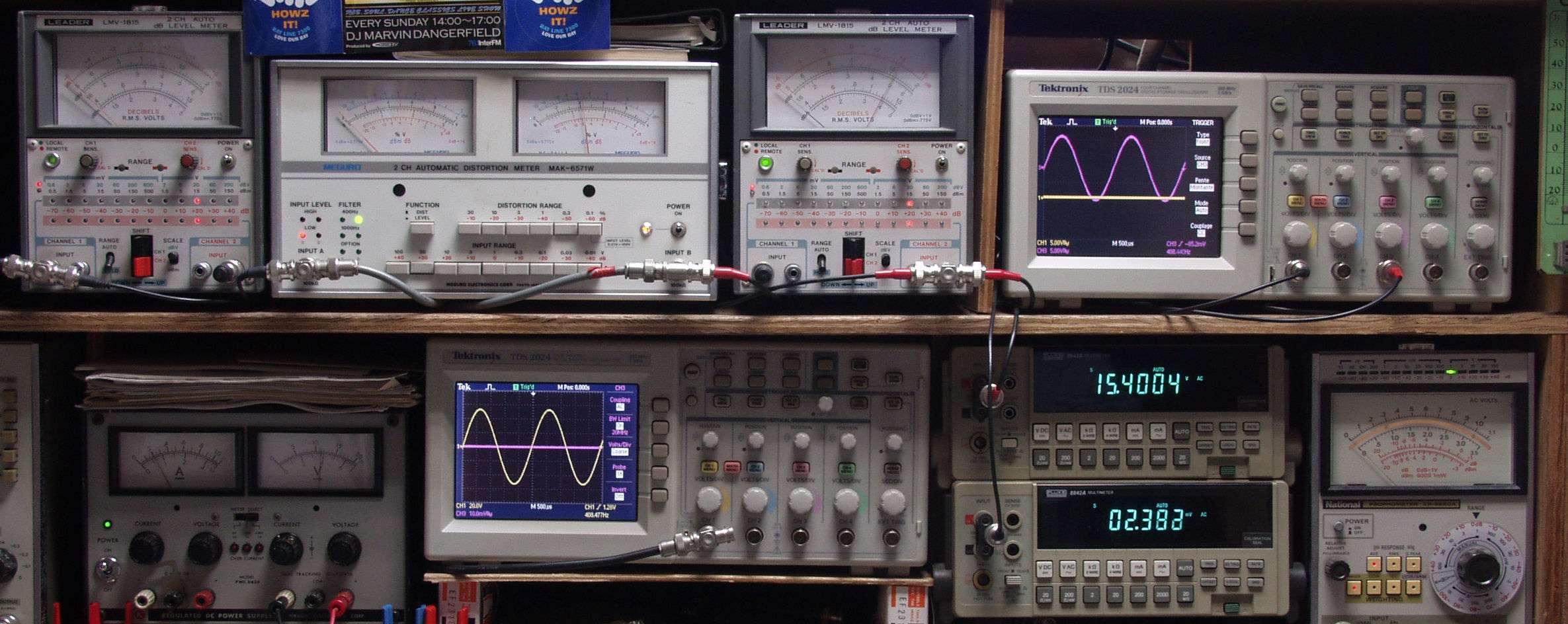

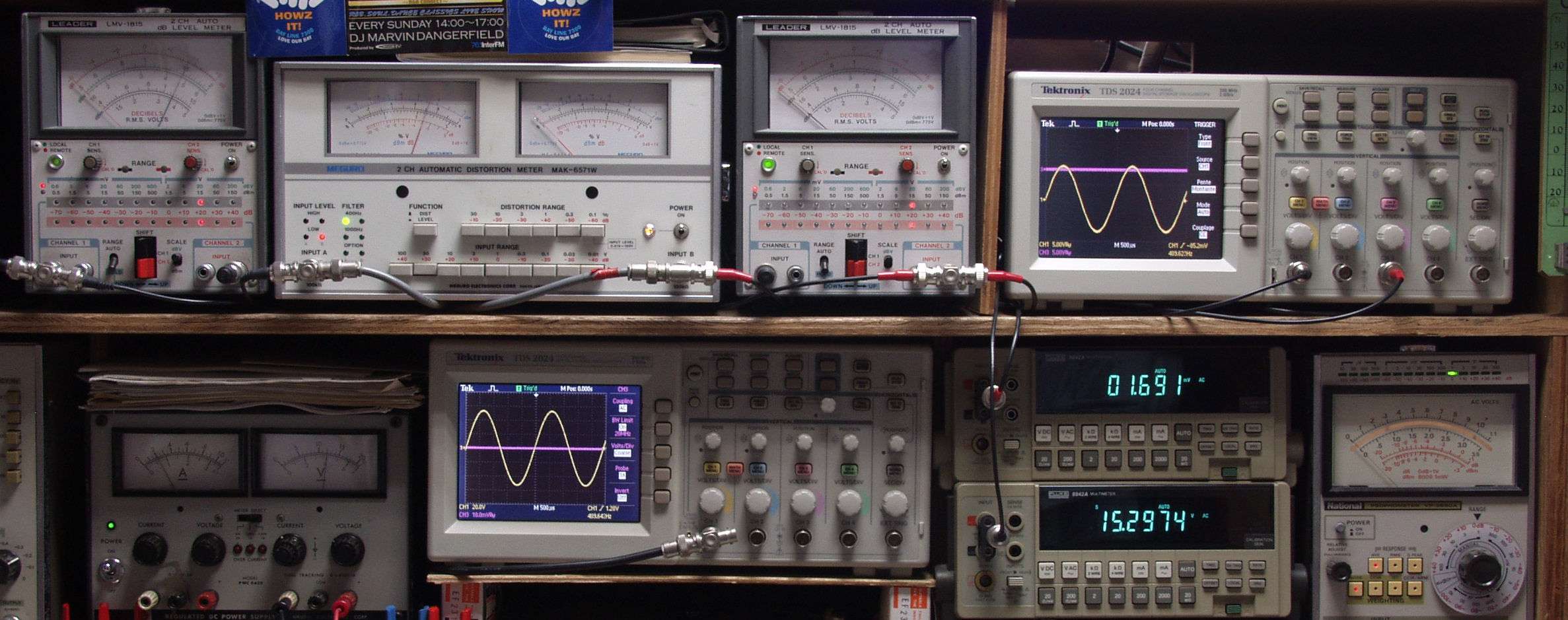

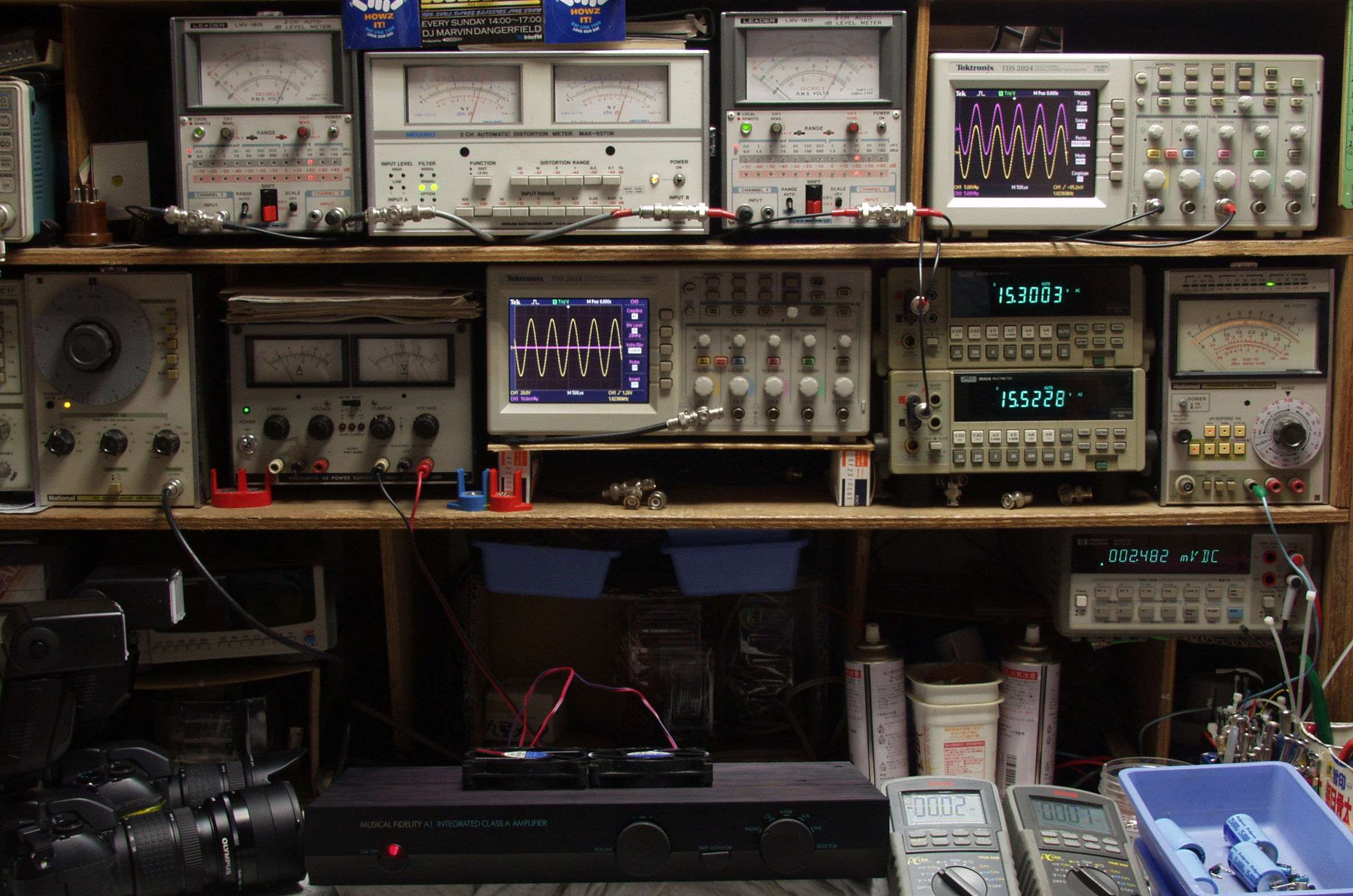

Ｅ．　調整・測定。 Ｅ１．　出力・歪み率測定。 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定。 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）。 　　　下段中右上＝周波数計。 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用。 　　　上段中左　歪み率計＝出力の歪み率測定、　左メータ＝Ｌ出力、右メータ＝Ｒ出力。 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用。 　　　上段右端　オシロ＝出力波形、　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）。 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定、　下段中右下　デジタル電圧計＝Ｌ出力電圧測定。

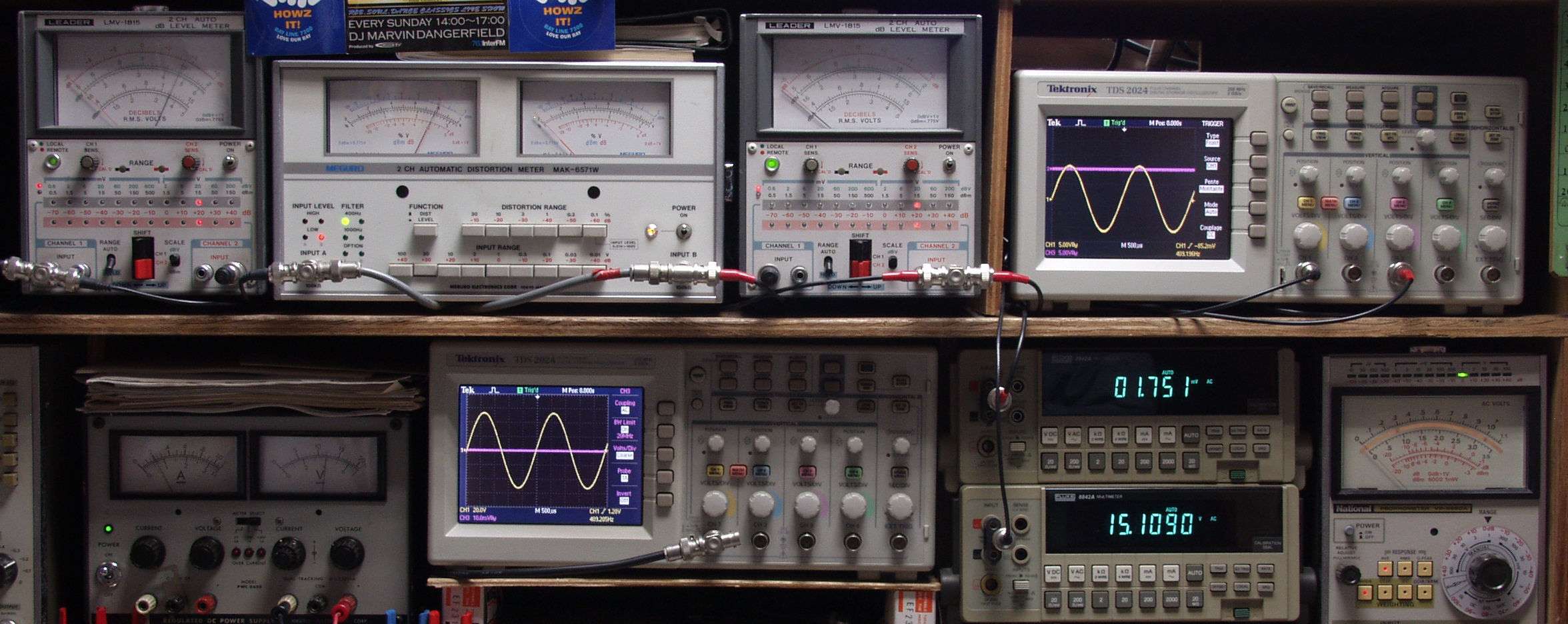

Ｅ２１．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１％歪み率（０．３％レンジ）　ＡＵＸ入力　１０００ＨＺ

Ｅ２２．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１％歪み率（０．３％レンジ）　ＡＵＸ入力　１０００ＨＺ

Ｅ２３．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１５％歪み率（０．３％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｅ２４．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１％歪み率（０．３％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｅ３１．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１５％歪み率（０．３％レンジ）　ＭＭ入力　１０００ＨＺ

Ｅ３２．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１７％歪み率（０．３％レンジ）　ＭＭ入力　１０００ＨＺ

Ｅ３３．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２５％歪み率（０．３％レンジ）　ＭＭ入力　４００ＨＺ

Ｅ３４．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２５％歪み率（０．３％レンジ）　ＭＭ入力　４００ＨＺ

Ｅ４１．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１５％歪み率（０．３％レンジ）　ＭＣ入力　１０００ＨＺ

Ｅ４２．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．１８％歪み率（０．３％レンジ）　ＭＣ入力　１０００ＨＺ

Ｅ４３．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２２％歪み率（０．３％レンジ）　ＭＣ入力　４００ＨＺ

Ｅ４４．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２４％歪み率（０．３％レンジ）　ＭＣ入力　４００ＨＺ

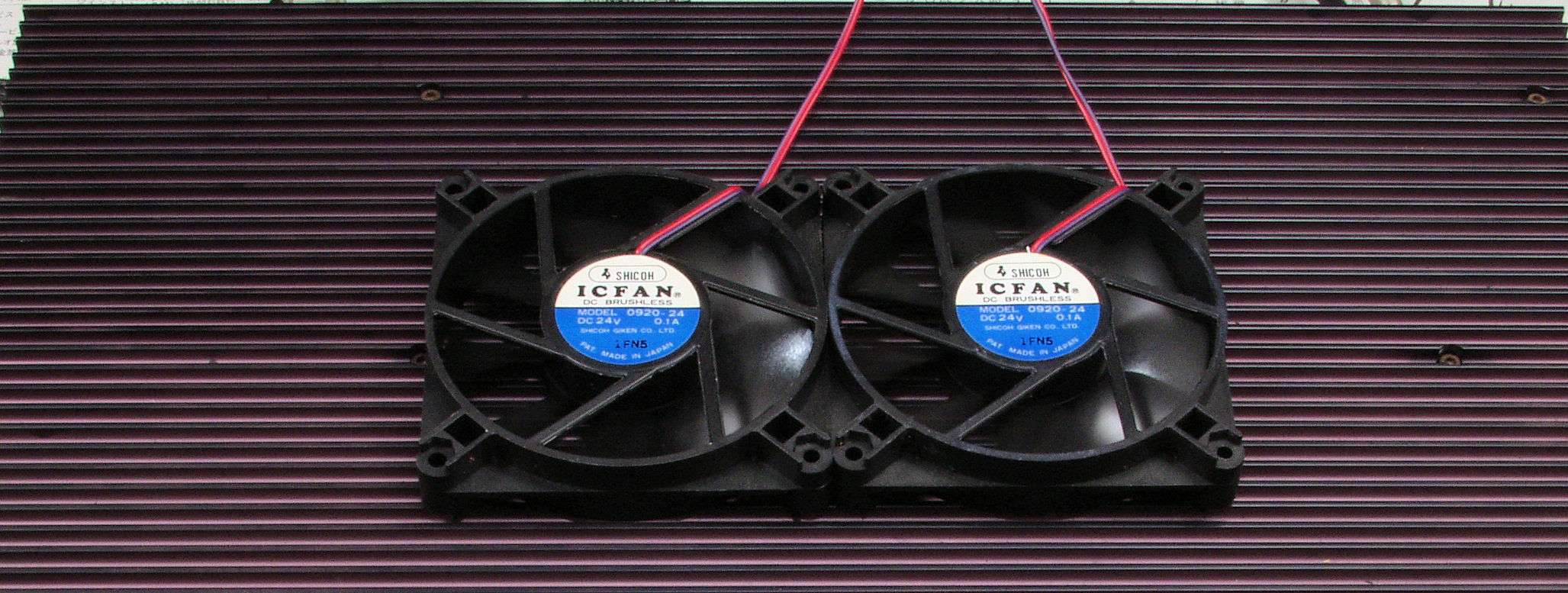

Ｅ５．　測定中はフアンで冷却する

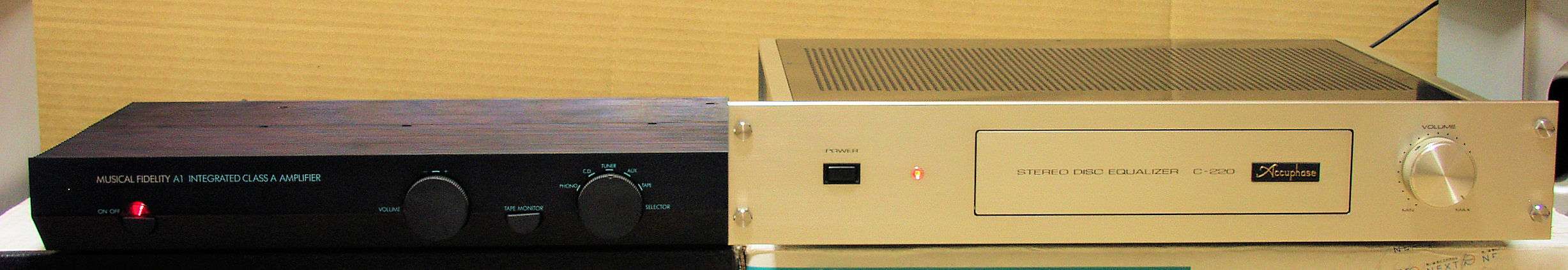

Ｅ６．　完成　２４時間エージング。　右は「Ａｃｃｕｐｈａｓｅ Ｃ−２２０．　７台目」

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg
