ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ－１．　６台目修理記録

平成２０年１月１８日到着　　１月２３日完成

Ａ．　修理前の状況

先日オークションで落札しました。
昔からいいなと思っていましたが、つい購入しなかった機種でした。ところが、セレクターの調子が悪く、
左チャネルの音にノイズが入ったり、音が切れたりします。
これはセレクタポジションを変え、元にもどすとか、少しひねると直ります。

Ｔ．　修理前点検測定

Ｂ．　原因．

電解コンデンサー容量抜け．

Ｃ．　修理状況

電解コンデンサー交換．
抵抗交換．
配線手直し、補強．
経年劣化による各部ハンダ補正．
入力切り替えＳＷカップリング交換．
RCA端子交換．
整流ダイオード交換．

Ｄ．　使用部品．

電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個．
フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個．
タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個．
RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６組１２個．
整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個．

Ｅ．　調整・測定

Ｆ．　修理費　　６４，０００円　　　オーバーホール修理

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ－１．　の仕様（マニアル・カタログより）

Ａ．　修理前の状況．

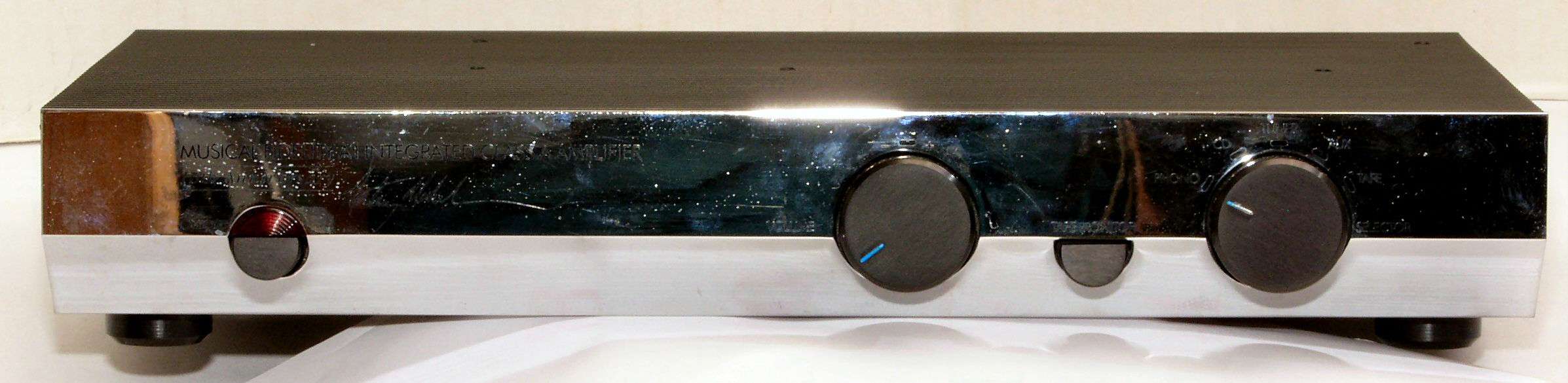

Ａ１Ａ．　点検中　外観を、前から見る。

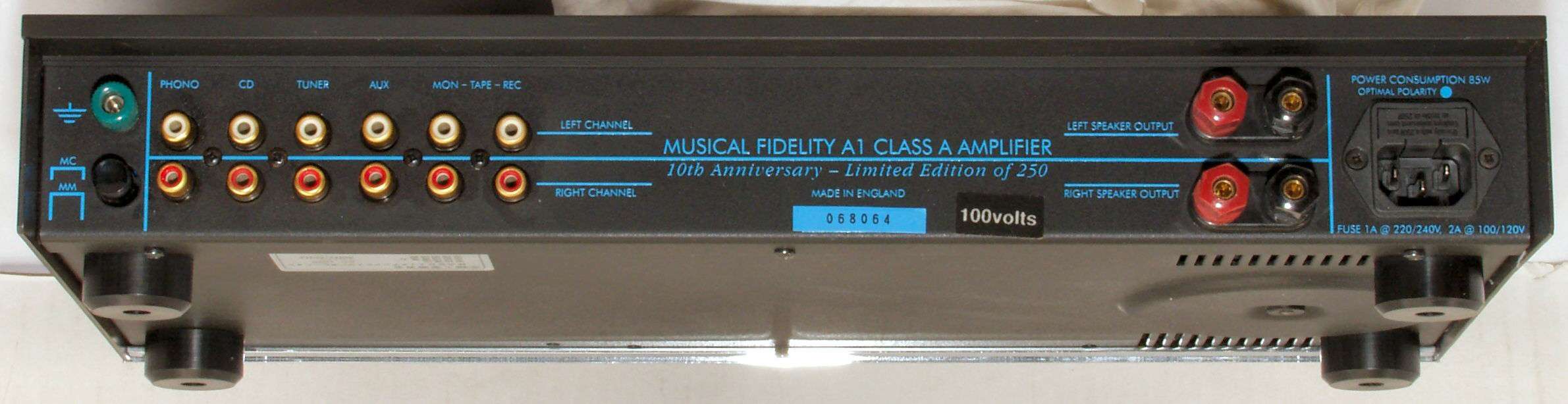

Ａ１Ｂ．　点検中　外観を、後から見る。

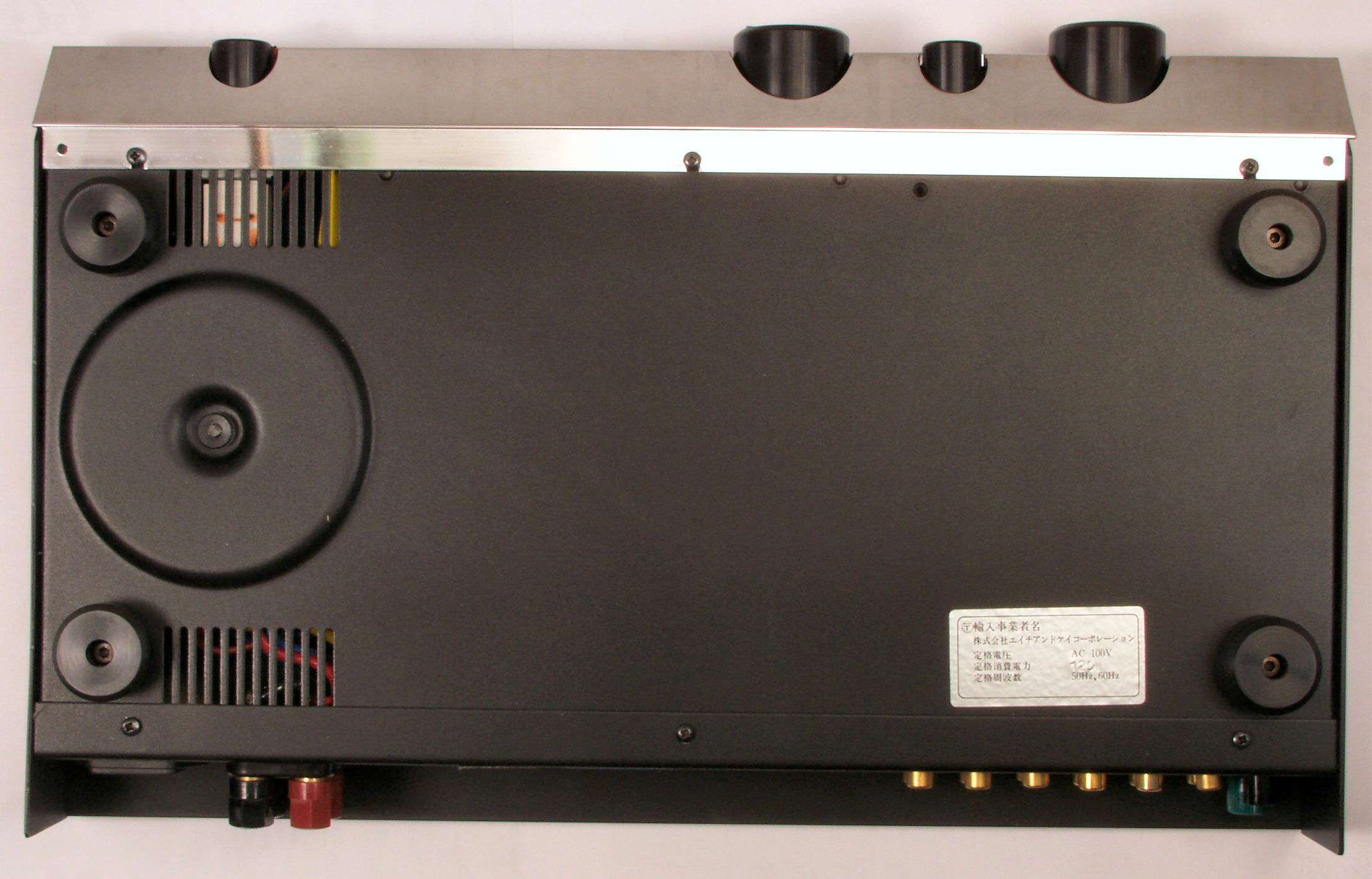

Ａ２Ａ．　点検中　外観を、下から見る、放熱を良くする為、スリットが付けられている。

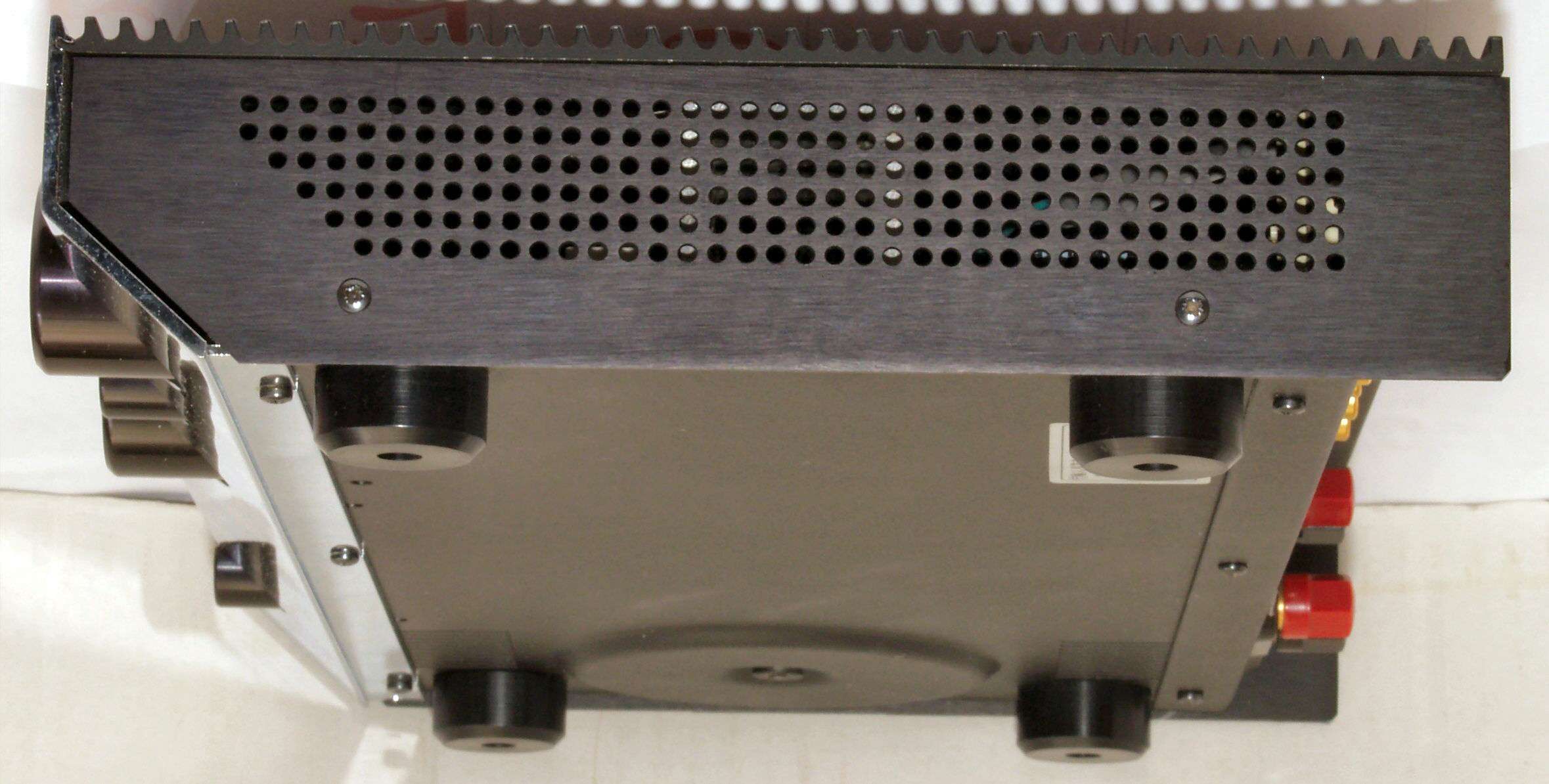

Ａ２Ｂ．　点検中　外観を、右から見る。

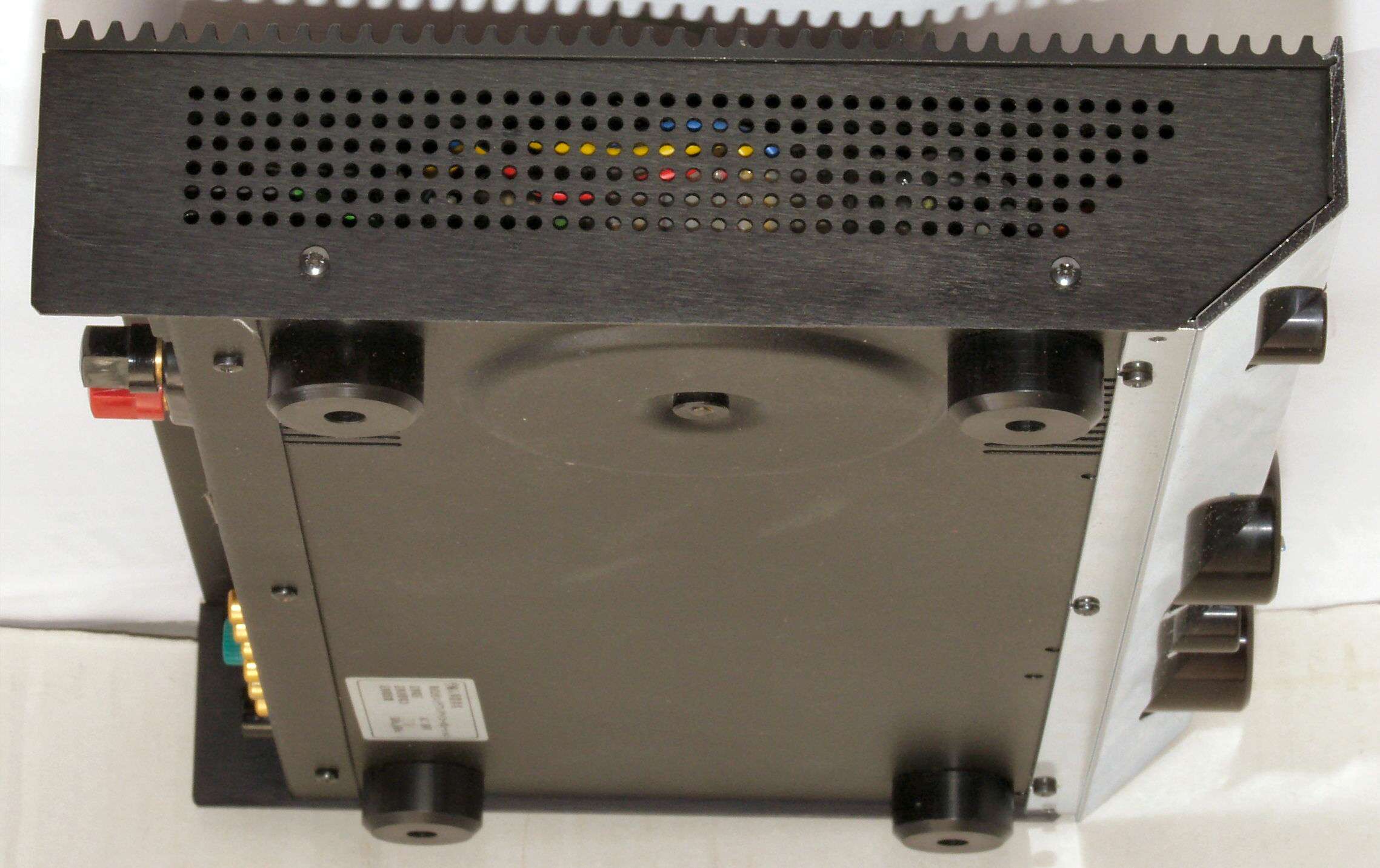

Ａ２Ｃ．　点検中　外観を、左から見る。

Ａ３．　点検中　修理の時曲げたのが、右の入力切り替えＳＷがかなり揺れる
　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

Ａ４．　点検中　入出力ＲＣＡ端子、太いケーブルを付けるので、この様に曲がる。

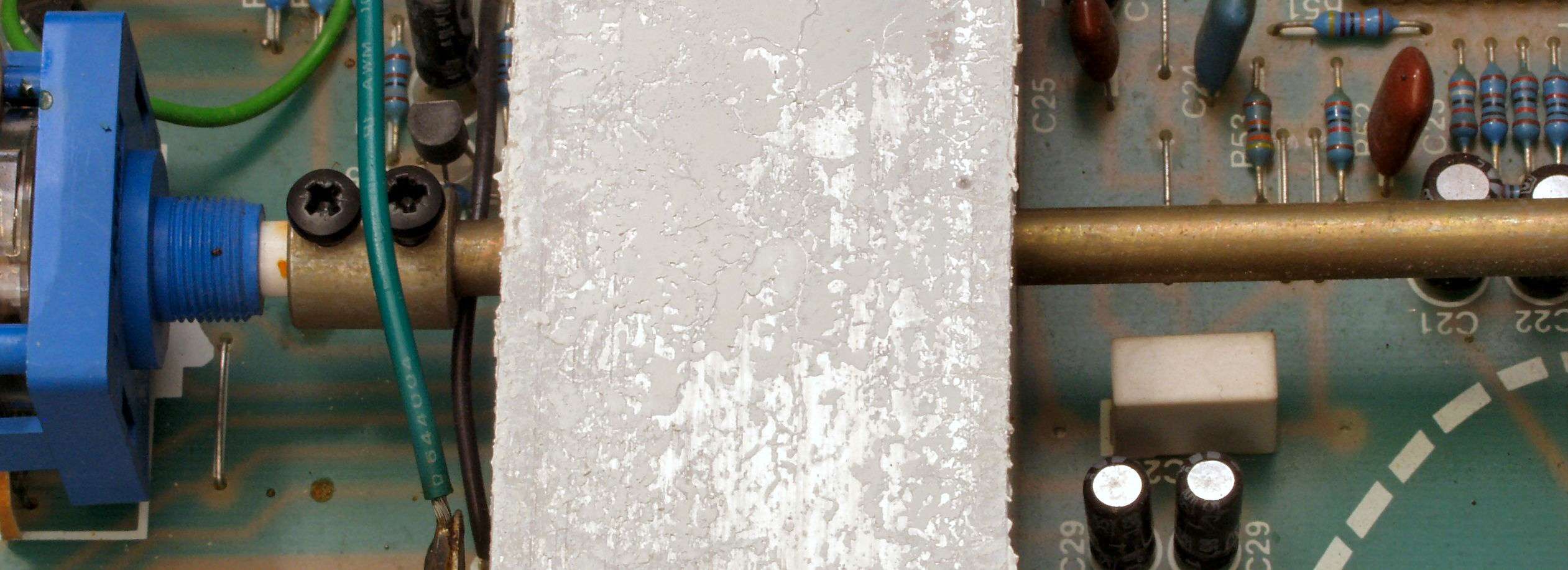

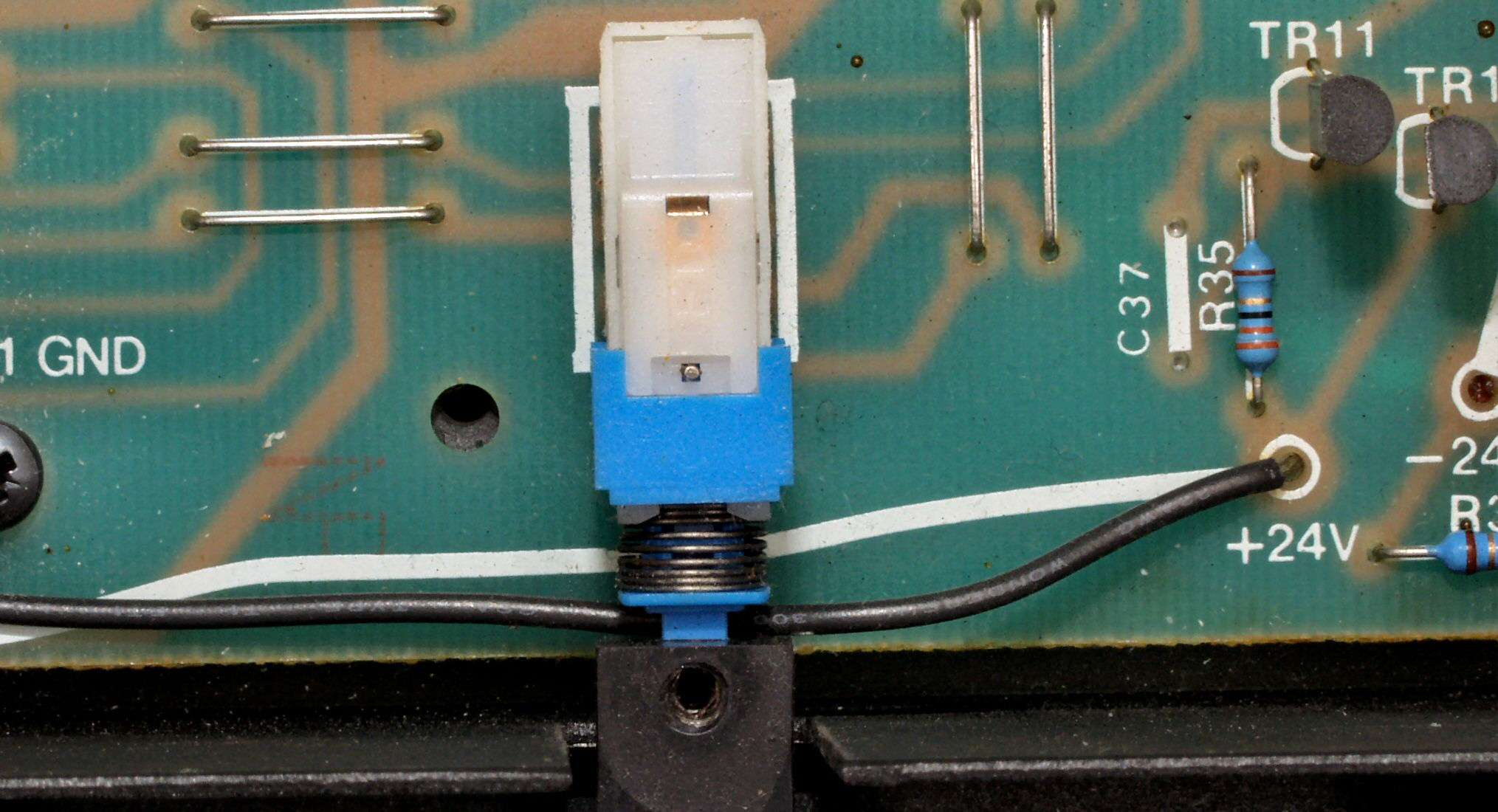

Ａ５．　点検中　電源供給配線がＳＷの軸に挟まっている！

Ａ６．　点検中　電解コンデンサーの比較　右側＝交換する物容量１．５倍　左側＝付いている物

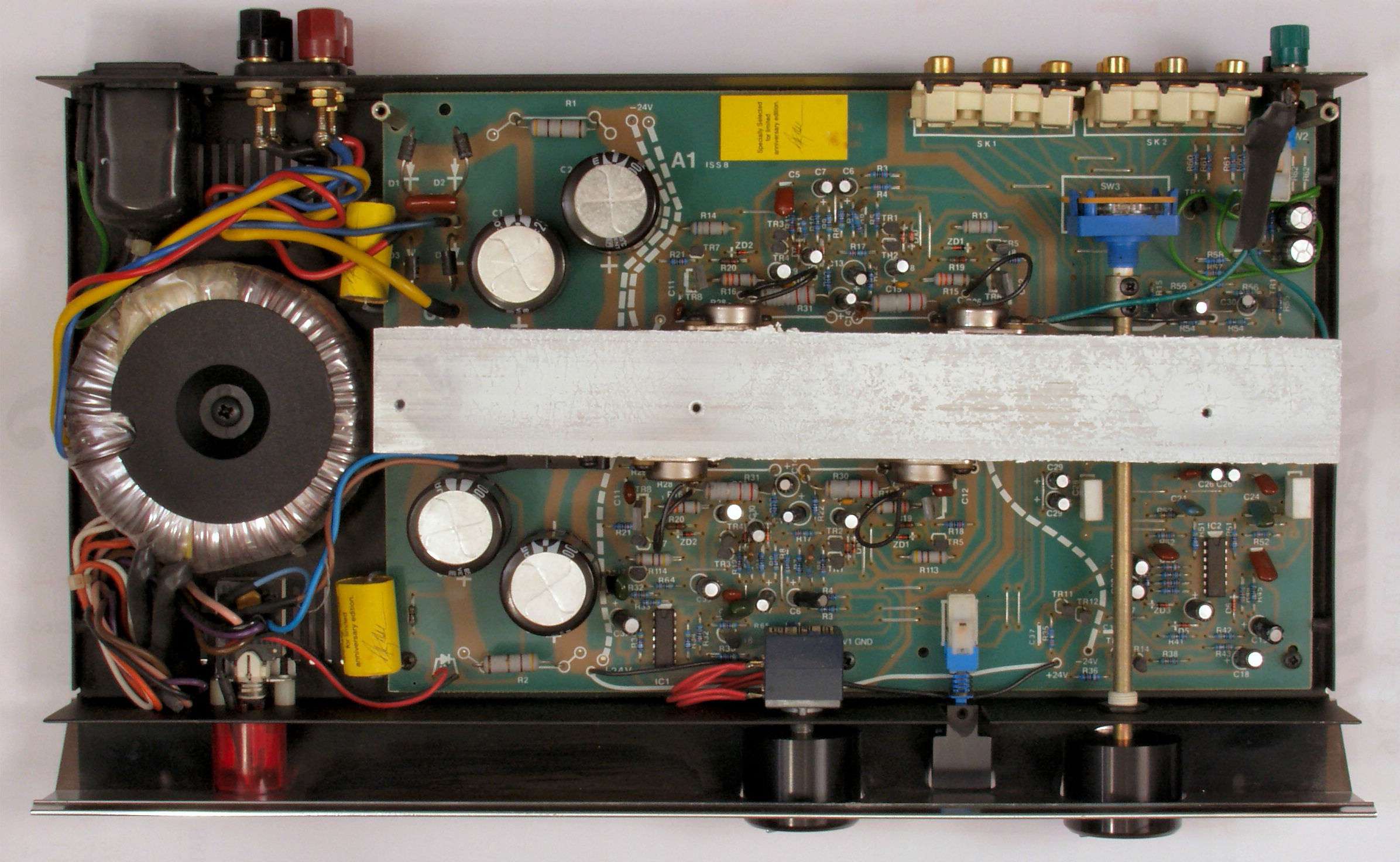

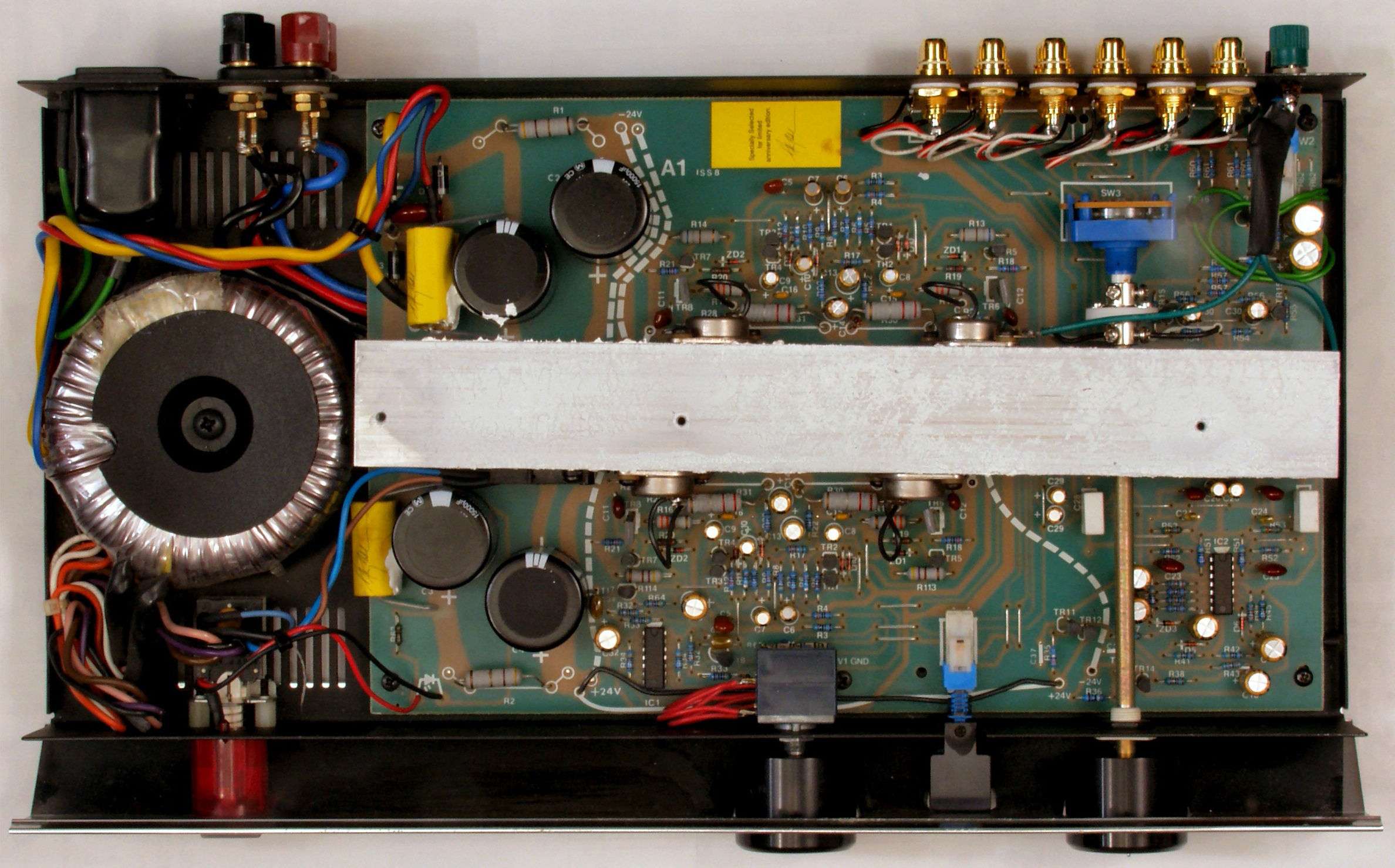

Ａ７．　点検中　上蓋を取り、上から見る

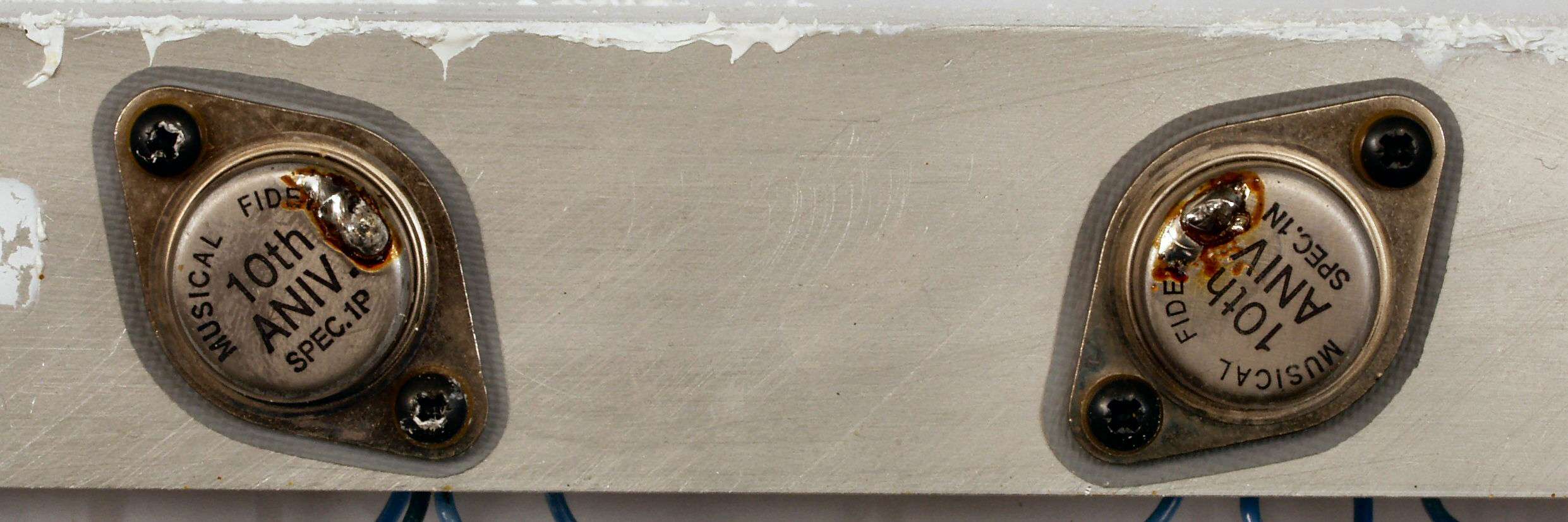

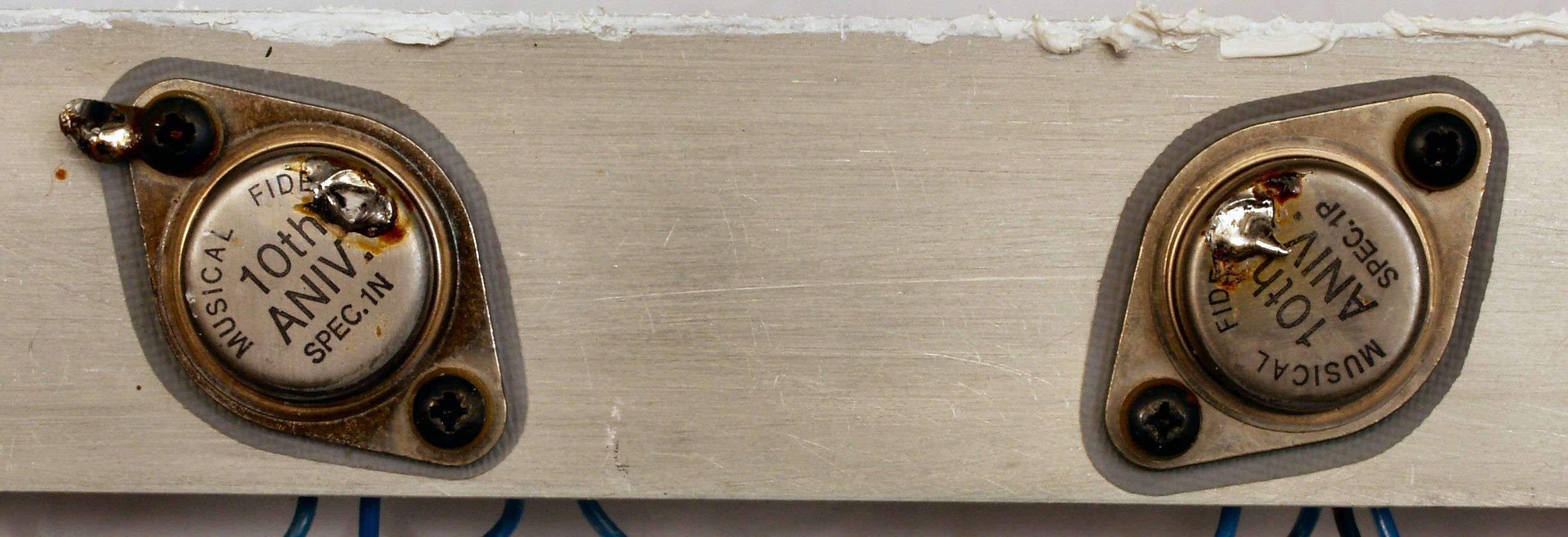

Ａ８Ａ．　点検中　終段素子の「１０ｔｈ　ＡＮＩＶ」が光り輝く

Ａ８Ｂ．　点検中　終段素子の「１０ｔｈ　ＡＮＩＶ」が光り輝く

Ａ９８Ｂ．　点検中　テフロン絶縁のRCA端子に交換可能

Ｔ．　　修理前の測定．

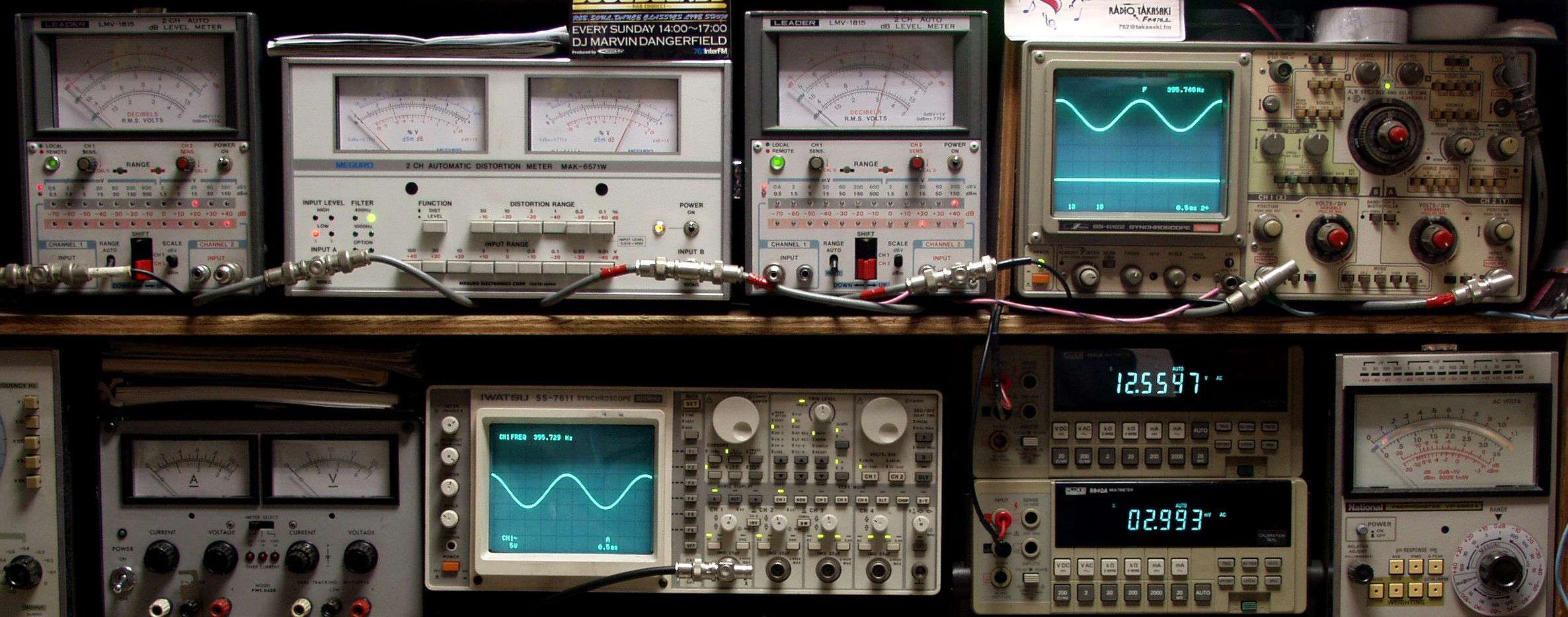

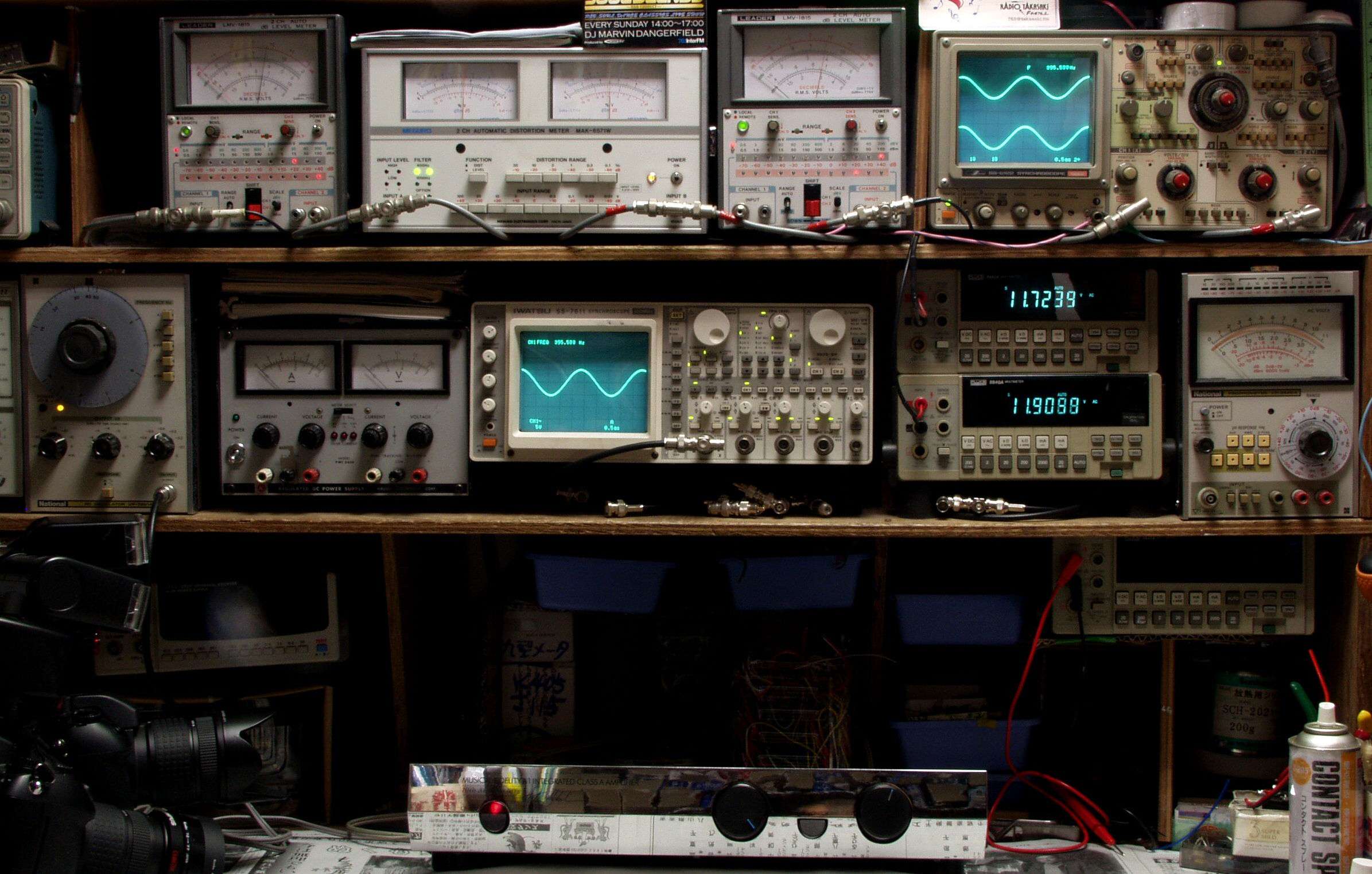

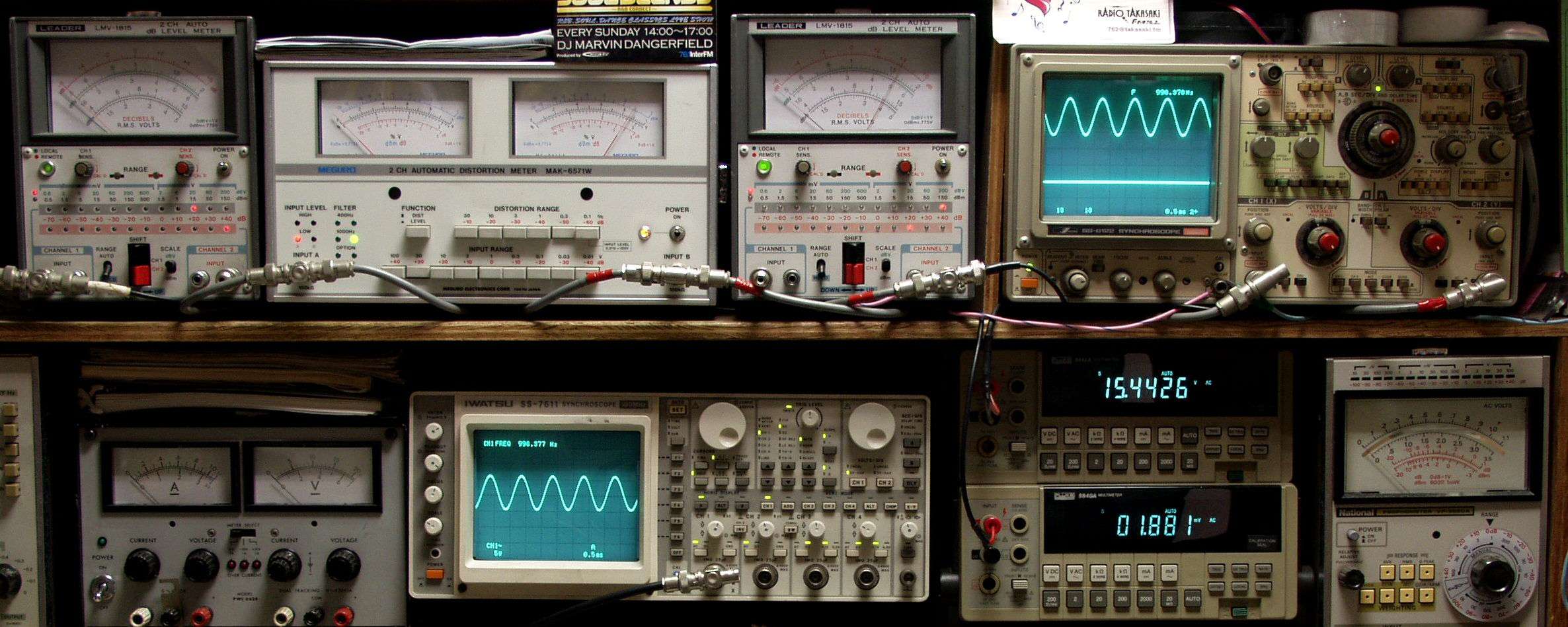

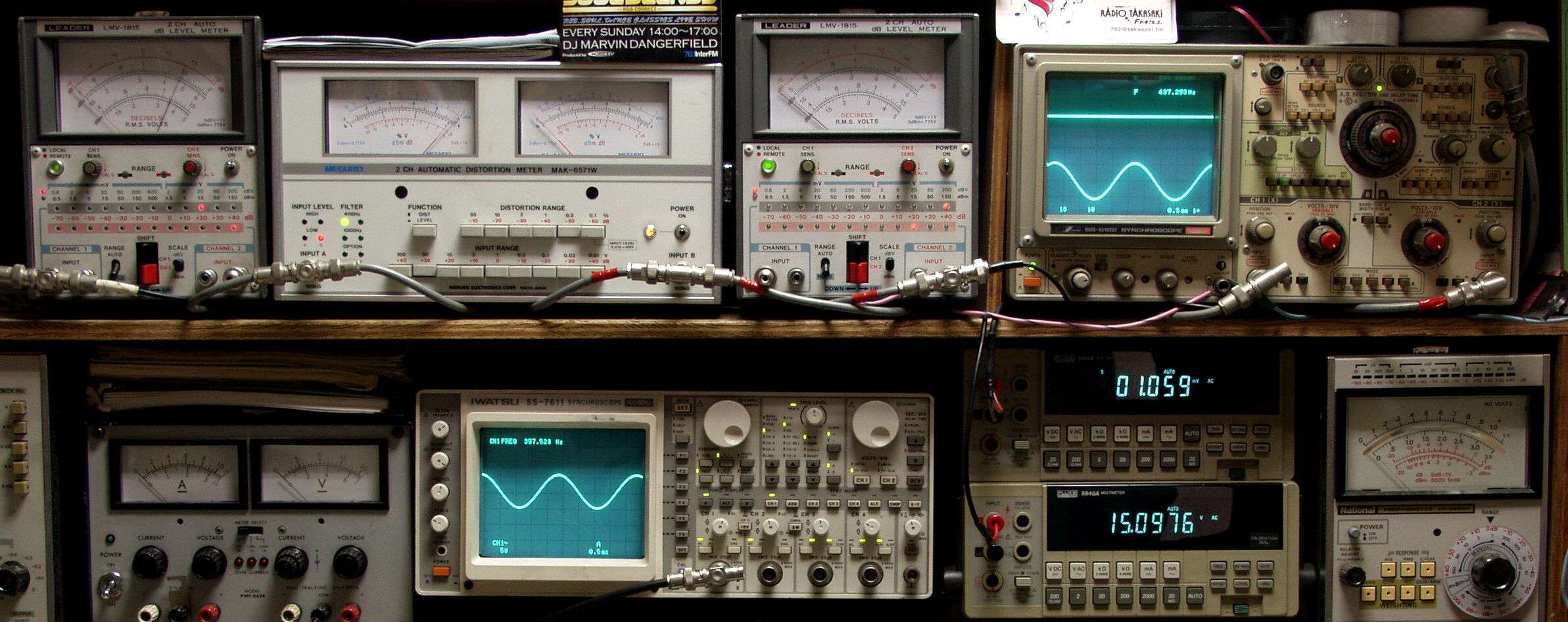

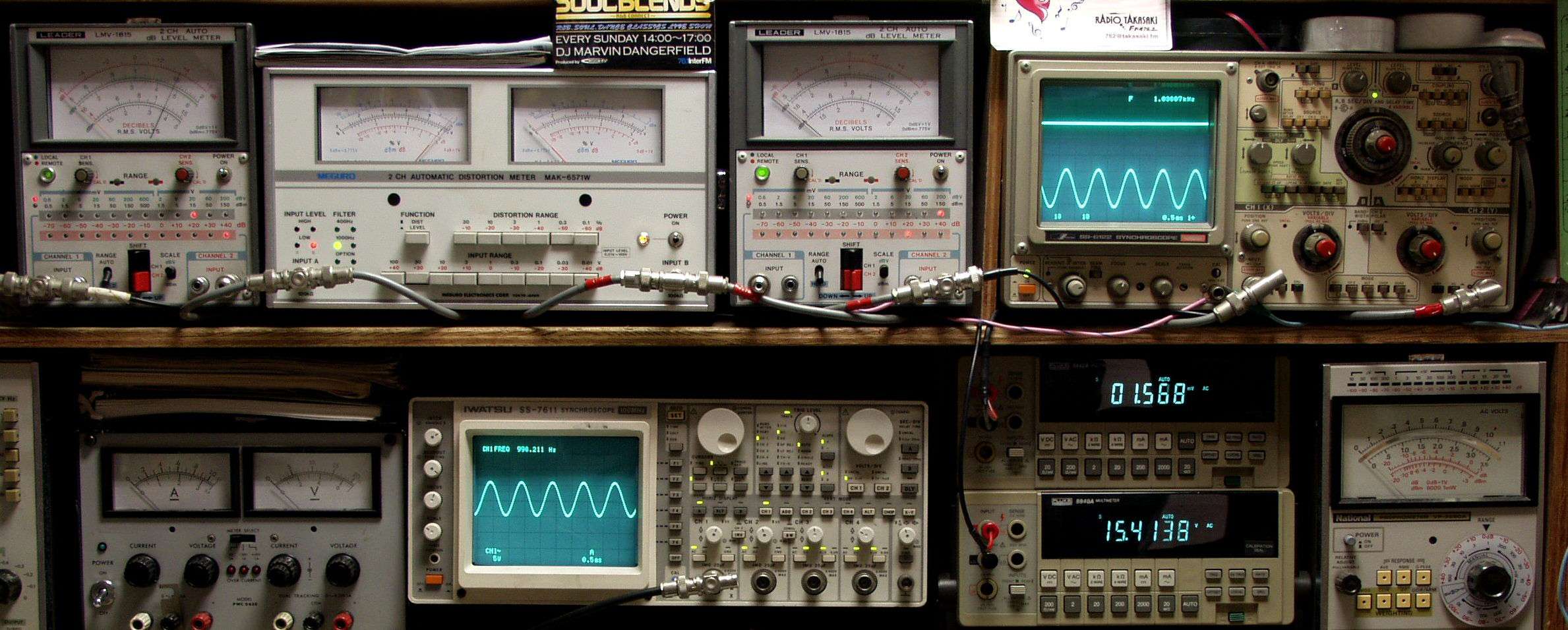

Ｔ１．　出力・歪み率測定．
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定．
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）．
　　　下段中右上＝周波数計．
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用．
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力．
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用．
　　　上段右端　オシロ＝出力波形、　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）．
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定、　下段中右下　デジタル電圧計＝Ｌ出力電圧測定．

Ｔ２Ａ．　Ｒ－ＳＰ出力　１２Ｖ＝１８Ｗ　０．８％歪み率（１％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｔ２Ｂ．　Ｌ－ＳＰ出力　１２Ｖ＝１８Ｗ　０．８％歪み率（１％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｃ．　修理状況

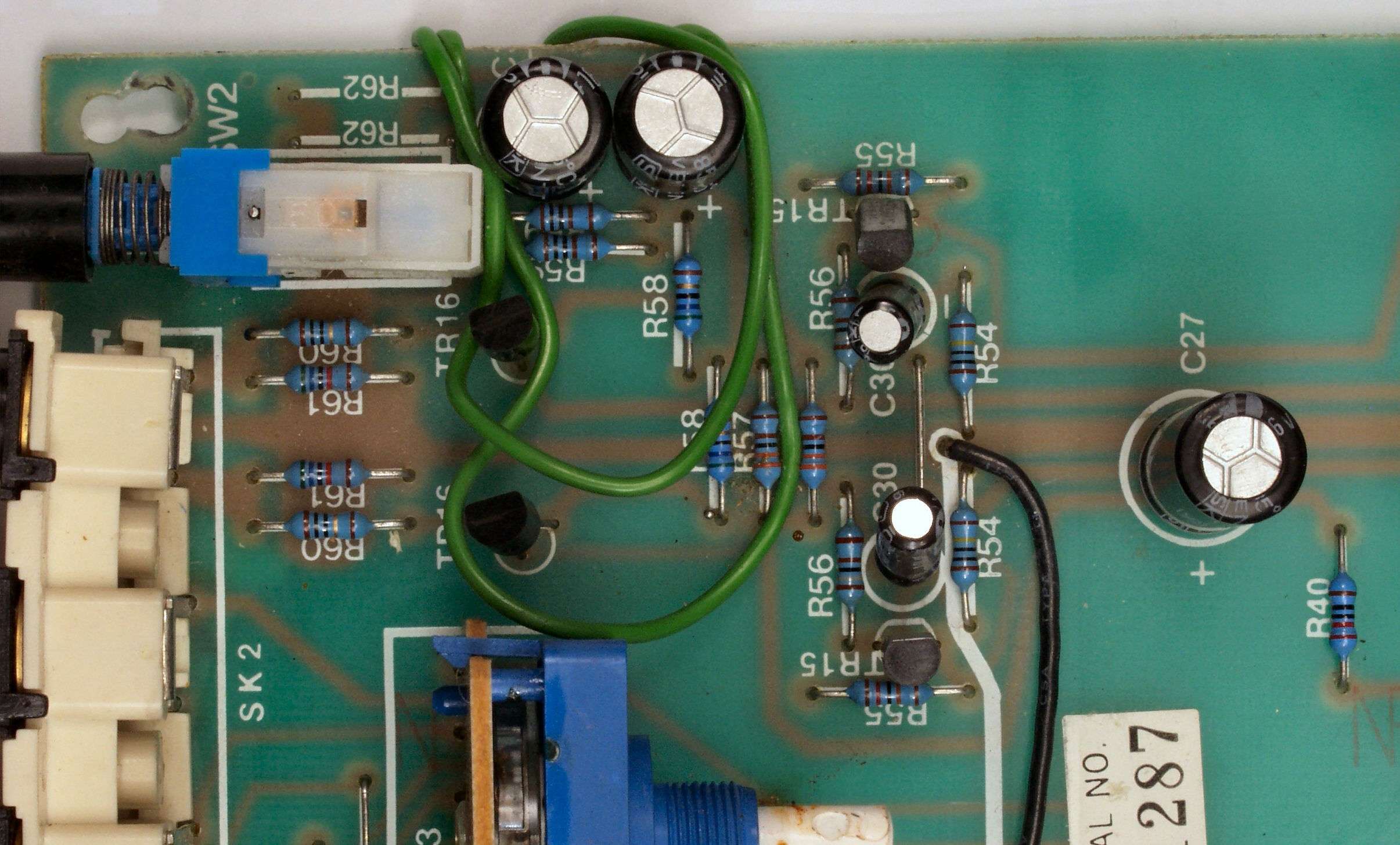

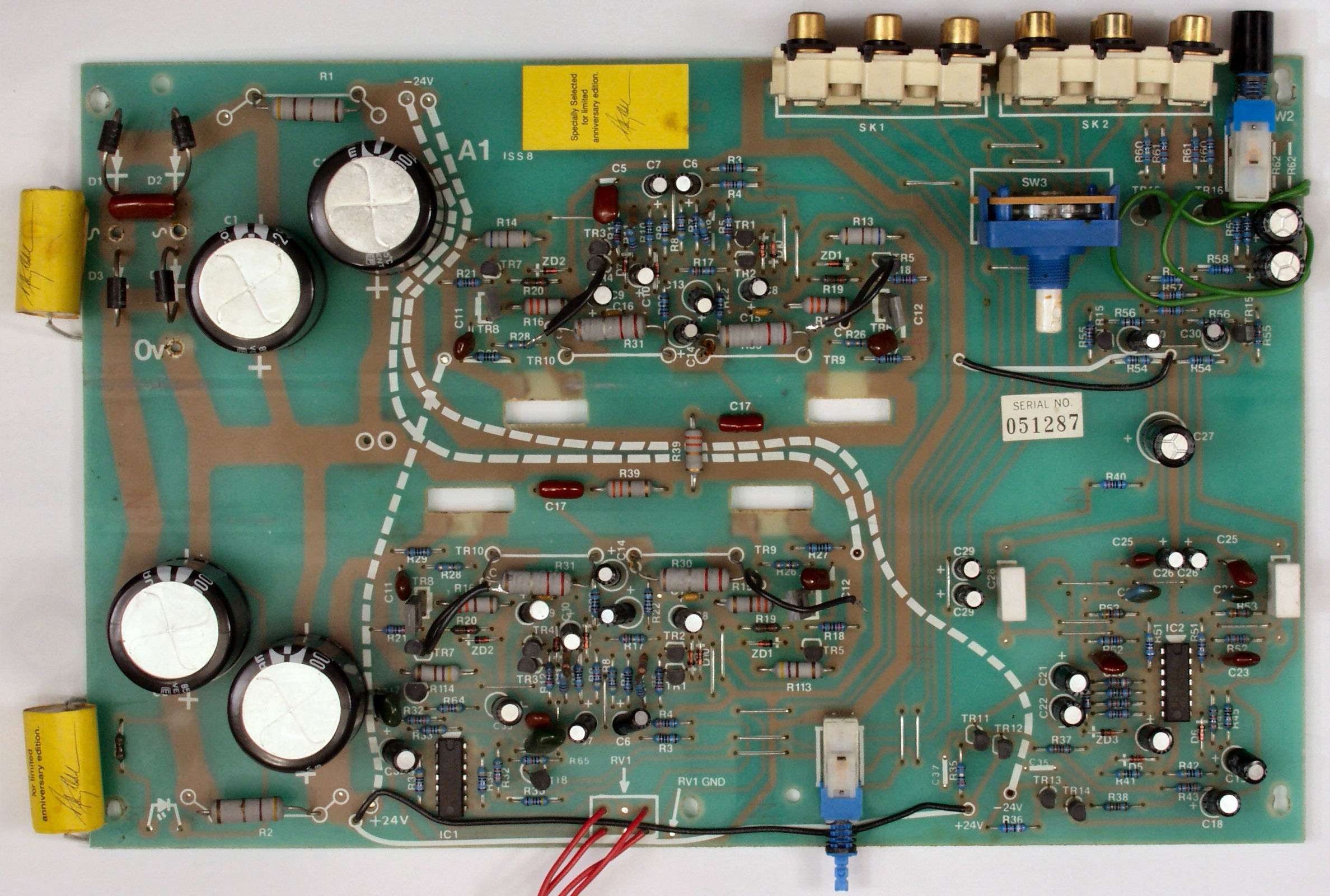

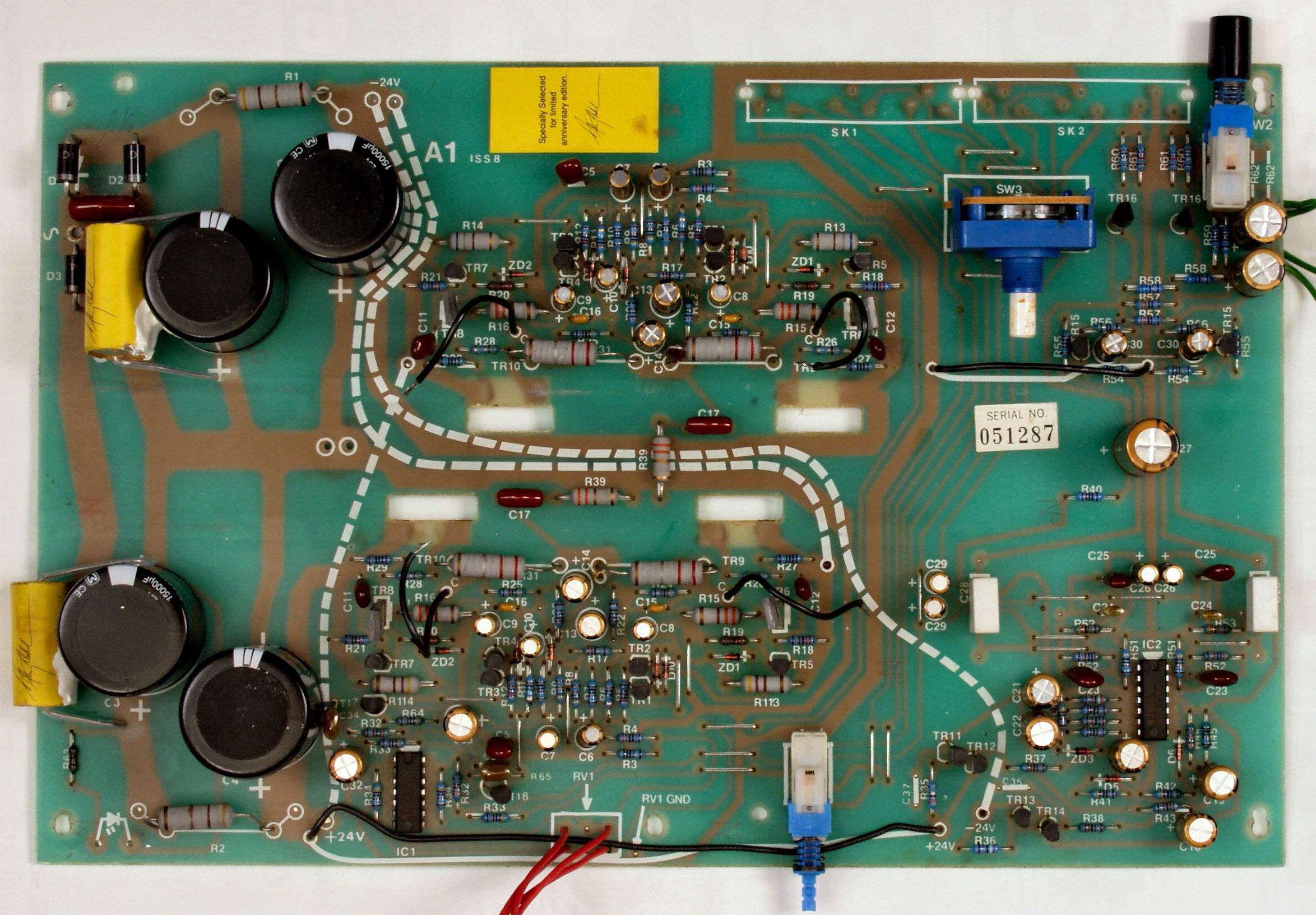

Ｃ１Ａ．　修理前　基板

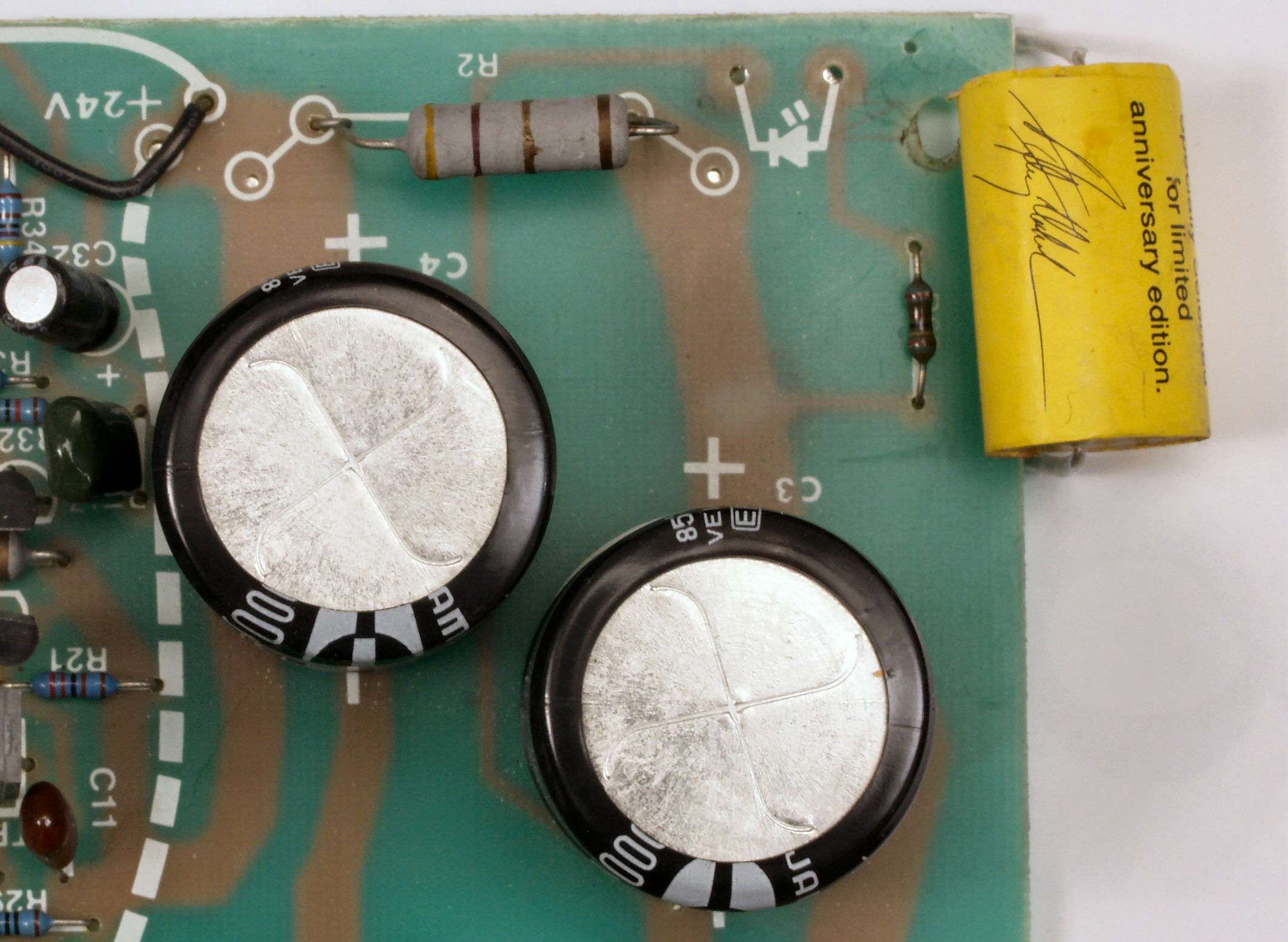

Ｃ１Ｂ．　修理後　基板　電解コンデンサー３１個、ダイオード４個、フイルムコンデンサー４個交換

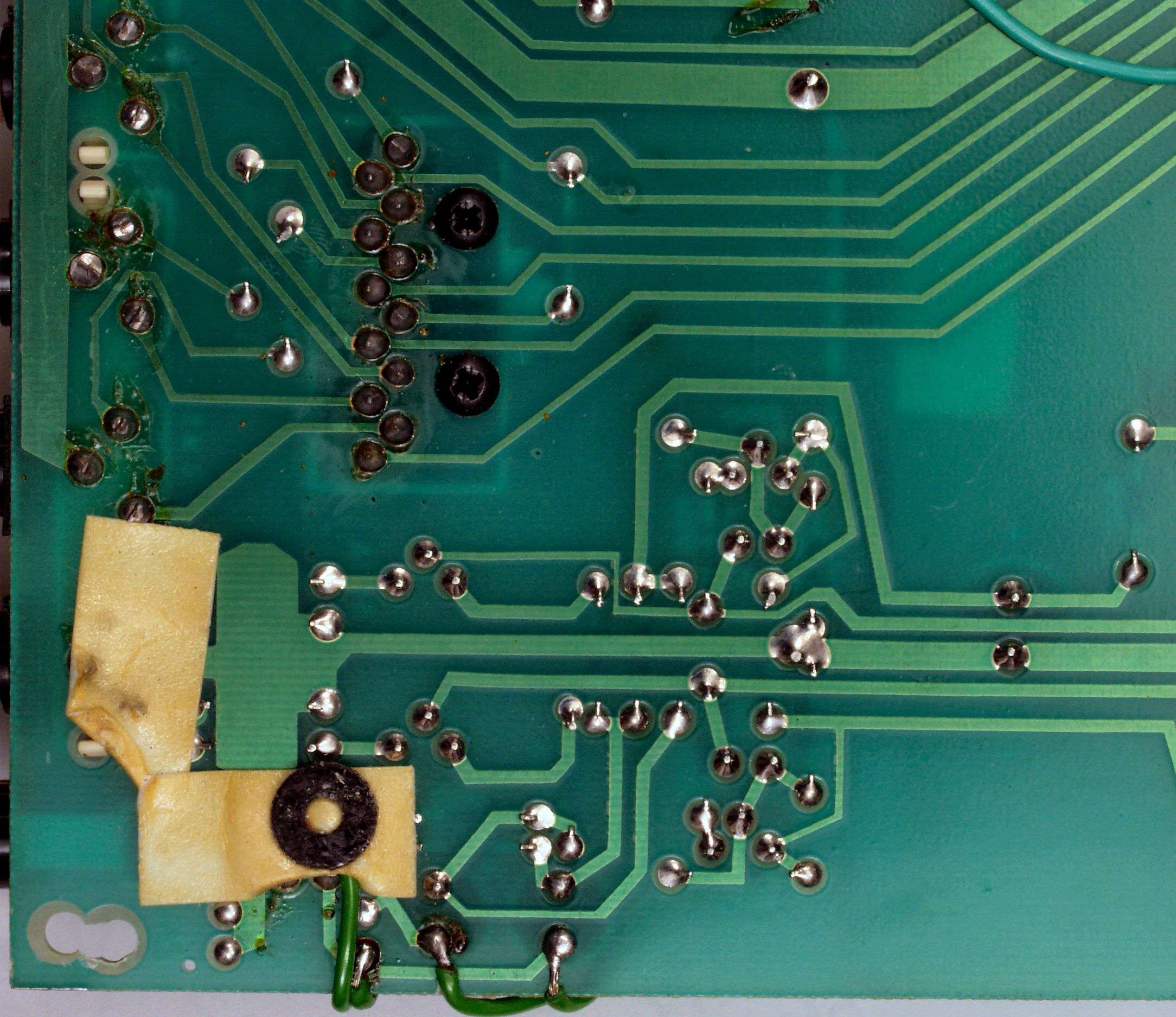

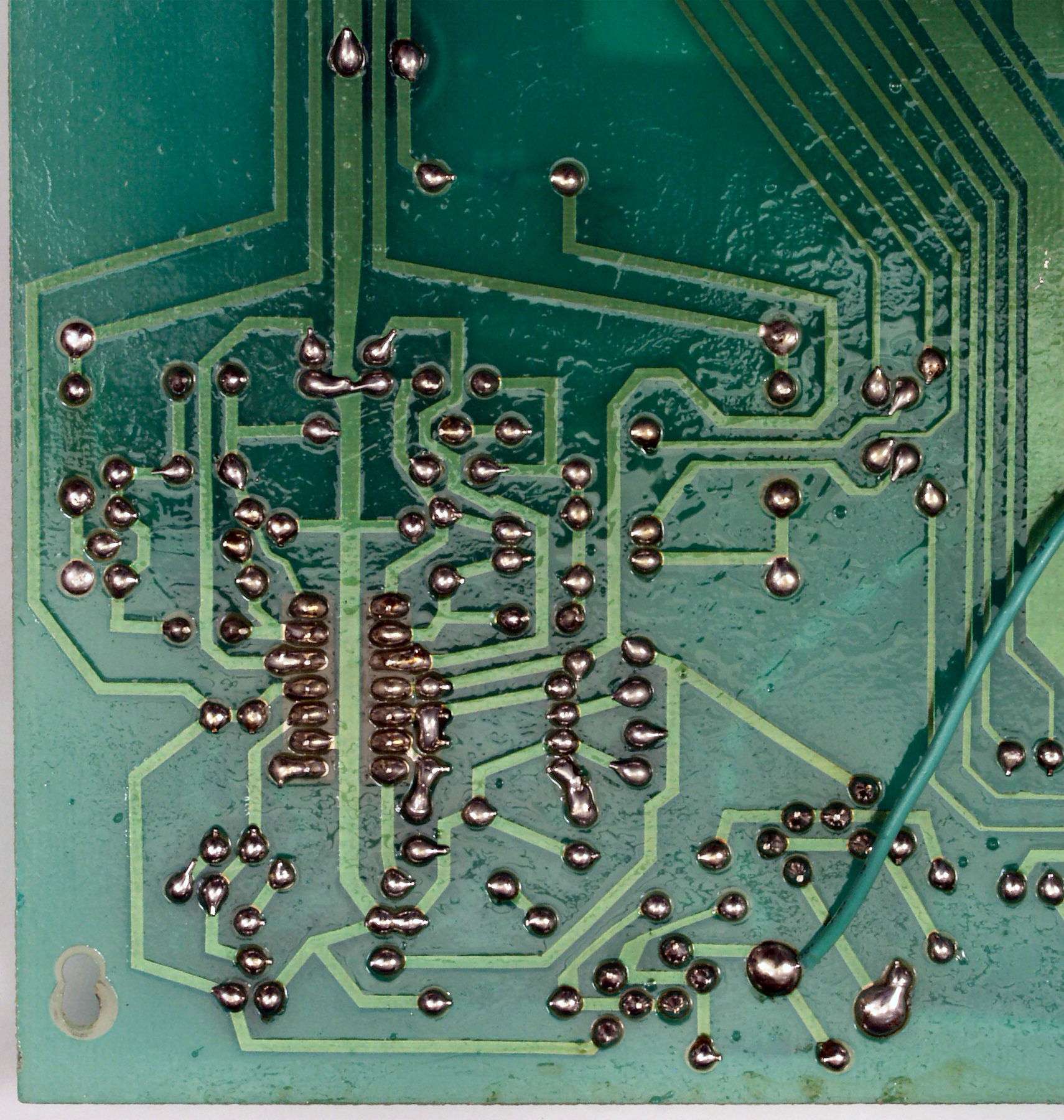

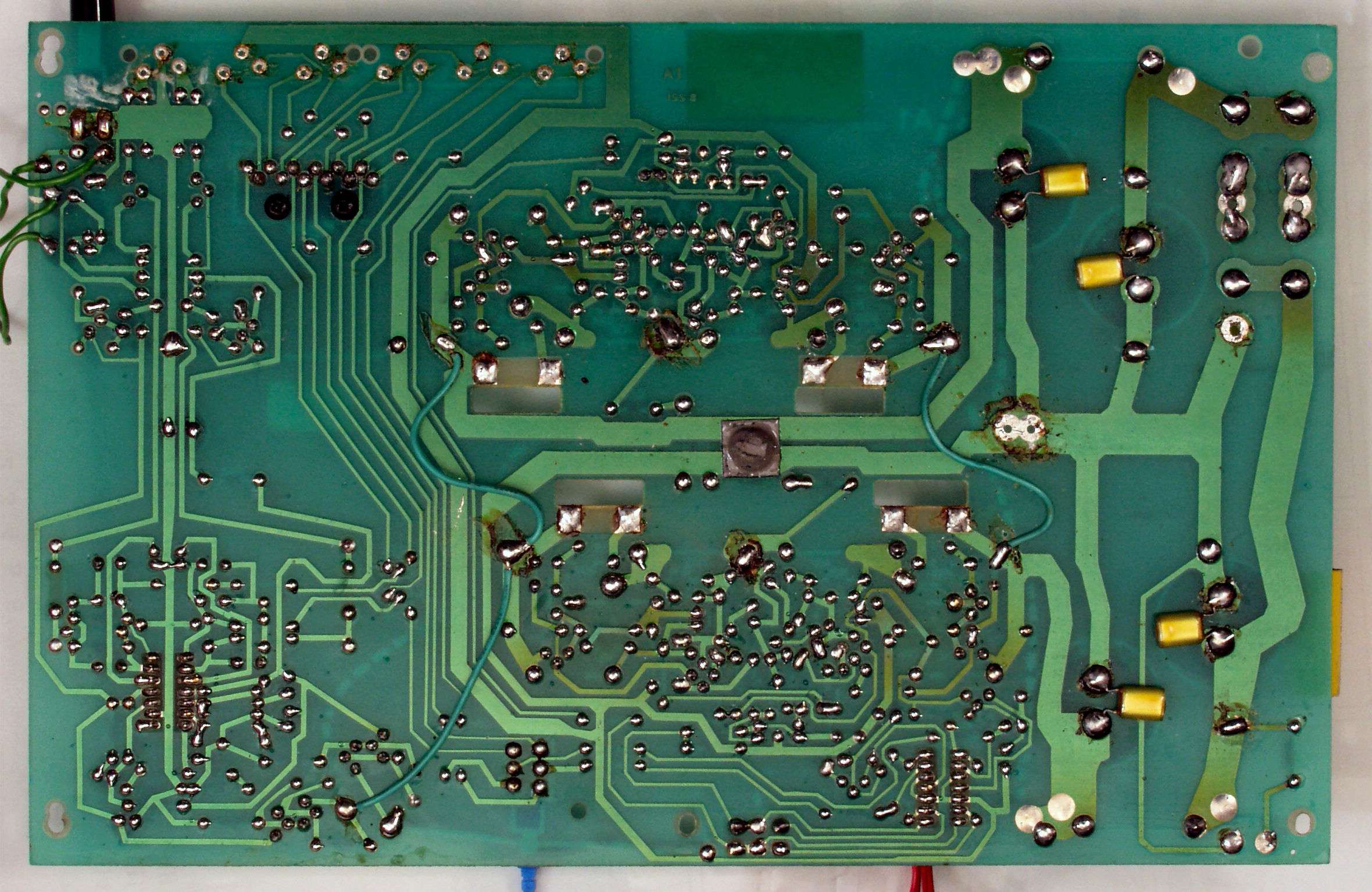

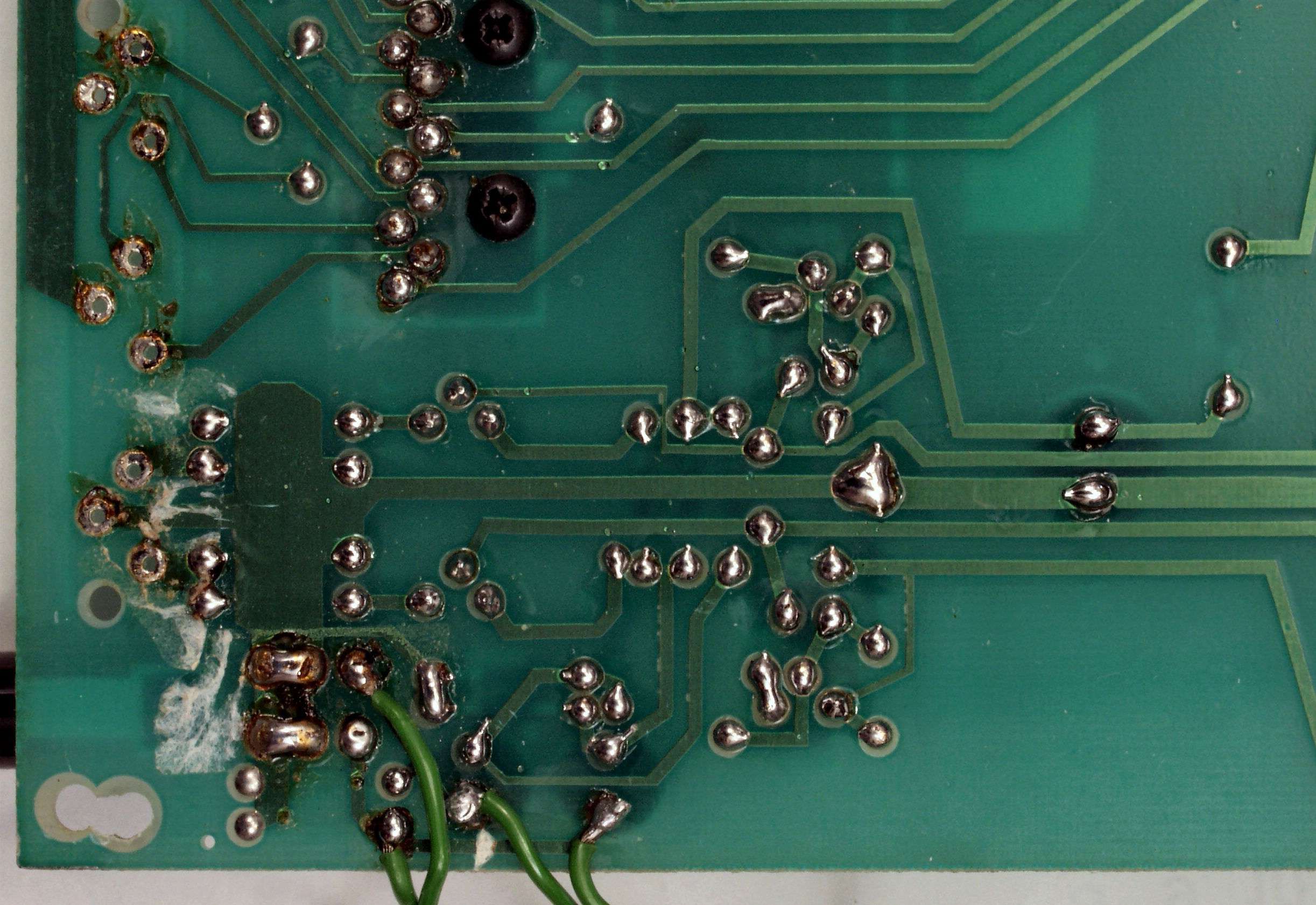

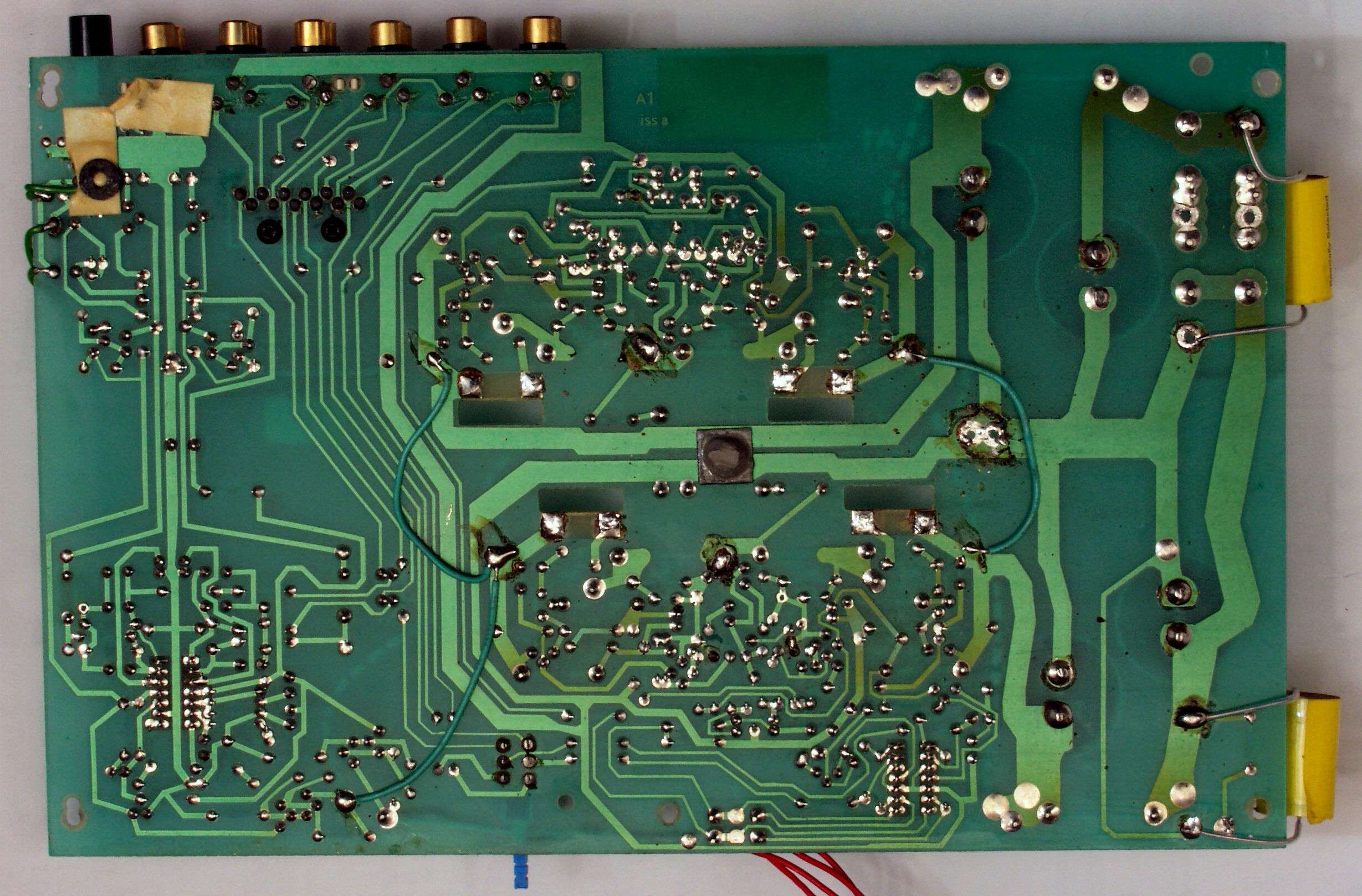

Ｃ１Ｃ．　修理前　基板裏

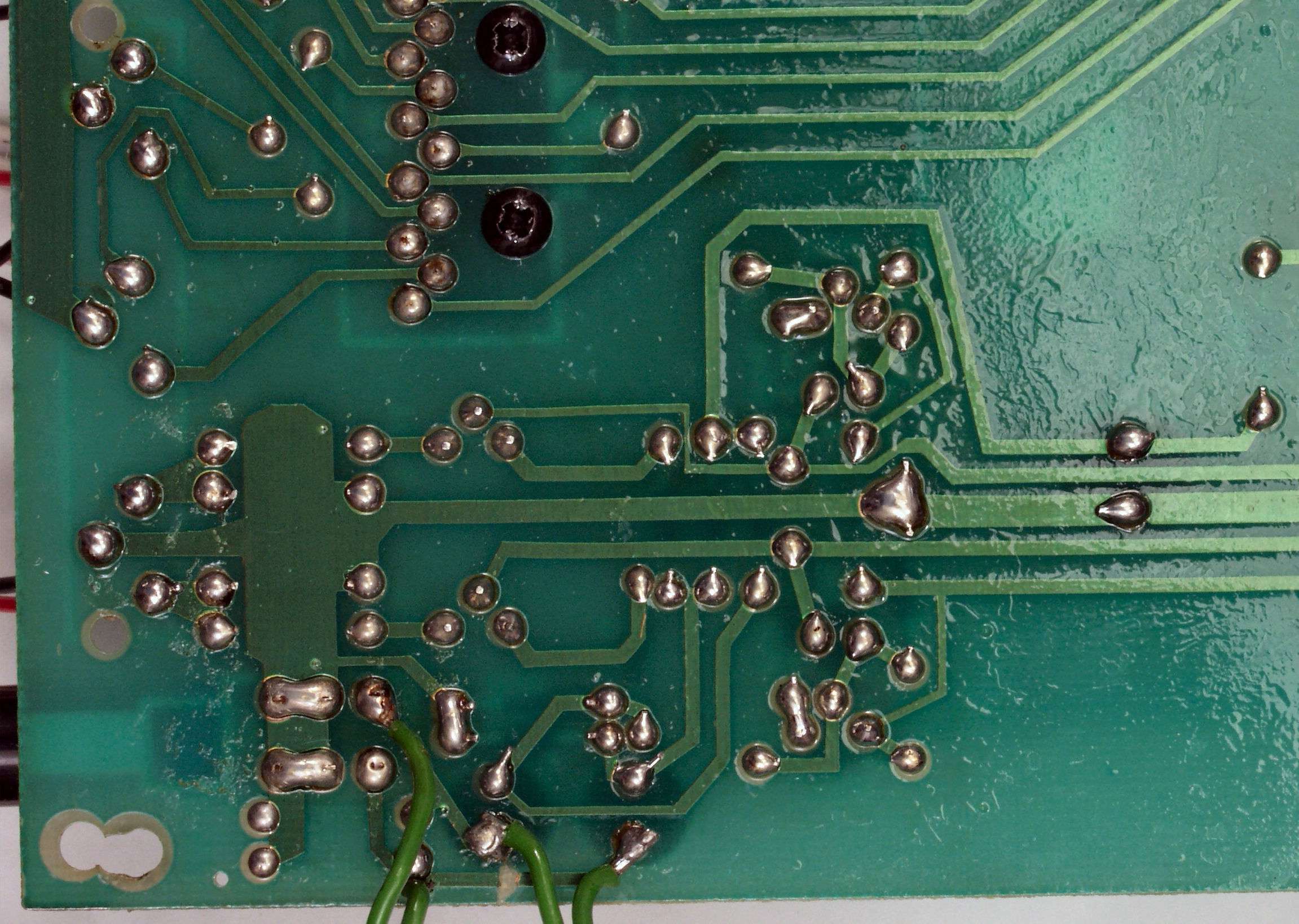

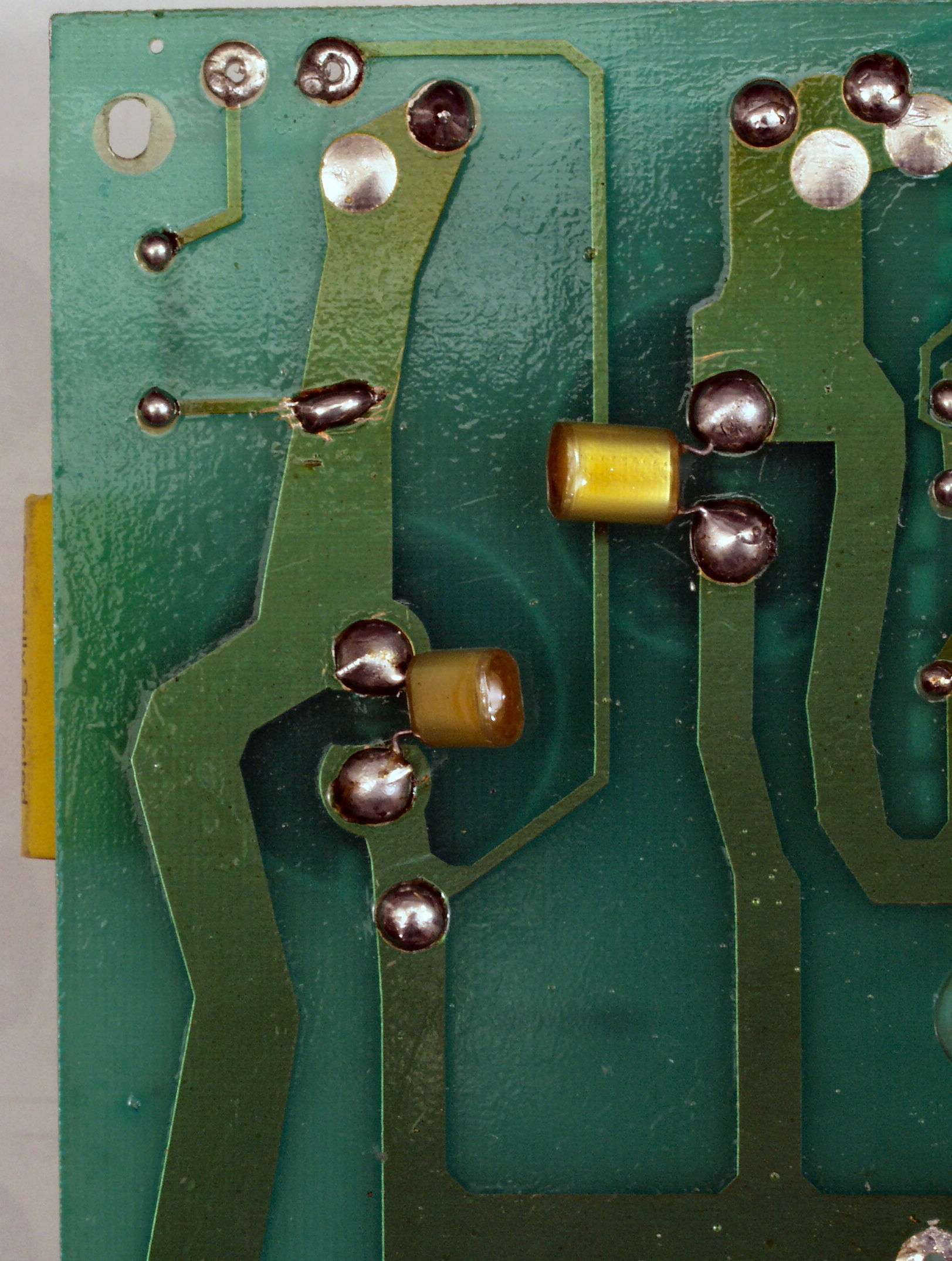

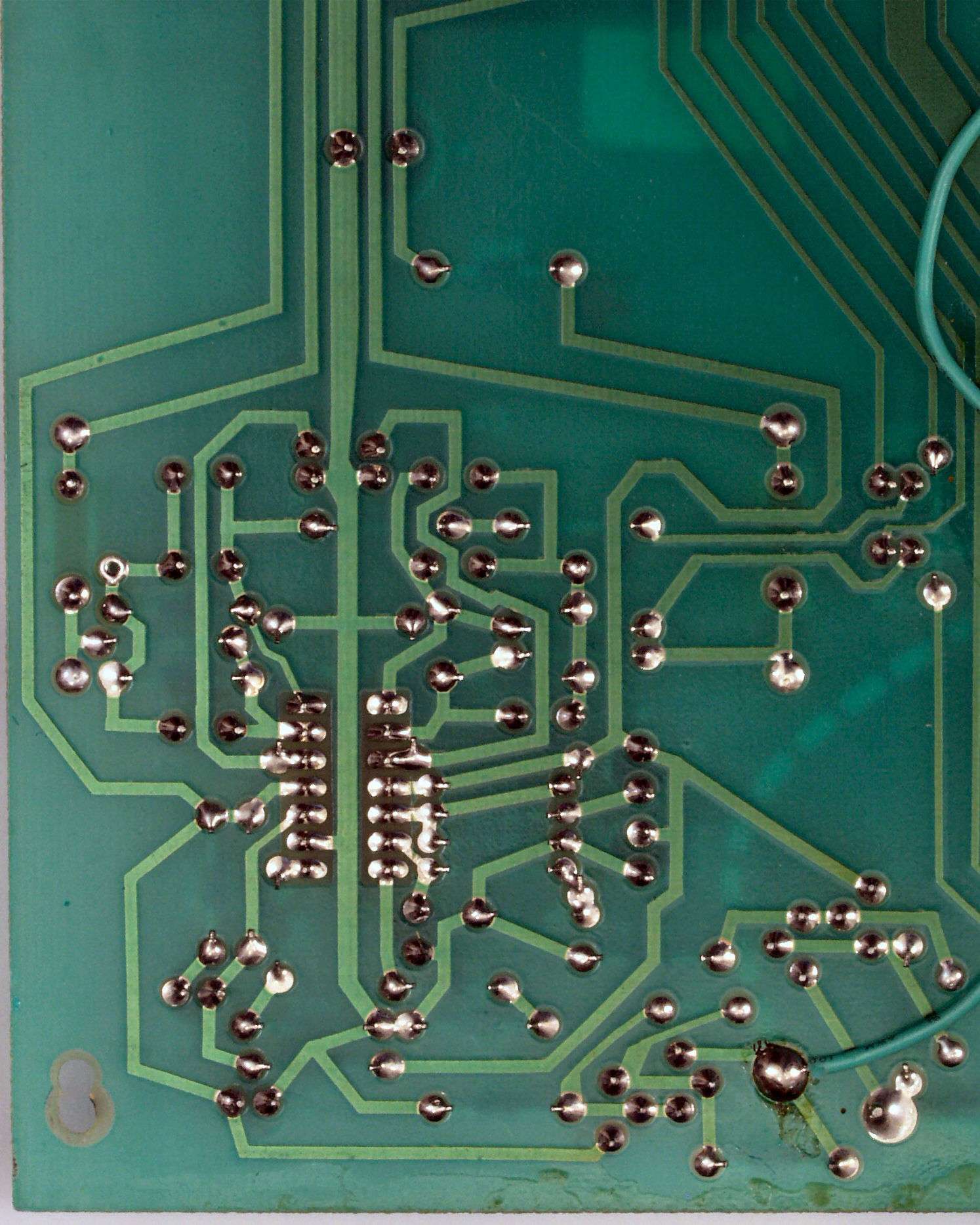

Ｃ１Ｄ．　修理（半田補正）後　基板裏、　半田を全部やり直す。

Ｃ１Ｅ．　完成基板裏　洗浄後＋絶縁コーテング材を塗る

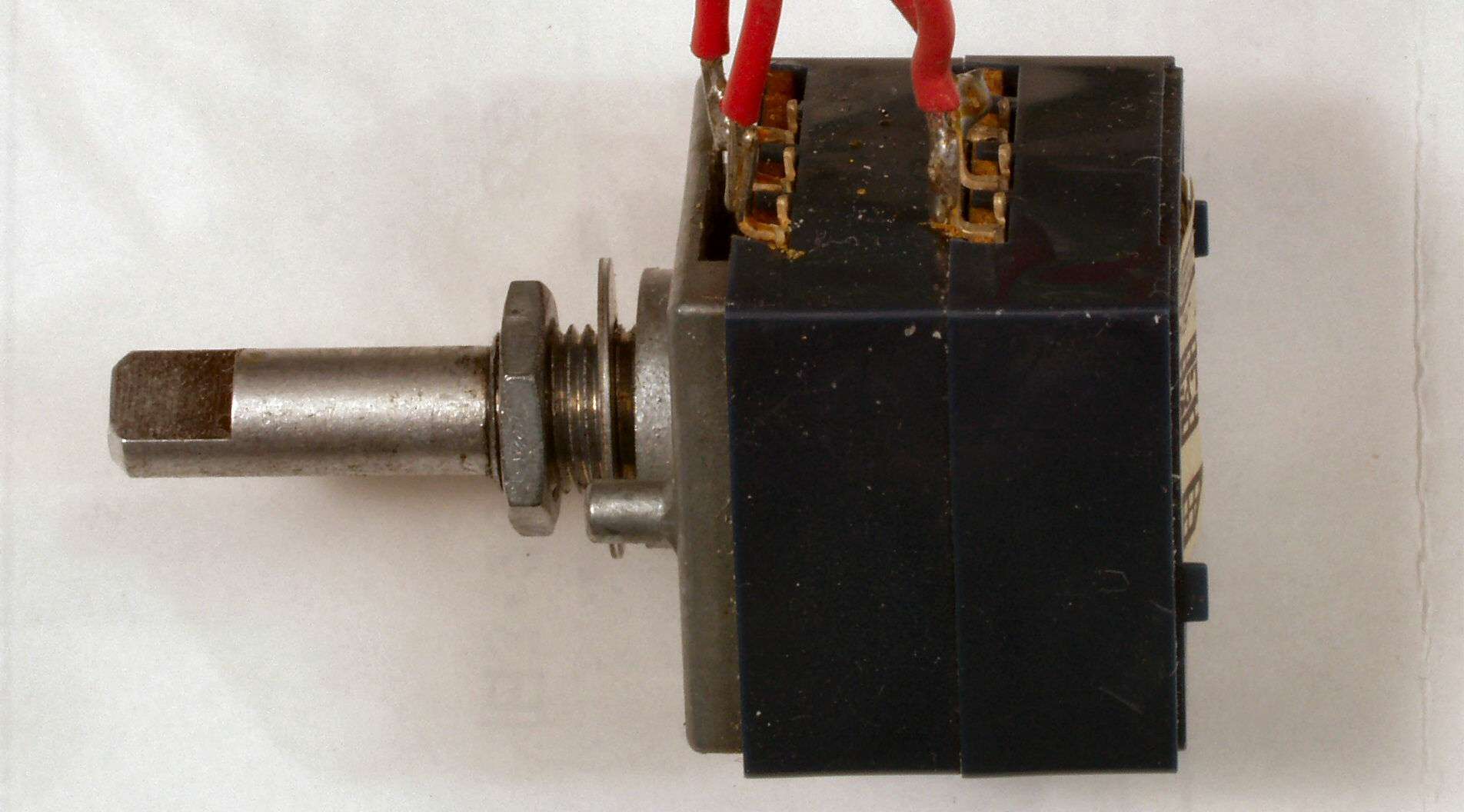

Ｃ１Ｆ．　修理中　メインＶＲ清掃・点検、カシメ構造なので清掃のみ

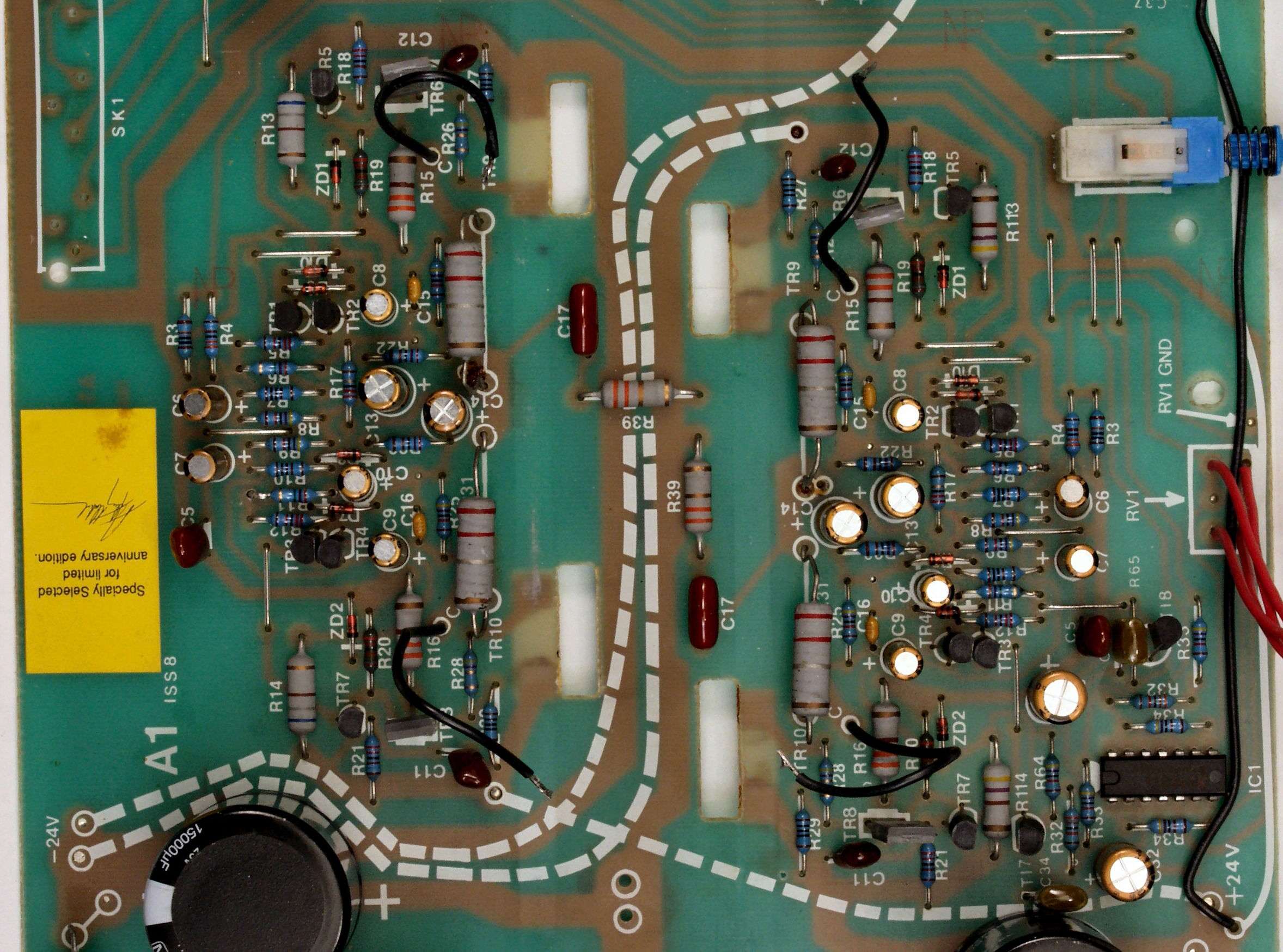

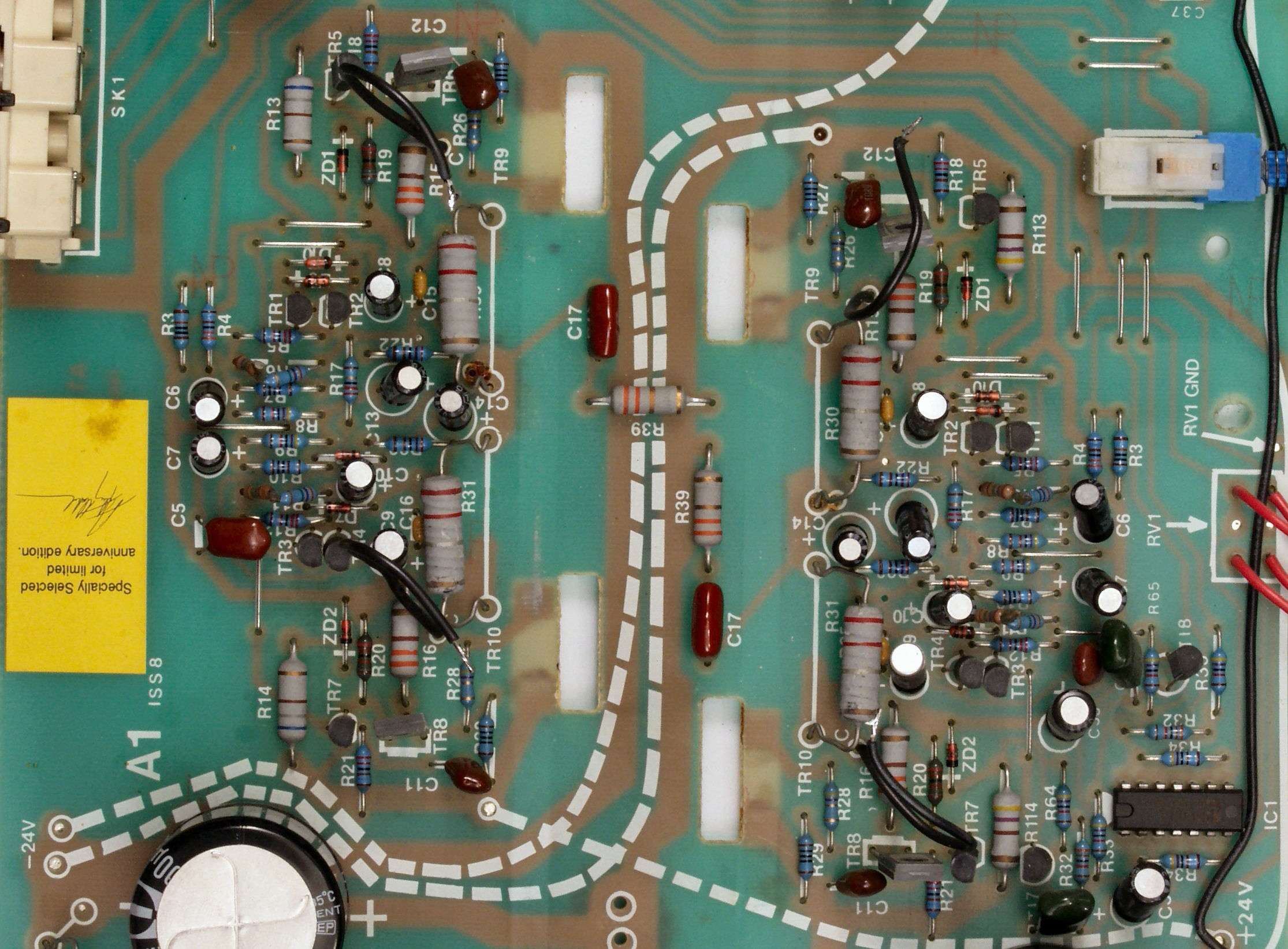

Ｃ２Ａ．　修理前　ＡＭＰ基板

Ｃ２Ｂ．　修理後　ＡＭＰ基板

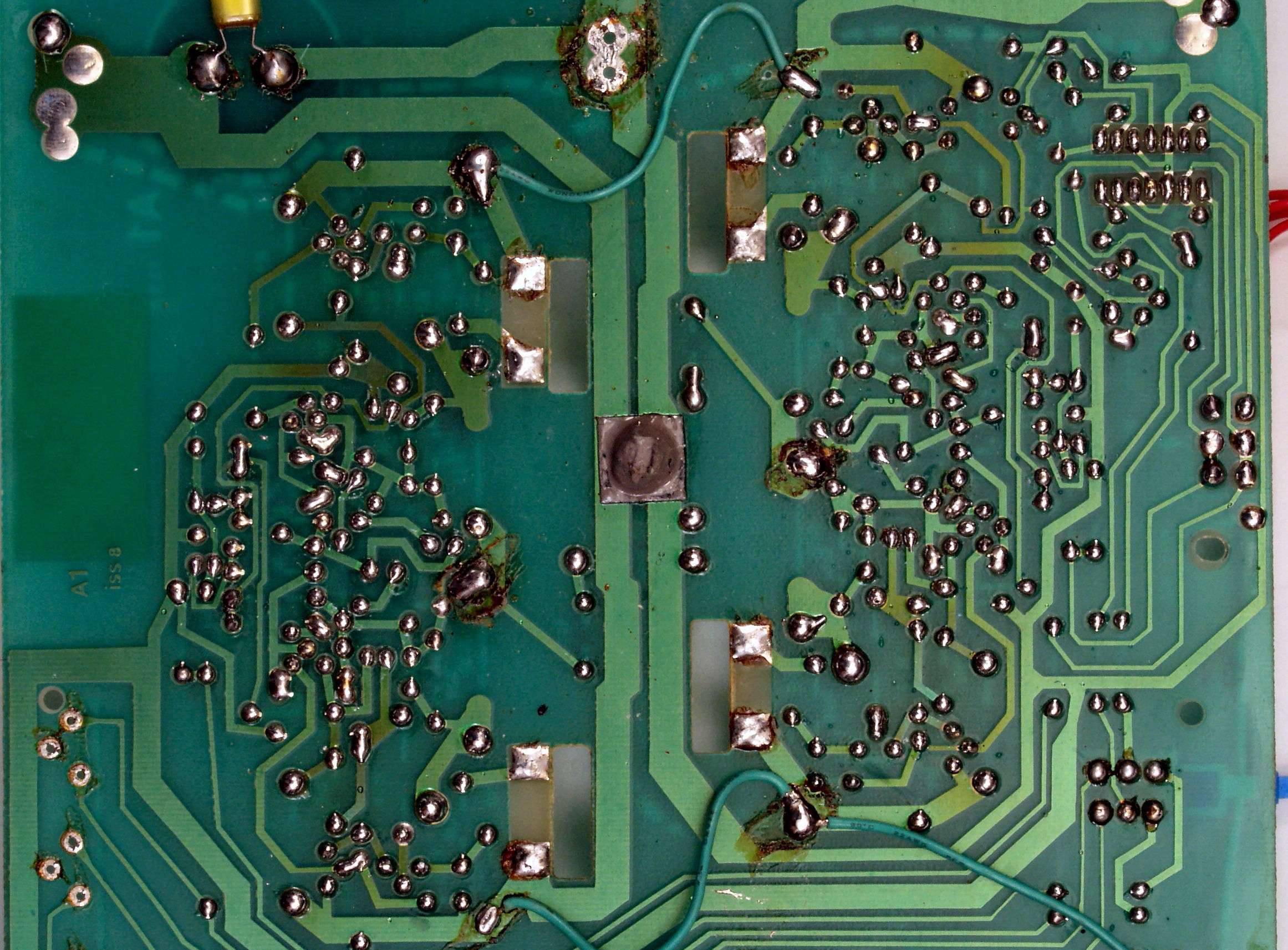

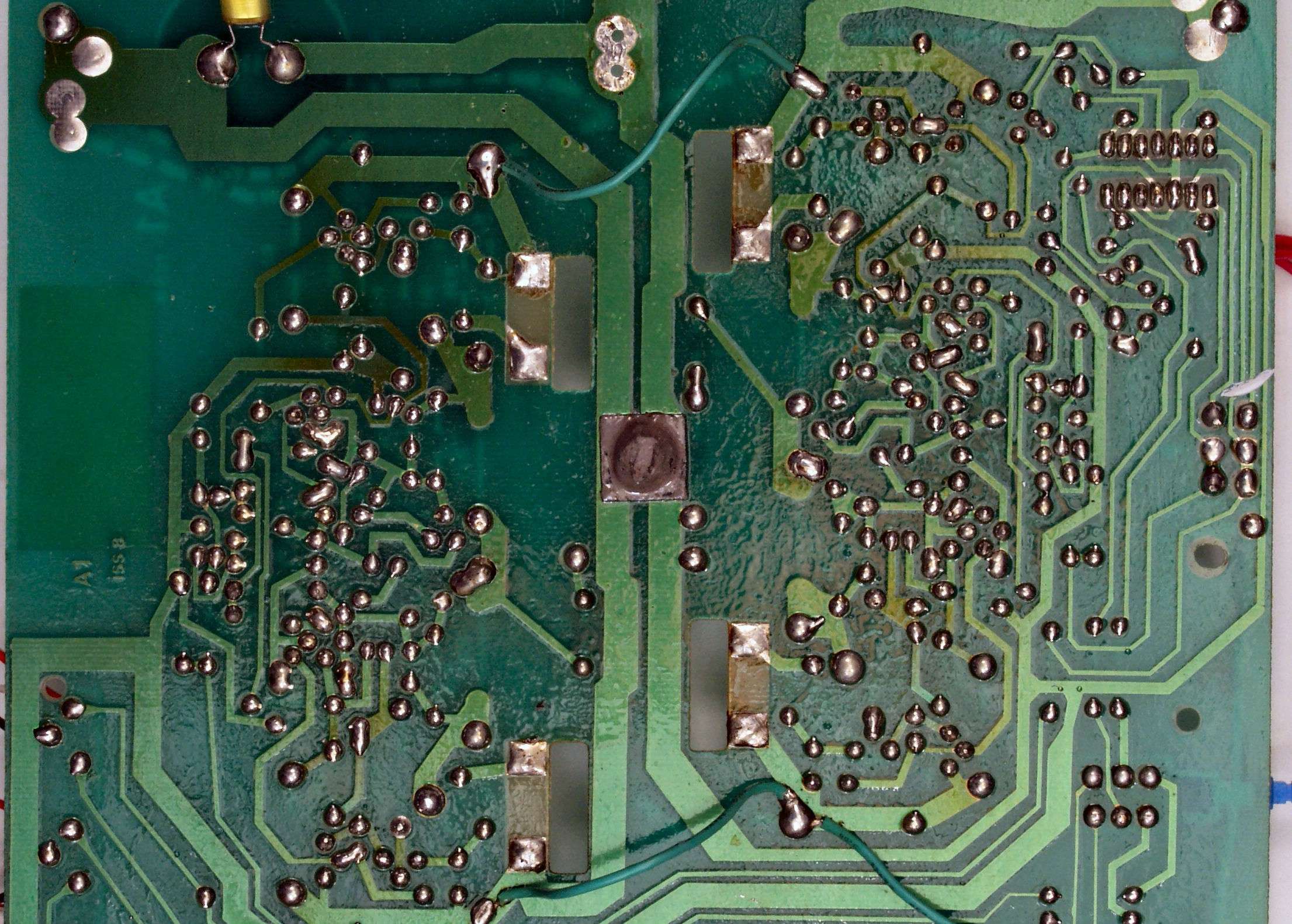

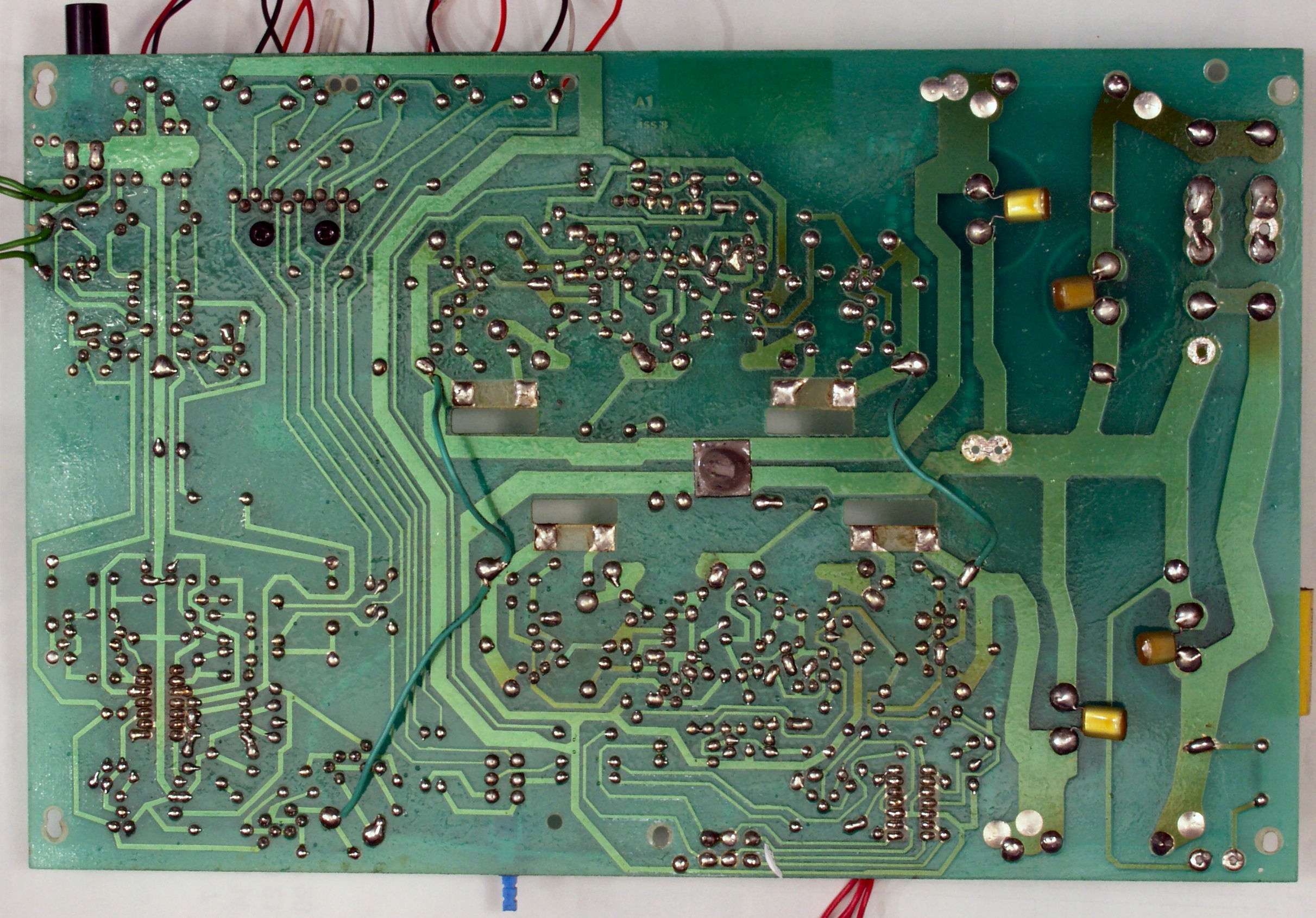

Ｃ２Ｃ．　修理前　ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２Ｅ．　完成ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る、右端真ん中の白いのは「ゴミ」

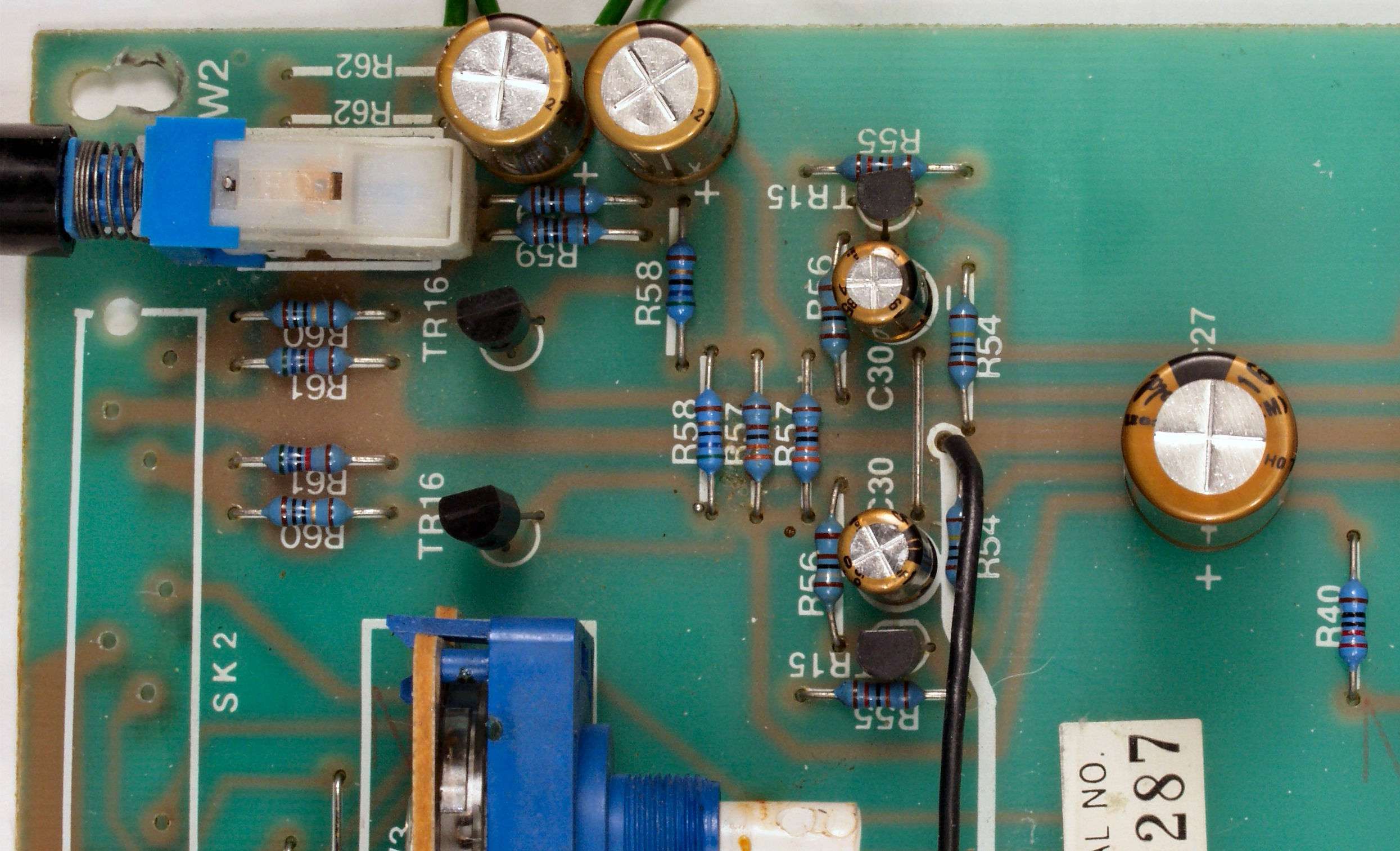

Ｃ３Ａ．　修理前　ＭＣ基板

Ｃ３Ｂ．　修理後　ＭＣ基板

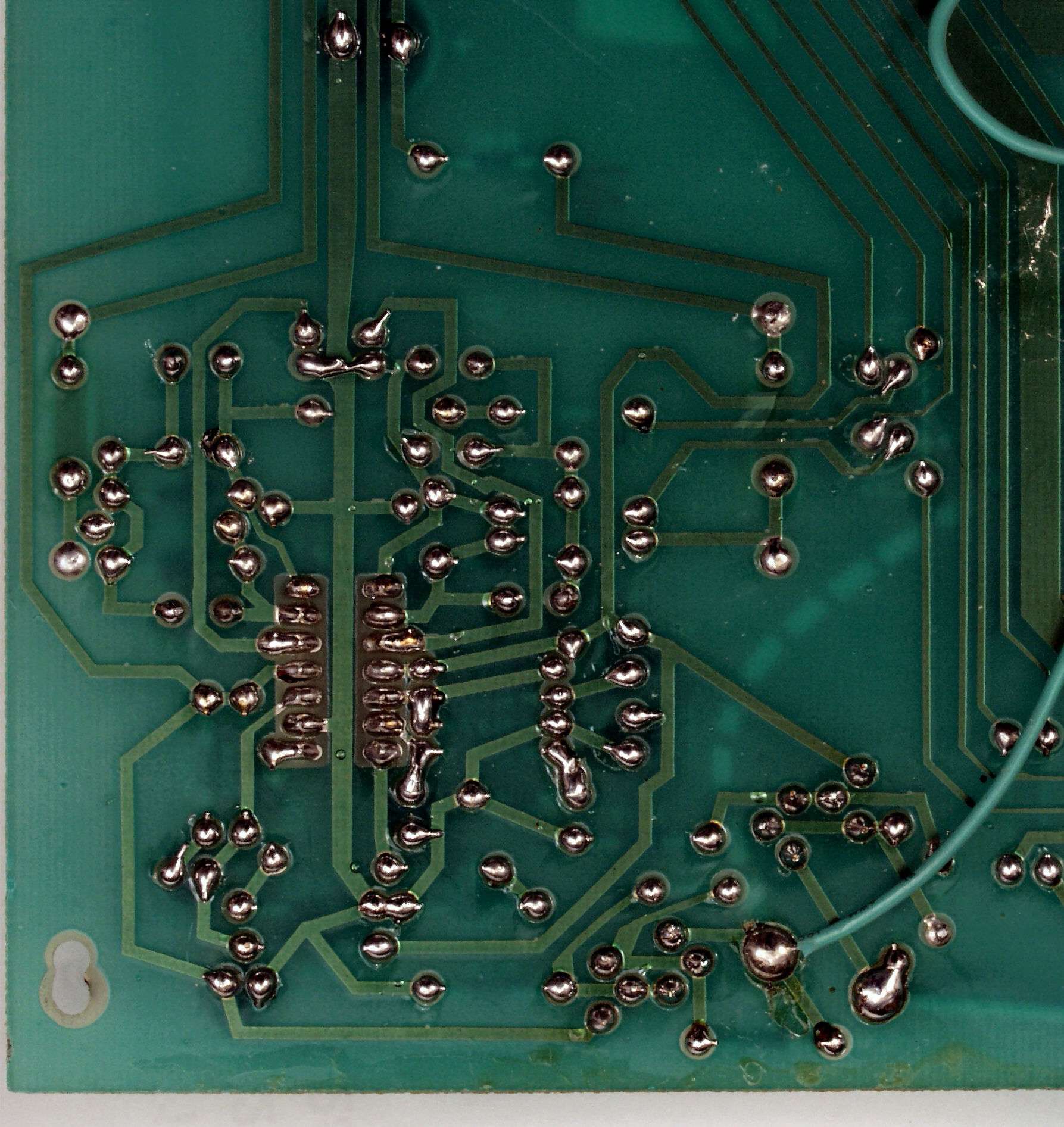

Ｃ３Ｃ．　修理前　ＭＣ基板裏

Ｃ３Ｄ．　修理（半田補正）後　ＭＣ基板裏、　半田を全部やり直す。

Ｃ３Ｅ．　完成ＭＣ基板裏　洗浄後＋絶縁コーテング材を塗る

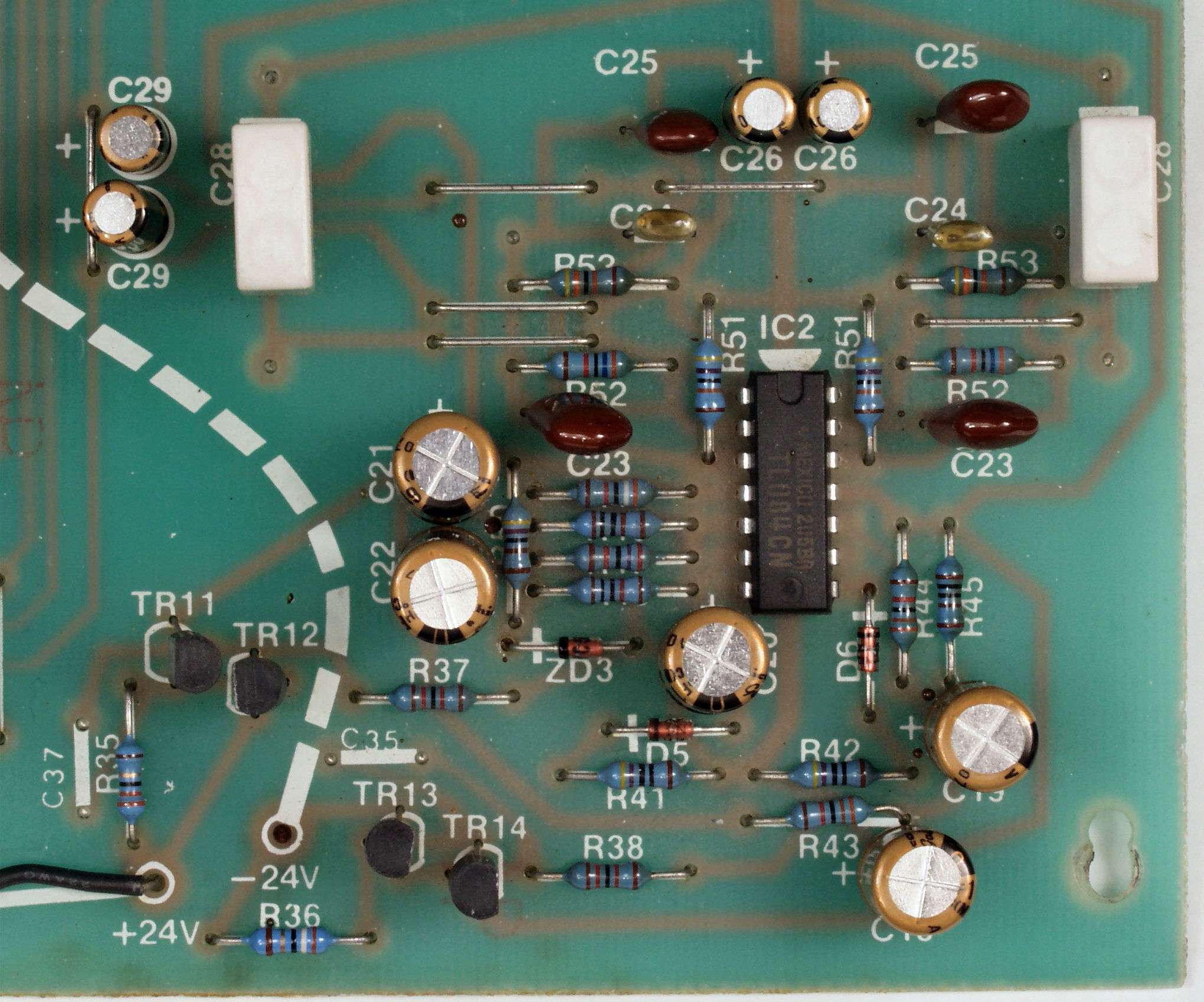

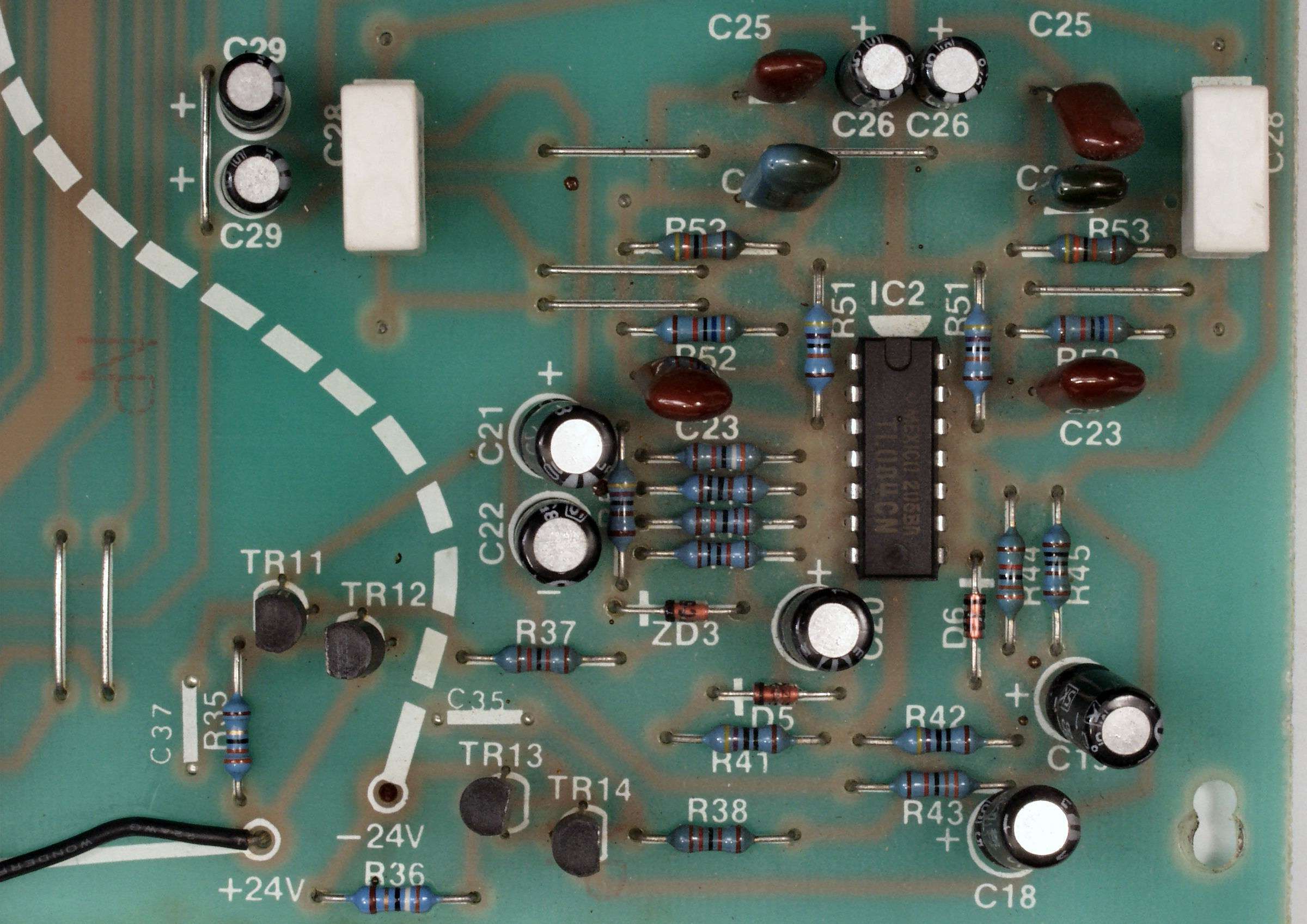

Ｃ４Ａ．　修理前　ＥＱ基板

Ｃ４Ｂ．　修理後　ＥＱ基板

Ｃ４Ｃ．　修理前　ＥＱ基板裏

Ｃ４Ｄ．　修理（半田補正）後　ＥＱ基板裏、　半田を全部やり直す。

Ｃ４Ｅ．　完成ＥＱ基板裏　洗浄後＋絶縁コーテング材を塗る

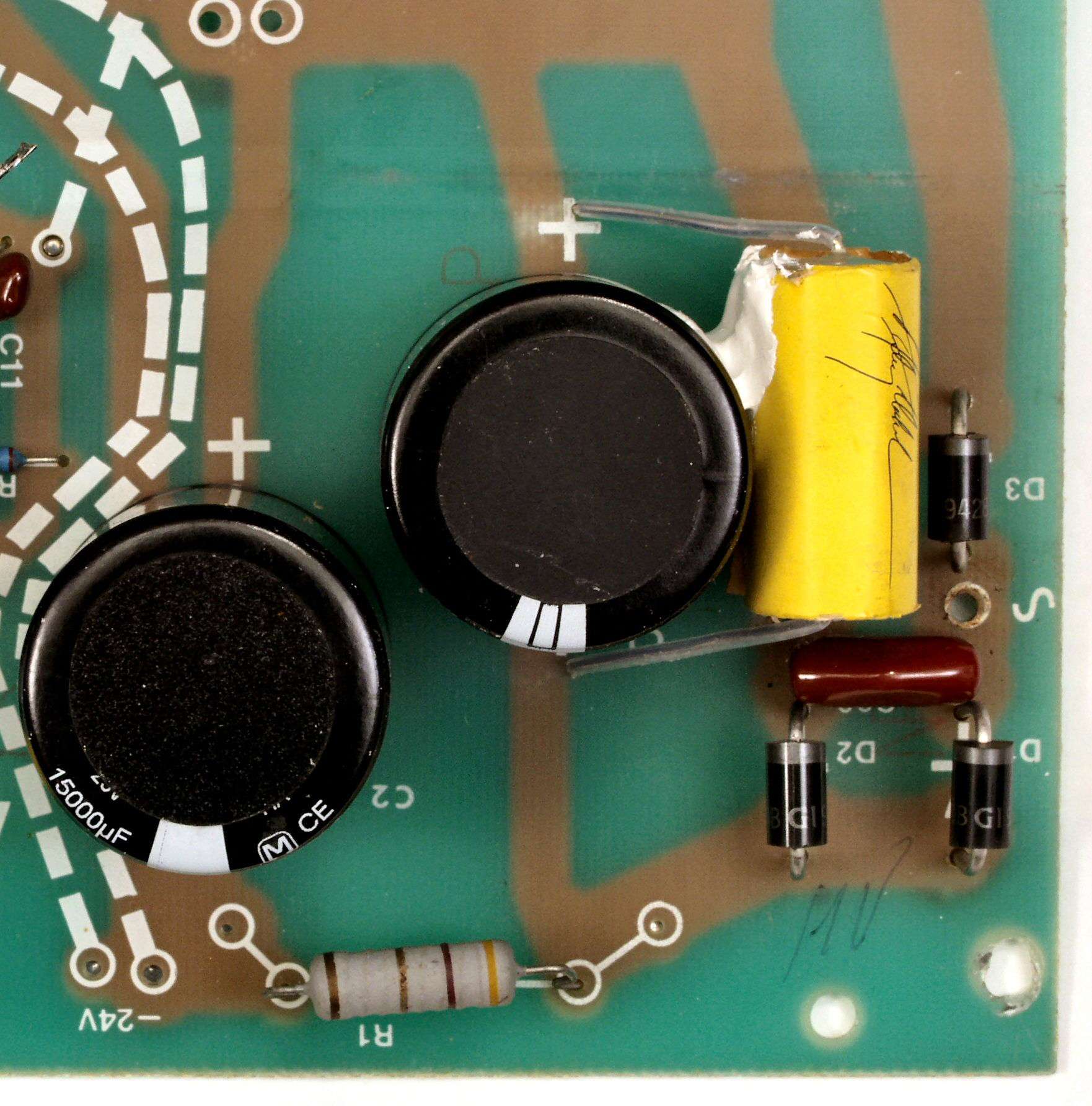

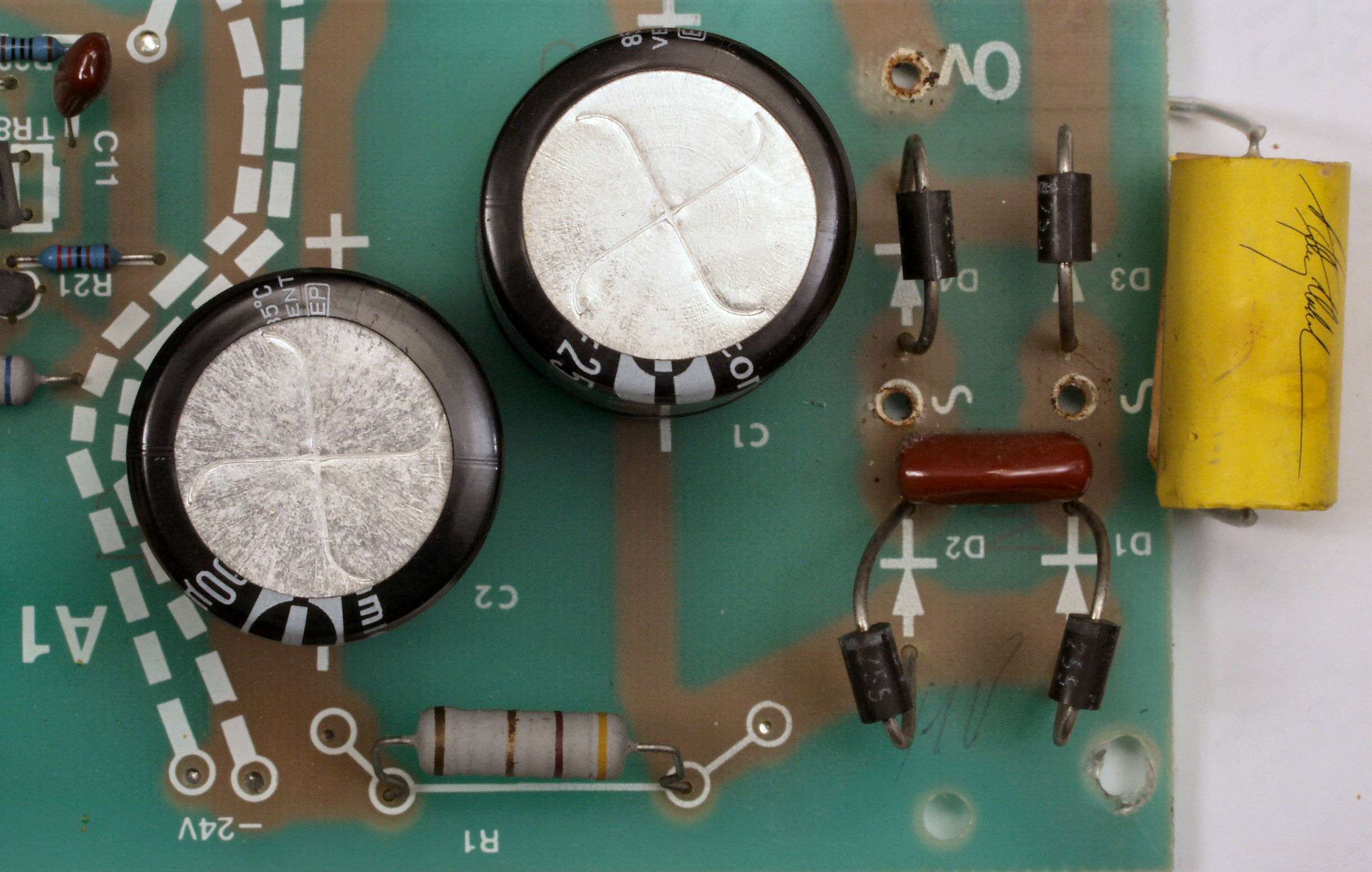

Ｃ５Ａ．　修理前　電源基板

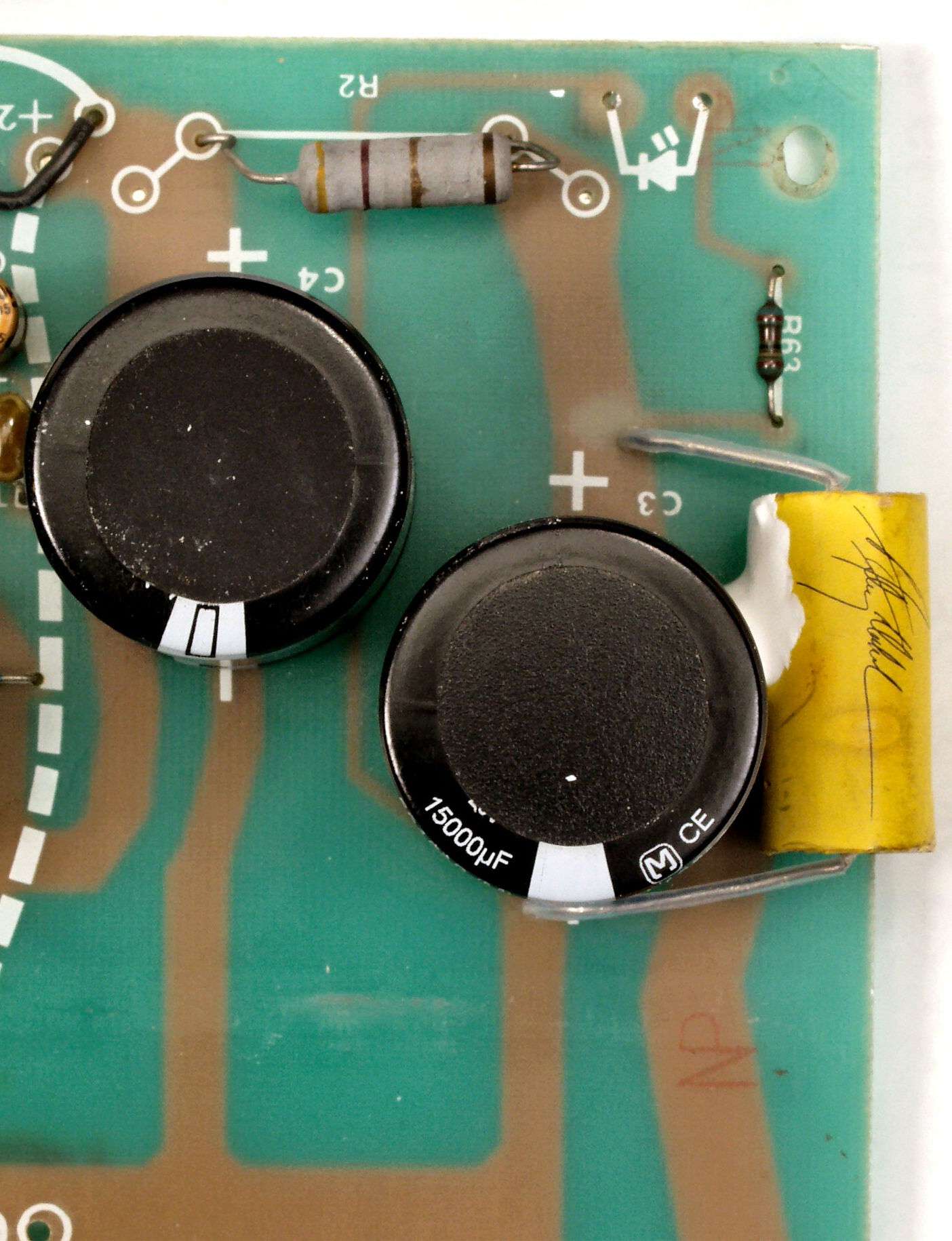

Ｃ５Ｂ．　修理後　電源基板

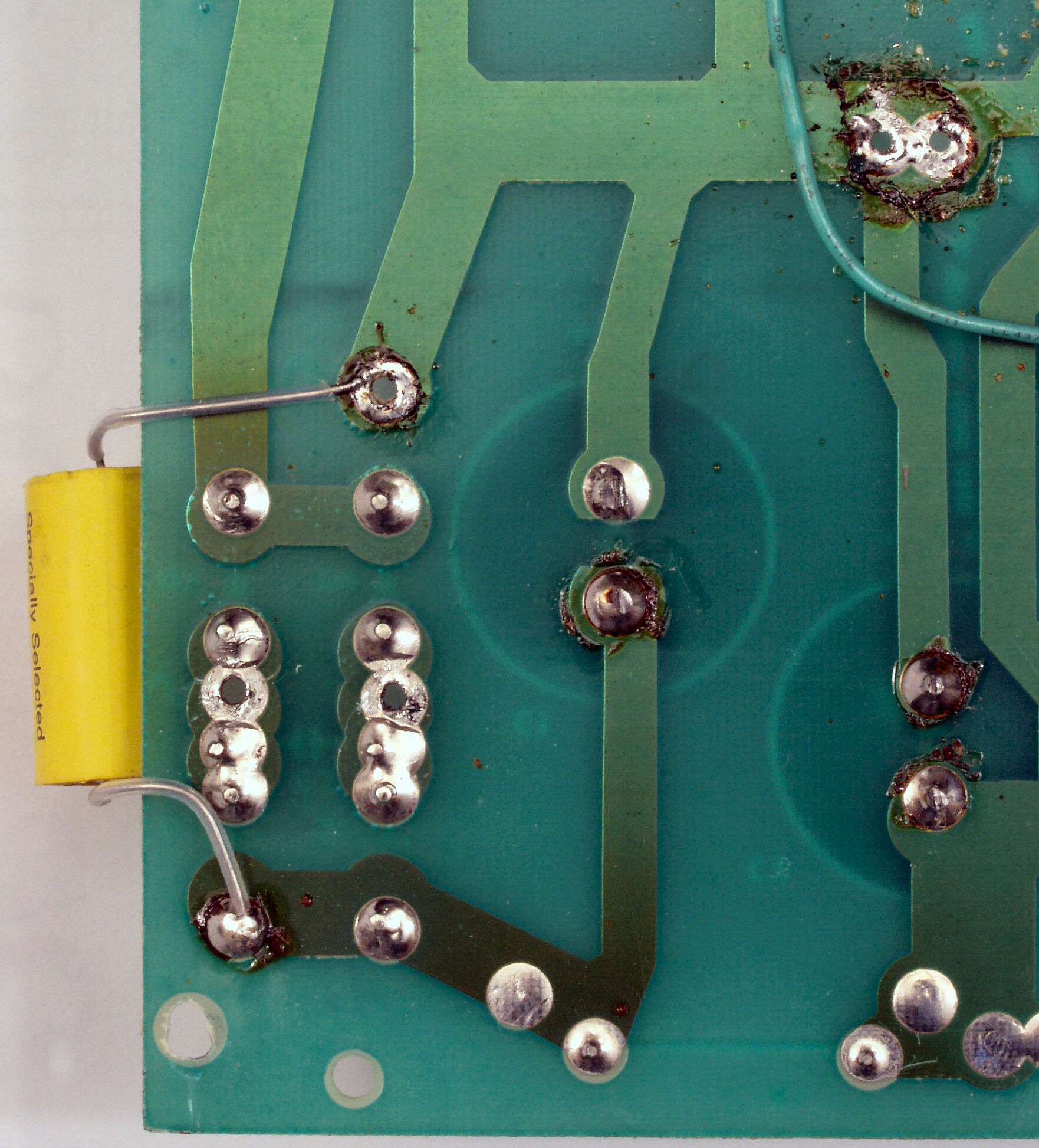

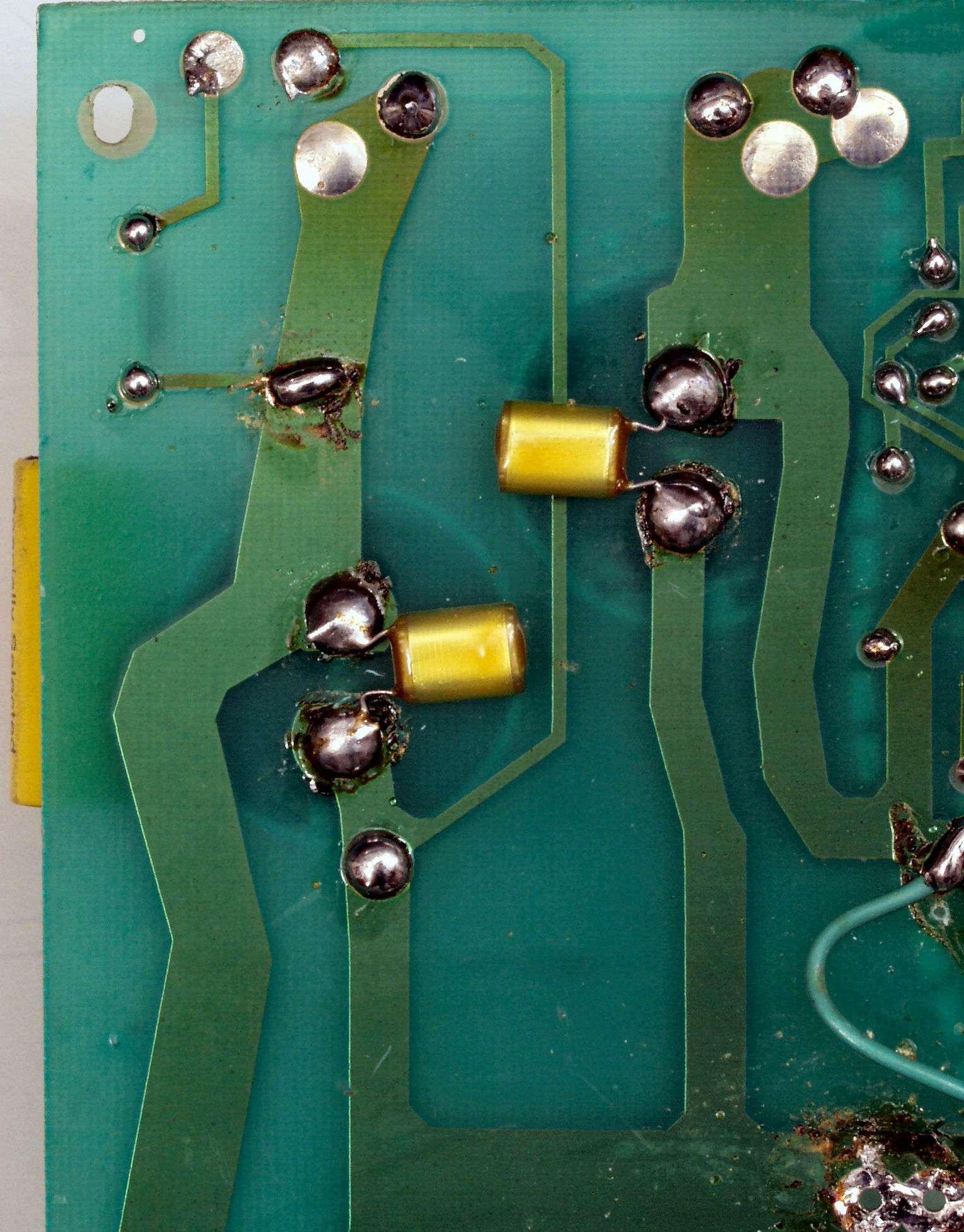

Ｃ５Ｃ．　修理前　電源基板裏

Ｃ５Ｄ．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。

Ｃ５Ｅ．　完成電源基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ６Ａ．　修理前　電源基板２

Ｃ６Ｂ．　修理後　電源基板２

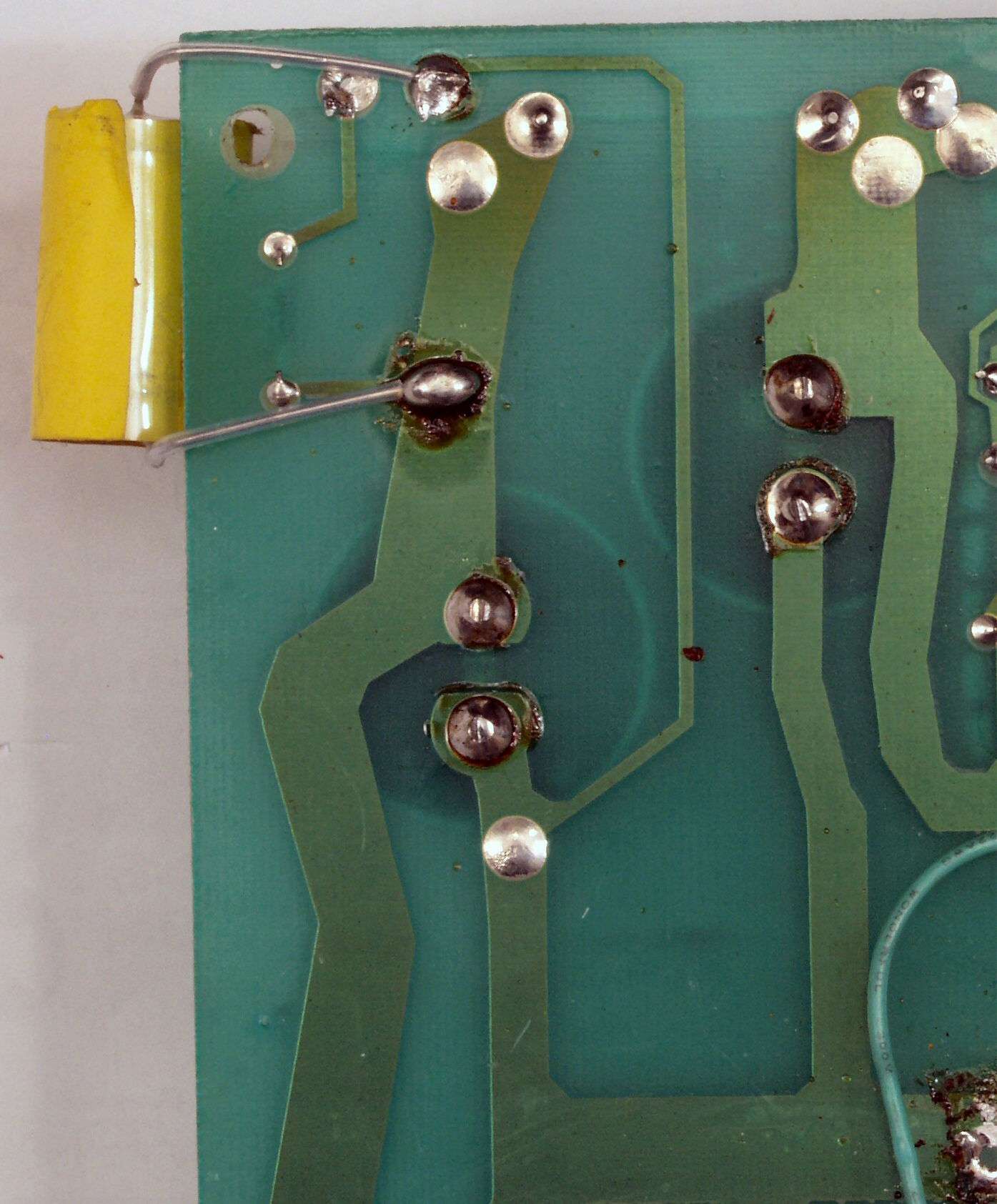

Ｃ６Ｃ．　修理前　修理前　電源基板２裏

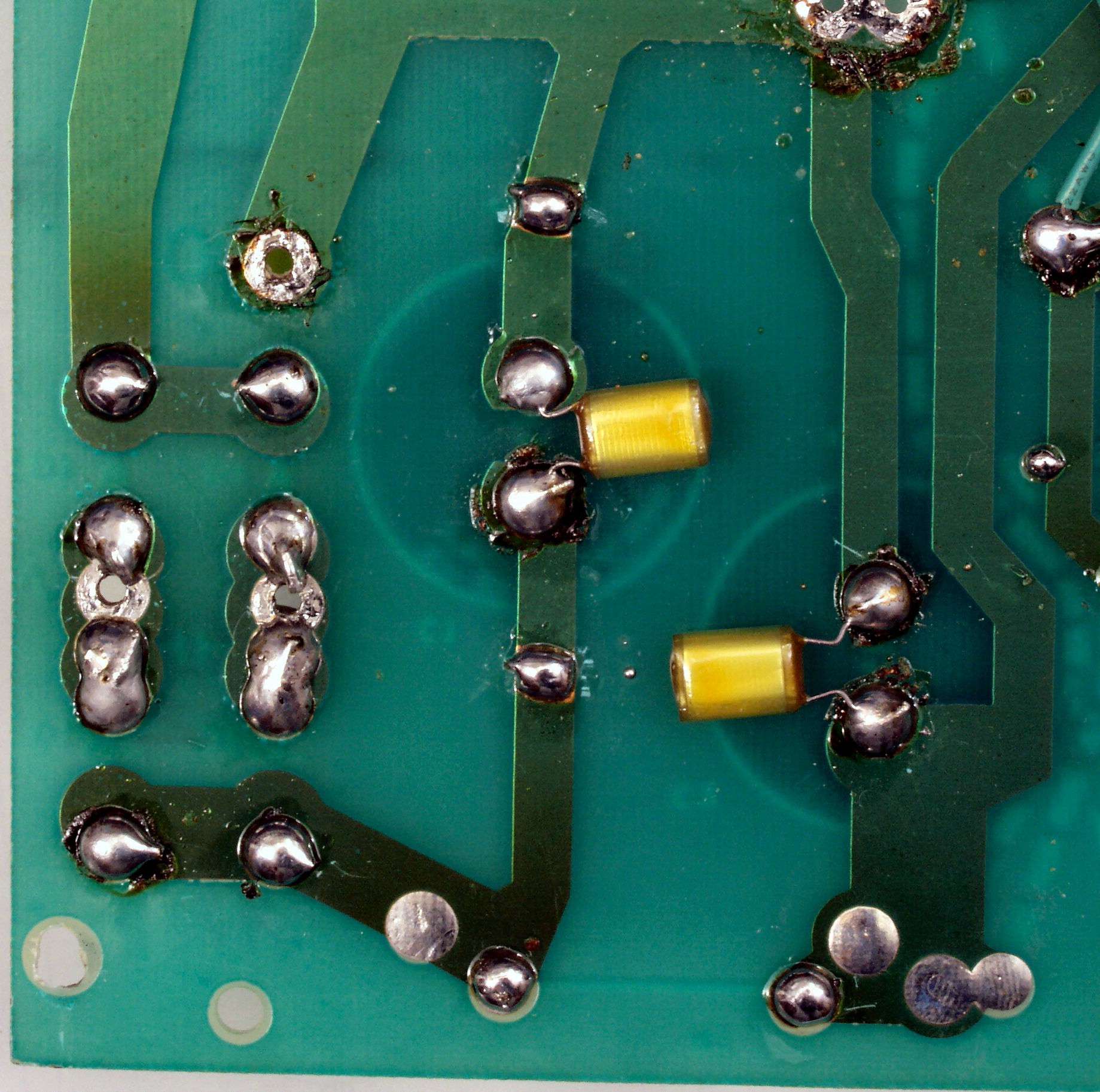

Ｃ６Ｄ．　修理（半田補正）後　電源基板２裏、　半田を全部やり直す。

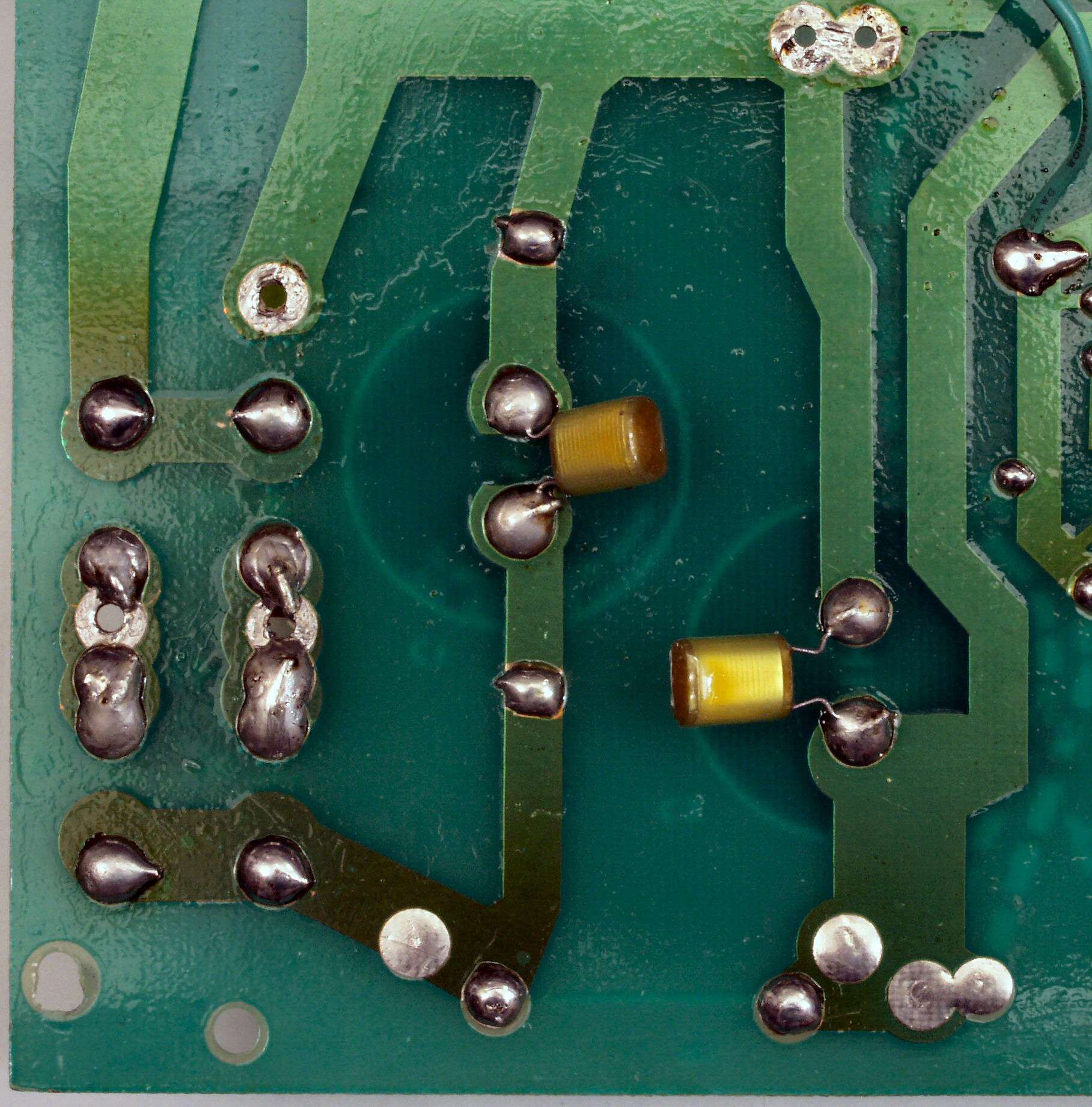

Ｃ６Ｅ．　完成電源基板２裏　洗浄後＋絶縁コーテング材を塗る

Ｃ７Ａ．　修理前　ＳＷのカップリング

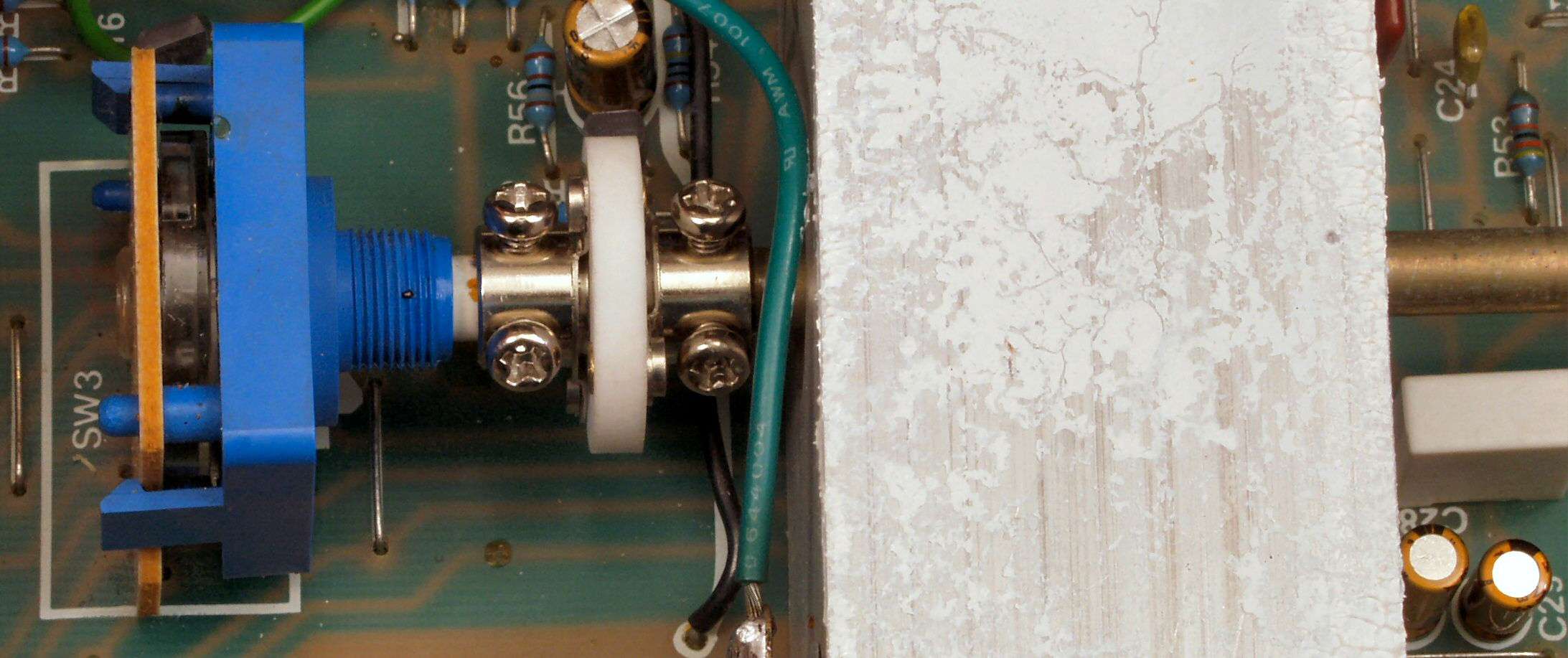

Ｃ７Ｂ．　修理後、タイト製のユニバーサル・カップリングを使用　

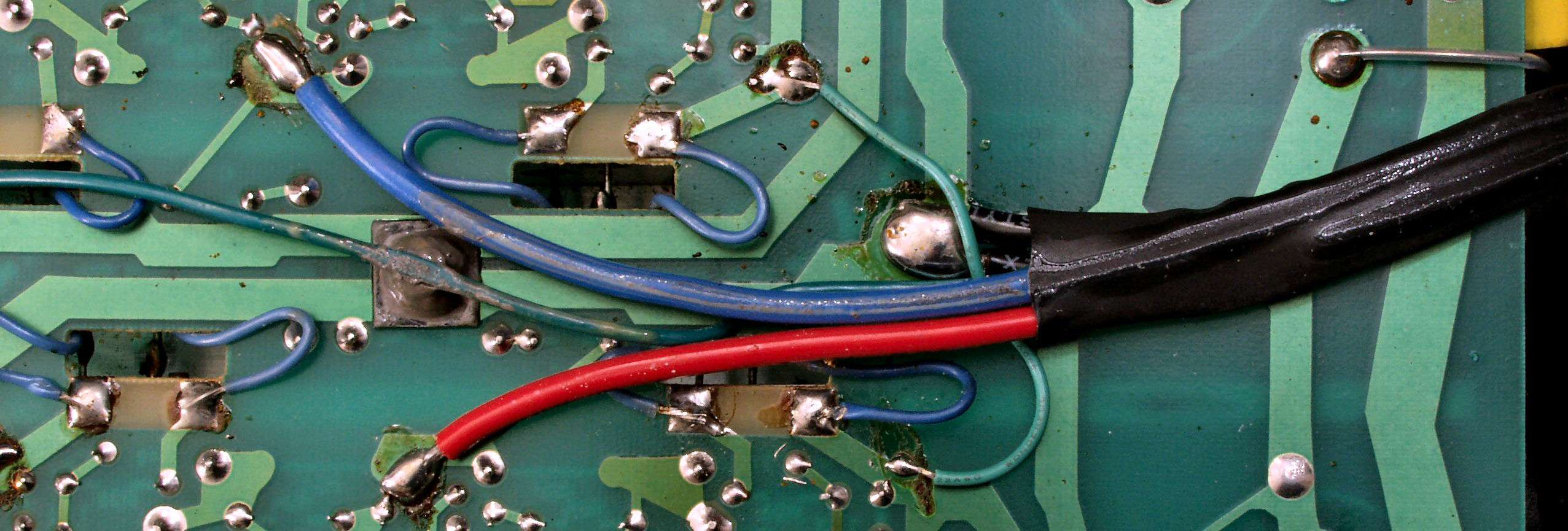

Ｃ８Ａ．　修理中　基板からのＳＰ出力線・アース線

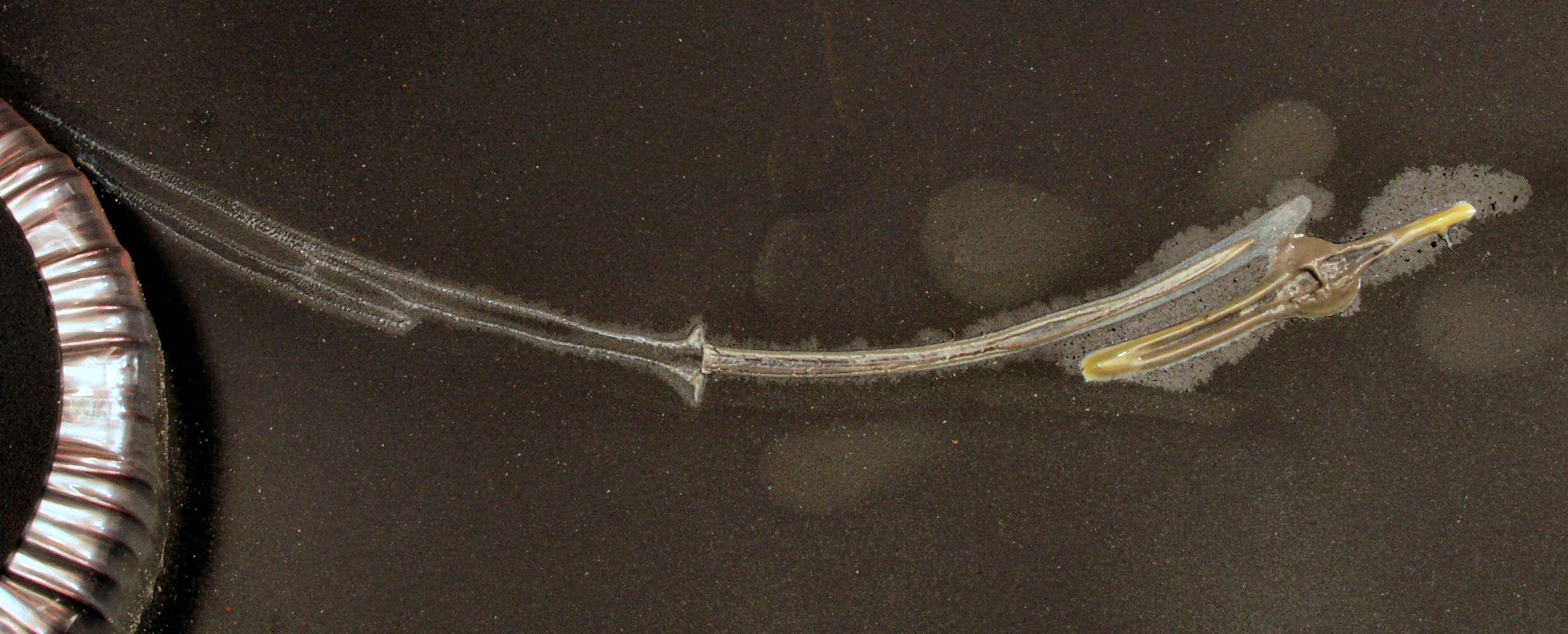

Ｃ８Ｂ．　修理中　潰された線！

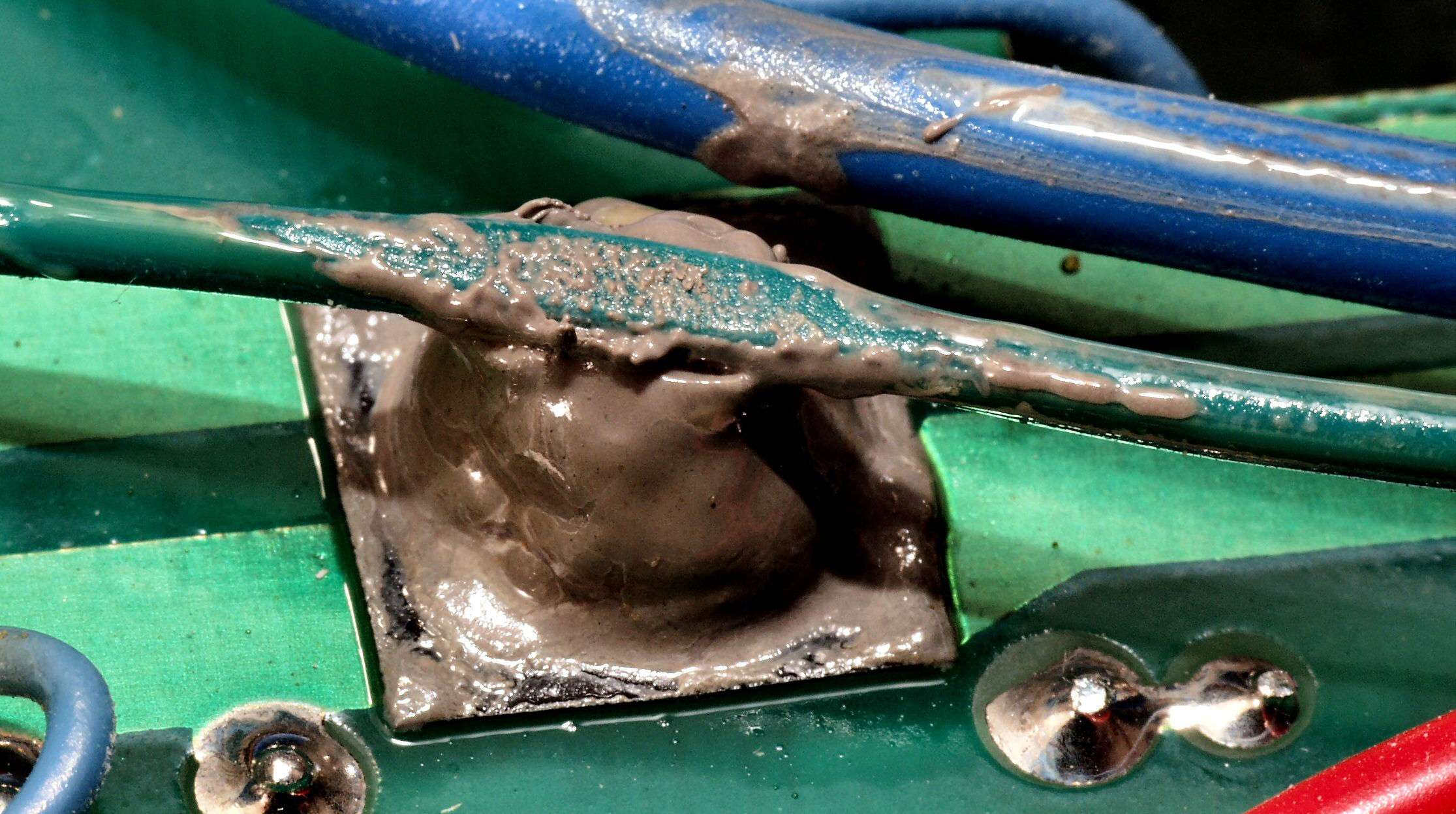

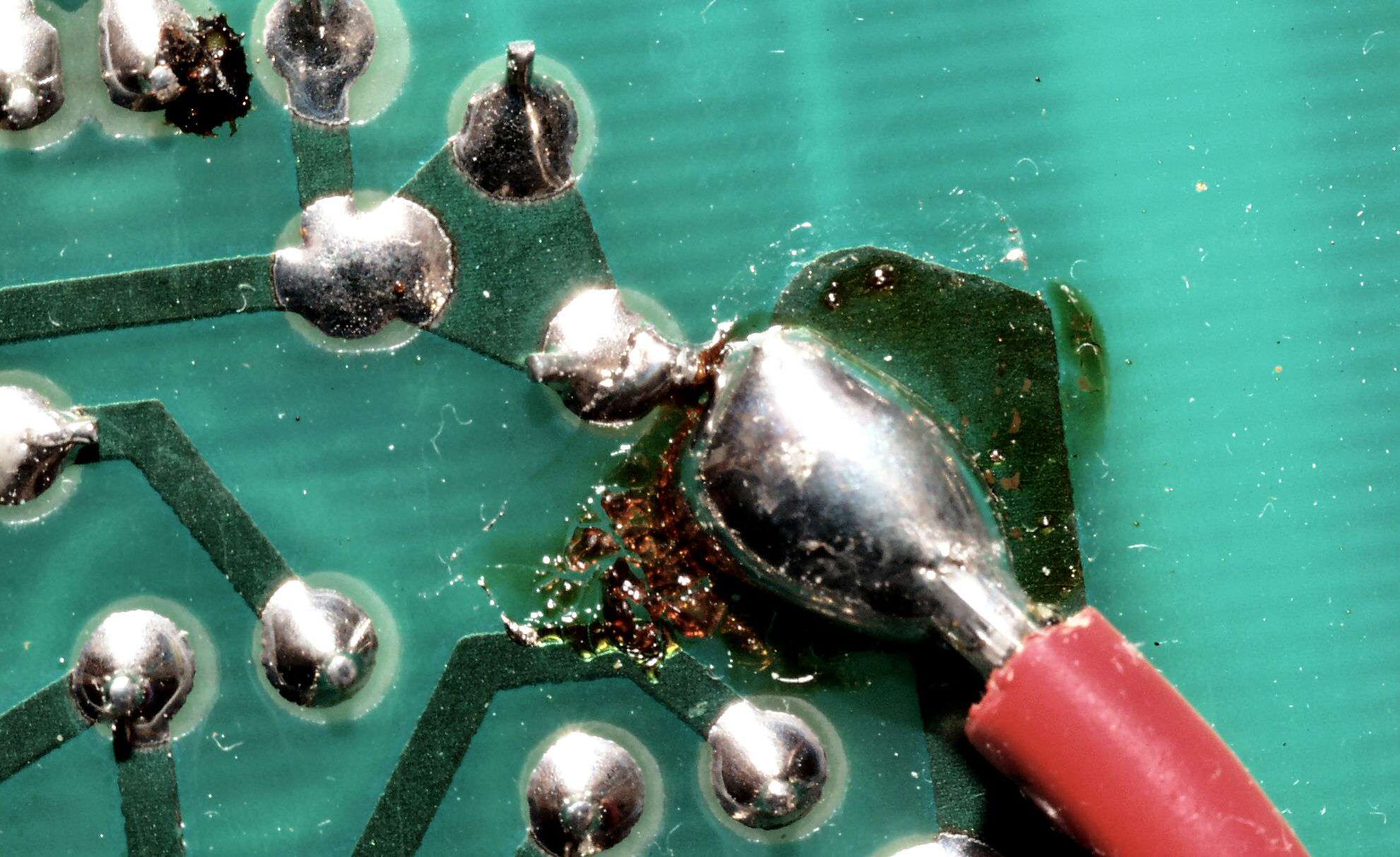

Ｃ８Ｃ．　修理中　他の配線に盛りすぎた半田が接触！

Ｃ８Ｄ．　修理中　底板の跡

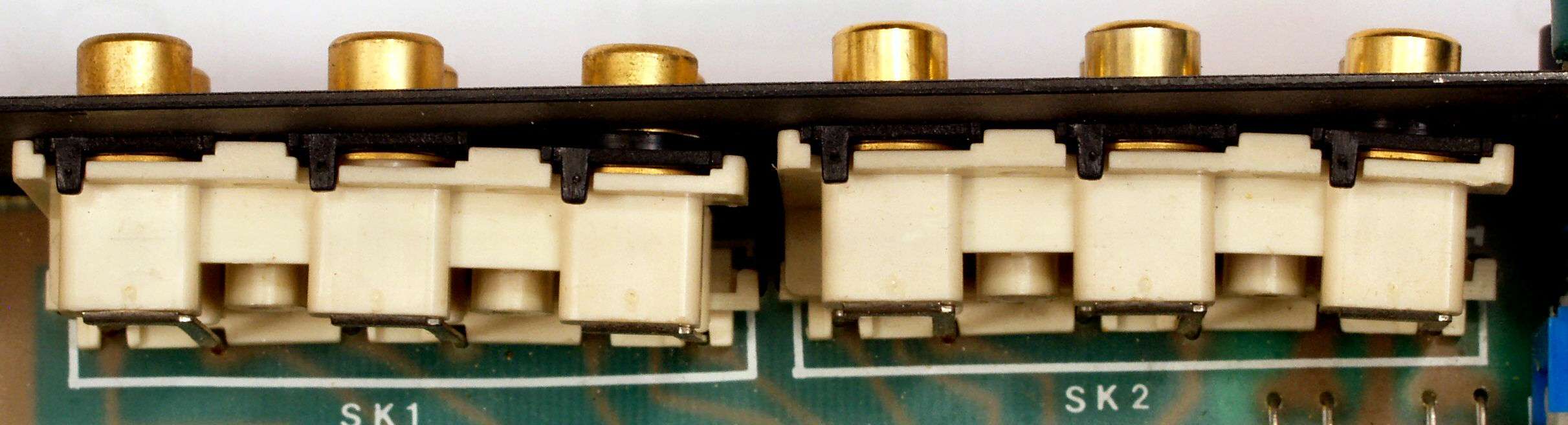

Ｃ９Ａ．　修理前　入出力ＲＣＡ端子

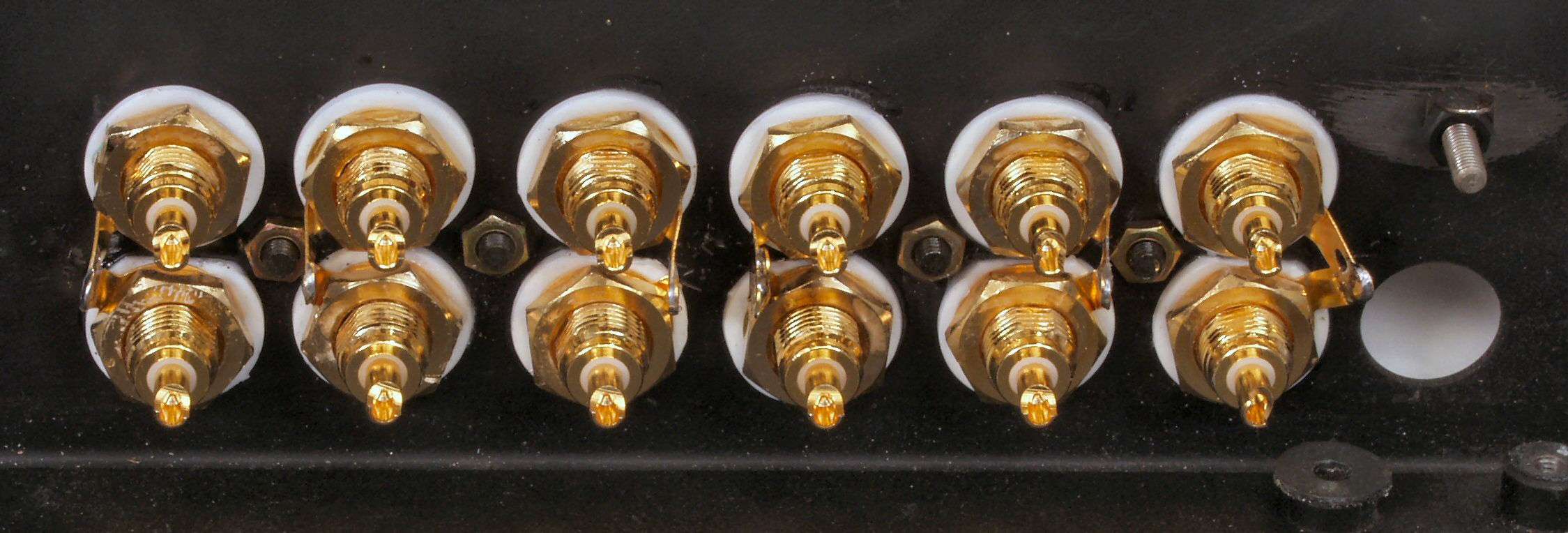

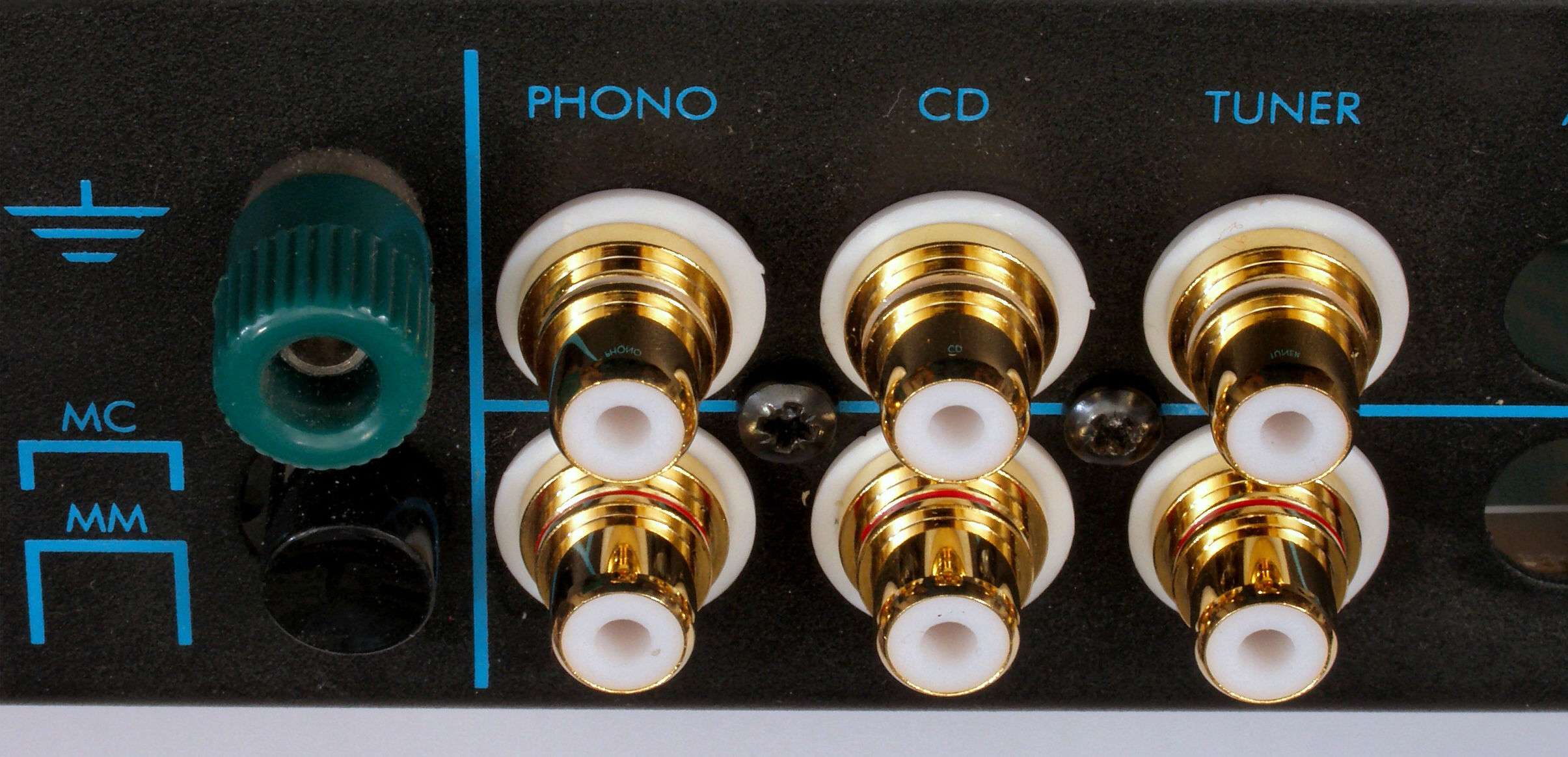

Ｃ９Ｂ．　修理（交換）後　入出力ＲＣＡ端子

Ｃ９Ｃ．　修理（交換）後　入出力ＲＣＡ端子裏、しっかりと、接着剤で止める。

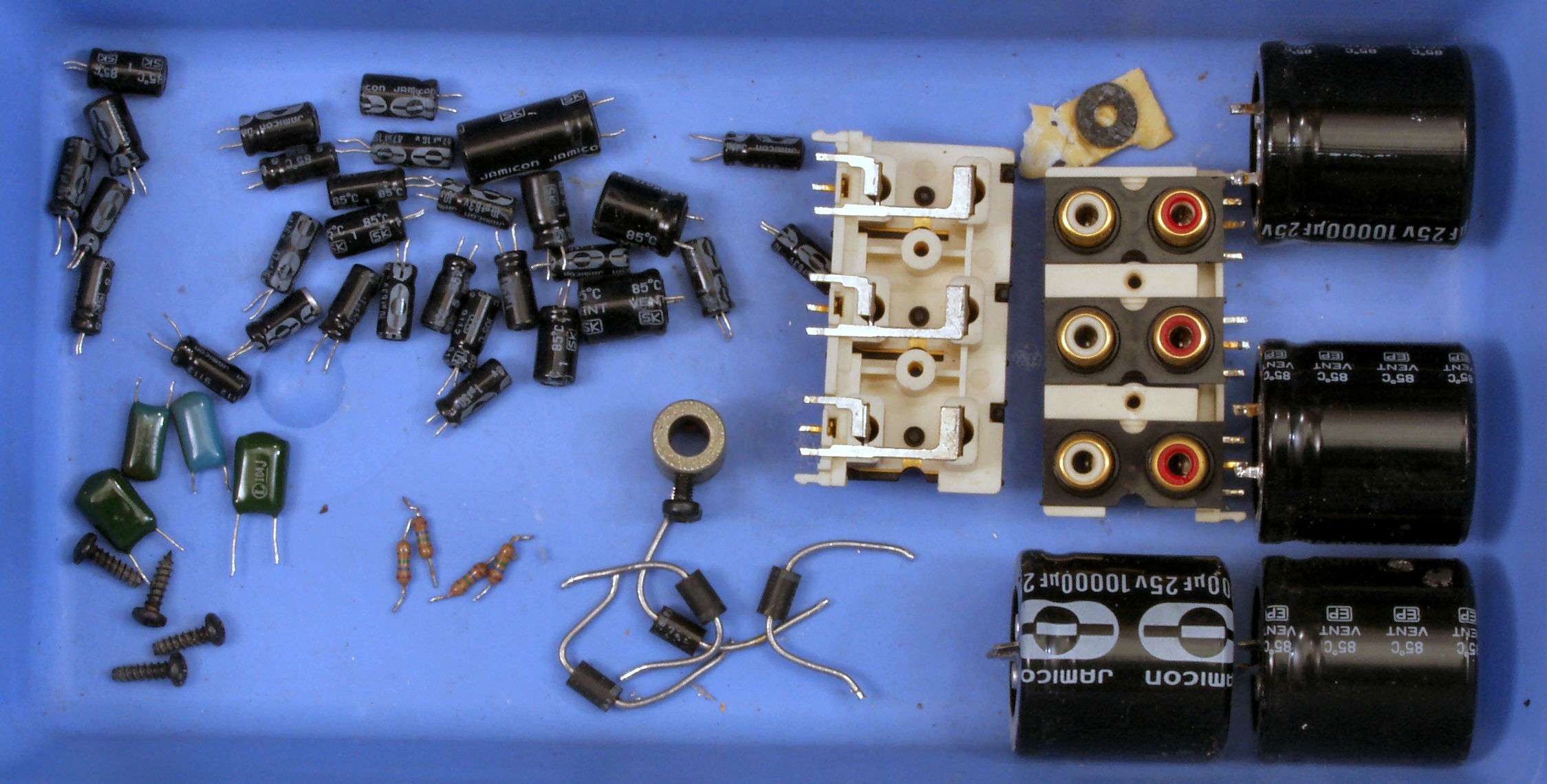

ＣＡ．　交換部品

ＣＢＡ．　修理前　上から見る

ＣＢＢ．　修理後　上から見る

Ｅ．　調整・測定．

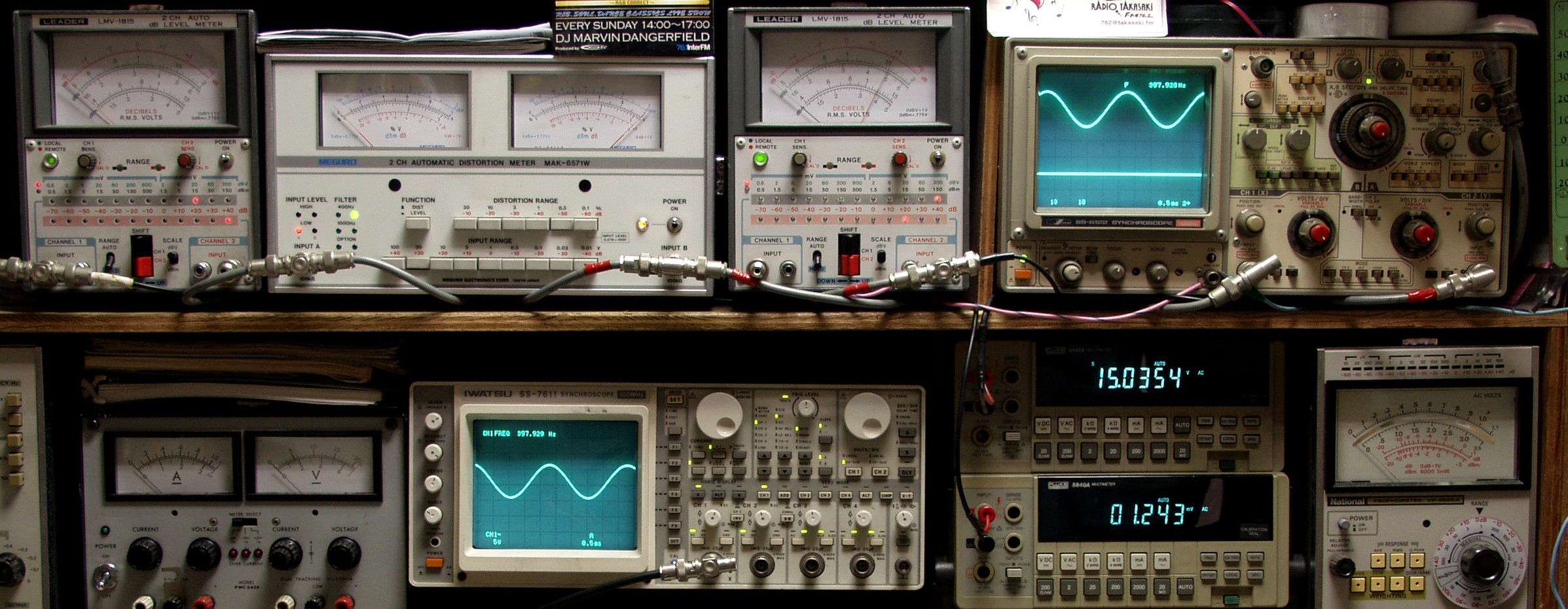

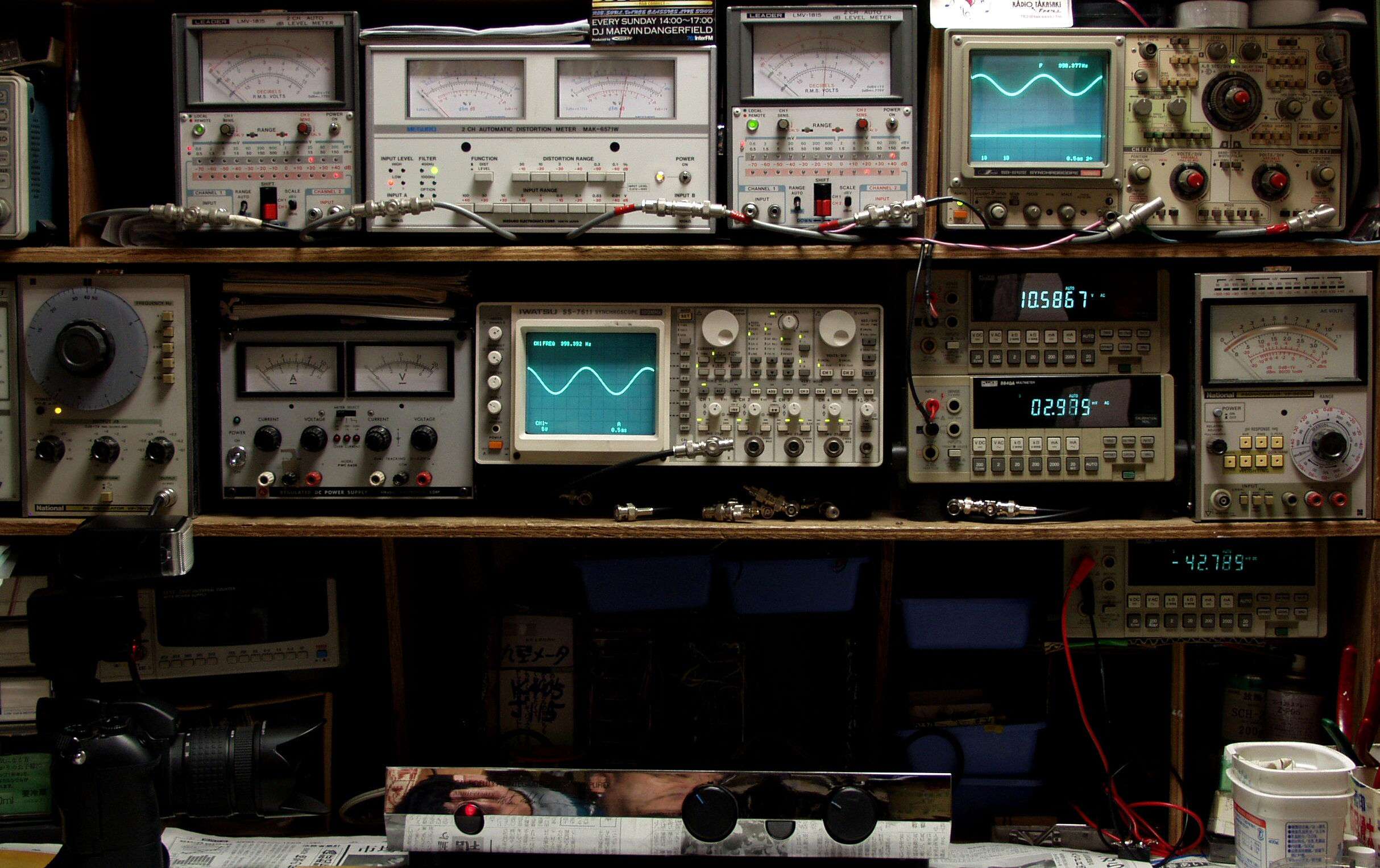

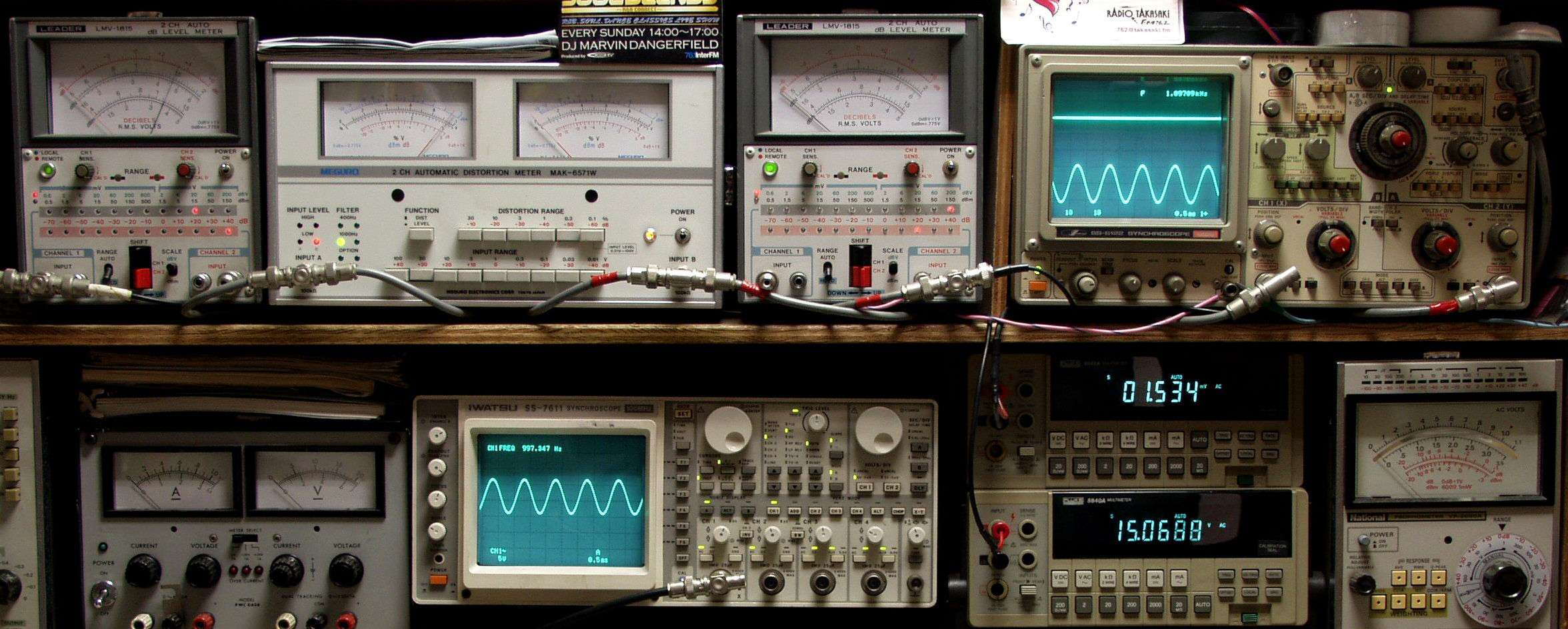

Ｅ１．　出力・歪み率測定．
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定．
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）．
　　　下段中右上＝周波数計．
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用．
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力．
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用．
　　　上段右端　オシロ＝出力波形、　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）．
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定、　下段中右下　デジタル電圧計＝Ｌ出力電圧測定．

Ｅ２Ａ．　Ｒ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．２８％歪み率（０．３％レンジ）　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｂ．　Ｌ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．２８％歪み率（０．３％レンジ）　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｃ．　Ｒ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．２８％歪み率（０．３％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｄ．　Ｌ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＡＵＸ入力　４００ＨＺ　

Ｅ３Ａ．　Ｒ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．２８％歪み率（０．３％レンジ）　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　Ｌ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＭＭ入力　１０００ＨＺ

Ｅ３Ｃ．　Ｒ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＭＭ入力　４００ＨＺ

Ｅ３Ｄ．　Ｌ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＭＭ入力　４００ＨＺ　

Ｅ４Ａ．　Ｒ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　Ｌ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＭＣ入力　１０００ＨＺ

Ｅ４Ｃ．　Ｒ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＭＣ入力　４００ＨＺ

Ｅ４Ｄ．　Ｌ－ＳＰ出力　１５Ｖ＝２８Ｗ　０．３％歪み率（０．３％レンジ）　ＭＣ入力　４００ＨＺ　

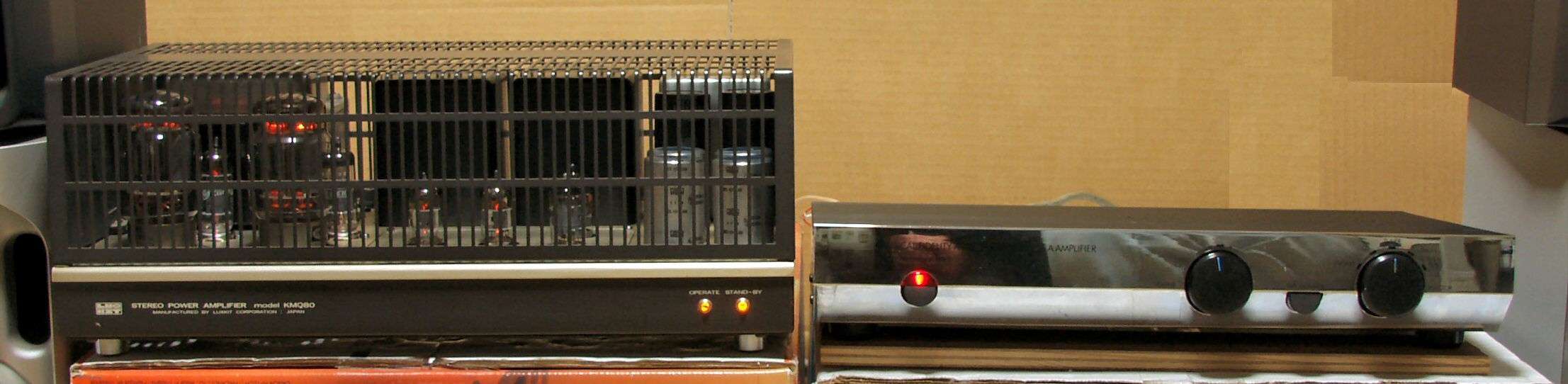

Ｅ５．　完成　２４時間エージング

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ－１．　の仕様（マニアル・カタログより）

型式	Musical Fidelity A1
定格出力	20W＋20W（8Ω）
入力感度/インピーダンス	Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ
RIAA偏差	30Hz～40kHz ±0.5dB
SN比	Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上
高調波歪率	0.5％未満（8Ω、定格出力時）
消費電力	85W（連続）
外形寸法	幅408×高さ60×奥行249mm
重量	5.5kg
