ＭｃＩｎｔｏｓｈ　ＭＣ２５０５修理記録
平成１６年９月１４日到着　　９月２８日完成
  • Ａ．　修理前の状況

  • Ｂ．　原因
    　　経年変化による劣化

  • Ｃ．　修理状況
    　　ブロック電解コンデンサー交換
    　　電源電解コンデンサー交換
    　　半固定ＶＲ交換
    　　フイルムコンデンサー追加
    　　配線手直し、補強
    　　経年劣化による各部ハンダ補正

    　
  • Ｄ．　使用部品
    　　ブロック電解コンデンサー　　　　　　　　　　　２個
    　　電解コンデンサ−　　　　　　　　　　　　　　　１３個
    　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　２個
    　　フイルムコンデンサー２個

  • Ｅ．　調整・測定

  • Ｆ．　修理費　　６８，０００円　　　オーバーホール修理
  • Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２５０５ 仕様（マニアルより）
Ａ．　修理前の状況
Ａ−１．　点検中　上から
Ａ−２．　点検中　下から

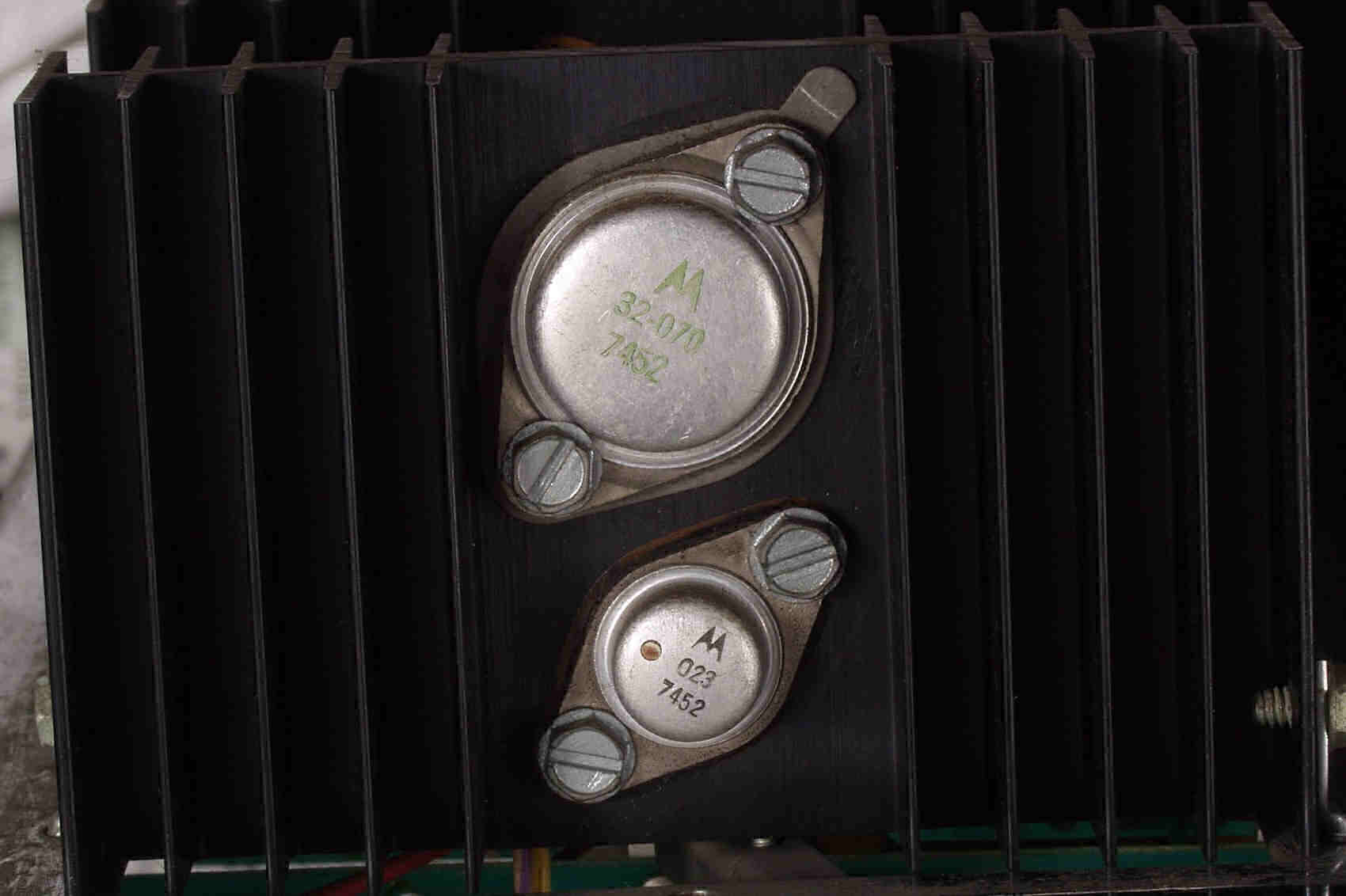

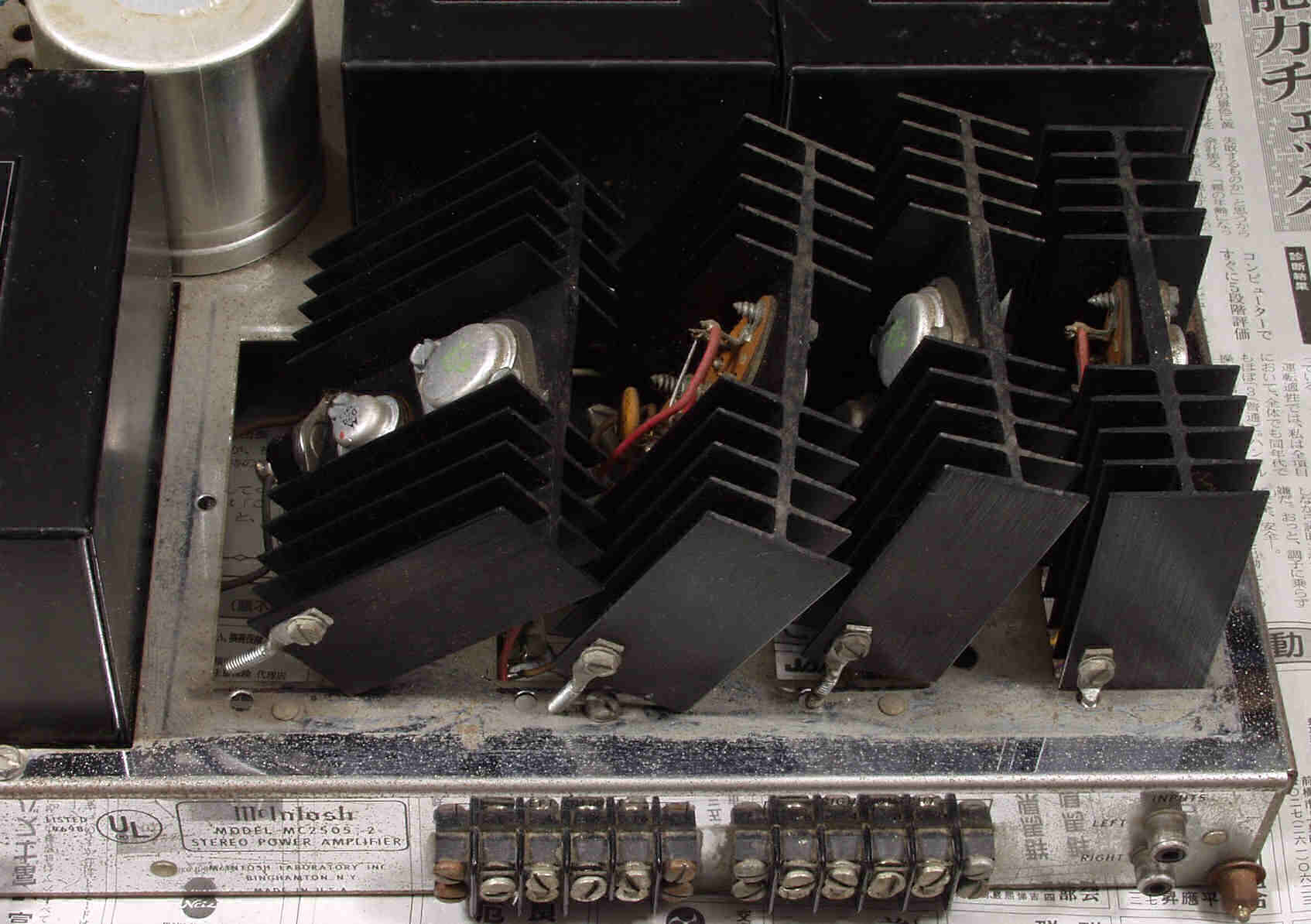

Ａ−３．　点検中　終段ＴＲ（トランジスタ−）　絶縁テフロンシートなので増締めのみ
Ｃ．　修理状況

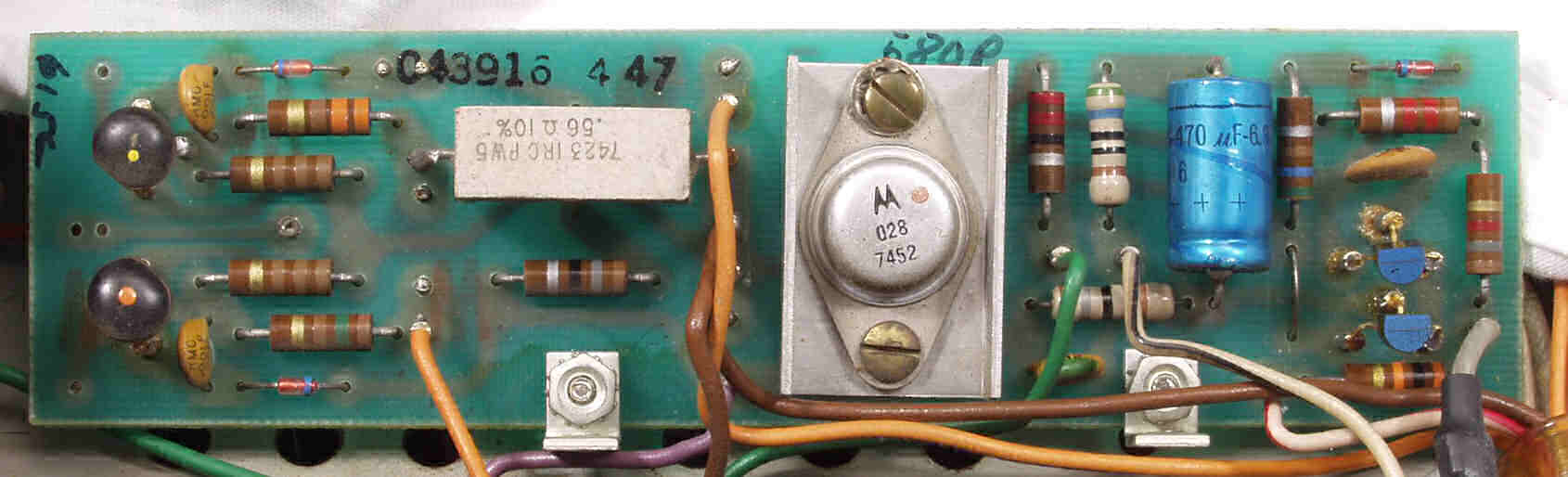

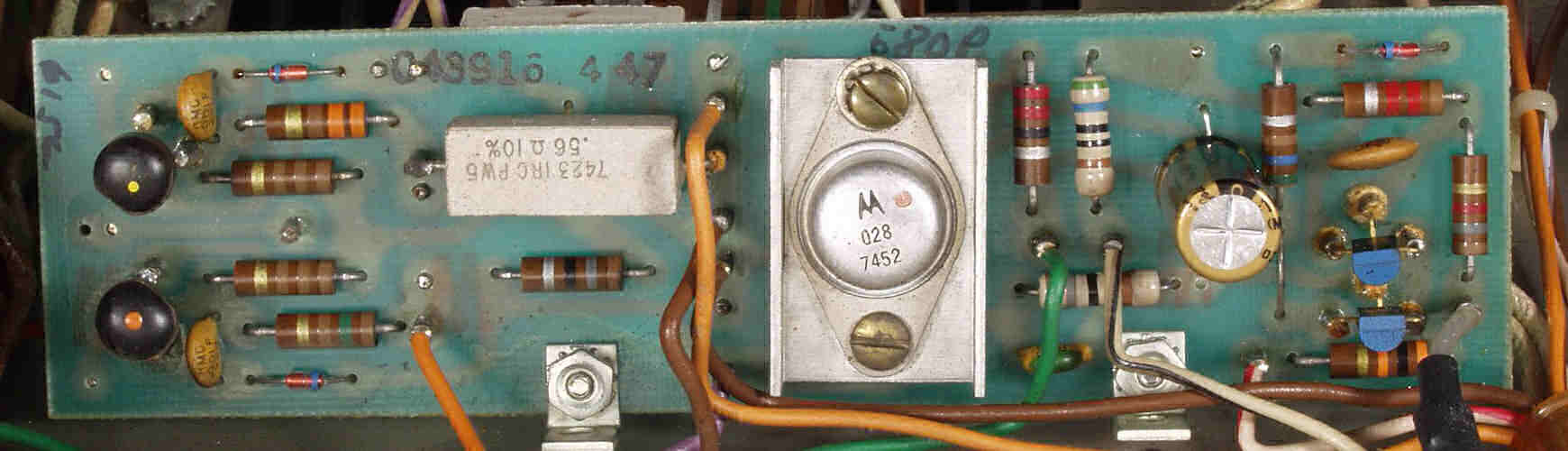

Ｃ−１Ａ．　修理前　Ｒ−ＡＭＰ基盤

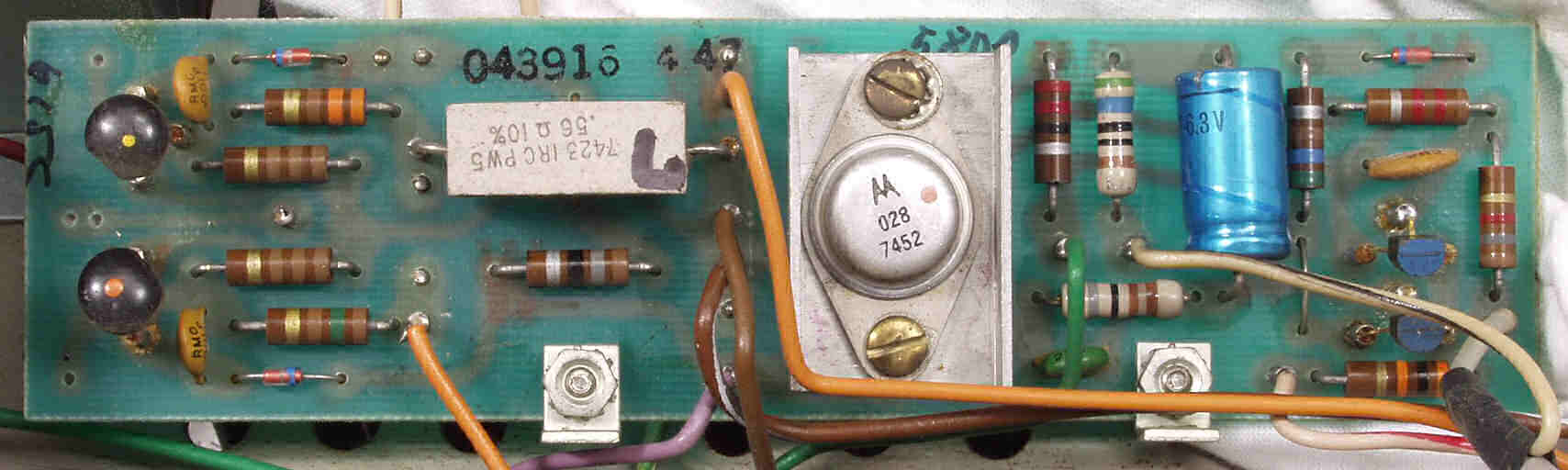

Ｃ−１Ｂ．　修理後　Ｒ−ＡＭＰ基盤　　電解コンデンサ−交換　

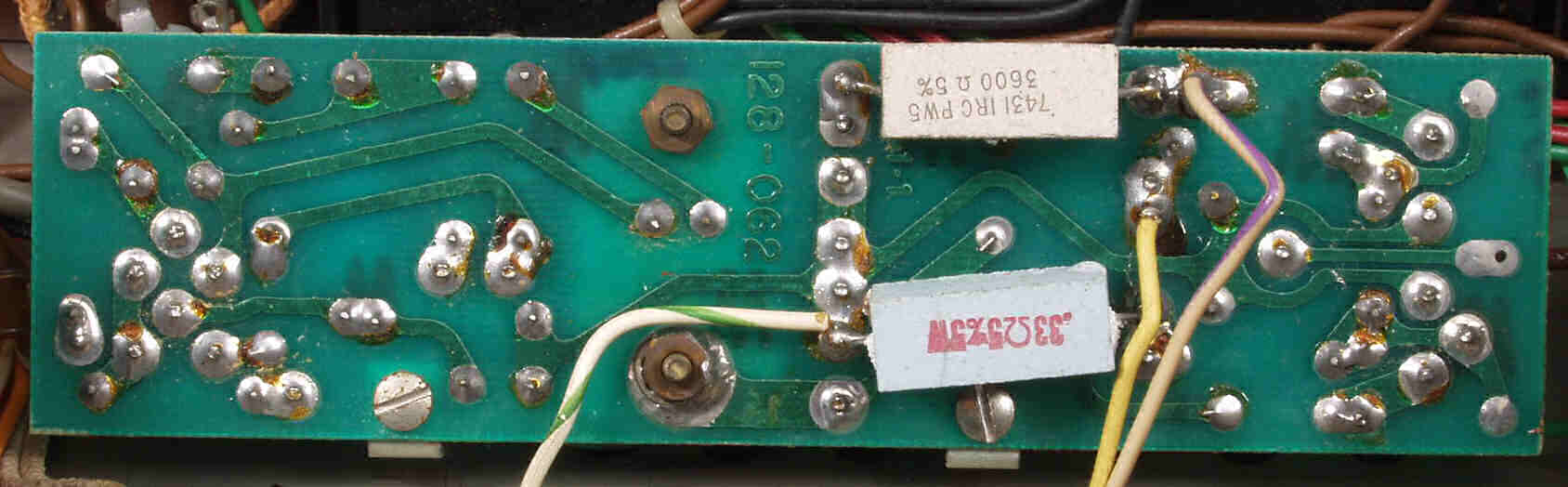

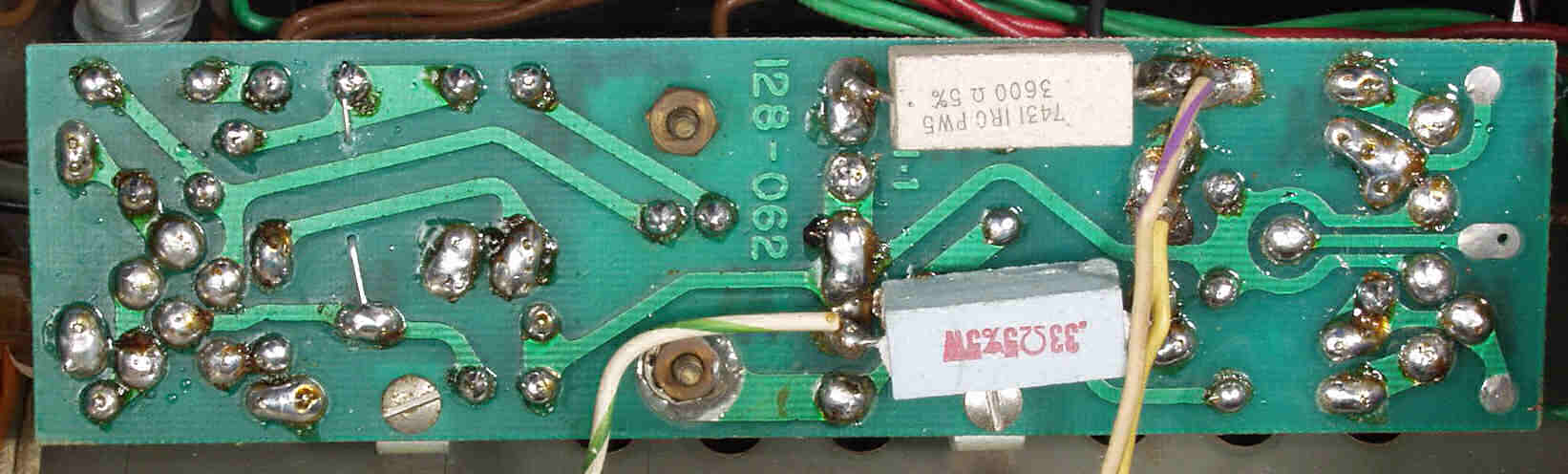

Ｃ−１Ｃ．　修理前　Ｒ−ＡＭＰ基盤裏

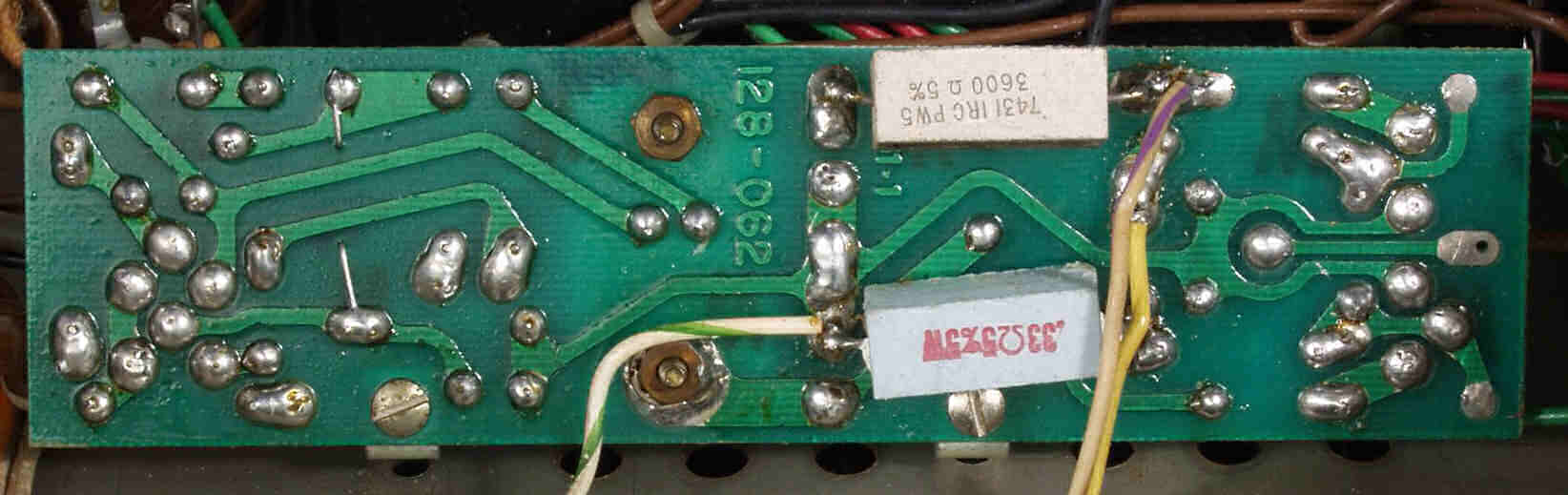

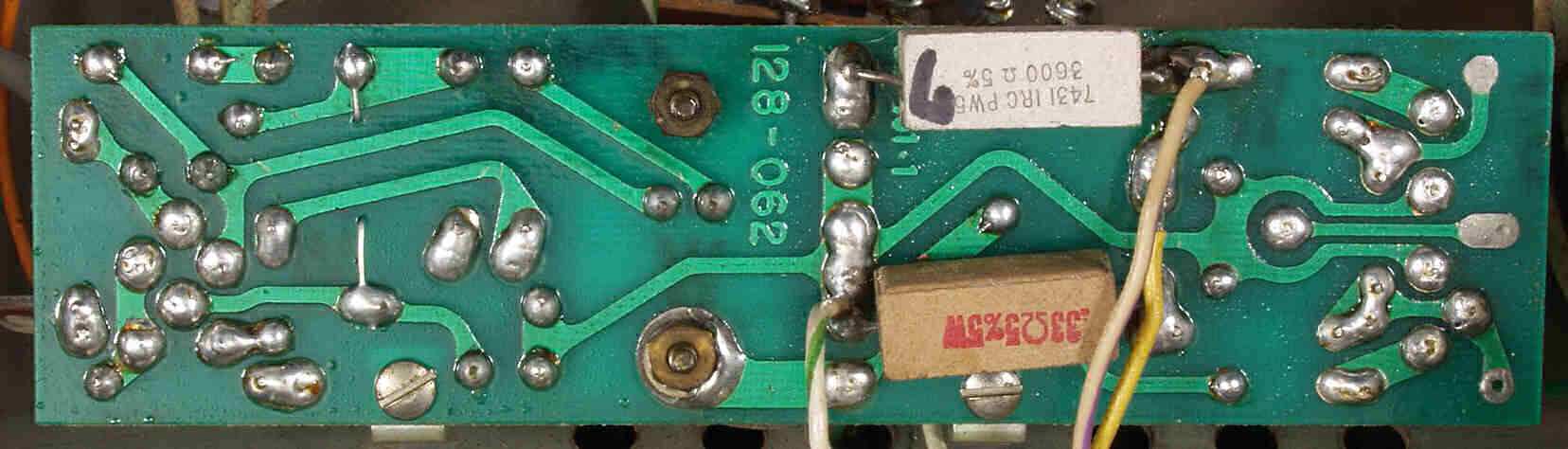

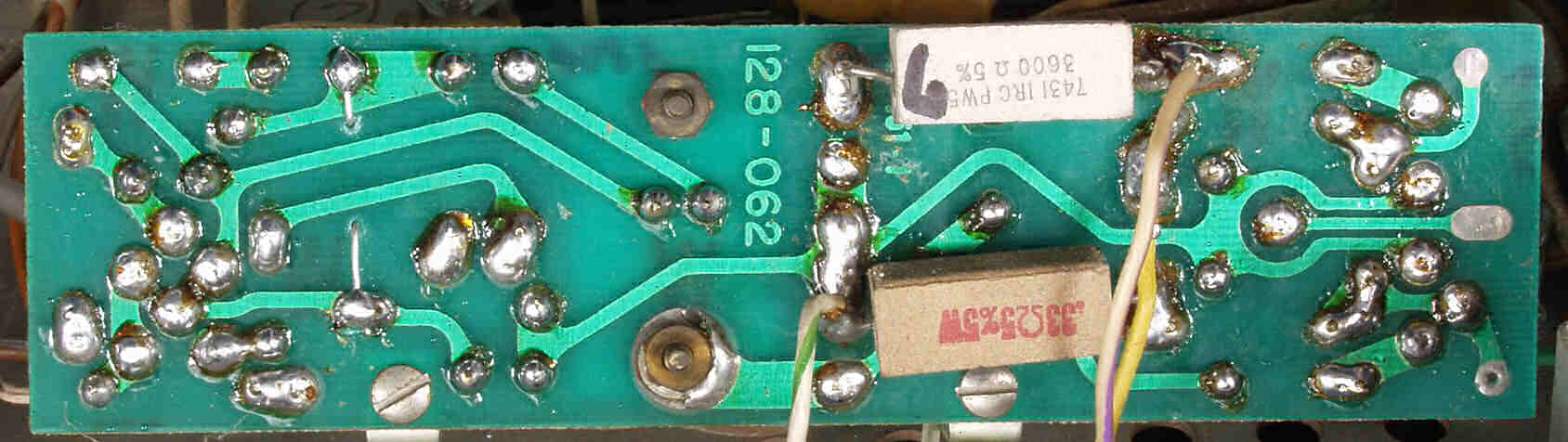

Ｃ−１Ｄ．　修理（半田補正）後　　Ｒ−ＡＭＰ基盤裏。　半田を全部やり直す。
Ｃ−１Ｅ．　完成Ｒ−ＡＭＰ基盤裏。　洗浄後防湿材を塗る。
Ｃ−２Ａ．　修理前　Ｌ−ＡＭＰ基板

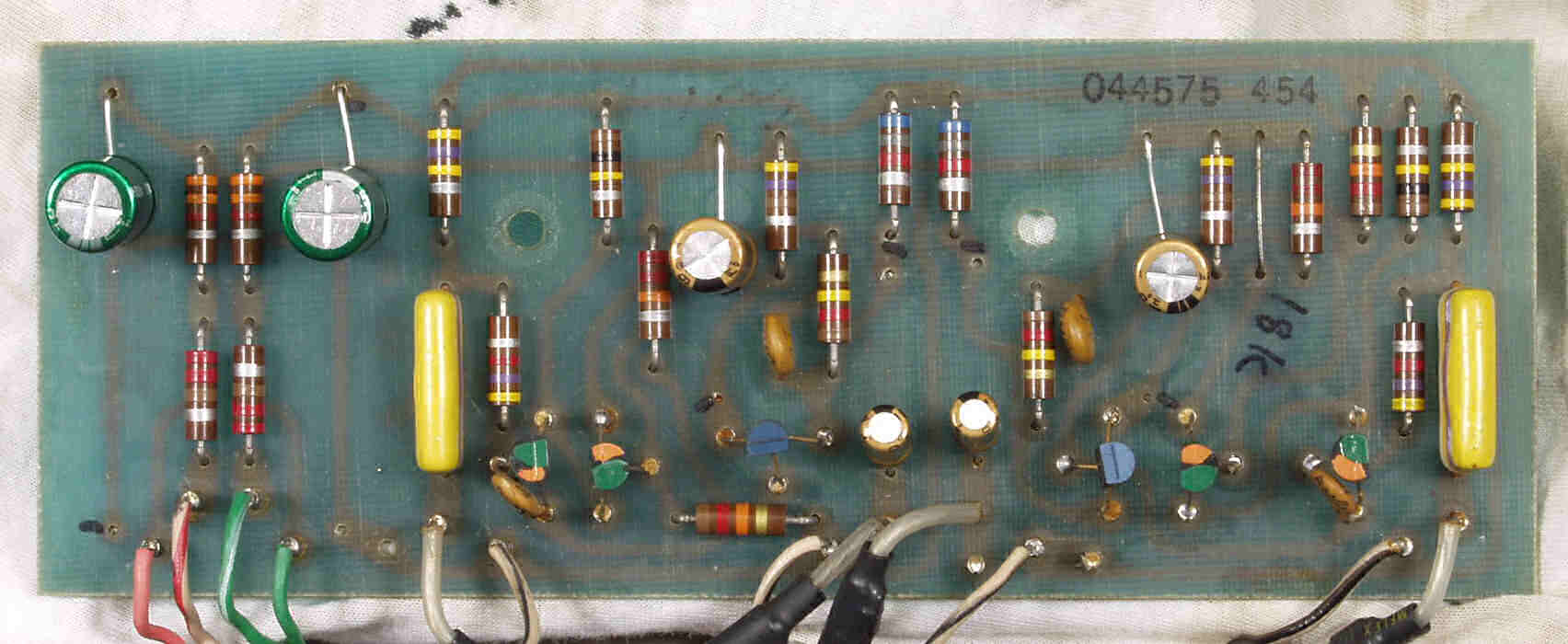

Ｃ−２Ｂ．　修理後　Ｌ−ＡＭＰ基盤　　電解コンデンサ−交換　
Ｃ−２Ｃ．　修理前　Ｌ−ＡＭＰ基盤裏

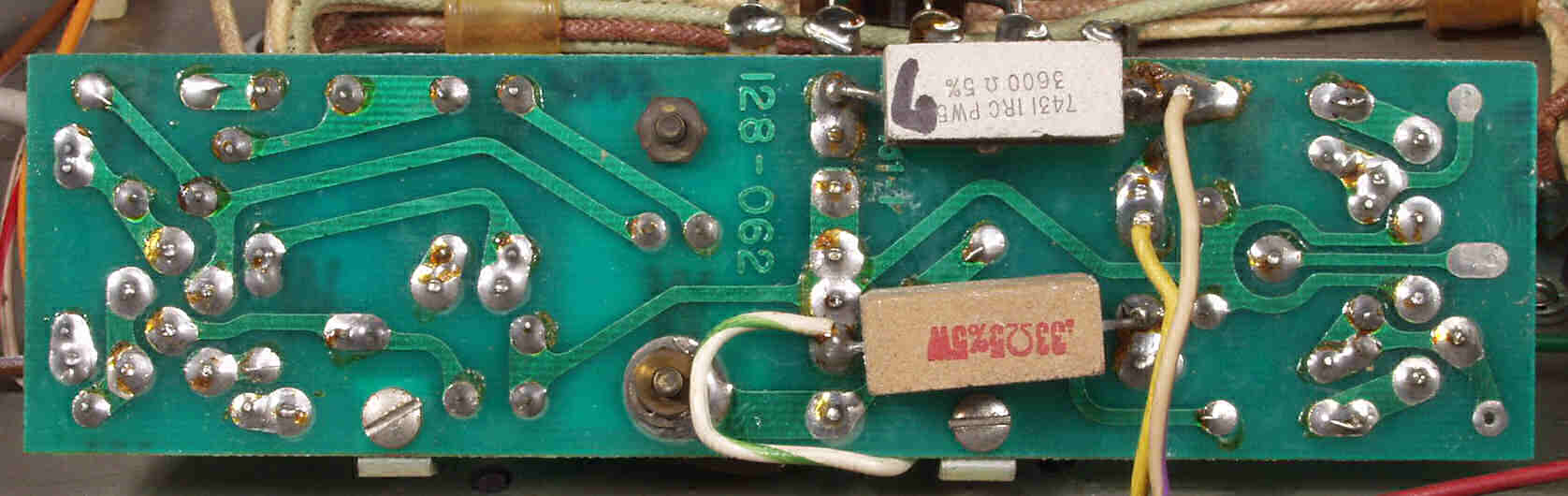

Ｃ−２Ｄ．　修理（半田補正）後　　Ｒ−ＡＭＰ基盤裏。　半田を全部やり直す。
Ｃ−２Ｅ．　完成Ｒ−ＡＭＰ基盤裏。　洗浄後防湿材を塗る。

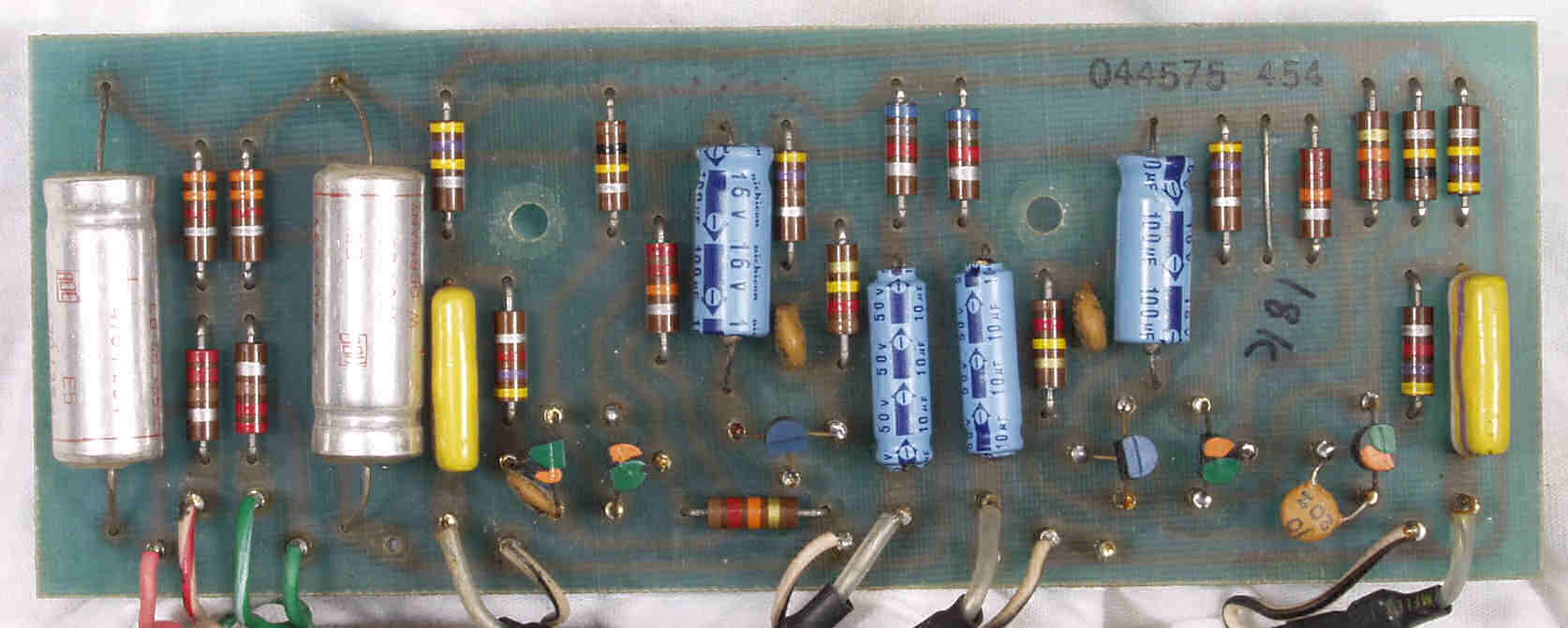

Ｃ−３Ａ．　修理前　初段基盤
Ｃ−３Ｂ．　修理後　初段基盤　電解コンデンサー６個交換

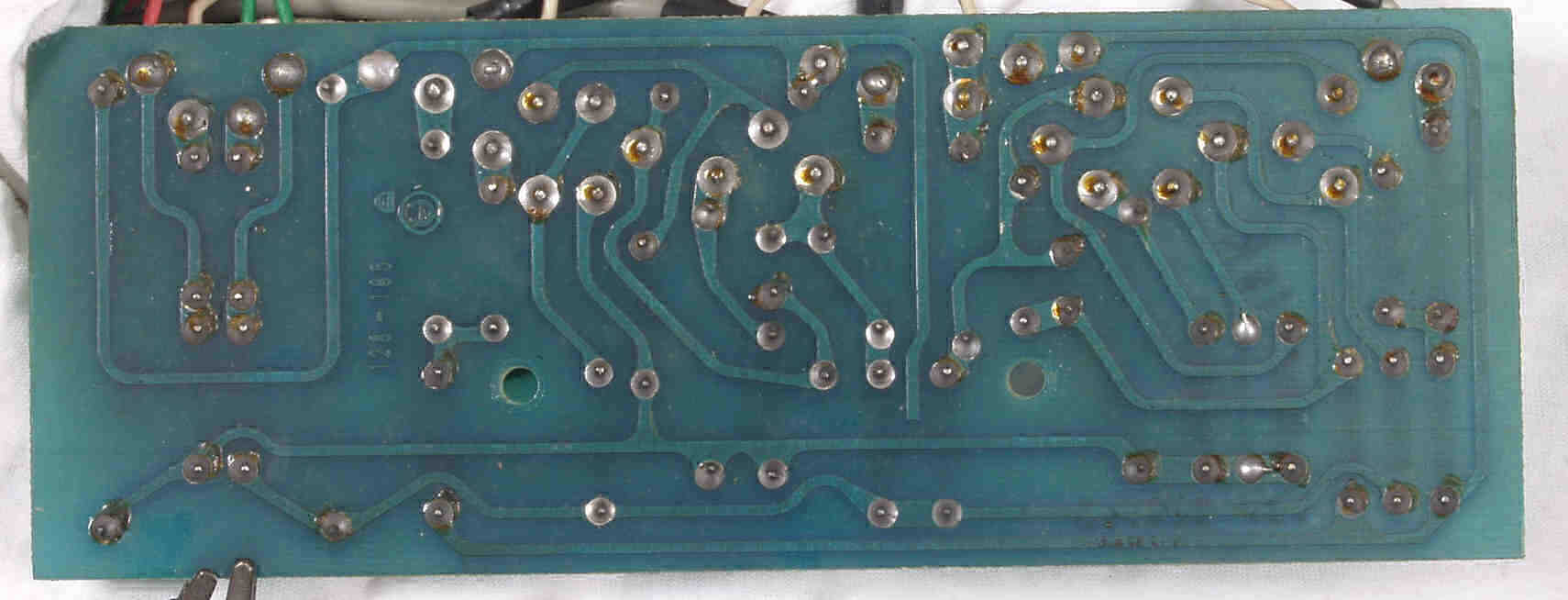

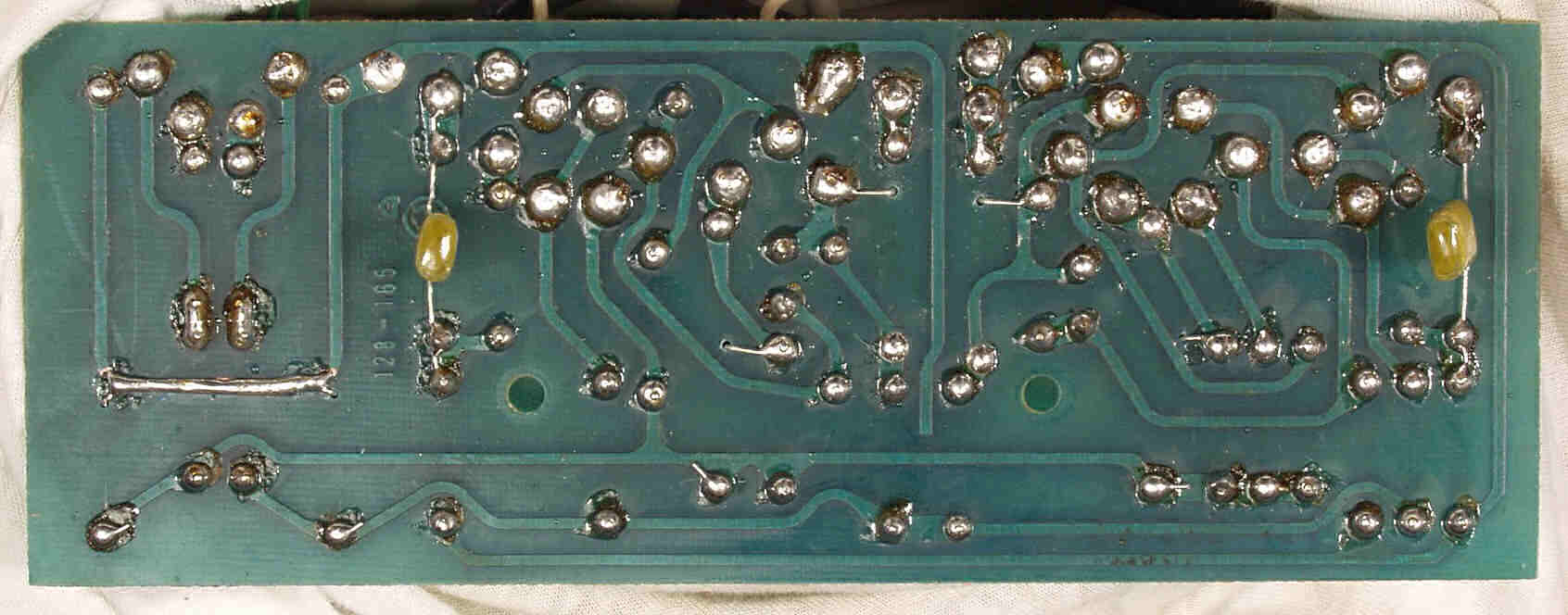

Ｃ−３Ｃ．　修理前　初段基盤裏

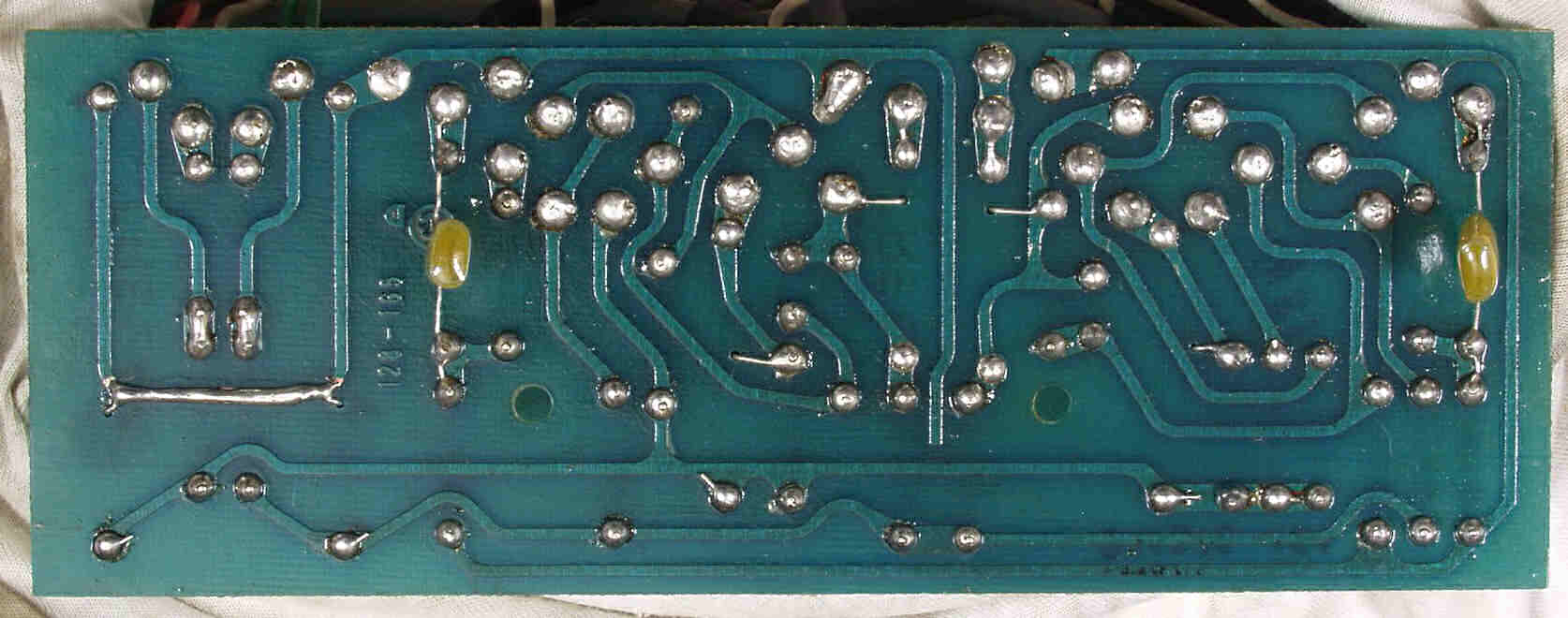

Ｃ−３Ｄ．　修理（半田補正）後　初段基盤裏。　半田を全部やり直す。
Ｃ−３Ｅ．　完成初段基盤裏。　洗浄後防湿材を塗る。

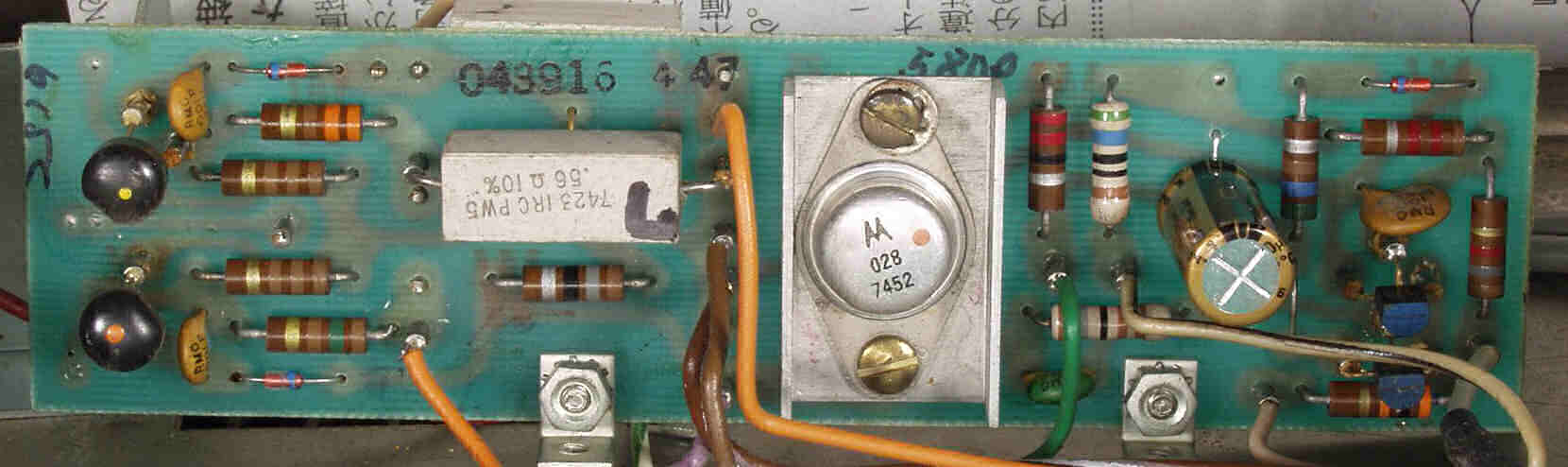

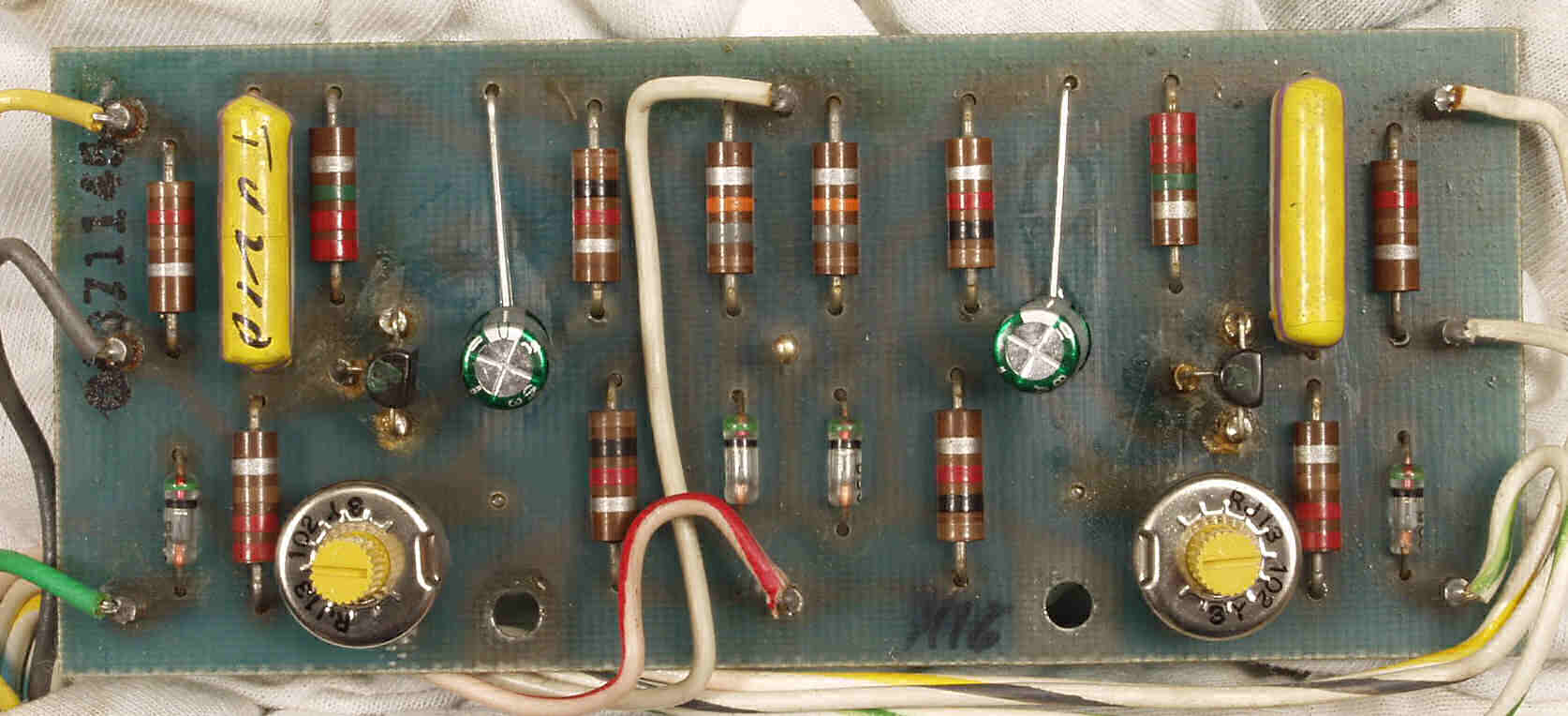

Ｃ−４Ａ．　修理前　ＶＵ−ＡＭＰ基盤

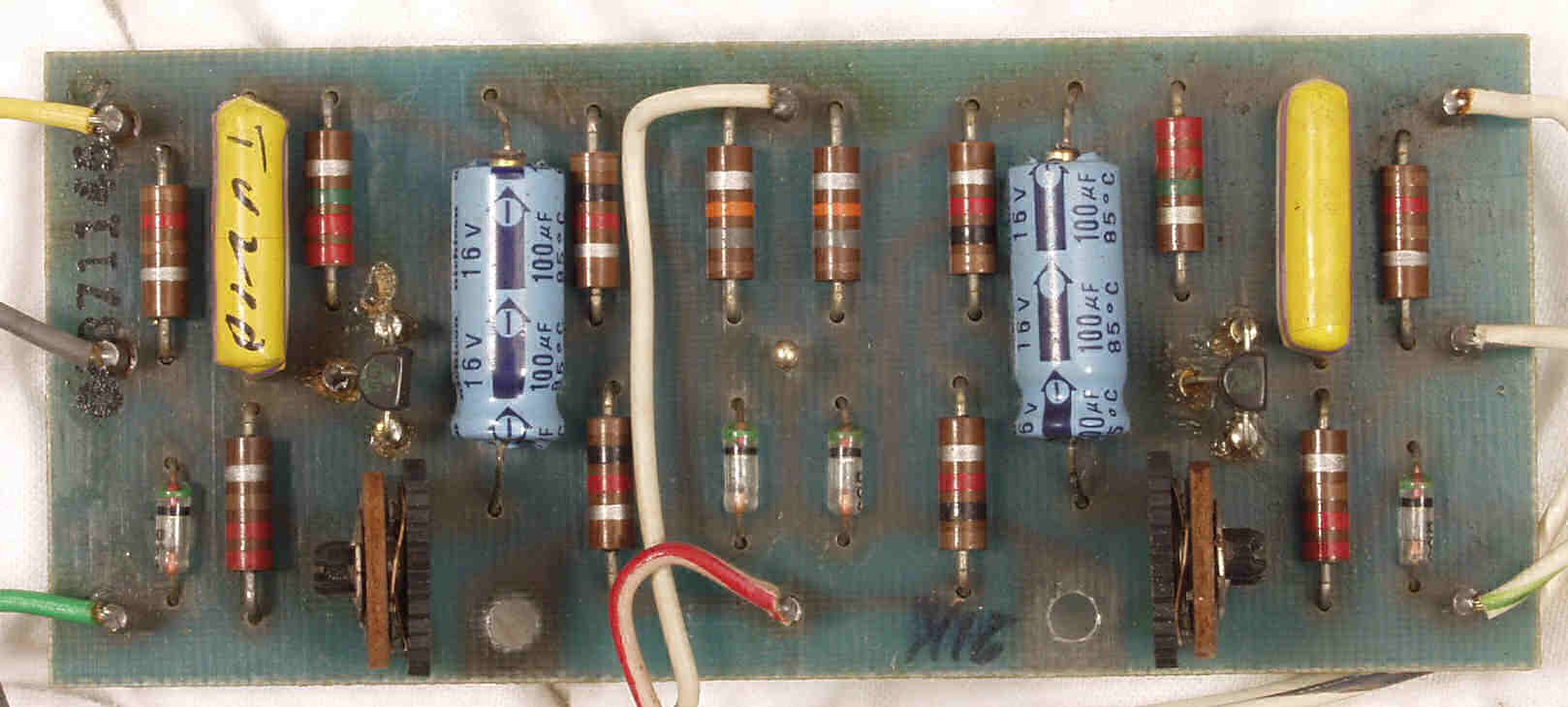

Ｃ−４Ｂ．　修理後　ＶＵ−ＡＭＰ基盤　電解コンデンサー２個交換

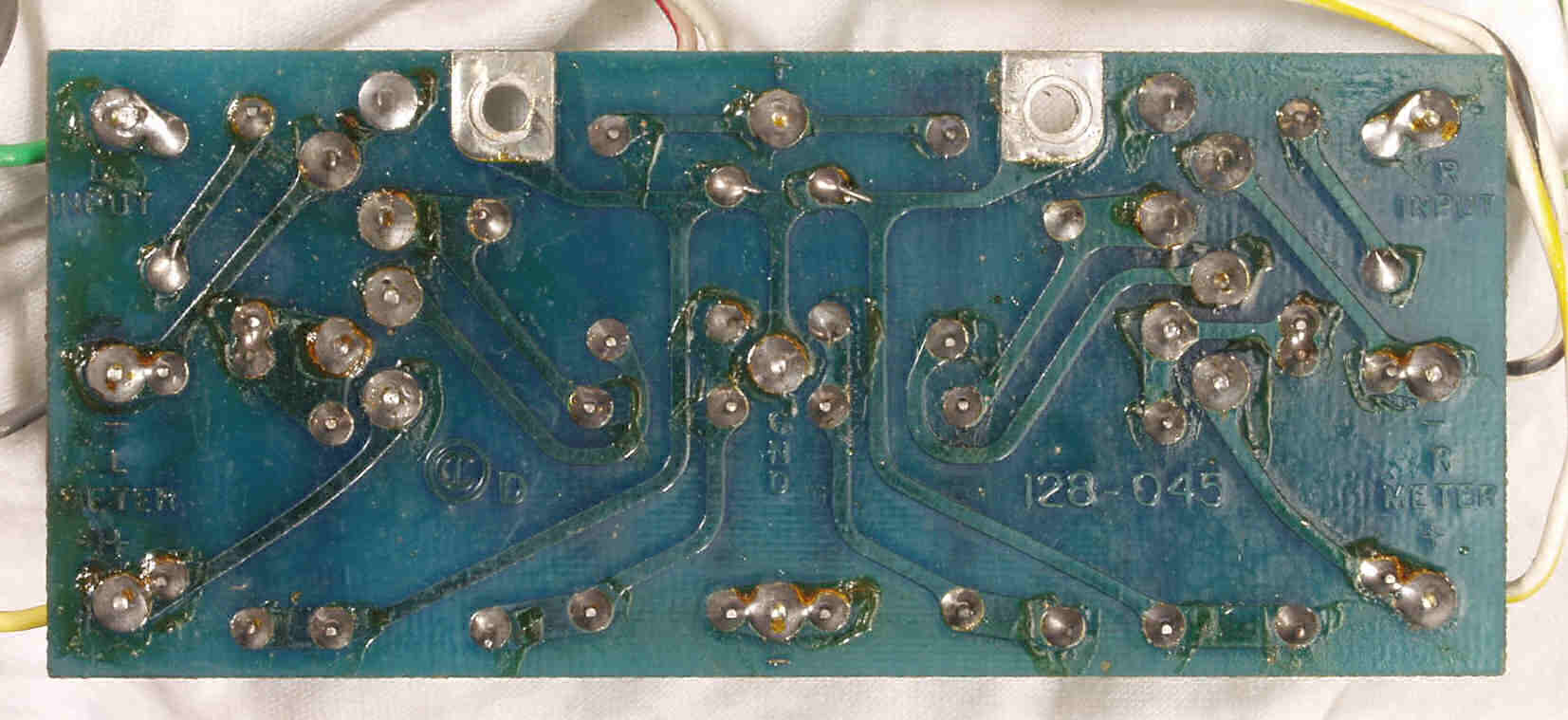

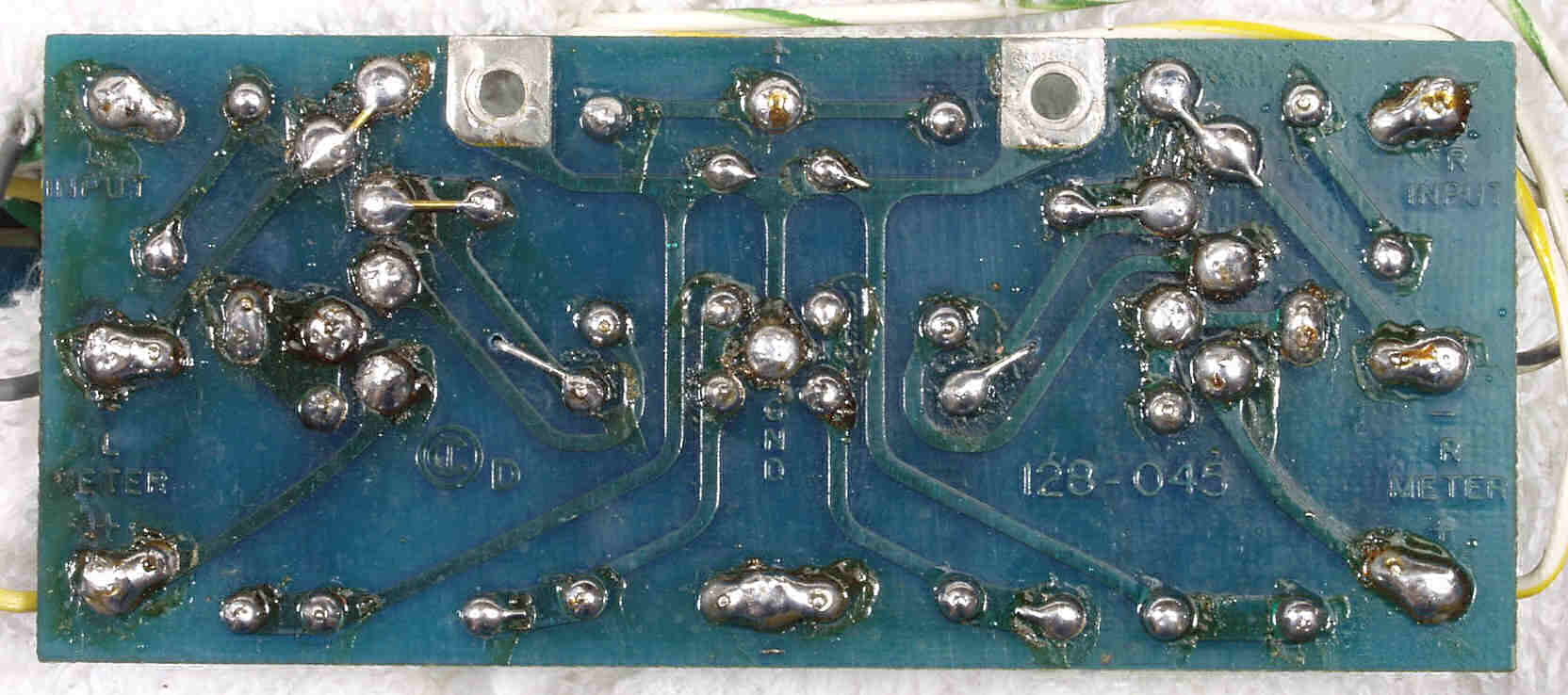

Ｃ−４Ｃ．　修理前　ＶＵ−ＡＭＰ基盤裏
Ｃ−４Ｄ．　修理修理（半田補正）後　ＶＵ−ＡＭＰ基盤裏。　半田を全部やり直す。

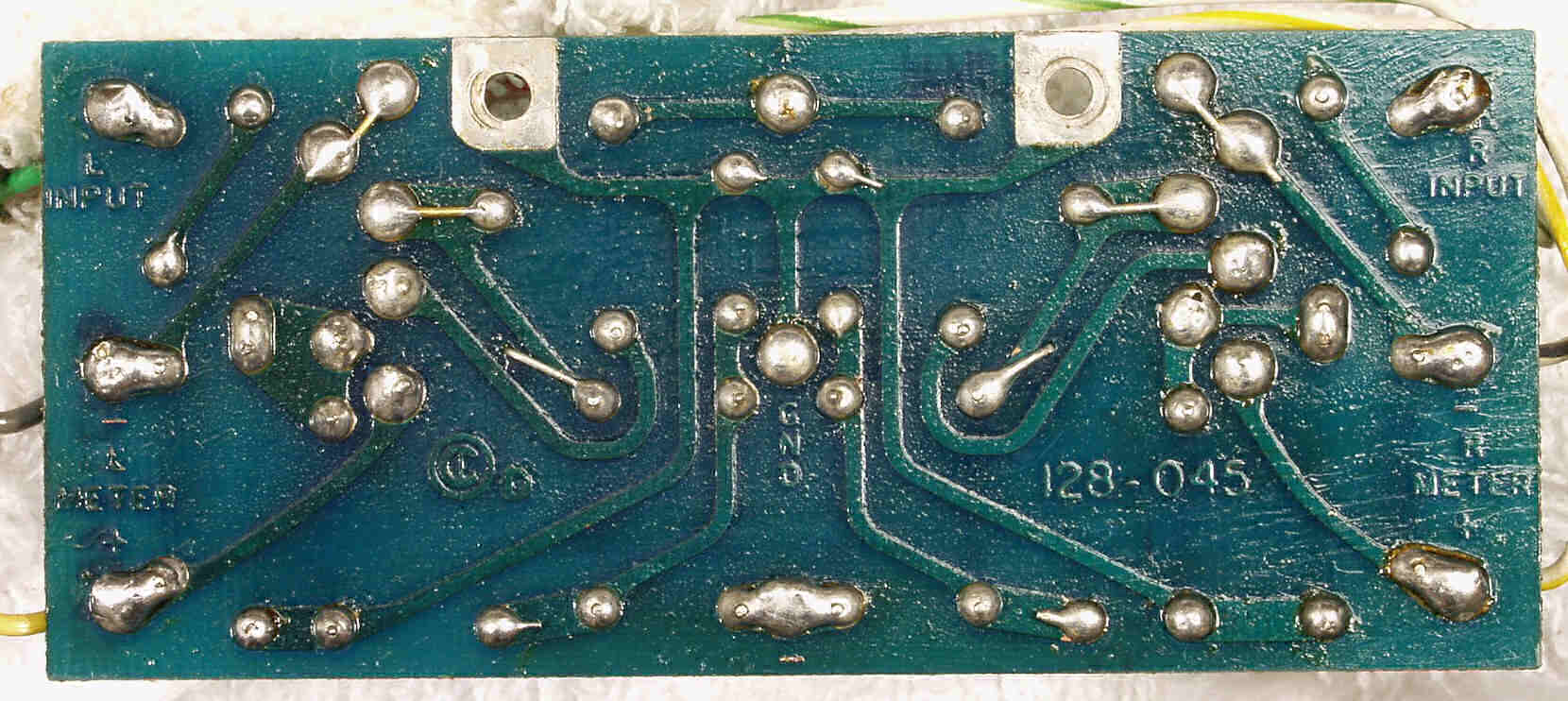

Ｃ−４Ｅ．　完成ＶＵ−ＡＭＰ裏。　洗浄後防湿材を塗る。
Ｃ−５Ａ．　修理前　電源電解コンデンサー

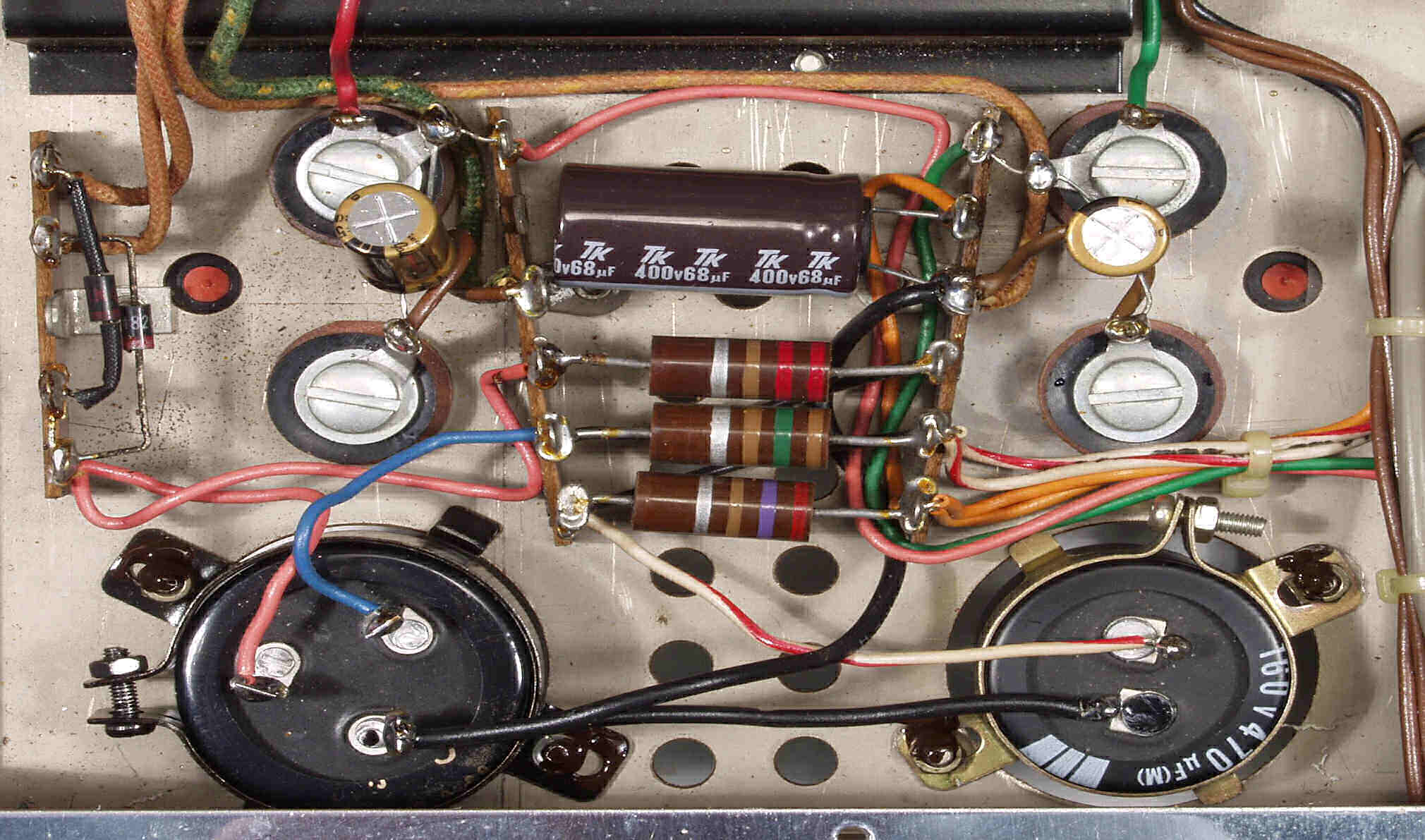

Ｃ−５Ｂ．　修理後　　電源電解コンデンサーを増量して交換・追加
Ｃ−６Ａ．　修理中　　終段ＴＲ（トランジスタ−）の取り付けネジの増締め

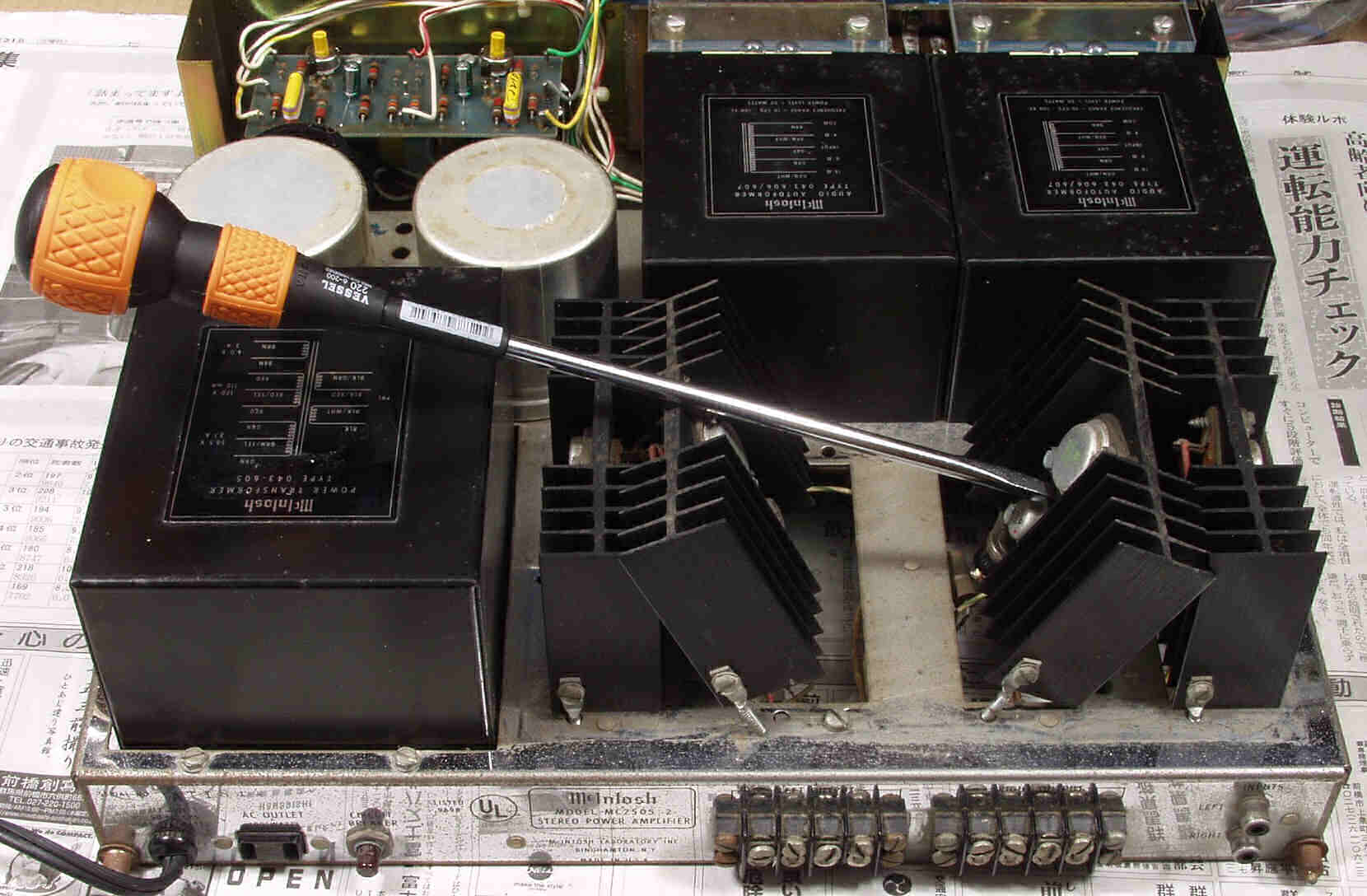

Ｃ−６Ｂ．　修理中　　終段ＴＲ（トランジスタ−）の取り付けネジの増締め、使用ドライバーはメーカー製の良品

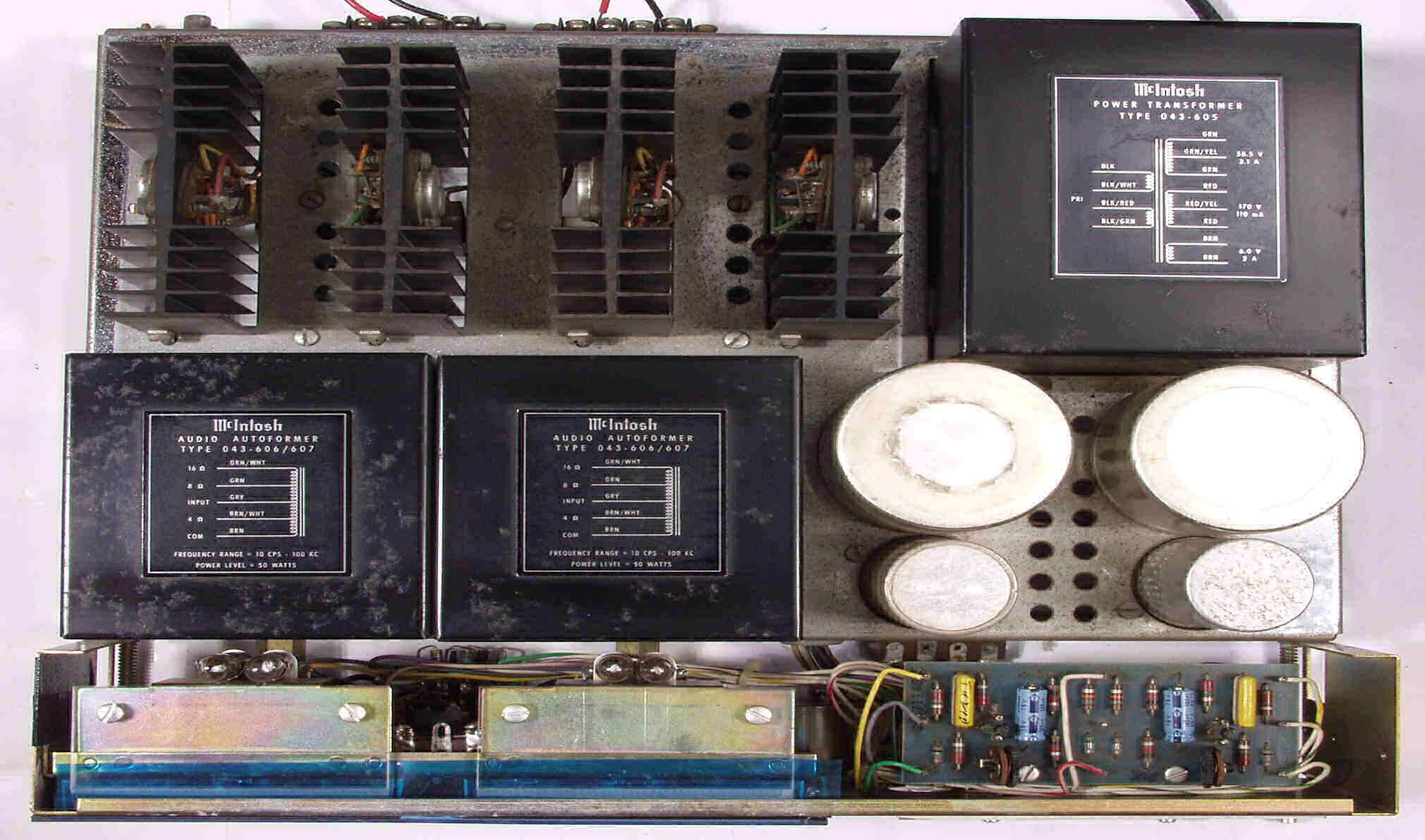

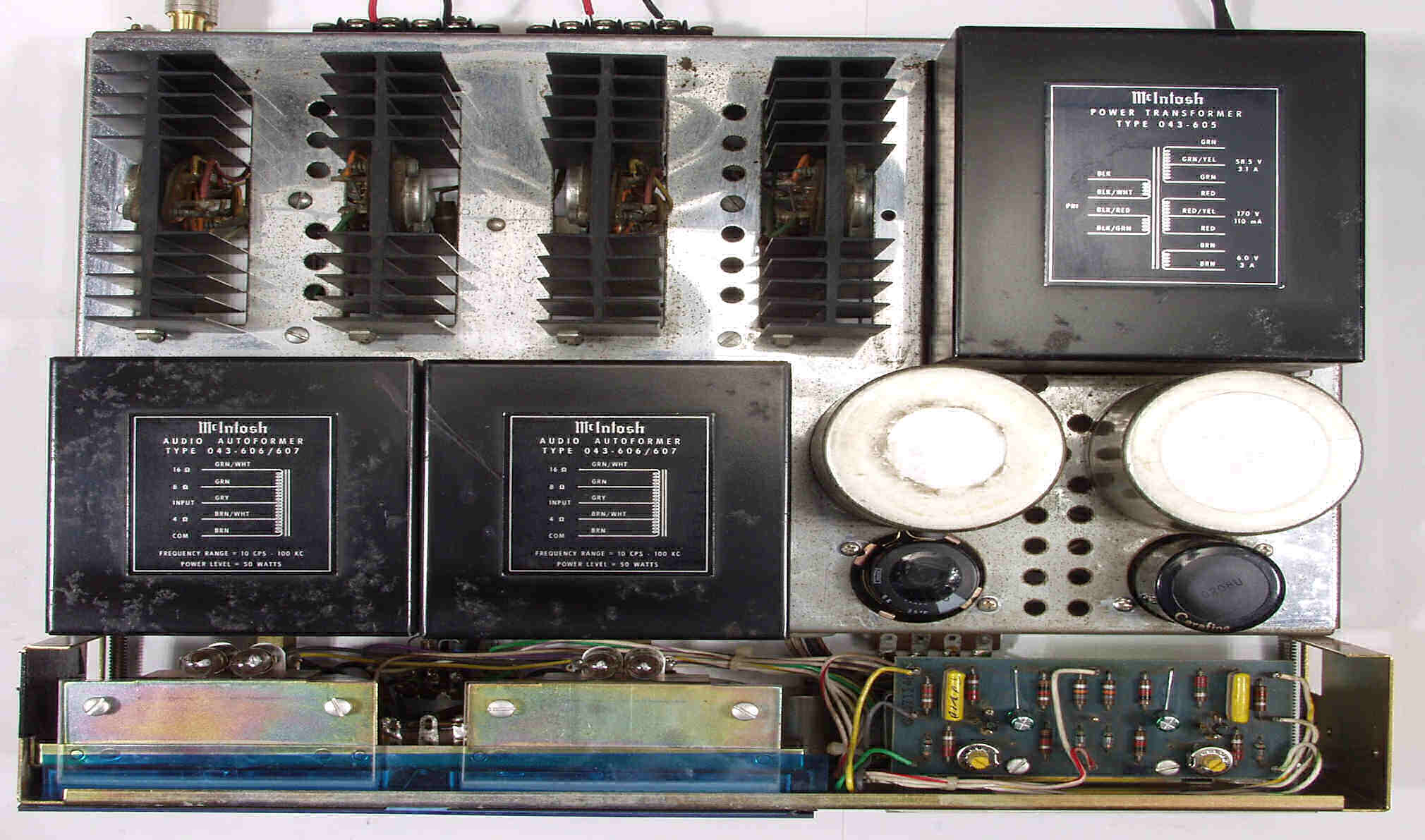

Ｃ−７Ａ．　修理前　上から見る
Ｃ−７Ｂ．　修理後　上から見る

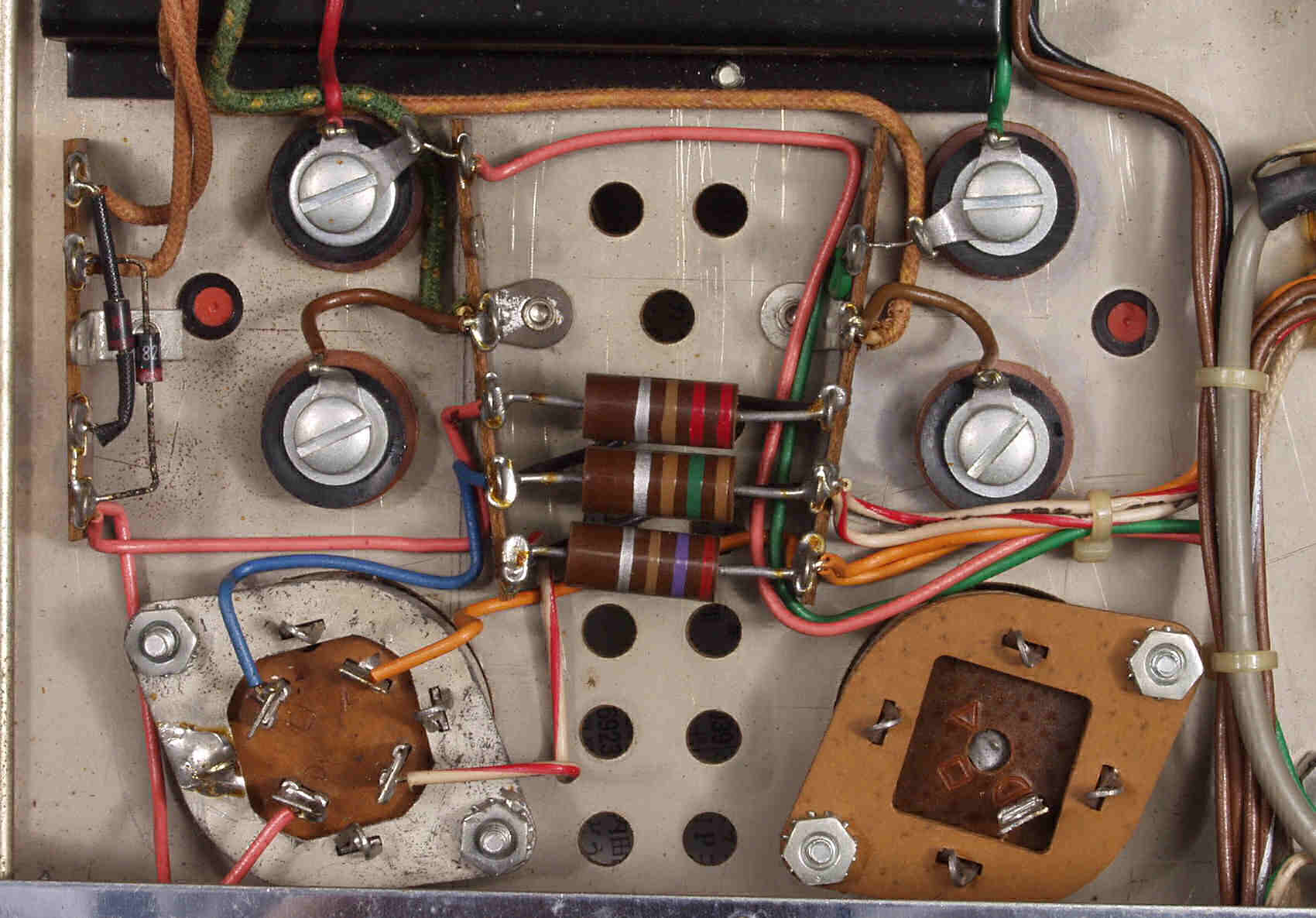

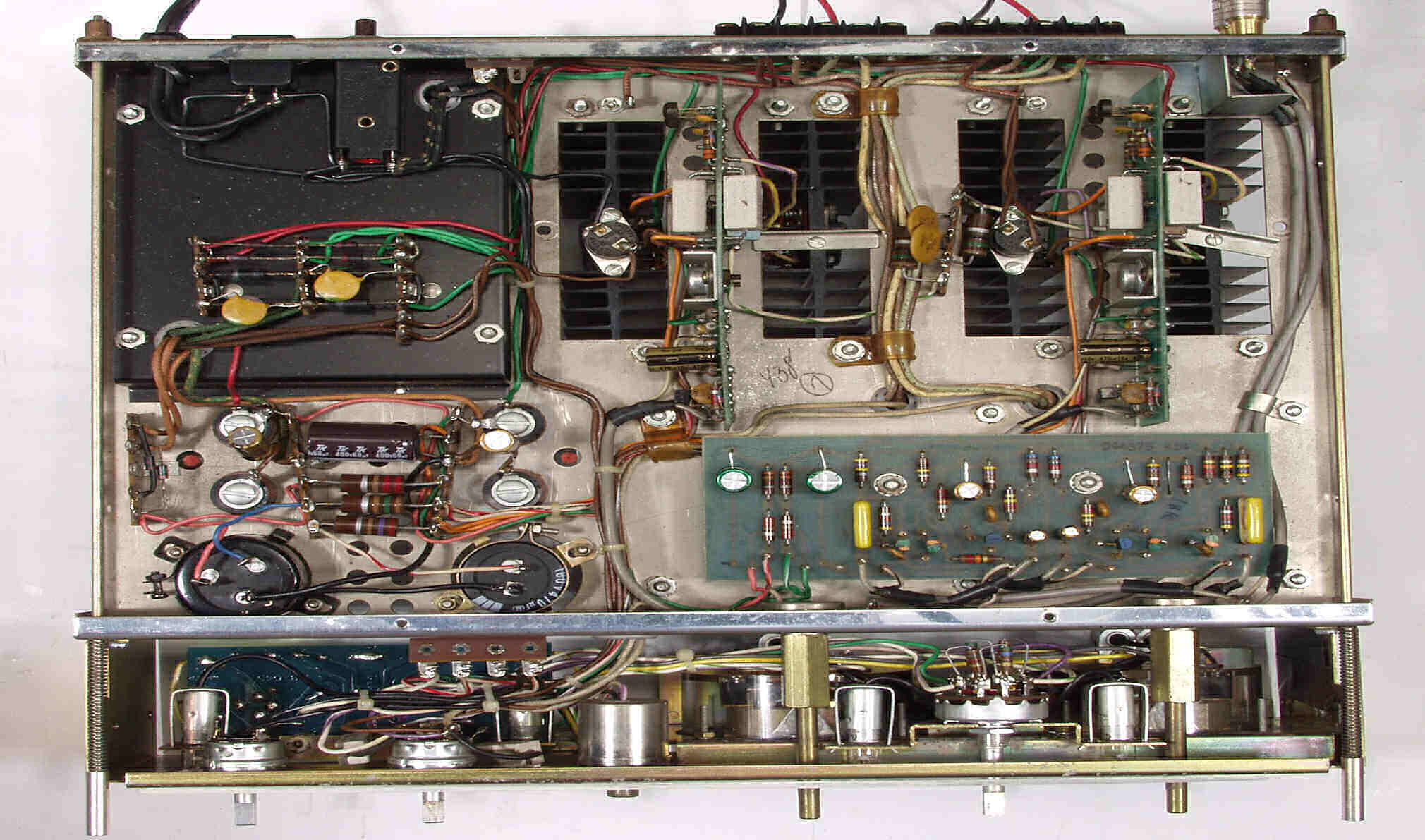

Ｃ−７Ｃ．　修理前　下から見る

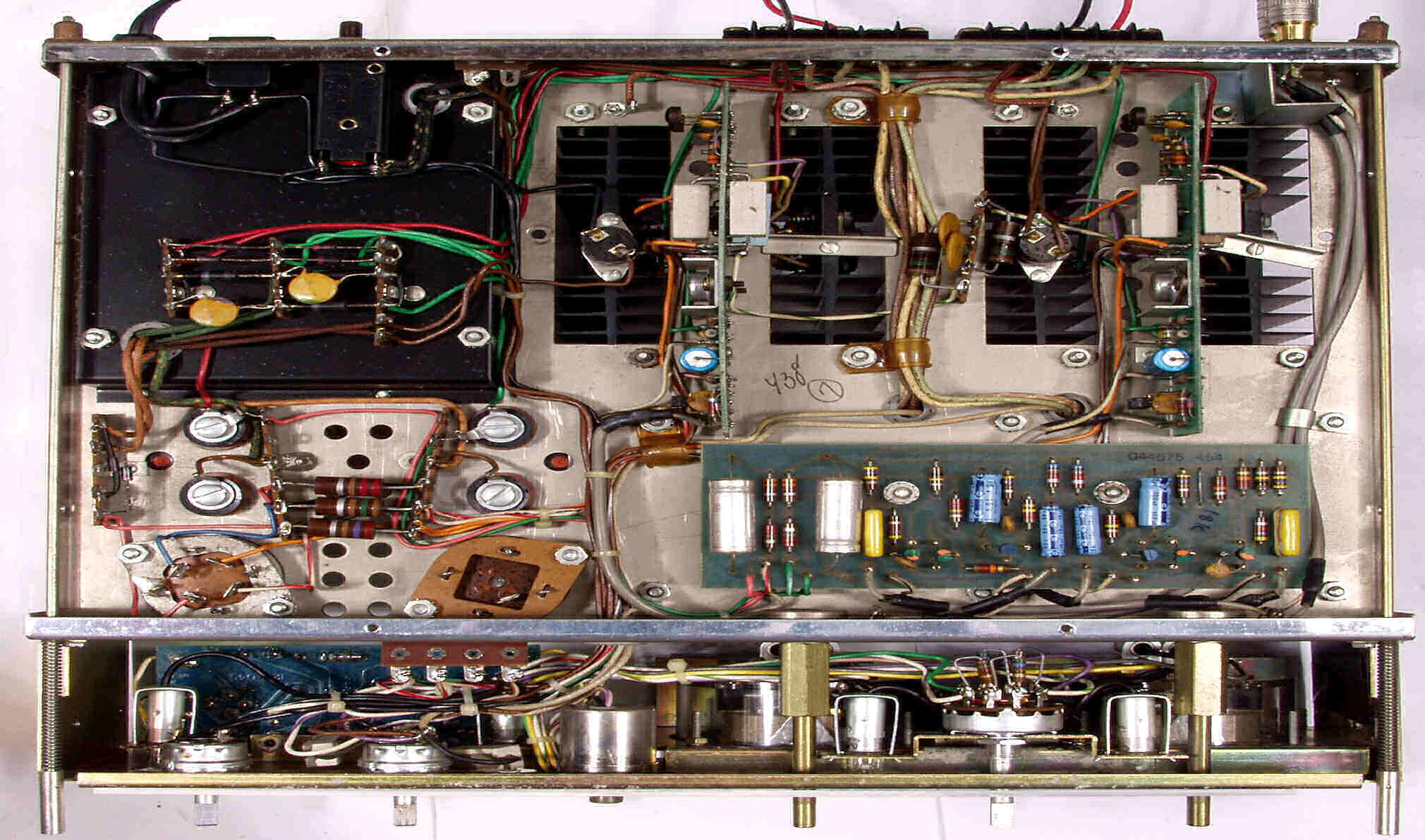

Ｃ−７Ｄ．　修理後　下から見る

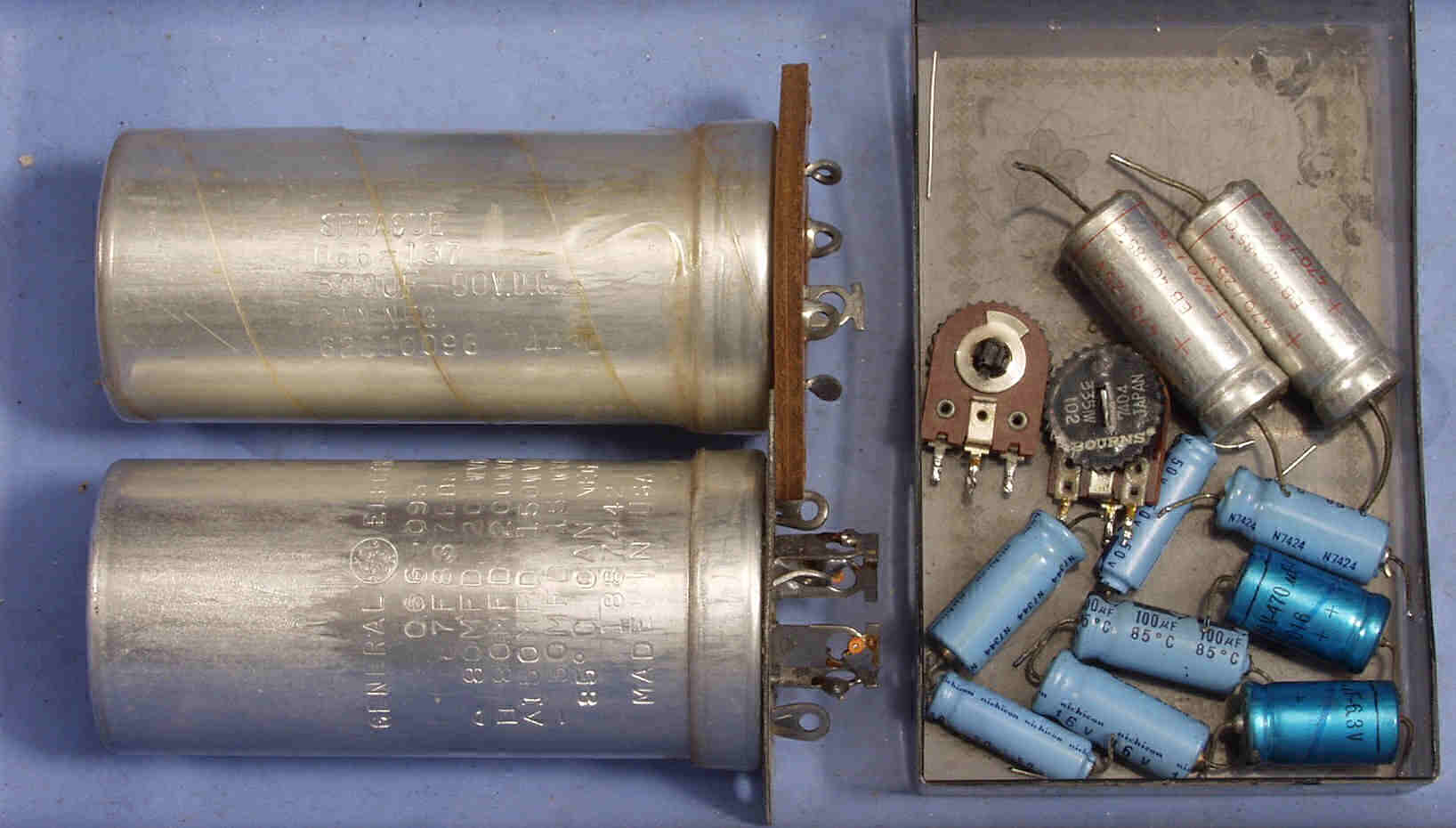

Ｃ−８Ａ．　交換部品

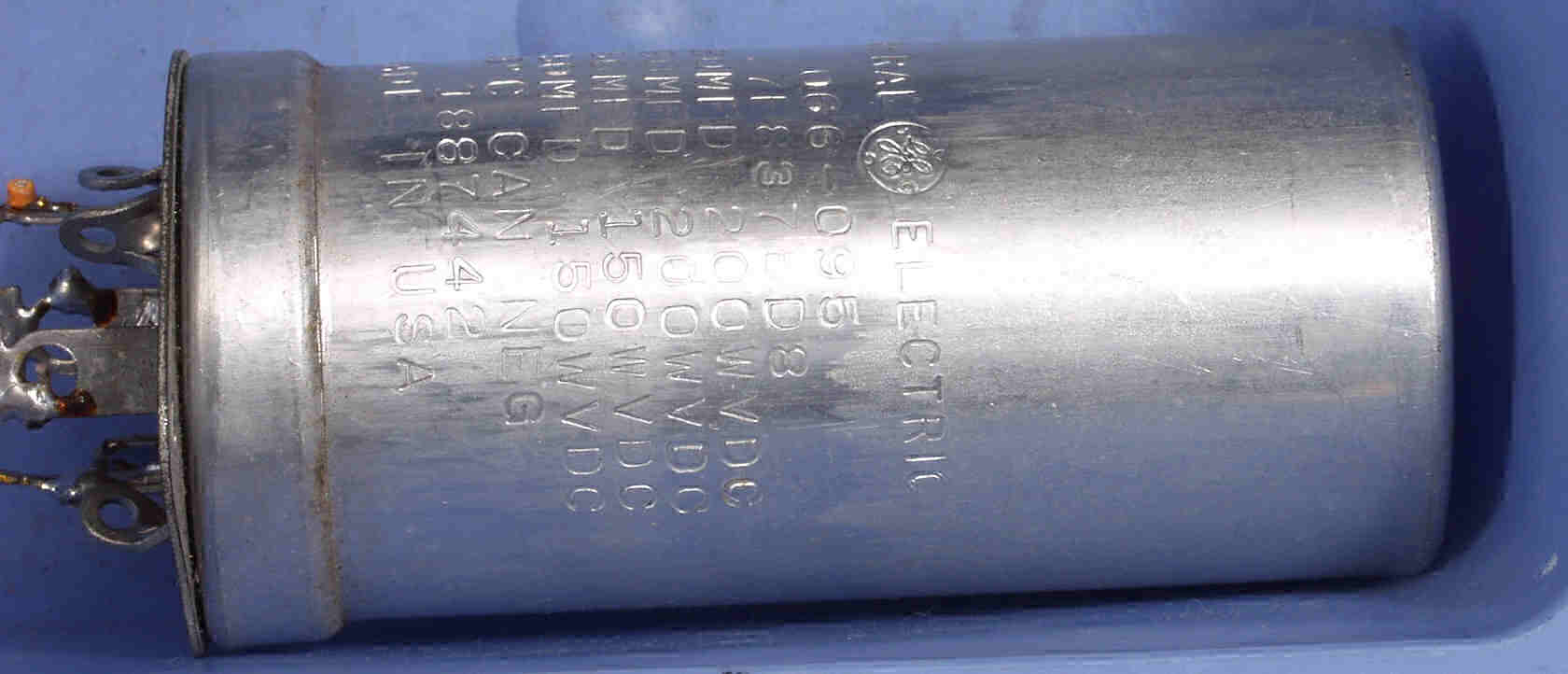

Ｃ−８Ｂ．　膨らみ始めた電解コンデンサー
Ｅ．　測定・調整

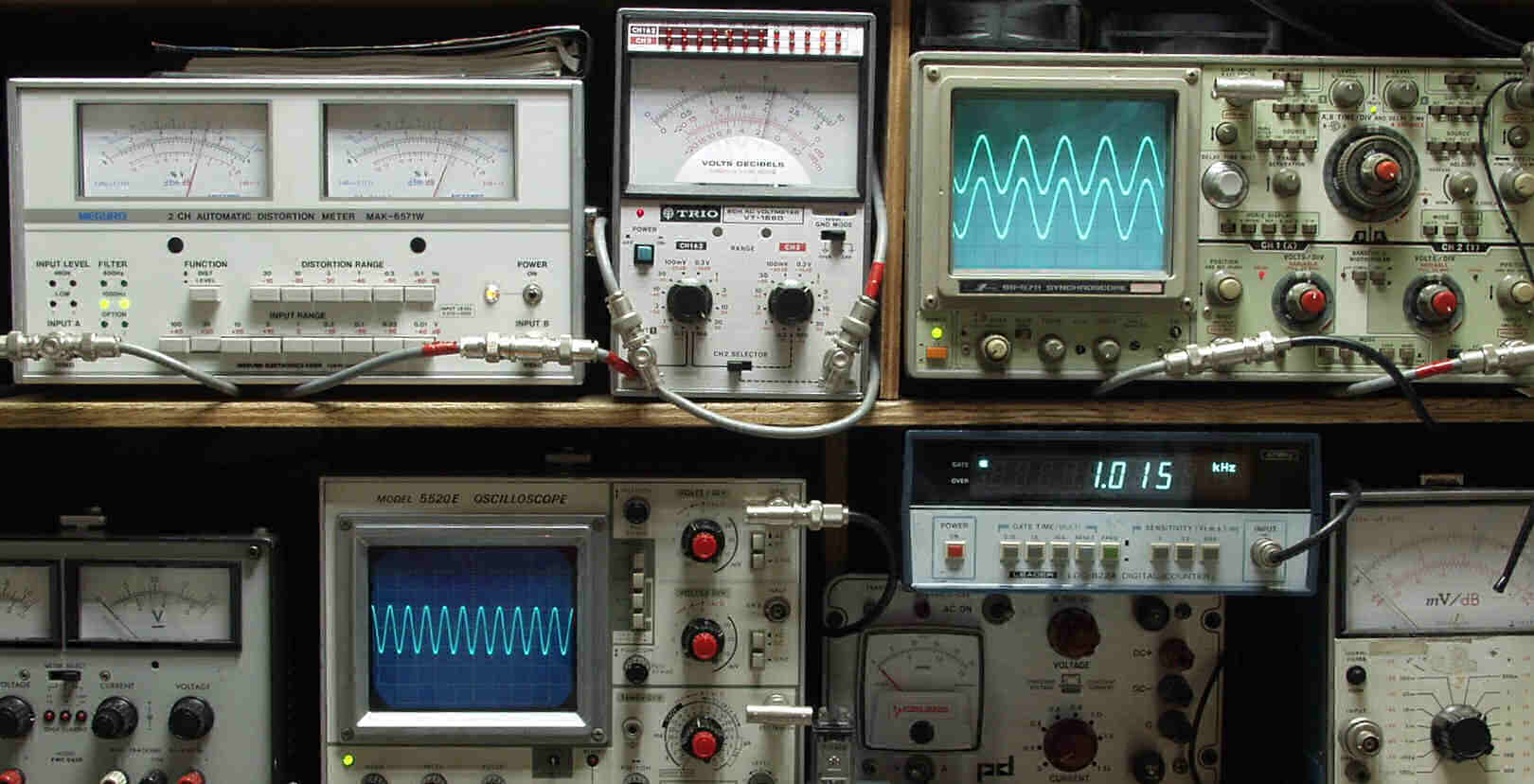

Ｅ−１．　歪み測定・調整
Ｅ−２Ａ．　ＳＰ出力２１Ｖ＝５５Ｗ　０．０８％歪み率　１０００ＨＺ
Ｅ−２Ｂ．　ＳＰ出力２１Ｖ＝５５Ｗ　０．０９％歪み率　４００ＨＺ

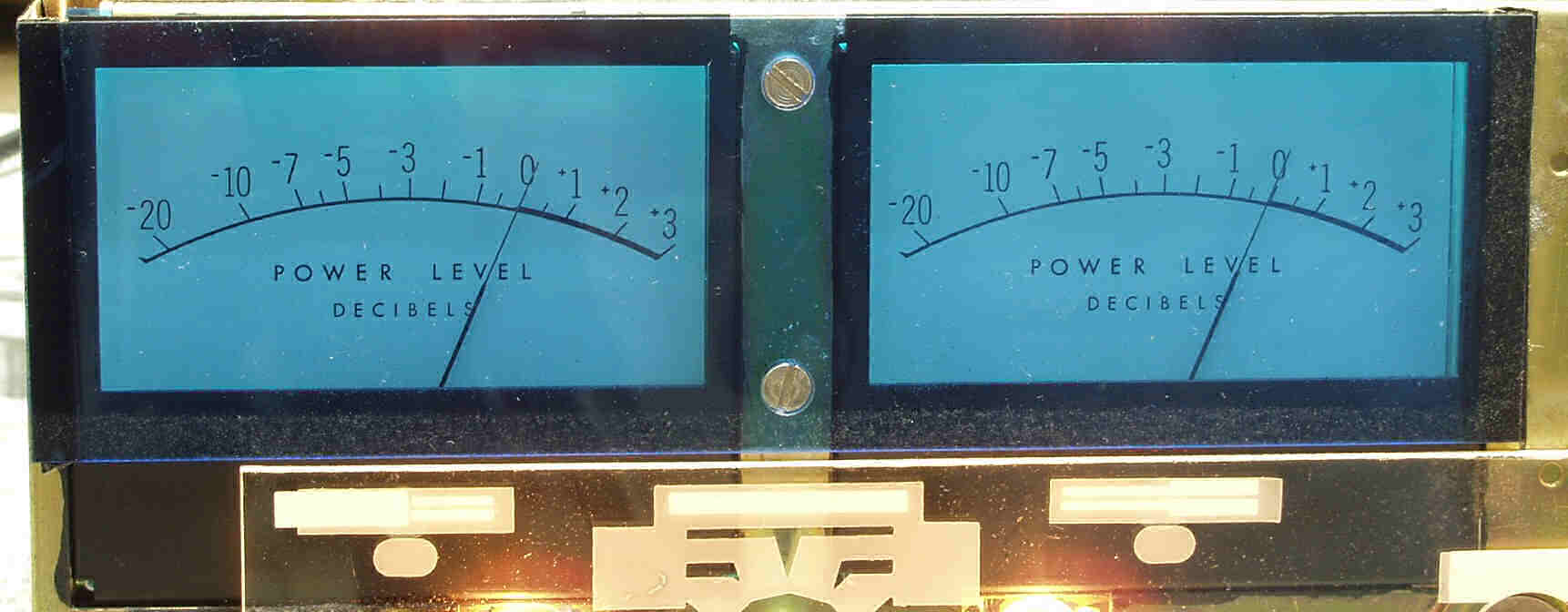

Ｅ−３．　その時のＶＵメーター

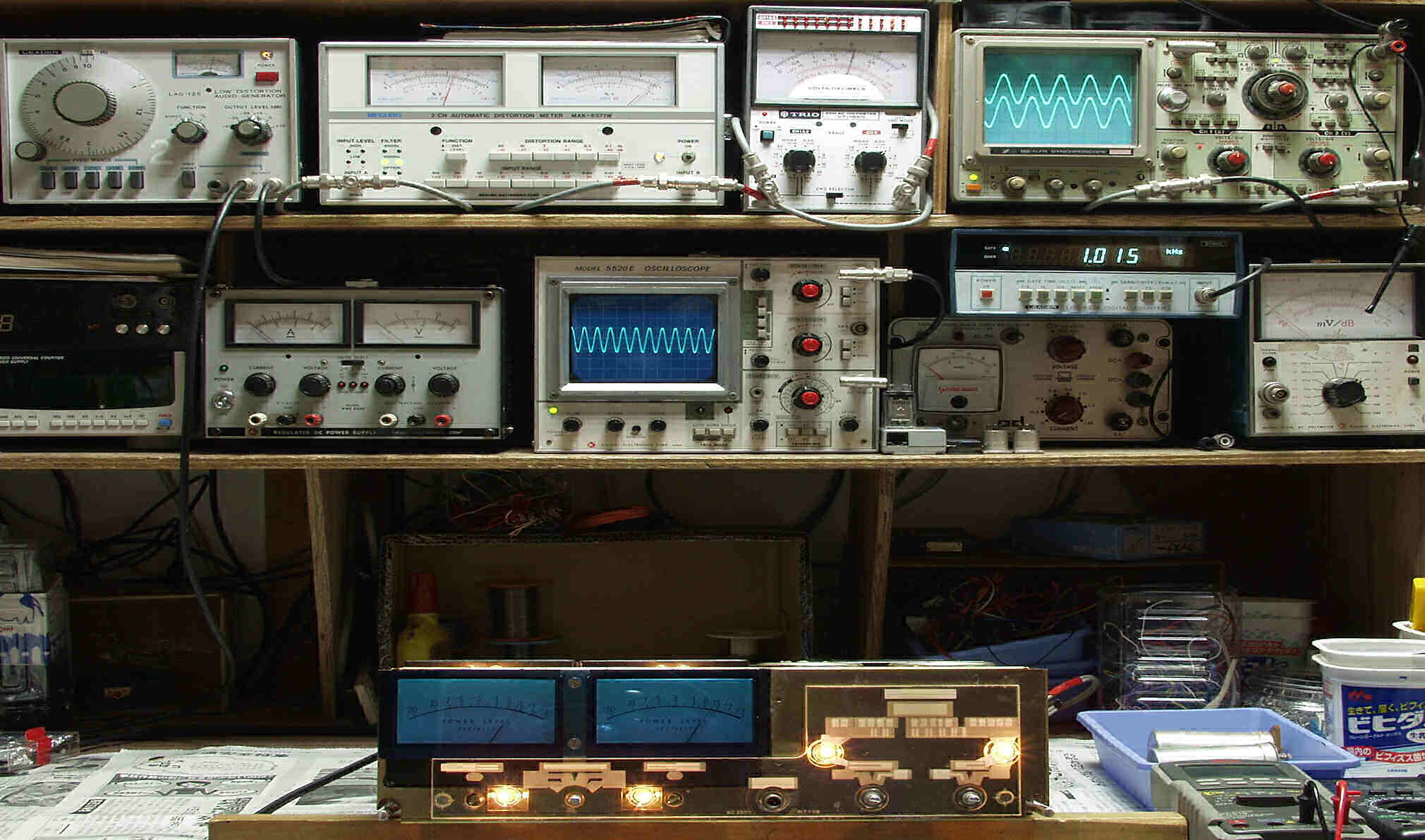

Ｅ−４．　完成　２４時間エージング
Ｓ．ＭｃＩｎｔｏｓｈ　ＭＣ２５０５ 仕様（マニアルより）
Power OutPut 50W （4,8,16Ω）
Harmonic Distortion Less Then 0.25%
Inter Modulation Distortion Less Then 0.25%
Frequency Range 20Hz to 29KHz +0,-0.1dB at rated power.
15Hz to 60KHz +0,-0.5dB at rated power.
10Hz to 100KHz +0,-3.0dB at one-half of rated power.
Noise And HUM 90dB or more below rated output.
Input Inpedance 300KΩ
Power Requirements 117V AC 50/60Hz,
75W at zero signal output. 250w at rated output.

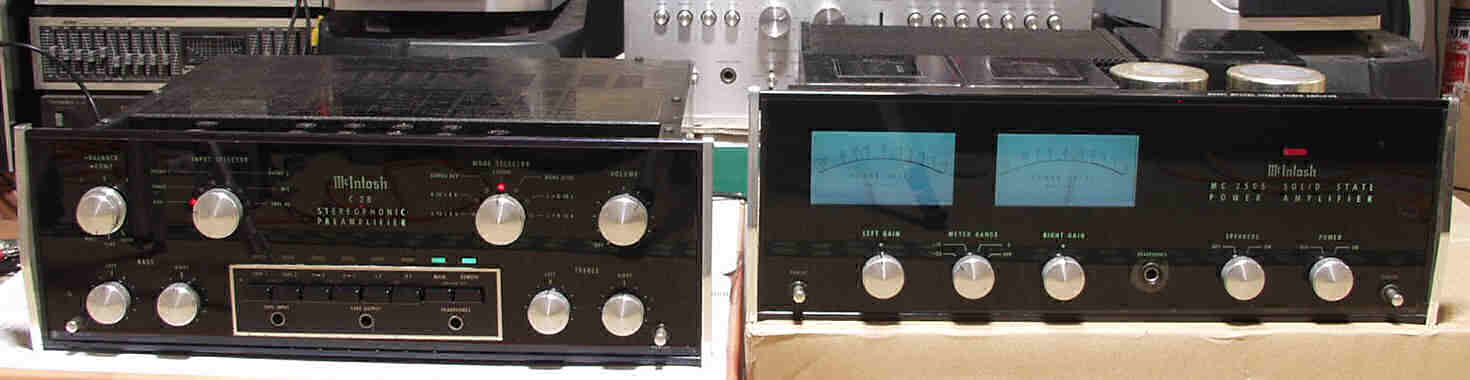

　　　 　　　　　　　　　　　　　　　　　　mc2505-z
