mcintosh MC-2505

ＭｃＩｎｔｏｓｈ　ＭＣ２５０５．　２台目修理記録

平成１８年５月１４日持込　　５月２２日完成

Ａ．　修理前の状況。

パワースイッチが入らなくなりました。
オーバーホール修理依頼。

Ｂ．　原因。

経年変化による故障・劣化。

Ｃ．　修理状況。

電解コンデンサー交換。
半固定ＶＲ交換。
フイルムコンデンサー追加。
配線手直し、補強。
経年劣化による各部ハンダ補正。
照明ランプ交換。
パワースイッチ修理。

Ｄ．　使用部品。

電解コンデンサ－　　　　　　　　　　　　　　　　２７個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　２個。
フイルムコンデンサー　　　　　　　　　　　　　　２個。
照明ランプ　　　　　　　　　　　　　　　　　　　　　６個。

Ｅ．　調整・測定。

Ｆ．　修理費　　７２，０００円　　　　オーバーホール修理。

Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２５０５仕様（マニアルより）

Ａ．　修理前の状況。

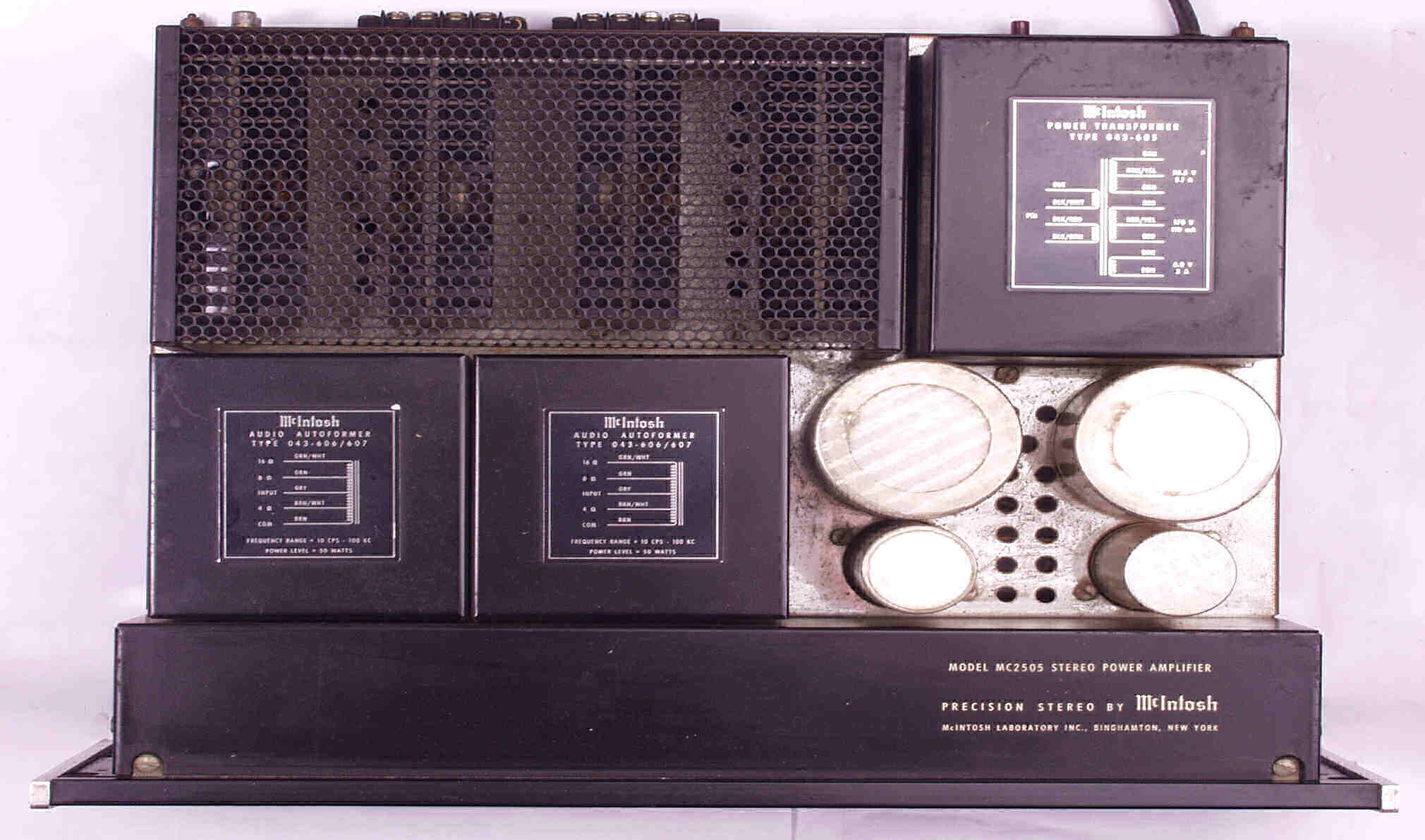

Ａ１１．　点検中　上から見る

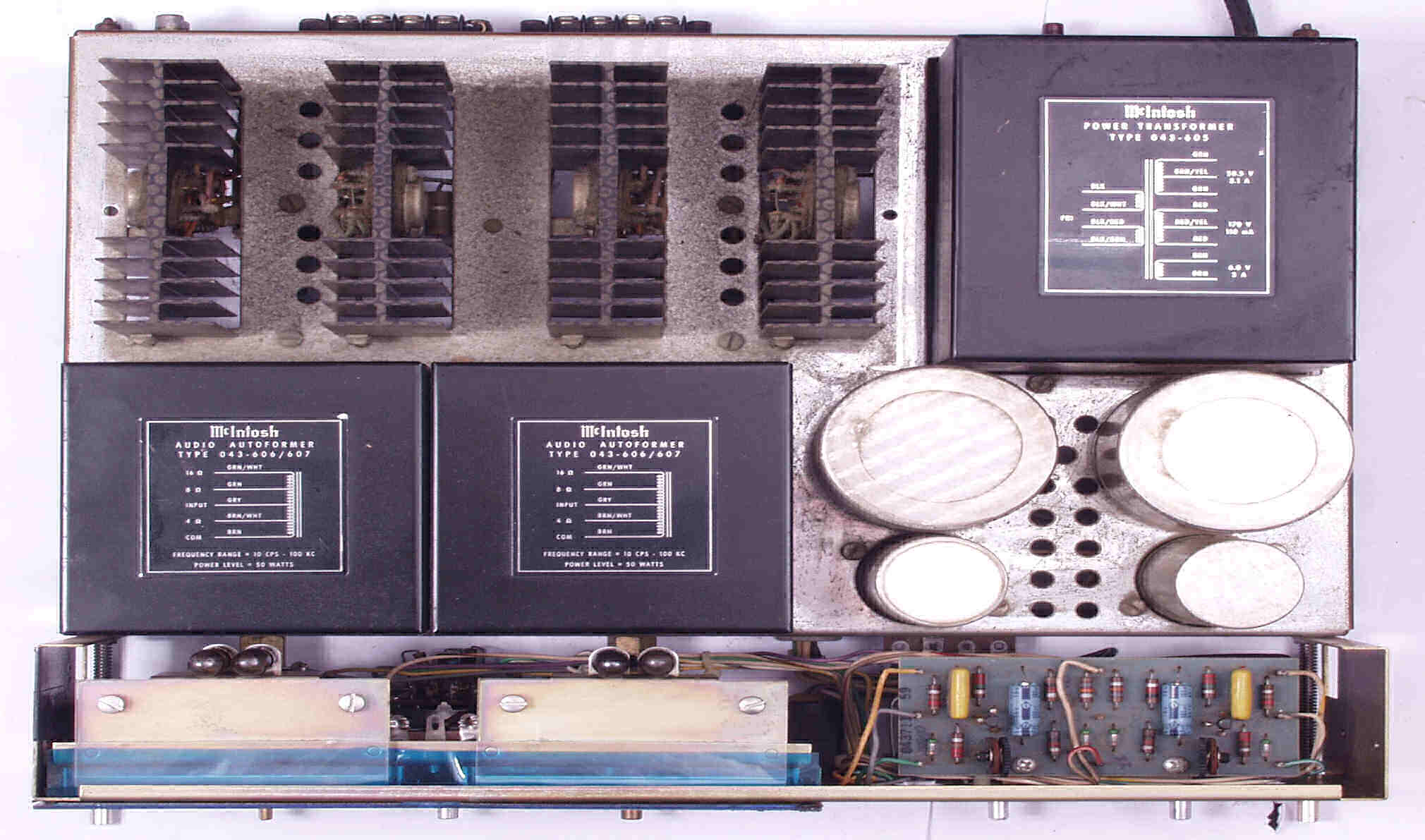

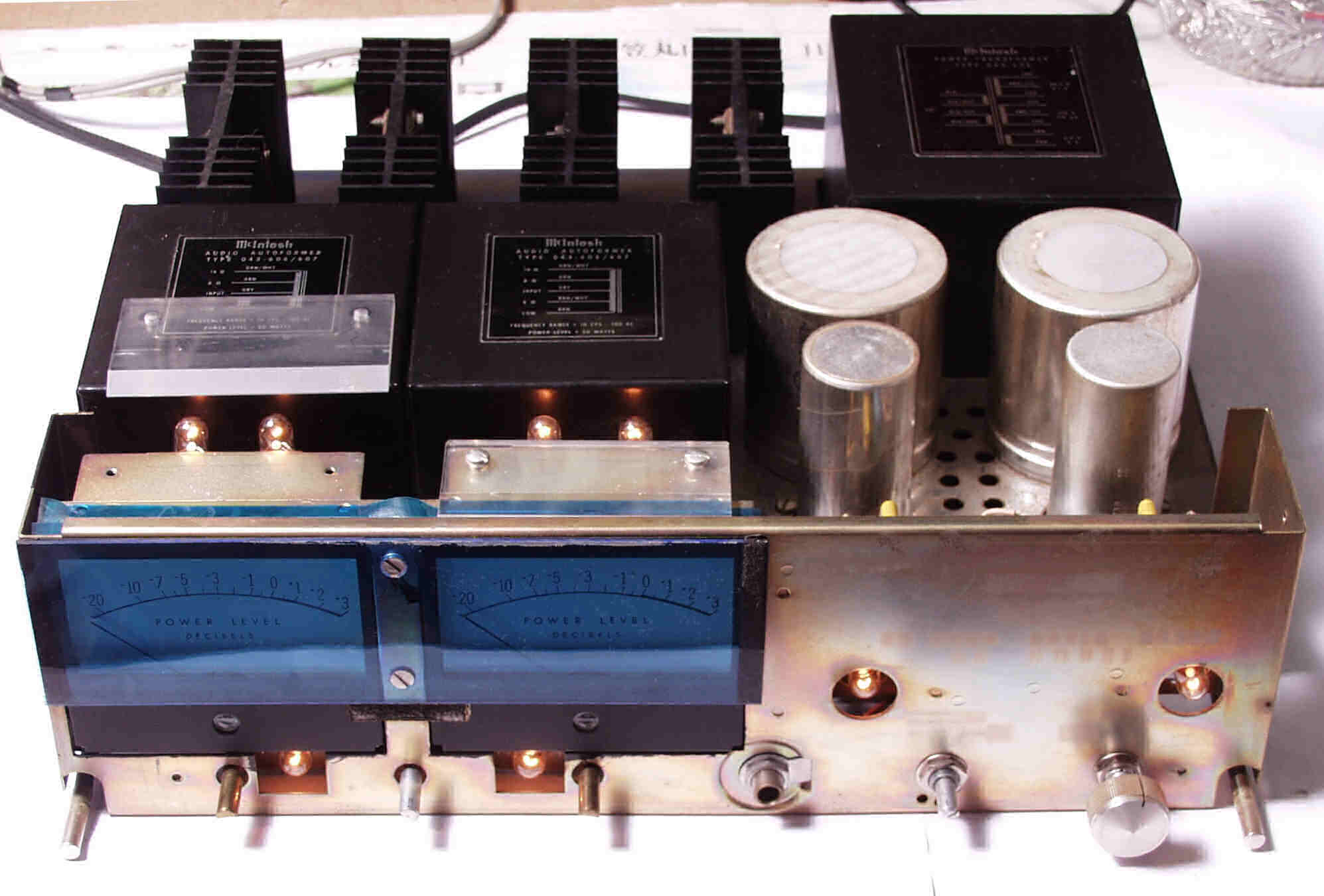

Ａ１２．　点検中　カバーを取り、上から見る

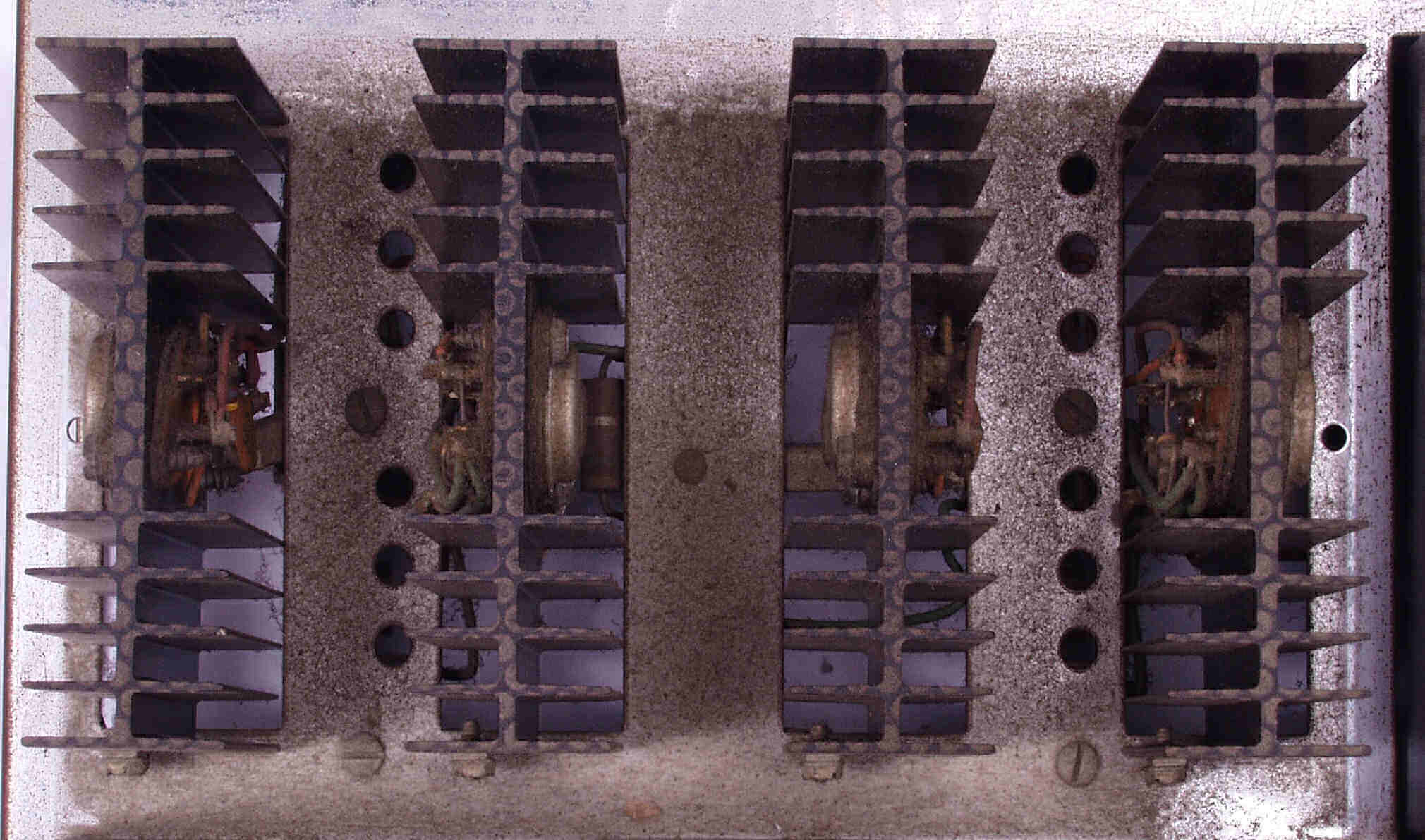

Ａ１３．　点検中　放熱器の埃

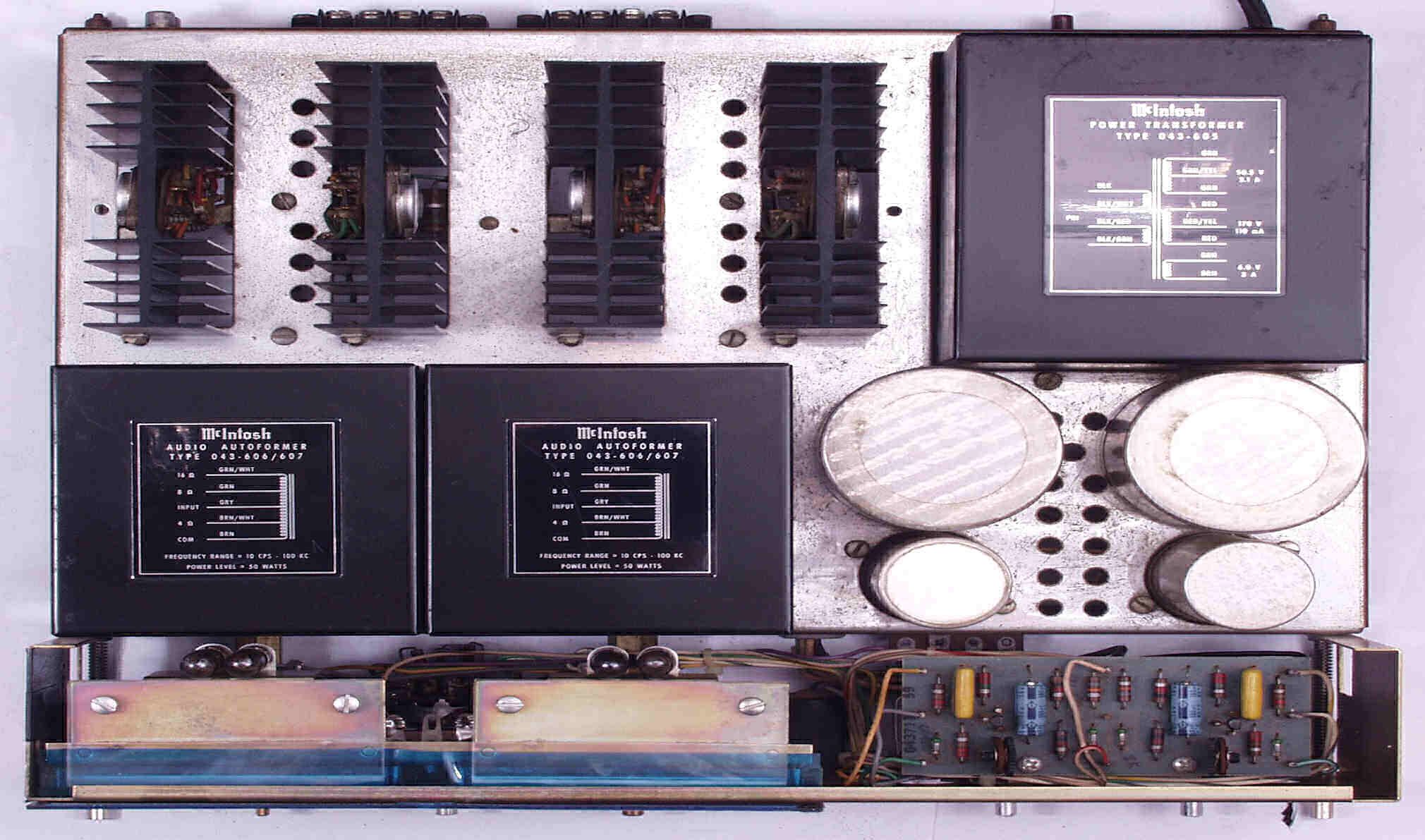

Ａ１４．　点検中　清掃後、上から見る

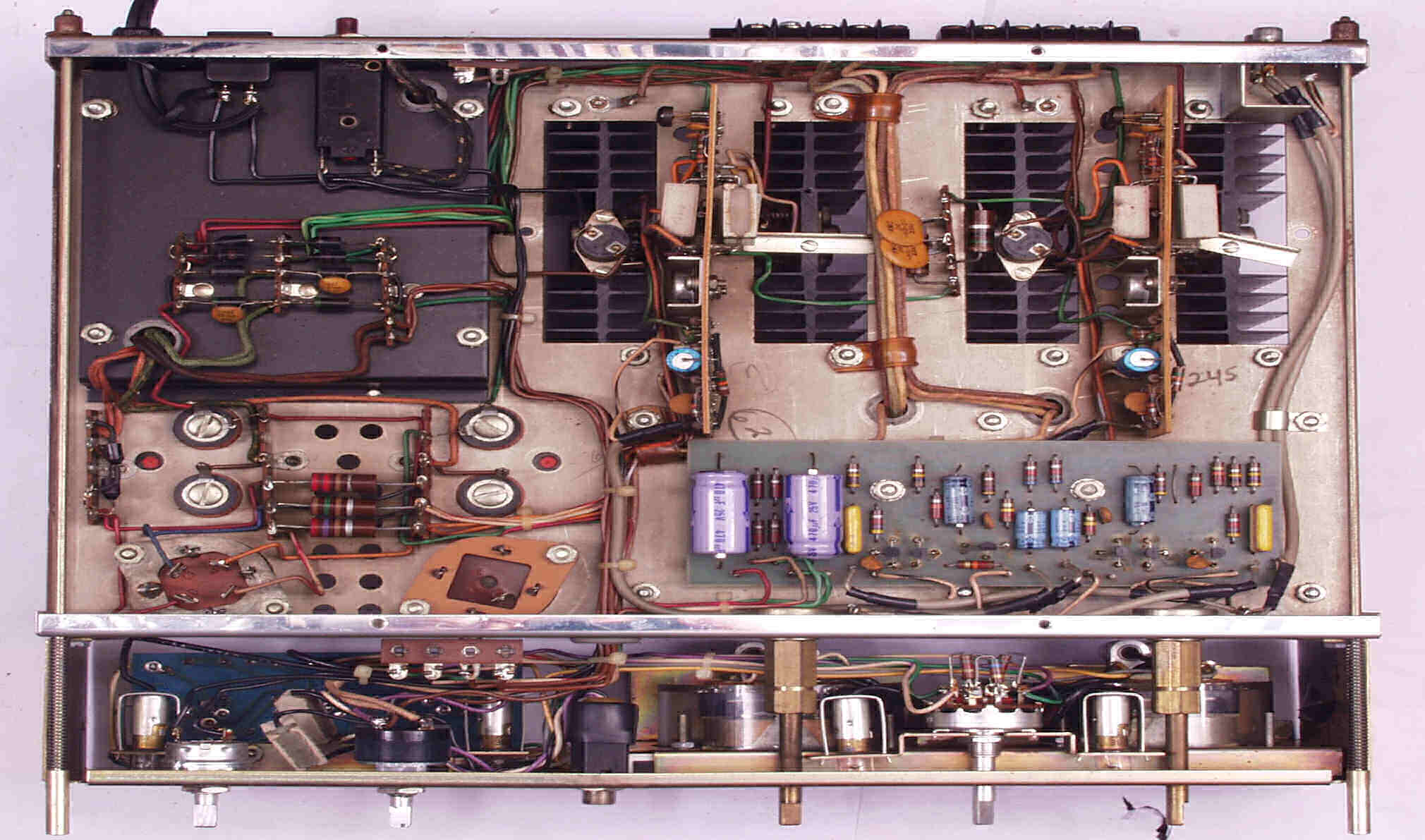

Ａ２１．　点検中　下から

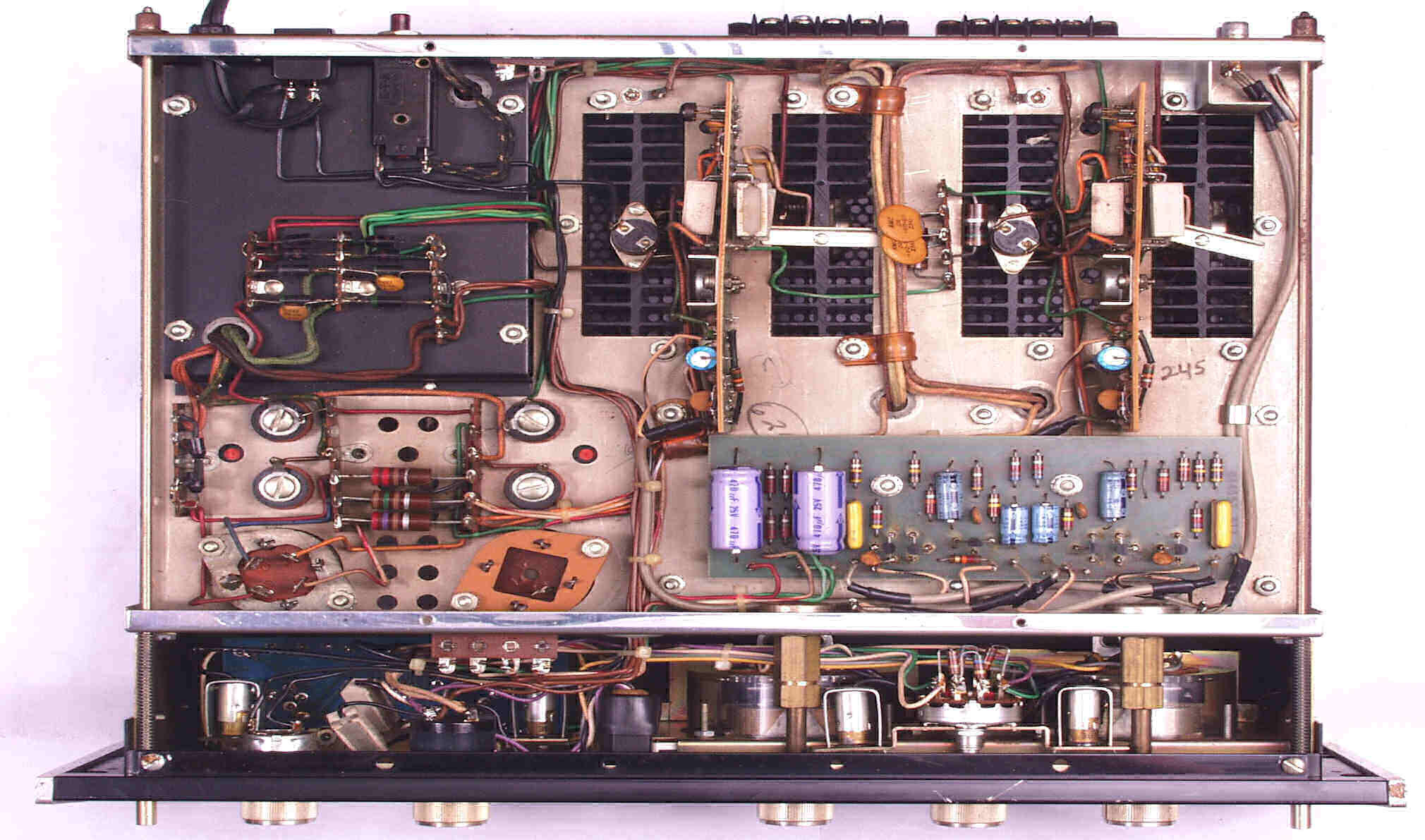

Ａ２２．　点検中　清掃後、下から

Ａ２３．　点検中　右下の電解コンデンサーは飾り

Ｃ．　修理状況。

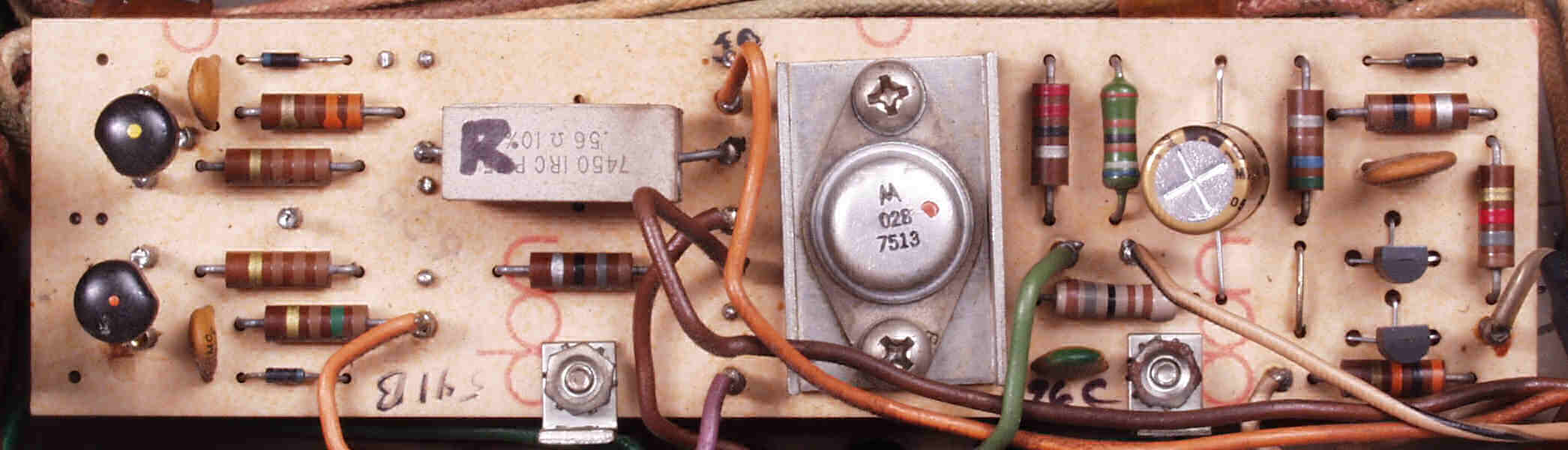

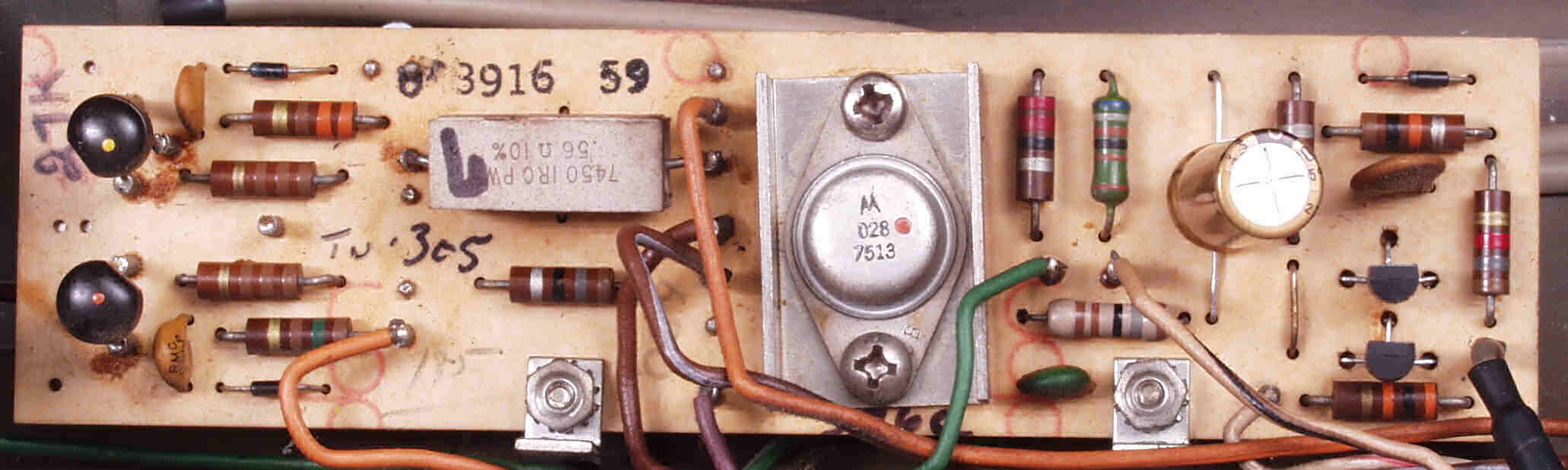

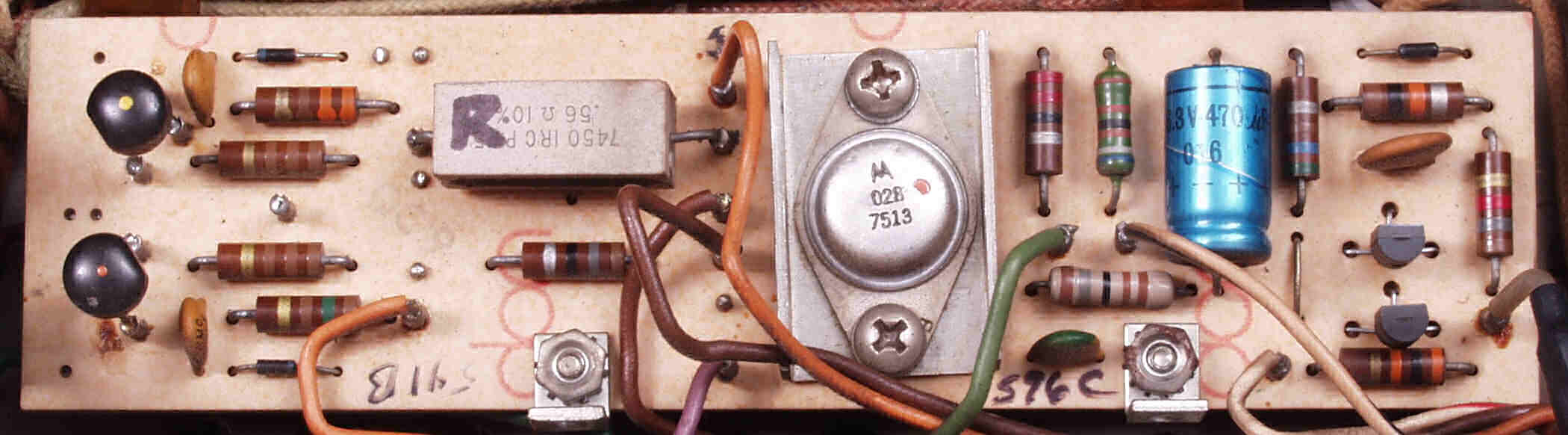

Ｃ１１．　修理前　Ｒ－ＡＭＰ基盤

Ｃ１２．　修理後　Ｒ－ＡＭＰ基盤　　電解コンデンサ－交換　

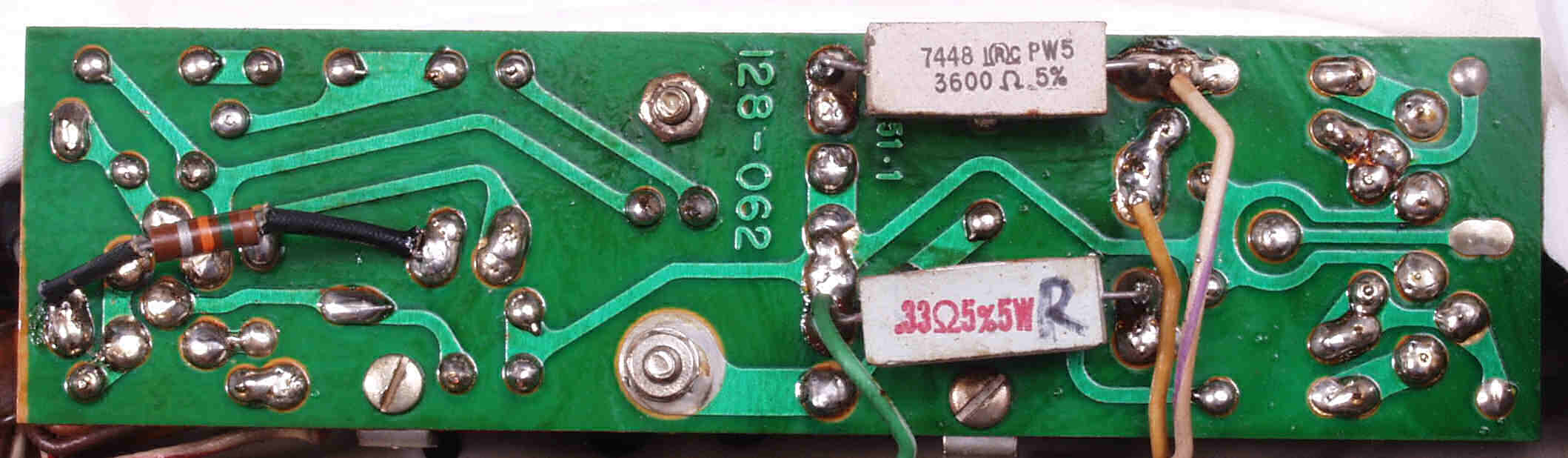

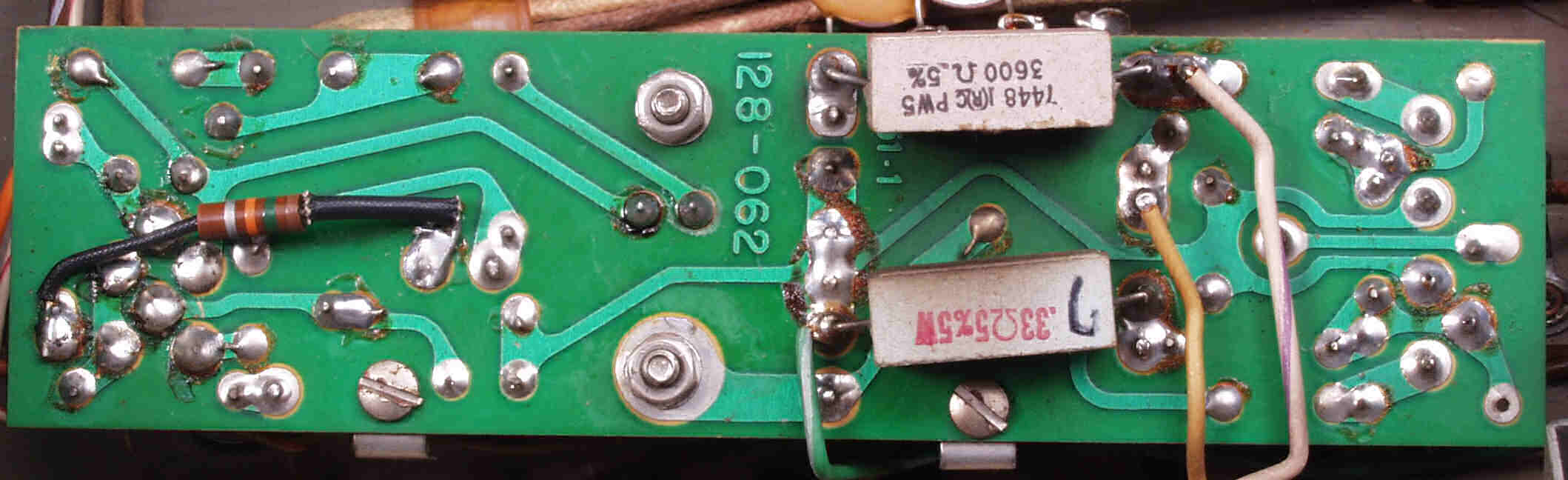

Ｃ１３．　修理前　Ｒ－ＡＭＰ基盤裏

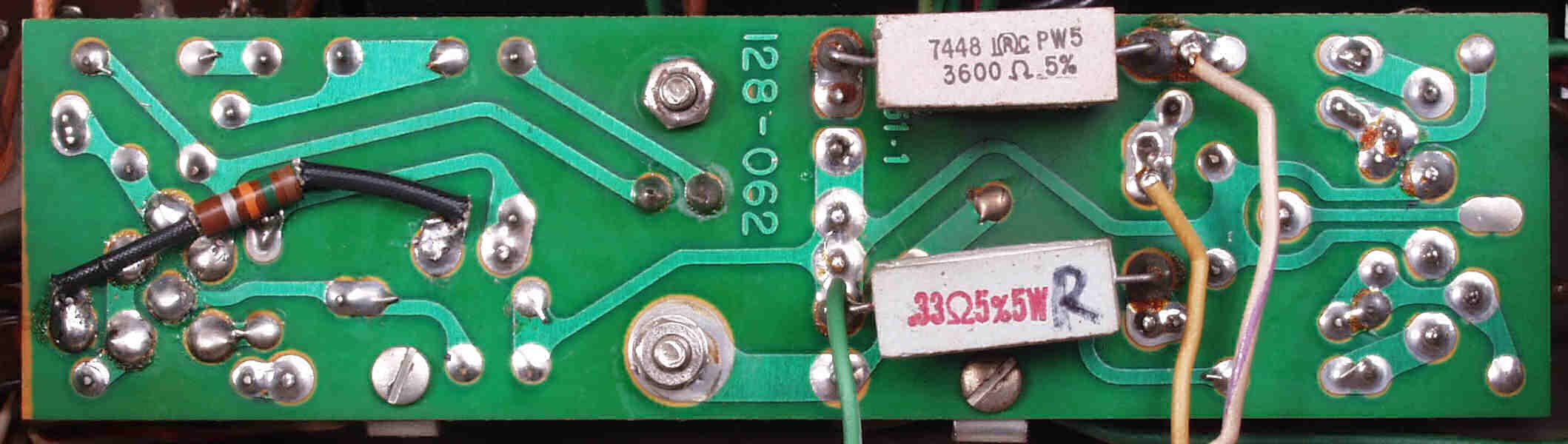

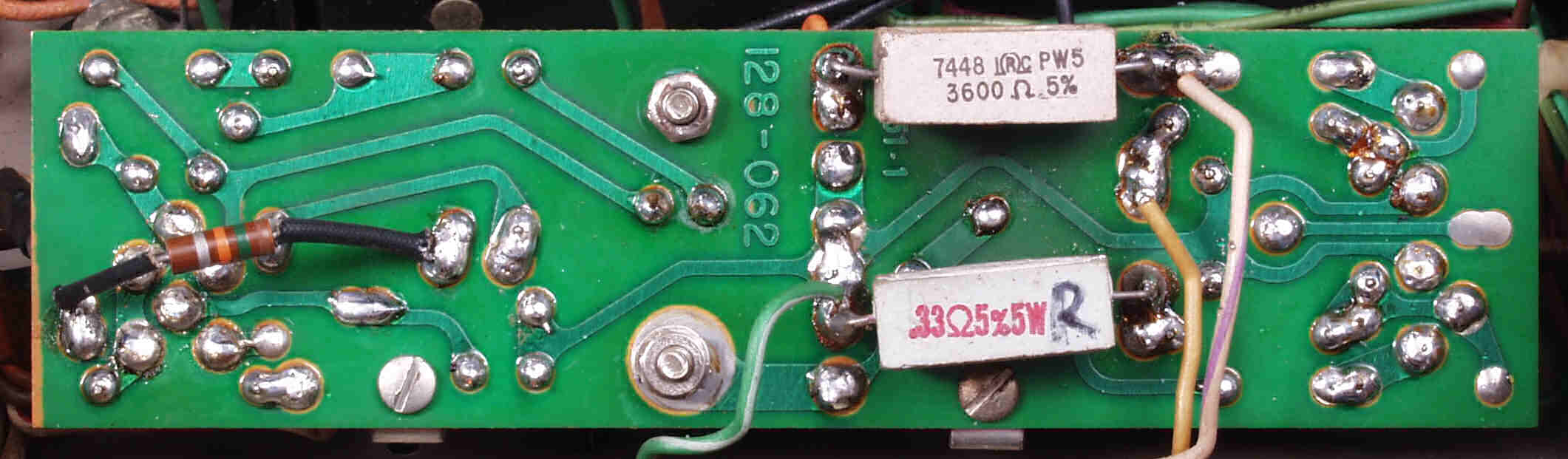

Ｃ１４．　修理（半田補正）後　　Ｒ－ＡＭＰ基盤裏。　半田を全部やり直す。

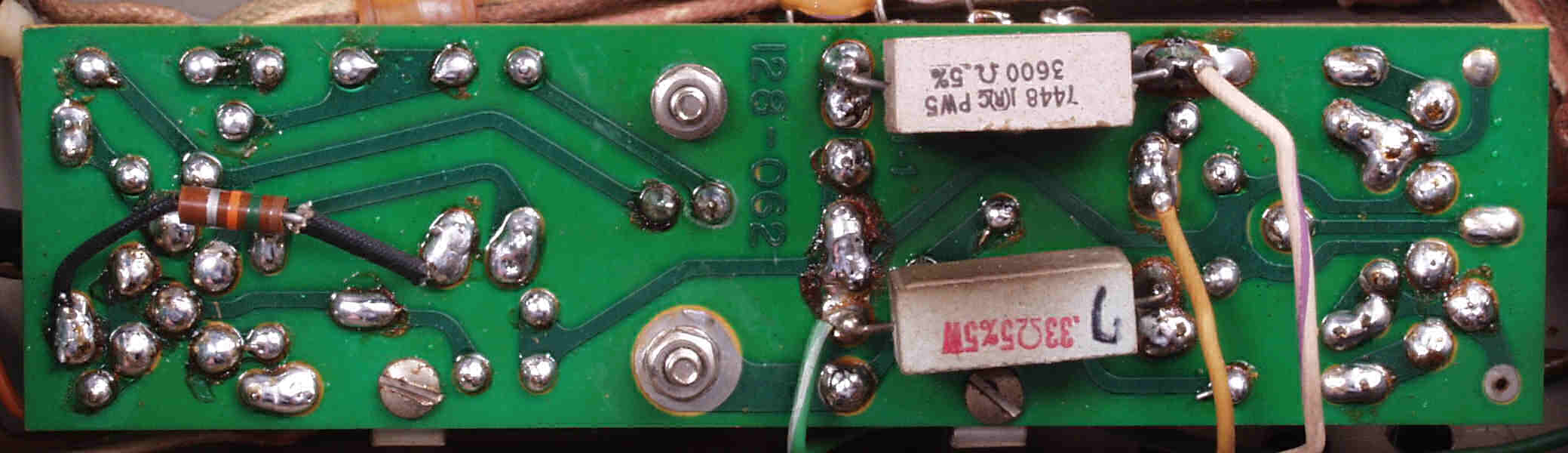

Ｃ１５．　完成Ｒ－ＡＭＰ基盤裏　洗浄後

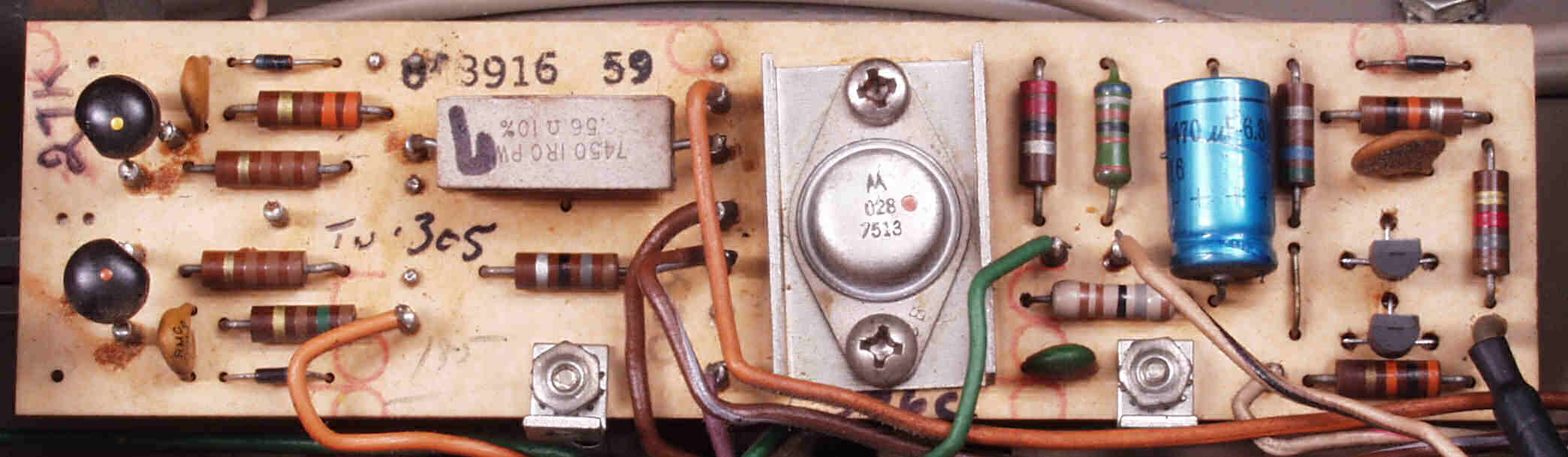

Ｃ２１．　修理前　Ｌ－ＡＭＰ基板

Ｃ２２．　修理後　Ｌ－ＡＭＰ基盤　　電解コンデンサ－交換　

Ｃ２３．　修理前　Ｌ－ＡＭＰ基盤裏

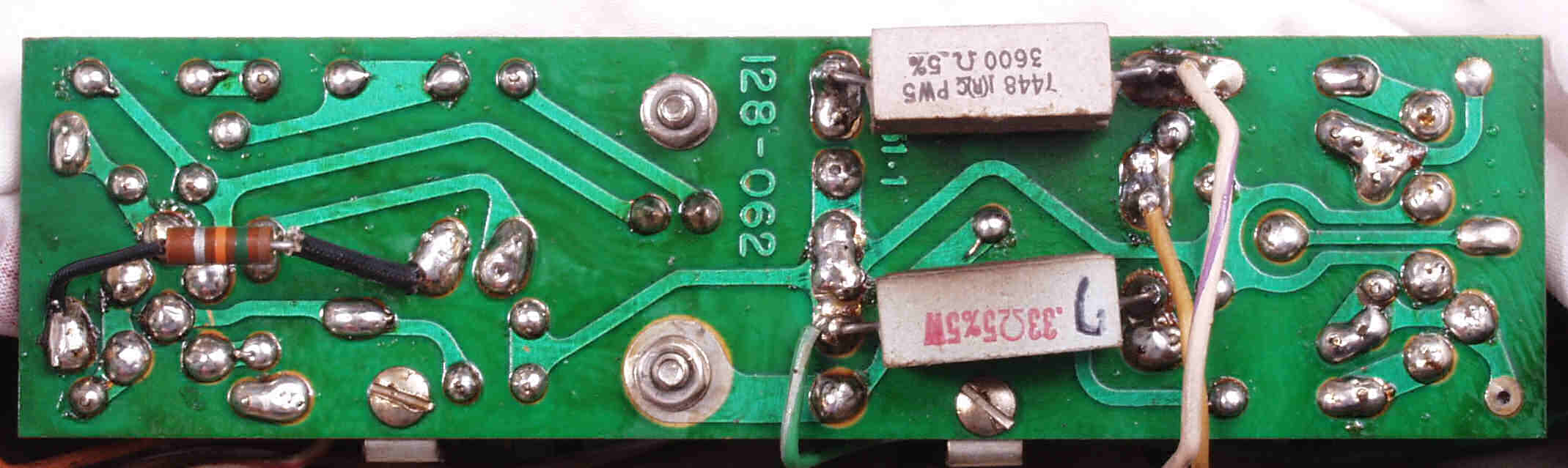

Ｃ２４．　修理（半田補正）後　　Ｒ－ＡＭＰ基盤裏。　半田を全部やり直す。

Ｃ２５．　完成Ｒ－ＡＭＰ基盤裏　洗浄後

Ｃ３１．　修理前　初段基盤

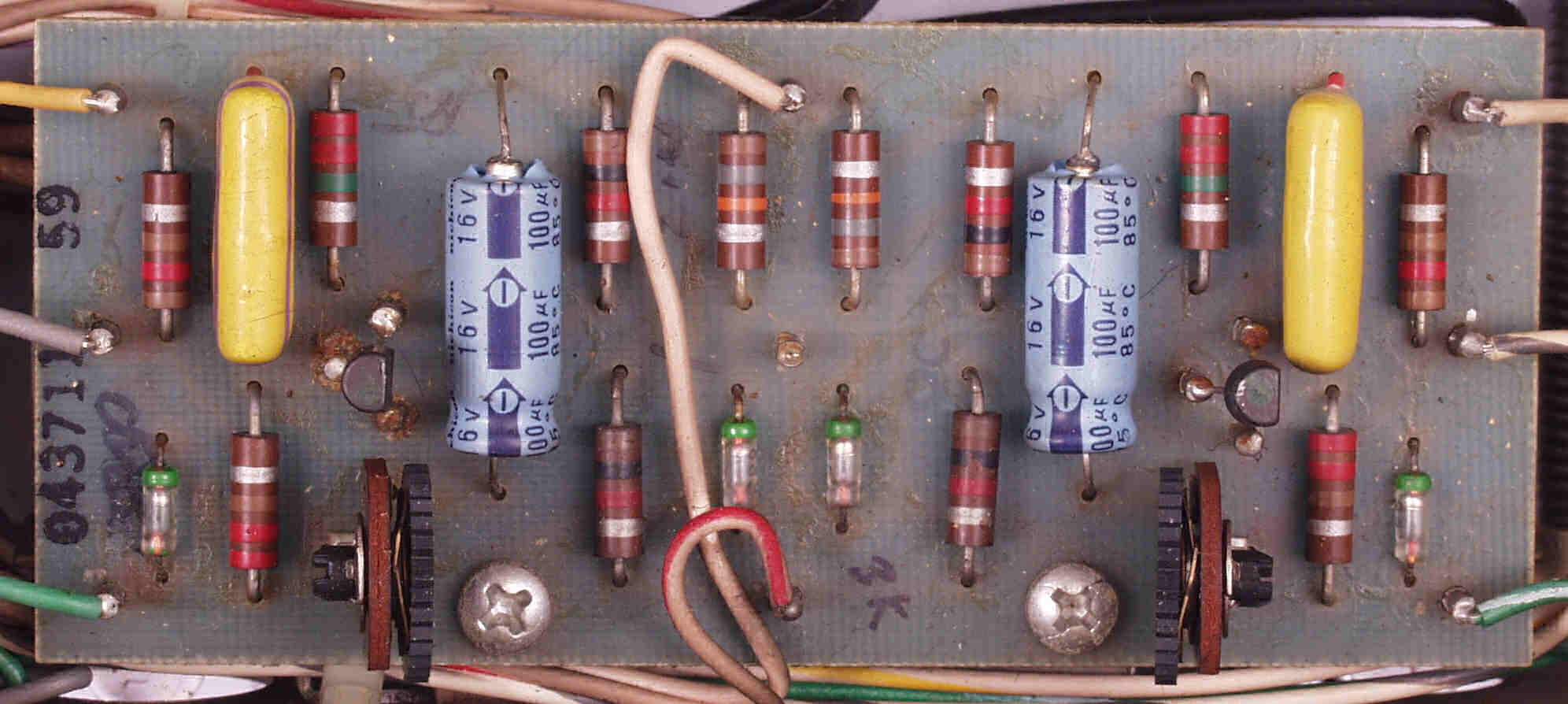

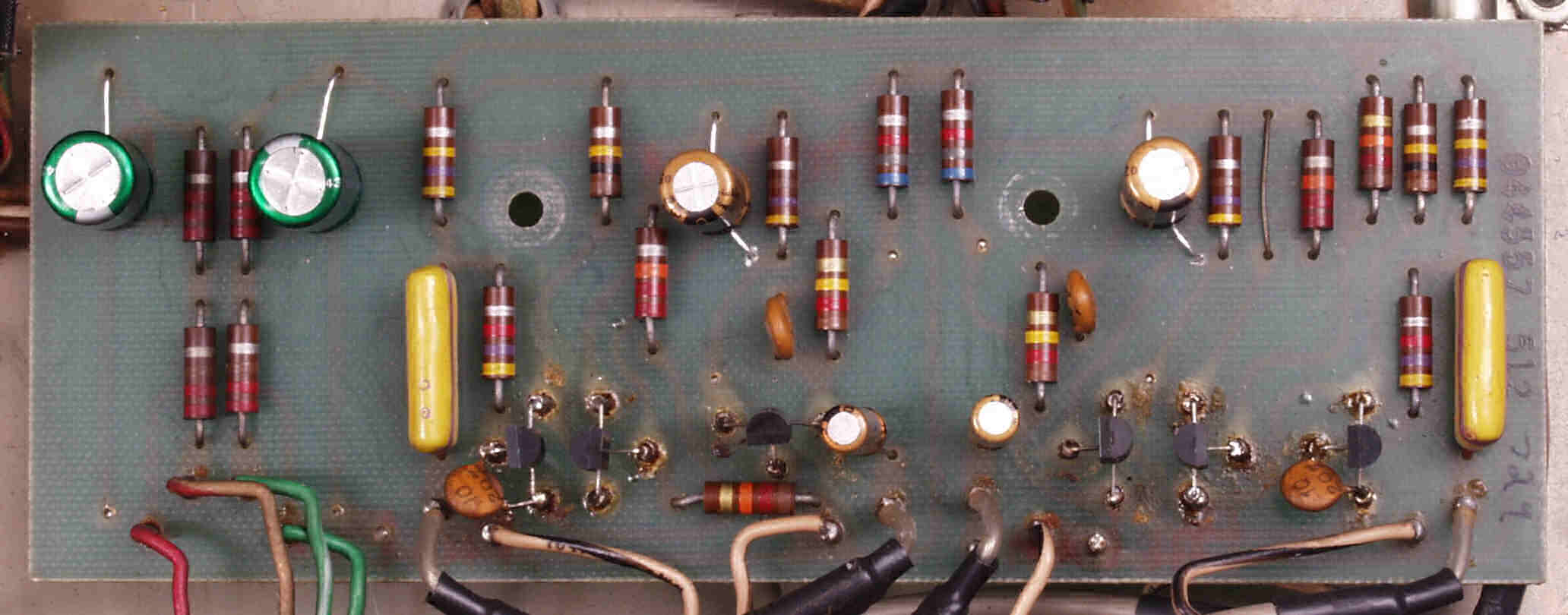

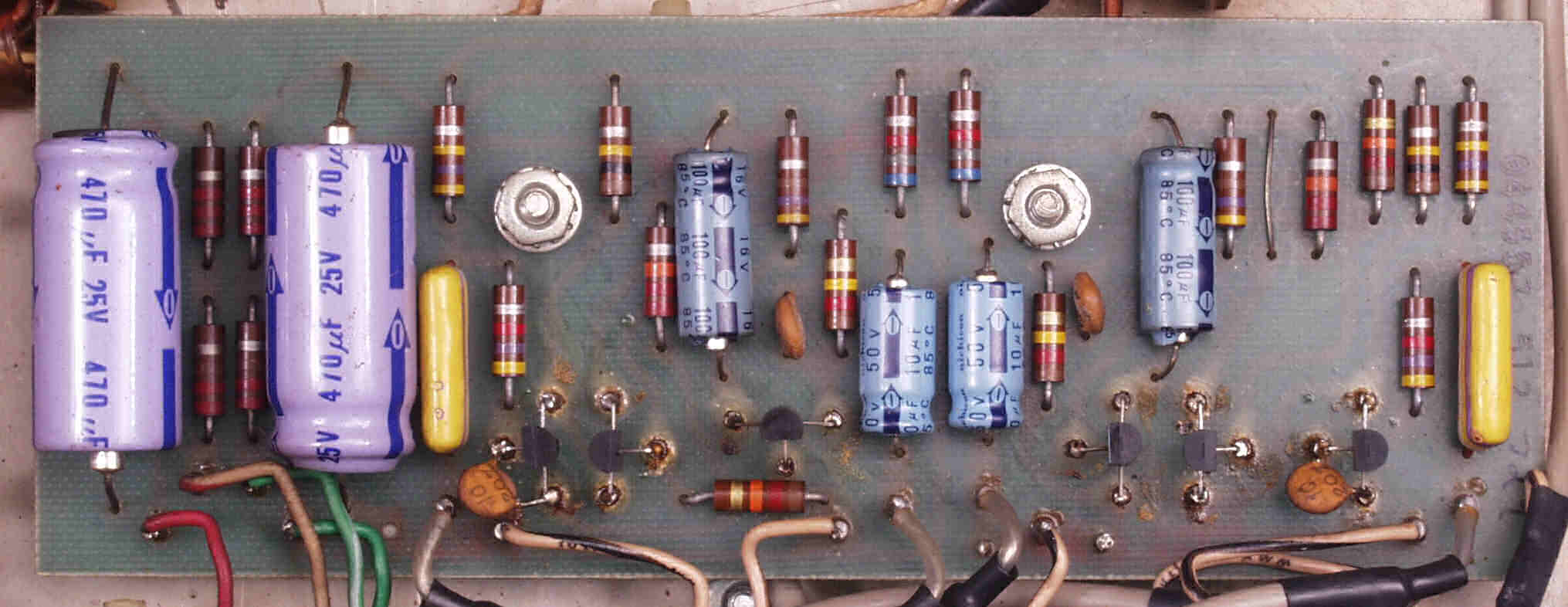

Ｃ３２．　修理後　初段基盤　電解コンデンサー６個交換

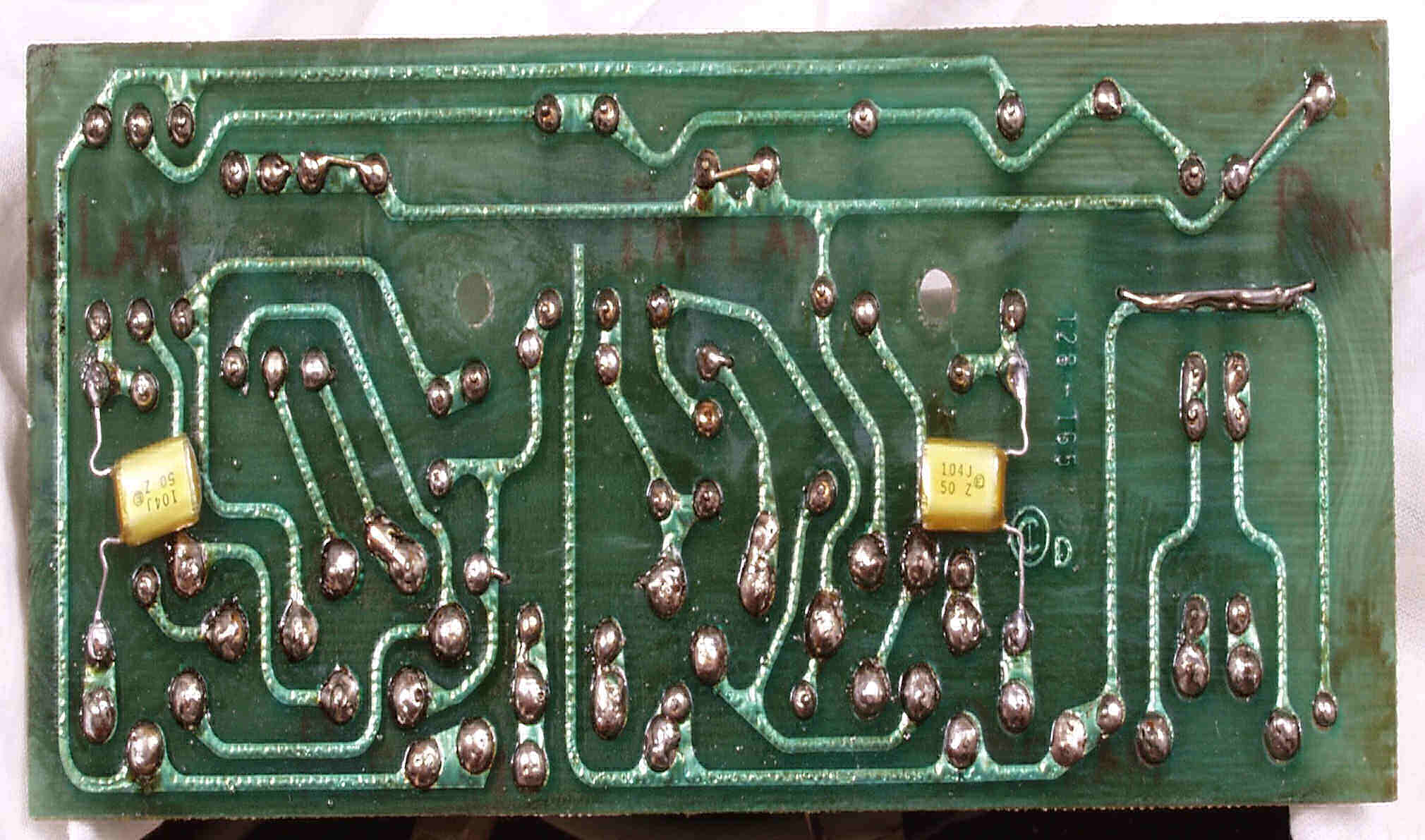

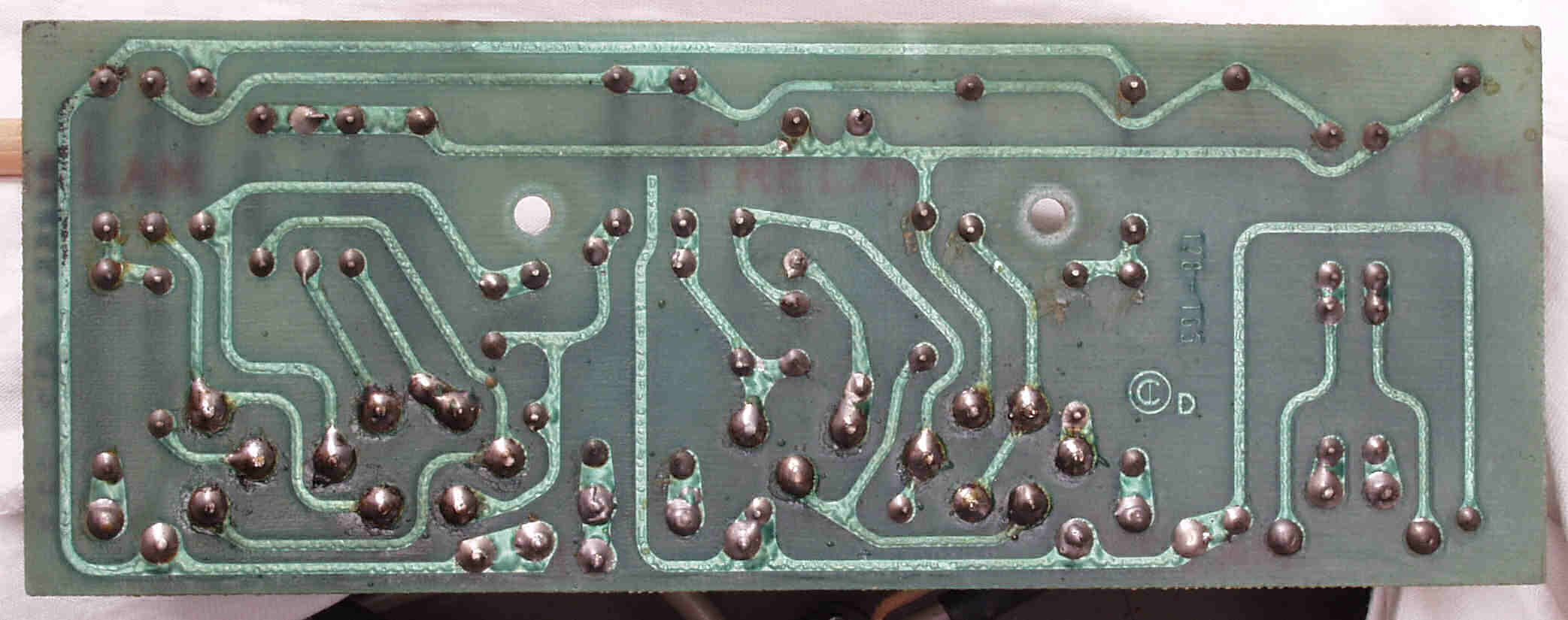

Ｃ３３．　修理前　初段基盤裏

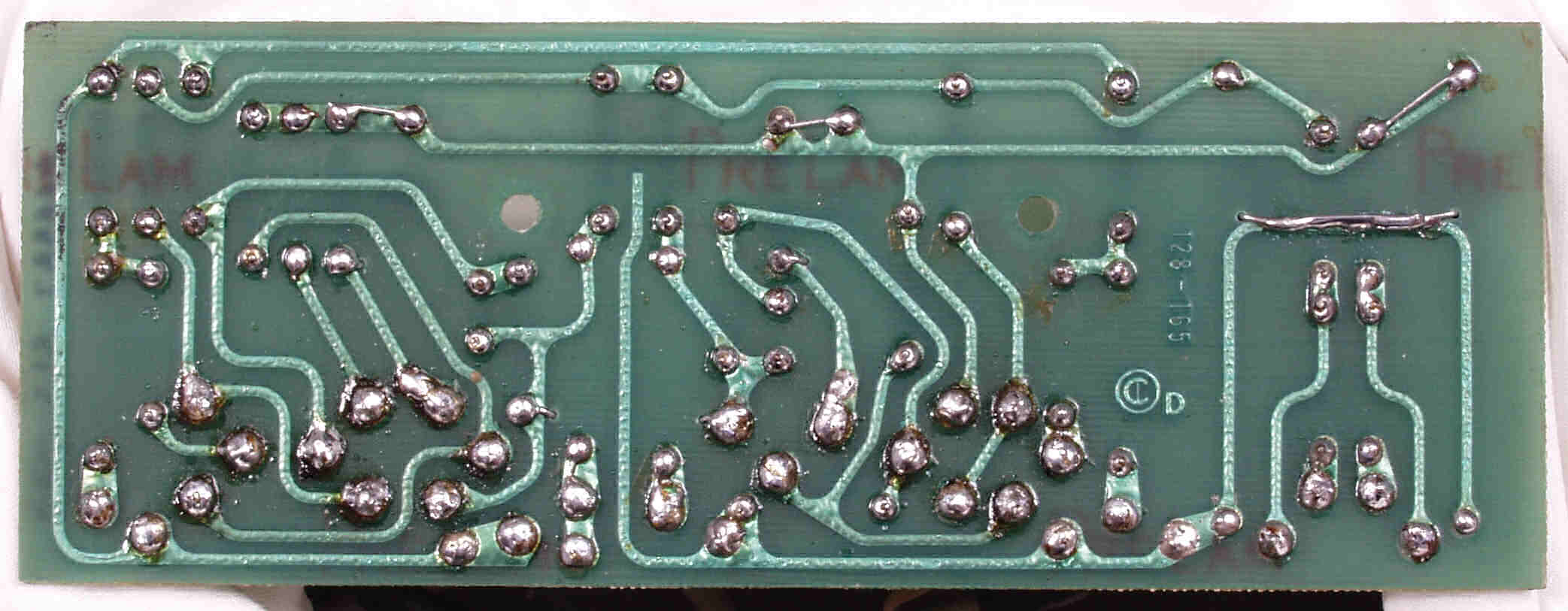

Ｃ３４．　修理（半田補正）後　初段基盤裏。　半田を全部やり直す。

Ｃ３５．　完成初段基盤裏　洗浄後、フイルムコンデンサー２個追加

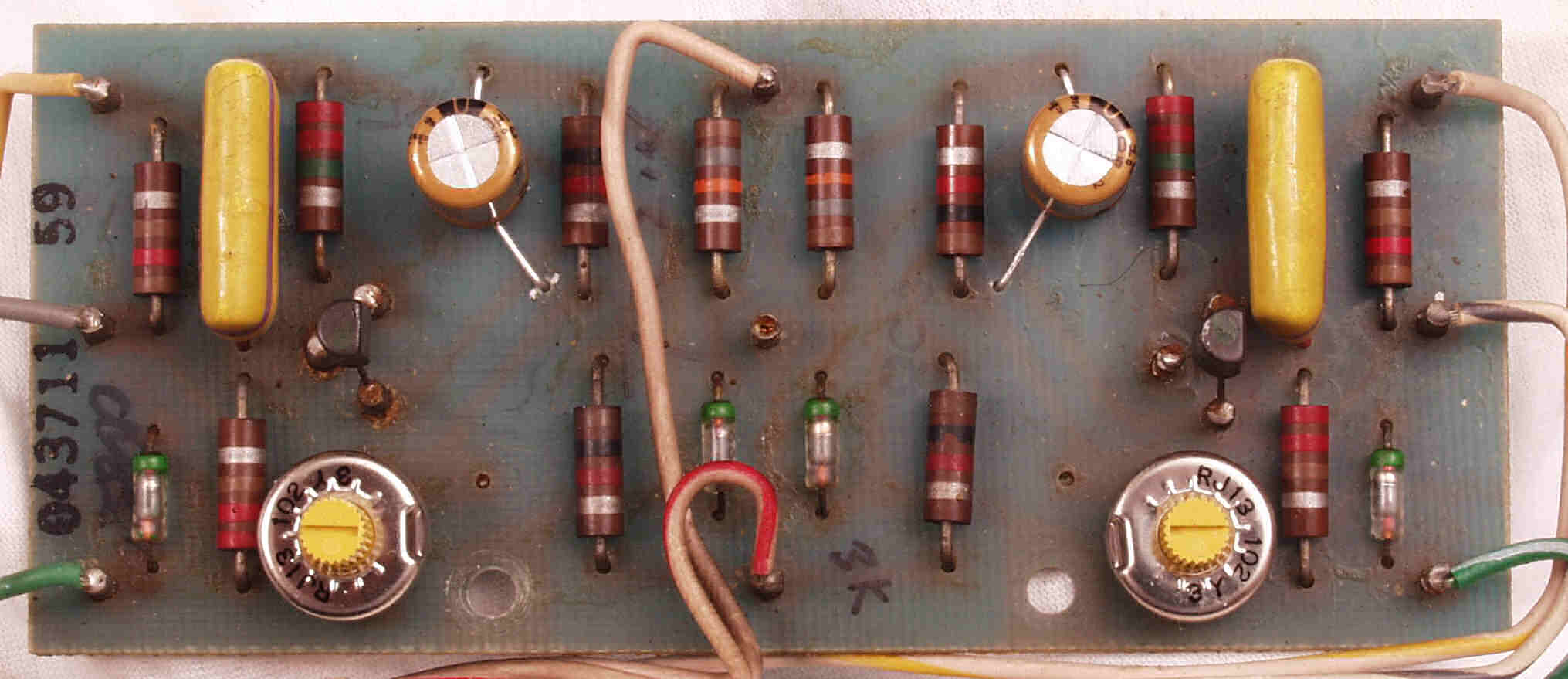

Ｃ４１．　修理前　ＶＵ－ＡＭＰ基盤

Ｃ４２．　修理後　ＶＵ－ＡＭＰ基盤　電解コンデンサー２個、半固定ＶＲ２個交換

Ｃ４３．　修理前　ＶＵ－ＡＭＰ基盤裏

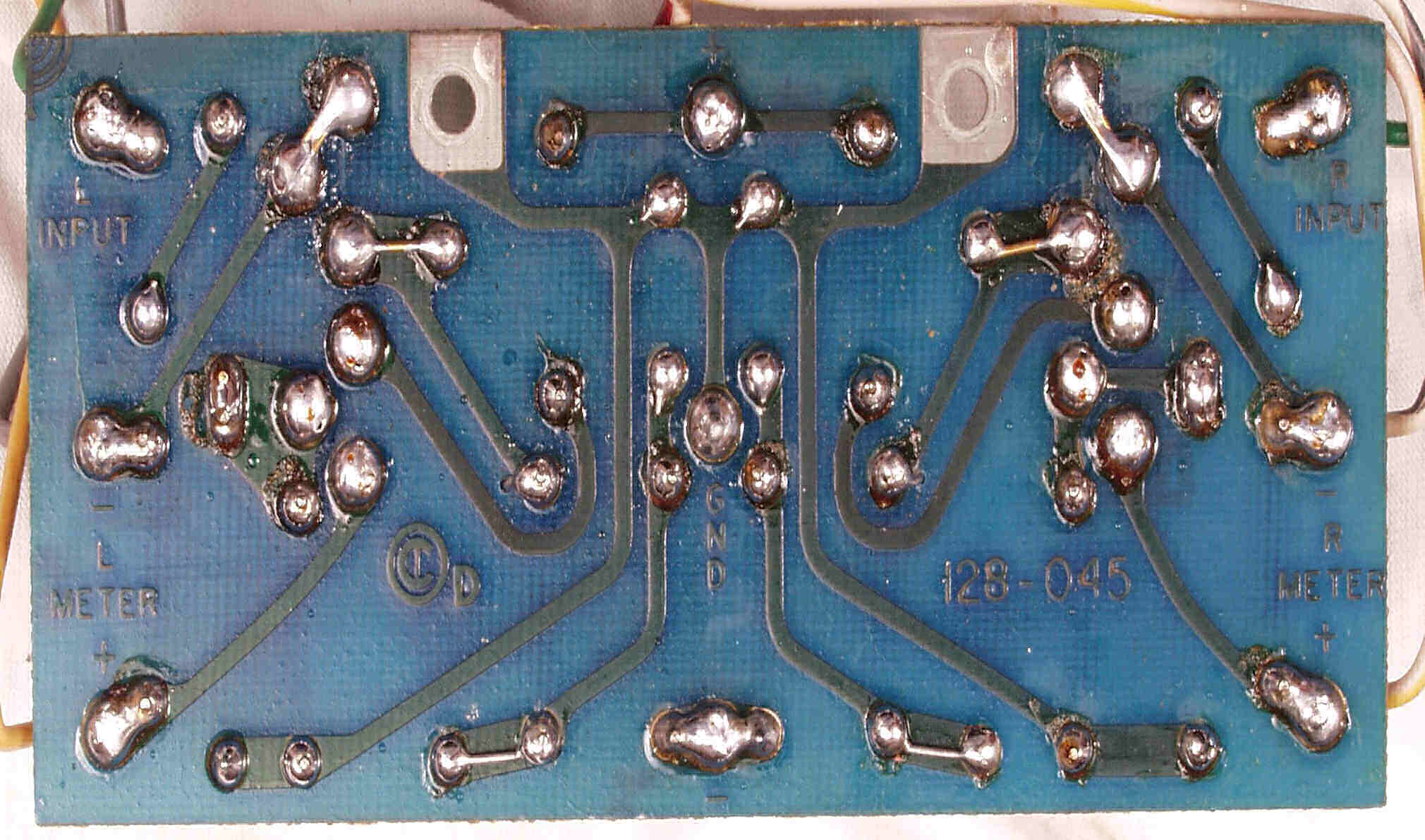

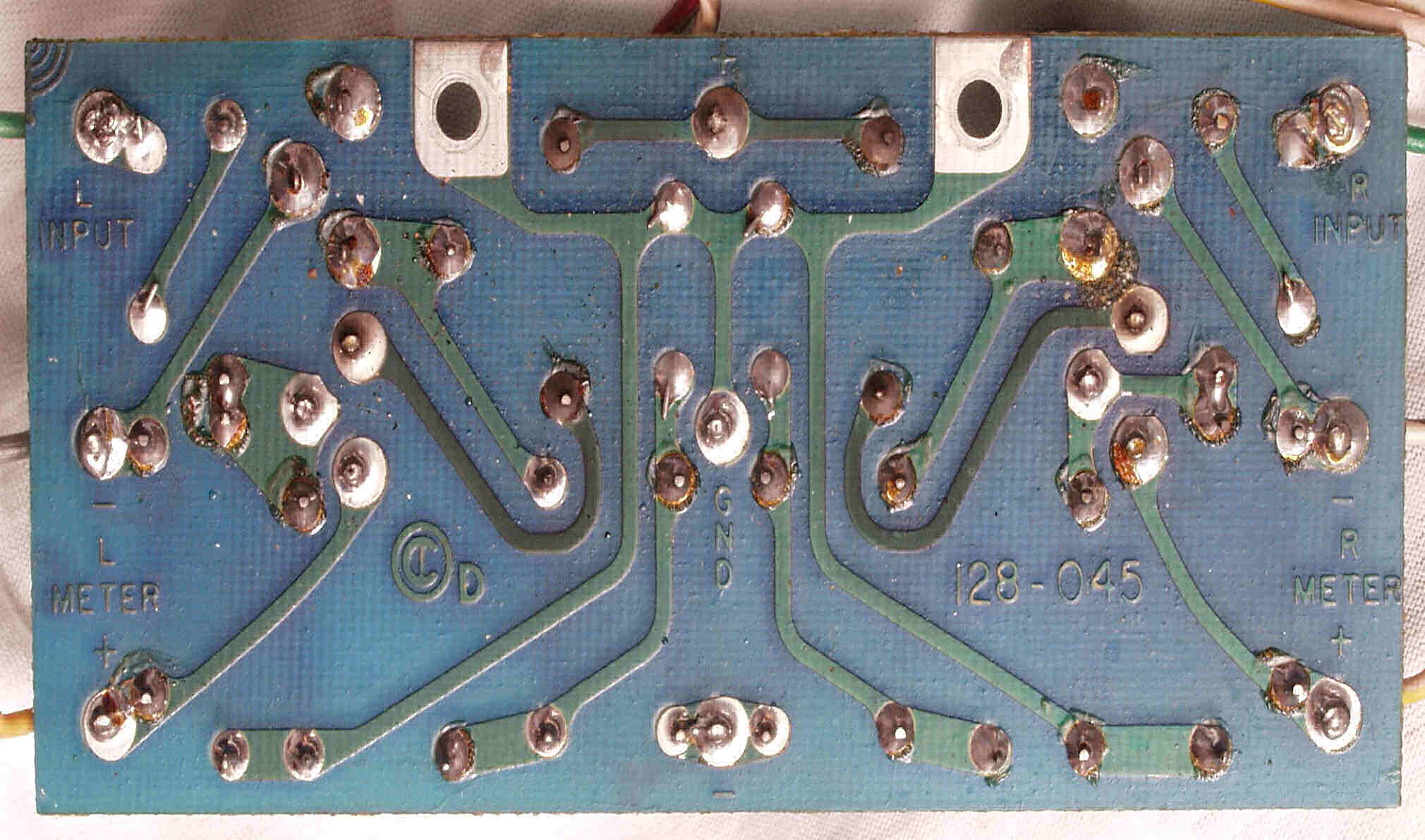

Ｃ４４．　修理修理（半田補正）後　ＶＵ－ＡＭＰ基盤裏。　半田を全部やり直す。

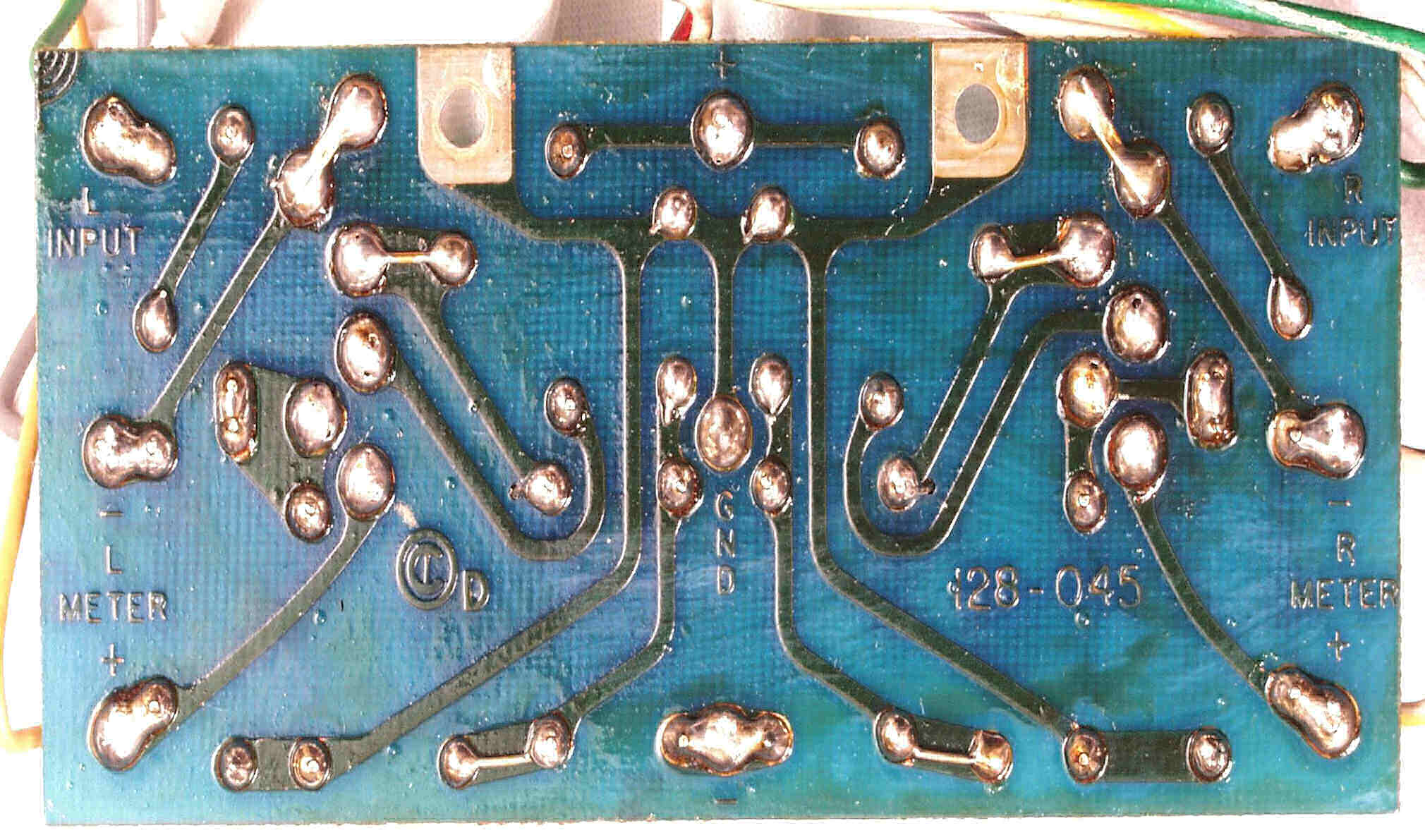

Ｃ４５．　完成ＶＵ－ＡＭＰ裏　洗浄後

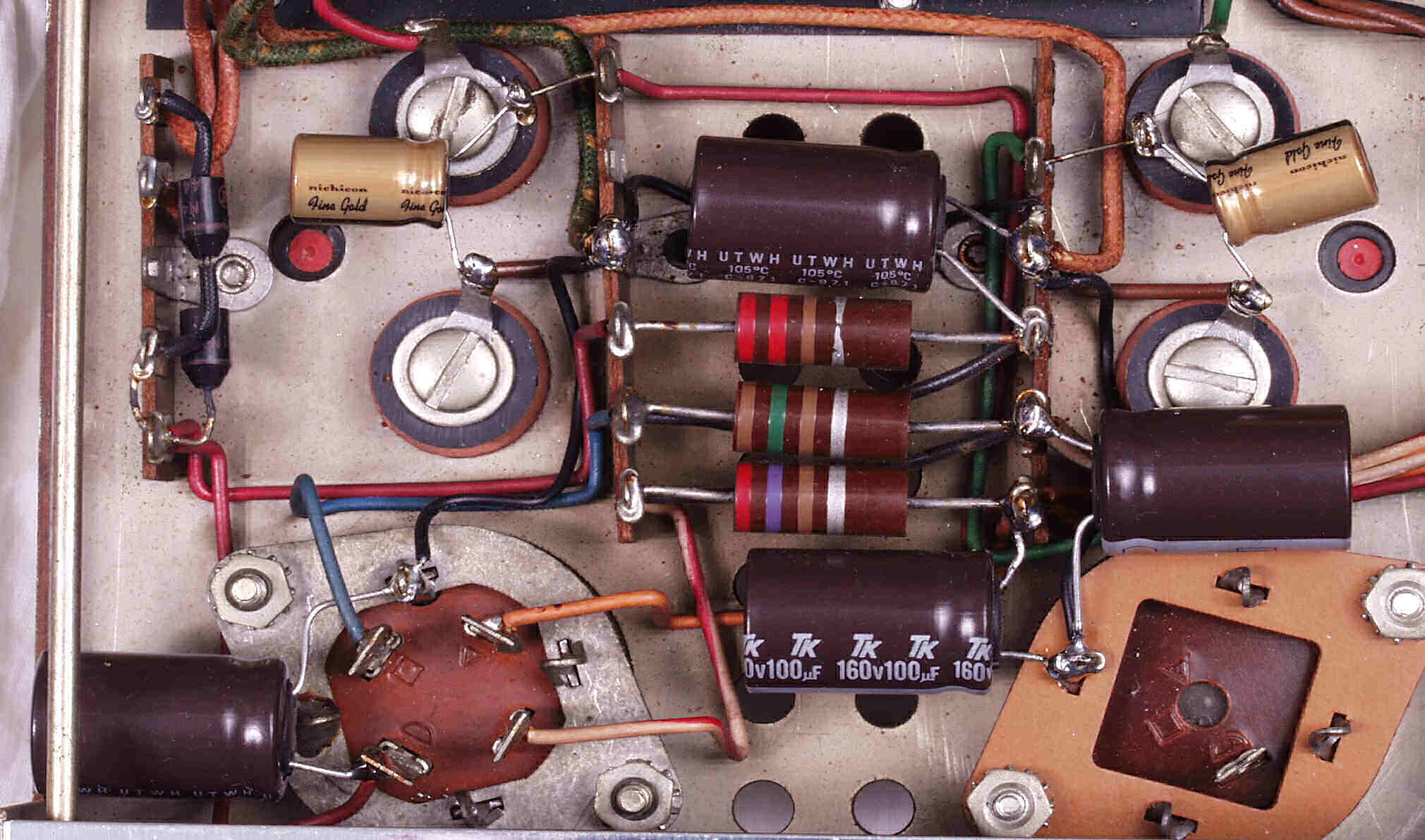

Ｃ５１．　修理前　電源電解コンデンサー

Ｃ５２．　修理後　　電源電解コンデンサーを増量して交換・追加

Ｃ６１　修理中　　終段ＴＲ（トランジスタ－）の取り付けネジの増締め、便利なドライバーが有る

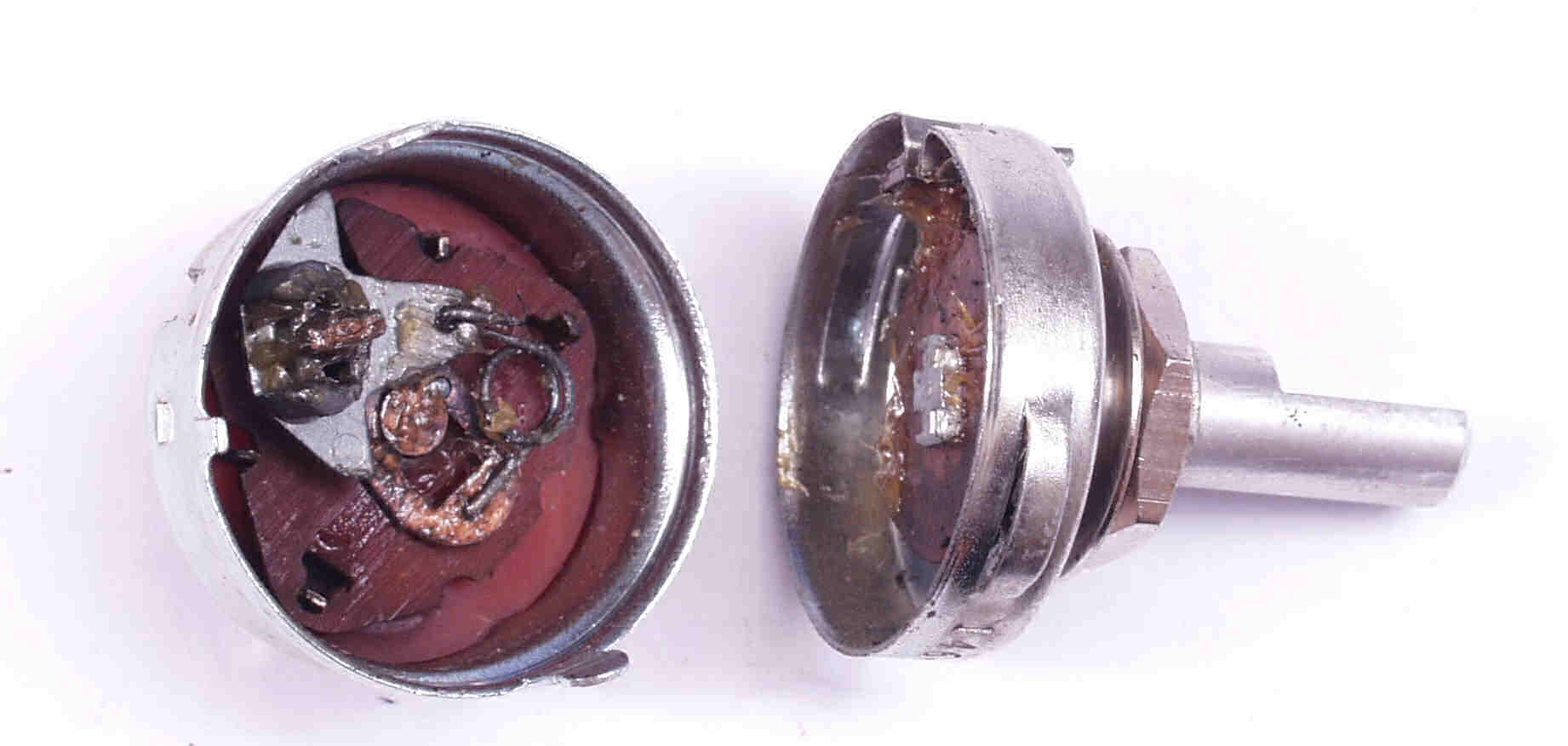

Ｃ７２．　修理中　電源ＳＷ

Ｃ７２．　修理中　全ランプ交換、ＬＥＤに交換するのも良いが、音質に関係ないのだから、白熱灯で行く

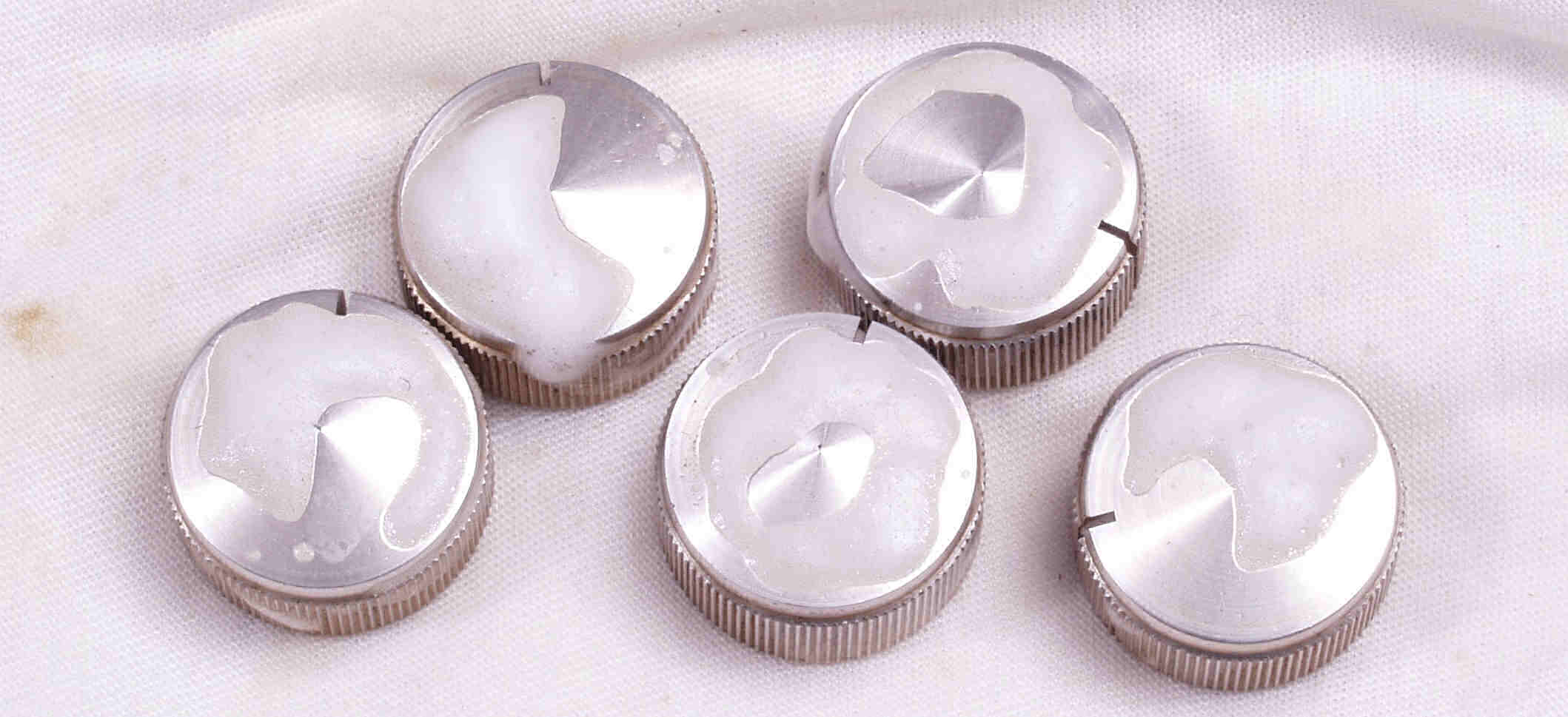

Ｃ７３．　修理中　ツマミ清掃

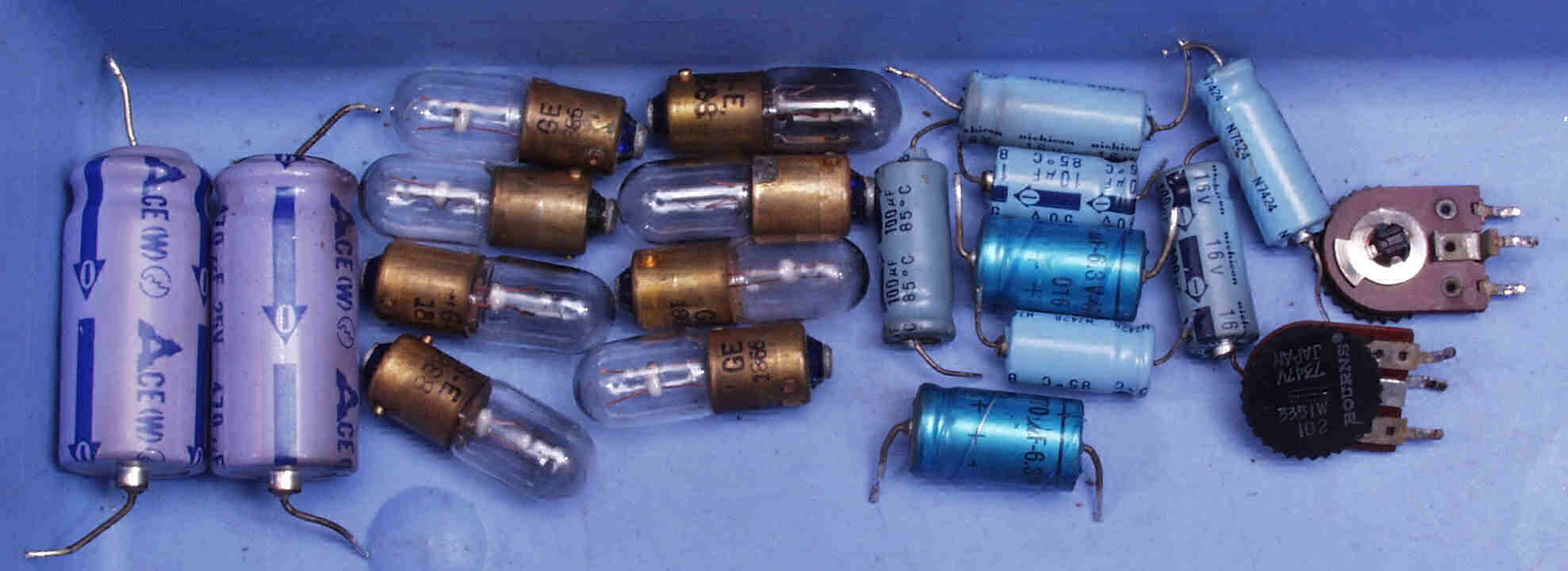

Ｃ８１．　交換部品

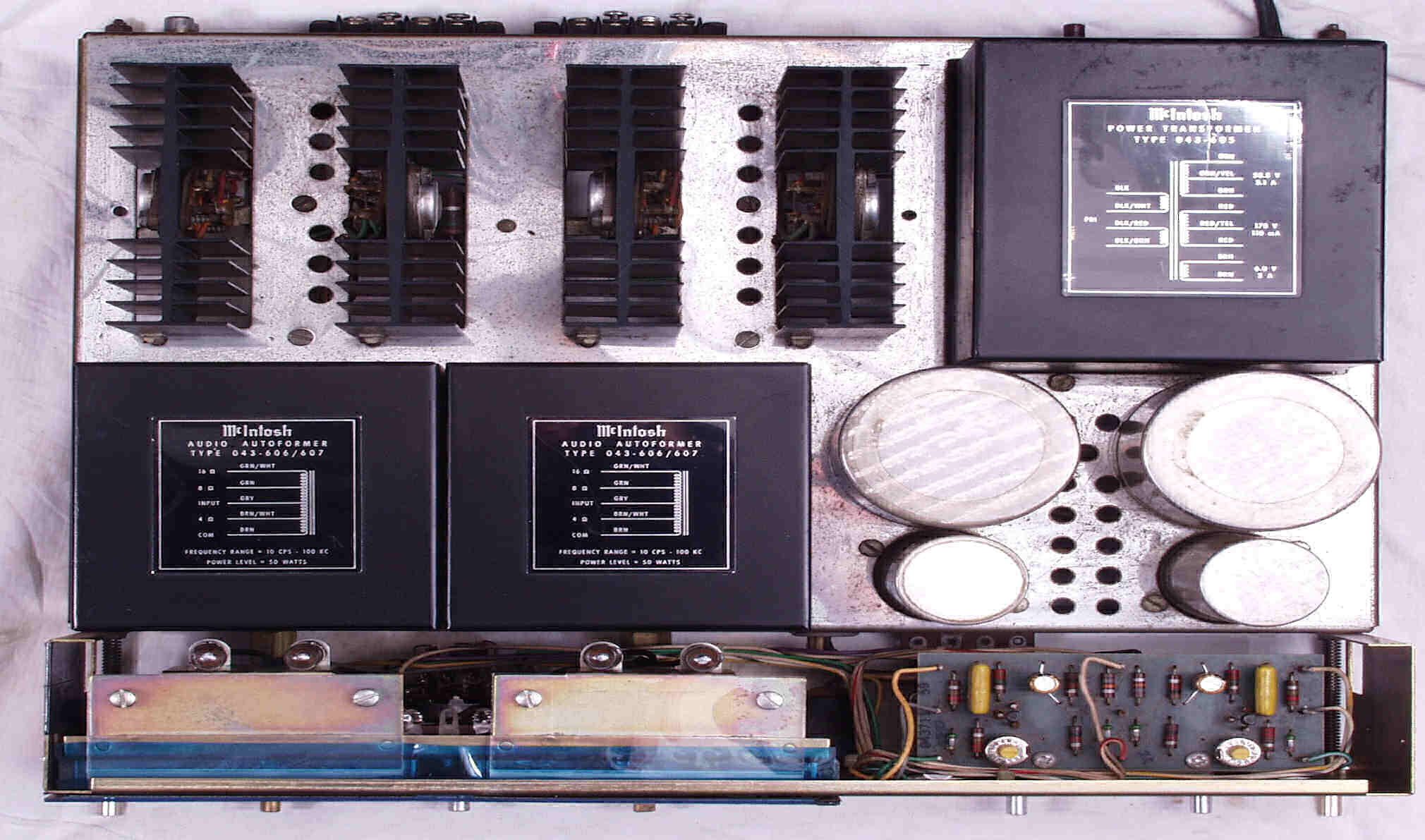

Ｃ９１．　修理前　上から見る

Ｃ９２．　修理後　上から見る

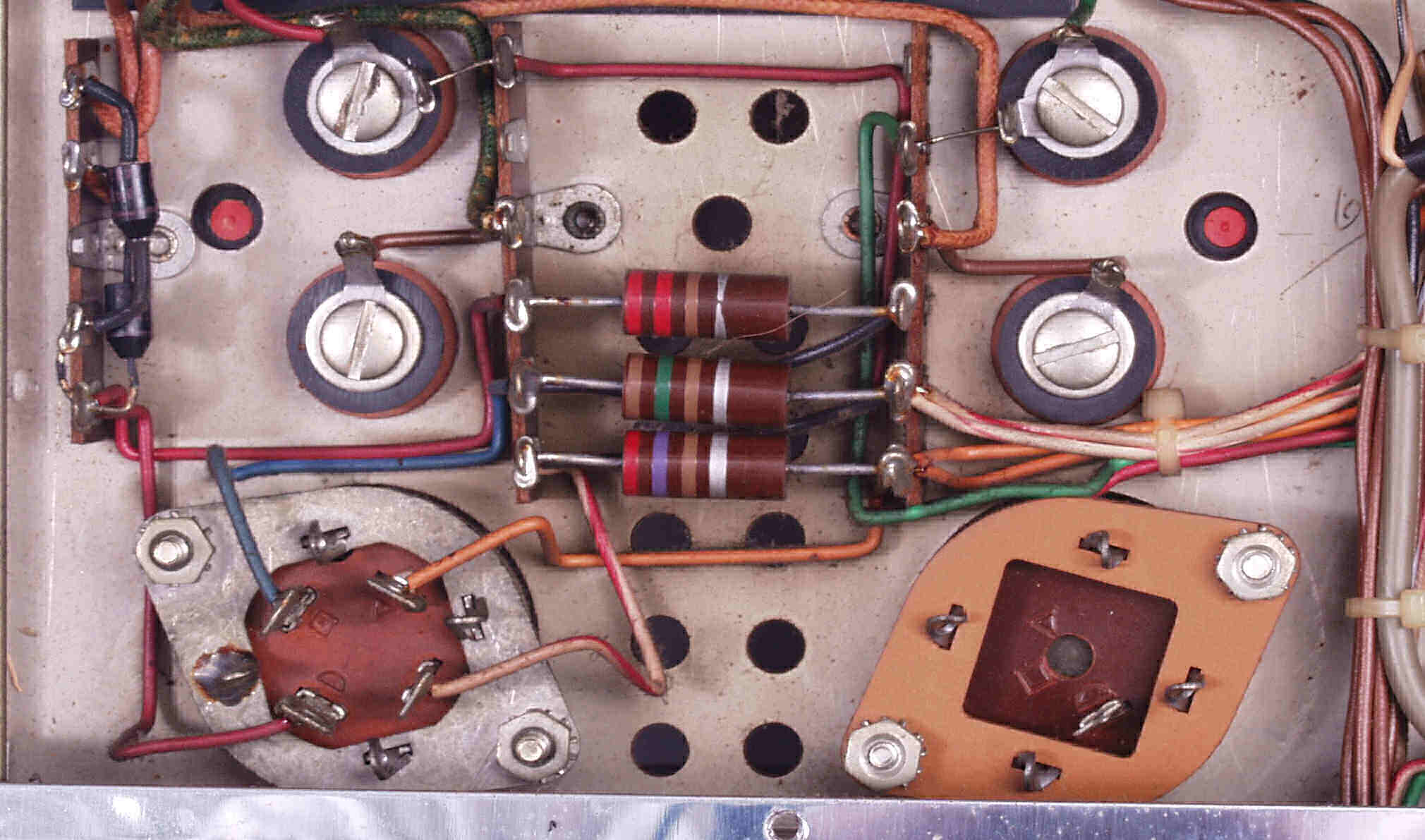

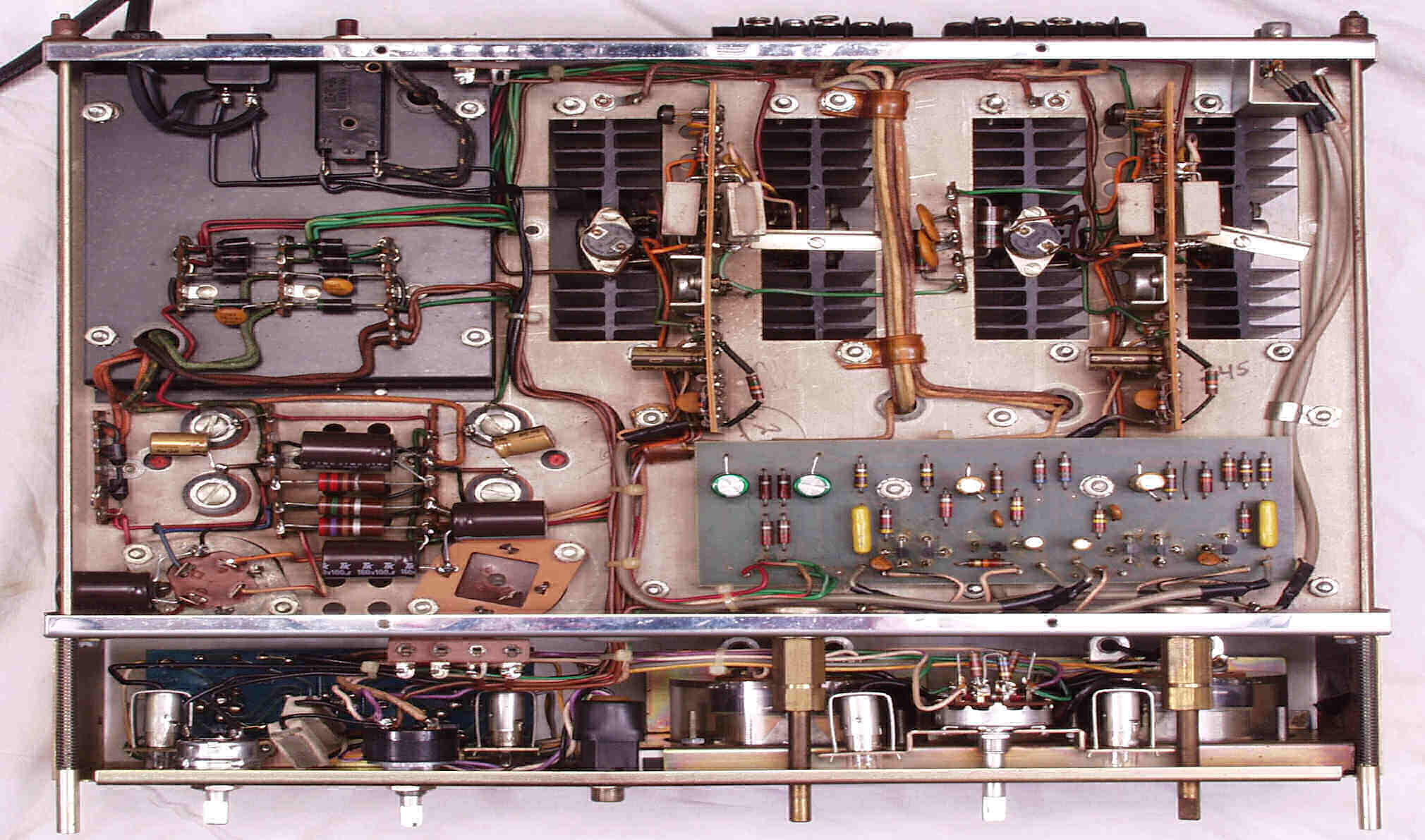

Ｃ９３．　修理前　下から見る

Ｃ９４．　修理後　下から見る

Ｅ．　測定・調整。

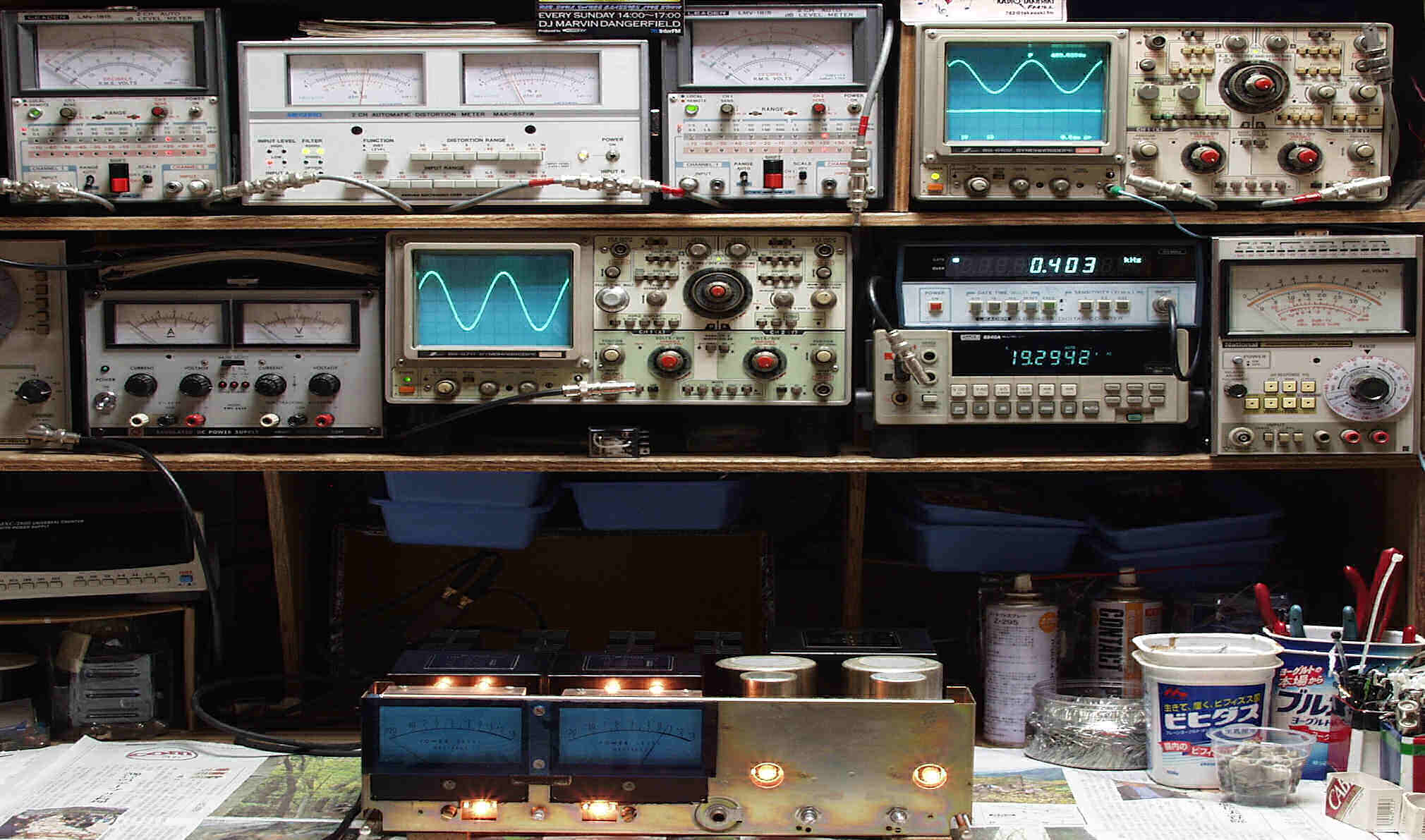

Ｅ１．　出力・歪み率測定・調整。

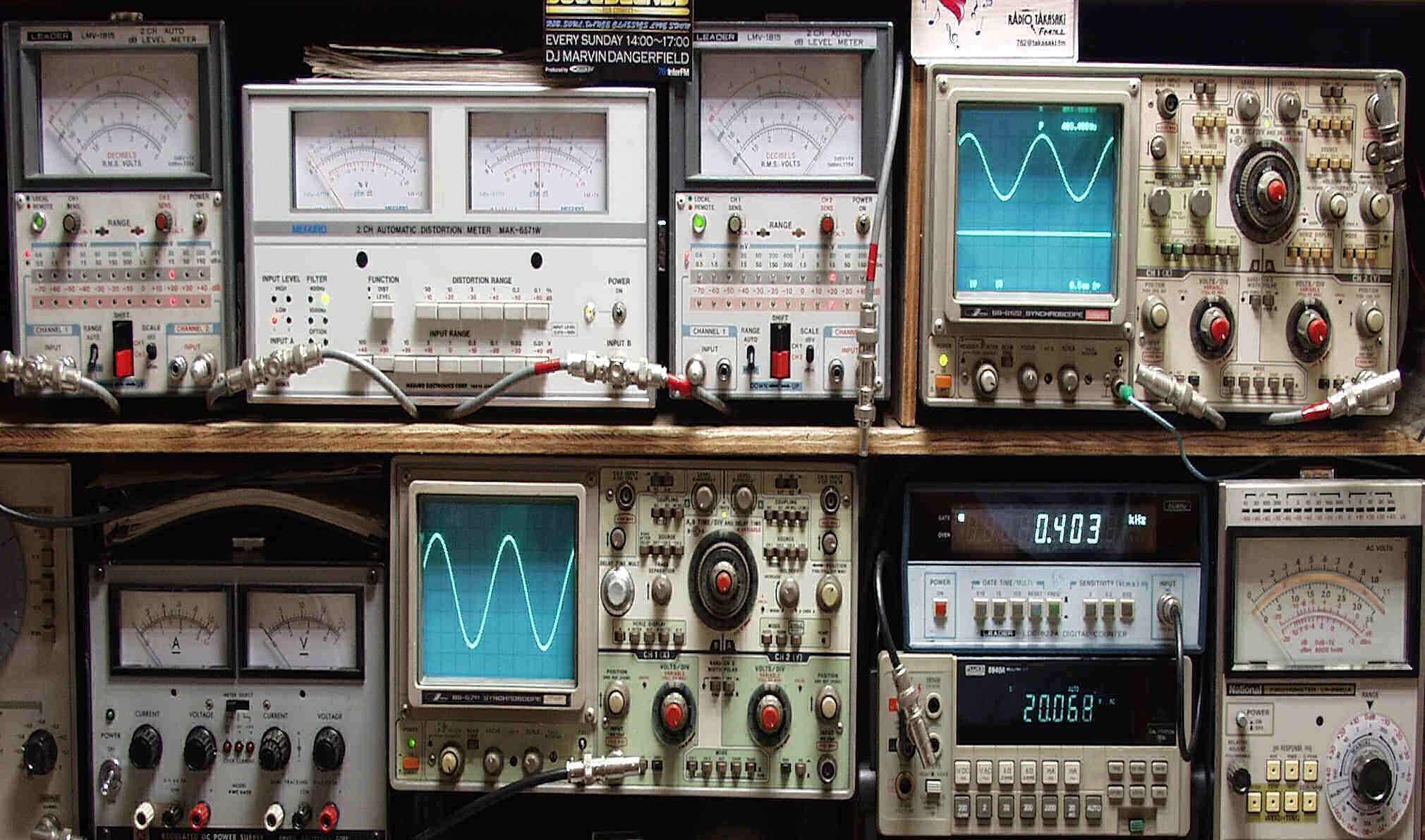

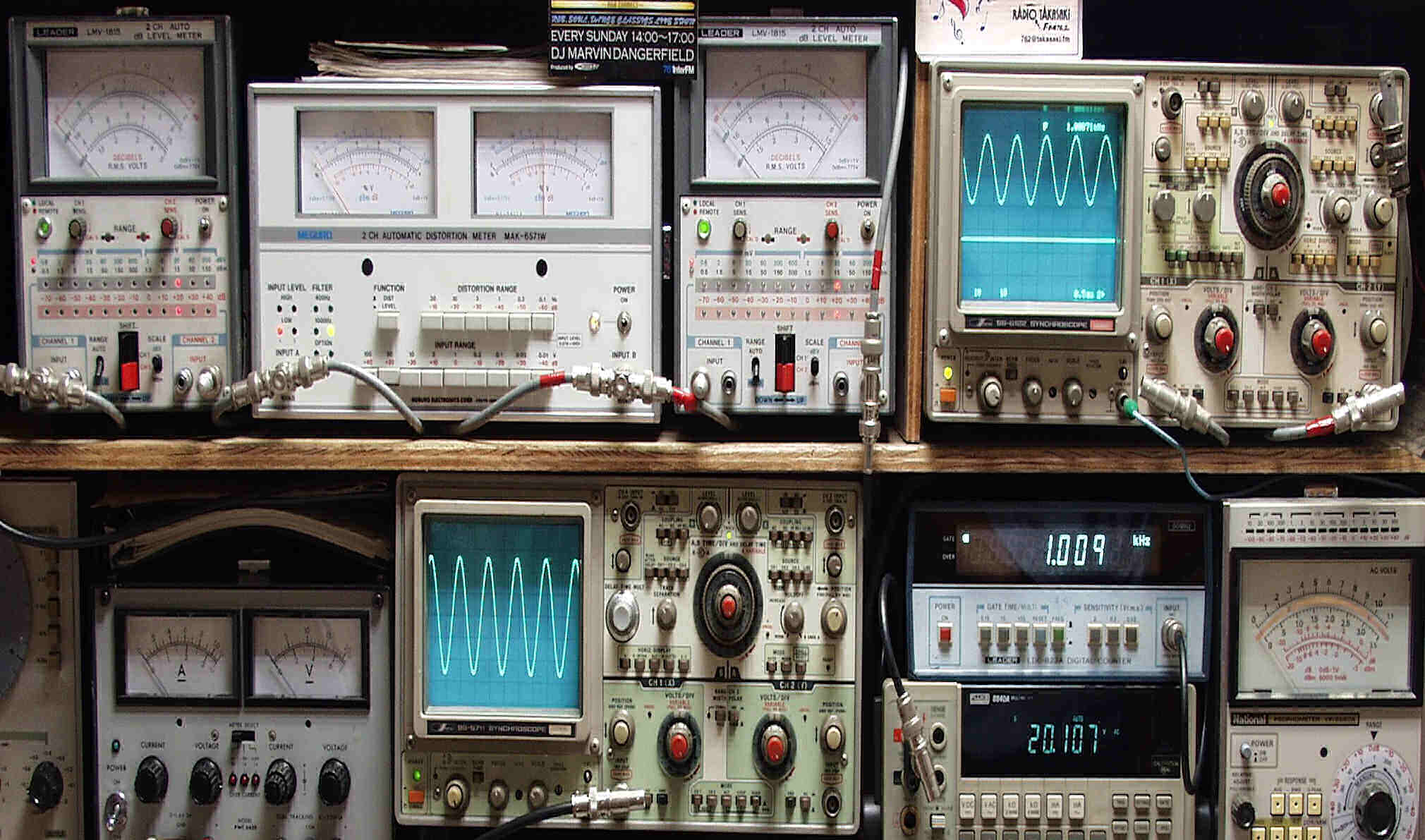

　　　　＜見方＞
　　　下段左端のオーディオ発振器より４００ＨＺ＆１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定。
　　　下段中左のオシロ＝入力波形（オーディオ発振器のTTLレベル）。
　　　下段中右上は周波数計。
　　　上段左端の電圧計＝Ｌ側ＳＰ出力電圧測定。　黒針のみ使用
　　　上段中左の歪み率計＝ＳＰ出力の歪み率測定。　左メータ＝Ｌ出力。　右メータ＝Ｒ出力。
　　　上段中右の電圧計＝Ｒ側ＳＰ出力電圧測定。　赤針のみ使用。
　　　上段右端のオシロ＝ＳＰ出力波形。　上＝Ｒ出力。　下＝Ｌ出力。（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）。
　　　下段中右上のデジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定。

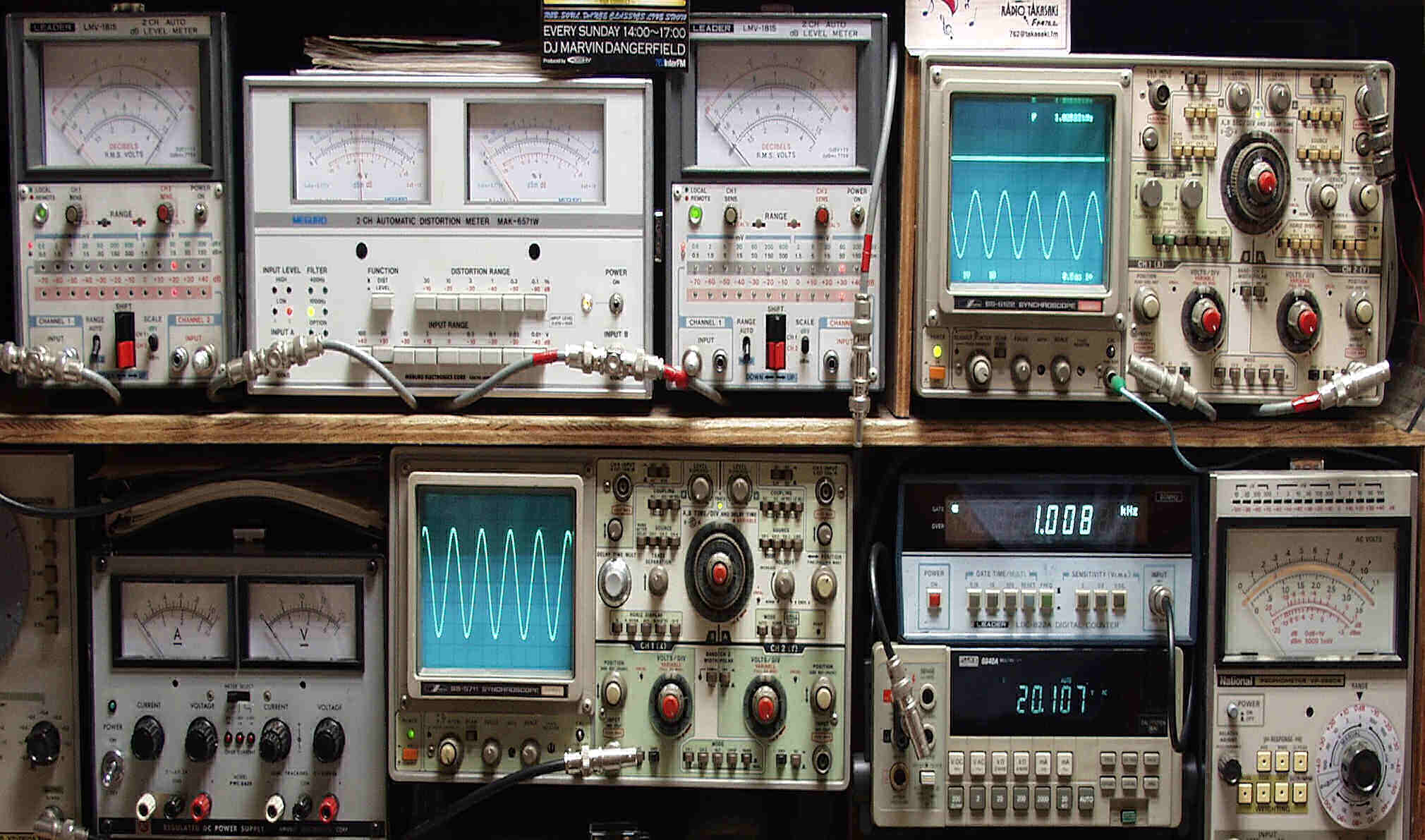

Ｅ２１．　Ｒ－ＳＰ出力２０Ｖ＝５０Ｗ　０．０５％歪み率　１０００ＨＺ

Ｅ２２．　Ｌ－ＳＰ出力２０Ｖ＝５０Ｗ　０．０５％歪み率　１０００ＨＺ

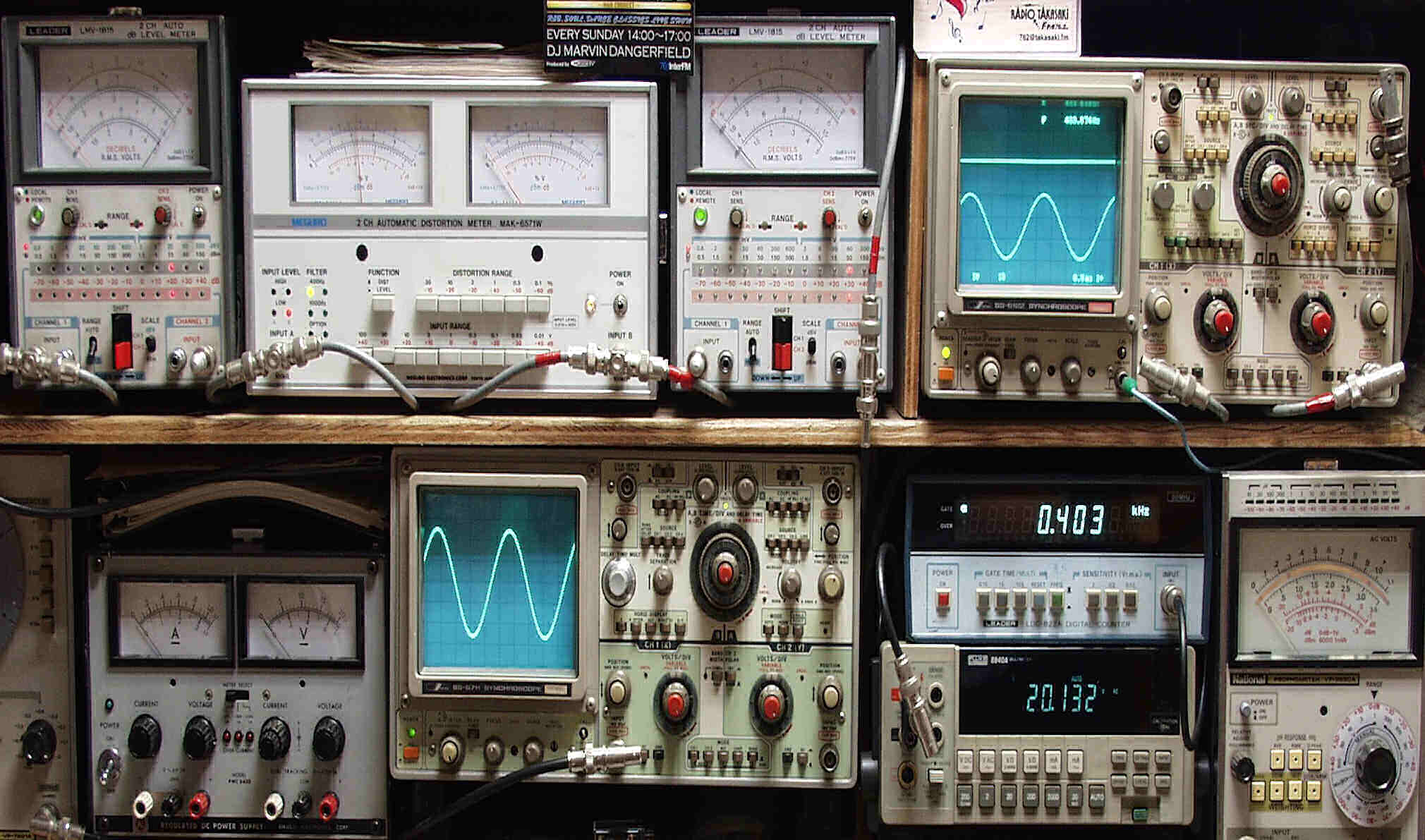

Ｅ３１．　Ｒ－ＳＰ出力２０Ｖ＝５０Ｗ　０．０５％歪み率　４００ＨＺ

Ｅ３２．　Ｒ－ＳＰ出力２０Ｖ＝５０Ｗ　０．０５％歪み率　４００ＨＺ

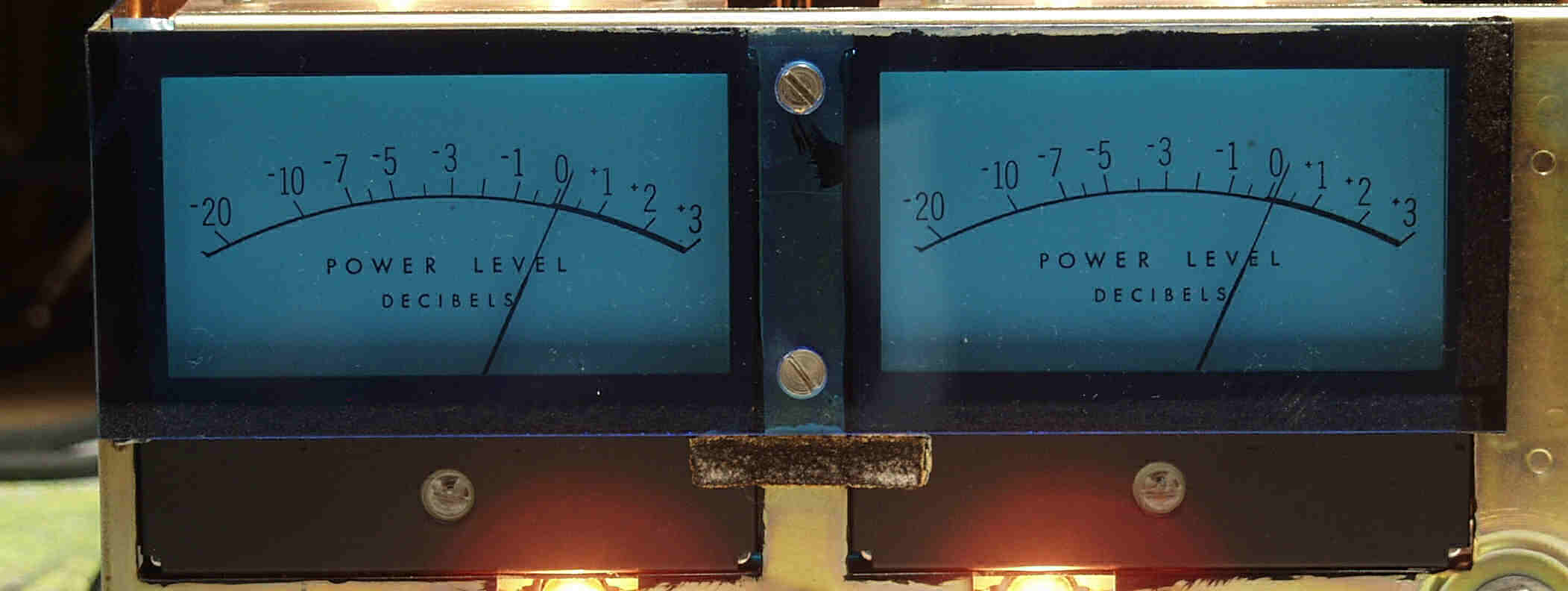

Ｅ４．　その時のＶＵメーター

Ｅ５．　完成２４時間エージング。　日中の撮影なので、メーターに反射光が入りました

Ｓ．ＭｃＩｎｔｏｓｈ　ＭＣ２５０５仕様（マニアルより）

Power OutPut	50W （4,8,16Ω）
Harmonic Distortion	Less Then 0.25%
Inter Modulation Distortion	Less Then 0.25%
Frequency Range	20Hz to 29KHz +0,-0.1dB at rated power. 15Hz to 60KHz +0,-0.5dB at rated power. 10Hz to 100KHz +0,-3.0dB at one-half of rated power.
Noise And HUM	90dB or more below rated output.
Input Inpedance	300KΩ
Power Requirements	117V AC 50/60Hz, 75W at zero signal output. 250w at rated output.
