ＭｃＩｎｔｏｓｈ　Ｃ２９　修理記録

平成１５年６月１１日到着　　８月１５日完成

Ａ．　修理前の状況 ＹＡＨＯＯオークションで数ヶ月前に入手したものですが、 ３週間ほど前に突然音が出なくなりました。 その前日までは普通に鳴ってました。 入力セレクターのFM,AUX1,AUX2どれも出ません。 ボリュームを上げるとかすかに鳴っています。 Ｂ．　原因 経年変化による劣化。 Ｃ．　修理状況 ＴＲ（トランジスタ−）交換。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 出力遅延装置修理。 Ｄ．使用部品 ＴＲ（トランジスタ−）　　　２個。 電解コンデンサ−　　　４０個ミューズ使用。 電球。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｆ．修理費　　９８，０００円　　　オーバーホール修理 Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２９　の仕様（マニアル・カタログより）

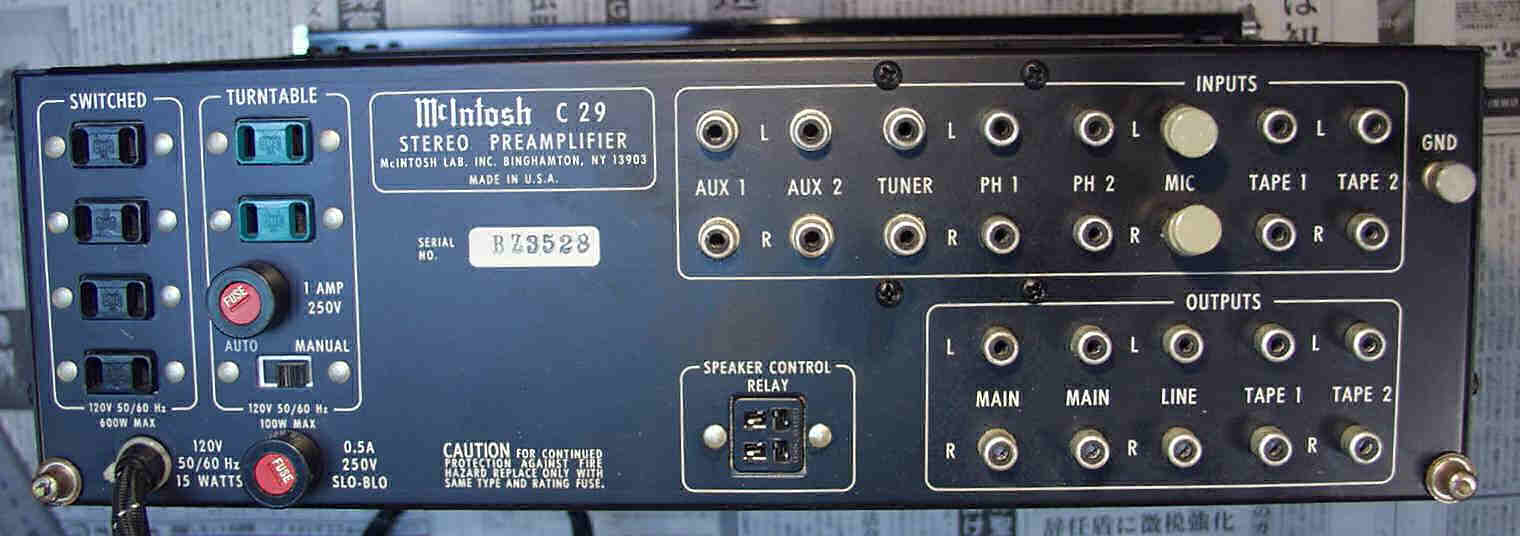

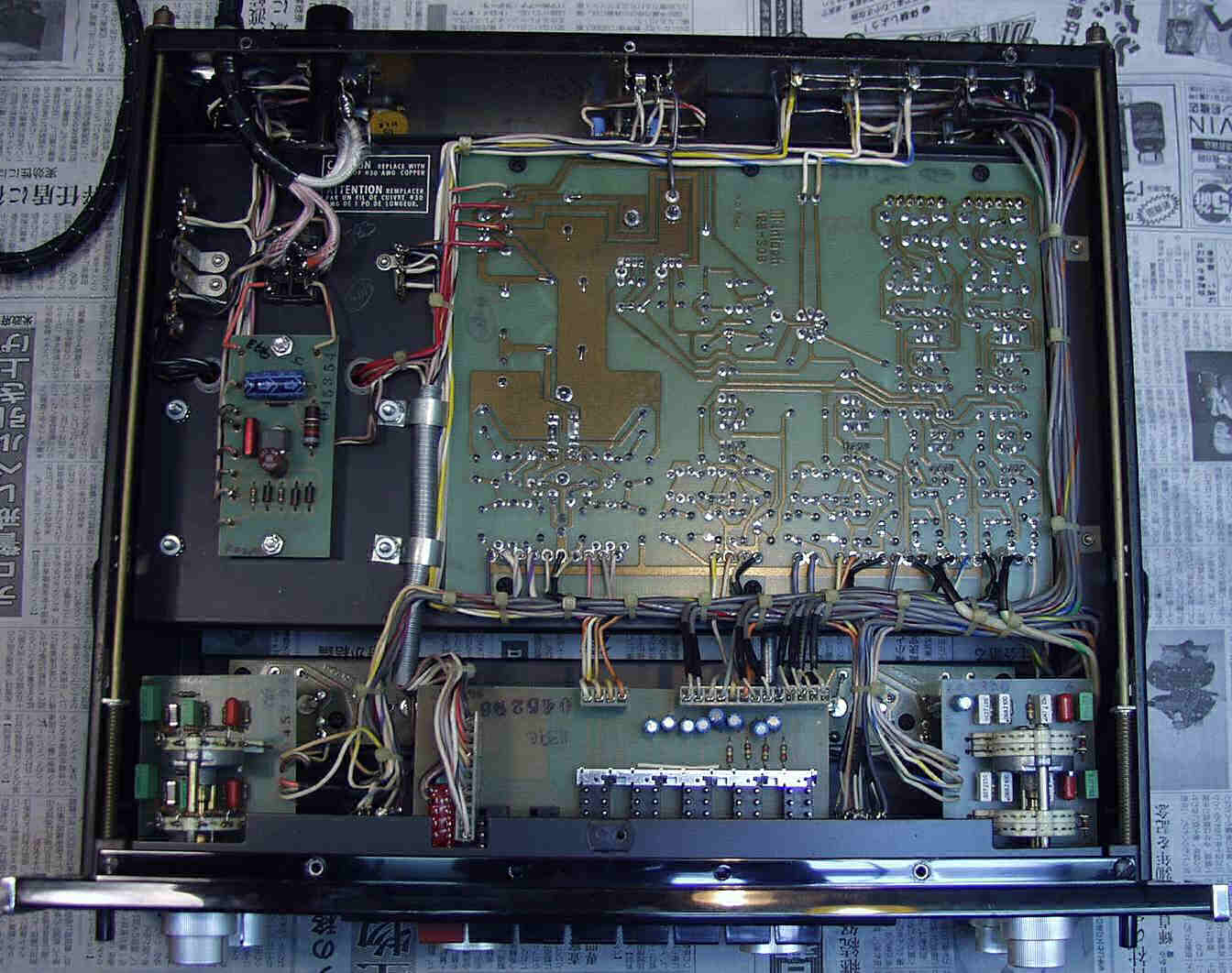

Ａ．　修理前の状況 Ａ１．　修理前　上から見る　後ろＲＣＡ端子の所が凹んでいる

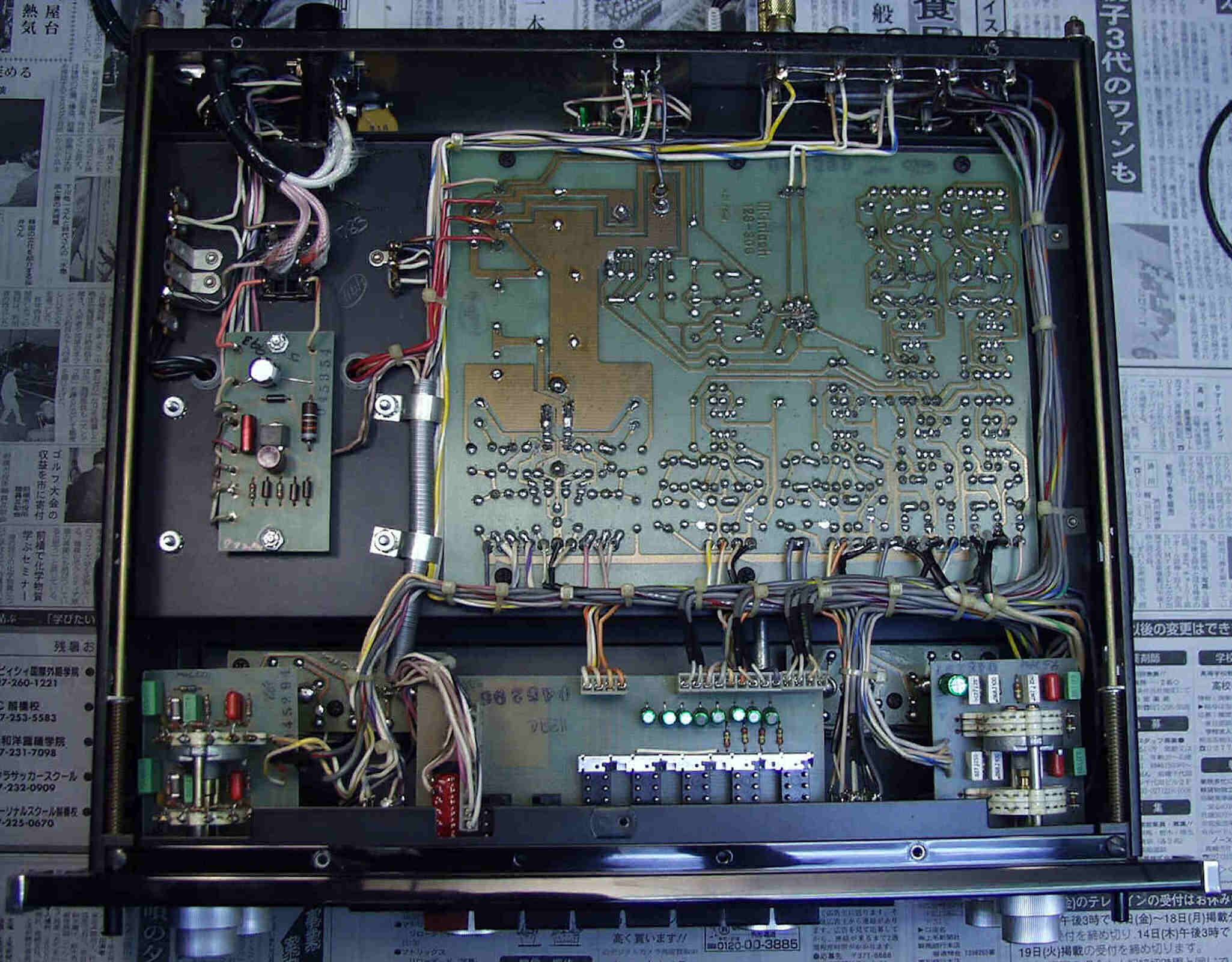

Ａ２．　修理前　下から見る

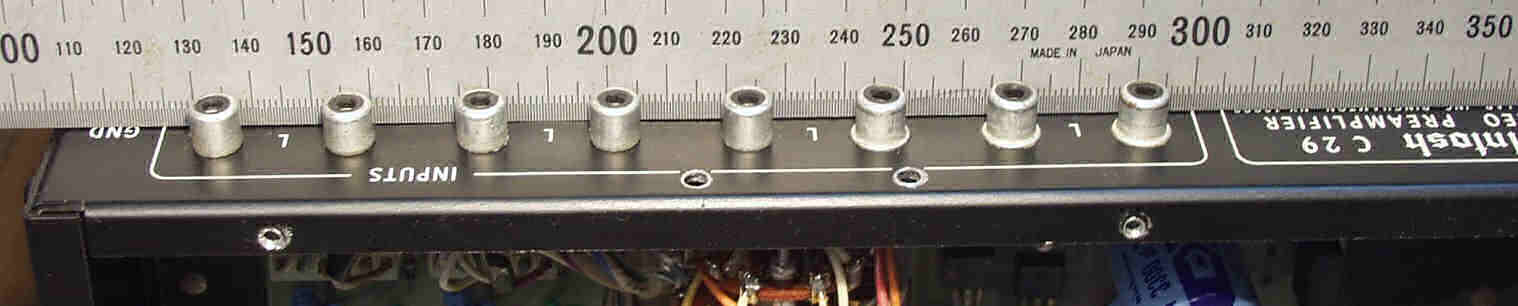

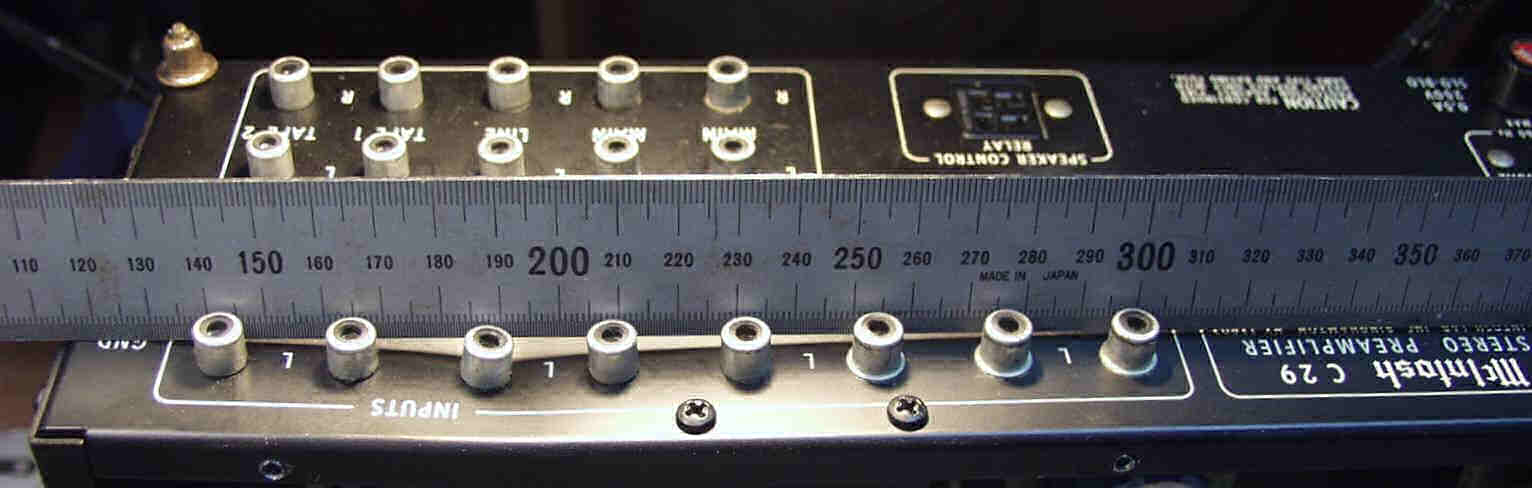

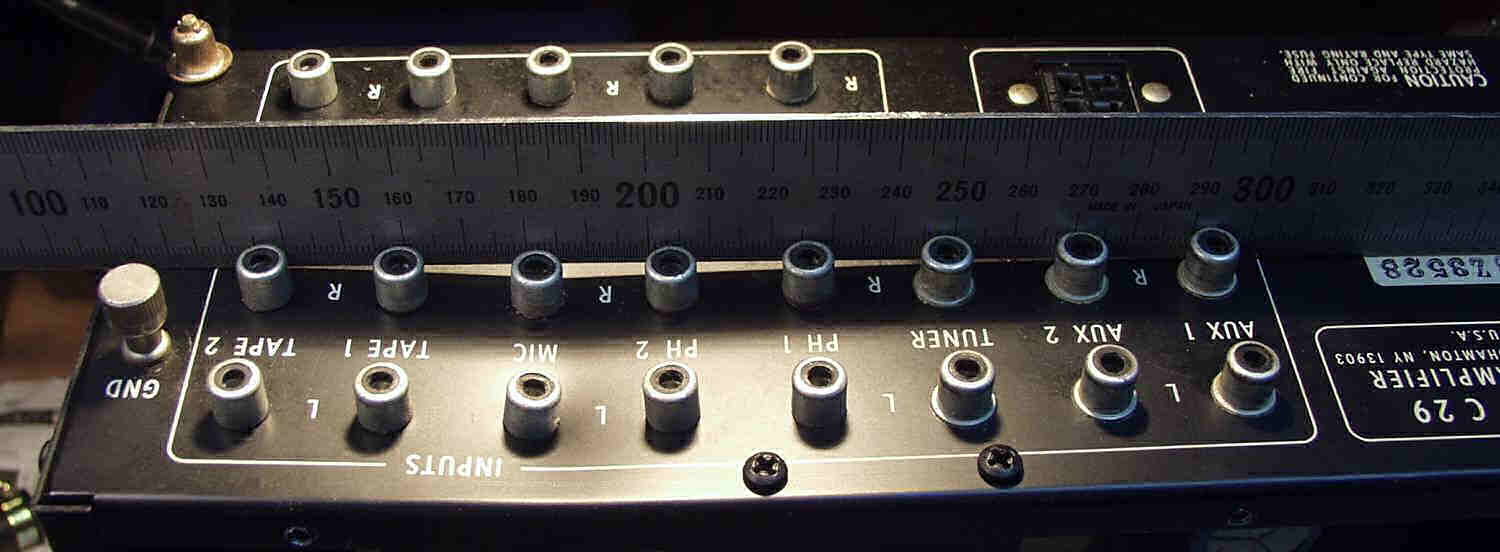

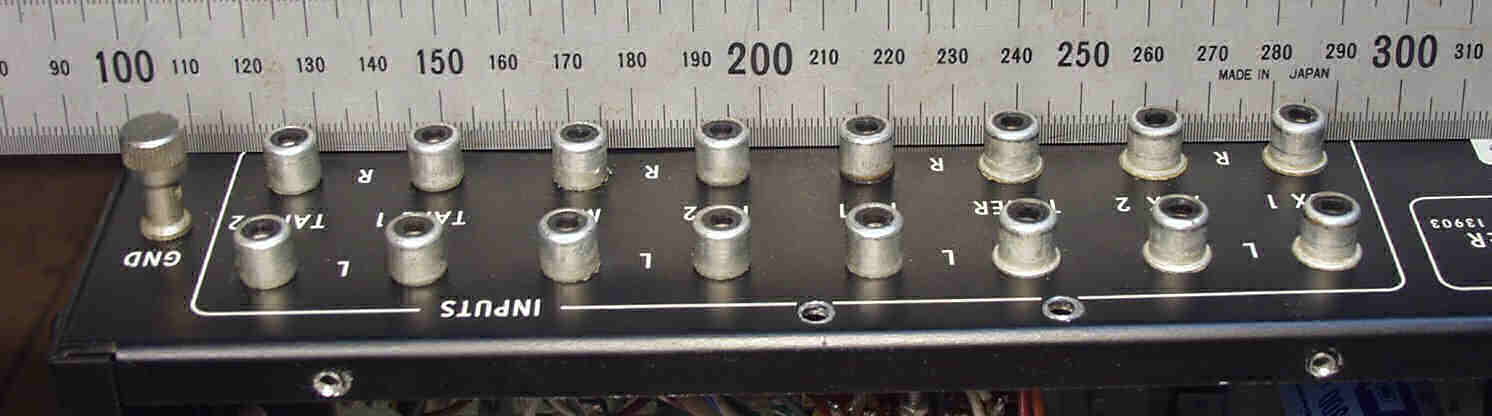

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＭＩＣ・ＲＣＡ端子付近が凹んで（陥没）いる

Ｃ１Ｂ．　修理前　１列目ＭＩＣ・ＲＣＡ端子付近が凹んで（陥没）いる

Ｃ１Ｃ．　修理後　１列目ＭＩＣ・ＲＣＡ端子付近

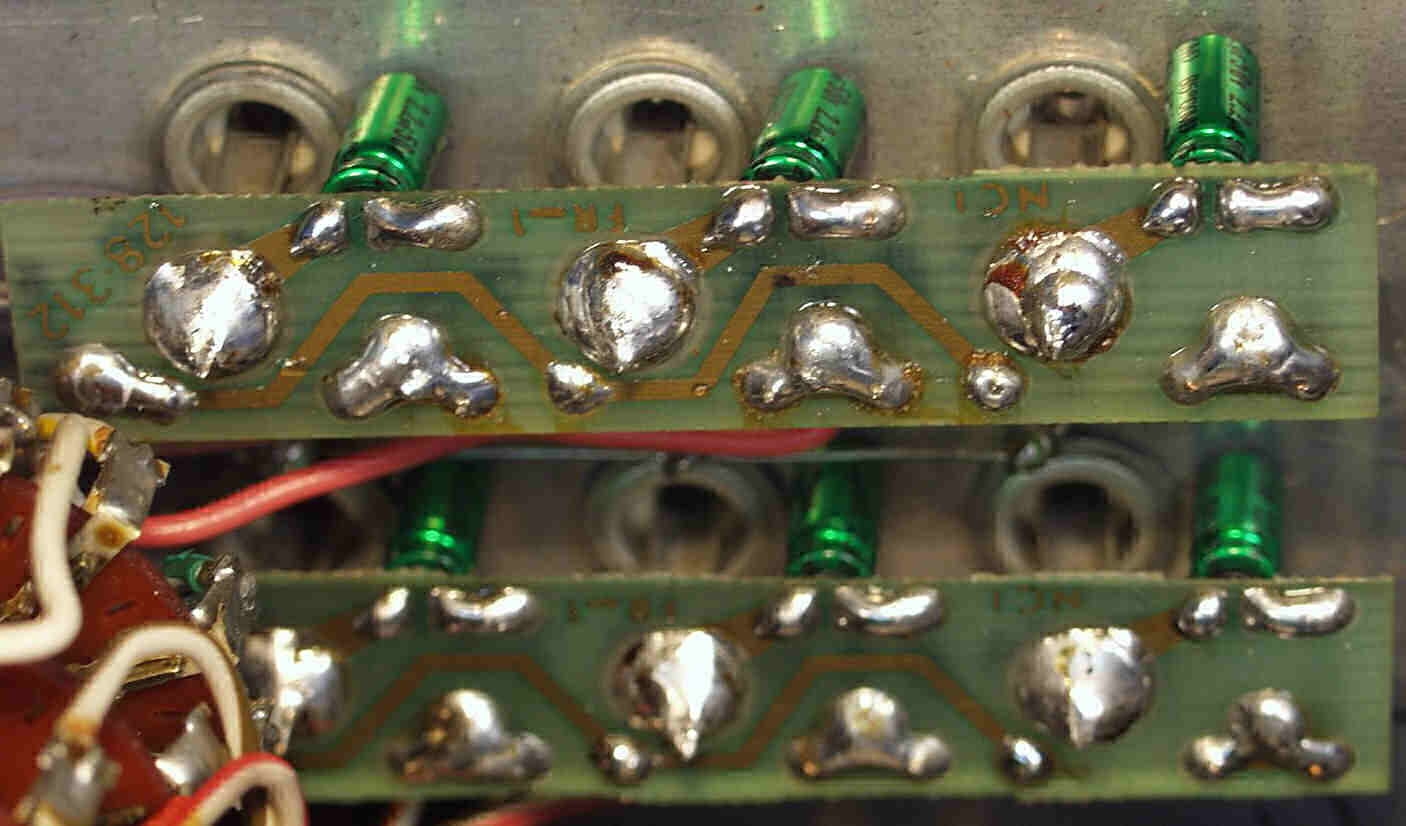

Ｃ１Ｄ．　修理前　２列目ＭＩＣ・ＲＣＡ端子付近が凹んで（陥没）いる

Ｃ１Ｅ．　修理後　２列目ＭＩＣ・ＲＣＡ端子付近

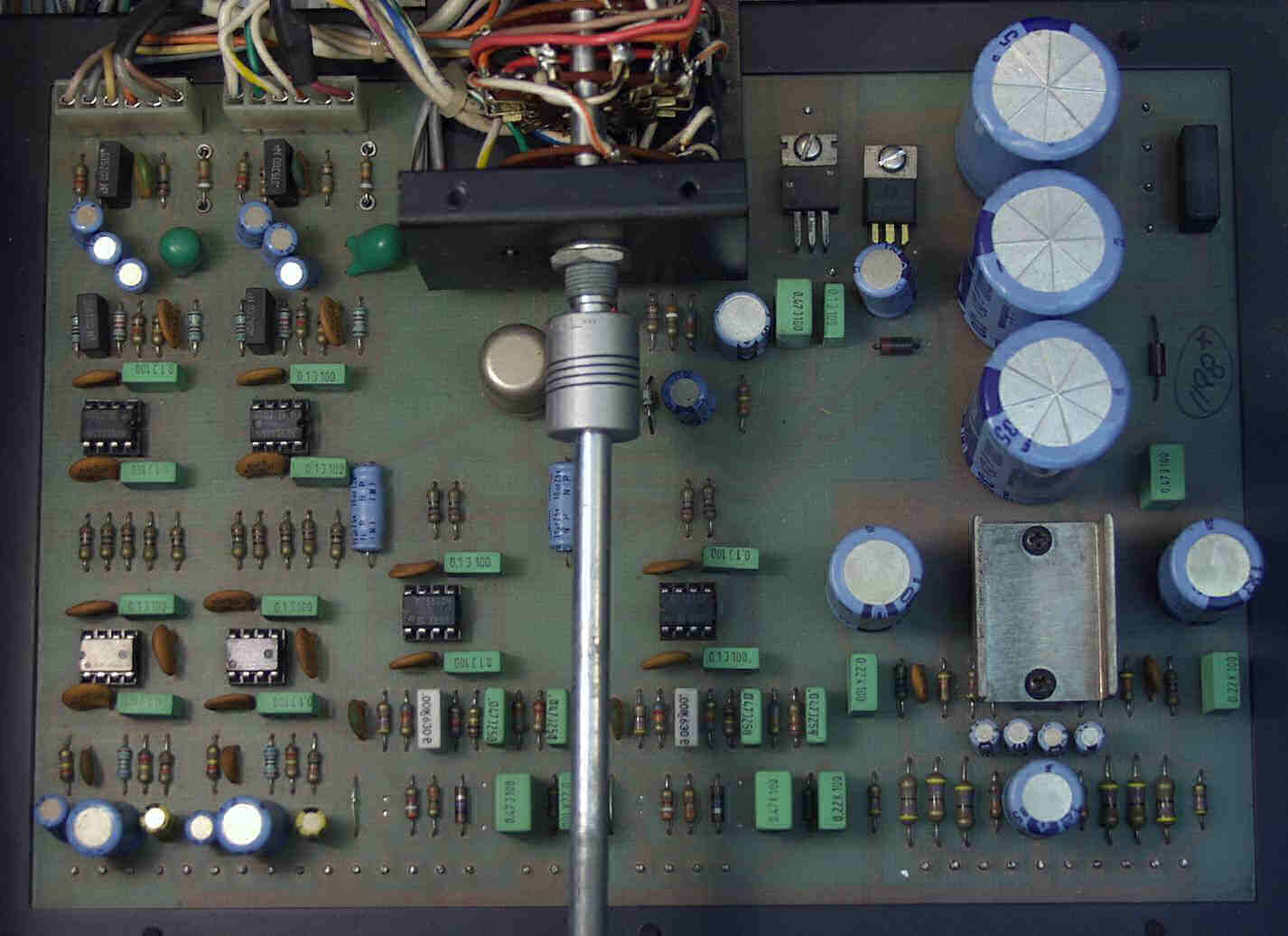

Ｃ２Ａ．　修理前　メイン基盤

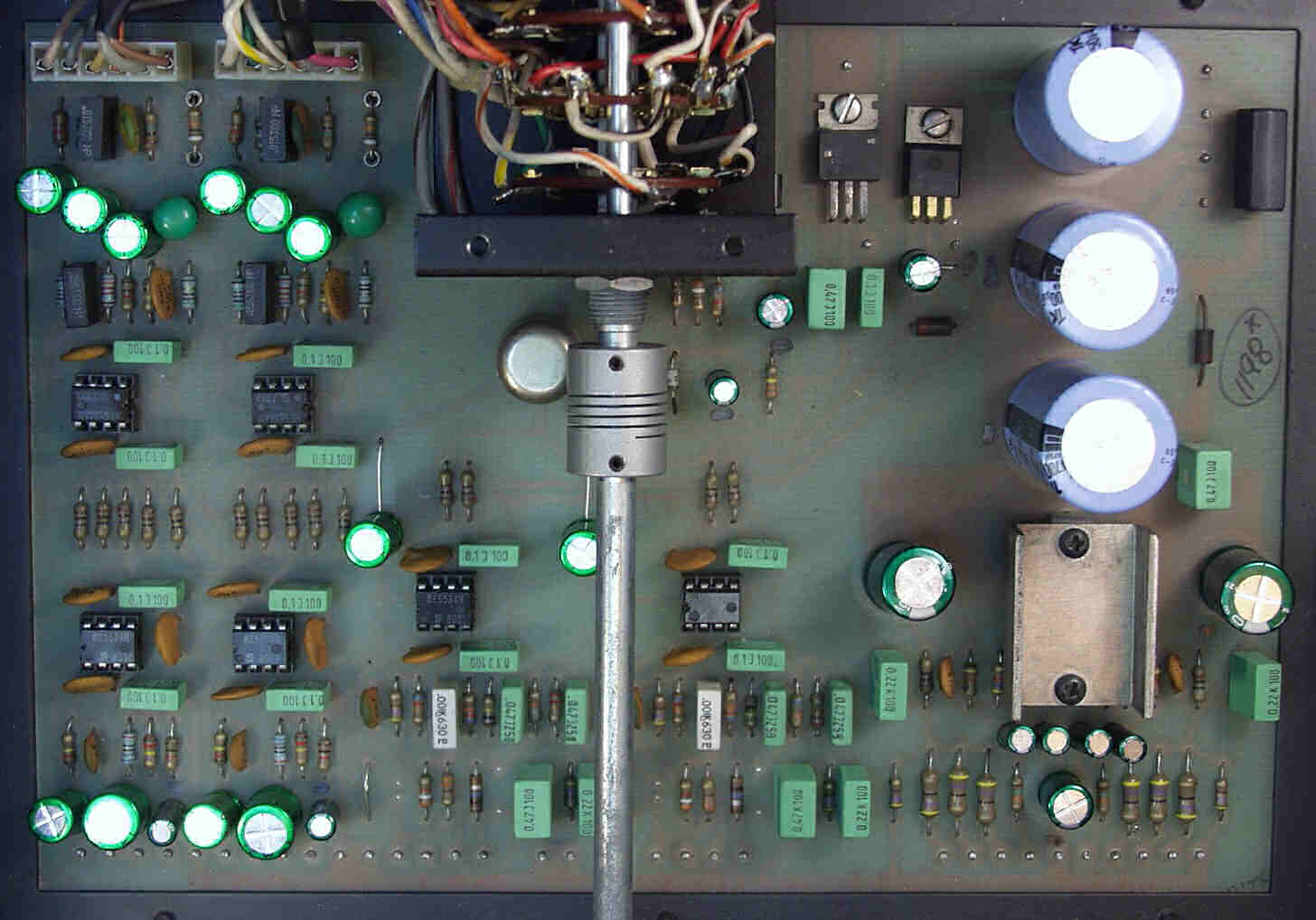

Ｃ２Ｂ．　修理後　メイン基盤　　電解コンデンサ−２３個交換

Ｃ２Ｃ．　修理前　メイン基盤裏

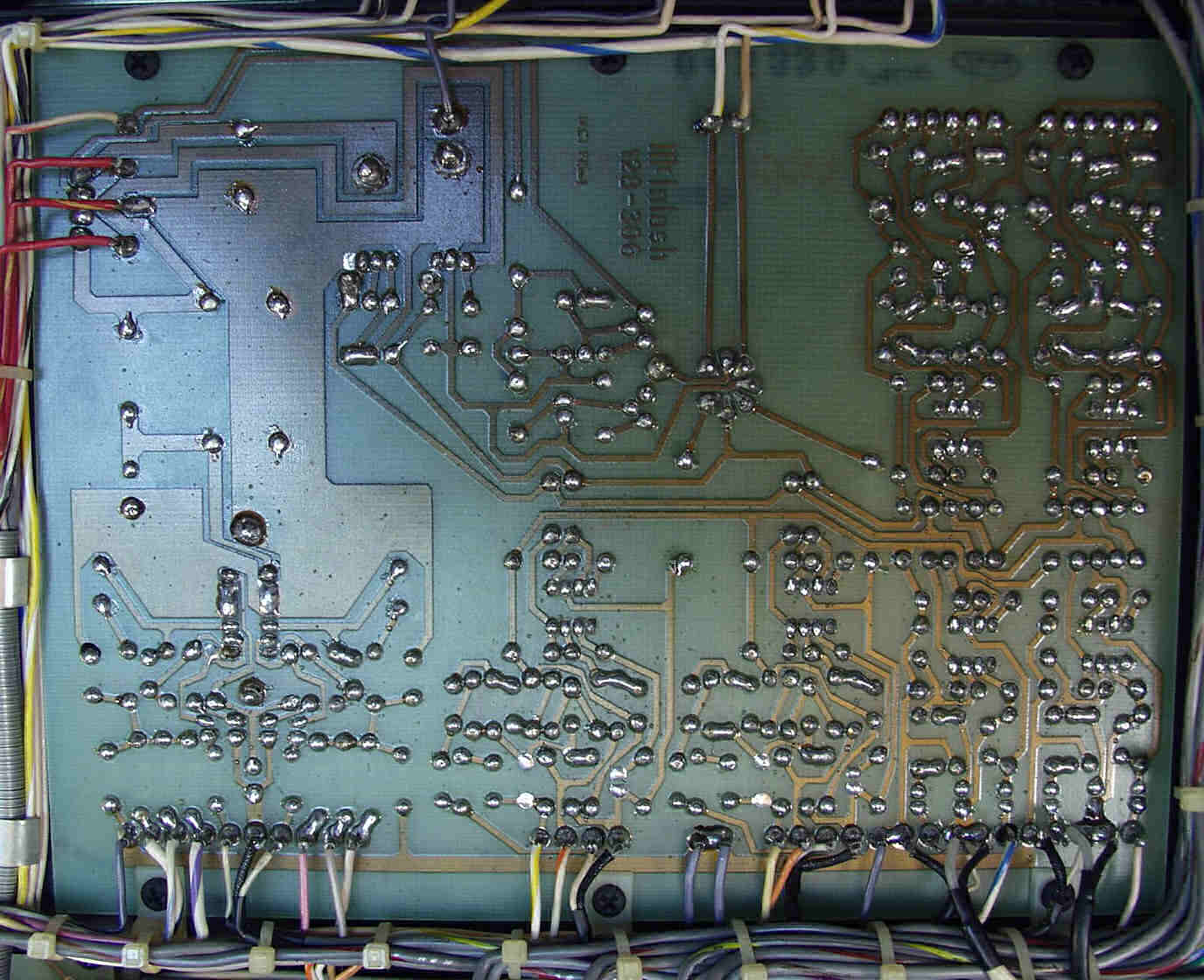

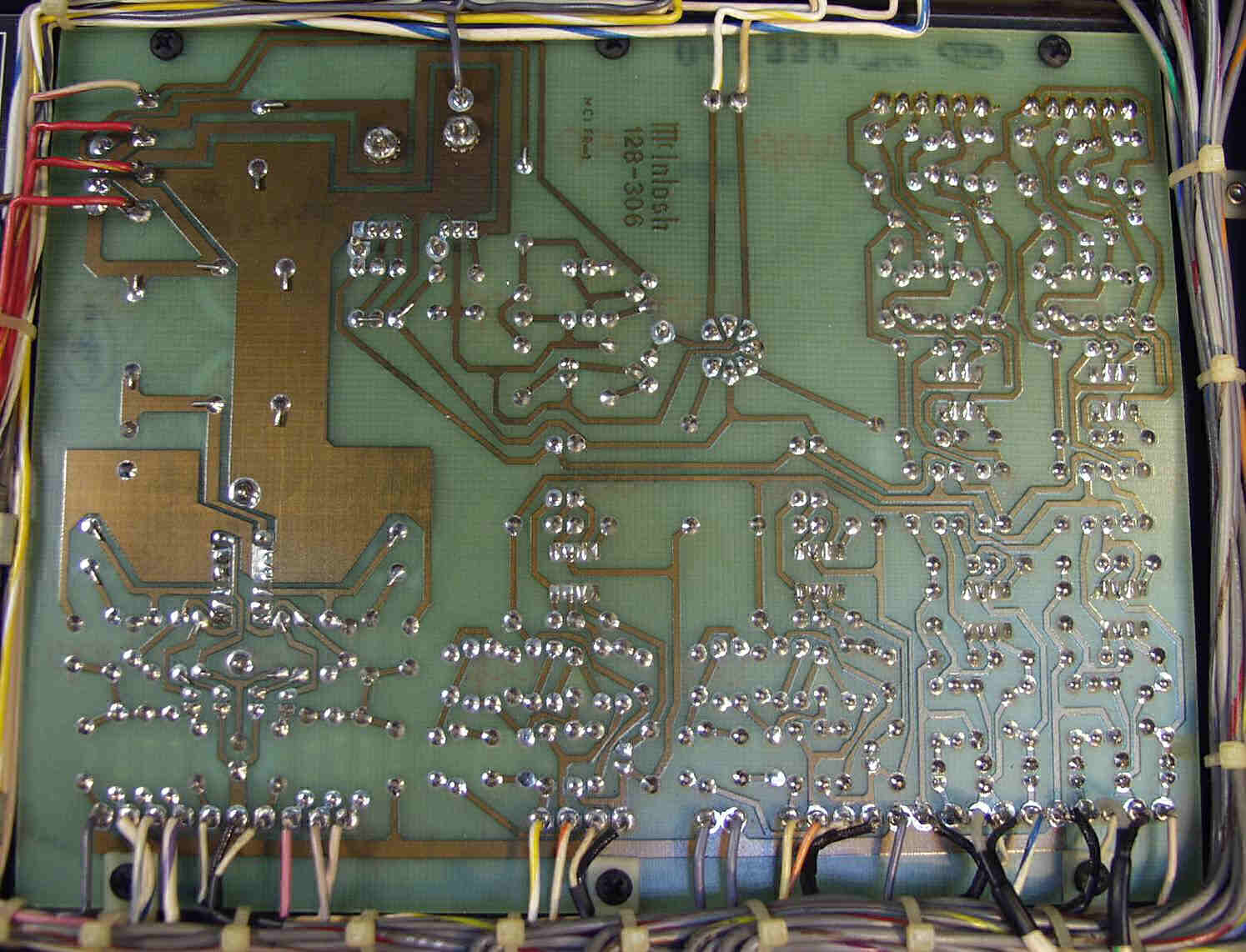

Ｃ２Ｄ．　修理（半田補正）後　　メイン基盤裏。　半田を全部やり直す。

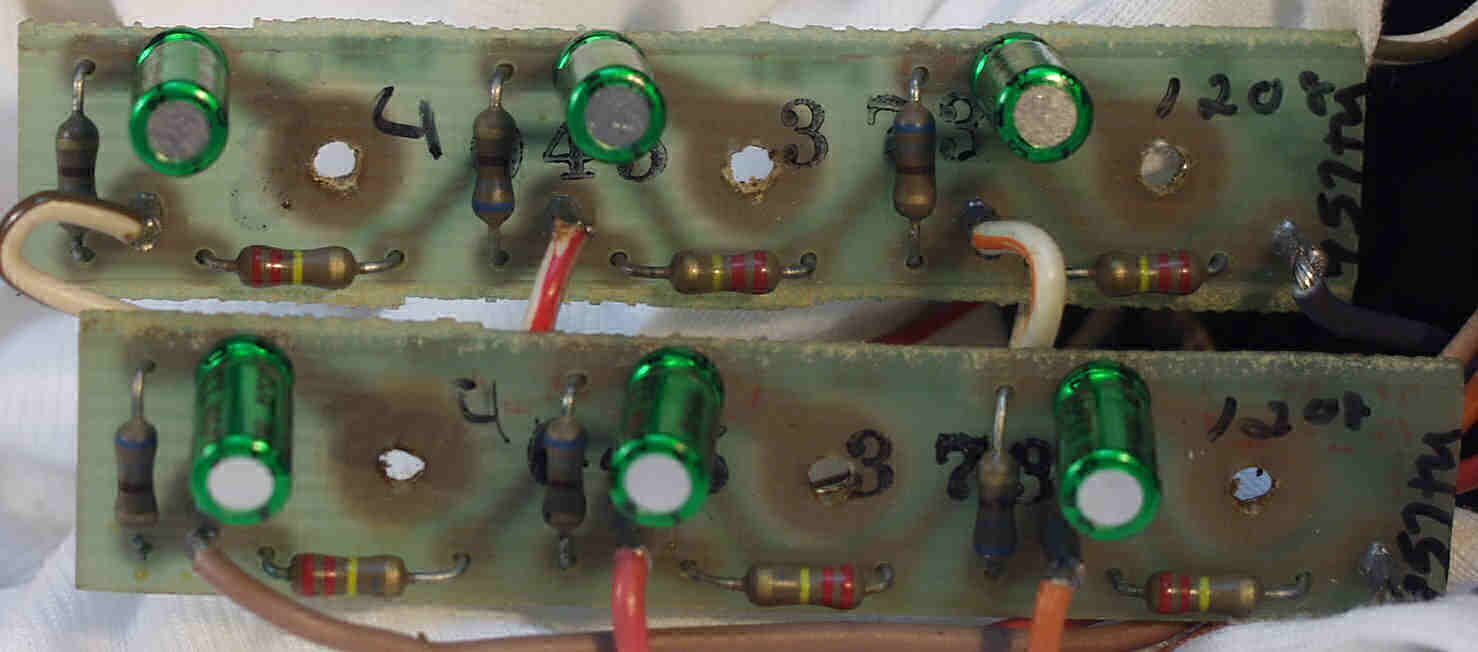

Ｃ３Ａ．　修理前　ＡＵＸ等入力端子基板

Ｃ３Ｂ．　修理中　ＡＵＸ等入力端子基板を取り出す

Ｃ３Ｃ．　修理後　ＡＵＸ等入力端子基板　電解コンデンサー６個交換

Ｃ３Ｄ．　修理（半田補正）後　ＡＵＸ等入力端子基板。　半田を全部やり直す。

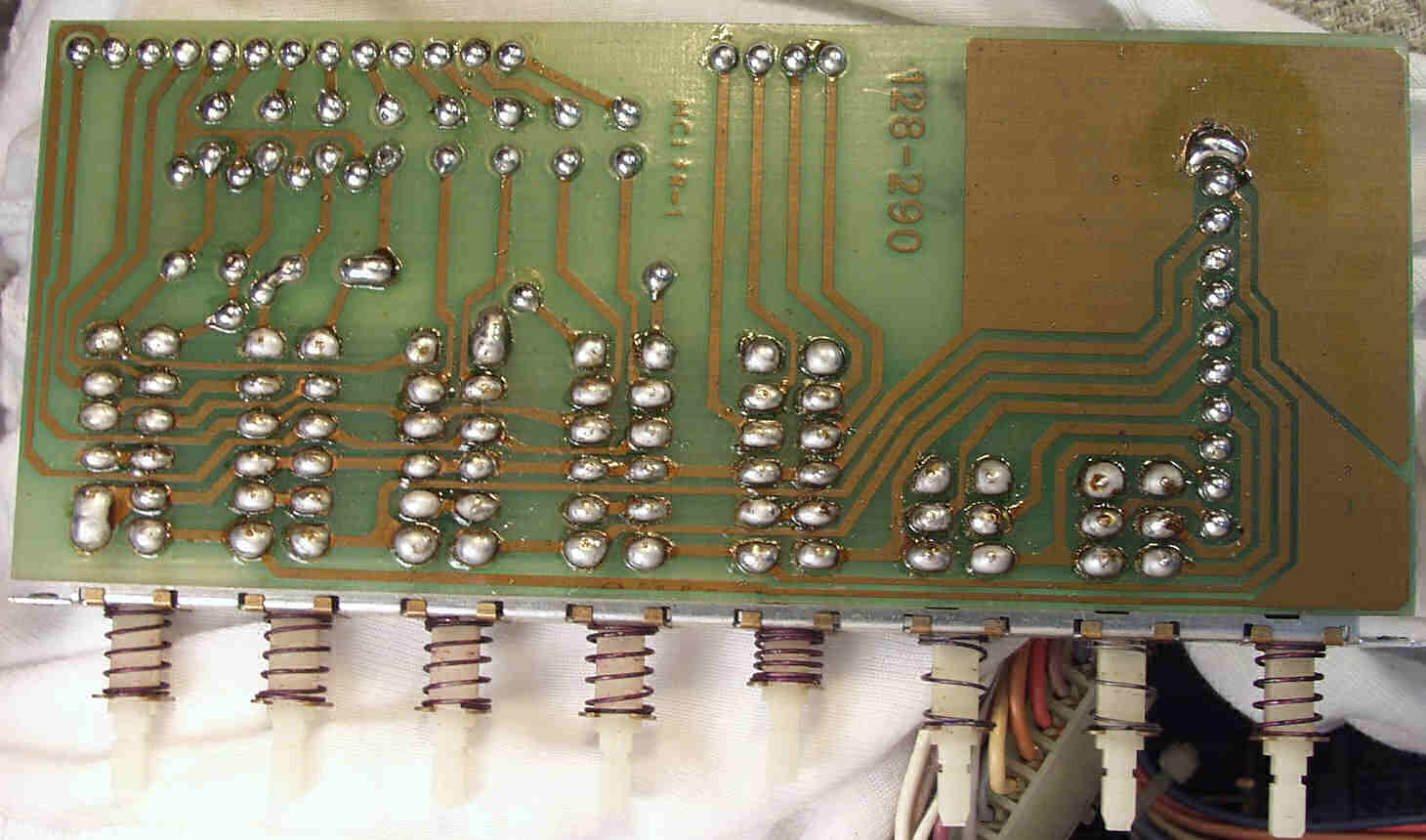

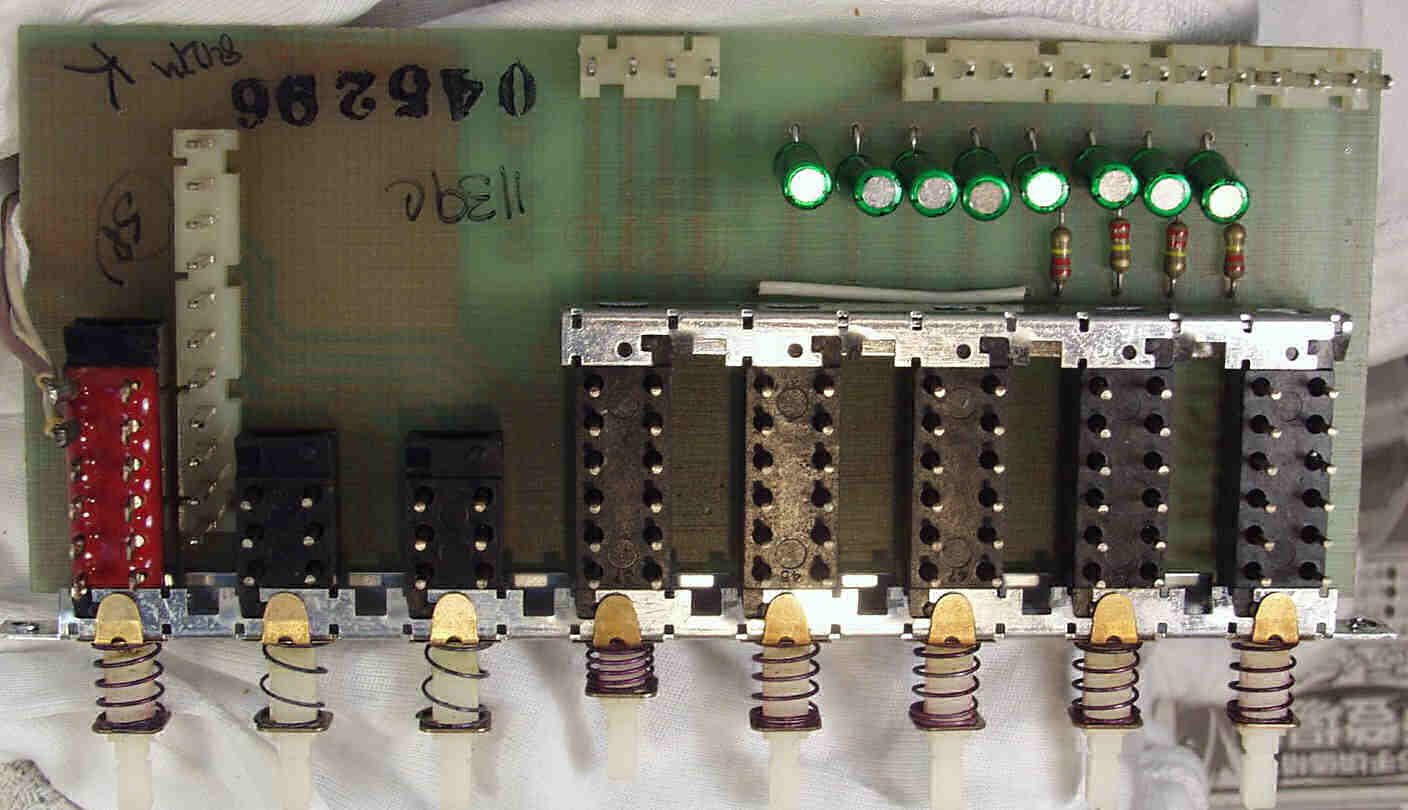

Ｃ４Ａ．　修理前　ＳＷ基盤

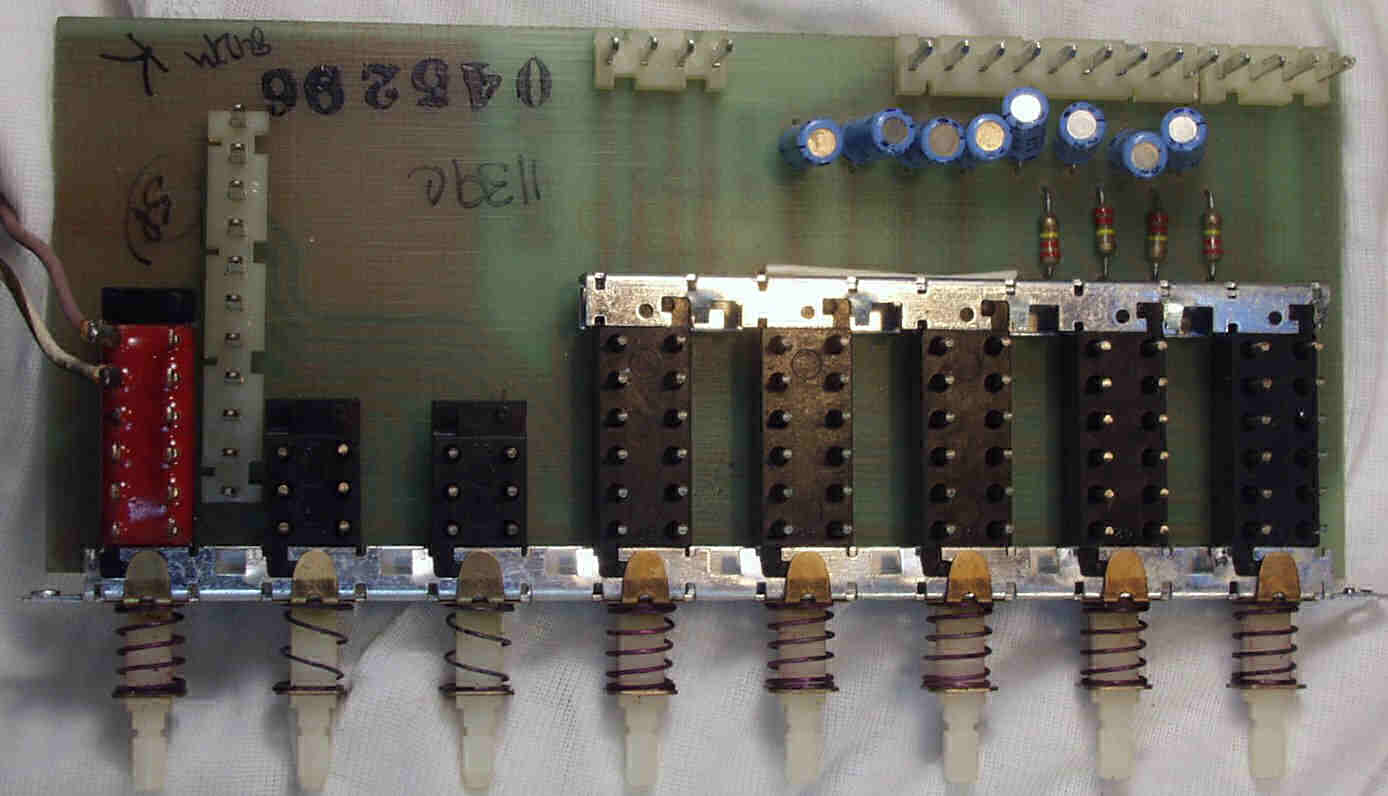

Ｃ４Ｂ．　修理後　ＳＷ基盤　電解コンデンサー８個交換

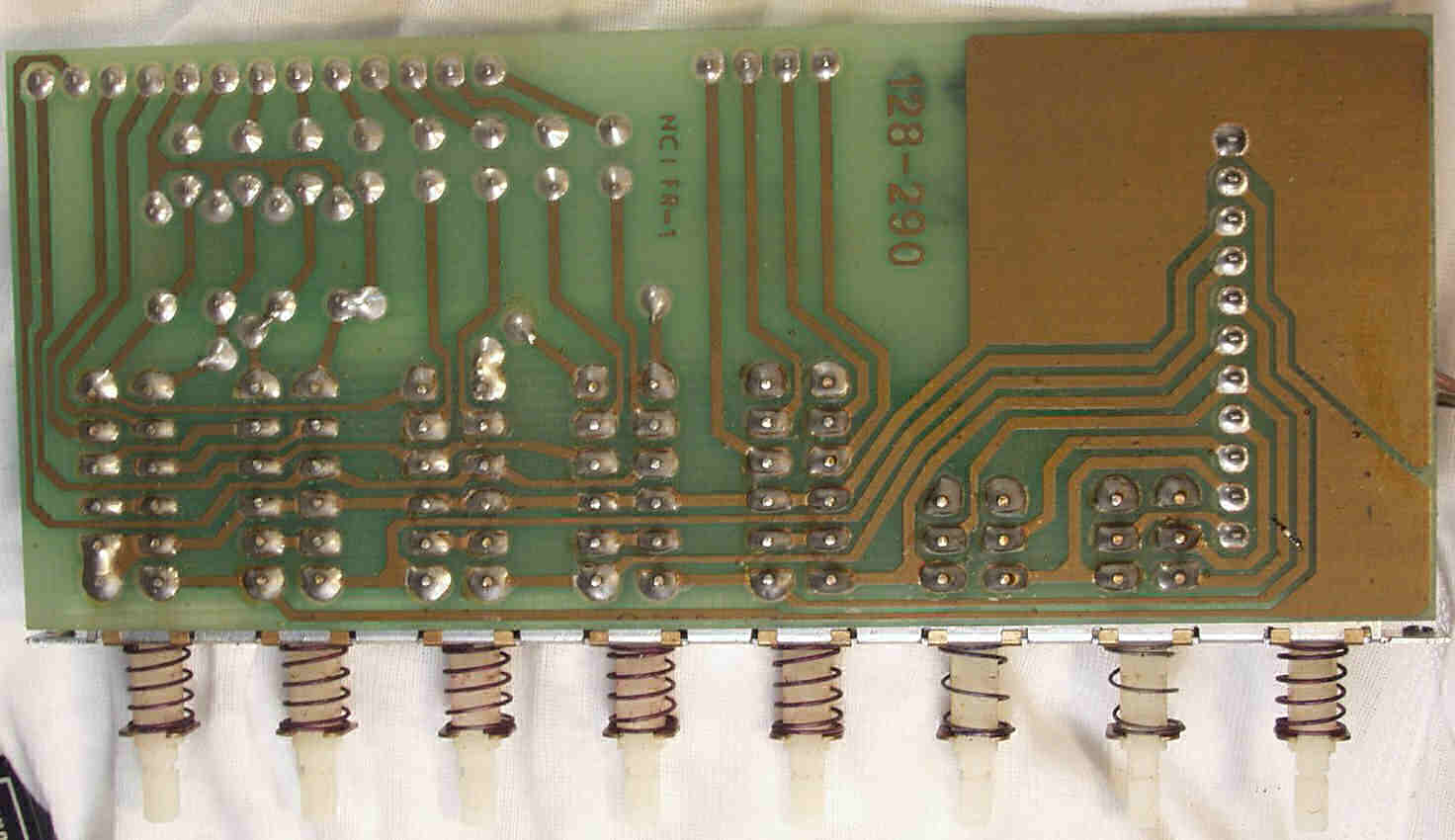

Ｃ４Ｃ．　修理前　ＳＷ基盤裏

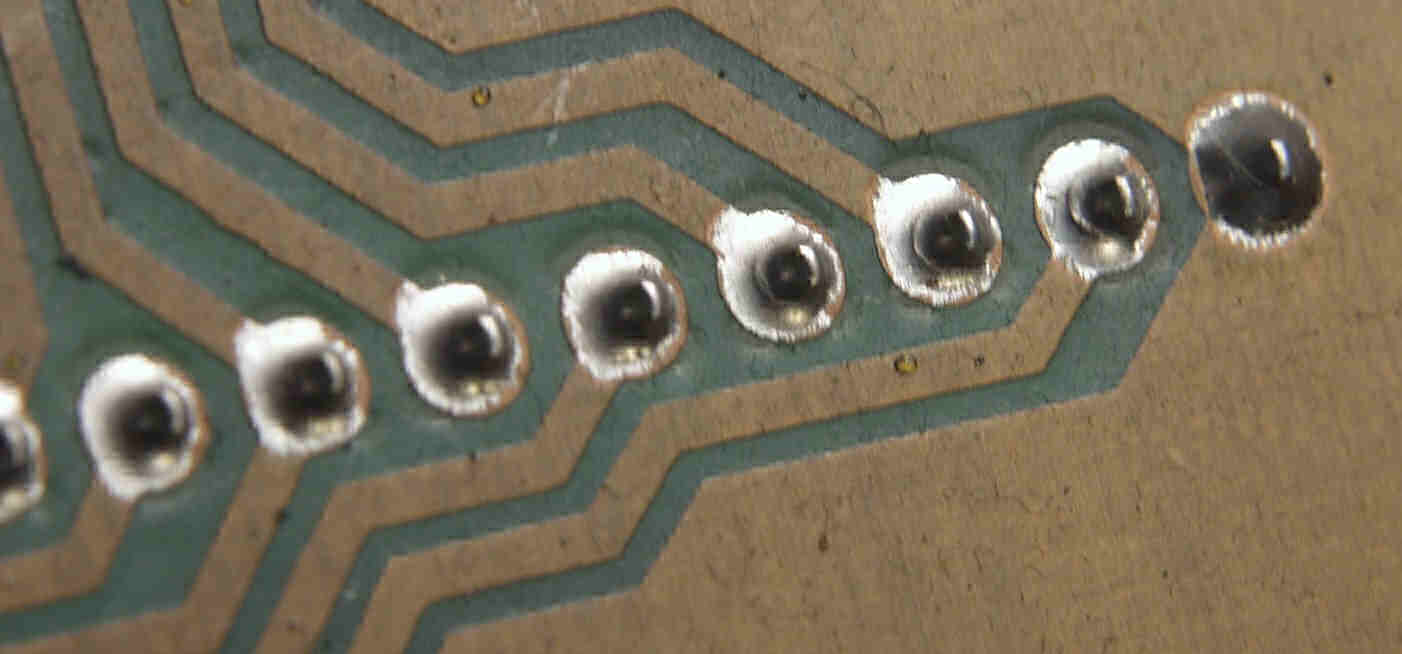

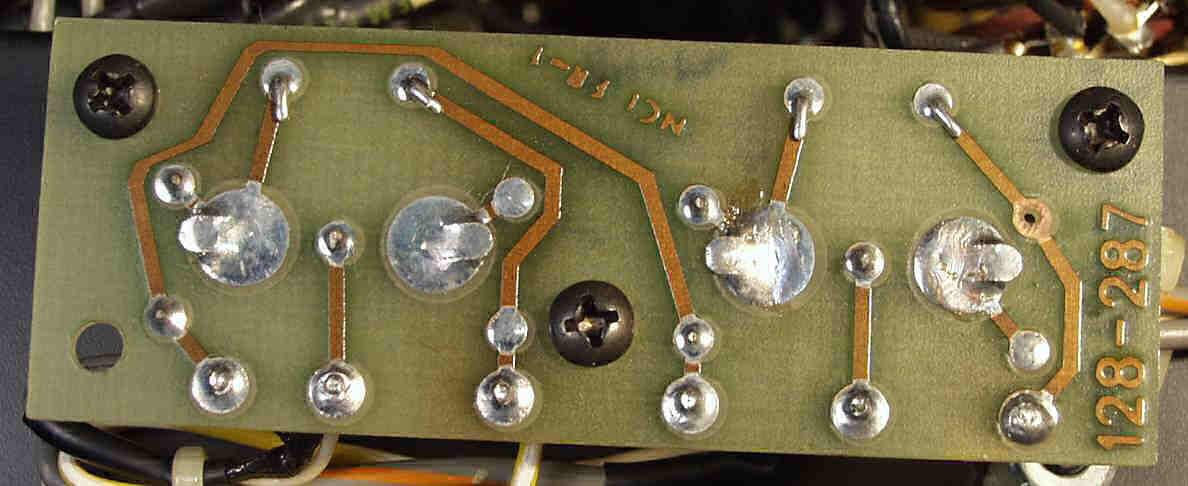

Ｃ４Ｃ１．　修理前　ＳＷ基盤裏　半田不良場所の拡大

↑↑　　　　　　　↑↑　　　　　　↑↑

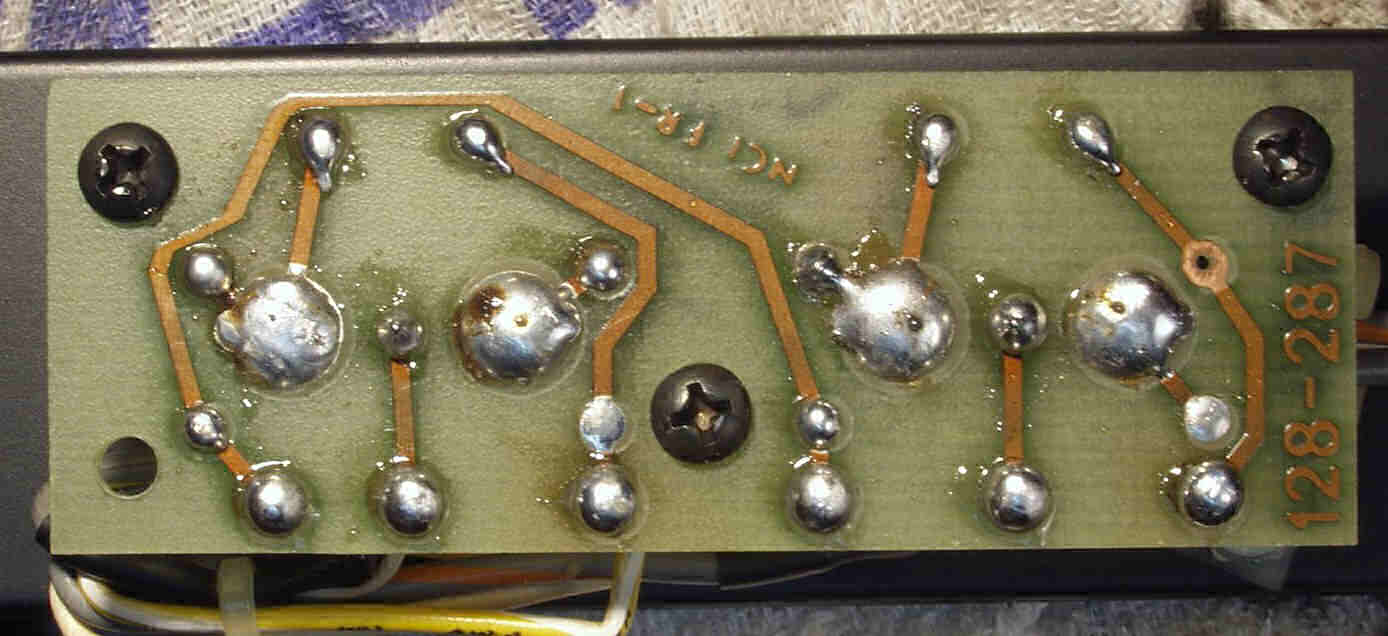

Ｃ４Ｄ．　修理（半田補正）後　ＳＷ基盤裏。　半田を全部やり直す。

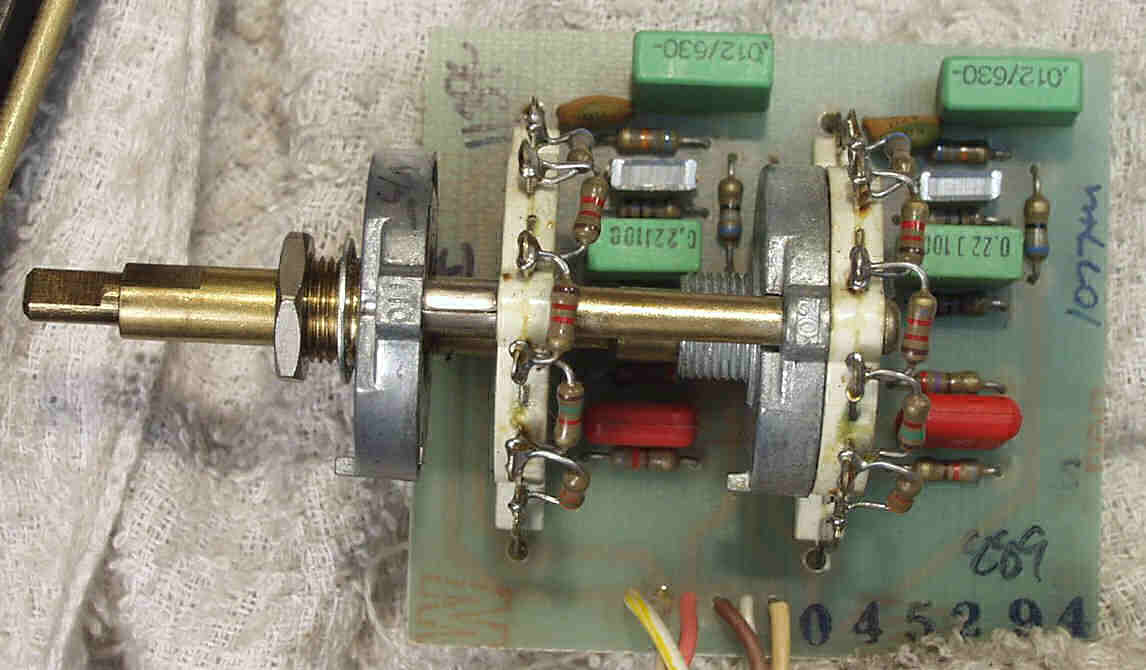

Ｃ５Ａ．　修理前　ＢＡＳＳコントロール基盤

Ｃ５Ｂ．　修理後　ＢＡＳＳコントロール基盤　電解コンデンサー２個交換

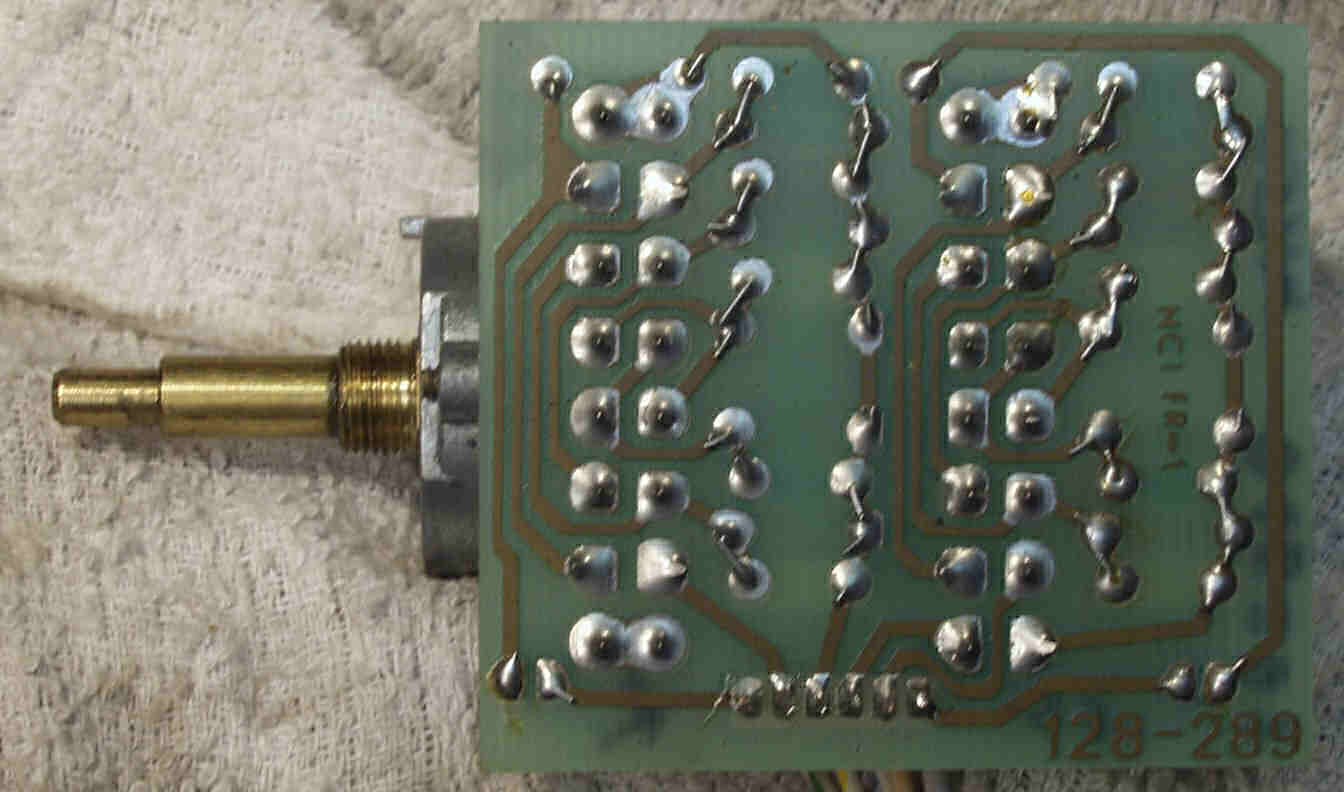

Ｃ５Ｃ．　修理前　ＢＡＳＳコントロール基盤裏

Ｃ５Ｄ．　修理（半田補正）後　ＢＡＳＳコントロール基盤裏。　半田を全部やり直す。

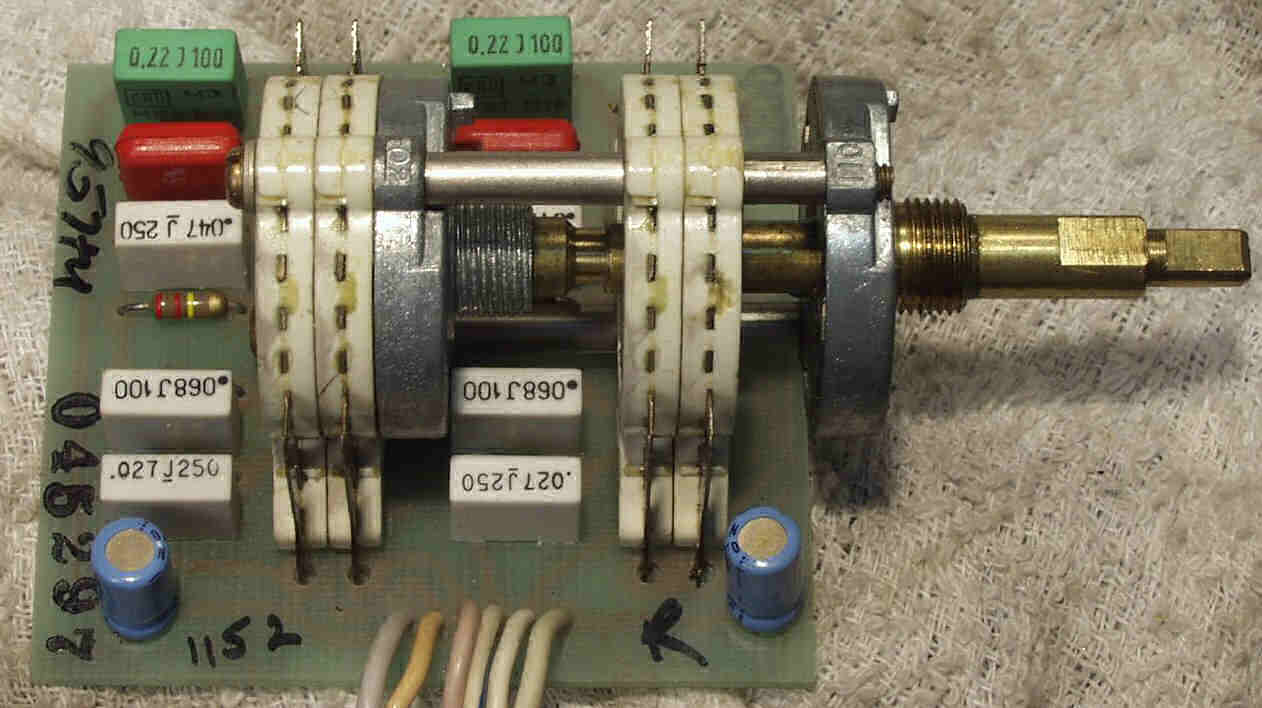

Ｃ６．　修理前　ＴＲＥＢＬコントロール基盤

Ｃ６Ｂ．　修理（半田補正）後　ＴＲＥＢＬコントロール基盤

Ｃ６Ｃ．　修理前　ＴＲＥＢＬコントロール基盤裏

Ｃ６Ｄ．　修理修理（半田補正）後　ＴＲＥＢＬコントロール基盤裏。　半田を全部やり直す。

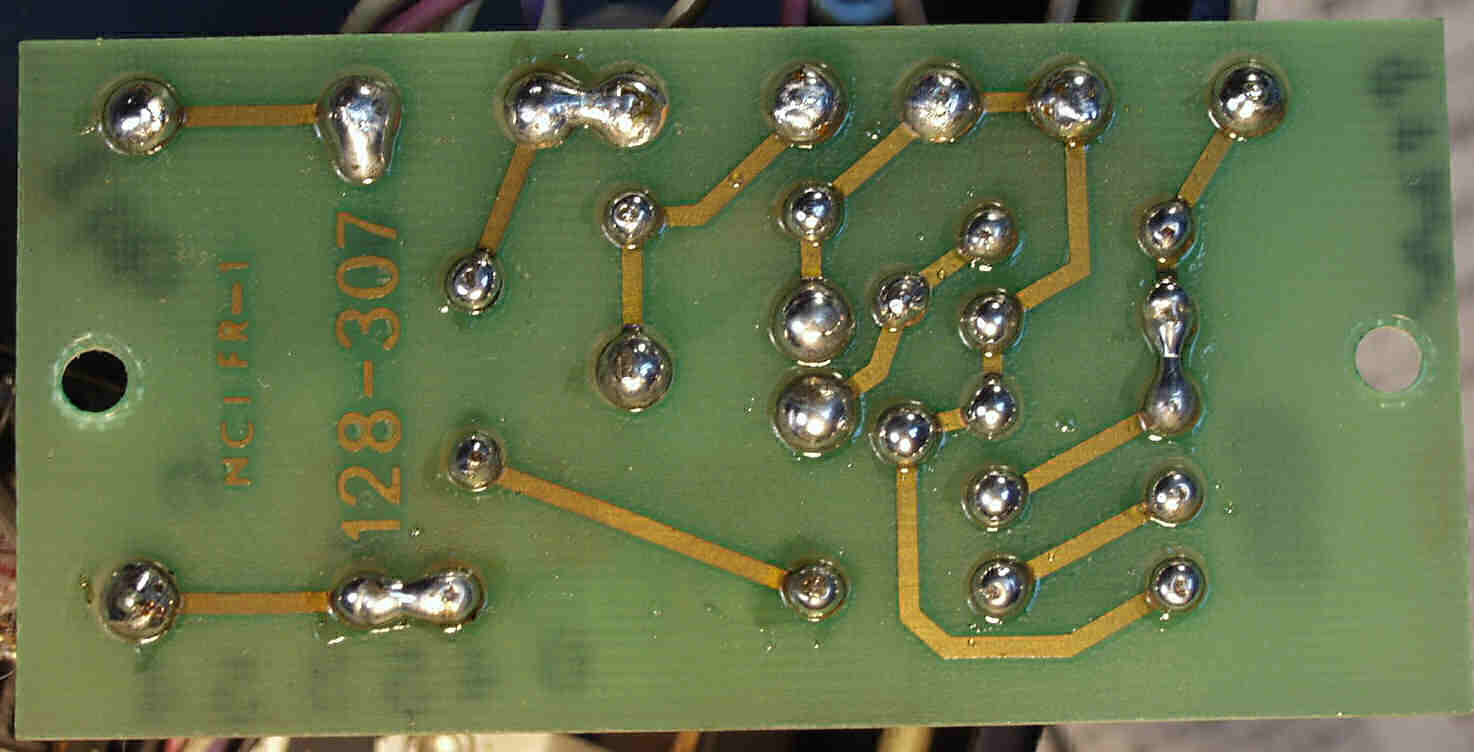

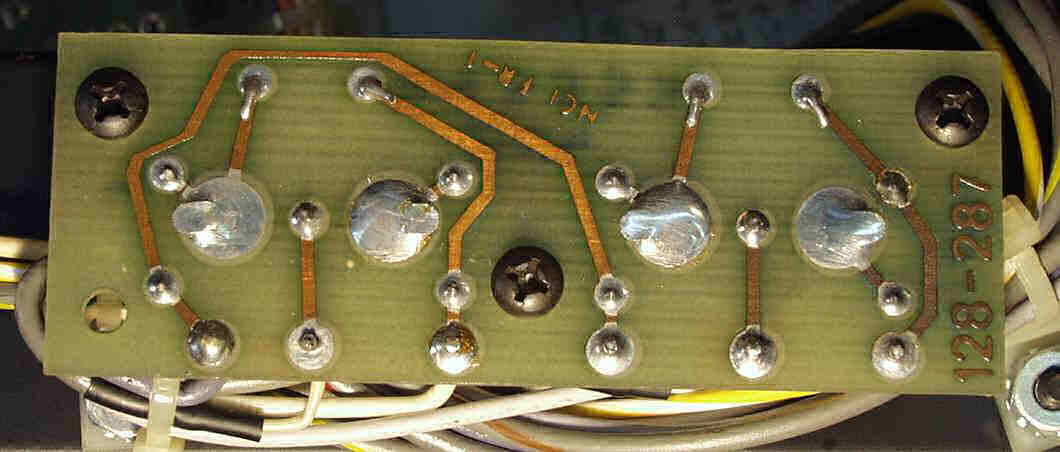

Ｃ７Ａ．　修理前　ＯＵＴＰＵＴ−ＶＲ基盤裏

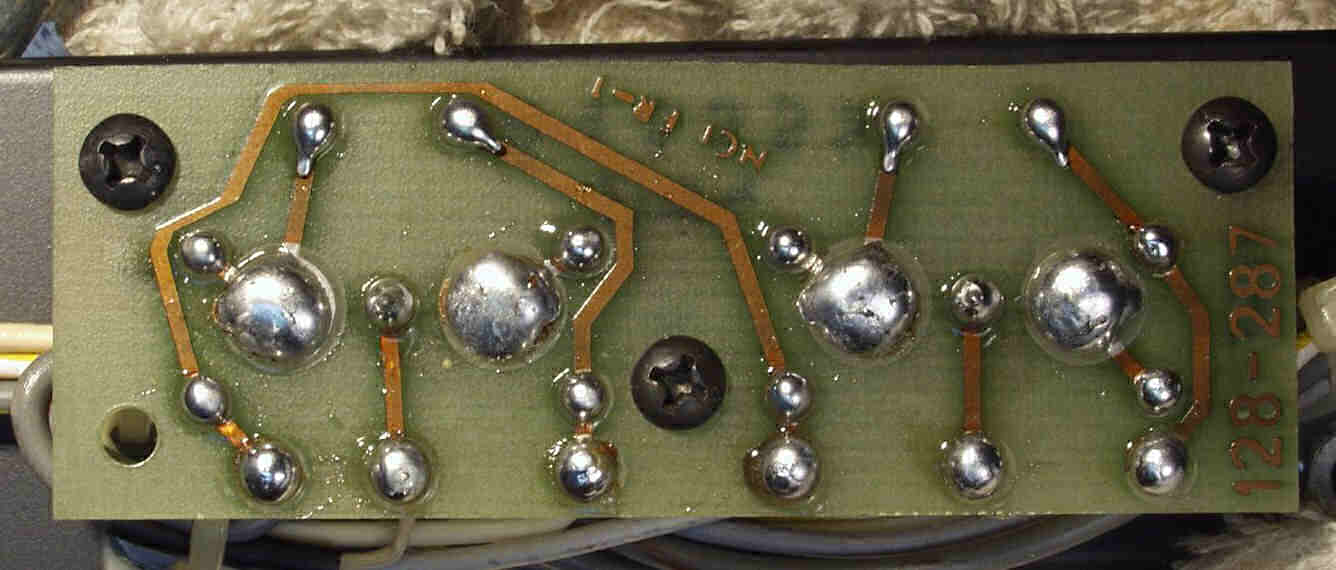

Ｃ７Ｂ．　修理修理（半田補正）後　ＯＵＴＰＵＴ−ＶＲ基盤裏。　半田を全部やり直す。

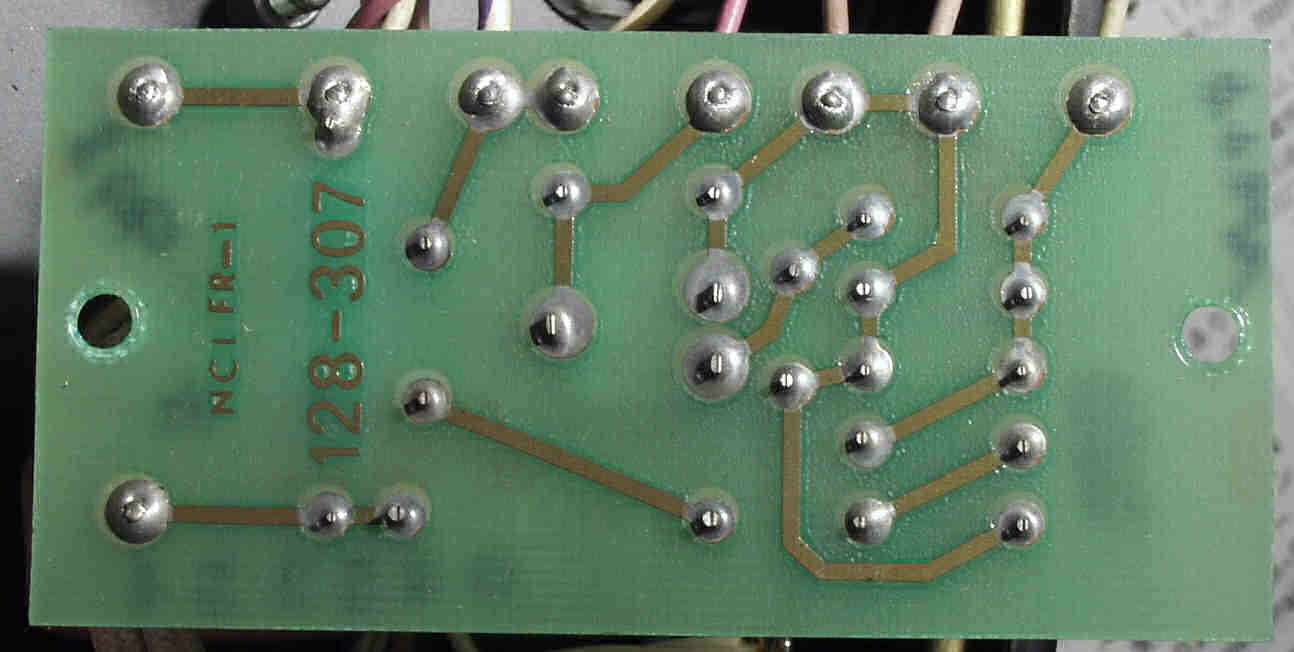

Ｃ７Ｃ．　修理前　ＬＩＮＥＯＵＴＰＵＴ−ＶＲ基盤裏

Ｃ７Ｄ．　修理修理（半田補正）後　ＬＩＮＥＯＵＴＰＵＴ−ＶＲ基盤裏。　半田を全部やり直す。

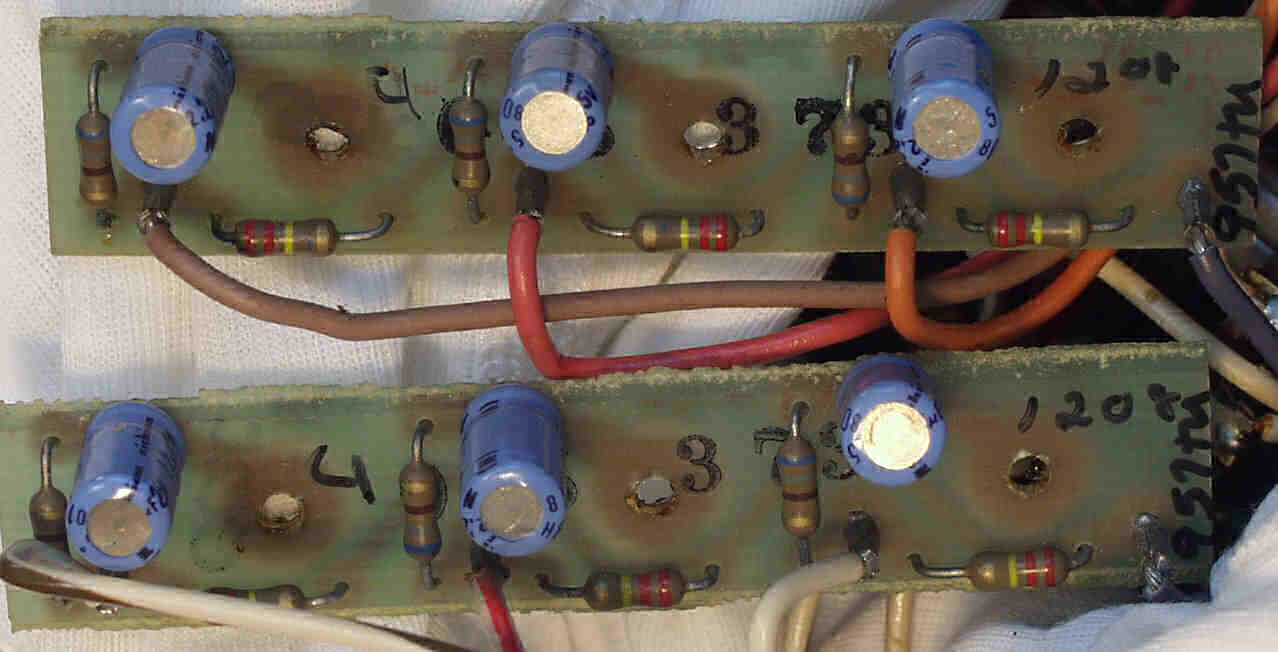

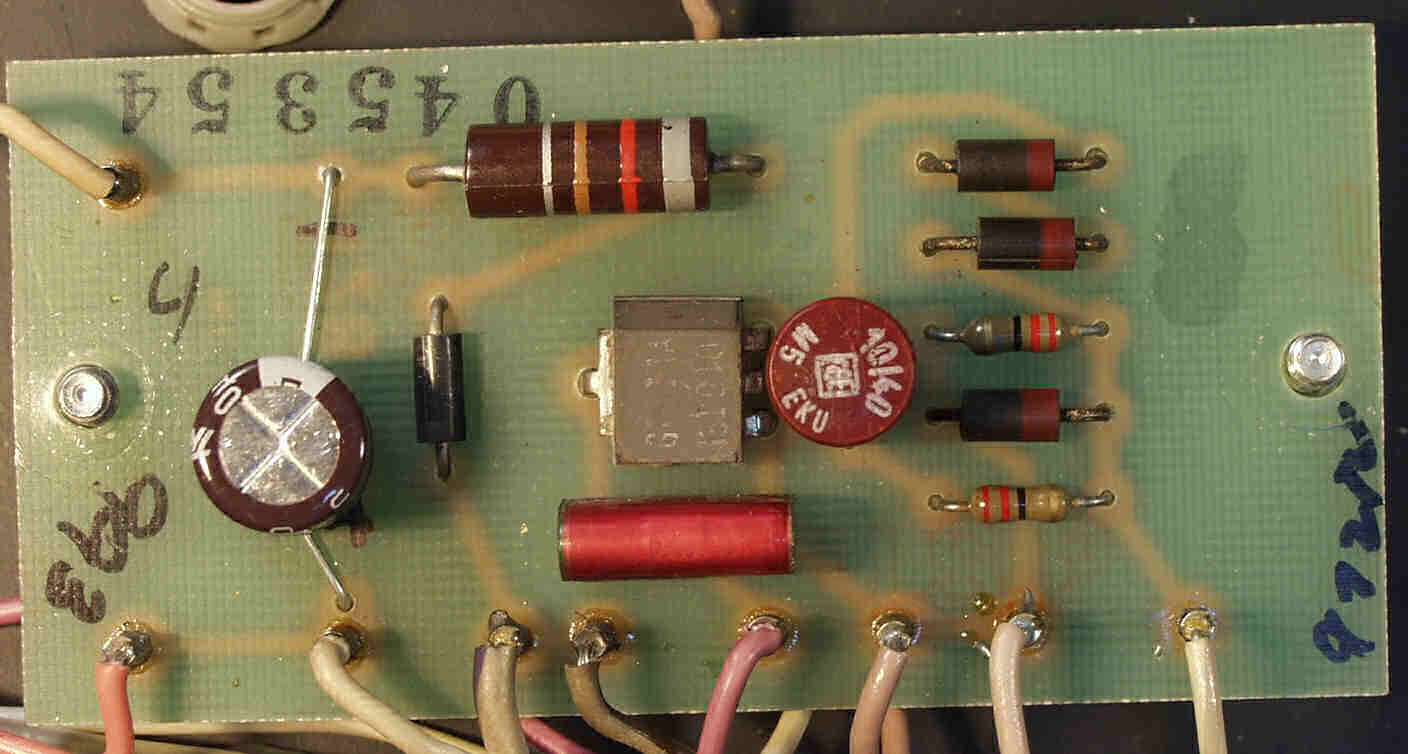

Ｃ８Ａ．　修理前　遅延基盤

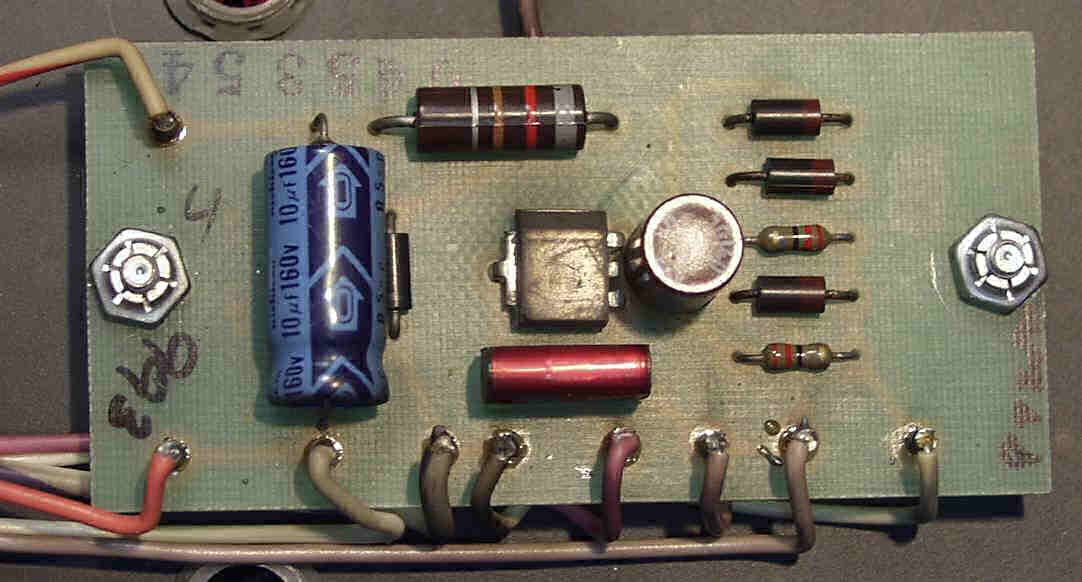

Ｃ８Ｂ．　修理後　遅延基盤　電解コンデンサー交換

Ｃ８Ｃ．　修理前　遅延基盤裏

Ｃ８Ｄ．　修理（半田補正）後　　遅延基盤裏。　半田を全部やり直す。

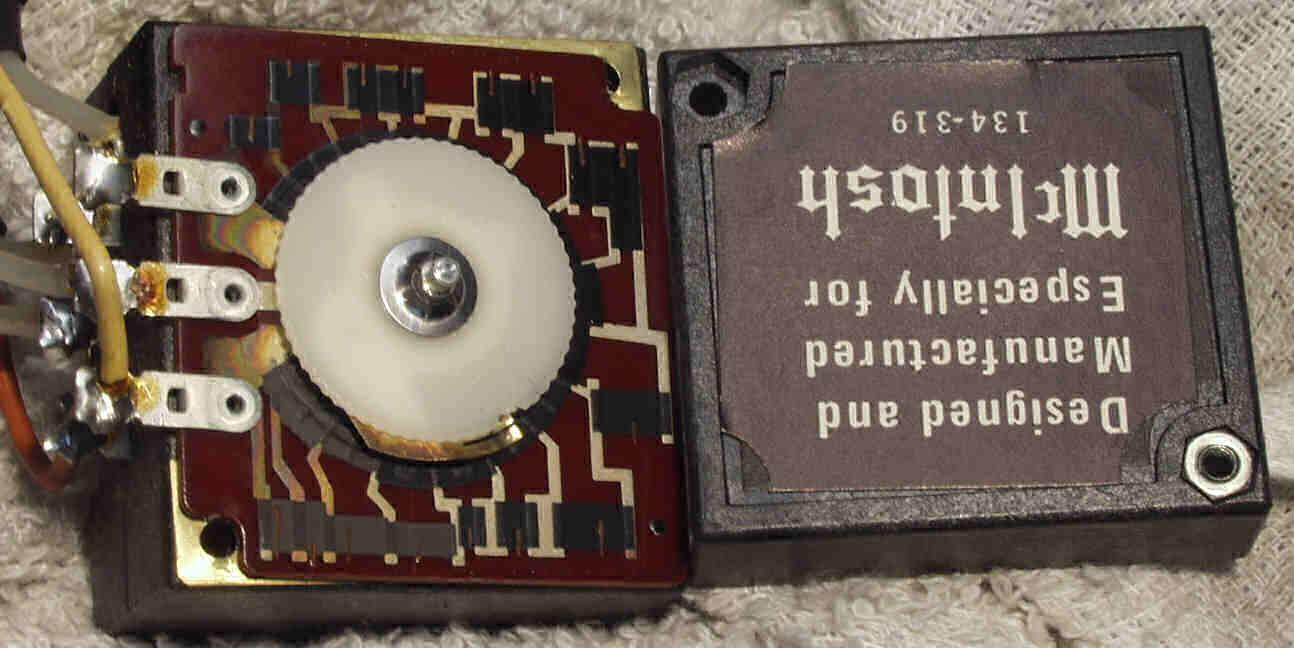

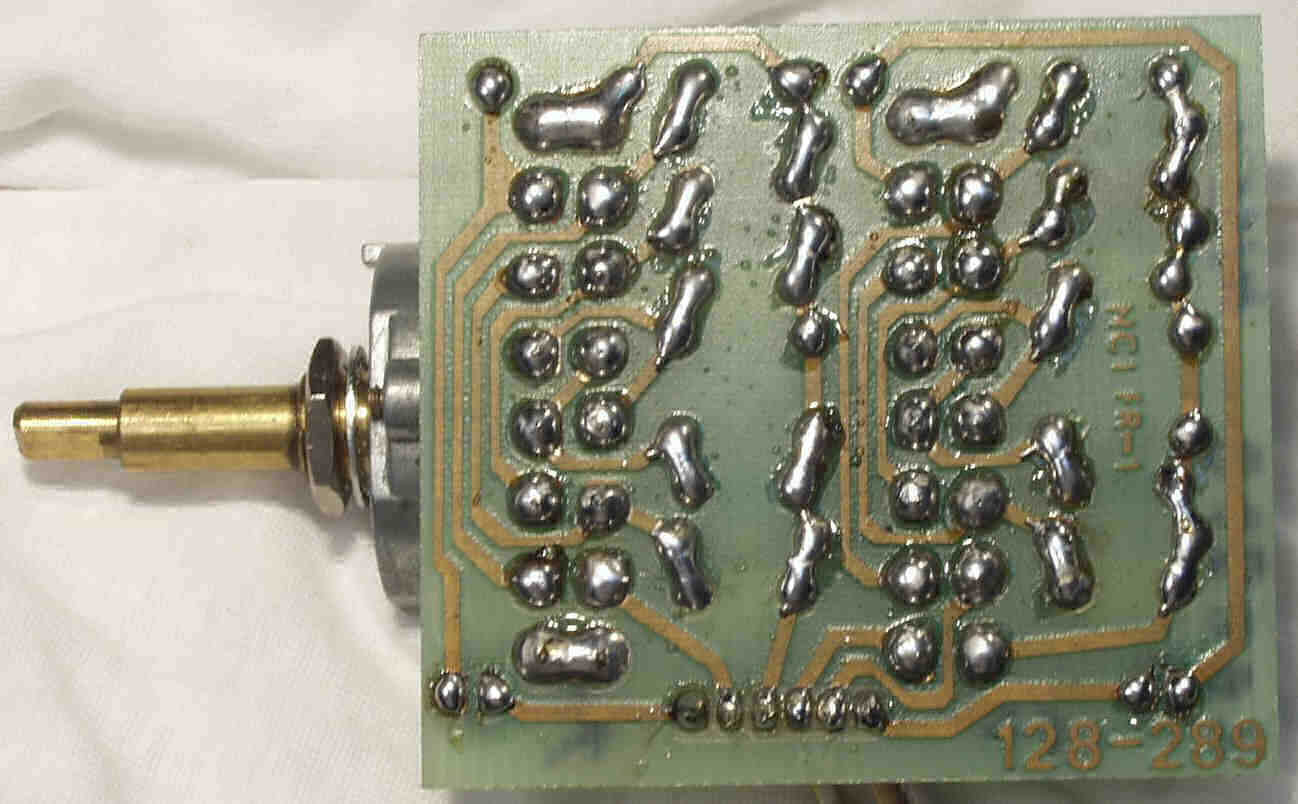

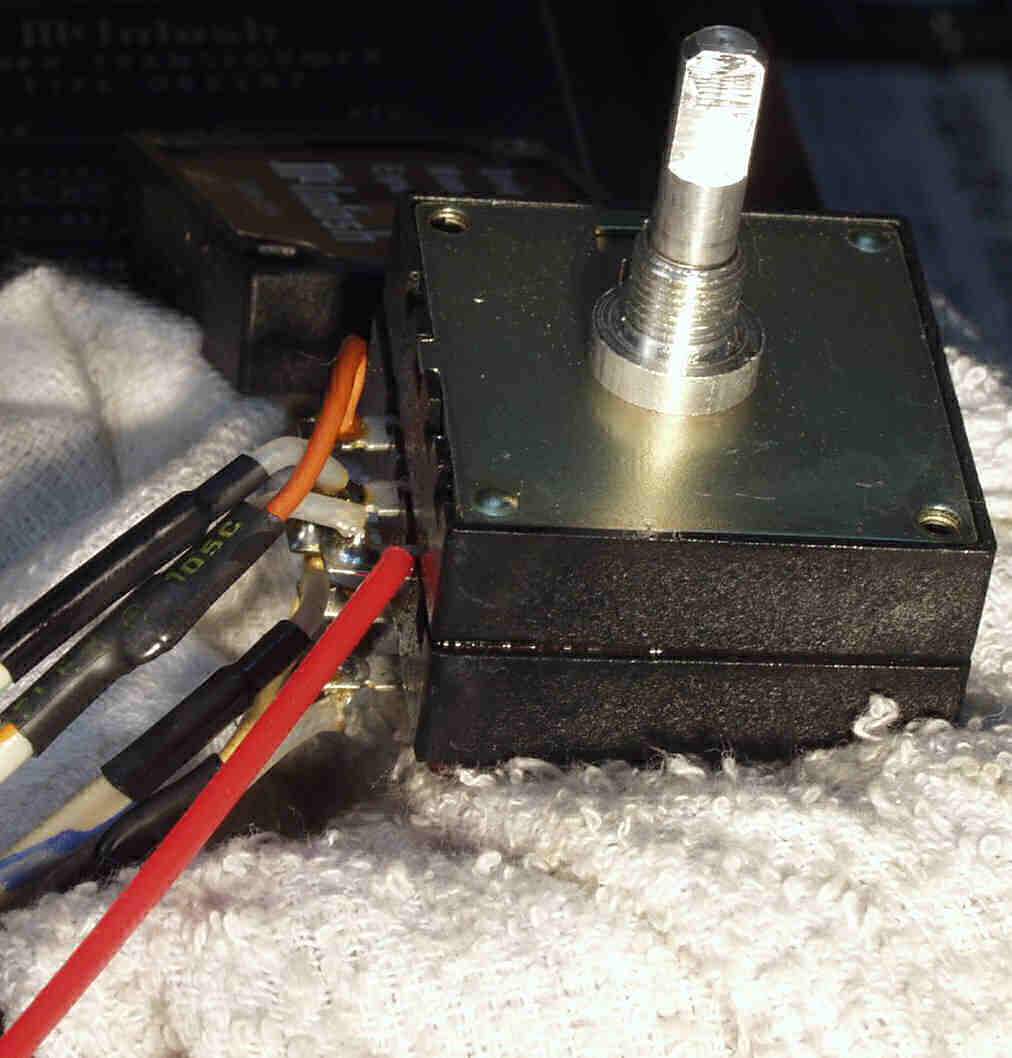

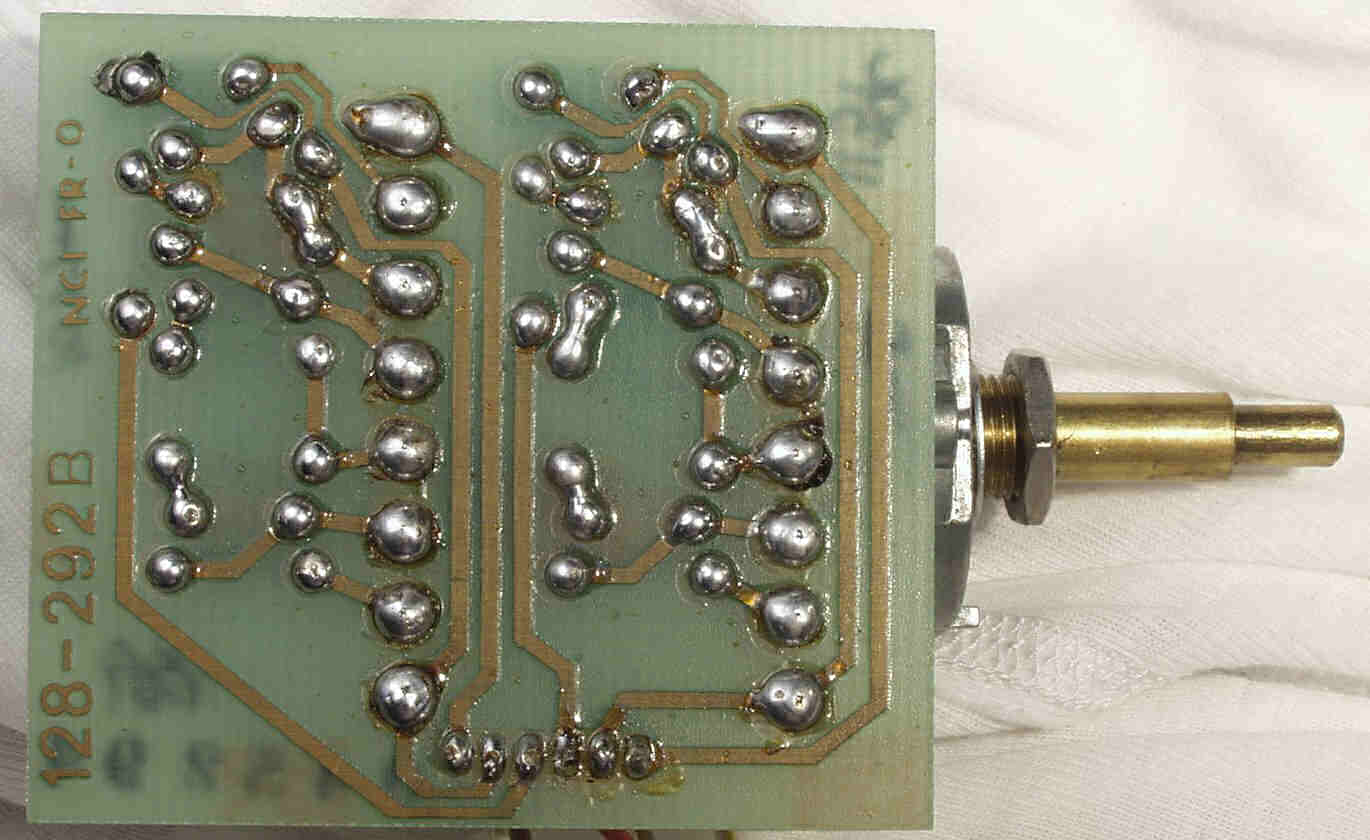

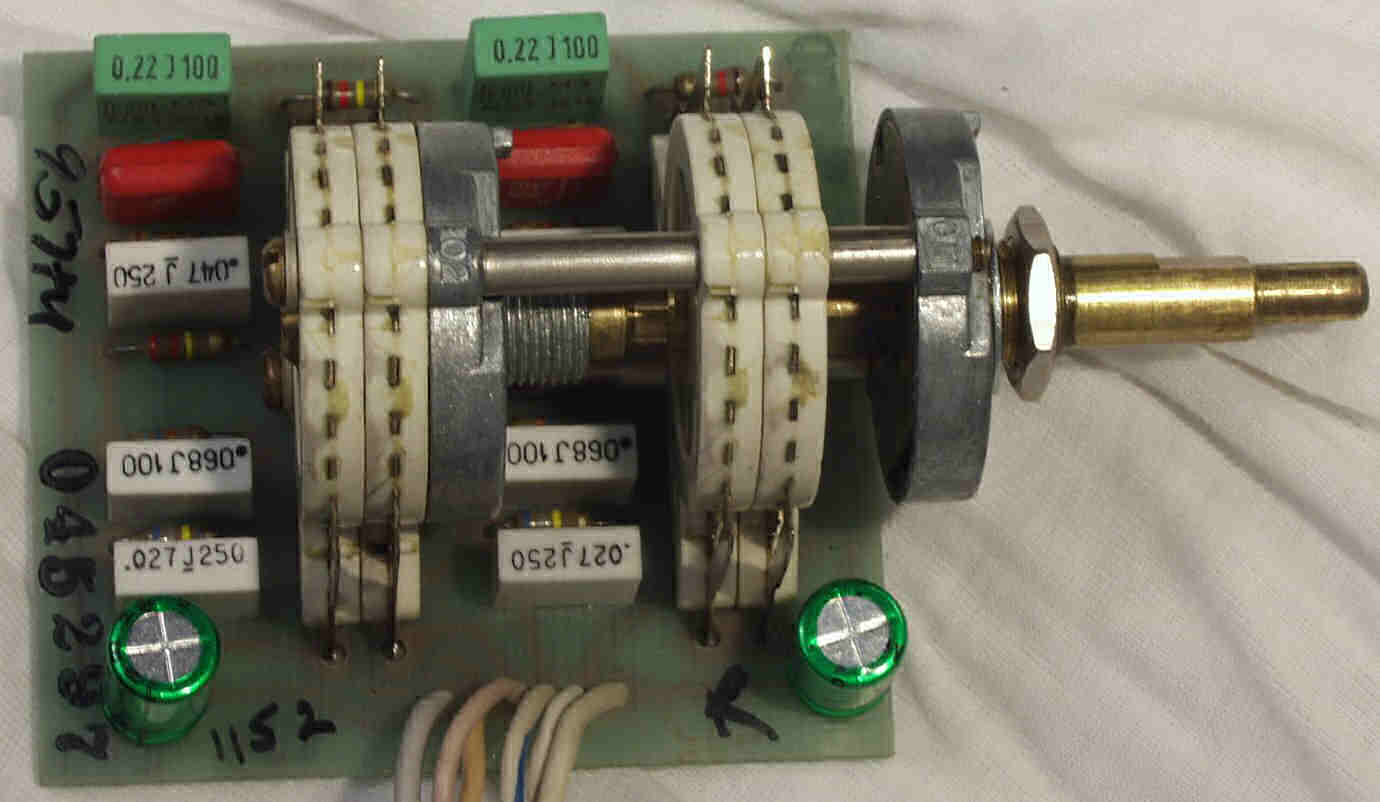

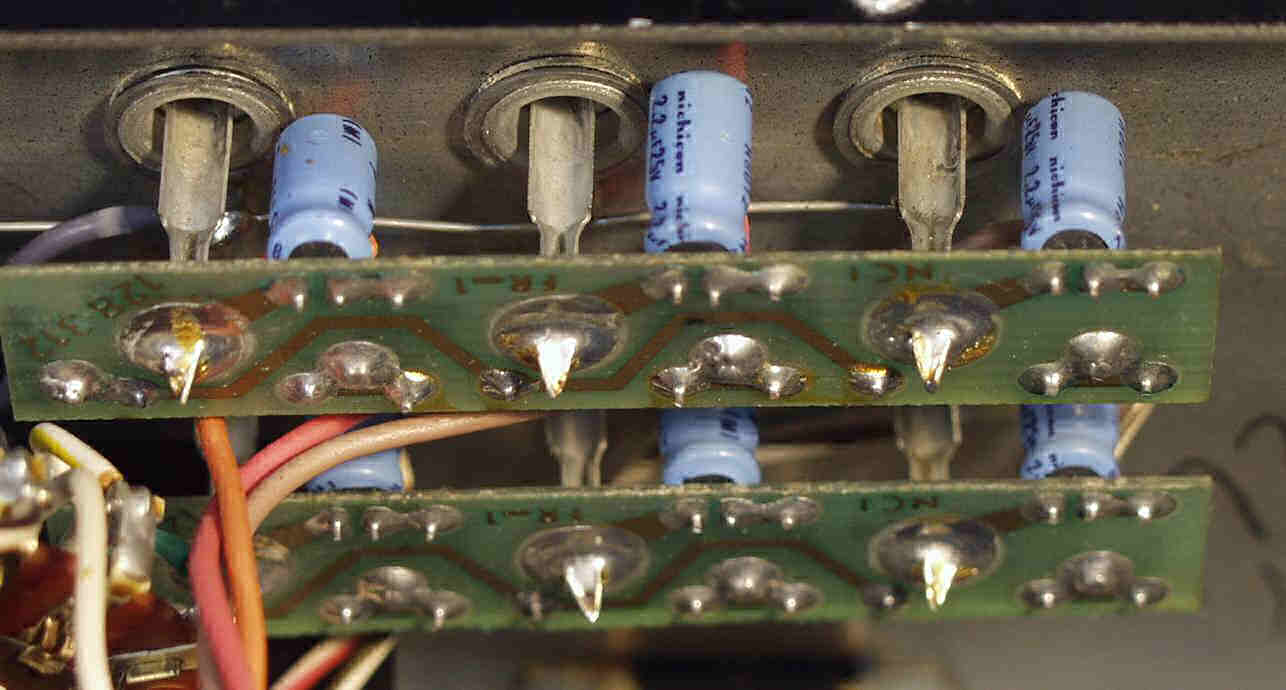

Ｃ９Ａ．　メインＶＲの解体・清掃、この様に「カシメ」てあるのでこれまで

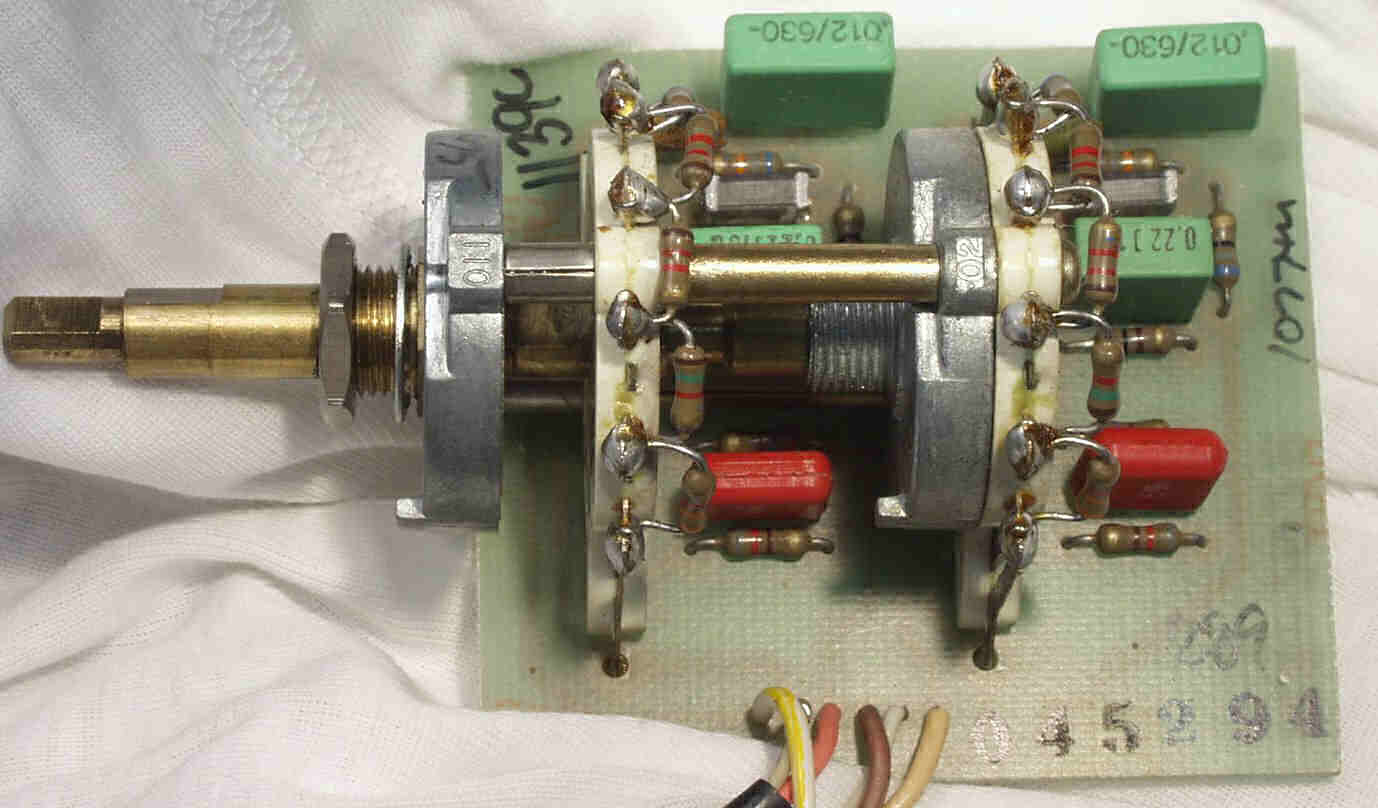

Ｃ９Ｂ．　メインＶＲの解体・清掃　シャフトを上にして、軸に接点復活剤が流入しない様にする、周りには「ボロ布」で囲う

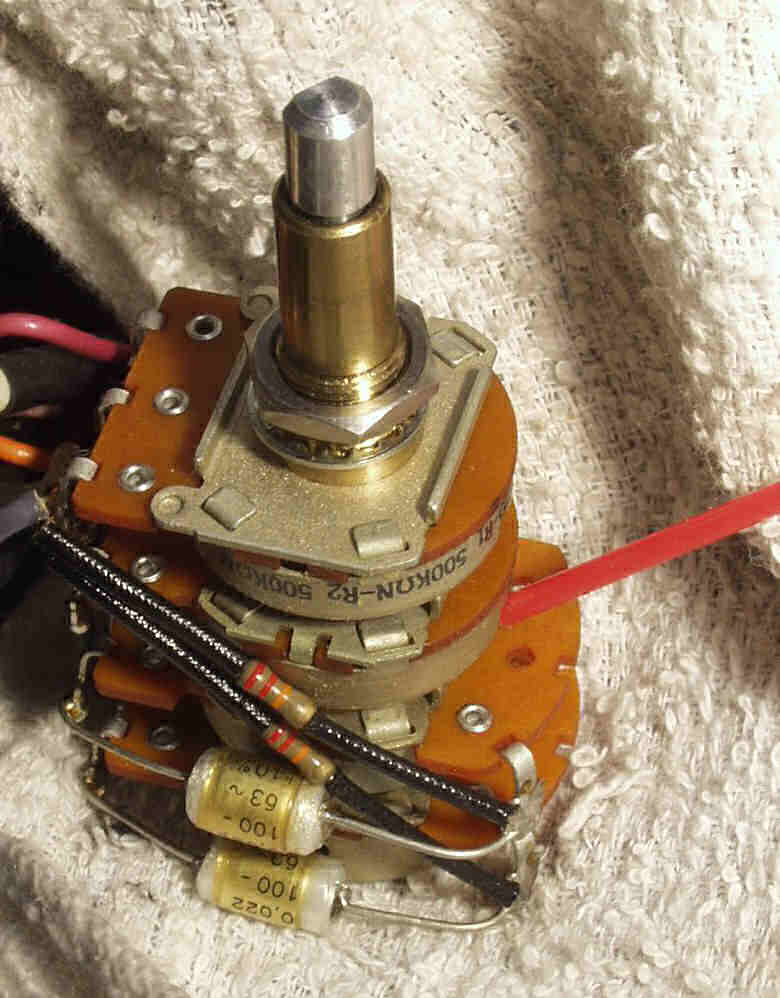

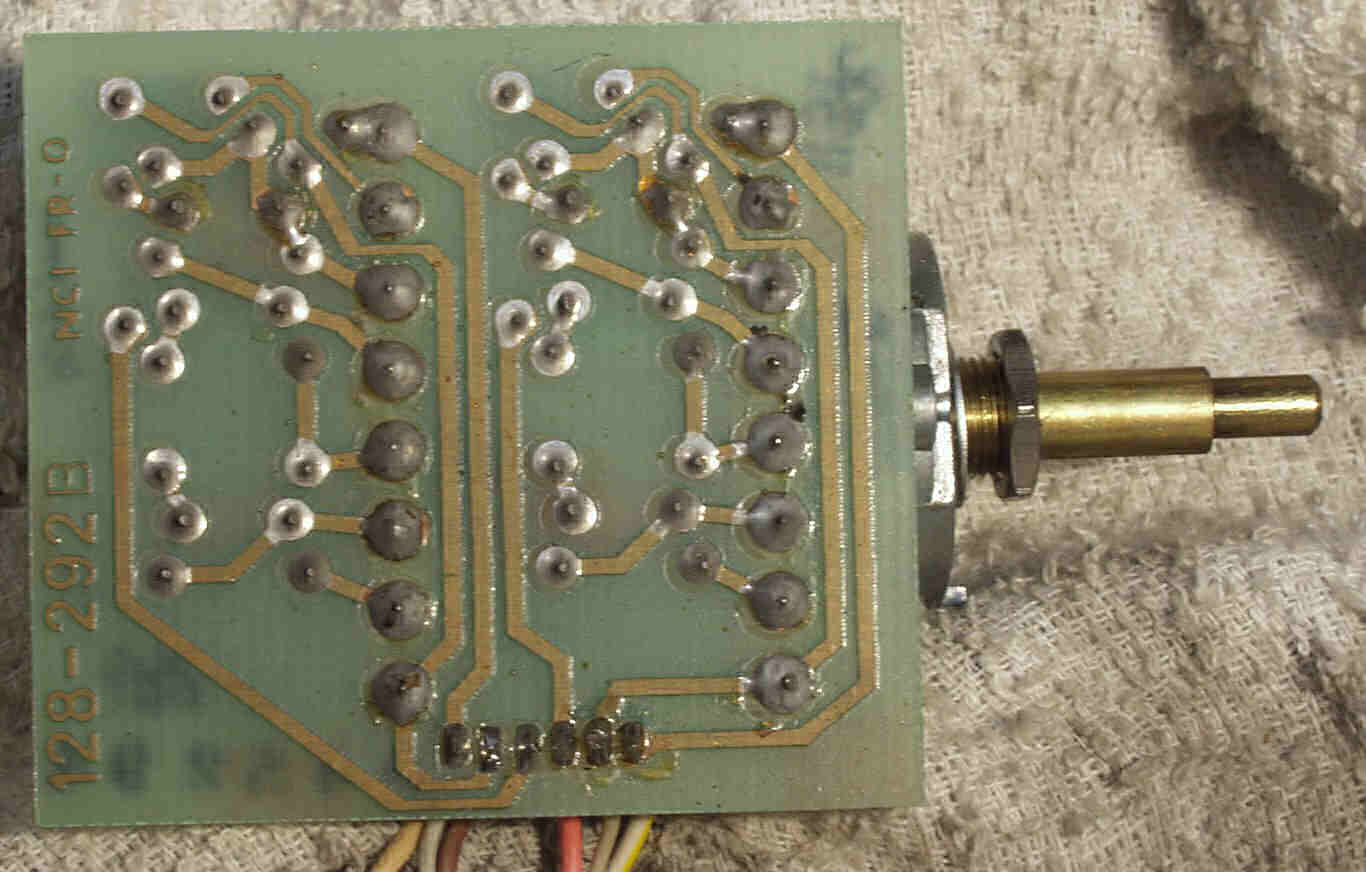

Ｃ９Ｃ．　バランスＶＲの解体・清掃　シャフトを上にして、軸に接点復活剤が流入しない様にする、周りには「ボロ布」で囲う

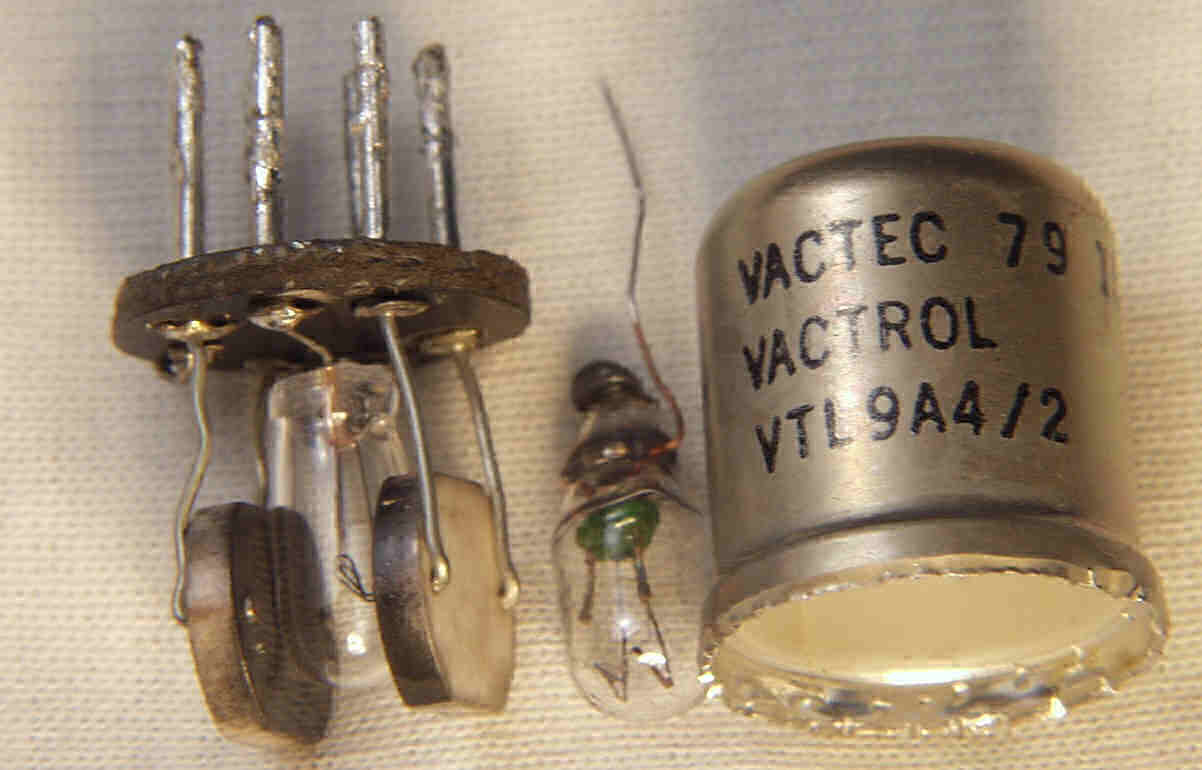

ＣＡＡ．　出力遅延リレー修理　何とサミスター＋電球を使用！！ 　　　　　　　　　　　　　　　　　　　こんな考えは、「稟議社会の日本国」　の中では、到底思いつかないだろうな？

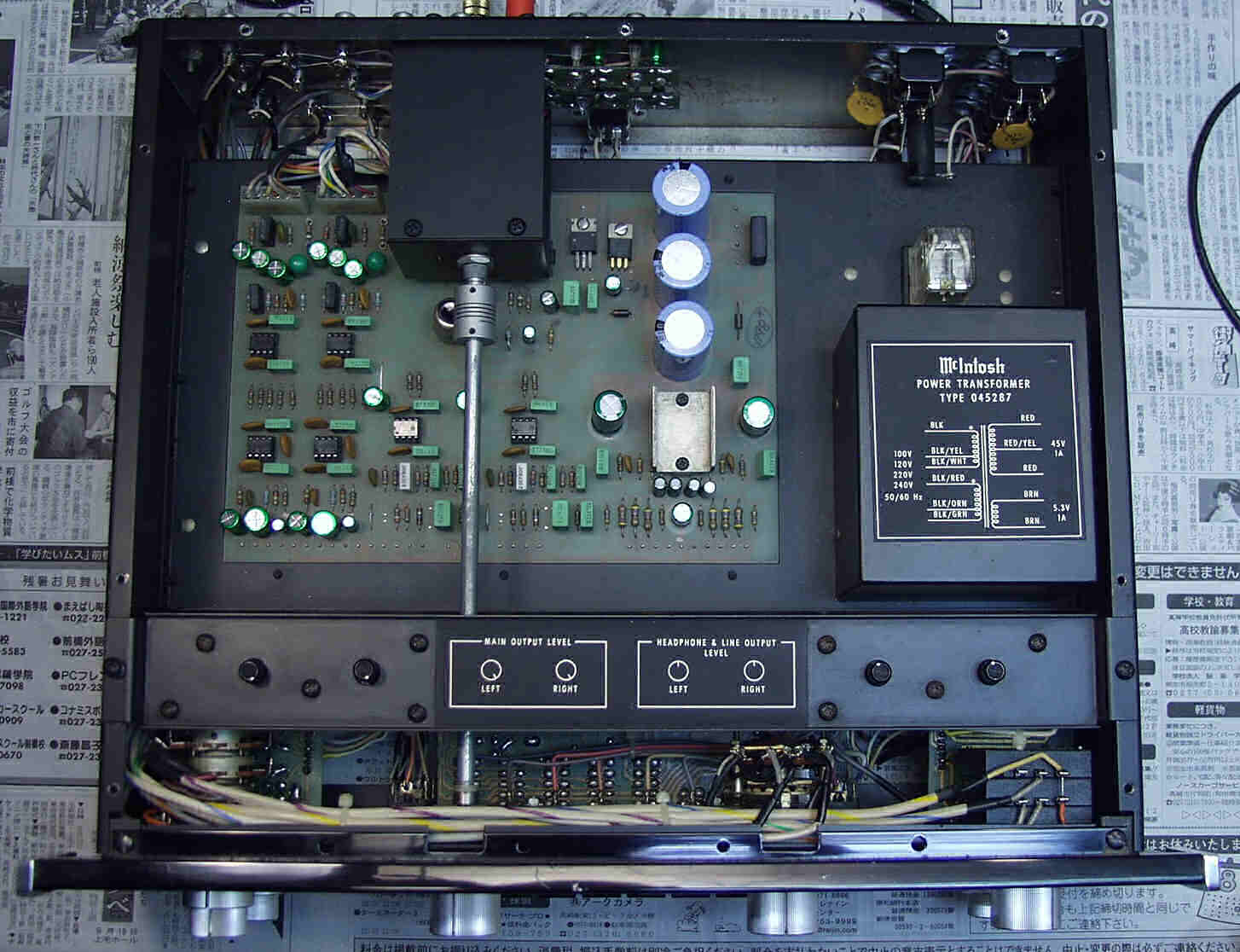

ＣＢＡ．　修理前　上から見る

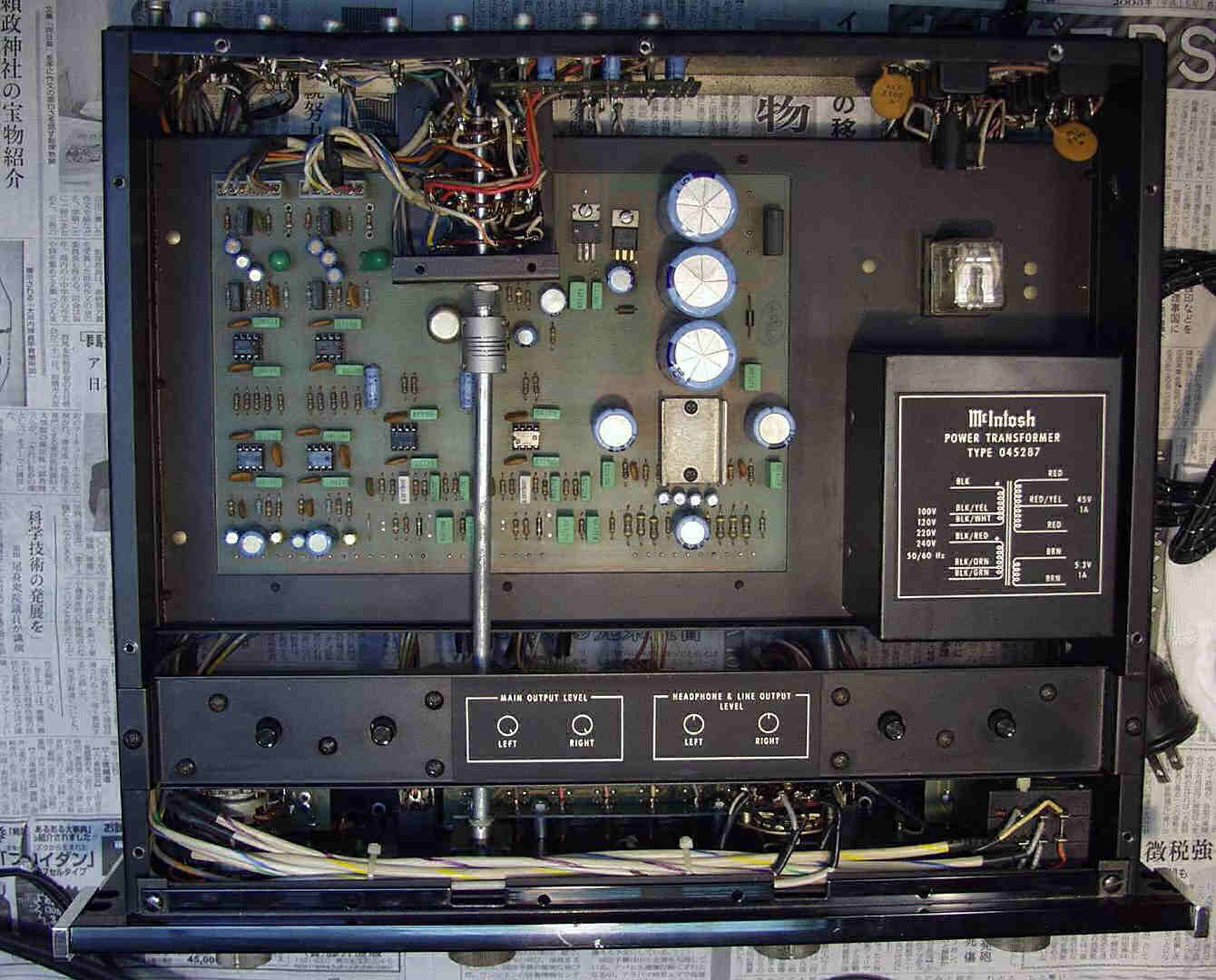

ＣＢＢ．　修理後　上から見る

ＣＢＣ．　修理前　下から見る

ＣＢＤ．　修理後　下から見る

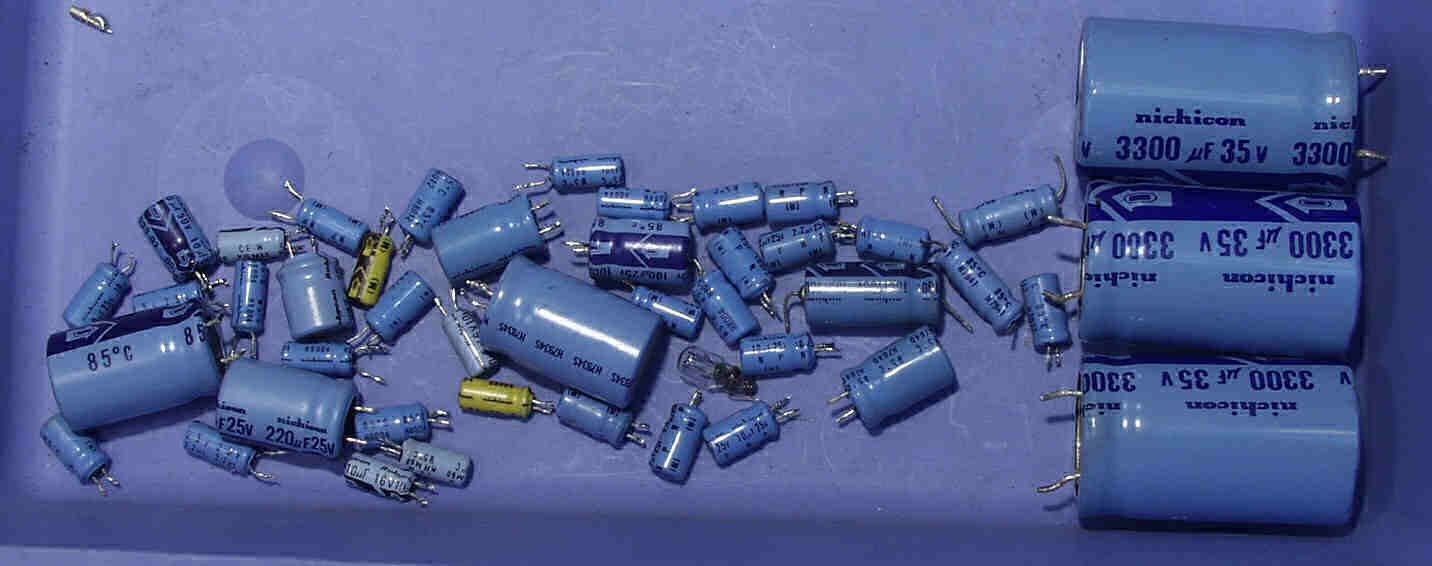

ＣＣ．　交換部品

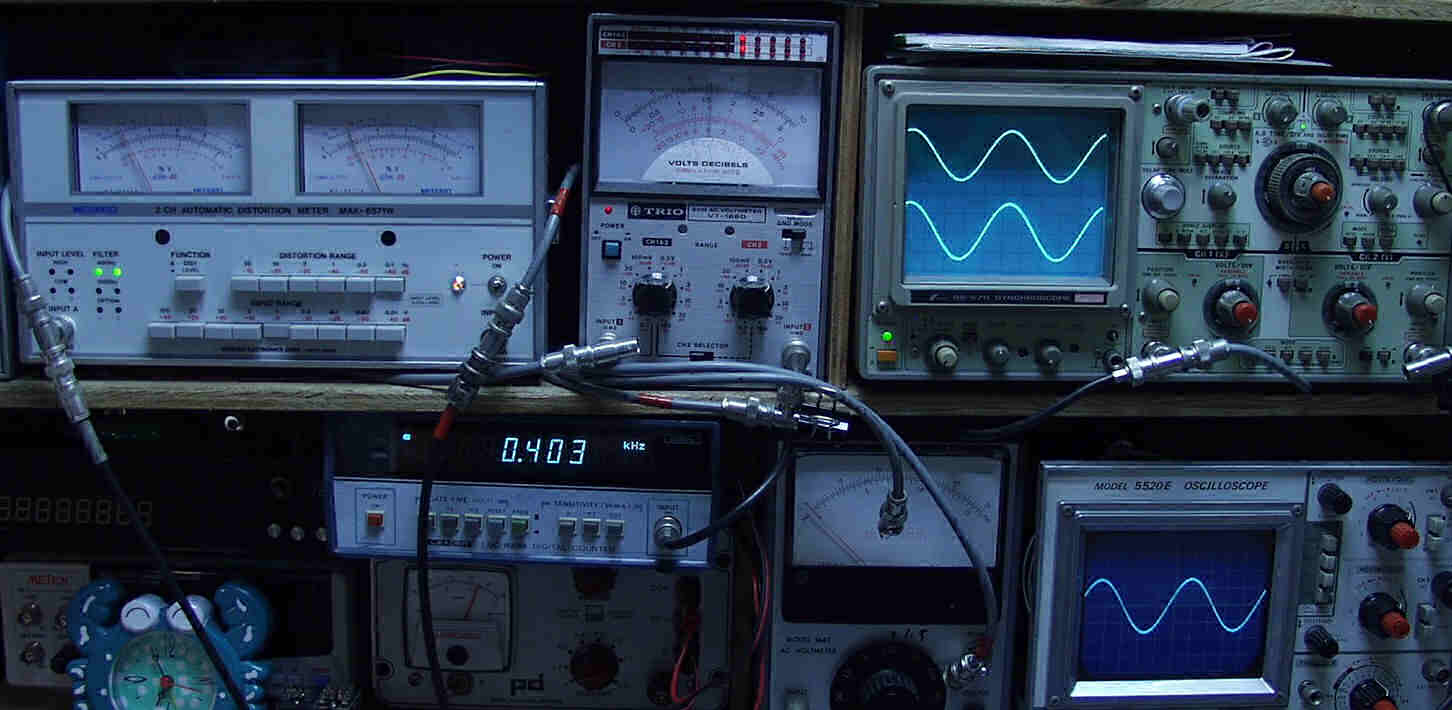

Ｅ．　調整 Ｅ１．　歪み測定・調整

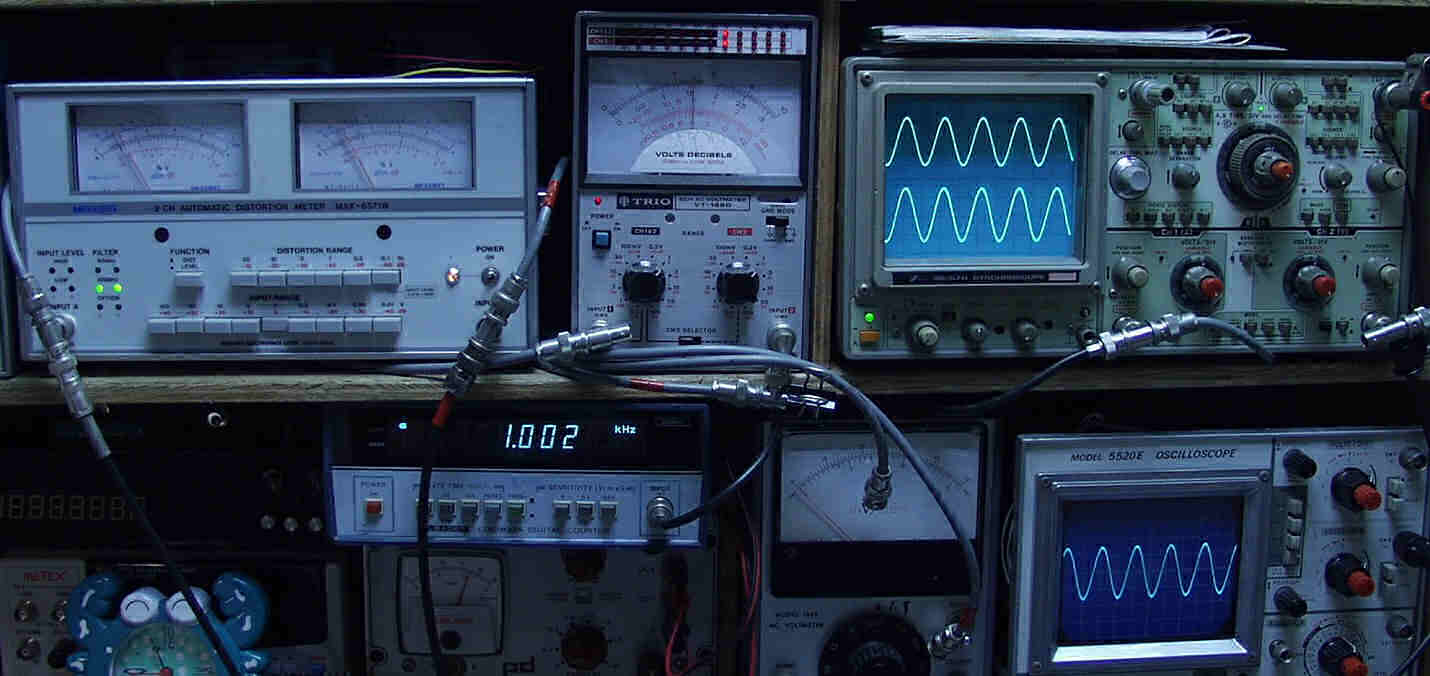

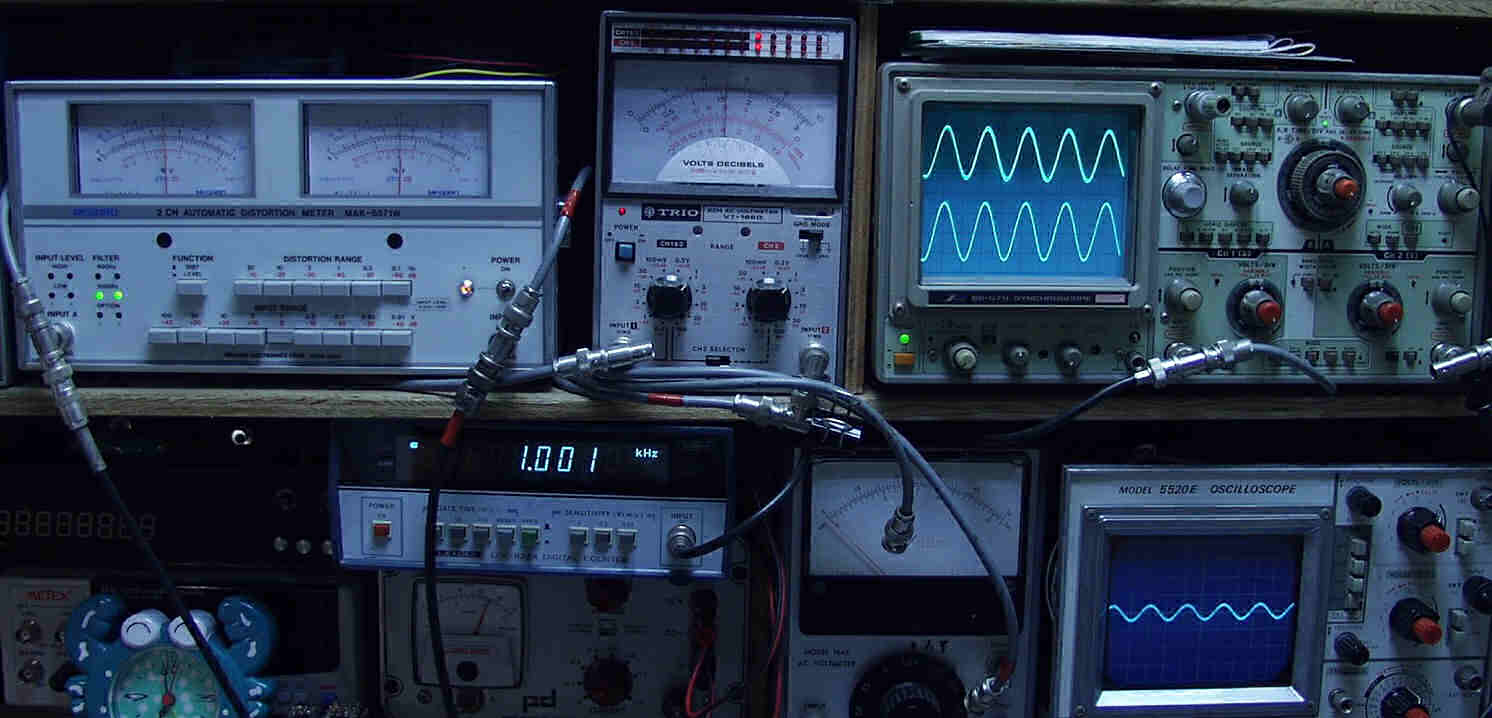

Ｅ２Ａ．　出力＝０．５Ｖ。　０．０３％歪み率　ＡＵＸ入力　１０００ＨＺ。

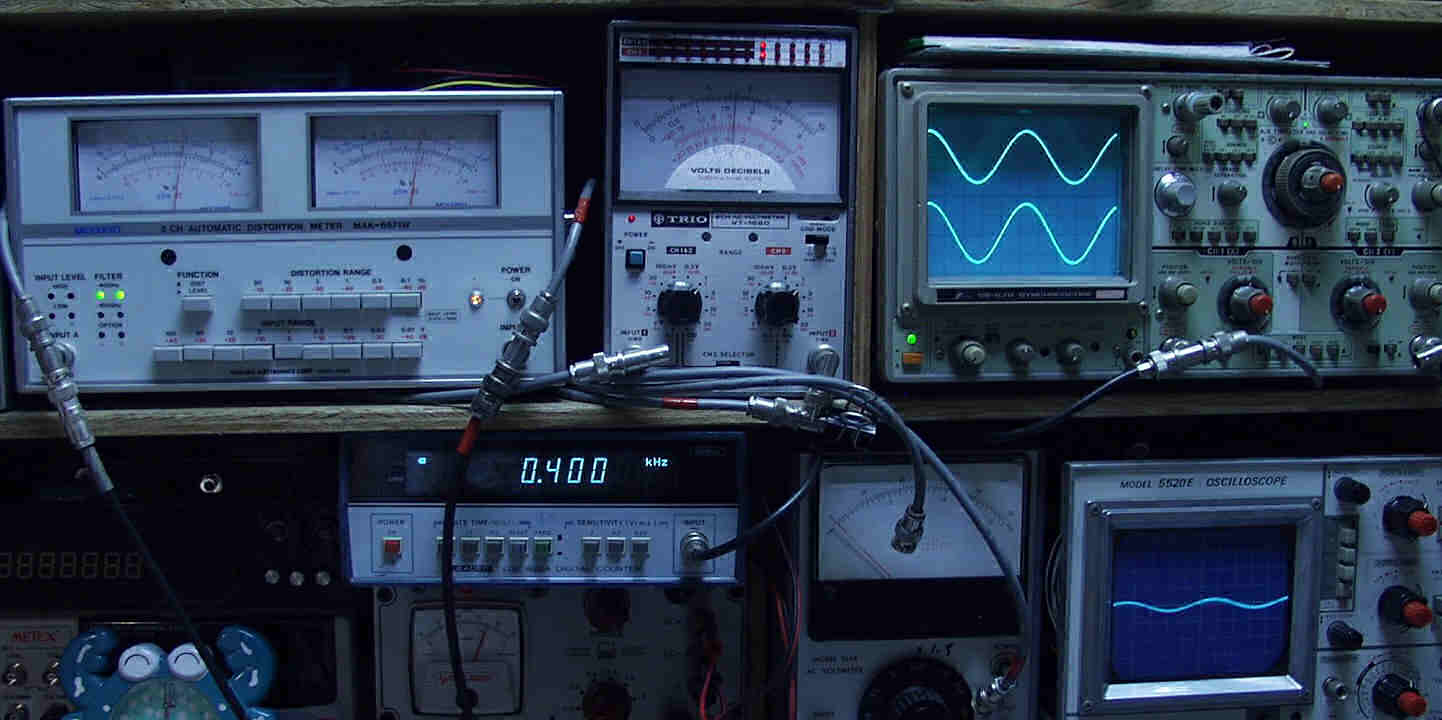

Ｅ２Ｂ．　出力＝０．５Ｖ。　０．０３％歪み率　ＡＵＸ入力　４００ＨＺ。

Ｅ２Ｃ．　出力＝０．５Ｖ。　０．０５％歪み率　ＭＭ入力　１０００ＨＺ。

Ｅ２Ｄ．　出力＝０．５Ｖ。　０．０６％歪み率　ＭＭ入力　４００ＨＺ。

Ｅ３．　完成　２４時間エージング

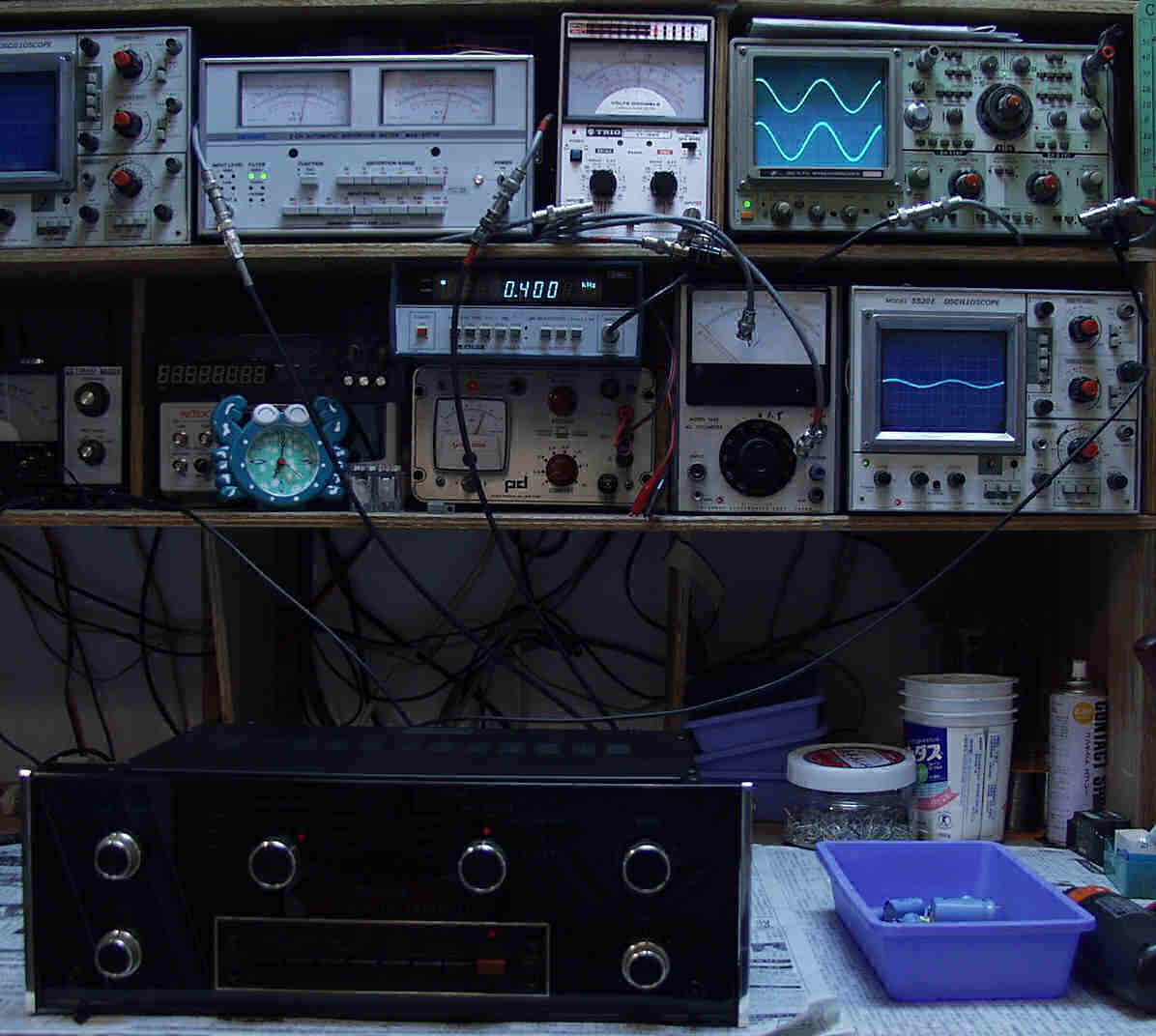

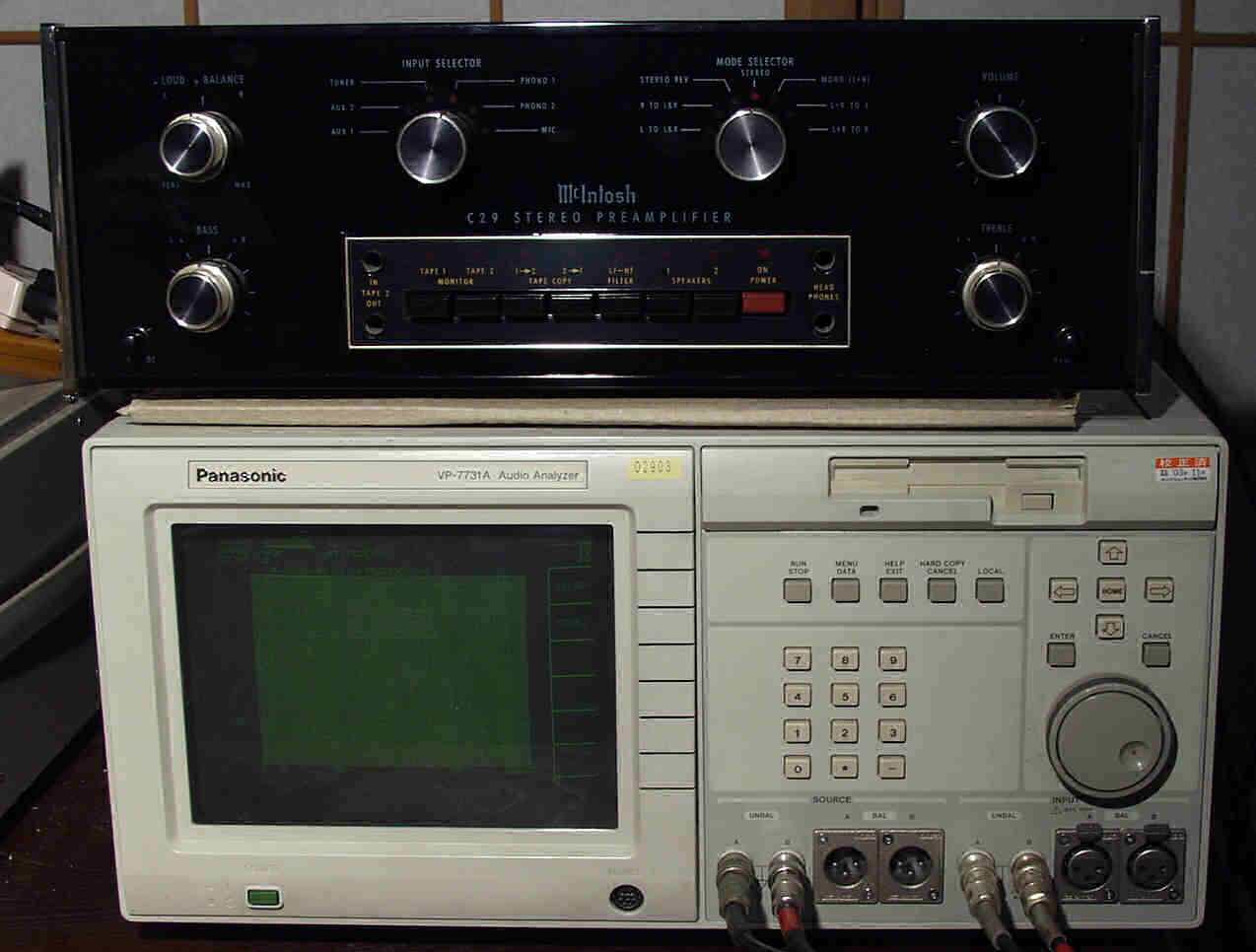

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。　　「電源電圧は５０ＨＺ　１００Ｖ」

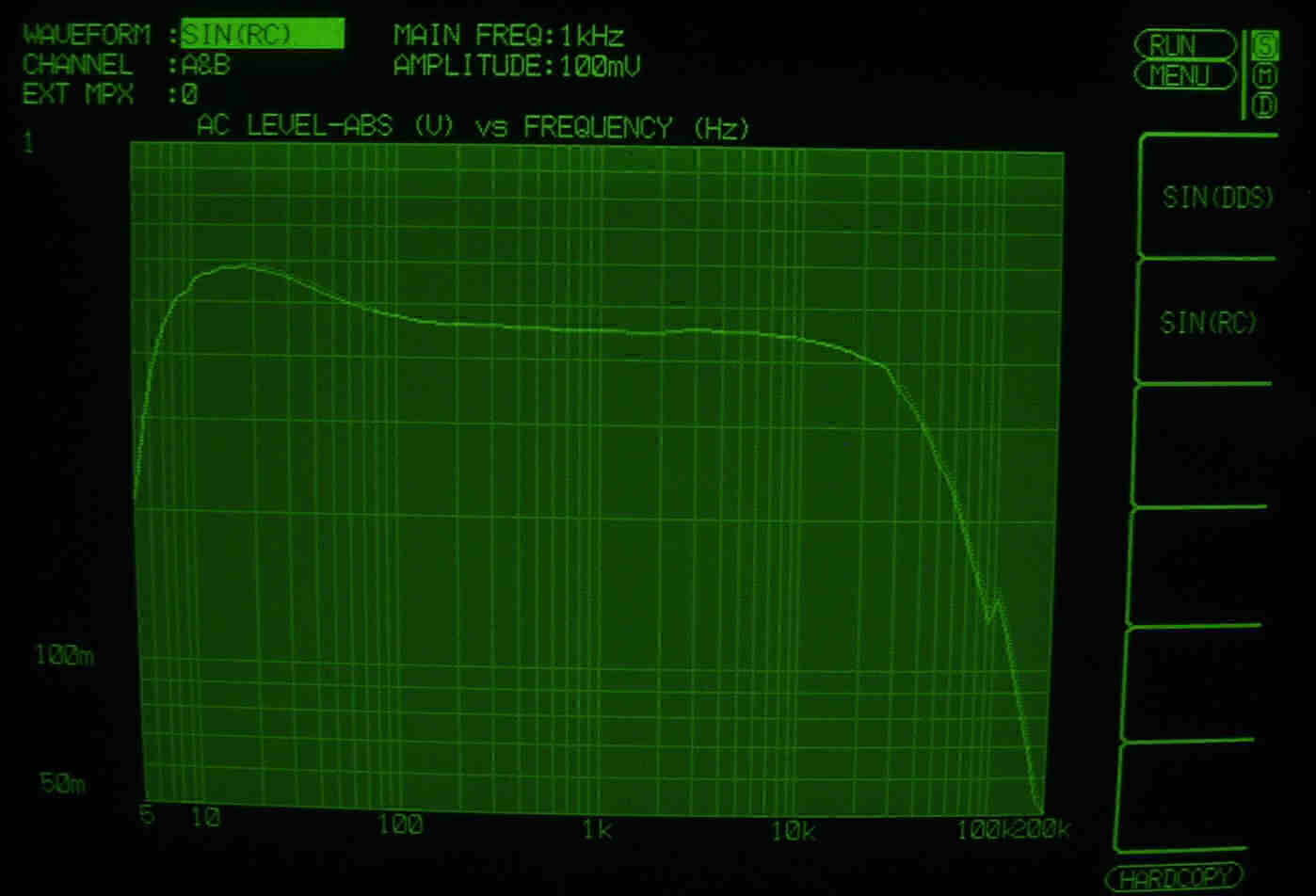

Ｆ２１．　入出力特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

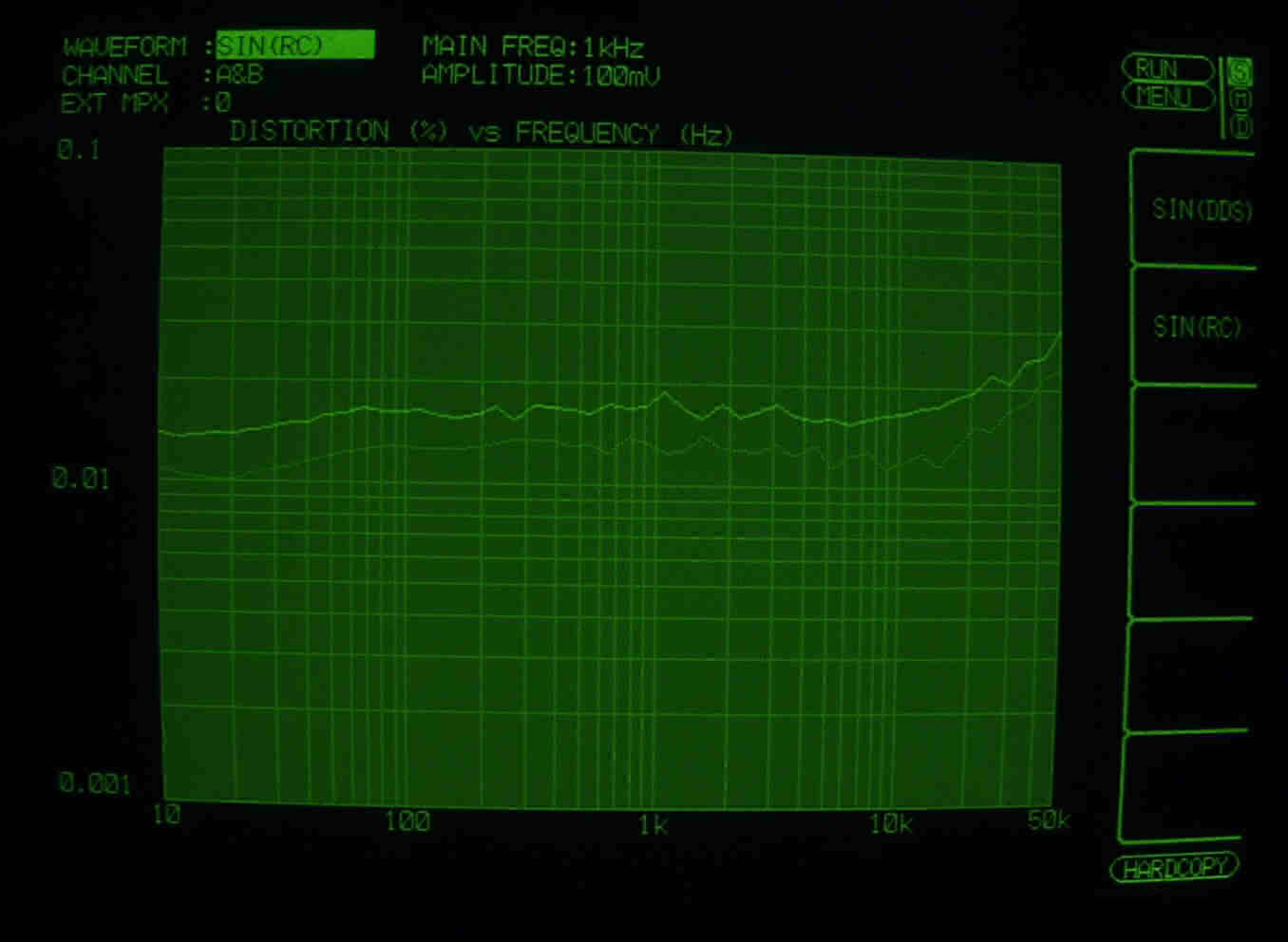

Ｆ２２．　歪み率特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

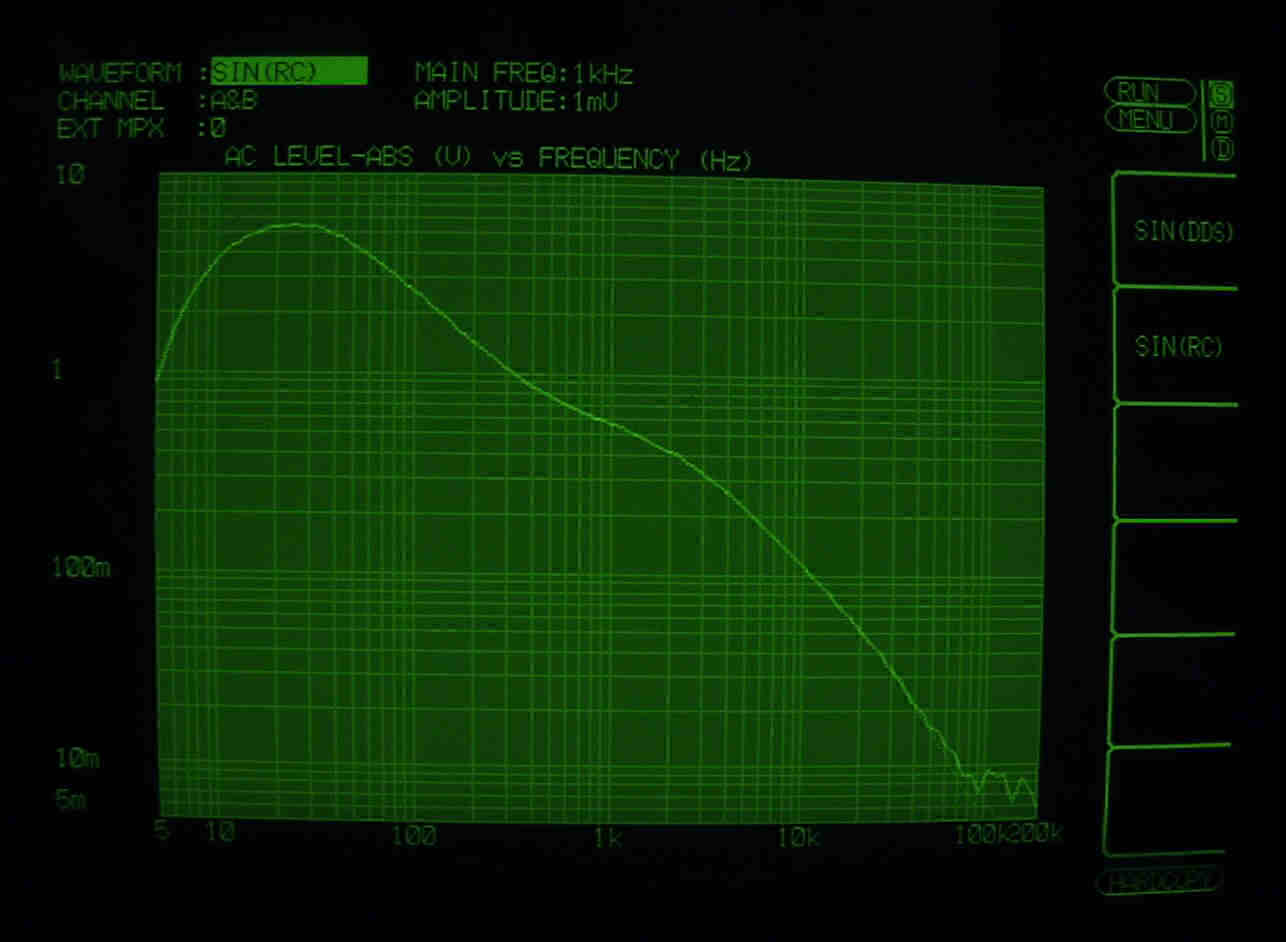

Ｆ２３．　入出力特性　ＭＭ入力１ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

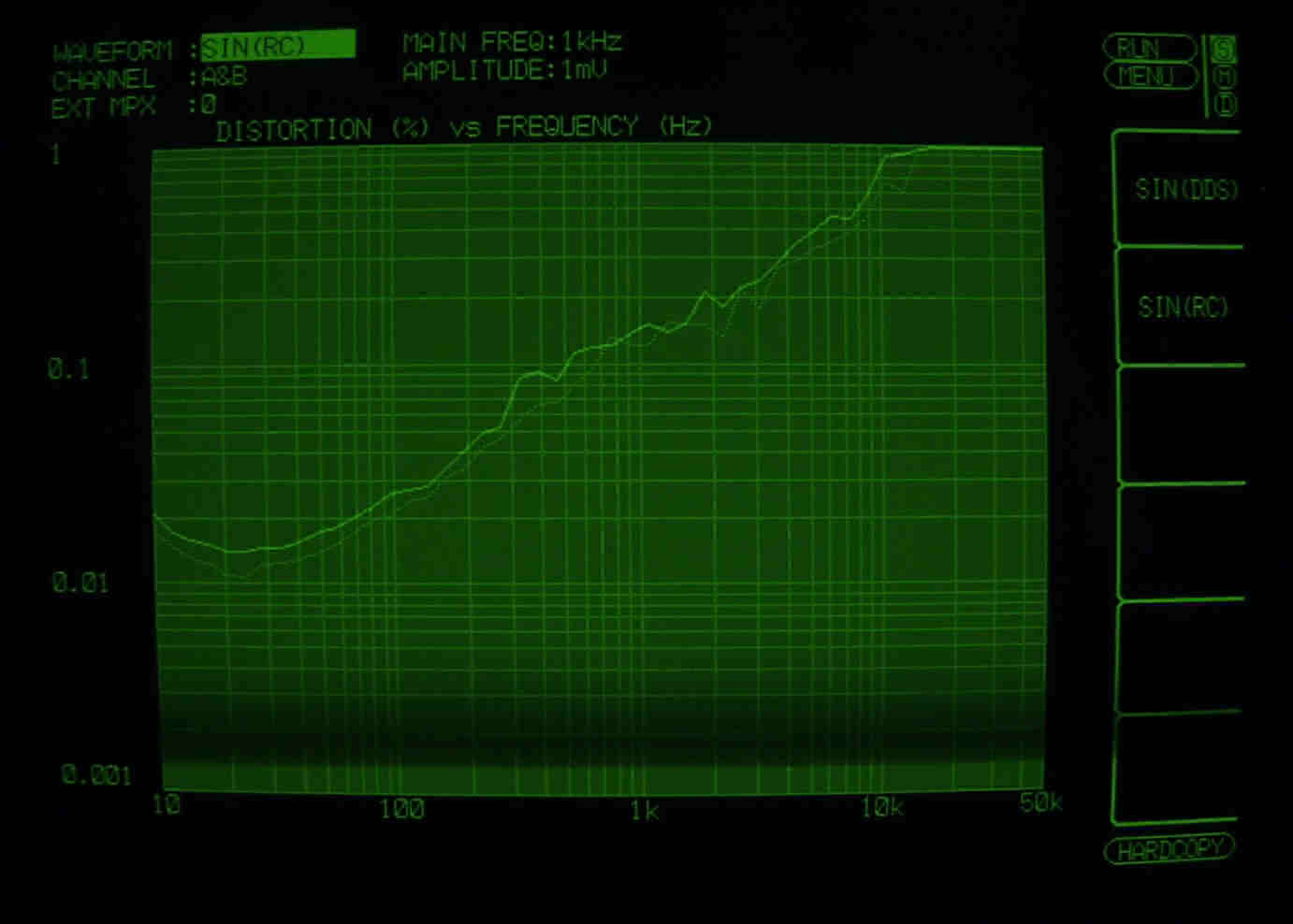

Ｆ２４．　歪み率特性　ＭＭ入力１ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。　逆ＲＩＡＡフイルターが無いので参考程度

Ｓ．ＭｃＩｎｔｏｓｈ　Ｃ２９　の仕様（マニアル・カタログより）

型式 Ｃ２９　ステレオプリアンプ 周波数特性 20Hz〜20kHz +0 -0.5dB 歪率 0.02％以下（20Hz〜20kHz、定格出力時） 入力感度/インピーダンス Phono1、2= 2mV（1kHz）/47kΩ（65pF） AUX、Tuner、Tape1、2= 0.25V/250kΩ MIC= 2.5mV/500kΩ ハム及びノイズ AUX、Tuner、Tape1、2= IHF 100dB、90dB（聴感補正無し） Phono1、2= IHF 90dB、80dB（10mV入力時） 出力レベル/インピーダンス Main出力= 2.5V/10kΩ（定格入力時） Tape出力= 0.25V/10kΩ（定格入力時） Headphone、Line出力= 0.75V（8Ω）、2.5V/600Ω LF-HFフィルター 50Hz以下、7kHz以上（12dB/oct） 電圧増幅度（dB） 入力 Main Tape Headphone、Line AUX、Tuner、Tape1、2 20dB 0dB 30dB Phono1、2 62dB 42dB 72dB MIC 60dB 40dB 70dB 使用半導体 トランジスタ=2個、IC=9個、シリコンダイオード=11個、LED=8個、SCR=1個、LDR=1個 Bassコントロール +20dB〜-20dB（20Hz）、11段切換 Trebleコントロール +18dB〜-18dB（20kHz）、11段切換 Volumeコントロール 0dB〜-70dB、連続可変 電源 AC120V、50Hz/60Hz 消費電力 45W 外形寸法 本体=幅375×高さ122×奥行330mm 重量 8.6kg
