ＭｃＩｎｔｏｓｈ　Ｃ２８．　６台目修理記録

引取品です、時間を見て修理します。　　平成２５年２月５日到着　　２月９日引取

Ａ．　修理前の状況 故障内容 　1）メインボリュウム　（電源ＳＷ付き）不良。 　2）ヘッドフオンアンプ部、音出ない、付近の　トランジスタ　抵抗から煙発生 です。 オーバーホール修理依頼。 B．　原因 電解コンデンサ−＆ＴＲ（トランジスタ−）劣化。 Ｃ．　修理状況 フイルムコンデンサー交換。 電解コンデンサー交換（オーディオコンデンサー使用） パネルランプ修理・交換。 入出力ＲＣＡ端子交換（テフロン絶縁） 電源コード交換。 Ｄ．　使用部品 フイルムコンデンサー　　　　　　　　１８個。 ランプ　　　　　　　　　　　　　　　　　　２個。 電解コンデンサー　　　　　　　　　　２１個。 入出力ＲＣＡ端子　　　　　　　１４組２８個。 電源コード Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　，０００円 Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２８ の仕様（マニアル・カタログより）

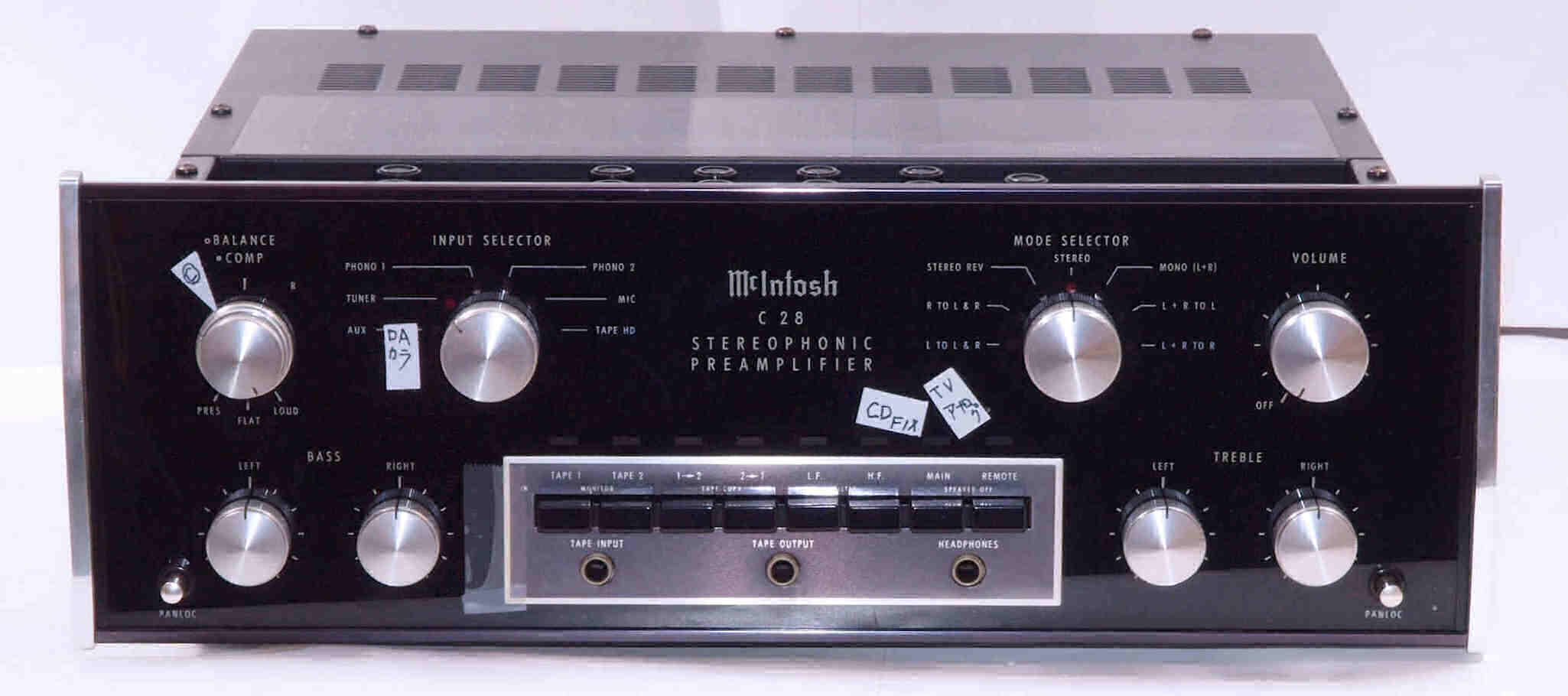

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

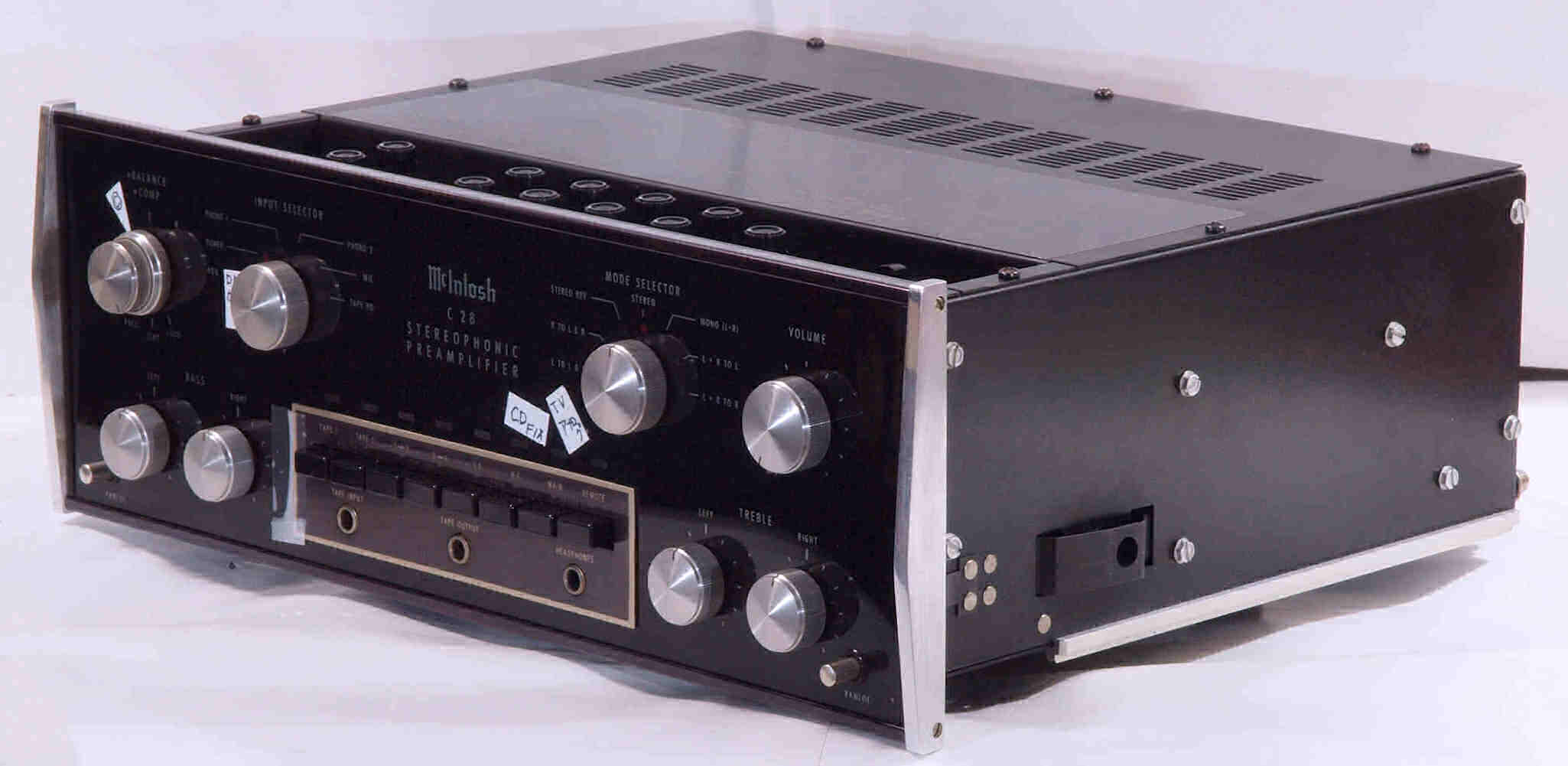

Ａ１２．　点検中　前右から見る

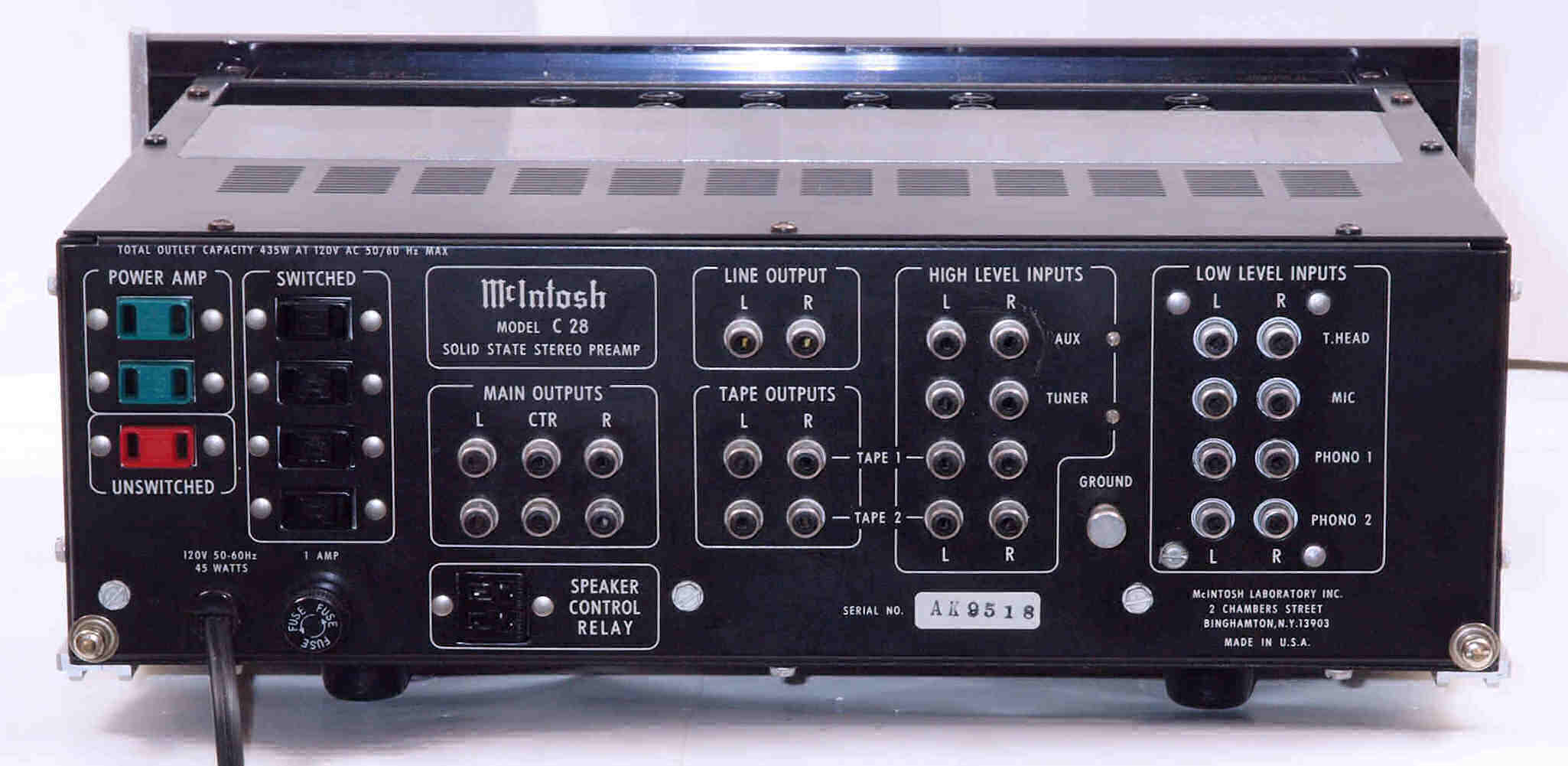

Ａ１３．　点検中　後から見る

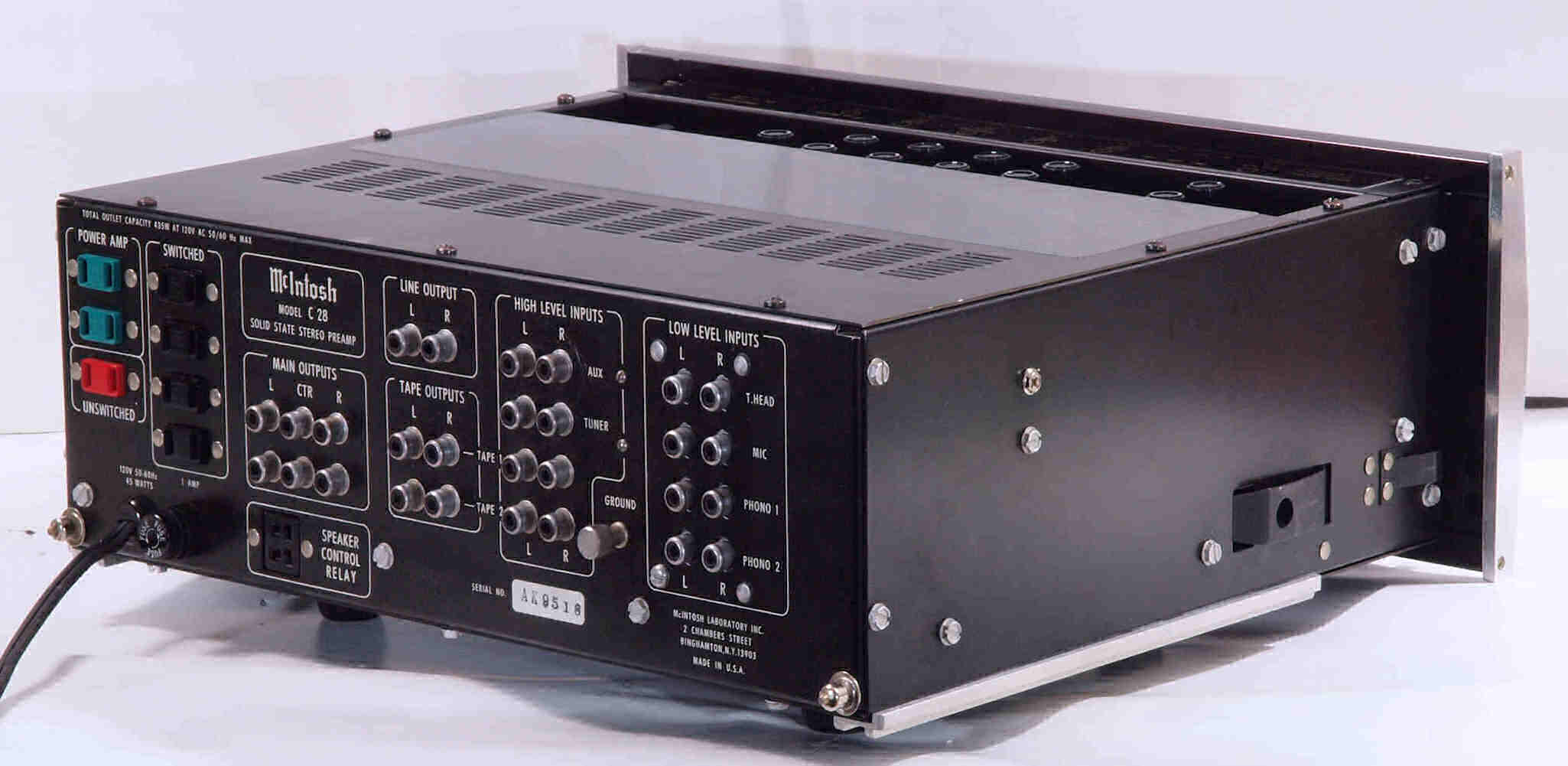

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

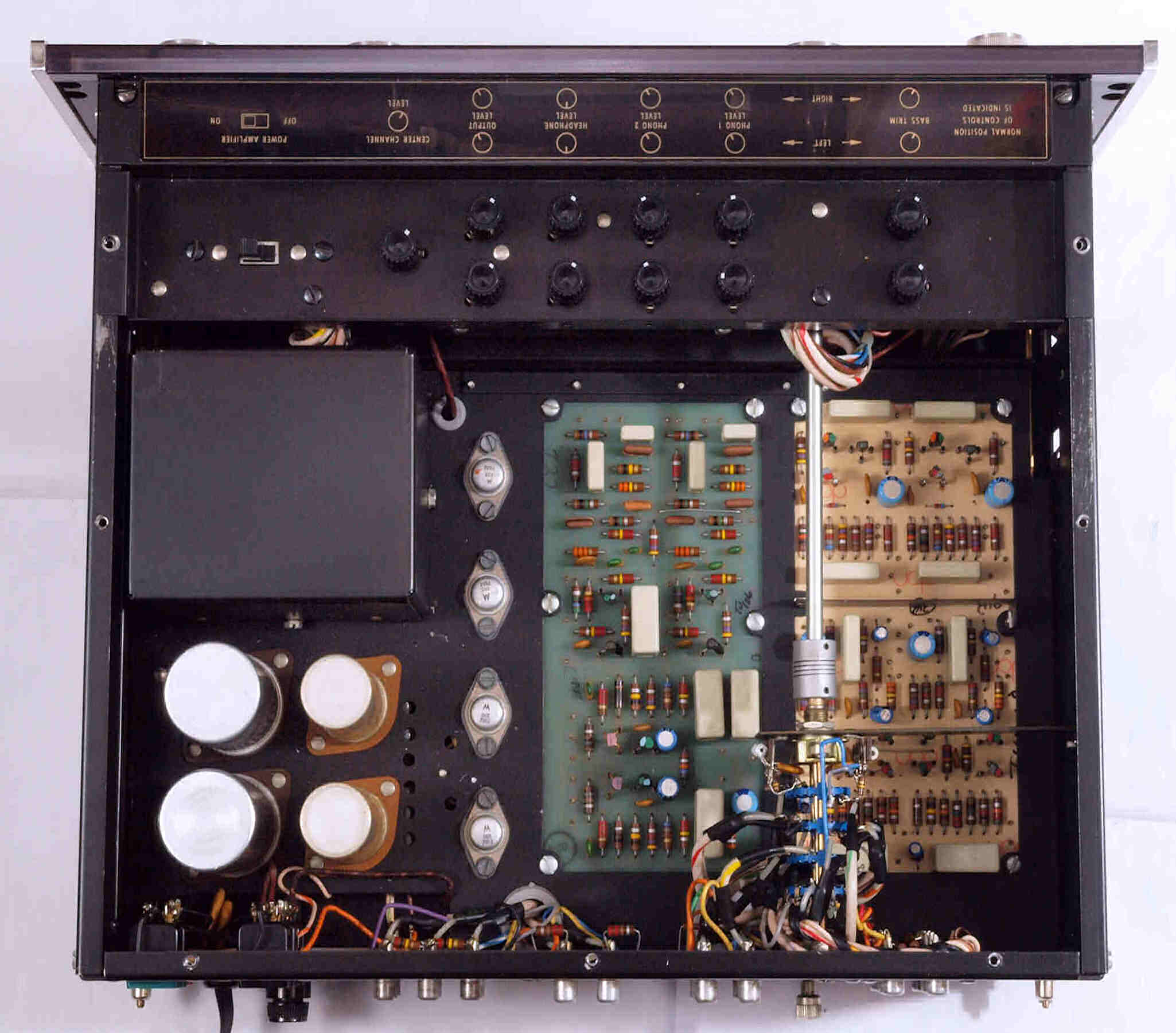

Ａ１６．　点検中　上下蓋を取り、上から見る

Ａ２１．　点検中　下前から見る

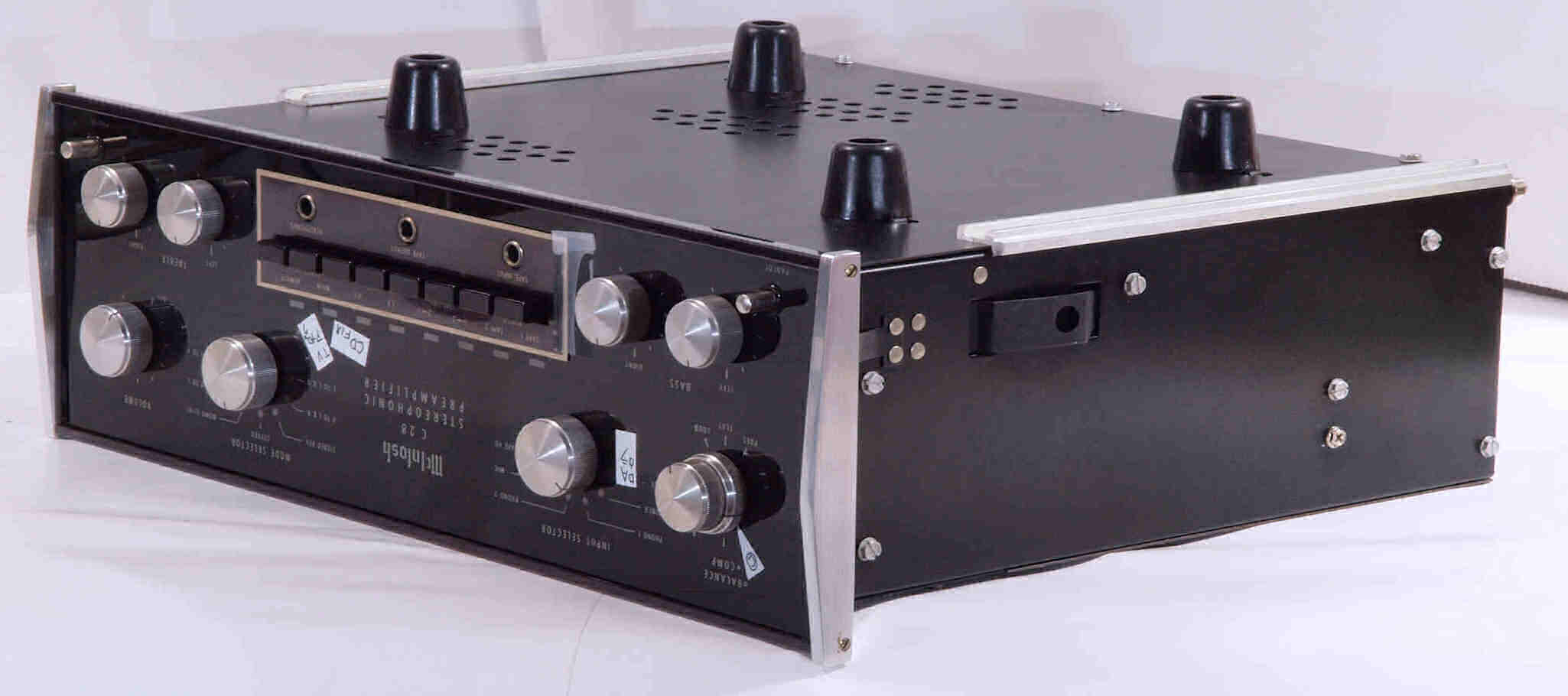

Ａ２２．　点検中　下前左から見る

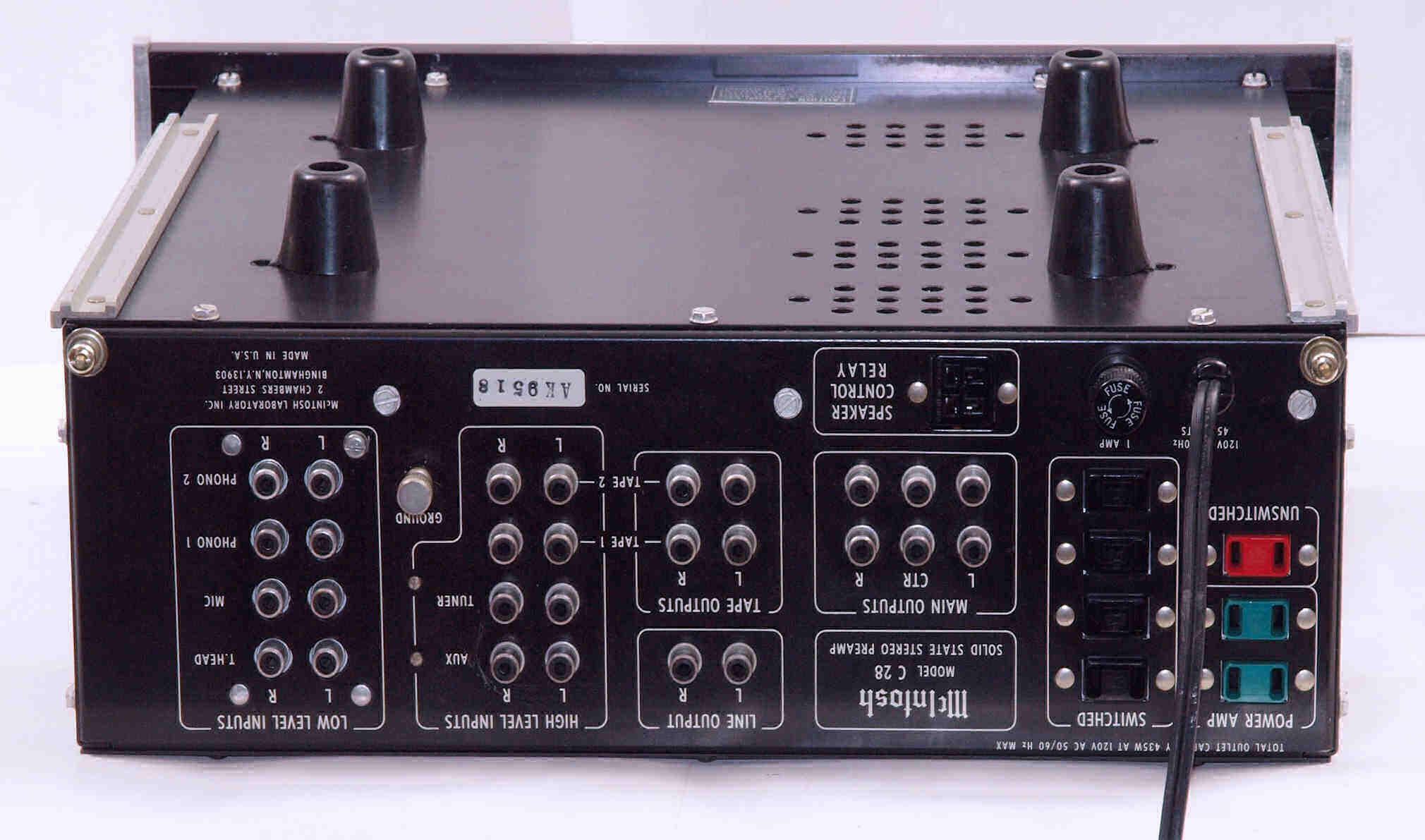

Ａ２３．　点検中　下後から見る

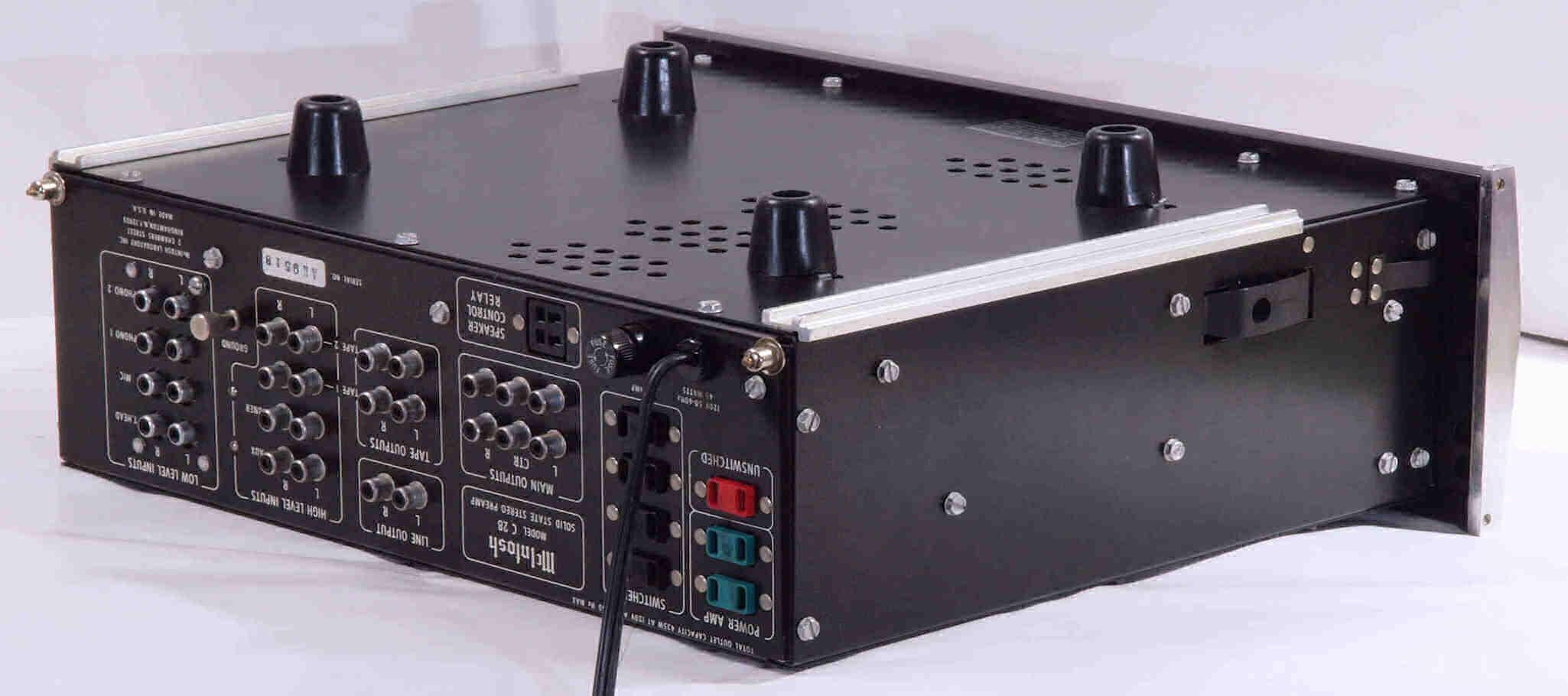

Ａ２４．　点検中　下後右から見る

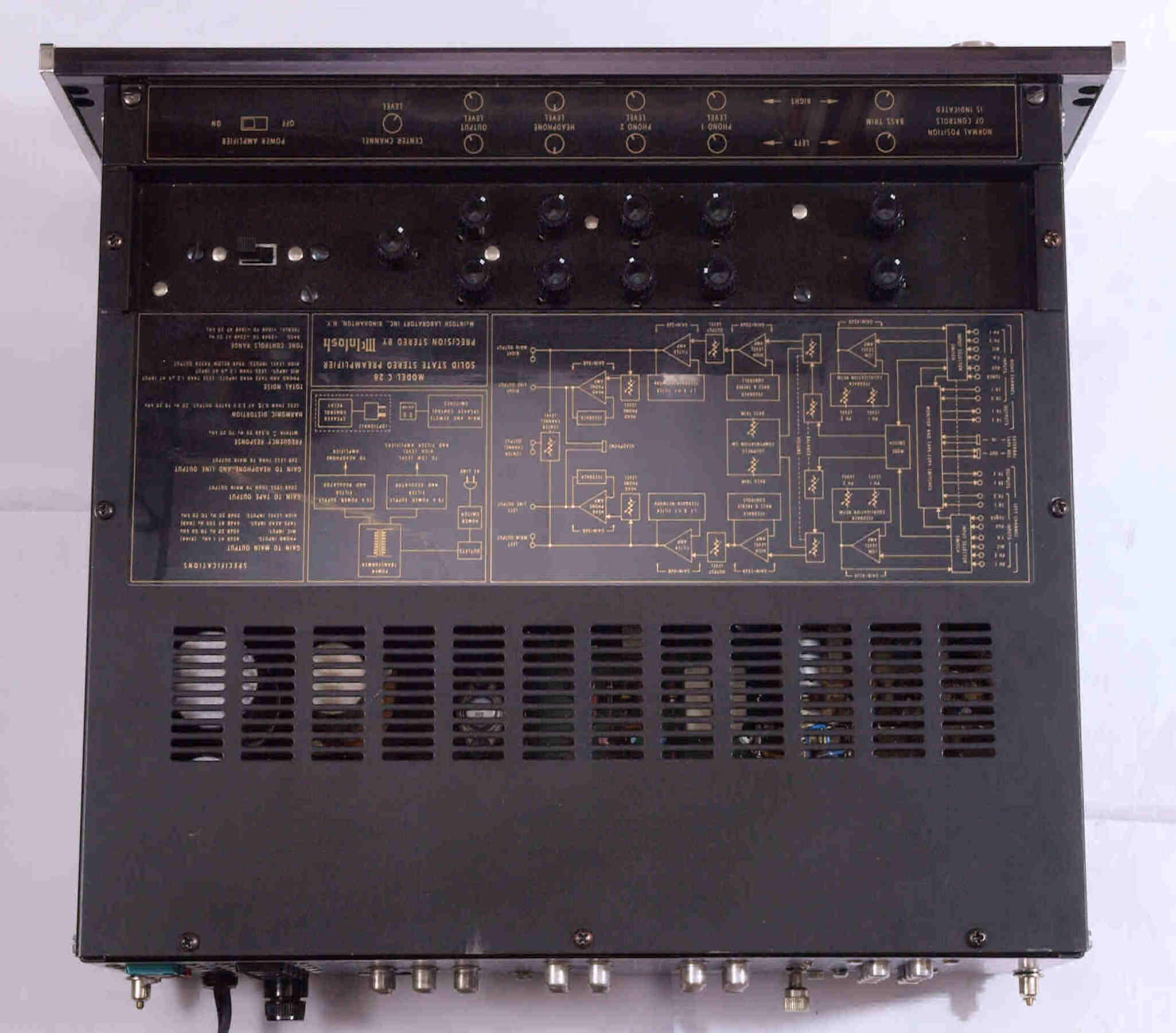

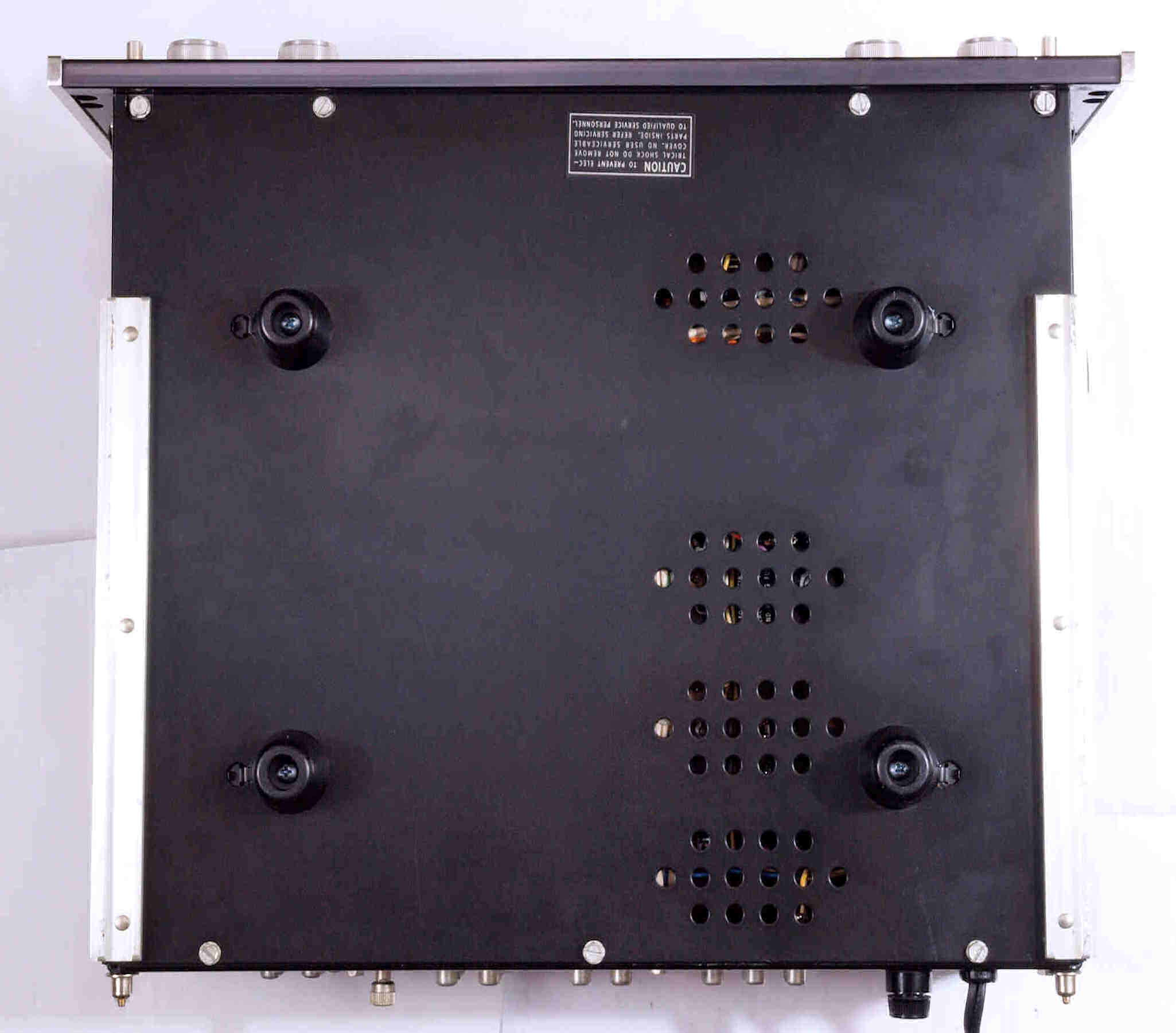

Ａ２５．　点検中　下から見る

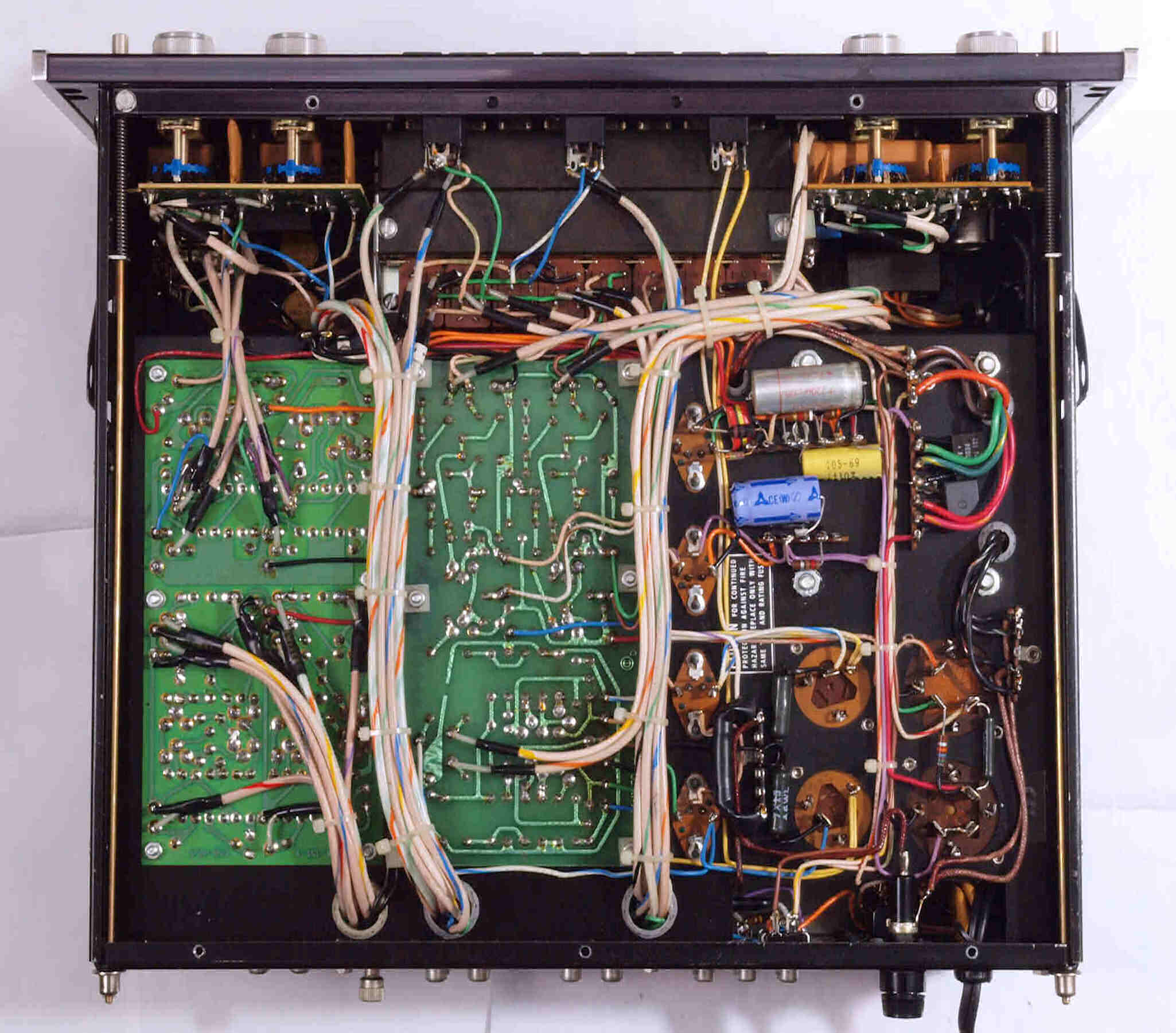

Ａ２６．　点検中　上下蓋を取り、下から見る

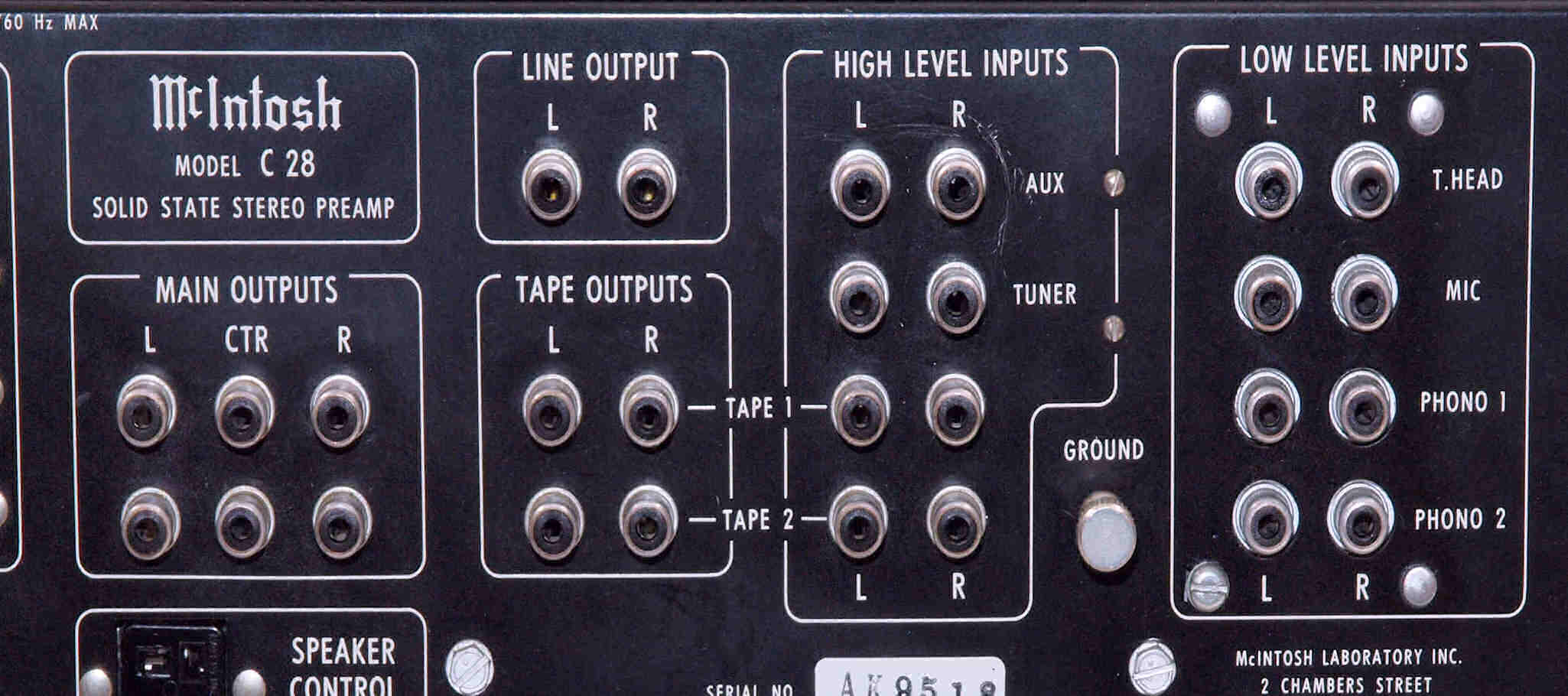

Ａ３２．　点検中　入出力ＲＣＡ端子郡。

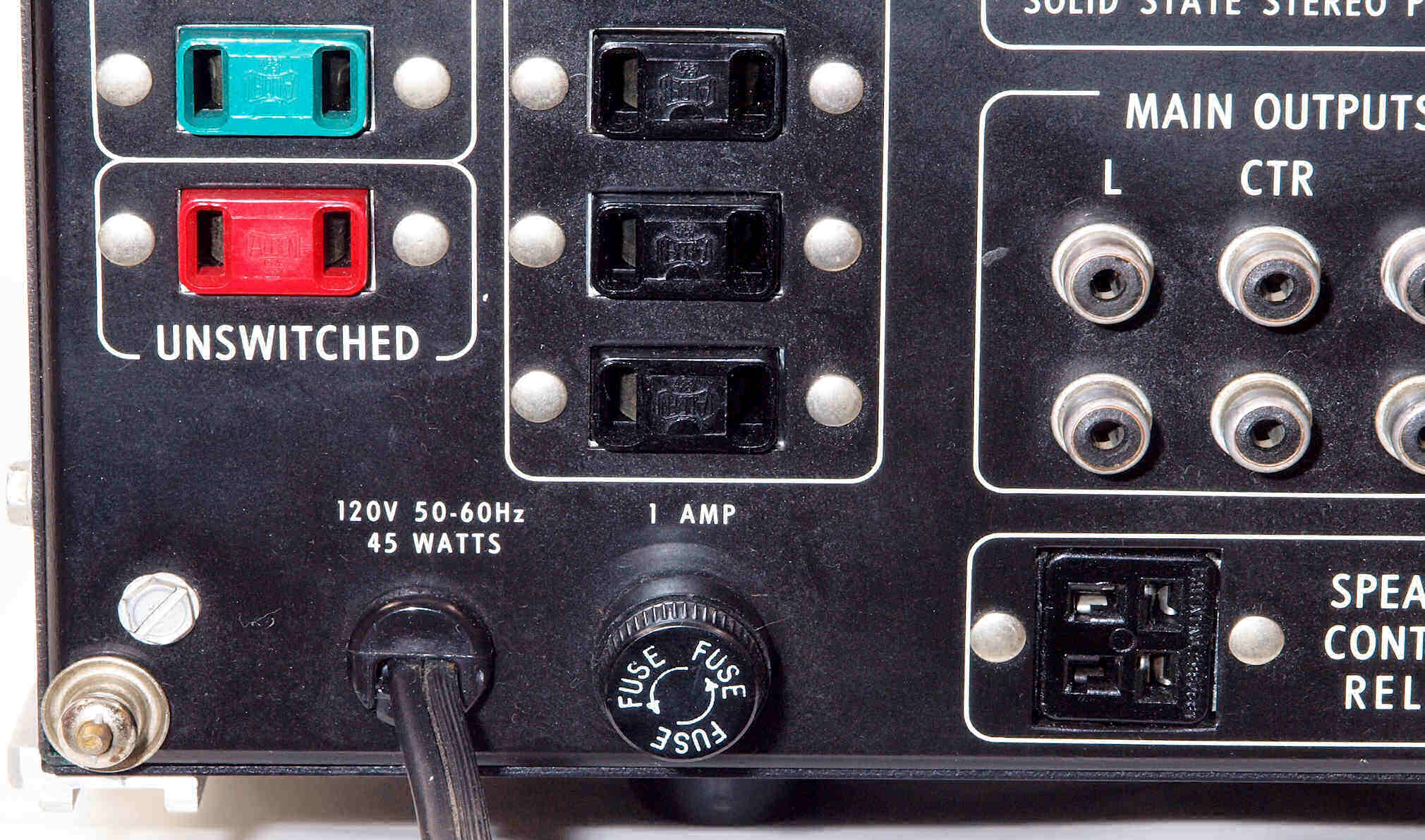

Ａ３３．　点検中　電源コード取り付け。

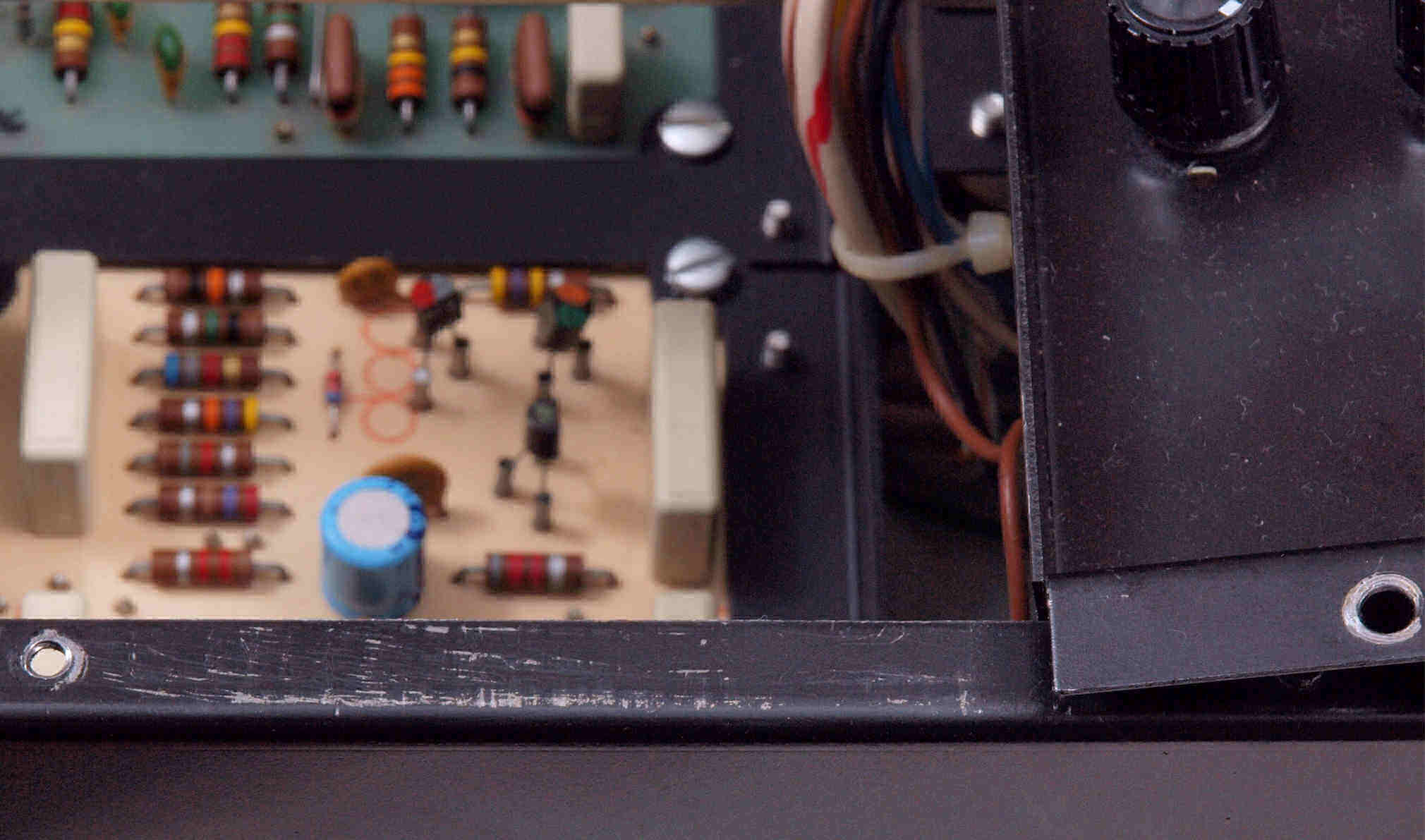

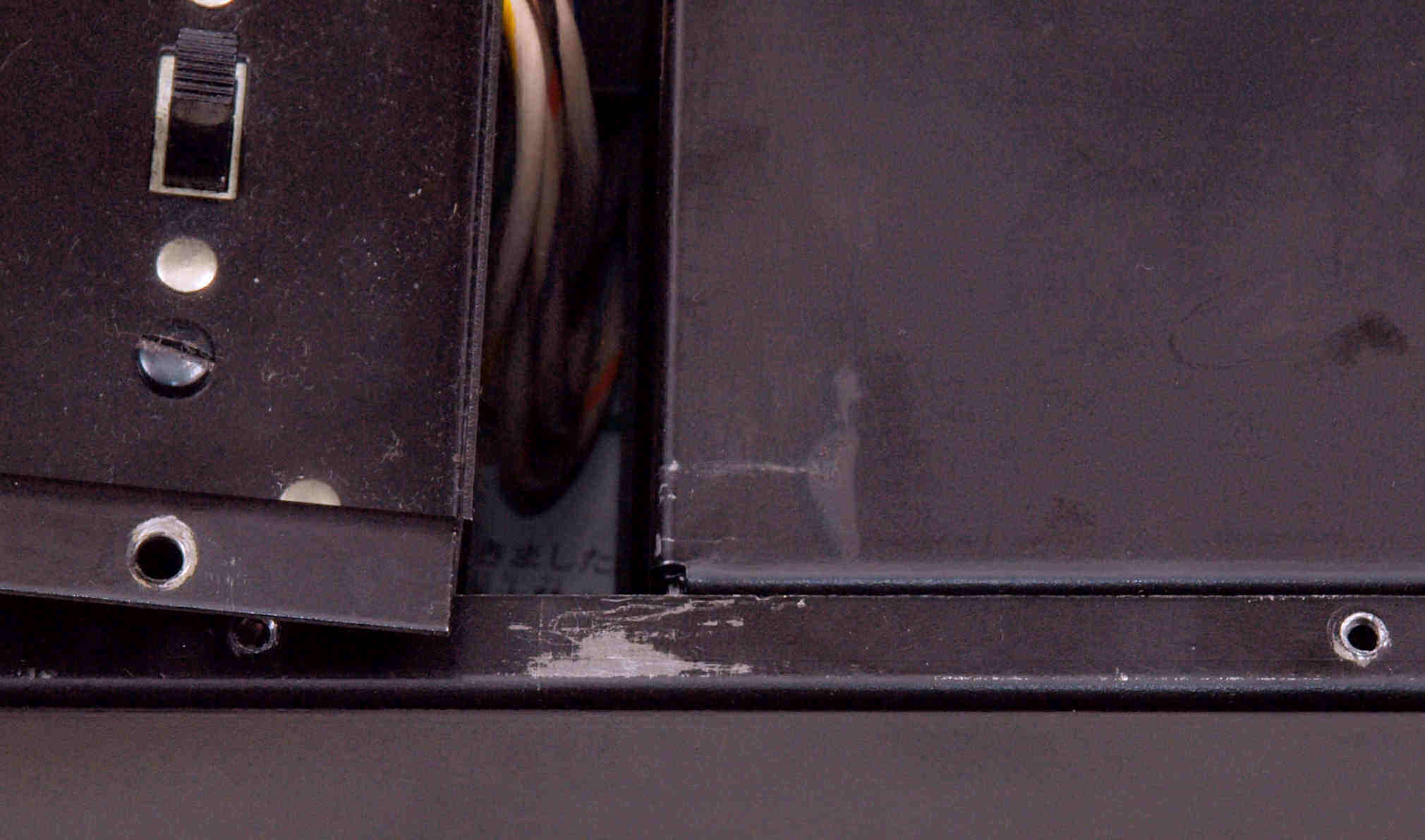

Ａ４１．　点検中　ＳＵＢパネルの移動でキズが出来たシャーシ。

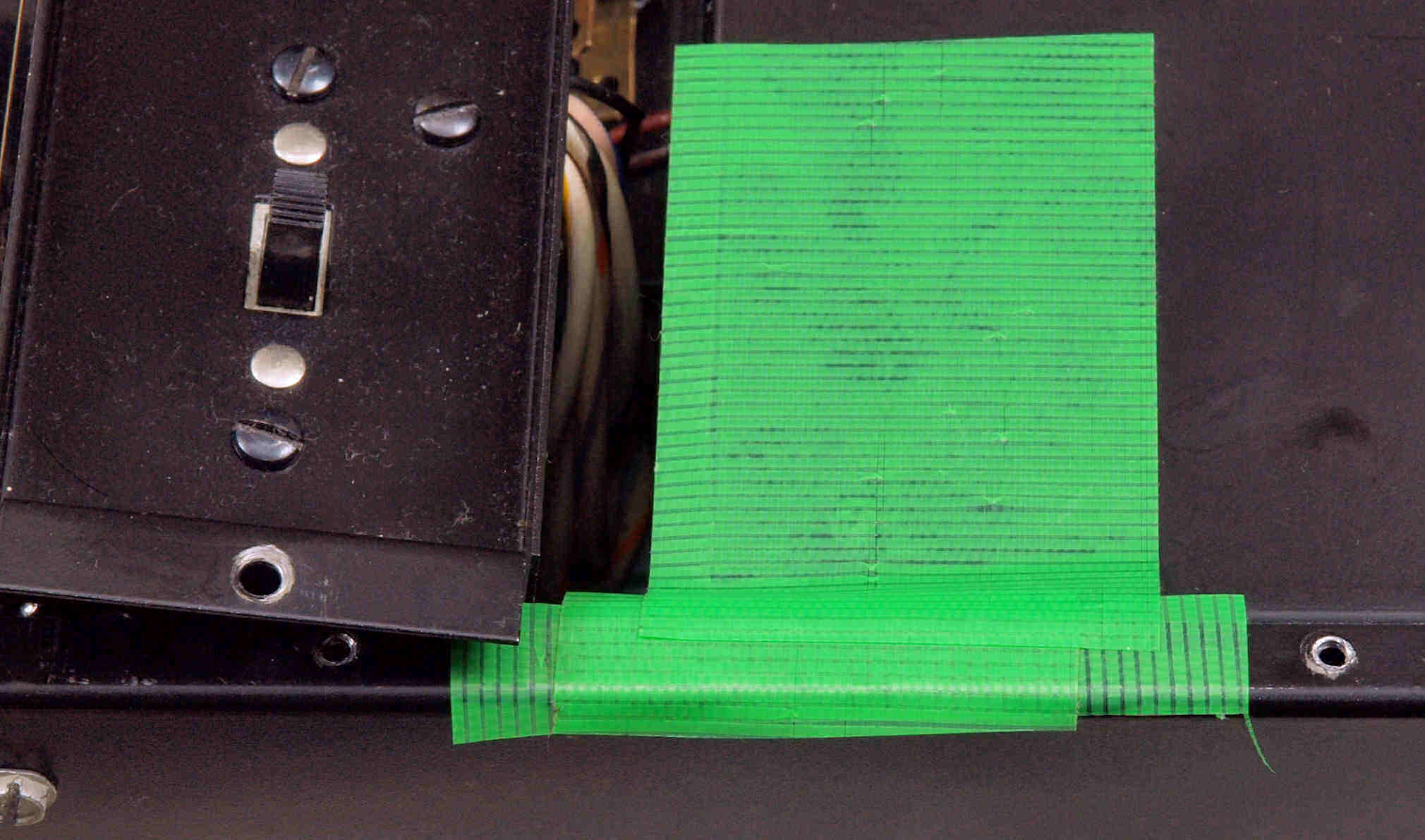

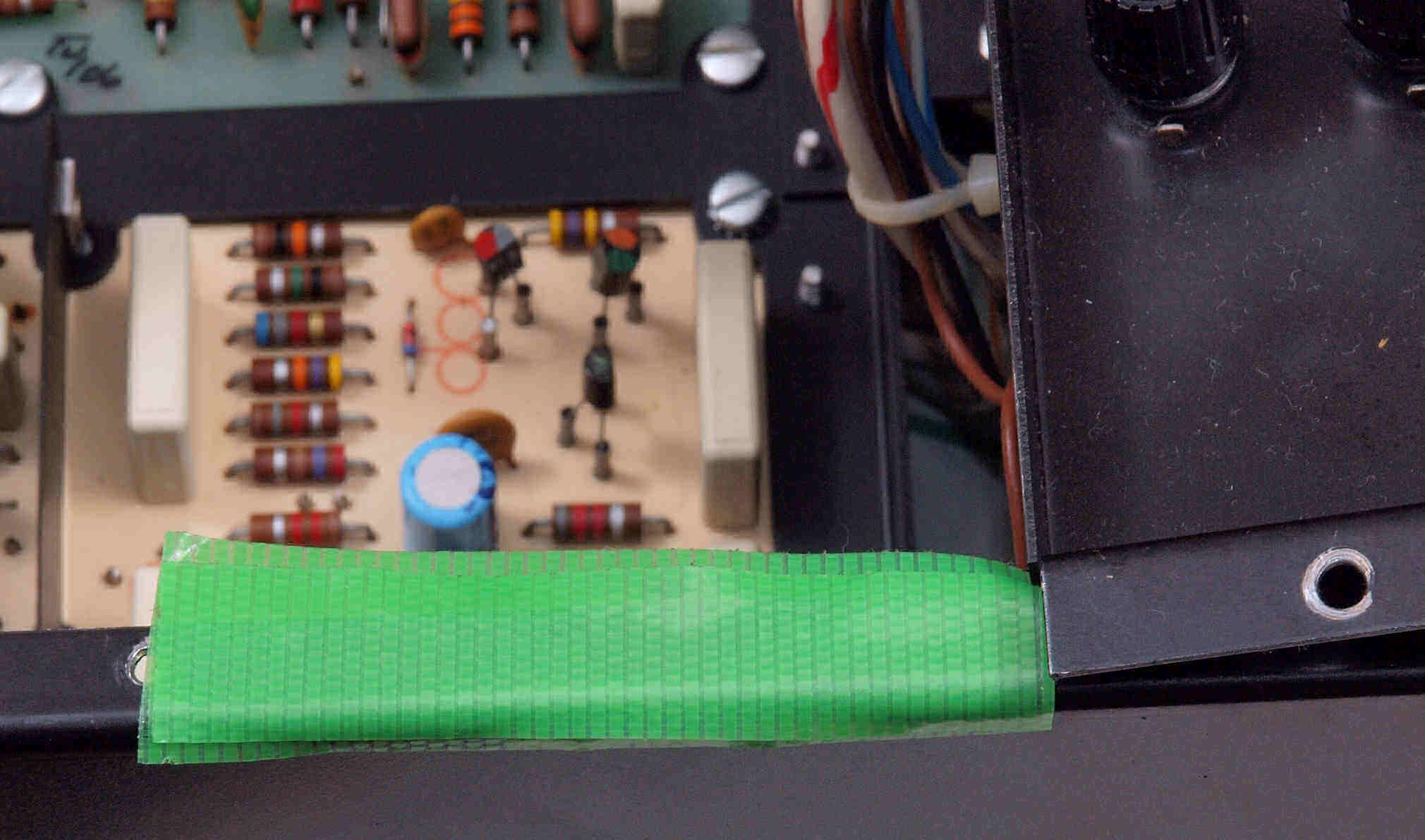

Ａ４２．　点検中　養生テープで保護するのが常識。

Ａ４３．　点検中　ＳＵＢパネルの移動でキズが出来たシャーシ２。

Ａ４４．　点検中　養生テープで保護するのが常識２。

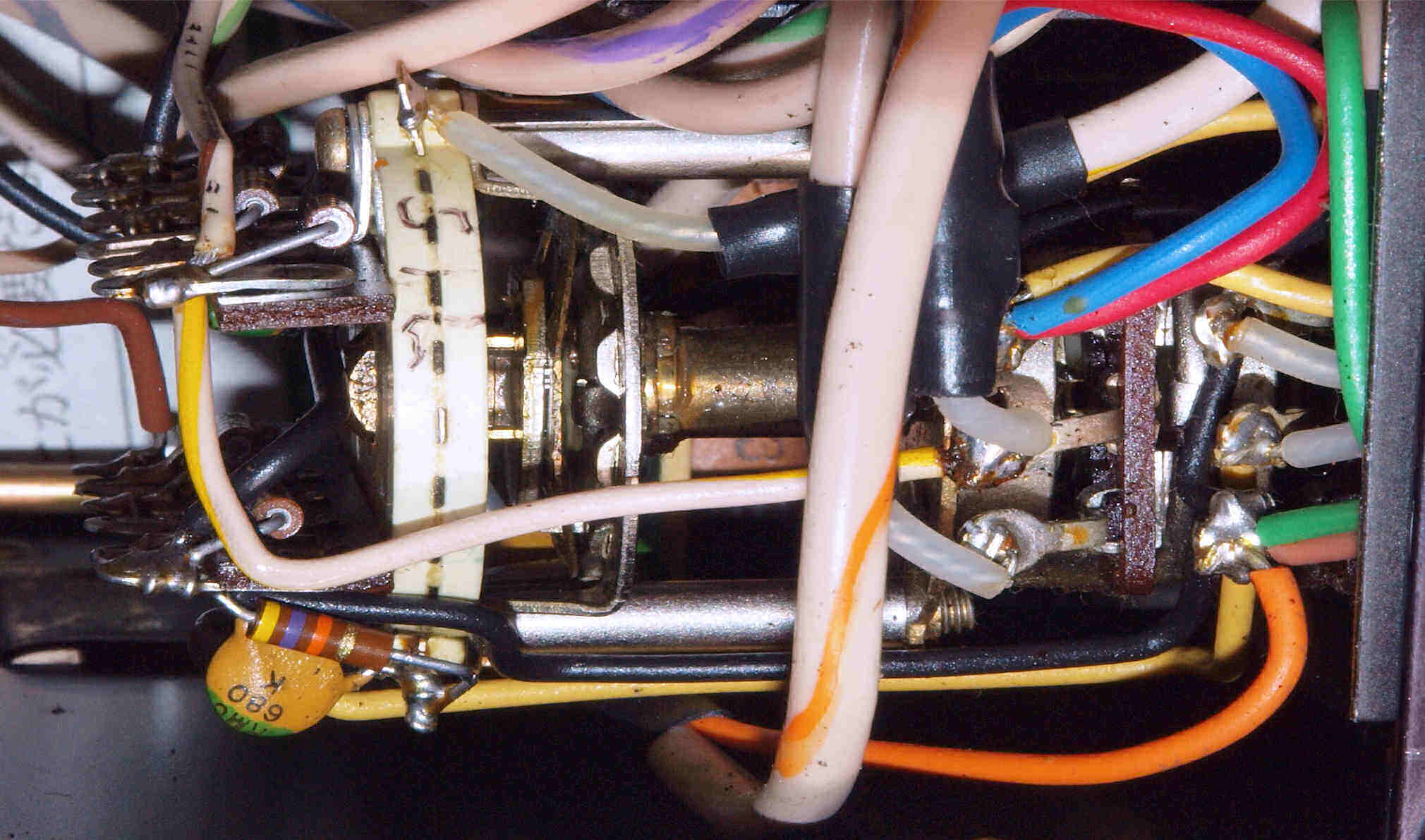

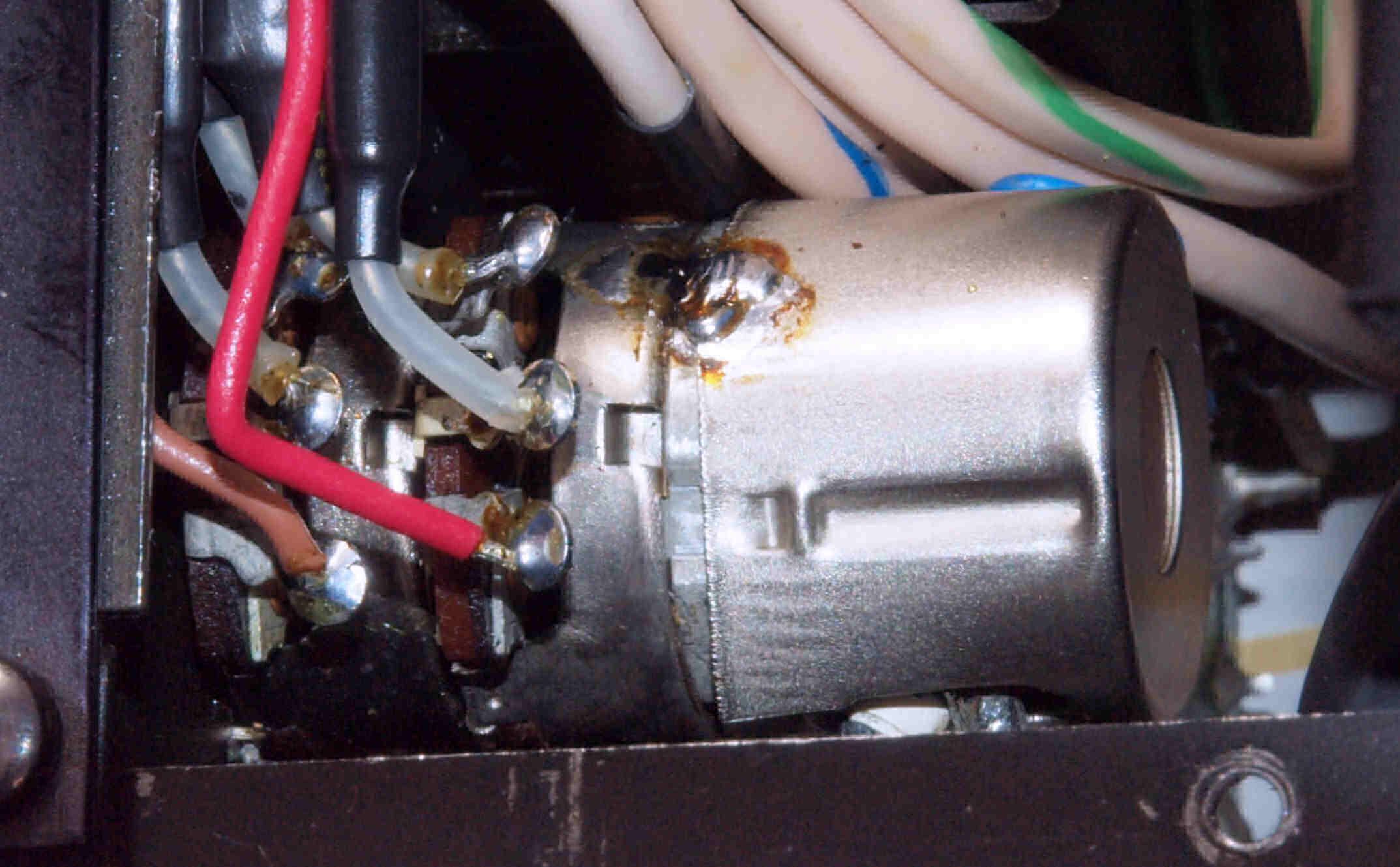

Ａ５１．　点検中　多量の接点復活材が使用された、メインＶＲ。

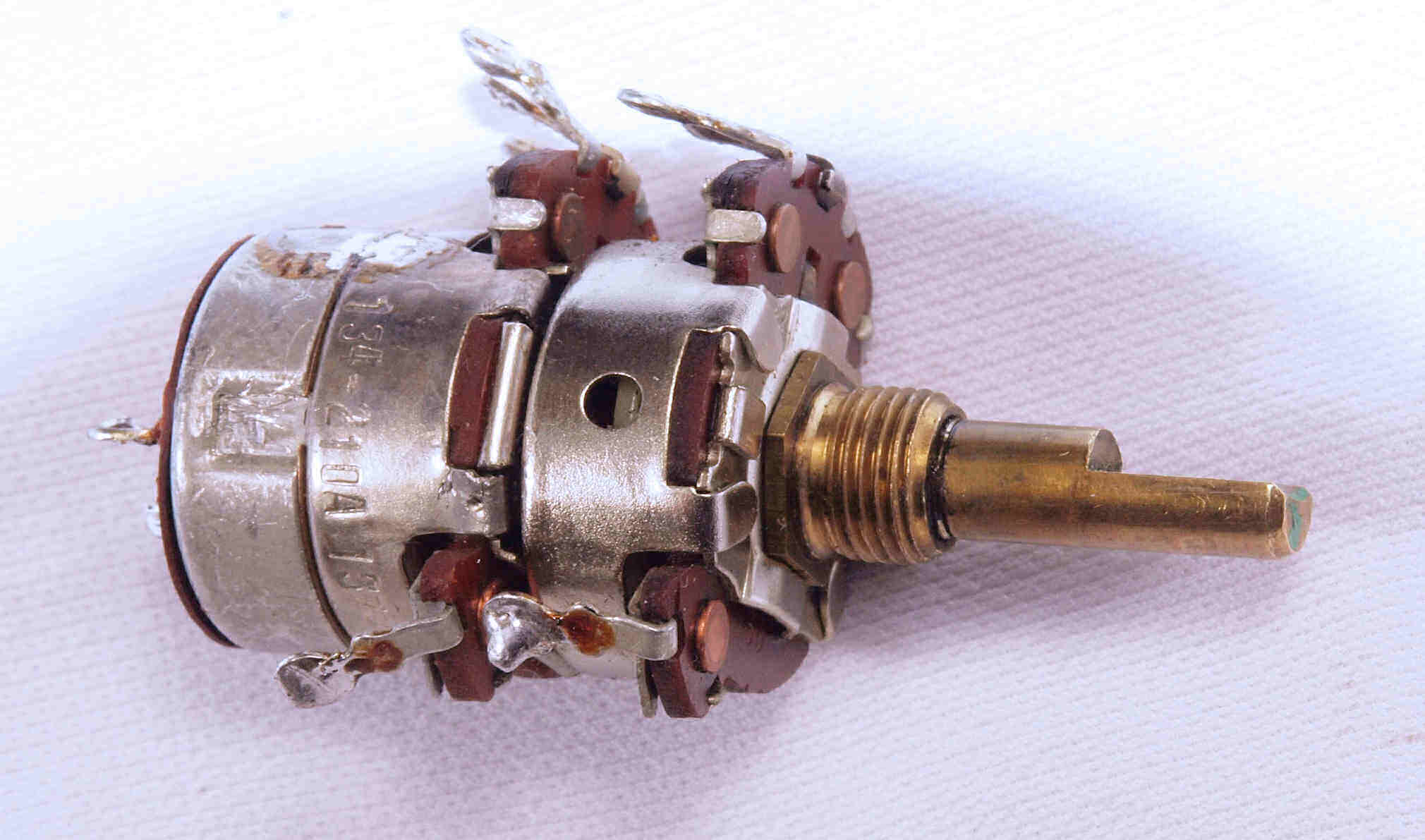

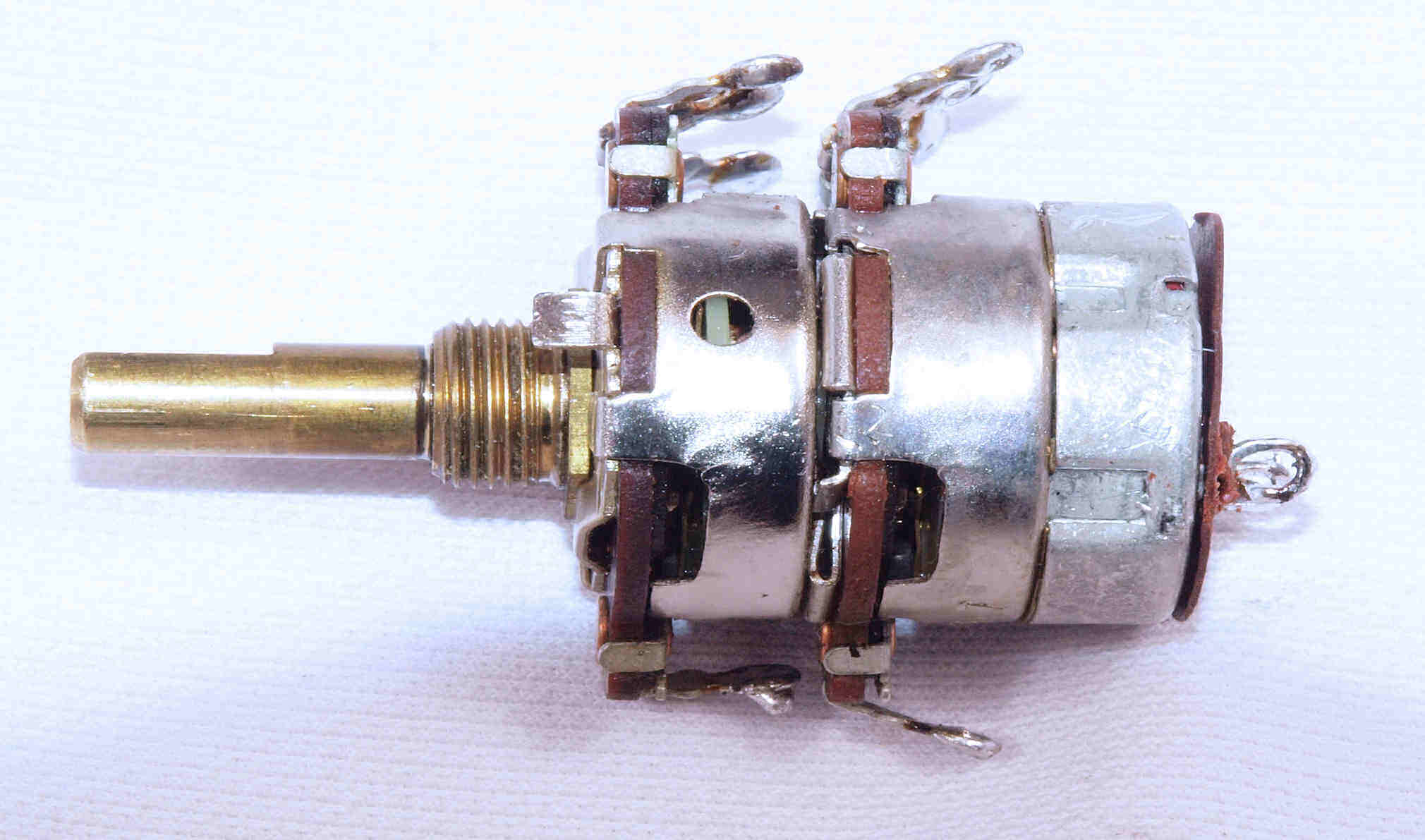

Ａ５２．　点検中　取出したメインＶＲ、解体修理の履歴あり、後側がぐらついている。

Ａ５３．　点検中　取出したメインＶＲ、解体修理の履歴あり、後側がぐらついている。

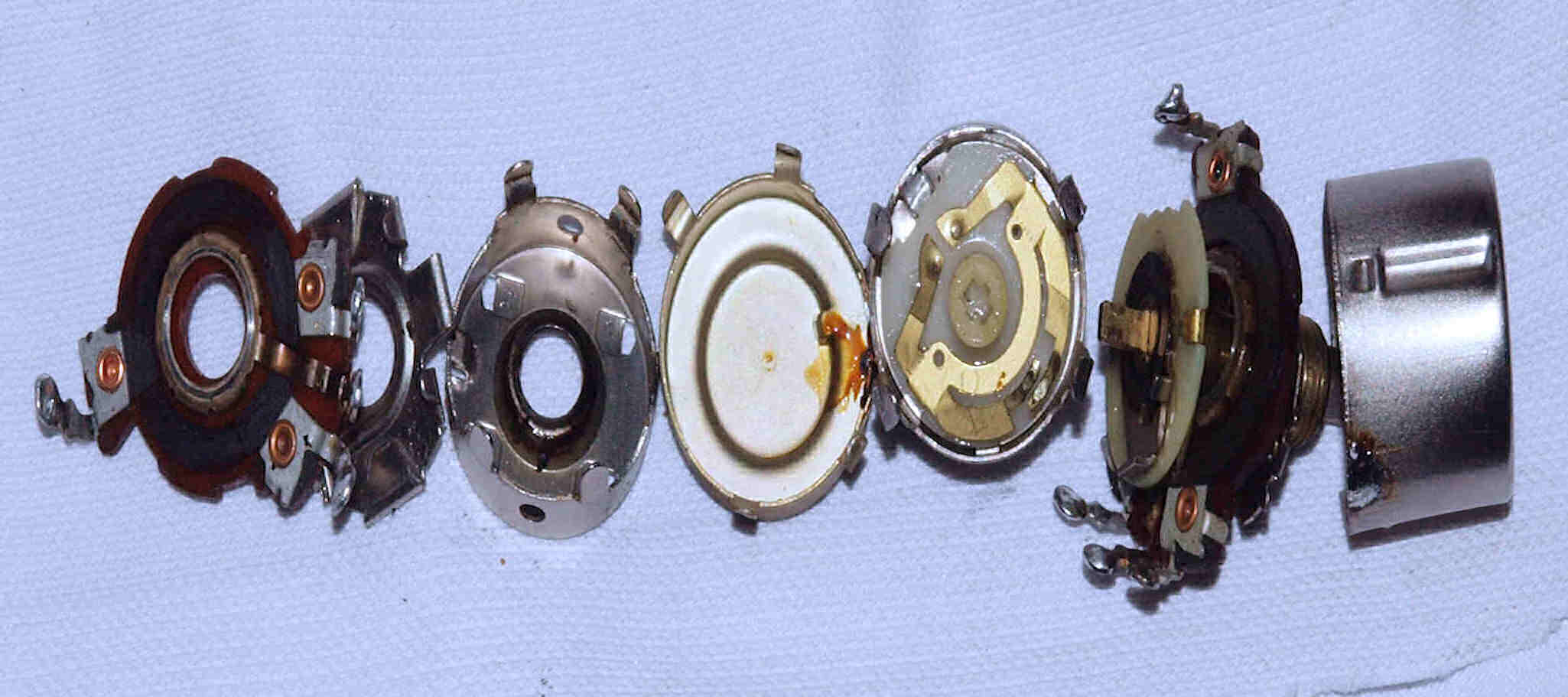

Ａ５４．　点検中　解体したメインＶＲ。

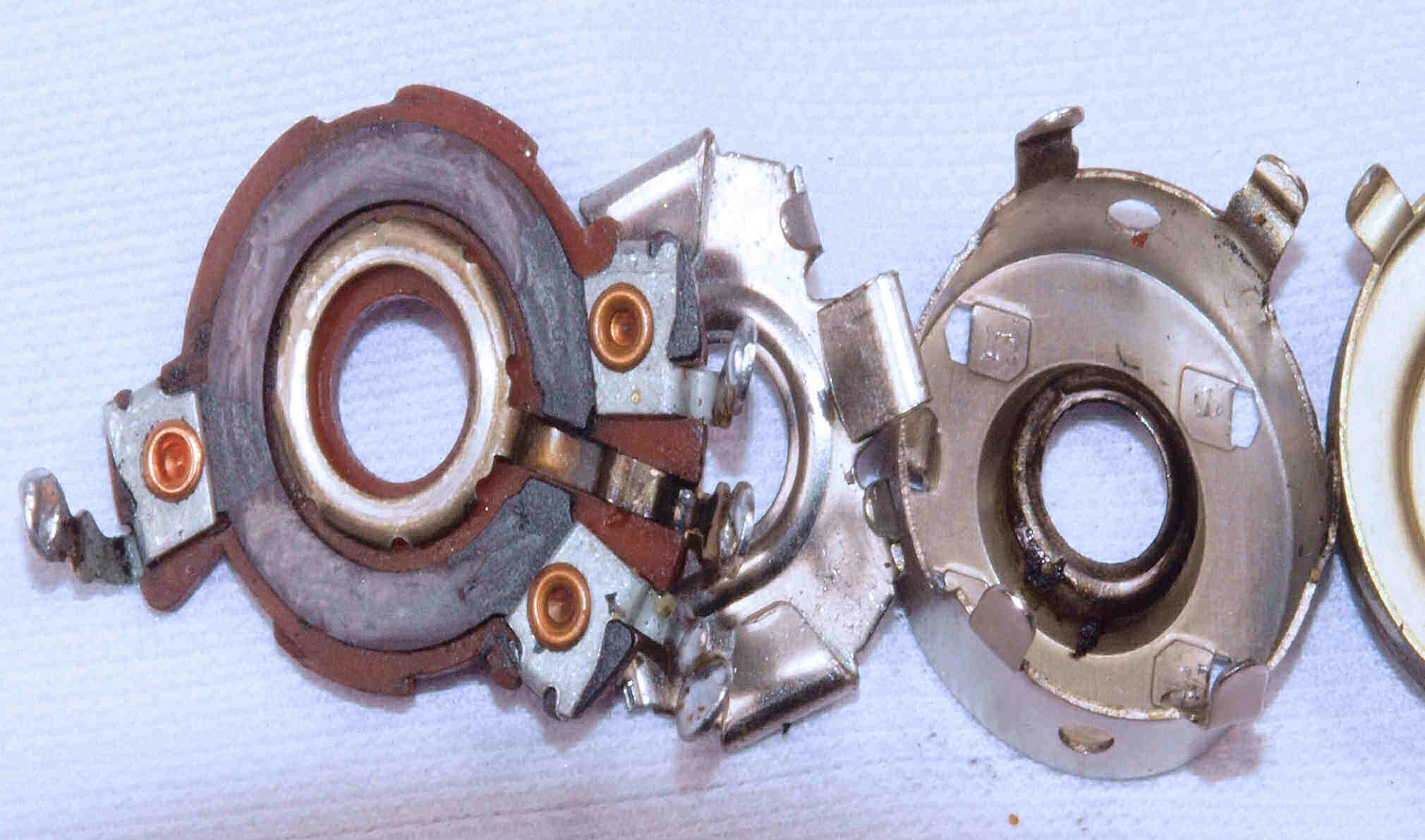

Ａ５５．　点検中　強い接点復活材の使用で、抵抗体が剥がれ落ちたメインＶＲ。

Ａ６１．　点検中　多量の接点復活材が使用された、バランスＶＲ・ラウドネスＳＷ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板

Ｃ１２．　修理後　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板　フイルムコンデンサー８個、電解コンデンサー１個交換

Ｃ１３．　修理前　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏

Ｃ１４．　修理（半田補正）後　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏　半田を全部やり直す

Ｃ１５．　完成Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏　洗浄後

Ｃ２１．　修理前　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板

Ｃ２２．　修理後　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板　　フイルムコンデンサー８個、電解コンデンサー８個交換

Ｃ２３．　修理前　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏

Ｃ２４．　修理（半田補正）後　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏　半田を全部やり直す

Ｃ２５．　完成Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏　洗浄後

Ｃ３１．　修理前　電源部分

Ｃ３２．　修理後　電源部分　電解コンデンサー９個増量交換、フイルムコンデンサー２個追加

Ｃ４０．　修理中　前パネルを取り、修理中。

Ｃ４１．　修理前　ＢＡＳＳコントロール基盤のＳＷ接点

Ｃ４２．　修理（清掃）後　ＢＡＳＳコントロール基盤のＳＷ接点

Ｃ４３．　修理中　ＢＡＳＳコントロール基盤裏

Ｃ４４．　修理（半田補正）後　ＢＡＳＳコントロール基盤裏

Ｃ４５．　完成ＢＡＳＳコントロール基盤裏　洗浄後

Ｃ５１．　修理前　ＴＲＥＢＬコントロール基盤のＳＷ接点

Ｃ５２．　修理（清掃）後　ＴＲＥＢＬコントロール基盤のＳＷ接点

Ｃ５３．　修理前　ＴＲＥＢＬコントロール基盤裏

Ｃ５４．　修理（半田補正）後　ＴＲＥＢＬコントロール基盤裏

Ｃ５５．　完成ＴＲＥＢＬコントロール基盤裏　洗浄後

Ｃ６１．　修理中　メインＶＲ・電源ＳＷ点検、　接点復活材が使用されていない。

Ｃ６２．　修理中　バランスＶＲ・ラウドネスＳＷ点検、　接点復活材が使用されていない。

Ｃ６３．　修理中　ＳＵＢパネルのＶＲ類、　接点復活材が使用されていない。

Ｃ７１．　パネル、ツマミ清掃

Ｃ８１．　修理前　遮光ゴム劣化

Ｃ８２．　修理後　遮光ゴム

Ｃ８３．　パネル表示ランプ点検・修理・交換

Ｃ９０．　修理（交換）前　後パネルＲＣＡ端子群

Ｃ９１．　修理中　後パネルを取り、修理中。

Ｃ９２．　修理（交換）後　後パネルＲＣＡ端子群

Ｃ９３．　修理（交換）後　後パネルＲＣＡ端子群裏、　重く太いケーブルが使用されるので、接着剤で固定する。

ＣＡ．　交換した部品

ＣＢ１．　修理前　下から見る

ＣＢ２．　修理後　下から見る

ＣＢ３．　修理前　上から見る

ＣＢ４．　修理後　上から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００４９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００５５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００４６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００５１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００９９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００９９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００９６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００９４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＡＵＸ　１００ｋＨｚ入力、Ｒ側出力電圧＝０．９Ｖ、　０．０１８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．９Ｖ、　０．０１７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０２６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０６１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０４２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０４６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０４５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０４７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０２２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３８．　ＭＭ　１００ｋＨｚ入力、Ｒ側出力電圧＝０．９Ｖ、　０．０７４％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．９Ｖ、　０．０７３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

Ｆ２１．　入出力特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ２２．　歪み率特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ２３．　入出力特性　ＡＵＸ入力１００ｍＶ。ＢＡＳＳ＝Ｍａｘ、ＴＲＥＢＬＥ＝Ｍａｘ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ２４．　入出力特性　ＡＵＸ入力１００ｍＶ。ＢＡＳＳ＝Ｍｉｎ、ＴＲＥＢＬＥ＝Ｍｉｎ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ２５．　入出力特性　ＡＵＸ入力１００ｍＶ。Ｌ．Ｆ・　＆Ｈ．Ｆ．＝ＯＮ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ３．　入出力特性　ＭＭ入力２ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ４１．　入出力特性　ＭＩＣ入力５ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ４２．　歪み率特性　ＭＩＣ入力５ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ５．　完成２４時間エージング

Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２８ の仕様（マニアル・カタログより）

型式 ステレオプリアンプ　Ｃ−２８ 周波数特性 20Hz〜20kHz +0 -0.5dB 歪率 0.1％以下（20Hz〜20kHz、定格出力時） 入力感度/インピーダンス Phono1、2=2mV（1kHz）/47kΩ（65pF） AUX、Tuner、Tape1、2=0.25V/250kΩ MIC=2.5mV/500kΩ ハム及びノイズ AUX、Tuner、Tape1、2=90dB（聴感補正無し） Phono1、2=78dB（10mV入力時） 出力レベル/インピーダンス Main出力=2.5V/47kΩ（定格入力時） Tape出力=0.25V/47kΩ（定格入力時） Headphone、Line出力=0.75V（8Ω）、2.5V/600Ω CenterChannel=1.25V/47kΩ（定格入力時） Low Filter(Rumble Filter) 50Hz（12dB/oct）、20Hz（18dB/oct） Hight Filter(Scratch Filter) 7000Hz（12dB/oct）、20kHz（18dB/oct） 電圧増幅度（dB） 入力 Main Tape Headphone、Line AUX、Tuner、Tape1、2 20dB 0dB 30dB Phono1、2 62dB 42dB 72dB MIC 60dB 40dB 70dB TapeHead at 500Hz 64dB 44dB 74dB 使用半導体 トランジスタ=26個 シリコンダイオード=4個 ダイオードブリッジ=2個 Bassコントロール +20dB〜-20dB（20Hz）、11段切換 Trebleコントロール +18dB〜-18dB（20kHz）、11段切換 Volumeコントロール 0dB〜-65dB、連続可変 Ｉｎｐｕｔ　Ｓｅｌｅｃｔｅｒ AUX、Tuner、Phono1、Phono2、MIC、TapeHead　6ポジション Ｍｏｄｅ　Ｓｅｌｅｃｔｅｒ ＬｅｆｔOnly、RightOnly、Stereo、StereoReverse、MonoL+R、MonoL-R　7ポジション 電源 AC120V、50Hz/60Hz 消費電力 45W 外形寸法 本体=幅381×高さ127×奥行330mm（パンロック含む） 前面パネル=幅406×高さ138mm 重量 11.34kg（梱包時=16.78kg）
