mission electronics　Cyrus修理記録

平成１８年１０月１０到着　　１１月１１日完成

Ａ．　修理前の状況 このアンプをパワーアンプとして改造する。 Ｂ．　原因・現状 Ｃ．　修理状況 １部半田補正する。 D．　使用部品 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 フイルムコンデンサー　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 F．　修理費　　　　　　　３０，０００円　　通常修理 Ｓ．　Mission Electronics　Cyrus　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

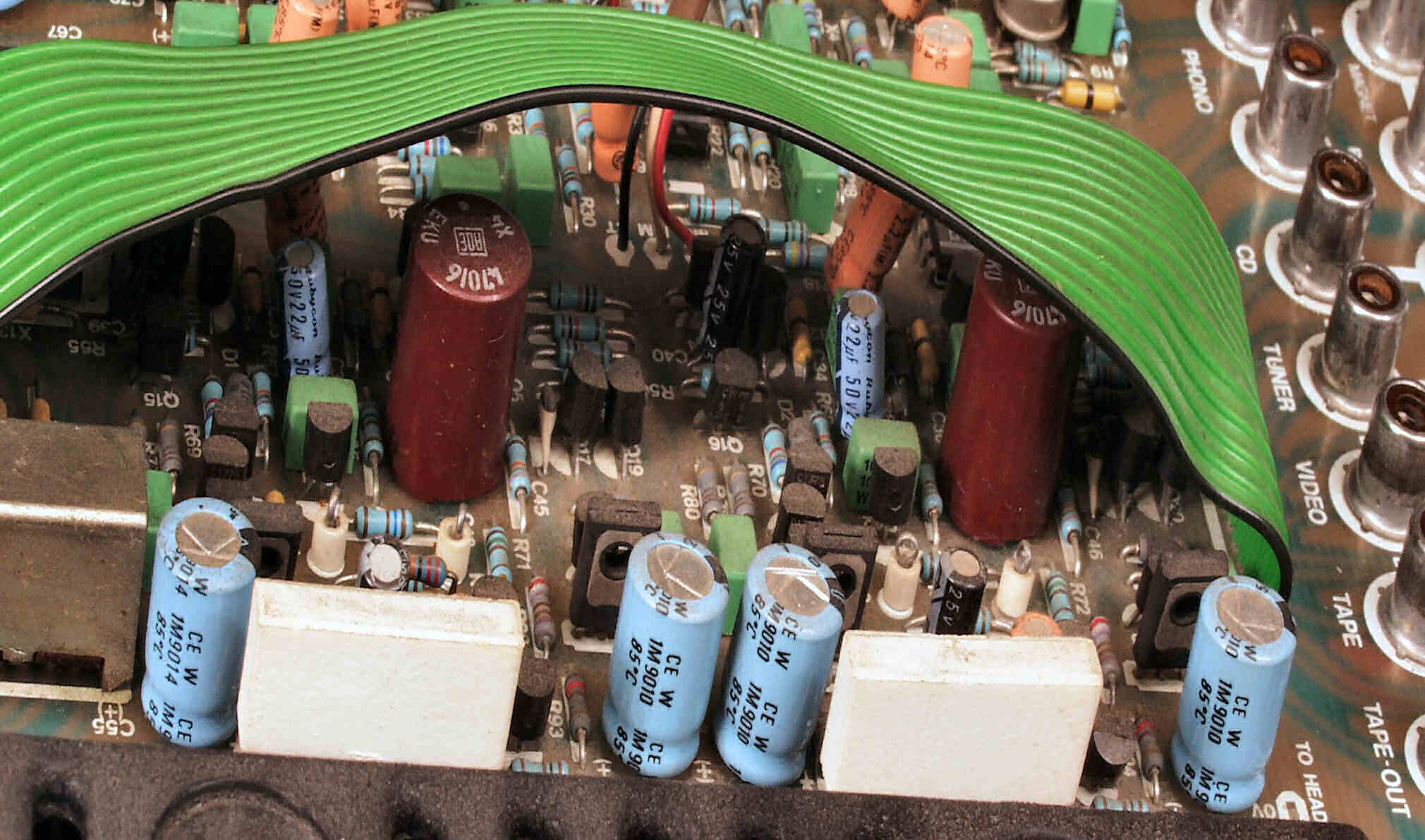

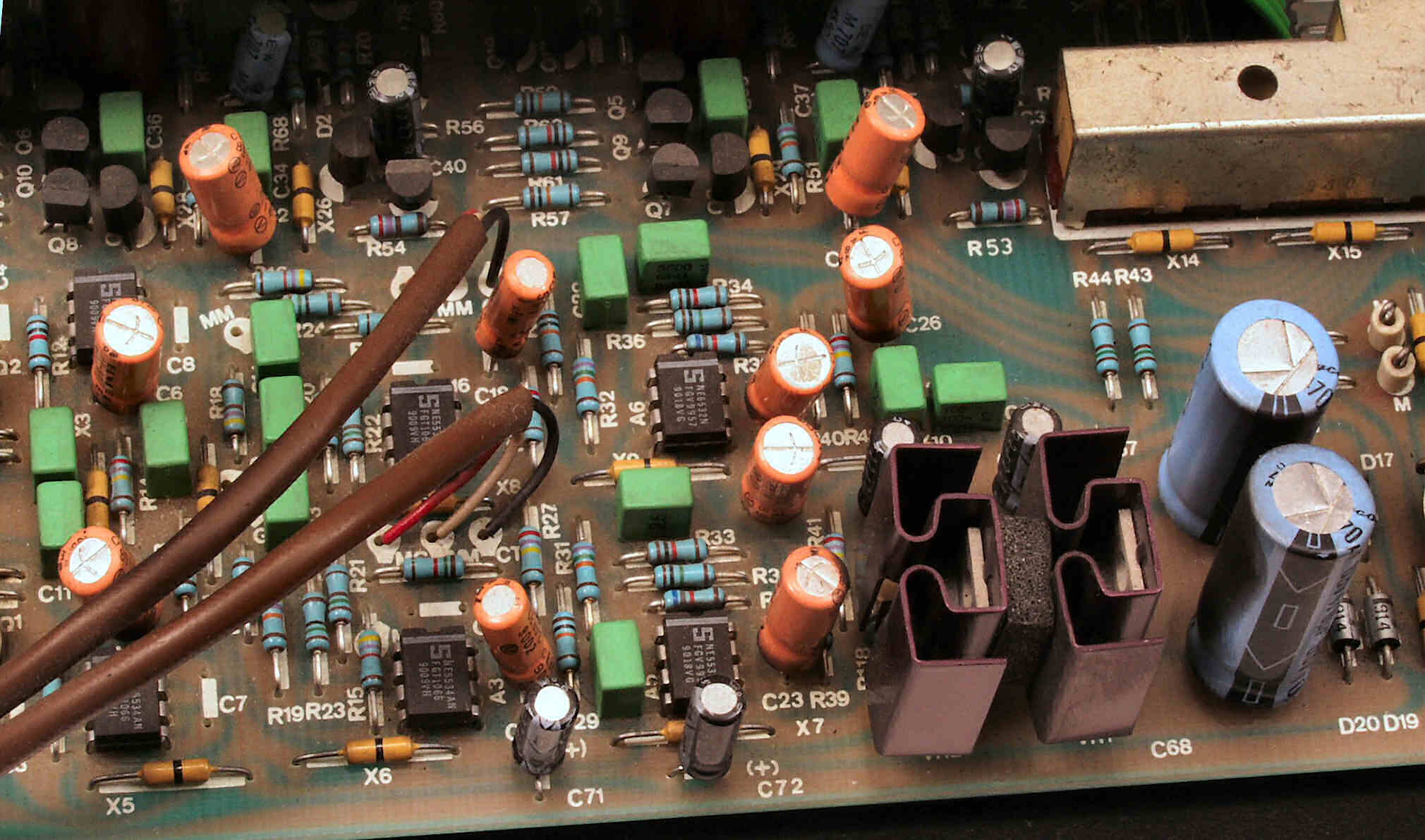

Ａ２Ａ．　点検中　電解コンデンサーの劣化が見られる

Ａ２Ｂ．　点検中　電解コンデンサーの劣化が見られる２

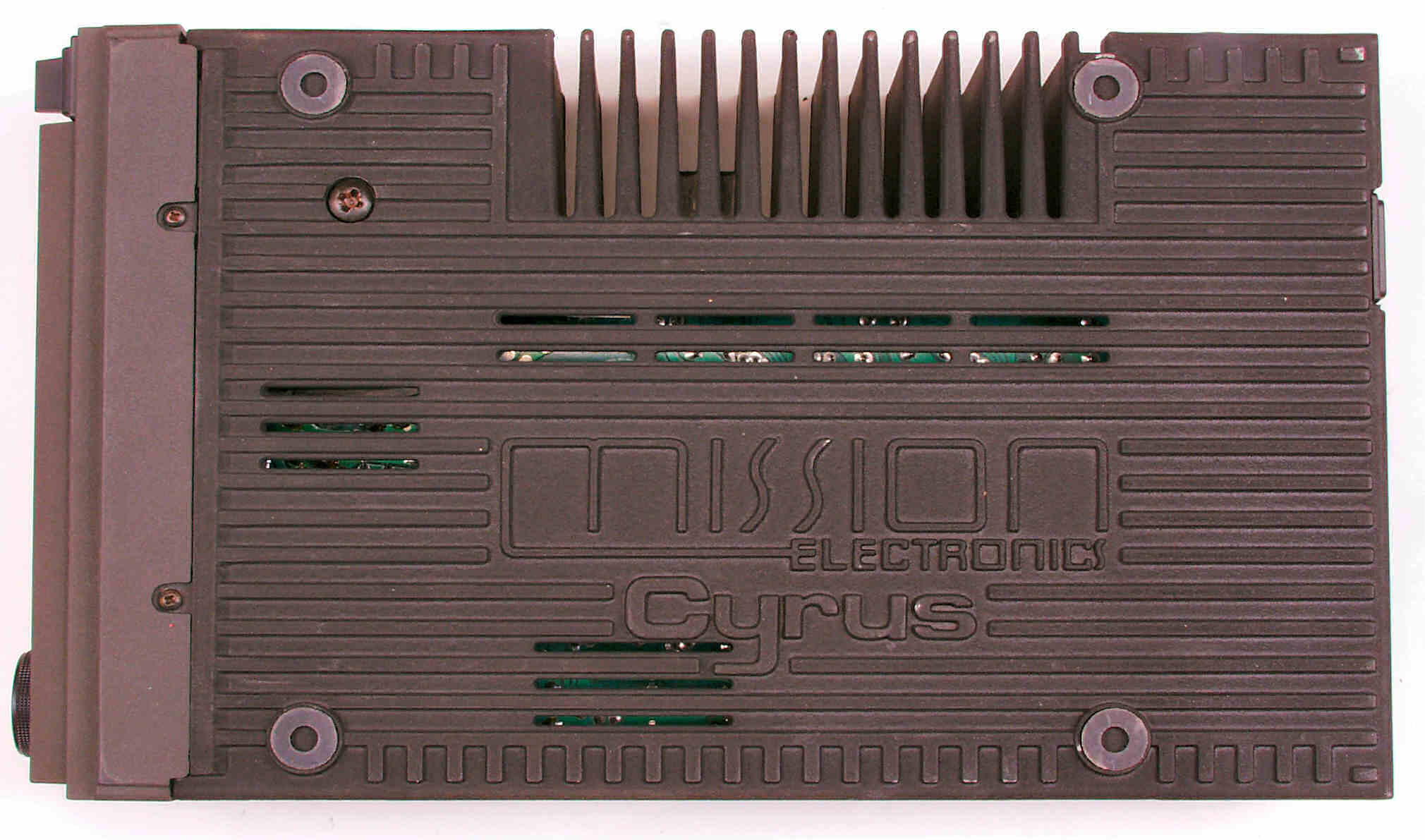

Ａ２Ｃ．　点検中　下から見る　放熱器を兼ねているので、内部が高温になる

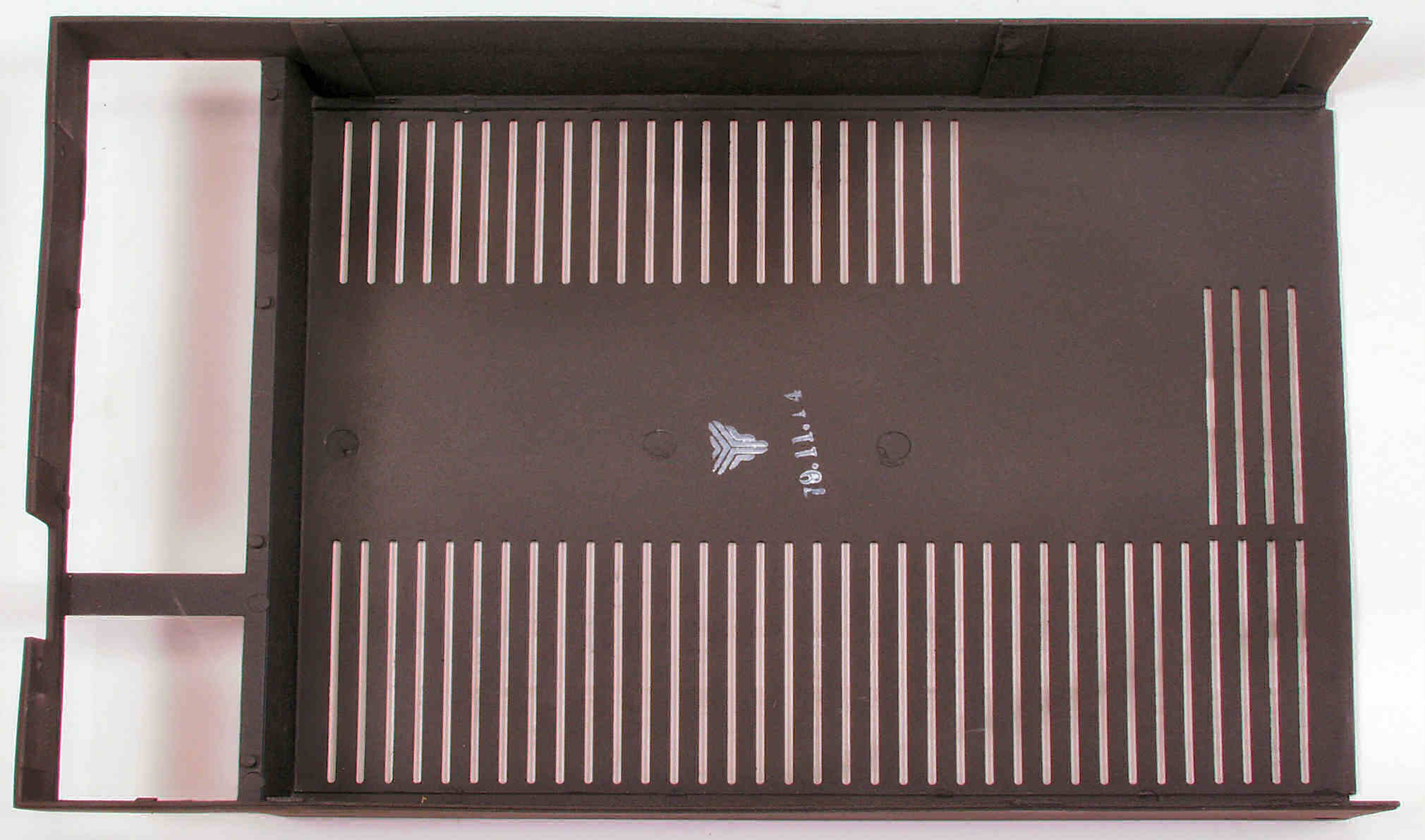

Ａ３Ａ．　点検中　上ケース見る、１９７９年１１月１４日製

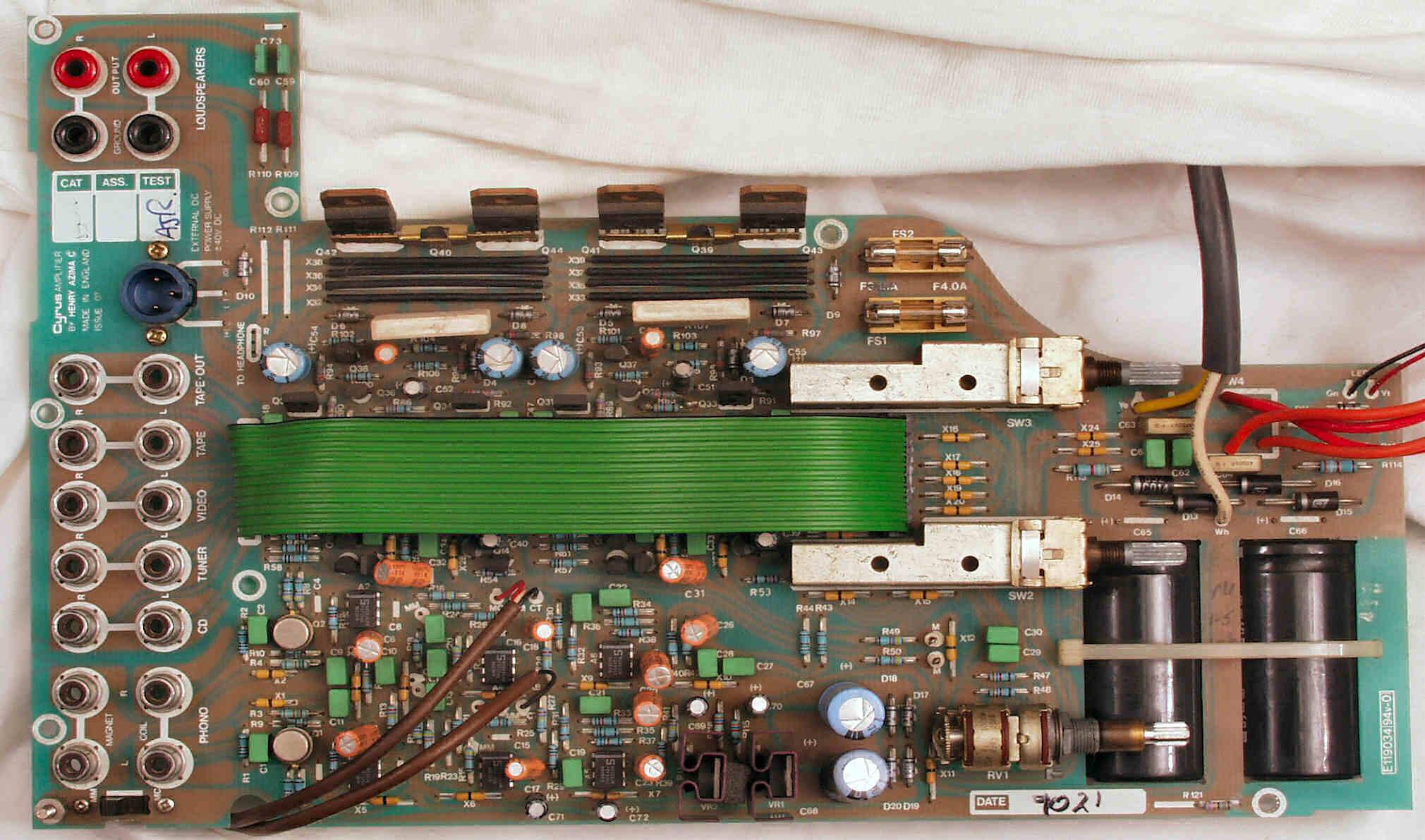

Ｃ．　修理状況 Ｃ１．　修理前　基板

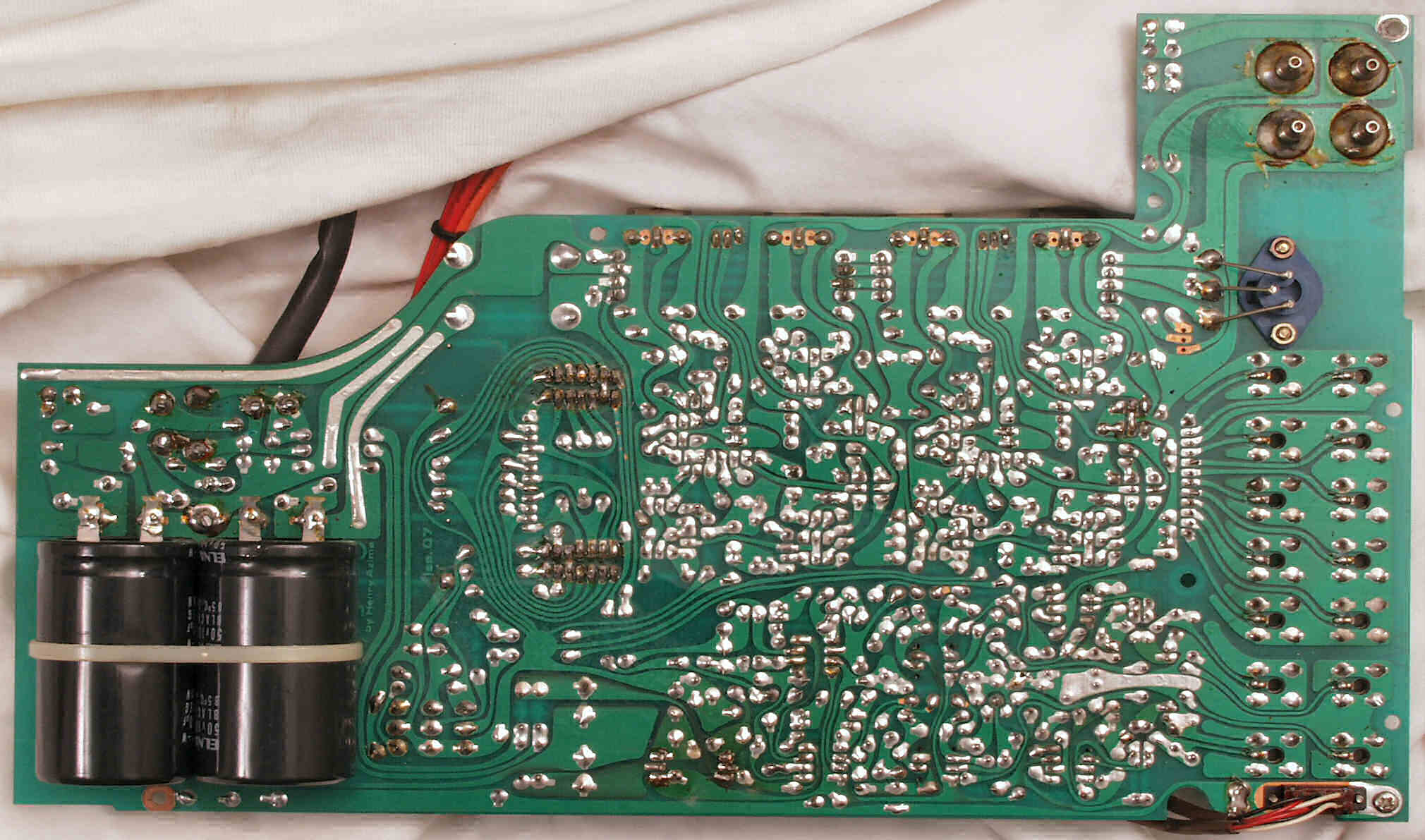

Ｃ２．　修理前　基板裏

Ｃ３．　修理前　ＲＣＡ端子裏

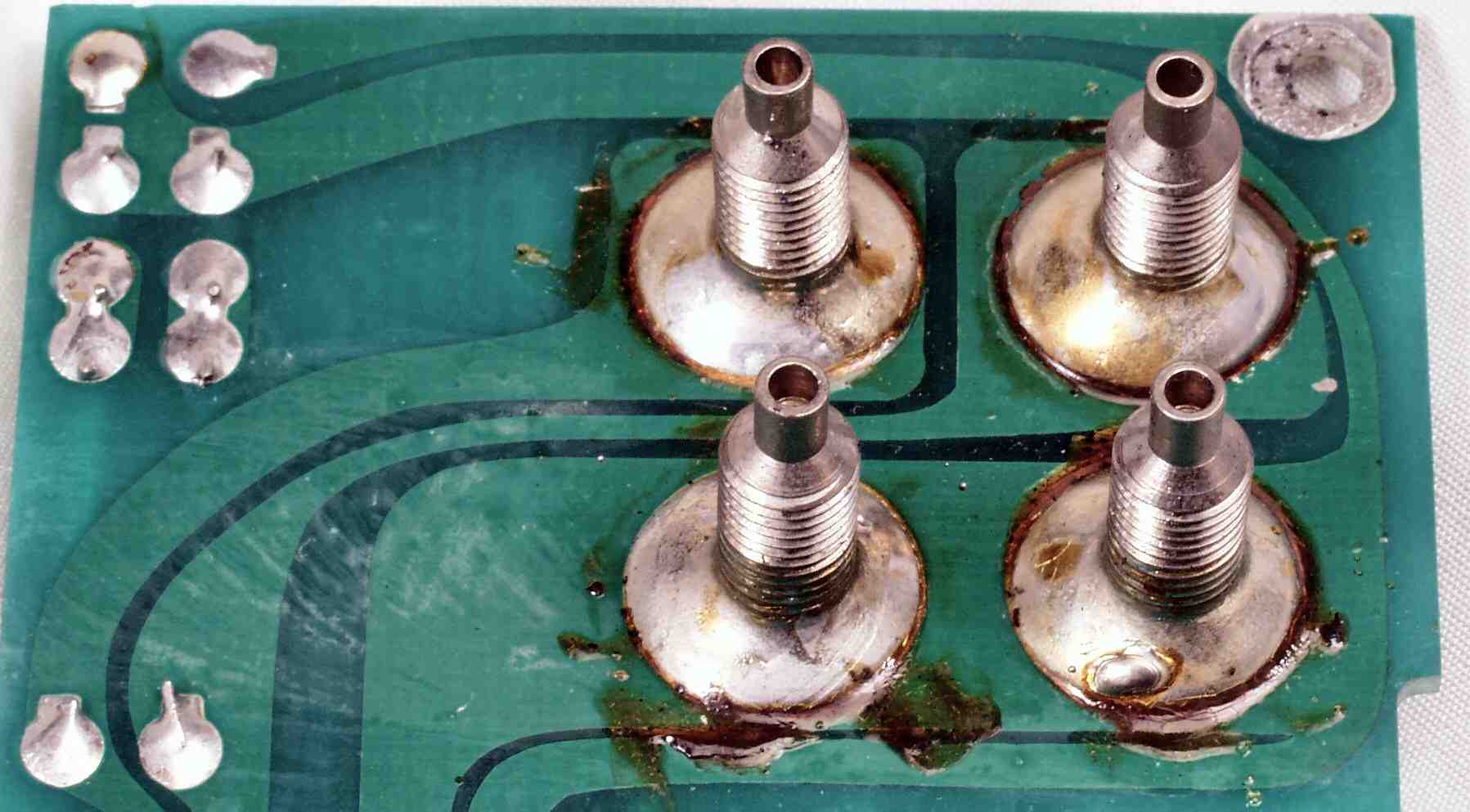

Ｃ４．　修理前　ＳＰ端子裏

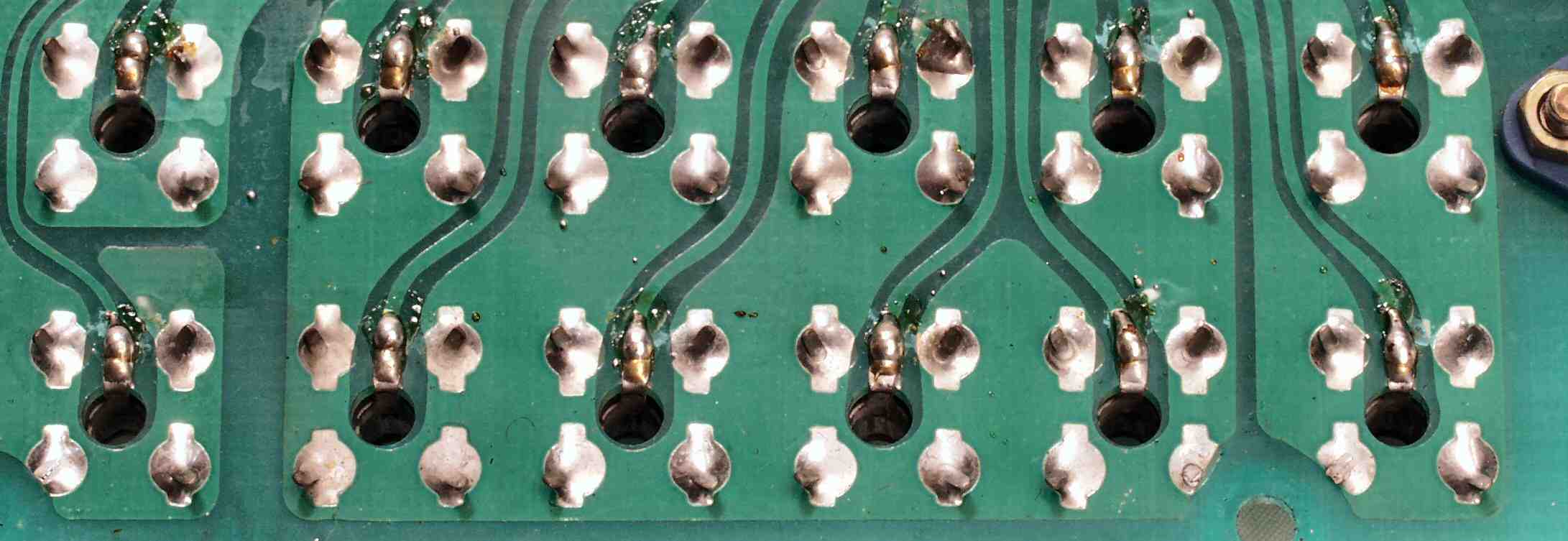

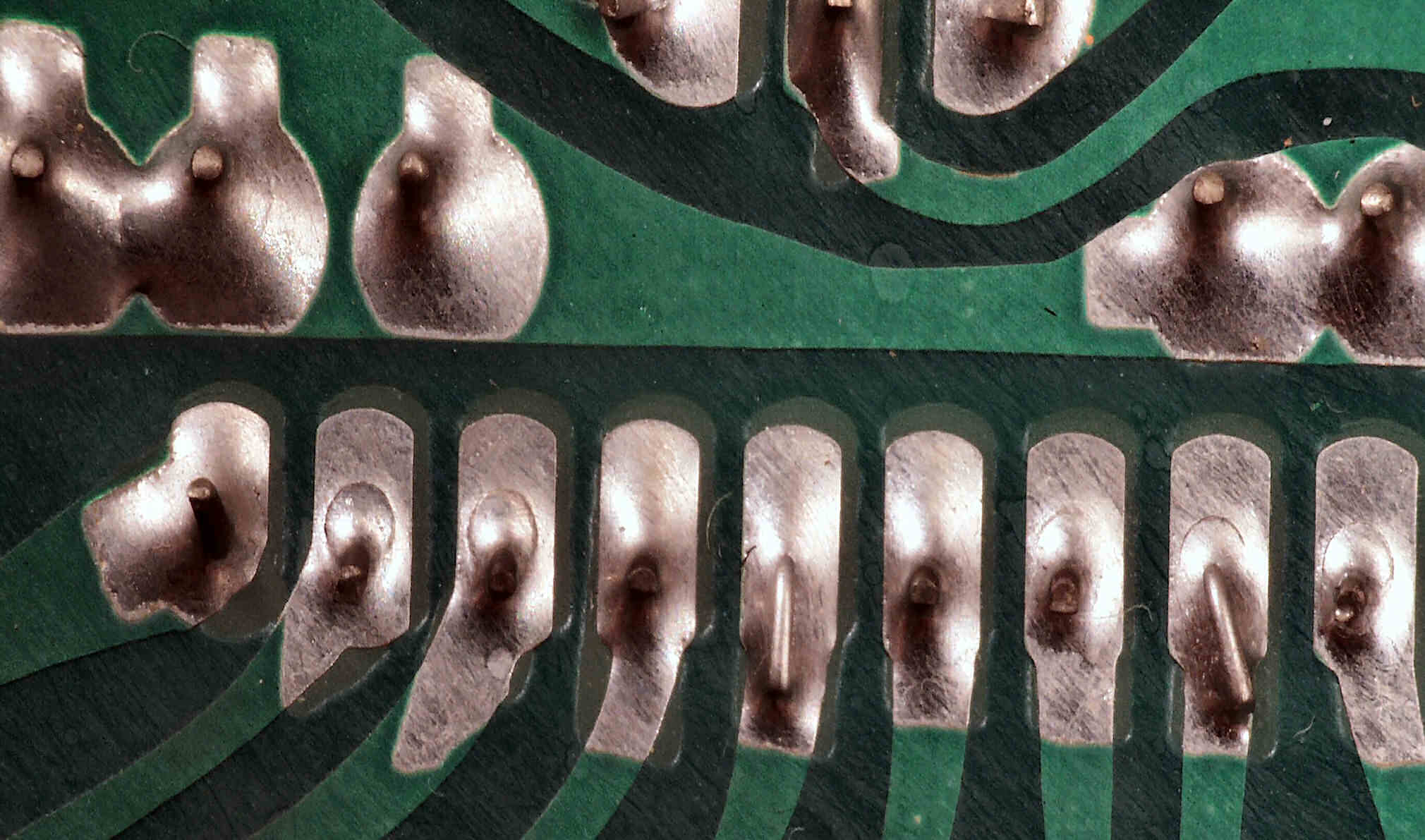

Ｃ５Ａ．　修理中　半田不良ｹ所その１

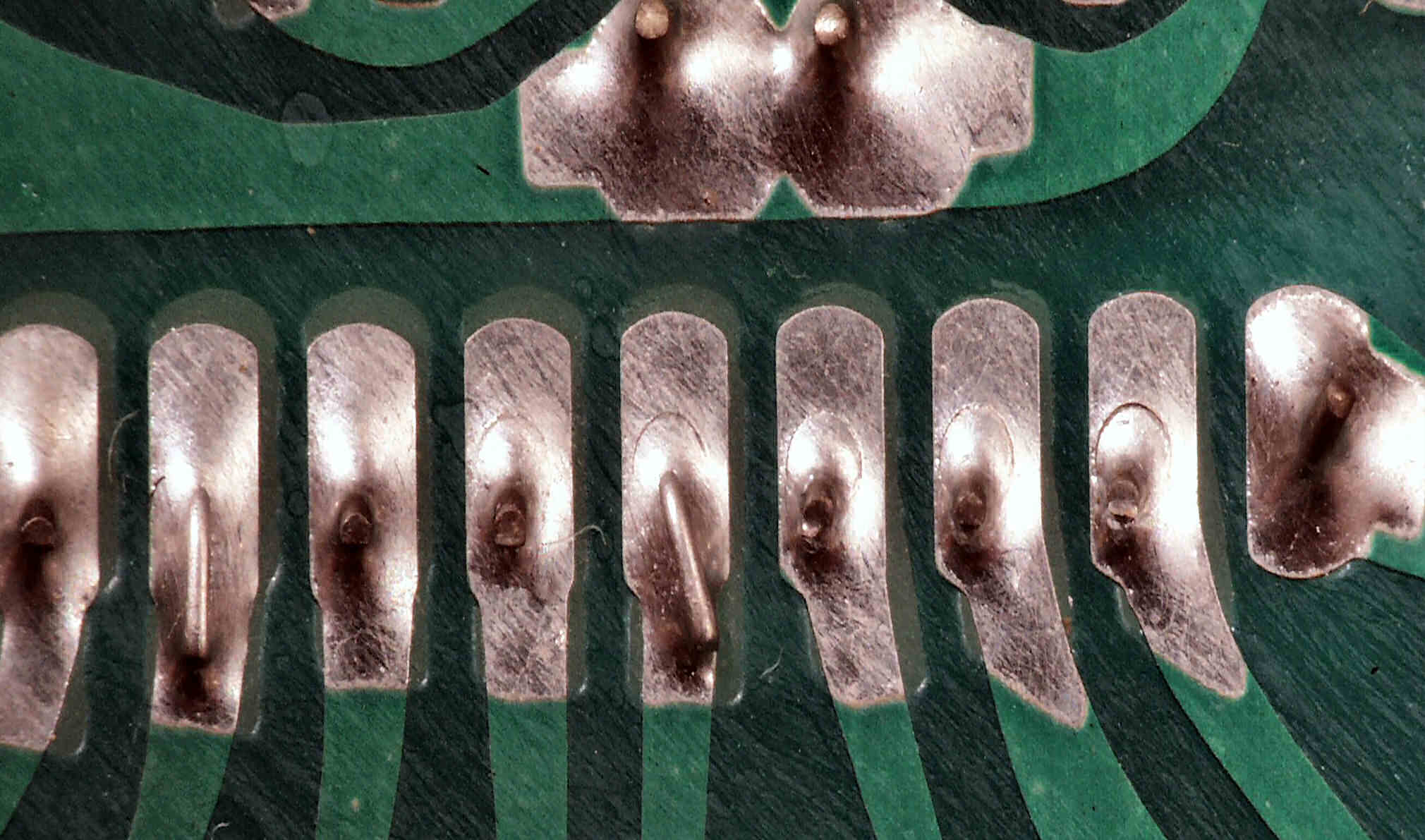

Ｃ５Ｂ．　修理中　半田不良ｹ所その２

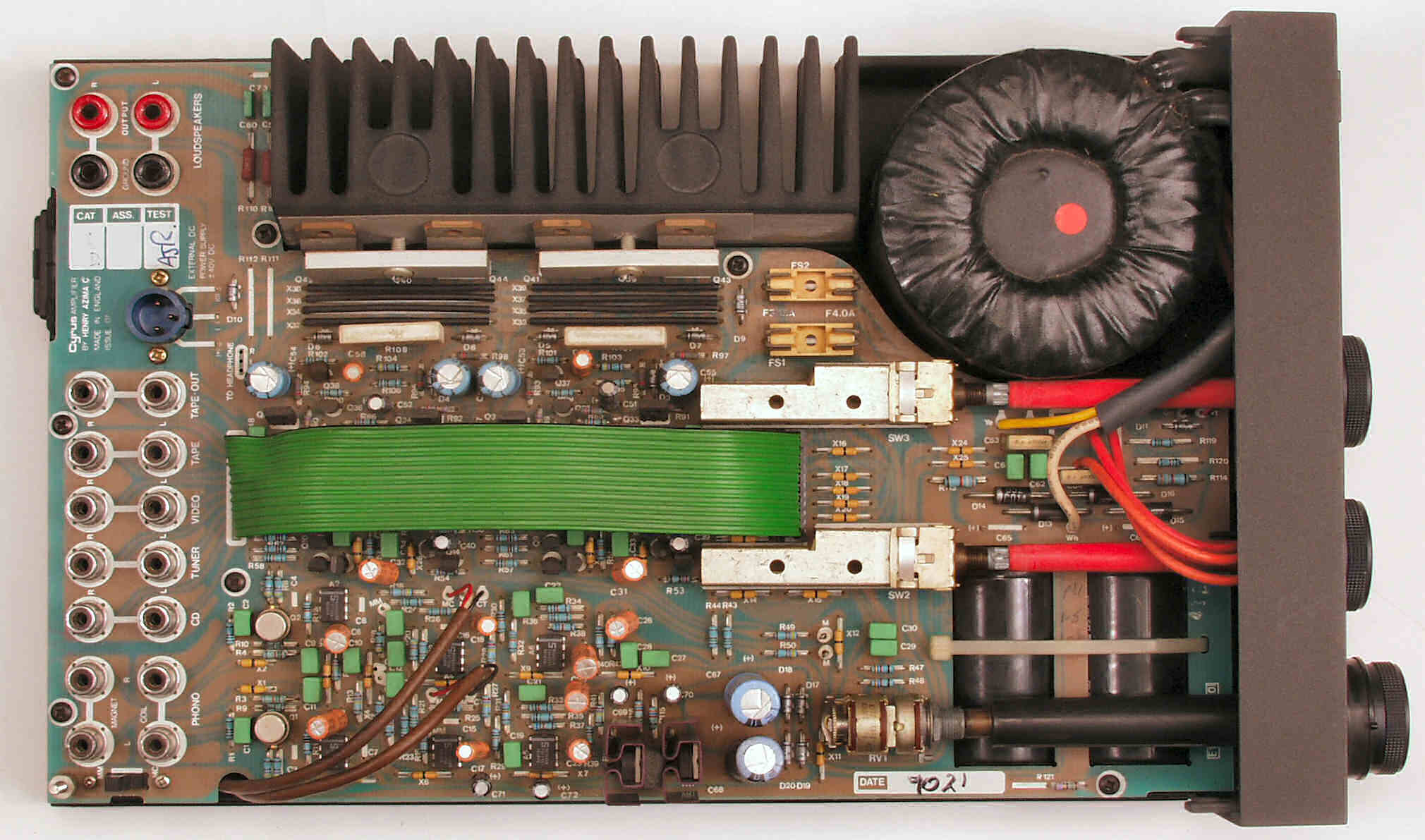

ＣＣＡ．　修理前　上から

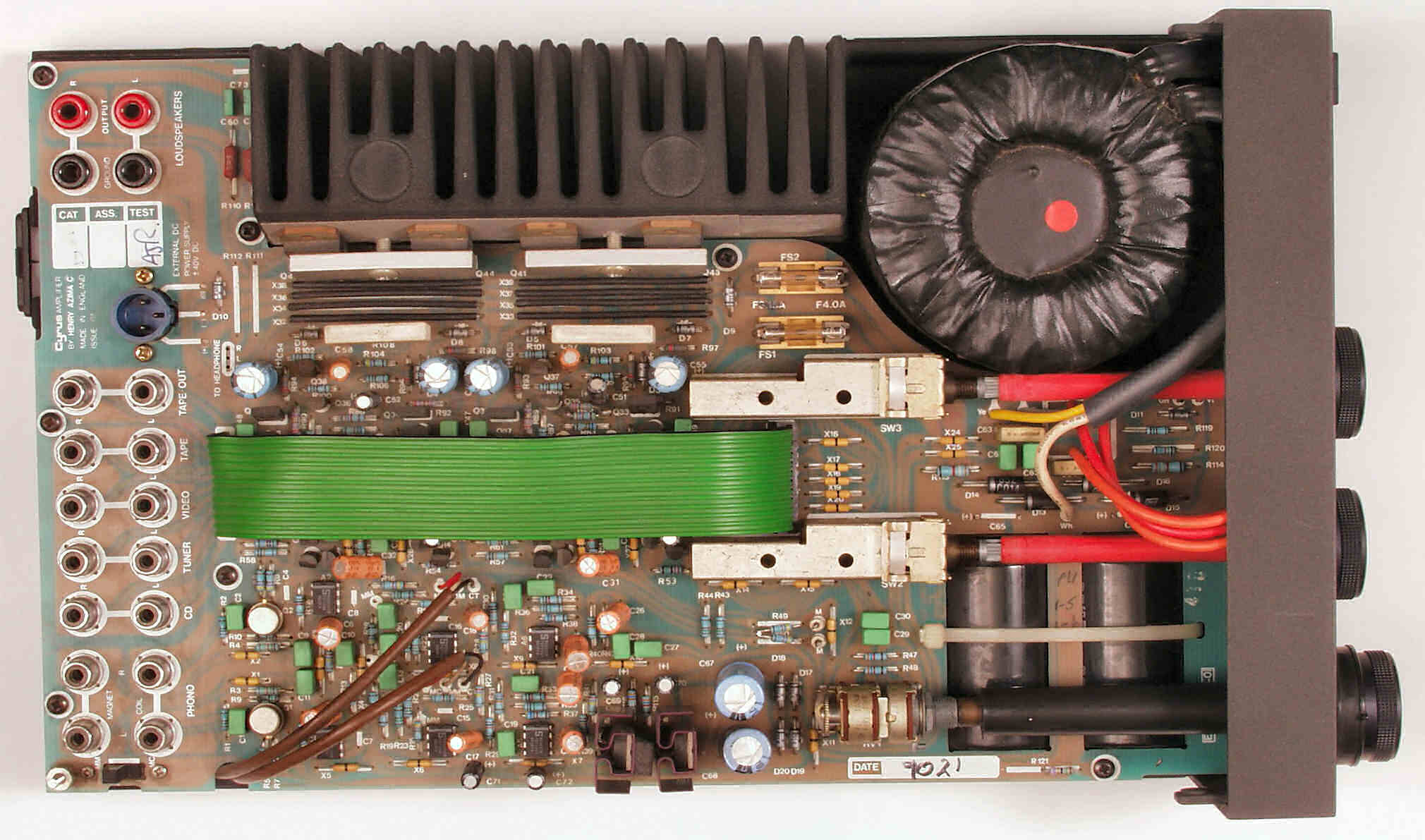

ＣＣＢ．　修理後　上から

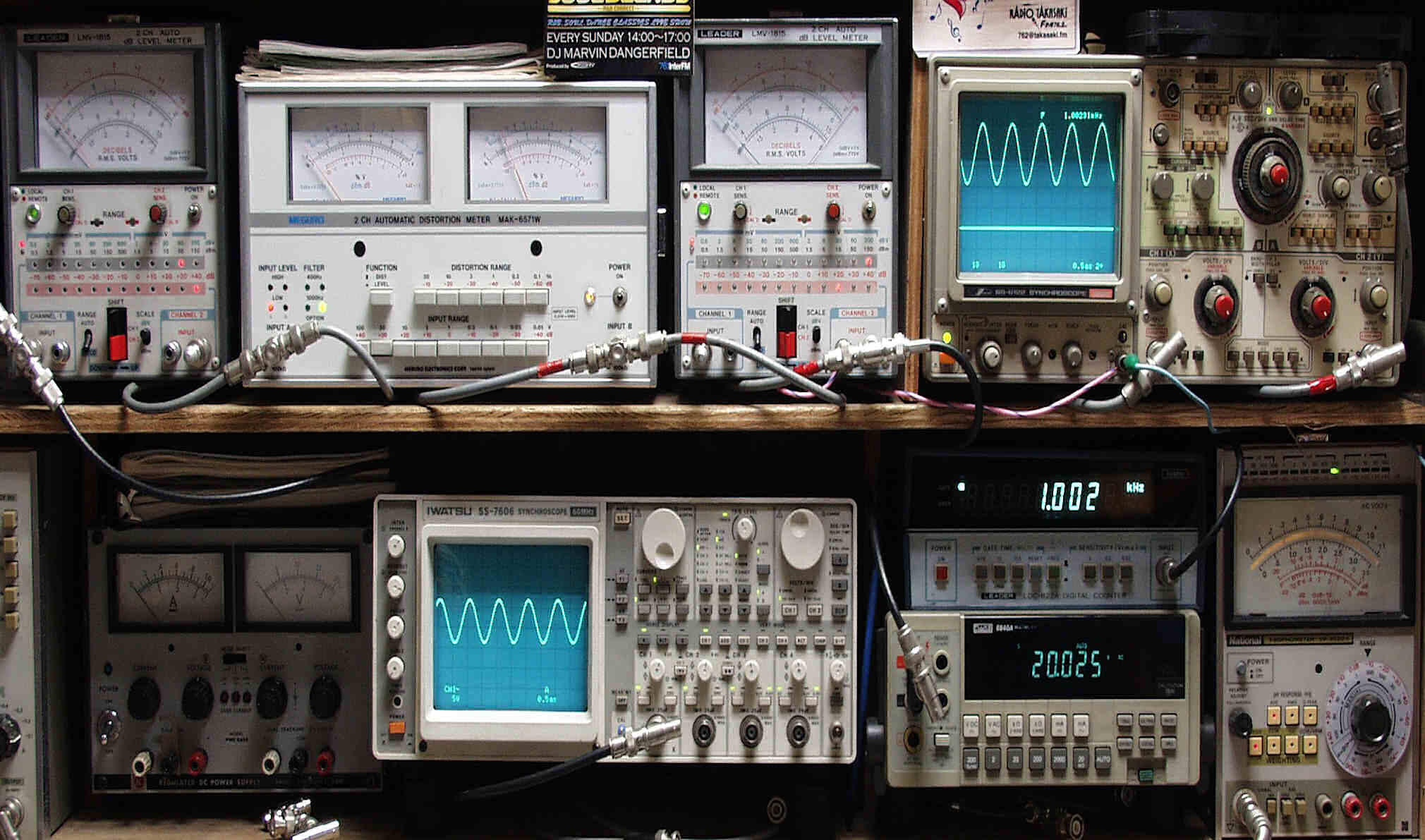

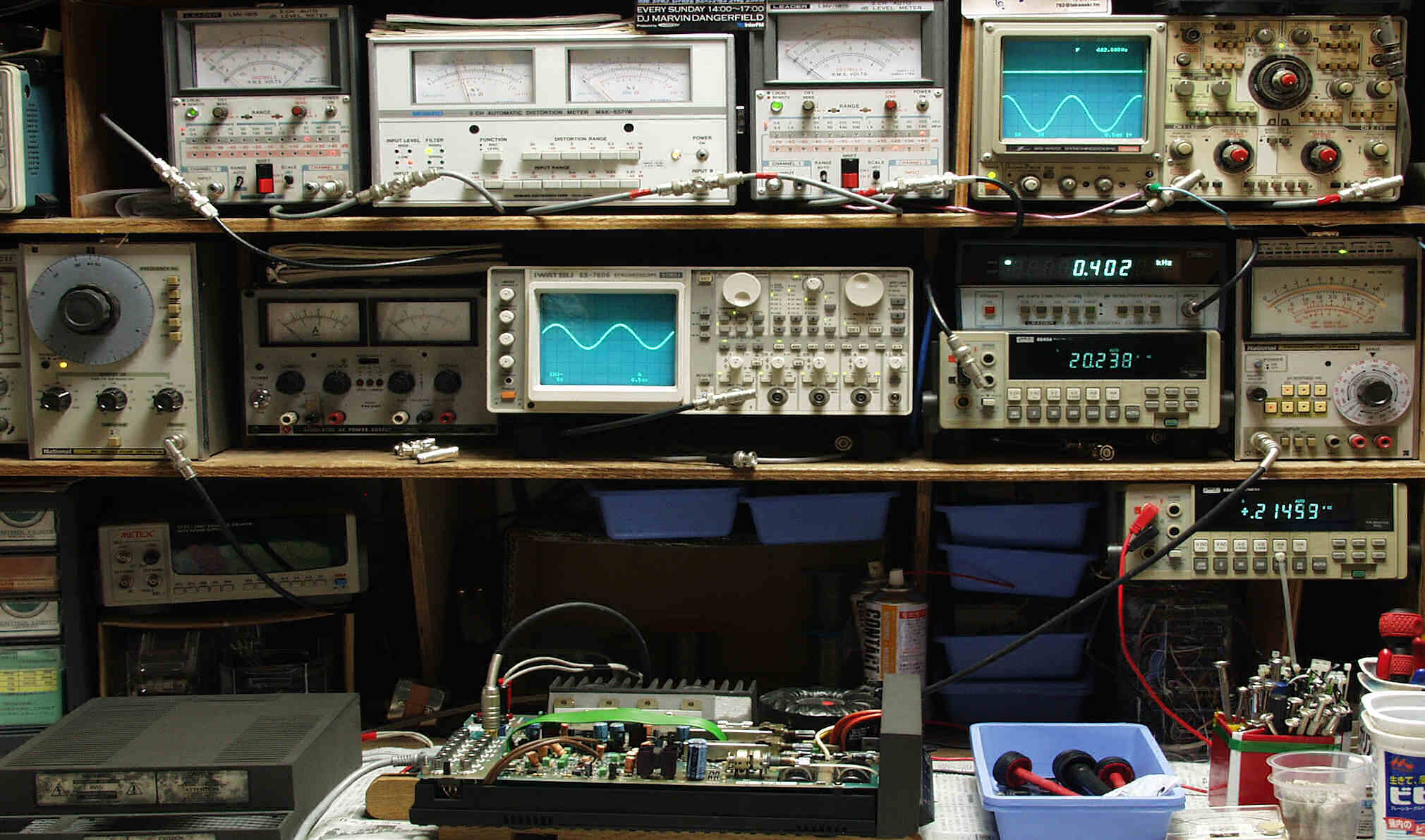

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

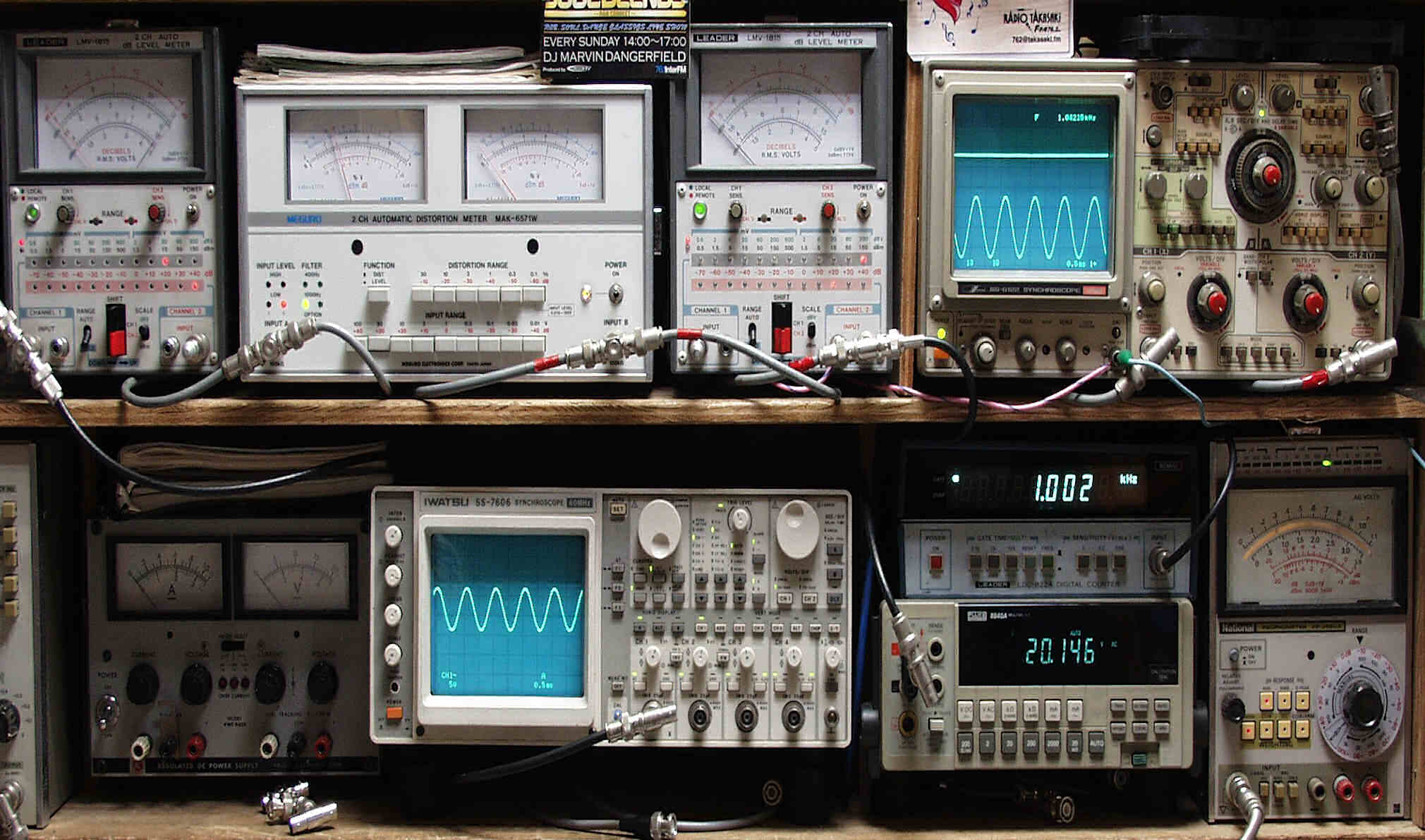

Ｅ２Ａ．　Ｒ−ＳＰ出力電圧２０Ｖ＝５０Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ

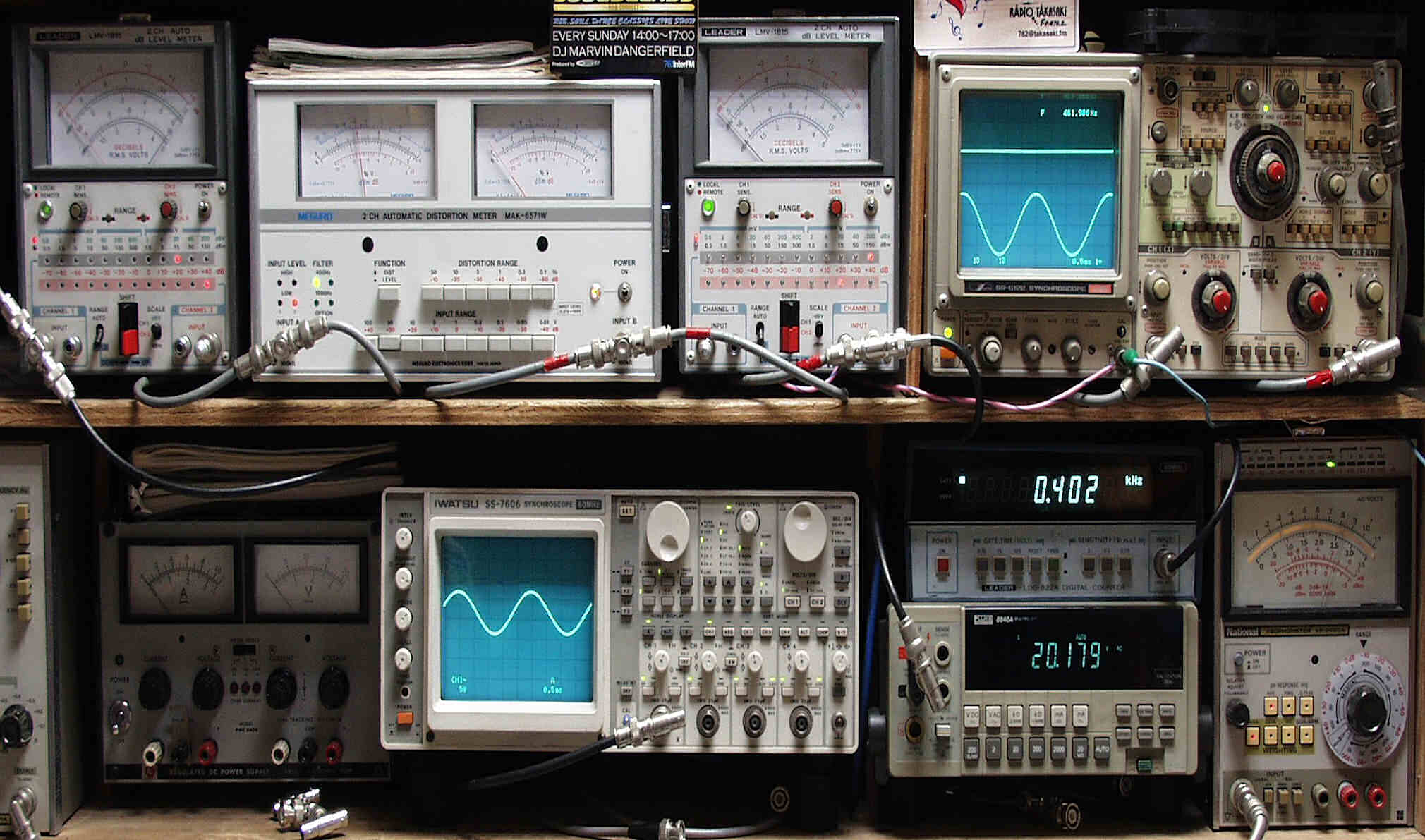

Ｅ２Ｂ．　Ｒ−ＳＰ出力電圧２０Ｖ＝５０Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ

Ｅ３Ａ．　Ｌ−ＳＰ出力電圧２０Ｖ＝５０Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ

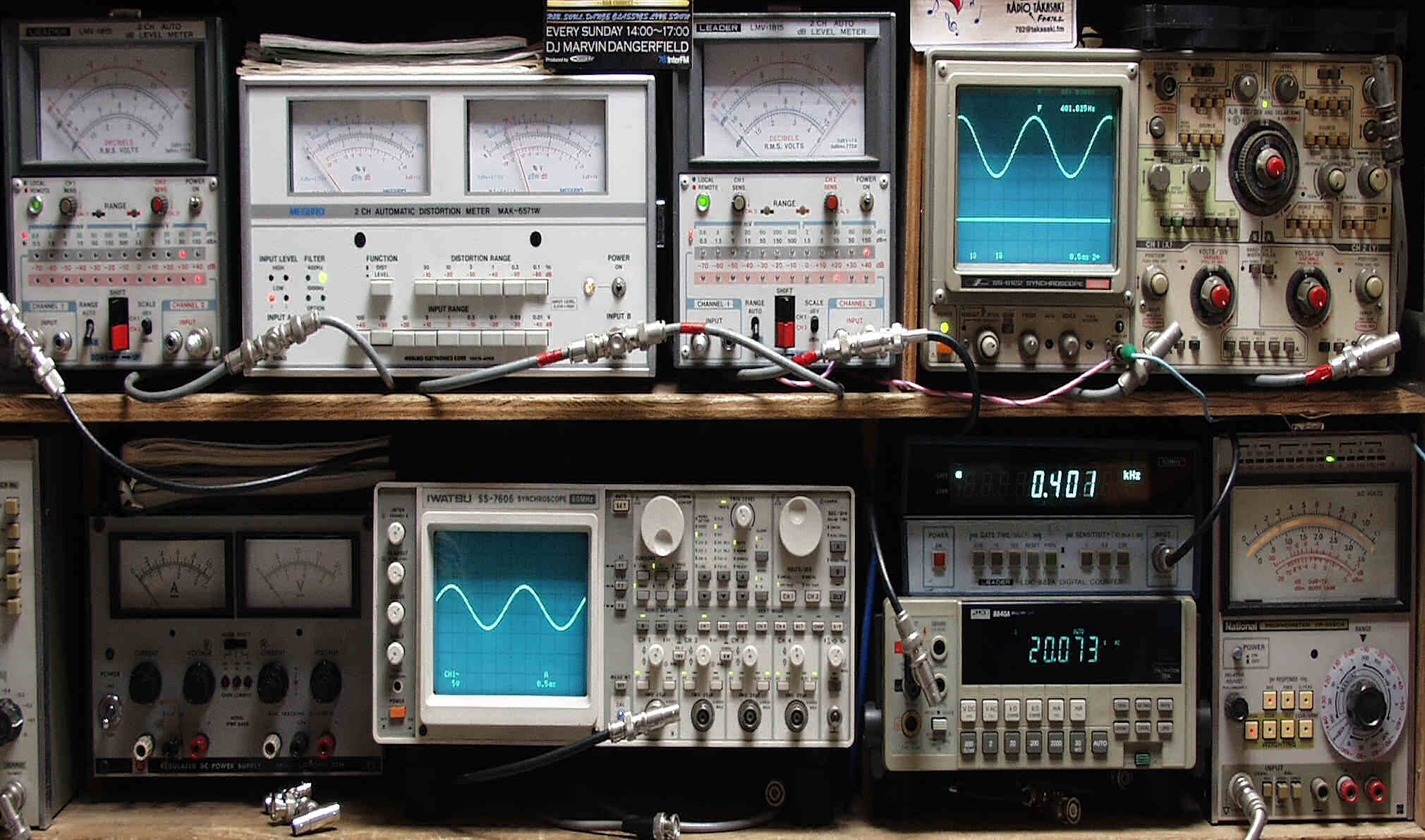

Ｅ３Ｂ．　Ｌ−ＳＰ出力電圧２０Ｖ＝５０Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ

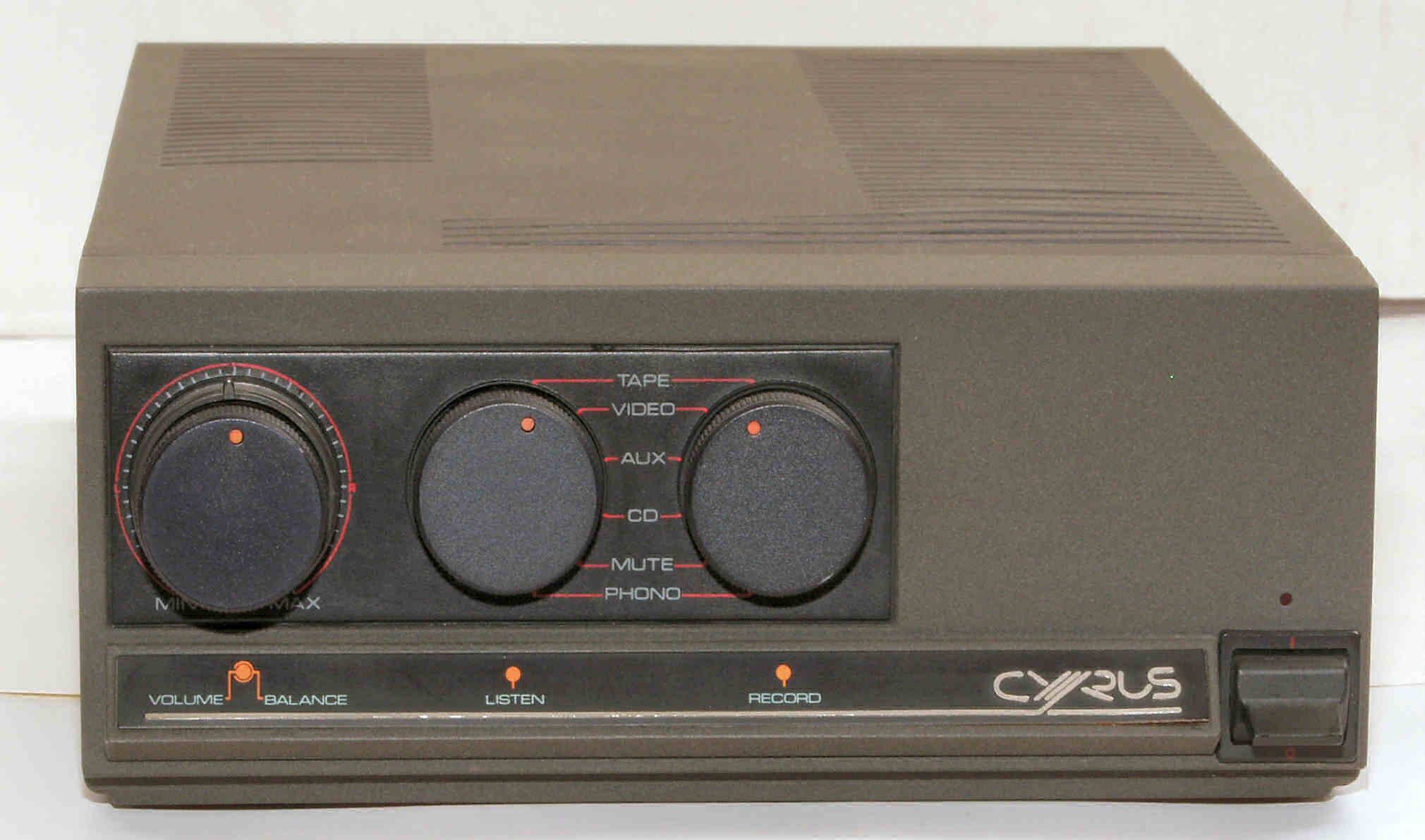

Ｅ５Ａ．　完成前から見る

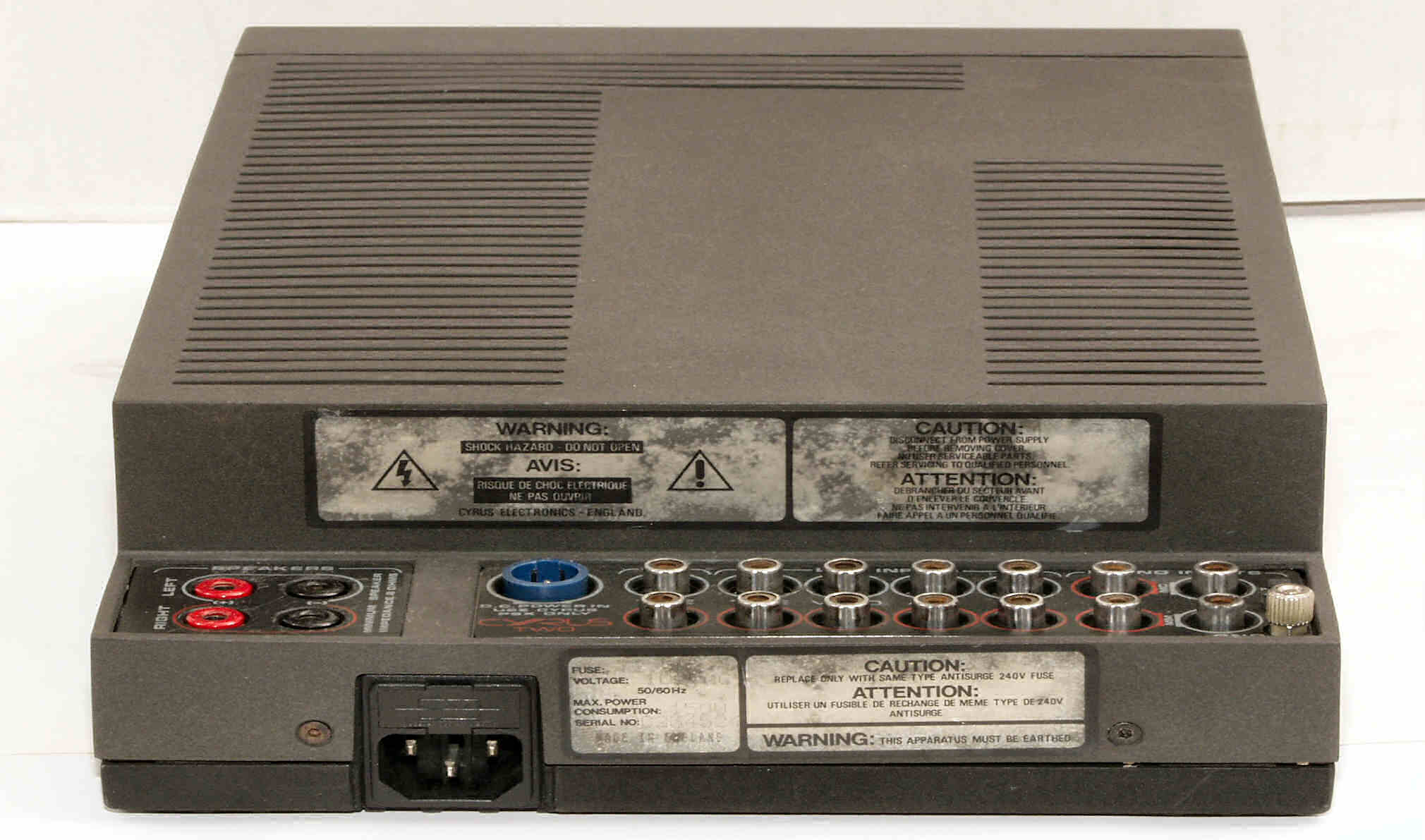

Ｅ５Ｂ．　完成後から見る

Ｓ．　Mission Electronics　Cyrus　の仕様（マニアル・カタログより）

実効出力（両ch駆動） 25W（8Ω） 40W（8Ω） 全高調波歪率 0.005％（8Ω、1kHz） 0.007％（4Ω、1kHz） 出力帯域幅（Line_Input） -3dB、1Hz〜50kHz ダンピングファクター 100 スルーレイト 10 入力感度（1W-OutPut） Phono MM=400μV Phono MC=40μV Line=65mV 入力インピーダンス Phono=47kΩ RCA=14kΩ 最大録音出力 11V(Tape-Out) SN比（1W-OutPut） Phono MM =84dBA Phono MC =67dBA Line=86dBA 外形寸法 幅215×高さ85×奥行345mm 重量 4-5kg

cyrus2-i
