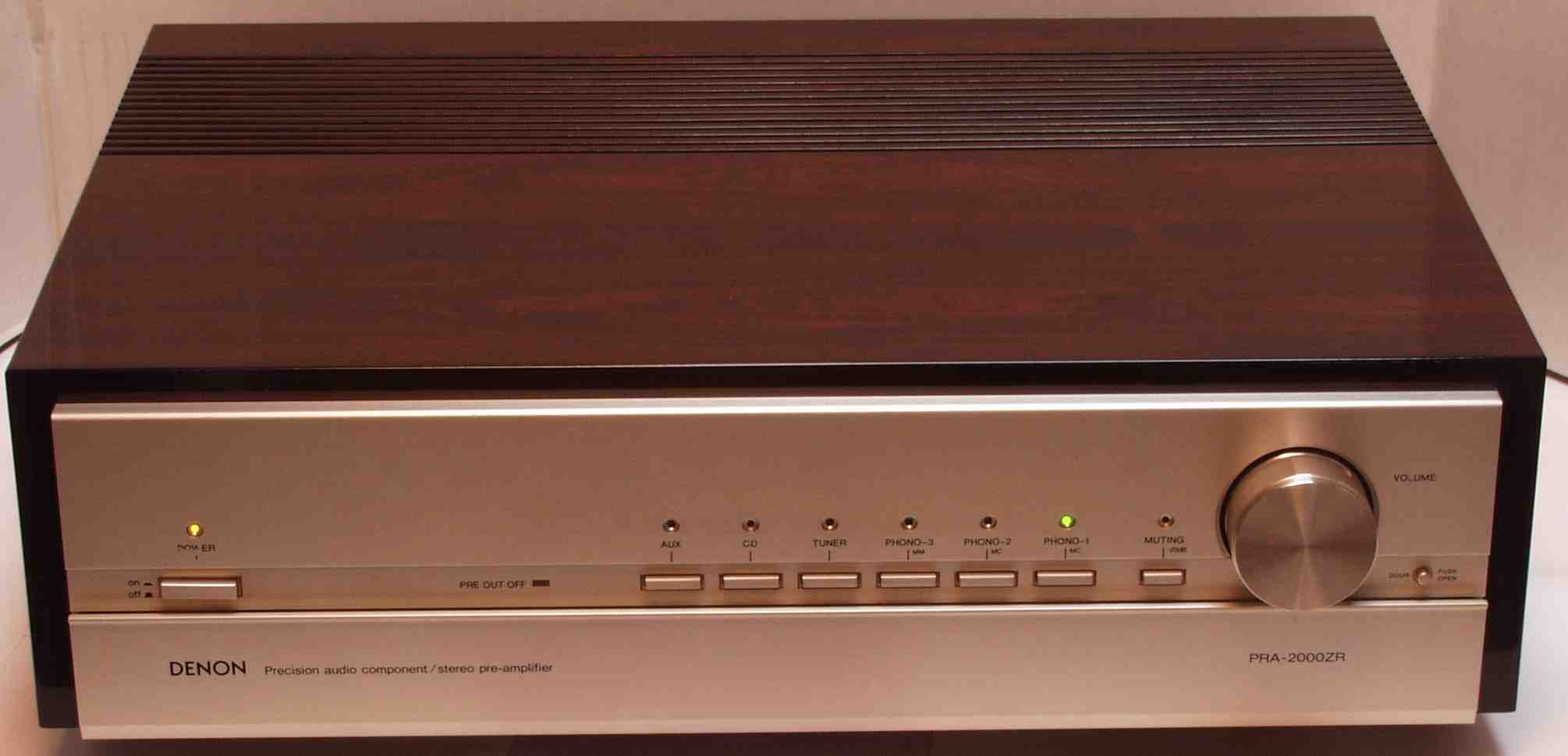

ＰＲＡ−２０００ＺＲ．　６台目修理記録

平成１７年１月１３到着　　６月１２日完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 １６年前に新品で購入したＤＥＮＯＮのＰＲＡ−２０００ＺＲです ５年ほど前にＰＨＯＮＯ入力のＭＣ２系統とＭＭ入力の片ＣＨがだめになりました つい一カ月前、内部清掃をしていて、下側基板にある抵抗に触ったところ熱で弱くなっていたとみえて、 ２本リード線の部分からとれてしまいました。 それ以来、ＲＣＨがだめです。 Ｂ．　原因・現状 経年変化による劣化を無視して使用した為、出力ＴＲ（トランジスター）が死んだ。 ここまで、気がつかず、使用しない様に！ 今までの修理の２０００シリーズ中最悪の状態 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 初段ＦＥＴ（電解トランジスター）交換。 リード・リレー交換。 ＴＲ（トランジスター）。 抵抗。 フイルムコンデンサー。 ＯＰ-ＡＭＰ交換。 ＲＣＡ端子修理。 D．　使用部品 オーディオ用電解コンデンサー　　　　　　　　　　１０４個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　４個。 リード・リレー　　　　　　　　　　　　　　　　　　　　　　９個。 ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　８個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 フイルムコンデンサー　　　　　　　　　　　　　　　　２２個。 ＯＰ-ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費（改造費）　　１９５，０００円 　　　　　　　　　　　　　　　　「オーバーホール修理」 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

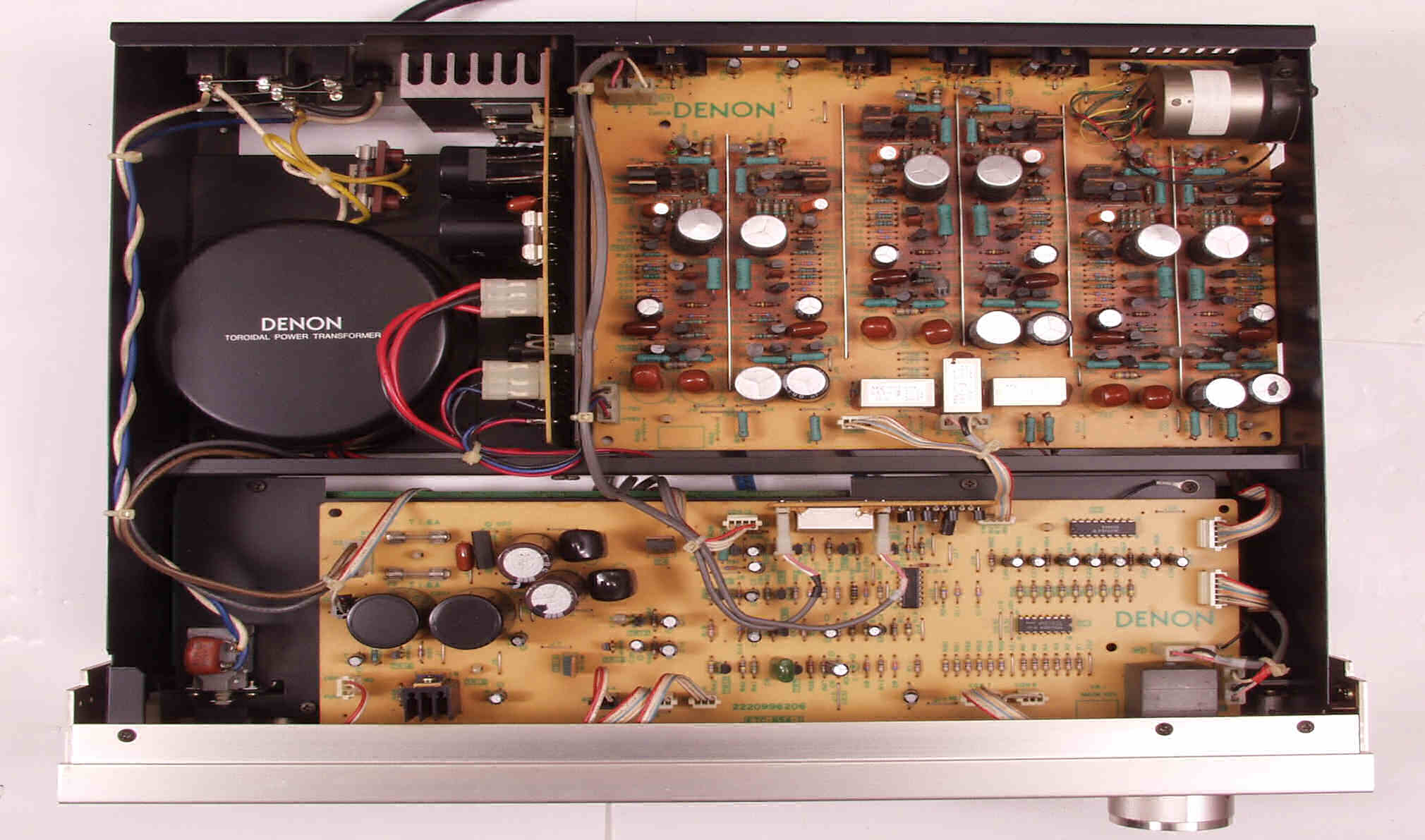

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　下から見る

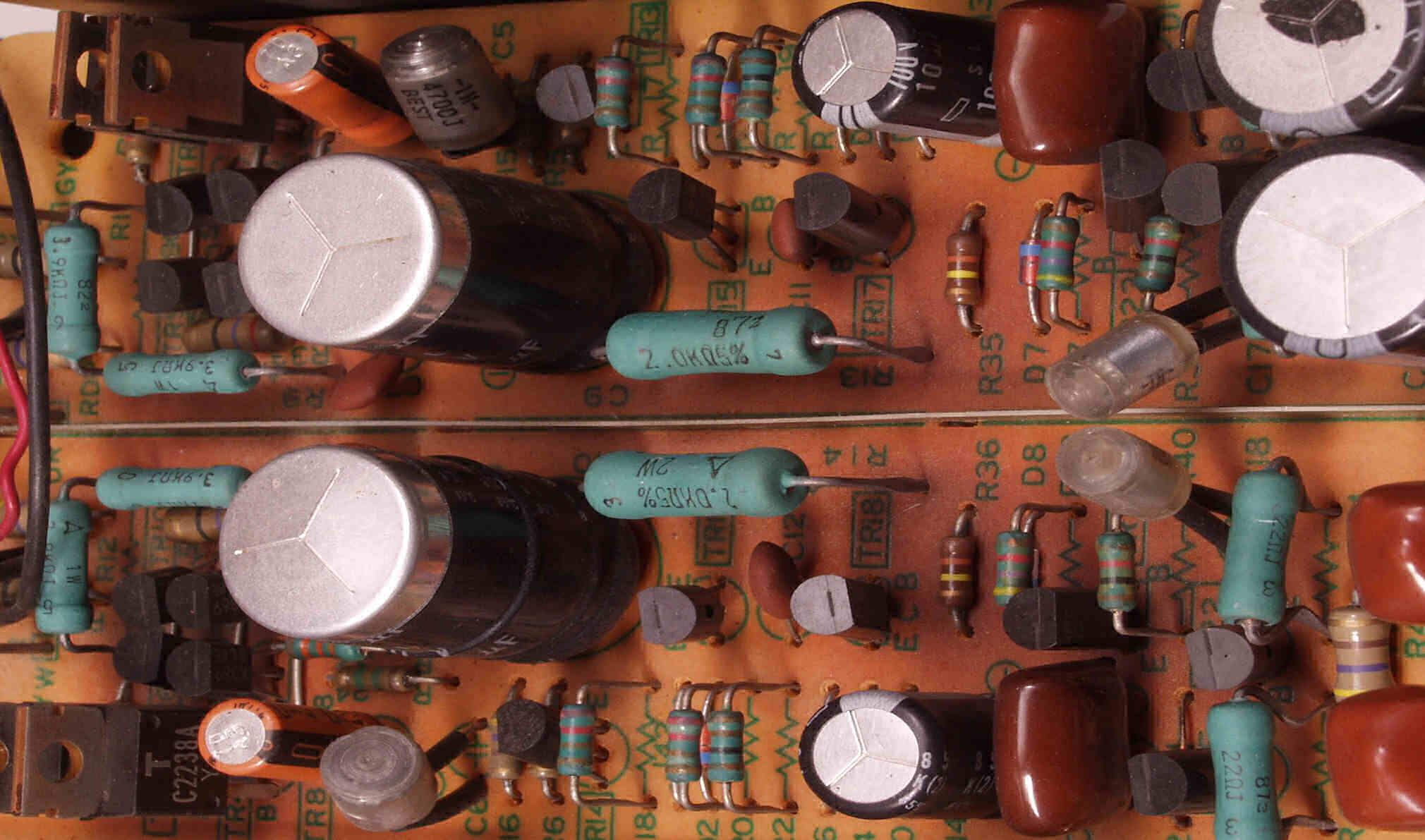

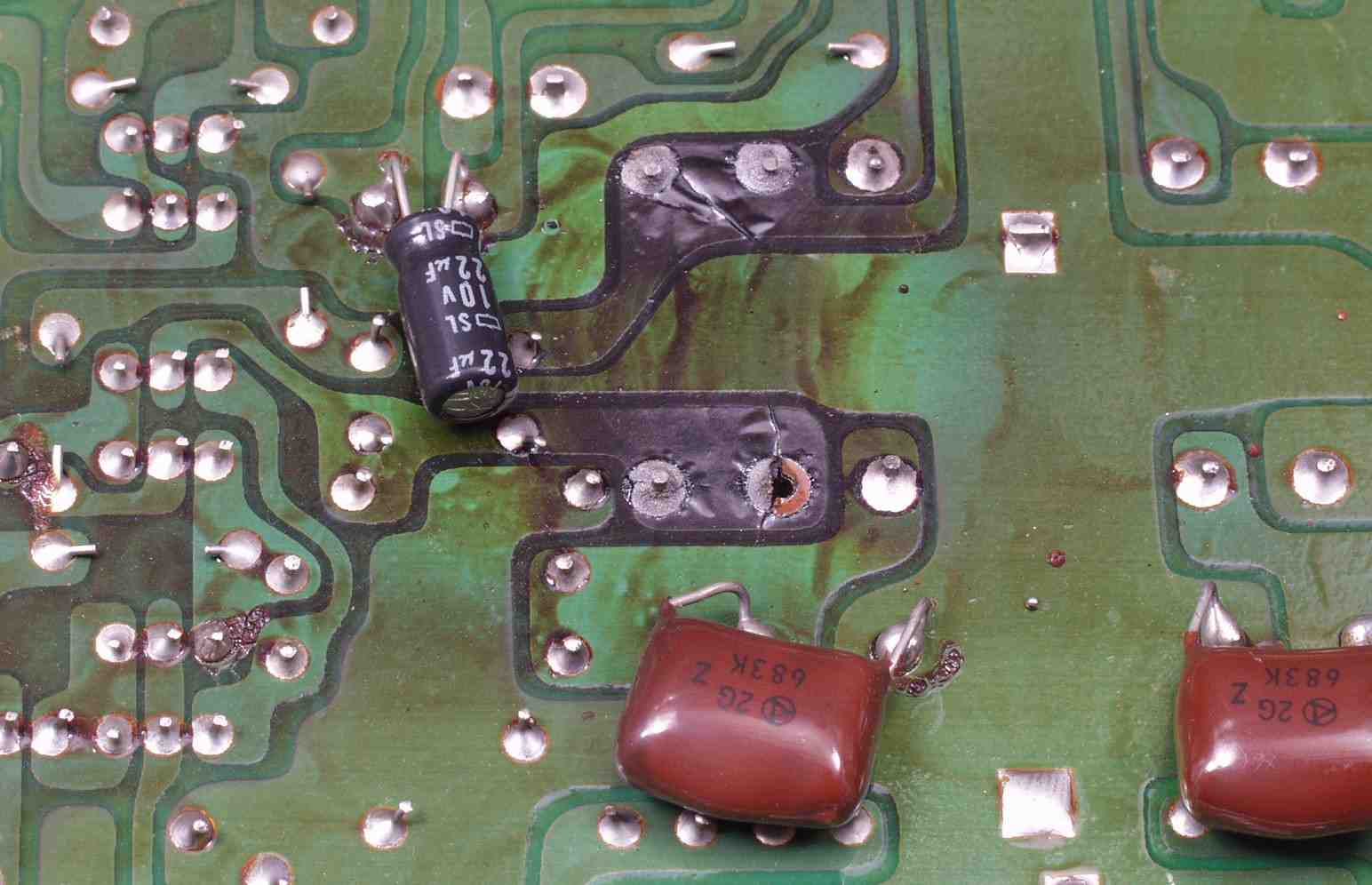

Ａ３Ａ．　点検中　ＥＱ-ＡＭＰの基板、電解コンデンサーが劣化し、回路が不安定になり、出力ＴＲ（トランジスター）が死に、 　　　　　　　　　　　　　　　　　　　　　　　抵抗が焼けて落ちた

Ａ３Ｂ．　点検中　ＥＱ-ＡＭＰの基板裏

Ａ４Ａ．　点検中　ＥＱ−HEAD-ＡＭＰ基板、電解コンデンサーの頭が今にも破裂しそう

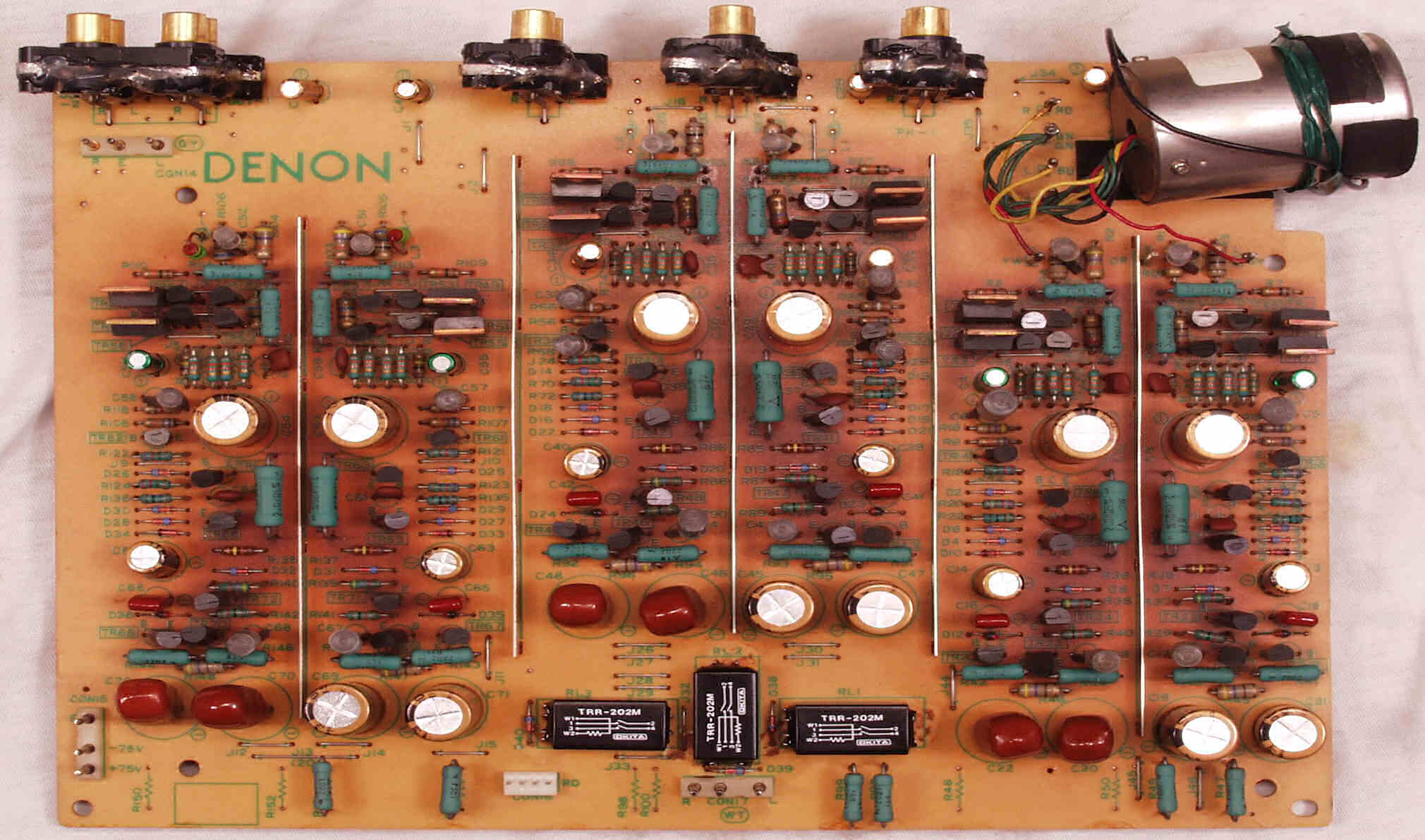

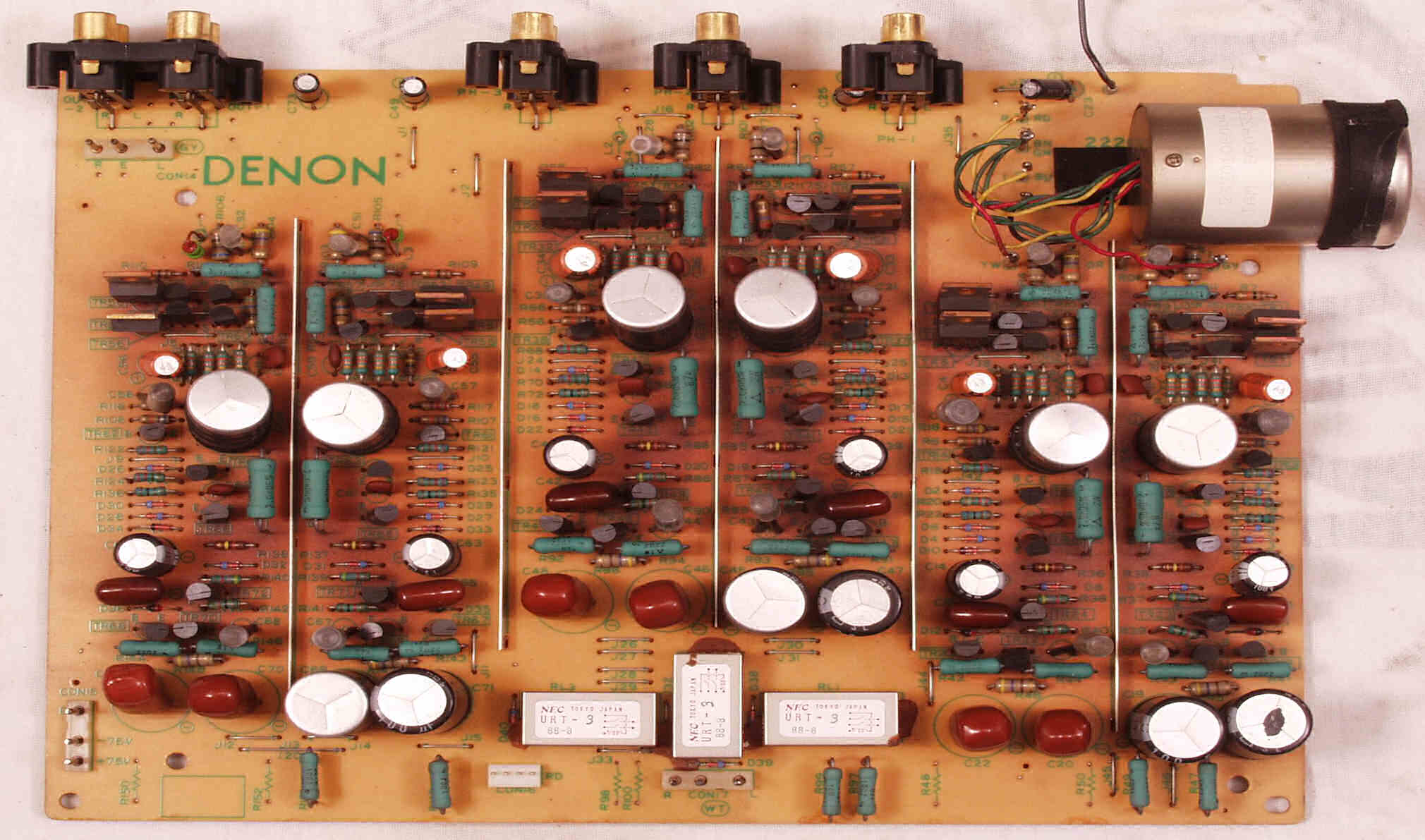

Ｃ．　修理状況 C１Ａ．　修理前　ＥＱ−HEAD-ＡＭＰ基板　左＝MM　中＝MC　右＝トランス使用ＭＣ　上右端がＭＣ−トランス

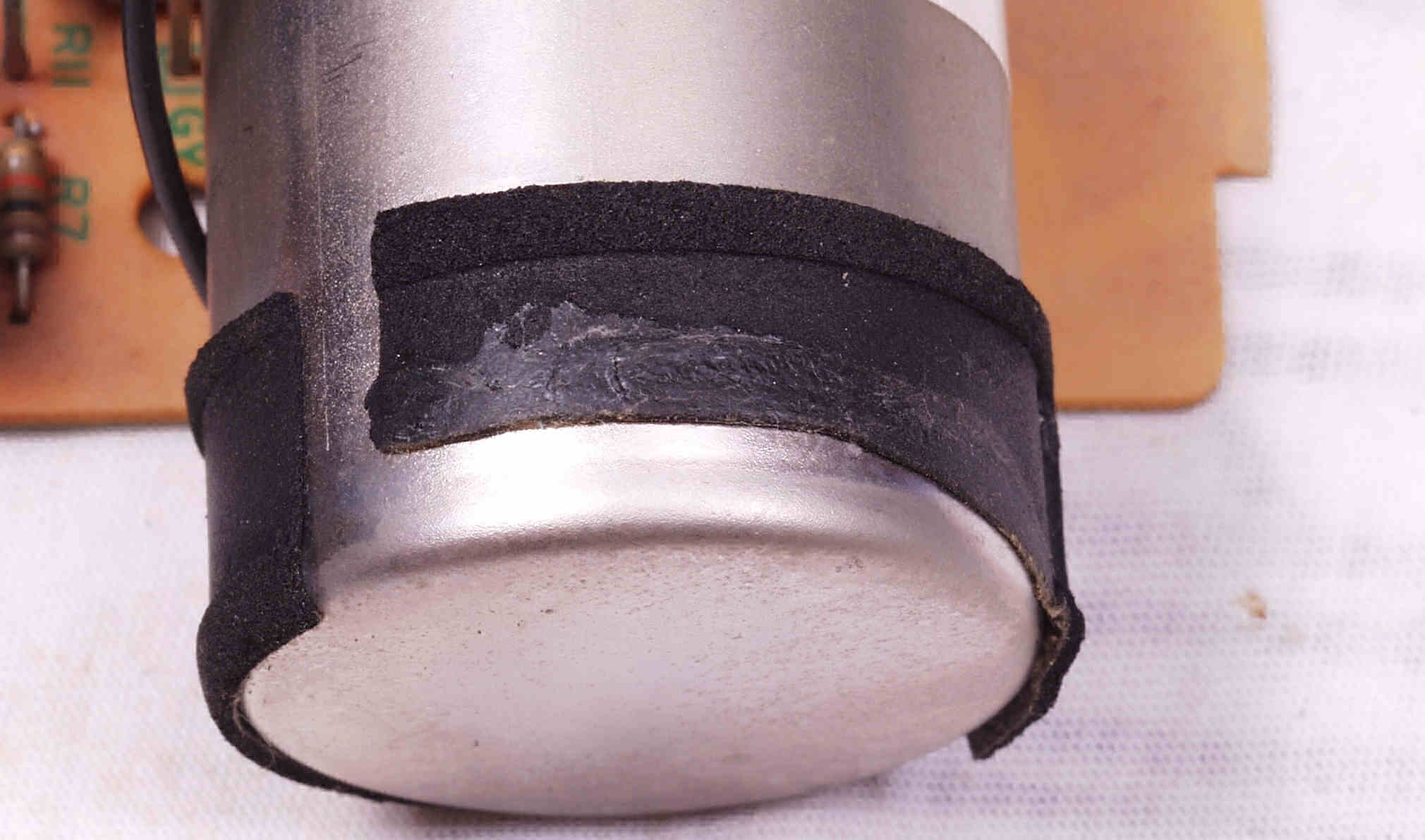

C１Ａ１．　修理前　ＥＱ−HEAD-ＡＭＰ基板のＭＣ−トランスのクションの取り付けが雑

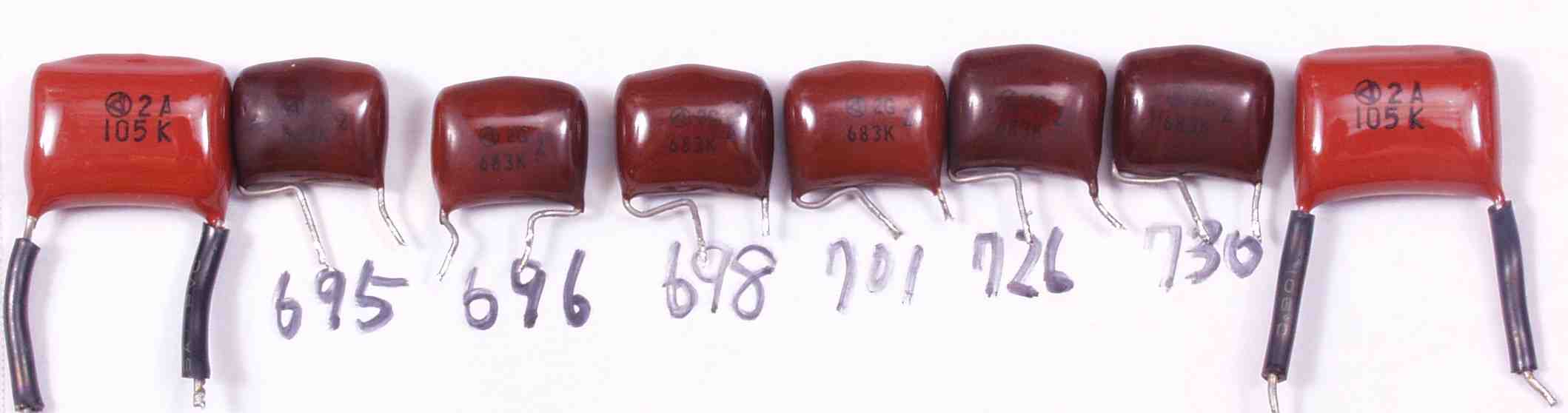

C１Ａ２．　修理中　ＥＱ−HEAD-ＡＭＰ基板の熱で焼けたフイルムコンデンサー、左右のと比較すると良い 　　　　　　　　　　　　　　下の数字は測定容量、「６８０」容量値

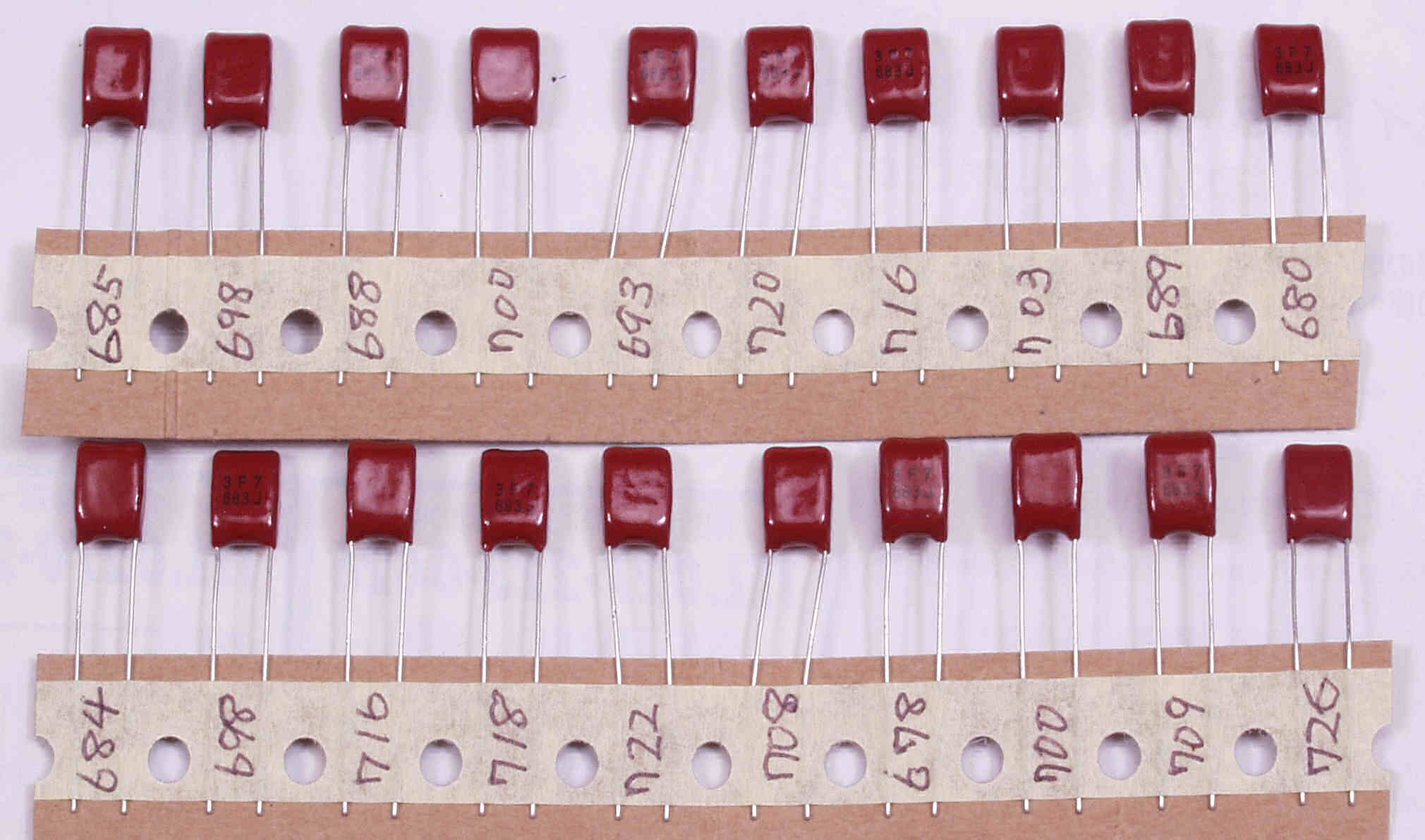

C１Ａ３．　修理中　交換に使用するフイルムコンデンサー 　　　　　　　　　　　　　　この２０個を、２個一組で使用する。「６８０」容量値

C１Ｂ．　修理後　ＥＱ−HEAD-ＡＭＰ基板 　　　　　　　　　　　電解コンデンサ−２８個、リレー３個、選別フイルムコンデンサー１０個交換

C１Ｃ．　修理前　ＥＱ−HEAD-ＡＭＰ基板のRCA端子

C１Ｄ．　修理後　ＥＱ−HEAD-ＡＭＰ基板のRCA端子　半田吸い取り線で補強＋さらにホットボンドで補強

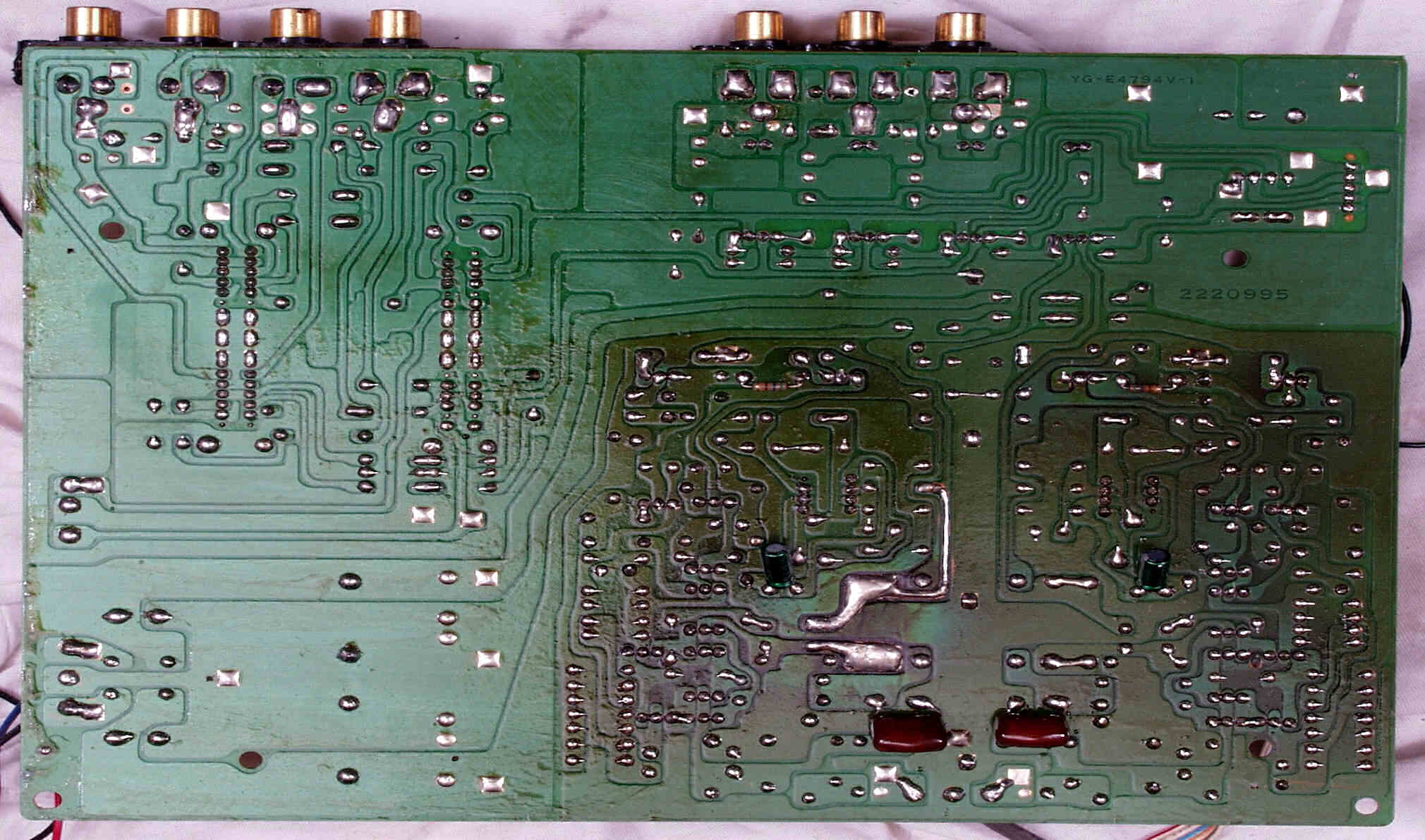

C１Ｅ．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏

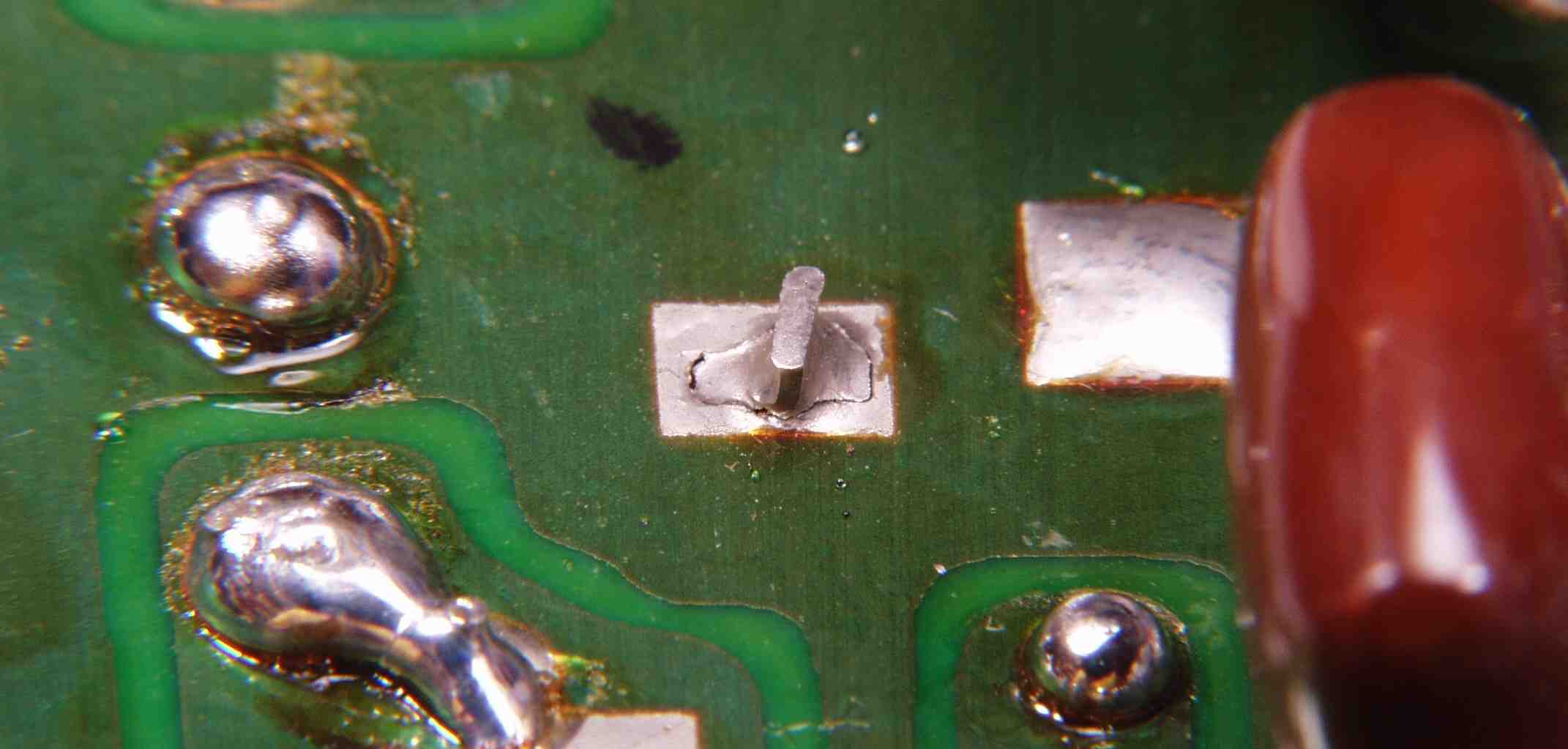

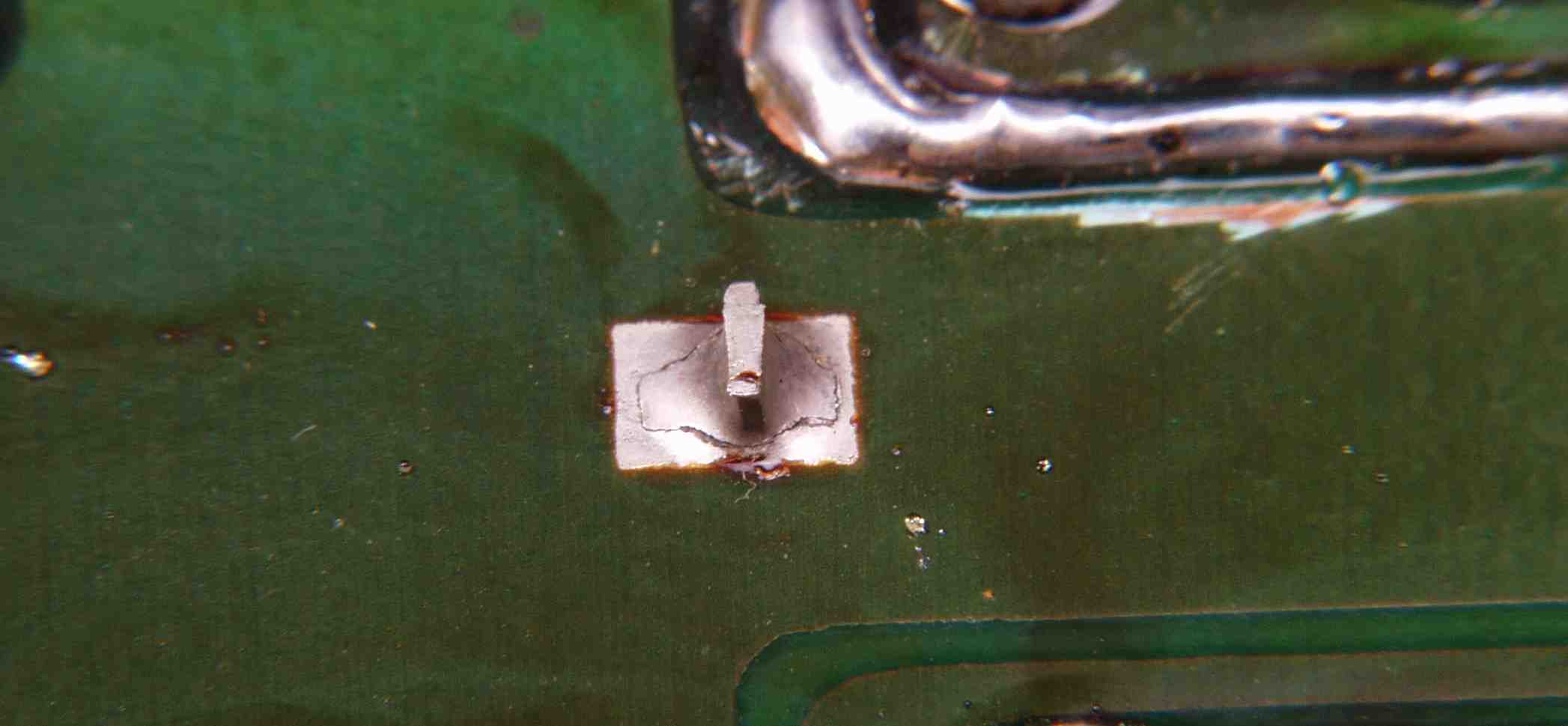

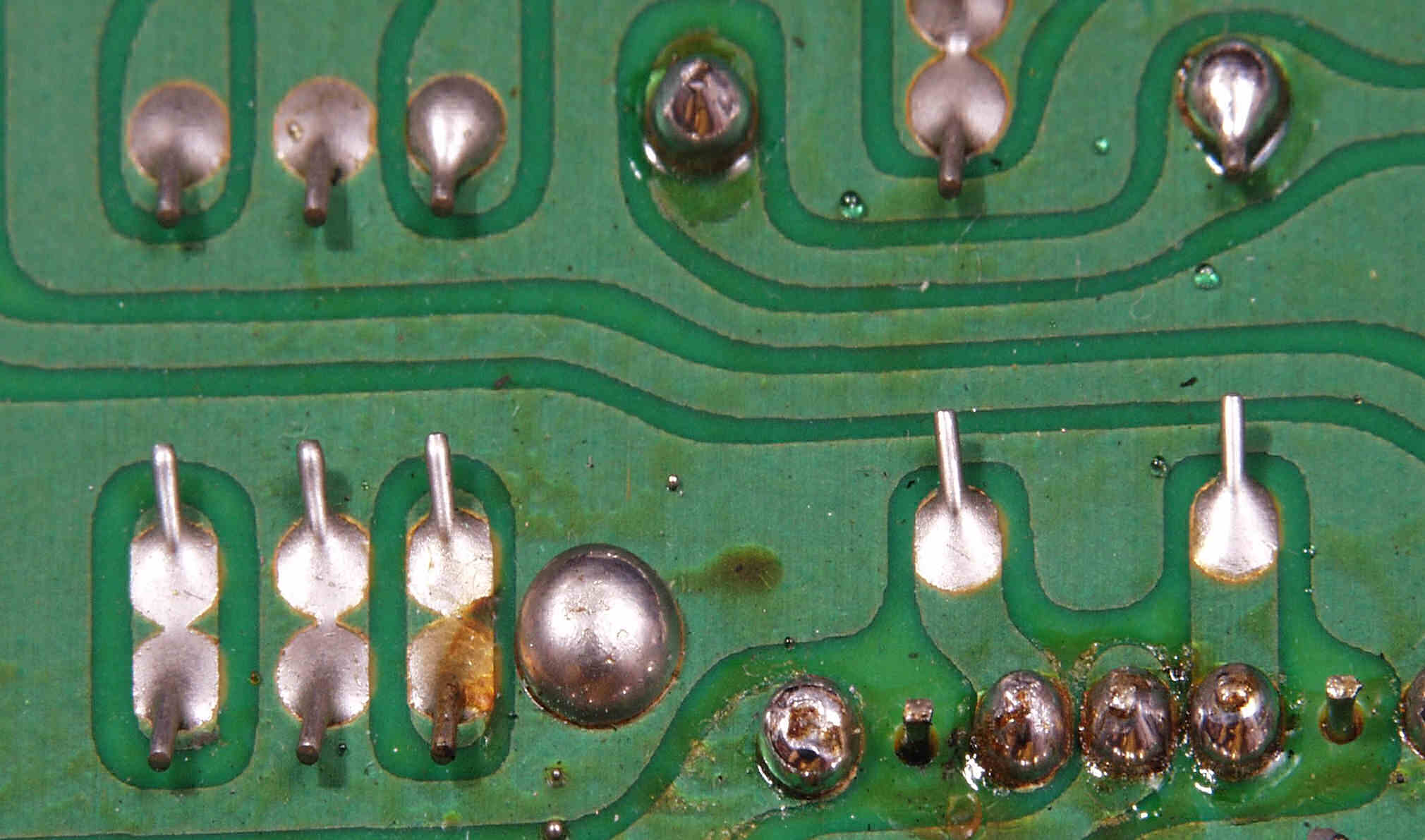

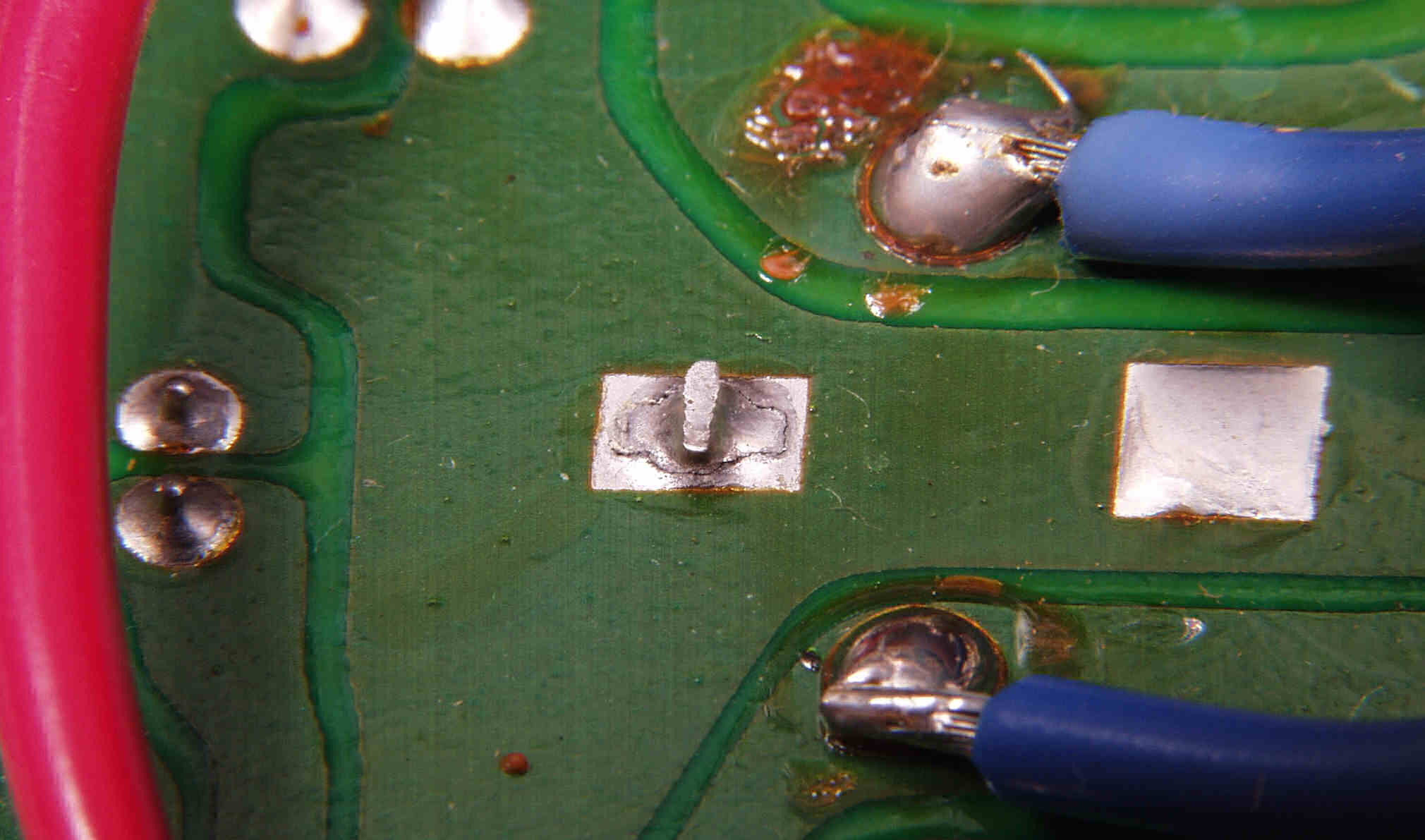

C１Ｅ１．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　　ハンダ不良ヶ所

C１Ｅ２．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　　ハンダ不良ヶ所

C１Ｅ３．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　ハンダ不良ヶ所　折角のアースラインも効き目が無い

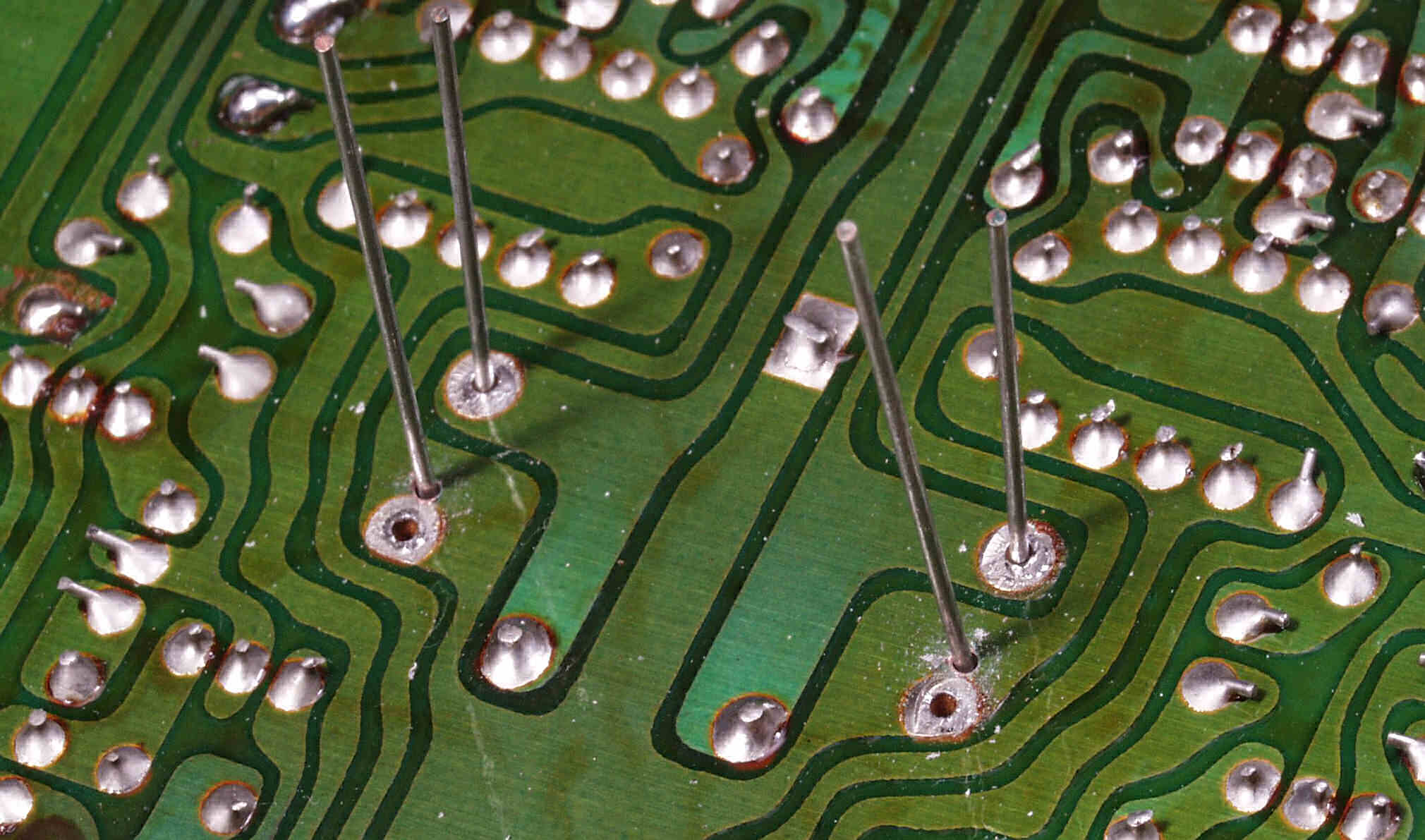

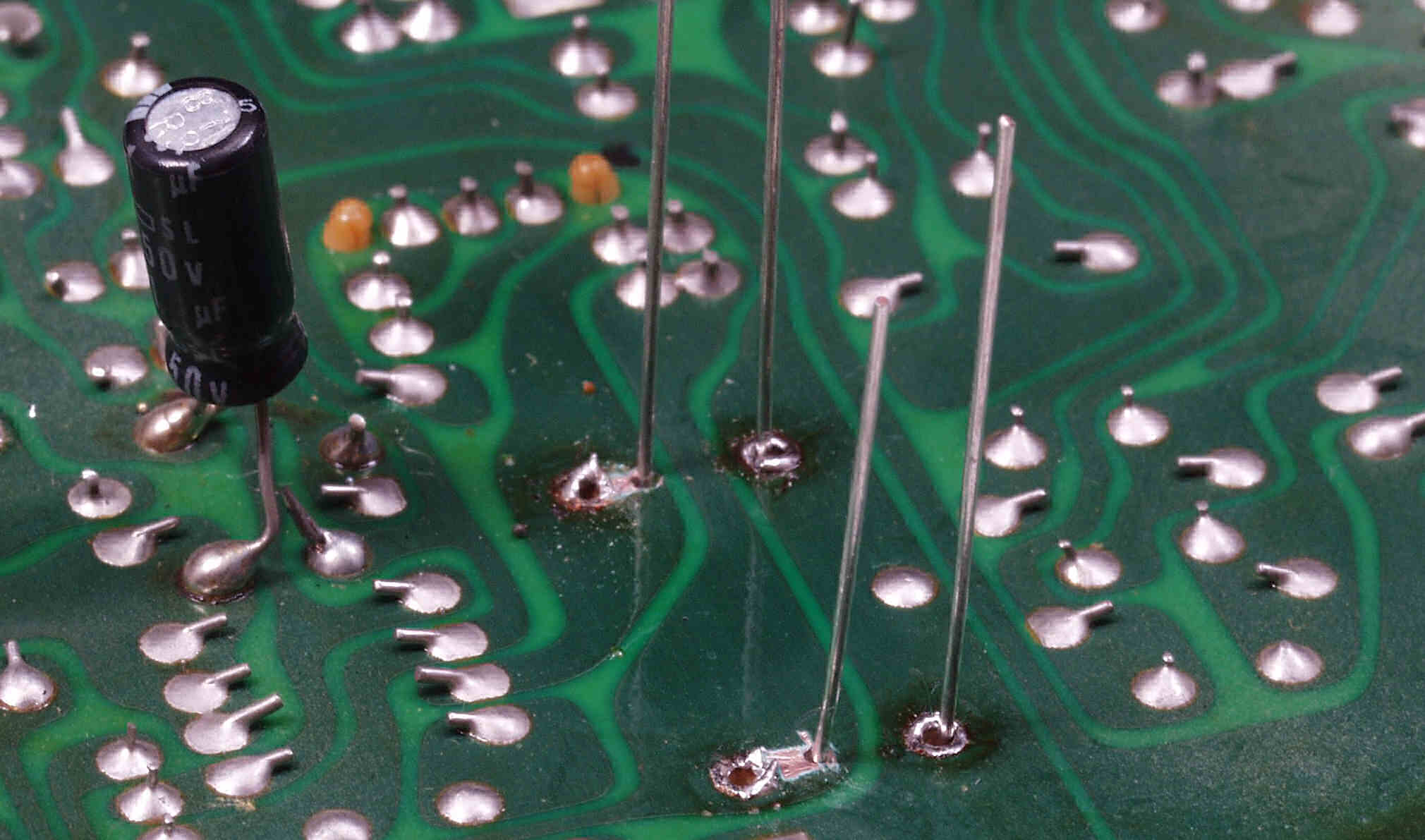

C１Ｅ４．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　技術の進歩でコンデンサーは端子のピッチが異なるので、穴開けが必要

C１Ｅ５．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　技術の進歩でコンデンサーは端子のピッチが異なるので、穴開けが必要

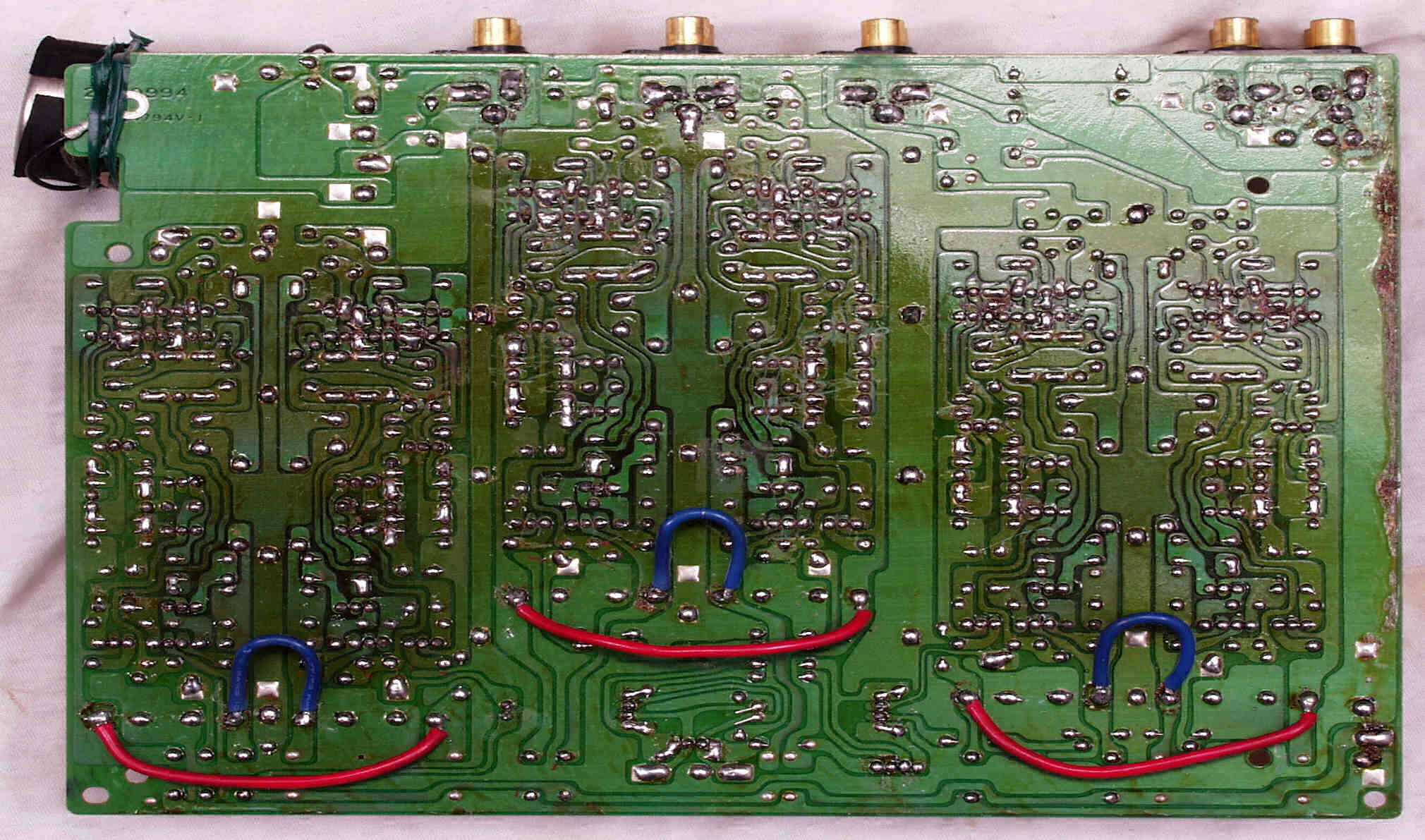

C１Ｆ．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏 　全ての半田をやり修す

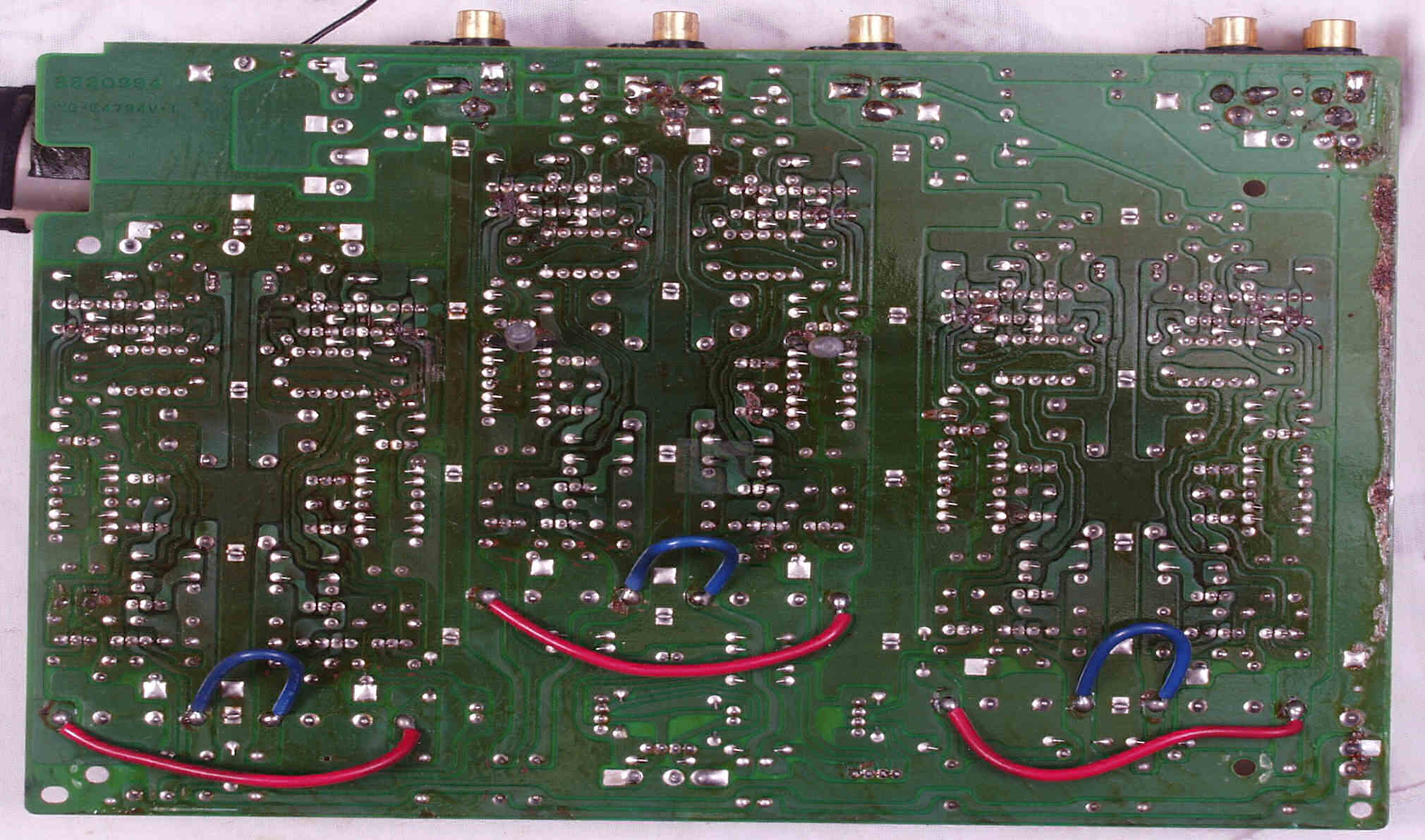

C１Ｇ．　完成ＥＱ−HEAD-ＡＭＰ基板裏　洗浄後

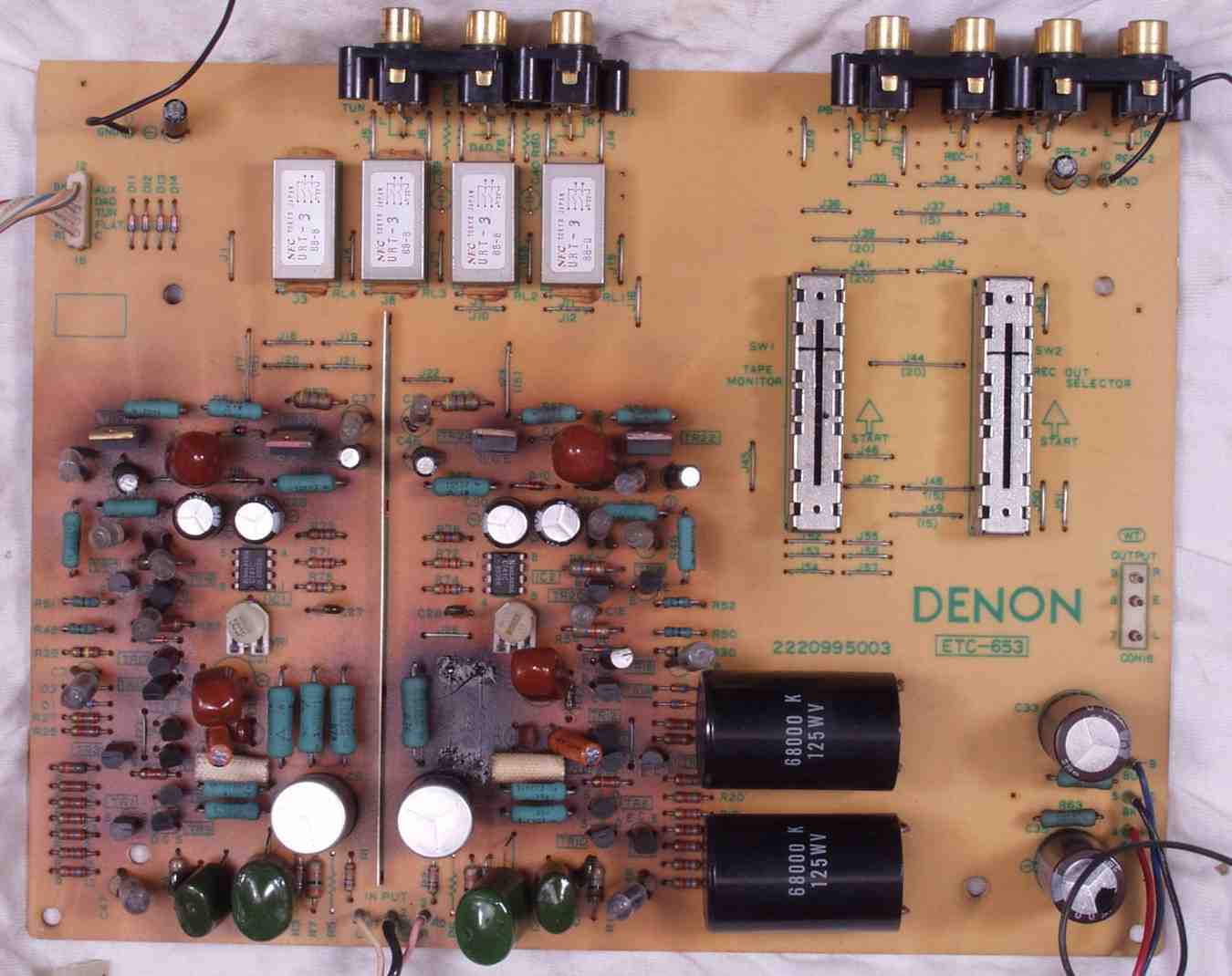

C２Ａ．　修理前　ＥＱ−ＡＭＰ

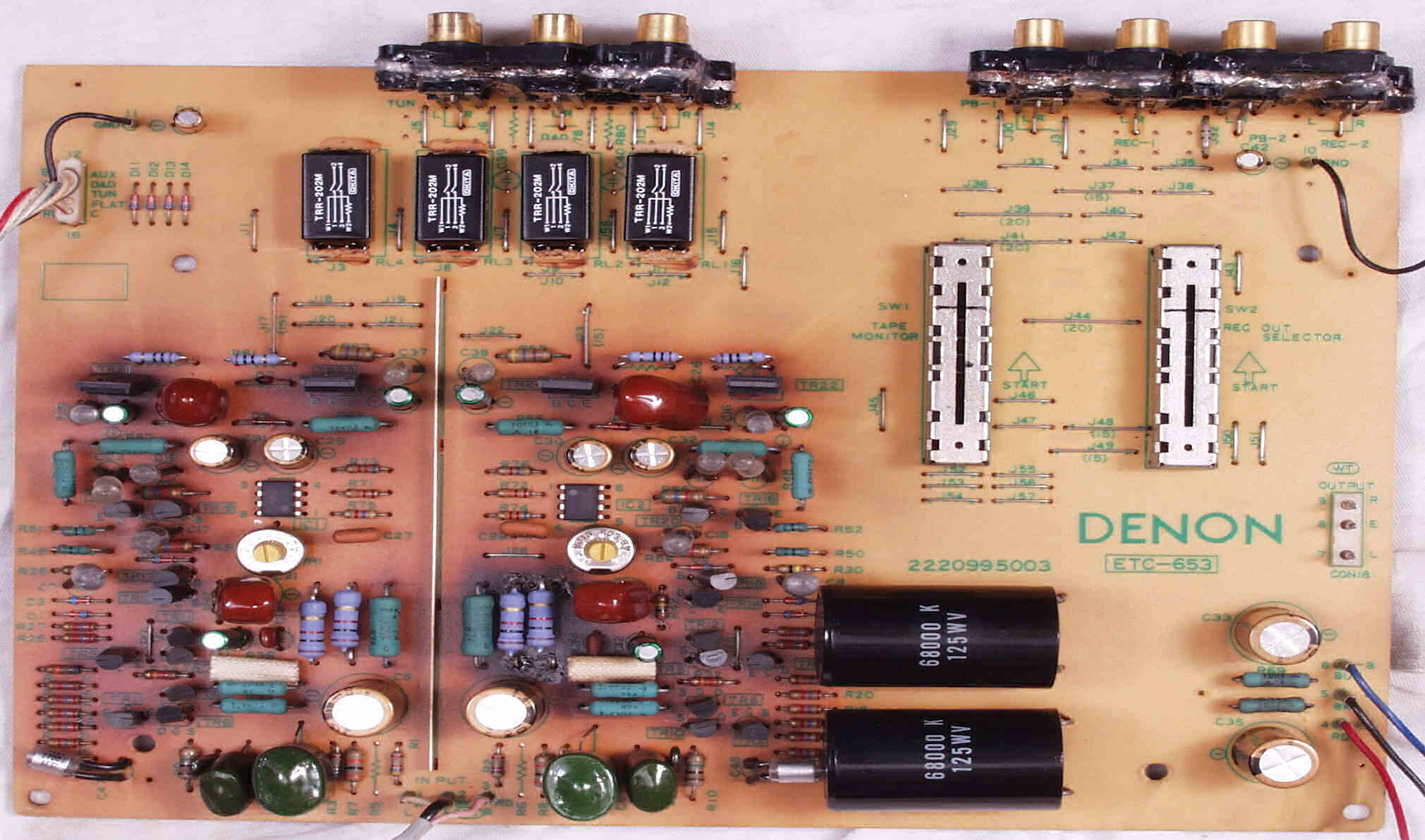

C２Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサ−１８個、リードリレー４個、半固定ＶＲ２個、ＴＲ（トランジスター）８個、 　　　　　　　　　　　　　　　　　　　　　　　抵抗８個、ＯＰ-ＡＭＰ２個交換

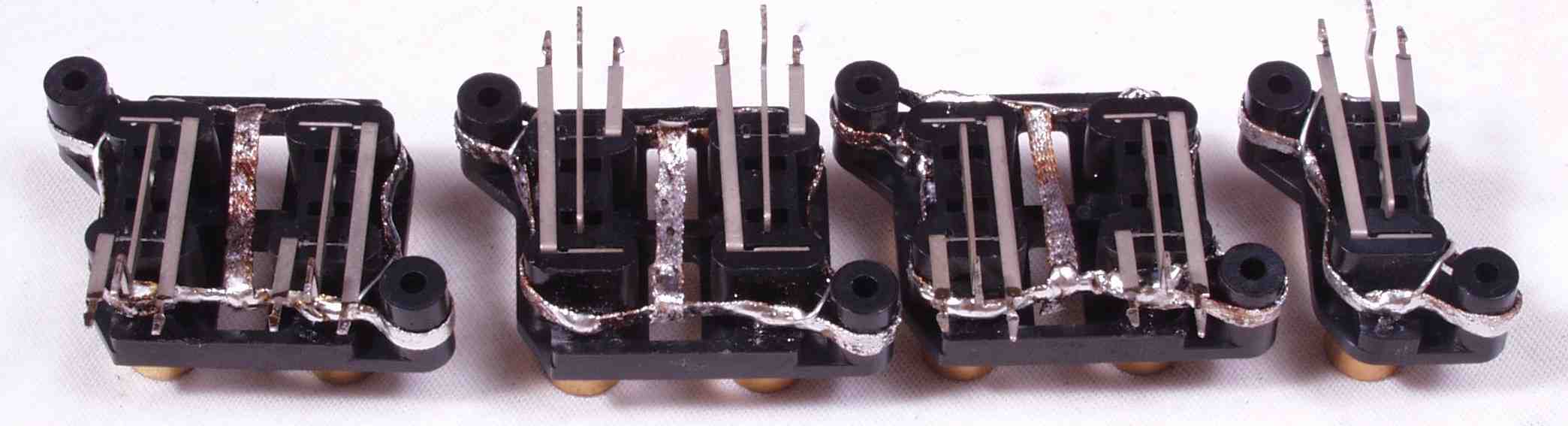

C２Ｃ．　修理前　ＥＱ−ＡＭＰ基板のRCA端子

C２Ｄ．　修理中　ＥＱ−ＡＭＰ基板のRCA端子　半田吸い取り線で補強する

C２Ｅ．　修理後　ＥＱ−ＡＭＰ基板のRCA端子　さらにホットボンドで補強

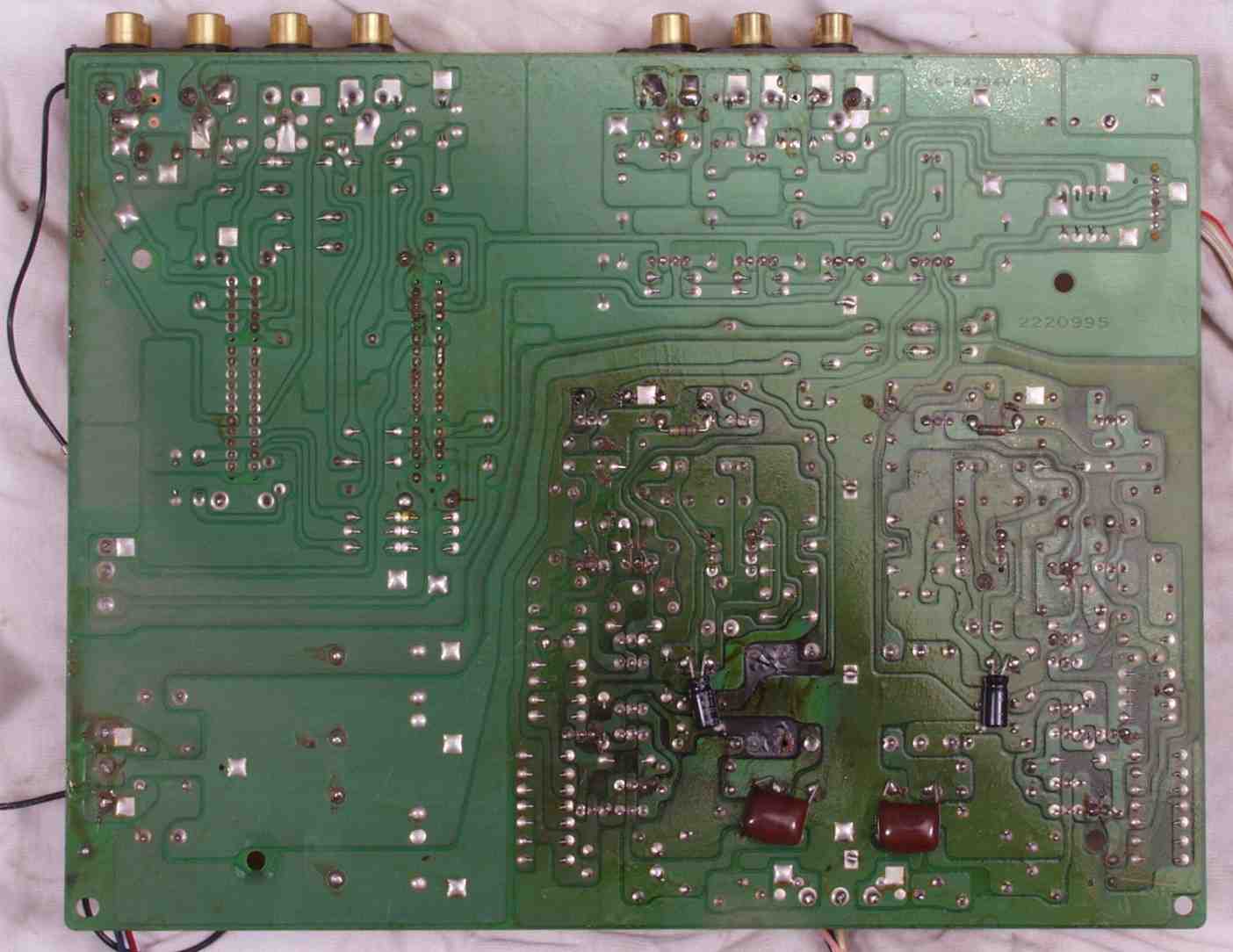

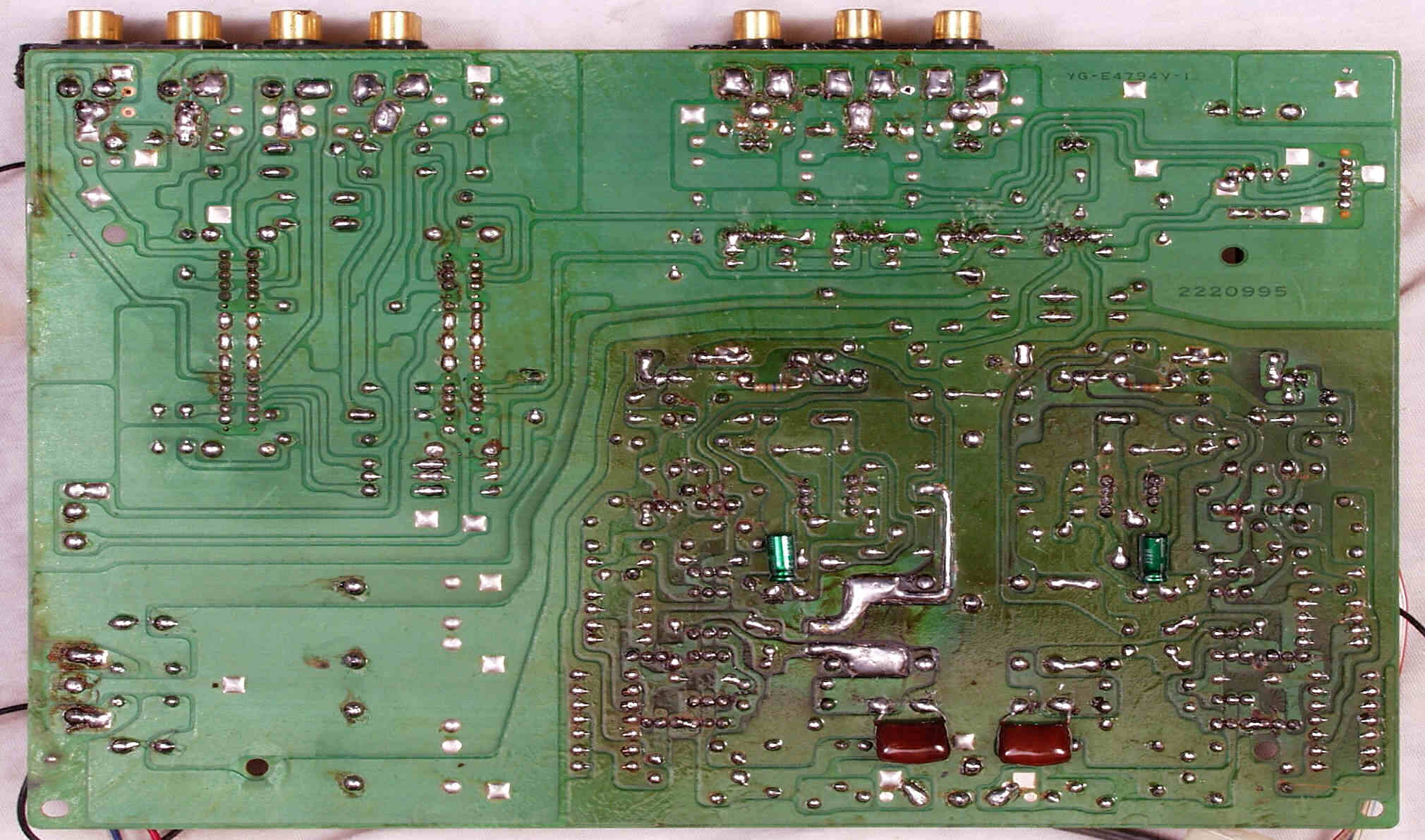

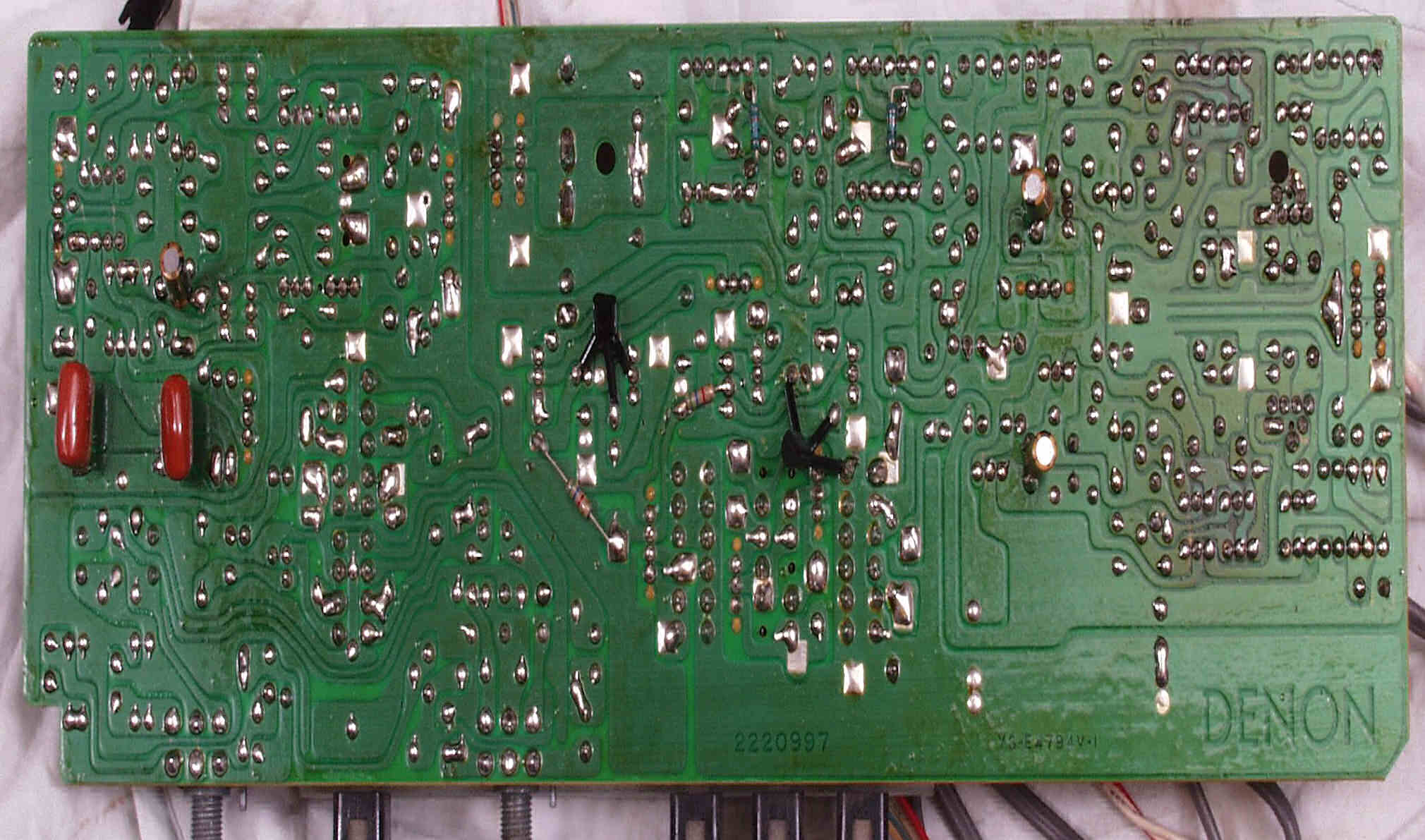

C２Ｆ．　修理前　ＥＱ−ＡＭＰ基板裏

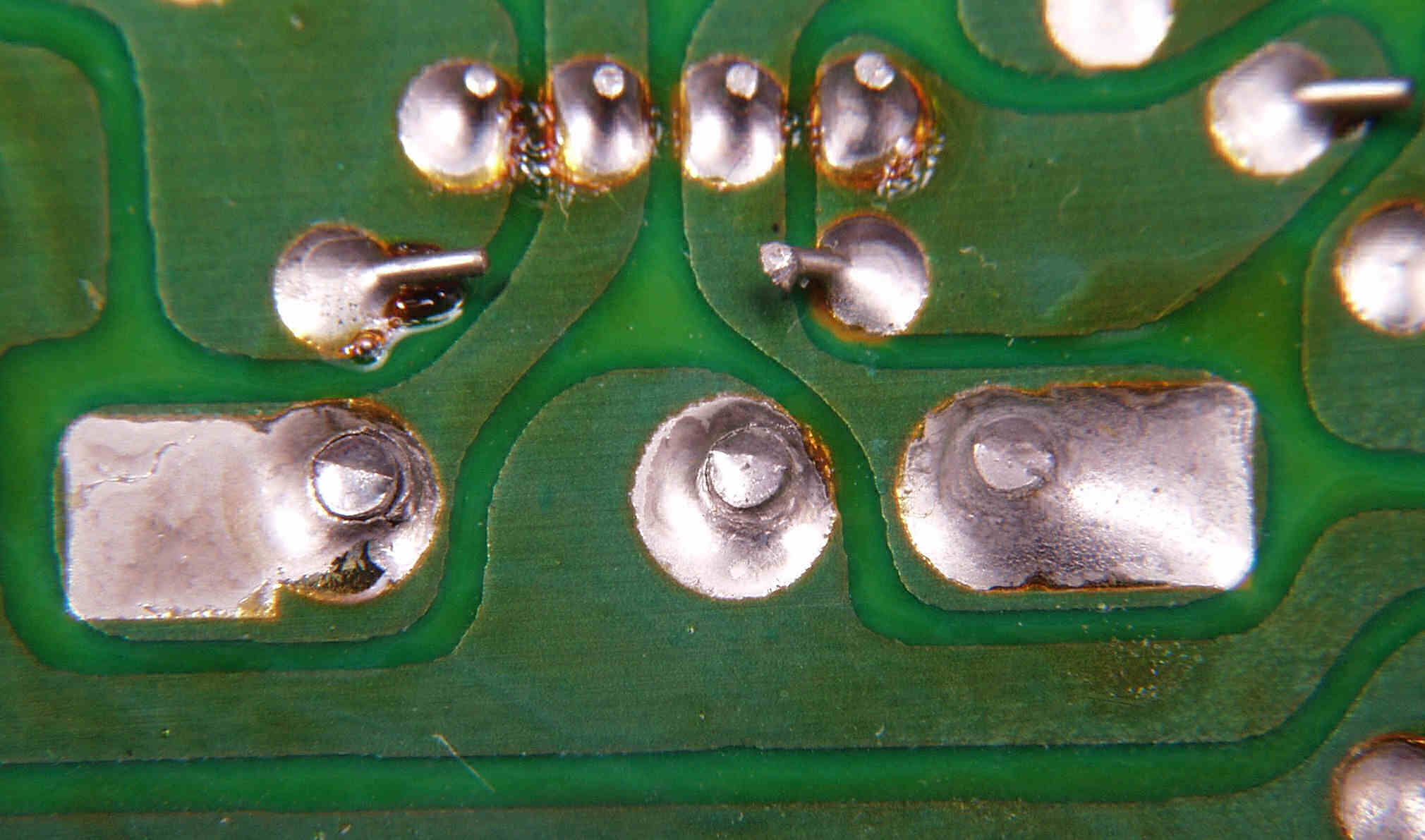

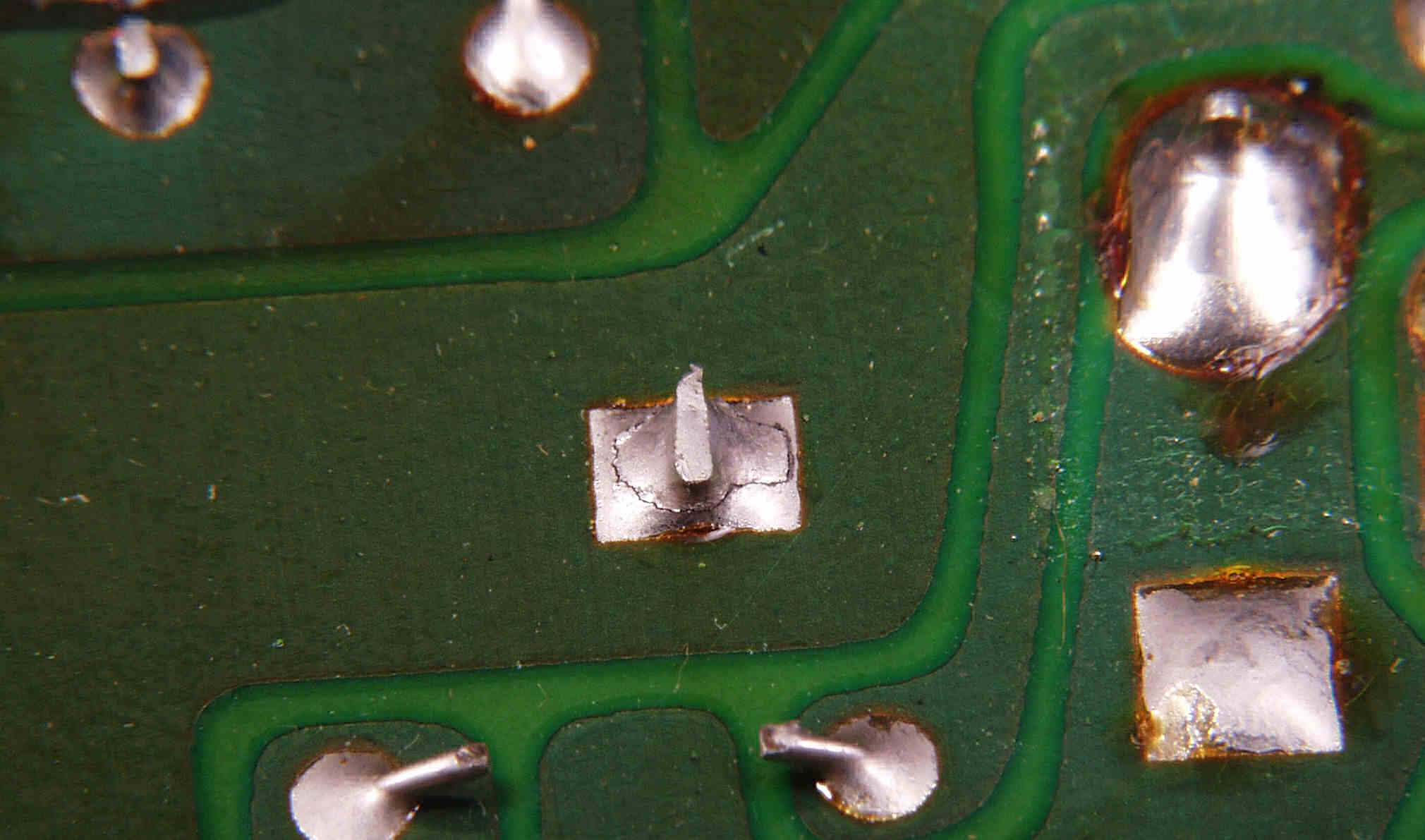

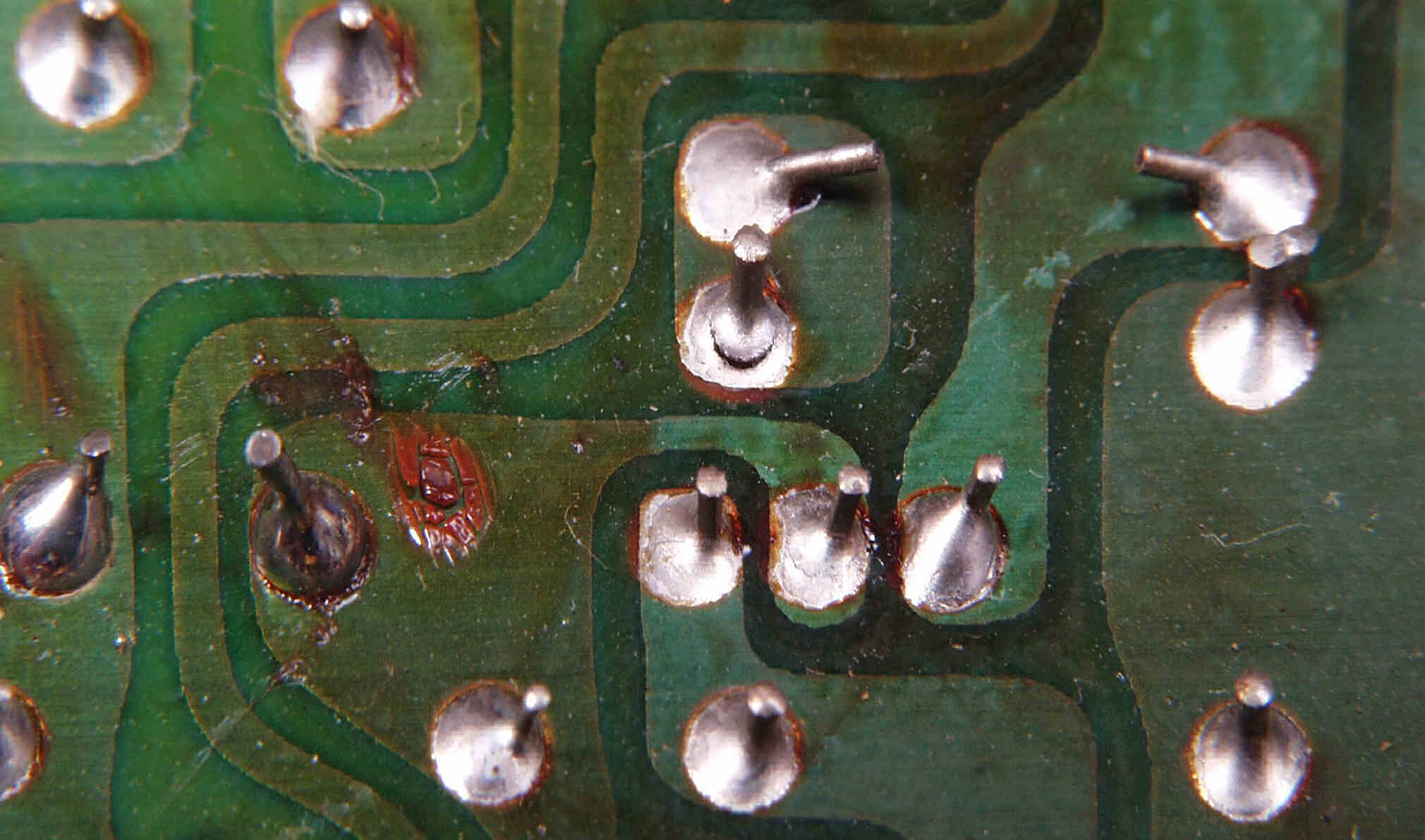

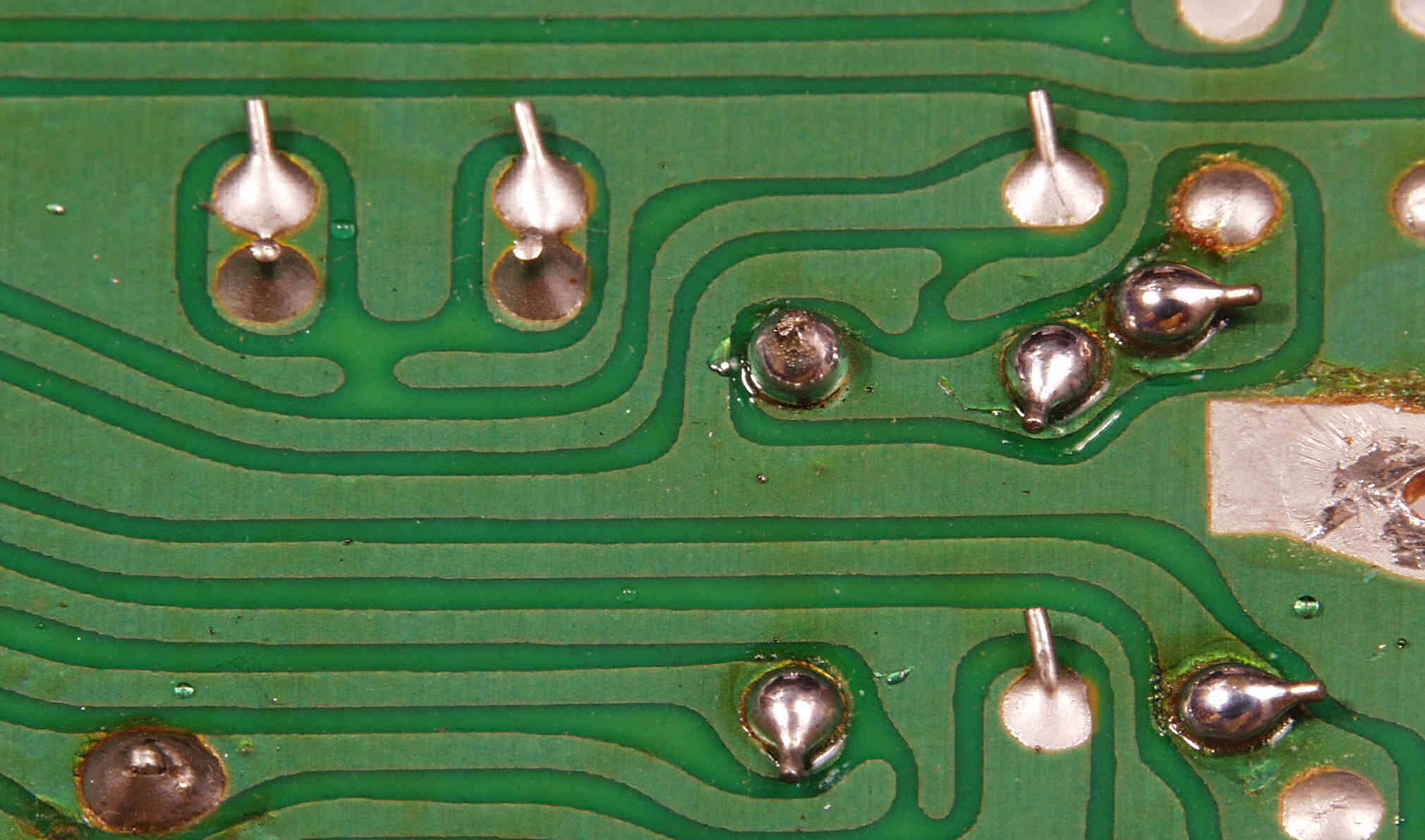

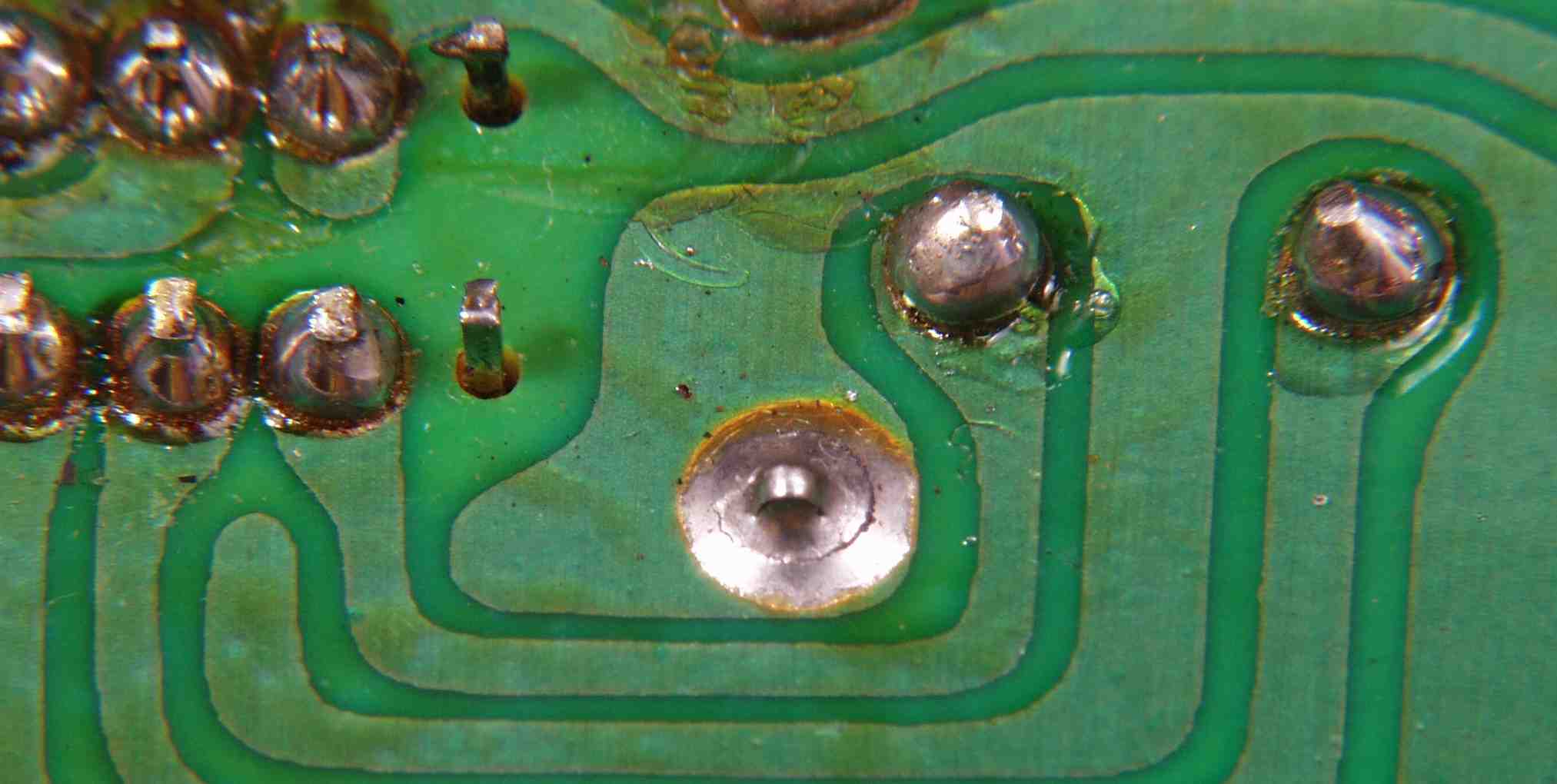

C２Ｆ−１．　修理前　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、その１

C２Ｆ−２．　修理前　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、その２

C２Ｆ−３．　修理前　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、その３

C２Ｆ−４．　修理中　ＥＱ−ＡＭＰ基板裏　銅箔修理　メッキ線で補強

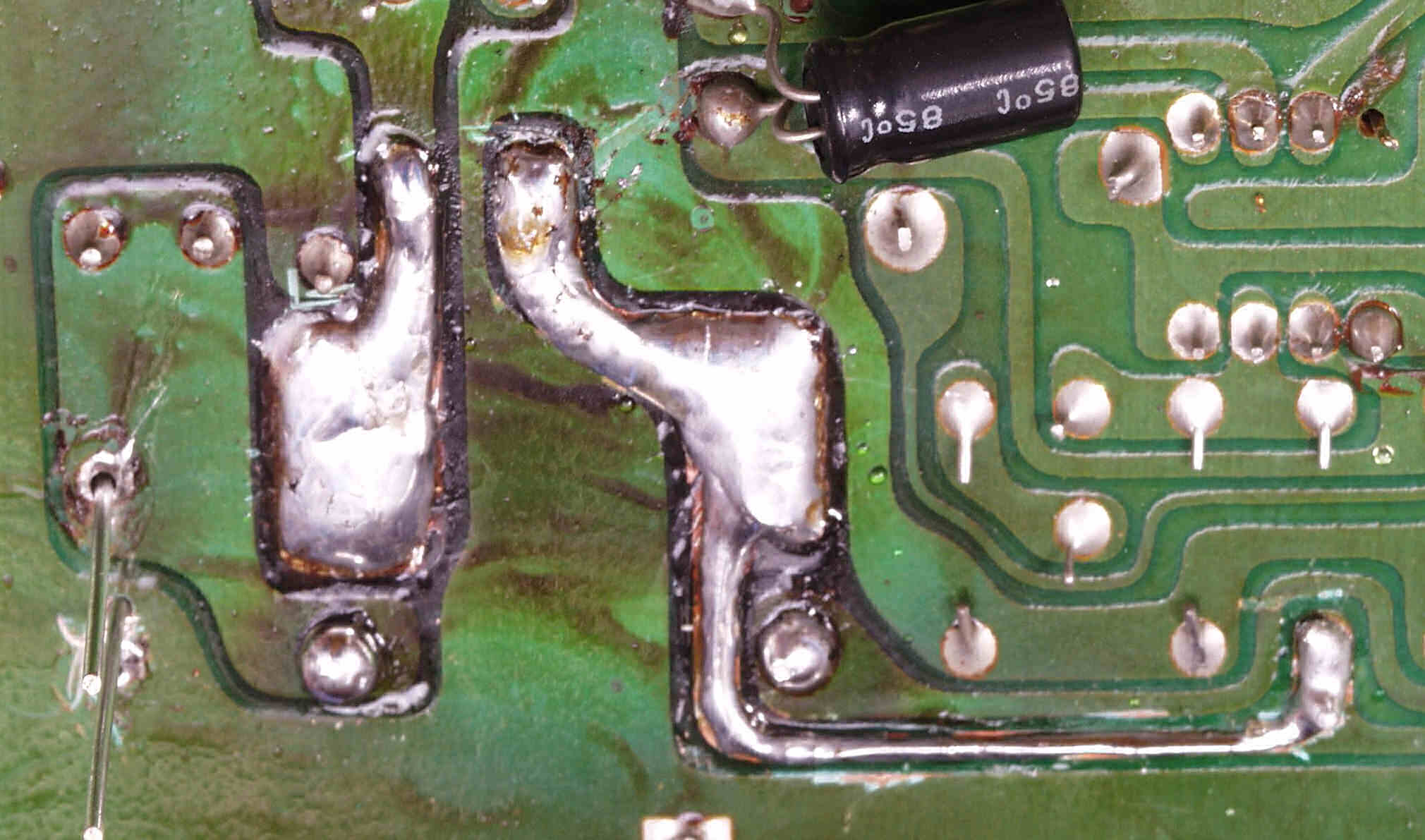

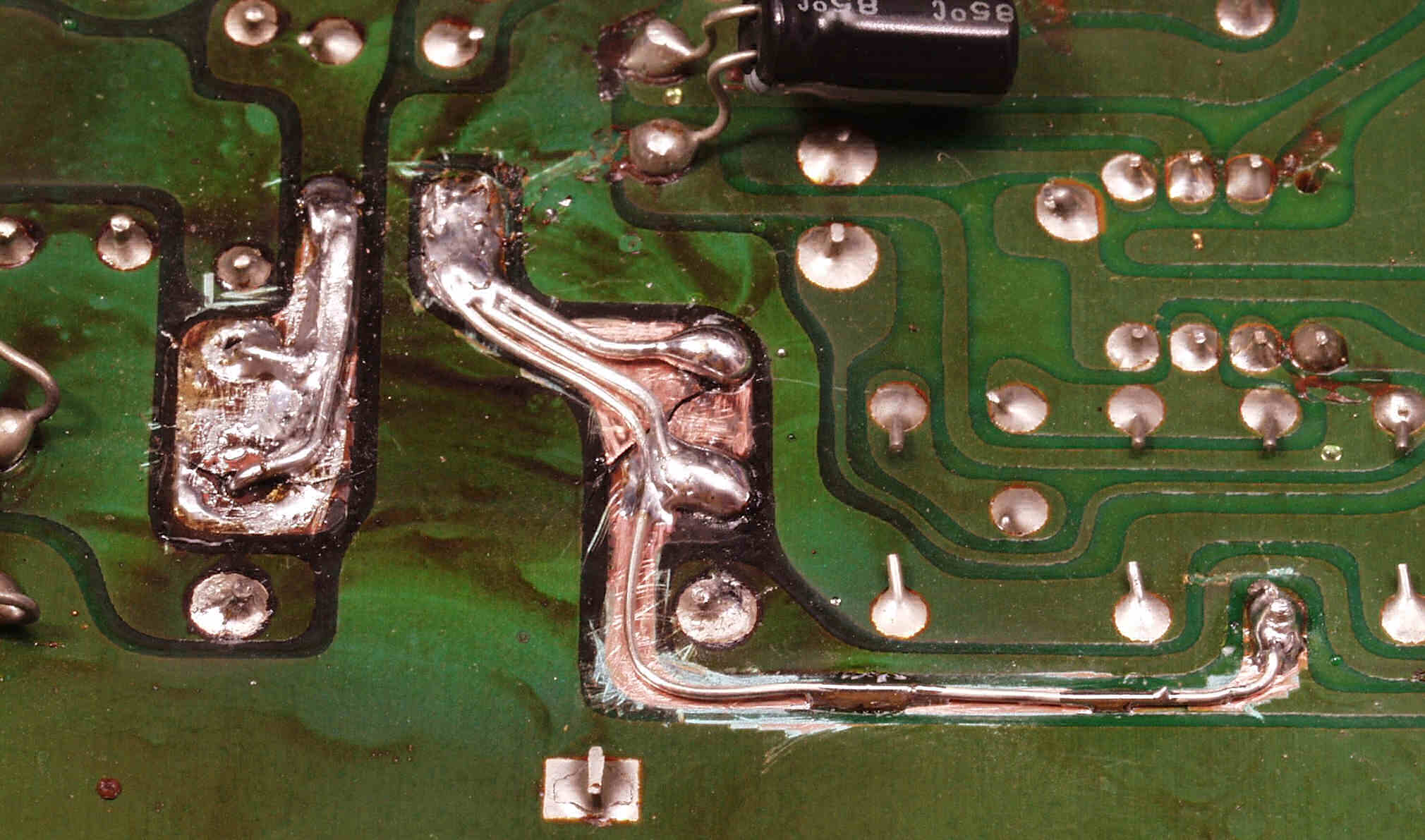

C２Ｆ−５．　修理中　ＥＱ−ＡＭＰ基板裏　銅箔修理　ハンダを盛る

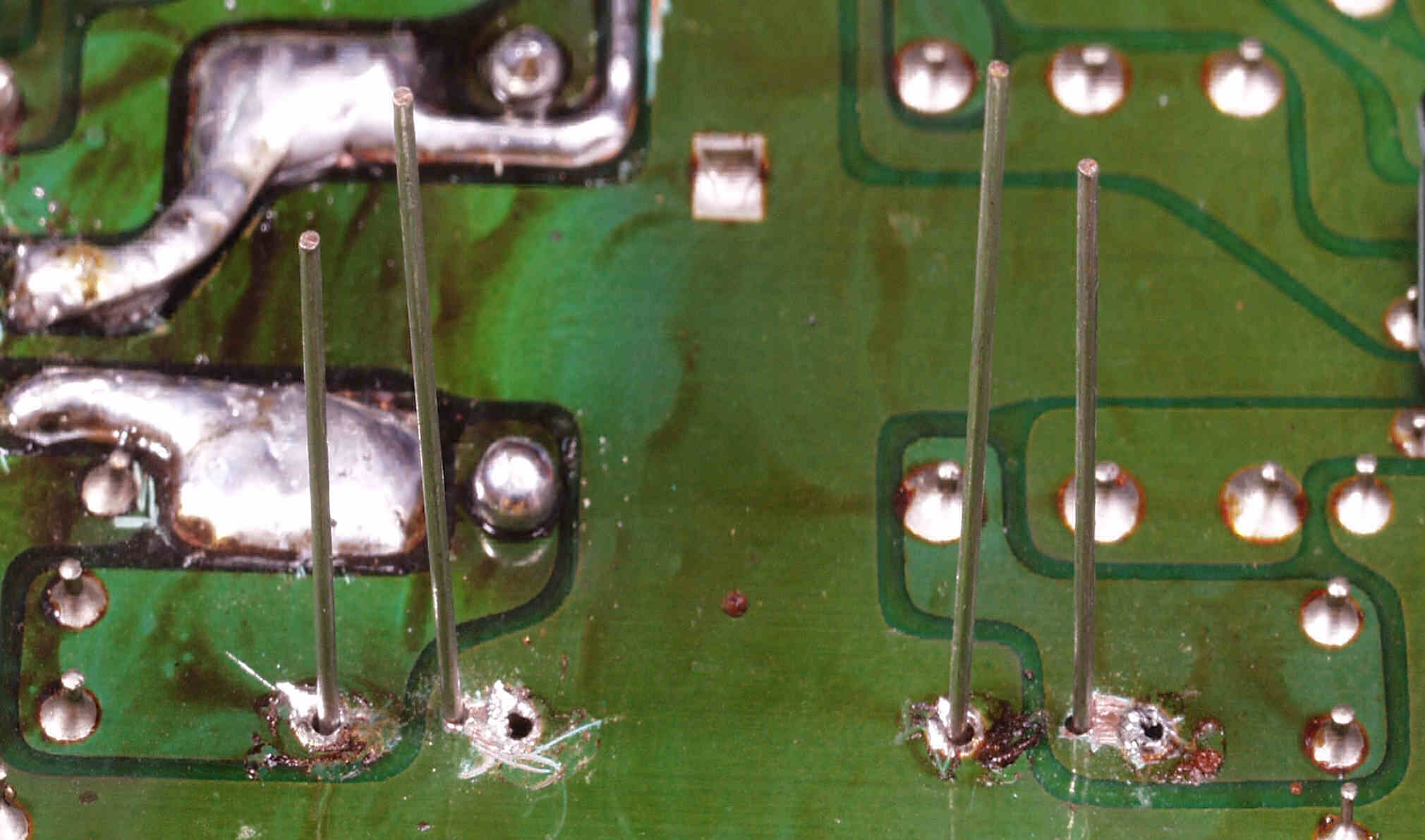

C２Ｆ−６．　修理中　ＥＱ−ＡＭＰ基板裏　　技術の進歩でコンデンサーは端子のピッチが異なるので、穴開けが必要

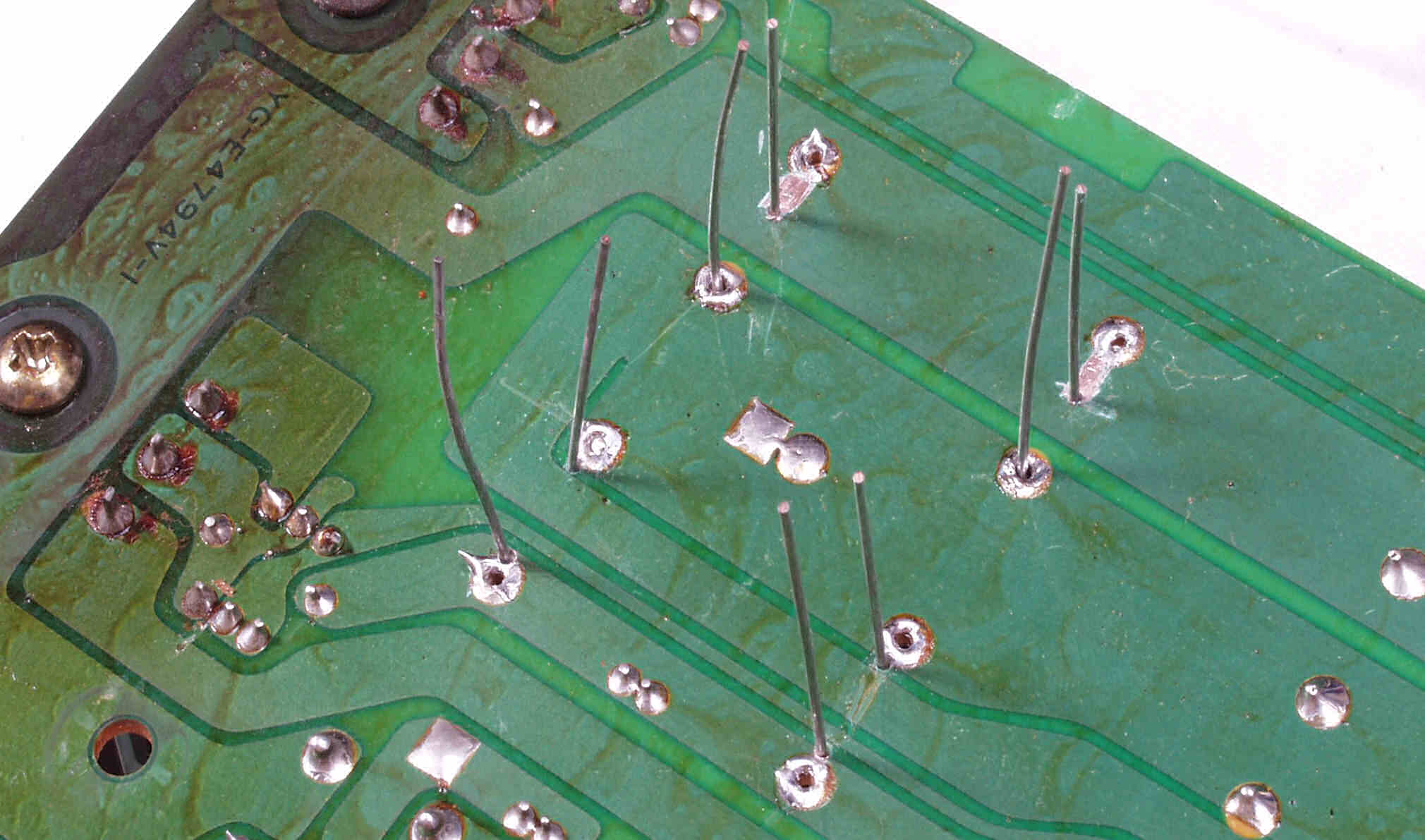

C２Ｆ−７．　修理前　ＥＱ−ＡＭＰ基板裏　曲げる方向が悪く隣の銅箔に？

C２Ｆ−８．　修理前　ＥＱ−ＡＭＰ基板裏　曲げる方向が悪く隣の銅箔に？

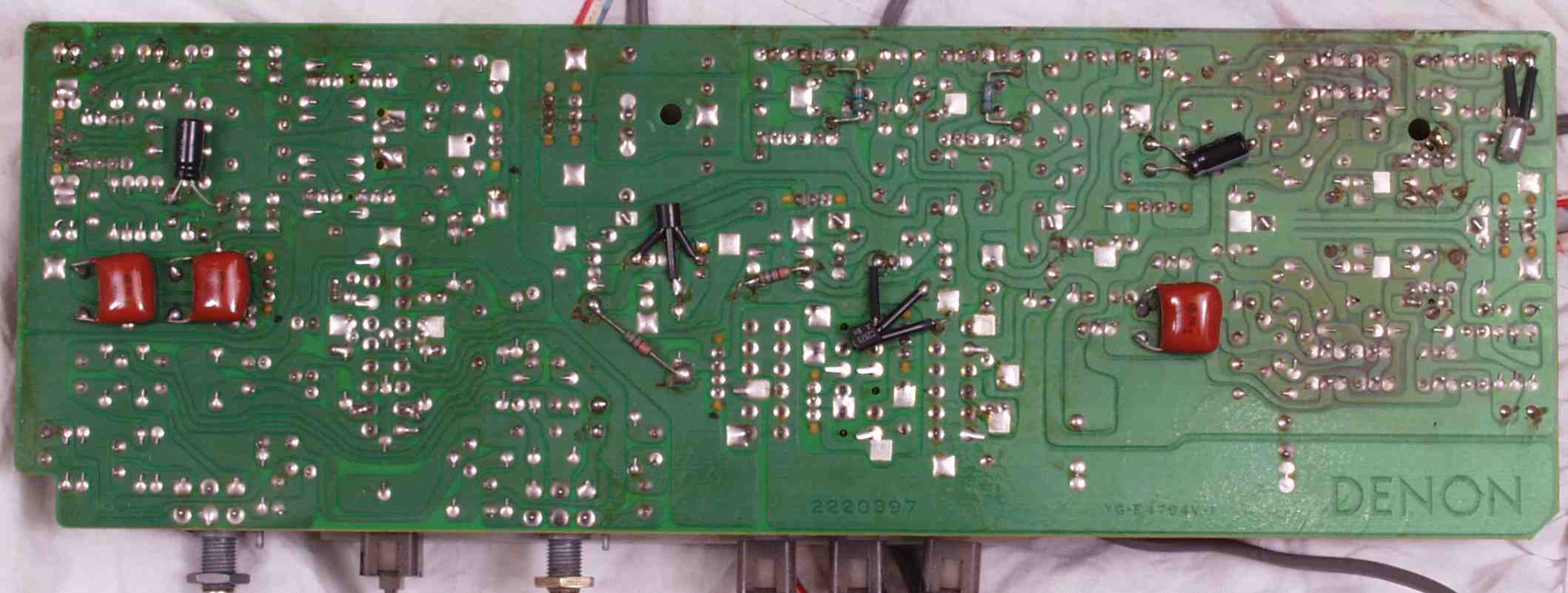

C２Ｇ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏 　全ての半田をやり修す

C２Ｈ．　完成ＥＱ-ＡＭＰ基板裏　洗浄後

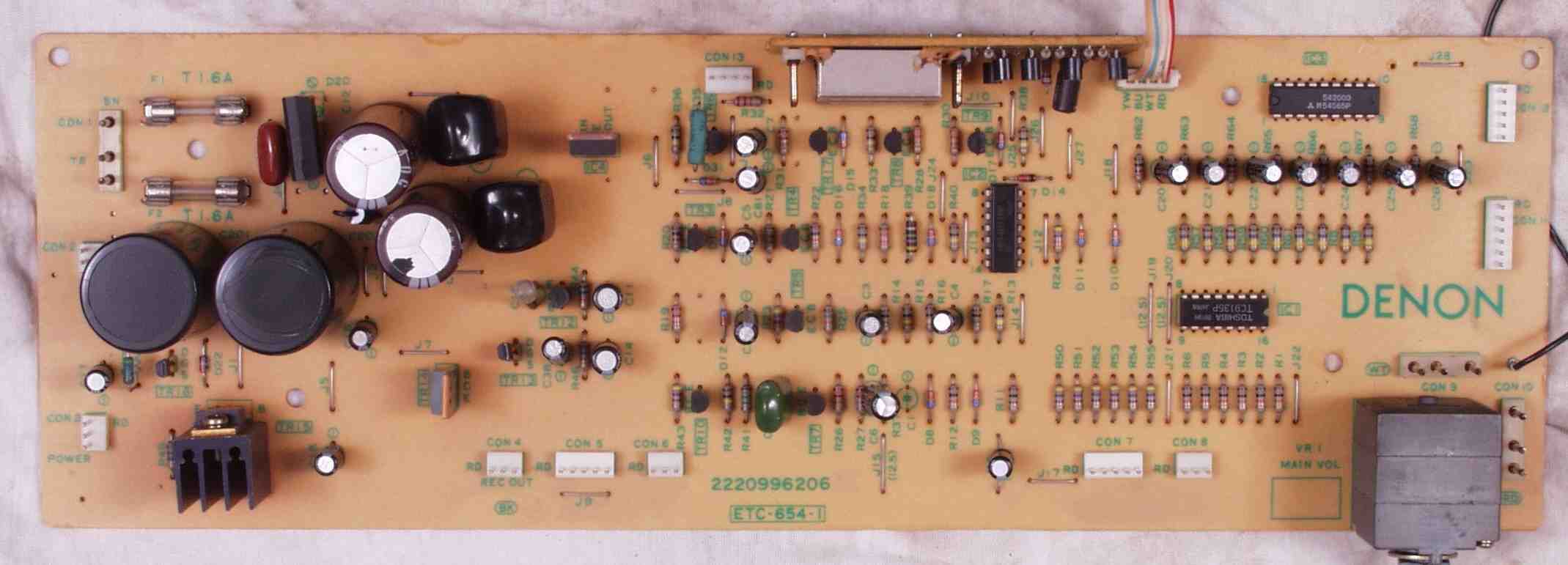

C３Ａ．　修理前　電源・コントロール基板

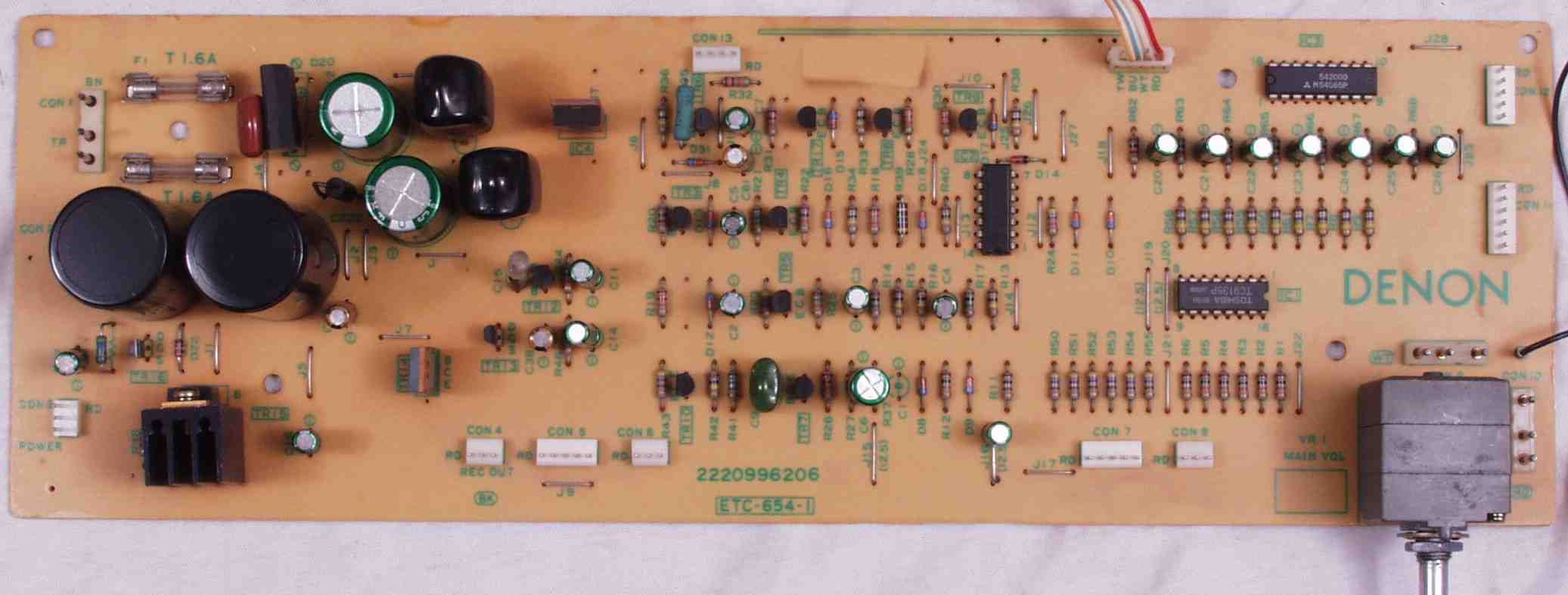

C３Ｂ．　修理後　電源・コントロール基板　　電解コンデンサー２３個交換

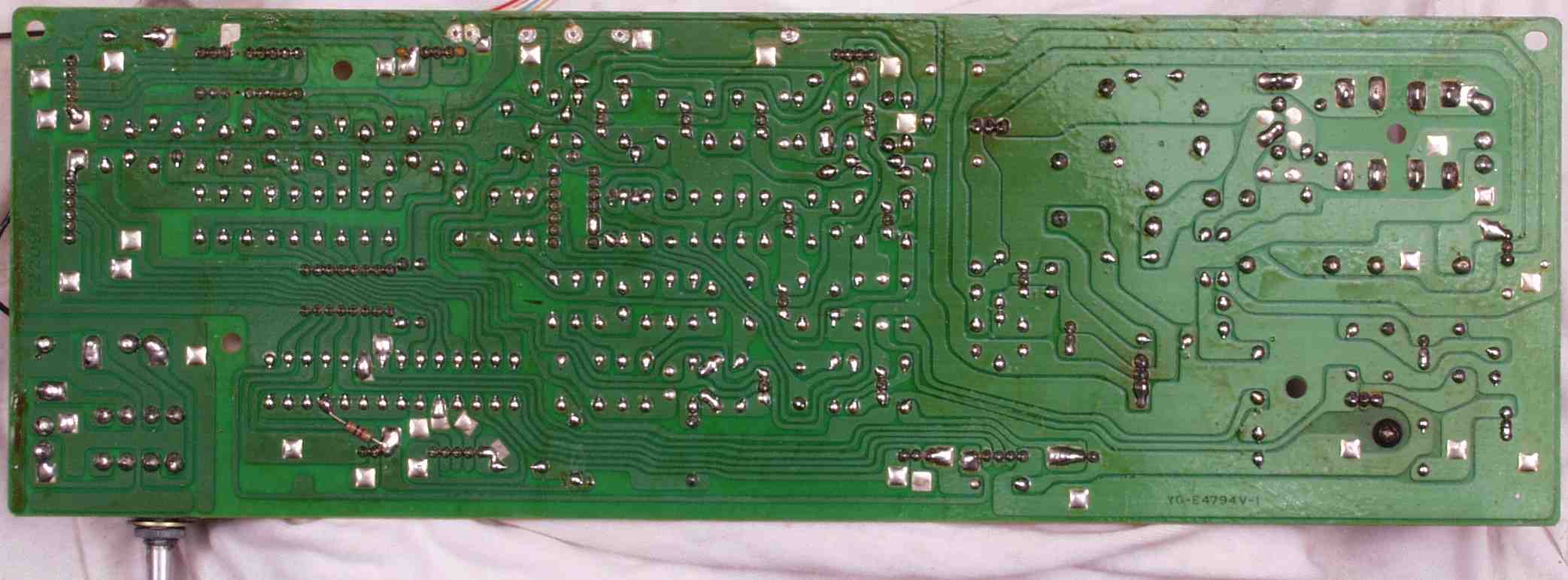

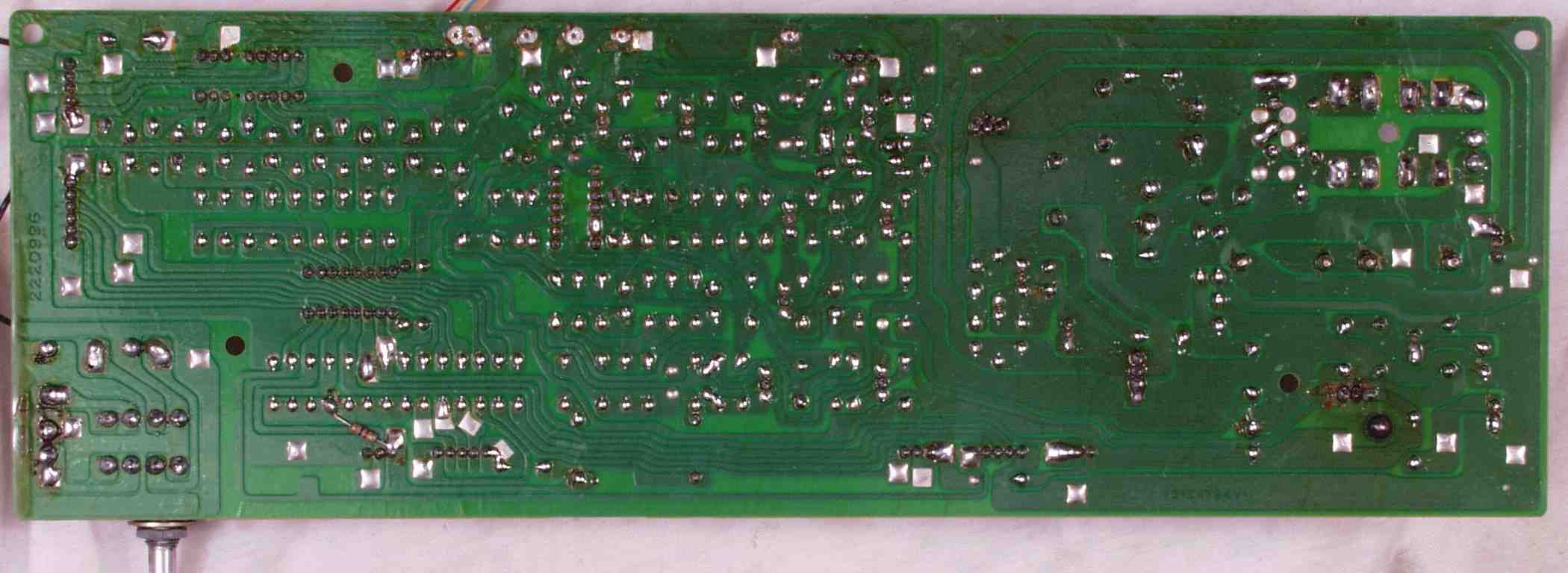

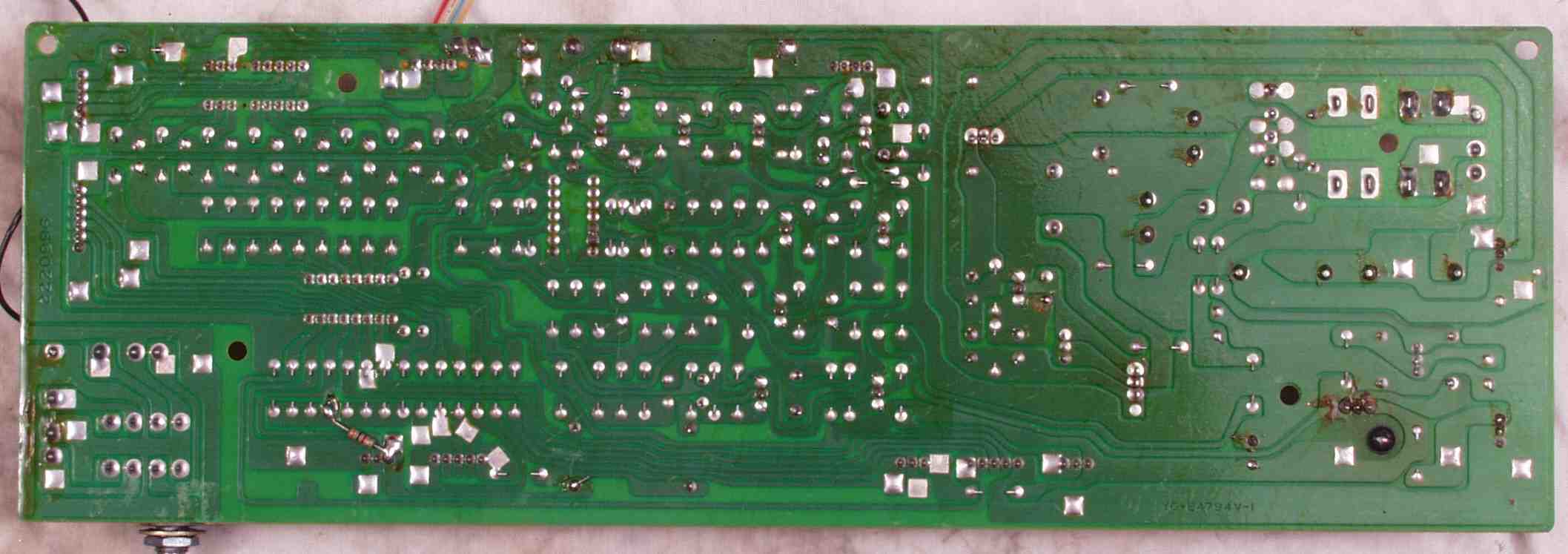

C３Ｃ．　修理前　電源・コントロール基板裏

C３Ｄ．　修理（半田補正）後　電源・コントロール基板裏 　全ての半田をやり修す

C３Ｅ．　完成電源・コントロール基板裏　洗浄後

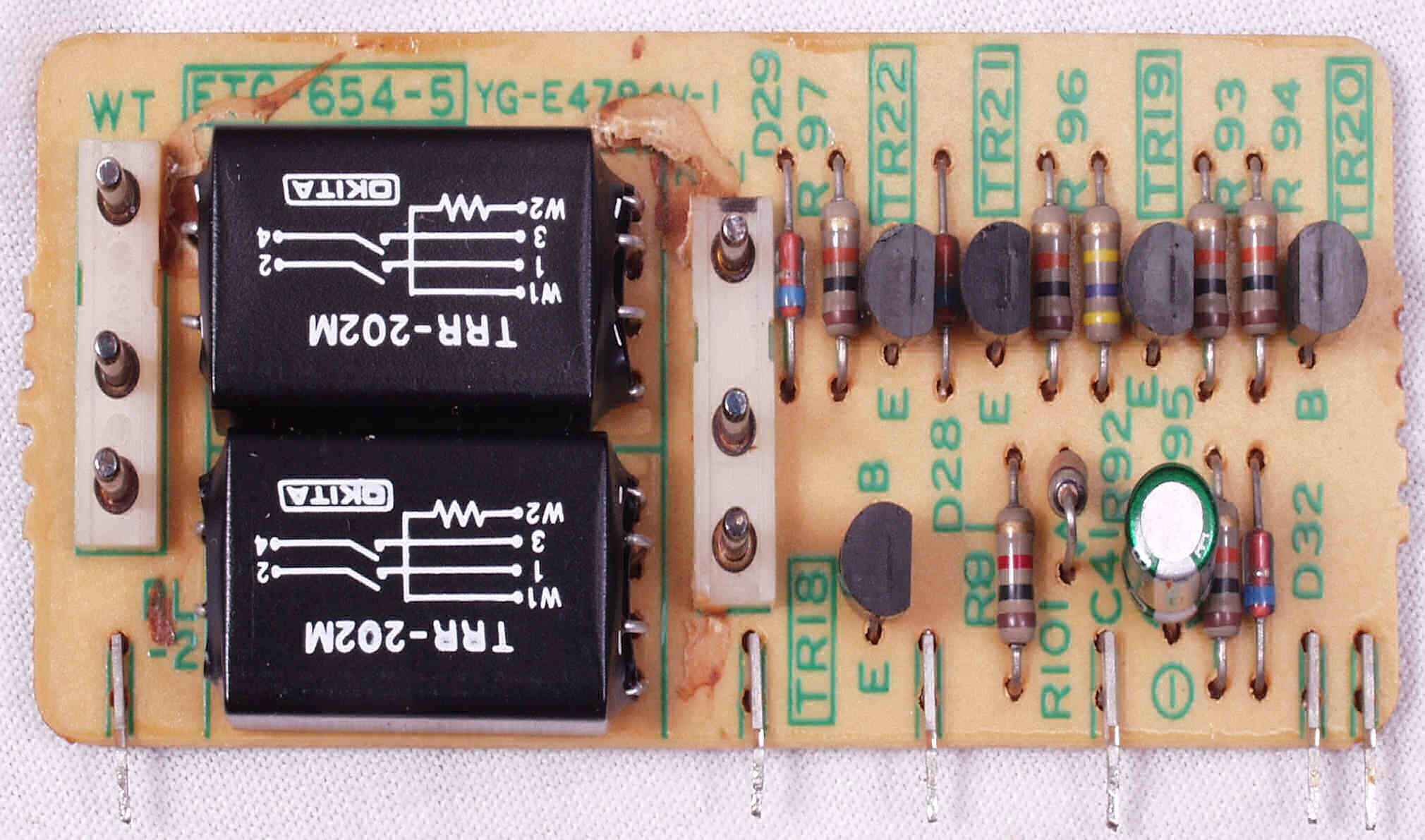

C４Ａ．　修理前　電源・コントロール 　リレー基板

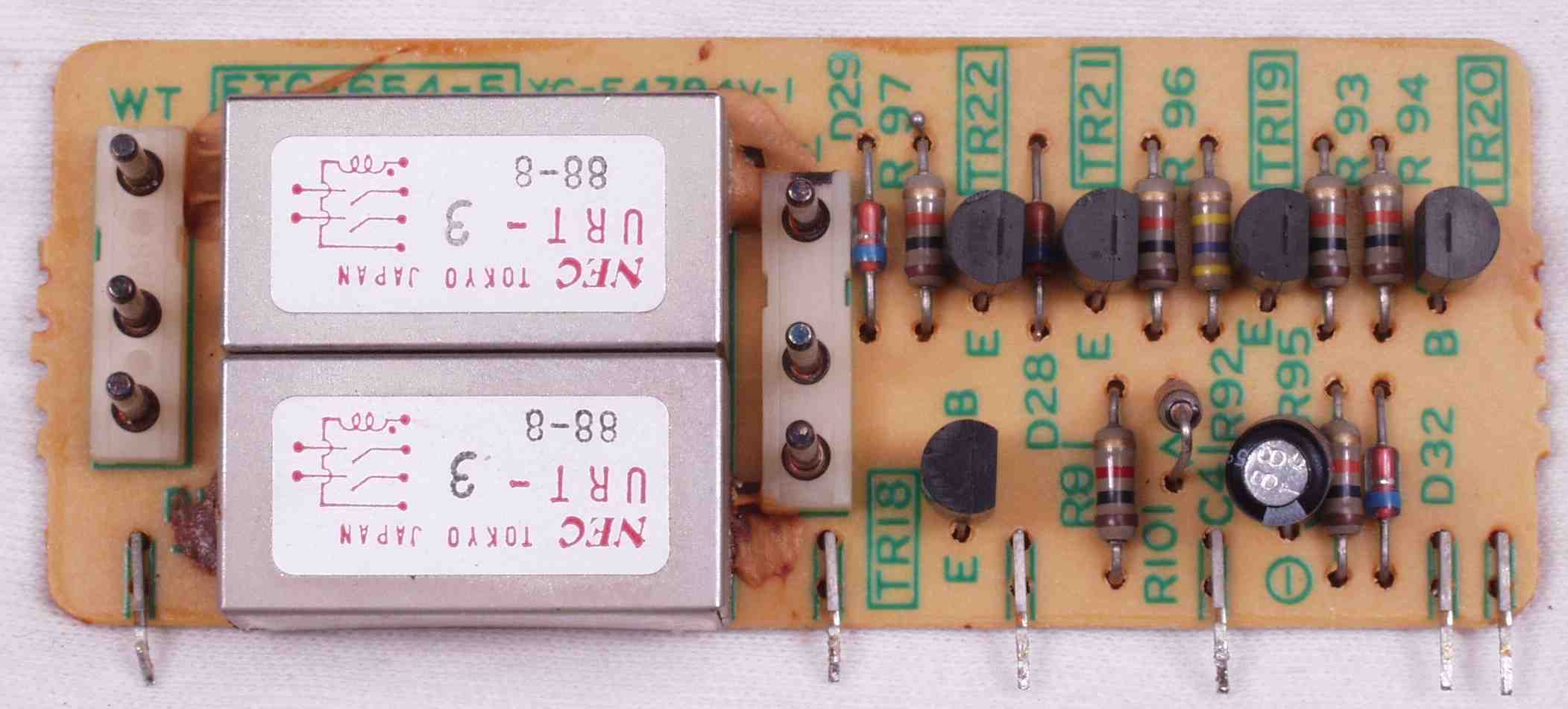

C４Ｂ．　修理後　電源・コントロール 　リレー基板　電解コンデンサー１個、リードリレー２個交換

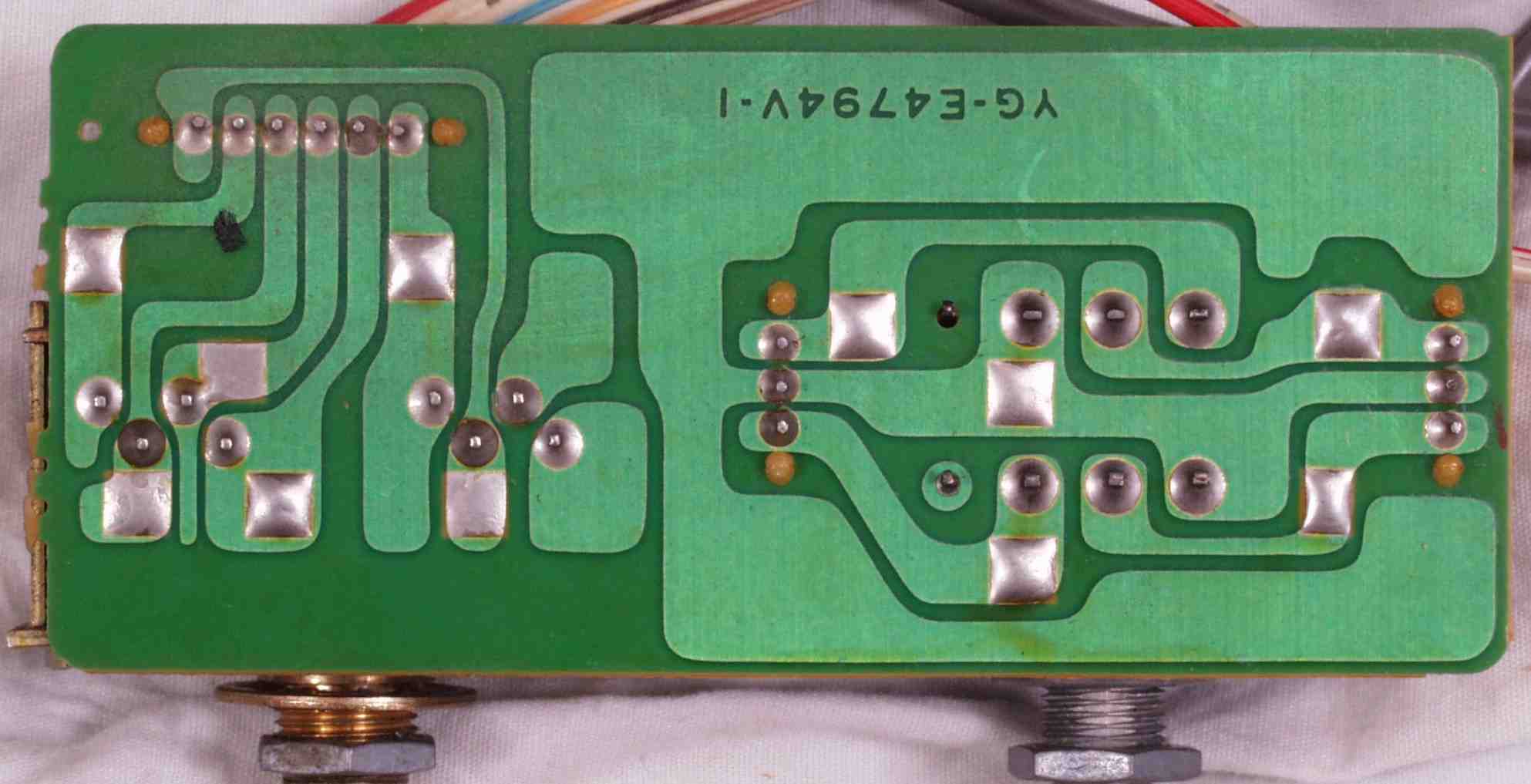

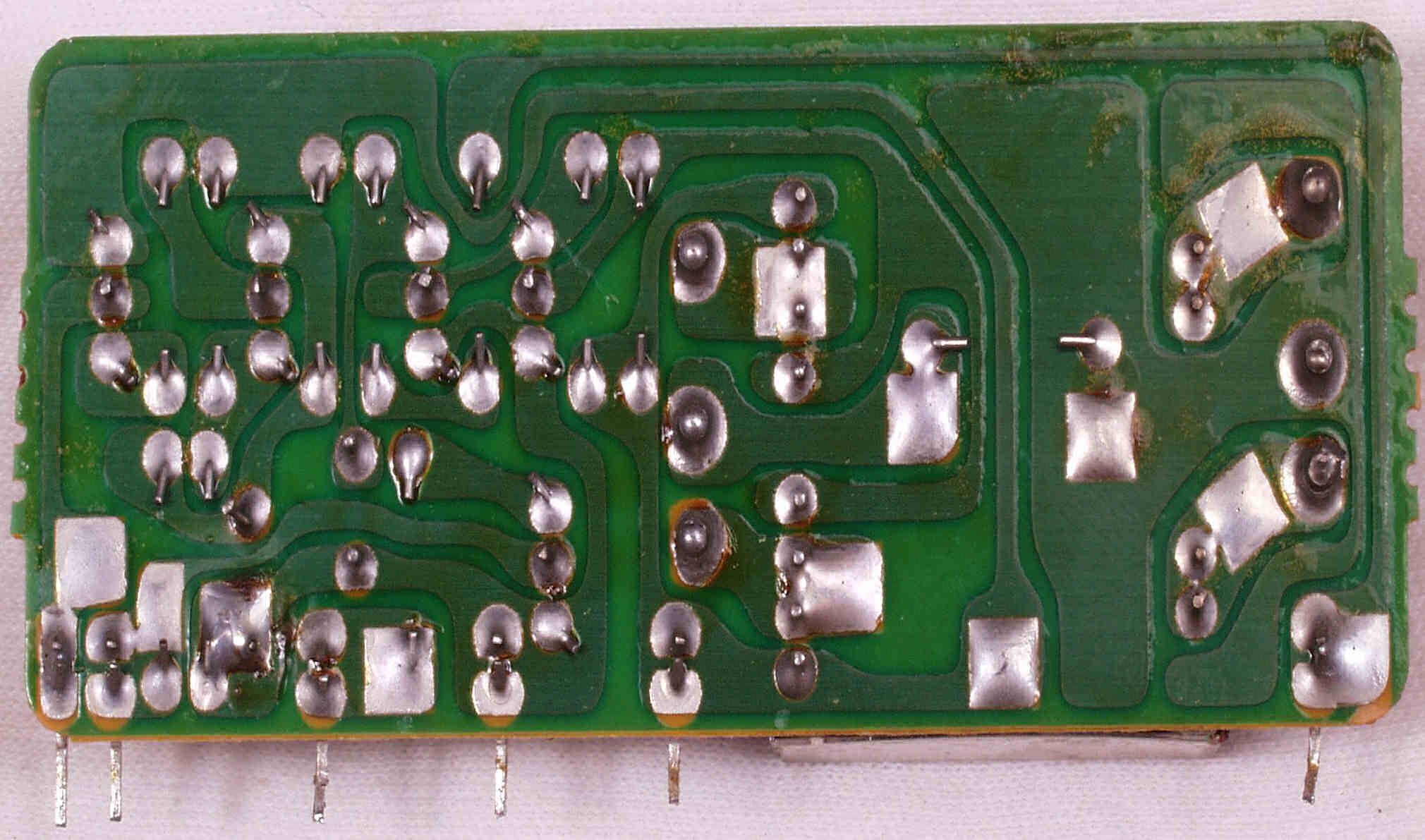

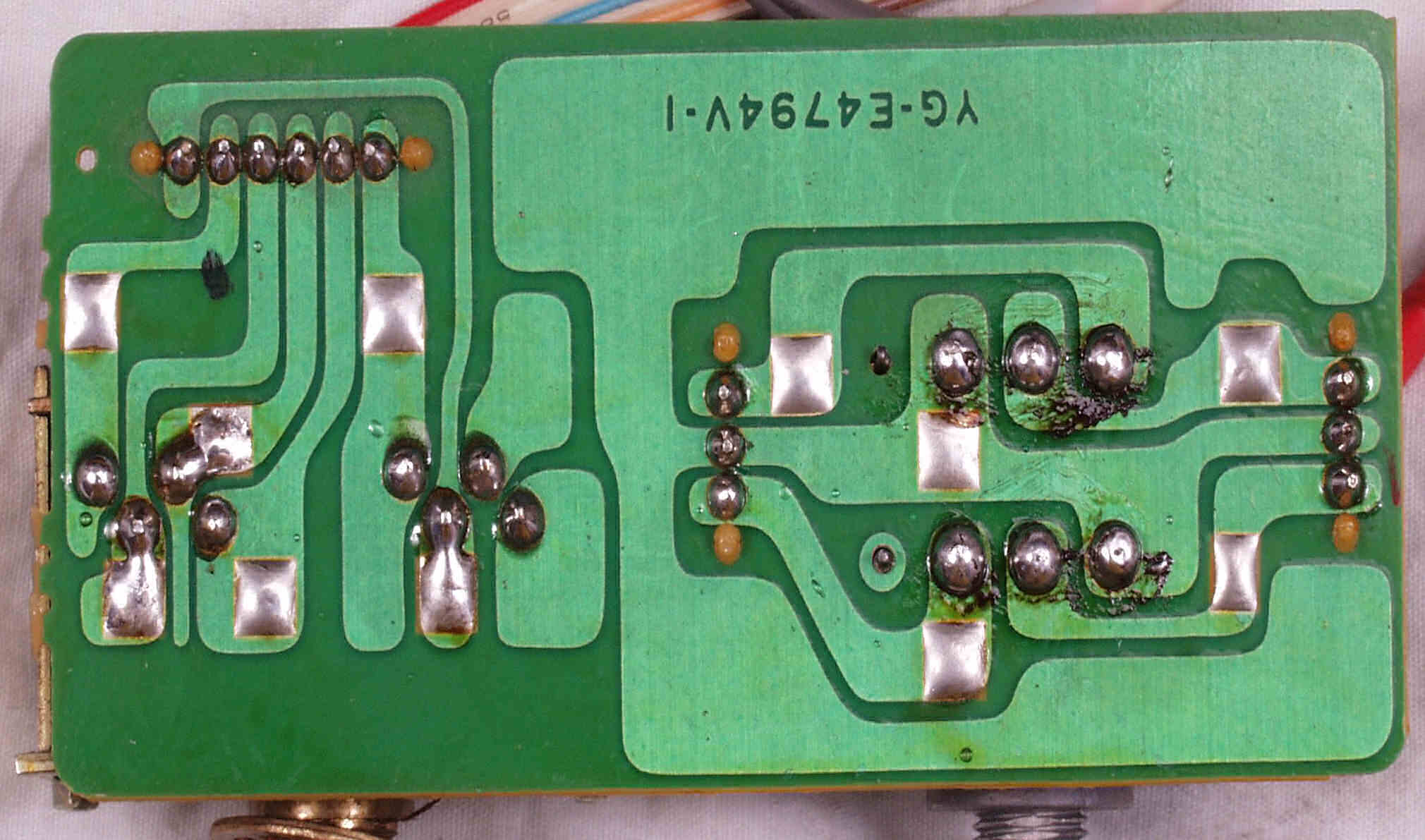

C４Ｃ．　修理前　電源・コントロール基板　リレー基板裏

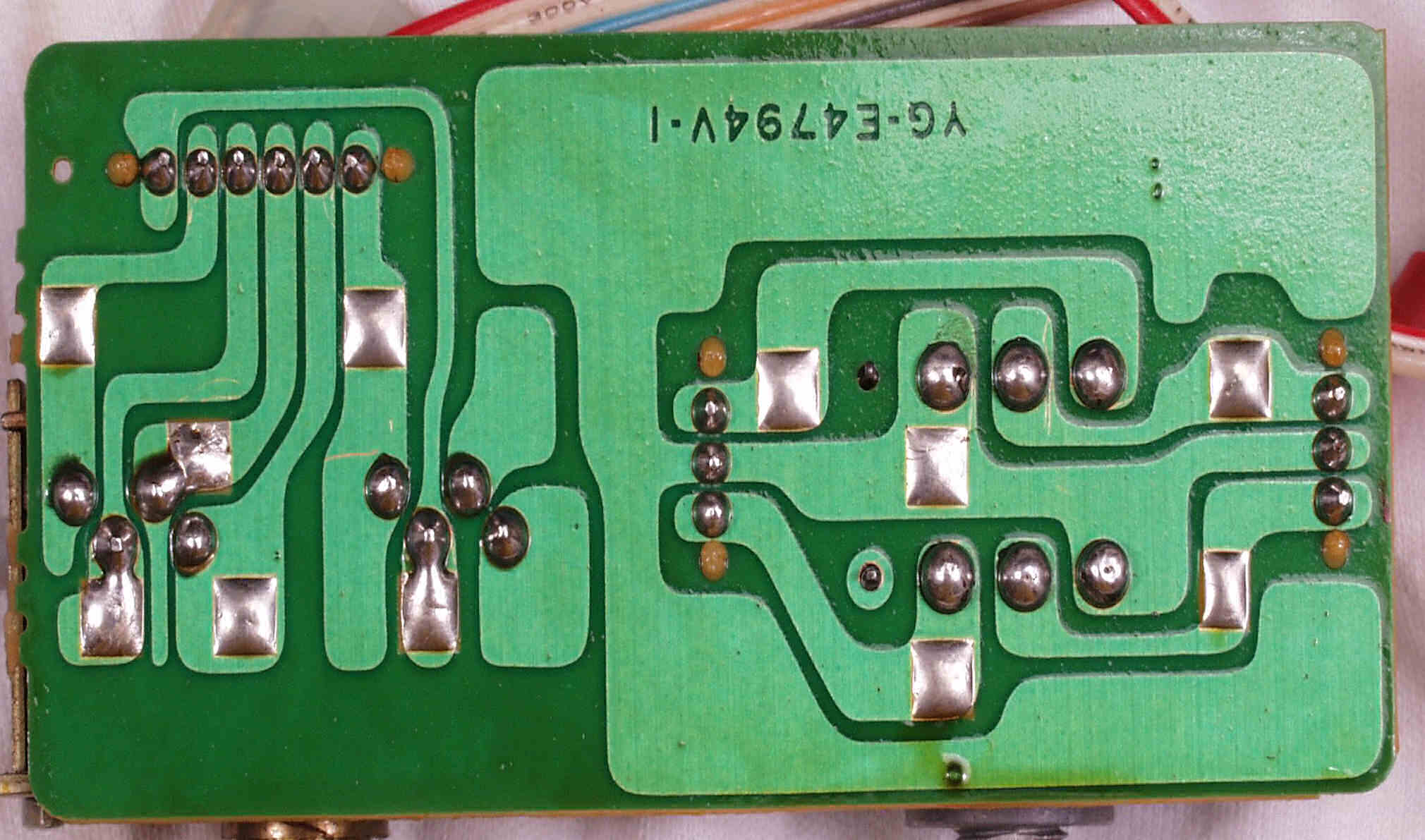

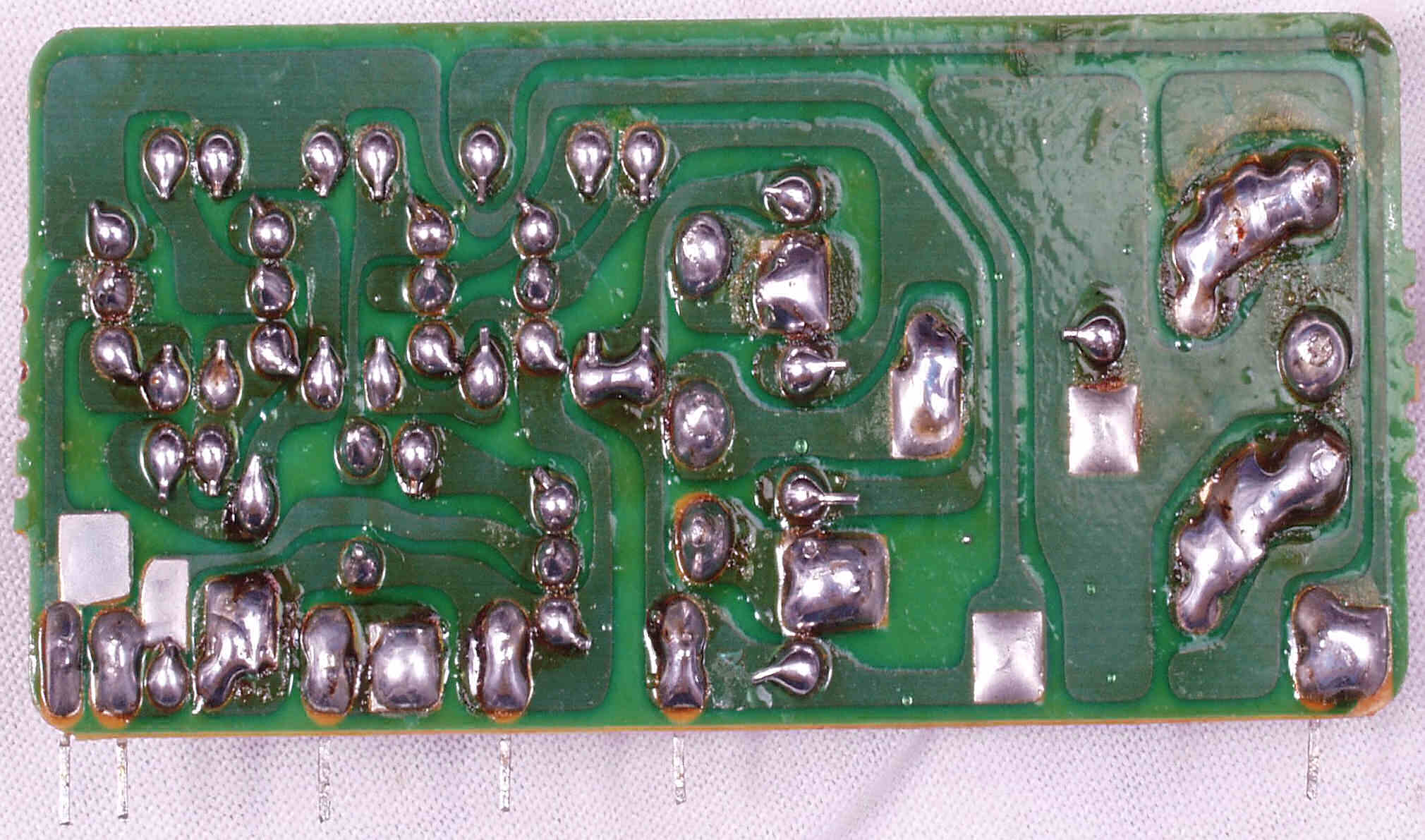

C４Ｄ．　修理（半田補正）後　電源・コントロール基板リレー基板裏

C４Ｅ．　完成電源・コントロール基板リレー基板裏　洗浄後

C５Ａ．　清掃前　主ＶＲの抵抗体摺動部

C５Ｂ．　清掃後　終ＶＲの抵抗体摺動部

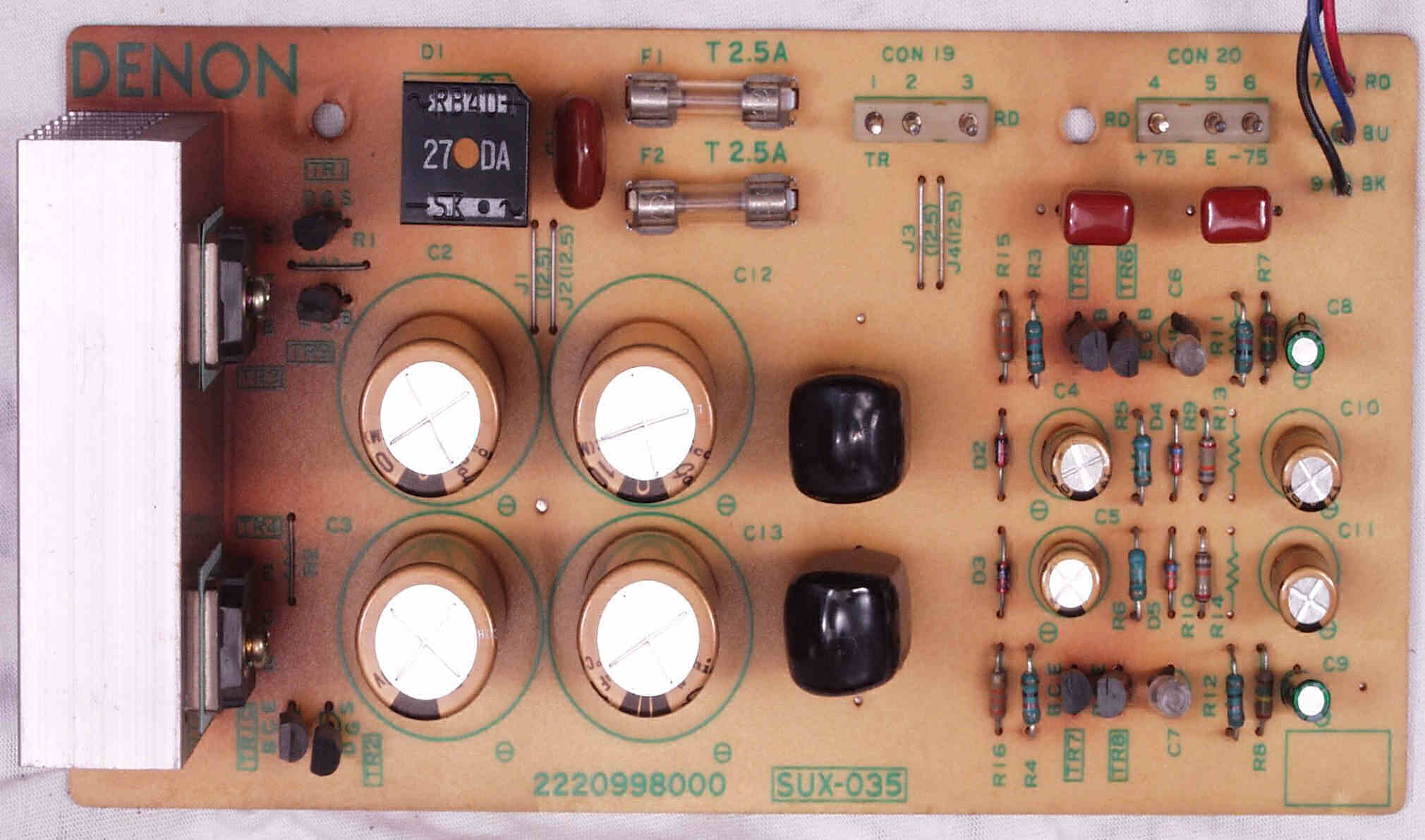

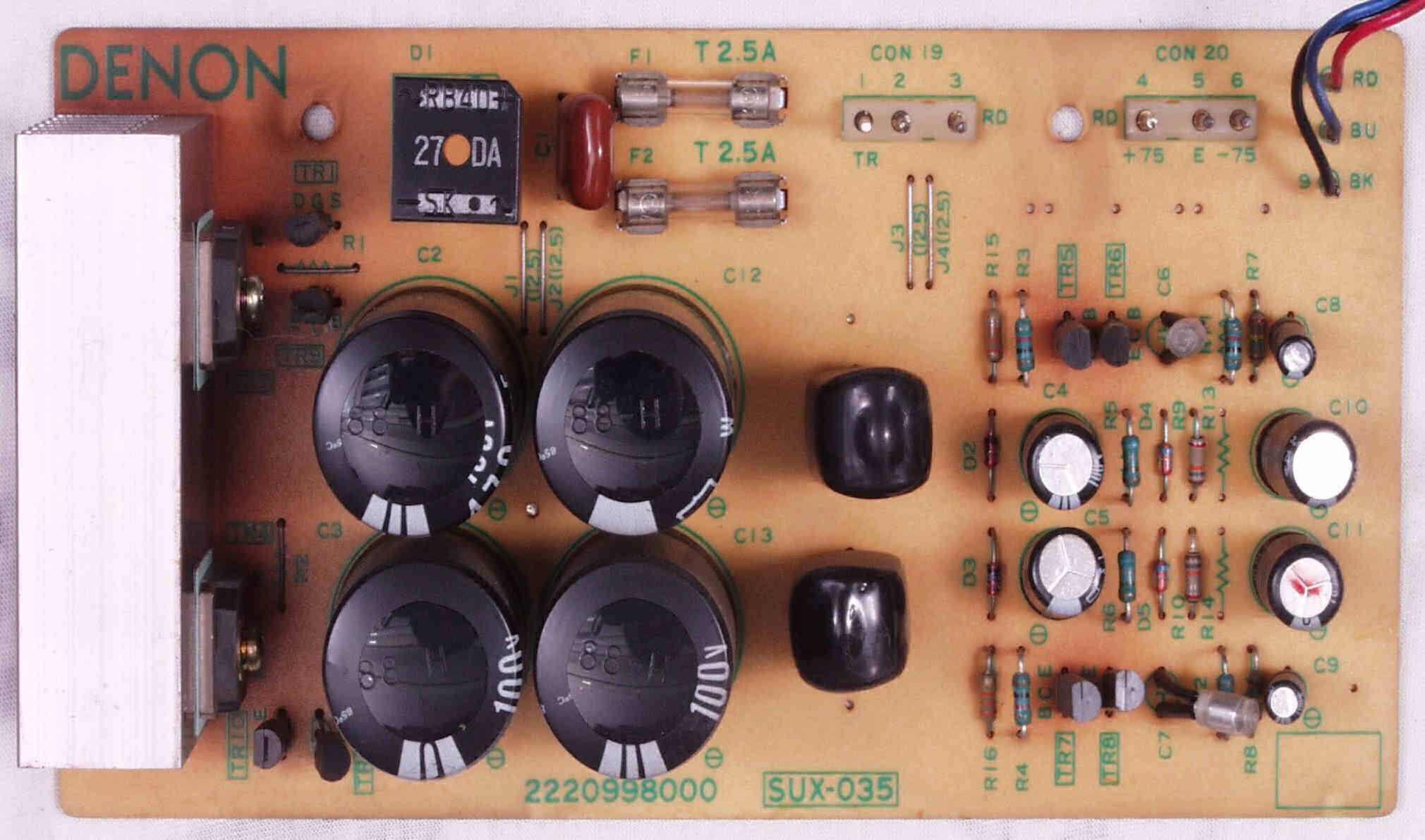

C６Ａ．　修理前　電源基板

C６Ｂ．　修理後　電源基板　電解コンデンサー１０個交換、フイルムコンデンサー２個追加

C６Ｃ．　修理前　電源基板裏

C６C１．　修理中　電源基板裏　技術の進歩でコンデンサーは端子のピッチが異なるので、穴開けが必要

C６Ｄ．　修理（半田補正）後　電源基板裏 　全ての半田をやり修す

C６Ｅ．　完成電源基板裏　洗浄後

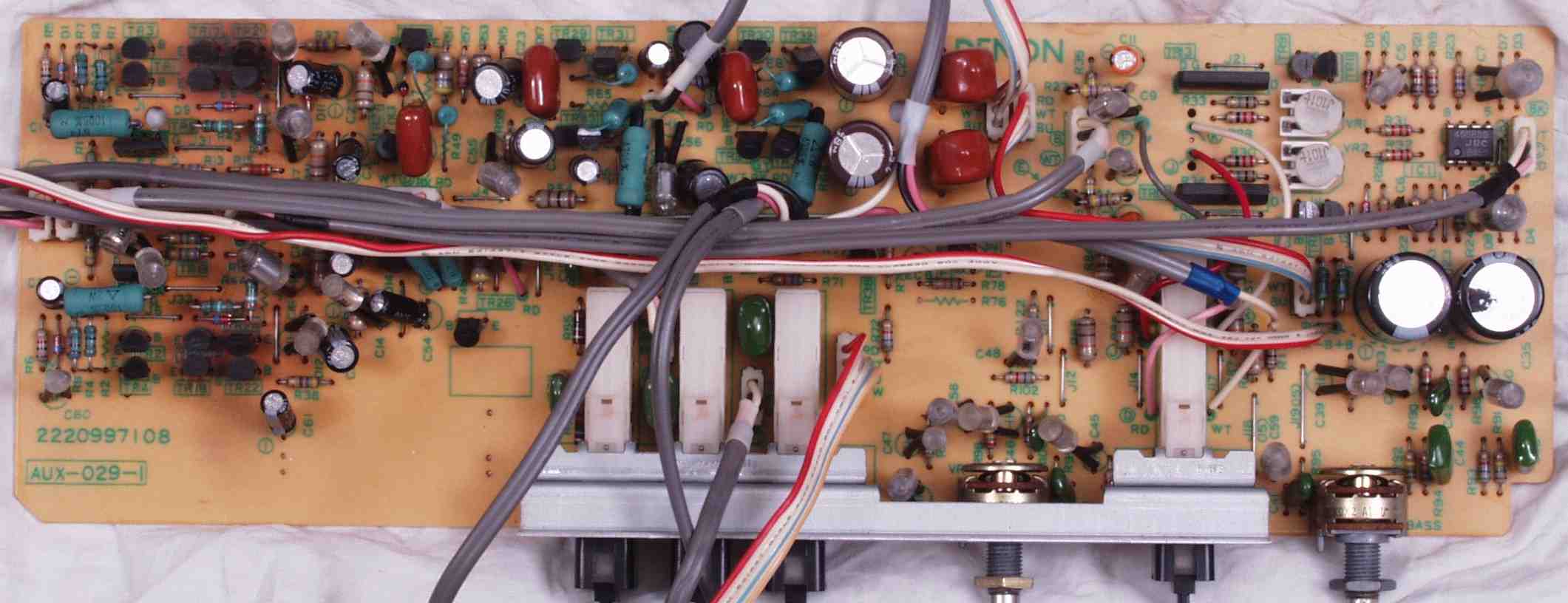

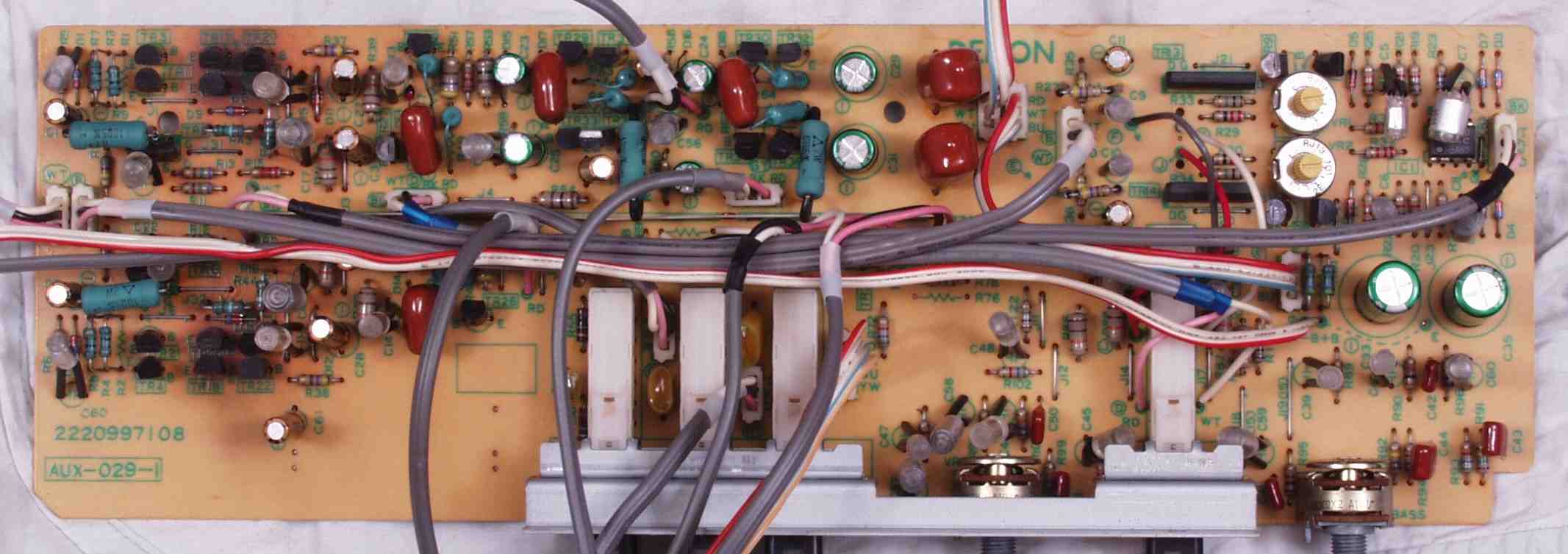

C７Ａ．　修理前　バッファーＡＭＰ・ＳＷコントロール基板

C７Ｂ．　修理後　バッファーＡＭＰ・ＳＷコントロール基板　電解コンデンサ−２０個、選別フイルムコンデンサー１０個、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＦＥＴ（電解トランジスター）４個、半固定ＶＲ２個交換

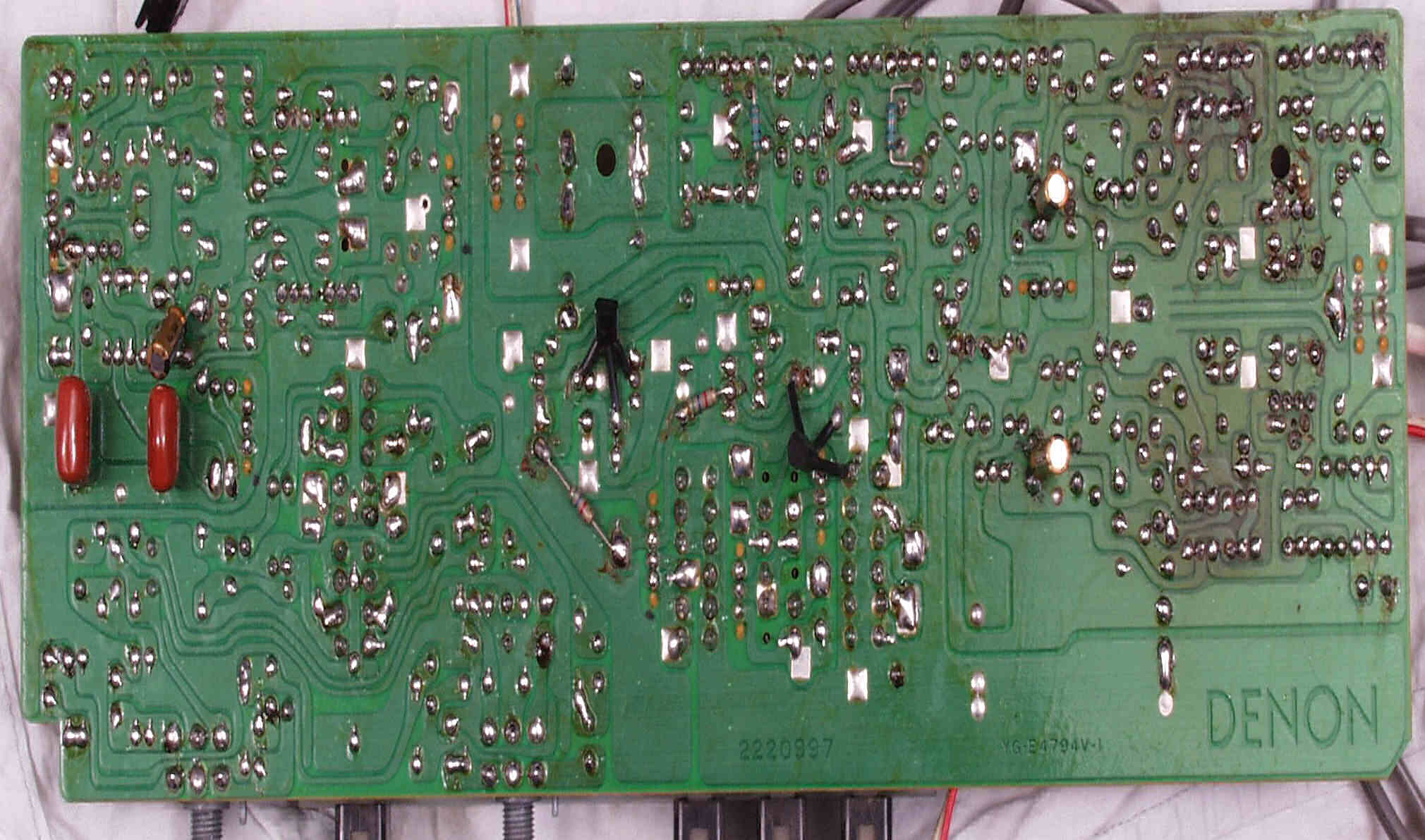

C７Ｃ．　修理前　バッファーＡＭＰ・ＳＷコントロール基板裏

C７C１．　修理中　バッファーＡＭＰ・ＳＷコントロール基板裏 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技術の進歩でコンデンサーは端子のピッチが異なるので、穴開けが必要

C７Ｄ．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏

C７Ｅ．　完成バッファーＡＭＰ・ＳＷコントロール基板裏　洗浄後

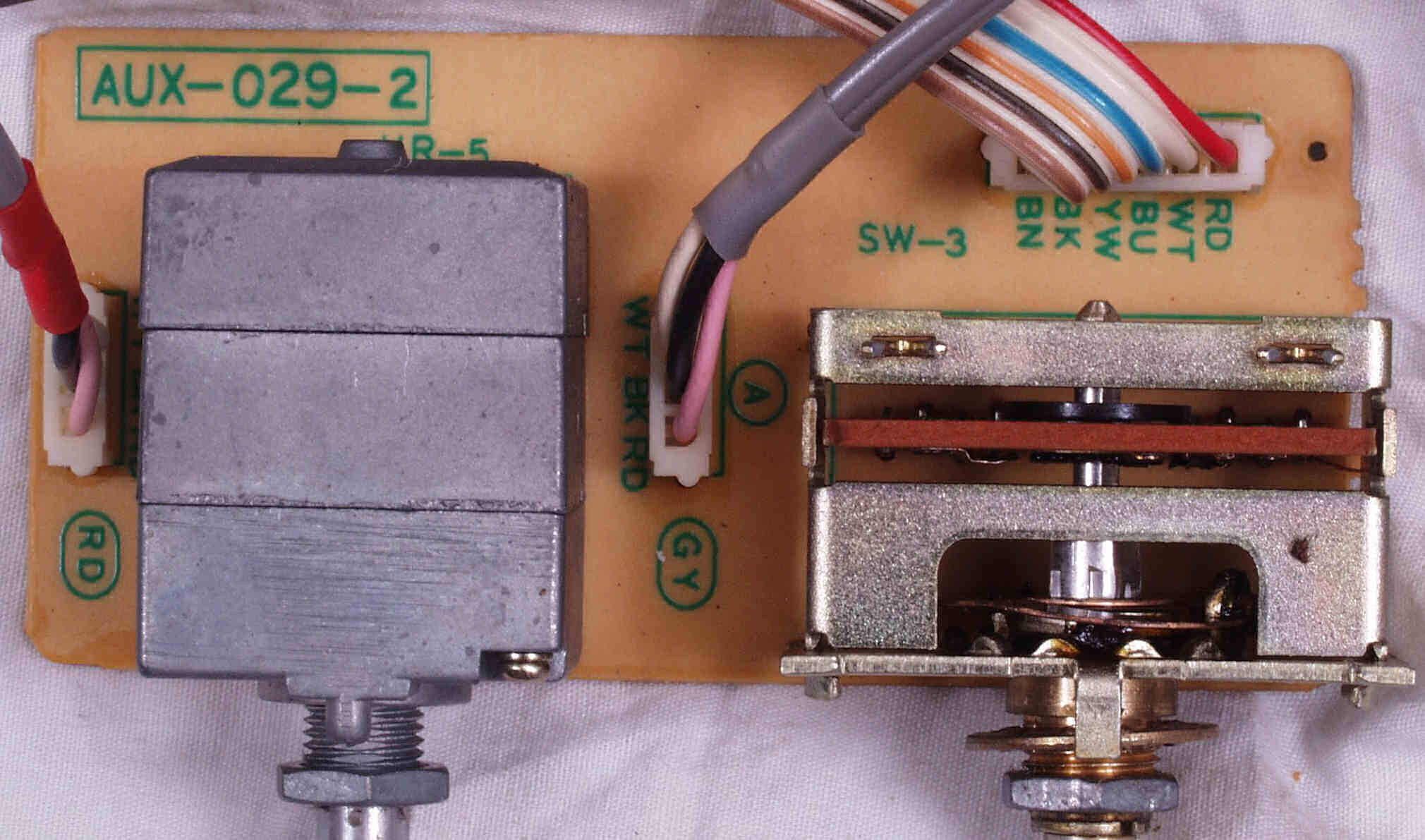

C８Ａ．　修理前　バランスＶＲ＋プリセットセレクター基板

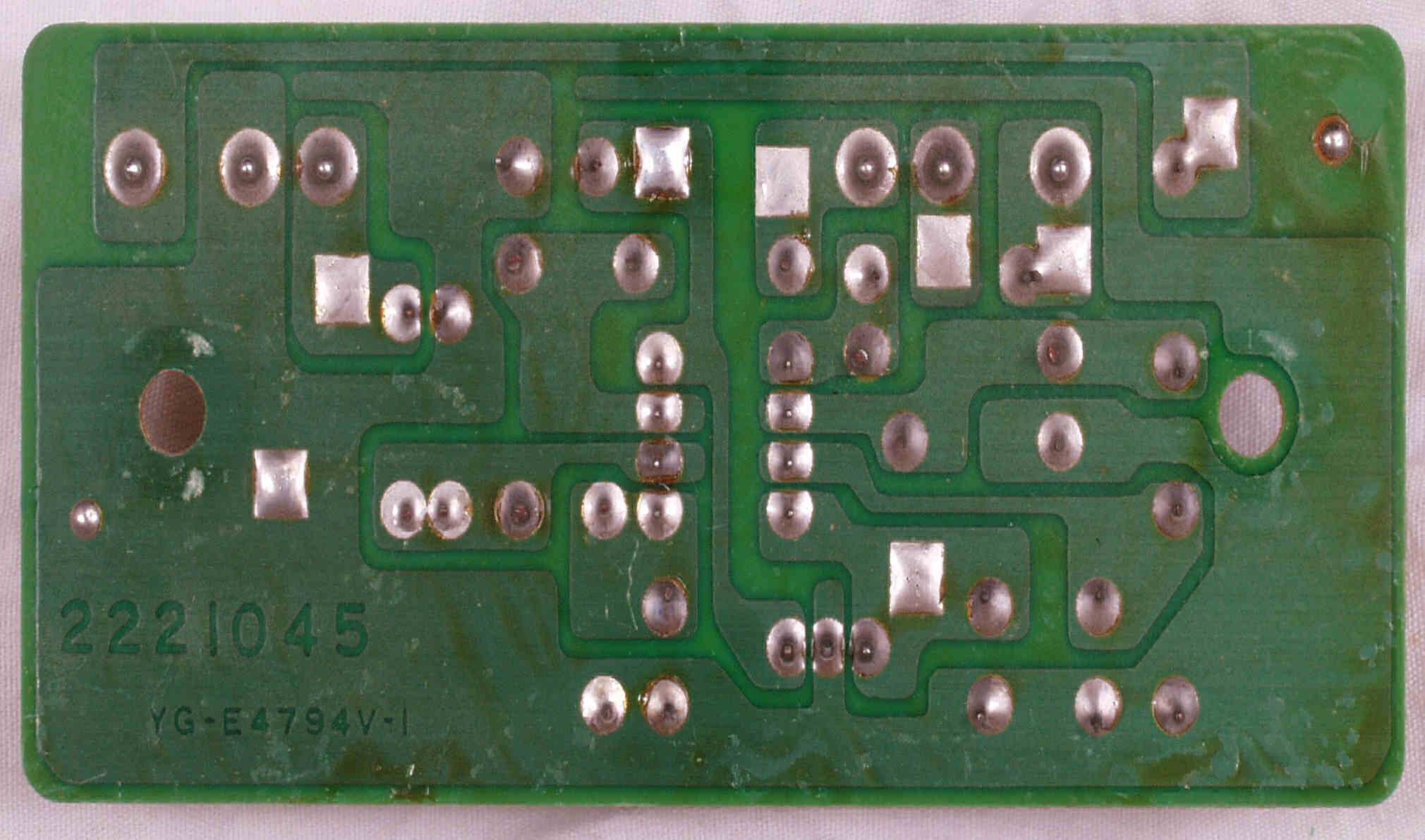

C８Ｂ．　修理前　バランスＶＲ＋プリセットセレクター基板裏

C８Ｃ．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基板裏 　全ての半田をやり修す

C８Ｄ．　完成バランスＶＲ＋プリセットセレクター基板裏　洗浄後

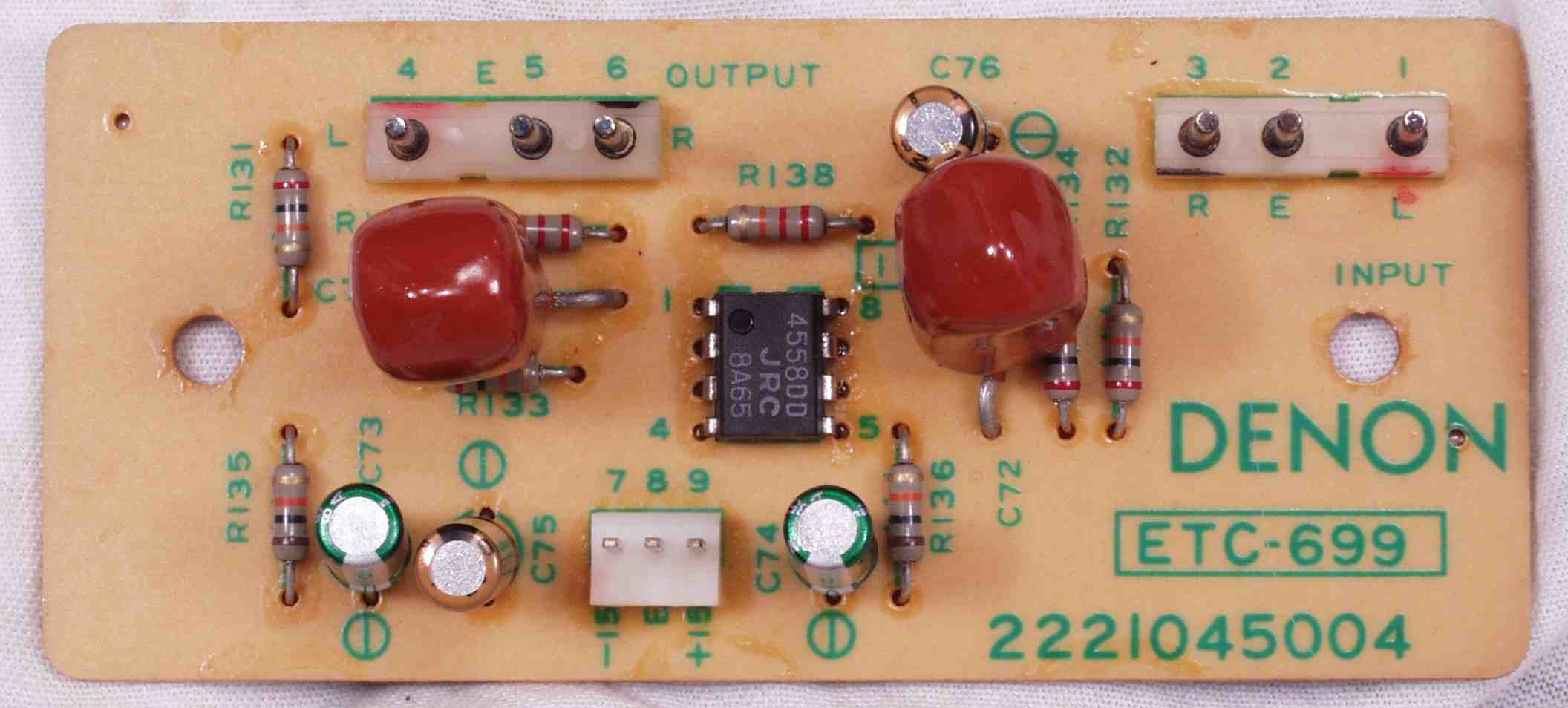

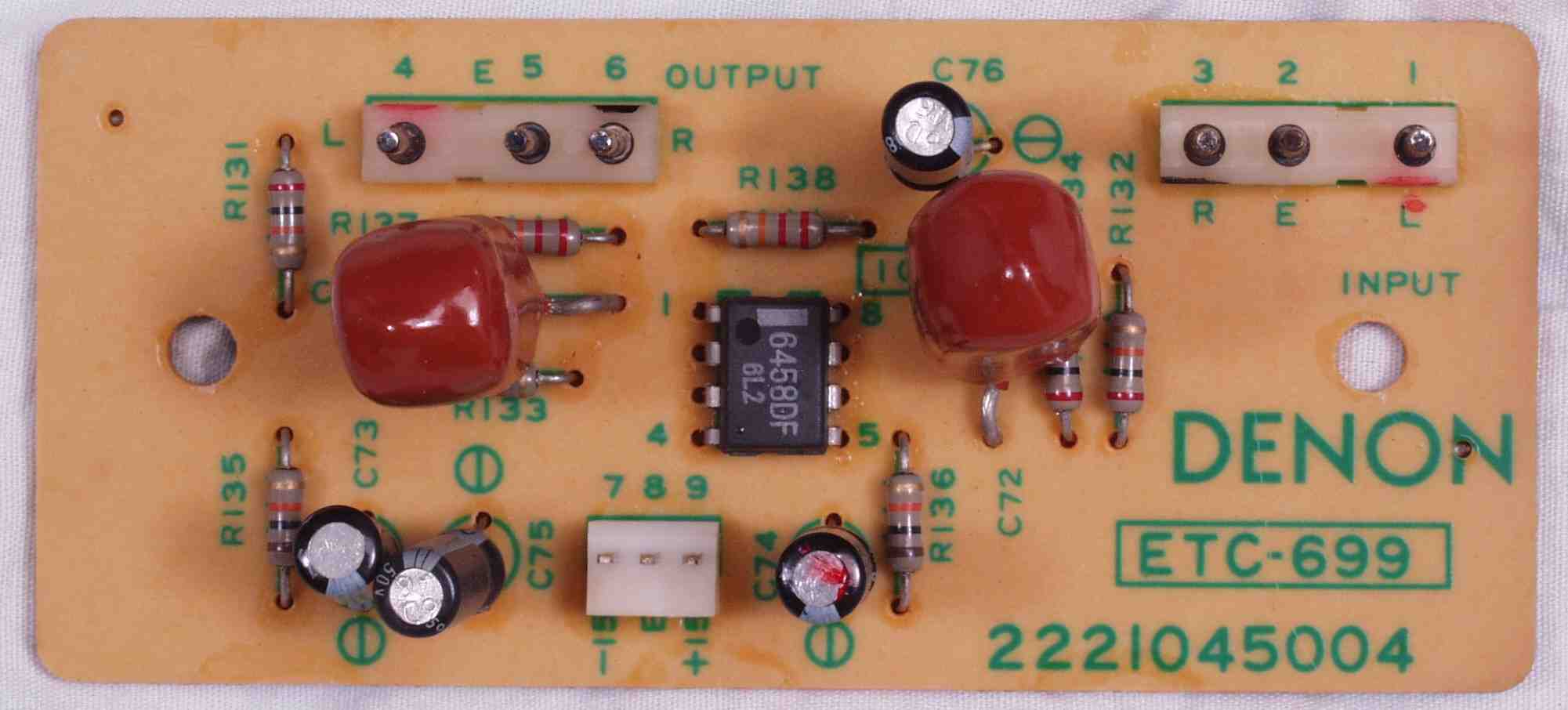

C９Ａ．　修理前　ＮＦＢ−ＡＭＰ基板

C９Ｃ．　修理後　ＮＦＢ−ＡＭＰ基板　電解コンデンサ−４個、OP-AMP交換

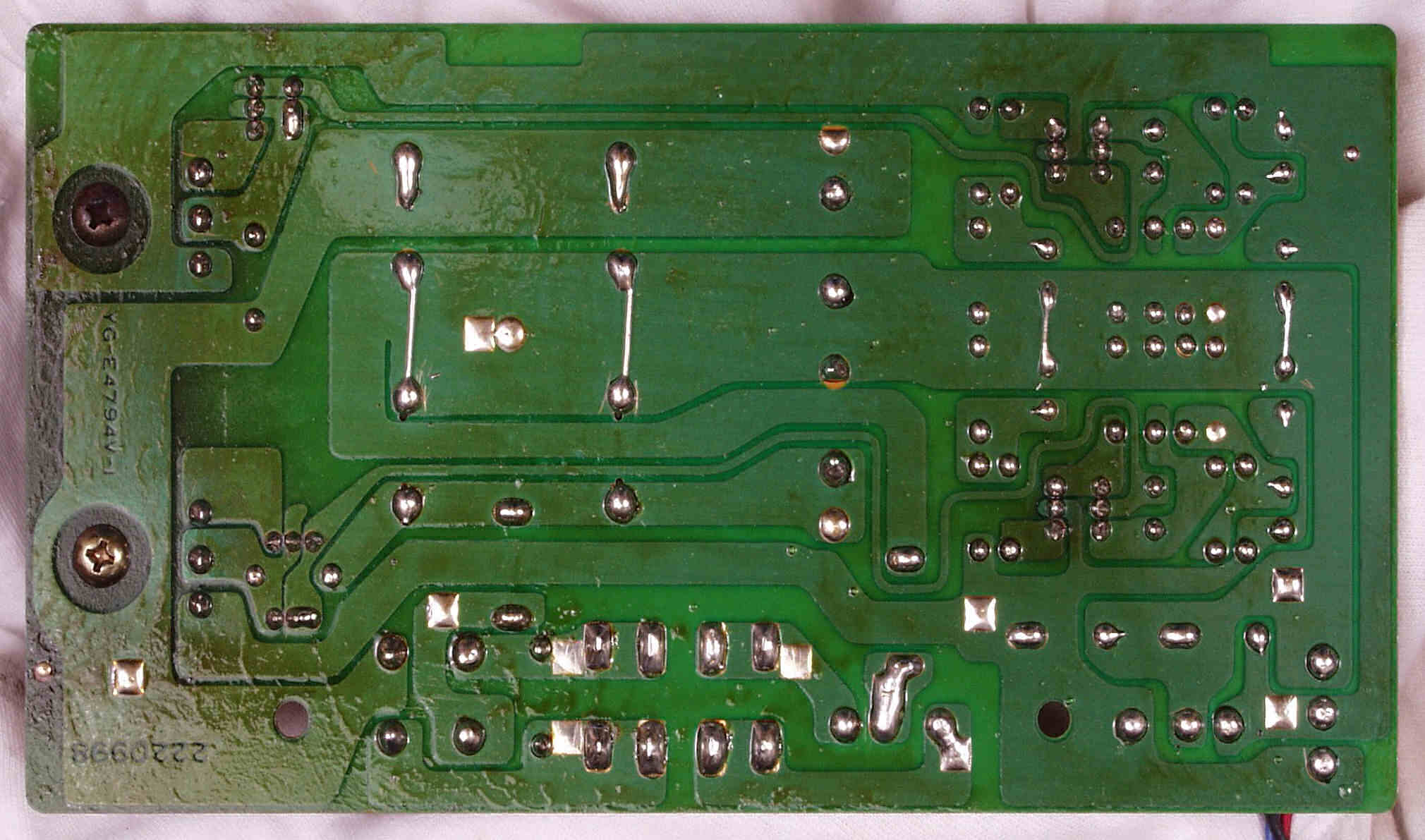

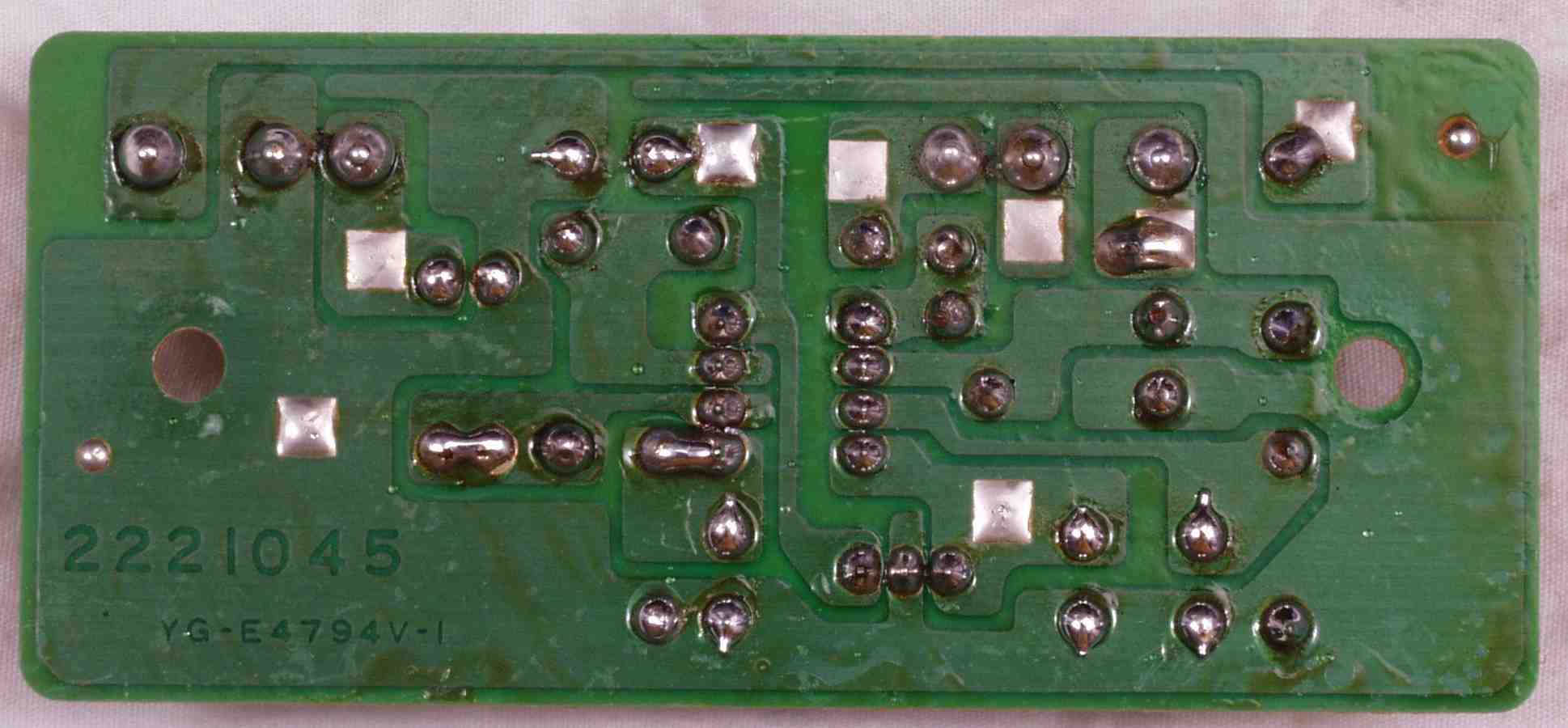

C９Ｂ．　修理前　　ＮＦＢ−ＡＭＰ基板裏

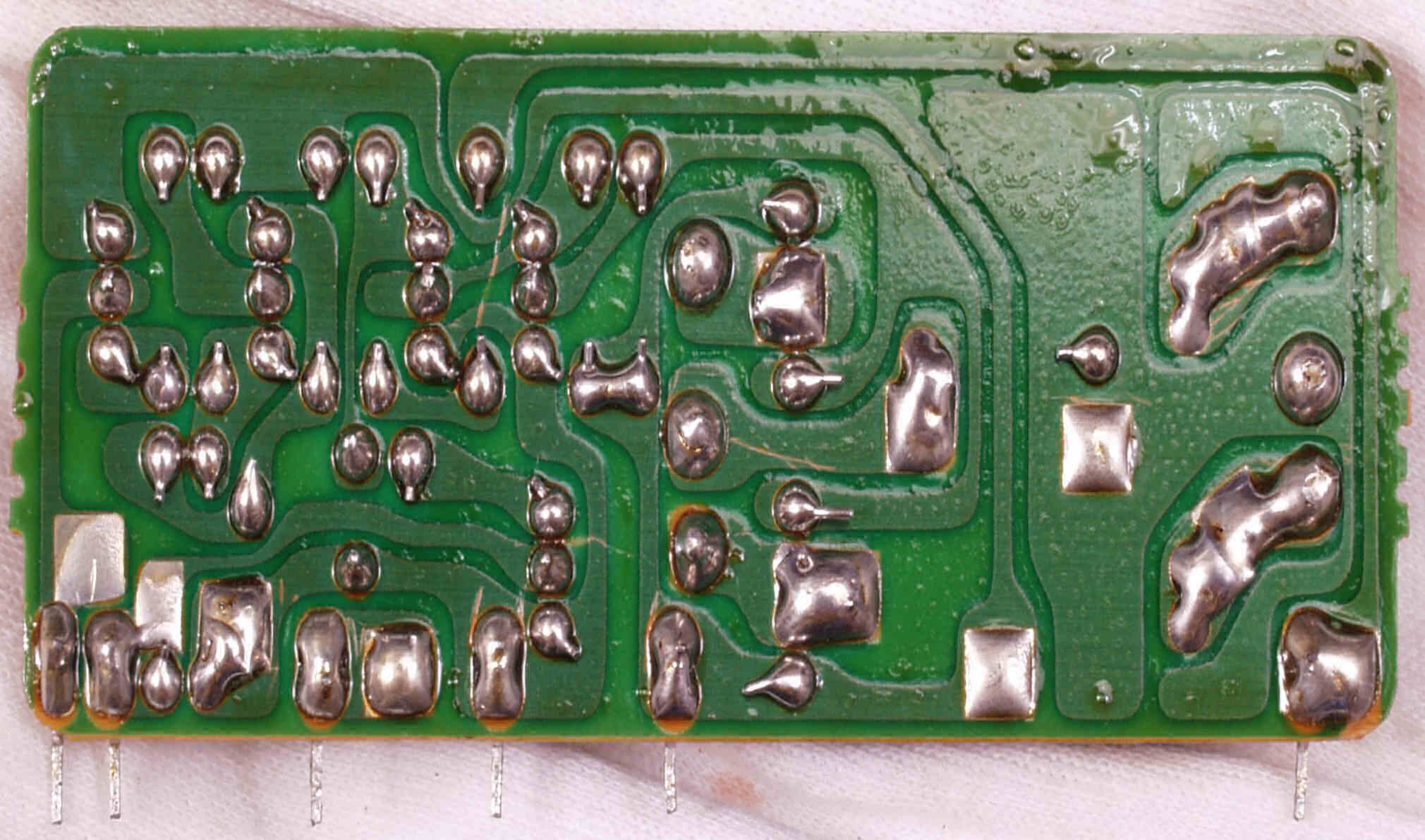

C９Ｄ．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基板裏

C９Ｅ．　完成ＮＦＢ−ＡＭＰ基板裏　洗浄後

CＡＢ．バランスＶＲ　清掃前

CＡＣ．バランスＶＲ　清掃後

CＢＡ．　修理前　パネルＬＥＤ表示基板

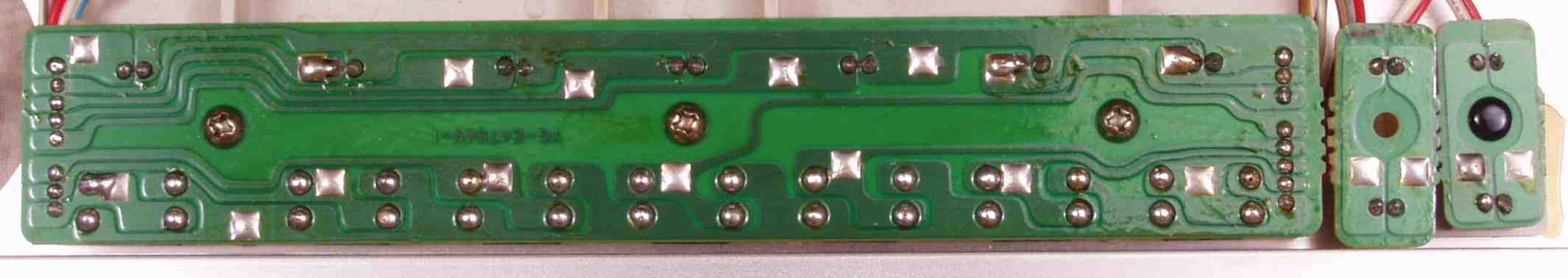

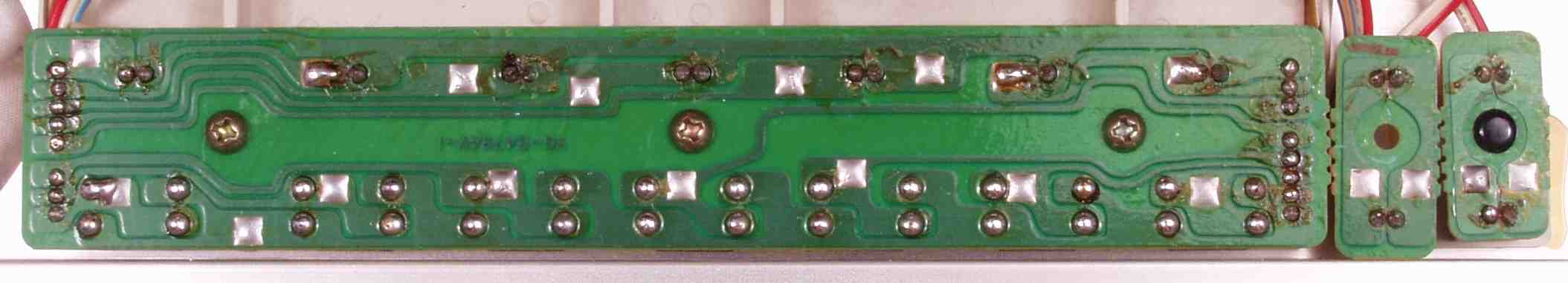

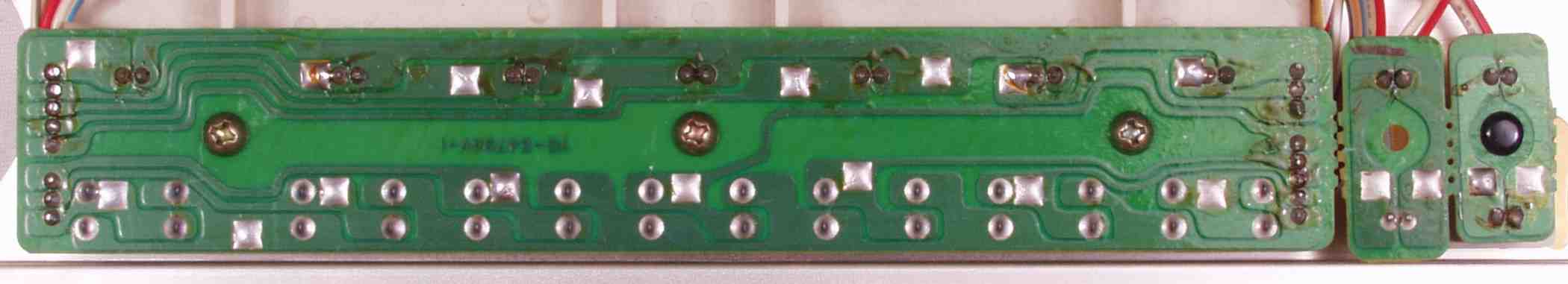

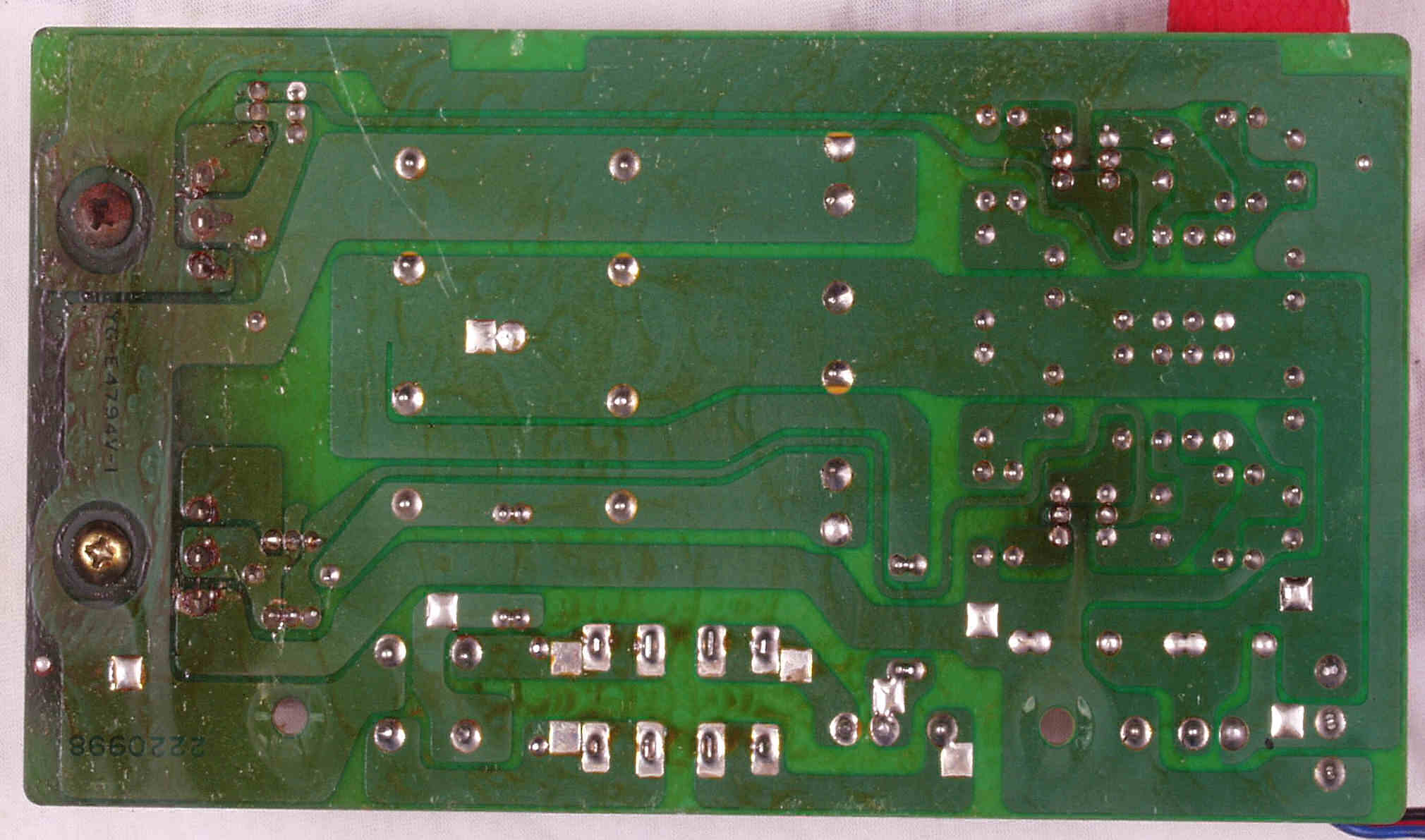

CＢＢ．　修理（半田補正）後　パネルＬＥＤ表示基板裏

CＢＣ．　完成パネルＬＥＤ表示基板裏　洗浄後

CＣＡ．　修理前　上から

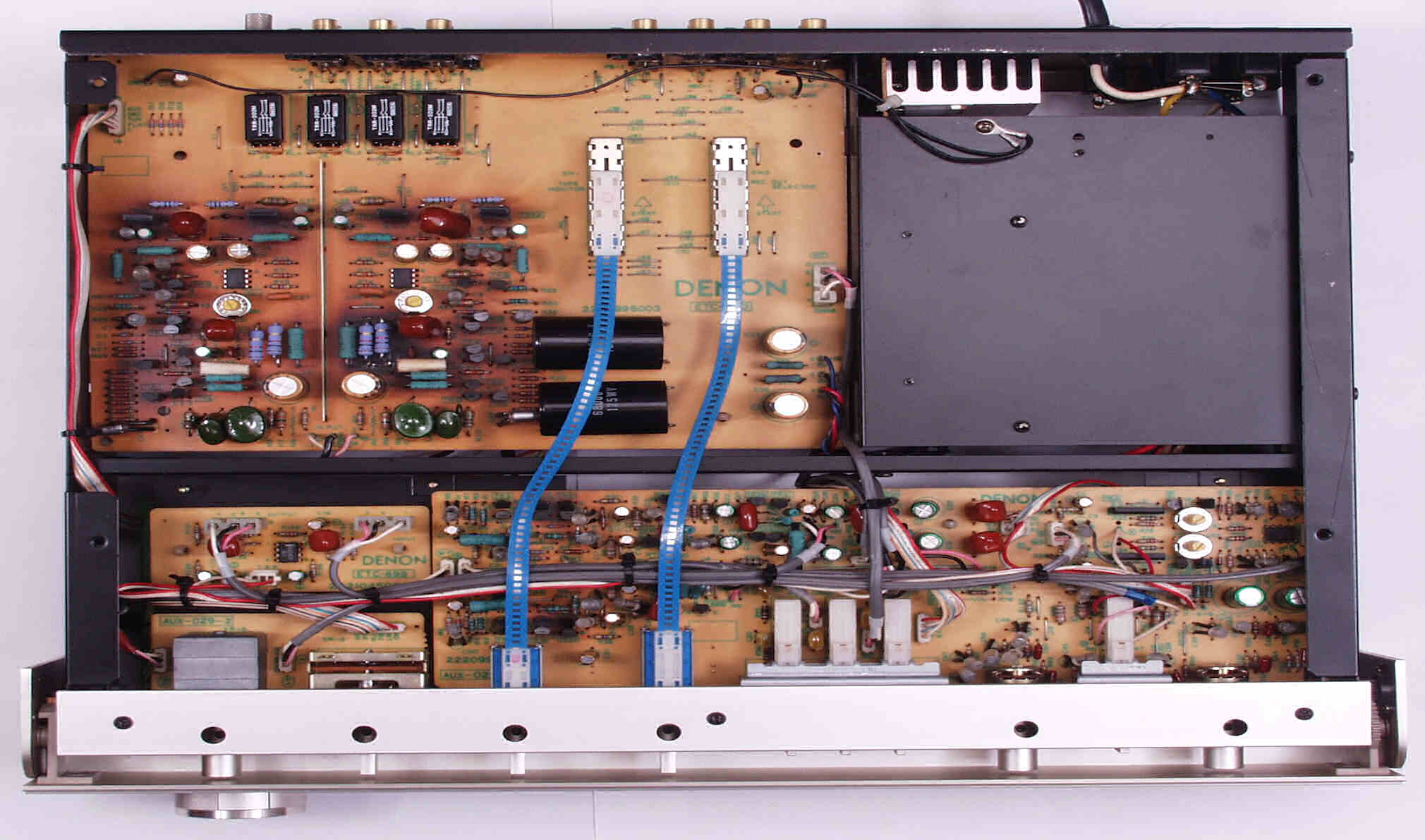

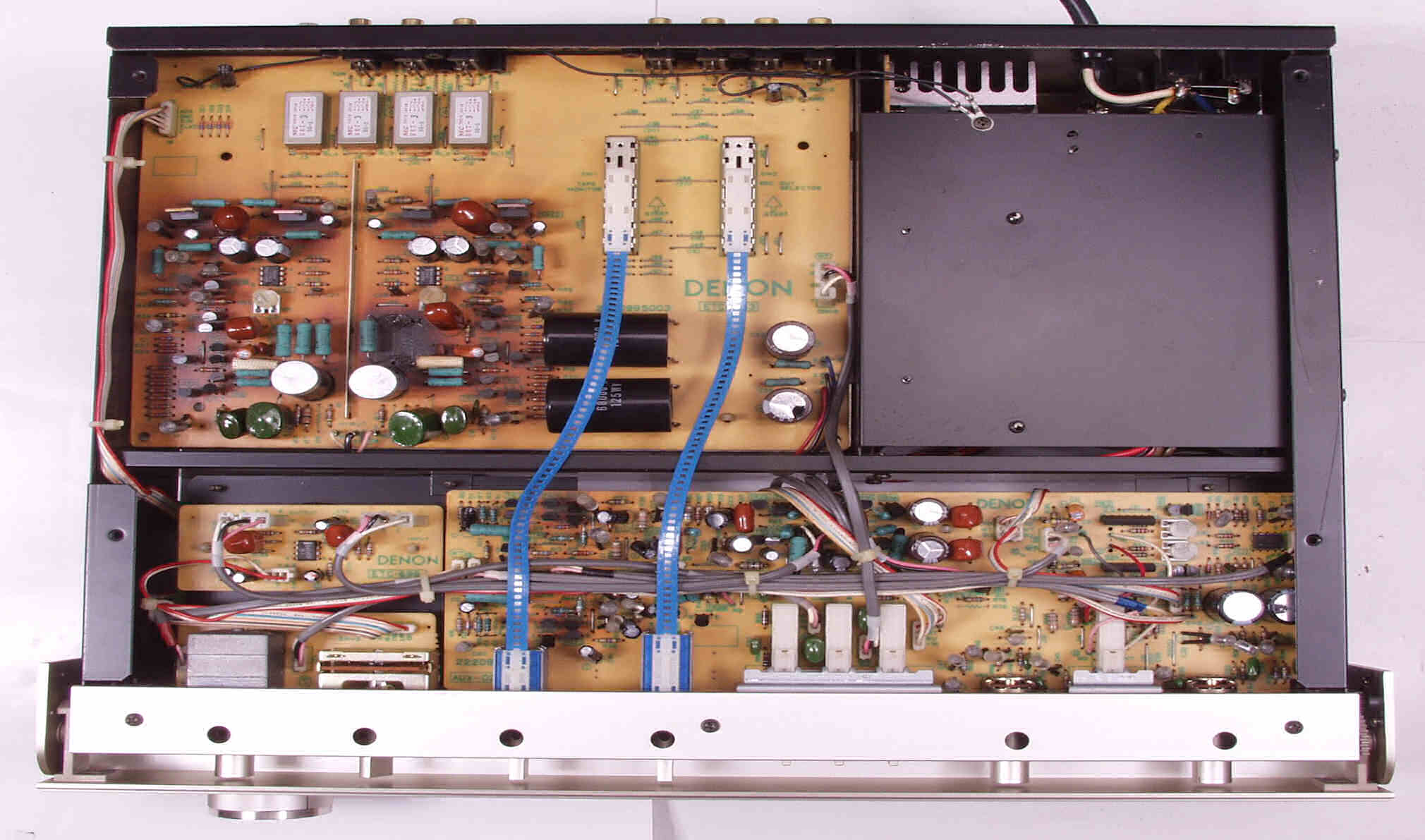

CＣＢ．　修理後　上から

CＣＣ．　修理前　下から

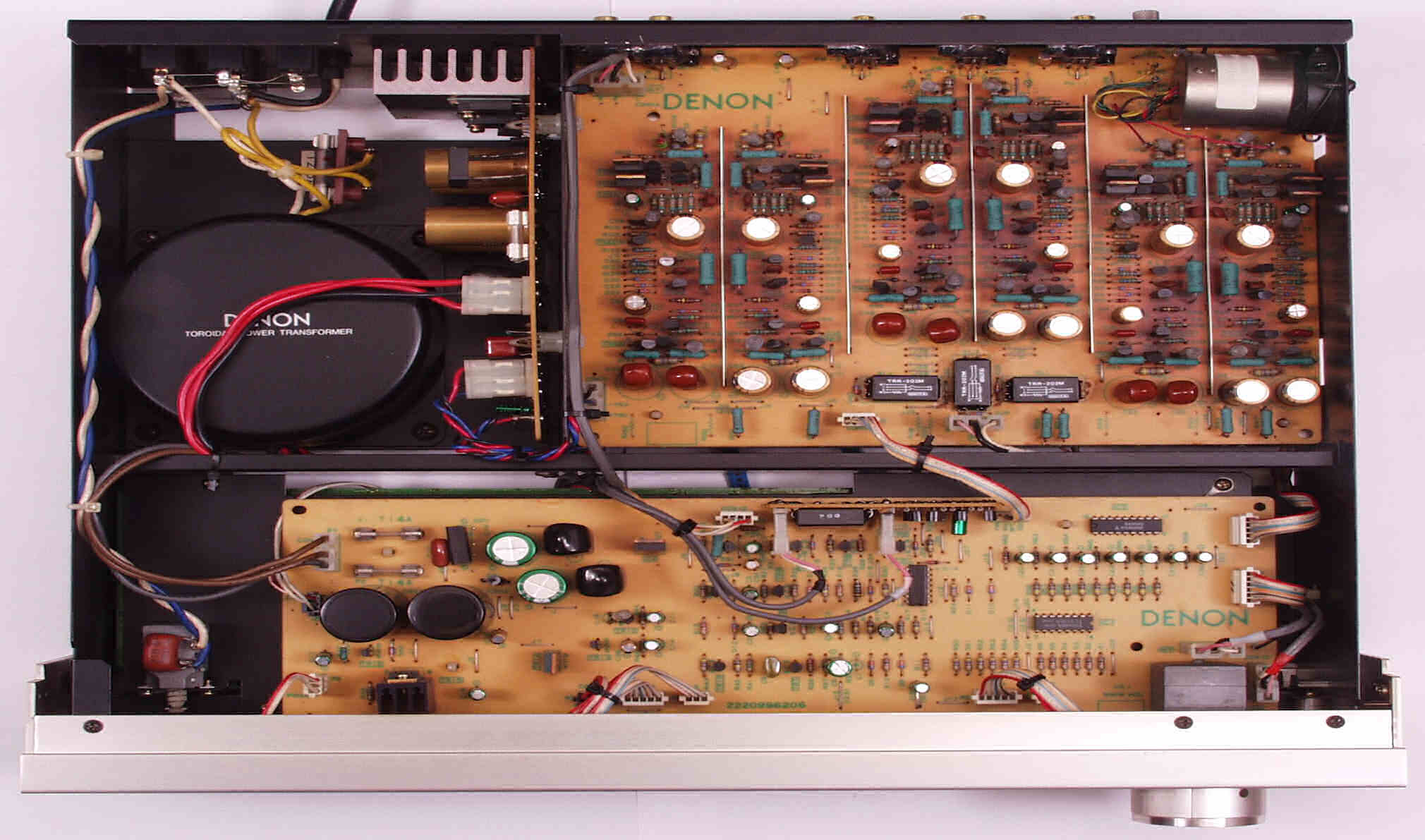

CＣＤ．　修理後　下から

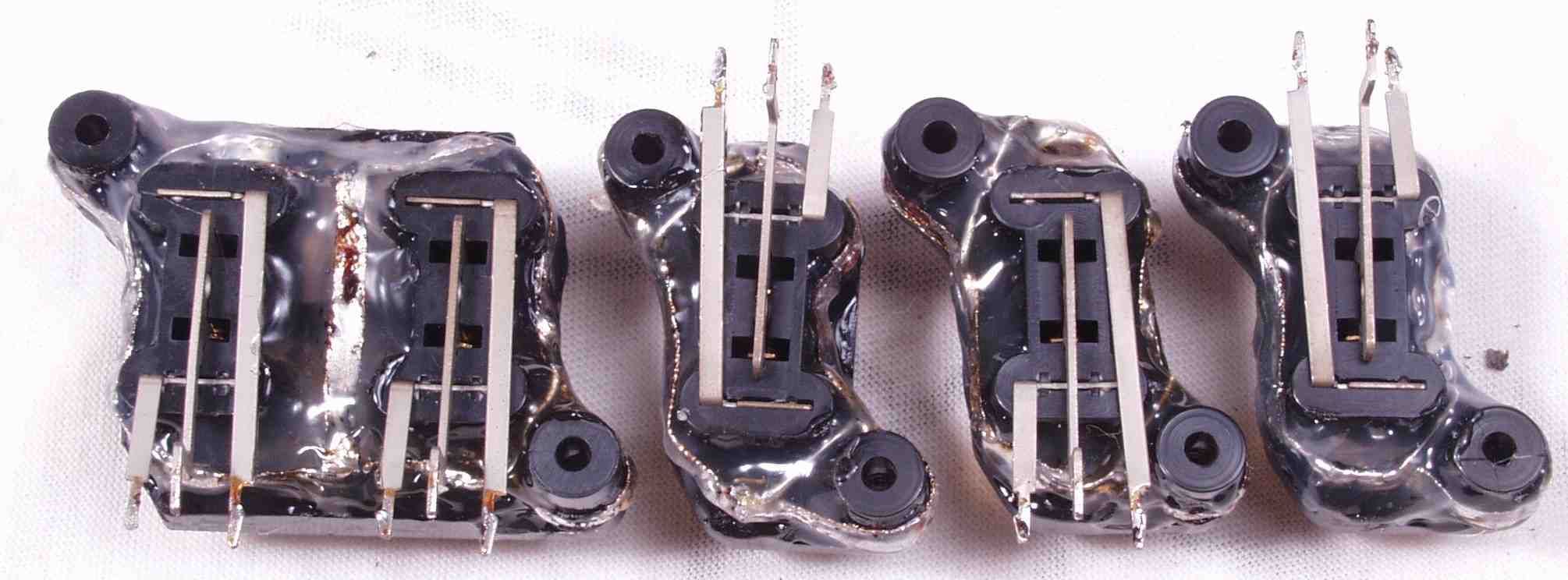

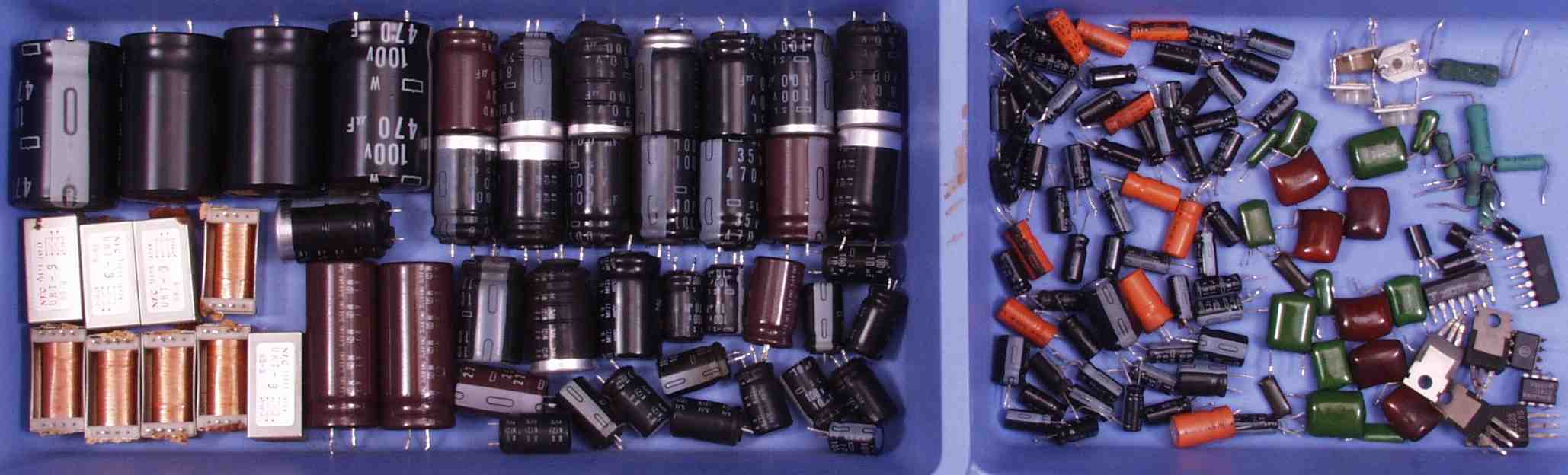

C−Ｄ．　交換部品

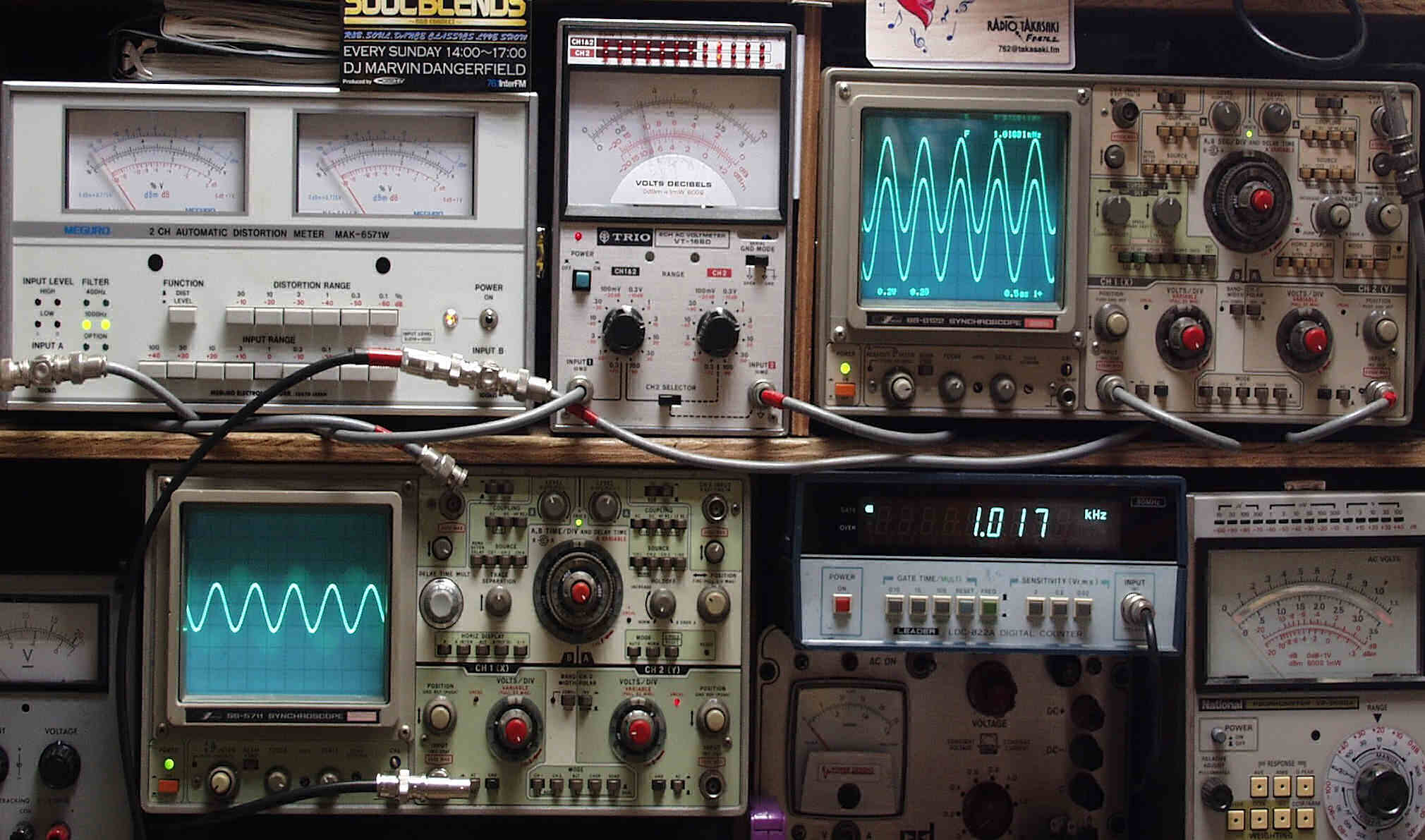

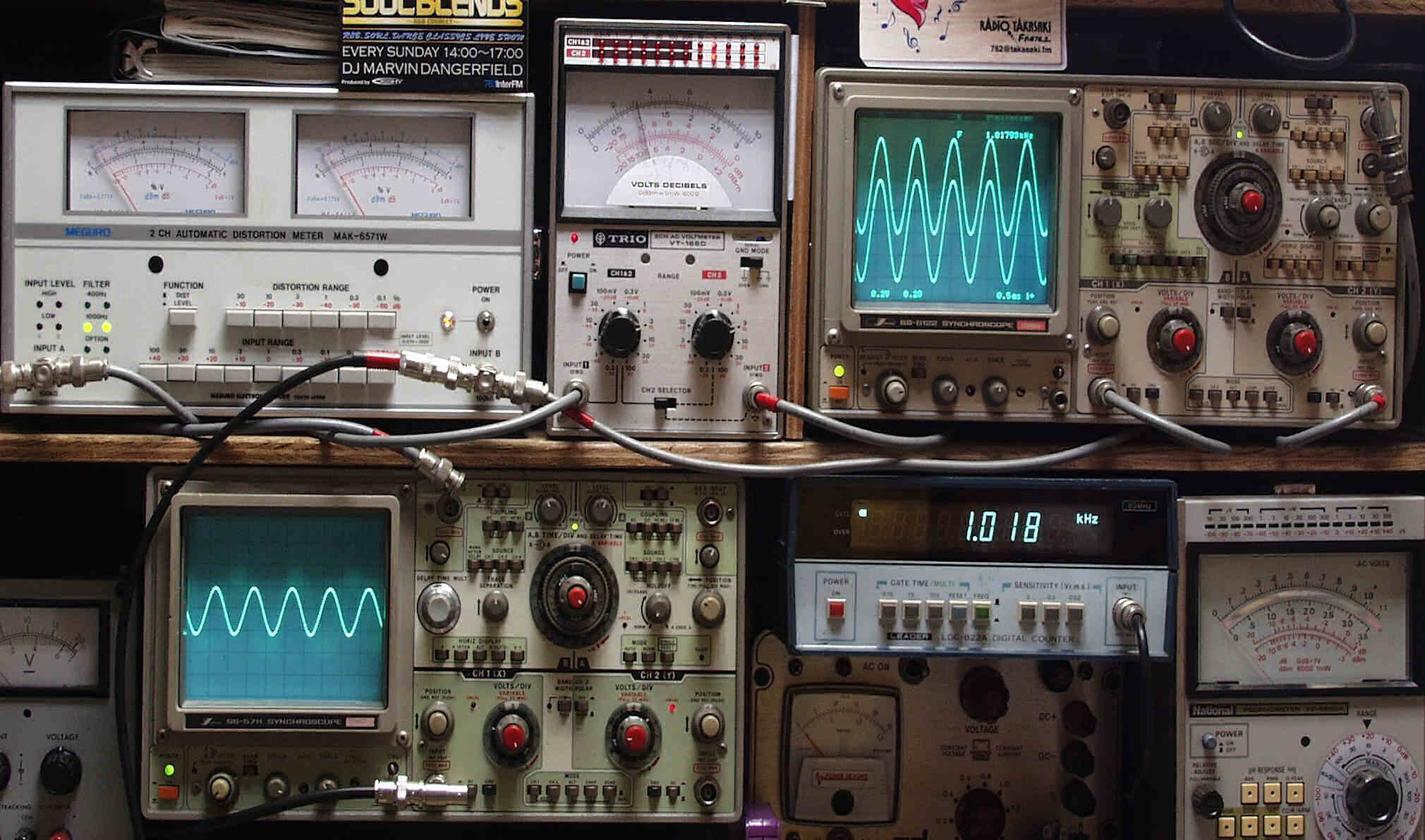

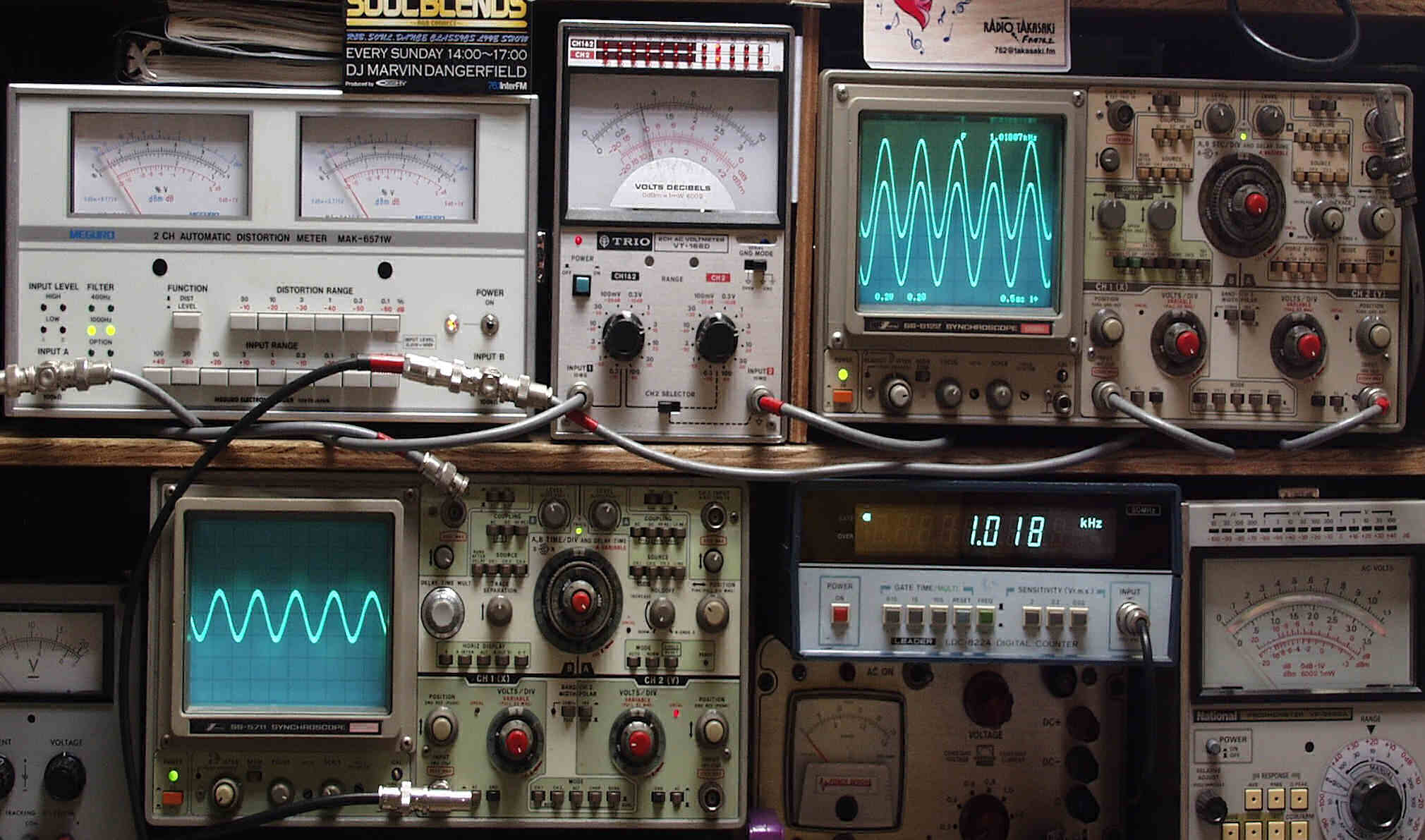

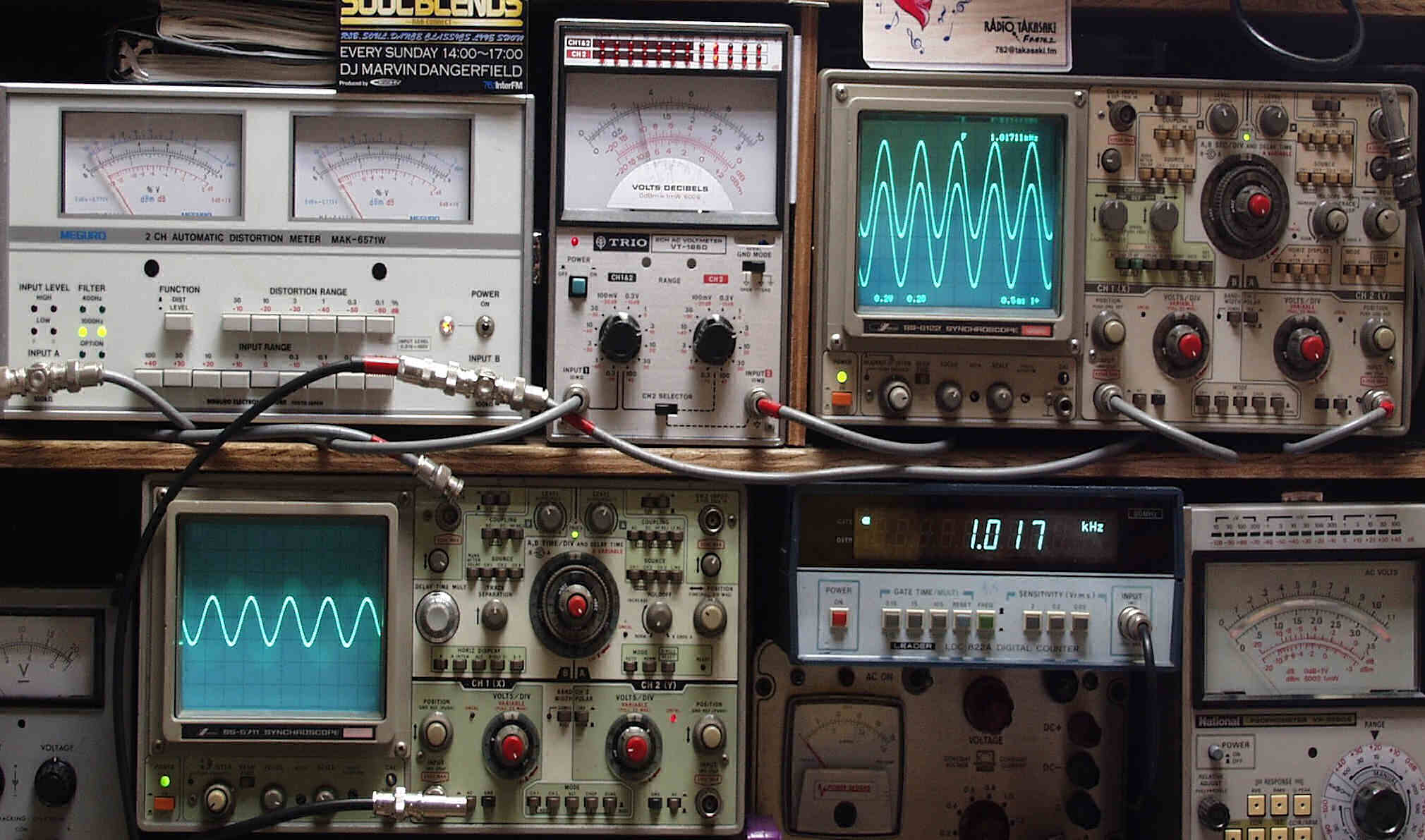

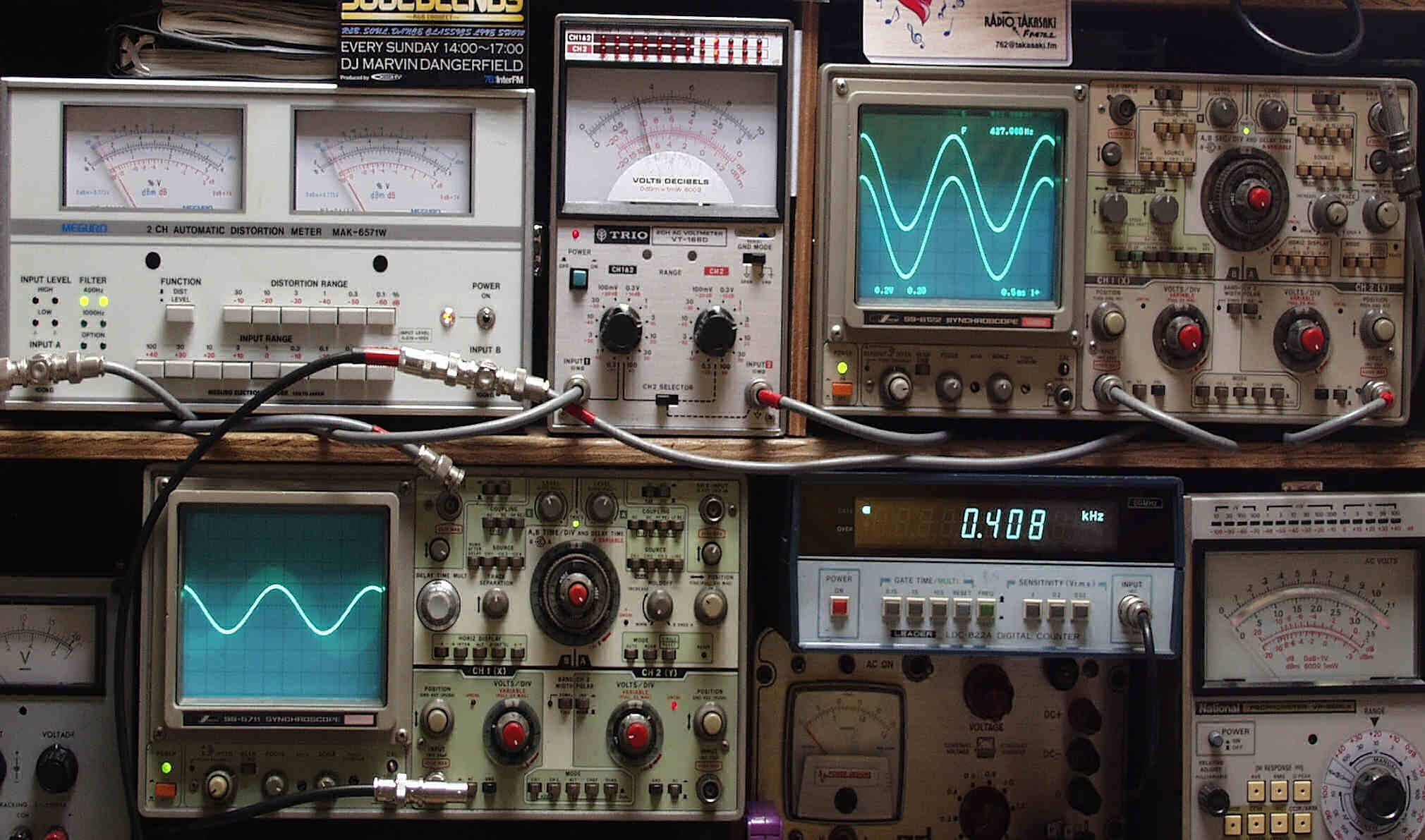

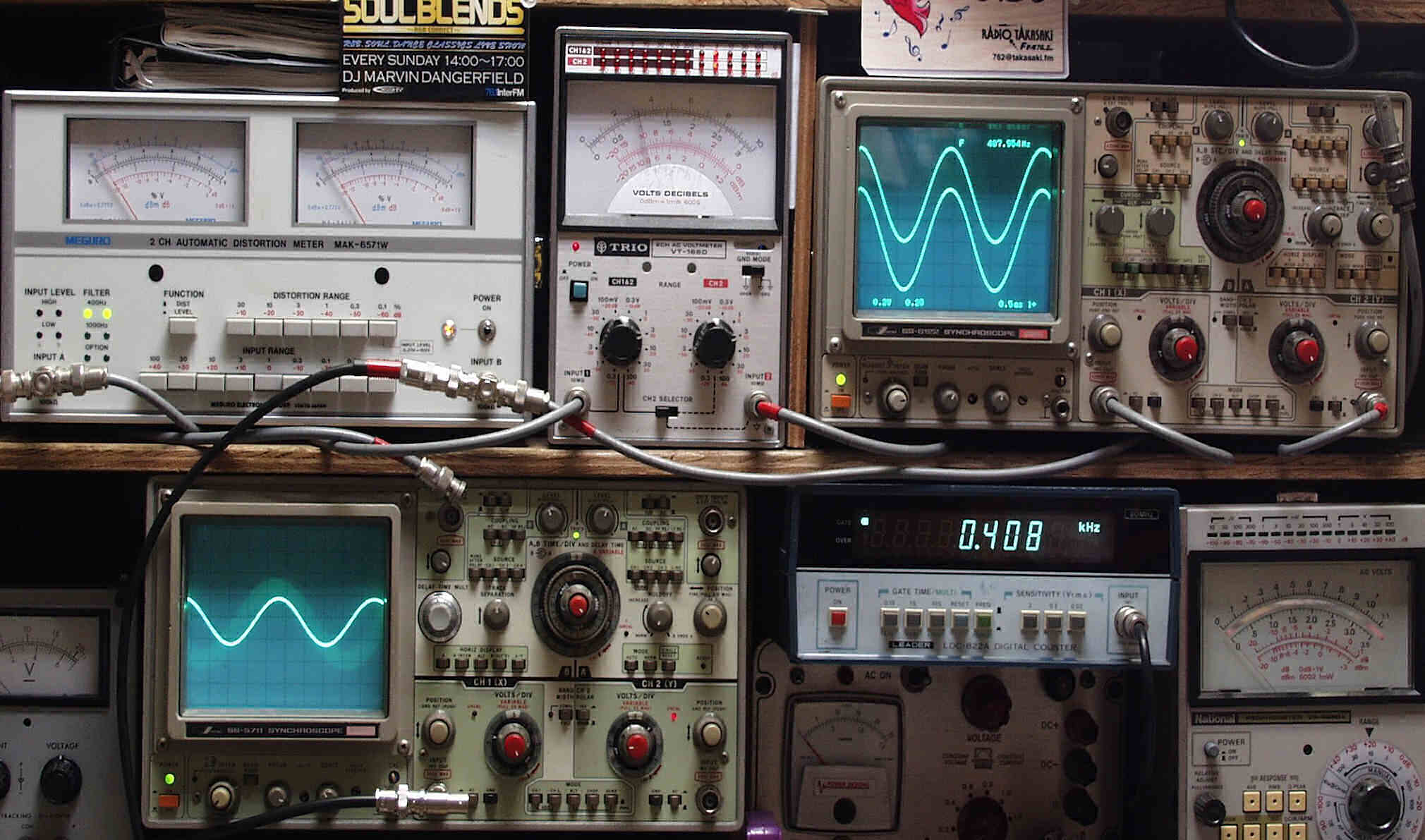

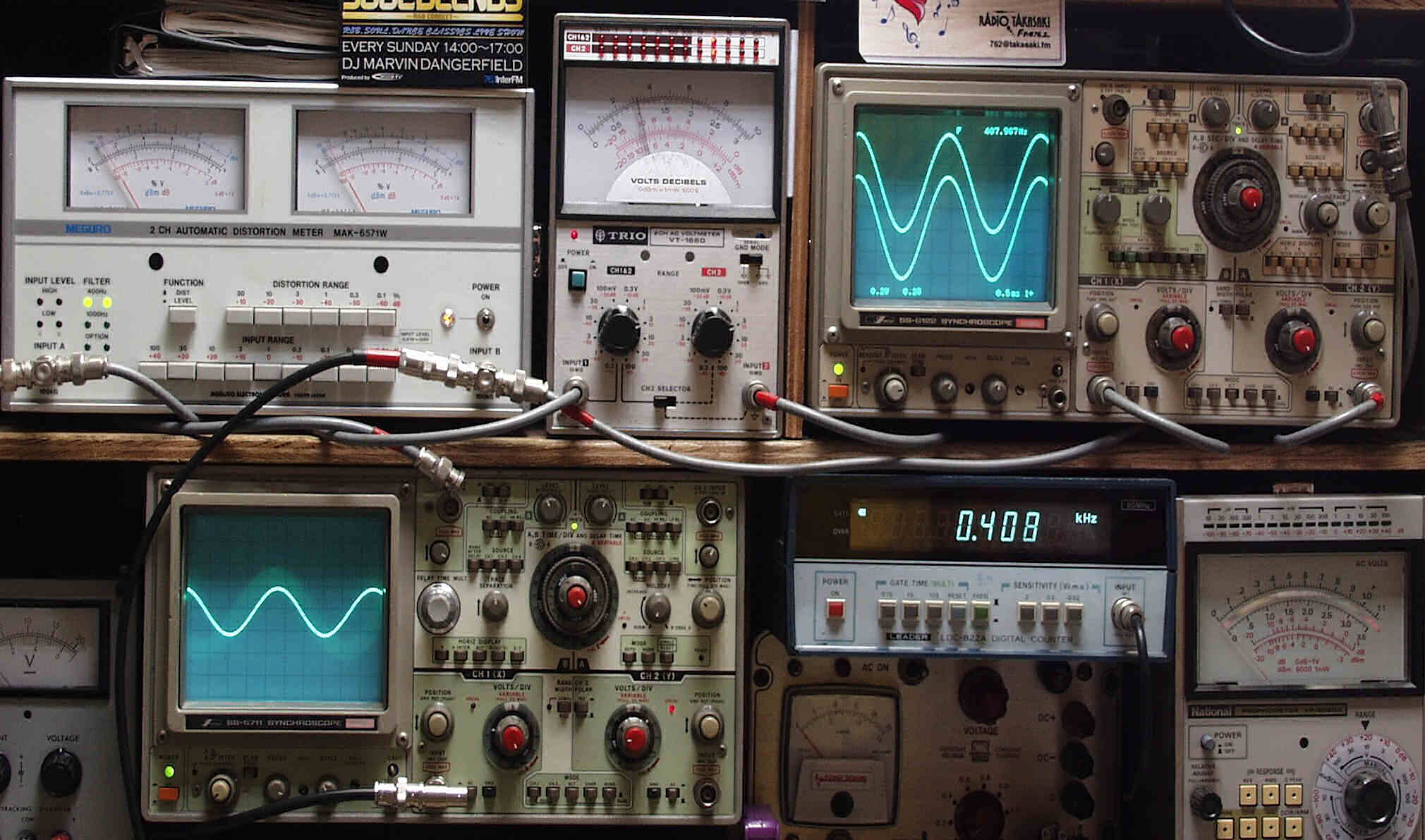

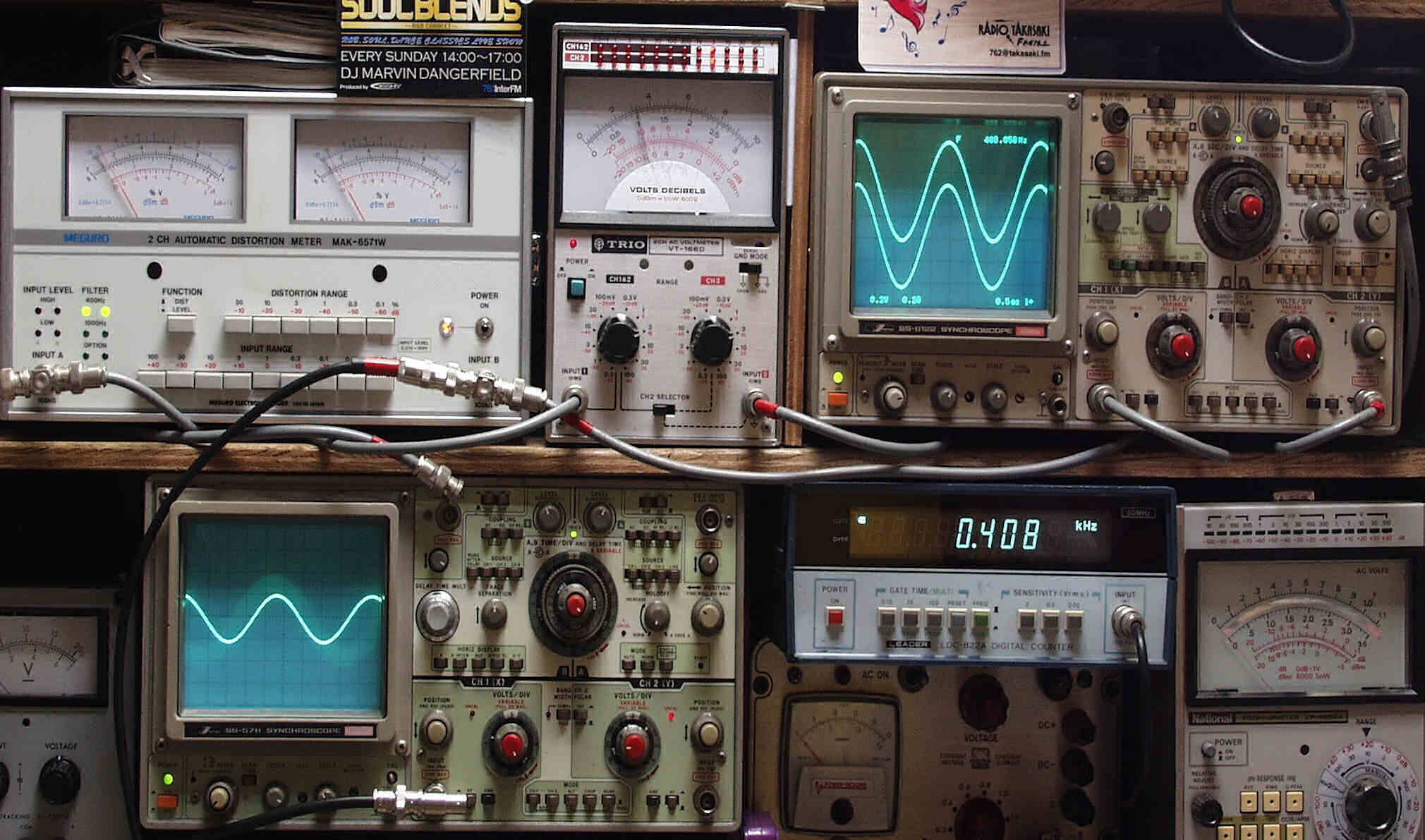

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　　　下左オーデオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　上左＝歪み率計＝左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．１％レンジ） 　　　　　上中＝出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力（最大３Ｖレンジ） 　　　　　上右＝出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計

Ｅ１Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ１Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ（トランス）入力　１０００ＨＺ

Ｅ２Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ（トランス）入力　４００ＨＺ

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

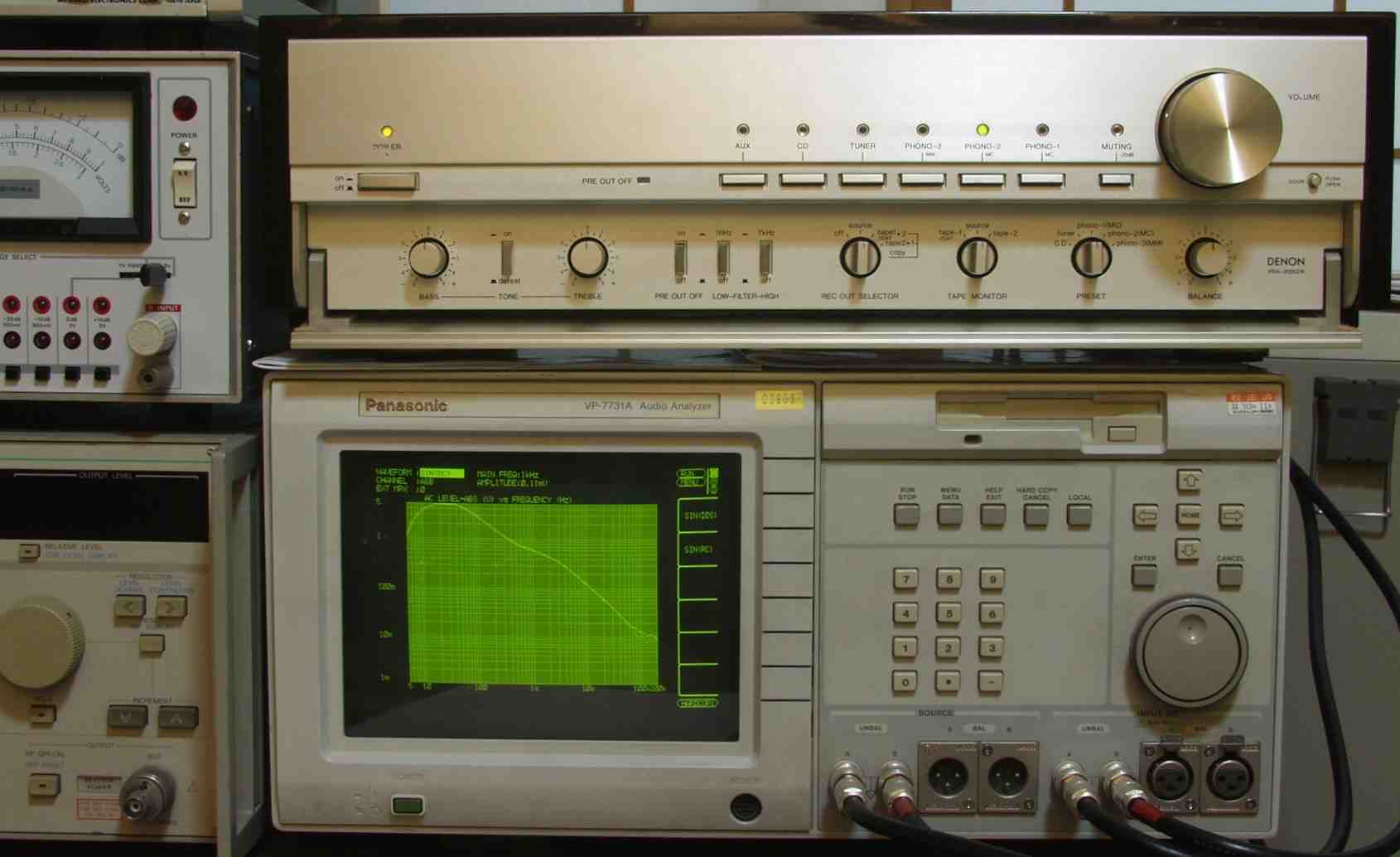

Ｆ．　上位測定器による　調整・測定 Ｆ１．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

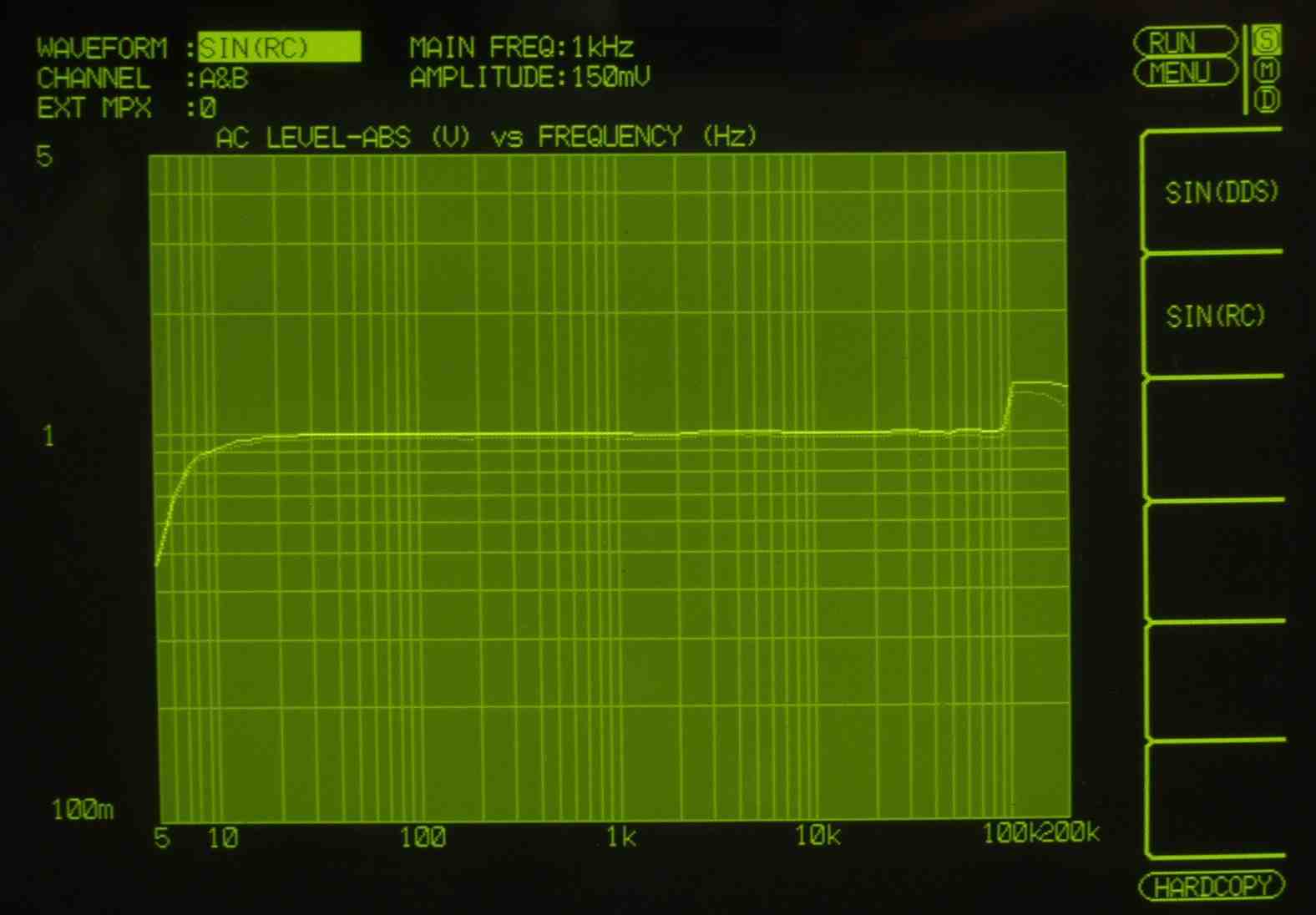

Ｆ１Ａ．　入出力特性測定（AUX入力） 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

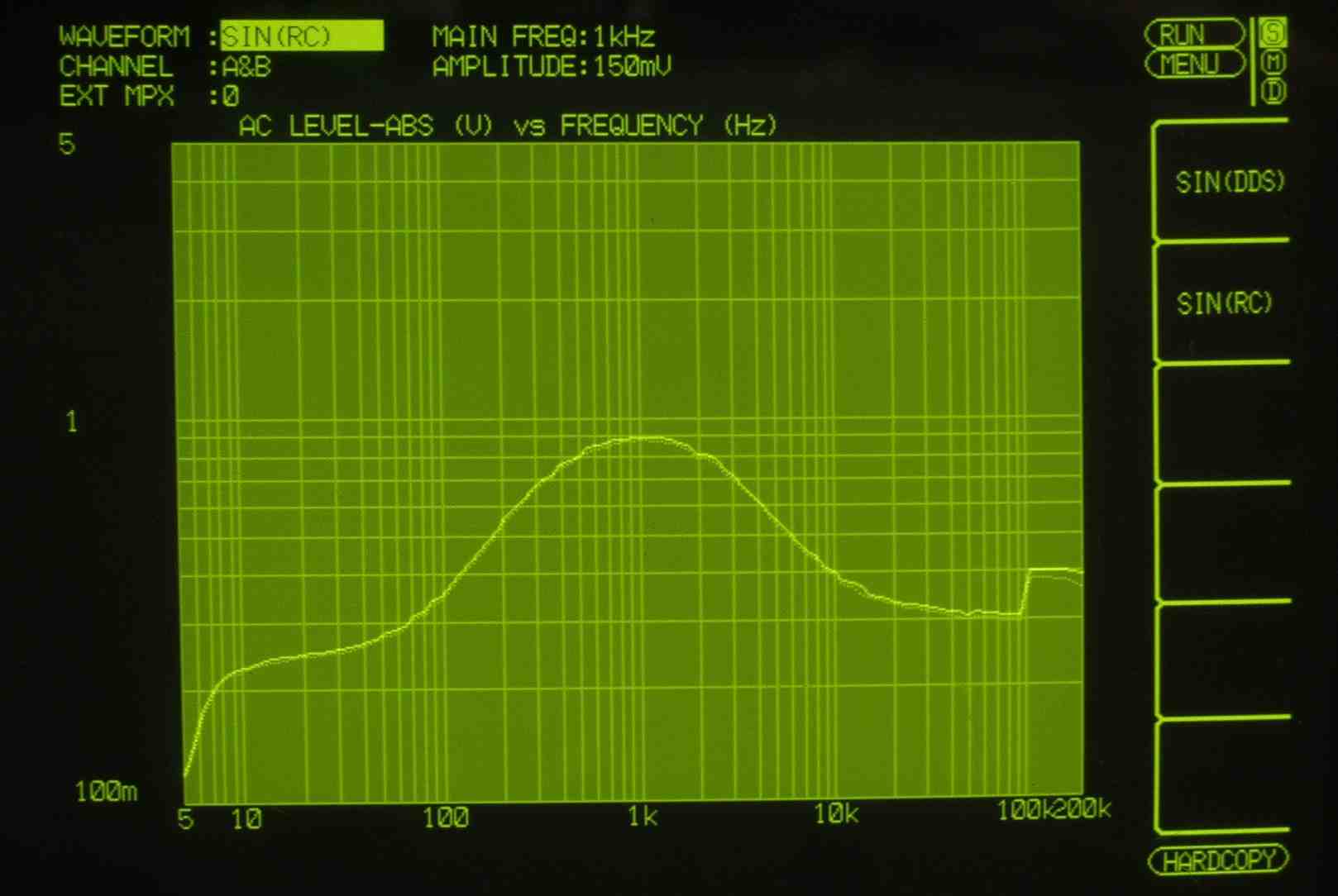

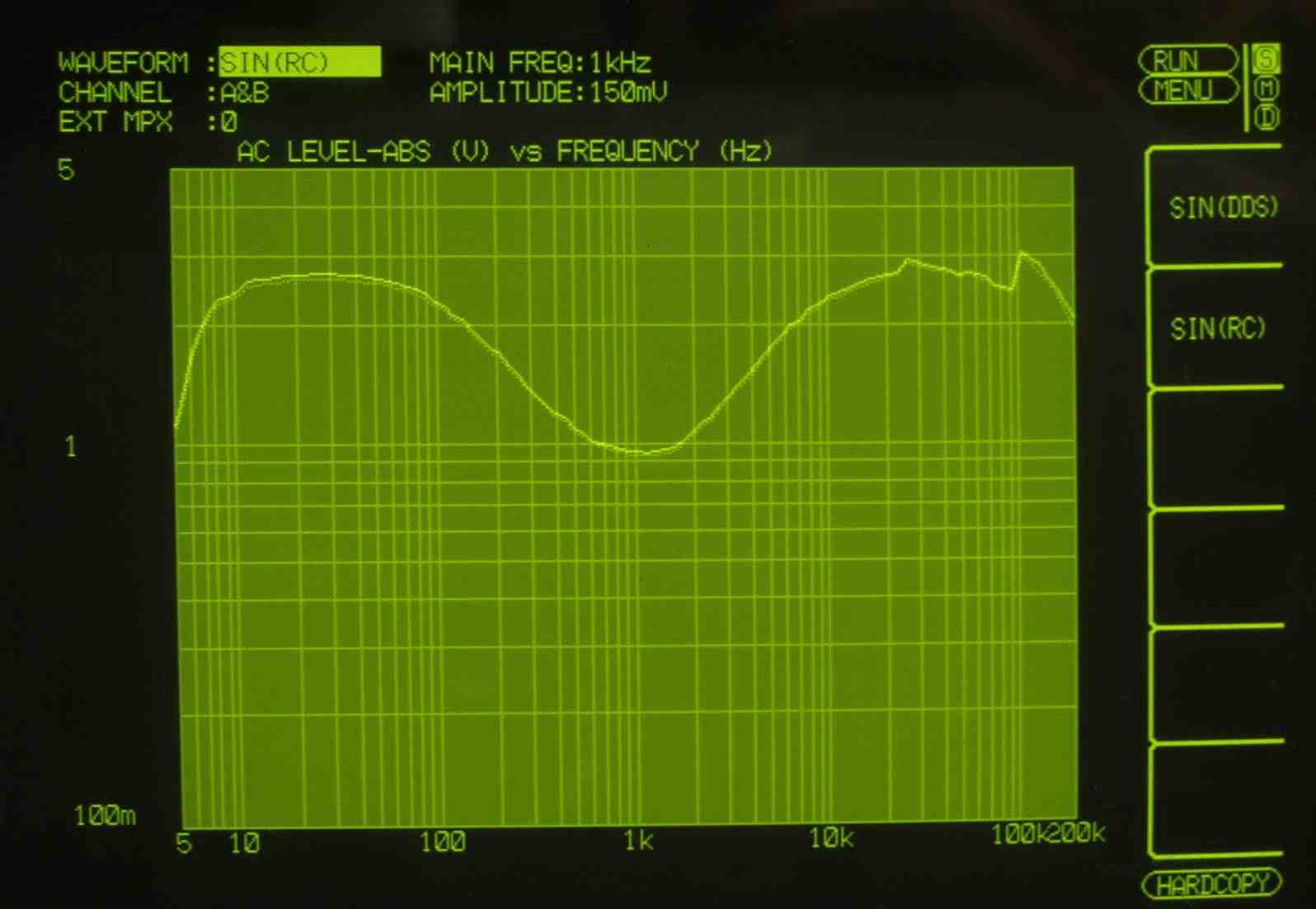

Ｆ１Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１Ｃ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

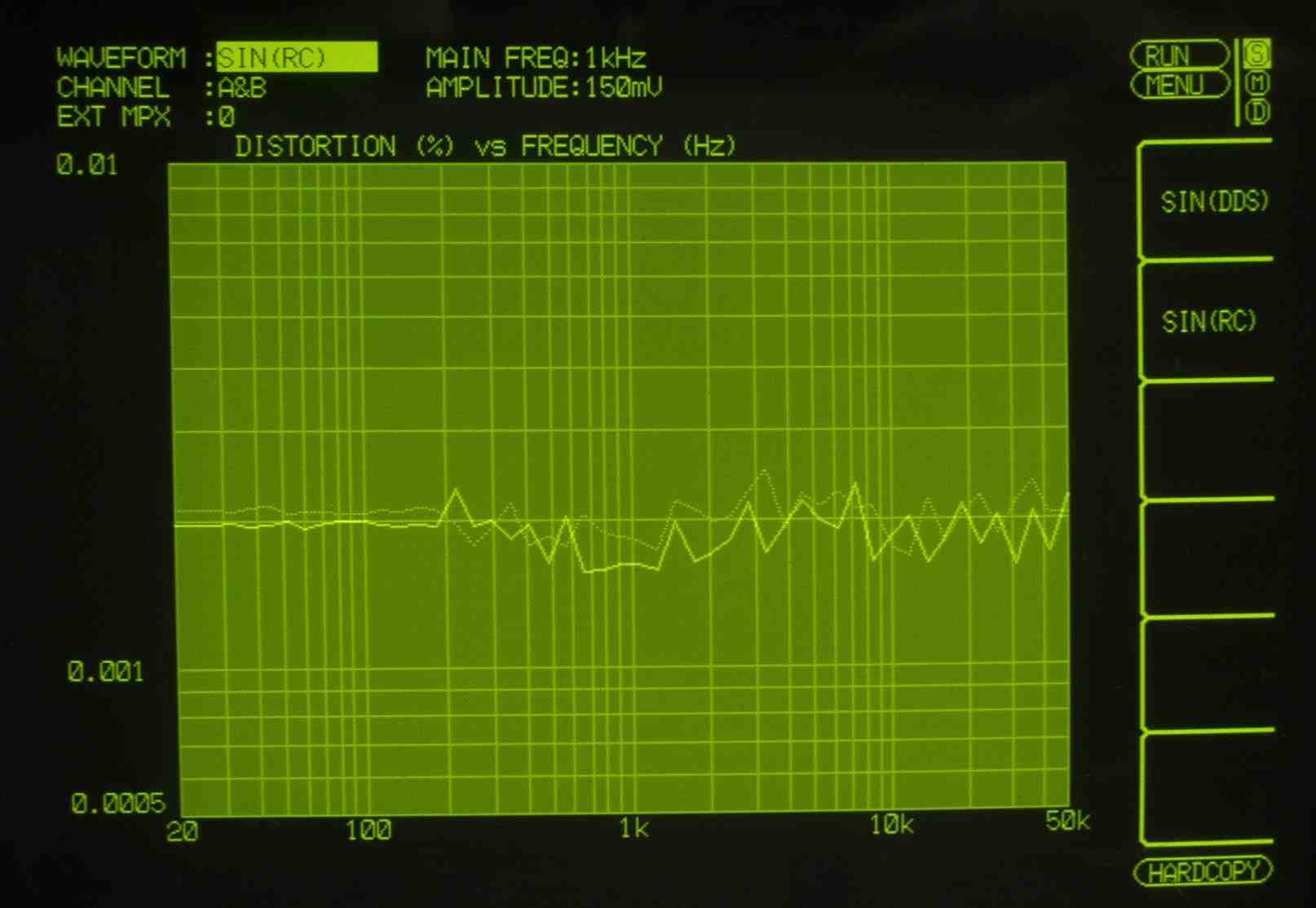

Ｆ１Ｄ．　歪み率特性測定（AUX入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

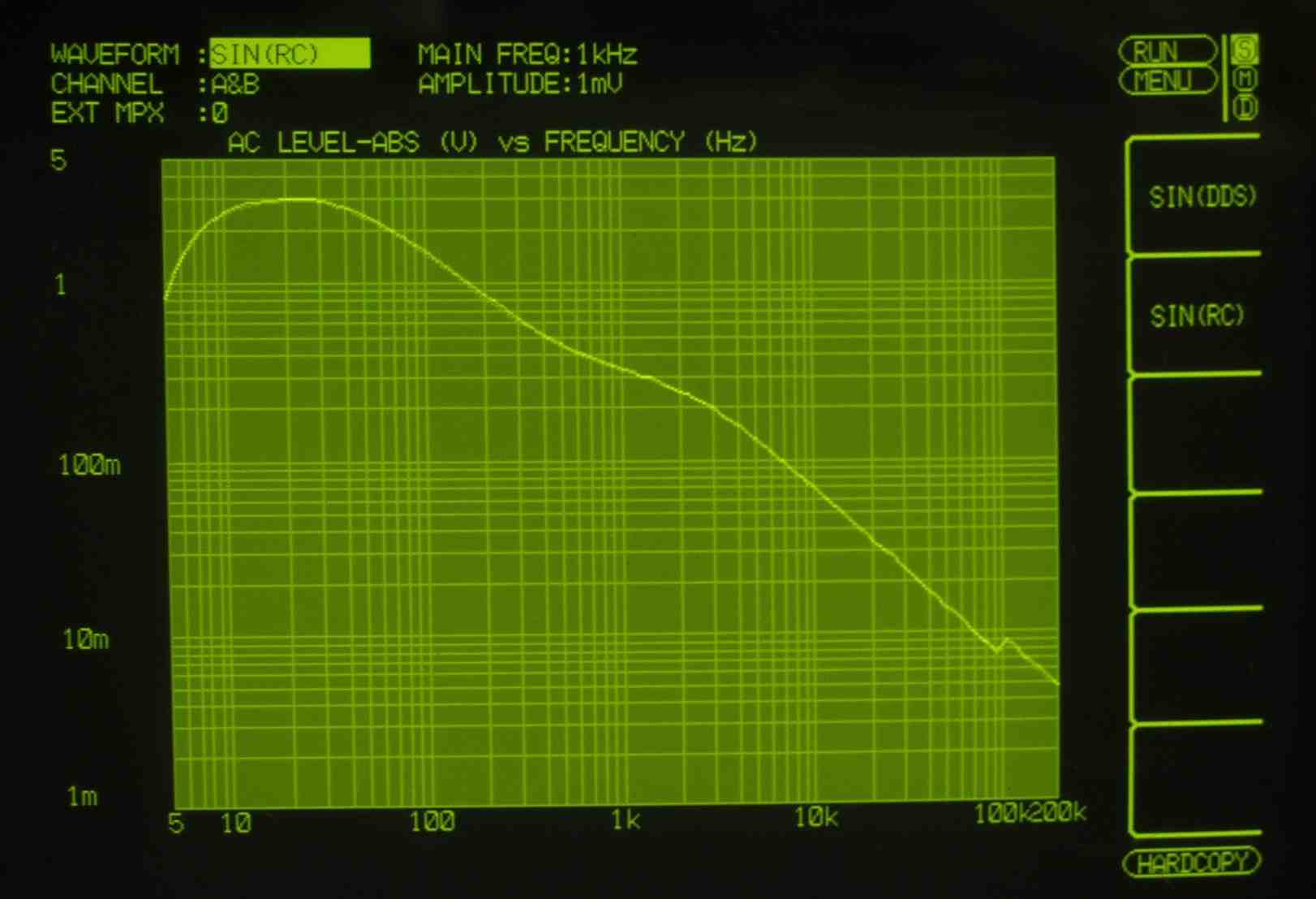

Ｆ２Ａ．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

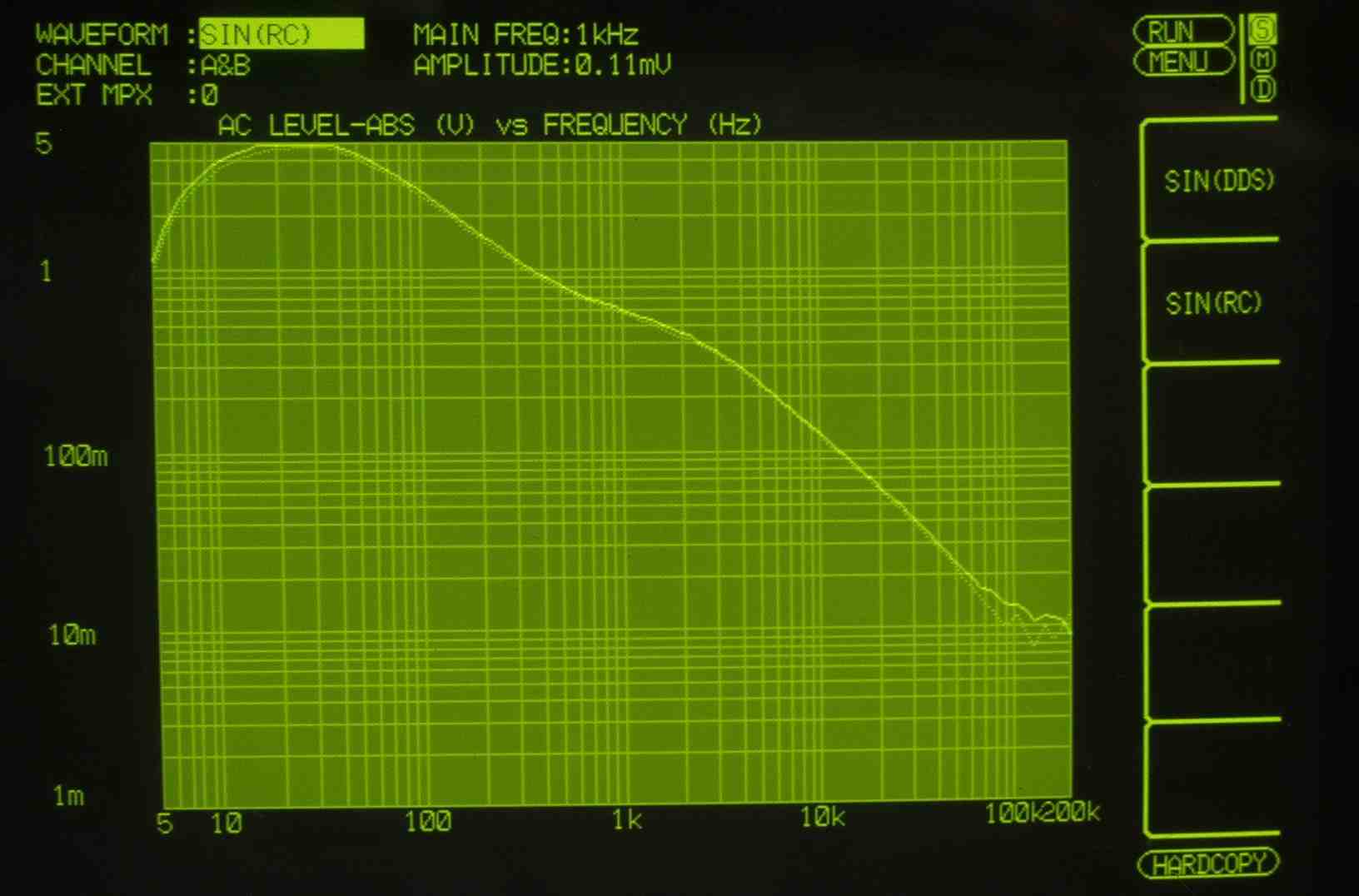

Ｆ３Ａ．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

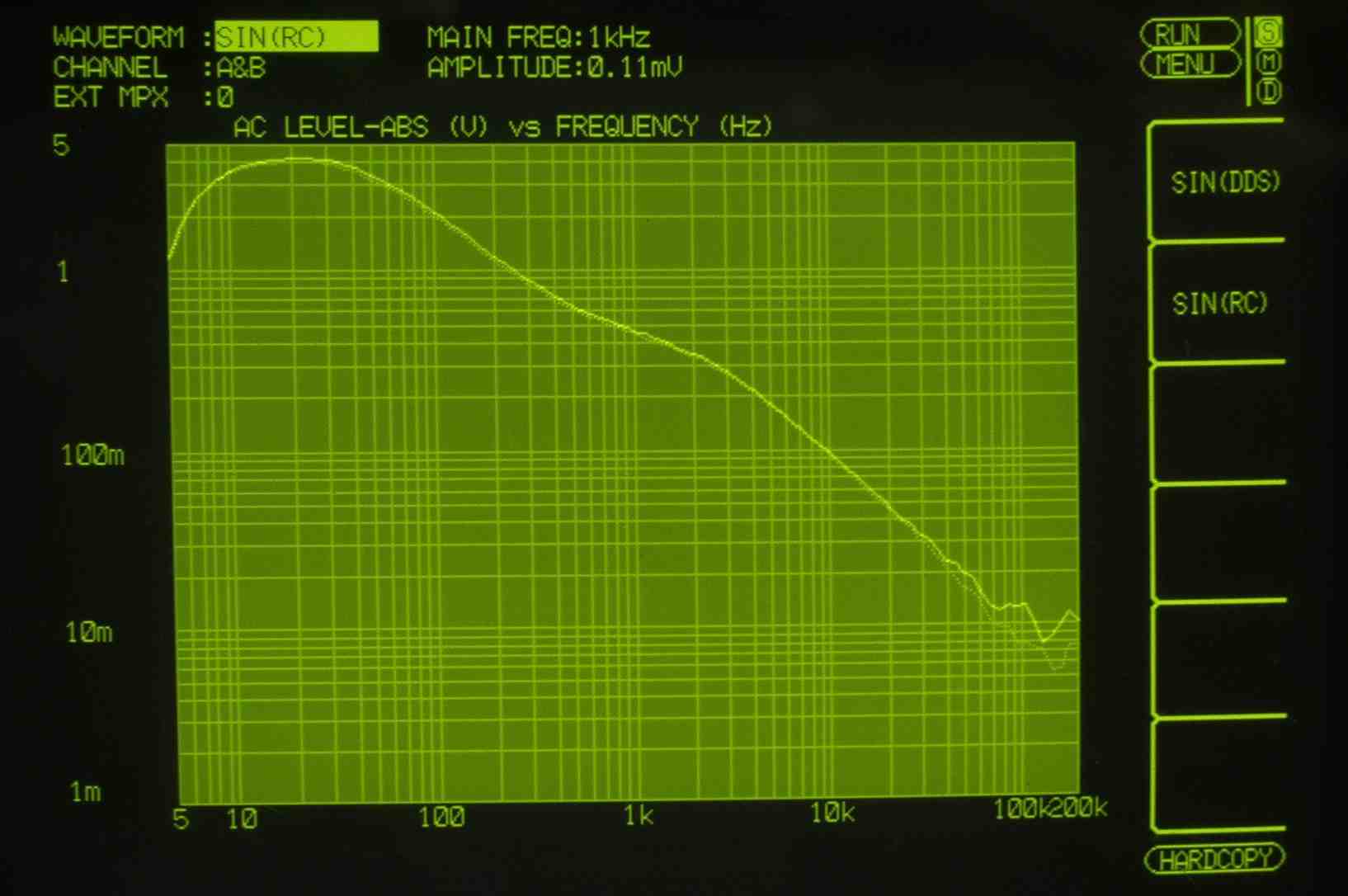

Ｆ４Ａ．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ

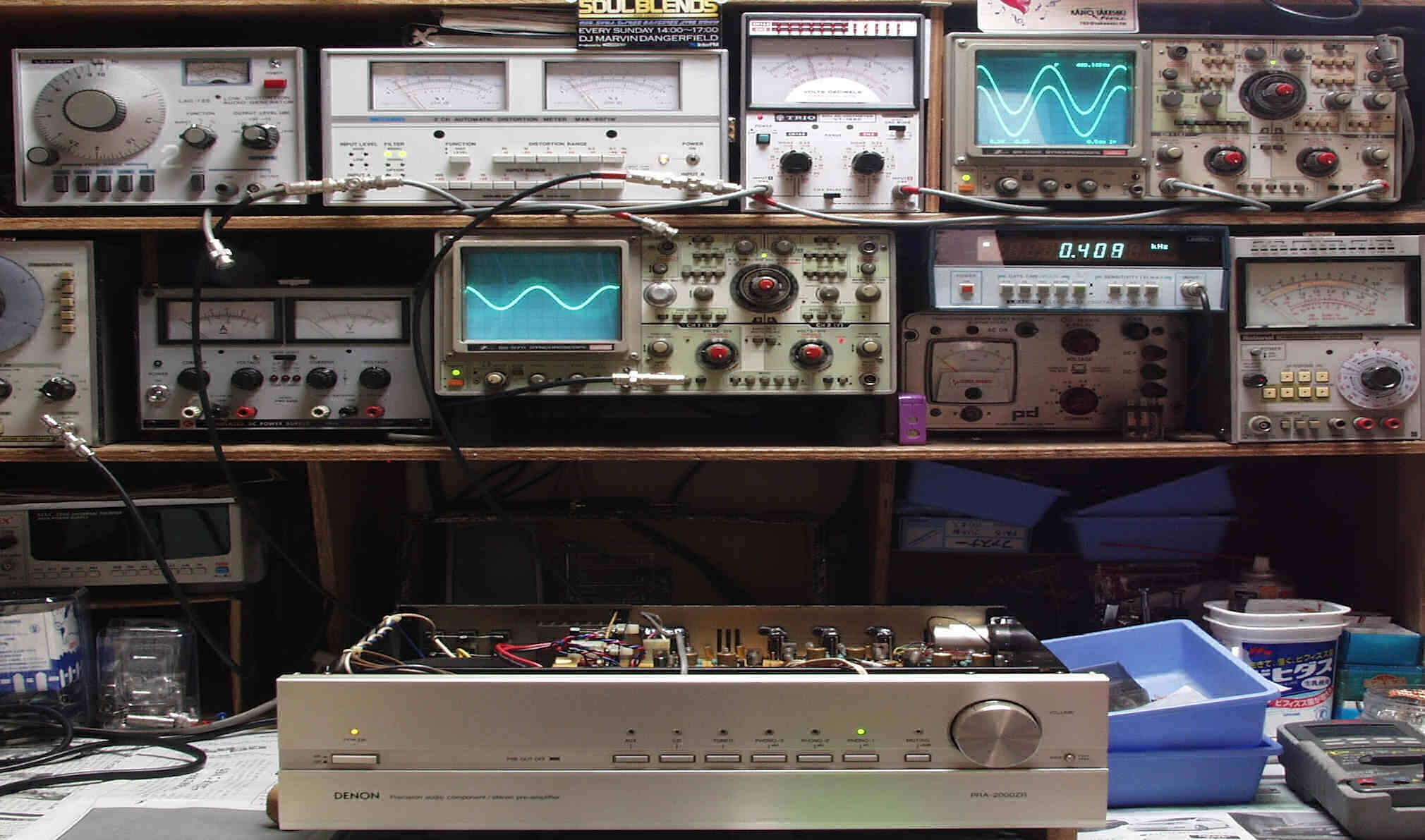

Ｅ５Ａ．　引き続き２４時間エージング

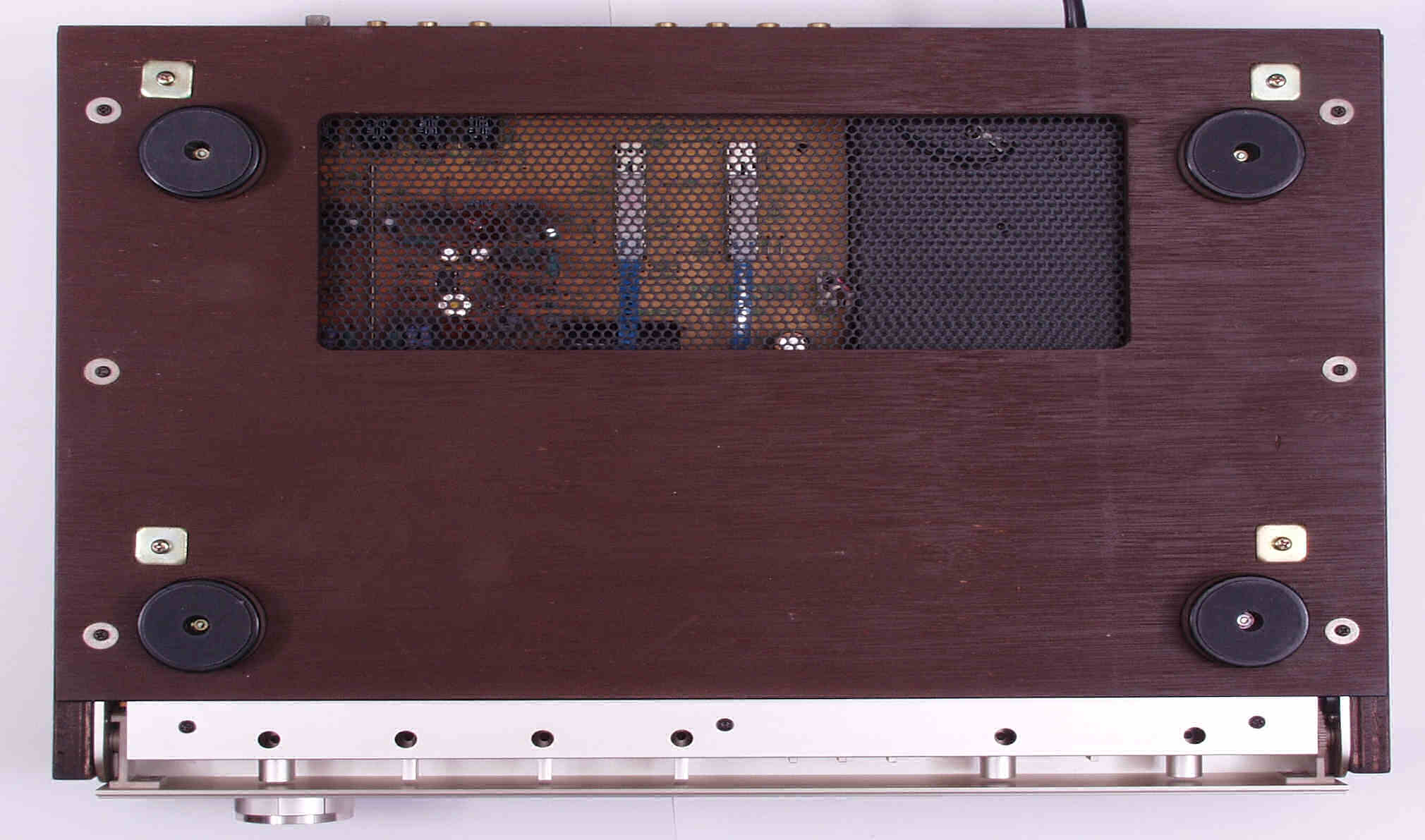

Ｅ５Ｂ．　下蓋の通気口、放熱には十分注意する事

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg 付属品 低容量接続コード1本、保証書 価格 250,000円、1984年2月
