ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ．　５台目修理記録

平成１６年８月３到着　　１０月２１日完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 電源ON後、正常なら数秒でPRE　OUTランプの点滅が消灯し使えるようになるわけです が、 この点滅が数分〜数十分続くことがあります。　ランプが消灯してからは正常に音が出 ます。 この症状は3ヶ月ほど前から発生し、一時期正常になったのですが、 最近は起動時毎回この状態です。 Ｂ．　原因・現状 経年変化による劣化。 このＡＭＰはかなりの期間休止していたのを、修理依頼者が購入した、推測される。 よって、一気に劣化が進み始めた様子で、初めての故障が起きた。 この原因は、やはり、電解コンデンサーの劣化と思われ、下記の温度測定の様に、急激に劣化が始まっている。 この後、暫くして発熱が終了し、１時しのぎの修理で使用していたのが、このＰＲＡ−２０００ＺＲ２台目、 ＰＲＡ−２０００ＺＲ３台目、ＰＲＡ−２０００ＺＲ４台目です 又、劣化の原因が付近のＴＲ（トランジスター）の発熱では無く、自分自身の発熱に起因するのも意外でした！ Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 初段ＦＥＴ（電解トランジスター）交換。 リード・リレー交換。 D．　使用部品 オーディオ用電解コンデンサー　　　　　　１０４個（ニチコン・ミューズ使用）。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　４個。 リード・リレー　　　　　　　　　　　　　　　　　　　９個。 ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　２個。 　　 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費（改造費）　　１０５，０００円 　　　　　　　　　　　　　　　　　（オーバーホール修理）ユーザーの希望でＲＣＡ端子の補強、清掃は行わない。 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

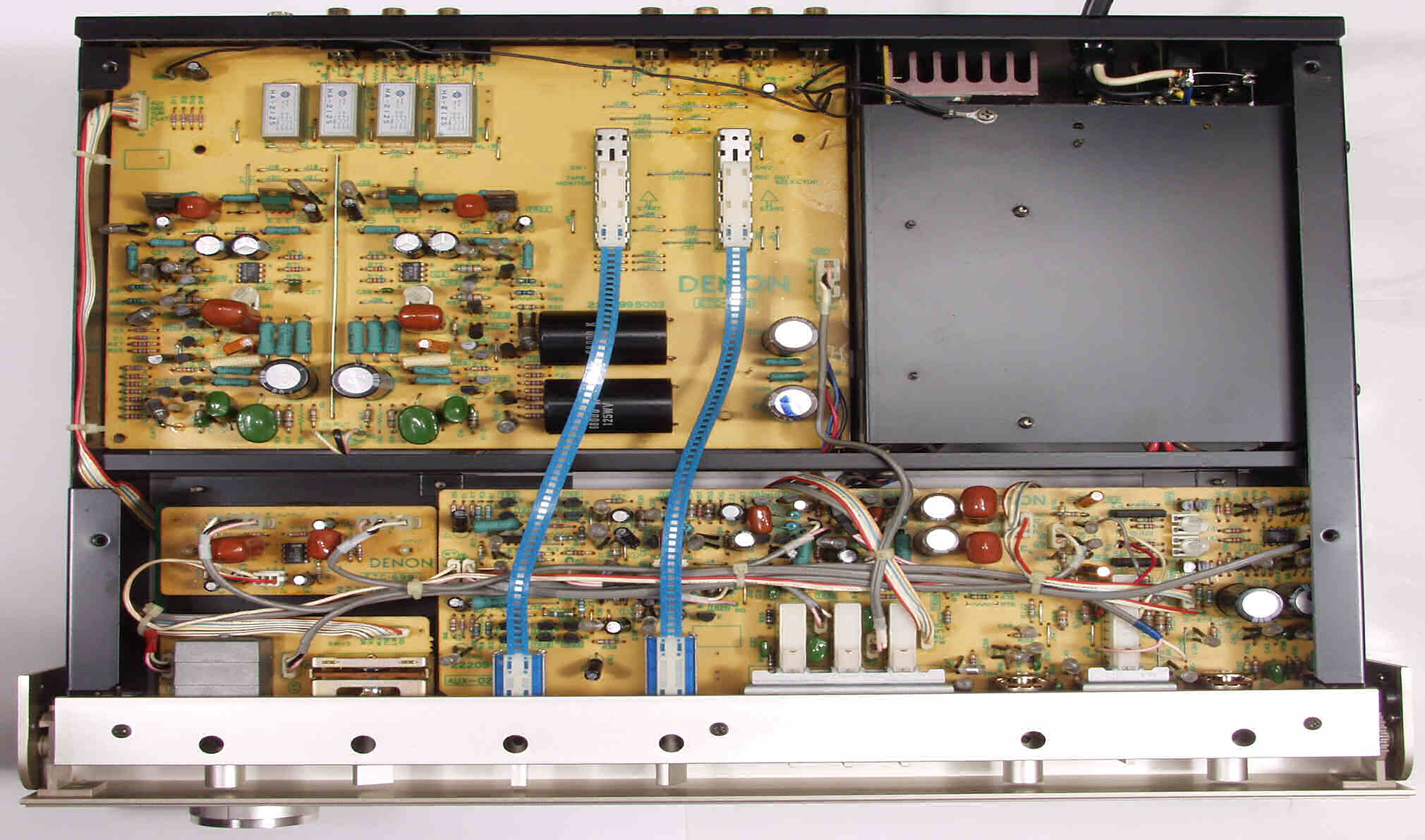

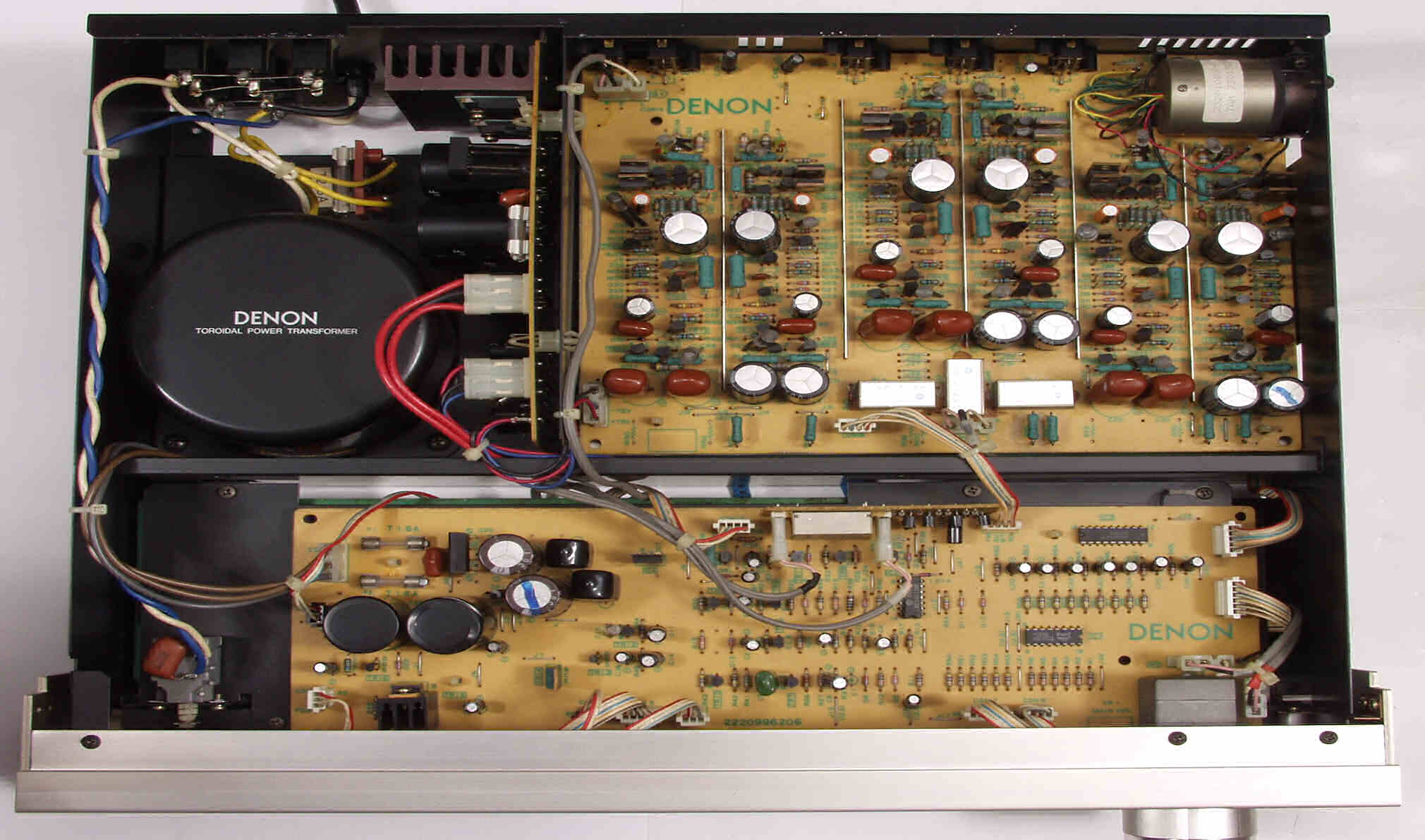

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　下から見る

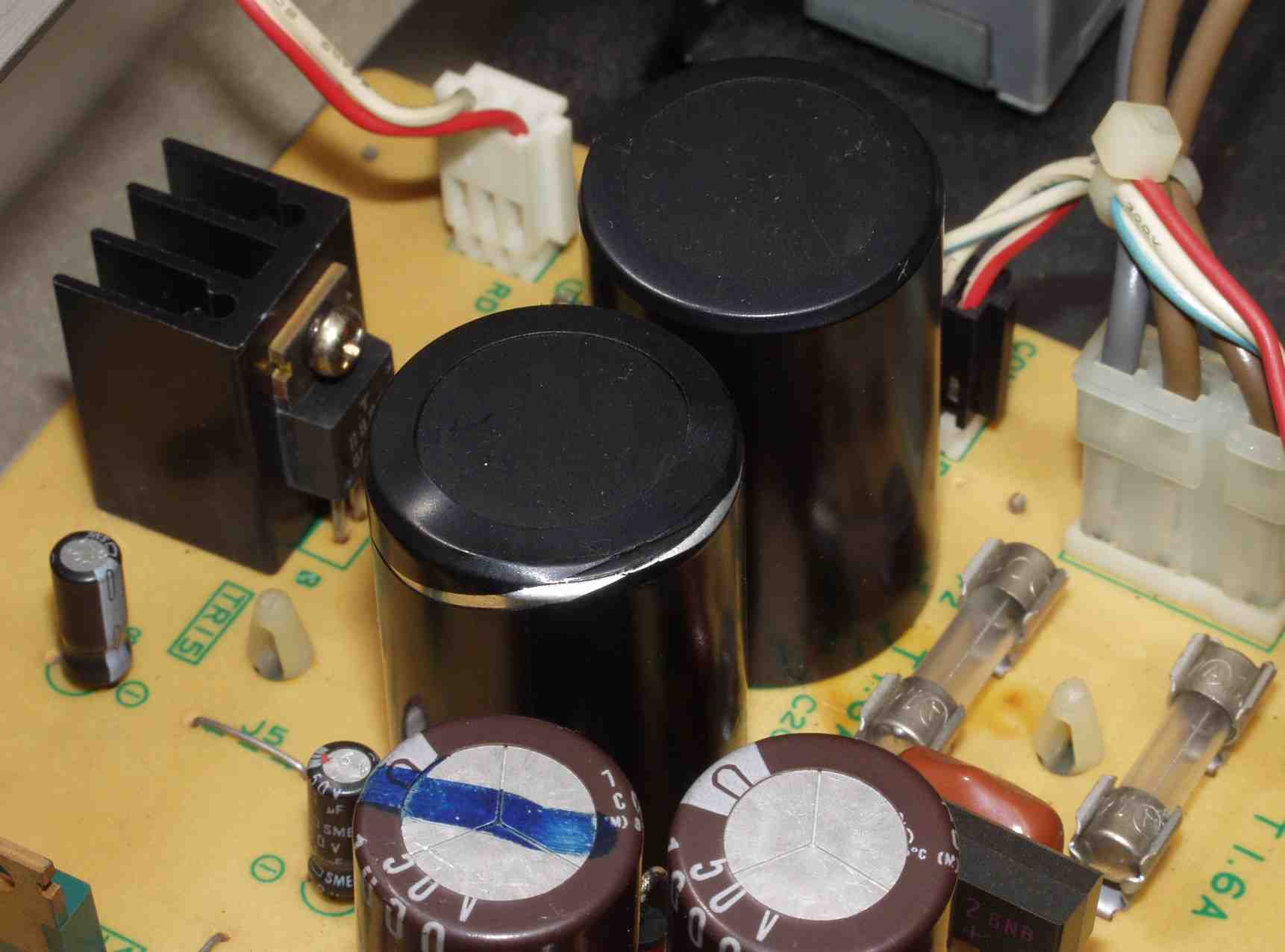

Ａ３．　点検中　電源のパスコンの頭のビニールが割れている！

Ａ４．　点検中　出力ＴＲ（トランジスター）の放熱で、後退した電解コンデンサーのビニール

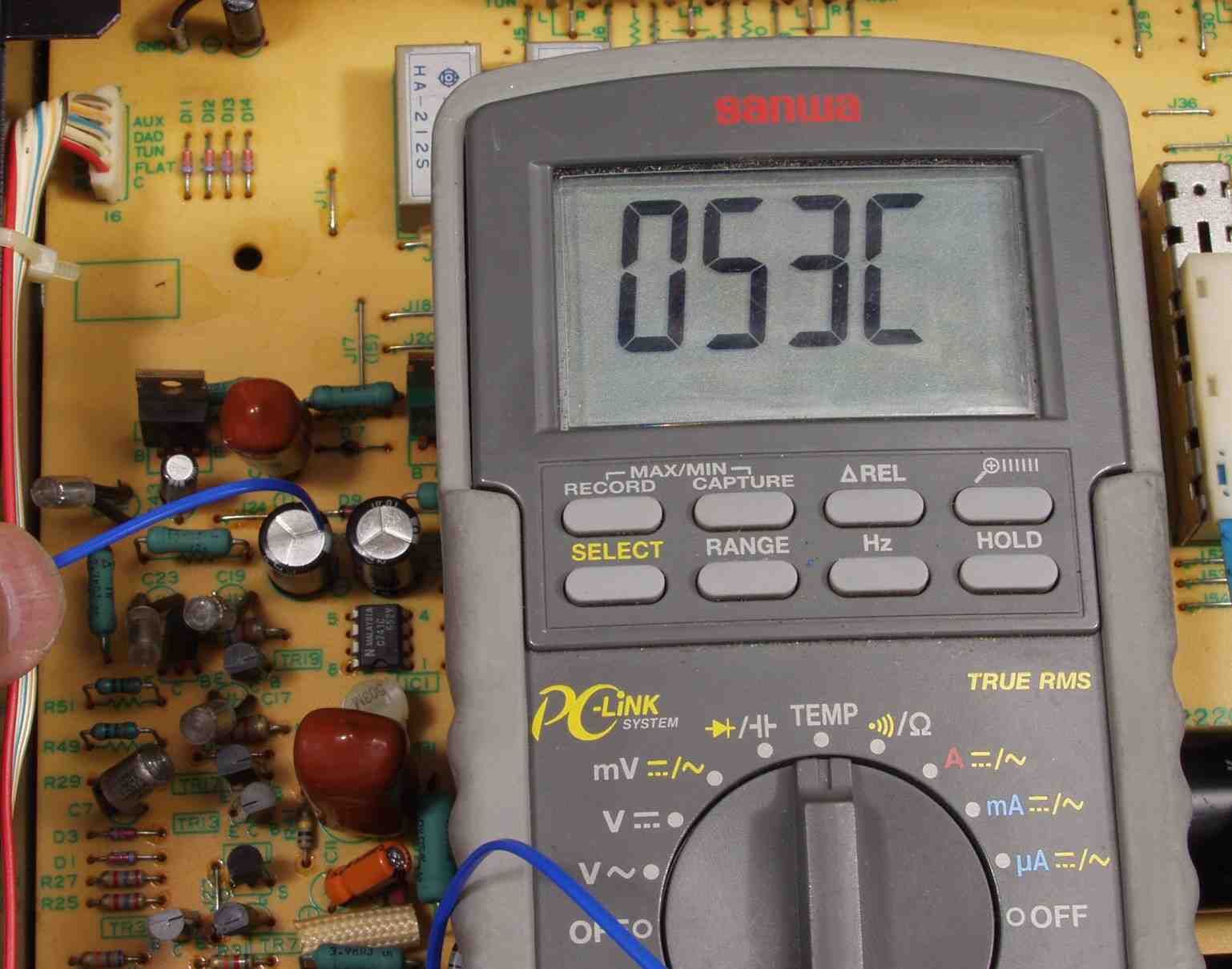

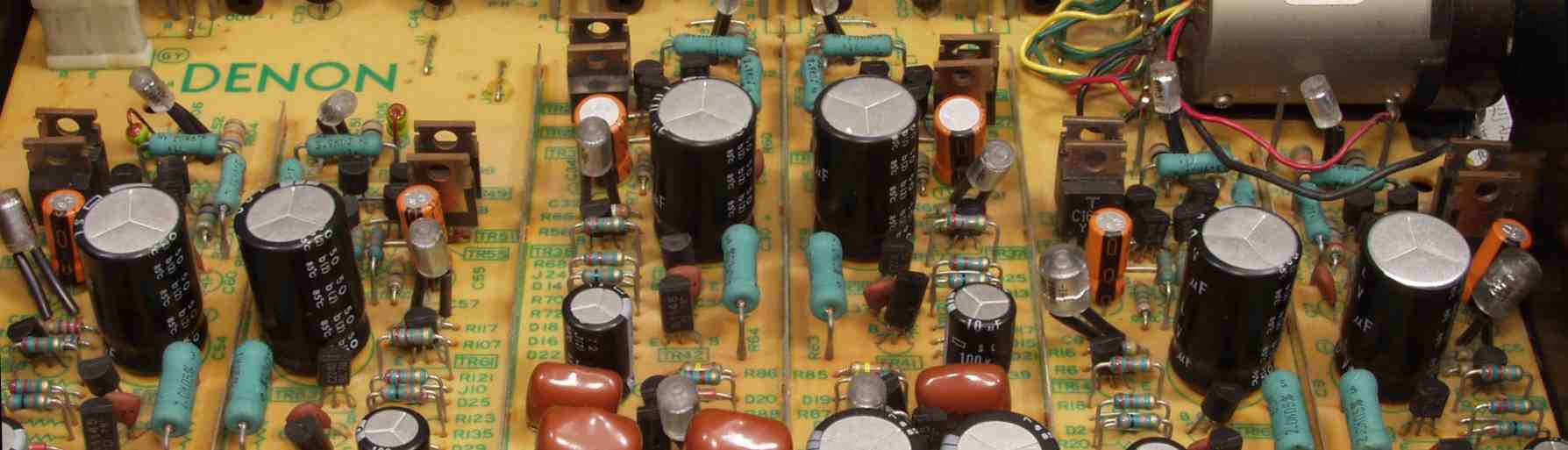

Ａ５Ａ．　点検中　このＡＭＰは馬鹿に電解コンデンサーが熱いので測定した 　　　　　　　　　　　ＥＱ共通ＡＭＰの熱い電解コンデンサーの頭の温度＝５３度Ｃ

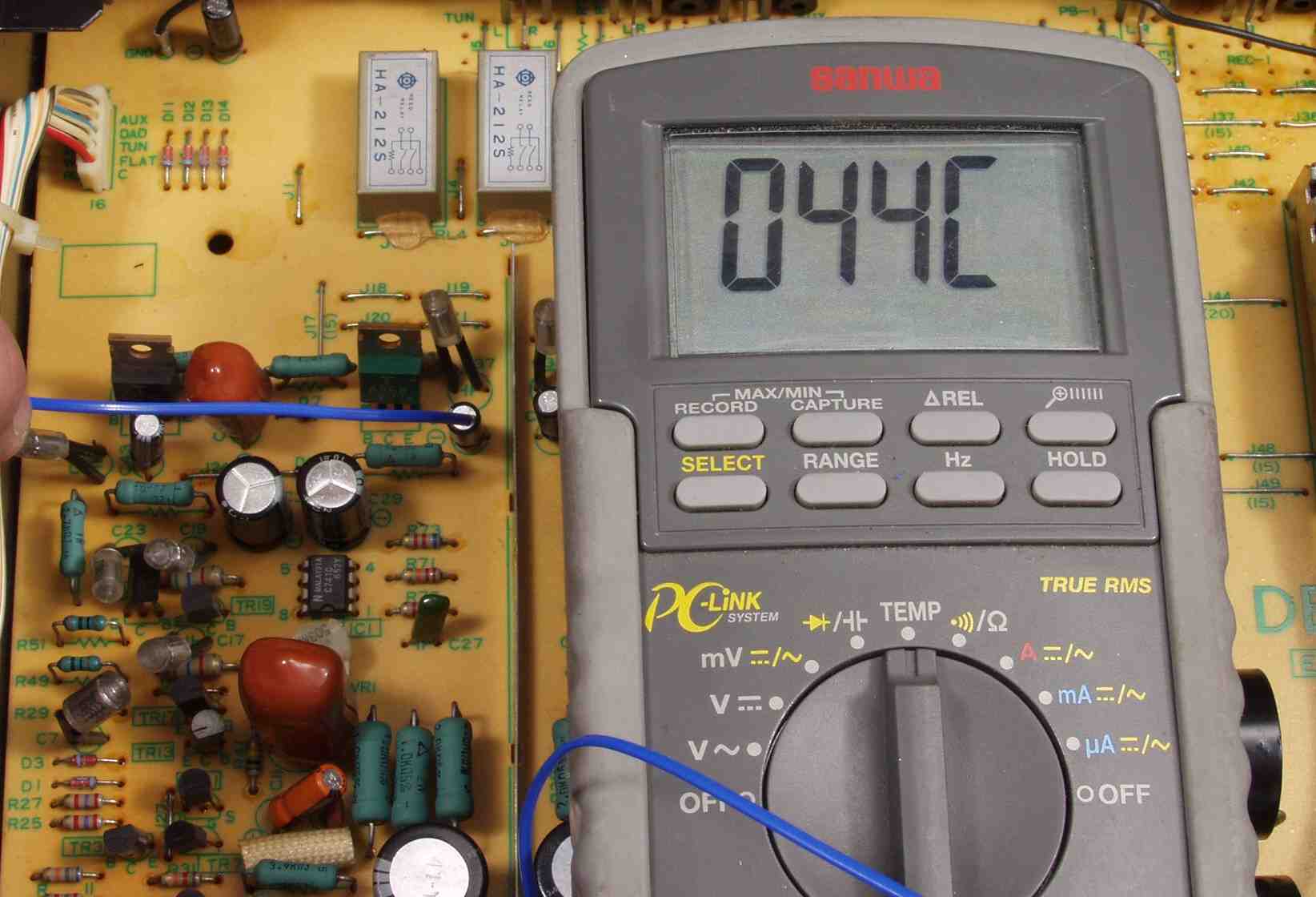

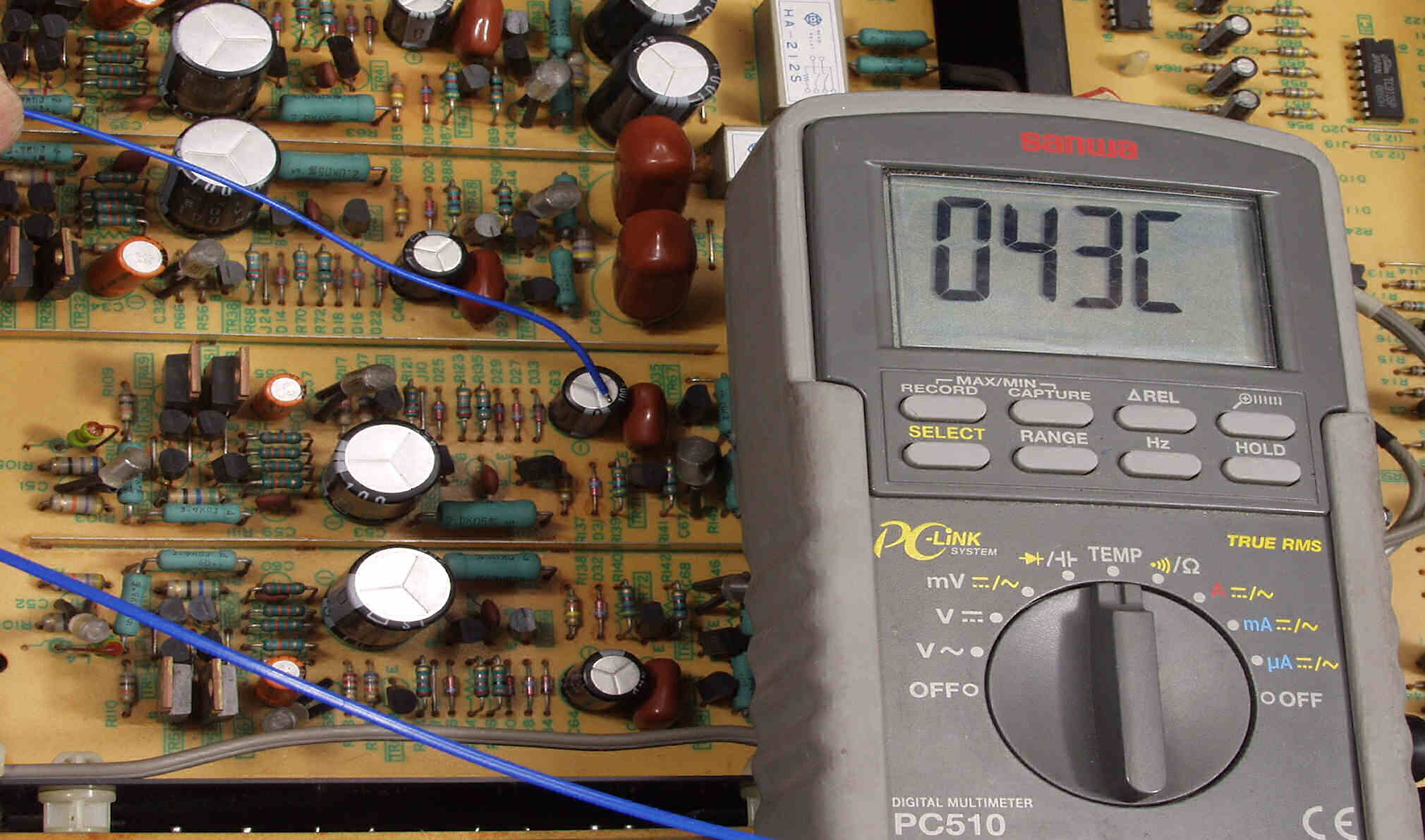

Ａ５Ｂ．　点検中　発熱ＴＲ（トランジスター）に近い、ＥＱ共通ＡＭＰの電解コンデンサーの頭の温度＝４４度Ｃ

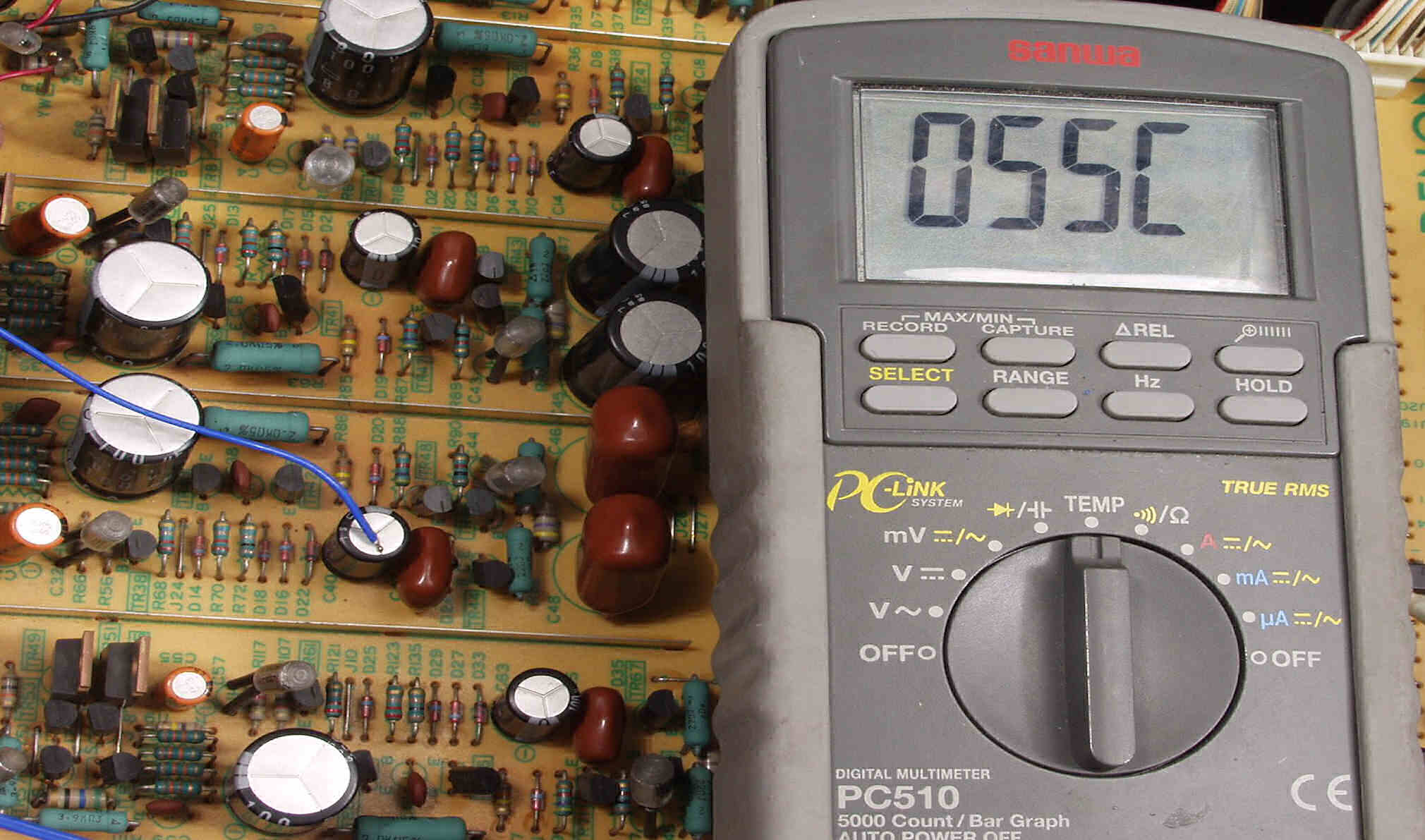

Ａ６Ａ．　点検中　ＭＣ−ＥＱ−ＡＭＰの熱い電解コンデンサーの頭の温度＝５５度Ｃ、発熱ＴＲ（トランジスター）から遠い

Ａ６Ｂ．　点検中　ＭＣ−ＥＱ−ＡＭＰ（ﾄﾗﾝｽ仕様）電解コンデンサーの頭の温度＝４３度Ｃ

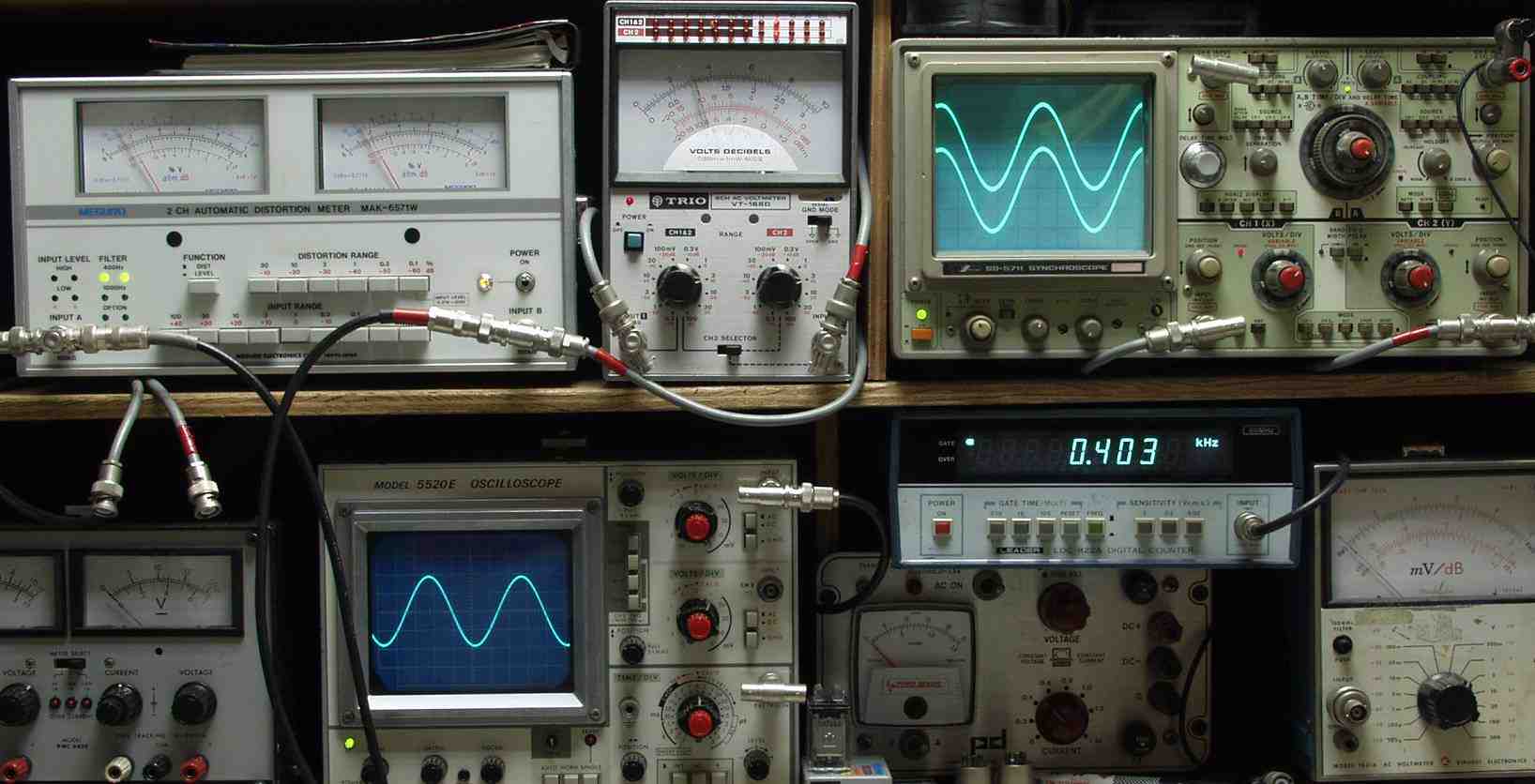

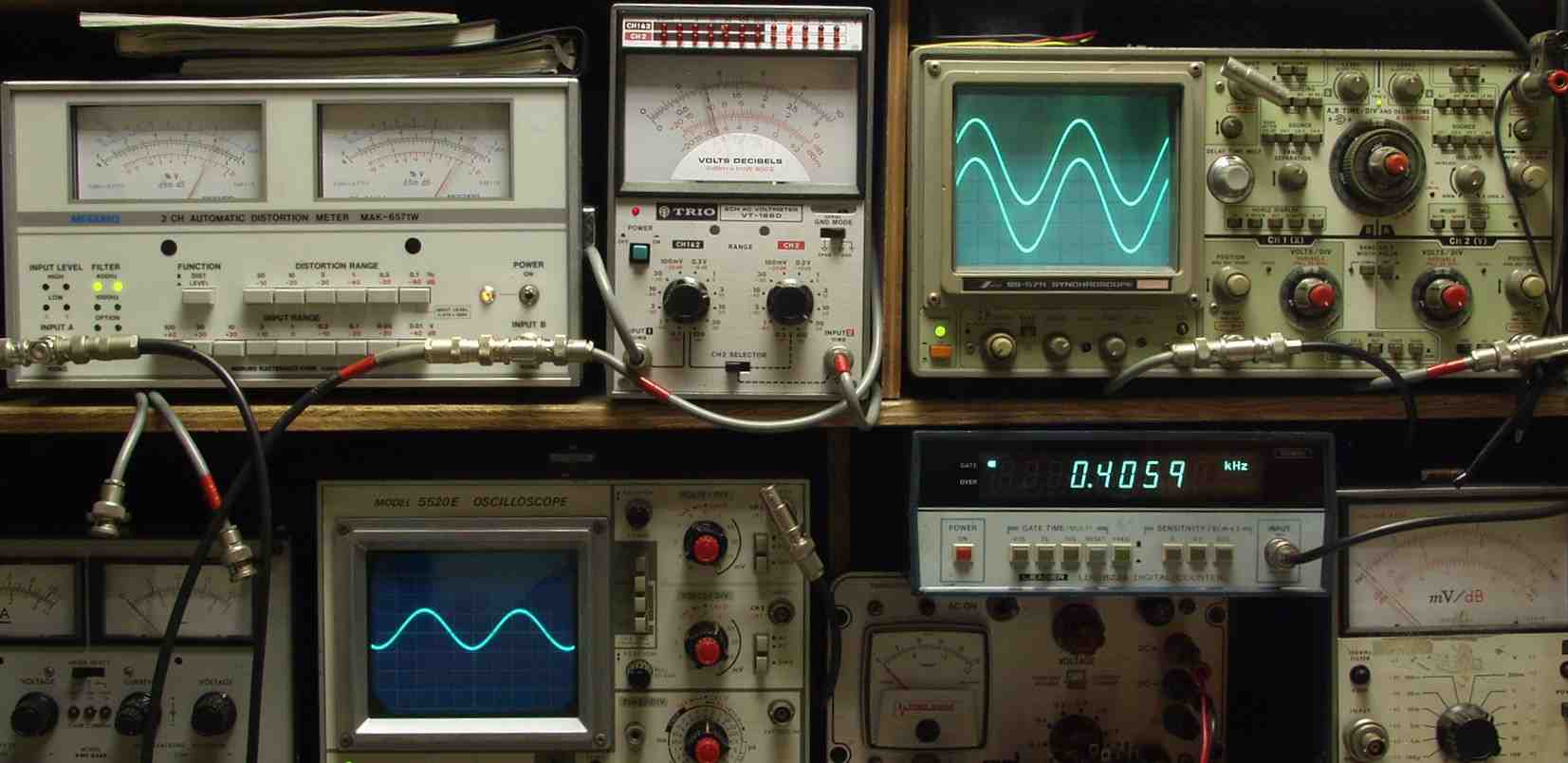

Ｔ．　修理前点検測定 Ｔ１．　修理前歪み率測定（MＣ入力（トランス））＝ＰＨＯＮＯ−１ 　　　　　　　　　　　　　　　　　　出力電圧１Ｖ　歪み率＝０．０８％　測定レンジ＝０．１％　４００ＨＺ入力

Ｔ２．　修理前歪み率測定（MＣ入力）＝ＰＨＯＮＯ−２　 　　　　　　　　　　　　　　　　　　出力電圧１Ｖ　歪み率＝０．０６％　測定レンジ＝０．１％　４００ＨＺ入力

Ｔ３．　修理前歪み率測定（MM入力）＝ＰＨＯＮＯ−３　 　　　　　　　　　　　　　　　　　　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　４００ＨＺ入力

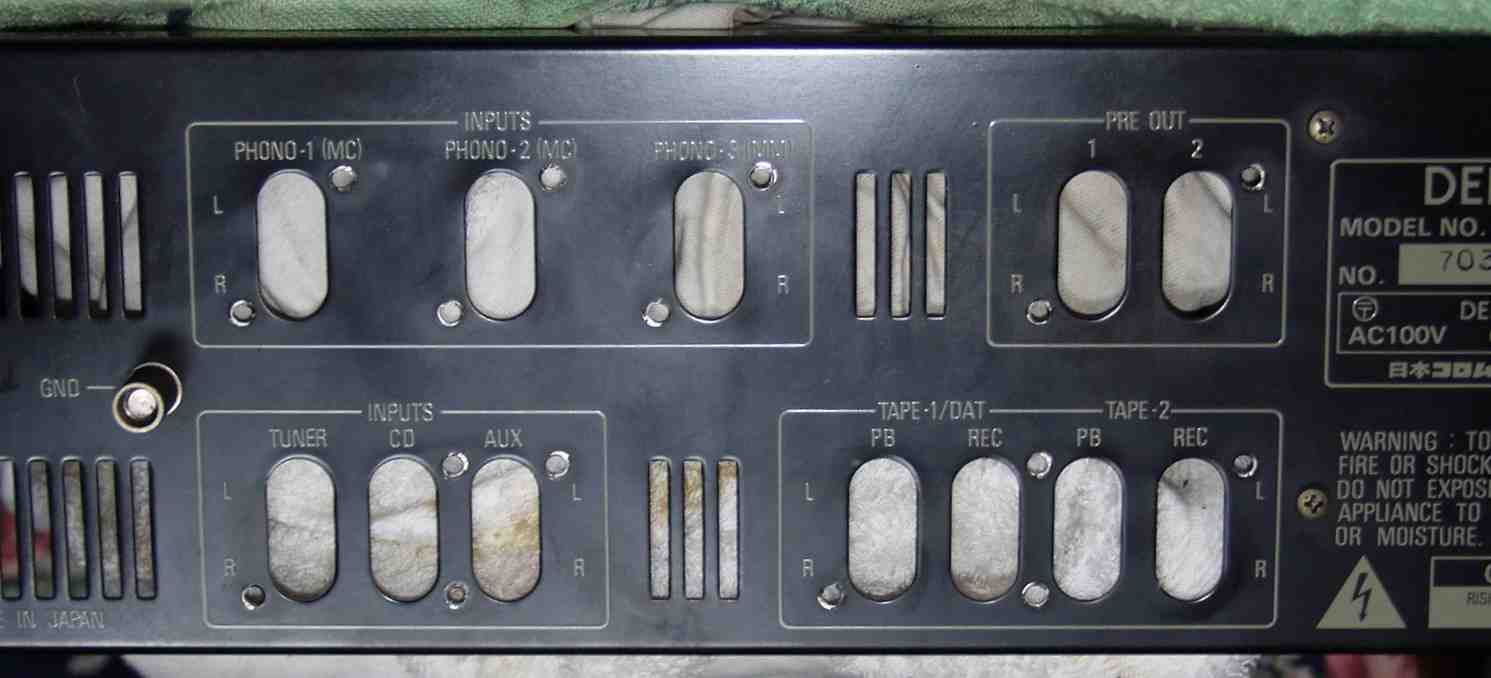

Ａ８．　後パネルのＲＣＡ端子取り付け部分、ＲＣＡ端子の交換は、長穴なので当て板が４枚必要になる 　　　　　　　　　　　　　　　　　　　機械加工場で２万円で製作してくらるかな？　よって交換費は４万円〜　今回見送り。

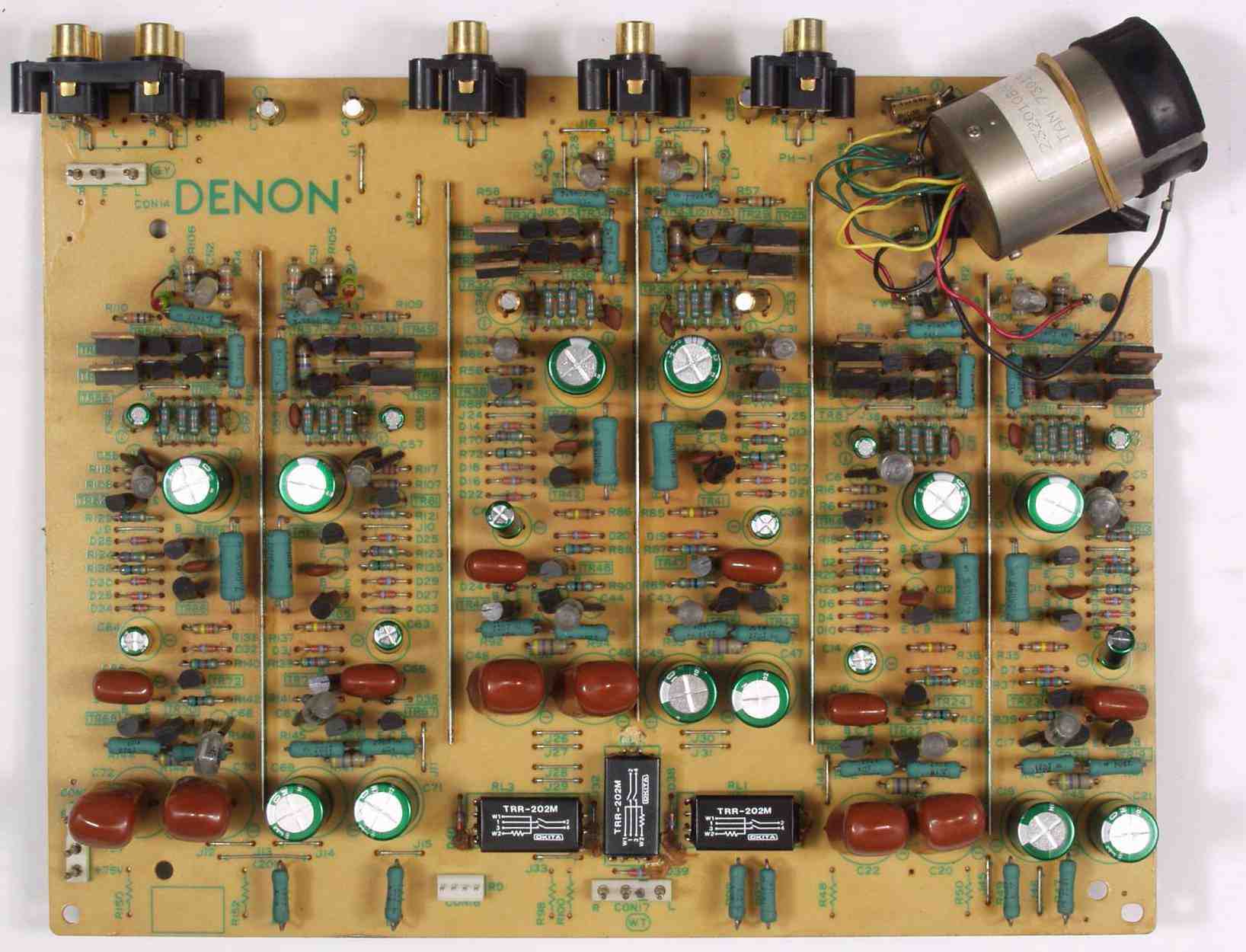

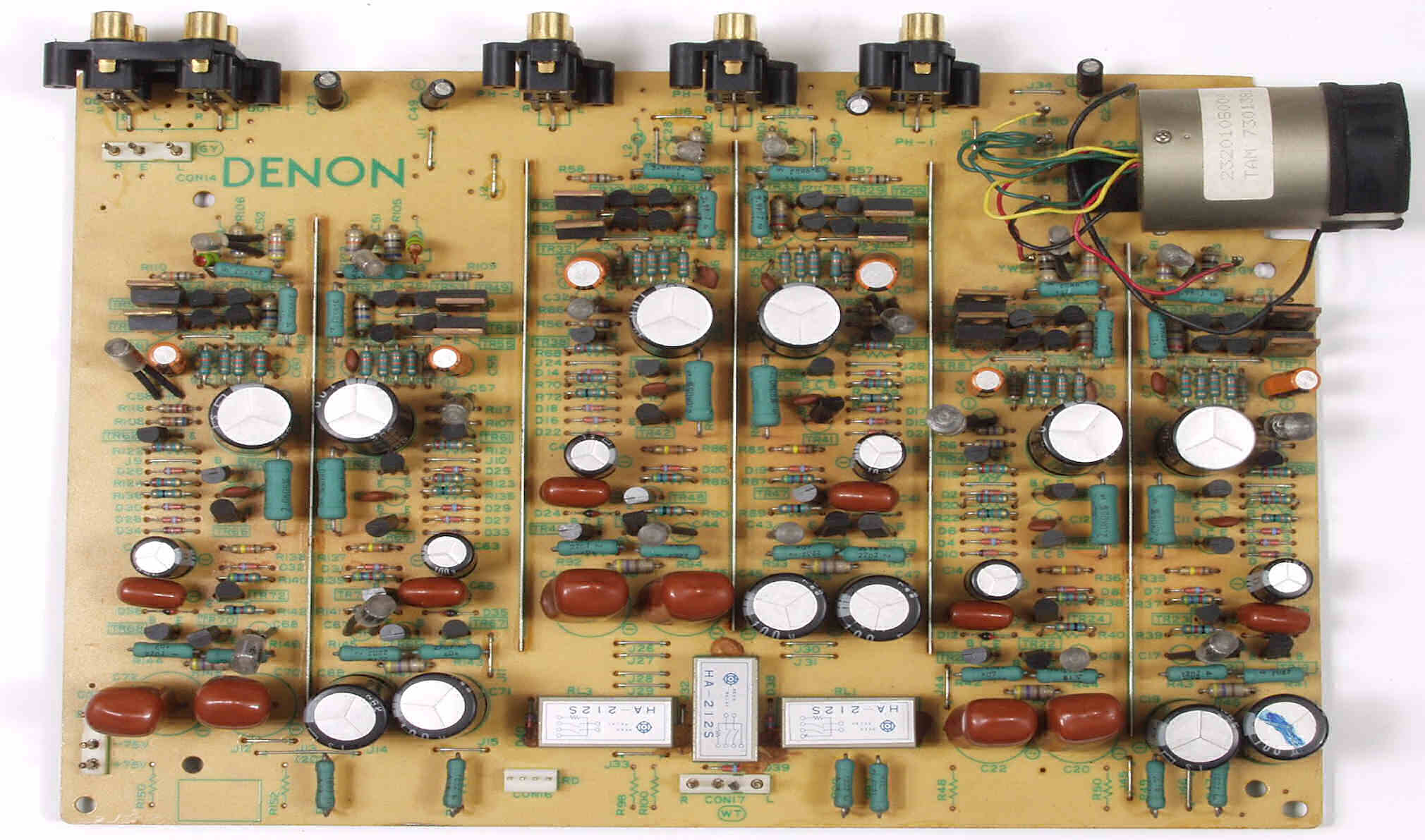

Ｃ．　修理状況 C１Ａ．　修理前　ＥＱ−HEAD-ＡＭＰ基板　左＝MM　中＝MC　右＝トランス使用ＭＣ　上右端がＭＣ−トランス

C１Ｂ．　修理後　ＥＱ−HEAD-ＡＭＰ基板　電解コンデンサー２８個、リレー３個交換

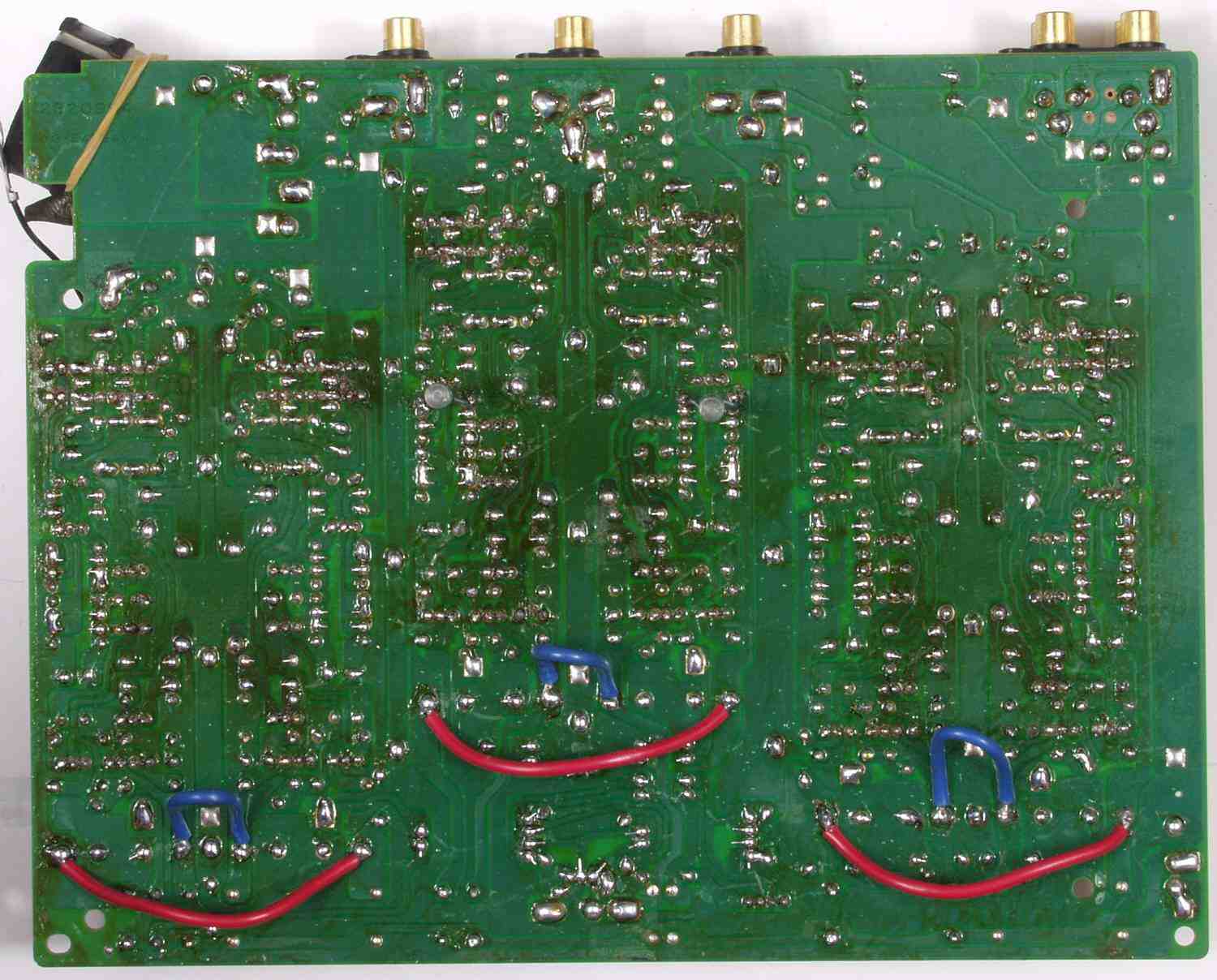

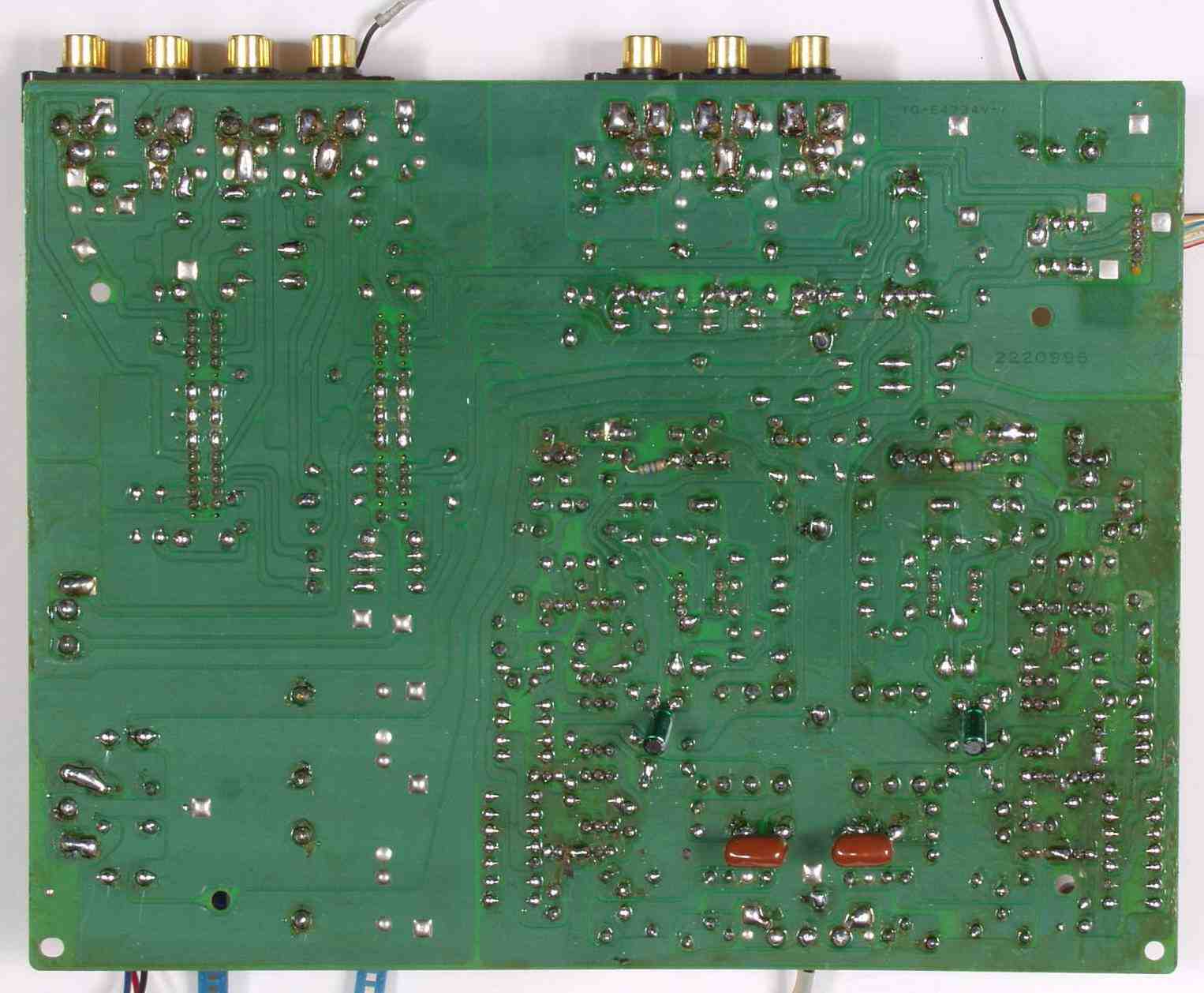

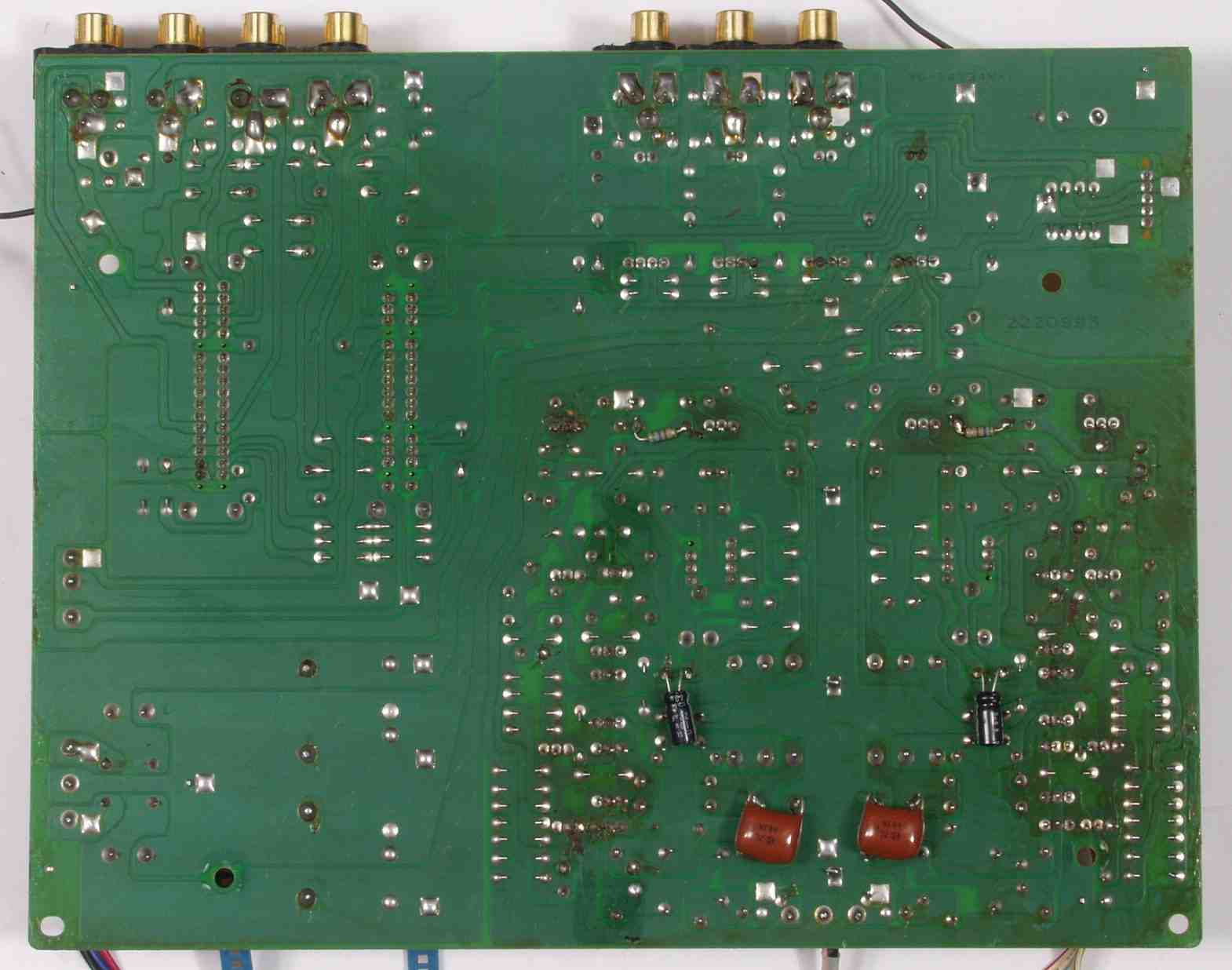

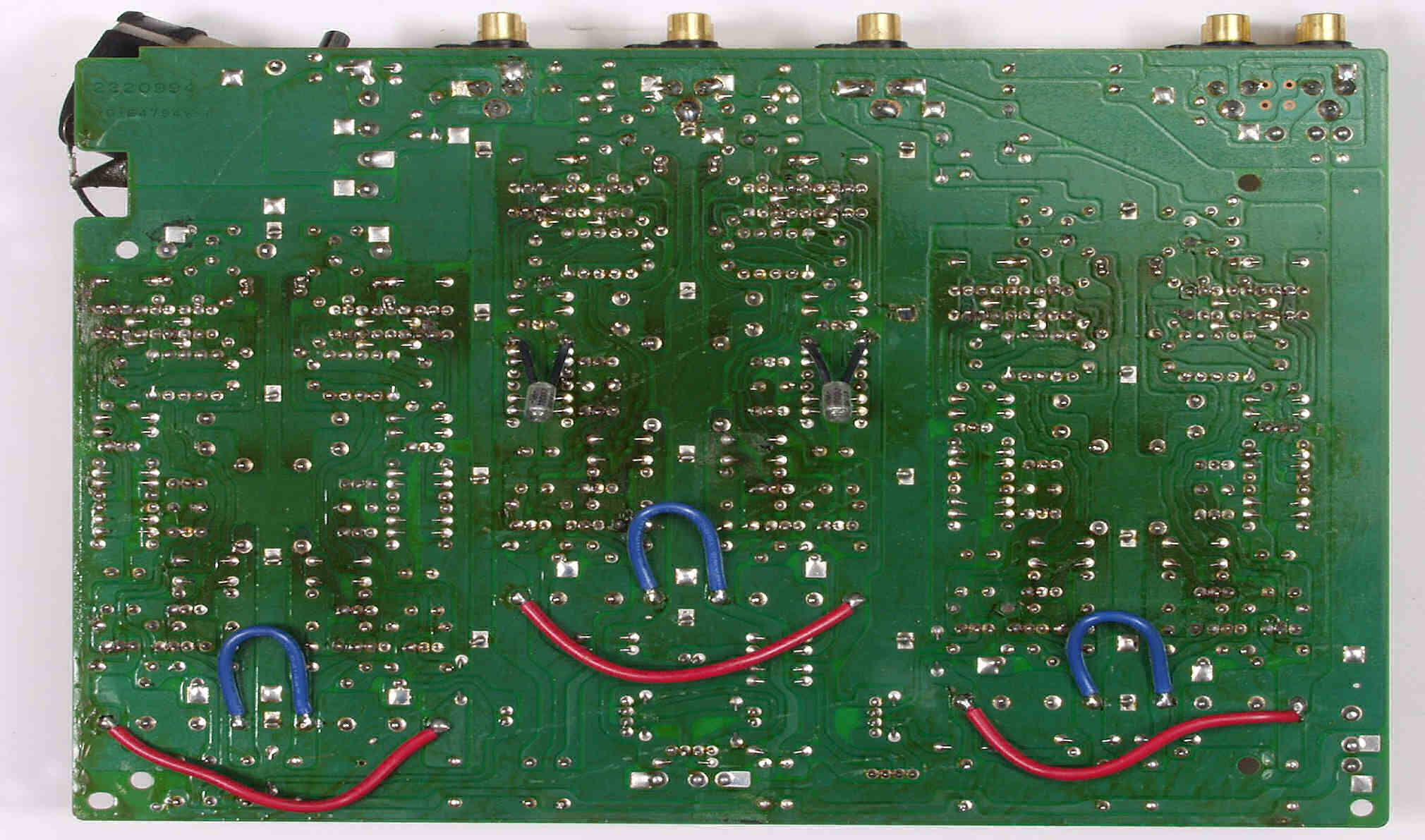

C１Ｃ．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏

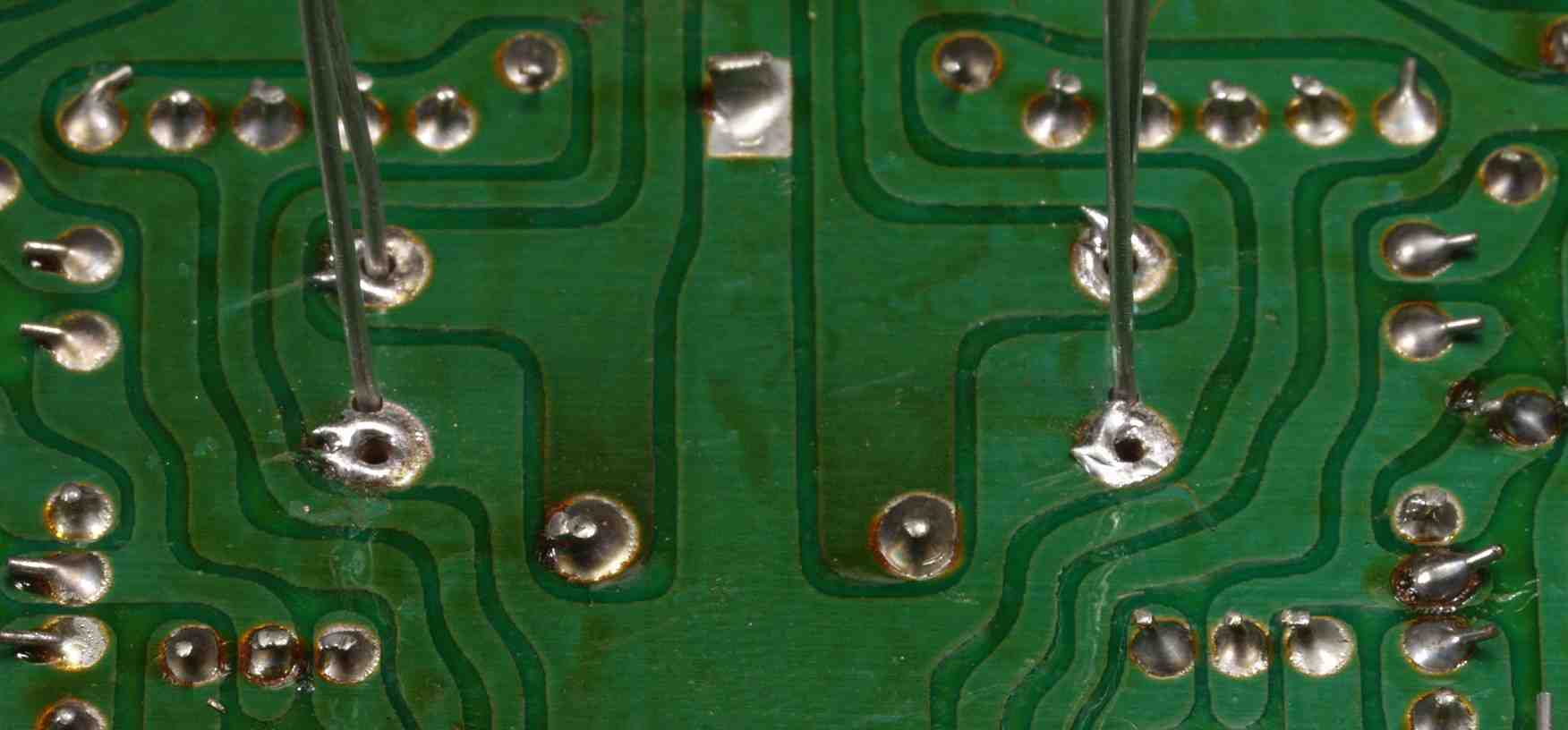

C１C１．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　ジャンパー線が他のラインにかぶっている、絶縁は絶縁コートのみ！

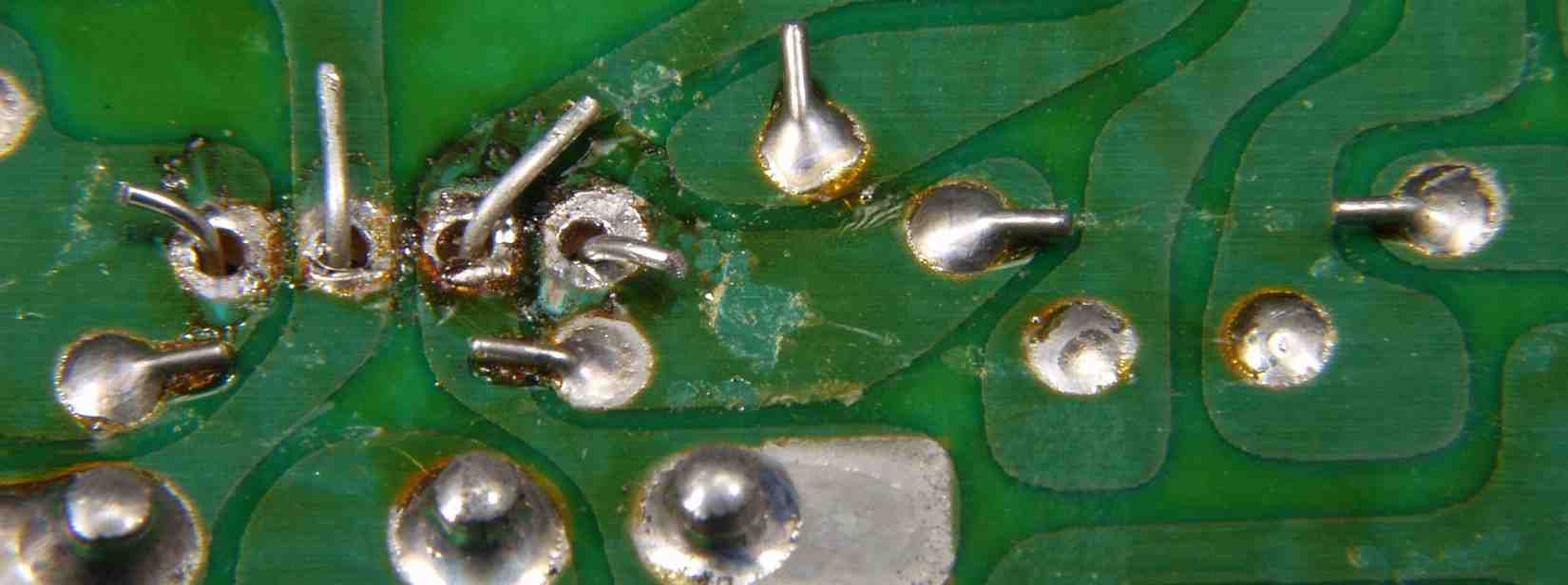

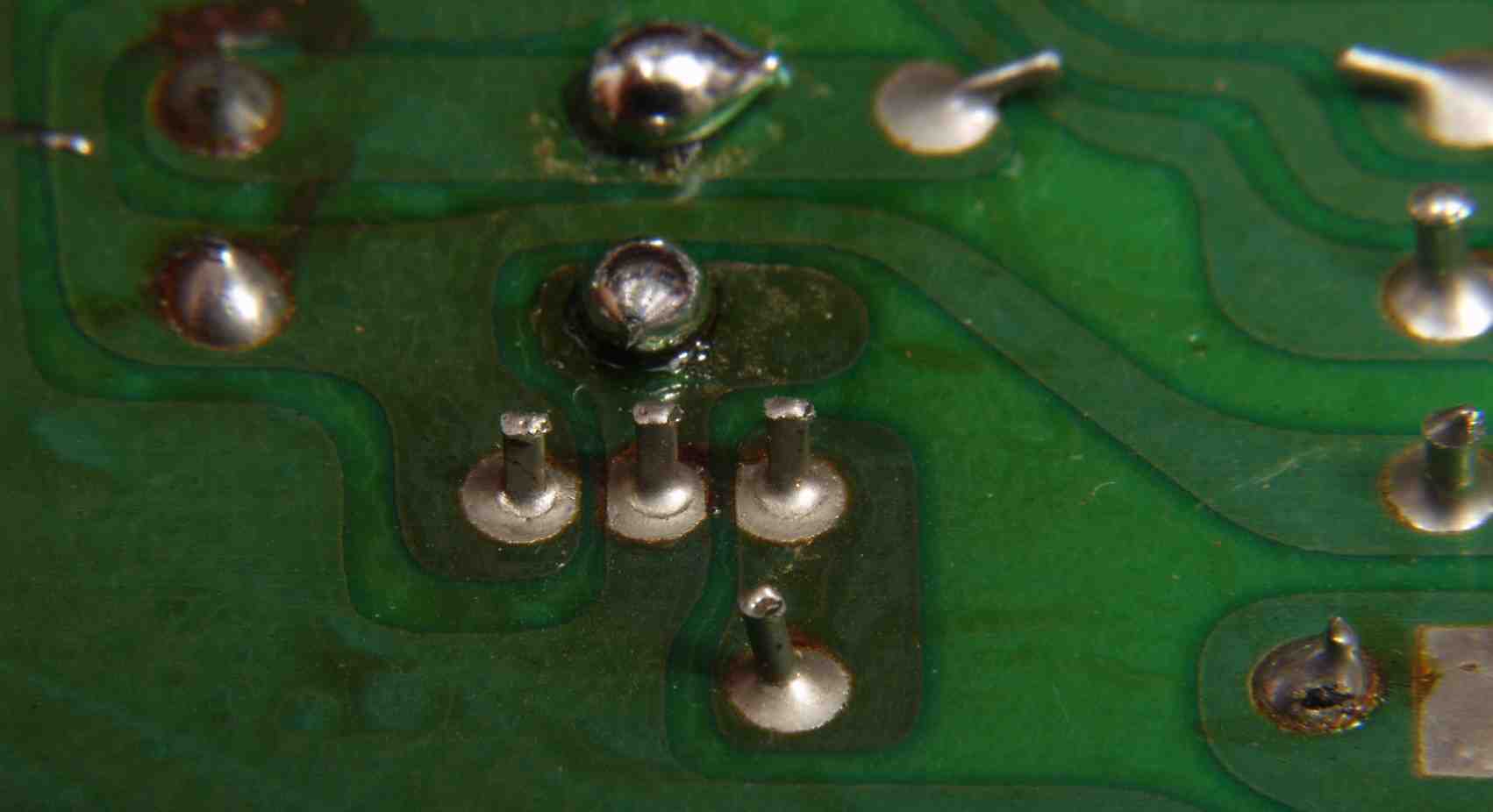

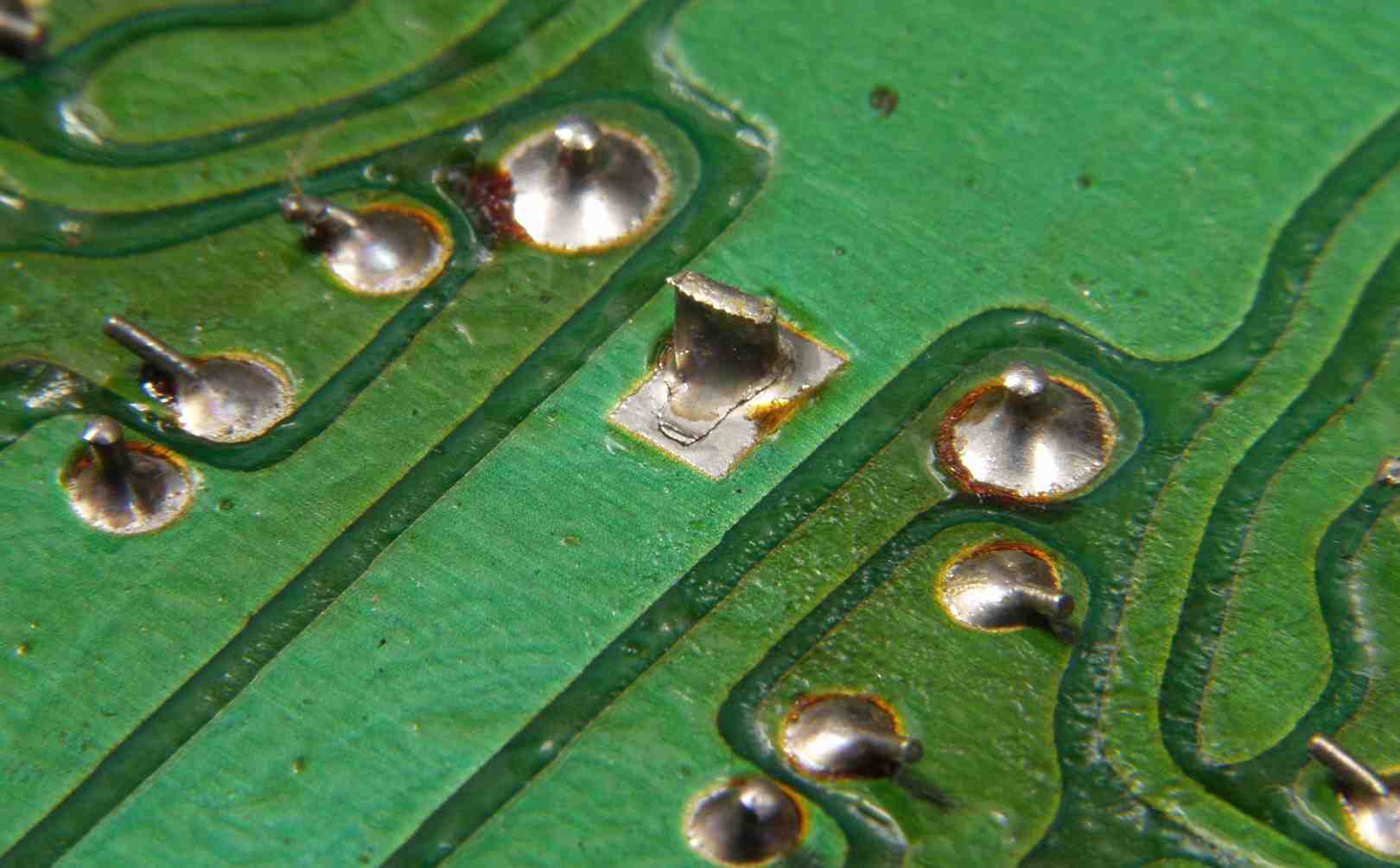

C１C２．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　ハンダ不良ヶ所　折角のアースラインも効き目が無い

C１C３．　修理中　ＥＱ−HEAD-ＡＭＰ基板裏　技術の進歩でコンデンサーは端子のピッチが異なるので、穴開けが必要

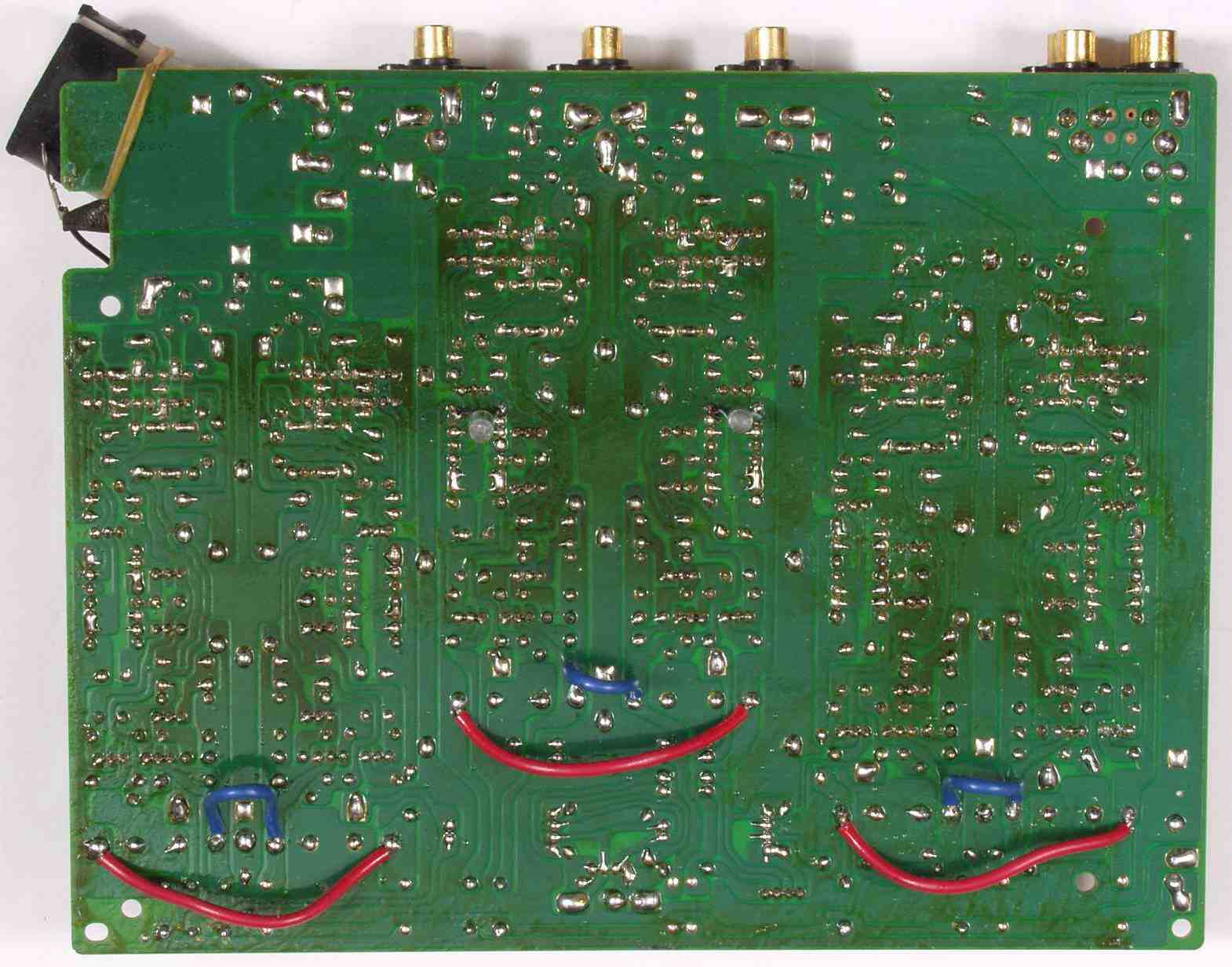

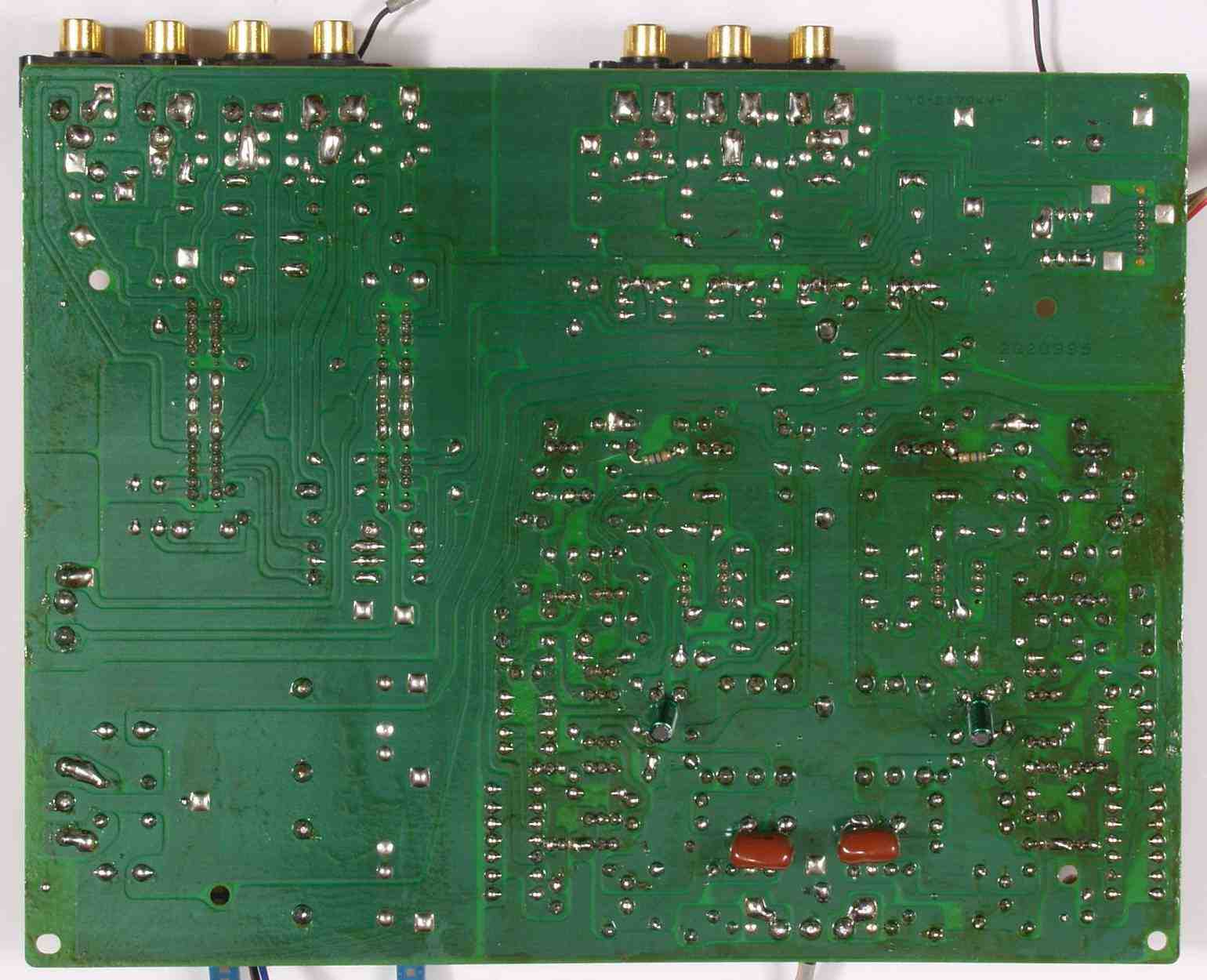

C１Ｄ．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏 　全ての半田をやり修す

C１Ｅ．　完成ＥＱ−HEAD-ＡＭＰ基板裏　洗浄後

C２Ａ．　修理前　ＥＱ−ＡＭＰ

C２Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー１８個、リードリレー４個、半固定ＶＲ２個交換

C２Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏

C２C１．　修理前　ＥＱ−ＡＭＰ基板裏　ハンダ不良ヶ所、

C２Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏 　全ての半田をやり修す

C２Ｅ．　完成ＥＱ-ＡＭＰ基板裏　洗浄後

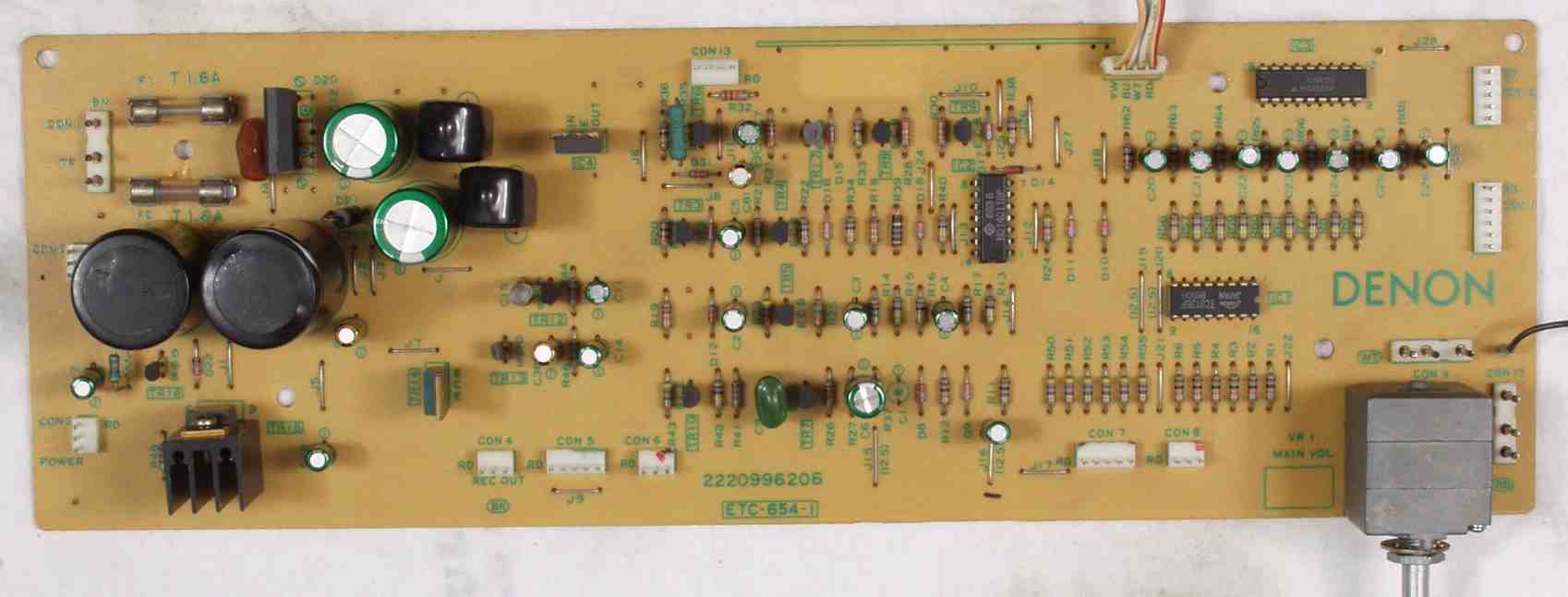

C３Ａ．　修理前　電源・コントロール基板

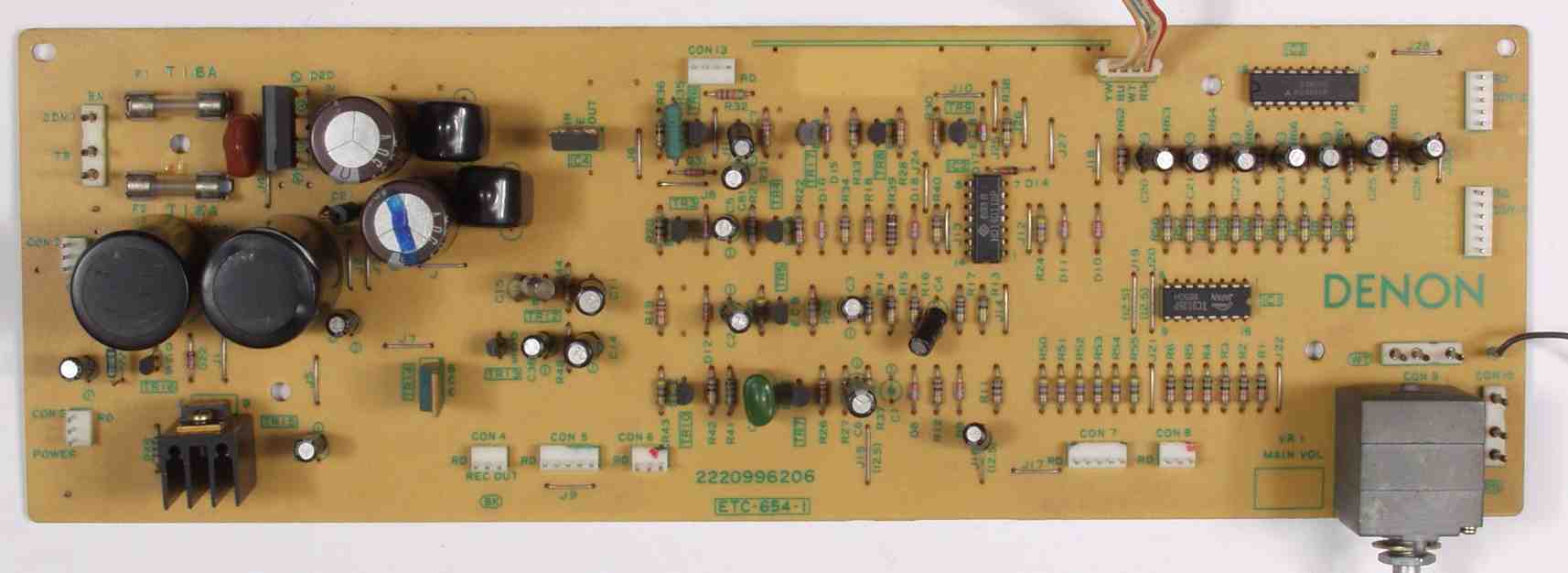

C３Ｂ．　修理後　電源・コントロール基板　　電解コンデンサー２３個交換

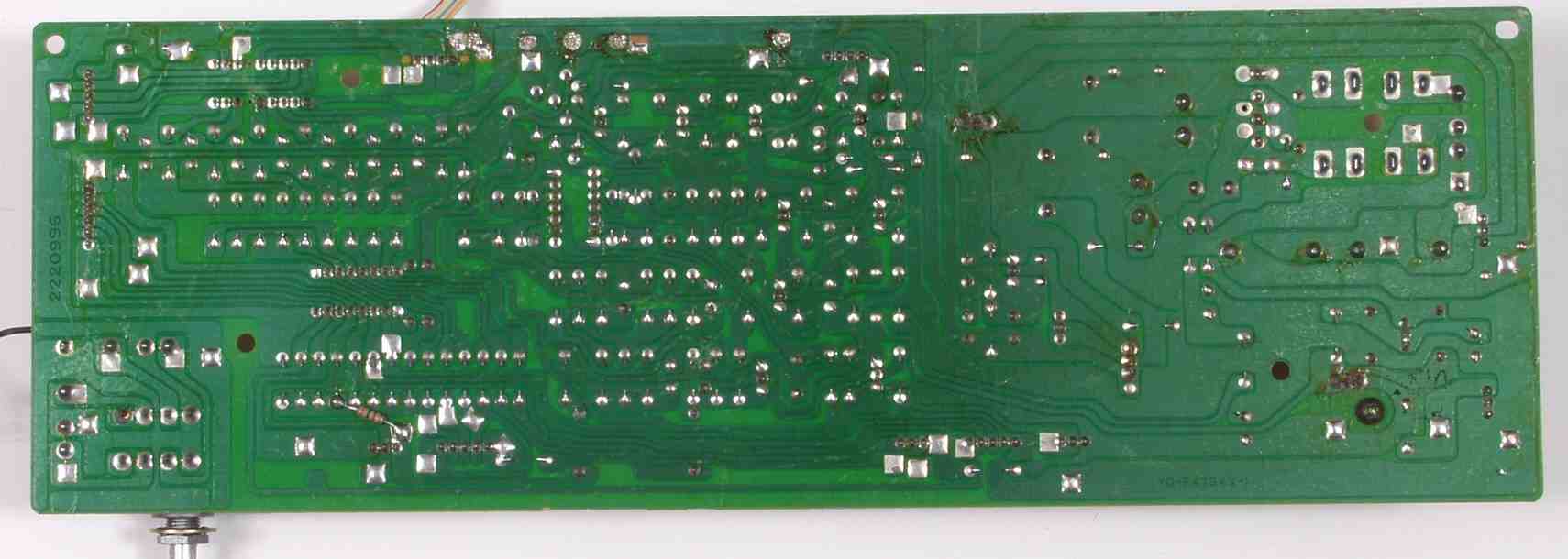

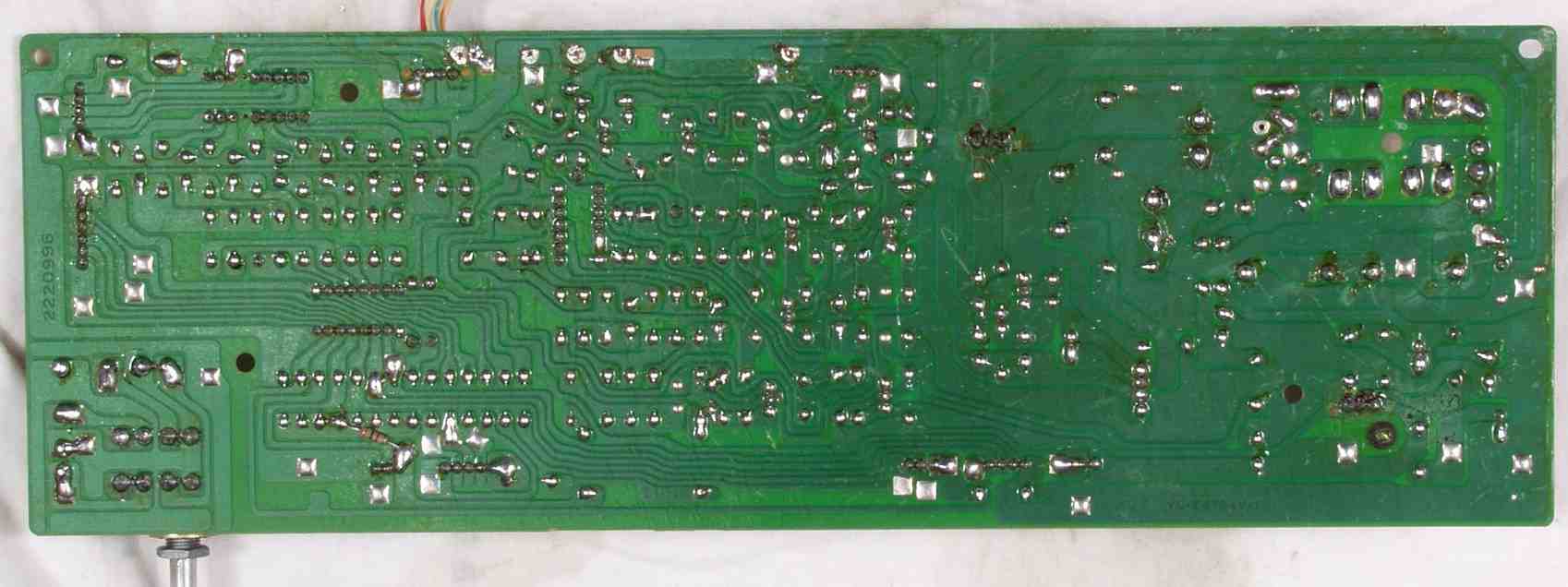

C３Ｃ．　修理前　電源・コントロール基板裏

C３Ｄ．　修理（半田補正）後　電源・コントロール基板裏 　全ての半田をやり修す

C３Ｅ．　完成電源・コントロール基板裏　洗浄後

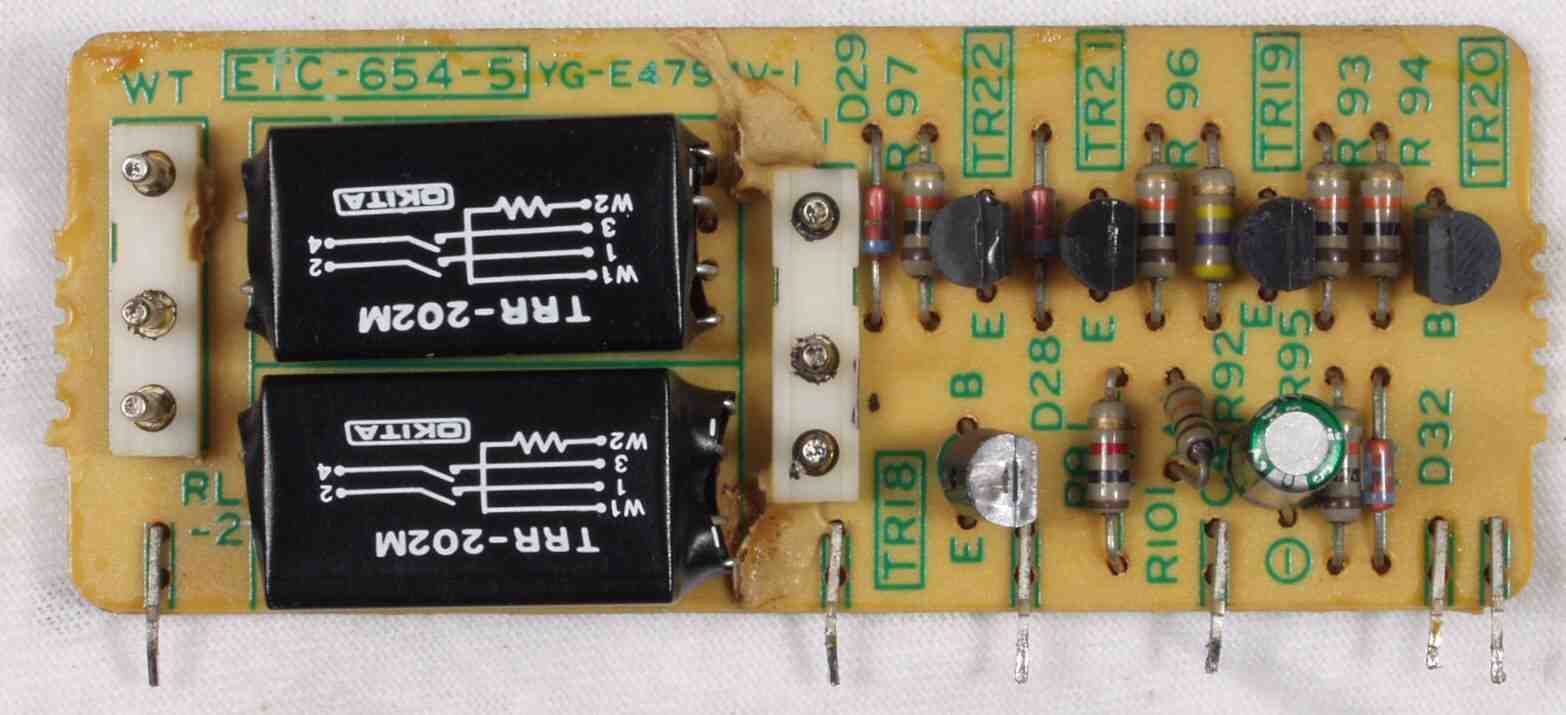

C４Ａ．　修理前　電源・コントロール 　リレー基板

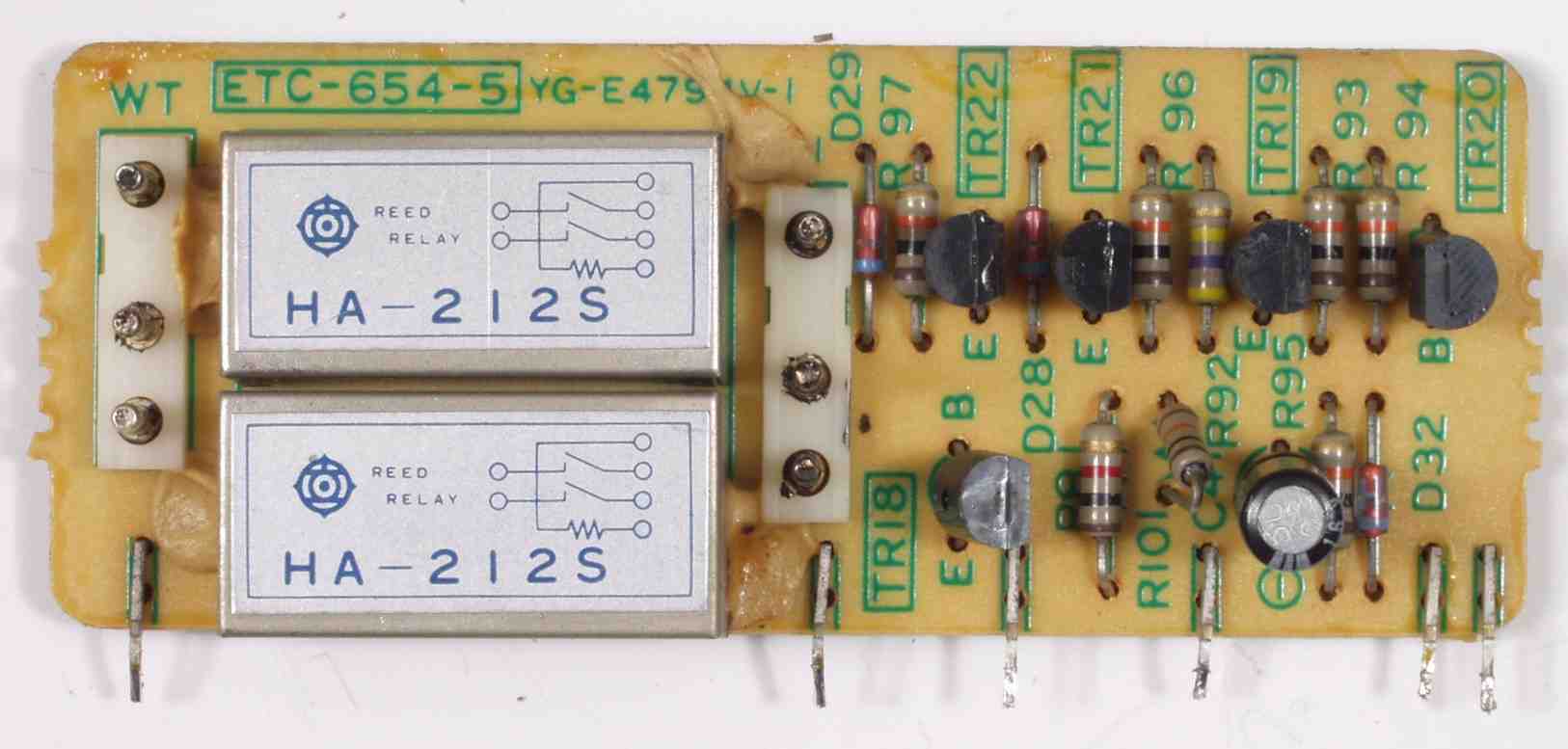

C４Ｂ．　修理後　電源・コントロール 　リレー基板　電解コンデンサー１個、リードリレー２個交換

C４Ｃ．　修理前　電源・コントロール基板　リレー基板裏

C４Ｄ．　修理（半田補正）後　電源・コントロール基板リレー基板裏

C４Ｅ．　完成電源・コントロール基板リレー基板裏　洗浄後

C５Ａ．　清掃前　主ＶＲの抵抗体摺動部

C５Ｂ．　清掃後　終ＶＲの抵抗体摺動部

C６Ａ．　修理前　電源基板

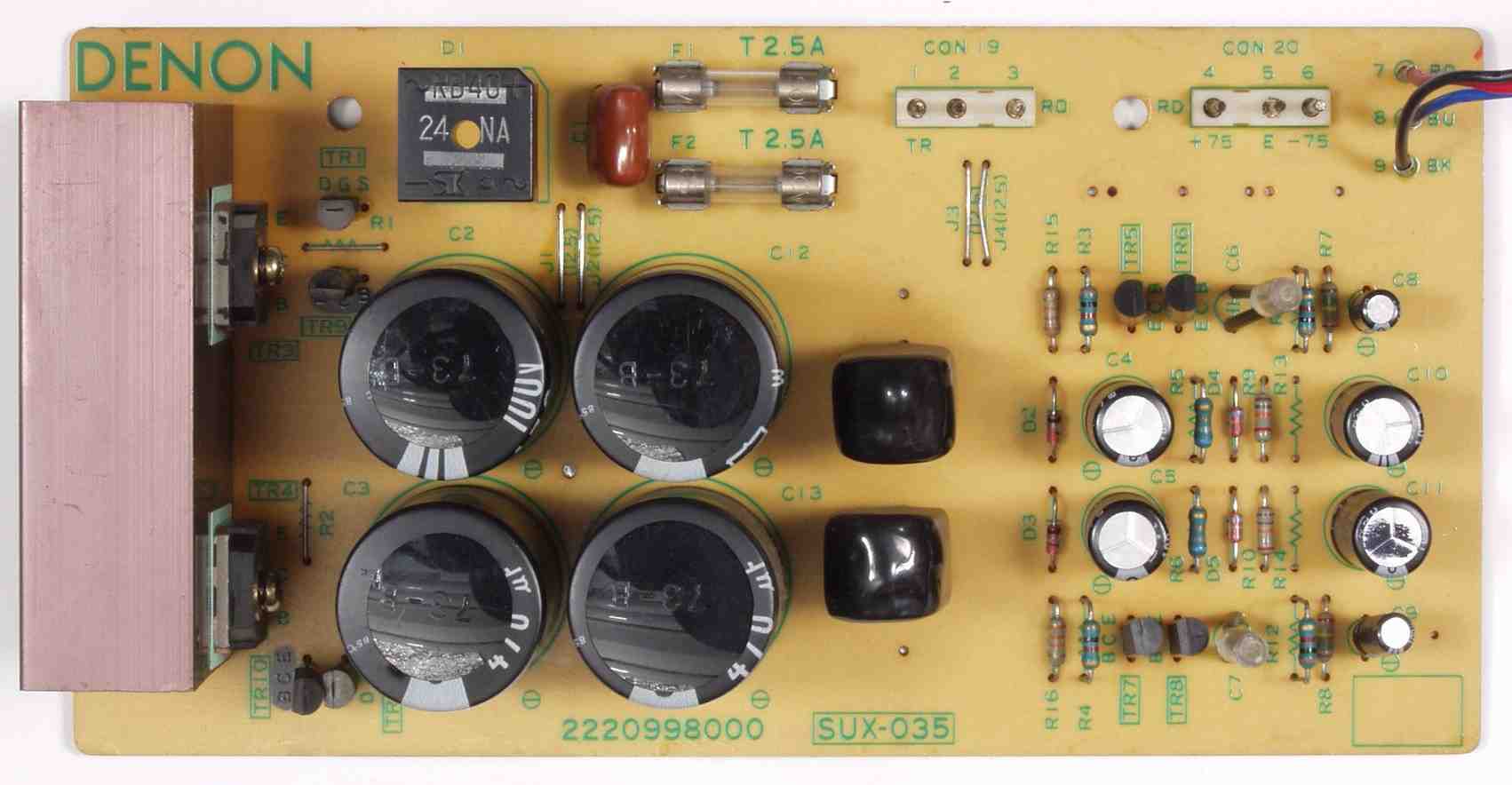

C６Ｂ．　修理後　電源基板　電解コンデンサー１０個交換

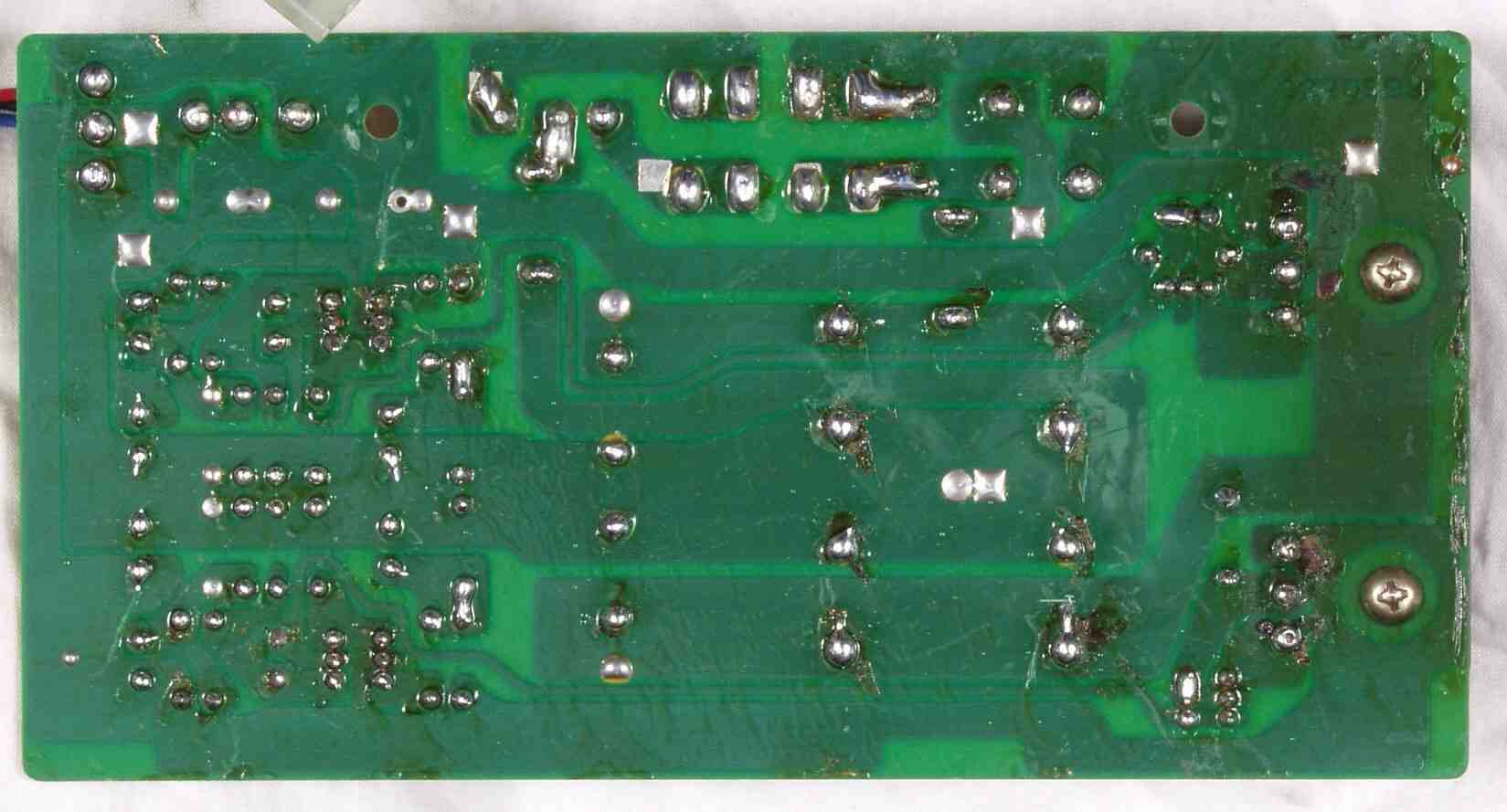

C６Ｃ．　修理前　電源基板裏

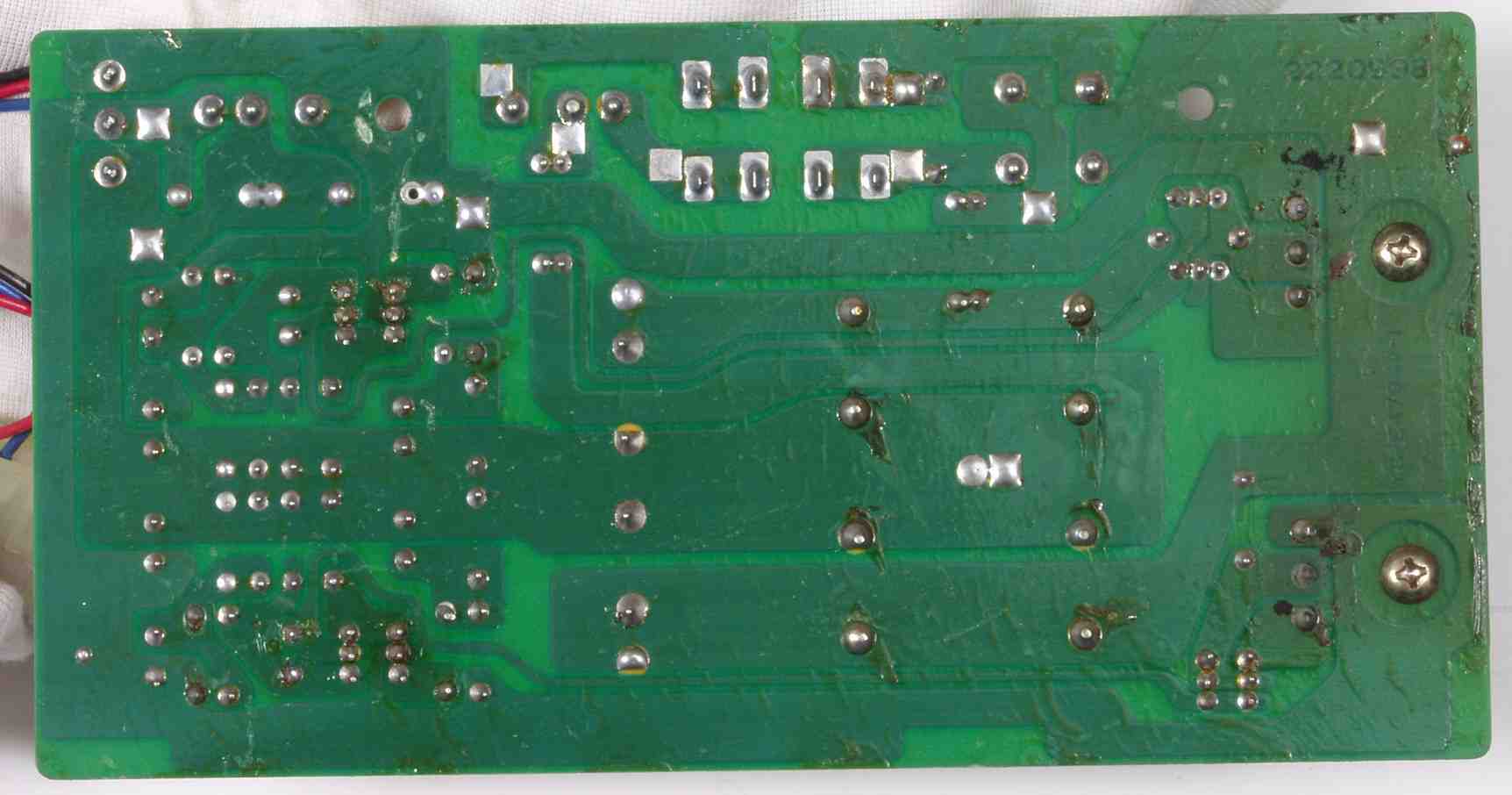

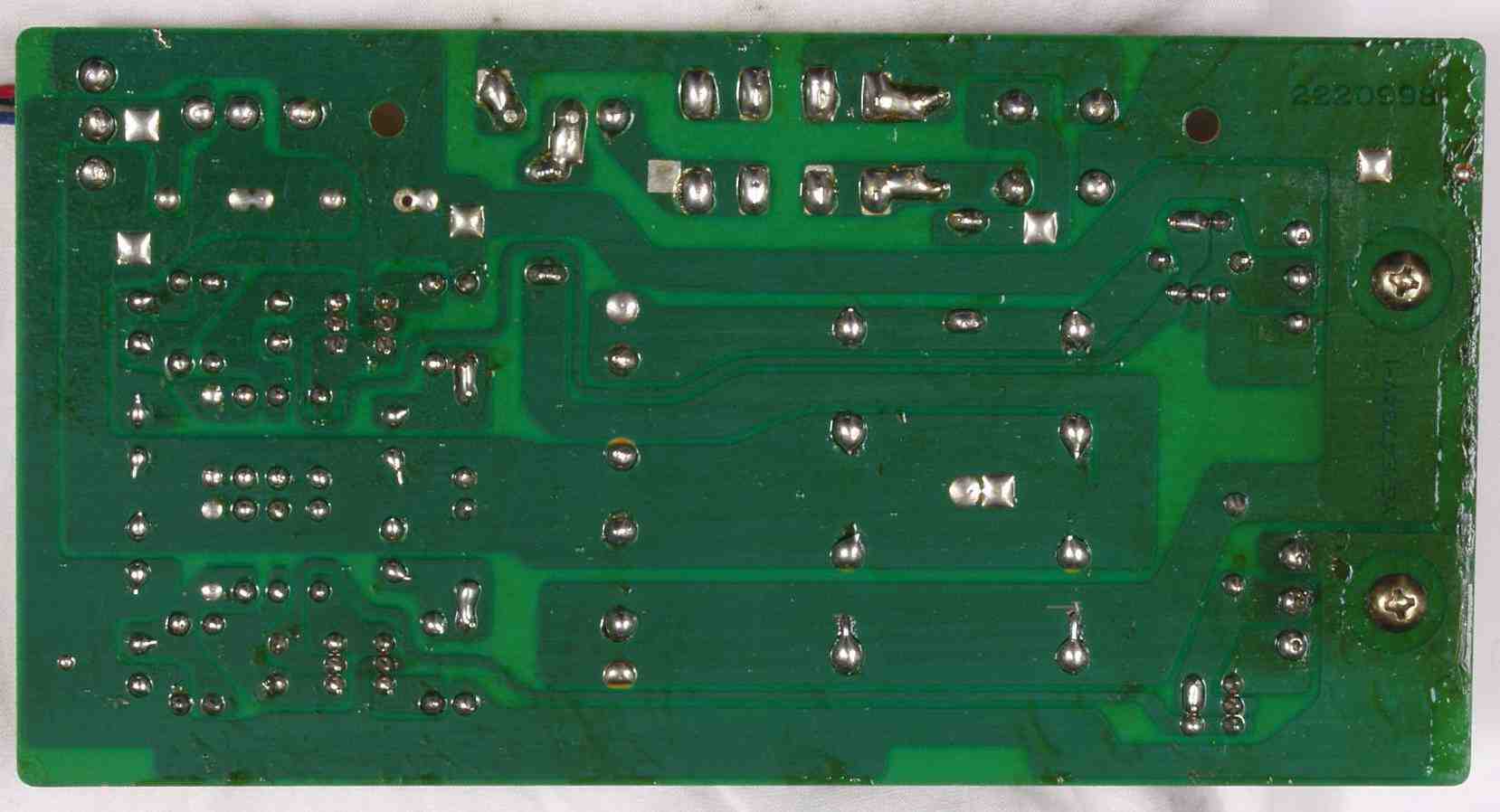

C６Ｄ．　修理（半田補正）後　電源基板裏 　全ての半田をやり修す

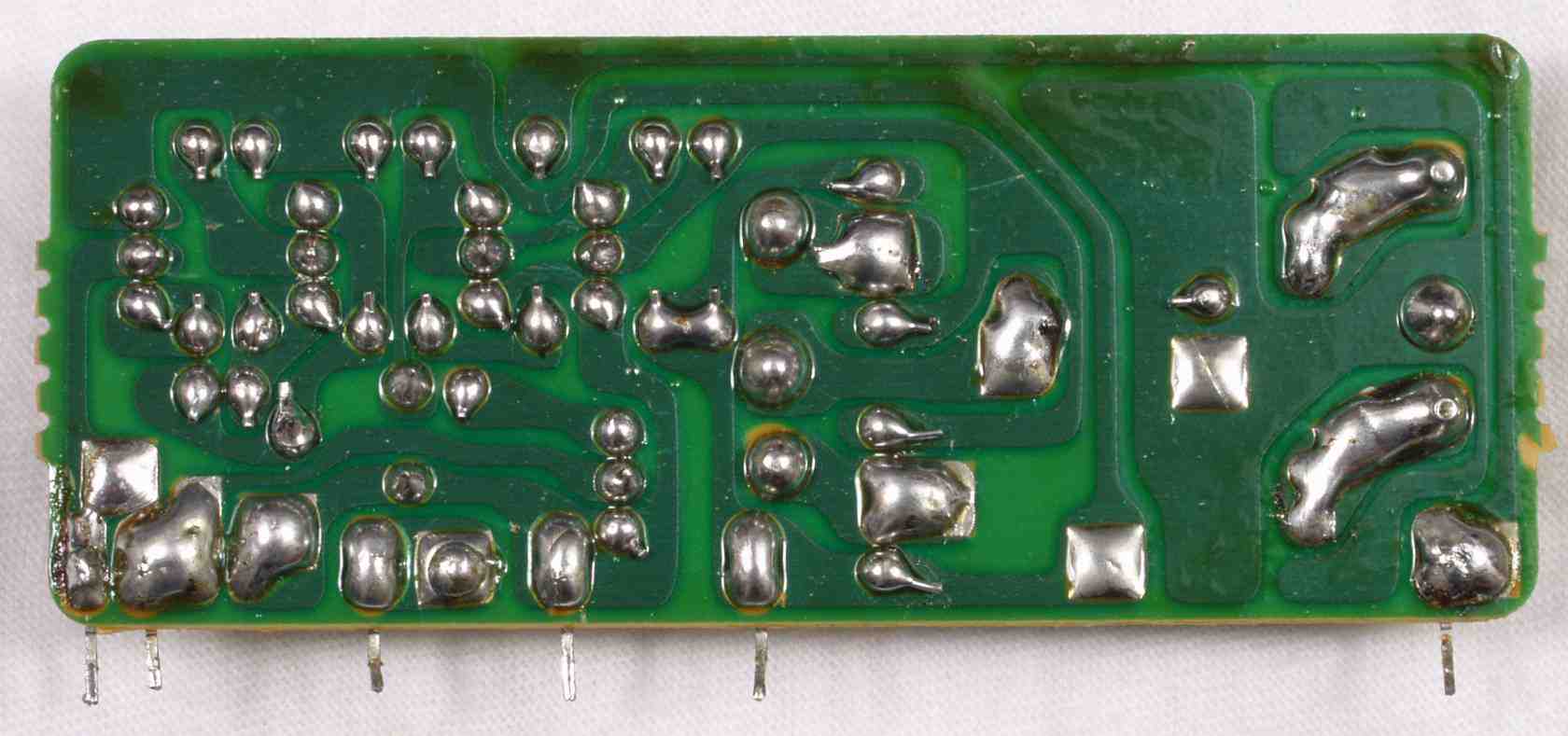

C６Ｅ．　完成電源基板裏　洗浄後

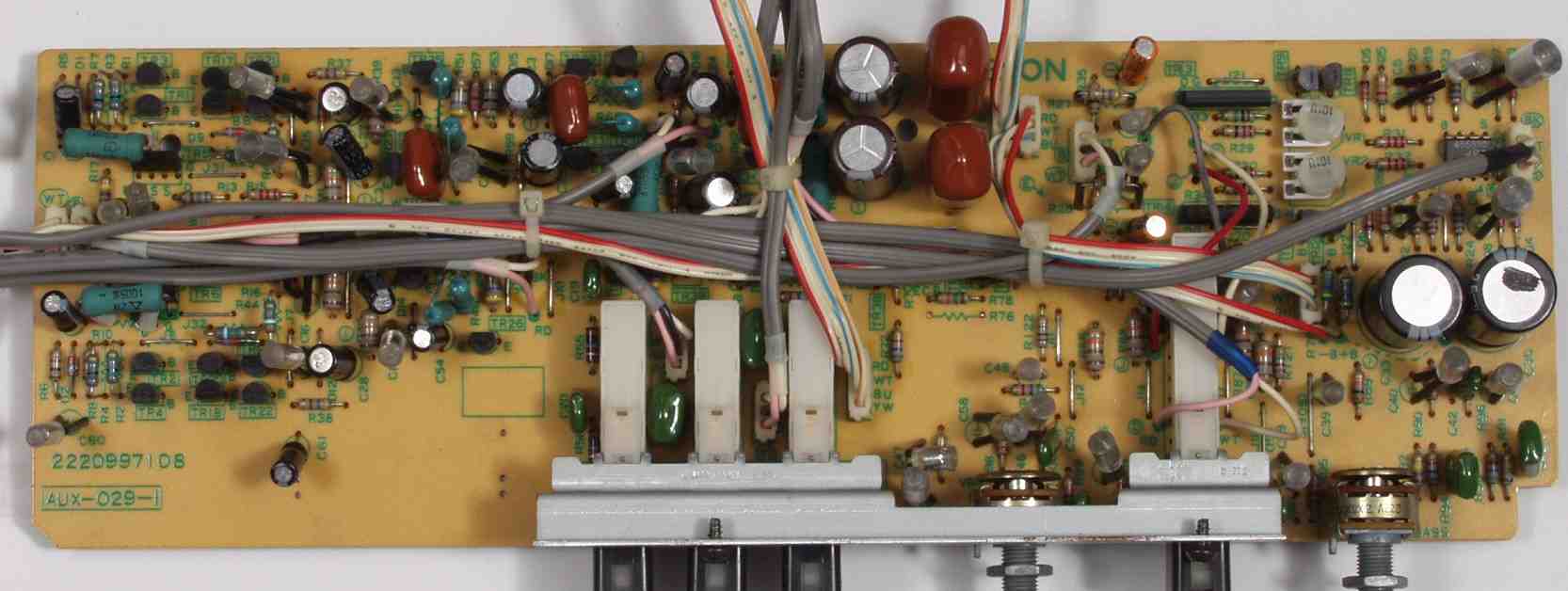

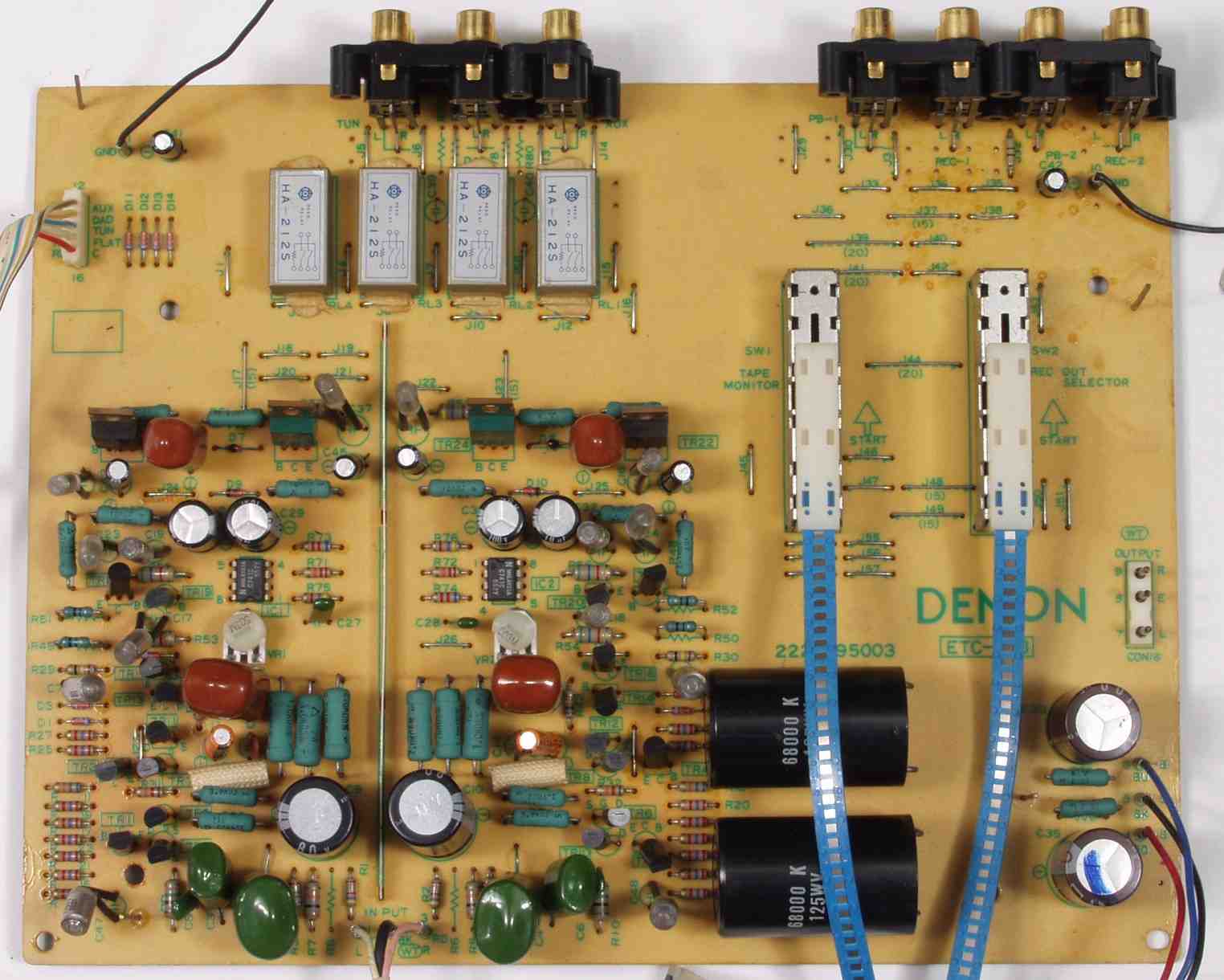

C７Ａ．　修理前　バッファーＡＭＰ・ＳＷコントロール基板

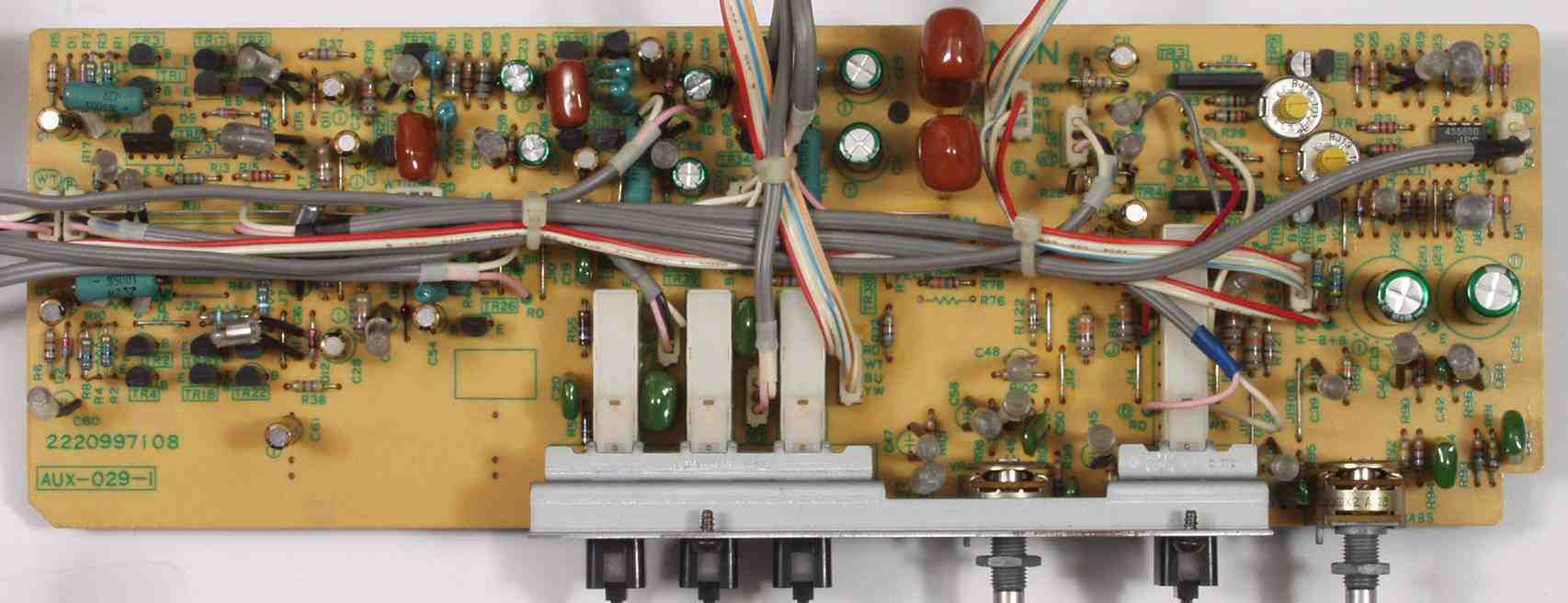

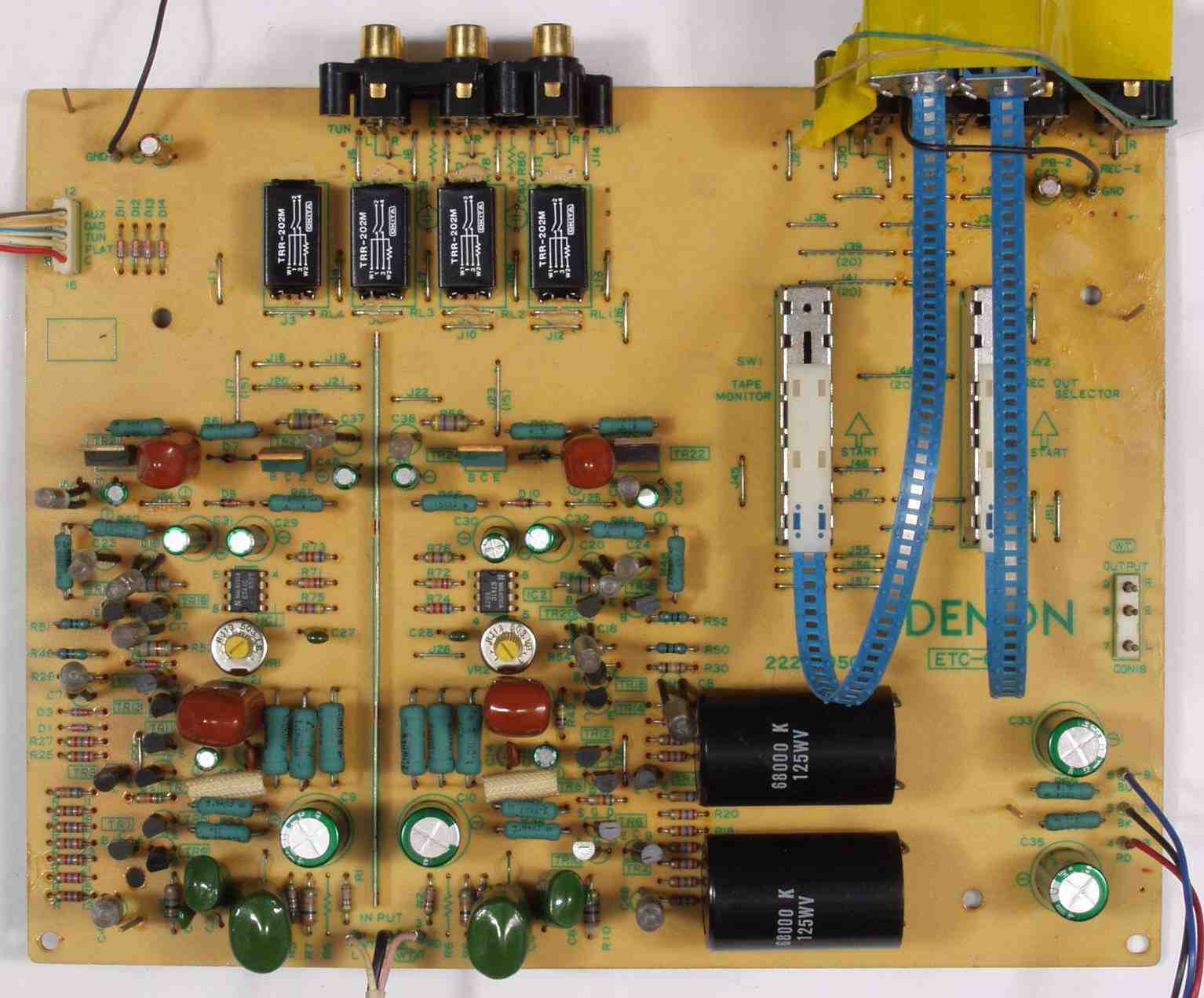

C７Ｂ．　修理後　バッファーＡＭＰ・ＳＷコントロール基板 　　　　　　　　　　　　　　　電解コンデンサ−２０個、半固定ＶＲ２個交換

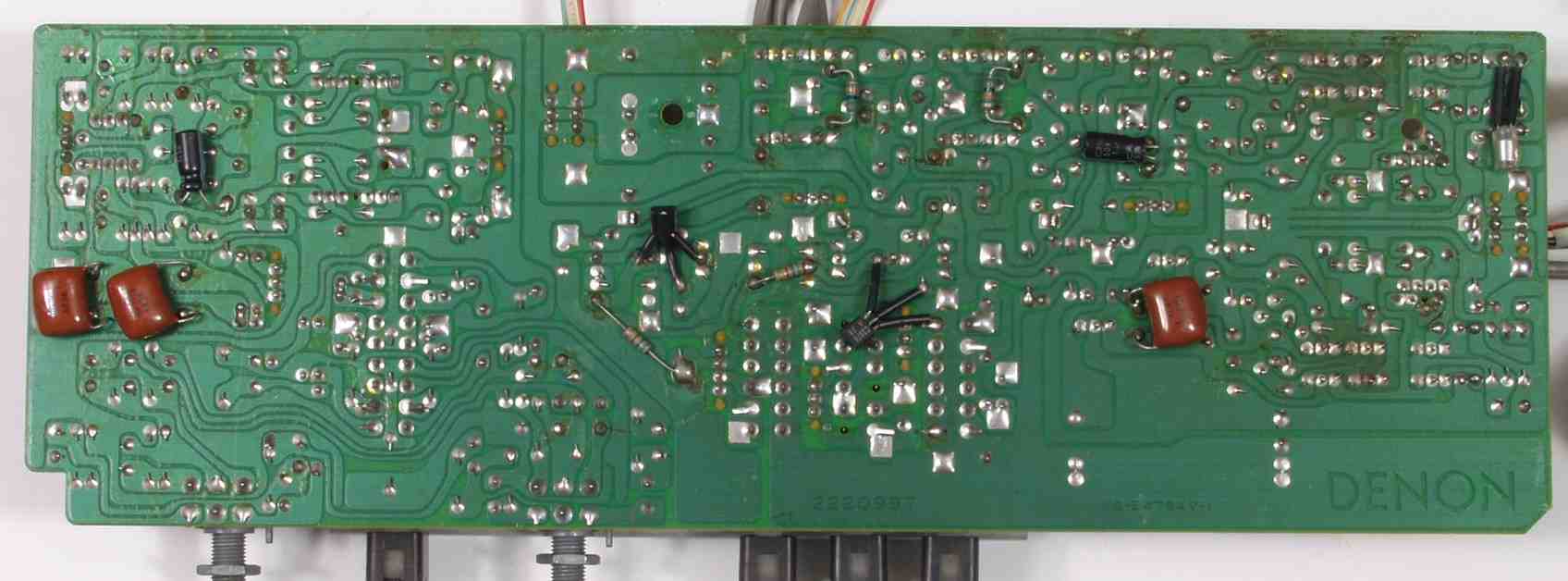

C７Ｃ．　修理前　バッファーＡＭＰ・ＳＷコントロール基板裏

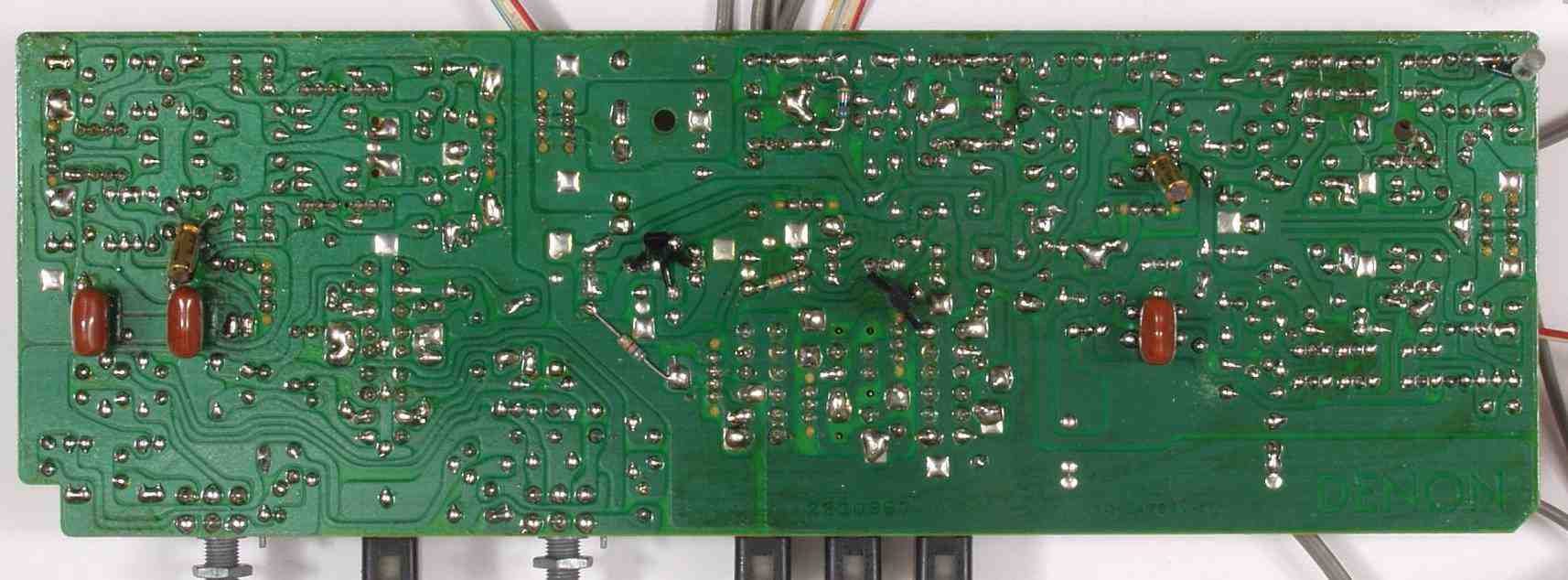

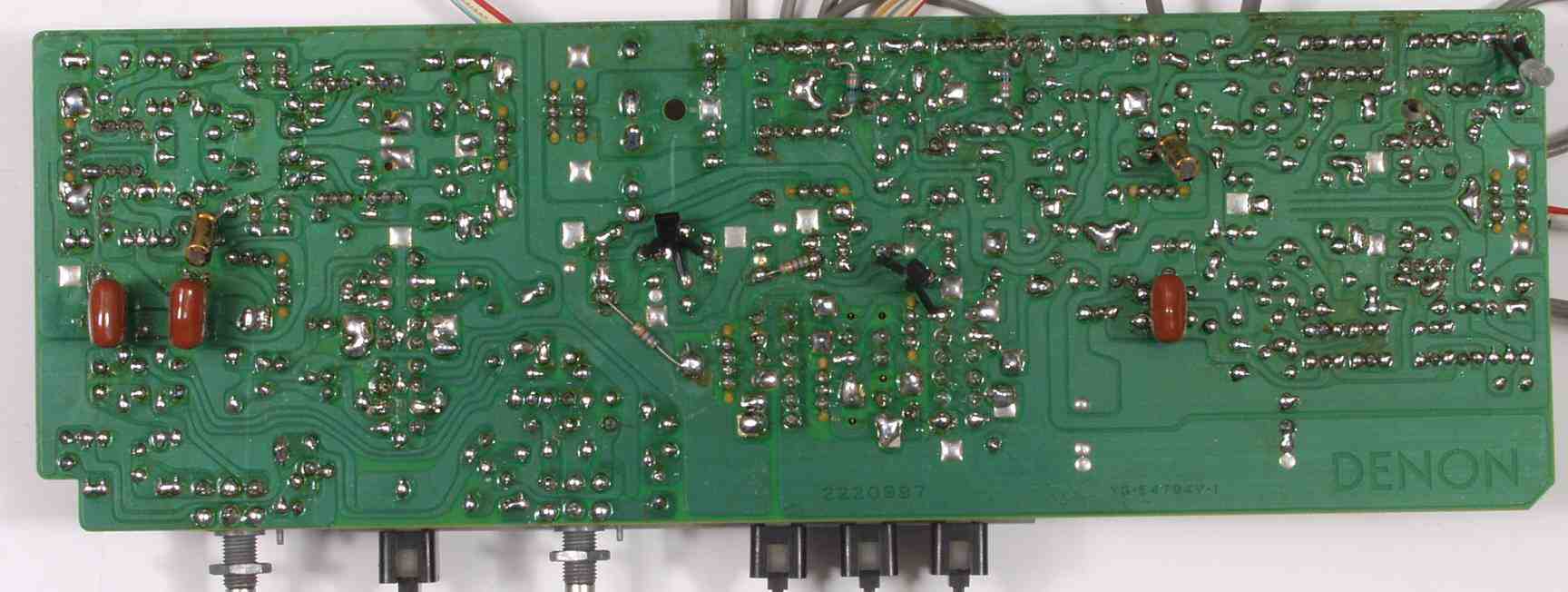

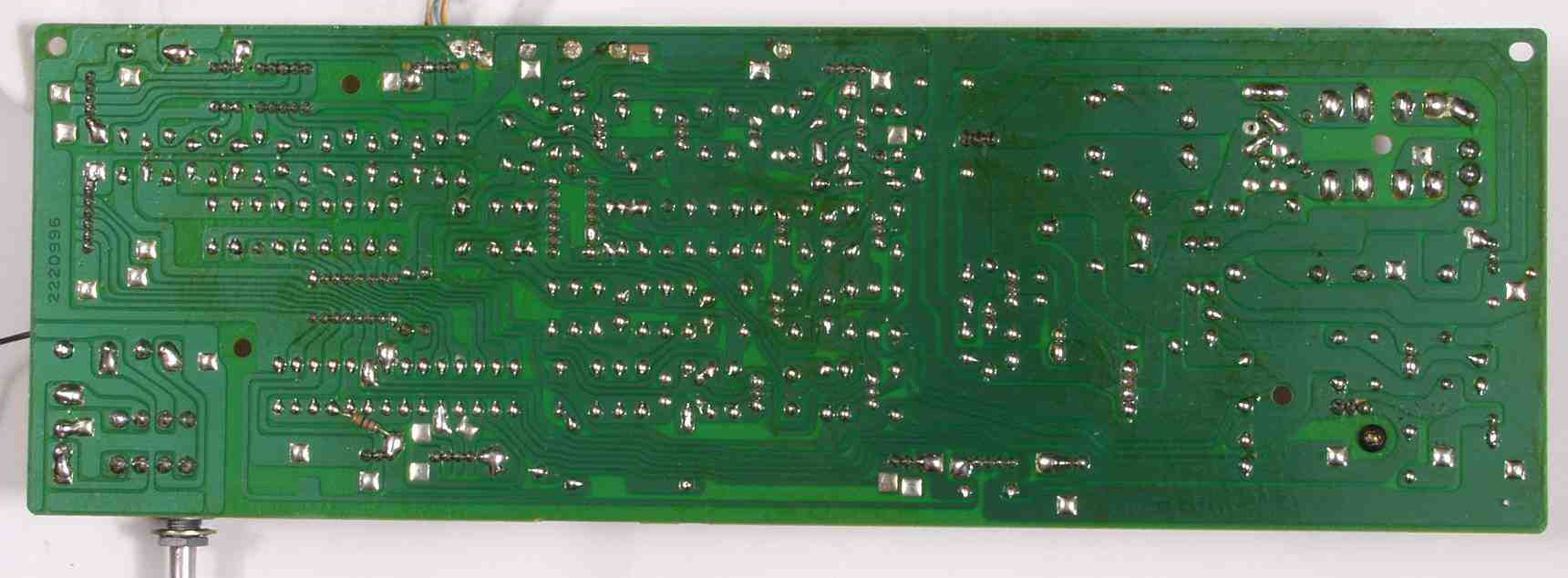

C７Ｄ．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏

C７Ｅ．　完成バッファーＡＭＰ・ＳＷコントロール基板裏　洗浄後

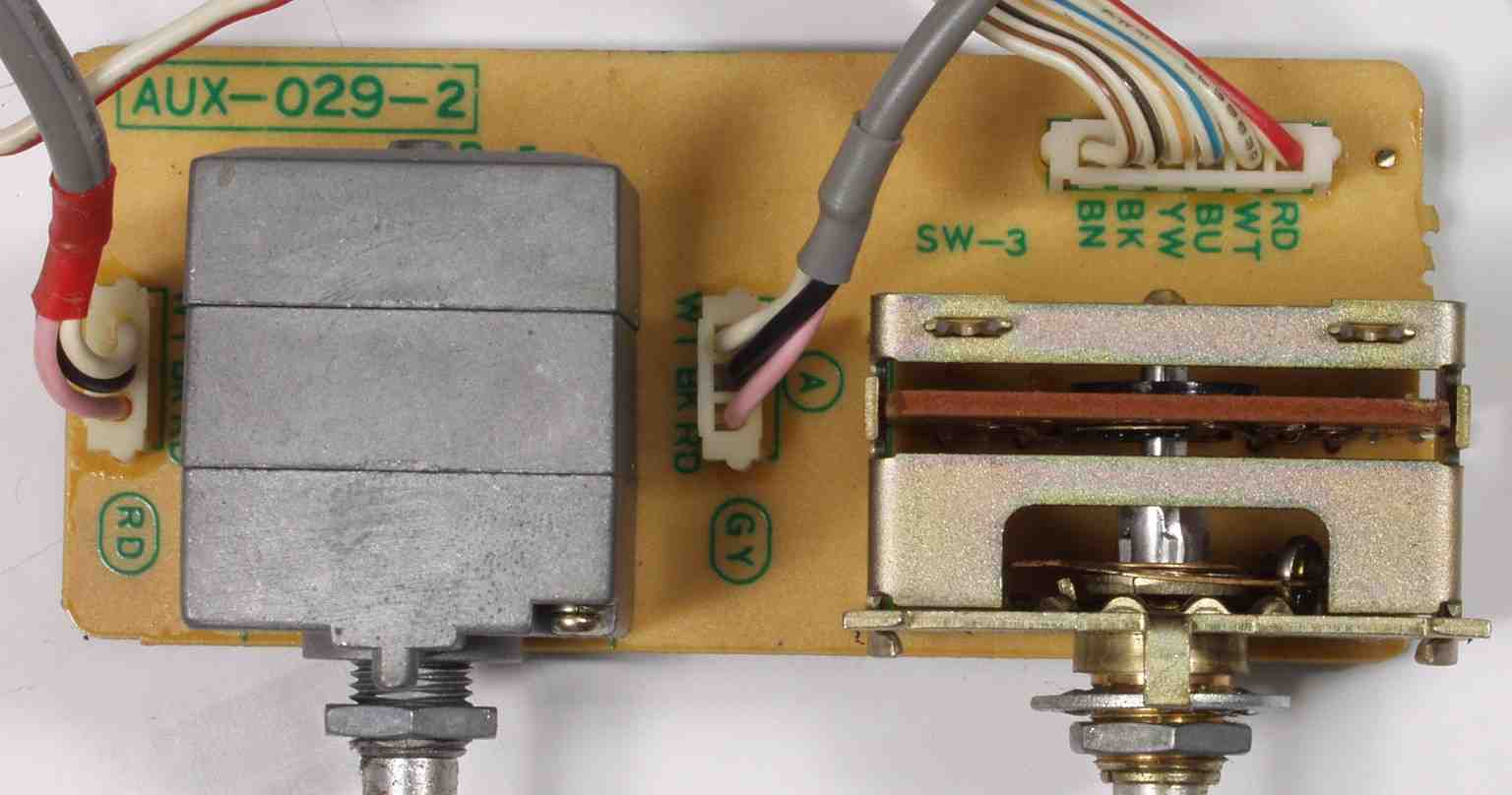

C８Ａ．　修理前　バランスＶＲ＋プリセットセレクター基板

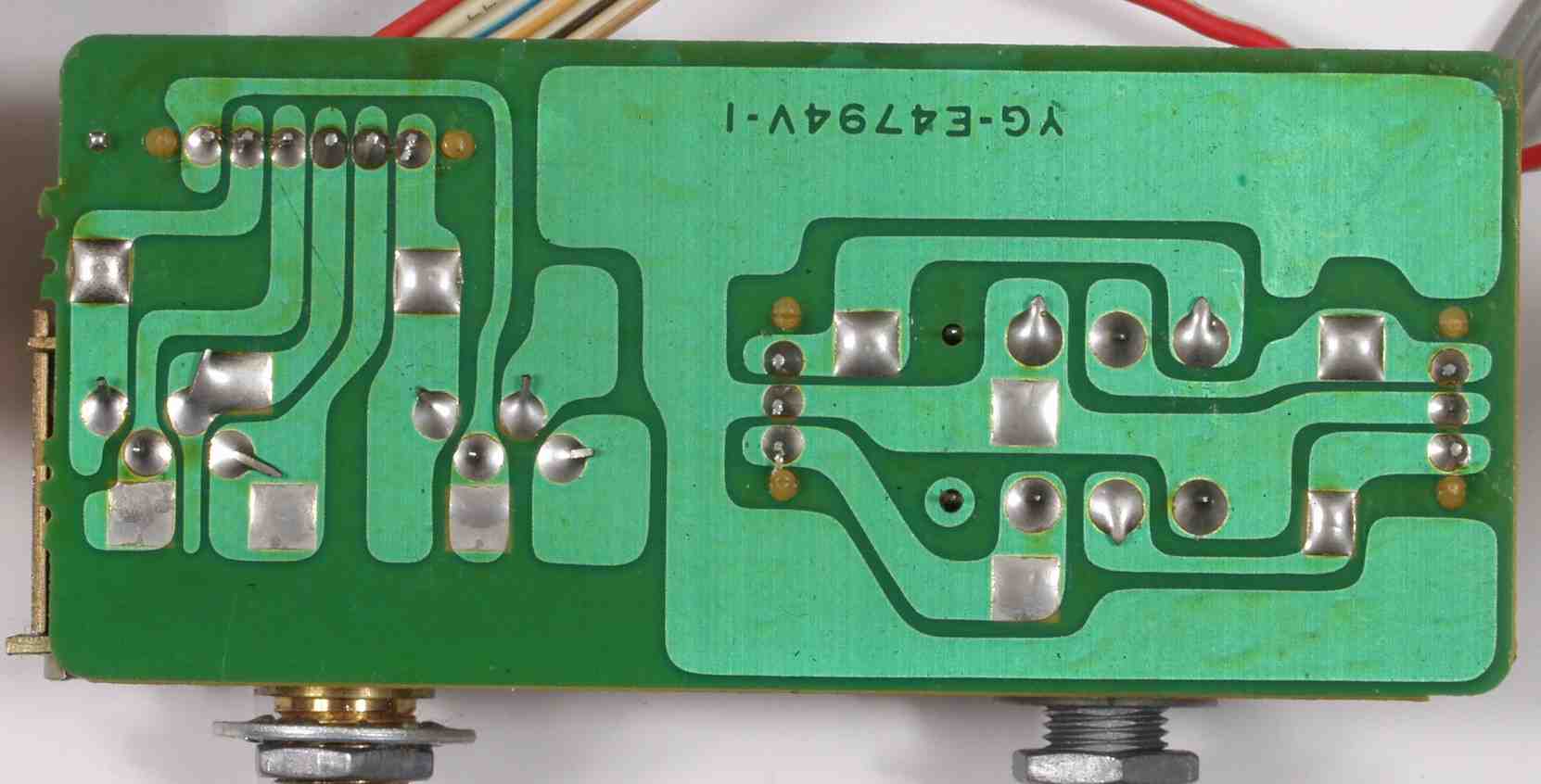

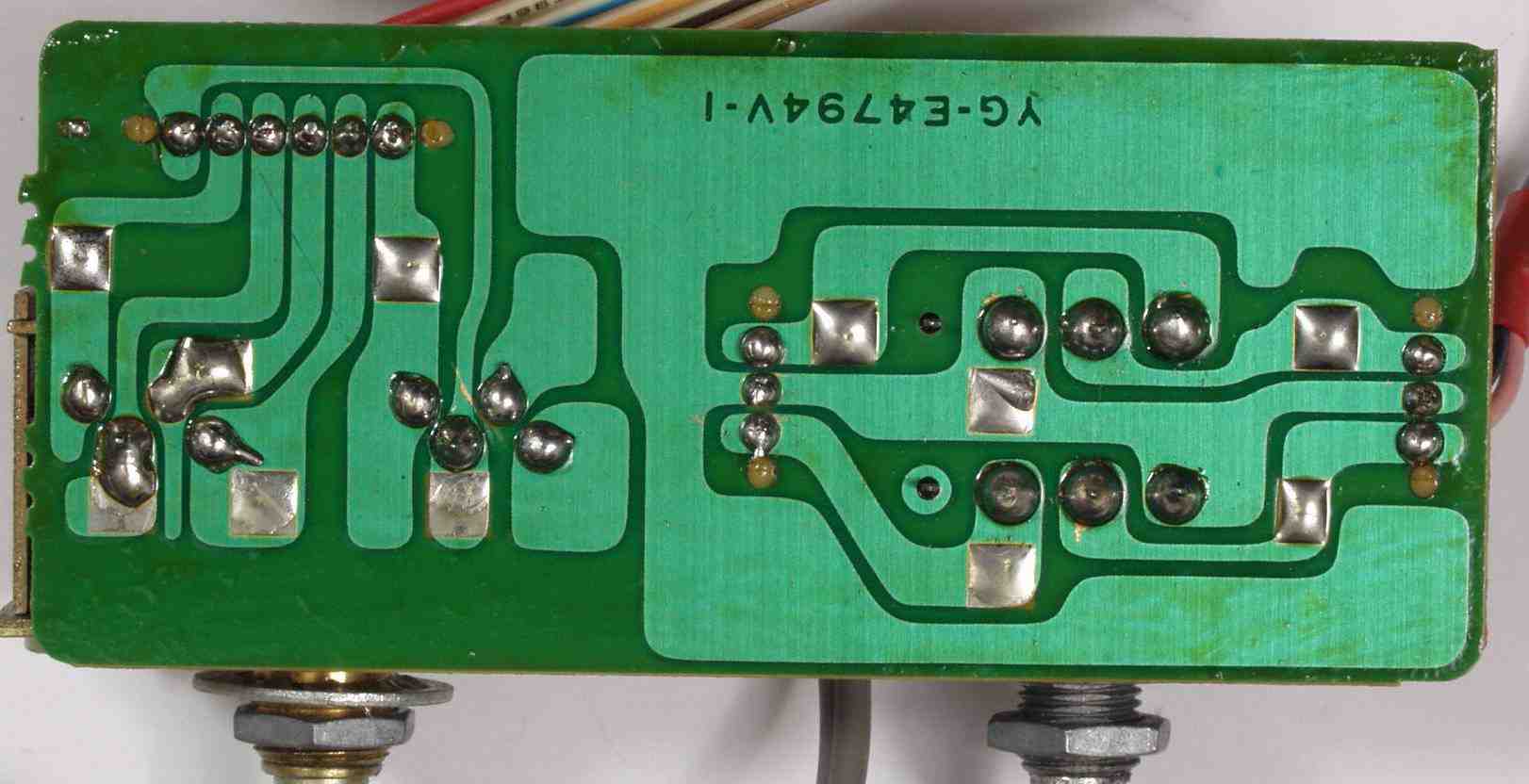

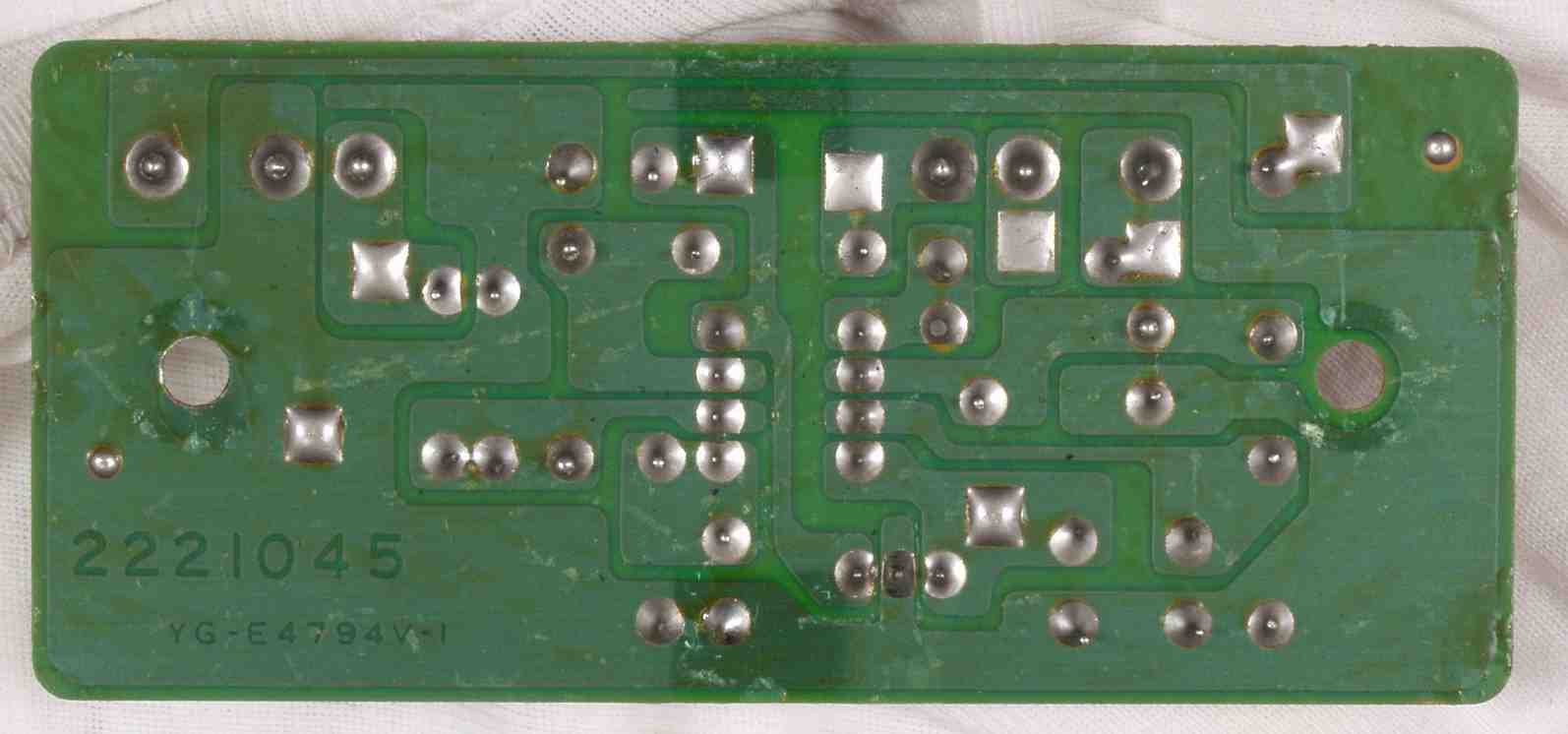

C８Ｂ．　修理前　バランスＶＲ＋プリセットセレクター基板裏

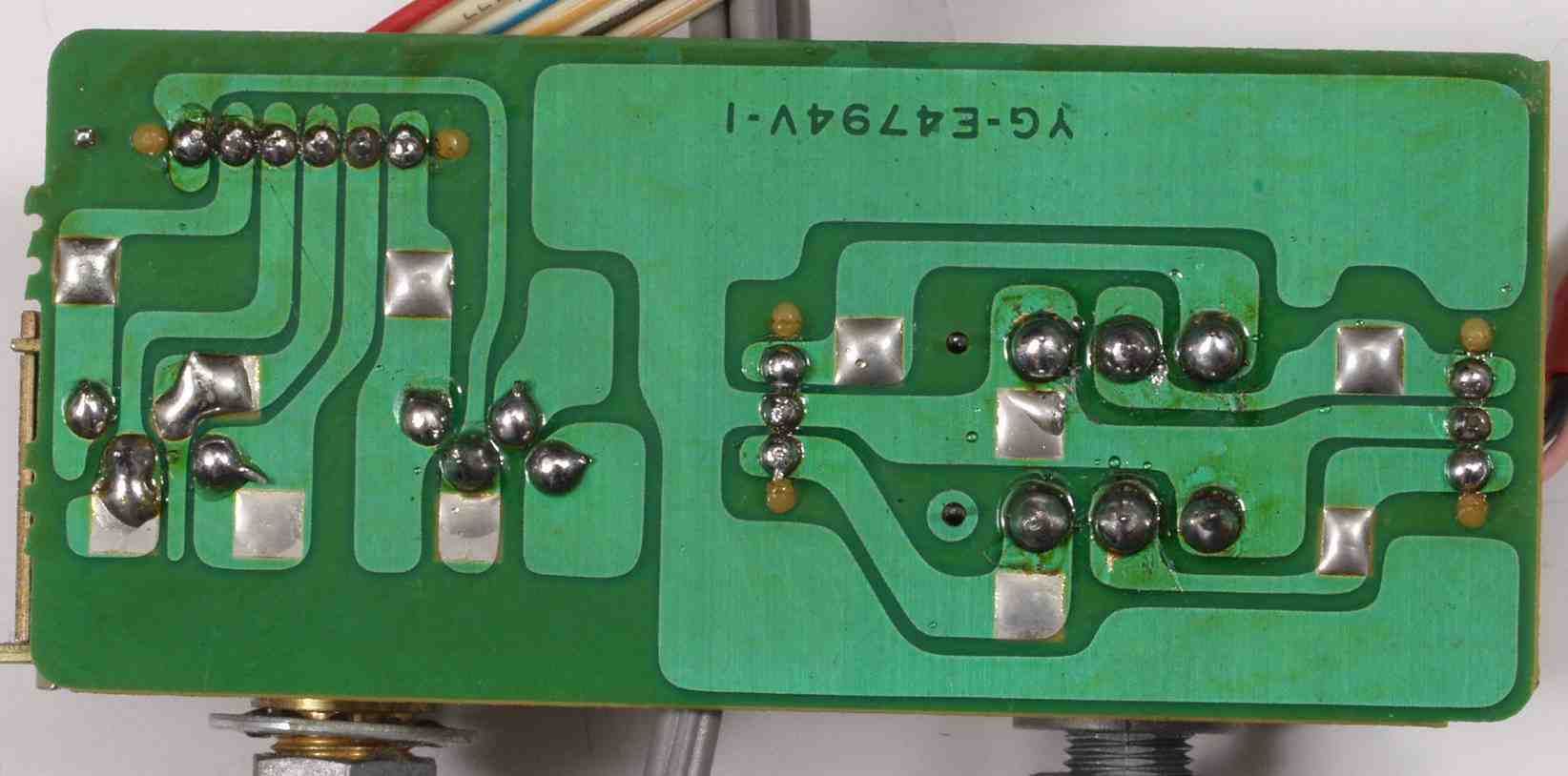

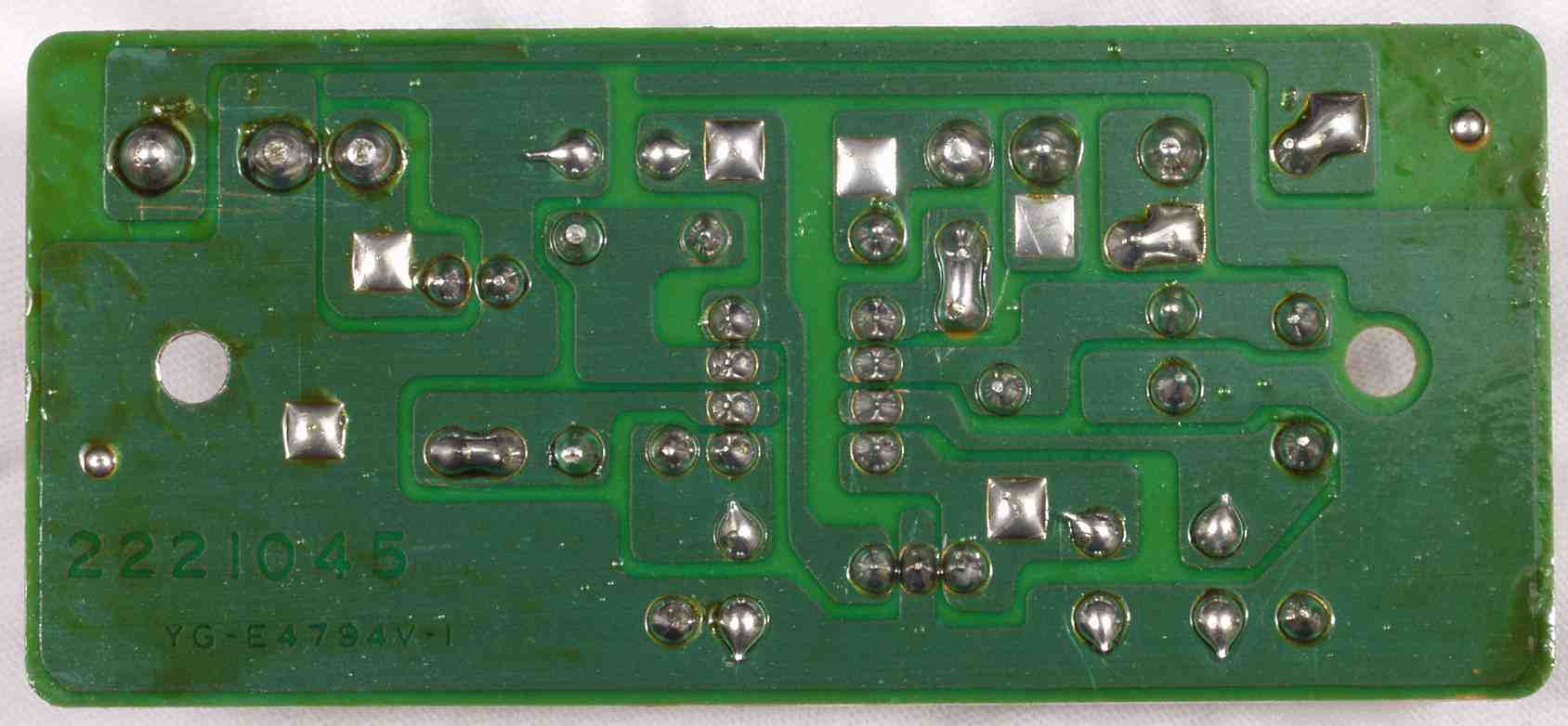

C８Ｃ．　修理（半田補正）後　バランスＶＲ＋プリセットセレクター基板裏 　全ての半田をやり修す

C８Ｄ．　完成バランスＶＲ＋プリセットセレクター基板裏　洗浄後

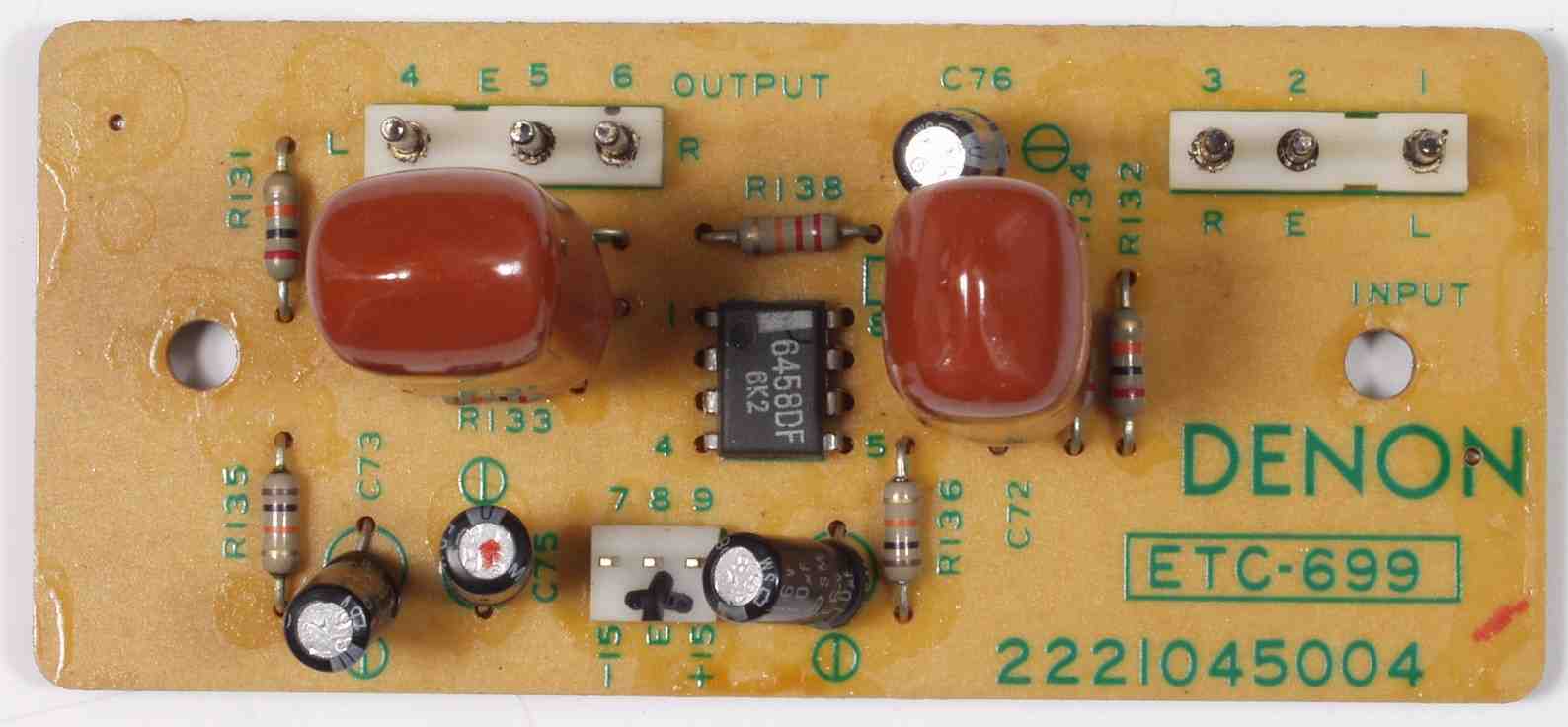

C９Ａ．　修理前　ＮＦＢ−ＡＭＰ基板

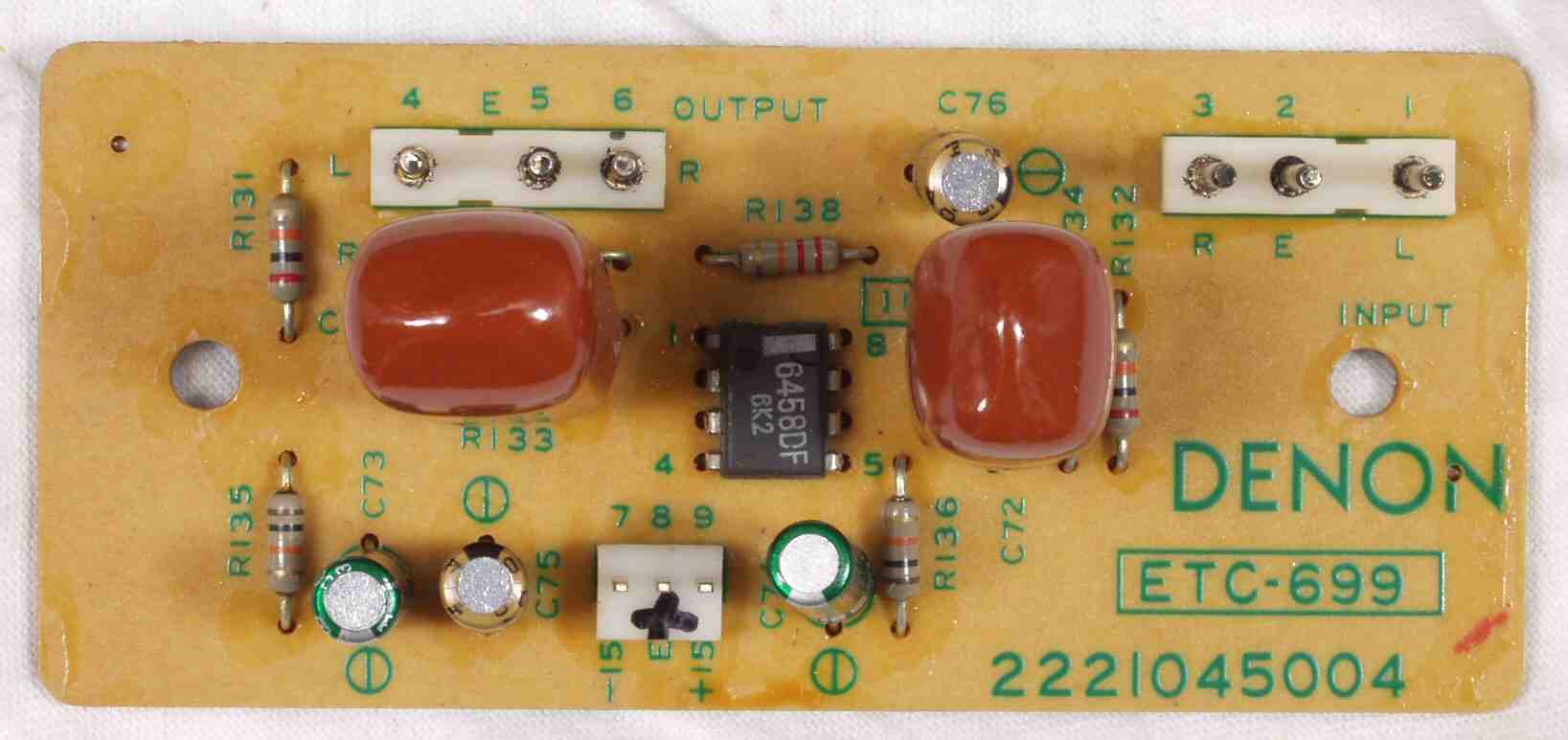

C９Ｃ．　修理後　ＮＦＢ−ＡＭＰ基板

C９Ｂ．　修理前　　ＮＦＢ−ＡＭＰ基板裏

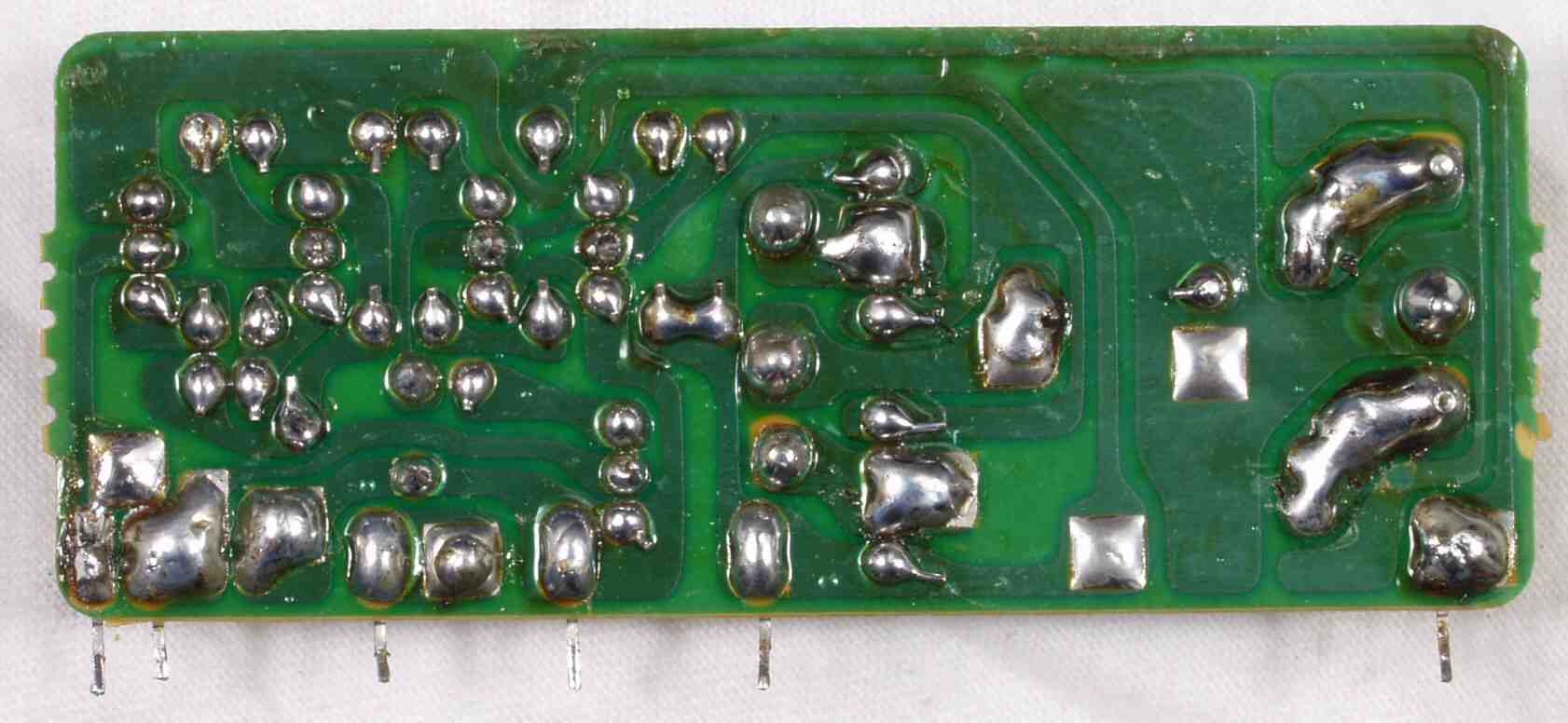

C９Ｄ．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基板裏

C９Ｅ．　完成ＮＦＢ−ＡＭＰ基板裏　洗浄後

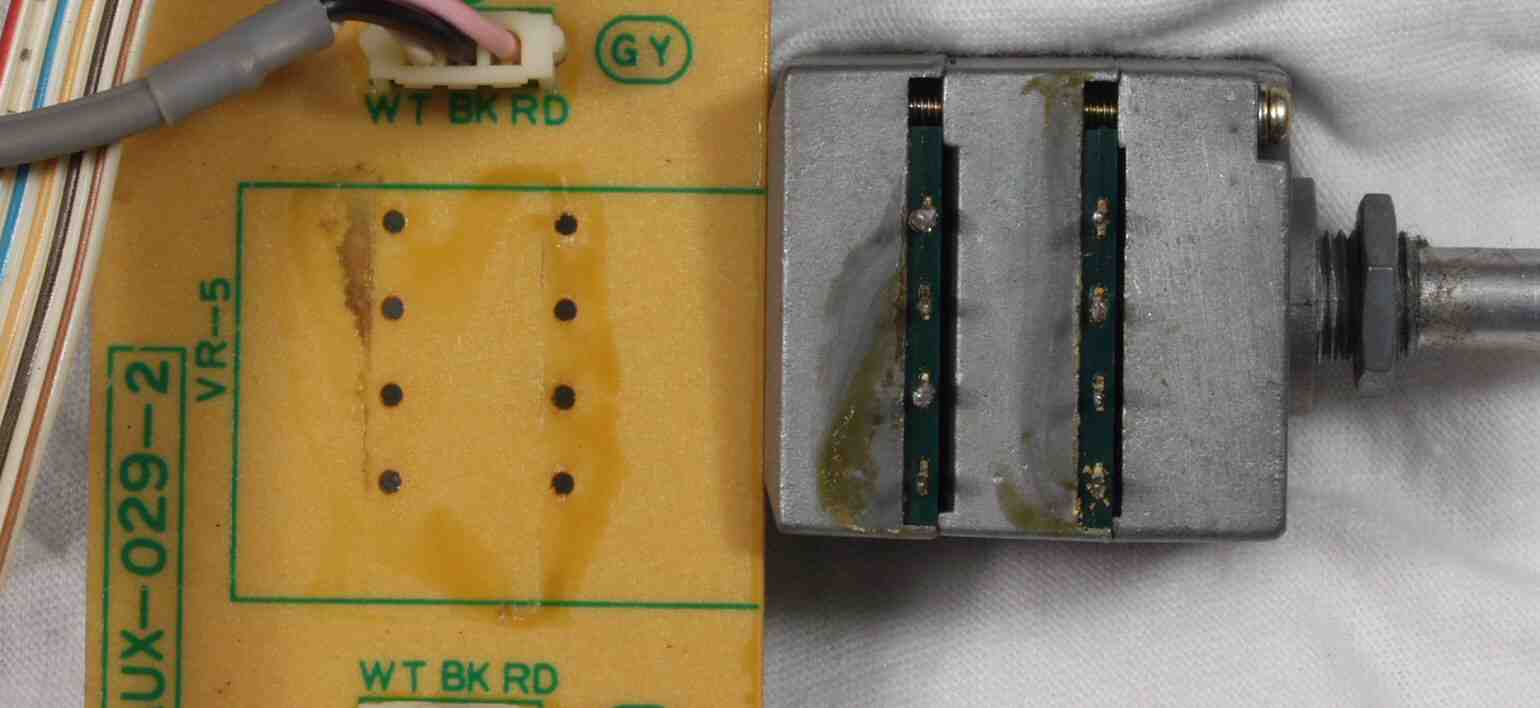

CＡＡ．　修理前　バランスＶＲ＋プリセットセレクター基板からバランスＶＲを取り外した跡、流れ出したグリスがベットリ！

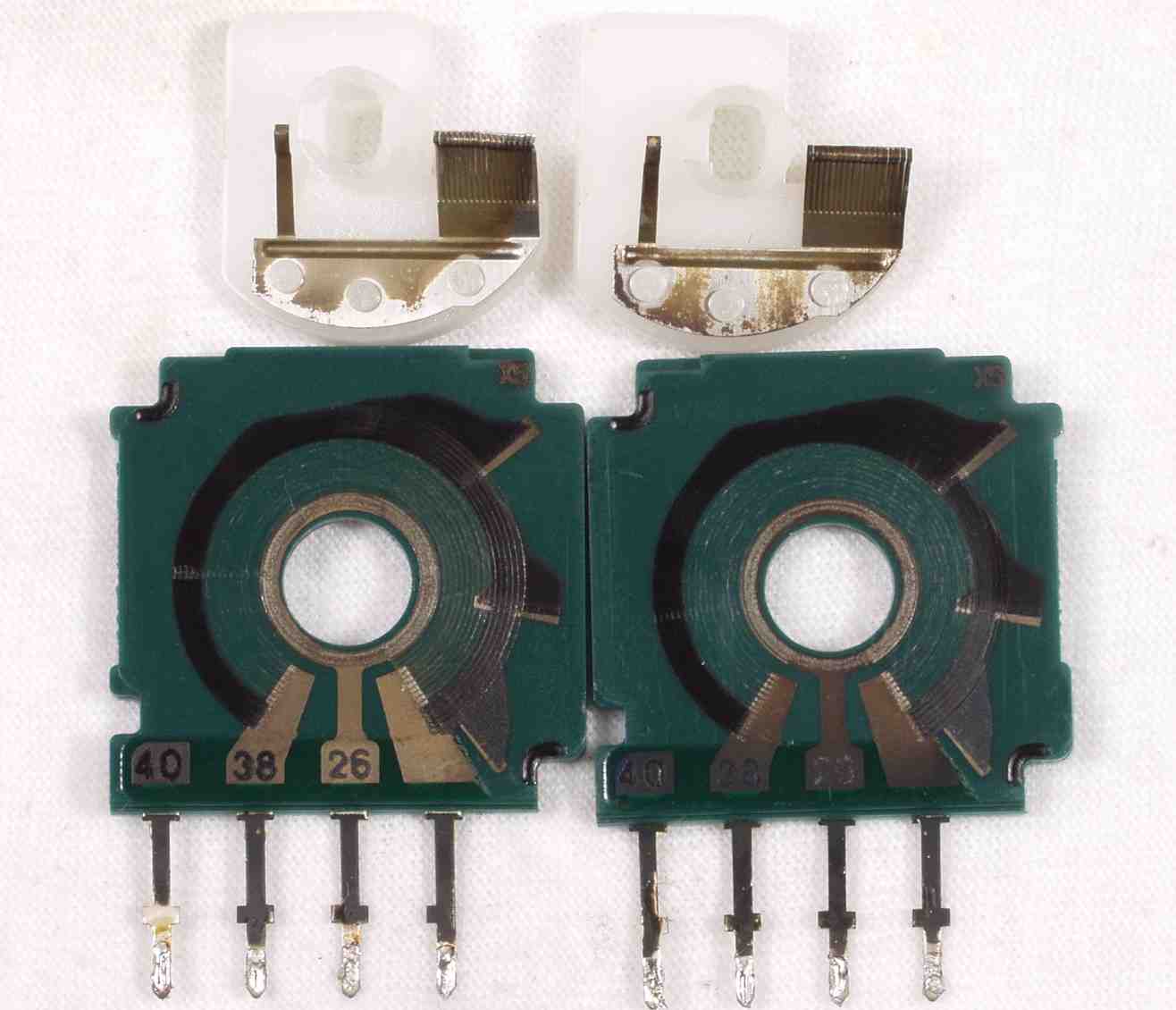

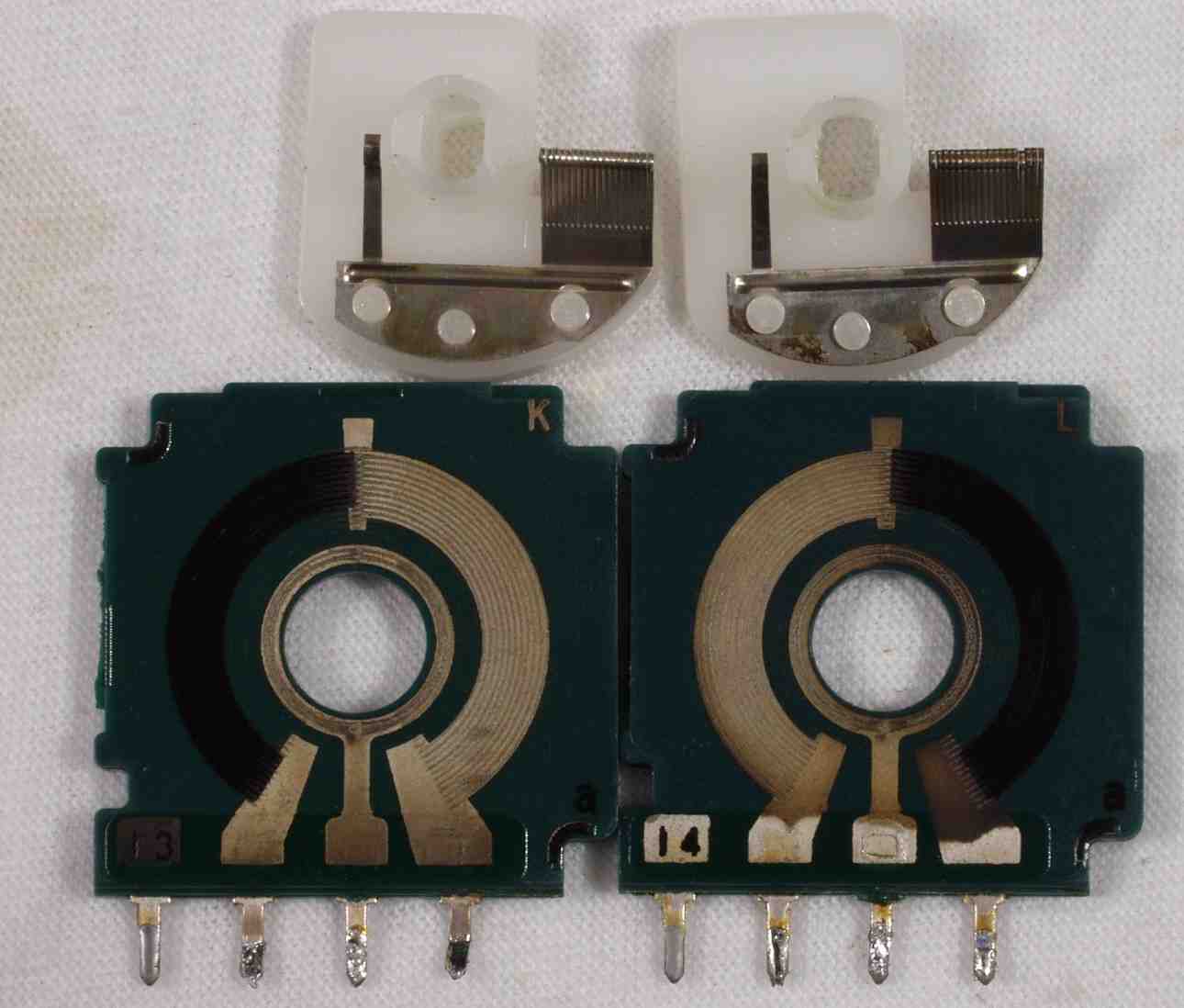

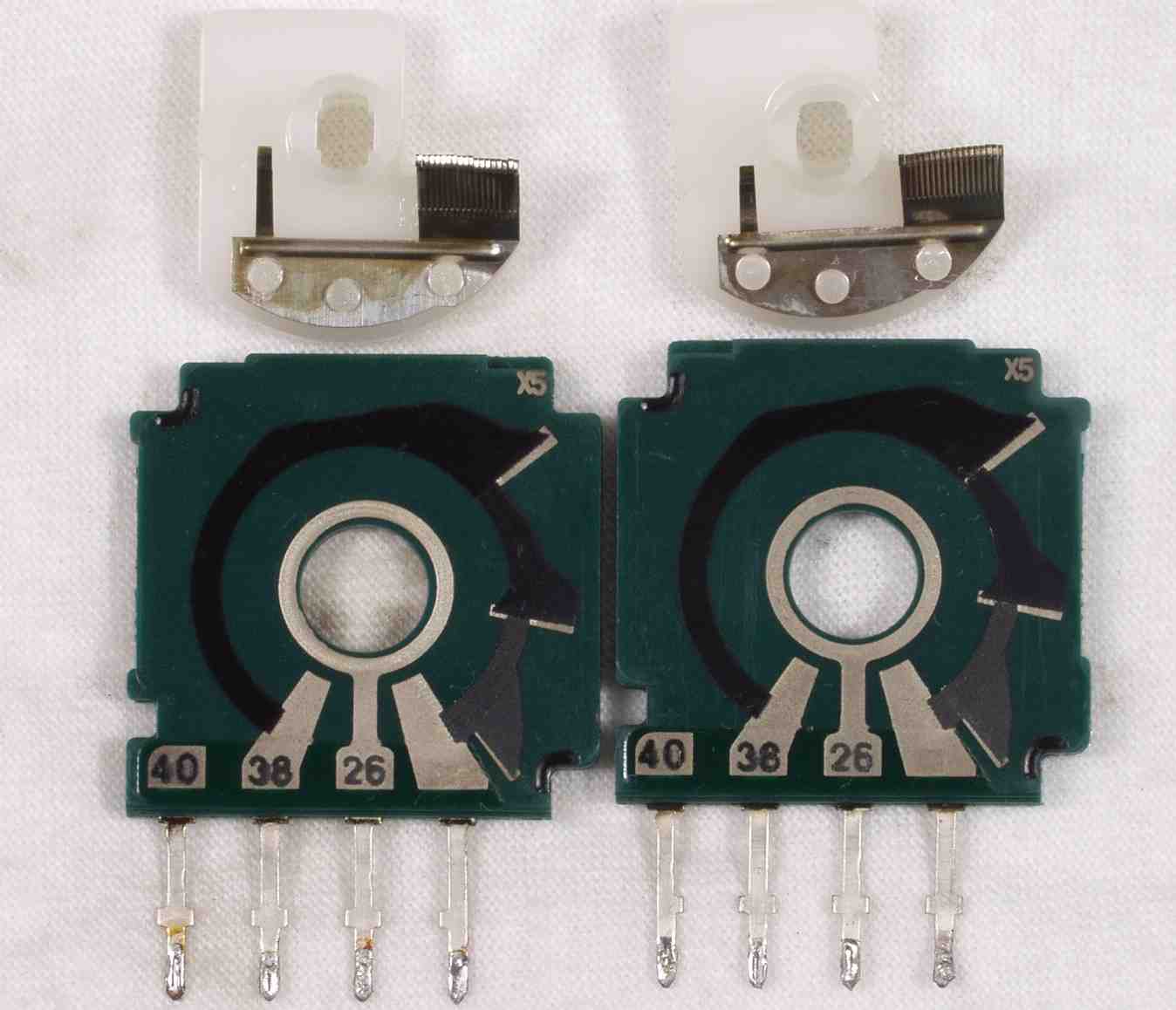

CＡＢ．　バランスＶＲ　清掃前

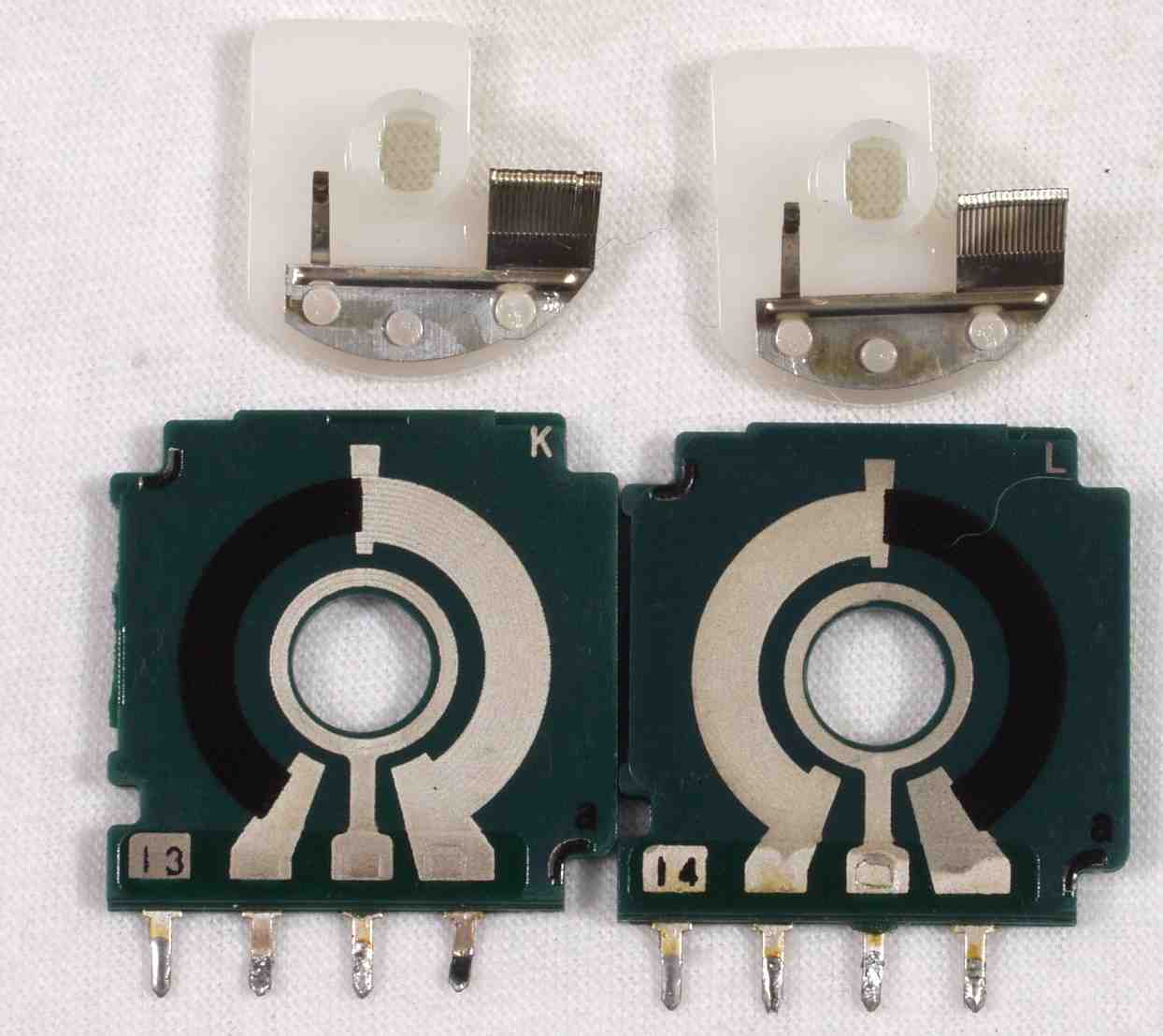

CＡＣ．　バランスＶＲ　清掃後

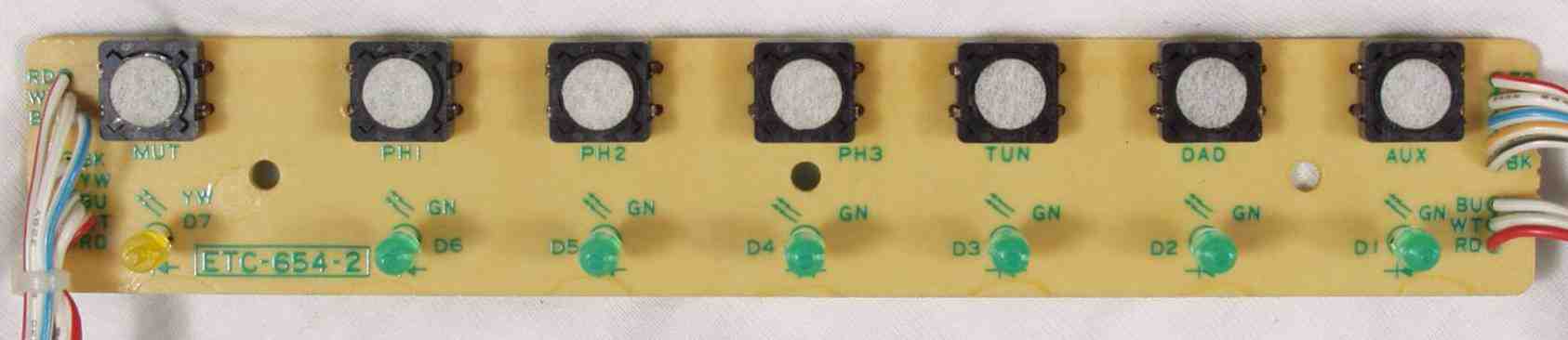

CＢＡ．　修理前　パネルＬＥＤ表示基板

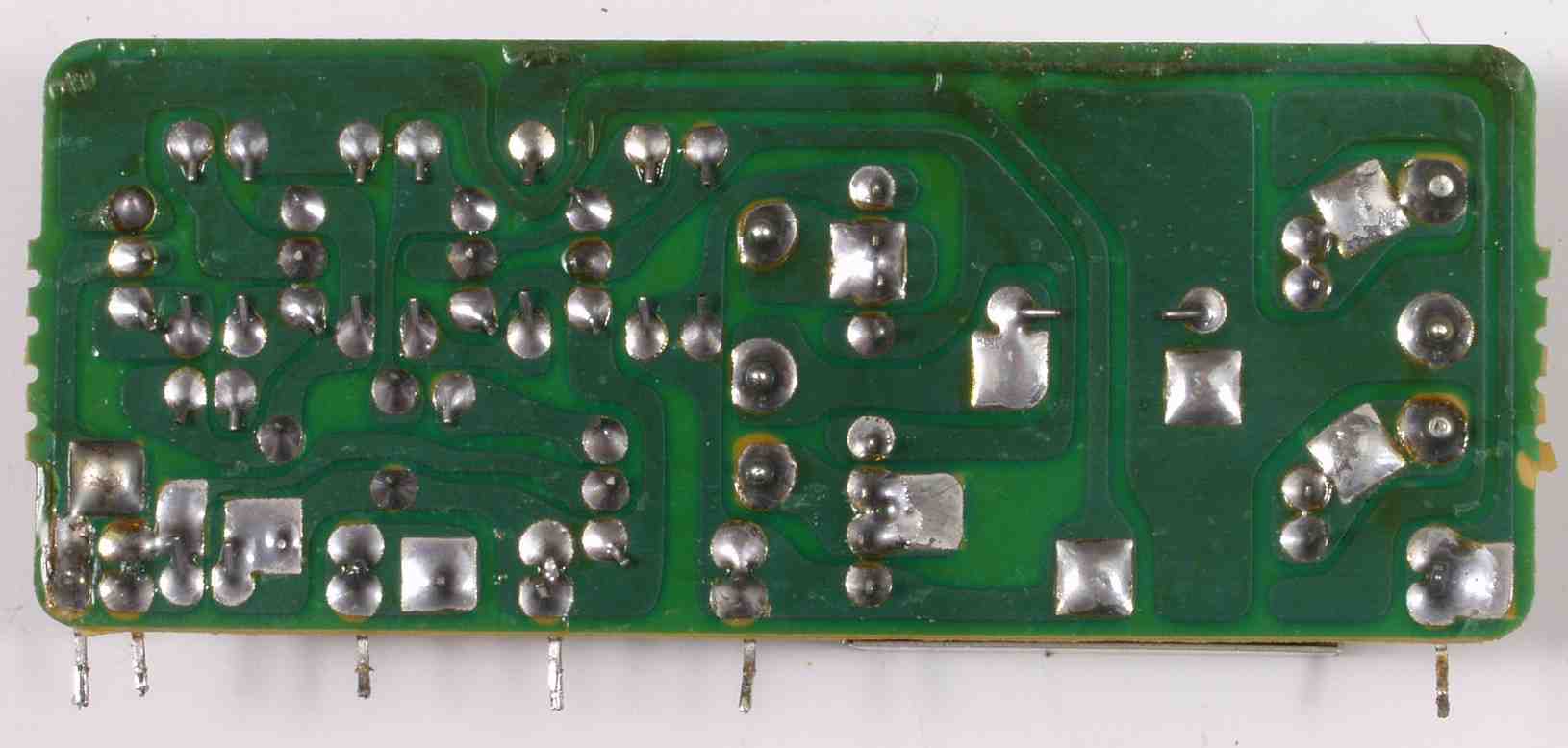

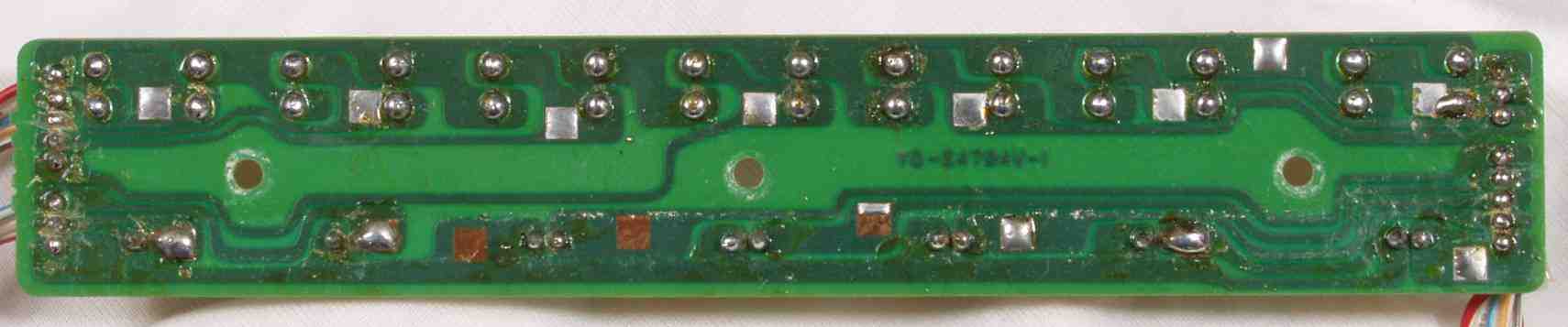

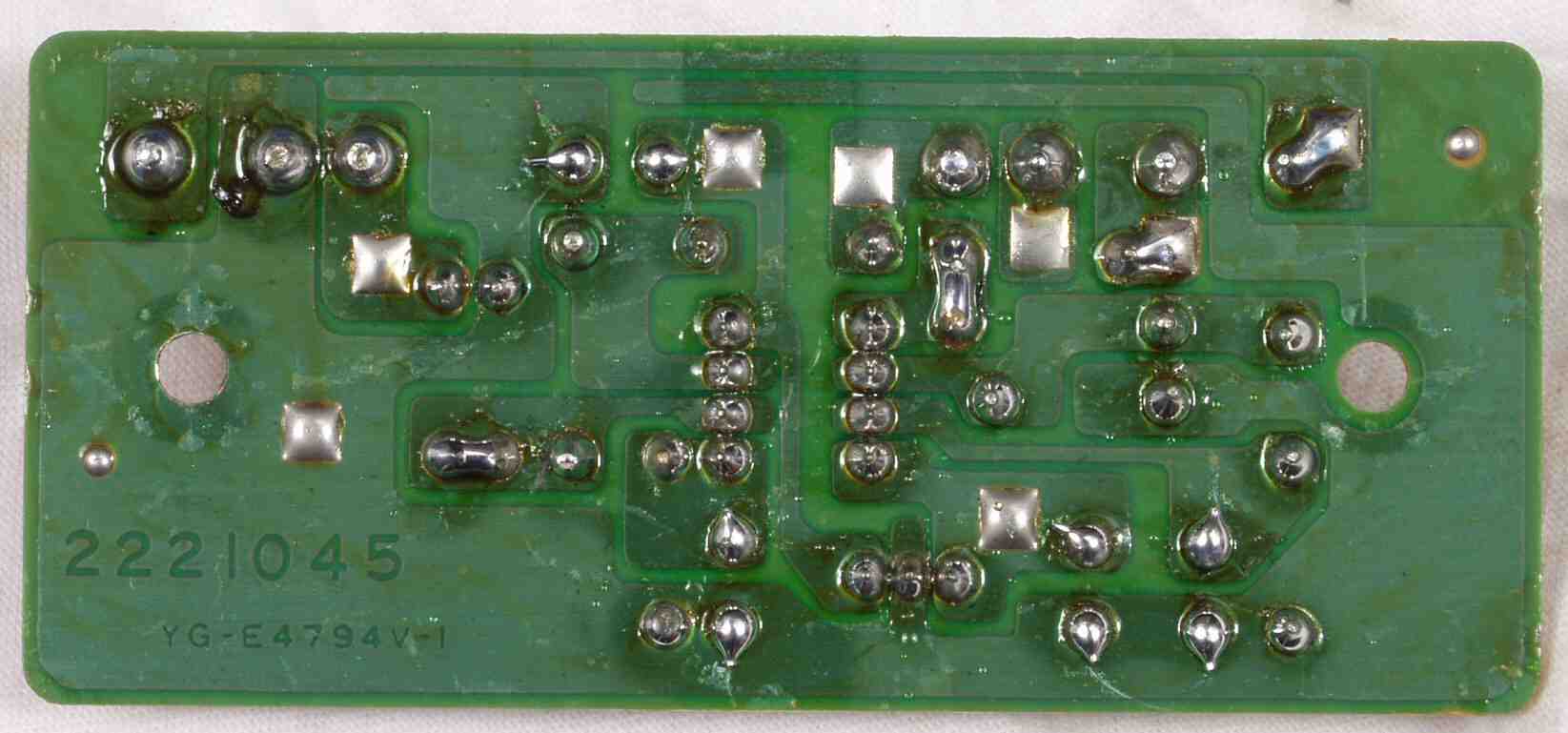

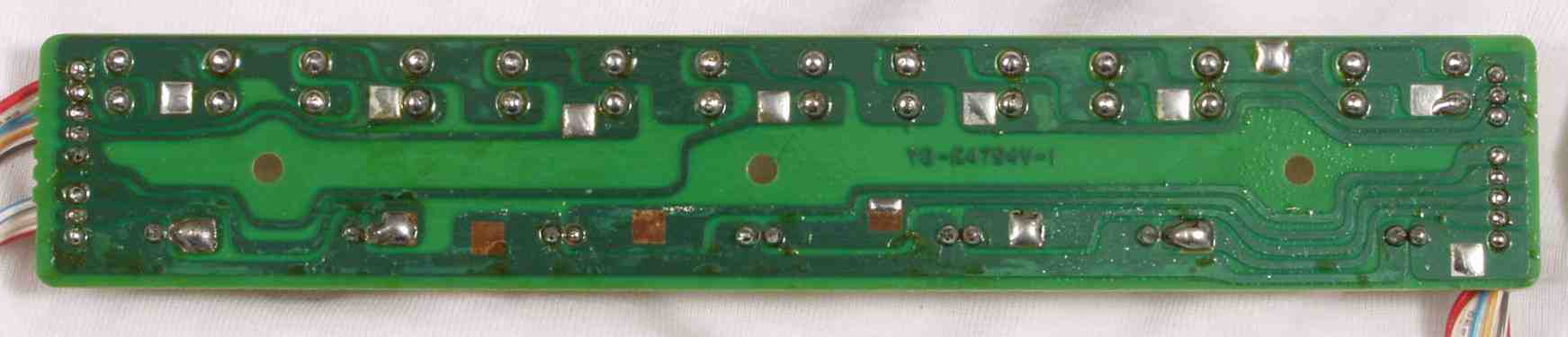

CＢＢ．　修理（半田補正）後　パネルＬＥＤ表示基板裏

CＢＣ．　完成パネルＬＥＤ表示基板裏　洗浄後

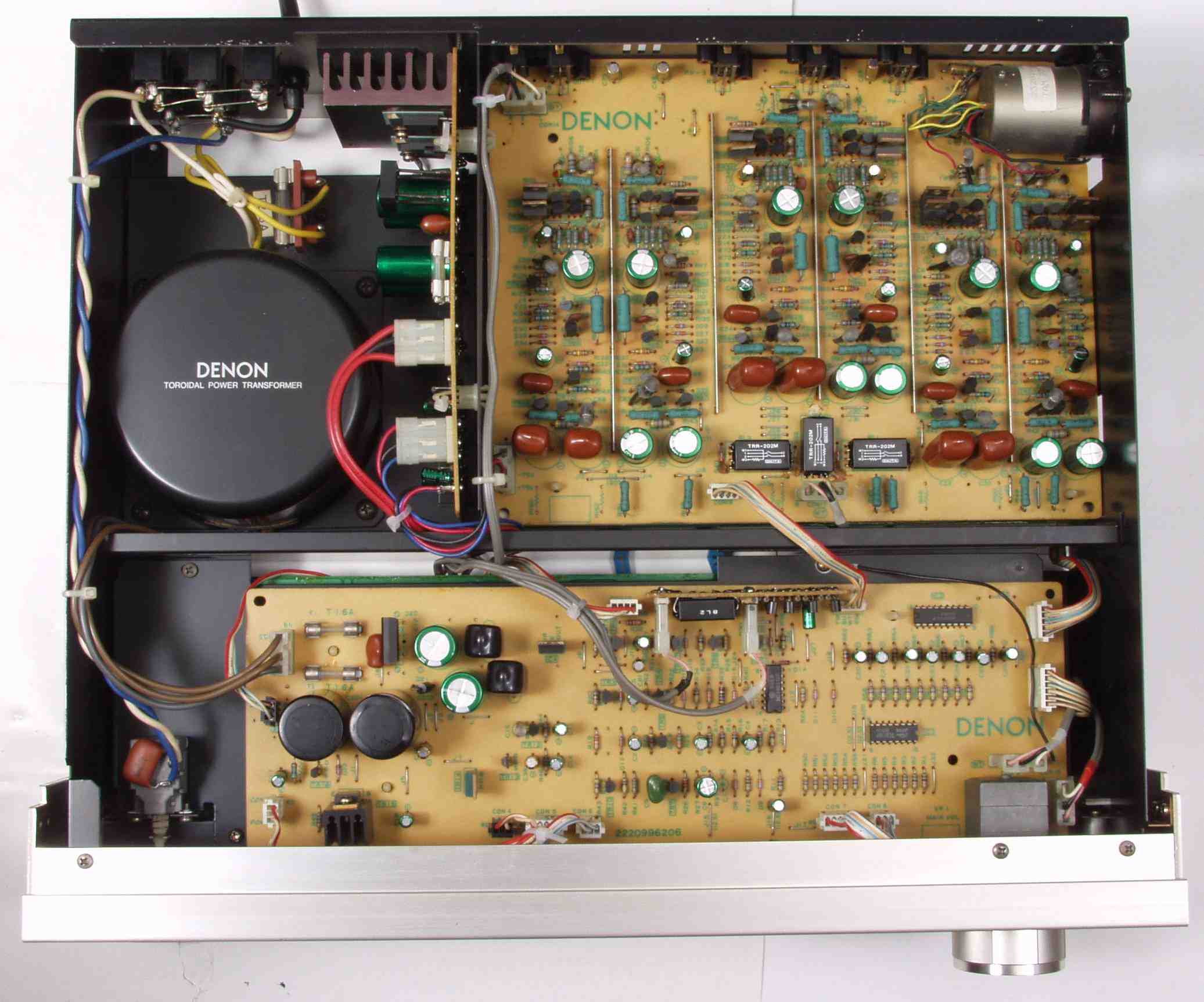

CＣＡ．　修理前　上から

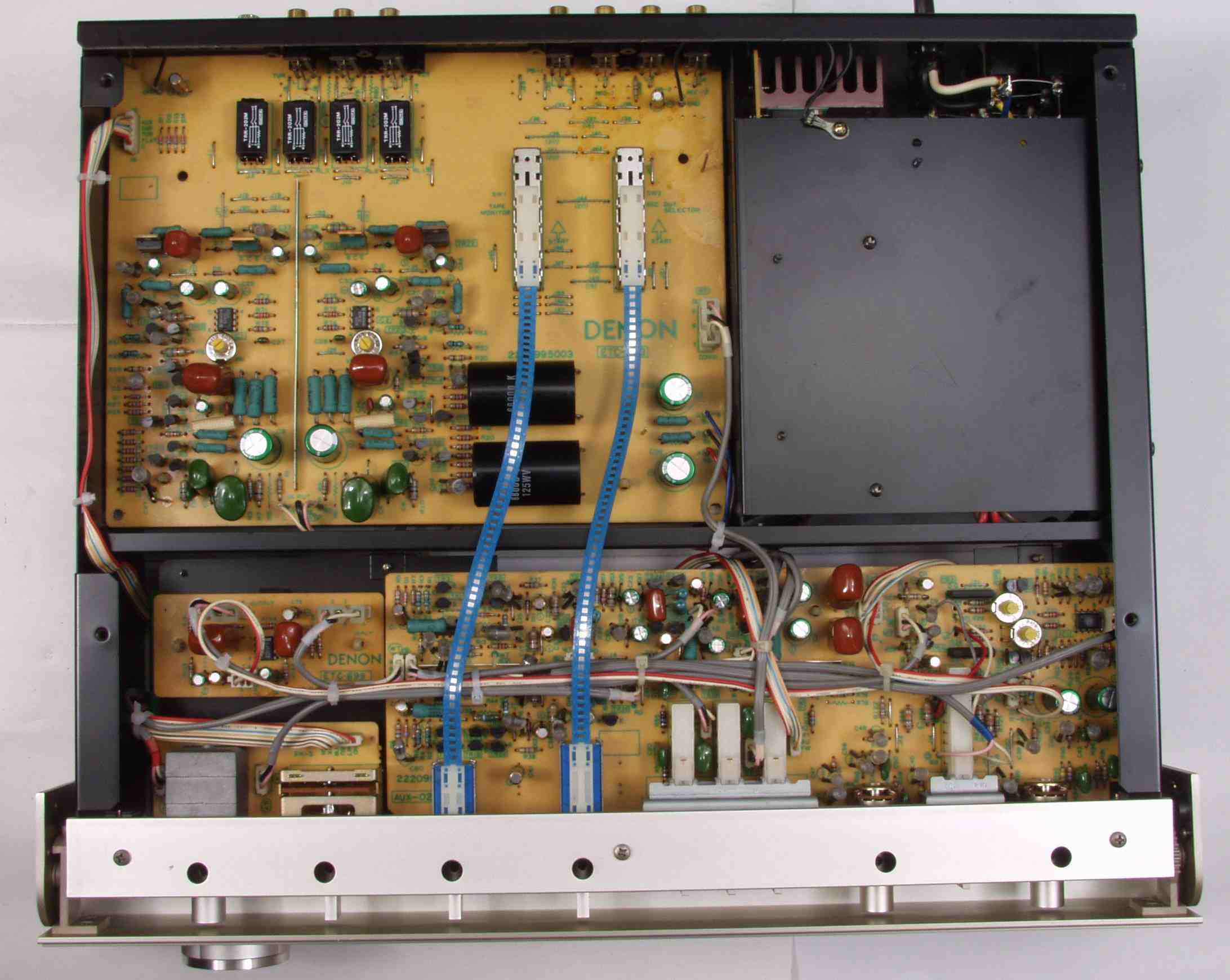

CＣＢ．　修理後　上から

CＣＣ．　修理前　下から

CＣＤ．　修理後　下から

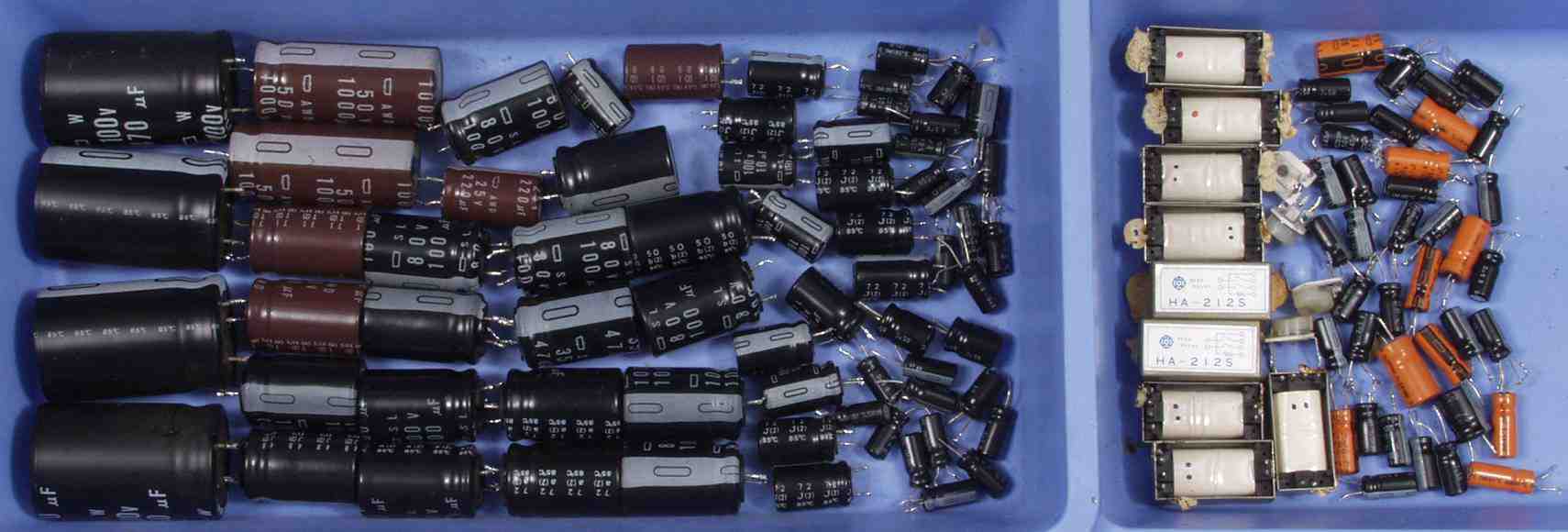

CＤ．　交換部品

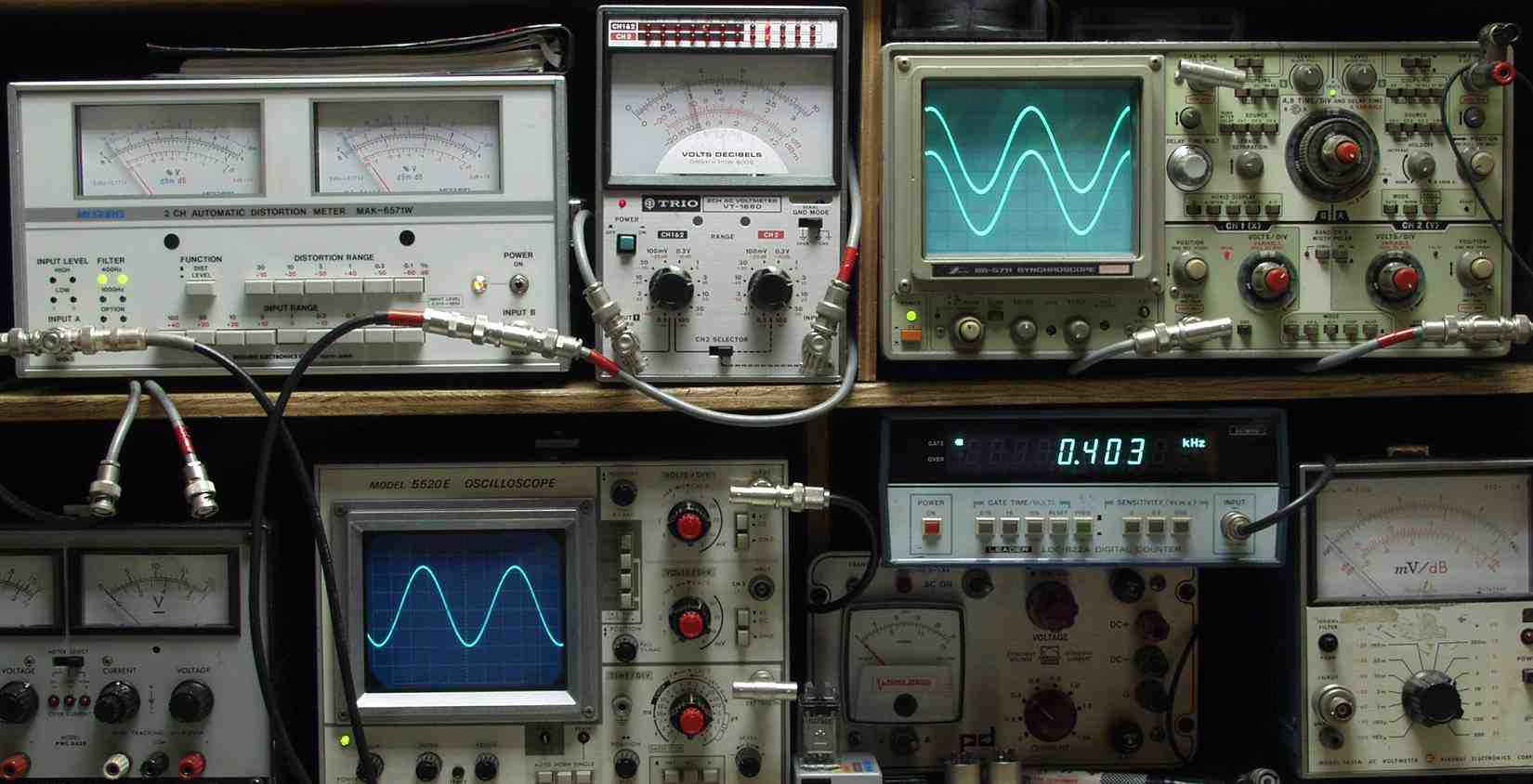

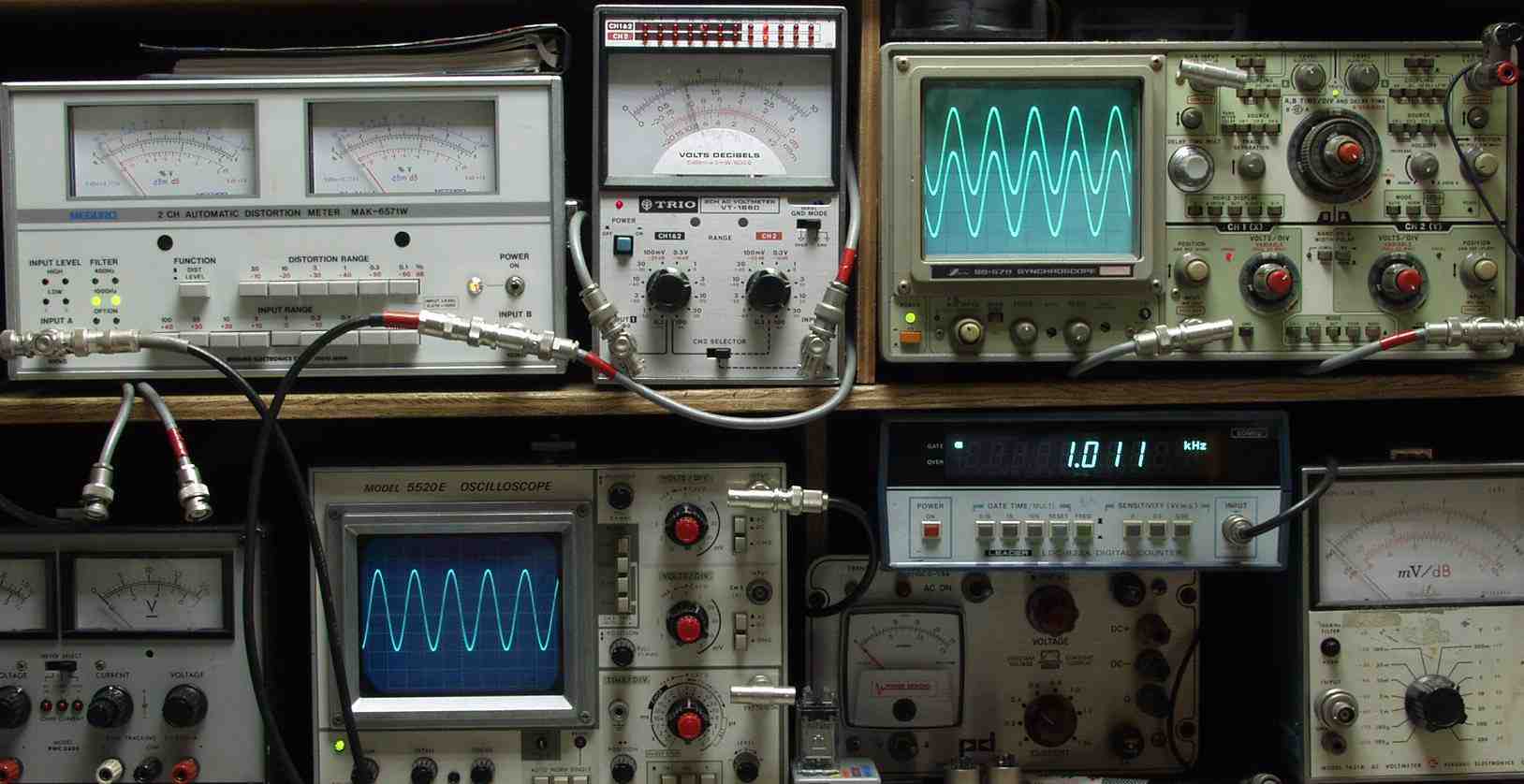

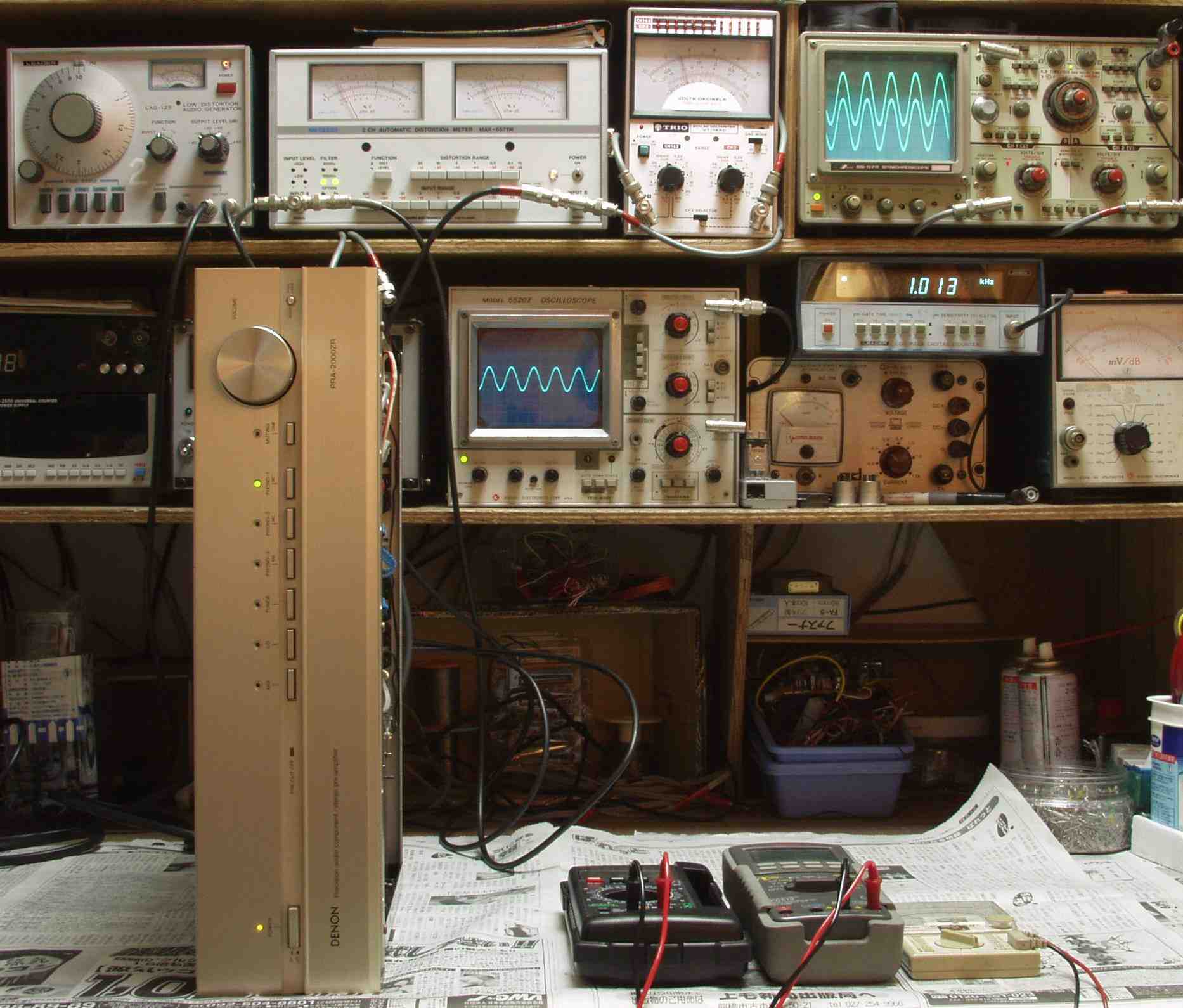

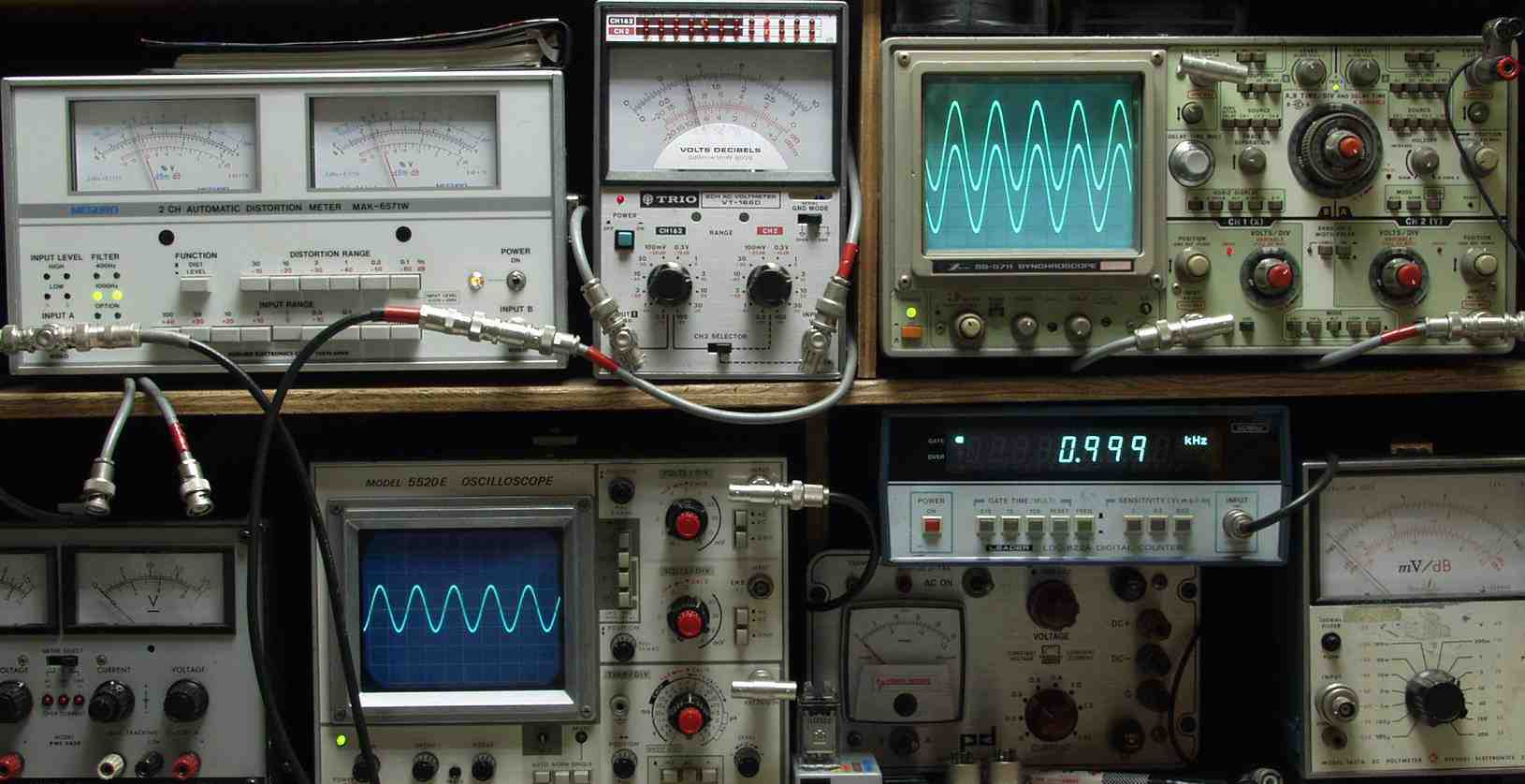

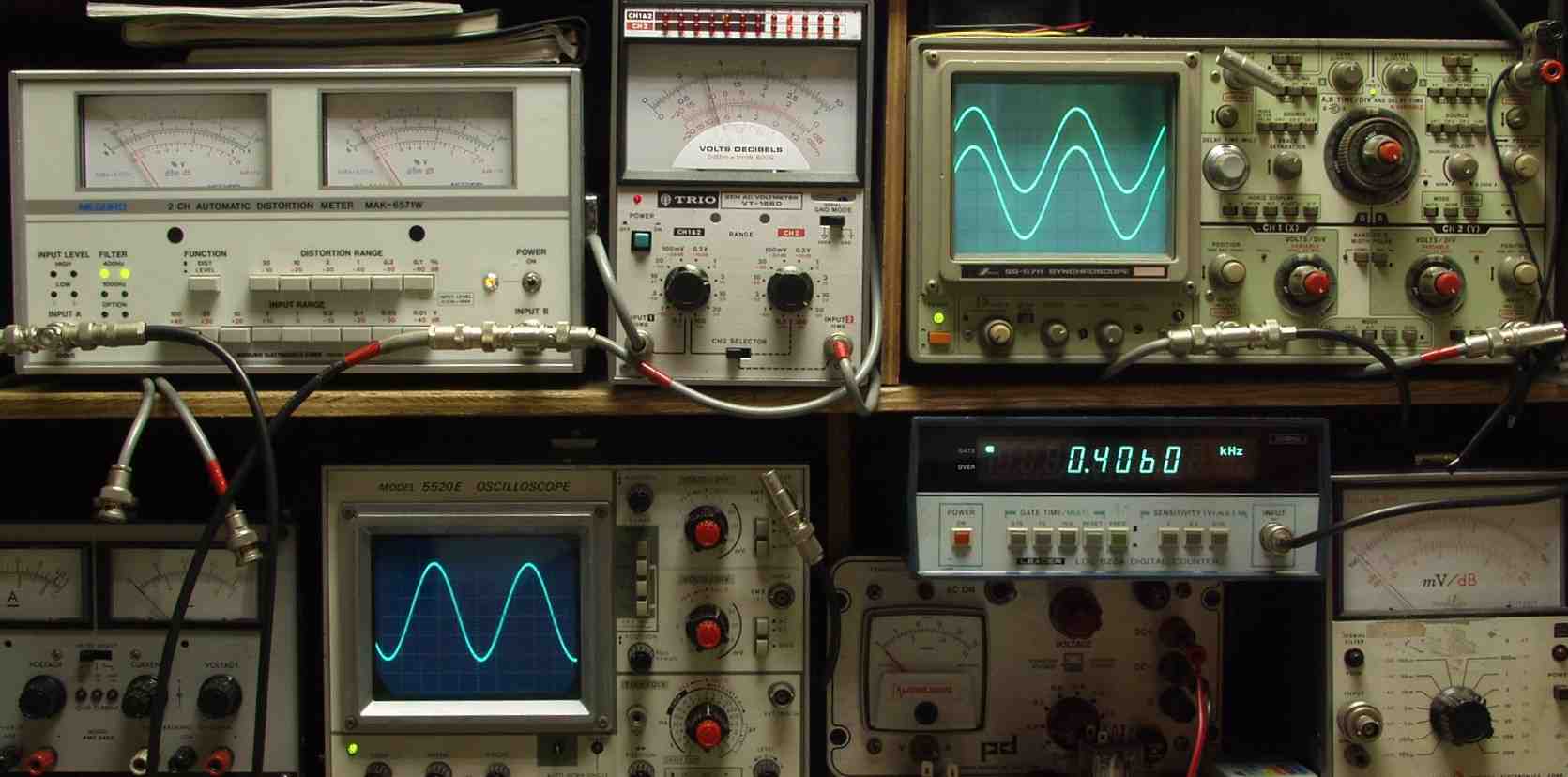

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定

Ｅ１Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ１Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ２Ａ．　出力電圧１Ｖ　歪み率＝０．０３％　測定レンジ＝０．１％　ＭＣ（トランス）入力　１０００ＨＺ

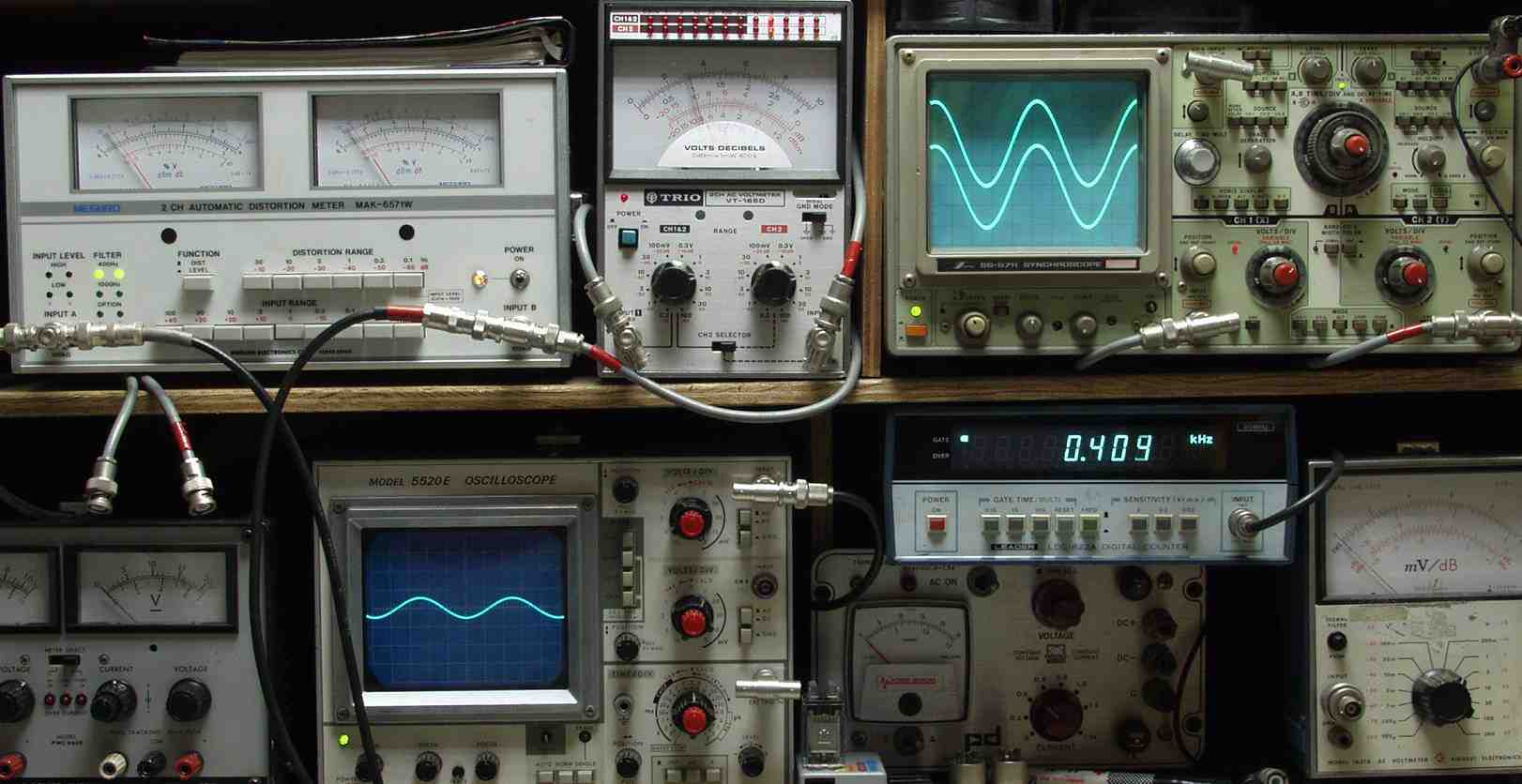

Ｅ２Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ（トランス）入力　４００ＨＺ

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０３％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

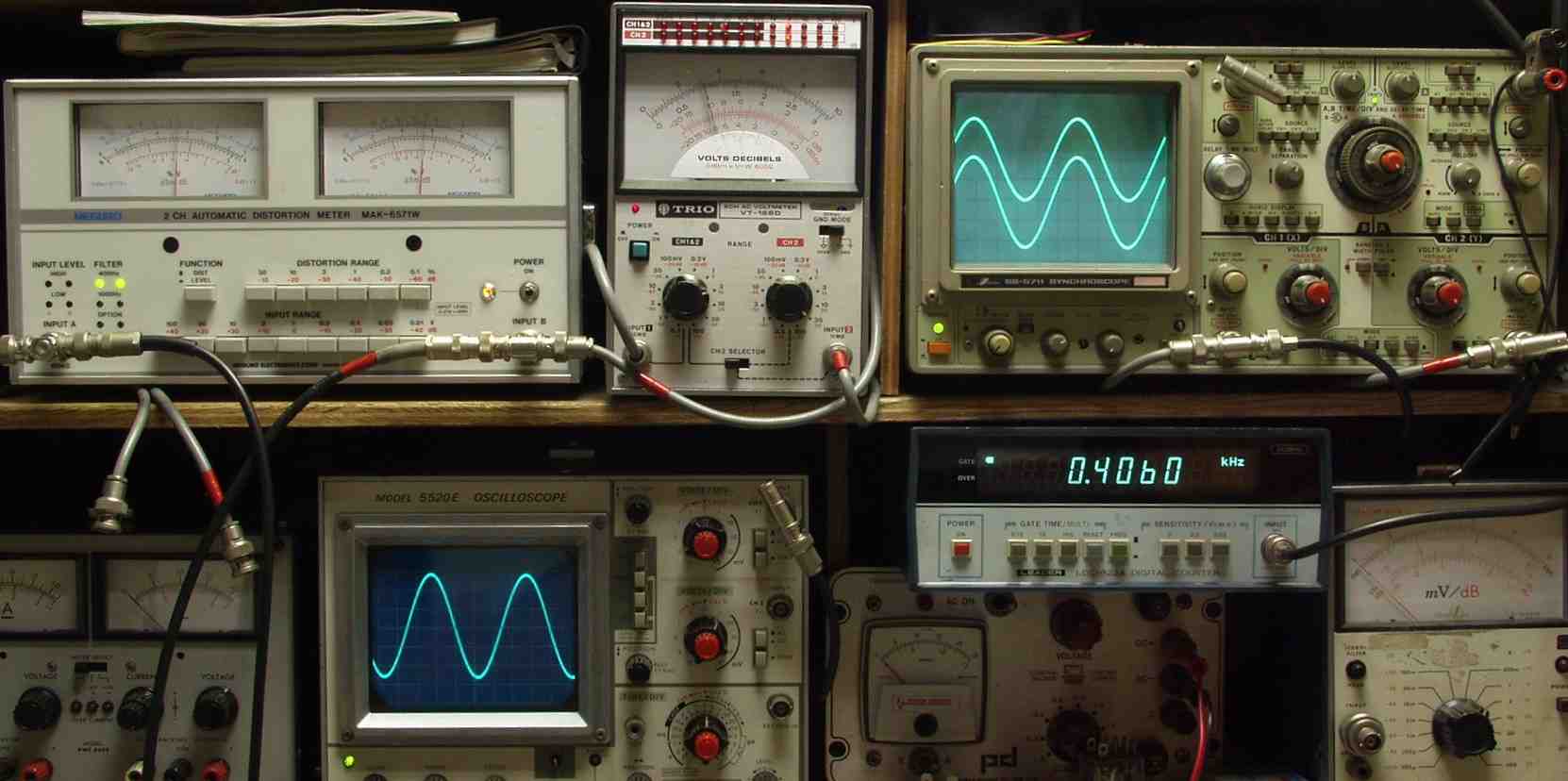

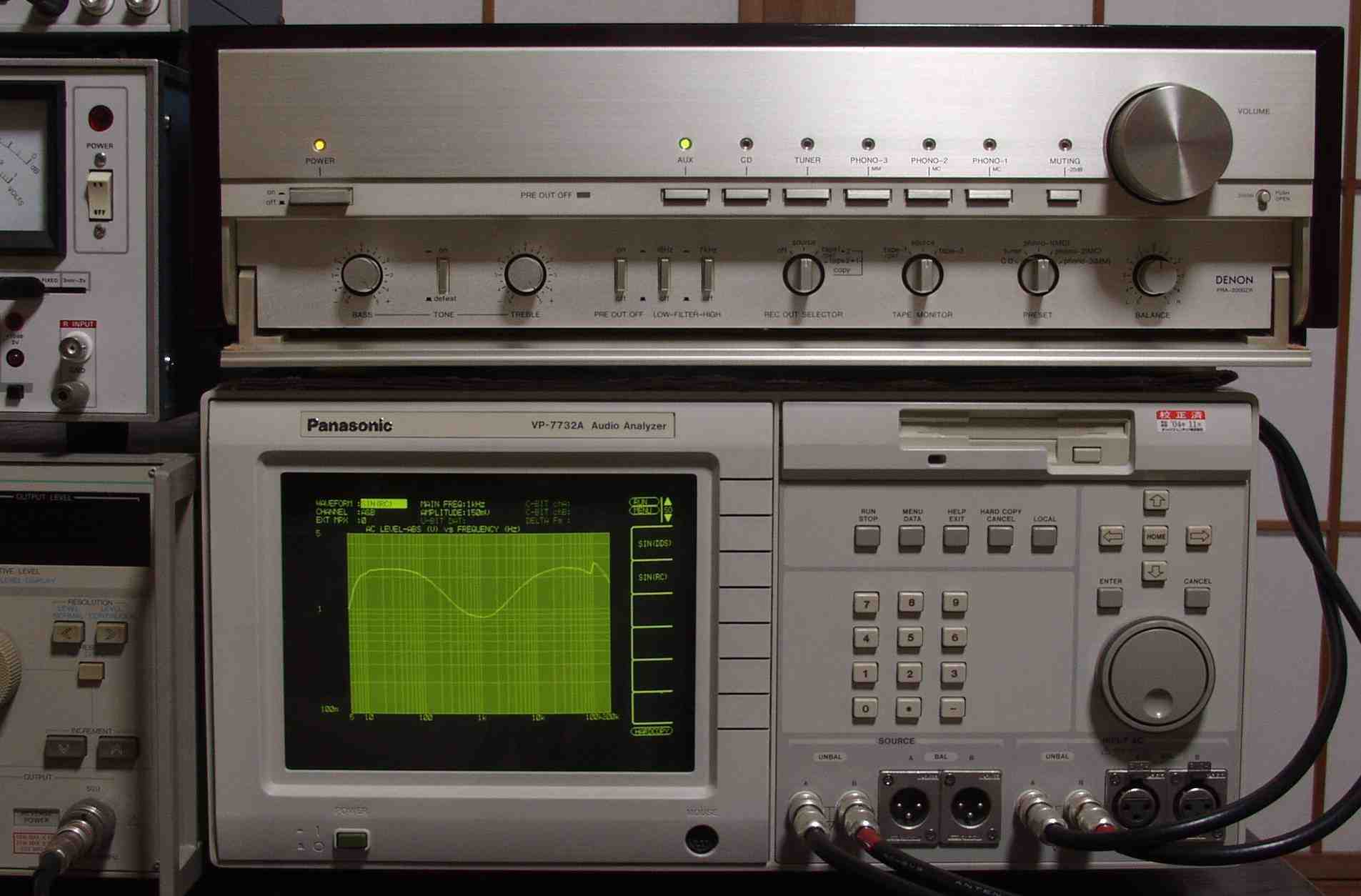

Ｆ．　上位測定器による　調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

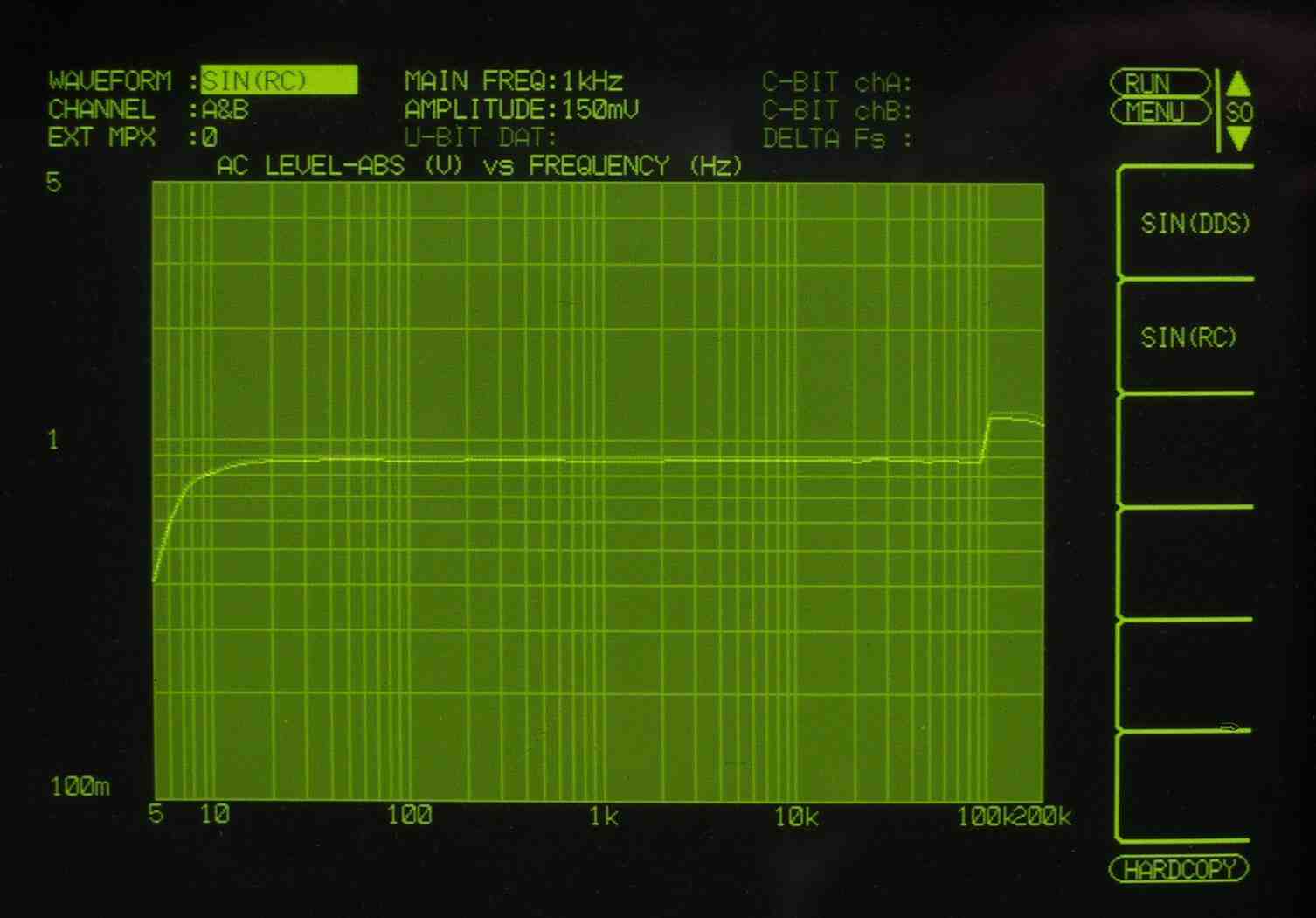

Ｆ１Ａ．　入出力特性測定（AUX入力） 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ１Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

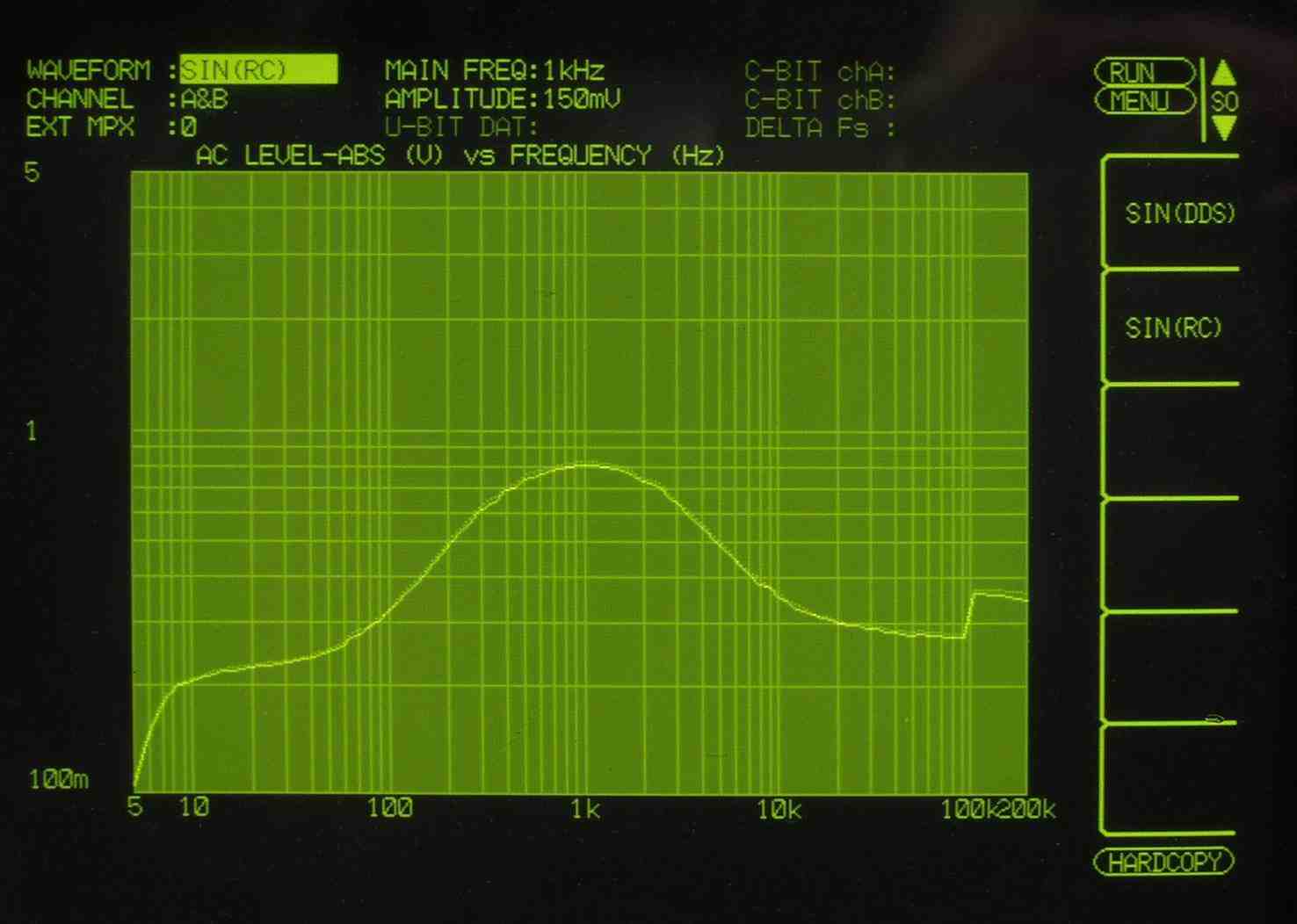

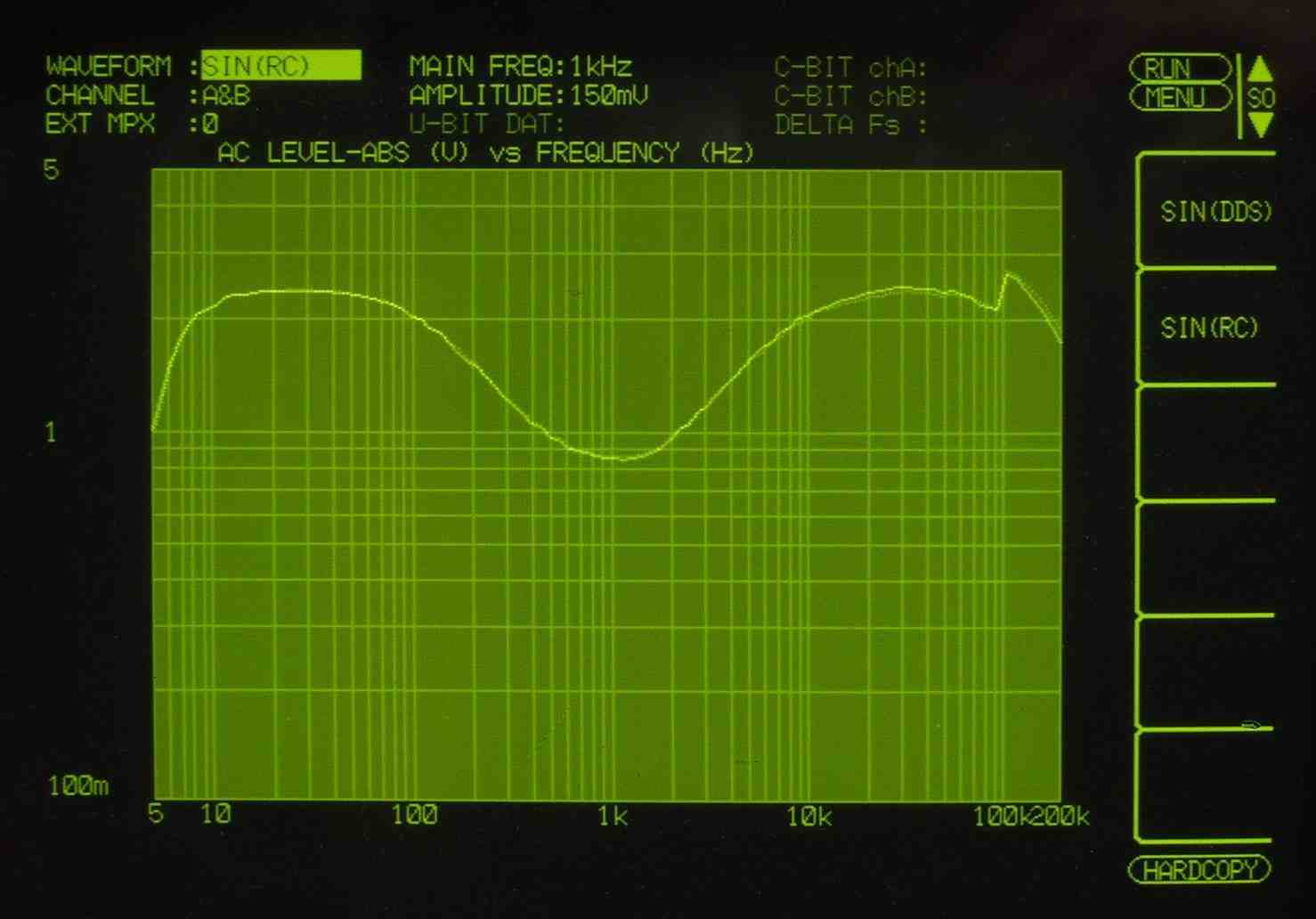

Ｆ１Ｃ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

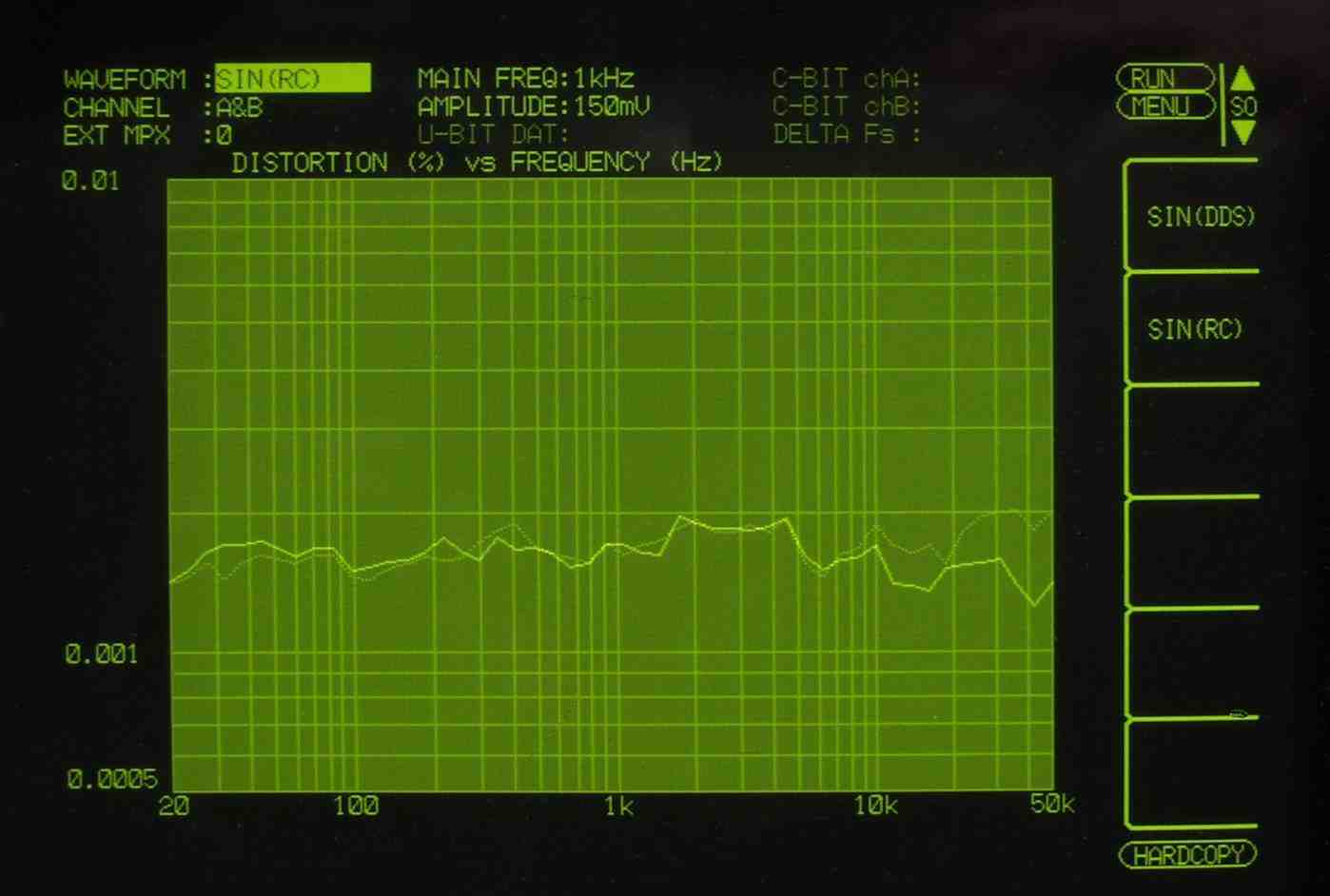

Ｆ１Ｄ．　歪み率特性測定（AUX入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２Ａ．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ 　　　　　　ＭＭ入力　入力電圧＝１ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

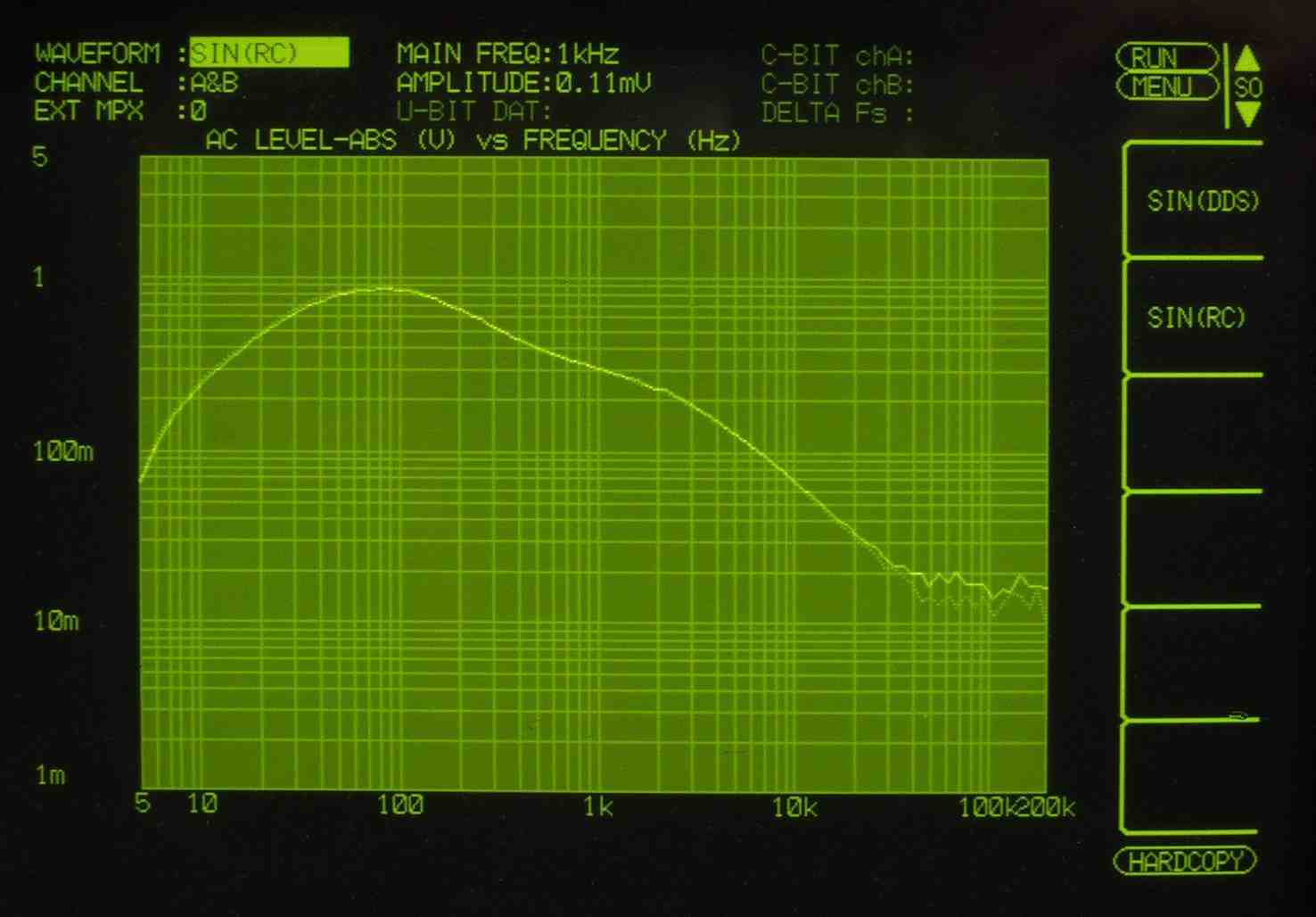

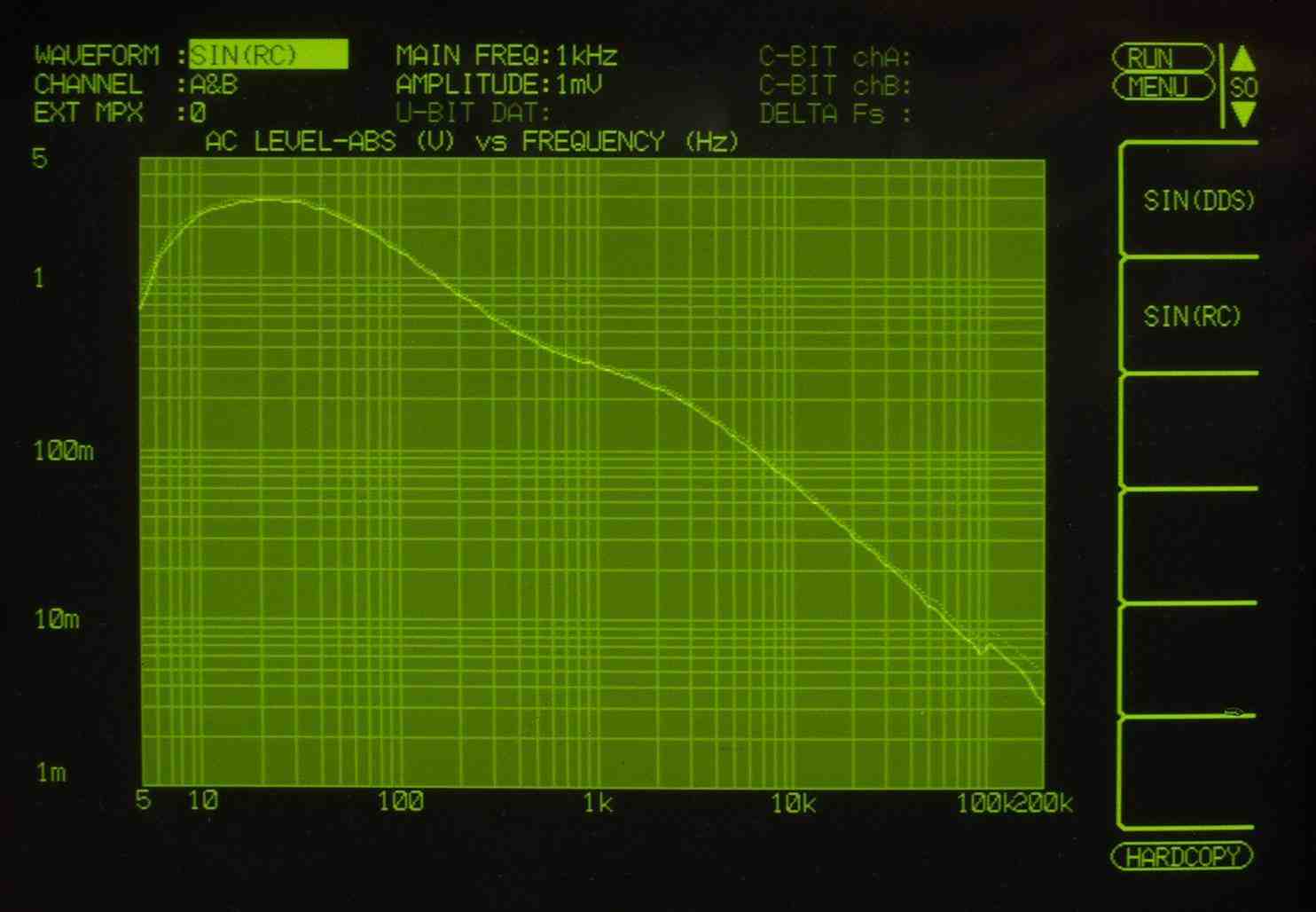

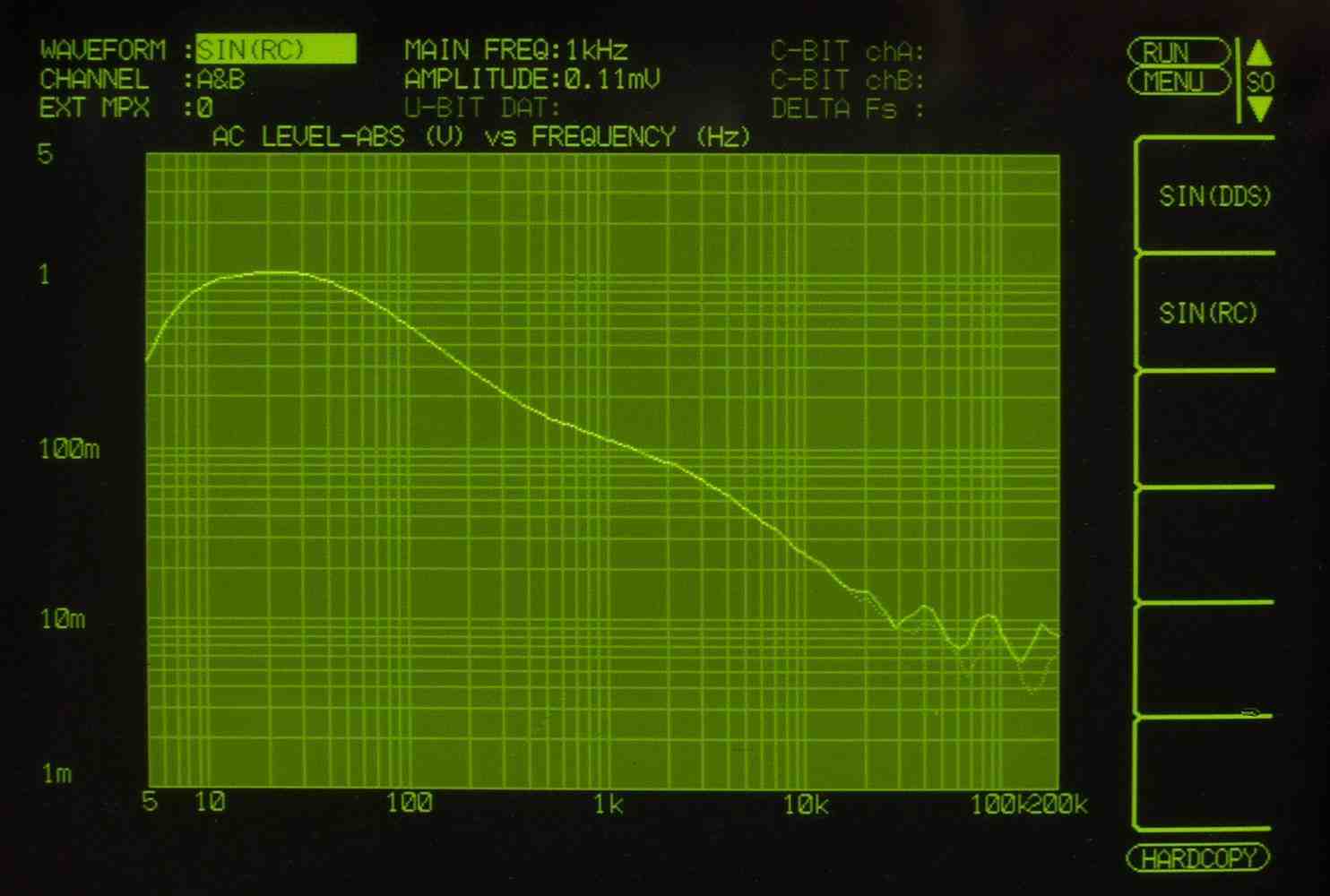

Ｆ３Ａ．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４Ａ．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色 　　　　　高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ

Ｅ５．　引き続き２４時間エージング

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR イコライザーアンプ部（PHONO IN〜REC OUT） 入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω PHONO-2 MC：0.12mV/100Ω PHONO-3 MM：2.5mV/47kΩ 最大許容入力 PHONO-1 MC：20mV/1kHz PHONO-2 MC：24mV /1kHz PHONO-3 MM：500mV/1kHz 最大出力／定格出力 30V/150mV 全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！ 0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！ RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB PHONO-2 MC=20Hz〜100kHz ±0.2dB PHONO-3 MM=10Hz〜100kHz ±0.2dB SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング） PHONO-3 MM=90dB(Aカーブ・ウェイティング） セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上 ハイレベルアンプ部（AUX IN〜ＰRE OUT） 入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ 最大出力／定格出力 12V／1.0V 全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時 周波数特性 1Hz〜300kHz　+0／-3dB 10Hz〜100kHz　+0／-0.3dB SN比 105dB（Aカーブ・ウェイティング） セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB ゲイン 16.5dB ミューティング -20dB（LED点灯指示） プリアウトオフ -∞dB（LED点滅指示） フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz 消費電力 63W（電気用品取締法による） 外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg 重量 10.6kg 付属品 低容量接続コード1本、保証書 価格 250,000円、1984年2月

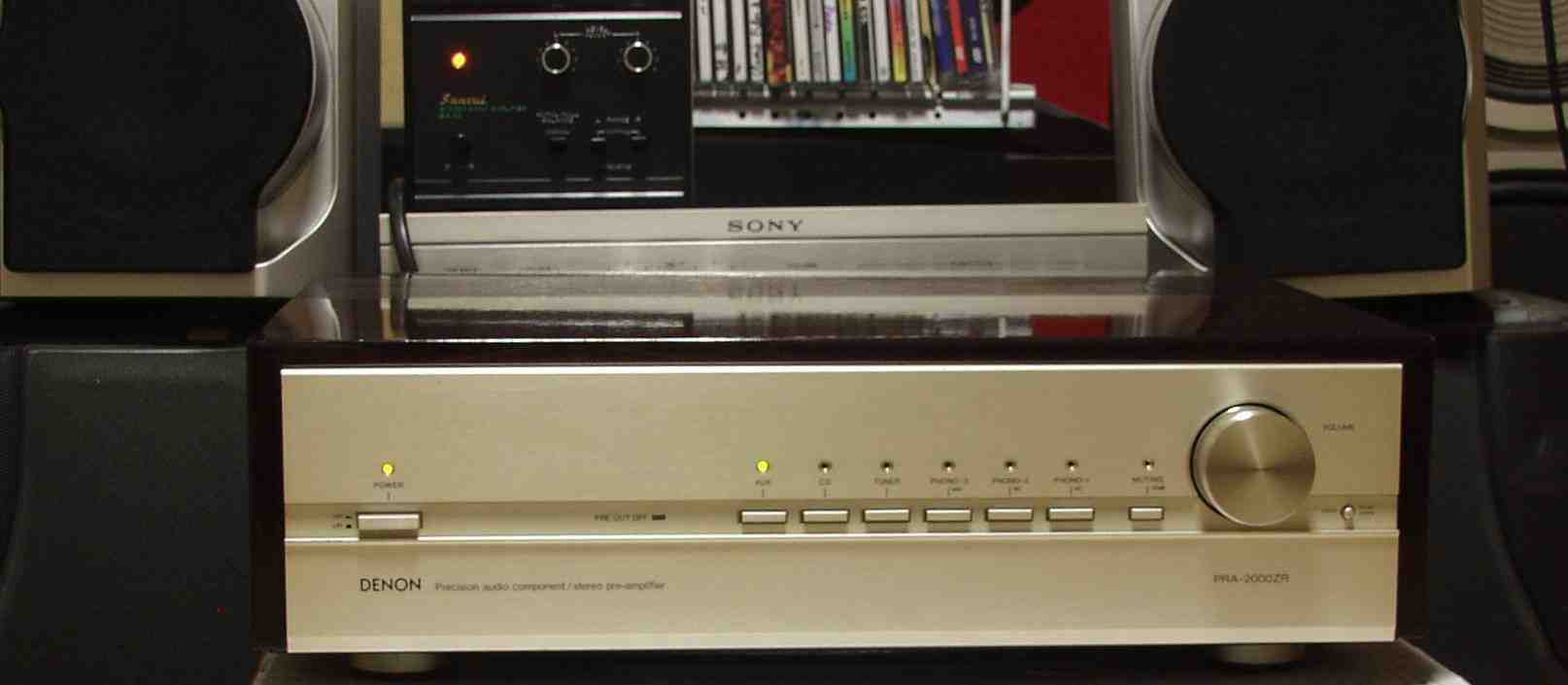

pra200511a
