ＰＲＡ−２０００．　３台目修理記録

平成１９年６月１持込　　６月５日完成

注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。 　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等

Ａ．　修理前の状況 　　　ＰＨＯＮＯ（ＭＣ・ＭＭ）出力せず Ｂ．　原因・現状 　　　経年変化による劣化あり Ｃ．　修理状況 　　　１部全電解コンデンサー交換 　　　抵抗交換 D．　使用部品 　　　オーディオ用電解コンデンサー　　　　　　　　　　　４個（ニチコン・ミューズ使用） 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整・測定 F．　修理費（改造費）　　　３０，０００円　　　　通常修理 Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ−１．　点検中　清掃前、上から見る

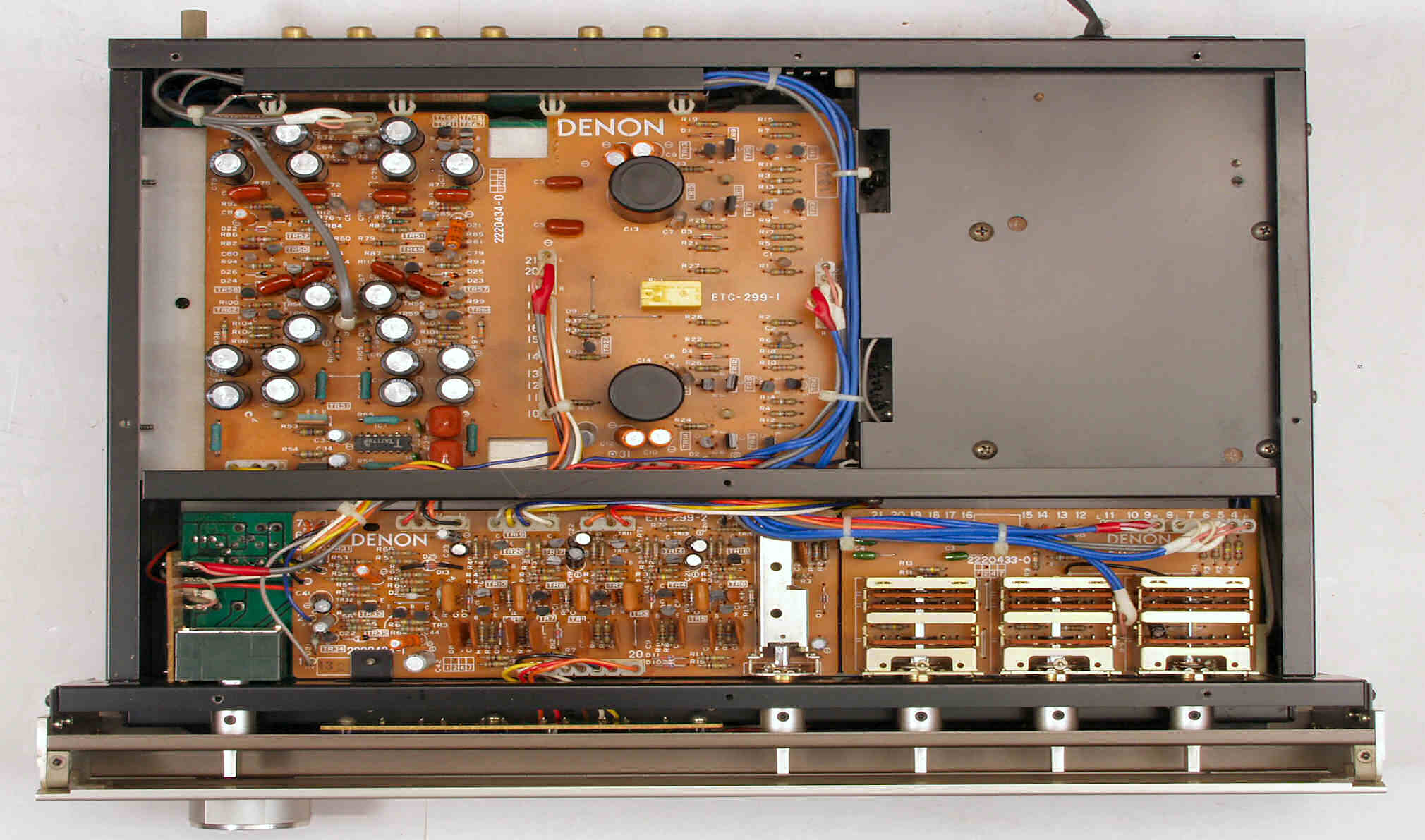

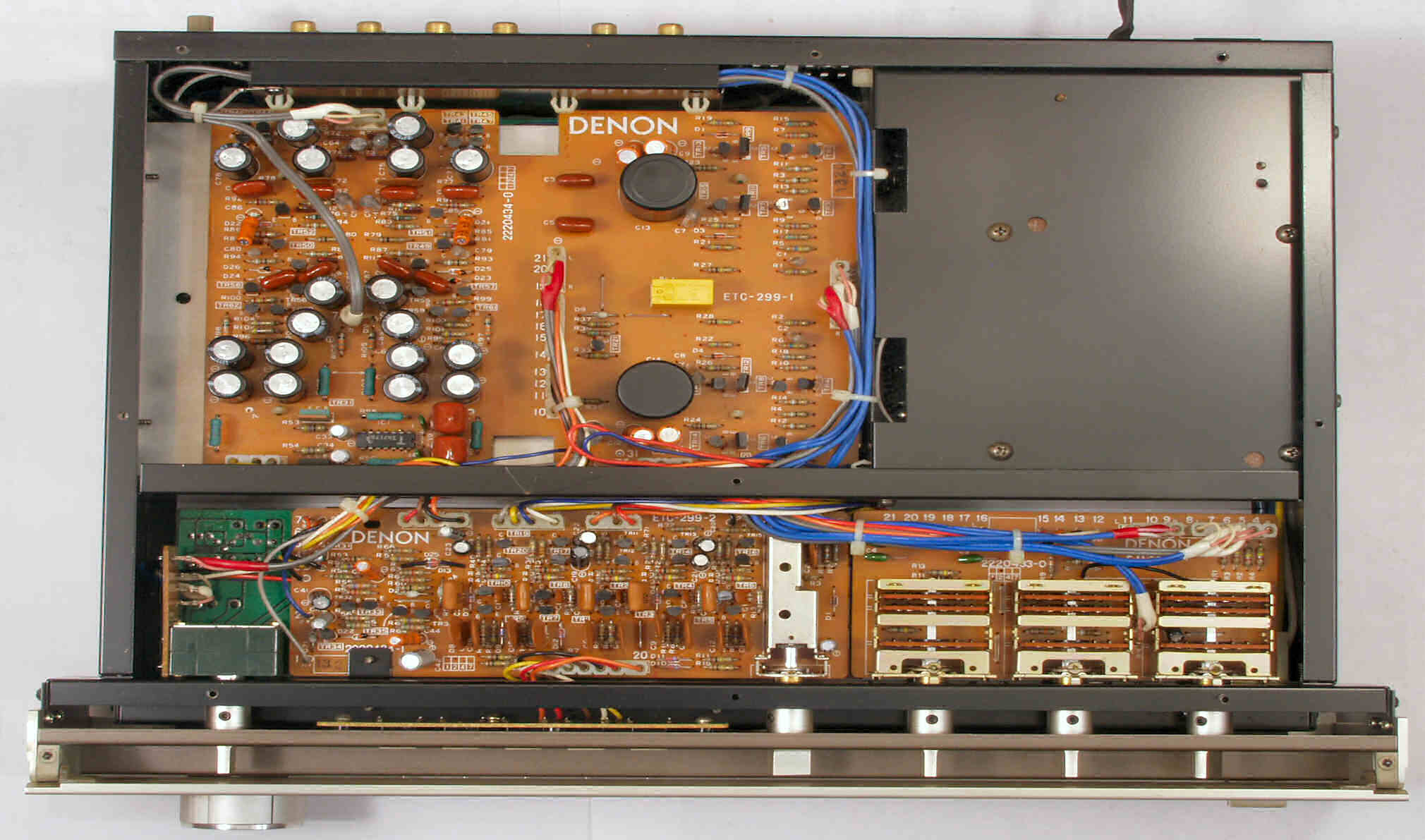

Ａ−２．　点検中　清掃後、上から見る

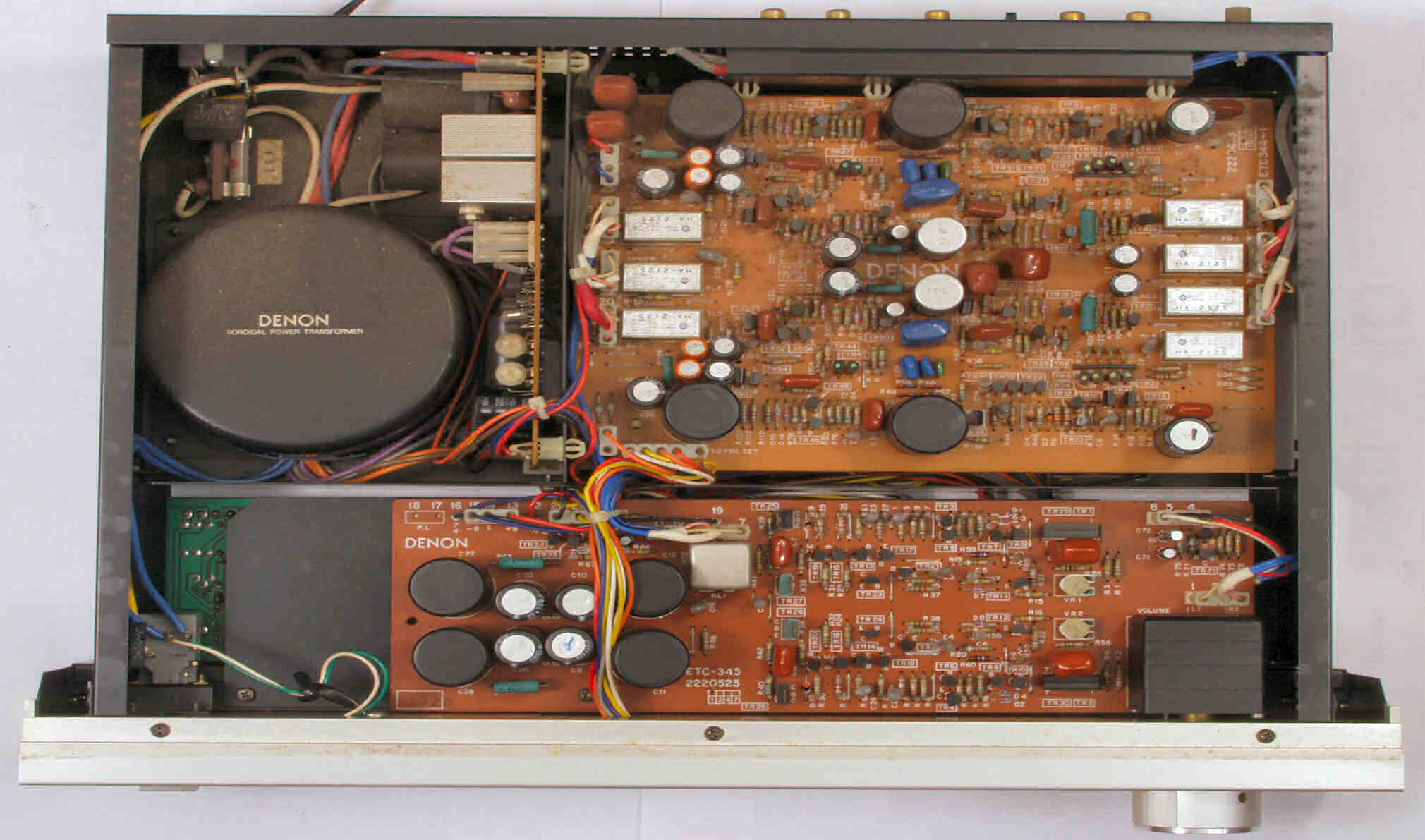

Ａ−３．　点検中　下から見る

Ａ−４．　点検中　熱で頭のビニールが後退した電解コンデンサー

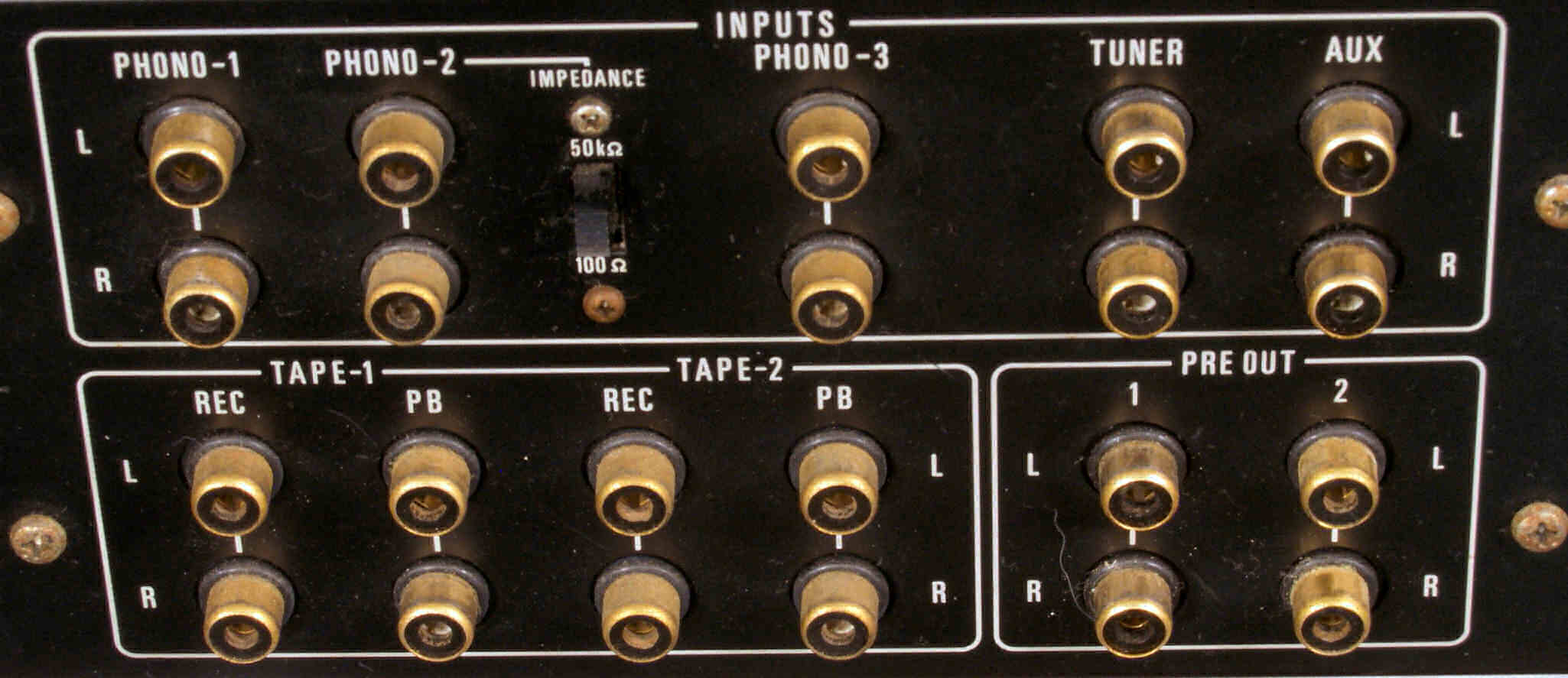

Ａ−５．　点検中　入出力ＲＣＡ端子

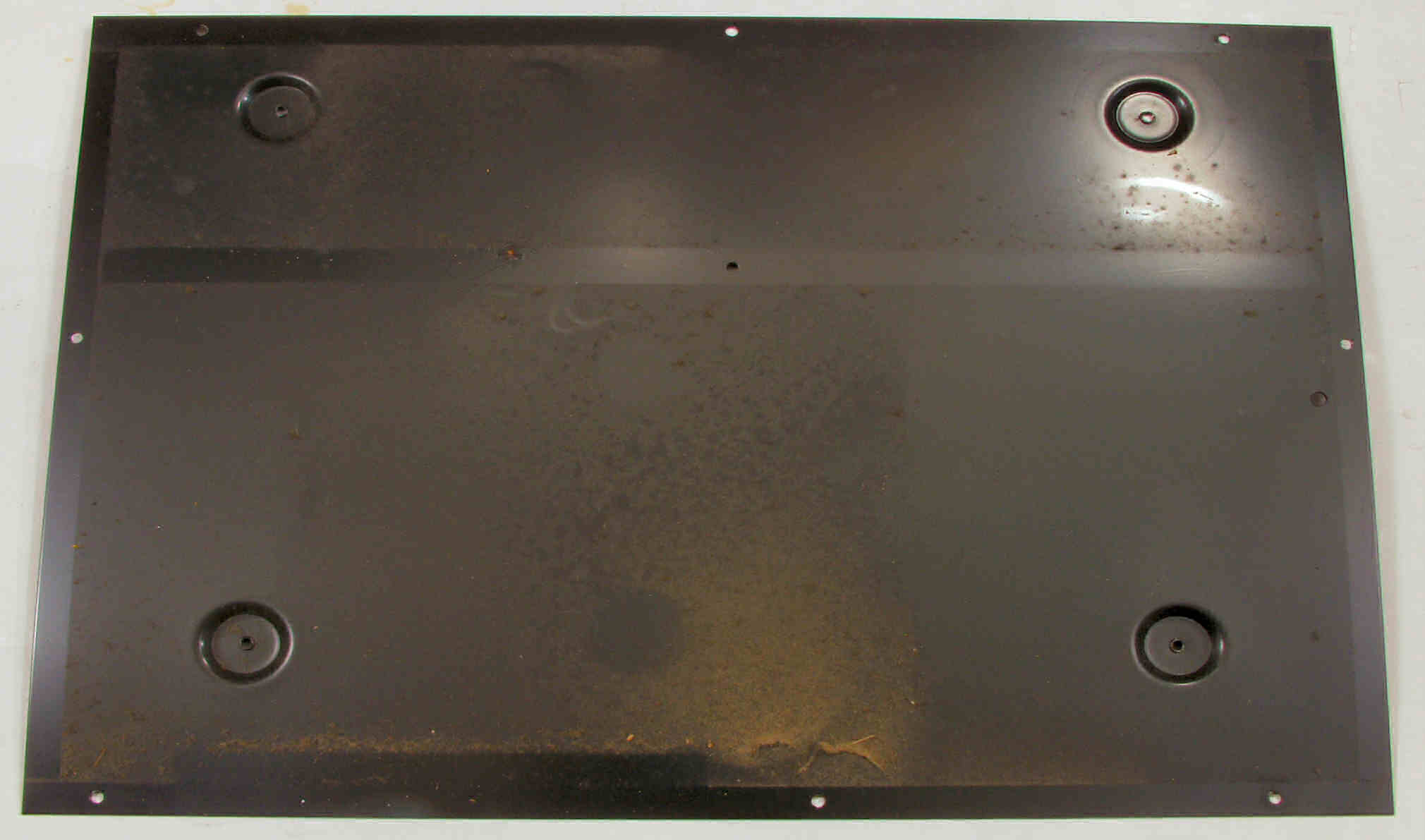

Ａ−６．　点検中　底板埃

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　ＥＱ−ＡＭＰ基盤

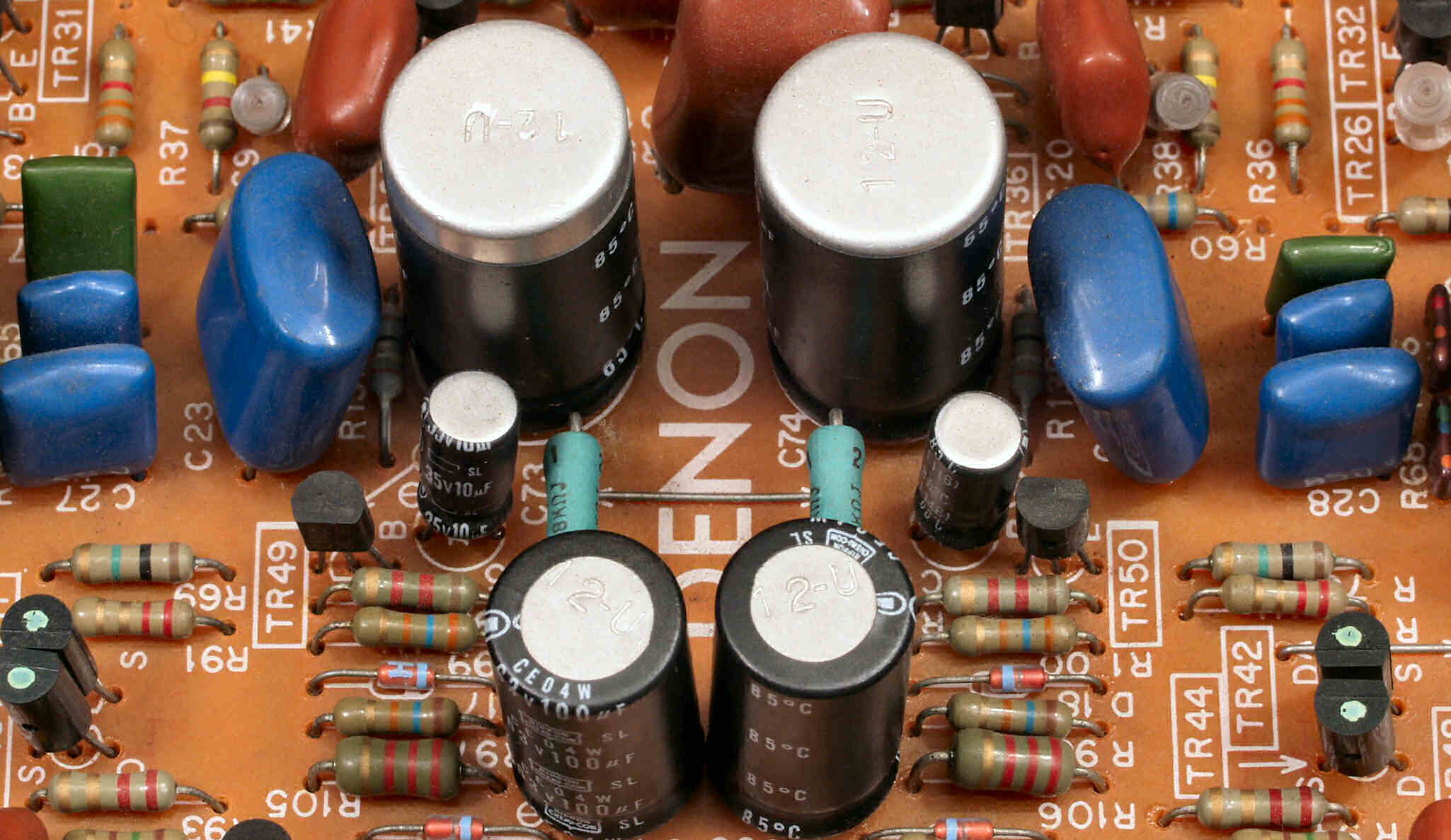

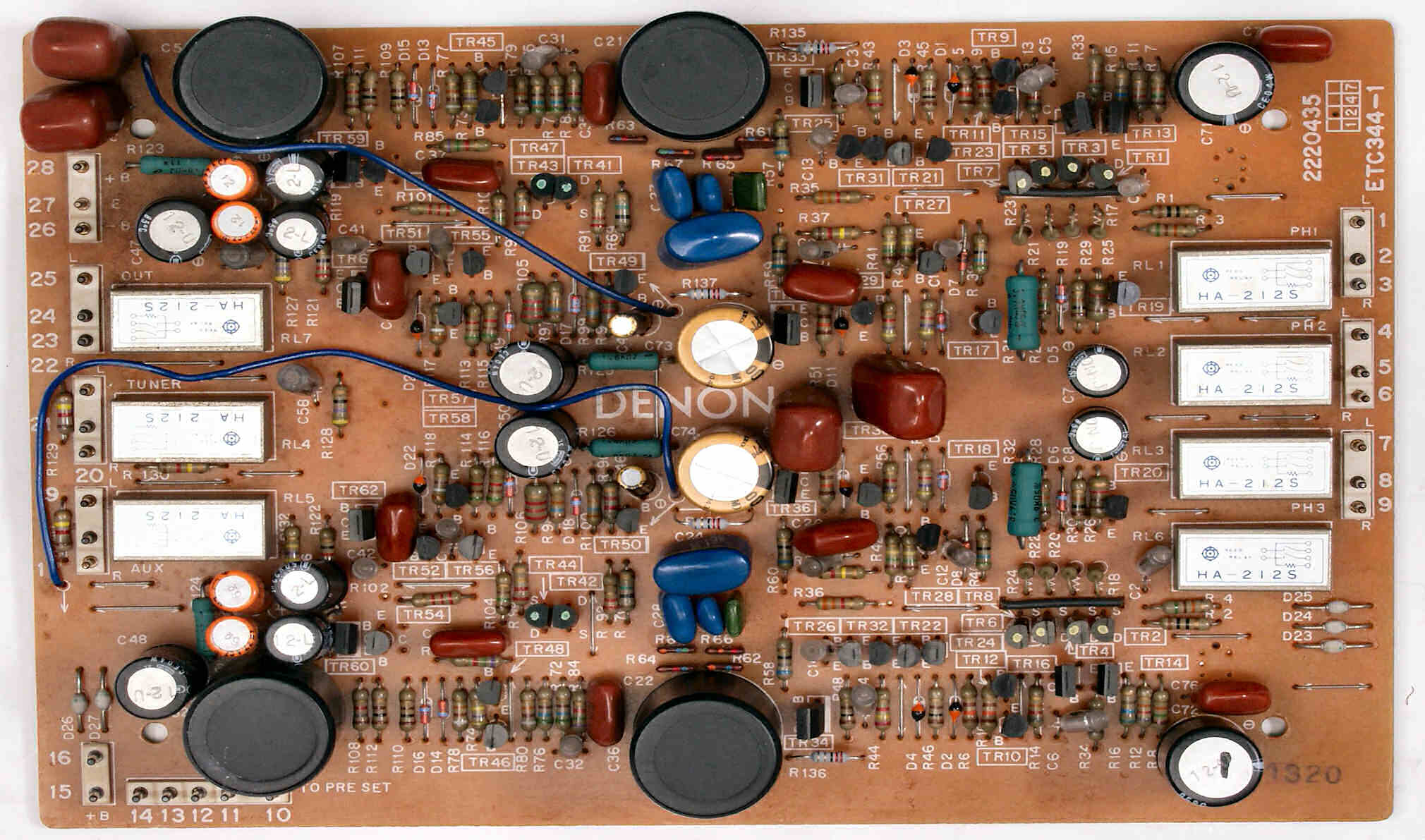

Ｃ−１Ｂ．　修理後　ＥＱ−ＡＭＰ基盤 　　　　　　　　　　　電解コンデンサ−４個、抵抗４個交換

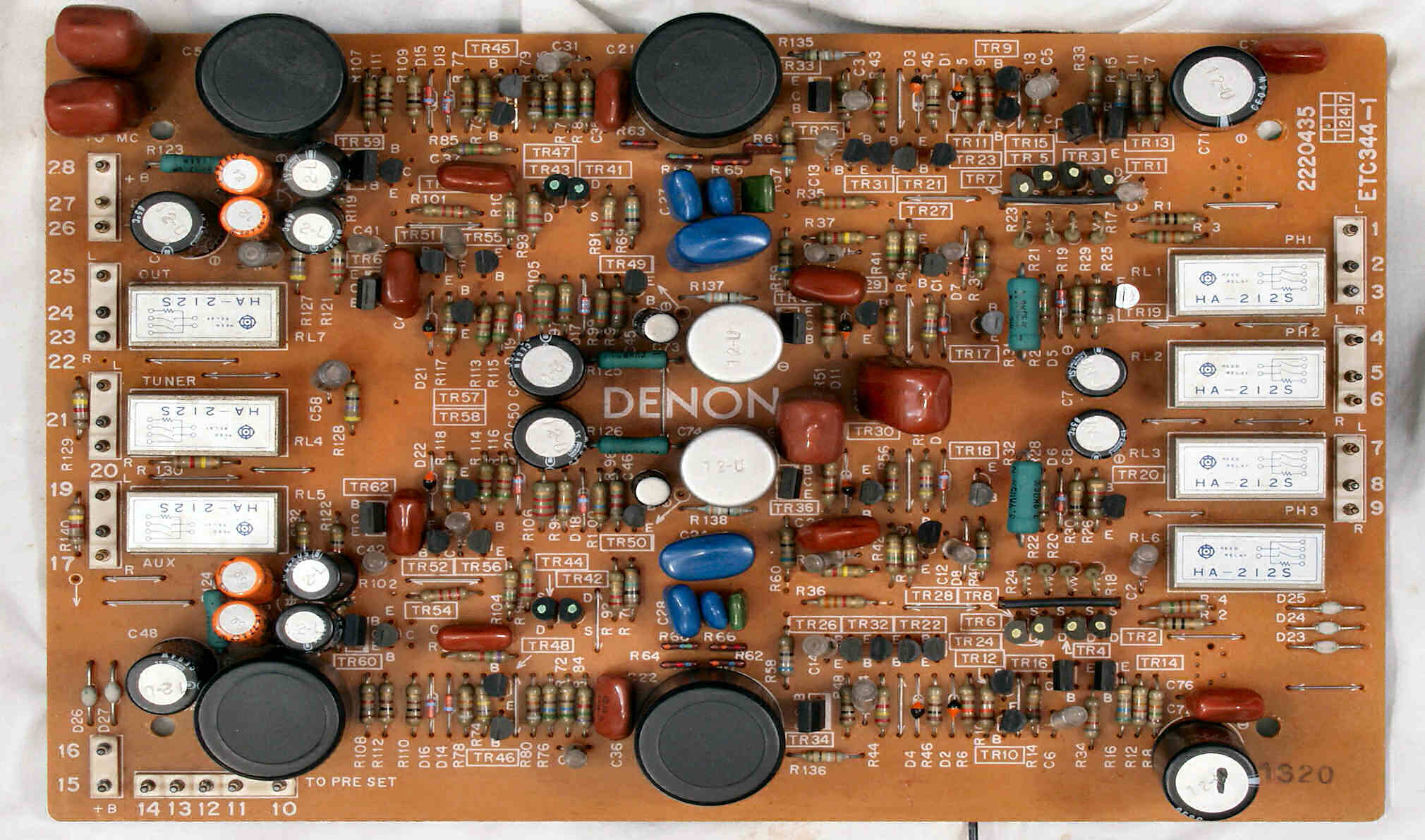

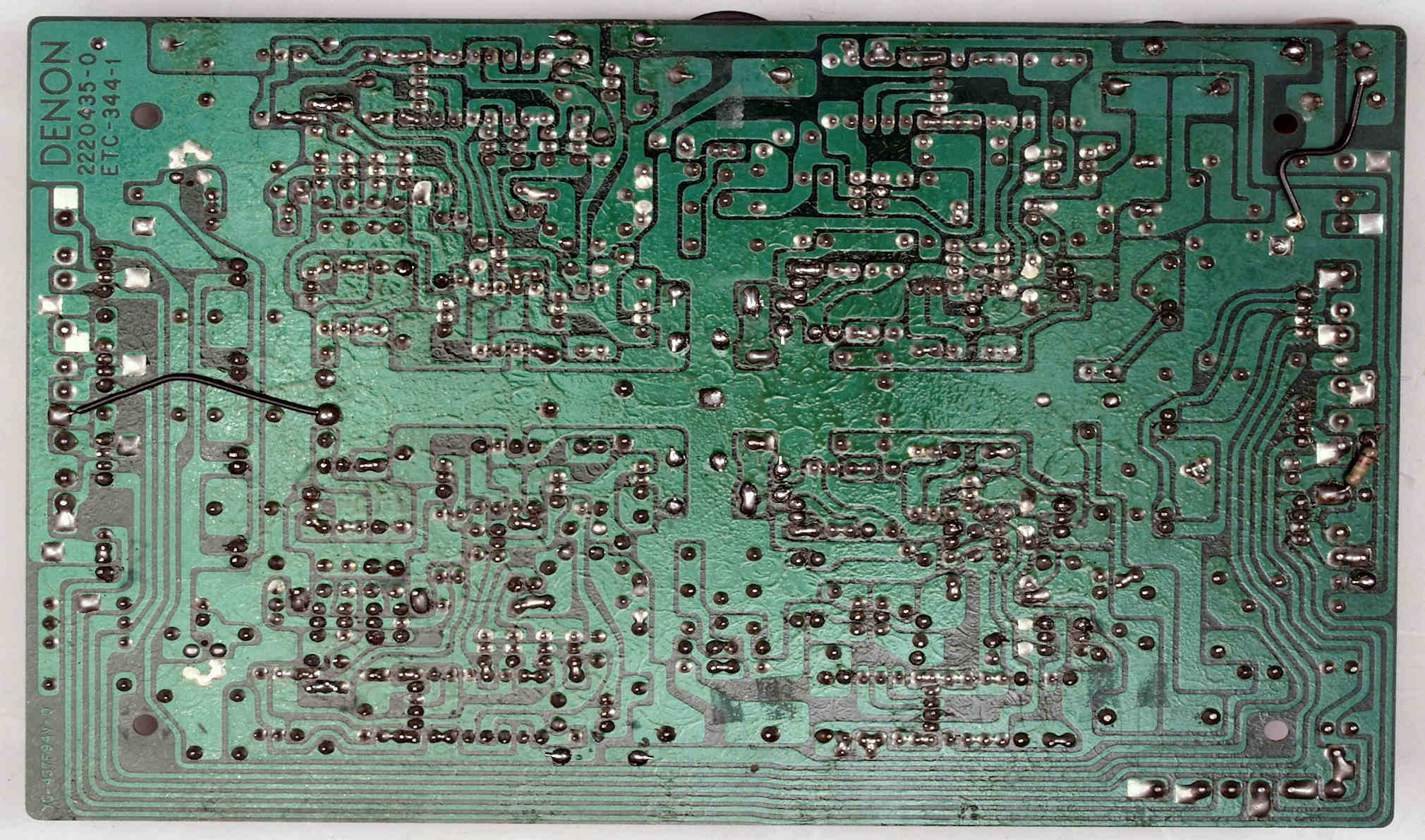

Ｃ−１Ｅ．　修理前　ＥＱ・ＭＣ−ＡＭＰ基盤裏

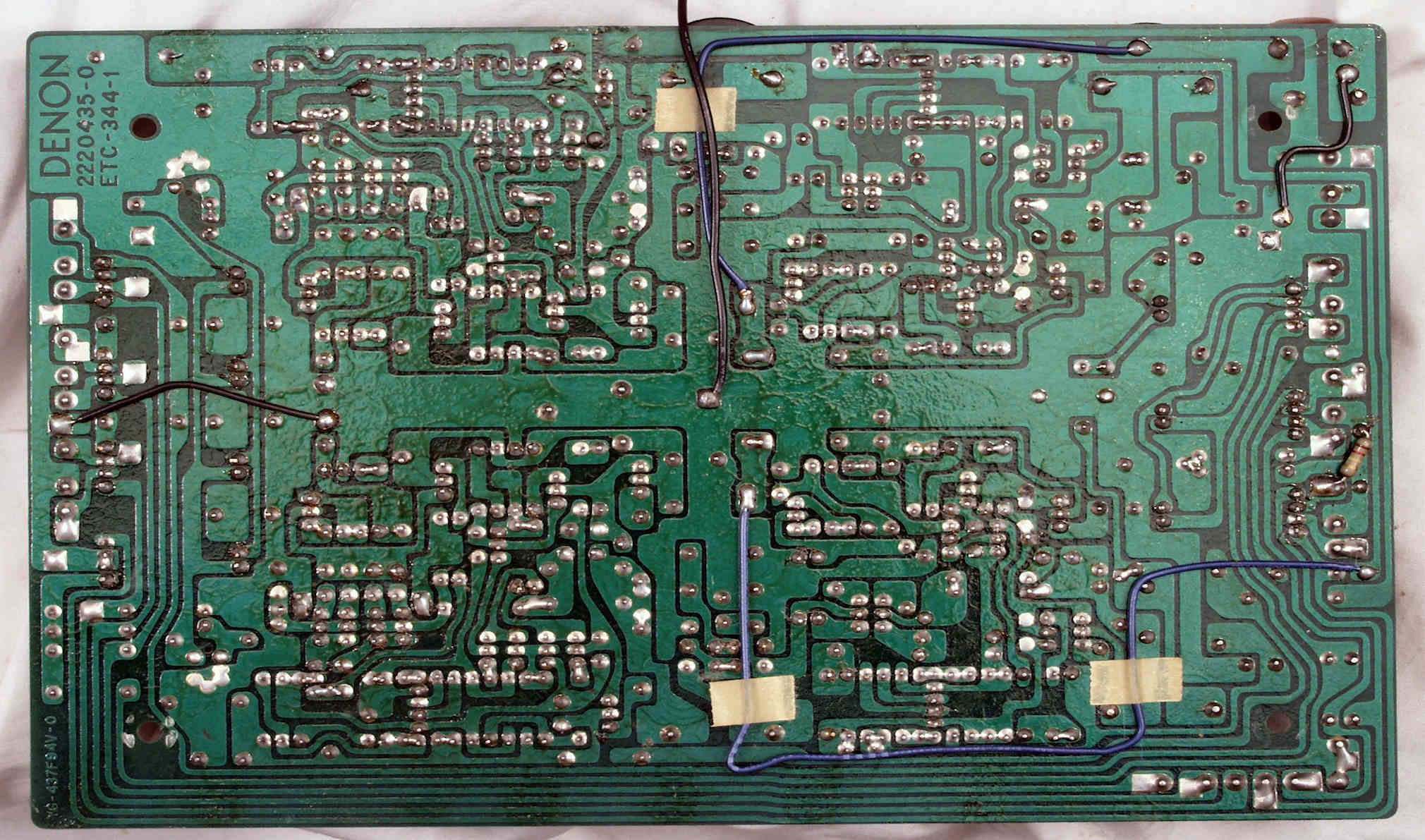

Ｃ−１Ｆ．　修理後　ＥＱ・ＭＣ−ＡＭＰ基盤裏

Ｃ−ＣＡ．　修理前　上から

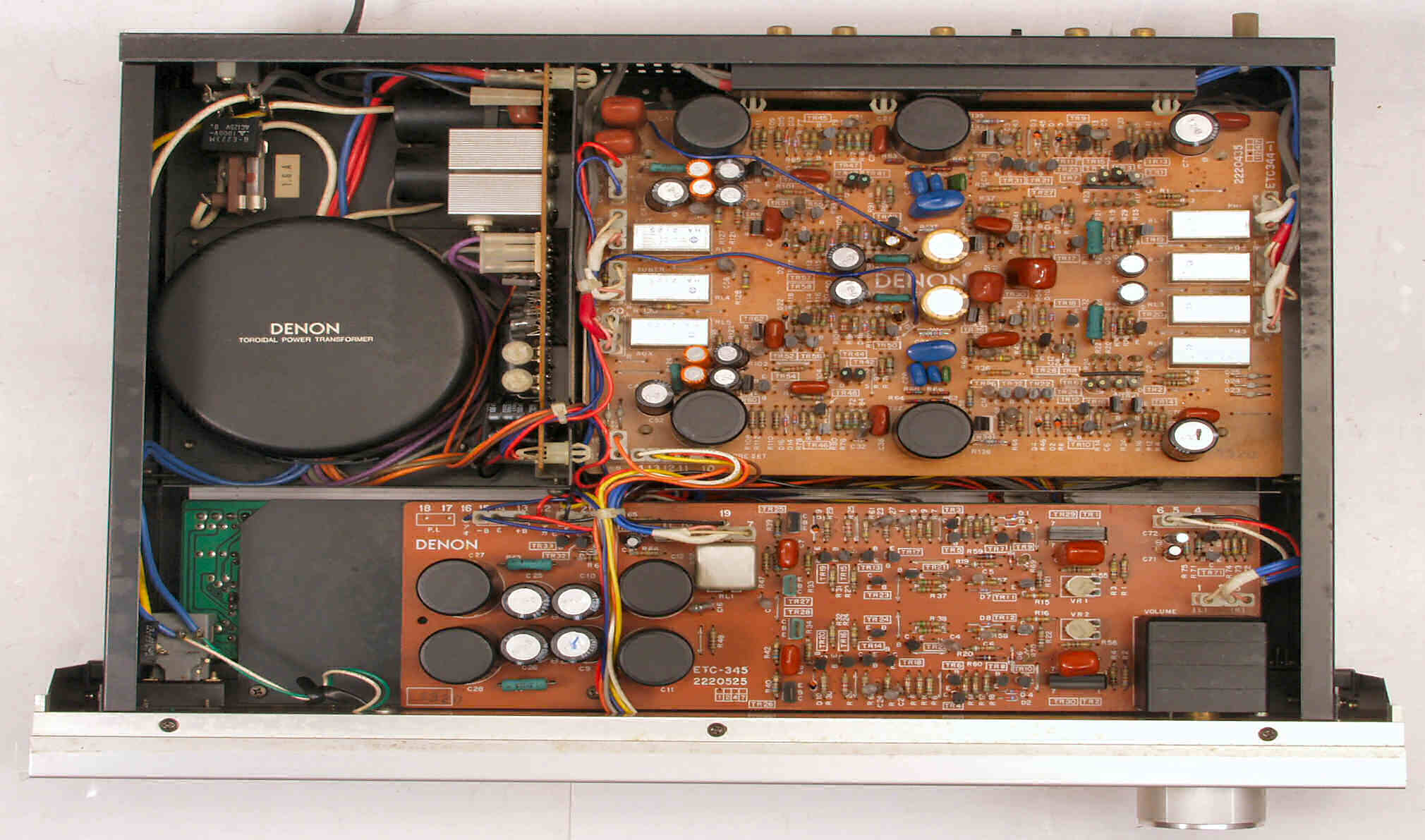

Ｃ−ＣＢ．　修理後　上から

Ｃ−ＣＣ．　修理前　下から

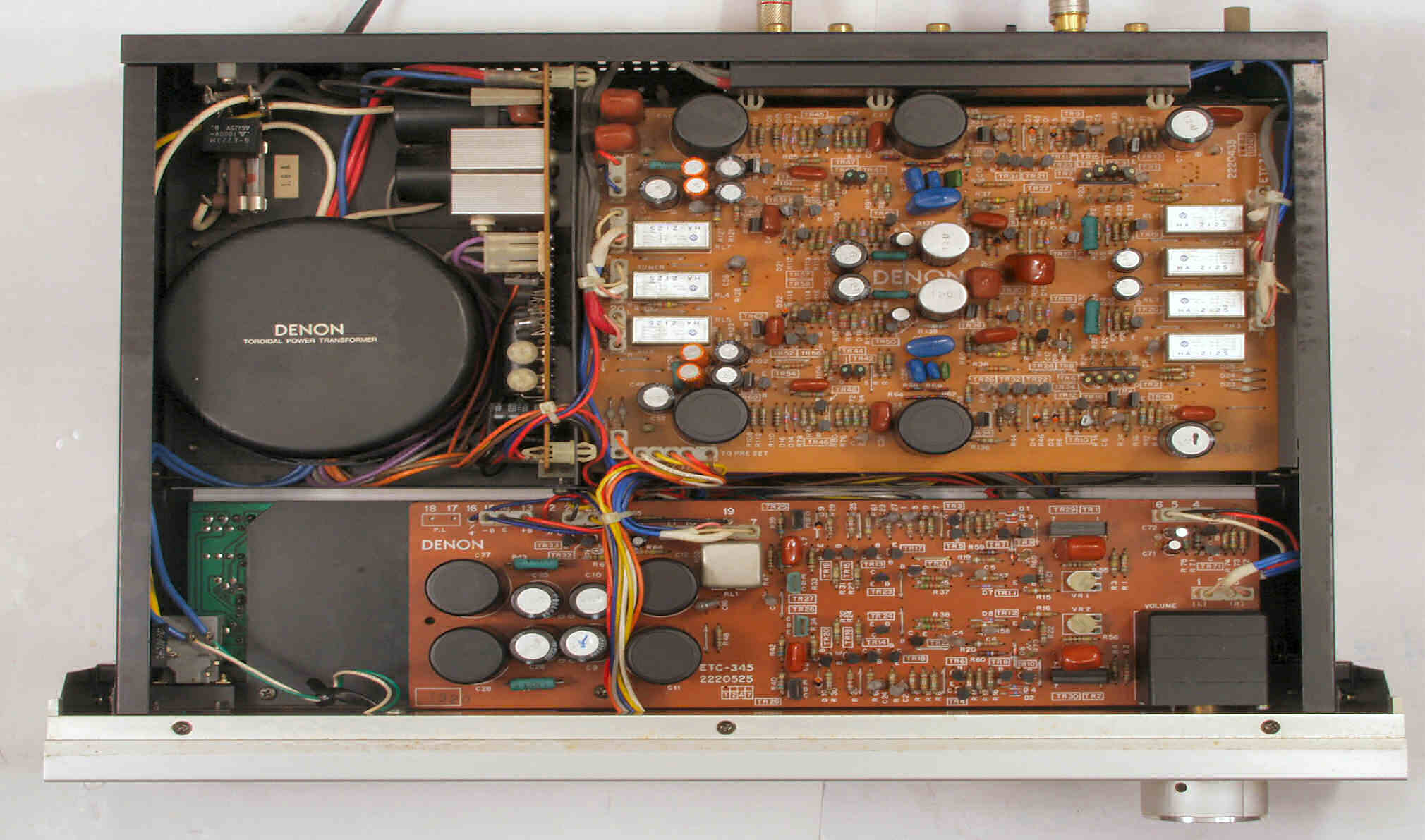

Ｃ−ＣＤ．　修理後　下から

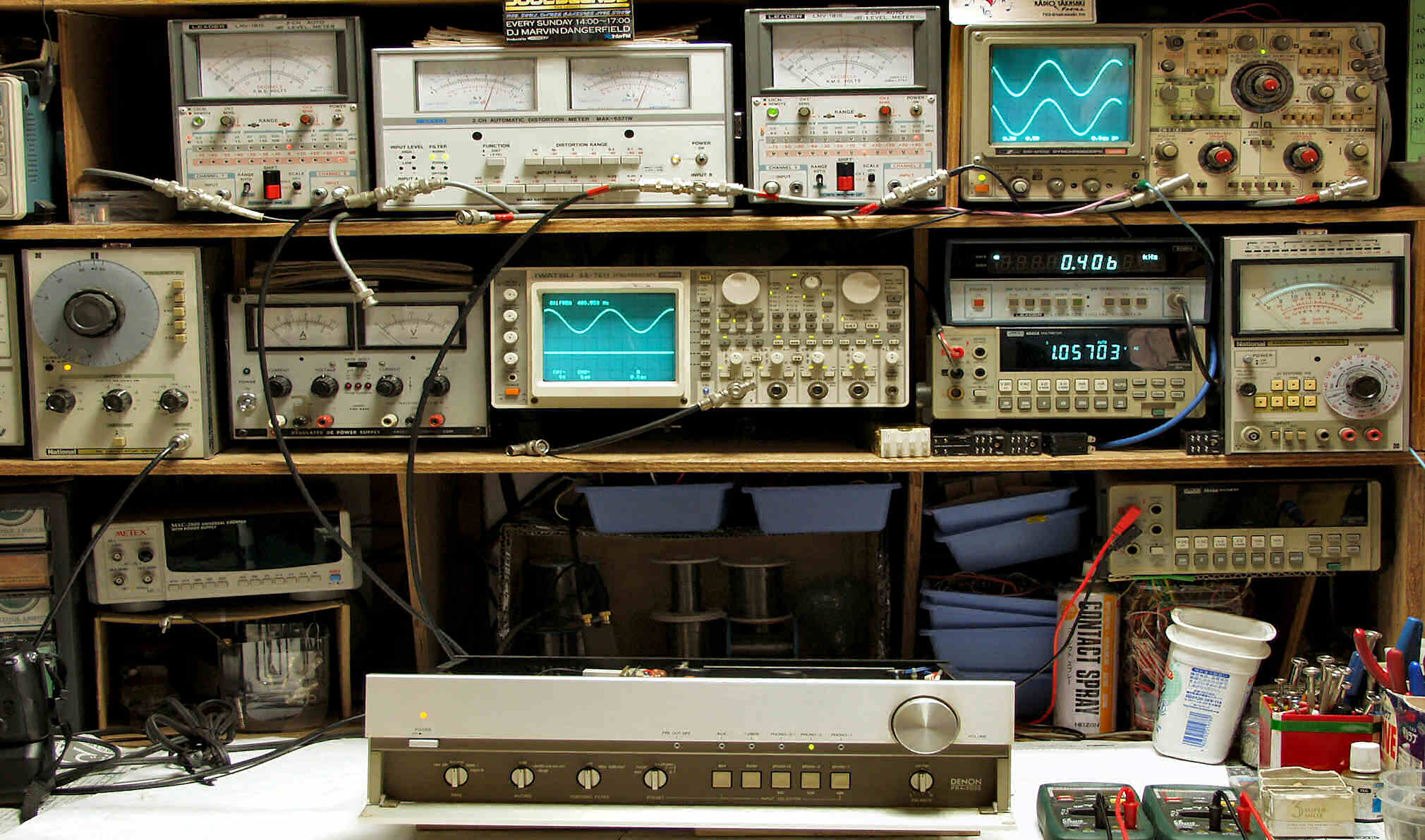

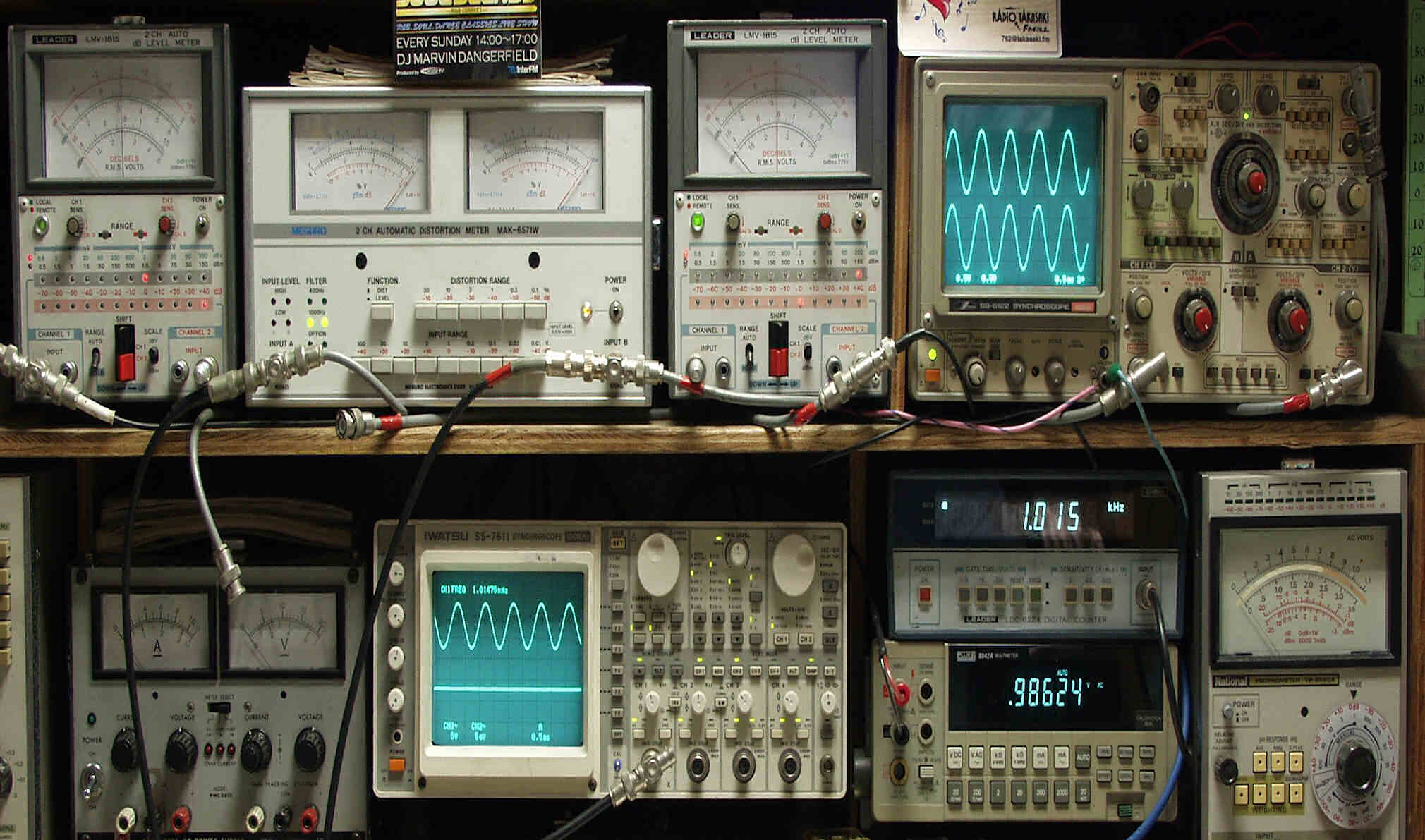

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

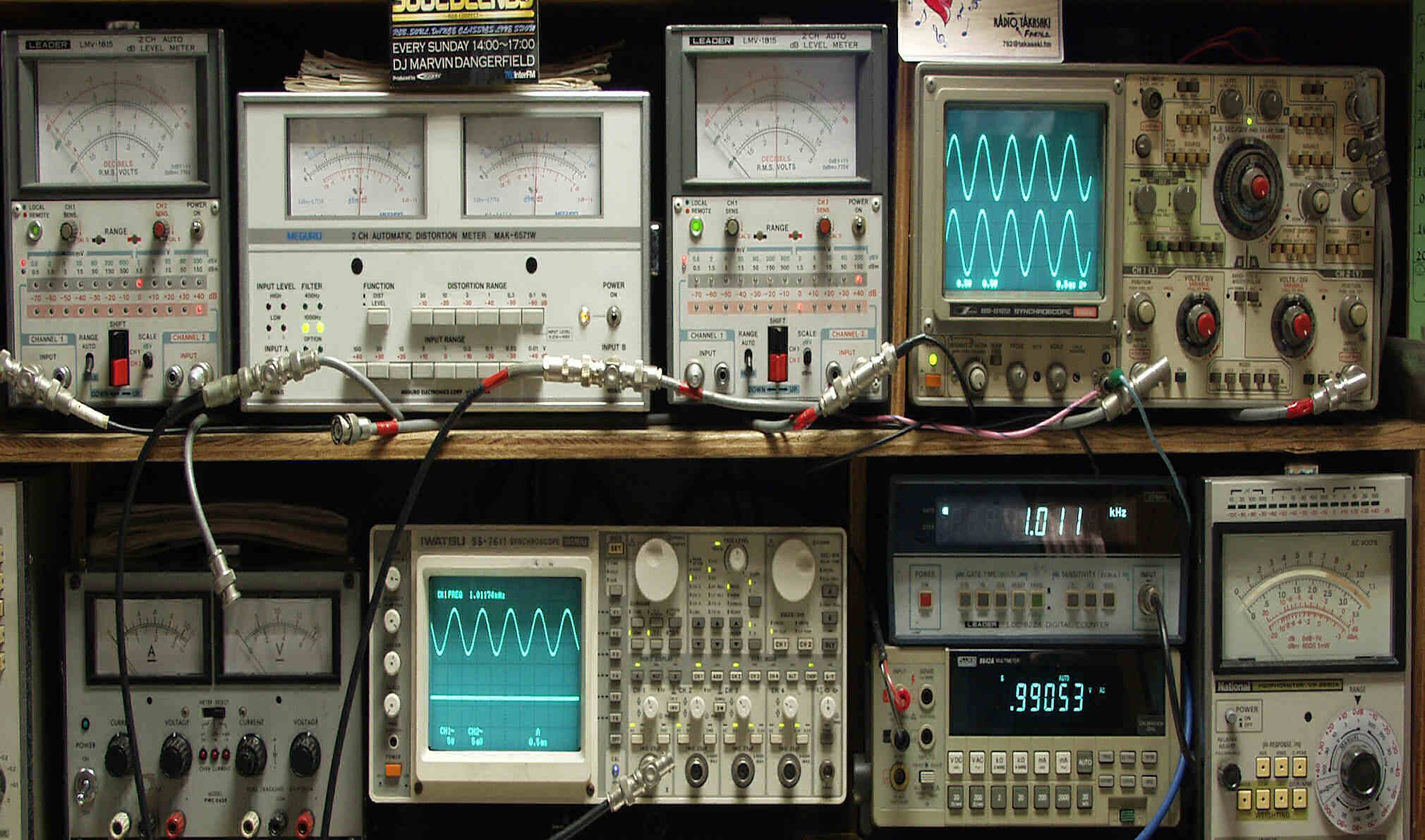

Ｅ−１Ａ．　出力電圧１Ｖ　歪み率＝０．０６％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

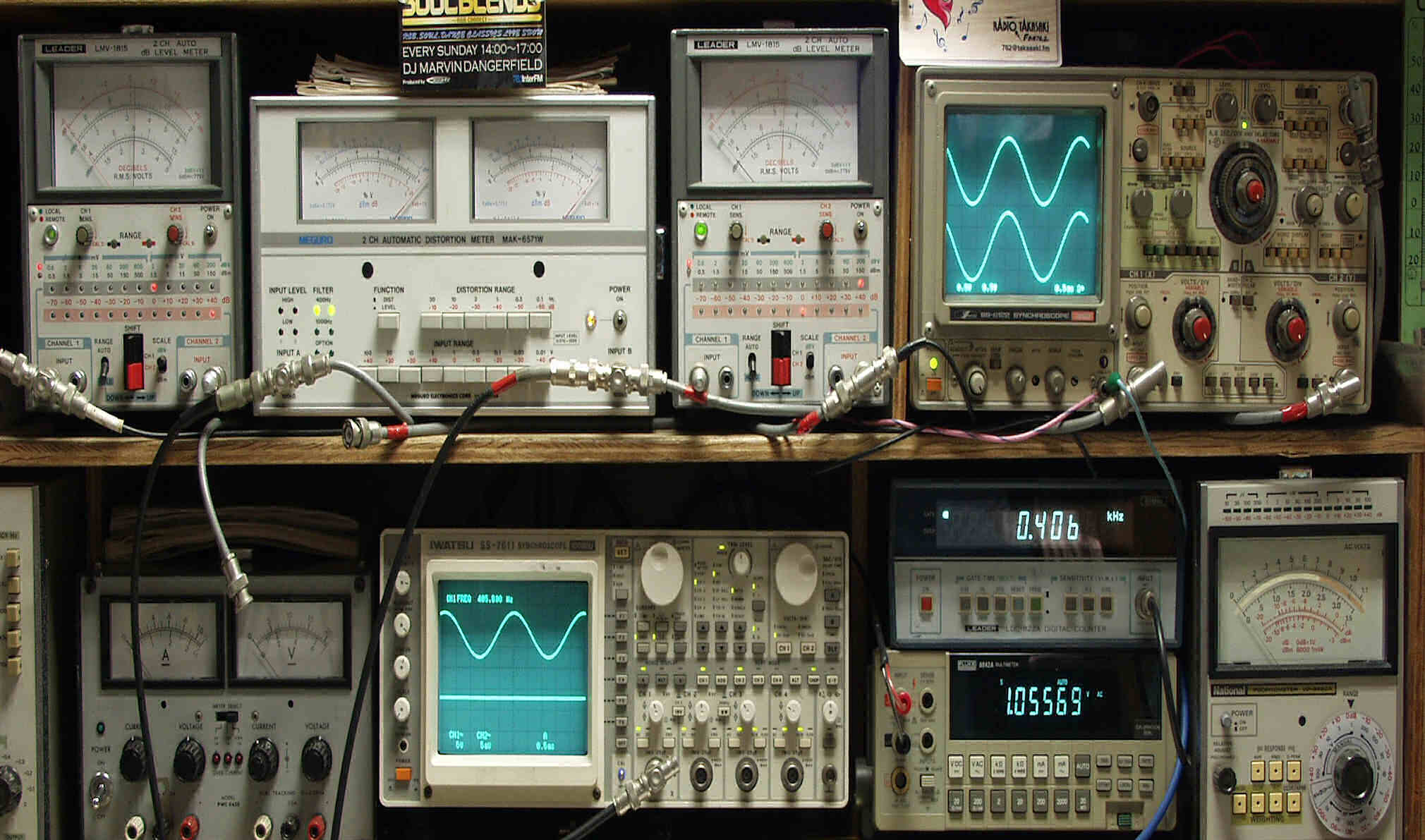

Ｅ−１Ｂ．　出力電圧１Ｖ　歪み率＝０．０６％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ−２Ａ．　出力電圧１Ｖ　歪み率＝０．１％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

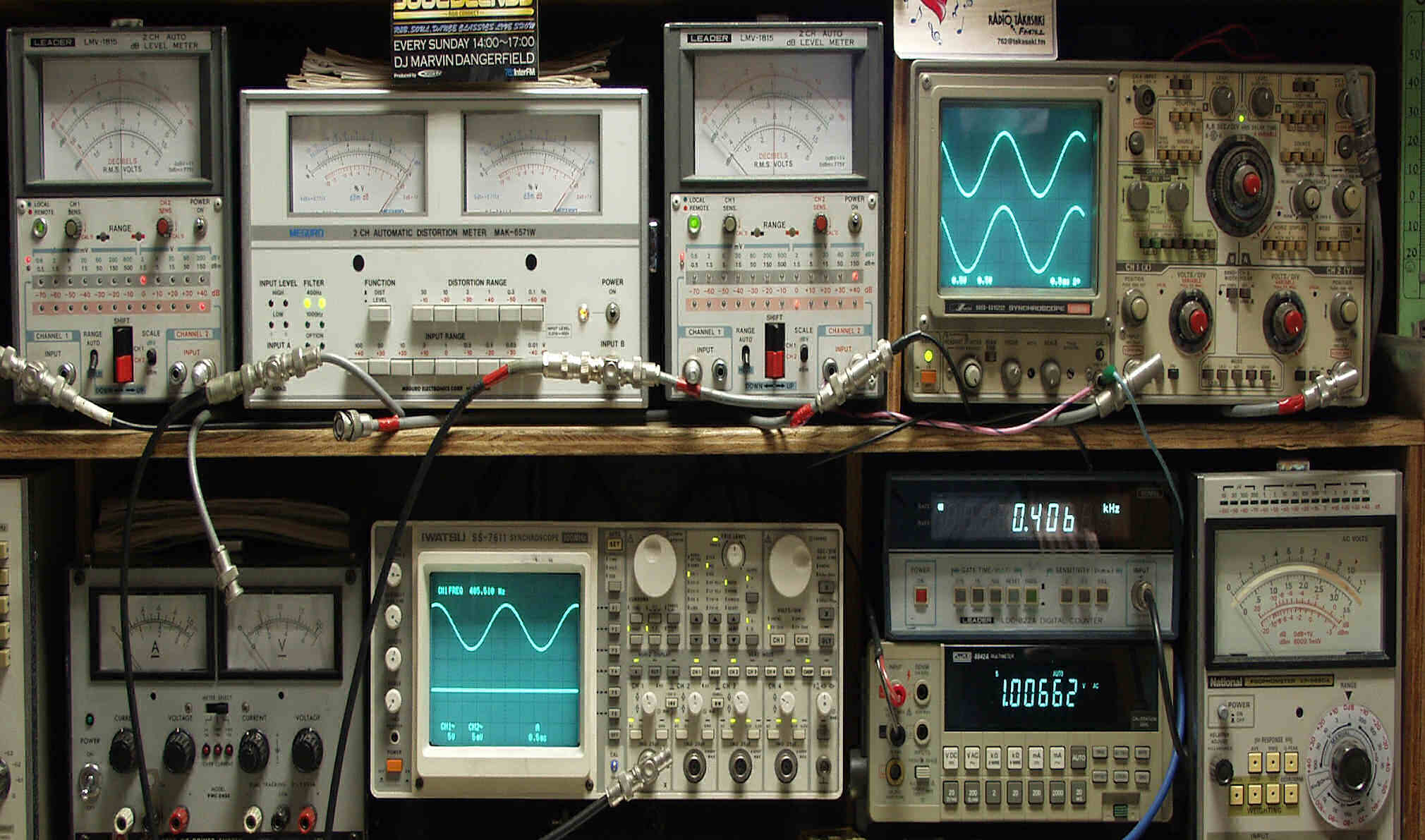

Ｅ−２Ｂ．　出力電圧１Ｖ　歪み率＝０．１％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｅ−３Ａ．　出力電圧１Ｖ　歪み率＝０．０９％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ−３Ｂ．　出力電圧１Ｖ　歪み率＝０．１％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ＝ＰＲＡ−２０００ MCヘッドアンプ部(Phono3→rec out) 入力感度/インピーダンス 0.125mV/100Ω 最大許容入力 19mV(1kHz) 全高調波歪率 0.003%以下(20Hz〜20kHz) 周波数特性 20Hz〜100kHz ±0.2dB SN比(IHF-A) 79dB 入力換算ノイズレベル -157dBV セパレーション 70dB以上(20Hz〜20kHz) ゲイン(ヘッドアンプ部のみ) 26dB イコライザーアンプ部(Phono1、2→rec out) 入力感度/インピーダンス 2.5mV/50kΩ、　Phono2は100Ωに切替え可能 最大許容入力 380mV(1kHz) 最大出力/定格出力 23V/150mV 高調波歪率 0.002%以下(20Hz〜20kHz、4V出力) RIAA偏差 20Hz〜100kHz ±0.2dB SN比(IHF-A) 86dB セパレーション 100dB以上(20Hz〜1kHz)、　90dB以上(20kHz) ゲイン 35.6dB(1kHz) プリアンプ部(AUX→pre out) 入力感度/インピーダンス Tuner、AUX、Tape1、2=150mV/50kΩ 最大許容入力 23V 最大出力/定格出力 25V/1.5V 全高調波歪率 0.002%以下(20Hz〜20kHz、3V出力) 周波数特性 10Hz〜100kHz +0 -0.1dB、　10Hz〜500kHz +0 -1dB SN比(IHF-A) 105dB以上 セパレーション(20Hz〜20kHz) 100dB以上(Volume MAX)、　80dB以上(Volume -20dB) ゲイン 20dB ミューティング -20dB＆-∞ サブソニックフィルター 16Hz、12dB/oct TIM歪率 0.003%以下 IM歪率 0.002%以下 総合 使用半導体 トランジスタ=149個、　FET=14個、　IC=1個、　ダイオード=68個 整流スタック=3個、　リードリレー=7個、　リレー=2個、　LED=6個 ACアウトレット 電源スイッチ連動=2系統、　電源スイッチ非連動=1系統 電源電圧 AC100V、50Hz/60Hz 消費電力 38W 外形寸法 幅455x高さ132x奥行357mm 重量 10.5kg 付属品 低容量接続コード1本、保証書 価格 200,000円、1979年発売
