Accuphase アキュフェーズ(株)。  2020年以前の修理費は参考です。
 C−200L(2014/5)  C−200L. 2台目(2024/4)
 C−200S(2015/9)  C−200S. 2台目(2020/1)
 C−200X 3台目(2019/3)
 C−200X(2002/4)  C−200X. 2台目(2002/5)
 C−220 DiscEqualizerAmp. 7台目(2009/10)  C−220 DiscEqualizerAmp. 8台目(2022/4)
 C−220 DiscEqualizerAmp. 5台目(2006/7)  C−220 DiscEqualizerAmp. 6台目(2007/6)
 C−220 DiscEqualizerAmp. 3台目(2004/10)  C−220 DiscEqualizerAmp. 4台目(2006/6)
 C−220 DiscEqualizerAmp(2002/1)  C−220 DiscEqualizerAmp.2 台目(2002/6)
 C−240(2014/6)
 E−800(2023/3)
 E−303. 3台目(2019/9)
 E−303(2002/8)  E−303. 2台目(2015/3)
 P−260(20011/2)
 P−266(2009/11)
 P−300L(2014/5)
 P−300S(2015/9)
 P−300X(2019/5)
 P−4500(2023/3)
下記の様な修理品がありました、修理に出す時、オークションで購入するには、十分に注意して下さい
A.C−200S. 2台目

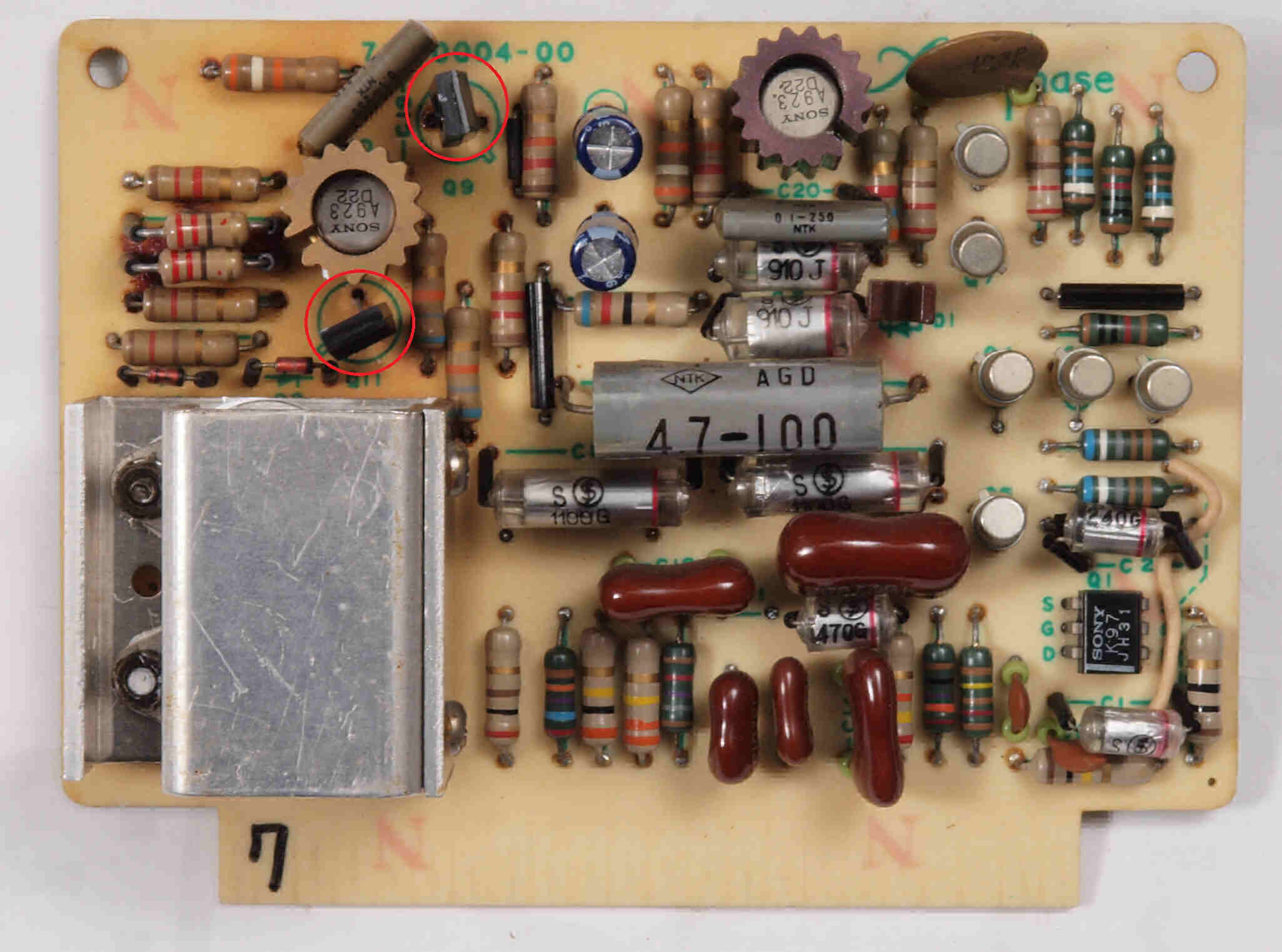

A1. 修理前 R側EQ_AMP(イコライザー・アンプ)基板。
  • 2個の2SA923のコンプリメンタリーTR(トランジスター)がモールド型2SC3209に交換してある。
    本来は、2SC805A。
    SONY製2SC805A/2SA923の規格、 Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。
    日電製2SC3209の規格/Aタイプ無、 Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。

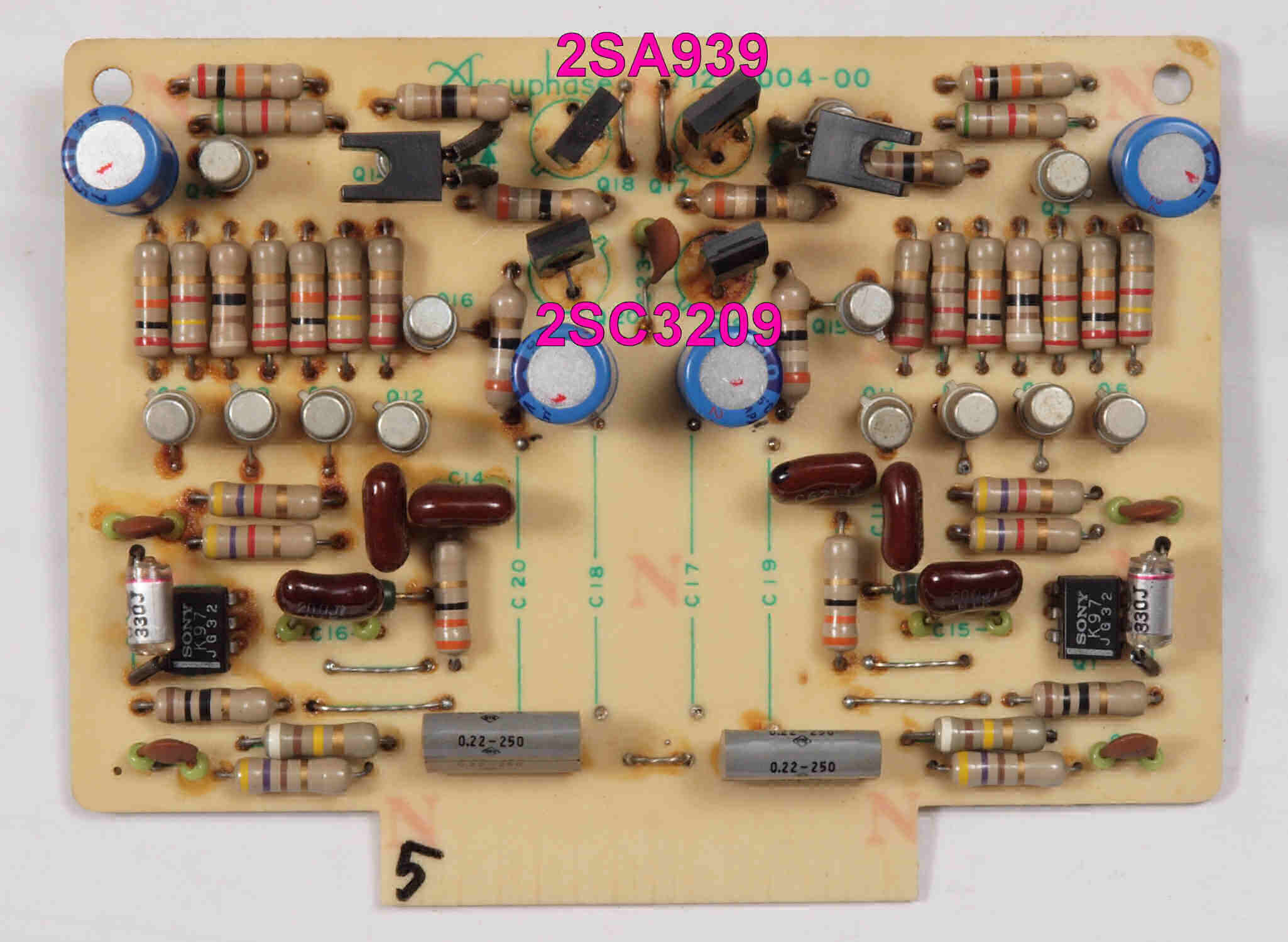

A2. 修理前 Hiレベル&トーンコントロールAMP基板。
  • 2個の2SA923がモールド型2SA939Vに交換してある。
    2個の2SC805Aがモールド型2SC3209に交換してある。。
    SONY製2SC805A/2SA923の規格、 Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。
    日電製2SC3209の規格/Aタイプ無、 Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。
    富士通製2SA939V規格/2SC2071、 Vcbo=250v、Vebo=5v、Ic=50mA、Pc=1W、hfe=150、用途=HF A。

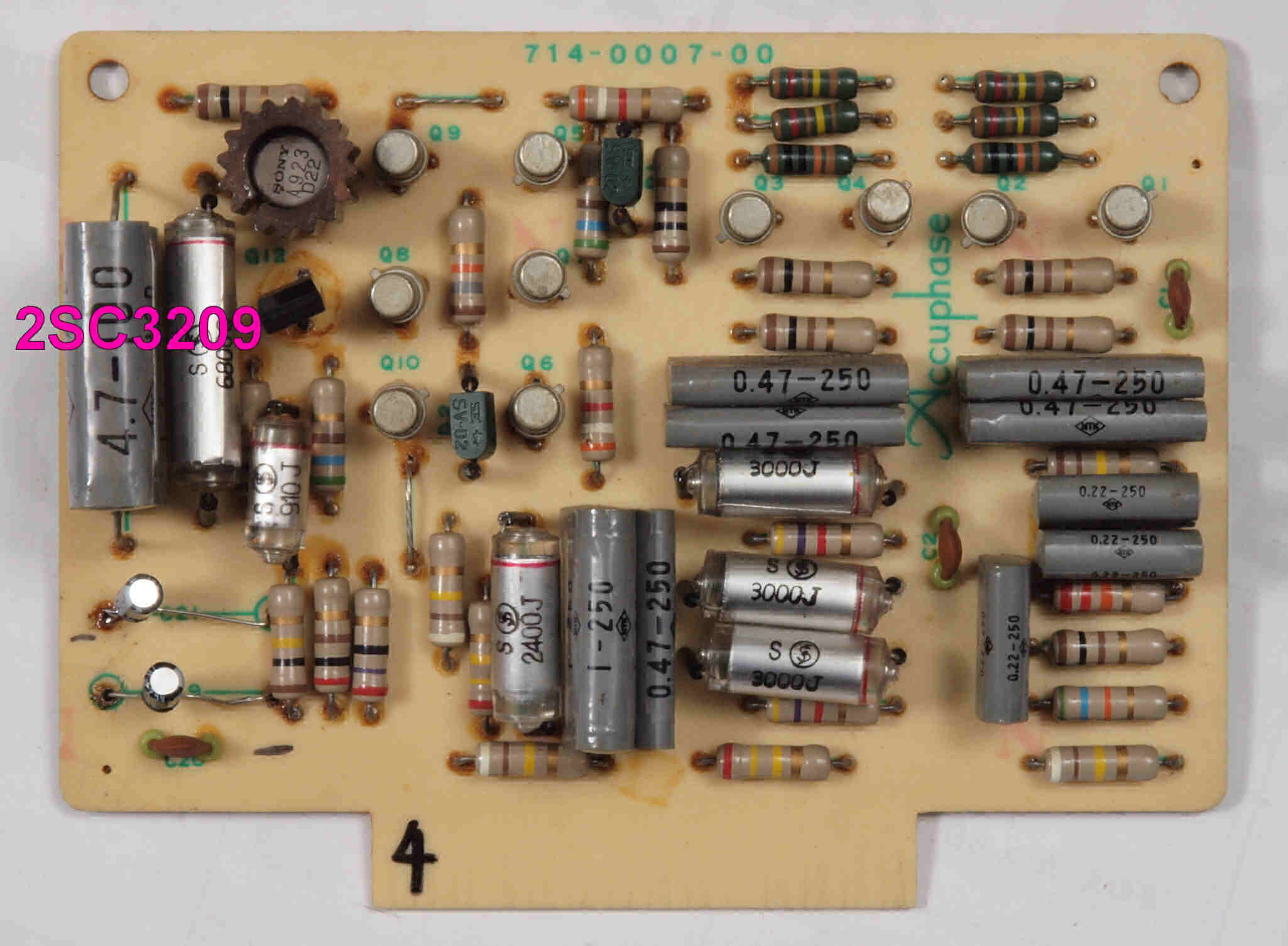

A3. 修理前 R側_FILTERー&出力AMP(フイルター及び出力アンプ)基板。。
  • 2個の2SA923のコンプリメンタリーTR(トランジスター)がモールド型2SC3209に交換してある。
    本来は、2SC805A。
    SONY製2SC805A/2SA923の規格、 Vcbo=200v、Vebo=5v、Ic=200mA、Pc=625mW、hfe=150、用途=RF。
    日電製2SC3209の規格/Aタイプ無、 Vcbo=300v、Vebo=5v、Ic=200mA、Pc=1W、hfe=200、用途=TV Vout/Hout。
下記の様な修理品がありました、修理に出す時、オークションで購入するには、十分に注意して下さい
B. P−300S

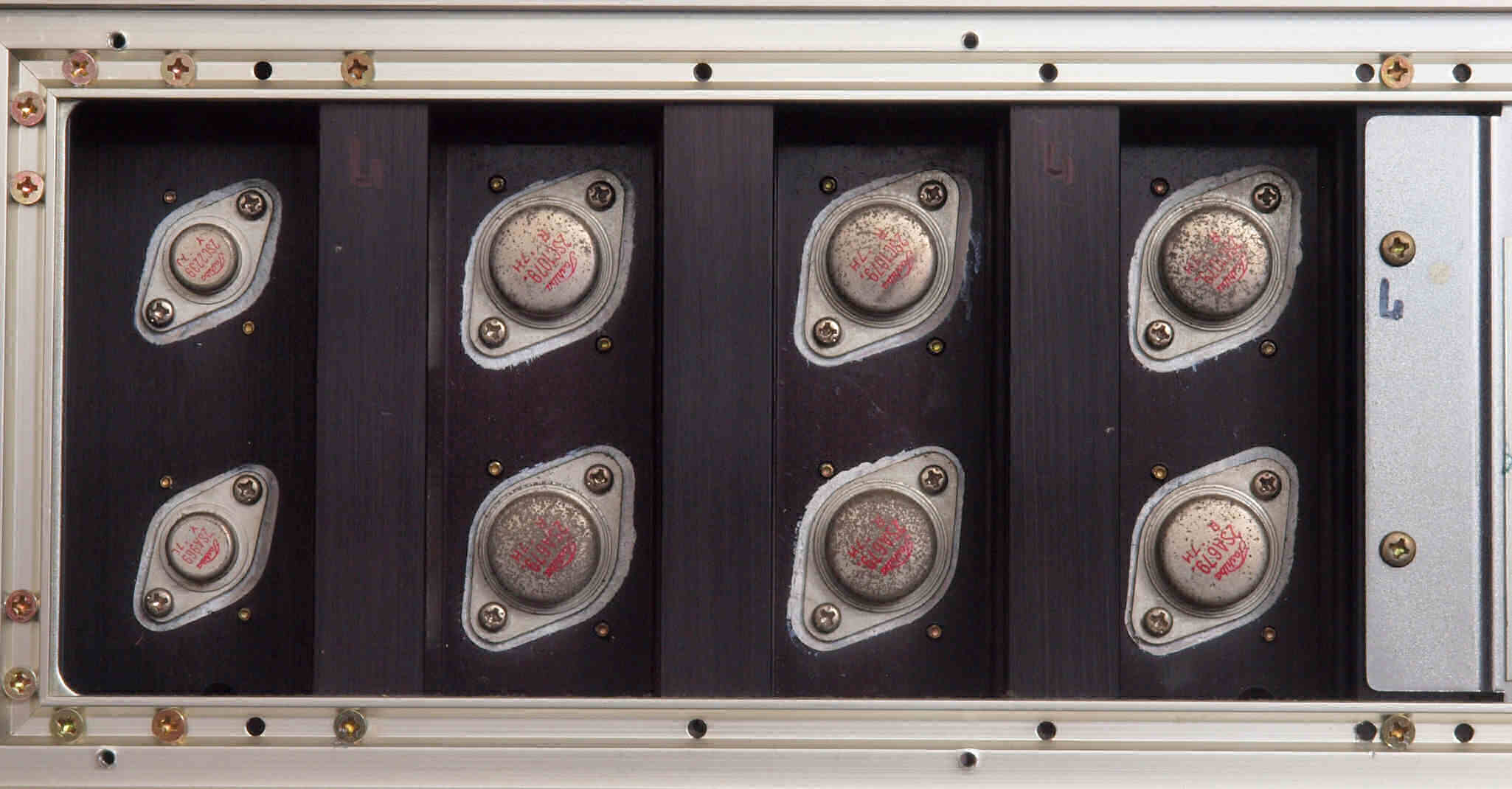

B1. 点検中 R側終段TR(トランジスター)。 2SD425/2SB555の3パラレル接続。左右で異なる!
B2. 点検中 L側終段TR(トランジスター) 2SC1079/2SA679の3パラレル接続。左右で異なる!
             通常修理 & オーバーホール修理の違いは此方参照
このHP(HomePage)は、修理依頼者の為に作成して有ります。 このHPを修理の参考にするのは、適切では有りません。  このHPに表されている処置だけでは、修理完成しない場合が有ります。
