ChrisKit P-35iii

ＣｈｒｉｓＫｉｔ　Ｐ－３５Ⅲ．　２台目修理記録

　同時修理　Ｍａｒｋ８Ｄ　　　　　　　　　２０１８／２／２１到着　　　　３／２完成　

Ａ．　修理前の状況

- 親戚に貸していたクリスキットのセットを返却してもらったのですが、プリ、パワー共に不具合が出ており、軽く調べてみると自分の知識では修理できない範疇が修理対象になっている様子で、直していただけるところを探して貴社を見つけました。
  プリは、メインボリュームポットが破損しているようです。
  LRのバランスも効きません。音はかろうじて出ます。
  パワーは、どこかのトランジスタが飛んでしまっているようで両チャンネル全く音が出ません。
  私は半田コテは問題なく使えますし、イモはんだ発生率は１％位ですが、電子回路設計には疎いレベルです。
  購入は阪神淡路大震災の頃ですが、組み立てて使用を開始したのは2005年位からです。
  この先も大切に使いたいと思っておりますので、劣化しているコンデンサーなどは復元していただけるオーバーホール修理をお願いしたいと思っています。

B．　原因

過大入力？　終段ＴＲ（トランジスター）劣化。

Ｃ．　修理状況

終段ＴＲ（トランジスター）交換
初段複合ＴＲ（トランジスター）交換
ＲＬバイアス／バランスＶＲ交換。
配線手直し、補強。
整流ブリッジ交換。

Ｄ．　使用部品

終段ＴＲ（トランジスター）　　　　　　　４個。
初段複合ＴＲ（トランジスター）　　　　２個。
バイアス／バランス半固定ＶＲ　　　４個。
ＳＰ出力ヒューズ　　　　　　　　　　　　２本。
整流ブリッジ　　　　　　　　　　　　　　１個。
ＳＰ出力ヒューズ。
　ＳＰが８Ωの場合下記が標準です。
　出力８Ｗ＝１Ａ。
　出力１８Ｗ＝１．５Ａ。
　出力３２Ｗ＝２Ａ。

Ｄ．　ユーザーへ供給する部品

電解コンデンサー　　　　　　　８個。
フイルムコンデンサー　　　　２個。

Ｆ．　調整・測定

Ｇ．　修理費　　　　　４５，０００円。
　　　　　　　　　　　　　万事を考慮し、特別に通常修理、ＨＰ製作。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｃｈｒｉｓ　Ｋｉｔ　Ｐ－３５Ⅲ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況

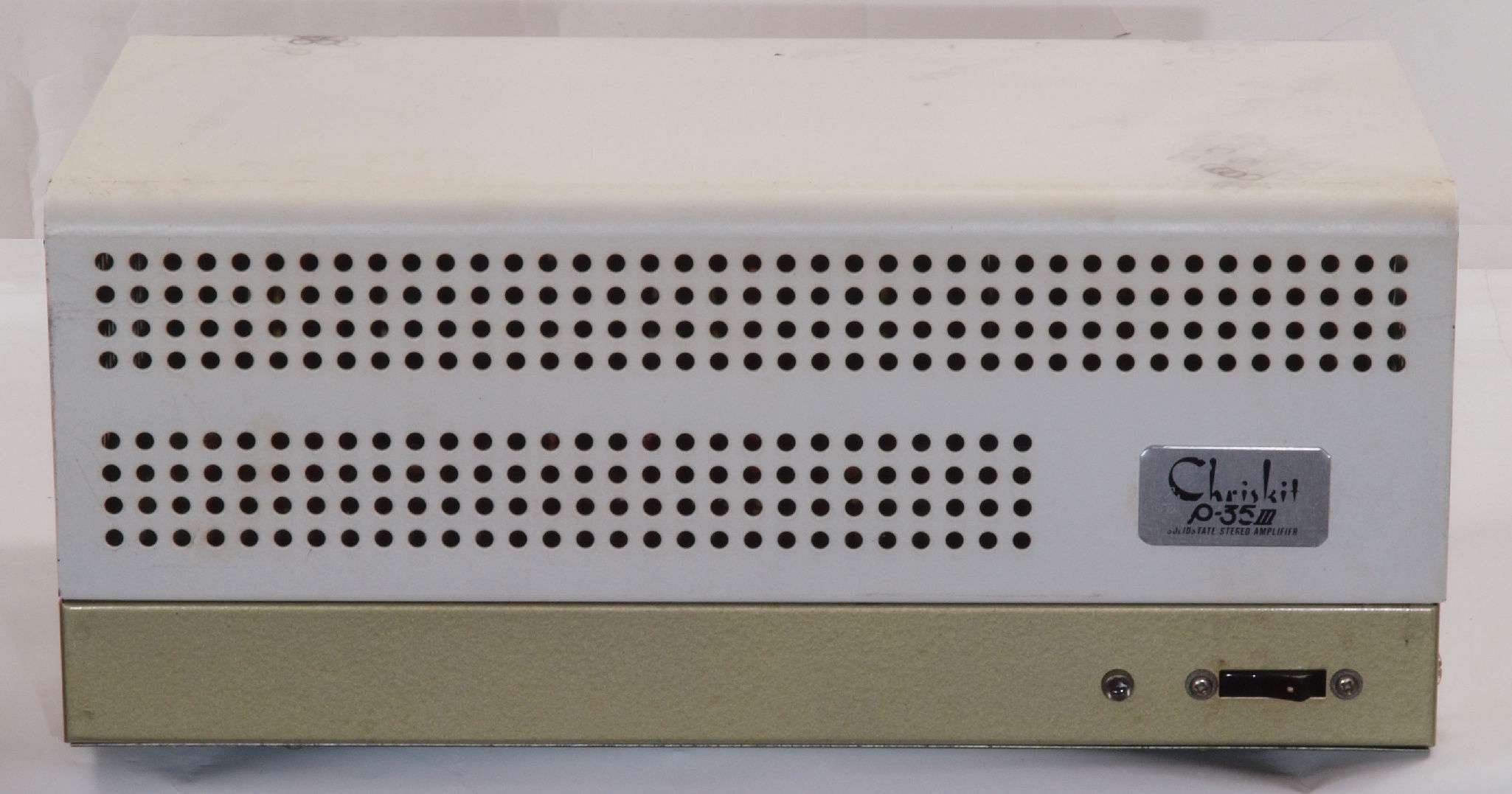

Ａ１１．　点検中　前から見る。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

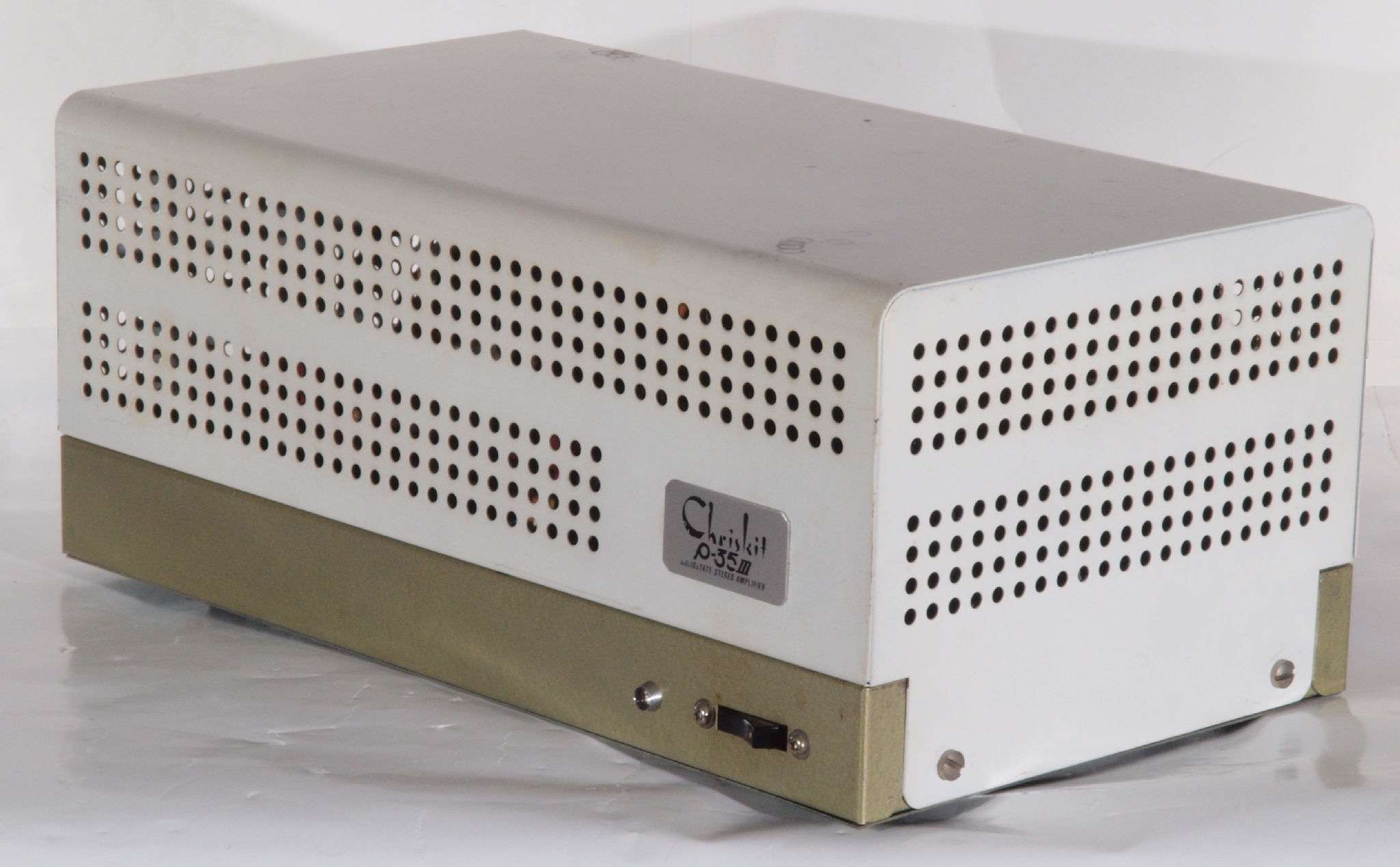

Ａ１２．　点検中　前右から見る

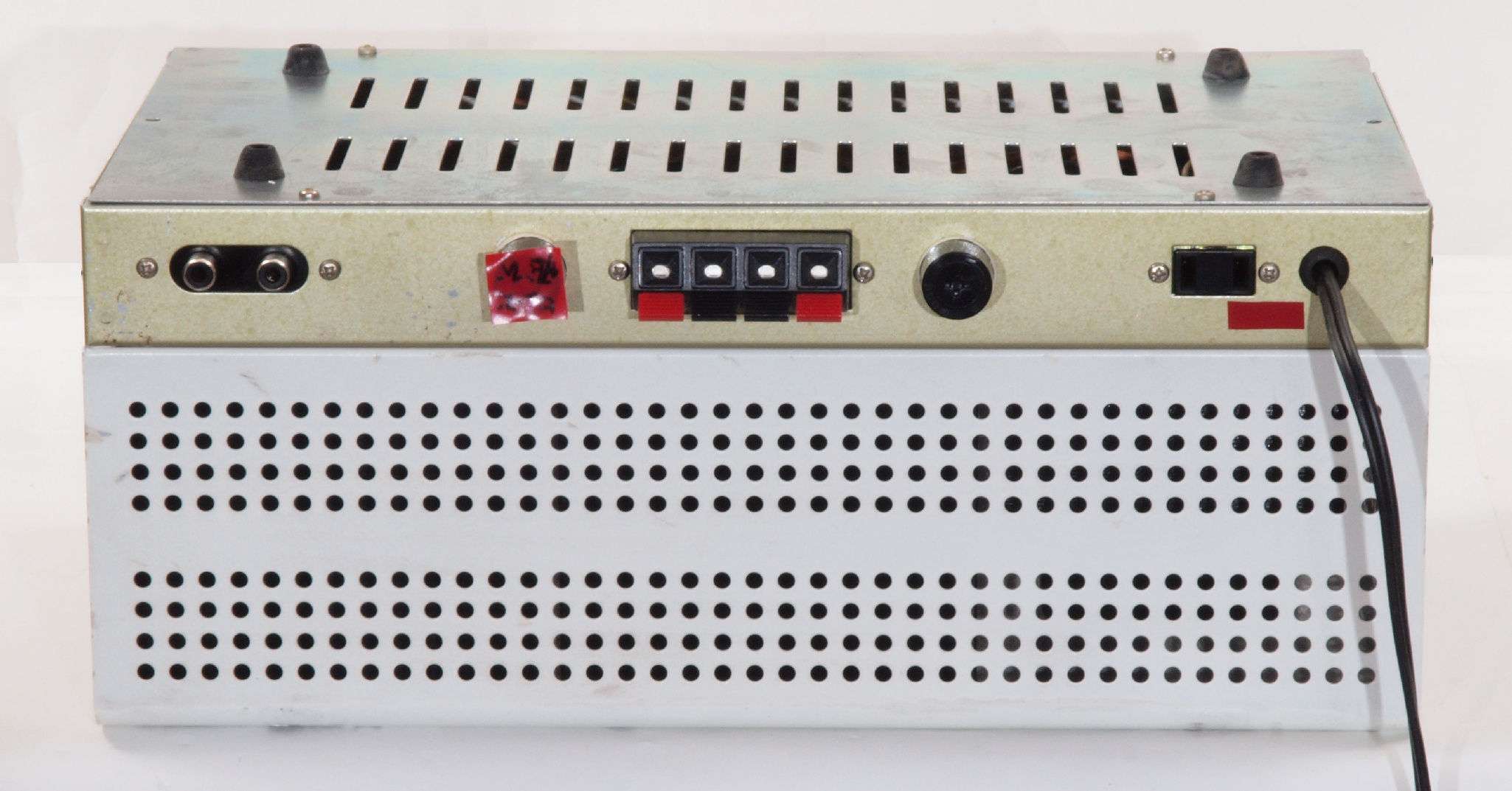

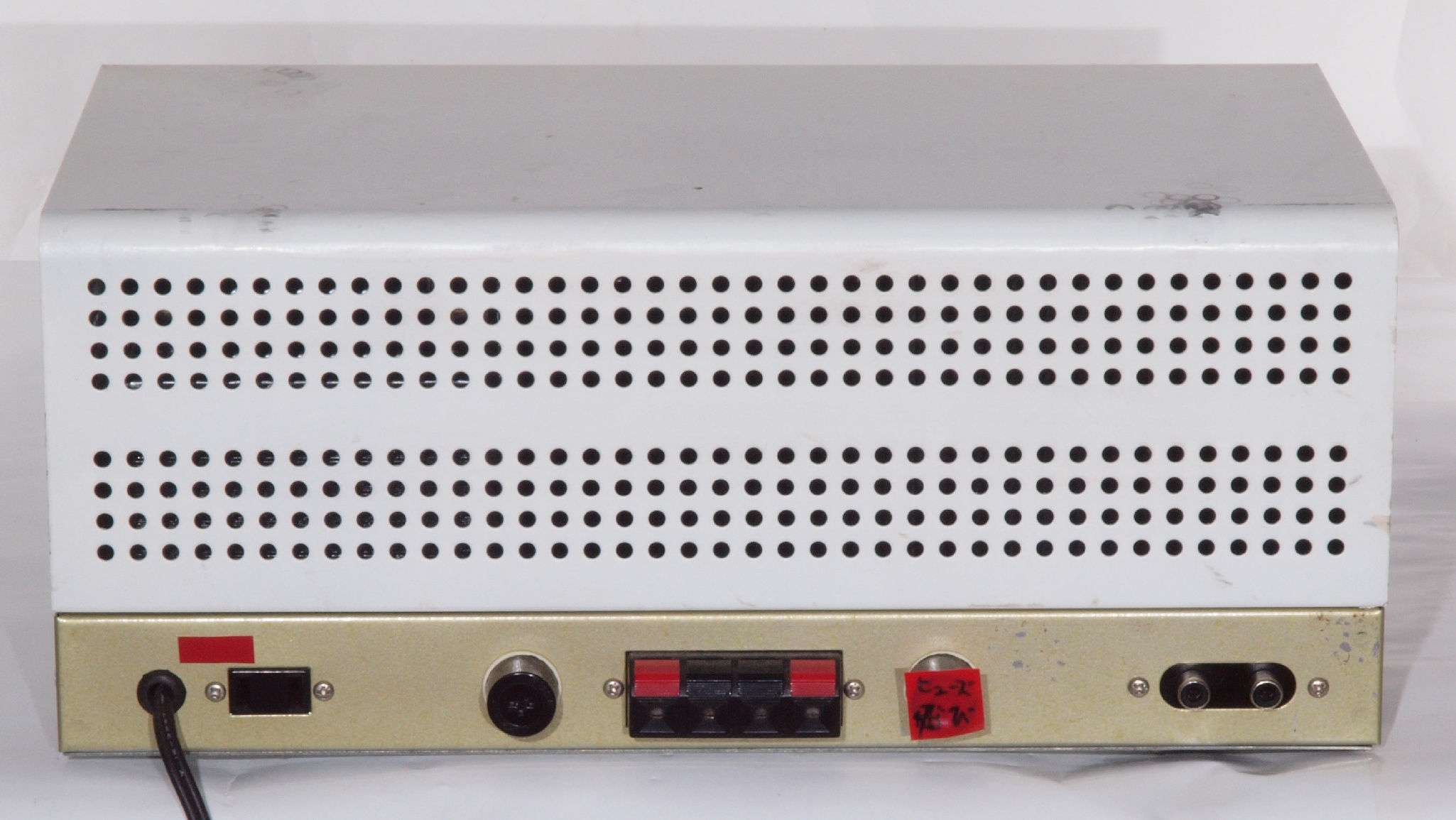

Ａ１３．　点検中　後から見る

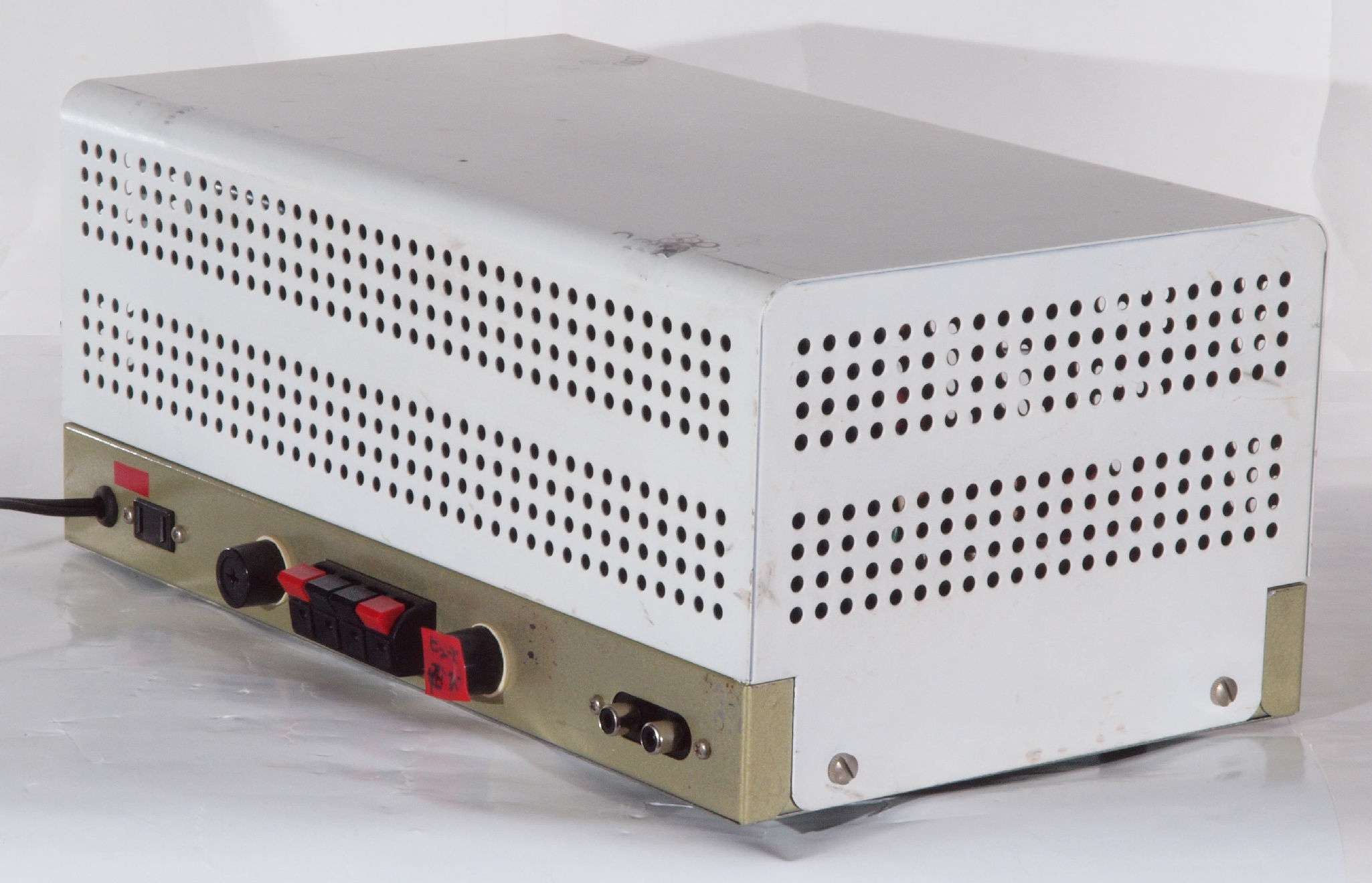

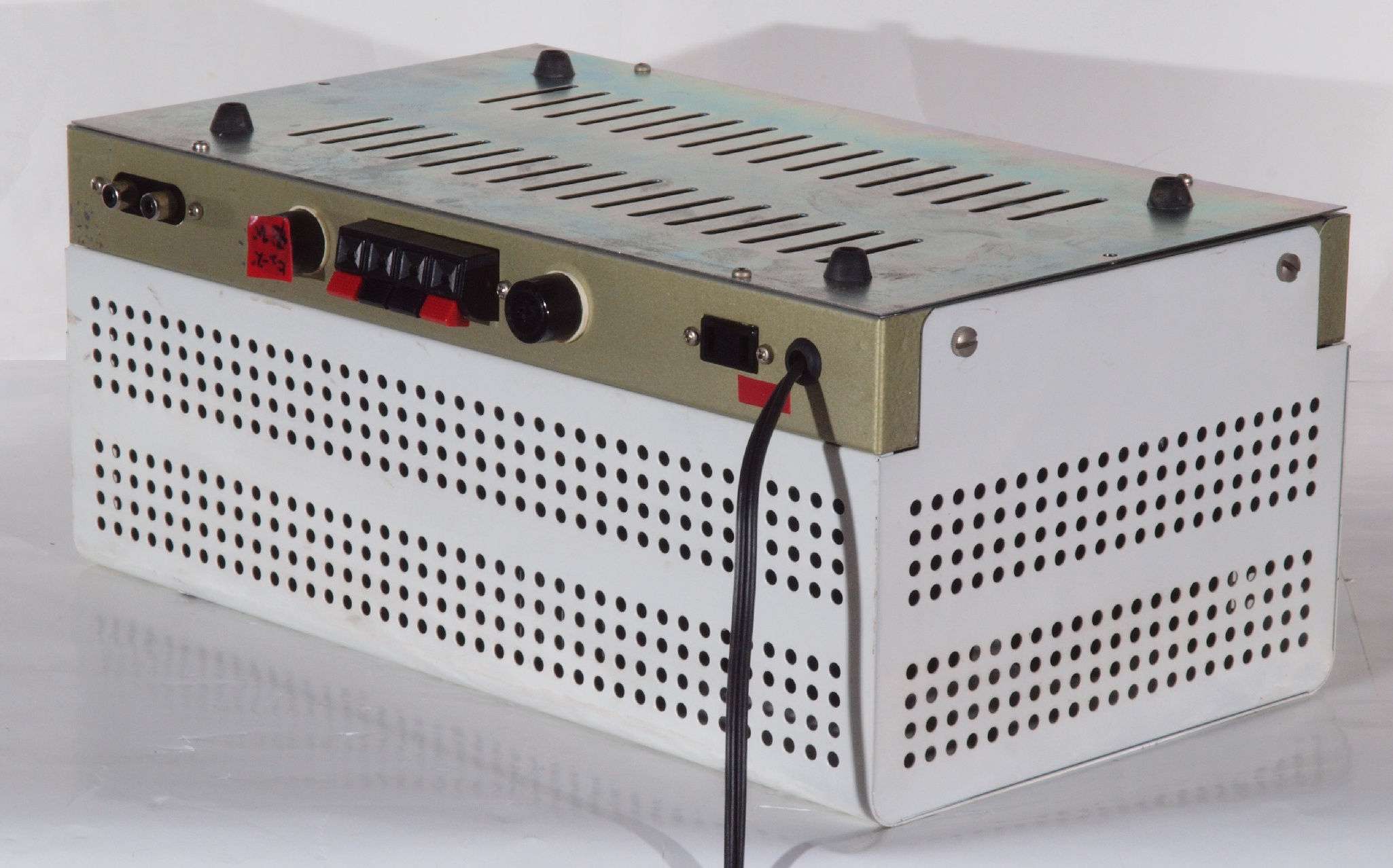

Ａ１４．　点検中　後左から見る

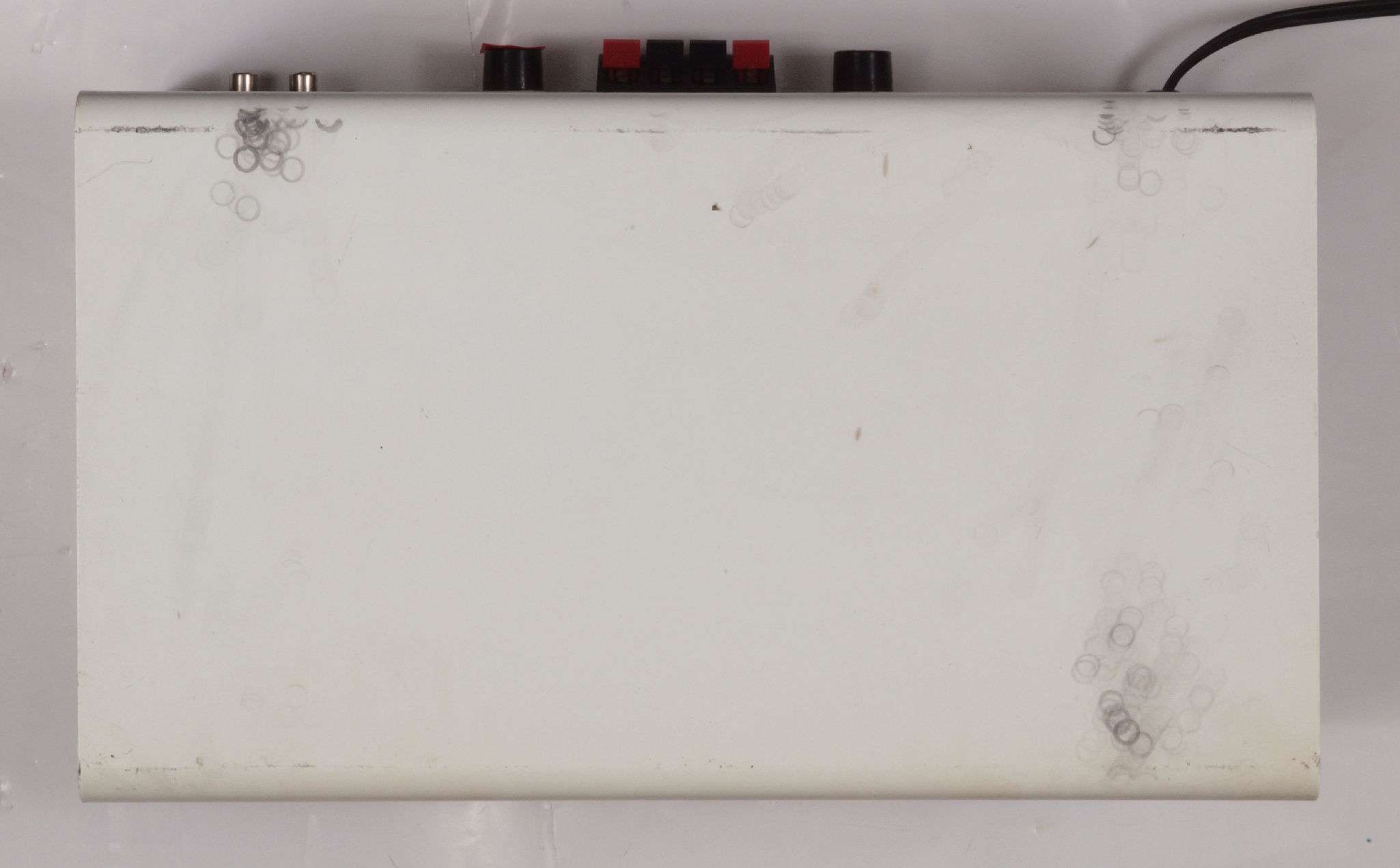

Ａ１５．　点検中　上から見る

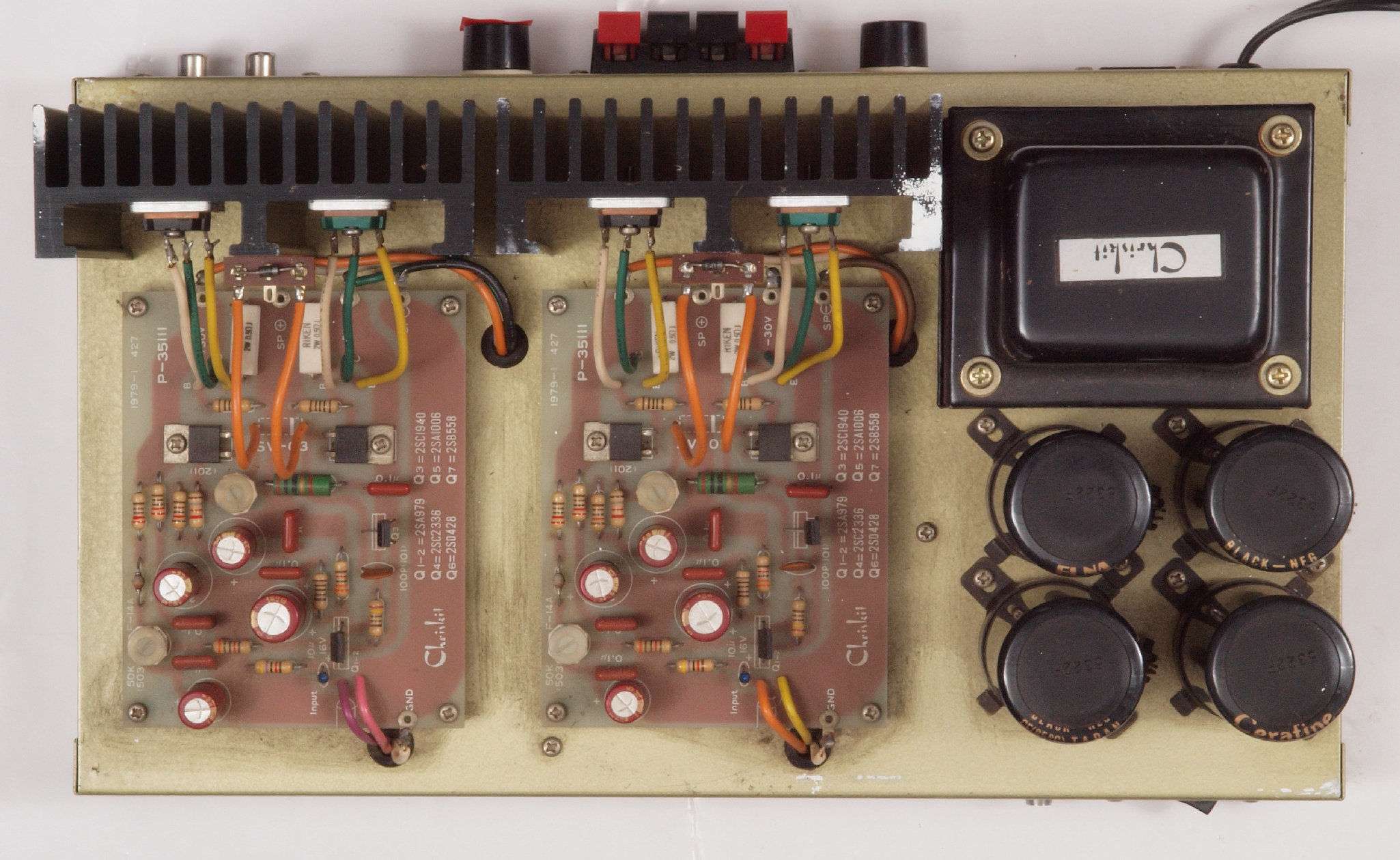

Ａ１６．　ボンネット（上蓋）を外し、上から見る。

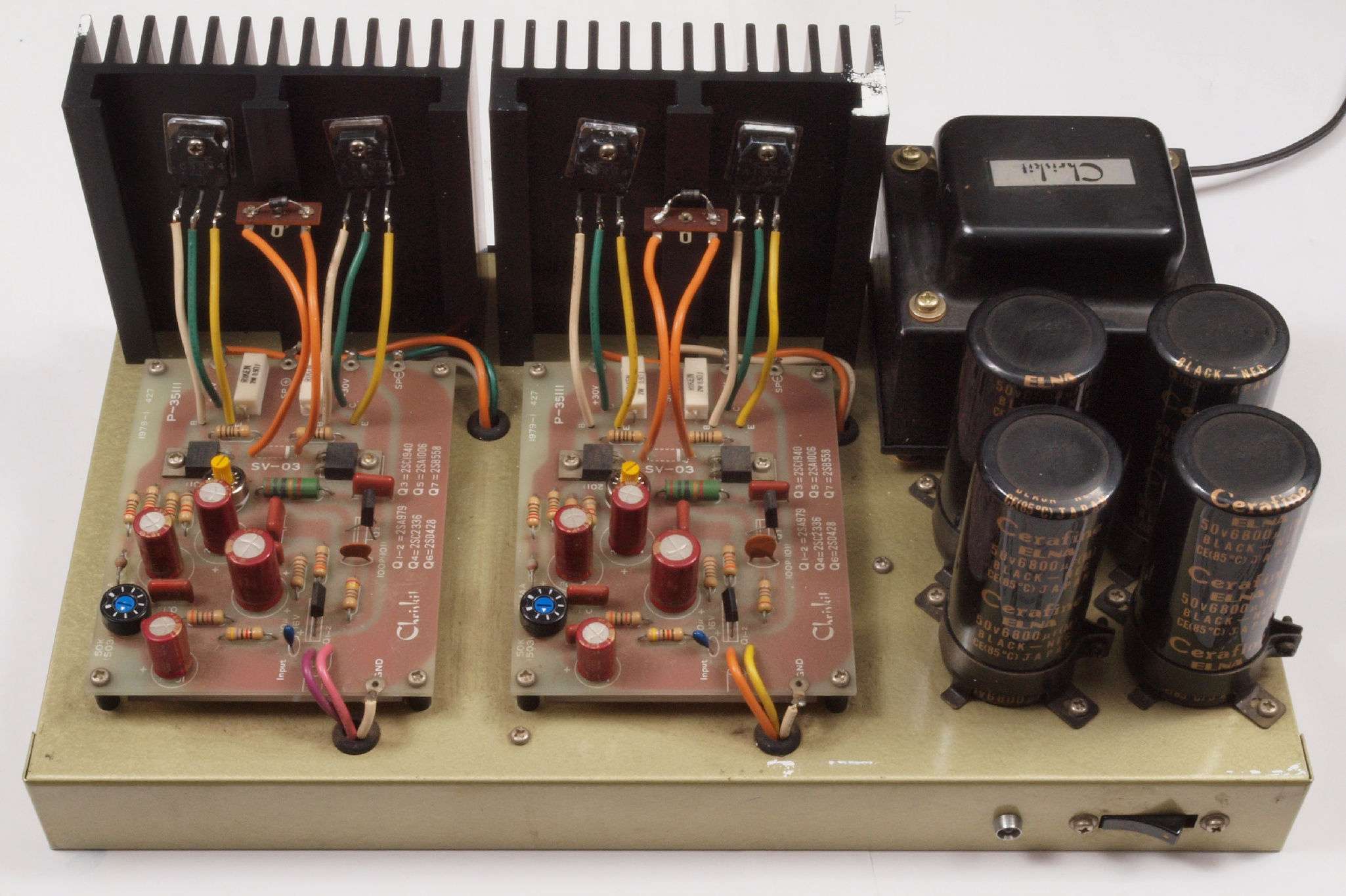

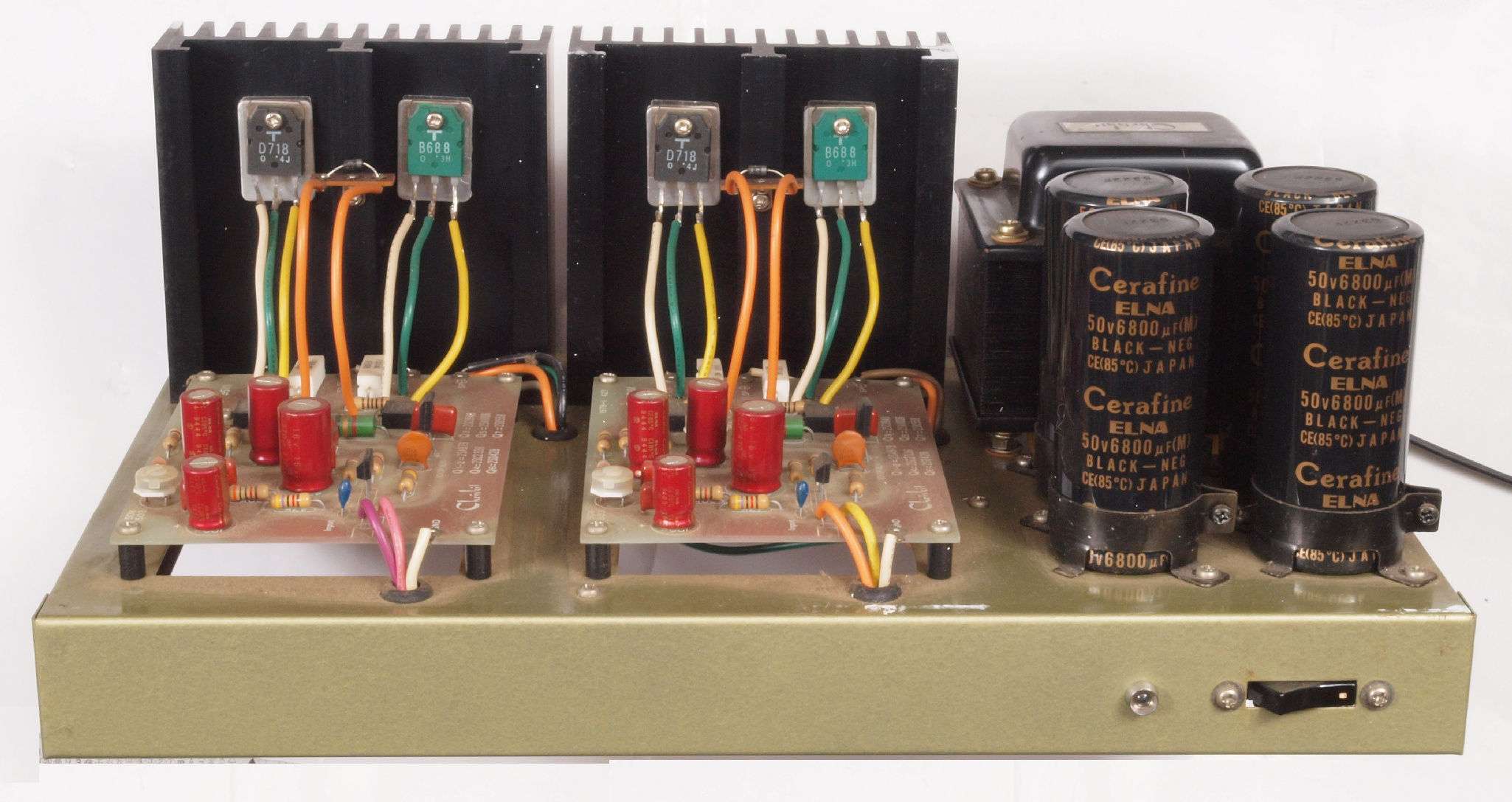

Ａ１７．　点検中　ボンネット（上蓋）を外し、前上から見る。

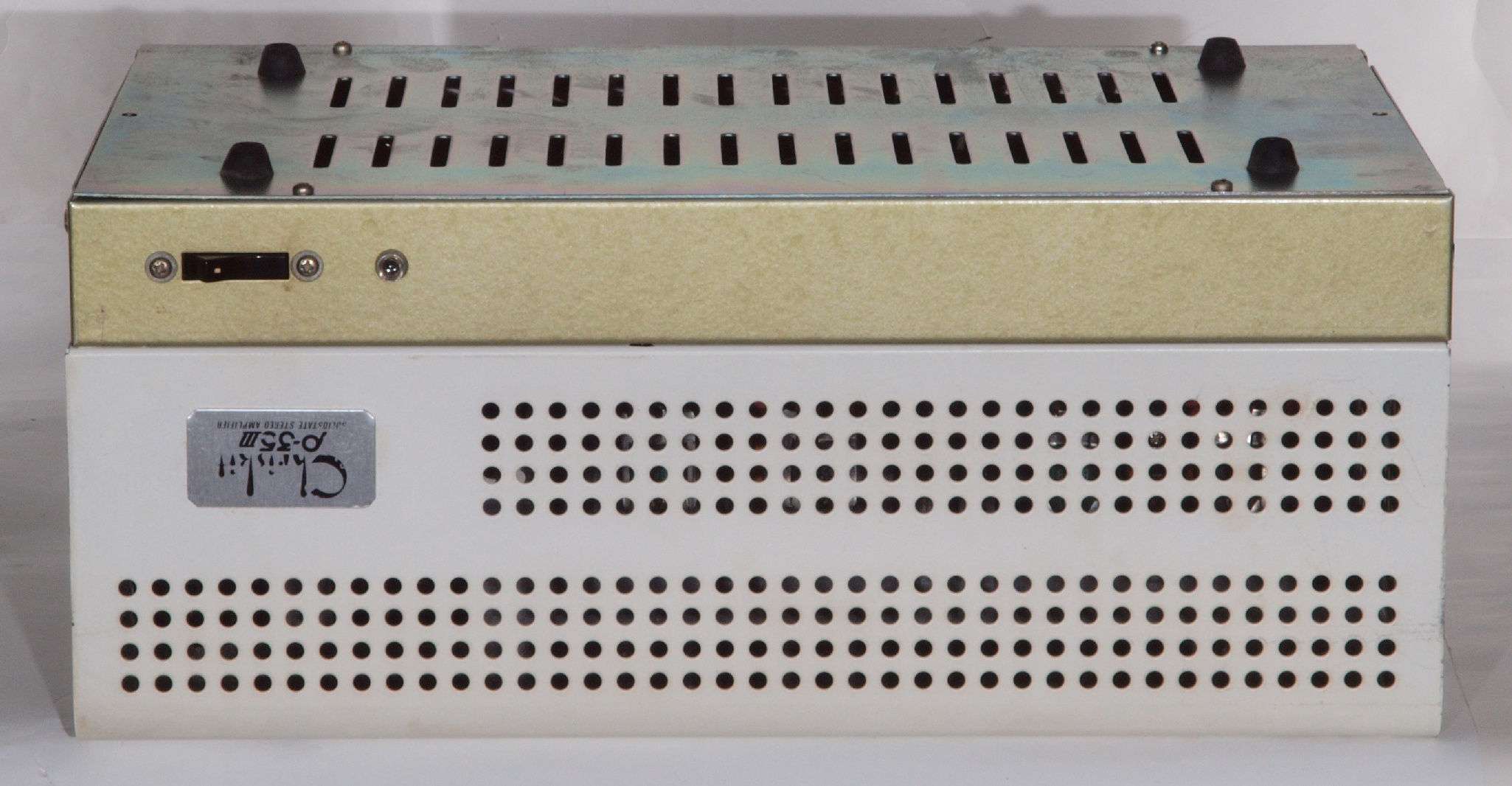

Ａ２１．　点検中　下前から見る

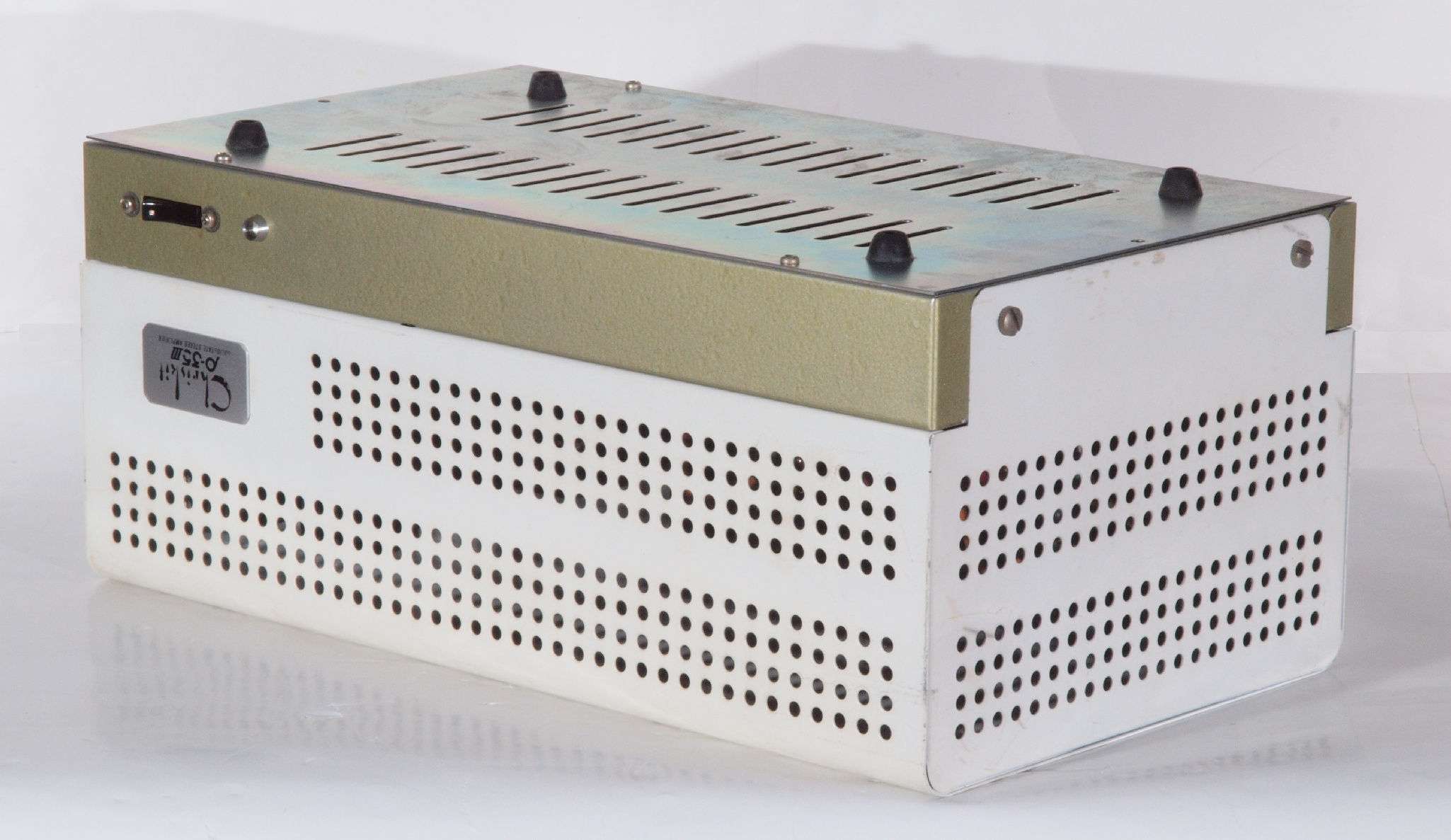

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

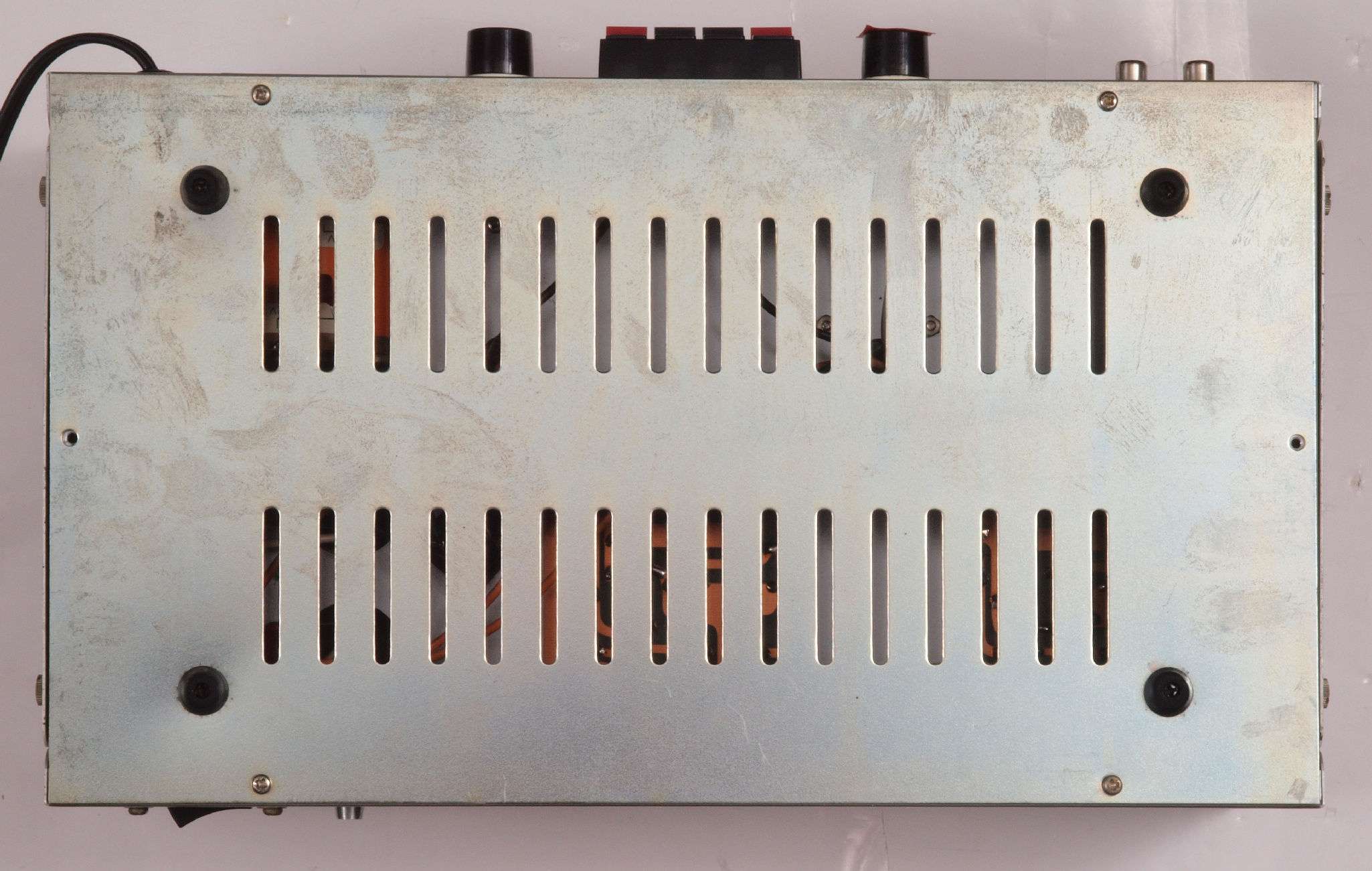

Ａ２５．　点検中　下から見る

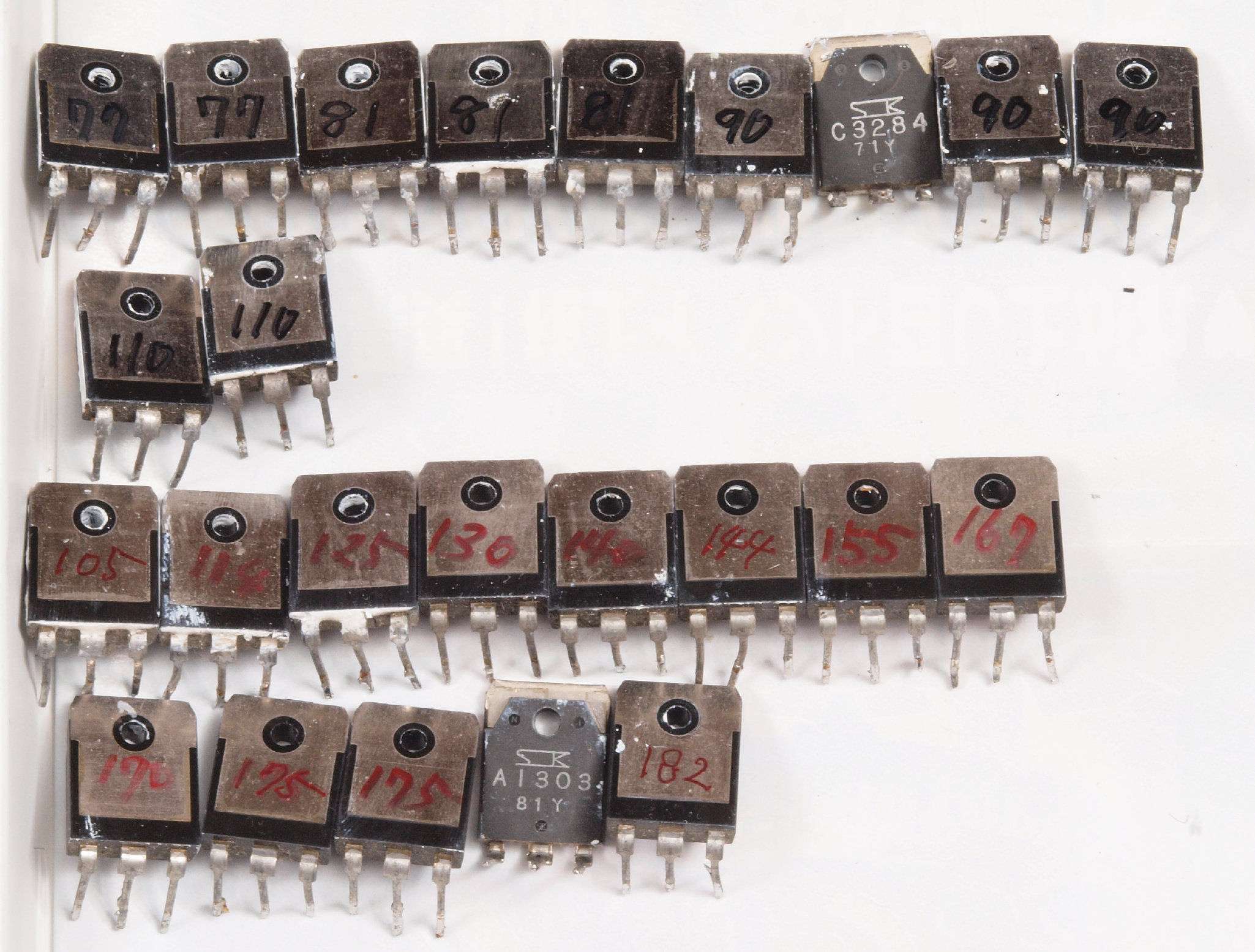

Ａ３１．　点検中　手持ちＴＲ（トランジスター）から、測定選別し使用。

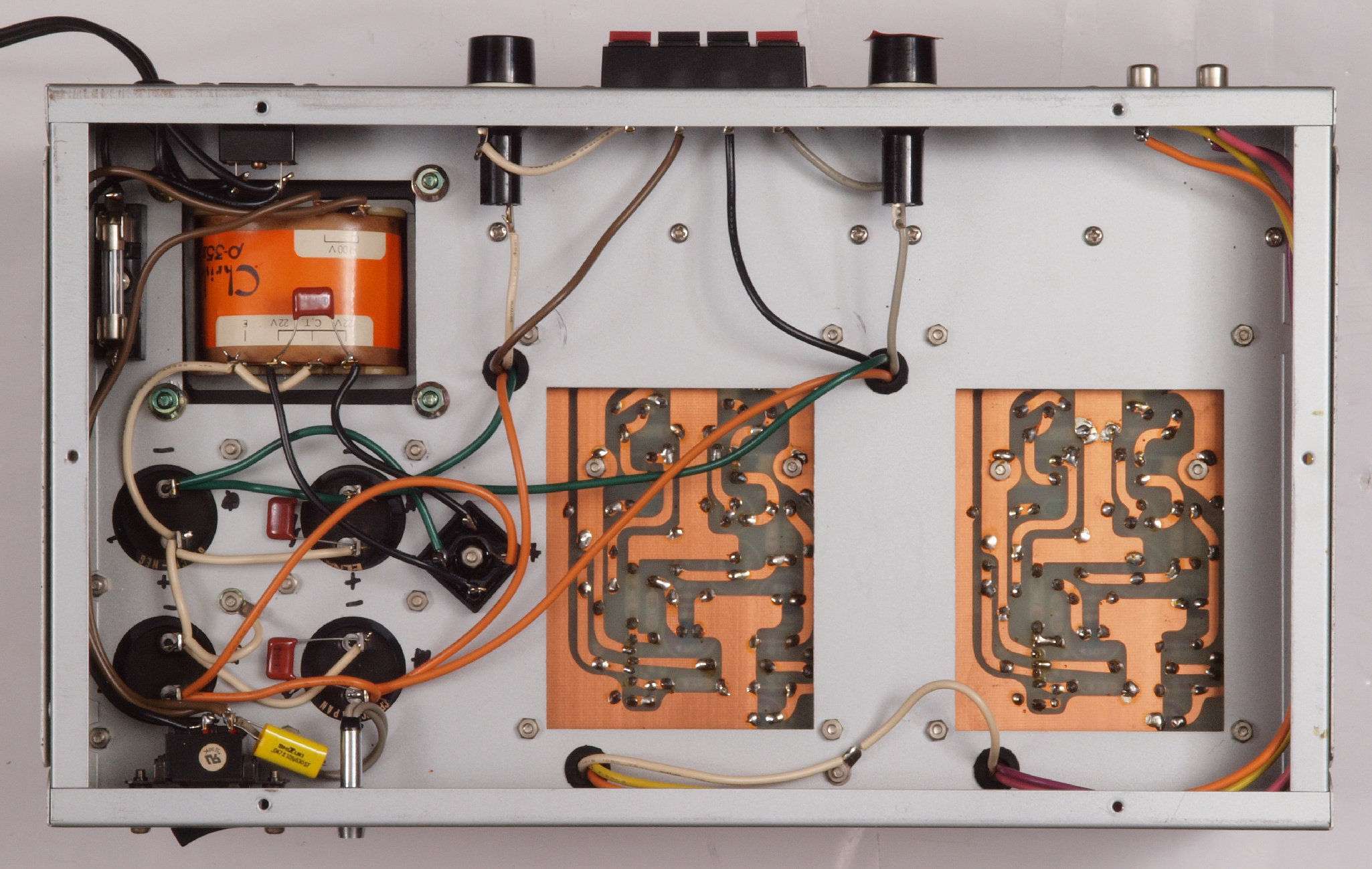

Ａ２６．　点検中　下蓋を取り、下から見る

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

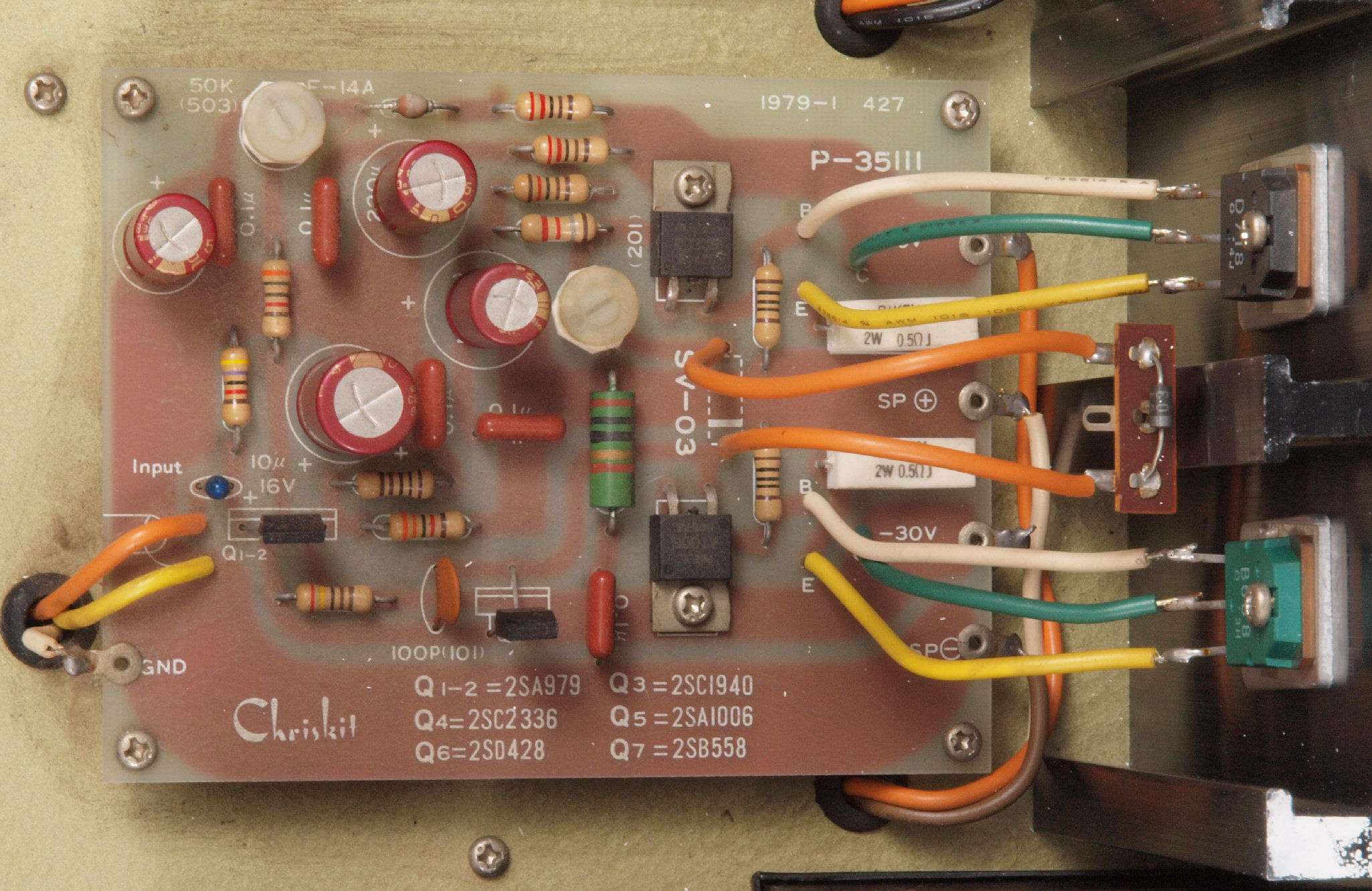

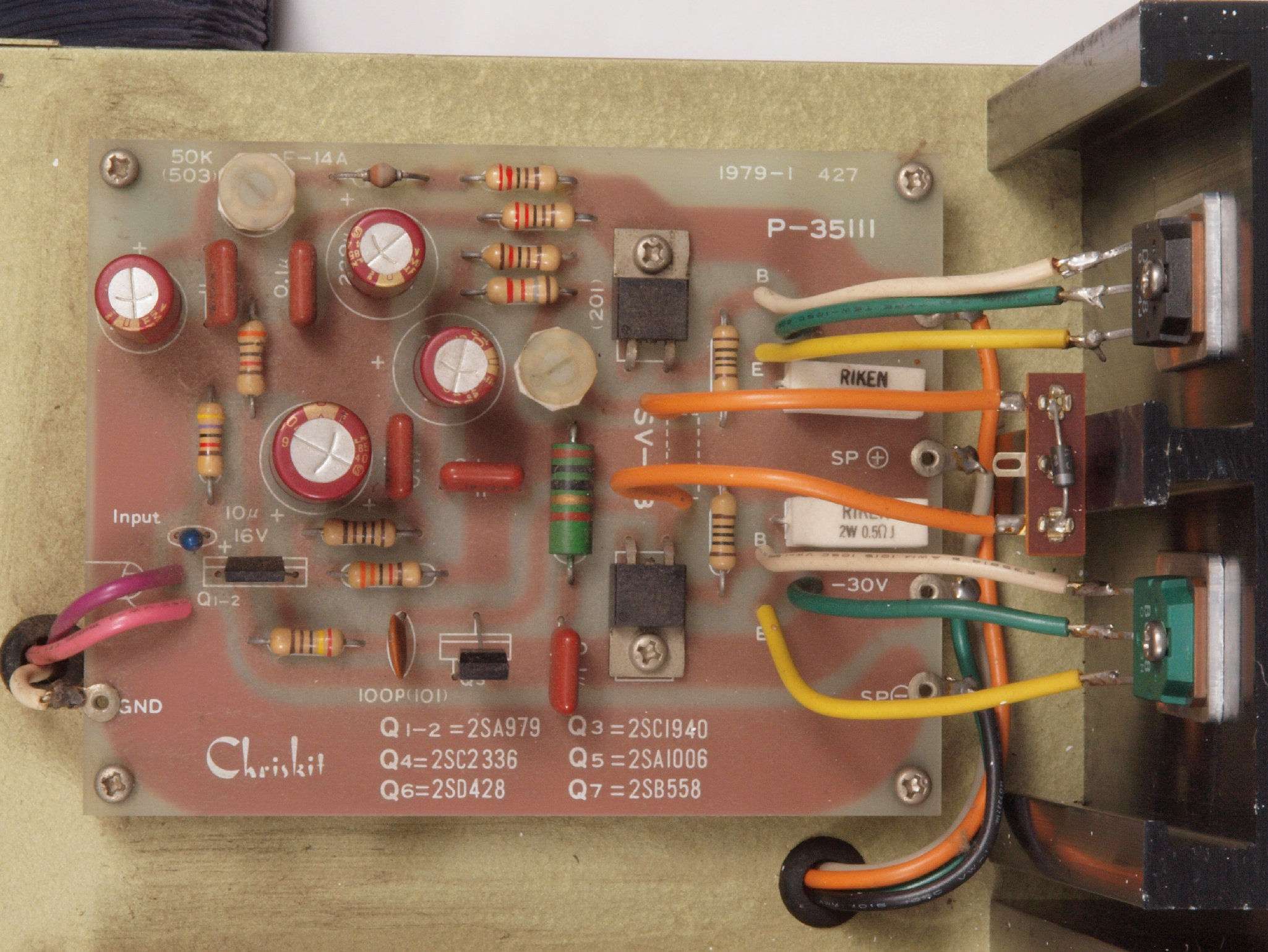

Ｃ１．　修理前　右ＡＭＰ部

Ｃ２．　修理前　左ＡＭＰ部

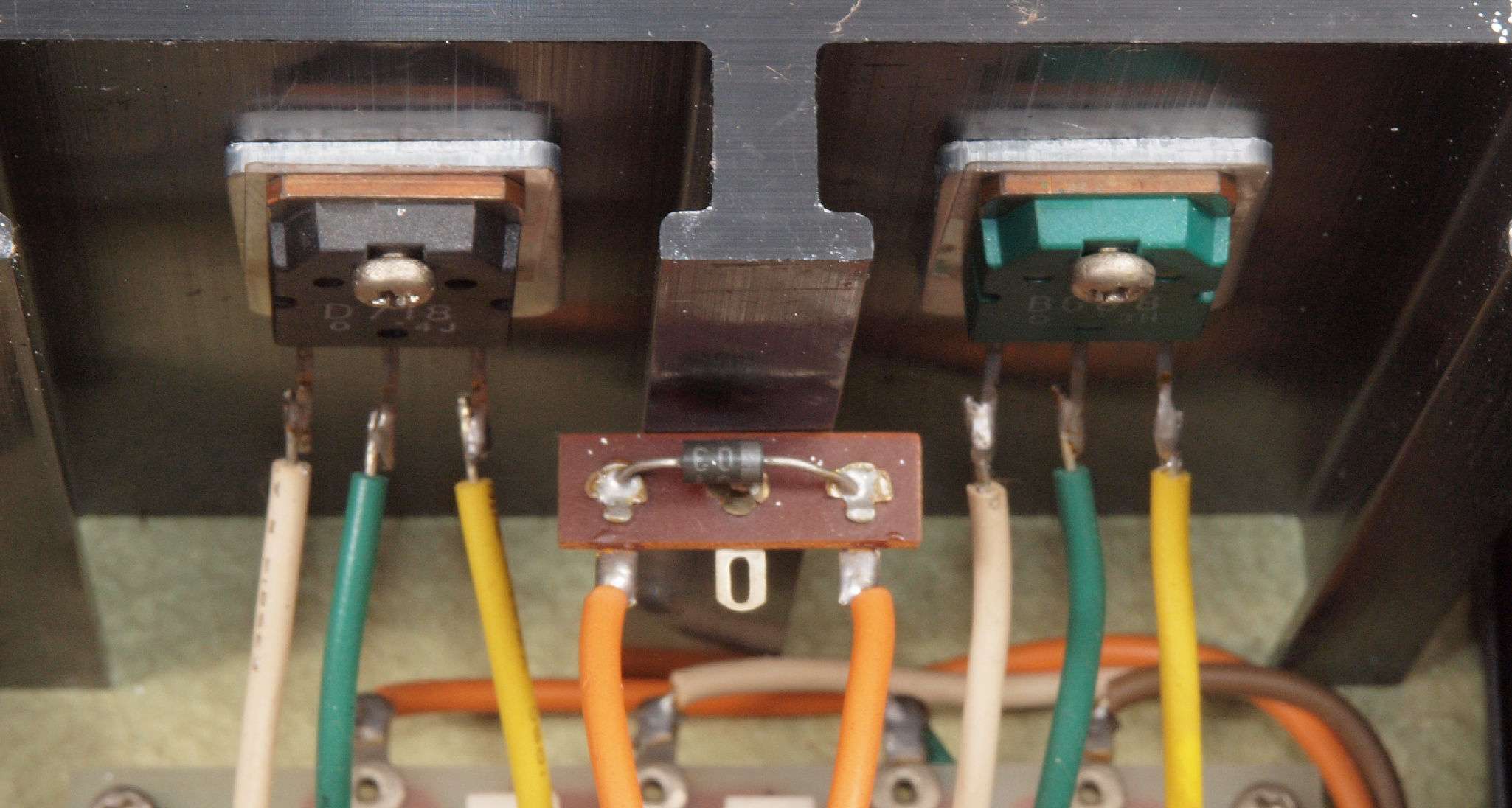

Ｃ３．　修理前　温度感知安定ダイオードの取り付け。

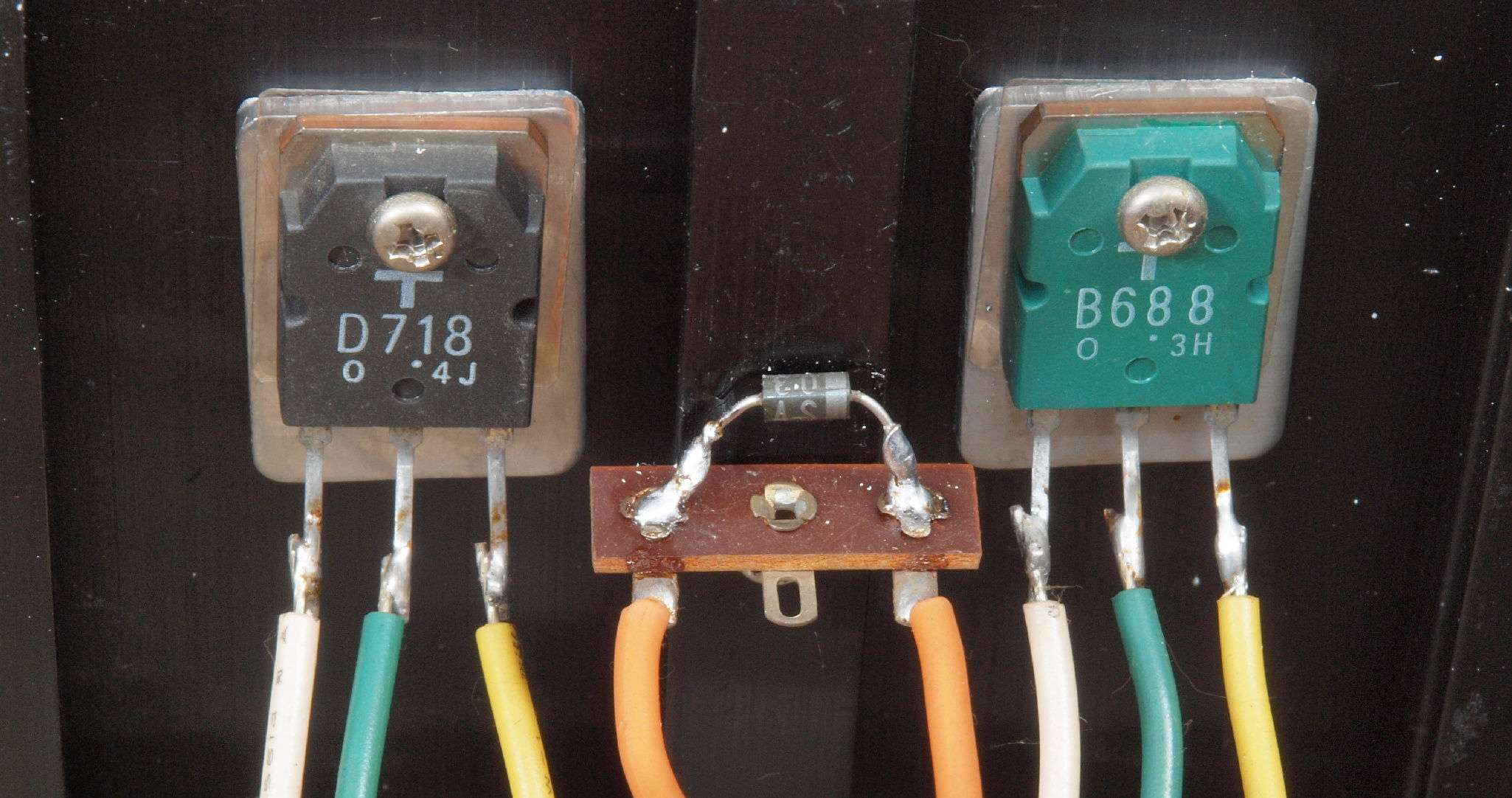

Ｃ４．　修理後　温度感知安定ダイオードの取り付け。　放熱器に接触させる。

Ｃ５．　修理後

終段ＴＲ（トランジスター）４個。
初段複合ＴＲ（トランジスター）２個交換
バイアス／バランス半固定ＶＲ４個。
ＳＰ出力フューズ２本交換。

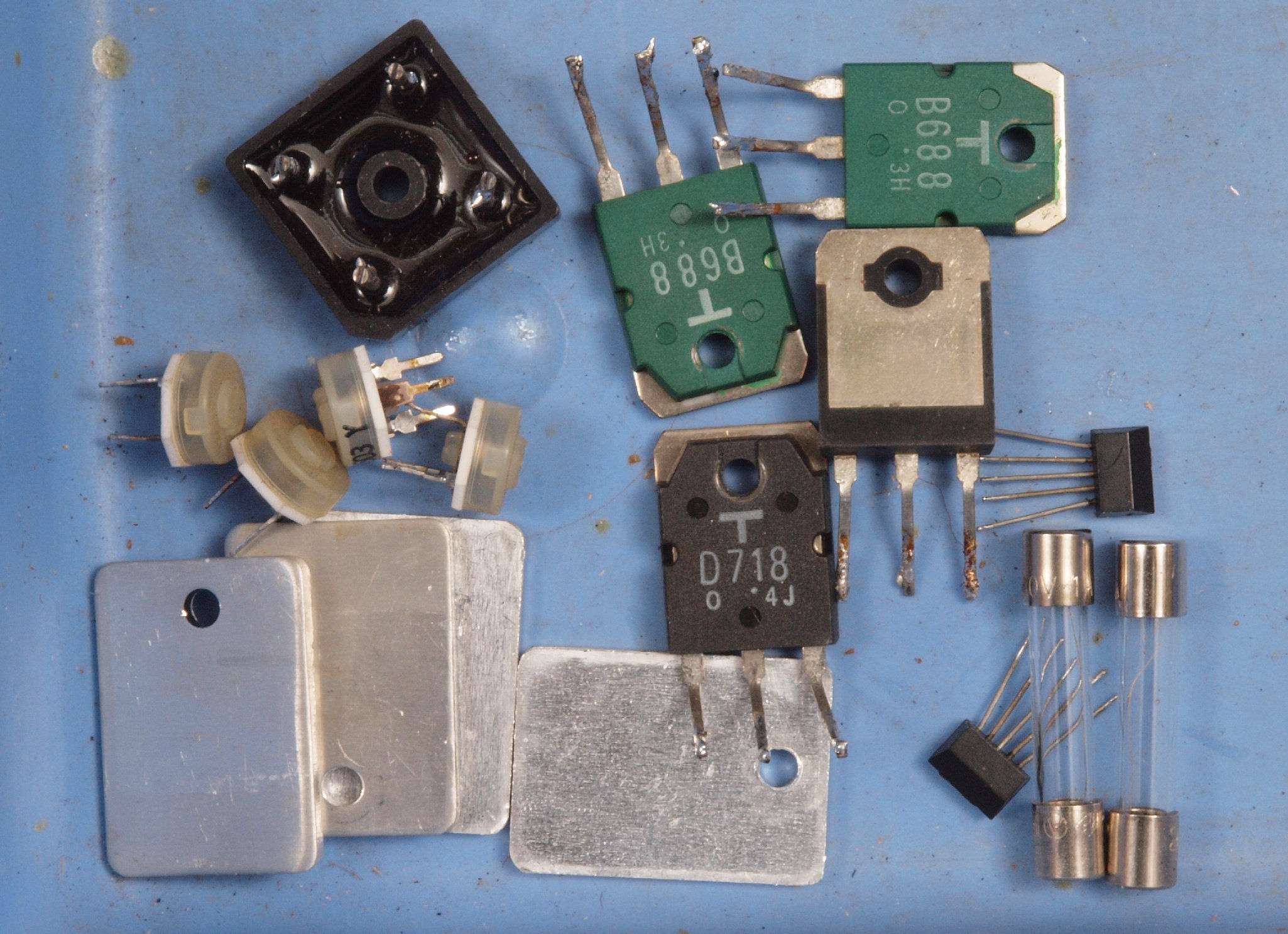

Ｃ９．　交換部品

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

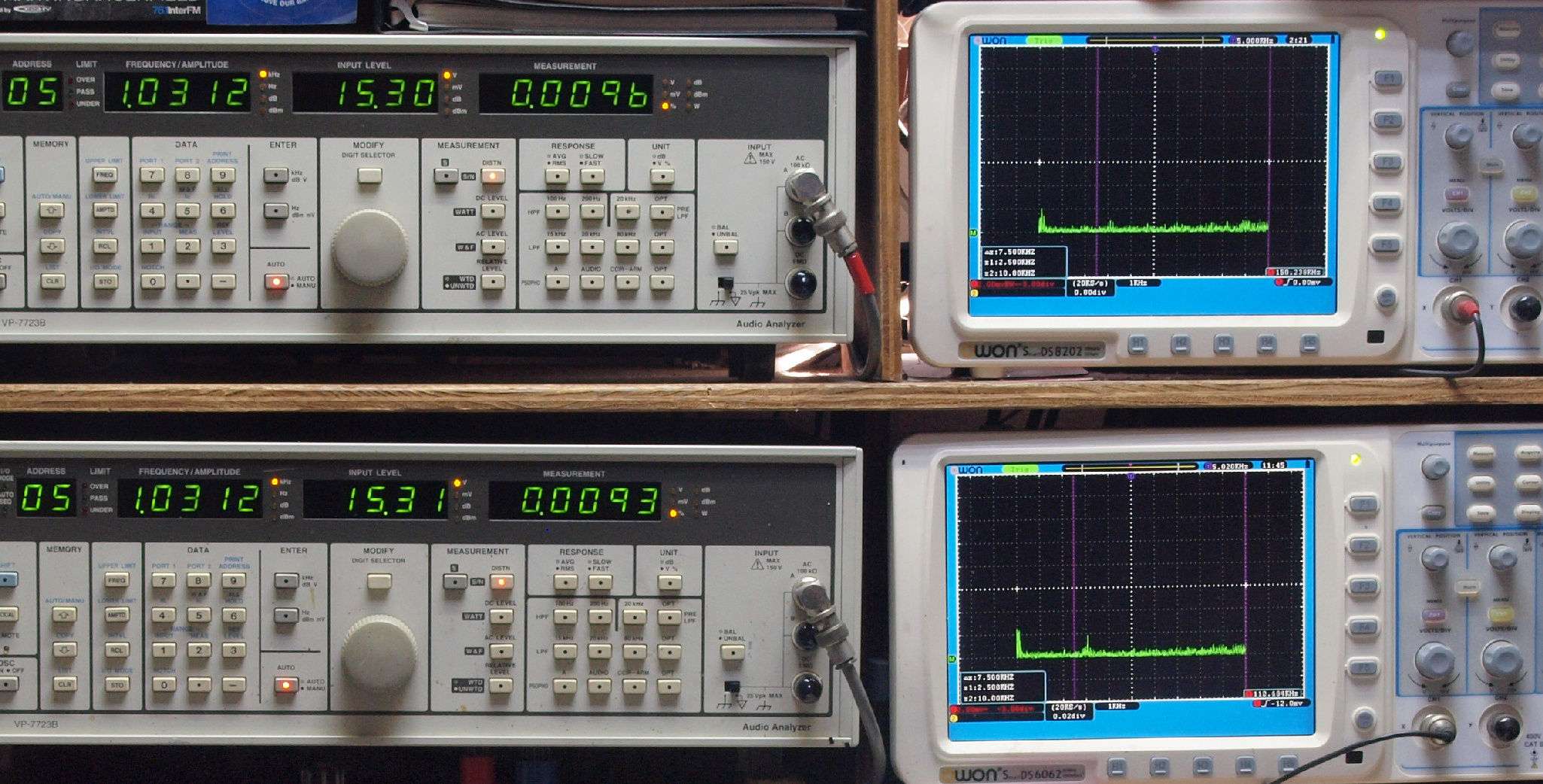

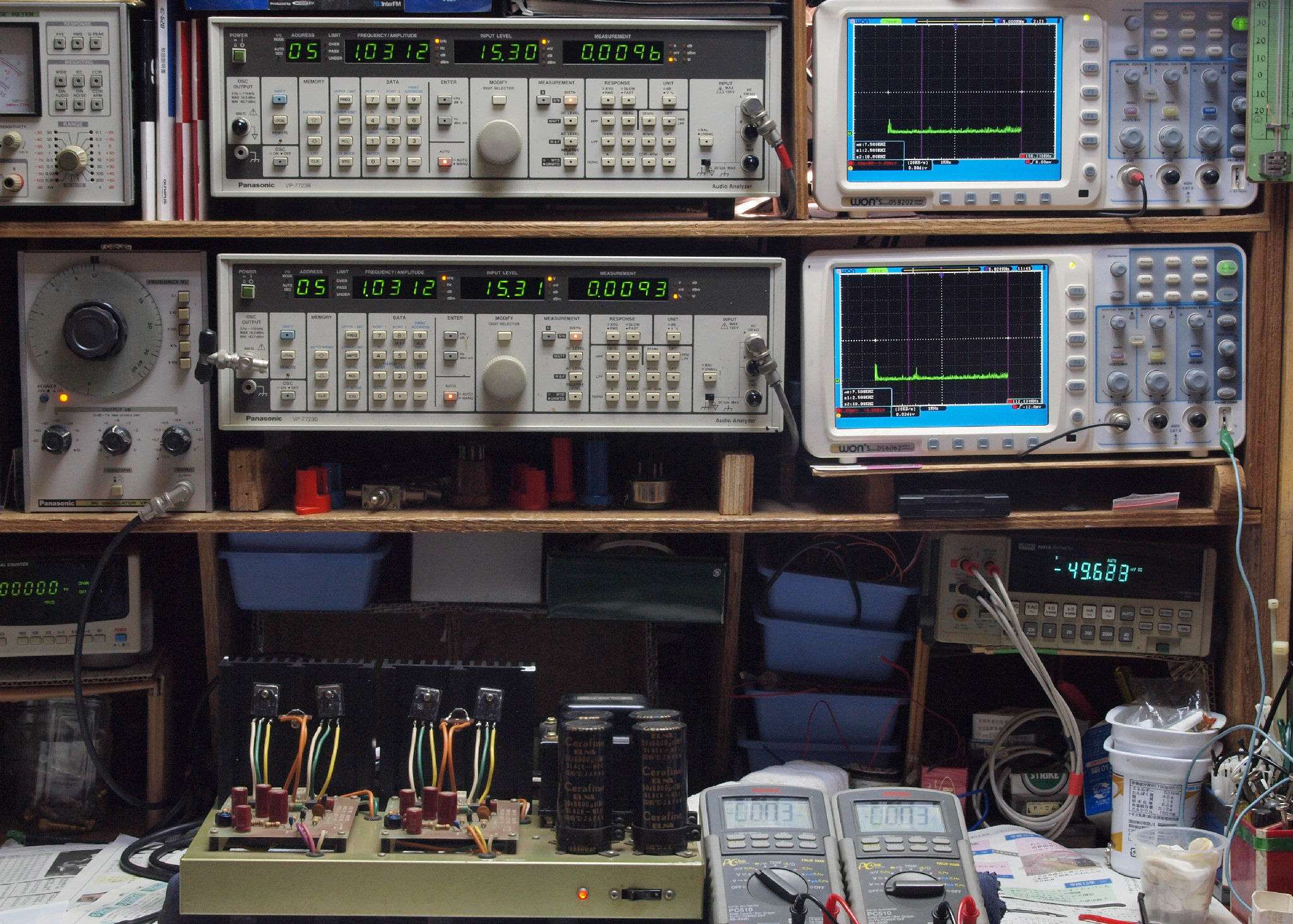

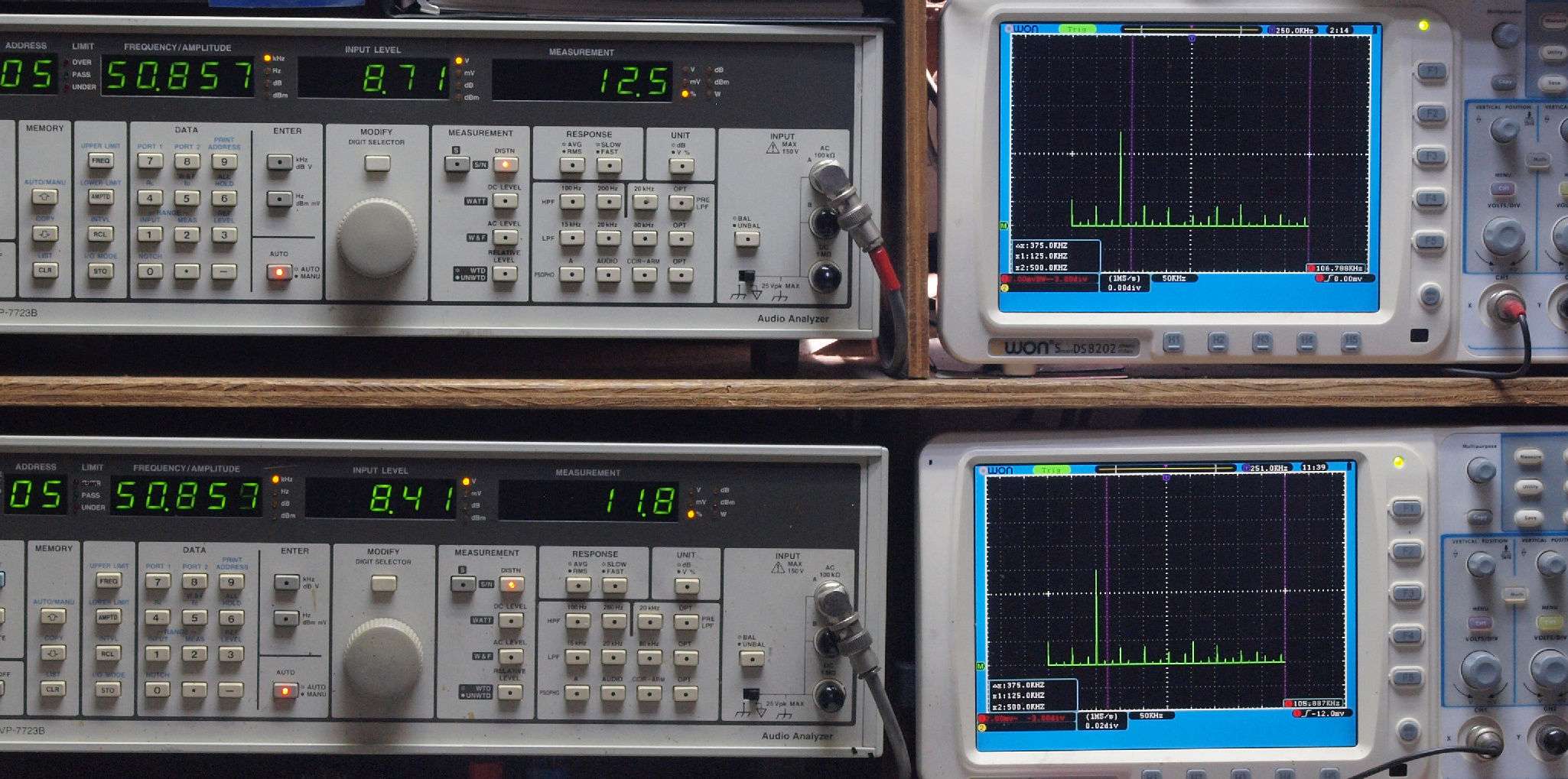

Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

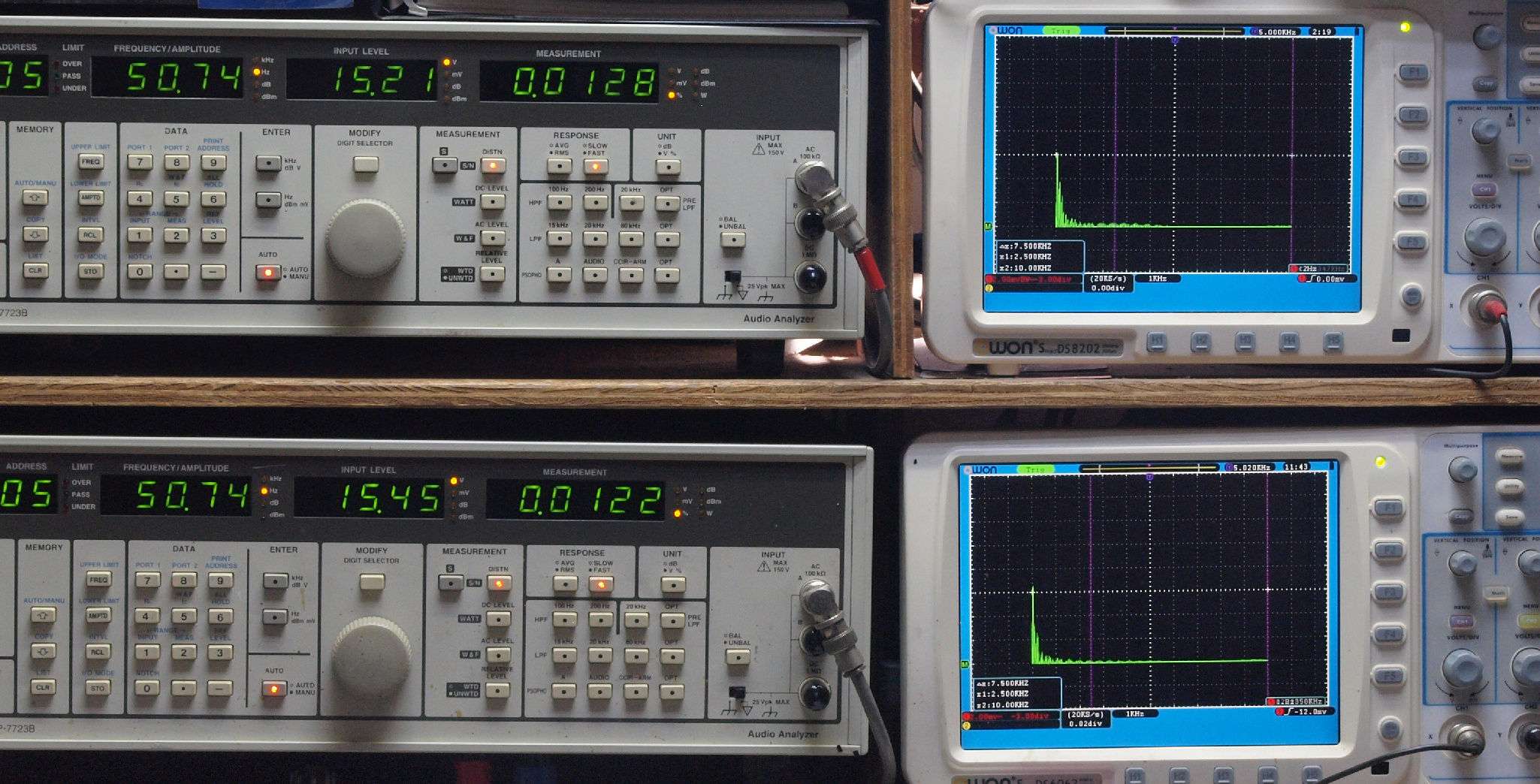

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０１２８％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０１２２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

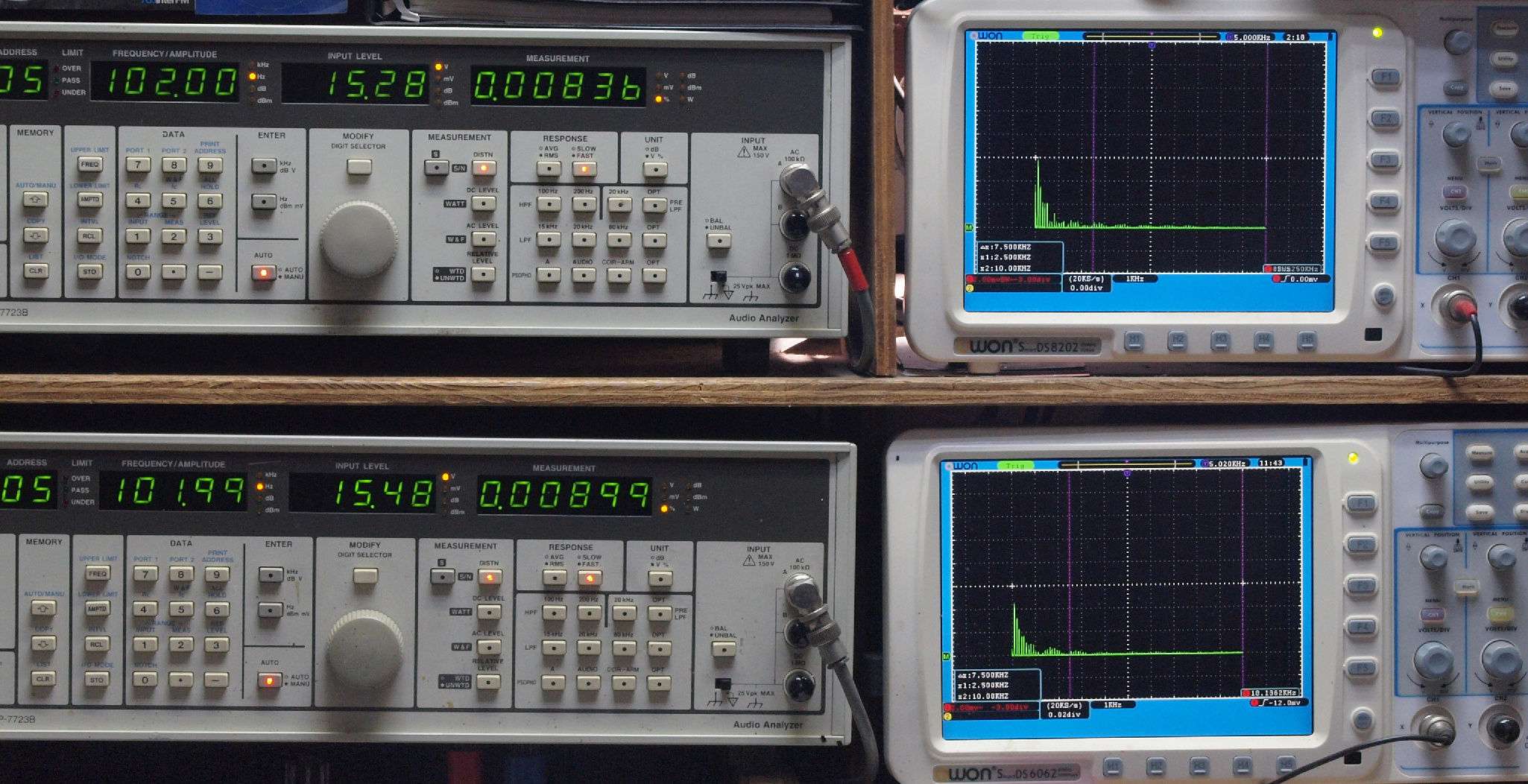

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．００８３６％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．００８９９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．００９３７歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．００９６６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．００９６％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．００９２％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

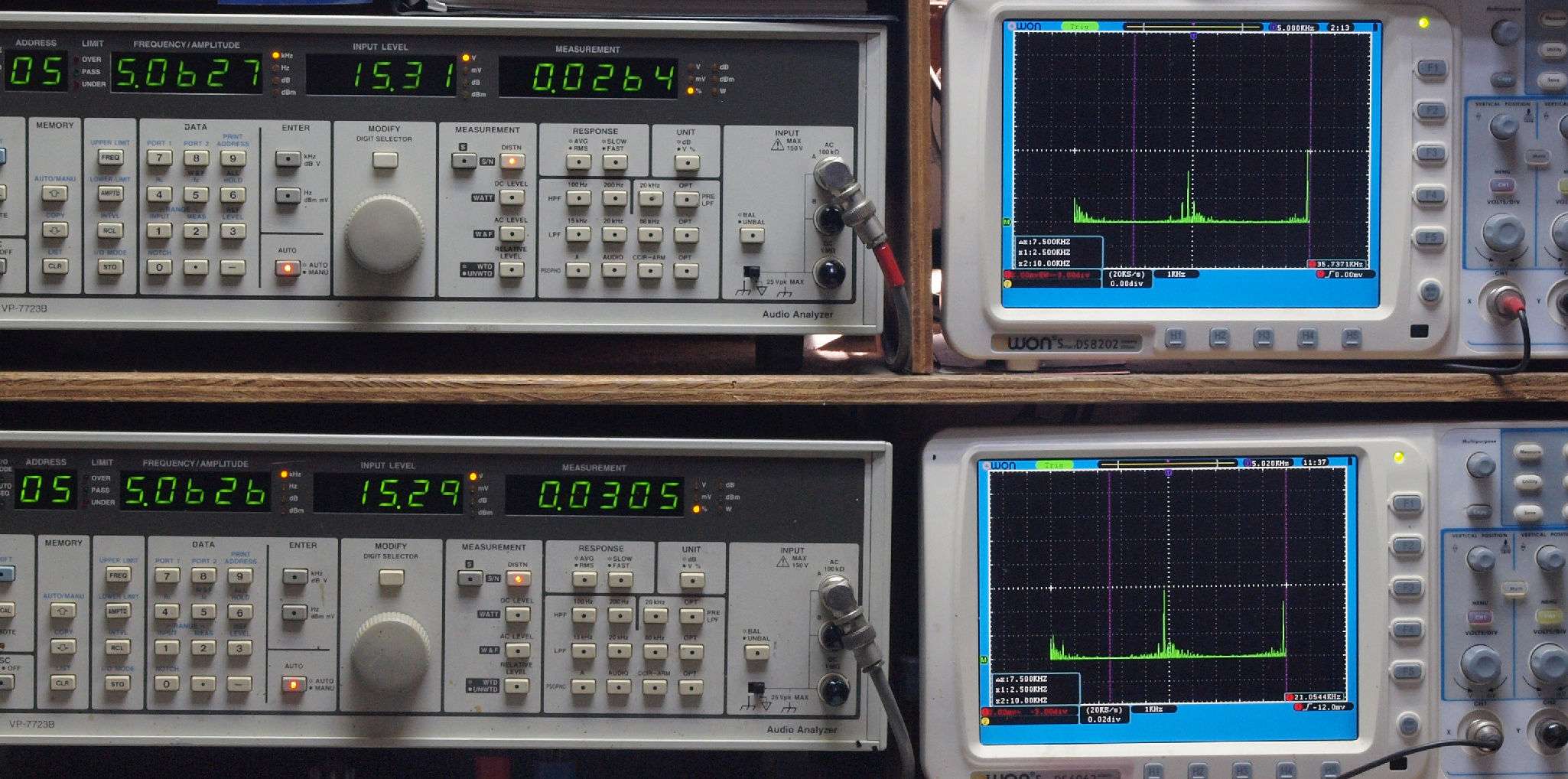

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０２６４％歪み。
　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０３０５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

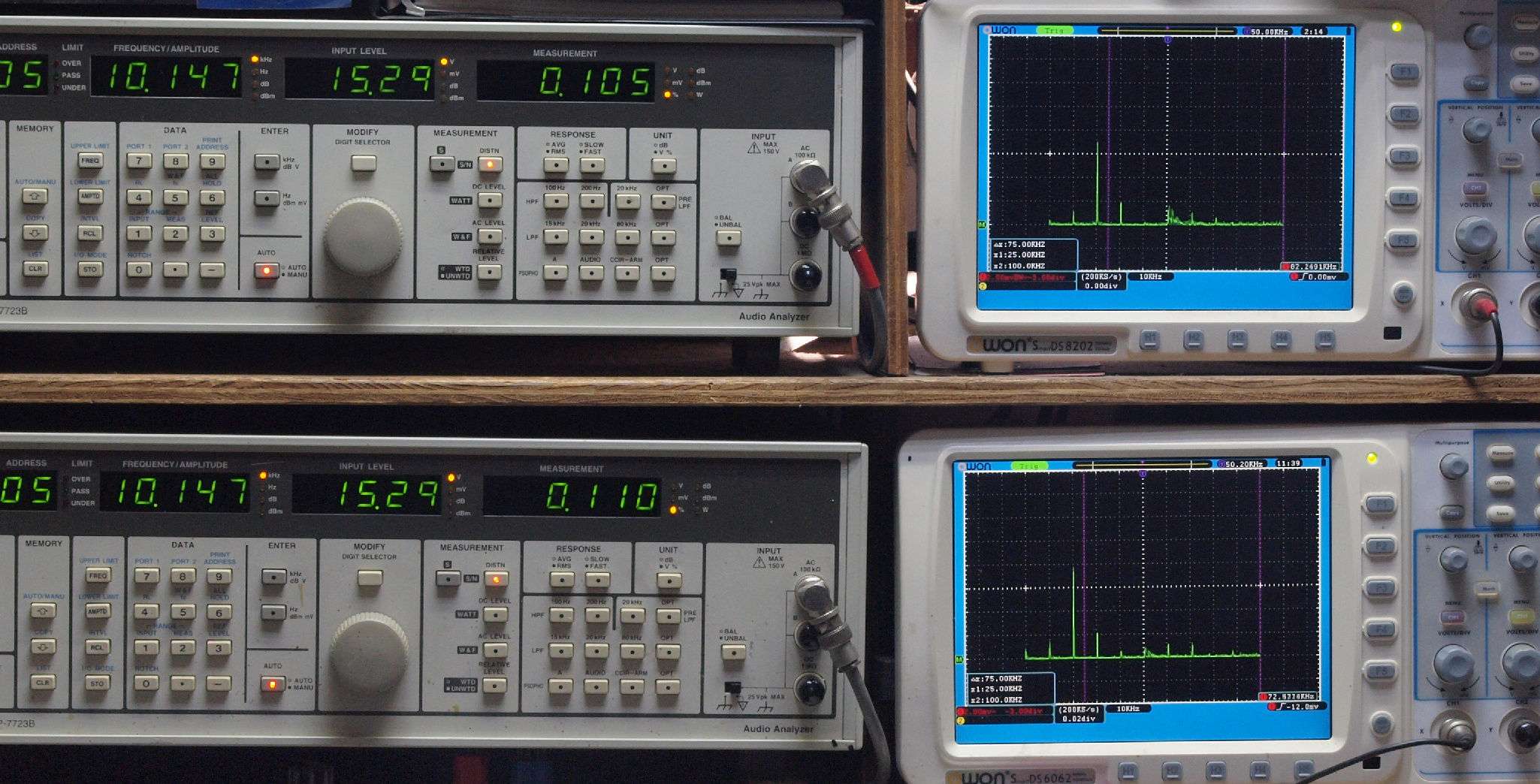

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．１０５％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．１１０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧８Ｖ＝９Ｗ出力、　１２．５％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧８Ｖ＝９Ｗ出力、　１１．８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４．　完成　　２４時間エージング。　右はＨＩＴＡＣＨＩＬｏ－ＤＨＭＡ－９５００ｍｋⅡ．　６０台目

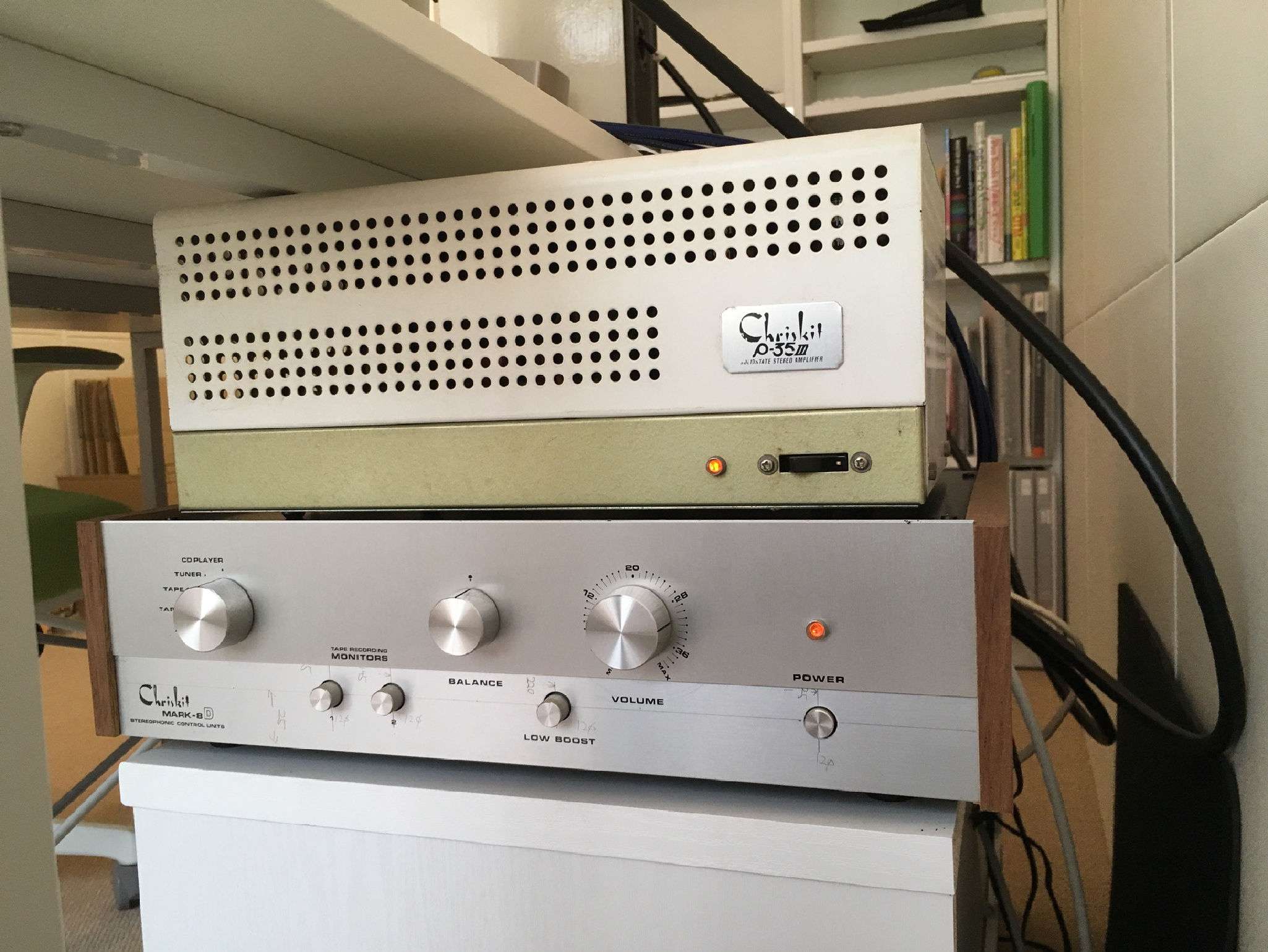

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　Ｃｈｒｉｓ　Ｋｉｔ　Ｐ－３５Ⅲ　の仕様（カタログ・マニアルより）　

型式	ステレオパワーアンプ　Ｐ－３５Ⅲ
定格出力	35W+35W
周波数特性	15～30,000Hz
電源電圧	AC100V、50Hz/60Hz
外形寸法	幅330×高さ190×奥行150mm
重量	6kg
価格	パーツセット価格\69,300
