Ｓａｎｓｕｉ　ＡＵ−Ｘ１１　３台目．　修理記録

平成１６年５月１８日到着　　　７月１日完了

Ａ．　修理前の状況 �@電源を入れるとプロテクターが動作 �Aたまにプロテクターが動作しないときは片ＣＨの音が極端 に小さい �Bメインボリュームを回すとガリ音発生。 この２年くらいは棚に入れてあるだけで電源を入れたことは ありません。 　＊一度販売店にて修理を「依頼しましたが、１Ｗも経たない うちに上記�@の症状が再発したこともあり B．原因 初段ＦＥＴ（電界効果トランジスター）等経年変化による、各部劣化 Ｃ．　修理状況 調整用半固定ＶＲ交換。 初段ＦＥＴ（電界効果トランジスター）交換。 カップリング・コンデンサー交換（ＢＰ使用）。 配線手直し、補強。 各部、半田補正。 SP接続端子交換。 電源投入リレー交換。 表示ランプ交換。 Ｄ．使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　２０個。 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個。 電解コンデンサー（オ−デオコンデンサー使用）　　　　　　１３３個。 SP接続端子交換　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 電源投入リレー ＯＰ−ＡＭＰ フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　４個。 表示ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　１２０，０００円　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　チュンＵＰの為に、Ａ１の大型コンデンサーを除く電解コンデンサー交換。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

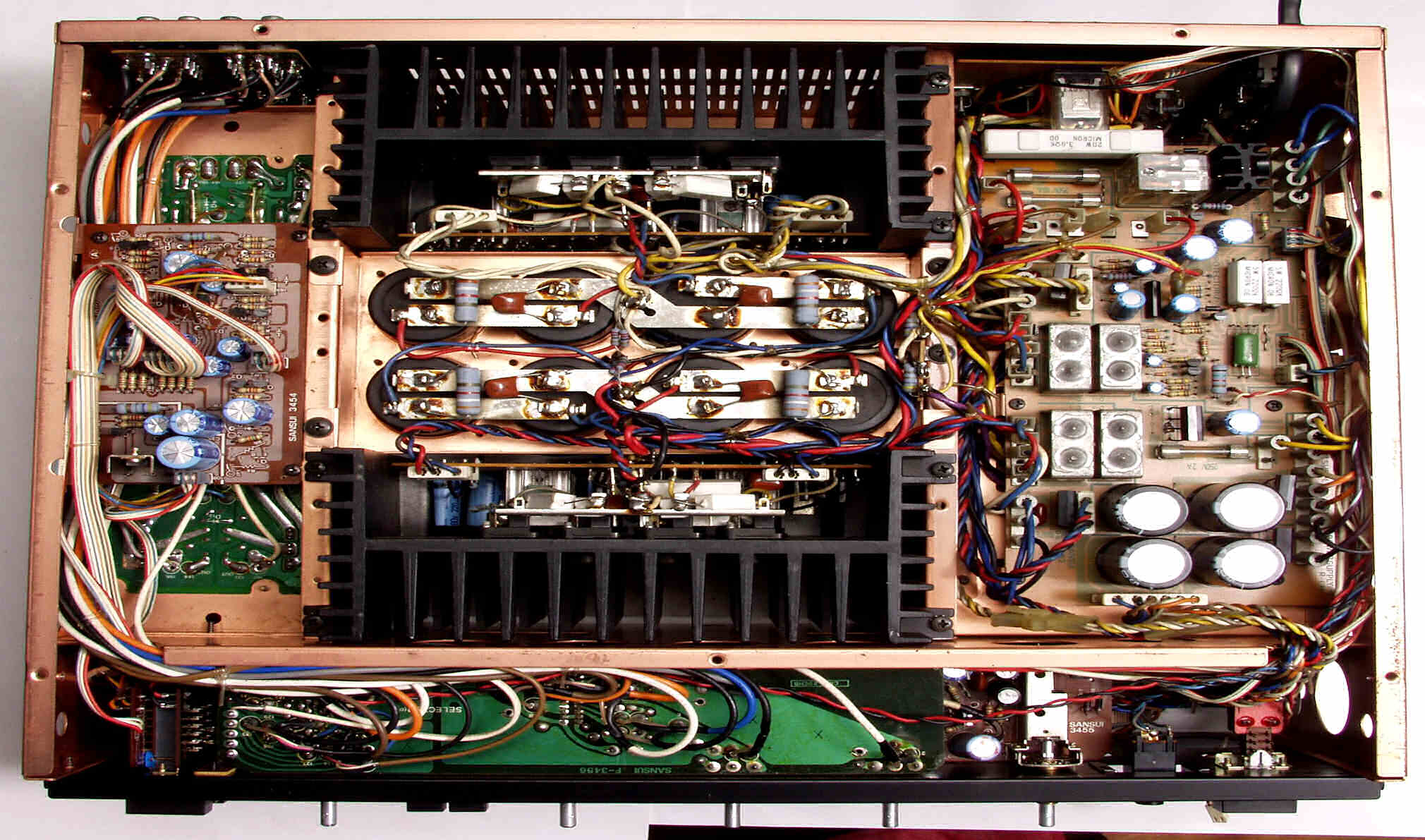

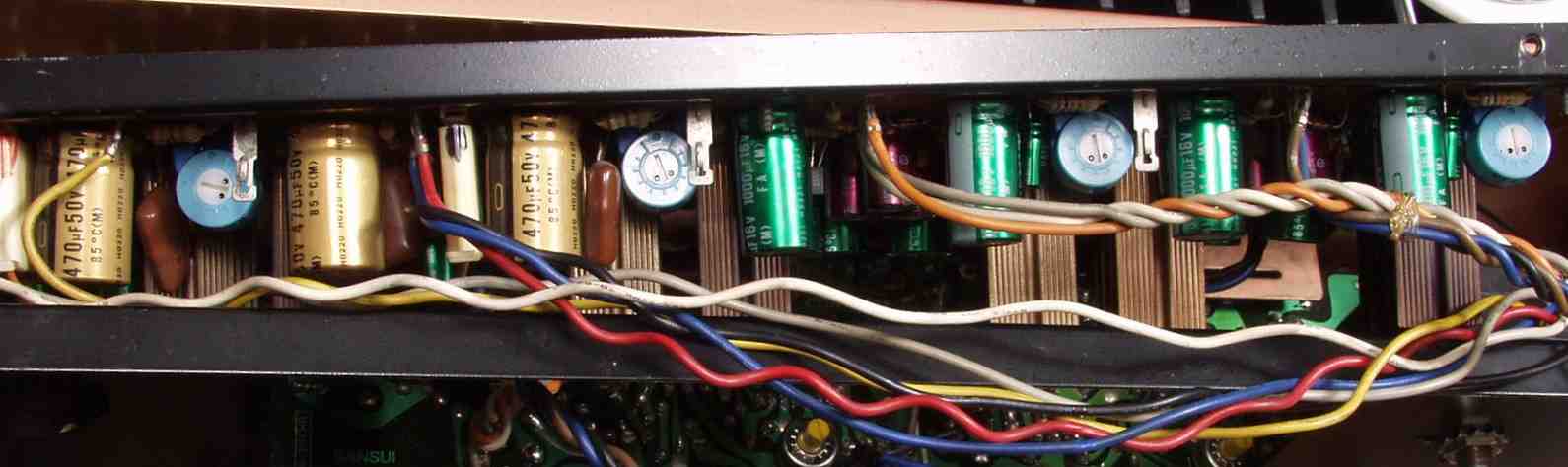

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　下から見る

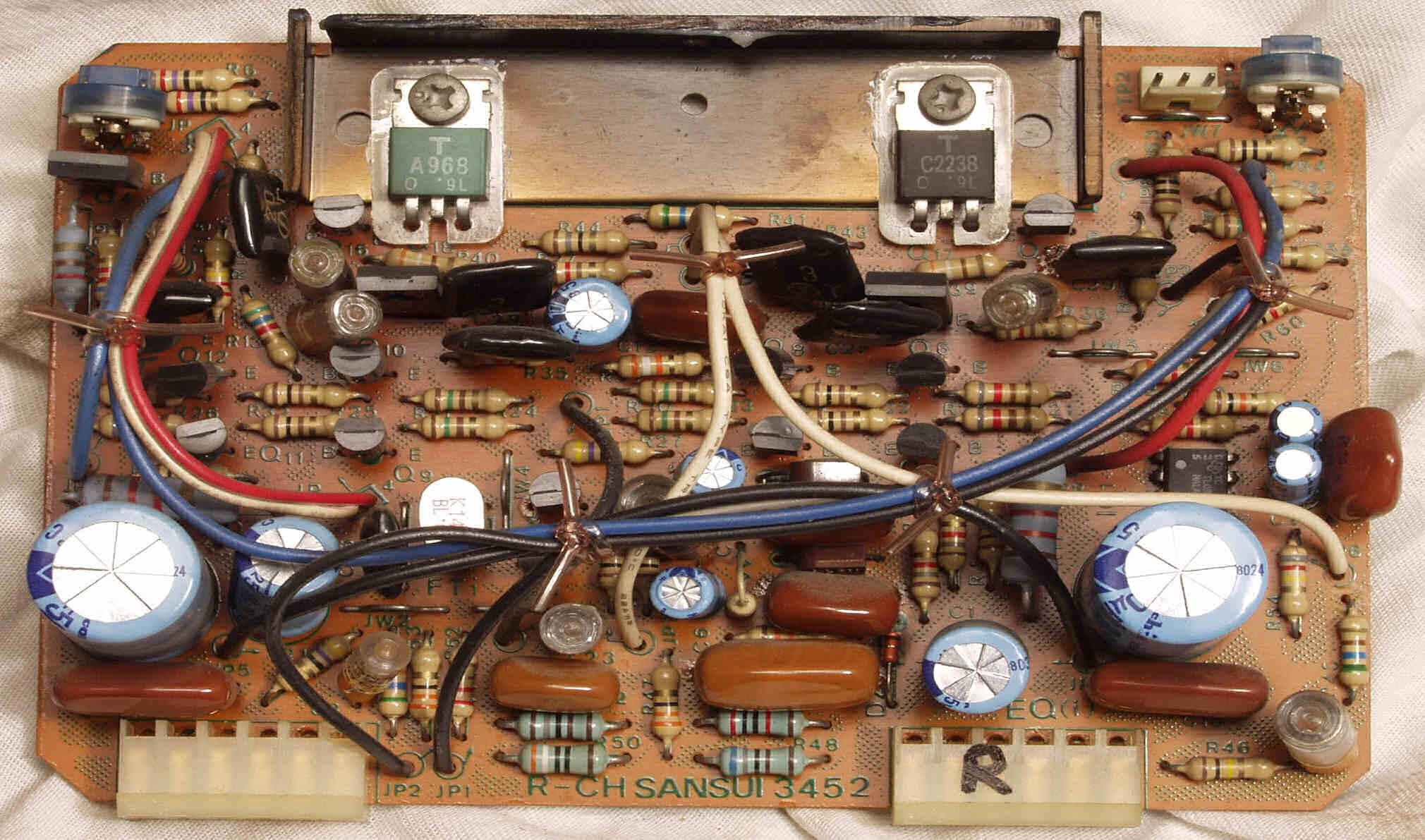

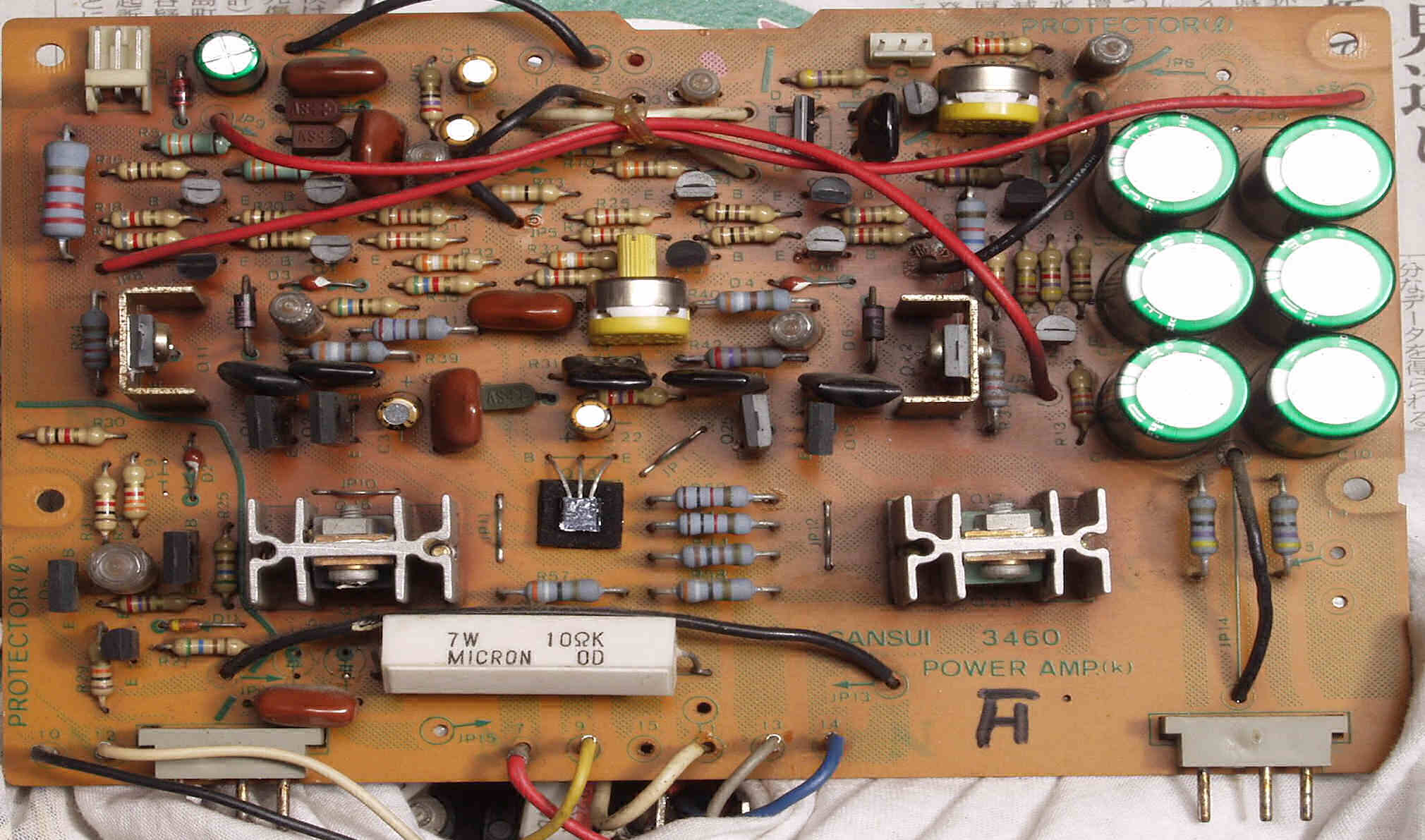

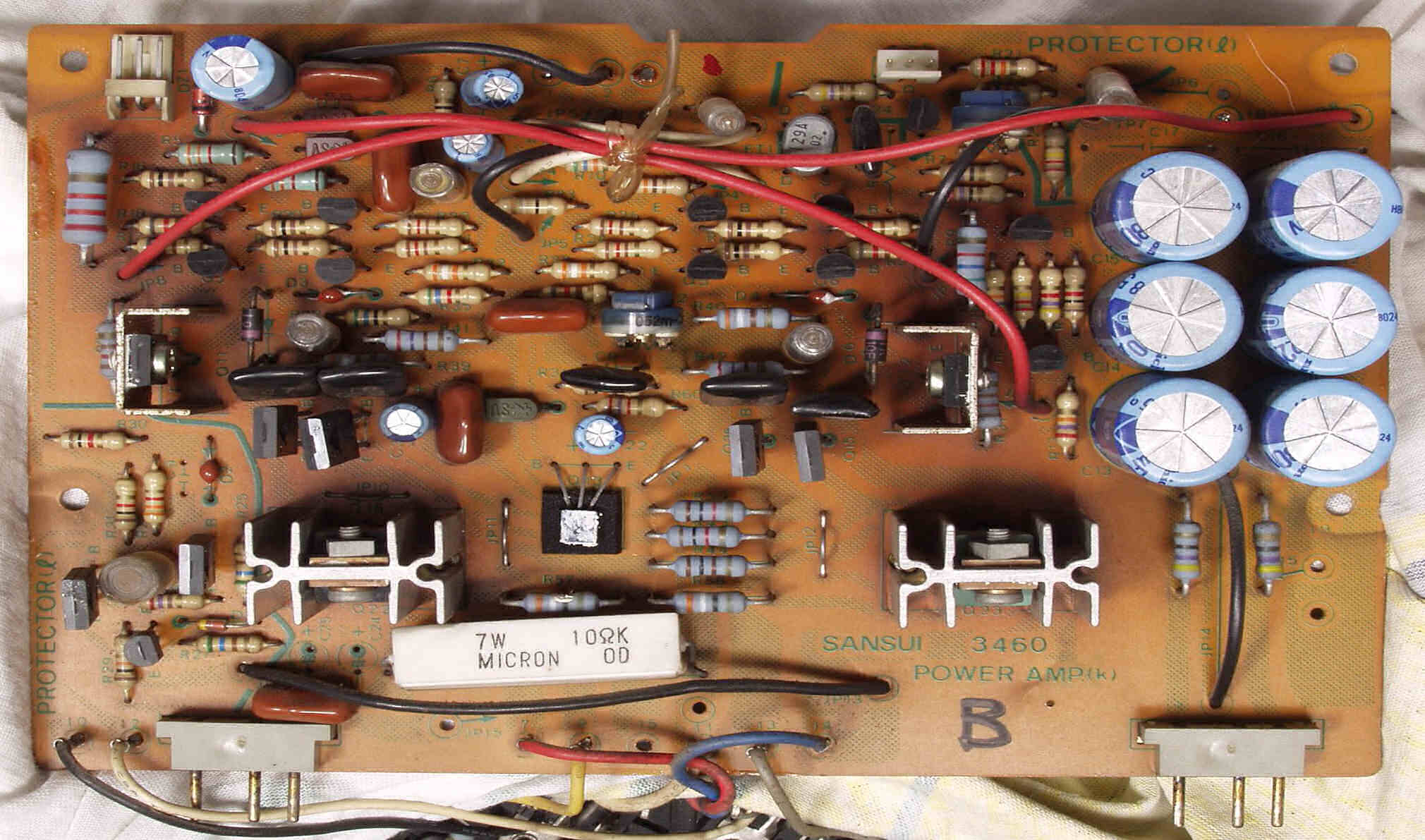

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒ側終段基板

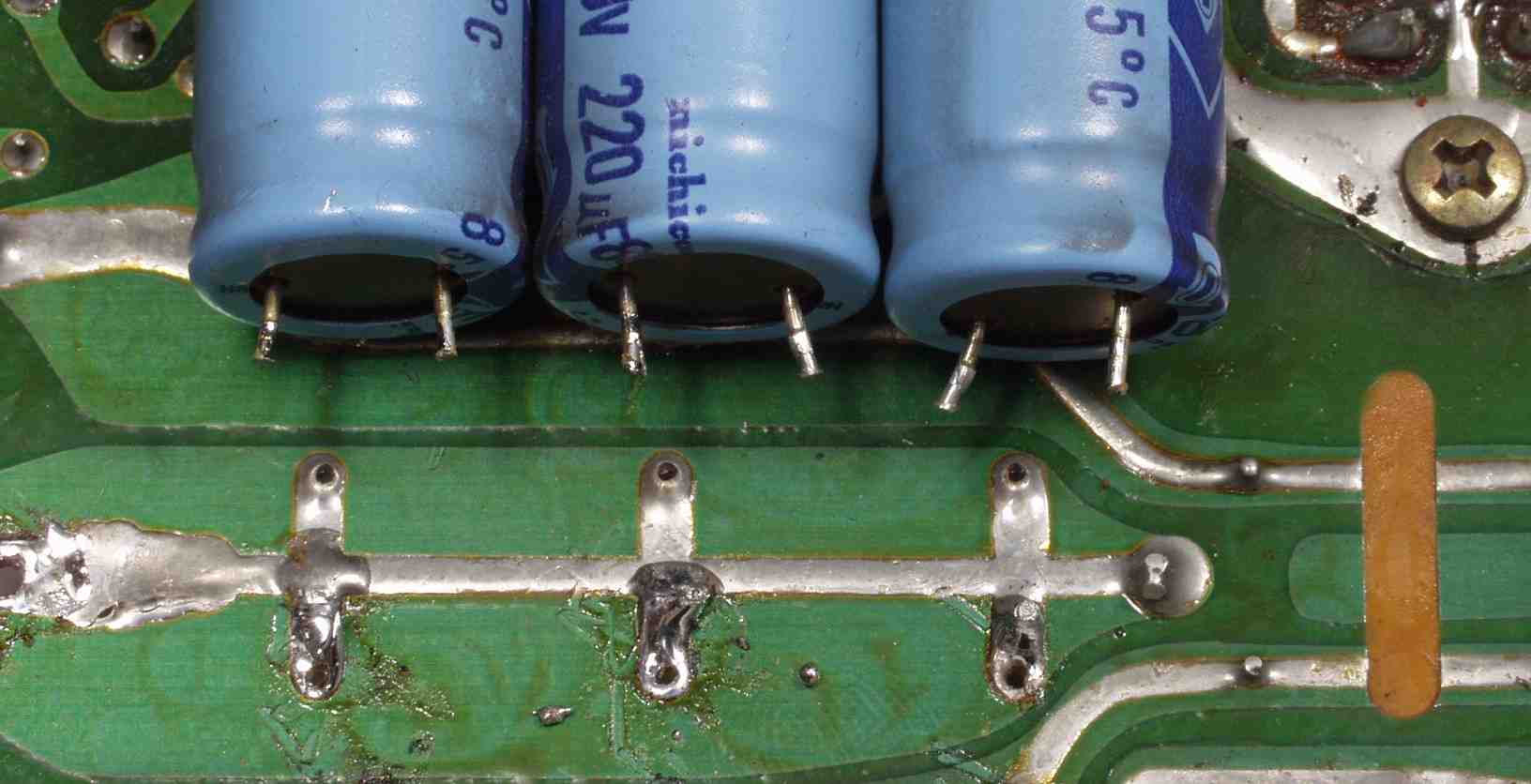

Ｃ１Ａ１．　修理中　Ｒ側終段基板　片側のみハンダを溶かし、簡単に抜けた！

Ｃ１Ｂ．　修理後　Ｒ側終段基板　初段ＦＥＴ（電界効果トランジスター）、半固定ＶＲ＝２個　電解コンデンサー＝１１個交換

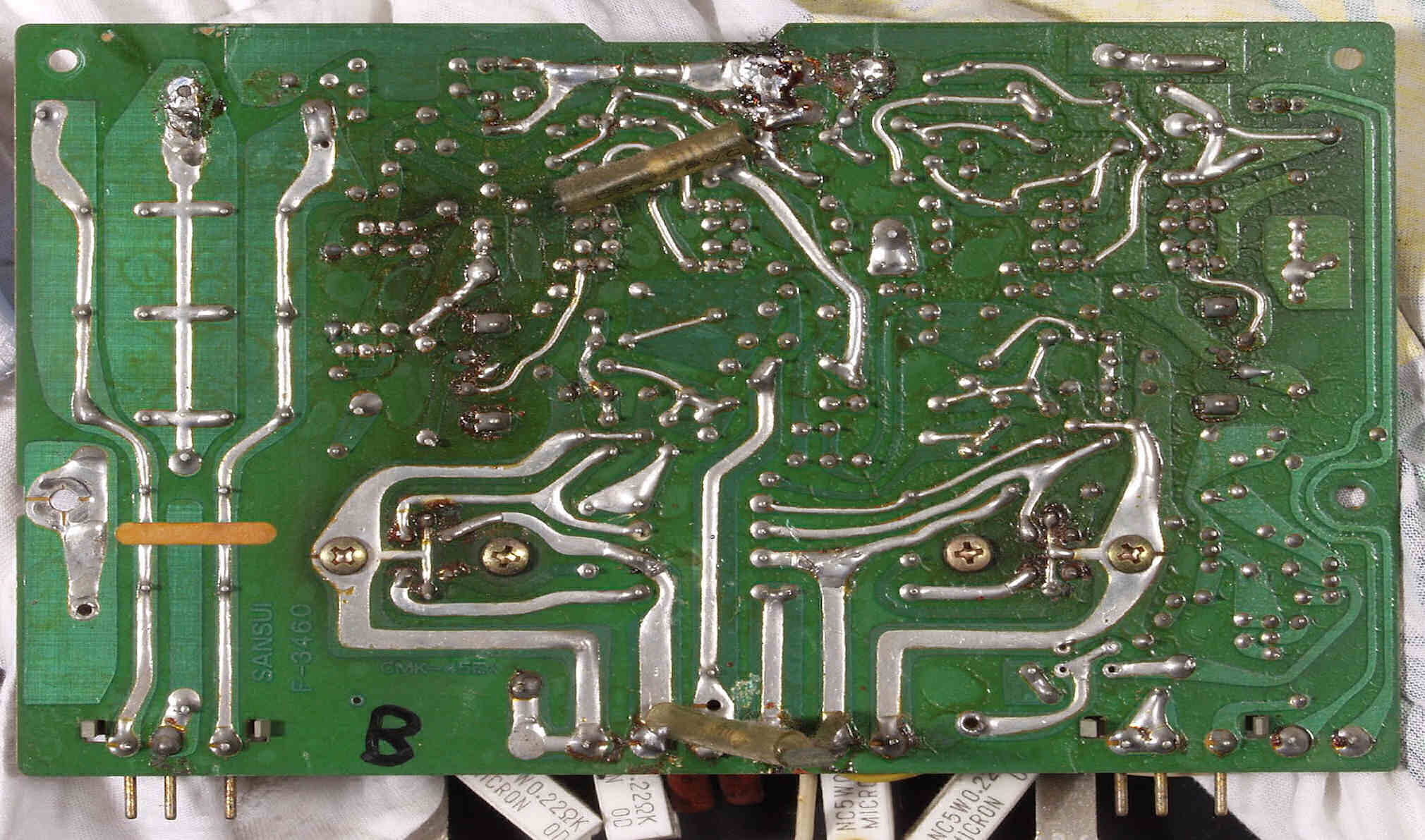

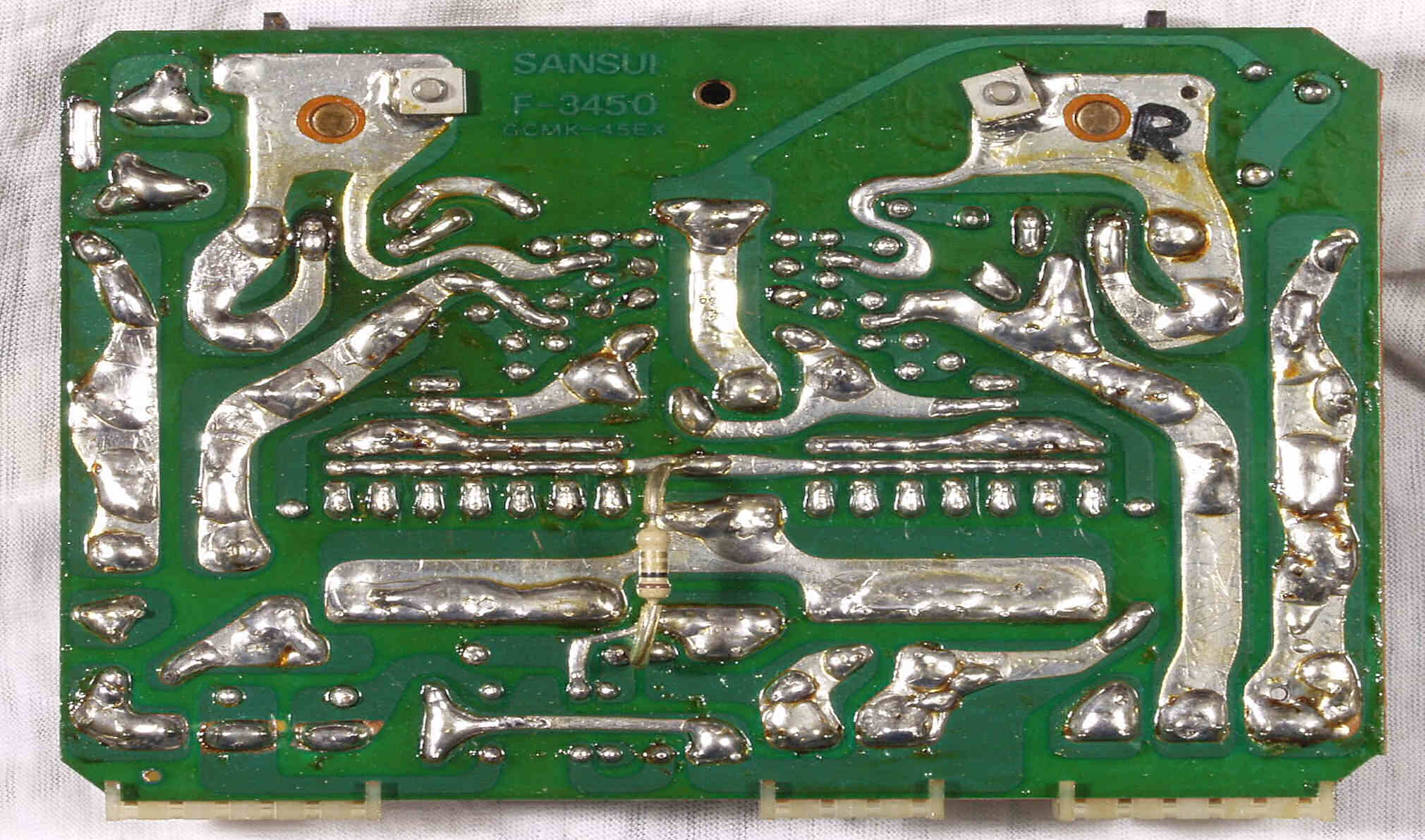

Ｃ１Ｃ．　修理前　Ｒ側終段基板裏

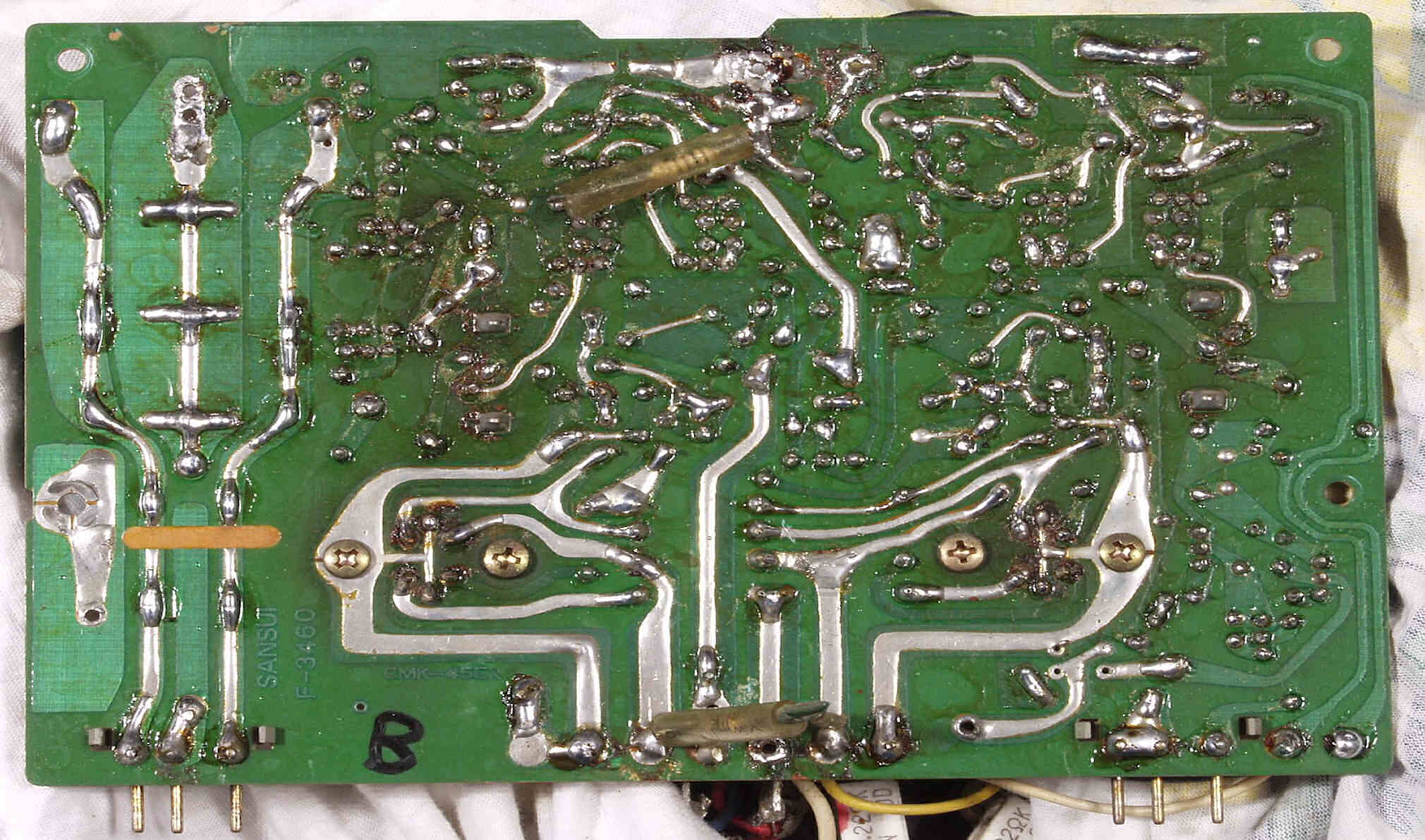

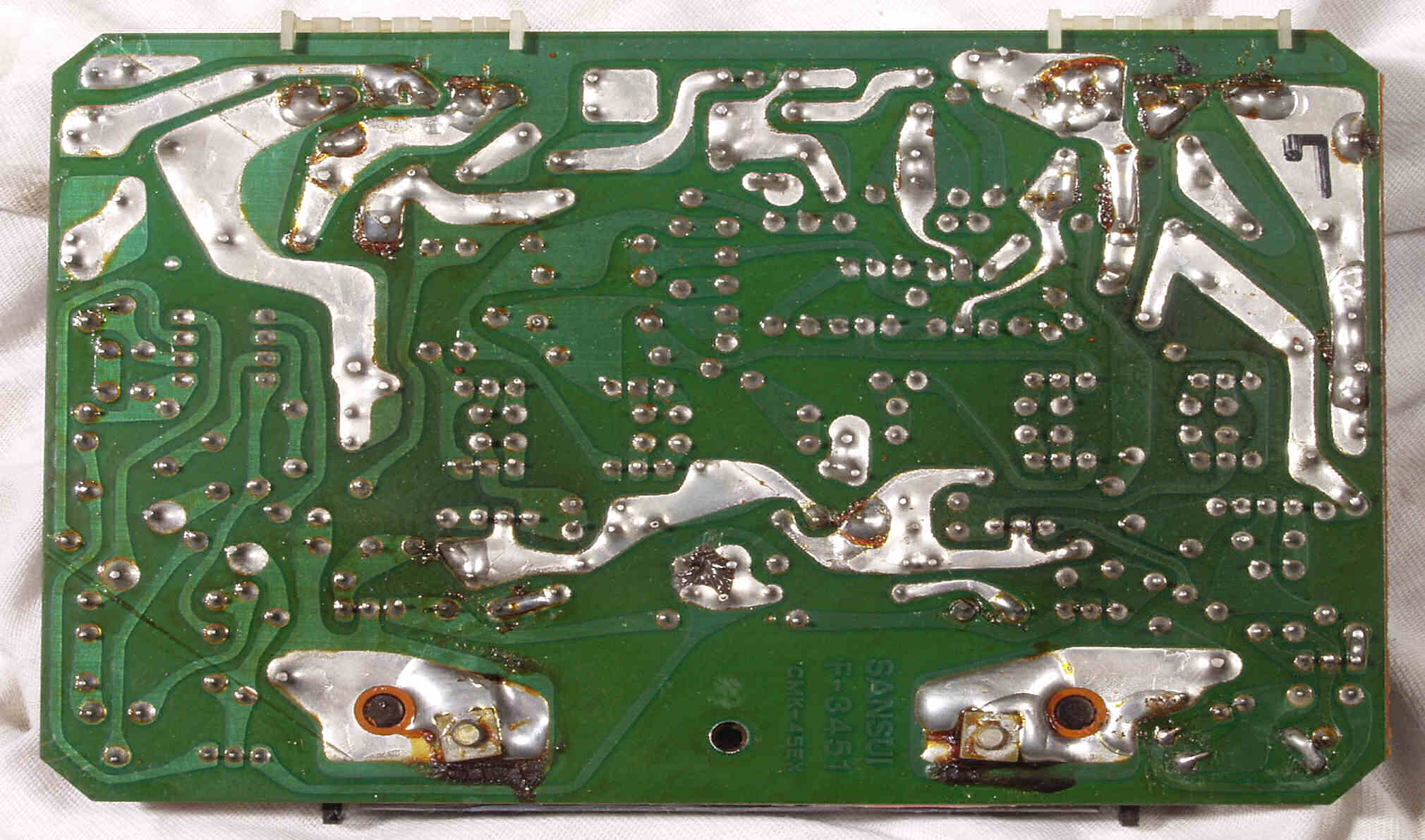

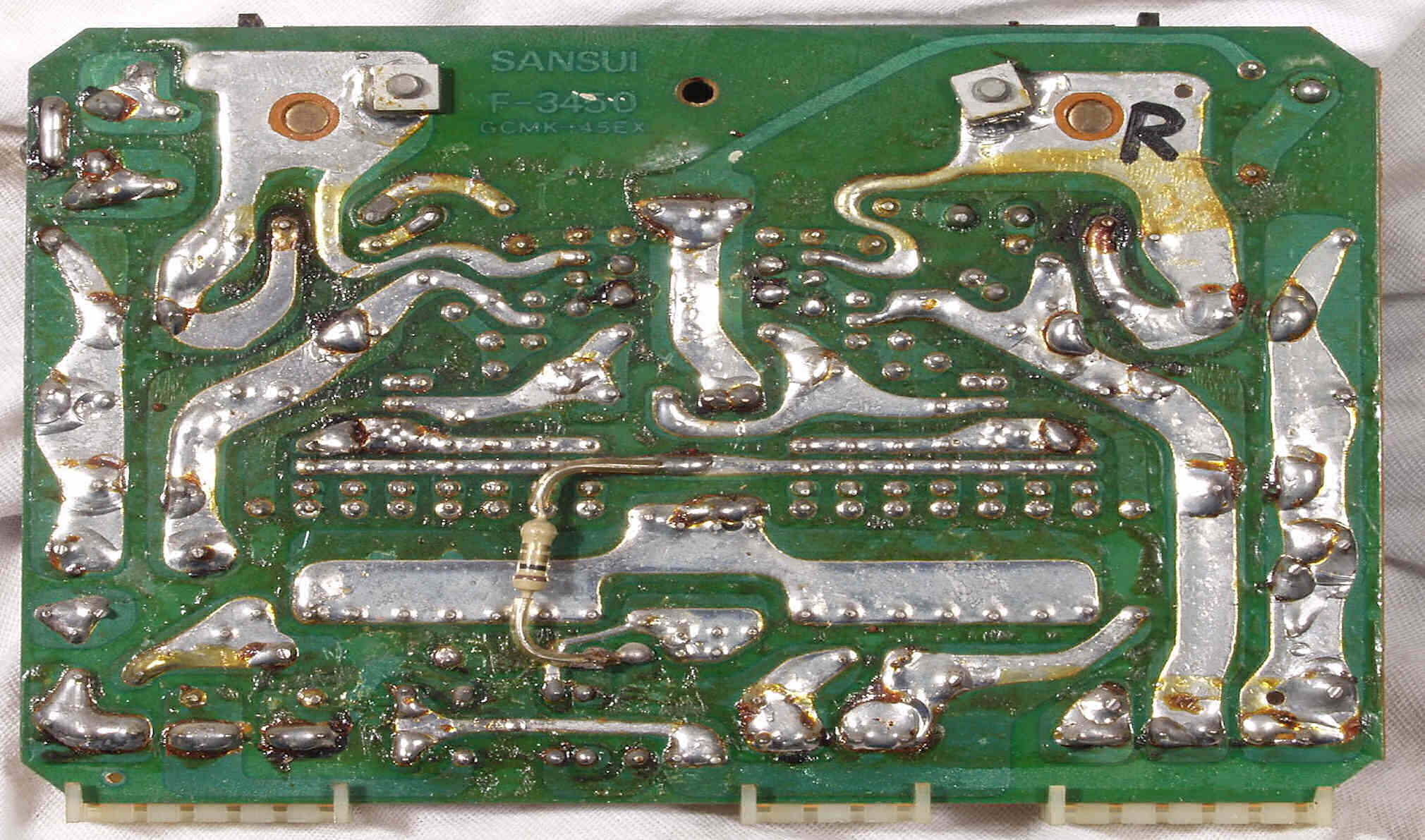

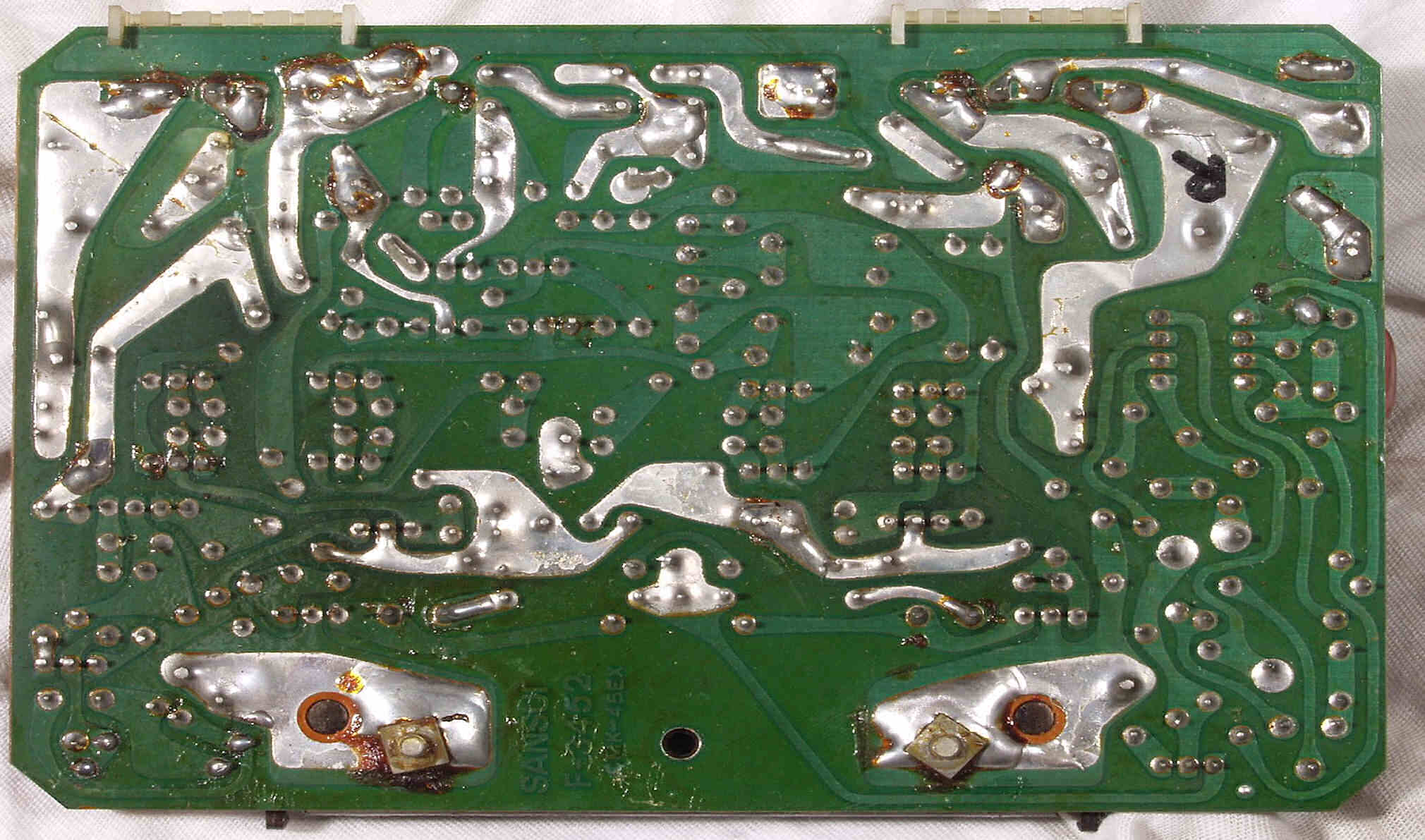

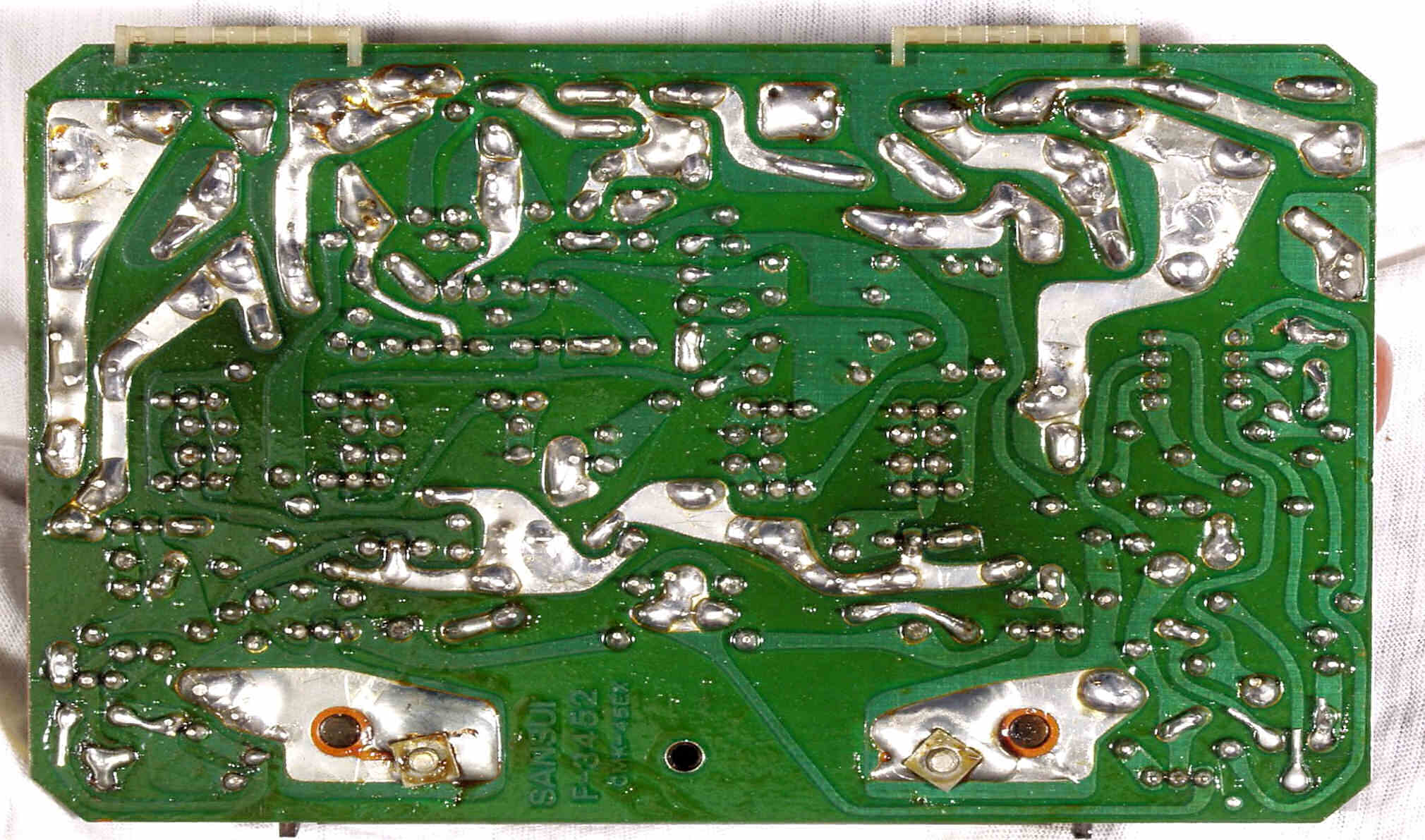

Ｃ１Ｄ．　修理後（半田補正）　Ｒ側終段基板裏　　全ての半田をやり修す

Ｃ１Ｅ．　完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

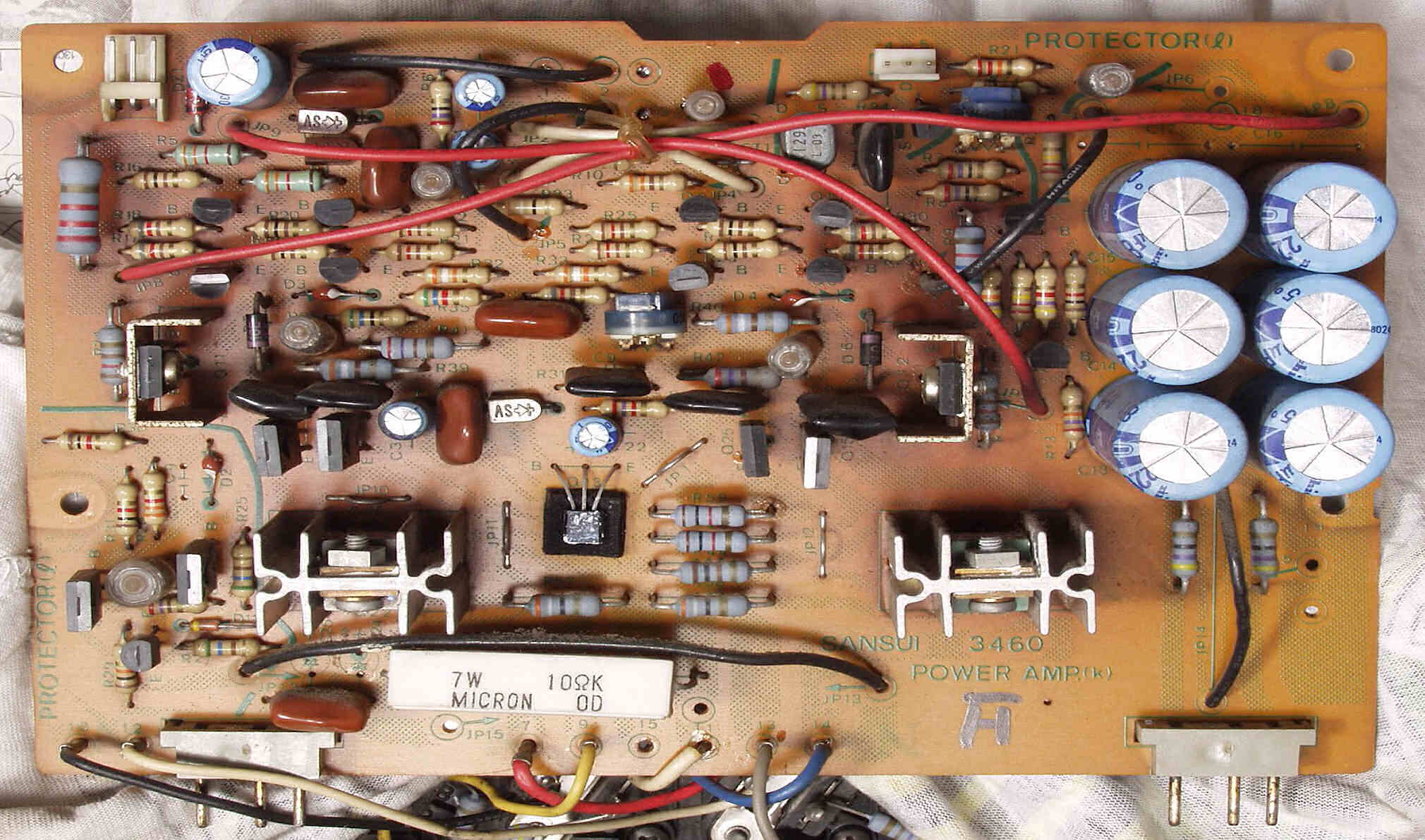

Ｃ２Ａ．　修理前　Ｌ側終段基板

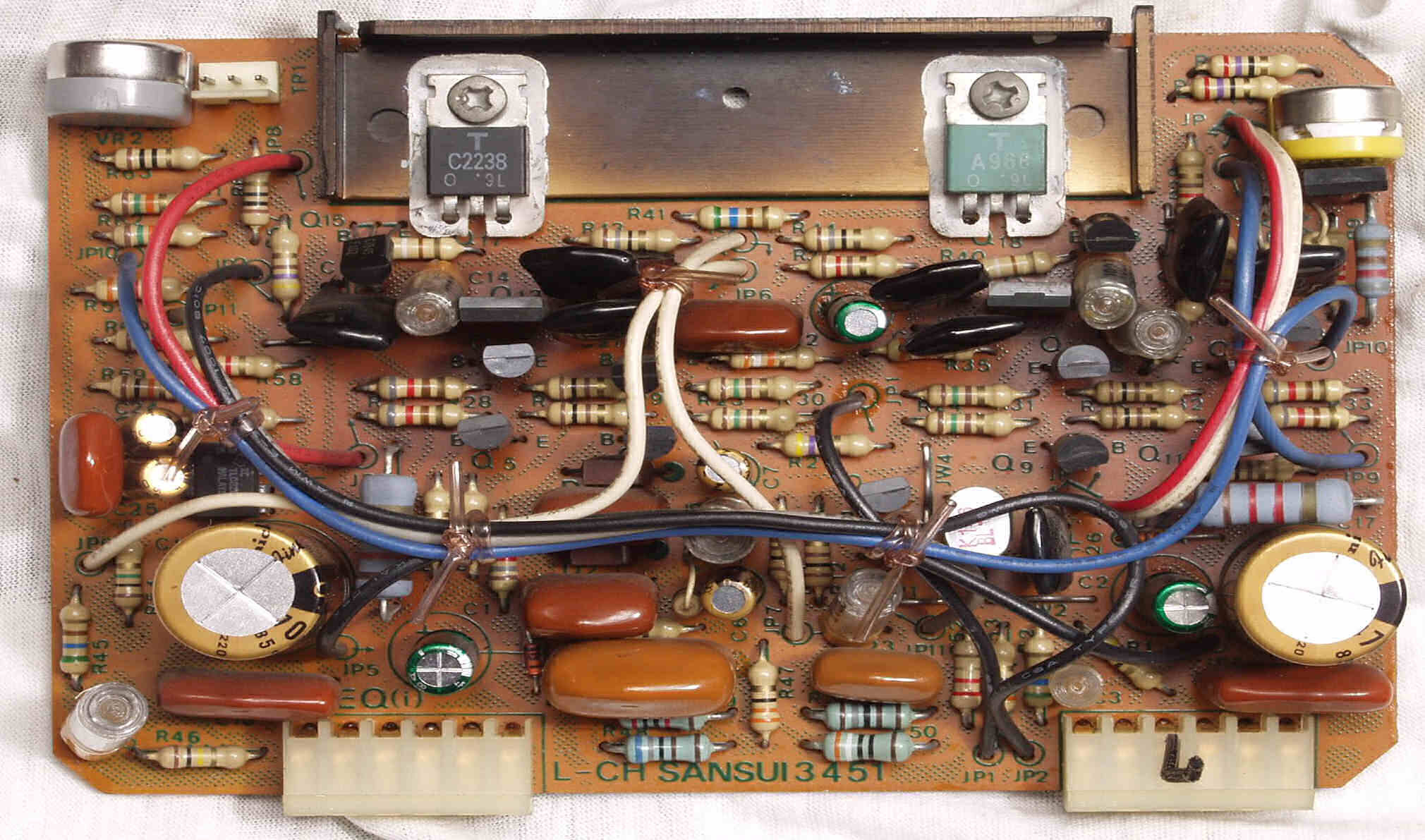

Ｃ２Ｂ．　修理後　Ｌ側終段基板　初段ＦＥＴ（電界効果トランジスター）、半固定ＶＲ＝２個　電解コンデンサー＝１１個交換

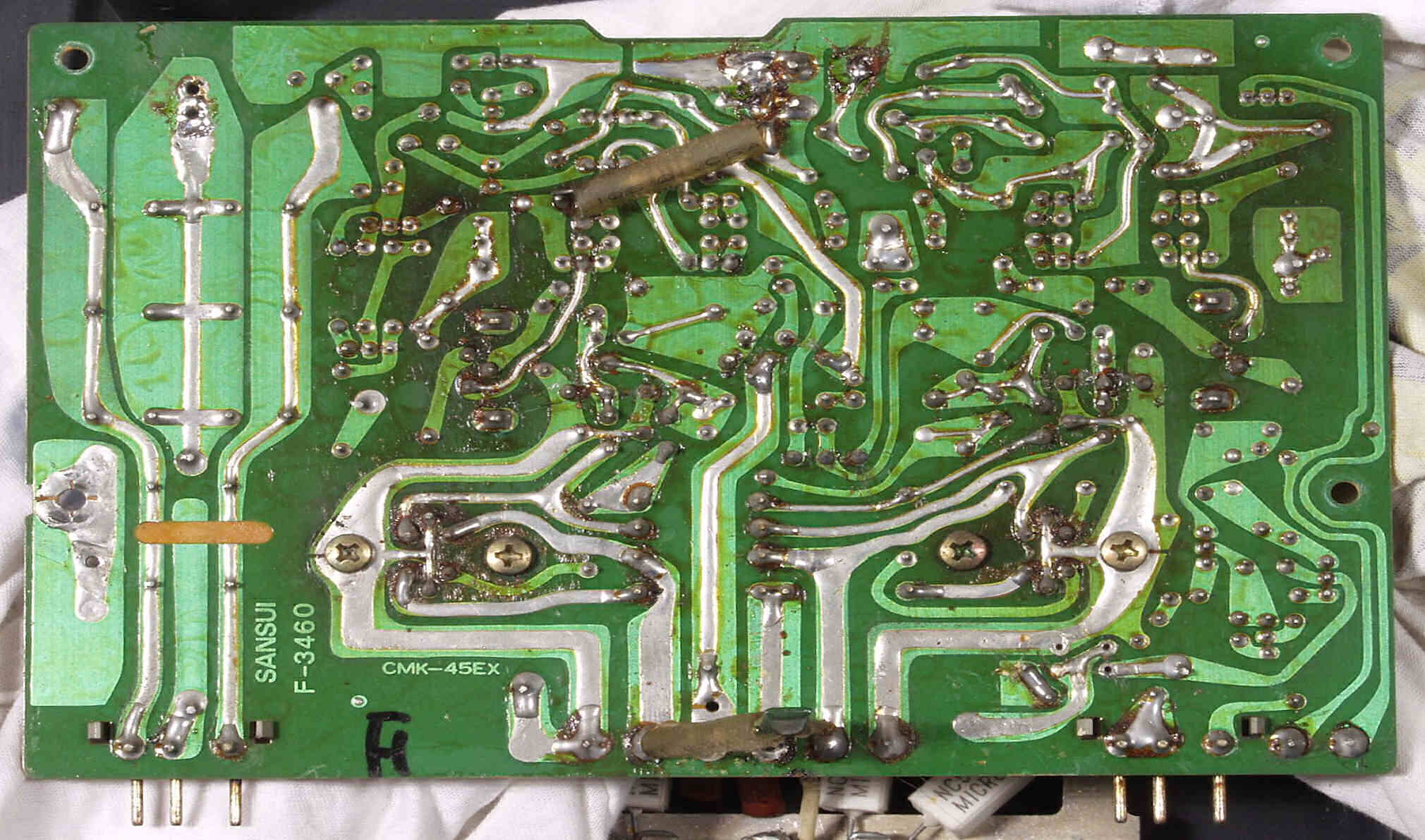

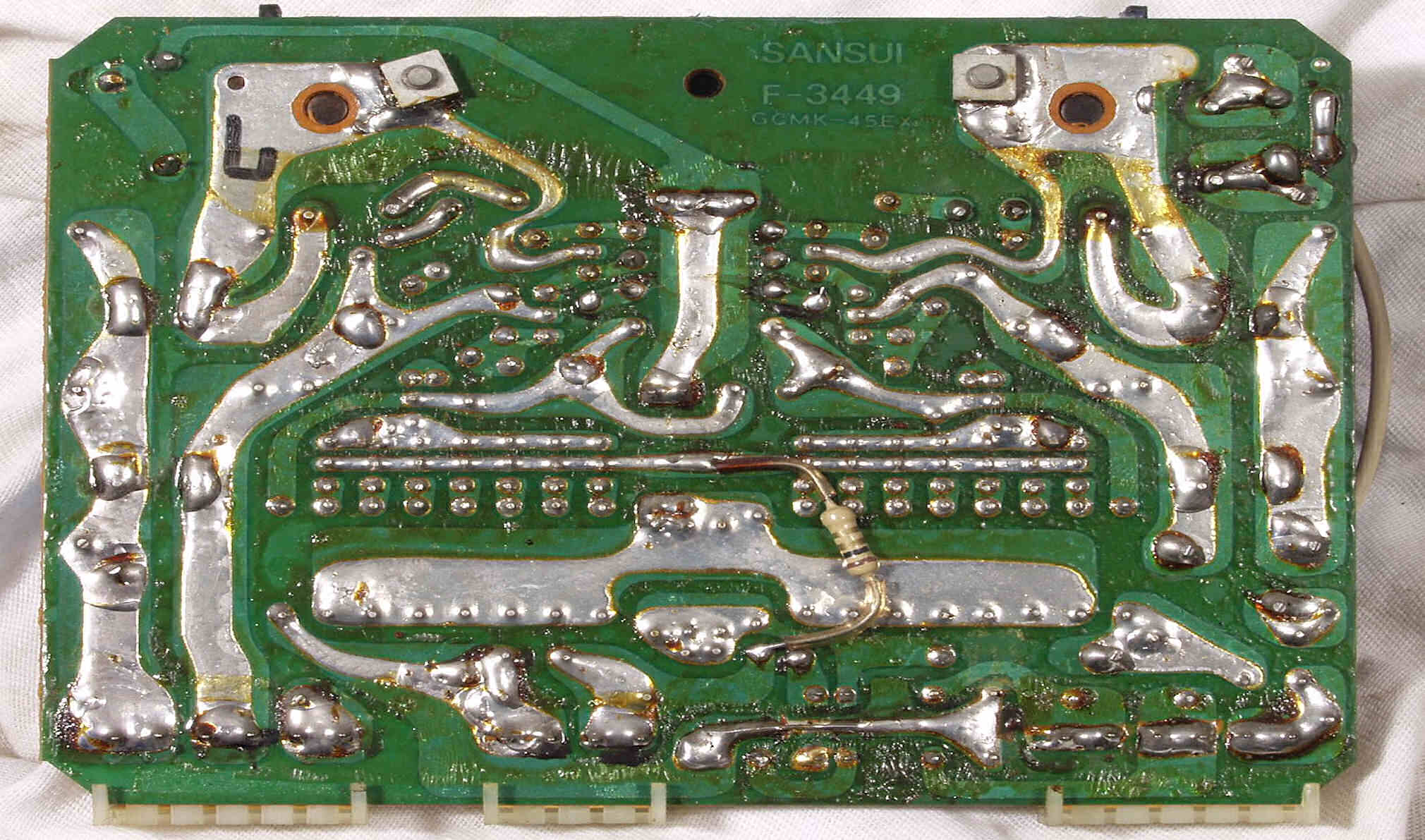

Ｃ２Ｃ．　修理前　Ｌ側終段基板裏

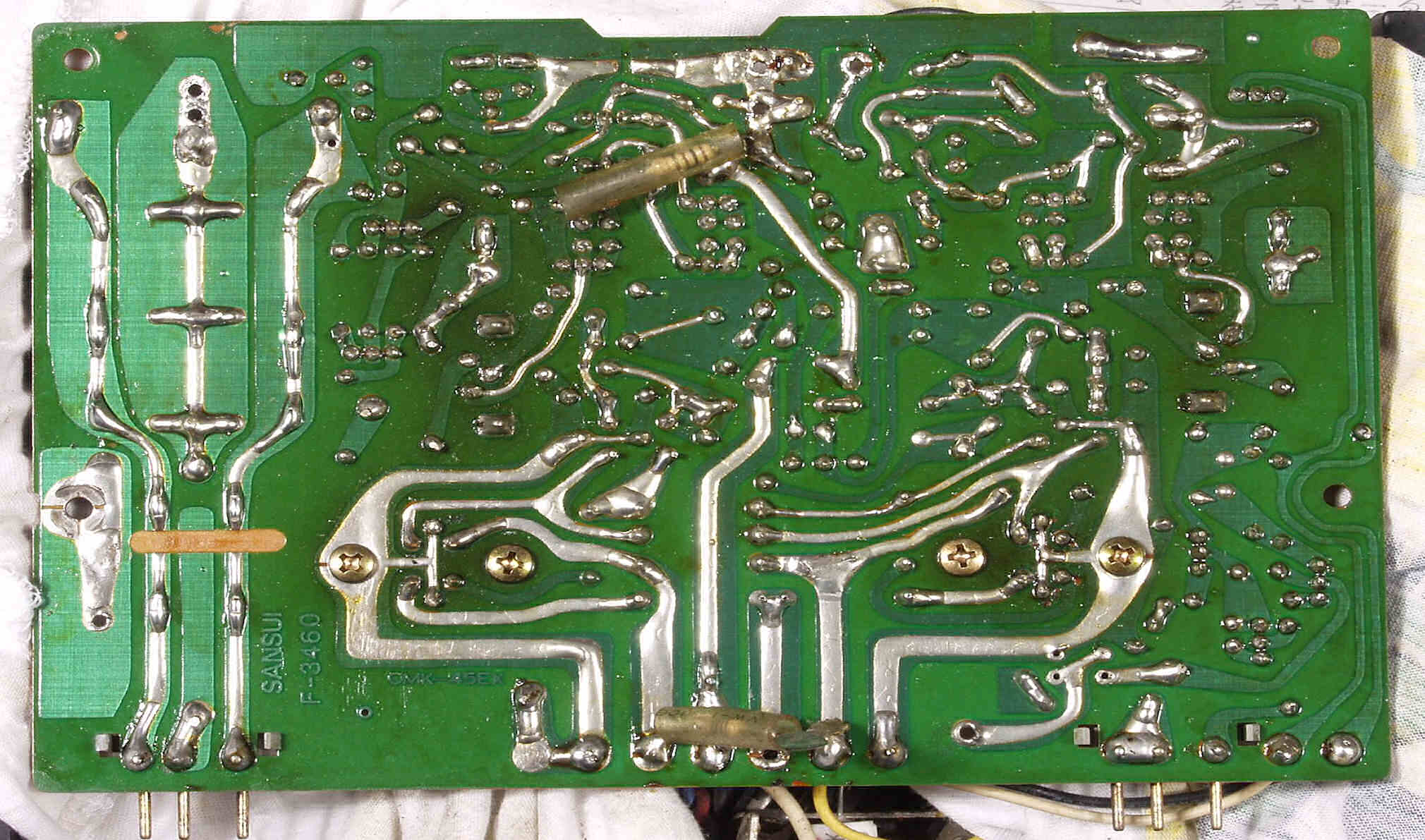

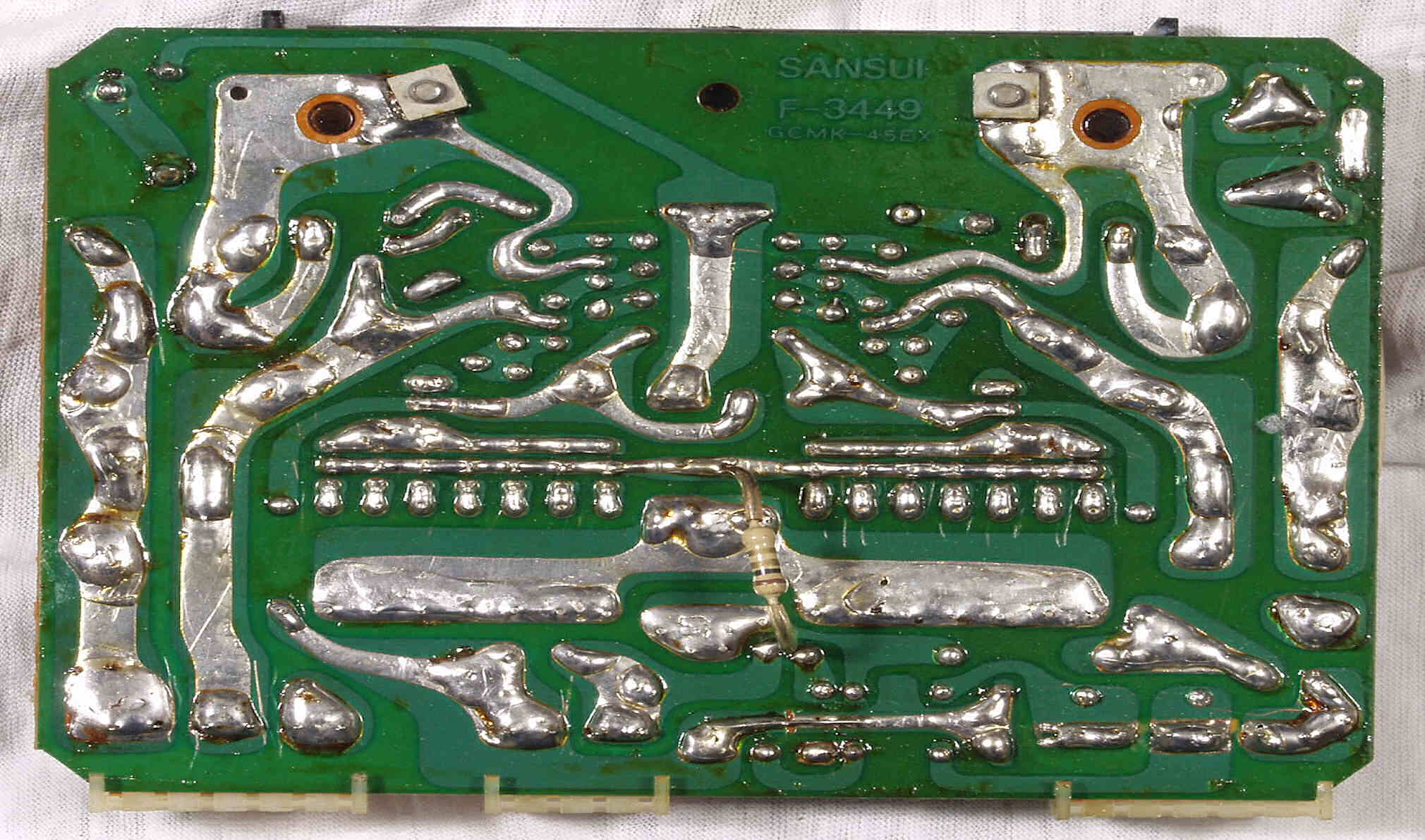

Ｃ２Ｄ．　修理後（半田補正）　Ｌ側終段基板裏　　全ての半田をやり修す

Ｃ２Ｅ．　完成後　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

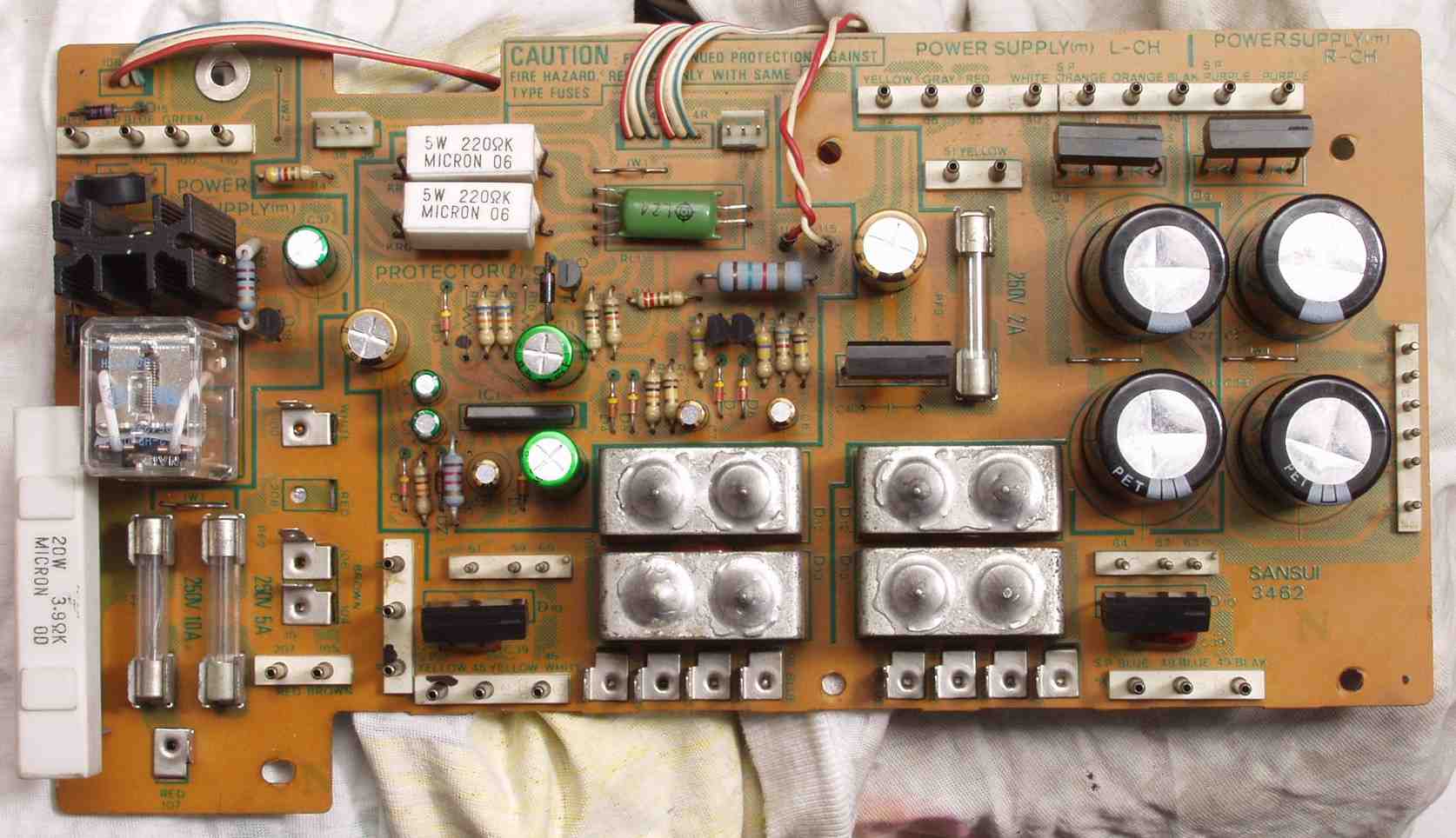

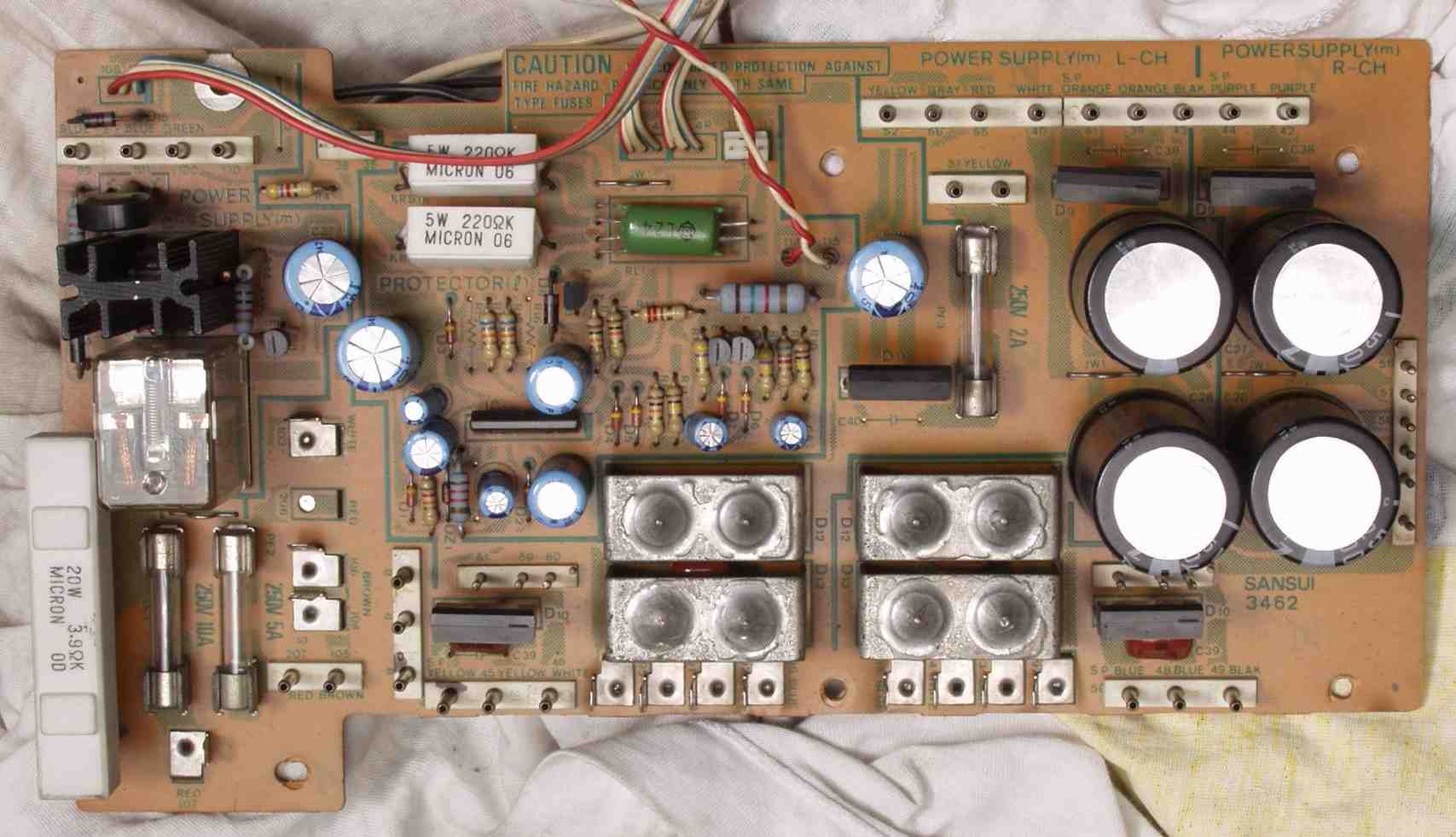

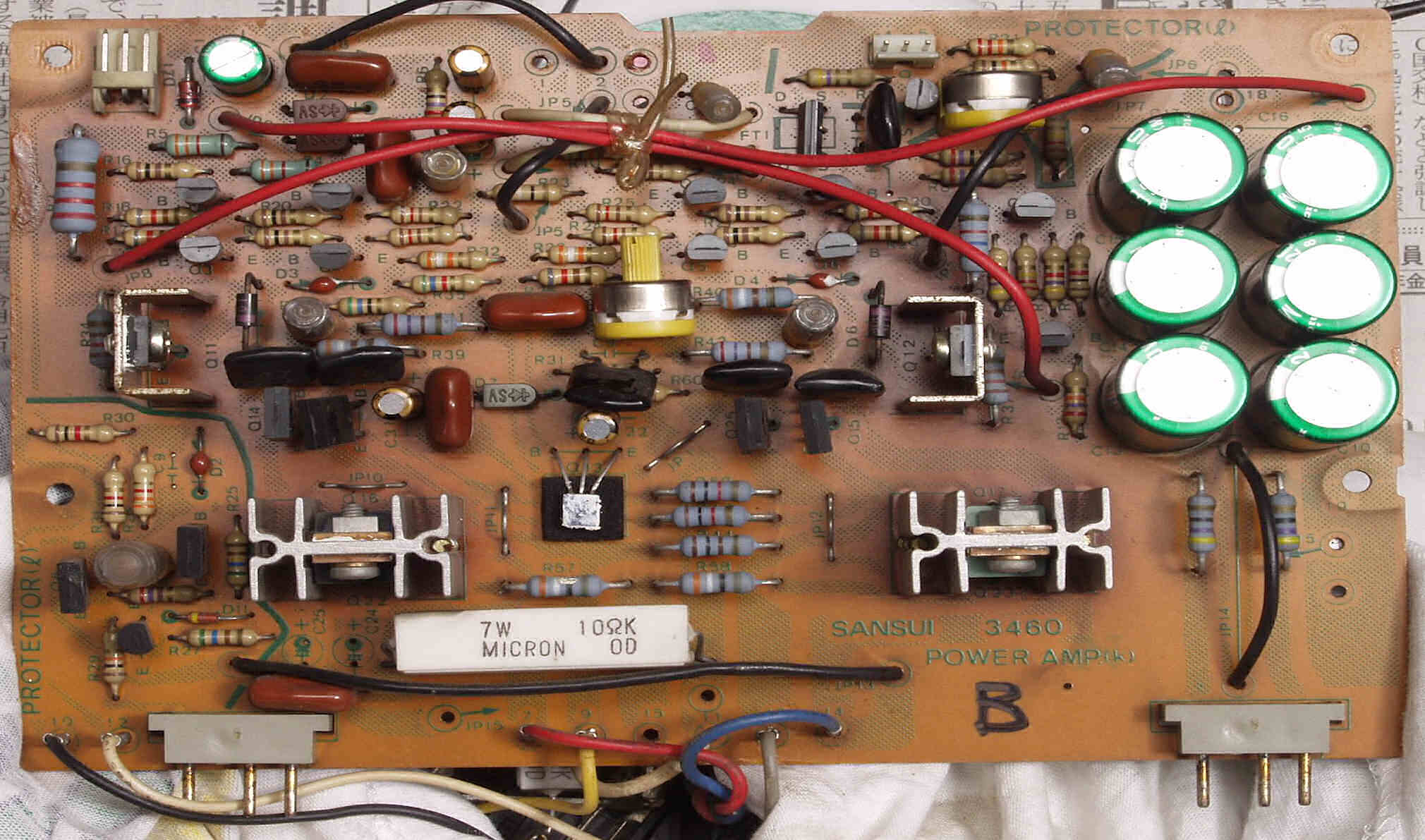

Ｃ３Ａ．　修理前　整流・プロテクト基板

Ｃ３Ｂ．　修理後　整流・プロテクト基板　電源投入リレー、電解コンデンサー１４個交換

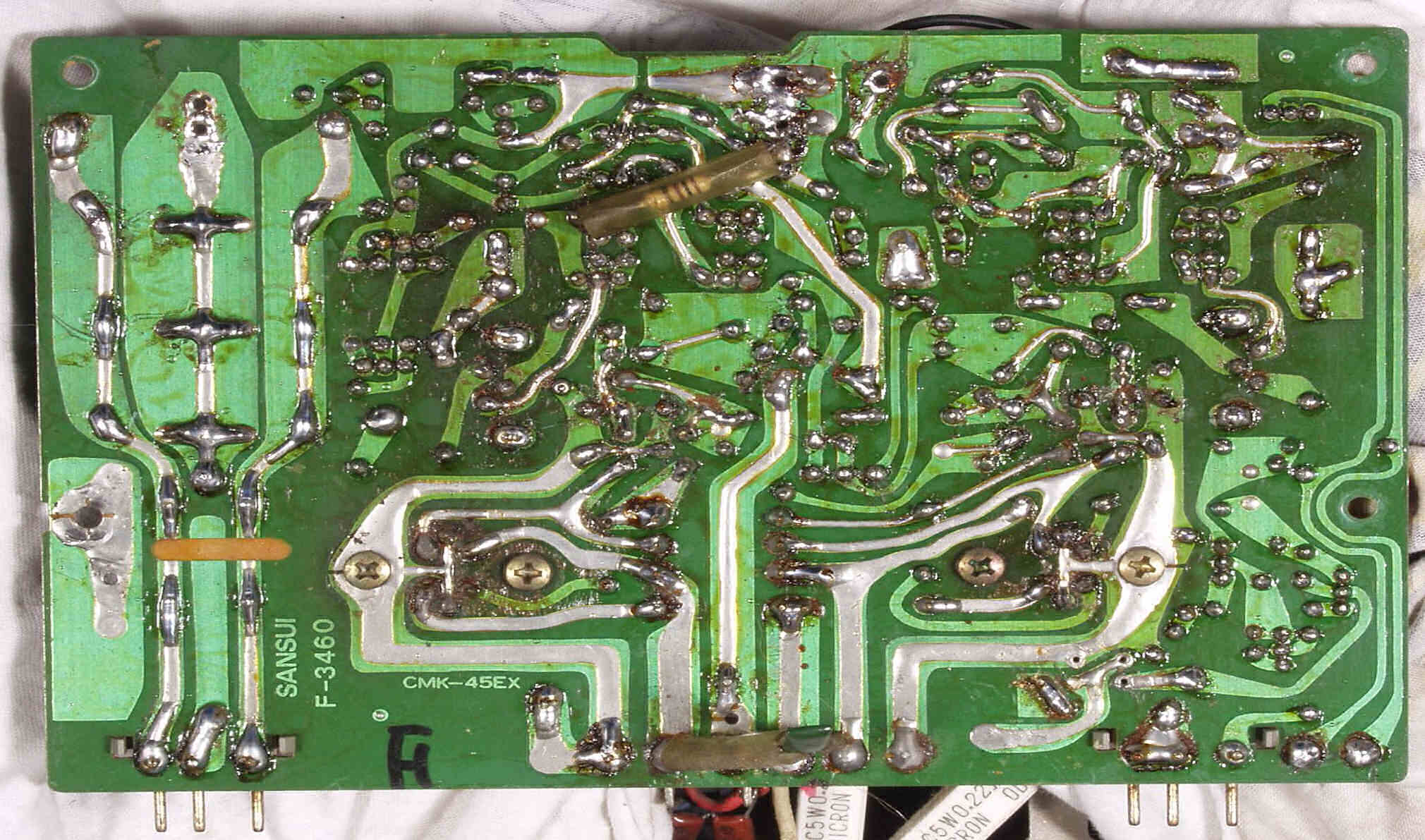

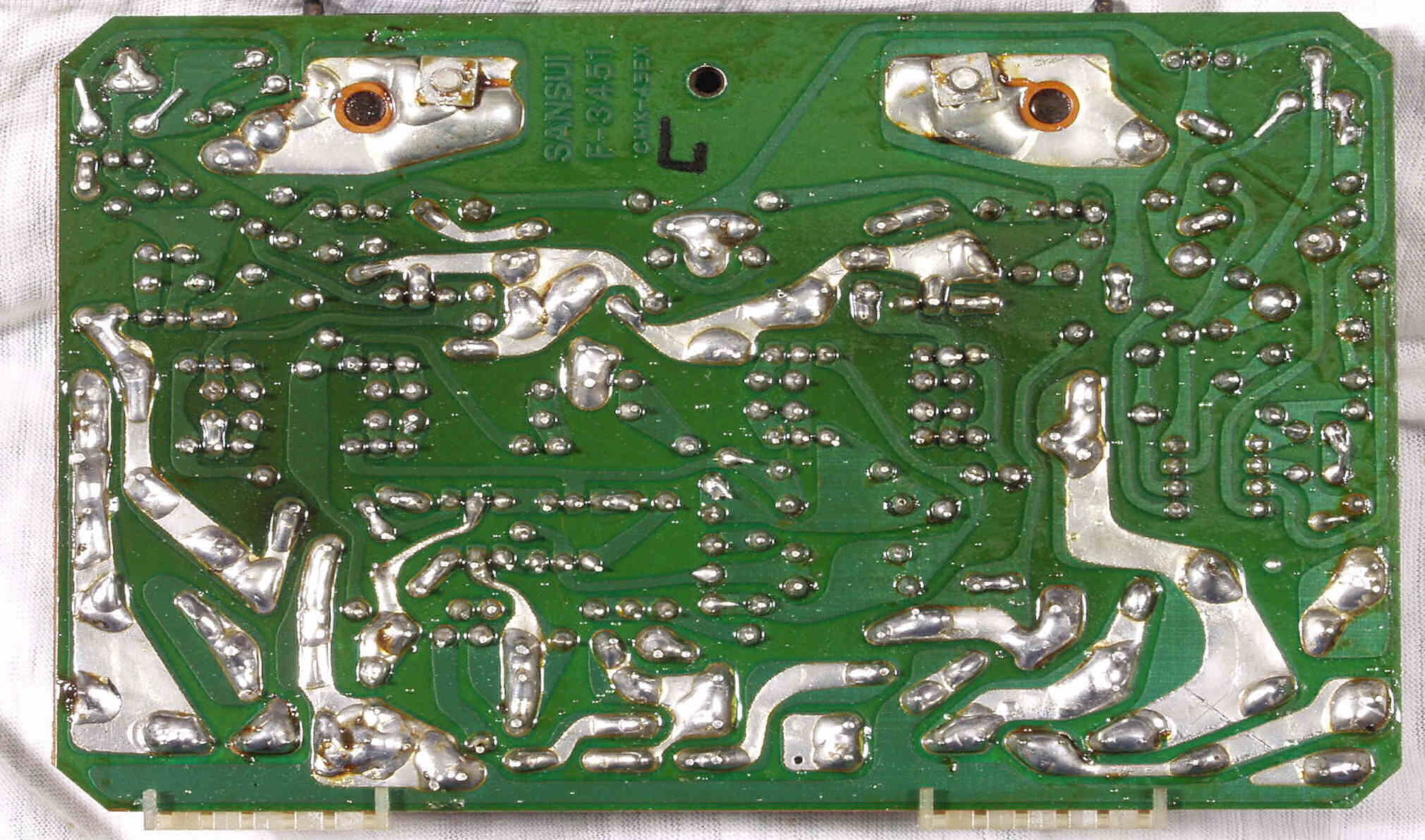

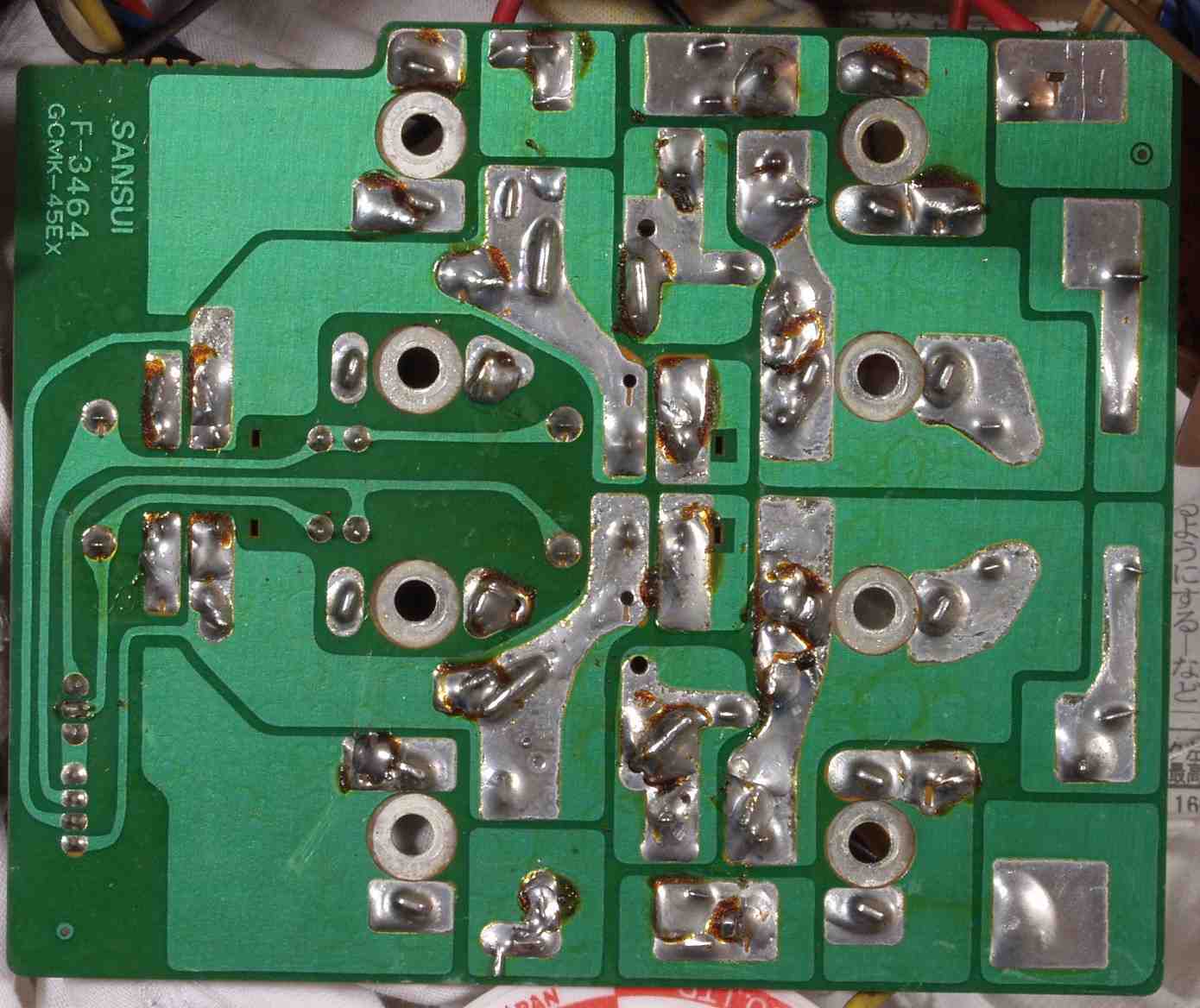

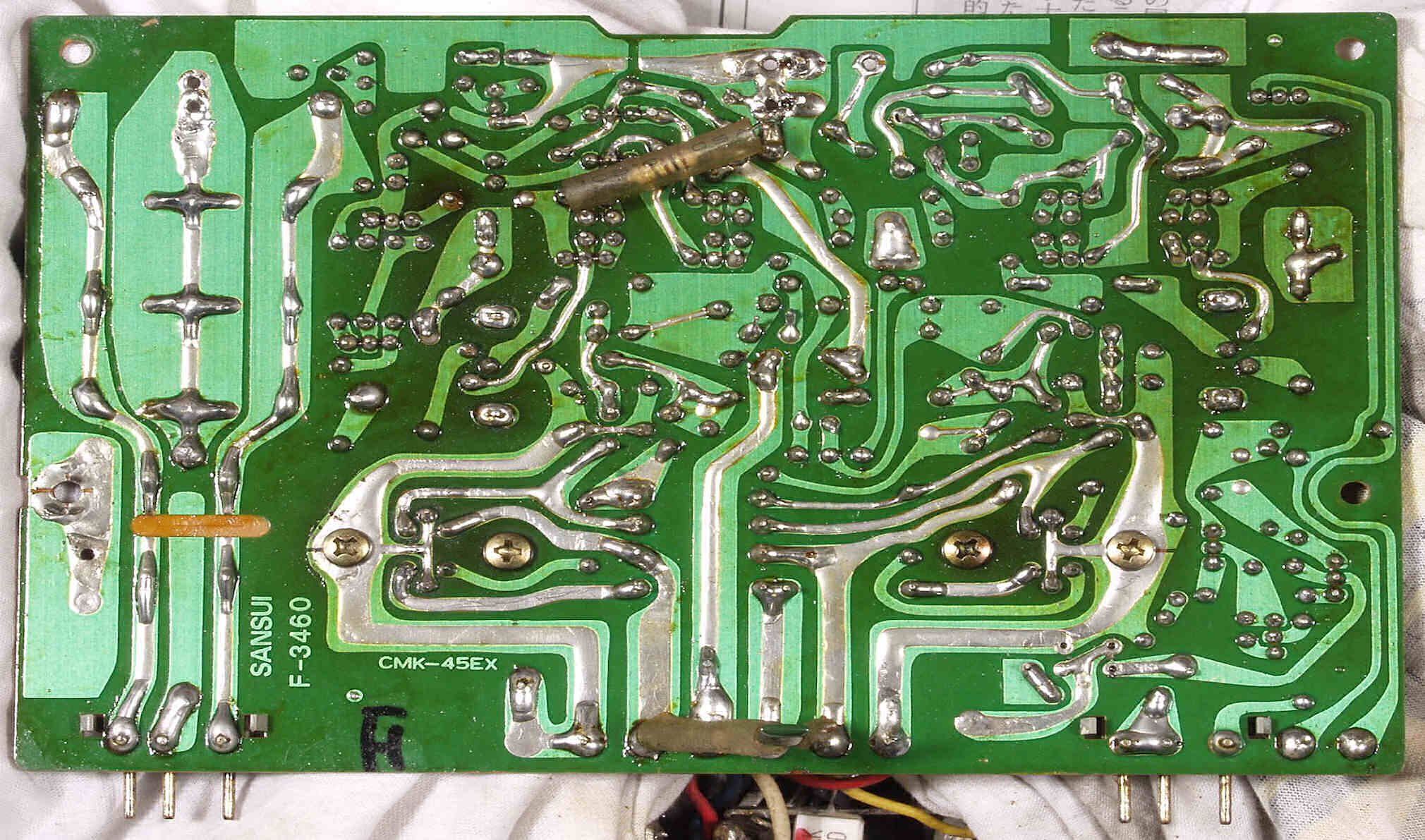

Ｃ３Ｃ．　修理前　整流・プロテクト基板裏

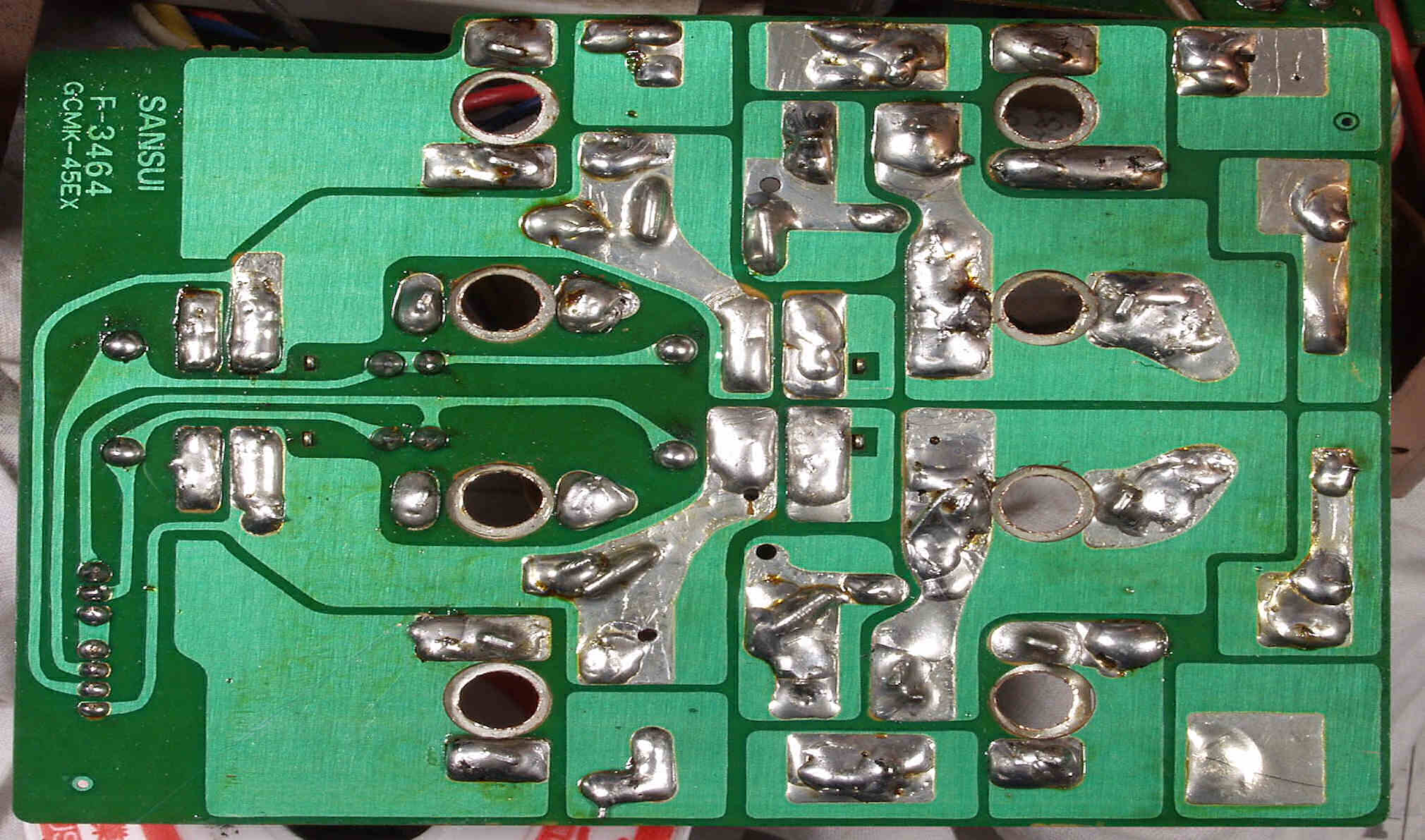

Ｃ３Ｄ．　修理後（半田補正）　整流・プロテクト基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

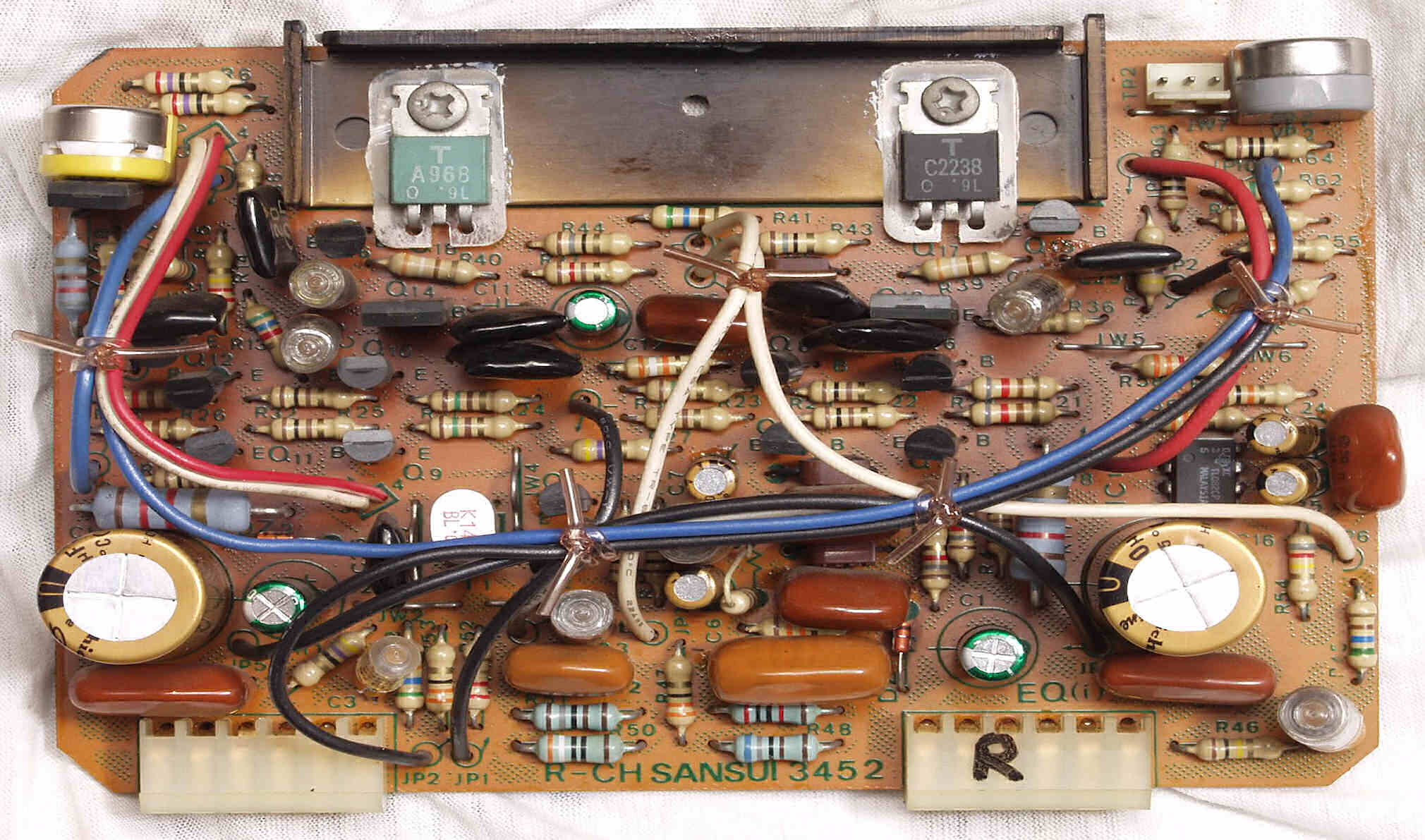

Ｃ４Ａ．　修理前　Ｒ−ＥＱ−ＡＭＰ基板

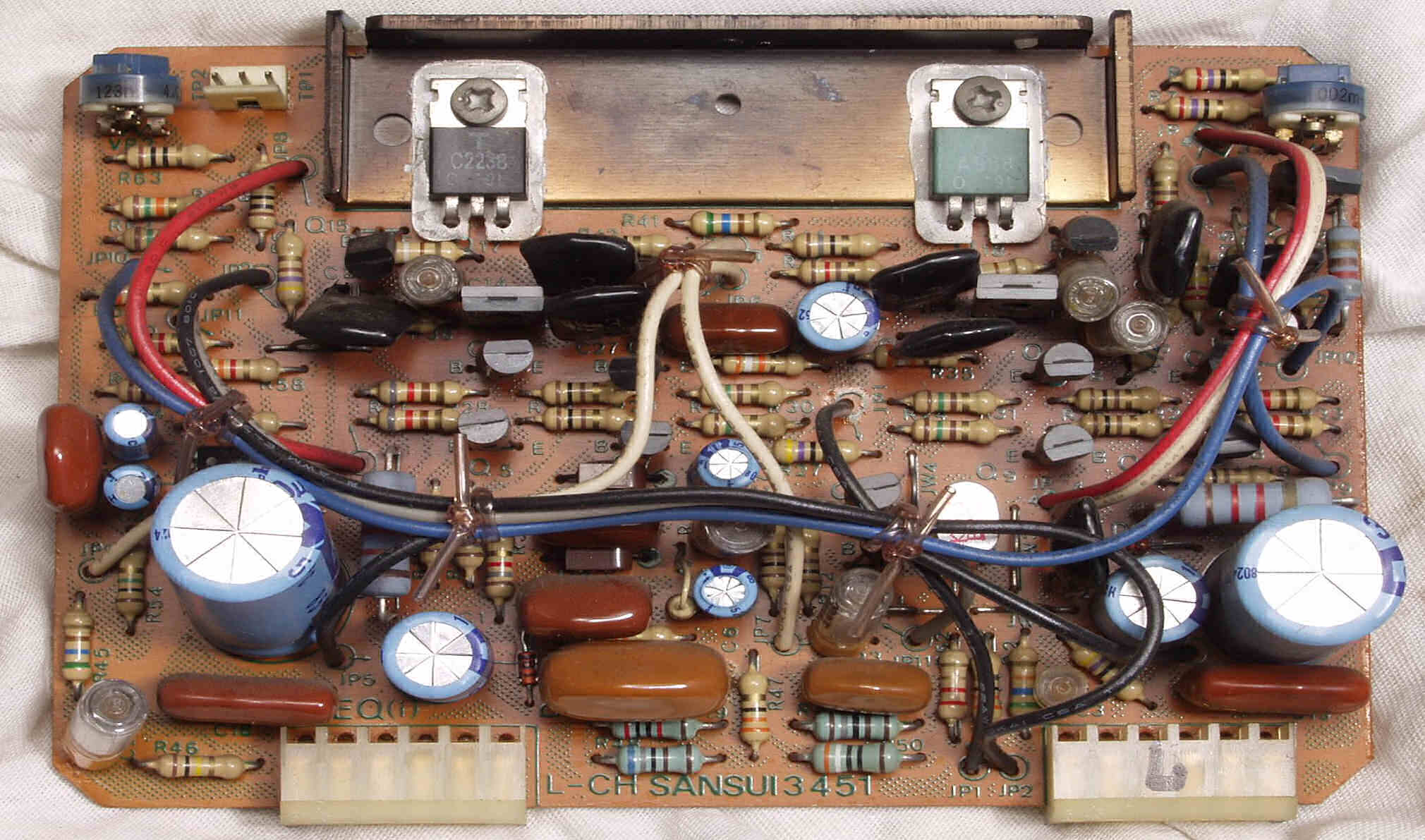

Ｃ４Ｂ．　修理後　Ｒ−ＥＱ−ＡＭＰ基板　ＯＰ−ＡＭＰ、半固定ＶＲ＝２個　電解コンデンサー９個交換

Ｃ４Ｃ．　修理前　Ｒ−ＥＱ−ＡＭＰ基板裏

Ｃ４Ｄ．　修理後（半田補正）　Ｒ−ＥＱ−ＡＭＰ基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

Ｃ５Ａ．　修理前　Ｌ−ＥＱ−ＡＭＰ基板

Ｃ５Ｂ．　修理後　Ｌ−ＥＱ−ＡＭＰ基板　半固定ＶＲ＝２個　電解コンデンサー９個交換

Ｃ５Ｃ．　修理前　Ｌ−ＥＱ−ＡＭＰ基板裏

Ｃ５Ｄ．　修理後（半田補正）　Ｌ−ＥＱ−ＡＭＰ基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

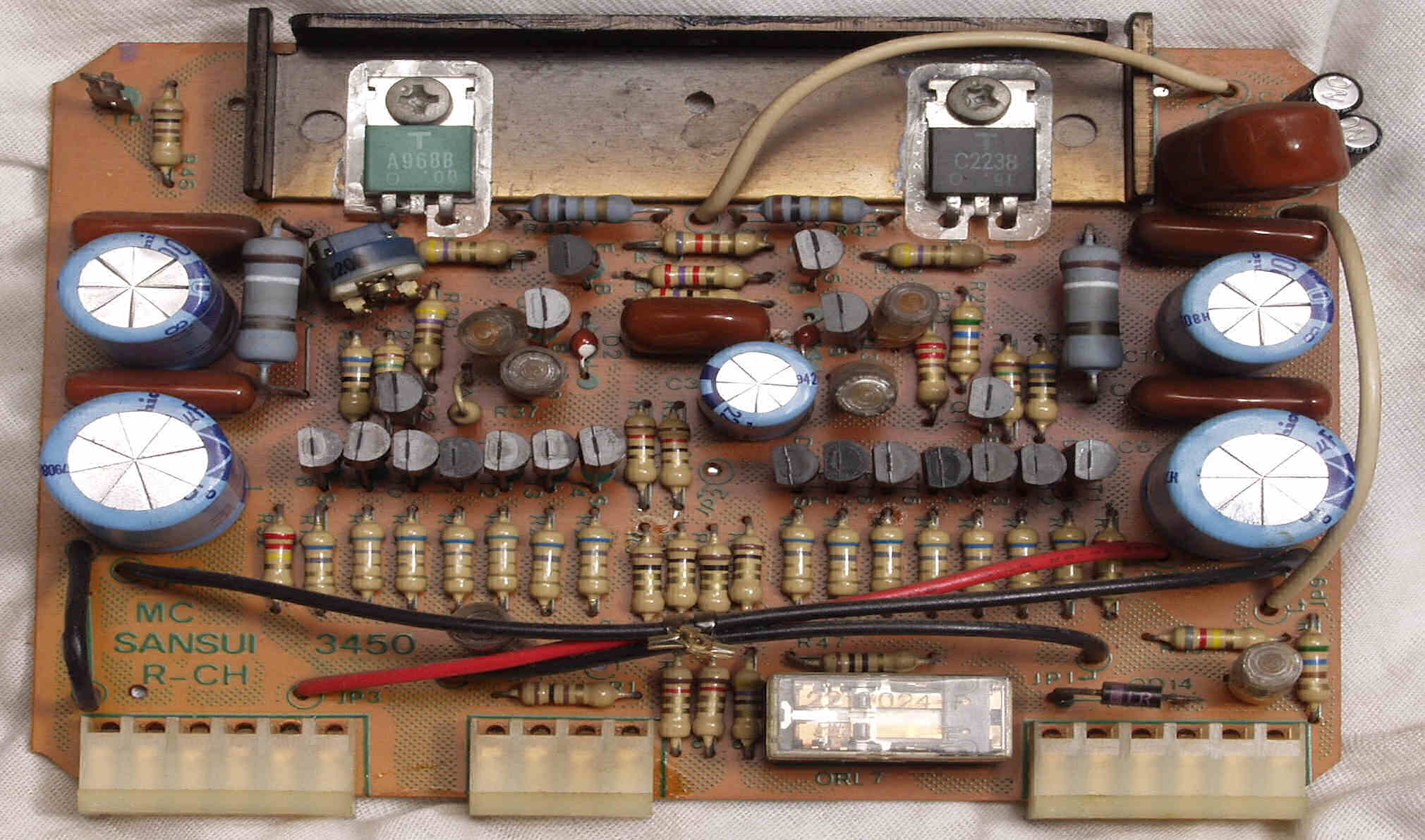

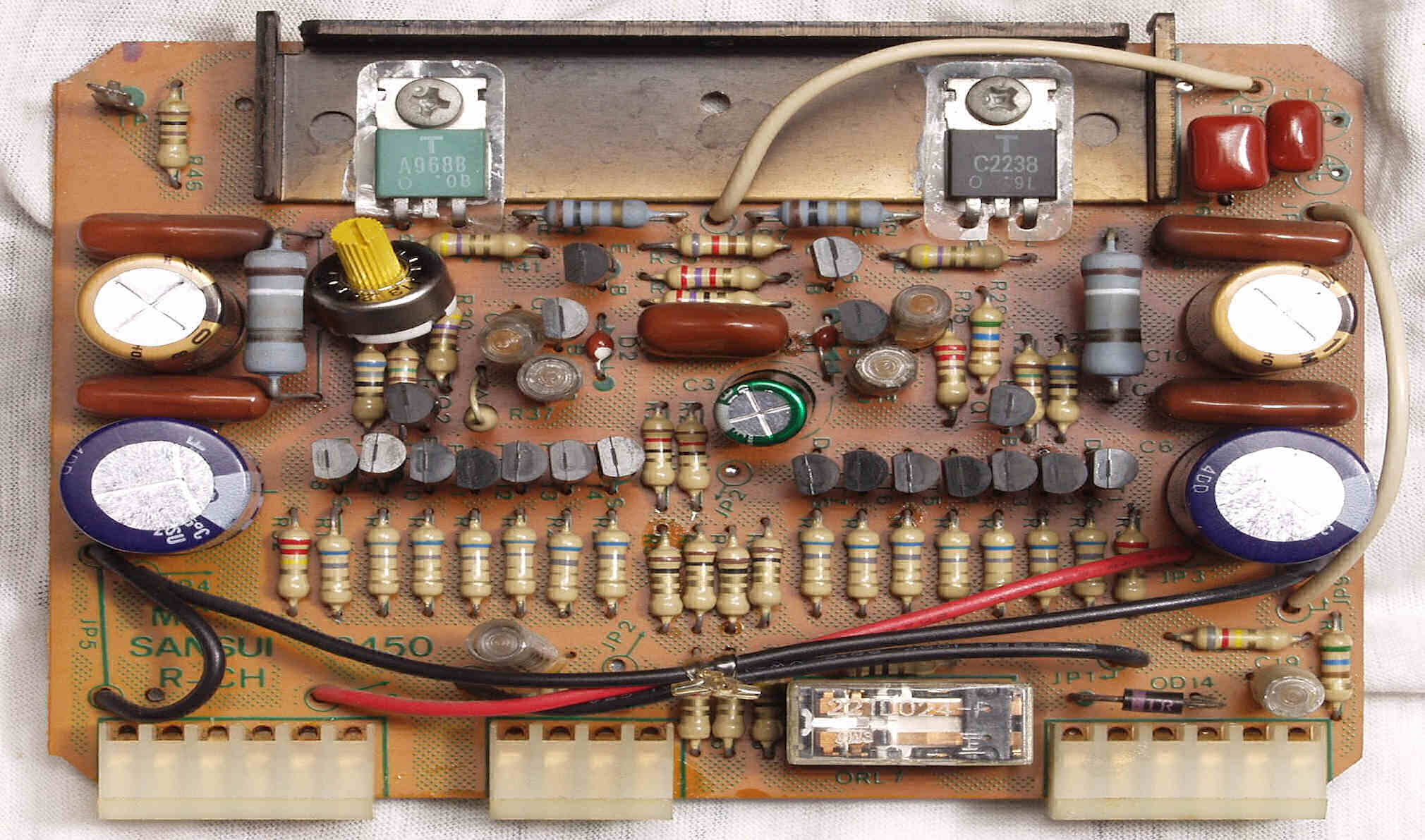

Ｃ６Ａ．　修理前　Ｒ−ＭＣ−ＡＭＰ基板

Ｃ６Ｂ．　修理後　Ｒ−ＭＣ−ＡＭＰ基板　半固定ＶＲ、電解コンデンサー５個、フイルムコンデンサー２個交換 　　　　　　　　　　　元は１０００μ＋１０００μでしたが、高域が不安定なので、１０００μ＋３３００μに変更

Ｃ６Ｃ．　修理前　Ｒ−ＭＣ−ＡＭＰ基板裏

Ｃ６Ｄ．　修理後（半田補正）　Ｒ−ＭＣ−ＡＭＰ基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

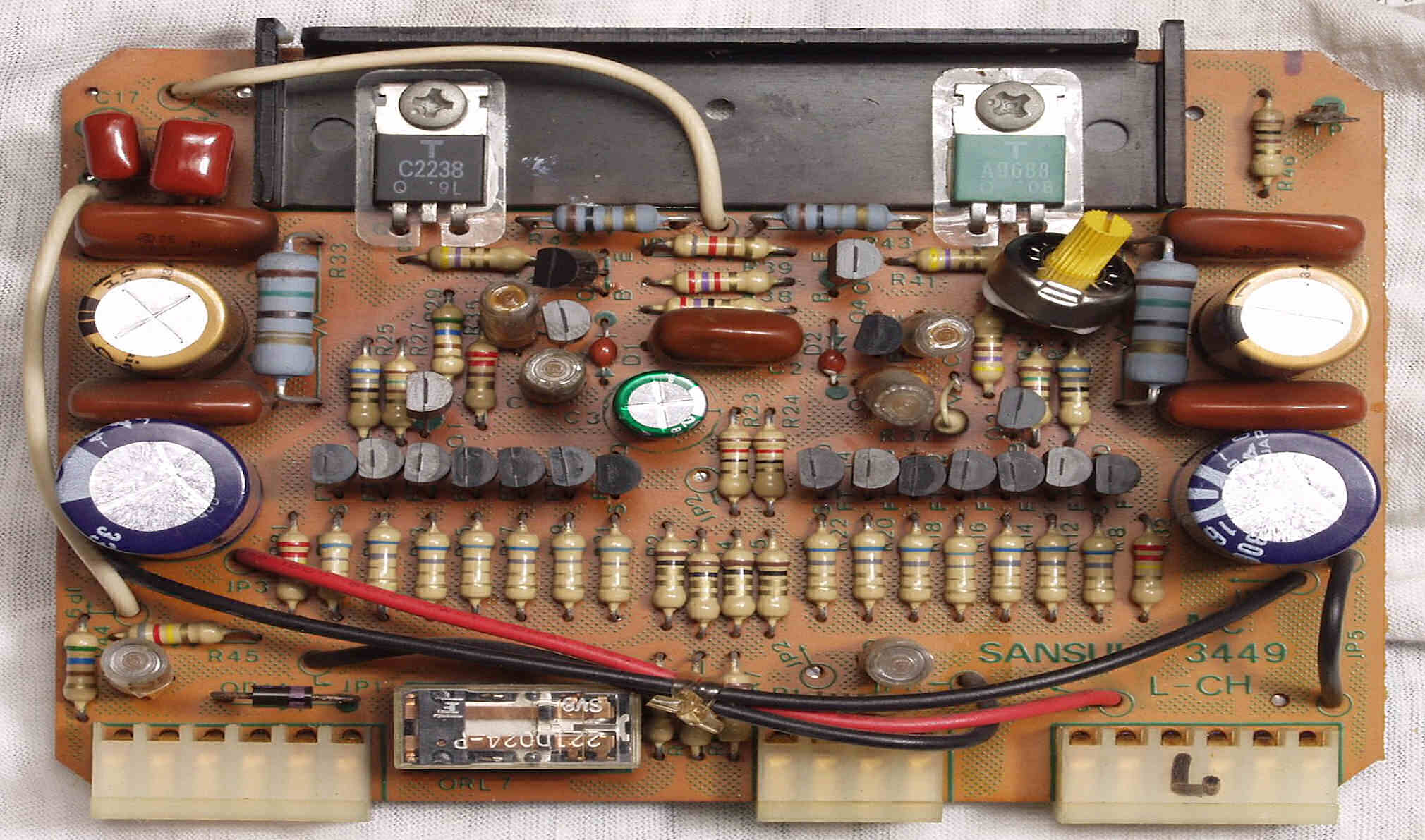

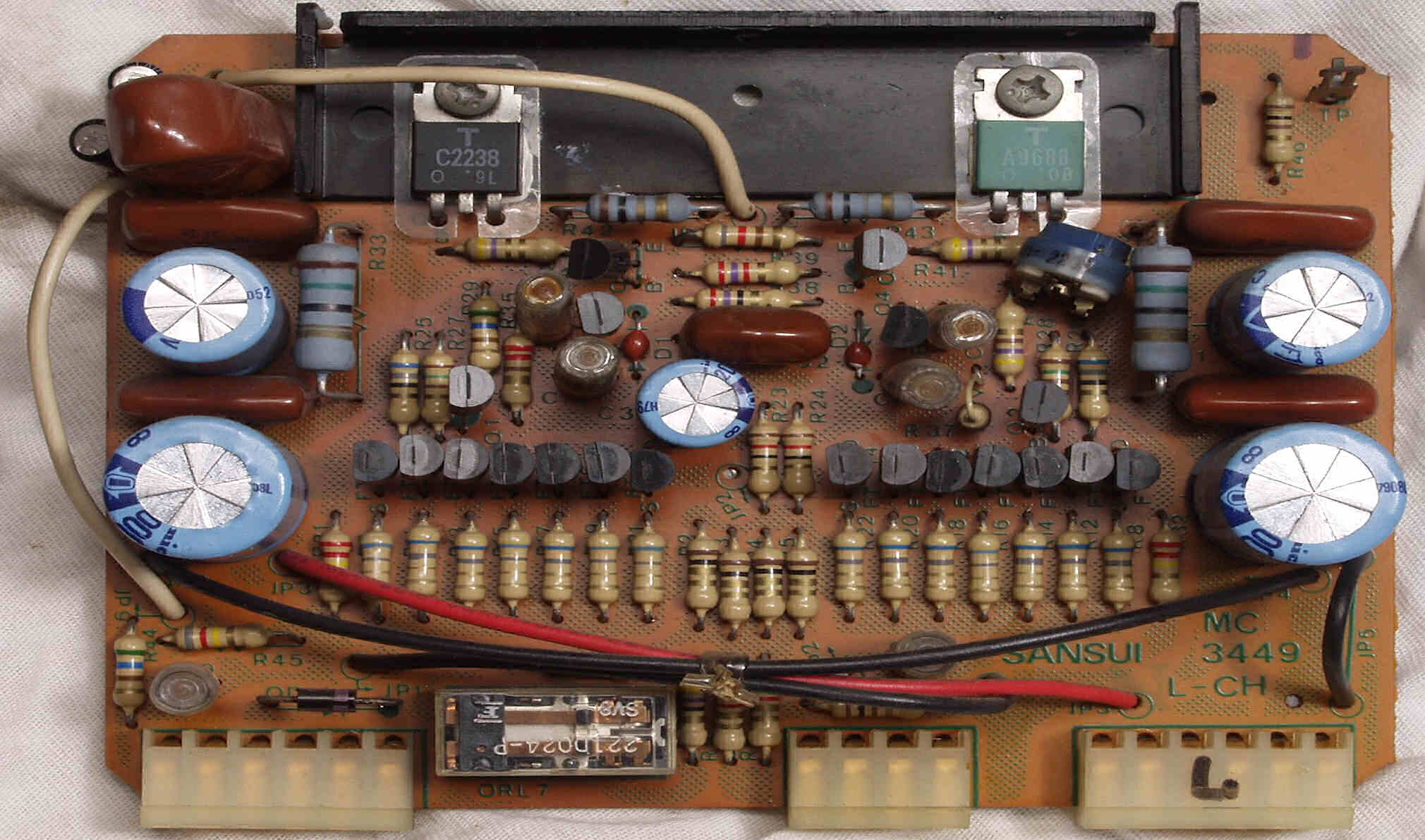

Ｃ７Ａ．　修理前　Ｌ−ＭＣ−ＡＭＰ基板

Ｃ７Ｂ．　修理後　Ｌ−ＭＣ−ＡＭＰ基板　半固定ＶＲ、電解コンデンサー７個交換 　　　　　　　　　　　元は１０００μ＋１０００μでしたが、高域が不安定なので、１０００μ＋３３００μに変更

Ｃ７Ｃ．　修理前　Ｌ−ＭＣ−ＡＭＰ基板裏

Ｃ７Ｄ．　修理後（半田補正）　Ｌ−ＭＣ−ＡＭＰ基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

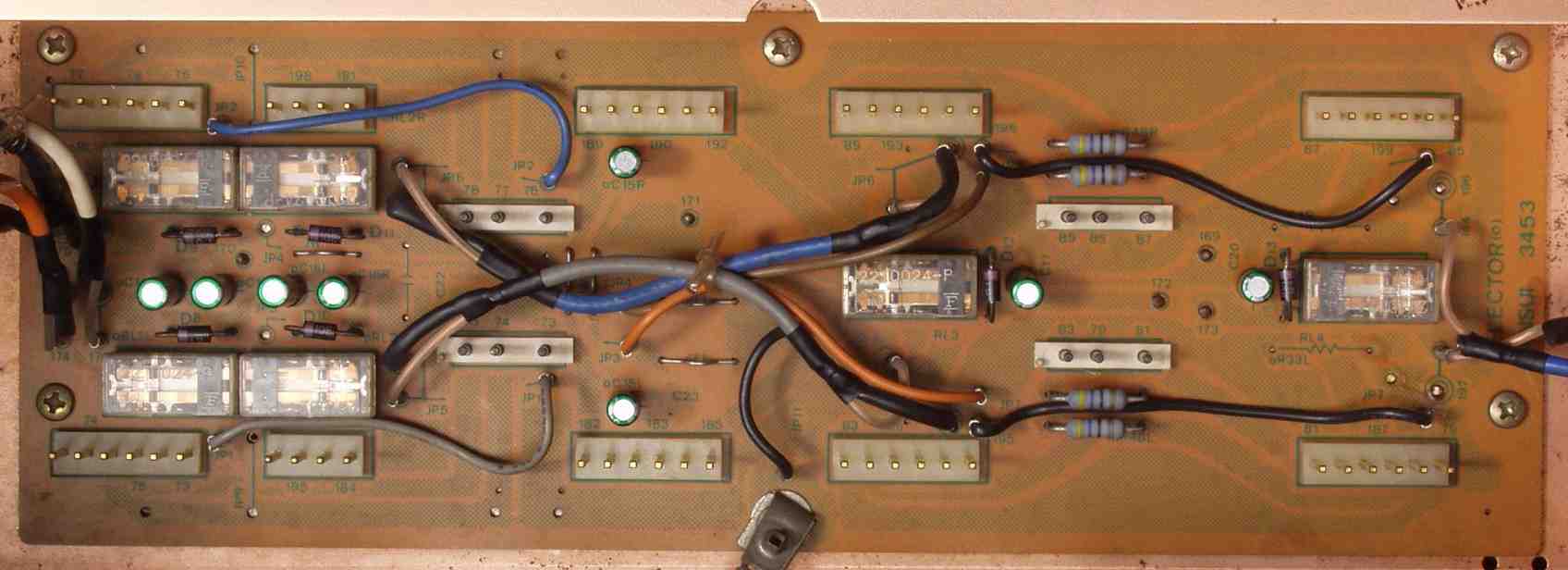

Ｃ８Ａ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板

Ｃ８Ｂ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板　電解コンデンサー８個交換

Ｃ８Ｃ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏

Ｃ８Ｄ．　修理後　ＥＱ＆ＭＣ−ＡＭＰ取付基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

Ｃ８Ｅ．　修理前　ＥＱ＆ＭＣ電源基板

Ｃ−８Ｆ．　修理後　ＥＱ＆ＭＣ電源基板　電解コンデンサー１６個交換

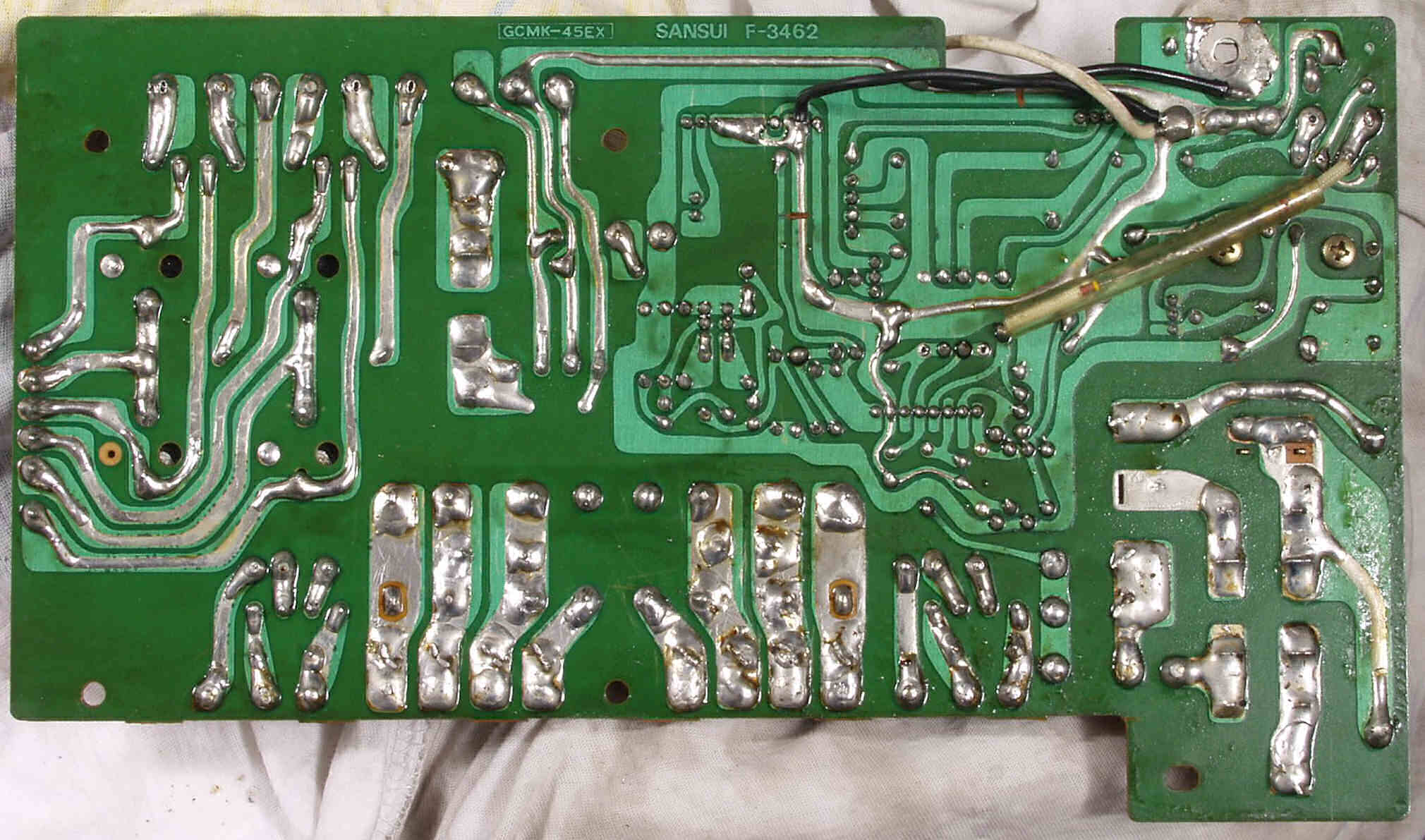

Ｃ８Ｇ．　修理前　ＥＱ＆ＭＣ電源基板裏

Ｃ８Ｈ．　修理（半田補正）　ＥＱ＆ＭＣ電源基板裏＋不要なフラックスを取り、清掃後。

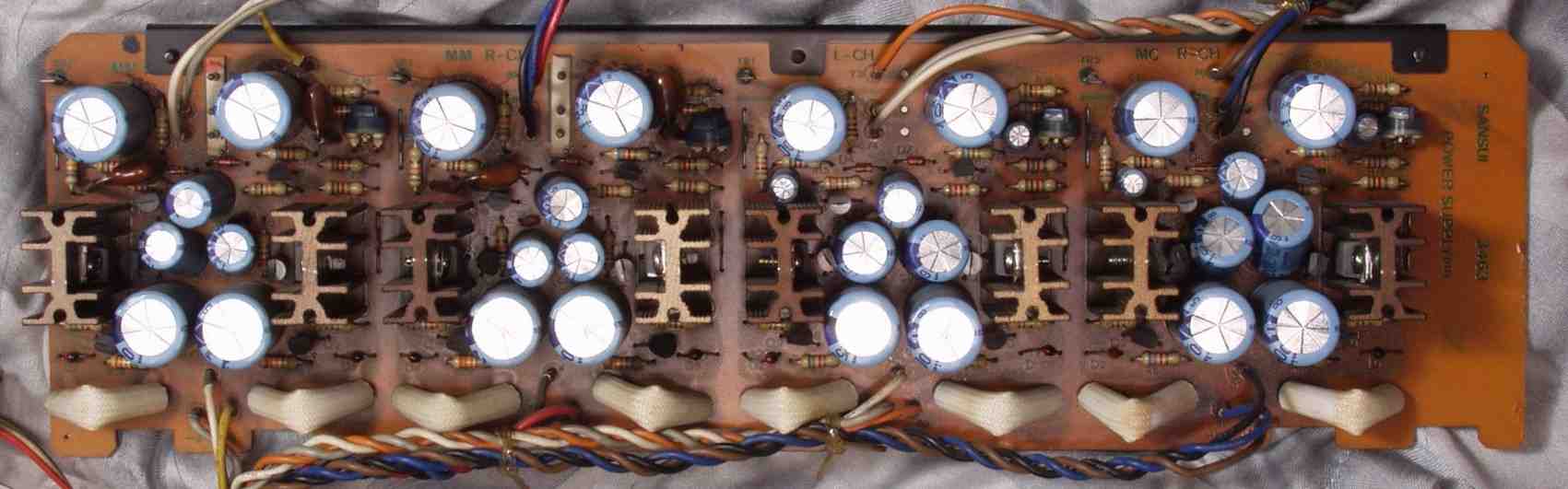

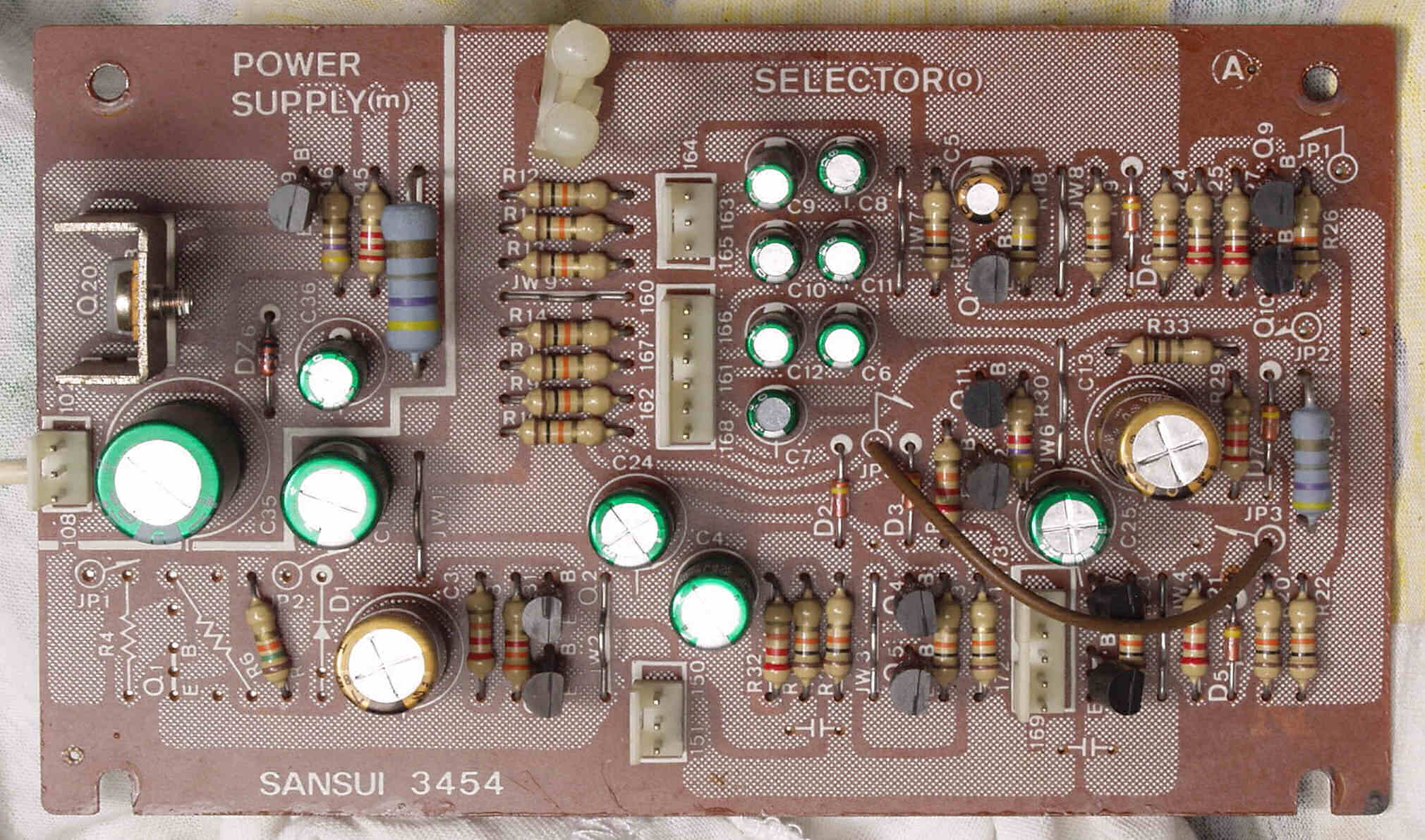

Ｃ９Ａ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基板

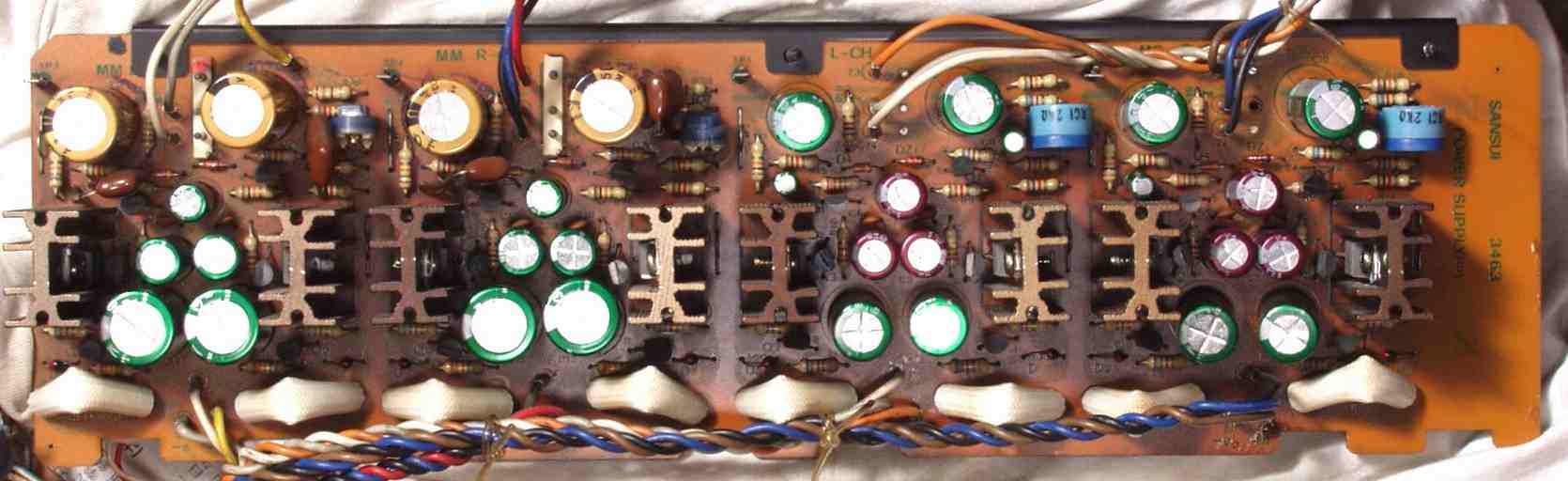

Ｃ９Ｂ．　修理後　ＥＱ＆ＭＣＡＭＰ　電源基板　半固定ＶＲ４個、電解コンデンサー３２個交換

Ｃ９Ｂ−１．　追修理後　ＥＱ＆ＭＣ−ＡＭＰ　電源基板　半固定ＶＲ交換

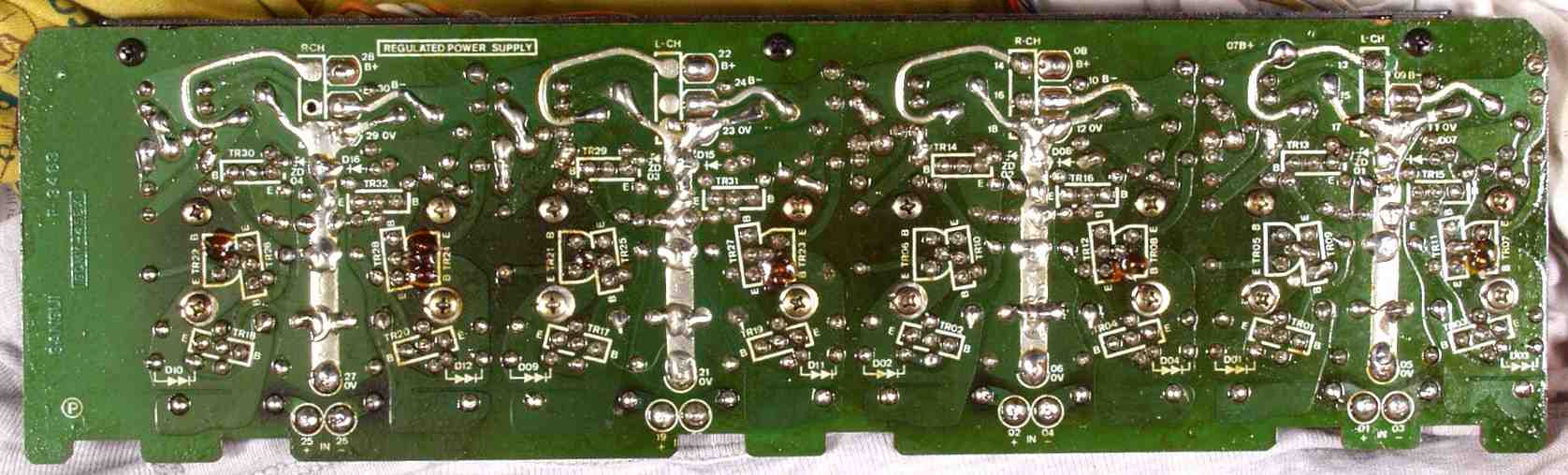

Ｃ９Ｃ．　修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基板裏

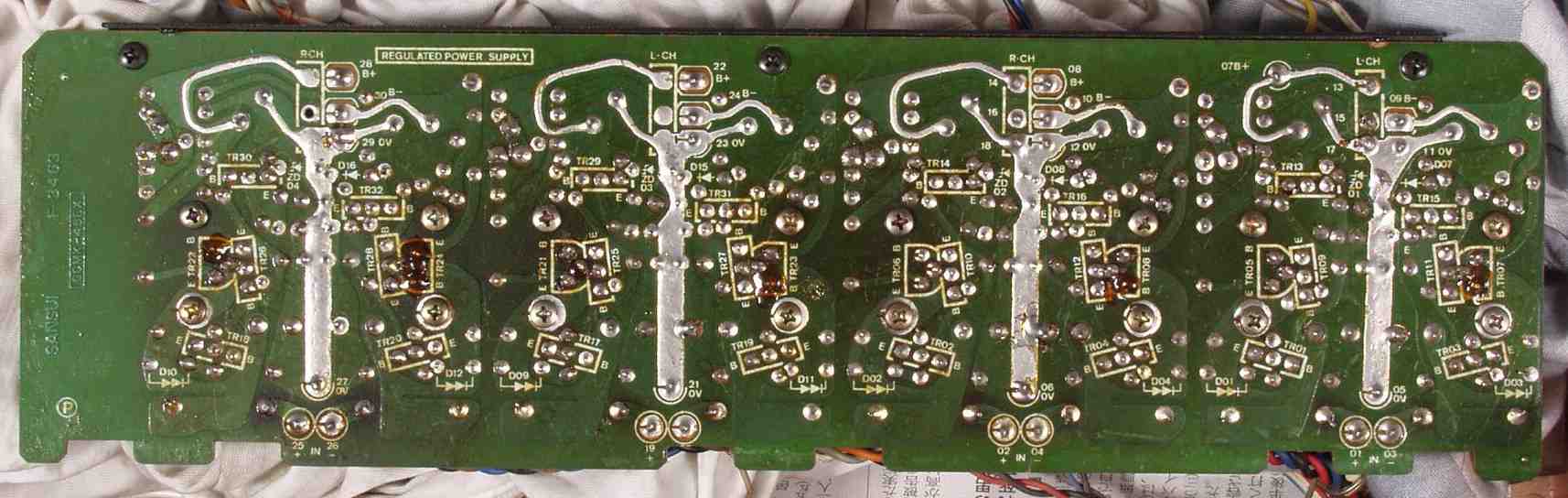

Ｃ９Ｄ．　修理後（半田補正）　ＥＱ＆ＭＣ−ＡＭＰ　電源基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

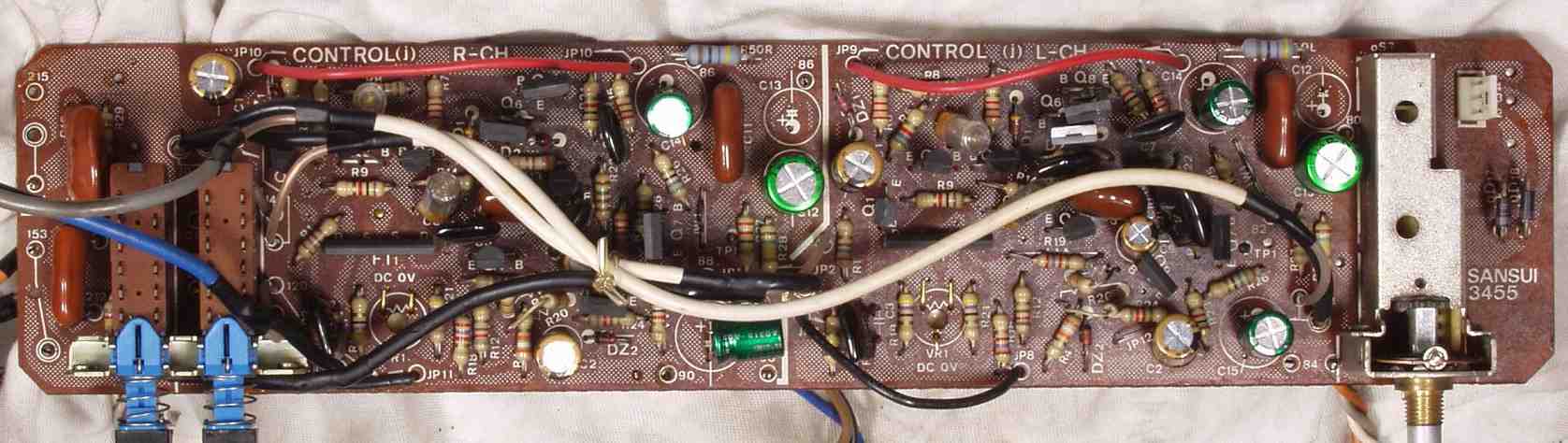

ＣＡＡ．　修理前　コントロ−ル基板

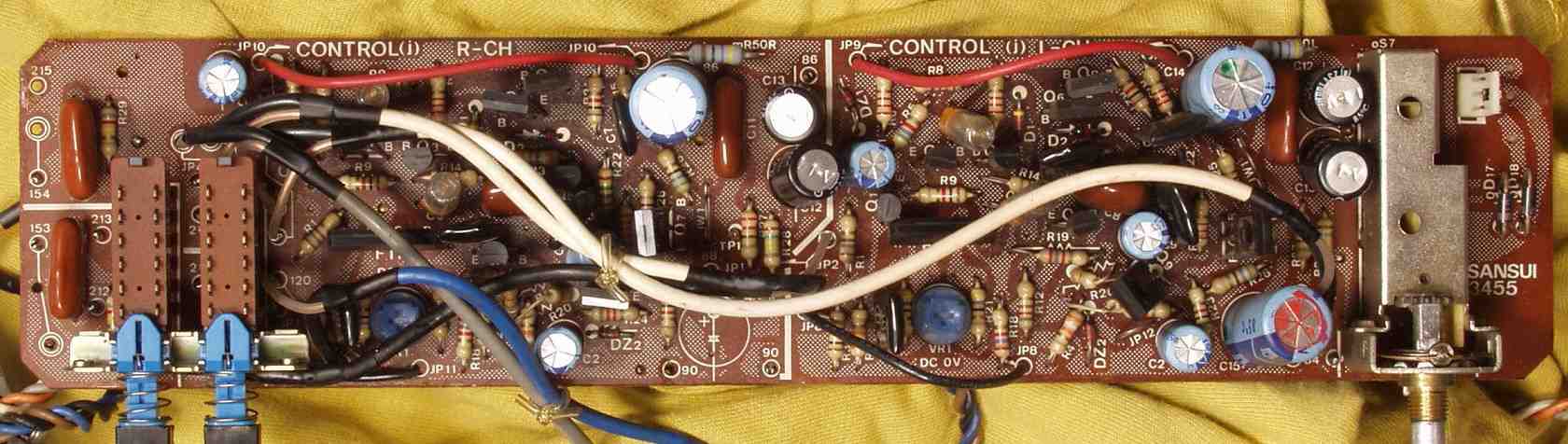

ＣＡＢ．　修理後　コントロ−ル基板　電解コンデンサー１３個、半固定ＶＲ２個交換

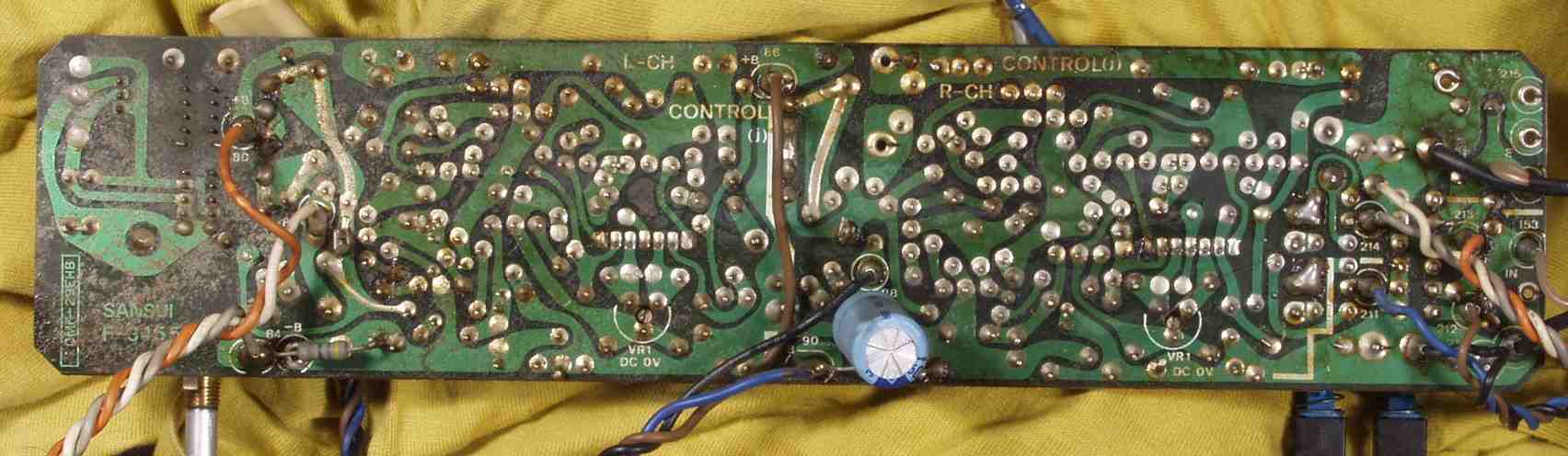

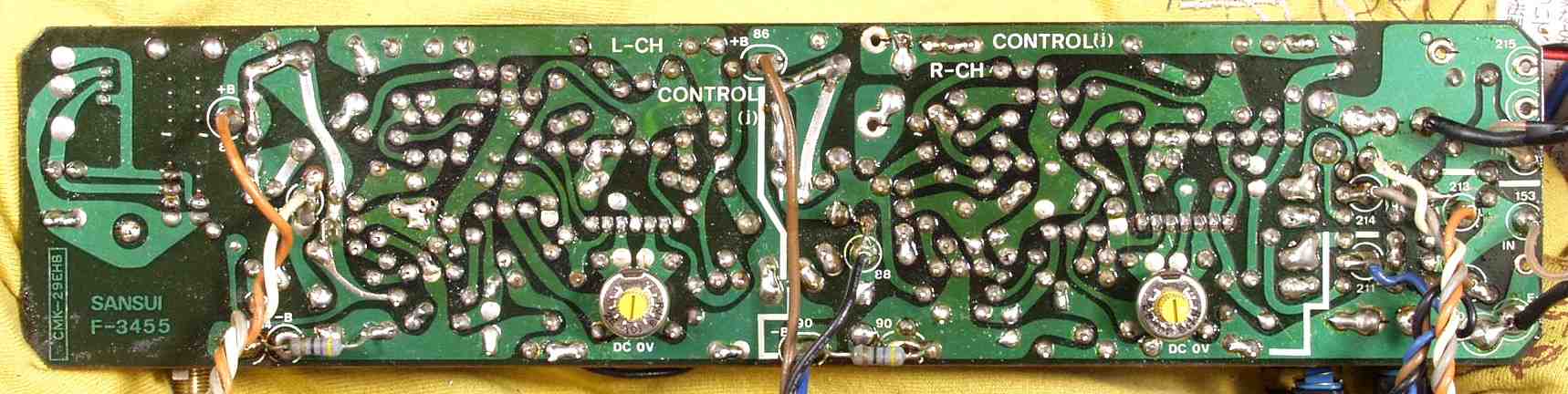

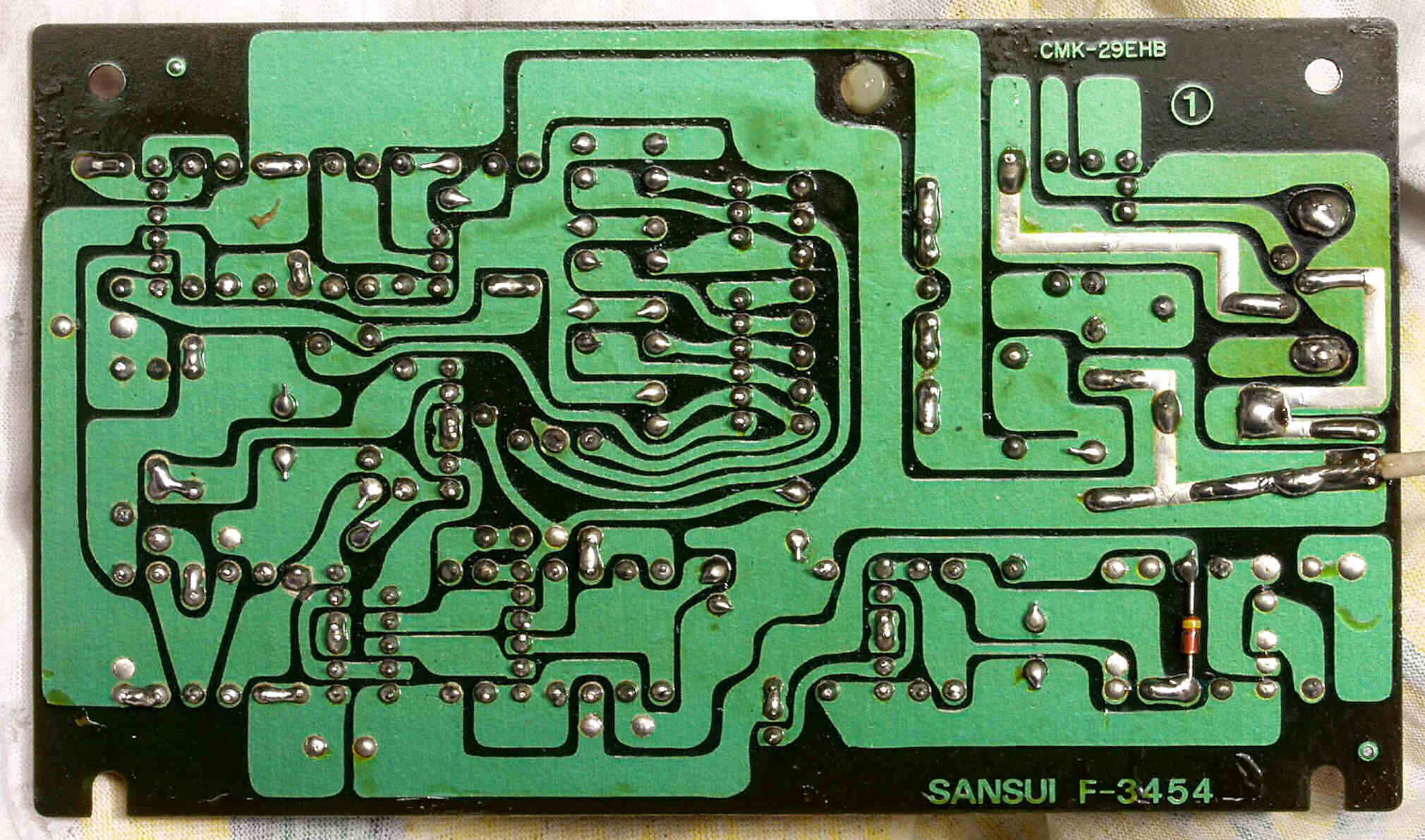

ＣＡＣ．　修理前　コントロ−ル基板裏

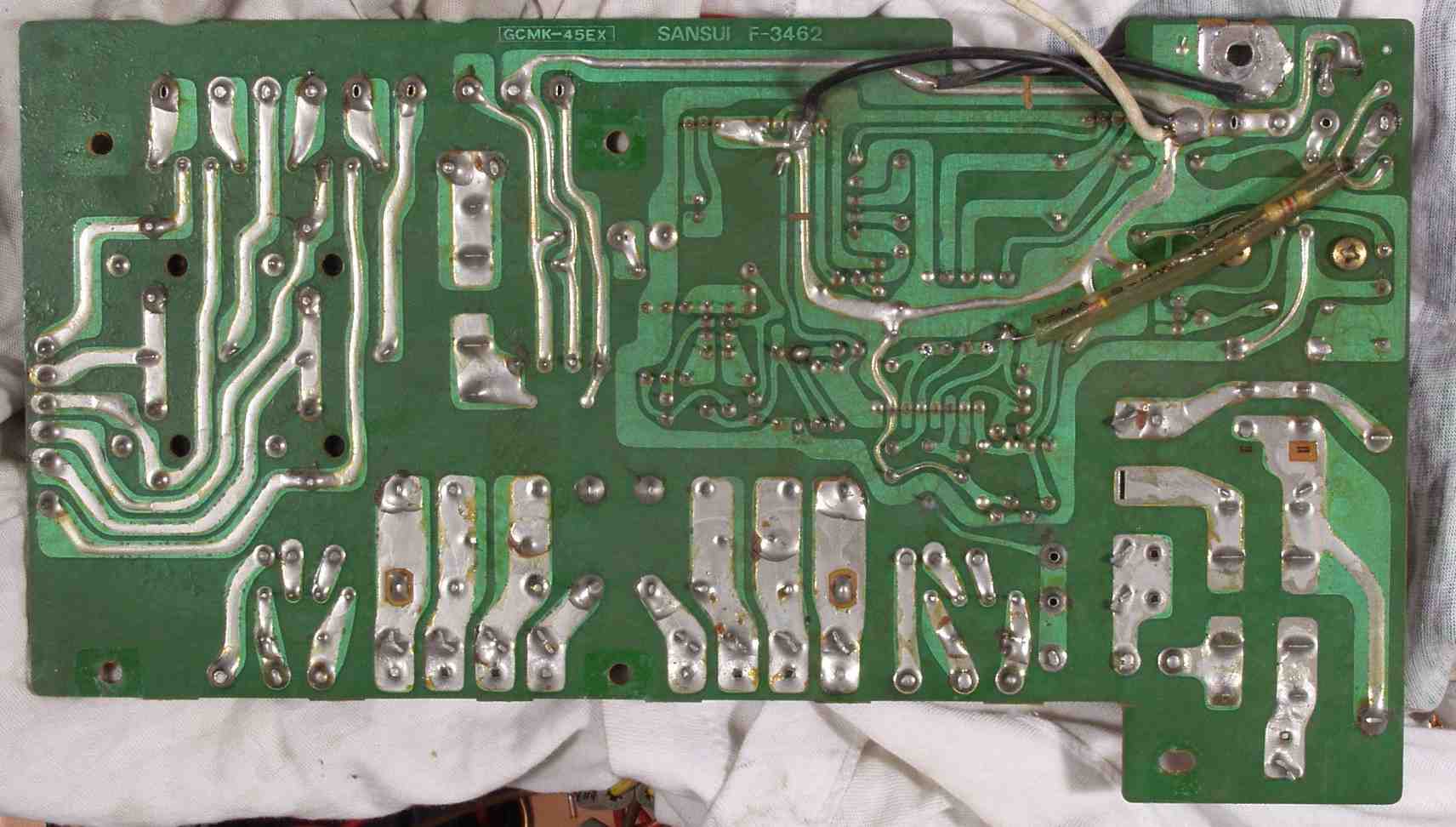

ＣＡＤ．　修理後（半田補正）　コントロ−ル基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

ＣＢＡ．　修理前　ＳＷ基板

ＣＢＢ．　修理後　ＳＷ基板　　全ての半田をやり修す＋不要なフラックスを取り、清掃後

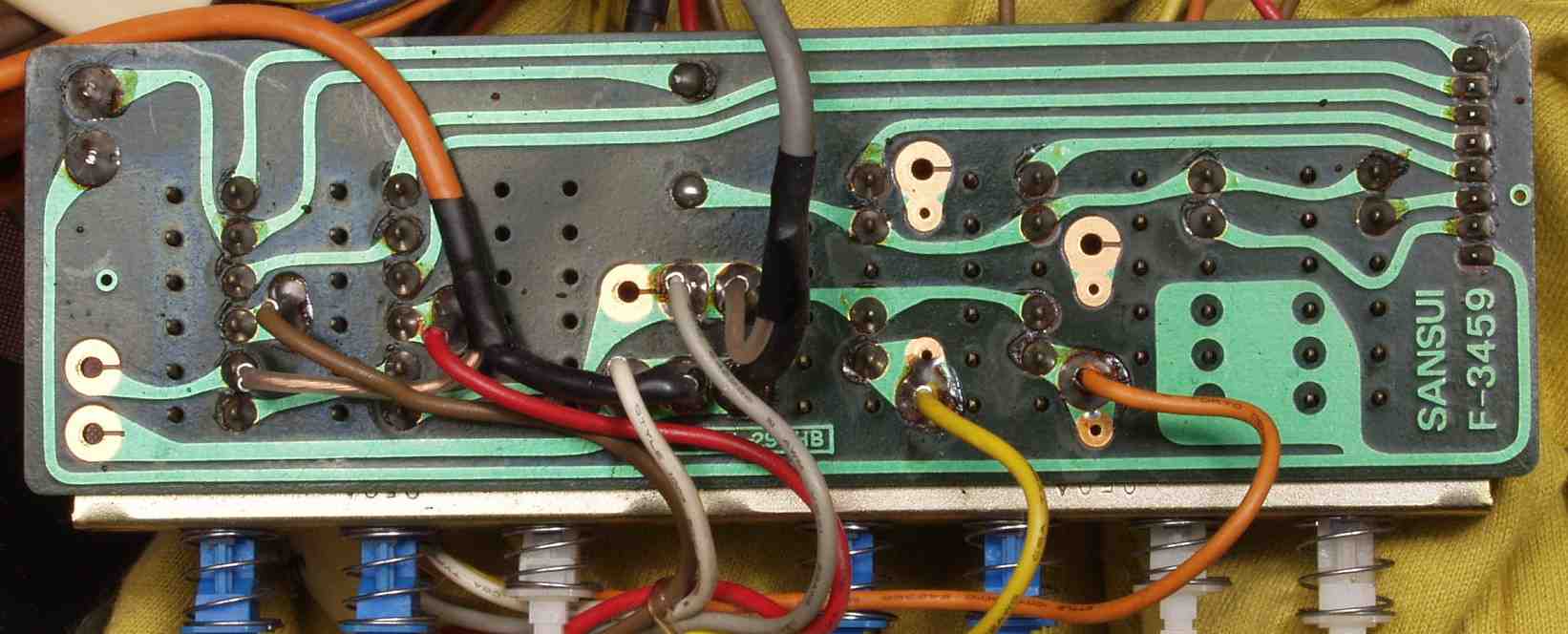

ＣＢＣ．　修理前　ＳＷ端子基板裏

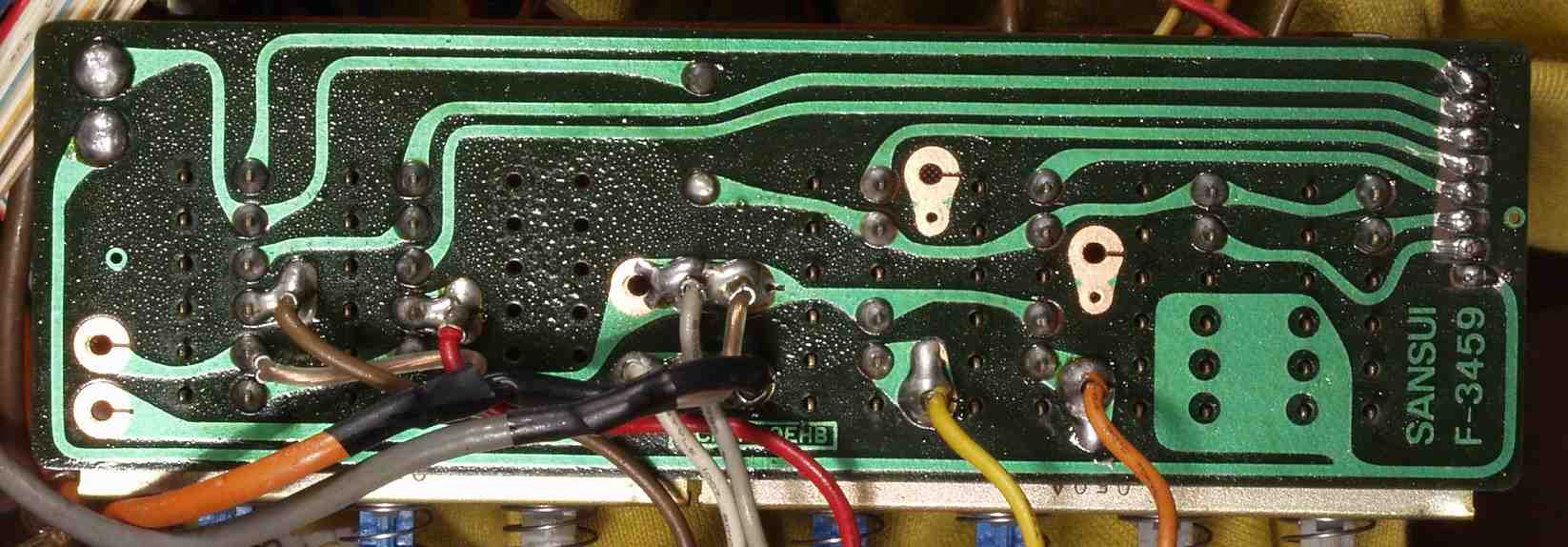

ＣＢＤ．　修理後　ＳＰ端子基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

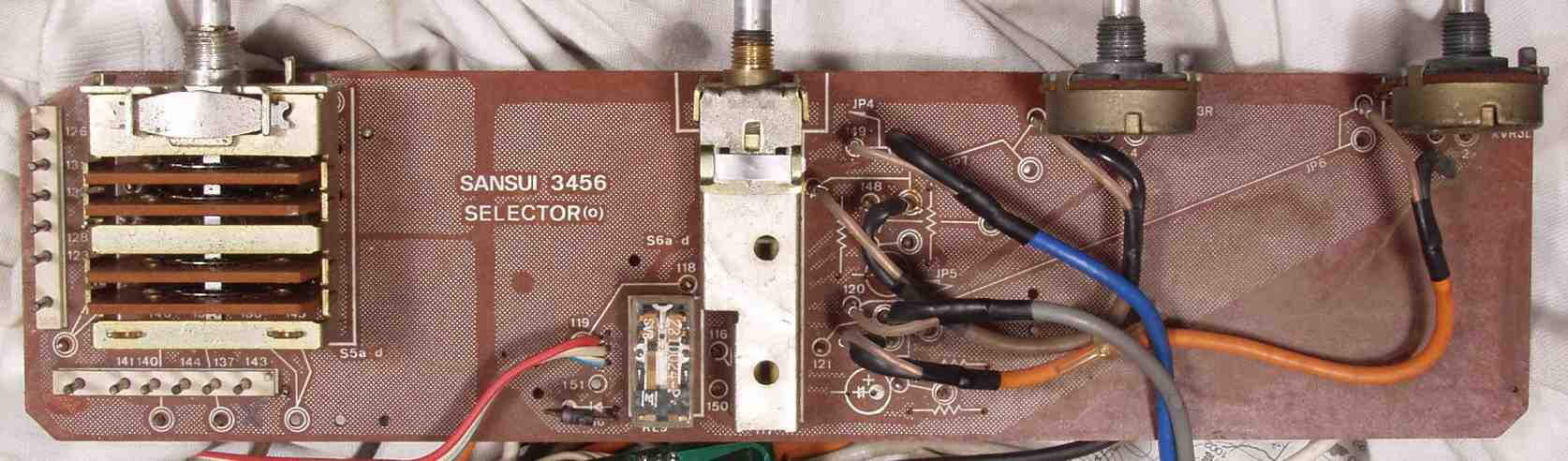

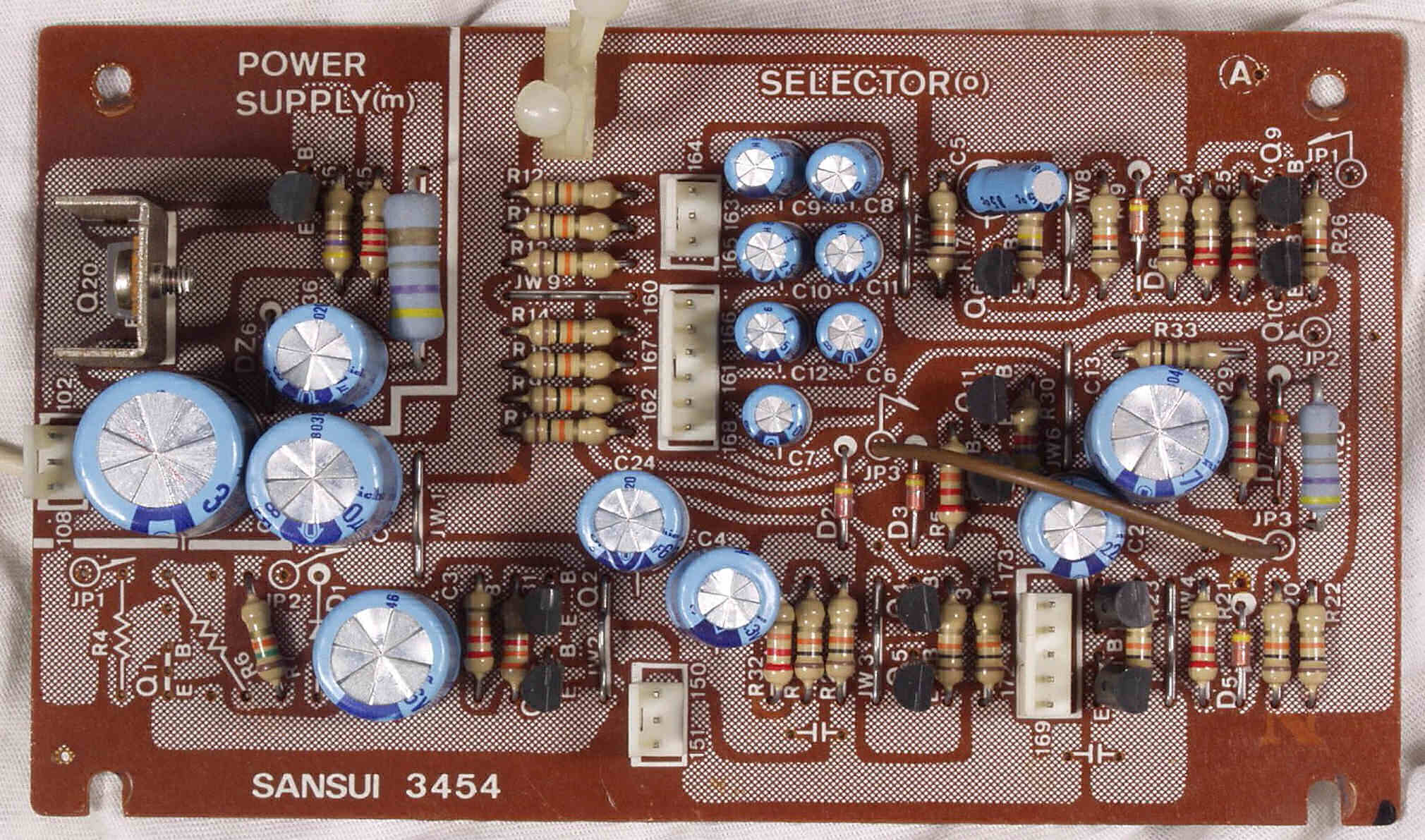

ＣＣＡ．　修理前　Ｓｅｌｅｃｔｏｒ＆ＶＲ基板

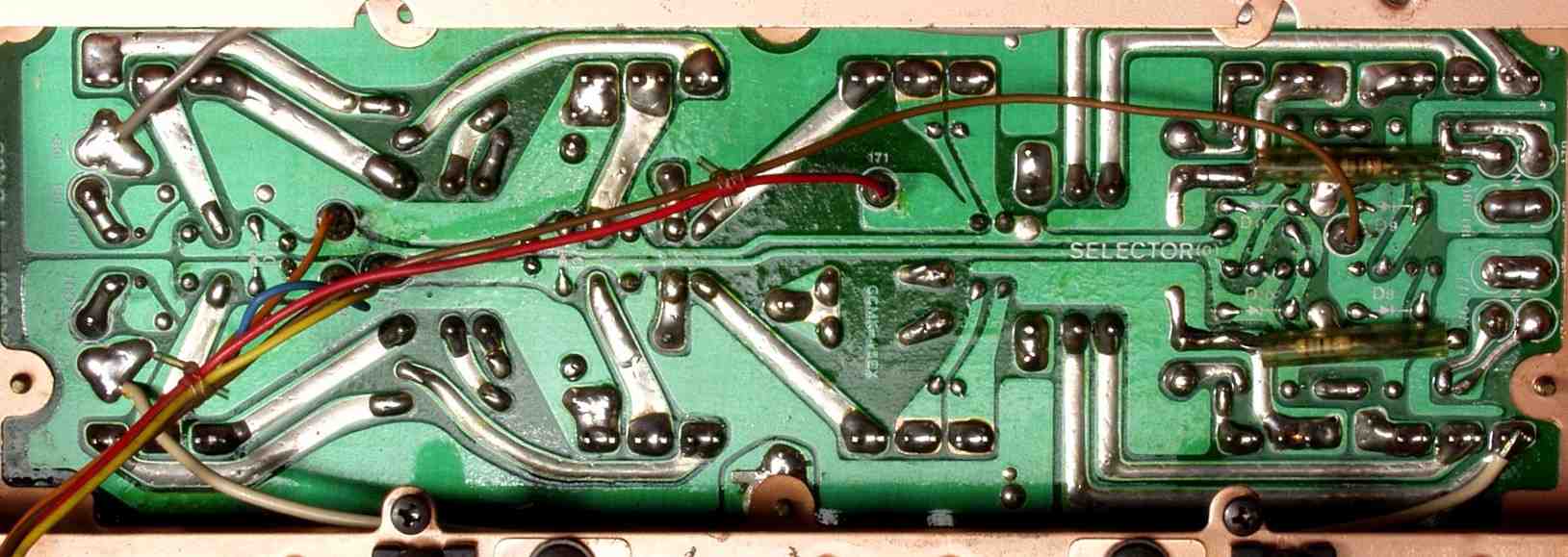

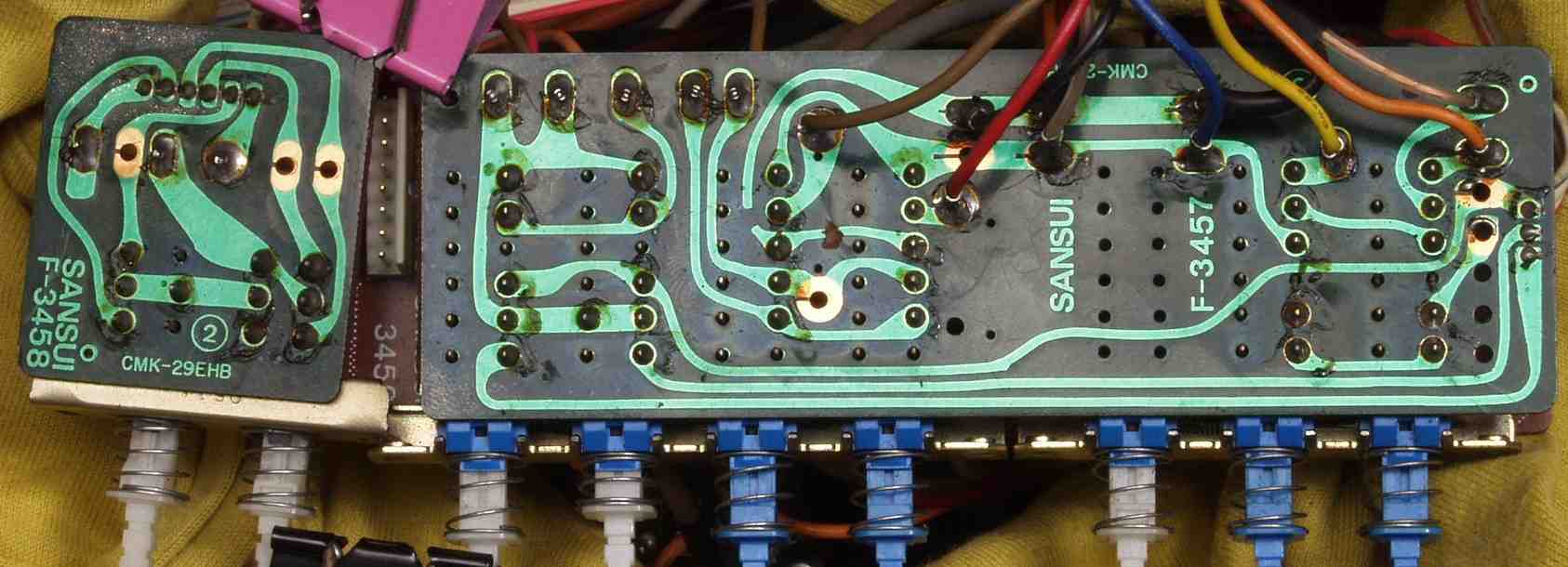

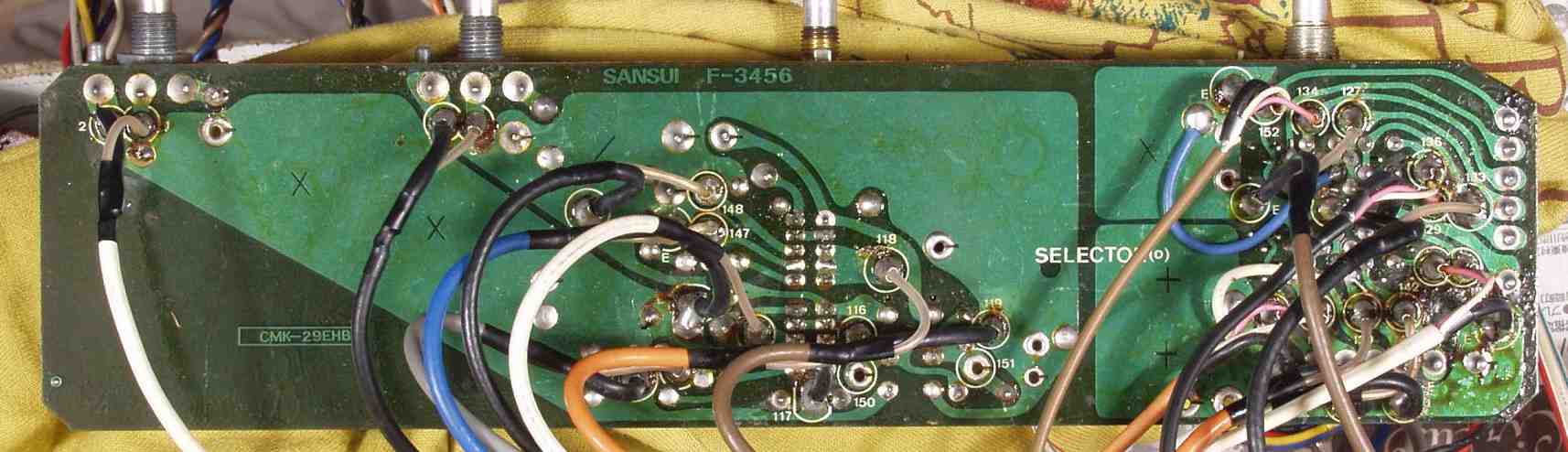

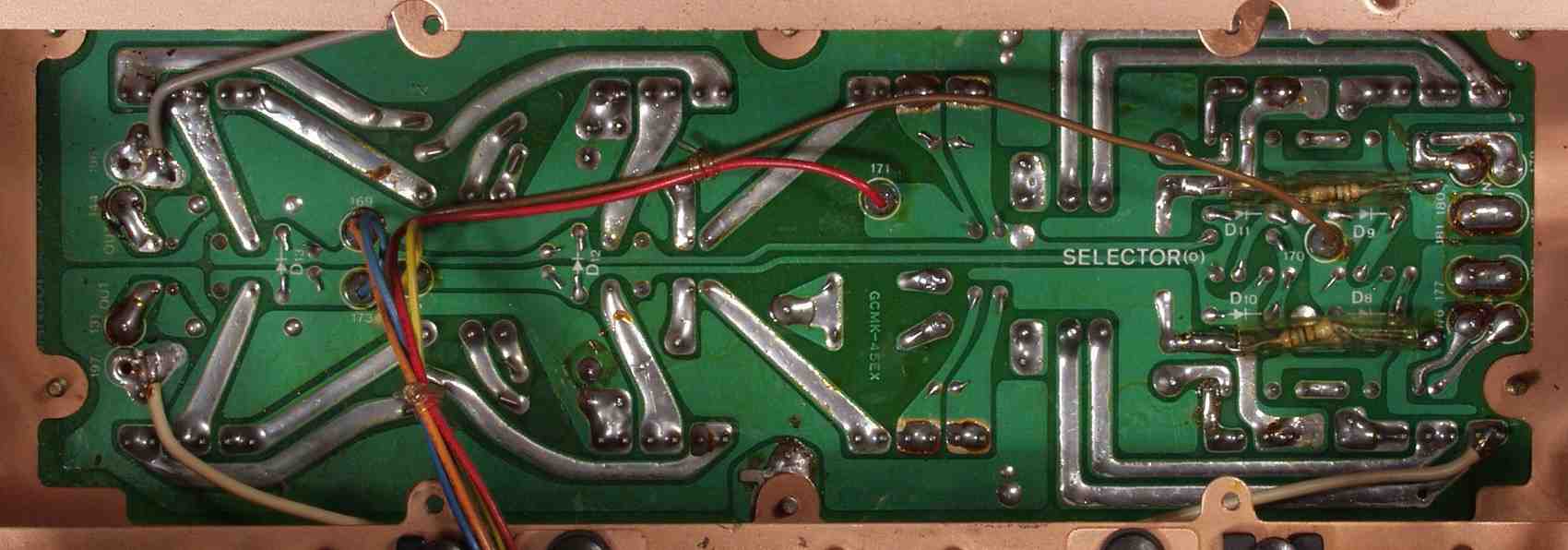

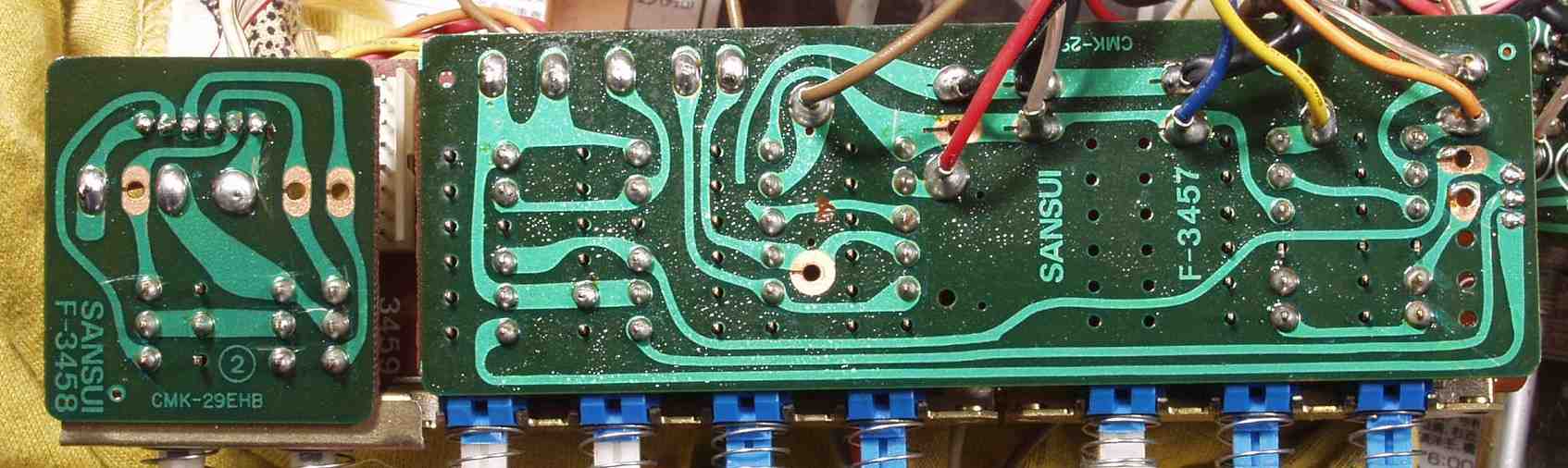

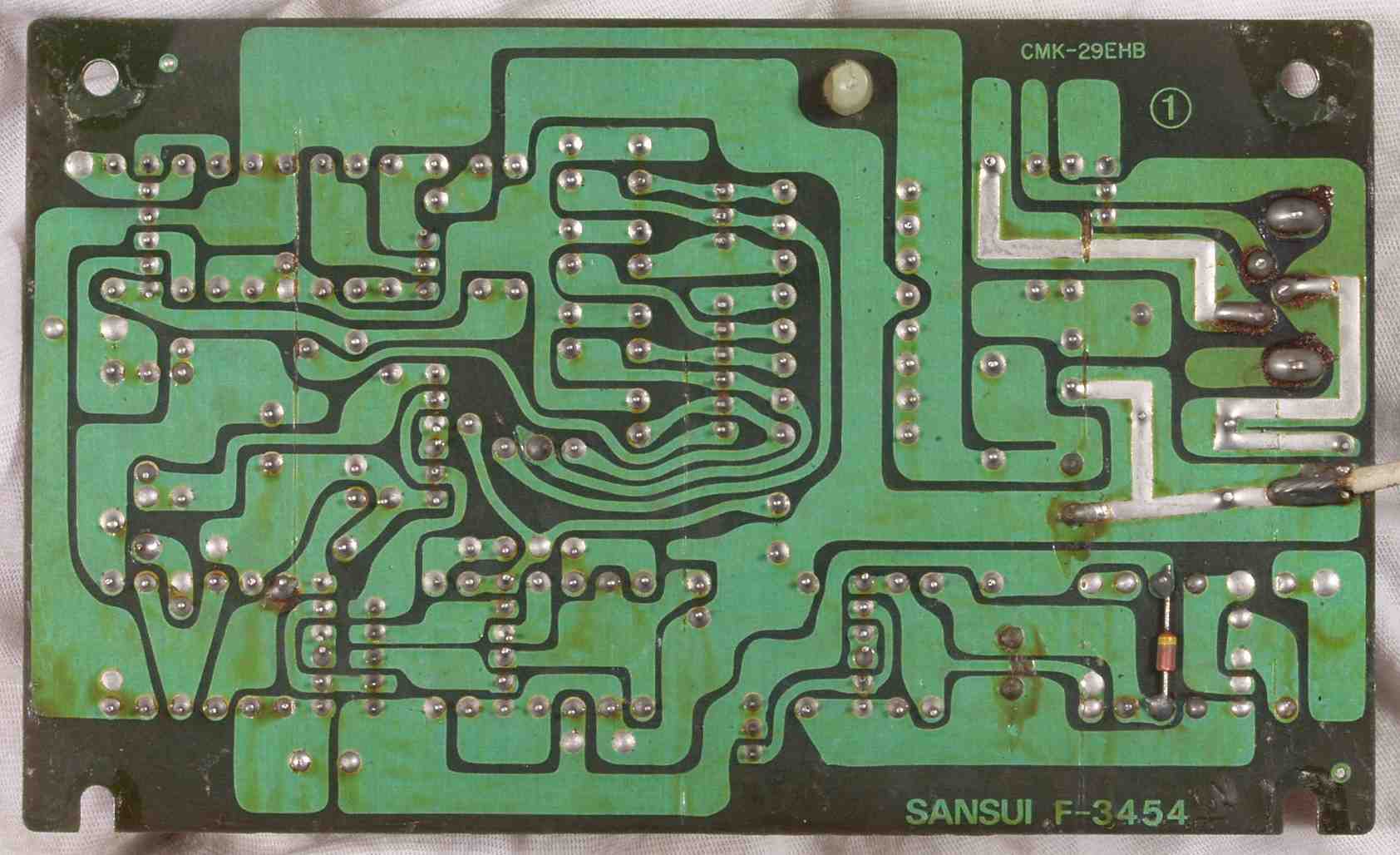

ＣＣＢ．　修理前　Ｓｅｌｅｃｔｏｒ＆ＶＲ基板裏

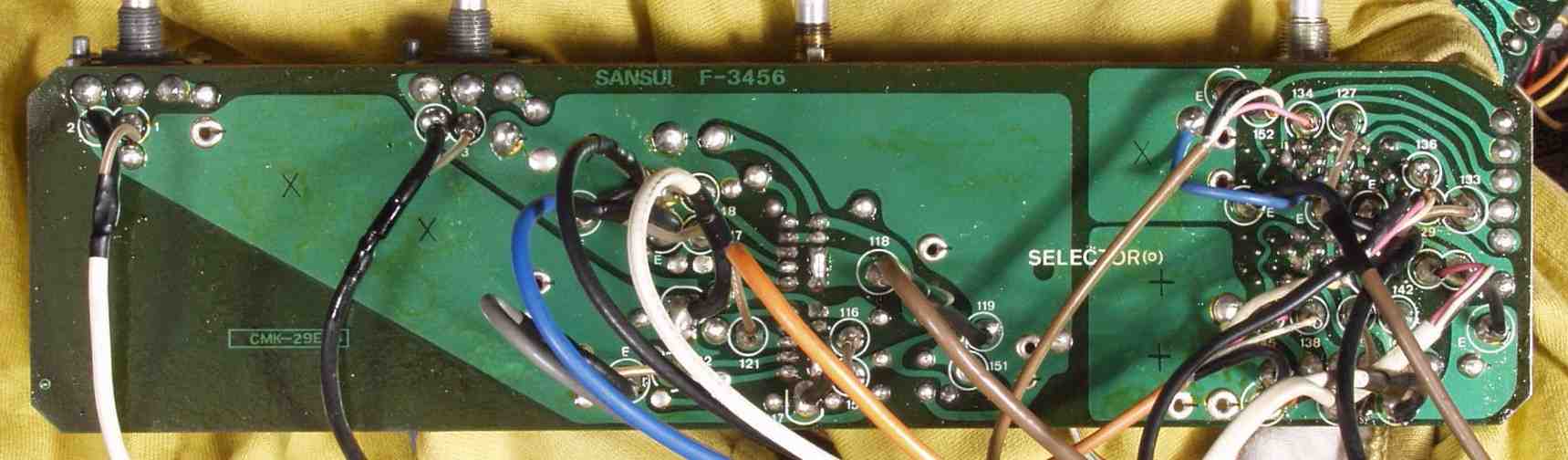

ＣＣＣ．　修理後　Ｓｅｌｅｃｔｏｒ＆ＶＲ基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

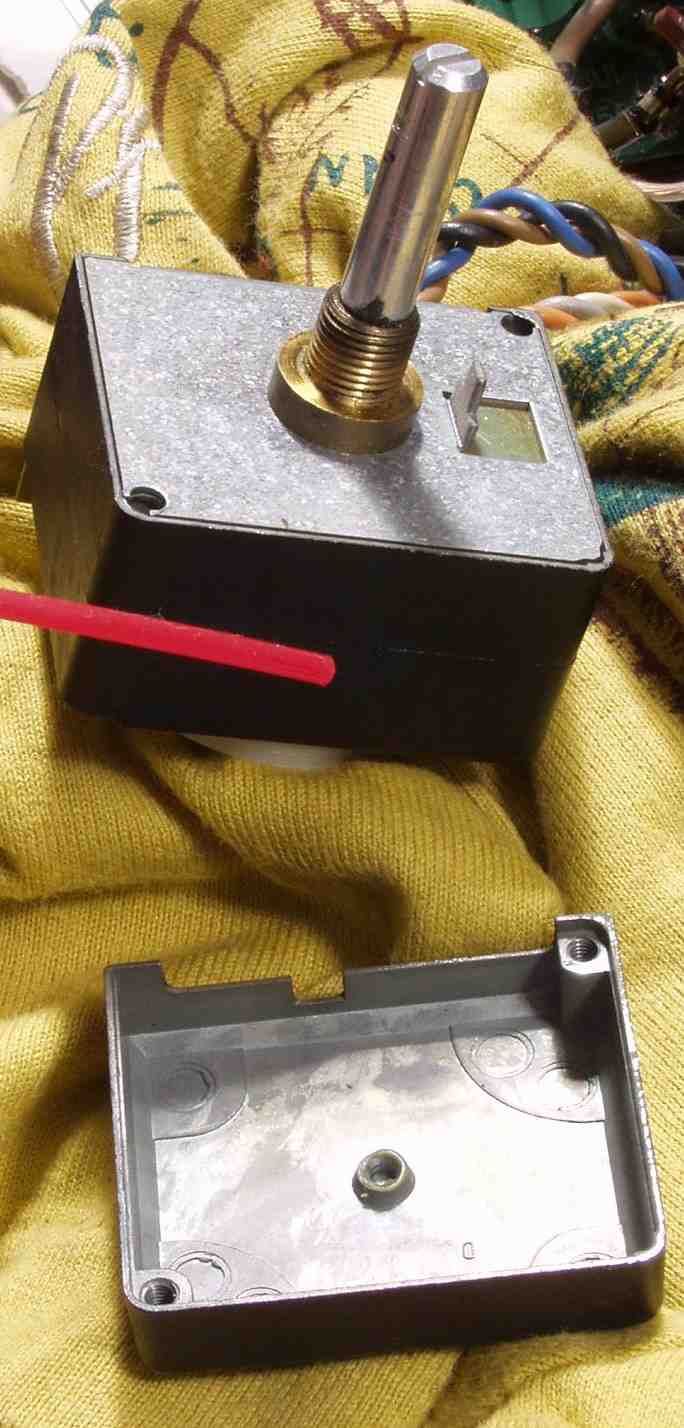

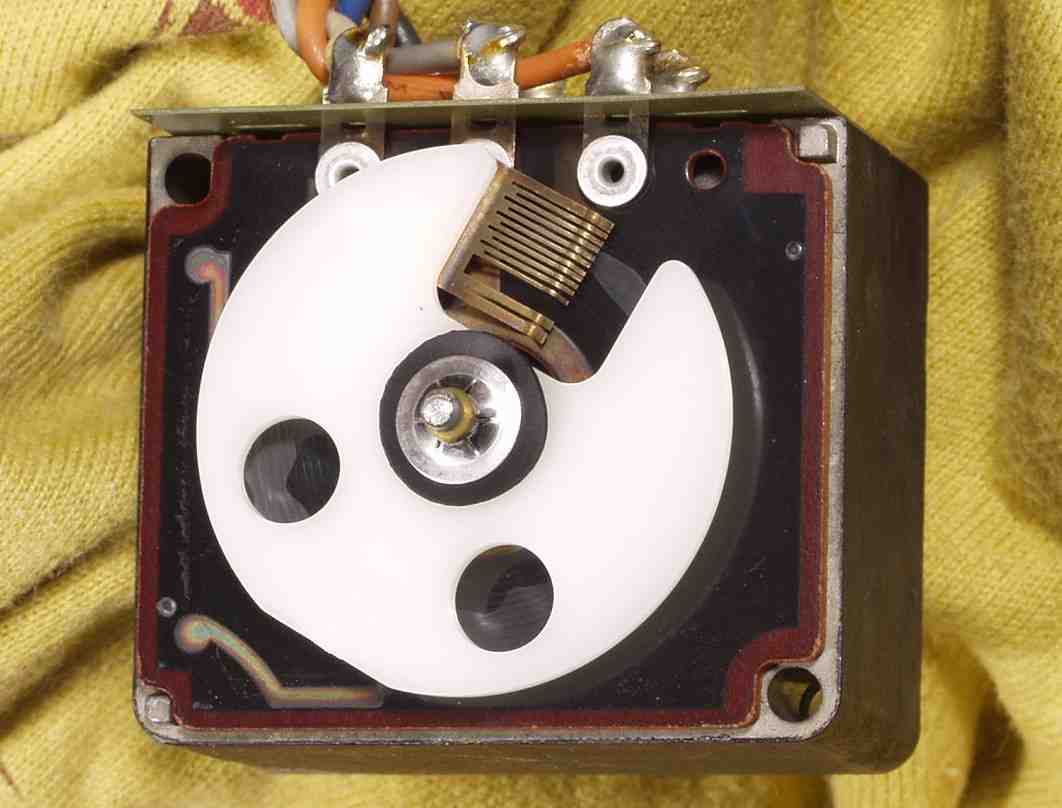

ＣＤＡ．　修理中　メインＶＲ　軸がカシメ手あるので解体は此処まで

ＣＤＢ．　修理中 　　　　　軸に入らないようにして接点復活材を使用

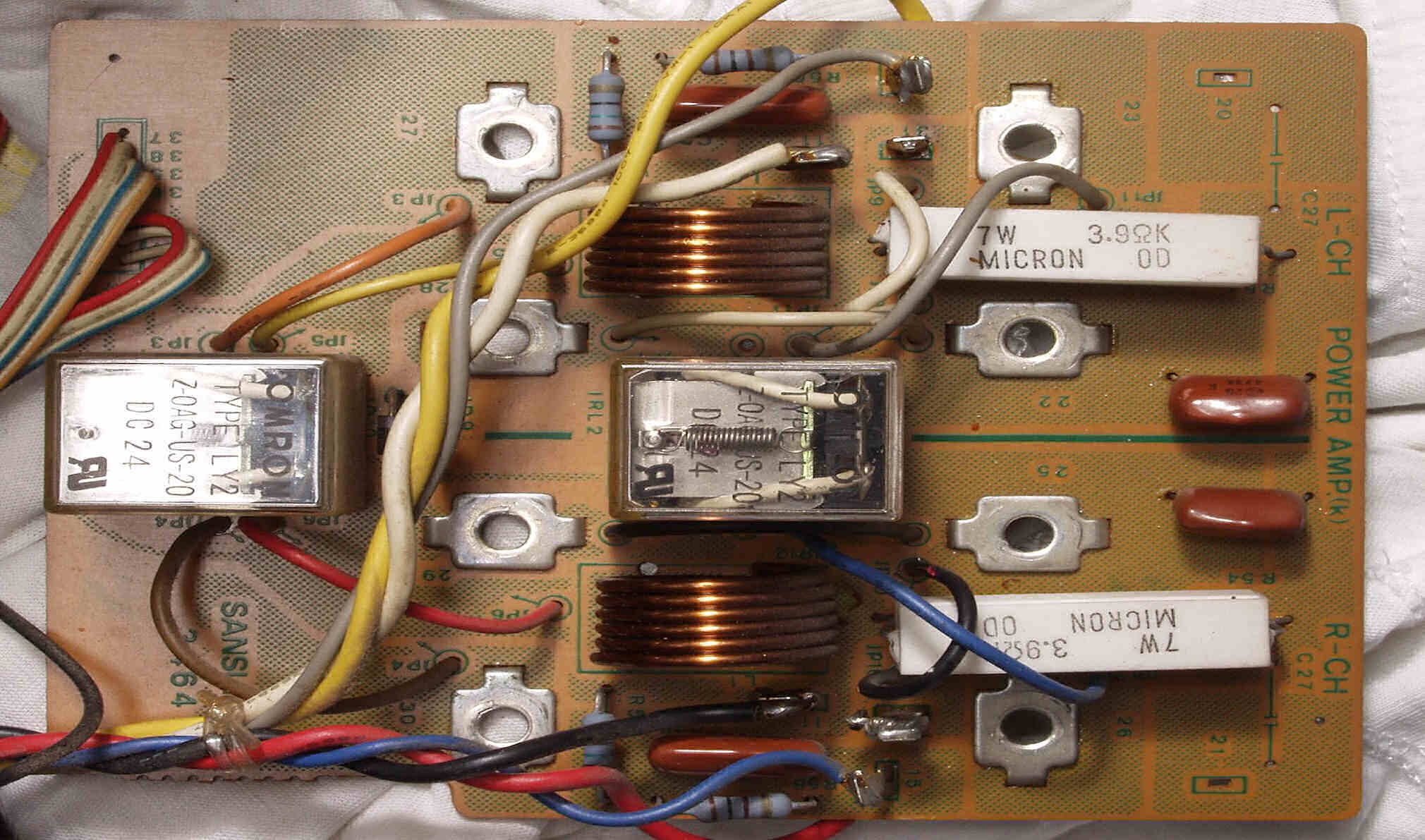

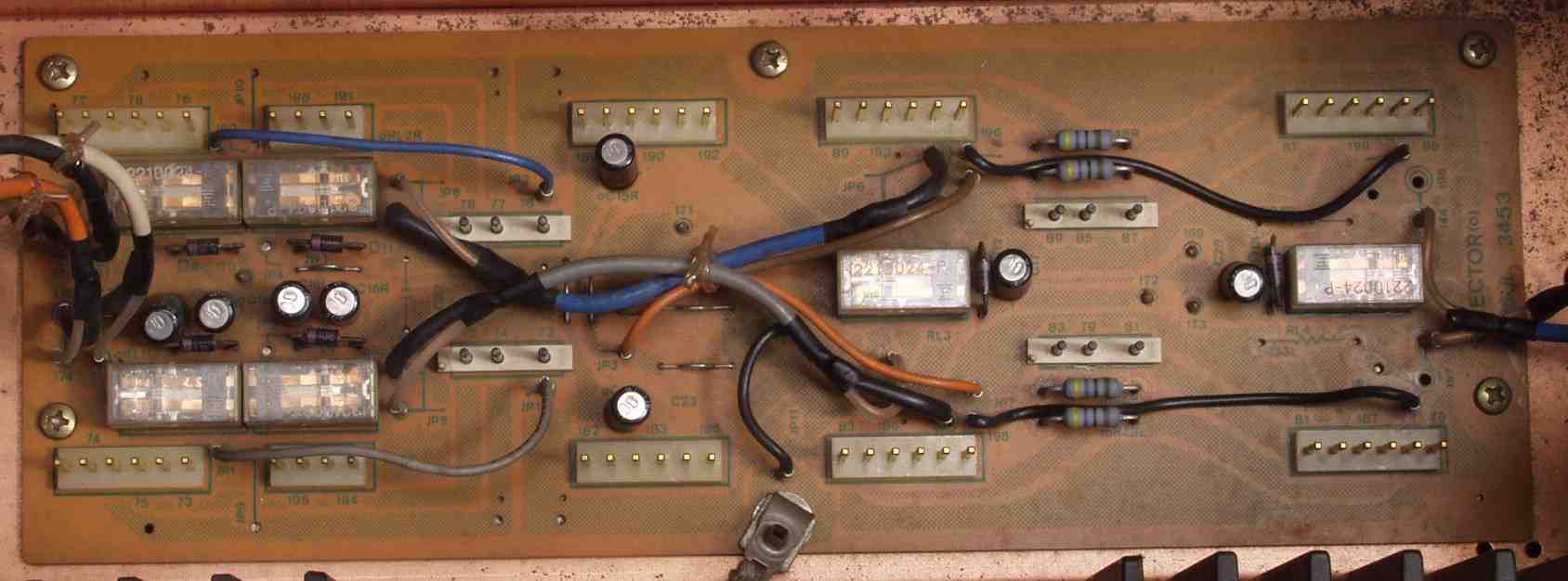

ＣＥＡ．　修理前　ＳＰ端子基板

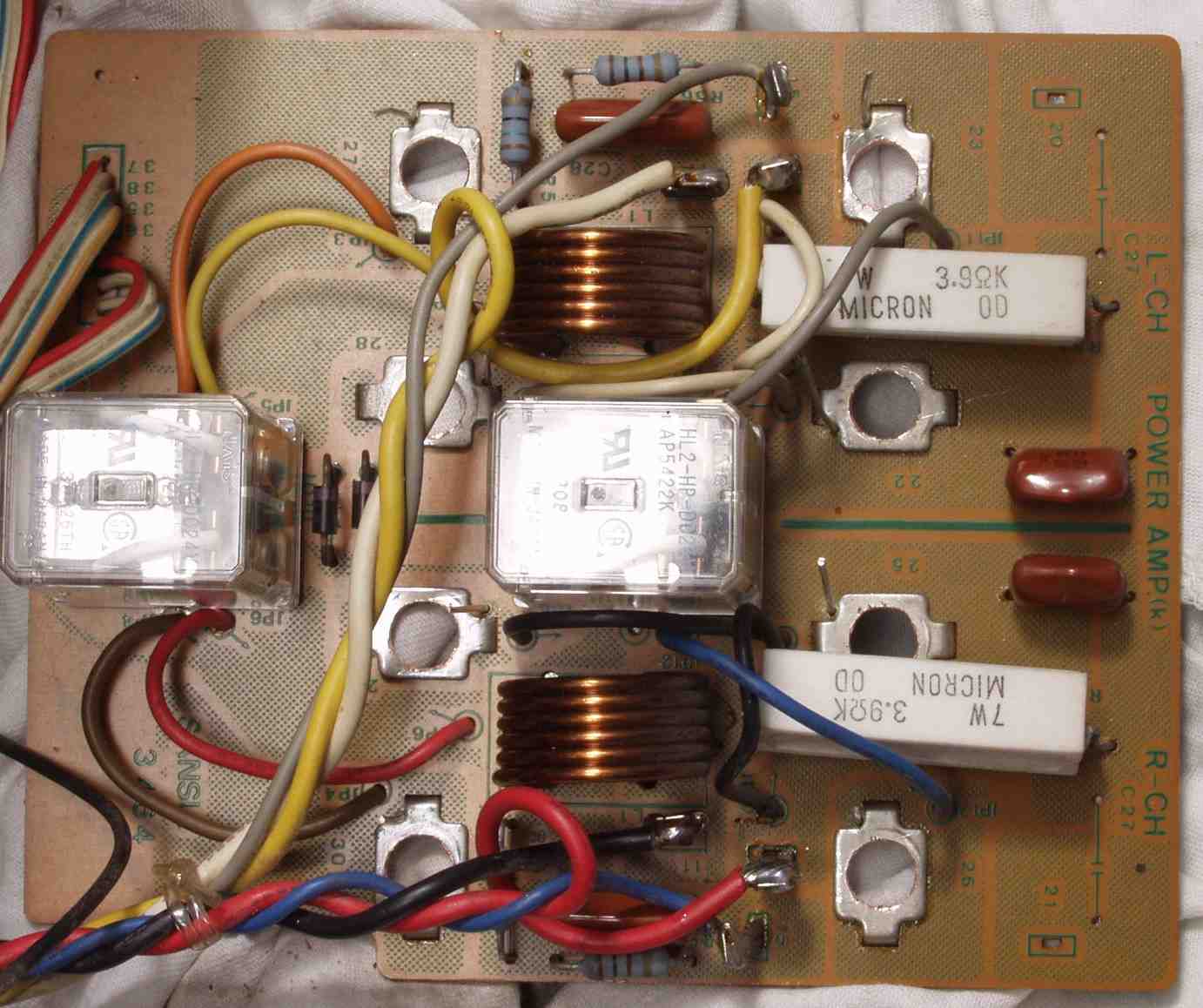

ＣＥＢ．　修理後　ＳＰ端子基板　ＳＰ接続リレ−２個交換

ＣＥＣ．　修理前　ＳＰ端子基板裏

ＣＥＤ．　修理後　ＳＰ端子基板裏　　全ての半田をやり修す＋不要なフラックスを取り、清掃後。

ＣＦＡ．　修理前　ＳＰ端子

ＣＦＢ．　修理後　交換したＳＰ端子

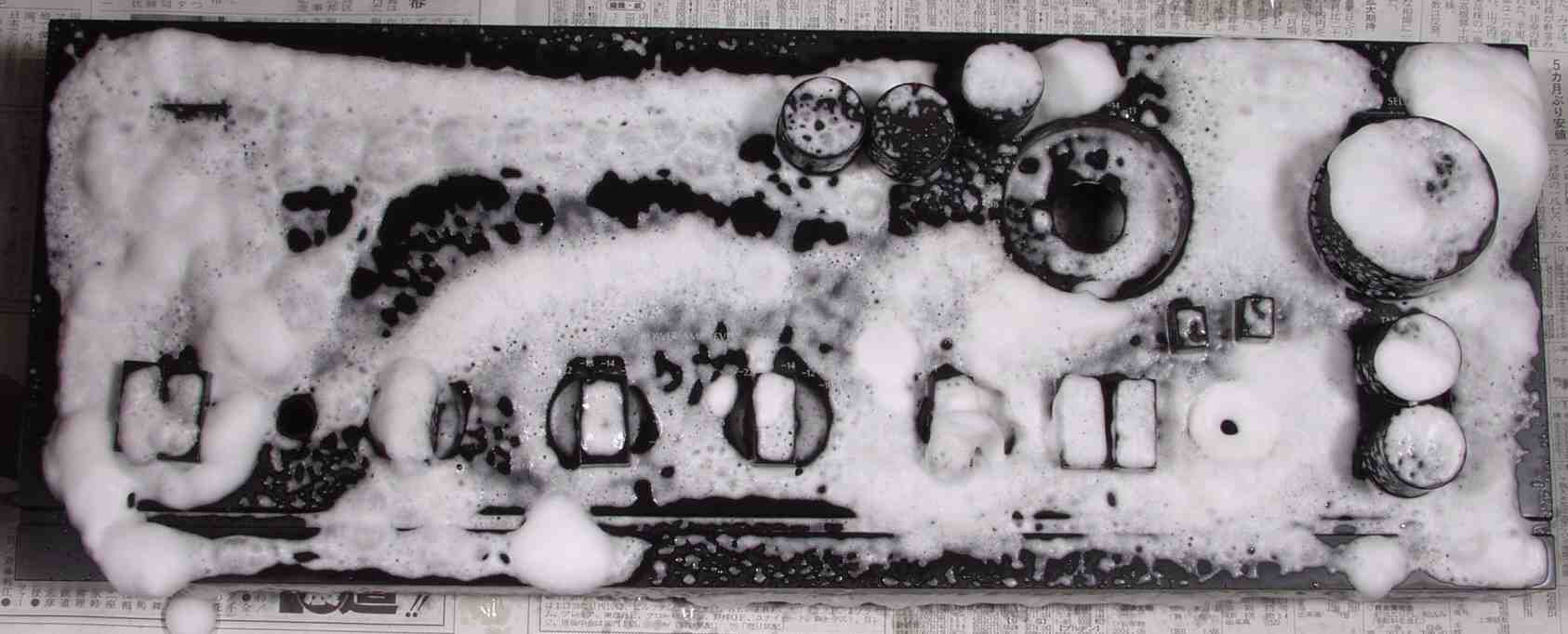

ＣＧＡ．パネル清掃　表示ランプ全部交換

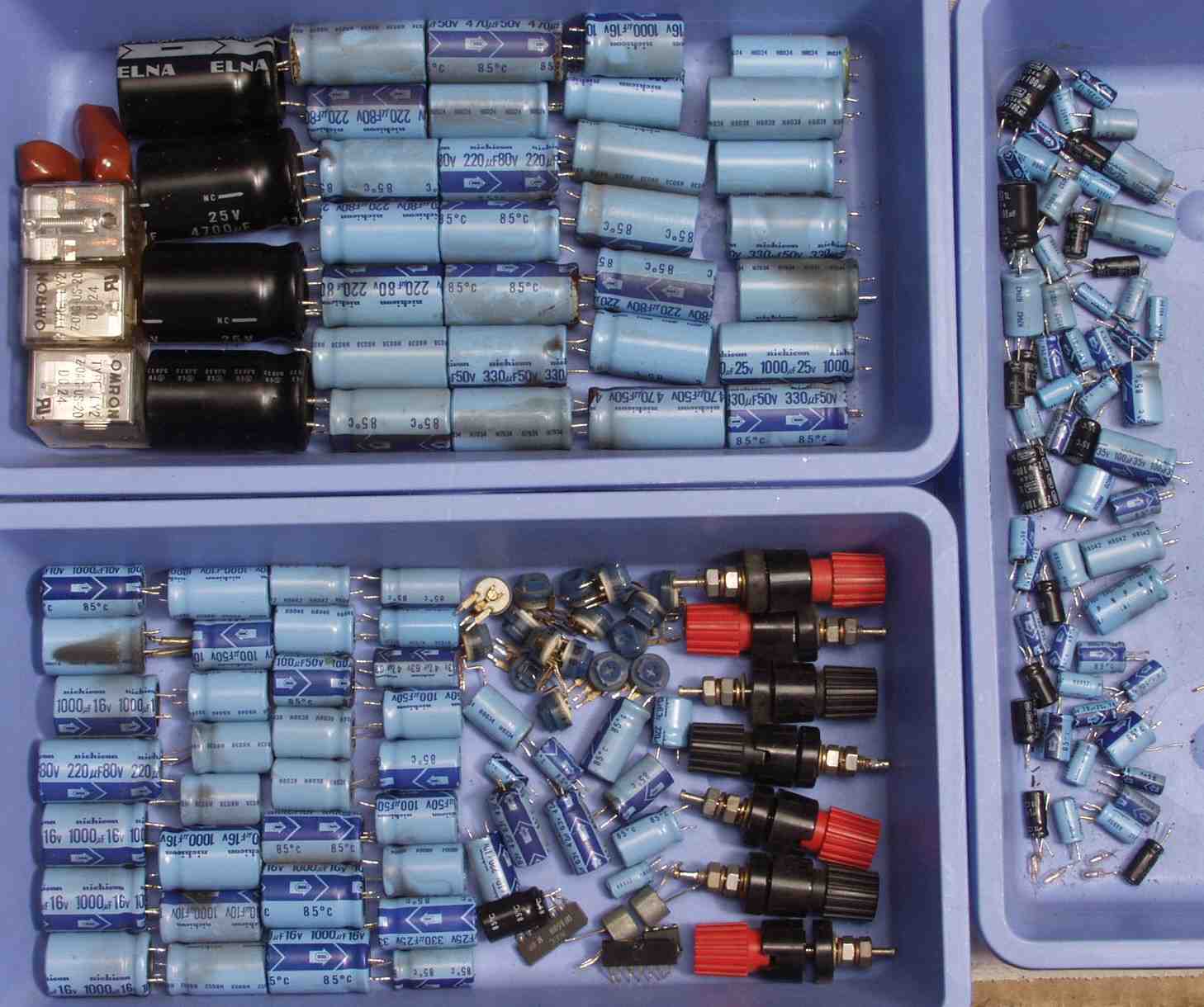

ＣＧＢ．交換部品

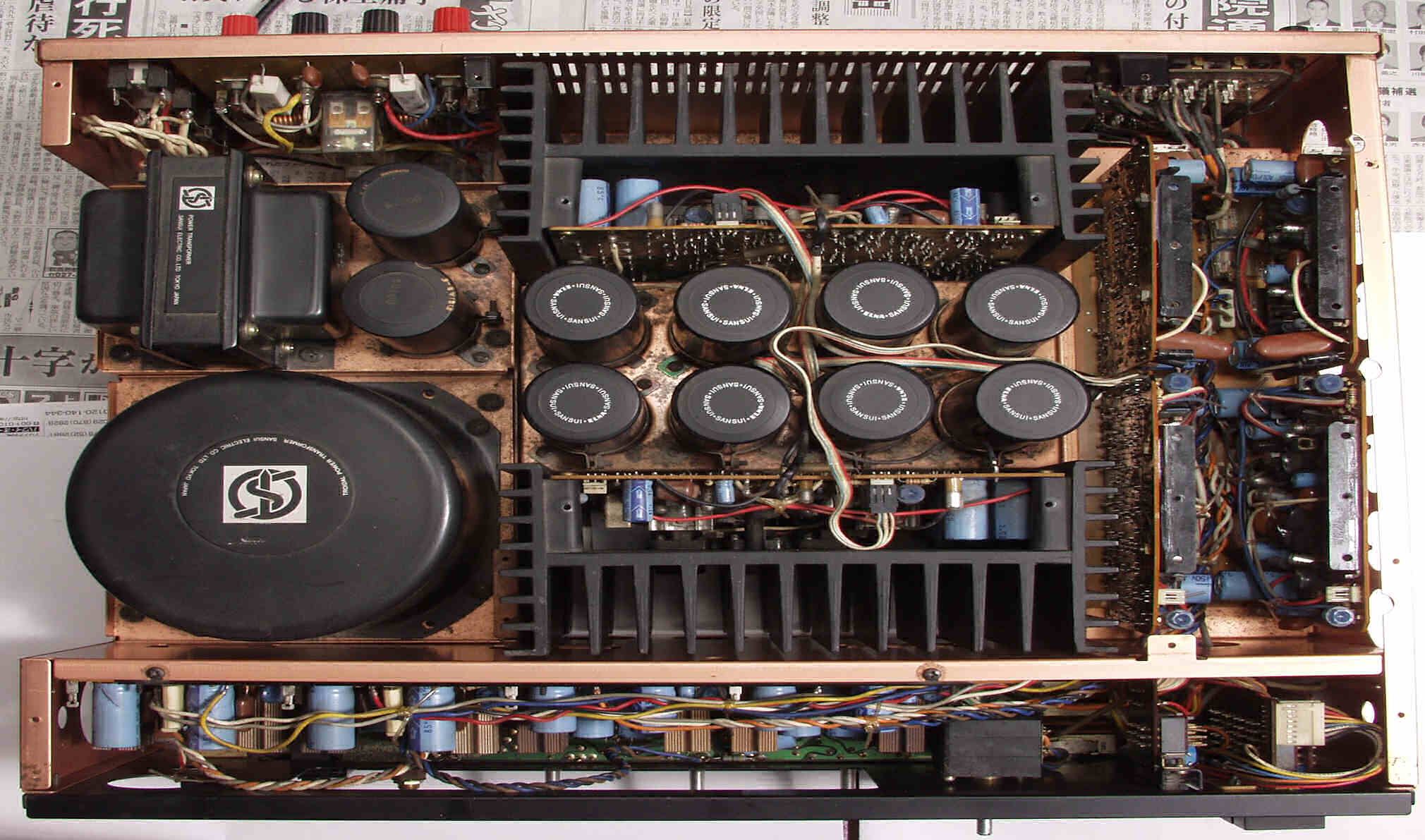

ＣＨＡ．　修理前　上から

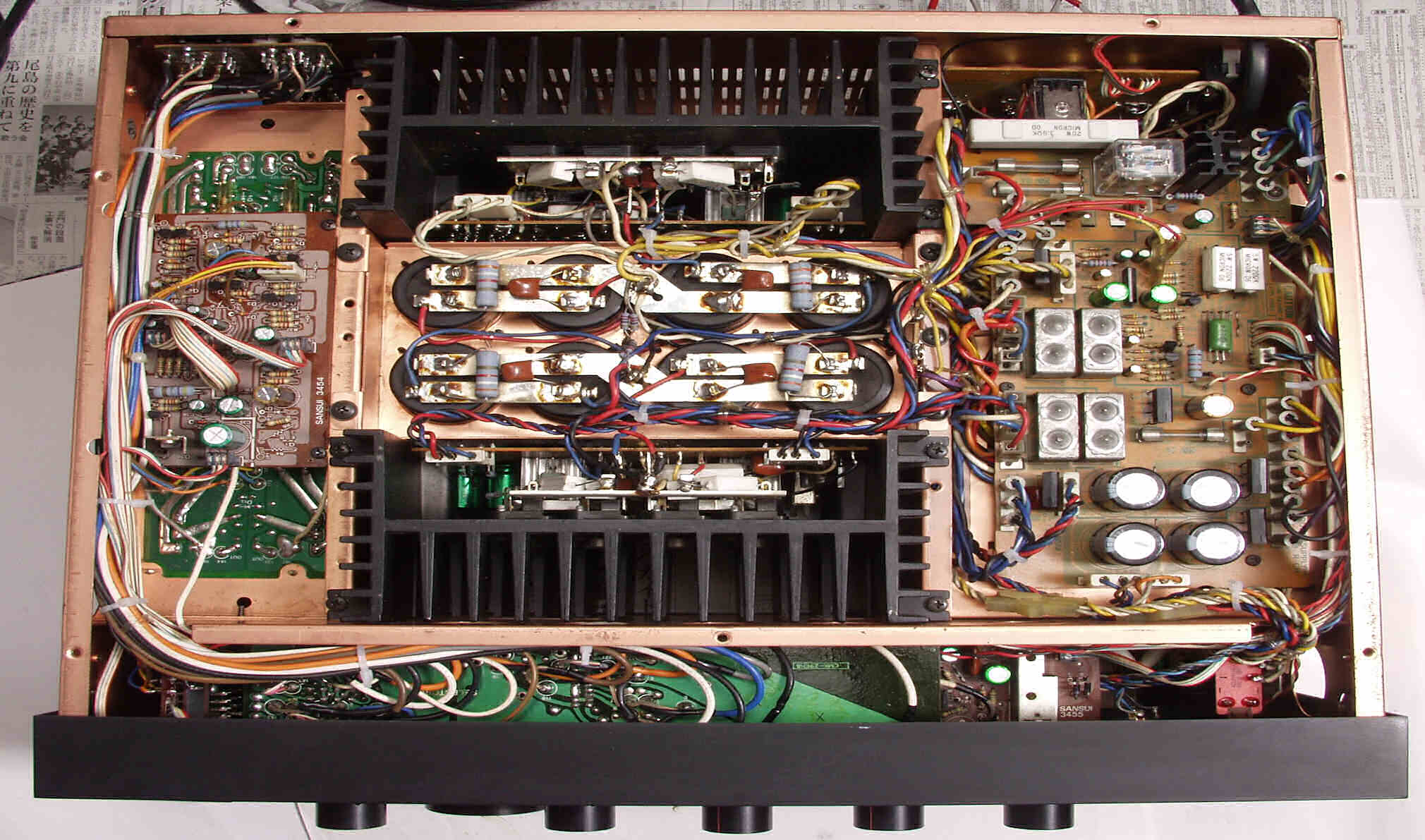

ＣＨＢ．　修理後　上から

ＣＨＣ．　修理前　下から

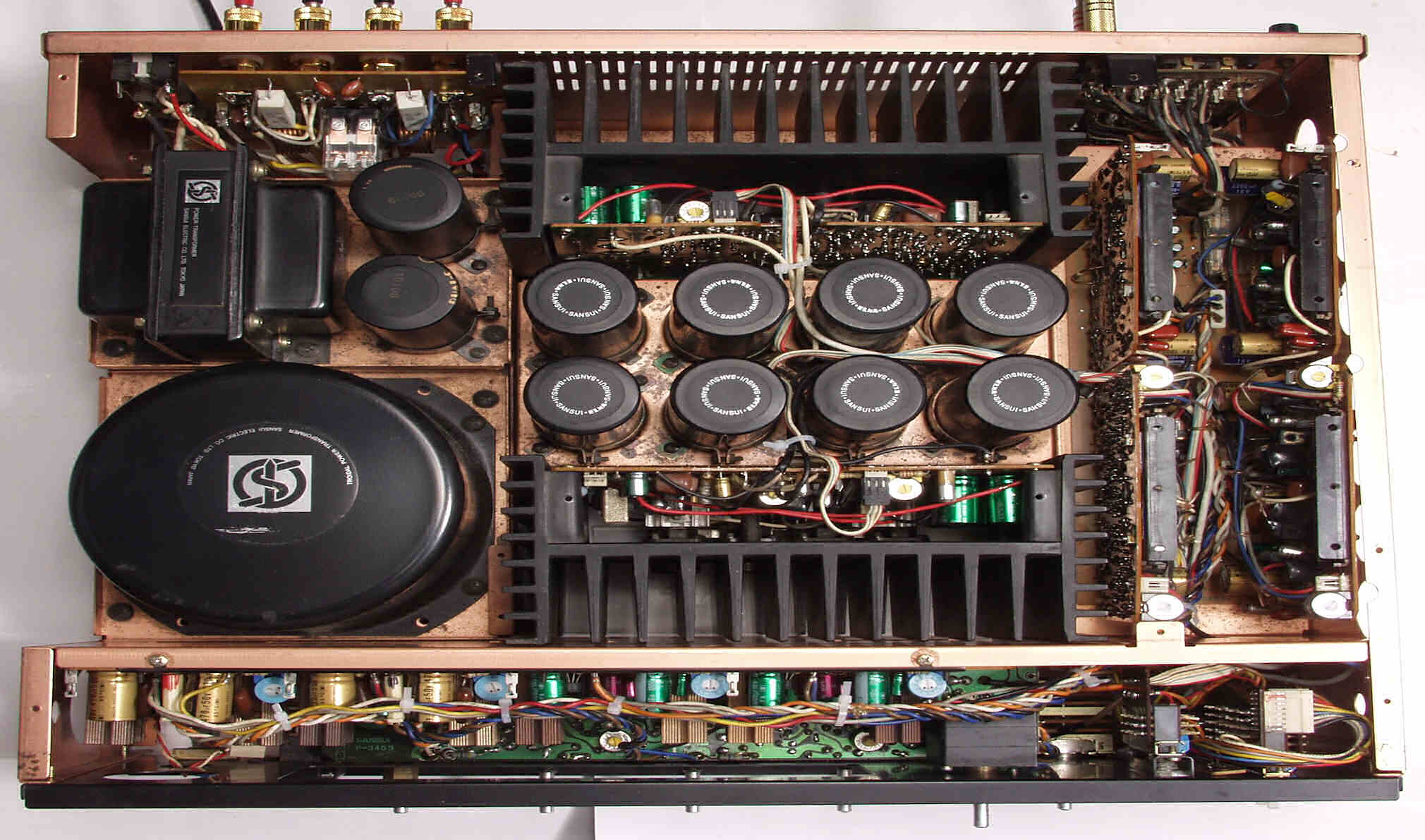

ＣＨＤ．　修理後　下から

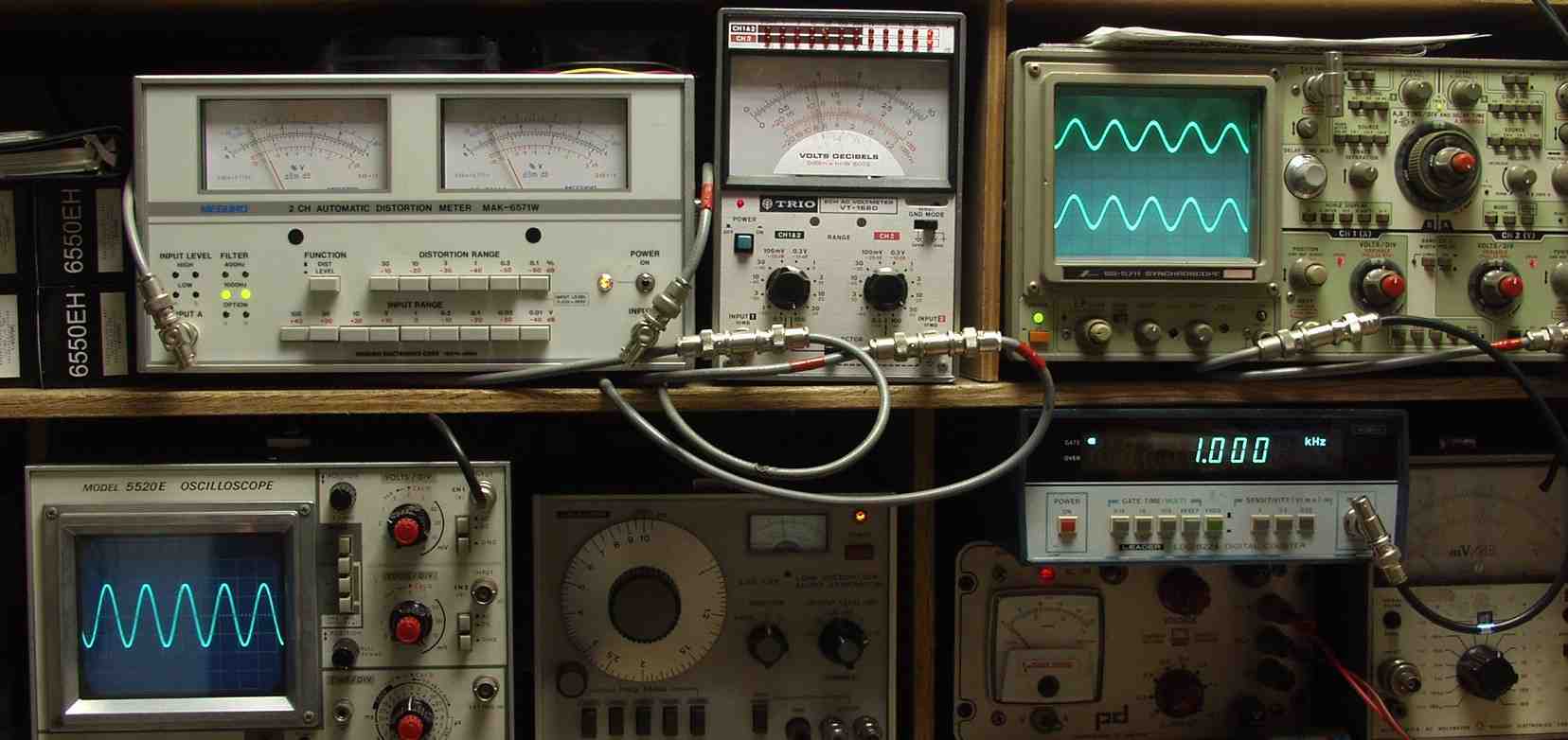

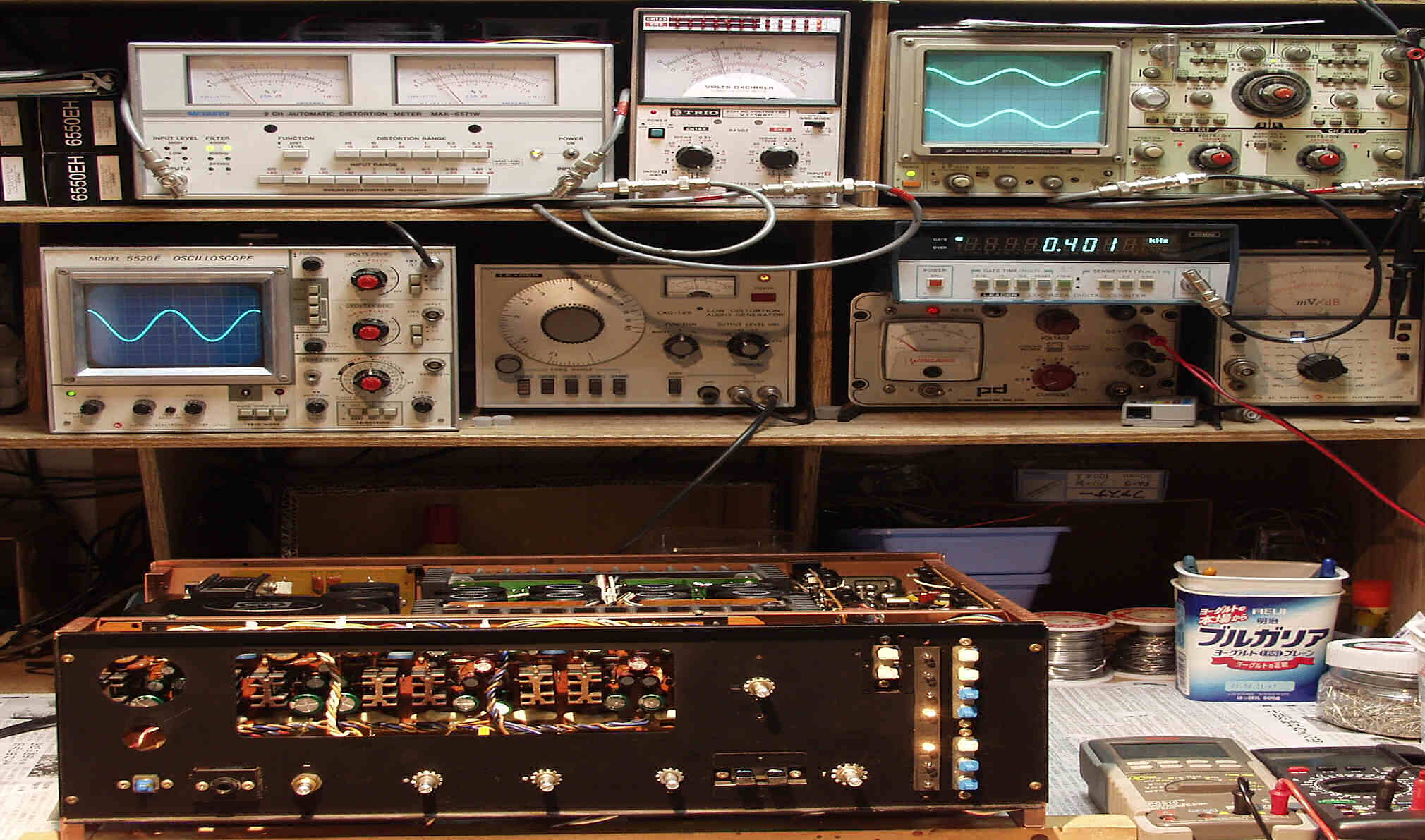

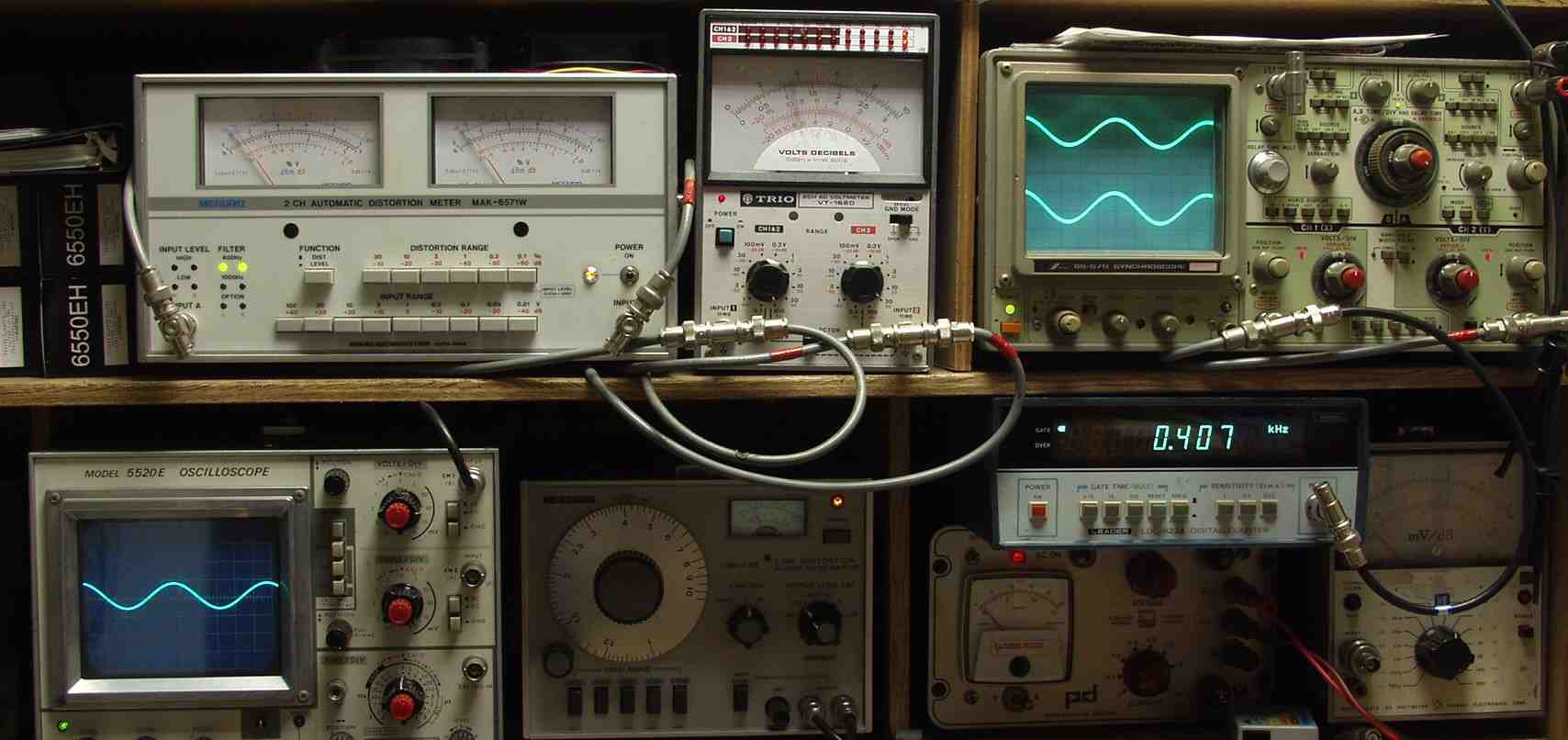

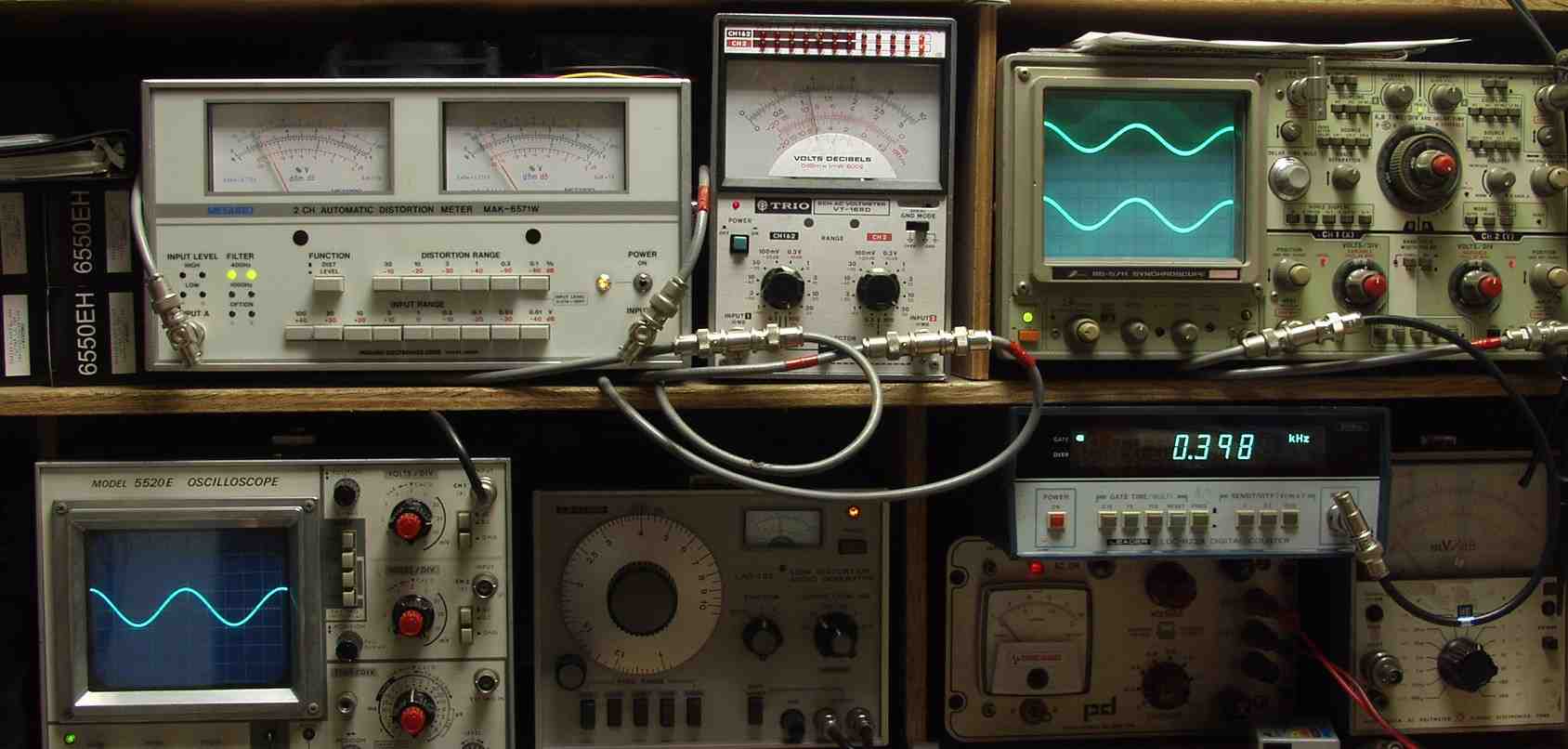

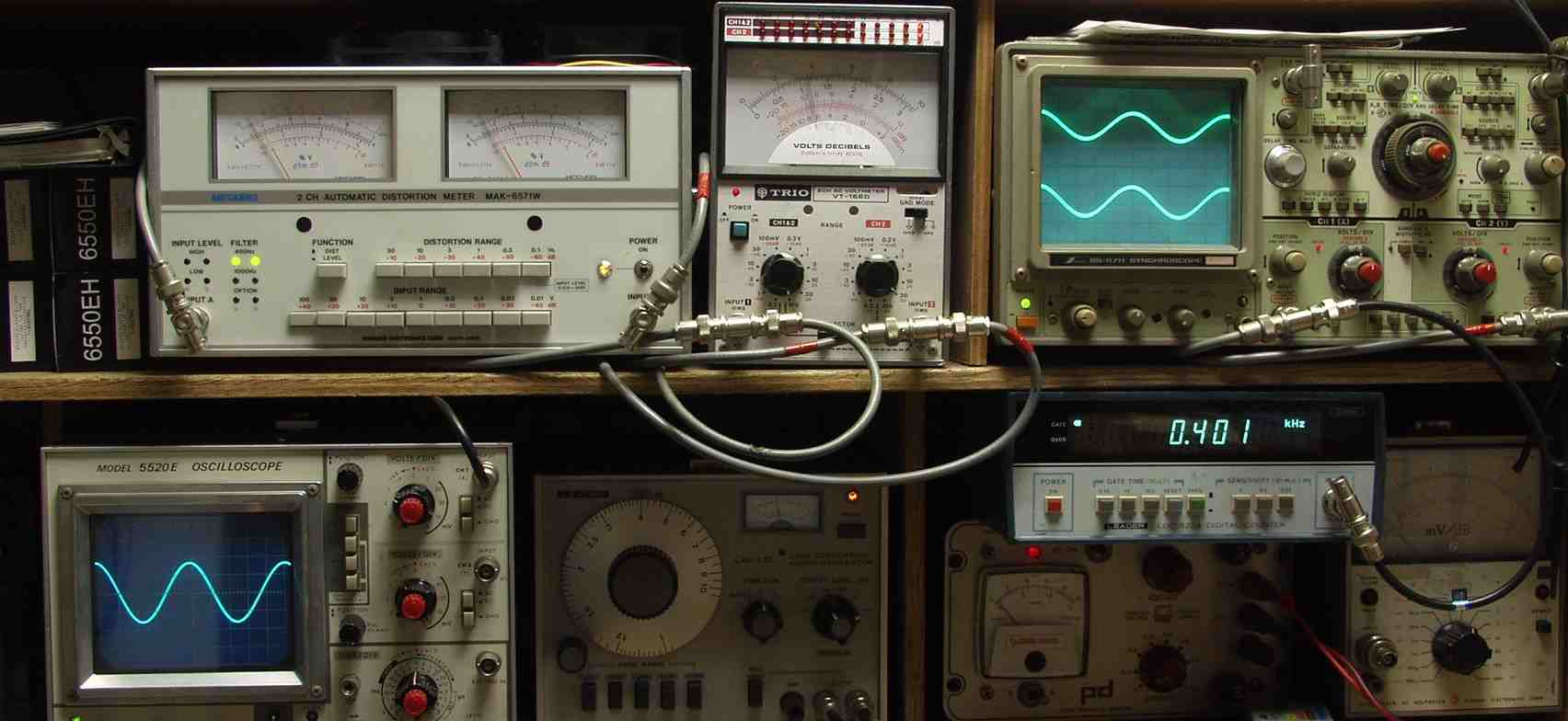

Ｅ．　測定・調整 Ｅ１．　出力／歪み率測定・調整

Ｅ２．　出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ３．　出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ４．　出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０２％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ５．　出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ６．　出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ７．　出力／歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１ の仕様（マニアル・カタログより）

形式　 スーパーインテグレーテッドアンプ ＡＵ-Ｘ１１ メイン部　回路方式 ＳＵＰＥＲ　ＦＥＥＤＦＯＲＷＡＲＤ＆ＤＤ／ＤＣ 実効出力 （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　１６０Ｗ＋１６０Ｗ（８Ω） （５Ｈｚ〜２０ｋＨｚ，ＴＨＤ０．００４％）、　２２０Ｗ＋２２０Ｗ（４Ω） （１ｋＨｚ，ＴＨＤ０．００３％）、　１６０Ｗ＋１６０Ｗ（８Ω） （１ｋＨｚ，ＴＨＤ０．００５％）、　２２０Ｗ＋２２０Ｗ（４Ω） 全高調波歪率 （５Ｈｚ〜２０ｋＨｚ） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 混変調歪率 （６０Ｈｚ：７ｋＨｚ＝４：１） ０．００４％以下（８Ω）、０．００６％以下（４Ω） 出力帯域幅 （ＩＨＦ，ＴＨＤ０．０２％） ５Ｈｚ〜１００ｋＨｚ（８Ω） ダンピングファクター １００（ＩＨＦ，１０Ｈｚ〜２０ｋＨｚ，８Ω） 周波数特性（１Ｗ） ＤＣ〜３００ｋＨｚ（＋０dB−３dB） 入力感度／入力インピーダンス １Ｖ／２５ｋΩ（１ｋΩ） 残留雑音 ＰＯＷＥＲ　ＡＭＰ　０．２ｍＶ（８Ω） ＰＲＥ　ＡＭＰ＋ＰＯＷＥＲ　ＡＭＰ　０．４ｍＶ（８Ω） ライズタイム／フォールタイム ０．５μｓｅｃ スルーレイト ±２３０Ｖ／μｓｅｃ（８Ω） インサイドスルーレイト ±２６０Ｖ／μｓｅｃ（８Ω） エンベロープ歪 測定限界以下 ＴＩＭ歪 想定限界以下 入出力位相 同相 ヘッドホン端子出力 １５０ｍＷ（８Ω） 負荷インピーダンス ４〜８Ω 使用スピーカー ４〜１６Ω（Ａ，Ｂ） 、８〜１６Ω（Ａ＋Ｂ） プリ部　回路方式 ＭＣ　ＡＭＰ　コンプリンメンタリーＦＥＴ（電界効果トランジスター）入力，ＩＣＬ ＭＭ　ＡＭＰ　ＤＤ/ＤＣ　ＳＥＲＶＯ　ＥＱＵＡＬＩＺＥＲ　 入力感度/入力インピーダンス （１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＭ）　２．５ｍＶ（４７ｋΩ） ＰＨＯＮＯ-1,2（ＭＣ）　Ｈｉｇｈ　８５μＶ（３０Ω） 　　　　　　　　　　　　　Ｌｏｗ　２７０μＶ（１００Ω） ＡＵＸ，ＴＵＮＥＲ　　　　２００ｍＶ（３３ｋΩ） ＴＡＰＥ　ＰＬＡＹ-1,2（ＰＩＮ）　　２００ｍＶ（３３ｋΩ） 最大許容入力 （１ｋＨｚ，ＴＨＤ０．０１％） ＰＨＯＮＯ-1,2（ＭＭ）　３３０ｍＶ、ＰＨＯＮＯ-1,2（ＭＣ）　４０ｍＶ 出力電圧（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　２００ｍＶ（４７ｋΩ時） ＰＲＥ　ＯＵＴ-1,2　　　　　　１Ｖ（４７ｋΩ時） ＭＡＸ　ＰＲＥ　ＯＵＴ（ＴＨＤ０．０５％）　１０Ｖ（４７ｋΩ時） 出力インピーダンス（１ｋＨｚ） ＴＡＰＥ　ＲＥＣ-1,2（ＰＩＮ）　６００Ω以下 ＰＲＥ　ＡＭＰ　ＯＵＴ-1,2　　６００Ω以下 全高調波歪率 　　　　　　（２０Ｈｚ〜２０ｋＨｚ，２０Ｖ出力時） 　ＰＨＯＮＯ-1,2（ＭＭ）ＲＥＣ　ＯＵＴ　０．００５％以下 　ＰＨＯＮＯ-1,2（ＭＣ）ＲＥＣ　ＯＵＴ　０．００５％以下 混変調歪率 （７０Ｈｚ：７ｋＨｚ＝４：１） ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＴ-1,2（１Ｖ時）　０．００５％以下 周波数特性 ＰＨＯＮＯ-1,2 ＝（ＭＣ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．２dB ＰＨＯＮＯ-1,2 ＝（ＭＭ，ＲＩＡＡ偏差，２０Ｈｚ〜２０ｋＨｚ）±０．３dB ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2 ＝　（ＤＣ〜３００ｋＨｚ）＋０dB，−３dB ＳＮ比 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　７７dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　９１dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　１１０dB以上 入力換算雑音 （Ａネットワーク，ショートサーキット） ＰＨＯＮＯ-1,2（ＭＣ）　−１５６dBＶ ＰＨＯＮＯ-1,2（ＭＭ）　−１４３dBＶ ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　−１２５dBＶ チャンネルセパレーション （ＩＨＦ，１ｋＨｚ） ＰＨＯＮＯ-1,2（ＭＣ）　５０dB以上 ＰＨＯＮＯ-1,2（ＭＭ）　７０dB以上 ＡＵＸ，ＴＵＮＥＲ，ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 入力間セパレーション （１ｋＨｚ，ショートサーキット） ＴＵＮＥＲ−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1,2−ＰＨＯＮＯ-1,2（ＭＭ）　９０dB以上 ＴＵＮＥＲ−ＴＡＰＥ　ＰＬＡＹ-1,2　９０dB以上 ＴＡＰＥ　ＰＬＡＹ-1−ＴＡＰＥ　ＰＬＡＹ-2　１００dB以上 サブソニックフィルター １６Ｈｚ（−３dB，６dB/oct） 入出力位相 ＰＨＯＮＯ　ＭＭ→ＳＰ　ＯＵＴ　同相 ＰＨＯＮＯ　ＭＣ→ＳＰ　ＯＵＴ　同相 定格消費電力 （電気用品取締法） ４００Ｗ 寸法 ５１５Ｗ×１９７Ｈ×４５０Ｄmm 重量 ２８ｋｇ 価格 ￥２７５，０００／１９７９年〜１９８２年頃。
