Ｓａｎｓｕｉ　ＡＵ−Ｘ１　修理記録

平成１３年９月３０日

Ａ．　修理前の状況 　電源をいれても、プロテクト解除しない。 　左のトゥインターが壊れていたのに音を出した為と思われます。 B．　原因 　メインAMPのＴＲ（トランジスター）劣化 　フラットAMP、メインAMPのＴＲ（トランジスター）の劣化 Ｃ．　修理状況 　メインAMPのバランス、バイアス調整用半固定ＶＲ交換 　メインAMPのＴＲ（トランジスター）交換 　フラットAMPのＴＲ（トランジスター）交換 　ＳＰ出力用リレー清掃 　配線手直し、補強 　経年劣化による各部ハンダ補正 Ｄ．　使用部品 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　 　　４個 　フラットAMP、イコライザ−AMP　ＴＲ（トランジスタ−）　１２個 　電解ｺﾝﾃﾞﾝｻ-　　　　　　　　　　　　　　　　　　　　　　　　　４個 　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　修理費　　　１７０００円　　　　　通常修理 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　の仕様（マニアル・カタログより）

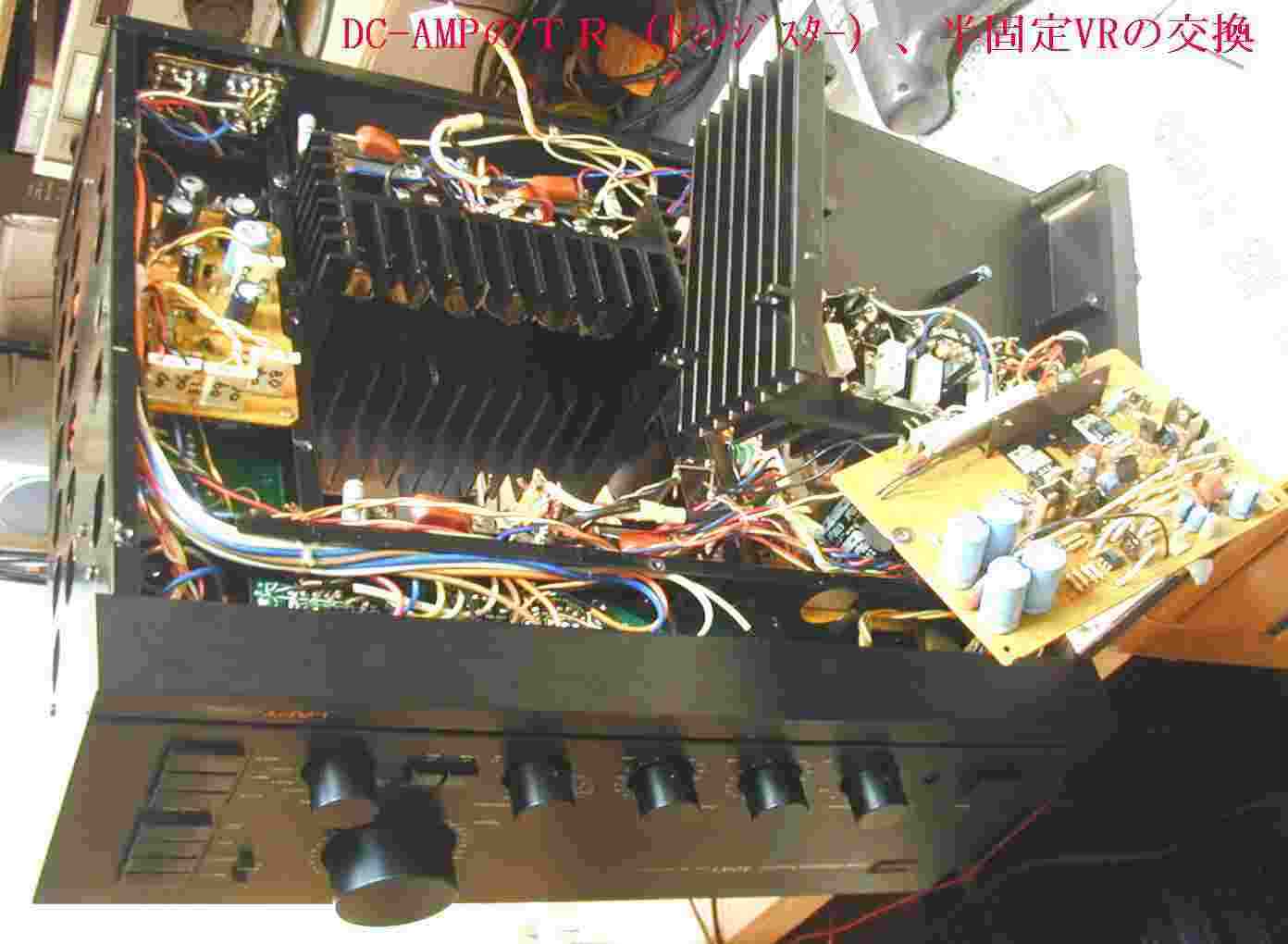

１．　バイアス、バランス用半固定ＶＲ、メインAMPのＴＲ（ﾄﾗﾝｼﾞｽﾀ-）交換

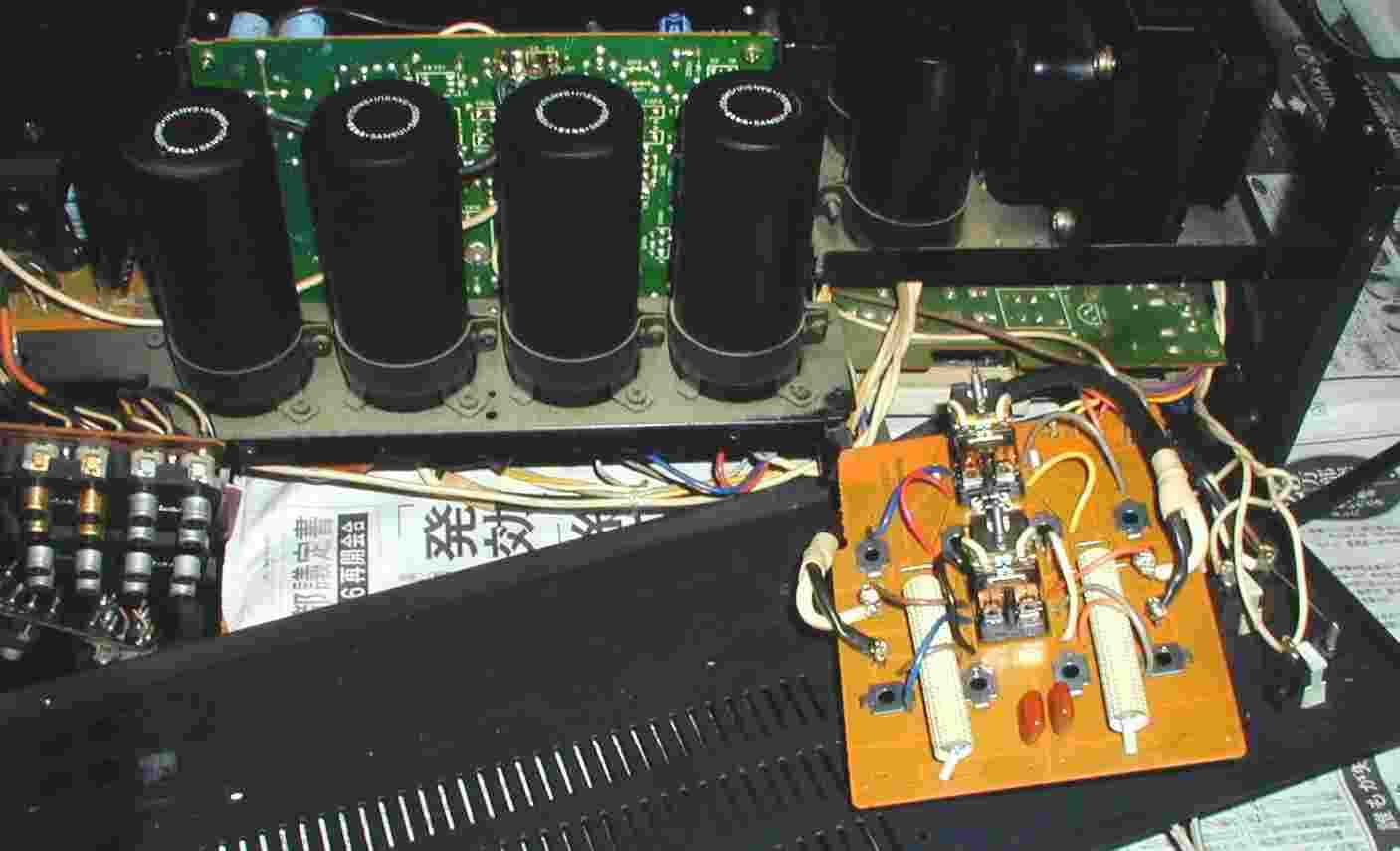

２．　ＳＰ出力ﾘﾚ-の清掃、接点磨き、可動接点の調整

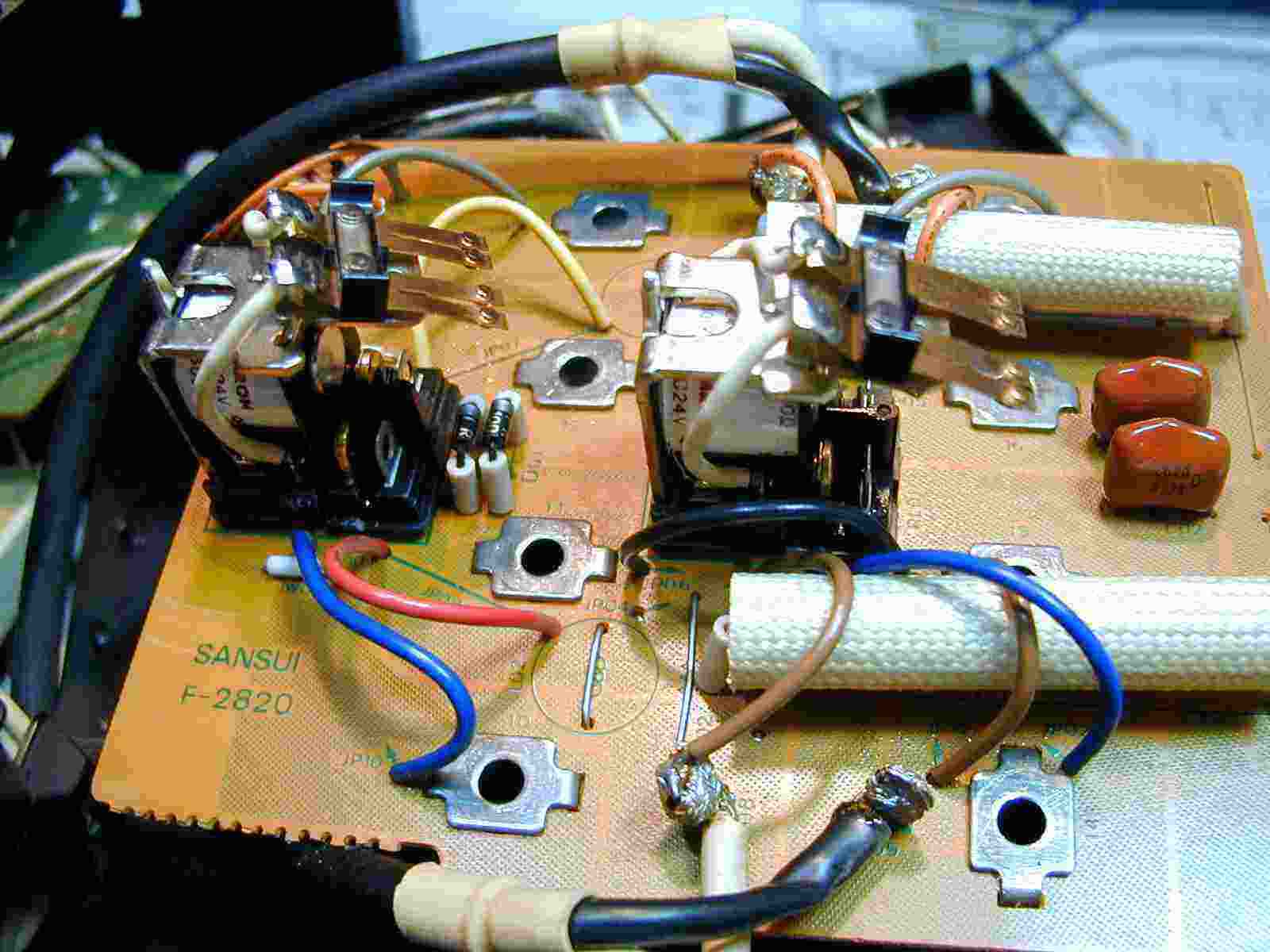

３．　ＳＰ出力ﾘﾚ-拡大、金メッキ接点なので研磨不可

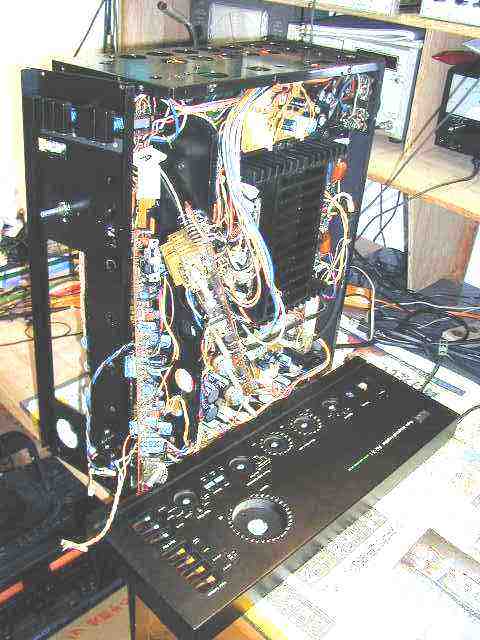

４．　フラットAMP、ﾄ-ﾝｺﾝﾄﾛ-ﾙAMPのＴＲ（トランジスター）交換調整

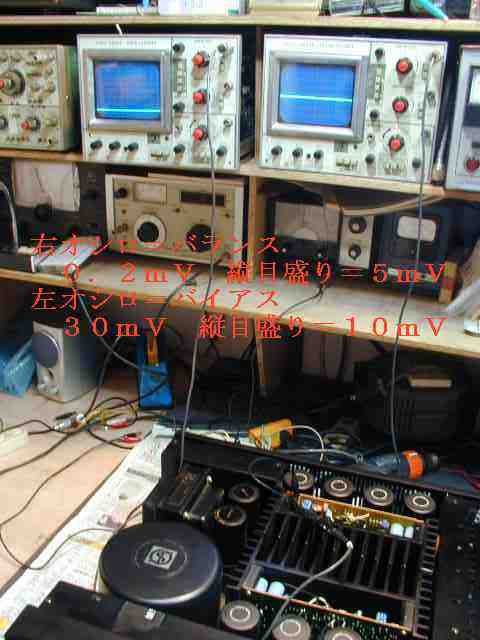

５．　バイアス、バランス調整

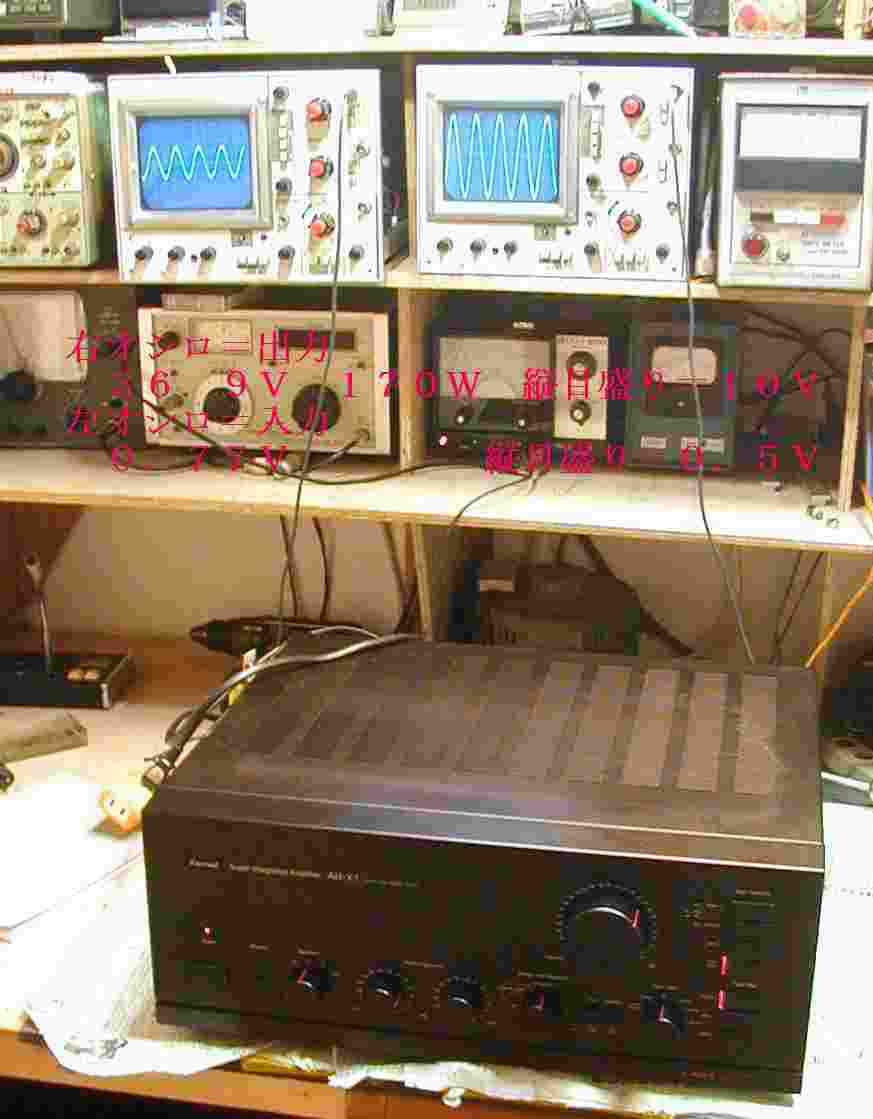

６．　出力確認

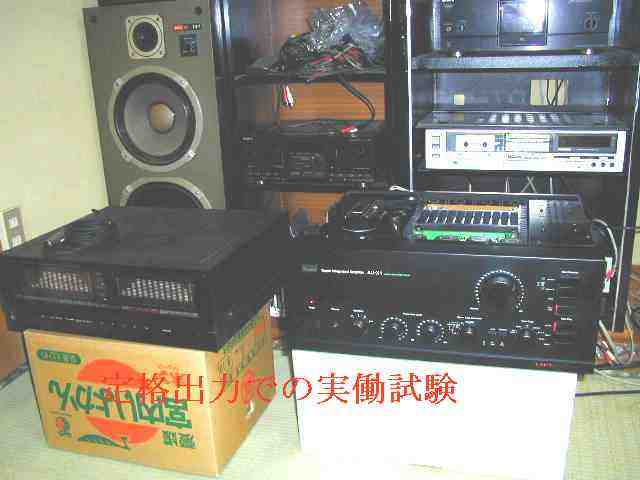

７．　定格出力実働試験、エージング。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　の仕様（マニアル・カタログより）

型式 ステレオプリメインアンプ、　ＡＵ−Ｘ１ パワーアンプ 実効出力（5Hz〜20kHz、THD 0.007％） 160W＋160W（8Ω）、　220W＋220W（4Ω） 実効出力（1kHz、THD 0.003％） 160W＋160W（8Ω）、　220W＋220W（4Ω） 全高調波歪率（5Hz〜20kHz） 0.007％以下（8Ω）、　0.008％以下（4Ω） 混変調歪率（70Hz：7kHz＝4：1） 0.007％以下（8Ω）、　0.008％以下（4Ω） 出力帯域幅（IHF、THD 0.02％） 5Hz〜70kHz（8Ω） 周波数特性（1W） DC〜500kHz（+0dB、-3dB） 入力感度/インピーダンス（1kHz） 1V/33kΩ S/N比（IHF、Aネットワーク） 125dB以上 チャンネルセパレーション（IHF、1kHz） 95dB以上 ライズタイム/フォールタイム 0.5μsec スルーレイト ±260V/μsec ヘッドホン端子出力 150mW（8Ω） 使用スピーカー 4〜16Ω（A、B）、　8Ω以上（A＋B） プリアンプ部 入力感度/インピーダンス（1kHz） Phono1、2（MM）＝2.5mV（47kΩ） Phono1、2（MC）＝0.1mV（0.2kΩ以下） AUX、Tuner＝200mV（33kΩ） Tape、Play1、2（PIN）＝200mV（33kΩ） 最大許容入力（1kHz、THD 0.01％） Phono1、2（MM）＝330mV Phono1、2（MC）＝40mV 出力電圧（1kHz） Tape、Rec1、2（PIN）＝200mV（47kΩ時） Pre Out1、2＝1V（47kΩ時） Max Pre Out（THD 0.05％）＝10V（47kΩ時） 出力インピーダンス（1kHz） Tape Rec1、2（PIN）＝600Ω以下 Pre Out1、2＝600Ω以下 全高調波歪率 MC（1kHz、Rec Out）＝0.005％以下 MM（20Hz〜20kHz、Rec Out）＝0.005％以下 Aux、Tuner、Tape Play1、2＝0.005％以下 混変調歪率（70Hz：7kHz＝4：1） Aux、Tuner、Tape Play1、2（1V時）＝0.005％以下 周波数特性 Phono1、2（MC、RIAA偏差、20Hz〜20kHz）＝±0.2dB Phono1、2（MM、RIAA偏差、20Hz〜20kHz）＝±0.2dB SN比（IHF、Aネットワーク、ショートサーキット） Phono1、2（MC）＝76dB以上 Phono1、2（MM）＝91dB以上 Aux、Tuner、Tape Play1、2＝100dB以上 入力換算雑音 （Aネットワーク、ショートサーキット） Phono1、2（MC）＝-156dBV Phono1、2（MM）＝-143dBV チャンネルセパレーション （IHF、1kHz） Phono1、2（MC）＝70dB以上 Phono1、2（MM）＝75dB以上 Aux、Tuner、Tape Play1、2＝80dB以上 入力間セパレーション （1kHz、ショートサーキット） Tuner-Phono1、2（MM）＝90dB以上 Tape Play1、2-Phono1、2（MM)＝90dB以上 Tuner-Tape Play1、2＝100dB以上 Tape Play1-Tape Play2＝100dB以上 サブソニックフィルター 16Hz（-3dB、6dB/oct） その他 消費電力 400W（電気用品取締法） 外形寸法 幅480×高さ195×奥行450mm 重量 27.7kg 価格 ￥210,000(1979年11月発売)
