Ｓａｎｓｕｉ　Ｂ−２２０１　修理記録

平成１７年２月２０日到着　　　月日完成

注意　このＡＭＰはア−スラインが浮いています 　　　　ＡＭＰのシャ−シにＳＰの線（ア−ス側）を接続してはいけません 　　　　ＲＬ−ＳＰのア−ス線も接続（共通）してもいけません 　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 片側音出ず サンスイ修理で有名な所「Ｗａｔｅｒ？」でオーバーホール修理は断られ、最低限の修理で帰ってきたが、直ぐに壊れた。 Ｂ．　原因 電解コンデンサ−劣化 Ｃ．　修理状況 電解コンデンサ−交換 ＳＰ接続リレ−交換（容量１．５倍の同型新タイプ使用） ＲＣＡ端子交換 配線手直し、補強 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　個 スチロールコンデンサー　　　　　　　　　　　　　　　　　個 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　個 バランス、バイアス調整用　半固定ＶＲ　　　　　　　個 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　個 Ｅ．　調整・測定 Ｆ．　修理費　　 Ｓ．　Ｓａｎｓｕｉ　Ｂ−２２０１　の仕様（マニアルより）

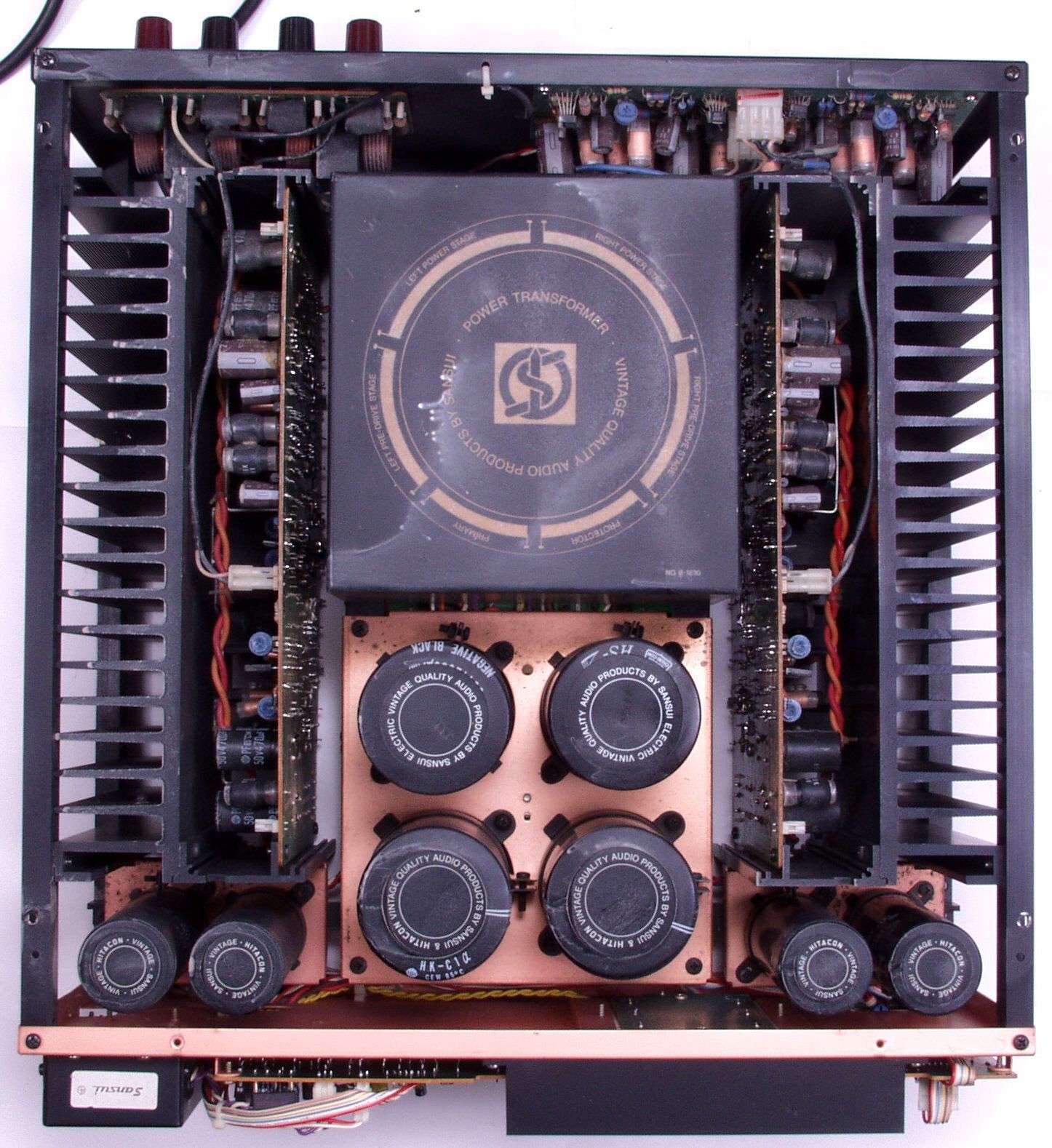

Ａ．　修理前の点検 Ａ１．　修理前点検　上から見る。

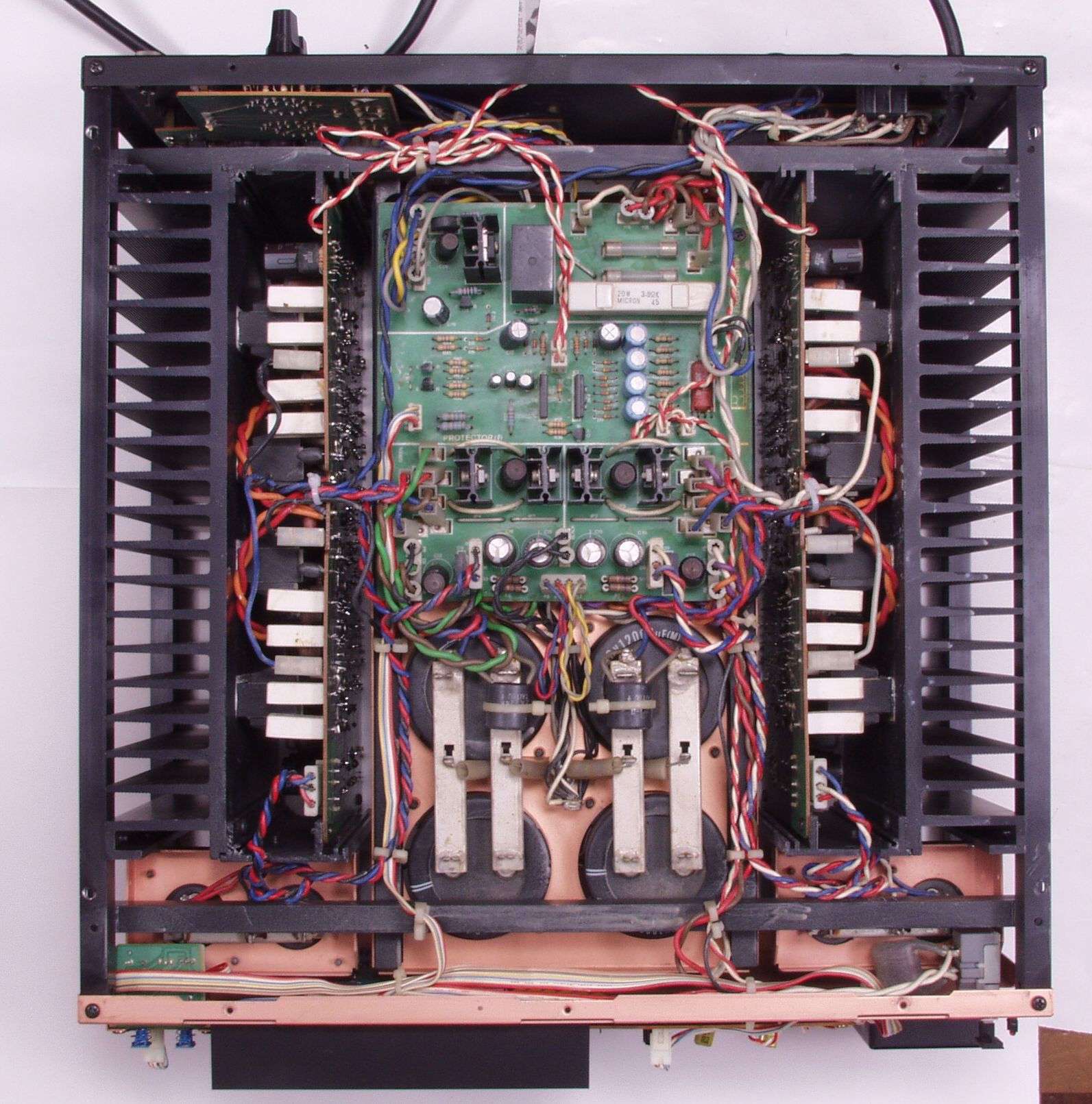

Ａ２．　修理前点検　下から見る。

Ｓ．　Ｓａｎｓｕｉ　Ｂ−２２０１　の仕様（マニアルより）

Ｂ-２２０１ 定格出力 ２００Ｗ＋２００Ｗ（８Ω，２０Ｈｚ〜２０ｋＨｚ） ３５０Ｗ＋３５０Ｗ（４Ω，１ｋＨｚ） 全高調波歪率 ０．００３％以下（定格出力時，１０Ｈｚ〜２０ｋＨｚ） 混変調歪率 ０．００３％以下（６０Ｈｚ：７ｋＨｚ＝４：１） 周波数特性 ＤＣ〜３００ｋＨｚ（＋０，−２dB） Ｓ／Ｎ比 １２０dB スルーレイト ±３００Ｖ／μｓ ライズタイム ０．５μｓ 入力 １Ｖ（１５ｋΩ） ＴＩＭ歪 測定限界以下 エンベロープ歪み 測定限界以下 定格消費電力 ４６０Ｗ（電気法による） 寸法 ４７４Ｗ×２１５Ｈ×４９８Ｄmm 重量 ３５ｋｇ

b2201-9
