Ｓａｎｓｕｉ　Ｂ−２３０１　修理記録

平成１３年８月５日持ち込み

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ−入力が可能ですが、絶対に使用しないこと＝ここ参照

使用できるトランスを検索中

A．修理前の状況 　電源入らず。 　ランプも点かない。 B．原因 　誰かが（ﾌﾟﾛでないことは確か）修理した形跡あり。 　かなり酷使した（業務に使用等）形跡がある 　根本的な原因の、Ｌ側の終段ＴＲ（トランジスター）が、希にショウトする。 　これを、修理しないで、焼損した抵抗と、フューズを交換した。 　又、ヒューズは即断型を使用しなかった為、 　電源トランスの焼損となった。 Ｃ．修理状況 　山水電気に電源トランスが無い 　ちなみに価格＝４．６万円 　現在、使用出来るトランスを探中 Ｄ．使用部品 　電源ﾄﾗﾝｽ 　終段ＴＲ（トランジスター） 　バランス、バイアス調整用　半固定ＶＲ 　ＴＲ（トランジスタ−） Ｅ．修理費　　　　　？００００円

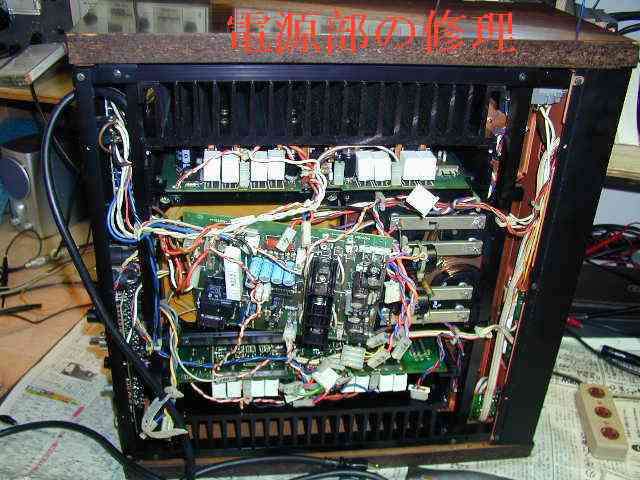

１．電源トランスを取り出す為に、電源部の解体

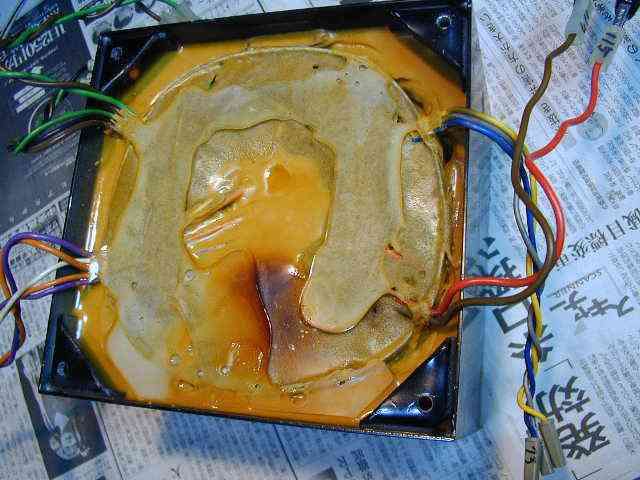

２．電源トランスを取り出す 　下の色の変化したところが、焼損

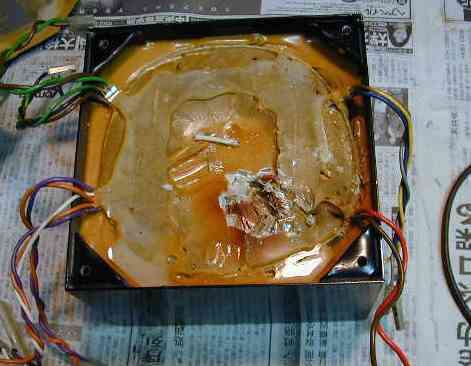

３．色の変化したところを、取り除くと、巻き線が焼損

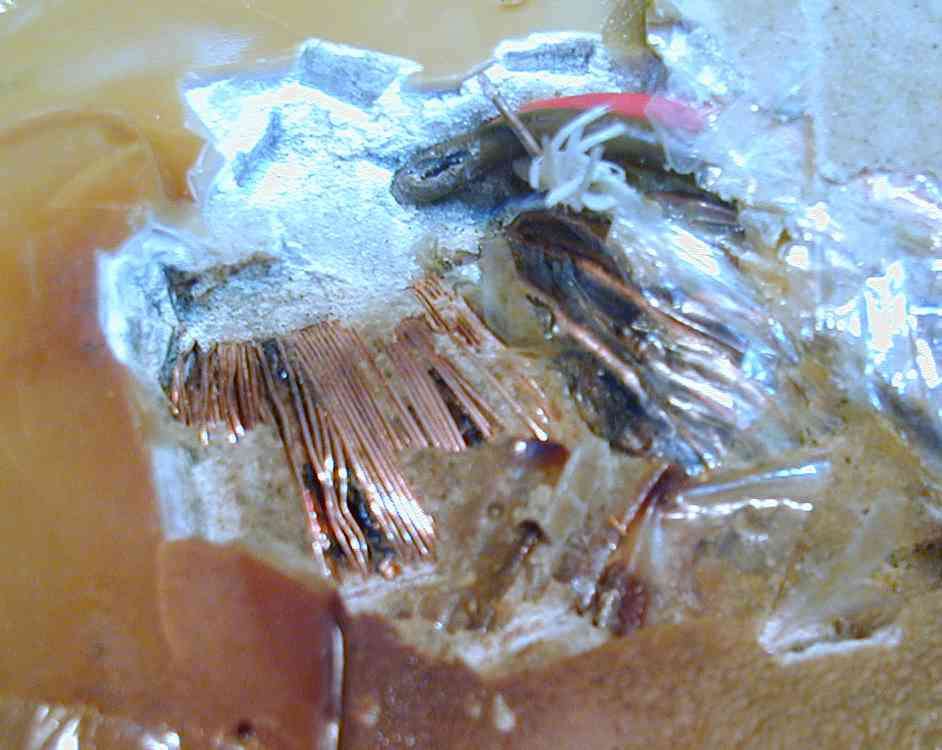

４．焼損部拡大、下の太いｺｲﾙが焼損している

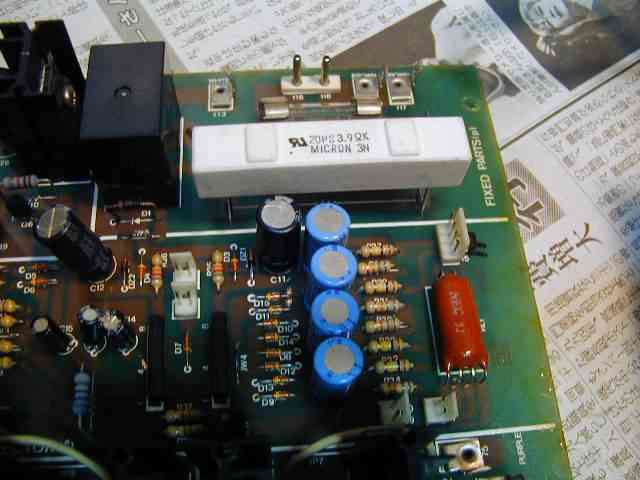

５．原因を特定せず、交換した抵抗

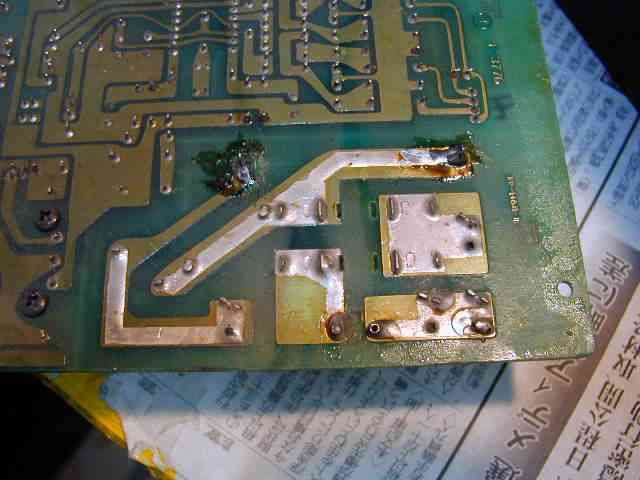

６．原因を特定せず、交換した抵抗のハンダ面

７．現在も修理継続中
