Ｓａｎｓｕｉ　ＡＵ−９５００．　１４台目　修理記録

平成１９年９月２５日到着　　　１１月２８日完了

Ａ．　修理前の状況 ヤフオクで購入したＡＵ-9500の調子が悪くなってきまして、再び貴工房のお世話になりたくご依頼いたします。 不調は激しいガリ音でＳＰがやられそうになることです。 電源投入時に各つまみをまわして初期のガリを出させると、問題なかったのですが、 先日とうとう演奏途中で爆発的なガリが入りビックリしました。 B．　原因 各部劣化。 初段ＦＥＴ（電界効果トランジスター）・ＴＲ（トランジスター）劣化。 Ｃ．　修理状況 調整用半固定ＶＲ交換。 ＥＱ−AMP−ＴＲ（トランジスター）交換。 コントロールAMP初段ＦＥＴ（電界トランジスター）／ＴＲ（トランジスター）交換。 配線手直し、補強。 各部、半田補正。 コンデンサー交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　 　　　４個。 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　 　　　４個。 ＥＱ−AMP−ＴＲ（トランジスター）　　　　　　　　　　　　 　　　　　２個。 コントロールAMP−ＴＲ（トランジスター）　　　　　　　　　　 　　　２個。 コントロールAMP−ＦＥＴ（電界効果トランジスター）　　　　　　　　２個。 オーディオ用ミューズ電解コンデンサー　　　　　　　　　　　４９個。 メタライズドフイルムコンデンサー　　　　　　　　　　　　　　８個。 電源増量電解コンデンサー　　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　９０，０００円　　　　オーバーホール修理。 Ｇ．　納品後のユーザーメール Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

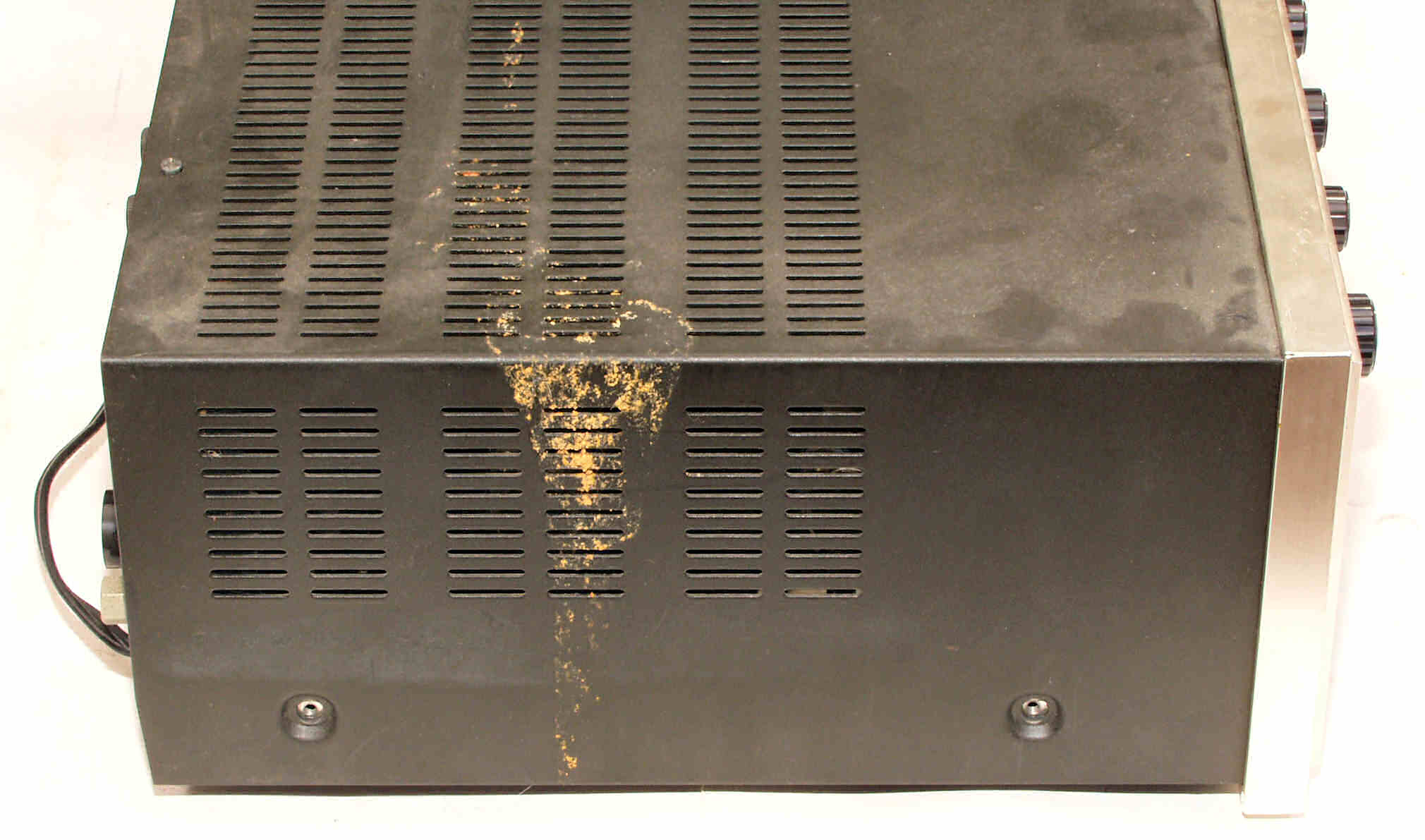

Ａ．　修理前の点検 Ａ１１．　修理前点検中　左上から見る、何かこぼした跡

Ａ１２．　修理前点検中　　上ケースを取り、左上、犬の毛？

Ａ１３．　修理前点検中　右上、犬の毛？

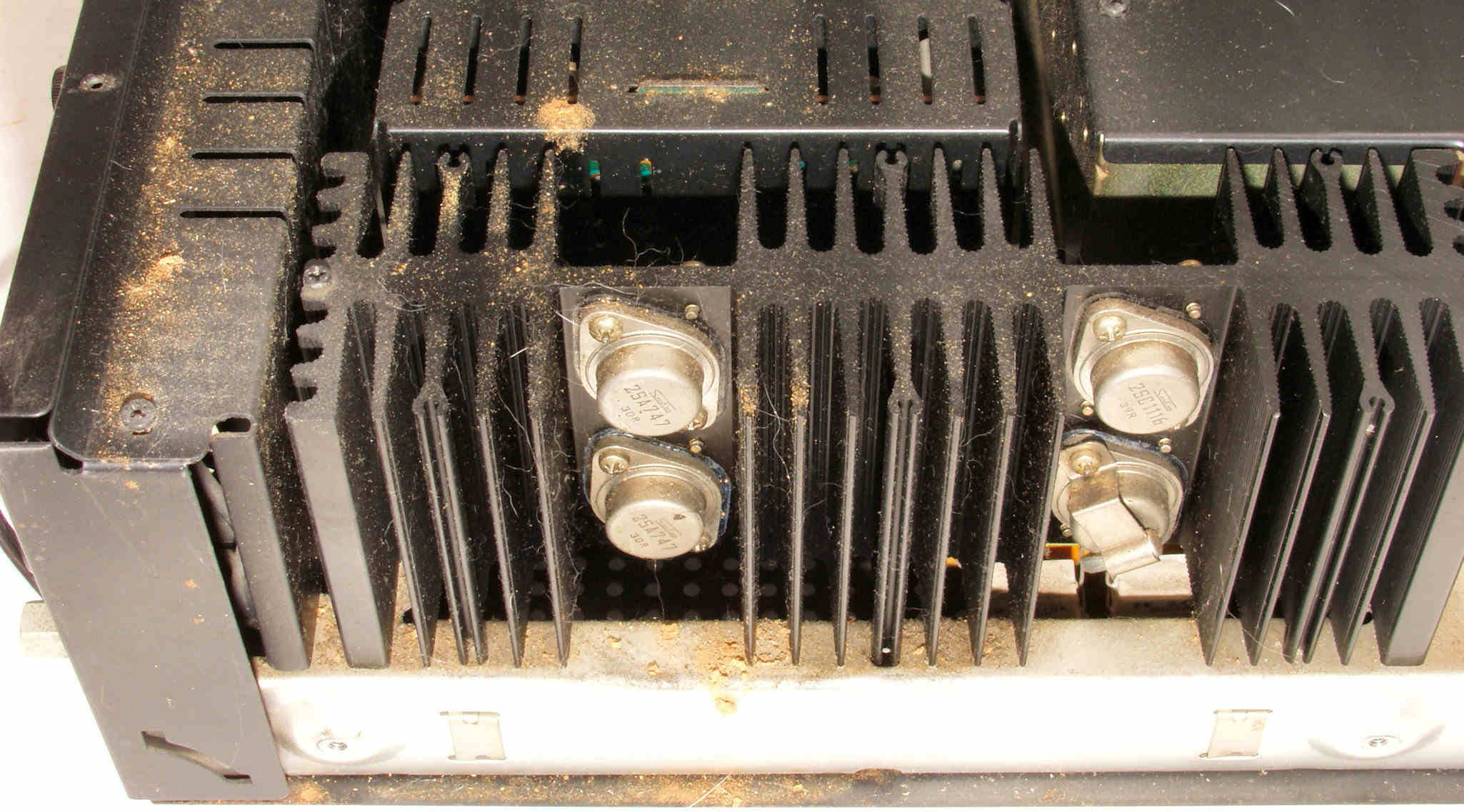

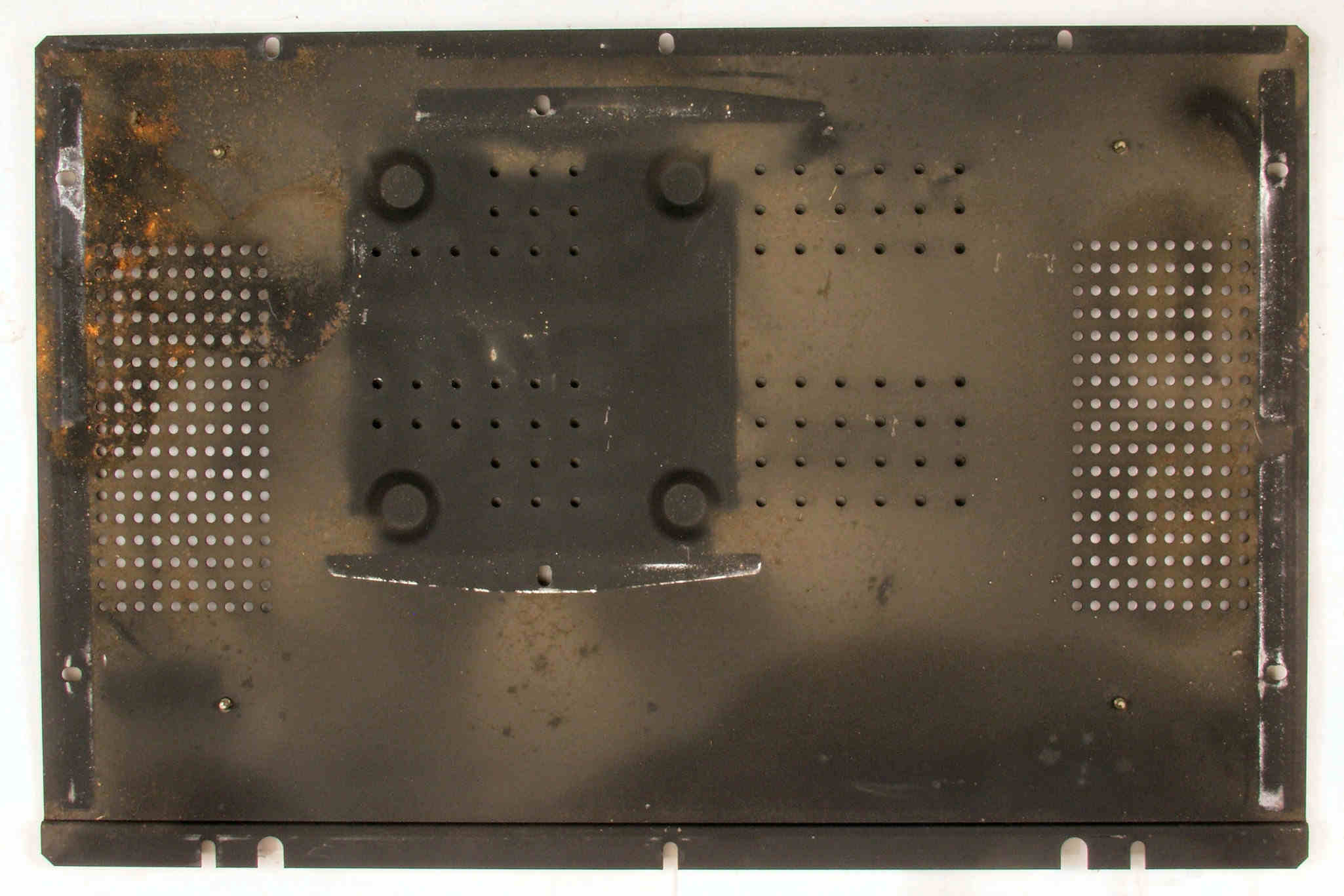

Ａ１４．　修理前点検中　下蓋の跡

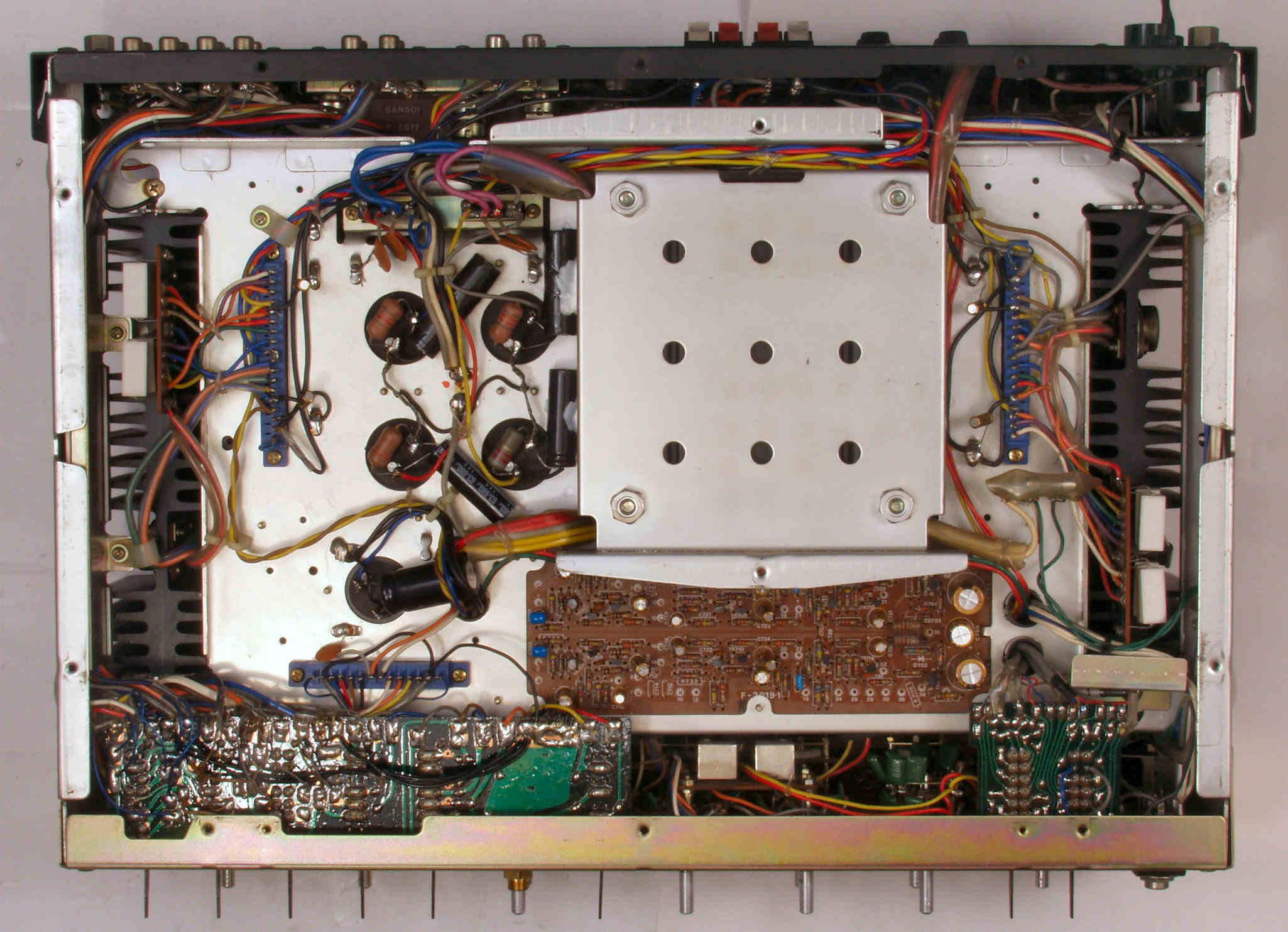

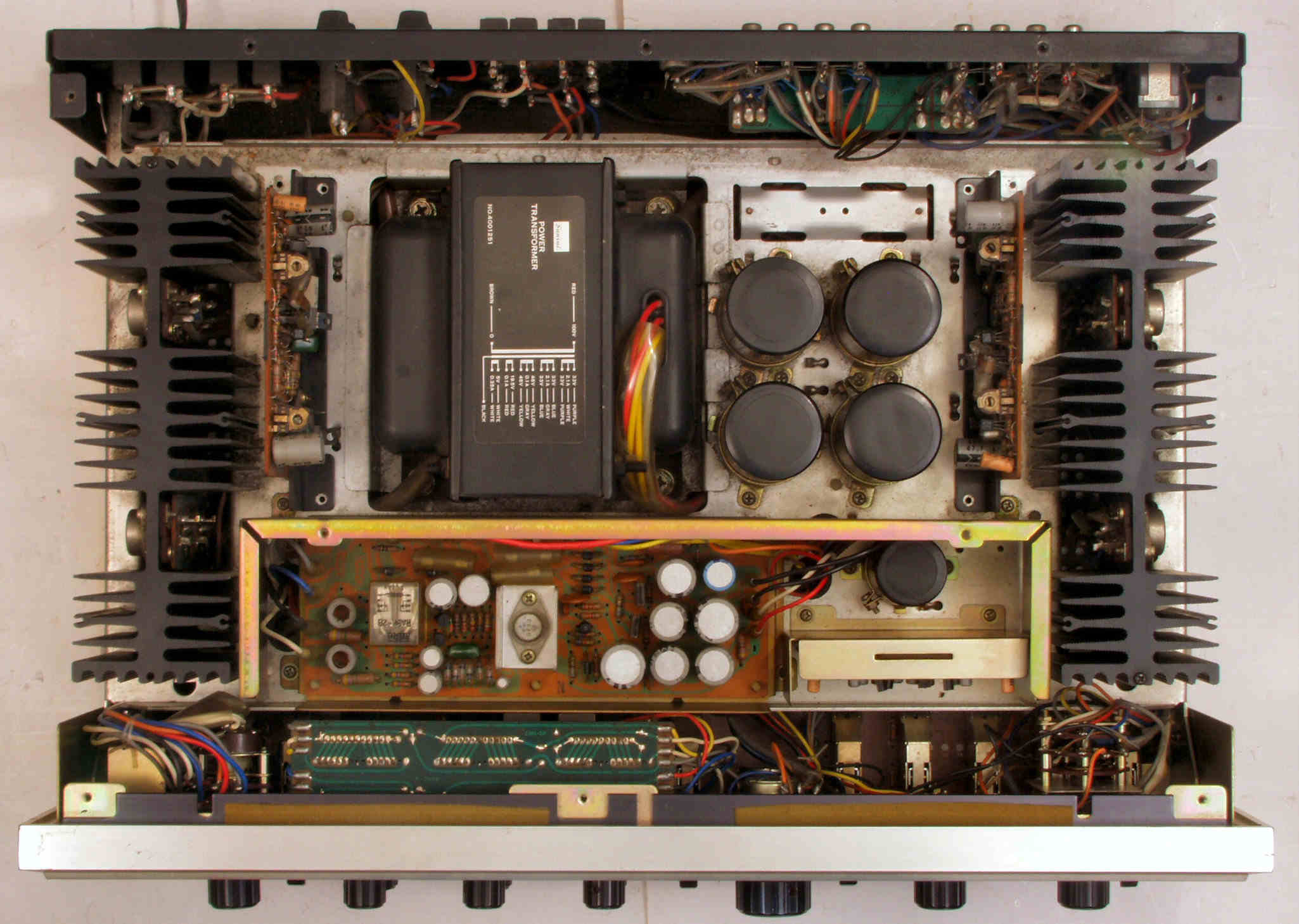

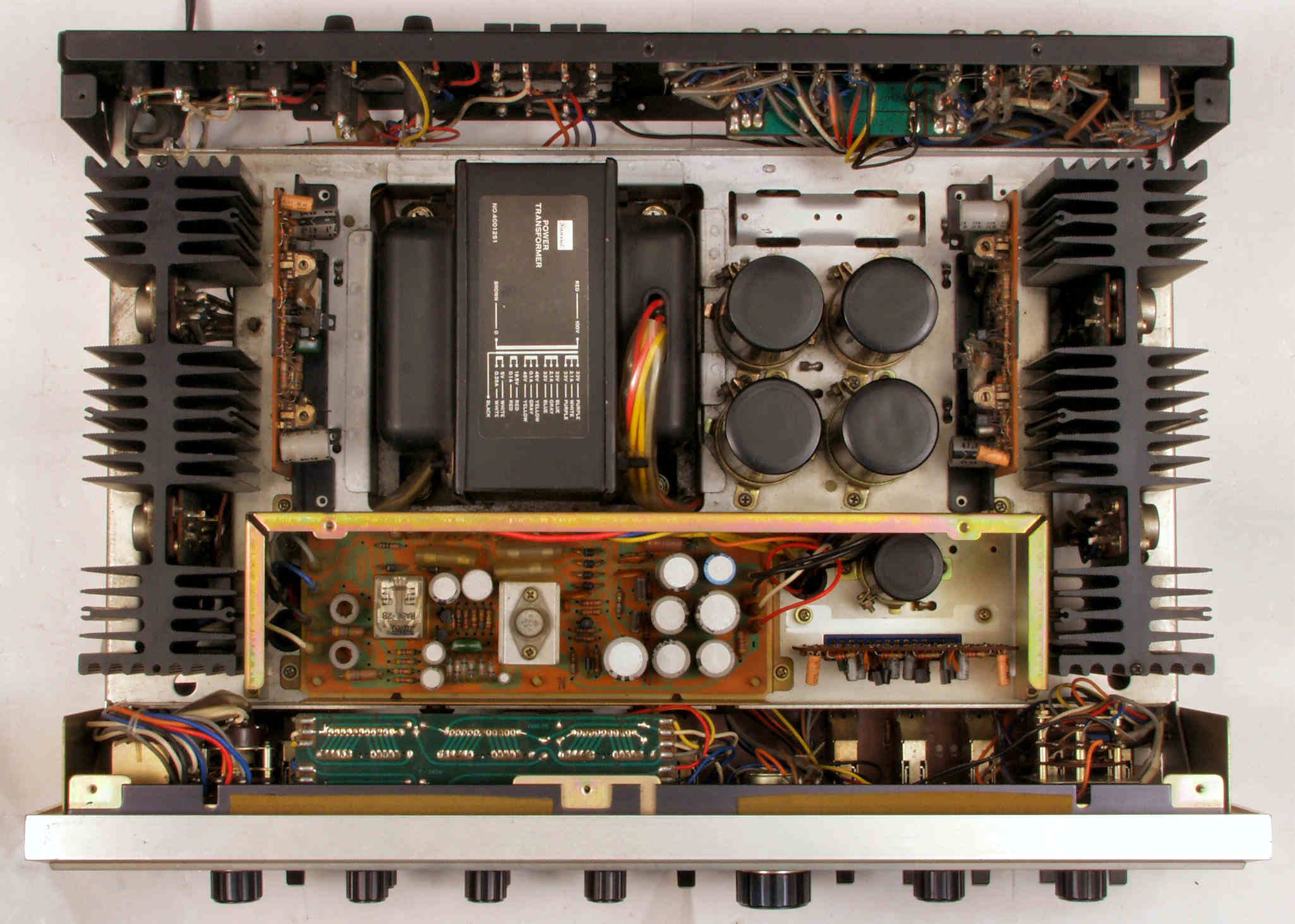

Ａ２１．　修理前点検中　上から見る

Ａ２２．　修理前点検中　修理前点検中　清掃後上から見る

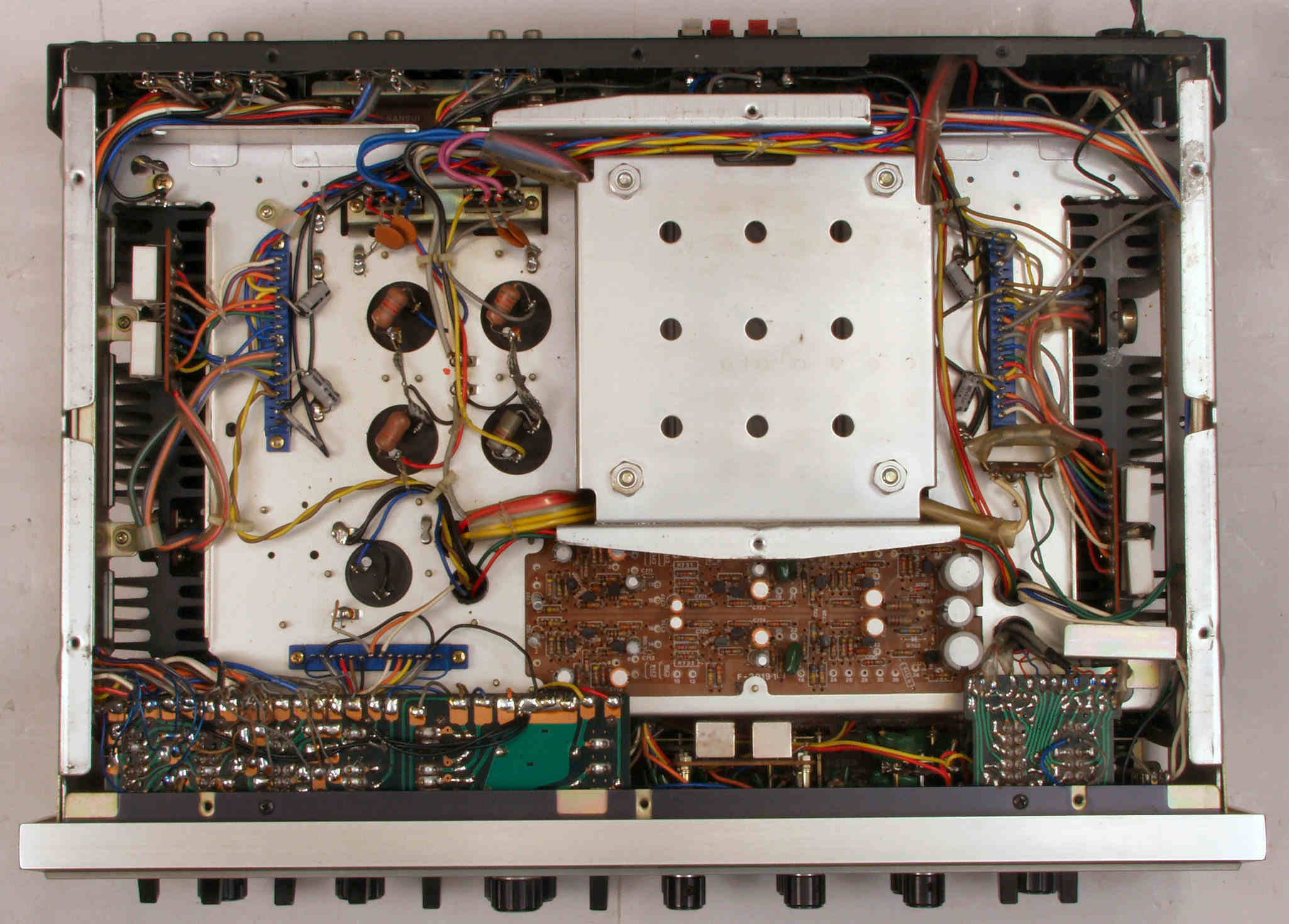

Ａ２３．　修理前点検中　清掃後下から見る

Ａ３．　修理前点検中　使用する電解コンデンサーの比較。　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、使用出来ない場所があります 　　　　　　　　　　　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ

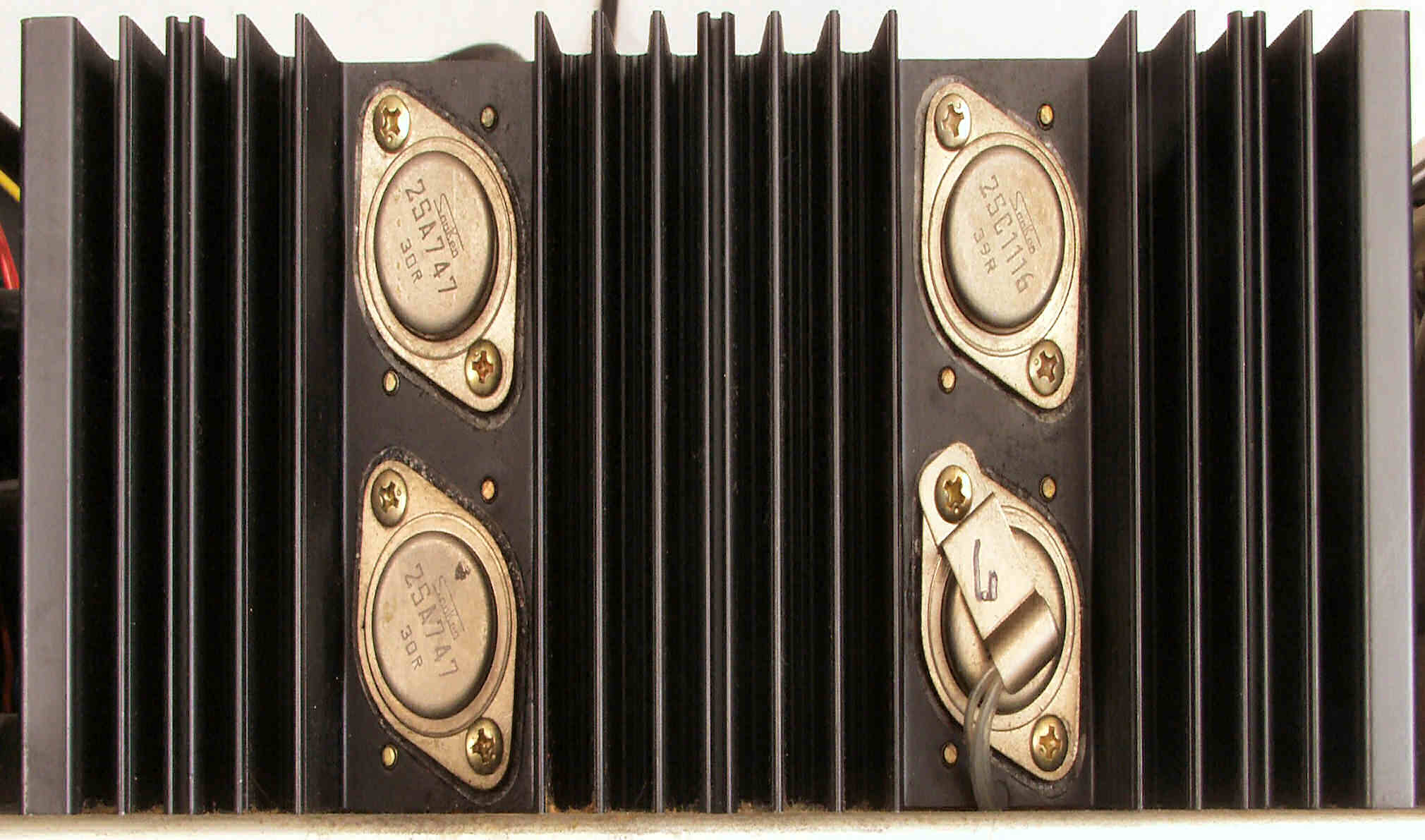

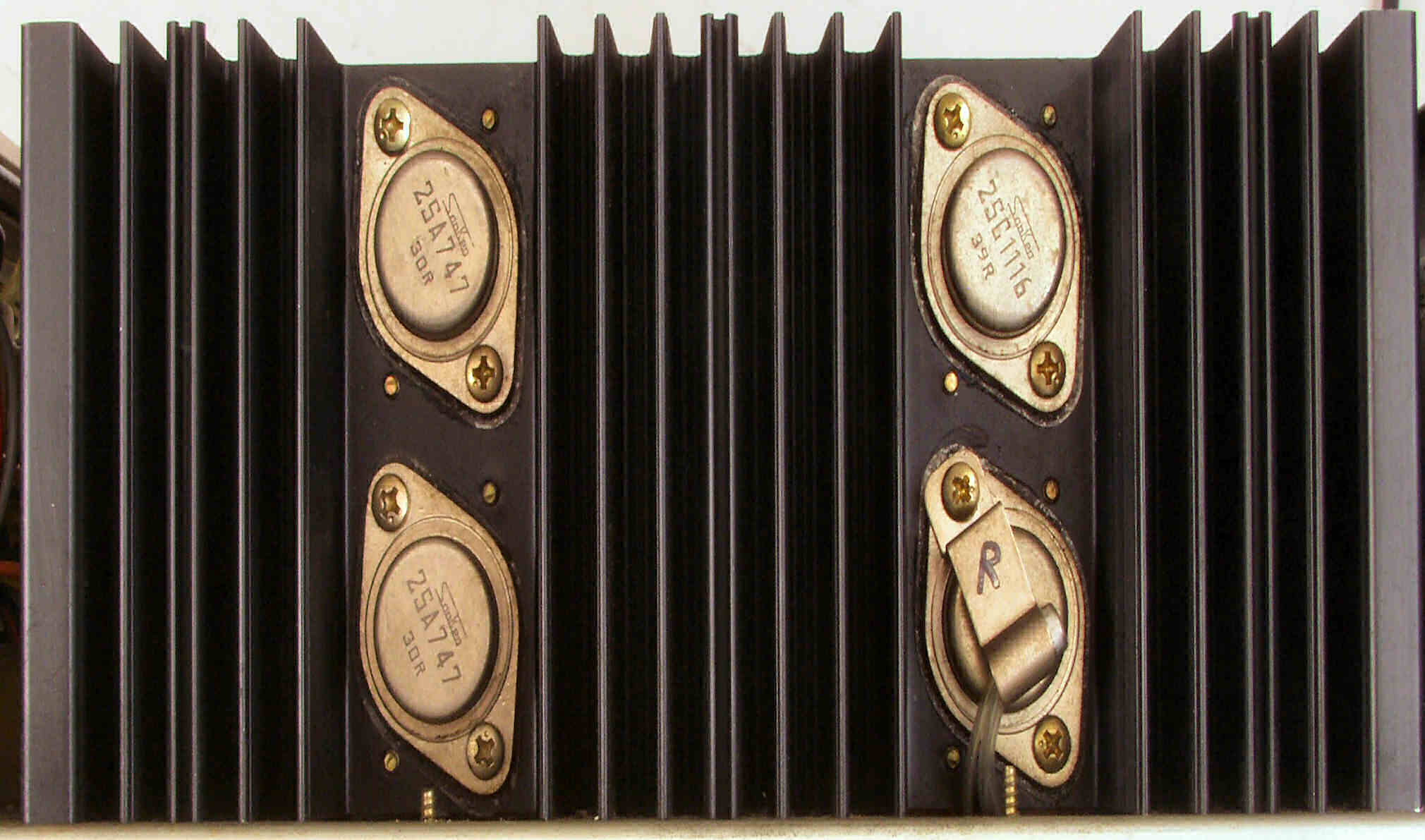

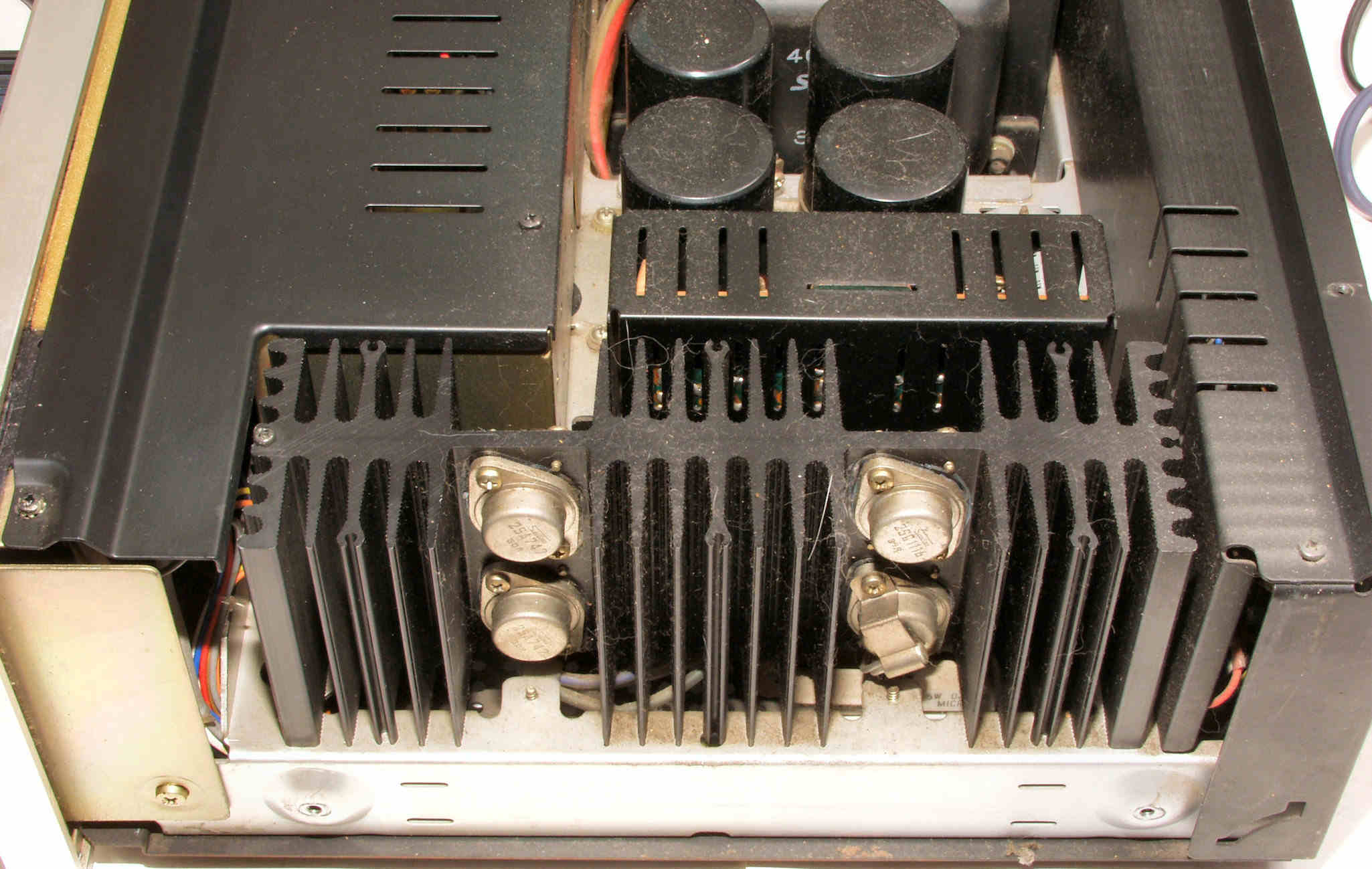

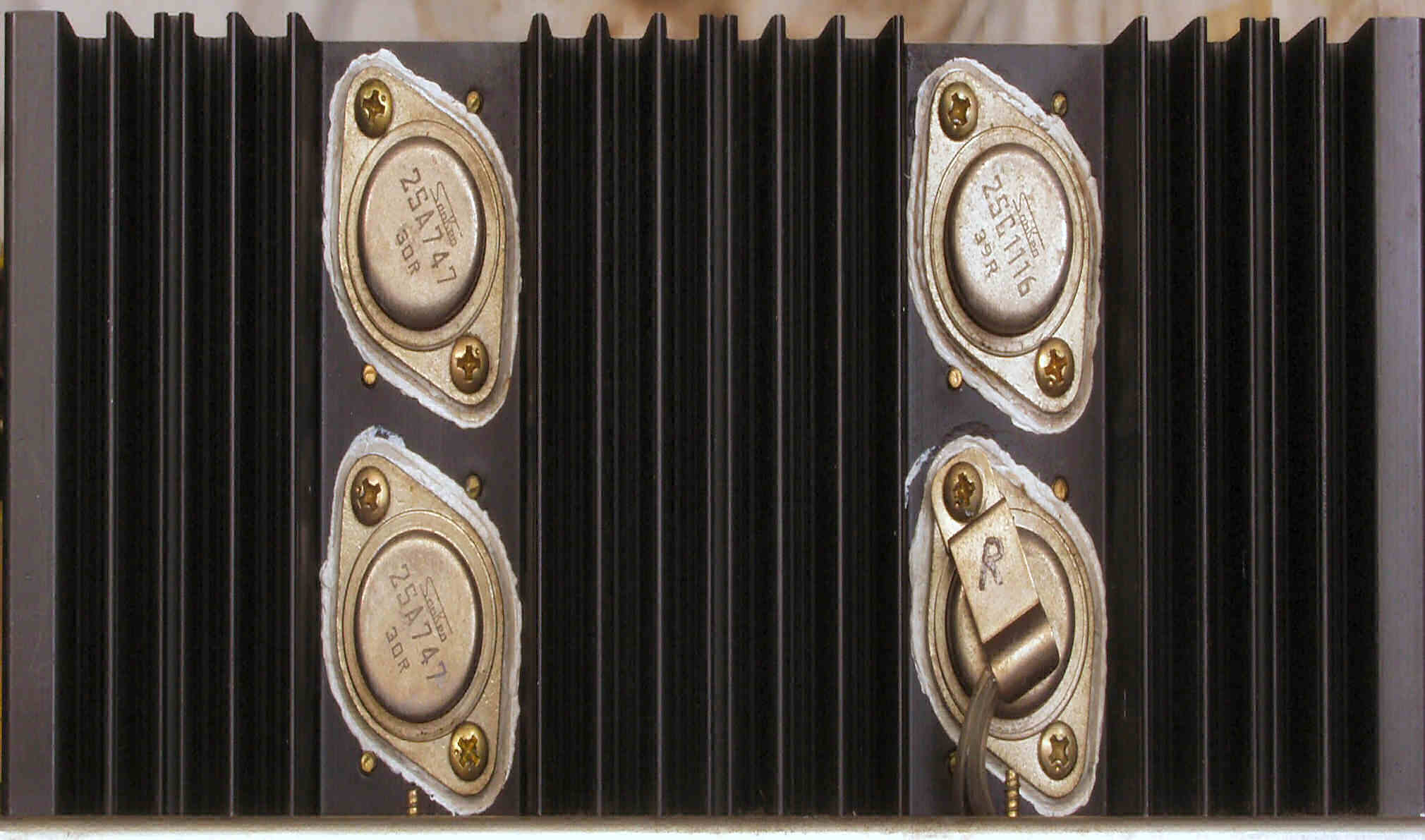

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ側　終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

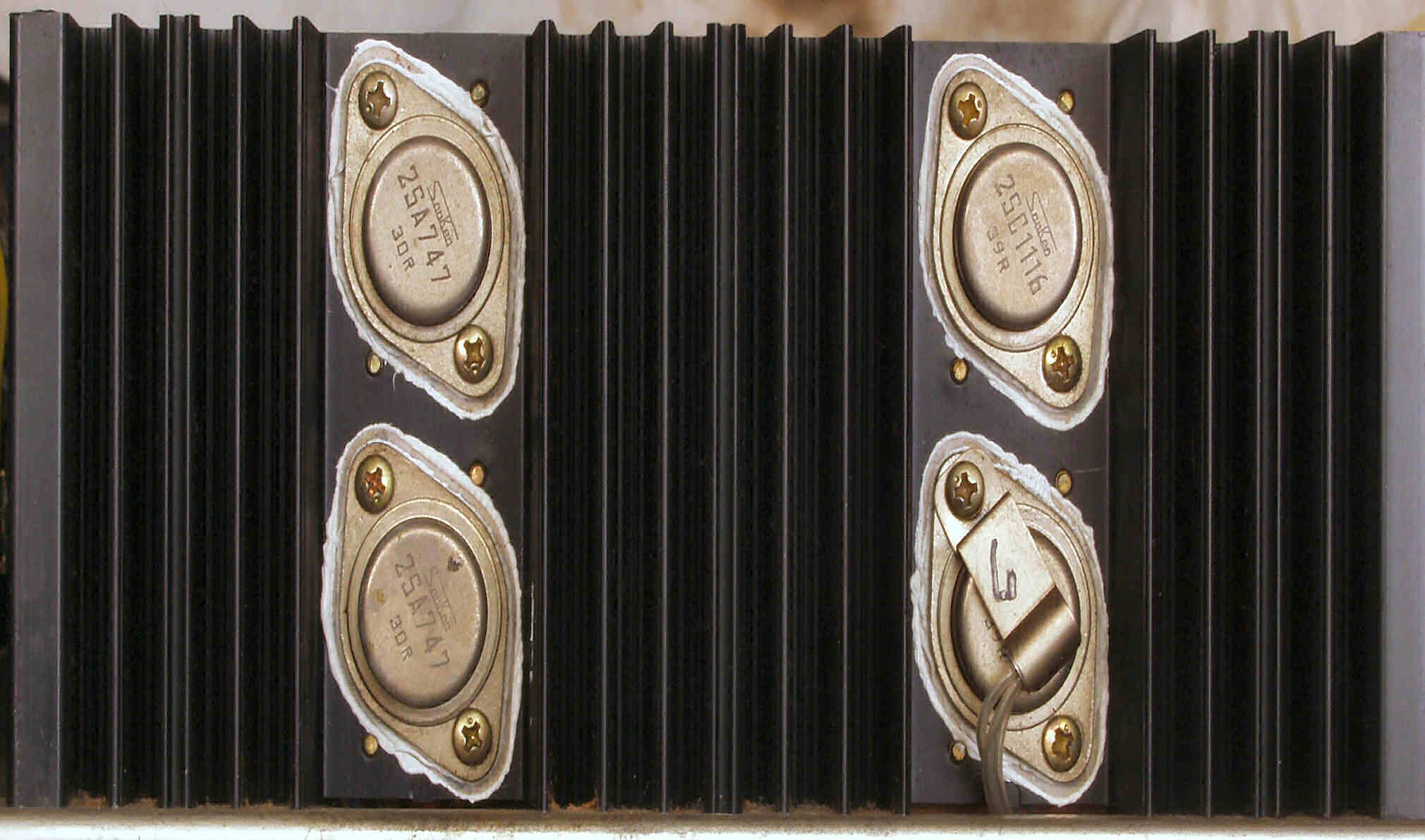

Ｃ１２．　修理後　Ｒ側　終段トランジスター

Ｃ１３．　修理前　Ｌ側　終段終段トランジスター　熱でシリコングリスが流れ出し殆ど無い

Ｃ１４．　修理後　Ｌ側　終段終段トランジスター

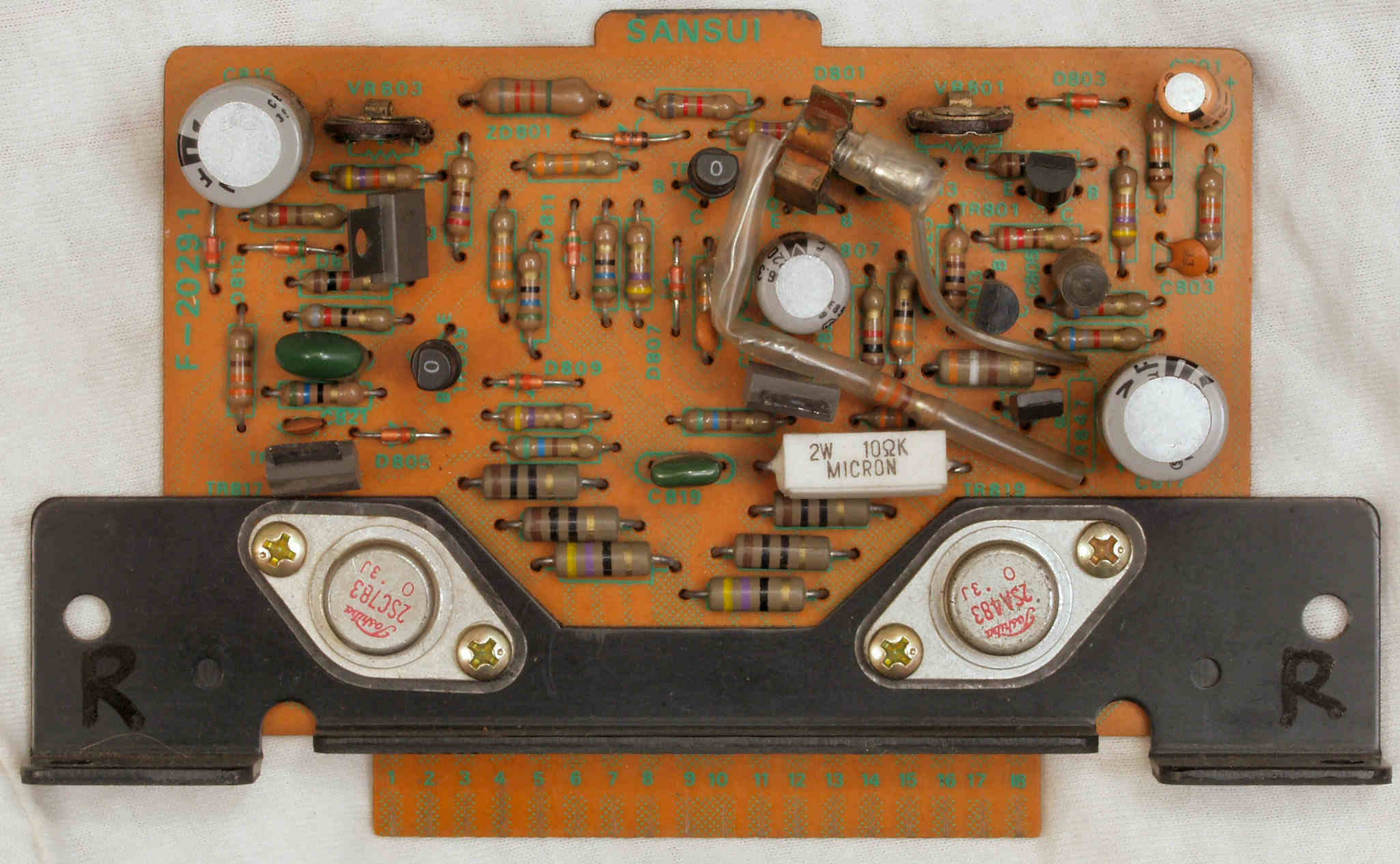

Ｃ２１．　修理前　Ｒ側終段基板、こちら側のみ初段ＴＲ（トランジスター）が２個交換されている。

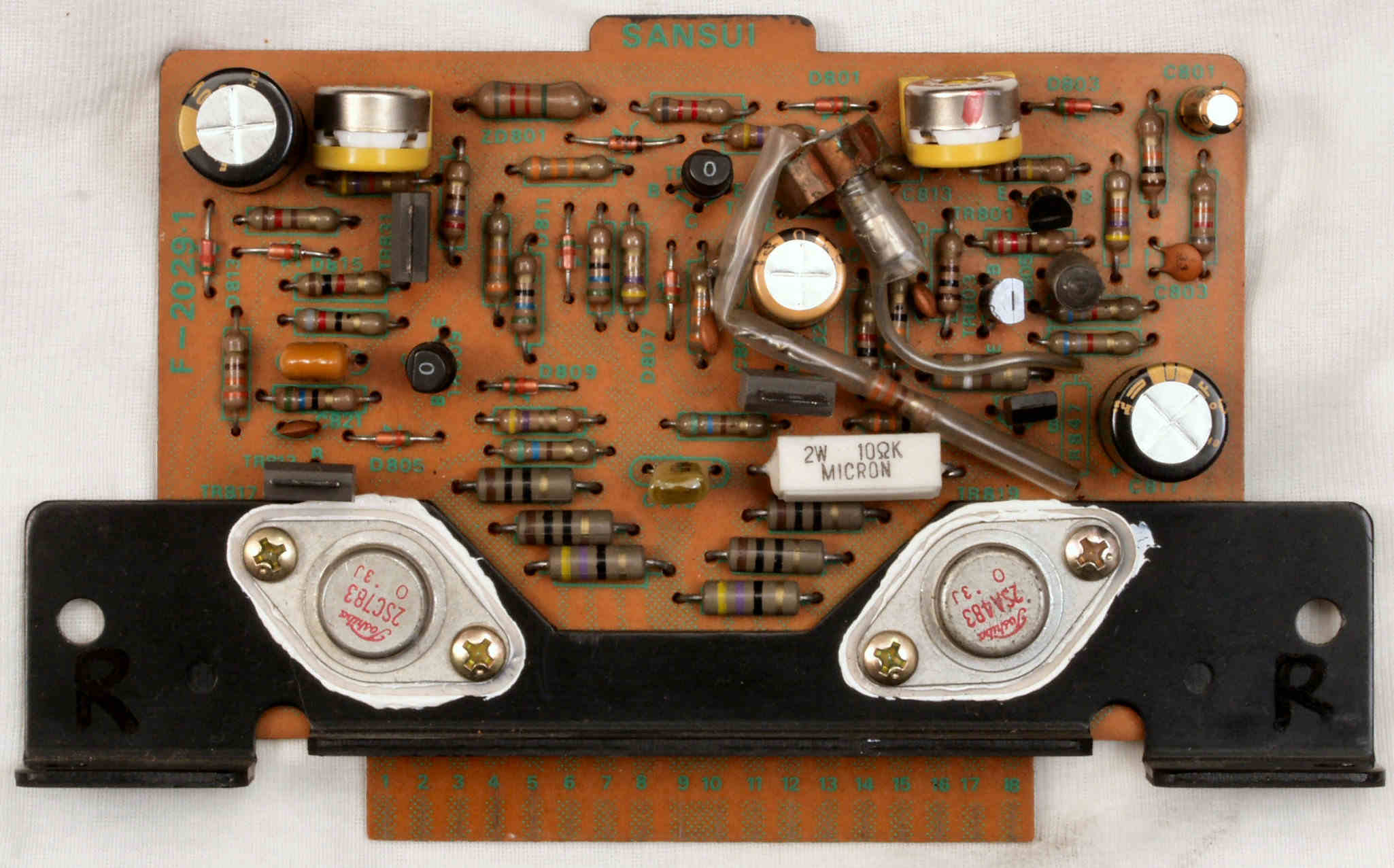

C２２B．　修理後　Ｒ側終段基板。 　　　　　　　　　　　ＴＲ（トランジスター）２個、半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー２個交換 　　　　　　　　　　　当然ドライブＴＲ（トランジスター）のシリコンは交換して塗布する。

C２３．　修理前　Ｒ側終段基板裏

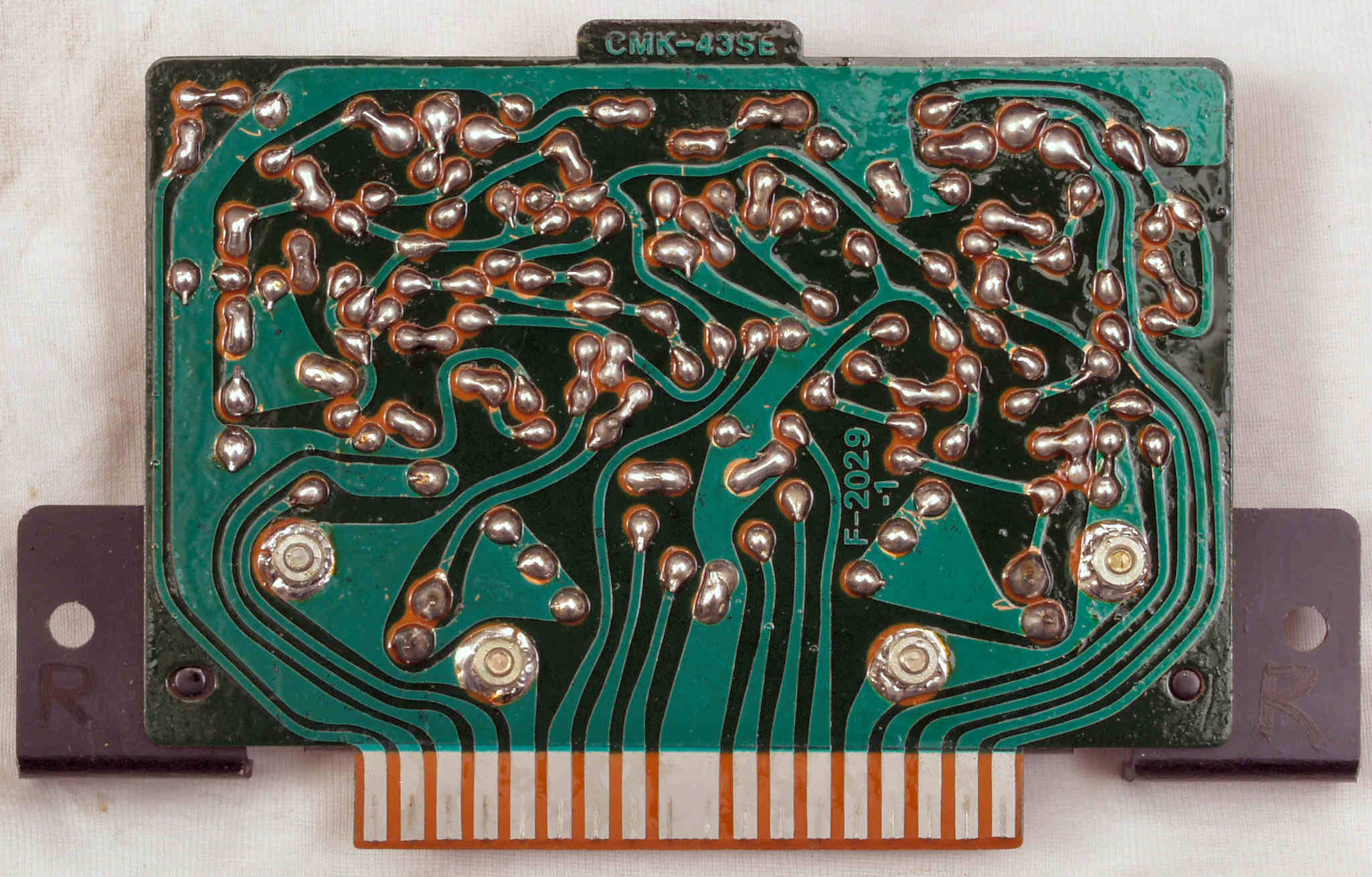

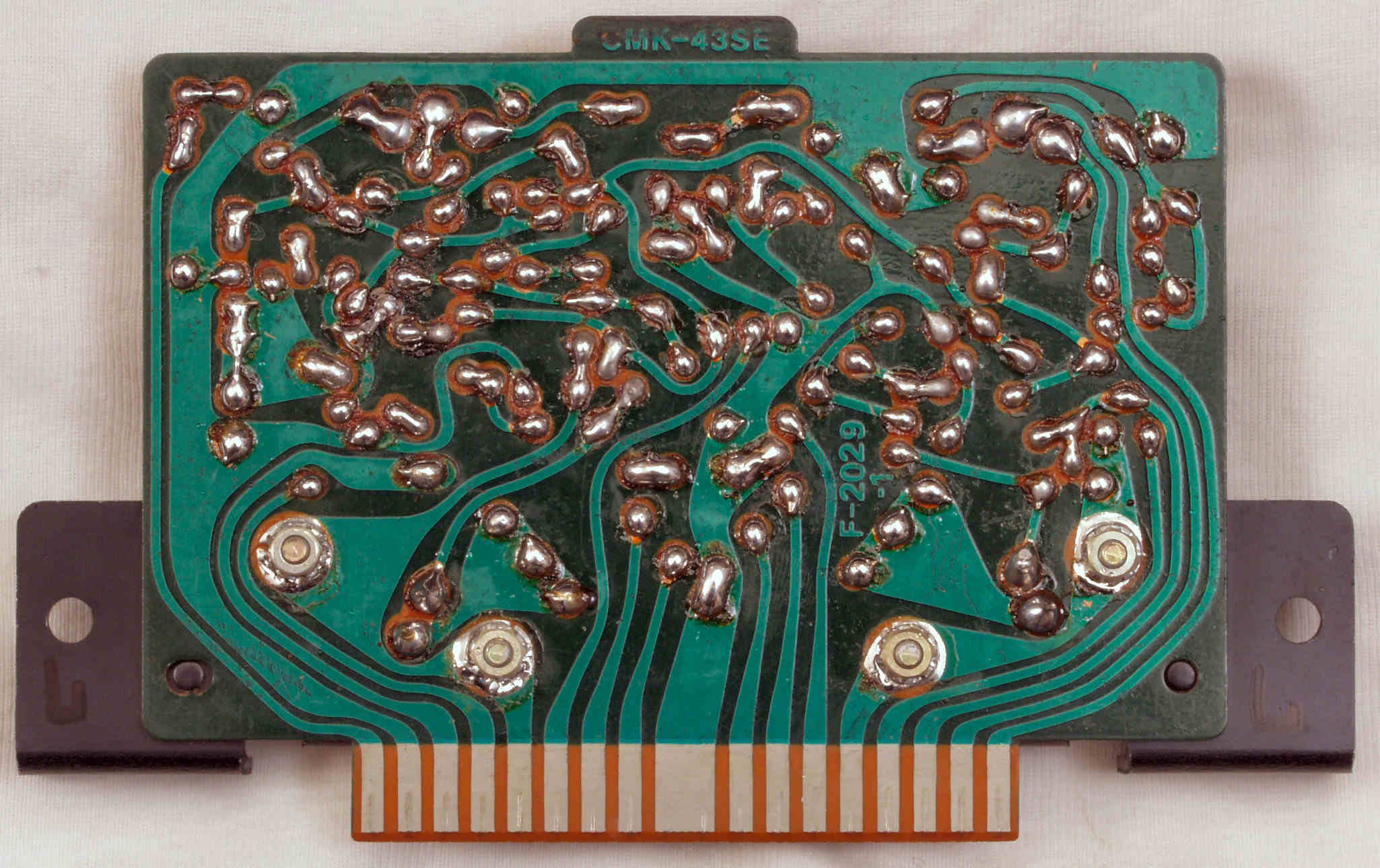

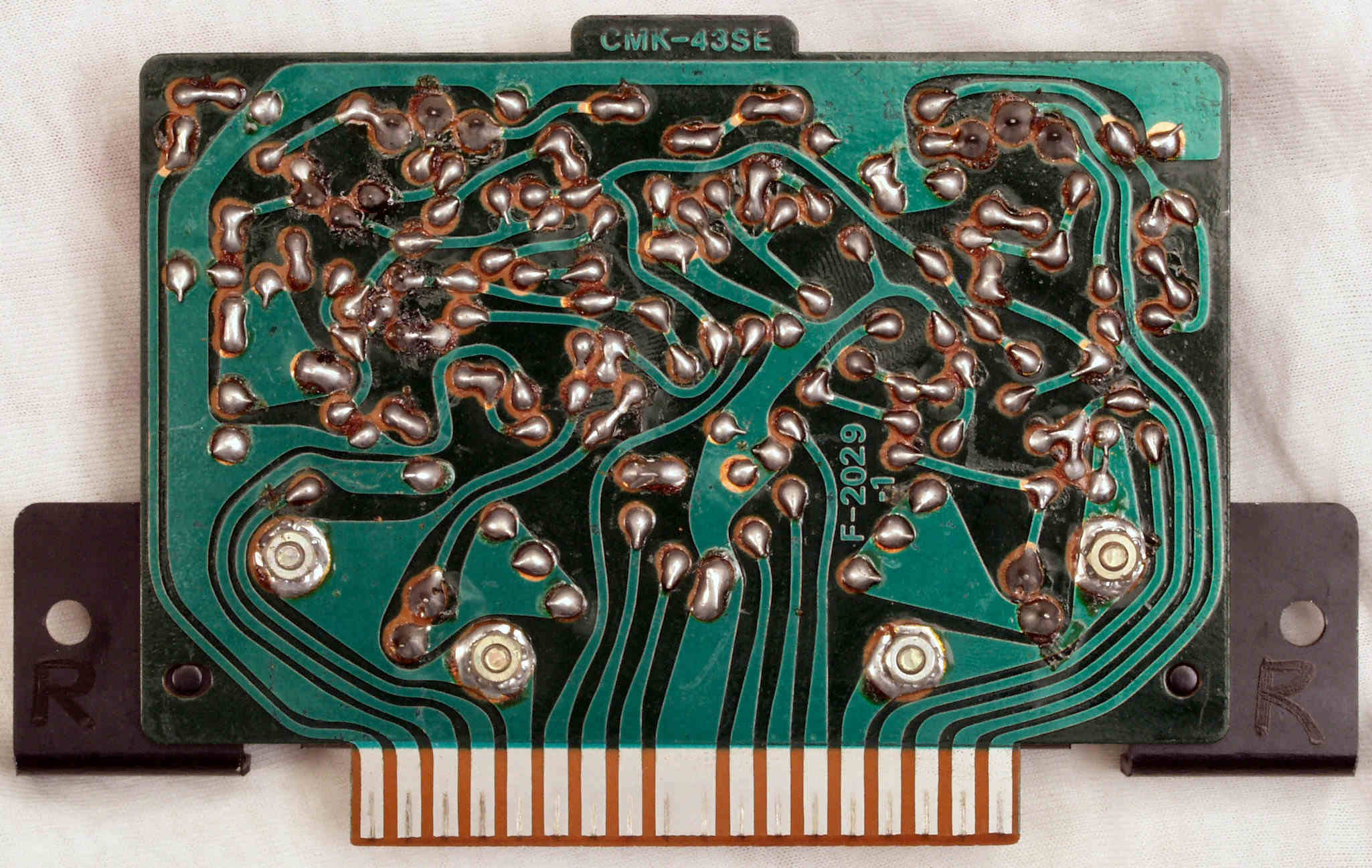

Ｃ２４．　修理後（半田補正）　Ｒ側終段基板裏　全ての半田をやり直す

Ｃ２５．　完成Ｒ側終段基板裏　不要なフラックスを取り洗浄後

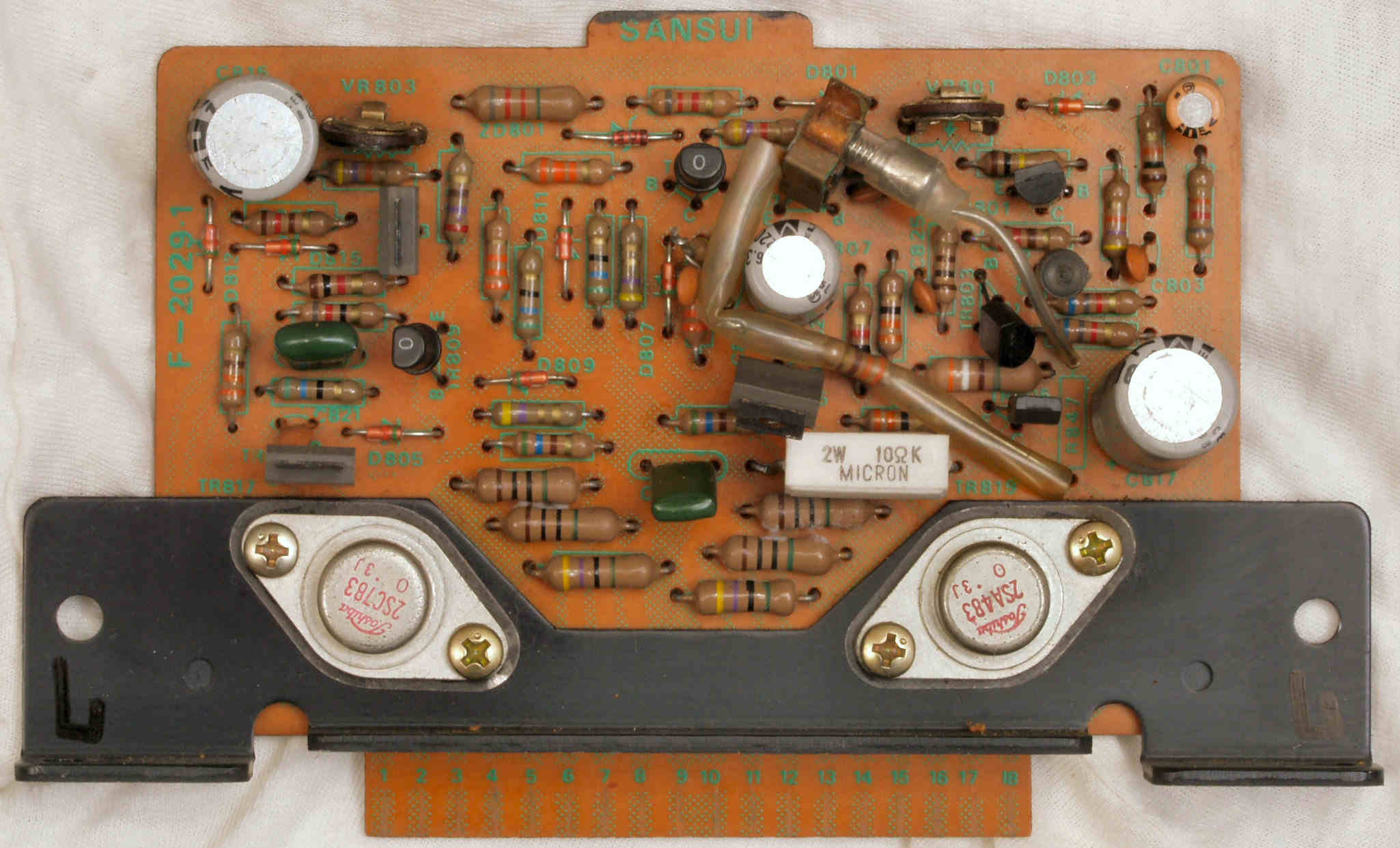

Ｃ３１．　修理前　Ｌ側終段基板

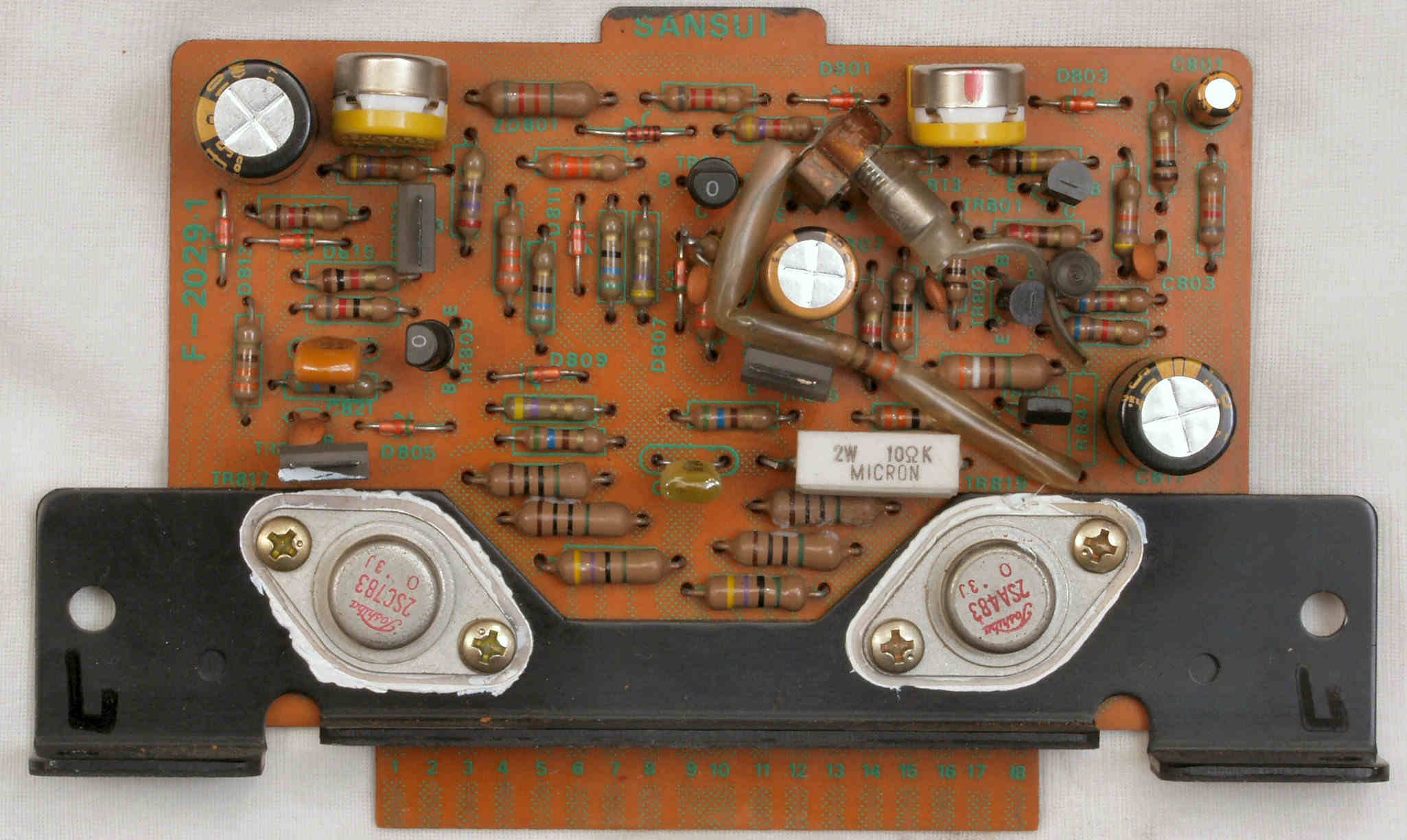

Ｃ３２．　修理後　Ｌ側終段基板。 　　　　　　　　　　　　ＴＲ（トランジスター）２個、半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー２個交換 　　　　　　　　　　　　当然ドライブＴＲ（トランジスター）のシリコンは交換して塗布する。

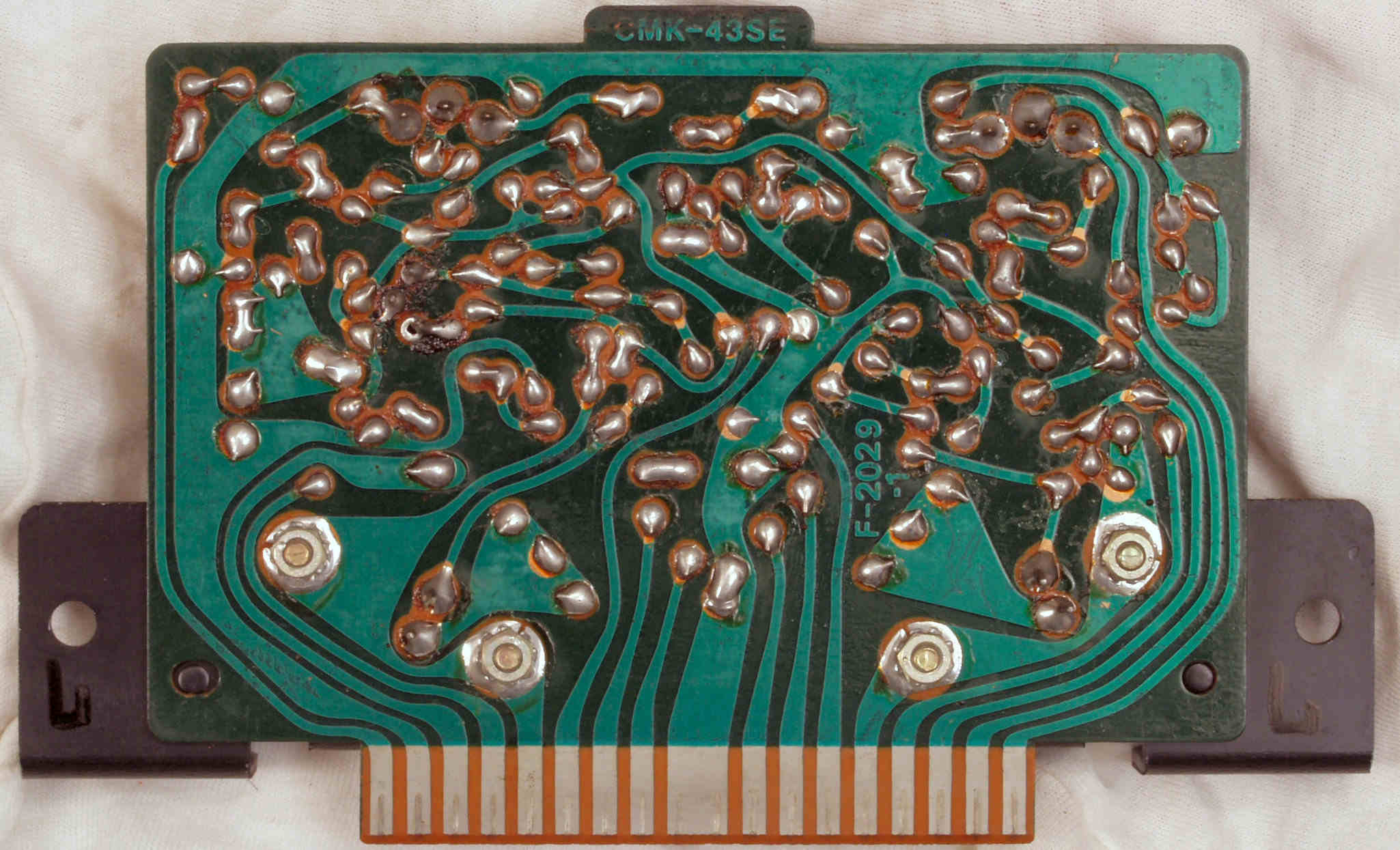

Ｃ３３．　修理前　Ｌ側終段基板裏

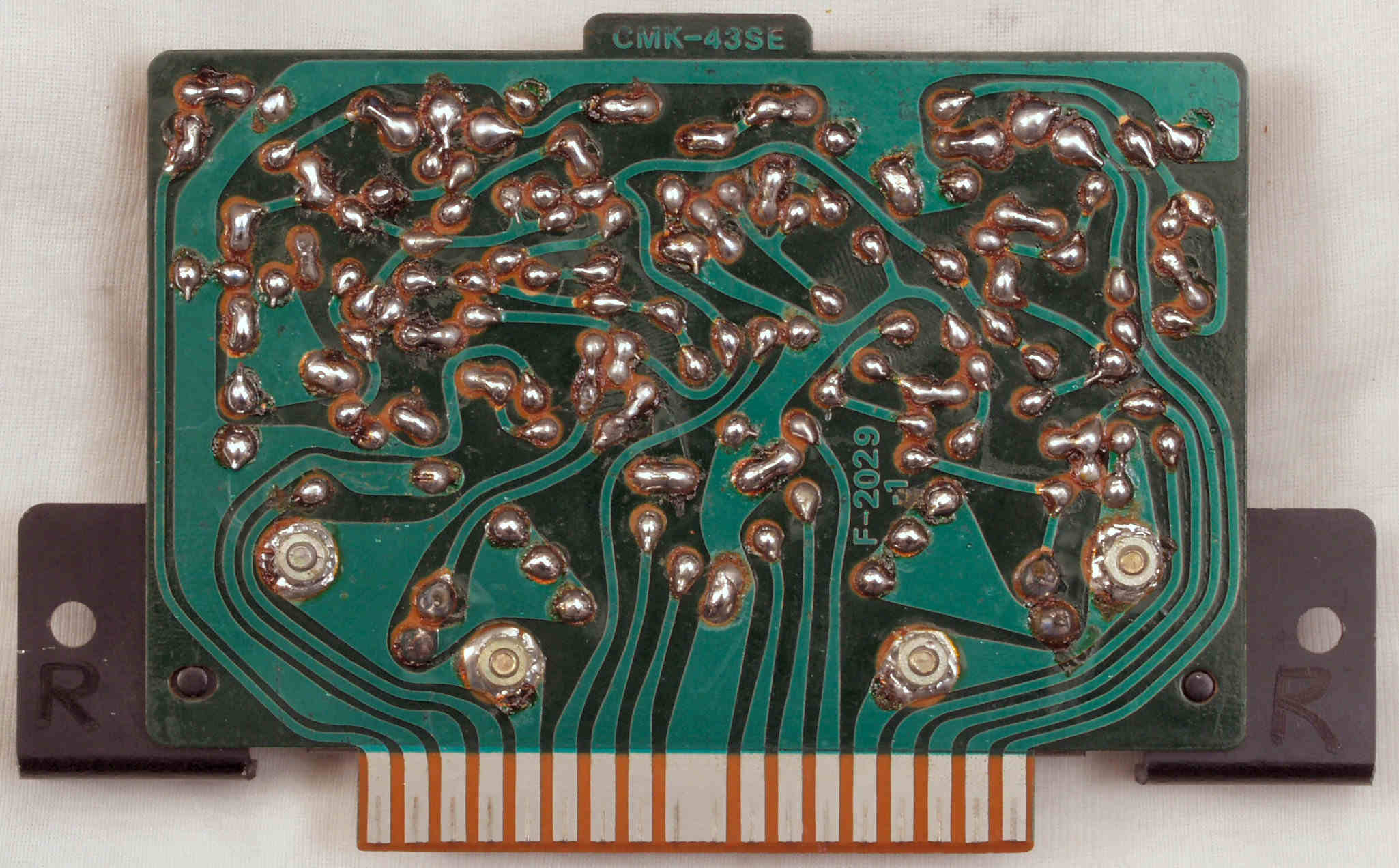

Ｃ３４．　修理後（半田補正）　Ｌ段基板裏　全ての半田をやり直す

Ｃ３５．　完成　Ｌ側終段基板裏　不要なフラックスを取り洗浄後

Ｃ４１．　修理前　整流・プロテクト基板

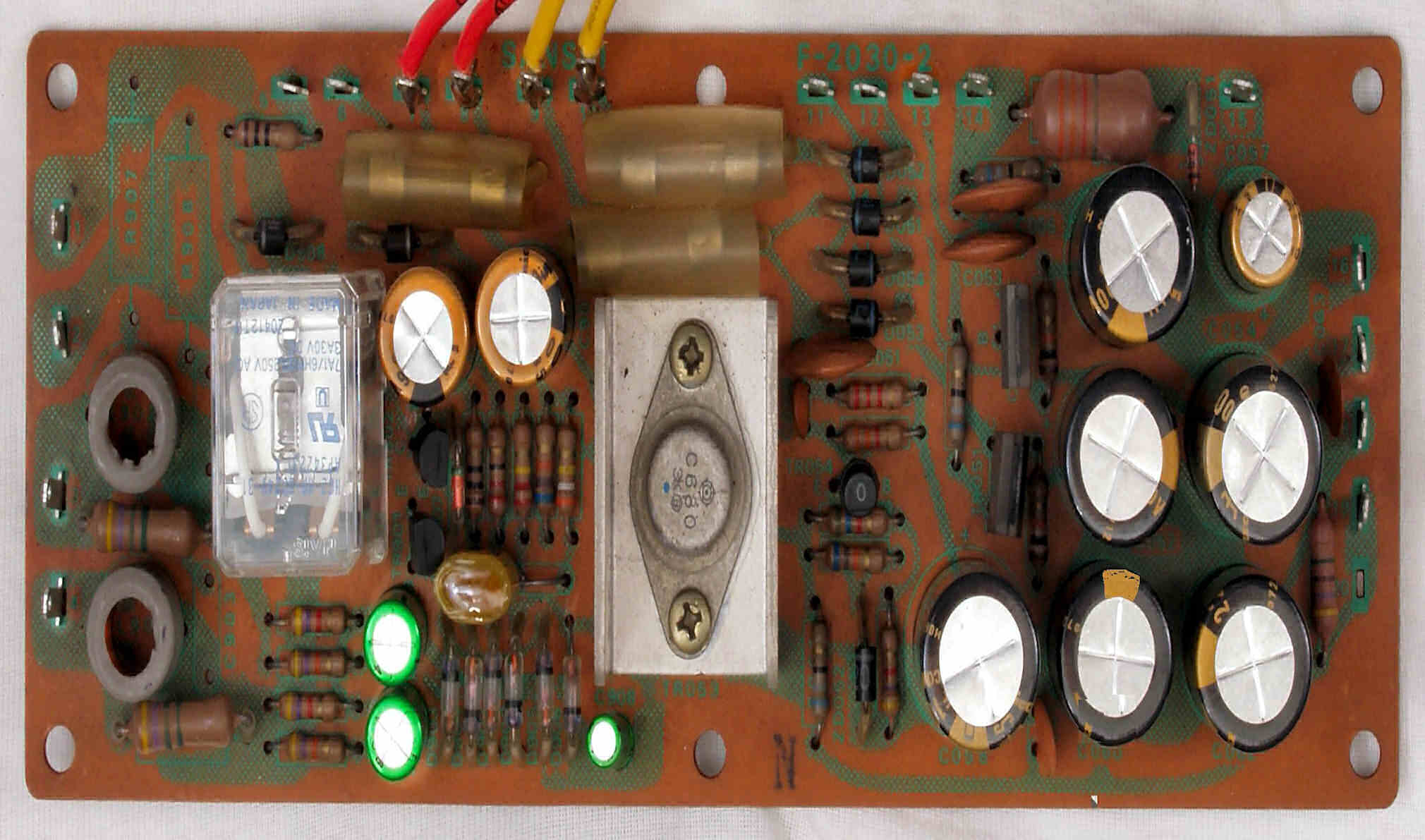

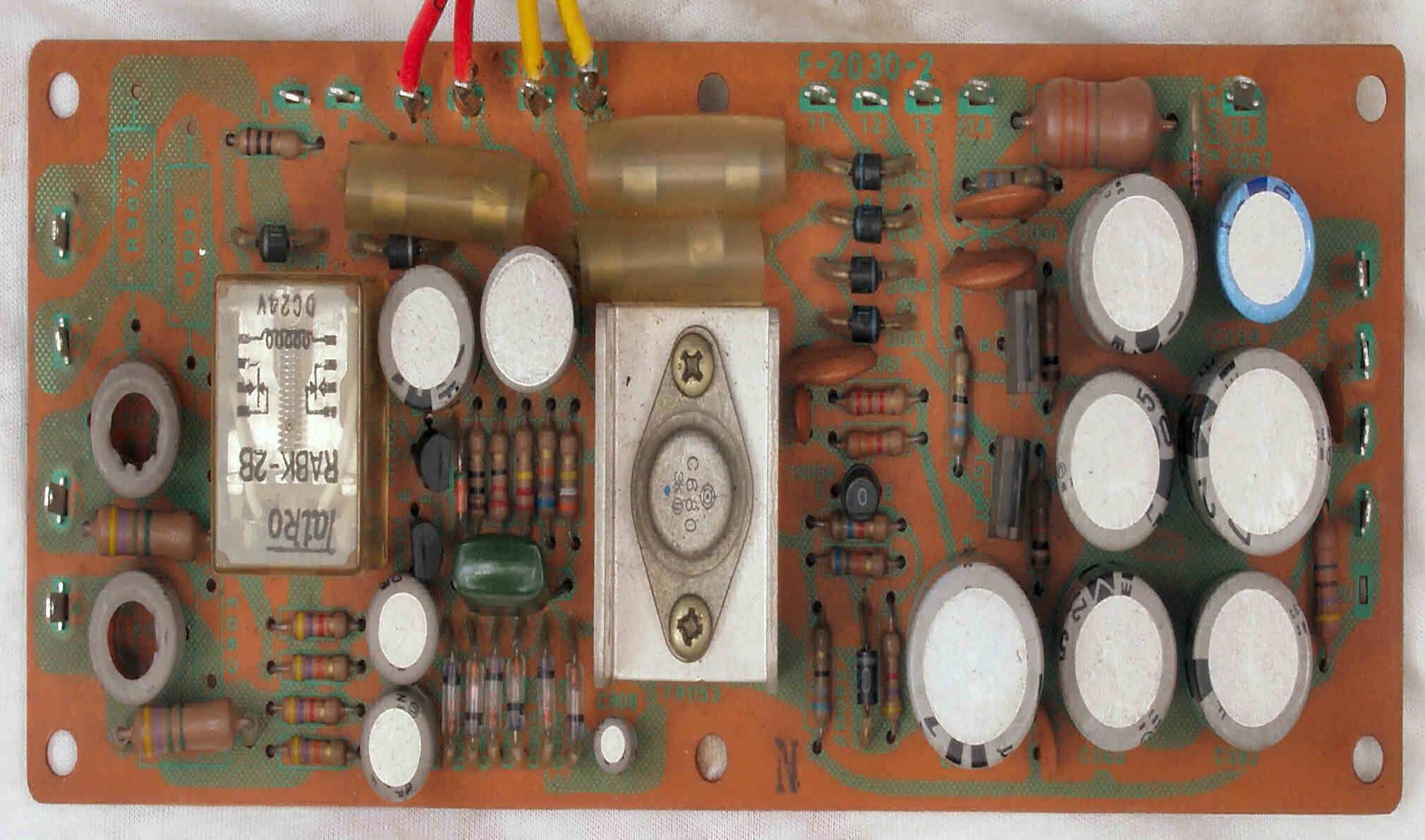

Ｃ４２．　修理後　整流・プロテクト基板　　SP接続リレー、電解コンデンサー１２個、フイルムコンデンサー１個交換 　　　　　　　　　　　　　　　　　　　　　　　　　　　当然定電圧ＴＲ（トランジスター）のシリコンは交換して塗布する。

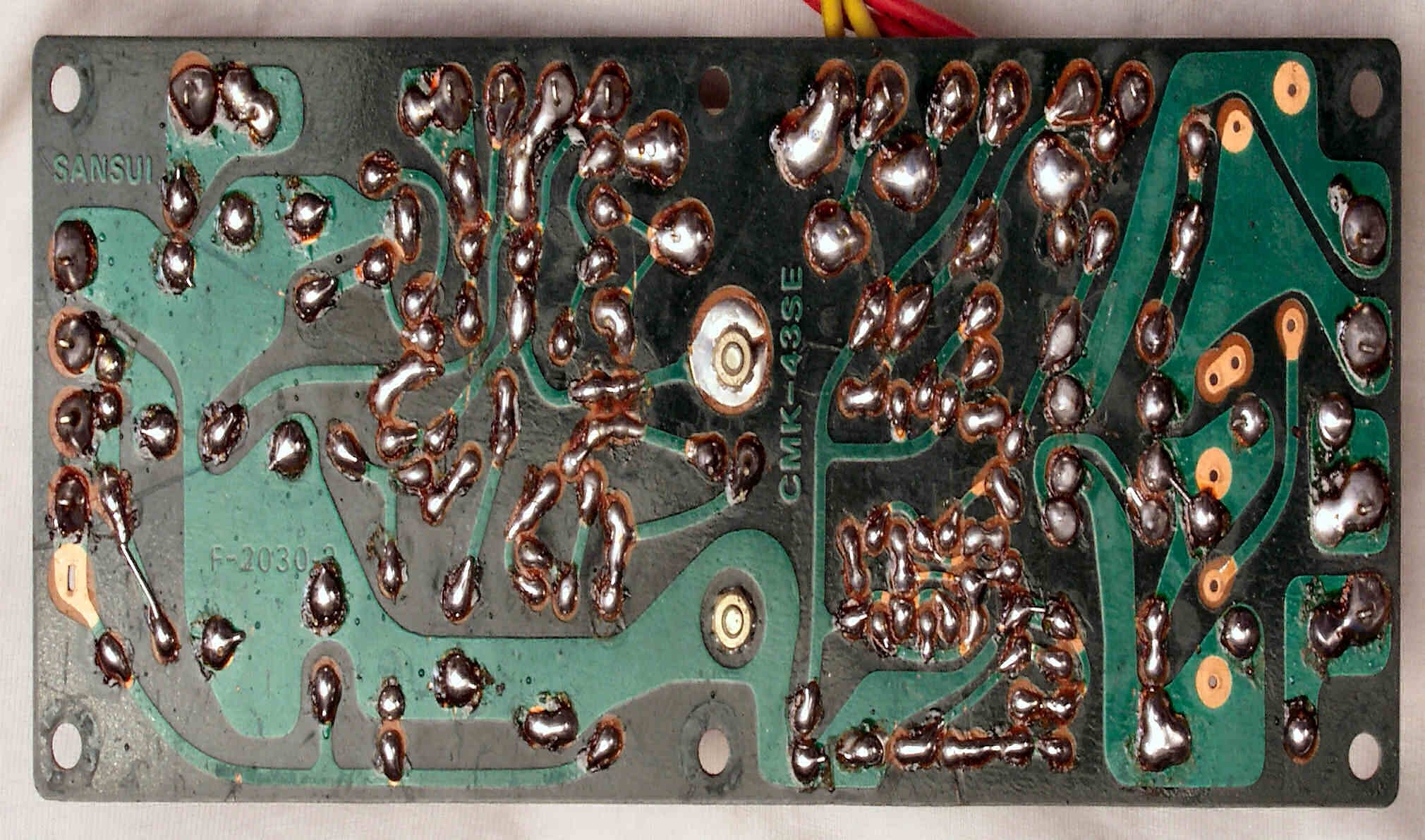

Ｃ４３．　修理前　整流・プロテクト基板裏

Ｃ４４．　修理後（半田補正）後　整流・プロテクト基板裏　全ての半田をやり直す

Ｃ４５．　完成　整流・プロテクト基板裏　不要なフラックスを取り洗浄後

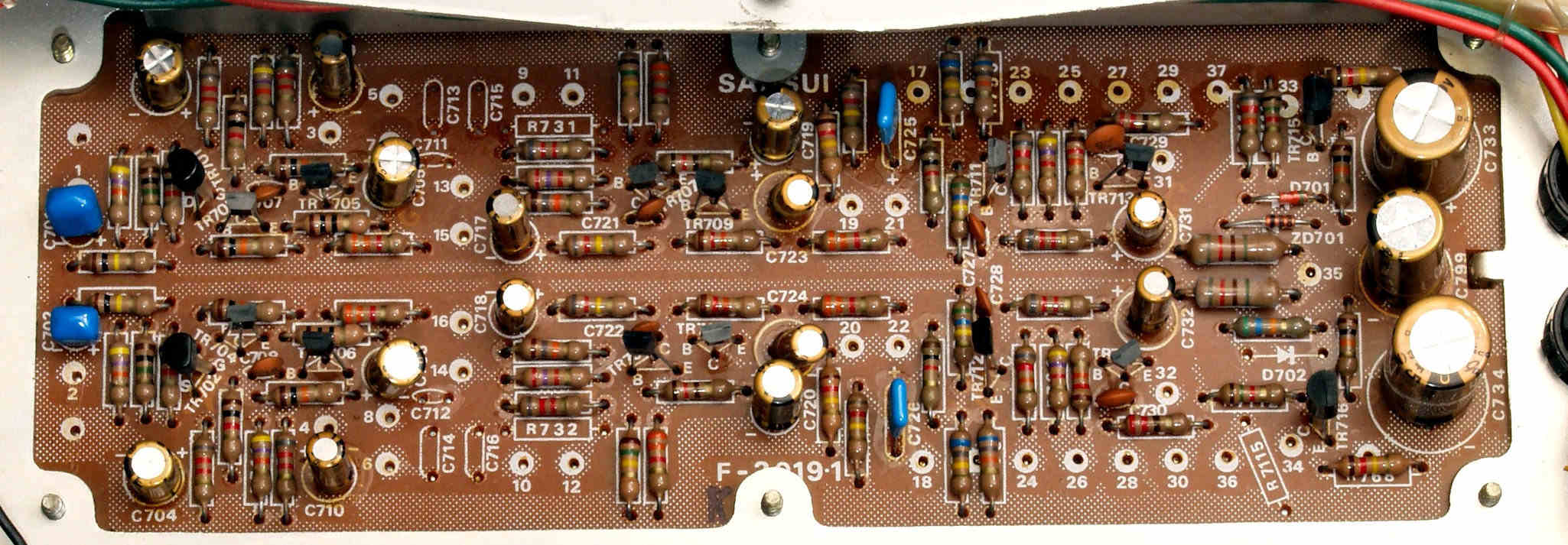

Ｃ５１．　修理前　コントロール基板

Ｃ５２．　修理後　コントロール基板。 　　　　　ＦＥＴ（電界効果トランジスター）２個、ＴＲ（トランジスター）１４個、電解コンデンサー１７個、フイルムコンデンサー４個交換

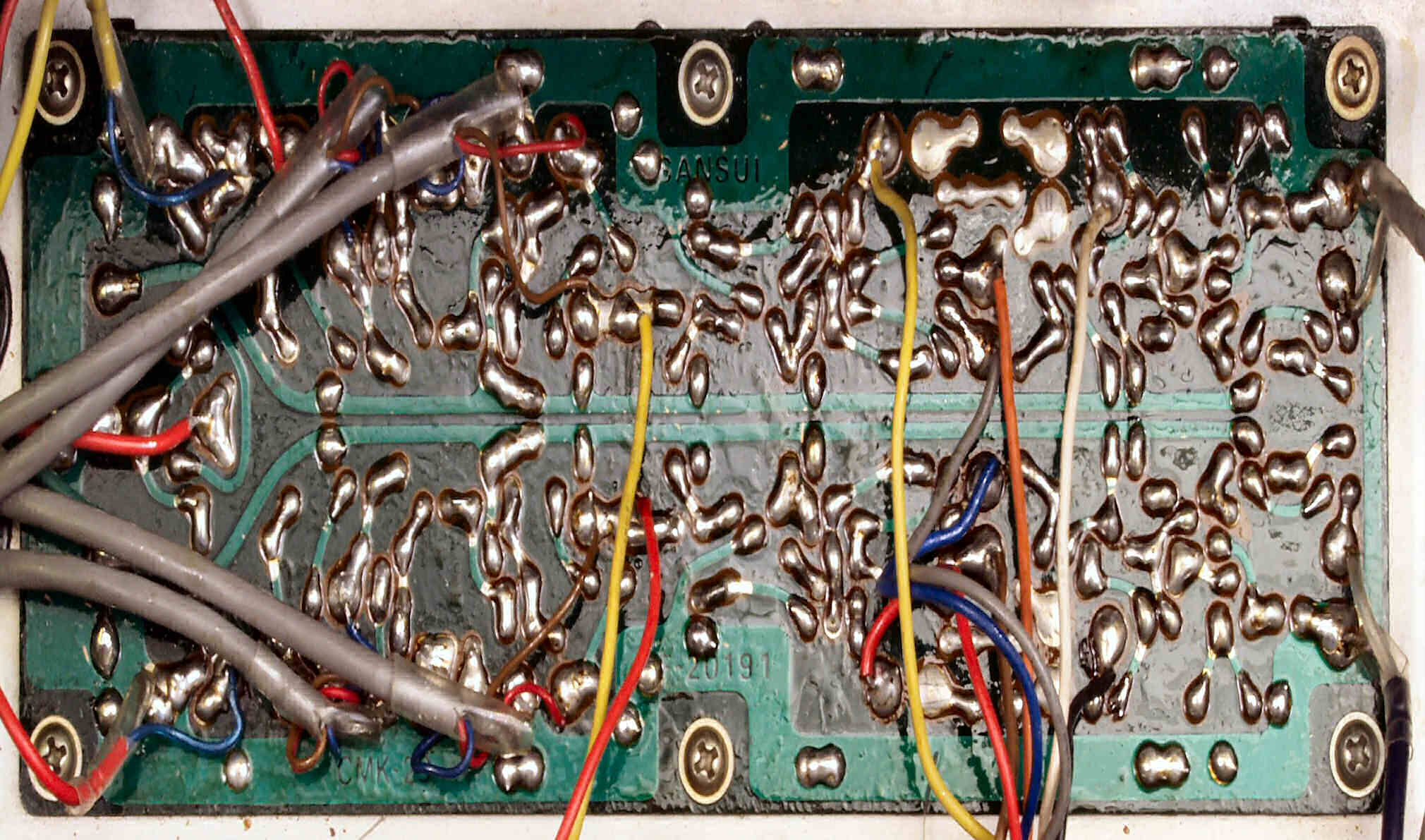

Ｃ５３．　修理前　コントロール基板裏

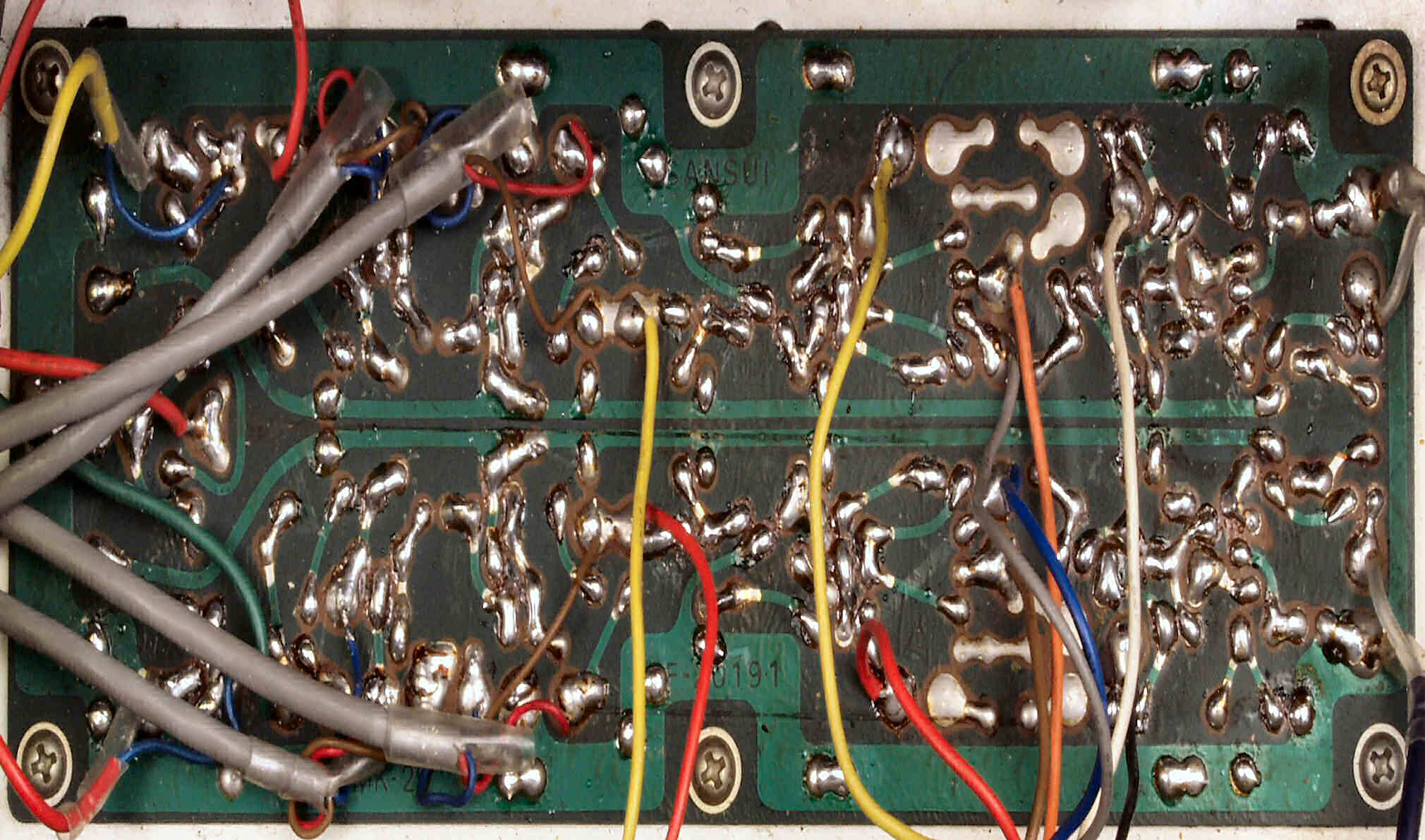

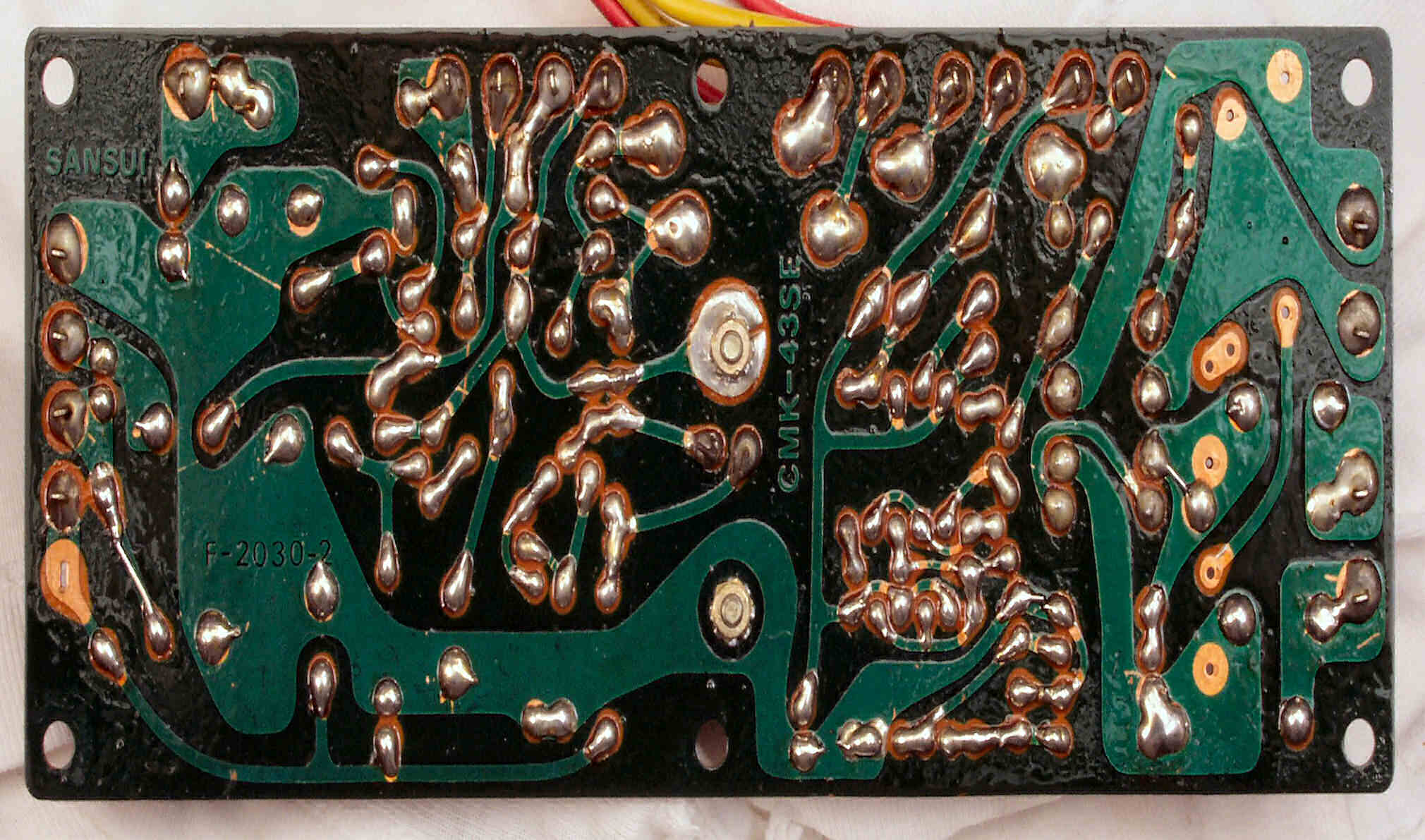

Ｃ５４．　修理後（半田補正）　コントロール基板裏　全ての半田をやり直す

Ｃ５５．　完成　コントロール基板裏完成　不要なフラックスを取り洗浄後

Ｃ６１．　修理前　EQ−ＡＭＰ基板

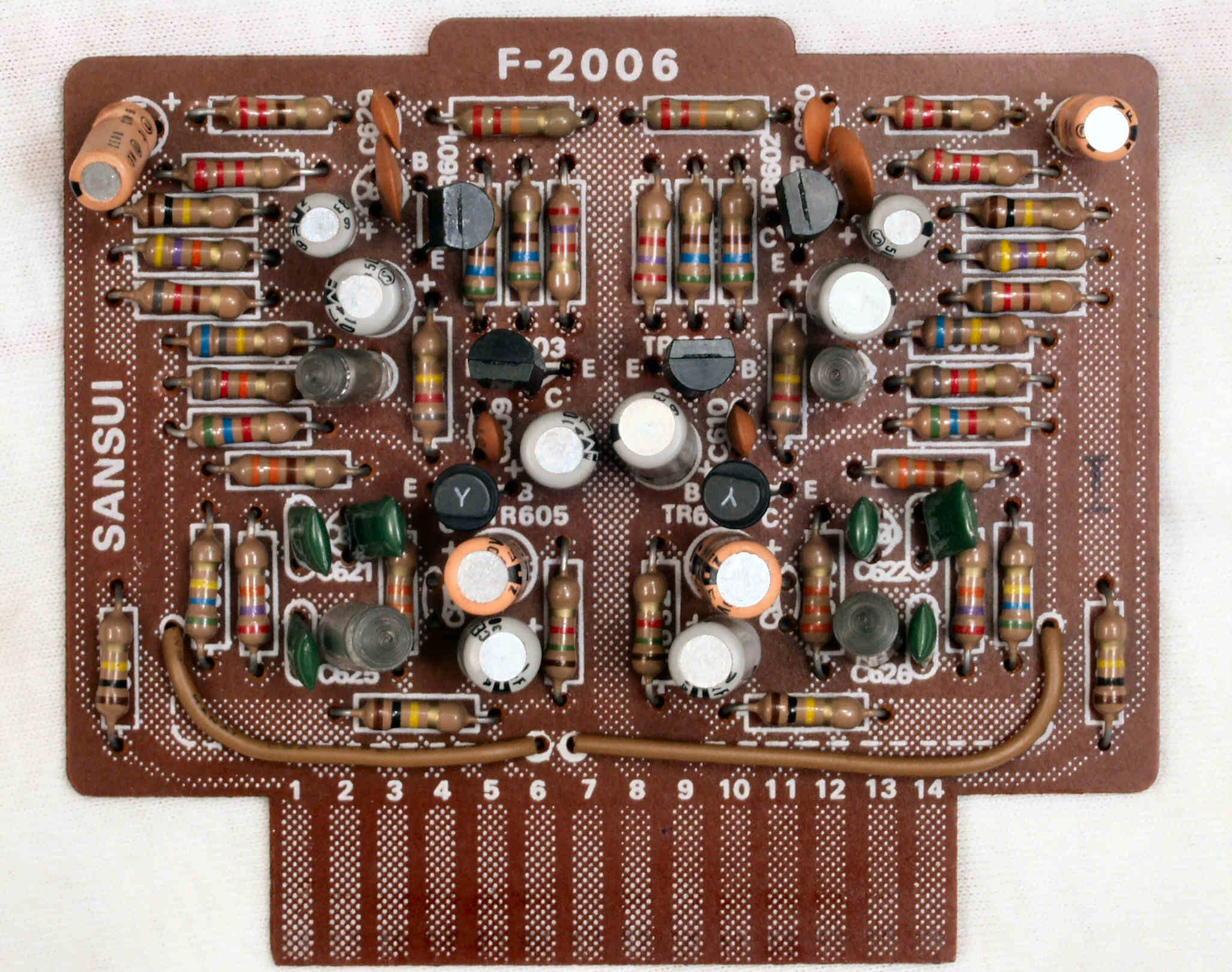

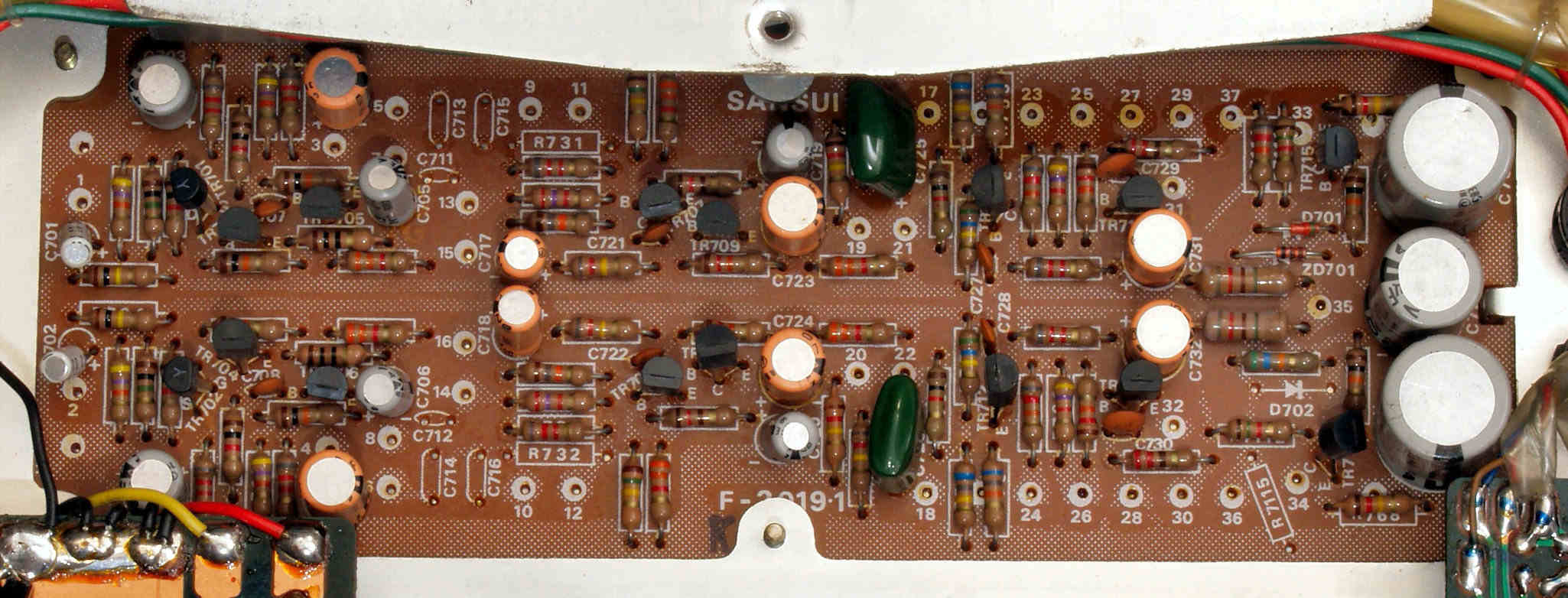

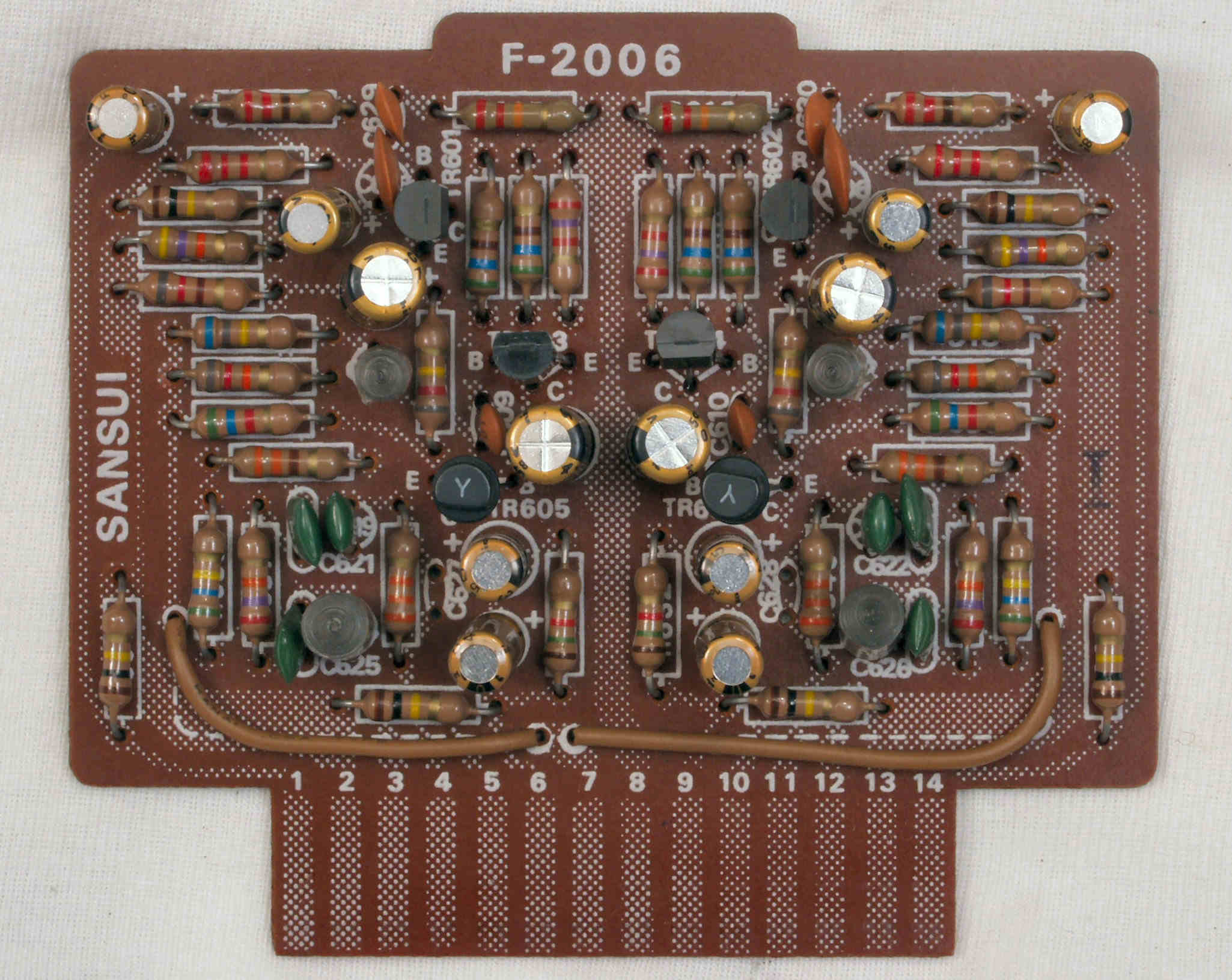

Ｃ６２．　修理後　EQ−ＡＭＰ基板　　ＴＲ（トランジスター）６個、電解コンデンサー１２個交換

Ｃ６３．　修理前　EQ−ＡＭＰ基板裏

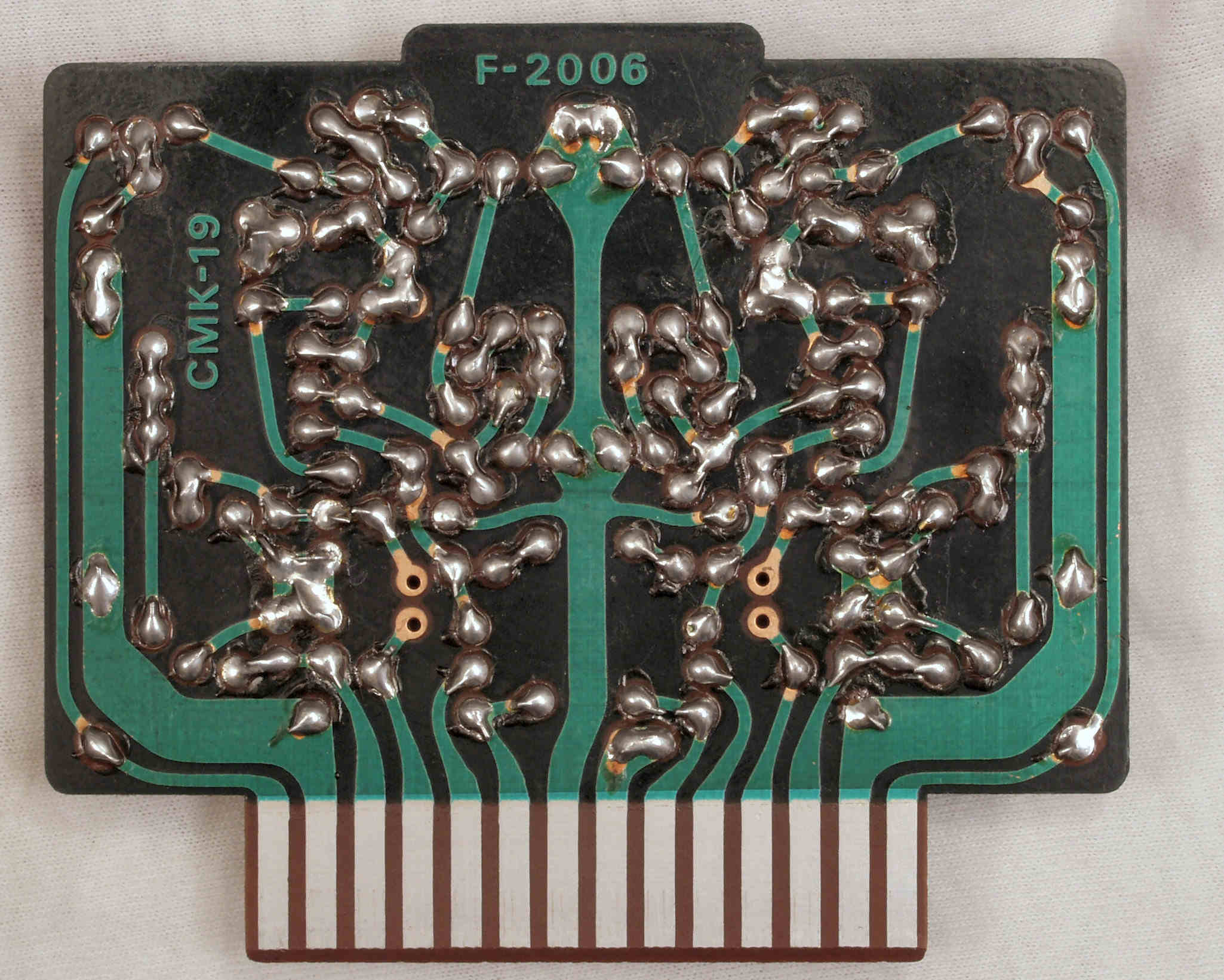

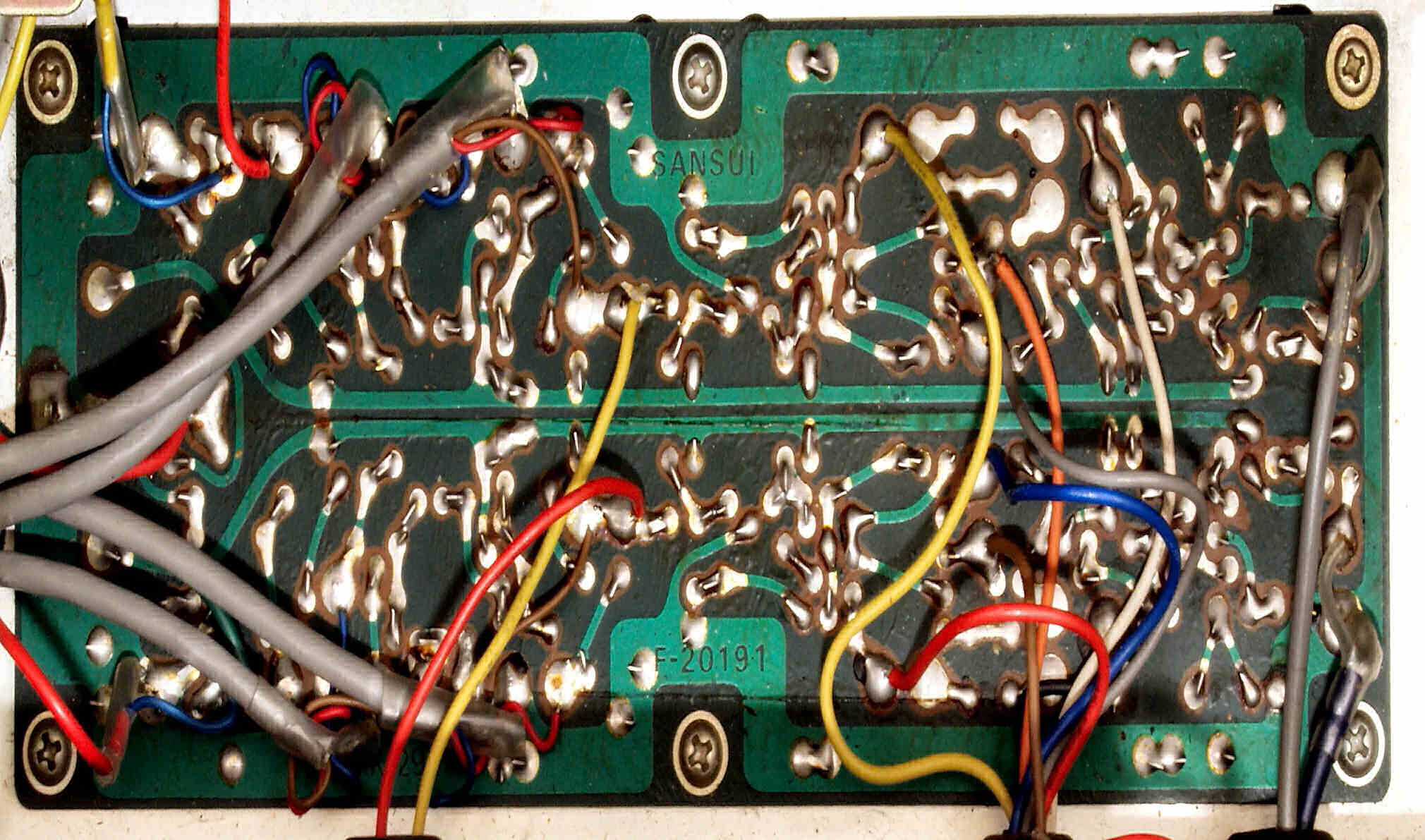

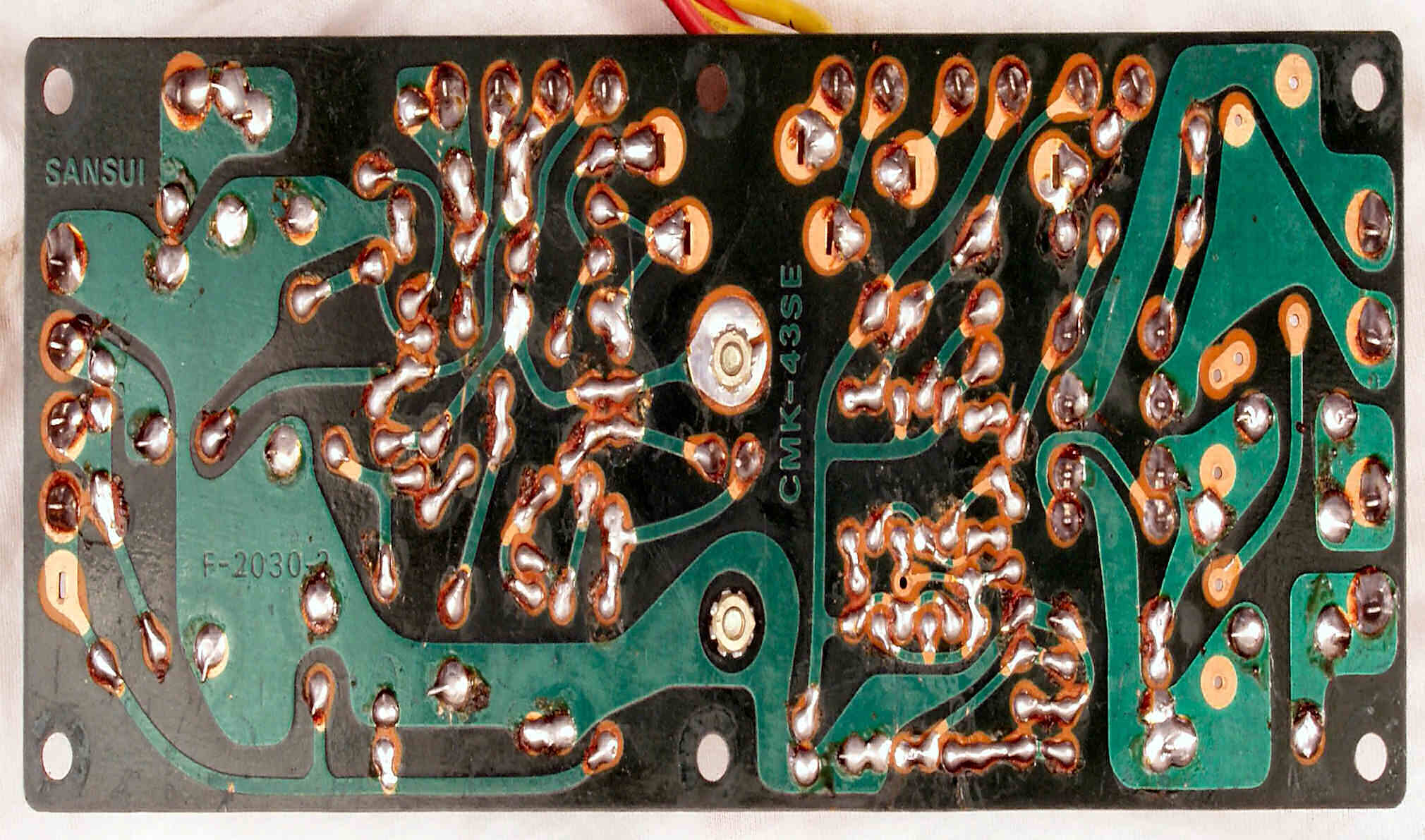

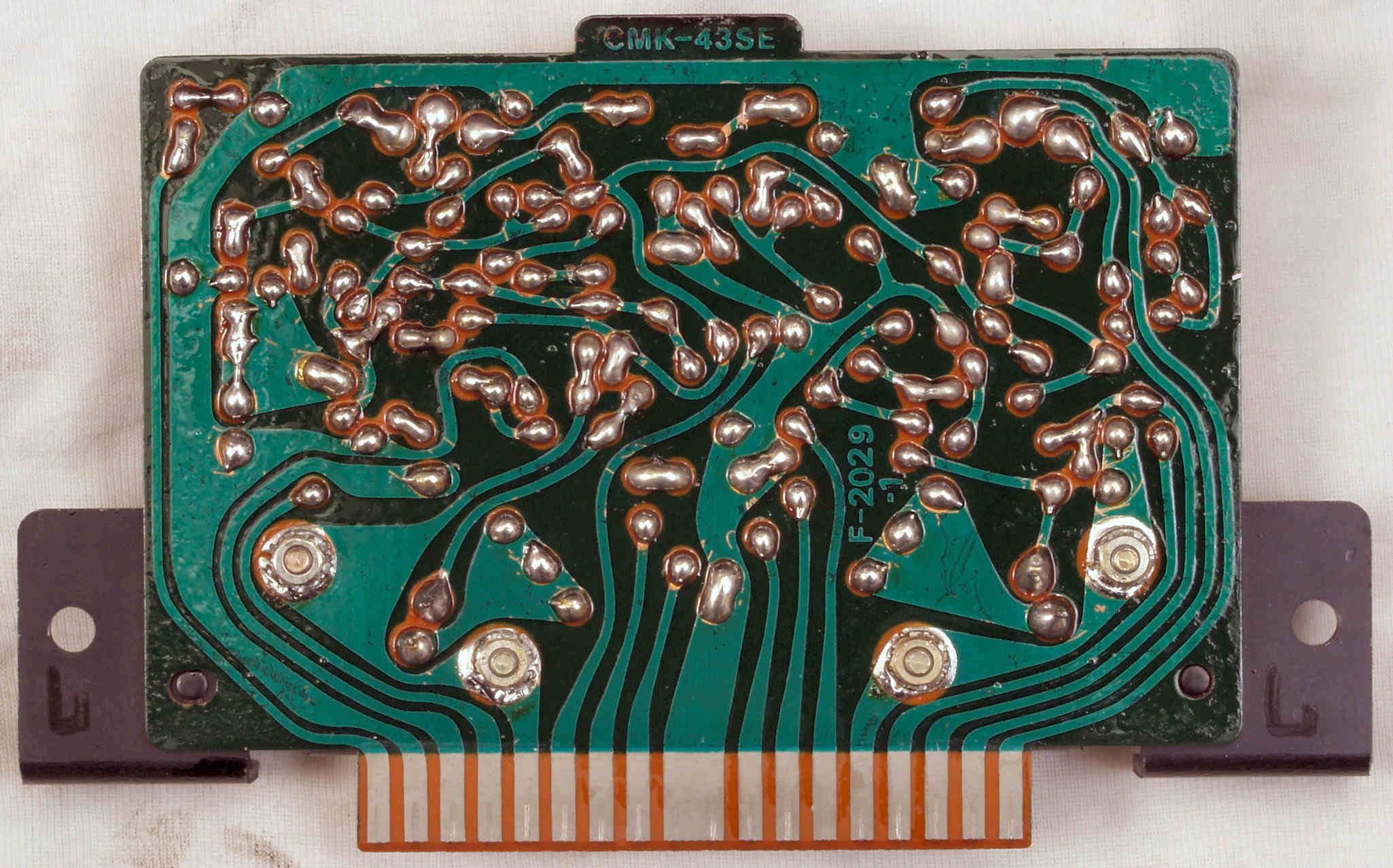

Ｃ６４．　修理後（半田補正）　ＥＱ−ＡＭＰ基板裏　全ての半田をやり直す

Ｃ６５．　完成ＥＱ−ＡＭＰ基板裏　不要なフラックスを取り洗浄後

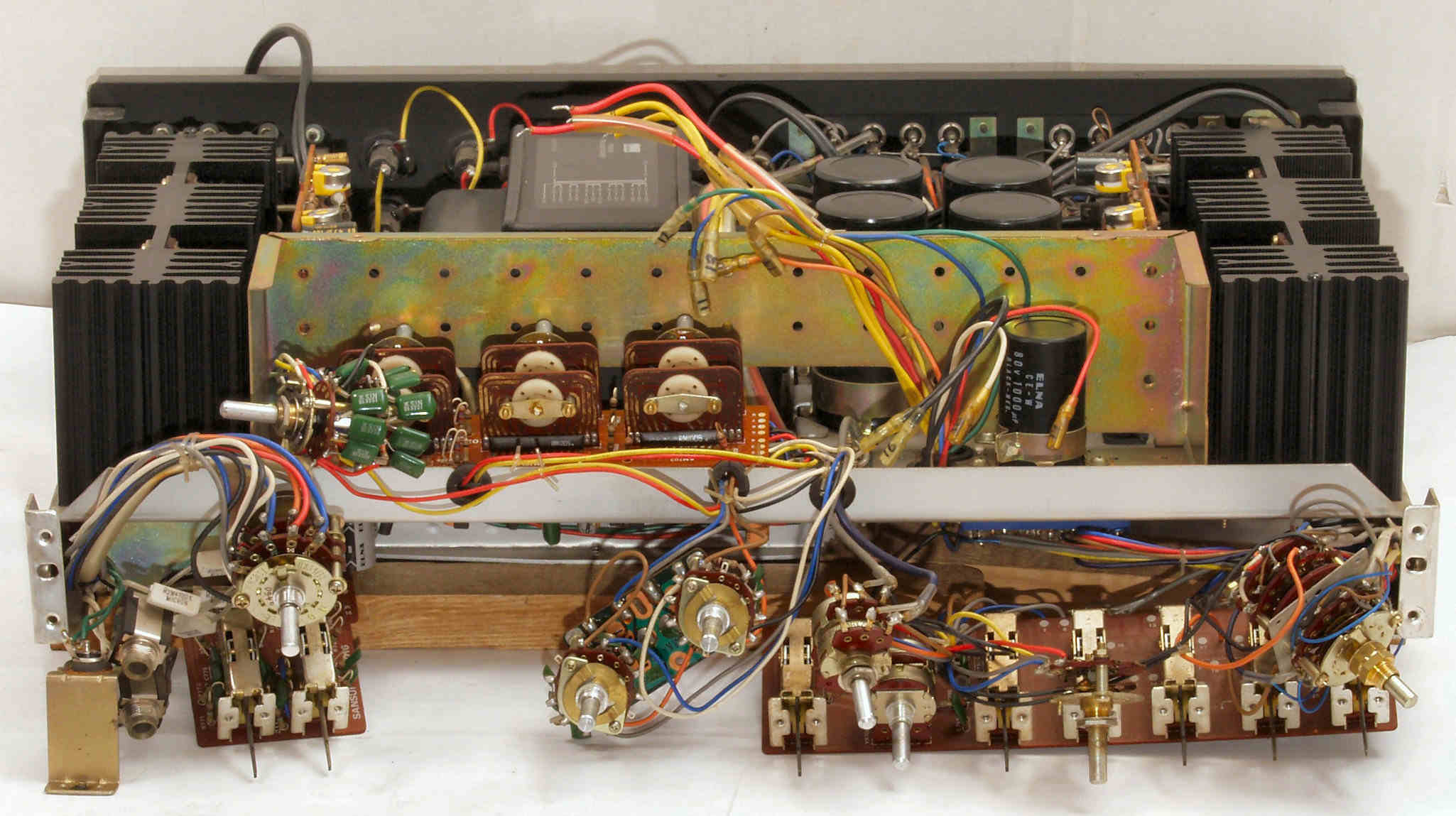

Ｃ７０．　修理中　前面パネルを外す方が、作業がしやすい

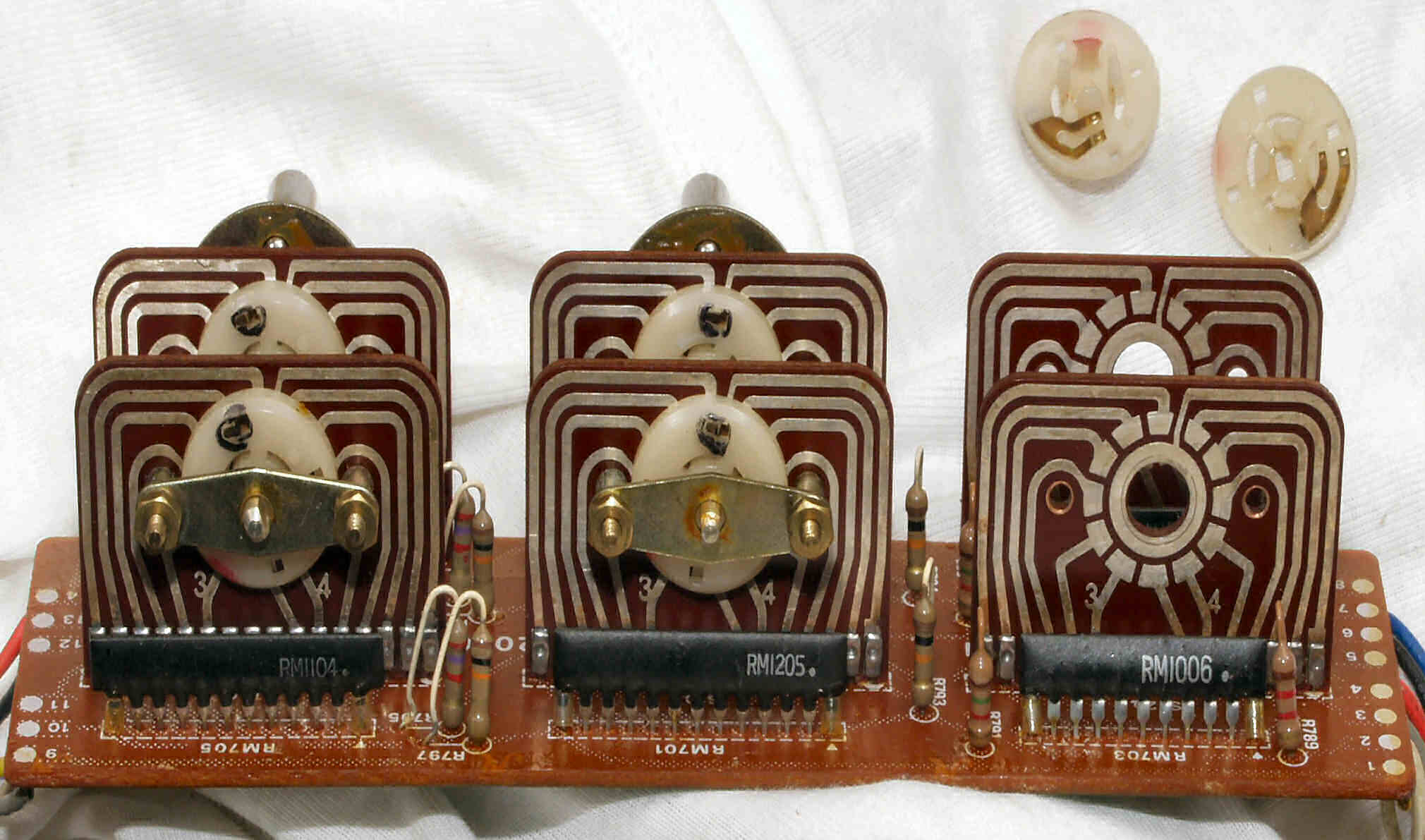

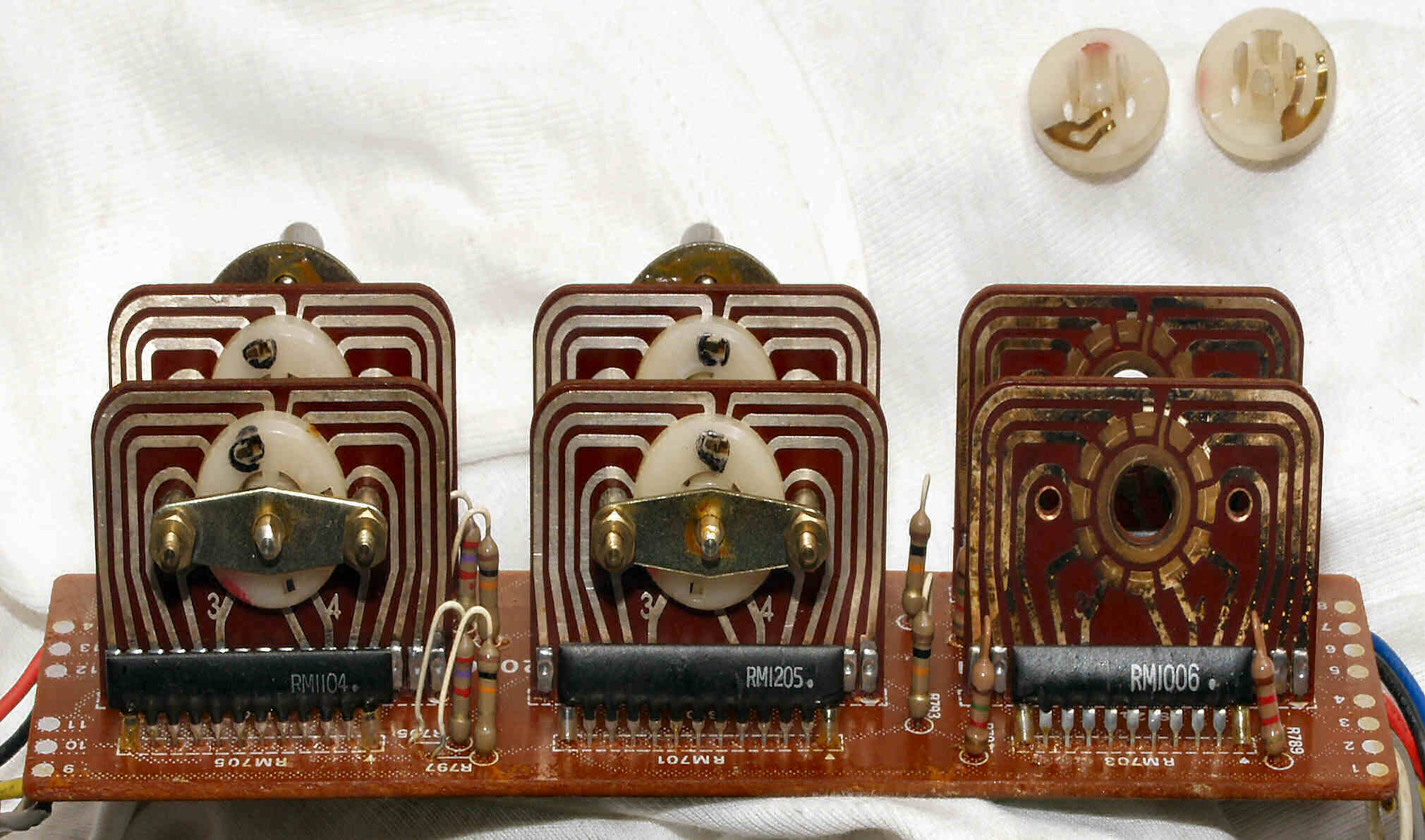

Ｃ７１．　修理中　ＴＯＮＥ−ＶＲ基板　軸を取る

Ｃ７２．　修理中　ＴＯＮＥ−ＶＲ基板、左＝清掃後、右＝清掃前

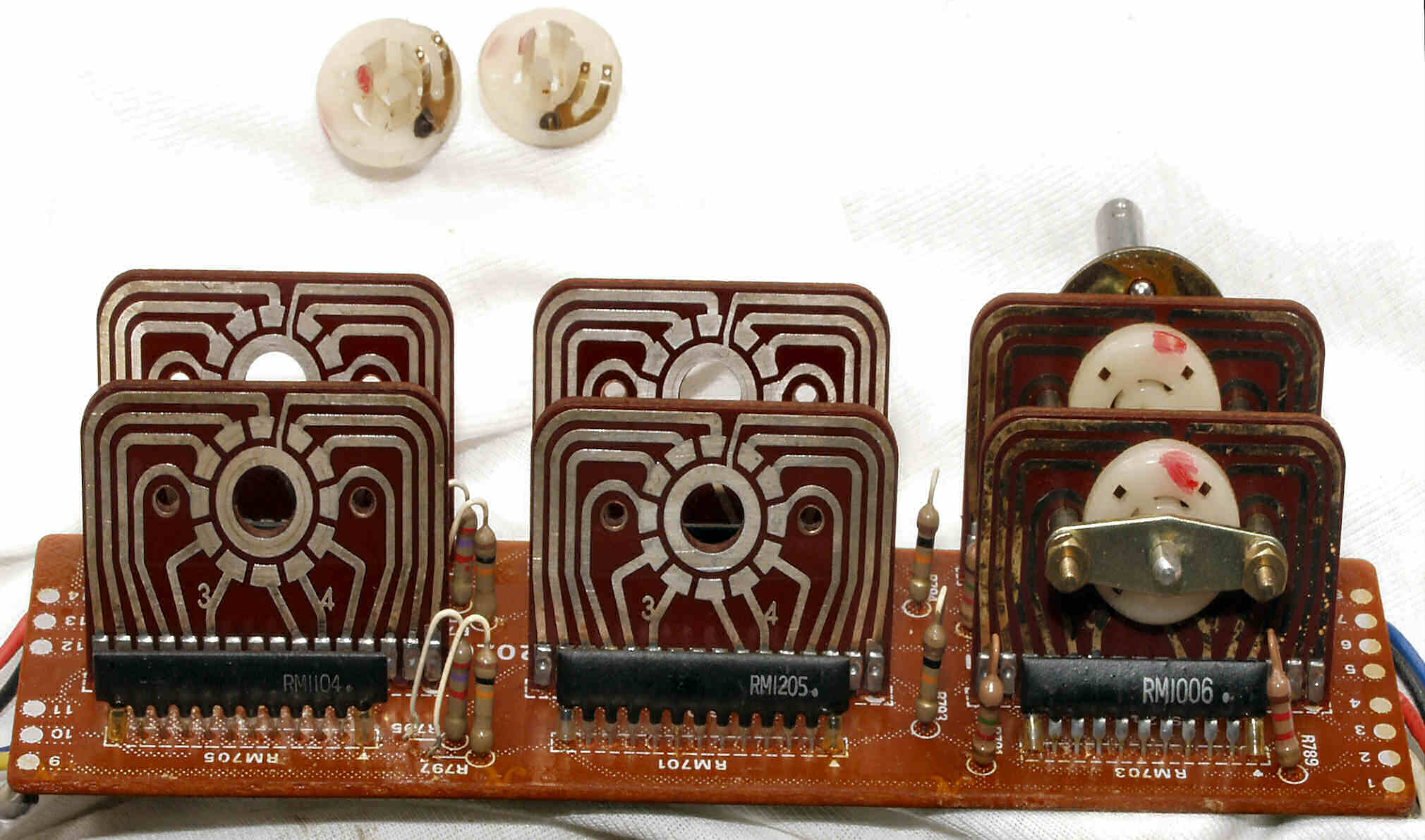

Ｃ７３．　修理中　ＴＯＮＥ−ＶＲ基板、右側＝軸を取る

Ｃ７４．　修理中　ＴＯＮＥ−ＶＲ基板、右側＝清掃後

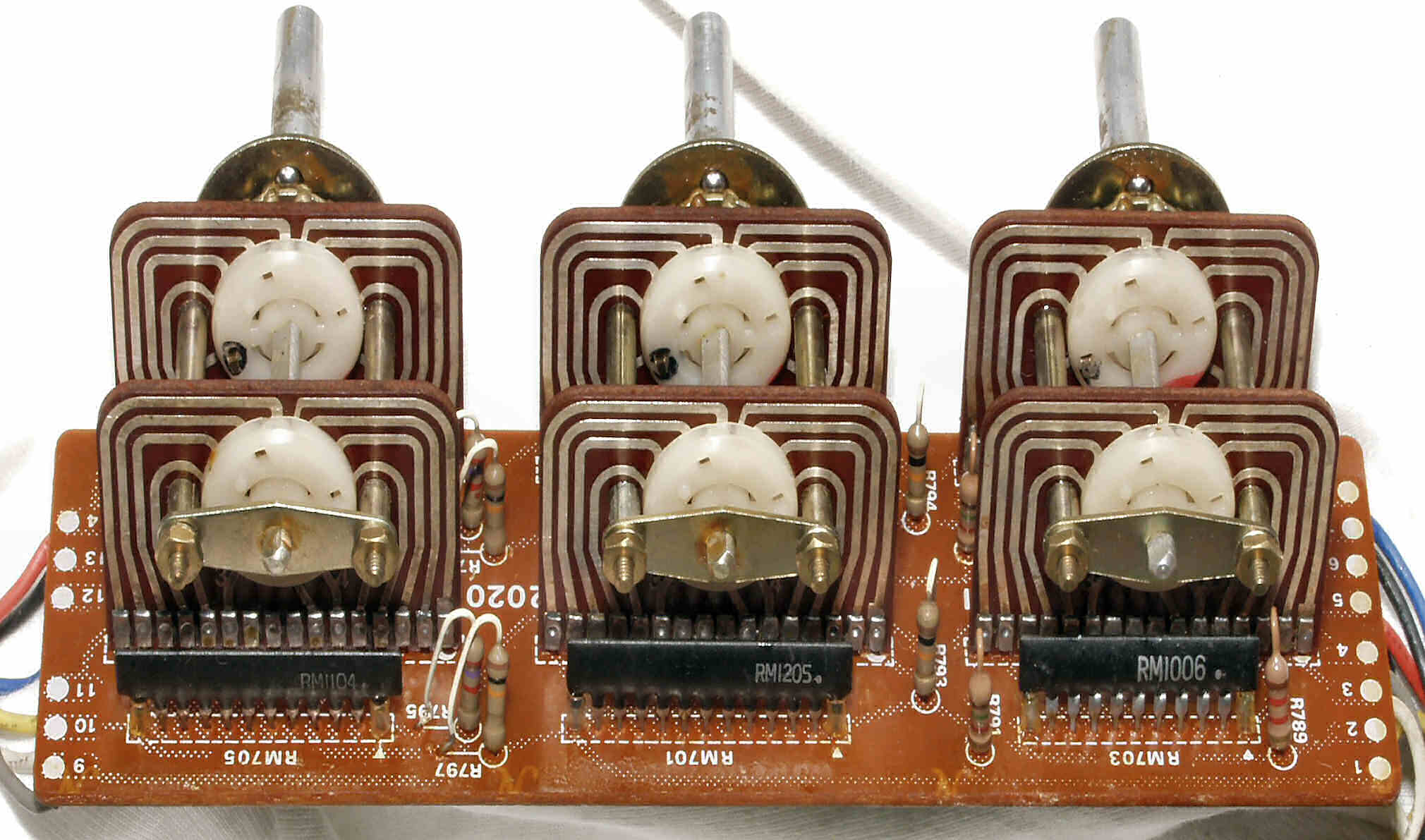

Ｃ７５．　修理（分解清掃）後　ＴＯＮＥ−ＶＲ基板

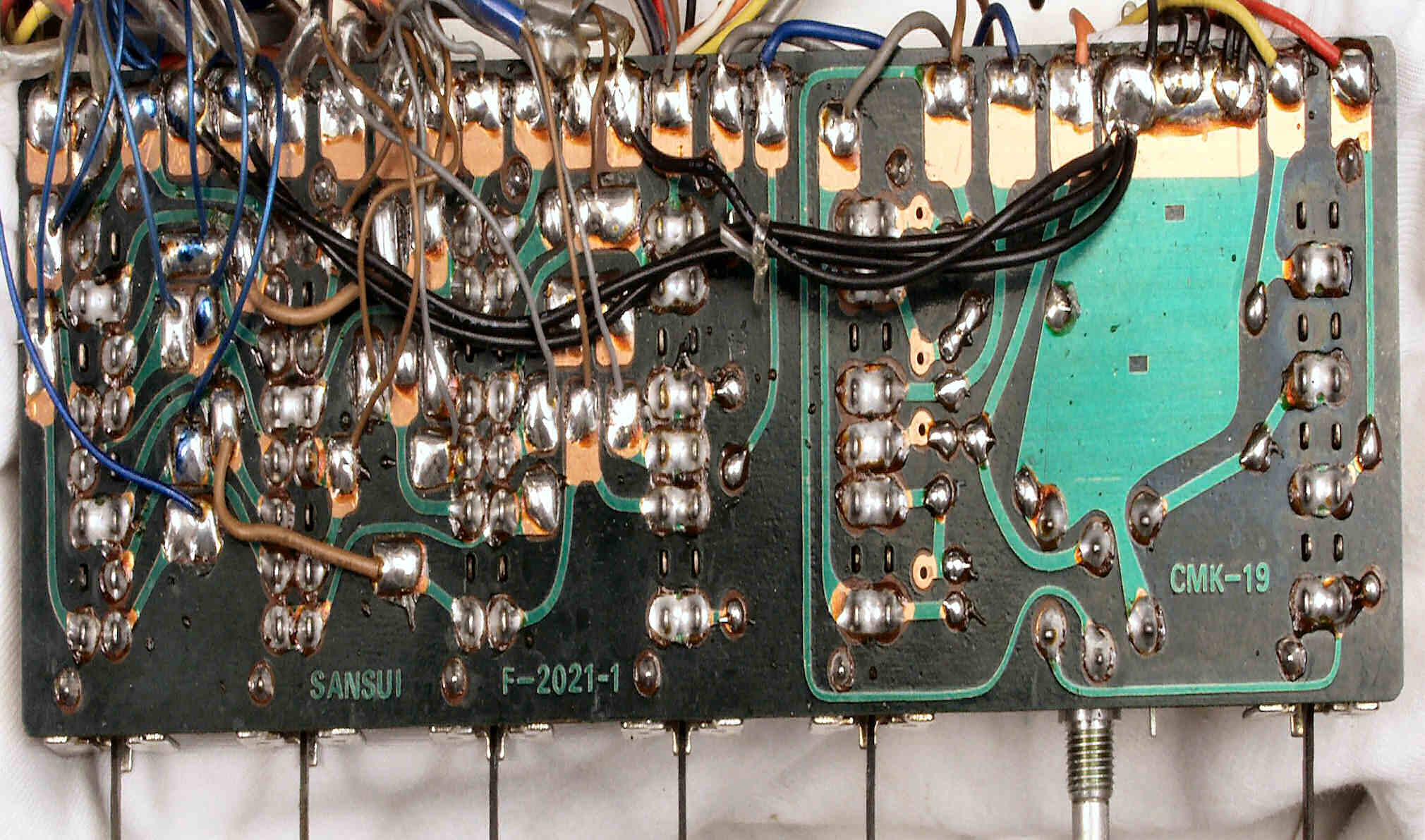

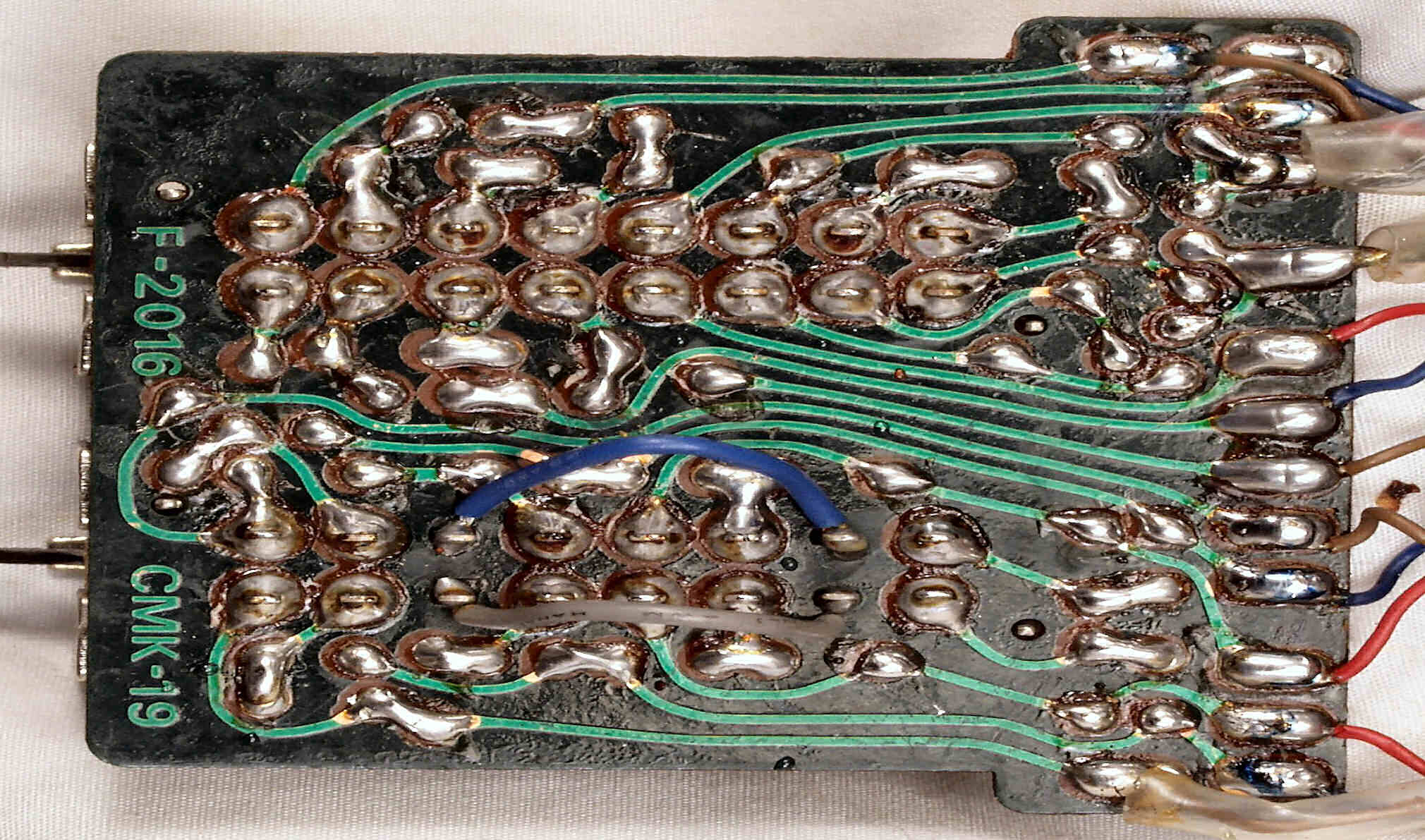

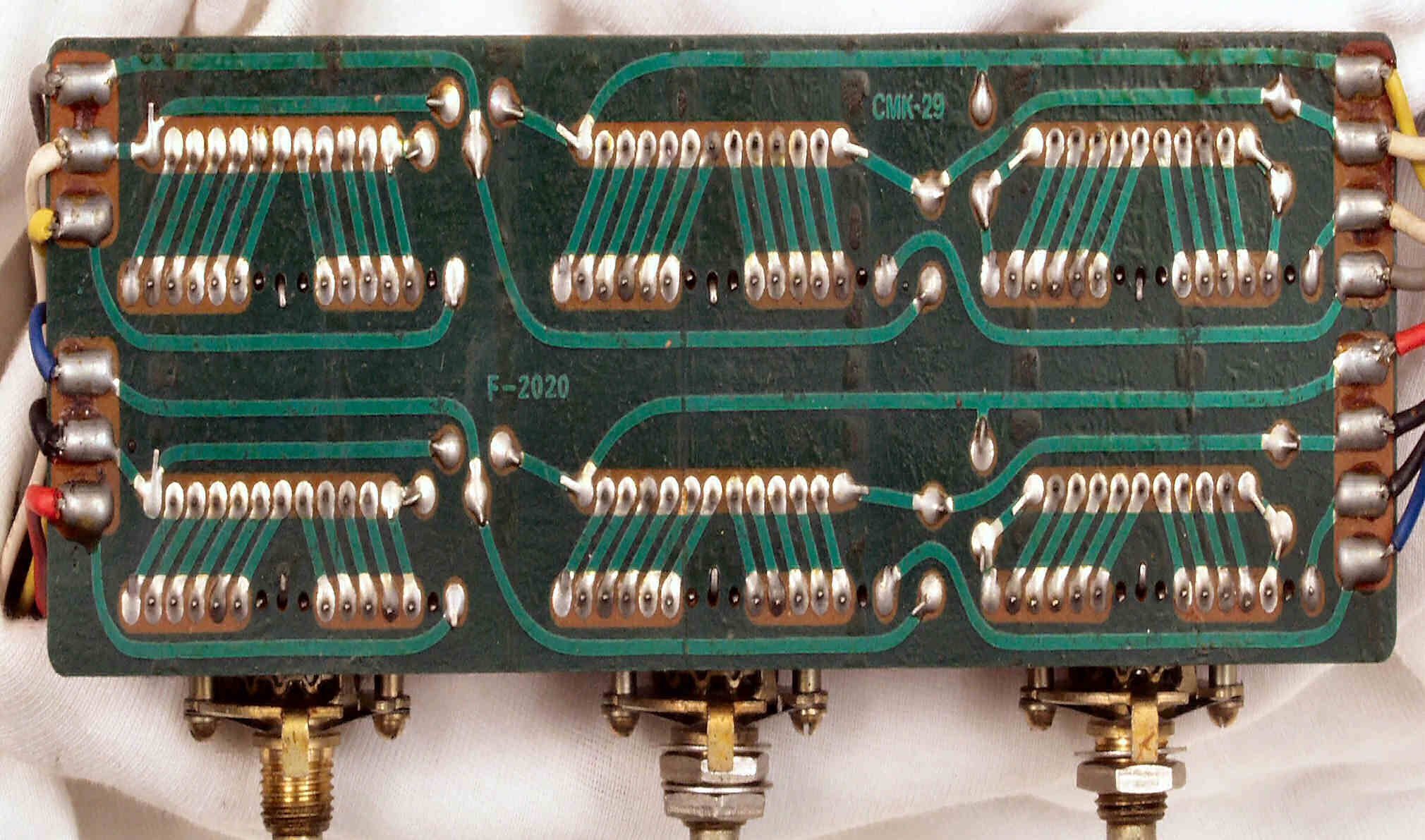

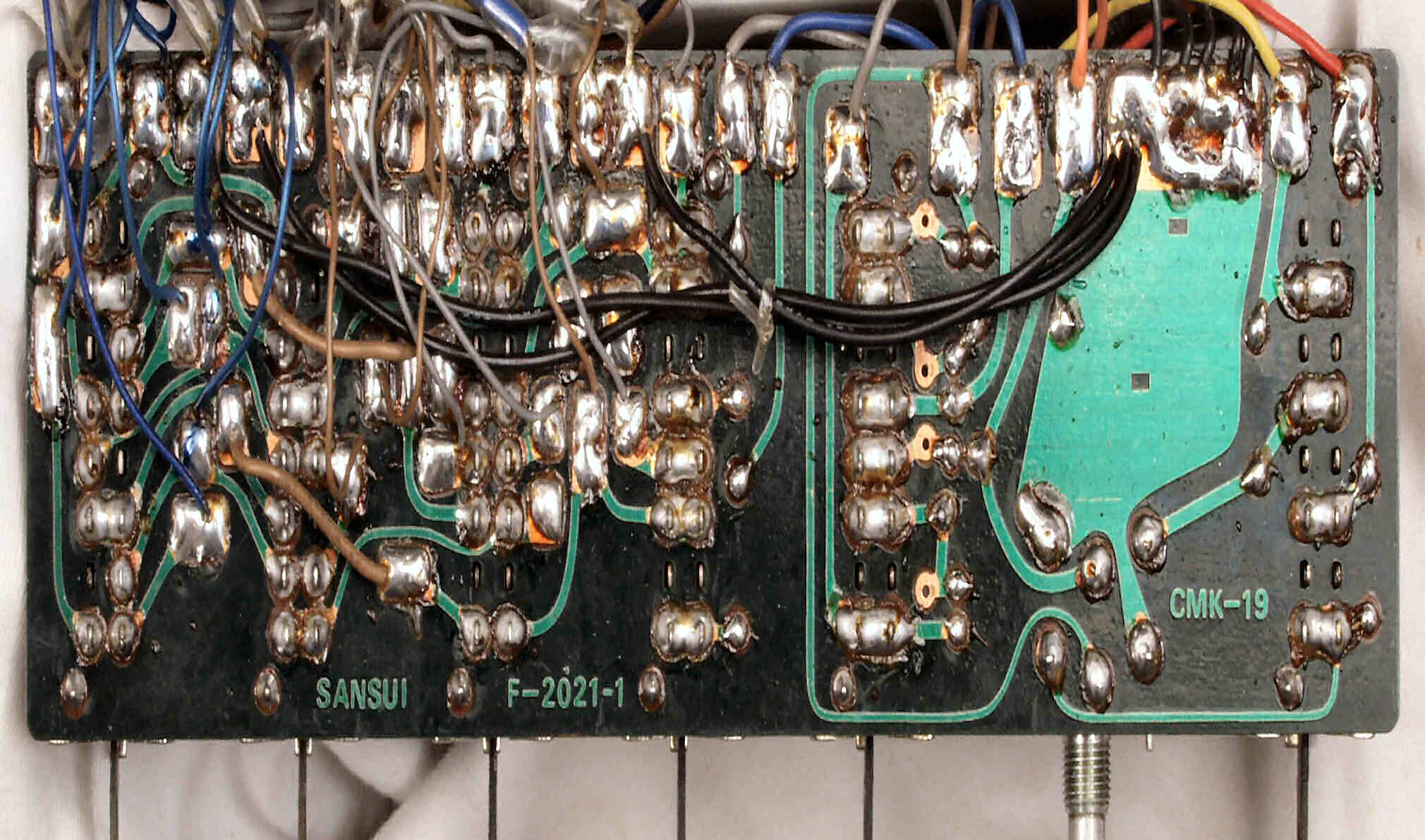

Ｃ７６．　修理前　ＴＯＮＥ−ＶＲ基板裏

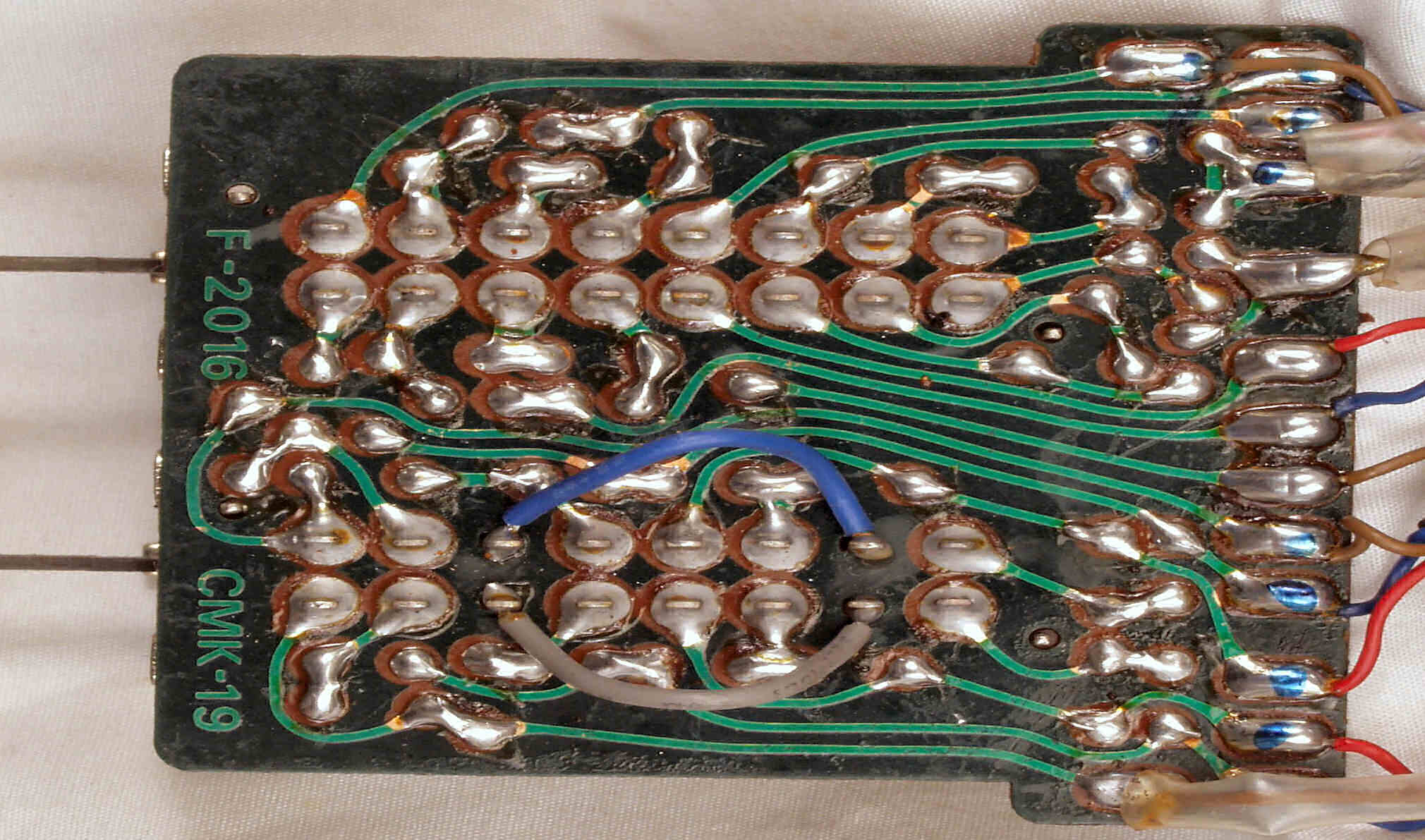

Ｃ７７．　修理（半田補正）　ＴＯＮＥ−ＶＲ基板裏　全ての半田をやり直す

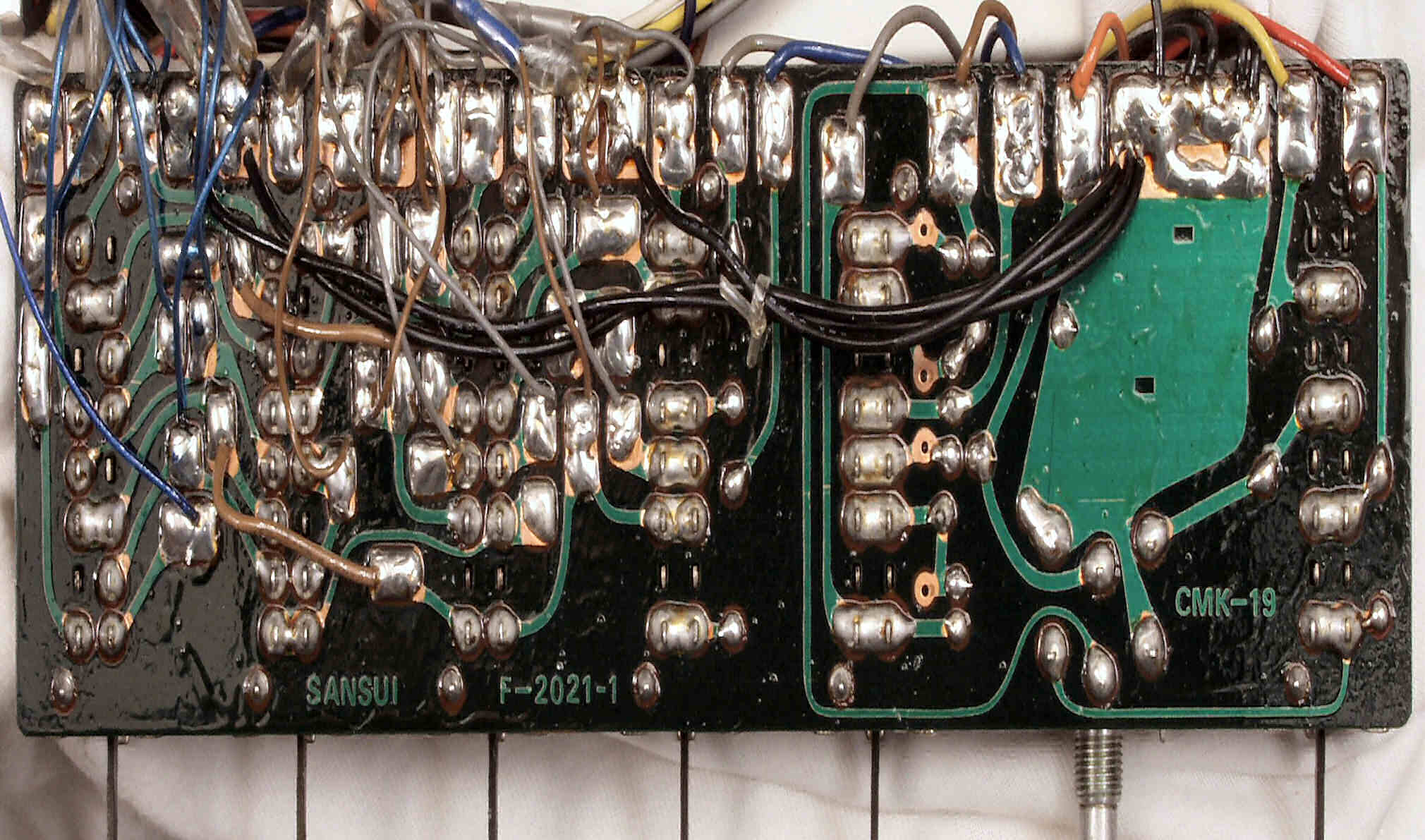

Ｃ７８．　完成ＴＯＮＥ−ＶＲ基板裏　洗浄後

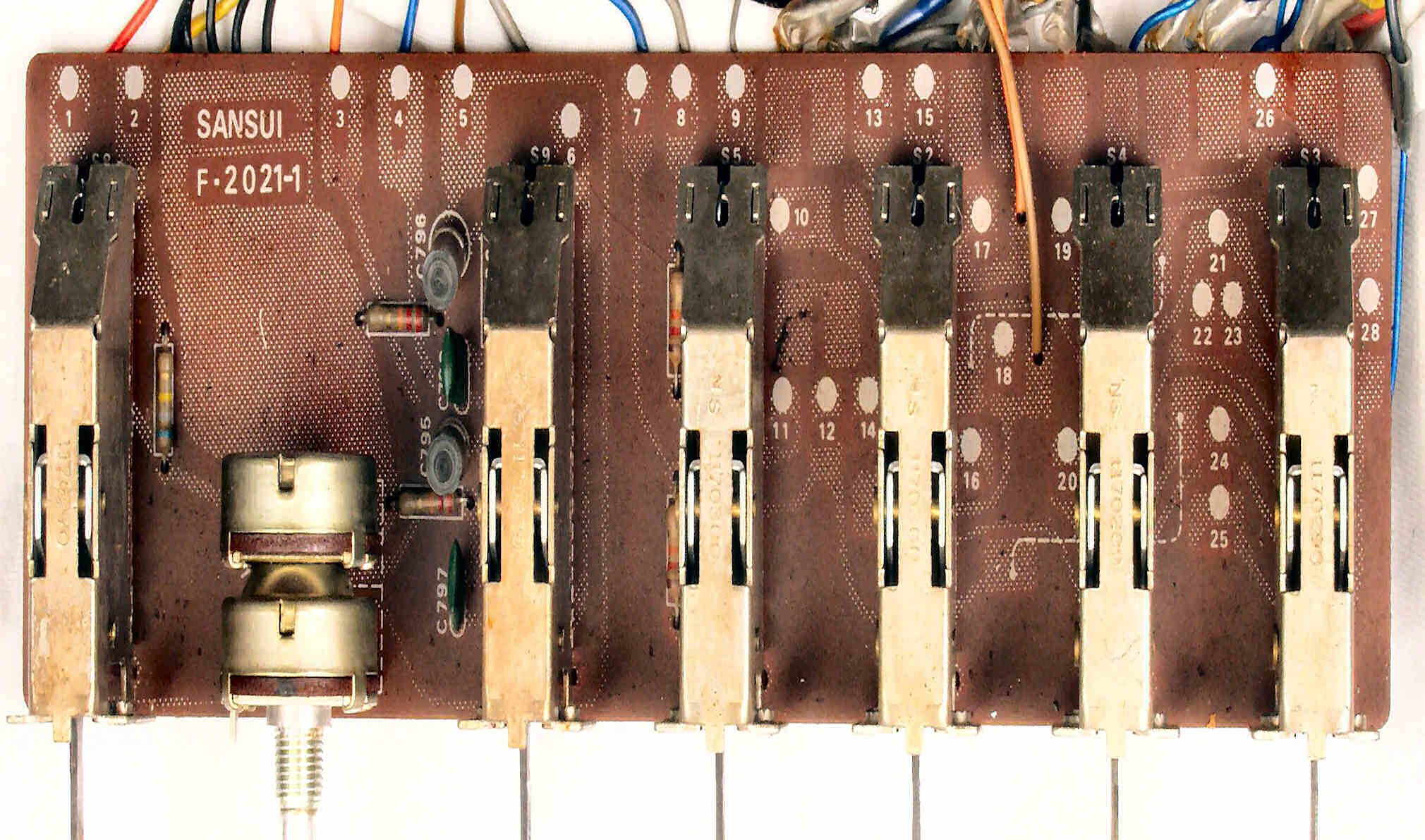

Ｃ８１．　修理前　ＳＷ基板

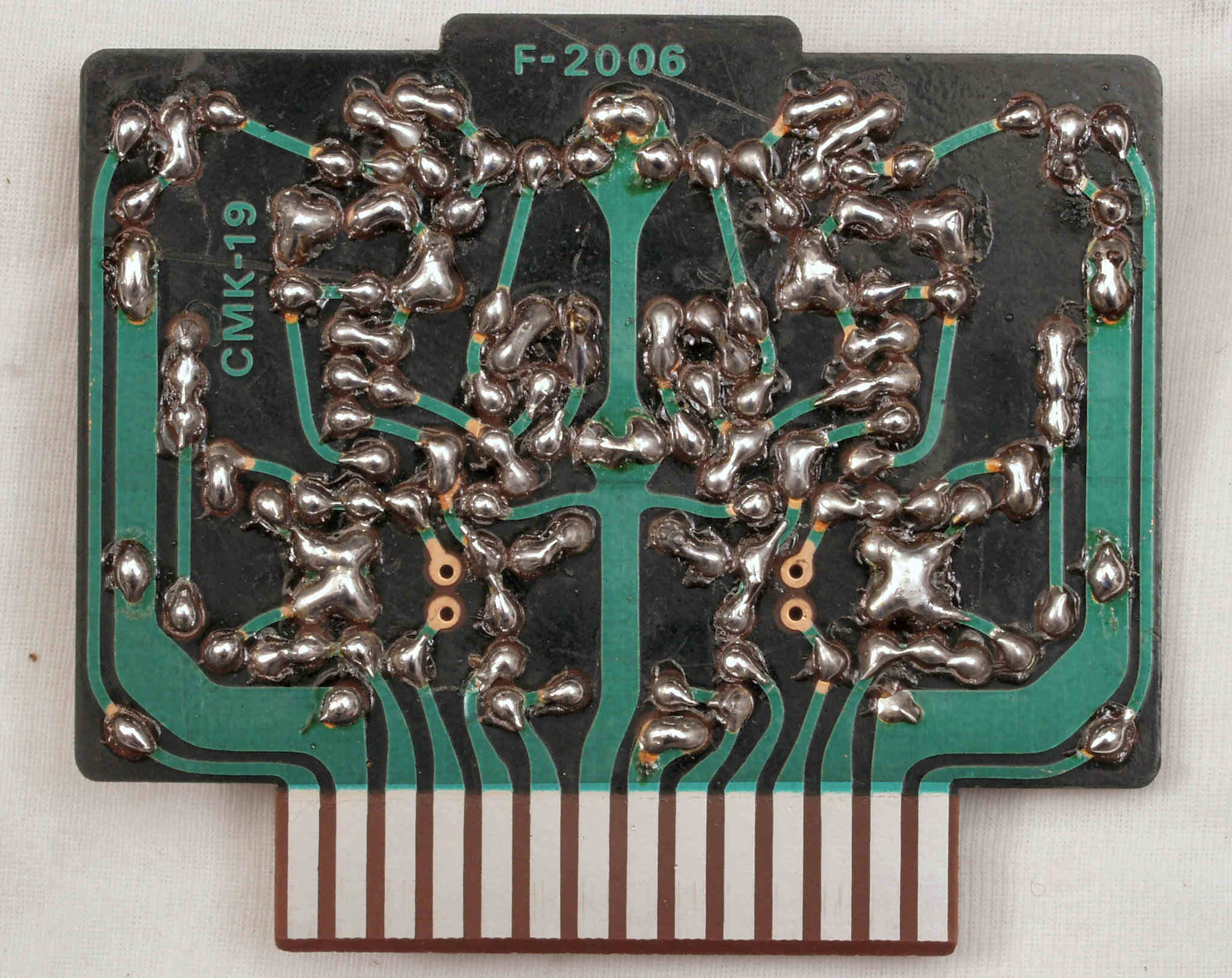

Ｃ８２．　修理前　　ＳＷ基板裏、手付けなので劣化は非常に少ない

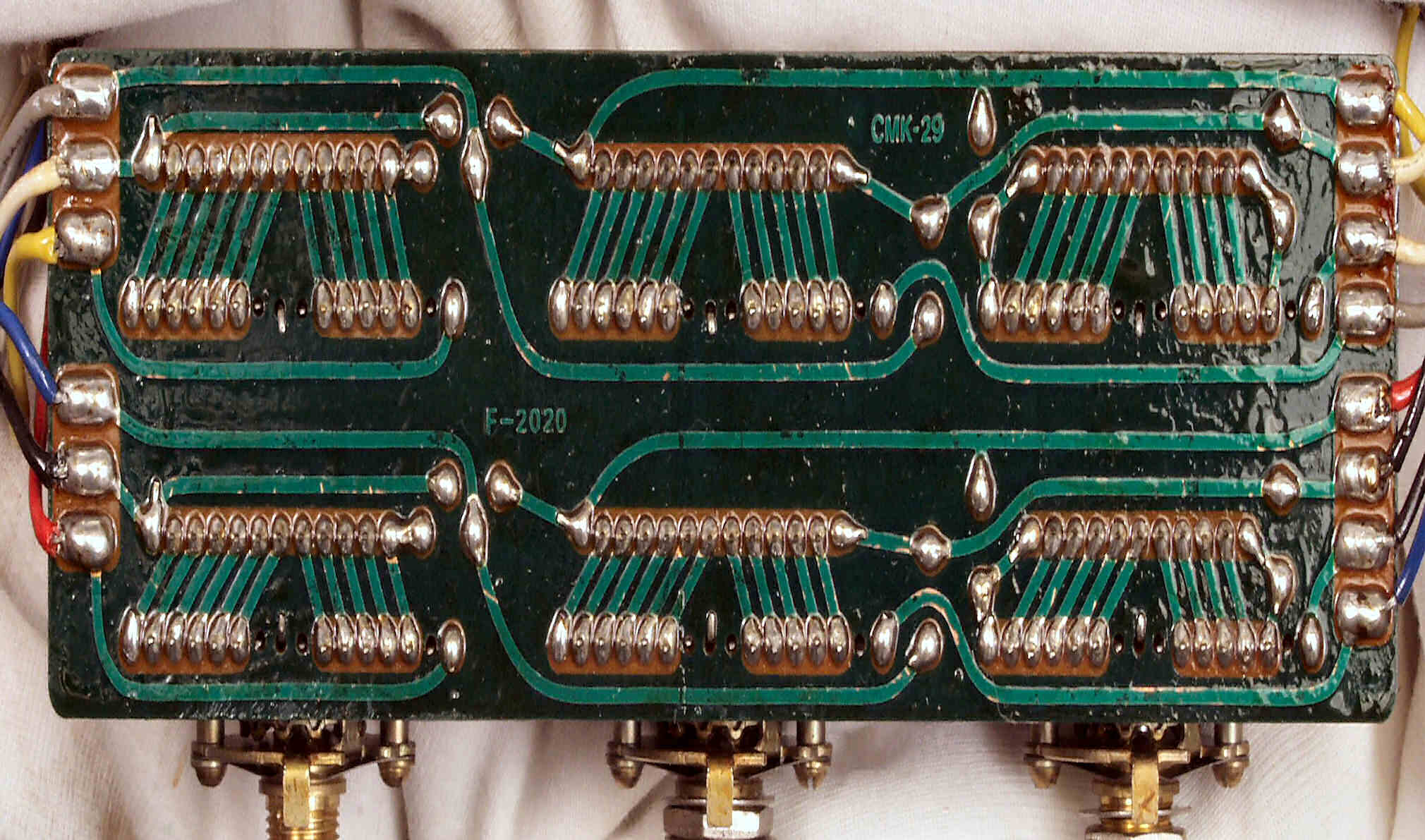

Ｃ８３．　修理（半田補正）後　ＳＷ基板裏　全ての半田をやり直す

Ｃ８４．　完成ＳＷ基板裏　洗浄後

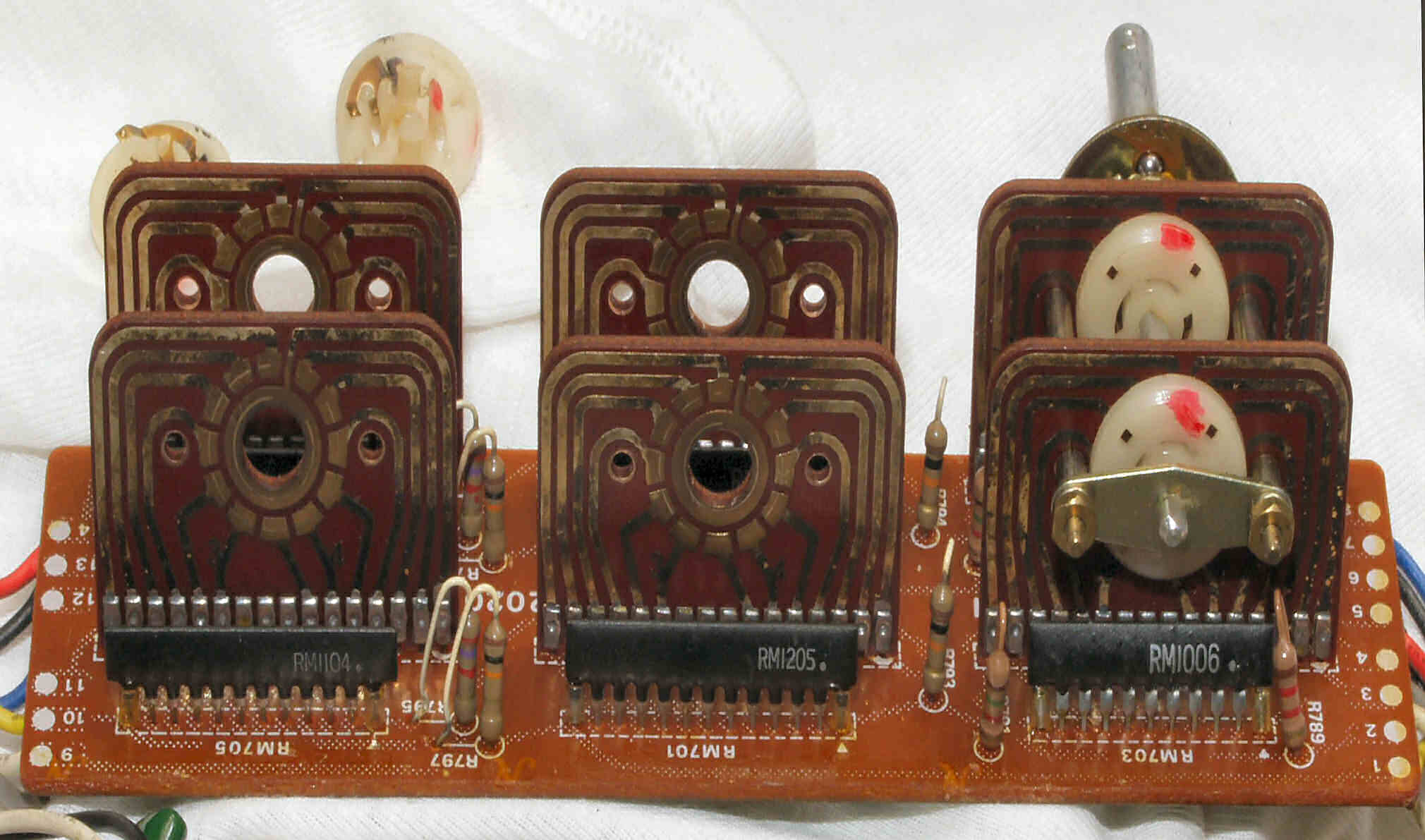

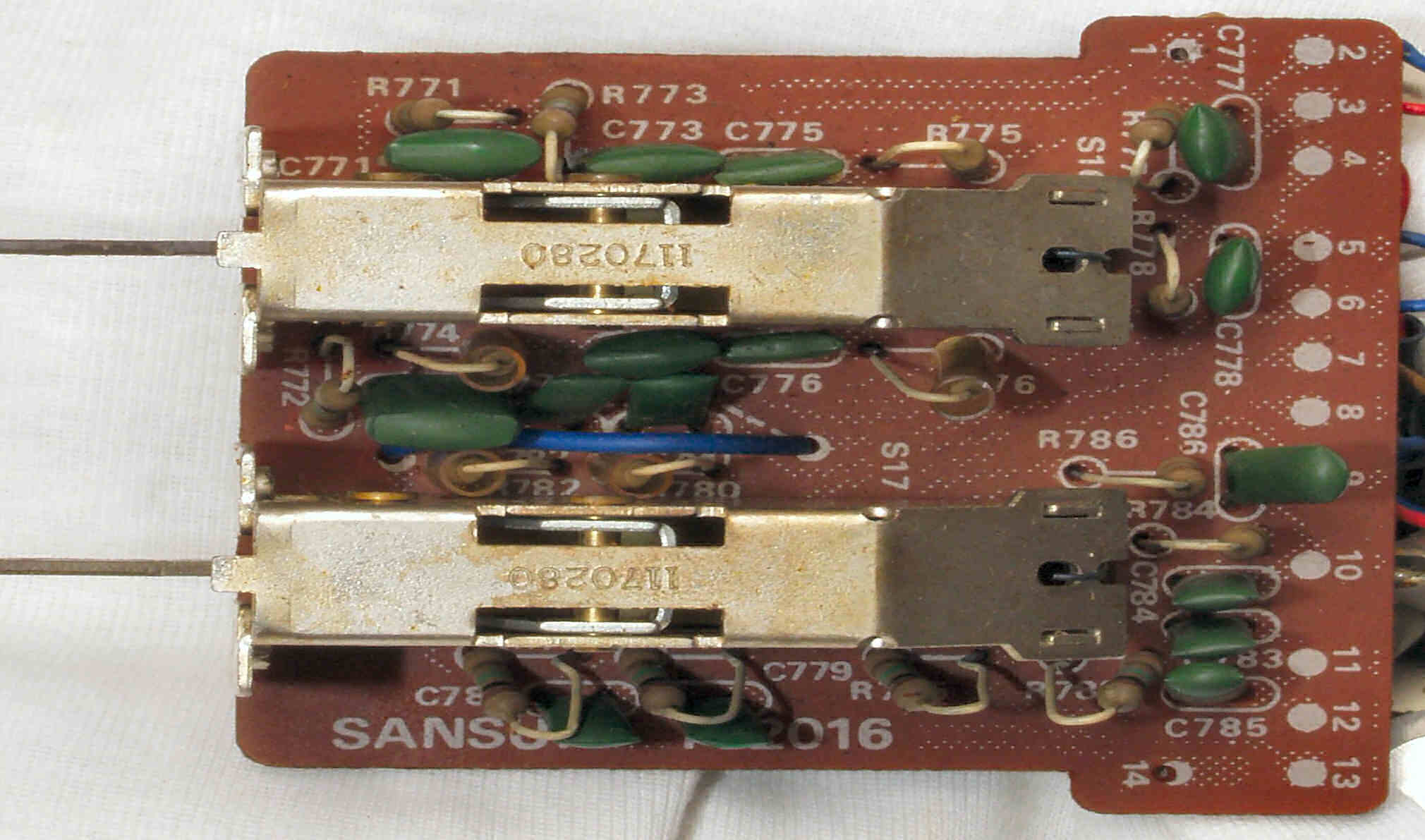

Ｃ９１．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板

Ｃ９２．　修理前　ＦＩＬＴＥＲＳ−ＳＷ基板裏

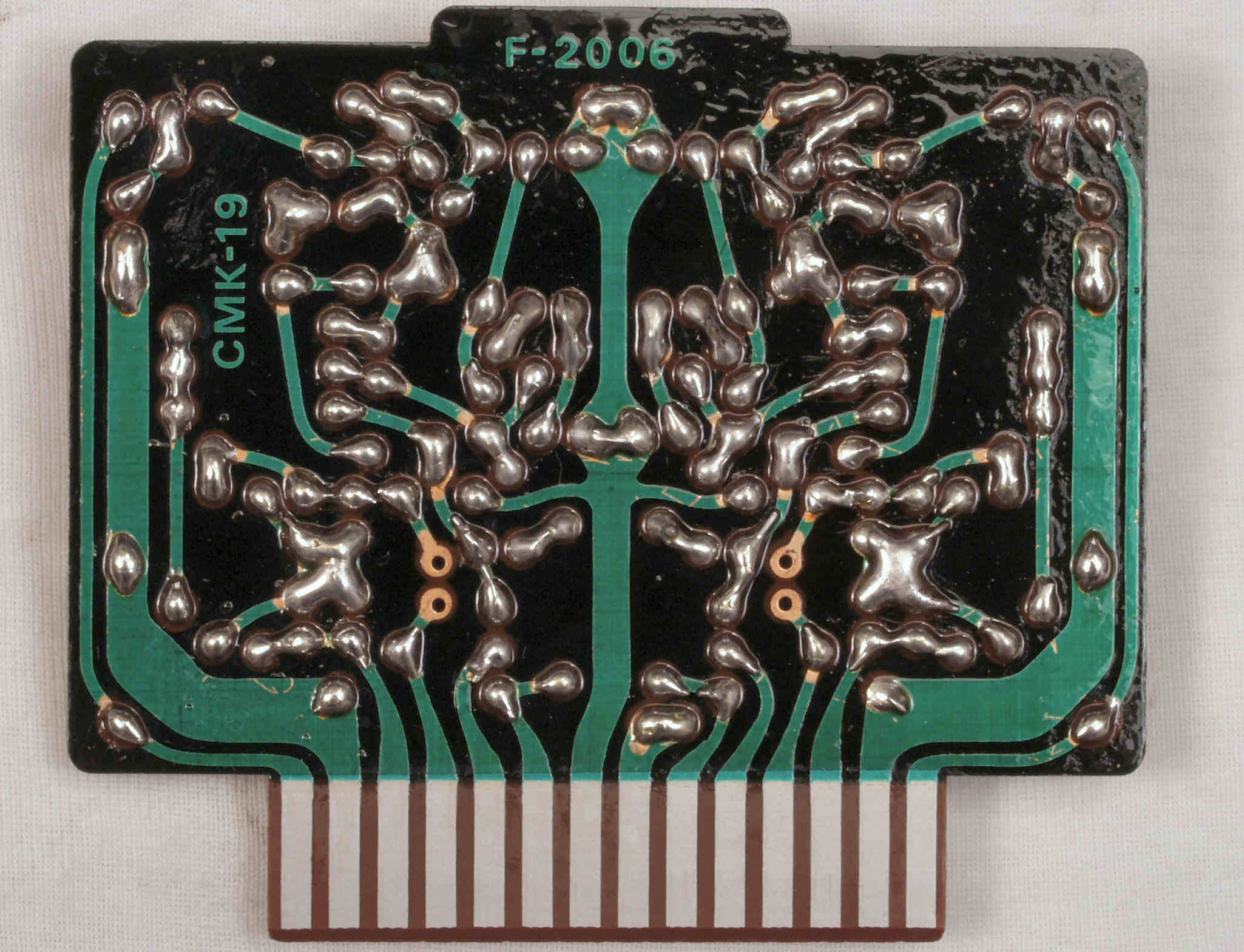

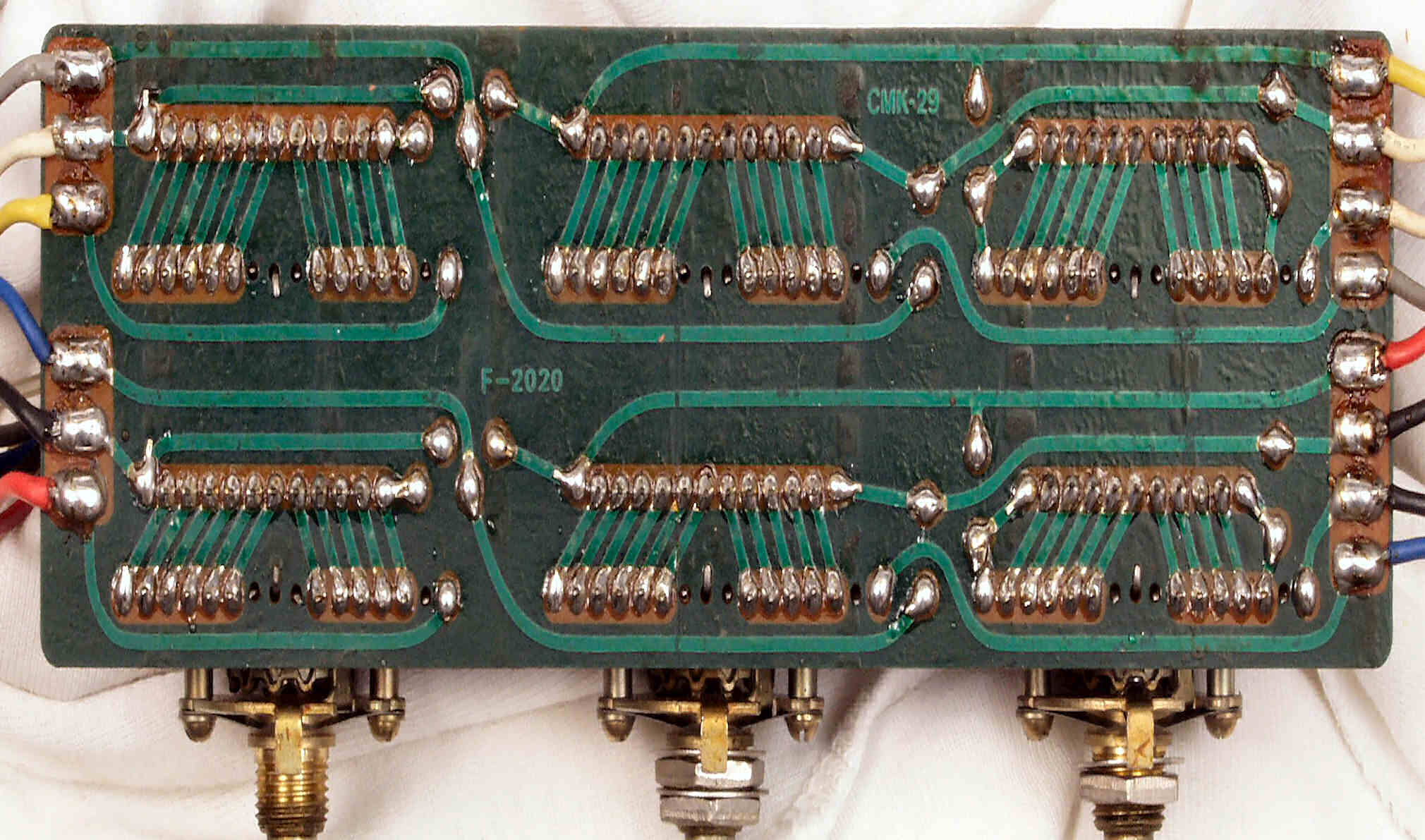

Ｃ９３．　修理（半田補正）　ＦＩＬＴＥＲＳ−ＳＷ基板裏　全ての半田をやり直す

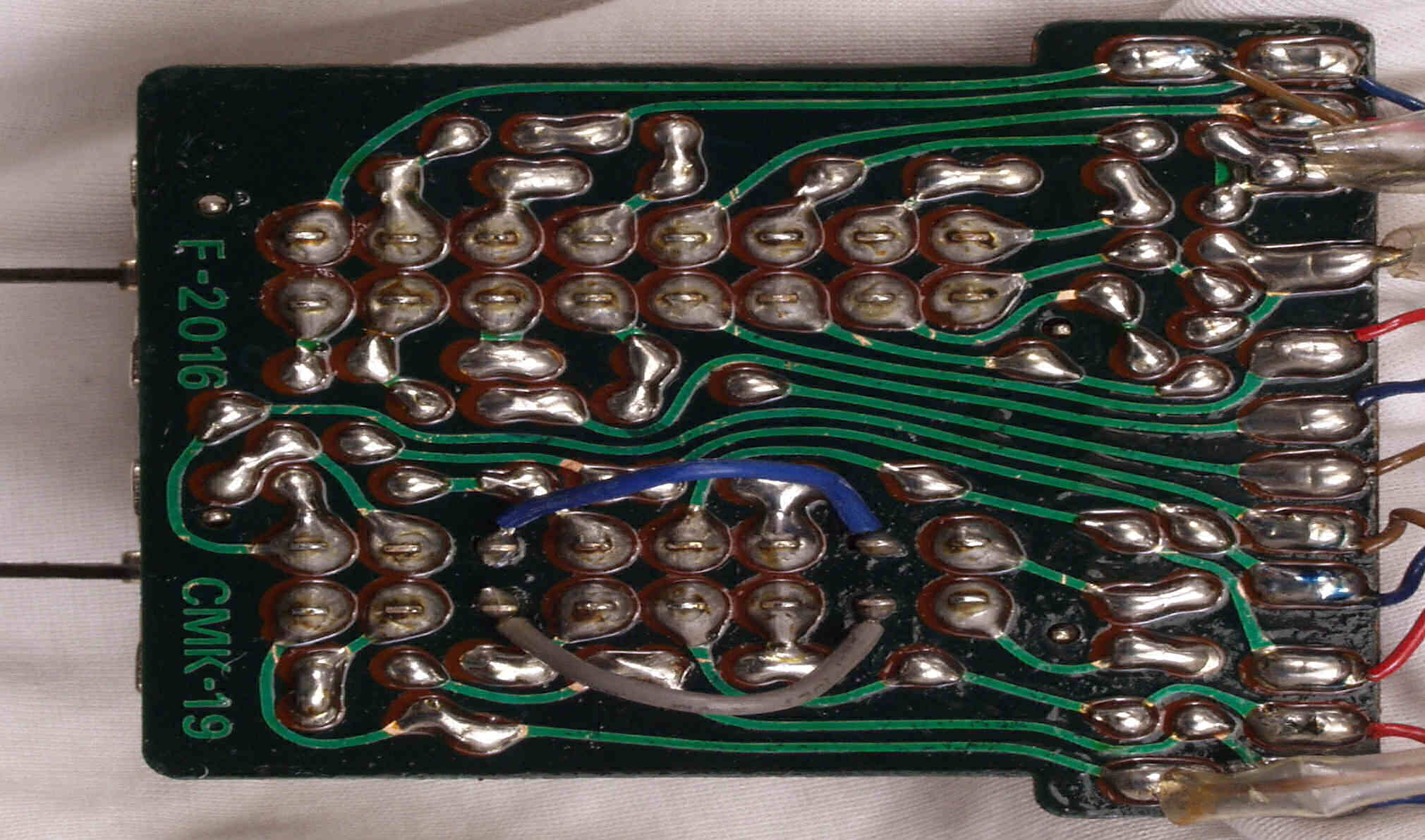

Ｃ９４．　完成ＦＩＬＴＥＲＳ−ＳＷ基板裏　洗浄後

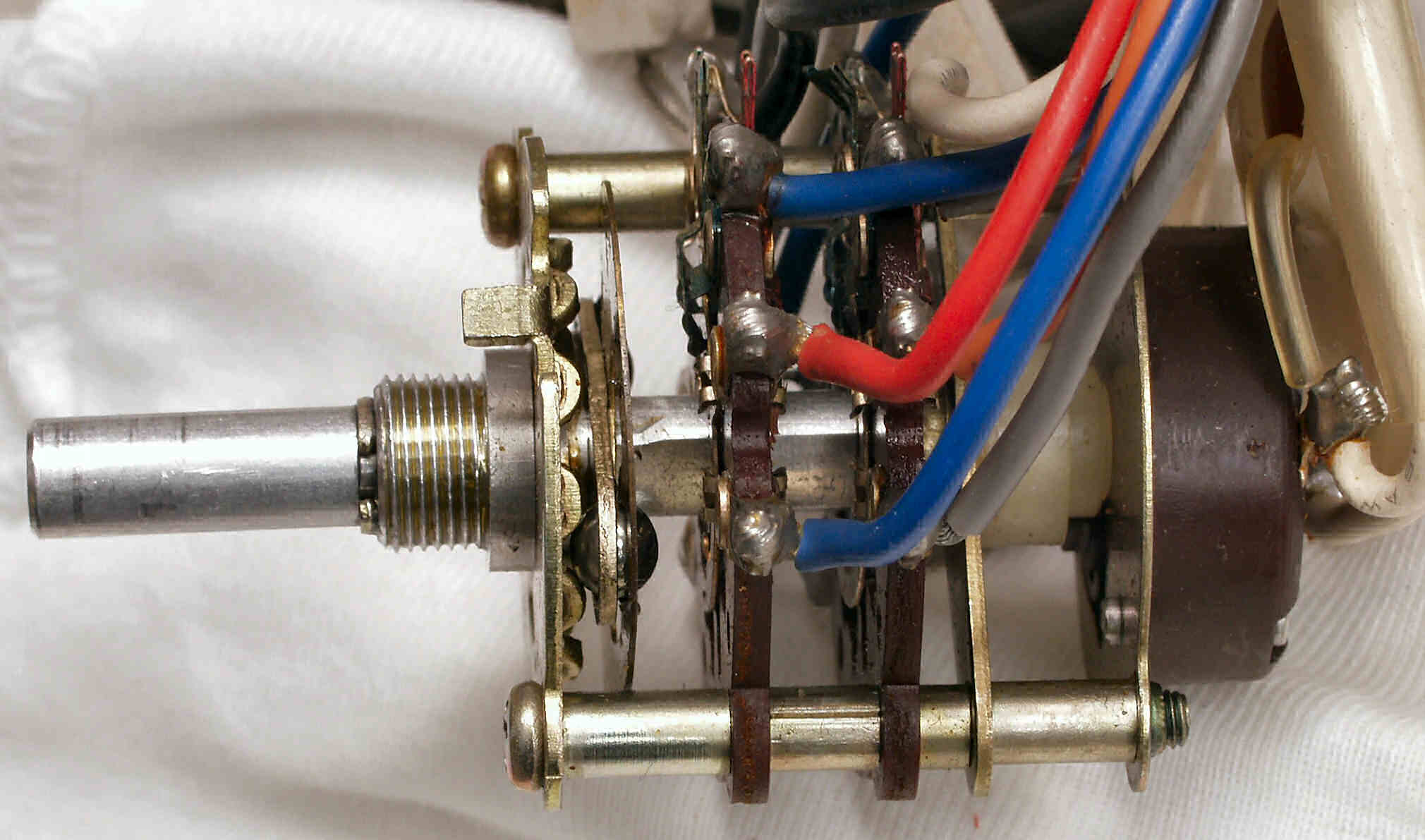

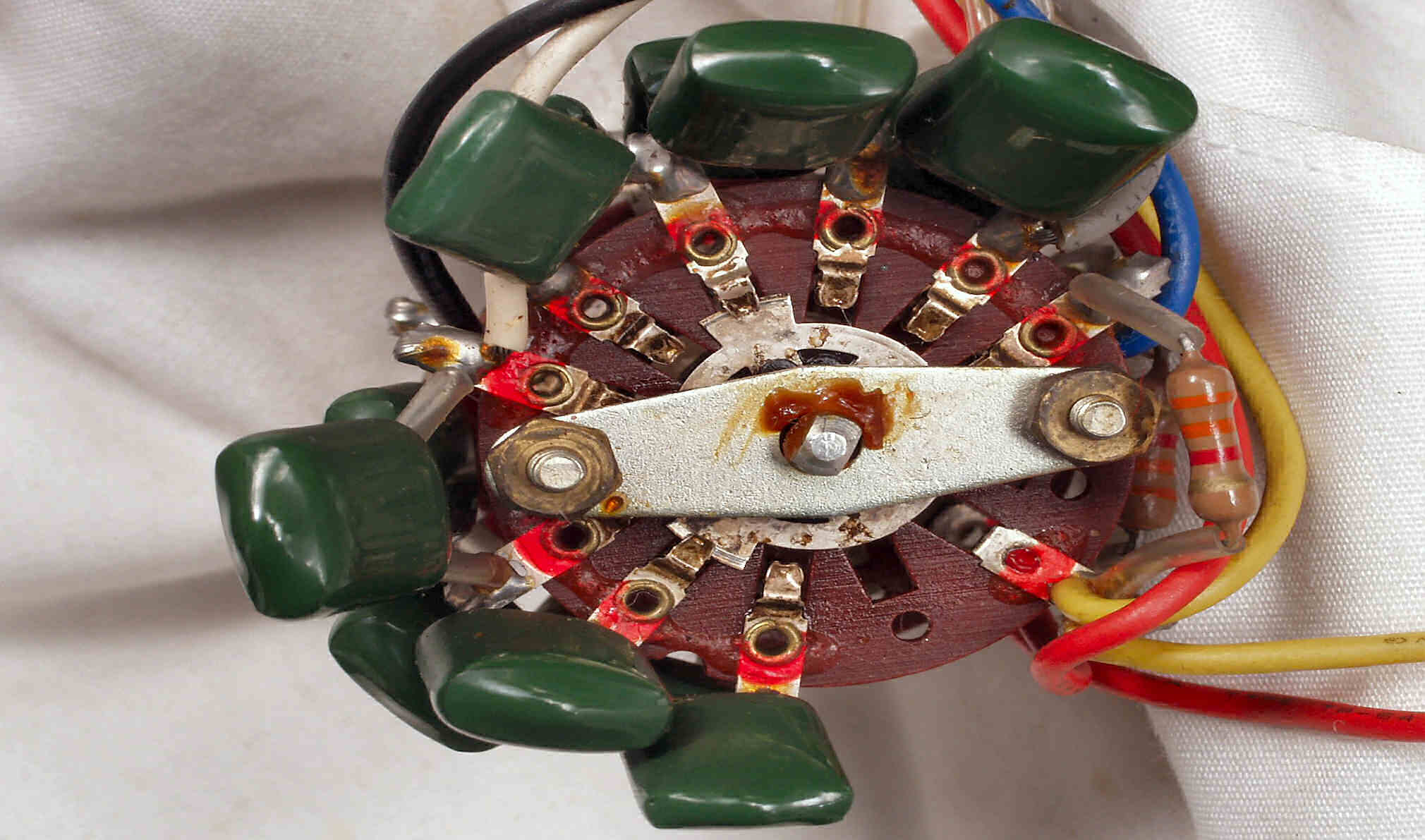

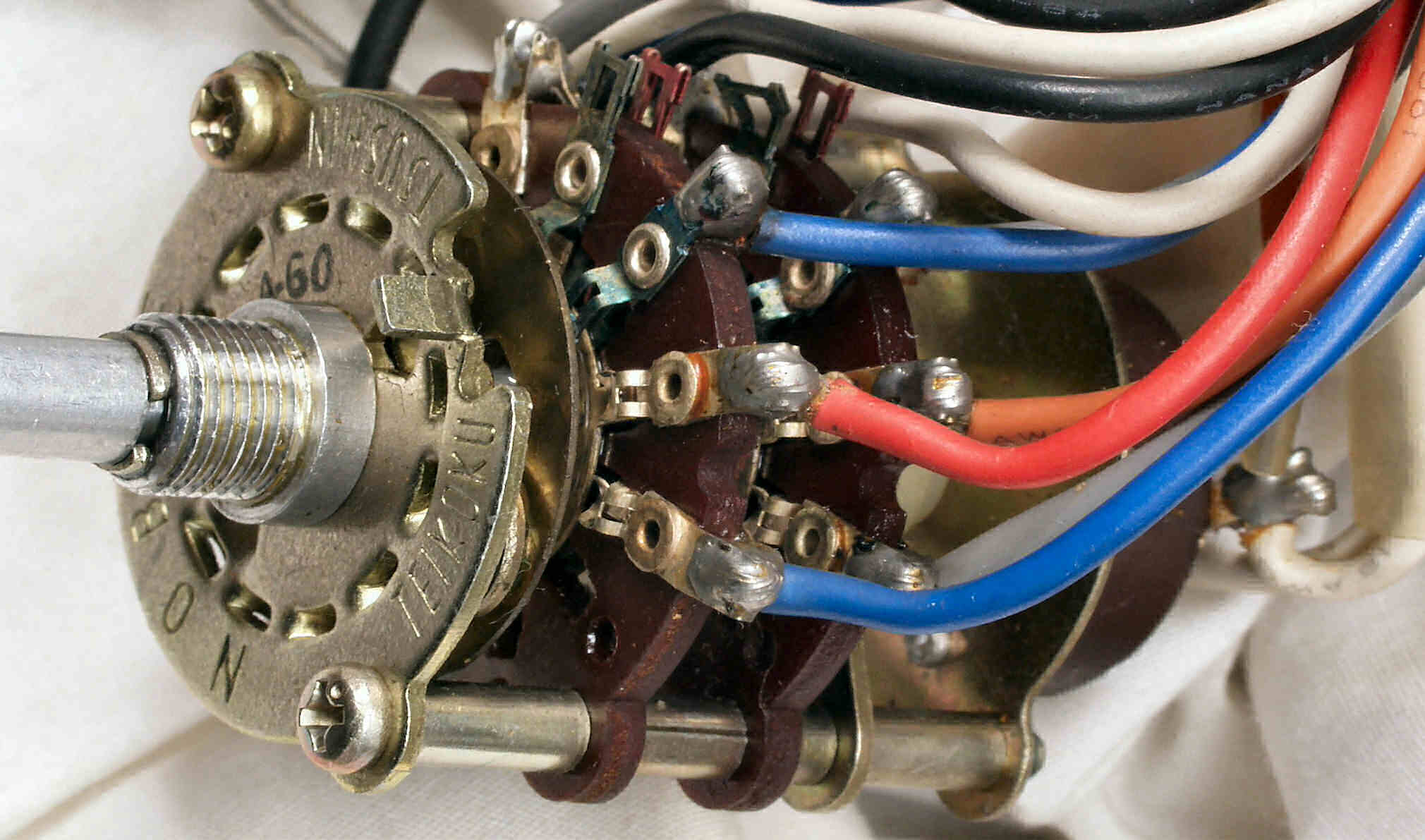

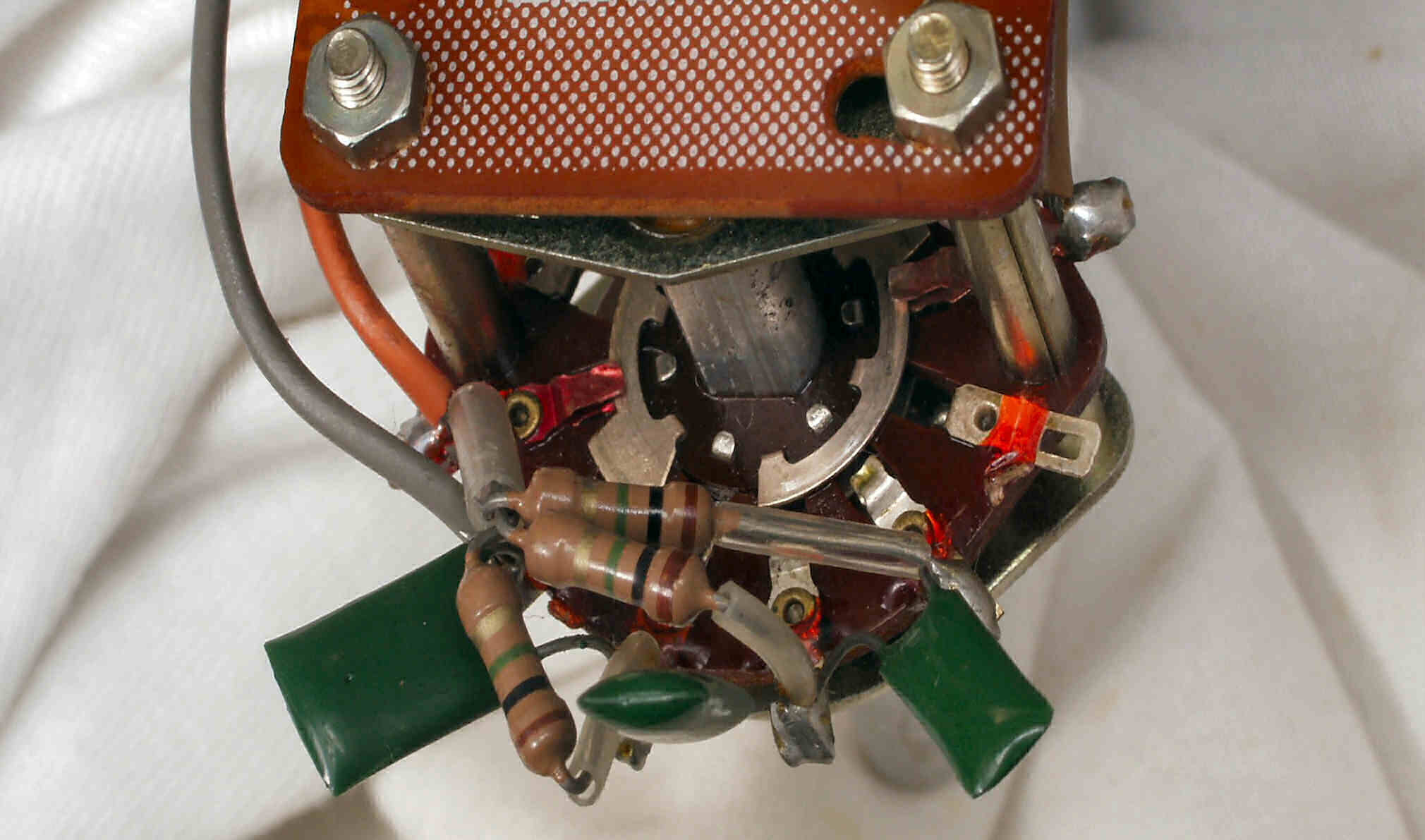

ＣＡ１．　修理前　Ｍｏｄｅ−ＳＷの接点

ＣＡ２．　修理後　Ｍｏｄｅ−ＳＷの接点。 　　　　　　　　　　　　　　一般的な接点復活材ではこの程度です。但し、強いのは基板を犯す物が有るので注意！ 　　　　　　　　　　　　　　粗い研磨材でキズを付けると、接触面積が減るので注意する。

ＣＢ１．　修理前　ＳＥＬＥＣＴＯＲ−ＳＷの接点

ＣＢ２．　修理後　ＳＥＬＥＣＴＯＲ−ＳＷの接点

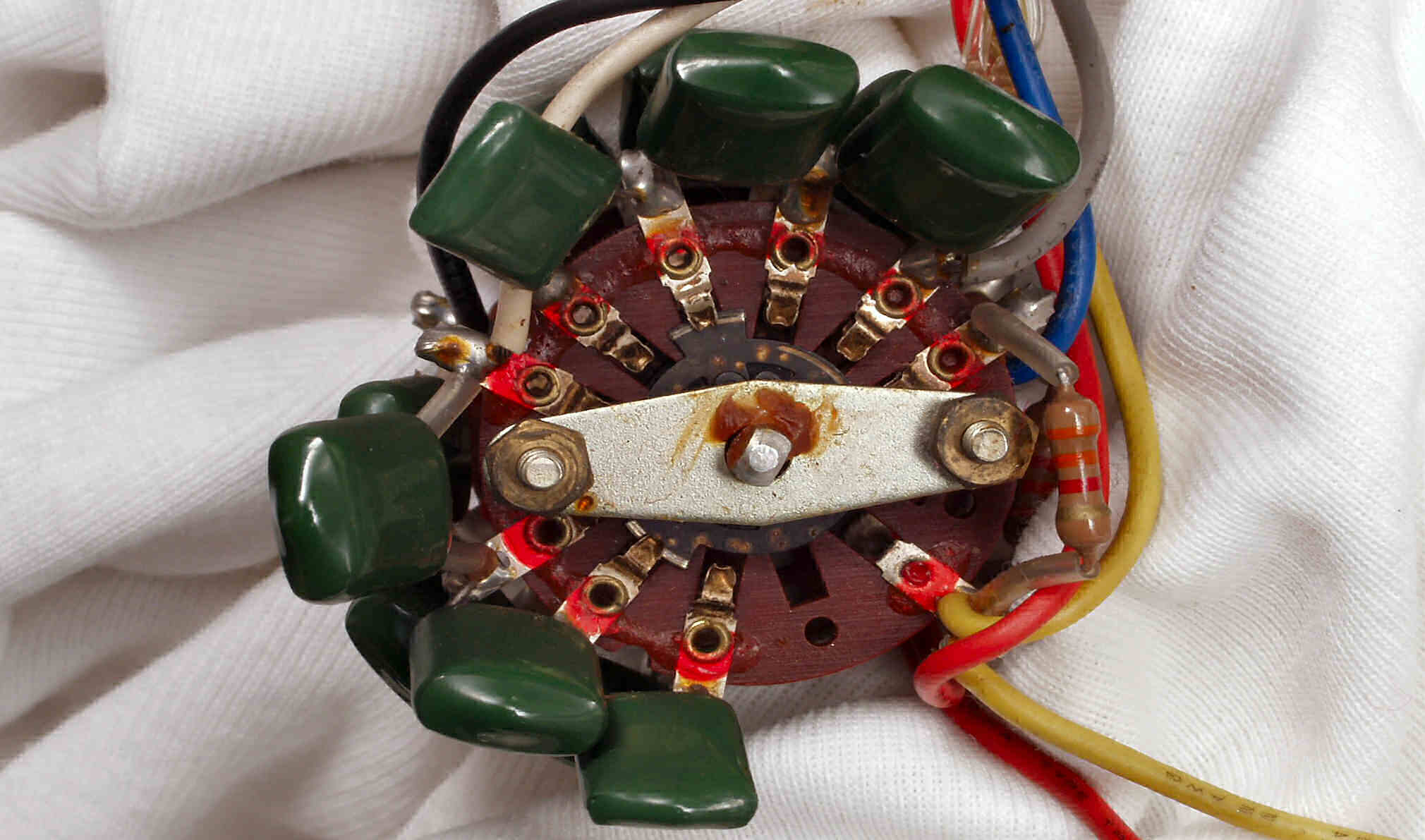

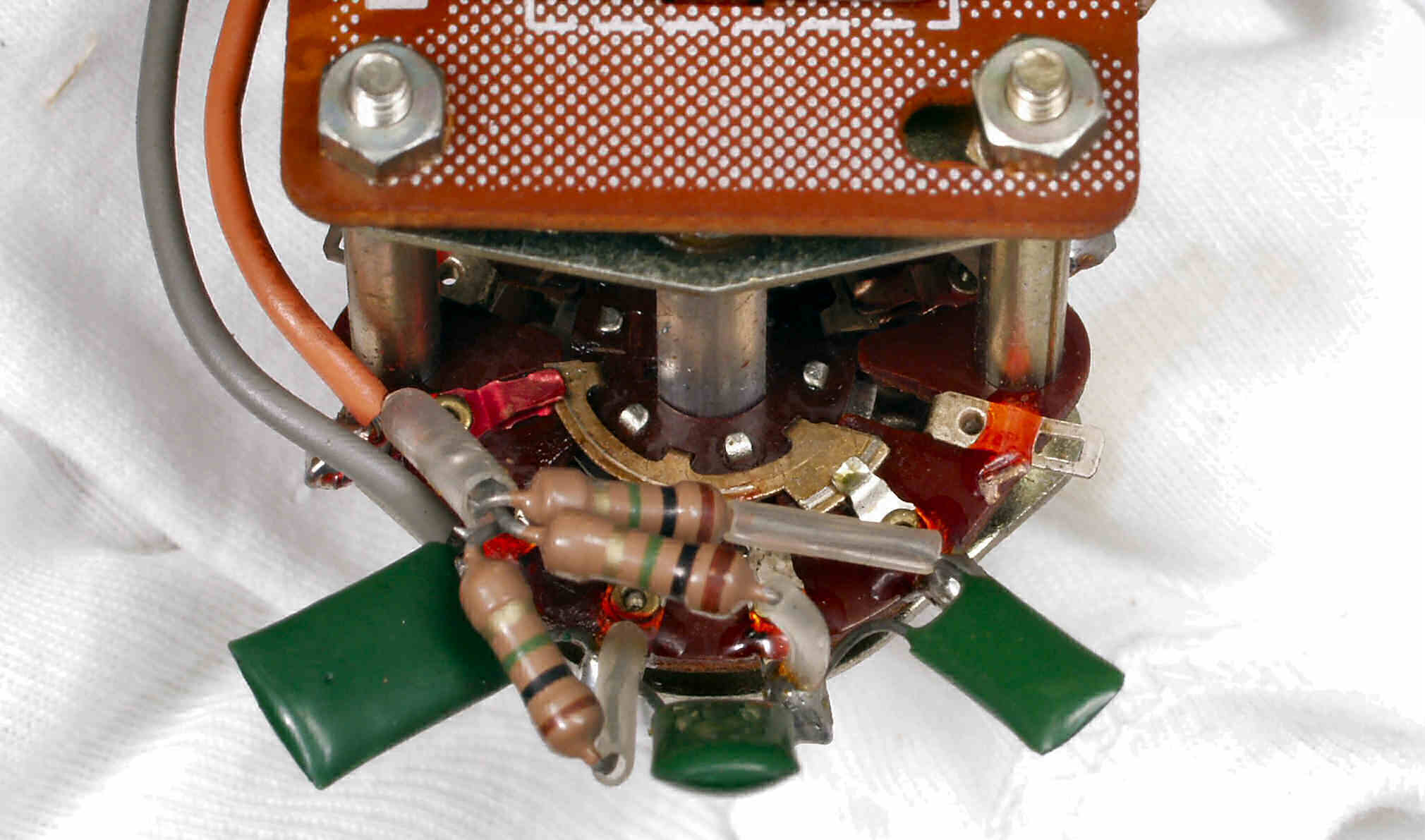

ＣＣ１．　修理前　ＢＡＳＳ−ＳＷの接点

ＣＣ２．　修理後　ＢＡＳＳ−ＳＷの接点

ＣＣ３．　修理前　ＭＩＤＲＡＮＧＥ−ＳＷの接点

ＣＣ４．　修理後　ＭＩＤＲＡＮＧＥ−ＳＷの接点

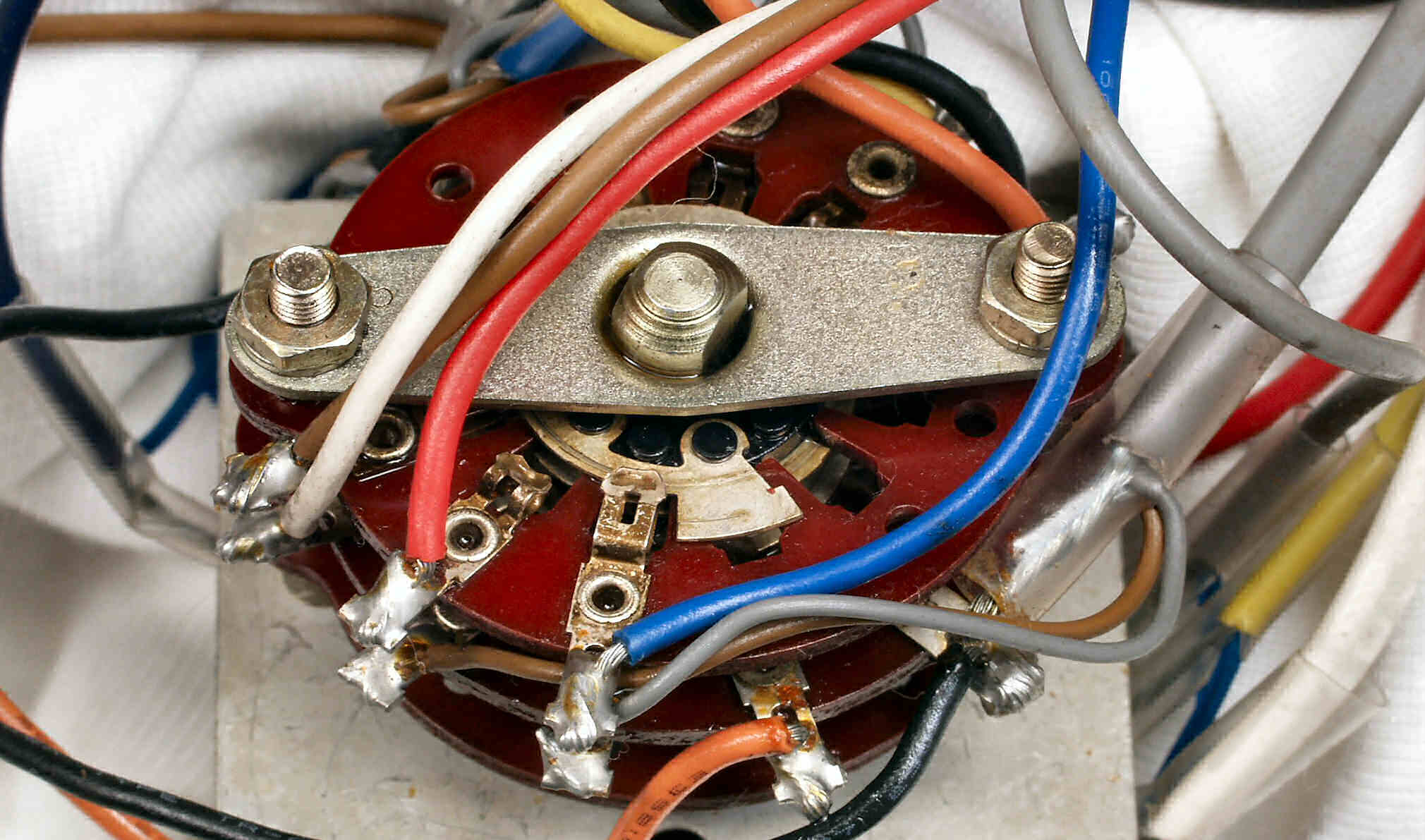

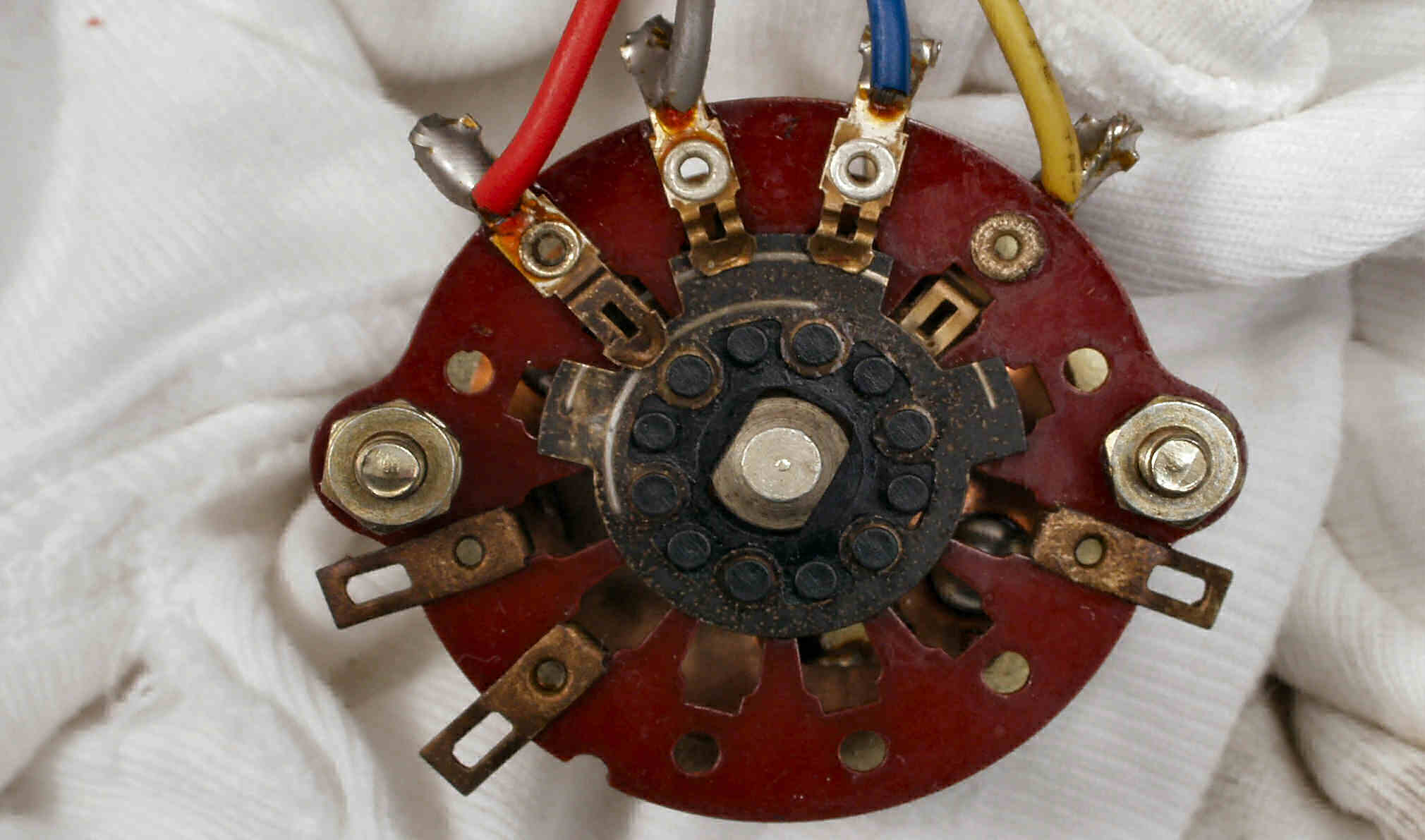

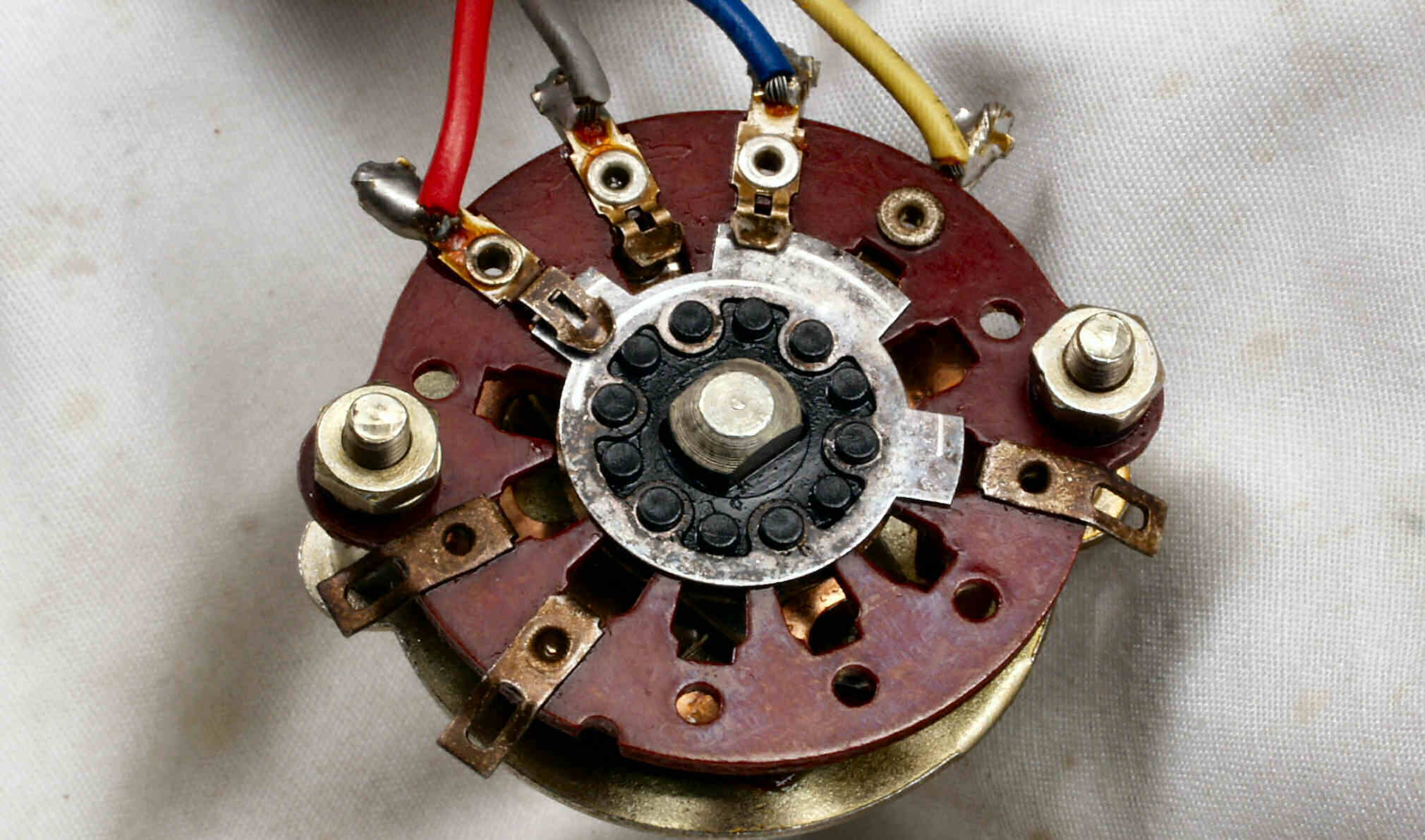

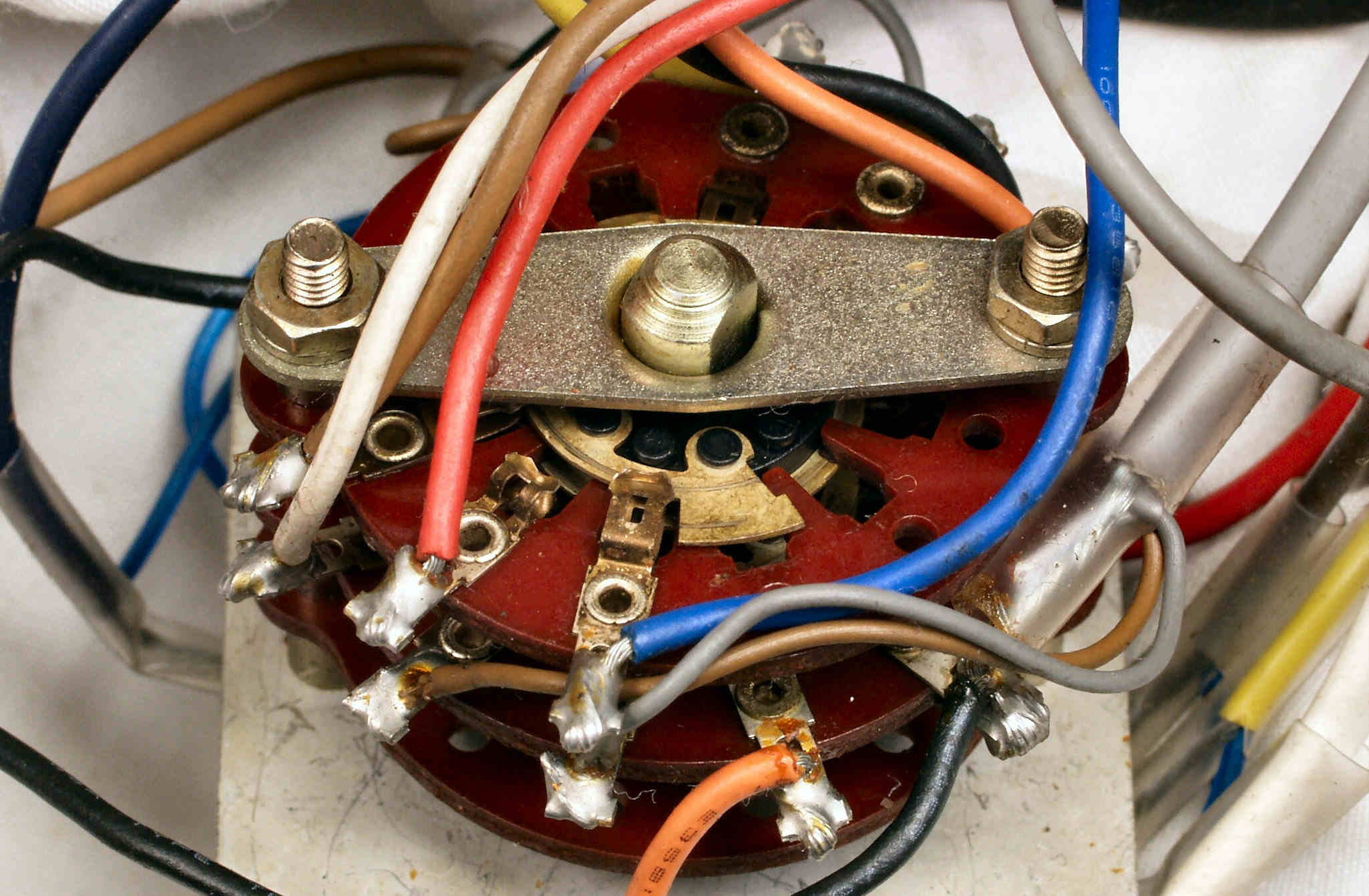

ＣＣ５．　修理中　SP切り替えSW、大電流が流れるので、接点洗浄剤を使用する。

ＣＣ６．　修理中　SP切り替えSW、

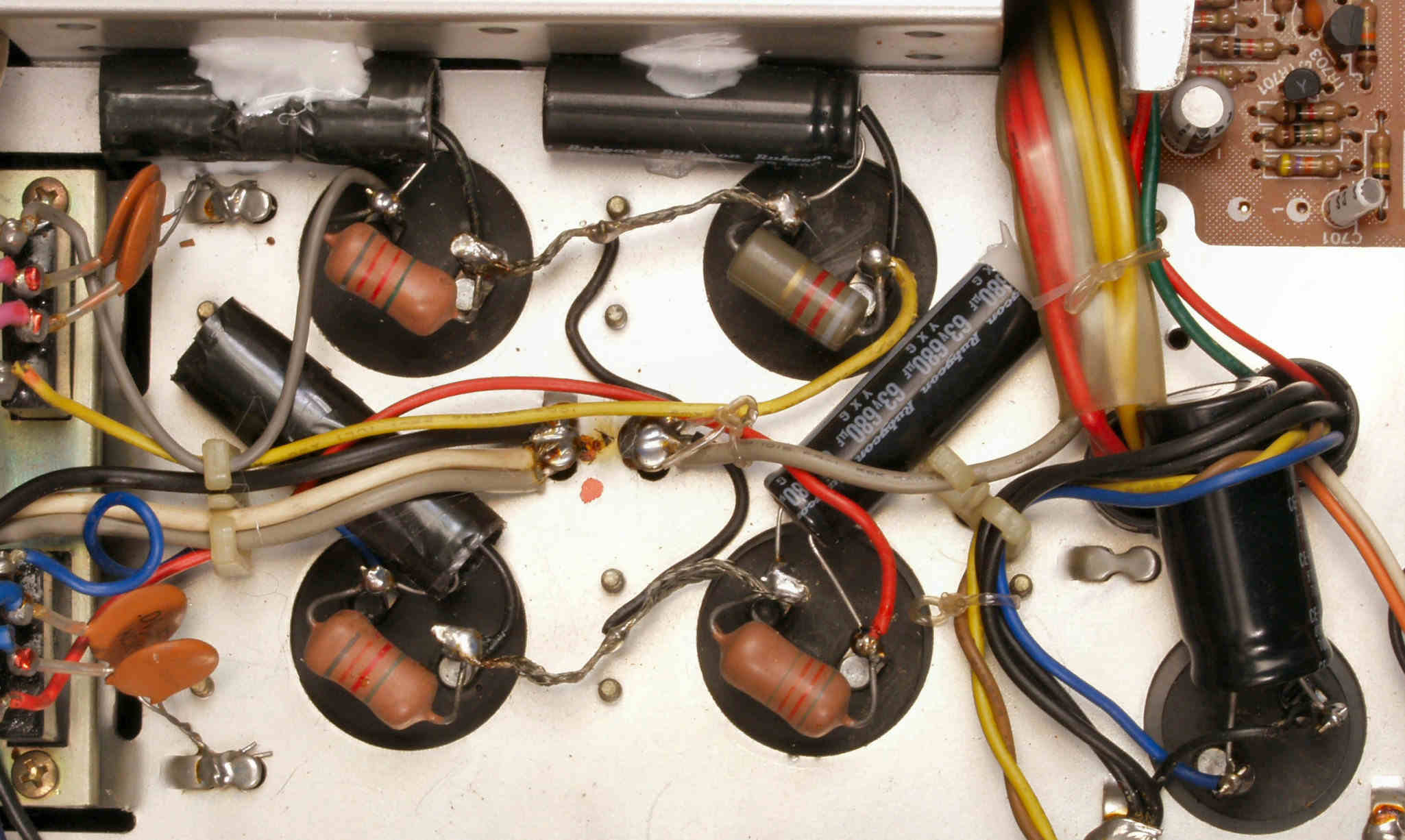

ＣＤ１．　修理前　電解コンデンサー周り

ＣＤ２．　修理後　電解コンデンサー周り　電解コンデンサー５個、経年変化を考慮して増強する

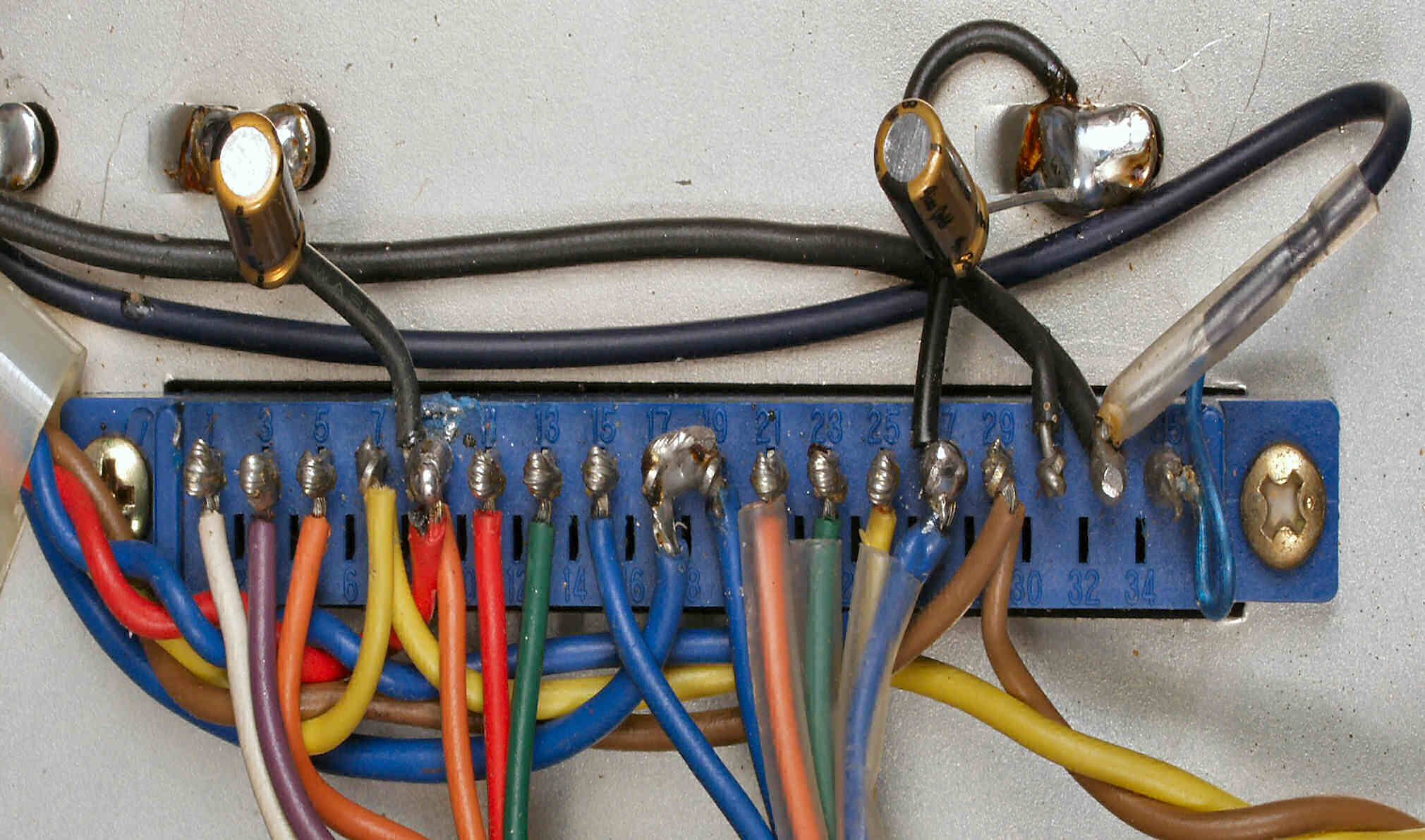

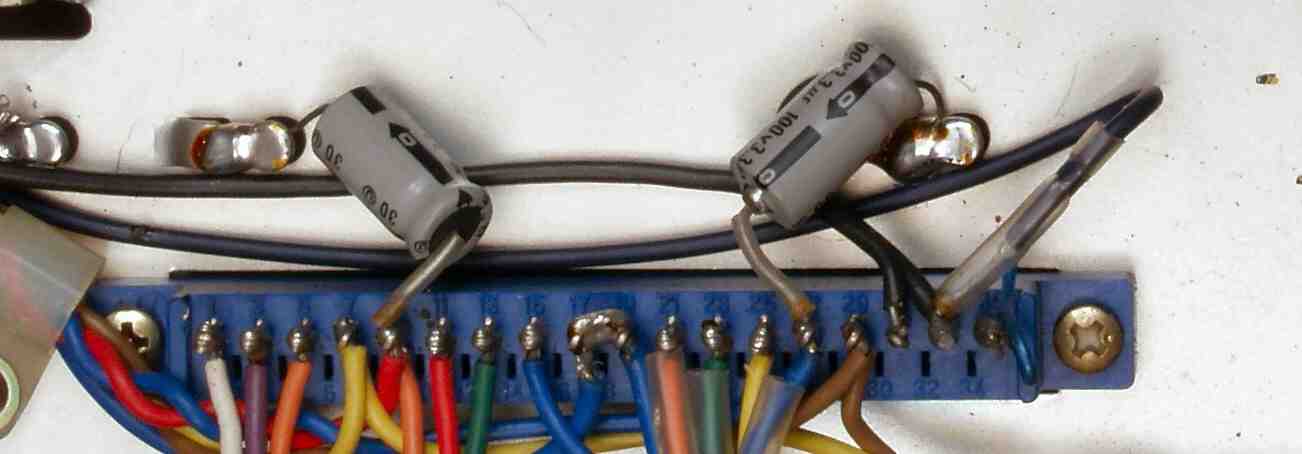

ＣＤ３．　修理前　右メイン基板コネクター周り

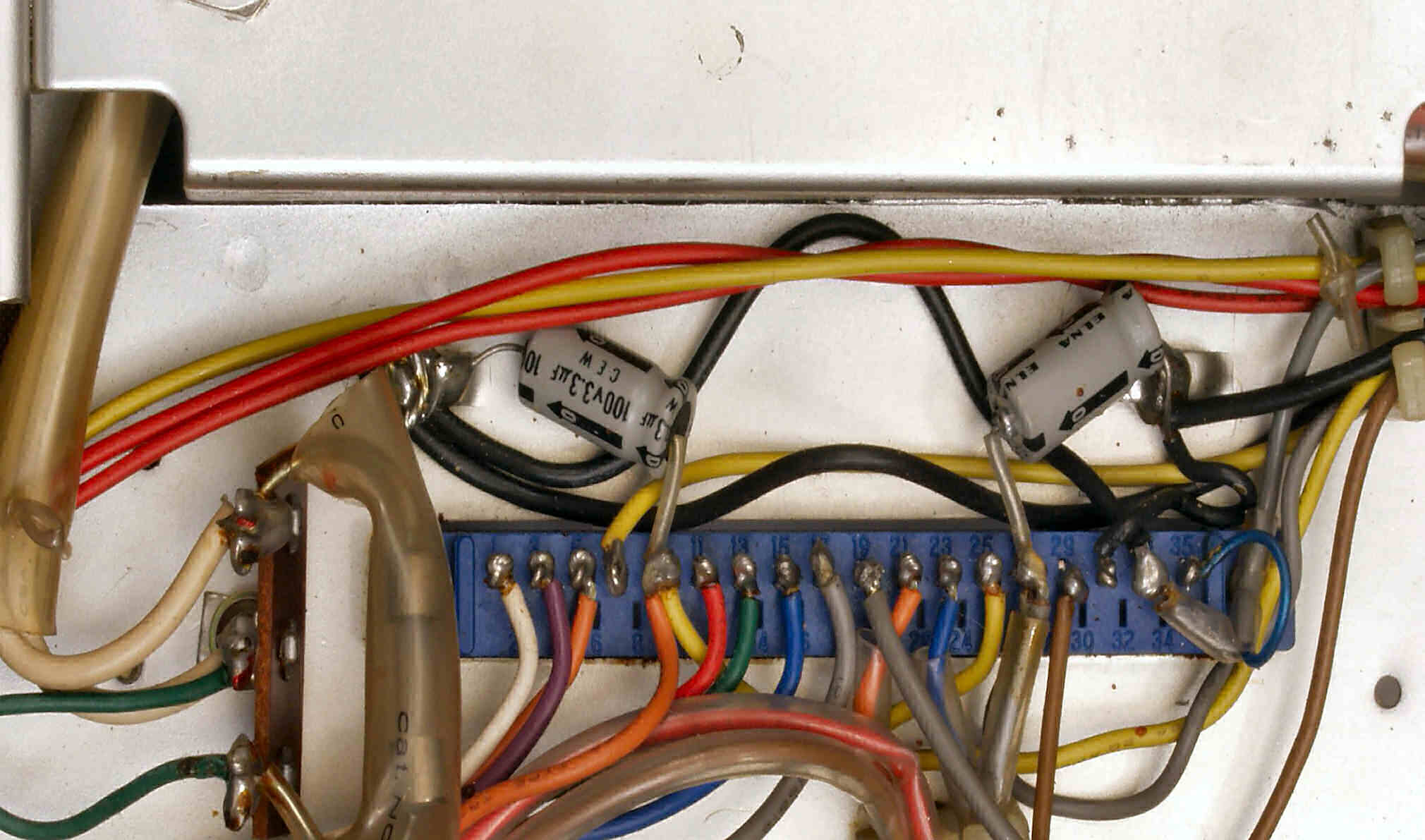

ＣＤ４．　修理後　右メイン基板コネクター周り

ＣＤ５．　修理前　左メイン基板コネクター周り

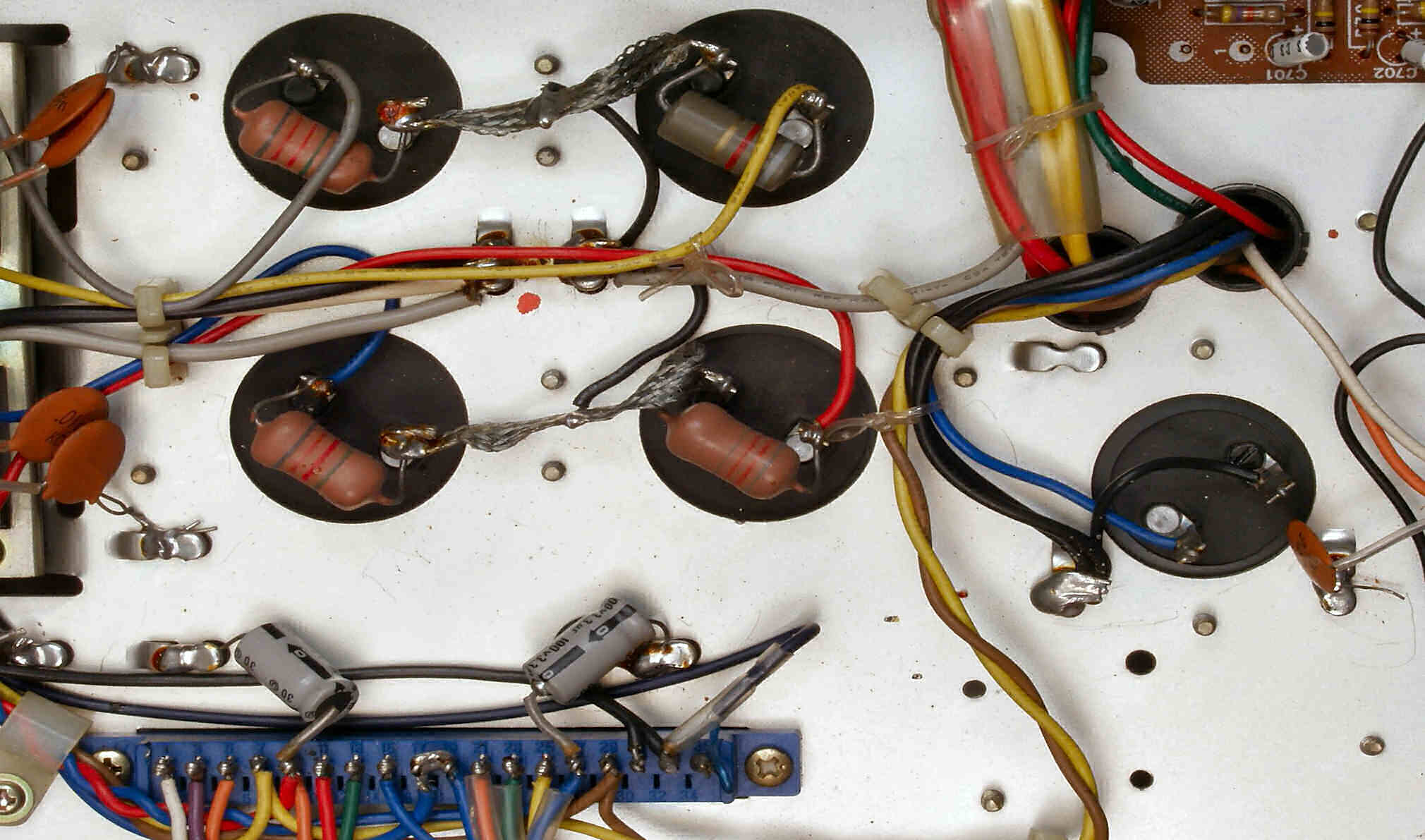

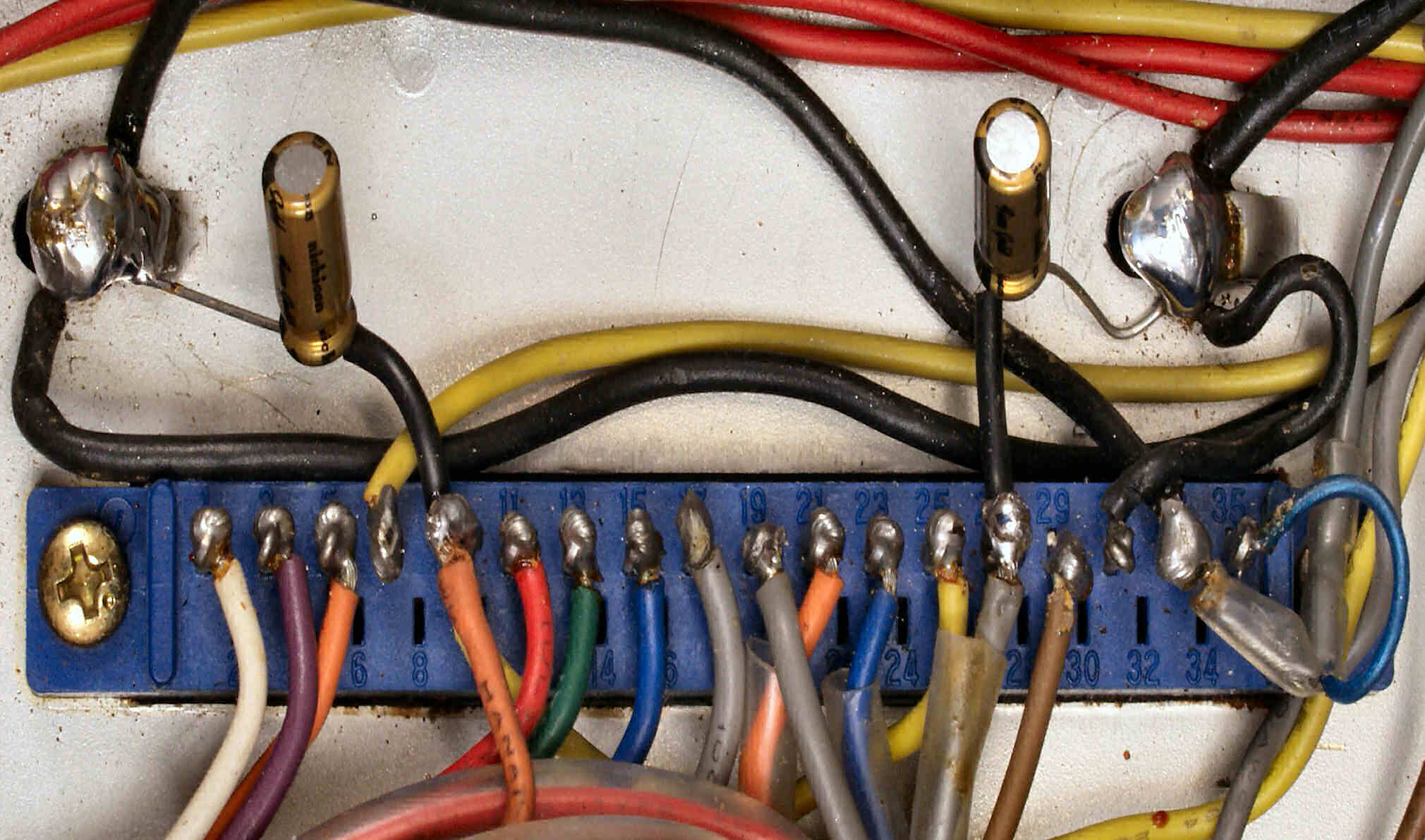

ＣＤ６．　修理後　左メイン基板コネクター周り　電解コンデンサー２個交換

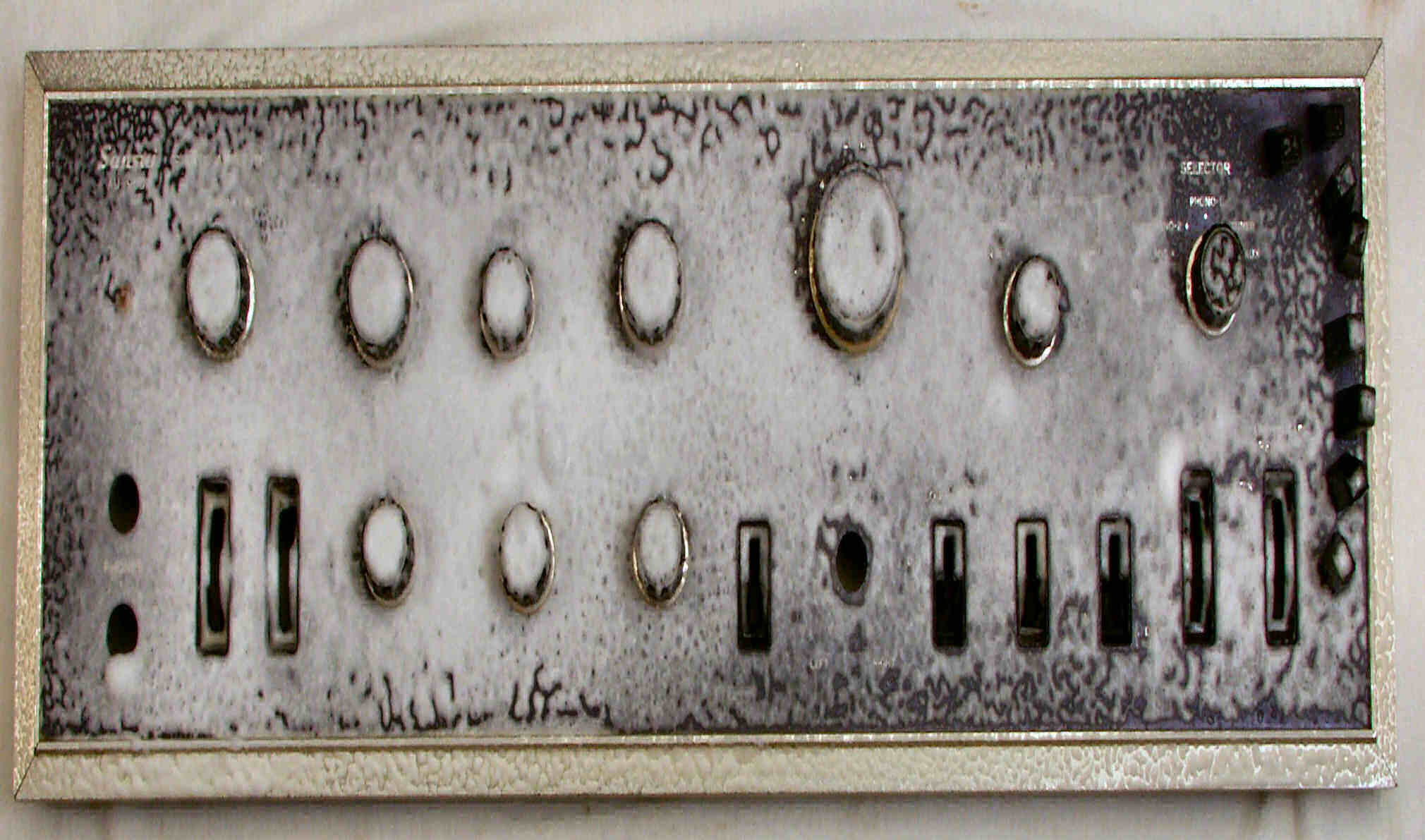

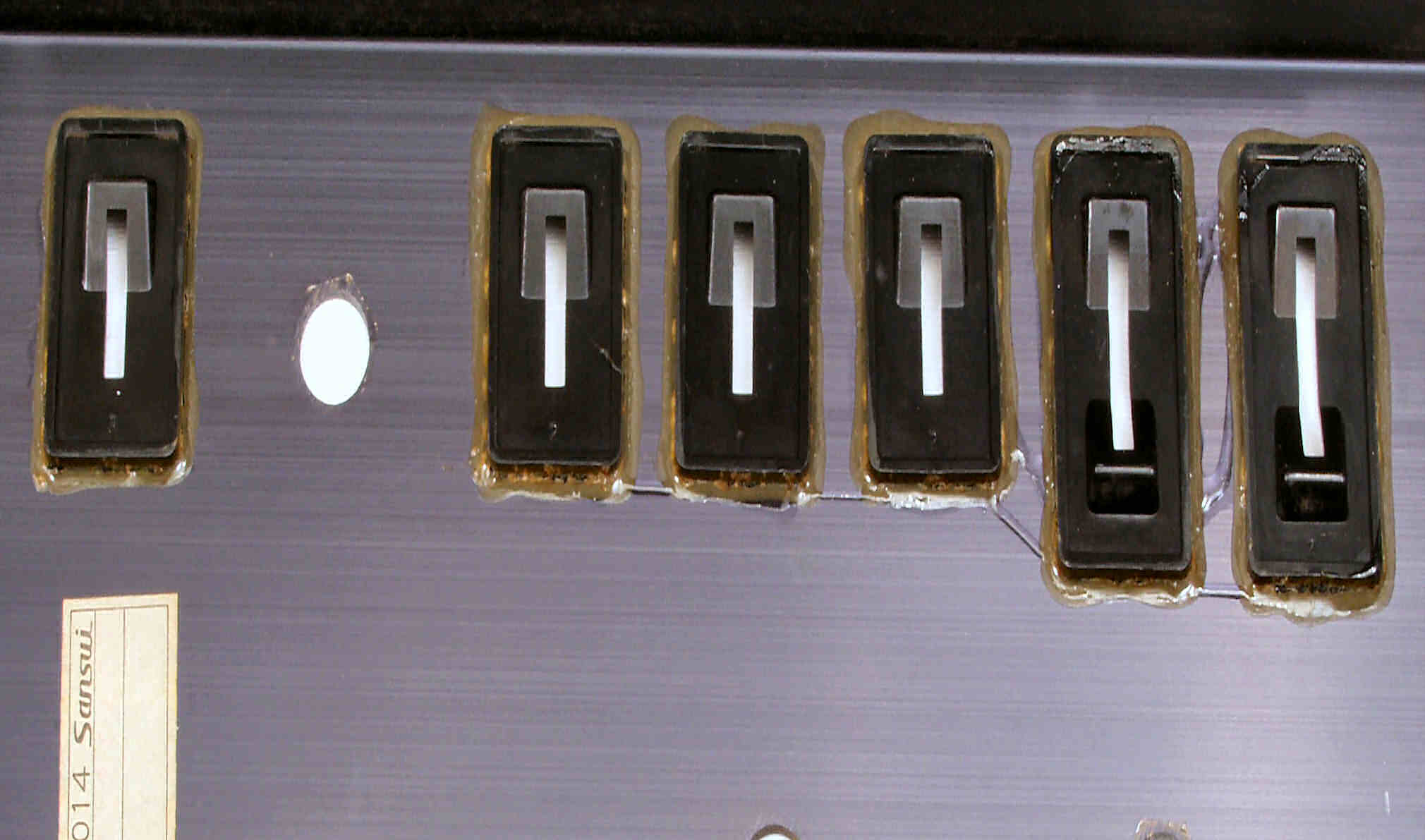

ＣＥ１．　パネル清掃

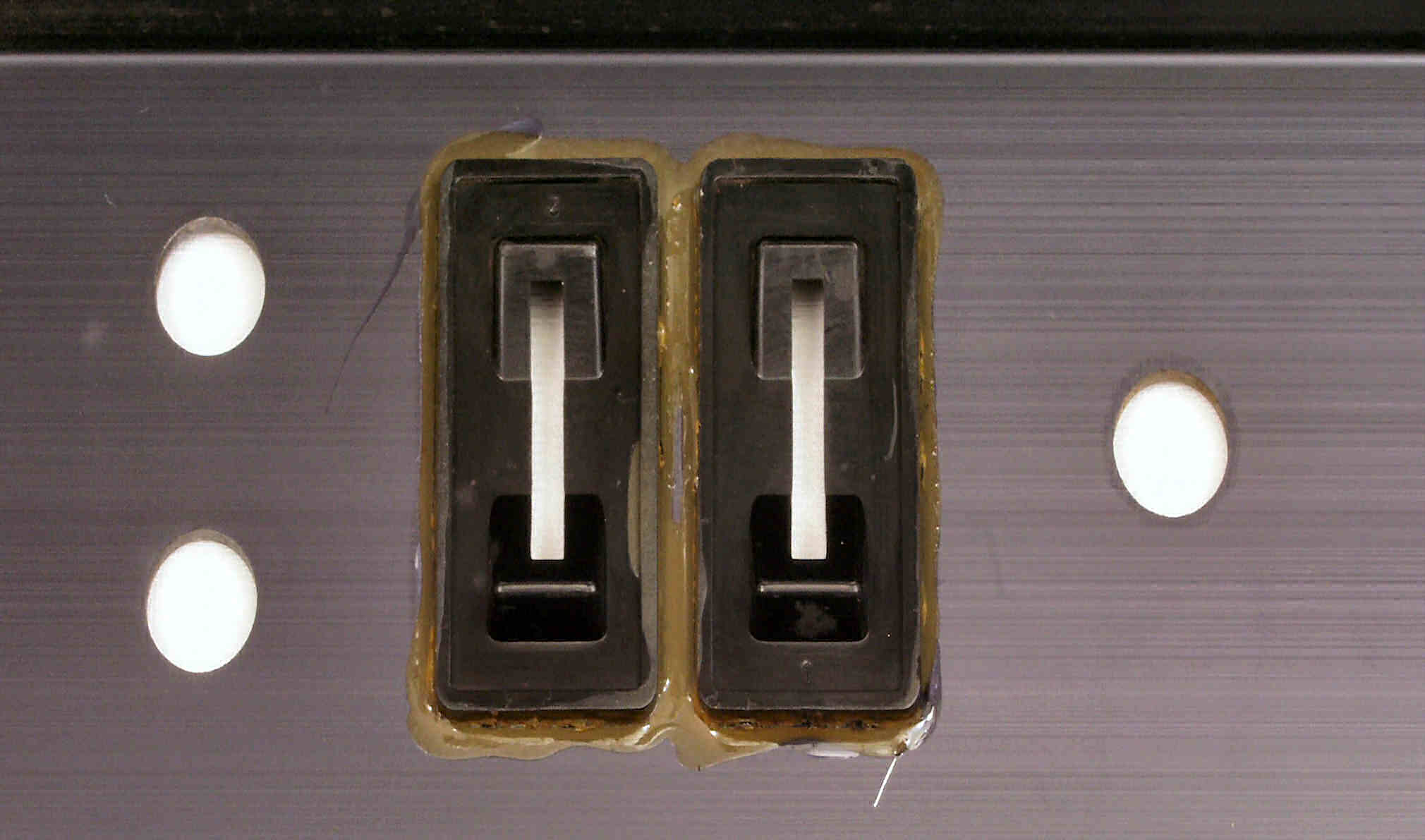

ＣＥ２．　パネル裏　接着材を流し込んで置く

ＣＥ３．　パネル裏　接着材を流し込んで置く

ＣＦ１．　後パネルを外し、ハンダ補正中

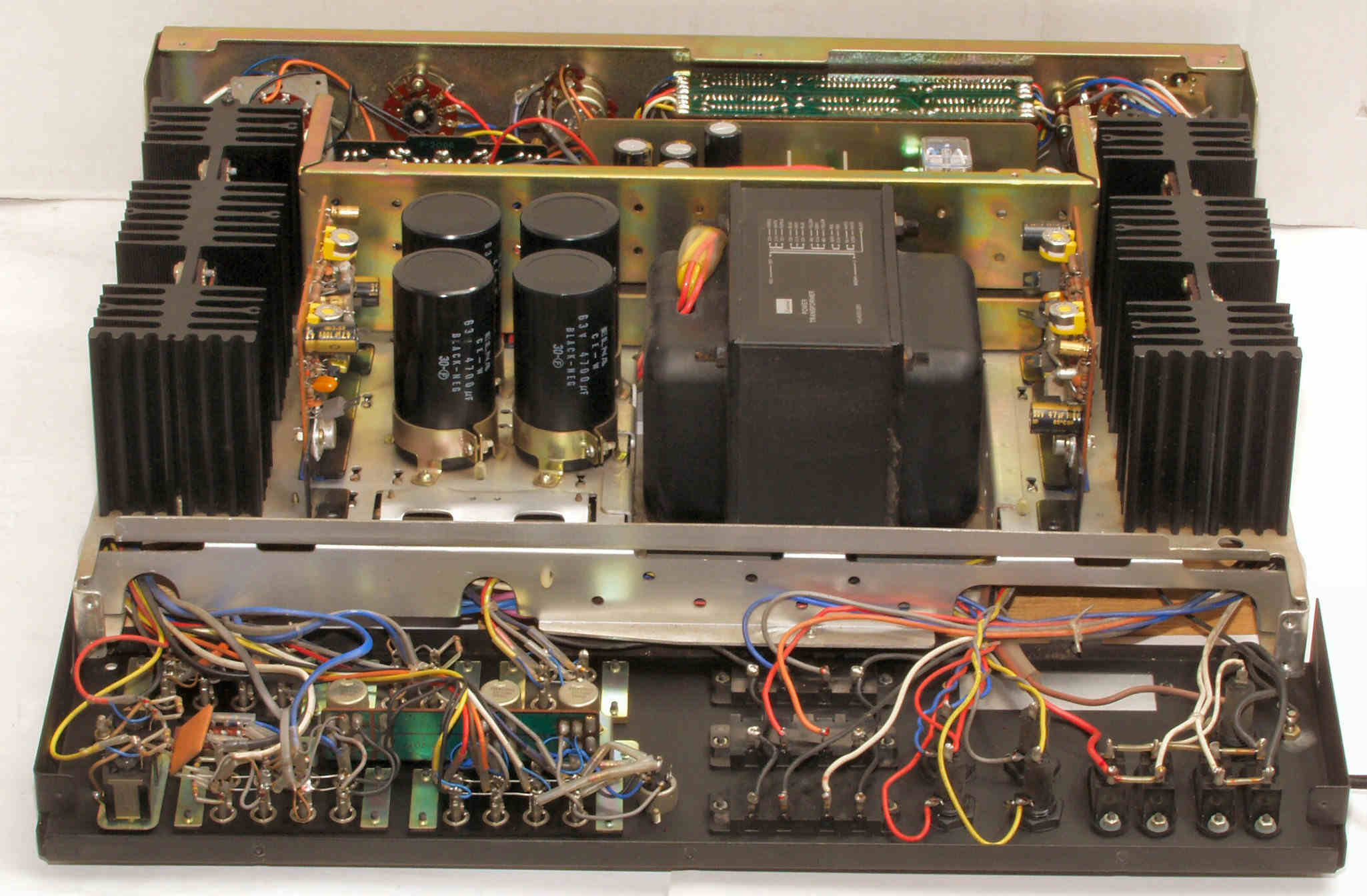

ＣＧ１．　修理前　上から見る

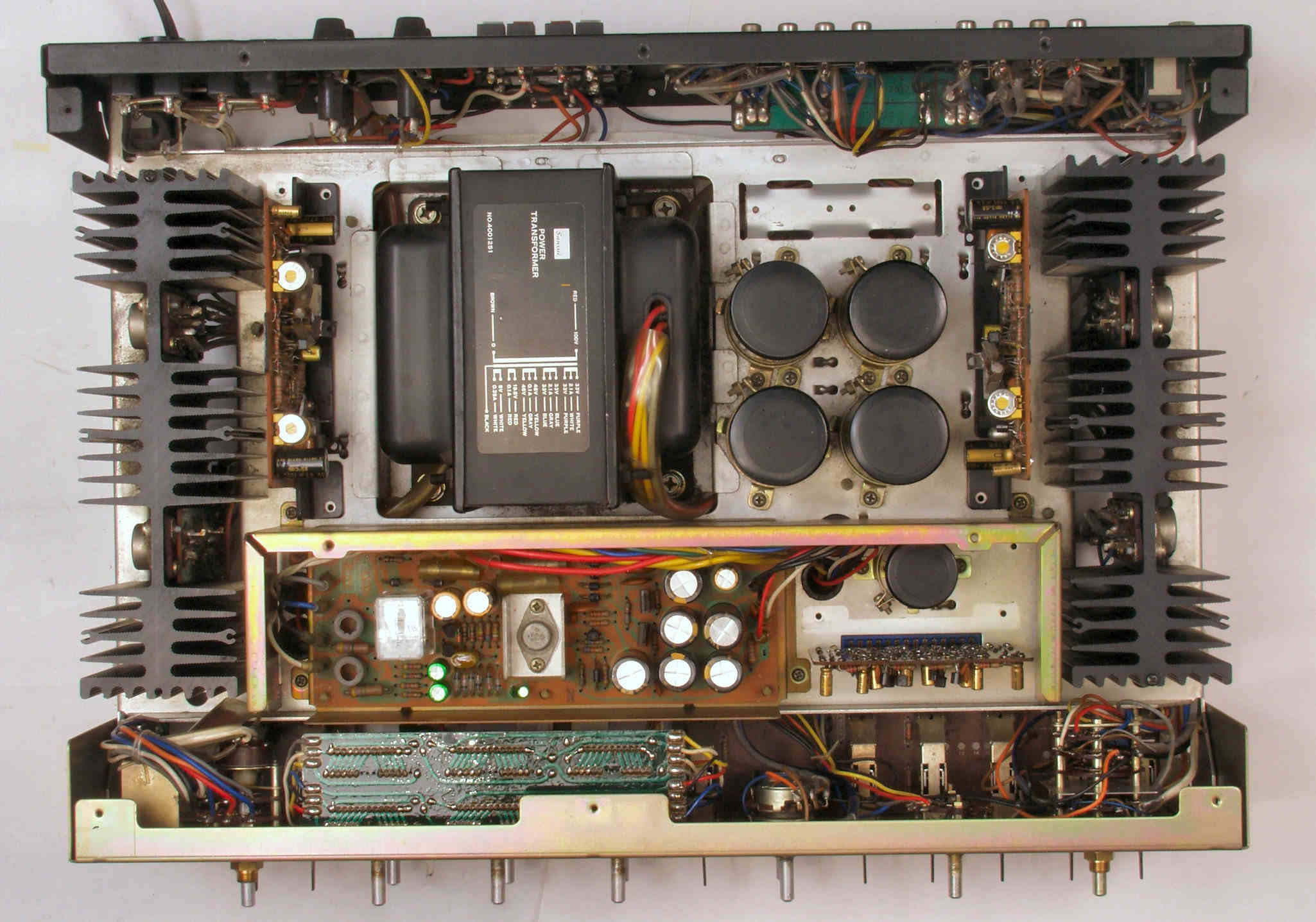

ＣＧ２．　修理後　上から見る

ＣＧ３．　修理前　下から見る

ＣＧ４．　修理後　下から見る

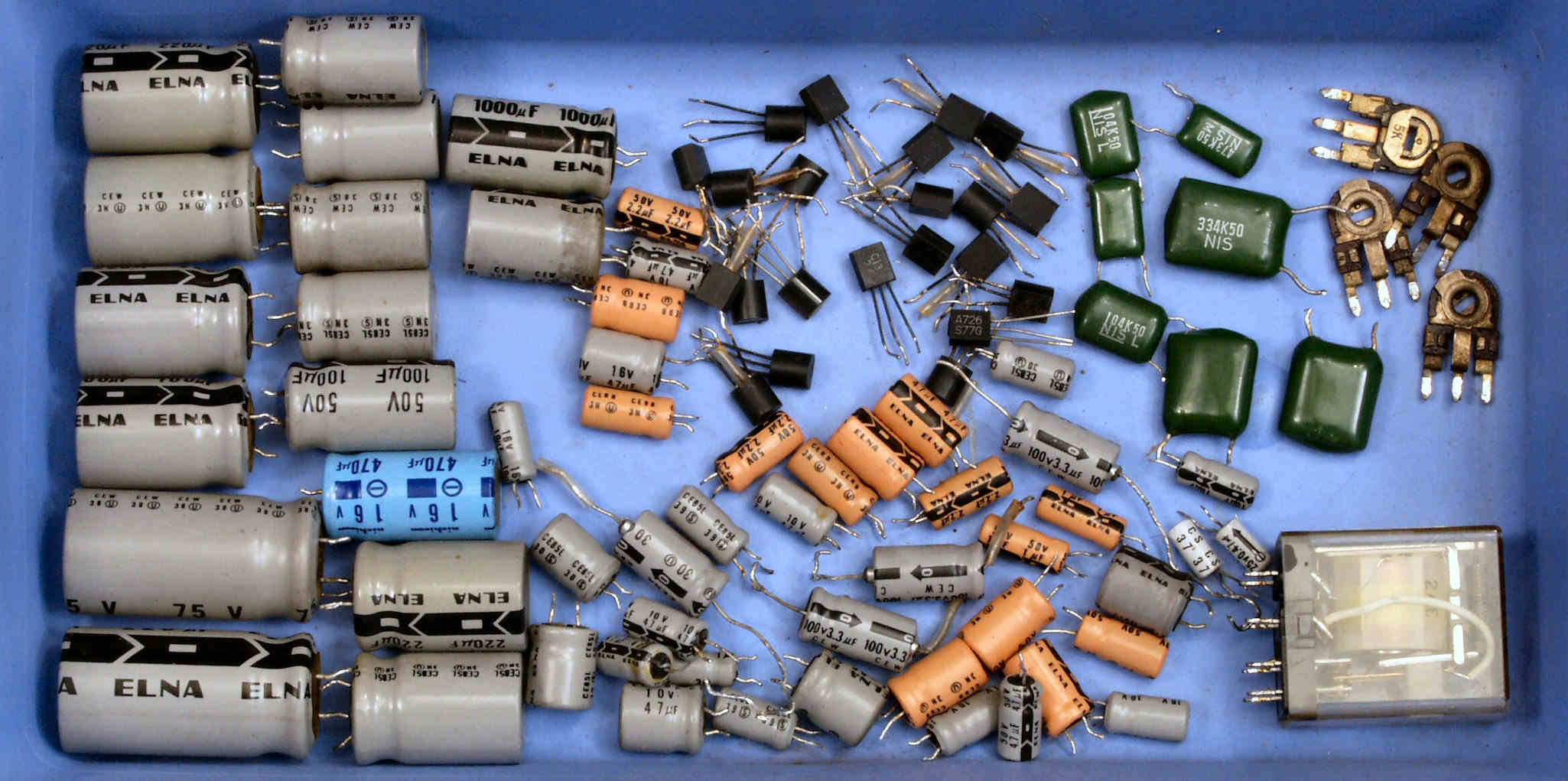

ＣＨ１．　交換部品

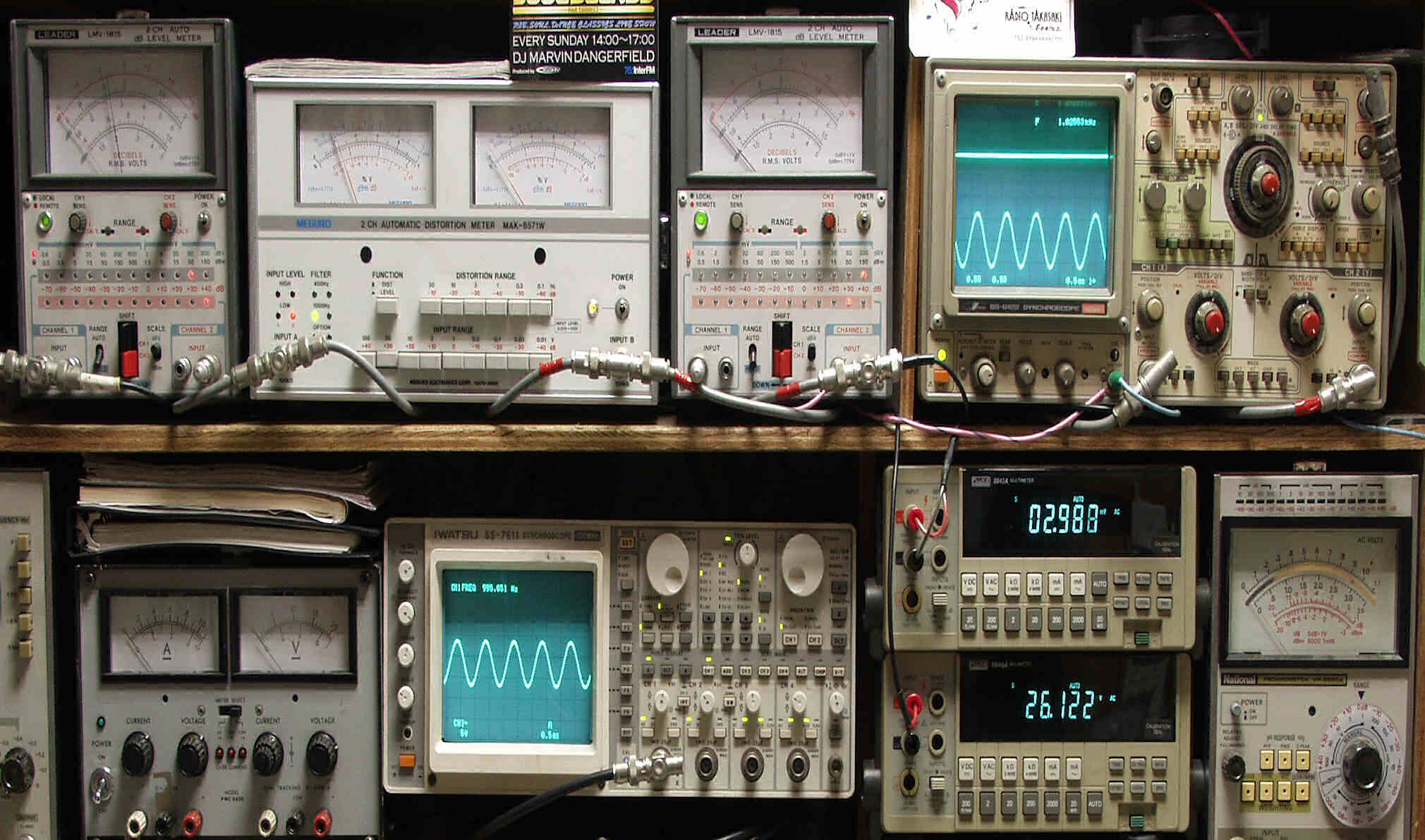

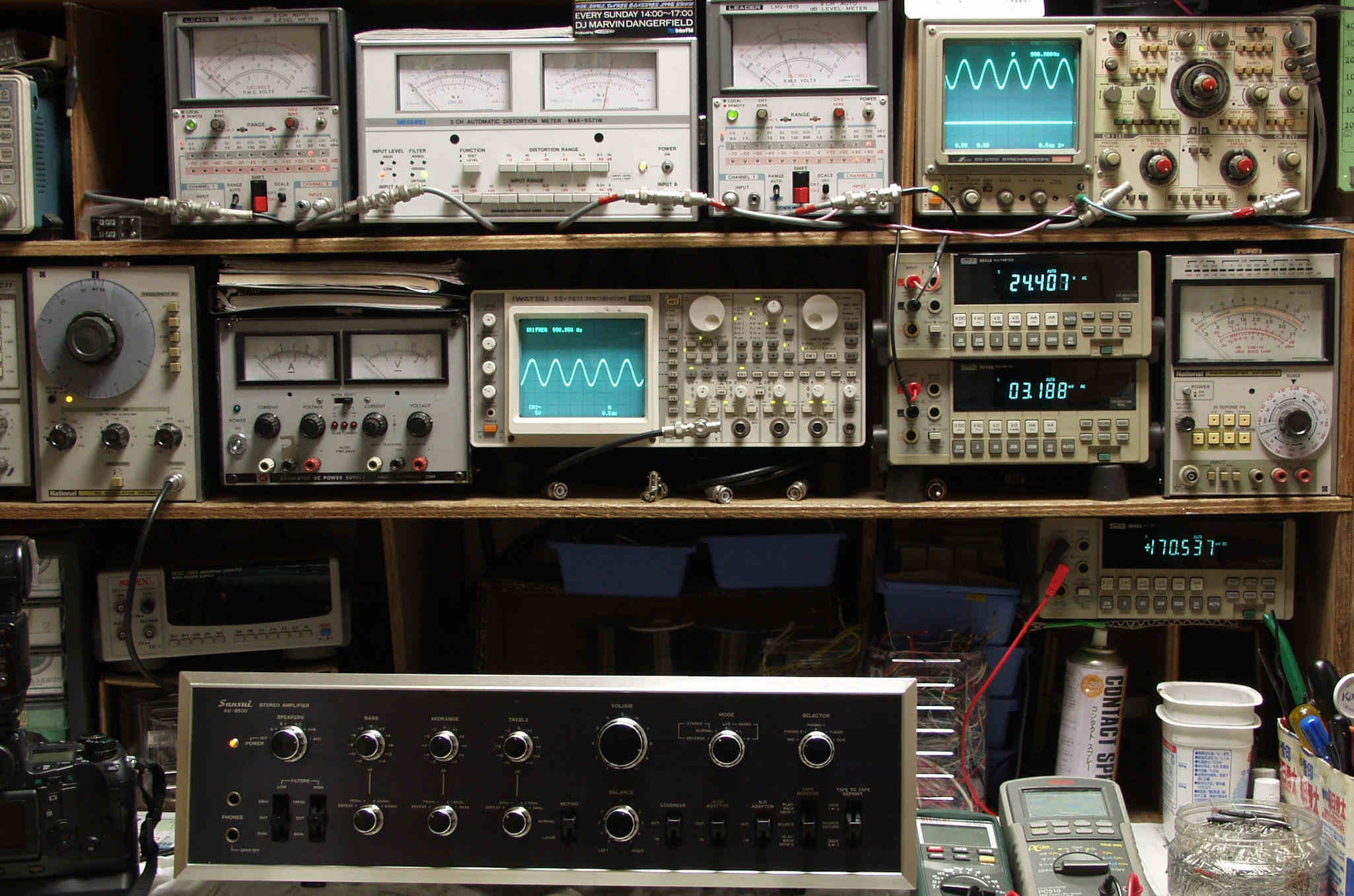

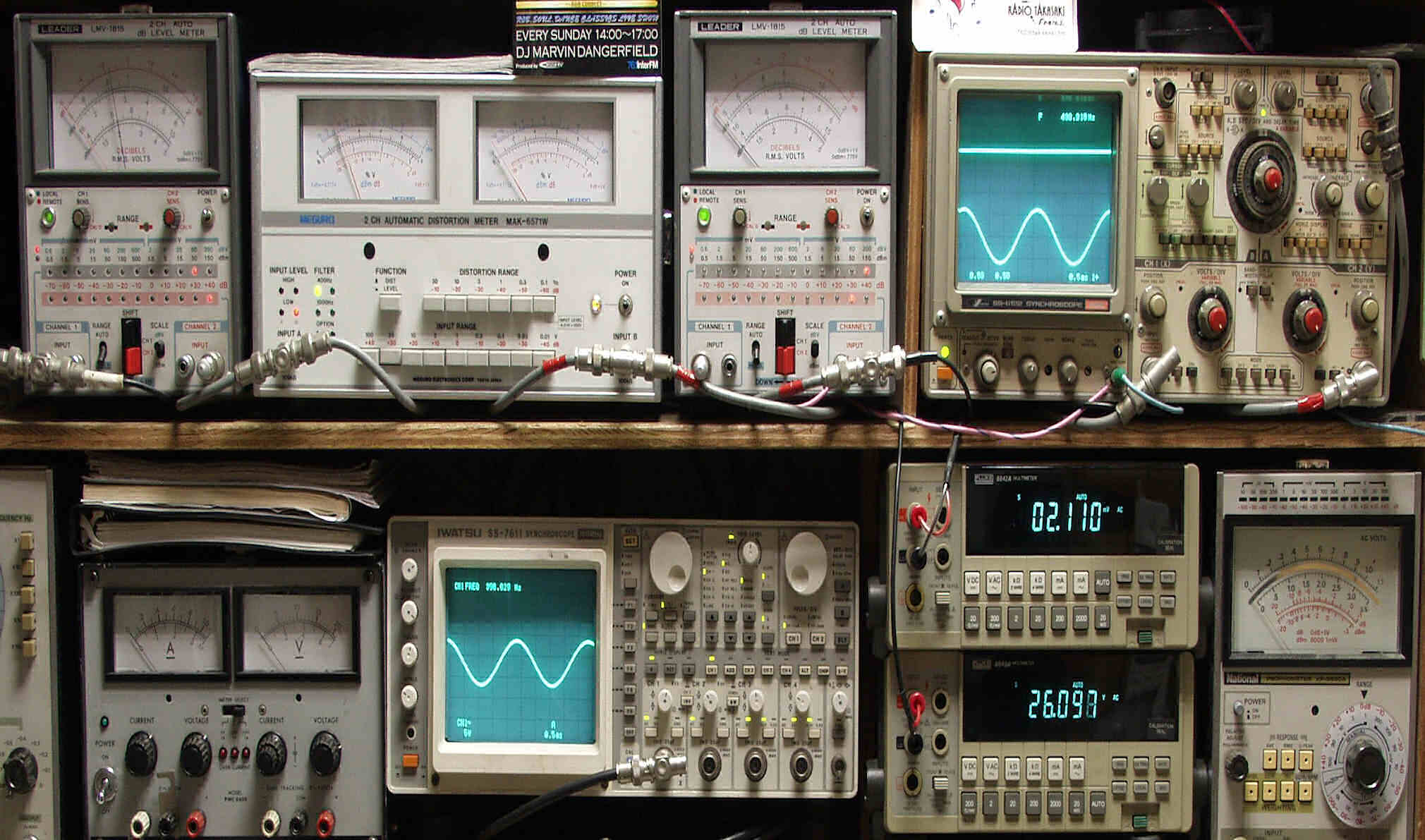

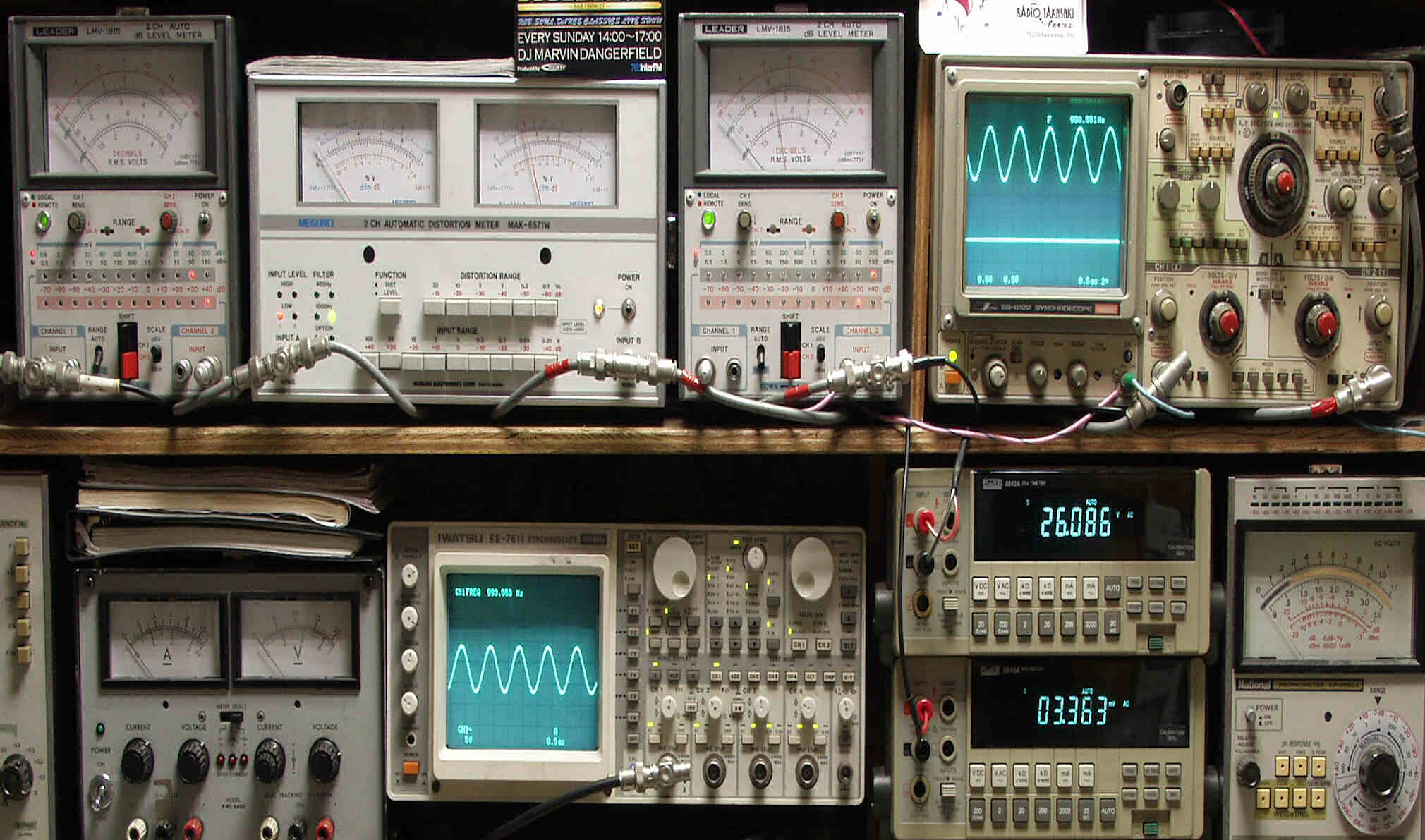

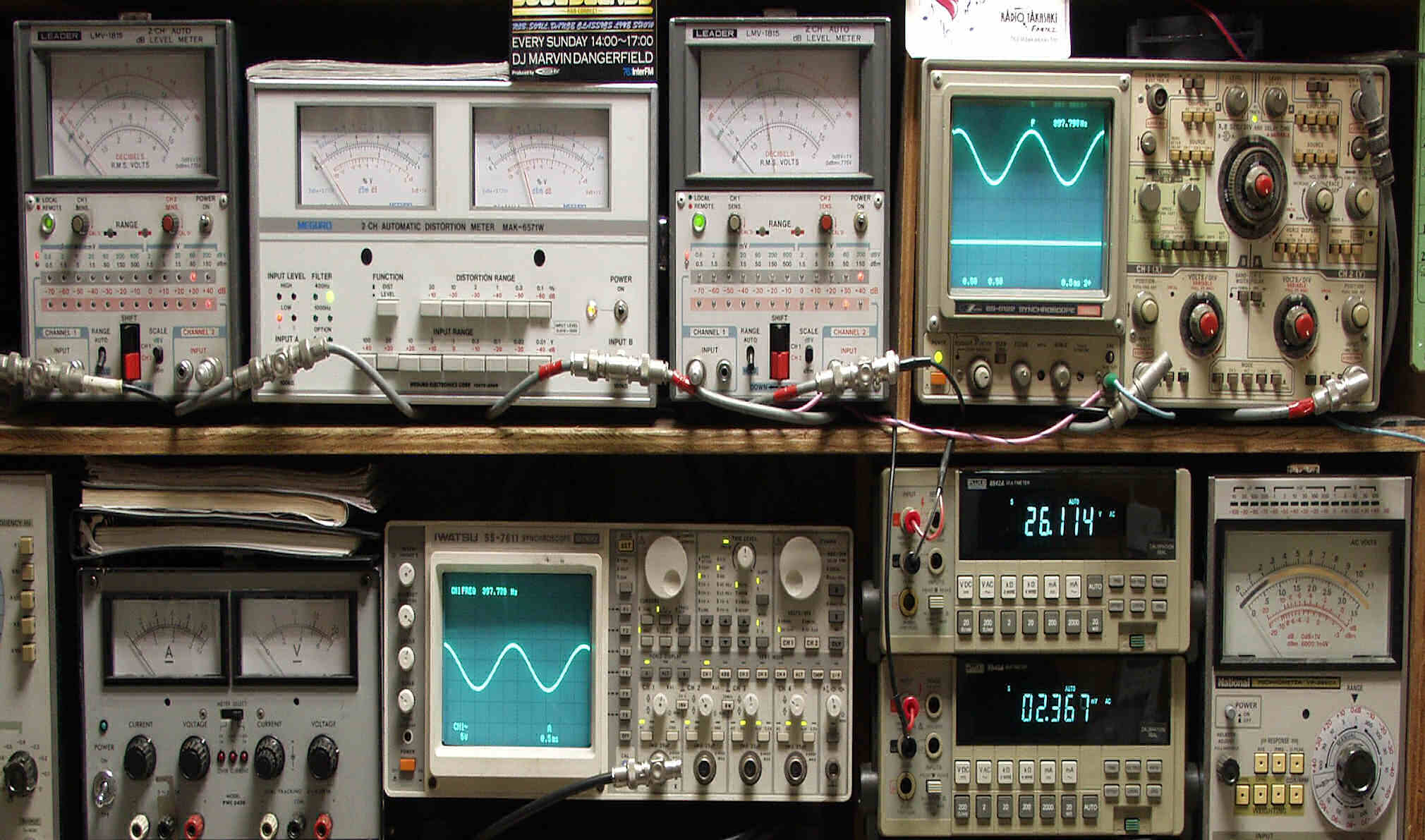

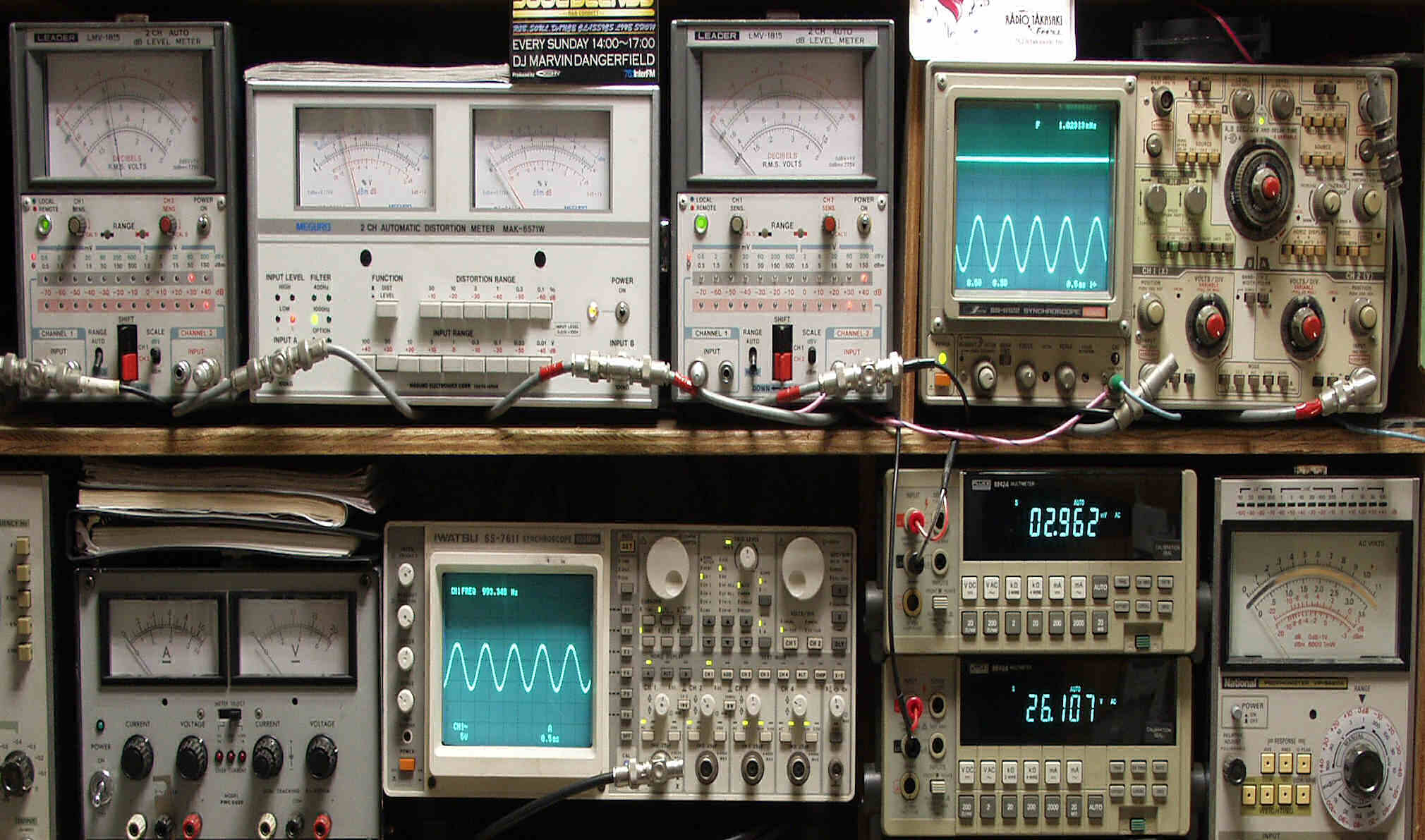

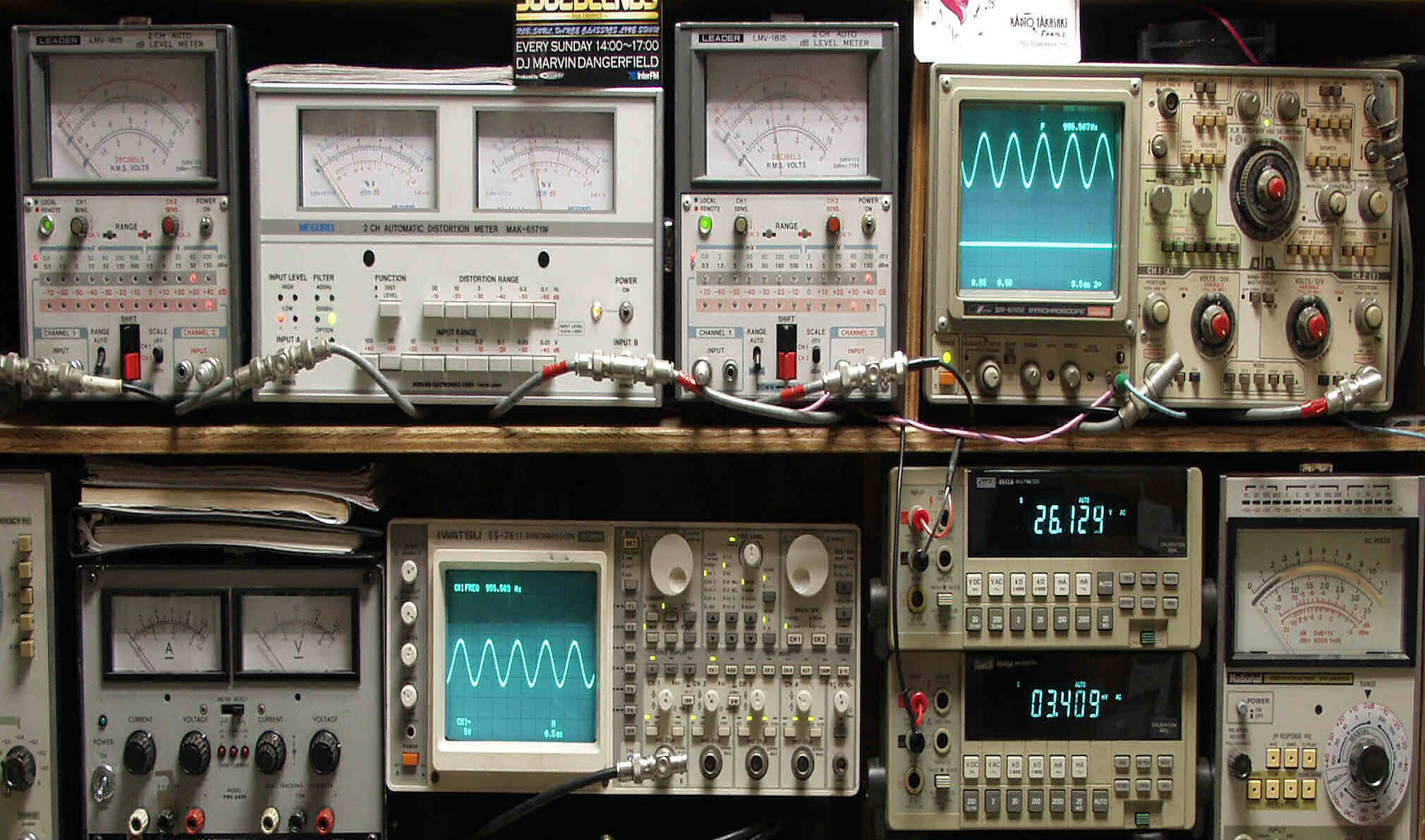

Ｅ．　測定・調整 Ｅ０．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ１１．　Ｒ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ１２．　Ｌ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

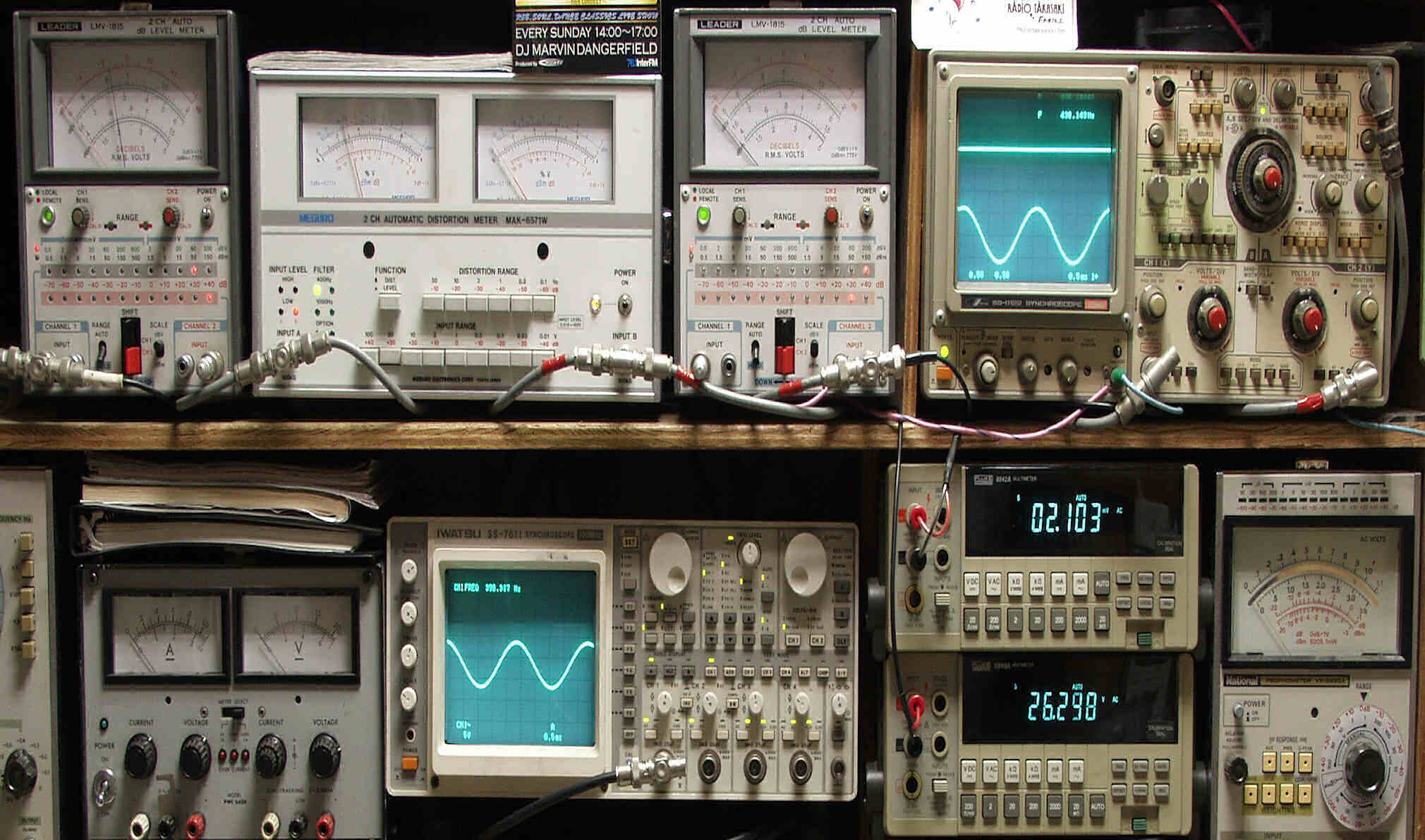

Ｅ２１．　Ｒ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ２２．　Ｌ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ３１．　Ｒ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０４％　ａｔ＝１０００ＨＺ　ＰＨＯＮＯ−１端子入力

Ｅ３２．　Ｌ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　ＰＨＯＮＯ−１端子入力

Ｅ３３．　Ｒ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　ＰＨＯＮＯ−１端子入力

Ｅ３４．　Ｌ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０２％　ａｔ＝４００ＨＺ　ＰＨＯＮＯ−１端子入力

Ｅ４１．　Ｒ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　Ｍｉｃ端子入力

Ｅ４２．　Ｌ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝１０００ＨＺ　Ｍｉｃ端子入力

Ｅ４３．　Ｒ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　Ｍｉｃ端子入力

Ｅ４４．　Ｒ出力＝２６Ｖ＝８４．５Ｗ　歪み率０．０３％　ａｔ＝４００ＨＺ　Ｍｉｃ端子入力

Ｇ．　納品後のユーザーメール 　　　　　　　　すばらしい！ 　　　　　　　　まるで血の流れが良くなったみたいに元気な音でした。 　　　　　　　　丁寧なお仕事、ありがとうございました。

Ｓ．　ＳＡＮＳＵＩ　ＡＵ−９５００　の仕様（マニアル・カタログより）

型式 プリメインアンプ　ＡＵ-９５００　 定格出力 ミュージックパワー（IHF）=260W（4Ω、1kHz）. 実効出力（片ch動作）=85W/85W（8Ω、1kHz）. 実効出力（両ch動作）=80W＋80W（8Ω、1kHz）. 連続実効出力（両ch動作、定格歪率8Ω、20Hz〜20kHz）=75W＋75W 全高調波歪率（定格出力） 0.1％以下 混変調歪率 0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE） パワーバンドウィズ（IHF） 5Hz〜40kHz 周波数特性 3Hz〜80kHz、+0 -1dB（メインアンプ、1W出力時） ダンピングファクター 50（8Ω） 入力感度/入力インピーダンス（1kHz） Phono1=2.5mV/50kΩ. Phono2=2.5mV/30kΩ、50kΩ、100kΩ. (最大許容入力 300mV、全高調波歪率 0.5％以下). MIC=2.5mV/50kΩ. Tuner、AUX（レベル調整可能）=100mV/50kΩ. Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ. Tape Monitor2（DIN）=100mV/50kΩ. 4ch、N.R.Adaptor=100mV/50kΩ. 出力電圧/出力インピーダンス Tape Rec1、2（PIN）=100mV/1.5kΩ. Tape Rec2（DIN）=30mV/70kΩ. 4ch、N.R.Adaptor=100mV/1.5kΩ. プリアンプ（定格出力）=0.8V/1.5kΩ. [最大出力、全高調波歪率 0.5％以下]：4.5V. クロストーク（定格出力 1kHz） Phono1、2=50dB以上 ハム及びノイズ（IHF） Phono1、2=75dB以上. Tuner、AUX=85dB以上. メインアンプ=100dB以上. トーンコントロール Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ. Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ. Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ. ラウドネス（ボリューム -30dB） 50Hz：+10dB. 10kHz：+8dB. ロー・フィルター 25Hz、50Hz：-3dB（12dB/oct）. ハイ・フィルター 12kHz、6kHz：-3dB（12dB/oct）. 使用半導体 トランジスタ：58 FET：2 ダイオード：37 定格消費電力 205W（最大550VA） 外形寸法 幅500×高さ140×奥行347mm 重量 23.3kg 価格 １２３，０００円（1972年10月発売当時）. １３５，０００円（1975年頃）.　 特色。 チャンネル独立電源供給方式を採用 小出力から７５Ｗ＋７５Ｗまで，２０Ｈｚから２０ｋＨｚにわたって ０．１％以下の低歪率を実現 全帯域にわたって低歪率（０．１％以下）を保証 高安定度を可能にした左右チャンネル独立電源供給方式 パラレル・プッシュプル回路による低歪率，大出力のパワー段 正確な過渡応答。 透明で高品位な音質。 許容入力３００ｍＶ（１ｋＨｚ，ＴＨＤ０．５％以下）の広ダイナミックレンジ カレントリミッター，リレー，ヒューズによる大出力アンプにふさわしい完ぺきな保護回路 ロータリー・スイッチ式の本格的トリプル・トーン・コントロール（Ｔ.Ｔ.Ｃ.） 上昇，下降点の変えられるトーン・セレクター ２段切換のハイ・フィルター，ロー・フィルター テープリプリントも自由自在 ４チャンネル時代に対処した４ＣＨアダプター回路 ノイズ・リダクション（Ｎ.Ｒ.）アダプター 　接続回路 スピーカーシステムは３系統接続可能 ３段にインピーダンスの切替え可能のＰＨＯＮＯ-２端子 プリ，メインアンプ部は，単独使用可能 ミューティングスイッチ
