Ｓａｎｓｕｉ　ＡＵ

Ｓａｎｓｕｉ　ＡＵ－９５００６台目　修理記録　

１４年５月１５日到着　　６月１１日完成

A．　修理前の状況
　　HARD OFFにてサンスイのAU9500を入手したのですが電源を入れてしばらく（３０分ほど）すると
　　L chよりノイズがでてプロテクトがかかってしまいました。
　　ＪUNK扱いで購入したのでHARD OFFに文句を言うわけにもいかない

B．原因
　経年変化

Ｃ．　修理状況
　　下記参照
　　配線手直し、補強
　　経年劣化による各部ハンダ補正

Ｄ．使用部品
　　ＳＰ接続リレー　　　　　　　　１個
　　半固定ＶＲ　　　　　　　　　　４個
　　FET（電界トランジスター）　　２個
　　ＴＲ（トランジスター）　　　　　　個
　　電解コンデンサー　　　　　　　個

Ｅ．　修理費　　　３５，０００円　　　　通常修理。

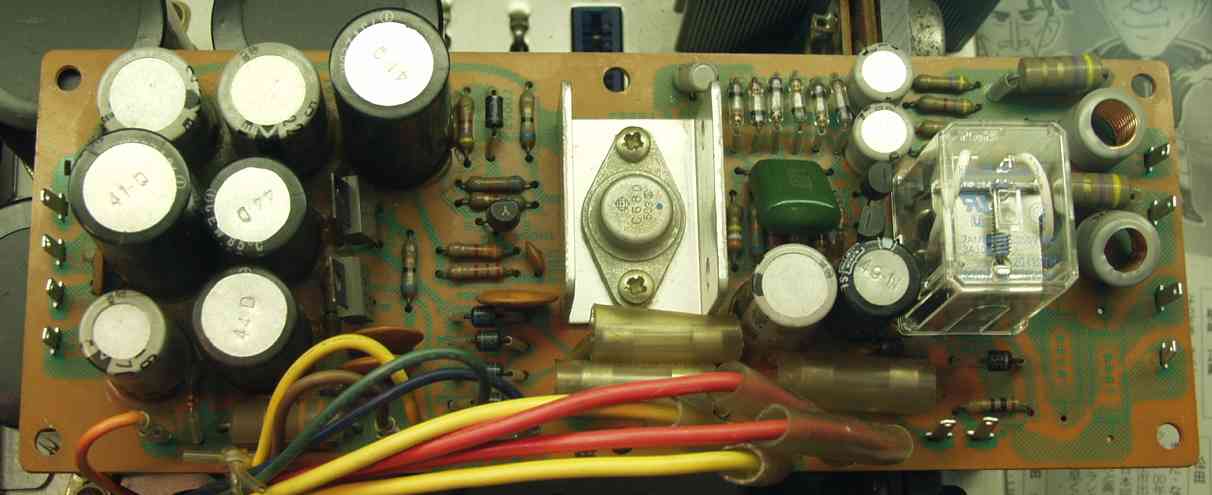

１．ＳＰ接続用リレーの交換

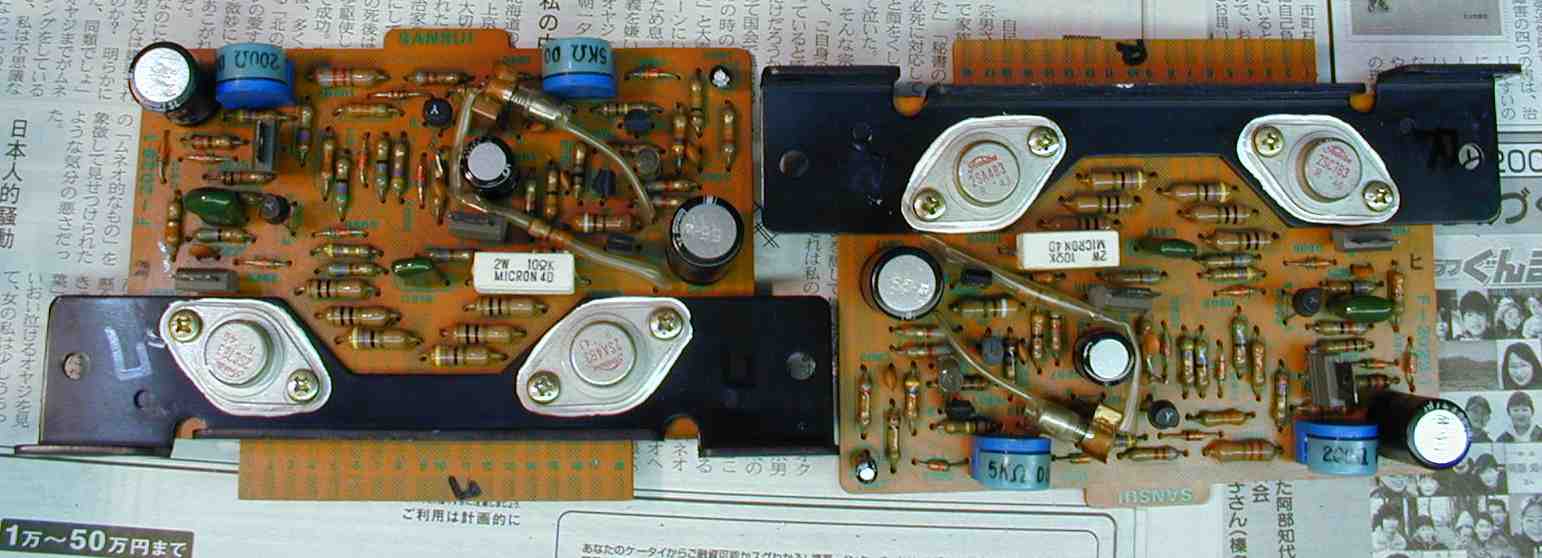

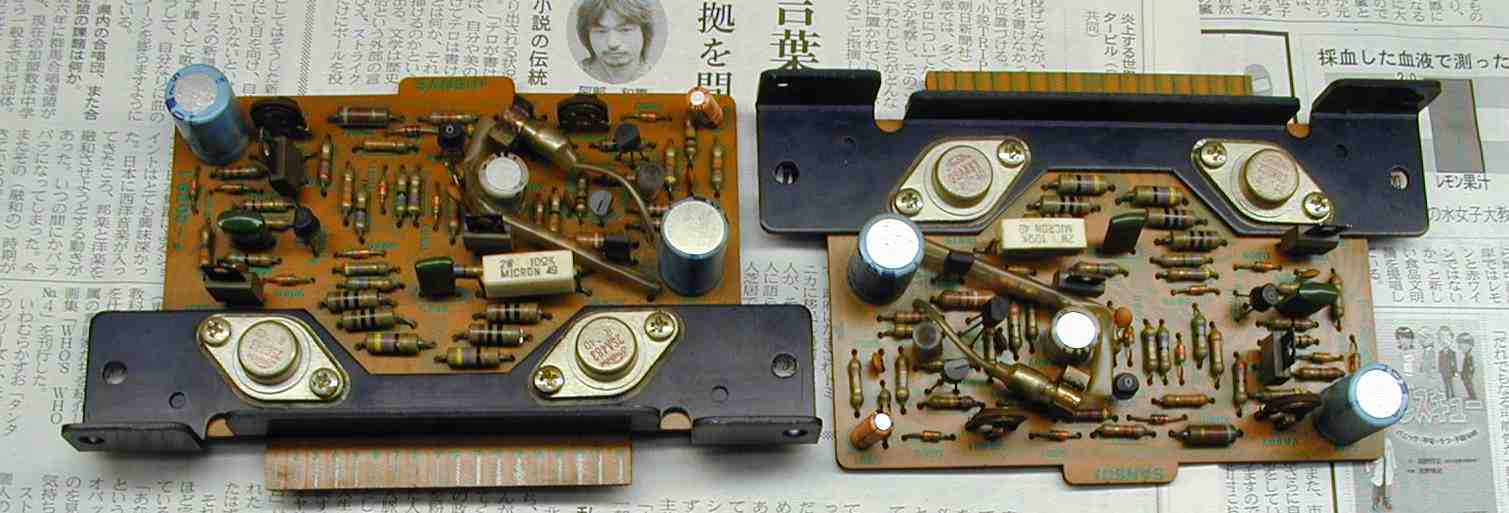

２．　修理前のドライブ基板

３．　修理後のドライブ基板、FET（電界トランジスター）、ＴＲ（トランジスター）、半固定ＶＲ交換
　　下の４個のキャンタイプＴＲ（トランジスター）も交換し、シリコングリスを塗布し取り付ける
　　入力コンデンサー交換

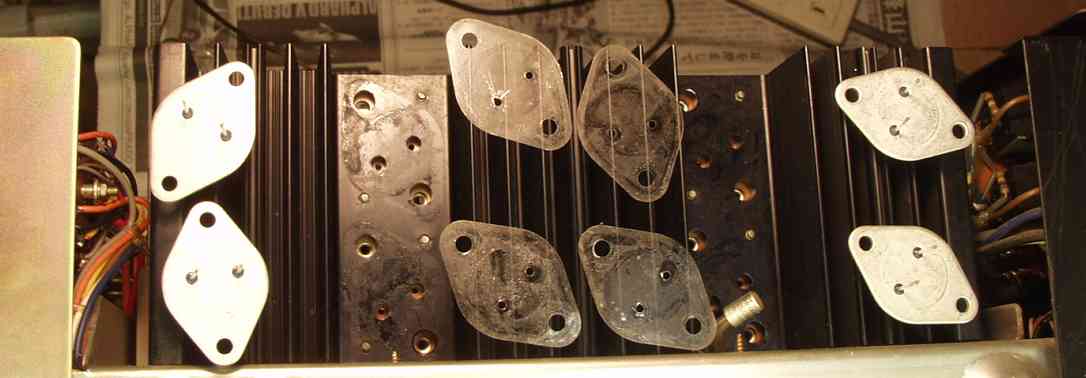

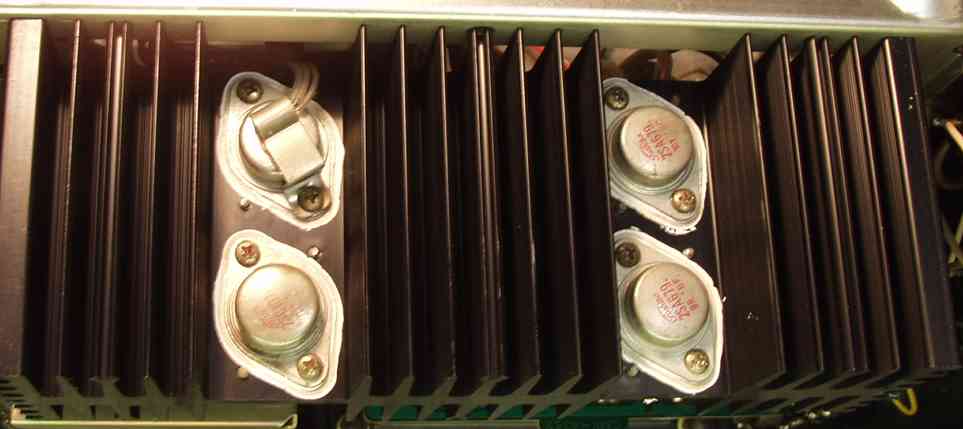

６．終段ＴＲ（トランジスター）を外した所、シリコングリスが殆ど無い

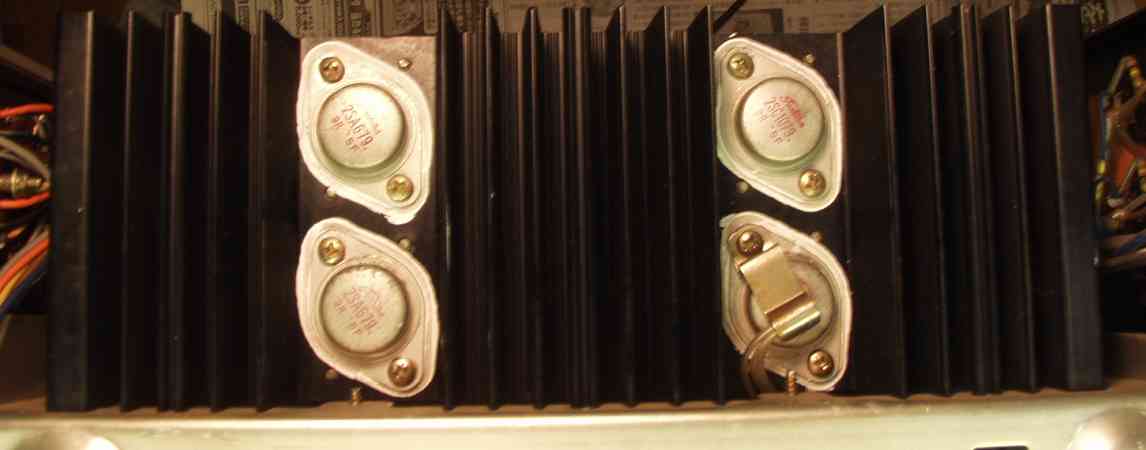

７．シリコングリスを塗り取り付けた終段ＴＲ（トランジスター）Ｌ側
　　終段ＴＲ（トランジスター）は１６個より選別して使用

８．シリコングリスを塗り取り付けた終段ＴＲ（トランジスター）Ｒ側

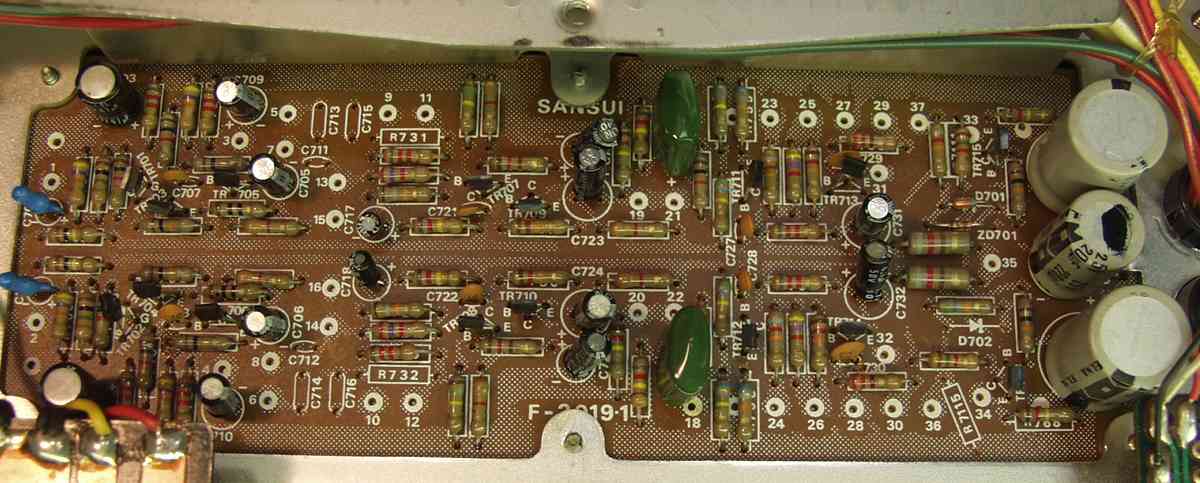

１０．コントロールＡＭＰ基板修理、全ＴＲ（トランジスター）／FET（電界トランジスター）交換
　　結合（カップリング）コンデンサー全部交換

１２．ＥＣ（イコライザー）ＡＭＰ修理

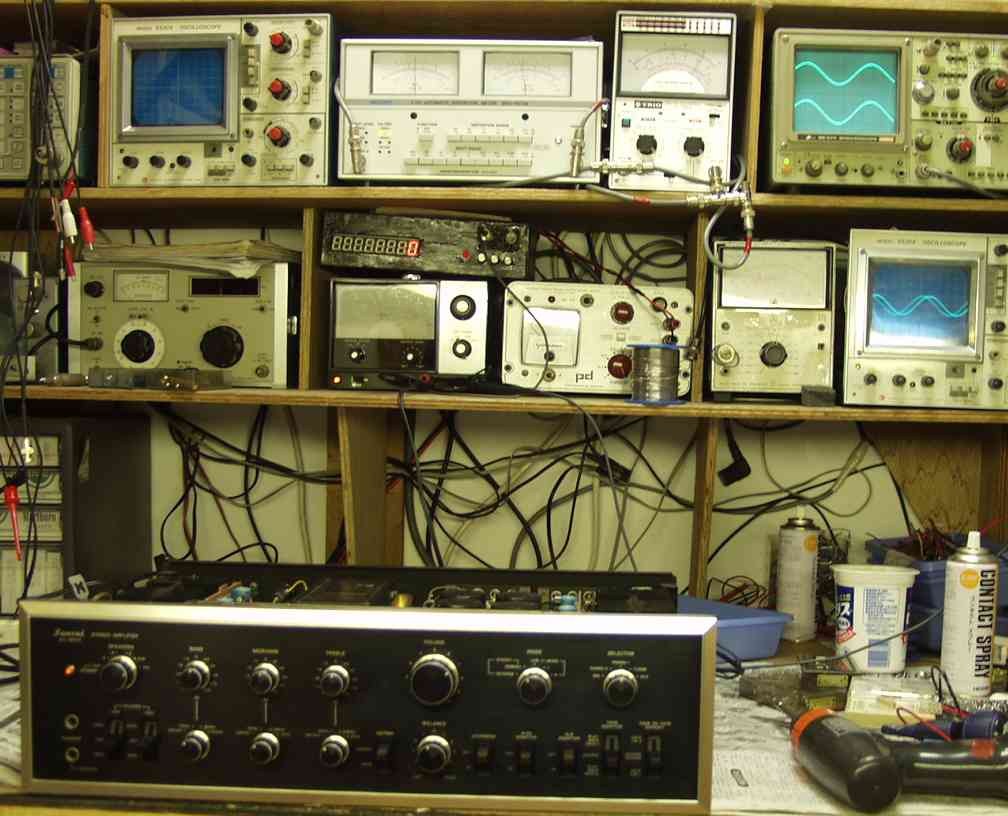

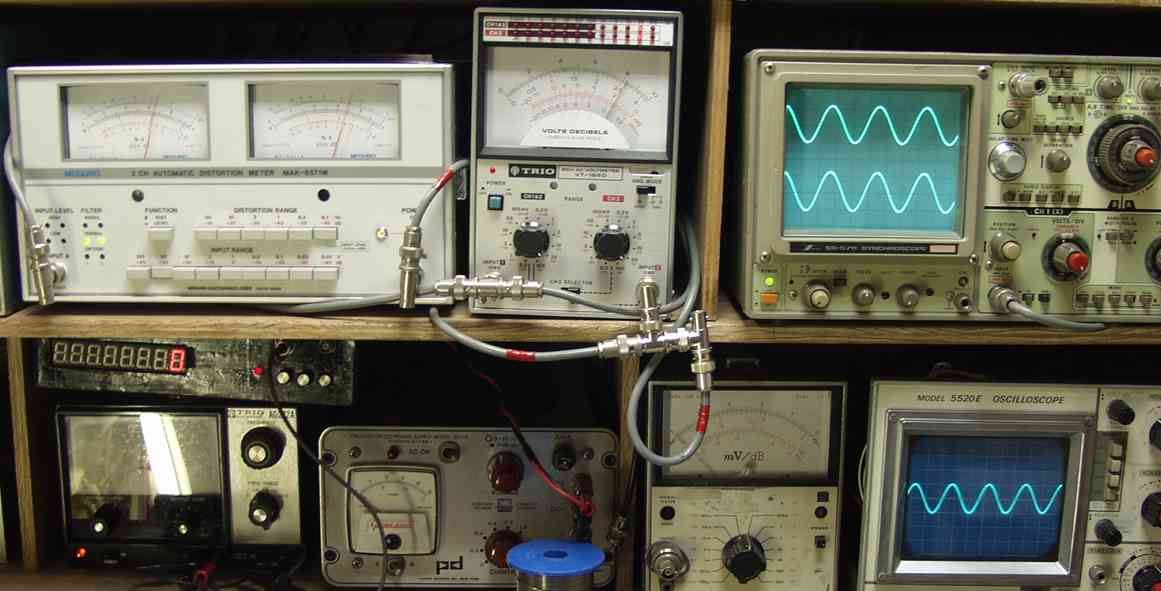

１３．　出力測定

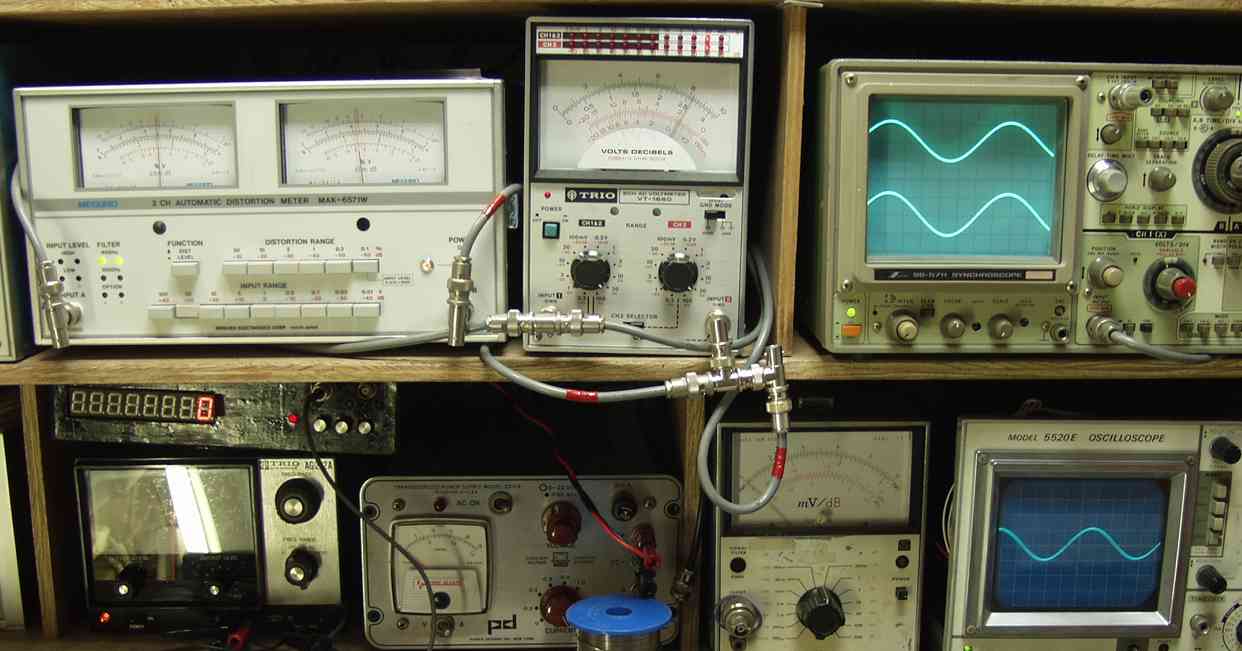

１４．ＭＭ入力＝１ｍＶ　出力２６Ｖ＝８５Ｗ　歪み率０．０６％　４００ＨＺ

１５．ＭＭ入力＝１ｍＶ　出力２６Ｖ＝８５Ｗ　歪み率０．０８％　１０００ＨＺ

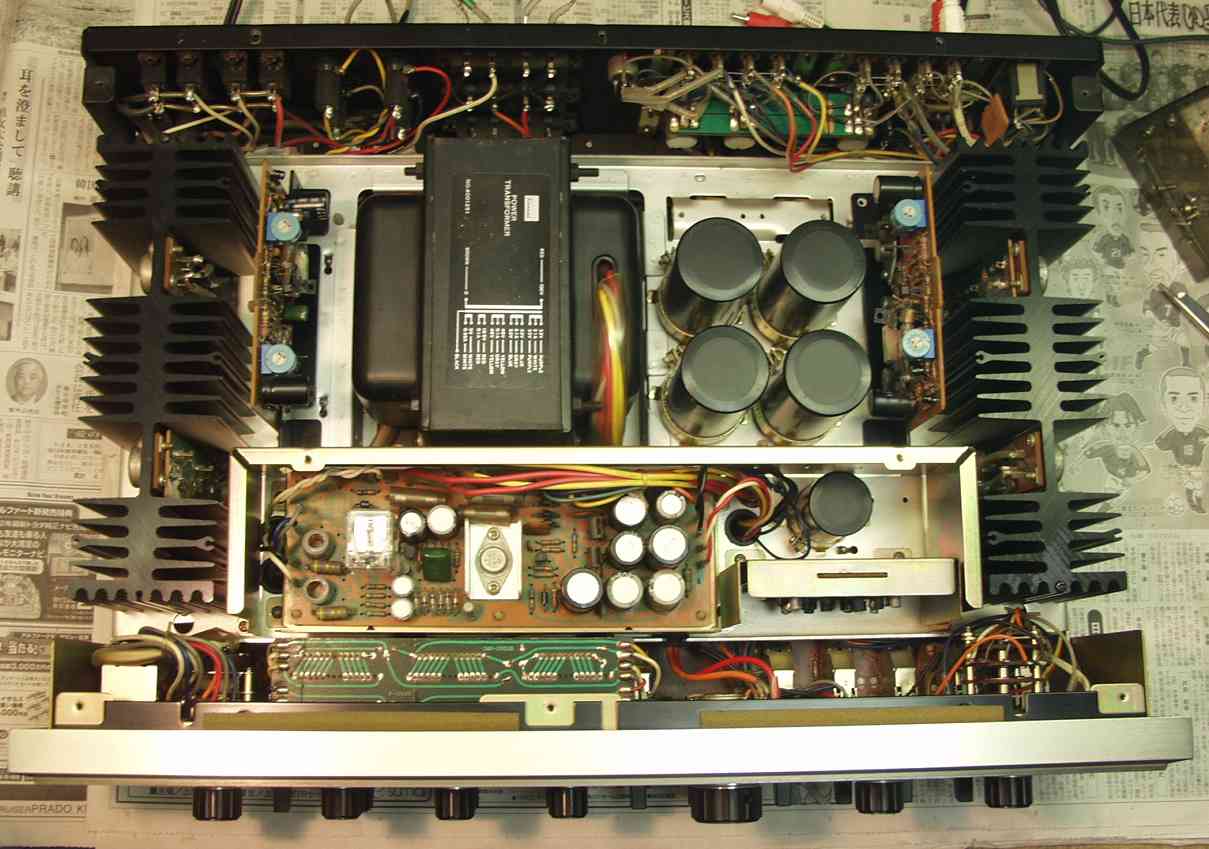

１６．完成、上から見る

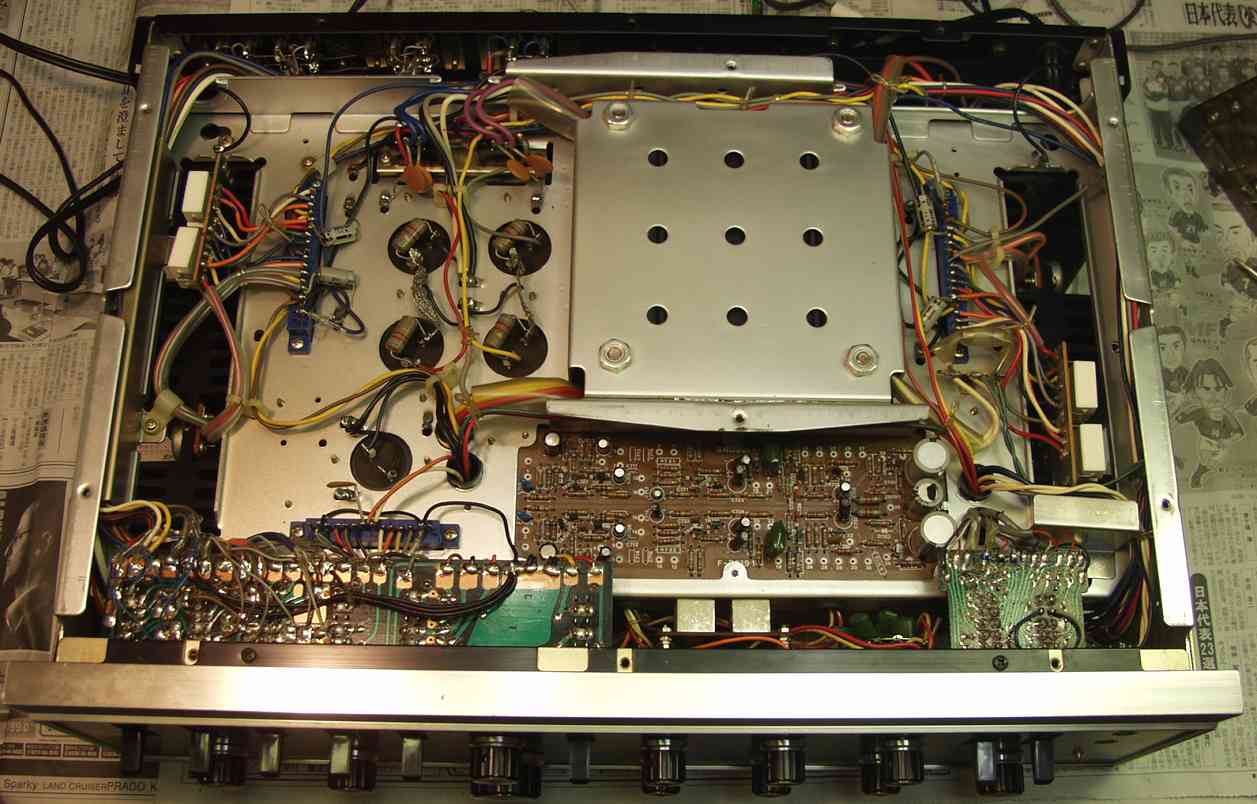

１７．完成、下から見る

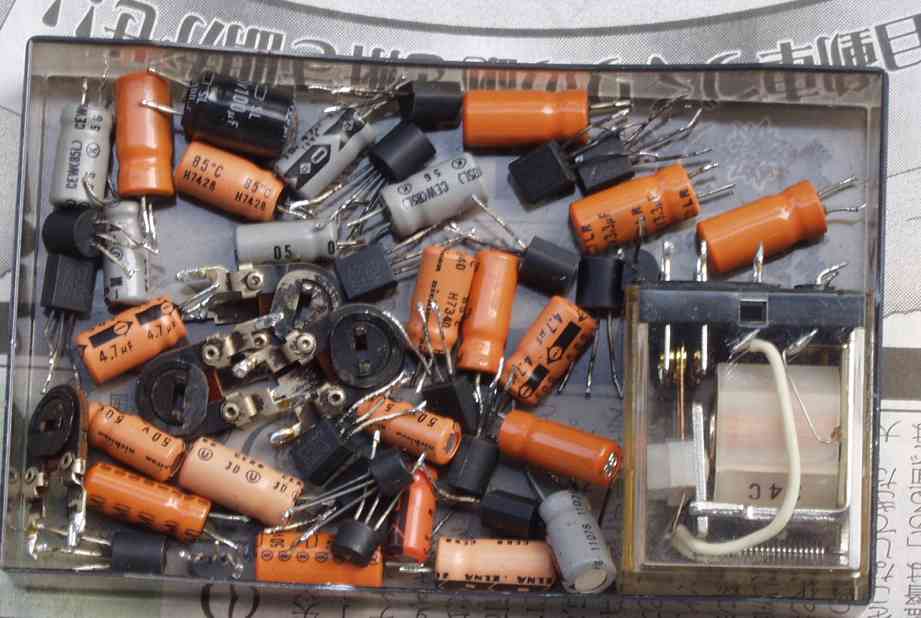

１８．交換部品

Ｓ．　ＳＡＮＳＵＩ　ＡＵ－９５００　の仕様（マニアル・カタログより）

型式	プリメインアンプ　ＡＵ-９５００
定格出力	ミュージックパワー（IHF）=260W（4Ω、1kHz）. 実効出力（片ch動作）=85W/85W（8Ω、1kHz）. 実効出力（両ch動作）=80W＋80W（8Ω、1kHz）. 連続実効出力（両ch動作、定格歪率8Ω、20Hz～20kHz）=75W＋75W
全高調波歪率（定格出力）	0.1％以下
混変調歪率	0.1％以下（定格出力、70Hz=7kHz＝4：1、SMPTE）
パワーバンドウィズ（IHF）	5Hz～40kHz
周波数特性	3Hz～80kHz、+0 -1dB（メインアンプ、1W出力時）
ダンピングファクター	50（8Ω）
入力感度/入力インピーダンス（1kHz）	Phono1=2.5mV/50kΩ. Phono2=2.5mV/30kΩ、50kΩ、100kΩ. (最大許容入力 300mV、全高調波歪率 0.5％以下). MIC=2.5mV/50kΩ. Tuner、AUX（レベル調整可能）=100mV/50kΩ. Tape Monitor1、2（PIN）（レベル調整可能）=100mV/50kΩ. Tape Monitor2（DIN）=100mV/50kΩ. 4ch、N.R.Adaptor=100mV/50kΩ.
出力電圧/出力インピーダンス	Tape Rec1、2（PIN）=100mV/1.5kΩ. Tape Rec2（DIN）=30mV/70kΩ. 4ch、N.R.Adaptor=100mV/1.5kΩ. プリアンプ（定格出力）=0.8V/1.5kΩ. [最大出力、全高調波歪率 0.5％以下]：4.5V.
クロストーク（定格出力 1kHz）	Phono1、2=50dB以上
ハム及びノイズ（IHF）	Phono1、2=75dB以上. Tuner、AUX=85dB以上. メインアンプ=100dB以上.
トーンコントロール	Bass（Defeat、150Hz、300Hz、600Hz）=±15dB（20Hz）、3dBステップ. Midrange（Defeat、750Hz、1.5kHz、3kHz）=±5dB（1.5kHz）、1dBステップ. Treble（Defeat、6kHz、3.5kHz、2kHz）=±15dB（20kHz）、3dBステップ.
ラウドネス（ボリューム -30dB）	50Hz：+10dB. 10kHz：+8dB.
ロー・フィルター	25Hz、50Hz：-3dB（12dB/oct）.
ハイ・フィルター	12kHz、6kHz：-3dB（12dB/oct）.
使用半導体	トランジスタ：58 FET：2 ダイオード：37
定格消費電力	205W（最大550VA）
外形寸法	幅500×高さ140×奥行347mm
重量	23.3kg
価格	１２３，０００円（1972年10月発売当時）. １３５，０００円（1975年頃）.
特色。チャンネル独立電源供給方式を採用小出力から７５Ｗ＋７５Ｗまで，２０Ｈｚから２０ｋＨｚにわたって０．１％以下の低歪率を実現全帯域にわたって低歪率（０．１％以下）を保証高安定度を可能にした左右チャンネル独立電源供給方式パラレル・プッシュプル回路による低歪率，大出力のパワー段正確な過渡応答。透明で高品位な音質。許容入力３００ｍＶ（１ｋＨｚ，ＴＨＤ０．５％以下）の広ダイナミックレンジカレントリミッター，リレー，ヒューズによる大出力アンプにふさわしい完ぺきな保護回路ロータリー・スイッチ式の本格的トリプル・トーン・コントロール（Ｔ.Ｔ.Ｃ.）上昇，下降点の変えられるトーン・セレクター２段切換のハイ・フィルター，ロー・フィルターテープリプリントも自由自在４チャンネル時代に対処した４ＣＨアダプター回路ノイズ・リダクション（Ｎ.Ｒ.）アダプター　接続回路スピーカーシステムは３系統接続可能３段にインピーダンスの切替え可能のＰＨＯＮＯ-２端子プリ，メインアンプ部は，単独使用可能ミューティングスイッチ
